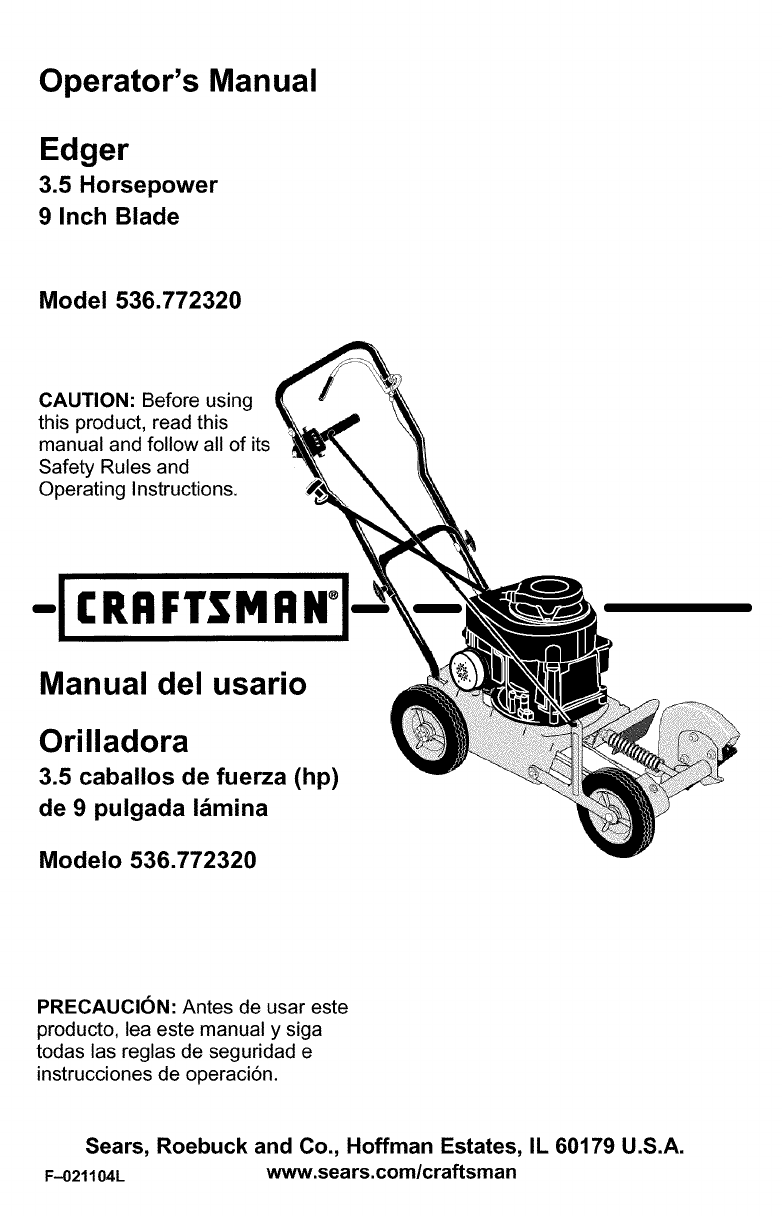

Operator's Manual

Edger

3.5 Horsepower

9 Inch Blade

Model 536.772320

CAUTION: Before using

this product, read this

manual and follow all of its

Safety Rules and

Operating Instructions.

- CRRFTSMRN °

Manual del usario

Orilladora

3.5 caballos de fuerza (hp)

de 9 pulgada I&mina

Modelo 536.772320

PRECAUCI6N: Antes de usar este

producto, lea este manual y siga

todas las reglas de seguridad e

instrucciones de operaci6n.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

F-021104L www.sears.com/craftsman

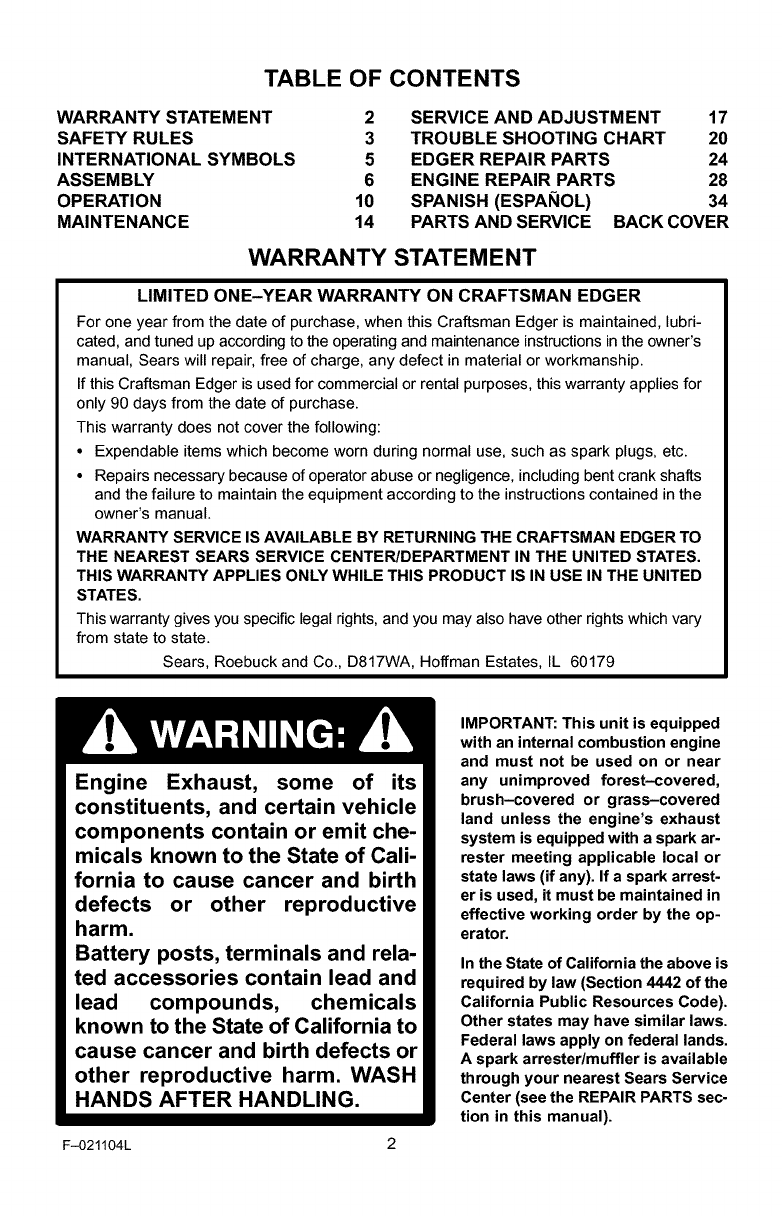

TABLE OF CONTENTS

WARRANTY STATEMENT

SAFETY RULES

INTERNATIONAL SYMBOLS

ASSEMBLY

OPERATION

MAINTENANCE

SERVICE AND ADJUSTMENT 17

TROUBLE SHOOTING CHART 20

EDGER REPAIR PARTS 24

ENGINE REPAIR PARTS 28

SPANISH (ESPAI_IOL) 34

PARTS AND SERVICE BACK COVER

WARRANTY STATEMENT

LIMITED ONE-YEAR WARRANTY ON CRAFTSMAN EDGER

For one year from the date of purchase, when this Craftsman Edger is maintained, lubri-

cated, and tuned up according to the operating and maintenance instructionsin the owner's

manual, Sears will repair, free of charge, any defect in material or workmanship.

If this Craftsman Edger is used for commercial or rental purposes, this warranty applies for

only 90 days from the date of purchase.

This warranty does not cover the following:

• Expendable items which become worn during normal use, such as spark plugs, etc.

• Repairs necessary because of operator abuse or negligence, including bent crank shafts

and the failure to maintain the equipment according to the instructions contained in the

owner's manual.

WARRANTY SERVICE IS AVAILABLE BY RETURNING THE CRAFTSMAN EDGER TO

THE NEAREST SEARS SERVICE CENTER/DEPARTMENT IN THE UNITED STATES.

THIS WARRANTY APPLIES ONLY WHILE THIS PRODUCT IS IN USE IN THE UNITED

STATES.

This warranty gives you specific legal rights, and you may also have other rights which vary

from state to state.

Sears, Roebuck and Co., D817WA, Hoffman Estates, IL 60179

Engine Exhaust, some of its

constituents, and certain vehicle

components contain or emit che-

micals known to the State of Cali-

fornia to cause cancer and birth

defects or other reproductive

harm.

Battery posts, terminals and rela-

ted accessories contain lead and

lead compounds, chemicals

known to the State of California to

cause cancer and birth defects or

other reproductive harm. WASH

HANDS AFTER HANDLING.

IMPORTANT: This unit is equipped

with an internal combustion engine

and must not be used on or near

any unimproved forest-covered,

brush-covered or grass-covered

land unless the engine's exhaust

system is equipped with a spark ar-

rester meeting applicable local or

state laws (if any). If a spark arrest-

er is used, it must be maintained in

effective working order by the op-

erator.

In the State of California the above is

required by law (Section 4442 of the

California Public Resources Code).

Other states may have similar laws.

Federal laws apply on federal lands.

A spark arrester/muffler is available

through your nearest Sears Service

Center (see the REPAIR PARTS sec-

tion in this manual).

F-021104L 2

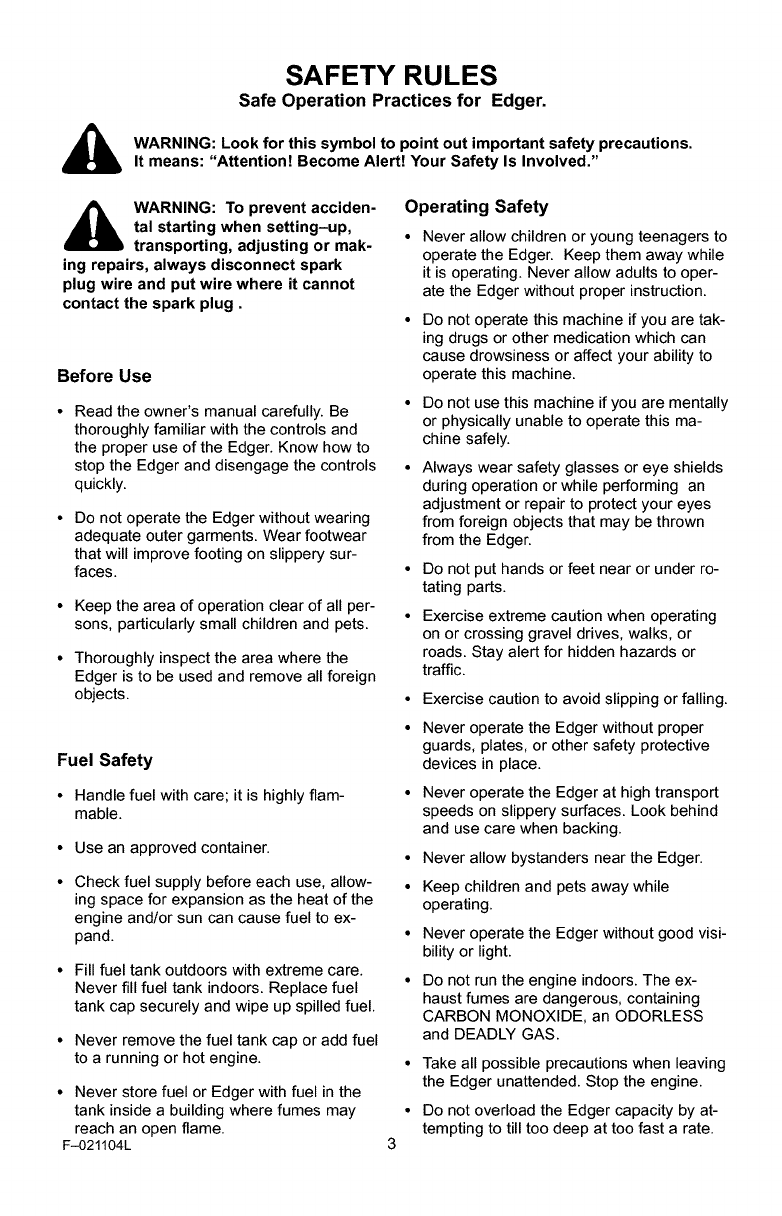

SAFETY RULES

Safe Operation Practices for Edger.

WARNING: Look for this symbol to point out important safety precautions.

It means: "Attention! Become Alert! Your Safety Is Involved."

_ARNING: To prevent acciden-

tal starting when setting-up,

transporting, adjusting or mak-

ing repairs, always disconnect spark

plug wire and put wire where it cannot

contact the spark plug.

Before Use

•Read the owner's manual carefully. Be

thoroughly familiar with the controls and

the proper use of the Edger. Know how to

stop the Edger and disengage the controls

quickly.

• Do not operate the Edger without wearing

adequate outer garments. Wear footwear

that will improve footing on slippery sur-

faces.

• Keep the area of operation clear of all per-

sons, particularly small children and pets.

• Thoroughly inspect the area where the

Edger is to be used and remove all foreign

objects.

Fuel Safety

• Handle fuel with care; it is highly flam-

mable.

• Use an approved container.

• Check fuel supply before each use, allow-

ing space for expansion as the heat of the

engine and/or sun can cause fuel to ex-

pand.

• Fill fuel tank outdoors with extreme care.

Never fill fuel tank indoors. Replace fuel

tank cap securely and wipe up spilled fuel.

• Never remove the fuel tank cap or add fuel

to a running or hot engine.

• Never store fuel or Edger with fuel in the

tank inside a building where fumes may

reach an open flame.

F-021104L

Operating Safety

Never allow children or young teenagers to

operate the Edger. Keep them away while

it is operating. Never allow adults to oper-

ate the Edger without proper instruction.

Do not operate this machine if you are tak-

ing drugs or other medication which can

cause drowsiness or affect your ability to

operate this machine.

• Do not use this machine if you are mentally

or physically unable to operate this ma-

chine safely.

Always wear safety glasses or eye shields

during operation or while performing an

adjustment or repair to protect your eyes

from foreign objects that may be thrown

from the Edger.

• Do not put hands or feet near or under ro-

tating parts.

Exercise extreme caution when operating

on or crossing gravel drives, walks, or

roads. Stay alert for hidden hazards or

traffic.

Exercise caution to avoid slipping or falling.

Never operate the Edger without proper

guards, plates, or other safety protective

devices in place.

Never operate the Edger at high transport

speeds on slippery surfaces. Look behind

and use care when backing.

Never allow bystanders near the Edger.

Keep children and pets away while

operating.

Never operate the Edger without good visi-

bility or light.

Do not run the engine indoors. The ex-

haust fumes are dangerous, containing

CARBON MONOXIDE, an ODORLESS

and DEADLY GAS.

Take all possible precautions when leaving

the Edger unattended. Stop the engine.

Do not overload the Edger capacity by at-

tempting to till too deep at too fast a rate.

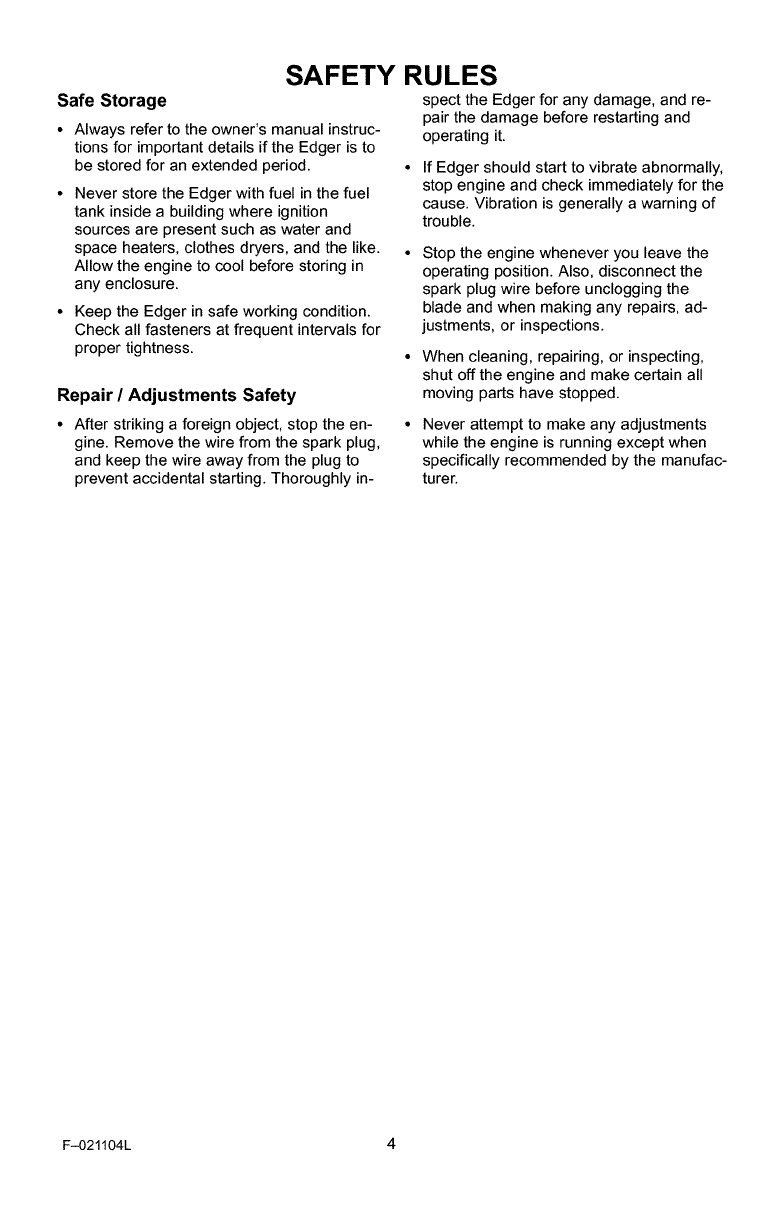

Safe Storage

• Always refer to the owner's manual instruc-

tions for important details if the Edger is to

be stored for an extended period.

SAFETY RULES

spect the Edger for any damage, and re-

pair the damage before restarting and

operating it.

• Never store the Edger with fuel in the fuel

tank inside a building where ignition

sources are present such as water and

space heaters, clothes dryers, and the like.

Allow the engine to cool before storing in

any enclosure.

• Keep the Edger in safe working condition.

Check all fasteners at frequent intervals for

proper tightness.

Repair /Adjustments Safety

If Edger should start to vibrate abnormally,

stop engine and check immediately for the

cause. Vibration is generally a warning of

trouble.

Stop the engine whenever you leave the

operating position. Also, disconnect the

spark plug wire before unclogging the

blade and when making any repairs, ad-

justments, or inspections.

When cleaning, repairing, or inspecting,

shut off the engine and make certain all

moving parts have stopped.

• After striking a foreign object, stop the en-

gine. Remove the wire from the spark plug,

and keep the wire away from the plug to

prevent accidental starting. Thoroughly in-

Never attempt to make any adjustments

while the engine is running except when

specifically recommended by the manufac-

turer.

F-021104L 4

SAFETY RULES

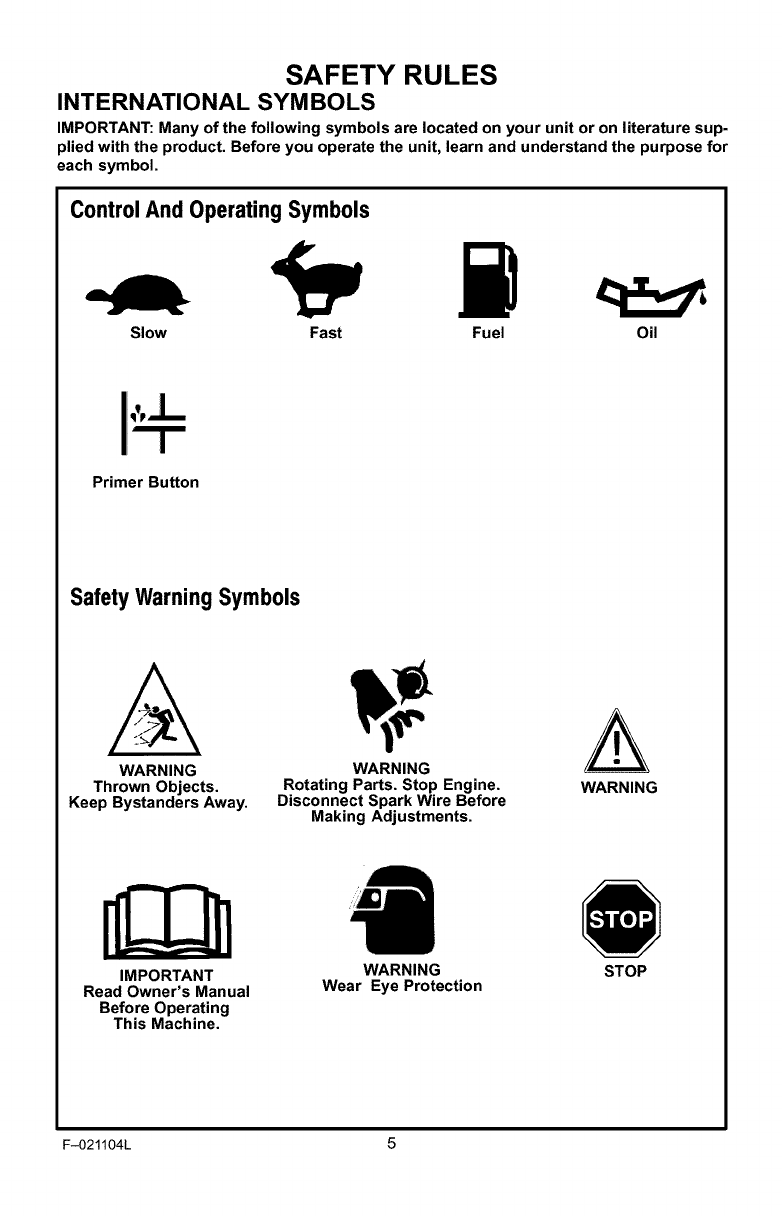

INTERNATIONAL SYMBOLS

IMPORTANT: Many of the following symbols are located on your unit or on literature sup-

plied with the product. Before you operate the unit, learn and understand the purpose for

each symbol.

ControlAnd Operating Symbols

Slow Fast Fuel Oil

Primer Button

Safety Warning Symbols

WARNING

Thrown Objects.

Keep Bystanders Away.

WARNING

Rotating Parts. Stop Engine.

Disconnect Spark Wire Before

Making Adjustments.

WARNING

IMPORTANT

Read Owner's Manual

Before Operating

This Machine.

WARNING

Wear Eye Protection STOP

F-021104L 5

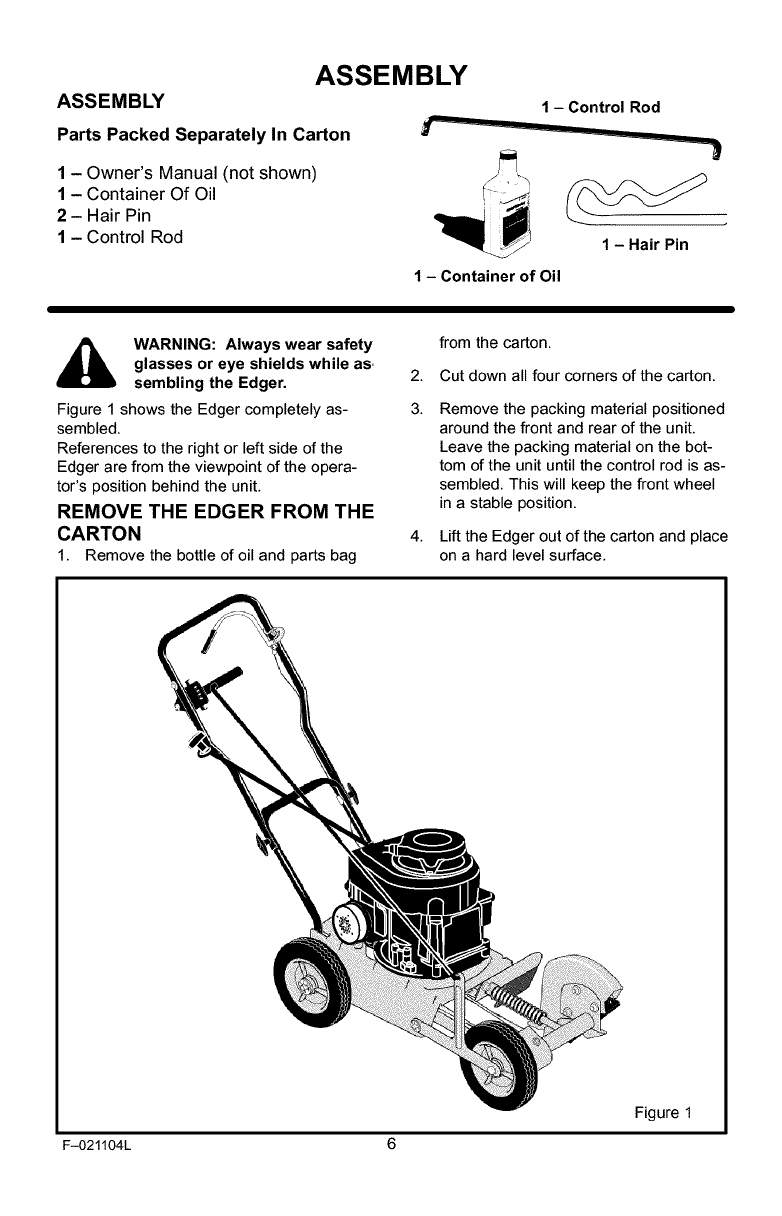

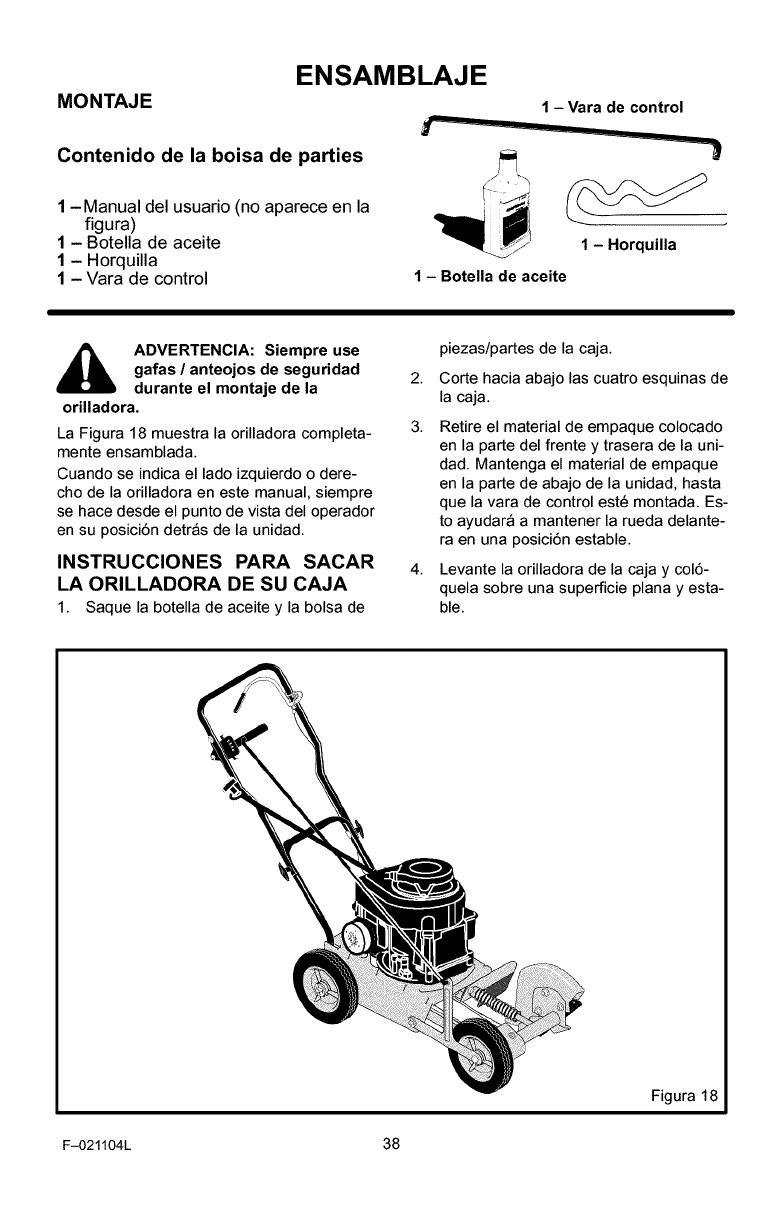

ASSEMBLY

Parts Packed Separately In Carton

1 - Owner's Manual (not shown)

1 - Container Of Oil

2 - Hair Pin

1- Control Rod

1 - Control Rod

1 - Hair Pin

1 - Container of Oil

WARNING: Always wear safety

glasses or eye shields while as,

sembling the Edger.

Figure 1 shows the Edger completely as-

sembled.

References to the right or left side of the

Edger are from the viewpoint of the opera-

tor's position behind the unit.

REMOVE THE EDGER FROM THE

CARTON

1. Remove the bottle of oil and parts bag

from the carton.

Cut down all four corners of the carton.

Remove the packing material positioned

around the front and rear of the unit.

Leave the packing material on the bot-

tom of the unit until the control rod is as-

sembled. This will keep the front wheel

in a stable position.

Lift the Edger out of the carton and place

on a hard level surface.

Figure 1

F-021104L 6

ASSEMBLY

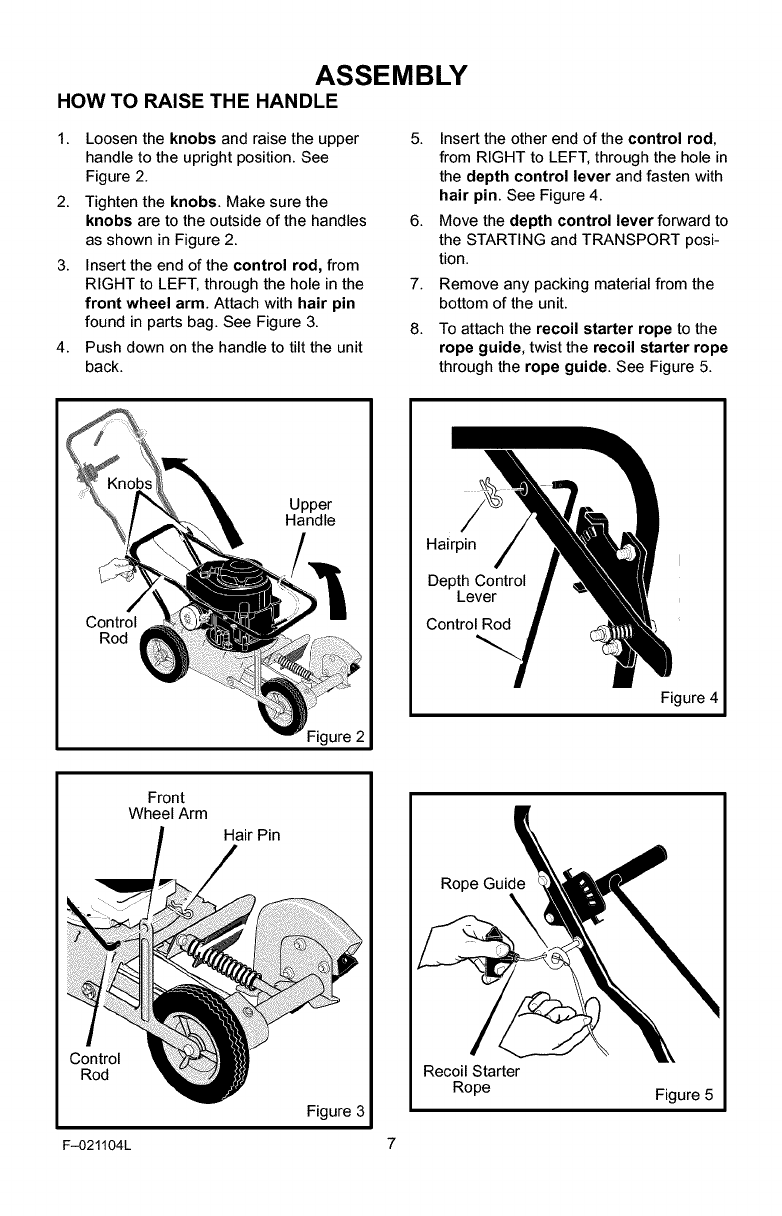

HOW TO RAISE THE HANDLE

1. Loosen the knobs and raise the upper

handle to the upright position. See

Figure 2.

2. Tighten the knobs. Make sure the

knobs are to the outside of the handles

as shown in Figure 2.

3. Insert the end of the control rod, from

RIGHT to LEFT, through the hole in the

front wheel arm. Attach with hair pin

found in parts bag. See Figure 3.

4. Push down on the handle to tilt the unit

back.

5. Insert the other end of the control rod,

from RIGHT to LEFT, through the hole in

the depth control lever and fasten with

hair pin. See Figure 4.

6. Move the depth control lever forward to

the STARTING and TRANSPORT posi-

tion.

7. Remove any packing material from the

bottom of the unit.

8. To attach the recoil starter rope to the

rope guide, twist the recoil starter rope

through the rope guide. See Figure 5.

Control

Rod

Upper

Handle

Hairpin

Depth Control

Lever

Control Rod

Figure 4

Front

Wheel Arm

Hair Pin

Control

Rod

Figure 3

Recoil Starter

Rope Figure 5

F-021104L 7

ASSEMBLY

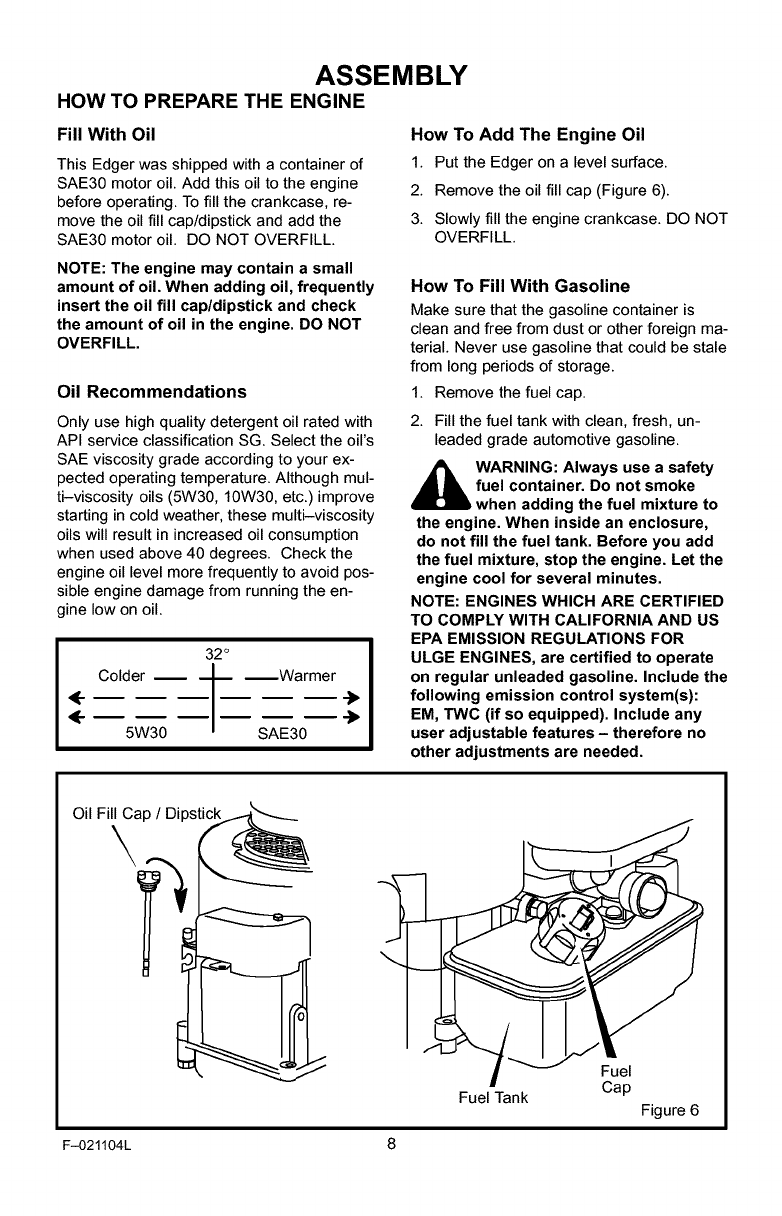

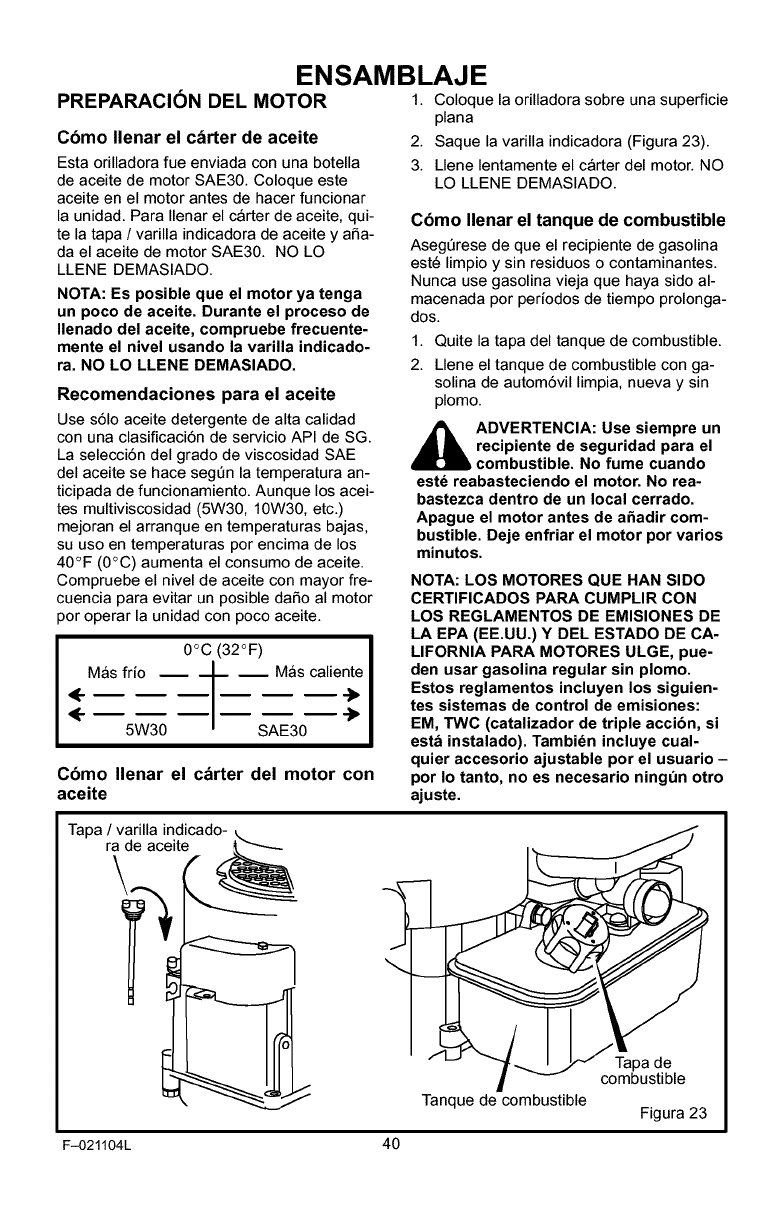

HOW TO PREPARE THE ENGINE

Fill With Oil

This Edger was shipped with a container of

SAE30 motor oil. Add this oil to the engine

before operating. To fill the crankcase, re-

move the oil fill cap/dipstick and add the

SAE30 motor oil. DO NOT OVERFILL.

NOTE: The engine may contain a small

amount of oil. When adding oil, frequently

insert the oil fill cap/dipstick and check

the amount of oil in the engine. DO NOT

OVERFILL.

Oil Recommendations

Only use high quality detergent oil rated with

API service classification SG. Select the oil's

SAE viscosity grade according to your ex-

pected operating temperature. Although mul-

ti-viscosity oils (5W30, 10W30, etc.) improve

starting in cold weather, these multi-viscosity

oils will result in increased oil consumption

when used above 40 degrees. Check the

engine oil level more frequently to avoid pos-

sible engine damage from running the en-

gine low on oil.

32 °

4F Colder I _Warmer "_

5W30 SAE30

How To Add The Engine Oil

1. Put the Edger on a level surface.

2. Remove the oil fill cap (Figure 6).

3. Slowly fill the engine crankcase. DO NOT

OVERFILL.

How To Fill With Gasoline

Make sure that the gasoline container is

clean and free from dust or other foreign ma-

terial. Never use gasoline that could be stale

from long periods of storage.

1. Remove the fuel cap.

2. Fill the fuel tank with clean, fresh, un-

leaded grade automotive gasoline.

,_ WARNING: Always use a safety

fuel container. Do not smoke

when adding the fuel mixture to

the engine. When inside an enclosure,

do not fill the fuel tank. Before you add

the fuel mixture, stop the engine. Let the

engine cool for several minutes.

NOTE: ENGINES WHICH ARE CERTIFIED

TO COMPLY WITH CALIFORNIA AND US

EPA EMISSION REGULATIONS FOR

ULGE ENGINES, are certified to operate

on regular unleaded gasoline. Include the

following emission control system(s):

EM, TWC (if so equipped). Include any

user adjustable features - therefore no

other adjustments are needed.

Oil Fill Cap /Dipst_

Fuel Tank

Fuel

Cap

Figure 6

F-021104L 8

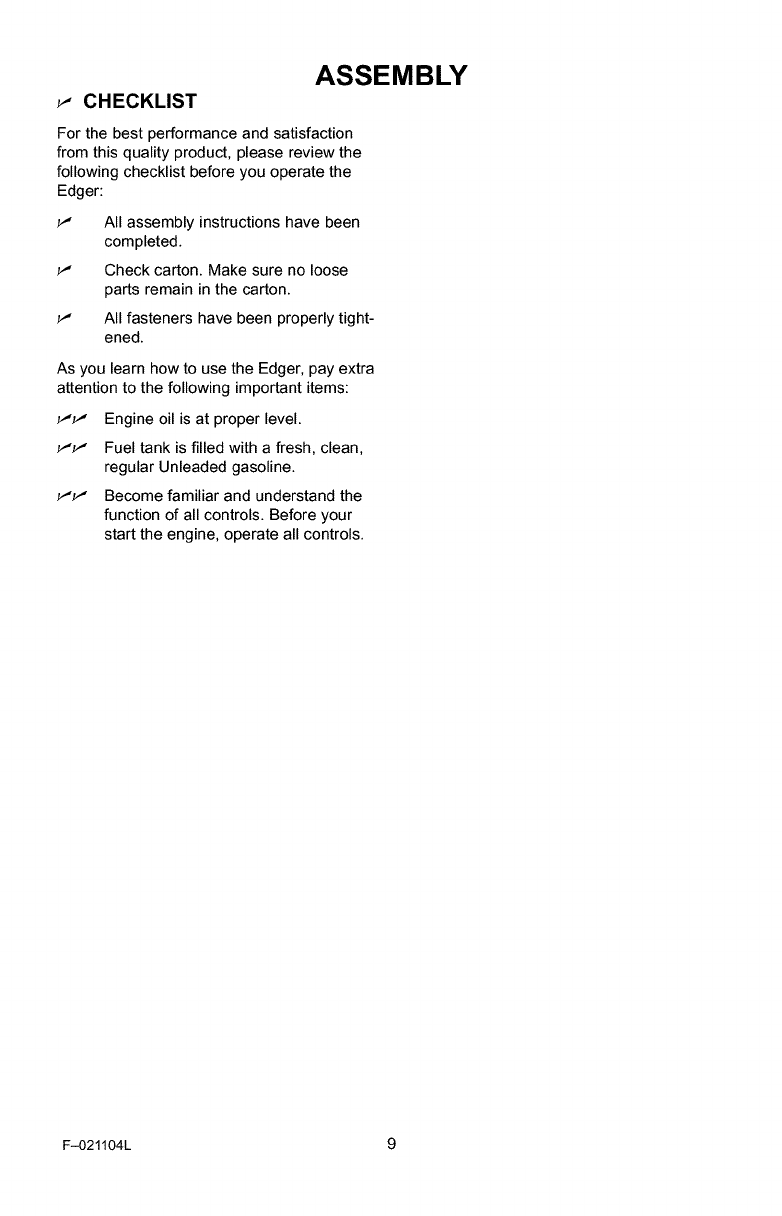

ASSEMBLY

_" CHECKLIST

For the best performance and satisfaction

from this quality product, please review the

following checklist before you operate the

Edger:

_' All assembly instructions have been

completed.

_' Check carton. Make sure no loose

parts remain in the carton.

_' All fasteners have been properly tight-

ened.

As you learn how to use the Edger, pay extra

attention to the following important items:

_'_' Engine oil is at proper level.

_'_' Fuel tank is filled with a fresh, clean,

regular Unleaded gasoline.

_'_' Become familiar and understand the

function of all controls. Before your

start the engine, operate all controls.

F-021104L 9

OPERATION

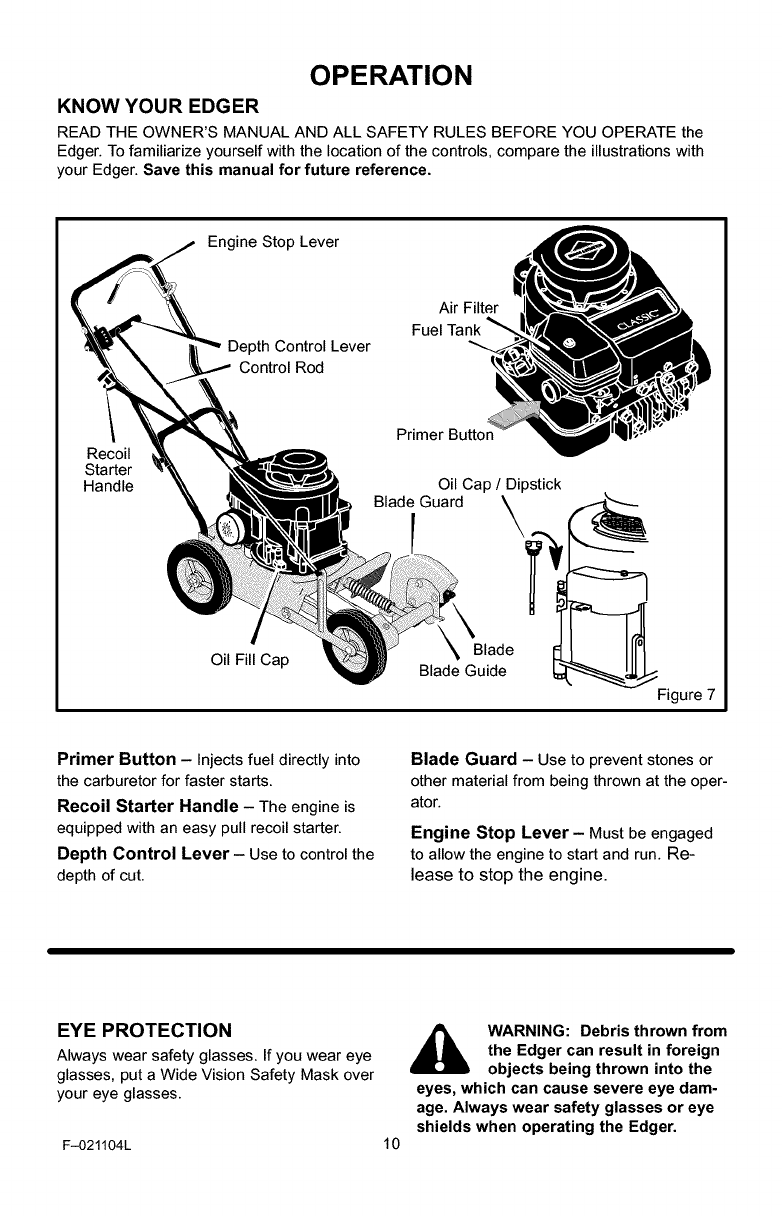

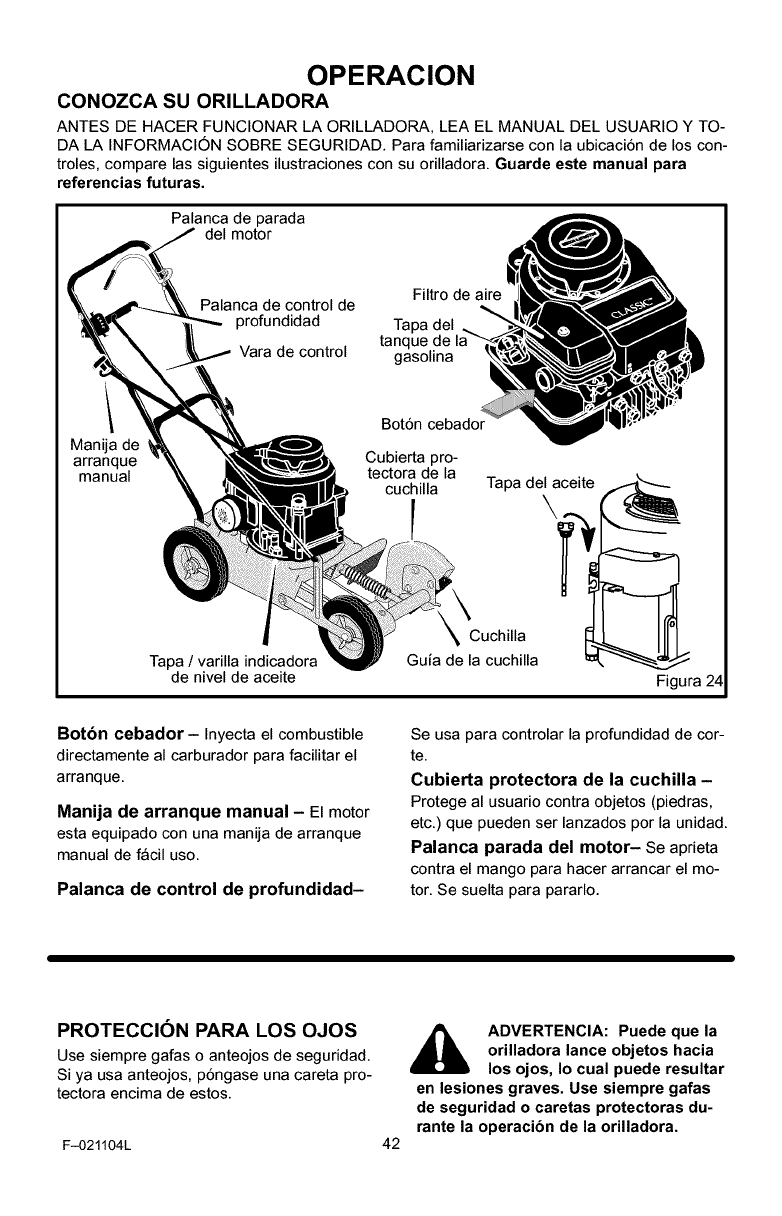

KNOW YOUR EDGER

READ THE OWNER'S MANUAL AND ALL SAFETY RULES BEFORE YOU OPERATE the

Edger. To familiarize yourself with the location of the controls, compare the illustrations with

your Edger. Save this manual for future reference.

Engine Stop Lever

Depth Control Lever

Control Rod

Air Filter

Recoil

Starter

Handle

Primer

Oil Cap /Dipstick

Blade Guard _k

Blade

Oil Fill Cap Blade Guide

Figure 7

Primer Button - Injects fuel directly into

the carburetor for faster starts.

Recoil Starter Handle - The engine is

equipped with an easy pull recoil starter.

Depth Control Lever - Use to control the

depth of cut.

Blade Guard - Use to prevent stones or

other material from being thrown at the oper-

ator.

Engine Stop Lever- Must be engaged

to allow the engine to start and run. Re-

lease to stop the engine.

EYE PROTECTION

Always wear safety glasses. If you wear eye

glasses, put a Wide Vision Safety Mask over

your eye glasses.

F-021104L 10

,_ WARNING: Debris thrown from

the Edger can result in foreign

objects being thrown into the

eyes, which can cause severe eye dam-

age. Always wear safety glasses or eye

shields when operating the Edger.

OPERATION

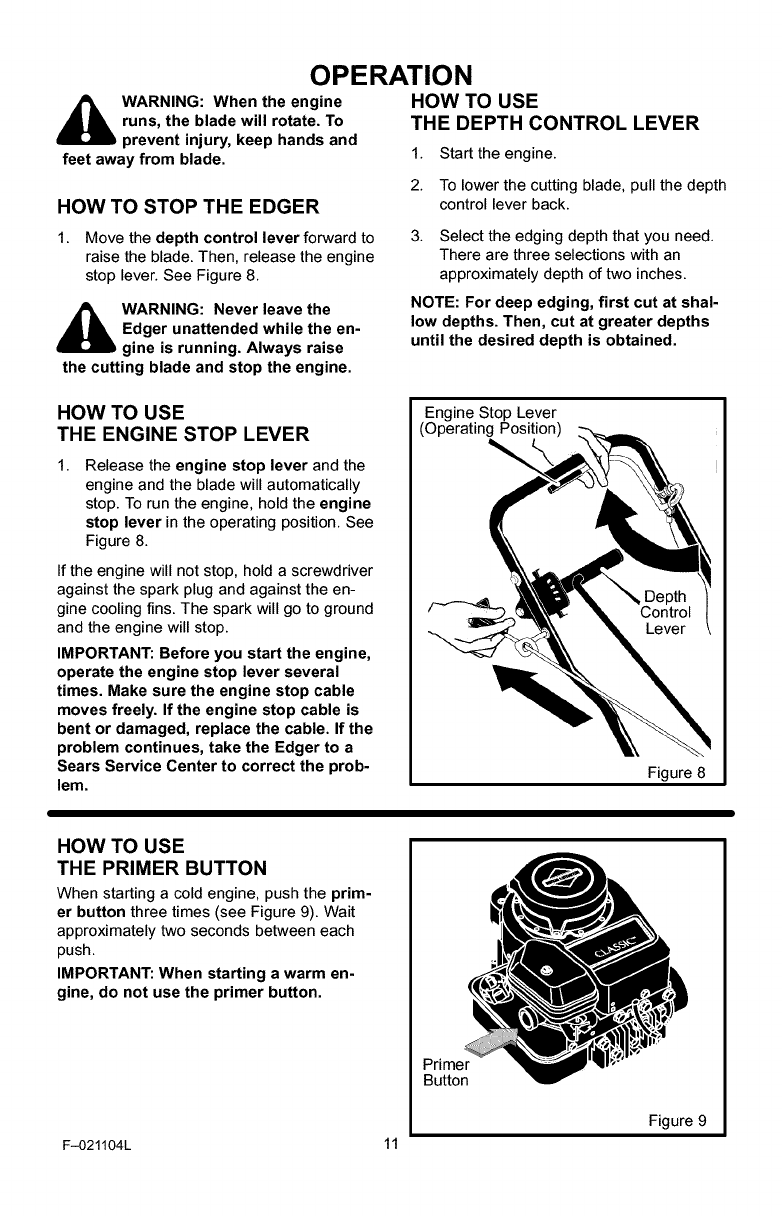

,_ WARNING: When the engine HOW TO USE

runs, the blade will rotate. To THE DEPTH CONTROL LEVER

prevent injury, keep hands and

feet away from blade. 1. Start the engine.

2. To lower the cutting blade, pull the depth

HOW TO STOP THE EDGER control lever back.

1. Move the depth control lever forward to

raise the blade. Then, release the engine

stop lever. See Figure 8.

_ARNING: Never leave the

Edger unattended while the en-

gine is running. Always raise

the cutting blade and stop the engine.

3. Select the edging depth that you need.

There are three selections with an

approximately depth of two inches.

NOTE: For deep edging, first cut at shal-

low depths. Then, cut at greater depths

until the desired depth is obtained.

HOW TO USE

THE ENGINE STOP LEVER

1. Release the engine stop lever and the

engine and the blade will automatically

stop. To run the engine, hold the engine

stop lever in the operating position. See

Figure 8.

If the engine will not stop, hold a screwdriver

against the spark plug and against the en-

gine cooling fins. The spark will go to ground

and the engine will stop.

IMPORTANT: Before you start the engine,

operate the engine stop lever several

times. Make sure the engine stop cable

moves freely. If the engine stop cable is

bent or damaged, replace the cable. If the

problem continues, take the Edger to a

Sears Service Center to correct the prob-

lem.

Engine Stop Lever

(Operating Position)

Lever

Figure 8

HOW TO USE

THE PRIMER BUTTON

When starting a cold engine, push the prim-

er button three times (see Figure 9). Wait

approximately two seconds between each

push.

IMPORTANT: When starting a warm en-

gine, do not use the primer button.

Primer

Button

Figure 9

F-021104L 11

OPERATION

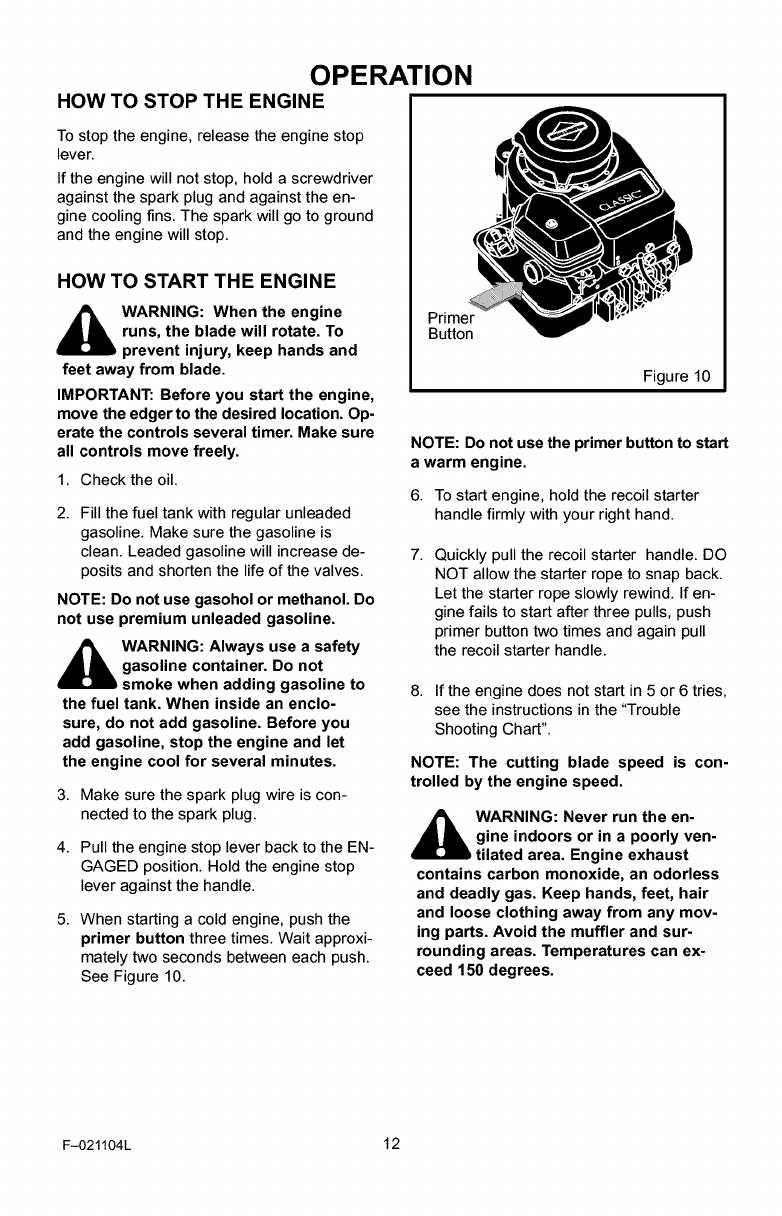

HOW TO STOP THE ENGINE

To stop the engine, release the engine stop

lever.

If the engine will not stop, hold a screwdriver

against the spark plug and against the en-

gine cooling fins. The spark will go to ground

and the engine will stop.

HOW TO START THE ENGINE

_ARNING: When the engine

runs, the blade will rotate. To

prevent injury, keep hands and

feet away from blade.

IMPORTANT: Before you start the engine,

move the edger to the desired location. Op-

erate the controls several timer. Make sure

all controls move freely.

1. Check the oil.

2. Fill the fuel tank with regular unleaded

gasoline. Make sure the gasoline is

clean. Leaded gasoline will increase de-

posits and shorten the life of the valves.

NOTE: Do not use gasohol or methanol. Do

not use premium unleaded gasoline.

,_ WARNING: Always use a safety

gasoline container. Do not

smoke when adding gasoline to

the fuel tank. When inside an enclo-

sure, do not add gasoline. Before you

add gasoline, stop the engine and let

the engine cool for several minutes.

3. Make sure the spark plug wire is con-

nected to the spark plug.

4. Pull the engine stop lever back to the EN-

GAGED position. Hold the engine stop

lever against the handle.

5. When starting a cold engine, push the

primer button three times. Wait approxi-

mately two seconds between each push.

See Figure 10.

Primer

Button

Figure 10

NOTE: Do not use the primer button to start

a warm engine.

6. To start engine, hold the recoil starter

handle firmly with your right hand.

7. Quickly pull the recoil starter handle. DO

NOT allow the starter rope to snap back.

Let the starter rope slowly rewind. If en-

gine fails to start after three pulls, push

primer button two times and again pull

the recoil starter handle.

8. If the engine does not start in 5 or 6 tries,

see the instructions in the "Trouble

Shooting Chart".

NOTE: The cutting blade speed is con-

trolled by the engine speed.

,_ WARNING: Never run the en-

gine indoors or in a poorly ven-

tilated area. Engine exhaust

contains carbon monoxide, an odorless

and deadly gas. Keep hands, feet, hair

and loose clothing away from any mov-

ing parts. Avoid the muffler and sur-

rounding areas. Temperatures can ex-

ceed 150 degrees.

F-021104L 12

OPERATION

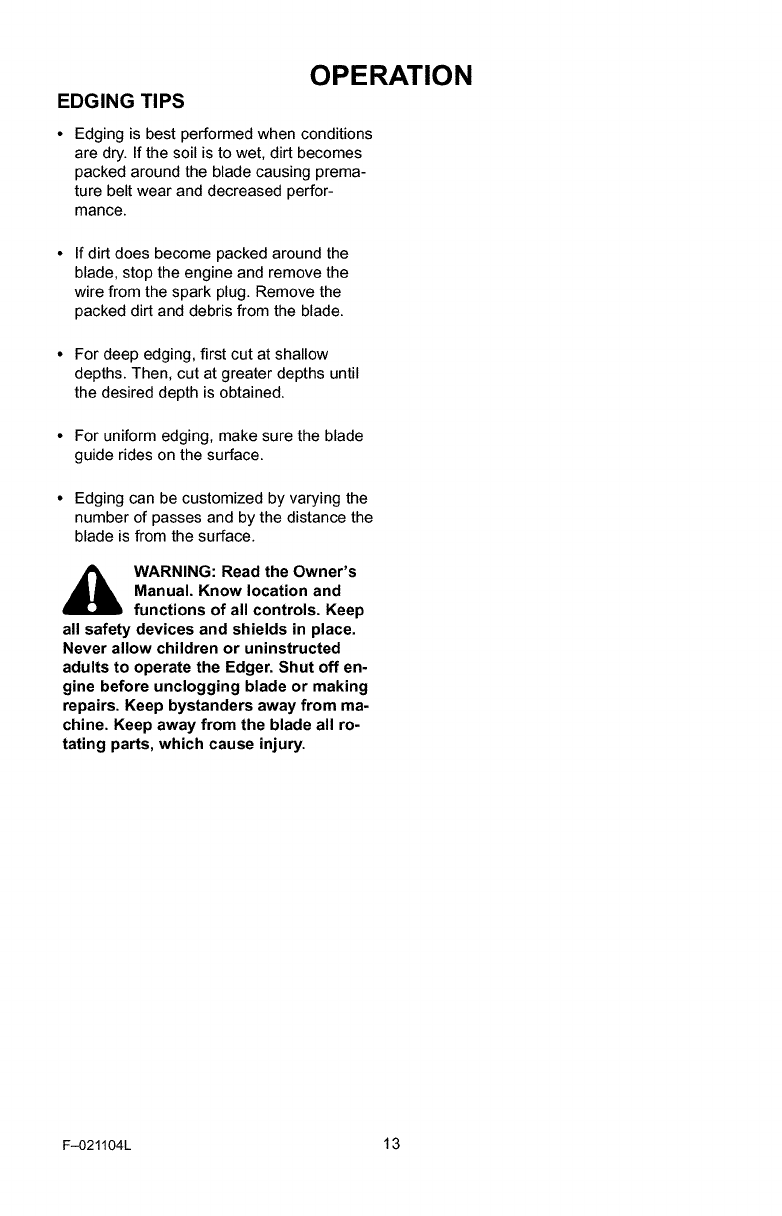

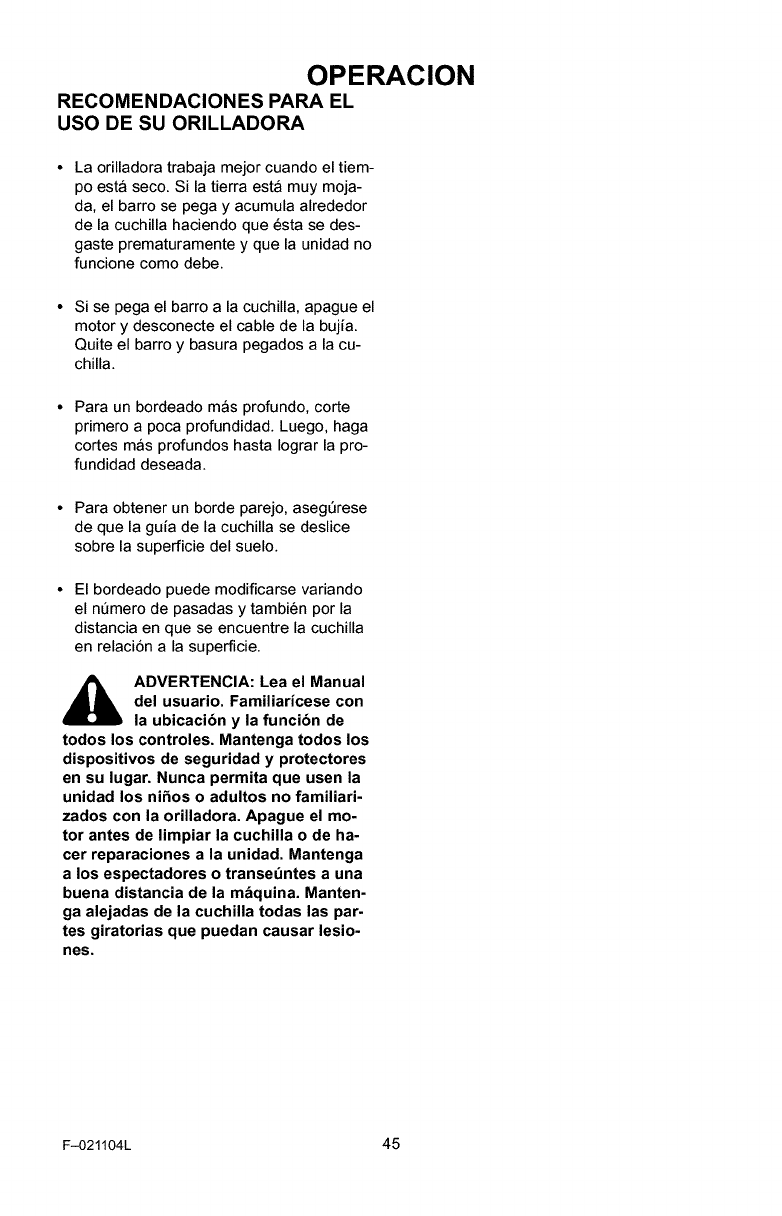

EDGING TIPS

•Edging is best performed when conditions

are dry. If the soil is to wet, dirt becomes

packed around the blade causing prema-

ture belt wear and decreased perfor-

mance.

• If dirt does become packed around the

blade, stop the engine and remove the

wire from the spark plug. Remove the

packed dirt and debris from the blade.

• For deep edging, first cut at shallow

depths. Then, cut at greater depths until

the desired depth is obtained.

• For uniform edging, make sure the blade

guide rides on the surface.

• Edging can be customized by varying the

number of passes and by the distance the

blade is from the surface.

WARNING: Read the Owner's

Manual. Know location and

functions of all controls. Keep

all safety devices and shields in place.

Never allow children or uninstructed

adults to operate the Edger. Shut off en-

gine before unclogging blade or making

repairs. Keep bystanders away from ma-

chine. Keep away from the blade all ro-

tating parts, which cause injury.

F-021104L 13

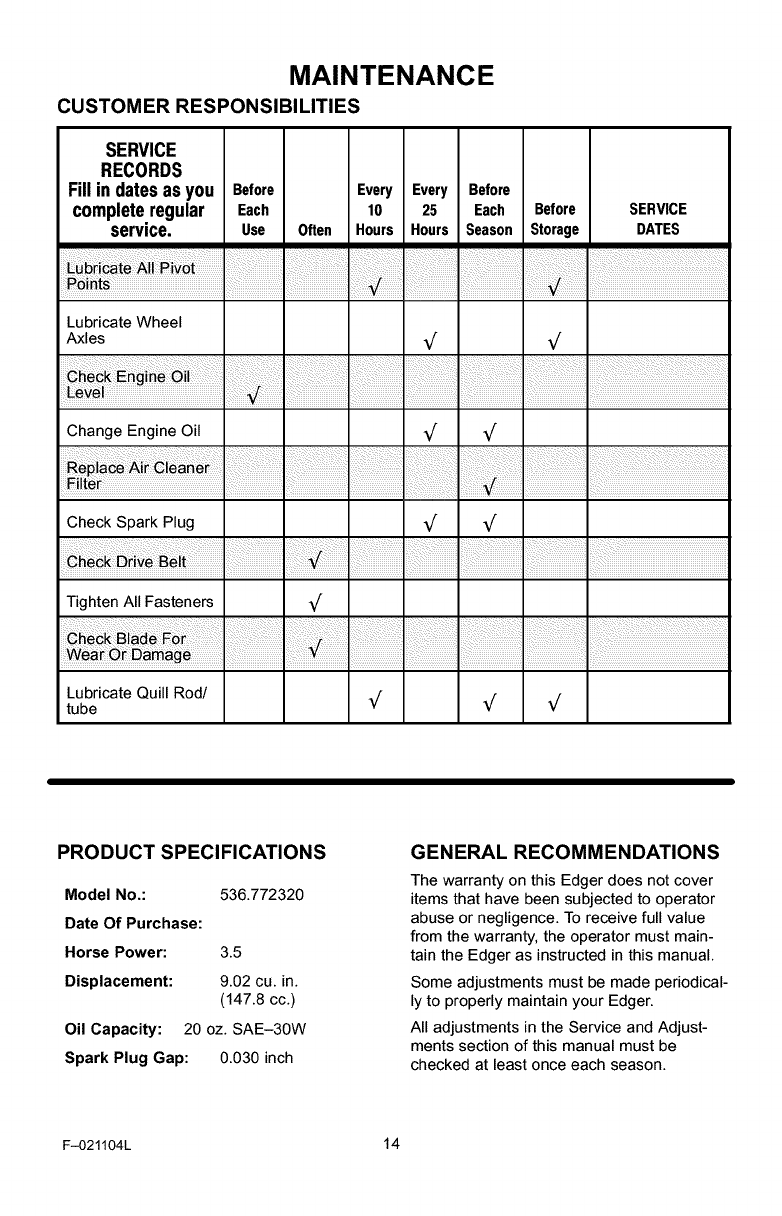

MAINTENANCE

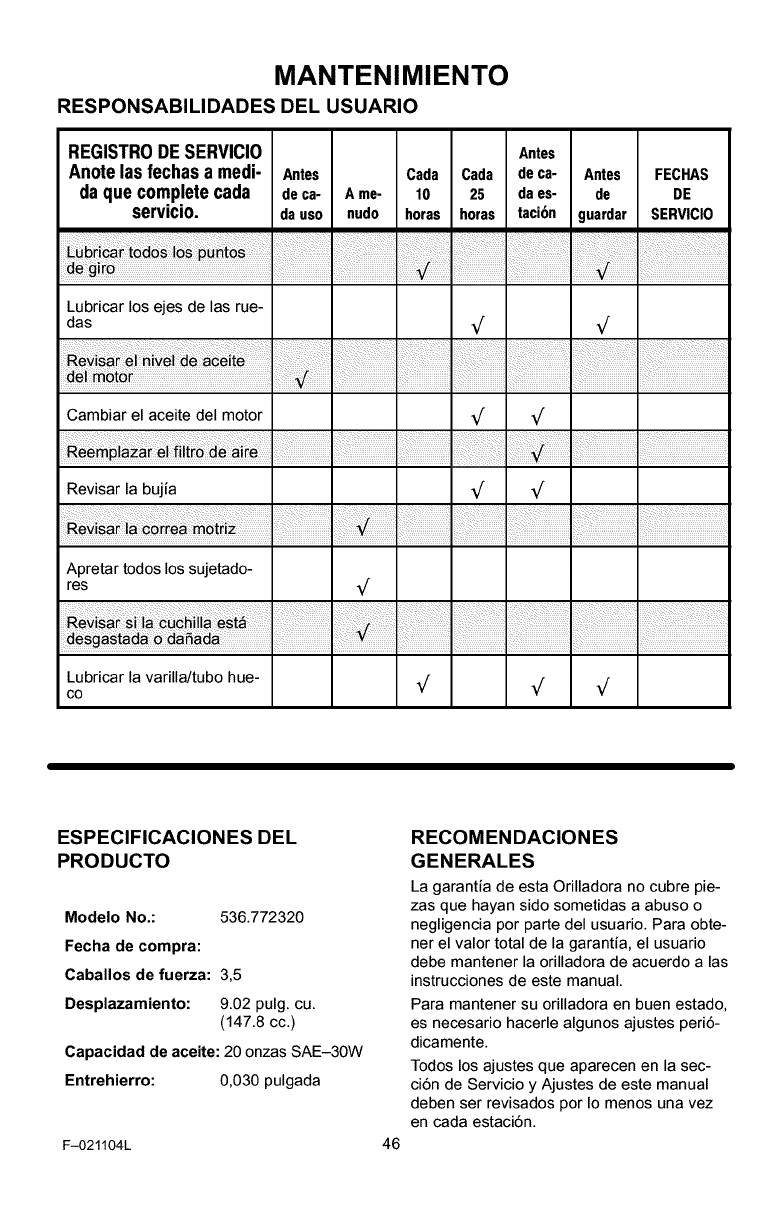

CUSTOMER RESPONSIBILITIES

SERVICE

RECORDS

Fillindatesasyou Before Every Every Before

completeregular Each 10 25 Each

service, use Often Hours Hours Season

Before SERVICE

Storage DATES

Lubricate Wheel

Axles

Change Engine Oil

Check Spark Plug

Tighten All Fasteners

Lubricate Quill Rod/

tube

PRODUCT SPECIFICATIONS

Model No.: 536.772320

Date Of Purchase:

Horse Power: 3.5

Displacement: 9.02 cu. in.

(147.8 cc.)

Oil Capacity: 20 oz. SAE-30W

Spark Plug Gap: 0.030 inch

GENERAL RECOMMENDATIONS

The warranty on this Edger does not cover

items that have been subjected to operator

abuse or negligence. To receive full value

from the warranty, the operator must main-

tain the Edger as instructed in this manual.

Some adjustments must be made periodical-

ly to properly maintain your Edger.

All adjustments in the Service and Adjust-

ments section of this manual must be

checked at least once each season.

F-021104L 14

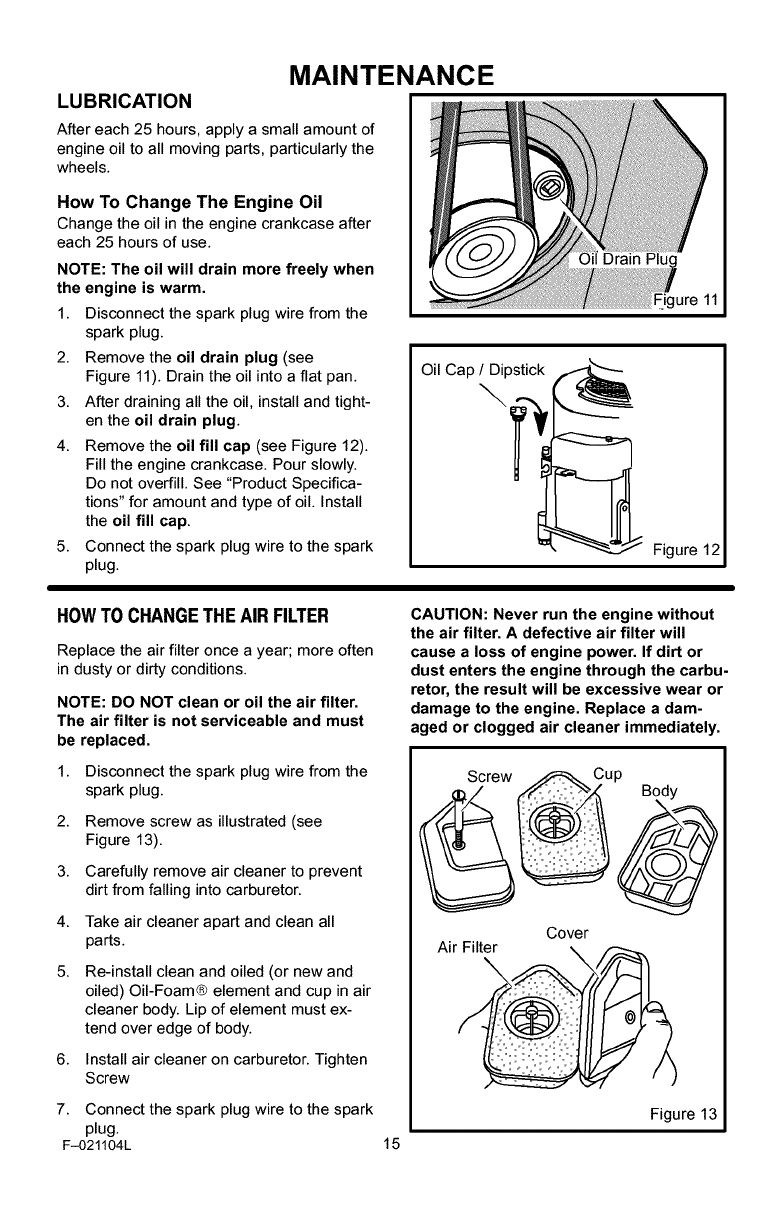

MAINTENANCE

LUBRICATION

After each 25 hours, apply a small amount of

engine oil to all moving parts, particularly the

wheels.

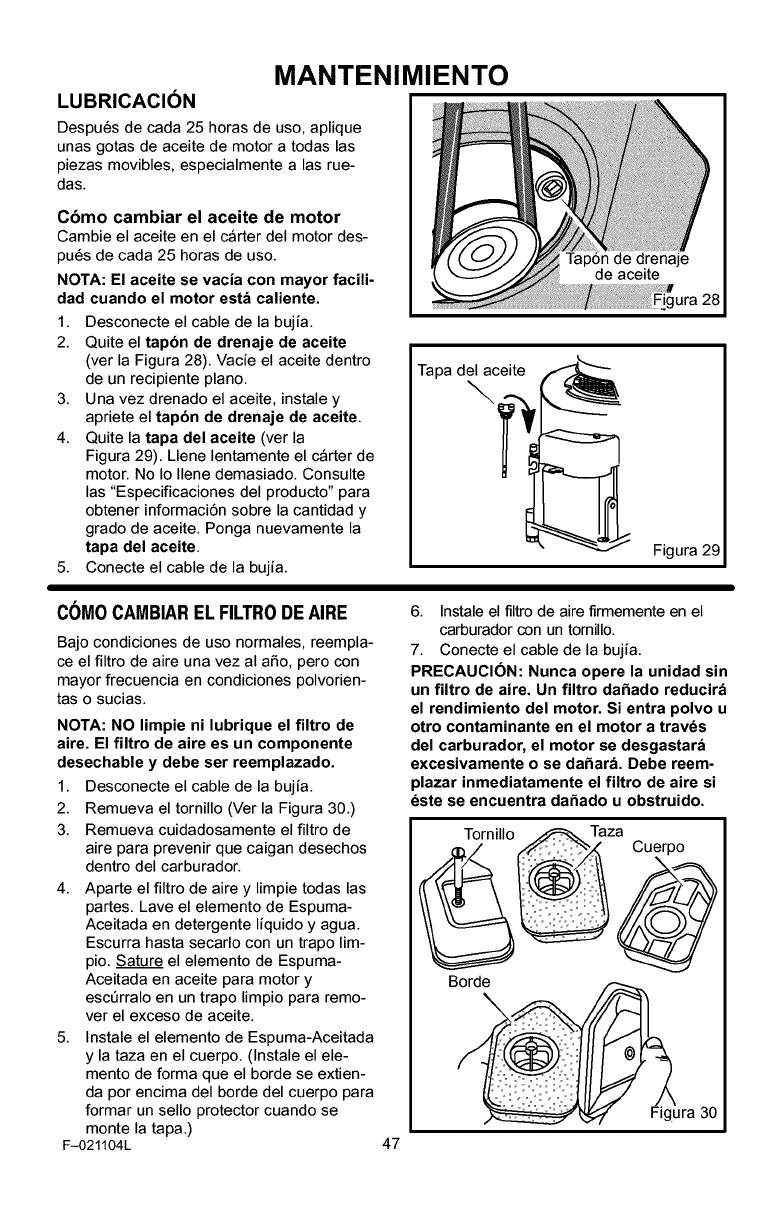

How To Change The Engine Oil

Change the oil in the engine crankcase after

each 25 hours of use.

NOTE: The oil will drain more freely when

the engine is warm.

1. Disconnect the spark plug wire from the

spark plug.

2. Remove the oil drain plug (see

Figure 11). Drain the oil into a flat pan.

3. After draining all the oil, install and tight-

en the oil drain plug.

4. Remove the oil fill cap (see Figure 12).

Fill the engine crankcase. Pour slowly.

Do not overfill. See "Product Specifica-

tions" for amount and type of oil. Install

the oil fill cap.

5. Connect the spark plug wire to the spark

plug.

ire 11

Oil Cap /Dipstick

Figure 12

HOWTO CHANGETHEAIR FILTER

Replace the air filter once a year; more often

in dusty or dirty conditions.

NOTE: DO NOT clean or oil the air filter.

The air filter is not serviceable and must

be replaced.

1. Disconnect the spark plug wire from the

spark plug.

2. Remove screw as illustrated (see

Figure 13).

3. Carefully remove air cleaner to prevent

dirt from falling into carburetor.

4. Take air cleaner apart and clean all

parts.

5. Re-install clean and oiled (or new and

oiled) Oil-Foam® element and cup in air

cleaner body. Lip of element must ex-

tend over edge of body.

6. Install air cleaner on carburetor. Tighten

Screw

7. Connect the spark plug wire to the spark

plug.

F-021104L

CAUTION: Never run the engine without

the air filter. A defective air filter will

cause a loss of engine power. If dirt or

dust enters the engine through the carbu-

retor, the result will be excessive wear or

damage to the engine. Replace a dam-

aged or clogged air cleaner immediately.

Screw

Cover

Air Filter

Figure 13

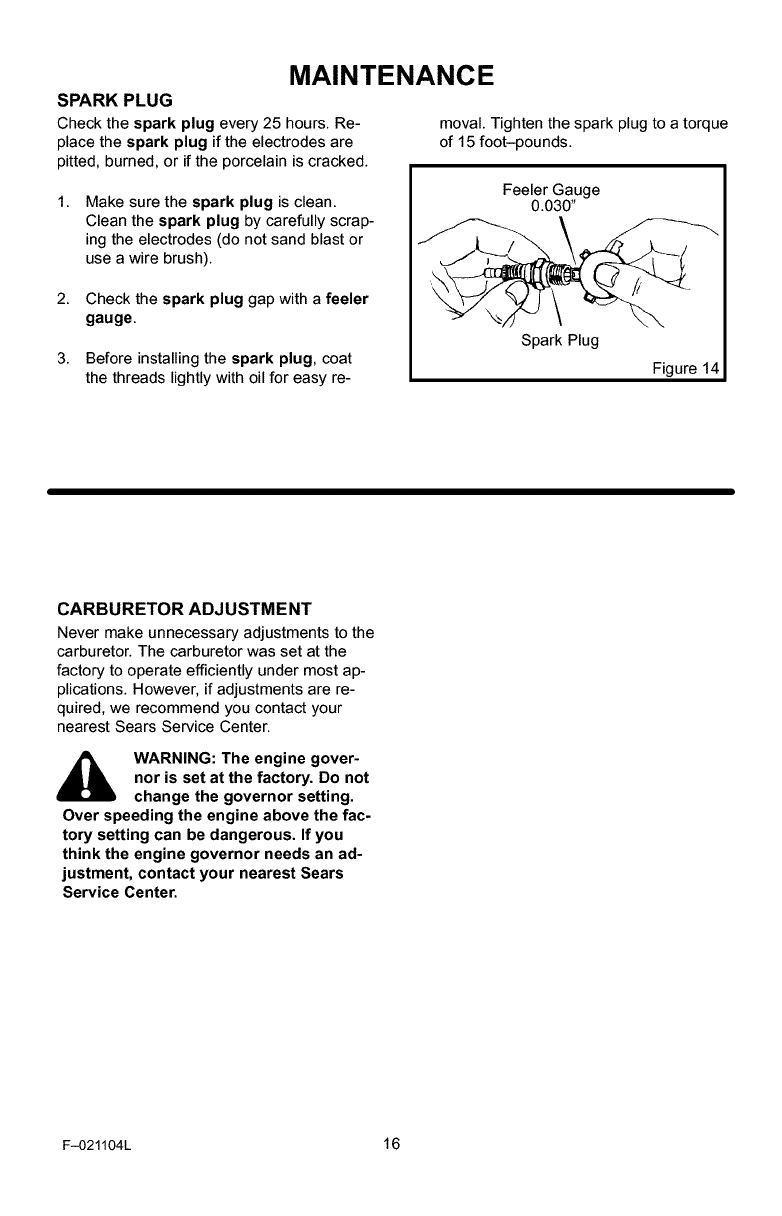

MAINTENANCE

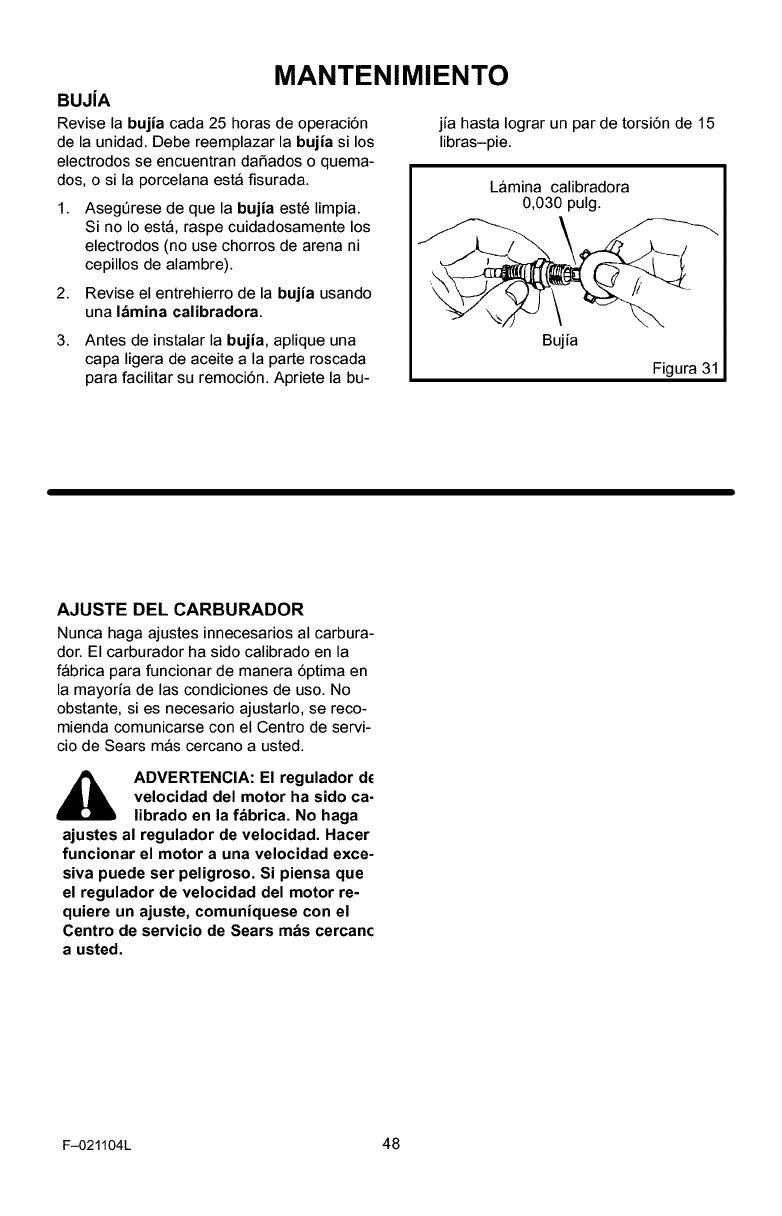

SPARK PLUG

Check the spark plug every 25 hours. Re- moval. Tighten the spark plug to a torque

place the spark plug if the electrodes are of 15 foot-pounds.

pitted, burned, or if the porcelain is cracked.

Make sure the spark plug is clean.

Clean the spark plug by carefully scrap-

ing the electrodes (do not sand blast or

use a wire brush).

2. Check the spark plug gap with a feeler

gauge.

Before installing the spark plug, coat

the threads lightly with oil for easy re-

Feeler Gauge

0.030"

Spark Plug

Figure 14

CARBURETOR ADJUSTMENT

Never make unnecessary adjustments to the

carburetor. The carburetor was set at the

factory to operate efficiently under most ap-

plications. However, if adjustments are re-

quired, we recommend you contact your

nearest Sears Service Center.

WARNING: The engine gover-

nor is set at the factory. Do not

change the governor setting.

Over speeding the engine above the fac-

tory setting can be dangerous. If you

think the engine governor needs an ad-

justment, contact your nearest Sears

Service Center.

F-021104L 16

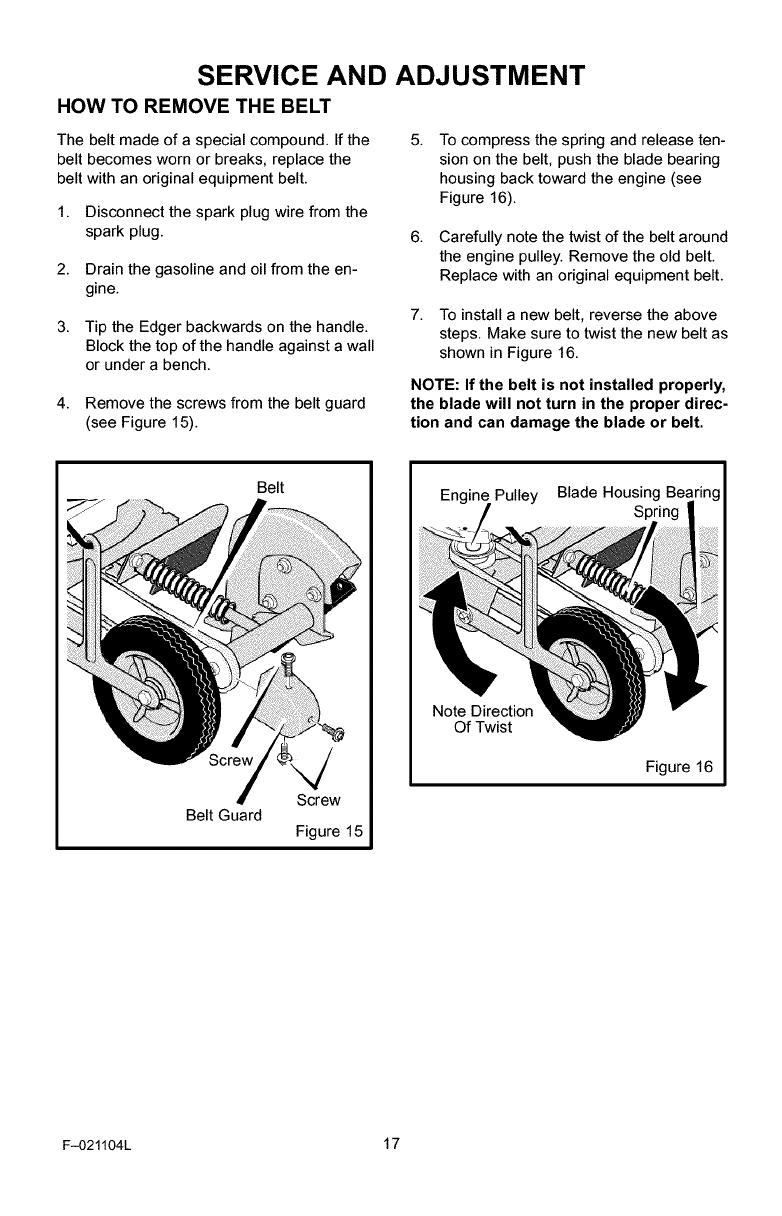

SERVICE AND ADJUSTMENT

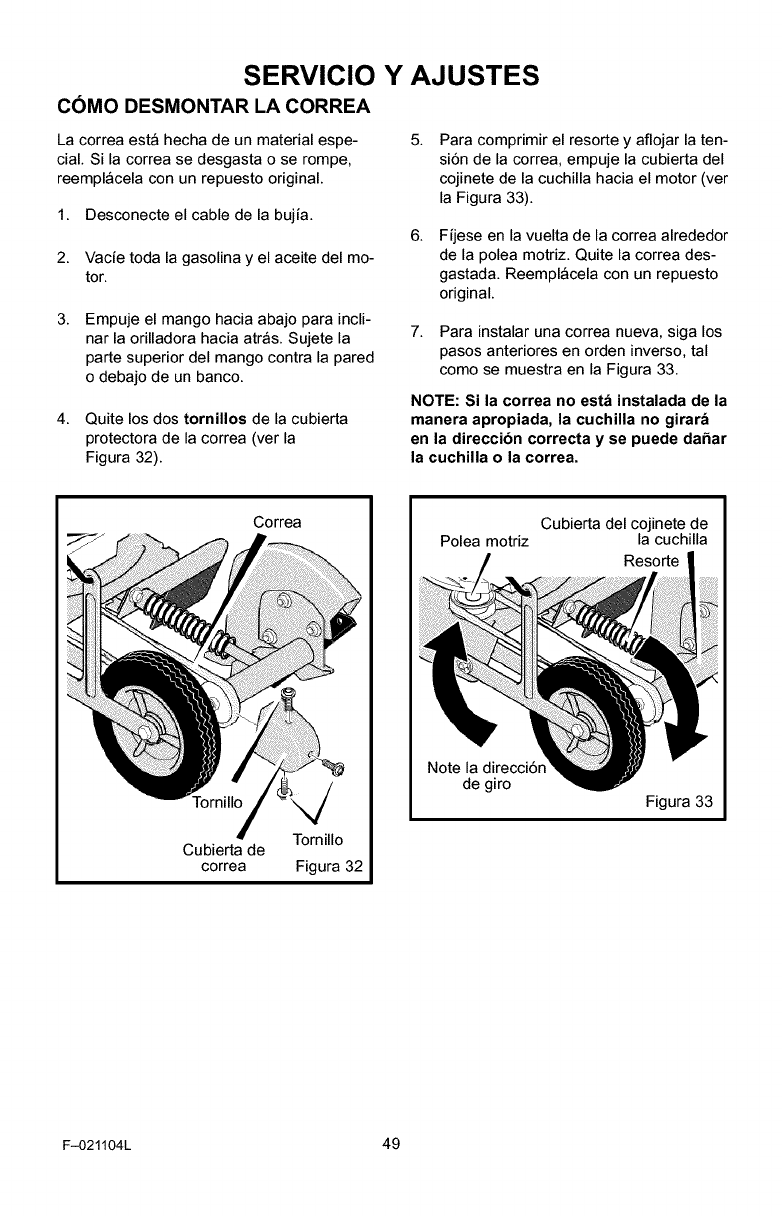

HOW TO REMOVE THE BELT

The belt made of a special compound. If the

belt becomes worn or breaks, replace the

belt with an original equipment belt.

1. Disconnect the spark plug wire from the

spark plug.

2. Drain the gasoline and oil from the en-

gine.

3. Tip the Edger backwards on the handle.

Block the top of the handle against a wall

or under a bench.

4. Remove the screws from the belt guard

(see Figure 15).

5. To compress the spring and release ten-

sion on the belt, push the blade bearing

housing back toward the engine (see

Figure 16).

6. Carefully note the twist of the belt around

the engine pulley. Remove the old belt.

Replace with an original equipment belt.

7. To install a new belt, reverse the above

steps. Make sure to twist the new belt as

shown in Figure 16.

NOTE: If the belt is not installed properly,

the blade will not turn in the proper direc-

tion and can damage the blade or belt.

Belt

Screw

Belt Guard

Figure 15

Pulley Blade Housing Be;

Spring

Note Direction

Of Twist

Figure 16

F-021104L 17

SERVICE AND ADJUSTMENT

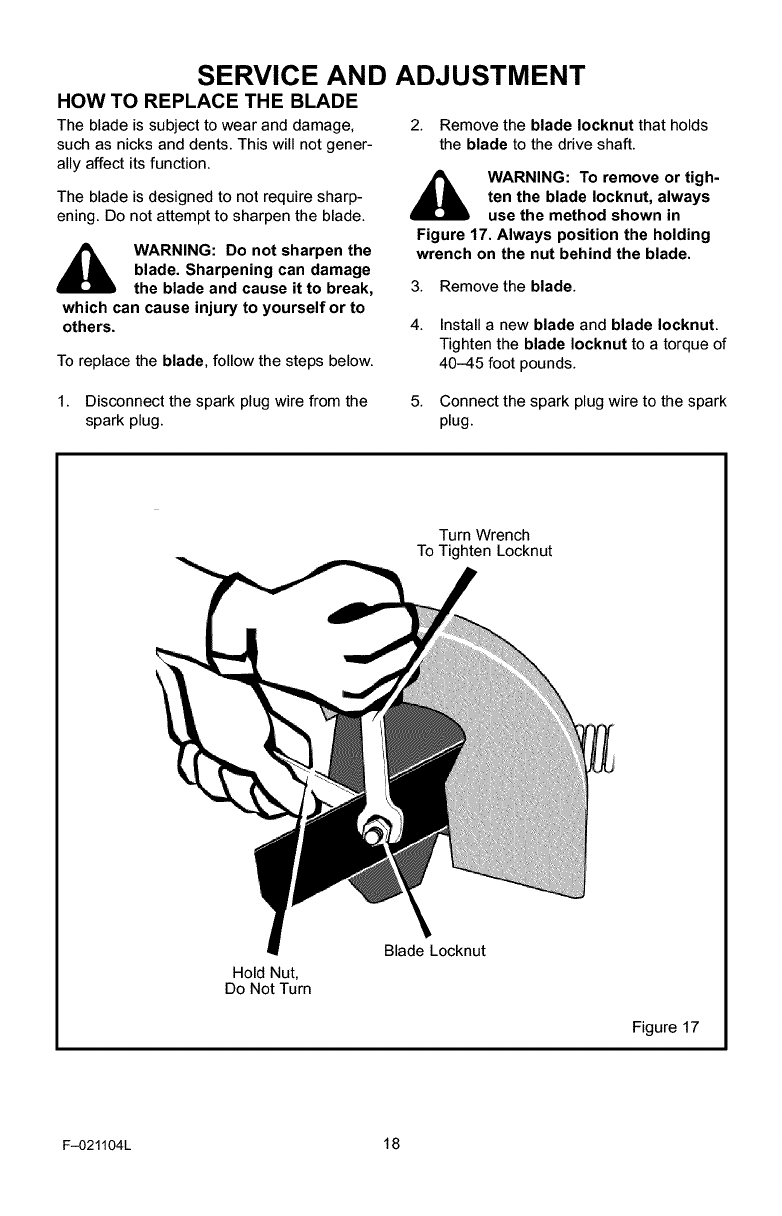

HOW TO REPLACE THE BLADE

The blade is subject to wear and damage,

such as nicks and dents. This will not gener-

ally affect its function.

The blade is designed to not require sharp-

ening. Do not attempt to sharpen the blade.

WARNING: Do not sharpen the

blade. Sharpening can damage

the blade and cause it to break,

which can cause injury to yourself or to

others.

To replace the blade, follow the steps below.

2. Remove the blade Iocknut that holds

the blade to the drive shaft.

WARNING: To remove or tigh-

ten the blade Iocknut, always

use the method shown in

Figure 17. Always position the holding

wrench on the nut behind the blade.

3. Remove the blade.

4. Install a new blade and blade Iocknut.

Tighten the blade Iocknut to a torque of

40-45 foot pounds.

1. Disconnect the spark plug wire from the

spark plug.

5. Connect the spark plug wire to the spark

plug.

Turn Wrench

To Tighten Locknut

Hold Nut,

Do Not Turn

Blade Locknut

Figure 17

F-021104L 18

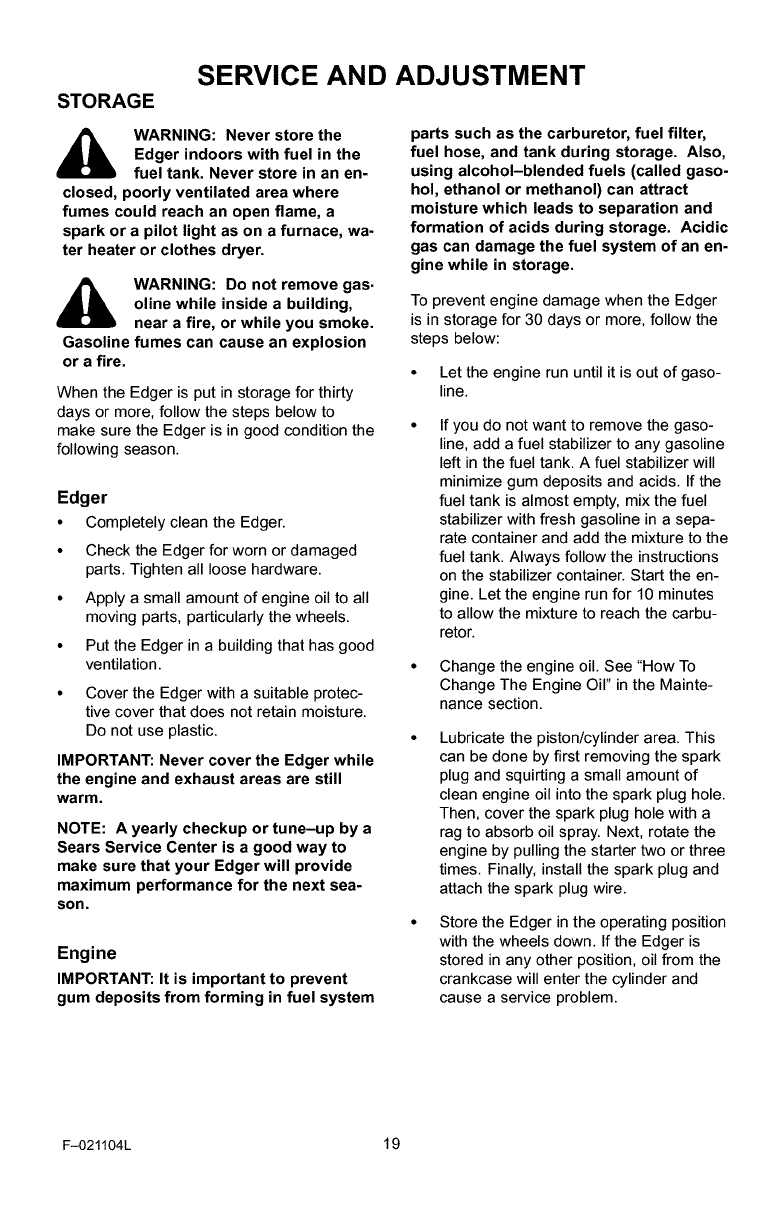

SERVICE AND ADJUSTMENT

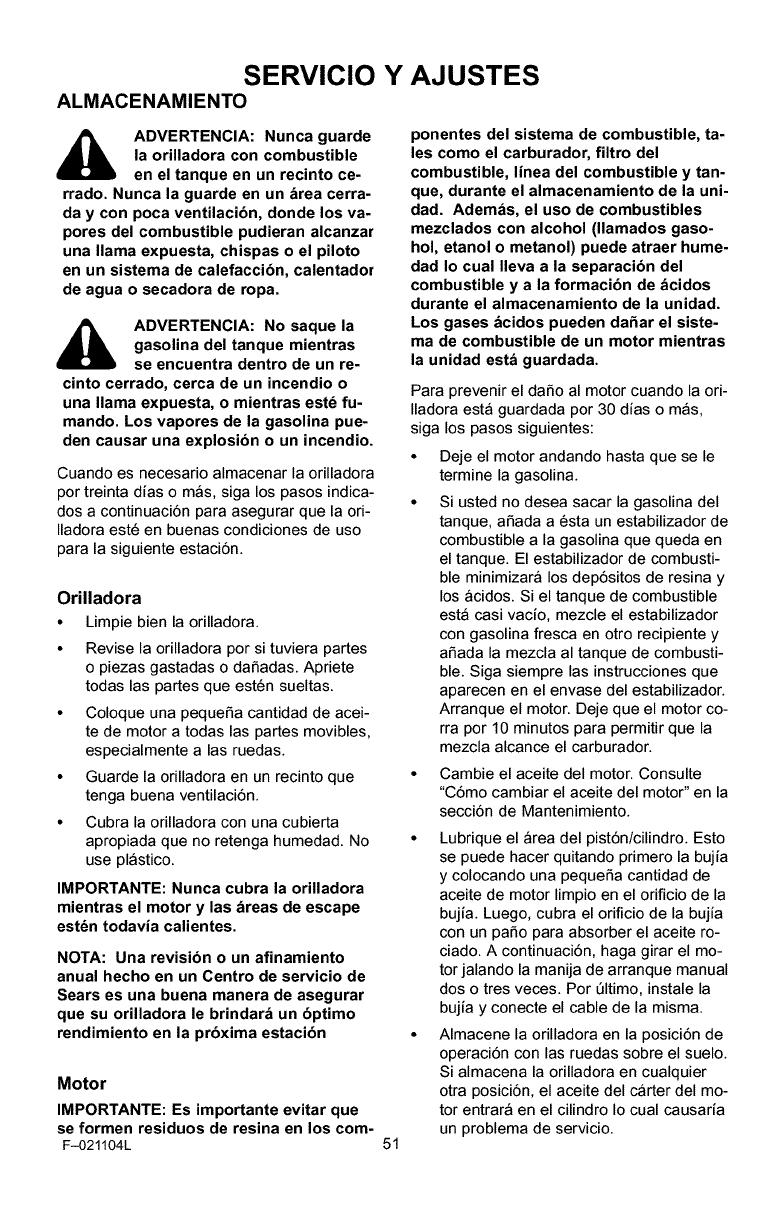

STORAGE

WARNING: Never store the

Edger indoors with fuel in the

fuel tank. Never store in an en-

closed, poorly ventilated area where

fumes could reach an open flame, a

spark or a pilot light as on a furnace, wa-

ter heater or clothes dryer.

WARNING: Do not remove gas.

oline while inside a building,

near a fire, or while you smoke.

Gasoline fumes can cause an explosion

or a fire.

When the Edger is put in storage for thirty

days or more, follow the steps below to

make sure the Edger is in good condition the

following season.

Edger

•Completely clean the Edger.

• Check the Edger for worn or damaged

parts. Tighten all loose hardware.

• Apply a small amount of engine oil to all

moving parts, particularly the wheels.

• Put the Edger in a building that has good

ventilation.

• Cover the Edger with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic.

IMPORTANT: Never cover the Edger while

the engine and exhaust areas are still

warm.

NOTE: A yearly checkup or tune-up by a

Sears Service Center is a good way to

make sure that your Edger will provide

maximum performance for the next sea-

son.

Engine

IMPORTANT: It is important to prevent

gum deposits from forming in fuel system

parts such as the carburetor, fuel filter,

fuel hose, and tank during storage. Also,

using alcohol-blended fuels (called gaso-

hol, ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an en-

gine while in storage.

To prevent engine damage when the Edger

is in storage for 30 days or more, follow the

steps below:

• Let the engine run until it is out of gaso-

line.

If you do not want to remove the gaso-

line, add a fuel stabilizer to any gasoline

left in the fuel tank. A fuel stabilizer will

minimize gum deposits and acids. If the

fuel tank is almost empty, mix the fuel

stabilizer with fresh gasoline in a sepa-

rate container and add the mixture to the

fuel tank. Always follow the instructions

on the stabilizer container. Start the en-

gine. Let the engine run for 10 minutes

to allow the mixture to reach the carbu-

retor.

• Change the engine oil. See "How To

Change The Engine Oil" in the Mainte-

nance section.

Lubricate the piston/cylinder area. This

can be done by first removing the spark

plug and squirting a small amount of

clean engine oil into the spark plug hole.

Then, cover the spark plug hole with a

rag to absorb oil spray. Next, rotate the

engine by pulling the starter two or three

times. Finally, install the spark plug and

attach the spark plug wire.

Store the Edger in the operating position

with the wheels down. If the Edger is

stored in any other position, oil from the

crankcase will enter the cylinder and

cause a service problem.

F-021104L 19

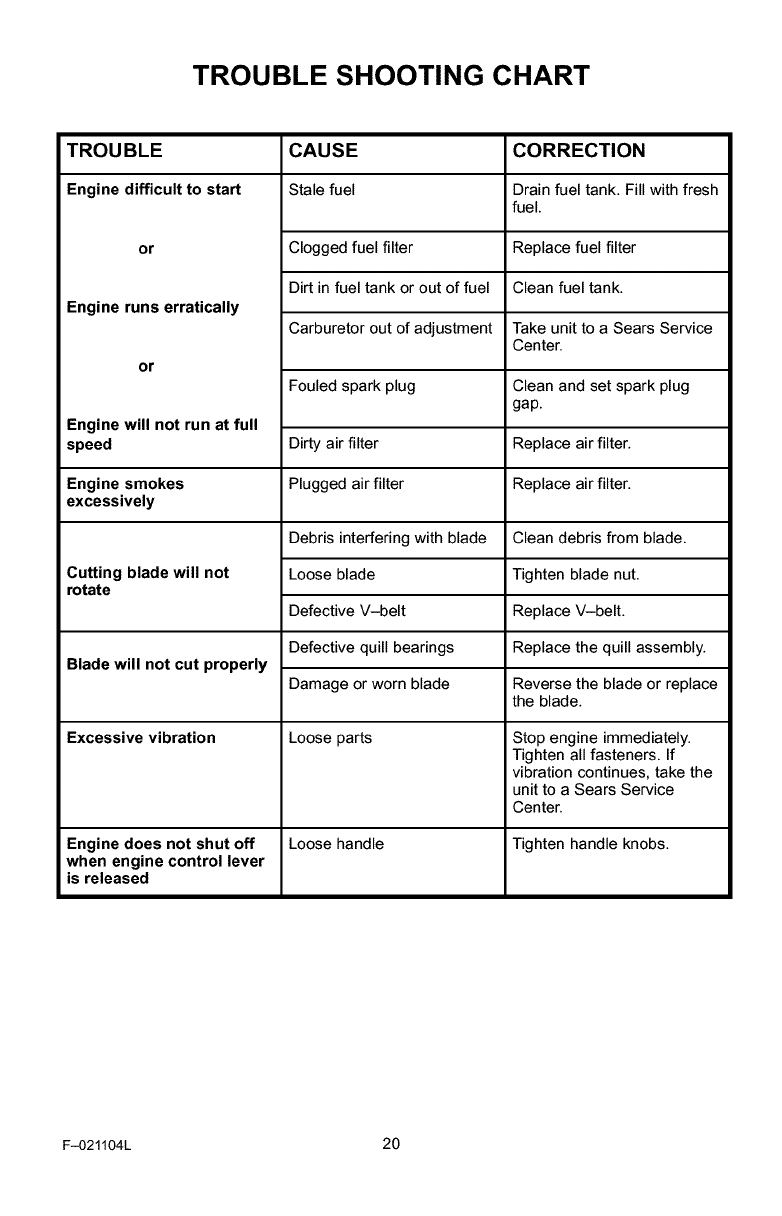

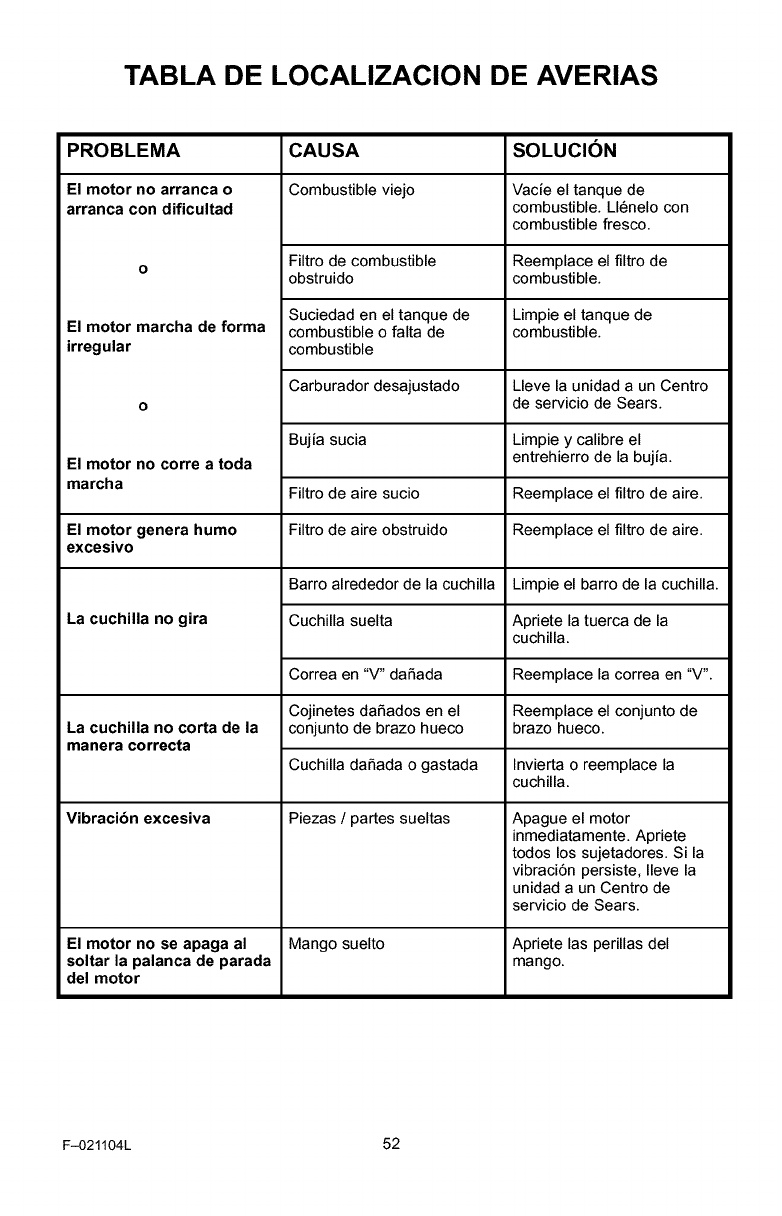

TROUBLE SHOOTING CHART

TROUBLE CAUSE

Engine difficult to start Stale fuel

Engine runs erratically

Engine will not run at full

speed

Clogged fuel filter

Dirt in fuel tank or out of fuel

Carburetor out of adjustment

Fouled spark plug

Dirty air filter

Engine smokes Plugged air filter

excessively

Cutting blade will not

rotate

Blade will not cut properly

Excessive vibration

Debris interfering with blade

Loose blade

Defective V-belt

Defective quill bearings

Damage or worn blade

Loose parts

Engine does not shut off Loose handle

when engine control lever

is released

CORRECTION

Drain fuel tank. Fill with fresh

fuel.

Replace fuel filter

Clean fuel tank.

Take unit to a Sears Service

Center.

Clean and set spark plug

gap.

Replace air filter.

Clean debris from blade.

Tighten blade nut.

Replace V-belt.

Replace the quill assembly.

Reverse the blade or replace

the blade.

Stop engine immediately.

Tighten all fasteners. If

vibration continues, take the

unit to a Sears Service

Center.

Tighten handle knobs.

F-021104L 20

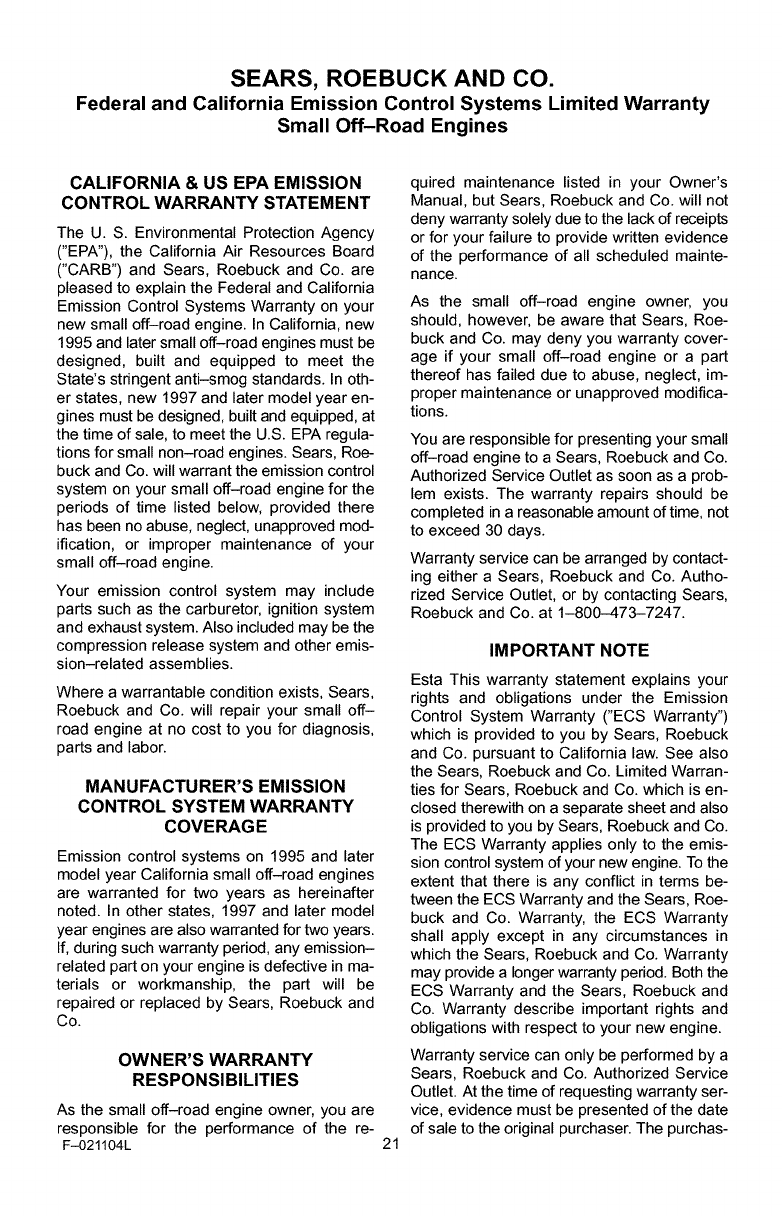

SEARS, ROEBUCK AND CO.

Federal and California Emission Control Systems Limited Warranty

Small Off-Road Engines

CALIFORNIA & US EPA EMISSION

CONTROL WARRANTY STATEMENT

The U. S. Environmental Protection Agency

("EPA"), the California Air Resources Board

("CARB") and Sears, Roebuck and Co. are

pleased to explain the Federal and California

Emission Control Systems Warranty on your

new small off-road engine. In California, new

1995 and later small off-road engines must be

designed, built and equipped to meet the

State's stringent anti-smog standards. In oth-

er states, new 1997 and later model year en-

gines must be designed, built and equipped, at

the time of sale, to meet the U.S. EPA regula-

tions for small non-road engines. Sears, Roe-

buck and Co. will warrant the emission control

system on your small off-road engine for the

periods of time listed below, provided there

has been no abuse, neglect, unapproved mod-

ification, or improper maintenance of your

small off-road engine.

Your emission control system may include

parts such as the carburetor, ignition system

and exhaust system. Also included may be the

compression release system and other emis-

sion-related assemblies.

Where a warrantable condition exists, Sears,

Roebuck and Co. will repair your small off-

road engine at no cost to you for diagnosis,

parts and labor.

MANUFACTURER'S EMISSION

CONTROL SYSTEM WARRANTY

COVERAGE

Emission control systems on 1995 and later

model year California small off-road engines

are warranted for two years as hereinafter

noted. In other states, 1997 and later model

year engines are also warranted for two years.

If, during such warranty period, any emission-

related part on your engine is defective in ma-

terials or workmanship, the part will be

repaired or replaced by Sears, Roebuck and

Co.

OWNER'S WARRANTY

RESPONSIBILITIES

As the small off-road engine owner, you are

responsible for the performance of the re-

F-021104L

quired maintenance listed in your Owner's

Manual, but Sears, Roebuck and Co. will not

deny warranty solely due to the lack of receipts

or for your failure to provide written evidence

of the performance of all scheduled mainte-

nance.

As the small off-road engine owner, you

should, however, be aware that Sears, Roe-

buck and Co. may deny you warranty cover-

age if your small off-road engine or a part

thereof has failed due to abuse, neglect, im-

proper maintenance or unapproved modifica-

tions.

You are responsible for presenting your small

off-road engine to a Sears, Roebuck and Co.

Authorized Service Outlet as soon as a prob-

lem exists. The warranty repairs should be

completed in a reasonable amount of time, not

to exceed 30 days.

Warranty service can be arranged by contact-

ing either a Sears, Roebuck and Co. Autho-

rized Service Outlet, or by contacting Sears,

Roebuck and Co. at 1-800-473-7247.

IMPORTANT NOTE

Esta This warranty statement explains your

rights and obligations under the Emission

Control System Warranty ("ECS Warranty")

which is provided to you by Sears, Roebuck

and Co. pursuant to California law. See also

the Sears, Roebuck and Co. Limited Warran-

ties for Sears, Roebuck and Co. which is en-

closed therewith on a separate sheet and also

is provided to you by Sears, Roebuck and Co.

The ECS Warranty applies only to the emis-

sion control system of your new engine. To the

extent that there is any conflict in terms be-

tween the ECS Warranty and the Sears, Roe-

buck and Co. Warranty, the ECS Warranty

shall apply except in any circumstances in

which the Sears, Roebuck and Co. Warranty

may provide a longer warranty period. Both the

ECS Warranty and the Sears, Roebuck and

Co. Warranty describe important rights and

obligations with respect to your new engine.

Warranty service can only be performed by a

Sears, Roebuck and Co. Authorized Service

Outlet. At the time of requesting warranty ser-

vice, evidence must be presented of the date

of sale to the original purchaser. The purchas-

ershallpayanychargesformakingservice

callsand/orfortransportingtheproductsto

andfromtheplacewheretheinspectionand/

orwarrantyworkisperformed.Thepurchaser

shallberesponsibleforanydamageorlossin-

curredinconnectionwiththetransportationof

anyengineoranypart(s)thereofsubmittedfor

inspectionand/orwarrantywork.

Ifyouhaveanyquestionsregardingyourwar-

rantyrightsandresponsibilities,youshould

contactSears,Roebuckand Co. at

1-800-473-7247.

EMISSION CONTROL SYSTEM

WARRANTY

Emission Control System Warranty ("ECS

Warranty") for 1995 and later model year Cali-

fornia small off-road engines (for other states,

1997 and later model year engines):

A. APPLICABILITY: This warranty shall apply

to 1995 and later model year California small

off-road engines (for other states, 1997 and

later model year engines). The ECS Warranty

Period shall begin on the date the new engine

or equipment is delivered to its original, end-

use purchaser, and shall continue for 24 con-

secutive months thereafter.

B. GENERAL EMISSIONS WARRANTY

COVERAGE: Sears, Roebuck and Co. war-

rants to the original, end-use purchaser of the

new engine or equipment and to each subse-

quent purchaser that each of its small off-road

engines is:

1. Designed, built and equipped so as to con-

form with all applicable regulations adopted by

the Air Resources Board pursuant to its au-

thority in Chapters 1 and 2, Part 5, Division 26

of the Health and Safety Code, and

2. Free from defects in materials and work-

manship which, at any time during the ECS

Warranty Period, will cause a warranted emis-

sions-related part to fail to be identical in all

material respects to the part as described in

the engine manufacturer's application for certi-

fication.

C. The ECS Warranty only pertains to emis-

sions-related parts on your engine, as follows:

1. Any warranted, emissions-related parts

which are not scheduled for replacement as

required maintenance in the Owner's Manual

shall be warranted for the ECS Warranty Peri-

od. If any such part fails during the ECS War-

ranty Period, it shall be repaired or replaced by

F-021104L 22

Sears, Roebuck and Co. according to Subsec-

tion 4 below. Any such part repaired or re-

placed under the ECS Warranty shall be

warranted for any remainder of the ECS War-

ranty Period.

2. Any warranted, emissions-related part

which is scheduled only for regular inspection

as specified in the Owner's Manual shall be

warranted for the ECS Warranty Period. A

statement in such written instructions to the ef-

fect of "repair or replace as necessary", shall

not reduce the ECS Warranty Period. Any

such part repaired or replaced under the ECS

Warranty shall be warranted for the remainder

of the ECS Warranty Period.

3. Any warranted, emissions-related part

which is scheduled for replacement as re-

quired maintenance in the Owner's Manual,

shall be warranted for the period of time prior

to the first scheduled replacement point for

that part. If the part fails prior to the first sched-

uled replacement, the part shall be repaired or

replaced by Sears, Roebuck and Co. accord-

ing to Subsection 4 below. Any such emis-

sions-related part repaired or replaced under

the ECS Warranty, shall be warranted for the

remainder of the ECS Warranty Period prior to

the first scheduled replacement point for such

emissions-related part.

4. Repair or replacement of any warranted,

emissions-related part under this ECS War-

ranty shall be performed at no charge to the

owner at a Sears, Roebuck and Co. Autho-

rized Service Outlet.

5. The owner shall not be charged for diagnos-

tic labor which leads to the determination that

a part covered by the ECS Warranty is in fact

defective, provided that such diagnostic work

is performed at a Sears, Roebuck and Co. Au-

thorized Service Outlet.

6. Sears, Roebuck and Co. shall be liable for

damages to other original engine components

or approved modifications proximately caused

by a failure under warranty of an emission-re-

lated part covered by the ECS Warranty.

7. Throughout the ECS Warranty Period,

Sears, Roebuck and Co. shall maintain a sup-

ply of warranted emission-related parts suffi-

cient to meet the expected demand for such

emission-related parts.

8. Any Sears, Roebuck and Co. authorized

and approved emission-related replacement

part may be used in the performance of any

ECS Warranty maintenance or repair and will

be provided without charge to the owner. Such

useshallnotreduceSears,RoebuckandCo.

ECSWarrantyobligations.

9.Unapprovedadd-onormodifiedpartsmay

notbeusedtomodifyorrepairaSears,Roe-

buckandCo.engine.SuchusevoidsthisECS

Warrantyandshallbesufficientgroundsfor

disallowinganECSWarrantyclaim.Sears,

RoebuckandCo.shallnotbeliablehereunder

forfailuresofanywarrantedpartsofaSears,

RoebuckandCo.enginecausedbytheuseof

suchanunapprovedadd-onormodifiedpart.

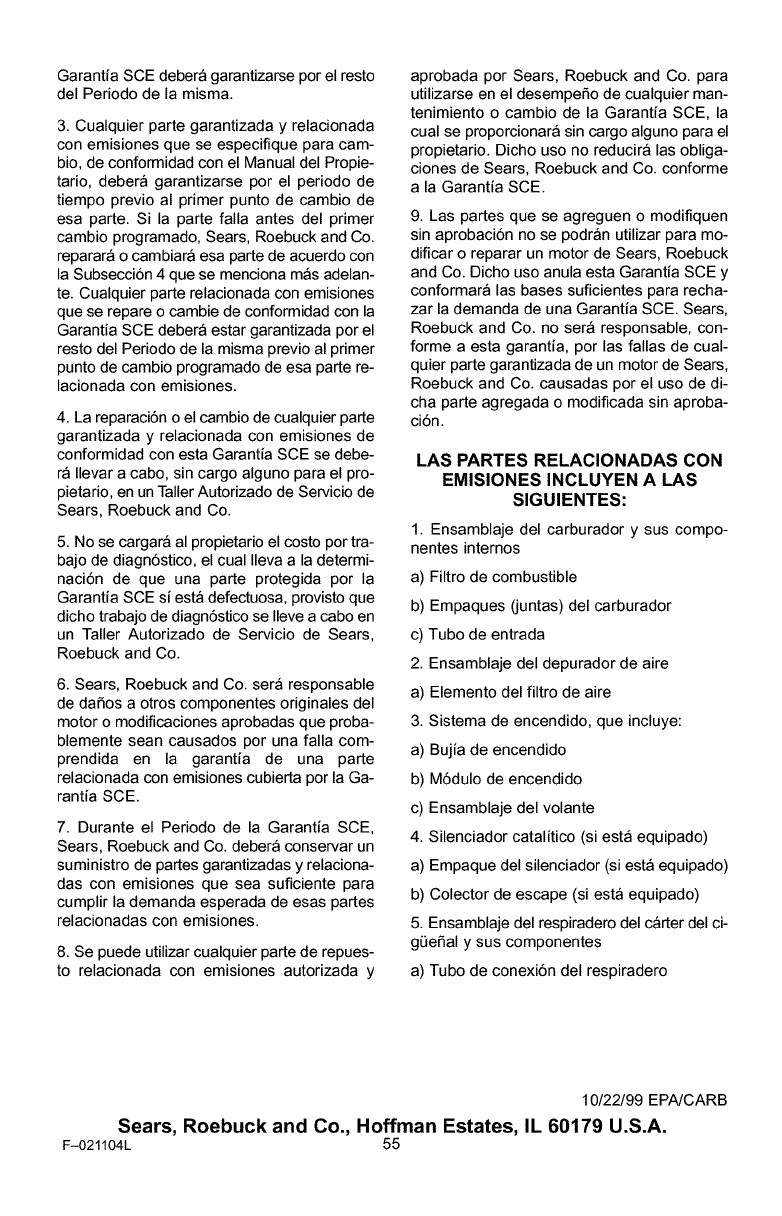

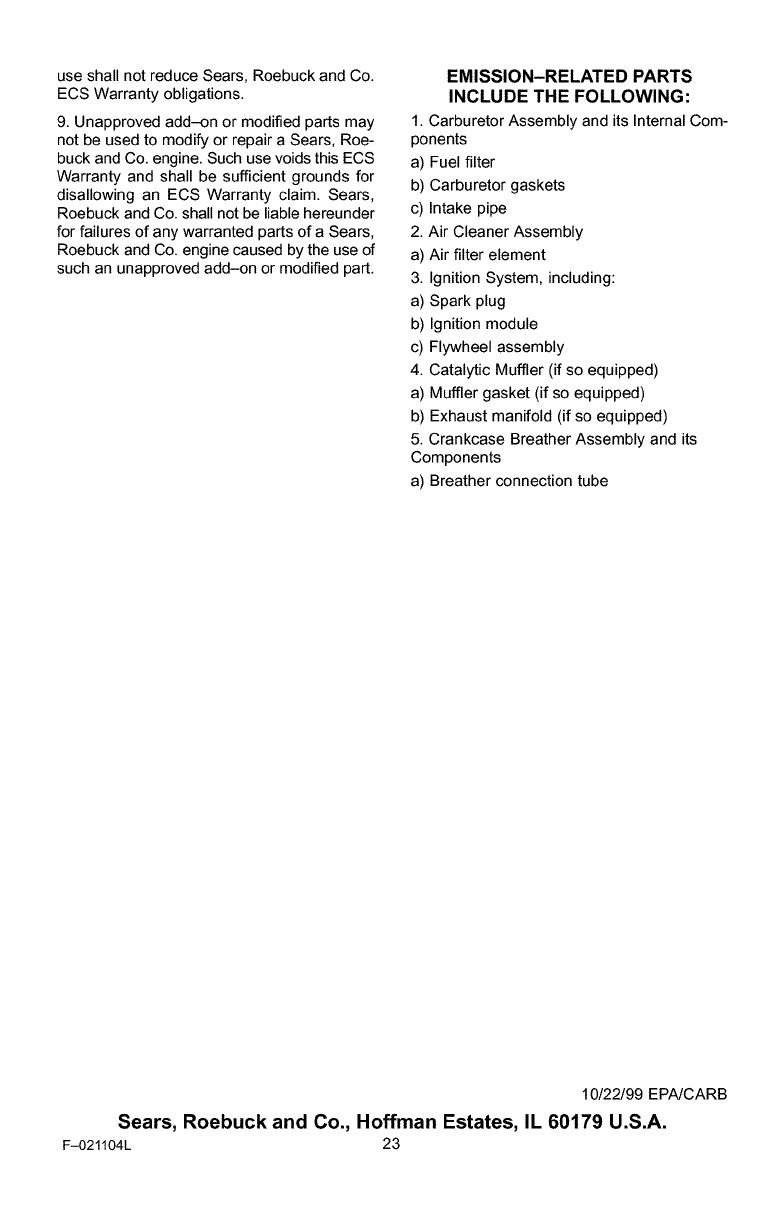

EMISSION-RELATED PARTS

INCLUDE THE FOLLOWING:

1. Carburetor Assembly and its Internal Com-

ponents

a) Fuel filter

b) Carburetor gaskets

c) Intake pipe

2. Air Cleaner Assembly

a) Air filter element

3. Ignition System, including:

a) Spark plug

b) Ignition module

c) Flywheel assembly

4. Catalytic Muffler (if so equipped)

a) Muffler gasket (if so equipped)

b) Exhaust manifold (if so equipped)

5. Crankcase Breather Assembly and its

Components

a) Breather connection tube

10/22/99 EPA/CARB

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

F-021104L 23

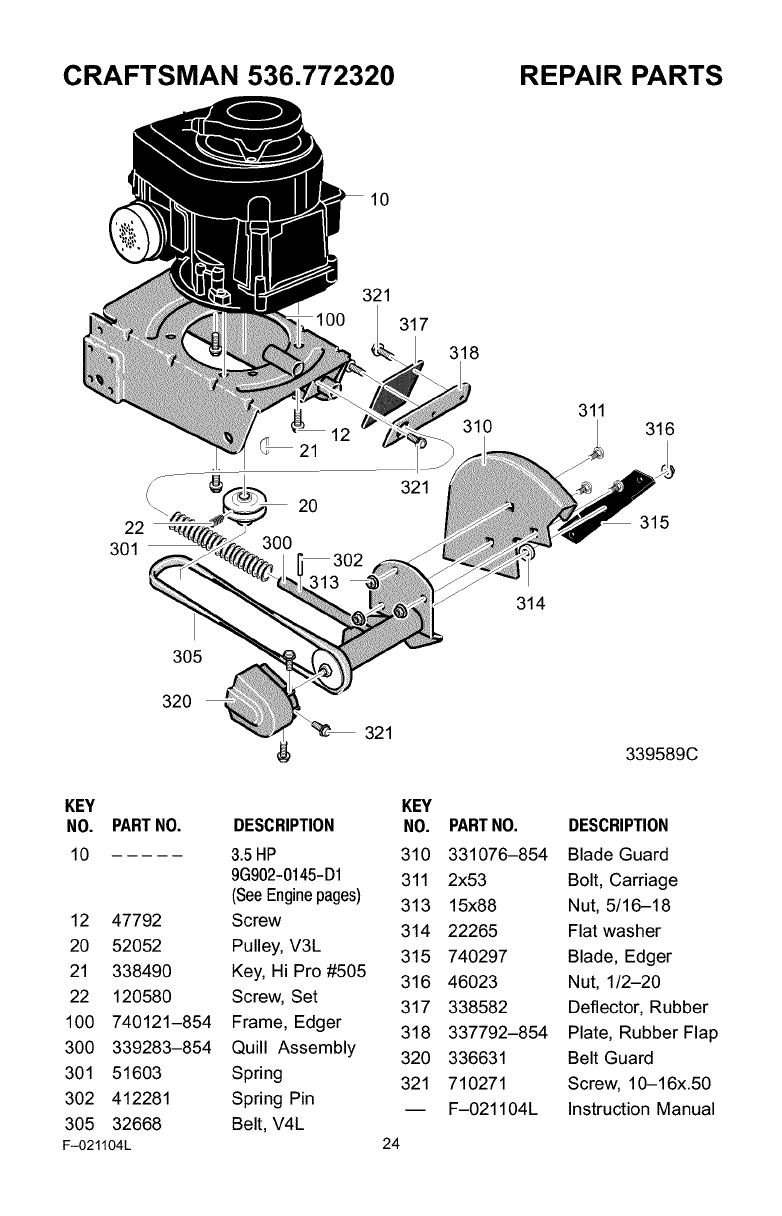

CRAFTSMAN 536.772320 REPAIR PARTS

321

317

318

301

300

321

310 311 316

315

314

305

320

321

339589C

KEY

NO. PARTNO.

12 47792

20 52052

21 338490

22 120580

100 740121-854

300 339283-854

301 51603

302 412281

305 32668

F-021104L

KEY

DESCRIPTION NO.

3.5 HP 310

9G902-0145-D1 311

(SeeEnginepages) 313

Screw 314

Pulley, V3L 315

Key, Hi Pro #505 316

Screw, Set 317

Frame, Edger 318

Quill Assembly 320

Spring 321

Spring Pin

Belt, V4L 24

PARTNO.

331076-854

2x53

15x88

22265

740297

46023

338582

337792-854

336631

710271

F-021104L

DESCRIPTION

Blade Guard

Bolt, Carriage

Nut, 5/16-18

Flat washer

Blade, Edger

Nut, 1/2-20

Deflector, Rubber

Plate, Rubber Flap

Belt Guard

Screw, 10-16x.50

Instruction Manual

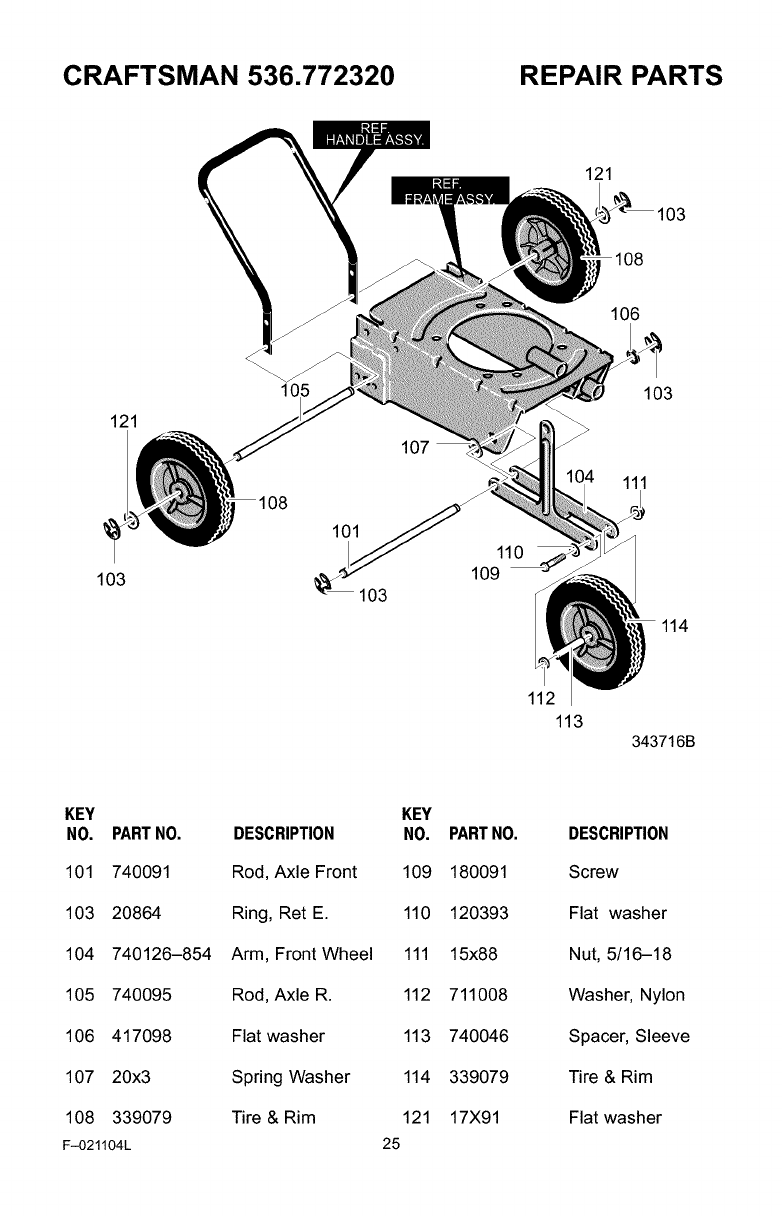

CRAFTSMAN 536.772320 REPAIR PARTS

121

106

121

103

101

103

110

109

103

111

114

112

113

343716B

KEY KEY

NO. PARTNO. DESCRIPTION NO. PARTNO.

101 740091 Rod, Axle Front 109 180091

103 20864 Ring, Ret E. 110 120393

104 740126-854 Arm, Front Wheel 111 15x88

105 740095 Rod, Axle R. 112 711008

106 417098 Flat washer 113 740046

107 20x3 Spring Washer 114 339079

108 339079 Tire & Rim 121 17X91

F-021104L 25

DESCRIPTION

Screw

Flat washer

Nut, 5/16-18

Washer, Nylon

Spacer, Sleeve

Tire & Rim

Flat washer

CRAFTSMAN 536.772320 REPAIR PARTS

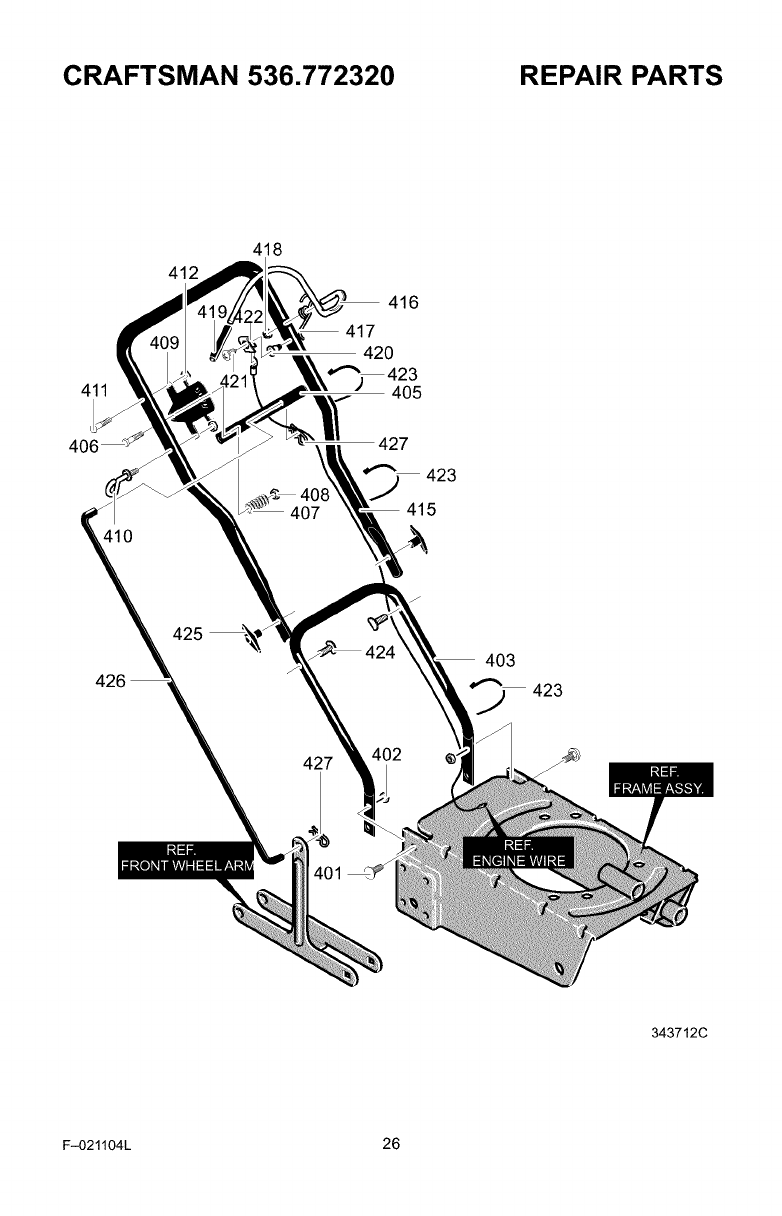

411

412

418

416

417

420

405

410

407

423

415

426

425

403

427 402

401

343712C

F-O21104L 26

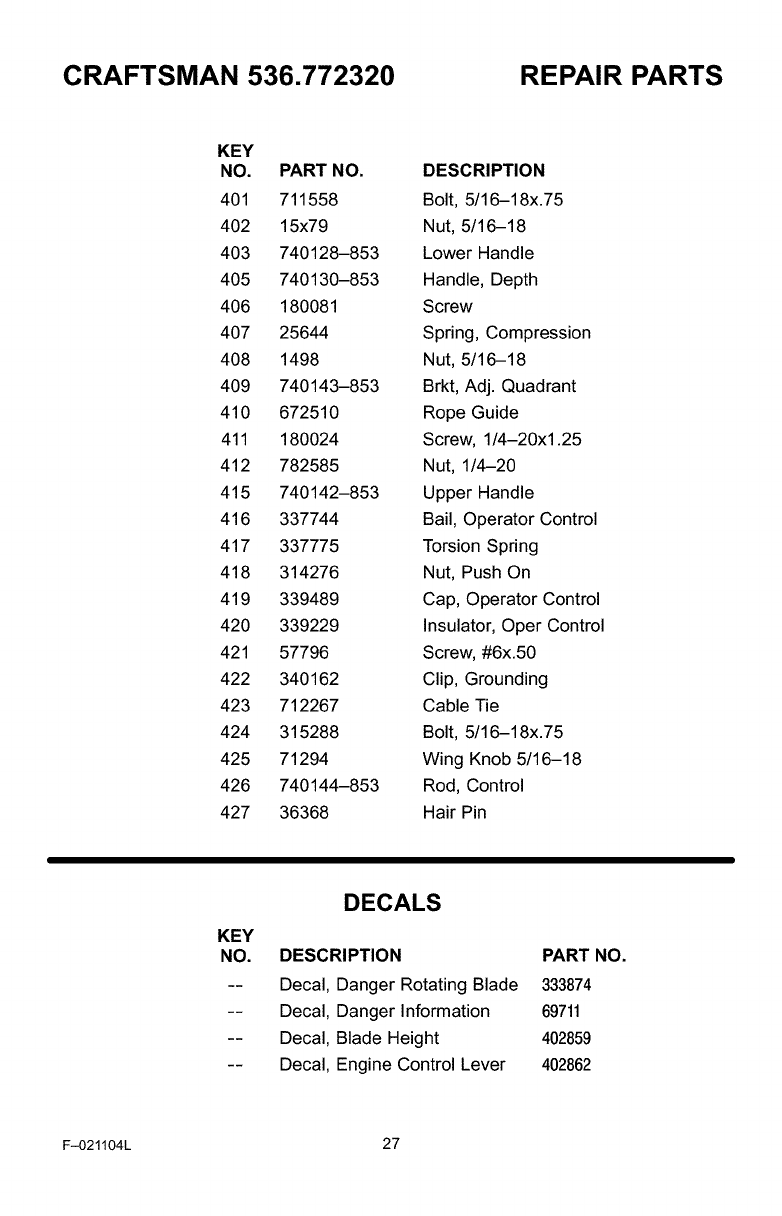

CRAFTSMAN 536.772320 REPAIR PARTS

KEY

NO. PART NO.

401 711558

402 15x79

403 740128-853

405 740130-853

406 180081

407 25644

408 1498

409 740143-853

410 672510

411 180024

412 782585

415 740142-853

416 337744

417 337775

418 314276

419 339489

420 339229

421 57796

422 340162

423 712267

424 315288

425 71294

426 740144-853

427 36368

DESCRIPTION

Bolt, 5/16-18x.75

Nut, 5/16-18

Lower Handle

Handle, Depth

Screw

Spring, Compression

Nut, 5/16-18

Brkt, Adj. Quadrant

Rope Guide

Screw, 1/4-20xl.25

Nut, 1/4-20

Upper Handle

Bail, Operator Control

Torsion Spring

Nut, Push On

Cap, Operator Control

Insulator, Oper Control

Screw, #6x.50

Clip, Grounding

Cable Tie

Bolt, 5/16-18x.75

Wing Knob 5/16-18

Rod, Control

Hair Pin

KEY

NO.

DECALS

DESCRIPTION PART NO.

Decal, Danger Rotating Blade 333874

Decal, Danger Information 69711

Decal, Blade Height 402859

Decal, Engine Control Lever 402862

F-021104L 27

MODEL 9G902-0145-D1

335

200_

REPAIR PARTS

842

635

306

525

718 [_

24 [_

524 0

146

81 11

10_

15@

F-O21104L 28

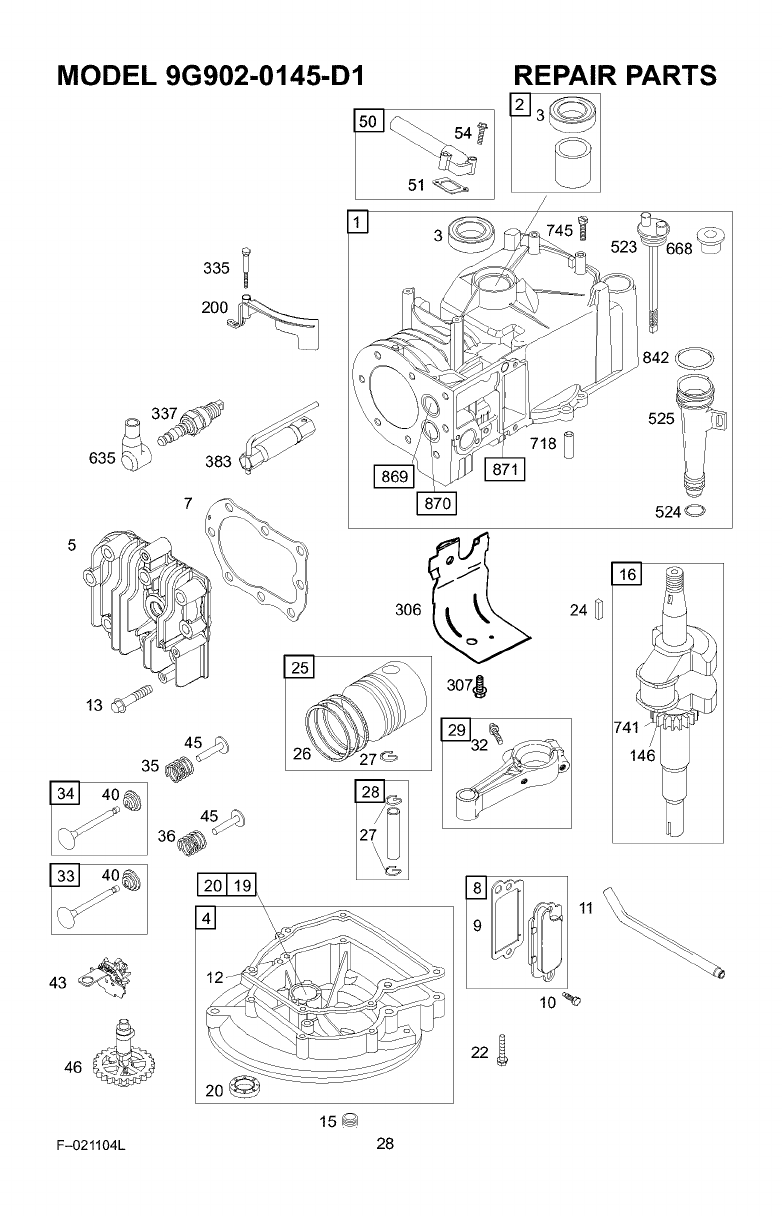

MODEL 9G902-0145-D1 REPAIR PARTS

KEY PART

NO. NO. DESCRIPTION

1 399164 Cylinder Assembly

2 399269 Kit-Bushing/Seal

(Magneto Side)

3 _299819 Seal-Oil

(Magneto Side)

4 395384 Sump-Engine

5 690386 Head-Cylinder

7 _692288 Gasket-Cylinder Head

8 495785 Breather Assembly

9 _695890 Gasket-Breather

10 691666 Screw

11 691245 Tube-Breather

12 _692218 Gasket-Crankcase

(.015" Thick) (Standard)

-- Note --

_270895 Gasket

(.005" Thick)

,270896 Gasket

(.009" Thick)

13 691697 Screw

(Cylinder Head)

15 691680 Plug-Oil Drain

16 692991 Crankshaft

19 293709 Kit-Bushing/Seal

20 ,391483 Seal-Oil

(PTO Side)

22 691662 Screw

24 222698 Key-Flywheel

25 498668 Piston Assembly

(Standard)

-- Note --

498669 Piston Assembly

(.010" Oversize)

498670 Piston Assembly

(.020" Oversize)

498671 Piston Assembly

(.030" Oversize)

26 498680 Ring Set

(Standard)

-- Note --

498681 Ring Set

(.010" Oversize)

498682 Ring Set

(.020" Oversize)

498683 Ring Set

(.030" Oversize)

27 691588 Lock-Piston Pin

28 298909 Pin-Piston

(Standard)

-- Note --

298908 Pin-Piston

(.005" Oversize)

F-021104L 29

KEY PART

NO. NO.

29 294201

32 691664

33 296676

34 296677

35 690520

36 690520

40 692194

43 691983

45 691762

46 691998

50 693446

51 _270345

54 691111

146 499047

200 691912

306 690400

307 690345

335 691107

337 802592

383 89838

523 691913

524 _691876

525 691320

635 66538

668 692889

718 690959

741 691805

745 691146

842 691870

869 691701

870 691702

871 231348

DESCRIPTION

Rod-Connecting

(Standard)

-- Note --

296079 Rod-Connecting

(.020" Undersize)

Screw

(Connecting Rod)

Valve-Exhaust

Valve-Intake

Spring-Valve

(Intake)

Spring-Valve

(Exhaust)

Retainer-Valve

Slinger-Governor/Oil

Tappet-Valve

Camshaft

Manifold-Intake

Gasket-Intake

Screw

(Intake Manifold)

Key-Timing

Blade-Governor

Shield-Cylinder

Screw

(Cylinder Shield)

Screw

(Armature/Air Vane)

Sparkplug

Wrench-Sparkplug

Dipstick

Seal-Dipstick Tube

Tube-Dipstick

Boot-Sparkplug

Spacer

Pin-Locating

Gear-Timing

Screw

(Brake)

SeaI-O Ring

(Dipstick Tube)

Seat-Valve

(Intake)

Seat-Valve

(Exhaust)

Bushing-Valve Guide

(Exhaust Valve)

-- Note --

63709 Bushing-Valve

Guide

(Intake Valve)

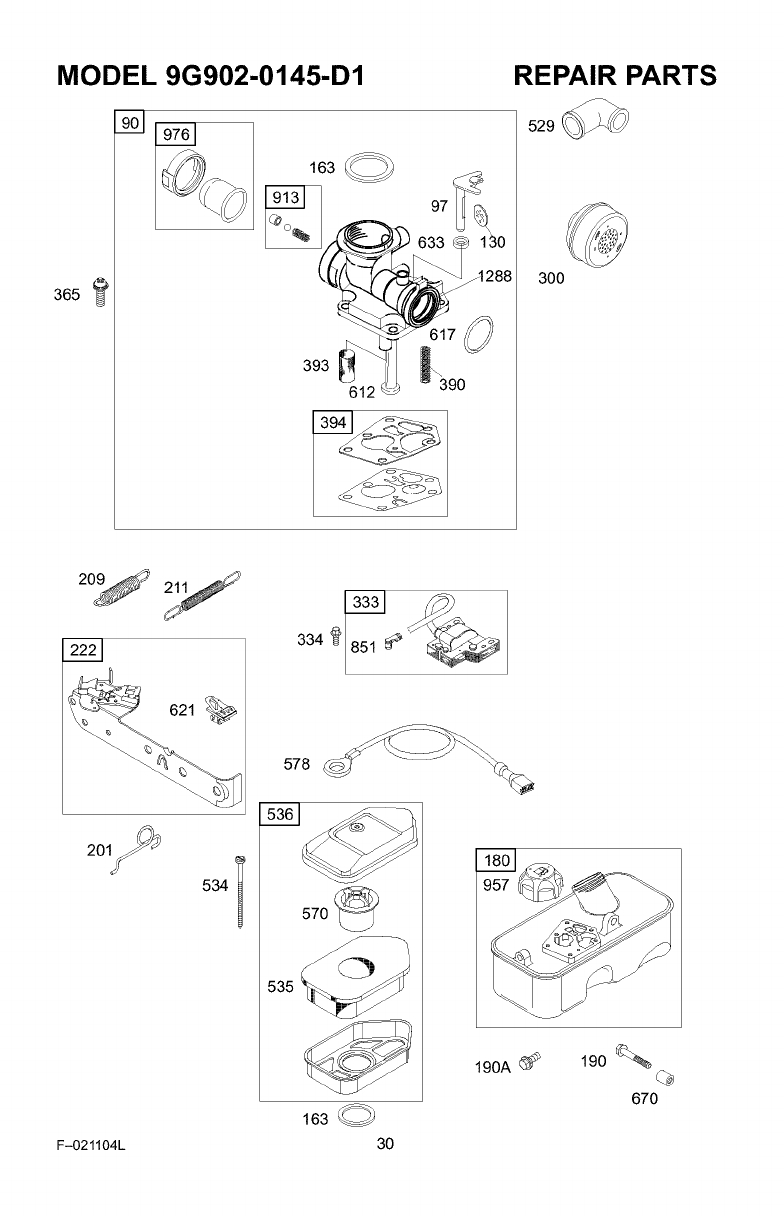

MODEL 9G902-0145-D1 REPAIR PARTS

365

901

163 (_

_t_30

_88

529

300

621

201_ 534 I

334 _851_

578_

570

535

163

190A_ 190

670

F-O21104L

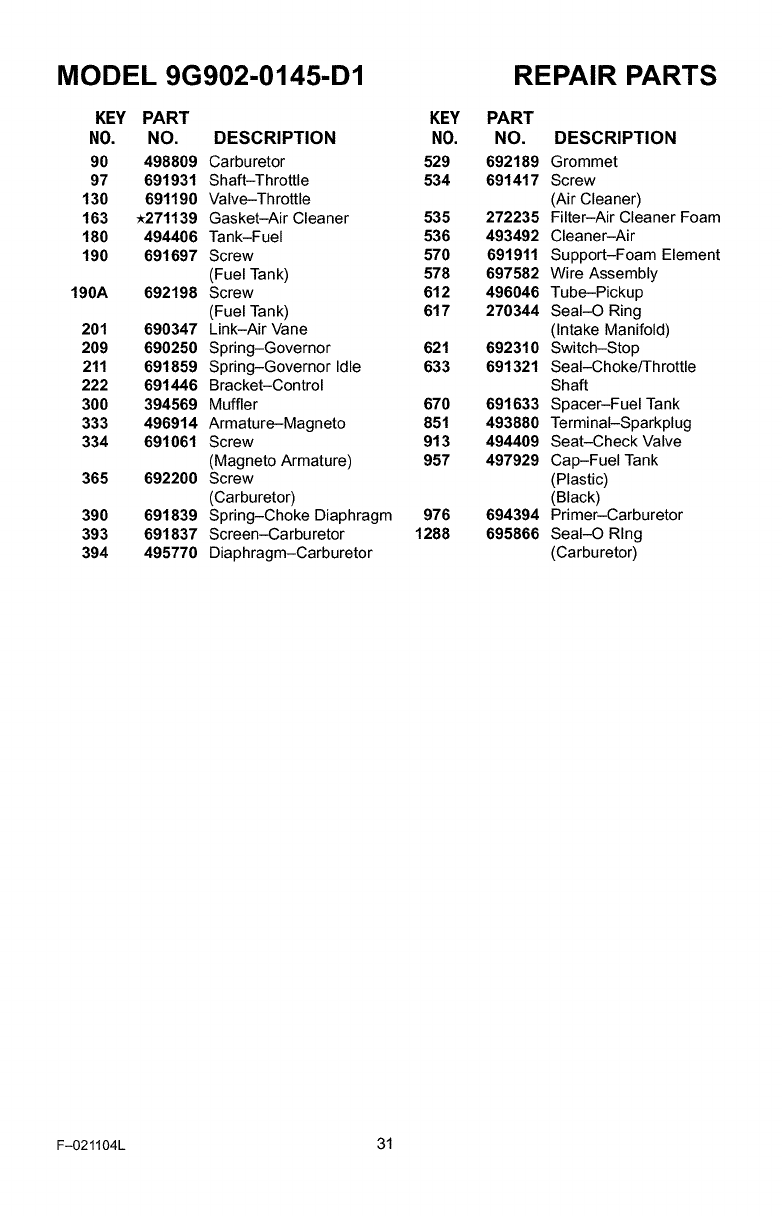

MODEL 9G902-0145-D1 REPAIR PARTS

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO.

90 498809 Carburetor 529 692189

97 691931 Shaft-Throttle 534 691417

130 691190 Valve-Throttle

163 ,271139 Gasket-Air Cleaner 535 272235

180 494406 Tank-Fuel 536 493492

190 691697 Screw 570 691911

(Fuel Tank) 578 697582

190A 692198 Screw 612 496046

(Fuel Tank) 617 270344

201 690347 Link-Air Vane

209 690250 Spring-Governor 621 692310

211 691859 Spring-Governor Idle 633 691321

222 691446 Bracket-Control

300 394569 Muffler 670 691633

333 496914 Armature-Magneto 851 493880

334 691061 Screw 913 494409

(Magneto Armature) 957 497929

365 692200 Screw

(Carburetor)

390 691839 Spring-Choke Diaphragm 976 694394

393 691837 Screen-Carburetor 1288 695866

394 495770 Diaphragm-Carburetor

DESCRIPTION

Grommet

Screw

(Air Cleaner)

Filter-Air Cleaner Foam

Cleaner-Air

Support-Foam Element

Wire Assembly

Tube-Pickup

SeaI-O Ring

(Intake Manifold)

Switch-Stop

SeaI-Choke/ThrotUe

Shaft

Spacer-Fuel Tank

TerminaI-Sparkplug

Seat-Check Valve

Cap-Fuel Tank

(Plastic)

(Black)

Primer-Carburetor

SeaI-O Ring

(Carburetor)

F-021104L 31

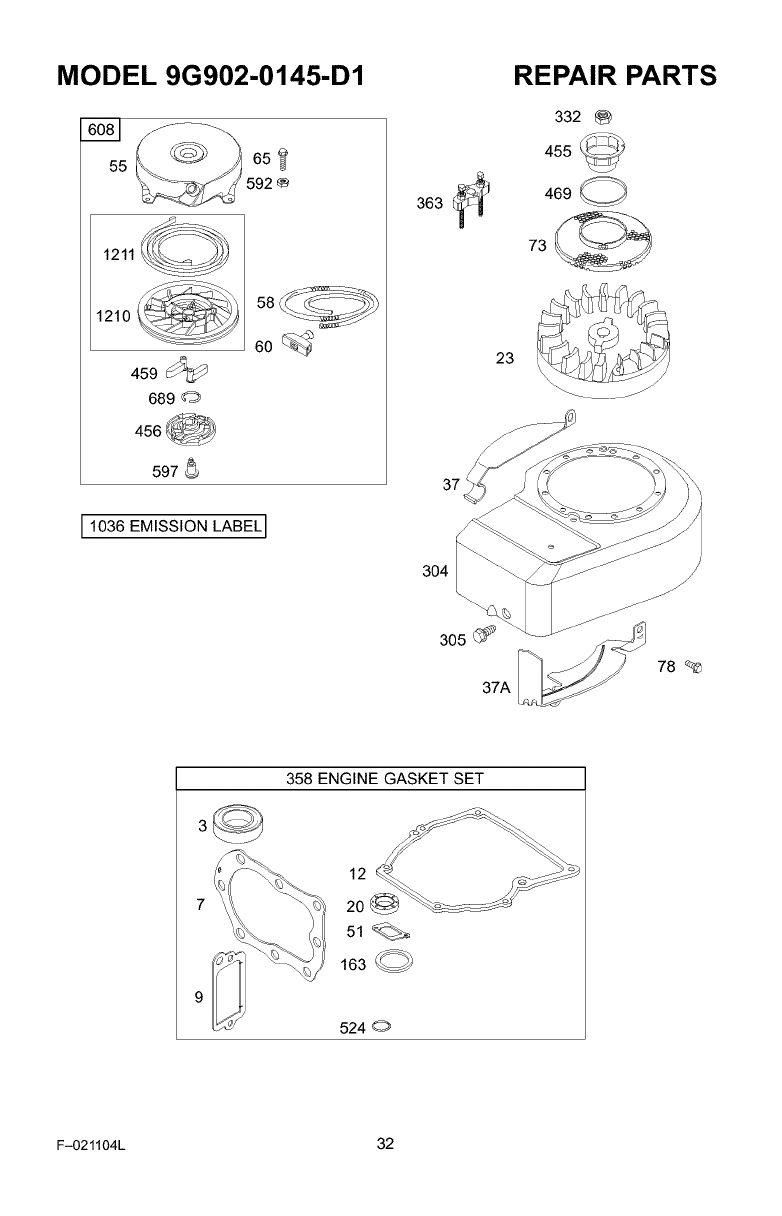

MODEL 9G902-0145-D1

592 ®

1211

1210

450

689 Q

456 _

597 _

1036 EMISSION LABEL I

304

305

37A

REPAIR PARTS

332

455

469 @

358 ENGINE GASKET SET

20 @

163

524 O

F-021104L 32

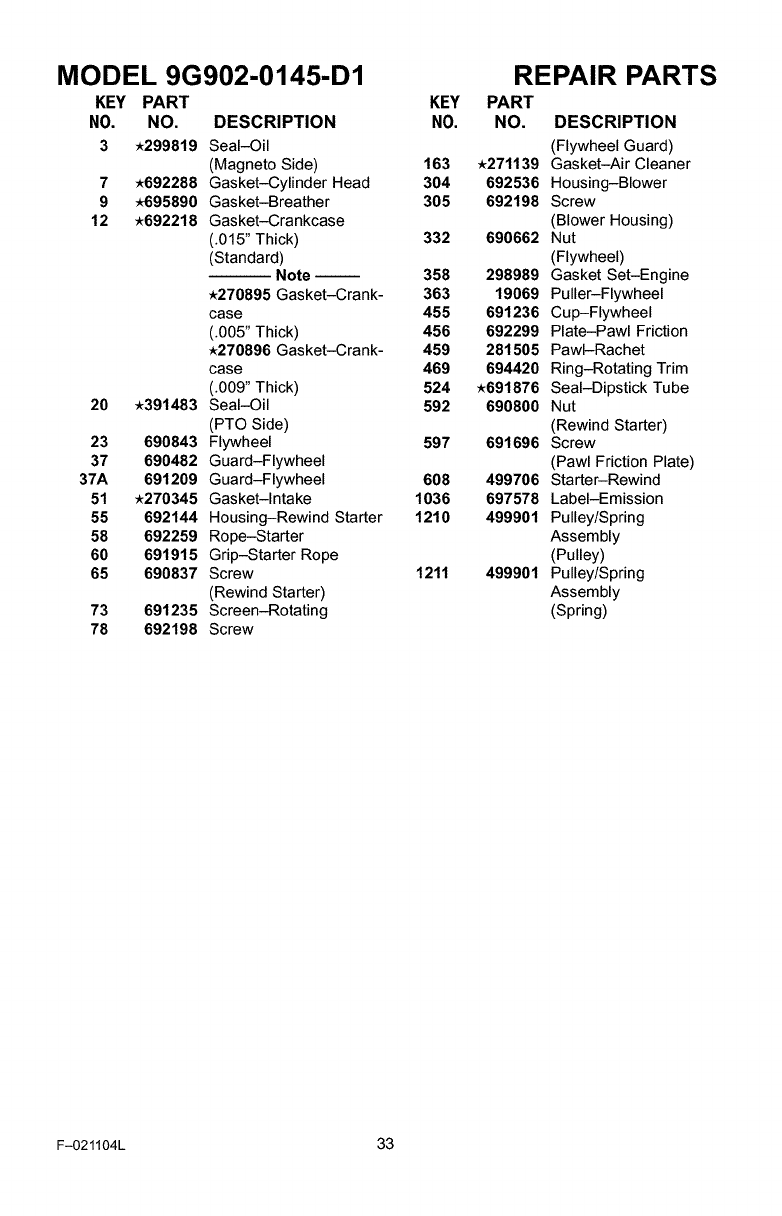

MODEL 9G902-0145-D1 REPAIR PARTS

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO.

3-k299819 Seal-Oil

(Magneto Side) 163 -k271139

7-k692288 Gasket-Cylinder Head 304 692536

9-k695890 Gasket-Breather 305 692198

12 ,692218 Gasket-Crankcase

(.015" Thick) 332 690662

(Standard)

-- Note -- 358 298989

-k270895 Gasket-Crank- 363 19069

case 455 691236

(.005" Thick) 456 692299

_270896 Gasket-Crank- 459 281505

case 469 694420

(.009" Thick) 524 -k691876

20 -k391483 Seal-Oil 592 690800

(PTO Side)

23 690843 Flywheel 597 691696

37 690482 Guard-Flywheel

37A 691209 Guard-Flywheel 608 499706

51 -k270345 Gasket-Intake 1036 697578

55 692144 Housing-Rewind Starter 1210 499901

58 692259 Rope-Starter

60 691915 Grip-Starter Rope

65 690837 Screw 1211 499901

(Rewind Starter)

73 691235 Screen-Rotating

78 692198 Screw

DESCRIPTION

(Flywheel Guard)

Gasket-Air Cleaner

Housing-Blower

Screw

(Blower Housing)

Nut

(Flywheel)

Gasket Set-Engine

Puller-Flywheel

Cup-Flywheel

Plate-Pawl Friction

PawI-Rachet

Ring-Rotating Trim

Seal-Dipstick Tube

Nut

(Rewind Starter)

Screw

(Pawl Friction Plate)

Starter-Rewind

Label-Emission

Pulley/Spring

Assembly

(Pulley)

Pulley/Spring

Assembly

(Spring)

F-021104L 33

CONTENIDO

GARANTiA 34

SIMBOLOS INTERNACIONALES 37

MONTAJE 38

MANTENIMIENTO 46

SERVICIO Y AJUSTES 49

TABLA DE LOCALIZACION DE

AVERIAS 52

PIEZAS DE REPUESTO 24

PIEZAS DE REPUESTO (MOTOR) 28

PEDIDOS /SERVICIO

CONTRACUBIERTA

GARANTiA

GARANTiA LIMITADA DE UN AI_IO PARA LA ORILLADORA CRAFTSMAN

Esta orilladoraCraftsman esta garantizada por un aho a partir de la fecha de compra, siempre

y cuando, se le haya dado mantenimiento, lubricaci6n y afinado de acuerdo con las instruccio-

nes de operaci6n y mantenimiento que aparecen en el manual del usuado, Craftsman repara-

ra, sin costo alguno, cualquier defecto en el material y/o mano de obra de la unidad.

Siesta orilladora Craftsman se utiliza para prop6sitos comerciales o de arrendamiento, la ga-

rantia sera valida por s61o90 dias a partir de la fecha de compra.

Esta garantia no cubre Io siguiente:

•Piezas reemplazables que se desgasten durante el uso normal, por ejemplo: bujias, etc.

•Reparaciones necesarias debido al abuso o negligencia por parte del operador de la uni-

dad, incluyendo cig_]ehales torcidos, y por no mantener la unidad de acuerdo con las ins-

trucciones que aparecen en el manual del usuario.

EN LOS ESTADOS UNIDOS, EL SERVICIO BAJO GARANTiA PARA LA ORILLADORA

CRAFTSMAN ESTA DISPONIBLE EN EL CENTRO /DEPARTAMENTO DE SERVICIO DE

SEARS MAS CERCANO. ESTA GARANTiA ES VALIDA SOLAMENTE SI EL PRODUCTO

SE USA EN LOS ESTADOS UNIDOS.

Esta garantia le brinda derechos legales especiflcos, ademas, usted puede tener otros dere-

chos legales que varian seg_n el estado donde resida.

Sears, Roebuck and Co., D817WA, Hoffman Estates, IL 60179

Las emanaciones de escape

producidas por este motor contienen

quimicos reconocidos por el Estado de

California como carcinbgenos,

tambidn pueden producir defectos en

los recidn nacidos o causar otros

dahos al sistema reproductivo.

Los bornes, terminales y accesorios re-

lacionados con la bateria contienen

plomo y compuestos del plomo, ade-

m_s de sustancias quimicas que el Es-

tado de California reconoce como car-

cinbgenas, adem_s estas sustancias

pueden producir dahos congdnitos a

los bebds y dahos al sistema reproduc-

tor humano. DEBE LAVARSE MUY

BIEN LAS MANOS DESPUI_S DE MANI-

F-O21104L 34

IMPORTANTE: Esta unidad

estd equipada con un motor de

combustibn interna y no debe

ser usada en o cerca de ningdn

terreno basto de cubierta

forestal, de maleza o de hierba

a menos que el sistema de

escape del motor est_

equipado con un parachispas

que cumpla con las leyes

locales o estatales aplicables

(si existen). Si se usa el

parachispas, el operador debe

mantenerlo en buenas

condiciones.

Lo indicado anteriormente es

requerido por ley (Section 4442

of the California Public Resour-

ces Code) en el estado de Cali-

fornia. Otros estados pueden

tener leyes similares. Las leyes

Federales aplican a los terre-

nos federales. Para conseguir

un parachispas/silenciador va-

ya a su Centro de Servicio

Sears mds cercano (consulte la

seccibn de PIEZAS DE RE-

PUESTO en este manual).

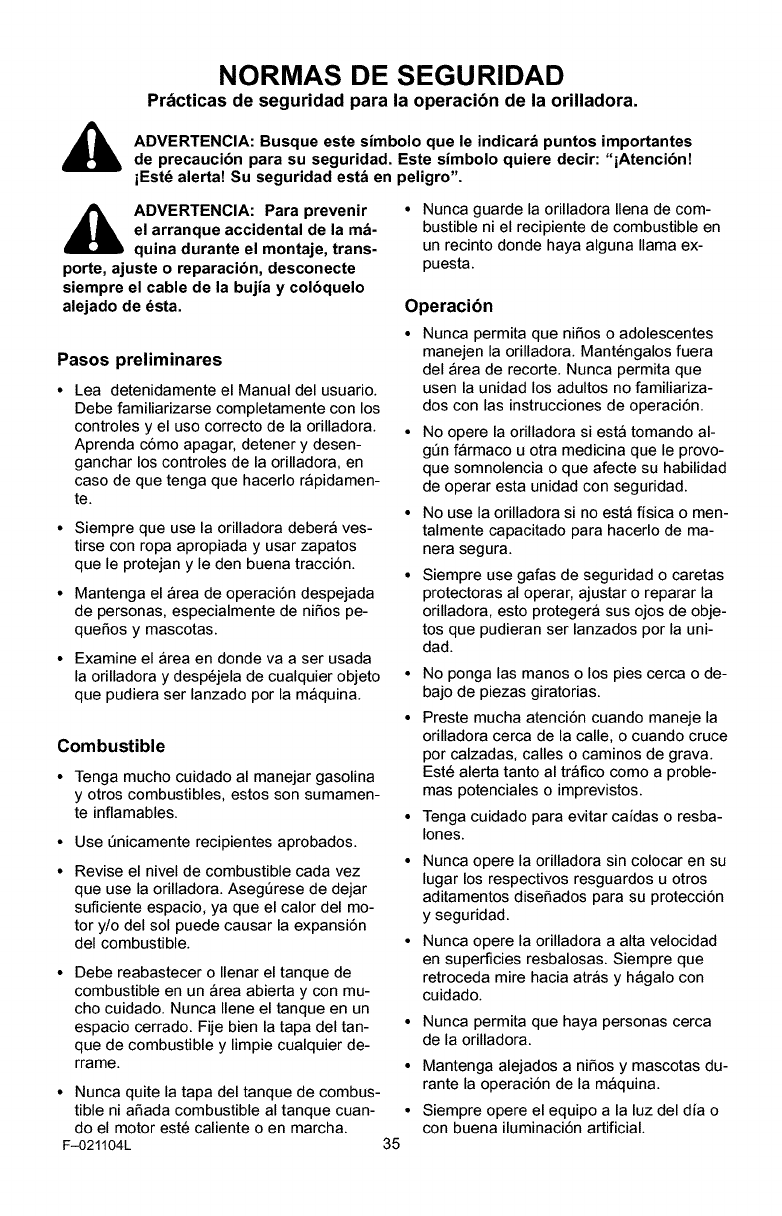

NORMAS DE SEGURIDAD

Pr&cticas de seguridad para la operacibn de la orilladora.

ADVERTENCIA: Busque este simbolo que le indicar_ puntos importantes

de precaucibn para su seguridad. Este simbolo quiere decir: "iAtencibn!

iEst_ alerta! Su seguridad est_ en peligro".

_DVERTENCIA: Para prevenir

el arranque accidental de la m_-

quina durante el montaje, trans-

porte, ajuste o reparacibn, desconecte

siempre el cable de la bujia y colbquelo

alejado de _sta.

Pasos preliminares

•Lea detenidamente el Manual del usuario.

Debe familiarizarse completamente con los

controles y el uso correcto de la orilladora.

Aprenda c6mo apagar, detener y desen-

ganchar los controles de la orilladora, en

caso de que tenga que hacerlo rapidamen-

te.

• Siempre que use la orilladora debera ves-

tirse con ropa apropiada y usar zapatos

que le protejan y le den buena tracci6n.

• Mantenga el area de operaci6n despejada

de personas, especialmente de nifios pe-

quefios y mascotas.

• Examine el area en donde va a ser usada

la orilladora y desp6jela de cualquier objeto

que pudiera ser lanzado por la maquina.

Combustible

Nunca guarde la orilladora Ilena de com-

bustible ni el recipiente de combustible en

un recinto donde haya alguna llama ex-

puesta.

Operacibn

Nunca permita que nifios o adolescentes

manejen la orilladora. Mant6ngalos fuera

del area de recorte. Nunca permita que

usen la unidad los adultos no familiariza-

dos con las instrucciones de operaci6n.

• No opere la orilladora si esta tomando al-

gQn farmaco u otra medicina que le provo-

que somnolencia o que afecte su habilidad

de operar esta unidad con seguridad.

• No use la orilladora si no esta fisica o men-

talmente capacitado para hacerlo de ma-

hera segura.

• Tenga mucho cuidado al manejar gasolina

y otros combustibles, estos son sumamen-

te inflamables. •

• Use Qnicamente recipientes aprobados.

Siempre use gafas de seguridad o caretas

protectoras al operar, ajustar o reparar la

orilladora, esto protegera sus ojos de obje-

tos que pudieran ser lanzados por la uni-

dad.

• Revise el nivel de combustible cada vez

que use la orilladora. AsegQrese de dejar

suficiente espacio, ya que el calor del mo-

tor y/o del sol puede causar la expansi6n

del combustible.

• Debe reabastecer o Ilenar el tanque de

combustible en un area abierta y con mu-

cho cuidado. Nunca Ilene el tanque en un

espacio cerrado. Fije bien la tapa del tan-

que de combustible y limpie cualquier de-

rrame.

No ponga las manos o los pies cerca o de-

bajo de piezas giratorias.

Preste mucha atenci6n cuando maneje la

orilladora cerca de la calle, o cuando cruce

por calzadas, calles o caminos de grava.

Est6 alerta tanto al trafico como a proble-

mas potenciales o imprevistos.

Tenga cuidado para evitar cafdas o resba-

Iones.

• Nunca opere la orilladora sin colocar en su

lugar los respectivos resguardos u otros

aditamentos disefiados para su protecci6n

y seguridad.

• Nunca opere la orilladora a alta velocidad

en superficies resbalosas. Siempre que

retroceda mire hacia atras y hagalo con

cuidado.

• Nunca quite la tapa del tanque de combus-

tible ni afiada combustible al tanque cuan- •

do el motor est6 caliente o en marcha.

F-021104L 35

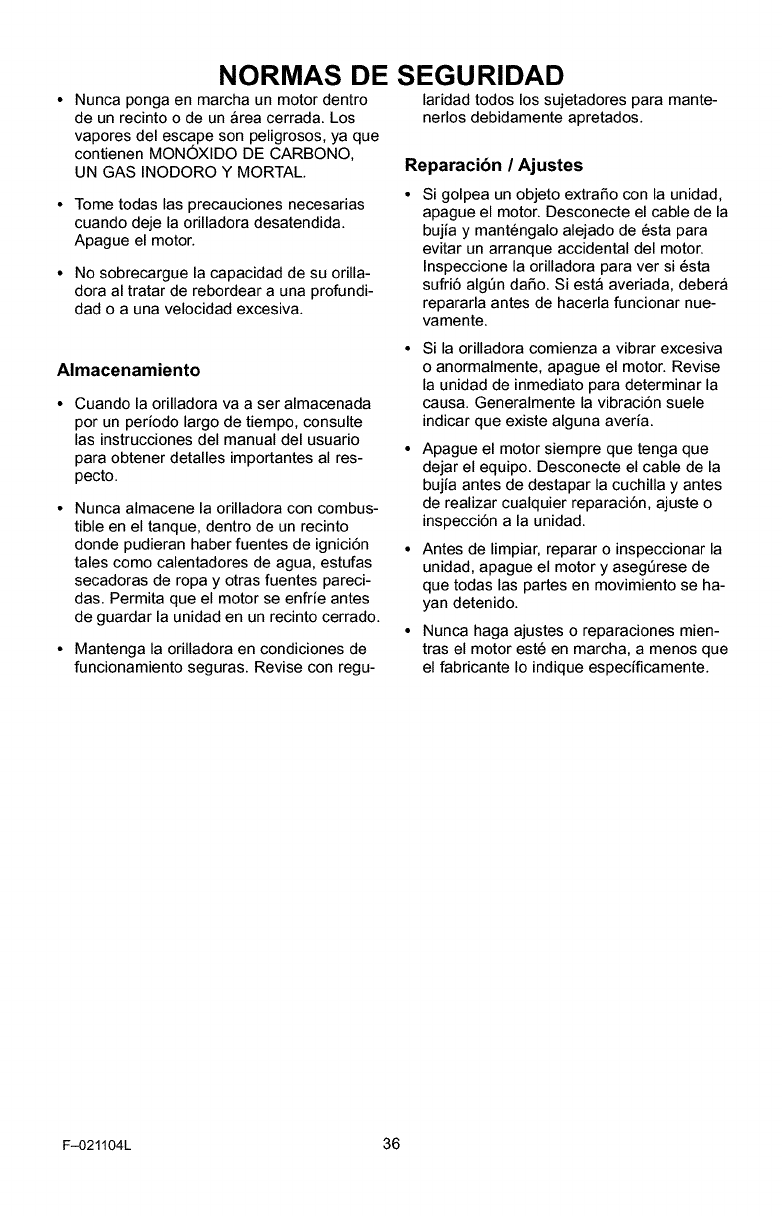

Nunca permita que haya personas cerca

de la orilladora.

Mantenga alejados a nifios y mascotas du-

rante la operaci6n de la maquina.

Siempre opere el equipo a la luz del dfa o

con buena iluminaci6n artificial.

NORMAS DE SEGURIDAD

• Nunca ponga en marcha un motor dentro

de un recinto o de un area cerrada. Los

vapores del escape son peligrosos, ya que

contienen MON6XIDO DE CARBONO,

UN GAS INODORO Y MORTAL.

• Tome todas las precauciones necesarias

cuando deje la orilladora desatendida.

Apague el motor.

• No sobrecargue la capacidad de su orilla-

dora al tratar de rebordear a una profundi-

dad o a una velocidad excesiva.

laridad todos los sujetadores para mante-

nerlos debidamente apretados.

Reparacibn /Ajustes

Si golpea un objeto extrafio con la unidad,

apague el motor. Desconecte el cable de la

bujia y mant6ngalo alejado de 6sta para

evitar un arranque accidental del motor.

Inspeccione la orilladora para ver si 6sta

sufri6 alg6n dafio. Si esta averiada, debera

repararla antes de hacerla funcionar nue-

vamente.

Almacenamiento

• Cuando la orilladora va a ser almacenada

por un periodo largo de tiempo, consulte

las instrucciones del manual del usuario

para obtener detalles importantes al res-

pecto.

• Nunca almacene la orilladora con combus-

tible en el tanque, dentro de un recinto

donde pudieran haber fuentes de ignici6n

tales como calentadores de agua, estufas

secadoras de ropa y otras fuentes pareci-

das. Permita que el motor se enfrie antes

de guardar la unidad en un recinto cerrado.

• Mantenga la orilladora en condiciones de

funcionamiento seguras. Revise con regu-

Si la orilladora comienza a vibrar excesiva

o anormalmente, apague el motor. Revise

la unidad de inmediato para determinar la

causa. Generalmente la vibraci6n suele

indicar que existe alguna averia.

Apague el motor siempre que tenga que

dejar el equipo. Desconecte el cable de la

bujia antes de destapar la cuchilla y antes

de realizar cualquier reparaci6n, ajuste o

inspecci6n a la unidad.

Antes de limpiar, reparar o inspeccionar la

unidad, apague el motor y aseg6rese de

que todas las partes en movimiento se ha-

yan detenido.

Nunca haga ajustes o reparaciones mien-

tras el motor est6 en marcha, a menos que

el fabricante Io indique especificamente.

F-021104L 36

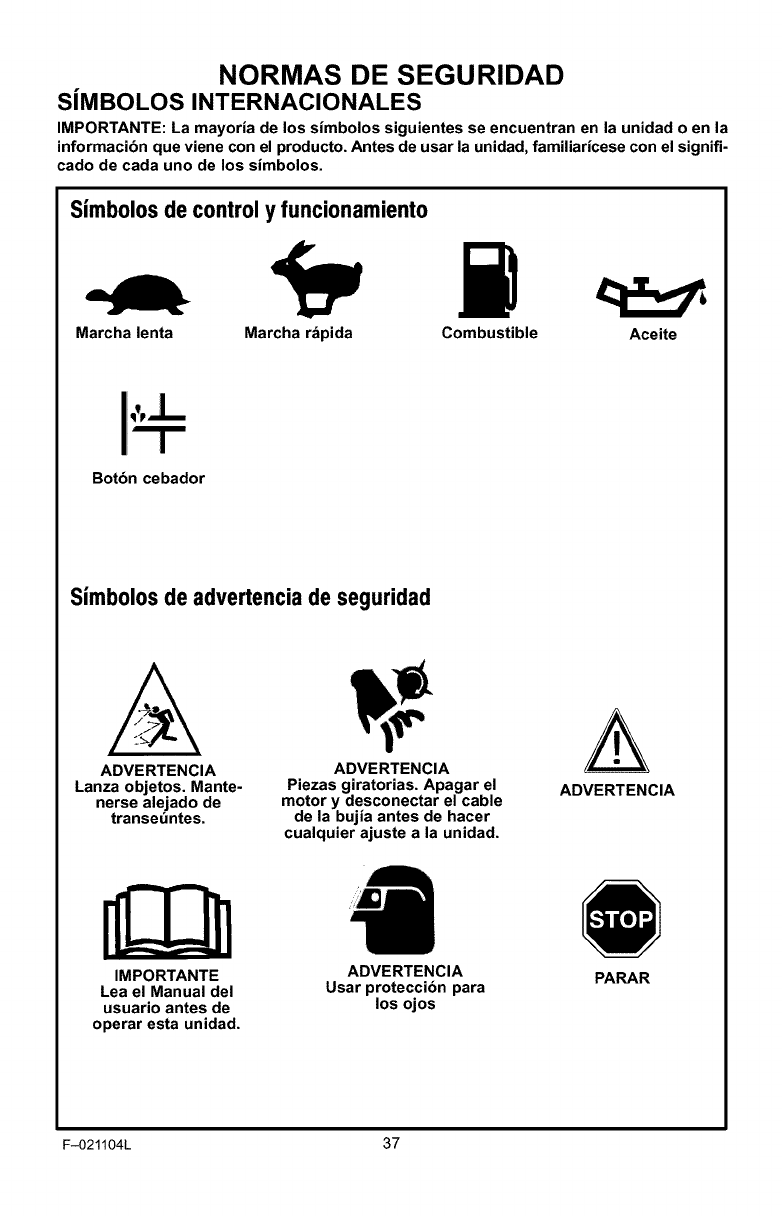

NORMAS DE SEGURIDAD

SJMBOLOS INTERNACIONALES

IMPORTANTE: La mayoria de los simbolos siguientes se encuentran en la unidad o en la

informacibn que viene con el producto. Antes de usar la unidad, familiaricese con el signifi-

cado de cada uno de los simbolos.

Simbolos de control y funcionamiento

Marcha lenta Marcha r_pida Combustible Aceite

Botbn cebador

Simbolos de advertencia de seguridad

ADVERTENCIA

Lanza objetos. Mante-

nerse alejado de

transe_ntes.

ADVERTENCIA

Piezas giratorias. Apagar el

motor y desconectar el cable

de la bujia antes de hacer

cualquier ajuste a la unidad.

ADVERTENCIA

IMPORTANTE

Lea el Manual del

usuario antes de

operar esta unidad.

ADVERTENCIA

Usar proteccibn para

losojos

PARAR

F-O21104L 37

MONTAJE ENSAMBLAJE

1 - Vara de control

Contenido de la boisa de parties

1- Manual del usuario (no aparece en la

figura)

1- Botella de aceite

1 - Horquilla

1 - Vara de control

1 - Horquilla

1 - Botella de aceite

,_ ADVERTENCIA: Siempre use

gafas /anteojos de seguridad

durante el montaje de la

orilladora.

La Figura 18 muestra la orilladora completa-

mente ensamblada.

Cuando se indica el lado izquierdo o dere-

cho de la orilladora en este manual, siempre

se hace desde el punto de vista del operador

en su posici6n detras de la unidad.

INSTRUCCIONES PARA SACAR

LA ORILLADORA DE SU CAJA

1. Saque la botella de aceite y la bolsa de

piezas/partes de la caja.

Corte hacia abajo las cuatro esquinas de

la caja.

Retire el material de empaque colocado

en la parte del frente y trasera de la uni-

dad. Mantenga el material de empaque

en la parte de abajo de la unidad, hasta

que la vara de control est6 montada. Es-

to ayudara a mantener la rueda delante-

ra en una posici6n estable.

Levante la orilladora de la caja y col6-

quela sobre una superficie plana y esta-

ble.

Figura 18

F-021104L 38

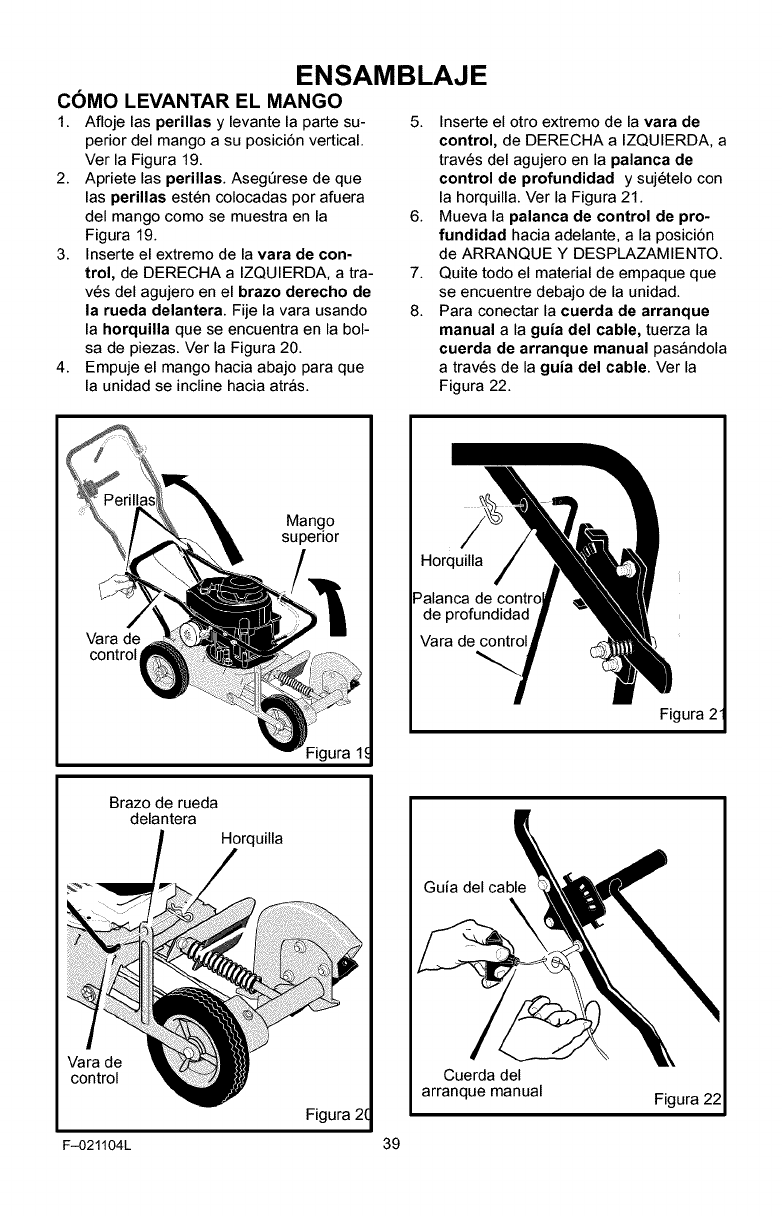

ENSAMBLAJE

C6MO LEVANTAR EL MANGO

1. Afloje las perillas y levante la parte su-

perior del mango a su posici6n vertical.

Ver la Figura 19.

2. Apriete las perillas. AsegQrese de que

las perillas est6n colocadas por afuera

del mango como se muestra en la

Figura 19.

3. Inserte el extremo de la vara de con-

trol, de DERECHA a IZQUIERDA, a tra-

v6s del agujero en el brazo derecho de

la rueda delantera. Fije la vara usando

la horquilla que se encuentra en la bol-

sa de piezas. Ver la Figura 20.

4. Empuje el mango hacia abajo para que

la unidad se incline hacia atras.

5. Inserte el otro extremo de la vara de

control, de DERECHA a IZQUIERDA, a

trav6s del agujero en la palanca de

control de profundidad y suj6telo con

la horquilla. Ver la Figura 21.

6. Mueva la palanca de control de pro-

fundidad hacia adelante, a la posici6n

de ARRANQUE Y DESPLAZAMIENTO.

7. Quite todo el material de empaque que

se encuentre debajo de la unidad.

8. Para conectar la cuerda de arranque

manual a la guia del cable, tuerza la

cuerda de arranque manual pasandola

a trav6s de la guia del cable. Ver la

Figura 22.

Vara de

control I

Mango

superior

Figura 2'

Brazo de rueda

delantera

Horquilla

Vara de

control

Figura 2(

Cuerda del

arranque manual Figura 22

F-021104L 39

ENSAMBLAJE

PREPARACI6N DEL MOTOR 1. Coloque la orilladora sobre una superficie

Cbmo Ilenar el cbrter de aceite

Esta orilladora fue enviada con una botella

de aceite de motor SAE30. Coloque este

aceite en el motor antes de hacer funcionar

la unidad. Para Ilenar el carter de aceite, qui-

te la tapa /varilla indicadora de aceite y aria-

da el aceite de motor SAE30. NO LO

LLENE DEMASIADO.

NOTA: Es posible que el motor ya tenga

un poco de aceite. Durante el proceso de

Ilenado del aceite, compruebe frecuente-

mente el nivel usando la varilla indicado-

ra. NO LO LLENE DEMASIADO.

Recomendaciones para el aceite

Use s61o aceite detergente de alta calidad

con una clasificaci6n de servicio API de SG.

La selecci6n del grado de viscosidad SAE

del aceite se hace segQn la temperatura an-

ticipada de funcionamiento. Aunque los acei-

tes multiviscosidad (5W30, 10W30, etc.)

mejoran el arranque en temperaturas bajas,

su uso en temperaturas por encima de los

40°F (0°C) aumenta el consumo de aceite.

Compruebe el nivel de aceite con mayor fre-

cuencia para evitar un posible dafio al motor

por operar la unidad con poco aceite.

Mas frfo

5W30

0°C (32°F)

Mas caliente

SAE30

Cbmo Ilenar el c&rter del motor con

aceite

plana

2. Saque la varilla indicadora (Figura 23).

3. Llene lentamente el carter del motor. NO

LO LLENE DEMASIADO.

Cbmo Ilenar el tanque de combustible

Aseg_rese de que el recipiente de gasolina

est6 limpio y sin residuos o contaminantes.

Nunca use gasolina vieja que haya sido al-

macenada por perfodos de tiempo prolonga-

dos.

1. Quite la tapa del tanque de combustible.

2. Llene el tanque de combustible con ga-

solina de autom6vil limpia, nueva y sin

plomo.

,_ ADVERTENCIA: Use siempre un

recipiente de seguridad para el

combustible. No fume cuando

est_ reabasteciendo el motor. No rea-

bastezca dentro de un local cerrado.

Apague el motor antes de afiadir com-

bustible. Deje enfriar el motor por varios

minutos.

NOTA: LOS MOTORES QUE HAN SIDO

CERTIFICADOS PARA CUMPLIR CON

LOS REGLAMENTOS DE EMISIONES DE

LA EPA (EE.UU.) Y DEL ESTADO DE CA-

LIFORNIA PARA MOTORES ULGE, pue-

den usar gasolina regular sin plomo.

Estos reglamentos incluyen los siguien-

tes sistemas de control de emisiones:

EM, TWC (catalizador de triple accibn, si

est& instalado). Tambi_n incluye cual-

quier accesorio ajustable por el usuario -

por Io tanto, no es necesario ningdn otro

ajuste.

Tapa _i_l_acentdeCado-

Tanque de combustible

Tapa de

combustible

Figura 23

F-021104L 40

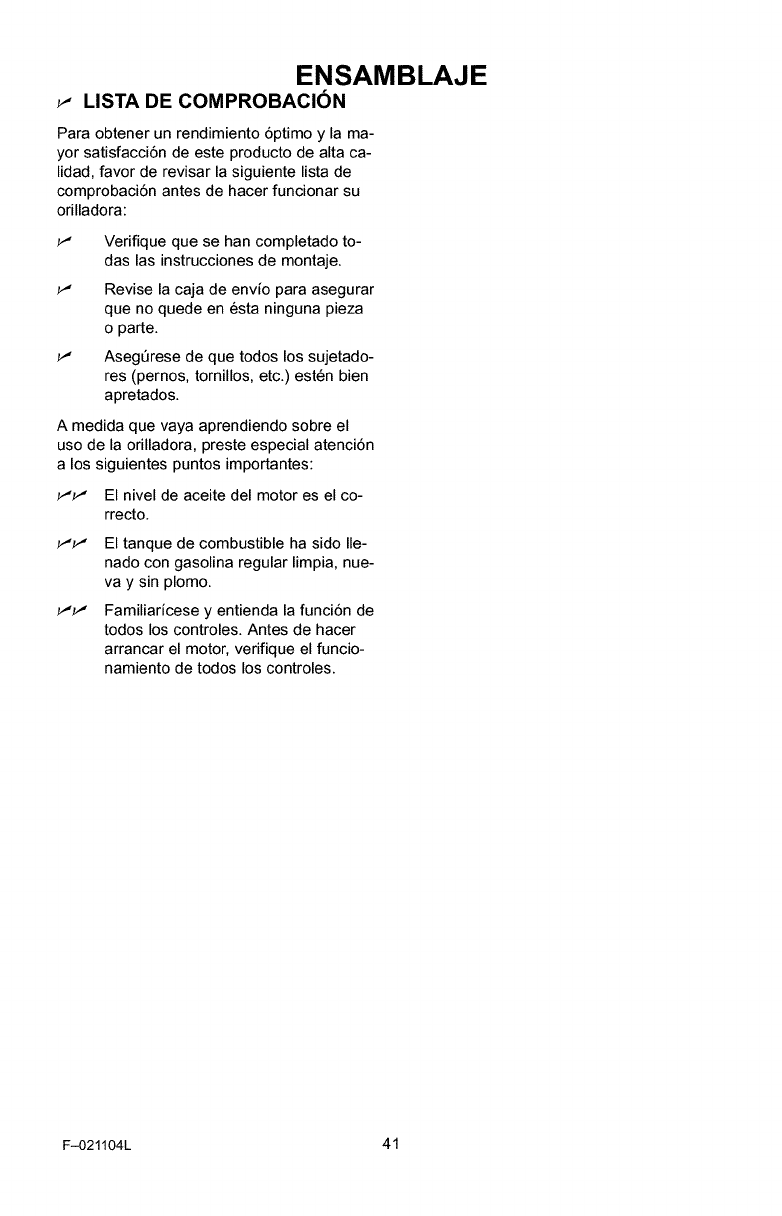

ENSAMBLAJE

v" LISTA DE COMPROBACI6N

Para obtener un rendimiento 6ptimo y la ma-

yor satisfacci6n de este producto de alta ca-

lidad, favor de revisar la siguiente lista de

comprobaci6n antes de hacer funcionar su

orilladora:

_' Verifique que se han completado to-

das las instrucciones de montaje.

_' Revise la caja de envfo para asegurar

que no quede en 6sta ninguna pieza

o parte.

_' Aseg6rese de que todos los sujetado-

res (pernos, tornillos, etc.) est6n bien

apretados.

A medida que vaya aprendiendo sobre el

uso de la orilladora, preste especial atenci6n

a los siguientes puntos importantes:

_'_' El nivel de aceite del motor es el co-

rrecto.

_'_' El tanque de combustible ha sido Ile-

nado con gasolina regular limpia, nue-

va y sin plomo.

_'_' Familiarfcese y entienda la funci6n de

todos los controles. Antes de hacer

arrancar el motor, verifique el funcio-

namiento de todos los controles.

F-021104L 41

OPERACION

CONOZCA SU ORILLADORA

ANTES DE HACER FUNCIONAR LA ORILLADORA, LEA EL MANUAL DEL USUARIO Y TO-

DA LA INFORMACI6N SOBRE SEGURIDAD. Para familiarizarse con la ubicaci6n de los con-

troles, compare las siguientes ilustraciones con su orilladora. Guarde este manual para

referencias futuras.

Palanca de parada

del motor

Filtro de aire

Palanca de control de

profundidad Tapa del

Vara de control

Bot6n

Manija de

arranque Cubierta pro-

manual tectora de la

cuchilla

Tapa /varilla indicadora

de nivel de aceite

Tapa del aceite

Cuchilla

Gufa de la cuchilla

Figura 24

Bot6n cebador- Inyecta el combustible

directamente al carburador para facilitar el

arranque.

Manija de arranque manual - El motor

esta equipado con una manija de arranque

manual de facil uso.

Palanca de control de profundidad-

Se usa para controlar la profundidad de cor-

te.

Cubierta protectora de la cuchilla -

Protege al usuario contra objetos (piedras,

etc.) que pueden ser lanzados por la unidad.

Palanca parada del motor- Se aprieta

contra el mango para hacer arrancar el mo-

tor. Se suelta para pararlo.

PROTECCI6N PARA LOS OJOS

Use siempre gafas o anteojos de seguridad.

Si ya usa anteojos, p6ngase una careta pro-

tectora encima de estos.

F-021104L 42

ADVERTENCIA: Puede que la

orilladora lance objetos hacia

los ojos, Io cual puede resultar

en lesiones graves. Use siempre gafas

de seguridad o caretas protectoras du-

rante la operacibn de la orilladora.

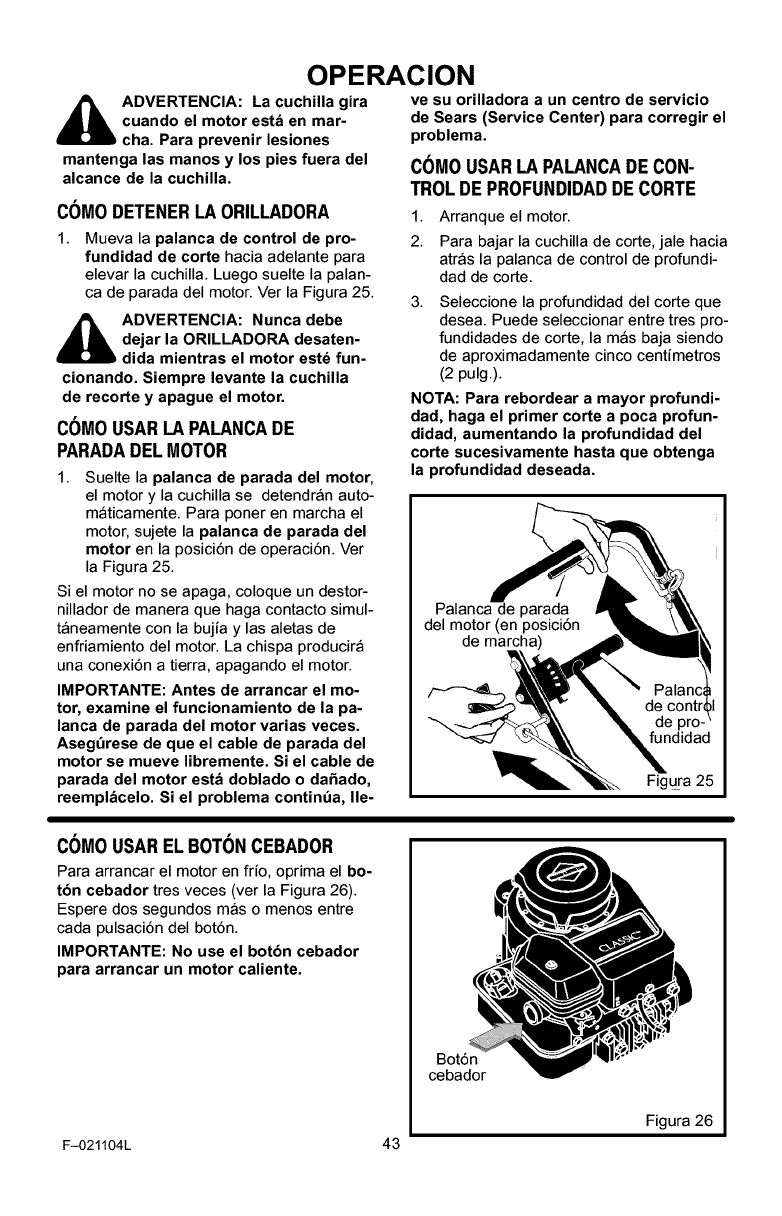

OPERACION

_DVERTENCIA: La cuchilla gira

cuando el motor est_ en mar-

cha. Para prevenir lesiones

mantenga las manos y los pies fuera del

alcance de la cuchilla.

COMODETENERLA ORILLADORA

Mueva la palanca de control de pro-

fundidad de corte hacia adelante para

elevar la cuchilla. Luego suelte la palan-

ca de parada del motor. Ver la Figura 25.

_DVERTENCIA: Nunca debe

dejar la ORILLADORA desaten-

dida mientras el motor est_ fun-

cionando. Siempre levante la cuchilla

de recorte y apague el motor.

C()MOUSARLAPALANCADE

PARADADELMOTOR

1. Suelte la palanca de parada del motor,

el motor y la cuchilla se detendran auto-

maticamente. Para poner en marcha el

motor, sujete la palanca de parada del

motor en la posici6n de operaci6n. Ver

la Figura 25.

Si el motor no se apaga, coloque un destor-

nillador de manera que haga contacto simul-

taneamente con la bujia y las aletas de

enfriamiento del motor. La chispa producira

una conexi6n a tierra, apagando el motor.

IMPORTANTE: Antes de arrancar el mo-

tor, examine el funcionamiento de la pa-

lanca de parada del motor varias veces.

Aseg=3rese de que el cable de parada del

motor se mueve libremente. Si el cable de

parada del motor est& doblado o dafiado,

reempl&celo. Si el problema contim3a, lie-

ve su orilladora a un centro de servicio

de Sears (Service Center) para corregir el

problema.

COMOUSARLA PALANCADECON-

TROLDEPROFUNDIDADDECORTE

1. Arranque el motor.

2. Para bajar la cuchilla de corte, jale hacia

atras la palanca de control de profundi-

dad de corte.

3. Seleccione la profundidad del corte que

desea. Puede seleccionar entre tres pro-

fundidades de corte, lamas baja siendo

de aproximadamente cinco centfmetros

(2 pulg.).

NOTA: Para rebordear a mayor profundi-

dad, haga el primer corte a poca profun-

didad, aumentando la profundidad del

corte sucesivamente hasta que obtenga

la profundidad deseada.

Palanca de parada

del motor (en posici6n

de marcha)

de pro-

Figura 25

C()MOUSAREL BOT()NCEBADOR

Para arrancar el motor en frfo, oprima el bo-

tbn cebador tres veces (ver la Figura 26).

Espere dos segundos mas o menos entre

cada pulsaci6n del bot6n.

IMPORTANTE: No use el botbn cebador

para arrancar un motor caliente.

cebador

Figura 26

F-021104L 4 3

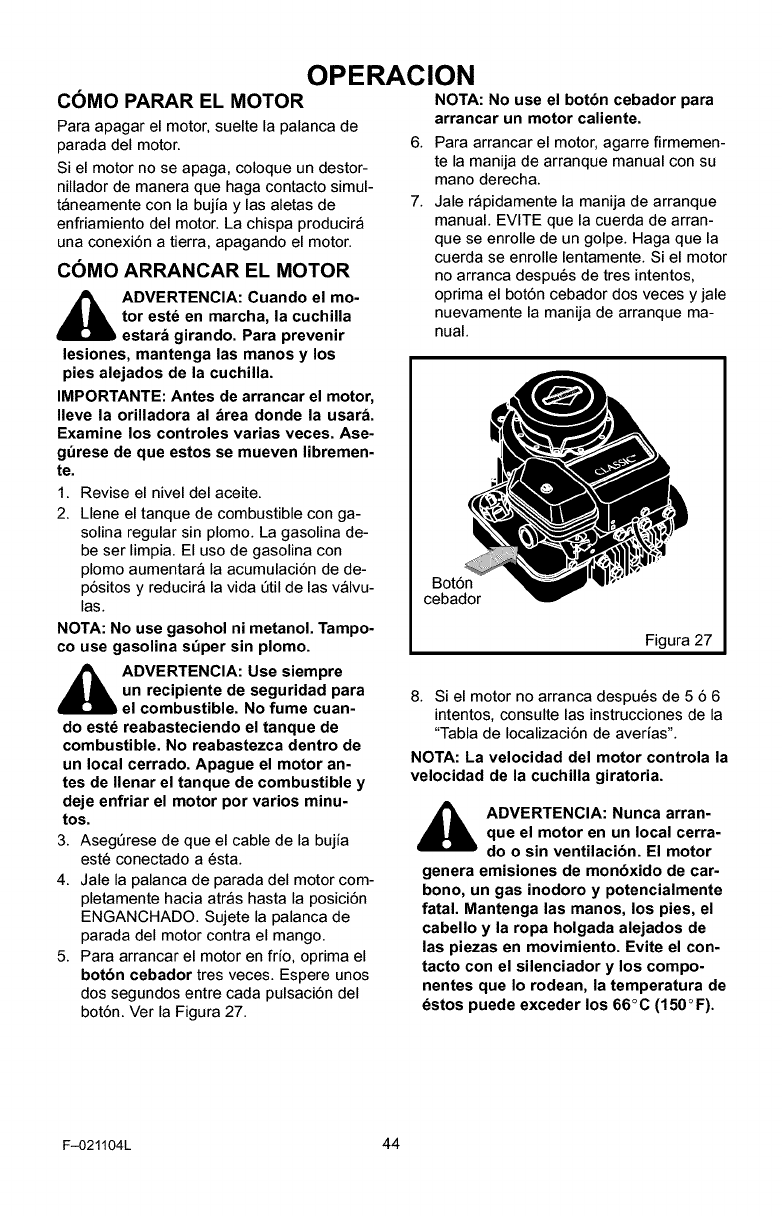

OPERACION

C6MO PARAR EL MOTOR

Para apagar el motor, suelte la palanca de

parada del motor.

Si el motor no se apaga, coloque un destor-

nillador de manera que haga contacto simul-

taneamente con la bujia y las aletas de

enfriamiento del motor. La chispa producira

una conexi6n a tierra, apagando el motor.

C6MO ARRANCAR EL MOTOR

_DVERTENCIA: Cuando el mo-

tor est_ en marcha, la cuchilla

estar& girando. Para prevenir

lesiones, mantenga las manos y los

pies alejados de la cuchilla.

IMPORTANTE: Antes de arrancar el motor,

Ileve la orilladora al &rea donde la usar&.

Examine los controles varias veces. Ase-

gt_rese de que estos se mueven libremen-

te,

Revise el nivel del aceite.

Llene el tanque de combustible con ga-

solina regular sin plomo. La gasolina de-

be ser limpia. El uso de gasolina con

plomo aumentara la acumulaci6n de de-

p6sitos y reducira la vida 6til de las valvu-

las.

NOTA: No use gasohol ni metanol. Tampo-

co use gasolina s=3per sin plomo.

,_ ADVERTENClA: Use siempre

un recipiente de seguridad para

el combustible. No fume cuan-

do est_ reabasteciendo el tanque de

combustible. No reabastezca dentro de

un local cerrado. Apague el motor an-

tes de Ilenar el tanque de combustible y

deje enfriar el motor por varios minu-

tos.

3. Aseg6rese de que el cable de la bujfa

est6 conectado a 6sta.

4. Jale la palanca de parada del motor com-

pletamente hacia atras hasta la posici6n

ENGANCHADO. Sujete la palanca de

parada del motor contra el mango.

5. Para arrancar el motor en frfo, oprima el

botbn cebador tres veces. Espere unos

dos segundos entre cada pulsaci6n del

bot6n. Ver la Figura 27.

NOTA: No use el botbn cebador para

arrancar un motor caliente.

Para arrancar el motor, agarre firmemen-

te la manija de arranque manual con su

mano derecha.

Jale rapidamente la manija de arranque

manual. EVITE que la cuerda de arran-

que se enrolle de un golpe. Haga que la

cuerda se enrolle lentamente. Si el motor

no arranca despu6s de tres intentos,

oprima el bot6n cebador dos veces yjale

nuevamente la manija de arranque ma-

nual.

Bot6n

cebador

Figura 27

8. Si el motor no arranca despu6s de 5 6 6

intentos, consulte las instrucciones de la

"Tabla de Iocalizaci6n de averfas".

NOTA: La velocidad del motor controla la

velocidad de la cuchilla giratoria.

_DVERTENCIA: Nunca arran-que el motor en un local cerra-

do o sin ventilacibn. El motor

genera emisiones de monbxido de car-

bono, un gas inodoro y potencialmente

fatal. Mantenga las manos, los pies, el

cabello y la ropa holgada alejados de

las piezas en movimiento. Evite el con-

tacto con el silenciador y los compo-

nentes que Io rodean, la temperatura de

_stos puede exceder los 66°C (150°F).

F-021104L 44

OPERACION

RECOMENDACIONES PARA EL

USO DE SU ORILLADORA

•La orilladora trabaja mejor cuando el tiem-

po esta seco. Si la tierra esta muy moja-

da, el barro se pega y acumula alrededor

de la cuchilla haciendo que 6sta se des-

gaste prematuramente y que la unidad no

funcione como debe.

• Si se pega el barro a la cuchilla, apague el

motor y desconecte el cable de la bujia.

Quite el barro y basura pegados a la cu-

chilla.

• Para un bordeado mas profundo, corte

primero a poca profundidad. Luego, haga

cortes mas profundos hasta Iograr la pro-

fundidad deseada.

• Para obtener un borde parejo, aseg6rese

de que la guia de la cuchilla se deslice

sobre la superficie del suelo.

• El bordeado puede modificarse variando

el n6mero de pasadas y tambi6n por la

distancia en que se encuentre la cuchilla

en relaci6n a la superficie.

ADVERTENCIA: Lea el Manual

del usuario. Familiaricese con

la ubicacibn y la funcibn de

todos los controles. Mantenga todos los

dispositivos de seguridad y protectores

en su lugar. Nunca permita que usen la

unidad los niSos o adultos no familiari-

zados con la orilladora. Apague el mo-

tor antes de limpiar la cuchilla o de ha-

cer reparaciones a la unidad. Mantenga

a los espectadores o transe_ntes a una

buena distancia de la m&quina. Manten-

ga alejadas de la cuchilla todas las par-

tes giratorias que puedan causar lesio-

nes.

F-O21104L 45

MANTENIMIENTO

RESPONSABILIDADES DEL USUARIO

REGISTRODESERVIClO Antes

Anotelasfechasa medi- Antes Cada Cada de ca- Antes FECHAS

da quecompletecada de ca- A me- 10 25 da es- de DE

servicio, da uso nudo horas horas taci6n guardar SERVICIO

.... ......................

Lubricar los ejes de las rue-

das Vr Vr

Cambiar el aceite del motor

Revisar la bujia

Apretar todos los sujetado-

res

Lubricar la varilla/tubo hue- _ _

ESPECIFICACIONES DEL

PRODUCTO

Modelo No.: 536.772320

Fecha de compra:

Caballos de fuerza: 3,5

Desplazamiento: 9.02 pulg. cu.

(147.8 cc.)

Capacidad de aceite: 20 onzas SAE-30W

Entrehierro: 0,030 pulgada

F-021104L 46

RECOMENDACIONES

GENERALES

La garantia de esta Orilladora no cubre pie-

zas que hayan sido sometidas a abuso o

negligencia por parte del usuario. Para obte-

ner el valor total de la garantia, el usuario

debe mantener la orilladora de acuerdo alas

instrucciones de este manual.

Para mantener su orilladora en buen estado,

es necesario hacerle algunos ajustes peri6-

dicamente.

Todos los ajustes que aparecen en la sec-

ci6n de Servicio y Ajustes de este manual

deben ser revisados por Io menos una vez

en cada estaci6n.

MANTENIMIENTO

LUBRICACI6N

Despu6s de cada 25 horas de uso, aplique

unas gotas de aceite de motor a todas las

piezas movibles, especialmente alas rue-

das.

Cbmo cambiar el aceite de motor

Gamble el aceite en el carter del motor des-

pu6s de cada 25 horas de uso.

NOTA: El aceite se vacia con mayor facili-

dad cuando el motor estd caliente.

1. Desconecte el cable de la bujia.

2. Quite el tapbn de drenaje de aceite

(ver la Figura 28). Vacie el aceite dentro

de un recipiente piano.

3. Una vez drenado el aceite, instale y

apriete el tapbn de drenaje de aceite.

4. Quite la tapa del aceite (ver la

Figura 29). Llene lentamente el carter de

motor. No Io Ilene demasiado. Consulte

las "Especificaciones del producto" para

obtener informaci6n sobre la cantidad y

grado de aceite. Ponga nuevamente la

tapa del aceite.

5. Conecte el cable de la bujia.

Tap6n de drenaje

de aceite

Tapa del aceite

Figura 29

COMOCAMBIARELFILTRODEAIRE

Bajo condiciones de uso normales, reempla-

ce el filtro de aire una vez al afio, pero con

mayor frecuencia en condiciones polvorien-

tas o sucias.

NOTA: NO limpie ni lubrique el filtro de

aire. El filtro de aire es un componente

desechable y debe ser reemplazado.

1. Desconecte el cable de la bujia.

2. Remueva el tornillo (Ver la Figura 30.)

3. Remueva cuidadosamente el filtro de

aire para prevenir que caigan desechos

dentro del carburador.

4. Aparte el filtro de aire y limpie todas las

partes. Lave el elemento de Espuma-

Aceitada en detergente liquido y agua.

Escurra hasta secarlo con un trapo lim-

pio. Sature el elemento de Espuma-

Aceitada en aceite para motor y

esc6rralo en un trapo limpio para remo-

ver el exceso de aceite.

5. Instale el elemento de Espuma-Aceitada

y la taza en el cuerpo. (Instale el ele-

mento de forma que el borde se extien-

da por encima del borde del cuerpo para

formar un sello protector cuando se

monte la tapa.)

F-021104L

6. Instale el filtro de aire firmemente en el

carburador con un tornillo.

7. Conecte el cable de la bujia.

PRECAUCI6N: Nunca opere la unidad sin

un filtro de aire. Un filtro daSado reducir&

el rendimiento del motor. Si entra polvo u

otro contaminante en el motor a trav_s

del carburador, el motor se desgastard

excesivamente o se da_ar_. Debe reem-

plazar inmediatamente el filtro de aire si

_ste se encuentra da_ado u obstruido.

Borde

Figura 30

MANTENIMIENTO

BUJiA

Revise la bujia cada 25 horas de operaci6n

de la unidad. Debe reemplazar la bujia si los

electrodos se encuentran da_ados o quema-

dos, o si la porcelana esta fisurada.

1. AsegQrese de que la bujia est6 limpia.

Si no Io esta, raspe cuidadosamente los

electrodos (no use chorros de arena ni

cepillos de alambre).

2. Revise el entrehierro de la bujia usando

una I_mina calibradora.

3. Antes de instalar la bujia, aplique una

capa ligera de aceite a la parte roscada

para facilitar su remoci6n. Apriete la bu-

jia hasta Iograr un par de torsi6n de 15

libras-pie.

Lamina calibradora

0,030 pulg.

Bujia

Figura 31

AJUSTE DEL CARBURADOR

Nunca haga ajustes innecesarios al carbura-

dor. El carburador ha sido calibrado en la

fabrica para funcionar de manera 6ptima en

la mayoria de las condiciones de uso. No

obstante, si es necesario ajustarlo, se reco-

mienda comunicarse con el Centro de servi-

cio de Sears mas cercano a usted.

,_ ADVERTENCIA: El regulador dc

velocidad del motor ha sido ca-

librado en la f&brica. No haga

ajustes al regulador de velocidad. Hacer

funcionar el motor a una velocidad exce-

siva puede ser peligroso. Si piensa que

el regulador de velocidad del motor re-

quiere un ajuste, comuniquese con el

Centro de servicio de Sears m_s cercanc

a usted.

F-021104L 48

SERVICIO Y AJUSTES

C6MO DESMONTAR LA CORREA

La correa esta hecha de un material espe-

cial. Si la correa se desgasta o se rompe,

reemplacela con un repuesto original.

1. Desconecte el cable de la bujia.

2. Vacfe toda la gasolina y el aceite del mo-

tor.

Empuje el mango hacia abajo para incli-

nar la orilladora hacia atras. Sujete la

parte superior del mango contra la pared

o debajo de un banco.

4. Quite los dos tornillos de la cubierta

protectora de la correa (ver la

Figura 32).

Cubierta de

correa

5. Para comprimir el resorte y aflojar la ten-

si6n de la correa, empuje la cubierta del

cojinete de la cuchilla hacia el motor (ver

la Figura 33).

6. Fijese en la vuelta de la correa alrededor

de la polea motriz. Quite la correa des-

gastada. Reemplacela con un repuesto

original.

7. Para instalar una correa nueva, siga los

pasos anteriores en orden inverso, tal

como se muestra en la Figura 33.

NOTE: Si la correa no est& instalada de la

manera apropiada, la cuchilla no girar&

en la direccibn correcta y se puede daSar

la cuchilla o la correa.

Correa

Tornillo

Figura 32

Polea motriz

Note la direcci6n

de giro

Cubierta del cojinete de

la cuchilla

Resorte

Figura 33

F-021104L 49

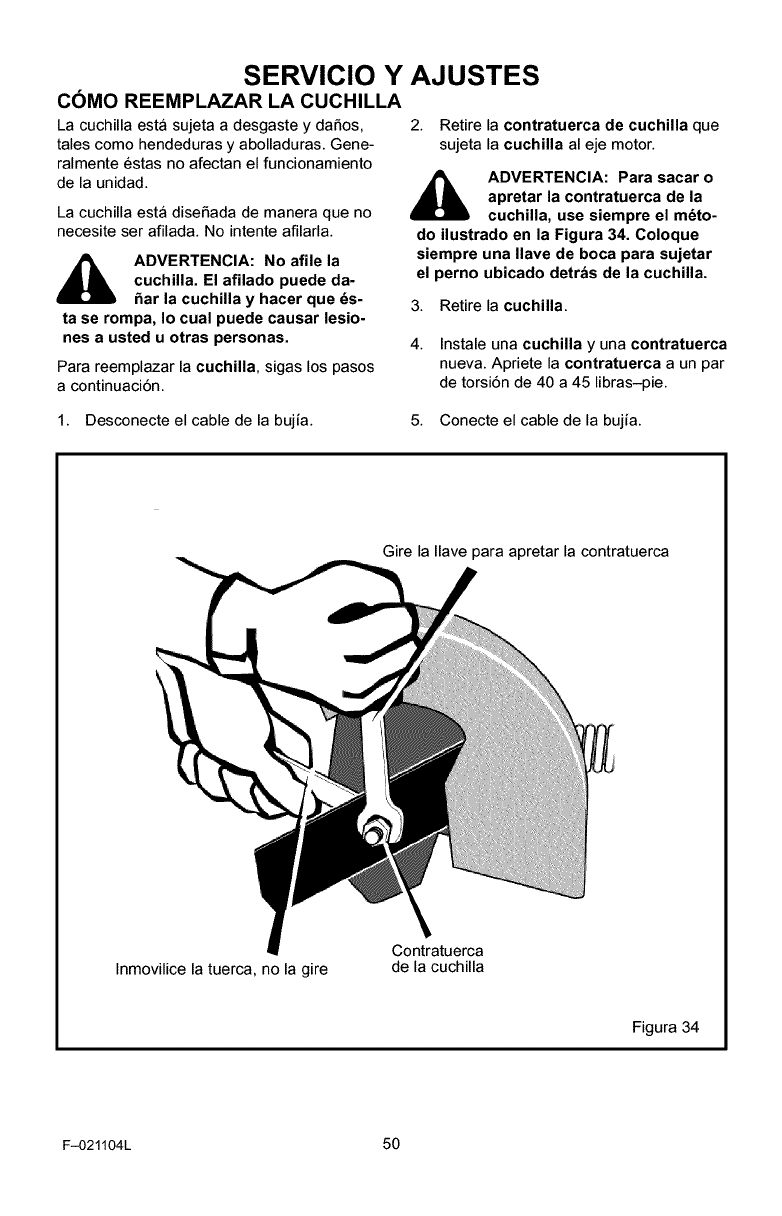

SERVICIO Y AJUSTES

C6MO REEMPLAZAR LA CUCHILLA

La cuchilla esta sujeta a desgaste y da_os,

tales como hendeduras y abolladuras. Gene-

ralmente 6stas no afectan el funcionamiento

de la unidad.

La cuchilla esta diseSada de manera que no

necesite ser afilada. No intente afilarla.

,_ ADVERTENCIA: No afile la

cuchilla. El afilado puede da-

5ar la cuchilla y hacer que _s-

ta se rompa, Io cual puede causar lesio-

nes a usted u otras personas.

Para reemplazar la cuchilla, sigas los pasos

a continuaci6n.

2. Retire la contratuerca de cuchilla que

sujeta la cuchilla al eje motor.

,_ ADVERTENCIA: Para sacar o

apretar la contratuerca de la

cuchilla, use siempre el m_to-

do ilustrado en la Figura 34. Coloque

siempre una Ilave de boca para sujetar

el perno ubicado detr&s de la cuchilla.

3. Retire la cuchilla.

4. Instale una cuchilla y una contratuerca

nueva. Apriete la contratuerca a un par

de torsi6n de 40 a 45 libras-pie.

1. Desconecte el cable de la bujfa. 5. Conecte el cable de la bujfa.

Gire la Ilave para apretar la contratuerca

Inmovilice la tuerca, no la gire

Contratuerca

de la cuchilla

Figura 34

F-021104L 50

SERVICIO Y AJUSTES

ALMACENAMIENTO

ADVERTENCIA: Nunca guarde

la orilladora con combustible

en el tanque en un recinto ce-

rrado. Nunca la guarde en un _rea cerra-

da y con poca ventilacibn, donde los va-

pores del combustible pudieran alcanzar

una llama expuesta, chispas o el piloto

en un sistema de calefaccibn, calentador

de agua o secadora de ropa.

ADVERTENCIA: No saque la

gasolina del tanque mientras

se encuentra dentro de un re-

cinto cerrado, cerca de un incendio o

una llama expuesta, o mientras est_ fu-

mando. Los vapores de la gasolina pue-

den causar una explosibn o un incendio.

Cuando es necesario almacenar la orilladora

por treinta dias o mas, siga los pasos indica-

dos a continuaci6n para asegurar que la ori-

Iladora est6 en buenas condiciones de uso

para la siguiente estaci6n.

Orilladora

• Limpie bien la orilladora.

• Revise la orilladora por si tuviera partes

o piezas gastadas o daSadas. Apriete

todas las partes que est6n sueltas.

• Coloque una pequeSa cantidad de acei-

te de motor a todas las partes movibles,

especialmente alas ruedas.

• Guarde la orilladora en un recinto que

tenga buena ventilaci6n.

• Cubra la orilladora con una cubierta

apropiada que no retenga humedad. No

use plastico.

IMPORTANTE: Nunca cubra la orilladora

mientras el motor y las &reas de escape

est_n todavia calientes.

NOTA: Una revisibn o un aflnamiento

anual hecho en un Centro de servicio de

Sears es una buena manera de asegurar

que su orilladora le brindar& un bptimo

rendimiento en la prbxima estacibn

Motor

IMPORTANTE: Es importante evitar que

se formen residuos de resina en los com-

F-021104L 51

ponentes del sistema de combustible, ta-

les como el carburador, filtro del

combustible, linea del combustible y tan-

que, durante el almacenamiento de la uni-

dad. Ademds, el uso de combustibles

mezclados con alcohol (llamados gaso-

hol, etanol o metanol) puede atraer hume-

dad Io cual Ileva a la separacibn del

combustible y a la formacibn de dcidos

durante el almacenamiento de la unidad.

Los gases dcidos pueden da_ar el siste-

ma de combustible de un motor mientras

la unidad estd guardada.

Para prevenir el daSo al motor cuando la ori-

Iladora esta guardada por 30 dias o mas,

siga los pasos siguientes:

• Deje el motor andando hasta que se le

termine la gasolina.

• Si usted no desea sacar la gasolina del

tanque, aSada a 6sta un estabilizador de

combustible a la gasolina que queda en

el tanque. El estabilizador de combusti-

ble minimizara los dep6sitos de resina y

los acidos. Si el tanque de combustible

esta casi vacio, mezcle el estabilizador

con gasolina fresca en otro recipiente y

aSada la mezcla al tanque de combusti-

ble. Siga siempre las instrucciones que

aparecen en el envase del estabilizador.

Arranque el motor. Deje que el motor co-

rra por 10 minutos para permitir que la

mezcla alcance el carburador.

• Cambie el aceite del motor. Consulte

"C6mo cambiar el aceite del motor" en la

secci6n de Mantenimiento.

• Lubrique el area del pist6n/cilindro. Esto

se puede hacer quitando primero la bujia

y colocando una pequeSa cantidad de

aceite de motor limpio en el orificio de la

bujia. Luego, cubra el orificio de la bujia

con un paso para absorber el aceite ro-

ciado. A continuaci6n, haga girar el mo-

tor jalando la manija de arranque manual

dos o tres veces. Por Qltimo, instale la

bujia y conecte el cable de la misma.

• Almacene la orilladora en la posici6n de

operaci6n con las ruedas sobre el suelo.

Si almacena la orilladora en cualquier

otra posici6n, el aceite del carter del mo-

tor entrara en el cilindro Io cual causaria

un problema de servicio.

TABLA DE LOCALIZACION DE AVERIAS

PROBLEMA

El motor no arranca o

arranca con dificultad

El motor marcha de forma

irregular

El motor no corre a toda

marcha

El motor genera humo

excesivo

La cuchilla no gira

La cuchilla no corta de la

manera correcta

Vibracibn excesiva

CAUSA

Combustible viejo

Filtro de combustible

obstruido

Suciedad en el tanque de

combustible o falta de

combustible

Carburador desajustado

Bujia sucia

Filtro de aire sucio

Filtro de aire obstruido

SOLUCI6N

Vacie el tanque de

combustible. LI6nelo con

combustible fresco.

Reemplace el filtro de

combustible.

Limpie el tanque de

combustible.

Lleve la unidad a un Centro

de servicio de Sears.

Limpie y calibre el

entrehierro de la bujia.

Reemplace el filtro de aire.

Barro alrededor de la cuchilla Limpie el barro de la cuchilla.

Cuchilla suelta Apriete la tuerca de la

cuchilla.

Correa en "V" dafiada

Cojinetes dafiados en el

conjunto de brazo hueco

Cuchilla dafiada o gastada

Piezas /partes sueltas

Reemplace la correa en "V".

Reemplace el conjunto de

brazo hueco.

Invierta o reemplace la

cuchilla.

Apague el motor

inmediatamente. Apriete

todos los sujetadores. Si la

vibraci6n persiste, Ileve la

unidad a un Centro de

servicio de Sears.

El motor no se apaga al Mango suelto Apriete las perillas del

soltar la palanca de parada mango.

del motor

F-021104L 52

SEARS, ROEBUCK AND CO.

Garantia limitada de cumplimiento con el Sistema Federal

de control de emisiones y con el sistema de control de

emisiones del Estado de California

Motores peque_os no aptos para carretera (off-road)

CONTROL DE EMISIONES DE

CALIFORNIA Y DE LA AGENCIA DE

PROTECCI6N AMBIENTAL (EPA) DE

E.U.A. - DECLARACI6N DE LA

GARANTiA

La Agencia de Protecci6n Ambiental de los

Estados Unidos (en Io sucesivo "EPA"), el

Consejo de California para los Recursos del

Aire (en Io sucesivo "CARB") y Sears, Roe-

buck and Co. tienen el placer de explicar Io que

es la Garantia Federal y de California para Sis-

temas de Control de Emisiones de su nuevo

motor pequefio para vehiculos off-road. En

California, los motores pequefios para vehicu-

los off-road de modelo 1995 y modelos de

afios posteriores deben ser disefiados, cons-

truidos y equipados para cumplir con las es-

trictas normas anti contaminaci6n del Estado.

En otros estados, los motores modelo 1997 y

modelos de afios posteriores deben estar di-

sefiados, construidos y equipados, al momen-

to de su venta, para que cumplan con las

disposiciones de la EPA acerca de motores

pequefios para vehiculos off-road. Sears,

Roebuck and Co. garantizara el sistema para

el control de emisiones de su motor pequefio

para vehiculos off-road por los periodos de

tiempo que se mencionan mas adelante, con

tal que su motor pequefio para vehiculos off-

road no haya sufrido algQn abuso, negligen-

cia, modificaci6n no aprobada o

mantenimiento indebido.

Es probable que su sistema para el control de

emisiones incluya partes como el carburador,

el sistema de encendido y el sistema de esca-

pe. Tambi6n es posible que se incluya el siste-

ma de descompresi6n y otros ensamblajes

relacionados con emisiones.

Cuando surja una condici6n protegida por la

garantia, Sears, Roebuck and Co. reparara su

motor pequefio para vehiculos off-road sin

costo alguno para usted por concepto de diag-

n6stico, partes y mano de obra.

SISTEMA PARA EL CONTROL DE

EMISIONES DEL FABRICANTE -

COBERTURA DE LA GARANTiA

Los sistemas para el control de emisiones mo-

delo 1995 y modelos de afios posteriores de

motores pequefios para vehiculos off-road en

California estan garantizados por dos afios, tal

y como se menciona en la presente garantia.

En otros estados, los motores modelo 1997 y

modelos de afios posteriores tambi6n estan

garantizados por dos afios. En caso de que,

durante dicho periodo de la garantia, cualquier

parte de su motor relacionada con emisiones

est6 defectuosa en sus materiales o hechura,

Sears, Roebuck and Co. reparara o cambiara

dicha parte.

RESPONSABILIDADES DEL

PROPIETARIO DE LA GARANTiA

Como propietario del motor pequefio para ve-

hiculos off-road usted es responsable de que

se Ileve a cabo el mantenimiento requerido

que se menciona en el Manual del Propietario,

pero Sears, Roebuck and Co. no negara la ga-

rantia Qnicamente debido a la falta de un reci-

boo a que usted no proporcione una prueba

escrita de que se ha Ilevado a cabo el manteni-

miento programado.

No obstante, usted, como propietario del mo-

tor pequefio para vehiculos off-road, debera

estar consciente de que Sears, Roebuck and

Co. le puede negar la cobertura de la garantia

si su motor o alguna parte del mismo ha fallado

debido a un abuso, negligencia, mantenimien-

to inadecuado o modificaciones no aproba-

das.

Usted es responsable de presentar su motor

pequefio para vehiculos off-road en el Taller

Autorizado de Servicio de Sears, Roebuck

and Co. en cuanto surja el problema. Las repa-

raciones bajo la garantia deben Ilevarse a ca-

bo dentro de un periodo de tiempo razonable

que no exceda de 30 dias.

Se puede programar el servicio de garantia

Ilamando al Taller Autorizado de Servicio de

F-021104L 53

Sears, Roebuck and Co. o a Sears, Roebuck

and Co. al 1-800-473-7247 (llamada gratuita

en E.U.A.).

NOTA IMPORTANTE

Esta declaraci6n de la garantfa explica los de-

rechos y las obligaciones que usted tiene de

conformidad con la Garantfa del Sistema para

el Control de Emisiones (en Io sucesivo la "Ga-

rantfa SCE"), la cual Sears, Roebuck and Co.

le proporciona de conformidad con las leyes

de California. V6ase tambi6n las Garantfas Li-

mitadas de Sears, Roebuck and Co. que se

adjuntan a la Garantfa SCE en una hoja por

separado y que tambi6n le proporciona Sears,

Roebuck and Co. La Garantfa SCE 6nicamen-

te se aplica en el sistema para el control de

emisiones de su motor nuevo. Hasta el punto

en donde no haya ning6n conflicto en t6rminos

entre la Garantfa SCE y la Garantfa de Sears,

Roebuck and Co., la Garantfa SCE aplicara

para cualquier circunstancia a excepci6n de

aqu611aen que la Garantfa de Sears, Roebuck

and Co. pueda proporcionar un periodo de ga-

rantia mas largo. La Garantfa SCE y la Garan-

tfa de Sears, Roebuck and Co. describen

importantes derechos y obligaciones que us-

ted tiene con respecto a su motor nuevo.

$61o se puede Ilevar a cabo el servicio de ga-

rantfa en un Taller Autorizado de Servicio de

Sears, Roebuck and Co. AI momento de solici-

tar un servicio de garantfa, se debe presentar

una prueba de la fecha de compra por parte

del comprador original. El comprador pagara

cualquier cargo por concepto de Ilamadas de

servicio y/o transportaci6n de productos des-

de y para el lugar en donde se Ileve a cabo el

trabajo de inspecci6n y/o garantfa. El compra-

dor sera responsable de cualquier dafio o p6r-

dida en el que se incurra con relaci6n a la

transportaci6n de cualquier motor o cualquier

parte del mismo que se presente para inspec-

ci6n y/o trabajo de garantfa.

Si tiene alguna pregunta con relaci6n a sus de-

rechos y responsabilidades, debera Ilamar a

Sears, Roebuck and Co. al 1-800-473-7247.

GARANTIA DEL SISTEMA PARA EL

CONTROL DE EMISIONES

Garantia del Sistema para el Control de Emi-

siones ("Garantfa SCE") de motores peque-

fios para vehfculos off-road modelo 1995 y

modelos de afios posteriores en California

(para otros estados, motores modelo 1997 y

afios posteriores):

F-021104L 54

A. CAMPO DE APLICACI6N: Esta garantfa

debera aplicarse a los motores pequefios para

vehfculos off-road modelo 1995 y modelos de

afios posteriores en California (para otros es-

tados, motores modelo 1997 y modelos de

afios posteriores). El Periodo de la Garantfa

SCE iniciara en la fecha de entrega del nuevo

motor o equipo al comprador original y conti-

nuara durante los siguientes 24 meses conse-

cutivos.

B, COBERTURA GENERAL DE LA GA-

RANTIA DEL SISTEMA PARA EL CON-

TROL DE EMISIONES: Sears, Roebuck and

Co. garantiza al comprador original del nuevo

motor o equipo y a cada comprador subse-

cuente que su motor pequefio para vehfculos

off-road esta:

1. Disefiado, construido y equipado para que

cumpla con todas las disposiciones aplicables

adoptadas por el Consejo para los Recursos

del Aire de conformidad con su autoridad es-

pecificada en los Capitulos I y 2, Parte 5, Divi-

si6n 26 del C6digo de Salud y Seguridad, y

2. Libre de defectos en sus materiales y mano

de obra, los cuales, en cualquier momento du-

rante el Periodo de la Garantfa SCE, cause la

falla de una parte relacionada con emisiones

y que est6 bajo la garantia en cuanto a que no

sea id6ntica en sus materiales a la parte des-

crita en la solicitud de motor del fabricante pa-

ra su certificaci6n.

C. La Garantfa SCE s61o atafie alas partes de

su motor relacionadas con emisiones de la si-

guiente manera:

1. Cualquier parte relacionada con emisiones

que no se especifique como de cambio, tal y

como se requiere en el mantenimiento especi-

ficado en el Manual del Propietario, debera ga-

rantizarse por el Periodo de la Garantfa SCE.

Si dicha parte falla durante el Periodo de la Ga-

rantfa SCE, Sears, Roebuck and Co. la repa-

rara o cambiara de acuerdo con la Subsecci6n

4 que se menciona mas adelante. Cualquier

parte reparada o cambiada de conformidad

con la Garantia SCE debera estar garantizada

por el resto del Periodo de la misma.

2. Cualquier parte garantizada y relacionada

con emisiones que est6 especificada s61o pa-

ra inspecciones regulares conforme al Manual

del Propietario debera estar garantizada por el

Periodo de la Garantfa SCE. Una declaraci6n

en dichas instrucciones por escrito a efecto de

"reparar o cambiar tal y como sea necesario"

no reducira el Periodo de la Garantfa SCE. Di-

cha parte reparada o cambiada conforme a la

GarantiaSCEdeberagarantizarseporelresto

delPeriododelamisma.

3.Cualquierpartegarantizadayrelacionada

conemisionesqueseespecifiqueparacam-

bio,deconformidadconelManualdelPropie-

tario,deberagarantizarseporelperiodode

tiempoprevioalprimerpuntodecambiode

esaparte.Silapartefallaantesdelprimer

cambioprogramado,Sears,RoebuckandCo.

repararaocambiaraesapartedeacuerdocon

laSubsecci6n4quesemencionamasadelan-

te.Cualquierparterelacionadaconemisiones

queserepareocambiedeconformidadconla

GarantiaSCEdeberaestargarantizadaporel

restodelPeriododelamismaprevioalprimer

puntodecambioprogramadodeesapartere-

lacionadaconemisiones.

4.Lareparaci6noelcambiodecualquierparte

garantizadayrelacionadaconemisionesde

conformidadconestaGarantiaSCEsedebe-

raIlevaracabo,sincargoalgunoparaelpro-

pietario,enunTallerAutorizadodeServiciode

Sears,RoebuckandCo.

5.Nosecargaraalpropietarioelcostoportra-

bajodediagn6stico,elcualIlevaaladetermi-

naci6ndequeunaparteprotegidaporla

GarantiaSCEsiestadefectuosa,provistoque

dichotrabajodediagn6sticoseIleveacaboen

unTallerAutorizadodeServiciodeSears,

RoebuckandCo.

6.Sears,RoebuckandCo.seraresponsable

dedaSosaotroscomponentesoriginalesdel

motoromodificacionesaprobadasqueproba-

blementeseancausadosporunafallacom-

prendidaen la garantiade unaparte

relacionadaconemisionescubiertaporlaGa-

rantiaSCE.

7.DuranteelPeriododelaGarantiaSCE,

Sears,RoebuckandCo.deberaconservarun

suministrodepartesgarantizadasyrelaciona-

dasconemisionesqueseasuficientepara

cumplirlademandaesperadadeesaspartes

relacionadasconemisiones.

8.Sepuedeutilizarcualquierpartederepues-

torelacionadaconemisionesautorizaday

aprobadaporSears,RoebuckandCo.para

utilizarseeneldesempeSodecualquierman-

tenimientoocambiodelaGarantiaSCE,la

cualseproporcionarasincargoalgunoparael

propietario.Dichousonoreduciralasobliga-

cionesdeSears,RoebuckandCo.conforme

alaGarantiaSCE.

9.Laspartesqueseagreguenomodifiquen

sinaprobaci6nnosepodranutilizarparamo-

dificarorepararunmotordeSears,Roebuck

andCo.DichousoanulaestaGarantiaSCEy

conformaralasbasessuficientespararecha-

zarlademandadeunaGarantiaSCE.Sears,

RoebuckandCo.noseraresponsable,con-

formeaestagarantia,porlasfallasdecual-

quierpartegarantizadadeunmotordeSears,

RoebuckandCo.causadasporelusodedi-

chaparteagregadaomodificadasinaproba-

ci6n.

LAS PARTES RELACIONADAS CON

EMISIONES INCLUYEN A LAS

SIGUIENTES:

1. Ensamblaje del carburador y sus compo-

nentes internos

a) Filtro de combustible

b) Empaques (juntas) del carburador

c) Tubo de entrada

2. Ensamblaje del depurador de aire

a) Elemento del filtro de aire

3. Sistema de encendido, que incluye:

a) Bujia de encendido

b) M6dulo de encendido

c) Ensamblaje del volante

4. Silenciador catalitico (siesta equipado)

a) Empaque del silenciador (si esta equipado)

b) Colector de escape (siesta equipado)

5. Ensamblaje del respiradero del carter del ci-

gQeSal y sus componentes

a) Tubo de conexi6n del respiradero

10/22/99 EPA/CARB

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

F-021104L 55

For repair of major brand appliances in your own home...

no matter who made it, no matter who sold it!

1-800-4-MY-HOME sMAnytime,dayornight

(1-800-469-4663)

www.sears.com

To bring in products such as vacuums,

lawn equipment and electronics for repair, call for

the location of your nearest Sears Parts & Repair Center.

1-800-488-1222 Anytime, day or night

www.sears.com

For the replacement parts, accessories and owner s manuals

that you need to do-it-yourself, call Sears PartsDirect sM!

1-800-366-PART 6 a.m. - 11 p.m. CST,

(1-800-366-7278) 7 days a week

www.sears.com/partsdirect

To purchase or inquire about a Sears Service Agreement:

1-800-827-6655

7 a.m. - 5 p.m. CST, Mort. - Sat.

Para pedir servicio de reparaciCn a domicilio, Au Canada pour service en fran£ais:

y para ordenar piezas con entrega a domicilio: 1-877-LE-FOYER s_

1-888-SU-HOGARsM (1-877-533-6937)

(1-888-784-6427)

® Registered Trademark /_rMTrademark of Sears, Roebuck and Co.

Craftsman 536772320 User Manual EDGER Manuals And Guides L0203190

CRAFTSMAN Edger Manual L0203190 CRAFTSMAN Edger Owner's Manual, CRAFTSMAN Edger installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
