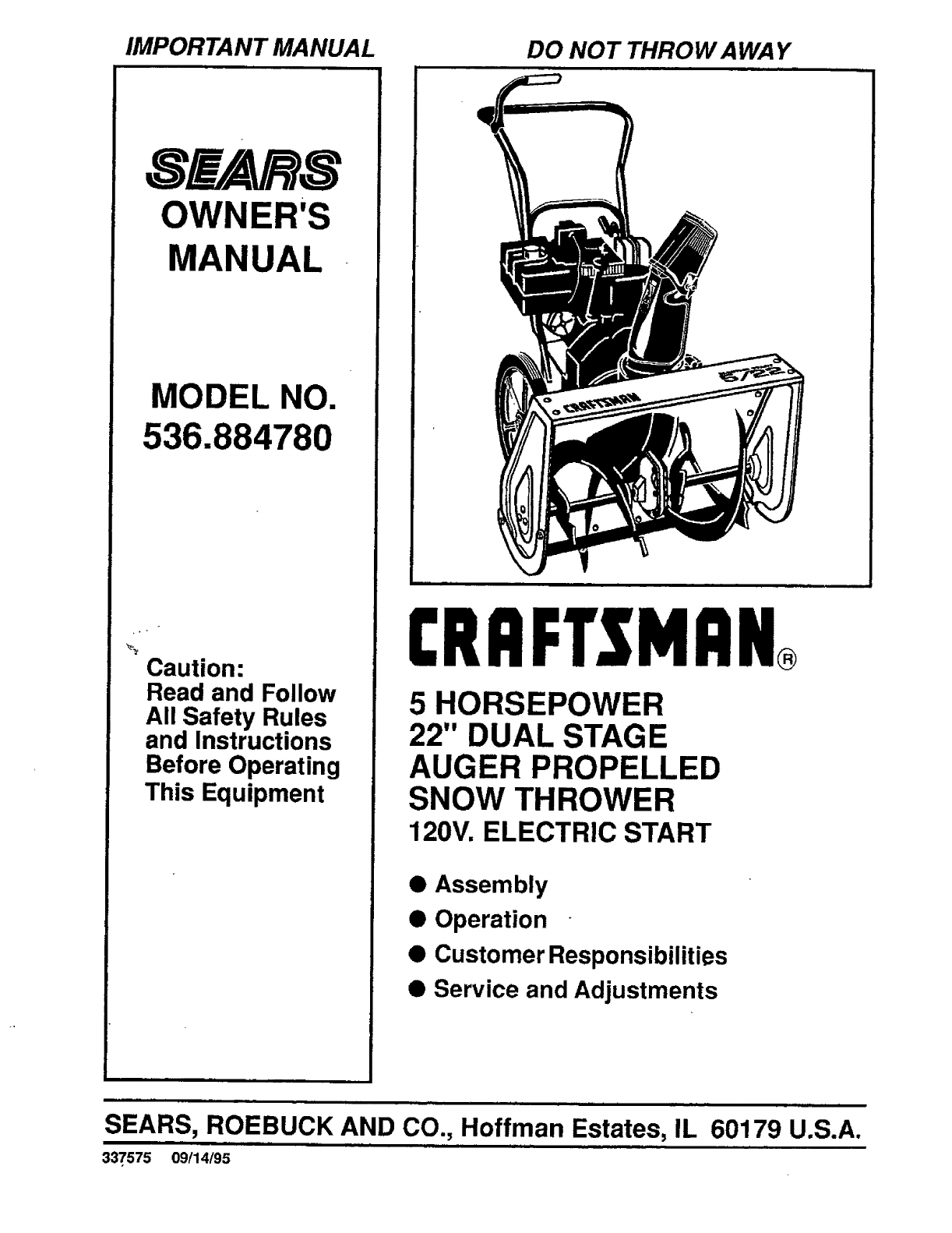

IMPORTANT MANUAL DO NOT THROW AWAY

S AURS

OWNER'S

MANUAL

MODEL NO.

536.884780

Caution:

Read and Follow

All Safety Rules

and Instructions

Before Operating

This Equipment

CRRFT.SMRN

5 HORSEPOWER

22" DUAL STAGE

AUGER PROPELLED

SNOW THROWER

120V. ELECTRIC START

•Assembly

•Operation

•Customer Responsibilities

•Service and Adjustments

nrll

SEARS, ROEBUCK AND CO., Hoffman Estates, IL 60179 U.S.A.

337575 09/14/95

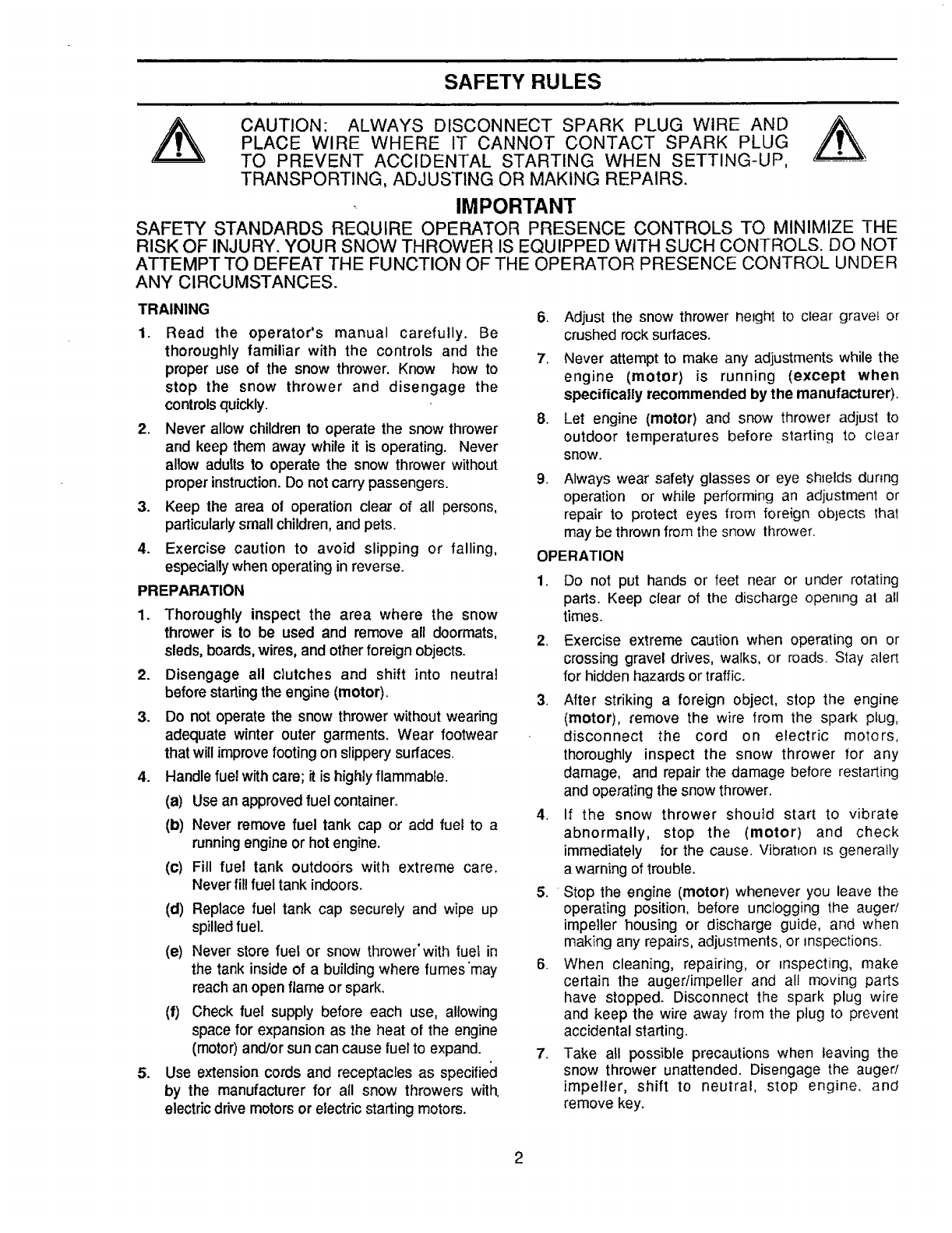

SAFETY RULES

,_ CAUTION: ALWAYS DISCONNECT SPARK PLUG WIRE AND ,_

PLACE WIRE WHERE IT CANNOT CONTACT SPARK PLUG

TO PREVENT ACCIDENTAL STARTING WHEN SETTING-UP,

TRANSPORTING, ADJUSTING OR MAKING REPAIRS.

IMPORTANT

SAFETY STANDARDS REQUIRE OPERATOR PRESENCE CONTROLS TO MINIMIZE THE

RISK OF INJURY. YOUR SNOW THROWER IS EQUIPPED WITH SUCH CONTROLS. DO NOT

ATTEMPT TO DEFEAT THE FUNCTION OF THE OPERATOR PRESENCE CONTROL UNDER

ANY CIRCUMSTANCES.

TRAINING

1. Read the operator's manual carefully. Be

thoroughly familiar with the controls and the

proper use of the snow thrower. Know how to

stop the snow thrower and disengage the

controls quickly.

2. Never allow children to operate the snow thrower

and keep them away while it is operating. Never

allow adults to operate the snow thrower without

proper instruction. Do not carry passengers.

3. Keep the area o! operation clear of all persons,

particularly small children, and pets.

4. Exercise caution to avoid slipping or falling,

especially when operating in reverse.

PREPARATION

1. Thoroughly inspect the area where the snow

thrower is to be used and remove all doormats,

sleds, boards, wires, and other foreign objects.

2. Disengage all clutches and shift into neutral

before starting the engine (motor).

3. Do not operate the snow thrower without wearing

adequate winter outer garments. Wear footwear

that will improve footing on slippery surfaces.

4. Handle fuel with care; it is highly flammable.

(a) Use an approved fuel container.

(b) Never remove fuel tank cap or add fuel to a

runningengineor hot engine.

(c) Fill fuel tank outdoors with extreme care.

Never fil! fuel tank indoors.

.

(d) Replace fuel tank cap securely and wipe up

spilled fuel.

(e) Never store fuel or snow thrower'with fuel in

the tank inside of a building where fumes'may

reach an open flame or spark.

(f) Check fuel supply before each use, allowing

space for expansion as the heat of the engine

(motor) and/or sun can cause fuel to expand.

Use extension cords and receptacles as specifie_l

by the manufacturer for all snow throwers with.

electric drive motors or electric starting motors.

6. Adjust the snow thrower height to clear gravel or

crushed rock surfaces.

7. Never attempt to make any adjustments while the

engine (motor) is running (except when

specifically recommended by the manufacturer).

8. Let engine (motor) and snow thrower adjust to

outdoor temperatures before starting to clear

snow.

9. Always wear safety glasses or eye shields during

operation or while performing an adjustment or

repair to protect eyes from foreign objects that

may be thrown from the snow thrower.

OPERATION

1. Do not put hands or feet near or under rotating

parts. Keep clear of the discharge open=ng at all

times.

2. Exercise extreme caution when operating on or

crossing gravel drives, walks, or roads. Stay aler_

for hidden hazards or traffic.

.

.

After striking a foreign object, stop the engine

(motor), remove the wire from the spark plug,

disconnect the cord on electric motors,

thoroughly inspect the snow thrower for any

damage, and repair the damage before restarting

and operating the snow thrower.

If the snow thrower shoutd start to vibrate

abnormally, stop the (motor) and check

immediately for the cause. Vibration =sgenerally

a warning of trouble.

5. Stop the engine (motor) whenever you leave the

operating position, before unclogging the auger/

impeller housing or discharge guide, and when

making any repairs, adjustments, or inspections.

6. When cleaning, repairing, or respecting, make

certain the auger/impeller and all moving parts

have stopped. Disconnect the spark plug wire

and keep the wire away from the plug to prevent

accidental starting.

7. Take all possible precautions when leaving the

snow thrower unattended. Disengage the auger/

impeller, shift to neutral, stop engine, and

remove key.

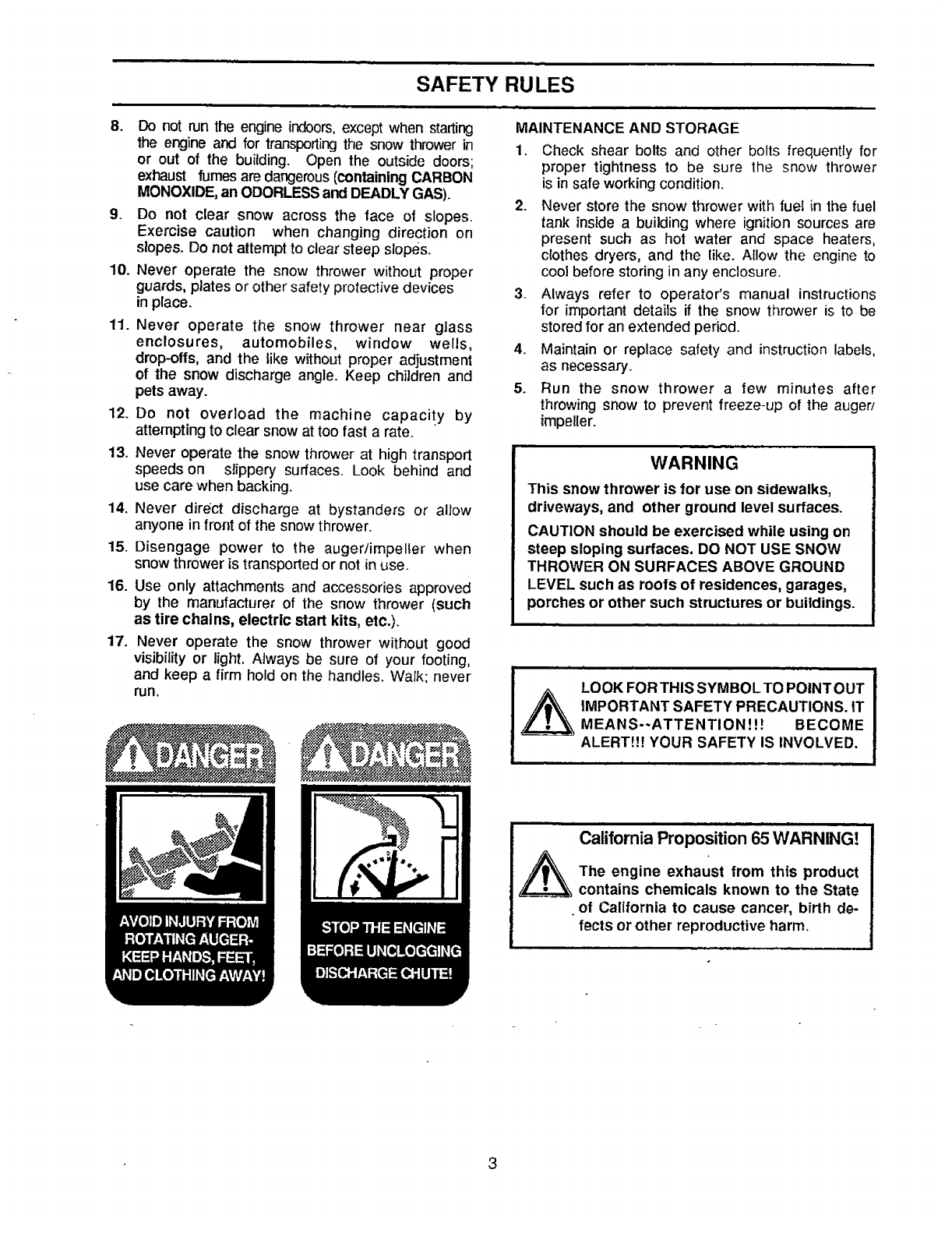

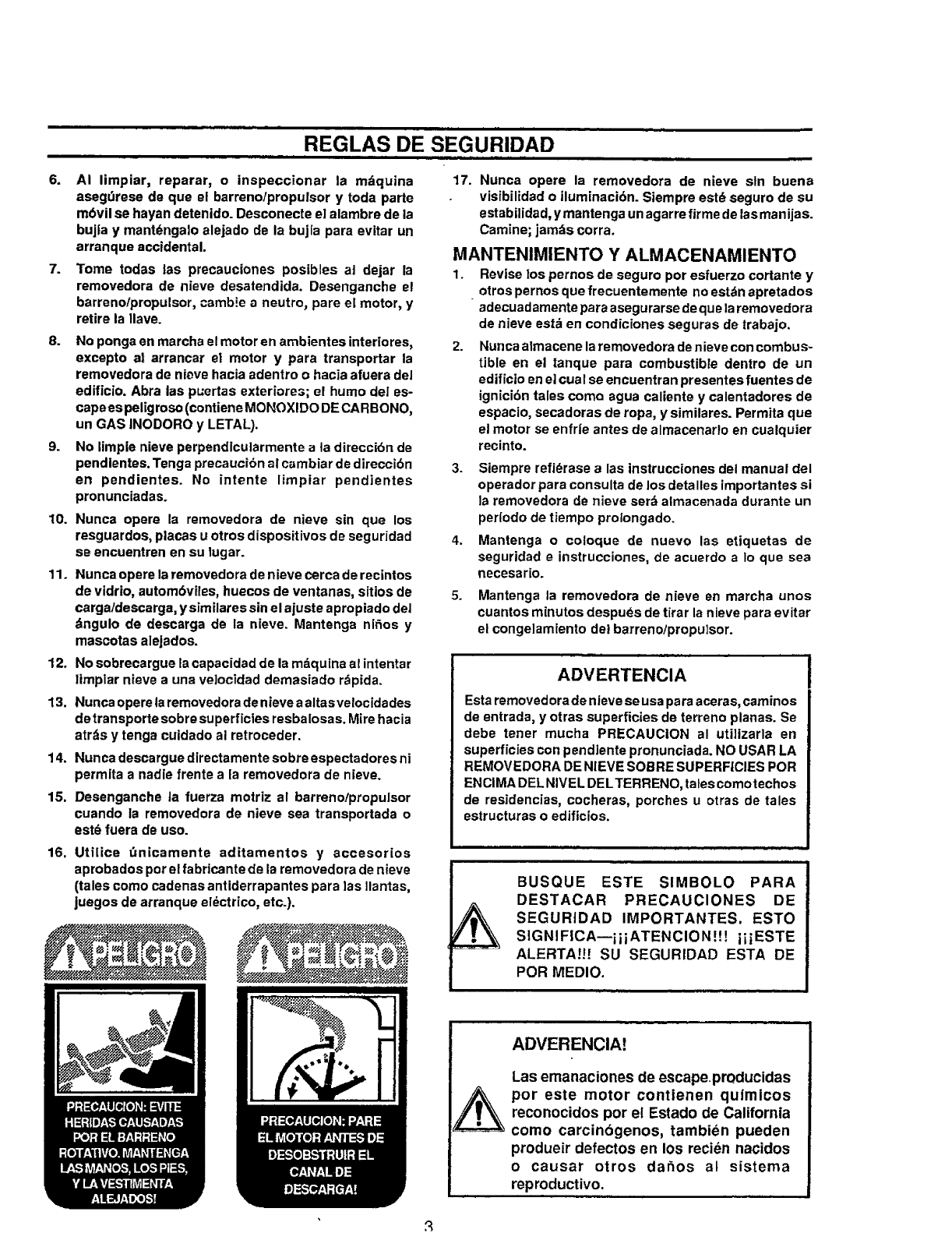

SAFETY RULES

MAINTENANCE AND STORAGE

8. Do not run the engine indoors,except when starting

the engine and for transporting the snow thrower in

or out of the building. Open the outside doors;

exhaust fumes are dangerous (containing CARBON

MONOXIDE, an ODORLESS and DEADLY GAS).

9• Do not clear snow across the face of slopes.

Exercise caution when changing direction on

slopes. Do not attempt to clear steep slopes.

10. Never operate the snow thrower without proper

guards, plates or other safety protective devices

in place.

11. Never operate the snow thrower near glass

enclosures, automobiles, window wells,

drop-oils, and the like without proper adjustment

of the snow discharge angle, Keep children and

pets away.

12. Do not overload the machine capacity by

attempting to clear snow at too fast a rate.

13. Never operate the snow thrower at high transport

speeds on slippery surfaces. Look behind and

use care when backing•

14. Never direct discharge at bystanders or allow

anyone in front of the snow thrower.

15. Disengage power to the auger/impeller when

snow thrower is transported or not in use.

16. Use only attachments and accessories approved

by the manufacturer of the snow thrower (such

as tire chains, electric start kits, etc.).

17. Never operate the snow thrower without good

visibilityor light. Always be sure of your footing,

and keep a firm hold on the handles. Walk; never

run.

1. Check shear bolts and other bolts frequentty for

proper tightness to be sure the snow thrower

is in safe working condition.

2. Never store the snow thrower with fuel in the fuel

tank inside a building where ignition sources are

present such as hot water and space heaters,

clothes dryers, and the like. Allow the engine to

cooi before storing in any enclosure.

3_ Always refer to operator's manual instructions

for important details if the snow thrower is to be

stored for an extended period.

4. Maintain or replace safety and instruction labels,

as necessary.

5. Run the snow thrower a few minutes after

throwing snow to prevent freeze-up of the auger/

impeller.

WARNING

This snow thrower is for use on sidewalks,

driveways, and other ground level surfaces.

CAUTION should be exercised while using on

steep sloping surfaces. DO NOT USE SNOW

THROWER ON SURFACES ABOVE GROUND

LEVEL such as roofs of residences, garages,

porches or other such structures or buildings.

LOOK FOR THIS SYMBOL TO POINTOUT

iMPORTANT SAFETY PRECAUTIONS. tT

MEANS--ATTENTION!!! BECOME

ALERT!!7 YOUR SAFETY IS INVOLVED.

California Proposition 65 WARNING!

The engine exhaust from this product

contains chemicals known to the State

• of California to cause cancer, birth de-

fects or other reproductive harm.

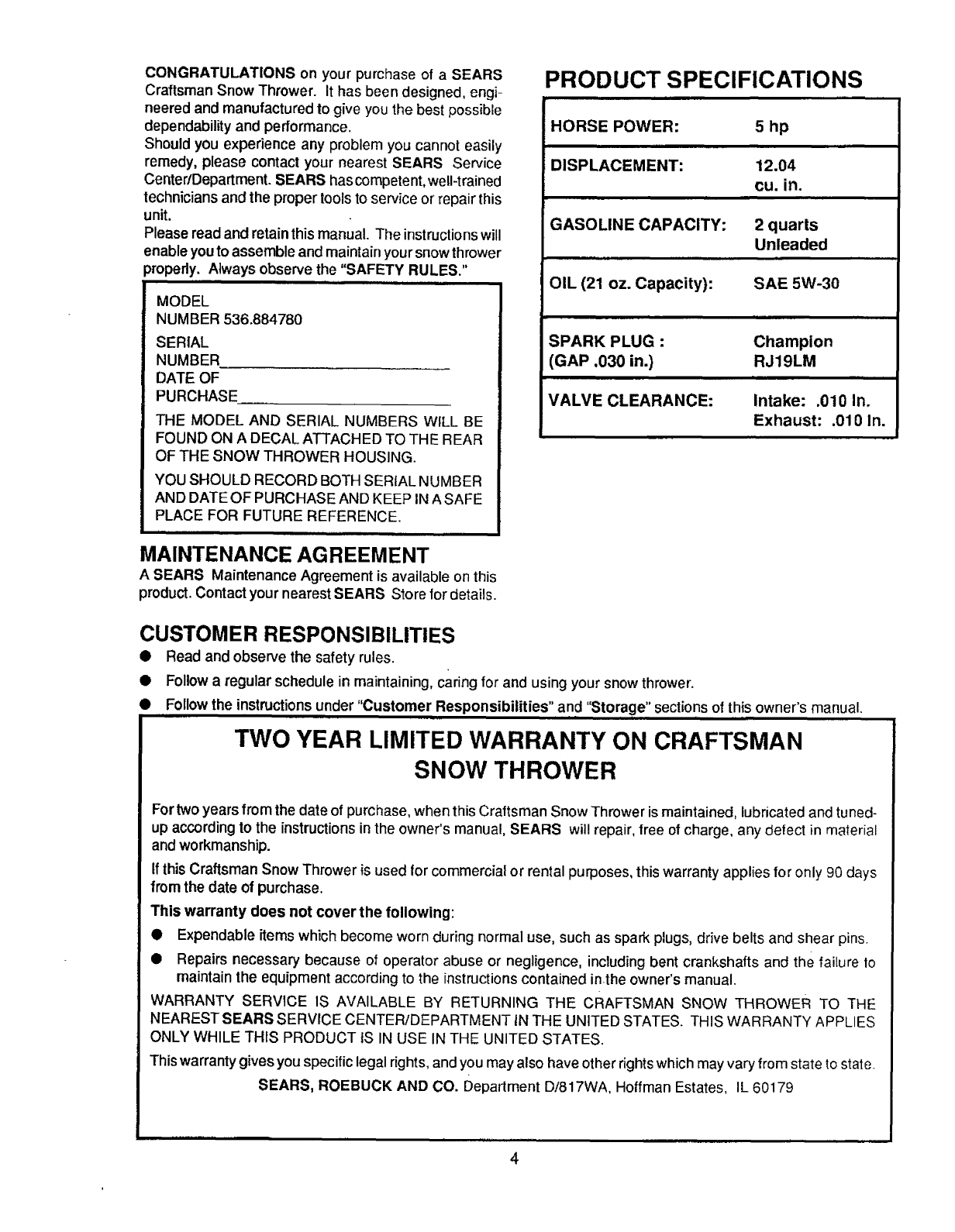

CONGRATULATIONSonyour purchase of a SEARS

Craftsman Snow Thrower. It has been designed, engi-

neered and manufactured to give you the best possible

dependabilityand performance.

Should you experience any problem you cannot easily

remedy, please contact your nearest SEARS Service

CentedDepartment. SEARS hascompetent, weU-trained

technicians and the proper tools to service or repair this

unit.

Please read and retain this manual. The instructions will

enable you to assemble and maintain your snow thrower

properly. Always observe the "SAFETY RULES."

MODEL

NUMBER 536.884780

SERIAL

NUMBER

DATE OF

PURCHASE

THE MODEL AND SERIAL NUMBERS WILL BE

FOUND ON A DECAL ATTACHED TO THE REAR

OF THE SNOW THROWER HOUSING.

YOU SHOULD RECORD BOTH SERIAL NUMBER

AND DATE OF PURCHASE AND KEEP INA SAFE

PLACE FOR FUTURE REFERENCE.

PRODUCT SPECIFICATIONS

HORSE POWER: 5 hp

DISPLACEMENT: 12.04

cu. in.

GASOLINE CAPACITY: 2 quarts

Unleaded

OIL (21 oz. Capacity): SAE 5W-30

SPARK PLUG : Champion

(GAP .030 in.) RJ19LM

i

VALVE CLEARANCE: Intake: .010 In,

Exhaust: .010 In.

MAINTENANCE AGREEMENT

ASEARS Maintenance Agreement is available onthis

product.Contact your nearestSEARS Store for details.

CUSTOMER RESPONSIBILITIES

• Read and observe the safety rules.

•Follow a regular schedule in maintaining,caring for and usingyour snow thrower.

•Followthe instructionsunder "Customer Responsibilities" and "Storage" sectionsof this owner's manual.

TWO YEAR LIMITED WARRANTY ON CRAFTSMAN

SNOW THROWER

For twoyears from the date of purchase, when this Craftsman Snow Thrower is maintained, lubricated and tuned-

up according to the instructions in the owner's manual, SEARS will repair, free of charge, any defect in material

and workmanship.

If this Craftsman Snow Thrower is used for commercial or rental purposes, this warranty applies for only 90 days

from the date of purchase.

This warranty does not cover the following:

• Expendable items which become worn during normal use, such as spark plugs, drive belts and shear pins.

•Repairs necessary because of operator abuse or negligence, including bent crankshafts and the failure to

maintain the equipment according to the instructions contained inthe owner's manual.

WARRANTY SERVICE IS AVAILABLE BY RETURNING THE CRAFTSMAN SNOW THROWER TO THE

NEAREST SEARS SERVICE CENTER/DEPARTMENT iN THE UNITED STATES. THIS WARRANTY APPLIES

ONLY WHILE THIS PRODUCT tS IN USE IN THE UNITED STATES.

This warranty gives you specific legal rights, and you may also have other rights which may vary from state to state.

SEARS, ROEBUCK AND CO. Department D/817WA, Hoffman Estates, IL 60179

4

im=l ii i

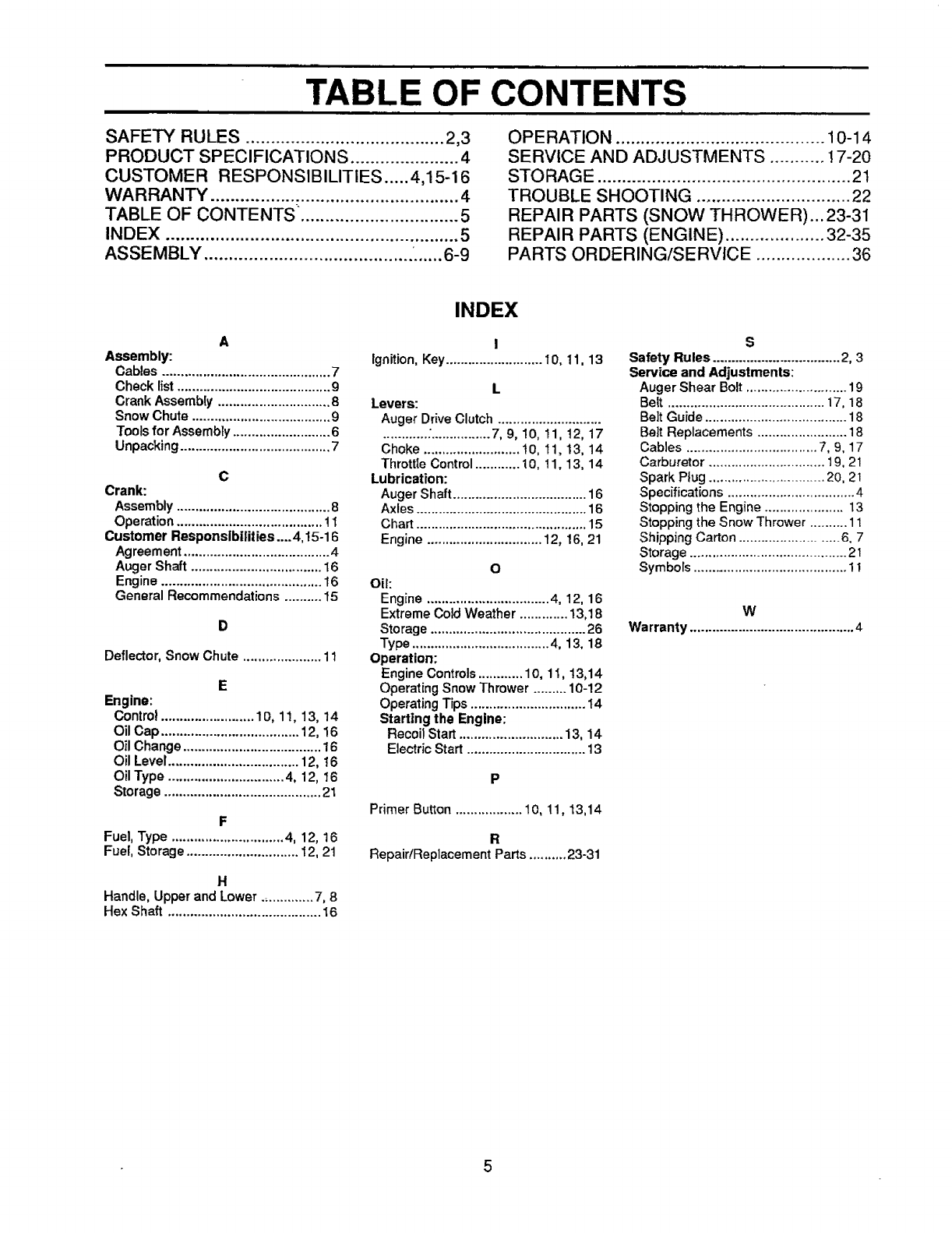

TABLE OF CONTENTS

SAFETY RULES ........................................ 2,3

PRODUCT SPECIFICATIONS ...................... 4

CUSTOMER RESPONSIBILITIES ..... 4,15-16

WARRANTY .................................................. 4

TABLE OF CONTENTS. ............................... 5

INDEX ........................................................... 5

ASSEMBLY .......................................... •...... 6-9

OPERATION .......................................... t 0-14

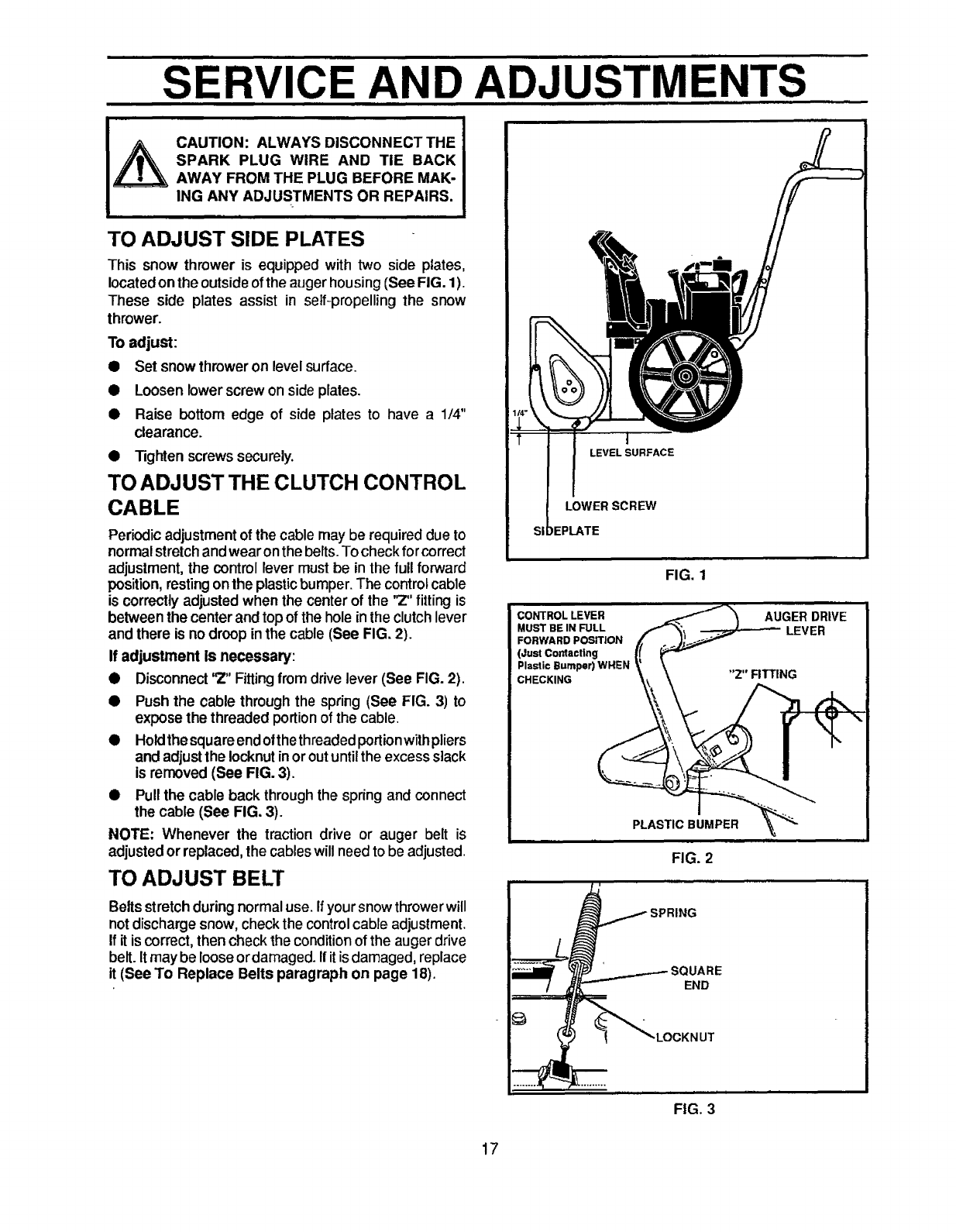

SERVICE AND ADJUSTMENTS ........... ! 7-20

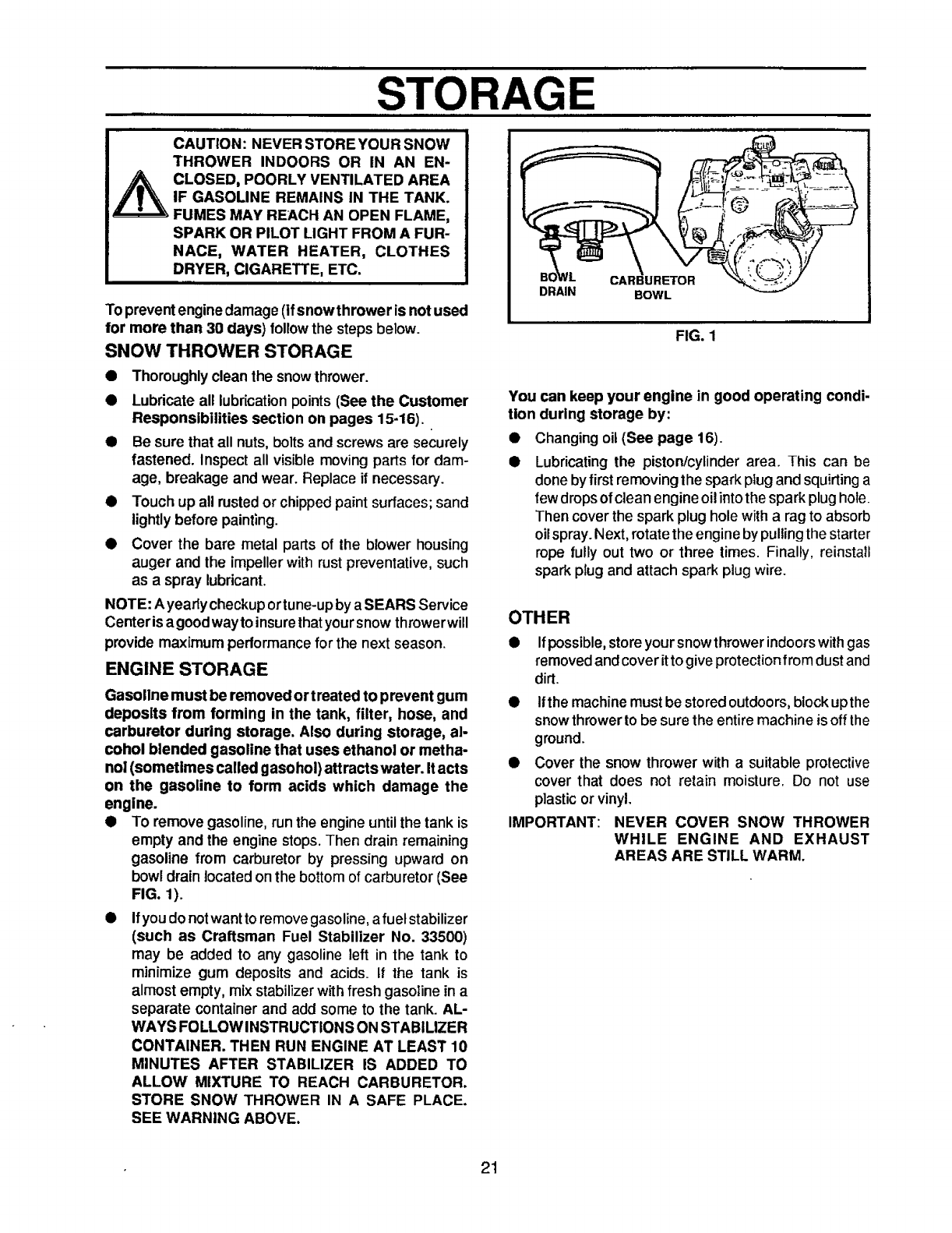

STORAGE ................................................... 2t

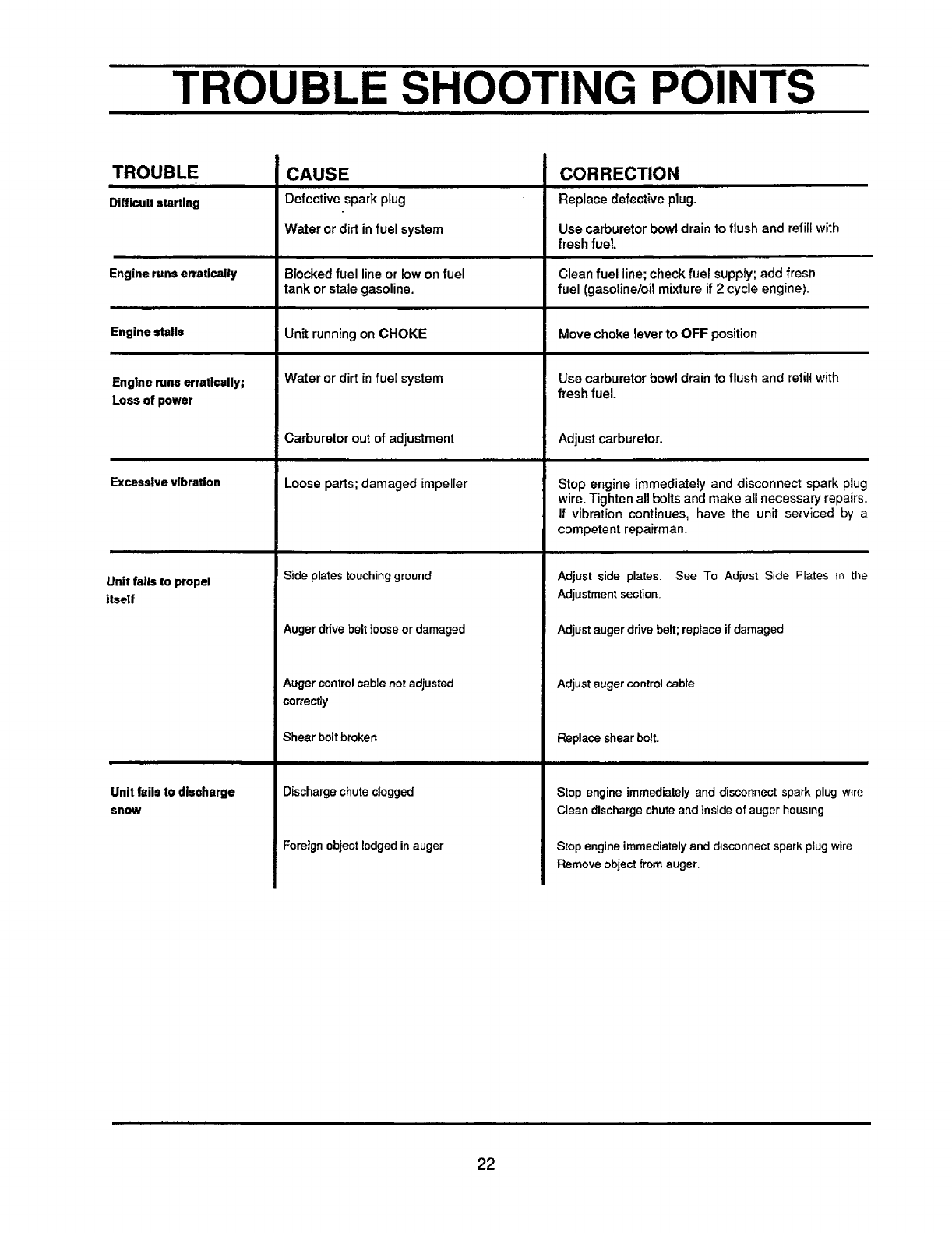

TROUBLE SHOOTING ............................... 22

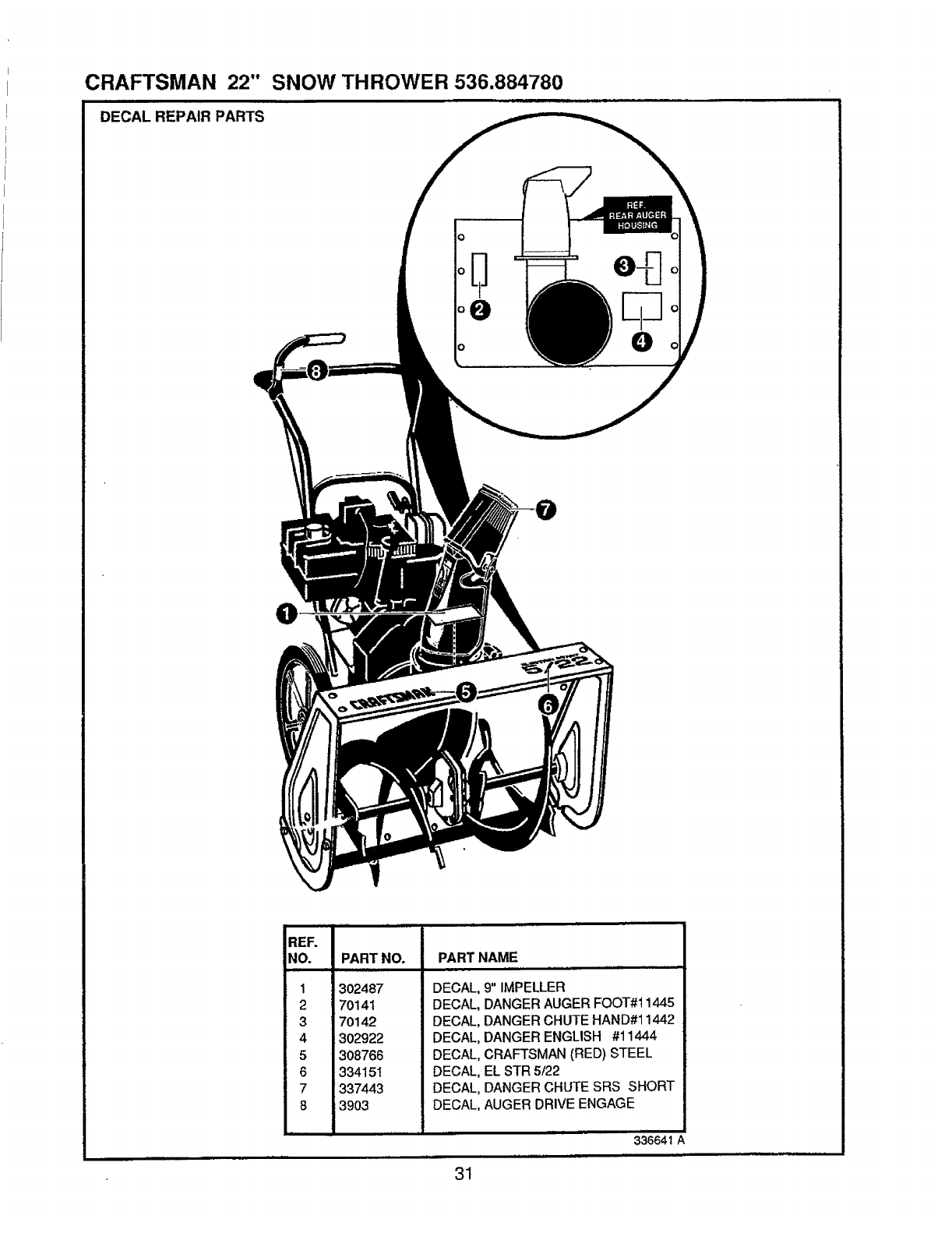

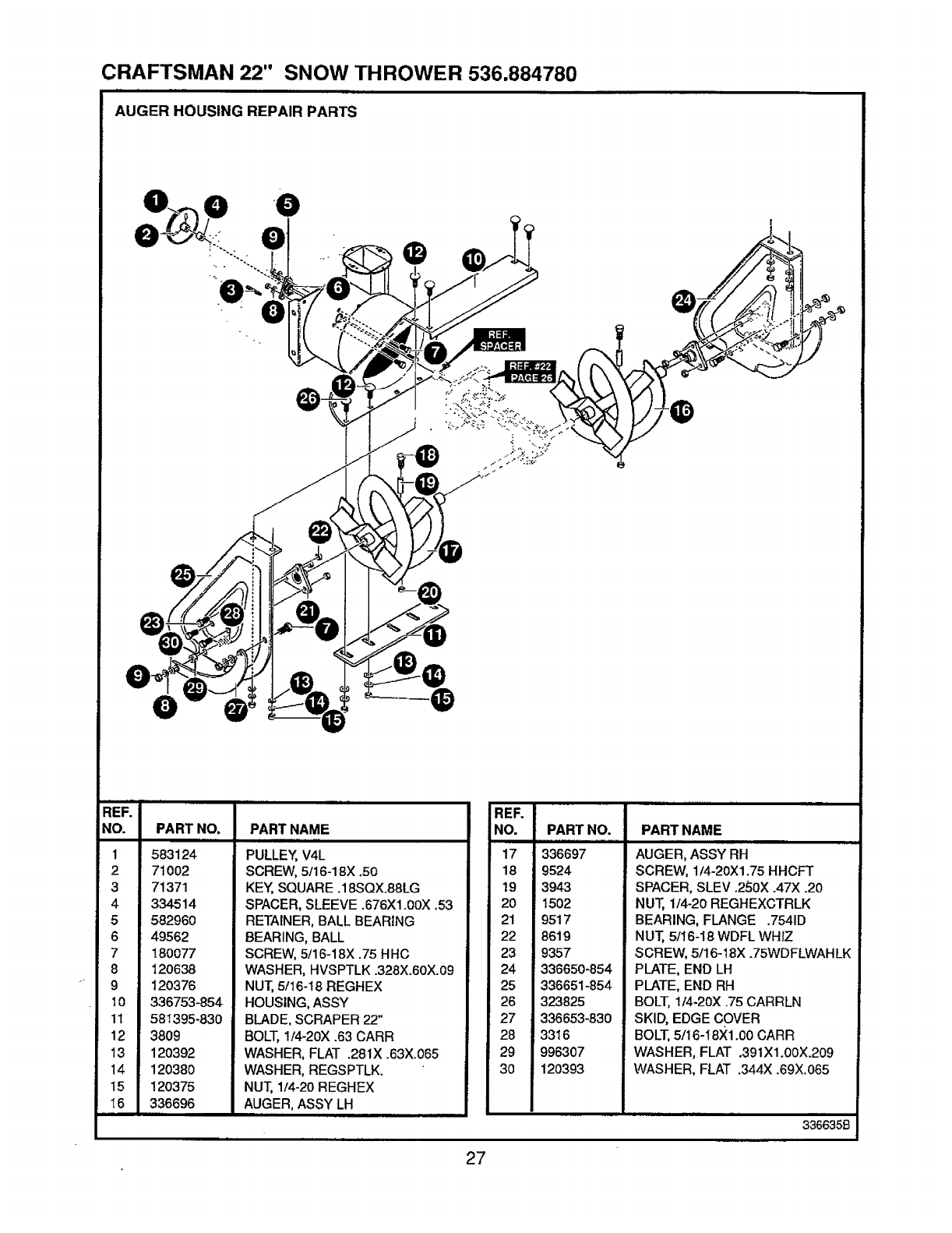

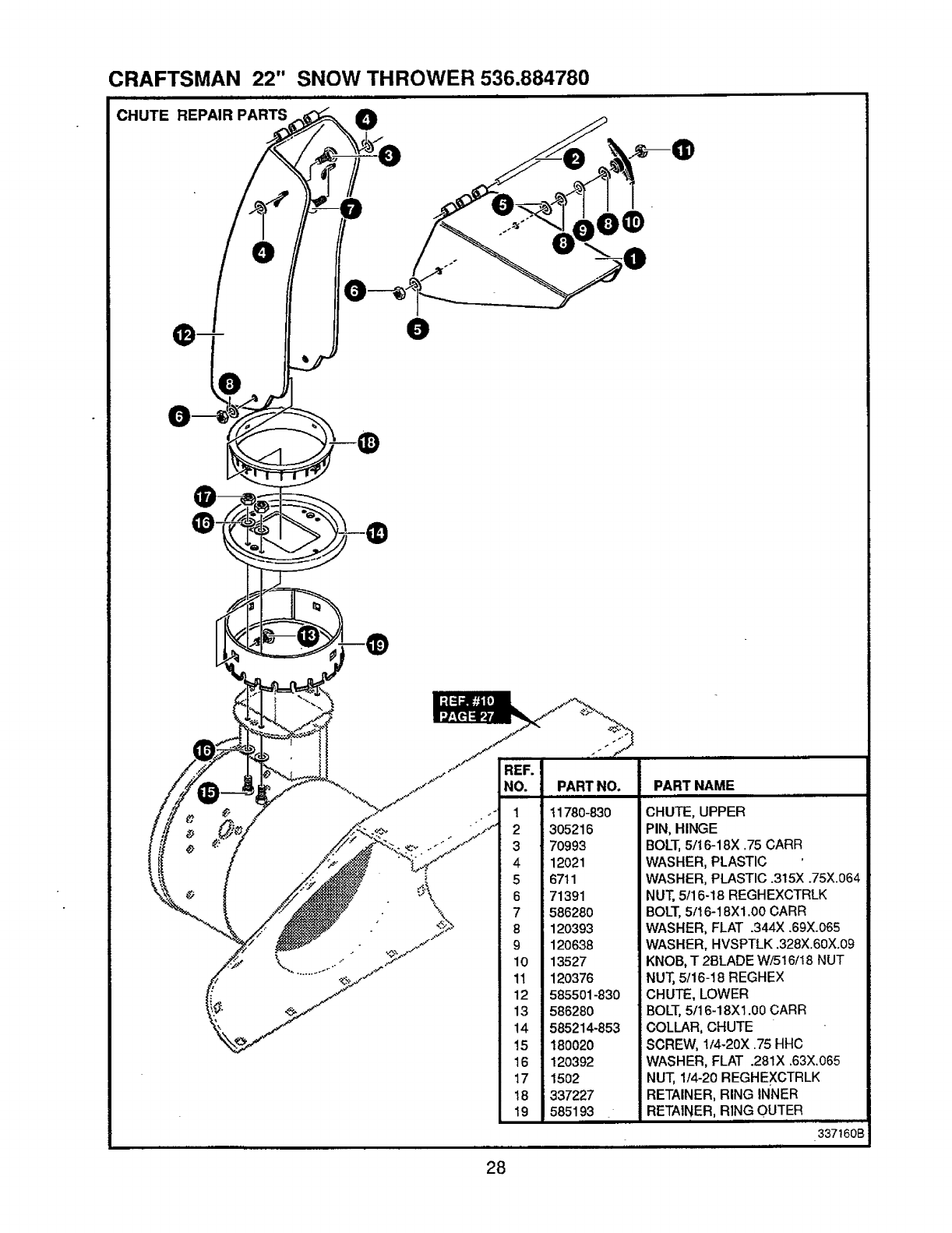

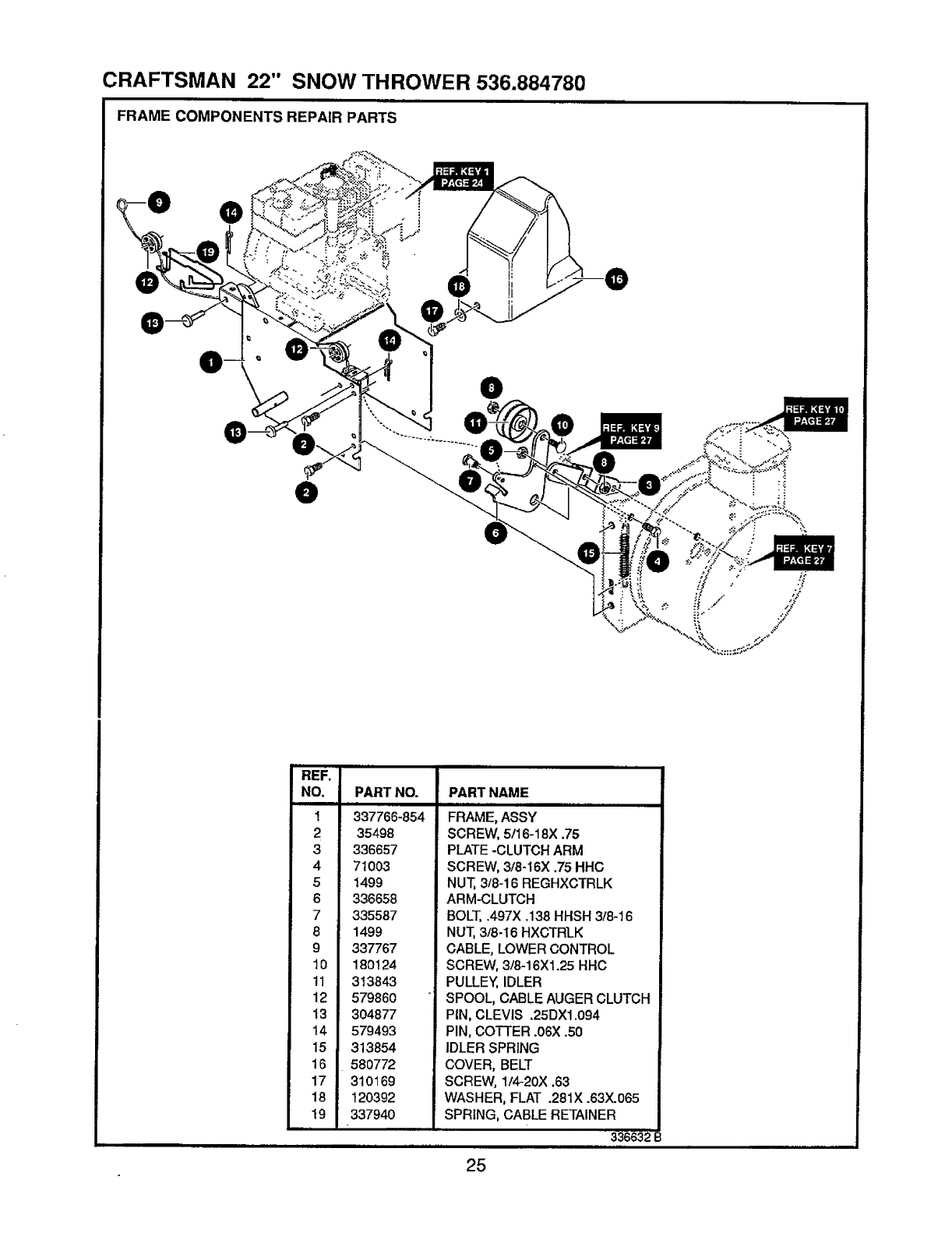

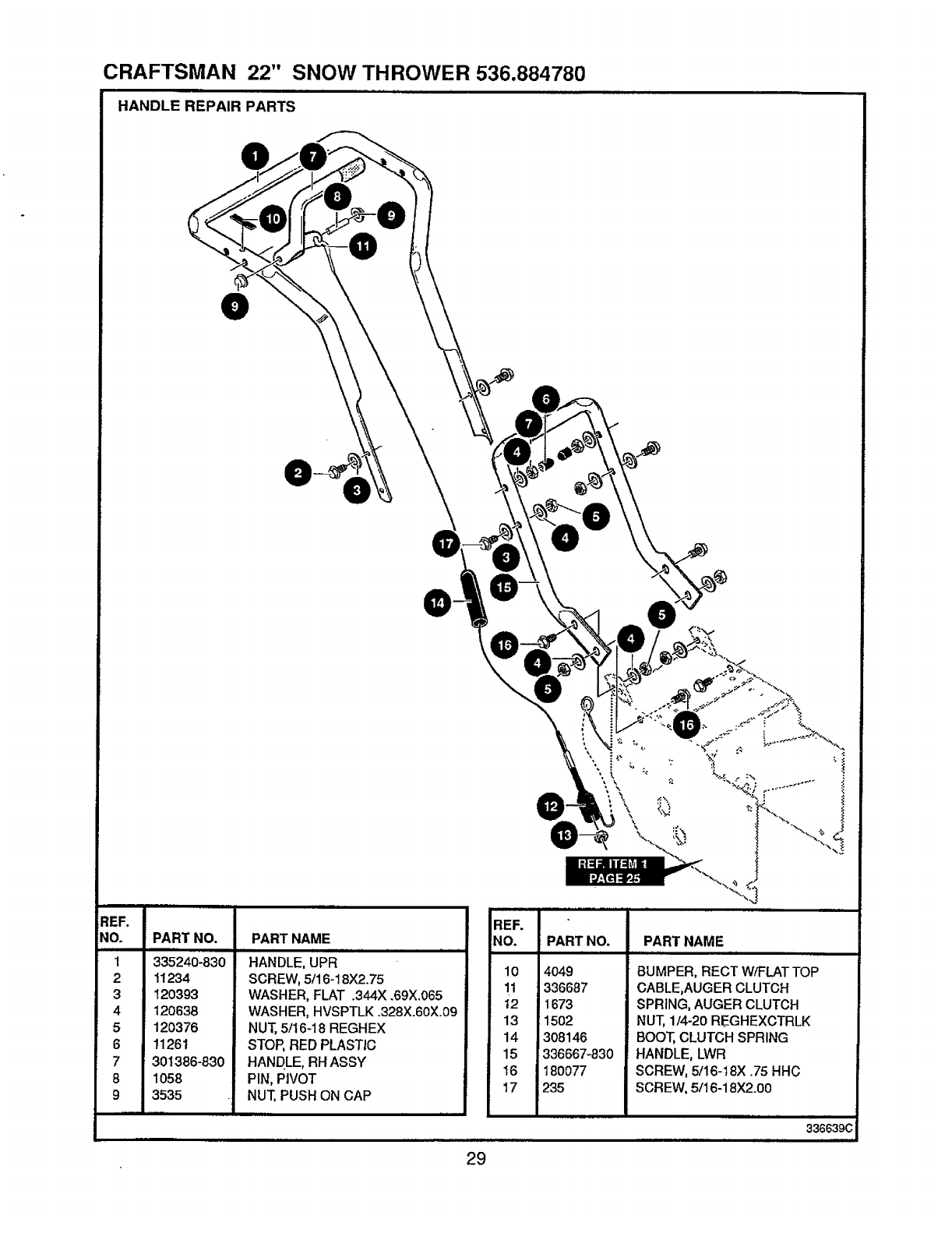

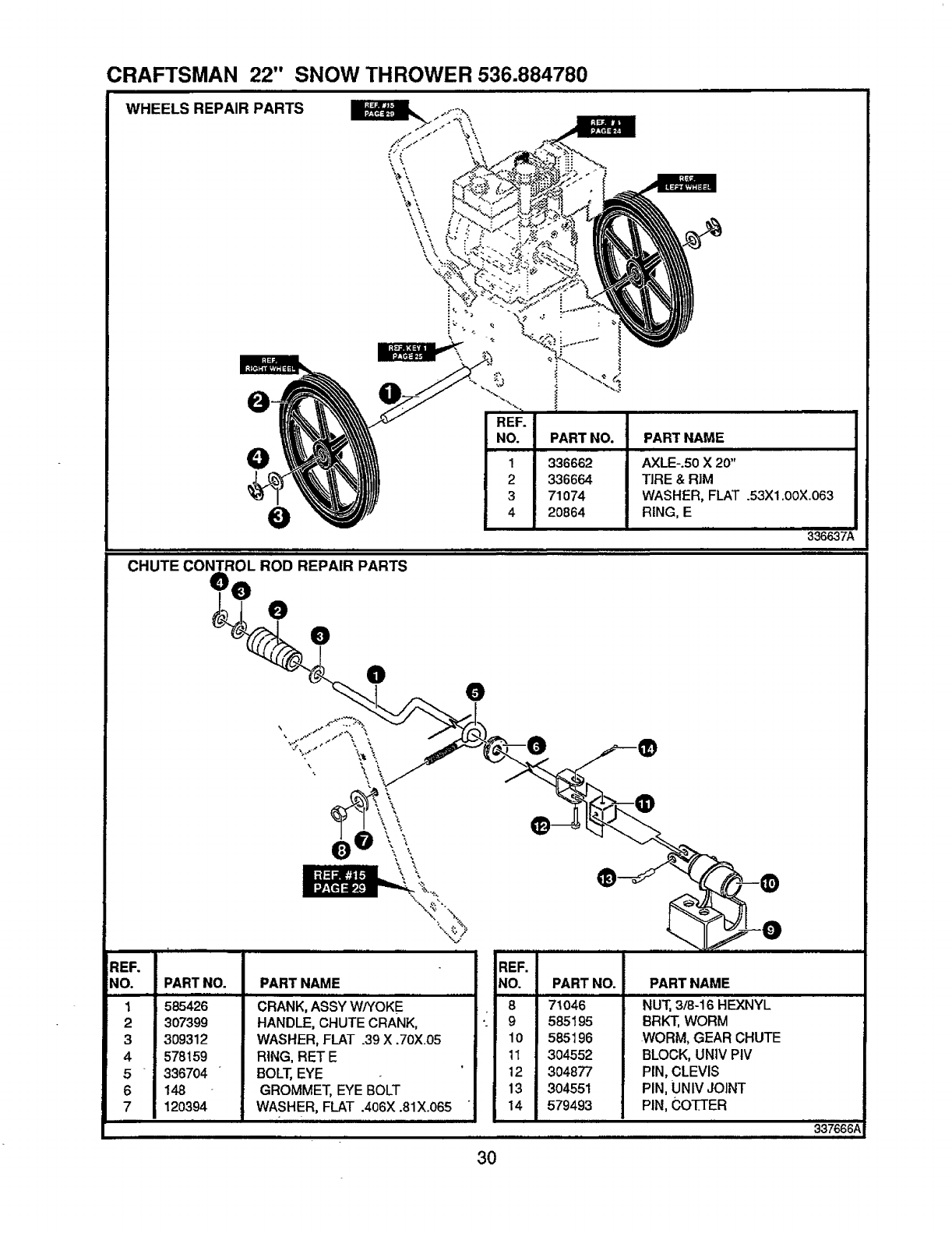

REPAIR PARTS (SNOW THROWER)...23-31

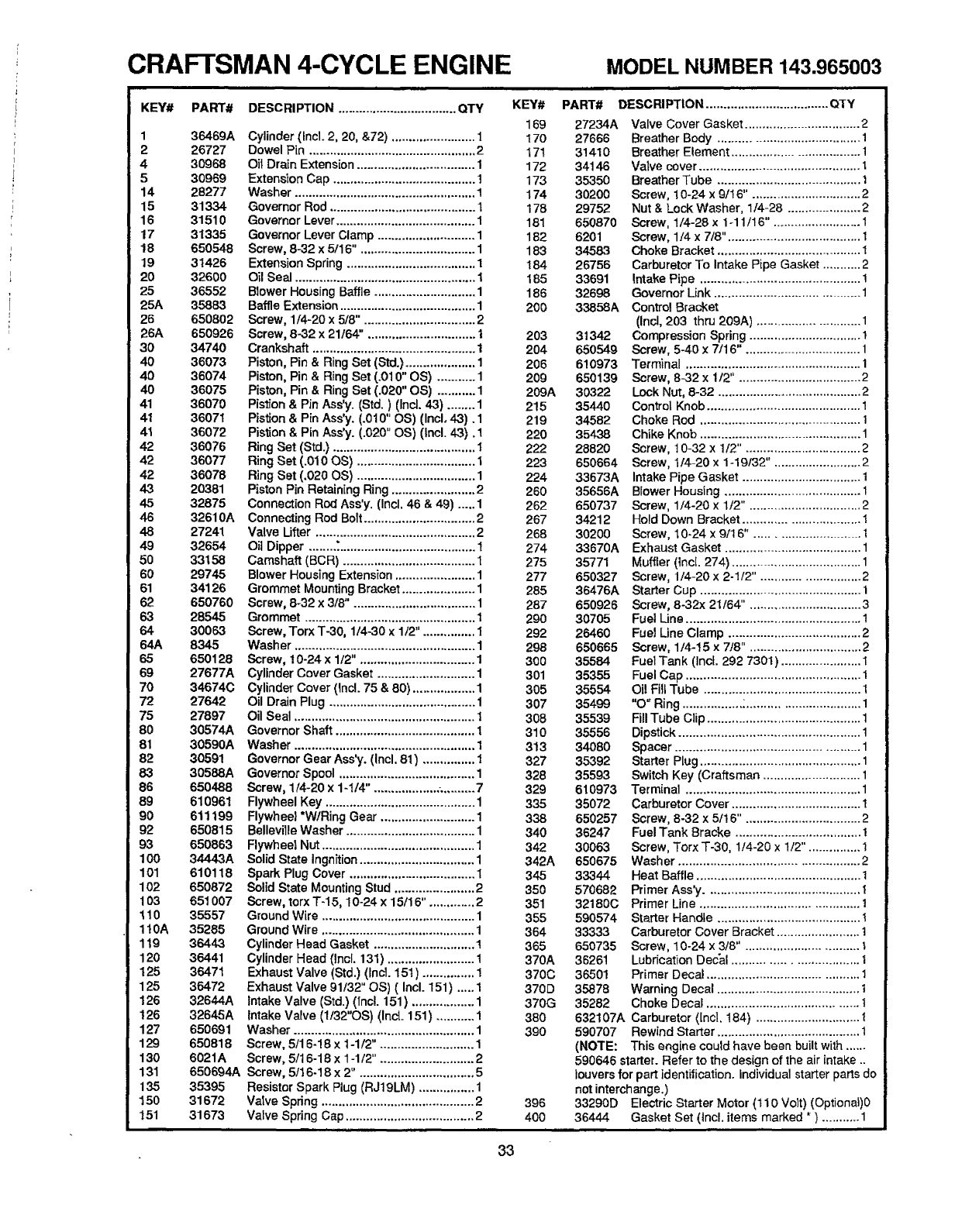

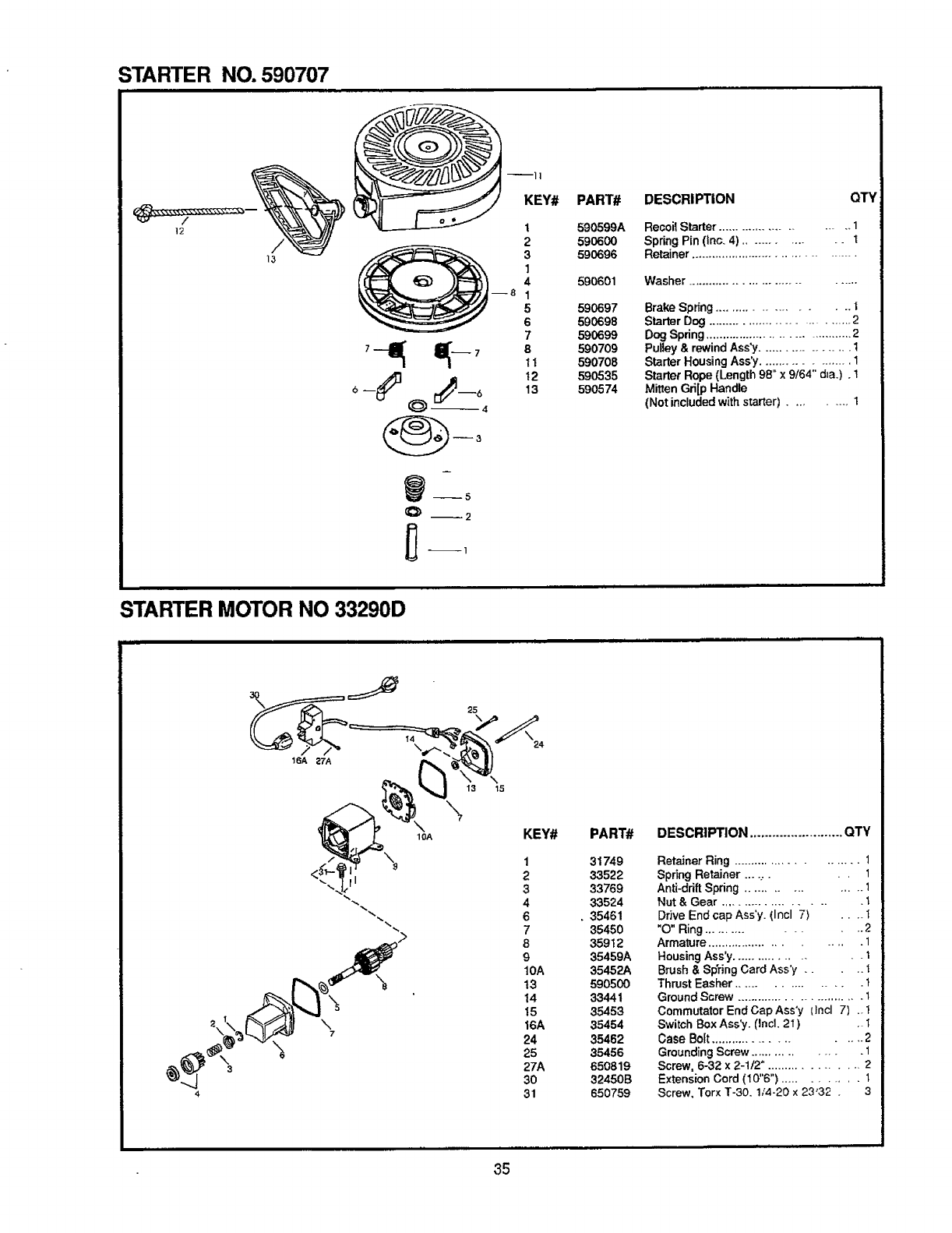

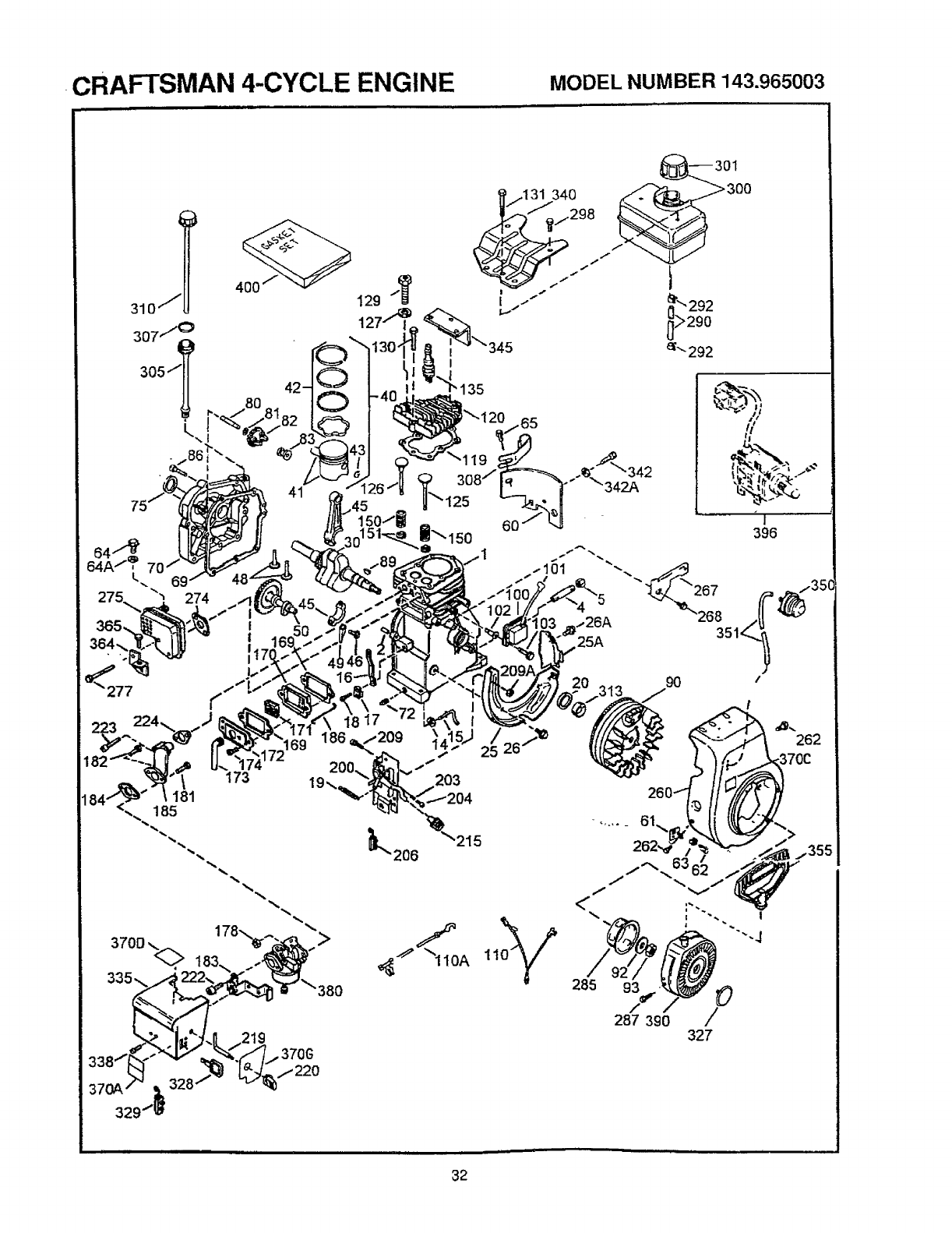

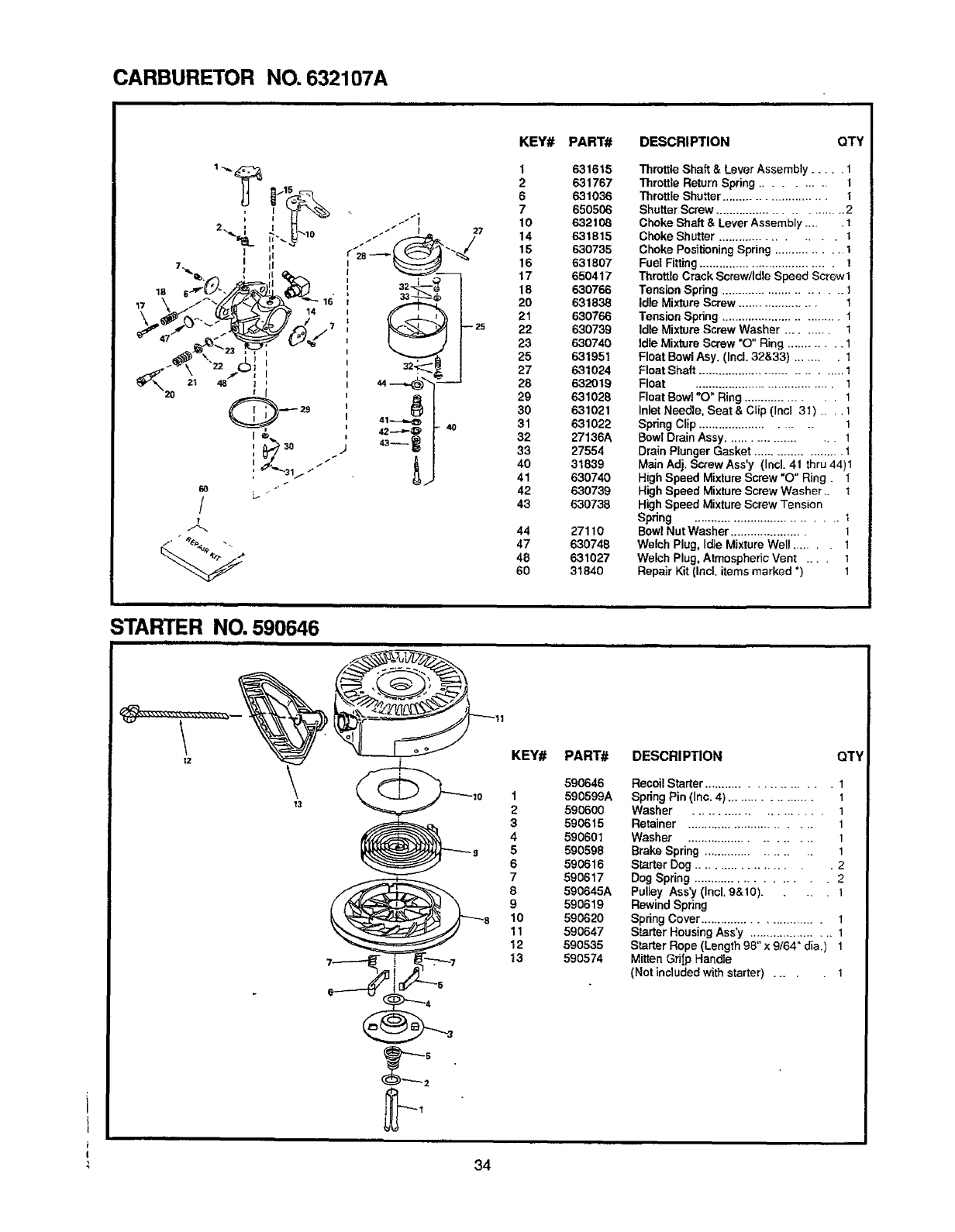

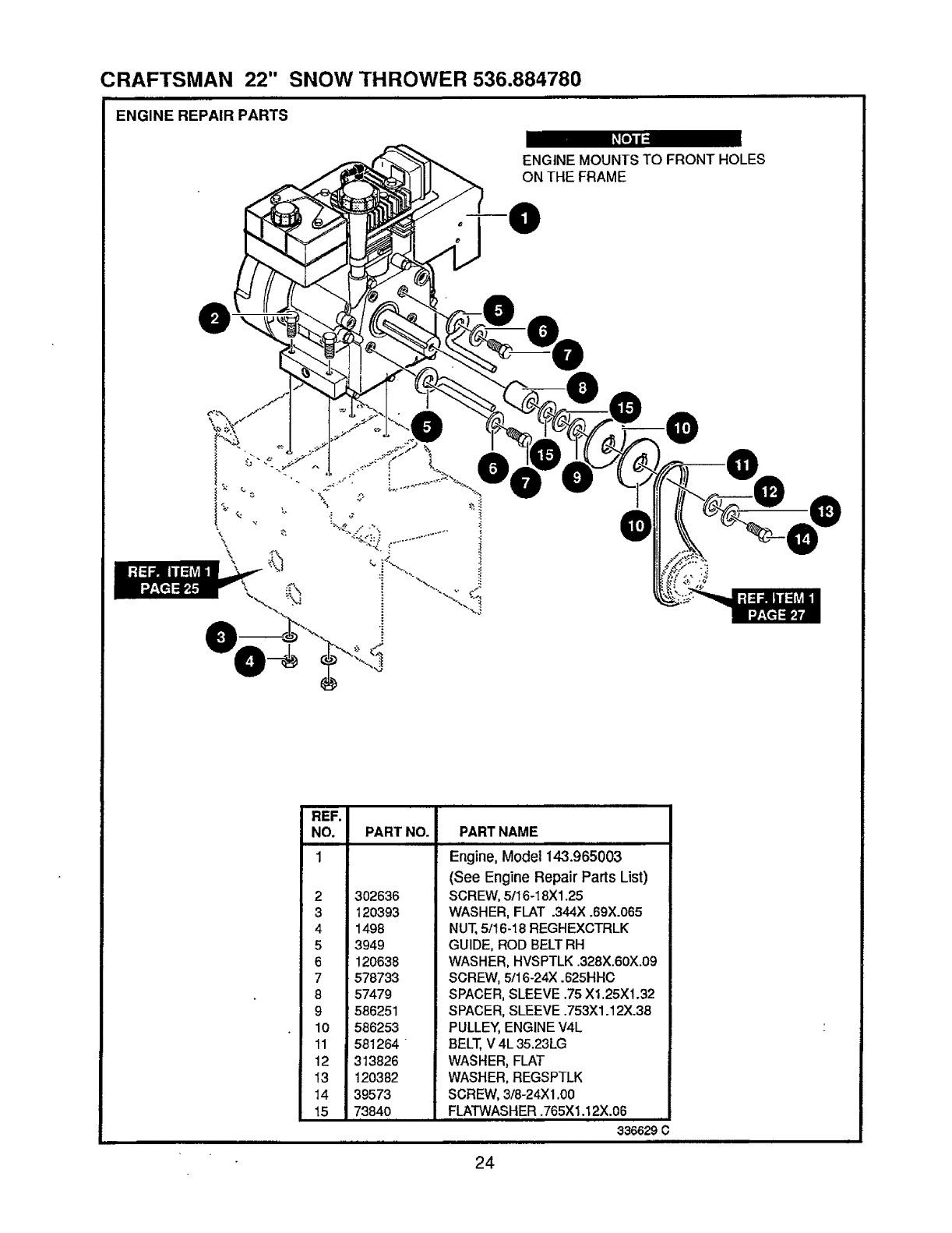

REPAIR PARTS (ENGINE) .................... 32-35

PARTS ORDERING/SERVICE ................... 36

A

Assembly:

Cables ............................................. 7

Check list ......................................... 9

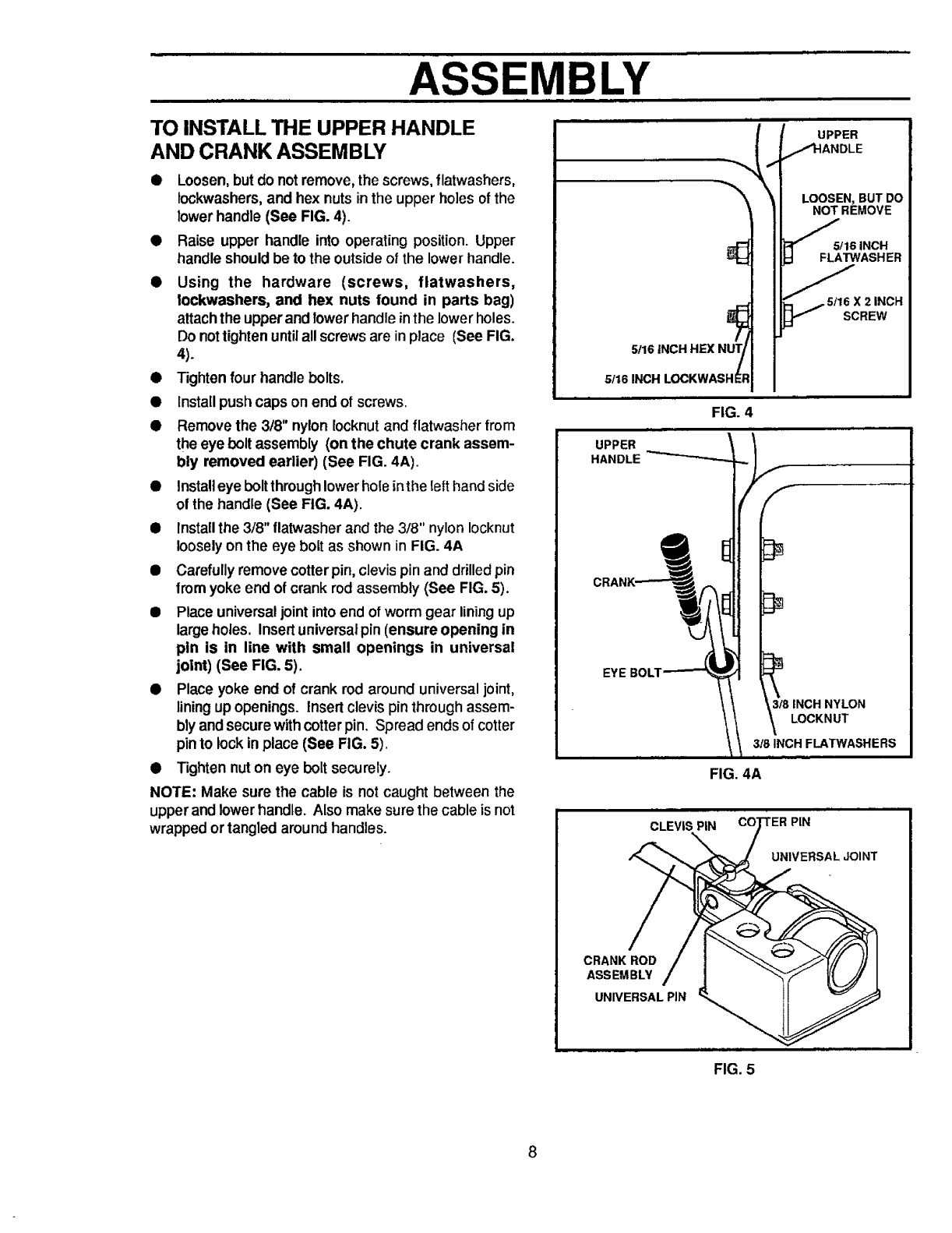

Crank Assemb[y .............................. 8

Snow Chute ..................................... 9

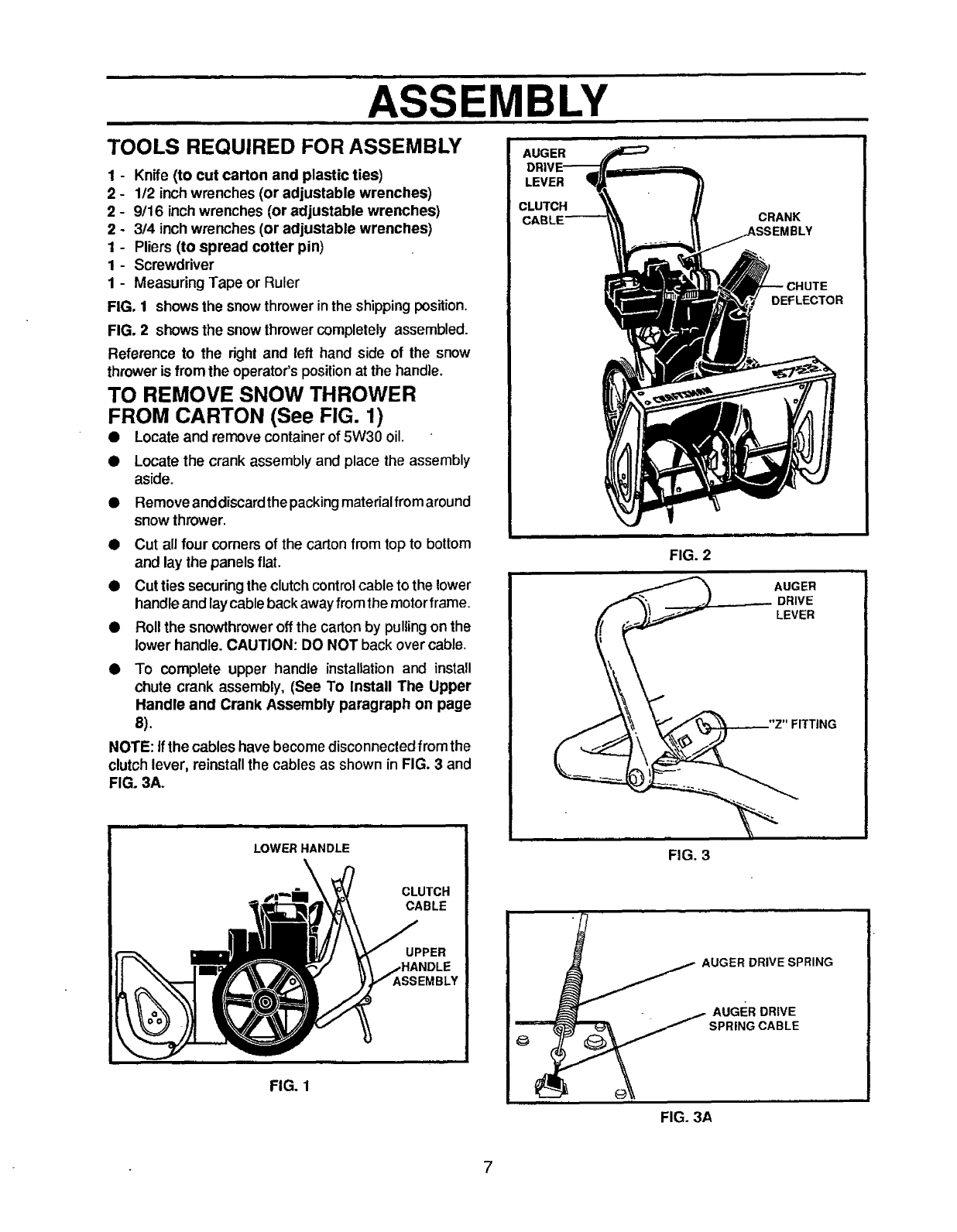

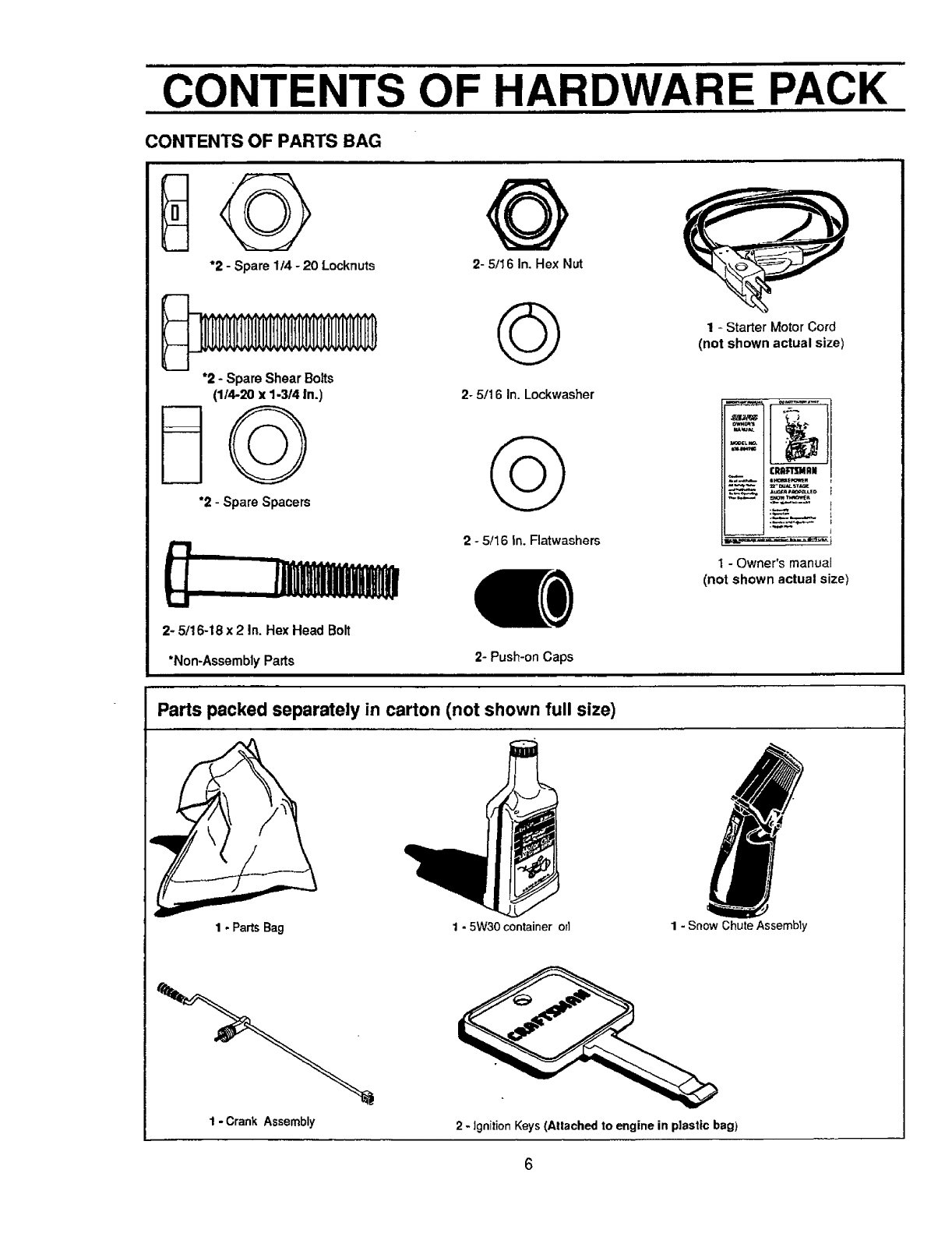

Tools for Assembly .......................... 6

Unpacking ........................................ 7

C

Crank:

Assembly ......................................... 8

Operation ....................................... ! 1

Customer Rssponsibilities....4,15-16

Agreement ....................................... 4

Auger Shaft ................................... 16

Engine ........................................... 16

General Recommendations .......... I5

Deflector, Snow Chute ..................... 11

E

Engine:

Control ......................... lO, 11, 13, 14

Oil Cap ..................................... 12, 16

Oil Change ..................................... 16

Oil Level ................................... 12, 16

Oil Type ............................... 4, 12, 16

Storage .......................................... 21

F

Fuel, Type .............................. 4, 12, 16

Fuel, Storage .............................. 12, 21

H

Handle, Upper and Lower .............. 7, 8

Hex Shaft ......................................... 16

INDEX

I

Ignition, Key.......................... I 0, ! 1, 13

L

Levers:

Auger Drive Clutch ............................

............ ;................ 7, 9, 10, 11, !2, 17

Choke .......................... 10, 11, 13, 14

Throttle Control............ 10, t 1, 13, 14

Lubrication:

Auger Shaft .................................... 16

Axles .............................................. 16

Chart .............................................. 15

Engine ............................... 12, 16, 21

o

Oil:

Engine ................................. 4, 12, 16

Extreme Cold Weather ............. 13,18

Storage .......................................... 26

Type ..................................... 4, 13, 18

Operation:

Engine Controls............ 10, 11, 13,14

Operating Snow Thrower ......... 10-12

Operating Tips ............................... t4

Starting the Engine:

Recoil Start............................ 13, 14

Electric Start ................................ 13

Primer Button .................. 10, 11, 13,14

R

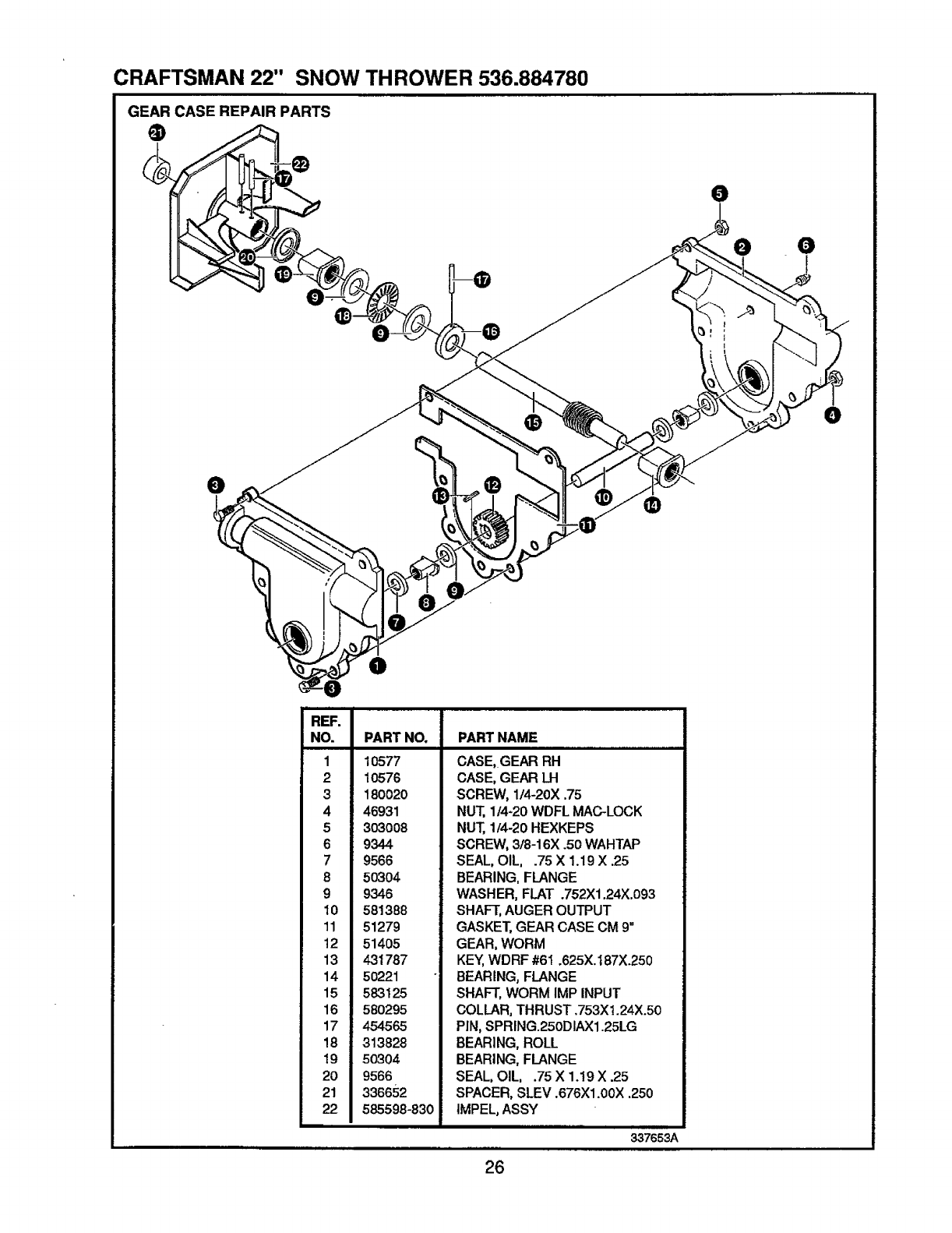

RepaidReplacement Parts .......... 23-31

S

Safety Rules .................................. 2, 3

Service and Adjustments:

Auger Shear Bolt ........................... 19

Belt .......................................... 17, 18

Belt Guide ...................................... 18

Belt Replacements ........................ 18

Cables ................................... 7, 9, 17

Carburetor ............................... 19, 21

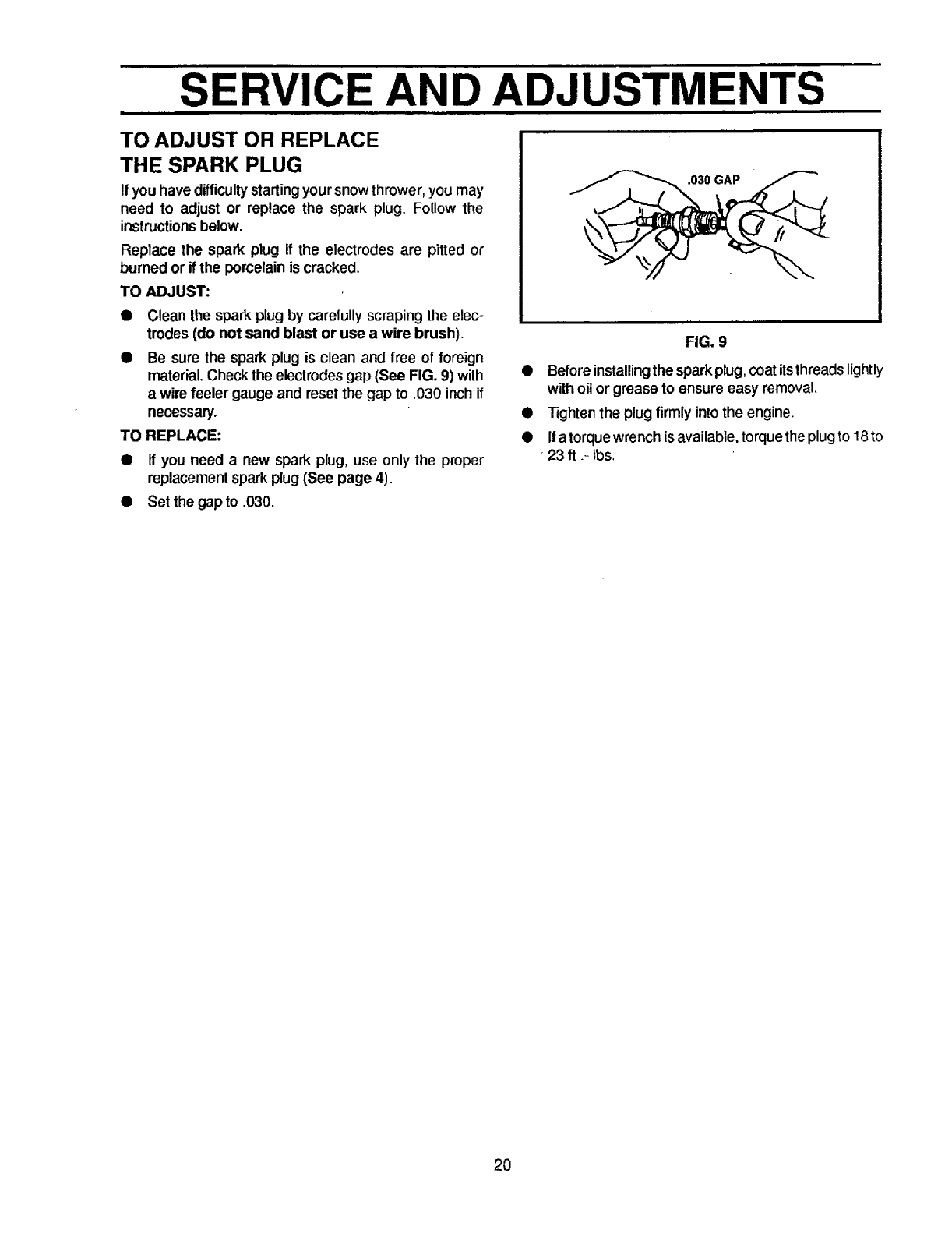

Spark Plug ............................... 20, 21

Specifications .................................. 4

Stopping the Engine ..................... 13

Stopping the Snow Thrower .......... 11

Shipping Carton .......................... 6, 7

Storage .......................................... 21

Symbols ........................................ 11

W

Warranty ............................................ 4

5

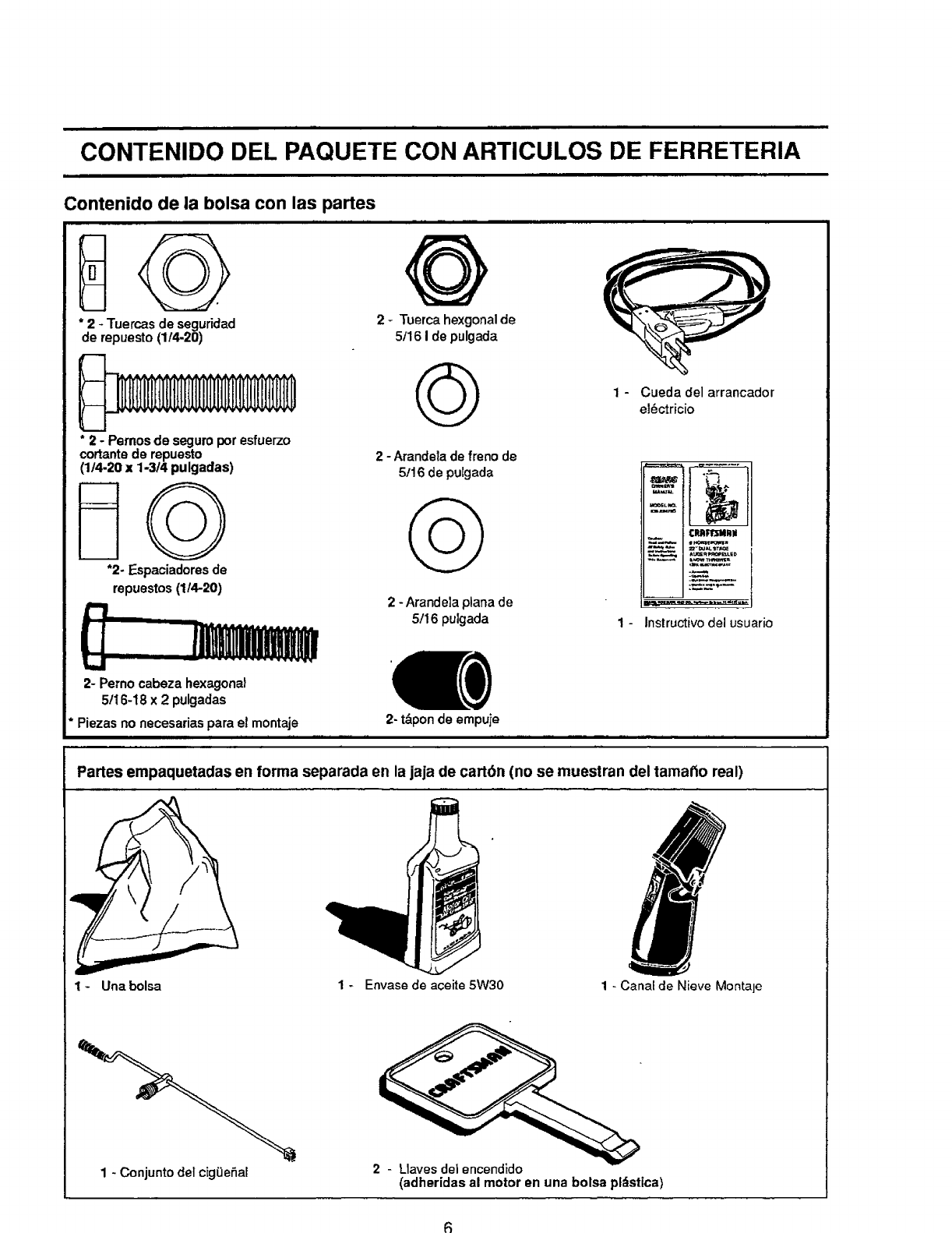

CONTENTS OF HARDWARE PACK

i

CONTENTS OF PARTS BAG

*2 - Spare 1/4 -20 Locknuts 2- 5/16 In. Hex Nut

*2 - Spare Shear Botts

(1/4-20 x 1-3/4 in.)

*2 - Spare Spacers

t.i

2- 5/16-18 x 2 In. Hex Head Bolt

2- 5/16 In. Lockwasher

2- 5/16 In. Flatwashers

*Non-Assembly Parts 2- Push-on Caps

Parts packed separately in carton (not shown full size)

1 - Starter Motor Cord

(not shown actual size)

_u_ _

_L r,o.

FRR_IU411N

_ = h'amE_w

1 - Owner's manual

(not shown actual size)

1 - Parts Bag 1 - 5W30 container orl 1 - Snow Chute Assembly

1-Crank Assembly 2-ignition Keys (Atlached to engine in plastic bag)

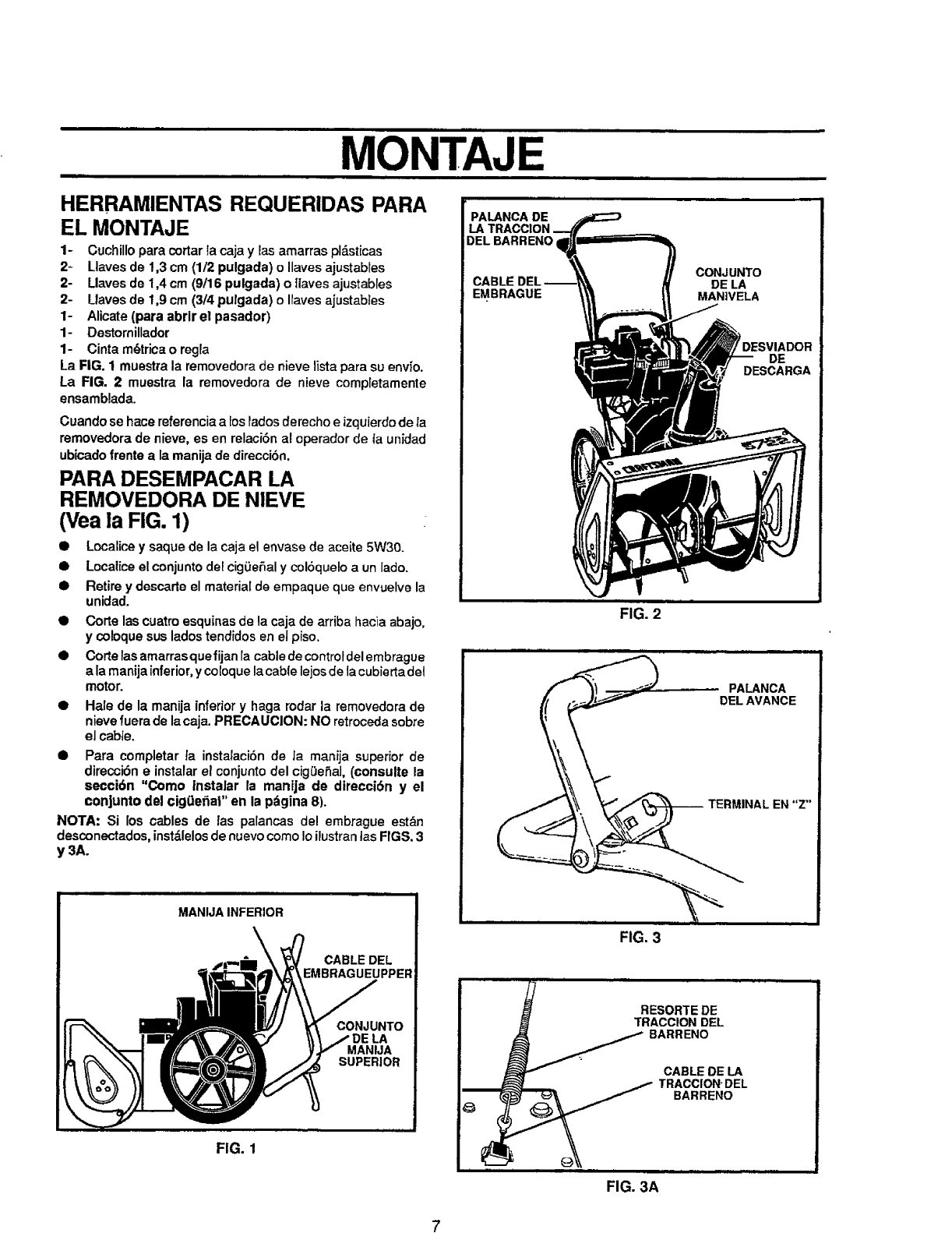

ASSEMBLY

TOOLS REQUIRED FOR ASSEMBLY

1 - Knife (to cut carton and plastic ties)

2 - 112inch wrenches (or adjustable wrenches)

2 - 9/16 inch wrenches (or adjustable wrenches)

2-3/4 inch wrenches (or adjustable wrenches)

1 - Pliers (to spread cotter pin)

1- Screwdriver

1 - Measuring Tape or Ruler

FIG. 1 shows the snowthrowerin the shippingposition.

FIG. 2 shows the snowthrowercompletely assembled.

Reference to the right and left hand side of the snow

throweris from the operator'spositionat the handle.

TO REMOVE SNOW THROWER

FROM CARTON (See FIG. 1)

•Locate and remove container of 5W30 oil.

•Locate the crank assembly and place the assembly

aside.

• Remove anddiscardthepacking materialfromaround

snow thrower.

• Cut all four comers of the carton from top to bottom

and lay the panels flat.

•Cut ties securing the clutch control cable to the lower

handle and lay cable back away from the motor frame.

• Roll the snowthrower off the carton by pulling on the

lower handle. CAUTION: DO NOT back over cable.

•To complete upper handle installation and install

chute crank assembly, (See To Install The Upper

Handle and Crank Assembly paragraph on page

8).

NOTE: if the cables have becomedisconnectedfrom the

clutch lever, reinstall the cables as shown in FIG. 3 and

FIG. 3A.

AUGER

LEVER

CLUTCH

FIG. 2

CRANK

}LY

DEFLECTOR

AUGER

DRIVE

LEVER

FITTING

LOWER HANDLE

FIG. 1

CLUTCH

CABLE

UPPER

SSEMBLY

FIG. 3

AUGER DRIVE SPRING

FIG. 3A

7

ASSEMBLY

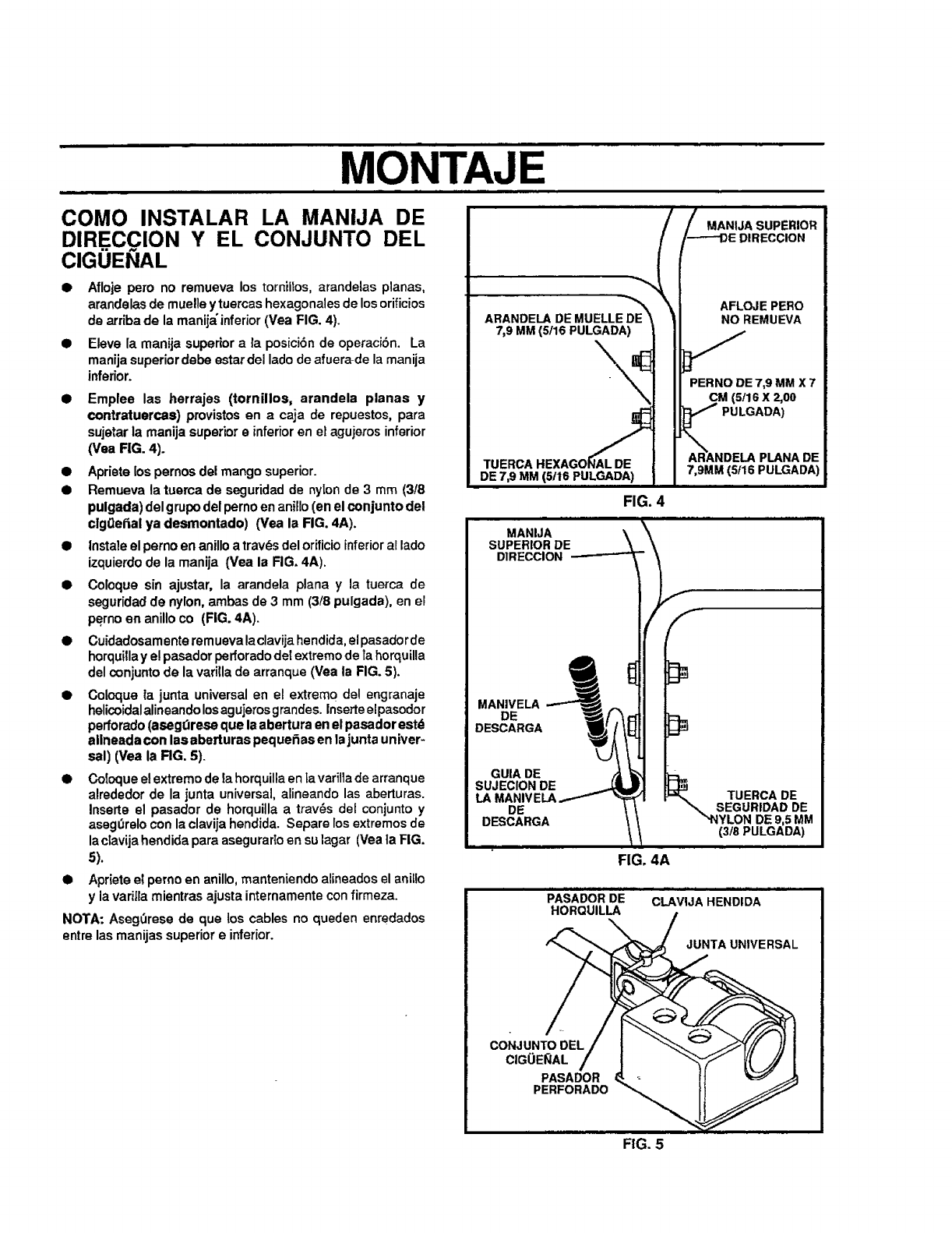

TO INSTALL THE UPPER HANDLE

AND CRANK ASSEMBLY

• Loosen, but do notremove, the screws, flatwashers,

lockwashers, and hex nuts in the upper holes of the

lower handle (See FIG. 4).

• Raise upper handle into operating position. Upper

handle should be to the outside of the lower handle.

•Using the hardware (screws, flatwashers,

lockwashers, and hex nuts found in parts bag)

attach the upperand lower handle inthe lowerholes.

Do nottighten untilall screws are inplace (See FIG,

4).

•Tighten four handle bolts.

• Install push caps on end of screws.

•Remove the 3/8" nylon Iocknutand flatwasher from

the eye bolt assembly (on the chute crank assem-

bly removed earlier) (See FIG. 4A).

• Install eye bolt through lower hole inthe Ietthand side

of the handle (See FIG. 4A).

• Install the 3/8" flatwasher and the 3/8" nylon Iocknut

loosely on the eye bolt as shown in FIG. 4A

• Carefully remove cotter pin, clevis pin and drilled pin

from yoke end of crank rod assembly (See FIG. 5).

• Place universal joint into end of worm gear lining up

large holes. Insert universal pin (ensure opening in

pen is in line with small openings in universal

joint) (See FIG. 5).

•Place yoke end of crank rod around universal joint,

liningupopenings. Insert clevis pin throughassem-

blyand securewithcotter pin. Spread endsof cotter

pin to lockin place (See FIG. 5).

•Tighten nuton eye bolt securely.

NOTE: Make sure the cable is not caught between the

upperand lower handle. Also make sure the cable is not

wrapped ortangled around handles.

5!16 INCH HEX NUT/

/

5116 INCH LOCKWASHE$

FIG. 4

LOOSEN,BUTDO

NOT REMOVE

/5/16 INCH

FLATWASHER

'/_5tl 6 X 2 INCH

SCREW

UPPER

HANDLE "_ f

/,f

3t8 INCH NYLON

LOCKNUT

318INCH

FIG. 4A

CLEVIS PiN PIN

UNIVERSAL JOINT

CRANK ROD

ASSEMBLY

UNIVERSAL PIN

FIG. 5

8

ASSEMBLY

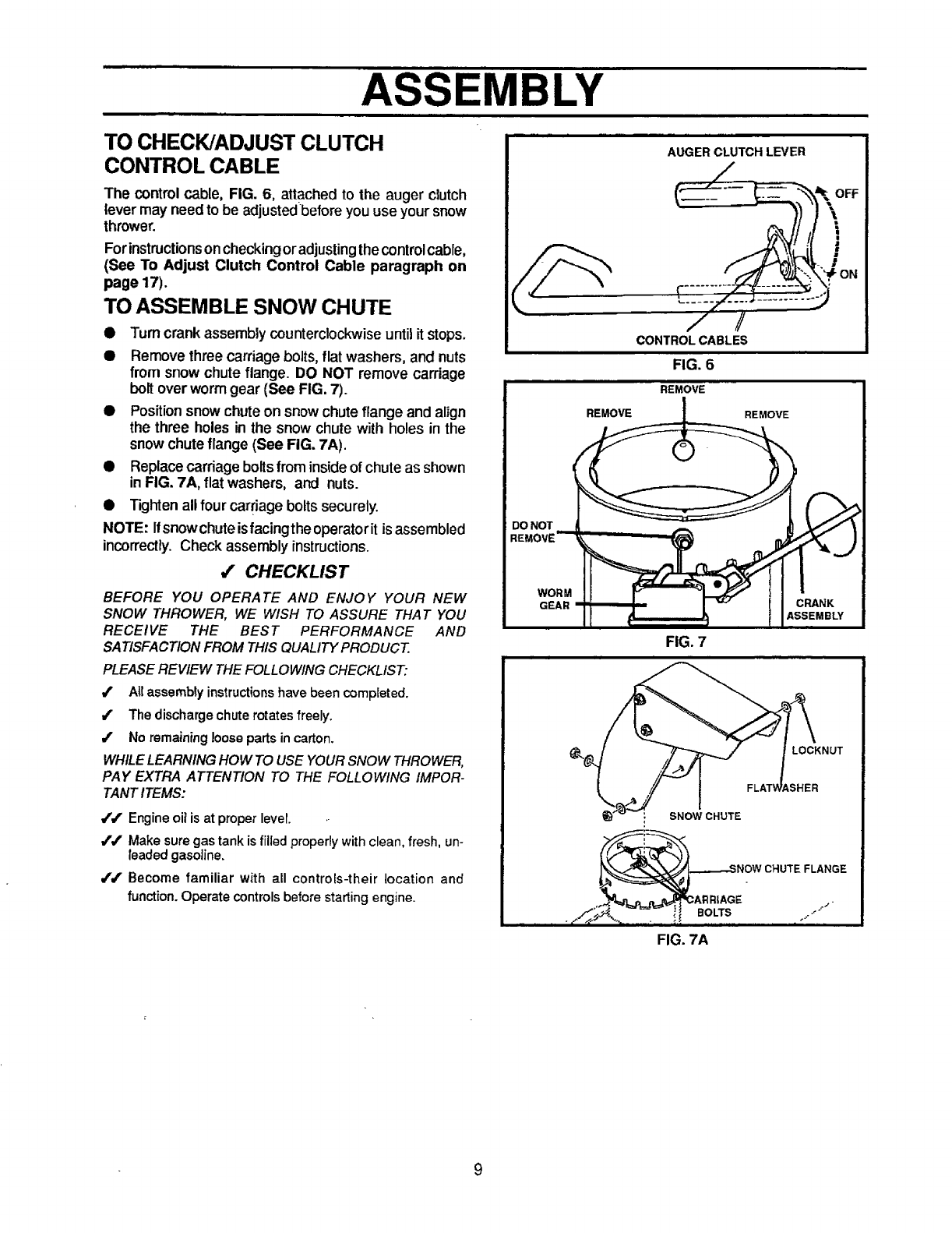

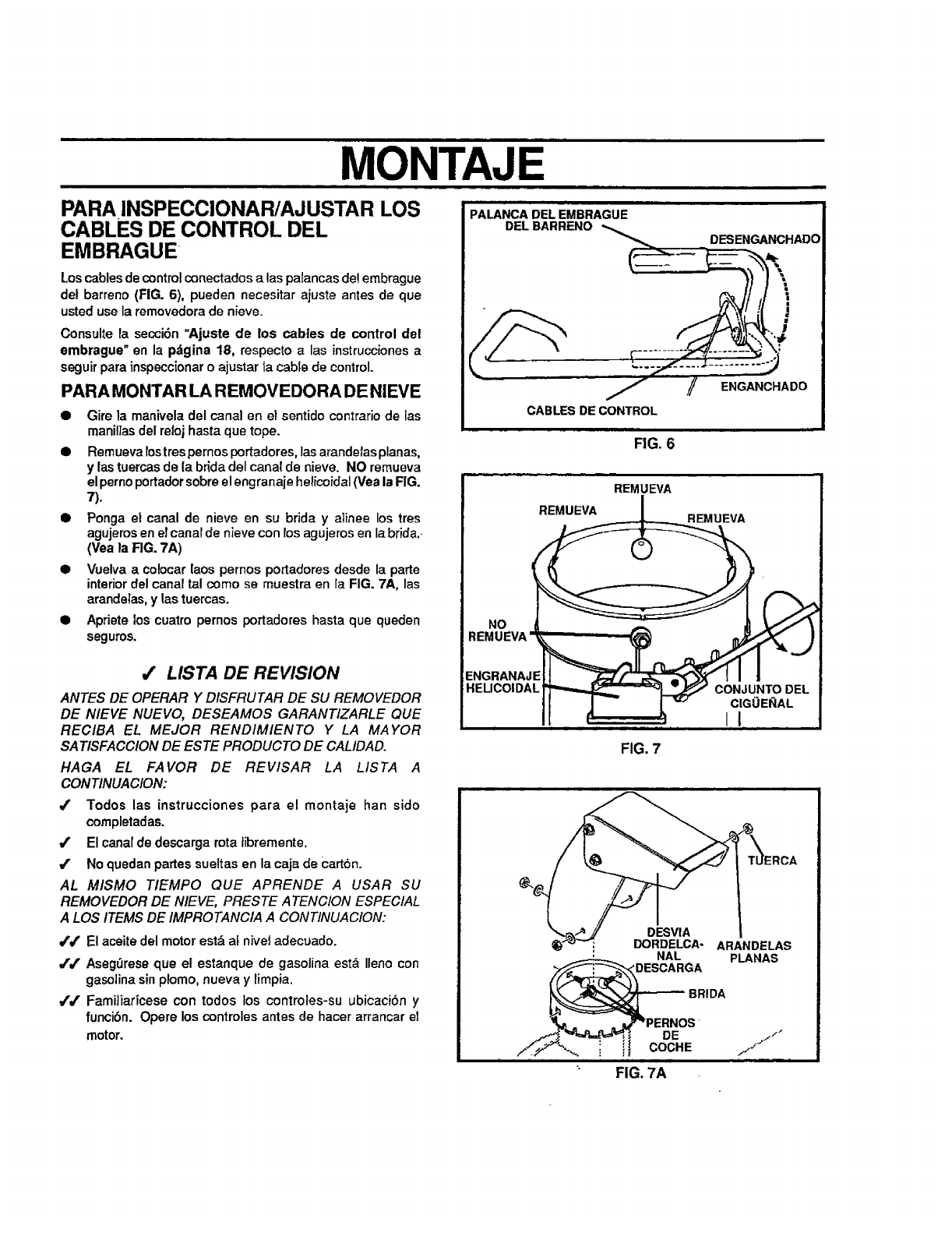

TO CHECK/ADJUST CLUTCH

CONTROL CABLE

The control cable, FIG. 6, attached to the auger clutch

lever may need to be adjustedbefore you use your snow

thrower.

For instructionson checkingoradjusting the control cable,

(See To Adjust Clutch Control Cable paragraph on

page 17).

TO ASSEMBLE SNOW CHUTE

• Turn crank assembly counterclockwise until it stops.

• Remove three carriage bolts, flat washers, and nuts

from snow chute flange. DO NOT remove carriage

bolt over worm gear (See FIG. 7).

• Position snow chute on snow chute flange and alJgn

the three holes in the snow chute with holes in the

snow chute flange (See FIG. 7A).

• Replace carriage bolts from inside of chute as shown

in FIG. 7A, flat washers, and nuts.

• Tighten all four carriage boltssecurely.

NOTE: Ifsnowchute isfacingtheoperatorit isassembled

incorrectly. Check assembly instructions.

,f CHECKLIST

BEFORE YOU OPERATE AND ENJOY YOUR NEW

SNOW THROWER, WE WISH TO ASSURE THAT YOU

RECEIVE THE BEST PERFORMANCE AND

SATISFACTION FROM THIS QUALITY PRODUCT.

PLEASE REVIEW THE FOLLOWING CHECKLIST:

4' Atl assembly instructions have been completed.

/ The discharge chute rotates freely.

/ No remaining loose parts in carton.

WHILE LEARNING HOW TO USE YOUR SNOW THROWER,

PAY EXTRA ATTENTION TO THE FOLLOWING IMPOR-

TANT ITEMS:

/#" Engine oil is at proper lever.

/,/' Make sure gas tank is filled properly with clean, fresh, un-

leaded gasoline.

J/ Become familiar with all controEs-their location and

function. Operate controls before starting engine.

DO NOT

REMOVE

WOR M

GEAR

AUGER CLUTCH LEVER

/_

1

//

CONTROL CABLES

FIG. 6

REMOVE

FIG. 7

LOCKNUT

iSHER

: SNOW CHUTE

_E ,o..,.jNOWCHUTEFLANGE

FIG. 7A

9

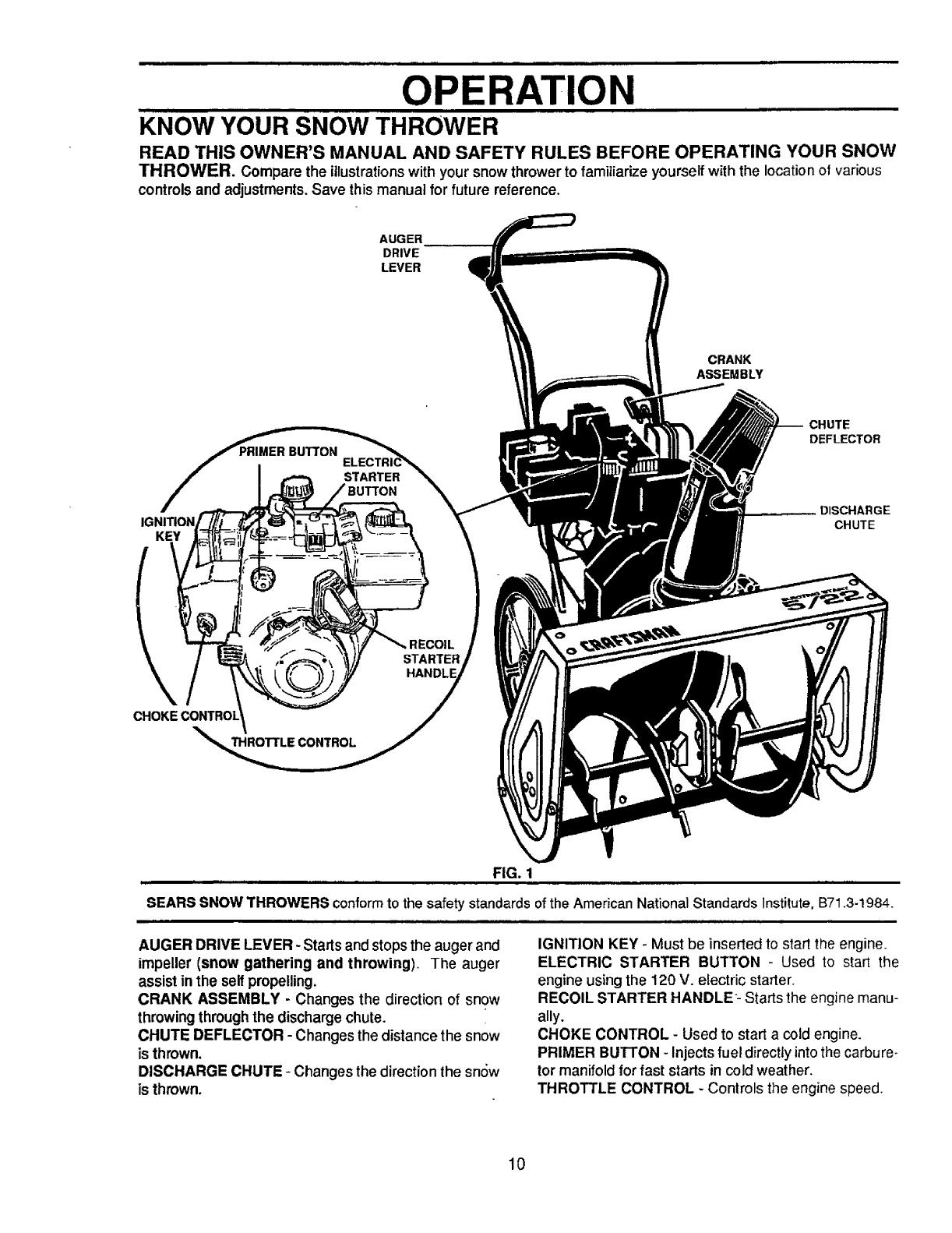

OPERATION

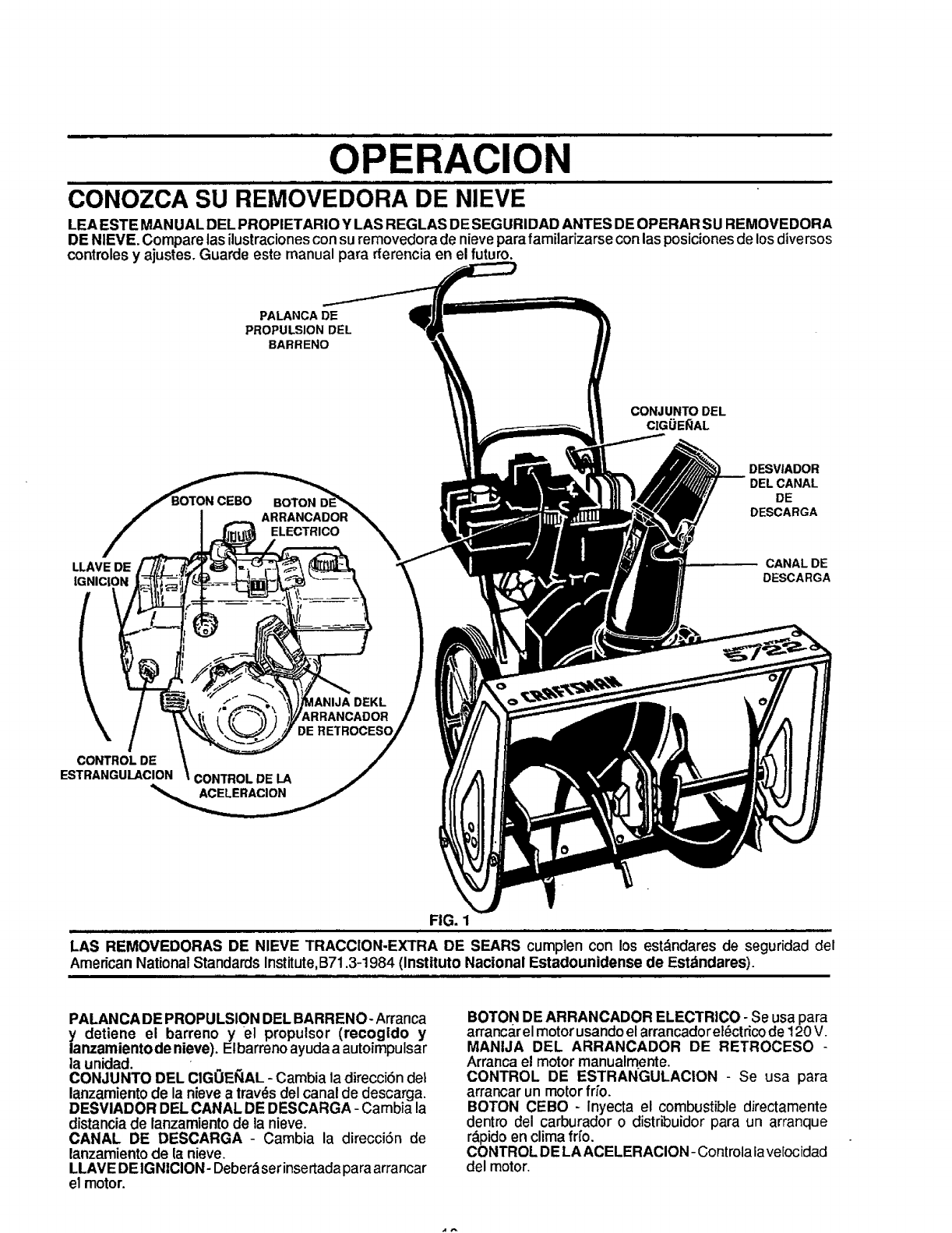

KNOW YOUR SNOW THROWER

READ THIS OWNER'S MANUAL AND SAFETY RULES BEFORE OPERATING YOUR SNOW

THROWER. Compare the illustrationswith your snow throwerto familiarize yourselfwith the locationof various

controls and adjustments.Save thismanual for future reference.

AUGER

DRIVE

LEVER

CRANK

ASSEMBLY

KEY

STARTER

CHUTE

DEFLECTOR

DISCHARGE

CHUTE

STARTER

HANi

THRO'I'IrLE CONTROL

FIG. 1

SEARS SNOW THROWERS conform to the safety standards of the American National Standards Institute, B71.3-1984.

AUGER DRIVE LEVER -Starts and stops the auger and

impeller (snow gathering and throwing). The auger

assist inthe self propelling.

CRANK ASSEMBLY -Changes the direction of snow

throwingthroughthe dischargechute.

CHUTE DEFLECTOR - Changes the distance the snow

is thrown.

DISCHARGE CHUTE - Changes the direction the sn6w

is thrown.

IGNITION KEY - Must be inserted to start the engine.

ELECTRIC STARTER BUTTON - Used to start the

engine using the 120 V. electric starter.

RECOIL STARTER HANDLE- Starts the engine manu-

ally.

CHOKE CONTROL - Used to start a cold engine.

PRIMER BU'I-I'ON - Injects fuel directty into the carbure-

tor manifold for fast starts in cold weather.

THROTTLE CONTROL - Controls the engine speed.

10

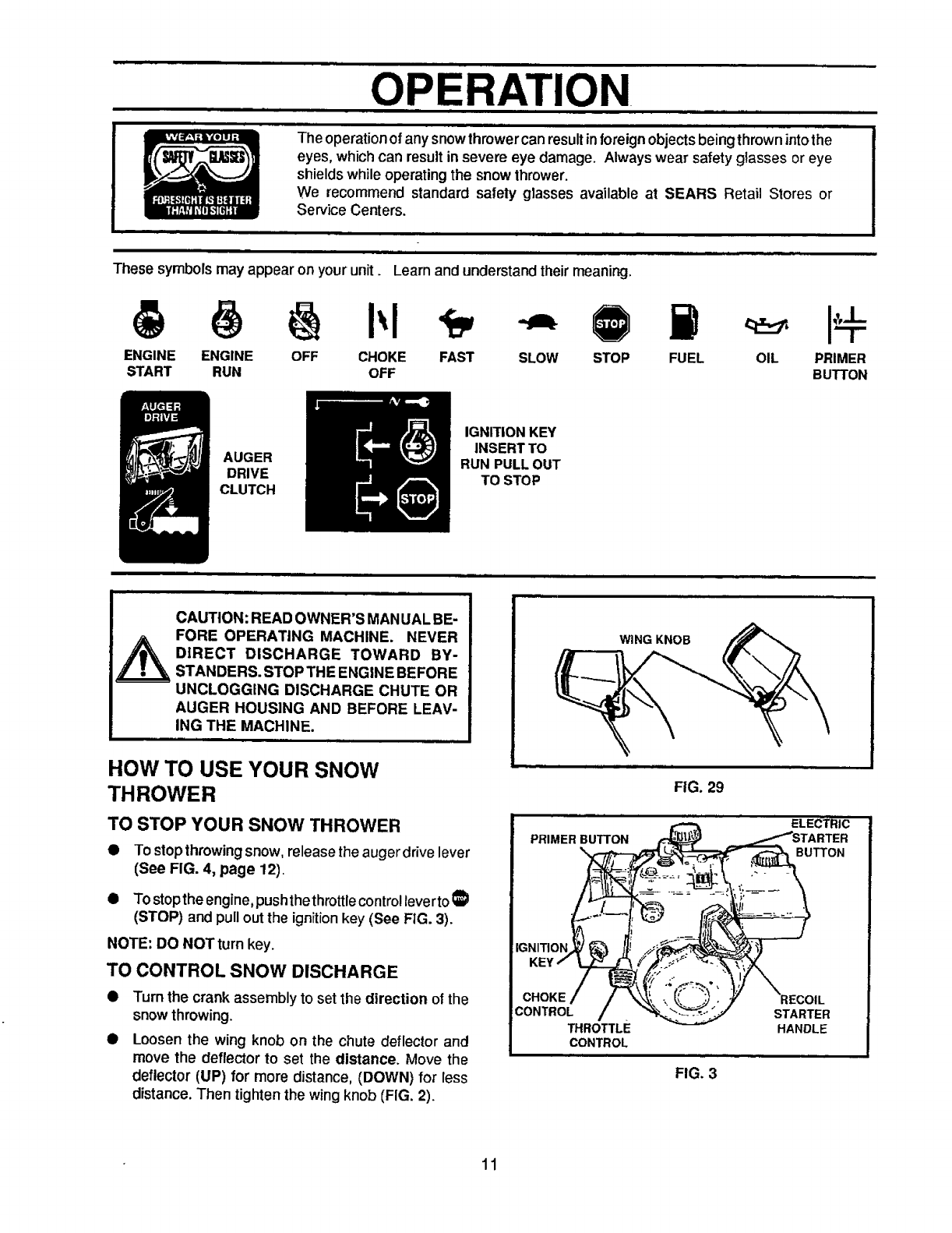

OPERATION

The operation of any snowthrower can resultinforeign objects being thrown intothe

eyes, which can result insevere eye damage. Always wear safety glasses or eye

shieldswhile operating the snow thrower.

We recommend standard safety glasses available at SEARS Retail Stores or

Service Centers.

These symbols may appear on your unit. Learn and understand their meaning.

ENGINE ENGINE OFF CHOKE FAST SLOW STOP FUEL

START RUN OFF OIL PRIMER

BUTTON

AUGER

DRIVE

CLUTCH

IGN_ION KEY

INSERTTO

RUN PULL OUT

TO STOP

CAUTION: READ OWNER'S MAN UAL BE-

FORE OPERATING MACHINE. NEVER

DIRECT DISCHARGE TOWARD BY-

STANDERS. STOP THE ENGINE BEFORE

UNCLOGGING DISCHARGE CHUTE OR

AUGER HOUSING AND BEFORE LEAV-

ING THE MACHINE.

WING KNOB

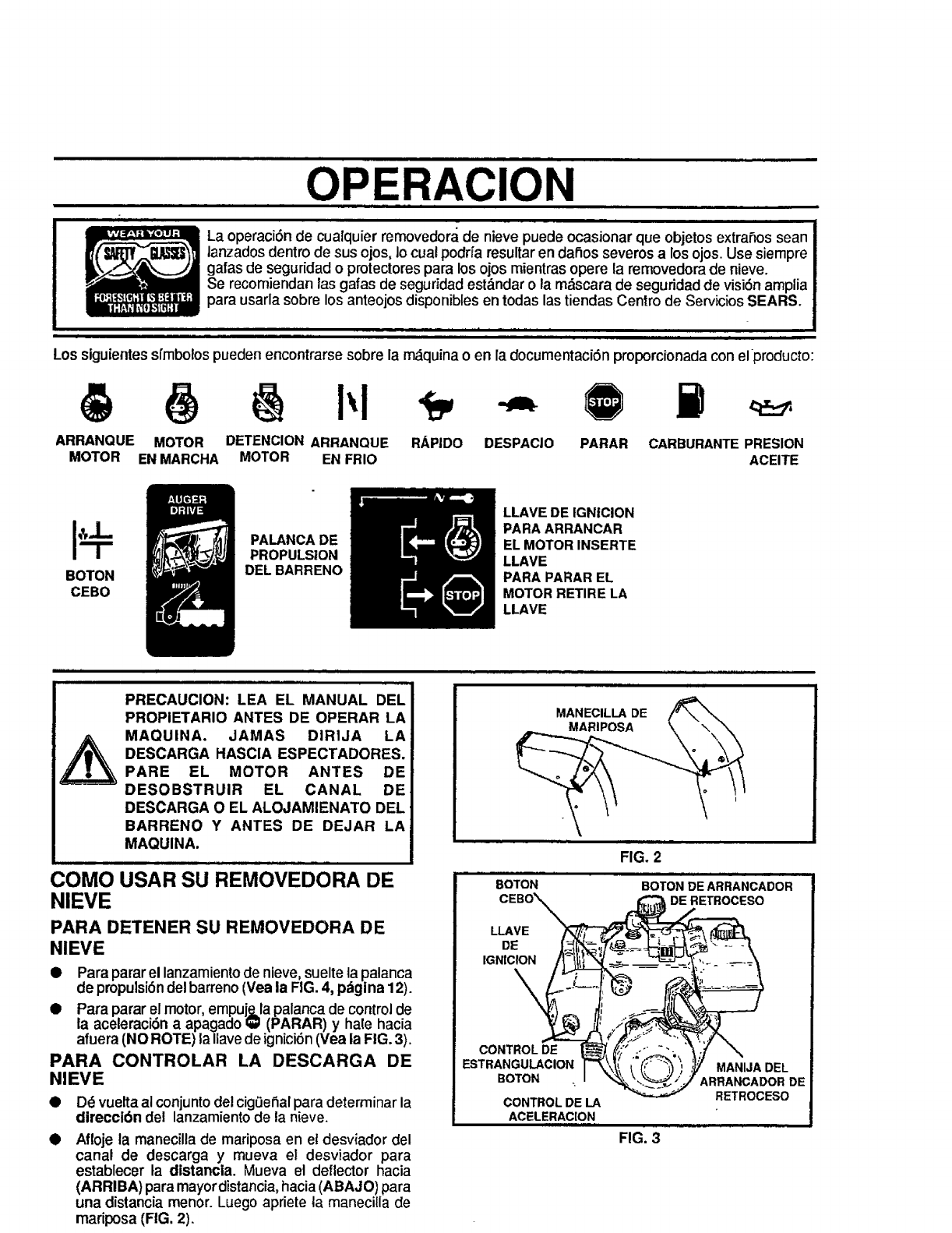

HOW TO USE YOUR SNOW

THROWER

TO STOP YOUR SNOW THROWER

To stop throwingsnow, release the auger drive lever

(See FIG. 4, page 12).

• TOstopthe engine, push the throttlecontrol levertoI_

(STOP) and pull outthe ignitionkey (See FIG. 3).

NOTE: DO NOT turn key.

TO CONTROL SNOW DISCHARGE

Turn the crank assembly to set the direction of the

snow throwing.

Loosen the wing knob on the chute deflector and

move the deflector to set the distance. Move the

deflector (UP) for more distance, (DOWN) for less

distance. Then tighten the wingknob (FIG. 2).

FIG. 29

PRIMER BUTTON

CHOKE

CONTROL

THROTTLE

CONTROL

FIG. 3

ELECTRIC

;R

BUTTON

STARTER

HANDLE

11

OPERATION

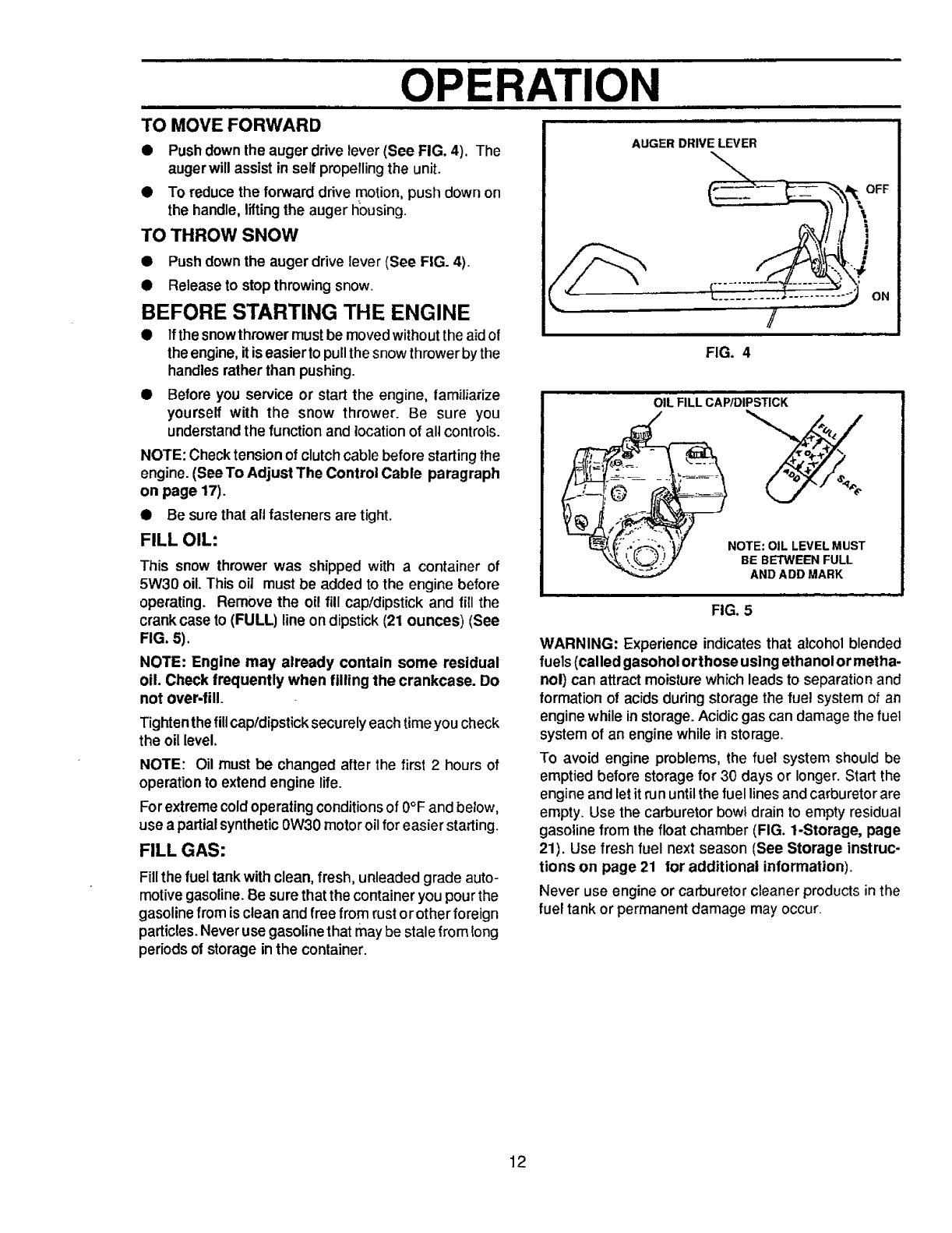

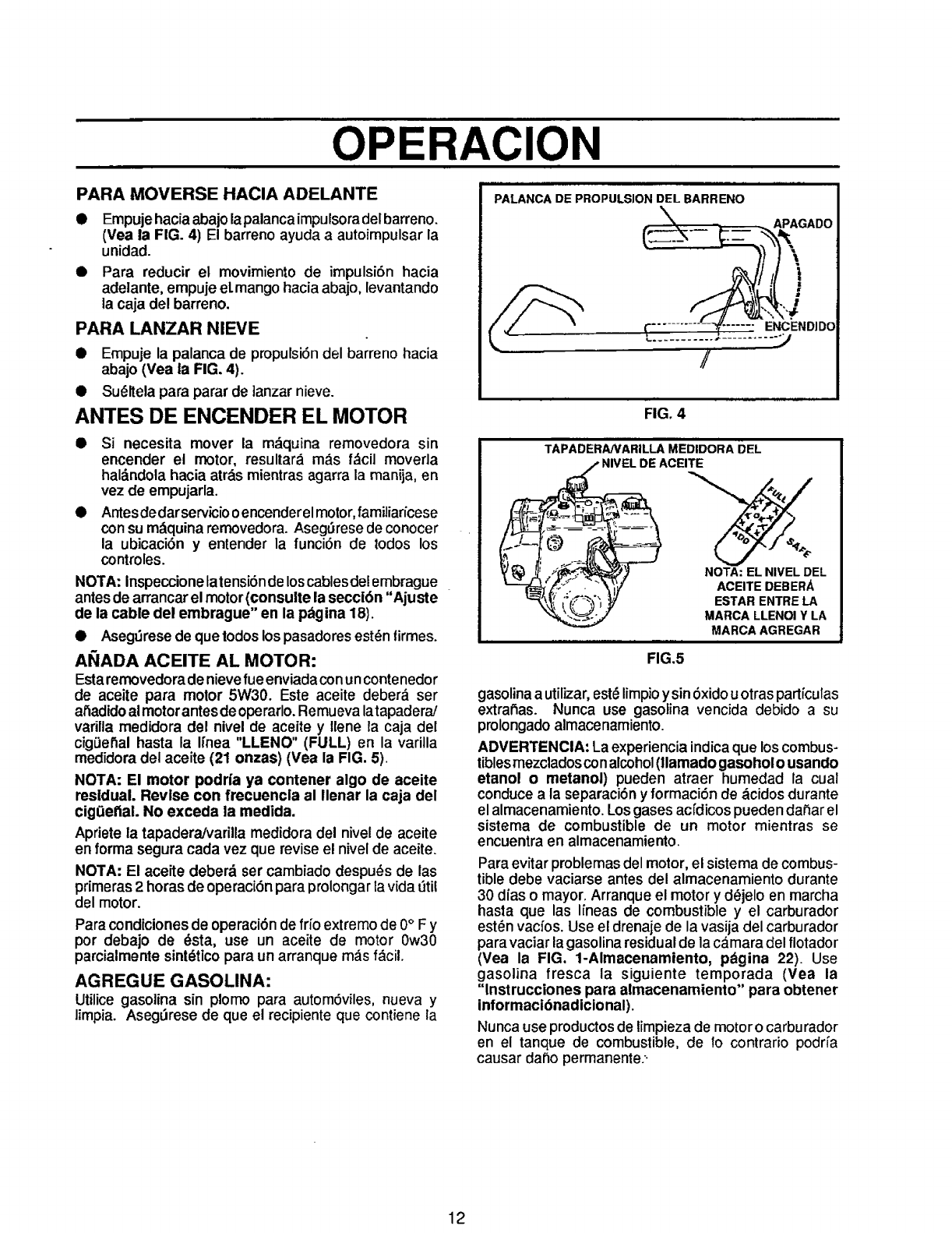

TO MOVE FORWARD

•Pushdown the auger drive lever (See FIG. 4). The

augerwill assist in self propellingthe unit.

•To reduce the forward ddve motion,push down on

the handle, liftingthe auger fiousing.

TO THROW SNOW

•Pushdown the auger drive lever (See FIG. 4).

• Release to stopthrowing snow.

BEFORE STARTING THE ENGINE

• Ifthe snow thrower must be moved without the aid of

the engine, it is easier to pull the snow thrower by the

handles rather than pushing.

• Before you service or start the engine, tamiliarize

yourself with the snow thrower. Be sure you

understand the function and location of all controls.

NOTE: Check tension of clutch cable before starting the

engine. (SeeTo Adjust The Control Cable paragraph

on page 17).

•Be surethat all fasteners are tight.

FILL OIL:

This snow thrower was shipped with a container of

5W30 oil. This oiJ must be added to the engine before

operating. Remove the oil fill cap/dipstick and fill the

crank case to (FULL) line on dipstick (21 ounces) (See

FIG. 5).

NOTE: Engine may already contain some residual

oil. Check frequently when fllllngthe crankcase. Do

not over-fill.

Tighten the fill cap!dipstick securely each time you check

the oil level.

NOTE: Oil must be changed after the first 2 hours of

operation to extend engine life.

For extreme cold operating conditions of 0°F and below,

use apartial synthetic 0W30 motor oil for easier starting.

FILL GAS:

Fill the fuel tank with clean, fresh, unleaded grade auto-

motive gasoline. Be sure that the container you pour the

gasoline from is clean and free from rust orother foreign

particles. Never use gasoline that may be stale from long

periods o| storage in the container.

FIG. 4

OIL FILL CAPIDIPSTICK

iNOTE: OIL LEVEL MUST

BE BETWEEN FULL

AND ADD MARK

FIG. 5

WARNING: Experience indicates that alcohol blended

fuels (called gasohol orthose using ethanolor metha-

nol) can attract moisturewhich leadsto separation and

formation of acids during storage the fuel system of an

engine while instorage. Acidic gas can damage the fuel

system of an engine while in storage.

To avoid engine problems, the fuel system should be

emptied before storage for 30 days or longer. Start the

engine and let it run until the fuel lines and carburetor are

empty. Use the carburetor bowl drain to empty residual

gasoline from the float chamber (FIG. 1-Storage, page

21). Use fresh fuel next season (See Storage instruc-

tions on page 21 tot additional information).

Never use engine or carburetor cleaner productsin the

fuel tank or permanent damage may occur.

12

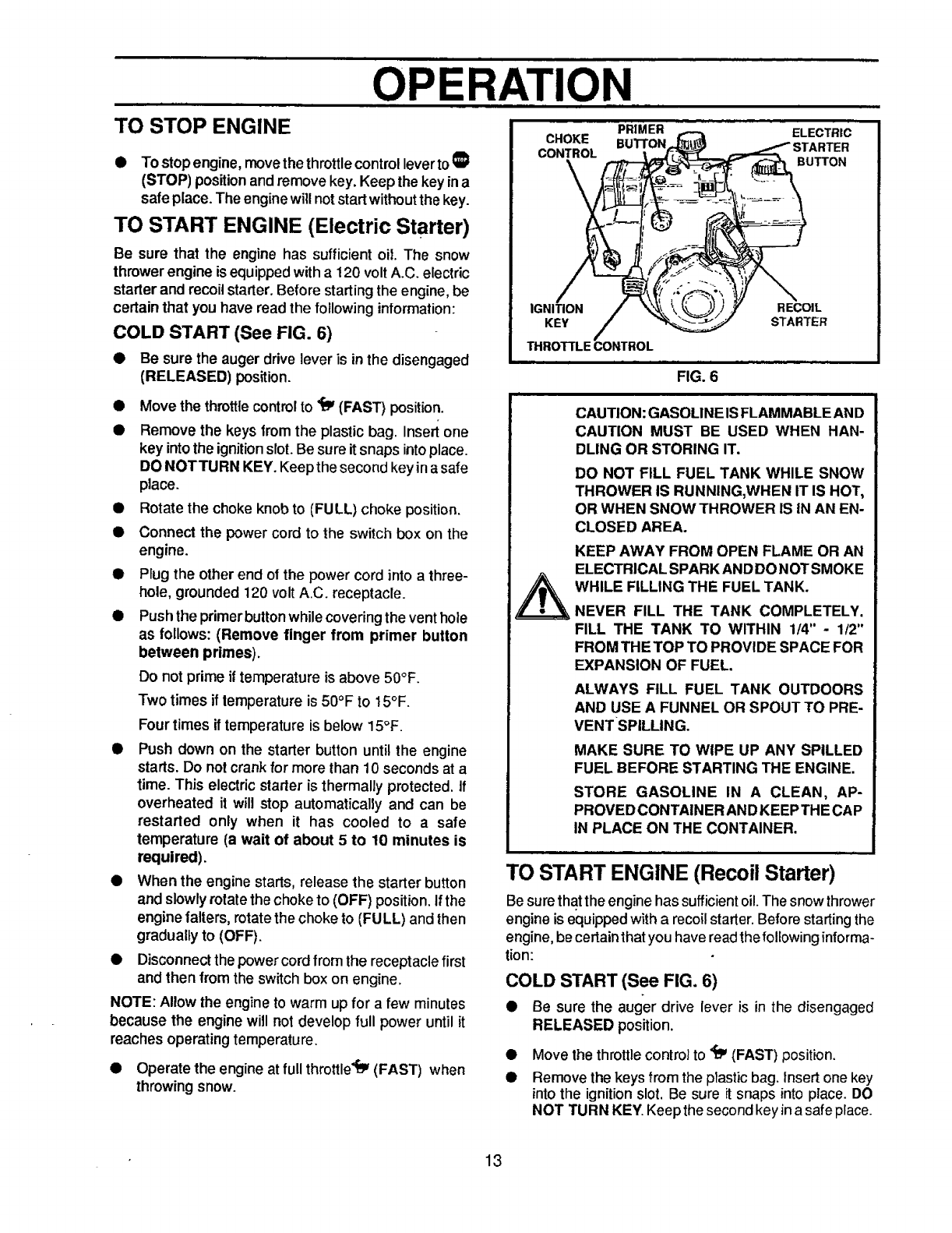

OPERATION

TO STOP ENGINE

•To stopengine, move the throttlecontrolleverto_I

(STOP) positionandremove key. Keep the key ina

safe place. The enginewill notstartwithout the key.

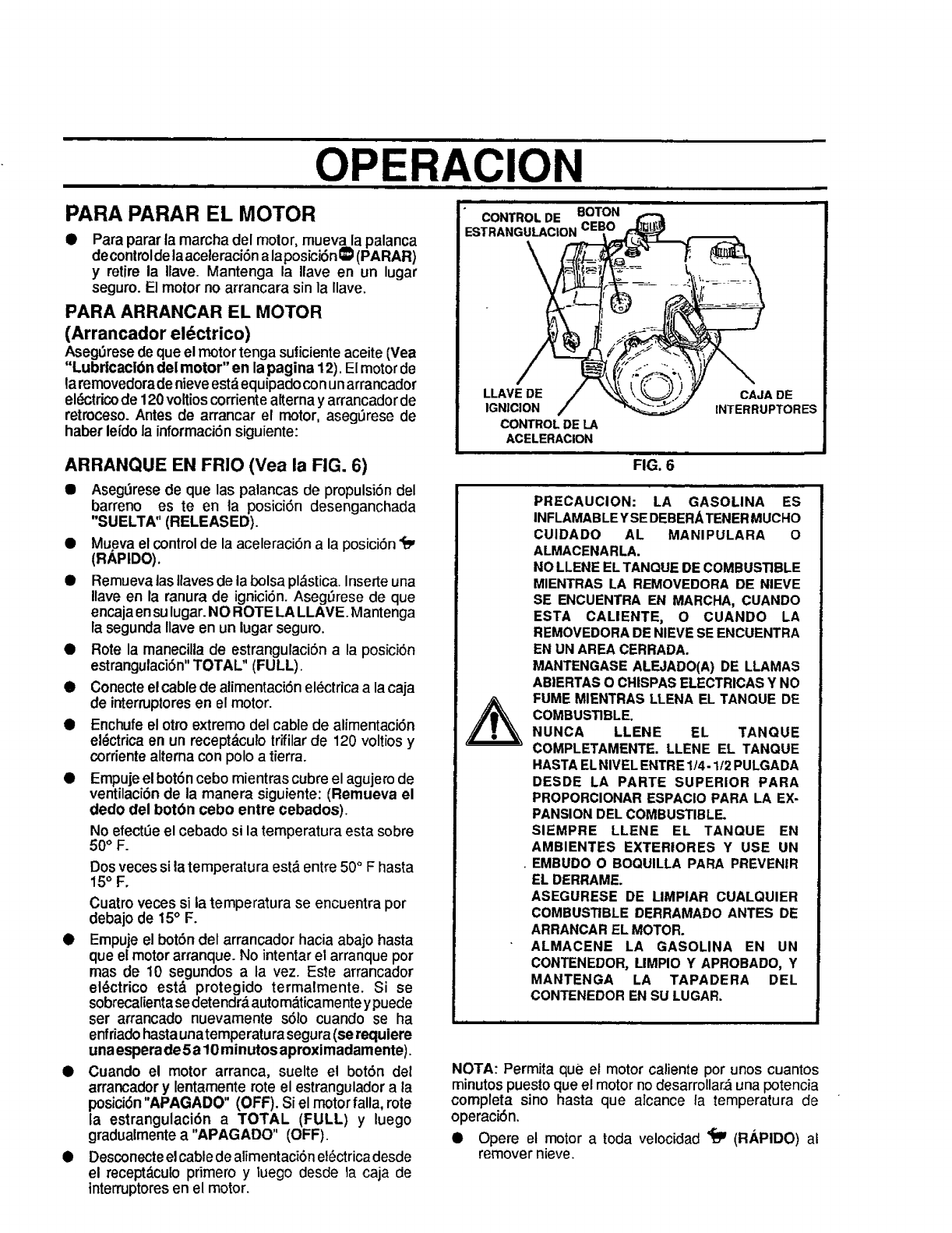

TO START ENGINE (Electric Starter)

Be sure that the engine has sufficient oil. The snow

thrower engine is equipped with a 120 volt A.C. electric

starter and recoil starter. Before starting the engine, be

certain that you have read the following information:

COLD START (See FIG. 6)

•Be sure the auger drive lever is in the disengaged

(RELEASED) position.

Move the throttle control to '_ (FAST) position.

Remove the keys from the plastic bag. Insert one

key intothe ignitionslot.Be sure it snaps intoplace.

DO NOT TURN KEY. Keepthe second keyinasafe

place.

Rotate the choke knob to (FULL) choke position.

Connect the power cord to the switch box on the

engine.

Plug the other end of the power cord into a three-

hole, grounded 120 volt A.C. receptacle.

Push the primer button while covering the vent hole

as follows: (Remove finger from primer button

between primes).

Do not prime if temperature is above 50°F.

Two times if temperature is 50°F to 15°F.

Four times if temperature is below 15°F.

Push down on the starter button untilthe engine

starts. Do not crank for more than 10 seconds at a

time. This electric starter is thermally protected. If

overheated it will stop automatically and can be

restarted only when it has cooled to a safe

temperature (a wait of about 5 to 10 minutes is

required).

When the engine starts, release the starter button

and slowly rotate the choke to (OFF) position.Ifthe

engine falters, rotate the choke to (FULL) and then

gradually to (OFF).

Disconnect the power cord from the receptacle first

and then from the switch box on engine.

NOTE: Allow the engine to warm up for a few minutes

because the engine will not develop full power until it

reaches operatingtemperature,

•Operate the engine at full throttle_ (FAST) when

throwingsnow.

CHOKE

CONTROL

\

PRIMER

BU'I-I'ON ELECTRIC

STARTER

BUTTON

IGNITION

KEY

THROTTLE CONTROL

FIG. 6

i

RECOIL

STARTER

CAUTION: GASOLINE IS FLAMMABLE AND

CAUTION MUST BE USED WHEN HAN-

DLING OR STORING IT.

DO NOT FILL FUEL TANK WHILE SNOW

THROWER IS RUNNING,WHEN IT IS HOT,

OR WHEN SNOW THROWER IS IN AN EN-

CLOSED AREA.

KEEP AWAY FROM OPEN FLAME OR AN

ELECTRICAL SPARK AND DO NOT SMOKE

WHILE FILLING THE FUEL TANK.

NEVER FILL THE TANK COMPLETELY.

FILL THE TANK TO WITHIN 1/4" -1/2"

FROM THE TOP TO PROVIDE SPACE FOR

EXPANSION OF FUEL.

ALWAYS FILL FUEL TANK OUTDOORS

AND USE A FUNNEL OR SPOUT TO PRE-

VENTSPILLING.

MAKE SURE TO WiPE UP ANY SPILLED

FUEL BEFORE STARTING THE ENGINE.

STORE GASOLINE IN A CLEAN, AP-

PROVED CONTAINER AND KEEP THE CAP

IN PLACE ON THE CONTAINER.

TO START ENGINE (Recoil Starter)

Be sure that the engine has sufficient oil. The snow thrower

engine is equipped with a recoil starter. Before starting the

engine, be certain that you have readthefollowing informa-

tion:

COLD START (See FIG. 6)

•Be sure the auger drive lever is in the disengaged

RELEASED position.

• Move the throttle control to _ (FAST) position.

• Remove the keys from the plastic bag. Insert one key

into the ignition slot. Be sure it snaps into place. DO

NOT TURN KEY. Keep the second key inasafe place.

13

OPERATION

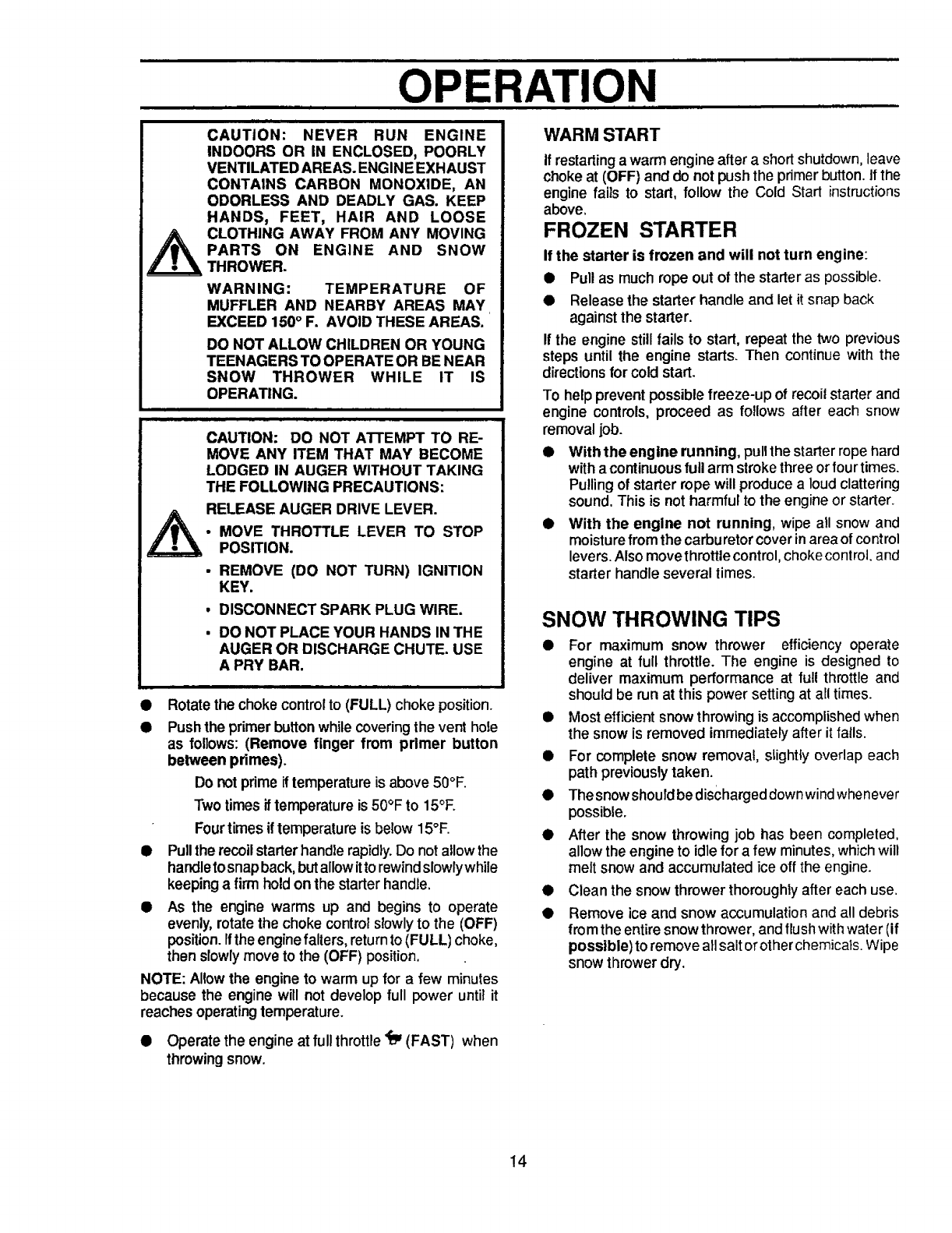

WARM START

iii |1

CAUTION: NEVER RUN ENGINE

INDOORS OR IN ENCLOSED, POORLY

VENTILATED AREAS. ENGINE EXHAUST

CONTAINS CARBON MONOXIDE, AN

ODORLESS AND DEADLY GAS. KEEP

HANDS, FEET, HAIR AND LOOSE

CLOTHING AWAY FROM ANY MOVING

PARTS ON ENGINE AND SNOW

THROWER.

WARNING: TEMPERATURE OF

MUFFLER AND NEARBY AREAS MAY

EXCEED 150° F. AVOID THESE AREAS.

DO NOT ALLOW CHILDREN OR YOUNG

TEENAGERS TO OPERATE OR BE N EAR

SNOW THROWER WHILE IT IS

OPERATING.

CAUTION: DO NOT ATTEMPT TO RE-

MOVE ANY ITEM THAT MAY BECOME

LODGED IN AUGER WITHOUT TAKING

THE FOLLOWING PRECAUTIONS:

_RELEASE AUGER DRIVE LEVER.

•MOVE THROTTLE LEVER TO STOP

POSITION.

•REMOVE (DO NOT TURN) IGNITION

KEY.

• DISCONNECT SPARK PLUG WIRE.

• DO NOT PLACE YOUR HANDS IN THE

AUGER OR DISCHARGE CHUTE. USE

A PRY BAR.

@Rotatethe choke control to (FULL) choke position.

•Push the primer button while covering the vent hole

as follows: (Remove finger from primer button

between primes).

Do notprime iftemperatureis above 50°F.

Two times if temperatureis 50°F to 15°F.

Fourtimes iftemperature is below 15°F.

•Pullthe recoilstarterhand2erapidly.Do notallowthe

handletosnapback,butallowitto rewindslowlywhile

keepinga firmholdon the starterhandle.

•As the engine warms up and begins to operate

evenly, rotatethe choke controlslowlyto the (OFF)

position.Ifthe enginefalters, returnto (FULL) choke,

then slowlymove to the (OFF) position.

NOTE: Allowthe engine to warm up for a few minutes

because the engine will not develop full power until it

reaches operatingtemperature.

• Operate the engine at full throttle "iY(FAST) when

throwingsnow.

If restarting awarm engine after a short shutdown, leave

choke at (OFF) and do not push the primer button. Ifthe

engine fails to start, follow the Cold Start instructions

above.

FROZEN STARTER

If the starter is frozen and will not turn engine:

•Pull as much rope out of the starteras possible.

•Release the starter handle and let it snap back

against the starter.

If the engine stillfails to start, repeat the two previous

steps until the engine starts. Then continue with the

directionsfor cold start.

To help prevent possible freeze-up of recoil starter and

engine controls, proceed as follows after each snow

removal job.

• With the engine running, pull the starter rope hard

with acontinuous full arm stroke three or four times.

Pulling of starter rope will produce a loud clattering

sound. This is not harmful to the engine or starter.

•With the engine not running, wipe all snow and

moisture from the carburetorcoverinarea of control

levers.Alsomovethrottlecontrol, chokecontrol,and

starter handleseveral times.

SNOW THROWING TIPS

• For maximum snow thrower efficiency operate

engine at full throttle. The engine is designed to

deliver maximum performance at full throttle and

should be run at this power setting at all times.

• Most efficient snow throwing is accomplished when

the snow is removed immediatelyafter it fails.

• For complete snow removal, s_ightlyoverlap each

path previously taken.

•The snow should be discharged down wind whenever

possible.

• After the snow throwing job has been completed,

allow the engine to idle for a few minutes, which will

melt snow and accumulated ice off the engine.

Clean the snow thrower thoroughly after each use.

Remove ice and snow accumulation and all debris

fro m the entire snow thrower, and flushwith water (if

possible) to remove all salt or other chemicats. Wipe

snow thrower dry.

14

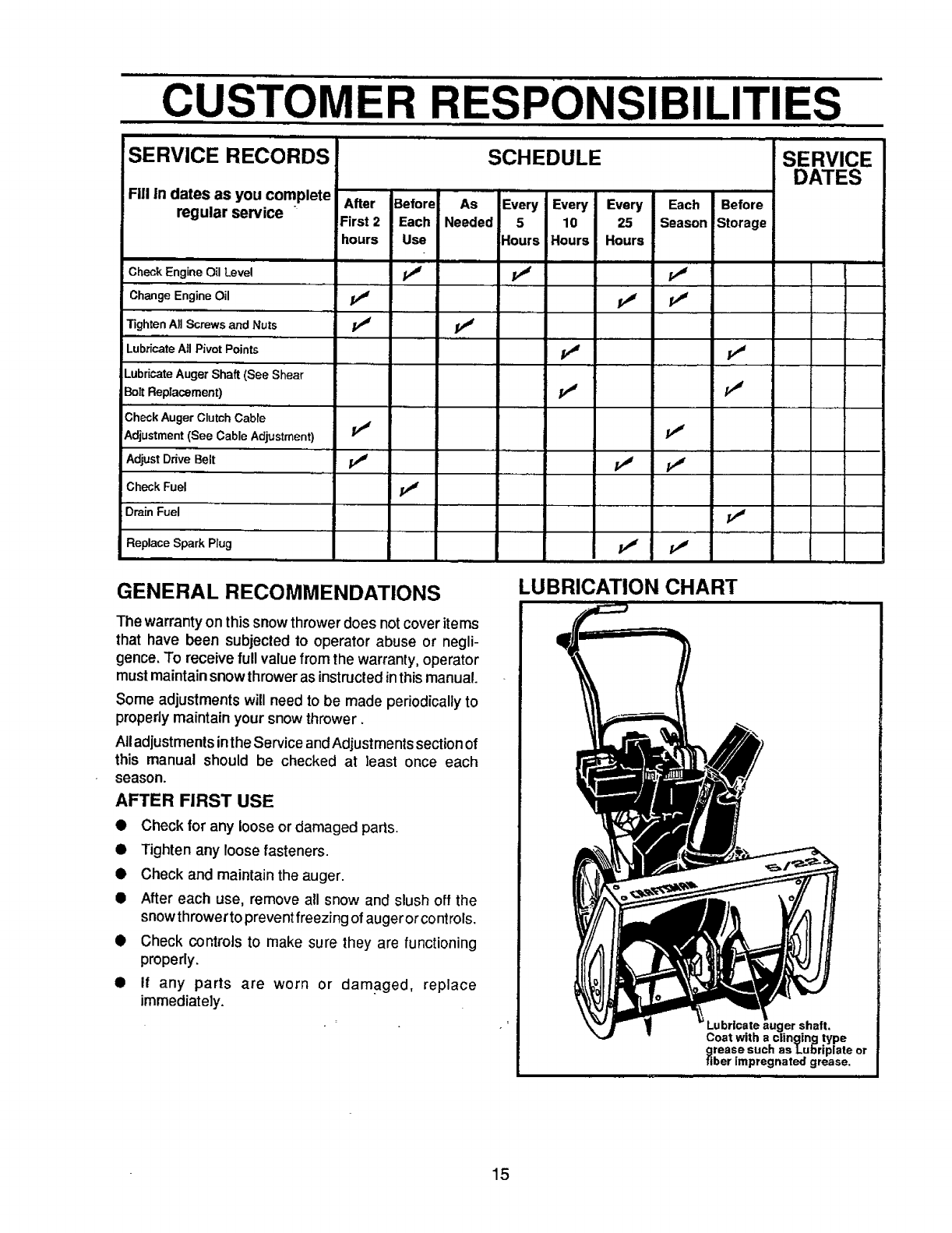

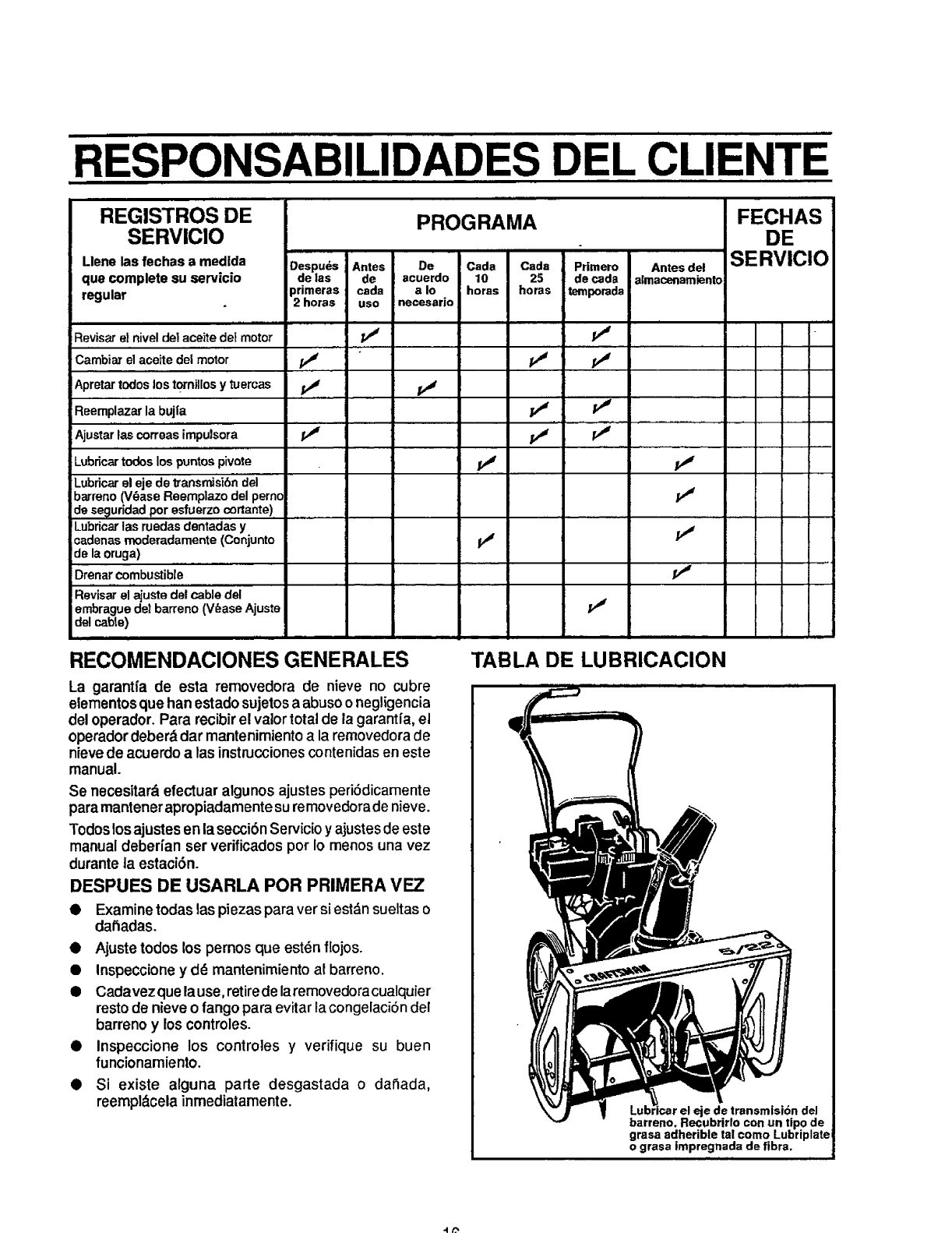

CUSTOMER RESPONSIBILITIES

SERVICE RECORDS

Fill in dates as you complete

regular service After

First 2

hours

SCHEDULE

iii

Before As Every Every Every Each Before

Each Needed 5 10 25 Season Storage

Use Hours Hours Hours

SERVICE

DATES

m

Check Engine OilLevel _ _

Change Engine Oil j_ j_ p_

Tighten All Screws and Nuts /_ pJ

Lubricate All Pivot Points _pJ

Lubricate Auger Shaft (See Shear

Bolt Replacement) pJ PJ

Check Auger Clutch Cable

Adjustment (See Cable Adjustment) PJ PJ

Adjust Drive Belt pJ /_

Check Fuel jr_

Drain Fuel

Replace Spark Plug p,# pj

, , ......

GENERAL RECOMMENDATIONS

The warranty on this snowthrowerdoes notcover items

that have been subjected to operator abuse or negli-

gence. To receive full value fromthe warranty, operator

mustmaintainsnowthroweras instructedinthismanual.

Some adjustmentswill need to be made periodicallyto

properlymaintain your snowthrower.

All adjustments inthe Service and Adjustments section of

this manual should be checked at least once each

season.

AFTER FIRST USE

•Check for any loose or damaged parts.

• Tighten any loose fasteners.

• Check and maintain the auger.

•After each use, remove all snow and slush off the

snow throwerto prevent freezing of augerorcontrols.

• Check controls to make sure they are functioning

properly.

• if any parts are worn or damaged, replace

immediately.

LUBRICATION CHART

shaft.

Coat with a clinging type

grease such as Lu]_riplate or

fiber impregnated grease.

15

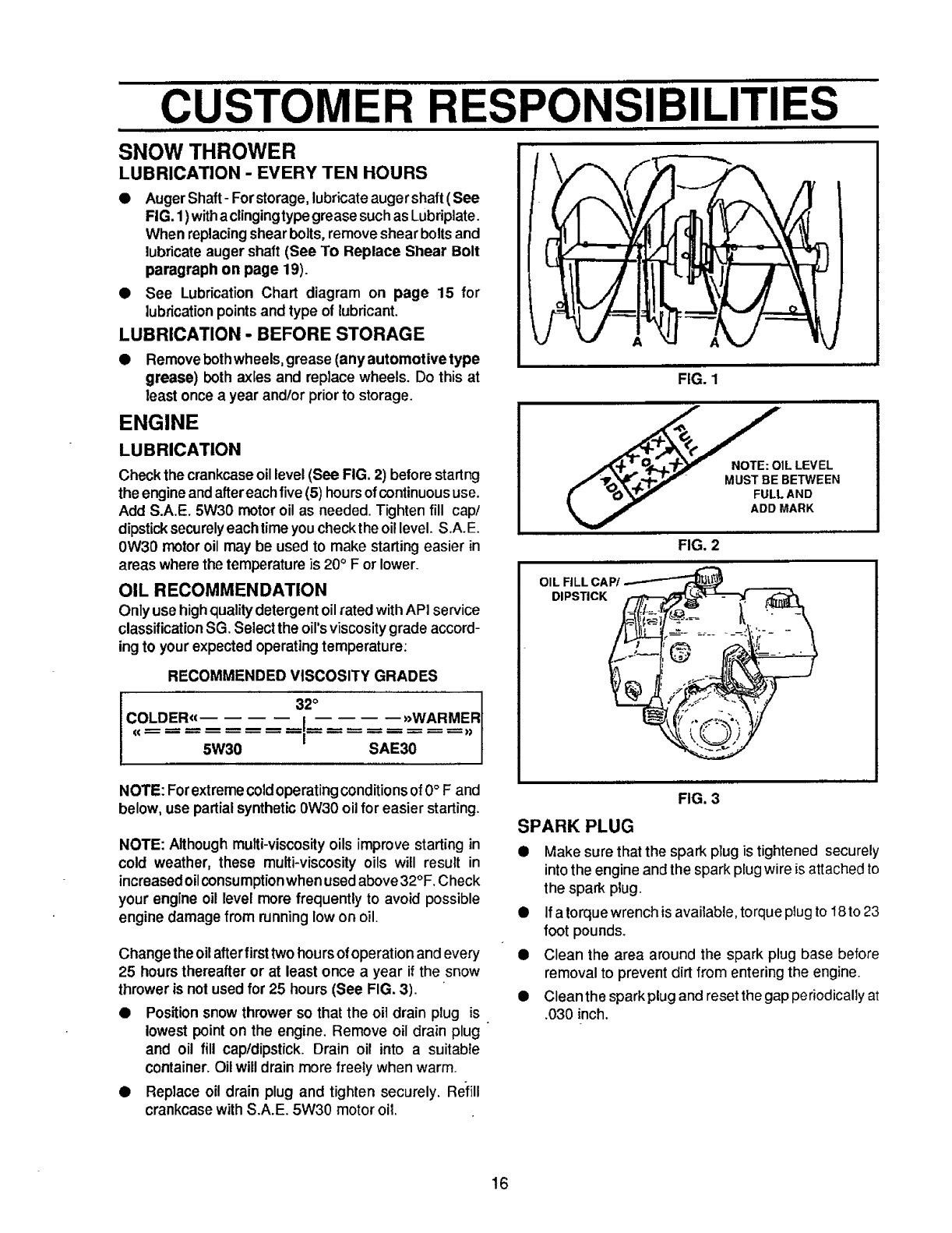

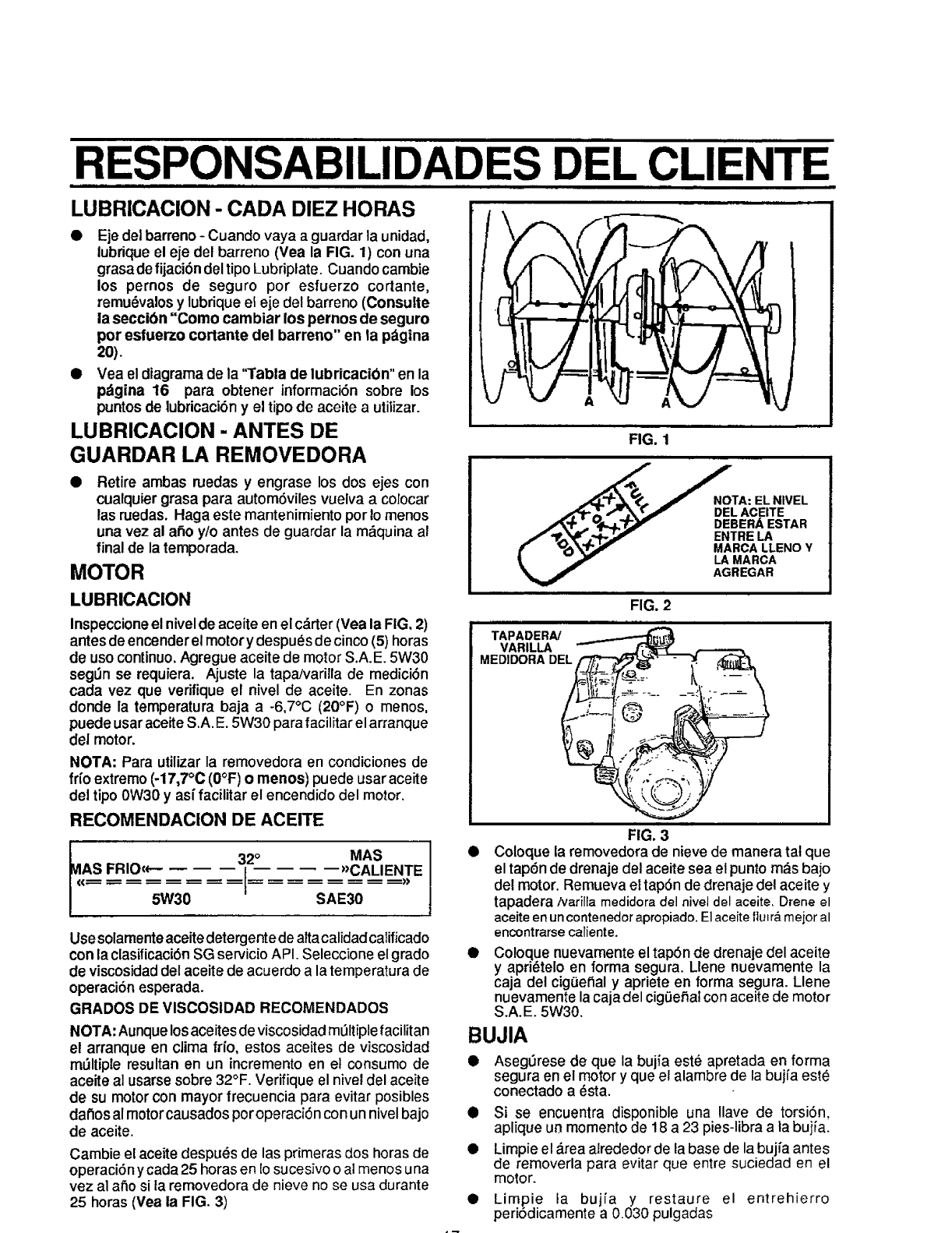

CUSTOMER RESPONSIBILITIES

SNOW THROWER

LUBRICATION -EVERY TEN HOURS

• AugerShaft- Forstorage, lubricate augershaft (See

FIG. 1)withaclingingtype greasesuch as Lubriplate.

When replacingshearbolts,remove shear boltsand

lubricate auger shaft (See To Replace Shear Bolt

paragraph on page 19).

•See Lubrication Chart diagram on page 15 for

lubricationpointsand type of lubricant.

LUBRICATION -BEFORE STORAGE

•Removebothwheels, grease (any automotivetype

grease) both axles and replace wheels. Do this at

least once a year and/or priorto storage.

ENGINE

LUBRICATION

Check the crankcaseoil level(See FIG. 2) before startng

the engineand aftereachfive (5) hoursofcontinuoususe.

Add S.A.E. 5W30 motoroil as needed. Tighten fill cap/

dipsticksecurelyeach timeyoucheckthe oil level. S.A.E.

0W30 motoroil may be used to make startingeasier in

areas where the temperatureis 20°F or lower.

OIL RECOMMENDATION

Onlyuse highqualitydetergent oil rated withAPI service

classificationSG. Select the oil'sviscositygrade accord-

ing to your expected operatingtemperature:

RECOMMENDED VISCOSITY GRADES

I3io

Co.DE.,, ,,w...E.,,

5W30 SAE30

A

FIG. 1

1LLEV EL

/'ff',_!lr.L',,f-_°'_ MUST BE BETWEEN

[_0 _ FULL AND

ADD MARK

FIG, 2

OIL RLL CAP/

DIPSTICK

NOTE: Forextreme coldoperatingconditionsof0° F and

below, use partialsynthetic0W30 oil for easier starting.

NOTE: Although multi-viscosity oils improve starting in

cold weather, these multi-viscosity oils will result in

increasedoilconsumptionwhen usedabove32°F. Check

your engine oil level more frequently to avoid possible

engine damage from runninglow on oil.

Change theoil afterfirst two hours ofoperationand every

25 hours thereafter or at least once a year if the snow

thrower is not used for 25 hours (See FIG. 3).

• Position snow thrower so that the oit drain plug is

lowest point on the engine. Remove oil drain plug

and oil fill cap/dipstick. Drain oil into a suitable

container. Oilwill drain more freely when warm.

• Replace oil drain plug and tighten securely. Refill

crankcase with S.A.E. 5W30 motor oil.

FIG. 3

SPARK PLUG

•Make sure that the spark plug is tightened securely

into the engine and the spark plug wire is attached to

the spark ptug.

• If a torquewrench is available, torque plug to I8 to 23

foot pounds.

Q Clean the area around the spark plug base before

removal to prevent dirt from entering the engine.

• Clean the spark plugand reset the gap periodically at

.030 inch.

16

SERVICE AND ADJUSTMENTS

CAUTION: ALWAYS DISCONNECT THE

SPARK PLUG WIRE AND TIE BACK

AWAY FROM THE PLUG BEFORE MAK-

ING ANY ADJUSTMENTS OR REPAIRS.

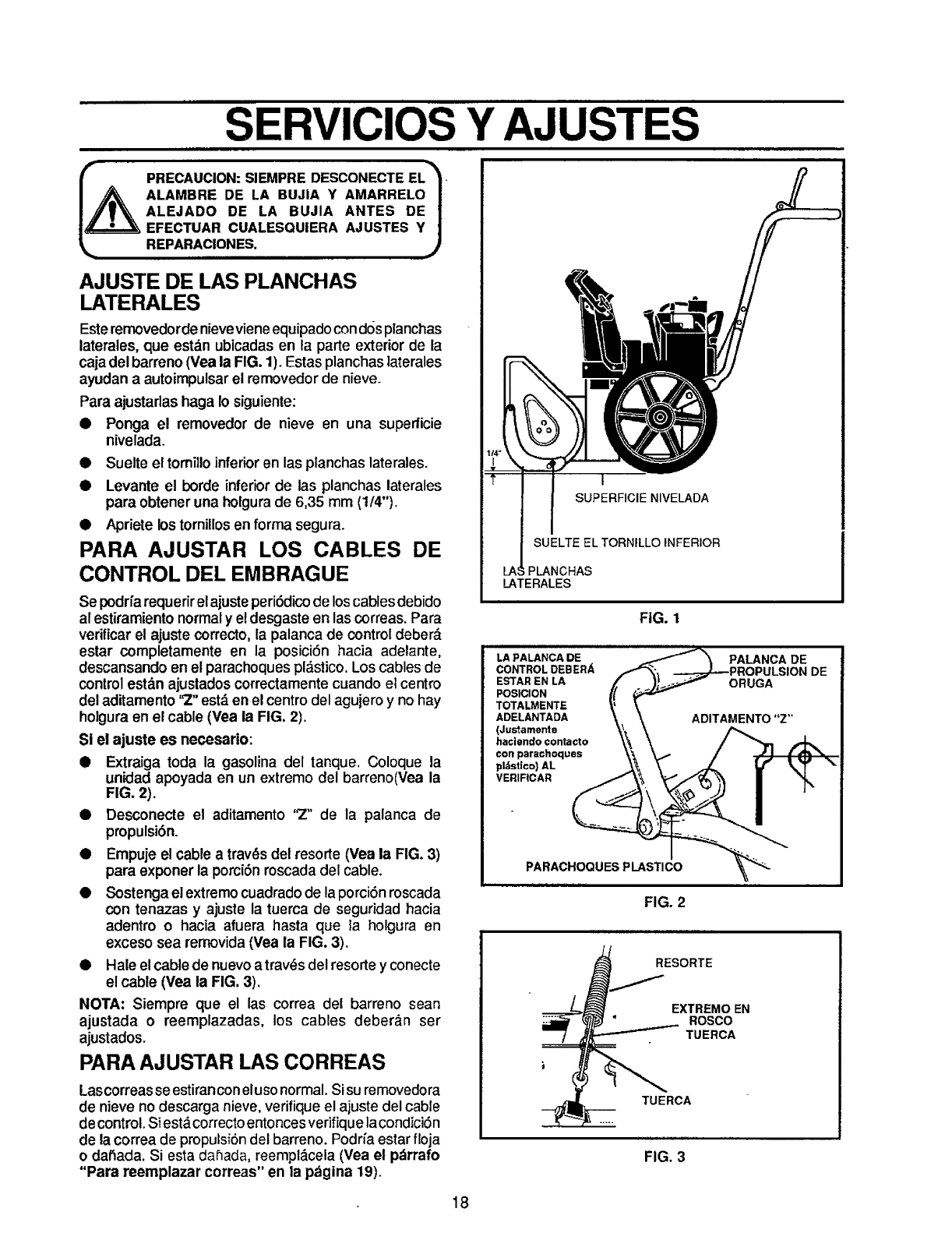

TO ADJUST SIDE PLATES

This snow thrower is equipped with two side plates,

located on the outside of the auger housing (See FIG. 1).

These side plates assist in self-propelling the snow

thrower.

To adjust:

• Setsnowthroweronlevelsurface.

• Loosen lowerscrew on side plates.

• Raise bottom edge of side plates to have a 1/4"

clearance.

• Tighten screws securely.

TO ADJUST THE CLUTCH CONTROL

CABLE

Periodic adjustment of the cable may be required due to

normalstretch andwear on the belts. To check for correct

adjustment, the control lever must be in the full forward

position, resting on the plastic bumper. The control cable

is correctly adjusted when the center of the '_" fitting is

between the center and top of the hole in the clutch lever

and there is no droop inthe cable (See FIG. 2).

If adjustment is necessary:

•Disconnect'2" Fittingfrom drive lever (See FIG. 2).

•Push the cable through the spring (See FIG. 3) to

expose the threaded portion of the cable.

•Holdthe squareendofthethreadedportionwithpliers

and adjustthe Iocknutinoroutuntilthe excessslack

is removed (See FIG. 3).

•Pull the cable back through the spring and connect

the cable (See FIG. 3).

NOTE: Whenever the traction drive or auger belt is

adjusted or replaced,the cableswill needto be adjusted.

TO ADJUST BELT

I

LEVEL SURFACE

LOWER SCREW

IEPLATE

FIG. 1

CONTROL LEVER

MUST BE IN FULL

FORWARD POSITION

(Just Cordact|ng

Plastic Bumper) WHEN

CHECKING

PLASTIC BUMPER

FIG. 2

Beltsstretch during normal use. Ifyour snow throwerwill

not discharge snow, check the control cable adjustment.

If it is correct, then check the condition of the auger drive

belt. Itmay be loose ordamaged. Ifit is damaged, replace

it (See To Replace Belts paragraph on page 18). IARE

END

FIG. 3

17

iiiml i i|1

SERVICE AND ADJUSTMENTS

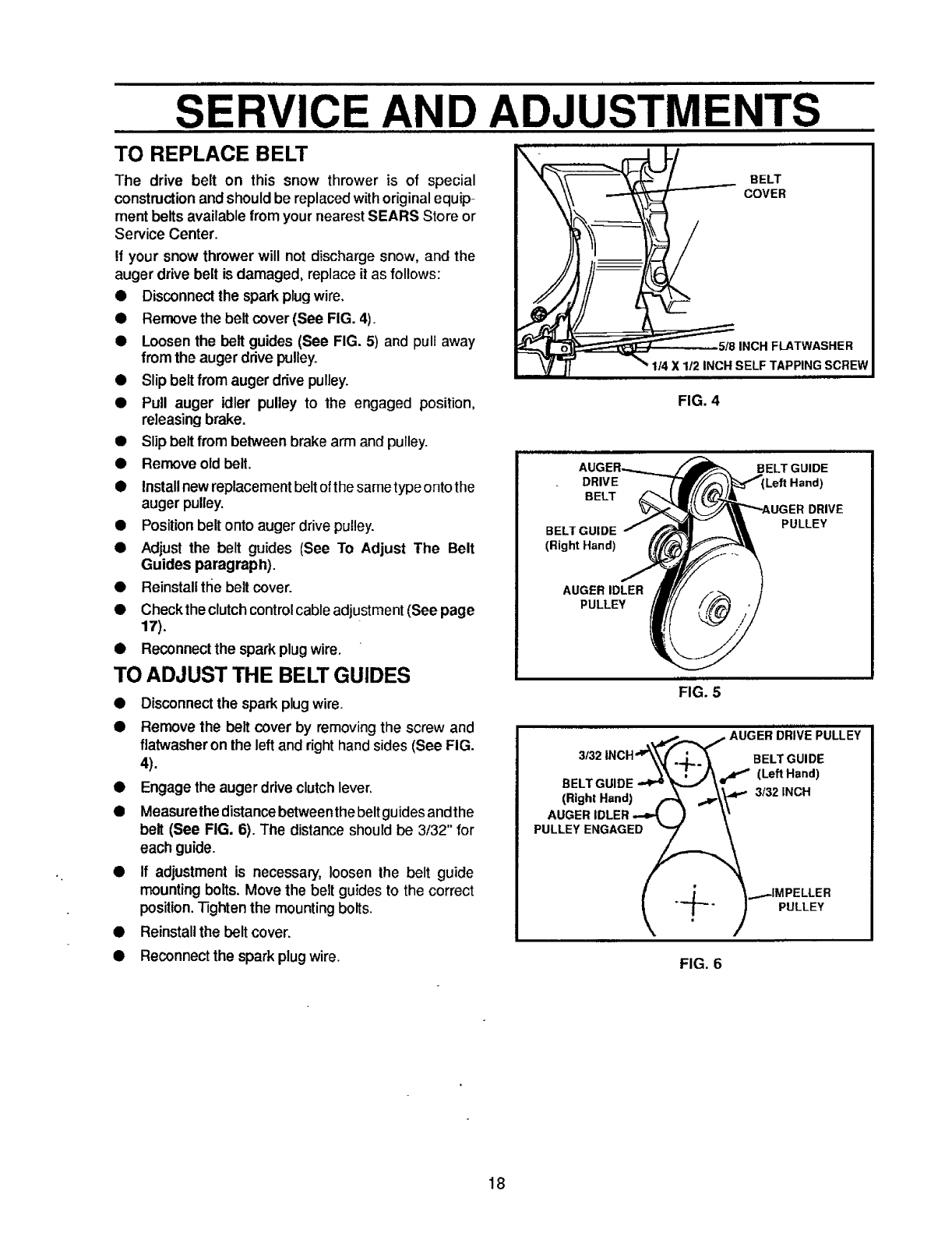

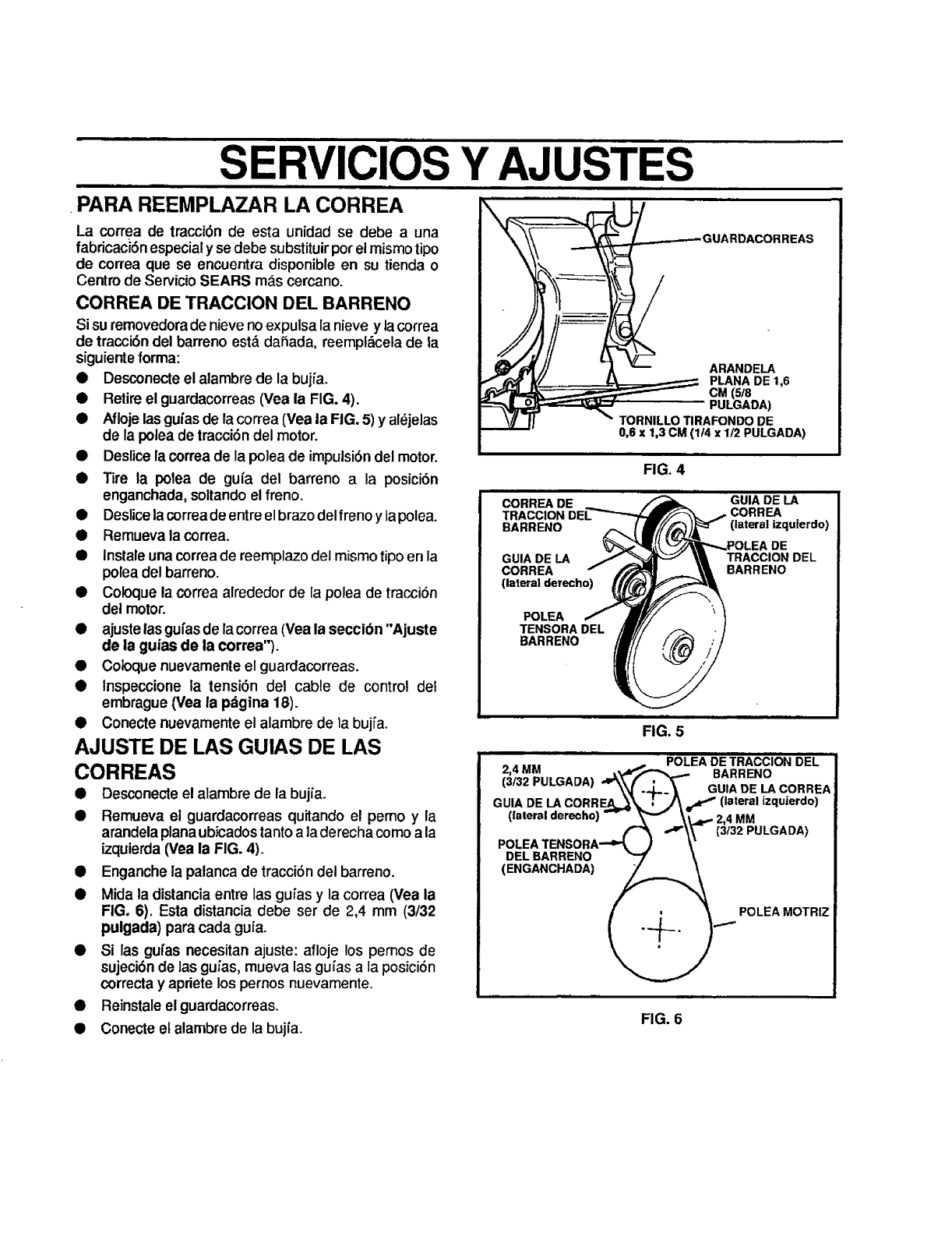

TO REPLACE BELT

The drive belt on this snow thrower is of special

constructionand should be replacedwithoriginalequip-

ment belts available fromyour nearest SEARS Store or

Service Center.

If your snow thrower will not discharge snow, and the

auger drive belt isdamaged, replace it as follows:

• Disconnectthe sparkplugwire,

•Remove the belt cover(See FIG. 4).

•Loosen the belt guides (See FIG. 5) and pull away

from the auger drive pulley.

•Slip beltfrom auger drive pulley.

•Pull auger idler pulley to the engaged position,

releasingbrake.

•Slip beltfrom belween brake arm and pulley.

•Remove old belt.

•Installnewreplacementbeltofthe sametypeontothe

auger pulley.

•Positionbelt onto auger drivepulley.

•Adjust the belt guides (See To Adjust The Belt

Guides paragraph).

•Reinstalltl_ebelt cover.

•Checkthe clutchcontrolcableadjustment(See page

17),

•Reconnectthe spark plugwire.

TO ADJUST THE BELT GUIDES

•Disconnectthe sparkplugwire.

•Remove the belt cover by removing the screw and

flatwasheron the left and right hand sides (See FIG.

4).

• Engage the auger drive clutch lever.

• Measure the distance between the belt guides andthe

belt (See FIG. 6). The distance should be 3/32" for

each guide.

• If adjustment is necessary, loosen the belt guide

mounting bolts. Move the belt guides to the correct

position. Tighten the mounting bolts.

• Reinstall the belt cover.

• Reconnect the spark plug wire.

FIG. 4

DRIVE

BELT

BELT GUIDE

(Right Hand)

BELT GUIDE

Left Hand)

DRIVE

PULLEY

AUGER IDLER

PULLEY

FIG. 5

AUGER DRIVE PULLEY

3f32 INCH'__ BELT GUIDE

(,.,,..a.,)A ---\V"

FIG. 6

18

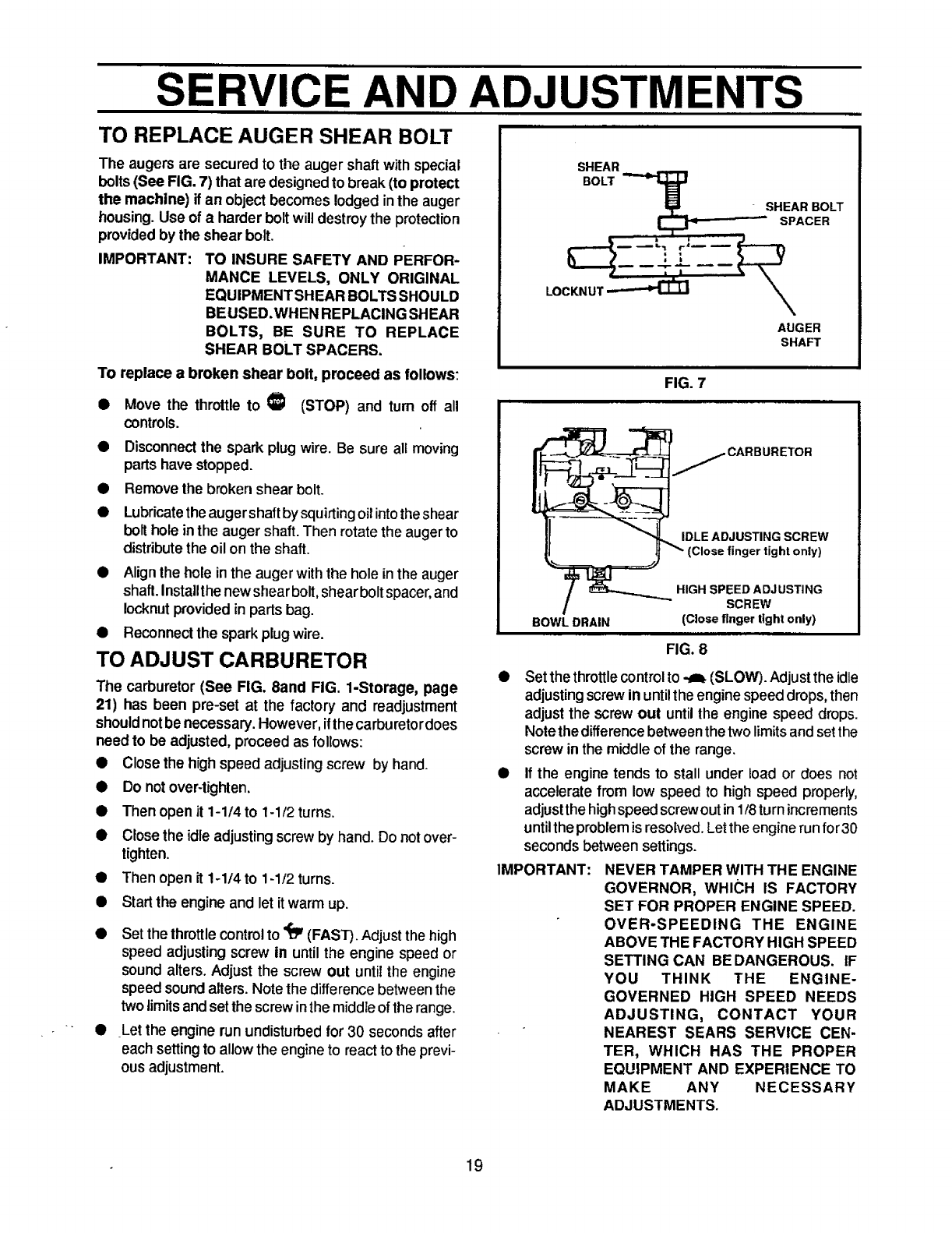

SERVICE AND ADJUSTMENTS

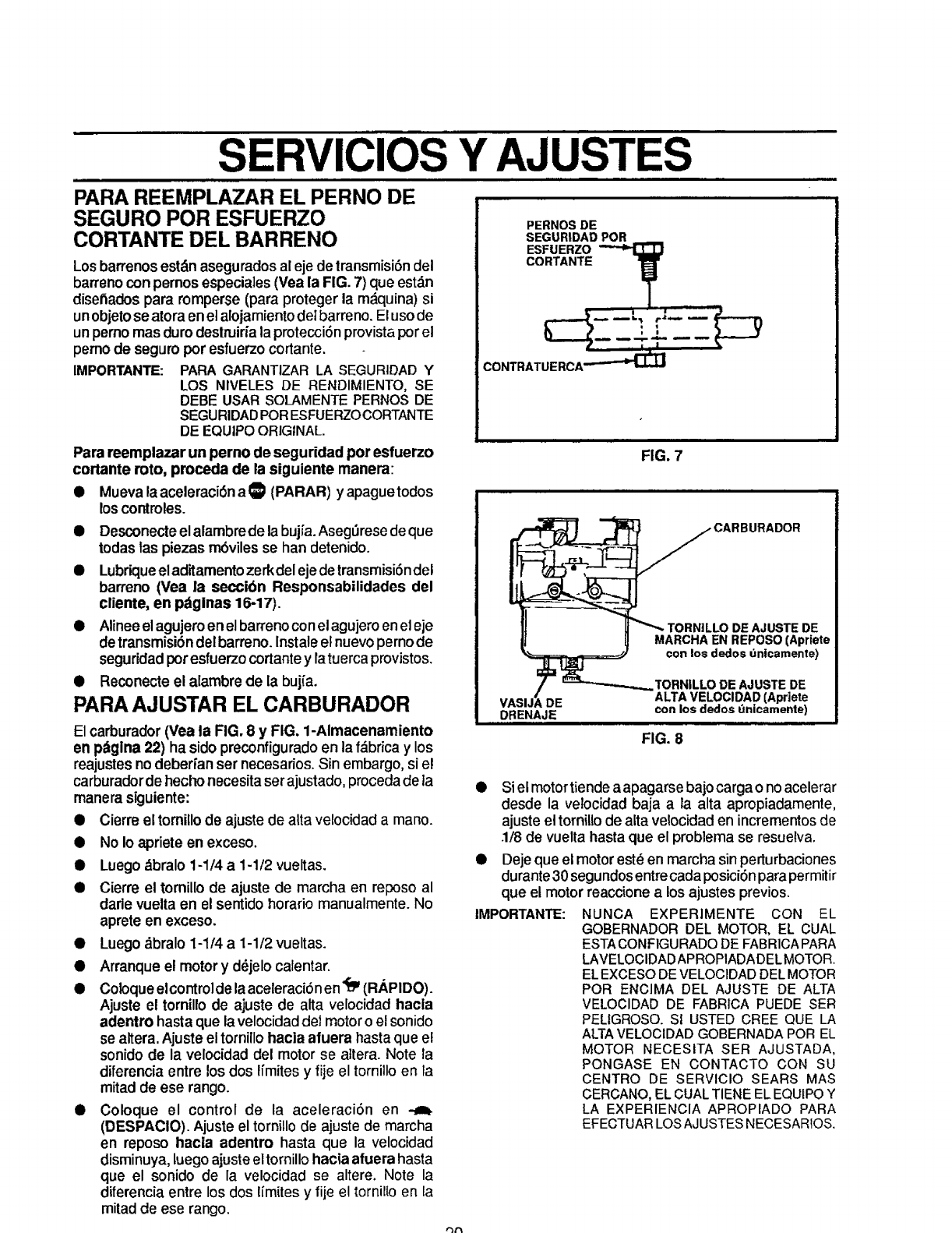

TO REPLACE AUGER SHEAR BOLT

The augers are secured to the auger shaft with special

bolts (See FIG. 7) that are designed to break (to protect

the machine) if an object becomes lodged inthe auger

housing. Use of aharder bolt will destroy the protection

provided by the shear bolt.

IMPORTANT: TO INSURE SAFETY AND PERFOR-

MANCE LEVELS, ONLY ORIGINAL

EQUIPMENTSHEAR BOLTS SHOULD

BE USED.WHEN REPLACING SHEAR

BOLTS, BE SURE TO REPLACE

SHEAR BOLT SPACERS.

TO replace a broken shear bolt, proceed as follows:

• Move the throttle to €I (STOP) and turn off all

controls.

• Disconnect the spark plug wire. Be sure all moving

parts have stopped.

• Remove the broken shear bolt.

• Lubricate the augershaft by squirting oil into the shear

bolt hole in the auger shaft. Then rotate the auger to

distribute the oil on the shaft.

• Align the hole in the auger with the hole in the auger

shaft. Insta]lthe new shear bolt, shear bolt spacer, and

Iocknut provided in parts bag.

• Reconnect the spark plugwire.

TO ADJUST CARBURETOR

The carburetor (See FIG. 8and FIG. 1-Storage, page

21) has been pre-set at the factory and readjustment

shouldnot be necessary. However, ifthe carburetordoes

need to be adjusted, proceed as follows:

• Close the high speed adjusting screw by hand.

Do not over-tighten.

Then open it 1-1/4 to 1-1/2 turns.

Close the idle adjusting screw by hand. Do not over-

tighten.

Then open it 1-1/4 to 1-1/2 turns.

Start the engine and let it warm up.

• Set the throttlecontrol to _ (FAST). Adjust the high

speed adjusting screw in until the engine speed or

sound alters. Adjust the screw out until the engine

speed sound alters. Note the difference between the

two limits and set the screw inthe middle of the range.

• Let the engine run undisturbed for 30 seconds after

each setting to allow the engine to react to the previ-

ous adjustment.

SHEAR

BOLT

I_ SHEAR BOLT

LI _ -:" SPACER

AUGER

SHAFT

FIG. 7

'_E ADCARBURET°R

JUSTING SCREW

(Close finger tight only)

IGH SPEED ADJUSTING

SCREW

BOWL DRAIN (Close finger tight only)

FIG. 8

IMPORTANT:

Set the throttlecontrol to ._ (SLOW). Adjustthe idle

adjusting screw in until the engine speed drops, then

adjust the screw out untilthe engine speed drops.

Note thedifferencebetween the two limitsand setthe

screw inthe middleof the range.

If the engine tends to stall under load or does not

accelerate from low speed to high speed properly,

adjustthe highspeed screwoutin1/8turn increments

untilthe problemis resolved.Letthe enginerun for30

seconds between settings.

NEVER TAMPER WITH THE ENGINE

GOVERNOR, WHICH IS FACTORY

SET FOR PROPER ENGINE SPEED.

OVER-SPEEDING THE ENGINE

ABOVE THE FACTORY HIGH SPEED

SETTING CAN BE DANGEROUS. IF

YOU THINK THE ENGINE-

GOVERNED HIGH SPEED NEEDS

ADJUSTING, CONTACT YOUR

NEAREST SEARS SERVICE CEN-

TER, WHICH HAS THE PROPER

EQUIPMENT AND EXPERIENCE TO

MAKE ANY NECESSARY

ADJUSTMENTS.

19

SERVICE AND ADJUSTMENTS

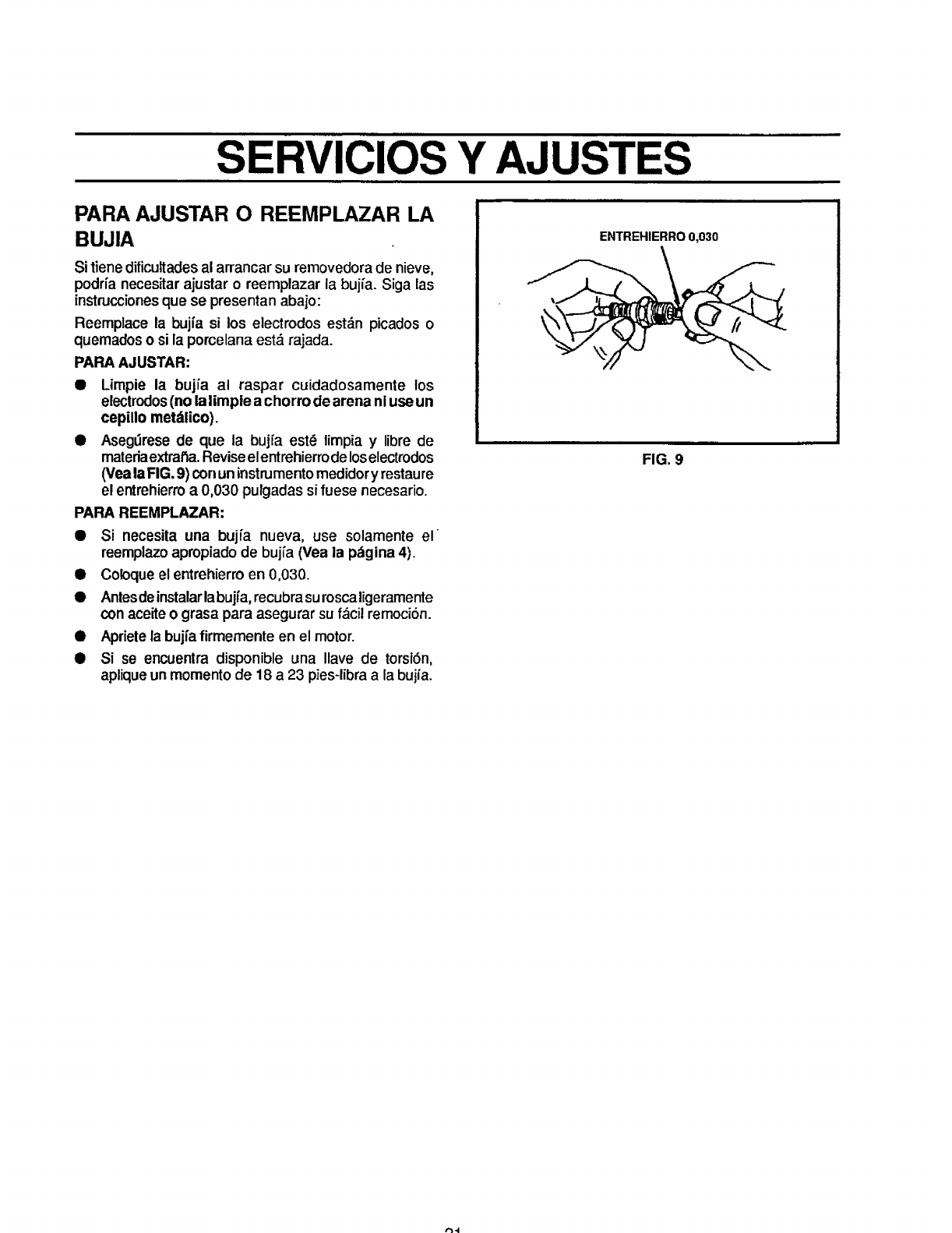

TO ADJUST OR REPLACE

THE SPARK PLUG

If you have difficultystartingyoursnowthrower, youmay

need to adjust or replace the spark plug. Follow the

instructionsbelow.

Replace the spark plug if the electrodes are pitted or

burned or if the porcelain is cracked.

TO ADJUST:

•Clean the spark plugby carefullyscraping the elec-

trodes (do not sand blast or use a wire brush).

• Be sure the spark plug is clean and free of foreign

material. Check the electrodes gap (See FIG. 9) with

awire feeler gauge and resel the gap to .030 inch if

necessary.

TO REPLACE:

• If you need a new spark plug, use only the proper

replacementspark plug (See page 4).

.030 GAP

FIG. 9

•Beforeinstallingthe sparkplug,coat itsthreadslightly

withoil or grease to ensure easy removal.

•Tightenthe plugfirmly intothe engine.

• Ifatorque wrench isavailable, torquethe plugto 18to

23 ft .- Ibs.

• Set the gapto .030.

2O

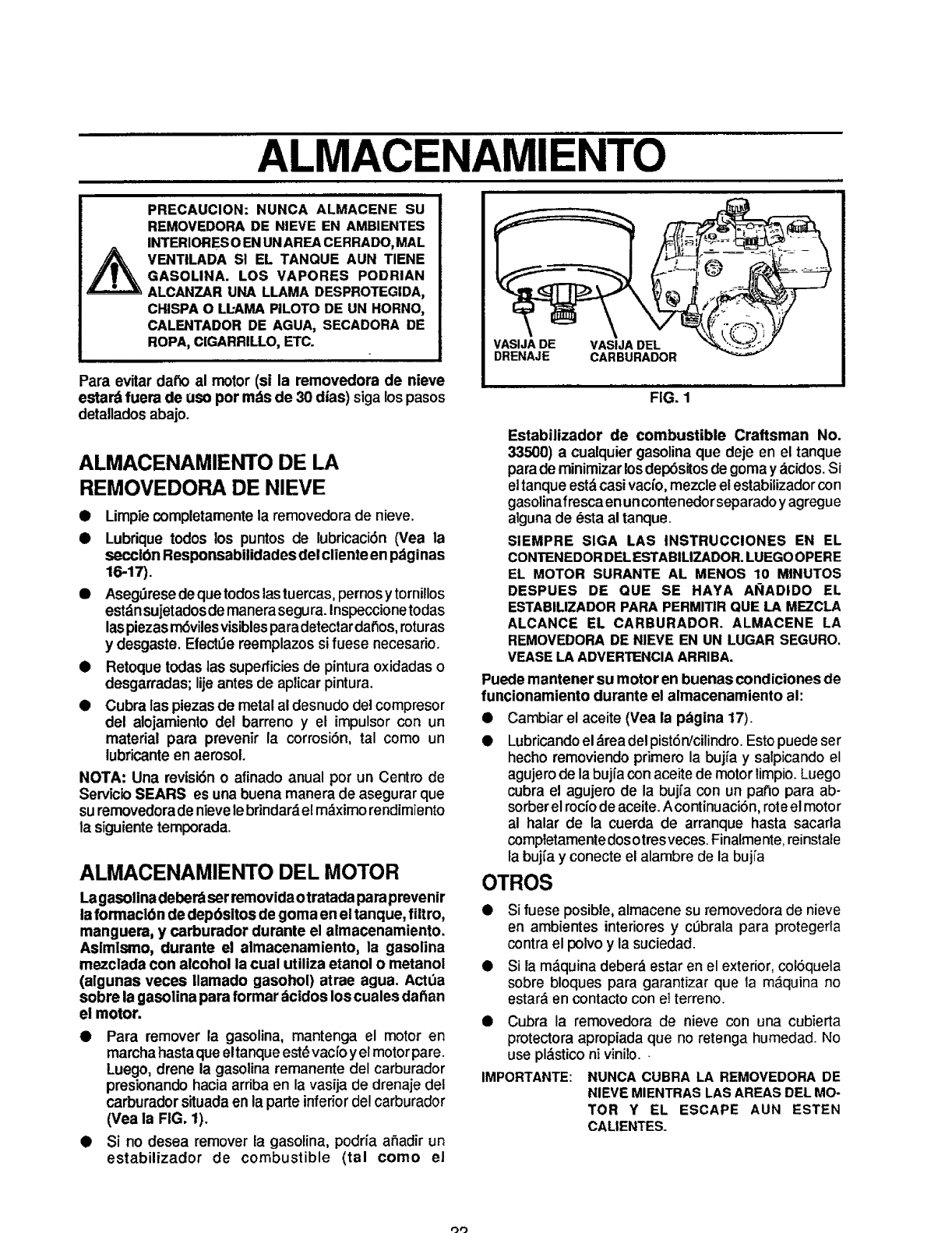

STORAG

CAUTION: NEVER STOREYOUR SNOW

THROWER INDOORS OR IN AN EN-

CLOSED, POORLY VENTILATED AREA

IF GASOLINE REMAINS IN THE TANK.

FUMES MAY REACH AN OPEN FLAME,

SPARK OR PILOT LIGHT FROM A FUR-

NACE, WATER HEATER, CLOTHES

DRYER, CIGARETTE, ETC.

To prevent enginedamage (If snowthrower is not used

for more than 30 days) followthe steps below.

SNOW THROWER STORAGE

• Thoroughly clean the snowthrower.

•Lubdcate all lubricationpoints(See the Customer

Responsibilities section on pages 15-16).

•Be sure that all nuts, boltsand screws are securely

fastened. Inspect all visible moving parts for dam-

age, breakage and wear. Replace it necessary.

•Touch up all rested or chipped paint surfaces; sand

lightly before painting.

•Cover the bare metal parts of the blower housing

auger and the impeller with rustpreventative, such

as a spray lubricant.

NOTE: A yearlycheckuportune-up by aSEARS Service

Centeris agoodwayto insurethatyoursnow throwerwill

provide maximum performance for the next season.

ENGINE STORAGE

Gasollne must be removed or treated to prevent gum

deposits from forming in the tank, filter, hose, and

carburetor during storage. Also during storage, al-

cohol blended gasoline that uses ethanol or metha-

nol (sometimes called gasohol) attracts water. Itacts

on the gasoline to form acids which damage the

engine.

• To remove gasoline, run the engine untilthe tank is

empty and the engine stops. Then drain remaining

gasoline from carburetor by pressing upward on

bowl drain located on the bottom of carburetor (See

FIG. 1).

•If youdonot wantto remove gasoline,afuel stabilizer

(such as Craftsman Fuel Stabilizer No. 33500)

may be added to any gasoline left in the tank to

minimize gum deposits and acids, tf the tank is

almost empty, mix stabilizerwithfresh gasoline ina

separate container and add some to the tank. AL-

WAYS FO LLOW INSTRUCTION SON STABIMZER

CONTAINER. THEN RUN ENGINE AT LEAST 10

MINUTES AFTER STABILIZER IS ADDED TO

ALLOW MIXTURE TO REACH CARBURETOR.

STORE SNOW THROWER IN A SAFE PLACE.

SEE WARNING ABOVE.

CARBURETOR

DRAIN BOWL

FIG. 1

You can keep your engine in good operating condi-

tion during storage by:

•Changing oil (See page 16).

•Lubricating the piston/cylinder area. This can be

done by first removingthe sparkplug and squirting a

fewdropsof clean engine oilintothe sparkplughole.

Then coverthe spark plug hole with a rag to absorb

oilspray.Next, rotatethe engineby pullingthe starter

rope tully out two or three times. Finally, reinstall

spark plug and attach spark plug wire.

OTHER

• Ifpossible, storeyour snow thrower indoorswithgas

removed and cover it to give protection from dust and

dirt.

IMPORTANT:

Ifthe machine mustbe stored outdoors,block upthe

snow thrower to be sure the entire machine isoff the

ground.

Cover the snow thrower with a suitable protective

cover that does not retain moisture. Do not use

plastic or vinyl.

NEVER COVER SNOW THROWER

WHILE ENGINE AND EXHAUST

AREAS ARE STILL WARM.

21

TROUBLE SHOOTING POINTS

TROUBLE

Difficultstarting

Engine runs erratically

Engine stalls

Engine runs erratically;

Loss of power

Excessive vibration

Unit fails to propel

itself

|mL

Unitfails to discharge

snow

CAUSE

Defective spark pfug

Water or dirt infuel system

Blocked fuel lineor low on fuel

tank or stale gasoline.

Unit running on CHOKE

Water or dirt in fuel system

Carburetor out of adjustment

Loose parts;damaged impeller

i

Sideplates touchingground

Auger drive belt ]eose or damaged

Auger control cable net adjusted

correctly

Shearbeltbroken

mm

Discharge chute clogged

Foreign object lodged inauger

CORRECTION

Replace defective plug.

Use carburetor bowl drain to flush and refill with

fresh fuel.

Clean fuel line;check fuel supply;add fresll

fuel (gasoline/oil mixture if 2 cycle engine).

Move choke lever to OFF position

Use carburetorbowl drain to flush and refill with

fresh fuel.

Adjust carburetor.

Stop engine immediately and disconnect spark plug

wire. Tightenall boltsand make all necessary repairs.

If vibration continues, have the unit serviced by a

competent repairman_

Adjust side plates. See To Adiust Side Plates in the

Adjustment section_

Adjust auger drive belt; replace ifdamaged

Adjust auger control cable

Replace shear bolt.

Stop engine immediately and disconnect spark plug w_re

Clean discharge chute and inside of auger housing

Stop engine immediately and disconnect spark plug wire

Remove object from auger,

22

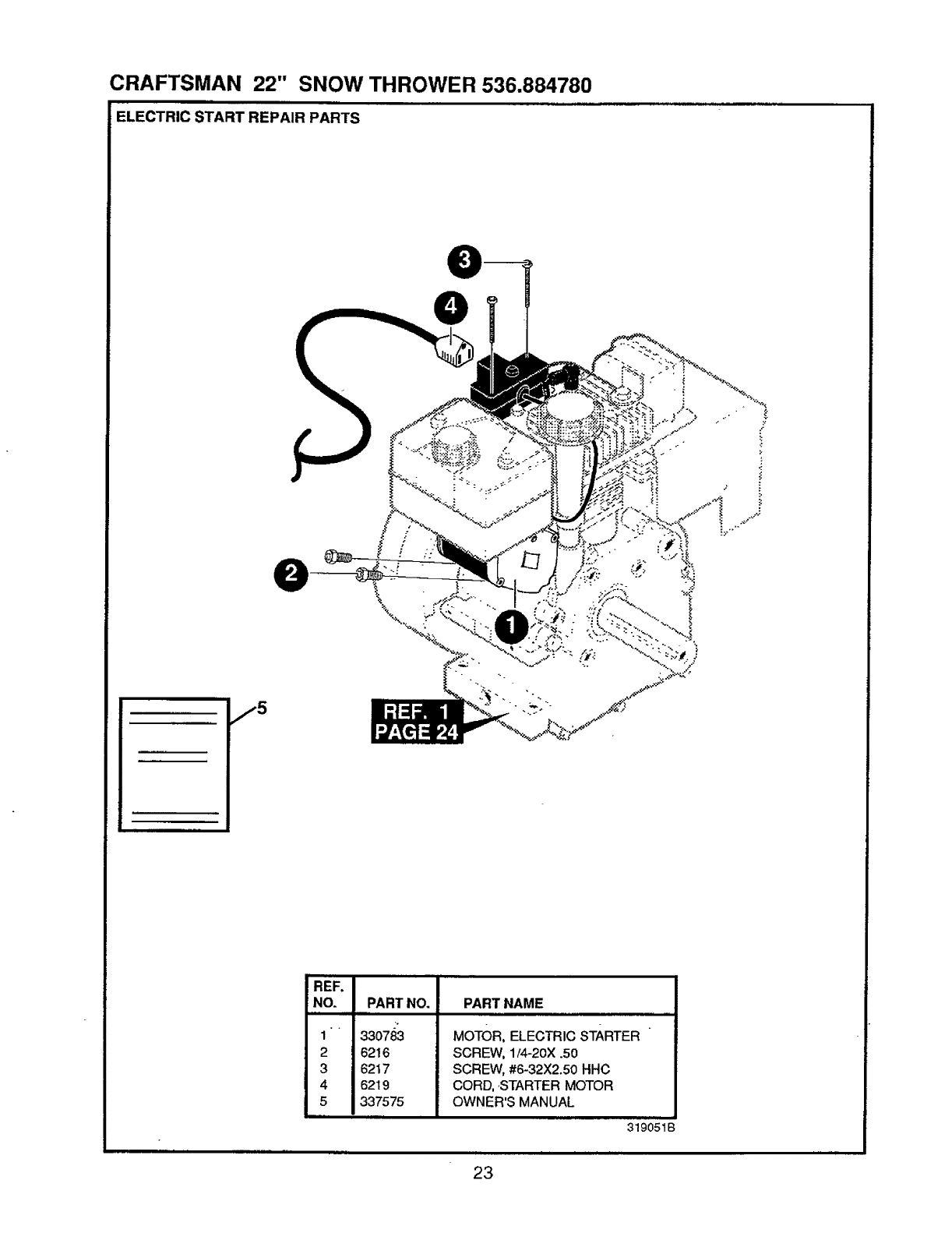

CRAFTSMAN 22" SNOW THROWER 536.884780

ELECTRIC START REPAIR PARTS

j5

\

REF.

NO.

1

2

3

4

5

PART NO.

2"

330783

6216

6217

62t 9

337575

PART NAME

MOTOR, ELECTRIC STARTER

SCREW, 1I4-20X .50

SCREW, #6-32X2.50 HHC

CORD, ,STARTER MOTOR

OWNER'S MANUAL

319051B

23

CRAFTSMAN 22" SNOW THROWER 536.884780

ENGINE REPAIR PARTS

ENGINE MOUNTS TO FRONT HOLES

ON THE FRAME

Io

\

REF.

NO. PART NO.

1

2 302636

3 120393

4 1498

53949

6 120638

7 578733

8 57479

9 586251

10 586253

11 581264

12 313826

13 12O382

14 39573

15 7384O

r,

i

PART NAME

ingine, M'odel 143.965003

(See Engine Repair Parts List)

SCREW, 5/16-18Xl .25

WASHER, FLAT .344X .6gx.065

NUT, 5/I 6-18 REGHEXCTRLK

GUIDE, ROD BELT RH

WASHER, HVSPTLK 328X.60X.09

SCREW, 5/16-24X .625HH0

SPACER, SLEEVE .75 X1.25X!.32

SPACER, SLEEVE .753X1.12X.38

PULLEY, ENGINE V4L

BELT, V 4L 35.23LG

WASHER, FLAT

WASHER, REGSPTLK

SCREW, 3/8-24X 1.00

FLATWASHER .765Xl.12X.06

336629 C

24

CRAFTSMAN 22" SNOW THROWER 536.884780

FRAME COMPONENTS REPAIR PARTS

REF.

NO,

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

. .. ,,,,, ,

PART NO.

337766-854

35498

336657

71003

1499

336658

335587

1499

337767

18O124

313843

579860

304877

579493

313854

580772

310169

120392

337940

PART NAME

ii i iii i

FRAME, ASSY

SCREW, 5/16-18X .75

PLATE -CLUTCH ARM

SCREW, 3/8-16X .75 HHC

NUT, 3/8-16 REGHXCTRLK

ARM-CLUTCH

BOLT,.497X .138 HHSH 3/8-16

NUT, 3/8-16 HXGTR]_K

CABLE, LOWER CONTROL

SCREW, 3/8-16X1.25 HHC

PULLEY, IDLER

SPOOL, CABLE AUGER CLUTCH

PIN, CLEVIS .25DX1.094

PIN, COTTER .06X .50

IDLER SPRING

COVER, BELT

SCREW, 1/4-20X .63

WASHER, FLAT .281X .63X.065

SPRING, CABLE RETAINER

336632 B

25

CRAFTSMAN 22" SNOW THROWER 536.884780

GEAR CASE REPAIR PARTS

O

O®

®

O

@

OO

REF.

NO.

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

!8

19

20

21

22

PART NO.

10577

10576

180020

46931

303008

9344

9566

50304

9346

581388

51279

51405

431787

50221

583125

580295

454565

313828

50304

9566

336652

585598-830

PART NAME

CASE, GEAR RH

CASE, GEAR LH

SCREW, 1/4-20X .75

NUT, 1/4-20 WDFL MAC-LOCK

NUT, 114-20 HEXKEPS

SCREW, 3/8-16X .50 WAHTAP

SEAL, OIL, .75 X 1.19X .25

BEARING, FLANGE

WASHER, FLAT .752Xl .24X.093

SHAFT, AUGER OUTPUT

GASKET, GEAR CASE CM 9"

GEAR, WORM

KEY, WDRF #61 °625X.187X.250

BEARING, FLANGE

SHAFT, WORM IMP INPUT

COLLAR, THRUST .753Xt.24X.50

PIN, SPRING.250DIAX1.25LG

BEARING, ROLL

BEARING, FLANGE

SEAL, OIL, .75 X 1.19 X .25

SPACER, SLEV .676Xl.00X .250

IMPEL, ASSY

337653A

26

CRAFTSMAN 22" SNOW THROWER 536.884780

AUGER HOUSING REPAIR PARTS

,-"

/

REF.

NO.

1

2

3

4

5

6

7

8

-" 9

lO

11

12

13

14

15

I6

PART NO.

583124

71002

71371

334514

582960

49562

180077

120638

120376

336753-854

58t395-830

38O9

12O392

120380

! 20375

336696

PART NAME

PULLEY, V4L

SCREW, 5/16-18X .50

KEY, SQUARE .18SQX.88LG

SPACER, SLEEVE .676X1.00X .53

RETAINER, BALL BEARING

BEARING, BALL

SCREW, 5/16-18X .75 HHC

WASHER, HVSPTLK .328X.60X.09

NUT, 5/16-18 REGHEX

HOUSING, ASSY

BLADE, SCRAPER 22"

BOLT, 1/4-20X .63 CARR

WASHER, FLAT .281X .63X.065

WASHER, REGSPTLK.

NUT, 1/4-20 REGHEX

AUGER, ASSY LH

REF.

NO.

17

18

19

2O

21

22

23

24

25

26

27

28

29

30

PART NO.

336697

9524

3943

1502

9517

8619

9357

336650-854

336651-854

323825

336653-830

3316

996307

120393

PART NAME

AUGER, ASSY RH

SCREW, 1/4-20Xl .75 HHCFT

SPACER, SLEV .250X .47X .20

NUT, 1/4-20 REGHEXCTRLK

BEARING, FLANGE .7541D

NUT, 5/16-18 WDFL WHIZ

SCREW, 5/16-18X .75WDFLWAH LK

PLATE, END LH

PLATE, END RH

BOLT, 1/4-20X .75 CARRLN

SKID, EDGE COVER

BOLT, 5/16-18X1.00 CARR

WASHER, FLAT .391X1.00X.209

WASHER, FLAT .344X .69X.065

3366359

27

CRAFTSMAN 22" SNOW THROWER 536.884780

CHUTE REPAIR PARTS O

\

•_ii ............

REF.

NO. PART NO. PART NAME

ii = llll

1 t1780-830 CHUTE, UPPER

2 305216 PIN, HINGE

3 70993 BOLT, 5/16-18X .75 CARR

4 12021 WASHER, PLASTIC

5 6711 WASHER, PLASTIC .315X .75X.064

6 71391 NUT, 5/16-18 REGHEXCTRLK

7 586280 BOLT, 5/16-18Xl .00 CARR

8 120393 WASHER, FLAT .344X .69X.065

9 120638 WASHER, HVSPTLK .328X.60X.09

10 13527 KNOB, T 21]LADE W/5!6/18 NUT

11 120376 NUT, 5t16-18 REGHEX

12 585501-830 CHUTE, LOWER

13 586280 BOLT, 5/16-18X1.00 CARR

14 585214-853 COLLAR, CHUTE

15 180020 SCREW, 1/4-20X .75 HHC

16 120392 WASHER, FLAT .281X .63X.065

17 1502 NUT, 1/4-20 REGHEXCTRLK

18 337227 RETAINER, RING INNER

19 585193 RETAINER, RING OUTER

337160B

28

CRAFTSMAN 22" SNOW THROWER 536.884780

HANDLE REPAIR PARTS ......

REF.

NO. PART NO.

1 335240-830

211234

3120393

4120638

5 120376

611261

7 301386-830

8 1058

9 3535

PART NAME

HANDLE, UPR

SCREW, 5/16-18X2.75

WASHER, FLAT .344X .69X.065

WASHER, HVSPTLK .328X.60X.09

NUT, 5/16-18 REGHEX

STOP, RED PLASTIC

HANDLE, RH ASSY

PIN, PIVOT

NUT, PUSH ON CAP

irr

REF.

NO.

10

11

t2

13

14

15

16

17

PART NO.

4O49

336687

1673

1502

308146

_336667-830

18OO77

235

PART NAME

BUMPER, RECT W/FLAT TOP

CABLE,AUGER CLUTCH

SPRING, AUGER CLUTCH

NUT, 1/4-20 REGHEXCTRLK

BOOT, CLUTCH SPRING

HANDLE, LWR

SCREW, 5/16-18X .75 HHC

SCREW, 5/16-18X2.00

336639C

29

CRAFTSMAN 22" SNOW THROWER 536.884780

WHEELS REPAIR PARTS

336662

336664

71O74

20864

PART NAME

AXLE-.50 X20"

TIRE & RIM

WASHER, FLAT .53X1.00X.063

RING, E

336637A

CHUTE CONTROL ROD REPAIR PARTS

• 0

REF.

NO.

1

2

3

4

5

6

7

\

\\

PARTNO.

585426

307399

309312

578159

336704

148

120394

PARTNAME

CRANK,ASSYW/YOKE

HANDLE,CHUTECRANK,

WASHER,FLAT .39 X .70X.05

RING,RETE

BOLT,EYE

GROMMET,EYEBOLT

WASHER, FLAT .406X .81X.065

REF.

NO.

8

9

10

11

12

13

14

PART NO.

71O46

585195

585196

304552

3O4877

304551

579493

PART NAME

NUT, 3/8-16 HEXNYL

BRK'_, WORM

WORM, GEAR CHUTE

BLOCK, UNIV PIV

PIN, CLEVIS

PIN, UNIV JOINT

PIN, CO'IT['ER

337666A

30

CRAFTSMAN 22"

DECAL REPAIR PARTS

SNOW THROWER 536.884780

O

REF.

NO. PART NO.

1

2

3

4

5

6

7

8

302487

70141

7Ol 42

302922

308766

334151

337443

3903

PART NAME

DECAL, 9" IMPELLER

DECAL, DANGER AUGER FOOT#I 1445

DECAL, DANGER CHUTE HAND#11442

DECAL, DANGER ENGLISH #11444

DECAL, CRAFTSMAN (RED) STEEL

DECAL, EL STR 5/22

DECAL, DANGER CHUTE SRS SHORT

DECAL, AUGER DRIVE ENGAGE

31

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.965003

64A /,

L69

4oo .._

129

262

285 93_,, O

/

287 390 /

327

32

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER143.965003

KEY# PART#

136469A

2 26727

4 30968

5 30969

14 28277

15 31334

16 31510

17 31335

18 650548

19 31426

20 32600

25 36552

25A 36883

26 6508O2

26A 650926

30 34740

40 36073

40 36074

40 36075

41 36070

41 36071

41 36072

42 36076

42 36077

42 36078

43 20381

45 32875

46 32610A

46 27241

49 32654

50 33158

60 29745

61 34126

62 650760

63 28545

64 30063

64A 8345

65 650128

69 27677A

70 34674C

72 27642

75 27897

80 3O574A

81 3O590A

82 3O591

83 30588A

86 650488

89 610961

g0 61119g

92 650815

93 650863

100 34443A

101 610118

102 650872

1O3 651 O07

110 35557

1t0A 35265

119 36443

120 36441

125 36471

125 36472

126 32644A

126 32646A

127 650691

129 650818

130 6021A

131 650694A

135 35395

150 31672

151 31673

DESCRIPTION .................................. OTY

Cylinder (Incl. 2, 20, &72) ........................ 1

Dowel Pin ................................................ 2

Oil Drain Extension .................................. I

Extension Cap ......................................... !

Washer .................................................... 1

Governor Rod .......................................... 1

Governor Lever ........................................ 1

Governor Lever Clamp ............................ 1

Screw, 8-32 x 5/16". ................................ 1

Extension Spring ..................................... 1

Oil Seal .................................................... 1

Blower Housing Baffle ............................. 1

Baffle Extension ....................................... 1

Screw, 1/4-20 x 5/8". ............................... 2

Screw, 8-32 x 21/64". .............................. 1

Crankshaft ............................................... 1

Piston, Pin & Ring Set (Std.) .................... 1

Piston, Pin & Ring Set (.010" OS) ........... 1

Piston, Pin & Ring Set (.020" OS) ........... 1

PislJon& Pin Ass'y. (Std.) (Incl. 43) ........ 1

Pistion & Pin Ass'y. (.010" OS) (IncL 48). 1

Pistion & Pin Ass'y. (.020" OS) (Inc!. 43). 1

Ring Set (Std.} ......................................... 1

Ring Set (.010 OS) .................................. 1

Ring Set (.020 OS) .................................. 1

Piston Pin Retaining Ring ........................ 2

Connection Rod Ass'y. (Incl. 46 & 4g) ..... 1

Connecting Rod Bolt ................................ 2

Valve Ufter .............................................. 2

Oil Dipper ........ :....................................... 1

Camshaft (BCR) ...................................... I

Blower Housing Extension ....................... 1

Grommet Mounting Bracket ..................... 1

Screw, 8-32 x 3/8". .................................. 1

Grommet ................................................. 1

Screw, Torx T-30, 1/4-30 x 1/2". .............. t

Wash er .................................................... 1

Screw, 10-24 x 1t2". ................................ 1

Cylinder Cover Gasket ............................ 1

Cylinder Cover (Inc!. 75 & 80) .................. 1

Oil Drain Plug .......................................... 1

Oil Seal .................................................... 1

Governor Shaft ........................................ 1

Washer .................................................... 1

Governor Gear Ass'y. (Incl. 81) ............... 1

Governor Spool ....................................... 1

Screw, 1/4-20 x 1-t/4". ................. ,........... 7

Flywheel Key ........................................... 1

Flywheel *W!Ring Gear ........................... 1

Belleville Washer ..................................... 1

Flywheel Nut ............................................ 1

Solid State Ingnition ................................. 1

Spark Plug Cover .................................... I

Solid State Mounting Stud ....................... 2

Screw, torx T-15, 10-24 x 15/16". ............ 2

Ground Wire ............................................ 1

Ground Wire ............................................ 1

Cylinder Head Gasket ............................. 1

Cylinder Head (Incl. 131) ......................... !

Exhaust Valve (Std.) (Ind. 151 ) ............... 1

Exhaust Valve 91t32" OS) ( Incl. 151 ) ..... 1

Intake Valve (Std.) (Incl. 151) .................. 1

Intake Valve (1/32"OS) (Ind. 151 )........... !

Washer .................................................... 1

Screw, 5/16-! 8 x t-1/2". .......................... 1

Screw, 5/16-18 x 1-1/2". .......................... 2

Screw, 5/16-18 x 2". ................................ 5

Resistor Spark Plug (RJ19LM) ................ 1

Valve Spring ............................................ 2

Valve Spring Cap ..................................... 2

KEY#

169

170

17t

172

173

174

176

181

162

183

184

185

186

200

ii

PART# DESCRIPTION ................................... OTY

203

204

206

20g

209A

215

21g

220

222

223

224

260

262

267

268

274

275

277

285

287

29O

292

298

300

301

3O5

307

308

310

313

327

328

32g

335

338

340

342

342A

345

35O

351

355

364

365

370A

370C

370D

370G

380

390

396

4OO

27234A

27666

31410

34146

35350

30200

29752

650870

6201

34583

26756

33691

32698

33858A

31342

650549

6!0973

650139

30322

35440

34582

35438

28820

650664

33673A

35656A

650737

34212

30200

33670A

35771

650327

36476A

650926

30705

26460

650665

35584

35355

35554

35499

35539

35556

34080

35392

35593

610973

35072

650257

36247

30063

650675

33344

570682

32180C

590574

33333

650735

36261

36501

35878

35282

632107A

590707

(NOTE:

Valve Cover Gasket ................................. 2

Breather Body ........................................ 1

Breather Element .................................... 1

Valve cover .............................................. 1

Breather Tube ......................................... 1

Screw, 10-24 x g/! 6". .............................. 2

Nut & Lock Washer, 1/4-28 ..................... 2

Screw, 1/4-28 x 1-11/16". ........................ 1

Screw, 1/4 x 7/8". ..................................... 1

Choke Bracket ......................................... 1

Carburetor To Intake Pipe Gasket ........... 2

Intake Pipe .............................................. 1

Governor Link ......................................... 1

Control Bracket

(Incl, 203 thru 209A) ............................. 1

Compression Spring ................................ 1

Screw, 5-40 x 7/16". ................................ 1

Terminal .................................................. 1

Screw, 8<32 x 112". .................................. 2

Lock Nut, 8-32 ......................................... 2

Control Knob ............................................ 1

Choke Rod .............................................. 1

Chike Knob .............................................. 1

Screw, t 0-32 x 1/2". ................................ 2

Screw, 1/4-20 x 1-19/32". ........................ 2

Intake Pipe Gasket .................................. 1

Blower Housing ....................................... 1

Screw, 1/4-20 x 1/2". ............................... 2

Hold Down Bracket ................................. I

Screw, 10-24 x 9/16". ............................ 1

Exhaust Gasket ....................................... 1

Mufffer (lncI. 274) ..................................... 1

Screw, 1/4-20 x 2-1/2". ........................... 2

Starter Cup .............................................. 1

Screw, 8-32x 21/64". ............................... 3

Fuel Line .................................................. 1

Fuel Line Clamp ...................................... 2

Screw, 1/4-15 x 7/8". ............................... 2

Fuel Tank (Ind. 292 730I) ....................... 1

Fuel Cap .................................................. 1

Oi! Fill Tube ............................................. 1

"O" Ring ................. :................................ 1

Fill Tube Clip ............................................ 1

Dipstick .................................................... 1

Spacer .................................................... 1

Starter Plug .............................................. 1

Switch Key (Craftsman ............................ 1

Terminal .................................................. 1

Carburetor Cover ..................................... 1

Screw, 8-32 x 5116". ................................ 2

Fuel Tank Bracke .................................... 1

Screw, Torx T-30, 1/4-20 x 1/2". .............. I

Wash er ................................................... 2

Heat Baffle ............................................... 1

Primer Ass'y ............................................ 1

Primer Line ............................................. 1

Starter Handte ......................................... I

Carburetor Cover Bracket ........................ 1

Screw, 10-24 x 3/8". ............................... t

Lubrication Decal .................................. 1

Primer Decal ........................................... 1

Warning Decal ......................................... 1

Choke Decal ........................................... t

Carburetor ([ncl. t84) ..............................

Rewind Starter ......................................... 1

This engine could have been built with ......

590646 starter. Refer to the design of the air intake ..

louvers for part identilication, individual starter parts do

not interchange.)

33290D Electric Starter Motor (110 Volt) (Optional)0

36444 Gasket Set (incl. items marked * )........... 1

33

CARBURETOR NO. 632107A

i

!

1

t

!

7. I II

I1

/

!

/

. J-

L.-

i _ _ I 17

i

zz.;_

44

g

L

KEY# PART#

1 631615

2631767

6631036

7 650506

10 632108

14 631815

15 630735

16 631807

17 650417

18 630766

2O 631838

21 63O766

22 630739

23 63O740

25 631951

27 631024

28 632019

29 631028

30 631O21

31 631022

32 27136A

33 27554

40 31839

41 630740

42 630739

43 630738

44 27110

47 630748

48 631027

60 31840

DESCRIPTION QTY

Throttle Shaft & Lever Assembly ..... 1

Throttle Return Spring .......... t

Throttle Shutter ........................... t

Shutter Screw .............................. 2

Choke Shaft & Lever Assembly ..... t

Choke Shutter ..................... t

Choke PositioningSpring ............... I

Fuel Fitting..................................... t

Throttle Crack Screw/Idle Speed Screw 1

Tension Spring ............................ t

Idle Mixture Screw ..................... 1

Tension Spring ................................ 1

Idle Mixture Screw Washer .......... 1

Idle Mixture Screw "O" Ring ............ 1

Float Bowl Asy. (Incl. 32&33) ........ 1

Float Shaft .................................... 1

Float ....................................... 1

Float Bowl "O" Ring .................. 1

Inlet Needle, Seat & Clip (lncl 3t) .... 1

Spring Clip ......................... 1

Bowl Drain Assy ..................... 1

Drain Plunger Gasket ....................... 1

Main Adj. Scxew Ass'y (Incl. 41 thru 44)1

High Speed Mixture Screw "O" Ring. 1

High Speed Mixture Screw Washer.. 1

High Speed Mixture Screw Tension

Spring ................................... t

Bowl Nut Washer ...................... 1

Welch Plug, Idle Mixture Well ....... 1

Welch Plug, Atmospheric Vent .... 1

Repair Kit (Incl, items marked *) 1

STARTER NO. 590646

t_z KEY# PART#

590646

10 1 590599A

2 590800

3590615

4590601

s5 590598

6 590616

7 590617

8 590645A

9 590619

10 590620

11 590647

12 590535

t3 590574

DESCRIPTION QTY

Recoil Starter ........................ 1

Spring Pin (Inc. 4) ................... 1

Washer ....................... 1

Retainer .............................. 1

Washer .......................... 1

Brake Spring .................... 1

Starter Dog ..................... 2

Dog Spring ....................... 2

Pulley Ass'y (Incl. 9&10). I

Rewind Spring

Spring Cover .............................. 1

Starter Housing Ass'y ...................... 1

Starter Rope (Length 98" x 9/64" dia.) 1

Mitten Gri[p Handle

(Not included with starter) .... 1

34

STARTER NO. 590707

i590599A

590696

590601

--8 1590697

590698

590699

7'_ _"--7 81 590709

590708

[_ 12 590535

6 -- --6 13 590574

O --2

DESCRIPTION

Recoil Starter ........................ 1

Spring Pin (inc. 4) .............. 1

Retainer ........................................

Washer ..................................

Brake Spring ..................... t

Starter Dog ............................... 2

Dog Spring ..................................... 2

Pulley & rewind Ass'y................... 1

Starter Housing Ass'y .................... 1

Starter Rope (Length 98" x 9/64" alia.) .1

Mitten Gri[p Handle

(Not included with starter) ......... 1

STARTER MOTOR NO 33290D

QTY

13 15

\7

10A KEY# PART#

31749

33522

33769

33524

• 35461

35450

35912

35459A

35452A

5905OO

33441

35453

35454

35462

35456

650819

32450B

650759

DESCRIPTION ......................... QTY

Retainer Ring ........................ 1

Spring Retainer .... ,. . ,1

Anti-drift Spring ................ 1

Nut & Gear ..................... 1

Drive End cap Ass'y. (Incl 7} .... I

"O" Ring ............... 2

Armature ......................... 1

Housing Ass'y .................. t

Brush & Spring Card Ass'y .... t

Thrust Easher ................. t

Ground Screw ............................. I

Commutator End Cap Ass'y (Incl 7} .. 1

Switch Box Ass'y. Ilncl. 2I) . t

Case Bolt ....................... 2

Grounding Screw ................ 1

Screw, 6-32 x 2-1/2". ................. 2

Extension Cord (10"6") ............ 1

Screw, Torx T-30. 1/4-20 x 23'32 . 3

35

OWNER'S

MANUAL

MODEL NO.

536.884780

HOW TO ORDER

REPAIR PARTS

FOR REPAIR SERVICE, CALL

THIS TOLL FREE NUMBER

1-800-4-REPAIR

(1-800-473-7247)

FOR REPLACEMENT PARTS

INFORMATION AND

ORDERING, CALL THIS

TOLL FREE NUMBER:

1-800-FON-PART

(1-800-366-7278)

FOR THE LOCATION OF THE SEARS

REPAIR SERVICE CENTER

iN YOUR AREA, CALL 24 HOURS

A DAY, 7 DAYS A WEEK:

1-800-488-1222

CRAFTSMAN®

5 HORSEPOWER

22" DUAL STAGE

AUGER PROPELLED

SNOW THROWER

120V. ELECTRIC START

Each SNOW THROWER has its own MODEL

NUMBER found on the engine mount frame.

Each ENGINE has its own MODEL NUMBER

found on the BLOWER HOUSING.

Always mention these MODEL NUMBERS when

requesting service or Repair Parts for your SNOW

THROWER.

All parts may be ordered through Sears, Roebuck

and Company Service Centers and most Retail

Stores.

WHEN ORDERING REPAIR PARTS, ALWAYS

GIVE THE FOLLOWING INFORMATION:

* PRODUCT - "SNOW THROWER"

* MODEL NUMBER -536.884780

* ENGINE MODEL NUMBER -143.965003

* PART NUMBER

* PART DESCRIPTION

"Your Sears merchandise has added value when you

considerthat Sears has service units nationwide staffed

with Sears trained technicians...Professional technicians

specifically trained on Sears products, having the parts,

tools and equipment to insurethat we meet our pledge

to you...we service what we sell."

SEARS, ROEBUCK AND CO., Hoffman Estates, IL 60179

Printed in U.S.A.

36

MANUAL IMPORTANTE NO LO BOTE

8 AVR8

MANUAL DEL

PROPIETARIO

MODELO NO.

536.884780

Precaucibn:

Lea y siga todas las

reglas e |nstrucciones

de seguridad antes de

operar este equipo

CRAFTSMRN

5 CABALLOS DE FUERZA DOS

ETAPAS,56 CM

(22 PULGADAS)

CON PROPULSION DE

BARRENO

REMOVEDORA DE NIEVE

ARRANQUE ELECTRICO

• Montaje

• Operacion

• Responsabilidades del cliente

• Reparacion y ajustes

• Piezas de repuesto

SEARS, ROEBUCK AND CO., Hoffman Estates, IL 60179 U.S.A.

337575 09/14/95

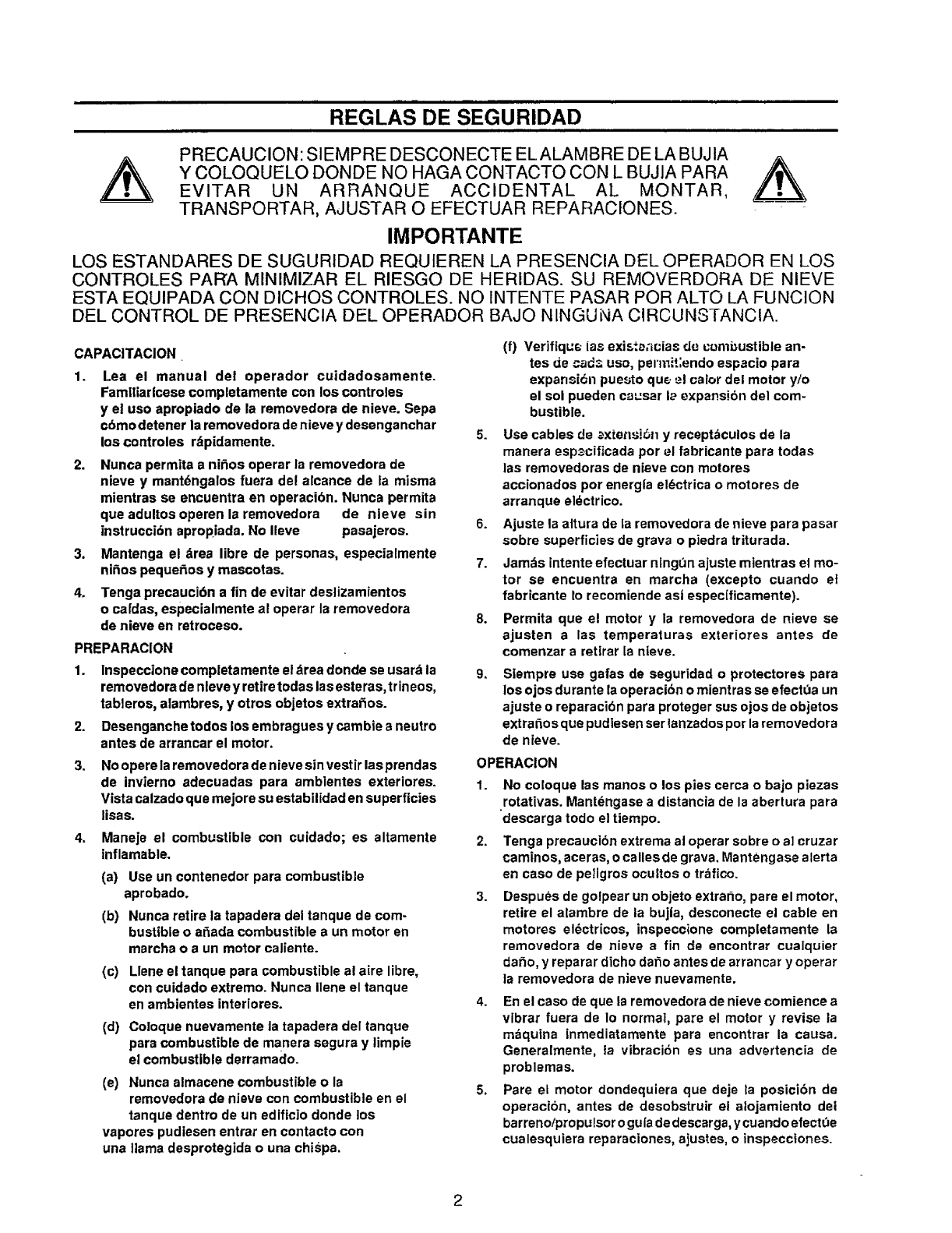

REGLAS DE SEGURIDAD

PRECAUCION: SIEMPRE DESCONECTE EL ALAMBRE DE LA BUJIA

,_ Y COLOQUELO DONDE NO HAGA CONTACTO CON L BUJIA PARA _

EVITAR UN ARRANQUE ACCIDENTAL AL MONTAR,

TRANSPORTAR, AJUSTAR O EFECTUAR REPARAOIONES.

IMPORTANTE

LOS ESTANDARES DE SUGURIDAD REQUIEREN LA PRESENCIA DEL OPERADOR EN LOS

CONTROLES PARA MINIMIZAR EL RIESGO DE HERIDAS. SU REMOVERDORA DE NIEVE

ESTA EQUIPADA CON DICHOS CONTROLES. NO INTENTE PASAR POR ALTO LA FUNCION

DEL CONTROL DE PRESENCIA DEL OPERADOR BAJO NINGUNA CIRCUNSTANCIA.

CAPACITACION

1. Lea el manual del operador cuidadosamente.

Famlliarlcese completamente con los controles

y el uso apropiado de la removedora de nieve. Sepa

cbmo detener la removedora de nieve y desenganchar

los controles rdpidamente.

2. Nunca permita a ni_os operar la removedora de

nieve y msnt6ngalos fuera del alcance de la misma

mientras se encuentra en operacidn. Nunca permita

que adultos operen la removedora de nieve sin

instruccibn apropiada. No Ileve pasajeros.

3. Mantenga el 6rea libre de personas, especialmente

ninos peque_os y mascotas.

4. Tenga precaucibn a fin de evitar deslizamientos

o cafdas, especialmente al operar la removedora

de nieve en retroceso.

PREPARACION

1. lnspeccionecompletamente el drea donde se usard la

removedora de nleve y retire todas las esteras, trineos,

tableros, alambres, y otros objetos extra_os.

2. Desengsnche todos los embragues y cambie sneutro

antes de arrancar el motor.

3. No opere la removedora de nieve sin vestir las prendas

de invierno adecuadas para ambientes exteriores.

Vista calzado que mejore su estabilidad en superficies

lisas.

4. Maneje el combustible con cuidado; es altamente

inflamable.

(a} Use un contenedor para combustible

aprobado.

(b) Nunca retire la tapadera del tanque de com-

bustible o a6ada combustible aun motor en

msrcha o a un motor caliente.

(c) Llene el tanque para combustible al aire libre,

con cuidado extremo. Nunca Ilene el tanque

en ambientes interiores.

(d) Coloque nuevamente la tapadera del tanque

pars combustible de manera segura y limpie

el combustible derramado.

(e) Nunca almacene combustible o la

removedora de nieve con combustible en el

tanque dentro de un edific]o donde los

vapores pudiesen entrar en contacto con

una llama desprotegida o una chispa.

(f) Veriflque ias exist_;icias de combustible an-

tes de cads uso, pel'mit;endo espacio para

expar, si6n puesto que ,.-=1cator del motor y/o

el sol pueden causer I_ expsnsibn del com-

bustible.

5. Use cables de _xtensi611 yreceptdculos de la

manera esp3cificada por el fabricante pars todas

las removedoras de nieve con motores

accionados por energla el6ctrica omotores de

arranque eldctrico.

6. Ajuste la attura de la removedora de nieve pare pasar

sobre superficies de grays o piedra triturada.

7. Jamds intente efectuar ning0n ajuste mientras et mo-

tor se encuentra en marcha (excepto cuando et

fabricante Io recomiende asi especIficamente).

8. Permita que el motor y la removedora de nieve se

ajusten alas temperatures exteriores antes de

comenzar a retirar Is nieve.

9. Slempre use galas de seguridad o protectores para

los ojos durante la operacibn o mientras se efectOa un

ajuste o reparacidn para proteger sus ojos de objetos

extra_os que pudiesen ser lanzados por la removedora

de nieve.

OPERACION

1. No coloque las manos o los pies cerca o bajo piezas

rotativas. Mant6ngase a distancia de la abertura para

descarga todo el tiempo.

2. Tenga precaucibn extrema al operar sobre o a] cruzar

caminos, aceras, o calles de grava. Mantengase alerta

en caso de peligros ocultos o trafico.

3. Despu6s de golpear un objeto extrar_o, pare el motor,

retire el alambre de la bujla, desconecte el cable en

motores el6ctricos, inspeccione completamente la

removedora de nieve a fin de encontrar cualquier

da_o, y reparar dicho dafio antesde arrancar y operar

la removedora de nJeve nuevamente.

4. En el caso de que la removedora de nieve comience a

vibrar fuera de Io normal, pare el motor y revise la

mdquina inmedistamente para encontrer la causa.

Generalmente, Ia vibraci6n es una advertencia de

problemas.

5. Pare el motor dondequiera que deje la posicibn de

operacibn, antes de desobstruir el alojamiento del

barreno/propulsor ogufadedescarga, ycuandoefectOe

cualesquiera reparaciones, ajustes, o inspecciones.

2

REGLAS DE SEGURIDAD =|ll ill

6.

7=

AI limpiar, reparar, o inspeccionar la mdquina

asegdrese de que el barreno!propulsor y toda parte

mbvil se hayan detenido. Desconecte e] alambre de la

bujla y mant_ngalo alejado de la bujia para evitar un

arranque accidental.

Tome todas las precauciones posibles at dejar la

removedora de nieve desatendida. Desenganche e!

barrenolpropulsor, camb!e a neutro, pare el motor, y

retire la tlave.

8. No ponga en marcha el motor en ambientes interlores,

excepto a! arrancar el motor y pare transportar la

removedora de nieve hacia adentro o hacia afuera del

edificio. Abra las puertas exteriores; el humo de! es-

capees pel[grose (contiene MONOXIDO DE CARBONO,

un GAS INODORO y LETAL).

9. No limple nieve perpendlcularmente ata direccibn de

pendlentes. Tenga precaucibn al cambiar de direccibn

en pendientes. No intente limpiar pendientes

pronunciadas.

10. Nunca opere la removedora de nieve sin que los

resguardos, places u otros dispositivos de seguridad

se encuentren en su lugar.

11. Nunca opere la removedora de nieve cerca de recintos

de vidrio, autom6viles, huecos de ventanas, sitios de

carga/descarga, y similares sin el ajuste apropiado del

dngulo de descarga de la nieve. Mantenga nir_os y

mascotas alejados.

12. No sobrecargue la capacidad de la mdquina al intentar

ltmpiar nieve a una ve]ocidad demasiado rdpida.

13. Nunca opere la removedora de nieve aalta s velocidades

detransporte sobre superficies resbalosas. Mire hacia

atrds y tenga cuidado al retroceder.

14. Nunca descargue directamente sobre espectadores ni

permlta a nadle frente ala removedora de nieve.

15. Desenganche la fuerza motriz al barrenotpropulsor

cuando la removedora de nieve sea transportada o

est_ fuera de use.

17. Nunca opere la removedora de nieve sin buena

visibilidad o iluminacibn. Siempre estd seguro de su

estabilidad, y mantenga un agarre firme de las man ijas.

Camine; jam_s corra.

MANTENIMIENTO Y ALMACENAMIENTO

1. Revise los pernos de seguro per esfuerzo cortante y

otros pernos que frecuentemente no estdn apretados

adecuadamente pare asegurarse de que la removedora

de nieve esta en condiciones seguras de trabajo.

2. Nunca a]macene la removedora de nieve con combus-

tible en el tanque para combustible dentro de un

edificto en el cual se encuentran presentes fuentes de

ignici6n tales come ague caliente y calentadores de

espacio, secadoras de ropa, y similares. Permita que

el motor se enfrie antes de almacenario en cualquier

recinto.

3. Siempre refi_rase alas instrucciones del manual del

operador para consulta de los detalles importantes si

la removedora de nieve serd almacenada durante un

per(ode de tiempo prolongado.

4. Mantenga o coloque de nuevo las etiquetas de

seguridad einstrucciones, de acuerdo a Io que sea

necesar[o.

5. Mantenga la removedora de nieve en marcha unos

cuantos minutes despuds de tirar la nieve pare evitar

el congelamiento del barreno/propu]sor.

ADVERTENCIA

Esta removed era de nieve se usa para aceras, caminos

de entrada, y otras superficies de terreno planas. Se

debe tener mucha PRECAUCION al utilizarla en

superficies con pendiente pronunciada. NO USAR LA

REMOVEDORA DE NIEVE SOBRE SUPERFICIES POR

ENCIMA DELNIVEL DELTERRENO, talescomotechos

de residencias, cocheras, porches u otras de tales

estructuras o edificios.

16, Utilice _nicamente aditamentos y accesor[os

aprobados per el fabricante de la removedora de nieve

(tales come cadenas antiderrapantes para ]as Ilantas,

juegos de arranque el_ctrico, etc.).

__" _ _:_ _ _" i &BUSQUE ESTE SIMBOLO PARA

DESTACAR PRECAUCIONES DE

SEGURIDAD IMPORTANTES. ESTO

SIGNIFICA--]ii ATENCION !!! iiiESTE

ALERTA!!! SU SEGURIDAD ESTA DE

POR MEDIO.

ADVERENCIA!

Las emanaciones de escapepmducidas

por este motor contienen quimicos

reconocidos per el Estado de California

come carcinbgenos, tambien pueden

produeir defectos en los recien nacidos

o causer otros dar_os al sistema

reproductive.

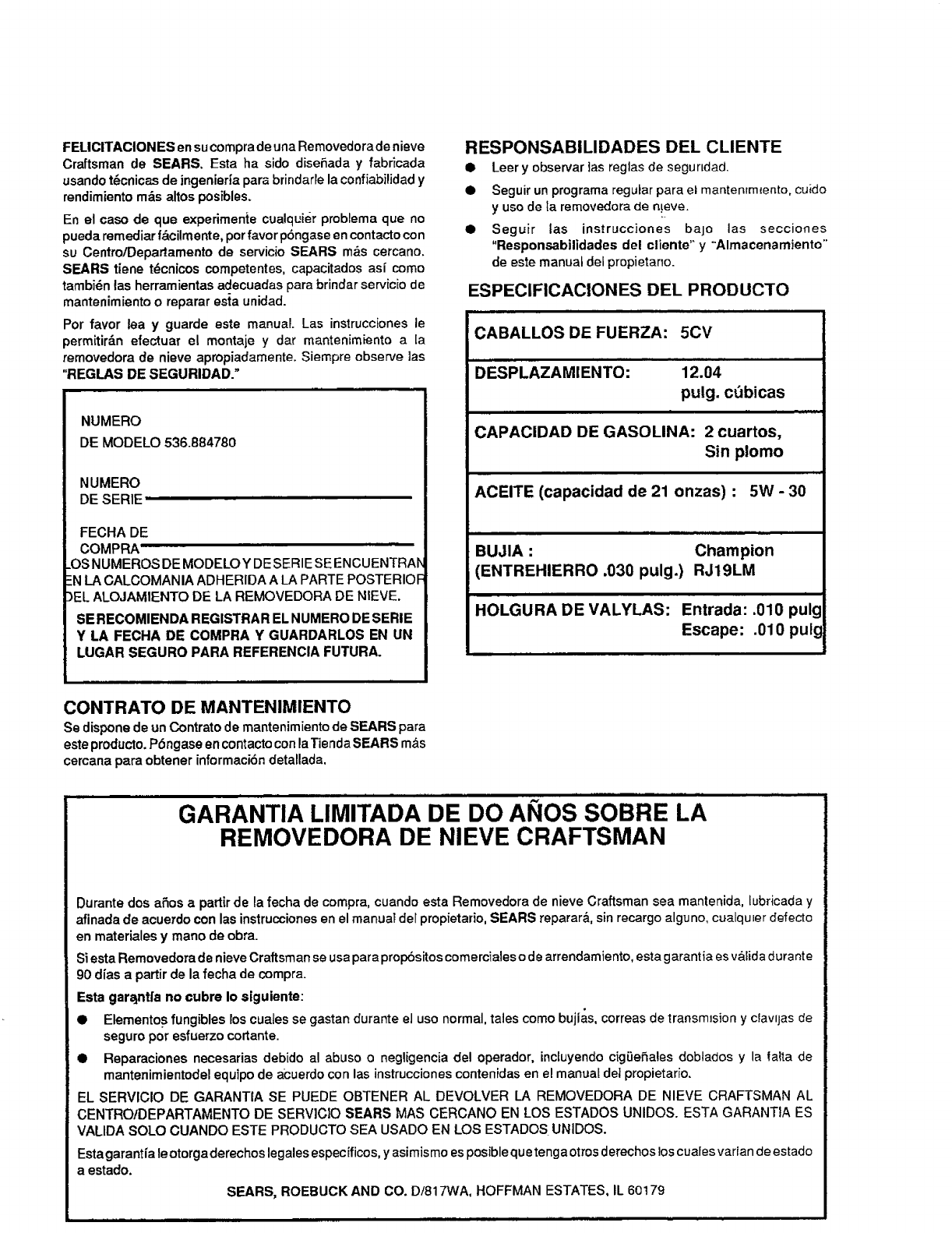

FELICITAClONES en sucomprade una Removedorade nieve

Craftsman de SEARS. Esta ha sido disehada y fabricada

usandot_cnicas de ingenieda parabrindarle la confiabilidady

rendimientom_s altos posibles.

En el caso de que experimente cualqui'_rproblema que no

pueda remediarf&cilmente,porfavor p6ngase en contactocon

su CentroiDepartamento de servicio SEARS mrs cercano.

SEARS tiene t_cnicos competentes, capacitados asf como

tambi6n las herramientas adecuadas para brindar servicio de

mantenimiento o reparar esta unidad.

For favor lea y guarde este manual. Las instrucciones le

permitir_n efectuar el montaje y dar mantenim_ento a [a

removedora de nieve apropiadamente. Siempre observe ]as

"REGLAS DE SEGURIDAD."

NUMERO

DE MODELO536.684780

NUMERO

DE SERIE"

FECHA DE

COMPRA'

.OSNUMEROS DE MODELOY DE SERIE SEENCUENTRAI_

-N LA CALCOMANIA ADHERIDA A LA PARTE POSTERIOF

)EL ALOJAMIENTO DE LA REMOVEDORA DE NIEVE.

SE RECOMIEN DA REGISTRA REL N UMERO DESERIE

Y LA FECHA DE COMPRA Y GUARDARLOS EN UN

LUGAR SEGURO PARA REFERENCIA FUTURA.

RESPONSABILIDADES DEL CLIENTE

@Leer y observar ]as reglas de segundad.

@ Seguir un programaregular para el mantenrm_ento, cuido

y uso de la removedora de n!eve.

@ Seguir las instrucciones bajo las secciones

"Responsabilidades del cliente" y "Almacenarniento"

de este manual del propietano.

ESPECIFICACIONES DEL PRODUCTO

CABALLOS DE FUERZA: 5CV

DESPLAZAMIENTO: 12.04

pulg. c,3bicas

CAPACIDAD DE GASOLINA: 2 cuartos,

Sin plomo

ACEITE (capacidad de 21 onzas) : 5W - 30

BUJIA : Champion

(ENTREHIERRO .030 pulg.) RJ19LM

i

HOLGURA DE VALYLAS: Entrada: .010 pulg

Escape: .010 pulc

CONTRATO DE MANTENIMIENTO

Se dispone de un Contrato de mantenimiento de SEARS para

esteproducto.P6ngase en contactoconla Tienda SEARS m_s

cercana para obtener informaci6ndetallada,

GARANTIA LIMITADA DE DO ANOS SOBRE LA

REMOVEDORA DE NIEVE CRAFTSMAN

Durante dos aSos a partirde la fecha de compra, cuando esta Removedora de nieve Craftsman sea mantenida, lubricada y

afinada de acuerdo con las instrucciones en el manual del propietario, SEARS reparar&, sin recargo alguno, cualquler defecto

en materiales y mano de obra.

Siesta Removedora de nieve Craftsman se usa para propbsitos comerciales o de arrendamiento, esta garantia es v&lidadurante

90 dfas apartir de la fecha de compra.

Esta gar_ntfa no cubre Io siguiente:

@ Elemento.s fungibles los cuales se gastan durante el uso normal, tales come bujias, correas de transmlsion y clavllas cre

seguro por esfuerzo cortante.

@ Reparaciones necesarias debido al abuso o negligeneia del operador, incfuyendo cigSefiales doblados y la falta de

mantenimientodel equipo de acuerdo con las instrucciones contenidas en e! manual de] propietario.

EL SERVICIO DE GARANTIA SE PUEDE OBTENER AL DEVOLVER LA REMOVEDORA DE NIEVE CRAFTSMAN AL

CENTRO/DEPARTAMENTO DE SERVICIO SEARS MAS CERCANO EN LOS ESTADOS UNIDOS. ESTA GARANTIA ES

VALIDA SOLO CUANDO ESTE PRODUCTO SEA USADO EN LOS ESTADOS UNIDOS.

Esta garant{a feotorga derechos legales especificos, yasimis mo es posible que tenga otros derechos los cuares varian de estado

aestado.

SEARS, ROEBUCK AND CO. D/817WA, HOFFMAN ESTATES, IL 60!79

........... ill|

TABLA DE CONTENIDOS

REGLAS DE SEGURIDAD ........................ 2,3

ESPECIFICAClONES DEL PRODUCTO ..... 4

RESPONSABILIDADES DEL CLIENTE .........

............................................................ 4,16-17

GARANTIA .................................................... 4

TABLA DE CONTENIDOS ............................ 5

INDICE .......................................................... 5

MONTAJE .................................................. 6-9

OPE RACION ......................................... 10-15

SERVlCIO YAJUSTES ..... 18=21

ALMACENAMIENTO .................................. 22

SOLUCION DE PROBLEMAS .................... 23

PEDIDOiSERVICIO DE PIEZAS ................ 24

INDICE

A

MontaJe:

Conjunto del cig_efial ...................... 8

Listeade revision............................. 9

Para Montar la Removedora de Nieve

......................................................... 9

Herramientas para montaje ............. 6

Desempaquetado ............................ 7

....................................................... 19

C

Cigfefial:

Montaje ............................................ 8

OperaciSn ...................................... 11

Responsabilidades del cliente4,16-17

Contrato .......................................... 4

Eje del barreno.............................. 17

Motor ............................................. 17

Recomendaciones generafes ........ 16

D

Desviador, canal de descarga de nieve

......................................................... 11

E

Motor:

Control ............................ 10,11,!3,14

Tapadera del aceite .................. 12,17

Cambio de aceite ........................... 17

Nivel de aceite .......................... 12,17

-ripode aceite ...................... 4, 12, 17

Almacenamiento............................ 22

F

Combustible, tipo ................... 4, 12, 17

Combustible, almacenamiento ... 12, 22

H

Manija, superiore inferior................ 7,8

Eje de hexagonal y engranajes ........ !7

I

Llave de ignici6n ............... 10,11,13.14

L

Palancas:

Embrague propulsor del barreno .......

............................... 7, 9, 10,11,12, 17

Extrangulador ................. 10,11,13,14

Control de la acereraci6n.. 10.1 !, 13,14

Lubrlcacidn:

Eje de del barreno ......................... 17

Motor ................................... 12,17,22

Table .............................................. 16

O

Acelte:

Motor ........................................ 12,17

Crima extremadamente frio ...... 12,17

Aimacenamiento ............................ 27

Tipo ....................................... 4, 12.17

Operaci6n:

Controles delm otor ........ 10,11,13,14

Operaci6n de la removedora de nieve

................................................. 10-12

Arran cluedel motor:

Arranque del motor, el_ctrico ........ 13

Arranque de[ motor, retroceso....... I4

Controles de la removedora de nieve

.................. ;.............................. 10-12

P

Boton cebo ........................ 10,11;13,14

R

Reparaci6n/Piezas de reemplazo ........

(yea englais) ............................. 23-31

S

Reglas de seguridad .................... 2, 3

Servicio y ajustes:

Perno de segurided por esfuerzo

cortante del barreno ...................... 20

Correas .................................... 18, 19

Guia de correa ............................... 19

Reempiazos de correa .................. 19

Cable ..................................... 7, 9, 18

Carburador .............................. 20, 22

Bujia .............................................. 21

Especificaciones .............................. 4

Parando la Removedora de nieve. 11

Caja de envio .............................. 6, 7

Almacenamiento ........................... 22

Simbolos ...................................... 11

W

Garantla.............................................4

i

CONTENIDO DEL PAQUETE CON ARTICULOS DE FERRETERIA

Contenido de la bolsa con las partes

* 2 -Tuercas de seguridad

de repuesto (1/4-20)

* 2 -Pemos de seguro por esfuerzo

cortante de repuesto

(1/4-20 x 1-3t4 pulgadas)

"2- Espaciadores de

repuestos (114-20)

2- Perno cabeza hexagonal

5!16-18 x 2 pulgadas

Piezas no necesarias para el montaje

Q

2_Tuerca hexgonal de

5/16 1de pulgada

(_ 1 - Cueda del arrancadore!6ctricio

2 - Arandela de freno de

5!16 de pulgada

¢m_m,i

C_FP,_lillill

==-=u_._'rp,oi

_*,-,.,.! AU=_EU.ED

,p

2-Arandela plana de

5/16 pulgada 1- Instructivo del usuario

2- tdponde empuje

Partes empaquetadas en forma separada en la jaja de carton (no se muestran del tamatto real)

1-Una bolsa 1 - Envase de aceite 5W30 1- Canal de Nieve Montaje

1- Conjunto del cigOeSal 2 - Llaves del encendido

(adheridas al motor an una bolsa pldstica)

MONTAJ

HERRAMIENTAS REQUERIDAS PARA

EL MONTAJE

1- Cuchillo pare cortar Ia caja ylas amarras pl&sticas

2= Llaves de 1,3 cm (1/2 pulgada) o Ilaves ajustabies

2- Llaves de 1,4 cm (9/16 pulgada) o tlaves ajustables

2- Uaves de 1,9 cm (3/4 pulgada) o Iravesajustables

1- Alicate (para abrir el pasador)

1- Destomillador

1- Cinta m_trica o regla

La FIG. 1 muestra la removedorade nieve lista para su env_o.

La FIG. 2 muestra la removedora de nieve completamente

ensamblada.

Cuando se hace referenciaa Eosrados derecho e izquierdo de la

removedora de nieve, es en relaci6n al operador de ta unidad

ubicado frente ala manija de direcci6n.

PARA DESEMPACAR LA

REMOVEDORA DE NIEVE

(Vea la FIG. 1)

•Localice y saque de la caja el envase de aceite 5W30.

•Localice el conjunto del cig0eSal y col6quelo aun lado.

•Retire y descarte el material de empaque que envuelve la

unidad.

• Corte las cuatro esquinas de la caja de arriba hacia abajo,

y coloque sus lados tendidos en el piso.

• Corte las amarrasquefijan ra cable de controtdel embrague

ala manUa inferior, y coEoquela cable lejos de lacubierta del

motor.

Hale de la manija inferior y haga rodar la removedora de

nievefuera de la caja. PRECAUCION: NO retroceda sobre

el cabte.

• Para completar ta instalaciSn de Ja manija superior de

direcci6n e instalar el conjunto del cig0eSal, (consulte la

secci6n "Como instalar la manija de direcci0n y el

conjunto del cig(Jelial" en la pdgina 8).

NOTA: Si los cables de /as palancas de! embrague est&n

desconectados, instdlelosde nuevo como Ioilustranlas FIGS. 3

y 3A.

PALANCA DE

LA

DEL BARRENO

CON.JUNTO

CABLE DE LA

EMBRAGUE MANIVELA

FIG. 2

MANIJAINFERIOR

\

FIG. 1

CABLE DEL

EMBRAGUEUPPER

CONJUNTO

LA

MANIJA

SUPERIOR

FIG. 3

jRESORTEDE

TRACCIONDEL

jBARRENO

CABLEDE LA

FIG. 3A

PDESVIADOR

DE

DESCARGA

PALANCA

DELAVANCE

-- TERMINAL EN "Z"

' MONTAjE

COMO INSTALAR LA MANIJA DE

DIR.E.CClON Y EL CONJUNTO DEL

CIGUENAL

• Afloje pero no remueva los torniltos, arandelas planas,

arandelas de muelle y tuercas hexagonales de los orificios

de arriba de la manija'inferior (Vea FIG. 4).

•Eleve la manija superior a la posici6n de operaciSn. La

manija superiordebe estar del lado de afuera-de la manija

inferior.

Emplee las herrajes (tornillos, arandela planas y

contratuerca$) provistos en acaja de repuestos, pare

sujetar la manija superior einferior en el agujeros inferior

(Vea RG. 4).

Apriete los pernos del mango superior.

Remueva la tuema de seguridad de nyion de 3 mm (3/8

pulgada) del grupo del pemo en anillo (en el conjunto del

clg0efial ya desmontado) (Vea la FIG. 4A).

|nstale el perno en anilloa travL_sdel orificioinferioral lado

izquierdo de la manija (Vea la RG, 4A).

Coloque sin ajustar, la arandela plana y la tuerca de

seguridad de nylon, ambas de 3 mm (3/8 pulgada), en el

perno en anillo co (FIG. 4A).

Cuidadosamente rem ueva laclavija hendida, el pasador de

horquilla y el pasador perforado det extremo de TahorquUla

del conjunto de la vat|lie de arranque (Yea la FIG. 5).

Coloque _a junta universal en el extremo de! engranaje

helicoidal alineando losagujeros grandes. Inserte elpasodor

perforado(aseg_rese que la abertura en el pasador estd

allneada con las aberturas peque_as en lajunta univer-

sal) (Vea la RG. 5).

•Coloque e! extremo de tahorquillaen tavarilla de arranque

alrededor de la junta universal, alineando las aberturas.

Inserte el pasador de horquilla a trav6s del conjunto y

asegOrelo con la clavija hendida. Separe los extremos de

laclavija hendida pare asegurar_oen su lagar (Vea la FIG.

5).

•Apdete e_perno en anillo,manteniendo alineadosel anillo

y la varilla mientras ajusta internamente con firmeza.

NOTA: Aseg_rese de que los cables no queden enredados

entre las manijas superior e inferior.

MANIJA SUPERIOR

DIRECCION

ARANDELADEMUELLE

7,9 MM(5/16 PULGADA)

\,

AFLOJE PERO

NO REMUEVA

PERNO DE 7,9 MM X7

(5t16 X 2,00

PULGADA)

TUERCA

DE 7,9 MM

MANIJA \

SUPERIOR DE

DIRECCION -----------=

MANIVELA

DE

DESCARGA

GUIADE

SUJECIONDE

DE

DESCARGA

FIG. 4

)

DE

7,gMM (5/16 PULGADA)

TUERCA DE

SEGURIDAD DE

DE 9,5 MM

3/8 PULGADA)

FIG, 4A

PASADOR DE

HORQUILLA CLAVIJA HENDIDA

JUNTA UNIVERSAL

CONJUNTO DEL

CIGOE_AL

PASADOR

PERFORADO

FIG. 5

MONTAJ

PALANCADELEMBRAGUE .........

PARA INSPECCIONAR/AJUSTAR LOS

CABLES DE CONTROL DEL

EMBRAGUE

Loscablesde control conectados alas palancas del embrague

del barreno (FIG. 6), pueden necesitar ajuste antes de que

usted use la removedora de nieve.

Consulte la secci6n "Ajuste de los cables de control del

embrague" en la pdgina 18, respecto alas instruccionesa

seguir para inspeccionar o ajustar ta cable de control.

PARA MONTAR LA REMOVEDORA DE NIEVE

• Gire la manivela del canal en el sentido contrario de las

manillas del relojhasta que tope.

• Remueva rostres pernos portadores, lasarandetas planas,

y las tuercas de la brida del canal de nieve. NO remueva

el perno portador sobre el engranaje helicoidal (Vea la FIG.

7).

•Ponga el canal de nieve en su brida y atinee los tres

agujeros en el canar de nieve con rosagujeros en la brida..

(Yea la FIG. 7A)

• Vuelva a co!ocar laos pernos portadores desde la parte

interior del canal tal como se muestra en la FIG. 7A, las

arandetas, y las tuercas.

• Apriete los cuatro pemos portadores hasta que queden

seguros.

/ LISTA DE REVISION

ANTES DE OPERAR Y DISFRUTAR DE SU REMOVEDOR

DE NIEVE NUEVO, DESEAMOS GARANTIZARLE QUE

RECIBA EL MEJOR RENDIMIENTO Y LA MAYOR

SATISFACCION DE ESTE PRODUCTO DE CALIDAD.

HAGA EL FAVOR DE REVlSAR LA LIS TA A

CONTINUACION:

_' Todos las [nstrucciones para el montaje ban sido

completadas.

#' El canal de descarga rota tibremente.

4' No quedan partes sueltas en la caja de carton.

AL M/SMO TIEMPO QUE APRENDE A USAR SU

REMOVEDOR DE N/EVE, PRESTE A TENC/ON ESPECIAL

ALOS ITEMS DE/MPROTANCIA A CONTINUACION:

V'/ El aceite del motor est&a[ nivei adecuado.

JJ AsegOrese que el estanque de gasolina est& Ileno con

gasolina sin plomo, nueva y limpia.

JJ FamiJiaricese con todos los controles-su ubicaciSn y

funcibn. Opere los controles antes de hacer arrancar el

motor.

FIG. 6

REMUEVA

REMUEVA REMUEVA

°o @

REMUEVA

EHGRANAJEJ1 _/_-_"_"_ I I

HELICOIDAL "CON,JUNTODEL

II 13

FIG. 7

DESVIA

DORDELCA- ARANDELAS

NAL PLANAS

DESCARGA

BRIDA

DE

it COCHE

FIG. 7A

OPERACION

CONOZCA SU REMOVEDORA DE NIEVE

LEA ESTE MANUAL DEL PROPIETARIO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU REMOVEDORA

DE NIEVE. Compare las ilustracionesconsu removedora de nieveparafamilarizarse conlas posicionesde losdiversos

controlesy ajustes. Guarde este manual para rferencia en el futuro.

PALANCA DE

PROPULSION DEL

BARRENO

CONJUNTO DEL

CIGUE_AL

LLAVE DE

IGNICION

IBOTON

ELECTRICO

DESVIADOR

DELCANAL

DE

DESCARGA

CANALDE

DESCARGA

\

CONTROL DE

ESTRANGULACION

_ANIJA DEKL

_RRANCADOR

CONTROL DE LA

ACELERACION

DE RETROCESO

FIG. 1

LAS REMOVEDORAS DE NIEVE TRACClON-EXTRA DE SEARS cumplen con los est_ndares de seguridaddel

AmericanNational StandardsInstitute,B71.3-1984 (Instituto National Estadounidense de Estdndares).

PALANCA DE PROPULSION DEL BARRENO- Arranca

y detiene el barreno y el propulsor (recogido y

lanzamientode nieve). Elbarrenoayudaa autoimpulsar

la unidad.

CONJUNTO DEL CIGOEI_IAL- Cambia la direcci6n del

lanzamientode la nievea trav_s del canal de descarga.

DESVIADOR DEL CANAL DE DESCARGA - Cambia la

distanciade lanzamientode la nieve.

CANAL DE DESCARGA - Cambia la direcci6n de

lanzamientode la nieve.

LLAVE DEIGNICION- Deber&set insertada paraarrancar

el motor.

BOTON DE ARRANCADOR ELECTRICO - Se usa para

arrancar el motor usando el arrancado rel_ctrico de 120 V.

MANIJA DEL ARRANCADOR DE RETROCESO -

Arrancael motor manualmente.

CONTROL DE ESTRANGULACION - Se usa para

arrancarun motor fifo.

BOTON CEBO - Inyecta el combustible dJrectamente

dentro del carburador o distribuidorpara un arranque

r&pidoen climafr[o.

CONTROLDELAACELERACION-Controlalave[ocidad

del motor.

OPERACION

La operaci6nde cualquier removedora, de nieve puede ocasionar que objetosextrahos sean

lanzados dentro de sus ojos, lo cual podrfa resultar en dahos severos a los ojos. Use siempre

galas de seguridad o protectores para los ojos mientras opere la removedora de nieve.

Se recomiendan las gafas de seguridad est&ndar o la m,_scara de seguridad de visi6n amplia

para usarla sobre los anteojos disponibles en todas las tiendas Centro de Servicios SEARS.

Los siguientes sfmbo!ospueden encontrarse sobre la m_quina o en la documentaci6n proporcionada con elproducto:

ARRANQUE MOTOR DETENCIONARRANQUE RAP|DO

MOTOR ENMARCHA MOTOR EN FRIO DESPACIO PARAR CARBURANTEPRESION

ACEITE

BOTON

CEBO

PALANCA DE

PROPULSION

DEL BARRENO

LLAVE DE IGNICION

PARA ARRANCAR

EL MOTOR INSERTE

LLAVE

PARA PARAR EL

MOTOR RETIRE LA

LLAVE

PRECAUClON: LEA EL MANUAL DEL

PROPIETARIO ANTES DE OPERAR LA

MAQUINA. JAMAS DIRIJA LA

DESCARGA HASClA ESPECTADORES.

PARE EL MOTOR ANTES DE

DESOBSTRUIR EL CANAL DE

DESCARGA O EL ALOJAMIENATO DEL,

BARRENO Y ANTES DE DEJAR LA

MAQUINA.

COMO USAR SU REMOVEDORA DE

NIEVE

PARA DETENER SU REMOVEDORA DE

NIEVE

• Para parar el lanzamiento de nieve, suelte la palanca

de propulsi6n del barreno (Yea la FIG. 4, p,'.'tgina12).

• Para parar el motor, empuj._,lapalanca de control de

la aceleraci6n a apagado i_ (PARAR) y hale hacia

afuera (NO ROTE) la Ilavede ignici6n (Vea la FIG. 3).

PARA CONTROLAR LA DESCARGA DE

NIEVE

• Dd vueltaal conjunto del cig0ehalpara determinar la

direcci6n del lanzamiento de la nieve.

Afloje la manecilla de mariposa en el desviador del

canal de descarga y mueva el desviador para

establecer la distancia. Mueva el deflector hacia

(ARRIBA) para mayor distancia, hacia (ABAJO) para

una distancia menor. Luego apriete la manecilla de

mariposa (FIG. 2).

MANECILLA DE

MARIPOSA

BOTON

FIG. 2

BOTON DE ARRANCADOR

DE RETROCESO

LLAVE

DE

IGNICION

\

CONTROLDE

ESTRANGULACION

BOTON

CONTROL DE LA

ACELERACION

FIG. 3

MANIJA DEL

ARRANCADOR DE

RETROCESO

OPERAClON

PARA MOVERSE HACIA ADELANTE

Empuje hacia abajo lapalancaimpulsora del barreno.

(Vea la FIG. 4) El barreno ayuda a autoimpulsar la

unidad.

Para reducir el movimiento de impulsi6n hacia

adelante, empuje el.mango hacia abajo, levantando

la caja del barreno.

PARA LANZAR NIEVE

• Empuje la palanca de propulsi6n del barreno hacia

abajo (Yea ia FIG. 4).

• Su_ltela para parar de ]anzar nieve.

ANTES DE ENGENDER EL MOTOR

• Si necesita mover la m_quina removedora sin

enGender el motor, resultar__ m_s f&cil moverla

haldndola hacia atr_.smientras agarra la manija, en

vez de empujarla.

• Antes dedar servicio oenGenderelmotor, familiar/cese

con su m_lquina removedora. Aseg_rese de conocer

la ubicaci6n y entender la funci6n de todos los

controles.

NOTA: Inspeccione latensi6n de los cablesde! embrague

antesde arrancar el motor (consuite la secci6n "Ajuste

de la cable del embrague" en la p_gina 18).

•Aseg_rese de quetodos lospasadoresest_n tirmes.

AI;/ADA ACEITE AL MOTOR:

Estaremovedorade nievefueenviada con uncontenedor

de aceite para motor 5W30. Este aceite deber_ ser

al_adidoalmotorantes de operarlo.Remueva latapadera/

varilla medidora Gel nivel de aceite y Ilene la caja del

cigOenalhasta la Ifnea "LLENO" (FULL) en la varilla

medidora del aceite (21 onzas) (Vea la FIG. 5).

NOTA: El motor podda ya contener algo de aceite

residual. Revise con frecuencla al Ilenar la caja del

cig(ietial. No exceda la medida.

Apriete la tapadera/varilla medidora del nivel de aceite

en forma segura cada vez que revise el nivel de aceite.

NOTA: El aceite deberd set cambiado despu_s de las

primeras 2 horas de operaci6n para prolongar lavida t_til

del motor.

Para condicionesde operaci6n de frfo extremo de 0°F y

por debajo de _sta, use un aceite de motor 0w30

parcialmente sint_tico para un arranque m_s f_cil.

AGREGUE GASOLINA:

Utilice gasolina sin plomo para autom6viles, nueva y

limpia. Aseg_rese de que el recipiente que contiene la

PALANCA DE PROPULSION DEL BARRENO

\, APAGADO

[I J

(-........ _CENDIDO

/

FIG. 4

TAPADERANARILLA MEDIDORA DEL

/NIVEL DE ACEITE

NOTA: EL NIVEL DEL

ACEITE DEBERA

ESTAR ENTRE LA

MARCA LLENOI Y LA

MARCA AGREGAR

FIG.5

gasolina a utilizar, est_ limpioy sin 6xido u otrasparticulas

extra,as. Nunca use gasolina vencida debido a su

prolongado almacenamiento.

ADVERTENClA: La experiencia indica que los combus-

tiblesmezclados conalcohol(llamado gasohol o usando

etanol ometanoi) pueden atraer humedad la cual

conducea la separaci6n y formaci6n de acidos durante

el almacenamiento. Losgases acidicos pueden da_ar el

sistema de combustible de un motor mientras se

encuentra en almacenamiento.

Para evitar problemas del motor, el sistema de combus-

tible debe vaciarse antes del almacenamiento durante

30 dias o mayor. Arranque el motor y dejelo en marcha

hasta que las Iineas de combustible y el carburador

esten vacfos. Use el drenaje de la vasija del carburador

para vaciar la gasolina residual de la camara del flotador

(Vea la FIG. 1-Almacenamiento, p_gina 22). Use

gasolina fresca la siguiente temporada (Vea la

"lnstrucciones para almacenamiento" para obtener

informacibnadicional).

Nunca use productos de limpieza de motor o carburador

en el tanque de combustible, de fo contrario poclria

causar daSo permanente..

12

OPERACION

PARA PARAR EL MOTOR

Para parar la marcha del motor, muev_a palanca

decontrolde laaceleraci6na laposici6n _ (PARAR)

y retire la Ilave. Mantenga la Ilave en un lugar

seguro. El motor no arrancara sin la llave.

PARA ARRANCAR EL MOTOR

(Arrancador el_ctrico)

AsegSresede que el motortenga suticienteaceite (Vea

"Lubr|caclbn del motor" en la pagina 12). El motorde

qarernovedora de nieve est,, equipado conunarrancador

el_trico de 120voltios corriente alterna y arrancador de

retroceso. Antes de arrancar el motor, aseg_rese de

haber lefdo la informaci6n siguiente:

ARRANQUE EN FR]O (Vea la FIG. 6)

• Aseg_rese de que las palancas de propulsi6n del

barreno es teen ta posici6n desenganchada

"SUELTA" (RELEASED).

•Mueva el control de la aceleraci6n a la posici6n ,rm

(RAPIDO).

•Remuevalas Ilavesde la bolsa pl_stica.Inserte una

Ilave en la ranura de ignici6n. AsegL_resede que

encajaensulugar.NO ROTE LA LLAVE. Mantenga

la segunda Ilaveen un lugarseguro.

•Rote la manecilla de estrangulaci6n a la posici6n

estrangulaci6n"TOTAL" (FULL).

•Conecteel cable de alimentaci6nel6ctricaa lacaja

de interruptoresen el motor.

•Enchufeel otto extremo del cable de alimentaci6n

el_ctricaen un recept&culotrifilarde 120 voltiosy

corrientealtema con poloa tierra.

•Empujeel bot6ncebo mientras cubreel agujero de

ventilaci6n de la manera siguiente: (Remueva el

dedo del botbn cebo entre cebados).

No efect_e el cebado si la temperatura esta sobre

50<'F.

Dos veces si la temperatura est_ entre 50° F hasta

15('F.

Cuatro veces si la temperatura se encuentra per

debajo de 15° F.

• Empuje el botSn del arrancador hacia abajo hasta

que el motor arranque. No intentar el arranque pot

mas de 10 segundos a ta vez. Este arrancador

el_ctrico est,. protegido termalmente. Si se

sobrecalienta se detendr& autom_ticamente y puede

ser arrancado nuevamente s61o cuando se ha

enfriado hasta unatemperatura segura (se requiere

unaespera de 5a 10minutos aproximadam ente)

• Cuando el motor arranca, suelte el bot6n del

arrancador y lentamente rote el estrangulador a la

posici6n "APAGADO" (OFF). Si el motor falla, rote

la estrangulaci6n a TOTAL (FULL) y luego

gradualmente a "APAGADO" (OFF).

• Desconecte elcable de alimentaci6n et_ctrica desde

el recept_.culo pdmero y luego desde la caja de

interruptores en el motor.

• CONTROL DE BOTON

ESTRANGULACION CE|

LLAVE DE CAJA DE

IGNICION INTERRUPTOR ES

CONTROL DE LA

ACELERACION

FIG. 6

PRECAUCION: LA GASOLINA ES

INFLAMAB LEY SE DEBERA TENER MUCHO

CLIIDADO AL MANIPULARA O

ALMACENARLA.

NO LLENE EL TANQUE DE COMBUSTIBLE

MIENTRAS LA REMOVEDORA DE NIEVE

SE ENCUENTRA EN MARCHA, CUANDO

ESTA CALIENTE, O CUANDO LA

REMOVEDORA DE NIEVE SE ENCUENTRA

EN UN AREA CERRADA.

MANTENGASE ALEJADO(A) DE LLAMAS

ABIERTAS O CHISPAS ELECTRICAS Y NO

FUME MIENTRAS LLENA EL TANQUE DE

COMBUSTIBLE.

NUNCA LLENE EL TANQUE

COMPLETAMENTE. LLENE EL TANQUE

HASTA EL NIVEL ENTRE I/4-1/2 PULGADA

DESDE LA PARTE SUPERIOR PARA

PROPORCIONAR ESPACIO PARA LA EX-

PANSION DEL COMBUSTIBLE.

SIEMPRE LLENE EL TANQUE EN

AMBIENTES EXTERIORES Y USE UN

• EMBUDO O BOQUILLA PARA PREVENIR

EL DERRAME.

ASEGURESE DE LIMPIAR CUALOUIER

COMBUSTIBLE DERRAMADO ANTES DE

ARRANCAR EL MOTOR.

ALMACENE LA GASOLINA EN UN

CONTENEDOR, UMPIO Y APROBADO, Y

MANTENGA LA TAPADERA DEL

CONTENEDOR EN SU LUGAR.

NOTA: Permita que el motor caliente por unos cuantos

minutos puesto que el motor no desarrollara una potencia

completa sino hasta que alcance la temperatura de

operaci6n.

• Opere el motor a toda velocidad _'_ (RAPIDO) al

remover nieve.

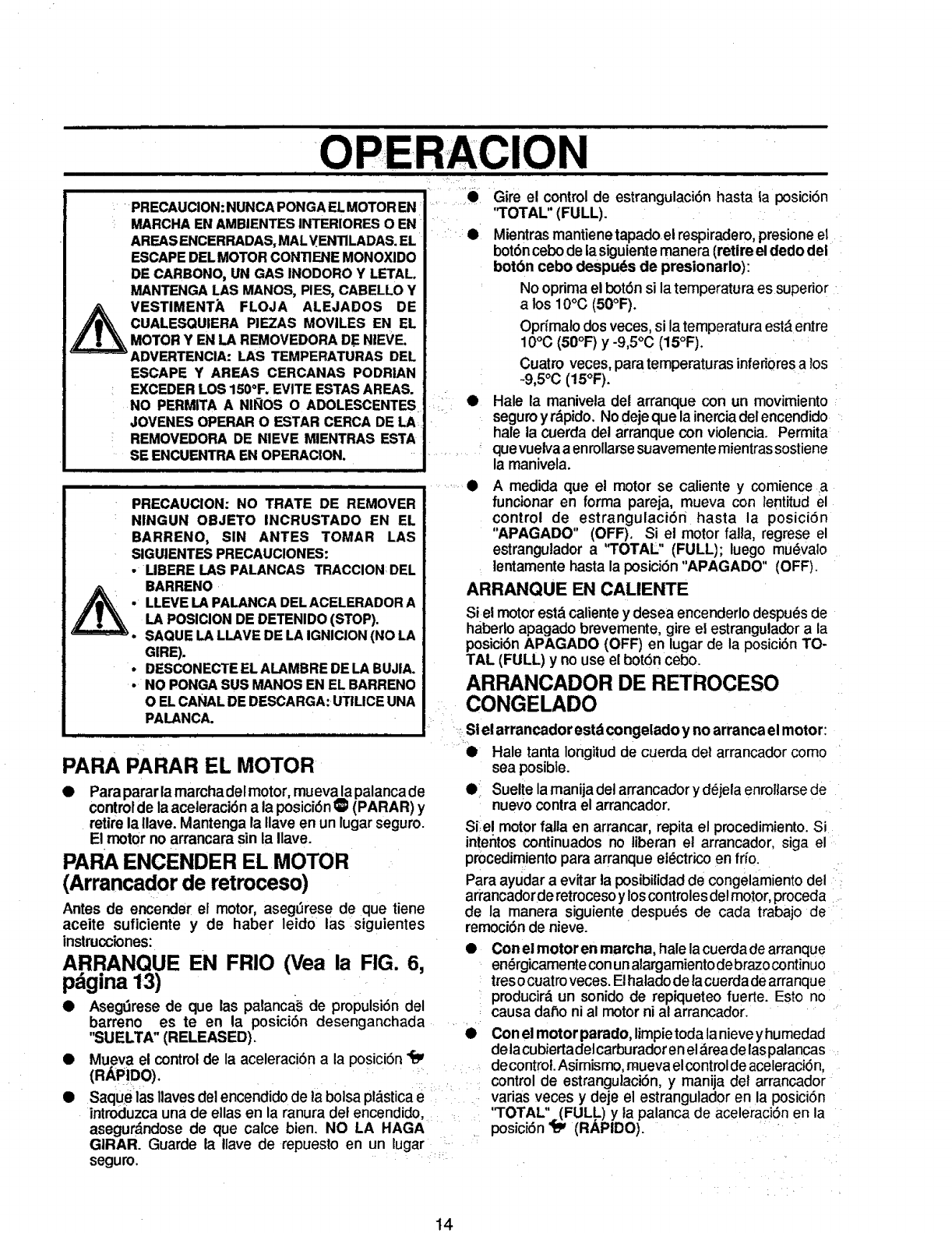

'O

i = =

i Gire el control de estrangulaci6n hasta ia posici6n

" i

_R CONTIF.NEMONOXlDO I

_AS INOOOROY LETALoI

"MANTENGALAS.MANOS, PIES,CABELLOY I

FLOJA ALEJAOOS OEI

_r_ _IA_=E_IIE_A M_S MOVILES EN EL I

E_S CERCANAS PODRIAN J

_°F. EVITEESTASAREAS. !

ADOLESCENTES •

JOVENESOPERARO ESTAR CERCADE LA ! _

AREAS ENCERRADAS, MALVENlILADAS. EL

ESCAPE DEL MOTOR CONTIENE MONOXIDO

DE CARBONO, UN GAS INODORO Y LETALo

MANTENGA LAS MANOS, PIES, CABELLO Y

ESCAPE Y AREAS CERCANAS PODRIAN

EXCEDERLOS 150°F. EVITEESTASAREAS.

NO PERMITA A NII_OS O ADOLESCENTES

JOVENESOPERARO F.STARCERCADE LA

REMOVEDORA DE NIEVE MIENTRAS ESTA

SE ENCUENTRAEN

PRECAUCION: NO TRATE DE REMOVER

NINGUN OBJETO INCRUSTADO EN EL

BARRENO, SIN ANTES TOMAR LAS

SIGUIENTESPRECAUCIONES:

•LIBERE I.AS PALANCAS TRACCIONDEL

ABARRENO

.LLEVELAPALANCADELACELERADORA

LA POSICIONDE DETENIDO(STOP).

• SAQUELALLAVEDE LAIGNICION(NO LA

GIRE).

• DESCONECTEELALAMBREDE LABUJIA.

• NO PONGASUS MANOSEN EL BARRENO

O ELCANALDEDESCARGA:UTILICEUNA

PALANCA.

PARA PARAR EL MOTOR

•Parapararlamarchadelmotor, muevalapalancade

controlde la aceteraci6n a la posici6n _ (PARAR) y

retire la tlave. Mantenga la Ilave en un lugar seguro.

El motor no arrancara sin la Ilave.

PARA ENGENDER EL MOTOR

(Arrancador de retroceso)

Antes de encender el motor, aseg_rese de que tiene

aceite suficiente yde haber leido las siguientes

instmcciones:

ARRANQUE EN FRIO (Vea la FIG. 6,

pdgina 1,3)

•Aseg_rese de que las palanca_ de propulsi6ndel

"TOTAL" (FULL).

Mientrasmantienetapadoel respiradero,presioneet

bot6ncebode la siguientemanera (retire el dedo del

botbn cebo despuds de presionarlo):

Nooprimael bot6n si la temperatura es superior

a los 10°C (50°F).

Oprfmalodosveces, si la temperaturaest_entre

10°C (50°F) y-9,5°C (15°F).

Cuatro veces, para temperaturasinferi0resa los

-9,5°C (15°F).

Hale la manivela det arranque con un movimiento

seguroyrdpido. Nodejeque la inerciadel encendido

hale la cuerda det arranque con violencia. Permita

quevueivaa enrollarsesuavemente mientras sostiene

la manivela.

Amedida que el motor se caliente y comiencea

funcionar en forma pareja, mueva con lentitud el

control de estrangulaci6n hasta la posici6n

"APAGADO" (OFF). Si et motor falla, regrese el

estrangulador a"TOTAL" (FULL); luego mu_valo

,lentamente hasta la posici6n"APAGADO" (OFF).

ARRANQUE EN CALIENTE

Siel motor estd calientey desea encenderlodespu6sde

habedo apagado brevemente, gire el estrangulador a la

posici6n APAGADO (OFF) en lugar de la posici6n TO-

TAL (FULL) y no use el boron cebo.

ARRANCADOR DE RETROCESO

CONGELADO

i _; Stel arrancador estd congeladoy no arranca el motor:

• Hale tanta Iongitud de cuerda det arrancador como

sea posible.

eSuelte la manija del arrancador y d6jela enrollarse de

nuevo contra el arrancador.

Siel motor falla en arrancar, repita el procedimiento. Si

intentos continuados no tiberan el arrancador, siga el

procedim!ento para arranque el_ctrico en frfo.

Para ayudar a evitar la posibitidad de congelamiento del

arrancadorde retroceso y los controles de!motor, proceda .....

de la manera siguiente despu_s de cada trabajo de

remoci6n de nieve.

•Con el motoren marcha, hale lacuerdade arranque

en_rgicamentecon unalargamientodebrazocontinuo

tresocuatroveces.Elhaladode lacuerdade arranque

pmducir_ un sonido de repiqueteo tuerte. Esto no

causa dar_oni al motorni al arrancador.

barreno es teen la posici6n desenganchada .........

"SUELTA" (RELEASED). • Con el motor parado, limpie toda lanievey humedad

Mueva el controlde la aceleraci6n a la posici6n_delacubiertadetcarburadorenel_reade laspalancas

.... decontrol.Asimismo, mueva elcontrolde aceleraci6n,

(R_l-!uu).""''*" .control de estrangulaci6n, y manija del arrancador

Saque las llaves del encendido de ta bolsa pldstica e..... varias veces y deje el estrangulador en la posici6n

introduzca una de elias en la ranura det encendido, : ''TOTAL" (FULL) yla palanca de aceleraciSn en la

asegur_ndose de que calce bien. NO LA HAGA .... posiciSn _ (RAPIDO). •

GIRAR. Guarde la Ilave de repuesto en un lugar -

seguro.

14

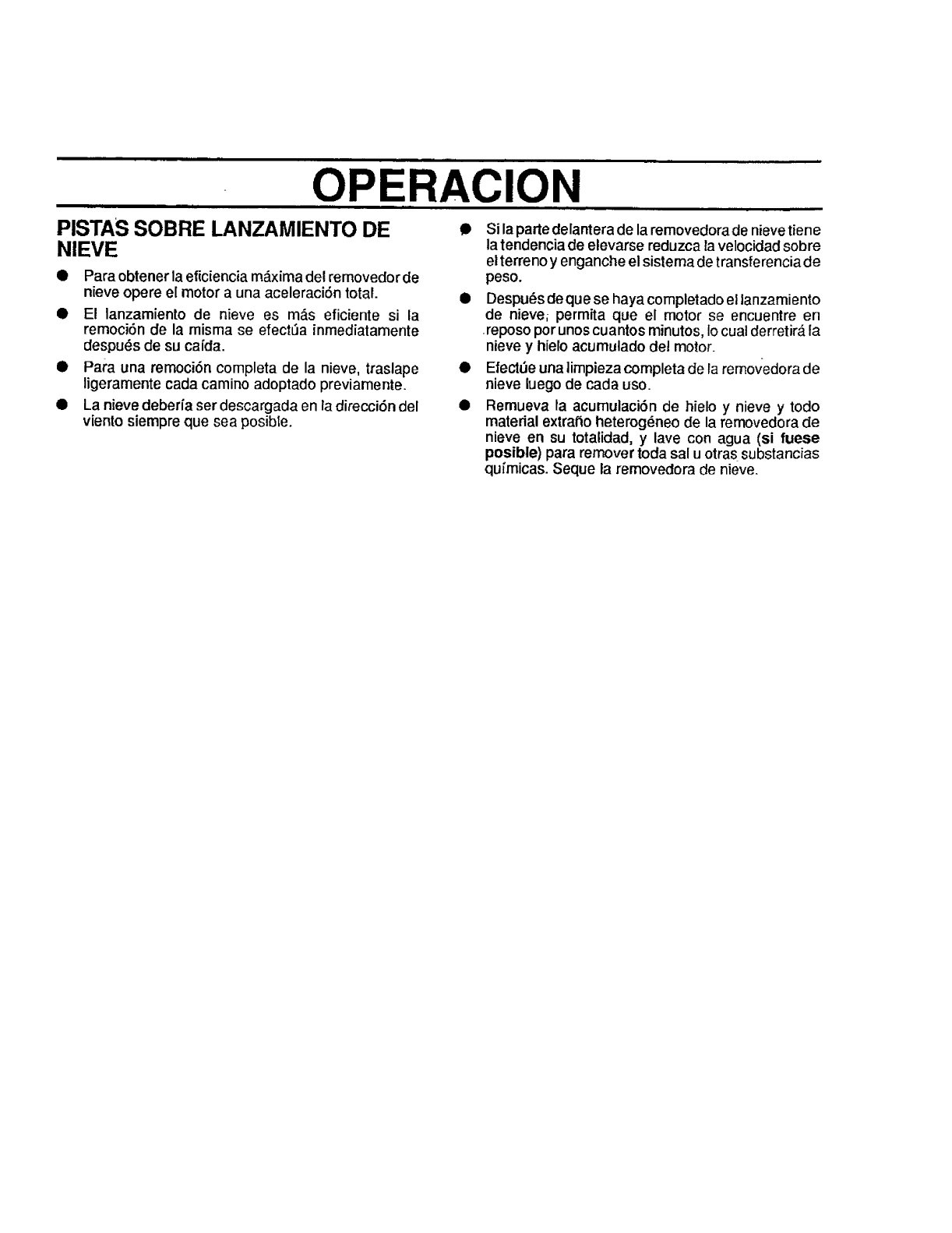

OPERACION

OPISTAS SOBRE LANZAMIENTO DE

NIEVE

• Para obtener la eficiencia m_.ximadel removedor de

nieve opere el motor a una aceleraciSn total.

Q El lanzamiento de nieve es m&s eficiente si fa

remoci6n de la misma se electra inmediatamente

despu_s de su cafda.

• Para una remoci6n completa de la nieve, traslape

ligeramente cada camino adoptado previamente.

•La nieve deberfa ser descargacla en la direcci6ndel

viento siempre que sea posible.

Si la parte delanterade la removedora de nieve tien e

la tendencia de elevarse reduzca la velocidad sobre

elterreno y enganche el sistema de transferencia de

peso.

Despu_s deque se haya completado el lanzamiento

de nieve, permita que el motor se encuentre en

.reposo por unos cuantos minutos, Iocuai derretir_,fa

nieve y hielo acumulado det motor.

Efect.i_euna limpieza completa de la removedora de

nieve luego de cada uso.

Remueva la acumulaci6n de hielo y nieve y todo

material extrat_o heterog_neo de la removedora de

nieve en su totalidad, y lave con agua (si fuese

posible) para remover toda sal u otras substancias

quimicas. Sequela removedora de nieve.

RESPONSABILIDADES DEL CLIENTE

REGISTROS DE

SERVIClO PROGRAMA

Llene las fechas amedlda Despuds Antes De Cada Cada Primero Antes del

que complete su servicio de las de acuerdo 10 25 de cada almacenamiento

regular primeras cada a Io horas horas temporada

2 horas uso necesario

Revisar el nivel del aceite del motor

CambiaTelaceitedelmotor

Apretartodoslost0rnillosy tuercas

Reemplazarla bujia

Ajustarlascorreasirr_utsora

LubrLcartodoslospuntospivote

Lubricarelejedetransmisi6ndel

barreno(V_aseReemplazodelpernc

deseguridadporesfuerzooortante)

Lubricarlasruedasdentadasy

cadenasmoderadamente(Conjunto

delaoruga)

Drenarcombustible

Revisar el ajuste de! cable del

embrague del barreno (V_ase Ajuste

del cable)

v_

v"

v,' v"

v" v_

v" ii' v"

ii' v"

11' /I'

v"

v"

II'

FECHAS

DE

SERVICIO

RECOMENDACIONES GENERALES

La garantfa de esta removedora de nieve no cubre

elementosque han estadosujetosa abusoo negligencia

del operador. Para recibirel valortotal de la garantia, el

operador deberddar mantenimientoala removedorade

nievede acuerdo alas instruccionescontenidasen este

manual.

Se necesitard efectuar algunos ajustesperi6dicamente

paramantenerapropiadamente su removedorade nieve.

Todoslos ajustes en lasecci6n Servicioy ajustes de este

manualdeber[an ser verificados pot Io menos una vez

durante la estaci6n.

DESPUES DE USARLA POR PRIMERA VEZ

• Examine todas las piezas para ver si est_,nsueltas o

datiadas.

• Ajuste todos los pernos que estdn flojos.

•Inspeccione y dd mantenimiento al barreno.

• Cadavezquelause, retirede laremovedoracualquier

resto de nieve o fango para evitar Facongelaci6n del

barreno y loscontroles.

• Inspeccione los controles y verifique su buen

funcionamiento.

• Si existe alguna parte desgastada o datiada,

reempl_cela inmediatamente.

TABLA DE LUBRICACION

_e de transmist6n del

barreno, Recubrirfo con un ripe de

grasa adherible tal eomo Lubriplate

o grasa impregnada de fibra.

,, i i i i

RESPONSABILIDADES D L CLIENTE

LUBRICACION - CADA DIEZ HORAS

• Eje del barreno - Cuando vaya a guardar la unidad,

lubrique el eje del barreno (Yea la FIG. 1) con una

grasa de fijaci6n del tipo Lubriplate. Cuando cambie

los pernos de seguro por esfuerzo cortante,

remu_valos y lubriqueel eje del barreno (Consulte

la seccibn "Como cambiar los pernos de seguro

pot esfuerzo cortante del barreno" en ta pdgina

20).

•Vea el diagrama de la 1"abla de lubricacibn" en la

p_tgina 16 para obtener informaci6n sobre los

puntosde lubricaci6ny el tipo de aceite a utilizar.

LUBRICAClON - ANTES DE

GUARDAR LA REMOVEDORA

• Retire ambas ruedas y engrase los dos ejes con

cualquier grasa para autom6viles vuelva a colocar

las ruedas. Haga este mantenimiento por Io menos

una vez al afio y/o antes de guardar la m_quina al

final de la temporada.

MOTOR

LUBRICACION

Inspeccioneel nivel de aceite en el c&rter (Vea la FIG, 2)

antes de encender el motor y despu_s de cinco (5) horas

de uso continuo. Agregue aceite de motor S.A.E. 5W30

segOn se requiera. Ajuste la tapa/varilla de medici6n

cada vez que vedfique el nivel de aceite. En zonas

donde la temperatura baja a -6,7°C (20°F) o menos,

puede usar aceite S,A.E. 5W30 para facilitar elarranque

de| motor.

NOTA: Para utilizar la removedora en condiciones de

frfo extremo(-17,7°C (0°F) o menos) puede usar aceite

del tipo 0W30 y asf facilitar el encendidodel motor.

RECOMENDACION DE ACEITE

tA 12o MAS

S FRIOc* ))CALIENTE

: P)

5W30 SAE30

Usesolamente aceite detergente de aTtacalidad calificado

con la clasificaci6n SG servicio API. Seleccione el grado

de viscosidad del aceite de acuerdo a la temperatura de

operaci6n esperada.

GRADOS DE VISCOSIDAD RECOMENDADOS

NOTA" Aunque los aceites de viscosidad mt_ltiplefacilitan

el arranque en ciima frio, estos aceites de viscosidad

m_ltiple resultan en un incremento en el consumo de

aceite al usarse sobre 32°F. Verifique el nivel del aceite

de su motor con mayor frecuencia para evitar posibles

dafios al motor causados por operaci6 ncon unnivel bajo

de aceite.

Cambie el aceite despu6s de las primeras dos horas de

operaci6n y cada 25 horas en Eosucesivo o al menos una

vez al afio si la removedora de nieve no se usa durante

25 horas (Yea ia FIG. 3)

A

FIG. 1

.,,_.*._" ,,,'_ _ t._"_ DEL ACEITE

..,_" _. _F=._3l"_ f- DEBERA ESTAR

/'l_,_r ,-.f-._S" ENTRELA

f ",-_\'lt'_i_'- MARCALLENOY

-.AT LAMARCA

AGREGAR

FIG. 2

TAPADERA/

VARILLA

MEDIDORA D

FIG, 3

Coloque la removedora de nieve de manera tal que

el tap6n de drenaje del aceite sea el punto m_.sbajo

del motor. Remueva et tap6n de drenaje del aceite y

tapadera Narilfa medidora del nivel del aceite, Drene et

aceiteenuncontenedorapropiado.Elaceiteflu=r&mejoral

encontrarsecaliente.

Coloque nuevamente el tapSn de drenaje del aceite

y aprietelo en forma segura. Llene nuevamente la

caja del cig_Jefialy apriete en forma segura. Llene

nuevamente lacaja del cig0efiat con aceite de motor

S.A.E. 5W30.

BUJIA

AsegLiresede que la bujia este apretada en forma

segura en el motor y que el alambre de la bujia este

conectado a _sta.

• Si se encuentra disponible una Ilave de torsi6n,

aplique un momento de 18 a 23 pies-libra a la bujia.

• Limpie el _.rea alrededor de la base de la bujfa antes

de removerla para evitar que entre suciedad en el

motor.

•Limpie la bujia y restaure el entrehierro

peri6dicamente a 0.030 pulgaclas

SERVICIOS Y AJUSTES

_PRECAUCION: SIEMPRE DESCONECTE EL_'_.

ALAMBRE DE LA BUJIA Y AMARRELOI

ALEJADO DE LA BUJIA ANTES DE|

EFECTUAR CUALESQUIERA AJUSTES Y/

REPARACIONES. j

AJUSTE DE LAS PLANCHAS

LATERALES

Este removedordenieve vieneequipado con d()splanchas

laterales, que estdn ubicadas en la parte exterior de la

caja del barreno (Yea la FIG. 1). Estas planchas ]aterales

ayudan a autoimpulsar el removedor de nieve.

Para ajustarlas haga Io siguiente:

iPonga el removedor de nieve en una superficie

nivelada.

• Suelte el tomillo inferior en las planchas laterales.

• Levante el borde inferior de las planchas laterales

para obtener una holgura de 6,35 mm (1/4").

• Apriete los tornillos en forma segura.

PARA AJUSTAR LOS CABLES DE

CONTROL DEL EMBRAGUE

Se podrfa requerir el ajuste peri6dico de los cables debido

al estiramiento normal y el desgaste en las correas. Para

verificar el ajuste correcto, la palanca de control deberd

estar completamente en la posici6n hacia adelante,

descansando en el parachoques pldstico. Los cables de

control est_n ajustados correctamente cuando el centro

del aditamento '_" est,, en el centro del agujero y no hay

holgura en el cable (Yea la FIG. 2).

SI el ajuste es necesario:

• Extraiga toda la gasolina del tanque. Coloque la

unidad apoyada en un extremo del barreno(Vea la

FIG. 2).

• Desconecte el aditamento 'Z" de la palanca de

propulsi6n.

• Empuje el cable a trav_s del resorte (Vea la FIG. 3)

para exponer la porci6n roscada del cable.

• Sostenga el extremo cuadrado de la porci6n roscada

con tenazas y ajuste la tuerca de seguddad hacia

adentro o hacia afuera hasta que la holgura en

exceso sea removida (Yea la FIG. 3).

• Hale el cable de nuevo atrav_s del resorte y conecte

el cable (Vea la FIG. 3).

NOTA: Siempre que el las correa del barreno sean

ajustada o reempfazadas, los cables deber_n ser

ajustados.

PARA AJUSTAR LAS CORREAS

Lascorreas se estiran con eluso normal. Sisu rernovedora

de nieve no descarga nieve, verifique el ajuste del cable

de control. Siest_.correcto entonces verifique la condici6n

de la correa de propulsi6n del barreno. Podfia estar floja

o dat_ada. Si esta da_ada, reempl_cela (Yea el p_rrafo

"Para reemplazar correas" en la pagina 19).

I

SUPERFIClE NIVELADA

SUELTE EL TORNILLO INFERIOR

;PLANCHAS

LATERALES

FIG. 1

LA PALANCA DE

CONTROL DEBER/_,

ESTAR EN LA

POSICION

TOTALMENTE

ADELANTADA

(Justamente

haciendo contacto

€on parachoquas

pldstico) AL

VERIFICAR

PALANCA DE

PARACHOQUES PLASTICO

FIG. 2

..._ESORTE

TUERCA

_TUERCA

FIG. 3

DE

18

SERVICIOS Y AJUSTI S

.PARA REEMPLAZAR LA CORREA

La correa de tracciSn de esta unidad se debe a una

fabdcaci6nespecial yse debe substituir pot el mismo tipo

de correa que se encuentra disponible en su tienda o

Centro de Servicio SEARS m&s cercano.

CORREA DE TRACCION DEL BARRENO

Si su removedora de nieve no expulsa la nieve y lacorrea

de tracci6n del barreno est_ dahada, reempl&cela de la

siguiente forma:

•Desconecte el alambre de la buj_a.

• Retire el guardacorreas (Vea ia FIG. 4).

• Afloje las gufas de lacorrea (Vea ia FIG. 5) y al_jelas

de la polea de tracci6n del motor.

• Deslice la correa de la polea de impulsi6n del motor.

• Tire la polea de guia del barreno a la posici6n

enganchada, soltando el freno.

• Deslice la correa de entre el brazo del freno y lapolea.

• Remueva la correa.

•Instale una correa de reemplazo del mismo tipo en la

polea del barreno.

• Coloque la correa alrededor de la polea de tracci6n

del motor.

•ajuste ias guras de lacorrea (Vea la seccibn "Ajuste

de ia guias de la correa").

• Coloque nuevamente el guardacorreas.

• Inspeccione la tensi6n del cable de control del

embrague (Vea la p_tgina 18).

• Conecte nuevamente el alambre de la buj[a.

AJUSTE DE LAS GUIAS DE LAS

CORREAS

• Desconecte el alambre de la bujia.

• Remueva el guardacorreas quitando el pemo y la

arandela plana ubicados tantoala derecha como ala

izquierda (Vea la FIG. 4).

• Enganche la palanca de tracci6n del barreno.

• Mida la distancia entre las guras y la correa (Vea la

FIG. 6). Esta distancia debe ser de 2,4 mm (3/32

pulgada) para cada gufa.

• Si las gufas necesitan ajuste: afloje los pernos de

sujeciOn de las gufas, mueva las guias a la posici6n

correcta y apriete los pernos nuevamente.

• Reinstale el guardacorreas.

• Conecte el alambre de la bujfa.

0,6 x 1,3 CM (1/4 x 1t2 PULGADA)

FIG. 4

iii i

CORREA DE GUIA DE LA

TRACCION CORREA

BARRENO (lateral izquferdo)

DE

GUIA DE LA TRACCION DEL

CORREA BARRENO

(lateral derecho)

POLEA

TENSORA DEL

BARRENO

FIG. 5

POLEA DE TRACCION DEL

2,4 MM _I"'._ _ BARRENO

(3132 PULGADA) ,,_.___ GUIA DE LA CORREA

GUIA DE LA CORRE.A_ _jr_ f(lateral izquierdo)

(lateral derecho) -- "\v \_j.,.- 2,4 MM

__,.,,.a,'\\ (3132 PULGAI:)A)

POLEA TENSORA--_ )V

DEL BARRENO _

(ENGANCHADA) _

,_. )....._ POLEA MOTRIZ

FIG. 6

SERVICIOS Y AJUSTES

PARA REEMPLAZAR EL PERNO DE

SEGURO POR ESFUERZO

CORTANTE DEL BARRENO

Losbarrenos est_n asegurados al eje de transmisi6ndel

barreno con pernos especiales (Vea la FIG. 7) que estdn

disehados para romperse (para proteger la m_,quina) si

unobjeto se atora en el alojamiento dei barreno. El uso de

un pemo mas duro destruiria la protecci6n provista por el

pemo de seguro por esfuerzo cortante.

IMPORTANTE: PARA GARANTIZAR LA SEGURIDAD Y

LOS NIVELES DE RENDIMIENTO, SE

DEBE USAR SOLAMENTEPERNOS DE

SEGURIDADPORESFUERZOCORTANTE

DE EQUlPOORIGINAL.

PERNOS DE

SEGURIDAD POR

ESFUERZO

CORTANTE ,1__

_'!,__P

CONTRATU E RCA--'--_"_

Para reemplazar un perno de seguridad por esfuerzo

cortante roto, proceda de la siguiente manera:

• Mueva laaceleraci6na _ (PARAR) y apaguetodos

loscontroles.

• Desconecteelalambre de la bujia. Aseg_resede que

todas tas piezas rnbvilesse han detenido.

•Lubriqueel aditamentozerkdelejede transmisi6ndel

barreno (Vea la seccibn Responsabilidades del

cliente, en pdginas 16-17).

•Alineeel agujeroen elbarrenoconel agujeroenel eje

de transmisi6ndel barreno.Instaleel nuevopernode

seguridadpotesfuerzocortantey latuerca provistos.

•Reconecte el alambre de la buj(a.

PARA AJUSTAR EL CARBURADOR

El carburador(Vea la FIG, 8 y FIG, 1-Almacenamiento

en pbgina 22) ha sido preconfiguradoen la fdbrica y los

reajustesnodebert'anser necesarios.Sin embargo,si el

carburadorde hecho necesita ser ajustado,procedade ta

manera siguiente:

•Cierreel tomillode ajuste de alta velocidada mano.

•No Io apriete en exceso.

• Luego dbralo 1-1/4 a 1-1/2 vueltas.

•Cierre el tomillo de ajuste de marcha en reposoal

dade vuelta en el sentido horario manualmente. No

aprete en exceso.

•Luegodbralo 1-1/4 a 1-1/2 vueltas.

• Arranque el motory d_jelocalentar.

•Coloqueelcontrolde laaceleraci5nen'_ (RAPIDO).

Ajuste el tomillo de ajuste de alta velocidad hacla

adentro hasta que la velocidaddel motoro el sonido

se altera. Ajuste el tornillohacia afuera hastaque el

sonido de la velocidad del motor se a3tera.Note la

diferencia entre losdos Ifmites y fije el torni;Io en la

mitad de ese rango.

• Coloque el control de ia aceleraciSn en

(DESPAClO). Ajuste el tornillo de ajuste de marcha

en reposo hacla adentro hasta que la velocidad

disminuya, luego ajuste eltornillo hacia afuera hasta

que el sonido de la velocidad se altere. Note la

diferencia entre los dos limites yfije el tornilloen la

mitad de ese tango.

FIG. 7

.CARBURADOR

TORNILLO DE AJUSTE DE

MARCHA EN REPOSO (Apriete

con los dedos untcamente)

VASIJ_ DE

DRENAJE

TORNILLO DE AJUSTE DE

ALTA VELOCIDAD (Apdete

con los dedos dnicamente)

FIG. 8

IMPORTANTE:

Si el motor tiende a apagarse bajo carga o no acelerar

desde la velocidad baja a la alta apropiadamente,

ajuste el torniUo de alta velocidad en incrementos de

.1/8 de vuelta basra que el problema se resuelva.

Deje que el motor est_ en marcha sin perturbaciones

durante 30 segundos entre cacla posici6n para permitir

que el motor reaccione a los ajustes previos.

NUNCA EXPERIMENTE CON EL

GOBERNADOR DEL MOTOR, EL CUAL

ESTA CONFIGURADO DE FABR1CAPARA

LAVELOClDADAPROPIADADEL MOTOR.

EL EXCESO DE VELOCIDAD DEL MOTOR

POR ENClMA DEL AJUSTE DE ALTA

VELOCIDAD DE FABRICA PUEDE SER

PELIGROSO. S1 USTED CREE QUE LA

ALTA VELOCIDAD GOBERNADA POR EL

MOTOR NECESITA SER AJUSTADA,

PONGASE EN CONTACTO CON SU

CENTRO DE SERVICIO SEARS MAS

CERCANO, EL CUAL TIENE EL EQUtPO Y

LA EXPERIENCIA APROPIADO PARA

EFECTUAR LOS AJUSTES NECESARIOS.

SERVICIOS Y AJUSTES

i

PARA AJUSTAR O REEMPLAZAR LA

BUJIA

Si tienedificultades al arrancar su removedora de nieve,

podria necesitar ajustar o reemplazar la bujia. Siga las

instruccionesque se presentan abajo:

Reemplace la bujia si los electrodos est_n picados o

quemados o si la porcelana est& rajada.

PARA AJUSTAR:

• Limpie la bujia al raspar cuidadosamente los

electrodos (nolaiimple a chorro de arena niuse un

cepillo met_lico).

• Asegdrese de que la bujfa est6 limpia ylibre de

materiaextral_a.Reviseelentrehierrode loselectrodos

(Veala FIG. 9) conuninstrumento medidoryrestaure

el entrehierroa 0,030 pulgadas sifuese necesario.

PARA REEMPLAZAR:

• Si necesita una bujfa nueva, use solamente el

reemplazo apropiado de buj{a (Vea la pdgina 4).

• Coloque el entrehierro en 0,030.

• Antes deinstalar labujfa, recubra su rosca ligeramente

con aceite 0 grasa para asegurar su f_cil remociSn.

• Apriete la bujfa firmemente en el motor.

• Si se encuenlra disponible una Ilave de torsiSn,

aplique un momento de 18 a 23 pies-libra a fa bujia.

ENTREHIERRO 0,030

FIG. 9

,'b ",1

ALMACENAMIENTO

III

PRECAUCION: NUNCA ALMACENE SU

REMOVEDORA DE NIEVE EN AMBIENTES

INTERIORES 0 ENUN AREA CERRADO, MAL

VENTILADA S! EL TANQUE AUN TIENE

GASOLINA. LOS VAPORES PODRIAN

ALCANZAR UNA LLAMA DESPROTEGIDA,

CHISPA 0 LL-AMA PILOTO DE UN HORNO,

CALENTADOR DE AGUA, SECADORA DE

ROPA, C[GARRILLO, ETC.

Para evitar dat_oal motor (si la removedora de nieve

estard fuera de uso por rods de 30 dias) siga lospasos

detallados abajo.

ALMACENAMIENTO DE LA

REMOVEDORA DE NIEVE

I Limpiecompletamentela removedorade nieve.

I Lubrique todos los puntos de lubricaci6n (Vea la

seccibn ResponsabUidades del cliente en pdginas

16-17).

•Aseg_rese de quetodoslastuercas, pernosy tornillos

estdnsujetadosde manera segura.Inspeccionetodas

laspiezasm6vilesvisiblesparadetectardafios,roturas

ydesgaste. Efect_e reemplazos si fuese necesario.

•Retoque todas las superficiesde pinturaoxidadas o

desgarradas; lijeantes de aplicarpintura.

•Cubra las piezas de metal al desnudo de] compresor

del alojamiento del barreno y el impulsorcon un

material para prevenir la corrosi6n, tal como un

lubricanteen aerosol.

NOTA: Una mvisi6n o afinado anual pot un Centro de

ServicJoSEARS es una buena manera de asegurar que

suremovedorade nievele brindardel m_ximo rendimiento

la siguientetemporada.

ALMACENAMIENTO DEL MOTOR

La gasolina deber_ ser removida otratada para prevenir

la formacl6n de depbsitos de goma en el tanque, fiitro,

manguera, y carburador durante el almacenamiento.

Asimlsmo, durante el almacenamiento, la gasolina

mezclada con alcohol la cual utiliza etanol o metanol

(algunas veces llamado gasohol) atrae agua. ActOa

sobre la gasolina para formar dcidos loscuales dafian

el motor.

FIG. 1

Estabilizador de combustible Craftsman No.

33500) a cualquier gasolina que deje en el tanque

para de minimizarlosdep6sitosde gomay acidos.Si

eltanque estdcasi vacio, mezcle el estabilizadorcon

gasolinafrescaen uncontenedorseparadoyagregue

algunade 6sta al tanque.

SIEMPRE SIGA LAS INSTRUCCIONES EN EL

CONTENEDOR DEL ESTABILIZADOR. LUEGO OPERE

EL MOTOR SURANTE AL MENOS 10 MINUTOS

DESPUES DE QUE SE HAYA AI;IADIDO EL

ESTABILIZADOR PARA PERMITIR QUE LA MEZCLA

ALCANCE EL CARBURADOR. ALMACENE LA

REMOVEDORA DE NIEVE EN UN LUGAR SEGURO.

VEASE LA ADVERTENCIA ARRIBA.

Puede mantener su motor en buenas condiciones de

funcionamiento durante el almacenamiento al:

Cambiar el aceite (Vea la p_gina 17).

Lubricandoel drea del pist6n/cilindroEstopuede ser

hecho removiendoprimero la bujia y salpicandoel

agujerode la buj[a conaceite de motortimpio. Luego

cubra el agujero de la bujfa con un patio para ab-

sorber el rocfode aceite. Aco ntinuaci6n, roteel motor

al halar de la cuerda de arranque hasta sacarla

comptetamentedosotres veces. Finafmerite,reinstale

la buj_ay conecte el alambre de la bujia

OTROS

• Si fuese posible, almacene su removedora de nieve

en ambientes interiores y cL_bralapara protegerla

contra el polvo y la suciedad.

• Si la m_,quina deber_ estar en el exterior, col6quela

sobre bloques para garantizar que ta m_quina no

estar& en contacto con ei terreno.

Cubra la removedora de nieve con una cubierta

protectora apropiada que no retenga humedad. No

use pl&stico ni vinilo..

NUNCA CUBRA LA REMOVEDORA DE

NIEVEMIENTRASLASAREASDELMO-

TOR Y EL ESCAPE AUN ESTEN

• Para remover la gasolina, mantenga el motor en

marcha hastaque eltanqueest_ vacfo y el motor pare.

Luego, drene la gasolina remanente del carburador

presionando hacia arriba en la vasija de drenaje del

carburador situada en la parte inferior de! carburador

(Vea la FIG. 1).

• Si no desea remover la gasolina, podria afiadir un

estabilizador de combustible (tal como el

IMPORTANTE:

CALIENTES.

oo

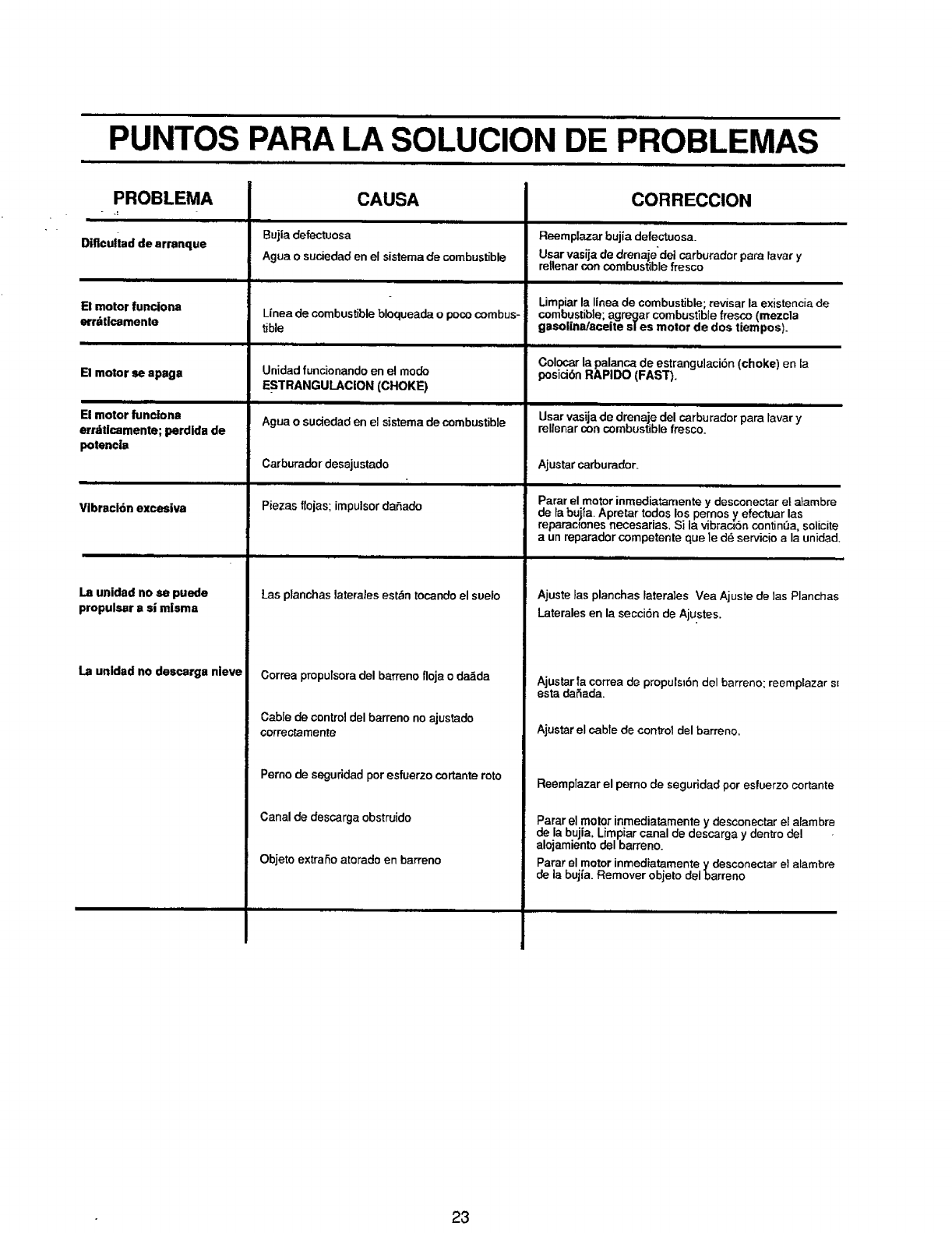

PUNTOS PARA LA SOLUCION DE PROBLEMAS

PROBLEMA

Dificultad de arranque

El motor |unciona

erriiticamenle

E! motor se apaga

Bujia defectuosa

CAUSA CORRECCION

il i=

El motor funciona

err,tticamente; perdida de

Agua o suciedad en el sistemade combustible

Unea de combustible bloqueade o poco combus-

tible

Unidad funcionandoen el mode

ESTRANGULACION (CHOKE)

Agua o suciedad en el sistema de combustible

Reemplazar bujia defectuosa.

Usar vasija de drenaje'del carburador para tavar y

retlenarcon combustible fresco

Iimpiar la linea de combustible; revisar la existencia de

combustible; agregar combustible fresco (mezcla

gasolina/aceite sles motor de dos tiempos).

Colocar la palanca de estrangulaci6n (choke) en la

posici6n RAPIDO (FAST).

Usar vasija de drenaje del carburadorpara lavar y

rellenar con combustible fresco.

potencia

m i

Vlbracl6n excesiva

Carburador desajustado

Piezas flojas; impulsordaSado

Ajustarcarburader_

Parar el motor inmediatamente y desconectar et atambre

de la bu]ia. Apretar todos los pernos y efectuar las

reparac_onesrtecesarias. Si la vibrac_'6n contin=3a,solicite

aun reparader competente que le d_ servicio a la unidad.

La unidad no se puede

propulsar asi misma

La unidad no descorga nieve

Las planchas laterales est._ntocande el suelo

Correa propulsora del barmno floja o da_da

Cable de control del barreno no ajustado

correctamente

Pemo de seguridad por esfuerzo cortante roto

Canal de descarga obstruido

Objeto extraSo atorado en barreno

Ajuste las planchas latera]es Vea Ajuste de las Planchas

Laterales en la secci6n de Aju.stes,

Ajustar la correa de propuls_6n clel barreno; reemplazar sJ

esta de_ada.

Ajustarel cable de control del barreno.

Reemplazar el perno de seguridad por esfuerzo cortante

Parar el motor inmediatamente y desconectar el alambre

de la bujia, Limpiar canal de descarga y dentro del -

alojarnientodel barreno.

Parar el motor inmediatamente _tdesconectar el alambre

de la bujfa. Remover objeto del oarreno

23

8 ',4Vh78

MANUAL DEL

PROPIETARIO

MODELO NO.

536.884780

COMO EFECTUAR

EL PEDIDO DE''=

PIEZAS DE

REPUESTO

PARA SERVICIO DE

REPARACIONES LLAME GRATIS AL

1-800-4-REPAIR

(1-800-473-7247)

PARA OBTENERINFORMACION

SOBRELAS PARTES DE

REPUESTOY PARA ORDENAR

LLAfllE A ESTE NUMERO GRATIS:

1-'800-FON-PART

(1-800-366-7278)

SINECESITA SABER LA

UBICACION DEL CENTRO DE

SERVIClO DE REPARACIONES

SEARS EN SU AREA LLAME24

HORAS AL DIA, 7 DIAS A LA

SEMANA AL:

1-800-488-1222

CRAFTSMAN+

5 CABALLOS DE FUERZA DOS

ETAPAS, 56 CM

(22 PULGADAS)

CON PROPULSION DE

BARRENO

REMOVEDORA DE NIEVE

Arranque el6ctrico

Cada REMOVEDORA DE NIEVE tiene su propio

NUMERO DE MODELO en el marco de montaje

del motor.

Cada MOTOR tiene su propio NUMERO DE

MODELO en el ALOJAMIENTO DEL

COMPRESOR.

Siempre mencione estos NUMEROS DE MODELO

cuando solicite servicio o piezas de repuesto para

su REMOVEDORA DE NIEVE.

Todas las piezas se pueden pedir a trav_s de los

Centros de servicio de Sears, Roebuck and Com-

pany y la mayorfa de Tiendas al detalle.

AL EFECTUAR UN PEDIDO DE PIEZAS,

SIEMPRE

PROVEA LA SIGUIENTE INFORMACION:

• PRODUCTO- "REMOVEDORA DE NIEVE"

•NUMERO DE MODELO -536.884780

•NUMERO DE MODELO DEL MOTOR -

• 143.965003

•NUMERO DE PIEZA

•DESCRIPCION DE LA PIEZA

"Su mercaderia SEARS posee valor agregado cuando

ustedconsidera que Sears tieneunidadesde servicio a nivel

nacional con personae t_cnico capacitado por SEARS

...T6cnicos profesionales capacitados especfficamente en

productos SEARS, tenemos las piezas, las herramientas y

el equipo para garantizar que cumplimos con nuestra

promesa al cliente...le proporcionamos servicio a Io que

vendemos."

SEARS, ROEBUCK AND CO., Hoffman Estates, IL 60179

Impreso en los EE.UU.
