ICRRFTSMRN 1

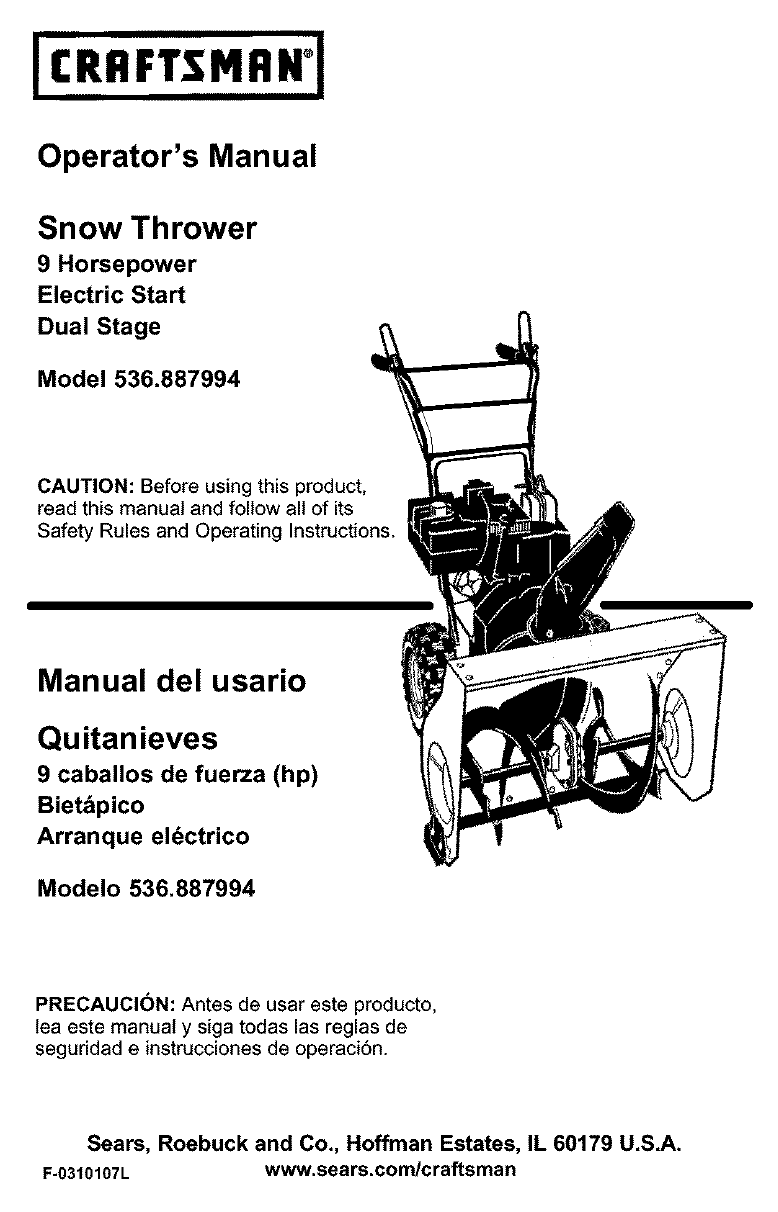

Operator's Manual

Snow Thrower

9 Horsepower

Electric Start

Dual Stage

Model 536.887994

CAUTION: Before using this product,

read this manual and follow all of its

Safety Rules and Operating Instructions.

Manual del usario

Quitanieves

9 caballos de fuerza (hp)

Biet&pico

Arranque el_ctrico

Modelo 536.887994

PRECAUCION: Antes de usar este producto,

lea este manual y siga todas las reglas de

seguridad e instrucciones de operaci6n.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

F-0310107L www.sears.com/craftsman

nl:l -I ! :llo]i[ilo]l I I 11 lt,

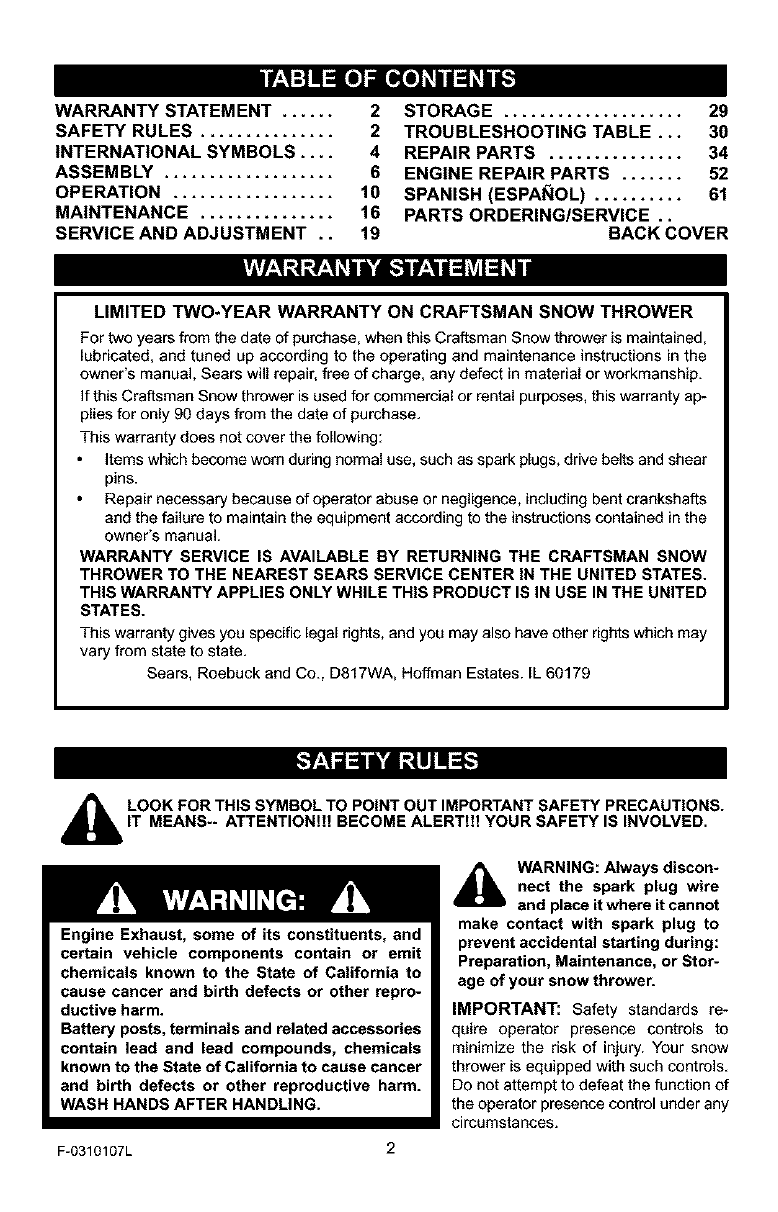

WARRANTY STATEMENT ...... 2

SAFETY RULES ............... 2

INTERNATIONAL SYMBOLS .... 4

ASSEMBLY ................... 6

OPERATION .................. 10

MAINTENANCE ............... 16

SERVICE AND ADJUSTMENT .. 19

STORAGE .................... 29

TROUBLESHOOTING TABLE . .. 30

REPAIR PARTS ............... 34

ENGINE REPAIR PARTS ....... 52

SPANISH (ESPAI%IOL) .......... 61

PARTS ORDERING/SERVICE ..

BACK COVER

iflvh.lztz#:!l i i'it:t f:l d!_viI1 lid

LIMITED TWO-YEAR WARRANTY ON CRAFTSMAN SNOW THROWER

For two years from the date of purchase, when this Craftsman Snow thrower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in the

owner's manual, Sears will repair, free of charge, any defect in material or workmanship.

If this Craftsman Snow thrower is used for commercial or rental purposes, this warranty ap-

plies for only 90 days from the date of purchase.

This warranty does not cover the following:

Items which become worn during normal use, such as spark plugs, drive belts and shear

pins.

Repair necessary because of operator abuse or negligence, including bent crankshafts

and the failure to maintain the equipment according to the instructions contained in the

owner's manual.

WARRANTY SERVICE IS AVAILABLE BY RETURNING THE CRAFTSMAN SNOW

THROWER TO THE NEAREST SEARS SERVICE CENTER IN THE UNITED STATES.

THIS WARRANTY APPLIES ONLY WHILE THIS PRODUCT IS IN USE IN THE UNITED

STATES.

This warranty gives you specific legal rights, and you may also have other rights which may

vary from state to state.

Sears, Roebuck and Co., D817WA, Hoffman Estates. [L 60179

_lb OOK FOR THIS SYMBOL TO POINT OUT IMPORTANT SAFETY PRECAUTIONS.

IT MEANS-- ATTENTION!!! BECOME ALERT!!! YOUR SAFETY IS INVOLVED.

Engine Exhaust, some of its constituents, and

certain vehicle components contain or emit

chemicals known to the State of California to

cause cancer and birth defects or other repro-

ductive harm.

Battery posts, terminals and related accessories

contain lead and lead compounds, chemicals

known to the State of California to cause cancer

and birth defects or other reproductive harm.

WASH HANDS AFTER HANDLING.

_i WARNING: Always discon-

nect the spark plug wire

and place it where it cannot

make contact with spark plug to

prevent accidental starting during:

Preparation, Maintenance, or Stor-

age of your snow thrower.

IMPORTANT: Safety standards re-

quire operator presence controls to

minimize the risk of injury. Your snow

thrower is equipped with such controls.

Do not attempt to defeat the function of

the operator presence control under any

circumstances.

F-0310107L 2

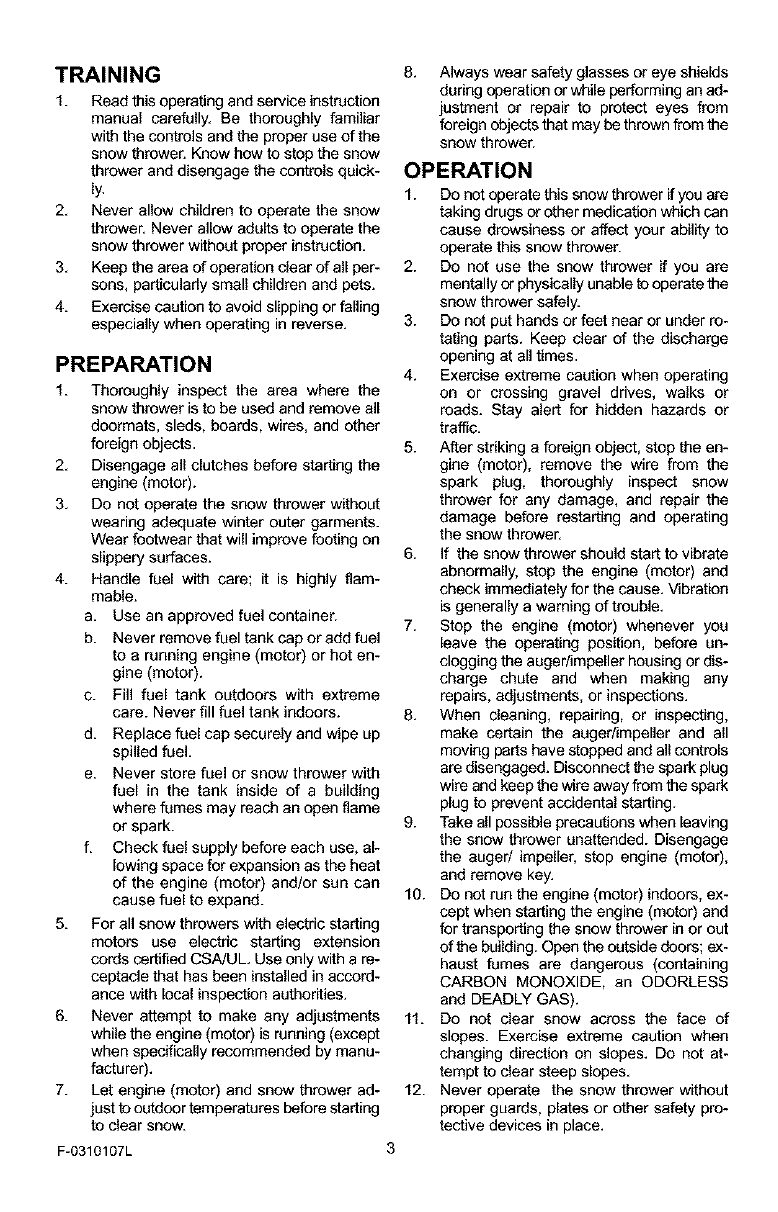

TRAINING

1. Read this operating and service instruction

manual carefully. Be thoroughly familiar

with the controls and the proper use of the

snow thrower. Know how to stop the snow

thrower and disengage the controls quick-

2. Never allow children to operate the snow

thrower. Never allow adults to operate the

snow thrower without proper instruction.

3. Keep the area of operation clear of all per-

sons, particularly small children and pets.

4. Exercise caution to avoid slipping or falling

especially when operating in reverse.

PREPARATION

1. Thoroughly inspect the area where the

snow thrower is to be used and remove all

doormats, sleds, boards, wires, and other

foreign objects.

2. Disengage all clutches before starting the

engine (motor).

3. Do not operate the snow thrower without

wearing adequate winter outer garments.

Wear footwear that will improve footing on

slippery surfaces.

4. Handle fuel with care; it is highly flam-

mable.

a. Use an approved fuel container.

b. Never remove fuel tank cap or add fuel

to a running engine (motor) or hot en-

gine (motor).

c. Fill fuel tank outdoors with extreme

care. Never fill fuel tank indoors.

d. Replace fuel cap securely and wipe up

spilled fuel.

e. Never store fuel or snow thrower with

fuel in the tank inside of a building

where fumes may reach an open flame

or spark.

f. Check fuel supply before each use, al-

lowing space for expansion as the heat

of the engine (motor) and/or sun can

cause fuel to expand.

5. For all snow throwers with electric starting

motors use electric starting extension

cords cartified CSA!UL. Use only with a re-

ceptacle that has been installed in accord-

ance with local inspection authorities.

6. Never attempt to make any adjustments

while the engine (motor) is running (except

when specifically recommended by manu-

facturer).

7. Let engine (motor) and snow thrower ad-

just to o_door temperatures before starting

to clear snow.

F-0310107L

8. Always wear safety glasses or eye shields

during operation or while performing an ad-

justment or repair to protect eyes from

foreign objects that may be thrown from the

snow thrower.

OPERATION

1. Do not operate this snow thrower ifyou are

taking drugs or other medication which can

cause drowsiness or affect your ability to

operate this snow thrower.

2. Do not use the snow thrower if you are

mentally or physically unable to operate the

snow thrower safely.

3. Do not put hands or feet near or under ro-

tating parts. Keep clear of the discharge

opening at all times.

4. Exercise extreme caution when operating

on or crossing gravel drives, walks or

roads. Stay alert for hidden hazards or

traffic.

5. After striking a foreign object, stop the en-

gine (motor), remove the wire from the

spark plug, thoroughly inspect snow

thrower for any damage, and repair the

damage before restarting and operating

the snow thrower.

6. If the snow thrower should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibration

is generally a warning of trouble.

7. Stop the engine (motor) whenever you

leave the operating position, before un-

clogging the anger/impeller housing or dis-

charge chute and when making any

repaire, adjustments, or inspections.

8. When cleaning, repairing, or inspecting,

make certain the augedimpeller and all

moving parts have stopped and all controls

are disengaged. Disconnect the spark plug

wire and keep the wire away from the spark

plug to prevent accidental starting.

9. Take all possible precautions when leaving

the snow thrower unattended. Disengage

the auger/ impeller, stop engine (motor),

and remove key.

10. Do not run the engine (motor) indoors, ex-

cept when starting the engine (motor) and

for transporting the snow thrower in or out

of_qe building. Open the outside doors; ex-

haust fumes are dangerous (containing

CARBON MONOXIDE, an ODORLESS

and DEADLY GAS).

11. Do not clear snow across the face of

slopes. Exercise extreme caution when

changing direction on slopes. Do not at-

tempt to clear steep slopes.

12. Never operate the snow thrower without

proper guards, plates or other safety pro-

tective devices in place.

13.Neveroperatethesnowthrowernearen-

closures,automobiles,windowwalls,drop-

offs,andthelikewithoutproperadjustment

ofthesnowdischargeangle.Keepchildren

andpetsaway.

14.Donotoverloadthesnowthrowercapacity

byattemptingtoclearsnowattoofasta

rate.

15.Neveroperatethesnowthrowerathigh

transportspeedsonslipperysurfaces.

Lookbehindandusecarewhenbacking

up.

16.Neverdirectdischargeatbystandersor

allowanyoneinfrontofthesnowthrower.

17.Disengagepowertothecollector/impeller

whensnowthroweristransportedornotin

use.

18.Useonlyattachmentsaedaccessoriesap-

provedbythemanufacturerofthesnow

thrower(suchastirechains,electricstart

kits,ect.).

19. Never operate the snow thrower without

good visibility or light. Always be sure of

your footing and keep a firm hold on the

handles. Walk;never run.

20. Do not over-reach. Keep proper footing

and balance at all times.

21. Do not attempt to use snow thrower on a

roof.

MAINTENANCE AND STORAGE

1. Check shear bolts and other bolts at fre_

quent intervals for proper tightness to be

sure the snow thrower is in safe working

condition.

2. Never store the snow thrower with fuel in

the tank inside a building where ignition

sources are present such as hot water and

space heaters, clothes dryers, and the like.

Allow the engine (motor) to cool before

storing in any enclosure.

3. Always refer to operator's guide instruc-

tions for important details if the snow

thrower is to be stored for an extended

period.

4. Maintain or replace safety and instruction

labels, as necessary.

5. Run the snow thrower a few minutes after

throwing snow to prevent freeze-up of the

auger/impeller.

_WARNING: This snow thrower isfor use on sidewalks, driveways

and other ground level surfaces.

Caution should be exercised while using on

steep sloping surfaces. DO NOT USE

SNOW THROWER ON SURFACES ABOVE

GROUND LEVEL such as roofs of resi-

dences, garages, porches or other such

structures or buildings.

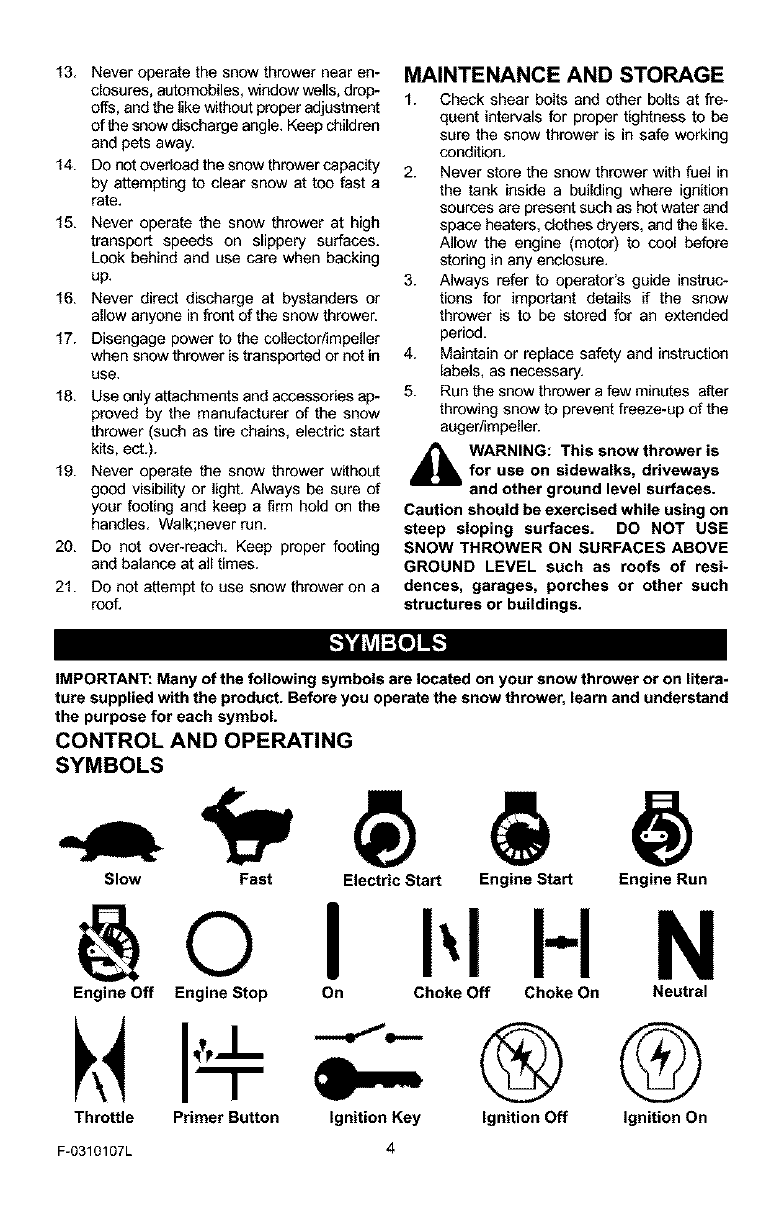

IMPORTANT: Many of the following symbols are located on your snow thrower or on litera-

ture supplied with the product. Before you operate the snow thrower, learn and understand

the purpose for each symbol.

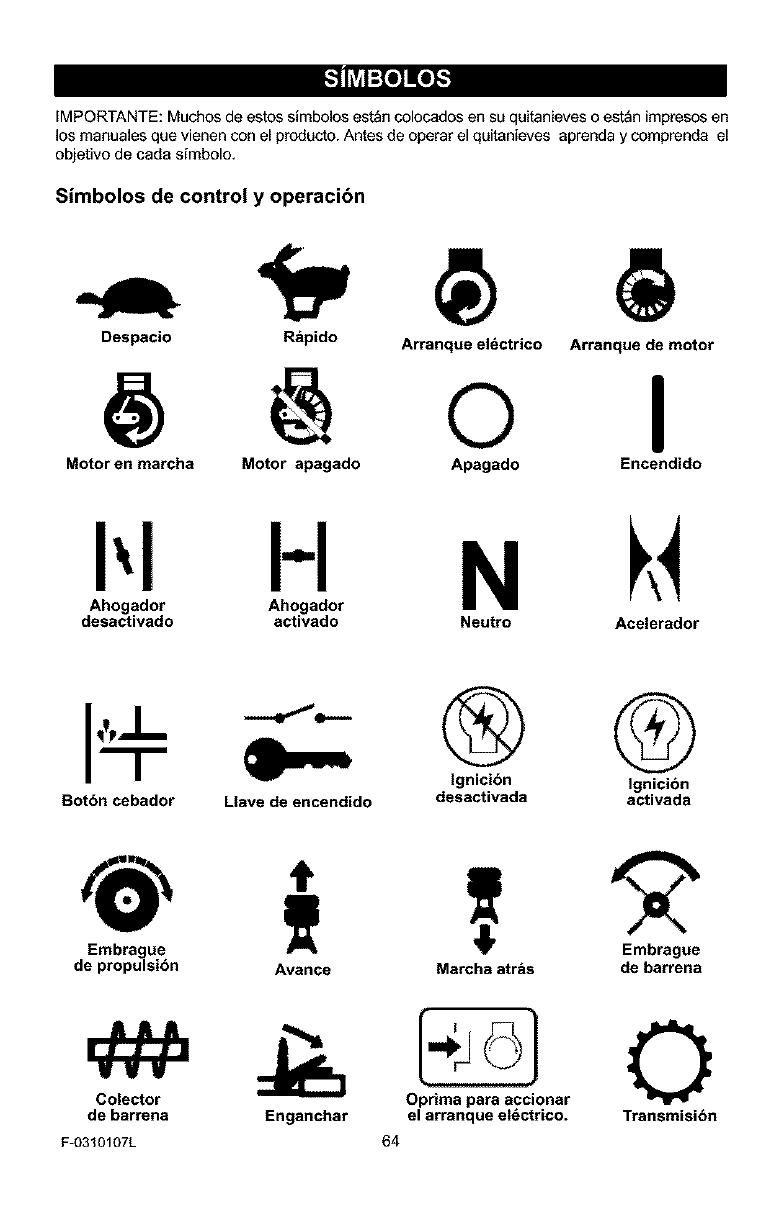

CONTROL AND OPERATING

SYMBOLS

Slow Fast

Engine Off Engine Stop

Electric Start Engine Start Engine Run

II-I N

On Choke Off Choke On Neutral

Throttle Primer Button Ignition Key

F-0310107L 4

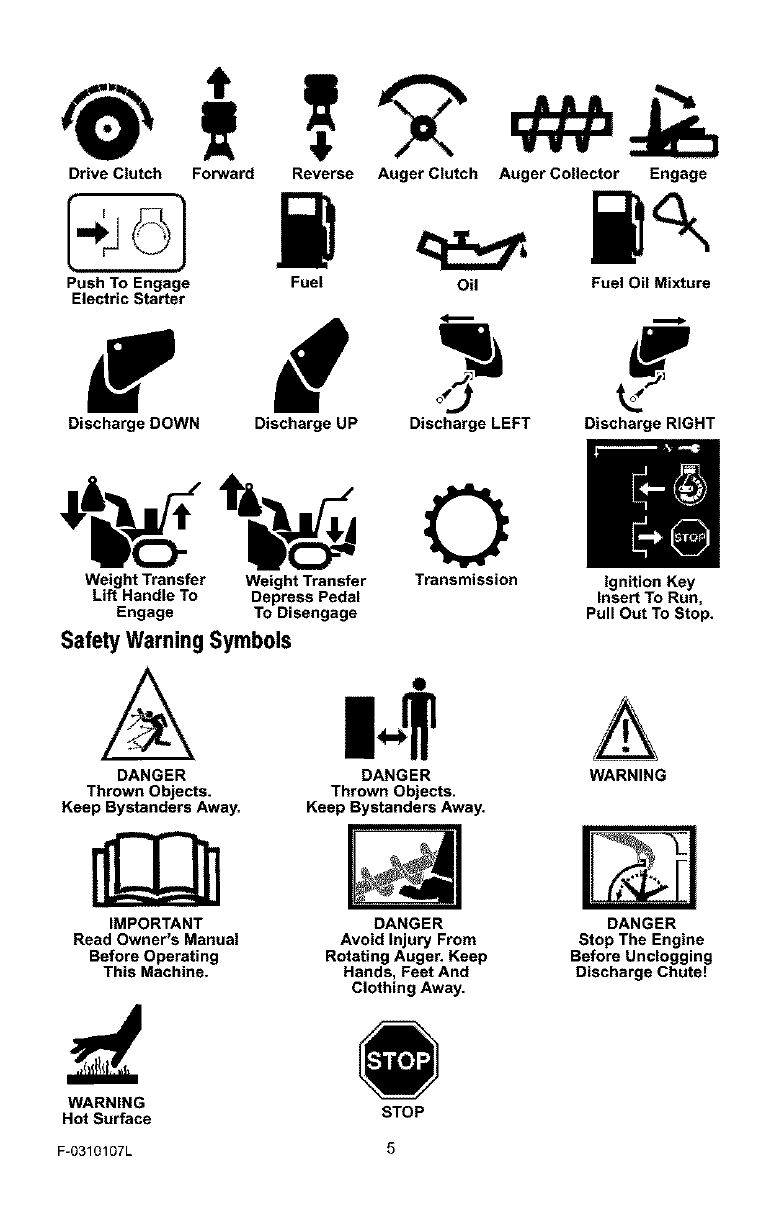

V,4 =-- G G

Ignition Off Ignition On

Drive Clutch Forward Reverse

Push To Engage Fuel

Electric Starter

Auger Clutch Auger Collector Engage

Oil Fuel Oil Mixture

Discharge DOWN Discharge UP Discharge LEFT Discharge RIGHT

Weight Transfer Weight Transfer Transmission Ignition Key

Lift Handle To Depress Pedal Insert To Run,

Engage To Disengage Pull Out To Stop.

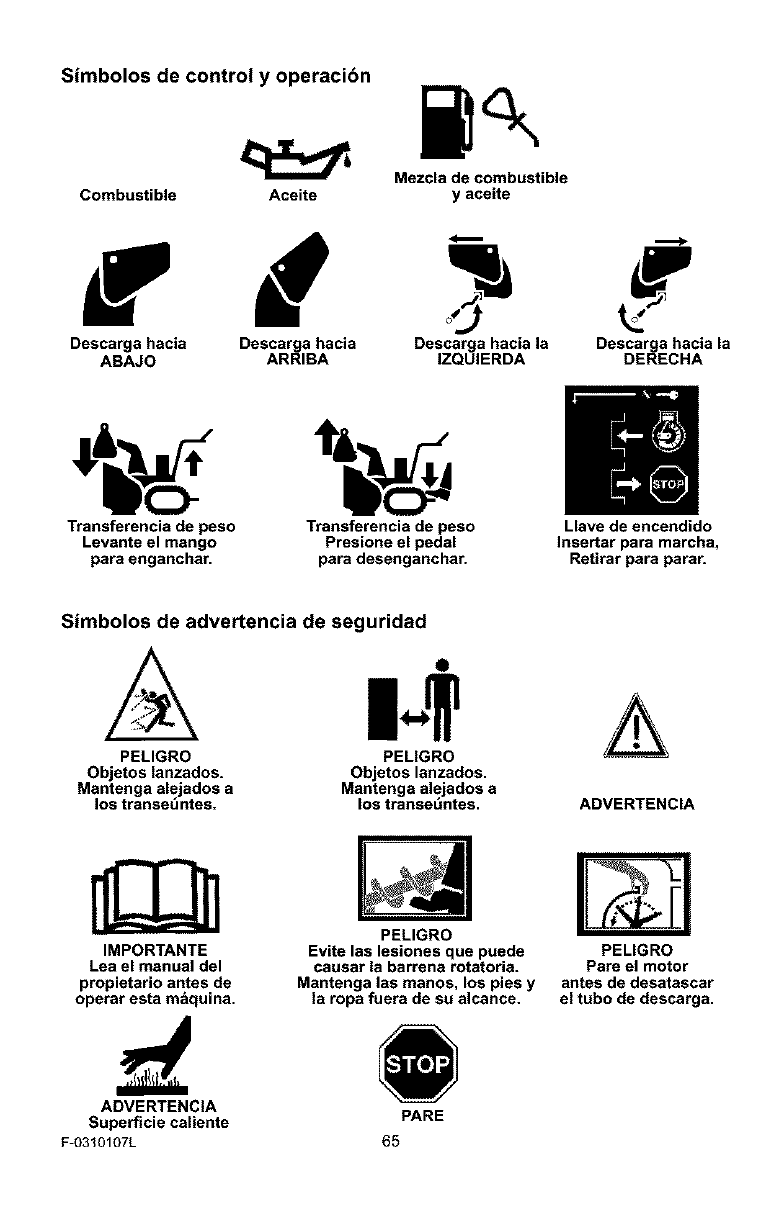

Safety Warning Symbols

DANGER

Thrown Objects.

Keep Bystanders Away.

IMPORTANT

Read Owner's Manual

Before Operating

This Machine.

DANGER

Thrown Objects.

Keep Bystanders Away.

DANGER

Avoid Injury From

Rotating Auger. Keep

Hands, Feet And

Clothing Away.

WARNING

DANGER

Stop The Engine

Before Unclogging

Discharge Chute!

WARNING

Hot Surface STOP

F-O310107L 5

,F_,,"I-,,9_ tvAI:] I_'d

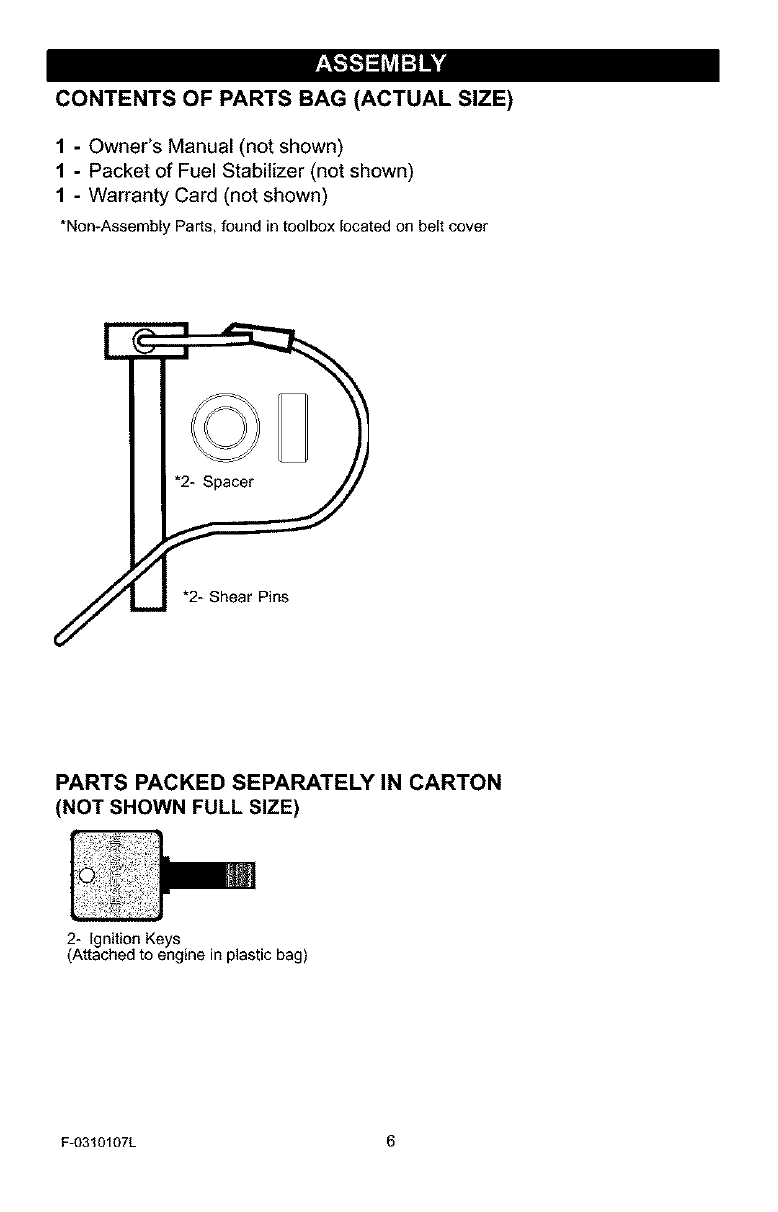

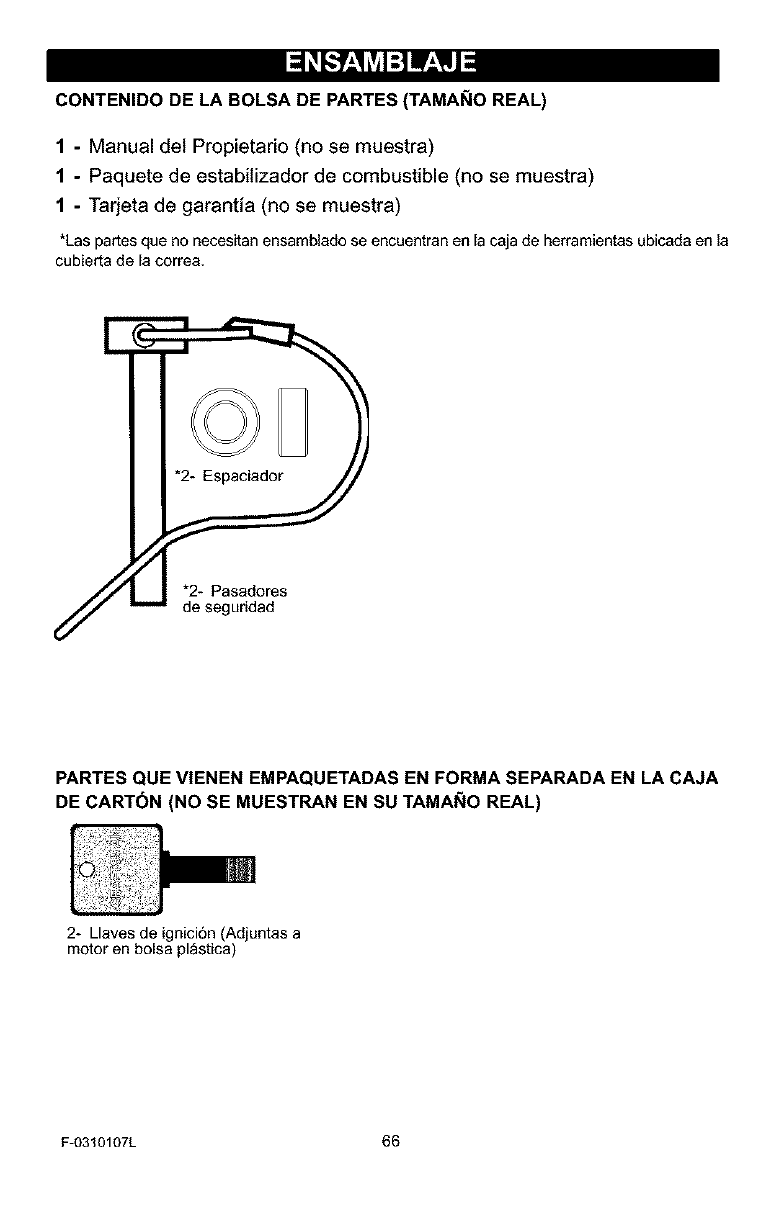

CONTENTS OF PARTS BAG (ACTUAL SIZE)

1 - Owner's Manual (not shown)

1 - Packet of Fuel Stabilizer (not shown)

1 - Warranty Card (not shown)

*Non-Assembly Parts,foundintoolboxlocatedon beltcover

PARTS PACKED SEPARATELY IN CARTON

(NOT SHOWN FULL SIZE)

2- Ignition Keys

(Attached to engine in plastic bag)

F-0310107L 6

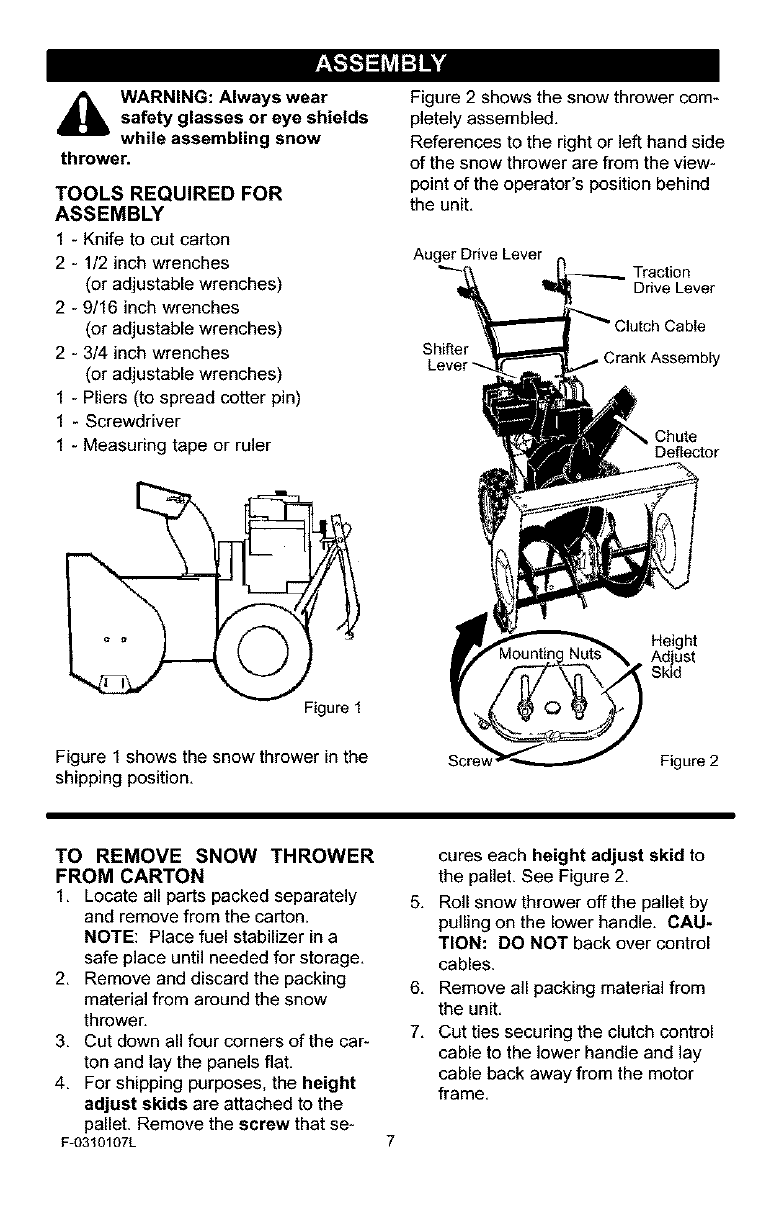

_ARNING: Always wear

safety glasses or eye shields

while assembling snow

thrower.

TOOLS REQUIRED FOR

ASSEMBLY

1 - Knife to cut carton

2 - 1/2 inch wrenches

(or adjustable wrenches)

2 - 9/16 inch wrenches

(or adjustable wrenches)

2 - 3/4 inch wrenches

(or adjustable wrenches)

1-Pliers (to spread cotter pin)

1 - Screwdriver

1 - Measuring tape or ruler

Figure 1

Figure 1 shows the snow thrower in the

shipping position.

Figure 2 shows the snow thrower com-

pletely assembled,

References to the right or left hand side

of the snow thrower are from the view-

point of the operator's position behind

the unit,

Auger Drive Lever {,_ Traction

Drive Lever

Shifter • Crank Assembly

Deflector

Height

Adjust

Skid

Figure 2

TO REMOVE SNOW THROWER

FROM CARTON

1, Locate all parts packed separately

and remove from the carton.

NOTE: Place fuel stabilizer in a

safe place until needed for storage,

2, Remove and discard the packing

material from around the snow

thrower.

3. Cut down all four corners of the car-

ton and lay the panels flat.

4. For shipping purposes, the height

adjust skids are attached to the

pallet. Remove the screw that se-

F-0310107L

cures each height adjust skid to

the pallet. See Figure 2.

5. Roll snow thrower off the pallet by

pulling on the lower handle. CAU-

TION: DO NOT back over control

cables.

6. Remove all packing material from

the unit.

7. Cut ties securing the dutch controt

cable to the lower handle and lay

cable back away from the motor

frame.

,F_,,"I-,,9_ tvAI:] I_'d

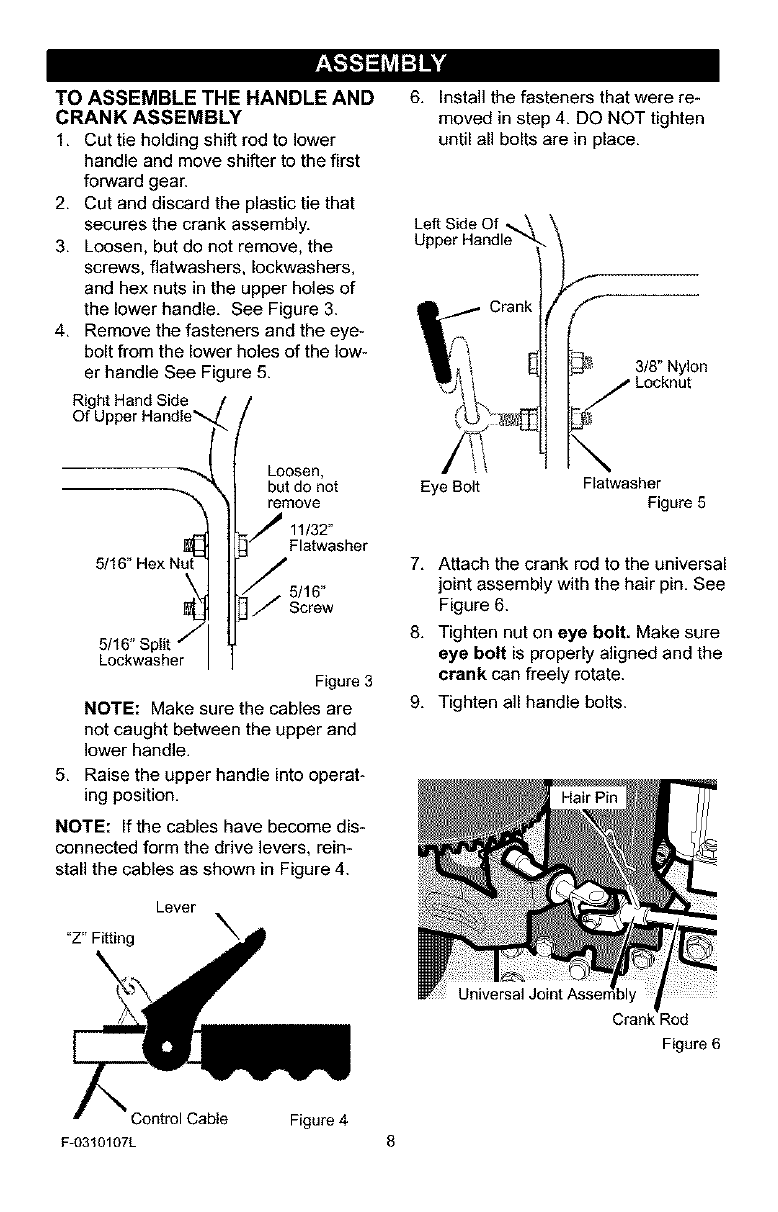

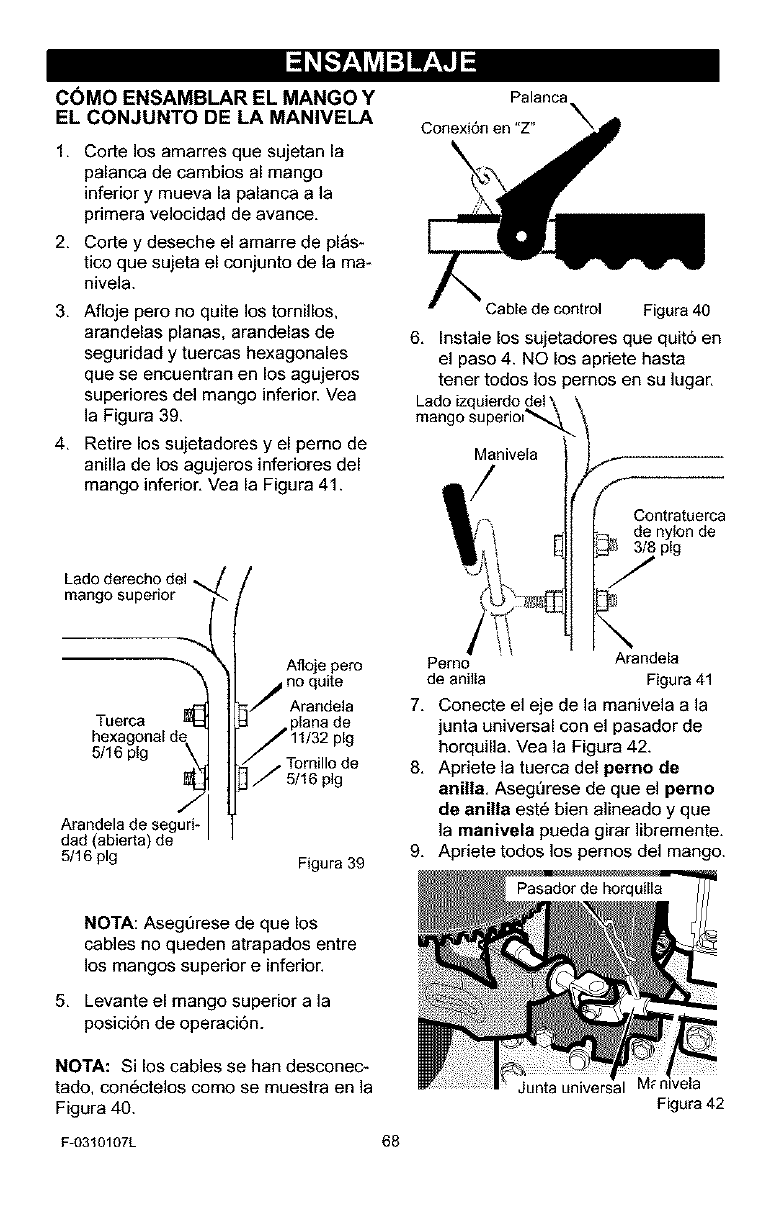

TO ASSEMBLE THE HANDLE AND

CRANK ASSEMBLY

1. Cut tie holding shift rod to lower

handle and move shifter to the first

forward gear.

2. Cut and discard the plastic tie that

secures the crank assembly.

3. Loosen, but do not remove, the

screws, flatwashers, Iockwashers,

and hex nuts in the upper holes of

the lower handle. See Figure 3.

4. Remove the fasteners and the eye-

bolt from the lower holes of the low-

er handle See Figure 5.

RightHand Side

Of U

Loosen,

but do not

remove

11/32"

Flatwasher

5/16"

Screw

Figure 3

NOTE: Make sure the cables are

not caught between the upper and

lower handle.

5. Raise the upper handle into operat-

ing position.

NOTE: If the cables have become dis-

connected form the drive levers, rein-

stall the cables as shown in Figure 4.

Lever

"Z" Fitting

6. Install the fasteners that were re-

moved in step 4. DO NOT tighten

until all bolts are in place.

Left Side Of _\

Upper Handle

3/8" Nylon

Eye Bolt Flatwasher

Figure 5

7. Attach the crank rod to the universal

joint assembly with the hair pin. See

Figure 6.

8. Tighten nut on eye bolt. Make sure

eye bolt is properly aligned and the

crank can freely rotate.

9. Tighten all handle bolts.

Cran_ _od

Figure 6

Control Cable Figure 4

F-O310107L 8

,F_,,"I-,,9_ tvAI:] I_'d

NOTE: If the cables have become dis-

connected, connect cables as shown in

Figure 7.

Traction Drive Cable Auger Drive Cable

Figure 7

HOW TO SET THE SKID HEIGHT

Your snow thrower is equipped with

height adjust skids on the outside of the

auger housing. To adjust the skid

height for different conditions, see To

Adjust Skid Height paragraph in the

Service And Adjustment section.

HOW TO SET THE LENGTH OF THE CABLES

The cables were adjusted at the factory

and no adjustments should be neces-

sary. However, after the handles are put

in the operating position, the cables can

be too tight or too loose. If an adjust-

ment is necessary, see "How To Check

And Adjust The Cables" in the Service

And Adjustment section.

_- CHECKLIST

Before you operate your new snow

thrower, to ensure that you receive the

best performance and satisfaction from

this quality product, please review the

following checklist:

_" All assembly instructions have been

completed.

_" The discharge chute rotates freely.

_" No remaining loose parts in carton.

_" Check the fasteners. Make sure all

fasteners are tight.

_" On electric start models, the unit was

shipped with the starter cord plugged

into the engine. Before operating, un-

plug the starter cord from the engine.

While learning how to use your snow

thrower, pay extra attention to the fol-

lowing important items:

_" Engine oil is at proper level.

_" Make sure gas tank is filled properly

with clean, fresh, unleaded gasoline.

_" Become familiar with all controls-

their location and function. Operate

controls before starting engine.

F-0310107L 9

[el ".]_=;ralilJell3

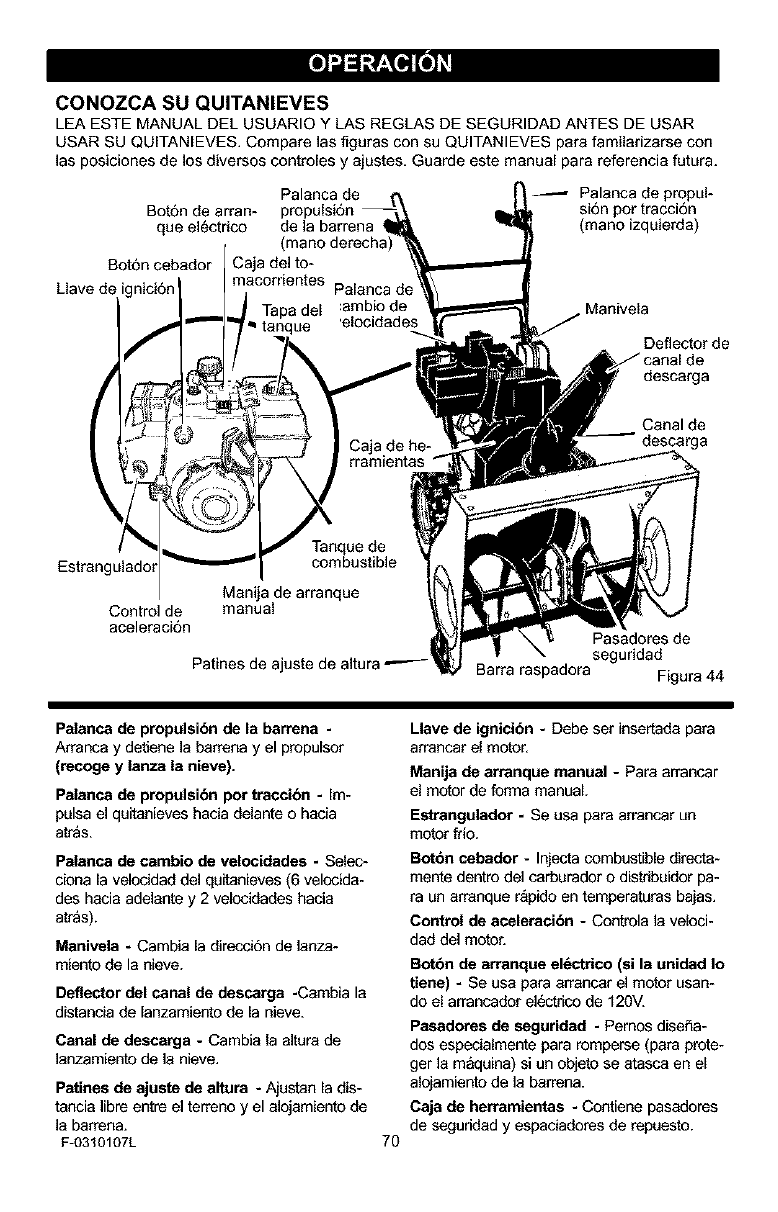

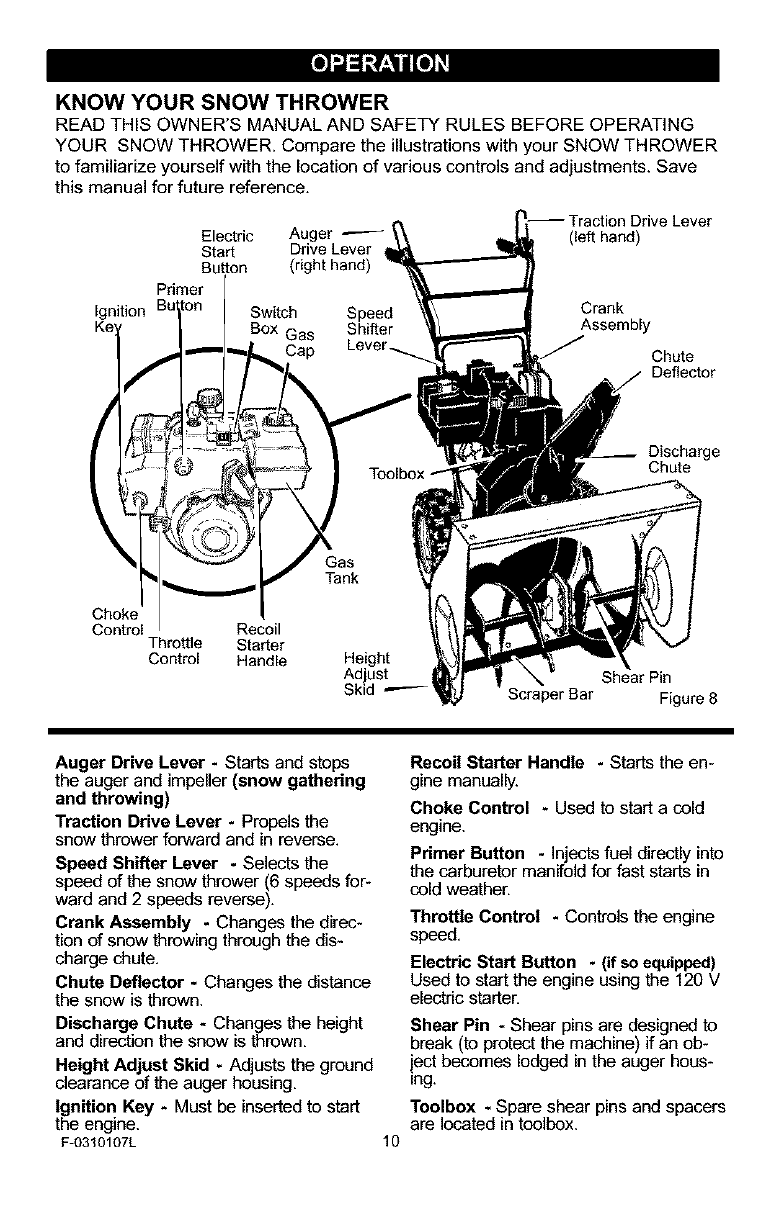

KNOW YOUR SNOW THROWER

READ THIS OWNER'S MANUAL AND SAFETY RULES BEFORE OPERATING

YOUR SNOW THROWER. Compare the illustrations with your SNOW THROWER

to familiarize yourself with the location of various controls and adjustments. Save

this manual for future reference,

Electric Auger

Start Drive Lever

Button (right hand)

Primer

(left hand)

Ignition Switch Crank

Assembly

Chute

Deflector

Discharge

Chute

Choke

Control Recoil

Throttle Starter

Control Handle

Gas

Tank

Height

Adjust Shear Pin

Skid Scraper Bar Figure 8

Auger Drive Lever -Starts and stops

the auger and impeller (snow gathering

and throwing)

Traction Drive Lever -Propels the

snow thrower forward and in reverse.

Speed Shifter Lever - Selects the

speed of the snow thrower (6 speeds for-

ward and 2 speeds reverse).

Crank Assembly - Changes the direc-

tion of snow throwing through the dis-

charge chute,

Chute Deflector - Changes the distance

the snow is thrown.

Discharge Chute -Changes the height

and direction the snow is thrown,

Height Adjust Skid - Adjusts the ground

clearance of the anger housing,

Ignition Key - Must be inserted to start

the engine.

F-0310107L 10

Recoil Starter Handle - Starts the en-

gine manually.

Choke Control - Used to start a cold

engine.

Primer Button - Injectsfuel directly into

the carburetor manifold for fast starts in

cold weather,

Throttle Control - Controls the engine

speed,

Electric Start Button - (if so equipped)

Used to start the engine using the 120 V

electric starter,

Shear Pin -Shear pins are designed to

break (to protect the machine) if an ob-

iect becomes lodged in the auger hous-

ing,

Toolbox - Spare shear pins and spacers

are located in toolbox,

Theoperationofanysnowthrowercan

resultinforeignobjectsbeingthrown

intotheeyes,whichcanresultinse-

vereeyedamage.Alwayswearsafety

glassesoreyeshieldswhileoperating

thesnowthrower.

Werecommendstandardsafety

glassesorawide vision safety mask for

over your glasses.

i_ WARNING: Read Owner's

Manual before operating

machine. Never direct dis-

charge toward bystanders. Stop the

engine before unclogging discharge

chute or auger housing and before

leaving the machine.

TO STOP YOUR

SNOW THROWER

1. To stop throwing snow, release the

auger drive lever.

2. To stop the wheels, release the

traction drive lever,

3. To stop the engine, push the

throttle control lever to off and pull

out the ignition key.

TO CONTROL SNOW DISCHARGE

1. Turn the chute control rod to set the

direction of the snow throwing.

2. Loosen the wing knob on the chute

deflector and move the deflector to

set the distance. Move the deflector

(Up) for more distance, (Down) for

less distance. Then tighten the

wing knob (See Figure 9).

the speed you desire by moving the

speed shifter lever left into the ap-

propriate notches on the shift lever

plate:

Speeds 1.2 - Wet, Heavy

Speed 3 - Light

Speed 4 - Very Light

Speed 5,6 - Transport only

2, Engage the traction drive lever (left

hand), As the snow thrower starts

to move, maintain afirm hold on the

handles, and guide the snow throw-

er along the clearing path. Do not

attempt to push the snow thrower.

3. To move the snow thrower back-

ward, move the speed shifter lever

right into first or second reverse and

engage the traction drive lever (left

hand),

IMPORTANT: Do not move the speed

shifter lever while the traction lever

is down.

TO THROW SNOW

1. Push down the auger driver lever

(right hand),

2. Release to stop throwing snow.

TO USE WHEEL LOCKOUT PIN

1, The right hand wheel is secured to

the axle with a klick pin. This unit

was shipped with this klick pin in the

locked position (through wheel

hole). See Figure 10.

Figure g

Klick Pin

HOW TO MOVE FORWARD AND

BACKWARD

1. To shift, release the traction drive

lever (left hand) and move the Locked

speed shifter lever to the speed you Position

desire. Ground speed is deter-

mined by snow conditions. Select

F-0310107L 11

2-Wheel

Drive

Figure 10

Ill ".]_ l;rz_lil[i]_j

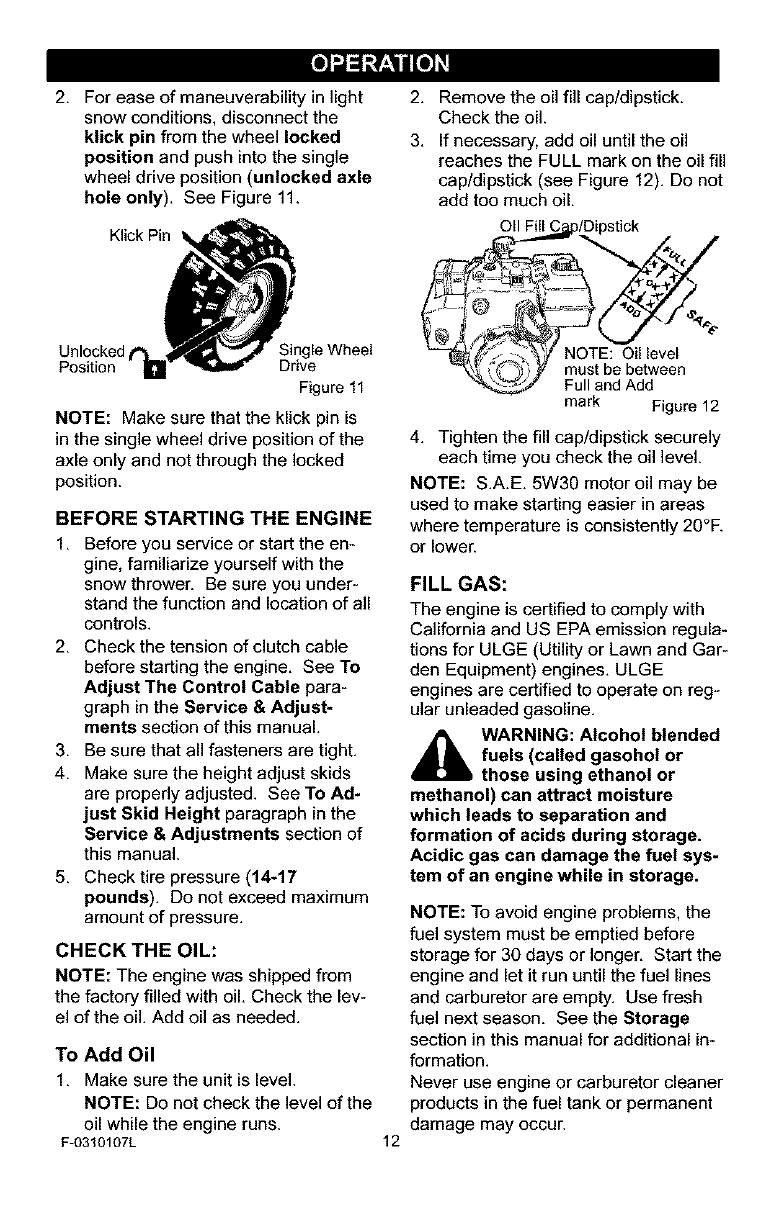

2. For ease of maneuverability in light

snow conditions, disconnect the

klick pin from the wheel locked

position and push into the single

wheel drive position (unlocked axle

hole only). See Figure 11.

Figure 11

NOTE: Make sure that the klick pin is

in the single wheel drive position of the

axle only and not through the locked

position.

BEFORE STARTING THE ENGINE

1. Before you service or start the en-

gine, familiarize yourself with the

snow thrower. Be sure you under-

stand the function and location of all

controls.

2. Check the tension of clutch cable

before starting the engine. See To

Adjust The Control Cable para-

graph in the Service & Adjust-

ments section of this manual,

3, Be sure that all fasteners are tight,

4, Make sure the height adjust skids

are properly adjusted. See To Ad-

just Skid Height paragraph in the

Service & Adjustments section of

this manual.

5, Checktire pressure (14-17

pounds). Do not exceed maximum

amount of pressure,

CHECK THE OIL:

NOTE: The engine was shipped from

the factory filled with oil. Check the lev-

el of the oil. Add oil as needed.

To Add Oil

1. Make sure the unit is level.

NOTE: Do not check the level of the

oil while the engine runs.

F-O3tOIO7L

2. Remove the oil fill cap/dipstick.

Check the oil.

3. If necessary, add oil until the oil

reaches the FULL mark on the oil fill

cap/dipstick (see Figure 12). Do not

add too much oil.

OII Fill C._p/Dipstick

-_'_1 NOTE: Oil level

9 must be between

mark Figure 12

4. Tighten the fill cap/dipstick securely

each time you check the oil level.

NOTE: S.A.E. 5W30 motor oil may be

used to make starting easier in areas

where temperature is consistently 20°R

or lower.

FILL GAS:

The engine is certified to comply with

California and US EPA emission regula-

tions for ULGE (Utility or Lawn and Gar-

den Equipment) engines. ULGE

engines are certified to operate on reg-

ular unleaded gasoline.

,_ WARNING: Alcohol blended

fuels (called gasohol or

those using ethanol or

methanol) can attract moisture

which leads to separation and

formation of acids during storage.

Acidic gas can damage the fuel sys-

tem of an engine while in storage.

NOTE: To avoid engine problems, the

fuel system must be emptied before

storage for 30 days or longer. Start the

engine and let it run until the fuel lines

and carburetor are empty. Use fresh

fuel next season. See the Storage

section in this manual for additional in-

formation.

Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur

Ill ".]_l;ralil [i]_3

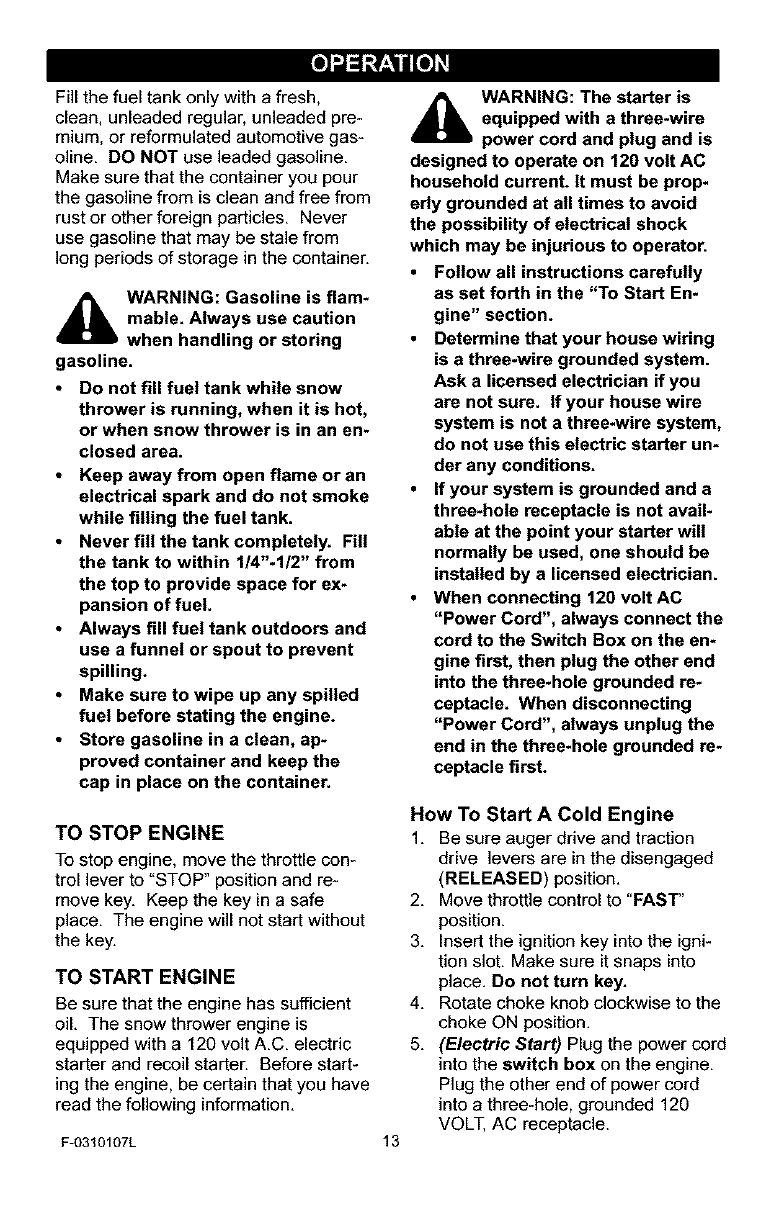

Fill the fuel tank only with a fresh,

clean, unleaded regular, unleaded pre-

mium, or reformulated automotive gas-

oline. DO NOT use leaded gasoline.

Make sure that the container you pour

the gasoline from is clean and free from

rust or other foreign particles. Never

use gasoline that may be stale from

long periods of storage in the container.

_ARNING: Gasoline is flam-

mable. Always use caution

when handling or storing

gasoline.

•Do not fill fuel tank while snow

thrower is running, when it is hot,

or when snow thrower is in an en-

closed area.

•Keep away from open flame or an

electrical spark and do not smoke

while filling the fuel tank.

•Never fill the tank completely. Fill

the tank to within 1/4"-1/2" from

the top to provide space for ex-

pansion of fuel.

•Always fill fuel tank outdoors and

use a funnel or spout to prevent

spilling.

•Make sure to wipe up any spilled

fuel before stating the engine.

•Store gasoline in a clean, ap-

proved container and keep the

cap in place on the container.

TO STOP ENGINE

To stop engine, move the throttle con-

trol lever to "STOP" position and re-

move key. Keep the key in a safe

place. The engine will not start without

the key.

TO START ENGINE

Be sure that the engine has sufficient

oil. The snow thrower engine is

equipped with a 120 volt A.C. electric

starter and recoil starten Before start-

ing the engine, be certain that you have

read the following information.

F-O310107L

_ARNING: The starter is

equipped with a three-wire

power cord and plug and is

designed to operate on 120 volt AC

household current. It must be prop-

erty grounded at all times to avoid

the possibility of electrical shock

which may be injurious to operator.

• Follow all instructions carefully

as set forth in the "To Start En-

gine" section.

•Determine that your house wiring

is a three-wire grounded system.

Ask a licensed electrician if you

are not sure. If your house wire

system is not a three*wire system,

do not use this electric starter un-

der any conditions.

•If your system is grounded and a

three-hole receptacle is not avail*

able at the point your starter will

normally be used, one should be

installed by a licensed electrician.

•When connecting 120 volt AC

"Power Cord", always connect the

cord to the Switch Box on the en-

gine first, then plug the other end

into the three*hole grounded re-

ceptacle. When disconnecting

"Power Cord", always unplug the

end in the three*hole grounded re-

ceptacle first.

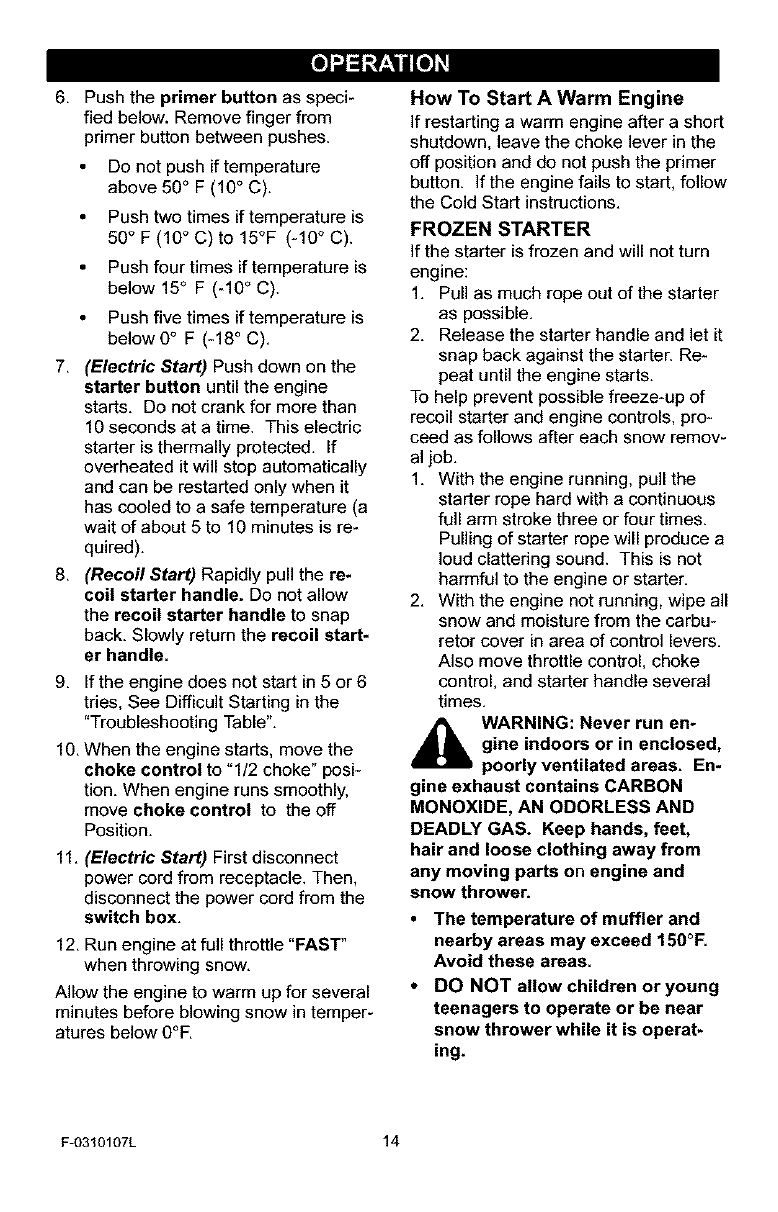

How To Start A Cold Engine

1. Be sure auger drive and traction

drive levers are in the disengaged

(RELEASED) position.

2. Move throttle control to "FAST"

position.

3. Insert the ignition key into the igni-

tion slot. Make sure it snaps into

place, Do not turn key.

4. Rotate choke knob clockwise to the

choke ON position.

5. (Electric Start) Plug the power cord

into the switch box on the engine.

Plug the other end of power cord

into a three-hole, grounded 120

VOLT, AC receptacle.

[e] ".]_=;rz_lil[e]_3

6. Push the primer button as speci-

fied below. Remove finger from

primer button between pushes.

Do not push if temperature

above 50 ° F (10 ° C).

Push two times if temperature is

50° F (10° C) to 15°F (-10° C).

Push four times if temperature is

below 15° F (-10 ° C).

Push five times if temperature is

below0 ° F (-18 °C).

7. (Electric Start) Push down on the

starter button until the engine

starts. Do not crank for more than

10 seconds at a time. This electric

starter is thermally protected. If

overheated it will stop automatically

and can be restarted only when it

has cooled to a safe temperature (a

wait of about 5 to 10 minutes is re-

quired).

8. (Recoil Start) Rapidly pull the re-

coil starter handle. Do not allow

the recoil starter handle to snap

back. Slowly return the recoil start-

er handle.

9. If the engine does not start in 5 or 6

tries, See Difficult Starting in the

"Troubleshooting Table".

10. When the engine starts, move the

choke control to "1/2 choke" posi-

tion. When engine runs smoothly,

move choke control to the off

Position.

11. (Electric Start) First disconnect

power cord from receptacle. Then,

disconnect the power cord from the

switch box.

12. Run engine at full throttle "FAST"

when throwing snow.

Allow the engine to warm up for several

minutes before blowing snow in temper-

atures below 0°F.

How To Start A Warm Engine

if restarting a warm engine after a short

shutdown, leave the choke lever in the

off position and do not push the primer

button. If the engine fails to start, follow

the Cold Start instructions.

FROZEN STARTER

if the starter is frozen and will not turn

engine:

1. Pull as much rope out of the starter

as possible.

2. Release the starter handle and let it

snap back against the starter. Re-

peat until the engine starts.

To help prevent possible freeze-up of

recoil starter and engine controls, pro-

ceed as follows after each snow remov-

al job.

1. With the engine running, pull the

starter rope hard with a continuous

full arm stroke three or four times.

Pulling of starter rope will produce a

loud clattering sound. This is not

harmful to the engine or starter.

2. With the engine not running, wipe all

snow and moisture from the carbu-

retor cover in area of control levers.

Also move throttle control, choke

control, and starter handle several

times.

_IL ARNING: Never run en-

gine indoors or in enclosed,

poorly ventilated areas. En*

gine exhaust contains CARBON

MONOXIDE, AN ODORLESS AND

DEADLY GAS. Keep hands, feet,

hair and loose clothing away from

any moving parts on engine and

snow thrower.

• The temperature of muffler and

nearby areas may exceed 150°F.

Avoid these areas.

*DO NOT allow children or young

teenagers to operate or be near

snow thrower while it is operat*

ing.

F-0310107L 14

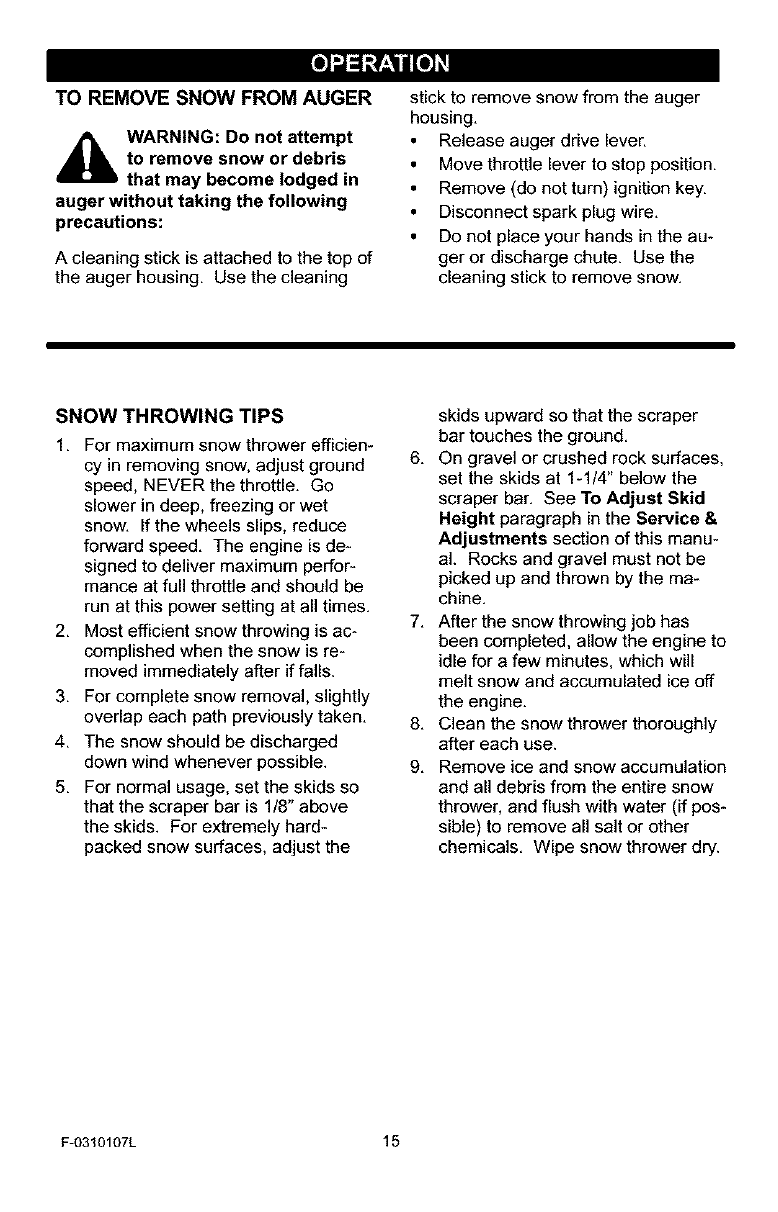

TO REMOVE SNOW FROM AUGER

_b WARNING: Do not attempt

to remove snow or debris

that may become lodged in

auger without taking the following

precautions:

A cleaning stick is attached to the top of

the auger housing, Use the cleaning

stick to remove snow from the auger

housing.

Release auger drive lever.

Move throttle lever to stop position.

Remove (do not turn) ignition key.

Disconnect spark plug wire.

Do not place your hands in the au-

ger or discharge chute. Use the

cleaning stick to remove snow.

SNOW THROWING TIPS

1. For maximum snow thrower efficien-

cy in removing snow, adjust ground

speed, NEVERthe throttle. Go

slower in deep, freezing or wet

snow. If the wheels slips, reduce

forward speed. The engine is de-

signed to deliver maximum perfor-

mance at full throttle and should be

run at this power setting at all times.

2. Most efficient snow throwing is ac-

complished when the snow is re-

moved immediately after if falls.

3. For complete snow removal, slightly

overlap each path previously taken.

4. The snow should be discharged

down wind whenever possible.

5. For normal usage, set the skids so

that the scraper bar is 1/8" above

the skids. For extremely hard-

packed snow surfaces, adjust the

skids upward so that the scraper

bar touches the ground.

6. On gravel or crushed rock surfaces,

set the skids at 1-1/4" below the

scraper bar. See To Adjust Skid

Height paragraph in the Service &

Adjustments section of this manu-

al. Rocks and gravel must not be

picked up and thrown by the ma-

chine.

7. After the snow throwing job has

been completed, allow the engine to

idle for a few minutes, which will

melt snow and accumulated ice off

the engine.

8. Clean the snow thrower thoroughly

after each use.

g. Remove ice and snow accumulation

and all debris from the entire snow

thrower, and flush with water (if pos-

sible) to remove all salt or other

chemicals. Wipe snow thrower dry.

F-0310107L 15

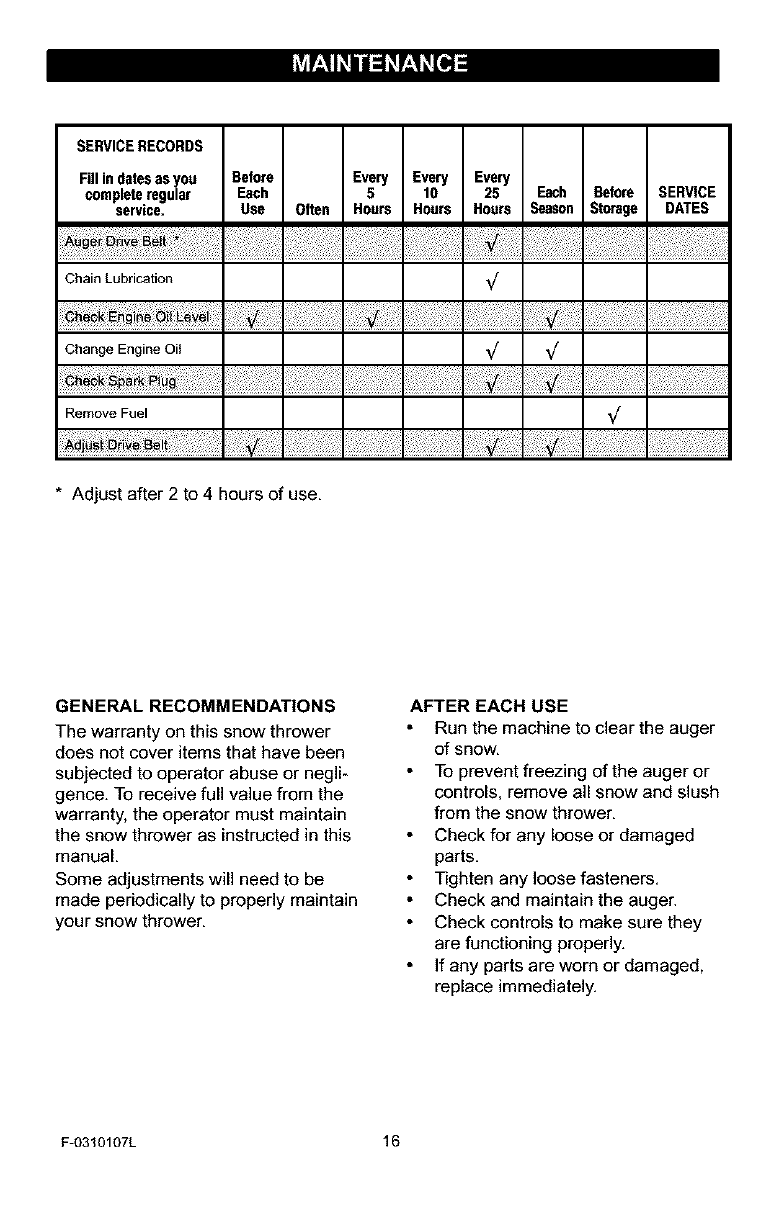

SERVICERECORDS

Fillindatesasyou Before Every Every Every

completeregular Each 5 10 25 Each Betore SERVICE

service. Use Often Hours Hours Hours Season Stcrage DATES

Chain Lubrication

Change Engine Oil _/ _/

Remove Fuel _/

* Adjust after 2 to 4 hours of use,

GENERAL RECOMMENDATIONS

The warranty on this snow thrower

does not cover items that have been

subjected to operator abuse or negli-

gence. To receive full value from the

warranty, the operator must maintain

the snow thrower as instructed in this

manual,

Some adjustments will need to be

made periodically to properly maintain

your snow thrower.

AFTER EACH USE

Run the machine to clear the auger

of snow.

To prevent freezing of the auger or

controls, remove all snow and slush

from the snow thrower.

Check for any loose or damaged

parts.

Tighten any loose fasteners.

Check and maintain the auger.

Check controls to make sure they

are functioning properly.

If any parts are worn or damaged,

replace immediately.

F-0310107L 16

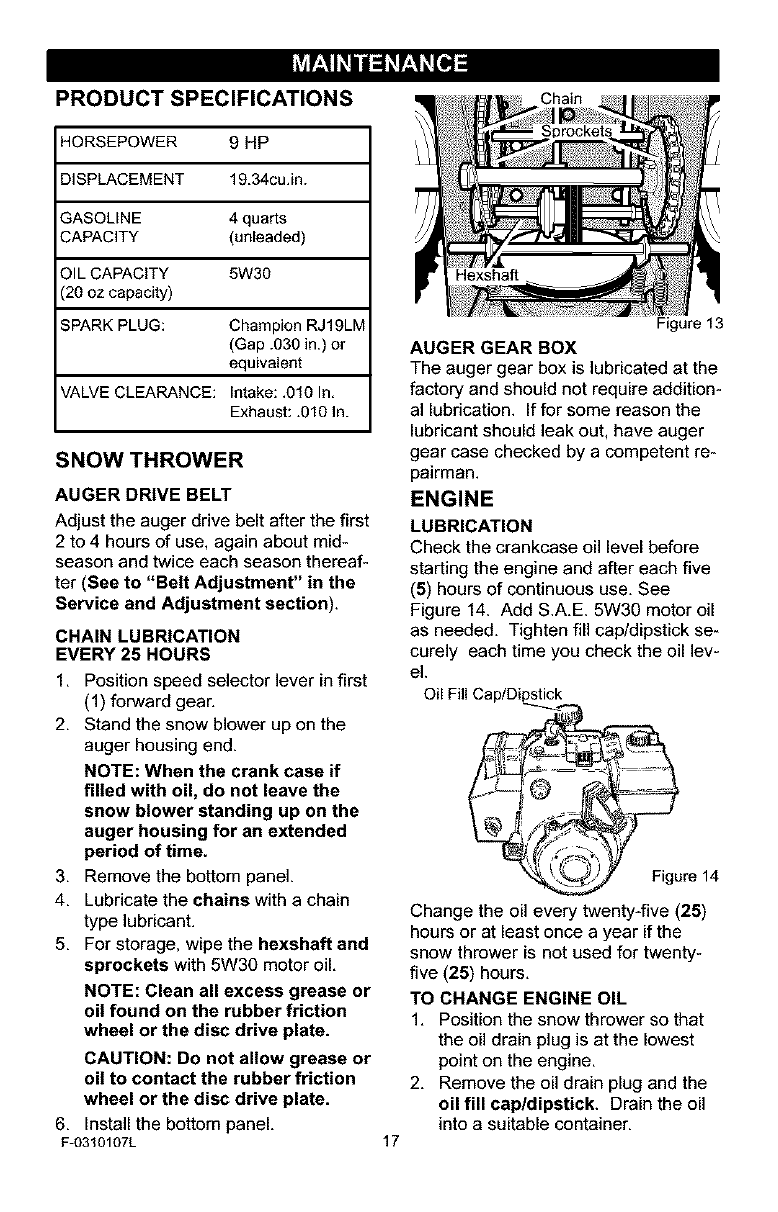

PRODUCT SPECIFICATIONS

HORSEPOWER 9 HP

DISPLACEMENT 19.34cu.in.

GASOLINE 4 quarts

CAPACITY (unleaded)

OIL CAPACITY 5W30

(20 oz capacity)

PARK PLUG: Champion RJ19LM

(Gap .030 in.) or

equivalent

VALVE CLEARANCE: Intake: ,010 In,

Exhaust: .010 In.

SNOW THROWER

AUGER DRIVE BELT

Adjust the auger drive belt after the first

2 to 4 hours of use, again about mid-

season and twice each season thereaf-

ter (See to "Belt Adjustment" in the

Service and Adjustment section).

CHAIN LUBRICATION

EVERY 25 HOURS

1. Position speed selector lever in first

(1) forward gear.

2. Stand the snow blower up on the

auger housing end.

NOTE: When the crank case if

filled with oil, do not leave the

snow blower standing up on the

auger housing for an extended

period of time.

3. Remove the bottom panel.

4. Lubricate the chains with a chain

type lubricant.

5. For storage, wipe the hexshaft and

sprockets with 5W30 motor oil.

NOTE: Clean all excess grease or

oil found on the rubber friction

wheel or the disc drive plate.

CAUTION: Do not allow grease or

oil to contact the rubber friction

wheel or the disc drive plate.

6, Install the bottom panel,

F-0310107L

Hexshaff

Figure 13

AUGER GEAR BOX

The auger gear box is lubricated at the

factory and should not require addition-

al lubrication. If for some reason the

lubricant should leak out, have auger

gear case checked by a competent re-

pairman.

ENGINE

LUBRICATION

Check the crankcase oil level before

starting the engine and after each five

(S) hours of continuous use. See

Figure 14. Add S.A.E. 5W30 motor oil

as needed. Tighten fill cap/dipstick se-

curely each time you check the oil lev-

el.

Oil Fill Cap/Dis_

_re 14

Change the oil every twenty-five (25)

hours or at least once a year if the

snow thrower is not used for twenty-

five (25) hours.

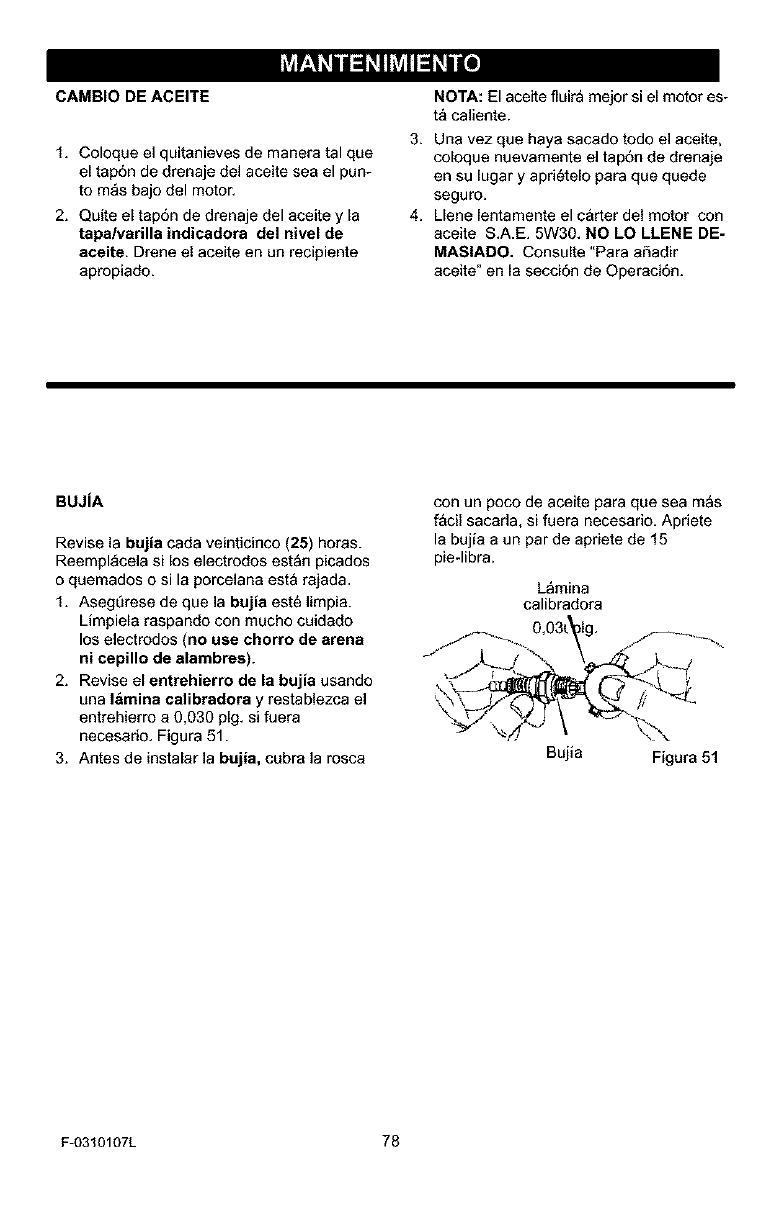

TO CHANGE ENGINE OIL

1. Position the snow thrower so that

the oil drain plug is at the lowest

point on the engine.

2. Remove the oil drain plug and the

oil fill cap/dipstick. Drain the oil

into a suitable container.

NOTE: The oil will drain more freely

when the engine is warm.

3. After draining all the oil, reinstall the

oil drain plug securely.

4. Fill the engine crankcase with

S.A.E. 5W30 motor oil, pouring

slowly. DO NOT OVERFILL. See

"To Add Oil" in the Operation Sec-

tion.

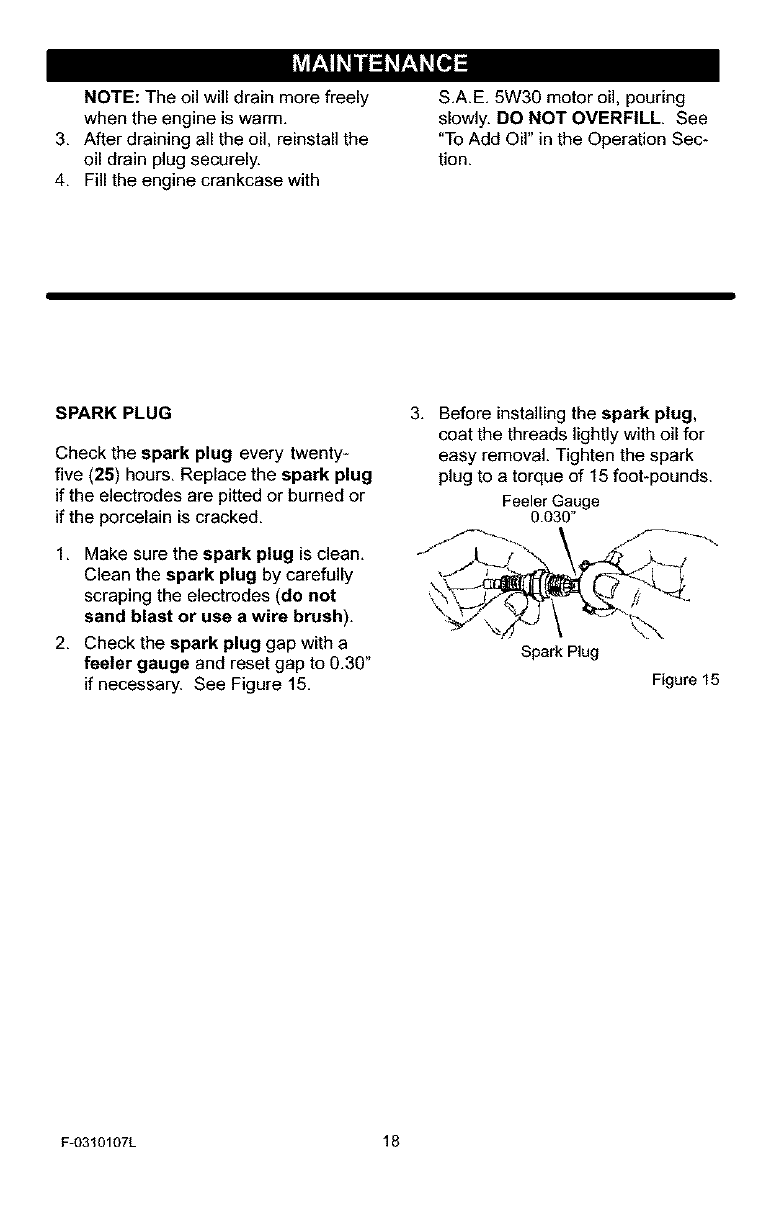

SPARK PLUG

Check the spark plug every twenty-

five (25) hours. Replace the spark plug

if the electrodes are pitted or burned or

if the porcelain is cracked.

1, Make sure the spark plug is clean,

Clean the spark plug by carefully

scraping the electrodes (do not

sand blast or use a wire brush),

2, Check the spark plug gap with a

feeler gauge and reset gap to 0,30"

if necessary. See Figure 15,

3. Before installing the spark plug,

coat the threads lightly with oil for

easy removal. Tighten the spark

plug to a torque of 15 foot-pounds.

Feeler Gauge

0.030"

Spark Plug

Figure 15

F-0310107L 18

_hb ARNING: Always discon*

nect the spark plug wire and

place it where it cannot

make contact with spark plug to pre-

vent accidental starting when mak-

ing any adjustments or repairs.

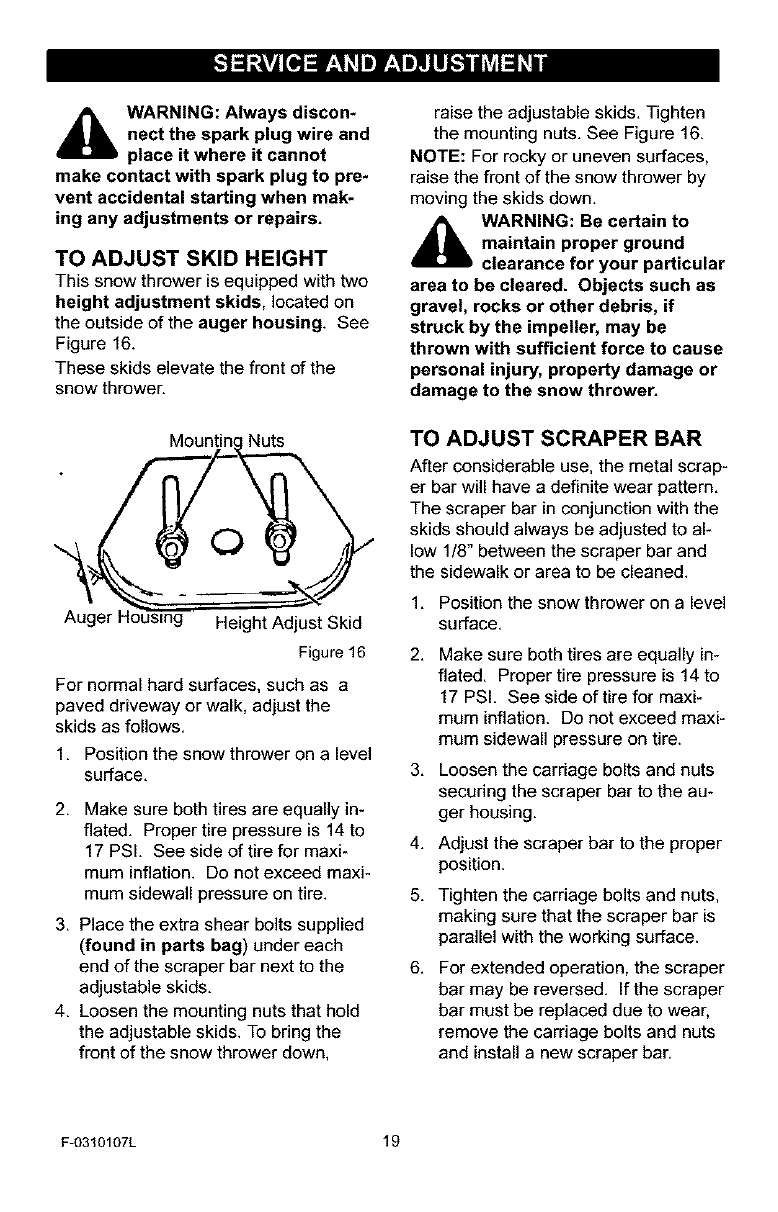

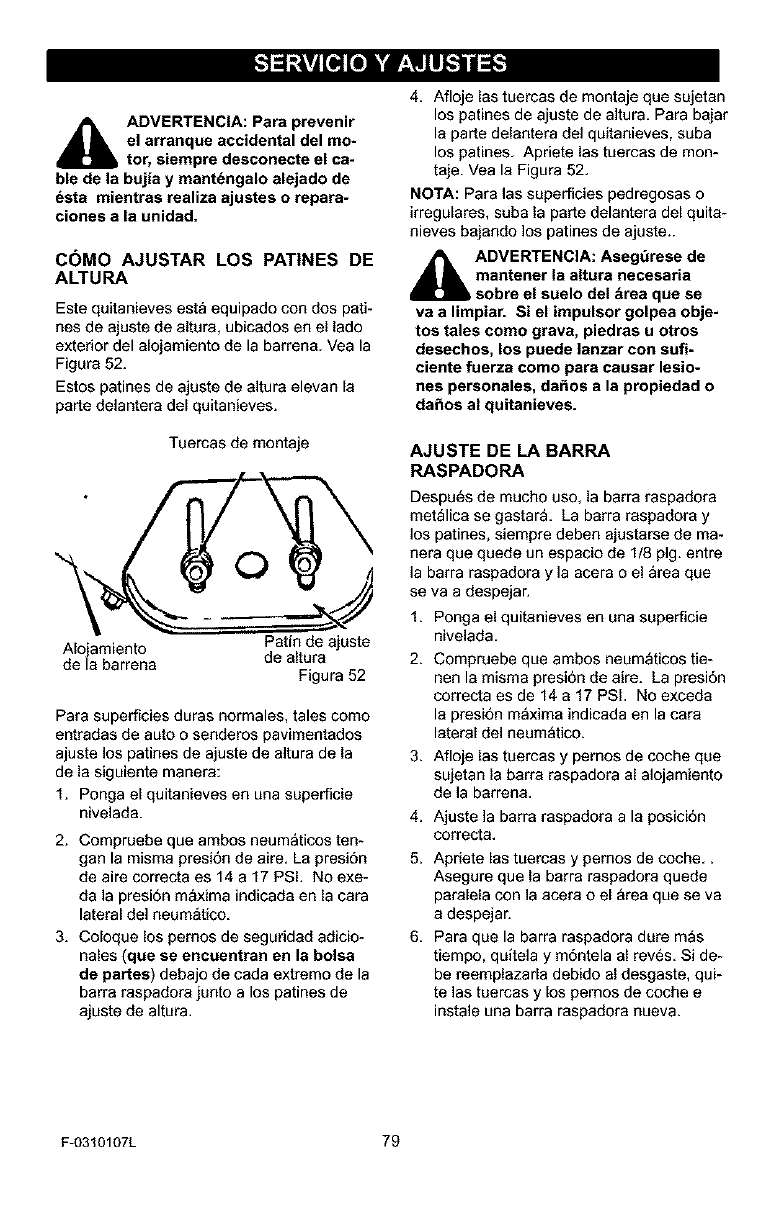

TO ADJUST SKID HEIGHT

This snow thrower is equipped with two

height adjustment skids, located on

the outside of the auger housing. See

Figure 16.

These skids elevate the front of the

snow throwen

Nuts

Auger t- Height Adjust Skid

Figure 16

For normal hard surfaces, such as a

paved driveway or walk, adjust the

skids as follows.

1. Position the snow thrower on a level

surface.

2. Make sure both tires are equally in-

flated. Proper tire pressure is 14 to

17 PSI. See side of tire for maxi-

mum inflation. Do not exceed maxi-

mum sidewall pressure on tire.

3. Place the extra shear bolts supplied

(found in parts bag) under each

end of the scraper bar next to the

adjustable skids.

4. Loosen the mounting nuts that hold

the adjustable skids. To bring the

front of the snow thrower down,

raise the adjustable skids. Tighten

the mounting nuts. See Figure 16.

NOTE: For rocky or uneven surfaces,

raise the front of the snow thrower by

moving the skids down.

_IL ARNING: Be certain to

maintain proper ground

clearance for your particular

area to be cleared. Objects such as

gravel, rocks or other debris, if

struck by the impeller, may be

thrown with sufficient force to cause

personal injury, property damage or

damage to the snow thrower.

TO ADJUST SCRAPER BAR

After considerable use, the metal scrap-

er bar will have a definite wear pattern.

The scraper bar in conjunction with the

skids should always be adjusted to al-

low 1/8" between the scraper bar and

the sidewalk or area to be cleaned.

1, Position the snow thrower on a level

surface.

Make sure both tires are equally in-

flated. Proper tire pressure is 14 to

17 PSi. See side of tire for maxi-

mum inflation. Do not exceed maxi-

mum sidewall pressure on tire.

Loosen the carriage bolts and nuts

securing the scraper bar to the au-

ger housing.

Adjust the scraper bar to the proper

position.

Tighten the carriage bolts and nuts,

making sure that the scraper bar is

parallel with the working surface.

For extended operation, the scraper

bar may be reversed, if the scraper

bar must be replaced due to wear,

remove the carriage bolts and nuts

and install a new scraper bar.

F-0310107L 19

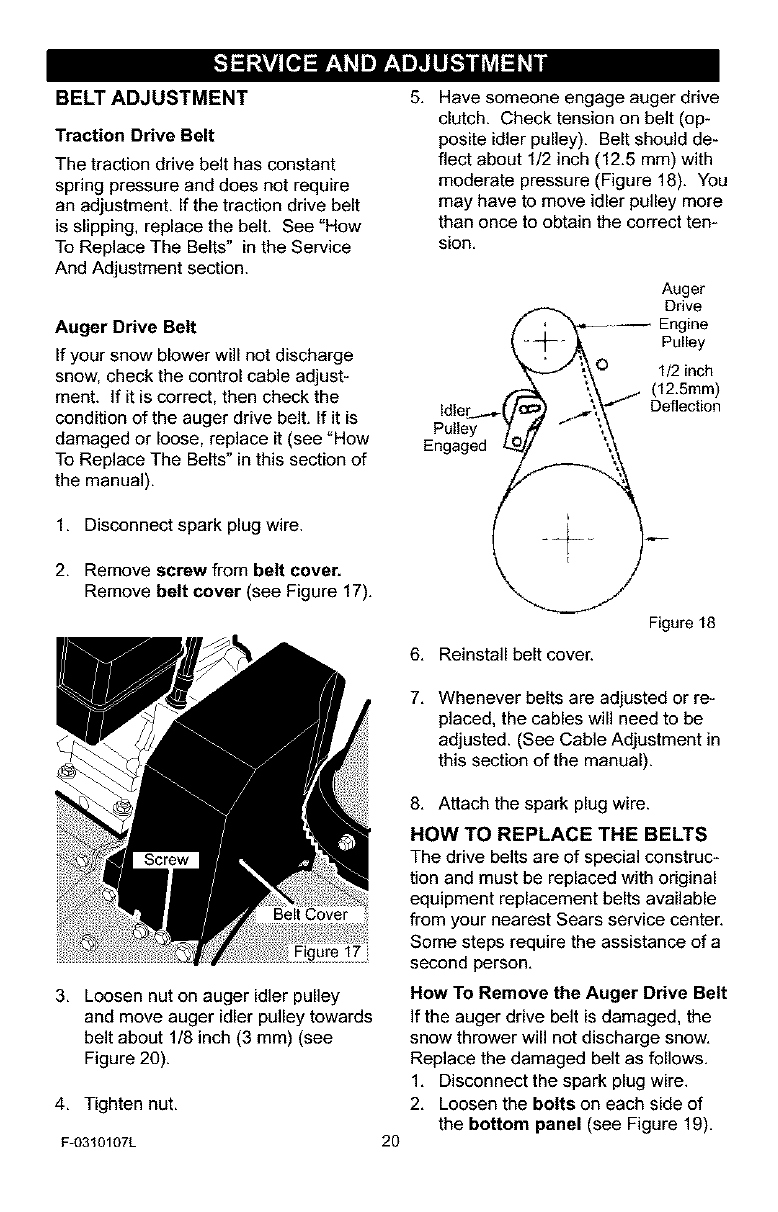

BELT ADJUSTMENT

Traction Drive Belt

The traction drive belt has constant

spring pressure and does not require

an adjustment. If the traction drive belt

is slipping, replace the belt. See "How

To Replace The Belts" in the Service

And Adjustment section.

Auger Drive Belt

If your snow blower will not discharge

snow, check the control cable adjust-

ment. If it is correct, then check the

condition of the auger drive belt. If it is

damaged or loose, replace it (see "How

To Replace The Belts" in this section of

the manual).

1. Disconnect spark plug wire.

2, Remove screw from belt cover.

Remove belt cover (see Figure 17),

3. Loosen nut on auger idler pulley

and move auger idler pulley towards

belt about 1/8 inch (3 mm) (see

Figure 20).

4. Tighten nut.

F-0310107L

5. Have someone engage auger drive

clutch. Check tension on belt (op-

posite idler pulley). Belt should de-

flect about 1/2 inch (12.5 mm) with

moderate pressure (Figure 18). You

may have to move idler pulley more

than once to obtain the correct ten-

sion.

Auger

( _ __ EDnliVlee

--,/_ r, Pulley

j _,_O 1/2 inch

.-- "._ (12.5mm)

Idler_._.-C/'_ ._'_\/ Deflection

Pulley }to, 1- ;\

Engaged _ ',

L "

Figure 18

6. Reinstall belt cover.

7. Whenever belts are adjusted or re-

placed, the cables will need to be

adjusted. (See Cable Adjustment in

this section of the manual).

8. Attach the spark plug wire.

HOW TO REPLACE THE BELTS

The drive belts are of special construc-

tion and must be replaced with original

equipment replacement belts available

from your nearest Sears service centen

Some steps require the assistance of a

second person.

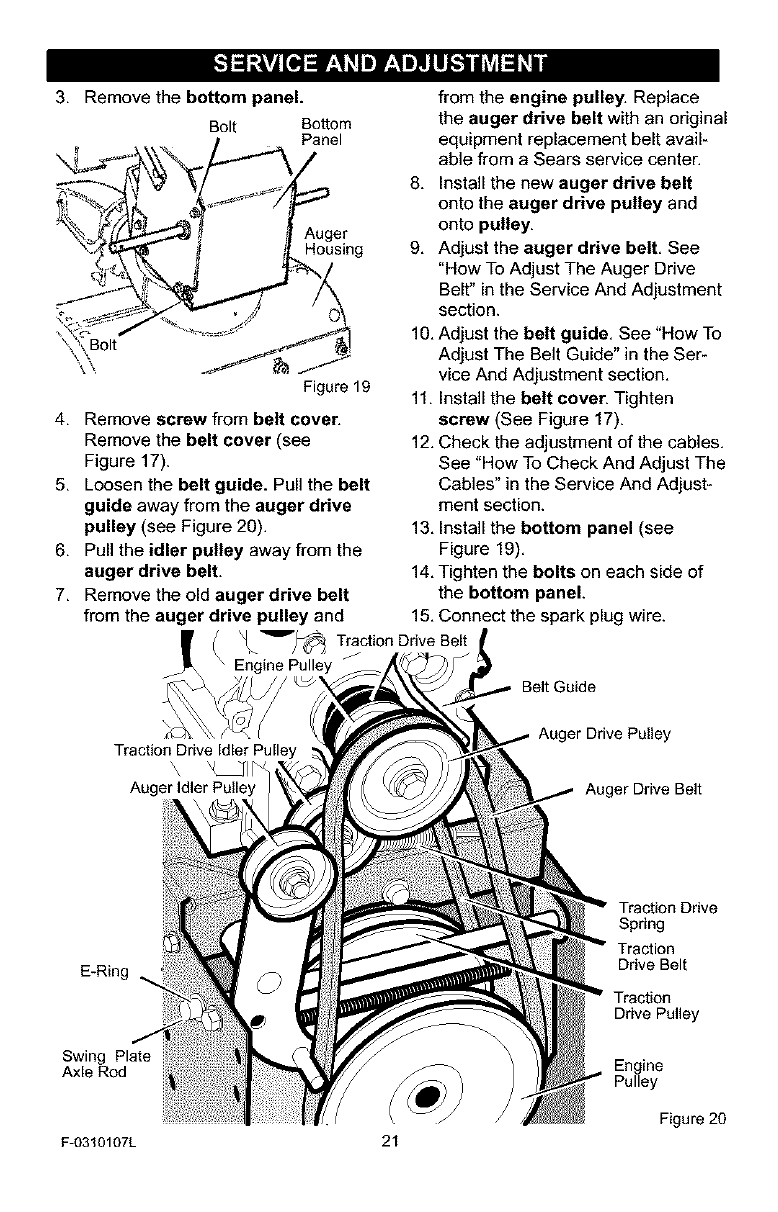

How To Remove the Auger Drive Belt

If the auger drive belt is damaged, the

snow thrower will not discharge snow.

Replace the damaged belt as follows.

1. Disconnect the spark plug wire.

2. Loosen the bolts on each side of

the bottom panel (see Figure 19).

3, Remove the bottom panel.

Bolt Bottom

Panel

Auger

Housing

4. Remove screw from belt cover,

Remove the belt cover (see

Figure 17).

5. Loosen the belt guide. Pull the belt

guide away from the auger drive

pulley (see Figure 20).

6. Pull the idler pulley away from the

auger drive belt.

7. Remove the old auger drive belt

from the auger drive pulley and

_ Traction Drive Be,t

Engine Pulley

from the engine pulley, Replace

the auger drive belt with an original

equipment replacement belt avail-

able from a Sears service center.

8. Install the new auger drive belt

onto the auger drive pulley and

onto pulley.

9. Adjust the auger drive belt. See

"How To Adjust The Auger Drive

Belt" in the Service And Adjustment

section.

10. Adjust the belt guide. See "How To

Adjust The Belt Guide" in the Ser-

vice And Adjustment section.

11. Install the belt cover. Tighten

screw (See Figure 17).

12. Check the adjustment of the cables.

See "How To Check And Adjust The

Cables" in the Service And Adjust-

ment section.

13. Install the bottom panel (see

Figure 19).

14. Tighten the bolts on each side of

the bottom panel.

15. Connect the spark plug wire.

Belt Guide

Auger Idler Pulley

Auger Drive Pulley

Auger Drive Belt

E-Ring

Swing Plate

Axle Rod

Traction Drive

Spring

Traction

Drive Belt

Traction

Drive Pulley

Engine

Pulley

Figure 20

F-03t0107L 21

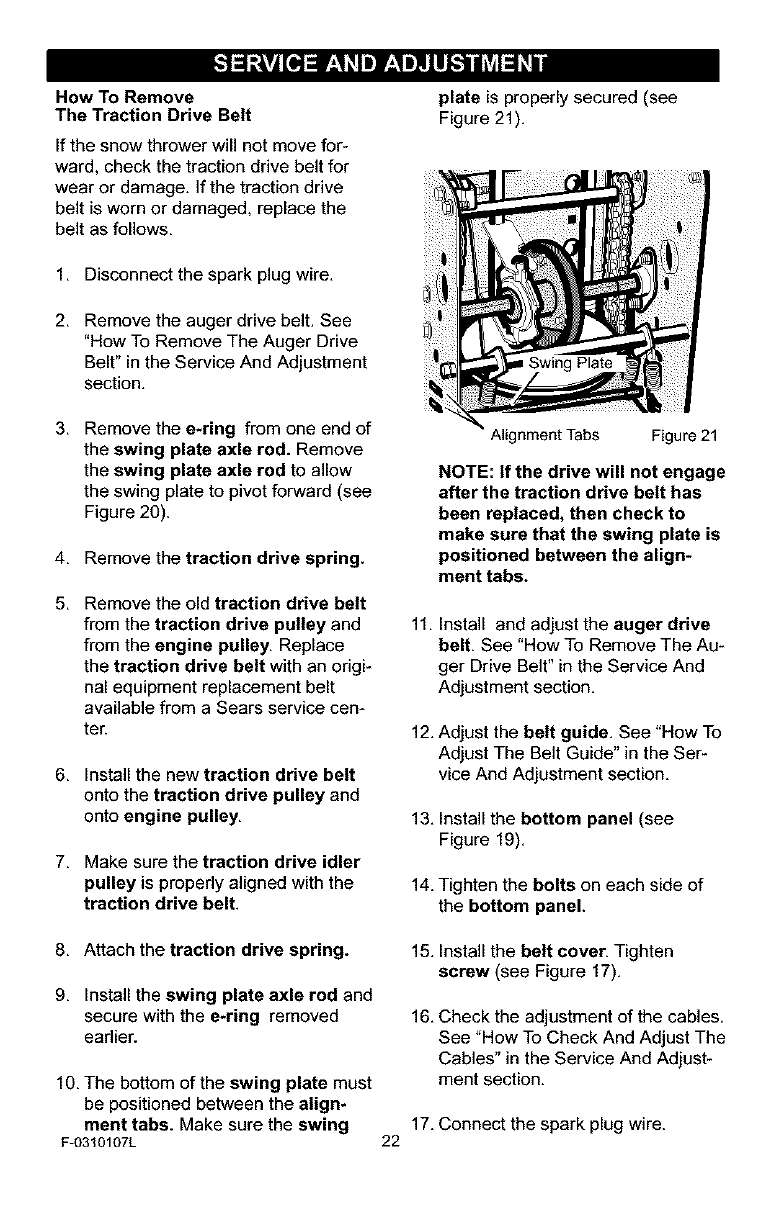

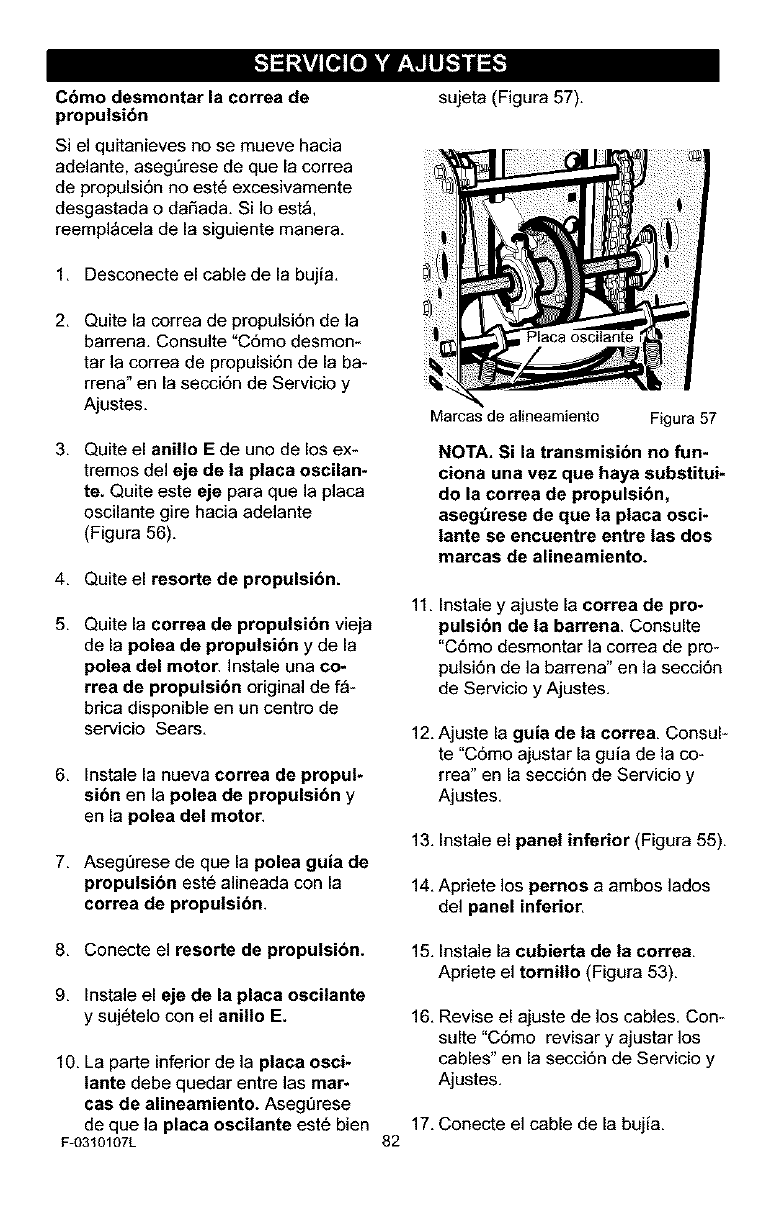

How To Remove

The Traction Drive Belt

Ifthe snow thrower will not move for-

ward, check the traction drive belt for

wear or damage. If the traction drive

belt is worn or damaged, replace the

belt as follows,

plate is properly secured (see

Figure 21),

1, Disconnect the spark plug wire,

2, Remove the auger drive belt. See

"How To Remove The Auger Drive

Belt" in the Service And Adjustment

section,

3, Remove the e-ring from one end of

the swing plate axle rod. Remove

the swing plate axle rod to allow

the swing plate to pivot forward (see

Figure 20).

4. Remove the traction drive spring.

5, Remove the old traction drive belt

from the traction drive pulley and

from the engine pulley, Replace

the traction drive belt with an origi-

nal equipment replacement belt

available from a Sears service cen-

ter,

6, Install the new traction drive belt

onto the traction drive pulley and

onto engine pulley,

7. Make sure the traction drive idler

pulley is properly aligned with the

traction drive belt.

Alignment Tabs Figure 21

NOTE: If the drive will not engage

after the traction drive belt has

been replaced, then check to

make sure that the swing plate is

positioned between the align*

ment tabs.

11, Install and adjust the auger drive

belt. See "How To Remove The Au-

ger Drive Belt" in the Service And

Adjustment section,

12, Adjust the belt guide, See "How To

Adjust The Belt Guide" in the Ser-

vice And Adjustment section,

13, Install the bottom panel (see

Figure 19),

14, Tighten the bolts on each side of

the bottom panel,

8. Attach the traction drive spring.

9, Install the swing plate axle rod and

secure with the e-ring removed

earlier.

10, The bottom of the swing plate must

be positioned between the align-

ment tabs. Make sure the swing

F-0310107L

15, Install the belt cover. Tighten

screw (see Figure 17),

16, Check the adjustment of the cables,

See "How To Check And Adjust The

Cables" in the Service And Adjust-

ment section.

17, Connect the spark plug wire.

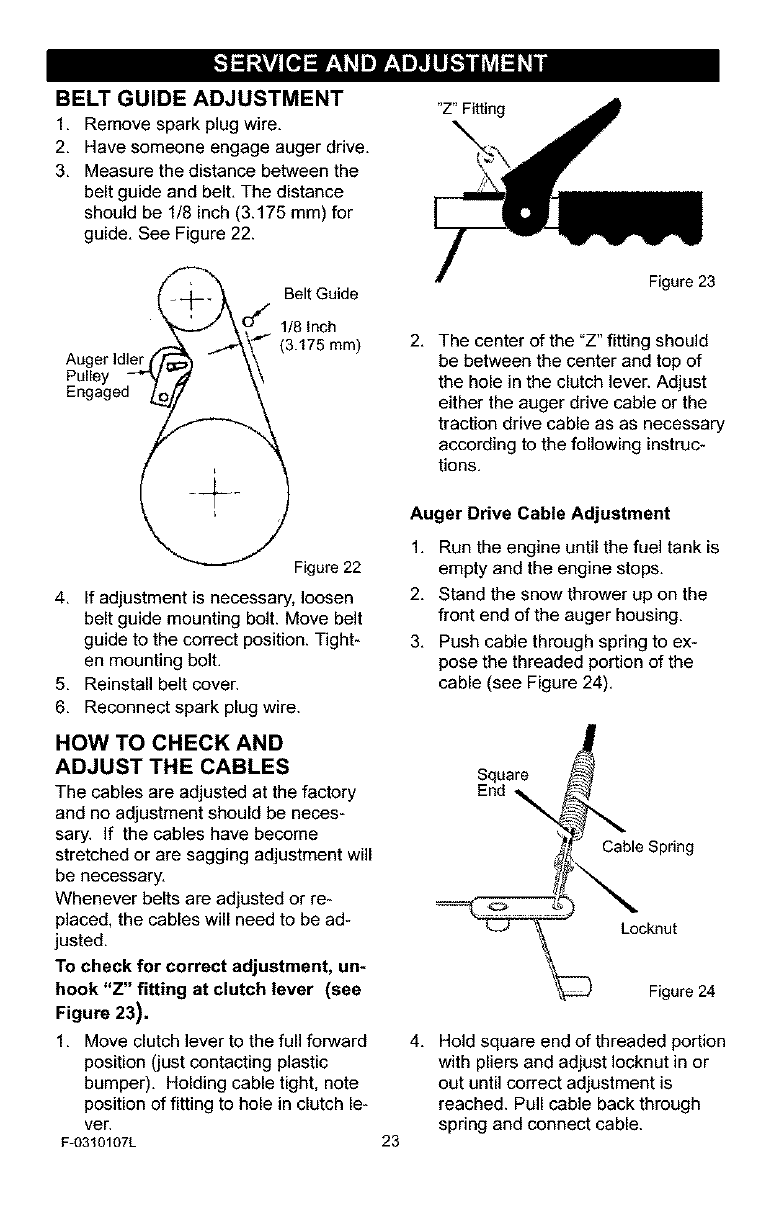

BELT GUIDE ADJUSTMENT

1, Remove spark plug wire,

2, Have someone engage auger drive,

3, Measure the distance between the

belt guide and belt, The distance

should be 1/8 inch (3.175 mm) for

guide, See Figure 22.

"Z" Fitting

__. Belt Guide

_'t" d1/8 inch

Auger idler f_", __'_" (3.175 ram)

EPnu_eYed%__

Figure 22

4. If adjustment is necessary, loosen

belt guide mounting bolt. Move belt

guide to the correct position. Tight-

en mounting bolt.

5. Reinstall belt cover.

6. Reconnect spark plug wire.

HOW TO CHECK AND

ADJUST THE CABLES

The cables are adjusted at the factory

and no adjustment should be neces-

sary. If the cables have become

stretched or are sagging adjustment will

be necessary.

Whenever belts are adjusted or re-

placed, the cables will need to be ad-

justed.

To check for correct adjustment, un-

hook "Z" fitting at clutch lever (see

Figure 23),

1. Move clutch ]ever to the full forward

position (just contacting plastic

bumper). Holding cable tight, note

position of fitting to hole in clutch le-

ver.

F-O310107L

Figure 23

2, The center of the "Z" fitting should

be between the center and top of

the hole in the clutch lever. Adjust

either the auger drive cable or the

traction drive cable as as necessary

according to the following instruc-

tions,

Auger Drive Cable Adjustment

1. Run the engine until the fuel tank is

empty and the engine stops.

2. Stand the snow thrower up on the

front end of the auger housing.

3. Push cable through spring to ex-

pose the threaded portion of the

cable (see Figure 24).

Square

End

Cable Spdng

Locknut

Figure 24

4, Hold square end of threaded portion

with pliers and adjust Iocknut in or

out until correct adjustment is

reached. Pull cable back through

spring and connect cable.

_'_l,]= WlI I.,y:l .,]qiU_,._lI iviIQIi i

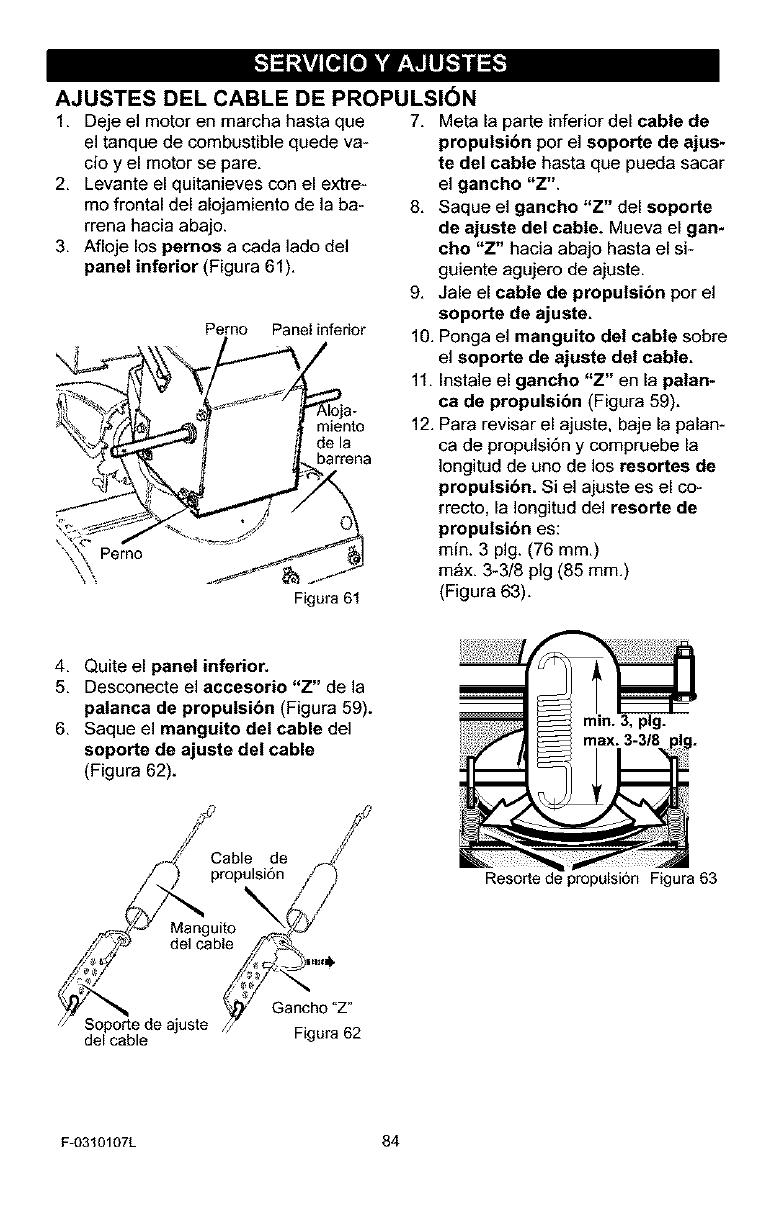

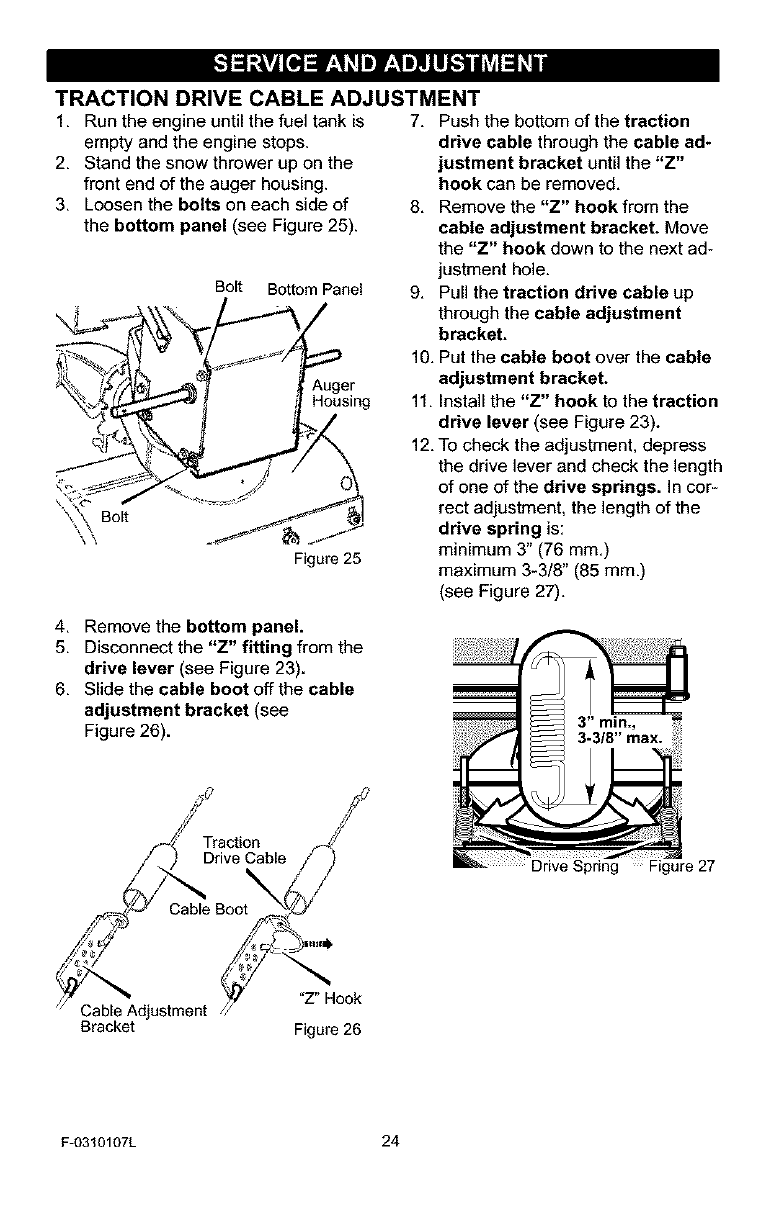

TRACTION DRIVE CABLE ADJUSTMENT

1, Run the engine until the fuel tank is 7, Push the bottom of the traction

empty and the engine stops.

2. Stand the snow thrower up on the

front end of the auger housing.

3. Loosen the bolts on each side of

the bottom panel (see Figure 25).

Bolt Bottom Panel

Auger

Housing

drive cable through the cable ad-

justment bracket until the "Z"

hook can be removed.

8. Remove the "Z" hook from the

cable adjustment bracket. Move

the "Z" hook down to the next ad-

justment hole.

9. Pull the traction drive cable up

through the cable adjustment

bracket.

10. Put the cable boot over the cable

adjustment bracket.

11. Install the "Z" hook to the traction

drive lever (see Figure 23).

12. To check the adjustment, depress

the drive lever and check the length

of one of the drive springs. In cor-

rect adjustment, the length of the

drive spring is:

minimum 3" (76 mm.)

maximum 3-3/8" (85 mm.)

(see Figure 27).

Figure 25

4. Remove the bottom panel.

5. Disconnect the "Z" fitting from the

drive lever (see Figure 23).

6. Slide the cable boot off the cable

adjustment bracket (see

Figure 26). 3" min.,

3-3/8" max.

/ /

TractiooS

,)_able riveB°ot_-_jCable/,}

,#:-Y 4_¢ _-

Cable_Adjustment /_ "Z" Hook

Bracket Figure 26

Drive Spring Figure 27

F-0310107L 24

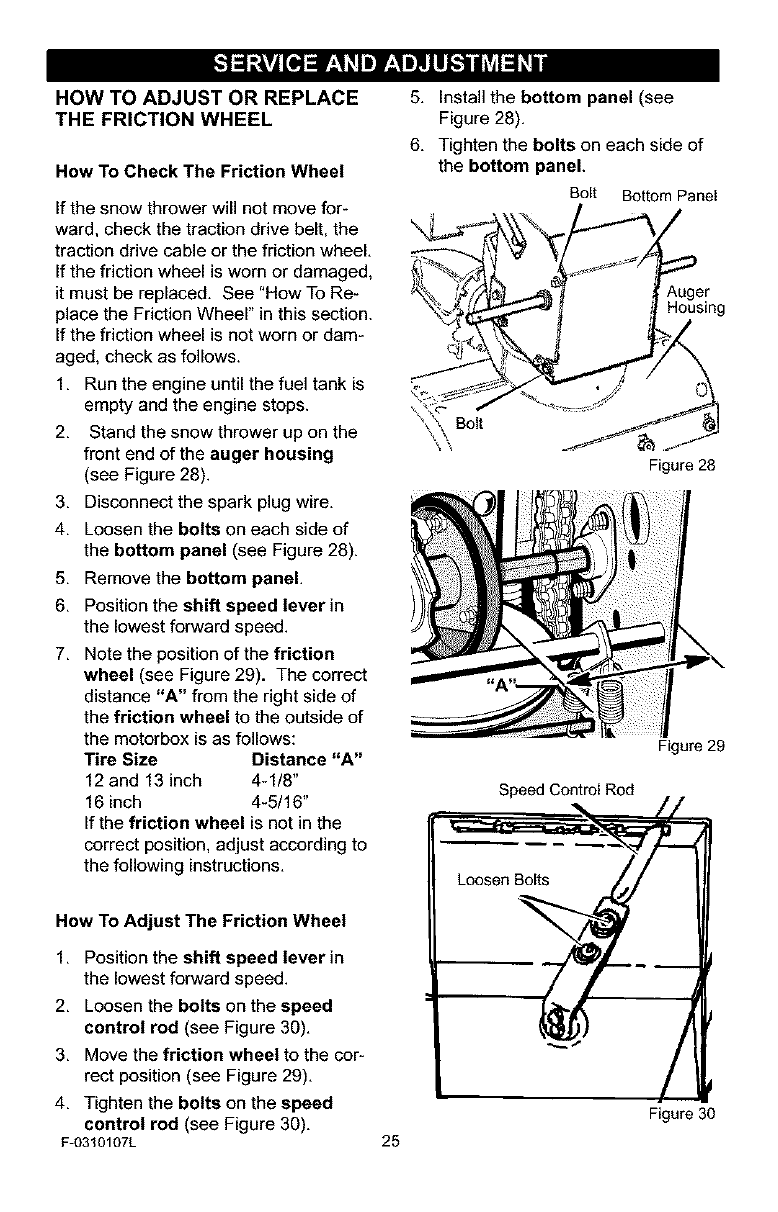

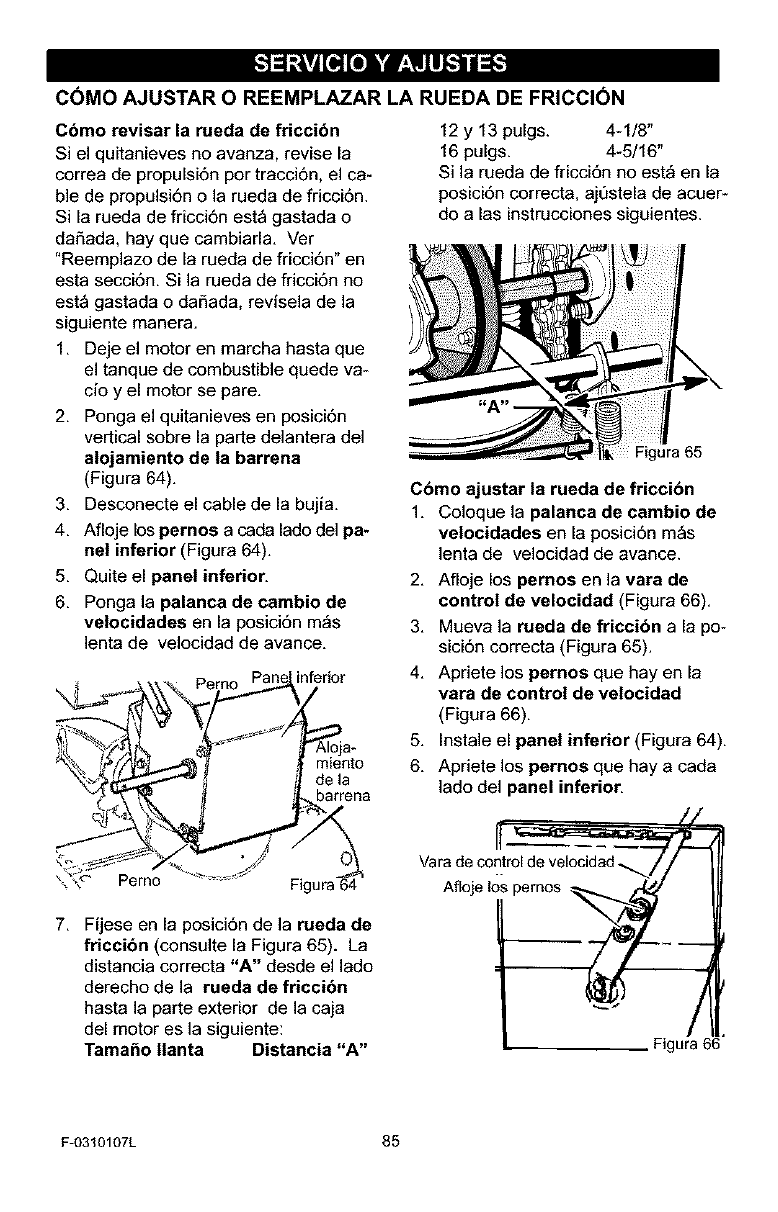

HOW TO ADJUST OR REPLACE

THE FRICTION WHEEL

How To Check The Friction Wheel

If the snow thrower will not move for-

ward, check the traction drive belt, the

traction drive cable or the friction wheel.

If the friction wheel is worn or damaged,

it must be replaced. See "How To Re-

place the Friction Wheel" in this section.

Ifthe friction wheel is not worn or dam-

aged, check as follows.

1. Run the engine until the fuel tank is

empty and the engine stops.

2. Stand the snow thrower up on the

front end of the auger housing

(see Figure 28).

3. Disconnect the spark plug wire.

4. Loosen the bolts on each side of

the bottom panel (see Figure 28).

5. Remove the bottom panel.

6. Position the shift speed lever in

the lowest forward speed.

7. Note the position of the friction

wheel (see Figure 29). The correct

distance "A" from the right side of

the friction wheel to the outside of

the motorbox is as follows:

Tire Size Distance "A"

12 and 13 inch 4-1/8"

16 inch 4-5/16"

If the friction wheel is not in the

correct position, adjust according to

the following instructions.

How To Adjust The Friction Wheel

1. Position the shift speed lever in

the lowest forward speed.

2. Loosen the bolts on the speed

control rod (see Figure 30).

3. Move the friction wheel to the cor-

rect position (see Figure 29).

4. Tighten the bolts on the speed

control rod (see Figure 30).

F-03t0107L

5. Install the bottom panel (see

Figure 28).

6. Tighten the bolts on each side of

the bottom panel.

Bolt Bottom Panel

Auger

Housing

Bolt

Figure 28

Figure 29

Speed Control Rod

Lo'--_sen Bolts

Figure 30

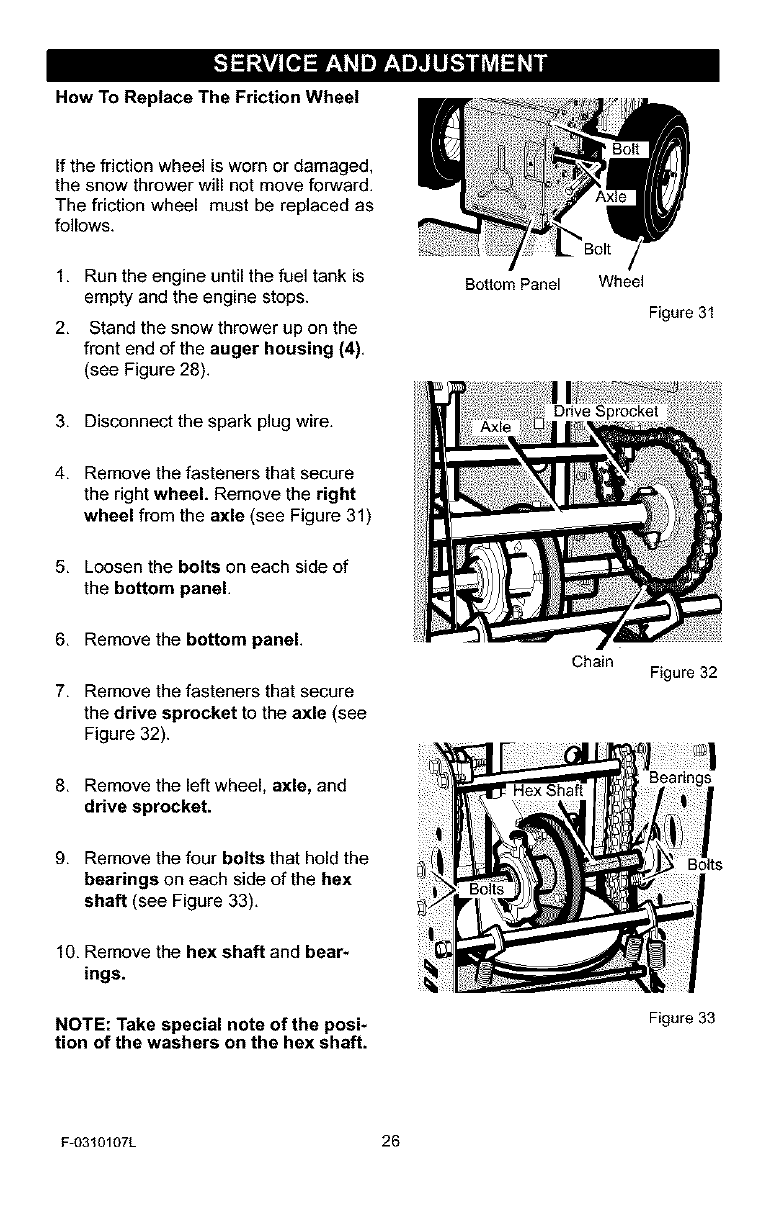

How To Replace The Friction Wheel

If the friction wheel is worn or damaged,

the snow thrower will not move forward.

The friction wheel must be replaced as

follows.

1. Run the engine until the fuel tank is

empty and the engine stops.

2. Stand the snow thrower up on the

front end of the auger housing (4).

(see Figure 28).

Bottom Panel Wheel

Figure 31

3. Disconnect the spark plug wire.

4. Remove the fasteners that secure

the right wheel. Remove the right

wheel from the axle (see Figure 31)

5. Loosen the bolts on each side of

the bottom panel.

6. Remove the bottom panel.

7. Remove the fasteners that secure

the drive sprocket to the axle (see

Figure 32).

Chain Figure 32

8. Remove the left wheel, axle, and

drive sprocket.

9. Remove the four bolts that hold the

bearings on each side of the hex

shaft (see Figure 33).

10. Remove the hex shaft and bear-

ings.

NOTE: Take special note of the posi-

tion of the washers on the hex shaft.

Bolts

Figure 33

F-03t0107L 26

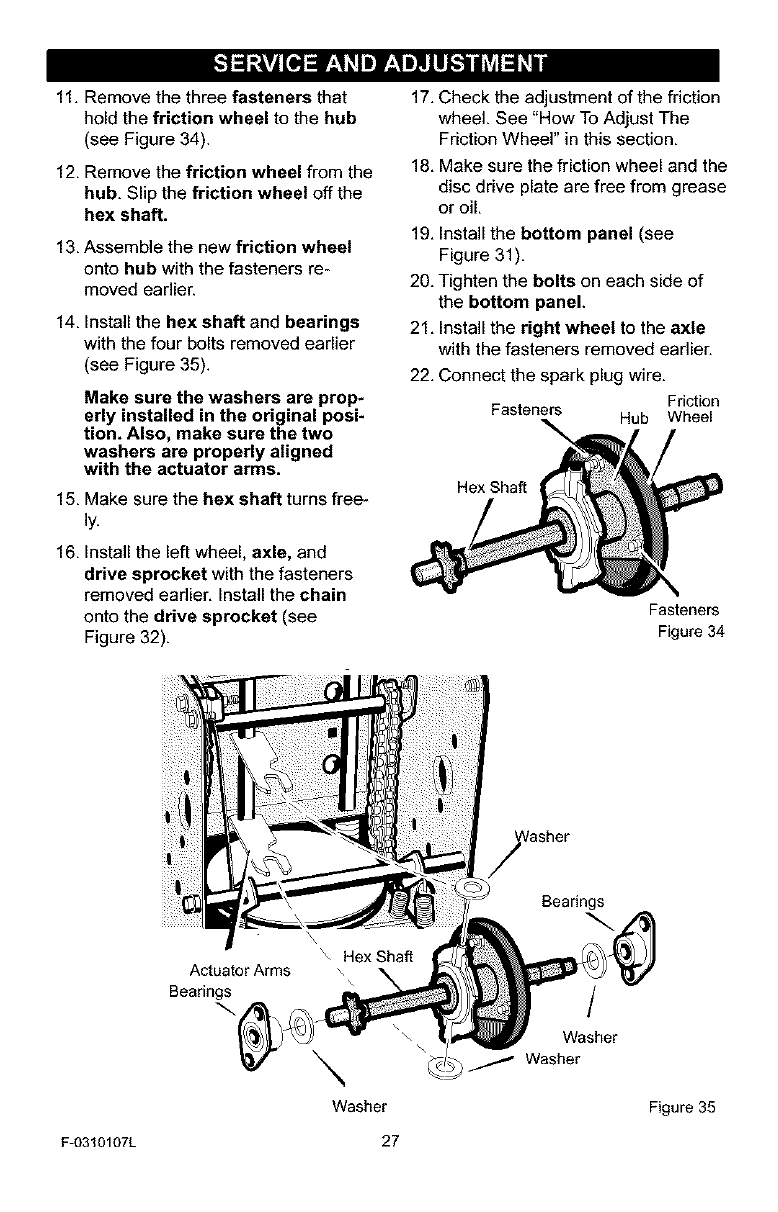

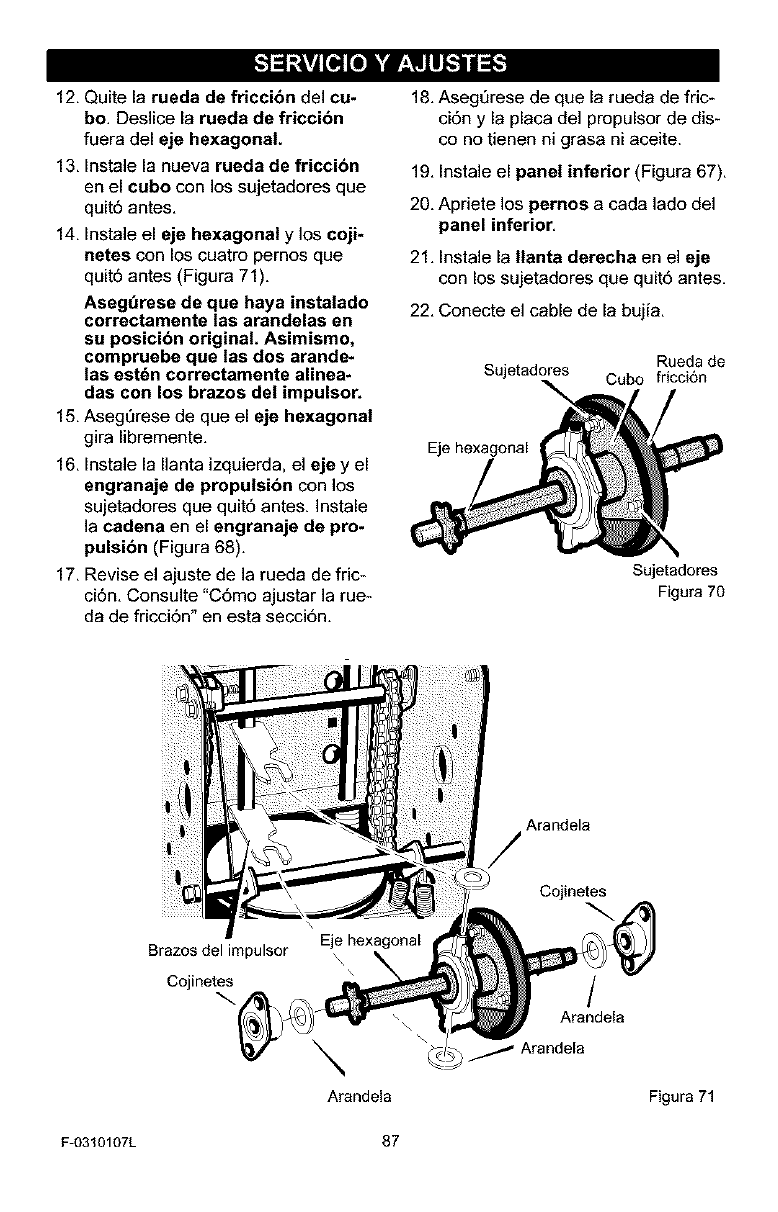

11. Remove the three fasteners that

hold the friction wheel to the hub

(see Figure 34).

12. Remove the friction wheel from the

hub. Slip the friction wheel off the

hex shaft.

13. Assemble the new friction wheel

onto hub with the fasteners re-

moved earlier.

14. Install the hex shaft and bearings

with the four bolts removed earlier

(see Figure 35).

Make sure the washers are prop*

erly installed in the original posi-

tion. Also, make sure the two

washers are properly aligned

with the actuator arms.

15. Make sure the hex shaft turns free-

]y.

16. Install the left wheel, axle, and

drive sprocket with the fasteners

removed earlier. Install the chain

onto the drive sprocket (see

Figure 32).

17. Check the adjustment of the friction

wheel. See "How To Adjust The

Friction Wheel" in this section.

18. Make sure the friction wheel and the

disc drive plate are free from grease

or oil.

19. Install the bottom panel (see

Figure 31).

20. Tighten the bolts on each side of

the bottom panel.

21. Install the right wheel to the axle

with the fasteners removed earlier.

22, Connect the spark plug wire.

Friction

Fasteners Hub Wheel

Hex Sha_

Fasteners

Figure 34

Actuator Arms

Bearings

Washer

Bearings

Washer

Figure 35

F-0310107L 27

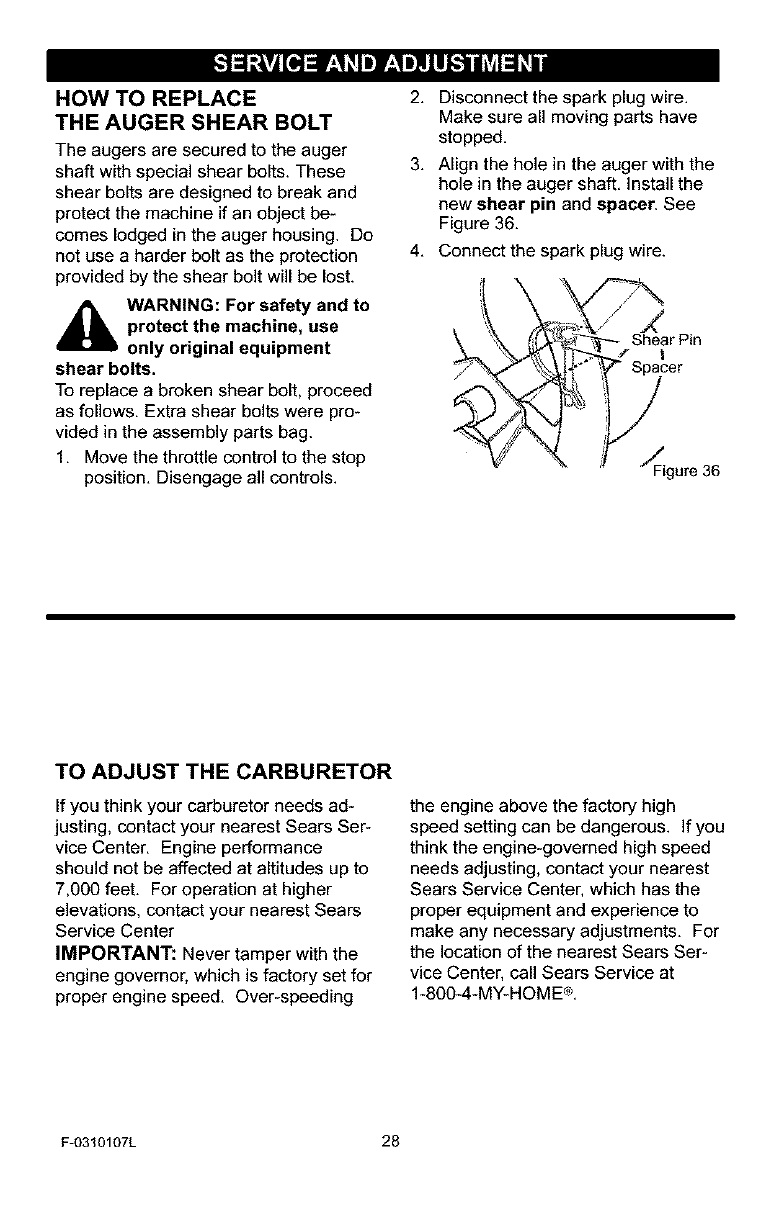

HOW TO REPLACE

THE AUGER SHEAR BOLT

The augers are secured to the auger

shaft with special shear bolts. These

shear bolts are designed to break and

protect the machine if an object be-

comes lodged in the auger housing. Do

not use aharder bolt as the protection

provided by the shear bolt will be lost.

,_ WARNING: For safety and to

protect the machine, use

only original equipment

shear bolts.

To replace a broken shear bolt, proceed

as follows. Extra shear bolts were pro-

vided in the assembly parts bag.

1. Move the throttle control to the stop

position. Disengage all controls.

2. Disconnect the spark plug wire.

Make sure all moving parts have

stopped.

3. Align the hole in the auger with the

hole in the auger shaft. Install the

new shear pin and spacer, See

Figure 36.

4. Connect the spark plug wire.

-- 4rP'°er

•/F, ore30

TO ADJUST THE CARBURETOR

If you think your carburetor needs ad-

justing, contact your nearest Sears Ser-

vice Center. Engine performance

should not be affected at altitudes up to

7,000 feet. For operation at higher

elevations, contact your nearest Sears

Service Center

IMPORTANT: Never tamper with the

engine governor, which is factory set for

proper engine speed. Over-speeding

the engine above the factory high

speed setting can be dangerous. If you

think the engine-governed high speed

needs adjusting, contact your nearest

Sears Service Center, which has the

proper equipment and experience to

make any necessary adjustments. For

the location of the nearest Sears Ser-

vice Center, call Sears Service at

1-800-4-MY-HOME®.

F-O310107L 28

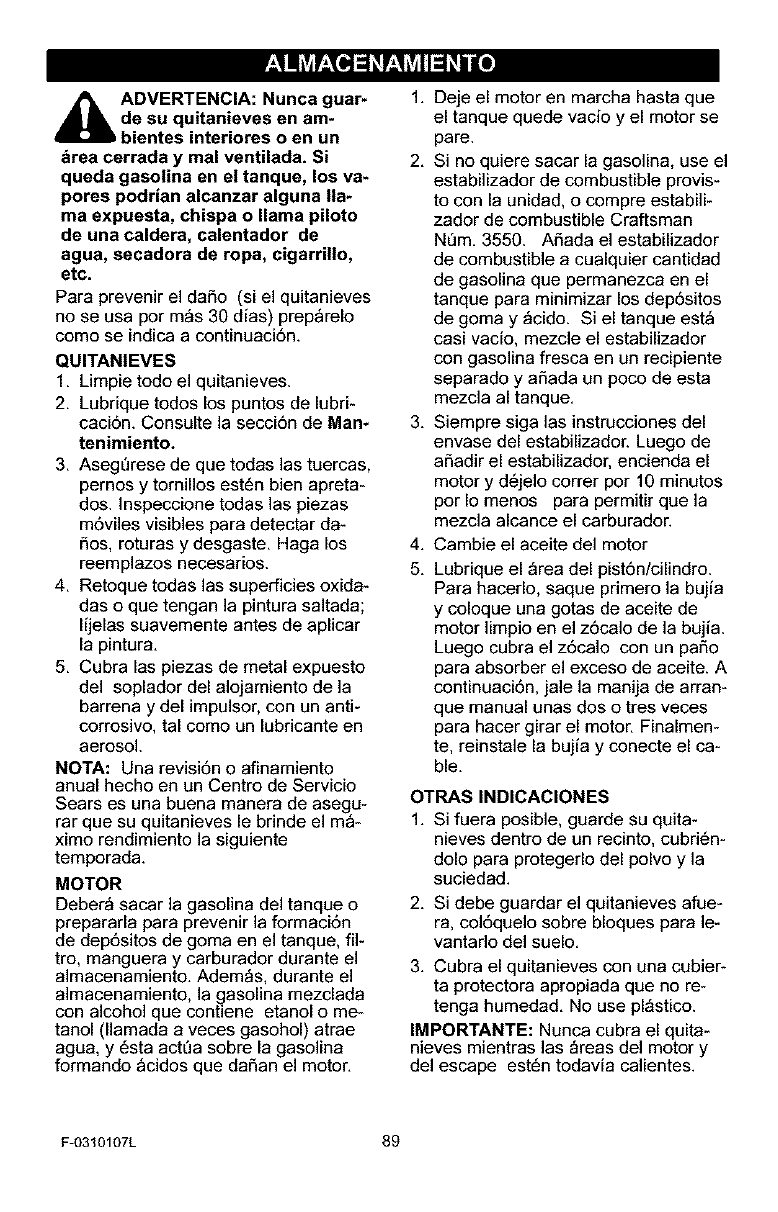

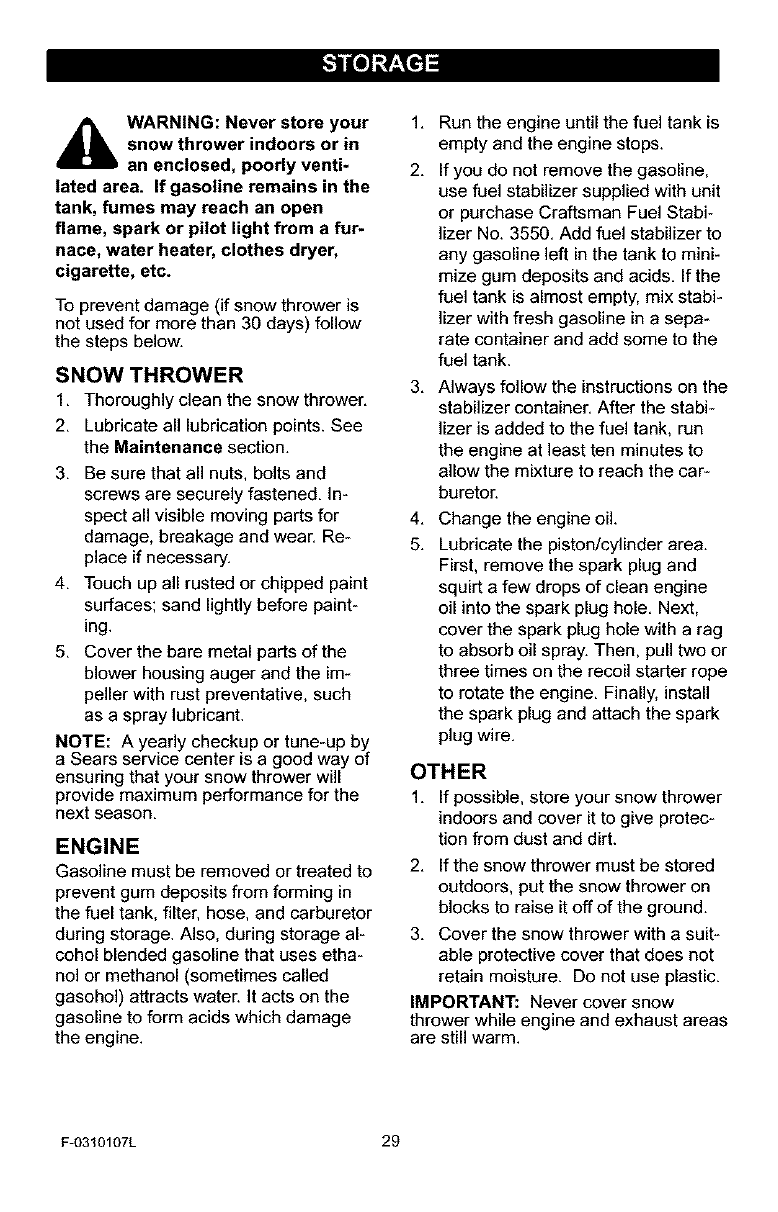

,_lb WARNING: Never store your

snow thrower indoors or in

an enclosed, poorly venti-

lated area. If gasoline remains in the

tank, fumes may reach an open

flame, spark or pilot light from a fur-

nace, water heater, clothes dryer,

cigarette, etc.

To prevent damage (if snow thrower is

not used for more than 30 days) follow

the steps below.

SNOW THROWER

1, Thoroughlycleanthe snowthrower,

2, Lubricate all lubrication points,See

the Maintenance section,

3. Be sure that all nuts, bolts and

screws are securely fastened, in-

spect all visible moving parts for

damage, breakage and wear. Re-

place if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before paint-

ing.

5. Cover the bare metal parts of the

blower housing auger and the im-

peller with rust preventative, such

as a spray lubricant.

NOTE: A yearly checkup or tune-up by

a Sears service center is a good way of

ensuring that your snow thrower will

provide maximum performance for the

next season.

ENGINE

Gasoline must be removed or treated to

prevent gum deposits from forming in

the fuel tank, filter, hose, and carburetor

during storage. Also, during storage al-

cohol blended gasoline that uses etha-

nol or methanol (sometimes called

gasohol) attracts water, it acts on the

gasoline to form acids which damage

the engine.

Run the engine until the fuel tank is

empty and the engine stops.

If you do not remove the gasoline,

use fuel stabilizer supplied with unit

or purchase Craftsman Fuel Stabi-

lizer No. 3550. Add fuel stabilizer to

any gasoline left in the tank to mini-

mize gum deposits and acids. If the

fuel tank is almost empty, mix stabi-

lizer with fresh gasoline in asepa-

rate container and add some to the

fuel tank.

Always follow the instructions on the

stabilizer container. After the stabi-

lizer is added to the fuel tank. run

the engine at least ten minutes to

allow the mixture to reach the car-

buretor.

Change the engine oil.

Lubricate the piston/cylinder area.

First, remove the spark plug and

squirt a few drops of clean engine

oil into the spark plug hole. Next,

cover the spark plug hole with a rag

to absorb oil spray. Then, pull two or

three times on the recoil starter rope

to rotate the engine. Finally, install

the spark plug and attach the spark

plug wire.

OTHER

1, if possible, store your snow thrower

indoors and cover it to give protec-

tion from dust and dirt.

2. If the snow thrower must be stored

outdoors, put the snow thrower on

blocks to raise it off of the ground.

3. Cover the snow thrower with a suit-

able protective cover that does not

retain moisture. Do not use plastic.

IMPORTANT: Never cover snow

thrower while engine and exhaust areas

are still warm.

F-O310107L 29

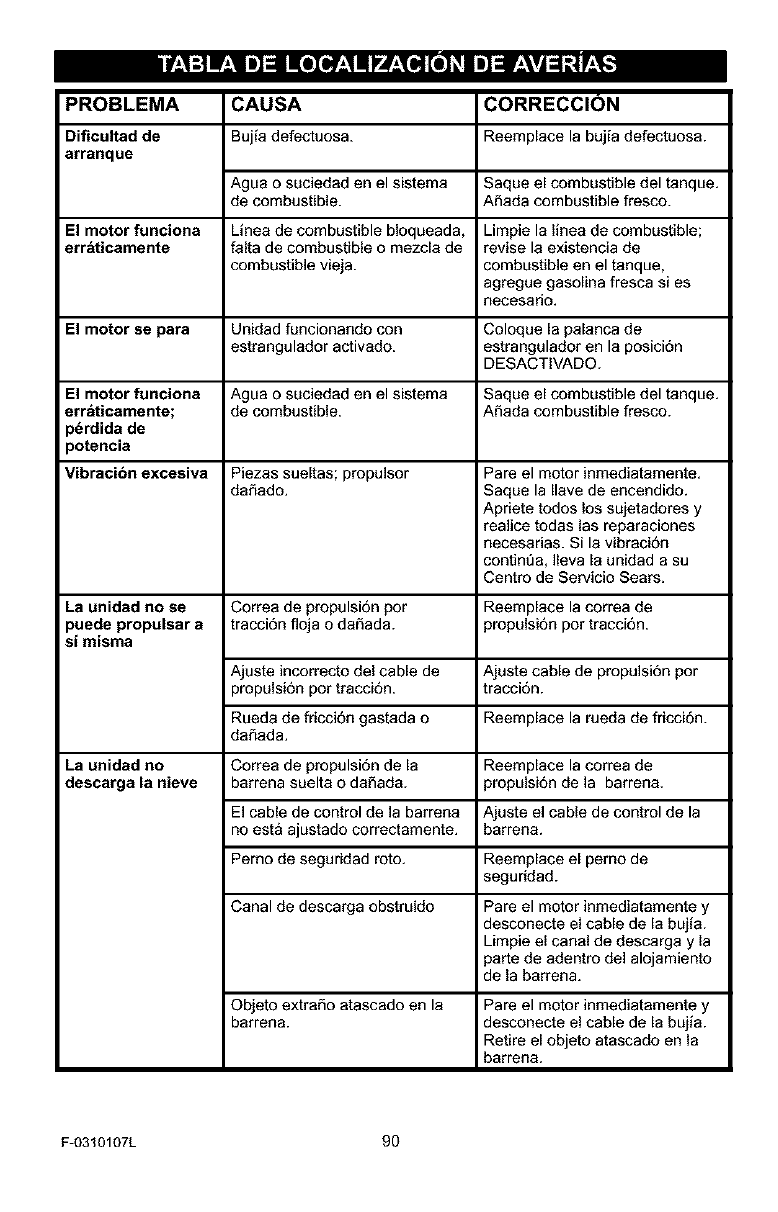

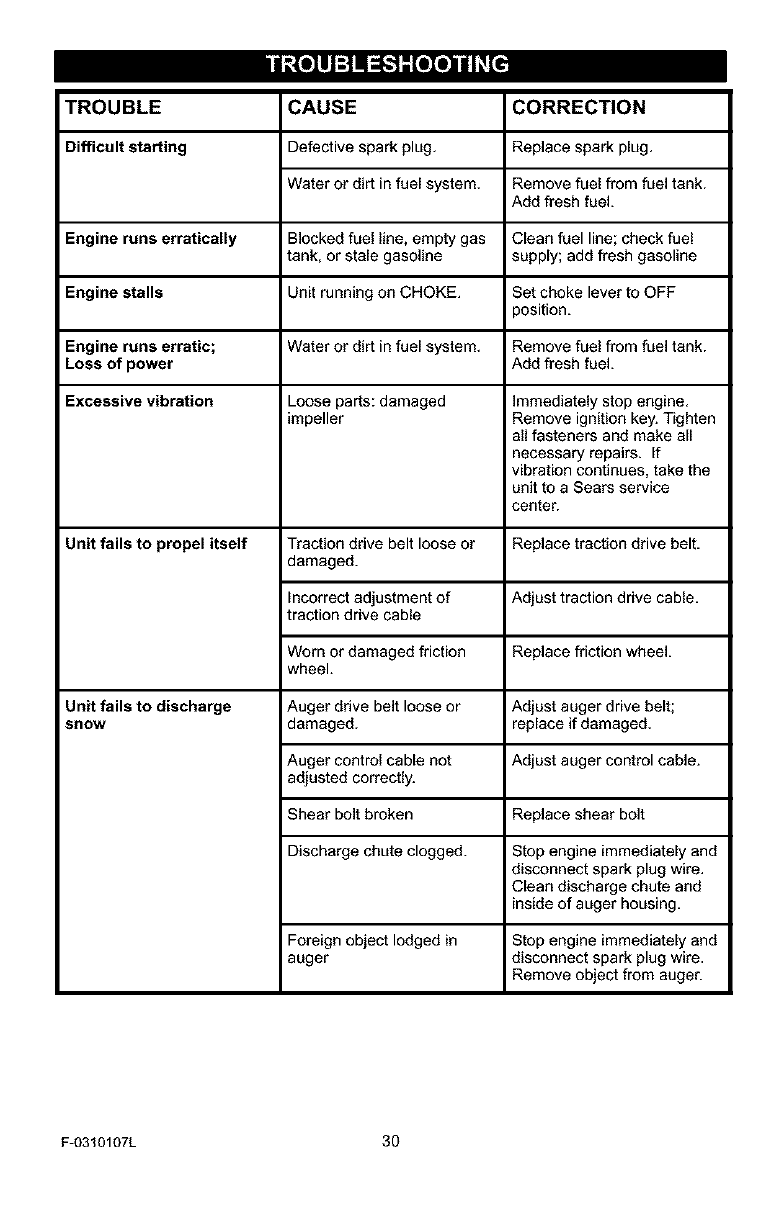

TROUBLE CORRECTION

Difficult starting

CAUSE

Defective spark plug,

Water or dirt in fuel system,

Replace spark plug,

Remove fuel from fuel tank.

Add fresh fuel.

Engine runs erratically Blocked fuel line, empty gas Clean fuel line; check fuel

tank, or stale gasoline supply; add fresh gasoline

Engine stalls Unit running on CHOKE. Set choke lever to OFF

position.

Engine runs erratic; Water or dirt in fuel system. Remove fuel from fuel tank.

Loss of power Add fresh fuel.

Excessive vibration Loose parts: damaged Immediately stop engine,

impeller Remove ignition key. Tighten

all fasteners and make all

necessary repairs, if

vibration continues, take the

unit to a Sears service

center.

Unit fails to propel itself Traction ddve belt loose or Replace traction drive belt.

damaged.

Incorrect adjustment of Adjust traction drive cable,

traction drive cable

Worn or damaged friction Replace friction wheel

wheel.

Auger drive belt loose or

damaged. Adjust auger drive belt;

replace if damaged,

Auger control cable not Adjust auger control cable.

adjusted correctly.

Shear bolt broken Replace shear bolt

Discharge chute clogged. Stop engine immediately and

disconnect spark plug wire,

Clean discharge chute and

inside of auger housing,

Unit fails to discharge

SnOW

Foreign object lodged in

auger

Stop engine immediately and

disconnect spark plug wire,

Remove object from auger.

F-03t0107L 30

SEARS, ROEBUCK AND CO,

Federal and California Emission Control Systems Limited Warranty

Small Off-Road Engines

CALIFORNIA & US EPA EMISSION

CONTROL WARRANTY STATEMENT

The U. S. Environmental Protection Agency

(°EPA"), the California Air Resources Board

("CARE') and Sears, Roebuck and Co. are

pleased to explain the Federal and California

Emission Control Systems Warranty on your

new small off-road engine. In California, new

1995 and later small off-road engines must be

designed, built and equipped to meet the

State's stringent anti-smog standards. In oth-

er states, new 1997 and later model year en-

gines must be designed, built and equipped, at

the time of sale, to meet the U.S. EPA regula-

tions for small non-road engines. Sears, Roe-

buck and Co. will warrant the emission control

system on your small off-road engine for the

pedods of time listed below, provided there

has been no abuse, neglect, unapproved mod-

ification, or improper maintenance of your

small off-road engine.

Your emission control system may include

parts such as the carburetor, ignition system

and exhaust system. Also included may be the

compression release system and other emis-

sion-related assemblies.

Where a warrantable condition exists, Sears,

Roebuck and Co. will repair your small off-

road engine at no cost to you for diagnosis,

parts and labor.

MANUFACTURER'S EMISSION

CONTROL SYSTEM WARRANTY

COVERAGE

Emission control systems on 1995 and later

model year California small off-road engines

are warranted for two years as hereinafter

noted. In other states, 1997 and later model

year engines are also warranted for two years.

If, dudng such warranty period, any emission-

related part on your engine is defective in ma-

terials or workmanship, the part will be

repaired or replaced by Sears, Roebuck and

Co.

OWNER'S WARRANTY

RESPONSIBILITIES

As the small off-road engine owner, you are

responsible for the performance of the re-

F-0310107L

quired maintenance listed in your Owner's

Manual, but Sears, Roebuck and Co. will not

deny warranty solely due to the lack of receipts

or for your failure to provide written evidence

of the performance of all scheduled mainte-

nance.

As the small off-road engine owner, you

should, however, be aware that Sears, Roe-

buck and Co. may deny you warranty cover-

age if your small off-road engine or a part

thereof has failed due to abuse, neglect, im-

proper maintenance or unapproved modifica-

tions.

You are responsible for presenting your small

off-road engine to a Sears, Roebuck and Co.

Authorized Service Outlet as soon as a prob-

lem exists. The warranty repairs should be

completed in a reasonable amount of time, not

to exceed 30 days.

Warranty service can be arranged by contact-

ing either a Sears, Roebuck and Co. Autho-

rized Service Outlet, or by contacting Sears,

Roebuck and Co. at 1-800473-7247.

IMPORTANT NOTE

This warranty statement explains your rights

and obligations under the Emission Control

System Warranty "(ECS Warranty") which is

provided to you by Sears, Roebuck and Co.

pursuant to California law. See also the Sears,

Roebuck and Co. Limited Warranties for

Sears, Roebuck and Co. which is enclosed

therewith on a separate sheet and also is pro-

vided to you by Sears, Roebuck and Co. The

ECS Warranty applies only to the emission

control system of your new engine. To the ex-

tent that there is any conflict in terms between

the ECS Warranty and the Sears, Roebuck

and Co. Warranty, the ECS Warranty shall ap-

ply except in any circumstances in which the

Sears, Roebuck and Co. Warranty may pro-

vide a longer warranty period. Both the ECS

Warranty and the Sears, Roebuck and Co.

Warranty describe important rights and obliga-

tions with respect to your new engine.

Warranty service can only be performed by a

Sears, Roebuck and Co. Authorized Service

Outlet. At the time of requesting warranty ser-

vice, evidence must be presented of the date

of sale to the original purchaser. The purchas-

er shall pay any charges for making service

calls aed/or for transporting the products to

and from the place where the inspection and/

or warranty work is performed. The purchaser

shall be responsible for any damage or loss in-

curred in connection with the transportation of

any engine or any part(s) thereof submitted for

inspection and/or warranty work.

If you have any questions regarding your war-

ranty rights and responsibilities, you should

contact Sears, Roebuck and Co. at

1-800473-7247.

EMISSION CONTROL SYSTEM

WARRANTY

Emission Control System Warranty ('ECS

Warranty") for 1995 and later model year Cali-

fornia small off-road engines (for other states,

1997 and later model year engines):

A. APPLICABILITY: This warranty shall apply

to 1995 and later model year California small

oft-road engines (for other states, 1997 and

later model year engines). The ECS Warranty

Period shall begin on the date the new engine

or equipment is delivered to its original, end-

use purchaser, and shall continue for 24 con-

secutive months thereafter.

B. GENERAL EMISSIONS WARRANTY

COVERAGE: Sears, Roebuck and Co. war-

rants to the original, end-use purchaser of the

new engine or equipment and to each subse-

quent purchaser that each of its small off-road

engines is:

1. Designed, built and equipped so as to con-

form with all applicable regulations adopted by

the Air Resources Board pursuant to its au-

thority in Chapters 1 and 2, Part 5, Division 26

of the Health and Safety Code, and

2. Free from defects in materials and work-

manship which, at any time during the ECS

Warranty Period, will cause a warranted emis-

sions-related part to fail to be identical in all

material respects to the part as described in

the engine manufacturer's application for certi-

fication.

C. The ECS Warranty only pertains to emis-

sions-related parts on your engine, as follows:

1. Any warranted, emissions-related parts

which are not scheduled for replacement as

required maintenance in the Owner's Manual

shall be warranted for the ECS Warranty Peri-

od. If any such part fails during the ECS War-

ranty Period, it shall be repaired or replaced by

F-03t0107L 32

Sears, Roebuck and Co. according to Subsec-

tion 4 below. Any such part repaired or re-

placed under the ECS Warranty shall be

warranted for any remainder of the ECS War-

ranty Period.

2. Any warranted, emissions-related part

which is scheduled only for regular inspection

as specified in the Owner's Manual shall be

warranted for the ECS Warranty Period. A

statement in such wdtten instructions to the ef-

fect of "repair or replace as necessary", shall

not reduce the ECS Warranty Period. Any

such part repaired or replaced under the ECS

Warranty shall be warranted for the remainder

of the ECS Warranty Period.

3. Any warranted, emissions-related part

which is scheduled for replacement as re-

quired maintenance in the Owner's Manual,

shall be warranted for the period of time prior

to the first scheduled replacement point for

that part. If the part fails prior to the firstsched-

uled replacement, the part shall be repaired or

replaced by Sears, Roebuck and Co. accord-

ing to Subsection 4 below. Any such emis-

sions-related part repaired or replaced under

the ECS Warranty, shall be warranted for the

remainder of the ECS Warranty Period prior to

the first scheduled replacement point for such

emissions-related part.

4. Repair or replacement of any warranted,

emissions-related part under this ECS War-

ranty shall be performed at no charge to the

owner at a Sears, Roebuck and Co. Autho-

rized Service Outlet.

5. The owner shall not be charged for diagnos-

tic labor which leads to the determination that

a part covered by the ECS Warranty is in fact

defective, provided that such diagnostic work

is performed at a Sears, Roebuck and Co. Au-

thorized Service Outlet.

6. Sears, Roebuck and Co. shall be liable for

damages to other original engine components

or approved modifications proximately caused

by a failure under warranty of an emission-re-

lated part covered by the ECS Warranty.

7. Throughout the ECS Warranty Period,

Sears, Roebuck and Co. shall maintain a sup-

ply of warranted emission-related parts suffi-

cient to meet the expected demand for such

emission-relatod parts.

8. Any Sears, Roebuck and Co. authorized

and approved emission-relatod replacement

part may be used in the performance of any

ECS Warranty maintenance or repair and will

be provided without charge to the owner. Such

useshallnotreduceSears,RoebuckandCo.

ECSWarrantyobligations,

9.Unapprovedadd-onormodifiedpartsmay

notbeusedtomodifyorrepairaSears,Roe-

buckandCo,engine. Such use voids this ECS

Warranty and shall be sufficient grounds for

disallowing an ECS Warranty claim. Sears,

Roebuck and Co, shall not be liable hereunder

for failures of any warranted parts of a Sears,

Roebuck and Co, engine caused by the use of

such an unapproved add-on or modified part,

EMISSION*RELA TED PARTS

INCLUDE THE FOLLOWING:

1, Carburetor Assembly and its Internal Com-

ponents

a) Fuel filter

b) Carburetor gaskets

c) Intake pipe

2. Air Cleaner Assembly

a) Air filter element

3. Ignition System, including:

a) Spark plug

b) Ignition module

c) Flywheel assembly

4. Catalytic Muffler (if so equipped)

a) Muffler gasket (if so equipped)

b) Exhaust manifold (if so equipped)

5. Crankcase Breather Assembly and its

Components

a) Breather connection tube

10/22/99 EPA/CARB

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

F-0310107L 33

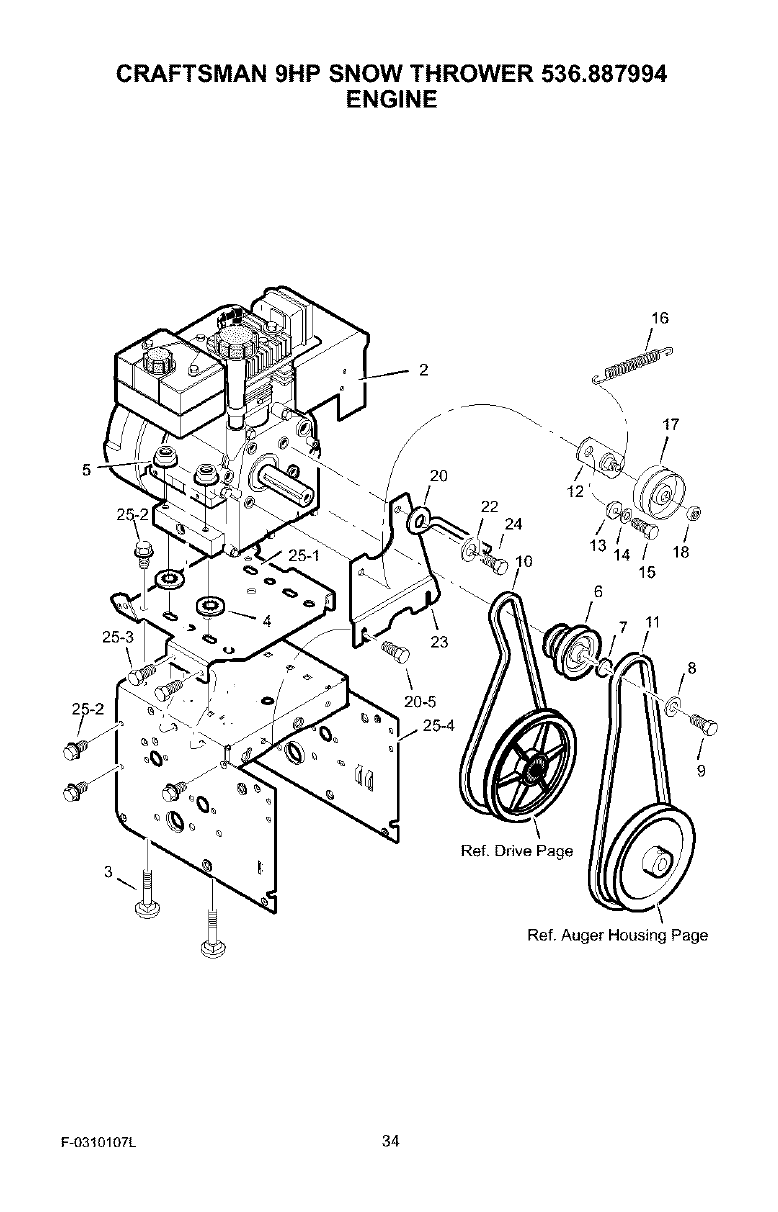

CRAFTSMAN 9HP SNOW THROWER 536.887994

ENGINE

25-3

I0 15

Ref. Drive Page

Ref. Auger Housing Page

F-0310107L 34

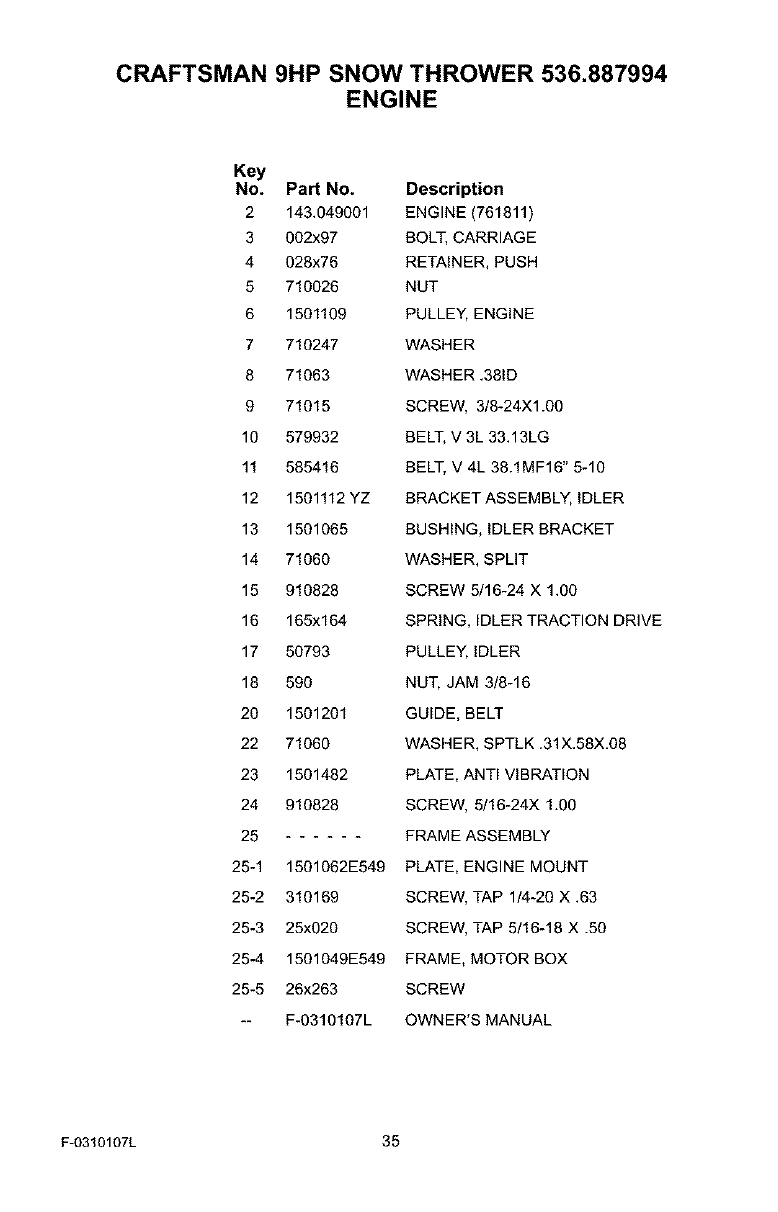

CRAFTSMAN 9HP SNOW THROWER 536.887994

ENGINE

Key

No. Part No. Description

2 143,049001 ENGINE (761611)

3 002x97 BOLT, CARRIAGE

4 028x76 RETAINER, PUSH

5 710026 NUT

6 1501109 PULLEY, ENGINE

7 710247 WASHER

8 71063 WASHER .381D

9 71015 SCREW, 3/6-24Xl.00

10 579932 BELT, V 3L 33.13LG

11 585416 BELT, V 4L 38.1MF16" 5-10

12 1501112 YZ BRACKET ASSEMBLY, IDLER

13 1501065 BUSHING, IDLER BRACKET

14 71060 WASHER, SPLIT

15 910828 SCREW 5/16-24 X 1.00

18 185x164 SPRING, IDLER TRACTION DRIVE

17 50793 PULLEY, IDLER

18 590 NUT, JAM 3/8-18

20 1501201 GUIDE, BELT

22 71060 WASHER, SPTLK .31X.58X.08

23 1501482 PLATE, ANTI VIBRATION

24 910828 SCREW, 5/16-24X 1.00

25 FRAME ASSEMBLY

25-1 1501062E549 PLATE, ENGINE MOUNT

25-2 310169 SCREW, TAP 1/4-20 X .63

25-3 25x020 SCREW, TAP 5/16-18 X .50

25-4 1501049E549 FRAME, MOTOR BOX

25-5 28x263 SCREW

-- F-0310107L OWNER'S MANUAL

F-0310107L 35

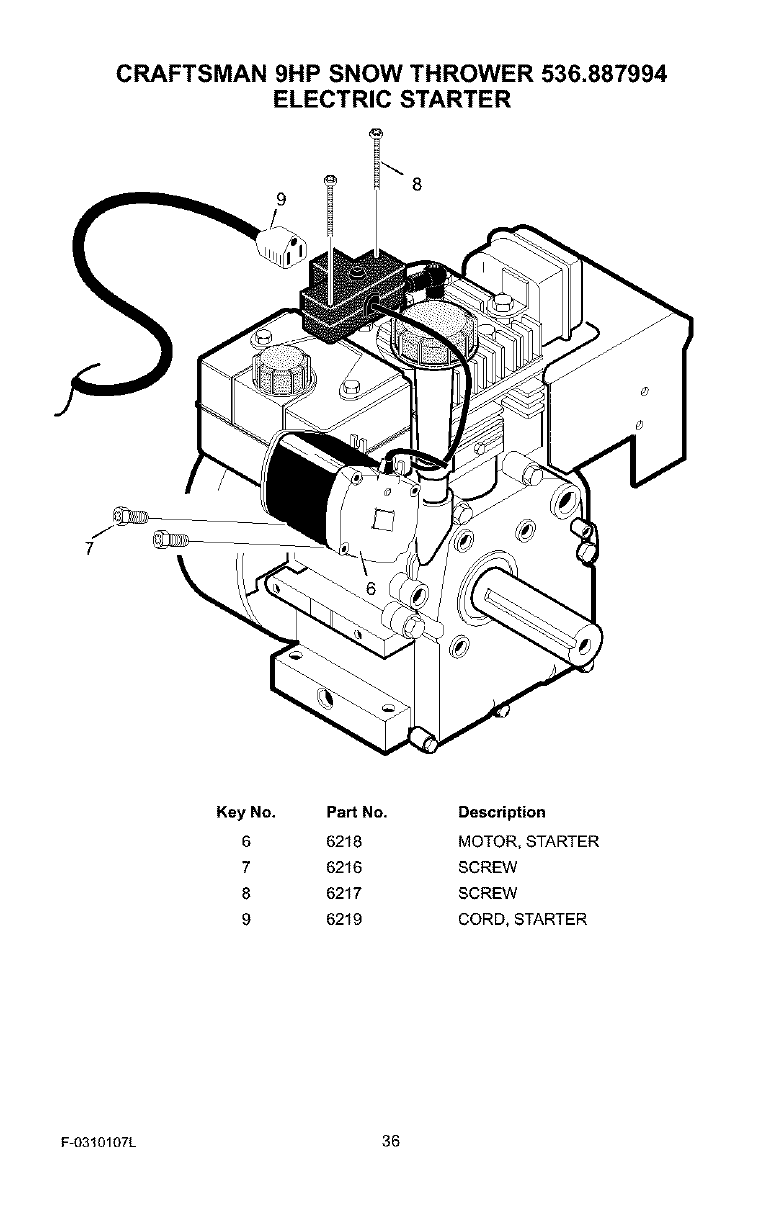

CRAFTSMAN 9HP SNOW THROWER 536.887994

ELECTRIC STARTER

Key No.

Part No. Description

6218 MOTOR, STARTER

6216 SCREW

6217 SCREW

6219 CORD, STARTER

F-0310107L 36

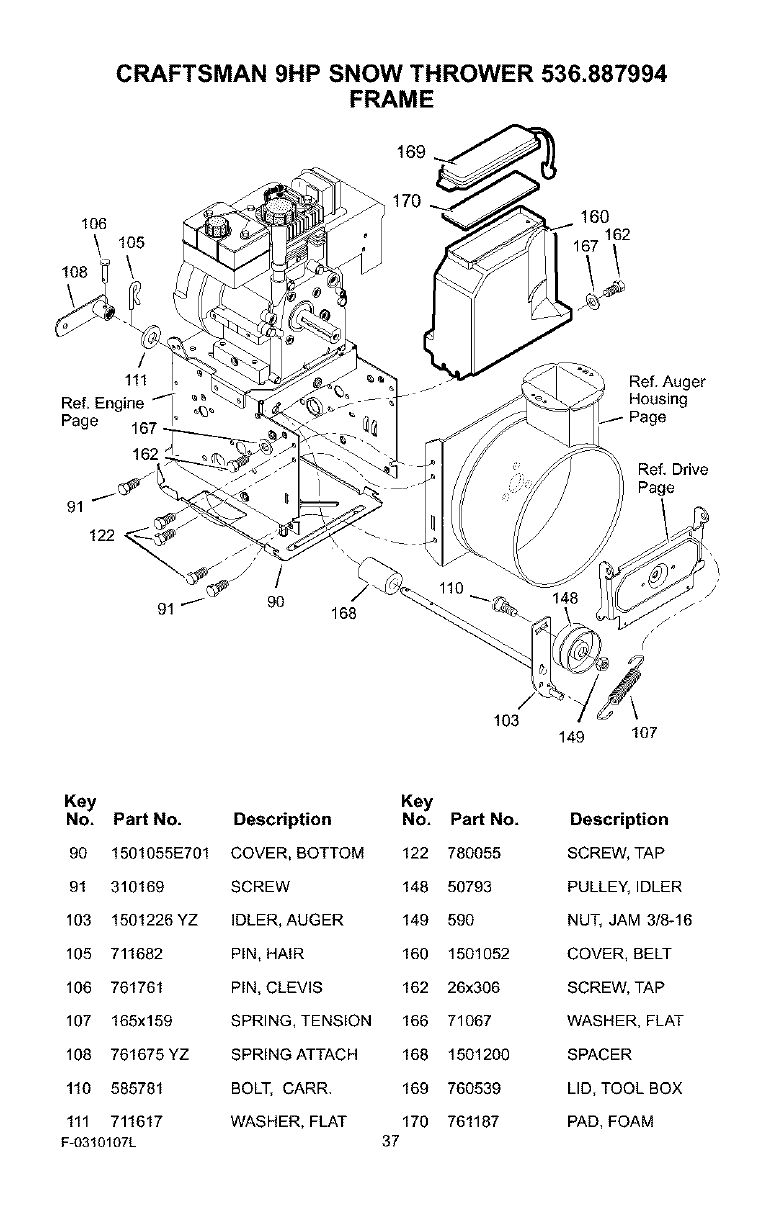

CRAFTSMAN 9HP SNOW THROWER 536.887994

FRAME

170 1oo

106 v// f_---" 162

11_ Ref. Auger

Ref. Engine _ _ Housing

Page _3 Page

iut

162_

Ref. Drive

Page

122

103 149 107

Key

No. Pad No.

90 1501055E701

91 310169

103 1501226YZ

105 711682

106 761761

107 165x159

108 761675YZ

110 585781

111 711617

F-0310107L

Key

Descdption No. Pad No.

COVER, BOTTOM 122 780055

SCREW 148 50793

iDLER, AUGER 149 590

PiN, HAiR 160 1501052

PiN, CLEVIS 162 26x306

SPRING, TENSION 166 71067

SPRING ATTACH 168 1501200

BOLT, CARR. 169 760539

WASHER, FLAT 170 761187

Description

SCREW, TAP

PULLE_IDLER

NU_ JAM 3_-16

COVER, BELT

SCREW, TAP

WASHER, FLAT

SPACER

LID, TOOLBOX

PAD, FOAM

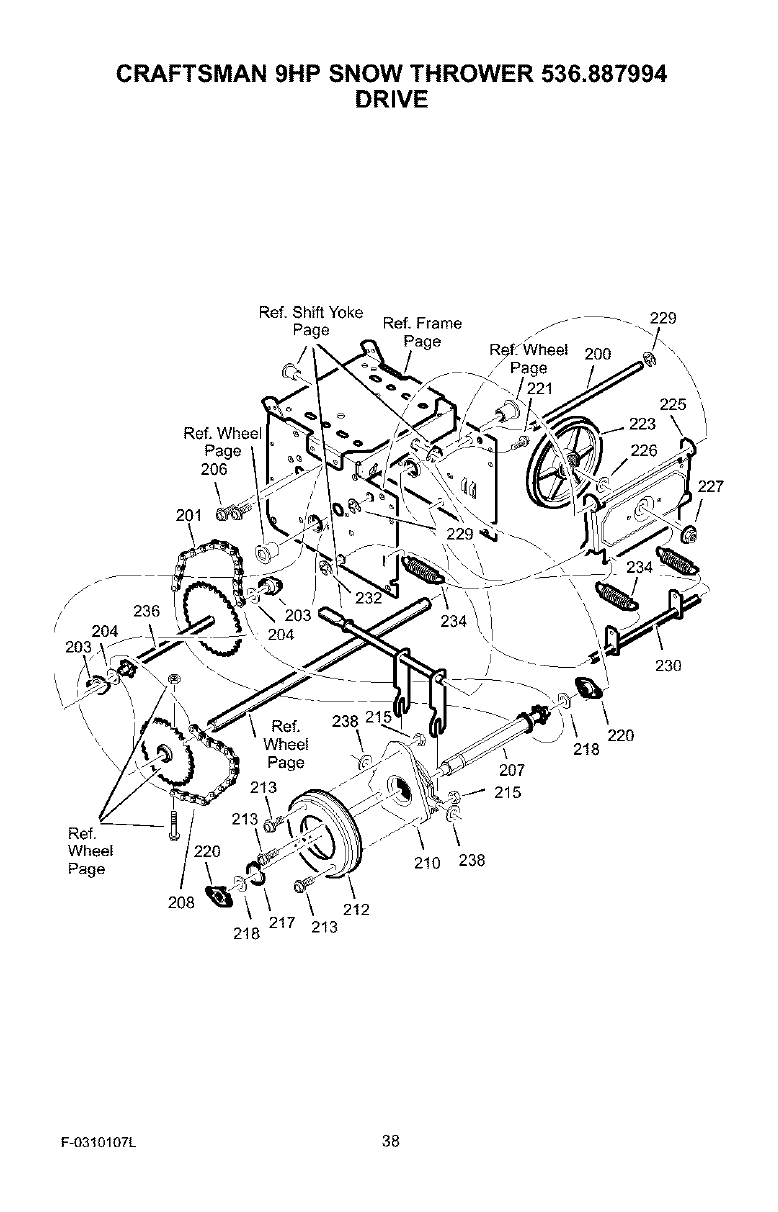

CRAFTSMAN 9HP SNOW THROWER 536.887994

DRIVE

Ref. Shift Yoke

Ref. Frame _/f- _ 229Page

2OO

Ref. Whee

Page

206

201

225 /

227

/204

203

236

230

Ref.

Wheel

Page \

208 212

217 213

218

207

215

210 238

218 220

F-O310107L 38

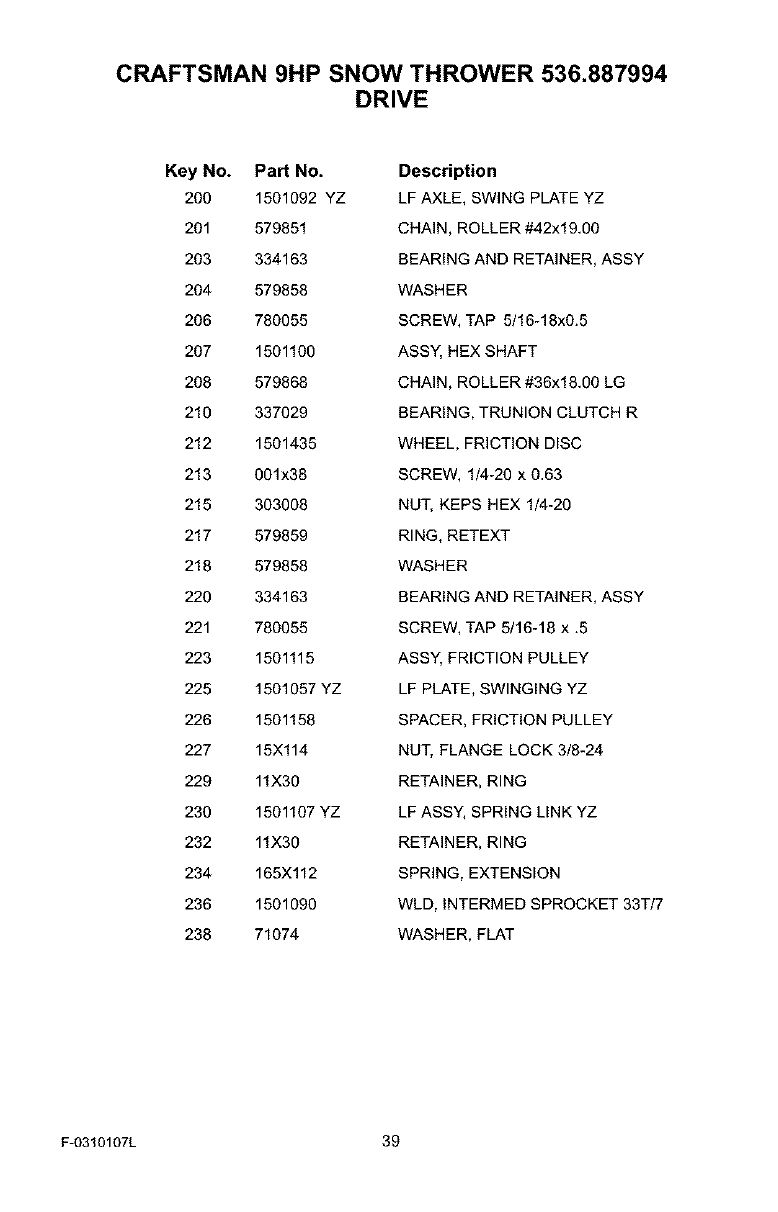

CRAFTSMAN 9HP SNOW THROWER 536.887994

DRIVE

Key No. PaN No.

200 1501092 YZ

201 579851

203 334163

204 579858

206 780055

207 1501100

208 579868

210 337029

212 1501435

213 001x38

215 303008

217 579859

218 579858

220 334163

221 780055

223 1501115

225 1501057 YZ

226 1501158

227 15X114

229 11X30

230 1501107 YZ

232 11X30

234 165X112

236 1501090

238 71074

Description

LF AXLE, SWING PLATE YZ

CHAIN, ROLLER #42x19.00

BEARING AND RETAINER, ASSY

WASHER

SCREW, TAP 5/16-18x0.5

ASSY, HEX SHAFT

CHAIN, ROLLER #36xl&O0 LG

BEARING, TRUNION CLUTCH R

WHEEL, FRICTION DISC

SCREW, 1/4-20 x 0.63

NUT, KEPS HEX 1/4-20

RING, RETEXT

WASHER

BEARING AND RETAINER, ASSY

SCREW, TAP 5/16-18 x .5

ASSY, FRICTION PULLEY

LF PLATE, SWINGING YZ

SPACER, FRICTION PULLEY

NUT, FLANGE LOCK 3/8-24

RETAINER, RING

LF ASSY, SPRING LINK YZ

RETAINER, RING

SPRING, EXTENSION

WLD, INTERMED SPROCKET 33T/7

WASHER, FLAT

F-0310107L 39

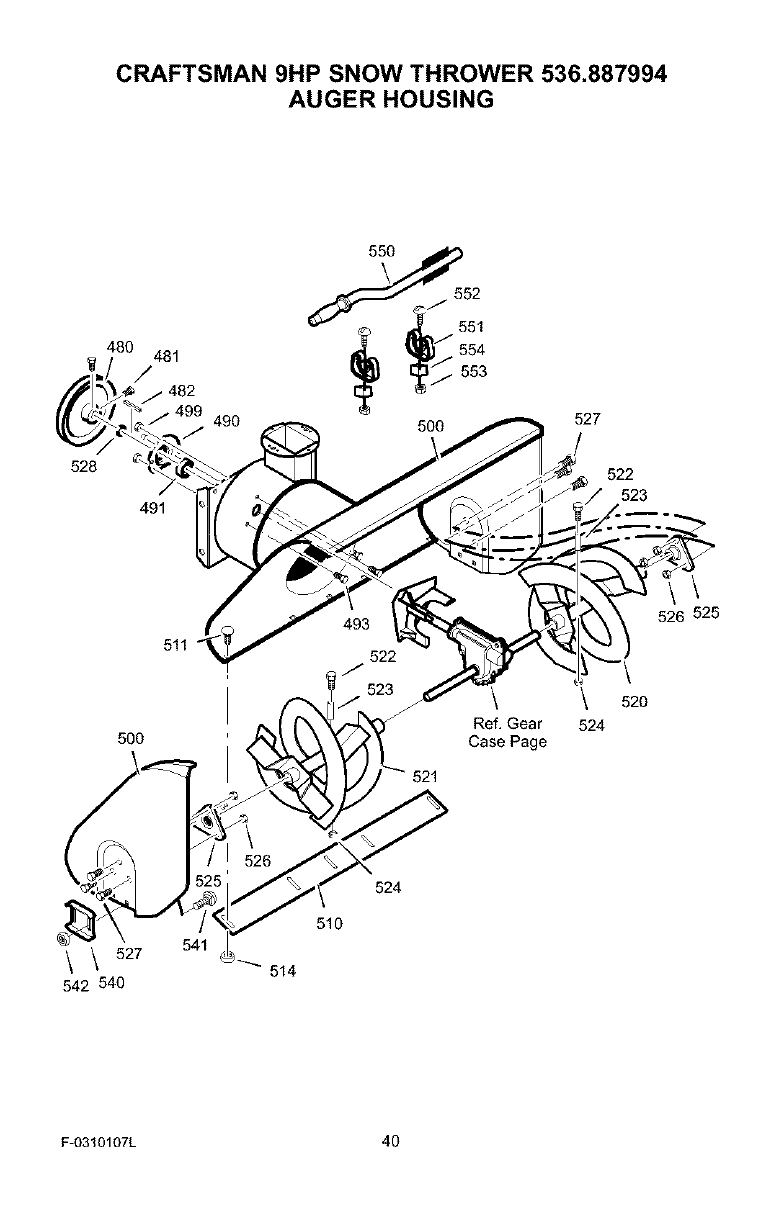

CRAFTSMAN 9HP SNOW THROWER 536.887994

AUGER HOUSING

528

48O 481

482

490

491

527

522

523

5O0

511

493

522

Ref. Gear

Case Page

521

\ 520

524

526 525

\ 527

542 540

541

514

524

510

F-O310107L 40

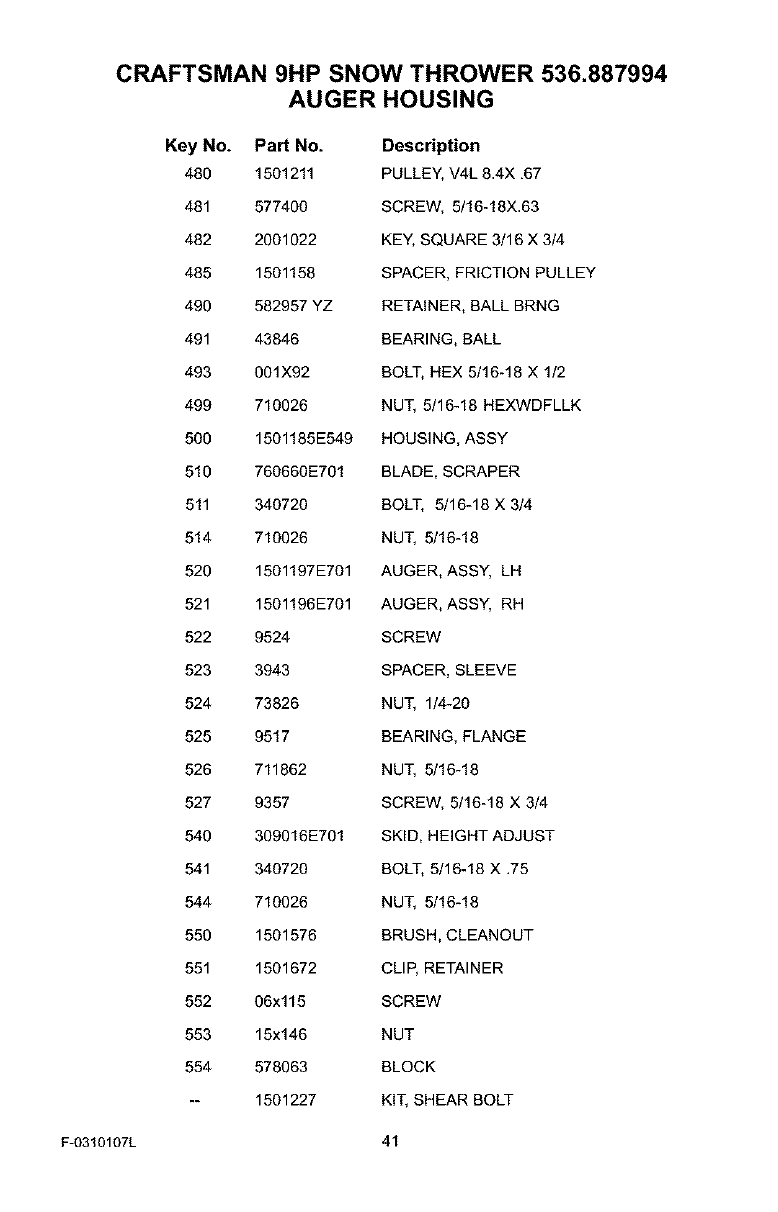

CRAFTSMAN 9HP SNOW THROWER 536.887994

AUGER HOUSING

F-0310107L

Key No. Part No. Description

480 1501211 PULLEY, V4L 8.4X .67

481 577400 SCREW, 5/16-18X.63

482 2001022 KEY, SQUARE 3/16 X 3/4

485 1501158 SPACER, FRICTION PULLEY

490 582957 YZ RETAINER, BALL BRNG

491 43846 BEARING, BALL

493 001X92 BOLT, HEX 5/16-18 X 1/2

499 710026 NUT, 5/16-18 HEXWDFLLK

500 1501185E549 HOUSING, ASSY

510 760660E701 BLADE, SCRAPER

511 340720 BOLT, 5/16-18 X 3/4

514 710026 NUT, 5/16-18

520 1501197E701 AUGER, ASSY, LH

521 1501196E701 AUGER, ASSY, RH

522 9524 SCREW

523 3943 SPACER, SLEEVE

524 73826 NUT, 1/4-20

525 9517 BEARING, FLANGE

526 711862 NUT, 5/16-18

527 9357 SCREW, 5/16-18 X 3/4

540 309016E701 SKID, HEIGHT ADJUST

541 340720 BOLT, 5/16-18 X .75

544 710026 NUT, 5/16-18

550 1501576 BRUSH, CLEANOUT

551 1501672 CLIP, RETAINER

552 06x115 SCREW

553 15x146 NUT

554 578063 BLOCK

-- 1501227 KIT, SHEAR BOLT

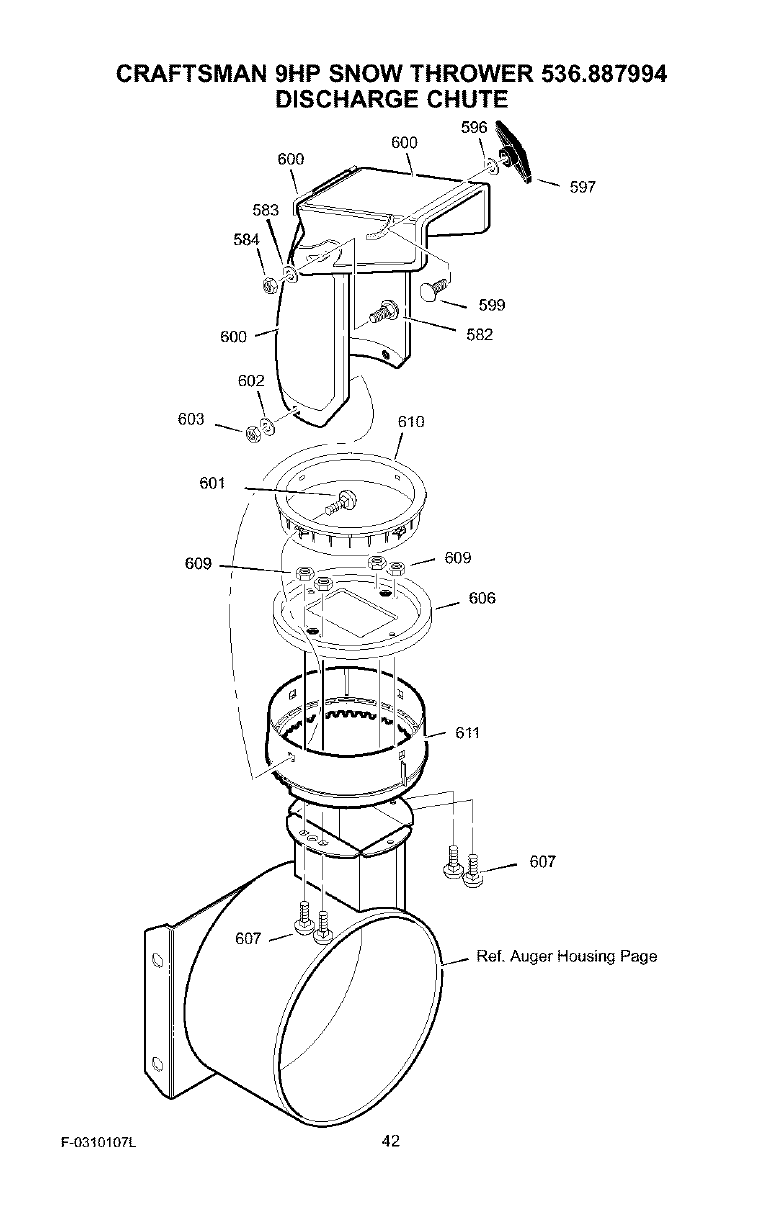

CRAFTSMAN 9HP SNOW THROWER 536.887994

DISCHARGE CHUTE

596

6O0

60O

597

583

600 582

602

603 _ 610

601

609 609

606

611

607

F-O310107L 42

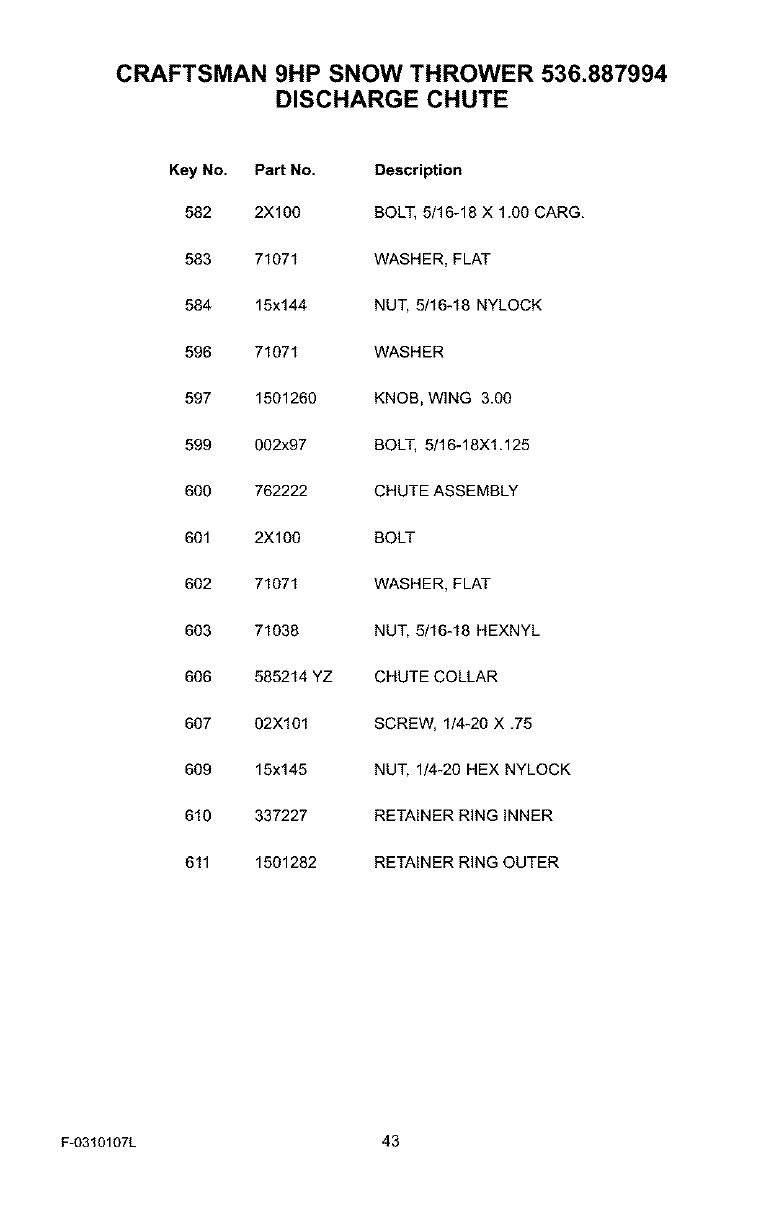

CRAFTSMAN 9HP SNOW THROWER 536.887994

DISCHARGE CHUTE

Key No. Part No. Description

582 2X100 BOLT, 5/16-18 X 1.00 CARG.

583 71071 WASHER, FLAT

584 15x144 NUT, 5/16-18 NYLOCK

596 71071 WASHER

597 1501260 KNOB, WING 3.00

599 002x97 BOLT, 5/16-18X1.125

600 762222 CHUTE ASSEMBLY

601 2X100 BOLT

602 71071 WASHER, FLAT

603 71038 NUT, 5/16-18 HEXNYL

606 585214 YZ CHUTE COLLAR

607 02X101 SCREW, 1/4-20 X .75

609 15x145 NUT, 1/4-20 HEX NYLOCK

610 337227 RETAINER RiNG iNNER

611 1501282 RETAINER RING OUTER

F-0310107L 43

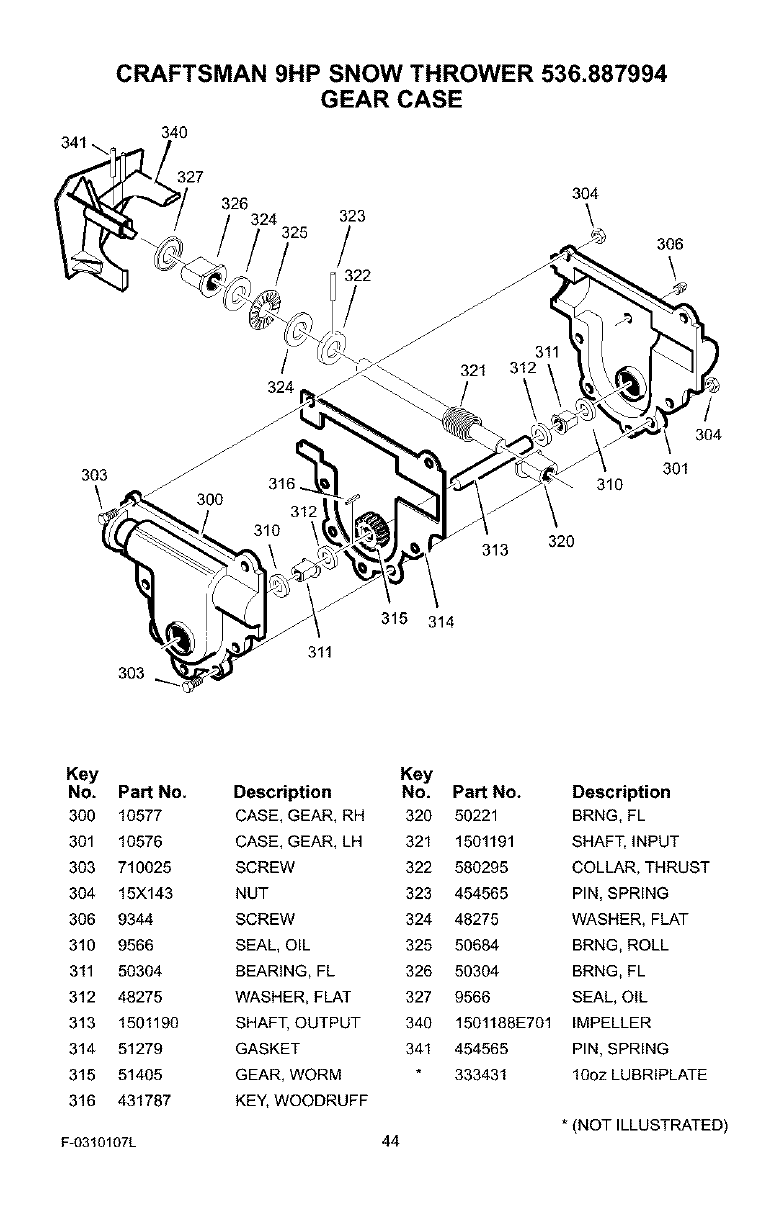

CRAFTSMAN 9HP SNOW THROWER 536.887994

GEAR CASE

340

303

3O4

326 324 323 \

325 /

322

324

310

313 320

304

301

303

315 314

311

Key

No. Pad No.

300 10577

301 10576

303 710025

304 15x143

306 9344

310 9566

311 50304

312 48275

313 1501190

314 51279

315 51405

316 431787

F-0310107L

Key

Descnption No. Pad No.

CASE, GEAR, RH 320 50221

CASE, GEAR, LH 321 1501191

SCREW 322 580295

NUT 323 454565

SCREW 324 48275

SEAL, OIL 325 50684

BEARING, FL 326 50304

WASHER, FLAT 327 9566

SHAF_ OUTPUT 340 1501188E701

GASKET 341 454565

GEAR, WORM 333431

KE_ WOODRUFF

Description

BRNG, FL

SHAFT, INPUT

COLLAR, THRUST

PIN, SPRING

WASHER, FLAT

BRNG, ROLL

BRNG, FL

SEAL, OIL

IMPELLER

PIN, SPRING

10oz LUBRIPLATE

* (NOT ILLUSTRATED)

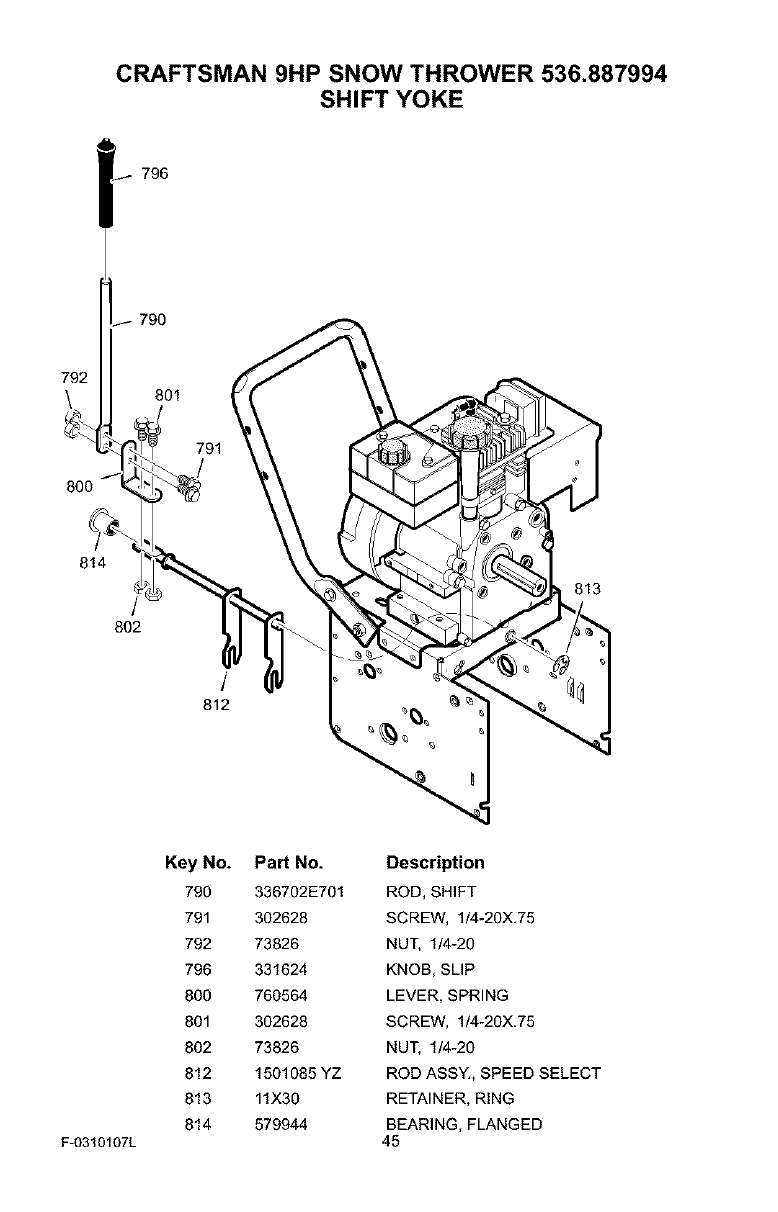

CRAFTSMAN 9HP SNOW THROWER 536.887994

SHIFT YOKE

796

790

792

801

791

8O0

814

802

812

813

F-0310107L

Key No.

790

791

792

796

8o0

801

8o2

812

813

814

Part No.

336702E701

302628

73826

331624

760564

302628

73826

1501085 YZ

11X30

579944

Description

ROD, SHIFT

SCREW, 1/4-20X.75

NUT, 1/4-20

KNOB, SLIP

LEVER, SPRING

SCREW, 1/4-20X.75

NUT, 1/4-20

ROD ASSY. SPEED SELECT

RETAINER, RING

BEARING, FLANGED

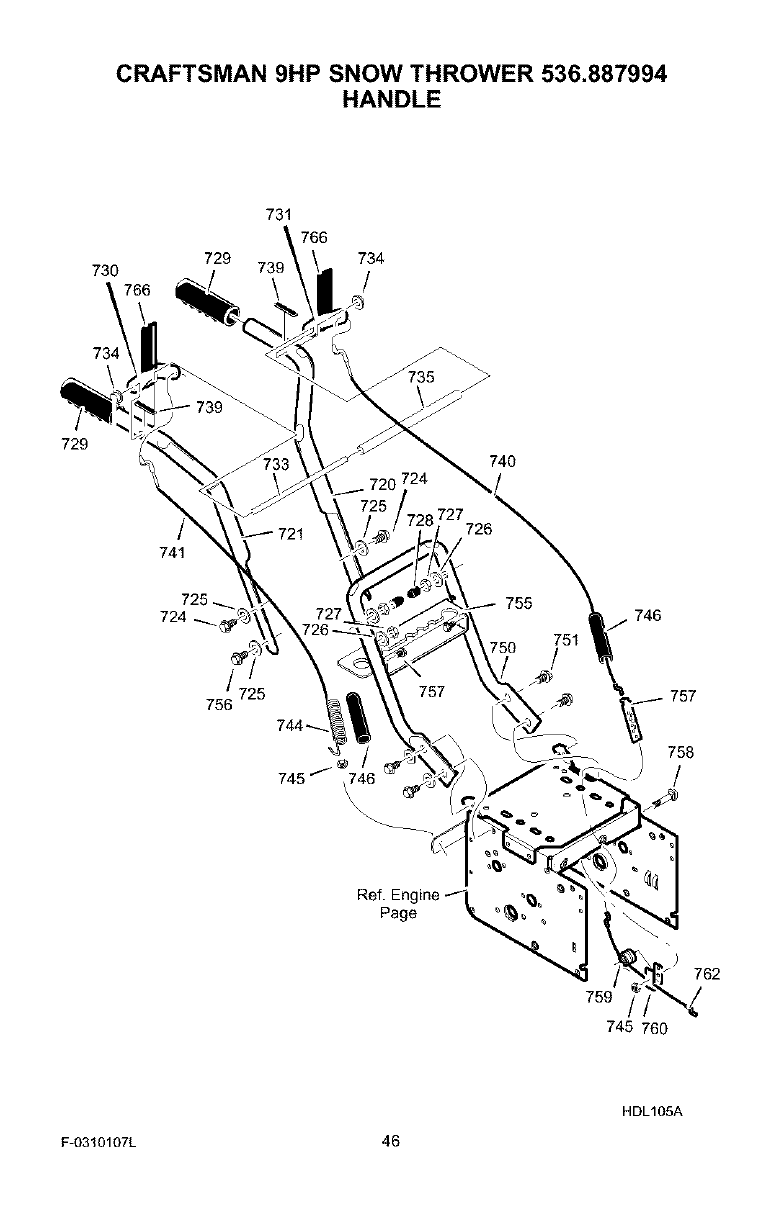

CRAFTSMAN 9HP SNOW THROWER 536.887994

HANDLE

730 729

731

766

734

729

741

756 725

740

746

757

745 f

758

759

745 760

762

HDL105A

F-O310107L 46

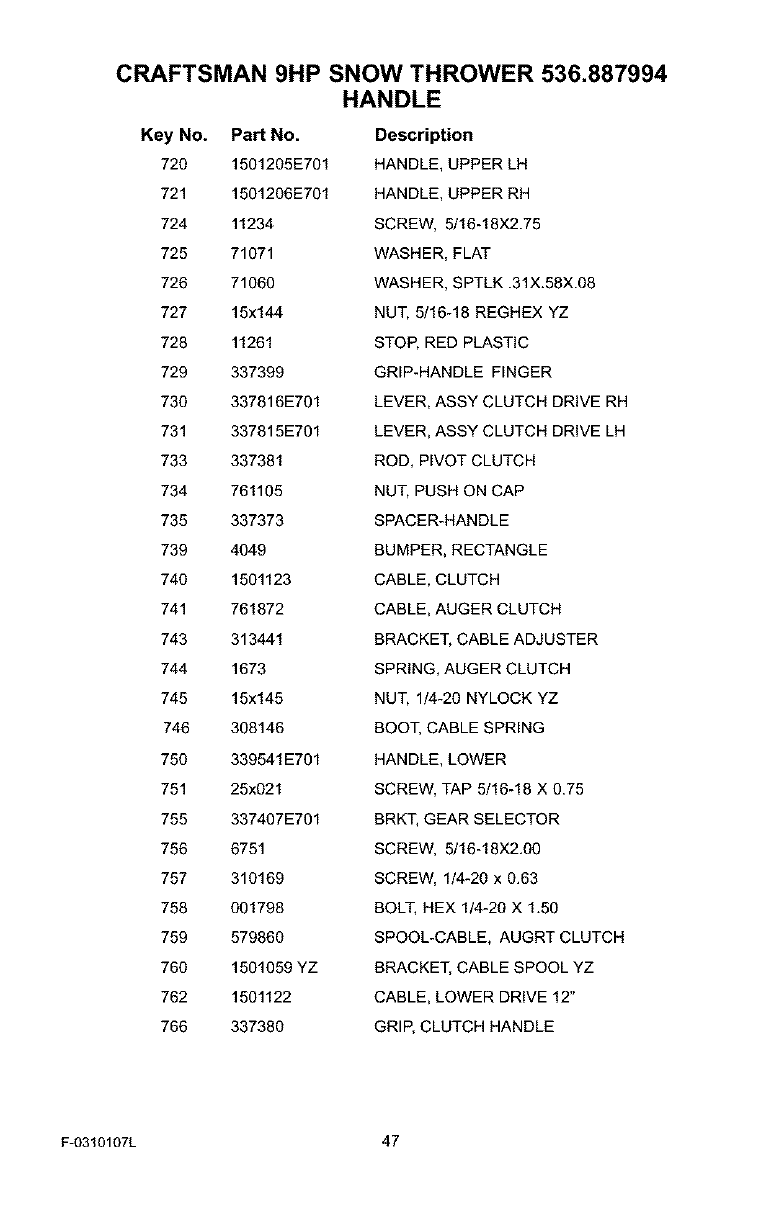

CRAFTSMAN 9HP SNOW THROWER 536.887994

HANDLE

Key No. Pad No.

720 1501205E701

721 1501206E701

724 11234

725 71071

726 71060

727 15x144

728 11261

729 337399

730 337818E701

731 337815E701

733 337381

734 761105

735 337373

739 4049

740 1501123

741 761872

743 313441

744 1673

745 15x145

746 308146

750 339541E701

751 25x021

755 337407E701

756 6751

757 310169

756 001798

759 579860

760 1501059 YZ

762 1501122

766 337380

Description

HANDLE, UPPER LH

HANDLE, UPPER RH

SCREW, 5/16-18X2.75

WASHER, FLAT

WASHER, SPTLK .31X.58X.06

NUT, 5/16-18 REGHEX YZ

STOP, RED PLASTIC

GRIP-HANDLE FINGER

LEVER, ASSY CLUTCH DRIVE RH

LEVER, ASSY CLUTCH DRIVE LH

ROD, PIVOT CLUTCH

NUT, PUSH ON CAP

SPACER-HANDLE

BUMPER, RECTANGLE

CABLE, CLUTCH

CABLE, AUGER CLUTCH

BRACKET, CABLE ADJUSTER

SPRING, AUGER CLUTCH

NUT, 1/4-20 NYLOCK YZ

BOOT, CABLE SPRING

HANDLE, LOWER

SCREW, TAP 5/16-18 X 0.75

BRKT, GEAR SELECTOR

SCREW, 5/16-18X2.00

SCREW, 1/4-20 x 0.63

BOLT, HEX 1/4-20 X 1.50

SPOOL-CABLE, AUGRT CLUTCH

BRACKET, CABLE SPOOL YZ

CABLE, LOWER DRIVE 12"

GRIP, CLUTCH HANDLE

F-0310107L 47

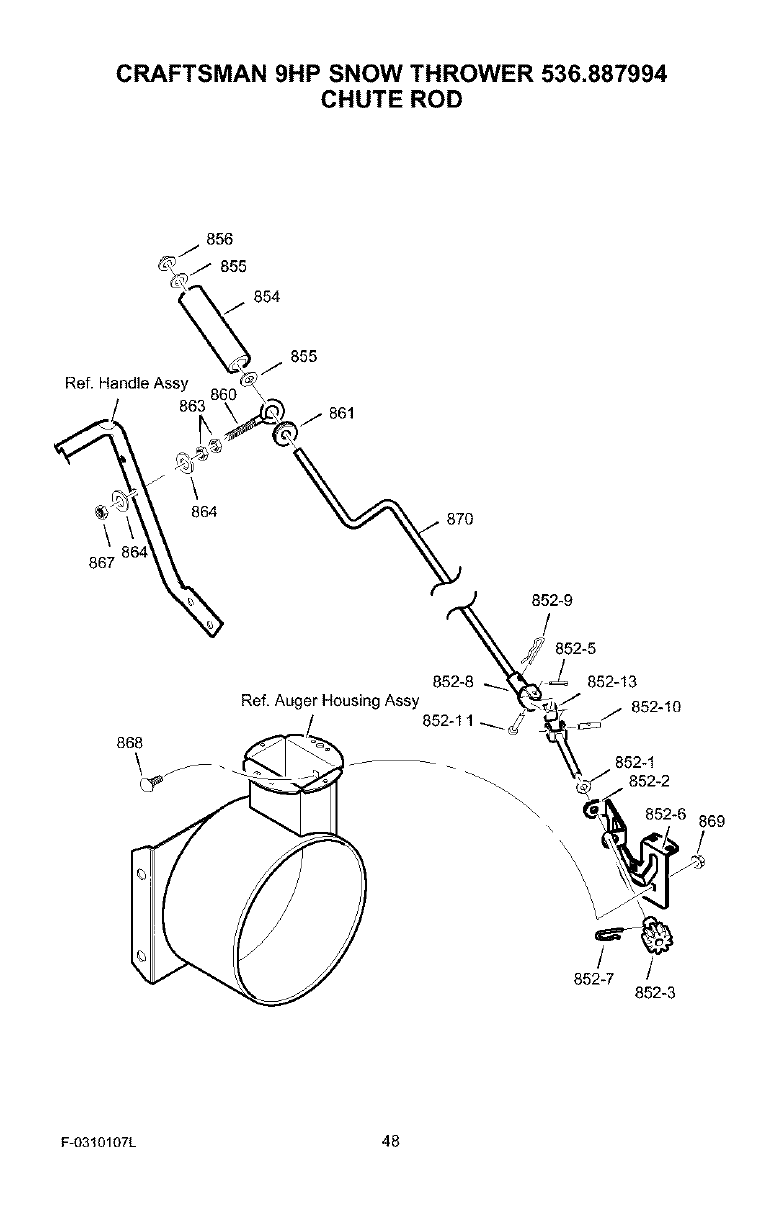

CRAFTSMAN 9HP SNOW THROWER 536.887994

CHUTE ROD

856

855

854

Ref. Handle Assy

! \

_ 864

868

855

/861

Ref. Auger Housing Assy

870

852-8

852-11

852-9

852-5

852-13

/852-10

852-1

852-2

\\\\\

869

/ /

852-7 852-3

F-0310107L 48

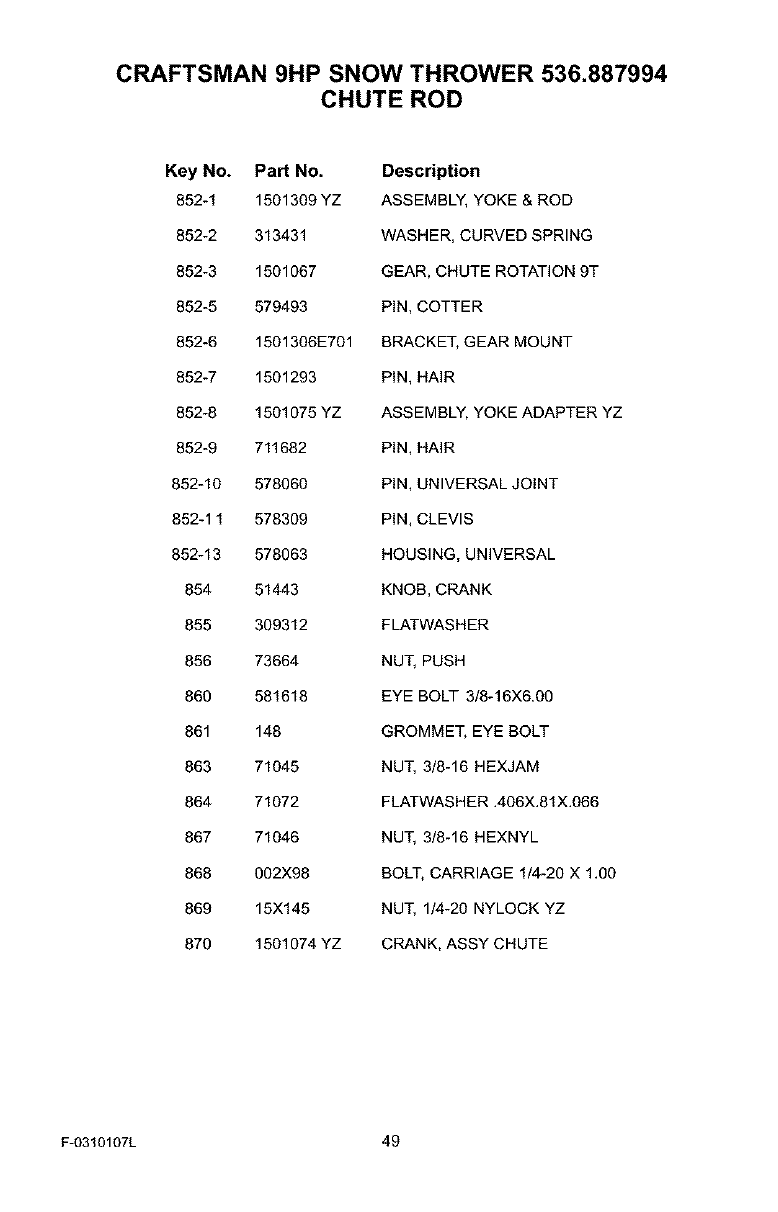

CRAFTSMAN 9HP SNOW THROWER 536.887994

CHUTE ROD

Key No. Part No. Description

852-1 1501309 YZ ASSEMBLY, YOKE & ROD

852-2 313431 WASHER, CURVED SPRING

852-3 1501067 GEAR, CHUTE ROTATION 9T

852-5 579493 PIN, COTTER

852-6 1501306E701 BRACKET, GEAR MOUNT

852-7 1501293 PIN, HAIR

852-8 1501075 YZ ASSEMBLY, YOKE ADAPTER YZ

852-9 711682 PIN, HAIR

652-10 578060 PIN, UNIVERSAL JOINT

852-1 1 578309 PIN, CLEVIS

652-13 578063 HOUSING, UNIVERSAL

854 51443 KNOB, CRANK

855 309312 FLATWASHER

856 73664 NUT, PUSH

860 581616 EYE BOLT 3/8-16X6.00

861 148 GROMMET, EYE BOLT

863 71045 NUT, 3/8-16 HEXJAM

864 71072 FLATWASHER .406X.81X.066

867 71046 NUT, 3/8-16 HEXNYL

868 002X98 BOLT, CARRIAGE 1/4-20 X 1.00

869 15X145 NUT, 1/4-20 NYLOCK YZ

870 1501074 YZ CRANK, ASSY CHUTE

F-0310107L 49

678

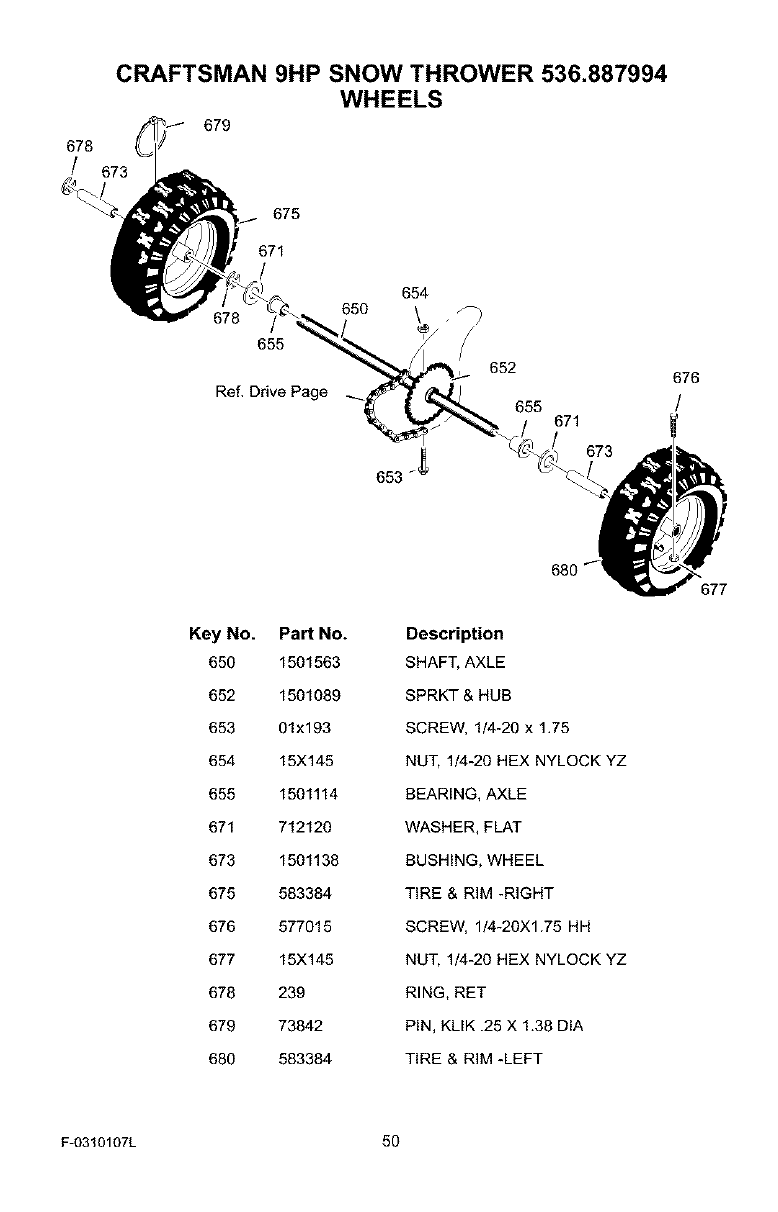

CRAFTSMAN 9HP SNOW THROWER 536.887994

WHEELS

679

675

671

/654

650 F_

655 /652 676

Re_ Ddve Page 655 /

671

673

Key No. Part No. Description

650 1501563 SHAFT, AXLE

652 1501089 SPRKT & HUB

653 01x193 SCREW, 1/4-20 x 1.75

654 15X145 NUT. 1/4-20 HEX NYLOCK YZ

655 1501114 BEARING, AXLE

671 712120 WASHER, FLAT

673 1501138 BUSHING, WHEEL

675 583384 TIRE & RIM -RIGHT

676 577015 SCREW, 1/4-20Xl.75 HH

677 15X145 NUT, 1/4-20 HEX NYLOCK YZ

678 239 RING, RET

679 73842 PIN, KLIK .25 X 1.38 DIA

680 583384 TIRE & RIM -LEFT

677

F-0310107L 50

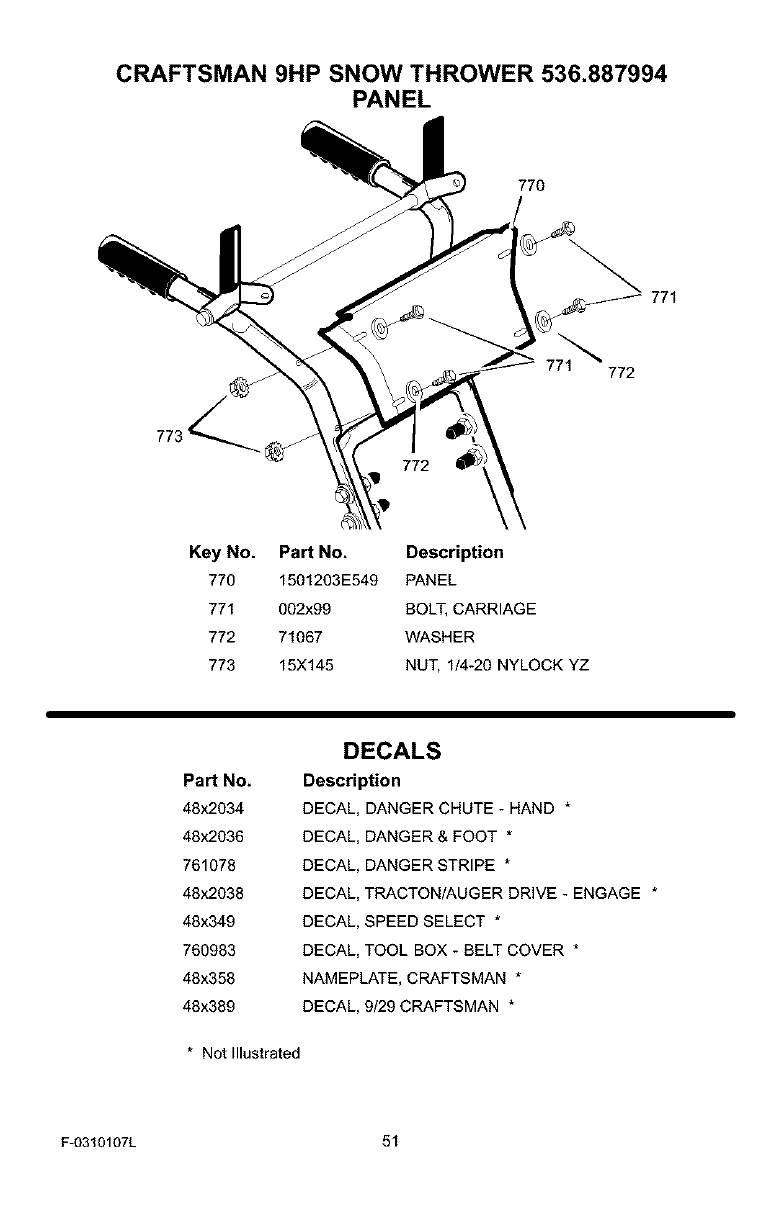

CRAFTSMAN 9HP SNOW THROWER 536.887994

PANEL

770

771

772

Key No. Part No. Description

770 1501203E549 PANEL

771 002x99 BOLT, CARRIAGE

772 71067 WASHER

773 15X145 NUT, 1/4-20 NYLOCK YZ

Part No.

48x2034

48x2036

761078

48x2038

48x349

760983

48x358

48x389

DECALS

Description

DECAL DANGER CHUTE - HAND *

DECAL DANGER & FOOT *

DECAL DANGER STRIPE *

DECAL TRACTON/AUGER DRIVE - ENGAGE *

DECAL SPEED SELECT *

DECAL TOOL BOX - BELT COVER *

NAMEPLATE, CRAFTSMAN *

DECAL, 9/29 CRAFTSMAN *

* Not Illustrated

F-O310107L 51

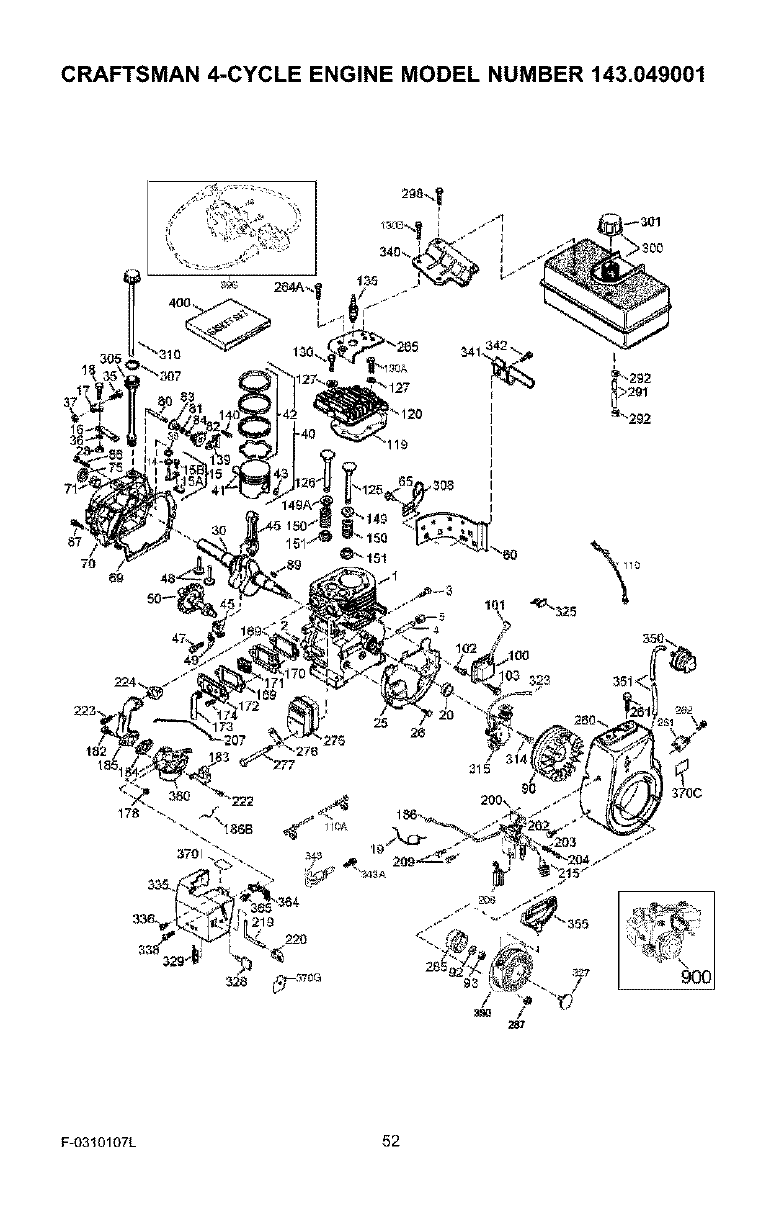

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.049001

370C

F-O310107L 52

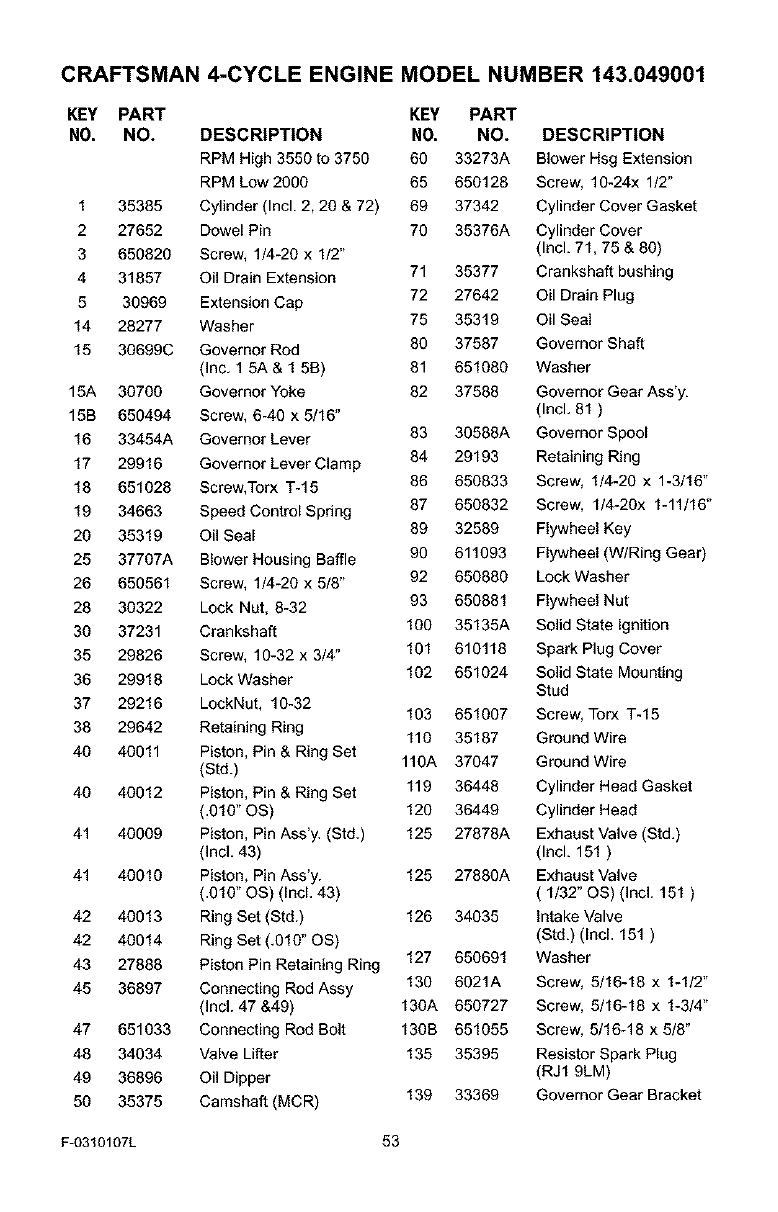

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.049001

KEY PART KEY PART

NO, NO. DESCRIPTION NO, NO. DESCRIPTION

RPM High 3550 to 3750 60 33273A Blower Hsg Extension

RPM Low 2000 65 650128 Screw, 10-24x 1/2"

1 35385 Cylinder (Incl. 2, 20 & 72) 69 37342 Cylinder Cover Gasket

2 27652 Dowel Pin 70 35376A Cylinder Cover

3 850820 Screw, 1/4-20 x 1/2" (Incl. 71, 75 & 80)

4 31857 Oil Drain Extension 71 35377 Crankshaft bushing

5 30969 Extension Cap 72 27642 Oil Drain Plug

14 28277 Washer 75 35319 Oil Seal

15 30699C Governor Rod 60 37587 Governor Shaft

(Inc. 1 5A & 1 5B) 61 651080 Washer

15A 30700 Governor Yoke 62 37588 Governor Gear Ass'y.

15B 850494 Screw, 6-40 x 5/16" (Incl. 81 )

16 33454A Governor Lever 63 30588A Governor Spool

17 29916 Governor Lever Clamp 64 29193 Retaining Ring

16 851028 Screw, Torx T-15 66 650833 Screw, 1/4-20 x 1-3/16"

19 34663 Speed Control Spring 67 650832 Screw, 1/4-20x 1-11/16"

20 35319 Oil Seal 69 32589 Flywheel Key

25 37707A Blower Housing Baffle 90 611093 Flywheel (W/Ring Gear)

26 850561 Screw, 1/4-20 x 5/6" 92 650880 Lock Washer

28 30322 Lock Nut, 8-32 93 650881 Flywheel Nut

30 37231 Crankshaft 100 35135A Solid State Ignition

35 29826 Screw, 10-32 x 3/4" 101 610118 Spark Plug Cover

36 29918 Lock Washer 102 651024 Solid State Mounting

Stud

37 29216 LockNut, 10-32 103 651007 Screw, Torx T-15

38 29642 Retaining Ring 110 35187 Ground Wire

40 40011 Piston, Pin & Ring Set

(Std.) 110A 37047 Ground Wire

40 40012 Piston, Pin & Ring Set 119 36448 Cylinder Head Gasket

(.010" OS) 120 36449 Cylinder Head

41 40009 Piston, Pin Ass'y. (Std.) 125 27878A Exhaust Valve (Std.)

(Inck 43) (Incl. 151 )

41 40010 Piston, Pin Ass'y. 125 27880A Exhaust Valve

(.010" OS) (IncL 43) ( 1/32" OS) (Incl. 151 )

42 40013 Ring Set (Std.) 126 34035 Intake Valve

42 40014 Ring Set (.010" OS) (Std.) (IncL 151 )

43 27888 Piston Pin Retaining Ring 127 650691 Washer

45 36897 Connecting Rod Assy 130 6021A Screw, 5/16-18 x 1-1/2"

(IncL 47 &49) 130A 650727 Screw, 5/16-18 x 1-3/4"

47 851033 Connecting Rod Bolt 130B 651055 Screw, 5/16-18 x 5/8"

46 34034 Valve Lifter 135 35395 Resistor Spark Plug

49 36896 Oil Dipper (R J1 9LM)

50 35375 Camshaft (MCR) 139 33369 Governor Gear Bracket

F-0310107L 53

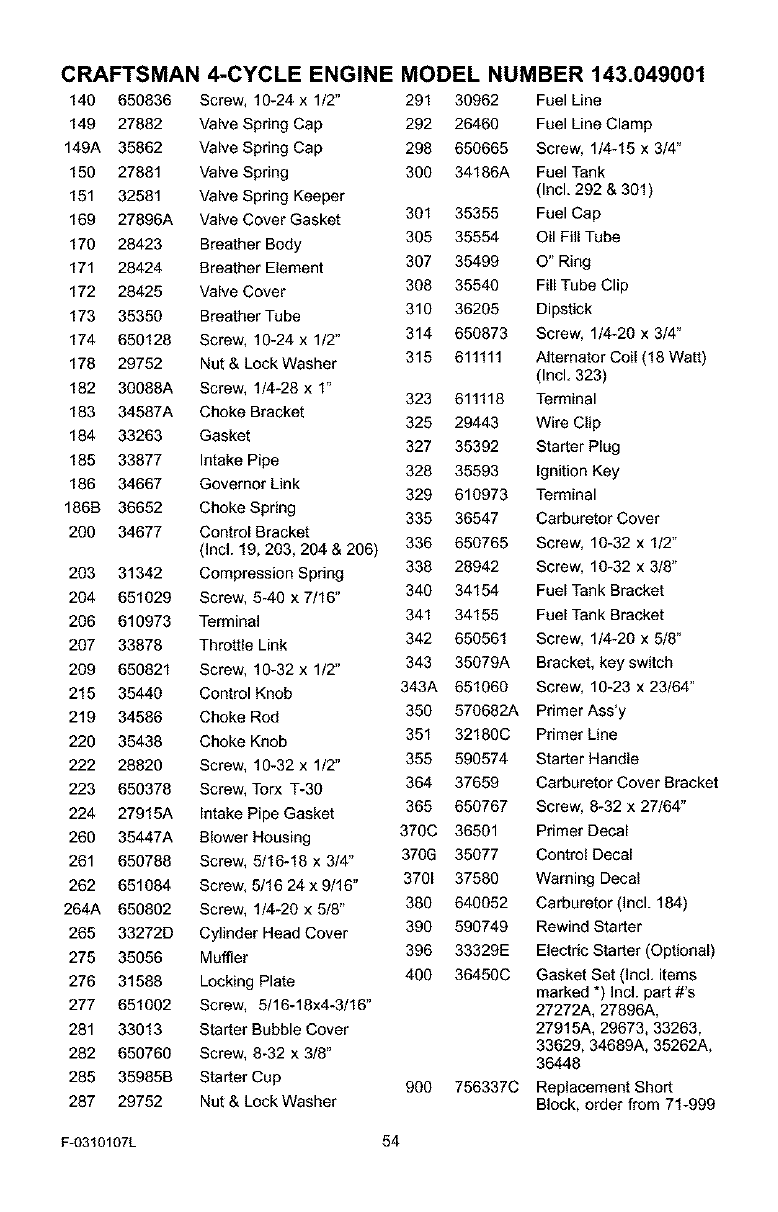

CRAFTSMAN 4-CYCLE ENGINE

140 850836 Screw, 10-24 x 1/2"

149 27882 Valve Spring Cap

149A 35862 Valve Spring Cap

150 27881 Valve Spring

151 32581 Valve Spring Keeper

169 27896A Valve Cover Gasket

170 28423 Breather Body

171 28424 Breather Element

172 28425 Valve Cover

173 35350 Breather Tube

174 850128 Screw, 10-24 x 1/2"

178 29752 Nut & Lock Washer

182 30088A Screw, 1/4-28 x 1"

183 34587A Choke Bracket

184 33263 Gasket

185 33877 Intake Pipe

186 34667 Governor Link

186B 36652 Choke Spring

200 34677 Control Bracket

(Incl. 19,203,294 & 206)

203 31342 Compression Spring

204 851029 Screw, 5-40 x 7/16"

206 810973 Terminal

207 33878 Throttle Link

209 850821 Screw, 10-32 x 1/2"

215 35440 Control Knob

219 34586 Choke Rod

220 35438 Choke Knob

222 28820 Screw, 10-32 x 1/2"

223 850378 Screw, Torx T-30

224 27915A Intake Pipe Gasket

260 35447A Blower Housing

261 850788 Screw, 5/16-18 x 3/4"

262 851084 Screw, 5/16 24 x 9/16"

264A 850802 Screw, 1/4-20 x 5/8"

265 33272D Cylinder Head Cover

275 35056 Muffler

276 31588 Locking Plate

277 851002 Screw, 5/16-18x4-3/16"

281 33013 Starter Bubble Cover

282 850760 Screw, 8-32 x 3/8"

285 35985B Starter Cup

287 29752 Nut & Lock Washer

MODEL NUMBER 143.049001

291 30962 Fuel Line

292 26460 Fuel Line Clamp

298 650665 Screw, 1/4-15 x 3/4"

300 34186A Fuel Tank

(Incl. 292 & 301)

301 35355 Fuel Cap

305 35554 Oil Fill Tube

307 35499 Q" Ring

308 35540 Fill Tube Clip

310 36205 Dipstick

314 650873 Screw, 1/4-20 x 3/4"

315 611111 Alternator Coil (18 Watt)

(Incl, 323)

323 611118 Terminal

325 29443 Wire Clip

327 35392 Starter Plug

328 35593 Ignition Key

329 610973 Terminal

335 36547 Carburetor Cover

336 650765 Screw, 10-32 x 1/2"

338 28942 Screw, 10-32 x 3/8"

340 34154 Fuel Tank Bracket

341 34155 Fuel Tank Bracket

342 650561 Screw, 1/4-20 x 5/8"

343 35079A Bracket, key switch

343A 651060 Screw, 10-23 x 23/64"

350 570682A Primer Ass'y

351 321800 Primer Line

355 590574 Starter Handle

364 37659 Carburetor Cover Bracket

365 650767 Screw, 8-32 x 27/64"

3700 36501 Primer Decal

370G 35077 Control Decal

3701 37580 Warning Decal

380 640052 Carburetor(Incl. 184)

390 590749 Rewind Starter

396 33329E Electric Starter (Optional)

400 364500 Gasket Set (]nck items

marked *) Incl. part #'s

27272A, 27896A,

27915A, 29673, 33263,

33629, 34689A, 35262A,

36448

900 756337C Replacement Short

Block, order from 71-999

F-O3tOIO7L 54

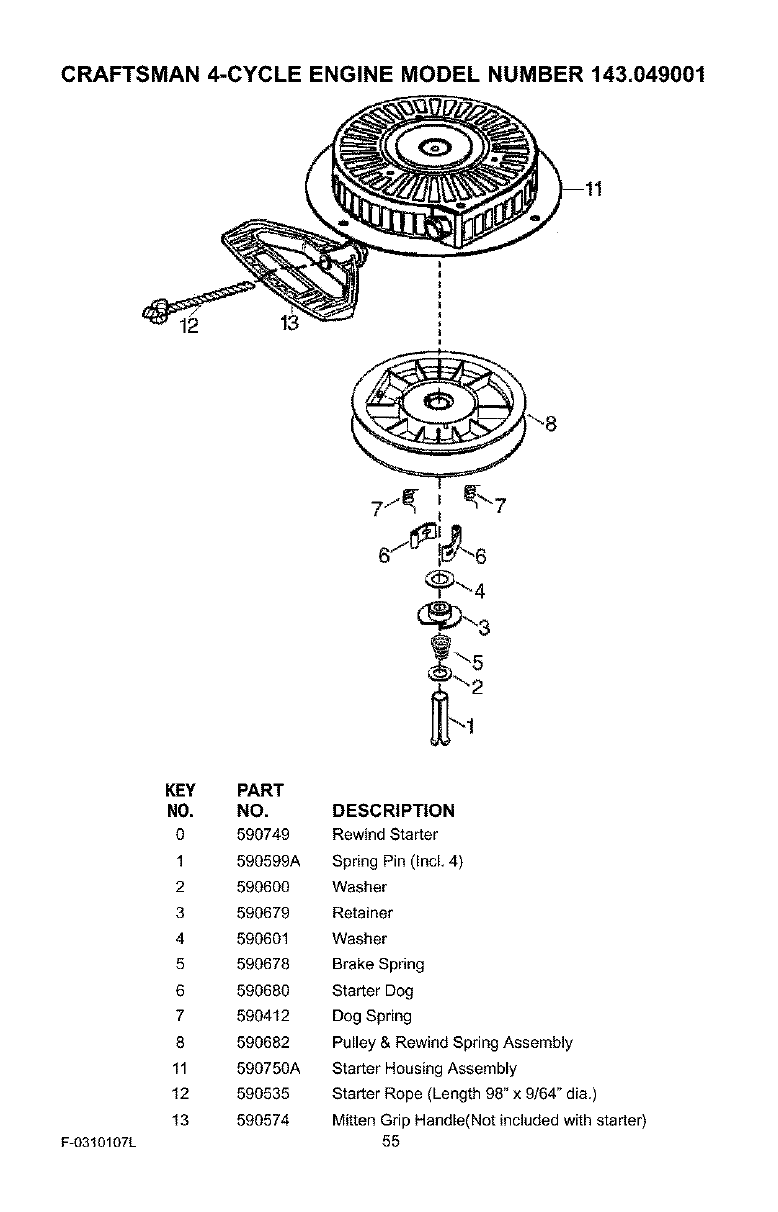

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.049001

12 13

F-0310107L

KEY PART

NO. NO.

0 590749

1 590599A

2 590600

3 590679

4 590601

5 590678

6 590680

7 590412

8 590682

11 590750A

12 590535

13 590574

DESCRIPTION

Rewind Starter

Spring Pin (IncL 4)

Washer

Retainer

Washer

Brake Spnng

Starter Dog

Dog Spring

Pulley & Rewind Spring Assembly

Starter Housing Assembly

Starter Rope (Length 98" x 9/64" dia.)

Mitten Grip Handle(Not included with starter)

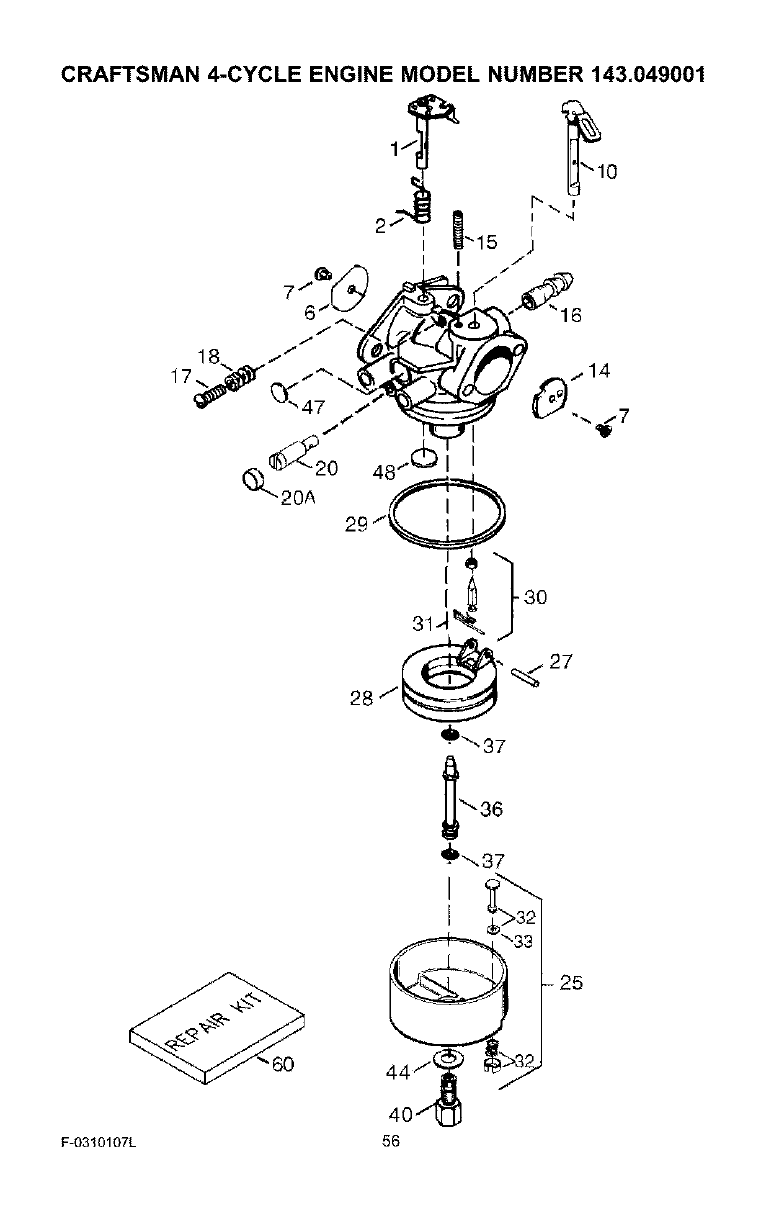

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.049001

F-O310107L

1,, _o

2 "15 I

I /*

_" "47 / °¥.L<::::cC::::_Y _[,.,TJ.

q_-"20 48 ,-'_'_ Il

_'_"20A 29" 0,)

I 3o

31A'_

28 ...._ 1" _::_ 27

0".-.37

l.. o

_41_-....37

44_ _

40 f t,[_

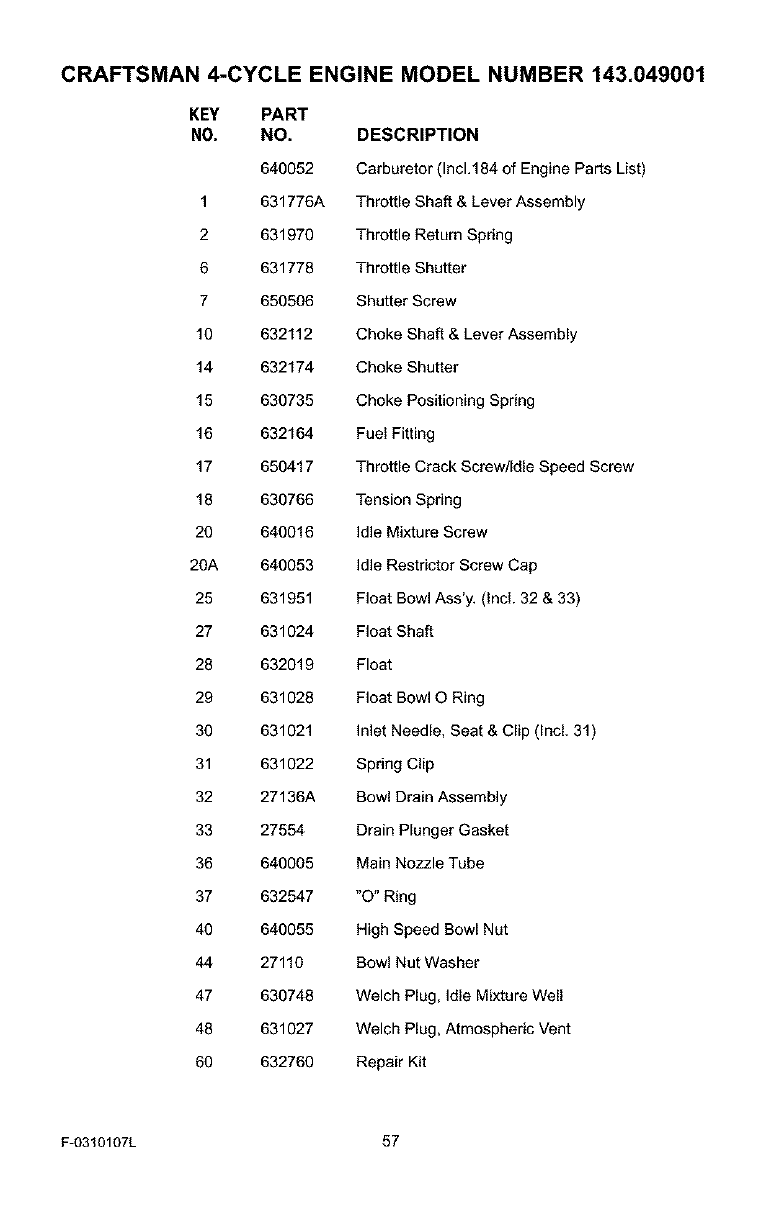

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.049001

KEY PART

NO. NO. DESCRIPTION

640052 Carburetor (Inc1.184 of Engine Parts List)

1 631776A Throttle Shaft & Lever Assembly

2 631970 Throttle Return Spring

6 631778 Throttle Shutter

7 650506 Shutter Screw

10 632112 Choke Shaft & Lever Assembly

14 632174 Choke Shutter

15 630735 Choke Positioning Spring

16 632164 Fuel Fitting

17 650417 Throttle Crack Screw/Idle Speed Screw

18 630766 Tension Spring

20 640016 Idle Mixture Screw

20A 640053 Idle Restrictor Screw Cap

25 631951 Float Bowl Ass'y. (incl. 32 & 33)

27 631024 Float Shaft

28 632019 Float

29 631028 Float Bowl O Ring

30 631021 Inlet Needle, Seat & Clip (IncL 31)

31 631022 Spring Clip

32 27136A Bowl Drain Assembly

33 27554 Drain Plunger Gasket

36 640005 Main Nozzle Tube

37 632547 "O" Ring

40 640055 High Speed Bowl Nut

44 27110 Bowl Nut Washer

47 630748 Welch Plug, Idle Mixture Well

48 631027 Welch Plug, Atmospheric Vent

60 632760 Repair Kit

F-0310107L 57

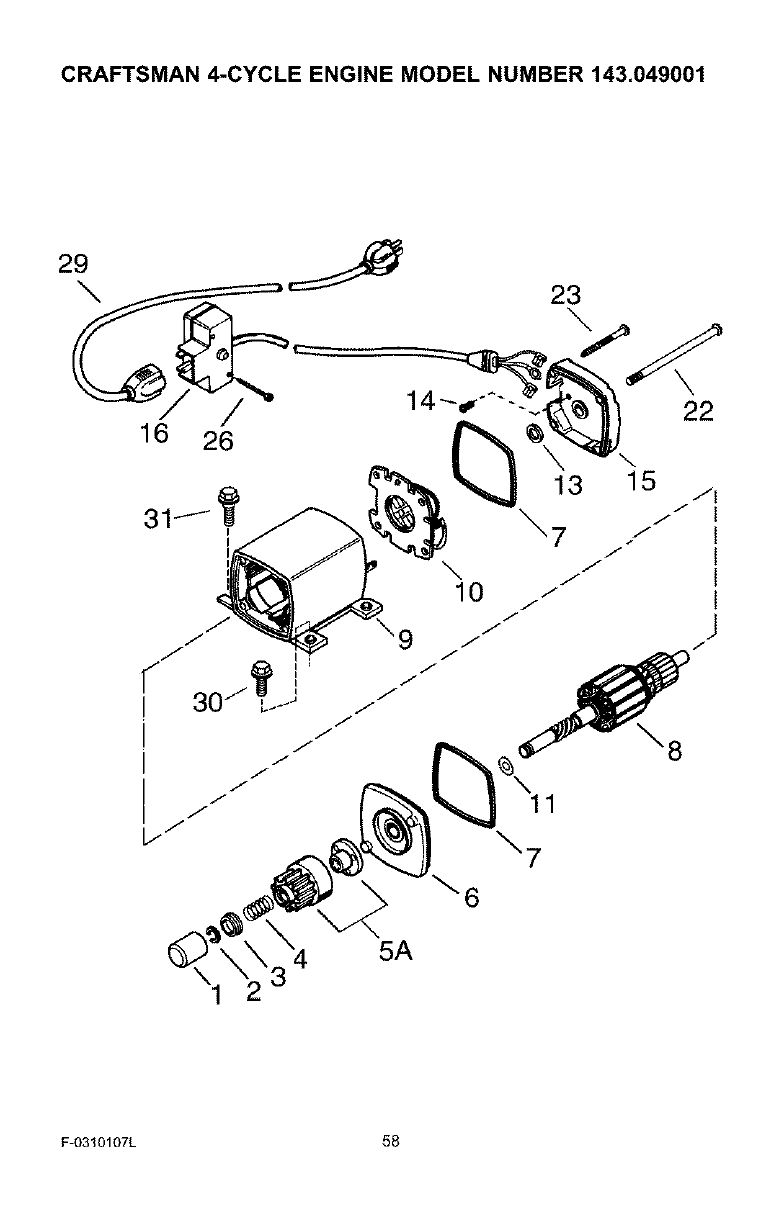

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.049001

29 J

16 26

14---,,-"--

\10

F-O310107L 58

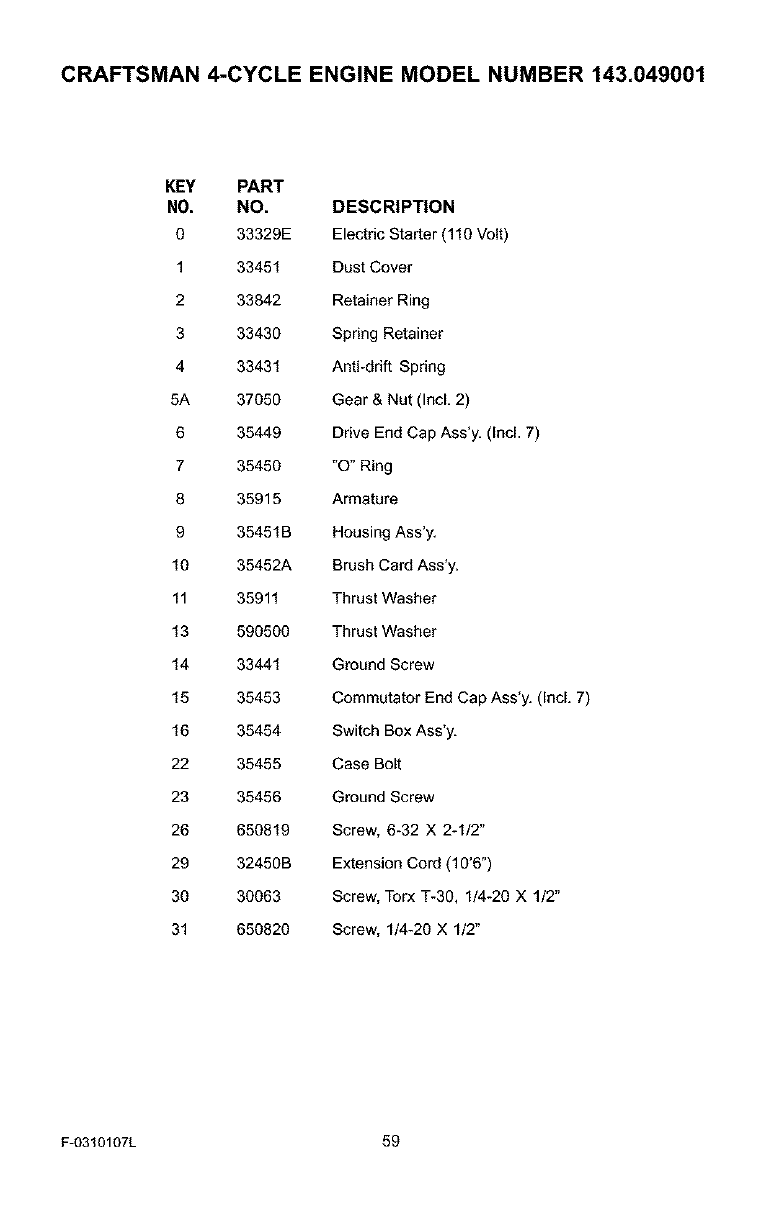

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.049001

KEY PART

NO. NO. DESCRIPTION

0 33329E Electric Starter (110 Volt)

1 33451 Dust Cover

2 33842 Retainer Ring

3 33430 Spring Retainer

4 33431 Anti-drift Spring

5A 37050 Gear & Nut (Incl. 2)

6 35449 Drive End Cap Ass'y. (Incl. 7)

7 35450 "O" Ring

8 35915 Armature

9 35451B Housing Ass'y.

10 35452A Brush Card Ass'y.

11 35911 Thrust Washer

13 590500 Thrust Washer

14 33441 Ground Screw

15 35453 Commutator End Cap Ass'y. (Incl. 7)

16 35454 Switch Box Ass'y.

22 35455 Case Bolt

23 35456 Ground Screw

26 650819 Screw, 6-32 X 2-1/2"

29 32450B Extension Cord (10'6")

30 30063 Screw, Torx T-30, 1/4-20 X 1/2"

31 650820 Screw, 1/4-20 X 1/2"

F-03t0107L 59

NOTES

F-O310107L 60

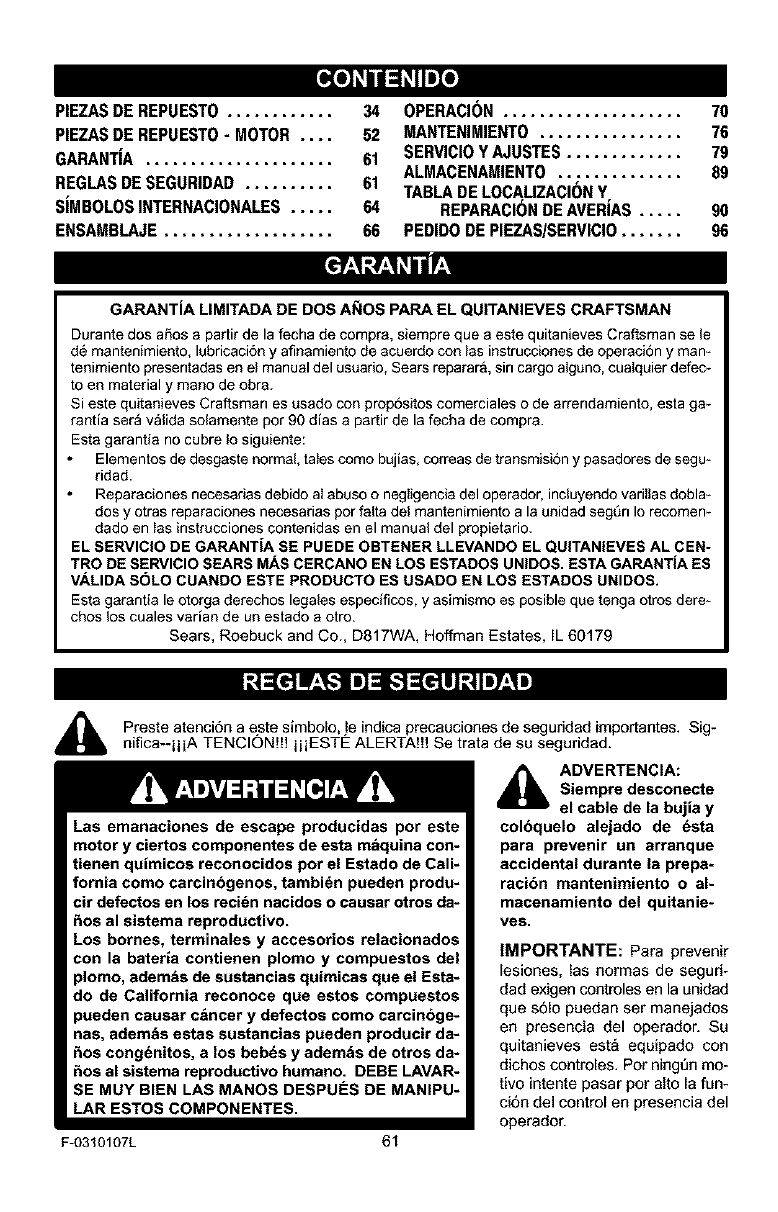

[i[o]11d11II,]{o]

PLEAS DE REPUEST0 ............ 34

PLEAS DE REPUEST0- MOTOR .... 52

GARANTIA ..................... 61

REGLASDESEGURIDAD .......... 61

SIMBOLOSINTERNACIONALES..... 64

ENSAMBLAJE................... 66

OPERACI(_N.................... 70

MANTENIMIENTO ................ 76

SERVICIOYAJUSTES............. 79

ALMACENAMIENTO.............. 89

TABLADELOCAUZACI(_NY

REPARACI(_NDEAVERIAS ..... 90

PEDIDODEPIEZAS/SERVICIO....... 96

GARANTIA LIMITADA DE DOS AltOS PAPA EL QUITANIEVES CRAFTSMAN

Durante dos aSos a partir de la fecha de compra, siempre que a este quitanieves Craftsman se le

d6 mantenimiento, lubricaci6n y afinamiento de acuerdo con las instrucciones de operaci6n y man-

tenimiento presentadas en el manual del usuario, Sears reparar&, sin cargo alguno, cualquier defec-

to en material y mano de obra.

Si este quitanieves Craftsman es usado con prop6sitos comerciales o de arrendamiento, esta ga-

rantia ser_ v_lida solamente por 90 dfas a partir de la fecha de compra.

Esta garantia no cubre Io siguiente:

Elementos de desgaste normal, tales como bujfas, correas de transmisi6n y pasadores de segu-

ridad.

Reparaciones necesarias debido al abuso o negligencia del operador, incluyende variltas debla-

dos y otras reparaciones necesarias por falta del mantenimiento a la unidad seg_n Io recomen-

dado en las instrucciones contenidas en el manual del propietario.

EL SERVICIO DE GARANT|A SE PUEDE OBTENER LLEVANDO EL QUITANIEVES AL CEN-

TRO DE SERVICIO SEARS MAS CERCANO EN LOS ESTADOS UNIDOS. ESTA GARANT|A ES

VALIDA SOLO CUANDO ESTE PRODUCTO ES USADO EN LOS ESTADOS UNIDOS.

Esta garantia le otorga derechos legales especificos, y asimismo es posible que tenga otros dere-

chos los cuales varian de un estado a otto.

Sears, Roebuck and Co., D817WA, Hoffman Estates, IL 60179

I-'tl[e']_._. I11!]!!.1![_1 J-'II=7.'I=]

Preste atenci6n a e.ste slmbolo, le indica precauciones de seguridad importantes. Sig-

nifica-iiiA TENCION!!! iiiESTE ALERTA!!! Se trata de su seguridad.

Las emanaciones de escape producidas por este

motor y ciertos componentes de esta m&quina con-

tienen quJmicos reconocidos pot el Estado de Cali-

fornia como carcinbgenos, tambi_n pueden produ-

cir defectos en los reci_n nacidos o causar otros da-

_os al sietema reproductivo.

LOS bornes, terminalee y acceeorios relacionados

con la bateria contienen plomo y compuestos del

plomo, adem&s de sustancias quimicas que el Esta-

do de California reconoce que estos compuestos

pueden causar cbncer y defectos como carcinbge-

nae, adembs eetae sustanciae pueden producir da-

£zos cong_nitos, a los beb_s y adembs de otros da-

£zos al sistema reproductivo humano. DEBE LAVAR-

SE MUY BIEN LAS MANOS DESPUES DE MANIPU-

LAR ESTOS COMPONENTES.

_DVERTENCIA:

Siempre desconecte

el cable de la bujia y

colbquelo alejado de _sta

para prevenir un arranque

accidental durante la prepa-

racibn mantenimiento oal-

macenamiento del quitanie-

ves.

IMPORTANTE: Para prevenir

lesiones, las normas de seguri-

dad exigen controles en la unidad

que s61o puedan ser manejados

en presencia del operador. Su

quitanieves est_ equipado con

dichos controles. Por ningt_n mo-

tivo intente pasar por alto la fun-

ci6n del control en presencia del

operador.

F-03t0107L 61

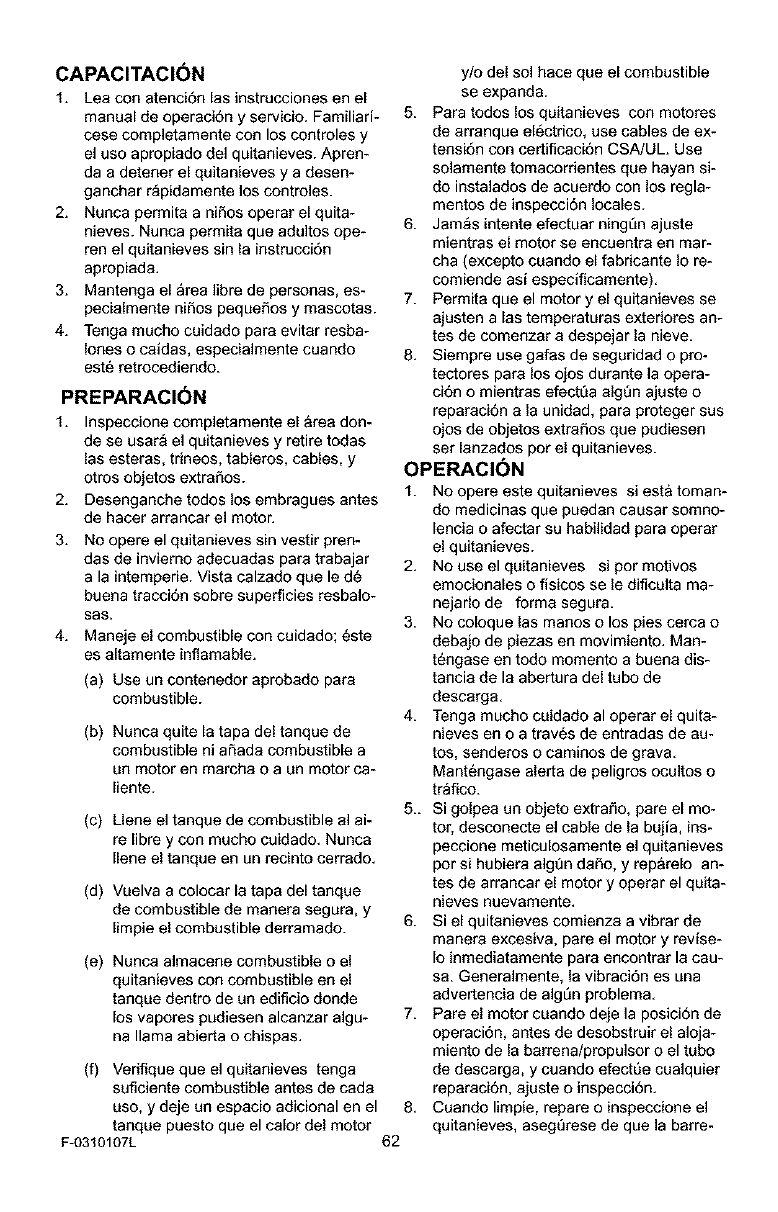

CAPACITACION

1. Lea con atenci6n las instrucciones en el

manual de operaci6n y servicio. Familiari-

cese completamente con los controles y

el uso apropiado del quitanieves. Apren-

daa detener el quitanieves y a desen*

ganchar r_pidamente los controles.

2. Nunca permita a niSos operar el quita-

nieves. Nunca permita que adultos ope*

ten el quitanieves sin la instrucci6n

apropiada.

3. Mantenga el Area ]ibre de personas, es-

pecialmente niSos pequeSos y mascotas.

4. Tenga mucho cuidado para evitar resba-

Iones o caldas, especialmente cuando

est6 retrocediendo.

PREPARACI6N

1. Inspeccione completamente el Area don-

de se usar_ el quitanieves y retire todas

las esteras, trineos, tableros, cables, y

otros objetos extraSos.

2. Desenganche todos los embragues antes

de hacer arrancar el motor.

3. No opere el quitanieves sin vestir pren-

das de inviemo adecuadas para trabajar

a la intemperie. Vista calzado que le d_

buena tracci6n sobre superficies resbalo-

sas.

4. Maneje el combustible con cuidado; 6ste

es altamente inflamable.

(a) Use un contenedor aprobado para

combustible.

(b) Nunca quite la tapa del tanque de

combustible ni a5ada combustible a

un motor en marcha o a un motor ca-

liente.

re libre y con mucho cuidado. Nunca

Ilene el tanque en un recinto cerrado.

y/o del sol hace que el combustible

se expanda.

5. Para todos los quitanieves con motores

de arranque el6ctrico, use cables de ex-

tensi6n con certificaci6n CSA/UL Use

solamente tomacordentes que hayan sk

do instalados de acuerdo con los regla-

mentos de inspecci6n locales.

6. Jam_s intente efectuar ningtin ajuste

mientras el motor se encuentra en mar-

cha (excepto cuando el fabricante Io re-

comiende asf especlficamente).

7. Permita que el motor y el quitanieves se

ajusten alas temperaturas exteriores an-

tes de comenzar a despejar la nieve.

8. Siempre use gafas de seguridad o pro-

tectores para los ojos durante la opera-

ci6n o mientras efectQa algt_n ajuste o

reparaci6n a la unidad, para proteger sus

ojos de objetos extraSos que pudiesen

ser lanzados pot el quitanieves.

OPERACION

1. No opere este quitanieves siesta toman*

do medicinas que puedan causar somno-

lencia o afectar su habilidad para operar

el quitanieves.

2. No use el quitanieves si por motivos

emocionales o fisicos se le dificulta ma-

nejarlo de forma segura.

3. No coloque las manos o los pies cerca o

debajo de piezas en movimiento. Man-

t6ngase en todo momento a buena dis-

tancia de la abertura del tubo de

descarga.

4. Tenga mucho cuidado al operar el quita-

nieves en o a trav6s de entradas de au-

tos, senderos o caminos de grava.

Mant6ngase alerta de peligros ocultos o

tr_fico.

5.. Si golpea un objeto extraCto, pare el mo-

tor, desconecte el cable de la bujia, ins-

peccione meticulosamente el quitanieves

por si hubiera algt_n da5o, y rep&relo an-

tes de arrancar el motor y operar el quita-

nieves nuevamente.

Si el quitanieves comienza a vibrar de

manera excesiva, pare el motor y revise-

Io inmediatamente para encontrar la cau-

sa. Generalmente, la vibraci6n es una

advertencia de alg0n problema.

7. Pare el motor cuando deje la posici6n de

operaci6n, antes de desobstruir el aloja-

miento de la barrena/propulsor o el tubo

de descarga, y cuando efectQe cualquier

reparaci6n, ajuste o inspecci6n.

Cuando limpie, repare o inspeccione el

quitanieves, asegt3rese de que la barre-

(d) Vuelva a colocar la tapa del tanque

de combustible de manera segura, y

limpie el combustible derramado. 6.

(e) Nunca almacene combustible o el

quitanieves con combustible en el

tanque dentro de un edificio donde

los vapores pudiesen alcanzar algu-

na llama abierta o chispas.

(f) Verifique que el quitanieves tenga

suficiente combustible antes de cada

use, y deje un espacio adicional en el 8.

tanque puesto que el calor del motor

F-0310107L 62

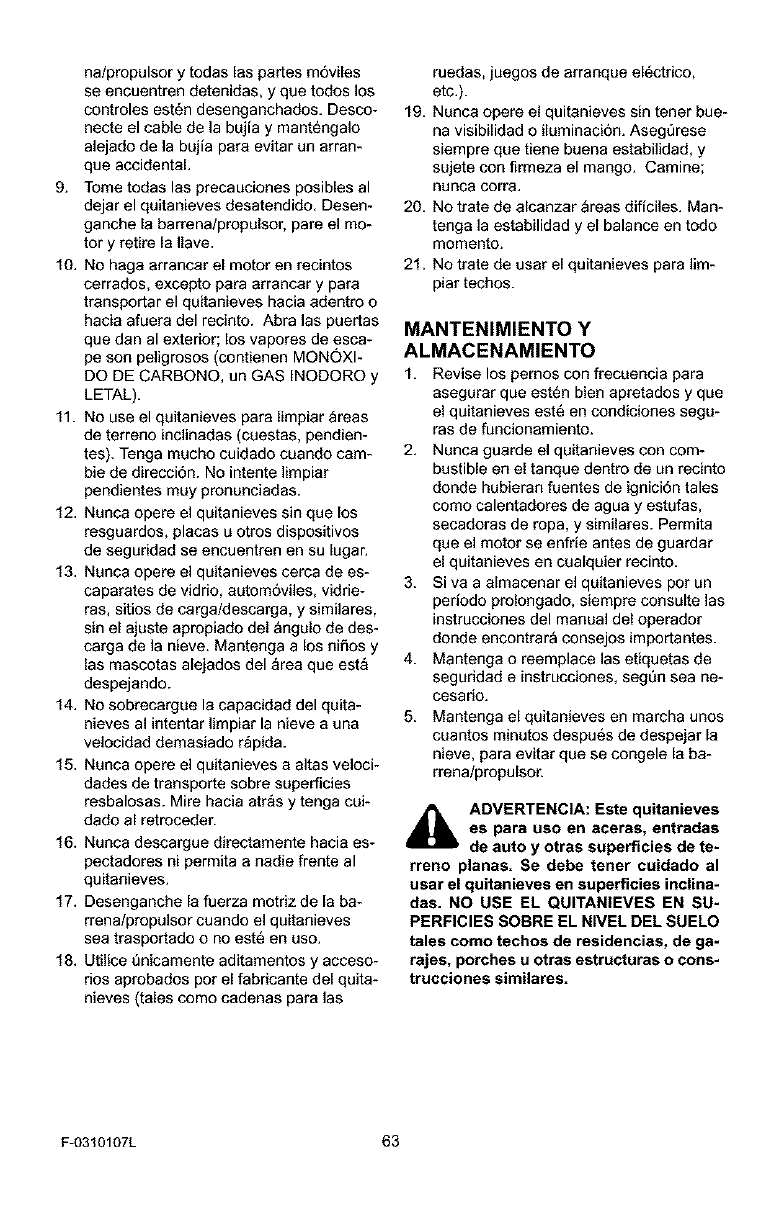

na/propulsorytodaslaspartesm6viles

seencuentrendetenidas,yquetodoslos

controlesest6n desenganchados. Desco-

necte el cable de la bajia y mant_ngalo

alejado de ]a bujia para evitar un arran-

que accidental.

9. Tome todas las precauciones posibles al

dejar el quitanieves desatendido. Desen-

ganche la barrena/propulsor, pare el mo-

tor y retire la Ilave.

10. No haga arrancar el motor en recintos

cerrados, excepto para arrancar y para

transportar el quitanieves hacia adentro o

hacia afuera del recinto. Abra las puertas

que dan al exterior; los vapores de esca-

pe son peligrosos (contienen MONOXI-

DO DE CARBONO, un GAS INODORO y

LETAL).

11. No use el quitanieves para limpiar _reas

de terreno inclinadas (cuestas, pendien-

tes). Tenga mucho cuidado cuando cam-

bie de direcci6n. No intente limpiar

pendientes muy pronunciadas.

12. Nunca opere el quitanieves sin que los

resguardos, placas u otros dispositivos

de seguridad se encuentren en su lugar.

13. Nunca opere el quitanieves cerca de es-

caparates de vidrio, autom6viles, vidrie-

ras, sitios de carga/descarga, y similares,

sin el ajuste apropiado del angulo de des-

carga de la nieve. Mantenga a los niSos y

las mascotas alejados del _rea que est_

despejando.

14. No sobrecargue la capacidad del quita-

nieves al intentar limpiar la nieve a una

velocidad demasiado r_pida.

15. Nunca opere el quitanieves a a]tas veloci-

dades de transporte sobre superficies

resbalosas. Mire hacia atr_s y tenga cui-

dado al retroceder.

16. Nunca descargue directamente hacia es-

pectadores ni permita a nadie frente al

quitanieves.

17. Desenganche la fuerza motriz de la ba-

rrena/propulsor cuando el quitanieves

sea trasportado o no est6 en uso.

18. Utilice 8nicamente aditamentos y acceso-

rios aprobados por el fabricante del quita-

nieves (tales como cadenas para ]as

ruedas, juegos de arranque el6ctrico,

etc.).

19. Nunca opere el quitanieves sin tener bue-

na visibilidad o ilaminaci6n. Asegerese

siempre que tiene buena estabilidad, y

sajete con firmeza el mango. Camine;

nunca aorta.

20. No trate de alcanzar _reas diffciles. Man-

tenga la estabilidad y el balance en todo

memento.

21. No trate de usar el quitanieves para ]im-

piar techos.

MANTENIMIENTO Y

ALMACENAMIENTO

1. Revise los pernos con frecuencia para

asegurar que est6n bien apretados y que

el quitanieves est6 en condicionea sega-

ras de funcionamiento.

2. Nunca guarde el quitanieves con com-

bustible en el tanqae dentro de un recinto

donde hubieran fuentes de ignici6n tales

como calentadores de agua y estufaa,

secadoras de ropa, y similares. Permita

que el motor se enfrie antes de guardar

el quitanieves en caalqaier recinto.

3. Siva a almacenar el quitanieves por un

periodo prolongado, siempre consulte las

instrucciones del manual del operador

donde encontrara consejos importantes.

4. Mantenga o reemplace laa etiqaetas de

seguridad e instrucciones, segQn sea ne-

cesario.

5. Mantenga el quitanieves en marcha unos

cuantos minutes despu6s de despejar la

nieve, para evitar qae se congele la ba-

rrena/propulsor.

_lb ADVERTENCIA: Este quitanieves

es para uso en aceras, entradas

de auto y otras superficies de te-

rreno planas. Se debe tenet cuidado al

usar el quitanieves en superficies inclina-

das. NO USE EL QUITANIEVES EN SU-

PERFICIES SOBRE EL NIVEL DEL SUELO

tales como techos de residencias, de ga-

rajes, porches u otras estructuras o cons-

trucciones aimilares.

F-0310107L 63

IMPORTANTE: Muchos de estos simbolos est_n colocados en su quitanieves o estan impresos en

los manuales que vienen con el producto. Antes de operar el quitanieves aprenda y comprenda el

objetivo de carla simbolo,

Simbolos de control y operacibn

Despacio R_pido Arranque eldctrico

@ @ o Arranque de motor

Motoren marcha Motor apagado Apagado Encendido

I',I H N

Ahogador Ahogador

desactivado activado Neutro Acelerador

Botbn cebador Llave de encendido

® G

Ignicibn Ignicibn

desactivada activada

Embrague

de propulsibn

Colector

de barrena

F-0310107L

Avance Marcha atr_s

Enganchar Optima para accionar

el arranque el_ctrico.

Embragoe

de barrena

Transmisibn

Simbolos de control y operacibn

Mezcla de combustible

Combustible Aceite y aceite

Descarga hacia Descarga hacia Descsrga hacis |s Descar shscia |a

ABAJO ARRIBA IZQUIERDA DE_ECHA

Transferencia de peso Transferencia de peso Llave de encendido

Levante el mango Presione et peda| Insertsr pars marcha,

pars enganchar, para desenganchar. Retirar pars parar=

[]m

Simbolos de advertencia de seguridad

A m4

PELIGRO PELIGRO

Objetos lanzados. Objetos lanzados.

Mantenga alejsdos a Mantsnga alejsdos a

los trsnse_ntes. |os transe_tntes. ADVERTENCIA

IMPORTANTE

Lea el manual del

propietario antes de

opersr esta maquina.

PELIGRO

Evite las lesiones que puede

causar la barrena rotatoria.

Msntenga Iss manos, los pies y

la ropa fuers de su alcance.

PELIGRO

Pare el motor

antes de desatascar

el tubo de descarga.

ADVERTENCIA PARE

Superficie csliente

F-O310107L 65

CONTENIDO DE LA BOLSA DE PARTES (TAMANO REAL)

1 - Manual det Propietario (no se muestra)

1 - Paquete de estabiiizador de combustible (no se muestra)

1 - Tarjeta de garantia (no se muestra)

*Las partes que no necesitan ensamblado se encuentran en la caja de herramientas ubicada en la

cubierta de la correa,

PARTES QUE VIENEN EMPAQUETADAS EN FORMA SEPARADA EN LA CAJA

DE CARTON (NO SE MUESTRAN EN SU TAMAI_IO REAL)

2- Llaves de ignici6n (Adjuntas a

motor en bolsa pl_stica)

F-0310107L 66

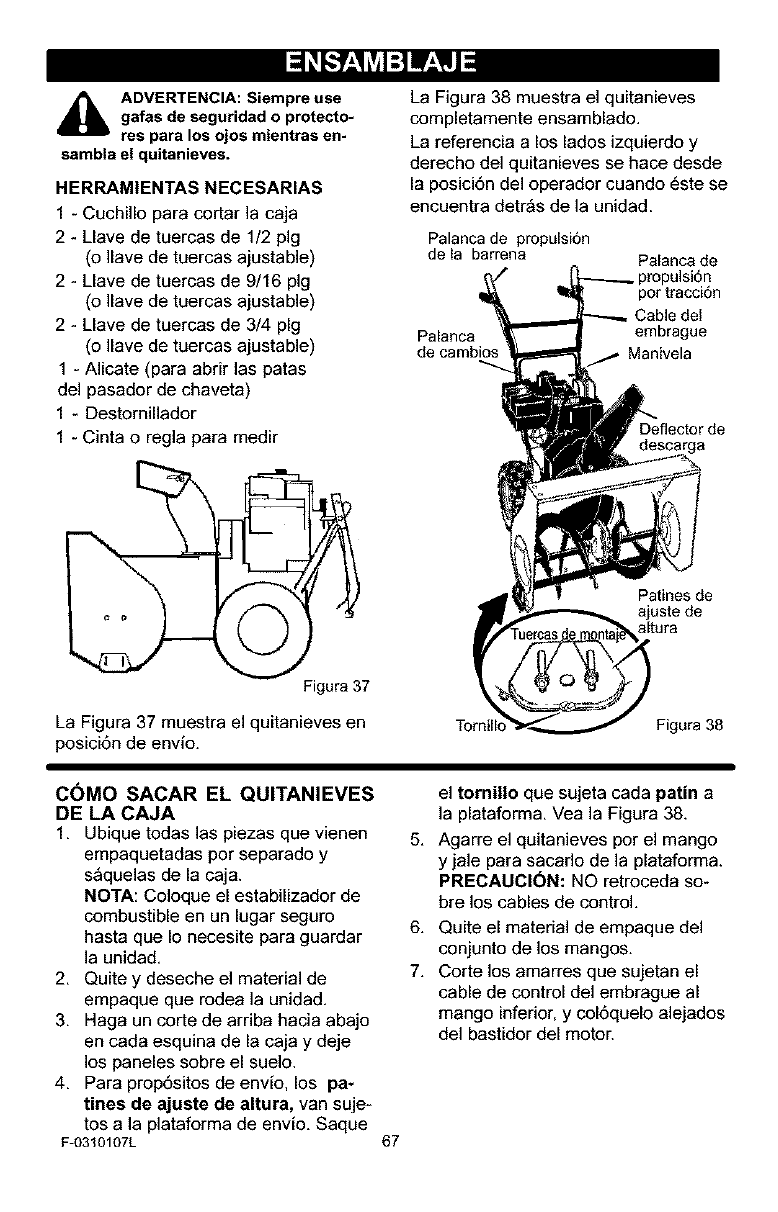

_lb DVERTENCIA: Siempre use

gafas de seguridad o protecto-

res para los ojos mientras en-

sambla el quitanieves.

HERRAMIENTAS NECESARIAS

1 - Cuchillo para cortar la caja

2 - Llave de tuercas de 1/2 pig

(o Ilave de tuercas ajustable)

2 - Llave de tuercas de 9/16 pig

(o Ilave de tuercas ajustable)

2 - Llave de tuercas de 3/4 pig

(o Ilave de tuercas ajustable)

1 - Alicate (para abrir las patas

del pasador de chaveta)

1 - Destornillador

1 - Cinta o regla para medir

Figura 37

La Figura 37 muestra el quitanieves en

posici6n de env[o.

La Figura 38 muestra el quitanieves

completamente ensamblado.

La referencia a los lados izquierdo y

derecho del quitanieves se hace desde

la posiciSn del operador cuando 6ste se

encuentra detr_s de la unidad.

Palanca de propulsi6n

de la barrena Palanca de

per tracci6n

Cable del

Palanca embrague

de cambio_ Manivela

Patines de

ajuste de

altura

Tomillo Figura 38

C6MO SACAR EL QUITANIEVES

DE LA CAJA

1. Ubique todas las piezas que vienen 5.

empaquetadas por separado y

s_quelas de la caja.

NOTA: Coloque el estabilizador de

combustible en un lugar seguro 6.

hasta que Io necesite para guardar

]a unidad.

2. Quite y deseche el material de 7.

empaque que rodea la unidad.

3. Haga un corte de arriba hacia abajo

en cada esquina de la caja y deje

los paneles sobre el suelo.

4. Para propSsitos de envio, los pa-

tines de ajuste de altura, van suje-

tos a la plataforma de envio. Saque

F-0310107L 67

el tornillo que sujeta cada patina

]a plataforma. Yea la Figura 38.

Agarre el quitanieves por el mango

y jale para sacado de la plataforma.

PRECAUCl6N: NO retroceda so-

bre los cables de control.

Quite el material de empaque del

conjunto de los mangos.

Corte los amarres que sujetan el

cable de control del embrague al

mango inferior, y col6quelo alejados

del bastidor del motor.

C6MO ENSAMBLAR EL MANGO Y

EL CONJUNTO DE LA MANIVELA

1. Corte los amarres que sujetan la

palanca de cambios al mango

inferior y mueva la palanca ala

primera velocidad de avance.

2. Corte y deseche el amarre de pl_s-

tico que sujeta el conjunto de la ma-

nivela.

3. Afloje pero no quite los tornillos,

arandelas planas, arandelas de

seguridad y tuercas hexagonales

que se encuentran en los agujeros

superiores del mango inferior. Vea

la Figura 39.

4. Retire los sujetadores y el perno de

anilla de los agujeros inferiores del

mango inferior. Vea la Figura 41.

mango superior

Tuerca

5/16 pig

Arandela de segurid

dad (ab erta) de

5/16 pig

Afloje pero

no quite

Arandela

• Tornillo de

5/16 pig

Figura 39

Conexi6n en "Z"

Cable de control Figura 40

6, Instale los sujetadores que quit6 en

el paso 4. NO los apriete hasta

tener todos los )ernos en su lugar,

Lade izquierdo del \

mango superio_'_.

Manivela

n_i_u _lreCa

Perno Arandela

de anilla Figura 41

7. Conecte el eje de la manivela a la

junta universal con el pasador de

horquilla. Vea la Figura 42.

8. Apriete la tuerca del perno de

anilla. AsegDrese de que el pemo

de anilla est6 bien alineado y que

la manivela pueda girar libremente.

9. Apriete todos los pemos del mango.

NOTA: Asegt_rese de que los

cables no queden atrapados entre

los mangos superior e inferior.

5, Levante el mango superior a la

posici6n de operaci6n.

NOTA: Si los cables se hart desconec-

tado, con6ctelos como se muestra en la

Figura 40.

F-0310107L 68

Junta universal

Figura 42

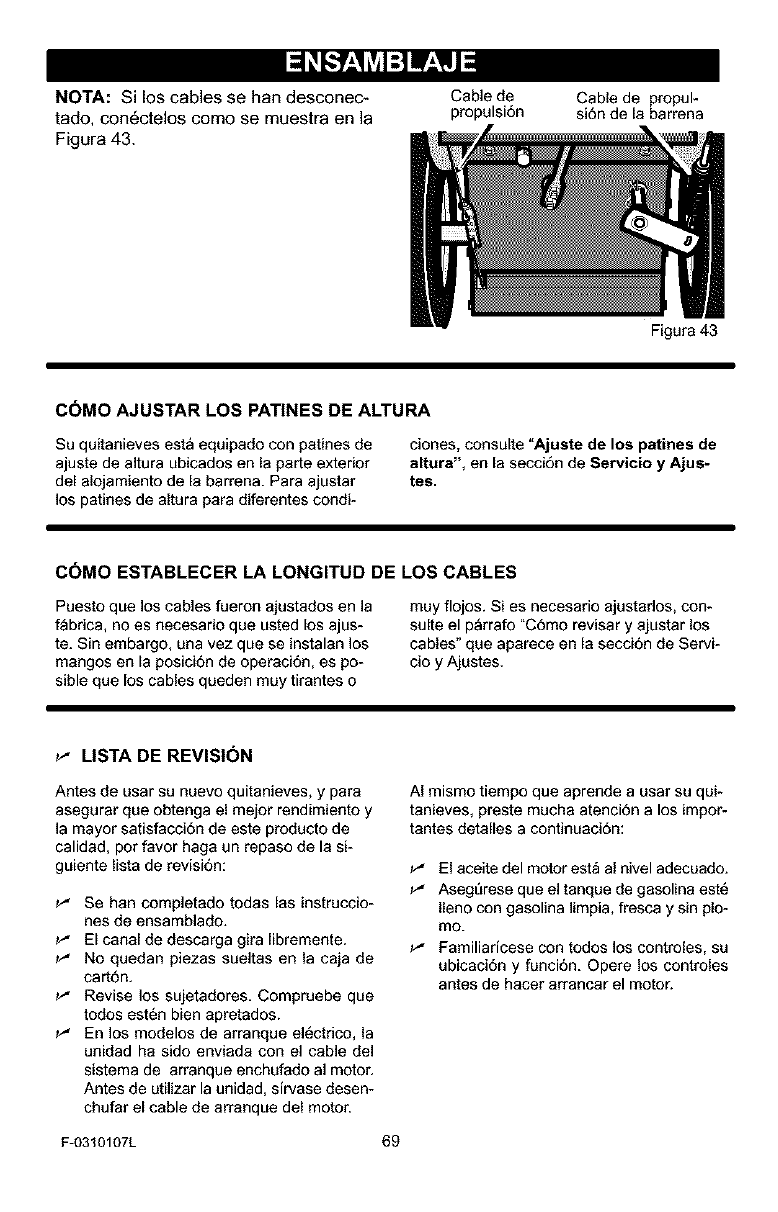

NOTA: Si los cables se han desconec-

tado, con6ctelos como se muestra en la

Figura 43.

Cable de

propulsi6n Cable de propul-

si6n de la barrena

COMO AJUSTAR LOS PATINES DE ALTURA

Su quitanieves esta equipado con patines de

ajuste de altura ubicados en la parte exterior

del alojamiento de la barrena. Para ajustar

los patines de altura para diferentes condi-

Figura 43

clones, consulte "Ajuste de los patines de

altura", en la secci6n de Servicio y Ajus-

tes.

C(3MO ESTABLECER LA LONGITUD DE LOS CABLES

Puesto que los cables fueron ajustados en ]a

f_brica, no es necesario que usted los ajus-

te. Sin embargo, una vez que se instalan los

mangos en la posici6n de operaci6n, es po-

sible que los cables queden muy tirantes o

muy flojos. Si es necesario ajustados, con-

suite el parrafo "C6mo revisar y ajustar los

cables" que aparece en la secci6n de Servi-

cioy Ajustes.

_-" MSTA DE REVISION

Antes de usar su nuevo quitanieves, y para

asegurar que obtenga el mejor rendimiento y

la mayor satisfacci6n de este producto de

calidad, por favor haga un repaso de la si-

guiente lista de revisi6n:

_" Se han completado todas las instruccio-

nes de ensamblado.

,..," El canal de descarga gira libremente.

,..," No quedan piezas sueltas en la caja de

cart6n.

,..," Revise los sujetadores. Compruebe que

todos est6n bien apretados.

_" En los modelos de arranque el_ctfico, la

unidad ha sido enviada con el cable del

sistema de arranque enchufado al motor.

Antes de utilizar la unidad, sirvase desen-

chufar el cable de arranque del motor.

AI mismo tiempo que aprende a usar su qui-

tanieves, preste mucha atenci6n a los impor-

tantes detalles a continuaci6n:

,..," El aceite del motor est_ al nivel adecuado.

,..," Asegtirese que el tanque de gasolina est_

Ileno con gasolina limpia, fresca y sin plo-

mo.

_' Familiaricese con todos los controles, su

ubicaci6n y funci6n. Opere los controles

antes de hacer arrancar el motor.

F-O3tOIO7L 69

CONOZCA SU QUITANIEVES

LEA ESTE MANUAL DEL USUARIO Y LAS REGLAS DE SEGURIDAD ANTES DE USAR

USAR SU QUITANIEVES.Compare las flguras con su QUITANIEVESpara familarizaree con

las posiciones de los diversos controles y ajustes. Guarde este manual para referencia futura.

Palanca de

Bot6n de arran-

que el_ctrico de la barrena

, (mano derecha)

Bot6n cebador Caja delto-

Llave de

Palanca de propul-

si6n pot tracci6n

(mano izquierda)

Manivela

Deflector de

descarga

Canalde

Estrangulado[ Tanque de

combustible

Manija de arranque

Control de manual

aceleraci6n

Patines de ajuste de aflura _--

Pasadores de

seguridad

Barra raspadora Figura 44

Palanca de propulsibn de la barrena -

Arranca y detiene la barrena y el propulsor

(recoge ylanza la nieve).

Palanca de propulsibn pot traccibn - Im-

pulsa el quitanieves hacia delante o hacia

arras.

Palanca de cambio de velocidades -Selec-

ciona la velocidad del quitanieves (6 velocida-

des hacia adelante y 2 velocidades hacia

arras).

Manivela - Cambia la direcci6n de lanza-

miento de la nieve.

Deflector del canal de descarga -Cambia la

distancia de lanzamiento de la nieve.

Canal de descarga - Cambia la altura de

]anzamiento de la nieve,

Pa_ines de ajuste de a_ura - Ajustan la dis-

tancia libre entre el te_eno y el al_amiento de

]aba_ena.

F-0310107L 70

Llave de ignicibn - Debe set insertada para

arrancar el motor.

Manija de arranque manual - Para arrancar

el motor de forma manual.

Estrangulador. Se usa para arrancar un

motor frio.

Botbn cabador -Injecta combustible direc_a-

mente dentro del carburador o distribuidor pa-

ra an arranque r_pido en temperatures bajas.

Control de aceleracibn - Controla la veloci-

dad del motor.

Botbn de arranque el_ctrico (si la unided Io

tiene) - Se usa para arrancar el motor usan-

do el arrancador el6ctrico de 120V.

Pasadores de seguridad - Pemos diseSa-

dos especialmente para romperse (para prote-

ger la mbquina) si un ebjeto se atasca en el

alojamiento de la barren&

Caja de herramientas - Contiene pasadores

de seguridad y espaciadores de repuesto.

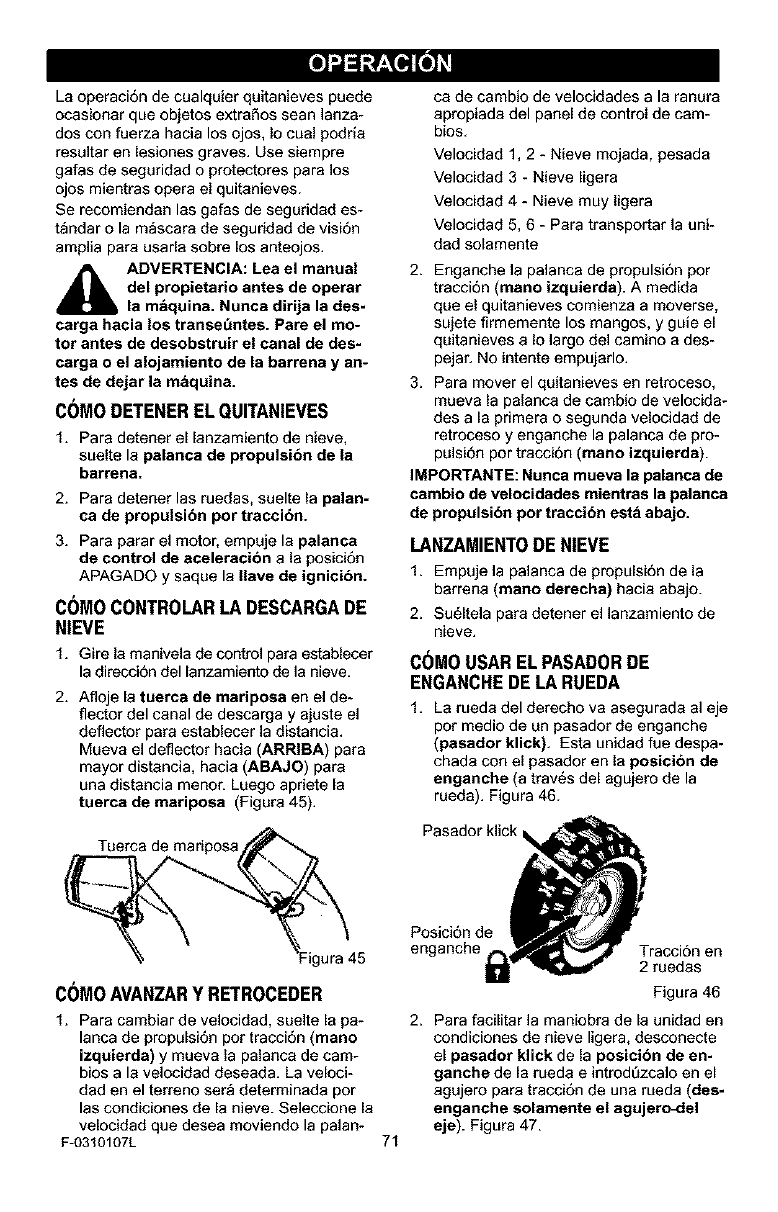

Laoperaci6ndecaalquierquitanievespuede

ocasionarqueobjetosextraSosseanlanza-

dosconfuerzahacialosojos,Iocualpodrfa

resultarenlesionesgraves.Usesiempre

gafasdeseguridadoprotectoresparalos

ojosmientrasoperaelquitanieves.

Serecomiendanlasgalasdeseguridades-

t_ndarolam_scaradeseguridaddevisi6n

ampliaparausarlasobrelosanteojos.

_ADVERTENCIA: Lea el manual

del propietario antes de operar

la mbquina. Nunca dirija la des=

carga hacia los transe_ntes. Pare el mo-

tor antes de desobstruir el canal de des-

carga o el alojamiento de la barrena y an-

tes de dejar la mdquina.

C(_MODETENER EL QUITANIEVES

1. Para detener el lanzamiento de nieve,

suelte la palanca de propulsibn de la

barrena.

2. Para detener las ruedas, suelte la palan-

ca de propulsibn por traccibn.

3. Para pararel motor,empujela palanca

de control de aceleracibn a la pesici6n

APAGADO ysaque la Ilave de ignicibn.

C(_MO CONTROLAR LA DESCARGA DE

NIEVE

1. Gire la manivela de control para establecer

la direc.dlSn del lanzamiento de la nieve.

2. Afloje la tuerca de mariposa en el de-

flector del canal de descarga y ajuste el

deflector para establecer la distancia.

Mueva el deflector hacia (ARRIBA) para

mayor distancia, hacia (ABAJO) para

una distancia menor. Luego apriete la

tuerca de mariposa (Figara 45).

Tuerca de mar

ca de cambio de velocidades a la ranura

apropiada del panel de control de cam-

bios.

Velocidad 1, 2 - Nieve mojada, pesada

Velocidad 3 - Nieve ligera

Velocidad 4 - Nieve may ligera

Velocidad 5, 6 - Para transportar ]a uni-

dad solamente

2. Enganche la palanca de propulsi6n per

tracci6n (mano izquierda). A medida

que el quitanieves comienza a moverse,

sajete firmemente los mangos, y gale el

quitanieves a Io largo de] camino a des-

pejar. No intente empajarlo.

3. Para mover el quitanieves en retroceso,

mueva la palanca de cambio de velocida-

des a la primera o segunda velocidad de

retroceso y enganche la palanca de pro-

pulsi6n por tracci6n (mano izquierda).

IMPORTANTE: Nunca mueva la palanca de

cambio de velocidades mientras la palanca

de propulsibn por traccibn estb abajo.

LANZAMIENTODE NIEVE

1. Empuje la palanca de propulsi6n de la

barrena (mano derecha) hacia abajo.

2. Su61tela para detener el lanzamiento de

nieve.

C(_MOUSARELPASADORDE

ENGANCHEDELARUEDA

1. La rueda del derecho va asegurada al eje

por medio de un pasador de enganche

(pasador klick). Esta unidad fue despa-

chada con el pasador en la posioibn de

enganche (a trav6s del agajero de la

rueda). Figura 46.

Pasador klick

'Figura 45

C(_MOAVANZARY RETROCEDER

1. Para cambiar de velocidad, suelte la pa-

lanca de propulsi6n por tracci6n (mano

izquierda) y mueva la palanca de cam-

bios a la velocidad deseada. La veloci-

dad en el terreno ser_ determinada por

las condiciones de la nieve. Seleccione la

velocidad que desea moviendo la palan-

F-03t0107L 71

Posici6n de

enganche Tracci6n en

2 ruedas

Figura 46

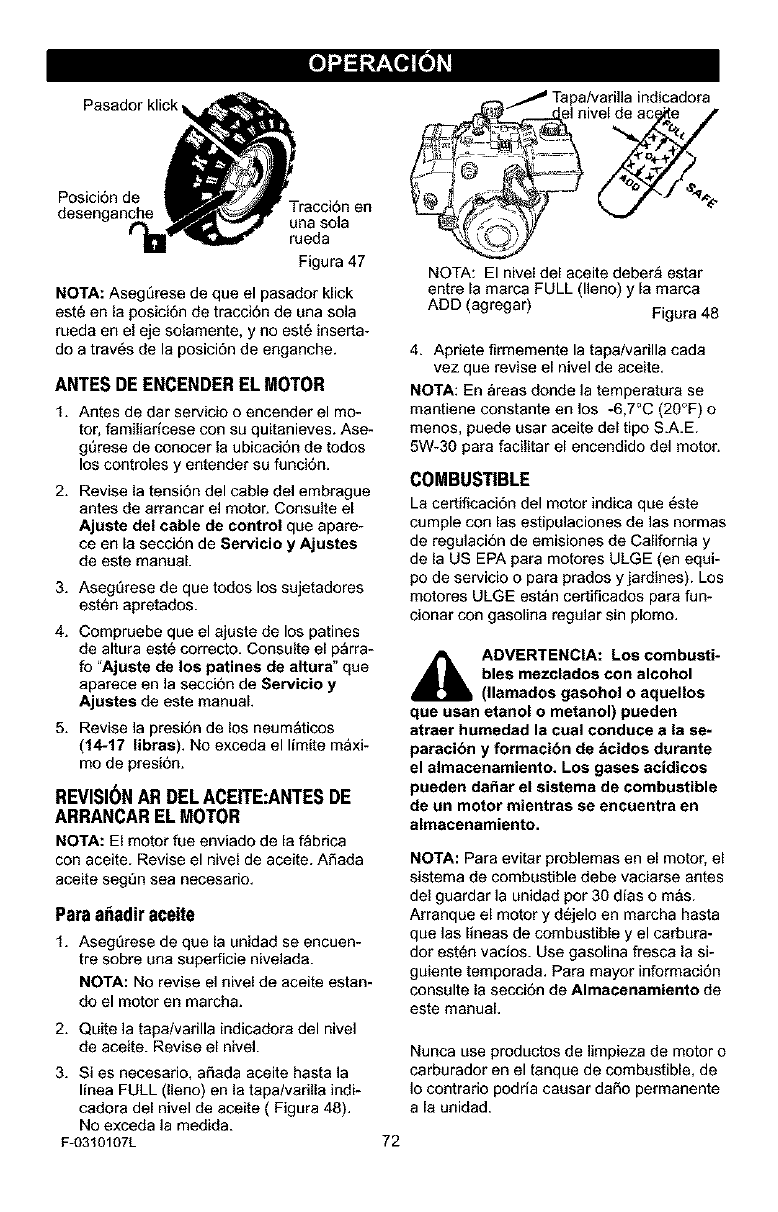

2. Para facilitar la maniobra de la unidad en

condiciones de nieve ligera, desconecte

el pasador klick de la posicibn de en-

ganche de la rueda eintrod_zcalo en el

agujero para tracci6n de una rueda (des-

enganche solamente el agujero-del

eje). Figura 47.

J Tapa/varilla indicadora

Figura 47

NOTA: AsegOrese de que el pasador klick

est6 en la posici6n de tracci6n de una sola

rueda en el eje solamente, y no est6 inserta-

do a tray,s de la posici6n de enganche.

ANTESDE ENCENDEREL MOTOR

1. Antes de dar servicio o encender el mo-

tor, familiadcese con su quitanieves. Ase-

gQrese de conocer la ubicaciSn de todos

los controles y entender su funci6n.

2. Revise la tensidn del cable del embrague

antes de arrancar el motor. Consulte el

Ajuete del cable de control que apare-

ce en la secci6n de Servicio y Ajustes

de este manual.

3. Aseg_rese de que todos los sujetadores

est_n apretados.

4. Compruebe que el ajuste de los patines

de altura est_ correcto. Consulte el parra-

fo "Ajuste de los patines de altura" que

aparece en la secci6n de Servicio y

Ajustes de este manual,

5. Revise la presi6n de los neumaticos

(14-17 libres). No exceda el limite maxi-

mo de presi6n.

REVISION AR DEL ACEITE:ANTES DE

ARRANCAR EL MOTOR

NOTA:El motor rue enviado de la f_bdca

conaceite.Reviseel nivel de aceite.Afiada

aceite seg_nsea necesario,

Paraa_adiraceite

1. AsegQrese de que la unidad se encuen-

tre sobre una superficie nivelada.

NOTA: No revise el nivel de aceite estan-

do el motor en marcha.

2. Quite la tapa/varilla indicadora del nivel

de aceite. Revise el nivel.

3. Si es necesario, afiada aceite hasta la

linea FULL (lleno) en la tapa/varilla indi-

cadora del nivel de aceite (Figura 48).

No exceda ]a medida.

F-03t0107L

NOTA: El nivel del aceite deber_ estar

entre la marca FULL (lleno) y la marca

ADD (agregar) Figura 48

4. Apriete flrmemente la tapa/varilla cada

vez que revise el nivel de aceite.

NOTA: En Areas donde la temperatura se

mantiene constante en los -6,7°C (20°F) o

menos, puede usar aceite del tipo S.A.E.

5W-30 pare facilitar el encendido de] motor.

COMBUSTIBLE

La certificaci6n del motor indica que _ste

cumple con las estipulaciones de las normas

de regulaci6n de emisiones de California y

de la US EPA para motores ULGE (en equi-

po de servicio opara prados y jardines). Los

motores ULGE est_n certificados para fun-

cionar con gasolina regular sin plomo.

_IL DVERTENCIA: Los combusti-

bles mezclados con alcohol

(llemados gasohol o aquellos

que usen etanol o metanol) pueden

atreer hurnedad le cuel conduce e la se-

parecibn y formacibn de _cidos durante

el elmacenemiento. Los gases ecidicos

pueden defiar el sistema de combustible

de un motor mientras se encuentra en

almecenamiento.

NOTA: Para evitar problemas en el motor, el

sistema de combustible debe vaciarse antes

del guardar la unidad por 30 dias o m&s.

Arranque el motor y d6jelo en marcha hasta

que las llneas de combustible y el carbura-

dot est6n vacios. Use gasolina fresca la si-

guiente temporada. Para mayor informaci6n

consulte la secci6n de Almacenamiento de

este manual.

Nunca use productos de ]impieza de motor o

carburador en el tanque de combustible, de

Io contrario podria causar dafio permanente

ala unidad.

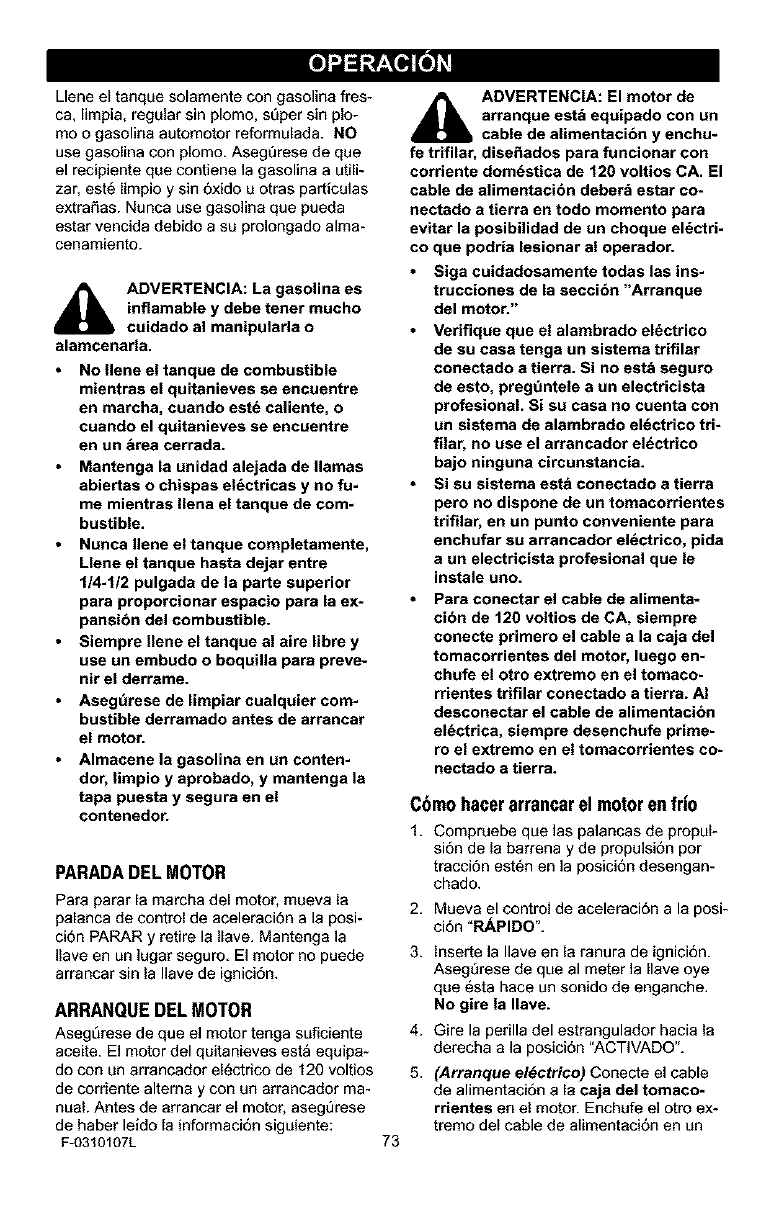

Lleneeltanquesolamentecongasolinafres*

ca,limp]a,regularsinplomo,sQpersinplo-

moogasolinaautomotorreformulada.NO

usegasolinaconplomo.Asegt_resedeque

el recipiente que contiene la gasolina a utili-

zar, est6 Iimpio y sin 6xido u otras partlculas

extra£Las. Nunca use gasolina que pueda

estar vencida debido a su prolongado alma-

cenamiento.

_i DVERTENCIA: La gasolina es

inflamable y debe tenet mucho

cuidado al manipularla o

alamcenarla.

• No Ilene el tanque de combustible

mientrae el quitanievea ee encuentre

en marcha, cuando estd caliente, o

cuando el quitanieves se encuentre

en un &rea cerrada.

•Mantenga la unidad alejada de llamas

abiertas o chispas el_ctricas y no fu-

me mientras Ilena el tanque de com-

bustible.

•Nunca Ilene eltanque completamente,

Llene el tanque haeta dejar entre

1/4-1/2 pulgada de la parte superior

para proporcionar espacio para la ex-

pansibn del combustible.

•Siempre Ilene el tanque el aire libre y

use un embudo o boquilla para preve-

nit el derrame.

•Asegt_rese de limpiar cualquier com-

bustible derramado antes de arrancar

el motor.

•Almacene la gasolina en un conten-

dot, limpio y aprobado, y mantenga la

tapa puesta y segura en el

corltenedor.

PARADADELMOTOR

Para parar la marcha del motor, mueva la

palanca de control de aceleraci6n a la posi-

ci6n PARAR y retire la Ilave. Mantenga la

Ilave en un ]ugar seguro. El motor no puede

arrancar sin la Have de ignici6n.

ARRANOUEDELMOTOR

Aseg_rese de que e] motor tenga suficiente

aceite. El motor del quitanieves esta equipa-

do con un arrancador el6ctrico de 120 voltios

de corriente altema y con un arrancador ma-

nual. Antes de arrancar el motor, asegt_rese

de haber leldo la informaci6n siguiente:

F-0310107L 73

_IL DVERTENCIA: El motor de

arranque estb equipado con un

cable de alimentacibn y enchu-

fe trifilar, dise_ados para funcionar con

corriente dom_stica de 120 voltios CA. El

cable de alimentacibn deberb estar co-

nectado a tierra en todo momento para

evitar la posibilidad de un choque el_ctri-

co que podria lesionar al operador.

Siga cuidadosamente todas las ins-

trucciones de la seccibn "Arranque

del motor."

Verifique que el alembrado el_ctrico

de su casa tenga un sistema trifilar

conectado a tierra. Si no estb seguro

de esto, pregt_ntele a un electricista

profesionaL Si su casa no cuenta con

un sistema de alambrado el_ctrico tri-

filar, no use el arrencador el_ctrico

bajo ninguna circunstancia.

Si su sistema est_ conectado a tierre

pete no dispone de un tomacorrientes

trifilar, en on punto conveniente para

enchufar su arrancador el_ctrico, pida

a un electricista profesional que le

instale uno.

Para conectar el cable de alimenta-

cibn de 120 voltios de CA, siempre

conecte primero el cable a la caje del

tomacorrientes del motor, luego en-

chufe el otto extremo en el tomaco-

rrientes trifiler coneetado a tierra. AI

desconectar el cable de alimentacibn

el_ctrica, siempre desenchufe prime-

ro el extremo en el tomacorrientes co-

nectado a tierra.

C6mohacerarrancarel motoren fr|o

1. Compruebe que las palancas de propul-

si6n de la barrena y de propuisi6n por

tracci6n est6n en la posici6n desengan-

chado.

Mueva el control de aceleraci6n a la posi-

ci6n "RAPIDO'.

Inserte la Ilave en ia ranura de ignici6n.

AsegQrese de que al meter la Ilave oye

que 6sta hace un sonido de enganche.

No gire la Ilave.

Gire la perilla del estrangulador hacia la

derecha a la posici6n "ACTIVADO".

(Arranque el_etrico) Conecte el cable

de alimentaci6n a la caja del tomaco-

rrientes en el motor. Enchufe el otro ex*

tremo del cable de alimentaci6n en un

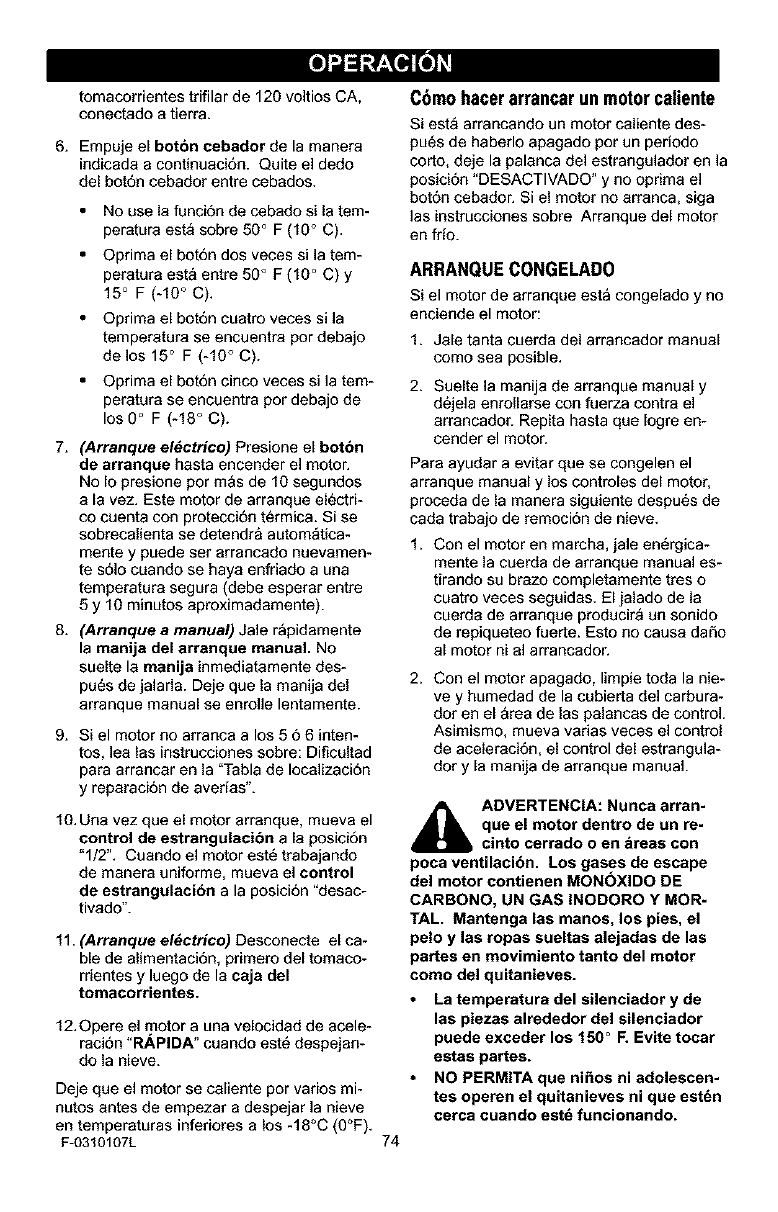

tomacorrientestrifilarde120voltiosCA,

conectadoatierra.

6. Empujeelbotbn cebador de la manera

indicada a continuaci6n. Quite el dedo

del bot6n cebador entre cebados.

No use la funci6n de cebado si la tem-

peratura est_ sobre 50 ° F (10 ° C).

• Optima el bot6n dos veces si la tem-

peratura esta entre 50 ° F (10 ° C) y

15 ° F (-10 ° C).

• Oprima el bot6n cuatro veces si ]a

temperatura se encuentra por debajo

delos 15 ° F (-10 °C).

• Optima el bot6n cinco veces si ]a tem-

perature se encuentra por debajo de

los 0 ° F (-18 ° C).

7. (Arranque el#ctrico) Presione el botbn

de arranque hasta encender el motor.

No Io presione por mas de 10 segundos

ala vez. Este motor de arranque el6ctri-

co cuenta con protecci6n t_rmica. Si se

sobrecalienta se detendr& autom_tica-

mente y puede set arrancado nuevamen-

te s61o cuando se haya enfriado a una

temperatura segura (debe esperar entre

5 y 10 minutos aproximadamente).

8. (Arranque a manual) Jale rapidamente

la manija del arranque manual. No

suelte la manije inmediatamente des-

pu6s de jalarla. Deje que la manija del

arranque manual se enrolie lentamente.

9. Si el motor no arranca a los 5 6 6 inten-

tos, lea las instrucciones sobre: Dificultad

para arrancar en la °Tabla de Iocalizaci6n

y reparaci6n de averfas".

10. Una vez que el motor arranque, mueva el

control de estrangulacibn ala posici6n

°1/2". Cuando el motor est_ trabajando

de manera uniforme, mueva el control

de eatrengulacibn ala posici6n "desac-

tivado".

11. (Arranque el_ctrico) Desconecte el ca-

ble de alimentaci6n, pdmero del tomaco-

rrientes y luego de la caja del

tomacorrientes.

12.Opere el motor a una velocidad de acele*

raci6n "RAPIDA" cuando est_ despejan-

do la nieve.

Deje que el motor se caliente per vados mi-

nutos antes de empezar a despejar la nieve

en temperaturas infedores a los -18°C (0°F).

F-03t0107L

C6mohacerarrancarunmotorcaliente

Siesta arrancando un motor caliente des-

pu6s de haberlo apagado por un periodo

corto, deje la palanca del estrangulador en ]a

posici6n "DESACTIVADO" y no oprima el

bot6n cebador. Si el motor no arranca, siga

]as instrucciones sobre Arranque del motor

en frfo.

ARRANQUECONGELADO

Si el motor de arranque esta congelado y no

enciende el motor:

1. Jale tanta cuerda del arrancador manual

come sea posible.

2. Suelte la manija de arranque manual y

d6jela enrollarse con fuerza contra el

arrancador. Repita hasta que Iogre en-

cender el motor.

Para ayudar a evitar que se congelen el

arranque manual y los controles del motor,

proceda de la manera siguiente despu6s de

cada trabajo de remoci6n de nieve.

1. Con el motor en march& jale en_rgica-

mente la cuerda de arranque manual es-

tirando su brazo completamente tres o

cuatro veces seguidas. El jalado de la

cuerda de arranque producir_ un sonido

de repiqueteo fuerte. Esto no causa dafio

al motor ni al arrancador.

2. Con el motor apagado, limpie toda la nie-

ve y humedad de la cubierta de] carbura-

dot en el area de las pelancas de control.

Asimismo, mueva varias veces el control

de aceleraci6n, el control del estrangula-

dot y la manija de arranque manual.

_i DVERTENCIA: Nunca arran-

que el motor dentro de un re-

cinto cerrado o en _reas con

poca ventilacibn. Los gases de escape

del motor contienen MON(_XIDO DE

CARBONO, UN GAS INODORO Y MOR-

TAL. Mantenga las manos, los pies, el

pelo y las ropas sueltas alejedas de las

partes en movimiento tanto del motor

como del quitanieves.

La temperatura del silenciador y de

les piezas alrededor del silenciador

puede exceder los 150 °F. Evite tocar

estas partes.

NO PERMITA que ni_os ni edolescen-

tes operen el quitanieves ni que estdn

cerca cuando estd funcionando.

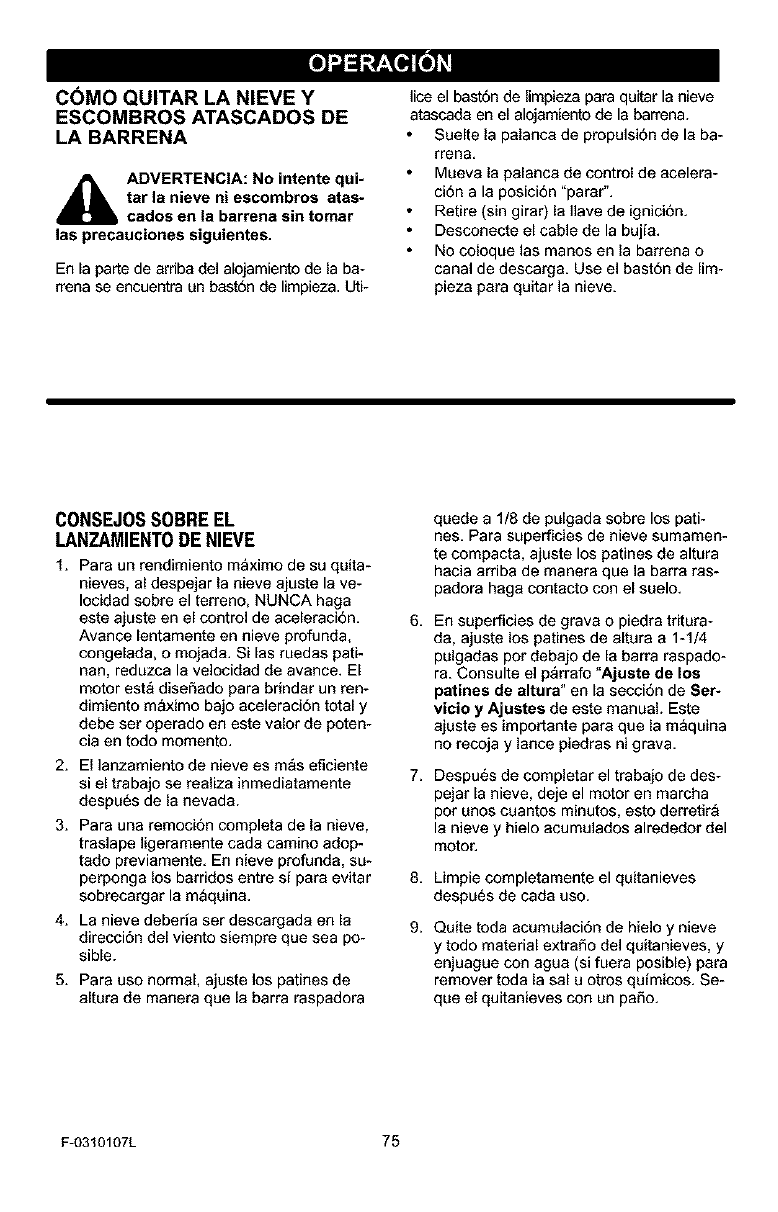

C6MO QUITAR LA NIEVE Y

ESCOMBROSATASCADOSDE

LA BARRENA

_bl ADVERTENCIA: No intente qui-

tar la nieve ni escombros atas-

cadoe en la barrena sin tomar

las precauciones siguientes.

En [a parte de arriba de] alojamiento de la ba-

rrena se encuentra un bast6n de limpieza. Uti-

lice el bast6n de limpieza para quitar la nieve

atasceda en el alojamiento de la barrena.

Suelte la palanca de propulsi6n de la ba-

rrena,

Mueva la palanca de control de acelera-

ciSn a la posicidn "parar'.

Retire (sin girar) la Ilave de [gnici6n,

Desconecte el cable de la bujfa,

No coloque las manos en la barrena o

canal de descarga. Use el bastSn de [im-

pieza para quitar la nieve.

C0NSEJOSSOBREEL

LANZAMIENT0DENIEVE

1. Para un rendimiento maximo de su quita-

nieves, al despejar la nieve ajuste la ve-

Iocidad sobre el terreno, NUNCA haga

este ajuste en el control de aceleraci6n,

Avance lentamente en nieve profunda,

congelada, o mojada, Si las ruedas pati-

nan, reduzca la velocidad de avance, El

motor esta diseSado para brindar un ren-

dimiento m_ximo bajo aceleraciSn total y

debe set operado en este valor de poten-

cia en todo momento,

2. El ]anzamiento de nieve es m_s eficiente

si el trabajo se realiza inmediatamente 7.

despu6s de la nevada.

3. Para una remoci6n completa de la nieve,

traslape ]igeramente cada cemino adop-

tado previamente, En nieve profunda, su-

perponga los barridos entre s[ para evitar 8.

sobrecargar la m_quina,

4. La nieve debefia ser descargada en la 9.

direcciSn del viento siempre que sea po-

sible.

5. Para uso normal, ajuste los patines de

altura de manera que la barra raspadora

quede a 1/8 de pulgada sobre los pati-

nes, Para superficies de nieve sumamen-

te compact& ajuste los patines de altura

hacia arriba de manera que ]a barra ras-

padora haga contacto con el suelo,

En superficies de grava o piedra tritura-

da, ajuste los patines de altura a %1/4

pulgadas por debajo de la barra raspado-

ra. Consulte el p_rrafo °Ajeste de los

patines de altura" en la secci6n de Ser-

vicio y Ajustes de este manual Este

ajuste es importante para que la m&quina

no recoja y lance piedras ni grava.

Despu6s de completar el trabajo de des-

pejar la nieve, deje el motor en marcha

pot unos cuantos minutos, esto derretir_

la nieve y hielo acumulados alrededor del

motor.

Limpie completamente el quitanieves

despu6s de cada uso.

Quite toda acumulaciSn de hie]o y nieve

y todo material extrafio del quitanieves, y

enjuague con agua (si fuera posible) para

remover toda la sal u otros qufmicos, Se-

que el quitanieves con un patio,

F-03t0107L 75

hVAEf_ i I __ihVAIl__i tie]

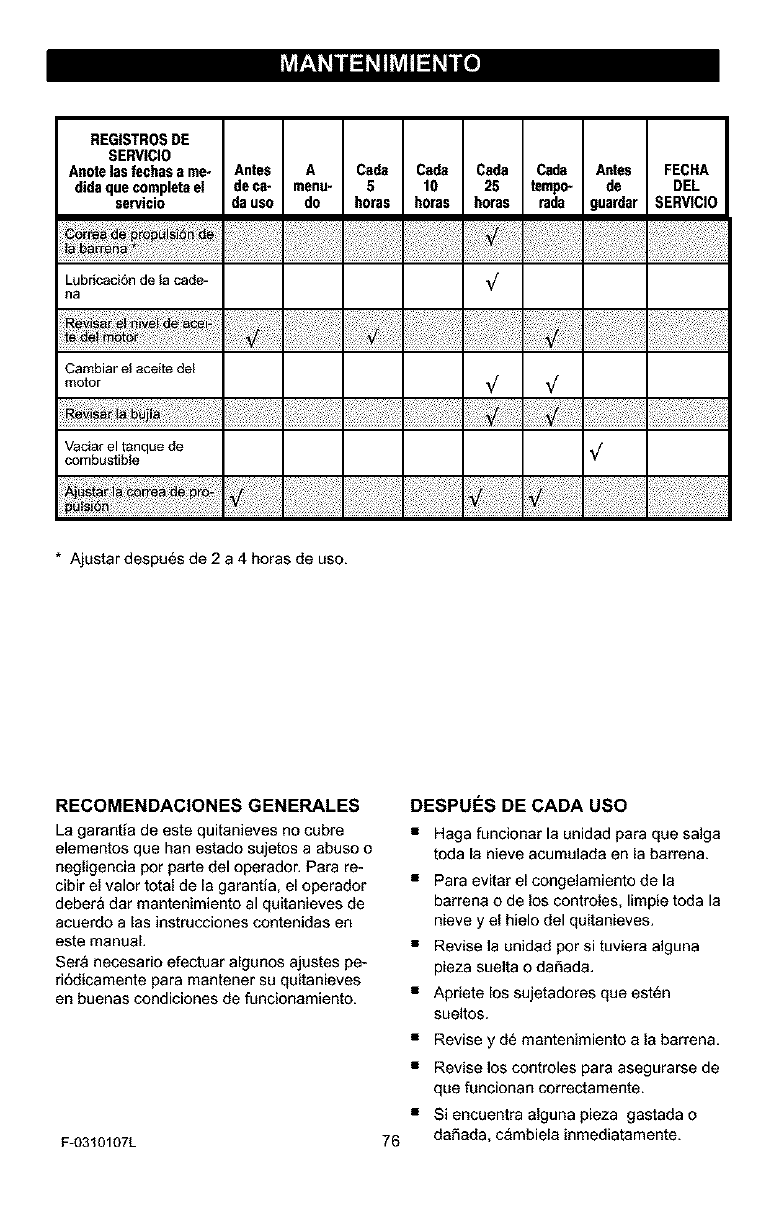

REGISTROSDE

SERVICIO

Anotelas fechasa me- Antes A Cada Cada Cada Cada Antes FECHA

didaque completael de ca- menu- 5 10 25 tempo- de DEL

servicio da usa do horas horas horas rada guardar SERVICIO

Lubricaci6n de la cade-

Cambiar el acelte del

motor _ _

Vaciar el tanque de

combustible

*Ajustar despu6s de 2 a 4 horas de uso.

RECOMENDACIONES GENERALES

La garantia de este quitanieves no cubre

elementos que ban estado sujetos a abuso o

negligencia por parte del operador. Para re-

cibir el valor total de la garantia, el operador

deber& dar maatenimiento al quitanieves de

acuerdo alas instrucciones contenidas en

este manual.

Ser_ aecesario efectuar algunos ajustes pe-

ri6dicamente para maatener su quitanieves

en buenas condiciones de funcionamiento.

F-0310107L 76

DESPUES DE CADA USO

•Haga funcionar la unidad para que salga

toda la nieve acumulada en la barrena.

• Para evitar el congelamiento de la

barrena o de los controles, limpie toda la

nieve y el hielo del quitanieves.

• Revise la unidad per si tuviera alguna

pieza suelta o daSada.

• Apriete los sujetadores que est_n

sueltos.

• Revise y d6 mantenimiento a la barrena.

• Revise los controles para asegurarse de

que funcionan correctamente.

• Si encaentra alguna pieza gastada o

daSada, c_mbiela inmediatamente.

hVAr:_f_i I __ihVAIl__i tie]

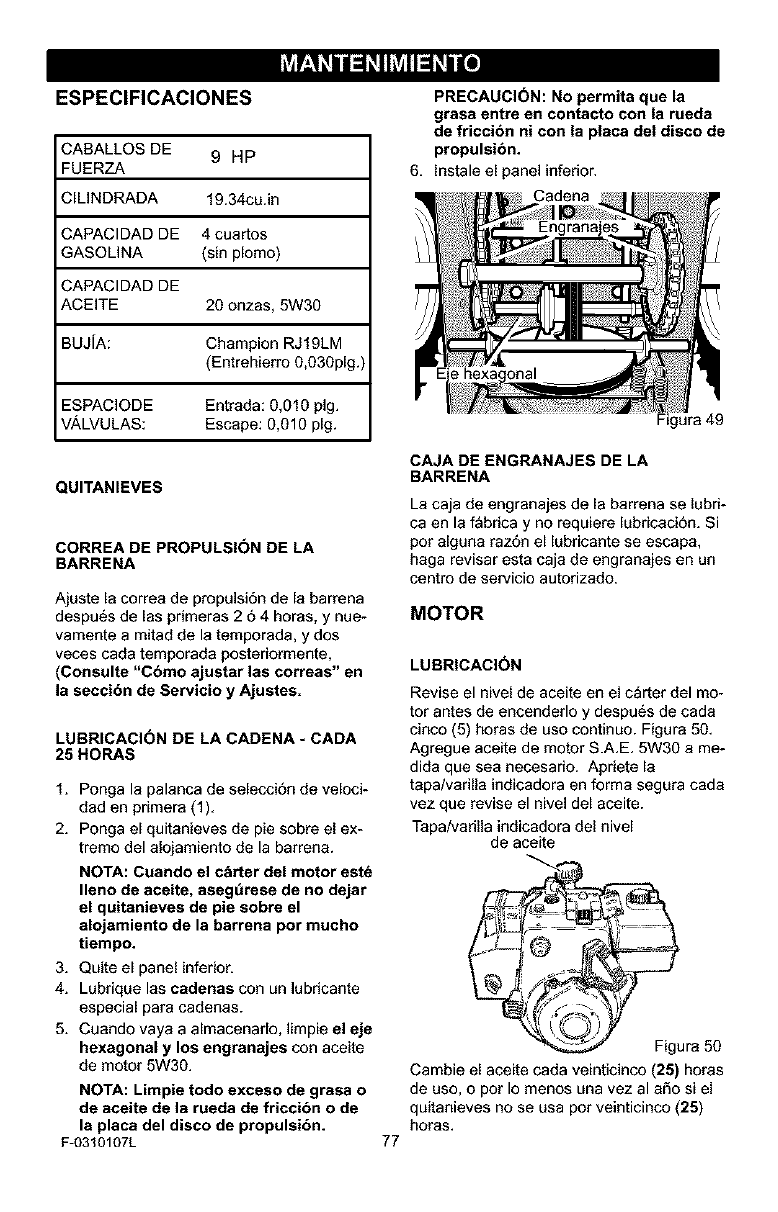

ESPECIFICACIONES

CABALLOS DE 9 HP

FUERZA

;ILINDRADA 19.34cu.in

CAPACIDAD DE 4 cuartos

GASOLINA (sin plomo)

CAPAClDAD DE

ACEITE 20 onzas, 5W30

BUJiA: Champion RJ19LM

(Entrehierro 0,030pig.)

ESPAClODE Entrada: 0,010 pig.

VALVULAS: Escape: 0,010 pig.

QUITANiEVES

CORREA DE PROPULSION DE LA

BARRENA

Ajuste la correa de propulsi6n de la barrena

despu6s de las primeras 2 6 4 horas, y nue-

vamente a mitad de la temporada, y dos

veces cada temporada posteriormente,

(Consulte "Cbmo ajustar las eorreas" en

la seccibn de Servicio y Ajustes.

LUBRICACI(_N DE LA CADENA -CADA

25 HORAS

1. Ponga la palanca de selecci6n de veloci-

dad en primera (1).

2. Ponga el quitanieves de pie sobre el ex-

tremo del alojamiento de la barrena.

NOTA: Cuando el cbrter del motor eetd

Ileno de aceite, aseg_reee de no dejar

el quitanieves de pie sobre el

alojamiento de la barrena por mucho

tiempo.

3. Quite el panel inferior.

4. Lubriqae las cadenas con un ]ubricante

especial para cadenas.

5. Cuando vaya a almacenarlo, limpie el eje

hexagonal y los engranajee con aceite

de motor 5W30.

NOTA: Limpie todo exceso de grase o

de aceite de la rueda de friccibn 0 de

la pleca del disco de propulsibn.

F-0310107L

PRECAUCK_)N: No permite que la

grasa entre en contacto con la rueda

de friccibn ni con la placa del disco de

propulsibn.

6. Instale el panel inferior.

Figura 49

CAJA DE ENGRANAJES DE LA

BARRENA

La caja de engranajes de la barrena se lubri-

ca en la fabrica y no requiere lubricaciOn. Si

pot alguna raz6n el lubricante se escapa,

haga revisar esta caja de engranajes en un

centro de servicio autorizado.

MOTOR

LUBRICACI_)N

Revise el nivel de aceite en el carter del mo-

tor antes de encendeflo y despu_s de cada

cinco (5) horas de uso continuo. Figura 50.

Agregue aceite de motor S.A.E. 5W30 a me-

dida que sea necesario. Apriete la

tapa/varilla indicadora en forma segura cada

vez que revise el nivel del aceite.

Tapa/varilla indicadora del nivel

de aceite

Cambie el aceite cada veinticinco (25) hores

de aso, o por Io menos una vez al afio si el

quitanieves no se usa por veinticinco (25)

horas,

Figura 50

hVAr:_f_i I __ihVAIl__i tie]

CAMBIO DE ACEITE

1. Coloque el quitanieves de manera tal que

el tap6n de drenaje del aceite sea el pun-

to m_s bajo del motor.

2. Quite el tap6n de drenaje del aceite y la

tapalvarilla indicadora del nivel de

aceite. Drene el aceite en un recipiente

apropiado.

NOTA: El aceite fluira mejor si el motor es-

t_ caliente.

Una vez que haya sacado todo el aceite,

coloque nuevamente el tap6n de drenaje

en su lugar y apd_telo para que quede

seguro.

Llene lentamente el carter del motor con

aceite S.A.E. 5W30. NO LO LLENE DE-

MASIADO. Consulte "Para affadir

aceite" en la secci6n de Operaci6n.

BUJiA

Revise la bujia cada veinticinco (25) horas.

Reempl_cela si los electrodos estan picados

o quemados o si la porcelana est& rajada.

1. Aseg_rese de que la bujia est_ limpia.

Limpiela raspando con mucho cuidado

los electrodos (no use chorro de arena

ni cepillo de alambres).

2. Revise el entrehierro de la bujie usando

una Ibmina calibradora y restablezca el

entrehierro a 0,030 pig. si fuera

necesario. Figura 51.

3. Antes de instalar ]a bujia, cobra ]a rosca

con un poco de aceite para que sea mas

facil sacarla, si fuera necesario. Apriete

la bujia a un par de apdete de 15

pie-libra.

Lamina

calibradora

Bujia Figura 51

F-03t0107L 78

_'_I_I] [I]i_]_I__'_III_

_lk ADVERTENCIA: Para prevenir

el arranque accidental del mo-

tor, siempre desconecte el ca-

ble de la bujia y mant_ngalo alejado de

_sta mientras realiza ajustes o repara-

clones ala unidad.

C(3MO AJUSTAR LOS PATINES DE

ALTURA

Este quitanieves est_ equipado con dos pati-

nes de ajuste de altura, ubicados en el lade

exterior del alojamiento de la barrena. Vea la

Figura 52.

Estos patines de ajuste de altura elevan la

parte deIantera del quitanieves.

Tuercas de montaje

Patin de ajuste

AIojamiento

de la barrena de altura

Figura 52

Para superficies duras normales, tales come

entradas de auto o senderos pavimentados

ajuste los patines de ajuste de altura de la

de la siguiente manera:

1. Ponga el quitanieves en una superficie

nivelada.

2. Compruebe que ambos neumaticos ten-

gan la misma presi6n de aire. La presi6n

de aire correcta es 14 a 17 PSI. No exe-

da la presi6n m_xima indicada en la cara

lateral del neum_tico.

3. Coloque los pemos de seguridad adicio-

nales (que se encuentran en la bolsa

de partes) debajo de cada extreme de la

barra raspadora junto a los patines de

ajuste de altura.

4. Afloje las tuercas de montaje que sujetan

los patines de ajuste de altura. Para bajar

la parte delantera del quitanieves, suba

los patines. Apriete las tuercas de mon-

taje. Vea la Figura 52.

NOTA: Para las superficies pedregosas o

irregulares, suba la parte delantera del quita-

nieves bajando los patines de ajuste..

_b DVERTENCIA: Aseg_rese de

mantener la altura necesaria

sobre el suelo del _rea que se

va a limpiar. Si el impulsor golpea obje-

tos tales como grava, piedras u otros

desechos, los puede lanzar con sufi-

ciente fuerza como para causar lesio-

nes personales, daSos a la propiedad o

daSos al quitanieves.

AJUSTE DE LA BARRA

RASPADORA

Despu_s de mucho uso, la barra raspadora

met_lica se gastar& La barra raspadora y

los patines, siempre deben ajustarse de ma-

hera que quede un espacio de 1/8 pig. entre

]a barra raspadora y ]a acera o el area que

se va a despejaE

Ponga el quitanieves en una superficie

nivelada.

Compruebe que ambos neum_ticos tie-

nen la misma presi6n de aire. La presi6n

correcta es de 14 a 17 PSI. No exceda

la presi6n maxima indicada en la cara

lateral del neum&tico.

3. Afloje las tuercas y pemos de coche que

sujetan la barra raspadora al alojamiento

de la barren&

4. Ajuste la barra raspadora a la posici6n

correct&

5. Apriete las tuercas y pemos de coche..

Asegure que la barra raspadora quede

paralela con la acera o el &tea que se va

a despejar.

6. Para que la barra raspadora dure m_s

tiempo, qultela y m6ntela al rev6s. Si de-

be reemplazarla debido al desgaste, qui-

te las tuercas y los pernos de coche e

instale una barra raspadora nueva.

F-0310107L 79

_'_I_I] [I]i_]_I__'_III_

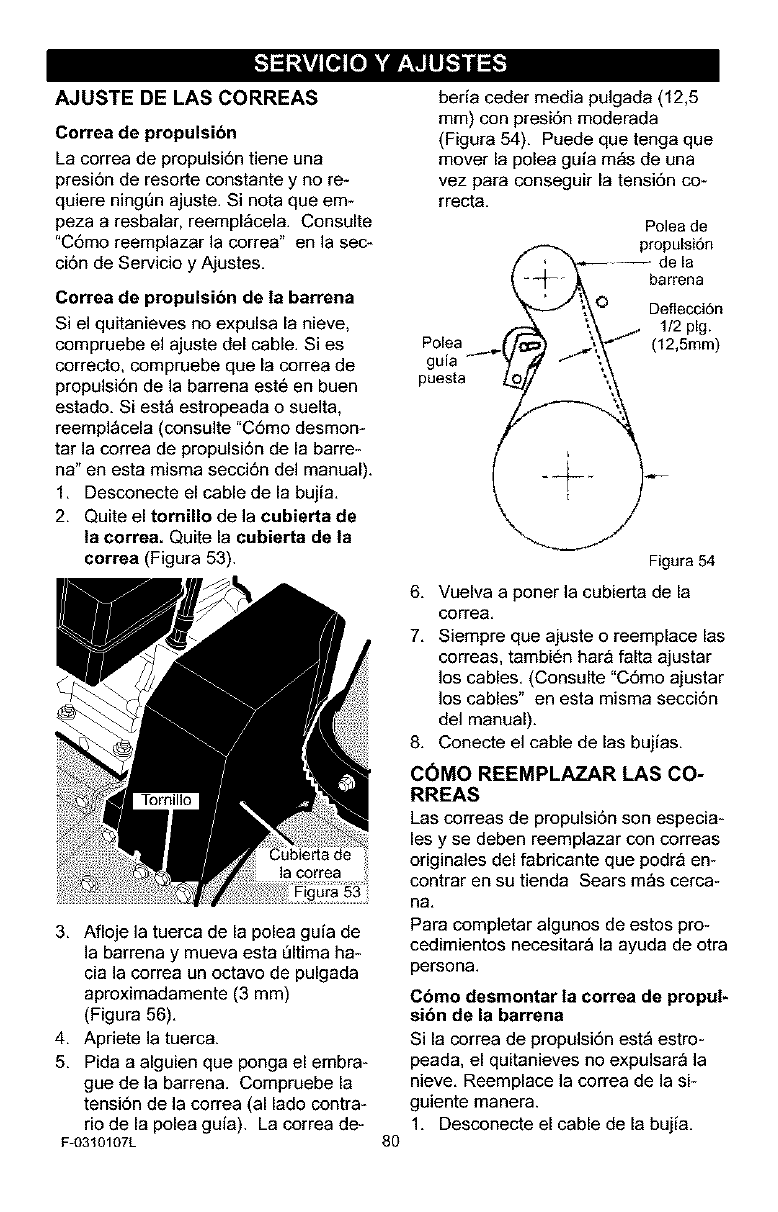

AJUSTE DE LAS CORREAS

Correa de propulsibn

La correa de propulsi6n tiene una

presi6n de resorte constante y no re-

quiere ning_n ajuste. Si nota que em-

peza a resbalar, reempl_cela. Consulte

"C6mo reemplazar la correa" en la sec-

ci6n de Servicio y Ajustes,

Correa de propulsibn de la barrena

Si el quitanieves no expulsa la nieve,

compruebe el ajuste del cable. Si es

correcto, compruebe que la correa de

propulsi6n de la barrena est6 en buen

estado. SI est_ estropeada osuelta,

reempl_cela (consulte "C6mo desmon-

tar la correa de propulsi6n de la barre-

ha" en esta misma secci6n del manual).

1, Desconecte el cable de la bujia,

2. Quite el tomillo de la cubierta de

la correa. Quite la cubierta de la

correa (Figura 53).

3, Afloje la tuerca de la polea guia de

la barrena y mueva esta _ltima ha-

cia la correa un octavo de pulgada

aproximadamente (3 mm)

(Figura 56),

4, Apriete la tuerca.

5, Pida a alguien que ponga el embra-

gue de la barrena. Compruebe la

tensi6n de la correa (al lado contra-

rio de la polea guia). La correa de-

F-0310107L 8O

berfa ceder media pulgada (12,5

mm) con presi6n moderada

(Figura 54), Puede que tenga que

mover la polea gufa m_s de una

vez para conseguir la tensi6n co-

rrecta,

Polea de

.._ propulsi6n

/"_ -- dela

Ao ;:;:cnc:0o

.-- ',\ 1/2 pig.

Polea _C/_ _,_'_\_"_ (12,5mm)

guia _ l- ;_

puesta _ ','_

Figura 54

6, Vuelva a poner la cubierta de la

correa,

7, Siempre que ajuste o reemplace las

correas, tambi6n har_ falta ajustar

los cables, (Consulte "C6mo ajustar

los cables" en esta misma secci6n

del manual).

8, Conecte el cable de las bujias,

C6MO REEMPLAZAR LAS CO-

RREAS

Las correas de propulsi6n son especia-

les y se deben reemplazar con correas

originales del fabricante que podr_ en-

contrar en su tienda Sears m_s cerca-

ha,

Para completar algunos de estos pro-

cedimientos necesitar_ la ayuda de otra

persona.

Cbmo desmontar la correa de propul-

sibn de la barrena

Si la correa de propulsi6n est_ estro-

peada, el quitanieves no expulsar_ la

nieve. Reemplace la correa de la si-

guiente manera.

1. Desconecte el cable de la bujia.

[i[-r_!j[I,][i]il_.II'[I}._']

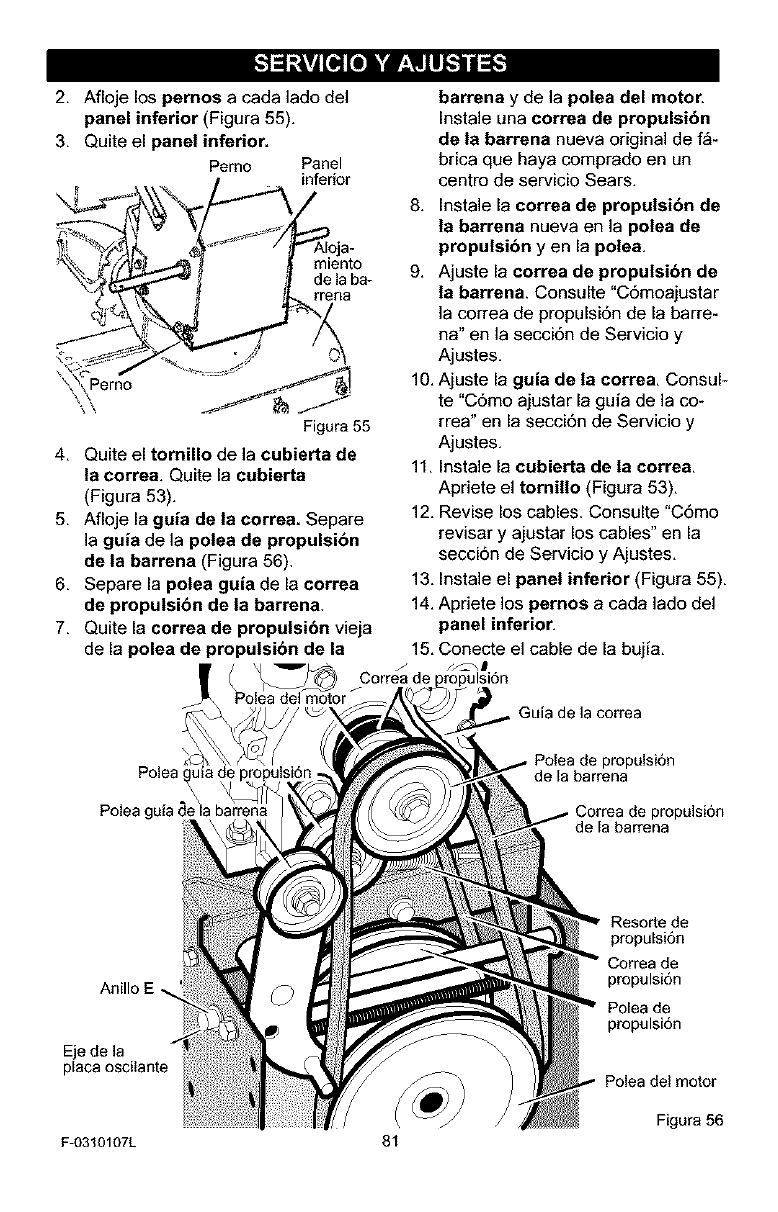

2. Afloje los pernos a cada lado del

panel inferior (Figura 55).

3. Quite el panel inferior.

Pemo Ps=nel

inferior

miento

de la ba-

rrena

Perno

Figura 55

4. Quite el tomillo de la cubierta de

la correa. Quite la cubierta

(Figura 53).

5. Afloje la guia de la correa. Separe

la guia de la polea de propulsibn

de la barrena (Figura 56).

6, Separe la polea guia de la correa

de propulsibn de la barrena.

7, Quite la correa de propulsibn vieja

de la polea de propulsibn de la

barrena y de la polea del motor.

Instale una ¢orrea de propulsibn

de la barrena nueva original de f_-

brica que haya comprado en un

centro de servicio Sears.

8. InstaIe la correa de propulsi6n de

la barrena nueva en la polea de

propulsi6n yen la polea.

9. Ajuste la correa de propulsibn de

la barrena. Consulte "Cbmoajustar

la correa de propulsibn de la barre-

ha" en la secci6n de Servicio y

Ajustes.

10. Ajuste la guia de la correa. Consul-

te "C6mo ajustar la guia de la co-

rrea" en la secci6n de Servicio y

Ajustes.

11. Instale la cubierta de la correa.

Apriete el tornillo (Figura 53).

12. Revise los cables. Consulte "C6mo

revisar y ajustar los cables" en la

secci6n de Servicio y Ajustes.

13. Instale el pane| inferior (Figura 55).

14. Apriete los pernes a cada lado del

panel inferior.

15. Conecte el cable de la bujia.

Correa de

motor J Guia de la correa

Polea

Polea guia de a barrena

propulsi6n

de la barrena

Correa de propulsi6n

de ta barrena

AnilloE _,

Eje de la

placa oscilante

F-0310107L 81

Resorte de

propulsi6n

Polea de

propulsi6n

Polea del motor

Figura 56

_'_I_I] [I]i_]_I__'_III_

Cbmo desmontar la correa de

propulsibn

Si el quitanieves no se mueve hacia

adelante, aseg6rese de que la correa

de propulsi6n no est6 excesivamente

desgastada o dafiada. Si Io est,,

reempl_cela de la siguiente manera.

1. Desconecte el cable de la bujia.

2. Quite la correa de propulsi6n de la

barrena. Consulte "C6mo desmon-

tar la correa de propulsi6n de la ba-

rrena" en la secci6n de Servicio y

Ajustes.

3. Quite el anillo E de uno de los ex-

tremes del eje de la placa oscilan-

te. Quite este eje para que la placa

oscilante gire hacia adelante

(Figura 56).

4. Quite el resorte de propulsi6n.

5. Quite la correa de propulsi6n vieja

de la polea de propulsi6n y de la

polea del motor. Instale una co-

rrea de propulsi6n original de f_-

brica disponible en un centre de

servicio Sears.

6. Instale la nueva correa de propul-

sibn en la polea de propulsibn y

en la polea del motor.

7. Aseg6rese de que la polea guia de

propulsibn est6 alineada con la

cerrea de propulsibn.

sujeta (Figura 57).

11.

Marcas de alineamiento Figura 57

NOTA. Si la transmisibn no fun-

ciona una vez que haya substitui-

do la correa de propulsibn,

aseg_rese de que la placa osci-

lante se encuentre entre las dos

marcas de alineamiento.

Instale y ajuste la correa de pro-

pulsi6n de la barrena. Consulte

"C6mo desmontar la cerrea de pro-

pulsi6n de la barrena" en la secci6n

de Servicio y Ajustes.

12. Ajuste la guia de la correa. Consul-

te "C6mo ajustar la guia de la co-

rrea" en la secci6n de Servicie y

Ajustes.

13. Instale el panel inferior (Figura 55).

14. Apriete los pernos a ambos lades

del panel inferior.

8. Conecte el resorte de propulsibn.

9. Instale el eje de la placa oscilante

y suj6teIo con el anillo E.

10. La parte inferior de la placa osci-

lante debe quedar entre las mar-

cas de alineamiente. AsegOrese

de que la placa escilante est6 bien

F-0310107L

15. Instale la cubierta de la correa.

Apriete el tornillo (Figura 53).

16. Revise el ajuste de los cables. Con-

suite "C6mo revisar y ajustar los

cables" en la secci6n de Servicio y

Ajustes.

17. Conecte el cable de la bujia.

_'_I_I] [I]i_]_I__'_III_

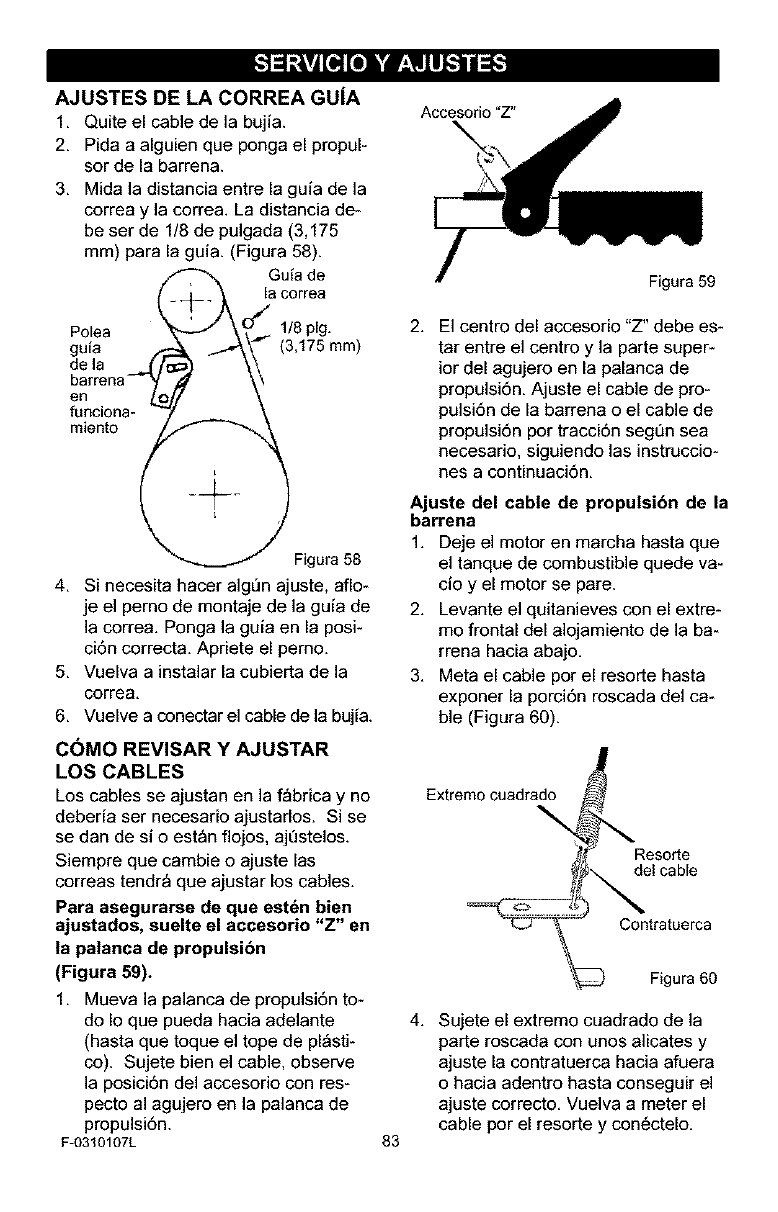

AJUSTES DE LA CORREA GUiA

1. Quite el cable de la bujia.

2. Pida a alguien que ponga el propul-

sor de la barrena.

3. Mida la distancia entre la guia de la

correa y la correa. La distancia de-

be ser de 1/8 de pulgada (3,175

mm) para la guia. (Figura 58).

Gufa de

la correa

Polea 1/8 pig.

guia (3,175 ram)

de la

funciona-

miento

Figura 58

4. Si necesita hacer algDn ajuste, aflo-

je el pemo de montaje de la guia de

la correa. Ponga la guia en la posi-

ci6n correcta. Apriete el pemo.

5. Vuelva a instalar la cubierta de la

correa.

6. Vuelve a conectar el cable de la bujia.

Accesorio "Z"

Figura 59

2. El centro del accesorio "Z" debe es-

tar entre el centro y la parte super-

ior del agujero en la palanca de

propulsi6n. Ajuste el cable de pro-

pulsi6n de la barrena o el cable de

propulsi6n por tracci6n segt]n sea

necesario, siguiendo las instruccio-

nes a continuaci6n.

Ajuste del cable de propulsibn de la

barrena

1, Deje el motor en marcha hasta que

el tanque de combustible quede va-

cioy el motor se pare,

2, Levante el quitanieves con el extre-

mo frontal del alojamiente de la ba-

rrena hacia abajo,

3, Meta el cable por el resorte hasta

exponer la porci6n roscada del ca-

ble (Figura 60).

C6MO REVISAR Y AJUSTAR

LOS CABLES

Los cables se ajustan en la f_brica y no Extremoeuadrado

deberia ser necesario ajustarlos. Si se

se dan de si o est_n flojos, ajQstelos.

Siempre que cambie o ajuste las

correas tendr_ que ajustar los cables.

Para asegurarse de que est6n bien

ajustados, suelte el accesorio "Z" en

la palanca de propulsibn

(Figura 59).

1, Mueva la palanca de prepulsi6n to-

do Io que pueda hacia adelante

(hasta que toque el tope de pl_sti-

co), Sujete bien el cable, observe

la posici6n del accesorio con res-

pecto al agujero en la palanca de

propulsi6n.

F-0310107L 83

Resorte

del cable

Contratuerca

_ Figura 60

4. Sujete el extreme cuadrado de la

parte roscada con unos alicates y

ajuste la contratuerca hacia afuera

o hacia adentro hasta conseguir el

ajuste correcto. Vuelva a meter el

cable por el resorte y con6ctelo.

_'_I_I] [I]i_]_I__'_III_

AJUSTES DEL CABLE DE PROPULSI6N

1, Deje el motor en marcha hasta que 7, Meta la parte inferior del cable de

el tanque de combustible quede va-

cioy el motor se pare.

2. Levante el quitanieves con el extre-

mo frontal del alojamiento de la ba-

rrena hacia abajo.

3. Afloje los pernos a cada lado del

panel inferior (Figura 61).

Perno Panel inferior

miento

de la

barrena

Figura 61

propulsibn por el soporte de ajus-

te del cable hasta que pueda sacar

el gancho "Z".

8. Saque el gancho "Z" del soporte

de ajuste del cable. Mueva el gan-

cho "Z" hacia abajo hasta el si-

guiente agujero de ajuste.

9. Jale el cable de propulsibn por el

soporte de ajuste.

16. Ponga el manguito del cable sobre

el soporte de ajuste del cable.

11. Instale el gancho "Z" en la palan-

ca de propulsibn (Figura 59).

12. Para revisar el ajuste, baje la palan-

ca de propulsi6n y compruebe la

Iongitud de uno de los resortes de

propulsibn. Si el ajuste es el co-

rrecto, la Iongitud del resorte de

propulsibn es:

min. 3 pig. (76 mm,)

m_x. 3-3!8 pig (85 mm,)

(Figura 63).

4. Quite el panel inferior.

5. Desconecte el accesorio "Z" de la

patanca de propulsibn (Figura 59).

6. Saque el manguito del cable del

soporte de ajuste del cable

(Figura 62).

/0 f

-._ Cable de ,_4z/

/f) propulsi6n/

SM_anguito _,_//

delcable .

/':,;7 /MX?/ "_

_ _ GanchO°z"

Soporte de ajuste //

del cable Rgura 62

min. 3, pig.

Resorte de propulsi6n Figura 63

F-O310107L 84

_'_I_I] [I]i_]_I__'_III_

C6MO AJUSTAR 0 REEMPLAZAR LA RUEDA DE FRICCI6N

Cbmo revisar la rueda de friccibn

Si eI quitanieves no avanza, revise la

correa de propulsibn por tracci6n, el ca-

ble de propulsi6n o la rueda de friccibn.

Si la rueda de fricci6n est_ gastada o

daSada, hay que cambiarla. Ver

"Reemplazo de la rueda de fricci6n" en

esta seccibn. Si la rueda de friccibn no

est_ gastada o daSada, revisela de la

siguiente manera.

1. Deje el motor en marcha hasta que

el tanque de combustible quede va-

cioy el motor se pare.

2. Ponga el quitanieves en posidbn

vertical sobre la parte delantera del

alojamiento de la barrena

(Figura 64).

3. Desconecte el cable de la bujia.

4. Afloje !os pernos a cada lado del pa-

nel inferior (Figura 64).

5. Quite el panel inferior.

6. Ponga la palanca de cambio de

velocidades en la posici6n m_s

lenta de velocidad de avance.

inferior

miento

de la

barrena

Perno Figura 64

7. Fijese en la posici6n de la rueda de

fricciOn (consulte la Figura 65). La

distancia correcta "A" desde el lado

derecho de la rueda de fdcci6n

hasta la parte exterior de la caja

del motor es la siguiente:

TamaSo Ilanta Distancia "A"

12 y 13 pulgs. 4-1/8"

16 pulgs. 4-5/16"

Si la rueda de fricci6n no est_ en la

posici6n correct& aj_stela de acuer-

do alas instrucciones siguientes.

Figura 65

Cbmo ajustar la rueda de friccibn

1, Coloque la palanca de cambio de

velocidades en la posici6n m_s

lenta de velocidad de avance.

2. Afloje los pernos en la vara de

control de velocidad (Figura 66).

3. Mueva la rueda de fricci6n a la po-

sici6n correcta (Figura 65).

4. Apriete los pernos que hay en la

vara de control de velocidad

(Figura 66).

5. Instale el panel inferior (Figura 64).

6. Apriete los pernos que hay a cada

]ado del panel inferior.

Varade co_

Afloje los pernos _ _ -

Figura 66

F-0310107L 85

_'_I_I] [I]i_]_I__'_III_

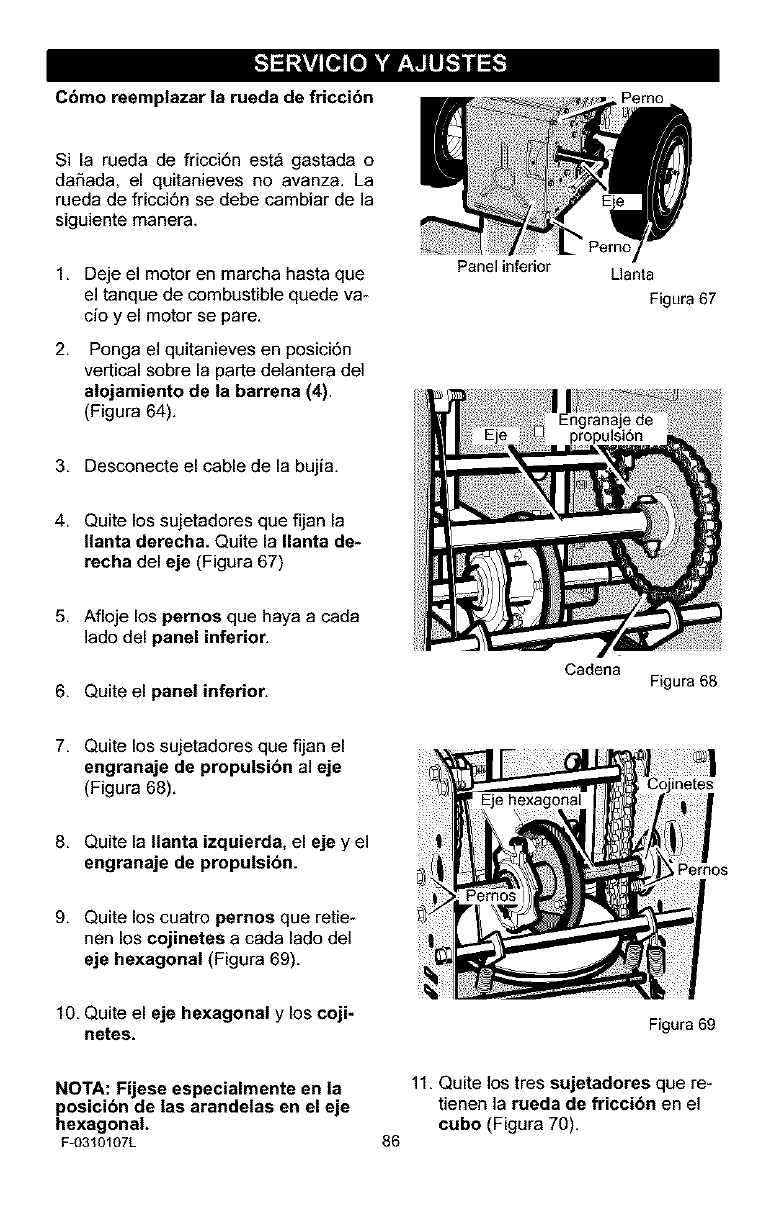

Cbmo reemplazar la rueda de friccibn

Si la rueda de fricci6n est_ gastada o

daSada, el quitanieves no avanza. La

rueda de fricci6n se debe cambiar de la

siguiente manera.

1. Deje el motor en marcha hasta que

el tanque de combustible quede va-

cioy el motor se pare.

2, Ponga el quitanieves en posici6n

vertical sobre la parte delantera del

alojamiento de la barrena (4).

(Figura 64).

Panel infedor Manta

Figura 67

3. Desconecte el cable de la bujia.

4. Quite los sujetadores que fijan la

Ilanta derecha. Quite la nanta de-

recha del eje (Figura 67)

5. Afloje los pernos que haya a cada

lado del panel inferior.

6. Quite el panel inferior.

Cadena Figura 68

7. Quite los sujetadores que fijan el

engranaje de propulsibn al eje

(Figura 68).

8. Quite la Ilanta izquierda, el eje y el

engranaje de propulsibn.

9. Quite los cuatro pernos que retie-

nen los cojinetes a cada lado del

eje hexagonal (Figura 69).

10. Quite el eje hexagonal y los ceji-

netes. Figura 69

NOTA: Fijese especialmente en la

posicibn de las arandelas en el eje

hexagonal.

F-0310107L 86

11. Quite los tres sujetadores que re-

tienen la rueda de friccibn en el

cubo (Figura 70).

12. Quite la rueda de friccibn del cu-

bo. Deslice la rueda de friccibn

fuera del eje hexagonal

13. Instale la nueva rueda de friccibn

en el cubo con los sujetadores que

quit6 antes.

14. InstaIe el eje hexagonal y los eoji-

netes con los cuatro pernos que

quit6 antes (Figura 71).

Asegt_rese de que haya instalado

eorrectamente las arandelas en

su posicibn original. Asimismo,

compruebe que las dos arande-

las est6n correctamente alinea-

das con los brazos del impulsor.

15. Aseg0rese de que el eje hexagonal

gira libremente.

16. Instale la Ilanta izquierda, el eje y el

engranaje de propulsibn con los

sujetadores que quit6 antes. Instale

la cadena en el engranaje de pro-

pulsi6n (Figura 68).

17. Revise el ajuste de la rueda de fric-

ci6n. Consulte "C6mo ajustar la rue-

da de fricci6n" en esta secci6n.

18. AsegOrese de que la rueda de fric-

ci6ny la placa del prepulsor de dis-

co no tienen ni grasa ni aceite.

19. Instale el panel inferior (Figura 67).

20. Apriete los pernos a cada lade del

panel inferior.

21. Instale la Ilanta derecha en el eje

con los sujetadores que quit6 antes.

22. Conecte el cable de la bujia.

Rueda de

Sujetadores Cubo fricci6n

Eje hexagonal

Sujetadores

Figura 70

Arandela

Brazos del impulsor

Cojinetes

Arandela

C_inetes

Arandela

/Arandela

Figura 71

F-0310107L 87

_'_I_I] [I]i_]_I__'_III_

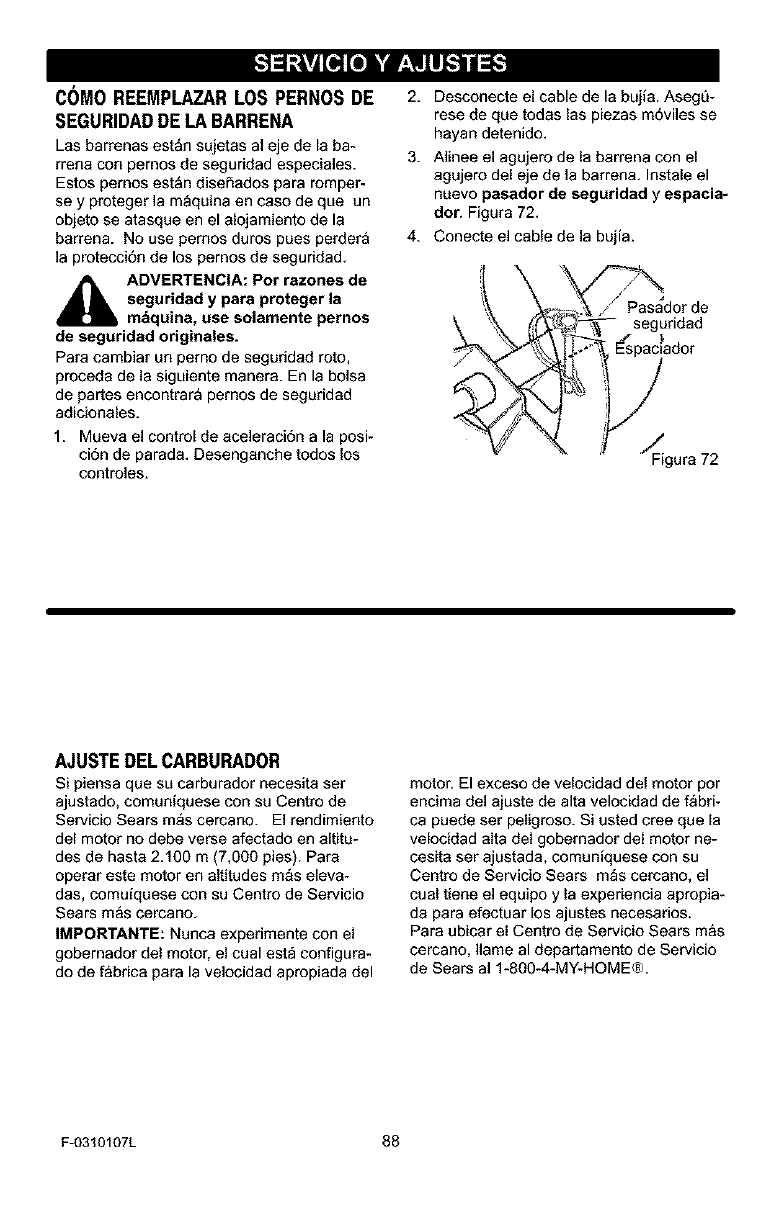

C(_MOREEMPLAZAR LOS PERNOS DE

SEGURIDAD DE LA BARRENA

Las barrenas estan sujetas aI eje de la ba-

rrena con pernos de seguridad especiales.

Estos pernos estan dise5ados para romper-

se y proteger la m_quina en caso de que un

objeto se atasque en el alojamiento de la

barrena. No use pernos duros pues perder&

la protecci6n de los pernos de seguridad.

_DVERTENCIA: Pot razones de

seguridad y para proteger la

m&quina, use solamente pernos

de seguridad originales.

Para cambiar un pemo de seguddad roto,

proceda de la siguiente manera. En la bolsa

de partes encontrara pemos de seguridad

adicionales.

1. Mueva el control de aceleracidn a la posi-

cidn de parada. Desenganche todos los

controles.

2. Desconecte el cable de la bujia. AsegQ-

rese de que todas las piezas m6viles se

hayan detenido.

3. AIinee el agujero de la barrena con el

agujero del eje de la barren& Instale el

nuevo pasador de seguridad yespacia-

dor. Figura 72.

4. Conecte el cable de la bujia.

_ _ -jseguridad

_5_d or dei _;ador

_gura 72

AJUSTE DEL CARBURADOR

Si piensa que su carburador necesita set

ajustado, comuniquese con su Centro de

Servicio Sears m_s cercano. El rendimiento

del motor no debe verse afectado en altitu-

des de hasta 2,100 m (7,000 pies). Para

operar este motor en altitudes mas eleva-

das, comuiquese con su Centro de Servicio

Sears mas cercano,

IMPORTANTE: Nunca experimente con el

gobernador del motor, el cual est_ configura-

do de fabrica para la velocidad apropiada del

motor, El exceso de velocidad del motor per

encima del ajuste de alta velocidad de fabri-

ca puede set peligroso. Si usted cree que la

velocidad alta del gobernador del motor ne-

cesita set ajustada, comuniquese con su

Centro de Servicio Sears m_s cercano, el

cual tiene el equipo y la experiencia apropia-

da para efectuar los ajustes necesarios,

Para ubicar el Centro de Servicio Sears mas

cercano, flame al departamento de Servicio

de Sears al 1-800-4-MY-HOME®.

F-0310107L 88

_DVERTENCIA: Nunca guar-

de su quitanieves en am*

bientes interiores o en un

brea cerrada y mal ventilada. Si

queda gasolina en el tanque, los va-

pores podrian alcanzar alguna lla-

ma expuesta, chispa o llama piloto

de una caldera, calentador de

agua, secadora de ropa, cigarrillo,

etc.

Para prevenir el dafio (si el quitanieves

no se usa por m_s 30 dias) prep_relo

como se indica a continuaci6n.

QUITANIEVES

1. Limpie todo el quitanieves.

2. Lubrique todos los puntos de lubri-

caci6n. Consulte la secci6n de Man-

tenimiento.

3. Aseg_rese de que todas las tuercas,

pemos y tomillos est6n bien apreta-

dos. Inspeccione todas las piezas

m6viles visibles para detectar da-

fios, roturas y desgaste. Haga los

reemplazos necesarios.

4. Retoque todas las superficies oxida-

das o que tengan la pintura saltada;

lijelas suavemente antes de aplicar

la pintura.

5. Cubra las piezas de metal expuesto

del soplador del alojamiento de ]a

barrena y del impulsor, con un anti-

corrosivo, tal como un lubricante en

aerosol.

NOTA: Una revisi6n o afinamiento

anual hecho en un Centro de Servicio

Sears es una buena manera de asegu-

rar que su quitanieves le brinde el m_-

ximo rendimiento la siguiente

temporada.

MOTOR

Deber_ sacar la gasolina del tanque o

prepararla para prevenir la formaci6n

de dep6sitos de goma en el tanque, ill-

tro, manguera y carburador durante el

almacenamiento. Adem_s, durante el

almacenamiento, la gasolina mezclada

con alcohol que contiene etanol o me-

tanol (llamada a veces gasohol) atrae

agua, y 6sta actDa sobre la gasolina

formando _cidos que dafian el motor.

1. Deje el motor en marcha hasta que

el tanque quede vacio y el motor se

pare.

2. Si no quiere sacar la gasolina, use el

estabilizador de combustible provis-

to con la unidad, o compre estabili-

zador de combustible Craftsman

Nero. 3550. Afiada el estabilizador

de combustible a cualquier cantidad

de gasolina que permanezca en el

tanque para minimizar los dep6sitos

de goma y _cido. Si el tanque est_

casi vacio, mezcle el estabilizador

con gasolina fresca en un recipiente

separado y afiada un poco de esta

mezcla al tanque.

3. Siempre siga las instrucciones del

envase del estabilizador. Luego de

afiadir el estabilizador, encienda el

motor y d6jelo correr por 10 minutos

por Io menos para permitir que la

mezcla alcance el carburadon

4. Cambie el aceite del motor

5. Lubrique el _rea del pist6n/cilindro.

Para hacerlo, saque primero la bujia

y coloque una gotas de aceite de

motor limpio en el z6calo de la bujia.

Luego cubra el z6calo con un patio

para absorber el exceso de aceite. A

continuaci6n, jale la manija de arran-

que manual unas dos o tres veces

para hacer girar el motor. Finalmen-

te, reinstale la bujia y conecte el ca-

ble.

OTRAS INDICACIONES

1. Si fuera posible, guarde su quita-

nieves dentro de un recinto, cubri6n-

dolo para protegerlo del polvo y la

suciedad.

2. Si debe guardar el quitanieves afue-

ra, col6quelo sobre bloques para le-

vantarlo del suelo.

3. Cubra el quitanieves con una cubier-

ta protectora apropiada que no re-

tenga humedad. No use pl_stico.

IMPORTANTE: Nunca cubra el quita-

nieves mientras las _reas del motor y

del escape est6n todavia calientes.

F-0310107L 89

|f:1:]_:_ Im]_I[eZ_:WIIlrJ_e,][_ I"];=IV:\VJ_fP:_"]

PROBLEMA

Dificultad de

arranque

CAUSA CORRECCION

Bujia defectuosa. Reemplacela bujfa defectuosa.

Agua o suciedad en el sistema Saque el combustible del tanque.

de combustible. A_ada combustible fresco.

El motor funciona Linea de combustible bloqueada, Limpie la llnea de combustible;

err_ticamente falta de combustible o mezcla de revise la existencia de

combustible vieja, combustible en el tanque,

agregue gasolina fresca si es

necesario.

El motor se para Unidad funcionando con Coloque la palaaca de

estrangulador activado, estrangulador en la posici6n

DESACTIVADO.

El motor fonciona Agua o suciedad en el sistema Saque el combustible del tanque.

err_ticamente; de combustible. ASada combustible fresco.

_rdida de

)otencia

Vibracibn excesiva Piezas sueltas; propulsor Pare el motor inmediatamente.

daSado. Saque la Ilave de encendido.

Apriete todos los sujetadores y

realice todas las reparaciones

necesarias. Si la vibraci6n

contint_a, ]leva la unidad a su

Centro de Servicio Sears.

Le unidad no se Correa de propulsi6n por Reemplace la correa de

puede propulsar atracci6n floja o daSada, propulsi6n por tracci6n.

ei miema

Ajuste incorrecto del cable de Ajuste cable de propulsi6n por

propulsi6n por tracci6n, tracci6n.

Rueda de fricci6n gastada o Reemplace la rueda de fricci6n.

daSada.

La unidad no Correa de propulsi6n de la Reemplace la correa de

descarga la nieve barrena suelta o daSada, propulsi6n de la barren&

El cable de control de la barrena Ajuste el cable de control de la

no est& ajustado correctamente, barrena.

Perno de seguridad roto. Reemplace el pemo de

seguridad.

Canal de descarga obstruido Pare el motor inmediatamente y

desconecte el cable de la bujia.

Limpie el canal de descarga y la

parte de adentro del alojamiento

de la barrena.

Qbjeto extraSo atascado en la

barrena. Pare el motor inmediatamente y

desconecte el cable de la bujia.

Retire el objeto atascado en la

barrena.

F-0310107L 90

SEARS, ROEBUCK AND CO.

Garantia limitada de cumplimiento con el Sistema Federal

de control de emisiones y con el sistema de control de

emisiones del Estado de California

Motores peque_os para vehiculos todo terreno

CONTROL DE EMISIONES DE

CALIFORNIA Y DE LA AGENCIA DE

PROTECCI(3N AMBIENTAL (EPA) DE

E.U.A. -DECLARACI(3N DE LA

GARANT|A

La Agencia de Protecci6n Ambiental de los

Estados Unidos ("EPA'), el Consejo de Cali-

fornia para los Recursos del Aire ("CARB") y

Sears, Roebuck and Co. tienen el placer de

explicar Io que es la Garantia Federal y de Ca-

lifornia para Sistemas de Control de Emisio-

nes de su nuevo motor pequeSo para

vehicalos todo terreno. En California, los mo-

tores pequeSos para vehfculos todo terreno

de mode]o 1995 y modelos de aSos postedo-

res deben ser diseSados, construidos y equi-

pados para cumplir con las estdctas normas

anti contaminaci6n del Estado. En otros esta-

dos, los motores modelo 1997 y modelos de

aSos postedores deben estar diseSados,

construidos y equipados, al momento de su

venta, para que cumplan con las disposicio-

nes de la EPA acerca de motores pequeSos

para vehiculos todo terreno. Sears, Roebuck

and Co., garantizar_ el sistema para el control

de emisiones de su motor pequeSo para vehi-

culos todo terreno por los periodos de tiempo

que se mencionan m_s adelante, siempre y

cuando su motor pequeSo para vehfculos todo

terreno no haya sufddo algt_n abuso, negligen-

cia, modificaci6n no aprobada o mantenimien-

to indebido.

Su sistema para el control de emisiones puede

incluir partes como el carburador, el sistema

de encendido y el sistema de escape. Tambi6n

puede incluir el sistema de descompresi6n y

otras unidades relacionadas con las emisio-

nes.

Cuando surja una condici6n protegida por la

garantfa, Sears, Roebuck and Co., reparara

su motor pequeSo para vehfculos todo terreno

sin costo alguno para usted por concepto de

diagnSstico, partes y mano de obra.

SISTEMA PARA EL CONTROL DE

EMISIONES DEL FABRICANTE -

COBERTURA DE LA GARANT|A

Los sistemas para el control de emisiones del

modelo 1995 y modelos de aSos postedores

de motores pequeSos para vehfculos todo te-

rreno en California est_n garantizados por dos

aSos, tal y como se menciona en ]a presente

garantfa. En otros estados, los motores mode-

Io 1997 y modelos de aSos postedores tam-

bi6n est_n garantizados pot dos aSos. En

caso de que, durante dicho pedodo de la ga-

rantfa, cualquier pieza del motor, relacionada

con emisiones est6 defectuosa en sus mate-

dales o mano de obra, Sears, Roebuck and

Co., reparar_ o cambiara dicha pieza.

RESPONSABILIDADES DEL

PROPIETARIO DE LA GARANTiA

Como propietado del motor pequeSo para ve-

hfculos todo terreno usted es responsable de

que se Ileve a cabo el mantenimiento requed-

do que se menciona en el Manual del usuado,

pero Sears, Roebuck and Co., no negar& la

garantfa t)nicamente debido a la falta de un re-

cibo o a que usted no proporcione una prueba

escdta de que se ha ]levado a cabo el manteni-

miento programado.

No obstante, usted, como propietario del mo-

tor pequeSo para vehicalos todo terreno, de-

ber_ estar consciente de que Sears, Roebuck

and Co., le puede negar ]a cobertura de la ga-

rantfa si su motor o alguna parte del mismo ha

fallado debido a abuso, negligencia, manteni-

miento inadecuado o modificaciones no apro-

badas.

Usted es responsable de presentar su motor

pequeSo para vehiculos todo terreno en el Ta-

ller de Servicio Autodzado de Sears, Roebuck

and Co., en cuanto surja el problema. Las re-

paraciones bajo la garantia deben Ilevarse a

cabo dentro de un pedodo de tiempo razona-

ble que no exceda de 30 dias.

Se puede programar el servicio de garantia

]]amando al Taller de Servicio Autorizado de

F-0310107L 91

Sears, Roebuck and Co., o a Sears, Roebuck

and Co., al 1-800473-7247 (]lamada gratui-

ta en E.U.A.).

NOTA IMPORTANTE

Esta declaraci6n de garantfa explica los dere-

chos y las obligaciones que usted tiene de

conformidad con la Garantia del Sistema para

el Control de Emisiones ("Garantfa SCE'), la

coal Sears, Roebuck and Co., le proporciona

de conformidad con las leyes de California.

Consulte tambi6n las Garantias Limitadas de

Sears, Roebuck and Co., que se adjuntan a la

Garantia SCE en una hoja aparte y que tam-

bi6n le proporciona Sears, Roebuck and Co.,

La Garantfa SCE t_nicamente se aplica en el

sistema para el control de emisiones de su

motor nuevo. Hasta el punto en donde no haya

ning_n conflicto en t6rminos entre la Garantia

SCE y la Garantfa de Sears, Roebuck and Co.,

la Garantfa SCE aplicara para caalquier cir-

cunstancia a excepci6n de aquella en que la

Garantia de Sears, Roebuck and Co., pueda

proporcionar un periodo de garantia m_s lar-

go. La Garantfa SCE y la Garantfa de Sears,

Roebuck and Co., describen importantes de-

rechos y obligaciones que usted tiene con res-

pecto a su motor nuevo.

SSIo se puede Ilevar a cabo el servicio de ga-

rantfa en un Taller de Servicio Autorizado de

Sears, Roebuck and Co. AI momento de solici-

tar un servicio de garantfa, se debe presentar

una prueba de la fecha de compra pot parte

del comprador original. El comprador pagara

cualquier cargo pot concepto de Ilamadas de

servicio y/o transportaci6n de productos des-

de y para el lugar en donde se Ileve a cabo el

trabajo de inspecci6n y/o garantia. El compra-

dor ser& responsable de cualquier daSo o p6r-

dida en el que se incurra con relaci6n a la

transportaci6n de caalquier motor o caalquier

parte del mismo que se presente para inspec-

ci6n y/o trabajo de garantla.

Si tiene alguna pregunta con relaci6n a sus de-

rechos y responsabilidades, deber_ Ilamar a

Sears, Roebuck and Co., al 1-800473-7247.

GARANT|A DEL SISTEMA PARA EL

CONTROL DE EMISIONES

Garantia del Sistema para el Control de Emi-

siones ("Garantfa SCE") de motores peque-

5os para vehfcolos todo terreno modelo 1995

y modelos de aSos postedores en California

(para otros estados, motores modelo 1997 y

aSos posteriores):

F-0310107L 92

A. CAMPO DE APLICACI(3N: Esta garantia

debera aplicarse a los motores pequeSos para

vehiculos todo terreno modelo 1995 y mode-

los de aSos posteriores en California (para

otros estados, motores modelo 1997 y mode-

los de aSos posteriores). El Periodo de la Ga-

rantfa SCE se iniciar& en la fecha de entrega

del nuevo motor o equipo al comprador origi-

nal y continuara durante los siguientes 24 me-

ses consecutivos.

B. COBERTURA GENERAL DE LA GA-

RANTiA DEL SISTEMA PARA EL CON-

TROL DE EMISIONES: Sears, Roebuck and

Co. garantiza al comprador original del nuevo

motor o equipo y a cada comprador subse-

cuente que su motor pequeSo para vehiculos

todo terreno est,:

1. DiseSado, construido y equipado para que

cumpla con todas las disposiciones aplicables

adoptadas por el Consejo para los Recursos

del Aire de conformidad con su autoridad es-

pecificada en los Capitulos 1 y 2, Pade 5, Divi-

siSn 26 de] CSdigo de Salud y Seguddad, y

2. Libre de defectos en sus materiales y mane

de obra, Io cual cause en cualquier momento

durante el Periodo de la Garantfa SCE, la falla

de una parte relacionada con emisiones y que

este bajo la garantia en caanto a que no sea

id6ntica en sus materiales a la parte descrita

en la solicitud de motor del fabdcante para su

certificaci6n.

C. La Garantia SCE s61oataSe alas partes de

su motor relacionadas con emisiones de la si-

guiente manera:

1. Cualquier parte relacionada con emisiones

que no se especifique come de cambio, tal y

come se requiere en el mantenimiento especi-

ficado en el Manual del Propietario, deber& ga-

rantizarse por el Periodo de la Garantia SCE.

Si dicha parte falla durante el Periodo de la Ga-

rantfa SCE, Sears, Roebuck and Co. la repa-

rar_ o cambiar_ de acuerdo con la Subsecci6n

4 que se menciona m_s adelante. Cualquier

parte reparada o cambiada de conformidad

con la Garantia SCE debera estar garantizada

pot el resto del Periodo de la misma.

2. Cualquier parte garantizada y relacionada

con emisiones que est6 especificada s61o pa-

ra inspecciones regulates conforme al Manual

del Propietario deber& estar garantizada pot el

Periodo de la Garantia SCE. Una declaraci6n

en dichas instrucciones por escrito a efecto de

"reparar o cambiar tal y como sea necesario"

no reducir_ el Periodo de la Garantia SCE. Di-

cha parle reparada o cambiada conforme a la

GarantiaSCEdeberagarantizarsepotelresto

delPeriododelamisma.

3.Cualquierpartegarantizadayrelacionada

conemisionesqueseespecifiqueparacam-

bio,deconformidadconelManualdelPropie-

tario,deberagarantizarseporelperiodode

tiempoprevioalprimerpuntodecarnbiode

esa parte. Si la parte falla antes del primer

cambio programado, Sears, Roebuck and Co.

reparar& o cambiara esa parte de acoerdo con

la Subsecci6n 4 que se menciona mas adelan-

te. Cualquier parte relacionada con emisiones

que se repare o cambie de conformidad con la

Garantia SCE deber_ estar garantizada por el

resto del Periodo de la misma previo al primer

punto de cambio programado de esa parte re-

lacionada con emisiones.

4. La reparaci6n o el cambio de cualquier parte

garantizada y relacionada con emisiones de

conformidad con esta Garantia SCE se debe-

r_ Ilevar a cabo, sin cargo alguno para el pro-

pietario, en un Taller Autorizado de Servicio de

Sears, Roebuck and Co.

5. No se cargara al propietario el costo per tra-

bajo de diagn6stico, el coal Ileva a la determi-

naci6n de que una parte protegida per la

Garantia SCE si eat_ defectuosa, provisto que

dicho trabajo de diagndstico se Ileve a cabo en

un Taller Autorizado de Servicio de Sears,

Roebuck and Co.

6. Sears, Roebuck and Co. sera responsable

de dafios a otros componentes originales del

motor o modificaciones aprobadas que proba-

blemente sean causados por una falla com-

prendida en la garantia de una parte

relacionada con emisiones cubierta por la Ga-

rantfa SCE.

7. Durante el Periodo de la Garantia SCE,

Sears, Roebuck and Co. deber_ conservar un

suministro de partes garantizadas y relaciona-

das con emisiones que sea suficiente para

cumplir la demanda esperada de esas partes

relacionadas con emisiones.

8. Se puede utilizar cualquier parte de repues-

to relacionada con emisiones autorizada y

aprobada por Sears, Roebuck and Co. para

utilizarse en el desempeSo de cualquier man-

tenimiento o cambio de la Garantia SCE, la

coal se proporcionar& sin cargo alguno para el

propietario. Dicho uso no reducira las obliga-

clones de Sears, Roebuck and Co. conforme

a la Garantia SCE.

9. Las partes que se agreguen o modiflquen

sin aprobaci6n no se podran utilizar para mo-

dificar o reparar un motor de Sears, Roebuck

and Co. Dicho uso anula esta Garantia SCE y

conformara las bases suficientes para recha-

zar la demanda de una Garantia SCE. Sears,

Roebuck and Co. no ser& responsable, con-

forme a esta garantia, por las fallas de coal-

quier parte garantizada de un motor de Sears,

Roebuck and Co. causadas per el uso de di-

cha parte agregada o modificada sin aproba-

ci6n.

LAS PARTES RELACIONADAS CON

EMISIONES INCLUYEN A LAS

SIGUIENTES:

1. Unidad del carburador y sus componentes

internes

a) Filtro de combustible

b) Empaques (juntas) del carburador

c) Tubo de entrada

2. Unidad de filtro de aire

a) Elemento del filtro de aire

3. Sistema de encendido, que incluye:

a) Bujia de encendido

b) M6dulo de encendido

c) Ensamblaje del volante

4. Silenciador catalitico (siesta equipado)

a) Empaque del silenciador (si est_ equipado)

b) Colector de escape (siesta equipado)

5. Ensamblaje del respiradero del carter del ci-

g(ieftal y sus componentes

a) Tubo de conexi6n del respiradero

10/22/99 EPA/CARB

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

F-03t0107L 93

NOTA

F-O310107L 94

NOTA

F-O310107L 95

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

6E/ARS

@Sears, Roel_ and Co.

® Registered Trademark /TM Trademark /SMService Mark of Sears, Roebuck and Co

@Mama Registrada /TMMama de Fabrica /sM Mama de Servicio de Sears, Roebuck and Co

MCMarque de commerce /MUMarque depos_e de Sears, Roebuck and Co

Craftsman 536887994 User Manual SNOWTHROWER, GAS Manuals And Guides L0312021

CRAFTSMAN Snowthrower, Gas Manual L0312021 CRAFTSMAN Snowthrower, Gas Owner's Manual, CRAFTSMAN Snowthrower, Gas installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
