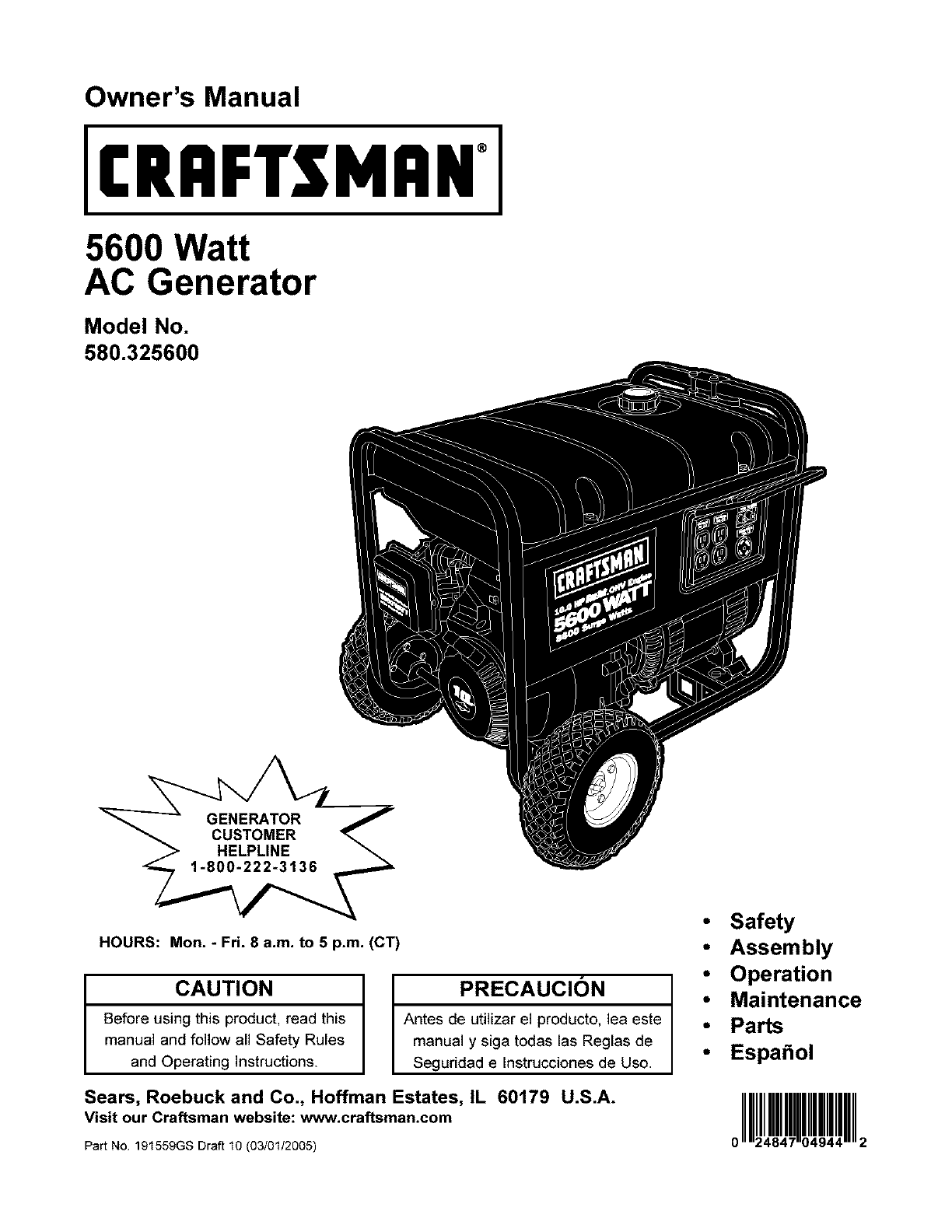

Owner's Manual

ICRAFTSMAN°I

AC Generator

Model No

580.325600

GENERATOR J

CUSTOMER

HELPLINE

1"800__ "_

HOURS: Mono-FrL8am toSpm (CT)

CAUTION

Before using this product, read this

manual and follow all Safety Rules

and Operating Instructions.

PRECAUCION

Antes de utilizar el producto, tea este

manual y siga todas las Reglas de

Seguridad e Instrucciones de Uso.

Sears, Roebuck and Co, Hoffman Estates, IL 60179 USA.

visit our Craftsman website: www craftsman com

Part NO 191559GS Draft 10 (03/01/2005)

• Safety

•Assembly

•Operation

•Maintenance

•Parts

•Espa_ol

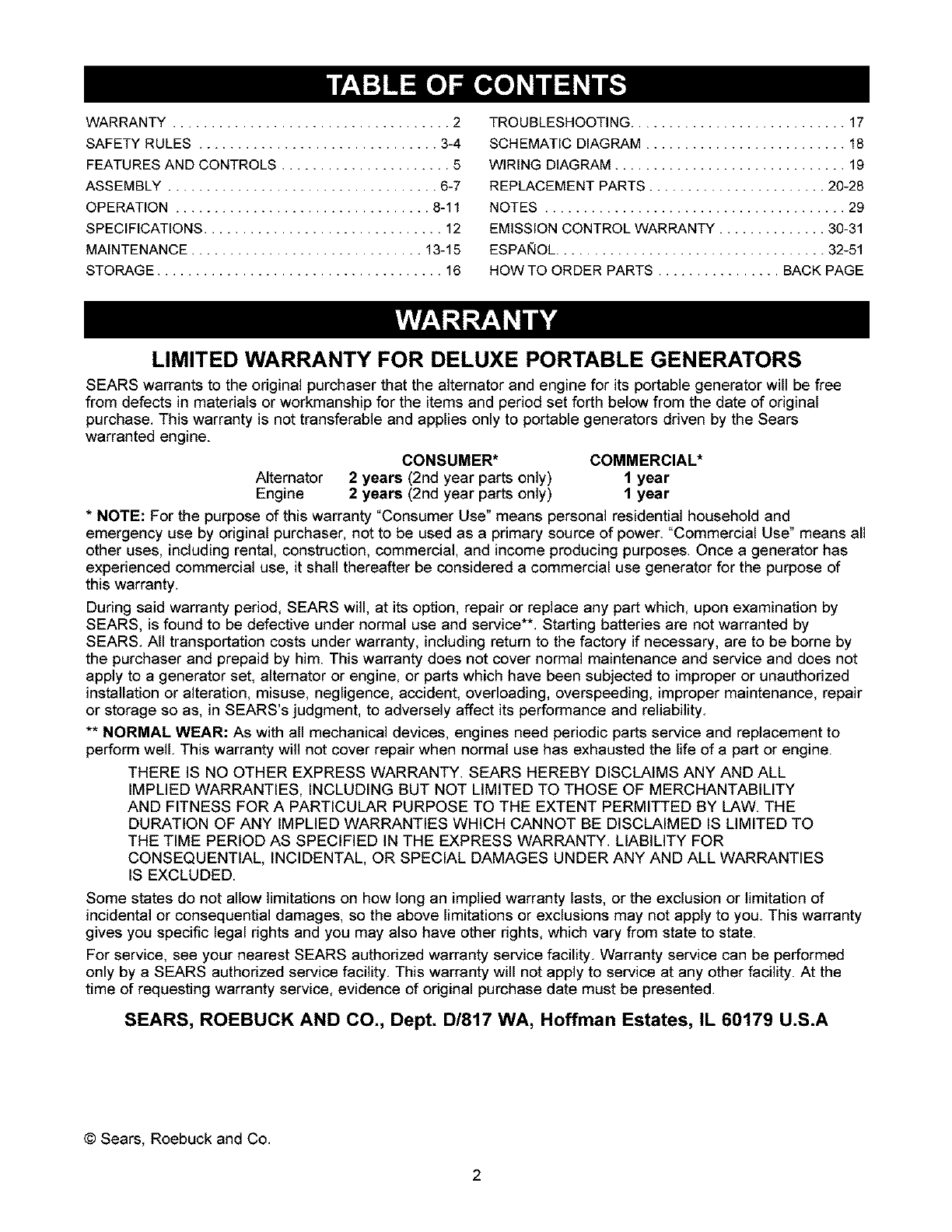

WARRANTY .................................... 2

SAFETY RULES ............................... 3-4

FEATURES AND CONTROLS ...................... 5

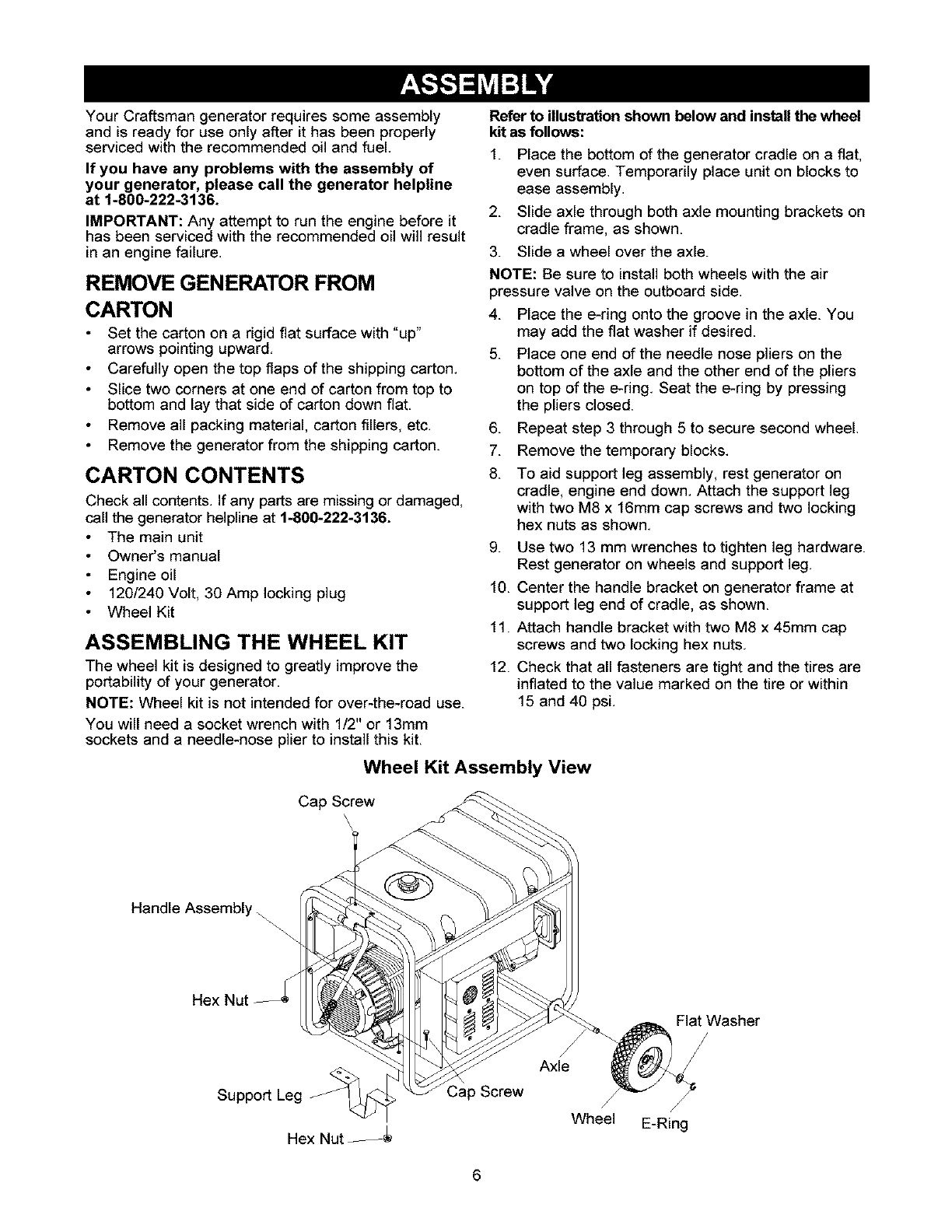

ASSEMBLY ................................... 6-7

OPERATION ................................. 8-11

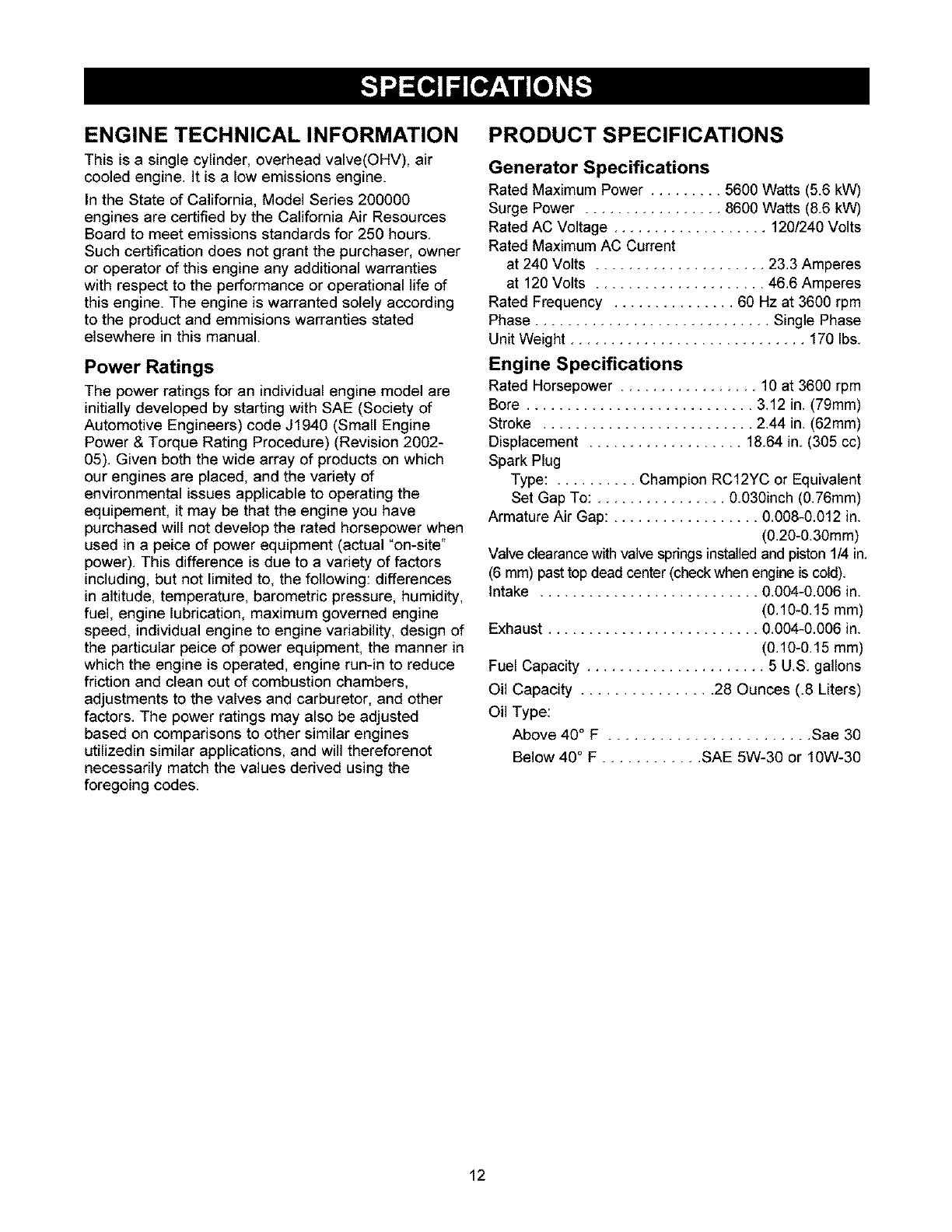

SPECIFICATIONS ............................... 12

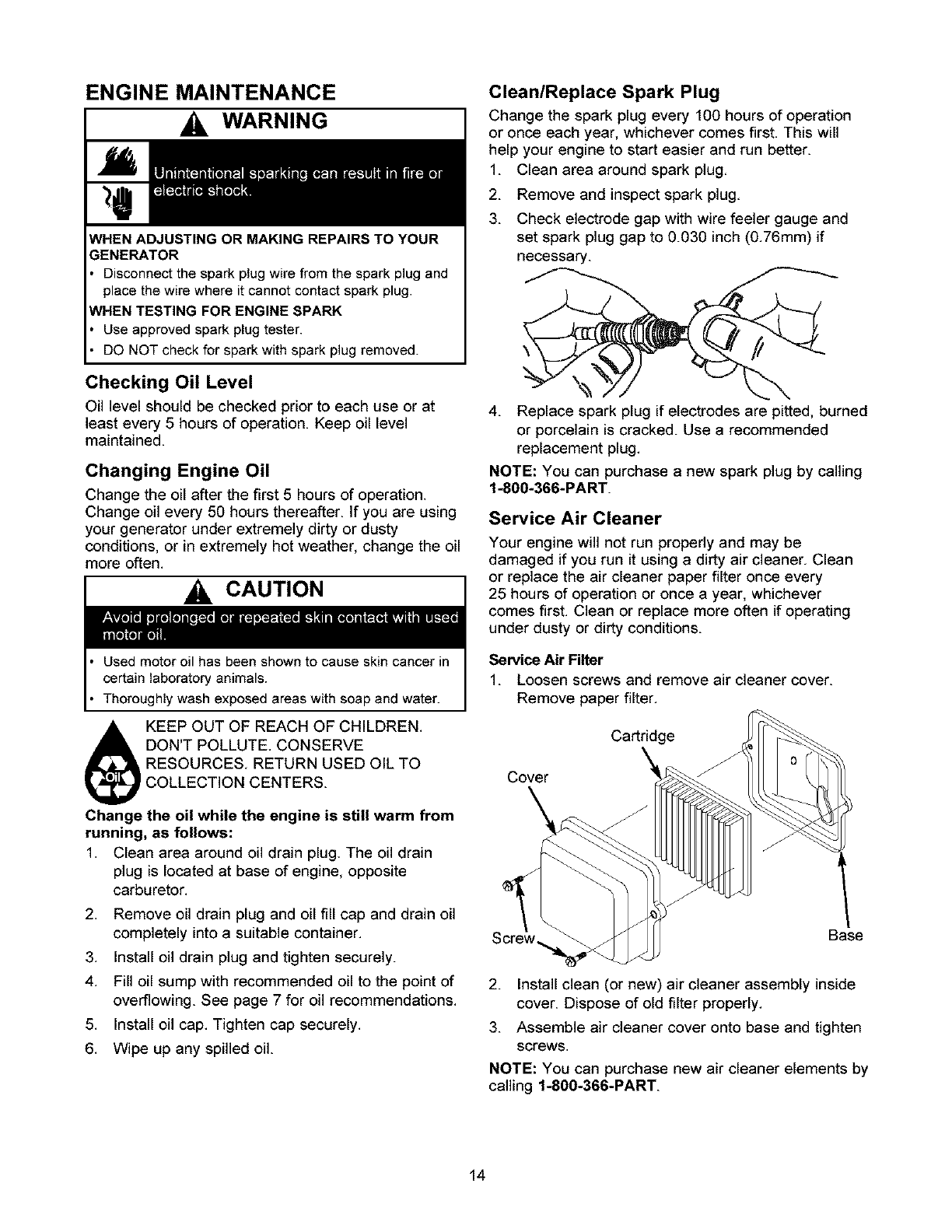

MAINTENANCE .............................. 13-15

STORAGE ..................................... 16

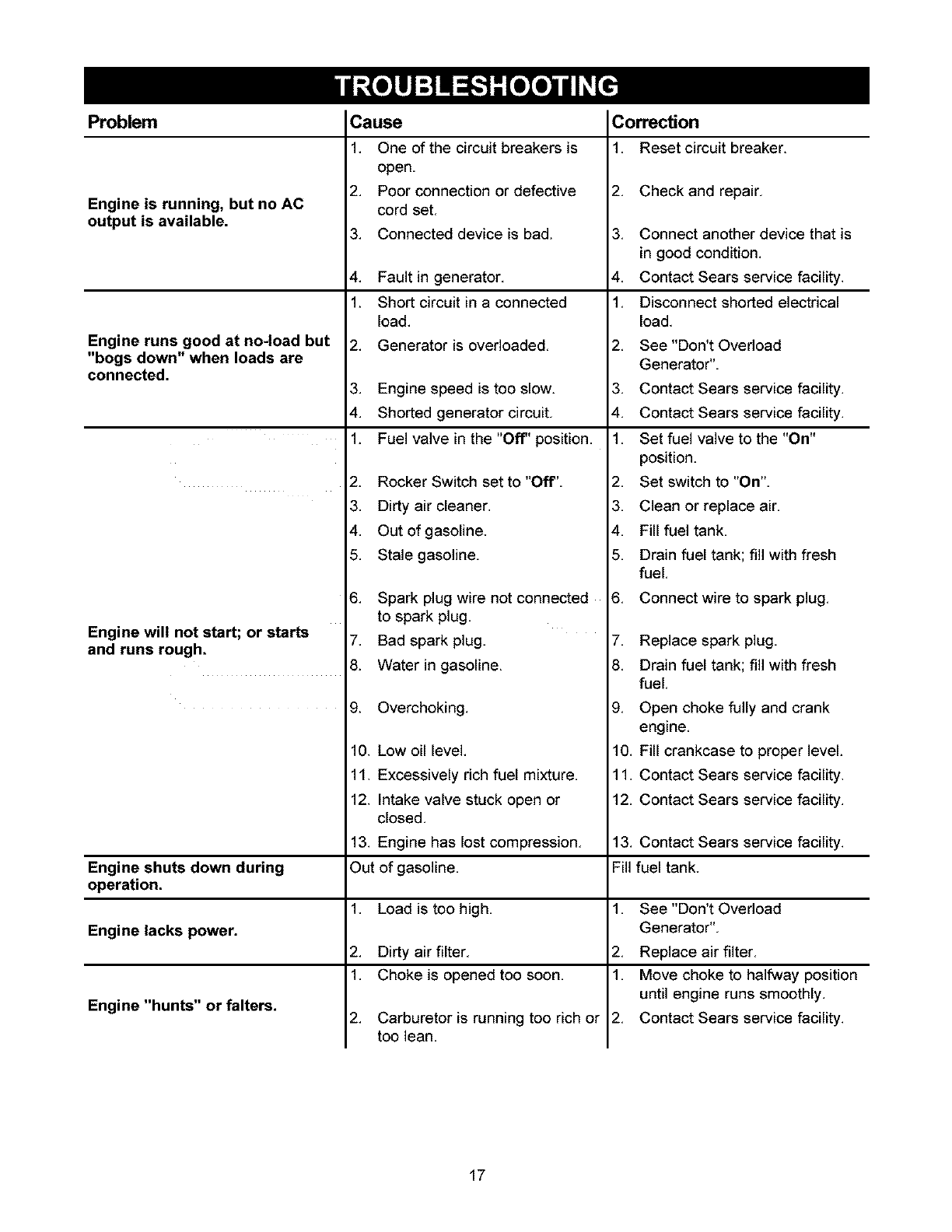

TROUBLESHOOTING ............................ 17

SCHEMATIC DIAGRAM .......................... 18

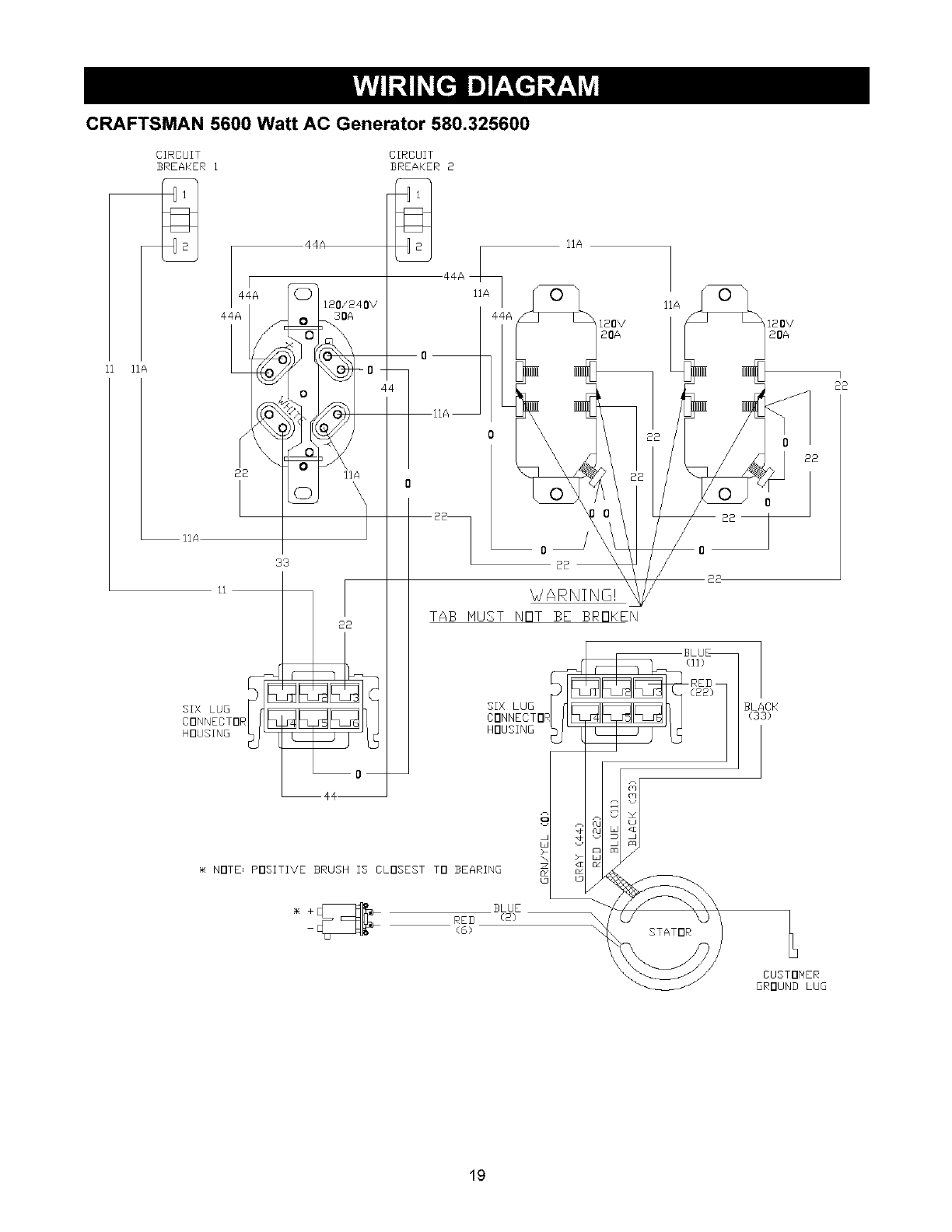

WIRING DIAGRAM .............................. 19

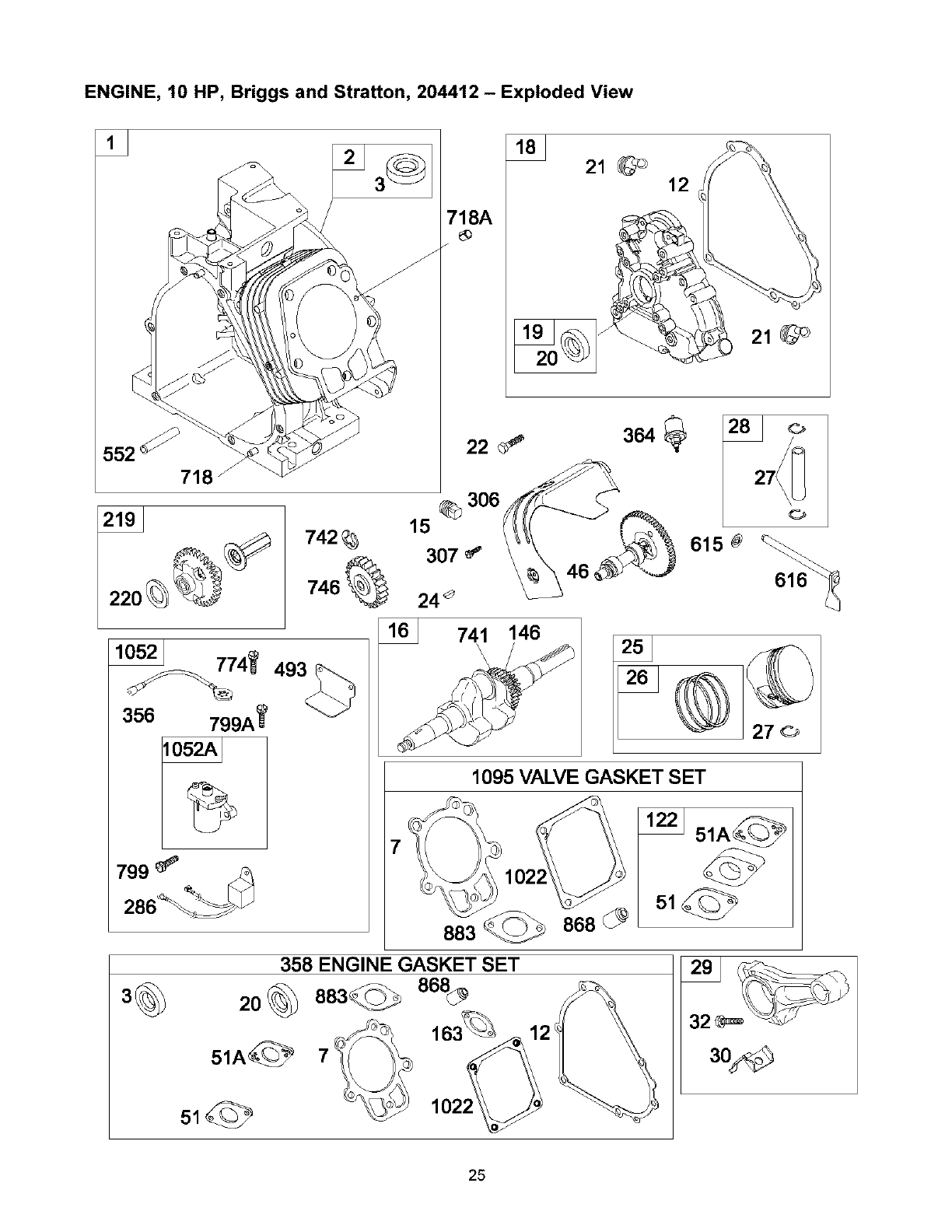

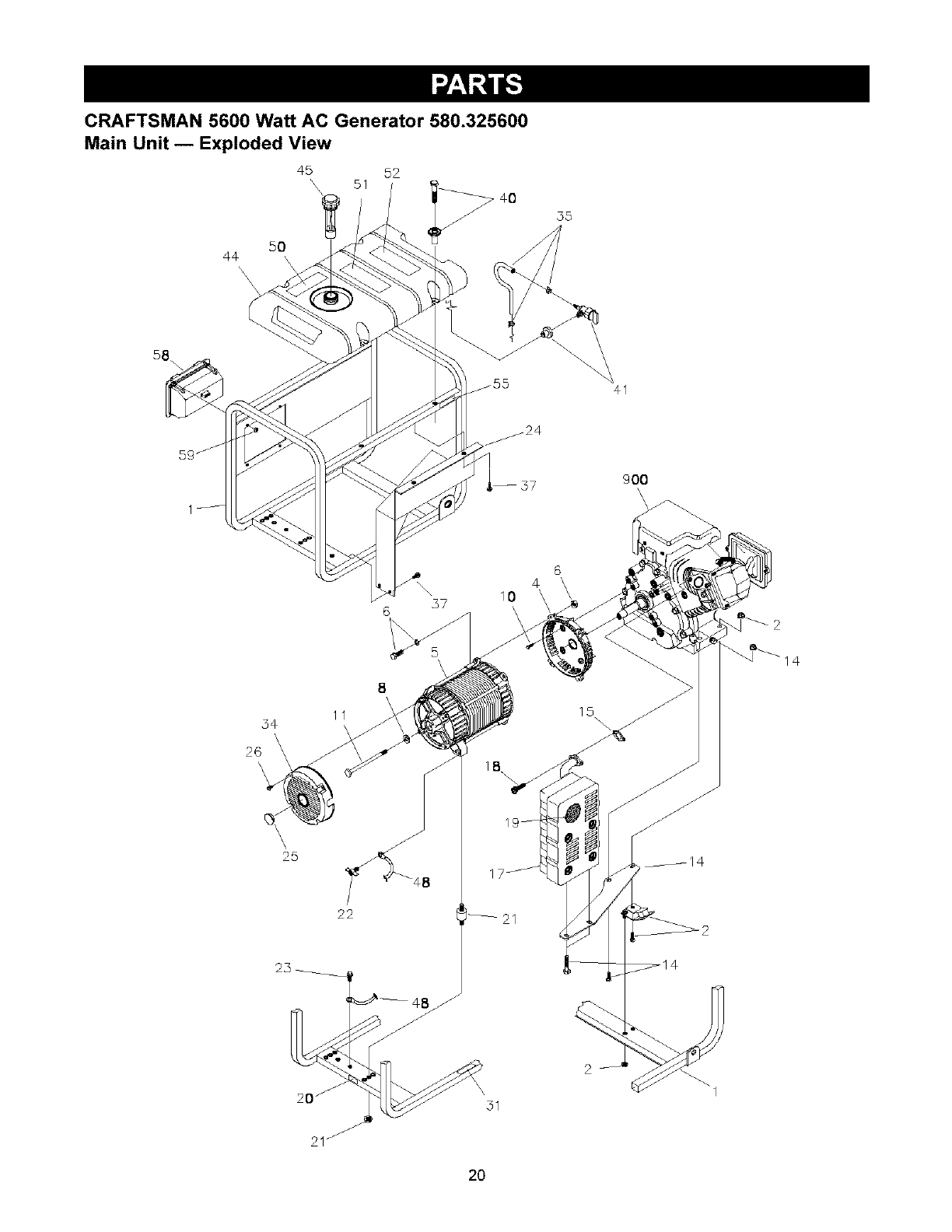

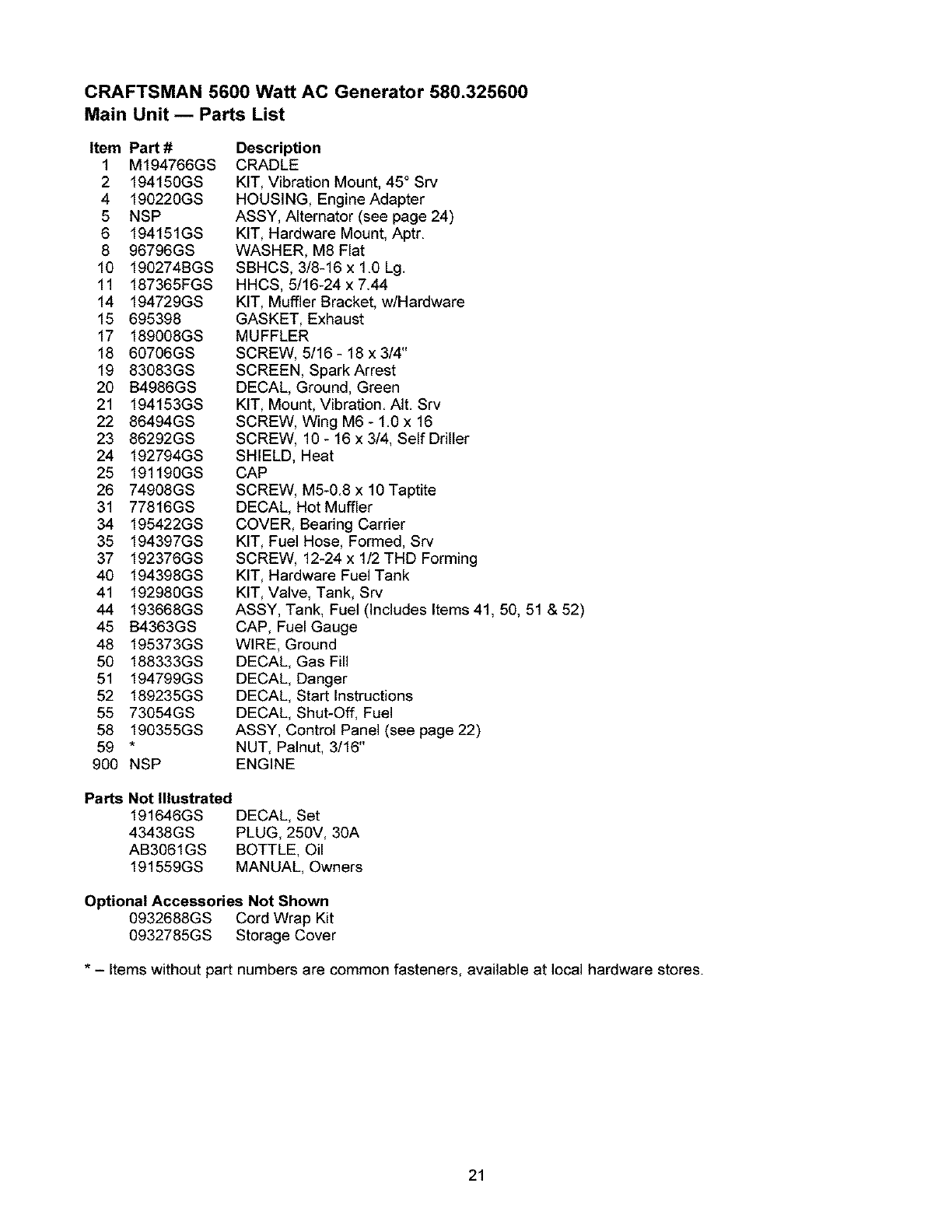

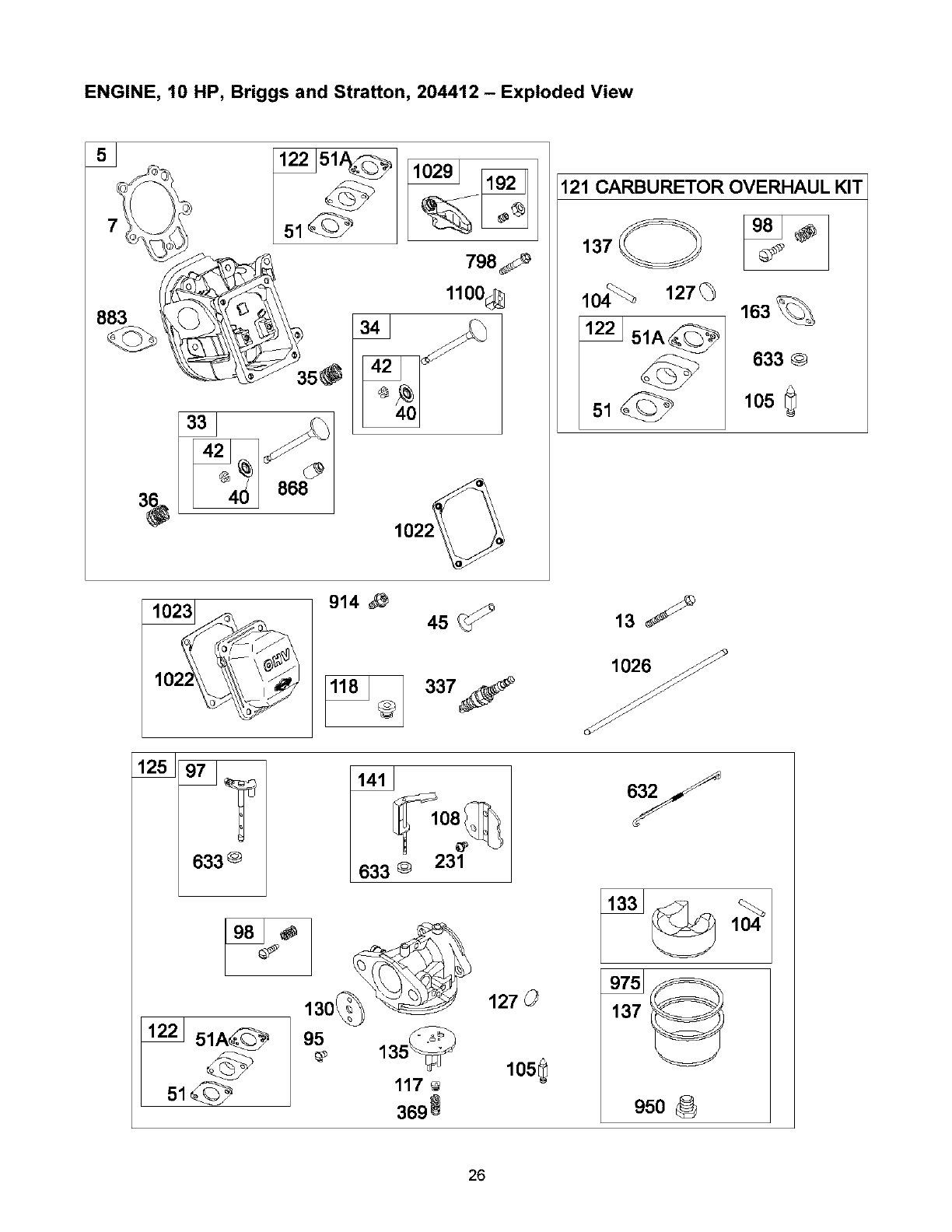

REPLACEMENT PARTS ....................... 20-28

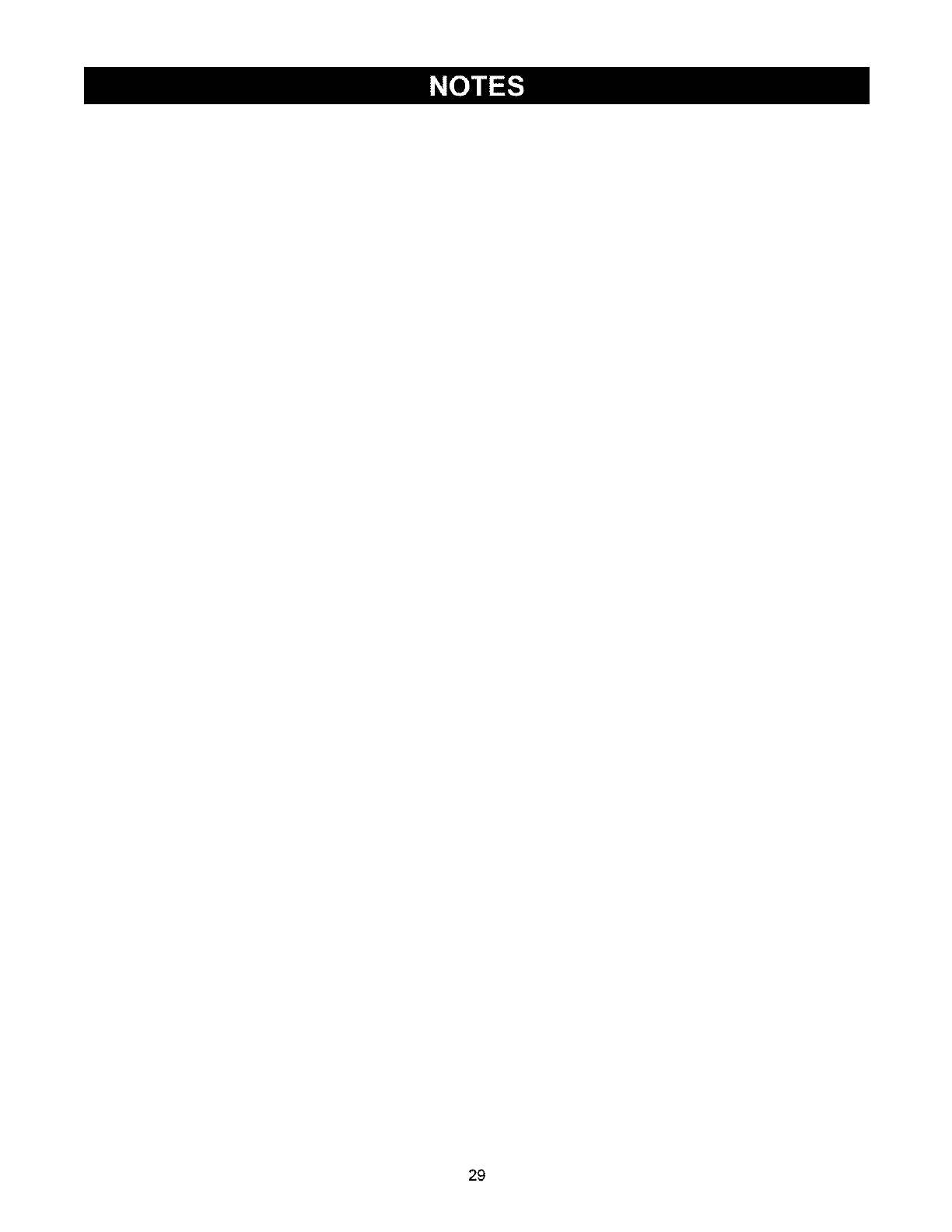

NOTES ....................................... 29

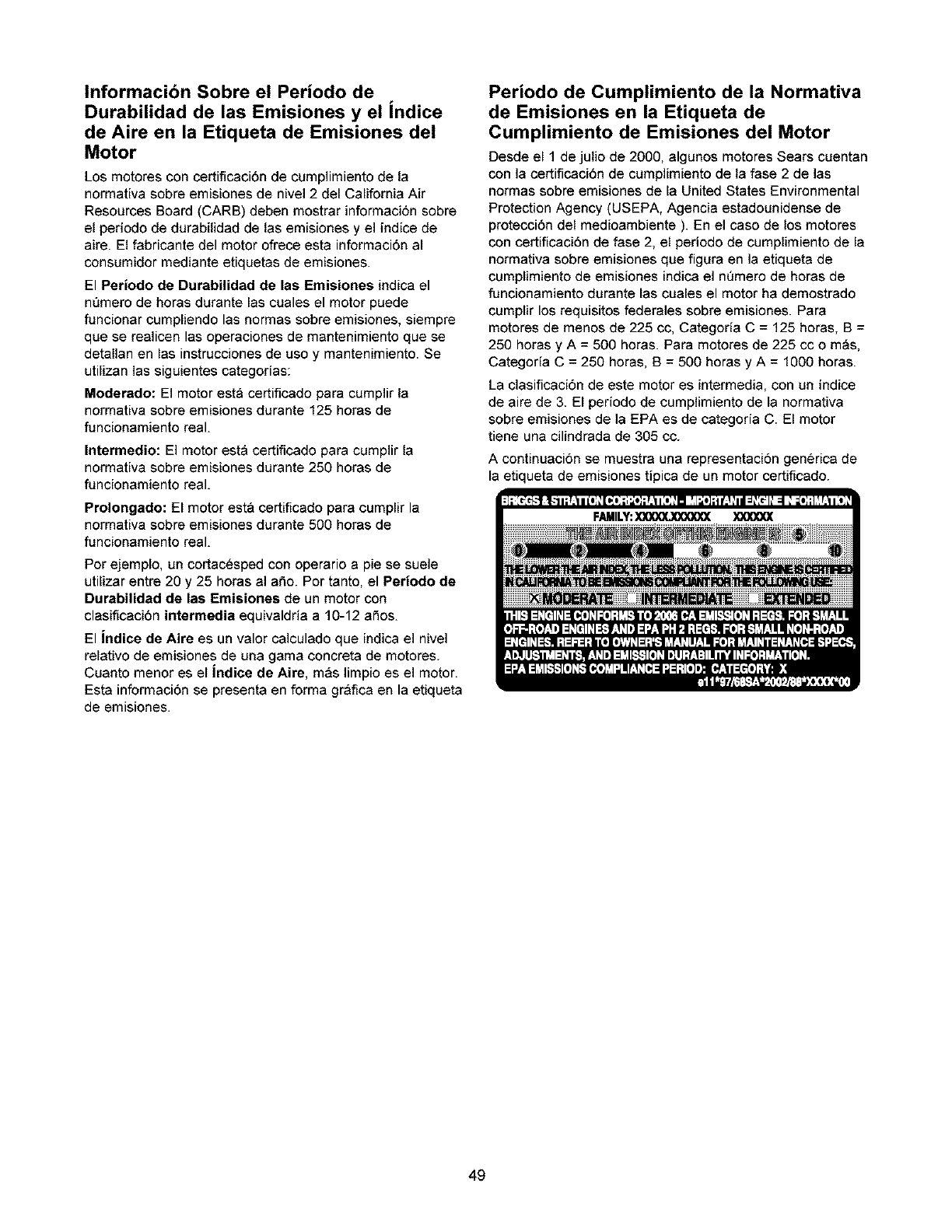

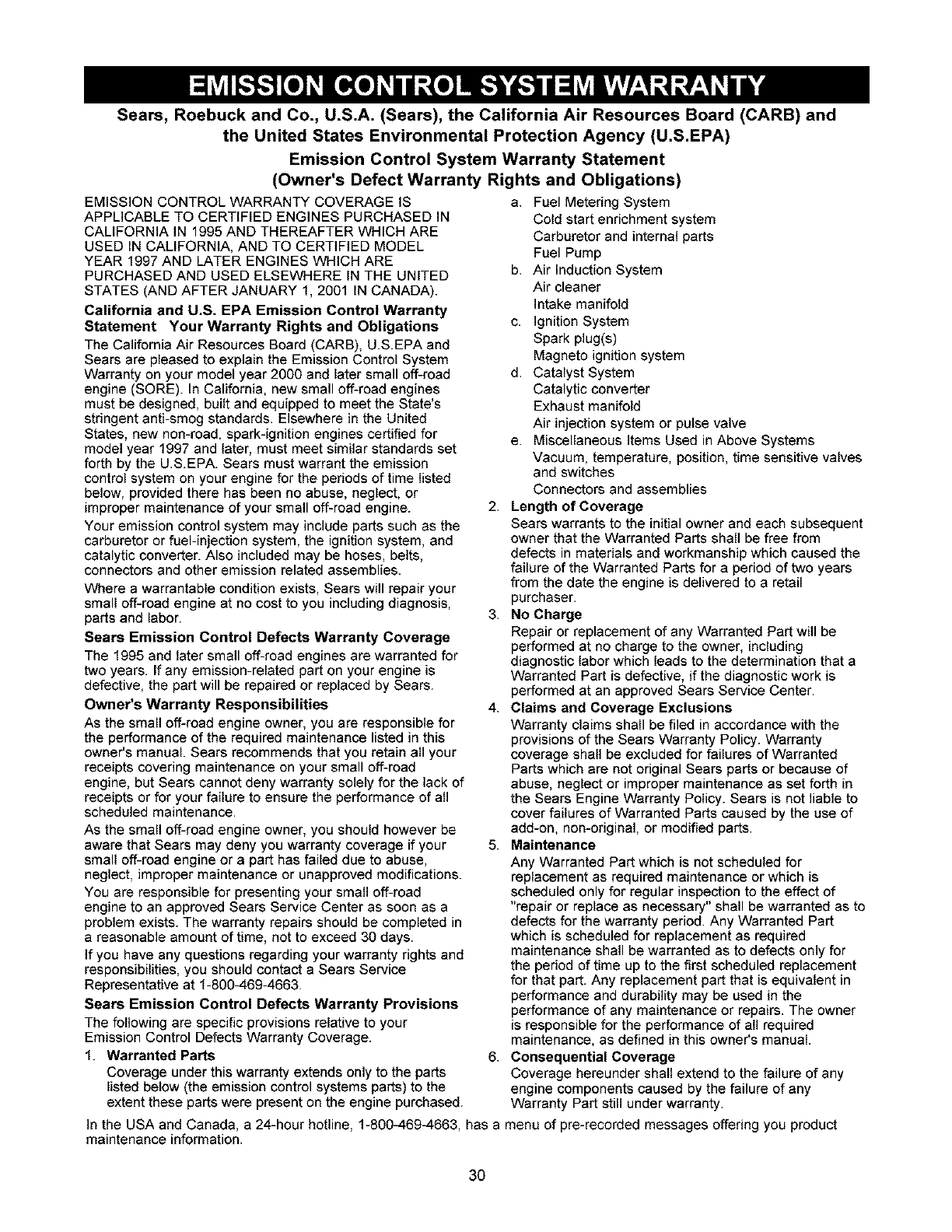

EMISSION CONTROL WARRANTY .............. 30-31

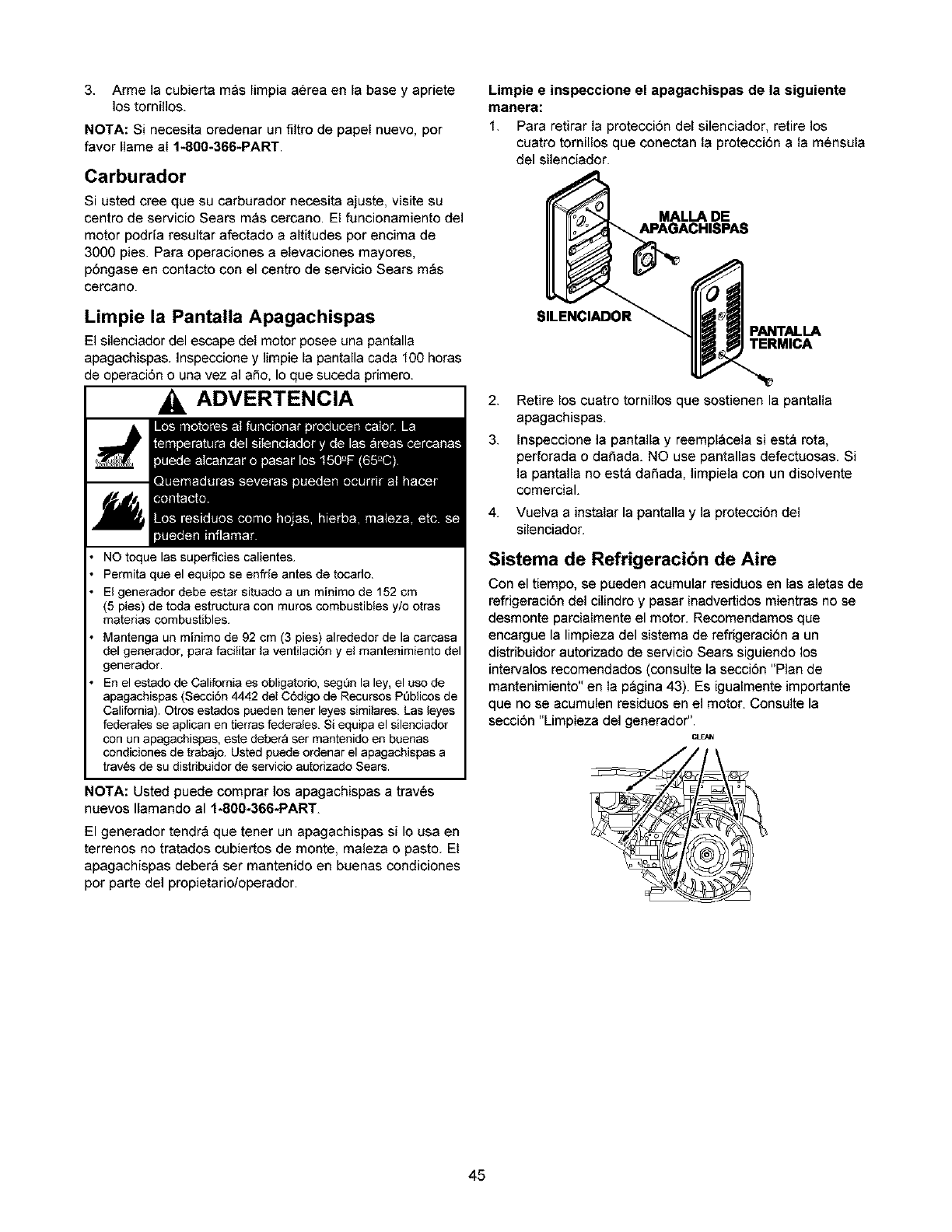

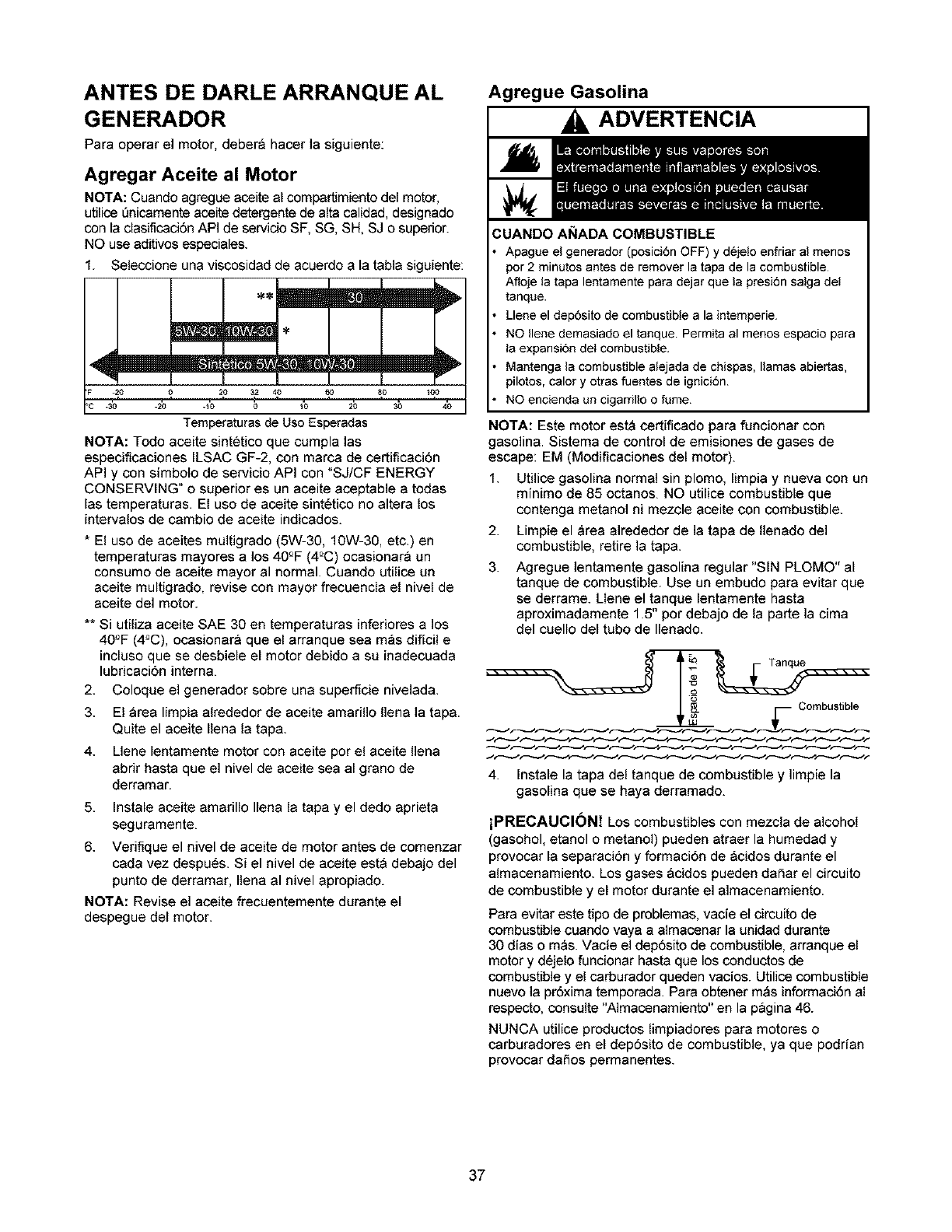

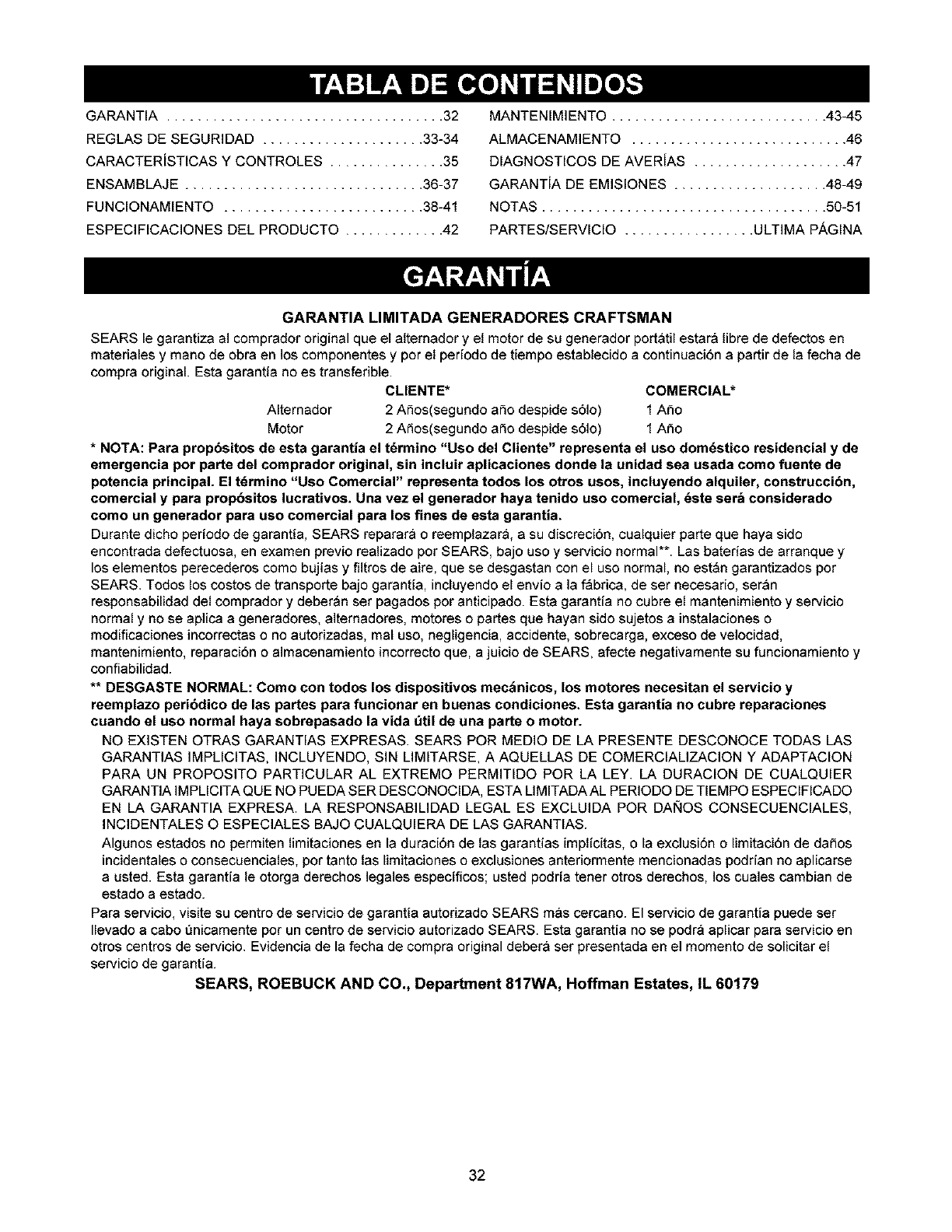

ESPAi_IOL ................................... 32-51

HOW TO ORDER PARTS ................ BACK PAGE

LIMITED WARRANTY FOR DELUXE PORTABLE GENERATORS

SEARS warrants to the original purchaser that the alternator and engine for its portable generator will be free

from defects in materials or workmanship for the items and period set forth below from the date of original

purchase. This warranty is not transferable and applies only to portable generators driven by the Sears

warranted engine.

CONSUMER* COMMERCIAL*

Alternator 2 years (2nd year parts only) 1 year

Engine 2years (2nd year parts only) 1year

* NOTE: For the purpose of this warranty "Consumer Use" means personal residential household and

emergency use by original purchaser, not to be used as a primary source of power. "Commercial Use" means all

other uses, including rental, construction, commercial, and income producing purposes. Once a generator has

experienced commercial use, it shall thereafter be considered a commercial use generator for the purpose of

this warranty.

During said warranty period, SEARS will, at its option, repair or replace any part which, upon examination by

SEARS, is found to be defective under normal use and service**. Starting batteries are not warranted by

SEARS. All transportation costs under warranty, including return to the factory if necessary, are to be borne by

the purchaser and prepaid by him. This warranty does not cover normal maintenance and service and does not

apply to a generator set, alternator or engine, or parts which have been subjected to improper or unauthorized

installation or alteration, misuse, negligence, accident, overloading, overspeeding, improper maintenance, repair

or storage so as, in SEARS's judgment, to adversely affect its performance and reliability.

** NORMAL WEAR: As with all mechanical devices, engines need periodic parts service and replacement to

perform well. This warranty will not cover repair when normal use has exhausted the life of a part or engine.

THERE IS NO OTHER EXPRESS WARRANTY. SEARS HEREBY DISCLAIMS ANY AND ALL

IMPLIED WARRANTIES, INCLUDING BUT NOT LIMITED TO THOSE OF MERCHANTABILITY

AND FITNESS FOR A PARTICULAR PURPOSE TO THE EXTENT PERMITTED BY LAW. THE

DURATION OF ANY IMPLIED WARRANTIES WHICH CANNOT BE DISCLAIMED IS LIMITED TO

THE TIME PERIOD AS SPECIFIED IN THE EXPRESS WARRANTY. LIABILITY FOR

CONSEQUENTIAL, INCIDENTAL, OR SPECIAL DAMAGES UNDER ANY AND ALL WARRANTIES

IS EXCLUDED.

Some states do not allow limitations on how long an implied warranty lasts, or the exclusion or limitation of

incidental or consequential damages, so the above limitations or exclusions may not apply to you. This warranty

gives you specific legal rights and you may also have other rights, which vary from state to state.

For service, see your nearest SEARS authorized warranty service facility. Warranty service can be performed

only by a SEARS authorized service facility. This warranty will not apply to service at any other facility. At the

time of requesting warranty service, evidence of original purchase date must be presented.

SEARS, ROEBUCK AND CO., Dept. D/817 WA, Hoffman Estates, IL 60179 U.S.A

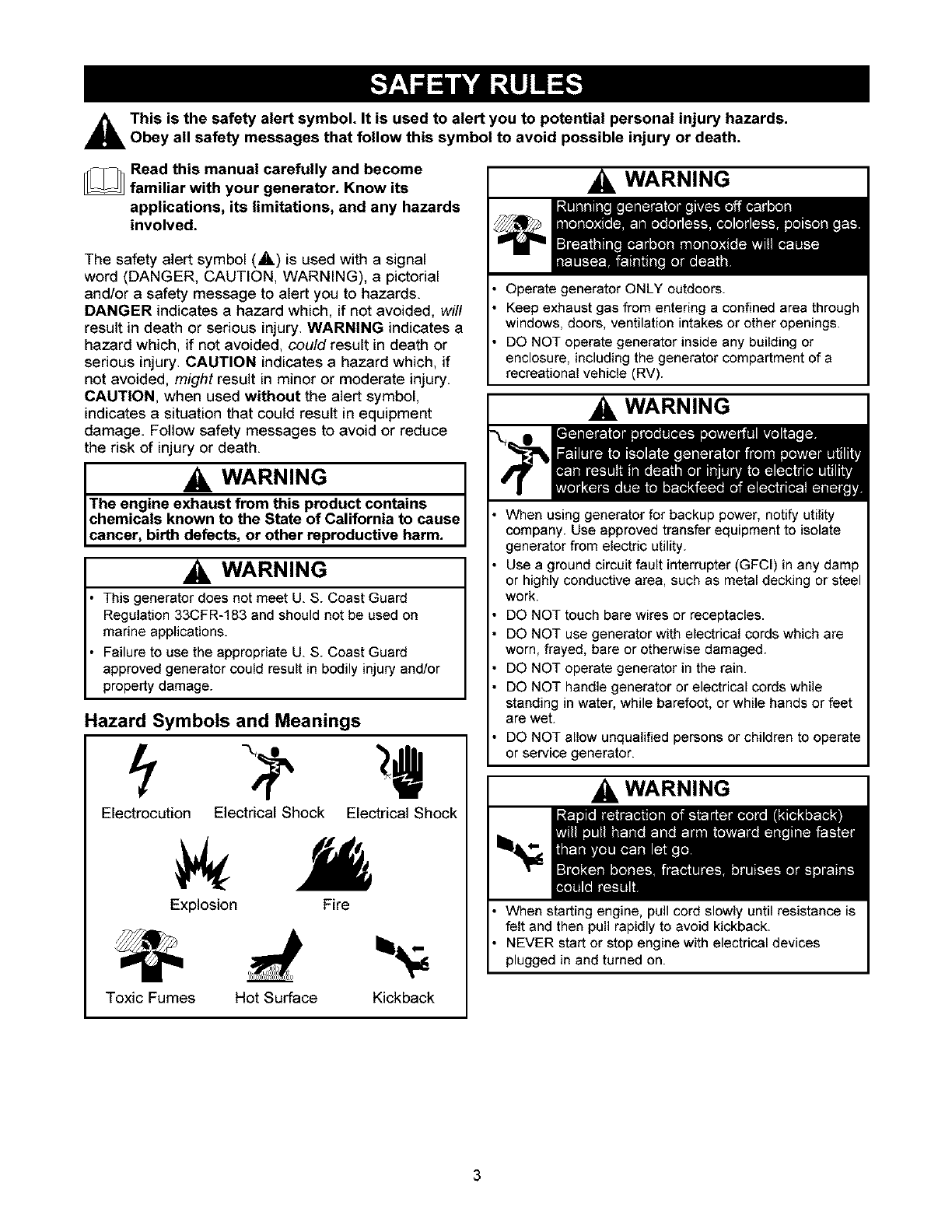

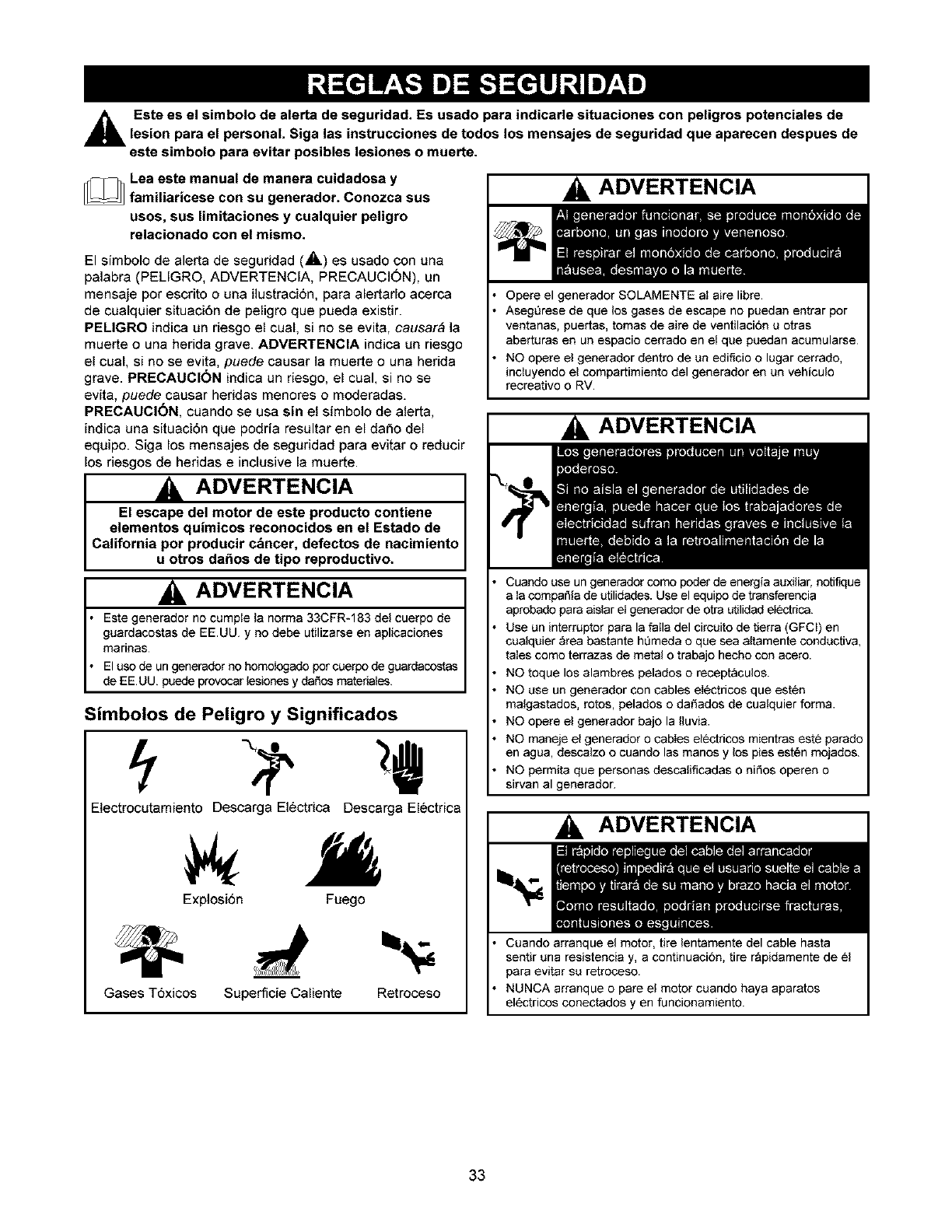

_IL This is the safety alert symbol. It is used to alert you to potential personal injury hazards.

Obey all safety messages that follow this symbol to avoid possible injury or death.

_Read this manual carefully and become

familiar with your generator. Know its

applications, its limitations, and any hazards

involved.

The safety alert symbol (,A) is used with a signal

word (DANGER, CAUTION, WARNING), a pictorial

and/or a safety message to alert you to hazards.

DANGER indicates a hazard which, if not avoided, will

result in death or serious injury, WARNING indicates a

hazard which, if not avoided, could result in death or

serious injury, CAUTION indicates a hazard which, if

not avoided, might result in minor or moderate injury.

CAUTION, when used without the alert symbol,

indicates a situation that could result in equipment

damage, Follow safety messages to avoid or reduce

the risk of injury or death.

WARNING

The engine exhaust from this product contains

chemicals known to the State of California to cause

cancer, b rth defects, or other reproductive harm.

WARNING

This generator does not meet U. S. Coast Guard

Regulation 33CFR-183 and should not be used on

marine applications.

Failure to use the appropriate U. S. Coast Guard

approved generator could result in bodily injury and/or

property damage.

Hazard Symbols and Meanings

Electrocution Electrical Shock Electrical Shock

Explosion Fire

Toxic Fumes Hot Surface Kickback

WARNING

Operate generator ONLY outdoors.

Keep exhaust gas from entering a confined area through

windows, doors, ventilation intakes or other openings.

DO NOT operate generator inside any building or

enclosure, including the generator compartment of a

recreational vehicle (RV).

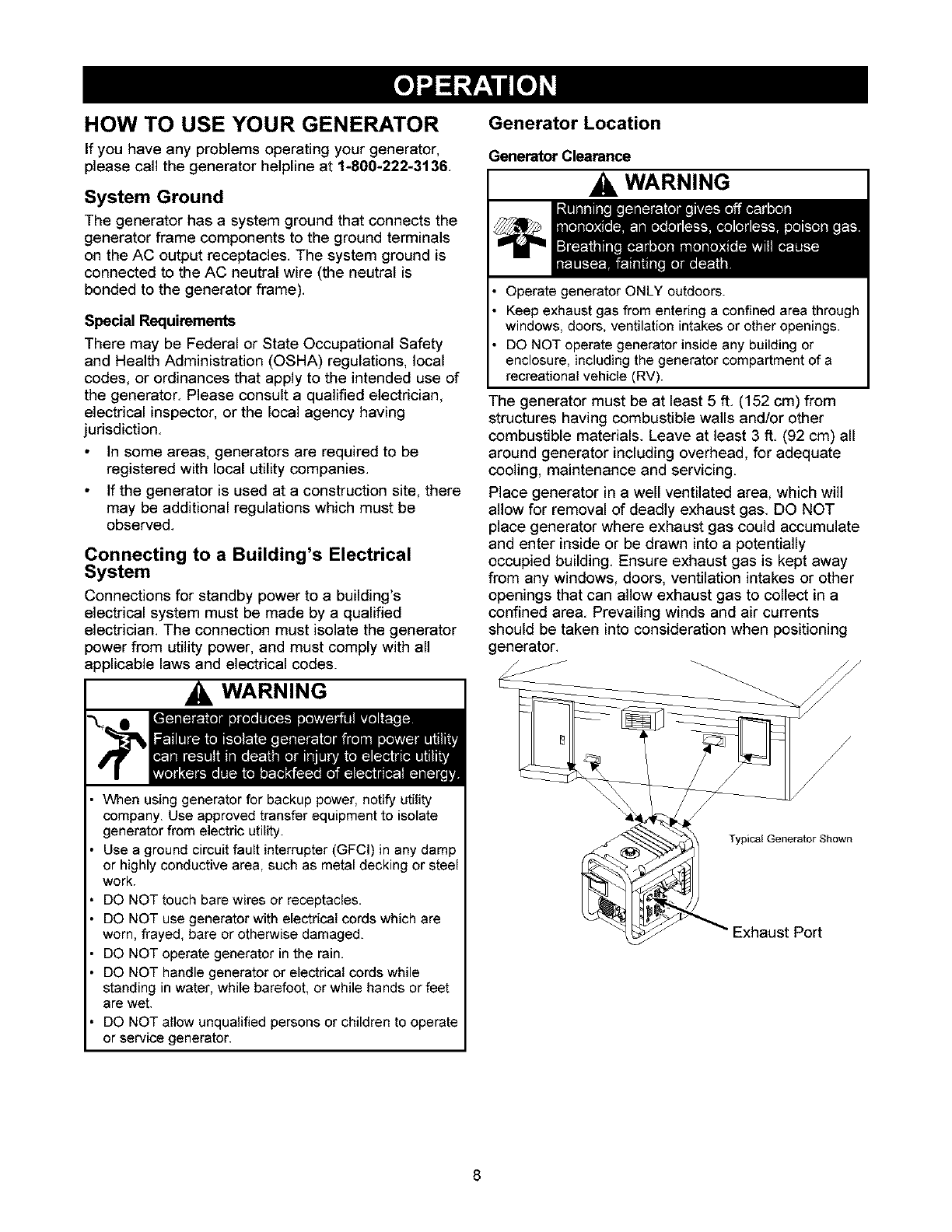

When using generator for backup power, notify utility

company. Use approved transfer equipment to isolate

generator from electric utility.

Use a ground circuit fault interrupter (GFCI) in any damp

or highly conductive area, such as metal decking or steel

work.

DO NOT touch bare wires or receptacles.

DO NOT use generator with electrical cords which are

worn, frayed, bare or otherwise damaged.

DO NOT operate generator in the rain.

DO NOT handle generator or electrical cords while

standing in water, while barefoot, or while hands or feet

are wet.

DO NOT allow unqualified persons or children to operate

or service generator.

WARNING

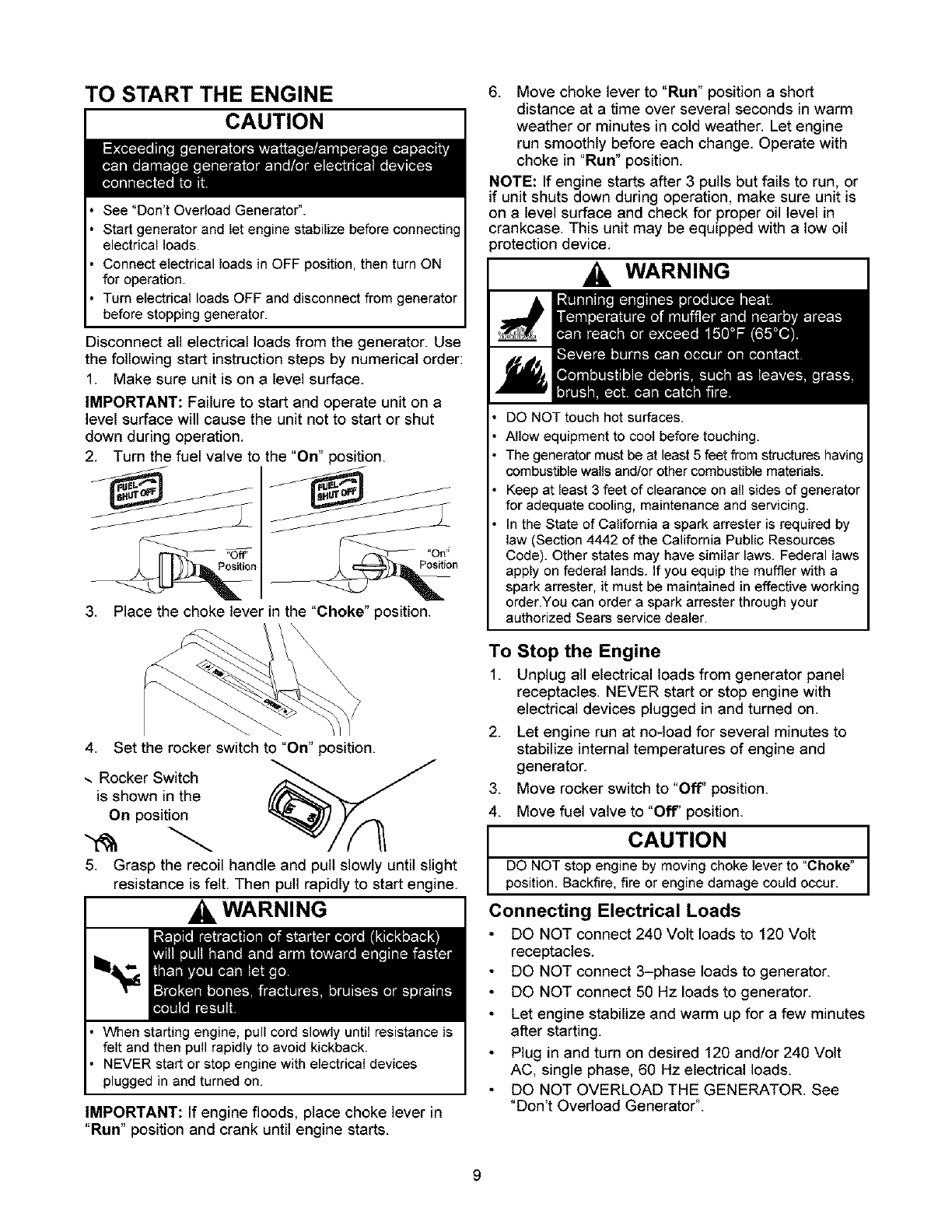

When starting engine, pull cord slowly until resistance is

felt and then pull rapidly to avoid kickback.

NEVER start or stop engine with electrical devices

plugged in and turned on.

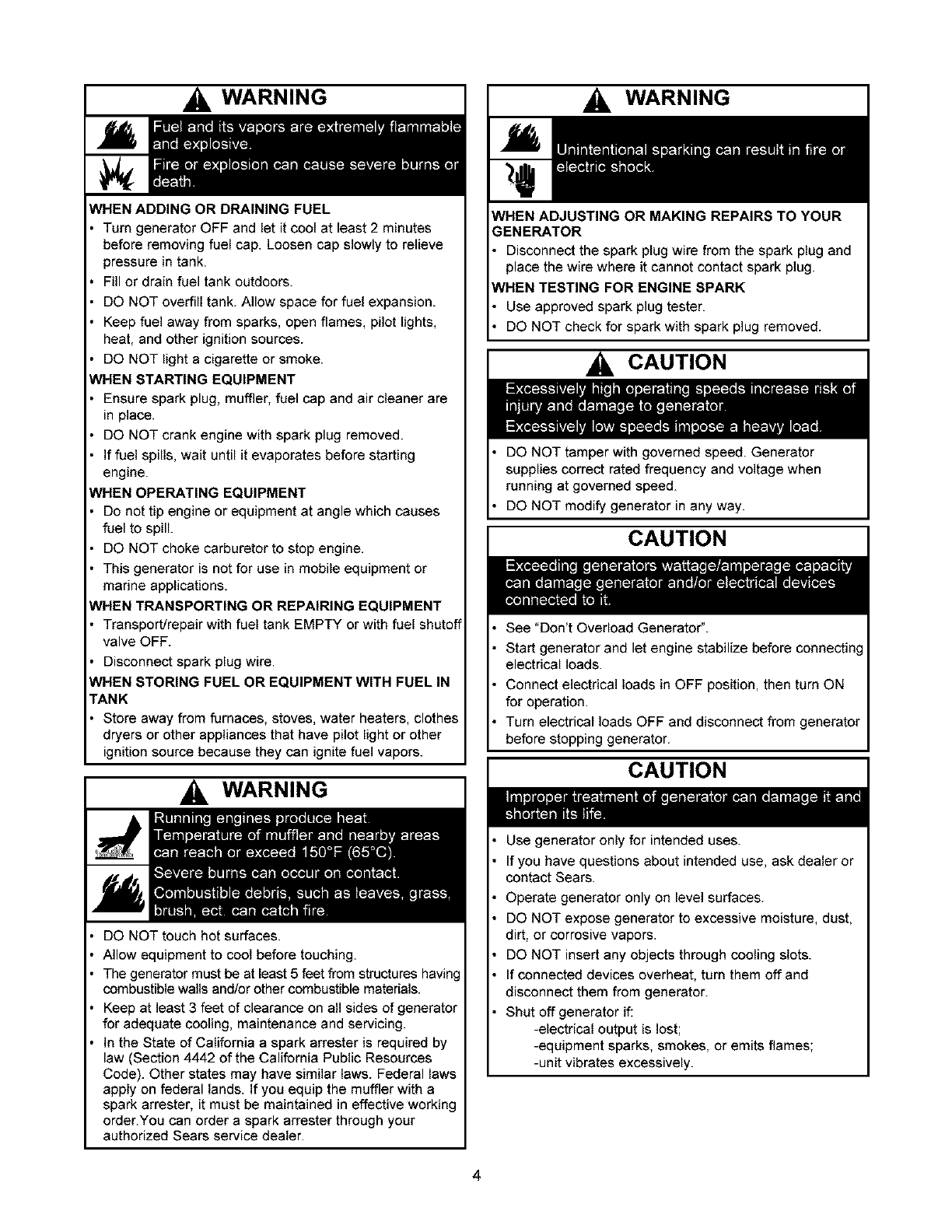

WARNING

WHEN ADDING OR DRAINING FUEL

Turn generator OFF and let it cool at least 2 minutes

before removing fuel cap. Loosen cap slowly to relieve

pressure in tank.

Fill or drain fuel tank outdoors.

DO NOT overfill tank. Allow space for fuel expansion.

Keep fuel away from sparks, open flames, pilot lights,

heat, and other ignition sources.

DO NOT light a cigarette or smoke.

VHEN STARTING EQUIPMENT

Ensure spark plug, muffler, fuel cap and air cleaner are

in place.

DO NOT crank engine with spark plug removed.

If fuel spills, wait until it evaporates before starting

engine.

VHEN OPERATING EQUIPMENT

Do not tip engine or equipment at angle which causes

fuel to spill.

DO NOT choke carburetor to stop engine.

This generator is not for use in mobile equipment or

marine applications.

VHEN TRANSPORTING OR REPAIRING EQUIPMENT

Transport/repair with fuel tank EMPTY or with fuel shutoff

valve OFF.

Disconnect spark plug wire.

VHEN STORING FUEL OR EQUIPMENT WITH FUEL IN

TANK

Store away from furnaces, stoves, water heaters, clothes

dryers or other appliances that have pilot light or other

ignition source because they can ignite fuel vapors.

WARNING

DO NOT touch hot surfaces.

Allow equipment to cool before touching.

The generator must be at least 5 feet from structures having

combustible wails and/or other combustible materials.

Keep at least 3 feet of clearance on all sides of generator

for adequate cooling, maintenance and servicing.

in the State of California a spark arrester is required by

law (Section 4442 of the California Public Resources

Code). Other states may have similar laws. Federal laws

apply on federal lands. If you equip the muffler with a

spark arrester, it must be maintained in effective working

order.You can order a spark arrester through your

authorized Sears service dealer.

WARNING

WHEN ADJUSTING OR MAKING REPAIRS TO YOUR

ENERATOR

Disconnect the spark plug wire from the spark plug and

place the wire where it cannot contact spark plug.

WHEN TESTING FOR ENGINE SPARK

Use approved spark plug tester.

DO NOT check for spark with spark plug removed.

CAUTION

DO NOT tamper with governed speed. Generator

supplies correct rated frequency and voltage when

running at governed speed.

DO NOT modify generator in any way.

CAUTION

See "Don't Overload Generator".

Start generator and let engine stabilize before connecting

electrical loads.

Connect electrical loads in OFF position, then turn ON

for operation.

Turn electrical loads OFF and disconnect from generator

before stopping generator.

CAUTION

Use generator only for intended uses.

If you have questions about intended use, ask dealer or

contact Sears.

Operate generator only on level surfaces.

DO NOT expose generator to excessive moisture, dust,

dirt, or corrosive vapors.

DO NOT insert any objects through cooling slots.

If connected devices overheat, turn them off and

disconnect them from generator.

Shut off generator if:

-electrical output is lost;

-equipment sparks, smokes, or emits flames;

-unit vibrates excessively.

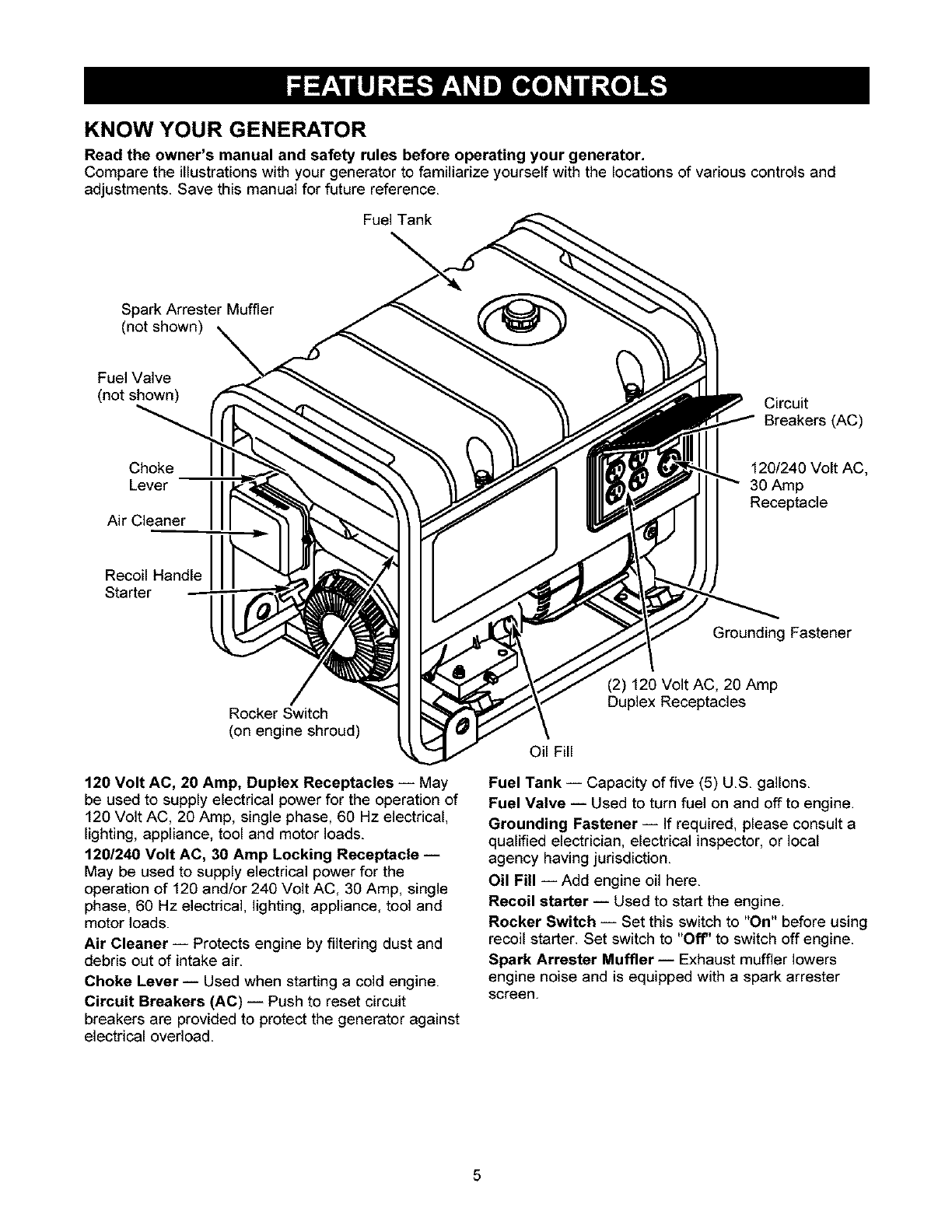

KNOW YOUR GENERATOR

Read the owner's manual and safety rules before operating your generator.

Compare the illustrations with your generator to familiarize yourself with the locations of various controls and

adjustments. Save this manual for future reference.

FuelTank

Spark Arrester Muffler

(not shown) _

Fuel Valve

(not shown) Circuit

Breakers (AC)

Choke

Lever

Air Cleaner

120/240 Volt AC,

30 Amp

Receptacle

Recoil Handle

Starter

Grounding Fastener

Rocker Switch

(on engine shroud)

120 Volt AC, 20 Amp, Duplex Receptacles i May

be used to supply electrical power for the operation of

120 Volt AC, 20 Amp, single phase, 60 Hz electrical,

lighting, appliance, tool and motor loads.

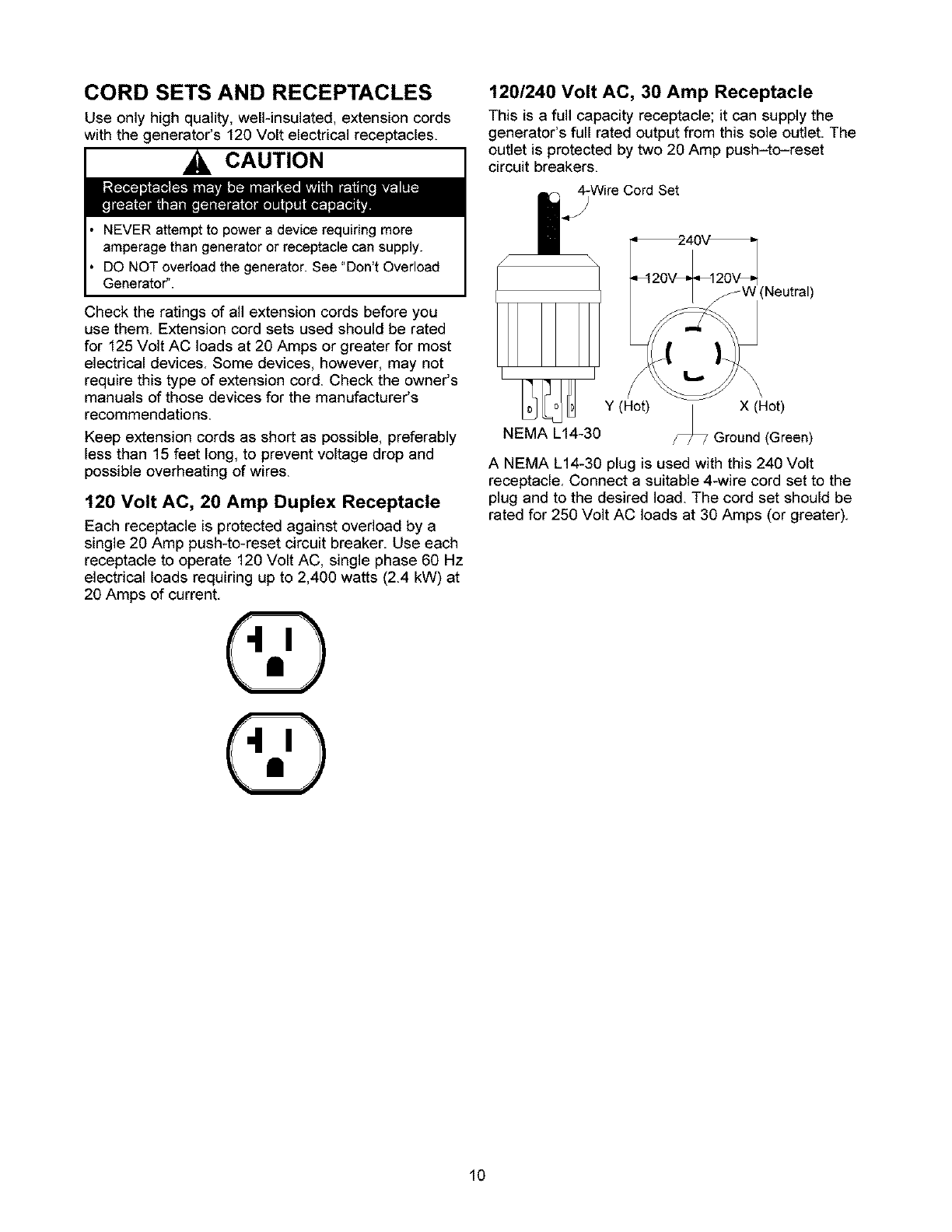

120/240 Volt AC, 30 Amp Locking Receptacle --

May be used to supply electrical power for the

operation of 120 and/or 240 Volt AC, 30 Amp, single

phase, 60 Hz electrical, lighting, appliance, tool and

motor loads.

Air Cleaner -- Protects engine by filtering dust and

debris out of intake air.

Choke Lever i Used when starting a cold engine.

Circuit Breakers (AC) -- Push to reset circuit

breakers are provided to protect the generator against

electrical overload.

(2) 120 Volt AC, 20 Amp

Duplex Receptacles

Oil Fill

Fuel Tank i Capacity of five (5) U.S. gallons.

Fuel Valve -- Used to turn fuel on and off to engine.

Grounding Fastener i If required, please consult a

qualified electrician, electrical inspector, or local

agency having jurisdiction.

Oil Fill -- Add engine oil here.

Recoil starter -- Used to start the engine.

Rocker Switch -- Set this switch to "On" before using

recoil starter. Set switch to "Off" to switch off engine.

Spark Arrestar Muffler i Exhaust muffler lowers

engine noise and is equipped with a spark arrester

screen.

YourCraftsmangeneratorrequiressomeassembly

andisreadyfor useonlyafterit hasbeenproperly

servicedwiththerecommendedoilandfuel,

If you have any problems with the assembly of

your generator, please call the generator helpline

at 1-800-222-3136.

IMPORTANT: Any attempt to run the engine before it

has been serviced with the recommended oil will result

in an engine failure.

REMOVE GENERATOR FROM

CARTON

• Set the carton on a rigid flat surface with "up"

arrows pointing upward.

• Carefully open the top flaps of the shipping carton.

• Slice two corners at one end of carton from top to

bottom and lay that side of carton down flat.

Remove all packing material, carton fillers, etc.

Remove the generator from the shipping carton.

CARTON CONTENTS

Check all contents. If any parts are missing or damaged,

call the generator helpline at 1-800-222-3136.

• The main unit

• Owner's manual

Engine oil

120/240 Volt, 30 Amp locking plug

• Wheel Kit

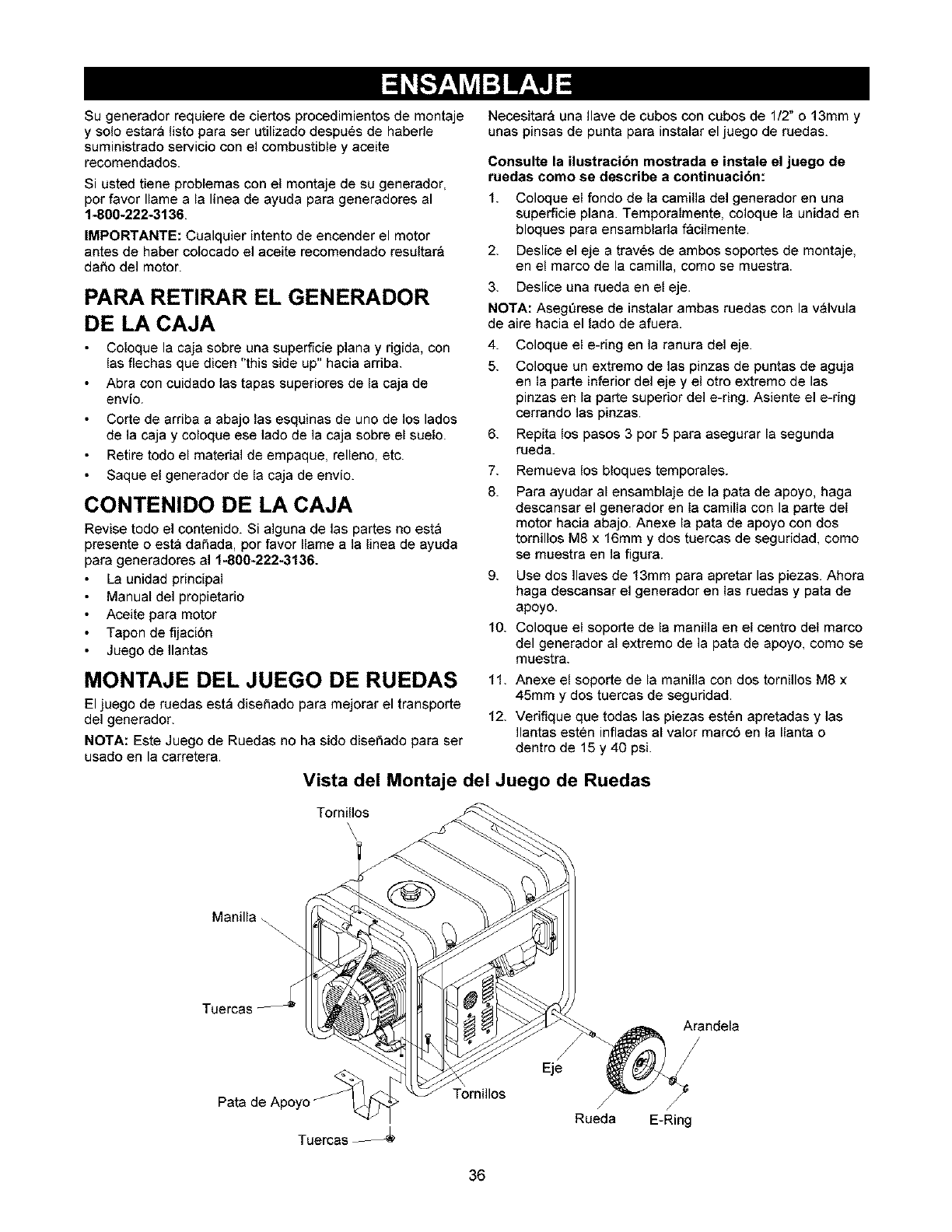

ASSEMBLING THE WHEEL KIT

The wheel kit is designed to greatly improve the

portability of your generator.

NOTE: Wheel kit is not intended for over-the-road use.

You will need a socket wrench with 1/2" or 13ram

sockets and a needle-nose plier to install this kit.

Refer to illustration shown below and install the wheel

kit as follows:

1. Place the bottom of the generator cradle on a flat,

even surface. Temporarily place unit on blocks to

ease assembly.

2. Slide axle through both axle mounting brackets on

cradle frame, as shown.

3. Slide a wheel over the axle.

NOTE: Be sure to install both wheels with the air

pressure valve on the outboard side.

4. Place the e-ring onto the groove in the axle. You

may add the flat washer if desired.

5. Place one end of the needle nose pliers on the

bottom of the axle and the other end of the pliers

on top of the e-ring. Seat the e-ring by pressing

the pliers closed.

6. Repeat step 3 through 5 to secure second wheel.

7. Remove the temporary blocks.

8. To aid support leg assembly, rest generator on

cradle, engine end down. Attach the support leg

with two M8 x 16mm cap screws and two locking

hex nuts as shown.

9. Use two 13 mm wrenches to tighten leg hardware.

Rest generator on wheels and support leg.

10. Center the handle bracket on generator frame at

support leg end of cradle, as shown.

11. Attach handle bracket with two M8 x 45mm cap

screws and two locking hex nuts.

12. Check that all fasteners are tight and the tires are

inflated to the value marked on the tire or within

15 and 40 psi,

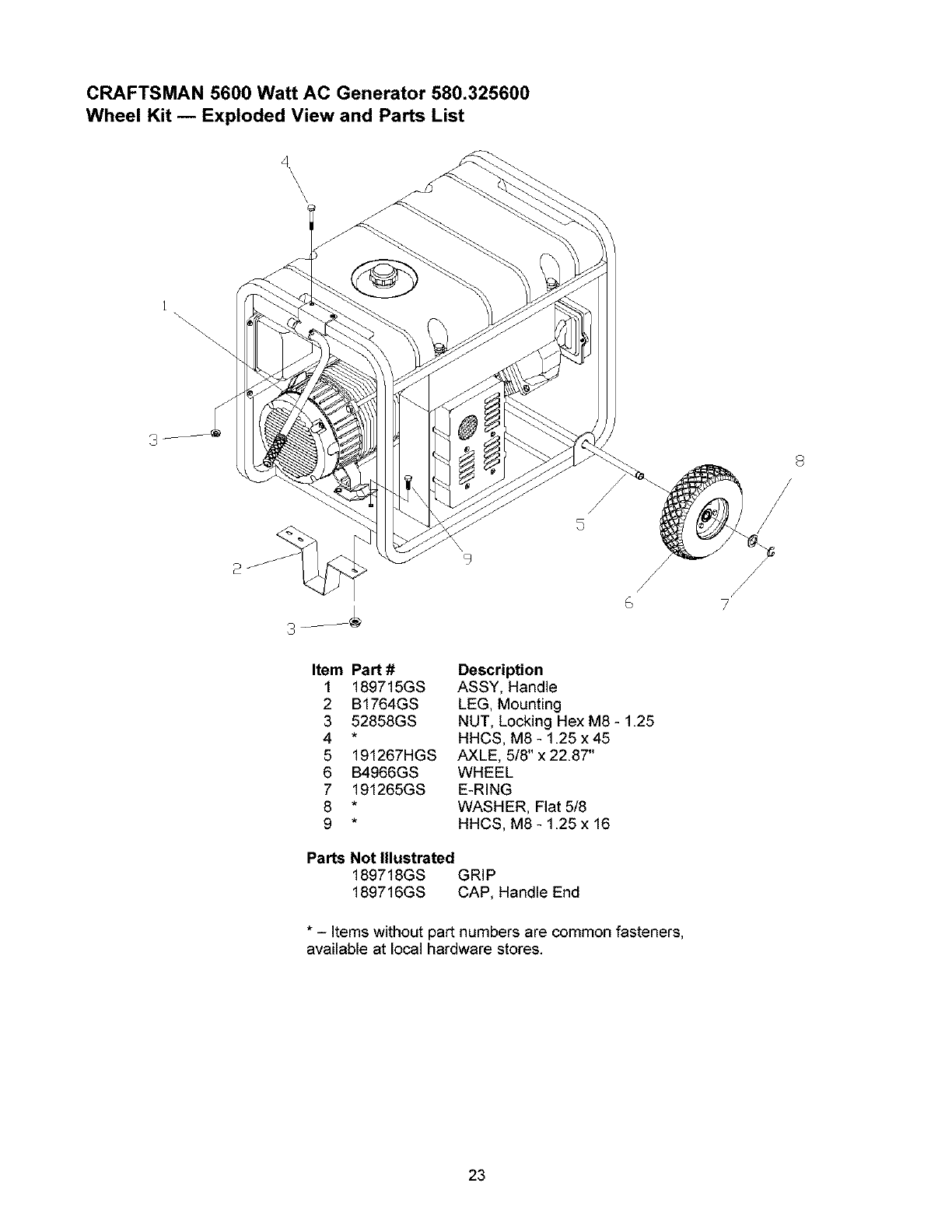

Wheel Kit Assembly View

Cap Screw

Handle Assembly \

Support Leg

Hex Nut _

Cap Screw

Axle

Wheel

Flat Washer

E-Ring

Add Fuel

WARNING

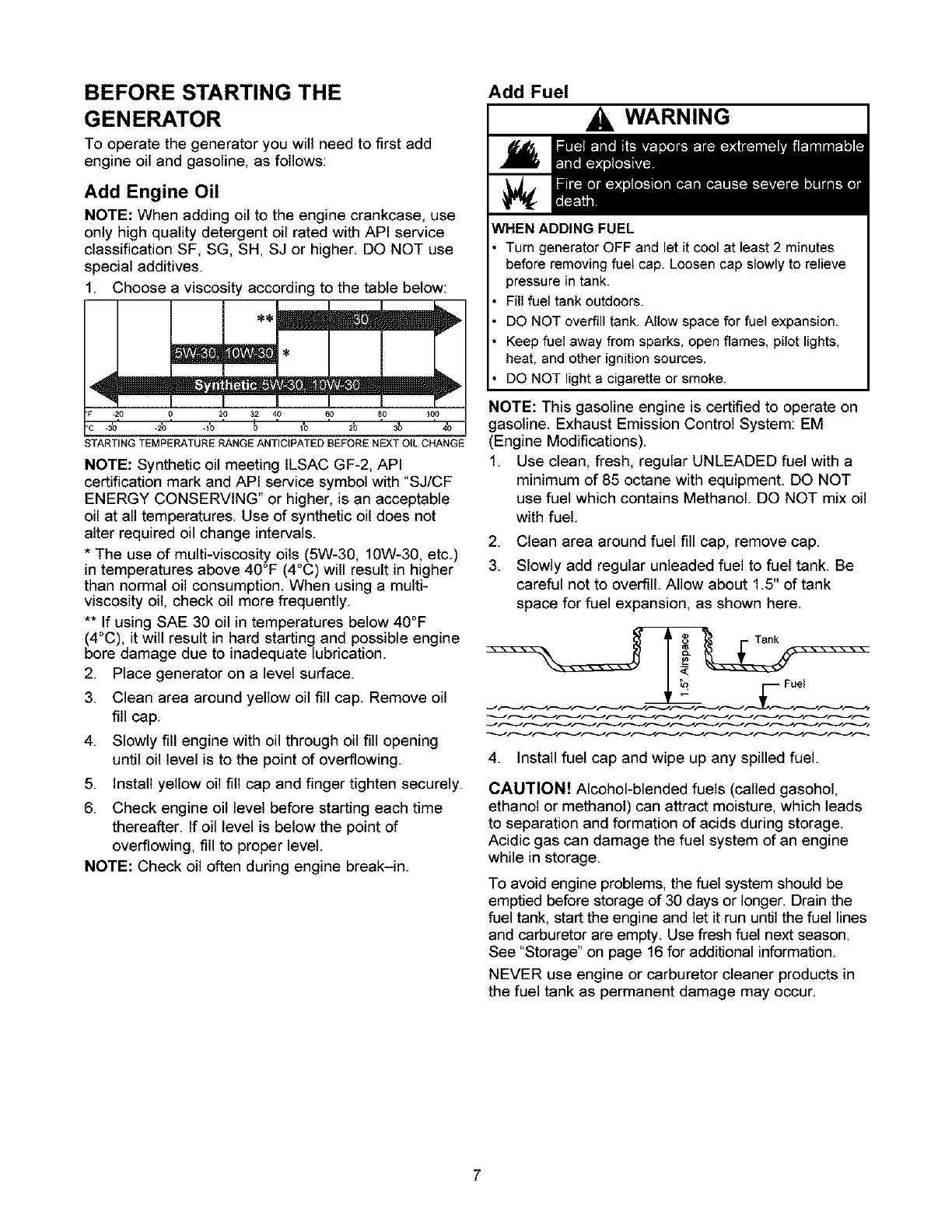

BEFORE STARTING THE

GENERATOR

To operate the generator you will need to first add

engine oil and gasoline, as follows:

Add Engine Oil

NOTE: When adding oil to the engine crankcase, use

only high quality detergent oil rated with API service

classification SF, SG, SH, SJ or higher. DO NOT use

special additives.

1. Choose a viscosity according to the table below:

"_ L L J 1 J

_F .20 0 2O 32 4O ¢_0 8O 100

c._1 .2b n.i1o ' _i'o 2b _b ' 4'o

STARTING TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Synthetic oil meeting ILSAC GF-2, API

certification mark and API service symbol with "SJ/CF

ENERGY CONSERVING" or higher, is an acceptable

oil at all temperatures. Use of synthetic oil does not

alter required oil change intervals.

* The use of multi-viscosity oils (5W-30, 10W-30, etc.)

in temperatures above 40°F (4°C) will result in higher

than normal oil consumption. When using a multi-

viscosity oil, check oil more frequently.

** If using SAE 30 oil in temperatures below 40°F

(4°C), it will result in hard starting and possible engine

bore damage due to inadequate lubrication.

2. Place generator on a level surface.

3. Clean area around yellow oil fill cap. Remove oil

fill cap.

4. Slowly fill engine with oil through oil fill opening

until oil level is to the point of overflowing,

5. Install yellow oil fill cap and finger tighten securely.

6. Check engine oil level before starting each time

thereafter. If oil level is below the point of

overflowing, fill to proper level.

NOTE: Check oil often during engine break-in.

WHEN ADDING FUEL

Turn generator OFF and let it cool at least 2 minutes

before removing fuel cap. Loosen cap slowly to relieve

pressure in tank.

Fill fuel tank outdoors.

DO NOT overfill tank. Allow space for fuel expansion.

Keep fuel away from sparks, open flames, pilot lights,

heat, and other ignition sources.

DO NOT light a cigarette or smoke.

NOTE: This gasoline engine is certified to operate on

gasoline. Exhaust Emission Control System: EM

(Engine Modifications).

1. Use clean, fresh, regular UNLEADED fuel with a

minimum of 85 octane with equipment. DO NOT

use fuel which contains Methanol. DO NOT mix oil

with fuel.

Clean area around fuel fill cap, remove cap.

Slowly add regular unleaded fuel to fuel tank. Be

careful not to overfill. Allow about 1.5" of tank

space for fuel expansion, as shown here.

YNNNNN_NNNNNNN_

4. Install fuel cap and wipe up any spilled fuel.

CAUTION! Alcohol-blended fuels (called gasohol,

ethanol or methanol) can attract moisture, which leads

to separation and formation of acids during storage.

Acidic gas can damage the fuel system of an engine

while in storage.

To avoid engine problems, the fuel system should be

emptied before storage of 30 days or longer. Drain the

fuel tank, start the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel next season.

See "Storage" on page 16 for additional information.

NEVER use engine or carburetor cleaner products in

the fuel tank as permanent damage may occur.

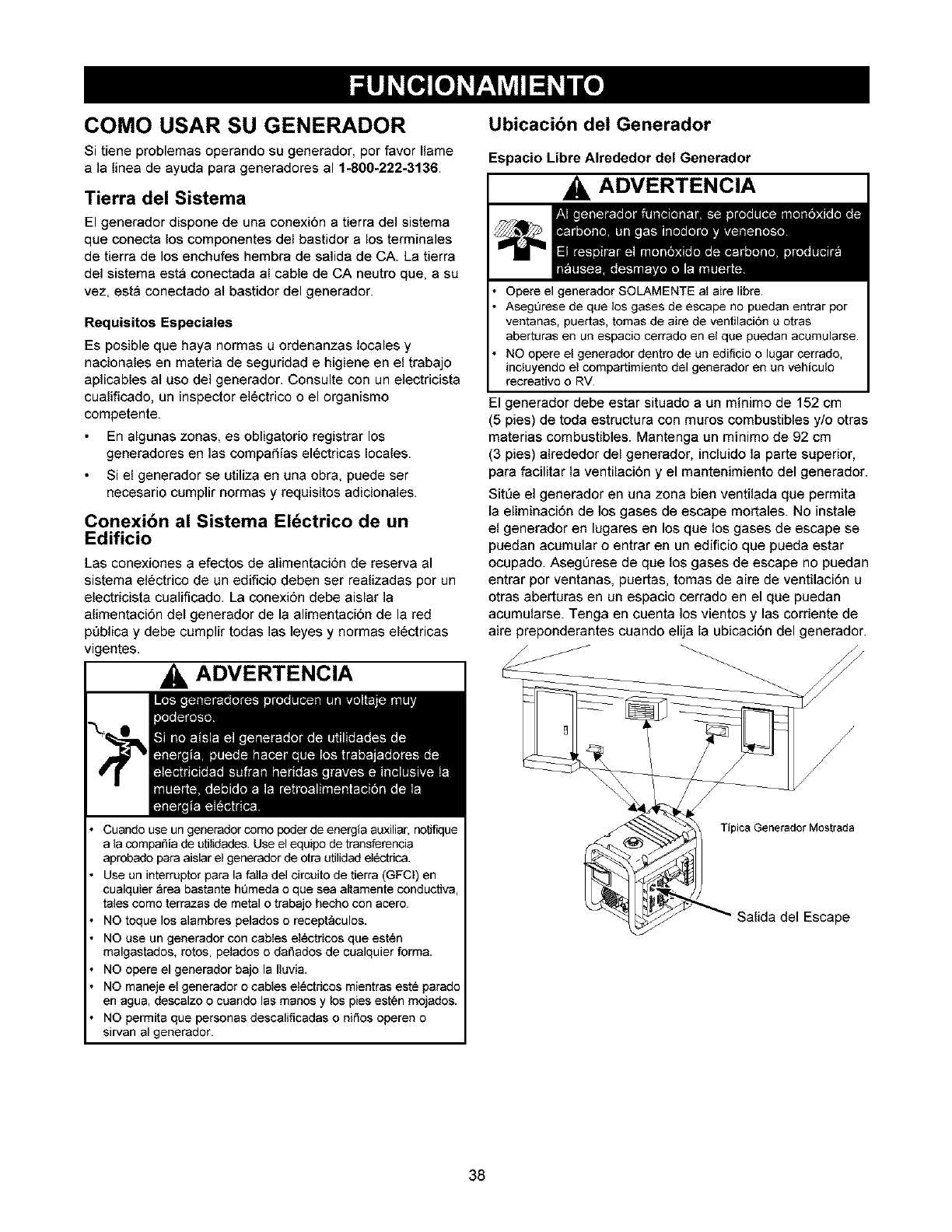

HOW TO USE YOUR GENERATOR

If you have any problems operating your generator,

please call the generator helpline at 1-800-222-3136,

System Ground

The generator has a system ground that connects the

generator frame components to the ground terminals

on the AC output receptacles. The system ground is

connected to the AC neutral wire (the neutral is

bonded to the generator frame).

Special Requirements

There may be Federal or State Occupational Safety

and Health Administration (OSHA) regulations, local

codes, or ordinances that apply to the intended use of

the generator. Please consult a qualified electrician,

electrical inspector, or the local agency having

jurisdiction.

In some areas, generators are required to be

registered with local utility companies.

If the generator is used at a construction site, there

may be additional regulations which must be

observed.

Connecting to a Building's Electrical

System

Connections for standby power to a building's

electrical system must be made by a qualified

electrician. The connection must isolate the generator

power from utility power, and must comply with all

applicable laws and electrical codes.

When using generator for backup power, notify utility

company. Use approved transfer equipment to isolate

generator from electric utility.

Use a ground circuit fault interrupter (GFCI) in any damp

or highly conductive area, such as metal decking or steel

work.

DO NOT touch bare wires or receptacles.

DO NOT use generator with electrical cords which are

worn, frayed, bare or otherwise damaged.

DO NOT operate generator in the rain.

DO NOT handle generator or electrical cords while

standing in water, while barefoot, or while hands or feet

are wet.

DO NOT allow unqualified persons or children to operate

or service generator.

Generator Location

Generator Clearance

ILWARNING

Operate generator ONLY outdoors.

Keep exhaust gas from entering a confined area through

windows, doors, ventilation intakes or other openings.

DO NOT operate generator inside any building or

enclosure, including the generator compartment of a

recreational vehicle (RV).

The generator must be at least 5 ft. (152 cm) from

structures having combustible walls and/or other

combustible materials. Leave at least 3 ft. (92 cm) all

around generator including overhead, for adequate

cooling, maintenance and servicing.

Place generator in a well ventilated area, which will

allow for removal of deadly exhaust gas. DO NOT

place generator where exhaust gas could accumulate

and enter inside or be drawn into a potentially

occupied building. Ensure exhaust gas is kept away

from any windows, doors, ventilation intakes or other

openings that can allow exhaust gas to collect in a

confined area. Prevailing winds and air currents

should be taken into consideration when positioning

generator. /

Typical Generator Shown

Exhaust Port

TO START THE ENGINE

CAUTION

See "Don't Overload Generator".

Start generator and let engine stabilize before connectin£

electrical loads.

Connect electrical loads in OFF position, then turn ON

for operation.

Turn electrical loads OFF and disconnect from generator

before stopping generator.

Disconnect all electrical loads from the generator. Use

the following start instruction steps by numerical order:

1. Make sure unit is on a level surface.

IMPORTANT: Failure to start and operate unit on a

level surface will cause the unit not to start or shut

down during operation.

2. Turn the fuel valve to the "On" position.

_n "(_n'_

Place the choke lever in the "Choke" position.

4. Set the rocker switch to "On" position.

.. Rocker Switch

is shown in the

On position

5. Grasp the recoil handle and pull slowly until slight

resistance is felt. Then pull rapidly to start engine.

WARNING

When starting engine, pull cord slowly until resistance is

felt and then pull rapidly to avoid kickback.

NEVER start or stop engine with electrical devices

plugged in and turned on.

IMPORTANT: If engine floods, place choke ]ever in

"Run" position and crank until engine starts.

6. Move choke lever to "Run" position a short

distance at a time over several seconds in warm

weather or minutes in cold weather. Let engine

run smoothly before each change. Operate with

choke in "Run" position.

NOTE: If engine starts after 3 pulls but fails to run, or

if unit shuts down during operation, make sure unit is

on a level surface and check for proper oil level in

crankcase. This unit may be equipped with a low oil

3rotection device.

, WARNING

DO NOT touch hot surfaces.

Allow equipment to cool before touching.

The generator must be at least 5 feet from structures having

combustible walls and/or other combustible materials.

Keep at least 3 feet of clearance on all sides of generator

for adequate cooling, maintenance and servicing.

In the State of California a spark arrester is required by

law (Section 4442 of the California Public Resources

Code). Other states may have similar laws. Federal laws

apply on federal lands. If you equip the muffler with a

spark arrester, it must be maintained in effective working

order.You can order a spark arrester through your

authorized Sears service dealer.

To Stop the Engine

1. Unplug all electrical loads from generator panel

receptacles. NEVER start or stop engine with

electrical devices plugged in and turned on.

2. Let engine run at no-load for several minutes to

stabilize internal temperatures of engine and

generator.

3. Move rocker switch to "Off" position.

4. Move fuel valve to "Off' position.

CAUTION I

DO NOT stop engine by moving choke lever to "Choke"

position. Backfire, fire or engine damage could occur.

Connecting Electrical Loads

DO NOT connect 240 Volt loads to 120 Volt

receptacles.

DO NOT connect 3-phase loads to generator.

DO NOT connect 50 Hz loads to generator.

Let engine stabilize and warm up for a few minutes

after starting.

Plug in and turn on desired 120 and/or 240 Volt

AC, single phase, 60 Hz electrical loads.

DO NOT OVERLOAD THE GENERATOR. See

"Don't Overload Generator".

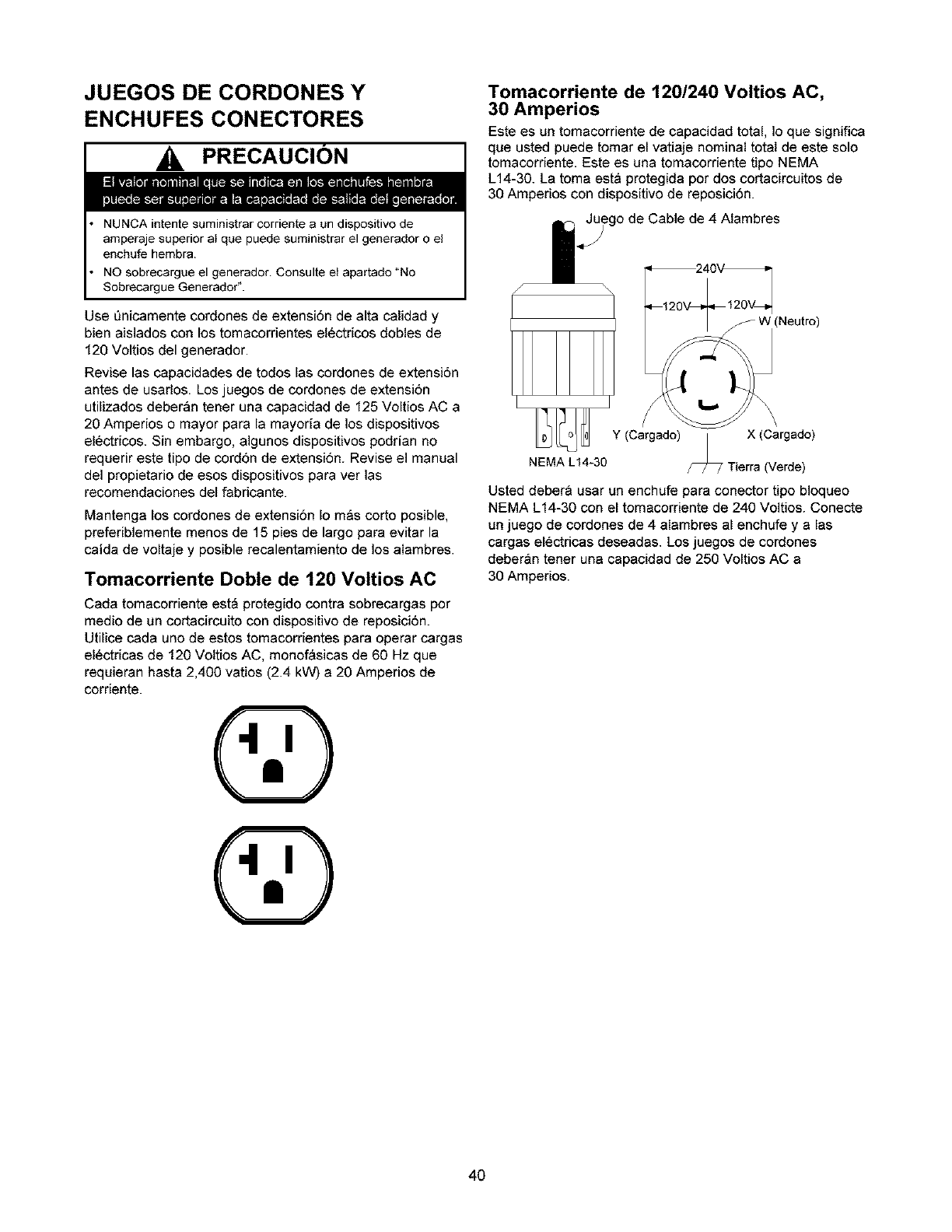

CORD SETS AND RECEPTACLES

Use only high quality, well-insulated, extension cords

with the generator's 120 Volt electrical receptacles.

CAUTION

NEVER attempt to power a device requiring more

amperage than generator or receptacle can supply.

DO NOT overload the generator. See "Don't Overload

Generator".

Check the ratings of all extension cords before you

use them, Extension cord sets used should be rated

for 125 Volt AC loads at 20 Amps or greater for most

electrical devices, Some devices, however, may not

require this type of extension cord. Check the owner's

manuals of those devices for the manufacturer's

recommendations.

Keep extension cords as short as possible, preferably

less than 15 feet long, to prevent voltage drop and

possible overheating of wires.

120 Volt AC, 20 Amp Duplex Receptacle

Each receptacle is protected against overload by a

single 20 Amp push-to-reset circuit breaker, Use each

receptacle to operate 120 Volt AC, single phase 60 Hz

electrical loads requiring up to 2,400 watts (2.4 kW) at

20 Amps of current,

120/240 Volt AC, 30 Amp Receptacle

This is a full capacity receptacle; it can supply the

generator's full rated output from this sole outlet, The

outlet is protected by two 20 Amp push-to-reset

circuit breakers.

4-Wire Cord Set

fW (Neutral)

Y (Hot) X (Hot)

NEMA L14-30 Ground (Green)

A NEMA L14-30 plug is used with this 240 Volt

receptacle, Connect a suitable 4-wire cord set to the

plug and to the desired load. The cord set should be

rated for 250 Volt AC loads at 30 Amps (or greater).

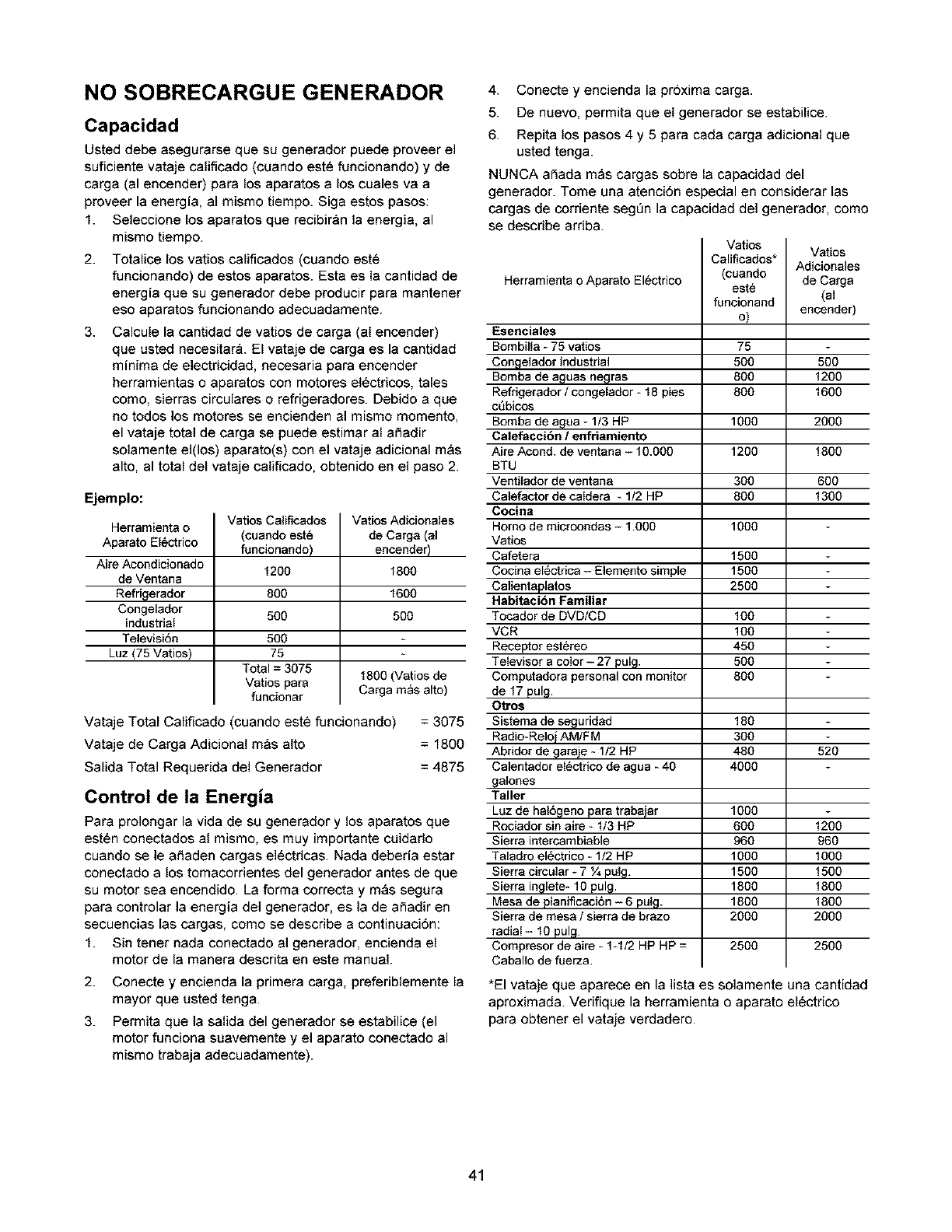

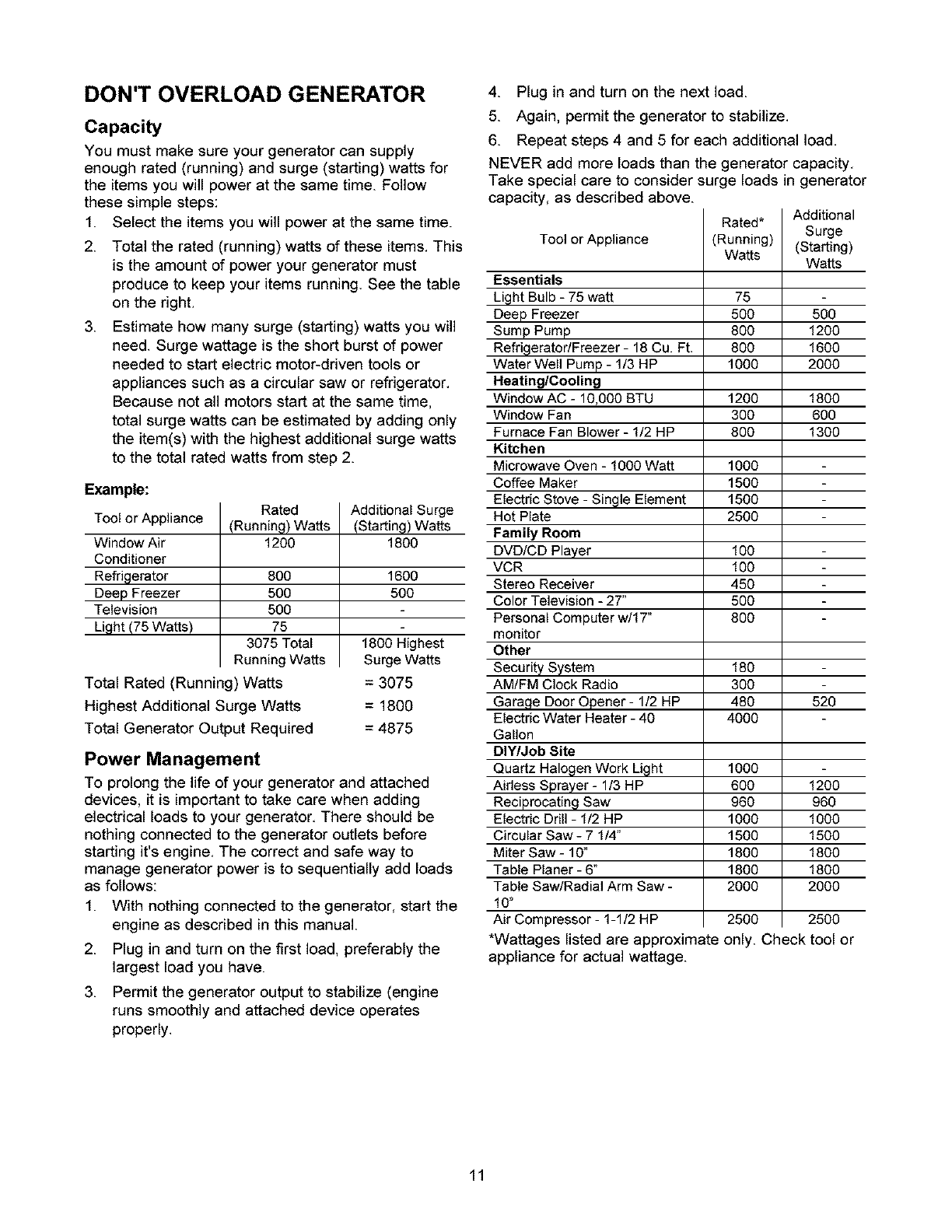

DON'T OVERLOAD GENERATOR

Capacity

You must make sure your generator can supply

enough rated (running) and surge (starting) watts for

the items you will power at the same time. Follow

these simple steps:

1. Select the items you will power at the same time.

2. Total the rated (running) watts of these items. This

is the amount of power your generator must

produce to keep your items running. See the table

on the right.

3. Estimate how many surge (starting) watts you will

need. Surge wattage is the short burst of power

needed to start electric motor-driven tools or

appliances such as a circular saw or refrigerator.

Because not all motors start at the same time,

total surge watts can be estimated by adding only

the item(s) with the highest additional surge watts

to the total rated watts from step 2.

Example:

Tool or Appliance

Window Air

Conditioner

Refrigerator

Deep Freezer

Television

Light (75 Watts)

Ra_d

(Running)Watts

1200

800

500

3075 Total

Running Watts

Total Rated (Running) Watts

Highest Additional Surge Watts

Total Generator Output Required

Additional Surge

(Starting) Watts

1600

500

1800 Highest

Sure Watts

= 3075

= 1800

= 4875

Power Management

To prolong the life of your generator and attached

devices, it is important to take care when adding

electrical loads to your generator. There should be

nothing connected to the generator outlets before

starting it's engine. The correct and safe way to

manage generator power is to sequentially add loads

as follows:

1. With nothing connected to the generator, start the

engine as described in this manual.

2. Plug in and turn on the first load, preferably the

largest load you have.

3. Permit the generator output to stabilize (engine

runs smoothly and attached device operates

properly.

4. Plug in and turn on the next load.

5. Again, permit the generator to stabilize.

6. Repeat steps 4 and 5 for each additional load.

NEVER add more loads than the generator capacity.

Take special care to consider surge loads in generator

capacity, as described above.

Tool or Appliance

Essentials

Light Bulb - 75 watt

Deep Freezer

Sump Pump

Refrigerator/Freezer- 18 Cu. Ft.

Water Well Pump - 1/3 HP

Heating/Cooling

Window AC - 1O_OOOBTU

Window Fan

Furnace Fan Blower - 1/2 HP

Kitchen

Microwave Oven -1006 Watt

Coffee Maker

Electric Stove - Single Element

Hot Plate

Family Room

DVD/CD Player

VCR

Stereo Receiver

Color Television - 2T'

Personal Computer w/17 °

monitor

Other

Security System

AM/FM Clock Radio

Garage Door Opener- 1/2 HP

Electric Water Heater - 40

Gallon

DIY/Job Site

Quartz Halogen Work Light

Airless Sprayer - 1/3 HP

Reciprocating Saw

Electric Drill - 1/2 HP

Circular Saw - 7 1/4"

Miter Saw - 10"

Table Planer - 6 °

Table Saw/Radial Arm Saw -

10"

Air Compressor - 1-1/2 HP

*Wattages listed are approximate only.

appliance for actual wattage.

Additional

Rated*

(Running) Surge

Watts (Starting)

Watts

500 500

860 1200

860 1600

1006 2000

1206 1800

300 600

860 1300

1006

1506

2506

100

45O

5OO

8OO

180

3OO

480 526

4006

1006

660 1200

960 966

1006 1000

1506 1500

1806 1800

2006 2000

2506 2500

Check tool or

ENGINE TECHNICAL INFORMATION

This is a single cylinder, overhead valve(OHV), air

cooled engine. It is a low emissions engine.

In the State of California, Model Series 200000

engines are certified by the California Air Resources

Board to meet emissions standards for 250 hours.

Such certification does not grant the purchaser, owner

or operator of this engine any additional warranties

with respect to the performance or operational life of

this engine. The engine is warranted solely according

to the product and emmisions warranties stated

elsewhere in this manual.

Power Ratings

The power ratings for an individual engine model are

initially developed by starting with SAE (Society of

Automotive Engineers) code J1940 (Small Engine

Power & Torque Rating Procedure) (Revision 2002-

05). Given both the wide array of products on which

our engines are placed, and the variety of

environmental issues applicable to operating the

equipement, it may be that the engine you have

purchased will not develop the rated horsepower when

used in a peice of power equipment (actual "on-site"

power). This difference is due to a variety of factors

including, but not limited to, the following: differences

in altitude, temperature, barometric pressure, humidity,

fuel, engine lubrication, maximum governed engine

speed, individual engine to engine variability, design of

the particular peice of power equipment, the manner in

which the engine is operated, engine run-in to reduce

friction and clean out of combustion chambers,

adjustments to the valves and carburetor, and other

factors. The power ratings may also be adjusted

based on comparisons to other similar engines

utilizedin similar applications, and will thereforenot

necessarily match the values derived using the

foregoing codes.

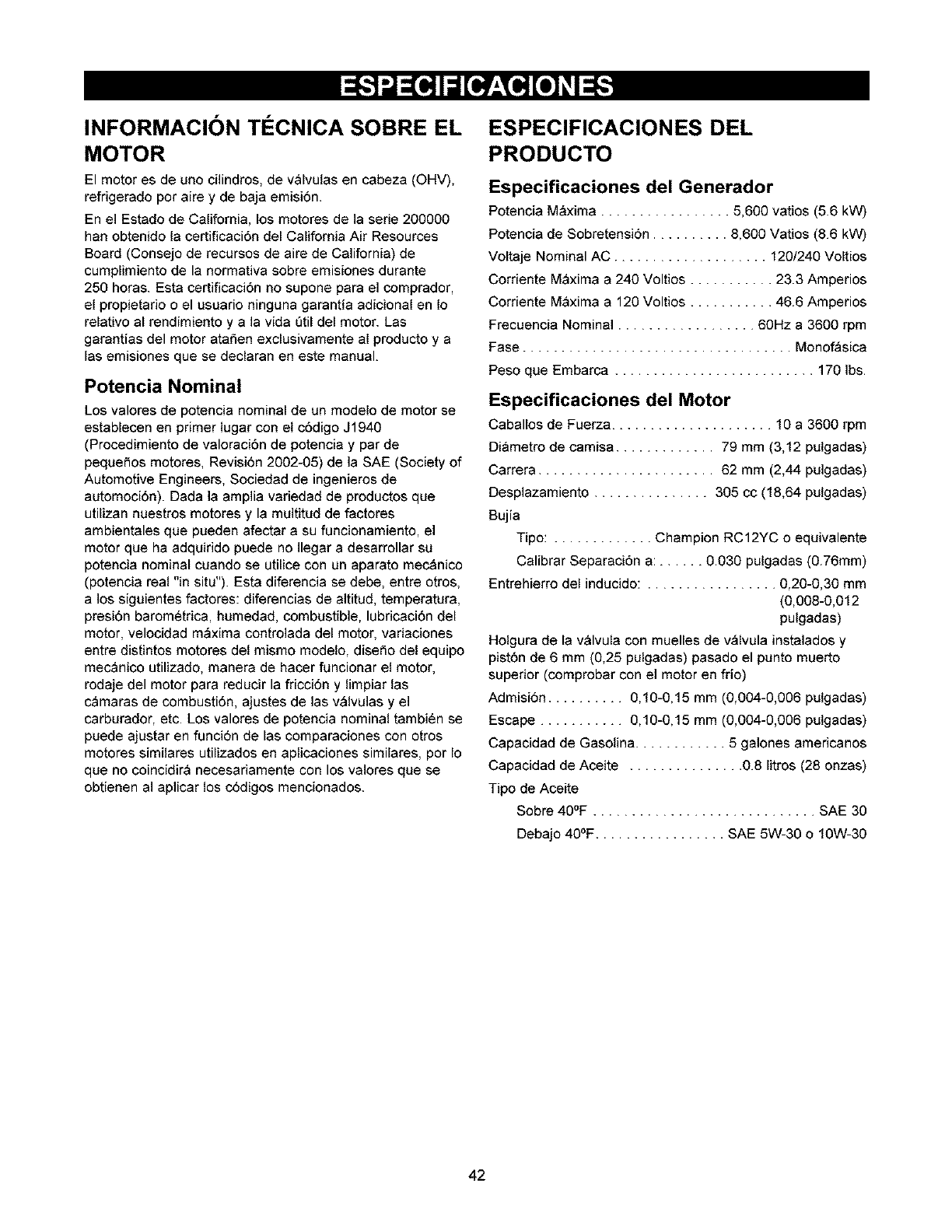

PRODUCT SPECIFICATIONS

Generator Specifications

Rated Maximum Power ......... 5600 Watts (5.6 kW)

Surge Power ................. 8600 Watts (8.6 kW)

Rated AC Voltage ................... 120/240 Volts

Rated Maximum AC Current

at 240 Volts ..................... 23.3 Amperes

at 120 Volts ..................... 46.6 Amperes

Rated Frequency ............... 60 Hz at 3600 rpm

Phase ............................. Single Phase

Unit Weight ............................. 170 Ibs.

Engine Specifications

Rated Horsepower ................. 10 at 3600 rpm

Bore ............................ 3.12 in. (79mm)

Stroke .......................... 2.44 in. (62mm)

Displacement ................... 18.64 in. (305 cc)

Spark Plug

Type: .......... Champion RC12YC or Equivalent

Set Gap To: ................ 0.030inch (0.76mm)

Armature Air Gap: .................. 0.008-0.012 in.

(0.20-0.30mm)

Valve clearance with valve springs installedand piston1/4 in.

(6 mm) past top dead center (check when engine iscold).

Intake ........................... 0.004-0.006 in.

(0.10-0.15 mm)

Exhaust .......................... 0.004-0.006 in.

(0.10-0.15 mm)

Fuel Capacity ...................... 5 U.S. gallons

Oil Capacity ................ 28 Ounces (.8 Liters)

Oil Type:

Above 40 ° F ........................ Sae 30

Below 40 ° F ............ SAE 5W-30 or 10W-30

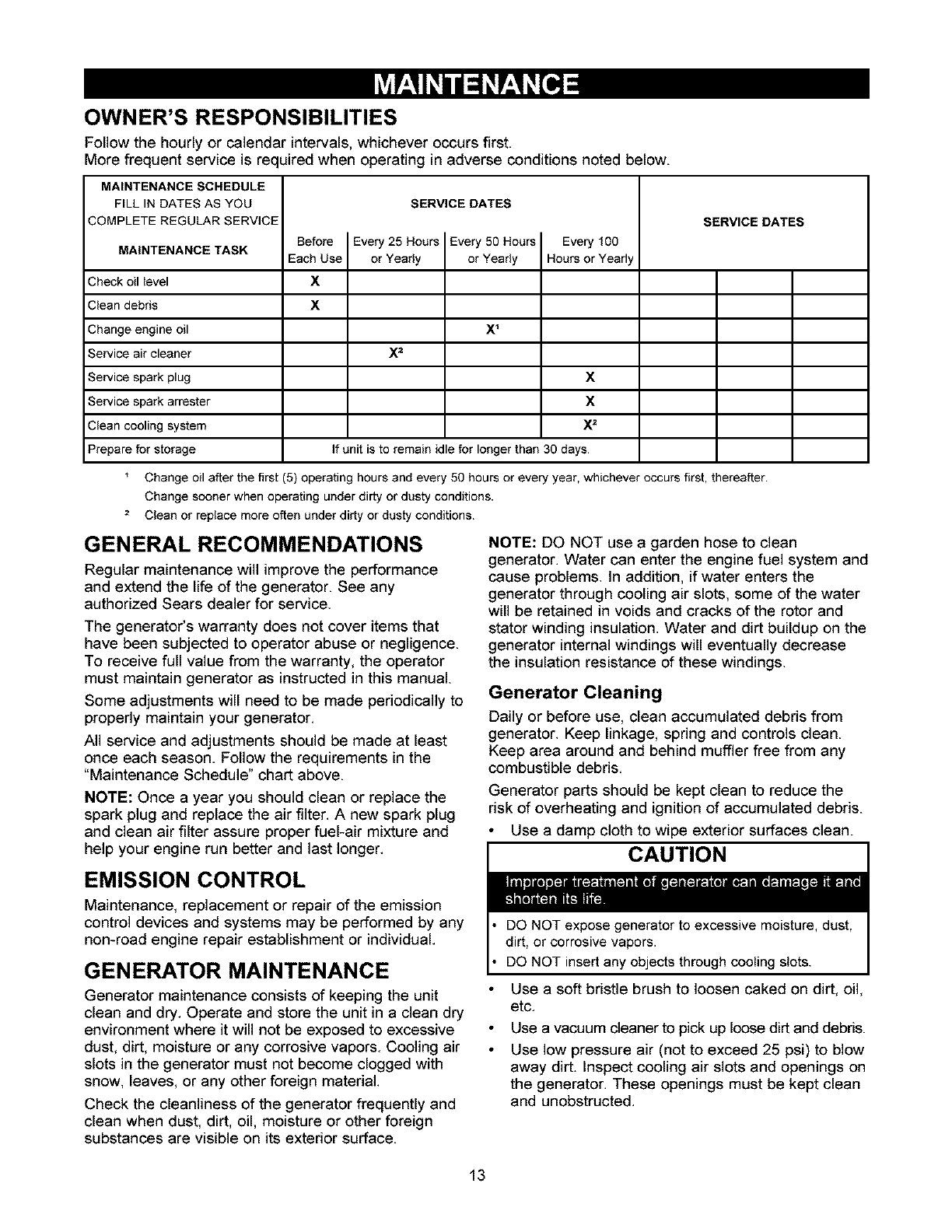

OWNER'S RESPONSIBILITIES

Follow the hourly or calendar intervals, whichever occurs first,

More frequent service is recuired when operating in adverse conditions noted below.

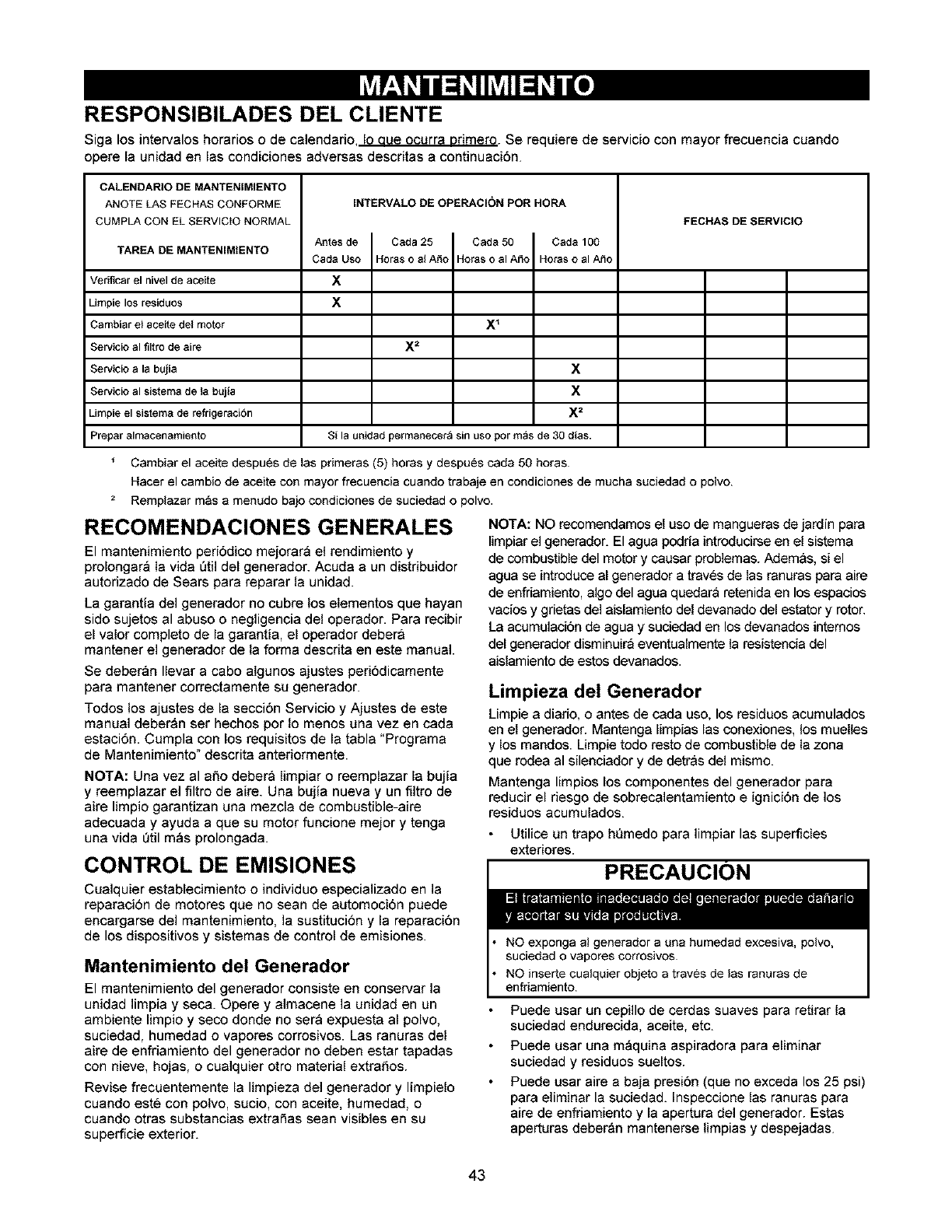

MAINTENANCE SCHEDULE

FILL IN DATES AS YOU SERVICE DATES

COMPLETE REGULAR SERVICE

Before Every 25 HOURS Every 50 HouRS Every 100

MAINTENANCE TASK Each Use or Yearly or Yearly Hours or Yearly

SERVICE DATES

Check oil level

Clean debris

Change engine oil

Service air cleaner

Service spark plug

Service spark arrester

Clean cooling system

Prepare for storage

X 2

X _

If unit is to remain idle for longer than 30 days

Change oil after the fiRSt(5) operating hours and every 50 hours or every year, whichever occurs first, thereafter

Change sooner when operating under dirty or dusty conditions.

2 Clean or replace more often under dirty or dusty conditions

GENERAL RECOMMENDATIONS

Regular maintenance will improve the performance

and extend the life of the generator. See any

authorized Sears dealer for service.

The generator's warranty does not cover items that

have been subjected to operator abuse or negligence.

To receive full value from the warranty, the operator

must maintain generator as instructed in this manual.

Some adjustments will need to be made periodically to

properly maintain your generator.

All service and adjustments should be made at least

once each season. Follow the requirements in the

"Maintenance Schedule" chart above.

NOTE: Once a year you should clean or replace the

spark plug and replace the air filter. A new spark plug

and clean air filter assure proper fuel-air mixture and

help your engine run better and last longer.

EMISSION CONTROL

Maintenance, replacement or repair of the emission

control devices and systems may be performed by any

non-road engine repair establishment or individual.

GENERATOR MAINTENANCE

Generator maintenance consists of keeping the unit

clean and dry. Operate and store the unit in a clean dry

environment where it will not be exposed to excessive

dust, dirt, moisture or any corrosive vapors. Cooling air

slots in the generator must not become clogged with

snow, leaves, or any other foreign material.

Check the cleanliness of the generator frequently and

clean when dust, dirt, oil, moisture or other foreign

substances are visible on its exterior surface.

NOTE: DO NOT use a garden hose to clean

generator. Water can enter the engine fuel system and

cause problems. In addition, if water enters the

generator through cooling air slots, some of the water

will be retained in voids and cracks of the rotor and

stator winding insulation. Water and dirt buildup on the

generator internal windings will eventually decrease

the insulation resistance of these windings.

Generator Cleaning

Daily or before use, clean accumulated debris from

generator. Keep linkage, spring and controls clean.

Keep area around and behind muffler free from any

combustible debris.

Generator parts should be kept clean to reduce the

risk of overheating and ignition of accumulated debris.

Use a damp cloth to wipe exterior surfaces clean.

CAUTION

DO NOT expose generator to excessive moisture, dust,

dirt, or corrosive vapors.

DO NOT insert any objects through cooling slots.

Use a soft bristle brush to loosen caked on dirt, oil,

etc.

Use a vacuum cleaner to pick up loose dirt and debris.

Use low pressure air (not to exceed 25 psi) to blow

away dirt. Inspect cooling air slots and openings on

the generator. These openings must be kept clean

and unobstructed.

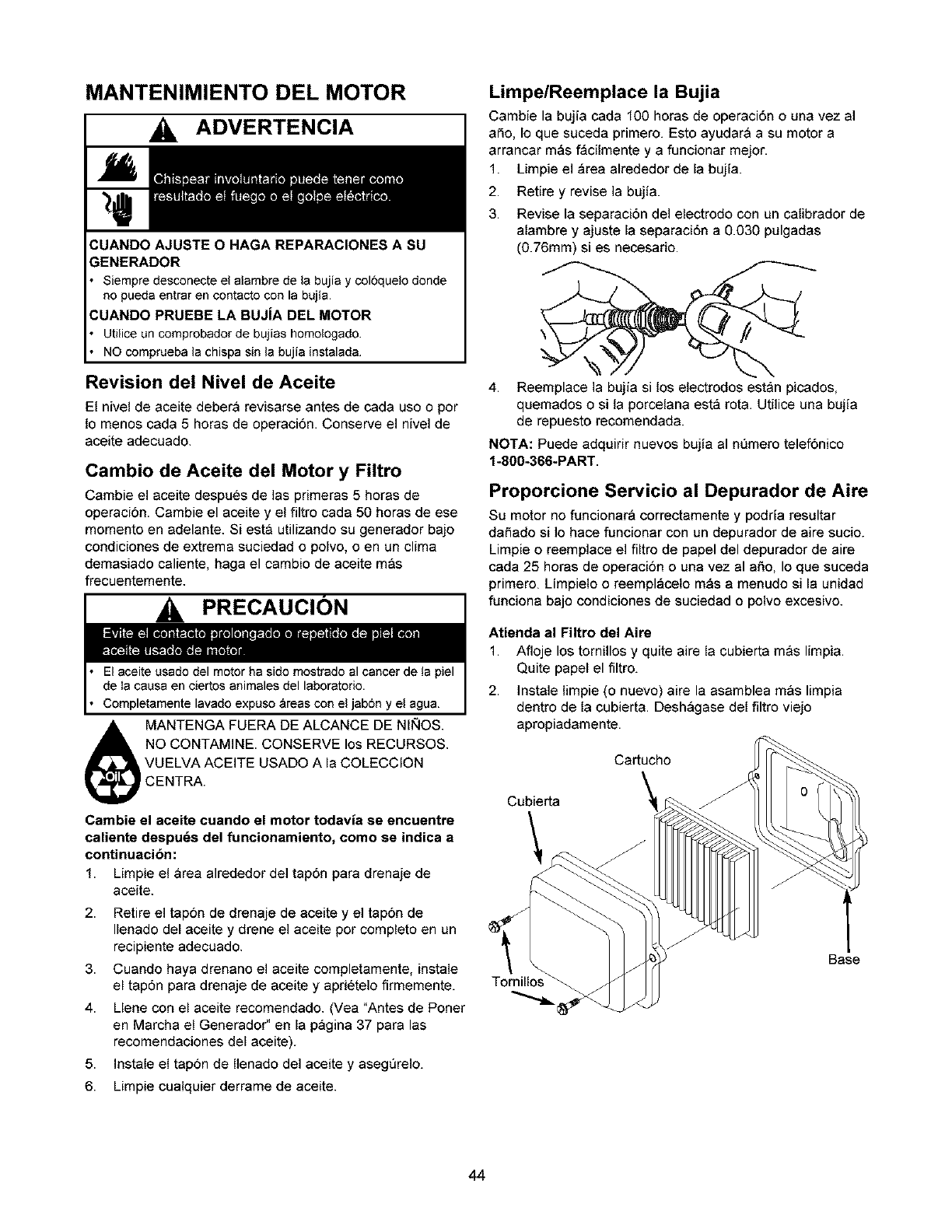

ENGINE MAINTENANCE

WARNING

WHEN ADJUSTING OR MAKING REPAIRS TO YOUR

_,ENERATOR

Disconnect the spark plug wire from the spark plug and

place the wire where it cannot contact spark plug.

VNEN TESTING FOR ENGINE SPARK

Use approved spark plug tester.

DO NOT check for spark with spark plug removed.

Checking Oil Level

Oil level should be checked prior to each use or at

least every 5 hours of operation. Keep oil level

maintained.

Changing Engine Oil

Change the oil after the first 5 hours of operation.

Change oil every 50 hours thereafter. If you are using

your generator under extremely dirty or dusty

conditions, or in extremely hot weather, change the oil

more often.

CAUTION

Used motor oil has been shown to cause skin cancer in

certain laboratory animals.

Thoroughly wash exposed areas with soap and water.

KEEP OUT OF REACH OF CHILDREN.

DON'T POLLUTE. CONSERVE

RESOURCES. RETURN USED OIL TO

COLLECTION CENTERS.

Change the oil while the engine is still warm from

running, as follows:

1. Clean area around oil drain plug. The oil drain

plug is located at base of engine, opposite

carburetor.

Remove oil drain plug and oil fill cap and drain oil

completely into a suitable container.

Install oil drain plug and tighten securely.

Fill oil sump with recommended oil to the point of

overflowing. See page 7 for oil recommendations.

Install oil cap. Tighten cap securely.

6. Wipe up any spilled oil.

Clean/Replace Spark Plug

Change the spark plug every 100 hours of operation

or once each year, whichever comes first, This will

help your engine to start easier and run better.

1. Clean area around spark plug.

2. Remove and inspect spark plug.

3. Check electrode gap with wire feeler gauge and

set spark plug gap to 0.030 inch (0.76mm) if

necessa_.

4. Replace spark plug if electrodes are pitted, burned

or porcelain is cracked. Use a recommended

replacement plug.

NOTE: You can purchase a new spark plug by calling

1-800-366-PART.

Service Air Cleaner

Your engine will not run properly and may be

damaged if you run it using a dirty air cleaner. Clean

or replace the air cleaner paper filter once every

25 hours of operation or once a year, whichever

comes first. Clean or replace more often if operating

under dusty or dirty conditions.

Service Air Filter

1. Loosen screws and remove air cleaner cover.

Remove paper filter.

Cartridge

Cover

Screw. Base

2. Install clean (or new) air cleaner assembly inside

cover. Dispose of old filter properly,

3. Assemble air cleaner cover onto base and tighten

screws.

NOTE: You can purchase new air cleaner elements by

calling 1-800-366-PART.

Carburetor

If you think your carburetor needs adjusting, see your

nearest Sears service center, Engine performance

may be affected at altitudes above 3000 feet, For

operation at higher elevations, contact your nearest

Sears service center,

Clean Spark Arrester Screen

The engine exhaust muffler has a spark arrester

screen, Inspect and clean the screen every 100 hours

of operation or once each year, whichever comes first,

WARNING

DO NOT touch hot surfaces.

Allow equipment to cool before touching.

The generator must be at least 5 feet from structures having

combustible walls and/or other combustible materials.

Keep at least 3 feet of clearance on all sides of generator

for adequate cooling, maintenance and servicing.

In the State of California a spark arrester is required by law

(Section 4442 of the California Public Resources Code).

Other states may have similar laws. Federal laws apply on

federal lands. If you equip the muffler with a spark arrester,

it must be maintained in effective working order.

NOTE: You can purchase a new spark arrester screen

by calling 1-800-366-PART.

If you use your generator on any forest-covered, brush-

covered, or grass-covered unimproved land, it must

have a spark arrester. The spark arrester must be

maintained in good condition by the owner/operator.

Clean and inspect the spark arrester as follows:

1. To remove muffler heat shield from muffler, remove

four screws that connect guard to muffler bracket,

Spark Arrester Screen

Muffler

Heat Shield

Remove four screws that attach spark arrester

screen,

Inspect screen and replace if torn, perforated or

otherwise damaged, DO NOT use a defective

screen, If screen is not damaged, clean it with

commercial solvent,

4. Reattach screen and muffler guard.

Air Cooling System

Over time debris may accumulate in cylinder cooling

fins and cannot be observed without partial engine

disassembly, For this reason, we recommend you

have an authorized Sears service dealer clean the

cooling system per recommended intervals (see

"Maintenance Schedule" on page 13), Equally

important is to keep top of engine free from debris,

See "Generator Cleaning".

CLEAN

GENERAL

The generator should be started at least once every

seven days and allowed to run at least 30 minutes. If

this cannot be done and you must store the unit for

more than 30 days, use the following information as a

guide to prepare it for storage.

Long Term Storage Instructions

It is important to prevent gum deposits from forming in

essential fuel system parts, such as the carburetor,

fuel filter, fuel hose or tank during storage. Also,

experience indicates that alcohol-blended fuels (called

gasohol, ethanol or methanol) can attract moisture,

which leads to separation and formation of acids

during storage. Acidic fuel can damage the fuel

system of an engine while in storage.

To avoid engine problems, the fuel system should be

emptied before storage of 30 days or longer. Follow

these instructions:

WARNING

WHEN STORING FUEL OR EQUIPMENT WITH FUEL IN

TANK

Store away from furnaces, stoves, water heaters, clothes

dryers or other appliances that have pilot light or other

ignition source because they can ignite fuel vapors.

VHEN DRAINING FUEL

Turn generator OFF and let it cool at least 2 minutes

before removing fuel cap. Loosen cap slowly to relieve

pressure in tank.

Drain fuel tank outdoors.

Keep fuel away from sparks, open flames, pilot lights,

heat, and other ignition sources.

DO NOT light a cigarette or smoke.

Protect Fuel System

1. Remove all gasoline from fuel tank to prevent gum

deposits from forming on these parts and causing

possible malfunction of engine.

2. Run engine until engine stops from lack of fuel.

Change Oil

While engine is still warm, drain oil from crankcase.

Refill with recommended grade.

Oil Cylinder Bore

Remove spark plug and pour about 1 ounce (30ml)

of clean engine oil into the cylinder.

Install spark plug and crank slowly to distribute oil.

Generator

1. Clean generator as outlined in "Generator Cleaning".

2. Check that cooling air slots and openings on

generator are open and unobstructed.

Other Storage Tips

1. DO NOT store fuel from one season to another,

Replace fuel can if it starts to rust. Contaminated

fuel will cause engine problems.

If possible, store unit indoors and cover it to give

protection from dust and dirt. BE SURE TO

EMPTY FUEL TANK,

Cover unit with a suitable protective cover that

does not retain moisture.

Store generator in clean, dry area.

WARNING

DO NOT place a storage cover over a hot generator.

Let equipment cool for a sufficient time before placing

the cover on the equipment.

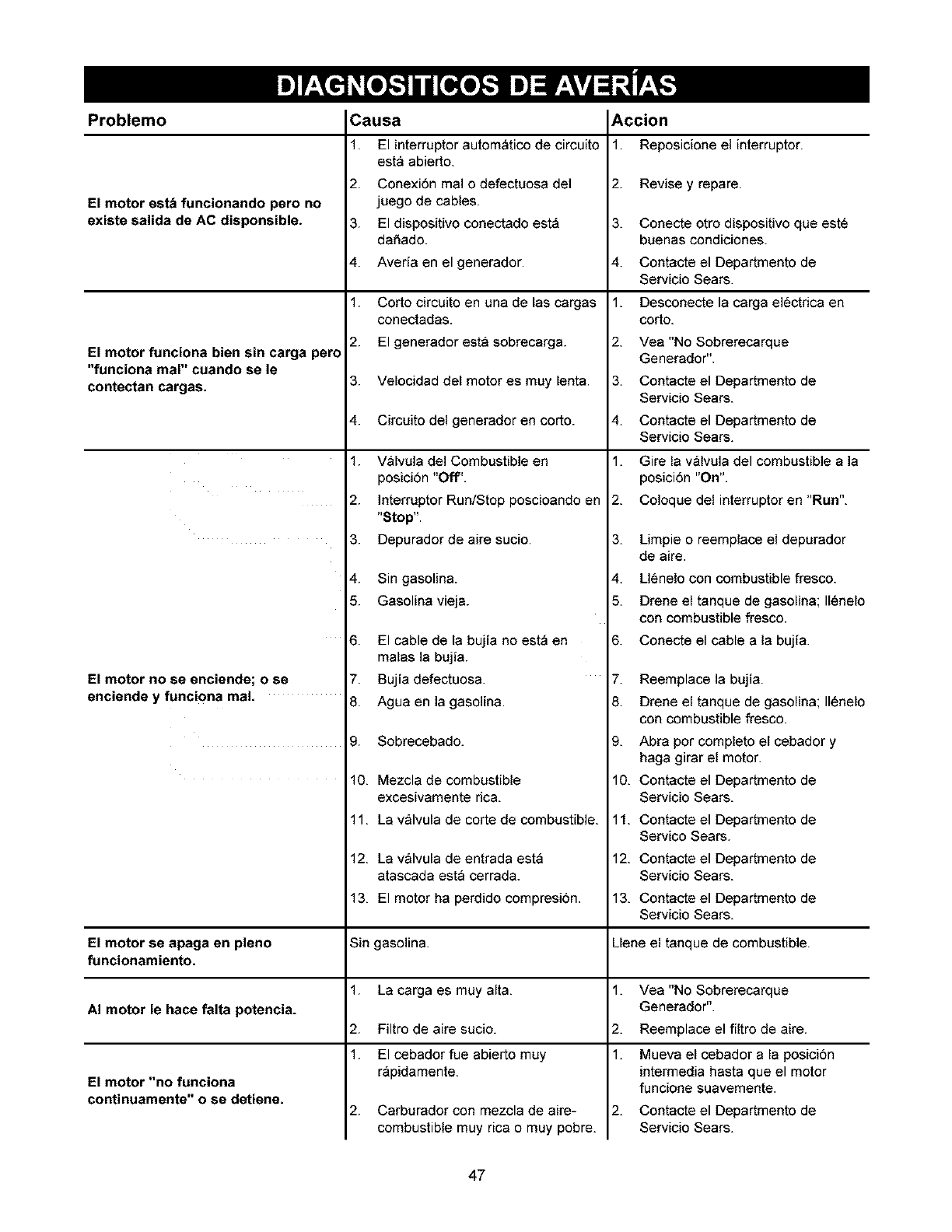

Problem

Engine is running, but no AC

output is available.

Engine runs good at no-load but

"bogs down" when loads are

connected,

Cause

1, One of the circuit breakers is

open,

2, Poor connection or defective

cord set,

3, Connected device is bad.

Fault in generator,

Short circuit in a connected

load,

Generator is overloaded,

Engine speed is too slow.

Shorted generator circuit,

Fuel valve in the "Off' position.

Rocker Switch set to "Off'.

Correction

1, Reset circuit breaker,

2, Check and repair,

3, Connect another device that is

in good condition.

4, Contact Sears service facility.

1, Disconnect shorted electrical

load.

2, See "Don't Overload

Generator",

3, Contact Sears service facility.

4, Contact Sears service facility.

1, Set fuel valve to the "On"

position.

2, Set switch to "On",

3, Dirty air cleaner.

4, Out of gasoline.

5, Stale gasoline,

3, Clean or replace air,

4, Fill fuel tank,

5, Drain fuel tank; fill with fresh

fuel,

Engine will not start; or starts

and runs rough.

Spark plug wire not connected

to spark plug,

Bad spark plug,

Water in gasoline,

Overchoking,

10, Low oil level.

11, Excessively rich fuel mixture,

12, Intake valve stuck open or

closed,

13, Engine has lost compression,

Out of gasoline,

6, Connect wire to spark plug,

7, Replace spark plug,

8, Drain fuel tank; fill with fresh

fuel,

9, Open choke fully and crank

engine,

10, Fill crankcase to proper level.

11, Contact Sears service facility.

12. Contact Sears service facility.

13, Contact Sears service facility,

Engine shuts down during Fill fuel tank.

operation.

1, Load is too high,

Engine lacks power.

2, Dirty air filter,

1, Choke is opened too soon,

Engine "hunts" or falters. 2, Carburetor is running too rich or

too lean,

See "Don't Overload

Generator",

Replace air filter,

Move choke to halfway position

until engine runs smoothly.

Contact Sears service facility.

CRAFTSMAN 5600 Watt AC Generator 580.325600

BRIDGE

RECTIFIER

BLUE (2) RED (6)

(1) EXCITATIDN (4)

FIELD

BLUE RED BLACK GRAY

BLUE

(ii)

RED BLACK

(22) (33) GRAY

(44)

BLUE

(IIA)

BLUF

(IIA)

BLUE

(IIA)

(22)

120V/20A

RED

(22)

(O)

REB

(22)

120/240V/30A

(22)

BLUE

(IIA)

GRAY

(44A)

CRAFTSMAN 5600 Watt AC Generator 580.325600

CIRCUIT

BREAKER 1

IIA

120/240V

30A

CIRCUIT

BREAKER 2

IIA

4, 120V

20A

IIA

120V

20A

IIA

SIX LUG

CONNECTOR

HOUSING

22 IIA

_/ARNING!

TAB MUST NOT BE BROKEN

BLACK

(33)

NOTE= POSITIVE BRUSH 13 CLOSEST TO BEARING

REB /2/

(61

CUSTONER

GROUND LUG

CRAFTSMAN 5600 Watt AC Generator 580.325600

Main Unit -- Exploded View

'\ \\

45 52

\\ 51 >-40

900

37 10

¢8

CRAFTSMAN 5600 Watt AC Generator 580.325600

Main Unit- Parts List

Item Part #

1 M194766GS

2 194150GS

4 190220GS

5 NSP

6 194151GS

8 96796GS

10 190274BGS

11 187365FGS

14 194729GS

15 695398

17 189008GS

18 60706GS

19 83083GS

20 B4986GS

21 194153GS

22 86494GS

23 86292GS

24 192794GS

25 191190GS

26 74908GS

31 77816GS

34 195422GS

35 194397GS

37 192376GS

40 194398GS

41 192980GS

44 193668GS

45 B4363GS

48 195373GS

50 188333GS

51 194799GS

52 189235GS

55 73054GS

58 190355GS

900 NSP

Description

CRADLE

KIT, Vibration Mount, 45 ° Srv

HOUSING, Engine Adapter

ASSY, Alternator (see page 24)

KIT, Hardware Mount, Aptr.

WASHER, M8 Flat

SBHCS, 3/8-16 x 1.0 Lg.

HHCS, 5/16-24 x 7.44

KIT, Muffler Bracket, w/Hardware

GASKET, Exhaust

MUFFLER

SCREW, 5/16 - 18 x 3/4"

SCREEN, Spark Arrest

DECAL, Ground, Green

KIT, Mount, Vibration. AIt. Srv

SCREW, Wing M6 - 1.0 x 16

SCREW, 10 - 16 x 3/4, Self Driller

SHIELD, Heat

CAP

SCREW, M5-0.8 x 10 Taptite

DECAL, Hot Muffler

COVER, Bearing Carrier

KIT, Fuel Hose, Formed, Srv

SCREW, 12-24 x 1/2 THD Forming

KIT, Hardware Fuel Tank

KIT, Valve, Tank, Srv

ASSY, Tank, Fuel (Includes Items 41, 50, 51 & 52)

CAP, Fuel Gauge

WIRE, Ground

DECAL, Gas Fill

DECAL, Danger

DECAL, Start Instructions

DECAL, Shut-Off, Fuel

ASSY, Control Panel (see page 22)

NUT, Palnut, 3/16"

ENGINE

Parts Not Illustrated

191646GS

43438GS

AB3061GS

191559GS

DECAL, Set

PLUG, 250V, 30A

BOTTLE, Oil

MANUAL, Owners

Optional Accessories Not Shown

0932688GS Cord Wrap Kit

9932785GS Storage Cover

*- Items without part numbers are common fasteners, available at local hardware stores.

CRAFTSMAN 5600 Watt AC Generator 580.325600

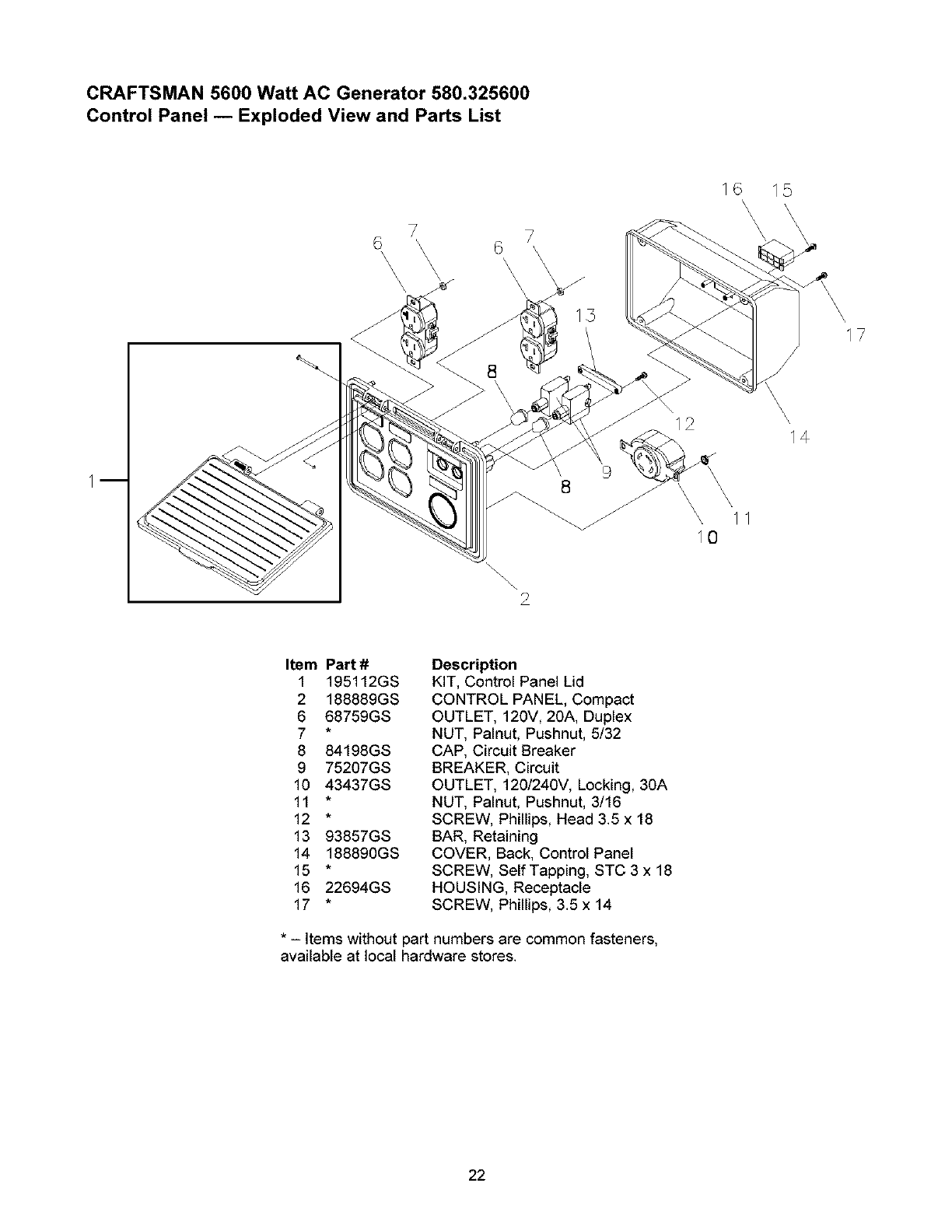

Control Panel -- Exploded View and Parts List

\\\\\

6 \

\\\

\ 9

16 15

\\\\

\\\,

Item Part #

1 195112GS

2 188889GS

6 68759GS

8 84198GS

9 75207GS

10 43437GS

13 93857GS

14 188890GS

16 22694GS

Description

KIT, Control Panel Lid

CONTROL PANEL, Compact

OUTLET, 120V, 20A, Duplex

NUT, Palnut, Pushnut, 5/32

CAP, Circuit Breaker

BREAKER, Circuit

OUTLET, 120/240V, Locking, 30A

NUT, Palnut, Pushnut, 3/16

SCREW, Phillips, Head 3.5 x 18

BAR, Retaining

COVER, Back, Control Panel

SCREW, Self Tapping, STC 3 x 18

HOUSING, Receptacle

SCREW, Phillips, 3.5 x 14

*- Items without part numbers are common fasteners,

available at local hardware stores.

CRAFTSMAN 5600 Watt AC Generator 580.325600

Wheel Kit -- Exploded View and Parts List

Item Part # Description

1 189715GS ASSY, Handle

2 B1764GS LEG, Mounting

3 52858GS NUT, Locking Hex M8- 1.25

4 HHCS, M8 -1.25 x 45

5 191267HGS AXLE, 5/8"x22.87"

6 B4966GS WHEEL

7 191265GS E-RING

8 WASHER, Flat 5/8

9 HHCS, M8- 1.25 x 16

Parts Not Illustrated

189718GS GRIP

189716GS CAP, Handle End

*- Items without part numbers are common fasteners,

available at local hardware stores.

CRAFTSMAN 5600 Watt AC Generator 580.325600

Alternator -- Exploded View and Parts List

Item Part#

1 186059GS

2 190032GS

3 190079AGS

4 186060GS

5 86308HGS

6 91825GS

7 66849GS

8 22694GS

9 81917GS

10 193428AGS

13 194274GS

Description

ADAPTER, Mounting, Alternator

ROTOR

STATOR

RBC, with O-Ring (p/n 189197GS)

HHCS, M6 - 1.0 x 140 SEMS

ASSY, Holder, RectifiedBrush

TAPTITE, M5 - 0.8 x 16

RECEPTACLE, 6 pin

PIN, Roll, 4ram x 10

ASSY, Wire, Ground

HARNESS, Wire, Power

ENGINE, 10 HP, Briggs and Stratton, 204412 - Exploded View

718A

718 j

742

1052_ 774_ 493

356 799A_

105_

22 _364

306

307

28_

615

27 o

883

1095 VALVE GASKET SET

868

358 ENGINE GASKET SET

_o_ _> 8_

51A_ 3o_

ENGINE, 10 HP, Briggs and Stratton, 204412 - Exploded View

868

798_

11oo

121 CARBURETOR OVERHAUL KIT

633 @

105

633 @

51A_

914

633 ®231

117

369 _

127 O

105_

137

950

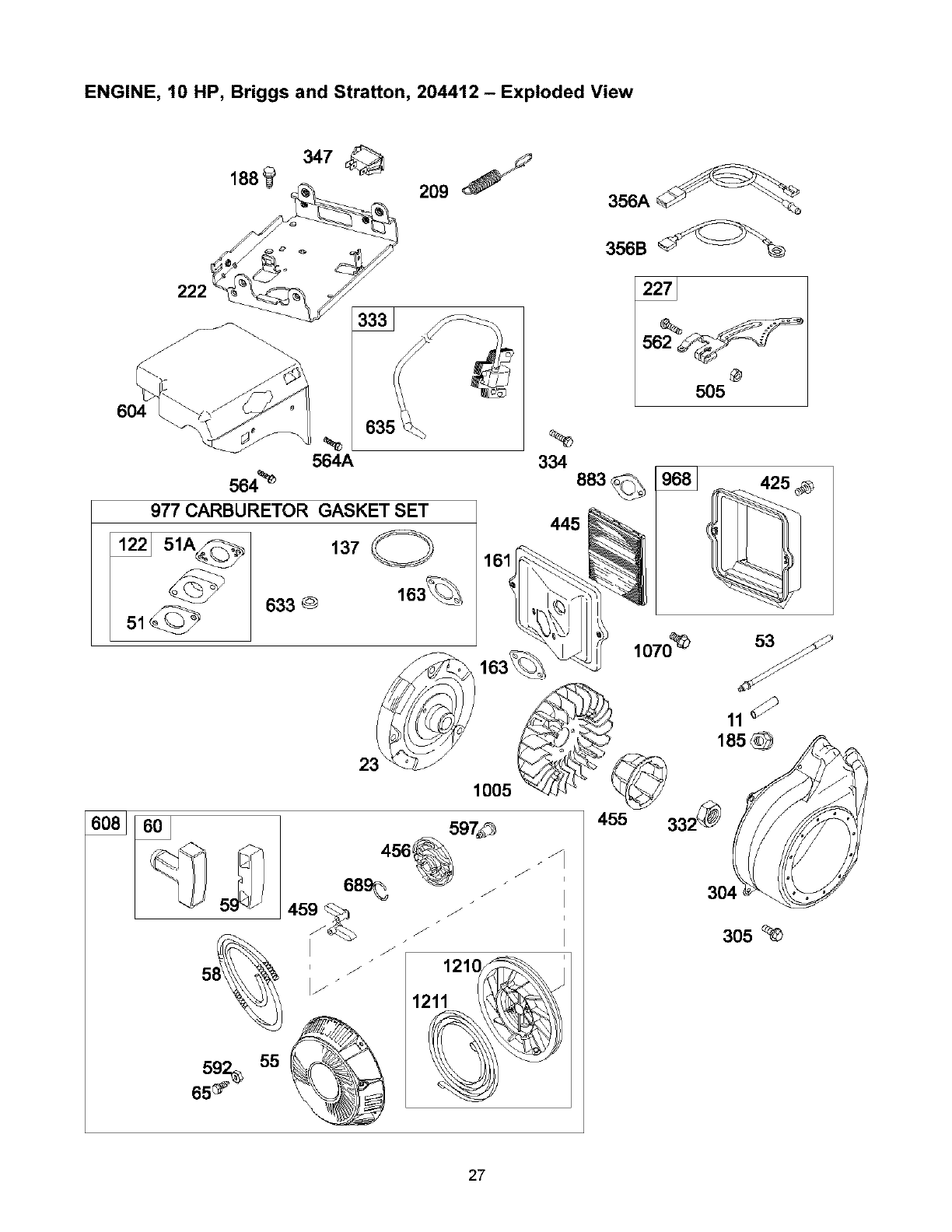

ENGINE, 10 HP, Briggs and Stratton, 204412 - Exploded View

347

188_

564A 334

564%

977 CARBURETOR GASKET SET

633@

445

60_

1005

59_

65 _

456_ 597D

689_ _ _j

459_ J

121(

1211

356A_

356B

56__

505

455

1°7°_

305

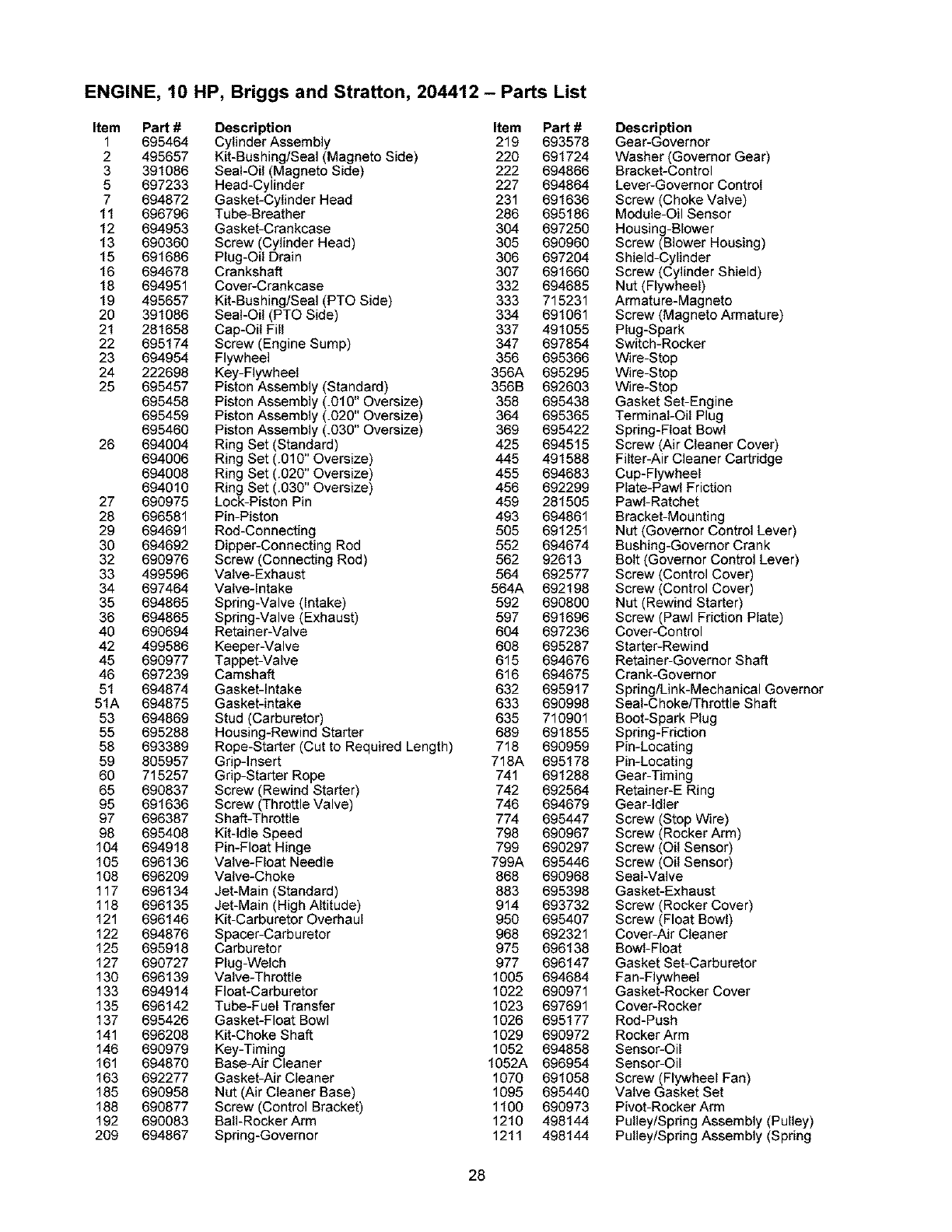

ENGINE, 10 HP, Briggs and Stratton, 204412 - Parts List

Item Part #Description Item Part #

1 695464 Cylinder Assembly 219 693578

2 495657 Kit-Bushing/Seal (Magneto Side) 220 691724

3 391086 Seal-Oil (Magneto Side) 222 694866

5 697233 Head-Cylinder 227 694864

7 694872 Gasket-Cylinder Head 231 691636

11 696796 Tube-Breather 286 695186

12 694953 Gasket-Crankcase 304 697250

13 690360 Screw (Cylinder Head) 305 690960

15 691686 Plug-Oil Drain 306 697204

16 694678 Crankshaft 307 691660

18 694951 Cover-Crankcase 332 694685

19 495657 Kit-Bushing/Seal (PTO Side) 333 715231

20 391086 Seal-Oil (PTO Side) 334 691061

21 281658 Cap-Oil Fill 337 491055

22 695174 Screw (Engine Sump) 347 697854

23 694954 Flywheel 356 695366

24 222696 Key-Flywheel 356A 695295

25 695457 Piston Assembly (Standard) 356B 692603

695458 Piston Assembly (.010" Oversize) 358 695438

695459 Piston Assembly (.020" Oversize) 364 695365

695460 Piston Assembly (.030" Oversize) 369 695422

26 694004 Ring Set (Standard) 425 694515

694006 Ring Set (.010" Oversize) 445 491588

694006 Ring Set (.020" Oversize) 455 694683

694010 Ring Set (.030" Oversize) 456 692299

27 690975 Lock-Piston Pin 459 281505

28 696581 Pin-Piston 493 694861

29 694691 Rod-Connecting 505 691251

30 694692 Dipper-Connecting Rod 552 694674

32 690976 Screw (Connecting Rod) 562 92613

33 499596 Valve-Exhaust 564 692577

34 697464 Valve-Intake 564A 692198

35 694865 Spring-Valve (Intake) 592 690800

36 694865 Spring-Valve (Exhaust) 597 691696

40 690694 Retainer-Valve 604 697236

42 499586 Keeper-Valve 606 695287

45 690977 Tappet-Valve 615 694676

46 697239 Camshaft 616 694675

51 694874 Gasket-Intake 632 695917

51A 694875 Gasket-intake 633 690998

53 694869 Stud (Carburetor) 635 710901

55 695288 Housing-Rewind Starter 689 691855

58 693389 Rope-Starter (Cut to Required Length) 718 690959

59 805957 Grip-insert 718A 695178

60 715257 Grip-Starter Rope 741 691288

65 690837 Screw (Rewind Starter) 742 692564

95 691636 Screw (Throttle Valve) 746 694679

97 696387 Shaft-Throttle 774 695447

98 695408 Kit-Idle Speed 798 690967

104 694918 Pin-Float Hinge 799 690297

105 696136 Valve-Float Needle 799A 695446

106 696209 Valve-Choke 868 690968

117 696134 Jet-Main (Standard) 883 695398

118 696135 Jet-Main (High Altitude) 914 693732

121 696146 Kit-Carburetor Overhaul 950 695407

122 694876 Spacer-Carburetor 966 692321

125 695918 Carburetor 975 696138

127 690727 Plug-Welch 977 696147

130 696139 Valve-Throttle 1005 694684

133 694914 Float-Carburetor 1022 690971

135 696142 Tube-Fuel Transfer 1023 697691

137 695426 Gasket-Float Bowl 1026 695177

141 696208 Kit-Choke Shaft 1029 690972

146 690979 Key-Timing 1052 694858

161 694870 Base-Air Cleaner 1052A 696954

163 692277 Gasket-Air Cleaner 1070 691058

185 690958 Nut (Air Cleaner Base) 1095 695440

188 690877 Screw (Control Bracket) 1100 690973

192 690083 Bali-Rocker Arm 1210 498144

209 694867 Spring-Governor 1211 498144

Description

Gear-Governor

Washer (Governor Gear)

Bracket-Control

Lever-Governor Control

Screw (Choke Valve)

Module-Oil Sensor

Housing-Blower

Screw (Blower Housing)

Shield-Cylinder

Screw (Cylinder Shield)

Nut (Flywheel)

Armature-Magneto

Screw (Magneto Armature)

Plug-Spark

Switch-Rocker

Wire-Stop

Gasket Set-Engine

Terminal-Oil Plug

Spring-Float Bowl

Screw (Air Cleaner Cover)

Filter-Air Cleaner Cartridge

Cup-Flywheel

Plate-Pawl Friction

PawI-Ratchet

Bracket-Mounting

Nut (Governor Control Lever)

Bushing-Governor Crank

Bolt (Governor Control Lever)

Screw (Control Cover)

Nut (Rewind Starter)

Screw (Pawl Friction Plate)

Cover-Control

Starter-Rewind

Retainer-Governor Shaft

Crank-Governor

Spring/Link-Mechanical Governor

Seal-Choke/Throttle Shaft

Boot-Spark Plug

Spring-Friction

Pin-Locating

Gear-Timing

Retainer-E Ring

Gear-Idler

Screw (Stop Wire)

Screw (Rocker Arm)

Screw (Oil Sensor)

Seal-Valve

Gasket-Exhaust

Screw (Rocker Cover)

Screw (Float Bowl)

Cover-Air Cleaner

Bowl-Float

Gasket Set-Carburetor

Fan-Flywheel

Gasket-Rocker Cover

Cover-Rocker

Rod-Push

Rocker Arm

Sensor-Oil

Screw (Flywheel Fan)

Valve Gasket Set

Pivot-Rocker Arm

Pulley/Spring Assembly (Pulley)

Pulley/Spring Assembly (Spring

Seam, Roebuck and Co., U.S.A. (Sears), the California Air Resources Board (CARB) and

the United States Environmental Protection Agency (U.S.EPA)

Emission Control System Warranty Statement

(Owner's Defect Warranty Rights and Obligations)

EMISSION CONTROL WARRANTY COVERAGE IS a. Fuel Metering System

APPLICABLE TO CERTIFIED ENGINES PURCHASED IN

CALIFORNIA IN 1995 AND THEREAFTER WHICH ARE

USED IN CALIFORNIA, AND TO CERTIFIED MODEL

YEAR 1997 AND LATER ENGINES WHICH ARE

PURCHASED AND USED ELSEWHERE IN THE UNITED

STATES (AND AFTER JANUARY 1, 2001 IN CANADA).

California and U.S. EPA Emission Control Warranty

Statement Your Warranty Rights and Obligations

The California Air Resources Board (CARB), U.S.EPA and

Sears are pleased to explain the Emission Control System

Warranty on your model year 2000 and later small off-road

engine (SORE). In California, new small off-road engines

must be designed, built and equipped to meet the State's

stringent anti-smog standards. Elsewhere in the United

States, new non-road, spark-ignition engines certified for

model year 1997 and later, must meet similar standards set

forth by the U.SEPA. Sears must warrant the emission

control system on your engine for the periods of time listed

below, provided there has been no abuse, neglect, or

improper maintenance of your small off-road engine.

Your emission control system may include parts such as the

carburetor or fuel-injection system, the ignition system, and

catalytic converter. Also included may be hoses, belts,

connectors and other emission related assemblies.

Where a warrantable condition exists, Sears will repair your

small off-road engine at no cost to you including diagnosis,

parts and labor.

Sears Emission Control Defects Warranty Coverage

The 1995 and later small off-road engines are warranted for

two years. If any emission-related part on your engine is

defective, the part will be repaired or replaced by Sears.

Owner's Warranty Responsibilities

As the small off-reed engine owner, you are responsible for

the performance of the required maintenance listed in this

owner's manual. Sears recommends that you retain all your

receipts covering maintenance on your small off-road

engine, but Sears cannot deny warranty solely for the lack of

receipts or for your failure to ensure the performance of all

scheduled maintenance.

As the small off-reed engine owner, you should however be

aware that Sears may deny you warranty coverage if your

small off-road engine or a part has failed due to abuse,

neglect, improper maintenance or unapproved modifications.

You are responsible for presenting your small off-road

engine to an approved Sears Service Center as soon as a

problem exists. The warranty repairs should be completed in

a reasonable amount of time, not to exceed 30 days.

If you have any questions regarding your warranty rights and

responsibilities, you should contact a Sears Service

Representative at 1-800-469-4663.

Sears Emission Control Defects Warranty Provisions

The following are specific provisions relative to your

Emission Control Defects Warranty Coverage.

1. Warranted Parts

Coverage under this warranty extends only to the parts

listed below (the emission control systems parts) to the

extent these parts were present on the engine purchased.

In the USA and Canada, a 24-hour hotline, 1-800-469-4663, has a

maintenance information.

Cold start enrichment system

Carburetor and internal parts

Fuel Pump

b. Air Induction System

Air cleaner

Intake manifold

c. Ignition System

Spark plug(s)

Magneto ignition system

d. Catalyst System

Catalytic converter

Exhaust manifold

Air injection system or pulse valve

e. Miscellaneous Items Used in Above Systems

Vacuum, temperature, position, time sensitive valves

and switches

Connectors and assemblies

2. Length of Coverage

Sears warrants to the initial owner and each subsequent

owner that the Warranted Parts shall be free from

defects in materials and workmanship which caused the

failure of the Warranted Parts for a period of two years

from the date the engine is delivered to a retail

purchaser.

3. No Charge

Repair or replacement of any Warranted Part will be

performed at no charge to the owner, including

diagnostic labor which leads to the determination that a

Warranted Part is defective, if the diagnostic work is

performed at an approved Sears Service Center.

4. Claims and Coverage Exclusions

Warranty claims shall be filed in accordance with the

provisions of the Sears Warranty Policy. Warranty

coverage shall be excluded for failures of Warranted

Parts which are not odginal Sears parts or because of

abuse, neglect or improper maintenance as set forth in

the Sears Engine Warranty Policy. Sears is not liable to

cover failures of Warranted Parts caused by the use of

add-on, non-original, or modified parts.

5. Maintenance

Any Warranted Part which is not scheduled for

replacement as required maintenance or which is

scheduled only for regular inspection to the effect of

"repair or replace as necessary" shall be warranted as to

defects for the warranty period. Any Warranted Part

which is scheduled for replacement as required

maintenance shall be warranted as to defects only for

the period of time up to the first scheduled replacement

for that part. Any replacement part that is equivalent in

performance and durability may be used in the

performance of any maintenance or repairs. The owner

is responsible for the performance of all required

maintenance, as defined in this owner's manual

6. Consequential Coverage

Coverage hereunder shall extend to the failure of any

engine components caused by the failure of any

Warranty Part still under warranty.

menu of pre-recorded messages offering you product

Emissions Durability Period and Air Index

Information On Your Engine Emissions Label

Engines that are certified to meet the California Air

Resources Board (CARB) Tier 2 Emission Standards must

display information regarding the Emissions Durability Period

and Air Index. The engine manufacturer makes this

information available to the consumer on emission labels.

The Emissions Durability Period describes the number of

hours of actual running time for which the engine is certified

to be emissions compliant, assuming proper maintenance in

accordance with the Operating & Maintenance Instructions.

The following categories are used:

Moderate: Engine is certified to be emission compliant for

125 hours of actual engine running time.

Intermediate: Engine is certified to be emission compliant

for 250 hours of actual engine running time.

Extended: Engine is certified to be emission compliant for

500 hours of actual engine running time.

For example, a typical walk-behind lawn mower is used

20 to 25 hours per year. Therefore, the Emissions

Durability Period of an engine with an intermediate rating

would equate to 10 to 12 years.

The Air Index is a calculated number describing the relative

level of emissions for a specific engine family. The lower the

Air Index, the cleaner the engine. This information is

displayed in graphical form on the emisions label.

Emissions Compliance Period On Engine

Emissions Compliance Label

After July 1, 2000 certain Sears engines will be certified to

meet the United States Environmental Protection Agency

(USEPA) Phase 2 emission standards. For phase 2 certified

engines, the Emissions Compliance Period referred to on

the Emissions Compliance label indicates the number of

operating hours for which the engine has been shown to

meet Federal emission requirements. For engines less than

225 cc displacement, Category C = 125 hours, B = 250

hours and A = 500 hours. For engines of 225 cc or more,

Category C = 250 hours, B = 500 hours and A = 1000 hours.

This engine has an intermediate rating with and Air Index of

3. The EPA Emissions compliance period is Category C.

The diplacement of this engine is 305 cc.

Below is a generic representation of the emission label

typically found on a certified engine.

GARANTIA .................................... 32

REGLAS DE SEGURIDAD ..................... 33-34

CARACTERiSTICAS Y CONTROLES ............... 35

ENSAMBLAJE ............................... 36-37

FUNClONAMIENTO .......................... 38-41

ESPECIFICACIONES DEL PRODUCTO ............. 42

MANTENIMIENTO ............................ 43-45

ALMACENAMIENTO ............................ 46

DIAGNOSTICOS DE AVER[AS .................... 47

GARANTiA DE EMISIONES .................... 46-49

NOTAS ..................................... 50-51

PARTES/SERVICIO ................. ULT]MA PAGINA

GARANTIA LIMITADA GENERADORES CRAFTSMAN

SEARS le garantiza al comprador original que el alternador y el motor de su generador portatil estara libre de defectos en

materiales y mano de obra en los componentes y por el perlodo de tiempo establecido a continuaci6n a partir de la fecha de

compra original. Esta garantia no es transferible.

CLIENTE* COMERCIAL*

Alternador 2 Afios(segundo afio despide s61o) 1 Afio

Motor 2 Afios(segundo afio despide s61o) 1 Afio

* NOTA: Para propbsitos de esta garantia el tdrmino "gso del Cliente" representa el uso domdstico residencial y de

emergencia pot parte del comprador original, sin incluir aplicaciones donde la unidad sea usada como fuente de

potencia principal. El termino "Uso Comercial" representa todos los otros usos, incluyendo alquiler, construccibn,

comercial y para prop6sitos lucrativos. Una vez el generador haya tenido uso comercial, _ste ser& considerado

como un generador para uso comercial para los fines de esta garantia.

Durante dicho perlodo de garantia, SEARS reparara o reemplazara, a su discrecion, cualquier parte que haya sido

encontrada defectuosa, en examen previo realizado por SEARS, bajo uso y servicio normal**. Las baterias de arranque y

los elementos perecederos como bujias y filtros de aire, que se desgastan con el uso normal, no estan garantizados por

SEARS. Todos los costos de transporte bajo garantia, incluyendo el envio a ]a fabrica, de ser necesario, seran

responsabilidad del comprador y deberan ser pagados por anticipado. Esta garantla no cubre el mantenimiento y servicio

normal y no se aplica a generadores, altemadores, motores o partes que hayan sido sujetos a instalaciones o

modificaciones incorrectas o no autorizadas, mal uso, negligencia, accidente, sobrecarga, exceso de velocidad,

mantenimiento, reparaci6n o almacenamiento incorrecto que, a juicio de SEARS, afecte negativamente su funcionamiento y

confiabilidad.

** DESGASTE NORMAL: Como con todos los dispositivos mec&nicos, los motores necesitan el servicio y

reemplazo peribdico de las partes para funcionar en buenas condiciones. Esta garantia no cubre reparaciones

cuando el uso normal haya sobrepasado la vida t_tilde una parte o motor.

NO EXISTEN OTRAS GARANTIAS EXPRESAS. SEARS POR MEDIC DE LA PRESENTE DESCONOCE TODAS LAS

GARANTIAS IMPLICITAS, INCLUYENDO, SIN LIMITARSE, A AQUELLAS DE COMERCIALIZACION Y ADAPTACION

PARA UN PROPOSITO PARTICULAR AL EXTREMO PERMITIDO POR LA LEY. LA DURACION DE CUALQUIER

GARANTIA IMPLICITA QUE NO PUEDA SER DESCONOCIDA, ESTA LIMITADA AL PERIODO DE TIEMPO ESPECIFICADO

EN LA GARANTIA EXPRESA. LA RESPONSABILIDAD LEGAL ES EXCLUIDA POR DAI_IOS CONSECUENCIALES,

INCIDENTALES O ESPECIALES BAJO CUALQUIERA DE LAS GARANTIAS.

Algunos estados no permiten limitaciones en la duraci6n de las garantias impllcitas, o la exclusion o limitaci6n de dafios

incidentales o consecuenciales, por tanto las limitaciones o exclusiones anteriormente mencionadas podrian no aplicarse

a usted. Esta garantia le otorga derechos legales especlficos; usted podrla tener otros derechos, los cuales cambian de

estado a estado.

Para servicio, visite su centro de servicio de garantia autorizado SEARS mas cercano. El servicio de garantia puede ser

Ilevado a cabo _nicamente por un centro de servicio autorizado SEARS. Esta garantia no se podra aplicar para servicio en

otros centros de servicio. Evidencia de la fecha de compra original debera ser presentada en el momento de solicitar el

servicio de garantia.

SEARS, ROEBUCK AND CO., Department 817WA, Hoffman Estates, IL 60179

_k ste es el simbolo de alerta de seguridad. Es usado para indicarle situaciones con peligros potenciales delesion para el personal. Siga las instrucciones de todos los mensajes de seguridad que aparecen despues de

este simbolo para evitar posibles lesiones o muerte.

_Lea este manual de manera cuidadosa y

familiaricese con su generador. Conozca sus

usos, sus limitaciones y cualquier peligro

relacionado con el mismo.

El simbolo de alerta de seguridad (,_,) es usado con una

palabra (PELIGRO, ADVERTENCIA, PRECAUCION), un

mensaje por escrito o una ilustraci6n, para alertarlo acerca

de cualquier situaci6n de peligro que pueda existir.

PELIGRO indica un riesgo el cual, si no se evita, causar_ la

muerte o una herida grave. ADVERTENCIA indica un riesgo

el cual, si no se evita, puede causar la muerte o una herida

grave. PRECAUCI6N indica un riesgo, el cual, si no se

evita, puede causar heridas menores o moderadas.

PRECAUCI6N, cuando se usa sin el simbolo de alerta,

indica una situaci6n que podria resultar en el dafio del

equipo. Siga los mensajes de seguridad para evitar o reducir

los riesgos de heridas e inclusive la muerte.

ADVERTENCIA

El escape del motor de este producto contiene

elementos quimicos reconocidos en el Estado de

California pot producir c&ncer, defectos de nacimiento

u otros dahos de tipo reproductivo.

ADVERTENCIA

Este generador no cumple la norma 33CFR-183 del cuerpo de

guardacostas de EE.UU y no debe utilizarse en aplicaciones

marinas

El uso de un generador no homologado pot cuerpo de guardacostas

de EEUU. puede provocar lesiones y daSos rnateriales

Simbolos de Peligro y Significados

Electrocutamiento Descarga Electrica Descarga Electrica

N'll

Explosi6n Fuego

Gases T6xicos Superficie Caliente Retroceso

ADVERTENCIA

Opere el generador SOLAMENTE aI aire libre

AsegOrese de que los gases de escape no puedan entrar por

ventanas, puertas, tomas de aire de ventilaci6n u otras

aberturas en un espacio cerrado en el que puedan acumularse

NO opere el generador dentro de un edificie o lugar cerrado,

induyende el cornpartimiento del generador en un vehiculo

recreativo o RV

ADVERTENCIA

Cuando use un generador como poder de energia auxiliar, notifique

a Ia comparlia de utilidedes. Use el equipo de transferencia

aprobado para aislar el generador de otra utilidad electrica

Use un interruptor para la faHa del circuito de tierra (GFC0 en

cualquier _rea bastante hOrneda o que sea altarnente condactiva

tales corno terrazas de metal o trabaje hecho con acero.

NO toque los alarnbres pelados o recept_culos

NO use un generador con cables electricos que esten

malgastados, rotos, pelados o deSados de cualquier forms.

NO opere el generador baje la Iluvia.

NO rnaneje el generador o cables electricos rnientras este parad(

en agua, descalzo o cuando las manos y los pies est6n mojados

NO perrnita que personas descalificadas o nirlos operen o

sirvan al generador

ADVERTENCIA

Cuando arranque el motor, tire lentamente del cable hasta

sentir una resistencia y, a continuaci6n, tire r_pidarnente de el

para evitar su retroceso.

NUNCA arranque o pare el motor cuando haya aparatos

electricos conectades yen funcionamiente

, ADVERTENCIA

CUANDO ANADA COMBUSTIBLE O VACiE EL

DEP6SITO

Apague el generador (posici6n OFF) y dejelo enfriar al menos por

2 minutes antes de remover la tapa de la combustible. Afloje la

tape lentamente para dejar que la presi6n salga del tanque.

Llene ovacie el dep6sito de combustible ala intemperie

NO Ilene demasiado el tanque. Permita al menos especio para

la expensi6n del combustible

Mantenga la combustible alejada de chispas, llamas abiertas,

pilotos, calory otras fuentes de ignici6n

NO encienda un cigarrillo o fume.

;UANDO PONGA EN FUNCIONAMIENTO EL EQUlPO

Compruebe que la bujia, el silenciador, el tap6n del dep6sito de

combustible y el flltro de aire est_n instalados.

NO arranque el motor sin Ia bujia instalada.

Si se ha derramado combustible, espere a que se evapore

antes de arrancar el motor.

;UANDO OPERE EL EQUIPO

NO incline el motor o el equipo, de tal manera que Ia

combustible se pueda derramar

NO estrangule eI carburador para parar el motor.

Este generador no es apto para el uso en equipos m6viles ni en

aplicaciones marinas

;UANDO TRANSPORTE OREPARE EL EQUIPO

Transporte o repare el equipo con el tanque de combustible vacio, o

con la valvula para apagar el combustible, apagada (posicidn OFF).

Desconecte el cable de la bujia.

;UANDO ALMACENE OGUARDE EL EQUlPO CON

COMBUSTIBLE EN EL TANQUE

AImacene alejado de calderas, estufas, calentadores de agua,

secadoras de ropa u otros aparatos electrodomesticos que

posean pilotos u otras fuentes de ignici6n, porque ellos pueden

encender los vapores de la combustible

ADVERTENCIA

NO toque las superficies calientes

Permita que el equipo se enfrie antes de tocarlo

El generador debe estar situado a un minimo de 152 cm

(5 pies) de toda estructura con muros combustibles y/o otras

materias combustibles

Mantenga un minimo de 92 cm (3 pies) alrededor de la carcasa

del generador, para facilitar la ventilaci6n y el mantenimiento del

generador.

En el estado de California es obligatorio, segun la ley, el uso de

apagachispas (Secci6n 4442 del Cd_:ligo de Recursos P_blicos de

California). Otros estados pueden tener leyes similares Las Ieyes

federales se aplican en tierras federales Si equipa el silenciador

con un apagachispas, este debera ser mantenido en buenas

condiciones de trabajo Usted puede ordenar el apagachispas a

traves de su distribuidor de servicio autorizado Sears.

ADVERTENCIA

CUANDO AJUSTE OHAGA REPARACIONES A SU

?ENE_DOR

Siempre desconecte el alambre de Ia bujia y col6quelo donde

no pueda entrar en contacto con la bujia.

CUANDO PRUEBE LA BUJiA DEL MOTOR

Utilice un comprobador de bujias homologado.

NO comprueba la chispa sin la bujia instalada.

PRECAUCION

NO cambie ninguna velocidad determinada. El generador

suministra una frecuencia y un voltaje calificado cuando

funciona a una velocidad determinada

NO modifique al generador en ninguna forma.

PRECAUCION

Yea "No sobrecargue generadof'.

Encienda su generador y deje que el motor se estabilice antes

de conectar las cargas el6ctricas

Conecte Ias cargas el_ctricas en la posici6n de apagado (OFF),

luego encienda (ON) para su operaci6n.

Apague (OFF) las cargas electricas y descon¢ctelas del

generador antes de parar el generador.

PRECAUCION

Use el generador solamente con la finalidad para el cual rue

disefiado

Si usted tiene alguna pregunta acerca de las fnalidades de uso

del generador, preg_ntele asu concesionario o contacte a

Sears.

Opere el generador solamente en superfcies niveladas.

NO expenga al generador a una humedad excesiva, polvo,

suciedad o vapores corrosivos

NO inserte cualquier objeto a traves de Ias ranuras de

enfriamiento

Si los aparatos conectados se sobrecalientan, apaguelos y

descon6ctelos del generador

Apegue el generador si:

uSe pierde la salida el¢ctrica;

-El equipo produce chispas, humo o emite llamas;

-La unidad vibra de una manera excesiva

CONOZCA SU GENERADOR

LEA ESTE MANUAL DEL PROPIETARIO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU GENERADOR.

Compare las ilustraciones con su Generador para familiarizarse con las ubicaciones de los diferentes centreles y ajustes.

Conserve este manual para referencias futuras.

Tanque de Combustible

Silenciador

Apagachispas

Palanca del Cebador Cortacircuitos

Depurador de

Aire

Culatazo el Principio

Tomacorrientes

con Dispositivo de

Seguridad de

120/240 Voltios

AC, 30 Amp

Tuerca Mariposa

para Conexi6n a

Tierra

Interrupter

Balancin

Tomacorrientes Doble de

120 Voltios AC, 20 Amp

Cortacircuitos (AC) -- Cada tomacorriente posee un

cortacircuito para proteger el generador contra sobrecargas

electricas. Los cortacircuitos son del ripe "oprimir para

reposicionar".

Culatazo el Principle -- Use para comenzar motor.

Depurador de Aire -- Filtra el aire de entrada a medida

que penetra en el motor.

Interrupter Balancin -- Debera estar en la posicion "On"

(En) para darie arranque al motor. Coloquelo en la posici6n

"Off' (Apagado) para detener un motor en funcionamiento.

Palanca del Csbador -- Usada cuando se est& dando

arranque a un motor frio.

Silenciador Apagachispas -- El silenciador disminuye el

ruido del motor y esta equipado con una pantalla

apagachispas.

Tanque del Combustible -- El tanque tiene una capacidad

de 5 galones amedcanos de gasolina sin contenido de

plomo.

Tomacorriente Dobles de 120 Voltios AC, 20 Amp --

Pueden ser utilizados para suministrar alimentacion electrica

para el funcionamiento de cargas del motor, herramientas,

aparatos especiales e iluminaci6n electrica de 120 Voltios

AC a 20 Amperios, monefasica de 60 Hz.

Tomacorriente con Dispositivo de Ssguridad de

1201240 Voltios, 30 Amp -- Puede ser utilizado para

suministrar alimentacion electrica para el funcionamiento de

cargas del motor, herramientas, aparatos especiales e

iluminacion electrica de 120 y/o 240 Voltios AC a

30 Amperios, monofasica de 60 Hz.

Tuerca Mariposa de Conexion ATierra - Si requirio,

censulte con un electricista cualificado, un inspector

electrico o el organismo competente.

Su generador requiere de ciertos procedimientos de montaje

y solo estara listo para ser utilizado despues de habede

suministrado servicio con el combustible y aceite

recomendados.

Si usted tiene prob[emas con el montaje de so generador,

por favor Ilame a [a linea de ayuda para generadores al

1-800-222-3136.

IMPORTANTE: Cualquier intento de encender el motor

antes de haber colocado el aceite recomendado resultara

daSo del motor.

Necesitara una Ilave de cubos con cubos de 112°o 13mm y

unas pinsas de punta para instalar el juego de ruedas.

CONTENIDO DE LA CAJA

Revise todo el contenido. Si alguna de las partes no esta

presente o esta daSada, por favor liame a la linea de ayuda

para generadores al 1-800-222-3136.

La unidad principal

Manual del propietado

Aceite para motor

Tapon de fijacion

Juego de Ilantas

Consulte la ilustracibn mostrada e instale el juego de

ruedas como se describe a continuaci6n:

1. Coloque el fondo de la camilla del generador en una

superficie plan& Temporalmente, coloque [a unidad en

bloques para ensamblada facilmente.

2. Deslice el eje a traves de ambos soportes de montaje,

en el marco de la camilla, como se muestra.

PARA RETIRAR EL GENERADOR

DE LA CAJA

Coloque la caja sobre una superficie piana y rigida, con 4.

las flechas que dicen "this side up" hacia ardba. 5.

Abra con cuidado las tapas superiores de la caja de

envio.

Corte de arriba a abajo las esquinas de uno de los lados

de la caja y co[oque ese lado de la caja sobre el suelo. 6.

Retire todo el material de empaque, relleno, etc

Saque el generador de la caja de envio. 7.

3. Deslice una rueda en el eje.

NOTA: Aseg_rese de instalar ambas ruedas con la v&lvula

de aire hacia el lado de afuera.

MONTAJE DEL JUEGO DE RUEDAS

El juego de ruedas esta disefiado para mejorar el transporte

del generador.

NOTA: Este Juego de Ruedas no ha sido diseSado para ser

usado en la carretera.

10.

11.

12.

Coloque el e-ring en la ranura de] eJe.

Coloque un extremo de las pinzas de puntas de aguja

en la parte inferior del eje y el otro extremo de las

pinzas en la parte superior de] e-ring. Asiente el e-ring

cerrando las pinzas

Repita los pasos 3 por 5 para asegurar la segunda

rueda.

Remueva los bloques temporales.

Para ayudar al ensamblaje de la pata de apoyo, haga

descansar el generador en la camilla con la parte del

motor hacia abajo. Anexe la pata de apoyo con dos

tornillos M8 x 16mm y dos tuercas de seguridad, como

se muestra en la figura.

Use dos Ilaves de 13mm para apretar las piezas. Ahora

haga descansar el generador en las ruedas y pata de

apoyo.

Coloque el soporte de la manilla en el centro del marco

del generador al extremo de la pata de apoyo, como se

muestra.

Anexe el soporte de la manilla con dos tornillos M8 x

45mm y dos tuercas de seguddad

Verifique que todas las piezas esten apretadas y las

Ilantas esten infladas al valor marc5 en la Ilanta o

dentro de 15 y 40 psi.

Vista del Montaje del Juego de Ruedas

Tornillos

Manilla \

Pata Tornillos

Tuercas _

Eje

Rueda

Arandela

E-Ring

ANTES DE DARLE ARRANQUE AL

GENERADOR

Para operar el motor, debera hacer la siguiente:

Agregar Aceite al Motor

NOTA: Cuando agregue aceite al compart{miento del motor,

utilice L_nicamenteace{re detergente de alta calidad, designado

con la clasificaci6n AP] de servido SF, SG, SH, SJ o superior.

NO use aditivos especiales.

Seleccione una viscosidad de acuerdo a la tabla siguiente:

ml*

LLJIJ

"c ._o -2b -1'o o 1_ 2b _ ,;o

Temperaturas de Uso Esperadas

NOTA: Todo aceite sintetico que cumpla las

especificaciones ILSAC GF-2, con marca de certificacion

API y con simbolo de servicio API con "SJ/CF ENERGY

CONSERVING" o superior es un aceite aceptable a todas

las temperaturas. El uso de aceite sintetico no altera los

intervalos de cambio de aceite indicados.

*El uso de aceites multigrado (5W-30, 10W-30, etc.) en

temperaturas mayores a los 40°F (4°C) ocasionar& un

consumo de aceite mayor al normal. Cuando utilice un

aceite multigrado, revise con mayor frecuencia el nivel de

aceite del motor.

** Si utiliza aceite SAE 30 en temperaturas infer{ores a los

40°F (4°C), ocasionara que el arranque sea mas dificil e

incluso que se desbiele el motor debido a su inadecuada

lubricacion interna.

Coloque el generador sobre una superficie nivelada.

El area limpia alrededor de aceite amarillo {lena la tapa.

Quite el aceite Ilena la tapa.

Llene lentamente motor con aceite por el aceite {lena

abdr hasta que el nivel de aceite sea al grano de

derramar.

Instale aceite amarillo Ilena la tapa y el dedo aprieta

seguramente.

Verifique el nivel de aceite de motor antes de comenzar

cada vez despues. Si el nivel de aceite estQ debajo del

punto de derramar, Ilena al nivel apropiado.

NOTA: Revise el aceite frecuentemente durante el

despegue del motor.

Agregue Gasolina

ADVERTENCIA

CUANDO AI_ADA COMBUSTIBLE

Apague el generador (posici6n OFF) y d_jelo enfriar al menos

por 2 minutos antes de remover la tapa de la combustible

Afloje la tapa lentarnente para dejar que ta presibn salga del

tanque.

Llene el dep6sito de combustible ala intemperie

NO Ilene dernasiado el tanque Perrnita al rnenos espacio para

la expansi6n deI combustible

Mantenga la combustible alejada de chispas, llamas abiertas,

pilotos, calory otras fuentes de ignici6n

NO encienda un cigarrillo o fume

NOTA: Este motor esta certificado para funcionar con

gasolina. Sistema de control de emisiones de gases de

escape: EM (Modificaciones del motor).

1. Utilice gasolina normal sin plomo, limpia y nueva con un

minimo de 85 octanos. NO utilice combustible que

contenga metanol ni mezcle aceite con combustible.

2. Limpie el area alrededor de la tape de Ilenado del

combustible, retire la tape.

3. Agregue lentamente gasolina regular"SIN PLOMO" al

tanque de combustible. Use un embudo para evitar que

se derrame. Llene el tanque lentamente hasta

aproximadamente 1.5" por debajo de la parte la cima

del cuello del tubo de Ilenado.

Combustible

_NNNNNN_NNNNN_N_f

4. Instale la tapa del tanque de combustible y limpie la

gasolina que se haya derramado.

iPRECAUCION! Los combustibles con mezcla de alcohol

(gasohol, etanol o metanol) pueden atraer la humedad y

provocar [a separacion y formaci6n de &cidos durante el

almacenamiento. Los gases &cidos pueden da_ar el circuito

de combustible y el motor durante el almacenamiento.

Para evitar este tipo de problemas, vacie el circuito de

combustible cuando vaya a almacenar la unidad durante

30 dias o mas. Vacie el dep6sito de combustible, arranque el

motor y dejelo funcionar hasta que los conductos de

combustible y el carburador queden vacios. Utilice combustible

nuevo la pr6xima temporada. Para obtener mas informaci6n al

respecto, consuite "Aimacenamiento" en la p&gina 46.

NUNCA utilice productos limp{adores para motores o

carburadores en el dep6sito de combustible, ya que podrlan

provocar daSos permanentes.

COMO USAR SU GENERADOR

Si tiene problemas operando su generador, por favor Ilame

a la linea de ayuda para generadores al 1-800-222-3136.

Tierra del Sistema

El generador dispone de una conexi6n a tierra del sistema

que conecta los componentes del bastidor a los terminales

de tierra de los enchufes hembra de salida de CA. La tierra

del sistema esta conectada al cable de CA neutro que, a su

vez, esta conectado al bastidor del generador.

Requisitos Especiales

Es posible que haya normas u ordenanzas locales y

nacionales en materia de seguridad e higiene en el trabajo

aplicables al uso del generador. Consulte con un electricista

cualificado, un inspector electrico o el organismo

competente.

En algunas zonas, es obligatorio registrar los

generadores en tas compaSlas electricas locales.

Si el generador se utiliza en una obra, puede ser

necesario cumplir normas y requisitos adicionales.

Conexibn al Sistema Eldctrico de un

Edificio

Las conexiones a efectos de alimentaci_,n de reserva al

sistema electrico de un edificio deben ser realizadas por un

electricista cualificado. La conexi6n debe aislar la

alimentaci6n del generador de la alimentacion de la red

pQblica y debe cumplir todas las leyes y normas electricas

vigentes.

ADVERTENCIA

Cuando use un generador como poder de energta auxiliar, notifique

ala compa_ia de utilidades Use el equipo de transferencia

aprobado para aislar el generador de otra utilidad electrica.

Use un interruptor para la falla del circuito de tierra (GFCl) en

cualquier area bastante hQmeda o que sea altamente conductiva,

tales como terrazas de metal o trabajo hecho con acero

NO toque los alambres pelados o receptaculos.

NO use un generador con cables electricos que esten

malgastados, rotos, pelados o dar_ados de cualquier forrna.

NO opere el generador bajo la lluvia.

NO maneje el generador o cables etectricos mientras este parado

en agua, descalzo o cuando las manos y los pies est6n mojados.

NO permita que personas descalificadas o niSos operen o

sirvan al generador

Ubicacibn del Generador

Espacio Libre Alrededor del Generador

ADVERTENCIA

Opere el generador SOLAMENTE aI aire libre

AsegQrese de que los gases de escape no puedan entrar por

ventanas, puertas, tomas de aire de ventilaci6n u otras

aberturas en un espacio cerrado en el que puedan acumularse

NO opere el generador dentro de un edificio o lugar cerrado,

incIuyendo el compartimiento del generador en un vehiculo

recreativo o RV

El generador debe estar situado a un minimo de 152 cm

(5 pies) de toda estructura con muros combustibles y/o otras

materias combustibles. Mantenga un minimo de 92 cm

(3 pies) alrededor del generador, incluido la parte superior,

para facilitar la ventilaci6n y el mantenimiento del generador.

SitL_eel generador en una zona bien ventilada que permita

la eliminaci6n de los gases de escape mortales. No instale

el generador en lugares en los que los gases de escape se

puedan acumular o entrar en un edificio que pueda estar

ocupado. AsegQrese de que los gases de escape no puedan

entrar por ventanas, puertas, tomas de aire de ventilaci6n u

otras aberturas en un espacio cerrado en el que puedan

acumularse. Tenga en cuenta los vientos y las corriente de

aire preponderantes cuando elija la ubicaci6n del generador.

TIpica GeneradorMostrada

Salida del Escape

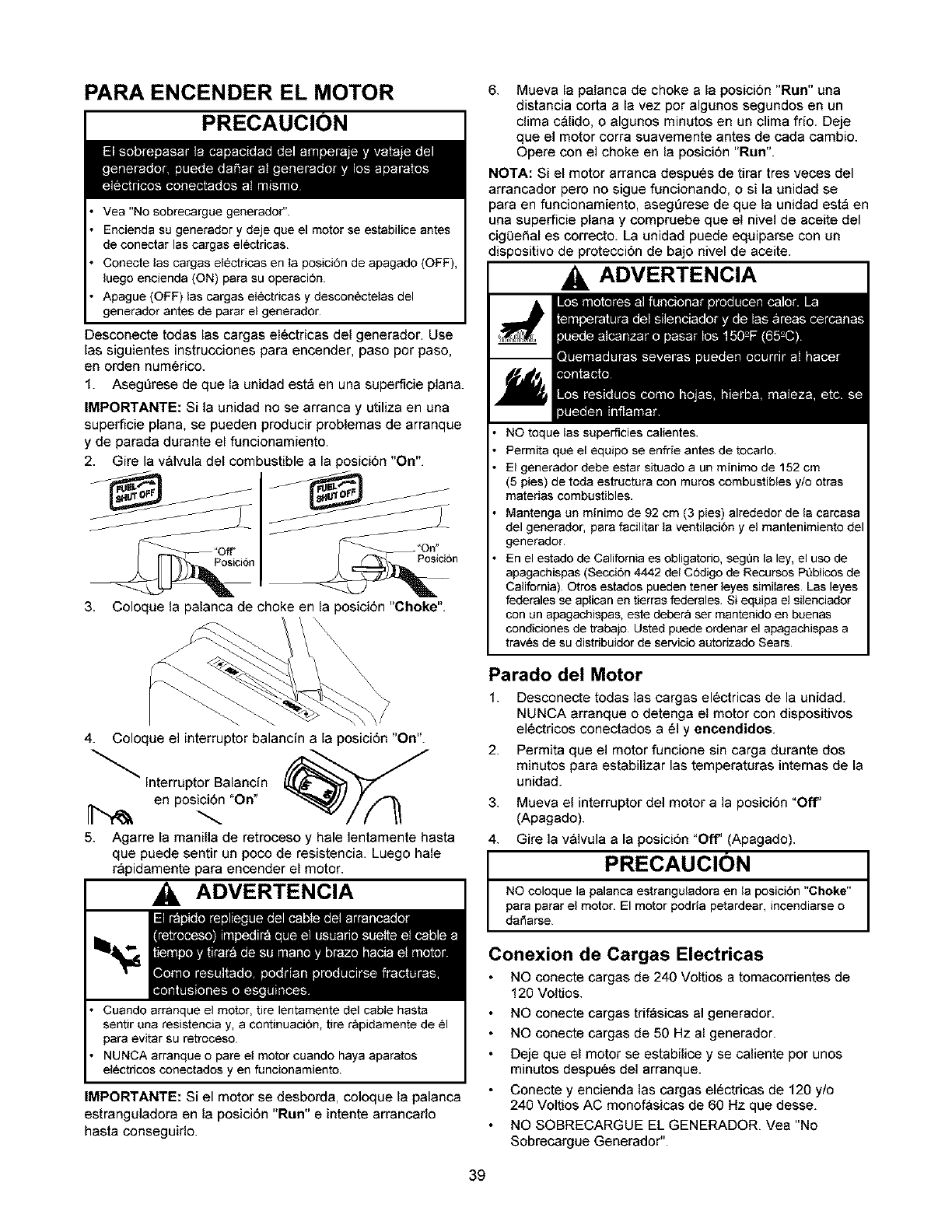

PARA ENCENDER EL MOTOR

PRECAUCION

Yea "No sobrecargue generador".

Encienda su generador y deje que el motor se estabilice antes

de conectar las cargas electricas

Conecte tas cargas ei6ctricas en Ia posiciSn de apagado (OFF),

luego encienda (ON) para su operaci6n

Apague (OFF) las cargas electricas y descon6ctelas del

generador antes de parar el generador

Desconecte todas las cargas electricas de{ generador. Use

[as siguientes instrucciones para encender, paso por paso,

en erden numerico.

1. Asegt]rese de que la unidad esta en una superficie piana.

IMPORTANTE: Si la unidad no se arranca y utiliza en una

superficie plan& se pueden producir problemas de arranque

y de parada durante el funcionamiento.

2. Gire la v&lvula del combustible a [a posicion "On".

3. Coloque la palanca de choke en la posicion "Choke".

4. Coloque el interruptor balancfn a [a poslci6n "On".

en posicion "On"

5. Agarre la manilla de retrocese y hale lentamente hasta

que puede sentir un poco de resistencia. Luego hale

rapidamente para encender el motor.

ADVERTENCIA

Cuando arranque el motor, tire lentamente del cable hasta

sentir una resistencia y, a continuacibn, tire r&pidamente de 61

para evitar su retroceso

NUNCA arranque o pare el motor cuando haya aparatos

electricos conectados yen funcionamiento

IMPORTANTE: Si el motor se desborda, coloque la palanca

estranguladora en {a posicion "Run" e intente arrancario

hasta conseguirio.

6. Mueva la pa{anca de choke a la posicion "Run" una

distancia corta a [a vez por algunos segundos en un

clima calido, o algunos minutos en un clima frio. Deje

que el motor corra suavemente antes de cada cambio.

Opere con el choke en {a posicion "Run".

NOTA: Si el motor arranca despues de tirar tres veces del

arrancador pero no sigue funcionando, o sila unidad se

para en funcionamiento, aseg_rese de que la unidad est& en

una superficie plana y compruebe que el nivel de aceite del

cigflefial es correcto. La unidad puede equiparse con un

dispositivo de protecci6n de bajo nivel de aceite.

,ADVERTENCIA

NO toque las superficies calientes.

Permita que el equipo se enfrie antes de tocarlo.

El generador debe estar situado a un minimo de 152 cm

(5 pies) de toda estructura con muros combustib{es y/o otras

materias combustibles.

Mantenga un minimo de 92 cm (3 pies) alrededor de la carcasa

del generador, para facilitar la ventilaci6n y e{ mantenimiento del

generador.

En el estado de California es obligatorio, segen la ley, el uso de

apagachispas (Secci6n 4442 de{ Cbdigo de Recursos PQblicos de

California) Otros estados pueden tener ieyes similares Las leyes

federales se ap{ican en tierras federales Si equipa el silenciador

con un apagachispas, este debera ser mantenido en buenas

condiciones de trabajo. Usted puede ordenar el apagachispas a

traves de su distribuidor de servicio autorizado Sears

Parado del Motor

1. Desconecte todas las cargas electricas de la unidad.

NUNCA arranque o detenga el motor con dispositivos

electricos conectados a el y encendidoe.

Permita que el motor funcione sin carga durante dos

minutos para estabilizar las temperaturas internas de la

unidad.

3. Mueva el interrupter de] motor a la posici6n "Off'

(Apagado).

4. Gire la v&lvula a la posici6n "Off' (Apagado).

PRECAUCION

NO coloque la palanca estranguladora en la posiciSn "Choke"

para parar el motor El motor podria petardear, incendiarse o

darlarse

Conexion de Cargas Electricas

NO conecte cargas de 240 Voltios a temacorrientes de

120 Voltics.

NO conecte cargas trifasicas al generador.

NO ccnecte cargas de 50 Hz a{ generader.

Deje que el motor se estabilice y se caliente per unos

minutos despues del arranque.

Conecte y encienda las cargas electricas de 120 y/o

240 Voitios AC menofasicas de 60 Hz que desse.

NO SOBRECARGUE EL GENERADOR. Vea "No

Sobrecargue Generador".

JUEGOS DE CORDONES Y

ENCHUFES CONECTORES

,_ PRECAUCION

NUNCA intente suministrar corriente a un dispositivo de

amperaje superior aI que puede suministrar el generador o el

enchufe hembra

NO sobrecargue el generador Consulte el apartado "No

Sobrecargue GeneradoP.

Use Qnicamente cordones de extension de alta calidad y

bien aislados con los tomacorrientes electricos dobles de

120 Voltios del generador.

Revise las capacidades de todos las cordones de extensi6n

antes de usarlos. Los juegos de cordones de extension

utilizados deberan tener una capacidad de 125 Voltios AC a

20 Amperios o mayor para la mayoria de los dispositivos

electricos. Sin embargo, algunos dispositivos podrian no

requerir este tipo de cordon de extension. Revise el manual

del propietario de esos dispositivos para ver las

recomendaciones del fabricante.

Mantenga los cordones de extension Io mas corto posible,

preferiblemente menos de 15 pies de largo para evitar la

caida de voltaje y posible recalentamiento de los alambres.

Tomacorriente Doble de 120 Voltios AC

Cada tomacorriente esta protegido contra sobrecargas por

medio de un cortacircuito con dispositivo de reposicion.

Utilice cada uno de estos tomacorrientes para operar cargas

electricas de 120 Voltios AC, monofasicas de 60 Hz que

requieran hasta 2,400 vatios (2.4 kW) a 20 Amperios de

corriente. @

Tomacorriente de 120/240 Voltios AC,

30 Amperios

Este es un tomacorriente de capacidad total, Io que significa

que usted puede tomar el vatiaje nominal total de este solo

tomacorriente. Este es una tomacorriente tipo NEMA

L14-30. La toma esta protegida por dos cortacircuitos de

30 Amperios con dispositivo de reposici6n.

3 de Cable de 4 Alambres

_- w (Neutro)

X (Cargado)

NEMA L14-30 _ Tierra (Verde)

Usted deber& usar un enchufe para conector tipo bloqueo

NEMA L14-30 con el tomacorriente de 240 Voltios. Conecte

un juego de cordones de 4 alambres al enchufe y alas

cargas electricas deseadas. Los juegos de cordones

deberan tener una capacidad de 250 Voltios AC a

30 Amperios.

NO SOBRECARGUE GENERADOR

Capacidad

Usted debe asegurarse que su generador puede proveer el

suficiente vataje calificado (cuando este funcionando) y de

carga (al encender) para los aparatos a los cuales va a

proveer la energia, al mismo tiempo. Siga estos pasos:

1. Seleccione los aparatos que recibiran la energia, al

mismo tiempo.

2. Totalice los vatios calificados (cuando este

funcionando) de estos aparatos. Esta es la cantidad de

energia que su generador debe producir para mantener

eso aparatos funcionando adecuadamente.

3. Calcule la cantidad de vatios de carga (al encender)

que usted necesitar& El vataje de carga es la cantidad

minima de electricidad, necesaria para encender

herramientas o aparatos con motores electricos, tales

como, sierras circulares o refrigeradores. Debido a que

no todos los motores se encienden al mismo momento,

el vataje total de carga se puede estimar al afiadir

solamente el(los) aparato(s) con el vataje adicional mas

alto, al total del vataje calificado, obtenido en el paso 2.

Ejemplo:

Herramienta o

Aparato EI6ct rico

Aire Acondicionado

de Ventana

Refrigerador

Congelador

industrial

Televisi6n

Luz (75 Vatios)

Vatios Calificados

(cuando est6

funcionando)

1200

8O0

5O0

Total = 3075

Vatios para

funcionar

VatiosAdicionales

de Carga (al

encende 0

1800

1600

500

1800 (Vatios de

Carga m_s alto)

Vataje Total Calificado (cuando este funcionando) = 3075

Vataje de Carga Adicional mas alto = 1800

Salida Total Requerida del Generador = 4875

Control de la Energia

Para prolongar la vida de su generador y los aparatos que

esten conectados al mismo, es muy importante cuidarlo

cuando se le afiaden cargas electricas. Nada deberia estar

conectado a los tomacordentes del generador antes de que

su motor sea encendido. La forma correcta y mas segura

para controlar la energia del generador, es la de afiadir en

secuencias las cargas, como se describe a continuaci6n:

1. Sin tener nada conectado al generador, encienda el

motor de la manera descrita en este manual.

2. Conecte y encienda la primera carga, preferiblemente la

mayor que usted tenga.

3. Permita que la salida del generador se estabilice (el

motor funciona suavemente y el aparato conectado al

mismo trabaja adecuadamente).

4. Conecte y encienda la proxima carga.

5. De nuevo, permita que el generador se estabilice.

6. Repita los pasos 4 y 5 para carla carga adicional que

usted tenga.

NUNCA afiada mas cargas sobre la capacidad del

generador. Tome una atencion especial en considerar las

cargas de corriente segQn la capacidad del generador, como

se describe arriba.

Herramienta o Aparato EI6ctrico

Esenciales

Bombilla _75 vatios

Congelador industrial

Bomba de aguas negras

Refrigerador /congelador - 18 pies

ct_bicos

Bomba de agua _ 1/3 HP

Calefacci6n / enfriamiento

Aire Acond. de ventana - 10.000

BTU

Ventilador de ventana

Calefactor de caldera -1/2 HP

Cocina

Homo de microondas - 1.O0O

Vatios

Cafetera

Cocina el6ctrica - Elemento simple

Calientaplatos

Habitacibn Familiar

Tocador de DVD/CD

VCR

Receptor est6reo

Televisor a color-27 pulg.

Computadora personal con monitor

de 17 pulg.

Otros

Sistema de seguridad

Radio_Relo i AM/FM

Abridor de garaje - 1/2 HP

Calentador el6ctrico de agua -40

9alones

Taller

Luz de hal6geno para trabajar

Rociador sin aire -1/3 HP

Sierra intercambiable

Taladro el6ctrico - 1/2 HP

Sierra circular * 7 ¼ pulg.

Sierra inglete- 10 pul9.

Mesa de planificacibn -6 pulg.

Sierra de mesa /sierra de brazo

radial- 10 pulg.

Compresor de aire - 1-1/2 HP HP =

Caballo de fuerza.

Vatios

Calificados*

(cuando

est_

funcionand

5OO

8OO

1000

1200

3OO

8OO

1000

1500

2500

100

450

5OO

8OO

180

3O0

480

4000

1000

6OO

96O

1000

1500

1800

2000

2500

ratios

Adicionales

de Carga

(al

encender)

56O

1200

1600

2o00

1800

6o0

1300

520

1200

96O

lO00

1500

1800

2000

2500

*El vataje que aparece en la lista es solamente una cantidad

aproximada. Verifique la herramienta o aparato electrico

para obtener el vataje verdadero.

INFORMACION TI CNICA SOBRE EL

MOTOR

El motor es de uno cilindros, de valvulas en cabeza (OHV),

refrigerado por aire y de baja emisidn.

En el Estado de California, los motores de la serie 200000

han obtenido la certificacidn del California Air Resources

Board (Consejo de recursos de aire de California) de

cumplimiento de la normativa sobre emisiones durante

250 horas. Esta certificacidn no supone para el comprador,

el propietario o el usuario ninguna garantia adicional en Io

relativo al rendimiento y a la vida Qtil del motor. Las

garantias del motor ataften exclusivamente al producto y a

las emisiones que se declaran en este manual.

Potencia Nominal

Los valores de potencia nominal de un modelo de motor se

establecen en primer lugar con el cddigo J1940

(Procedimiento de valoraci6n de potencia y par de

pequefios motores, Revision 2002-05) de la SAE (Society of

Automotive Engineers, Sociedad de ingenieros de

automocion). Dada la amplia variedad de productos que

utilizan nuestros motores y la multitud de factores

ambientales que pueden afectar a su funcionamiento, el

motor que ha adquirido puede no ]legar a desarrollar su

potencia nominal cuando se utilice con un aparato mecanico

(potencia real "in situ"). Esta diferencia se debe, entre otros,

a los siguientes factores: diferencias de altitud, temperatura,

presi6n barometrica, humedad, combustible, lubricacidn del

motor, velocidad maxima controlada del motor, variaciones

entre distintos motores del mismo modelo, dise_o del equipo

mecanico utilizado, manera de hacer funcionar el motor,

rodaje del motor para reducir la friccion y limpiar las

camaras de combustidn, ajustes de las valvulas y el

carburador, etc. Los valores de potencia nominal tambien se

puede ajustar en funcion de las comparaciones con otros

motores similares utilizados en aplicaciones similares, por Io

que no coincidira necesadamente con los valores que se

obtienen al aplicar los codigos mencionados.

ESPECIFICACIONES DEL

PRODUCTO

Especificaciones del Generador

Potencia Maxima ................. 5,600 vatios (5.6 kW)

Potencia de Sobretension .......... 8,600 Vatios (6.6 kW)

Voltaje Nominal AC .................... 120/240 Voltios

Corriente Maxima a 240 Voltios ........... 23.3 Amperios

Corriente Maxima a 120 Voltios ........... 46.6 Amperios

Frecuencia Nominal .................. 60Hz a 3600 rpm

Fase ................................... Monofasica

Peso que Embarca .......................... 170 Ibs.

Especificaciones del Motor

Caballos de Fuerza ..................... 10 a 3600 rpm

Di&metro de camisa ............. 79 mm (3,12 pulgadas)

Carrera ....................... 62 mm (2,44 pulgadas)

Desplazamiento ............... 305 cc (18,64 pulgadas)

Bujia

Tipo: ............. Champion RC12YC o equivalente

Calibrar Separaci6n a: ...... 0.030 pulgadas (0.76mm)

Entrehierro del inducido: ................. 0,20-0,30 mm

(0,008-0,012

pulgadas)

Holgura de la valvula con muelles de valvula instalados y

pistSn de 6 mm (0,25 pulgadas) pasado el punto muerto

superior (comprobar con el motor en frio)

Admision .......... 0,10-0,15 mm (0,004-0,006 pulgadas)

Escape ........... 0,10-0,15 mm (0,004-0,006 pulgadas)

Capacidad de Gasolina ............ 5 galones amedcanos

Capacidad de Aceite ............... 0.8 litros (28 onzas)

Tipo de Aceite

Sobre 40°F ............................. SAE 30

Debajo 40°F ................. SAE 5W-30 o 10W-30

RESPONSIBILADES DEL CLIENTE

Siga los intervalos horarios o de calendario. Io aue ocurra orimero. Se requiere de servicle con mayor frecuencia cuando

opere le unidad en les condleiones adversas descritas a continuaci6n.

CALENOARIO DE MANTENIMIENTO

ANOTE LAS FECHAS CONFORME INTERVALO DE OPERACION POR HORA

CUMPLA CON EL SERVICtO NORMAL FEGHAS DE SERMICIO

Antes de Cada 25 Cada 50 Cada 100

TAREA DE MANTENIMIENTO Cada Uso Horas o al ASO Horas o al Ano Horas o al Ano

Verhqcar el nivel de aceite X

Limpie los residuos X

Cambiar e{ aceite del motor X _

Servicio al filtro de aire X =

Servicio a la bujia X

Servicio al sistema de la buj{a X

Limpie el sistema de refrigeracion X z

Prepar almacenamiento Si la unidad permanecer_ sin uso pot mas de 30 dlas.

Carnbiar el aceite despues de las prirneras (5) horas y despu6s carla 50 horas

Hacer el carnbio de aceite con mayor frecuencia cuando trabaje en condiciones de rnucha suciedad o polvo

Remplazar rnas arnenudo bajo condiciones de suciedad o polvo.

RECOMENDACIONES GENERALES NOTA: NO recomendamos el uso de mangueras de jardin para

El mantenimiento periodico mejorara el rendimiento y

prolongara la vida L_ti]del generador. Acuda a un distribuidor

autodzado de Sears para reparar la unidad.

La garantfa del generador no cubre los elementos que hayan

sido sujetos al abuso o negligencia del operador. Para recibir

el valor completo de la garantia, el operador debera

mantener el generador de la forma descrita en este manual.

Se deberan Ilevar a cabo algunos ajustes peri6dicamente

para mantener correctamente su generador.

Todos los ajustes de le secci6n Servicio y Ajustes de este

manual deberan ser hechos por Io menos una vez en cada

estaci6n. Cumpla con los requisitos de la tabla "Programa

de Mantenimlento" descrita anteriormente.

NOTA: Una vez al aSo debera limpiar o reemplazar le buj[a

y reemplazar el filtro de aire. Una bujia nueva y un filtro de

aire limpio garantizan una mezcle de combustible-aire

adecuada y ayuda a que su motor funcione mejor y tenga

una vida L_tilmas prolongada.

CONTROL DE EMISIONES

Cualquier establecimiento o individuo especializado en la

reparacion de motores que no sean de automoci6n puede

encargarse del mantenimiento, la sustituci6n y le reparaci6n

de los dispositivos y sistemas de control de emisiones.

Mantenimiento del Generador

El mantenimiento del generador consiste en conservar la

unidad limpia y seca. Opere y almacene la unidad en un

ambiente Iimpio y sece donde no sera expuesta al polvo,

sucledad, humedad o vapores corrosivos. Las ranuras del

aire de enfriamiento del generador no deben estar tapadas

con nieve, hojas, o cualquier otro material extra_os.

Revise frecuentemente la limpieza de] generador y limpielo

cuando este con polvo, sucio, con aceite, humedad, o

cuando otras substancias extraSas sean visibles en su

superficie exterior.

5mpiarel generador. El agua podrla introducirse en el sistema

de combustible del motor y causar problemas. Ademas, si el

agua se introduce al generador a traves de las ranuras para aire

de enfriamlento, algo del agua quedara retenida en los espacios

vacios y grietas del aislamlento del devanado del estator y rotor.

La acumuleci6n de agua y sucledad en los devanados intemce

del generador disminuira eventualmente la resistencia del

aislamlento de estce devanadce.

Limpieza del Generador

Limpie a diarle, o antes de cada uso, los residuos acumulados

en el generador. Mantenga limpias las conexlenes, los muelles

y los mandos. Umple todo resto de combustible de la zona

que rodea al silenciador y de detras del mismo.

Mantenga limpios los componentes del generador para

reducir el riesgo de sobrecalentamlento e ignicion de los

residuos acumulados.

Utilice un trapo hQmedo para limpiar las superficies

exteriores.

PRECAUCION

NO exponga al generador a una humedad excesiva, polvo,

suciedad o vapores corrosivos

NO inserte cualquier objeto a traves de las ranuras de

enfriarniento

Puede usar un cepillo de cerdas suaves para retirar la

suciedad endurecida, aceite, etc.

Puede usar una maquina aspiradora para eliminar

suciedad y residuos sueltos.

Puede usar aire a baja presi6n (que no exceda los 25 psi)

para eliminar la sucledad. Inspecclene las ranuras para

aire de enfriamlento y le apertura del generador. Estas

aperturas deberan mantenerse limpias y despejadas.

MANTENIMIENTO DEL MOTOR

ADVERTENCIA

CUANDO AJUSTE O HAGA REPARACIONES A SU

;ENERADOR

Siempre desconecte el alambre de la bujia y colbquelo donde

no pueda entrar en contacto con la bujia

;UANDO PRUEBE LA BUJiA DEL MOTOR

Utilice un comprobador de bujias homologado

NO comprueba la chispa sin la bujia instalada

Revision del Nivel de Aceite

El nivel de aceite debera revisarse antes de cada uso o por

Io menos cada 5 horas de operaci6n. Conserve el nivel de

aceite adecuado.

Cambio de Aceite del Motor y Filtro

Cambie el aceite despues de las primeras 5 horas de

operacion. Cambie el aceite y el filtro cada 50 horas de ese

momento en adelante. Si est& utilizando su generador bajo

condiciones de extrema suciedad o polvo, o en un clima

demasiado caliente, haga el cambio de aceite mas

frecuentemente.

PRECAUCION

El aceite usado del motor ha sido mostrado al cancer de ta piel

de Ia causa en ciertos animales del laboratorio.

Completamente lavado expuso _reas con el jab6n y el agua

_ ANTENGA FUERA DE ALCANCE DE NII_IOS.

NO CONTAMINE. CONSERVE los RECURSOS.

VUELVA ACEITE USADO A la COLECCION

CENTRA.

Cambie el aceite cuando el motor todavia se encuentre

caliente despuds del funcionamiento, como se indica a

continuacibn:

1. Limpie el area alrededor del tap6n para drenaje de

aceite.

2. Retire el tapon de drenaje de aceite y el tapon de

Ilenado del aceite y drene el aceite por completo en un

recipiente adecuado.

3. Cuando haya drenano el aceite completamente, instale

el tap6n para drenaje de aceite y aprietelo firmemente.

4. Llene con el aceite recomendado. (Vea "Antes de Porter

en Marcha el Generador" en la pagina 37 para las

recomendaciones del aceite).

5. Instale el tapon de Ilenado del aceite y asegQrelo.

6. Limpie cualquier derrame de aceite.

Limpe/Reemplace la Bujia

Cambie la bujia cada 100 horas de operaci6n o una vez al

afio, Io que suceda primero. Esto ayudar& a su motor a

arrancar mas facilmente y a funcionar mejor.

1. Limpie el area alrededor de la bujia.

2. Retire y revise ]a bujia.

3. Revise la separaci6n del electrodo con un calibrador de

alambre y ajuste la separaci6n a 0.030 pulgadas

(0.76ram) si es necesario.

4. Reemplace ]a bujia si los electrodos estan picados,

quemados o si la porcelana esta rota. Utilice una bujia

de repuesto recomendada.

NOTA: Puede adquirir nuevos bujia al m]mero telef6nico

1-800-366*PART.

Proporcione Servicio al Depurador de Aire

Su motor no funcionara correctamente y podria resultar

dafiado si Io hace funcionar con un depurador de aire sucio.

Limpie o reemplace el filtro de papel del depurador de aire

cada 25 horas de operaci6n o una vez al afio, Io que suceda

primero. Limpielo o reemplacelo mas a menudo si la unidad

funciona bajo condiciones de suciedad o polvo excesivo.

Atienda al Filtro del Aire

1. Afloje los tornillos y quite aire la cubierta mas limpia.

Quite papel el filtro.

2. Instale iimpie (o nuevo) aire la asamblea mas limpia

dentro de la cubierta. Deshagase del filtro viejo

apropiadamente.

Cartucho

Cubierta

Tornilios

Base

3. Arme la cubierta mas limpia aerea en la base y apriete

los tornil]os.

NOTA: Si necesita oredenar un flltro de papel nuevo, per

favor [lame al 1-800*366-PART.

Carburador

Si usted cree que su carburador necesita ajuste, visite su

centre de servicio Sears mas cercano. El funcionamiento del

motor podrla resultar afectado a altitudes per encima de

3000 pies. Para operaciones a elevaciones mayores,

pongase en contacto con el centre de servicio Sears m&s

cercano.

Limpie la Pantalla Apagachispas

El silenciador del escape del motor posee una pantalla

apagachispas. Inspeccione y limpie [a pantalla cada 100 horas

de operaci6n o una vez al afio, Io que suceda primero.

,ADVERTENCIA

NO toque las superficies calientes

Permita que el equipo se enfrie antes de tocarlo

El generador debe estar situado aun minimo de 152 cm

(5 pies) de toda estructura con mutes combustibles y/o otras

materias combustibles

Mantenga un minimo de 92 cm (3 pies) alrededor de la carcasa

del generador, para facilitar ta ventilaci6n y el mantenimiento del

generador.

En el estado de California es obligatorio, segt_n la ley, el use de

apagachispas (SecciSn 4442 del C_digo de Recursos P_blicos de

California). Otros estados pueden tener leyes similares Las leyes

federales se aplican en tierras federales Si equipa el silenciador

con un apagachispas, este debera ser mantenido en buenas

condiciones de trabajo Usted puede ordenar el apagachispas a

trav6s de su distribuidor de servicio autorizado Sears.

NOTA: Usted puede comprar los apagachispas a traves

nuevos Ilamando al 1*800-366*PART.

El generador tendra que tener un apagachispas si Io usa en

terrenos no tratados cubiertos de monte, maleza o pasto. El

apagachispas debera ser mantenido en buenas condiciones

por parte del propietario/operador.

Limpie e inspeccione el apagachispas de la siguiente

manera:

1. Para retirar la protecci6n del silenciador, retire los

cuatro tomillos que conectan la proteccion a la mensula

del silenciador.

MALLA DE

APAGACHISPAS

PANTALLA

TERMICA

2. Retire los cuatro tornillos que sostienen la pantalla

apagachispas.

3. Inspeccione la pantalla y reempl&cela si est& rota,

perforada o daftada. NO use pantallas defectuosas. Si

la pantaila no esta daSada, limpiela con un disolvente

comercial.

4. Vuelva a instalar la pantalla y ]a proteccidn del

silenciador.

Sistema de Refrigeracibn de Aire

Con el tiempo, se pueden acumular residues en las aletas de

refdgeraci6n del cilindro y pasar inadvertidos mientras no se

desmonte parcialmente el motor. Recomendamos que

encargue la limpieza del sistema de refrigeracion a un

distdbuidor autorizado de servicio Sears siguiendo los

intervalos recomendados (consulte la secci6n "Plan de

mantenimiento" en la pagina 43). Es igualmente importante

que no se acumulen residues en el motor. Consulte la

seccion "Limpieza del generador".

CLEAN

GENERALIDADES

El generador debera ser encendido al menos una vez cada

siete dfas y debera dejarlo funcionar al menos durante

30 minutos. Si no puede hacer esto y debe almacenar la

unidad por mas de 30 dfas, siga las siguientes instrucciones

para preparar su unidad para almacenamiento.

Almacenamiento Para Periodos

Prolongados

Es importante evitar que se formen dep_,sitos de goma en

las partes esenciales del sistema de combustible, como el

carburador, filtro de combustible, manguera o tanque de

combustible, durante el almacenamiento. Tambien, la

experiencia indica que los combustibles con mezclas de

alcohol (llamados gasohol, etanol o metanol) pueden atraer

humedad, la cual Ileva a la separaci6n y formacion de

acidos durante el almacenamiento. El gas acido puede

daSar el sistema de combustible de un motor durante su

almacenamiento.

Para evitar problemas del motor, el sistema de combustible

debera desocuparse antes de un almacenamiento de

30 dias o mas. Siga estas instrucciones:

ADVERTENCIA

CUANDO ALMACENE OGUARDE EL EQUlPO CON

COMBUSTIBLE EN EL TANQUE

Almacene alejado de calderas, estufas, calentadores de agua,

secadoras de ropa u otros aparatos electrodomesticos que

posean pilotos u otras fuentes de ignici6n, porque ellos pueden

encender los vapores de la combustible

;UANDO VACiE EL DEP6SITO DE COMBUSTIBLE

Apague el generador (posicibn OFF) y dejelo enfriar al menos

por 2 minutos antes de remover la tapa de la combustible.

Afloje la tapa lentamente para dejar que la presibn salga del

tanque

Vacie el dep6sito de combustible ala intemperie

Mantenga la combustible alejada de chispas, llamas abiertas,

pilotos, calory otras fuentes de ignici6n

NO encienda un cigarrillo o fume.

Proteja el Sistema de Combustible

1. Retire toda la gasolina del tanque de combustible para

evitar que se formen dep_,sitos de goma en estas

partes y causen posible mal funcionamiento del motor.

2. Haga funcionar el motor hasta que se detenga por la

falta de combustible.

Cambio de Aceite

Con el motor todavia caliente, drene el aceite de la caja del

cigQeSal. Vuelva a Ilenado con el grado de aceite

recomendado.

Aceite el Di&metro Interior del Cilindro

Quite la bujia y vierta aproximadamente 30 ml (1 onza)

de aceite de motor limpio en el interior del cilindro.

Coloque la bujla y arranque lentamente para distribuir el

aceite.

ADVERTENCIA

ia instalada

Generador

1. Limpie el generador como esta descrito en la pagina 43

("Limpieza del Generador').

2. Revise que las ranuras para el aire de enfriamiento y

las aperturas del generador se encuentren abiertas y

despejadas.

Otras Sugerencias Para el

Almacenamiento

1. NO almacene gasolina de una estaci_,n a otra.

2. Reemplace la caneca de gasolina si comienza a

oxidarse. El oxido y/o la suciedad en la gasolina le

causara problemas.

3. Si es posible, almacene su unidad en un recinto

encerrado y ct_brala para protegeda del polvo y la

suciedad. ASEGURESE DE VACIAR EL TANQUE

DEL COMBUSTIBLE.

4. Cubra su unidad con una cubierta de protecci6n

adecuada que no retenga humedad.

5. AImacene la unidad en un area limpia y seca.

ADVERTENCIA

NO coloque una cubierta encima de un generador caliente.

Deje que la unidad se enfrie Io suficientemente antes de que le

coloque la cubierta

Problemo

El motor est_ funcionando pero no

existe salida de AC disponsible.

El motor funciona bien sin carga pero

"funciona maY' cuando se le

contectan cargas. 3.

Causa

1. El interruptor automatico de circuito

esta abierto.

2. Conexidn real o defectuosa de]

juego de cables.

3. El dispositivo conectado esta

daSado.

4. Averia en el generador.

Corto circuito en una de las cargas

conectadas.

El generador esta sobrecarga.

Velocidad del motor es muy lent&

Circuito del generador en corto.

Valvula del Combustible en

posici_m "Off'.

Interruptor Run/Stop poscioando en

"Stop".

Depurador de aire sucio.

Sin gasolina.

Gasolina vieja.

El cable de la bujla no esta en

Accion

1. Reposicione el interruptor.

2. Revise y repare.

3. Conecte otto dispositivo que este

buenas condiciones.

4. Contacte el Departmento de

Servicio Sears.

1. Desconecte la carga electrica en

corto.

2. Vea "No Sobrerecarque

Generador".

3. Contacte el Departmento de

Servicio Sears.

4. Contacte el Departmento de

Servicio Sears.

1. Gire la valvula del combustible a ]a

posicidn "On".

2. Coloque del interruptor en "Run".

3. Limpie o reemplace el depurador

de aire.

4. Llenelo con combustible fresco.

5. Drene el tanque de gasolina; Ilenelo

con combustible fresco.

6. Conecte el cable a la bujla.

El motor no se enciende; o se 7.

enciende y funciona mal. 8.

10.

malas la bujia.

Bujia defectuosa.

Agua en la gasolina.

Sobrecebado.

Mezcla de combustible

excesivamente rica.

7. Reemplace la bujia.

8. Drene el tanque de gasolina; Ilenelo

con combustible fresco.

9. Abra por completo el cebador y

haga girar el motor.

10. Contacte el Departmento de

Servicio Sears.

11. La valvula de corte de combustible.

12. La valvula de entrada esta

atascada esta cerrada.

13. El motor ha perdido compresion.

11. Contacte el Departmento de

Servico Sears.

12. Contacte el Departmento de

Servicio Sears.

13. Contacte el Departmento de

Servicio Sears.

El motor se apaga en pleno Sin gasolina. Llene el tanque de combustible.

funcionamiento.

AI motor le hace falta potencia.

La carga es muy alta.

Filtro de aire sucio.

El cebador fue abierto muy

rapidamente.

Carburador con mezcla de aire-

combustible muy rica o muy pobre.

El motor "no funciona

continuamente" o se detiene.

1. Vea"No Sobrerecarque

Generador".

2. Reemplace el filtro de aire.

1. Mueva el cebador a la posicidn

intermedia hasta que el motor

funcione suavemente.

2. Contacte el Departmento de

Servicio Sears.

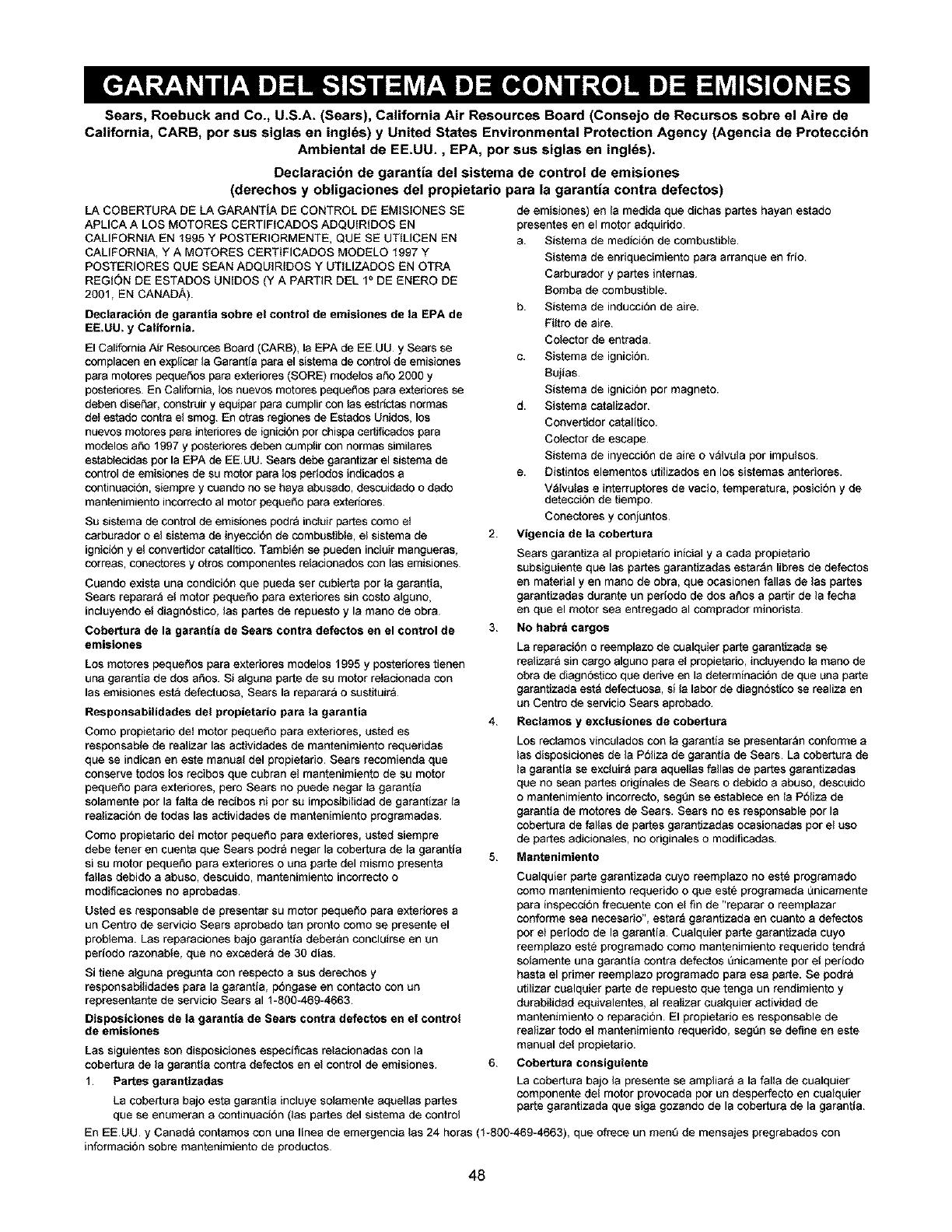

Sears, Roebuck and Co., U.S.A. (Sears), California Air Resources Board (Consejo de Recursos sobre el Aire de

California, GARB, por sus siglas en ingles) y United States Environmental Protection Agency (Agencia de Protecci6n

Ambiental de EE.UU., EPA, por sus siglas en inglds).

Declaracibn de garantia del sistema de control de emisiones

(derechos y obligaciones del propietario para la garantia contra defectos)

LA COBERTURA DE LA GARANTtA DE CONTROL DE EMISIONES SE

APLICA A LOS MOTORES CERTIFtCADOS ADQUIRIDOS EN

CALIFORNIA EN 1995 Y POSTERIORMENTE, QUE SE UTILICEN EN

CALIFORNIA, Y A MOTORES CERTIFICADOS MODELO 1997 Y

POSTERIORES QUE SEAN ADQUIRIDOS Y UTILIZADOS EN OTRA

REGION DE ESTADOS UNIDOS (Y A PARTIR DEL 1°DE ENERO DE

2001, EN CANADA)

Declaracibn de garantla sobre el control de emisiones de la EPA de

EE.UU. y California.

El Califomia Air Resources Board (GARB), la EPA de EEUU y Sears se

complacen en explicar la Garantfa para el sistema de control de emisiones

para motores pequef_os para exteriores (SORE) modetos afro 2000 y

posteriores En California, los nuevos motores pequetlos para extedores se

deben disef_ar, construir y equipar para cumplir con Ins estdctas normas

det estado contra el smog En otras regiones de Estados Unidos, los

nuevos motores para interiores de ignicibn por chispa cerfificados para

mogelos argo 1997 y posteriores deben cumplir con normas similares

estal:4ecidas por la EPA de EE.UU. Sears debe garantizar el sistema de

control de emisiones de su motor para Ios pedodos indicados a

continuadbn, siempre y cuando no se haya abusado, descuidado o dado

mantenimiento incorrecto al motor pequer_o para extedores.

Su sistema de control de emisiones podra incluir partes como el

carburador o el sistema de inyeccibn de combusfible, el sistema de

ignicion y el convertidor catalifico. Tambien se pueden incIuir mangueras,

correas, conectores y otros componentes relacionados con Ins emisiones

Cuando exista una condicion que pueda set cubierta por la garanfia,

Sears reparar_ el motor pequeflo para extedores sin costo alguno,

incluyendo el diagnbstico, las partes de repuesto y la mano de obra

Cobertura de la garantia de Sears contra defectos en el control de

emisiones

LOS motores pequefios para exteriores modelos 1995 y postedores tienen

una garanfia de dos atlos Si alguna parte de su motor relacionada con

Ins emisiones est& defectuosa, Sears la reparara o sustituir&

Responsabigdades del propietario pata la garantia

Como propietario deI motor pequeflo para exteriores, usted es

responsable de realizar las acfividades de mantenimiento reque0das

que se indican en este manual del propietario Sears recomienda que

conserve todos los recibos que cubran el mantenimiento de su motor

pequer_o para extedores, pero Sears no puede negar la garantla

solamente pot la falta de recibos ni por su imposibilidad de garantizar la

realizacion de todas Ins actividades de mantenimiento programadas

Como propietario deI motor pequetlo para exteriores, usted siempre

debe tenet en cuenta que Sears podra nogar la cobertura de la garantia

si su motor pequer_o para exteriores o una parte del mismo presenta

fallas debido a abuso, descuido, mantenimiento incorrecto o

modificaciones no aprobadas

Usted es responsable de presentar su motor pequer_o para extedores a

un Centro de servicio Sears aprobado tan pronto como se presente el

problema Las reparaciones bajo garantla deberan concluirse en un

perfodo razonable, que no excedera de 30 dins.

Si fiene alguna pregunta con respecto a sus derechos y

responsabilidades para la garantia, pongase en contacto con un

representante de servicio Sears al 1-800-469-4663

Disposiciones de la garantia de Sears contra defectos en el control

de emisiones

Las siguientes son disposiciones especfficas relacionadas con la

cobertura de la garantla contra defectos en el control de emisiones

1Partes garanttzadas

La cobertura bajo esta garantla incluye solamente aquellas partes

que se enumeran a continuacion (Ins partes del sistema de control

de em{siones) en {a medida que dichas partes hayan estado

presentes en el motor adquirido

a. Sistema de medicion de combustible.

Sistema de endquecimiento papa arranque en frfo

Carburador y partes intemas

Bomba de combustible.

b. Sistema de inducci6n de aire.

Filtro de aire

Colector de entrada

c. Sistema de ignicion

Bujlas

Sistema de ignicion por magneto.

d. Sistema catalizador

Converfidor catalltico.

Colector de escape

Sistema de inyecci6n de aire o v_lvula por impulsos

e. Distintos elementos utilizados en los sistemas anteriores.

V_Ivulas e interruptores de ratio, temperatura, posicion y de

deteccion de fiempo

Conectores y conjuntos

2 Vigencia de la cobertura

Sears garanfiza al propietado inicial yacada propietario

subsiguiente que las partes garanfizadas estaran libres de defectos

en material yen mano de obra, que ocasionen fallas de las partes

garantizadas durante un pedodo de dos afios a parfir de la fecha

en que el motor sea entrogado al comprador minorista

3NO habra cargos

La reparadbn oreemplazo de cualquier parte garantizada se

realizara sin cargo alguno para el propietario, inciuyendo la mano de

obra de diagnosfico que derive en la determinad6n de que una parte

garantizada est_ defectuosa, si la labor de diagnostico se realiza en

un Centro de servicio Sears aprobado

4Reclamos y exclusiones de cobertura

LOS reclamos vinculados con la garantia se presentar_n conforme a

las disposiciones de la Poliza de garantla de Sears La cobe_tura de

la garantla se excluira para aquellas fallas de partes garantizadas

que no sean partes originales de Sears o debido a abuso, descuido

o mantenimiento incorrecto, segQn se establece en la P61iza de

garanfia de motores de Sears. Sears no es responsable pot la

cobertura de Pallas de partes garantizadas ocasionadas por el uso

de partes adicionales, no originales o modificadas

5Mantenimlento

Cualquier parte garanfizada cuyo reemplazo no este programado

como mantenimiento requerido o que este programada enicamente

para inspecci6n frecuente con el fin de "reparar o reemplazar

conforme sea necesario", estara garantizada en cuanto a defectos

pot ei perlodo de la garantia Cualquier parte garanfizada cuyo

reemplazo este programado como mantenimiento requerido tendr_

solamente una garantla contra defectos Qnicamente por el pedodo

hasta el primer reemplazo programado para esa parte. Se podra

utilizar cualquier parte de repuesto que tenga un rendimiento y

durabilidad equivalentes, al reatizar cualquier actividad de

mantenimiento o reparacion El propietado es responsable de

realizar todo el mantenimiento requerido, segQn se define en este

manual del propietario.

Cobertura consigulente

La cobertura bajo la presente se ampliar& a la falla de cualquier

componente del motor provocada por un desperfecto en cualquier

parte garantizada que sign gozando de la cobertura de la garantia

En EEUU y Canada contamos con una linea de emergencia Ins 24 horns (1-800-469-4663), que ofrece un menQ de mensajes prograbados con

informaci6n sobre mantenimiento de productos

Informacibn Sobre el Periodo de

DurabUidad de las Emisiones y el Indice

de Aire en la Etiqueta de Emisiones del

Motor

Los motores con certificaci6n de cumplimiento de {a

normativa sobre emisiones de nivel 2 del California Air

Resources Board (CARB) deben mostrar informaci6n sobre

el periodo de durabilidad de las emisiones y el indice de

aire. El fabricante del motor ofrece esta informacidn al

consumidor mediante etiquetas de emisiones.

El Periodo de Ourabilidad de las Emisiones indica el

n_mero de horas durante las cuales el motor puede

funcionar cumpliendo las normas sobre emisiones, siempre

que se realicen las operaciones de mantenimiento que se

detallan en las instrucciones de uso y mantenimiento. Se

utilizan las siguientes categorias:

Moderado: El motor esta certificado para cumplir la

normativa sobre emisiones durante 125 horas de

funcionamiento real.

Intermedio: El motor esta certificado para cumplir la

normativa sobre emisiones durante 250 horas de

funcionamiento real.

Prolongado: El motor est& certificado para cumplir la

normativa sobre emisiones durante 500 horas de

funcionamiento real.

Por ejemplo, un cortacesped con operario a pie se suele

utilizar entre 20 y 25 horas al aSo. Por tanto, el Periodo de

Durabilidad de las Emisiones de un motor con

clasificaci6n intermedia equivaldria a 10-12 aSos.

El indite de Aire es un valor calculado que indica el nivel

relativo de emisiones de una gama concreta de motores.

Cuanto menor es el indite de Aire, mas limpio es el motor.

Esta informaci6n se presenta en forma grafica en la etiqueta

de emisiones.

Periodo de Cumplimiento de la Normativa

de Emisiones en la Etiqueta de

Cumplimiento de Emisiones del Motor

Desde el 1 de julio de 2000, algunos motores Sears cuentan

con la certificacion de cumplimiento de {a fase 2 de las

normas sobre emisiones de la United States Environmental

Protection Agency (USEPA, Agencia estadounidense de

proteccidn del medioambiente ). En el caso de los motores

con certificaci6n de fase 2, el periodo de cumplimiento de la

normativa sobre emisiones que figura en la etiqueta de

cumplimiento de emisiones indica el nQmero de horas de

funcionamiento durante las cuales el motor ha demostrado

cumplir los requisitos federales sobre emisiones. Para

motores de menos de 225 cc, Categoria C =125 horas, B =

250 horas y A =500 horas. Para motores de 225 cc o m&s,

Categorla C =250 horas, B =500 horas y A =1000 horas.

La clasificacion de este motor es intermedia, con un indice

de aire de 3. El periodo de cumplimiento de la normativa

sobre emisiones de la EPA es de categoria C. El motor

tiene una cilindrada de 305 cc.

A continuacidn se muestra una representaci6n generiea de

la etiqueta de emisiones tipica de un motor certifieado.

Your Home

For repair-in your home-of all major brand appliances,

iiiiiiiiiiiiiii!i!i!!iii!ii

iiiiiiiiiii! i!iiii ili ii

iiiiiiiiiiii_iX!_iiii;_i!i

iiiiiiiiiiiiiiiiiiiiiiil

iiiiiiiiii!i!!ii!iiii!il

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ®(1-8004694663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

Forrepairof r -initems,ikevacuums,,awnequipment,iiii

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Center.

1-800-488-1222

Call an)time, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparacibn

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR sM

(1-888-784--6427)

Au Canada pour service en franP.,.ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

e lrs

®Registered Trademark ITM Trademark ISM Service Mark of Seam, Roebuck and Co.

®Mama Regis'b'ada /TMMama de F_biica ISM Marca de Servicio de Sears, Roebuck and Co,

MC MD

Craftsman 580325600 User Manual AC GENERATOR Manuals And Guides L0503233

CRAFTSMAN Generator Manual L0503233 CRAFTSMAN Generator Owner's Manual, CRAFTSMAN Generator installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
