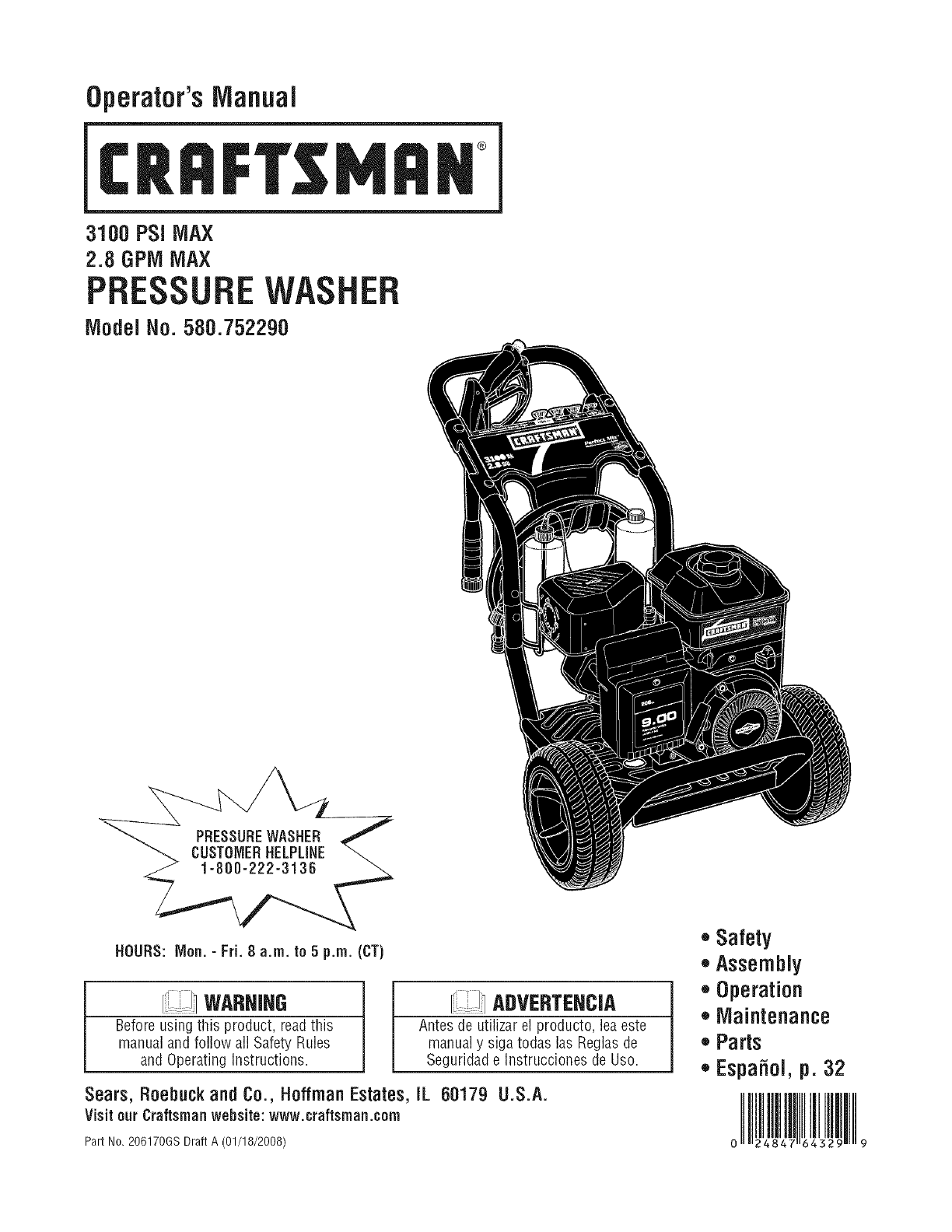

Operator'siVlanual

®

3100 PSi MAX

2.8 GPMMAX

Model No. 580.752290

PRESSUREWASHER ,_

CUSTOMERHELPLINE

HOURS: Non. - Fri. 8 a.m. to 5 p.m. (CT)

WAemG

Before using this product, readthis

manual and follow all Safety Rules

and Operating Instructions.

1_-illADVERTEHCIA

Antes de utilizar el producto, lea este

manual y siga todas las Regiasde

Seguridade Instrucciones de Uso.

Sears, Roebuckand Co., RoffmanEstates,IL 60179 U.S.A.

Visit our Craftsman website:www.craftsman.cnm

Part No. 206170GS Draft A (01/18/2008)

,, Safety

,,Assembly

,, Operation

=Maintenance

,, Parts

•Espafiol,p. 32

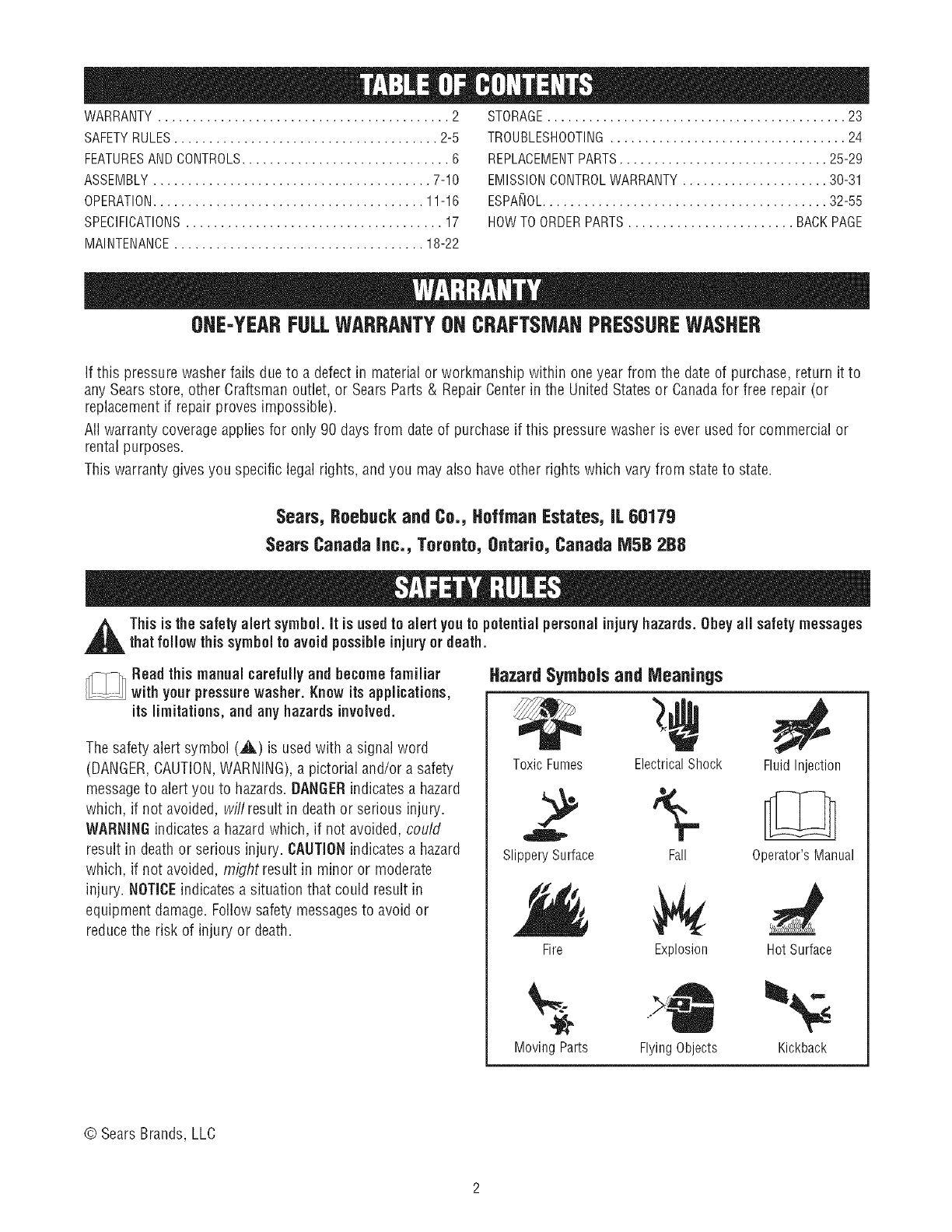

WARRANTY.......................................... 2

SAFETYRULES...................................... 2-5

FEATURESANDCONTROLS.............................. 6

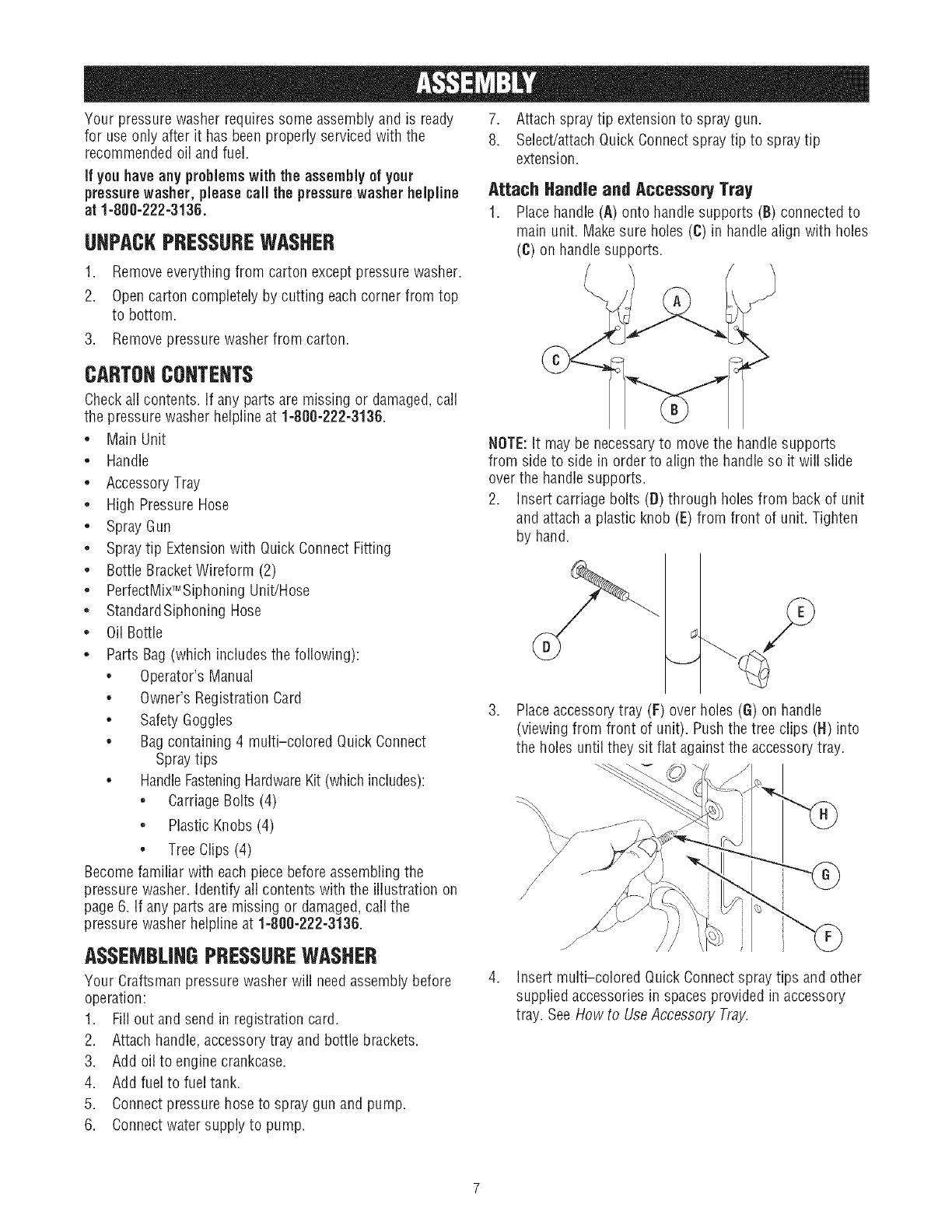

ASSEMBLY........................................ 7-10

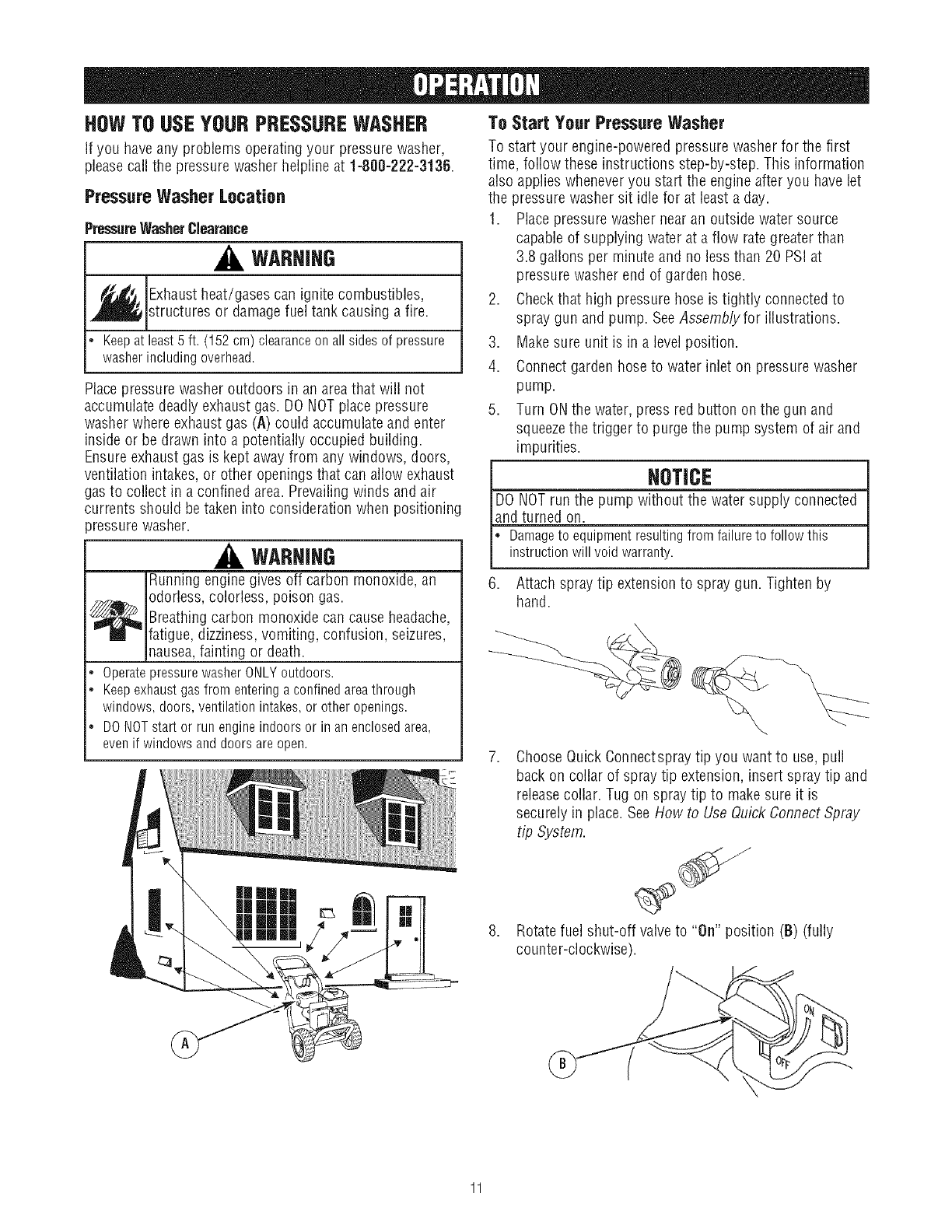

OPERATION....................................... 11-16

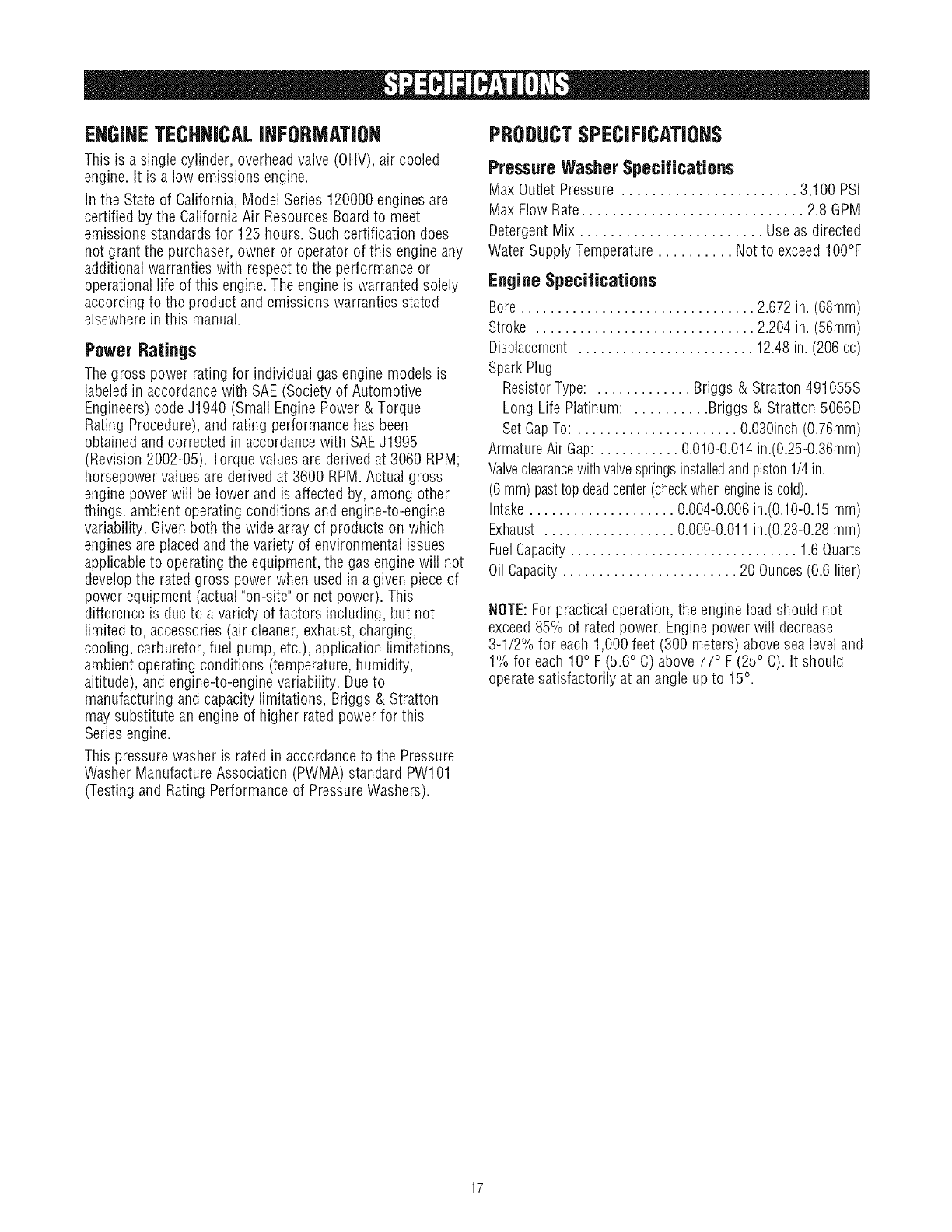

SPECIFICATIONS..................................... 17

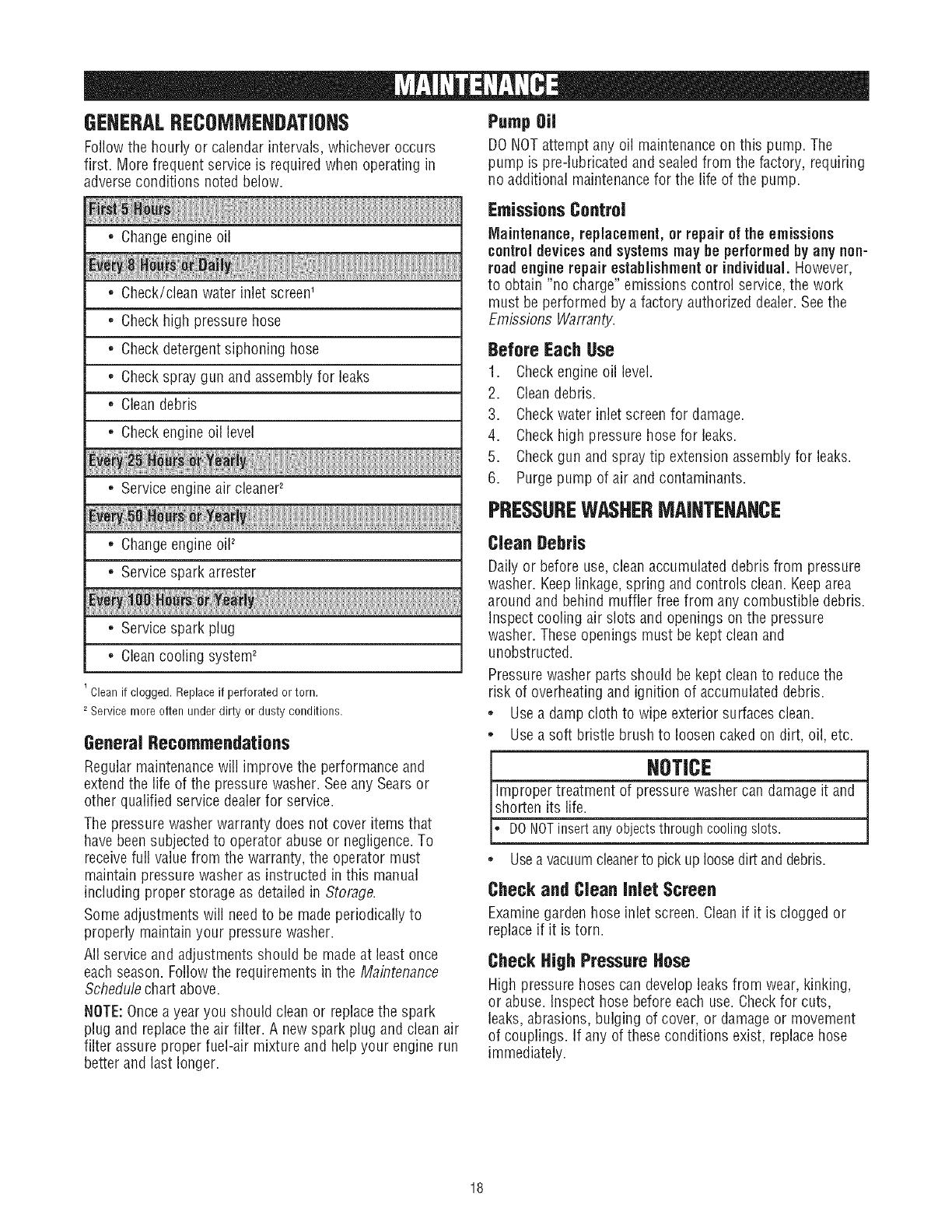

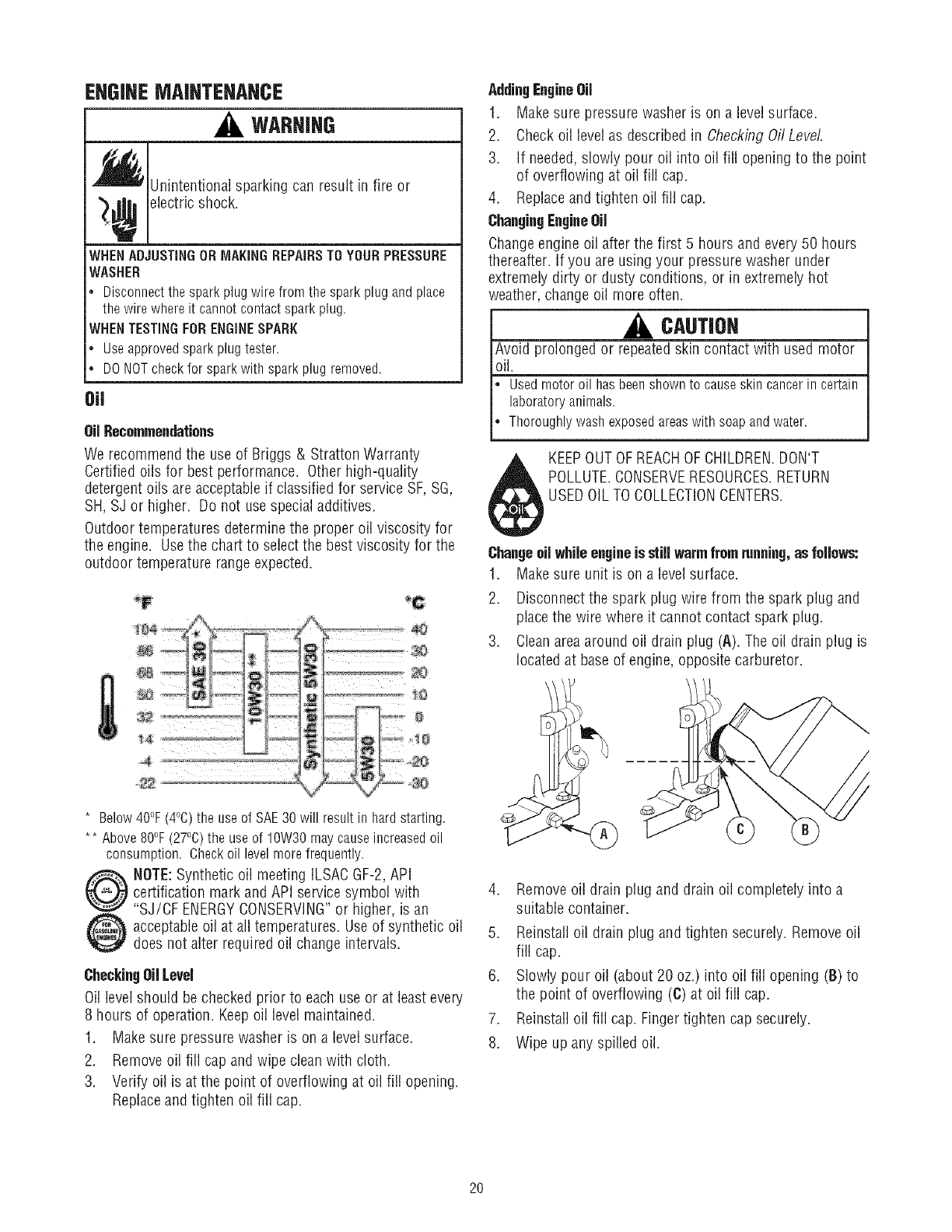

MAINTENANCE.................................... 18-22

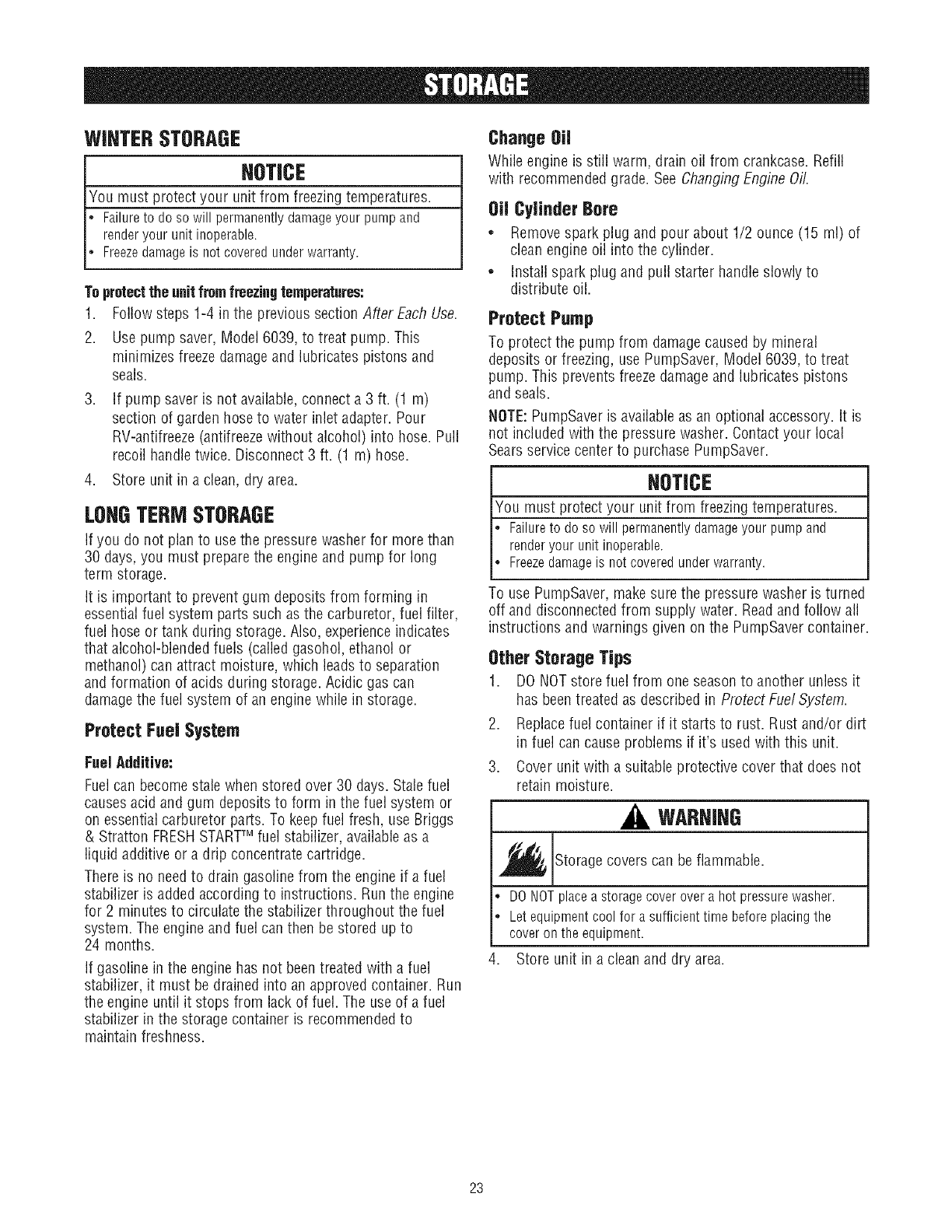

STORAGE........................................... 23

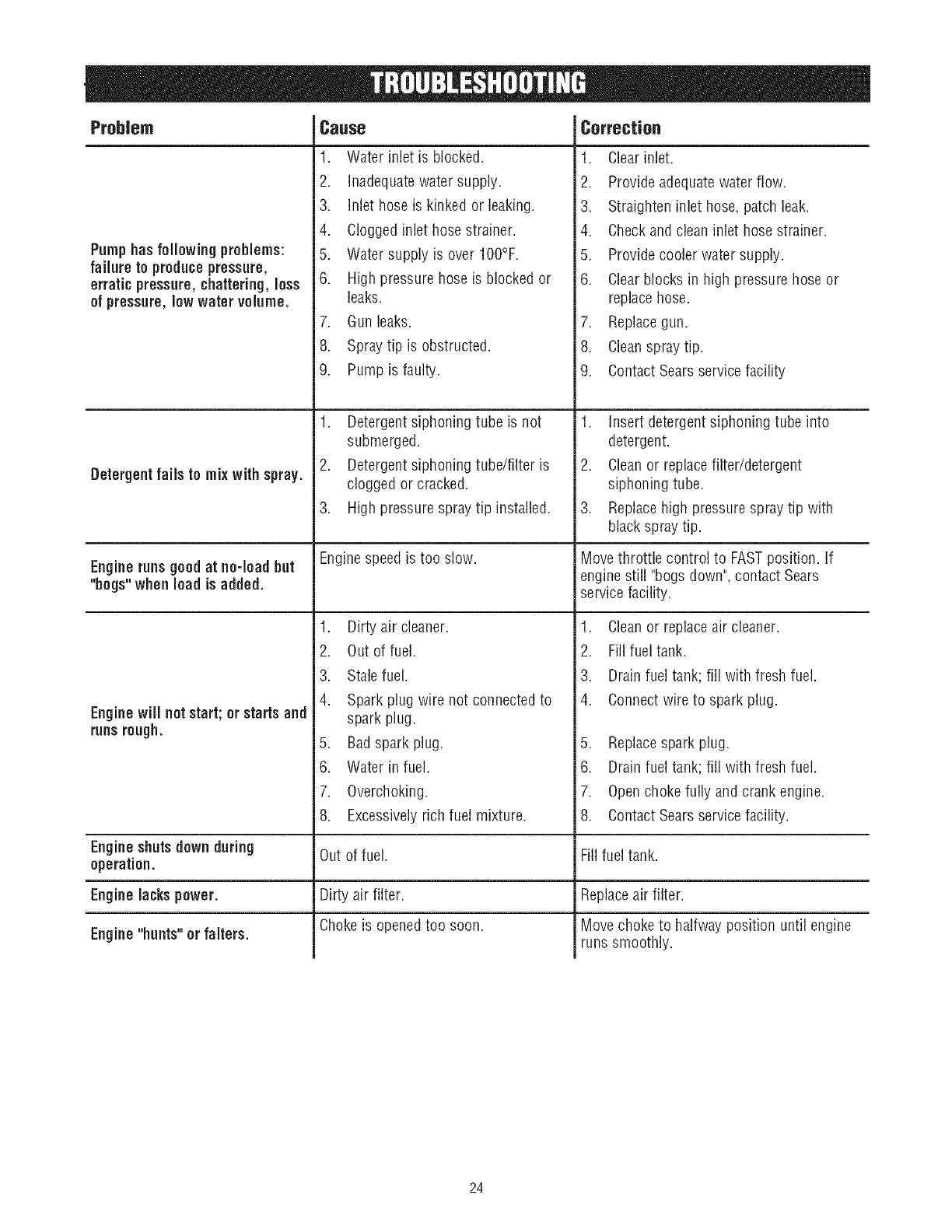

TROUBLESHOOTING.................................. 24

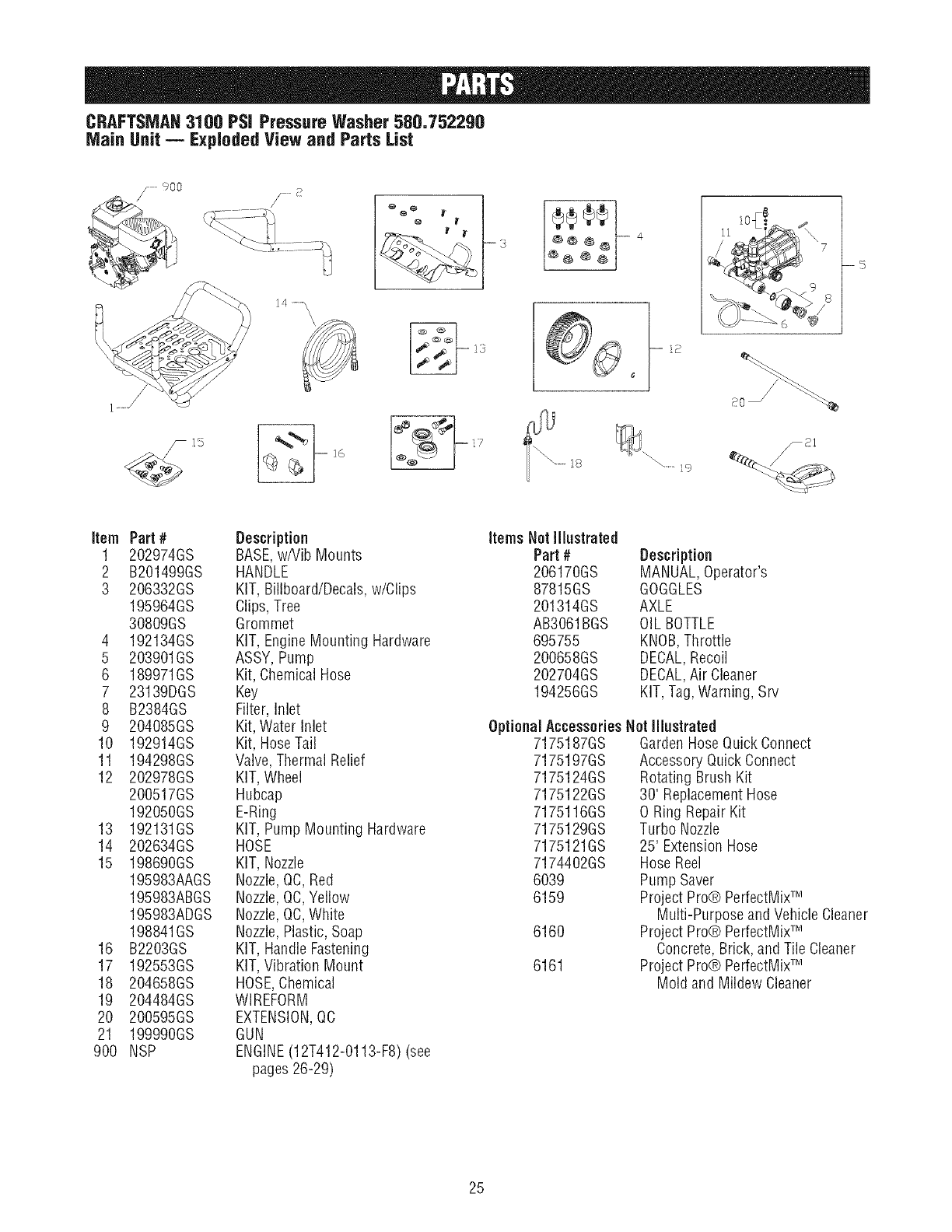

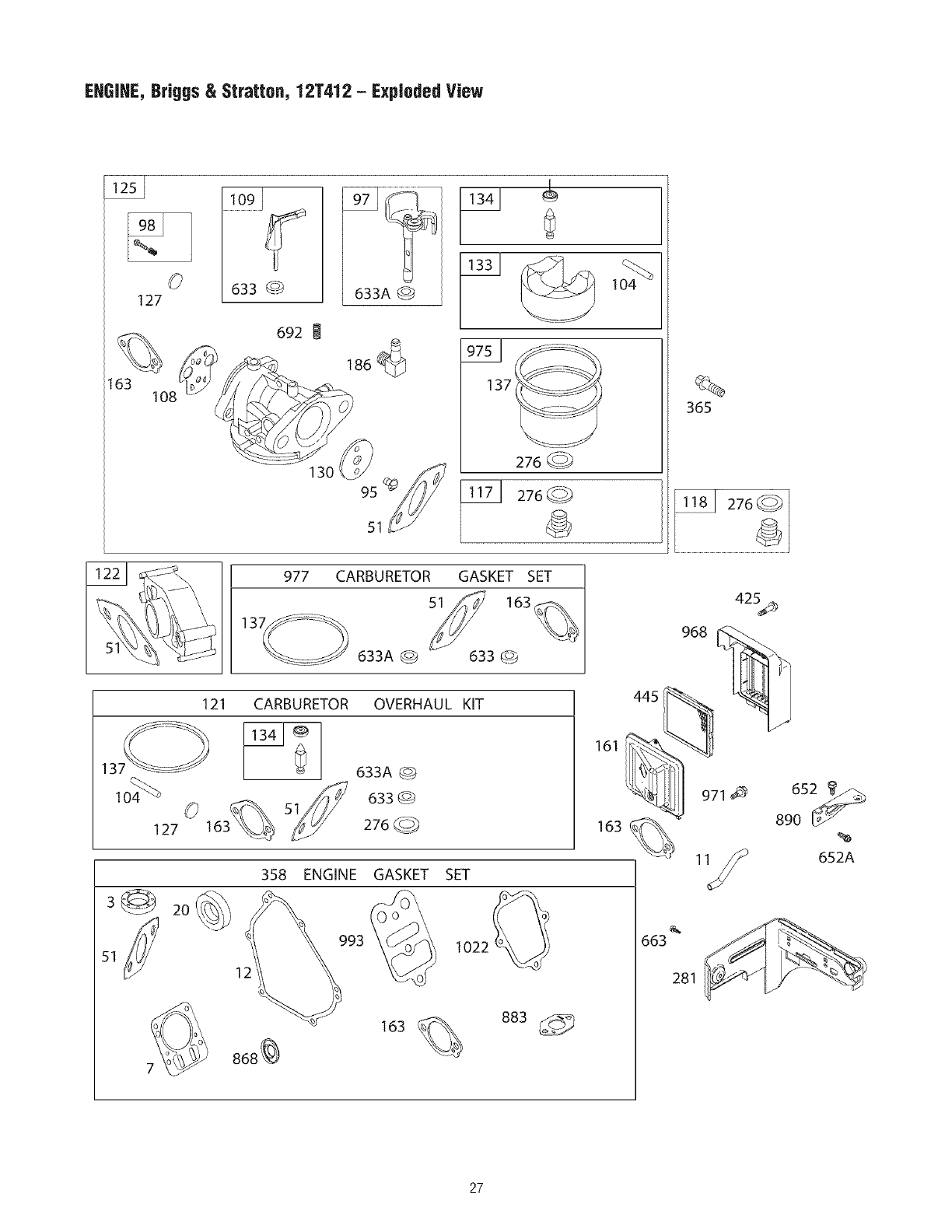

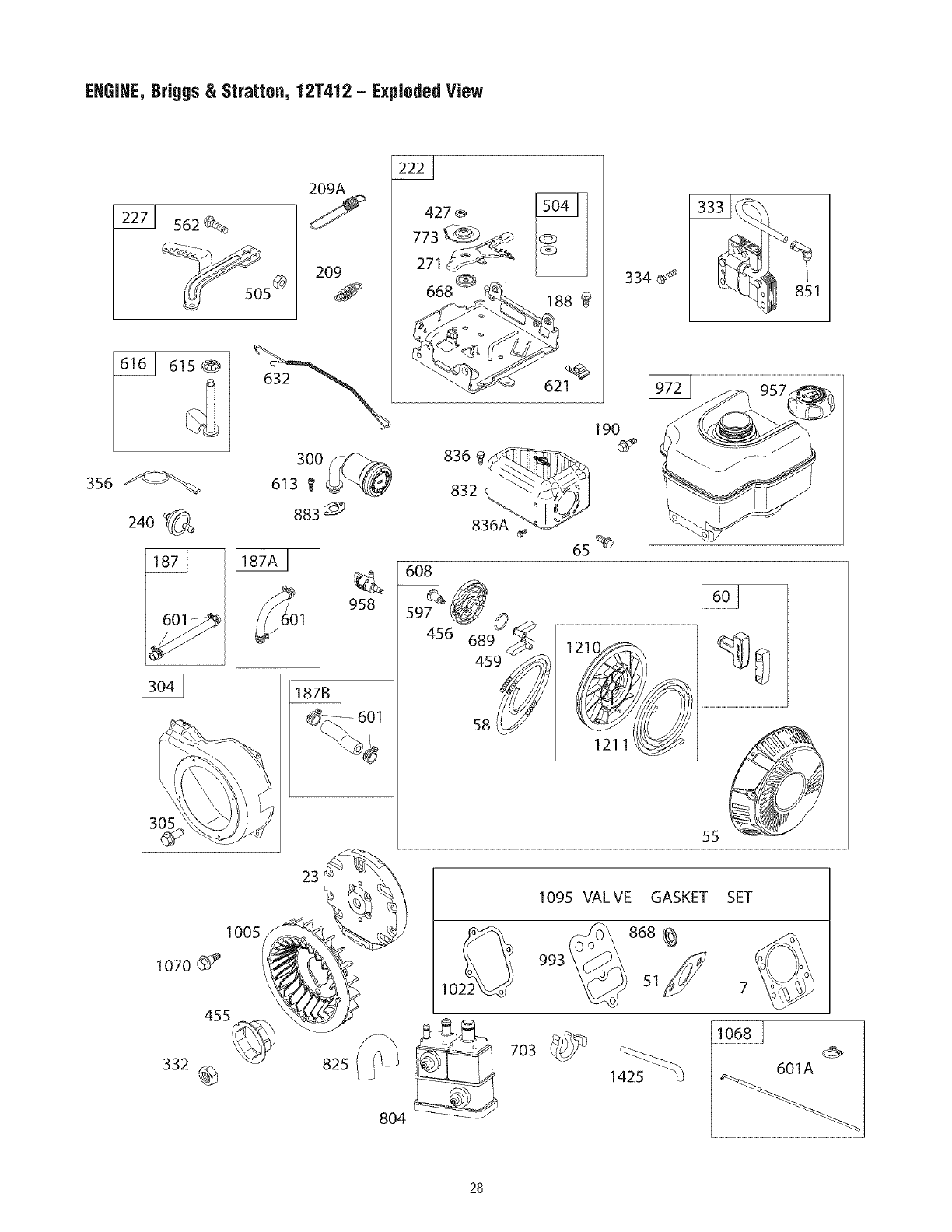

REPLACEMENTPARTS.............................. 25-29

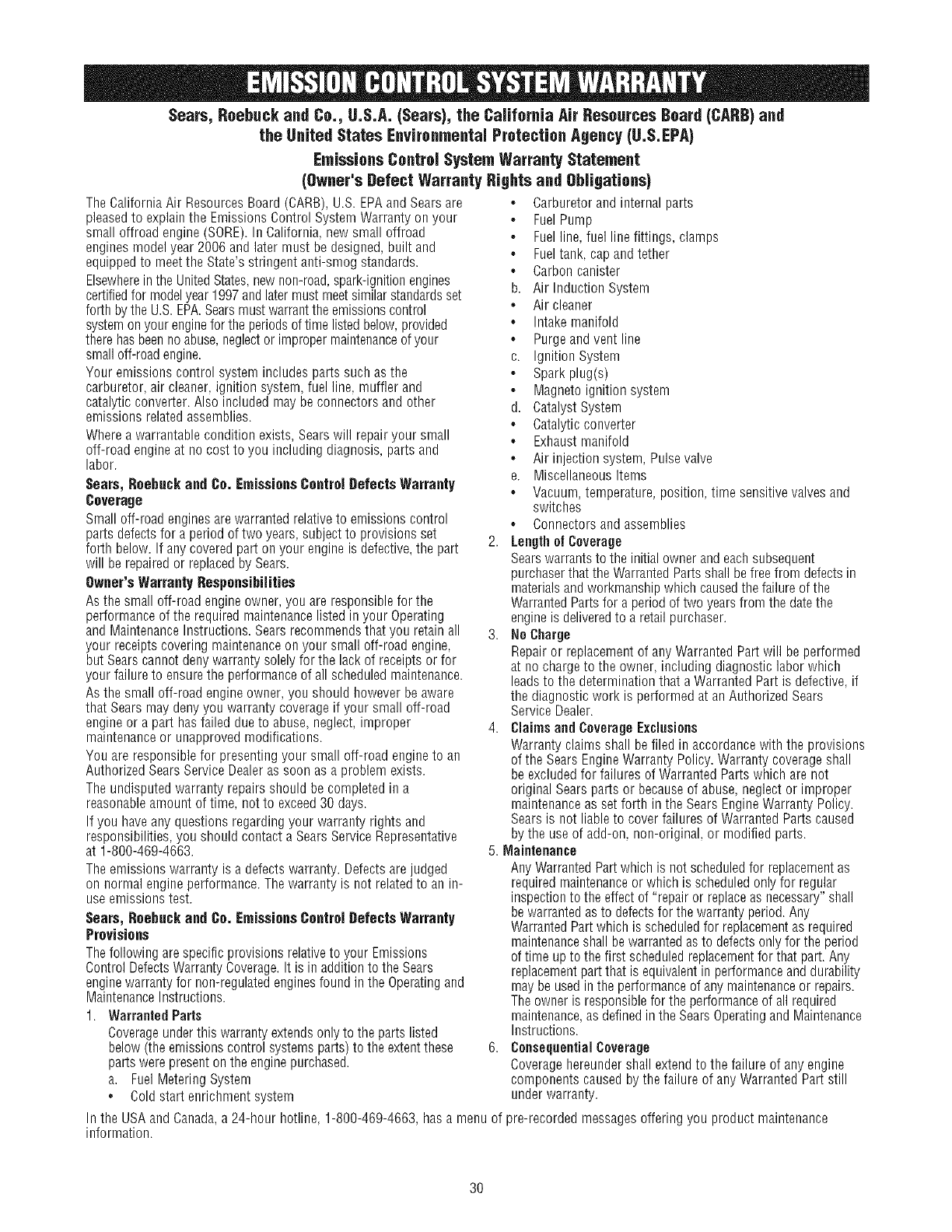

EMISSIONCONTROLWARRANTY ..................... 30-31

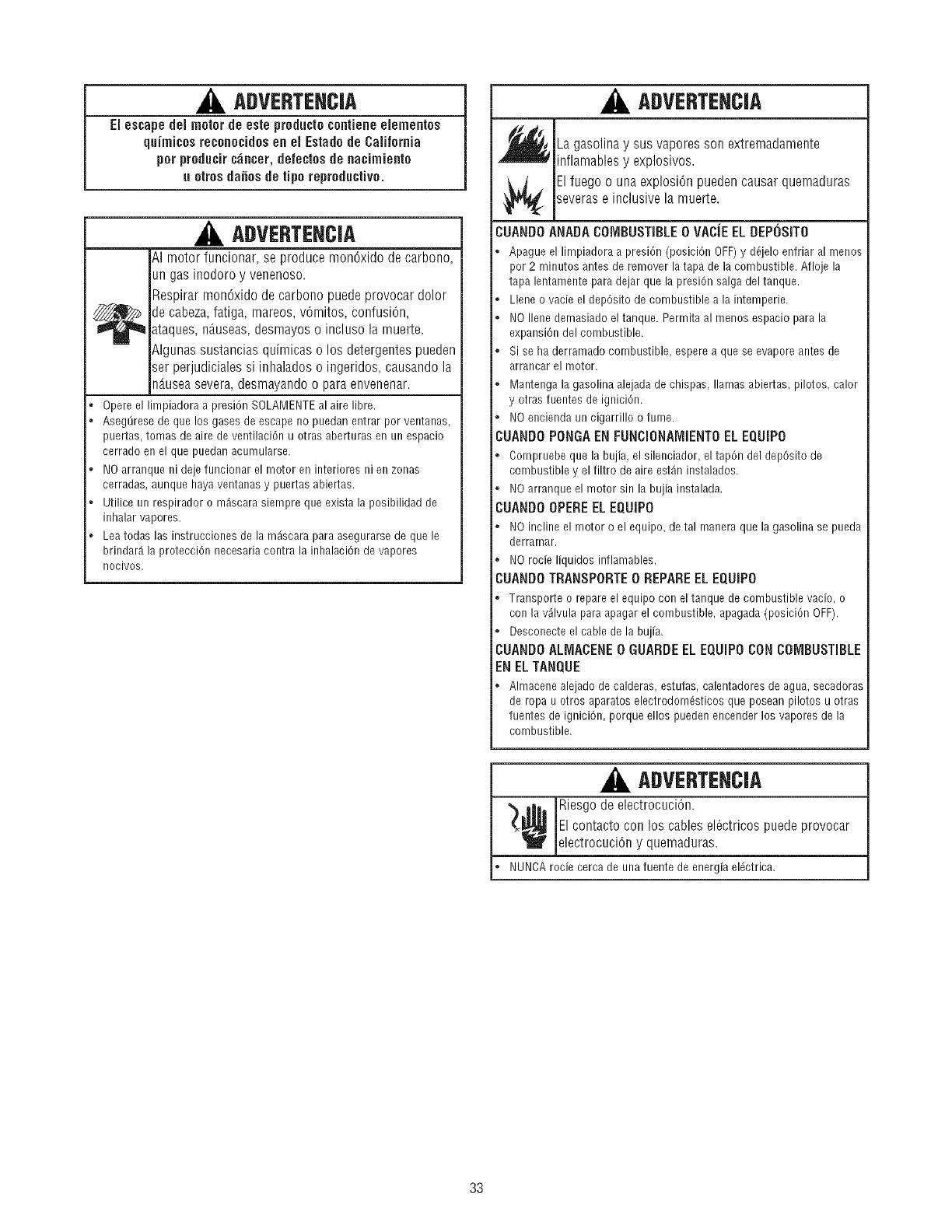

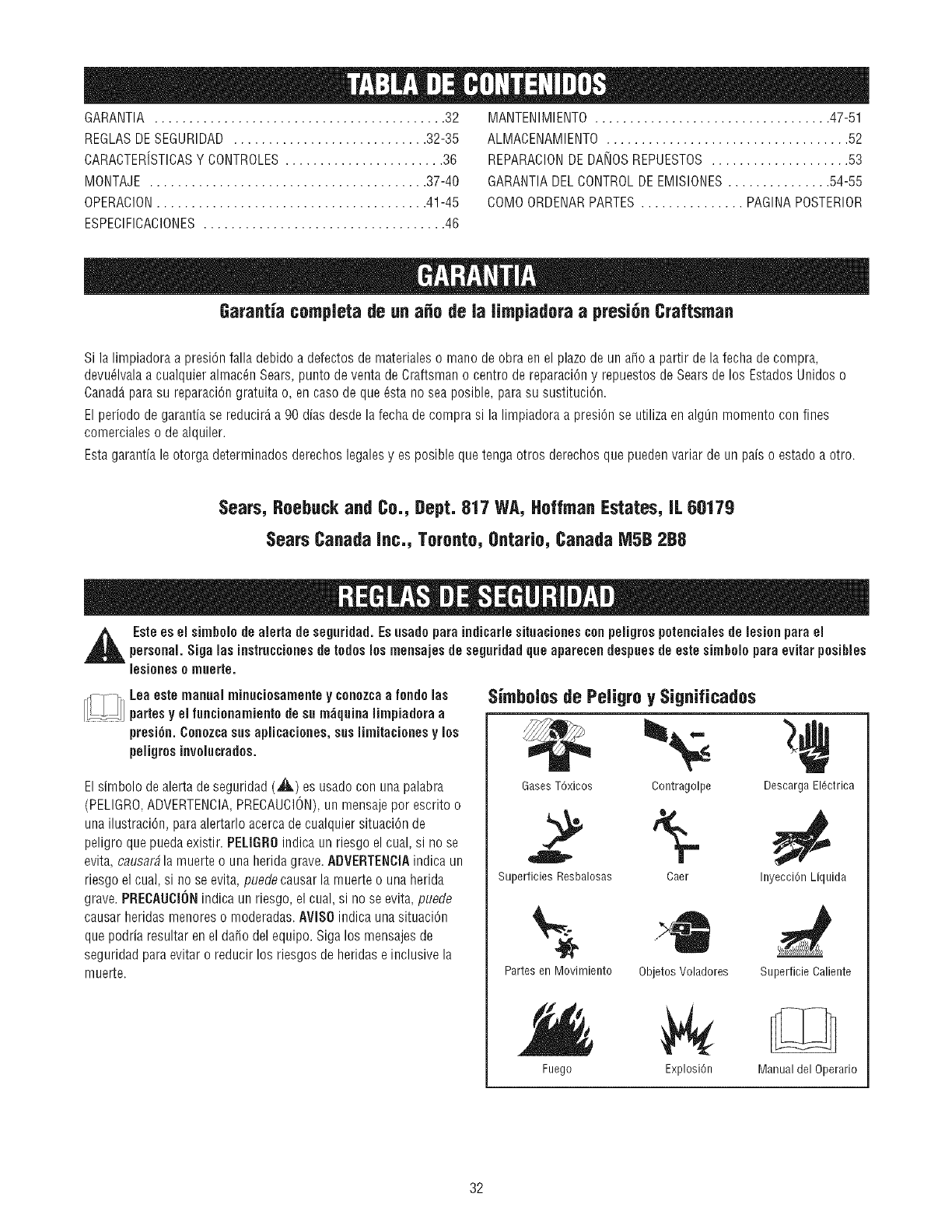

ESPANOL......................................... 32-55

HOW TO ORDERPARTS ........................ BACKPAGE

ONE-YEARFULLWARRAHTYON CRAFTSMAHPRESSUREWASHER

If this pressurewasher fails dueto a defect in material or workmanship within one year from the date of purchase, return it to

any Searsstore, other Craftsman outlet, or Sears Parts & Repair Centerin the UnitedStates or Canadafor free repair (or

replacementif repair proves impossible).

All warranty coverageapplies for only 90 days from date of purchaseif this pressure washer is ever used for commercial or

rental purposes.

This warranty gives you specific legal rights, and you mayalso have other rights which vary from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60178

Sears Canada Inc., Toronto, Ontario, Canada M5B 288

,_ This is the safetyalert symbol.It is usedto alert youto potential personalinjuryhazards. Obey all safetymessages

that follow thissymbolto avoid possibleinjury or death.

_Read this manualcarefully and becomefamiliar

with your pressurewasher. Knowits applications,

its limitations, and any hazardsinvolved.

The safety alert symbol (_&.) is used with a signal word

(DANGER,CAUTION,WARNING),a pictorial and/or a safety

messageto alert you to hazards. BANGERindicates a hazard

which, if not avoided, willresult in death or serious injury.

WARNINGindicates a hazard which, if not avoided, could

result in death or serious injury. CAUTIONindicates a hazard

which, if not avoided, might result in minor or moderate

injury. NOTICEindicates a situation that could result in

equipment damage. Follow safety messagesto avoid or

reduce the risk of injury or death.

Hazard Symbolsand Meaninos

ToxicFumes ElectricalShock

2 5-

SlipperySurface Fall

Fire Explosion

FluidInjection

Operator'sManual

HotSurface

MovingParts Flying Objects Kickback

© Sears Brands, LLC

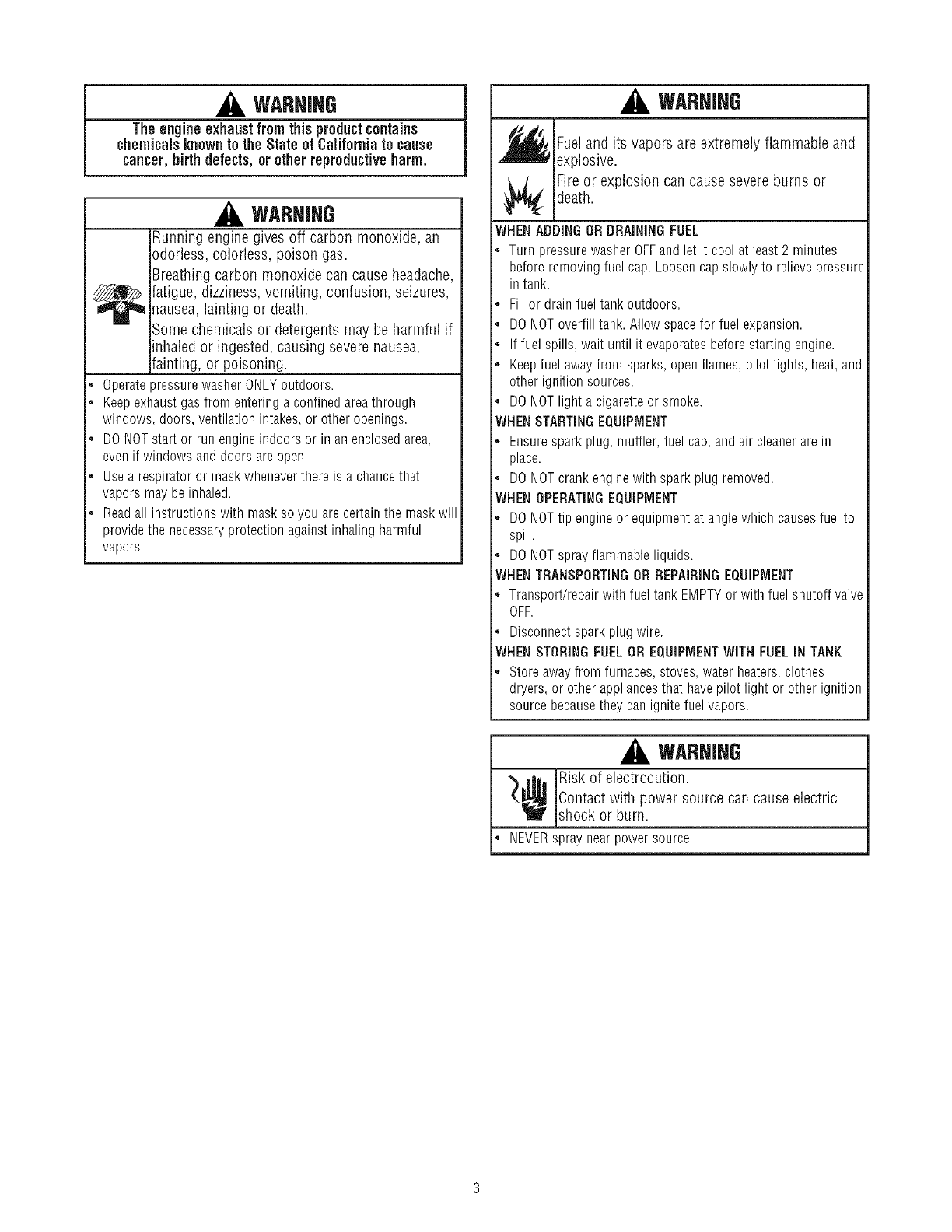

WARHING

Theengineexhaustfromthisproductcontains

chemicalsknownto the State of California to cause

cancer,birthdefects,or otherreproductiveharm.

WARHIHG

Running engine gives off carbon monoxide, an

odorless, colorless, poison gas.

Breathing carbon monoxide can cause headache,

_ atigue, dizziness, vomiting, confusion, seizures,

nausea,fainting or death.

Some chemicals or detergents may be harmful if

inhaled or ingested, causing severe nausea,

fainting, or poisoning.

*OperatepressurewasherONLYoutdoors.

Keepexhaustgasfromenteringaconfinedareathrough

windows,doors,ventilationintakes,or otheropenings.

DONOTstart or runengineindoorsor in anenclosedarea,

evenif windowsanddoorsareopen.

Usea respiratoror maskwheneverthereis a chancethat

vaporsmaybeinhaled.

*Readall instructionswith maskso you arecertainthe maskwill

providethe necessaryprotectionagainstinhalingharmful

vapors.

WARHIHG

_Fuel and its are extremely flammable and

vapors

explosive.

Fireor explosion can cause severe burns or

death.

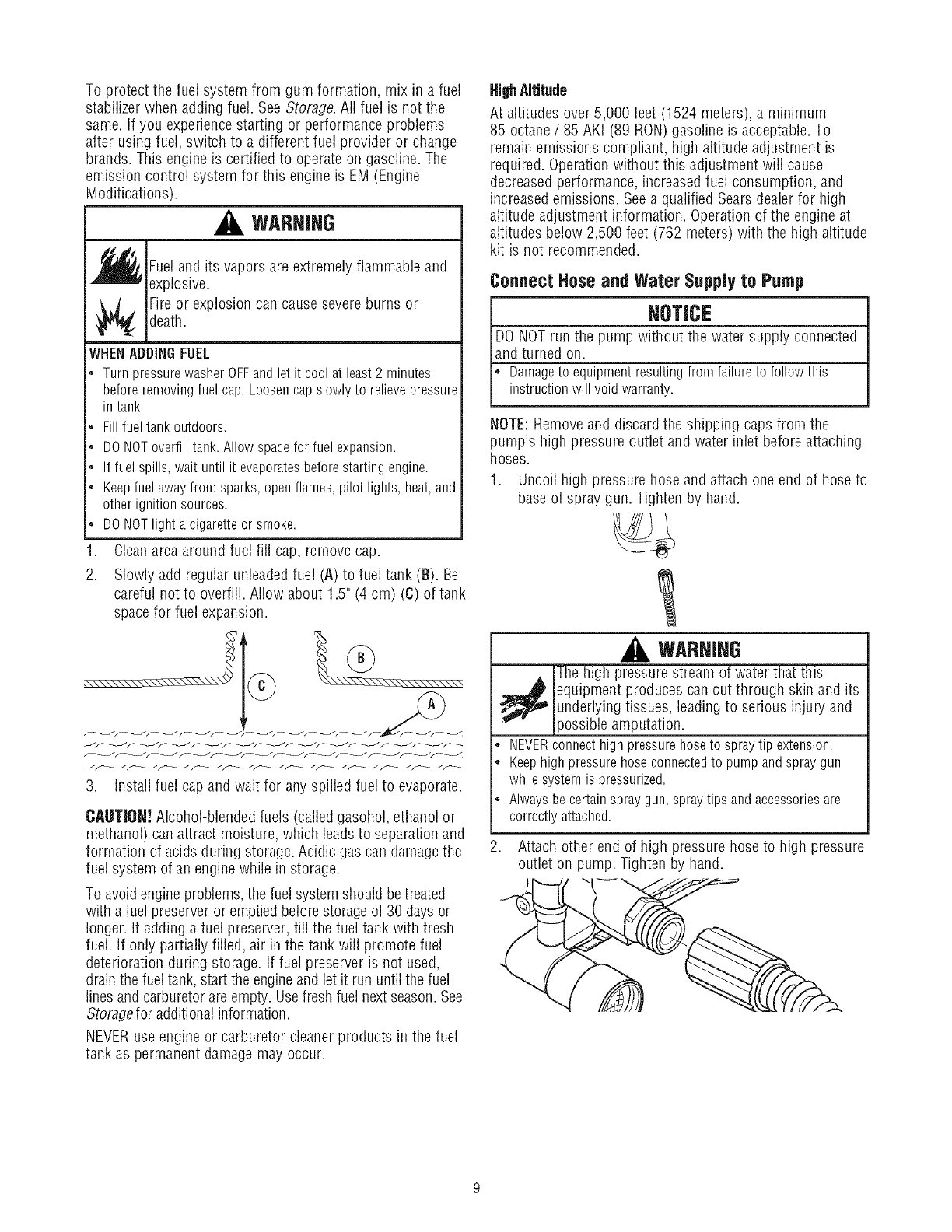

WHENADDINGORDRAININGFUEL

*TurnpressurewasherOFFandlet it coolat least2 minutes

beforeremovingfuelcap.Loosencapslowlyto relievepressure

in tank.

Fillor drainfueltankoutdoors.

DONOToverfilltank.Allowspacefor fuel expansion.

Iffuel spills,waituntil it evaporatesbeforestartingengine.

Keepfuelawayfromsparks,openflames,pilot lights,heat,and

otherignitionsources.

DONOTlight a cigaretteorsmoke.

WHENSTARTINGEQUIPMENT

*Ensuresparkplug,muffler,fuel cap,andair cleanerarein

place.

*DONOTcrankenginewith sparkplugremoved.

WHENOPERATINGEQUIPMENT

*DONOTtip engineor equipmentat anglewhichcausesfuel to

spill.

*DONOTsprayflammableliquids.

WHENTRANSPORTINGORREPAIRINGEQUIPMENT

*Transport/repairwithfueltank EMPTYor withfuel shutoffvalve

OFF.

*Disconnectsparkplugwire.

WHENSTORINGFUELOREQUIPMENTWITHFUELINTANK

*Storeawayfromfurnaces,stoves,waterheaters,clothes

dryers,or otherappliancesthathavepilot light or otherignition

sourcebecausetheycanignitefuelvapors.

WARHIHG

'__¢ Risk of electrocution.

Contactwith power source can causeelectric

shock or burn.

NEVERspraynearpowersource.

WARHIHG

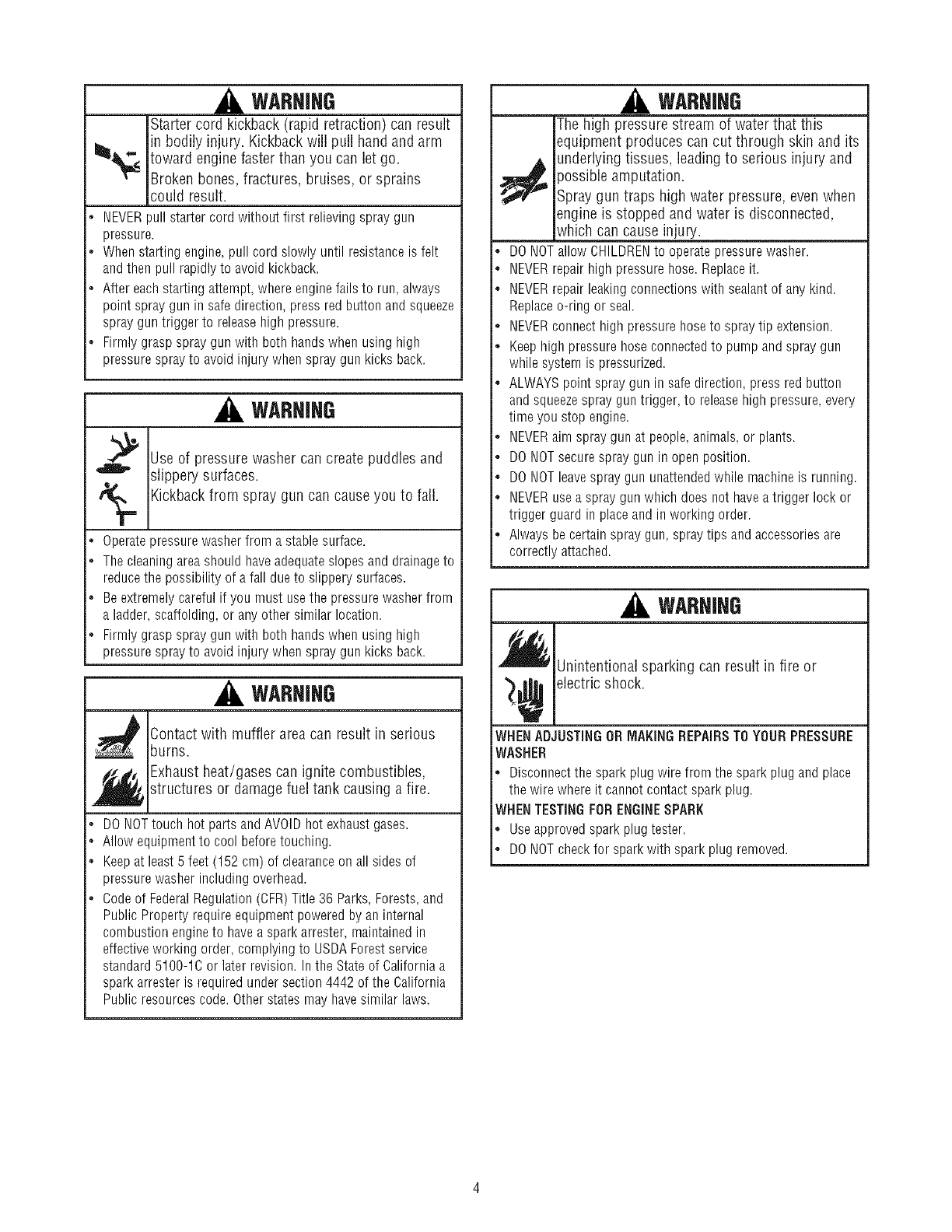

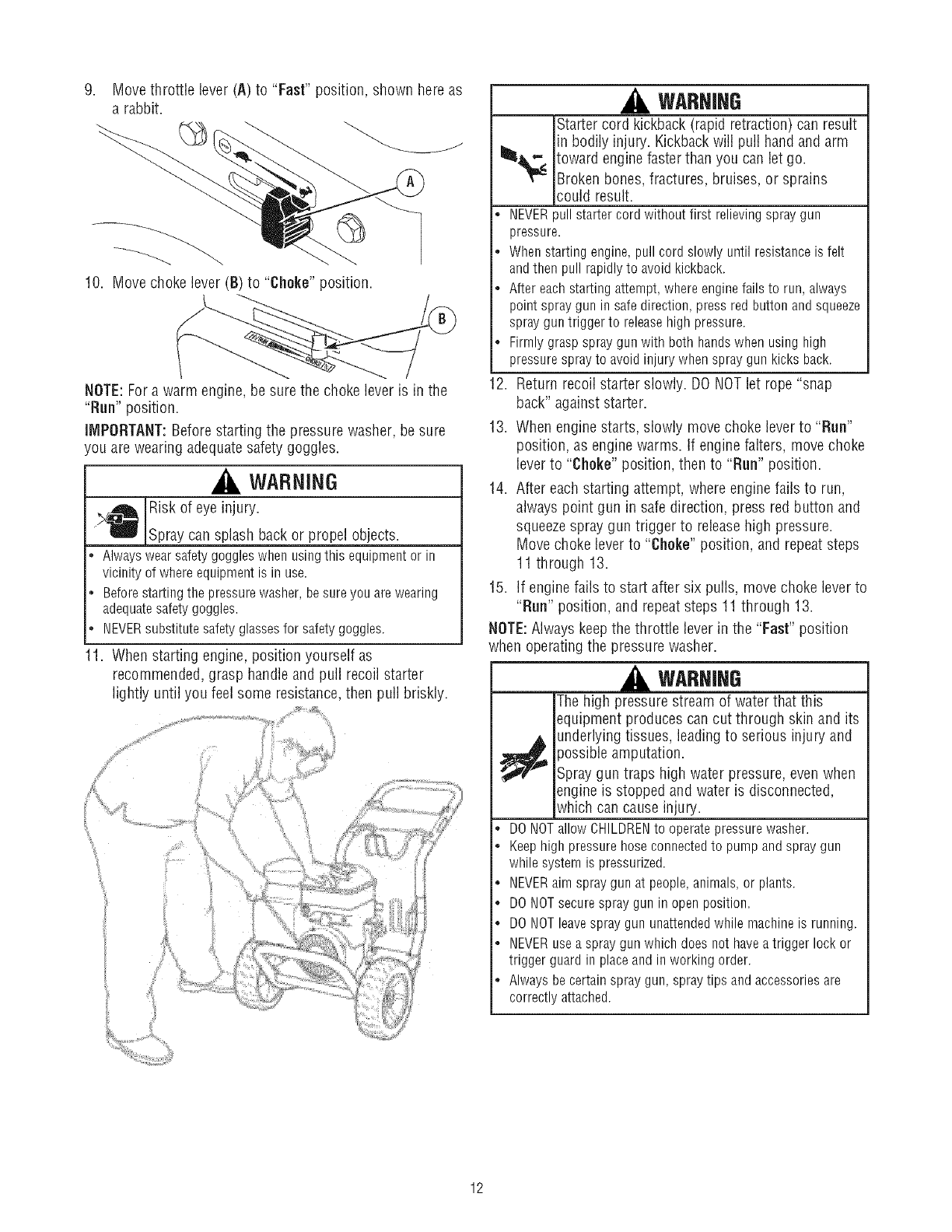

Startercord kickback (rapid retraction) can result

in bodily injury. Kickbackwill pull handand arm

_,_< toward enginefaster than you can let go.

Broken bones, fractures, bruises, or sprains

could result.

* NEVERpullstartercordwithout first relievingspraygun

pressure.

*Whenstartingengine,pullcord slowlyuntil resistanceis felt

andthenpull rapidlyto avoidkickback.

Aftereachstartingattempt,whereenginefailsto run,always

pointspraygunin safedirection,pressredbuttonandsqueeze

sprayguntriggerto releasehighpressure.

Firmlygraspspraygunwith bothhandswhenusinghigh

pressuresprayto avoidinjury whenspraygunkicksback.

%

WARHIHG

Useof pressure washer can create puddles and

slippery surfaces.

Kickbackfrom spray gun can cause you to fall.

*Operatepressure washer from a stable surface.

The cleaning area should haveadequate slopes and drainageto

reduce the possibility of a fall due to slippery surfaces.

Be extremely careful if you must usethe pressure washer from

a ladder, scaffolding, or any other similar location.

Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury when spray gun kicks back.

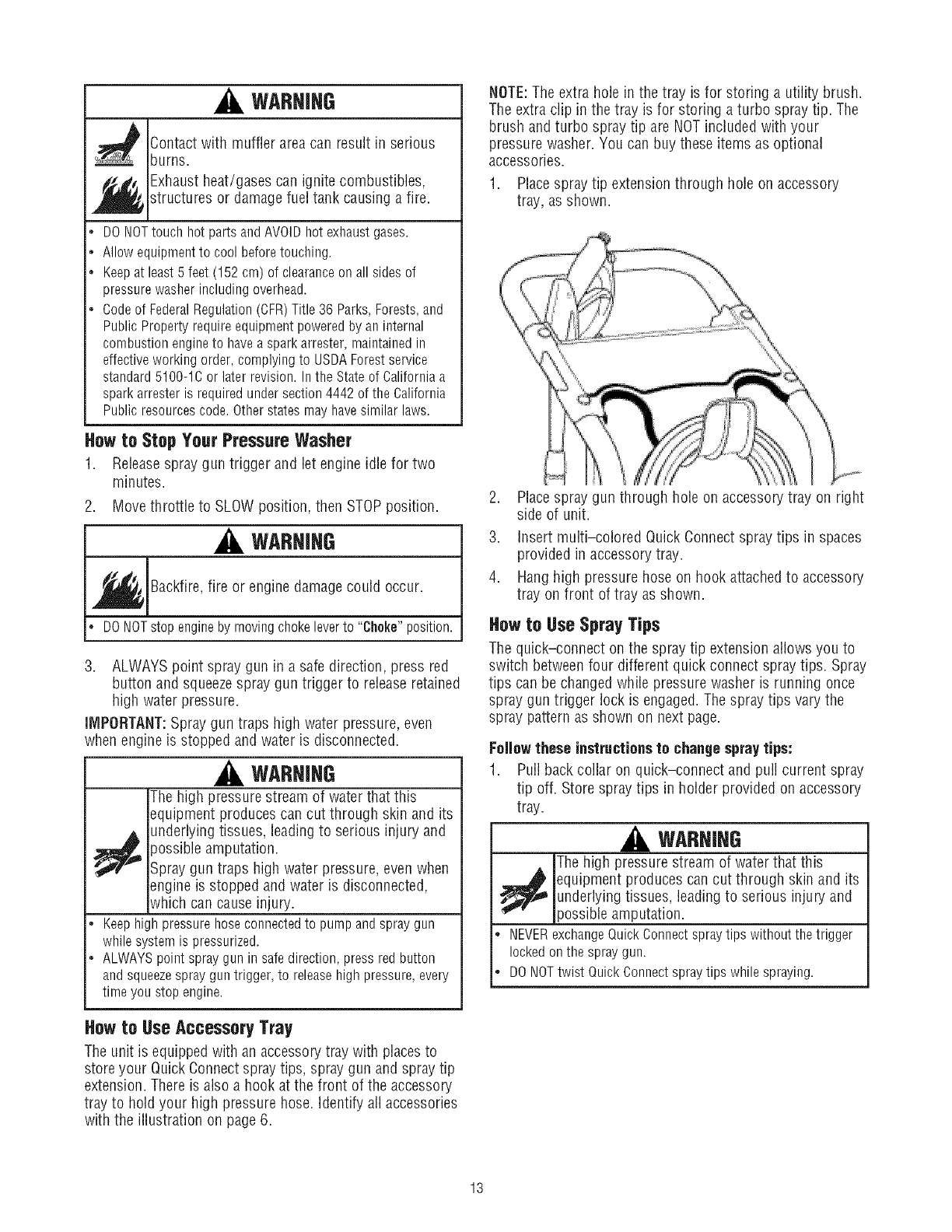

WARHIHG

_ ontact with muffler area can result in serious

burns.

_ Exhaustheat/gases can ignite combustibles,

structures or damage fuel tank causing a fire.

, DONOTtouchhot partsandAVOIDhot exhaustgases.

, Allowequipmentto cool beforetouching.

* Keepat least5feet (152cm) of clearanceonall sidesof

pressurewasherincludingoverhead.

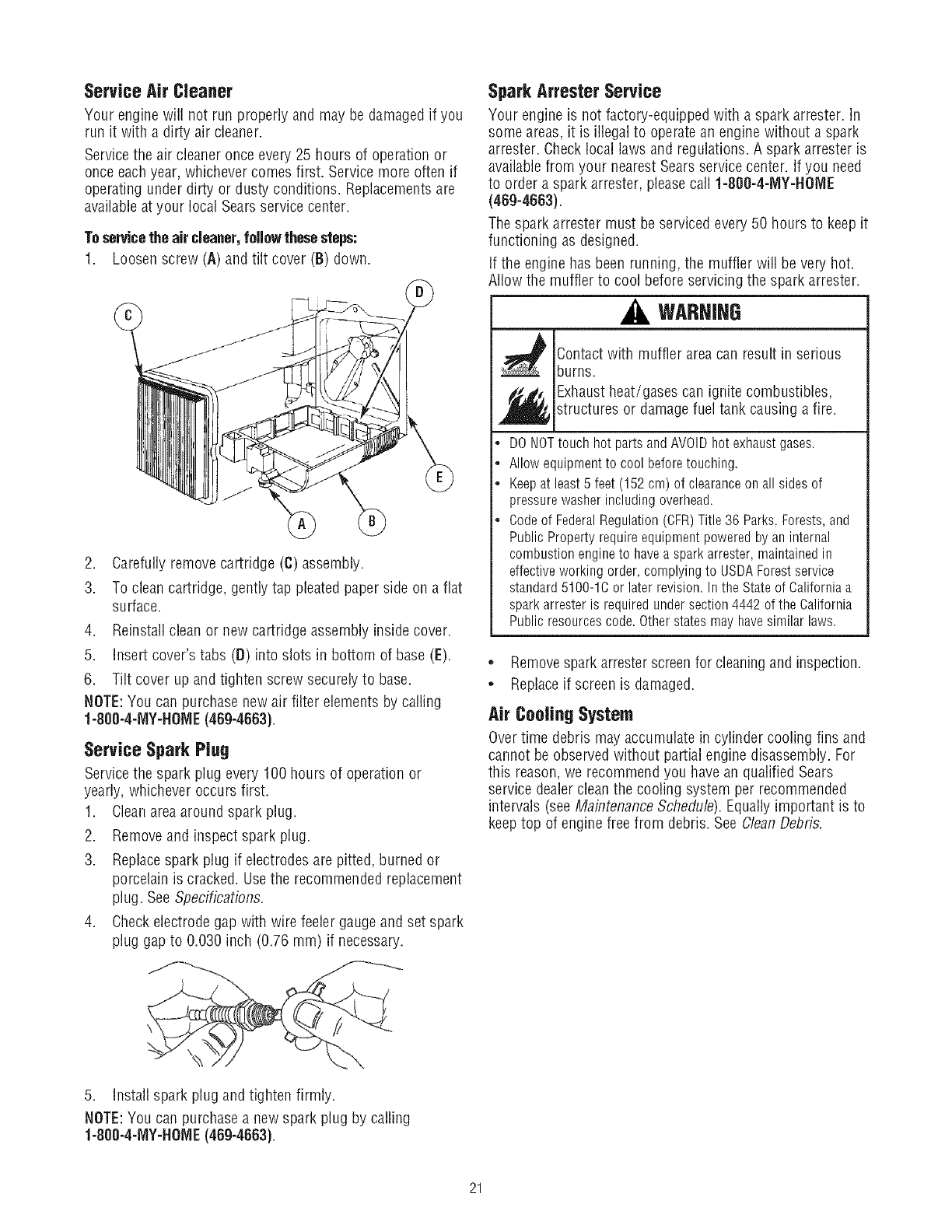

, Codeof FederalRegulation(CFR)Title36 Parks,Forests,and

PublicPropertyrequireequipmentpoweredby aninternal

combustionengineto haveasparkarrester,maintainedin

effectiveworkingorder,complyingto USDAForestservice

standard5100-1Corlater revision.Inthe Stateof Californiaa

sparkarresteris requiredundersection4442of the California

Publicresourcescode.Otherstatesmayhavesimilarlaws.

WARHIHG

The high pressure stream of water that this

equipment produces can cut through skin and its

_ nderlying tissues, leading to serious injury and

)ossible amputation.

Spray gun traps high water pressure, even when

engine is stopped and water is disconnected,

which can cause injury.

• DONOTallow CHILDRENto operate pressure washer.

, NEVERrepair high pressure hose. Replaceit.

• NEVERrepair leaking connections with sealant of any kind.

Replaceo-ring or seal.

, NEVERconnect high pressure hoseto spray tip extension.

• Keep high pressure hose connectedto pump and spray gun

while system is pressurized.

• ALWAYS point spray gun in safe direction, press red button

and squeezespray gun trigger, to release high pressure, every

time you stop engine.

• NEVERaim spray gun at people, animals, or plants.

, DONOT secure spray gun in open position.

• DO NOTleavespray gun unattendedwhile machine is running.

, NEVERuse a spray gun which does not have a trigger lock or

trigger guard in place and in working order.

• Always be certain spray gun, spray tips and accessories are

correctly attached.

WARHIHG

_ Unintentional sparking can result in fire or

_¢ electric shock.

WHENADJUSTINGORMAKING REPAIRSTOYOUR PRESSURE

WASHER

Disconnect the spark plug wire from the spark plug and place

the wire where it cannot contact spark plug.

WHENTESTINGFOR ENGINESPARK

*Use approved spark plug tester.

DONOTcheck for spark with spark plug removed.

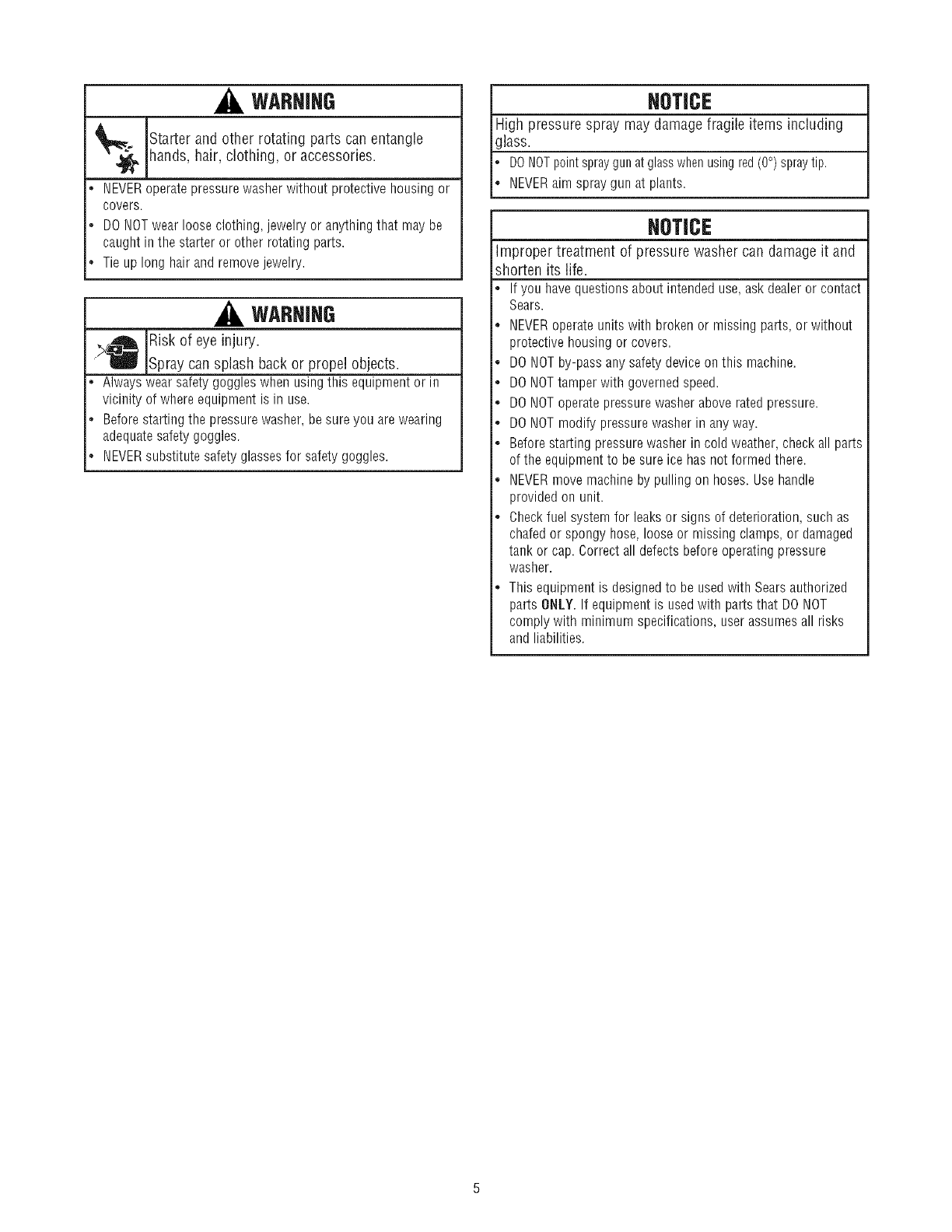

WARHJHG

_ IStarter and other rotating parts can entangle

hands, hair, clothing, or accessories.

*NEVERoperate pressure washer without protective housing or

covers.

.DO NOTwear loose clothing, jewelry or anything that may be

caught in the starter or other rotating parts.

. Tie up long hair and remove jewelry.

WARNING

Risk of eye injury.

Spray can splash back or propel objects.

Always wear safety goggles when using this equipment or in

vicinity of where equipment is in use.

Before starting the pressure washer, be sure you are wearing

adequate safety goggles.

NEVERsubstitute safety glasses for safety goggles.

NOTICE

High pressure spray may damage fragile items including

lass.

DONOTpoint spraygun at glasswhenusingred (0°) spraytip.

NEVERaim spray gun at plants.

NOTICE

Improper treatment of pressure washer can damage it and

shorten its life.

If you have questions about intended use, ask dealer or contact

Sears.

NEVERoperate units with broken or missing parts, or without

protective housing or covers.

DONOT by-pass any safety device on this machine.

DONOTtamper with governed speed.

DONOToperate pressure washer above rated pressure.

DONOT modify pressure washer in any way.

Before starting pressure washer in cold weather, check all parts

of the equipment to be sure ice has not formed there.

NEVERmove machine by pulling on hoses. Use handle

provided on unit.

Check fuel system for leaks or signs of deterioration, such as

chafed or spongy hose, loose or missing clamps, or damaged

tank or cap. Correct all defects before operating pressure

washer.

This equipment is designed to be used with Searsauthorized

parts ONLY.If equipment is used with parts that DO NOT

comply with minimum specifications, user assumes all risks

and liabilities.

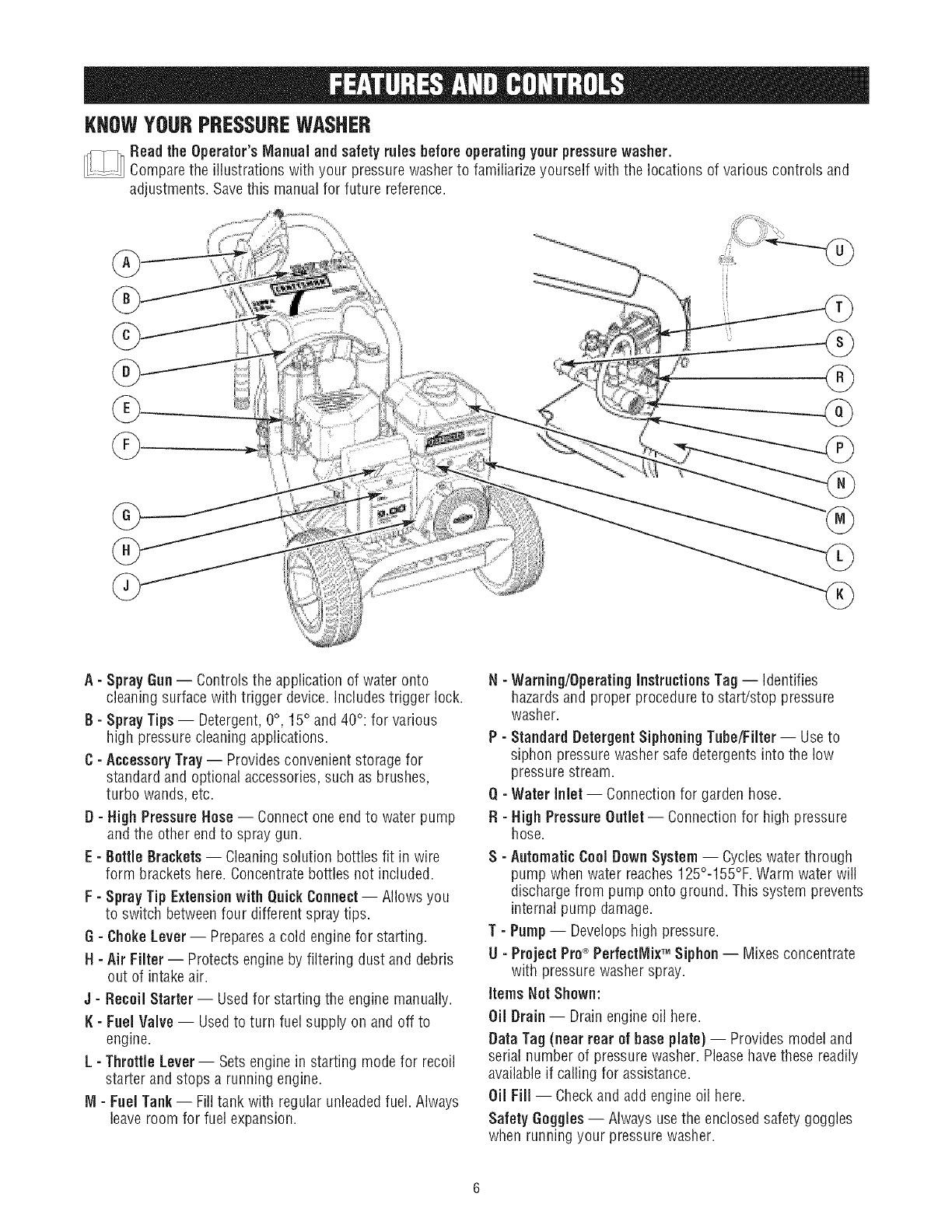

KNOWYOURPRESSUREWASHER

_Head the Operator'sManual andsafety rules before operatingyour pressurewasher.

Comparethe illustrations with your _ressurewasher to familiarize yourself with the locations of various controls and

adjustments. Savethis manual for future reference.

A-Spray Gun-- Controls the application of water onto

cleaning surface with trigger device. Includes trigger lock.

B - Spray Tips -- Detergent,0°, 15° and 40°: for various

high pressure cleaning applications.

C - Accessory Tray -- Providesconvenient storage for

standard and optional accessories,such as brushes,

turbo wands, etc.

D - High Pressure Hose-- Connect oneend to water pump

and the other end to spray gun.

E- Bottle Brackets -- Cleaningsolution bottles fit in wire

form brackets here. Concentratebottles not included.

F - Spray Tip Extensionwith QuickConnect -- Allows you

to switch betweenfour different spray tips.

G-Choke Lever-- Preparesa cold engine for starting.

H - Air Filter -- Protects engine by filtering dust and debris

out of intake air.

J - Recoil Starter -- Usedfor starting the engine manually.

K-Fuel Valve -- Usedto turn fuel supply on and off to

engine.

L- Throttle Lever-- Setsengine in starting mode for recoil

starter and stops a running engine.

M - Fuel Tank -- Fill tank with regular unleadedfuel. Always

leave room for fuel expansion.

N-Warning/OperatingInstructions Tag-- Identifies

hazards and proper procedure to start/stop pressure

washer.

P-Standard DetergentSiphoning Tube/Filter-- Useto

siphon pressure washer safe detergents into the low

pressure stream.

Q- Water Inlet -- Connection for garden hose.

R - High Pressure Outlet-- Connection for high pressure

hose.

S-Automatic Cool Down System -- Cycleswater through

pump when water reaches125°-155°F. Warm water will

discharge from pump onto ground. This system prevents

internal pump damage.

T-Pump-- Developshigh pressure.

U - Project Pro®PerfectlVIWMSiphon -- Mixes concentrate

with pressure washer spray.

Items Not Shown:

Oil Drain -- Drain engine oil here.

Data Tag (near rear of base plate) -- Provides model and

serial number of pressure washer. Pleasehave these readily

available if calling for assistance.

Oil Fill -- Checkand add engine oil here.

Safety Goggles-- Always usethe enclosedsafety goggles

when running your pressure washer.

Your pressure washer requires some assembly and is ready

for use only after it has been properly serviced with the

recommended oil and fuel.

If you have any problemswith the assemblyof your

pressurewasher, please call the pressurewasher heipline

at 1-800-222-3135.

UNPACKPBESSUREWASHER

1. Remove everything from carton except pressure washer.

2. Opencarton completely by cutting each corner from top

to bottom.

7. Attach spray tip extension to spray gun.

8. Select/attachQuick Connectspray tip to spray tip

extension.

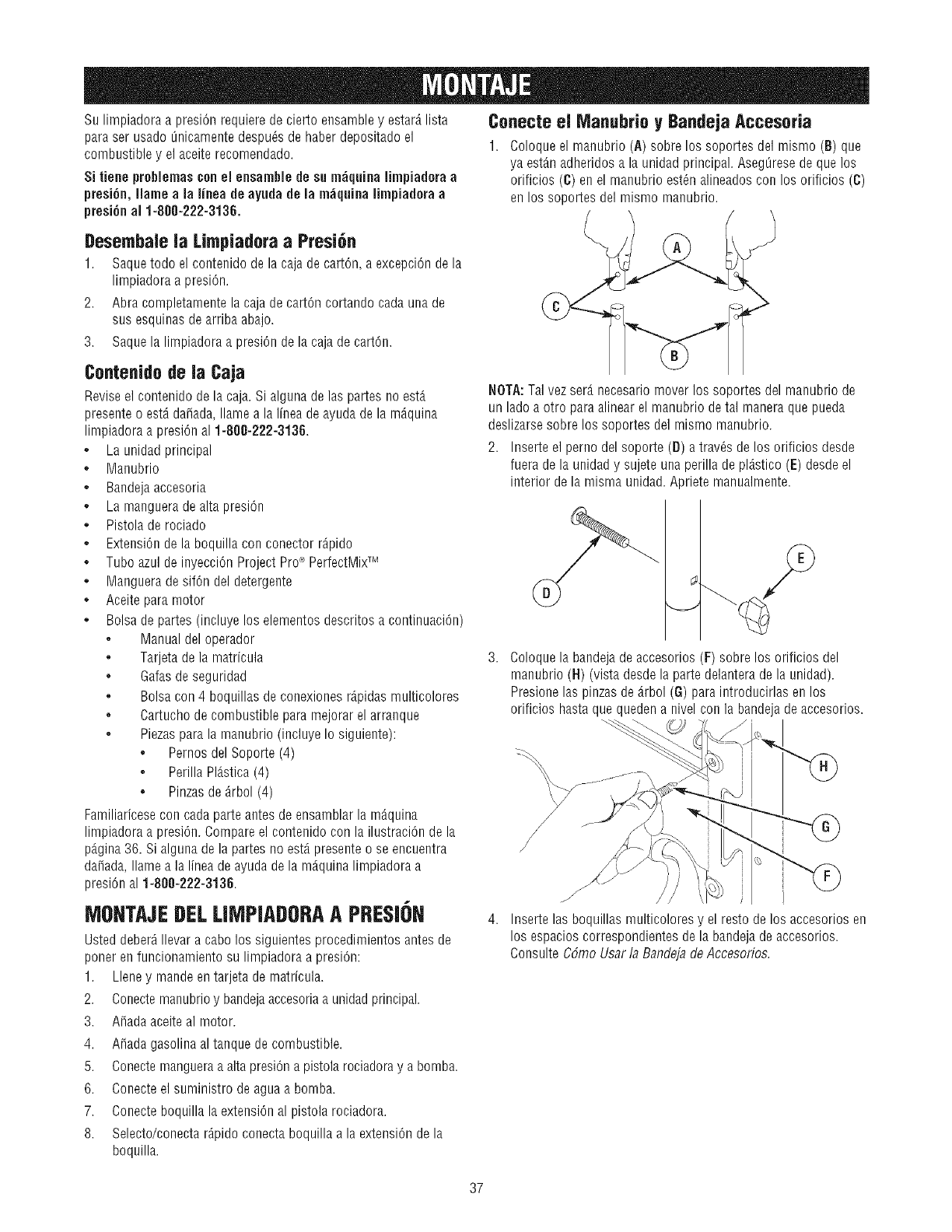

Attach Handle and Accessory Tray

1. Placehandle (A) onto handlesupports (B) connected to

main unit. Make sure holes (C) in handlealign with holes

(C) on handle supports.

3. Remove pressure washer from carton.

CARTONCONTENTS

Checkall contents, if any parts are missing or damaged,call

the pressure washer helpline at 1-800-222-3136.

*Main Unit

*Handle

*Accessory Tray

*High PressureHose

*Spray Gun

*Spray tip Extensionwith Quick Connect Fitting

*Bottle BracketWireform (2)

*PerfectMixTMSiphoningUnit/Hose

*StandardSiphoning Hose

*Oil Bottle

*Parts Bag (which includes the following):

*Operator's Manual

*Owner's Registration Card

*Safety Goggles

*Bagcontaining 4 multi-colored Quick Connect

Spray tips

*HandleFasteningHardwareKit (whichincludes):

*Carriage Bolts (4)

*Plastic Knobs (4)

, Tree Clips (4)

Becomefamiliar with each piece before assembling the

pressure washer. Identify all contents with the illustration on

page 6. if any parts are missing or damaged,call the

pressure washer helpline at 1-800-222-3136.

ASSEMBLINGPRESSUREWASHER

Your Craftsman pressure washer will need assembly before

operation:

1. Fill out and send in registration card.

2. Attach handle, accessory tray and bottle brackets.

3. Add oil to engine crankcase.

4. Add fuel to fuel tank.

5. Connect pressure hose to spray gun and pump.

6. Connect water supply to pump.

NOTE:It may be necessaryto move the handle supports

from side to side in order to align the handle so it will slide

over the handlesupports.

2. Insert carriage bolts (D) through holes from back of unit

and attach a plastic knob (E)from front of unit. Tighten

by hand.

3. Placeaccessory tray (F) over holes (6) on handle

(viewing from front of unit). Push the tree clips (H) into

the holes until they sit flat againstthe accessory tray.

Insert multi-colored Quick Connect spray tips and other

supplied accessories in spaces provided in accessory

tray. SeeHow to UseAccessory Tray.

5. Attach bottle bracket (A) to handlewith carriage bolt (B)

and black plastic knob (C). Tighten by hand.

2-1N-1 SOAPSYSTEM

The pressure washer is equipped with two detergent

siphoning hoses.

Standard Clear Siphon Tube

Cleartube with filter:

Whenusingtheclearsiphontube,dilute

1part concentrateto 16partswater

(4 ozof standardconcentratemakes

1/2Cationof mix.)

Project Pro÷ PerfectMW" Siphon

Blue tube with blue bottle cap:

Whenusing thebluePerfectMi/'_siphon,

usetheconcentratestraightfrom thebottle

(Onequartbottleof PerfectMixTM concentrate

makes4.25gaflonsof soapspray.)

Attach Project Pro®PerfectMixTM Siphonto Pump

Attach the hose end of the blue Project Pro® PerfectMixTM

Siphon (D) to the barbed hose fitting (E) on the pump.

Attach PerfectMix,, Detergent Siphon

to Concentrate BottJe

Place Project Pro® PerfectMixTM bottle (not included) in the

wire-form bracket on the handle. Removecap from bottle

and insert the Project Pro®PerfectMixTM Siphon (F). Screw

the siphon unit to the top of the bottle (6). Usethe clip on

the cap (F) to snap siphon to wire form bracket when siphon

is not in a concentrate bottle.

AddEngineOil

1. Placepressure washer on a flat, level surface.

2. Cleanareaaround oil fill and removeyellow oil fill cap.

3. Using oil funnel (optional), slowly pour contents of

provided oil bottle into oil fill opening to the point of

overflowing.

NOTICE

Improper treatment of pressure washer can damage it and

shorten its life.

DONOTattemptto crankor startthe enginebeforeit hasbeen

properlyservicedwiththe recommendedoil. Thismayresultin

anenginefailure.

4. Replaceoil fill cap and fully tighten.

AddFuel

Fuel must meet these requirements:

*Clean,fresh, unleadedgasoline.

, A minimum of 87 octane/B7AKI (91 RON). High altitude

use, see High Altitude.

* Gasolinewith up to 10% ethanol (gasohol) or upto 15%

MTBE(methyl tertiary butyl ether) is acceptable.

NOTICE

Avoid pressure washer damage.

Failureto follow Operator's Manual for fuel

recommendations voids warranty.

DONOTuseunapprovedgasolinesuchas E85.

DONOTmixoil in gasoline.

DONOTmodifyengineto runon alternatefuels.

Toprotectthefuelsystemfromgumformation,mixinafuel

stabilizerwhenaddingfuel.SeeStorage.All fuel is not the

same. If you experiencestarting or performance problems

after using fuel, switch to a different fuel provider or change

brands. This engine is certified to operate on gasoline. The

emission control system for this engine is EM (Engine

Modifications).

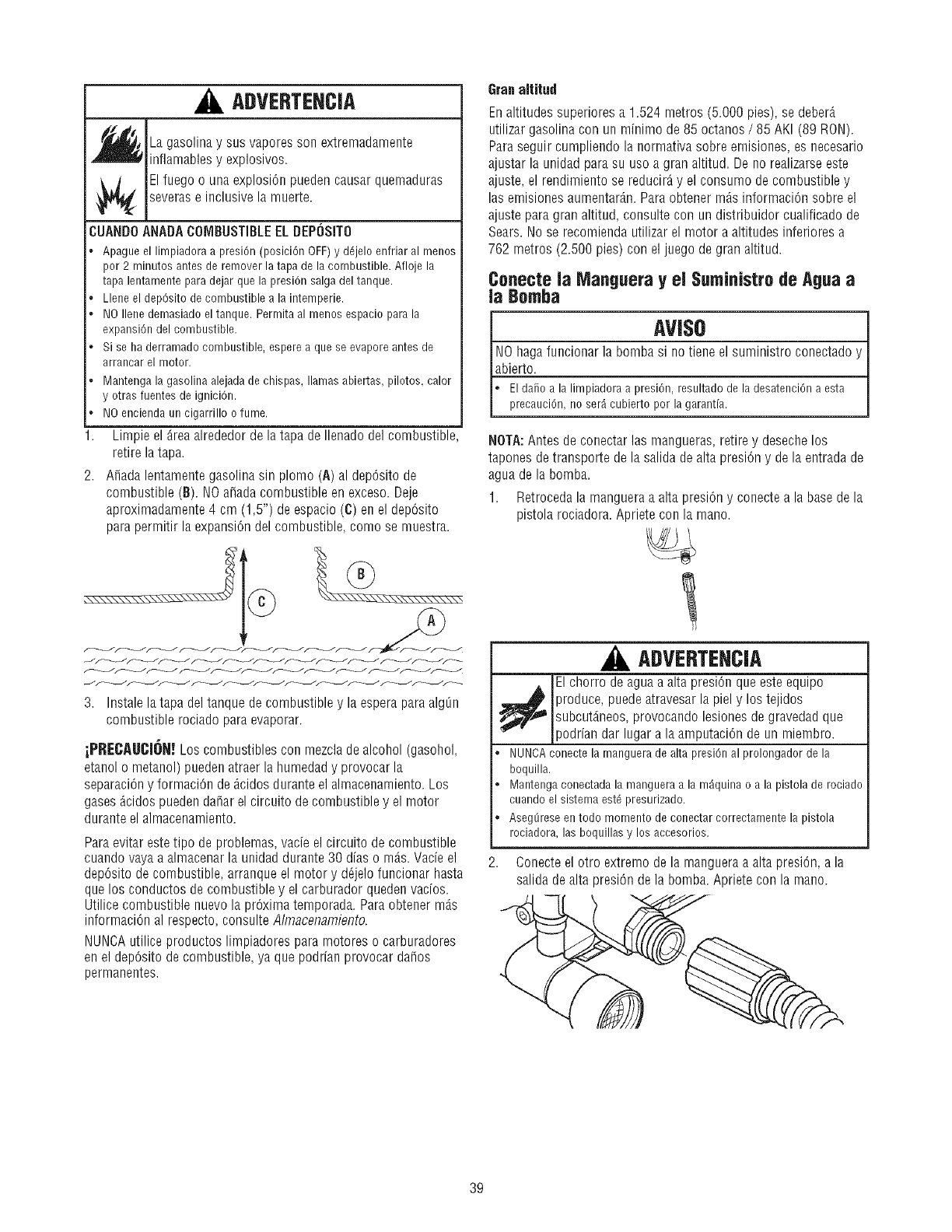

WARRIRG

Fueland its vapors are extremely flammable and

explosive.

Fire or explosion can causesevere burns or

death.

WHEN ADDING FUEL

•Turn pressure washer OFFand let it cool at least 2 minutes

before removing fuel cap. Loosen cap slowly to relieve pressure

in tank.

•Fill fuel tank outdoors.

,DONOToverfill tank. Allow space for fuel expansion.

•If fuel spills, wait until it evaporates before starting engine.

,Keep fuel away from sparks, openflames, pilot lights, heat, and

other ignition sources.

,DONOTlight a cigarette or smoke.

,

2.

Cleanarea around fuel fill cap, remove cap.

Slowly add regular unleadedfuel (A) to fuel tank (B). Be

careful not to overfill. Allow about 1.5" (4 cm) (C) of tank

spacefor fuel expansion.

3. Install fuel cap and wait for any spilled fuel to evaporate.

CAUTION!Alcohol-blended fuels (called gasohol, ethanol or

methanol) can attract moisture, which leads to separation and

formation of acids during storage. Acidic gas can damagethe

fuel system of an enginewhile in storage.

To avoid engineproblems,the fuel system should betreated

with afuel preserver or emptied beforestorageof 30 daysor

longer. If adding a fuel preserver, fill the fuel tank with fresh

fuel. If only partially filled, air in the tank will promote fuel

deterioration during storage. If fuel preserver is not used,

drainthe fuel tank, start the engineand let it run until the fuel

lines and carburetorareempty. Usefresh fuel next season.See

Storagefor additional information.

NEVERuse engine or carburetor cleaner products in the fuel

tank as permanent damage may occur.

HighARRude

At altitudes over 5,000 feet (1524 meters), a minimum

85 octane/85 AKI (89 RON)gasoline is acceptable.To

remain emissions compliant, high altitude adjustment is

required. Operationwithout this adjustment will cause

decreasedperformance, increased fuel consumption, and

increasedemissions. Seea qualified Sears dealerfor high

altitude adjustment information. Operation of the engine at

altitudes below 2,500 feet (762 meters) with the high altitude

kit is not recommended.

Connect Hose and Water Supply to Pump

[ ROTICE

DO NOTrun the pump without the water supply connected

and turned on.

L amageto equipmentresultingfrom failureto followthis

instructionwill void warranty.

NOTE:Removeand discardthe shipping caps from the

pump's high pressure outlet and water inlet before attaching

hoses.

1. Uncoil high pressure hose and attach one end of hose to

base of spray gun. Tighten by hand.

%

WARRIRG

he high pressurestream of water that this

quipment produces can cut through skin and its

nderlying tissues, leadingto serious injury and

ossible amputation.

NEVERconnecthighpressurehoseto spraytip extension.

Keephighpressurehoseconnectedto pumpandspraygun

whilesystemis pressurized.

Alwaysbecertainspraygun,spraytipsandaccessoriesare

correctlyattached.

2. Attach other end of high pressure hose to high pressure

outlet on pump. Tighten by hand.

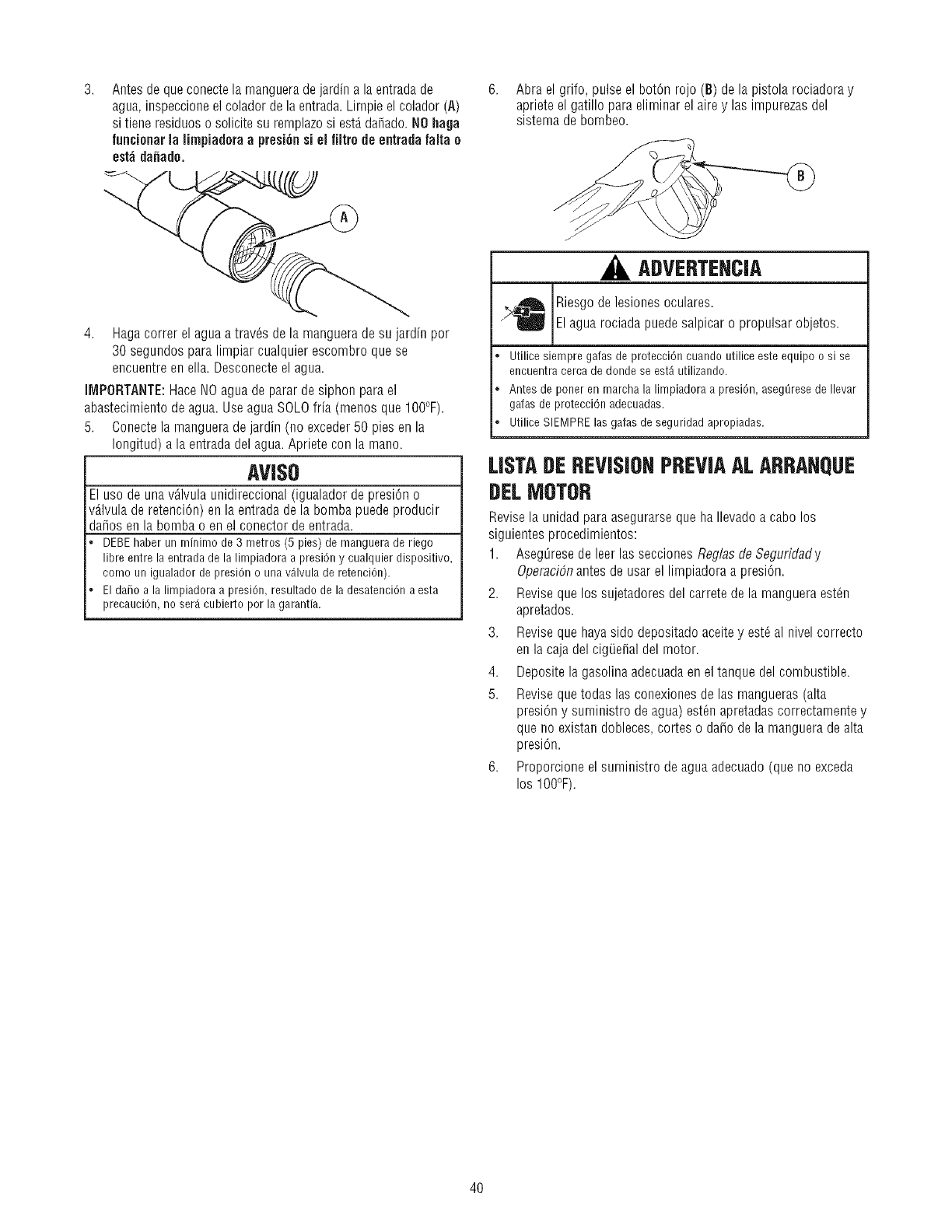

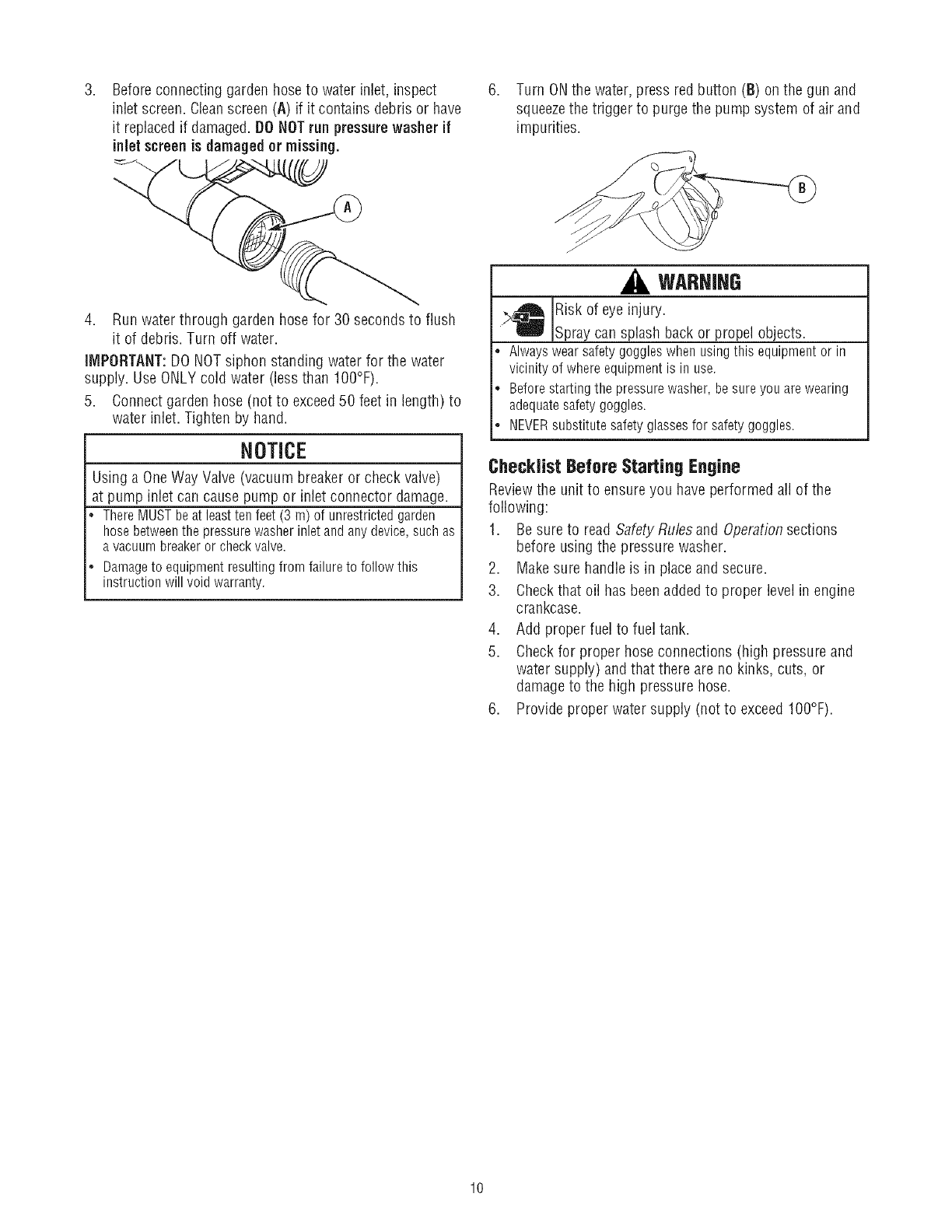

,Before connecting garden hose to water inlet, inspect

inlet screen. Cleanscreen (A) if it contains debris or have

it replacedif damaged.DO NOTrun pressurewasher if

inlet screenis damagedor missing.

4. Run water through garden hose for 30 seconds to flush

it of debris. Turn off water.

IMPORTANT:DO NOTsiphon standing water for the water

supply. UseONLY cold water (less than IO0°F).

5. Connect garden hose (not to exceed50 feet in length) to

water inlet. Tighten by hand.

NOTICE

Using a OneWay Valve (vacuum breaker or check valve)

at pump inlet can cause pump or inlet connector damage.

ThereMUSTbeat leastten feet(3m) of unrestrictedgarden

hosebetweenthe pressurewasherinletandanydevice,suchas

avacuumbreakeror checkvalve.

Damageto equipmentresultingfromfailureto followthis

instructionwill voidwarranty.

6. Turn ONthe water, press red button (B) on the gun and

squeezethe trigger to purge the pump system of air and

impurities.

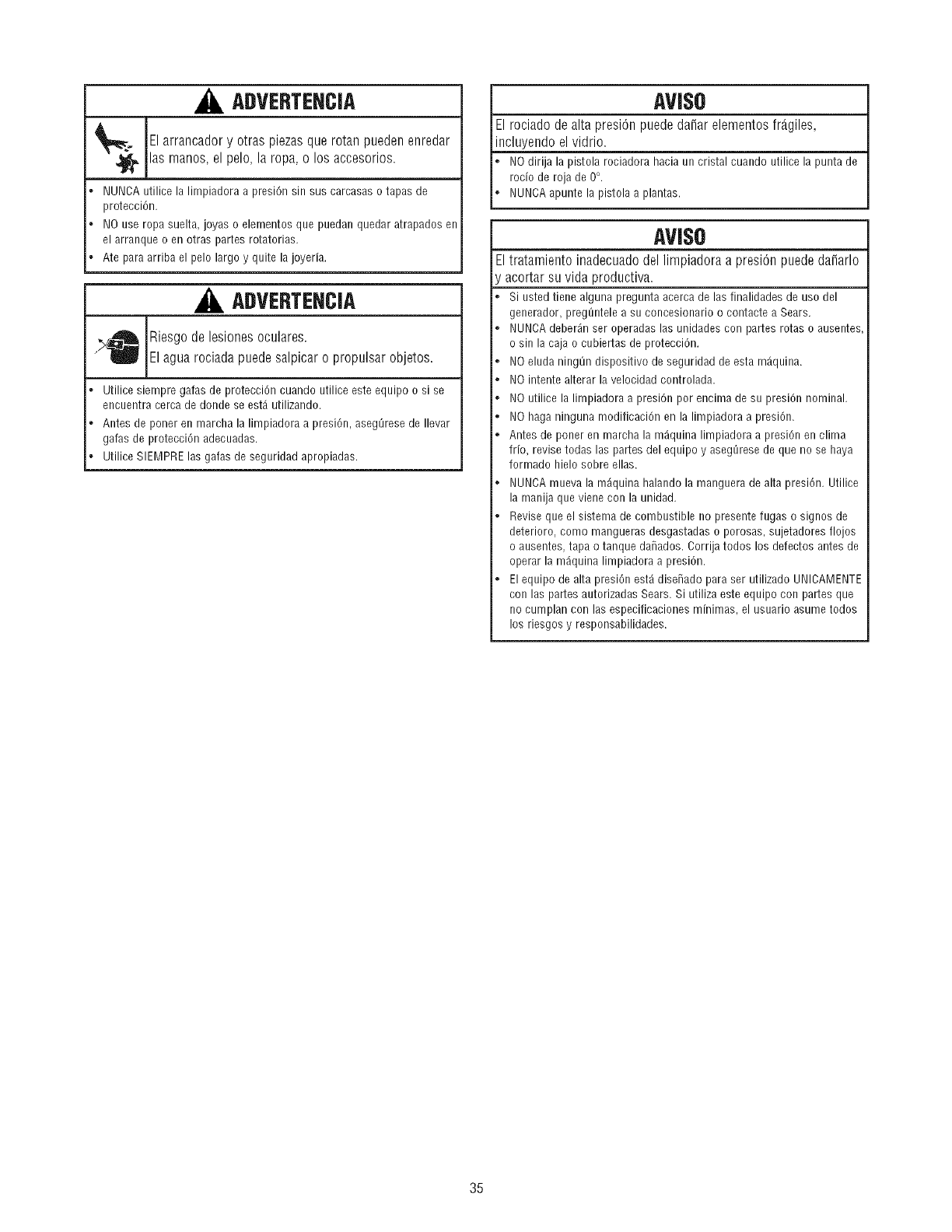

WARHIHG

_Risk of injury.

eye

ISpray can splash back or propel objects.

Alwayswearsafetygoggleswhenusingthis equipmentor in

vicinityof whereequipmentis in use.

Beforestartingthe pressurewasher,besureyouarewearing

adequatesafetygoggles.

NEVERsubstitutesafetyglassesfor safetygoggles.

CheckJistBeforeStartingEngine

Reviewthe unit to ensure you have performed all of the

following:

1. Besure to read Safety Rules and Operationsections

before using the pressure washer.

2. Makesure handle is in place and secure.

3. Checkthat oil has beenadded to proper level in engine

crankcase.

4. Add proper fuel to fuel tank.

5. Checkfor proper hose connections (high pressure and

water supply) and that there are no kinks, cuts, or

damageto the high pressure hose.

6. Provide proper water supply (not to exceedIO0°F).

10

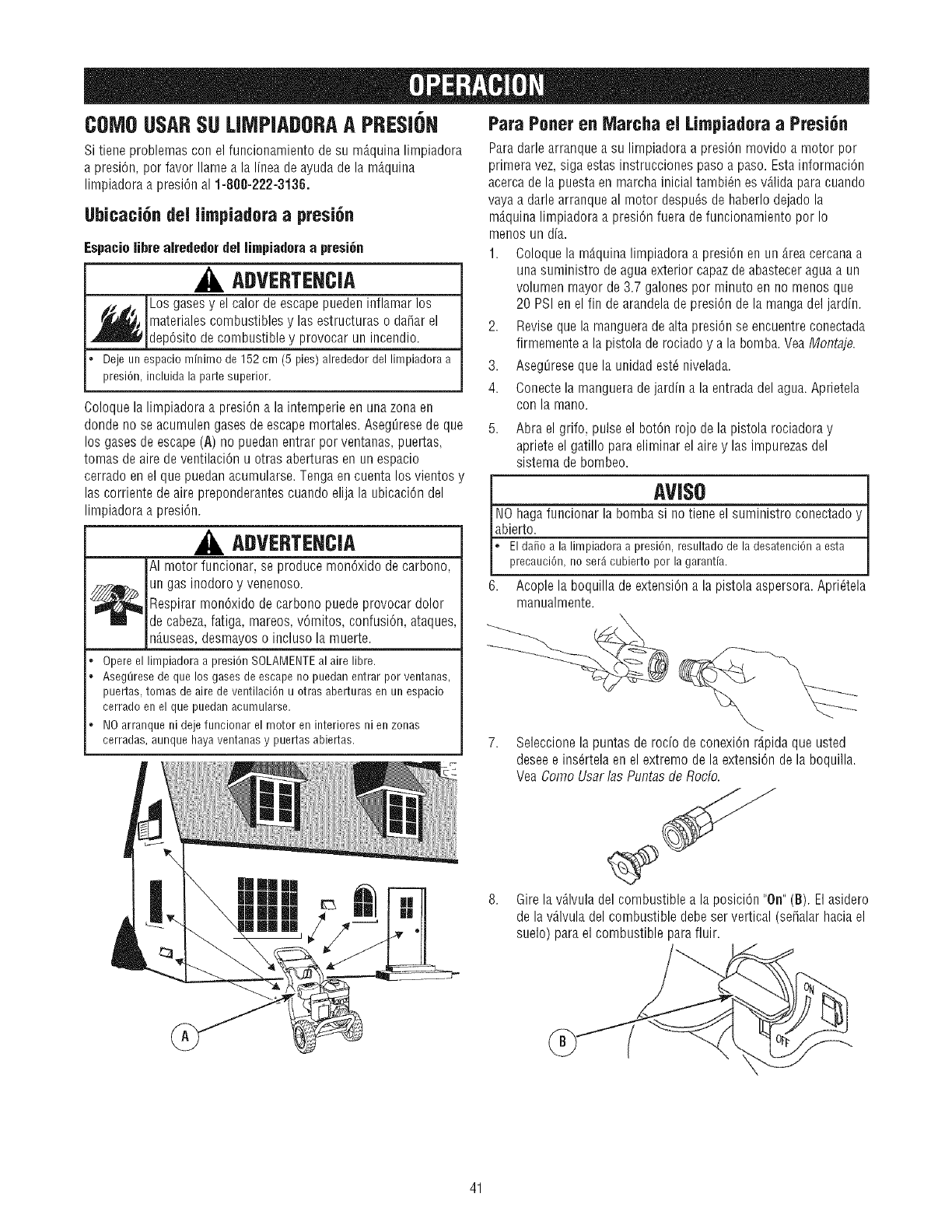

HOWTO USEYOURPRESSUREWASHER

If you haveany problems operating your pressure washer,

please call the pressure washer helpline at 1-800-222-3136.

Pressure Washer Location

PressureWasherClearance

,_ WARNING

_ Exhaustheat/gases can ignitecombustibles,

structures or damage fuel tank causing a fire.

*Keepat least5ft. (152cm)clearanceonall sidesof pressure

washerincludingoverhead.

Placepressure washer outdoors in an areathat will not

accumulate deadly exhaust gas. DO NOT place pressure

washer where exhaust gas (A) could accumulateand enter

inside or be drawn into a potentially occupied building.

Ensureexhaust gas is kept awayfrom any windows, doors,

ventilation intakes, or other openings that can allow exhaust

gas to collect in a confined area. Prevailingwinds and air

currents should be taken into consideration when positioning

_ressurewasher.

,_ WARHJHG

Running engine gives off carbon monoxide, an

odorless, colorless, poison gas.

_ reathing carbon monoxide can causeheadache,

fatigue, dizziness, vomiting, confusion, seizures,

nausea,fainting or death.

.OperatepressurewasherONLYoutdoors.

.Keepexhaustgasfromenteringaconfinedareathrough

windows,doors,ventilationintakes,or otheropenings.

•DONOTstart or runengineindoorsor in anenclosedarea,

evenif windowsanddoorsareopen.

To Start Your Pressure Washer

To start your engine-powered pressurewasher for the first

time, follow these instructions step-by-step. This information

also applies wheneveryou start the engine after you have let

the pressure washer sit idle for at leasta day.

1. Placepressure washer nearan outside water source

capable of supplying water at a flow rate greater than

3.8 gallons per minute and no less than 20 PSI at

pressurewasher end of garden hose.

2. Checkthat high pressure hose is tightly connected to

spray gun and pump. SeeAssemblyfor illustrations.

3. Makesure unit is in a level position.

4. Connectgarden hose to water inlet on pressure washer

pump.

5. Turn ONthe water, press red button on the gun and

squeezethe trigger to purge the pump system of air and

impurities.

[NOTICE

DO NOTrun the pump without the water supply connected

and turned on.

L amageto equipmentresultingfrom failureto followthis

instructionwill void warranty.

6. Attach spray tip extension to spray gun. Tighten by

hand.

7. ChooseQuick Connectspray tip you want to use, pull

back on collar of spray tip extension, insert spray tip and

releasecollar. Tug on spray tip to make sure it is

securely in place. SeeHow to Use OuickConnect Spray

tip System.

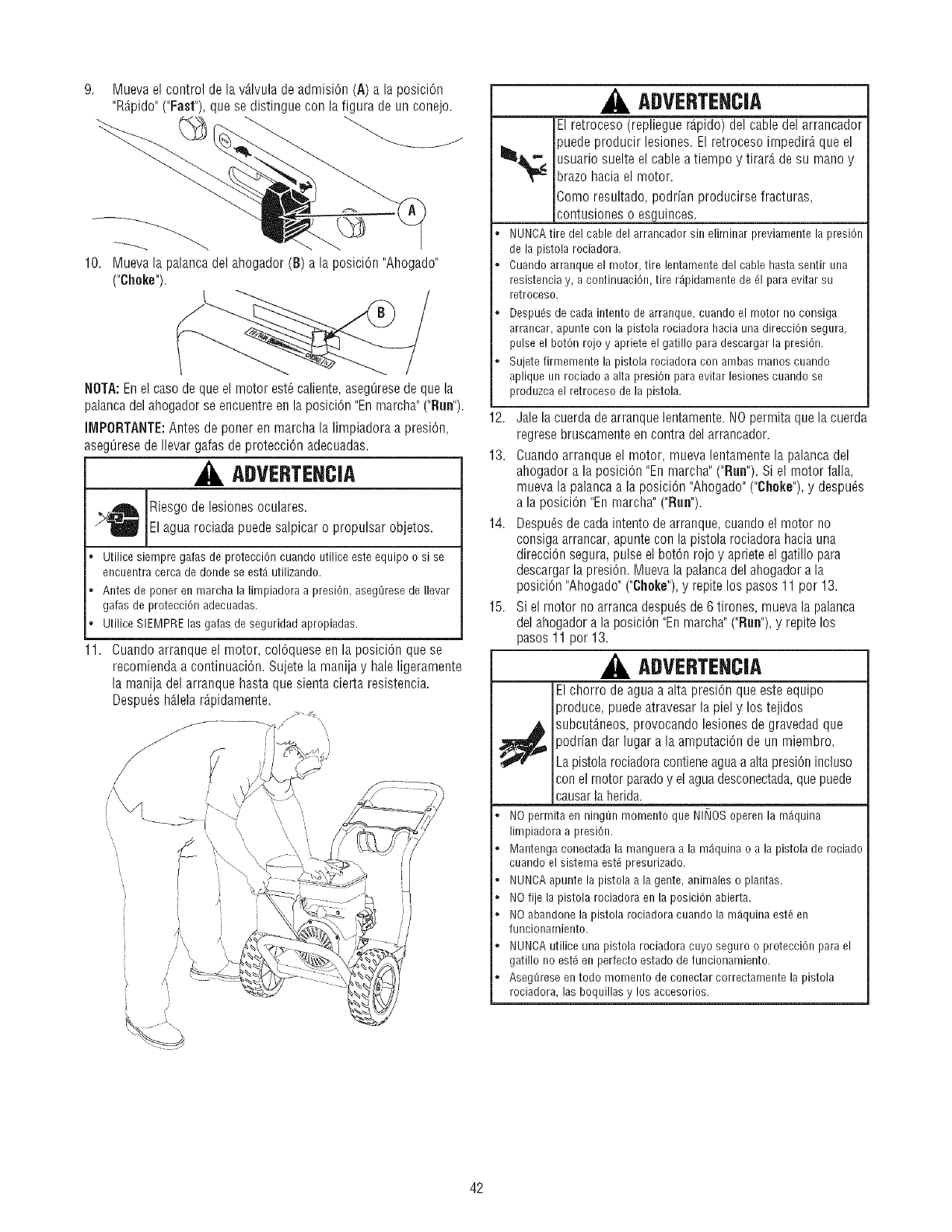

8. Rotate fuel shut-off valveto "On" position (B) (fully

counter-clockwise).

9. Move throttle lever (A) to "Fast" position, shown here as

a rabbit.

10. Move choke lever (B) to "Choke" position.

/

NOTE:For a warm engine, be sure the choke lever is in the

"Run" position.

IMPORTANT:Before starting the pressure washer, be sure

/ou are wearing adequatesafety goggles.

WARNING

>_ Risk of eye injury.

_Spray can sp ash back or propel objects.

Alwayswearsafetygoggleswhenusingthis equipmentor in

vicinityof whereequipmentis in use.

Beforestartingthepressurewasher,besureyou arewearing

adequatesafetygoggles.

NEVERsubstitutesafetyglassesfor safetygoggles.

1. When starting engine, position yourself as

recommended, grasp handle and pull recoil starter

lightly until you feel some resistance, then pull briskly.

WARNING

Starter cord kickback (rapid retraction) can result

in bodily injury. Kickbackwill pull handand arm

___ toward enginefaster than you can let go.

Broken bones, fractures, bruises, or sprains

could result.

•NEVERpullstartercord withoutfirst relievingspraygun

pressure.

• Whenstartingengine,pullcord slowlyuntil resistanceis felt

andthen pullrapidlyto avoidkickback.

, Aftereachstartingattempt,whereenginefailsto run, always

pointspraygunin safedirection,pressredbuttonandsqueeze

sprayguntriggerto releasehighpressure.

, Firmlygraspspraygunwith both handswhenusing high

pressuresprayto avoidinjury whenspraygunkicksback.

12. Return recoil starter slowly. DO NOTlet rope "snap

back" against starter.

13. When engine starts, slowly movechoke lever to "Run"

position, as engine warms. If engine falters, move choke

lever to "Choke" position, then to "Run" position.

14. After each starting attempt, where enginefails to run,

always point gun in safe direction, press red button and

squeezespray gun trigger to releasehigh pressure.

Move choke lever to "Choke" position, and repeat steps

11 through 13.

15. If enginefails to start after six pulls, movechoke lever to

"Run" position, and repeatsteps 11 through 13.

NOTE:Always keepthe throttle lever in the "Fast" position

when operating the pressure washer.

WARNING

The high pressurestream of water that this

equipment produces can cut through skin and its

_ nderlying tissues, leadingto serious injury and

)ossible amputation.

Spray gun traps high water pressure, even when

engine is stopped and water is disconnected,

which can cause injury.

, DONOTallowCHILDRENto operatepressurewasher.

*Keephighpressurehoseconnectedto pumpandspraygun

whilesystemis pressurized.

*NEVERaim spraygunat people,animals,or plants.

, DONOTsecurespraygun inopenposition.

*DONOTleavespraygununattendedwhile machineis running.

, NEVERusea spraygunwhichdoesnot haveatriggerlockor

triggerguardin placeandin workingorder.

, Alwaysbecertainspraygun,spraytipsandaccessoriesare

correctlyattached.

12

WARHIHG

s_ Contact with muffler result in serious

area can

burns.

f_ Exhaustheat/gases can ignite combustibles,

structures or damage fuel tank causing a fire.

*DONOTtouchhot partsandAVOIDhot exhaustgases.

*Allowequipmentto cool beforetouching.

Keepat least5feet (152cm) of clearanceonall sidesof

pressurewasherincludingoverhead.

*Codeof FederalRegulation(CFR)Title36Parks,Forests,and

PublicPropertyrequireequipmentpoweredby aninternal

combustionengineto haveasparkarrester,maintainedin

effectiveworkingorder,complyingto USDAForestservice

standard5100-1Corlater revision.Inthe Stateof Californiaa

sparkarresteris requiredundersection4442of the California

Publicresourcescode.Otherstatesmayhavesimilarlaws.

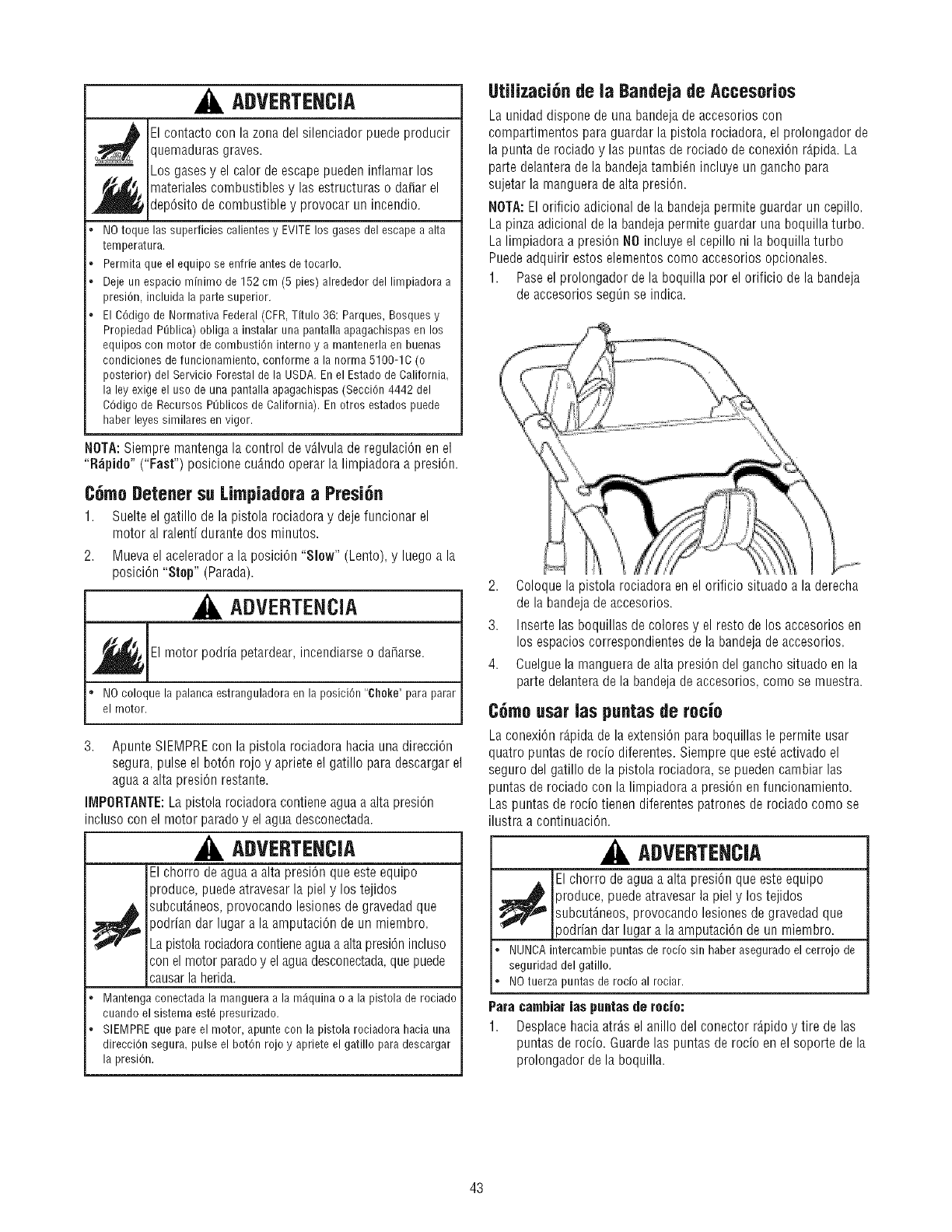

How to Stop Your Pressure Washer

1. Releasespray gun trigger and let engine idle for two

minutes.

2. Move throttle to SLOW position, then STOPposition.

WARNING

f_j Backfire,fire or engine damagecould occur.

DONOTstopenginebymovingchokeleverto "Cheke"position.

3. ALWAYSpoint spray gun in a safe direction, press red

button and squeezespray gun trigger to releaseretained

high water pressure.

IMPORTANT:Spray gun traps high water pressure, even

when engine is stopped and water is disconnected.

WARHIHG

The high pressure stream of water that this

equipment produces can cut through skin and its

_ nderlying tissues, leadingto serious injury and

_ossibleamputation.

Spray gun traps high water pressure, even when

engine is stopped and water is disconnected,

which can cause injury.

. Keephighpressurehoseconnectedto pumpandspraygun

whilesystemis pressurized.

*ALWAYSpointspraygunin safedirection,pressredbutton

andsqueezesprayguntrigger,to releasehighpressure,every

time youstopengine.

How to Use Accessory Tray

The unit is equipped with an accessory tray with placesto

store your QuickConnect spray tips, spray gun and spray tip

extension. There is also a hook at the front of the accessory

tray to hold your high pressure hose. Identify all accessories

with the illustration on page6.

NOTE:The extra hole in the tray is for storing a utility brush.

The extra clip in the tray is for storing a turbo spray tip. The

brush and turbo spray tip are NOTincluded with your

pressure washer. You can buy these items as optional

accessories.

1. Placespray tip extension through hole on accessory

tray, as shown.

,

3.

4.

Placespray gun through hole on accessory tray on right

side of unit.

Insert multi-colored Quick Connectspray tips in spaces

provided in accessory tray.

Hang high pressure hose on hook attachedto accessory

tray on front of tray as shown.

How to Use Spray Tips

The quick-connect on the spray tip extension allows you to

switch between four different quick connect spray tips. Spray

tips can be changed while pressure washer is running once

spray gun trigger lock is engaged. The spray tips vary the

spray pattern as shown on next page.

Followthese instructionsto changespraytips:

1. Puil backcollar on quick-connect and pull current spray

tip off. Store spray tips in holder provided on accessory

tray.

WARNING

The high pressurestream of water that this

:_ equipment produces can cut through skin and its

underlying tissues, leadingto serious injury and

)ossible amputation.

NEVERexchangeQuickConnectspraytips withoutthe trigger

lockedonthespraygun.

DONOTtwist QuickConnectspraytips whilespraying.

13

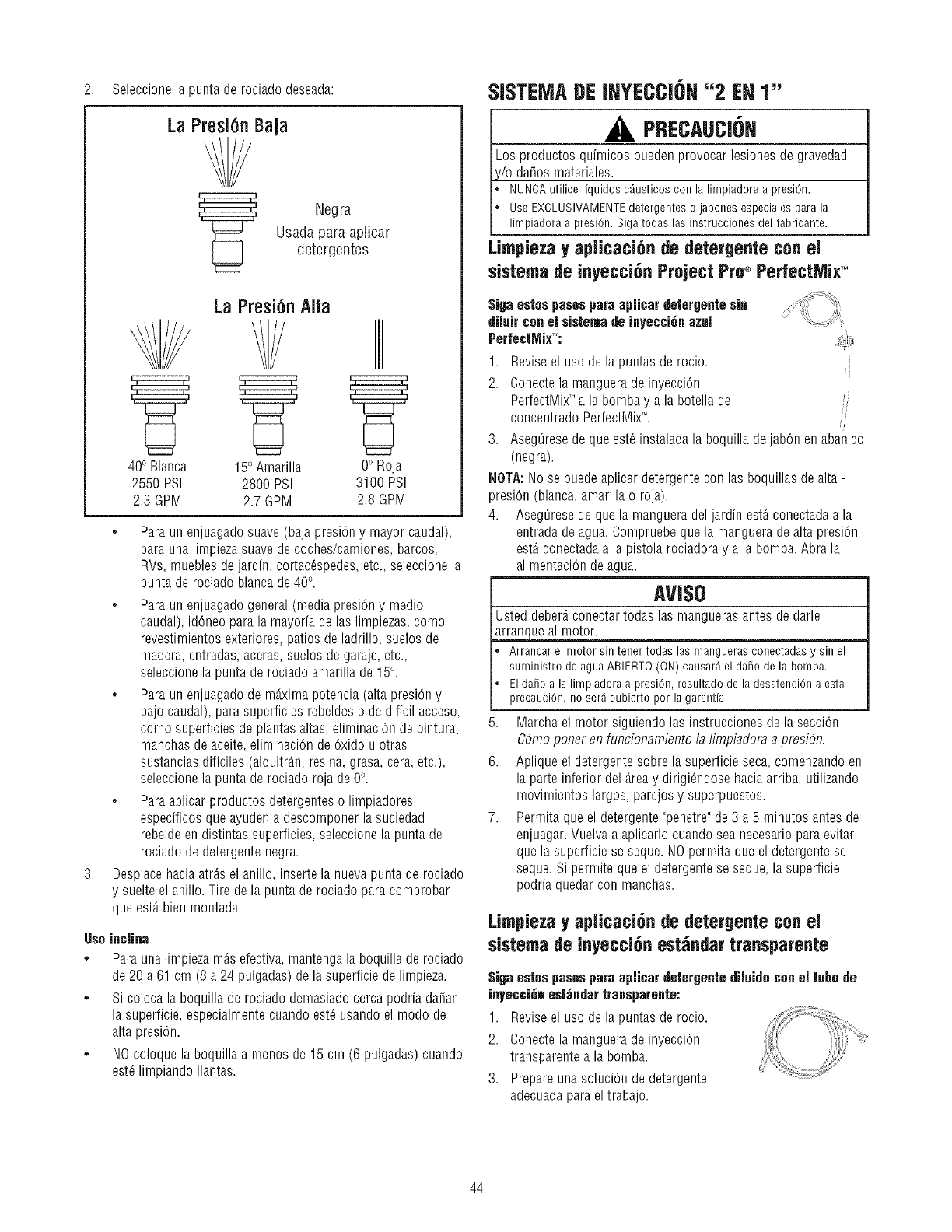

2. 2-IH-1 SOAPSYSTEM

Select desired spray tip:

Low Pressure

Black

Useto apply

chemical

High Pressure

40° White 15° Yellow 0° Red

2550 PSI 2800 PSI 3100 PSI

2.3 GPM 2.7 GPM 2.8 GPM

,

*Fordelicate rinse (lower pressure and higher flow),

for gentle cleaning of cars/trucks, boats, RV's, patio

furniture, lawn equipment, etc., select white 40°

spray tip.

*Forgeneral rinsing (medium pressure and medium

flow), ideal for most all purpose cleaning such as

home siding, brick patios, wood decks, driveways

and sidewalks, garage floors, etc., select yellow

15° spray tip.

*For maximum rinsing (higher pressure and lower

flow), for stubborn or hard to reach surface such as

second story surfaces, paint removal, oil stains, rust

removalor other stubborn substances (tar, gum,

grease,wax, etc.), select red 0° spraytip.

,To apply detergent, applies project specific cleaners

to help break down stubborn dirt and grime on a

variety of surfaces, select black detergentspray tip.

Pull backon collar,insert new spraytip and releasecollar.

Tug on spraytip to makesure it is securelyin place.

UsageTips

*For most effective cleaning, keep spray tip from 8 to

24 inches (20 to 61 cm) awayfrom cleaning surface.

,If you get spray tip too close, especially using a high

pressure spray tip, you may damagesurface being

cleaned.

,DO NOTget closer than 6 inches (15 cm) when cleaning

tires.

CAUTION

Chemicalscan cause bodily injury, and/or property

damage.

NEVERusecausticliquidwith pressurewasher.

UseONLYpressurewashersafedetergents/soaps.Followall

manufacturersinstructions.

Cleaning and Applying Detergent with

the Project Pro®PerfectMix TM Siphon

Tn apply undiluted detergent using

the blue PerfectMix" siphnn,

felJnw these steps:

1. Review use of black spray tip.

2. Attach PerfectMixTM siphon hose to

pump and PerfectMixTM Extreme

Concentratebottle.

3. Makesure black spray tip is installed.

NOTE:Detergentcannot be applied with the

high pressurespray tips (Yellow, White or Red).

4. Makesure garden hose is connected to water inlet.

Checkthat high pressure hose is connected to spray gun

and pump. Turn on water.

NOTICE

You must attach all hosesbefore you start the engine.

Startingthe enginewithoutallthe hosesconnectedandwithout

thewaterturnedONwill damagethe pump.

Damageto equipmentresultingfrom failureto followthis

instructionwill void warranty.

5. Start engine following instructions How to Start Your

Pressure Washer.

6. Placethreaded end of detergent siphoning tube into

Extreme Concentratedetergentcontainer. Tighten by

hand.

7. Apply detergentto a dry surface, starting at lower

portion of areato be washed and work upward, using

long, even, overlapping strokes.

8. Allow detergentto "soak in" for 3-5 minutes before

washing and rinsing. Reappiyas neededto prevent

surface from drying. DO NOTallow detergent to dry on

(prevents streaking).

For best results, scrub the detergent covered surface to help

removestubborn dirt, grime and stains. For vehicles, use a

soft car wash brush or mitt. For decking, siding and

concrete, use a brush appropriate for the type of surface

being cleaned.

IMPORTANT:You must flush the detergent siphoning system

after each use by placing the filter into a bucket of clean

water, then run the pressure washer in low pressurefor 1-2

minutes.

14

Cleaning and Applying Detergent with

the Standard Clear Siphon

To apply diluted detergent usingthe

standardcJearsiphontube,

folJowthese steps:

1. Review use of black spray tip.

2. Attach clear siphon hose to pump.

3. Mix detergent solution as required by job.

4. Place small filter end of clear siphoning tube into

container with diluted solution as described above.

NOTICE

Contact with the hot muffler can damagedetergent

siphoning tube.

Wheninsertingthe siphonintoa detergentsolutionbottle,

routethe tubeso asto keepit from inadvertentlycontactingthe

hot muffler.

NOTE:Makesure the filter is fully submerged in fluid while

applying solution.

5. Make sure black spray tip is installed.

NOTE:Detergentcannot be applied with the high pressure

spray tips (Yellow, White or Red).

6. Make sure garden hose is connected to water inlet.

Checkthat high pressure hose is connected to spray gun

and pump. Turn on water.

NOTICE

You must attach all hosesbefore you start the engine.

Startingthe enginewithoutallthe hosesconnectedandwithout

thewaterturnedONwill damagethe pump.

Damageto equipmentresultingfrom failureto followthis

instructionwill void warranty.

7. Start engine following instructions How to Start Your

Pressure Washer.

8. Apply detergentto a dry surface, starting at lower

portion of areato be washed and work upward, using

long, even, overlapping strokes.

9. Allow detergentto "soak in" for 3-5 minutes before

washing and rinsing. Reapplyas neededto prevent

surface from drying. DO NOTallow detergent to dry on

(prevents streaking).

For best results, scrub the detergent covered surface to help

removestubborn dirt, grime and stains. For vehicles, use a

soft car wash brush or mitt. For decking, siding and

concrete, use a brush appropriate for the type of surface

being cleaned.

IMPORTANT:You must flush the detergent siphoning system

after each use by placing the filter into a bucket of clean

water, then run the pressure washer in low pressurefor 1-2

minutes.

15

PressureWasherRinsing

For Rinsing:

1. Remove soap spray tip from spray tip extension.

2. Selectand install desired high pressurespray tip

following instructions How to Use Ouick ConnectSpray

tip System.

3. Keepthe spray gun a safe distance from the areayou

plan to spray.

WARHIHG

spray gun can cause you

Kickbackfrom to fall.

• Operatepressurewasherfrom astablesurface.

, Beextremelycarefulif youmust usethe pressurewasherfrom

a ladder,scaffolding,or anyothersimilarlocation.

, Firmlygraspspraygunwith bothhandswhenusinghigh

pressuresprayto avoidinjury whenspraygunkicksback.

4. Apply a high pressure spray to a small area, then check

the surface for damage.If no damage is found, it is okay

to continue cleaning.

Start at the top of the areato be rinsed, working down

with same overlapping strokes as you used for washing

and applying detergent.

,

Cleaning DetergentSiphoning Tube

If you used the clear detergent siphoning tube, you must

flush it with clean water before stopping the engine.

1. Placedetergent siphoning tube/filter in a bucket full of

clean water.

2. Remove high pressurespray tip from spray tip

extension.

3. Selectand install a soap spray tip following instructions

How to Use Ouick Connect Spray Tips.

4. Flushfor 1-2 minutes.

5. Shut off engine following instructions How to Stop

Pressure Washerand turn off water supply.

6. ALWAYS point spray gun in a safe direction push red

button and squeezespray gun trigger to release retained

high water pressure.

WARHIHG

The high pressure stream of water that this

_ equipment produces can cut through skin and its

lunderlying tissues, leading to serious injury and

ipossible amputation.

• Keep high pressure hose connected to pump and spray gun

while system is pressurized.

• ALWAYS point spray gun in safe direction, press red button and

squeezespray gun trigger, to releasehigh pressure, every time

you stop engine.

iMPORTANT:Spray gun traps high water pressure, even

when engine is stopped and water is disconnected.

Automatic Cool Down System (Thermal Relief)

If you run the engine on your pressure washer for

3-5 minutes without pressing the trigger on the spray gun,

circulating water in the pump can reach temperatures above

125°F. The system engagesto cool the pump by discharging

the warm water onto the ground.

16

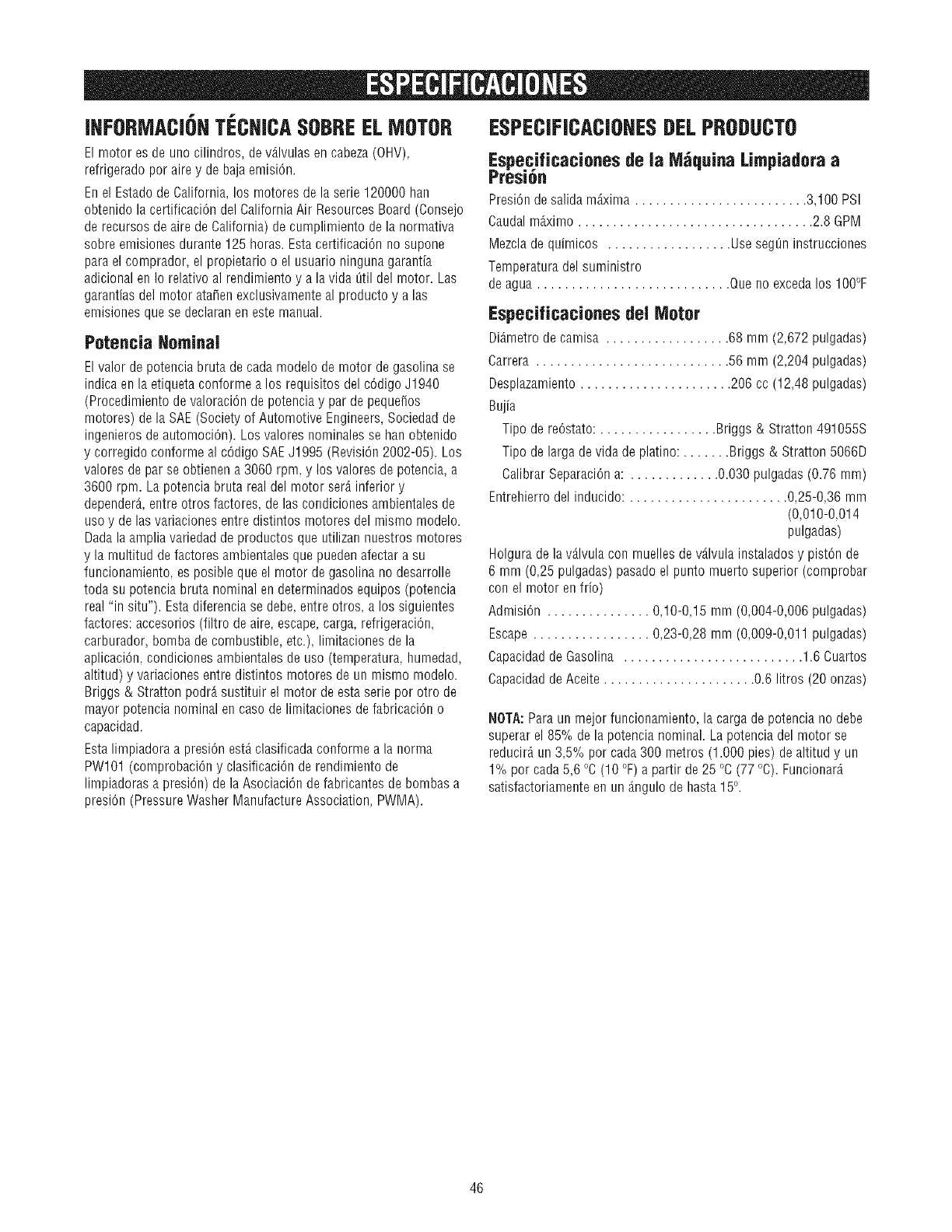

EHGINETECHNICALINFORMATIOH

This is a single cylinder, overhead valve (OHV),air cooled

engine. It is a low emissions engine.

In the Stateof California, Model Series 120000 engines are

certified by the CaliforniaAir ResourcesBoardto meet

emissions standards for 125 hours. Such certification does

not grant the purchaser, owner or operator of this engine any

additional warranties with respectto the performance or

operational life of this engine. The engine is warranted solely

according to the product and emissions warranties stated

elsewherein this manual.

Power Ratings

The gross power rating for individual gas engine models is

labeledin accordance with SAE (Society of Automotive

Engineers)code J1940 (Small Engine Power & Torque

Rating Procedure),and rating performance has been

obtained andcorrected in accordancewith SAEJ1995

(Revision 2002-05). Torque values are derived at 3060 RPM;

horsepower values are derived at 3600 RPM. Actual gross

engine power will be lower and is affected by, among other

things, ambient operating conditions and engine-to-engine

variability. Given both the wide array of products on which

engines are placed and the variety of environmental issues

applicable to operating the equipment, the gas engine will not

develop the rated gross power when used in a given piece of

power equipment (actual "on-site" or net power). This

difference is due to a variety of factors including, but not

limited to, accessories (air cleaner, exhaust,charging,

cooling, carburetor, fuel pump, etc.), application limitations,

ambient operating conditions (temperature,humidity,

altitude), and engine-to-engine variability. Due to

manufacturing and capacity limitations, Briggs & Stratton

maysubstitute an engine of higher rated power for this

Series engine.

This pressurewasher is rated in accordanceto the Pressure

Washer Manufacture Association (PWMA) standard PW101

(Testing and Rating Performance of PressureWashers).

PRODUCTSPECIFICATJOHS

Pressure Washer Specifications

Max Outlet Pressure ....................... 3,100 PSi

Max How Rate............................. 2.8 GPM

Detergent Mix ........................ Use as directed

Water Supply Temperature .......... Not to exceed IO0°F

Engine Specifications

Bore ................................ 2.672 in. (68mm)

Stroke .............................. 2.204 in. (56mm)

Displacement ........................ 12.48 in. (206 cc)

SparkPlug

ResistorType: ............. Briggs & Stratton 491055S

Long Life Platinum: .......... Briggs & Stratton 5066D

SetGapTo: ...................... O.030inch(0.76ram)

ArmatureAir Gap: ........... 0.010-0.014in.(O.25-O.36mm)

Valveclearancewithvalvespringsinstalledand piston1/4in.

(6 ram)pasttop deadcenter(checkwhenengineis cold).

Intake .................... 0.004-0.006in.(0.10-0.15mm)

Exhaust .................. 0.009-0.011in.(0.23-0.28mm)

FuelCapacity............................... 1.6 Quarts

OilCapacity........................ 20 Ounces(0.6 liter)

NOTE:For practical operation, the engine load should not

exceed 85% of rated power. Enginepower will decrease

3-1/2% for each 1,000 feet (300 meters) above sea level and

1% for each 10° F (5.6° C) above 77° F (25° C). It should

operatesatisfactorily at an angle up to 15°.

17

GENERALRECOMMENDATiOHS

Follow the hourly or calendar intervals,whichever occurs

first. More frequent service is required when operating in

adverseconditions noted below.

Pump Oil

DONOTattempt any oil maintenanceon this pump. The

pump is pre-lubricated and sealed from the factory, requiring

no additional maintenancefor the life of the pump.

*Changeengine oil

* Check/clean water inlet screen1

* Check high pressure hose

* Check detergentsiphoning hose

* Checkspray gun and assemblyfor leaks

* Cleandebris

* Checkengine oil level

*Serviceengine air cleaner_

* Changeengine oiF

* Servicespark arrester

* Servicespark plug

* Cleancooling system2

' Clean if clogged. Replace if perforated or torn.

Service more often under dirty or dusty conditions.

General Recommendations

Regular maintenance will improve the performance and

extendthe life of the pressure washer. Seeany Sears or

other qualified service dealerfor service.

The pressure washer warranty does not cover items that

have beensubjected to operator abuse or negligence.To

receivefull value from the warranty, the operator must

maintain pressurewasher as instructed in this manual

including proper storage as detailed in Storage.

Some adjustments will needto be made periodically to

properly maintainyour pressure washer.

All service and adjustments should be made at least once

each season. Follow the requirements in the Maintenance

Schedule chart above.

NOTE:Oncea year you should clean or replacethe spark

plug and replace the air filter. A new spark plug and clean air

filter assure proper fuel-air mixture and helpyour engine run

better and last longer.

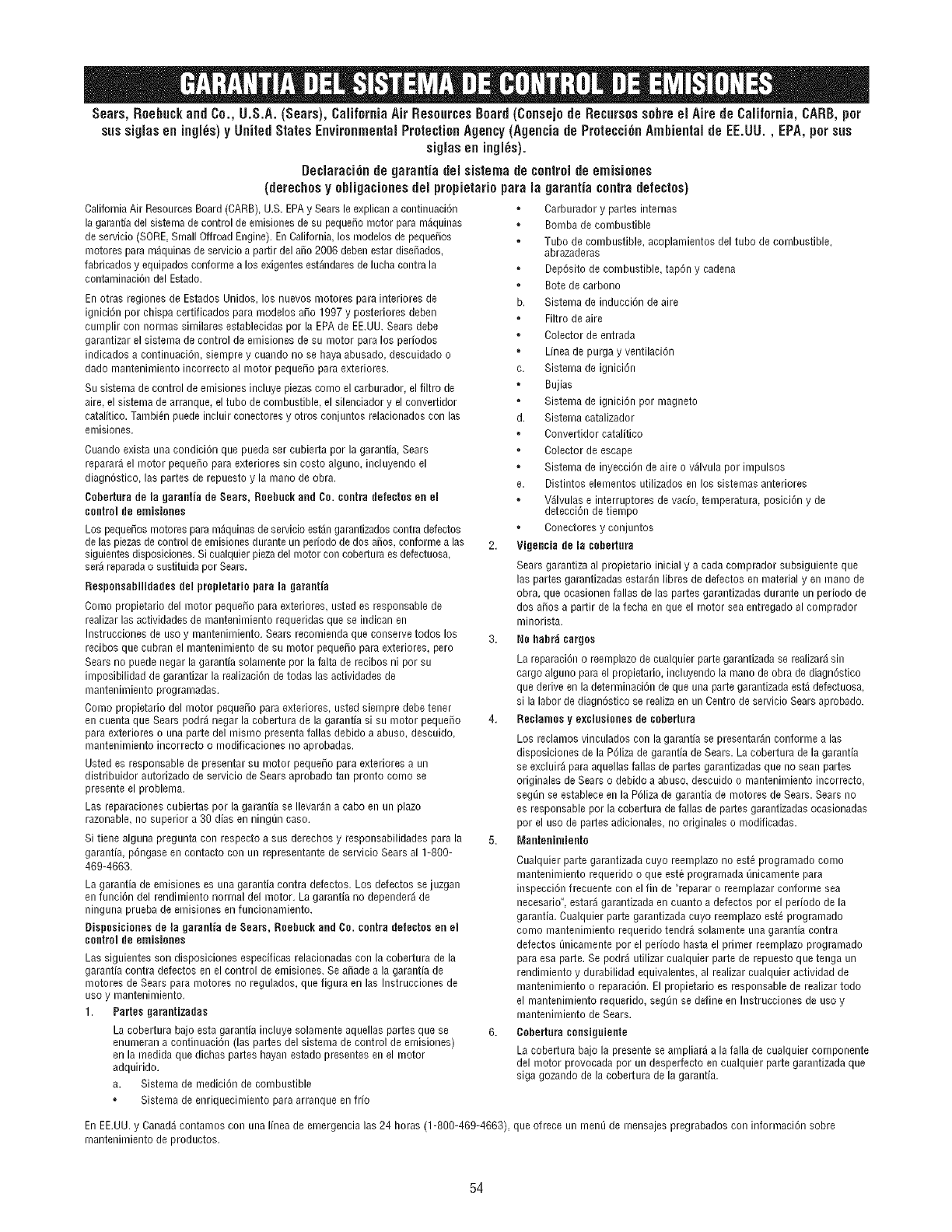

Emissions Control

Maintenance, replacement, or repair of the emissions

control devicesand systemsmay be performedby any non-

road engine repair establishmentor individual. However,

to obtain "no charge" emissions control service, the work

must be performed by a factory authorized dealer. Seethe

Emissions Warranty.

Refore Each Use

1. Checkengine oil level.

2. Cleandebris.

3. Checkwater inlet screenfor damage.

4. Checkhigh pressure hose for leaks.

5. Checkgun and spray tip extension assembly for leaks.

6. Purgepump of air and contaminants.

PRESSUREWASHERMAINTENANCE

Clean Debris

Daily or before use,clean accumulated debris from pressure

washer. Keeplinkage, spring and controls clean. Keeparea

around and behind muffler free from any combustible debris.

Inspect cooling air slots and openings on the pressure

washer. Theseopenings must be kept clean and

unobstructed.

Pressurewasher parts should be kept clean to reduce the

risk of overheating and ignition of accumulated debris.

* Usea damp cloth to wipe exterior surfaces clean.

* Usea soft bristle brush to loosen caked on dirt, oil, etc.

[ NOTICE

Improper treatment of pressure washer can damage it and

[shorten ts fe.

E DONOTinsertanyobjectsthroughcoolingslots.

* Usea vacuumcleanerto pick up loosedirt anddebris.

Check and Clean Inlet Screen

Examinegarden hose inlet screen. Cleanif it is clogged or

replace if it is torn.

Check High Pressure Hose

High pressure hoses can develop leaksfrom wear, kinking,

or abuse. Inspecthose before each use. Check for cuts,

leaks, abrasions, bulging of cover, or damage or movement

of couplings. If any of these conditions exist, replacehose

immediately.

18

WARNING

_! pressure stream of water that th_

nt produces can cut through skin and its

ng tissues, leadingto serious injury and

amputation.

NEVERrepairhighpressurehose.Replaceit.

ReplacementhoseratingMUSTexceedmaximumpressure

ratingof unit.

Check Detergent Siphoning Tube

Examinethe filter on the detergent tube and clean if clogged.

The tube should fit tightly on the barbed fitting. Examinethe

tube for leaks or tears. Replacethe filter or tube if either is

damaged.

Check Gun and Spray Tip Extension

Examinethe hose connection to the spray gun and make

sure it is secure. Test the trigger by pressing the red button

and making sure the trigger "springs back" into place when

you releaseit. You should not be able to press the trigger

without pressing the red button. Replacespray gun

immediately if it fails any of these tests.

Spray Tip Maintenance

A pulsing sensation felt while squeezingthe spray gun trigger

may becaused by excessive pump pressure. The principal

cause of excessive pump pressure is a spray tip clogged or

restricted with foreign materials, such as dirt, etc. To correct

the problem, immediately clean the spray tip following these

instructions:

,

2.

Shut off engine and turn off water supply.

ALWAYSpoint spray gun in a safe direction, press red

button and squeezespray gun trigger to releaseretained

high water pressure.

,

4.

WARNING

The high pressure stream of water that this

equipment produces can cut through skin and its

_ nderlying tissues, leading to serious injury and

)ossible amputation.

Spray gun traps high water pressure, even when

engine is stopped and water is disconnected,

which can cause injury.

•Keephighpressurehoseconnectedto pumpandspraygun

whilesystemis pressurized.

.ALWAYSpointspraygunin safedirection,pressred button

andsqueezesprayguntrigger,to releasehighpressure,every

timeyoustop engine.

Removespray tip from end of spray tip extension.

Usea small paperclip to free any foreign material

clogging or restricting spray tip (A).

,

6.

Removespray tip extension from spray gun.

Using a garden hose, removeadditional debris by back

flushing water through spray tip extension. Backflush

between30 to 60 seconds.

J

,

8.

9.

10.

11.

Reinstall spray tip into spray tip extension.

Reconnectspray tip extension to spray gun.

Makesure garden hose is connected to water inlet.

Checkthat high pressure hose is connected to spray gun

and pump. Turn on water.

Start engine following instructions How to Start Your

Pressure Washer.

Test pressure washer by operating with each quick

connect spray tip.

O-Ring Maintenance

Purchasean O-Ring Repair Kit at your local Sears or by

calling 1-800-4-NIY-HOME(469-4663) or online at

www.sears.com. It is not included with the pressure washer.

This kit includes replacement o-rings, rubber washer and

water inlet filter. Referto the instruction sheet provided in the

kit to service yOUrunit's o-rings.

WARNING

The high pressurestream of water that this

_ quipment produces can cut through skin and itsunderlying tissues, leadingto serious injury and

_ossibleamputation.

•NEVERrepairleakingconnectionswith sealantof anykind.

Replaceo-ringor seal.

19

ENGINEMAINTENANCE

WARHIHG

_ Unintentional sparking can result in fire or

_¢ electric shock.

WHENADJUSTINGORMAKINGREPAIRSTOYOURPRESSURE

WASHER

*Disconnectthe sparkplugwire fromthe sparkplugandplace

the wire whereit cannotcontactsparkplug.

WHENTESTINGFORENGINESPARK

*Useapprovedsparkplugtester.

, DONOTcheckfor sparkwith sparkplugremoved.

Oil

OiiRecemmendations

We recommend the use of Briggs & Stratton Warranty

Certified oils for best performance. Other high-quality

detergent oils are acceptable if classified for service SF,SG,

SH, SJ or higher. Do not usespecial additives.

Outdoor temperatures determine the proper oil viscosity for

the engine. Usethe chart to select the best viscosity for the

outdoor temperature rangeexpected.

;i°

* Below40%(4°C)the useof SAE30will resultin hardstarting.

** Above80°F(27°C)the useof 10W30maycauseincreasedoil

consumption.Checkoil levelmorefrequently.

NOTE:Synthetic oil meeting ILSACGF-2,API

certification mark and API service symbol with

"SJ/CF ENERGYCONSERVING"or higher, is an

acceptable oil at all temperatures. Useof synthetic oil

does not alter required oil change intervals.

CheckingOilLevel

Oil level should be checked prior to each use or at least every

8 hours of operation. Keepoil level maintained.

1. Make sure pressure washer is on a level surface.

2. Remove oil fill cap and wipe clean with cloth.

3. Verify oil is at the point of overflowing at oil fill opening.

Replaceand tighten oil fill cap.

AddingEngineOil

1. Makesure pressure washer is on a level surface.

2. Checkoil level as described in Checking OffLevel

3. If needed,slowly pour oil into oil fill openingto the point

of overflowing at oil fill cap.

4. Replaceand tighten oil fill cap.

ChangingEngineOil

Changeengine oil after the first 5 hours and every 50 hours

thereafter. If you are using your pressure washer under

extremely dirty or dusty conditions, or in extremely hot

weather, change oil more often.

CAUTION

Avoid prolonged or repeatedskin contact with used motor

oil.

Usedmotoroil hasbeenshownto causeskincancerin certain

laboratoryanimals.

Thoroughlywashexposedareaswith soapandwater.

KEEPOUTOF REACHOF CHILDREN.DON'T

POLLUTE.CONSERVERESOURCES.RETURN

USEDOIL TO COLLECTIONCENTERS.

Changeoil while engineis still warmfrom running,as follows:

1. Makesure unit is on a level surface.

2. Disconnect the spark plug wire from the spark plug and

placethe wire where it cannot contact spark plug.

3. Cleanareaaround oil drain plug (A). The oil drain plug is

locatedat base of engine, opposite carburetor.

4. Remove oil drain plug and drain oil completely into a

suitable container.

5. Reinstall oil drain plug and tighten securely. Removeoil

fill cap.

6. Slowly pour oil (about 20 oz.) into oil fill opening (B) to

the point of overflowing (C) at oil fill cap.

7. Reinstall oil fill cap. Fingertighten cap securely.

8. Wipe up any spilled oil.

2O

Service Air Cleaner

Your enginewill not run properly and may be damagedif you

run it with a dirty air cleaner.

Servicethe air cleaner once every 25 hours of operation or

once eachyear, whichever comes first. Service more often if

operating under dirty or dusty conditions. Replacementsare

available at your local Sears service center.

Teservicethe air cleaner,fellow thesesteps:

1. Loosen screw (A) and tilt cover (B) down.

2. Carefully removecartridge (C) assembly.

3. To clean cartridge, gently tap pleated paper side on a flat

surface.

4. Reinstall clean or new cartridge assembly inside cover.

5. Insert cover's tabs (8) into slots in bottom of base (E).

6. Tilt cover up and tighten screw securely to base.

NOTE:You can purchase new air filter elements by calling

1-800-4-MY-HONIE(469-4663).

Service Spark Plug

Servicethe spark plug every 100 hours of operation or

yearly, whichever occurs first.

1. Cleanarea around spark plug.

2. Remove and inspect spark plug.

3. Replacespark plug if electrodes are pitted, burned or

porcelain is cracked. Usethe recommended replacement

plug. SeeSpecifications.

4. Checkelectrode gap with wire feeler gaugeand set spark

plug gap to 0.030 inch (0.76 mm) if necessary.

Spark Arrester Service

Your engine is not factory-equipped with a spark arrester. In

some areas,it is illegal to operatean engine without a spark

arrester. Check local laws and regulations. A spark arrester is

available from your nearest Sears service center. If you need

to order a spark arrester, please call 1-800-4-MY-HOME

(469-4663).

The spark arrester must be serviced every50 hours to keep it

functioning as designed.

If the engine has been running, the muffler will be very hot.

Allow the muffler to cool before servicing the spark arrester.

WARHIHG

_,_, Contact with muffler result in serious

area can

burns.

,_ Exhaustheat/gases can ignite combustibles,

structures or damage fuel tank causing a fire.

•DONOTtouchhot partsandAVOIDhot exhaustgases.

, Allowequipmentto cool beforetouching.

•Keepat least5 feet(152cm) of clearanceonall sidesof

pressurewasherincludingoverhead.

•Codeof FederalRegulation(CFR)Title36 Parks,Forests,and

PublicPropertyrequireequipmentpoweredby aninternal

combustionengineto haveasparkarrester,maintainedin

effectiveworkingorder,complyingto USDAForestservice

standard5100-1Cor later revision.Inthe Stateof Californiaa

sparkarresteris requiredundersection4442of the California

Publicresourcescode.Otherstatesmayhavesimilarlaws.

• Removespark arresterscreenfor cleaning and inspection.

• Replaceif screen is damaged.

Air Cooling System

Overtime debris may accumulate in cylinder cooling fins and

cannot be observed without partial engine disassembly. For

this reason,we recommend you have an qualified Sears

service dealerclean the cooling system per recommended

intervals (see Maintenance Schedule). Equallyimportant is to

keeptop of engine free from debris. SeeClean Debris.

5. install spark plug and tighten firmly.

NOTE:You can purchasea new spark plug by calling

1-SOO-4-MY-HOME(469-4663).

AFTEREACHUSE

Water should not remain in the unit for long periods of time.

Sediments or minerals can deposit on pump parts and

"freeze" pump action. Followthese procedures after every

use:

1. Shut off engine, turn off water supply, point gun in a

safe direction, press red button and squeezetrigger to

relieve trapped pressure, and let enginecool.

WARNING

Thehighpressurestreamofwaterthatthis

equipment produces can cut through skin and its

,_ underlying tissues, leading to serious injury and

possible amputation.

Spray gun traps high water pressure, even when

engine is stopped and water is disconnected,

which can cause injury.

. Keephighpressurehoseconnectedto pumpandspraygun

whilesystemis pressurized.

•ALWAYSpointspraygunin safedirection,pressredbutton

andsqueezesprayguntrigger,to releasehighpressure,every

time youstopengine.

2. Disconnect hose from spray gun and high pressure

outlet on pump. Drain water from hose, gun, and spray

tip extension. Usea ragto wipe off the hose.

3. Empty pump of all pumped liquids by pulling recoil

handle about 6 times. This should remove most liquid in

pump.

4. Coil high pressure hose and properly hang it on hook

provided on accessorytray.

5. Store unit in a clean, dry area.

6. If storing for more than 30 dayssee Long Term Storage

on next page.

WARNING

Fuel and its vapors are extremely flammable and

explosive.

Fire or explosion can cause severeburns or

death.

WHEN STORINGFUELOR EQUIPMENTWITHFUELINTANK

•Storeawayfromfurnaces,stoves,waterheaters,clothes

dryers,or otherappliancesthathavepilot light or otherignition

sourcebecausetheycanignitefuelvapors.

22

WINTERSTORAGE

HOTICE

You must protect your unit from freezing temperatures.

Failureto do so will permanentlydamageyour pumpand

renderyour unit inoperable.

Freezedamageis not coveredunderwarranty.

Toprotectthe unitfromfreezingtemperatures:

1. Follow steps 1-4 in the previous section After Each Use.

2. Use pump saver, Model 6039, to treat pump. This

minimizes freeze damageand lubricates pistons and

seals.

3. If pump saver is not available, connect a 3 ft. (1 m)

section of garden hose to water inlet adapter. Pour

RV-antifreeze(antifreezewithout alcohol) into hose. Pull

recoil handletwice. Disconnect 3 ft. (1 m) hose.

4. Store unit in a clean, dry area.

LOHGTERM STORAGE

If you do not plan to use the pressure washer for more than

30 days, you must prepare the engine and pump for long

term storage.

It is important to prevent gum deposits from forming in

essential fuel system parts such as the carburetor, fuel filter,

fuel hose or tank during storage. Also, experienceindicates

that alcohol-blended fuels (called gasohol, ethanol or

methanol) can attract moisture, which leads to separation

and formation of acids during storage. Acidic gas can

damagethe fuel system of an engine while in storage.

Protect Fuel System

Fuel Additive:

Fuelcan becomestale when stored over 30 days. Stale fuel

causes acid and gum deposits to form in the fuel system or

on essential carburetor parts. To keep fuel fresh, use Briggs

& Stratton FRESHSTARTTM fuel stabilizer, available as a

liquid additive or a drip concentrate cartridge.

There is no needto drain gasoline from the engine if a fuel

stabilizer is added according to instructions. Run the engine

for 2 minutes to circulate the stabilizer throughout the fuel

system. The engineand fuel can then be stored up to

24 months.

If gasoline in the engine has not beentreated with a fuel

stabilizer, it must be drained into an approved container. Run

the engine until it stops from lack of fuel. The use of a fuel

stabilizer in the storage container is recommendedto

maintain freshness.

Change Oil

While engine is still warm, drain oil from crankcase. Refill

with recommended grade. See ChangingEngine Oil.

Oil Cylinder Bore

* Removespark plug and pour about 1/2 ounce (15 m]) of

clean engine oil into the cylinder.

* Install spark plug and pull starter handle slowly to

distribute oil.

Protect Pump

To protect the pump from damage causedby mineral

deposits or freezing, use PumpSaver, Model 6039, to treat

pump. This prevents freezedamageand lubricates pistons

and seals.

NOTE:PumpSaveris available as an optional accessory, it is

not included with the pressurewasher. Contact your local

Searsservice center to purchase PumpSaver.

NOTICE

You must protect your unit from freezing temperatures.

Failureto do so will permanentlydamageyour pumpand

renderyour unit inoperable.

Freezedamageis not coveredunderwarranty.

To use PumpSaver, makesure the pressurewasher is turned

off and disconnected from supply water. Readand follow all

instructions and warnings given on the PumpSavercontainer.

Other Storage Tips

1. DO NOTstore fuel from one seasonto another unless it

has beentreated as described in Protect Fuel System.

2. Replacefuel container if it starts to rust. Rust and/or dirt

in fuel can cause problems if it's used with this unit.

Coverunit with a suitable protective cover that does not

retain moisture.

WARHIHG

_ Storagecovers can be flammable.

*DONOTplacea storagecoveroverahot pressurewasher.

*Letequipmentcoolfor a sufficienttime beforeplacingthe

coveronthe equipment.

4. Store unit in a clean and dry area.

23

Problem Cause Correction

Pumphas fellewing preblems:

failure te preducepressure,

erratic pressure, chattering,less

ef pressure, lew water volume.

Detergentfails te mix with spray.

Engine runs goed at ne-lead but

"begs" when lead is added.

Enginewill net start; orstarts and

runsrough.

1. Water inlet is blocked.

2. Inadequatewater supply.

3. Inlet hose is kinked or leaking.

4. Clogged inlet hose strainer.

5. Water supply is over IO0°F.

6. High pressure hose is blocked or

leaks.

7. Gun leaks.

8. Spray tip is obstructed.

9. Pump is faulty.

1. Detergent siphoning tube is not

submerged.

2. Detergent siphoning tube/filter is

clogged or cracked.

3. High pressure spray tip installed.

Enginespeed is too slow.

1. Dirty air cleaner.

2. Out of fuel.

3. Stale fuel.

4. Spark plug wire not connected to

spark plug.

5. Bad spark plug.

6. Water in fuel.

7. Overchoking.

8. Excessivelyrich fuel mixture.

1. Clearinlet.

2. Provide adequatewater flow.

3. Straighten inlet hose, patch leak.

4. Checkand clean inlet hose strainer.

5. Provide cooler water supply.

6. Clearblocks in high pressure hose or

replace hose.

7. Replacegun.

8. Cleanspray tip.

9. ContactSears service facility

1. Insert detergent siphoning tube into

detergent.

2. Cleanor replace filter/detergent

siphoning tube.

3. Replacehigh pressure spray tip with

black spray tip.

Movethrottle control to FASTposition. If

engine still "bogs down", contact Sears

service facility.

1. Cleanor replace air cleaner.

2. Fill fuel tank.

3. Drain fuel tank; fill with fresh fuel.

4. Connectwire to spark plug.

5. Replacespark plug.

6. Drain fuel tank; fill with fresh fuel.

7. Openchoke fully and crank engine.

8. ContactSears service facility.

Engineshutsdownduring Out of fuel. Fill fuel tank.

eperatien.

Enginelackspower. Dirty air filter.

Chokeis openedtoo soon.

Engine"hunts" er falters.

Replaceair filter.

Move choke to halfway position until engine

runs smoothly.

24

CRAFTSMAH3108 PSI Pressure Washer 580.752290

Main Unit -- Exploded View and Parts List

/_- 900 ........8

@

_15 _m

°°% ', 1

_@@@ 4

m5

Item Part #

1 202974GS

2 B201499GS

3 206332GS

195964GS

30809GS

4 192134GS

5 203901GS

6 189971GS

7 23139DGS

8 B2384GS

9 204085GS

10 192914GS

11 194298GS

12 202978GS

200517GS

192050GS

13 192131GS

14 202634GS

15 198690GS

195983AAGS

195983ABGS

195983ADGS

198841GS

16 B2203GS

17 192553GS

18 204658GS

19 204484GS

20 200595GS

21 199990GS

900 NSP

Description

BASE,wNib Mounts

HANDLE

KIT, Billboard/Decals,w/Clips

Clips, Tree

Grommet

KIT, EngineMounting Hardware

ASSY, Pump

Kit, Chemical Hose

Key

Filter, Inlet

Kit, Water Inlet

Kit, HoseTail

Valve,Thermal Relief

KIT,Wheel

Hubcap

E-Ring

KIT, Pump Mounting Hardware

HOSE

KIT, Nozzle

Nozzle,QC,Red

Nozzle,QC,Yellow

Nozzle,QC,White

Nozzle,Plastic, Soap

KIT, Handle Fastening

KIT,Vibration Mount

HOSE,Chemical

WIREFORM

EXTENSION,QC

GUN

ENGINE(12T412-0113-F8) (see

pages 26-29)

Items Not illustrated

Part # Description

206170GS MANUAL,Operator's

87815GS GOGGLES

201314GS AXLE

AB3061BGS OIL BOTTLE

695755 KNOB,Throttle

200658GS DECAL,Recoil

202704GS DECAL,Air Cleaner

194256GS KIT, Tag,Warning, Srv

Optional Accessories Not illustrated

7175187GS

7175197GS

7175124GS

7175122GS

7175116GS

7175129GS

7175121GS

7174402GS

6039

6159

6160

6161

GardenHoseQuick Connect

Accessory QuickConnect

Rotating Brush Kit

30' ReplacementHose

0 Ring Repair Kit

Turbo Nozzle

25' Extension Hose

Hose Reel

Pump Saver

Project Pro® PerfectMWM

Multi-Purpose and Vehicle Cleaner

Project Pro® PerfectMWM

Concrete,Brick, and Tile Cleaner

Project Pro® PerfectMWM

Mold and Mildew Cleaner

25

EHGIHE, BrJggs& Stratto., 12T412 - Exploded View

415 _ 22_

51_ 1029_

1022

619 _)

1034

_,_ 146

741

332

11

718

552

15

15A

26

EHGIHE, Briggs & Stratto., 12T412 - Exploded View

127

163

127

.........

633 _

692

130

95 _

51

137__

276

_ 276_@

977 CARBURETOR GASKET SET

163

633A _ 633 G

OVERHAUL KIT121 CARBURETOR

0163%

633A Q

633 _

276

12

358 ENGINE GASKET SET

993 _,_o,_ 1022

868%

883

161

365

1181276

968

971

890 I_

652A

663

281

27

EHGIHE, BrJggs& Stratton, 12T412 - ExpJodedView

562

209A

209

615 0

356

240

300

613 _'

883 _'_

958

427 ®

6680_ 188

334

456

190

836___

836A ¢_"_Y 65 _

1210

.........._1

1005

lO7O_

455

332 @

23

825

8O4

1095 VALVE GASKET SET

2_ _._0__ 868_

993

10 51 l 7

703 ......J

601A

28

ENGINE, Briggs & Stratton, 12T412 - Parts List

Item Part # Descriptien

1 699510 Cylinder Assembly

2 399269 Kit-Busbing/Seal (Magneto Side)

3 299819S Y Oil Seal (Magneto Side)

5 699486 Head-Cylinder

7 698210 Y £ Gasket-Cylinder Head

11 791584 Tube-Breather

12 699485 Y Gasket-Crankcase

13 699482 Screw (Cylinder Head)

15 691686 Plug-Oil Drain

15A 691682 Plug-Oil Drain

16 699445 Cranksbaft

18 699804 Cover-Crankcase

20 692550 Y Seal-Oil (PTO Side)

21 281658S Cap-Oil Fill

22 699478 Screw (Crankcase Cover)

23 699488 Flywbeel

24 222698S Key-Flywheel

25 791097 Piston Assembly (Standard)

791326 Piston Assembly (.920" Oversize)

26 791969 Ring Set (Standard)

791324 Ring Set (.929" Oversize)

27 691866 Lock-Piston Pin

28 499423 Pin-Piston

29 791584 Rod-Connecting

39 692562 Dipper-Comlecting Rod

32 691664 Screw (Comlecting Rod)

32A 695759 Screw (Comlecting Rod)

33 499642 Valve-Exhaust

34 499641 Valve-Intake

35 691304 Spring-Valve (Intake)

36 691304 Spring-Valve (Exbaust)

40 692194 Retainer-Valve

45 690977 Tappet-Valve

46 693404 Camsbaft

51 692555 _ ¥ :!:£ Gasket-Intake (2 Required)

55 691422 Housing-Rewind Starter

58 693389 Rope-Starter

60 691915 Starter Rope Grip

65 699228 Screw (Rewind Starter)

95 691636 Screw (Throttle Valve)

97 690024 Tbrottle Sbaft

98 398185 Kit-Idle Speed

104 691242 Pin-Float Hinge

108 692567 Valve-Cboke

109 690023 Shaft-Choke

117 690048 Jet-Main (Standard)

118 498976 Jet-Main (Higb Altitude)

121 792006 Kit-Carburetor Overbaul

122 693749 Spacer-Carburetor

125 698474 Carburetor

127 691739 8 Plug-Welch

130 691181 Valve-Throttle

133 398187 Float-Carburetor

134 398188 8 Valve-Float Needle

137 693981 8 :!:Gasket-Float Bowl

146 690979 Key-Timing

155 698214 Plate-Cylinder Head

161 795567 Base-Air Cleaner

163 696024 8 Y :_Gasket-Air Cleaner

186 692317 Connector-Hose

187 791893 Line-Fuel

187A 791866 Line-Fuel (Molded)

187B 795046 Line-Fuel

188 699479 Screw (Control Bracket)

190 795047 Screw (Fuel Tank)

192 694543 Bali-Rocker Arm

209 691278 Spring-Governor

299A 692571 Spring-Governor

219 693578 Gear-Governor

229 691724 Wasber (Governor Gear)

222 793198 Bracket-Control

227 794367 Lever-Governor Control

238 691399 Cap-Valve

249 394358S Filter-Fuel

271 695743 Lever-Control

276 271716 O Washer-Sealing

281 795565 Panel-Control

399 693593 Muffler

394 795219 Housing-Blower

395 699489 Screw (Blower Housing)

396 693619 Shield-Cylinder

item

3O7

332

333

334

337

356

358

365

415

425

427

445

455

456

459

5O4

5O5

552

562

597

601

601A

6O8

613

615

616

619

621

632

633

633A

635

652

652A

663

668

689

692

703

718

741

742

746

773

8O4

83O

832

836

836A

851

852

868

883

89O

914

914A

914B

957

958

968

971

972

975

977

993

1005

1022

1023

1026

1029

1034

1068

1095

1070

1210

1211

1425

¥

O

£

Part # Description

699483 Screw (Cylinder Shield)

792723 Nut (Flywheel)

695711 Armature-Magneto

699477 Screw (Magneto Armature)

491955S Plug-Spark

692390 Stop Wire

791797 Gasket Set-Engine

699484 Screw (Carburetor)

693463 Plug

699208 Screw (Air Cleaner Cover)

694255 Nut (Control Bracket)

491588S Filter-A/C Cartridge

692591 Cup-Flywheel

692299 Plate-Pawl Friction

281505S PawI-Ratchet

694254 Wasber Set-Friction

691251 Nut (Governor Control Lever)

692346 Bushing-Governor Crank

691112 Bolt (Governor Control Lever)

691696 Screw (Pawl Friction Plate)

791850 Clamp-Hose

795230 Clamp-Hose

497830 Starter-Rewind

791972 Screw (Muffler)

692576 Retainer-Governor Shaft

692547 Crank-Governor

699480 Screw (Cylinder Head Plate)

692310 Switcb-Stop

693408 Spring/Link-Mechanical Governor

693867 _ :!: Seal-Choke/Throttle Sbaft

691321 _ :!: Seal-Choke/Throttle Sbaft

692076 Boot-Spark Plug

699230 Screw (Support Bracket)

699755 Screw (Support Bracket)

699206 Screw (Control Panel)

694257 Spacer

691855 Spring-Friction

690572 Spring-Detent

795222 Clip

690959 Pin-LocaBng

695087 Gear-Timing

692564 Ring-Retaining

790278 Gear-Idler

694258 Retainer

795223 Canister-Carbon

694544 Stud (Rocker Arm)

693583 Guard-Muffler

699632 Screw (Muffler Guard)

699203 Screw (Muffler Guard)

493880S Terminal-Spark Plug

795226 Hose-Air

692044 ¥ £ Seal-Valve

691893 ¥ Gasket-Exhaust

790203 Bracket-Support

699480 Screw (Rocker Cover) (Bottom)

692557 Screw (Rocker Cover) (Top)

697551 Screw (Rocker Cover) (Sides)

792647 Cap-Fuel Tank

698180 Valve-Fuel Shut Off

692584 Cover-Air Cleaner

690370 Screw (Air Cleaner Base)

795220 Tank-Fuel

493640 Bowl-Float

792007 Gasket Set-Carburetor

694088 ¥ £ Gasket-Cylinder Head Plate

692592 Fan-Flywbeel

691890 ¥ £ Gasket-Rocker Cover

499924 Cover-Rocker

790287 Rod-Pusb

691230 Rocker Arm

691343 Guide-Pusb Rod

795229 Hose/Clamp Assembly

791798 Gasket Set-Valve

699201 Screw (Flywbeel)

498144 Pulley/Spring Assembly (Pulley)

498144 Pulley/Spring Assembly (Spring)

795227 Hose-Purge Line

Included in Engine Gasket Set, Item 358

Included in Carburetor Overbaul Kit, Item 121

Included in Carburetor Gasket Set, Item 977

Included in Valve Gasket Set, Item 1095

29

Sears, Roebuckand Co., U.S.A. (Sears),the CaliforniaAir ResourcesBoard(CARD)and

the UnitedStates EnvironmentaJProtectionAgency(U.S.EPA}

EmissionsControlSystemWarrantyStatement

(Owner'sDefectWarrantyRightsand Obligations)

TheCalifornia Air Resources Board (CARB), U.S. EPAand Sears are

pleasedto explain the Emissions Control System Warranty on your

small offroad engine (SORE).In California, new small offroad

engines model year 2006 and later must be designed, built and

equipped to meetthe State's stringent anti-smog standards.

Elsewherein the UnitedStates, new non-road,spark-ignition engines

certifiedfor model year 1997and later must meet similar standardsset

forth bythe U.S.EPA.Searsmust warrant the emissions control

system on your engine for the periodsof time listed below, provided

there has beenno abuse,neglector improper maintenanceof your

small off-road engine.

Your emissions control system includes parts such as the

carburetor, air cleaner, ignition system, fuel line, muffler and

catalytic converter. Also included may beconnectors and other

emissions related assemblies.

Where a warrantable condition exists, Searswill repair your small

off-road engine at no cost to you including diagnosis, parts and

labor.

Sears, Roebuck and Co, Emissinns Cnntrnl Defects Warranty

Coverage

Small off-road enginesare warranted relative to emissions control

parts defects for a period of two years, subject to provisions set 2.

forth below. If any covered part on your engine is defective,the part

will be repaired or replaced by Sears.

Owner's Warranty Respnnsibilities

As the small off-road engine owner, you are responsible for the

performance of the required maintenance listed in your Operating

and Maintenance Instructions. Searsrecommends that you retain all 3.

your receiptscovering maintenance on your small off-road engine,

but Searscannot deny warranty solely for the lack of receipts or for

your failure to ensurethe performance of all scheduled maintenance.

As the small off-road engine owner, you should however beaware

that Sears may deny you warranty coverage if your small off-road

engine or a part has failed due to abuse, neglect, improper 4.

maintenanceor unapproved modifications.

You are responsible for presenting your small off-road engineto an

Authorized Sears Service Dealer as soon as a problem exists.

The undisputed warranty repairs should be completed in a

reasonable amount of time, not to exceed30 days.

If you have any questions regarding your warranty rights and

responsibilities, you should contact a Sears Service Representative

at 1-800-469-4663.

The emissions warranty is a defects warranty. Defects are judged

on normal engine performance. The warranty is not related to an in-

use emissions test.

Sears, Roebuck and Co, Emissinns Cnntrni Defects Warranty

Provisions

Thefollowing are specific provisions relativeto your Emissions

Control DefectsWarranty Coverage.It is in addition to the Sears

enginewarranty for non-regulated enginesfound in the Operatingand

MaintenanceInstructions.

1. Warranted Parts

Coverageunder this warranty extendsonly to the parts listed

below (the emissions control systems parts) to the extent these 6.

parts were present onthe enginepurchased.

a. Fuel Metering System

*Cold start enrichment system

In the USA and Canada,a 24-hour hotline, 1-890-469-4663, has a menu of

information.

*Carburetor and internal parts

*Fuel Pump

*Fuelline, fuel line fittings, clamps

* Fueltank, cap and tether

* Carbon canister

b. Air Induction System

* Air cleaner

* Intakemanifold

* Purge and vent line

c. Ignition System

* Spark plug(s)

* Magneto ignition system

d. Catalyst System

* Catalytic converter

* Exhaustmanifold

* Air injection system, Pulsevalve

e. Miscellaneous Items

* Vacuum, temperature, position, time sensitive valves and

switches

* Connectors and assemblies

Lengthof Ceverage

Searswarrants to the initial owner and eachsubsequent

purchaser that the Warranted Parts shall befree from defects in

materials and workmanship which caused the failure of the

Warranted Parts for a period of two years from the date the

engineis deliveredto a retail purchaser.

Ne Charge

Repair or replacementof any Warranted Part will be performed

at no charge to the owner, including diagnostic labor which

leads to the determination that a Warranted Part is defective, if

the diagnostic work is performed at an Authorized Sears

Service Dealer.

Claims and Coverage Exclusions

Warranty claims shall be filed in accordance with the provisions

of the Sears Engine Warranty Policy. Warranty coverageshall

be excluded for failures of Warranted Parts which are not

original Sears parts or becauseof abuse, neglect or improper

maintenanceas set forth in the SearsEngine Warranty Policy.

Searsis not liable to cover failures of Warranted Parts caused

by the useof add-on, non-original, or modified parts.

5. Maintenanse

Any Warranted Part which is not scheduled for replacement as

required maintenanceor which is scheduled only for regular

inspection to the effect of "repair or replaceas necessary"shall

bewarranted asto defects for the warranty period. Any

Warranted Part which is scheduledfor replacementas required

maintenanceshall be warranted as to defectsonly for the period

of time up to the first scheduled replacementfor that part. Any

replacementpartthat is equivalent in performanceand durability

may be used in the performanceof any maintenanceor repairs.

Theowner is responsible for the performance of all required

maintenance,as defined in the Sears Operatingand Maintenance

Instructions.

Censequential Coverage

Coverage hereunder shall extendto the failure of any engine

components caused by the failure of any Warranted Part still

under warranty.

pre-recorded messages offering you product maintenance

3O

Emission information

Enginesthat are certified to meetthe CaliforniaAir Resources

Board(CARB) Emission Standards must display information

regardingthe Emissions Durability Periodand Air Index. The

engine manufacturer makesthis information availableto the

consumer on emission labels. The engine emission labelwill

indicate certification information.

The EmissionsDurabilityPeriod describes the number of

hours of actual running time for which the engine is certified

to beemissions compliant, assuming proper maintenancein

accordancewith the Operating & Maintenance Instructions.

The following categories are used:

Moderate: Engineis certified to be emission compliant for

125 hours of actual engine running time.

Intermediate: Engineis certified to beemission compliant

for 250 hours of actual engine running time.

Extended:Engineis certified to beemission compliant for

500 hours of actual engine running time.

Forexample, a typical walk-behind lawn mower is used 20 to

25 hours per year. Therefore, the EmissionsDurability

Period of an engine with an intermediate rating would

equateto 10to 12 years.

Certainengines will be certified to meetthe United States

Environmental Protection Agency (USEPA)Phase 2 emission

standards. For phase 2 certified engines, the Emissions

Compliance Period referred to on the Emissions Compliance

label indicates the number of operating hours for which the

engine has been shown to meet Federalemission

requirements.

For engines less than 225 cc displacement:

CategoryC = 125 hours

Category B = 250 hours

CategoryA = 500 hours.

For engines of 225 cc or more displacement:

CategoryC = 250 hours

Category B = 500 hours

CategoryA = 1000 hours.

GARANTIA .......................................... 32

REGLASDESEGURIDAD ............................ 32-35

CARACTERiSTICASY CONTROLES....................... 36

MONTAJE ........................................ 37-40

OPERACION....................................... 41-45

ESPECIFICACIONES................................... 46

MANTENIMIENTO .................................. 47-51

ALMACENAMIENTO ................................... 52

REPARACIONDEDANOSREPUESTOS .................... 53

GARANTIADEL CONTROLDEEMISIONES ............... 54-55

COMOORDENARPARTES ............... PAGINAPOSTERIOR

Oarant[a completa de un afio de la fimpiadora apresi_n Craftsman

Si la limpiadora a presi6n falla debido a defectos de materialeso mane de obra en el plazo de un a_o a partir de la fecha de compra,

devu61valaa cualquier almac_n Sears, punto de venta de Craftsman o centre de reparaci6ny repuestos de Searsde los Estados Unidos o

Canada.parasu reparaci6ngratuita o, en case de que _sta no sea posible, parasu sustituci6n.

El periodo degarantia se reducir_ a 90 dias desde la fecha de compra si la limpiadora a presi6n se utiliza en algL]nmemento con fines

comerciales o de alquiler.

Esta garantia le otorga determinados derechos legales yes posible que tonga otros derechosque pueden variar de un pais o estado a otro.

Sears, Roebuck and Co., Dept. 817 WA, Hoffman Estates, IL 68179

Sears Canada inc., Toronto, Ontario, Canada IVl5B288

,_ Estees el simhelo de alerts de seguridsd. Esussde parsindicsrle situscienescon peligrospotencislesde lesionpars elpersonal. Sigs Iss instruccionesde redes los menssjes de seguridsdque spsrecen despues de estesimhoio pars evitsr pesihies

JesieBes e mgerte.

I[__ !-J/ T_-I-'_Lea estemanual minuciessmente y conozcss fende Iss

...................psrtesy el funcionsmientode su m_quins limpisders s

presi6n. Cenezcssue splicsciones, suelimitscionesy los

peligrosinvolucrsdos.

El simbolo de alerta de seguridad (_iiL) es usado con una palabra

(PELIGRO,ADVERTENCIA,PRECAUCION),un mensajepor escrito o

una ilustraciOn, paraalertarlo acercade cualquier situaciOnde

peligro que pueda existir. PELIGROindica un riesgo el cual, si no se

evita, causar_ la muerte o una heridagrave. ADVERTENCIAindica un

riesgo el cual, si no se evita, puedecausar la muerte o una herida

grave. PRECAUCIONindica un riesgo, el cual, si no se evita, puede

causar heridas menores o moderadas. AVISOindica una situaci6n

que podria resultar en el da_o del equipo. Siga los mensajesde

seguridad para evitar o reducir los riesgos de heridas e inclusive la

muerte.

SimboJosde PeJigroy Significados

GasesT6xicos Contragolpe

25-

SuperficiesResbalosas Caer

DescargaEl_ctrica

Inyecci6nLiquida

PartesenMovimiento

Fuego

Objetos Voladores SuperficieCaliente

Explosi6n ManualdelOperario

32

ADVERTEHCiA

EI escape del motor de este preducte centiene eiernentoe

qgirnicos recenocidos en el Estado de California

per prodgcir cancer, defectos de nacirniento

u otros danes de ripe reprodgctivo.

ADVERTENCIA

AI motor funcionar, se produce mon6xido de carbono,

un gas inodoro y venenoso.

Respirarmon6xido de carbono puedeprovocar dolor

de cabeza, fatiga, mareos, v6mitos, confusi6n,ataques, nAuseas, desmayos o incluso la muerte.

Algunas sustancias quimicas o los detergentes pueden

ser perjudicialessi inhalados o ingeridos,causando la

nausea sever& desmayando o para envenenar.

• Opere el limpiadora a presi6n SOLAMENTEal aire libre.

• Asegt_resede que los gases de escape no puedan entrar por ventanas,

puertas, tomas de aire de ventilaci6n u otras aberturas en un espacio

cerrado en el que puedan acumularse.

• NO arranque ni deje funcionar el motor en interiores ni en zonas

cerradas, aunque hayaventanas y puertas abiertas.

• Utilice un respirador o m_iscarasiempre que exista la posibilidad de

inhalar vapores.

• Lea todas las instrucciones de la m_iscaraparaasegurarse de que le

brindar_t la protecci6n necesaria contra la inhalaciOn de vapores

nocivos.

ADVERTENCIA

_La. gasolina y sus vapores son extremadamente

inflamables y explosivos.

El fuego o una explosi6n pueden causar quemaduras

severas e inclusive Is muerte.

CUANDO ANADA COMBUSTIBLE 0 VACiE EL DEPOSITO

• Apague el limpiadora a presi6n (posici6n OFF)y d_jelo enfriar al menos

per 2 minutes antes de remover la tapa de la combustible. Afloje la

tapa lentamente paradejar que la presi6n salga del tanque.

• Llene o vacie el dep6sito de combustible a la intemperie.

• NO Ilene demasiado el tanque. Permita al menos espacio para la

expansi6n del combustible.

• Si se ha derramado combustible, espere a que se evapore antes de

arrancar el motor.

• Mantenga la gasolina alejada de chispas, llamas abiertas, pilotos, calor

y otras fuentes de ignici6n.

• NO encienda un cigarrillo o fume.

CUANDO PONGA EN FUNCIONAiVIIENTO EL EQUIPO

•Compruebe que la bujia, el silenciador, el tap6n del dep6sito de

combustible y el filtro de aire estgn instalados.

• NO arranque el motor sin la bujia instalada.

CUANDO OPERE EL EQUIPO

• NO incline el motor o el equipo, de tal manera que la gasolina se pueda

derramar.

• NO rocie liquidos inflamables.

CUANDO TRANSPORTE 0 REPARE EL EQUIPO

• Transporte o repare el equipo con el tanque de combustible vacio, o

con la v_lvula para apagar el combustible, apagada (posici6n OFF).

• Desconecte el cable de la bujia.

CUANDO ALIVlACENE 0GUARDE EL EQUIPO CON COMBUSTIBLE

EN EL TANQUE

• Almacene alejado de calderas, estufas, calentadores de agua, secadoras

de ropa u otros aparatos electrodomdsticos que posean pilotos u otras

fuentes de ignici6n, porque ellos puedenencender los vapores de la

combustible.

ADVERTENCiA

_¢ iesgode electrocuci6n.

Elcontactocon los cablesel_ctricospuedeprovocar

electrocuci6ny quemaduras.

• NUNCA rocie cerca de una fuente de energia el_ctrica.

33

ADVERTENCIA

El retroceso (repliegue r_.pido) del cable del arrancador

puede producir lesiones. El retroceso impedir_ que el

_-_ usuario suelte el cable a tiempo y tirar_, de su mano y

brazo hacia el motor.

Como resultado, podrian producirse fracturas,

contusiones o esguinces.

• NUNCAtire del cable del arrancador sin eliminar previamente la presi6n

de la pistola rociadora.

• Cuando arranque el motor, tire lentamente del cable hastasentir una

resistencia y, a continuaci6n, tire rgpidamente de 81para evitar su

retroceso.

• Despu_s de cada intento de arranque, cuando el motor no consiga

arrancar, apunte con la pistola rociadora hacia una direcci6n segura,

pulse el bot6n rojo y apriete el gatillo para descargar la presi6n.

• Sujete firmemente la pistola rociadora con ambas manos cuando

aplique un rociado a alta presi6n paraevitar lesiones cuando se

produzca el retroceso de la pistola.

%

ADVERTENCIA

Eluso de limpiadora a presiOnpuede crear los charcos

y superficies resbalosas.

El retroceso de la pistola rociadora puede provocar

caidas.

• Utilice la limpiadora a presi6n desde una superficie estable.

• El _treade limpieza deber_ tener inclinaciones y drenajes adecuados

para disminuir la posibilidad de caidas debido a superficies resbalosas.

• Extreme las precauciones si necesita utilizar la limpiadora a presi6n

desde una escalera, un andamio u otro lugar similar.

• Sujete firmemente la pistola rociadora con ambas manos cuando

aplique un rociado a alta presi6n paraevitar lesiones cuando se

produzca el retroceso de la pistol&

ADVERTEHCIA

Elcontacto con la zona del silenciador puede producir

quemaduras graves.

Los gasesy el calor de escapepueden inflamar los

_ ateriales combustibles y las estructuras o dafiar el

dep6sito de combustible y provocar un incendio.

• NO toque las superficies calientes y EVITElos gases del escape a alta

ternperatura.

• Permita que el equipo se enfrie antes de tocarlo.

• Deje un espacio minimo de 152 cm (5 pies) alrededor del limpiadora a

presi6n, incluida la parte superior.

• El COdigode Normativa Federal (CFR,Titulo 36: Parques, Bosquesy

Propiedad POblica)obliga a instalar una pantalla apagachispas en los

equipos con motor de combusti6n interno y a mantenerla en buenas

condiciones de funcionamiento, conforme a la norma 5100-1C (o

posterior) del Servicio Forestalde la USDA. Enel Estado deCalifornia,

la leyexige el uso de una pantalla apagachispas (Secci6n 4442 del

COdigode Recursos Pt_blicosde California). En otros estados puede

haber leyes similares en vigor.

ADVERTEHCIA

El chorro de agua a alta presi6n que este equipo

produce,puedeatravesar la piely los tejidos

_ ubcut_.neos, provocando lesiones de gravedad que

_odrian dar lugara la amputaciOnde un miembro.

La pistola rociadora contiene agua a alta presi6n incluso

con el motor parado y el agua desconectada, que puede

causar la herida.

• NO permita en ningOn momento que NINOS operen la mdquina

limpiadora a presi6n.

NUNCA repare la manguera de alta presi6n. Remplacela.

• NUNCA utilice ning_n tipo de sellador para reparar una fuga en una

conexiOn. Sustituya la junta tOrica o la junta.

• NUNCA conecte la manguera de alta presi6n al prolongador de la

boquilla.

• Mantenga conectada la manguera a la m_quina o a la pistola de rociado

cuando el sistema est_ presurizado.

• SIEMPRE que pare el motor, apunte con la pistola rociadora hacia una

direcci6n segura, pulse el botOn rojo y apriete el gatillo para descargar

la presi6n.

• NUNCA apunte la pistola a la gente, animales o plantas.

NO fije la pistola rociadora en la posici6n abierta.

NO abandone la pistola rociadora cuando la mdquina estd en

funcionamiento.

• NUNCA utilice una pistola rociadora cuyo seguro o protecciOn para el

gatillo no est6 en perfecto estado de funcionamiento.

Aseg_rese en todo momento de conectar correctamente la pistola

rociadora, las boquillas y los accesorios.

ADVERTENCIA

-_ Chispear involuntario puede tener corno resultado el

_¢ fuegoo elgolpeel_ctrico.

CUANDOAJUSTE0 HAGAREPARACIONESASUM,_QUINA

LIIVIPIADORAAPRESION

•Siempre desconecte el alarnbre de la bujia y col6quelo donde no pueda

entrar en contacto con la bujia.

CUANDO PRUEBELA BUJiADELMOTOR

• Utiliceun comprobadorde bujiashornologado.

• NO cornprueba la chispa sin la bujia instalada.

34

ADVERTEHCIA

o El arrancador y otras piezas que rotan pueden enredar

,_ las manos, el pelo,la ropa, o los accesorios.

•NUNCA utilice la limpiadora a presi6n sin sus carcasas otapas de

protecci6n.

NO use ropa suelta, joyas o elementos que puedan quedar atrapados en

el arranque o en otras partes rotatorias.

Ate para arriba el pelo largo y quite la joyeria.

ADVERTENCIA

Riesgo de lesiones oculares.

•El agua rociada puedesalpicaro propulsarobjetos.

• Utilice siempre gafas de protecci6n cuando utilice este equipo o si se

encuentra cerca de donde se est_ utilizando.

• Antes de poner en marcha la limpiadora a presi6n, asegL_resede Ilevar

gafas de protecci6n adecuadas.

• Utilice SIEMPRElas galas de seguridad apropiadas.

AVISO

Elrociadodealtapresi6npuededa_arelementosfr_.giles,

incluyendoelvidrio.

NO dirija la pistola rociadora hacia un cristal cuando utilice la punta de

rocio de roja de 0°.

NUNCA apunte la pistola a plantas.

AVISO

Eltratamientoinadecuadodellimpiadoraapresi6npuededa_arlo

acortarsuvida productiva.

Si usted tiene alguna pregunta acerca de las finalidades de uso del

generador, pregOntele a su concesionario o contacte a Sears.

NUNCA deber_inser operadas las unidades con partes rotas o ausentes

o sin la caja o cubiertas de protecci6n.

NO eluda ningL_ndispositivo de seguridad de esta mdquina.

NO intente alterar la velocidad controlada,

NO utilice la limpiadora a presi6n por encima de su presi6n nominal.

NO haga ninguna modificaci6n en la limpiadora a presi6n.

Antes de poner en marcha la m_iquina limpiadora a presi6n en clima

frio, revise todas las partes del equipo y aseg0rese de que no se haya

formado hielo sobre elias.

NUNCA mueva la m_iquina halando la manguera de alta presi6n. Utilice

la manija que viene con la unidad.

Revise que el sistema de combustible no presente fugas o signos de

deterioro, como mangueras desgastadas o porosas, sujetadores flojos

o ausentes, tapa o tanque daiiados. Corrija todos los defectos antes de

operar la m_iquina limpiadora a presi6n.

El equipo de alta presi6n est,1diseiiado para ser utilizado UNICAMENTE

con las partes autorizadas Sears. Si utiliza este equipo con partes que

no cumplan con lasespecificaciones minimas, el usuario asume todos

los riesgos y responsabilidades.

35

COHOZCASUMAQUIHA LIMPIADORAA PRESIOH

!i _!i_!i] Lea el Manual deJOperariey las regJasde segnridad antes de peneren marcha su limpiadora apreston.

I.................Compare lasilustracionescon su limpiadoraa presi6n parafamiliarizarse con las ubicaciones de los diferentes controles y ajustes.

Guarde este manual para referencias futuras.

B-Pistoia de Reciade -- Controla la aplicaciOnde aguasobre la

superficiede limpieza con el gatillo. Incluye cerrojo de seguridad.

A - Puntas de Reeiade - Detergente,0°, 15° y 40°: paradiferentes

alta preston aplicaciones de limpieza.

C- Bandeja de Accesories- Permite almacenar cOmodamentelos

accesorios de serie y opcionales (cepillos, turbo varillas, etc.).

D- IVianguerade Alta PrestOn-- Conecte un extreme a la pistola

de rociado y el otro extreme a la toma de alta preston.

E - Seperte para betella: La botella de soluciOnlimpiadora se

coloca en el soporte de alambre.

F-ExtensiOnpara Bequillas cen ConexiOnR_pida - Le permite

usar cuatro boquillas diferentes.

G- Perilla del Cebader -- Usadapara arranque de motores fries.

H-Filtre de Aire -- El elemento defiltro tipo seco limita la

cantidad de suciedady polvo que se introduce en el motor.

J - Arrancader de Retroceso -- Usado para arrancar el motor

manualmente.

K-V;_ivulade Combustible -- Permite abrir y cerrar la

alimentaciOnde combustible al motor.

L - Paianca de Centrolde ia V;_ivuiade ReguiaciOn-- Coloca el

motor en mode de arranque para el arrancador de retroceso y

detiene el motor enfuncionamiento.

IVl- Tanque del Combustible -- Llene el tanque con gasolina

regular sin contenido de plomo en este punto. Siempre

habitaciOnde hoja para la expansion del combustible.

N- Etiquela de Advertenciae Instruccienes-- Identifica los

riesgos e indica el procedimiento adecuado de puestaen

marcha o de paradade la limpiadora a preston.

P - Filtre y Tubepara ReceiecciOn de Detergente -- Usado para

succionar detergente de la botella de quirnicos a la corriente de

agua de baja preston.

Q- Entrada de Agua -- ConexiOnpara la manguera de jardin.

R- Tema de Alta PresiOn-- ConexiOnpara la manguera de alta

preston.

S - Autemdtiee se Enfria Sistema -- Los ciclos regan per bomba

cuando agua alcanza 125°-155°F.Entibiar agua descargarAde la

bomba en el suelo. Este sistema previene el da_o interne de

bomba.

T-Bemba -- Desarrolla alta preston de agua.

U- Filtre y Tube para RecelecciOn de Detergente -- Usado para

succionar detergente de la botella de quimicos a la corriente de

agua de bajapreston.

No rnostrade:

TapOnde Vasiade de Aceite -- Permite vaciar el aceite del motor.

Caicernania Ejernplar de Dates(near rear of base plate) --

Proporciona el modelo y el nOmero de serie de limpiadora a

preston. Tenga per favor estos prontamente disponible cu_ndo

Ilamar para la ayuda.

Galas de Segnridad -- Siempre use las gafas encerradascuando

correr su limpiadora a preston.

Tapa del DepOsitodel Aceite -- Llene el motor con aceite aqui.

36

SulimpiadoraapresiOnrequieredeciertoensambleyestar_,lista

paraserusado8nicamentedespu_sdehaberdepositadoel

combustibleyelaceiterecomendado.

Sitieneprohlemasconel ensamhledesu m;_quinalimpiaderaa

presiOn,llameala lineadeayudadela m_quinalimpiadoraa

presiOnal 1-880-222-3136.

Conecte el Manubrio y Bandeja Accesoria

1. Coloqueel manubrio (A) sobre los soportes del mismo (B) que

ya est_n adheridos a la unidad principal. AsegL_resede que los

orificios (C) en el manubrio est_n alineados con los orificios (C)

en los soportes del mismo manubrio.

gesembale la Limpiadora a Presi_n

1. Saquetodo el contenido de la caja de carton, a excepciOnde la

limpiadora a presiOn.

2. Abra completamente la caja de carton cortando cada una de

sus esquinas de arriba abajo.

3. Saque la limpiadora a presiOnde la caja de carton.

Contenidode ia Caja

Revise el contenido de la caja. Si alguna de las partes no est,.

presente o estAda_ada, Ilame a la linea de ayuda de la mAquina

limpiadora a presiOnal 1-808-222-3136.

° La unidad principal

° Manubrio

o Bandeja accesoria

o La manguerade alta presiOn

° Pistola de rociado

o ExtensiOnde la boquilla con conector rApido

° Tubo azul de inyecciOnProject Pro_ PerfectMWM

o Manguera de sifOn del detergente

° Aceite para motor

o Bolsa de partes (incluye los elementos descritos a continuaciOn)

° Manual del operador

o Tarjetade la matricula

o Gafasde seguridad

° Bolsa con 4 boquillas de conexiones rApidas multicolores

° Cartucho de combustible para mejorar el arranque

o Piezaspara la manubrio (incluye Io siguiente):

° Pernos del Soporte (4)

° Perilla Pl_tstica(4)

° Pinzasde Arbol (4)

Familiaricesecon cada parte antes de ensamblar la mAquina

limpiadora a presiOn.Compare el contenido con la ilustraciOn de la

p_.gina36. Si alguna de la partes no est,. presente o se encuentra

da_ada,Ilame a la linea de ayuda de la mAquinalimpiadora a

presiOnal 1-888-222-3136.

MONTA,JEgEL LIMPIADORAA PRESION

Usted deberAIlevar a cabo los siguientes procedimientos antes de

poner en funcionamiento su limpiadora a presiOn:

1. Llene y mande en tarjeta de matricula.

2. Conectemanubrio y bandejaaccesoriaa unidad principal.

3. A_adaaceite al motor.

4. A_ada gasolina al tanque de combustible.

5. Conectemangueraa altapresiOna pistola rociadora y a bomb&

6. Conecteel suministro de agua a bomba.

7. Conecteboquilla la extension al pistola rociadora.

8. Selecto/conecta rApidoconecta boquilla a la extension de la

boquilla.

NOTA:Talvezser_.necesariomoverlos soportesdelmanubriode

unladoa otro paraalinearel manubriodetal maneraquepueda

deslizarsesobrelossoportesdelmismomanubrio.

2. Inserteelpernodelsoporte(D)atrav_sdelos orificiosdesde

fueradela unidady sujeteunaperilladepl_.stico(E)desdeel

interiordelamismaunidad.Aprietemanualmente.

Coloquela bandejadeaccesorios(F) sobrelos orificiosdel

manubrio(N) (vistadesdelapartedelanteradela unidad).

Presionelas pinzasde_.rbol(6) paraintroducirlasenlos

orificioshastaquequedena nivelconla bandejadeaccesorios.

Inserte las boquillas multicolores y el resto de los accesorios en

los espacios correspondientes de la bandejade accesorios.

Consulte CSmoUsar la Bandeja deAccesorios.

37

5. Fijelossoportesparabotellas(A)alasaconpernosdecabeza

redonda(B)y pomosdepl_sticonegro(C).Aprieteamano.

SISTEMADE IHYECCI6N"2 EN 1"

La limpiadora a presi6n est_ equipada con dos mangueras de

inyecci6n de detergente.

Tubo de inyecci6n est_ndar transparente

obtener 1,90 Iitros de mezcla,)

Project Pro®PerfectMW" Siphon

Blue tube with blue bottle cap:

Whenusing the blue PerfectMixTM siphon,

use the concentrate straight from the bottle

(Onequart bottle of Perfect MixTM concentrate

makes 4.25 gaflons of soap spray.)

Conecte ei sistema de inyecci6n

Project Pro®PerfectMix TM aia bomba

Conecteel extremo de la mangueradel sistema de inyecci6n Project

Prd' PerfectMixTM (D) al acoplamiento dentado de la manguera (E)

de la bomba.

Conecte el sistema de inyecci_n de detergente

PerfectMix a la botella de concentrado.

Coloque la botella de Project Pro® PerfectMixTM (no incluida) en el

soporte dealambre del asa. Quite el tap6n de la botella e inserte el

sistema de inyecci6n Project Pro_ PerfectMixTM (F). Enrosque la

unidad de inyecci6n a la parte superior de la botella (G). Utilice el

clip del tap6n (F) paraencajar el sistema de inyecci6n en el soporte

de alambre cuando no est_ en una botella de concentrado.

Agregue Aceite de Motor

1. Coloque la limpiadora a presi6n en una superficie plana y

nivelada.

2. Limpie la zona de alrededor del orificio de Ilenado de aceite y

quite el tap6n amarillo.

3. Con la ayuda de un embudo (opcional), vierta lentamentetodo

el contenido de la botella de aceite por el orificio de Ilenado de

aceite.

AVISO

El tratamiento inadecuado del limpiadora a presi6n puede da_arlo

acortar su vida productiva.

NOprocureacodarni ernpezarel motoranteshasido atendidoa

apropiadarnenteconel aceiterecornendado.Estopuedetonercorno

resultadounaaveriadel motor.

4. Vuelva a colocar el tap6n y apri6telo firmemente.

AgregueGasolina

El combustibledebe reunir los siguientes requisitos:

*Gasolina sin plomo limpia y nueva.

* Un minimo de 87 octanos/87 AKI (91 RON). Parauso a gran

altitud, consulte Gran alfitud.

.El motor admite gasolina con hasta un 10% deetanol (gasohol)

o hasta un 15% de MTBE(6ter metil terbutilico).

AVISO

Eviteel da_o del limpiadora a presi6n.

El fracaso para seguir Manual de Operario para el combustible

reccomendations garantia de vacios.

NOutilicegasolinano autorizada;por ejernplo,E85.

NOrnezcleaceitecongasolina.

NOrnodifiqueel motorparahacerlofuncionarcon otroscombustibles.

Paraevitar la formaci6n de carbonilla en el circuito de combustible,

siempre que afiada combustible, m_zclelo con un estabilizador.

Consulte Almacenamiento. NOtodos los combustibles son iguales.

Si detecta problemas de arranque o de rendimiento despu_s de

utilizar un combustible, pruebe a cambiar de proveedor o de marca.

Estemotor est,. certificado parafuncionar con gasolina. Su sistema

de control de emisiones es EM (Modificaciones del motor).

38

ADVERTEHCIA

_La gasolina sus son extremadamente

Yvapores

inflamables y explosivos.

Elfuego o una explosi6n pueden causar quemaduras

severase inclusive la muerte.

CUANDOANADA COMBUSTIBLEEL DEP6SITO

*Apagueellirnpiadoraa presibn(posici6nOFF)y d_jeloenfriaral menos

por 2 minutosantesderemoverlatapadelacombustible.Aflojela

tapa lentamenteparadejarquelapresibnsalgadeltanque.

* Lleneel dep6sitodecombustiblea la intemperie.

* NOIlenedemasiadoeltanque.Permitaal menosespacioparala

expansi6ndel combustible.

* Sise haderramadocombustible,esperea queseevaporeantesde

arrancarel motor.

* Mantengala gasolinaalejadadechispas,llamasabiertas,pilotos,calor

y otrasfuentesdeignici6n.

* NOenciendaun cigarrilloo fume.

1. Limpie el _rea alrededor de la tapa de Ilenado del combustible,

retire la tapa.

2. Afiada lentamente gasolina sin plomo (A) al depbsito de

combustible (B). NOafiada combustible en exceso. Deje

aproximadamente 4 cm (1,5") de espacio(C) en el dep6sito

para permitir la expansi6n del combustible, como se muestra.

3. Instalelatapadeltanquedecombustibley laesperaparaalgOn

combustiblerociadoparaevaporar.

iPRECAUCION!Los combustibles con mezclade alcohol (gasohol,

etanol o metanol) pueden atraer la humedad y provocar la

separaci6ny formaciOn de _cidos durante el almacenamiento. Los

gases _cidos pueden dafiar el circuito de combustible y el motor

durante el almacenamiento.

Paraevitar estetipo de problemas, vacie el circuito de combustible

cuando vaya a almacenar la unidad durante 30 dias o m_.s.Vacieel

depOsitode combustible, arranque el motor y d6jelo funcionar hasta

que los conductos de combustible y el carburador queden vacios.

Utilice combustible nuevo la prOximatemporada. Para obtener m_.s

informaci6n al respecto, consulte Almacenamiento.

NUNCAutilice productos limpiadores para motores o carburadores

en el dep6sito de combustible, ya que podrian provocar dafios

permanentes.

Gran altitud

Enaltitudes superiores a 1.524 metros (5.000 pies), se deber_.

utilizar gasolina con un minimo de 85 octanos /85 AKI (89 IRON).

Paraseguir cumpliendo la normativa sobre emisiones, es necesario

ajustar la unidad para su uso a gran altitud. De no realizarseeste

ajuste, el rendimiento se reducir_ y el consumo de combustible y

las emisiones aumentar_.n.Para obtener m_s informaci6n sobre el

ajuste para gran altitud, consulte con un distribuidor cualificado de

Sears.No se recomienda utilizar el motor a altitudes inferiores a

762 metros (2.500 pies) con el juego de gran altitud.

Conecte ia IVlanguera y el Suministro de Agua a

la Bomba

|

NO hagafuncionar _Vi_O I

la bomba si no tiene el suministro conectadoy

jab erto. 1

L I daiio a lalimpiadoraa presibn,resultadodela desatencibnaesta |

precaucibn,no ser_cubiertopor lagarantia. 1

NOTA:Antes deconectar las mangueras, retire y deseche los

tapones de transporte de la salida de alta presi6n y de la entrada de

agua de la bomba.

1. IRetrocedala mangueraa alta presi6n y conecte a la base de la

pistola rociadora. Apriete con la mano.

ADVERTENCIA

El chorro de agua a alta presiOn que este equipo

1_ produce, puede atravesar la piel y los tejidos

subcut_.neos, provocando lesiones de gravedad que

)odrian dar lugar a la amputaci6n de un miembro.

• NUNCA conecte la manguera de alta presi6n al prolongador de la

boquilla.

• Mantenga conectada la manguera a la m_quina o a la pistola de rociado

cuando el sistema est6 presurizado.

• AsegOreseen todo momento de conectar correctamente la pistola

rociadora, las boquillas y los accesorios.

2. Conecte el otro extremo de la manguera a alta presibn, a la

salida dealta presiOnde la bomba. Apriete con la mano.

39

Antes de que conectela manguerade jardin a la entrada de

agua,inspeccione el colador de la entrada.Limpie el colador (A)

si tiene residuos o solicite su remplazosi est_da_ado.NOhaga

funcienar la limpiadoraa presi6nsi el filtre de entrada falta e

est;_danado.

4. Haga correr el agua a trav_s de la manguera de su jardin por

30 segundos para limpiar cualquier escombro que se

encuentre en ella. Desconecte el agua.

IMPORTANTE:Hace NOagua de parar de siphon para el

abastecimiento de agua. Useagua SOLOfria (menos que IO0°F).

5. Conectela manguerade jardin (no exceder 50 pies en la

Iongitud) a la entrada del agua. Apriete con la mano.

AViSO

El uso de una%lvula unidireccional (igualador de presi6n o

vAIvulade retenci6n) en la entrada de la bomba puede producir

da_os en la bomba o en el conector de entrada.

DEBEhaberunminimode3 metros(5 pies)dernangueraderiego

libreentrelaentradadela limpiadoraa presiOny cualquierdispositivo,

comounigualadordepresi6no unav_lvuladeretenci6n).

Eldaiio a lalirnpiadoraa presi6n,resultadodela desatenci6naesta

precauciOn,noser_icubiertoporla garantia.

Abra el grifo, pulse el bot6n rojo (B) de la pistola rociadora y

apriete el gatillo para eliminar el aire y las impurezas del

sistema de bombeo.

ADVERTENCIA

Riesgo de lesiones oculares.

" El agua rociada puede salpicar 0 propulsar objetos.

• Utilicesiernpregafasdeprotecci6ncuandoutiliceesteequipoo si se

encuentracercadedondeseest_utilizando.

• Antesde ponerenrnarchalalirnpiadoraa presi6n,asegOresedeIlevar

gafasdeprotecci6nadecuadas.

• UtiliceSIEMPRElasgalasdeseguridadapropiadas.

LISTADEREVlSiOHPREVlAALARRAHQUE

DELMOTOR

Revise la unidad para asegurarse que ha Ilevadoa cabo los

siguientes procedimientos:

1. AsegSresede leer las secciones Reglasde SeguHdady

Operaci6nantes de usar el limpiadora a presi6n.

2. Revise que los sujetadores del carrete de la manguera est@

apretados.

3. Revise que haya sido depositado aceitey est_ al nivel correcto

en la caja del cigQe_aldel motor.

4. Deposite la gasolina adecuadaen el tanque del combustible.

5. Revise quetodas las conexiones de las mangueras (alta

presi6n y suministro de agua) est@ apretadas correctamente y

que no existan dobleces, cortes o da_o de la manguera de alta

presi6n.

6. Proporcione el suministro de agua adecuado (que no exceda

los IO0°F).

4O

COMOUSARSU LIMPIADORAA PRESIOH

Si tiene problemas con el funcionamiento de su m_.quinalimpiadora

a presi6n, por favor Ilameala lineade ayudade la m_quina

limpiadora a presi6n al 1-801)-222-3136.

Ubicaci6n del limpiadora apresi6n

Espacio fibre airededor del limpiadora a presi6n

ADVERTENCIA

Los gases y el calor de escape puedeninflamarlos

_ ateriales combustibles y lasestructuras o da_ar el

dep6sito decombustible y provocar un incendio.

• Dejeun espaciominimode 152cm (5 pies)alrededordel limpiadoraa

presi6n,incluidala partesuperior.

Coloque la limpiadora a presi6n a la intemperie en una zona en

donde no se acumulen gases de escape mortales. Aseg0resede que

los gases de escape (A) no puedan entrar por ventanas, puertas,

tomas de aire de ventilaci6n u otras aberturas en un espacio

cerrado en el que puedan acumularse. Tengaen cuenta los vientos y

las corriente de aire preponderantes cuando elija la ubicaci6n del

limpiadora a presi6n.

ADVERTENCIA

AI motor funcionar, se produce mon6xido de carbono,

un gas inodoro y venenoso.

Respirar mon6xido de carbono puede provocar dolor

de cabeza,fatiga, mareos, v6mitos, confusi6n, ataques,

n_.useas,desmayos o incluso la muerte.

• Opereel limpiadoraa presi6nSOLAMENTEal airelibre.

• Aseg0resedequelosgasesdeescapeno puedanentrarporventanas,

puertas,tomasdeairedeventilaci6nu otrasaberturasenun espacio

cerradoenel quepuedanacumularse.

• NOarranqueni dejefuncionarel motoreninterioresnienzonas

cerradas,aunquehayaventanasy puertasabiertas.

Para Porteren Marcha el Limpiadora aPresi6n

Paradarle arranque a su limpiadora a presi6n movido a motor por

primera vez, siga estas instrucciones paso a paso. Esta informaci6n

acerca de la puesta en marcha inicial tambi_n es v_.lidapara cuando

vaya a darle arranque al motor despu_s de haberlo dejado la

m_.quinalimpiadora a presi6n fuera de funcionamiento por Io

menos un dia.

1. Coloque la m_.quinalimpiadora a presi6n en un _.reacercana a

una suministro de agua exterior capaz de abasteceragua a un

volumen mayor de 3.7 galones por minuto en no menos que

20 PSI en el fin de arandelade presi6n de la manga del jardin.

2. Reviseque la manguerade alta presi6n se encuentre conectada

firmemente a la pistola de rociado y a la bomba. Vea Montaje.

3. Aseg0rese que la unidad est_ nivelada.

4. Conecte la manguera de jardin a la entrada del agua. Aprietela

con la ITlano.

5. Abra el grifo, pulse el bot6n rojo de la pistola rociadora y

apriete el gatillo paraeliminar el aire y las impurezas del

sistema de bombeo.

ehagafuncionar la bomba si no tiene el suministro conectadoy

[" Eldaiioalalimpiadoraapresi6n, resultadodeladesatenci6naesta 1precauci6n,no ser_icubiertopor lagarantia.

6. Acople la boquilla de extensi6n a la pistola aspersora. Apri_tela

manualmente.

7. Seleccionela puntas de rocio de conexi6n r_.pidaque usted

deseee ins_rtela en el extremo de la extensi6n de la boquilla.

Yea Como Usar /as Puntas de Rod&

8. Gire la vfilvula del combustible a la posici6n "On" (B). El asidero

de la vfilvula del combustible debe ser vertical (se_alar hacia el

suelo) para el combustible parafluir.

9. Muevaelcontroldelav_.lvuladeadmisiOn(A)a la posici6n

"R_.pido"("Fast"),quesedistingueconlafigura deunconejo.

10. Muevala palancadelahogador(B)a laposici6n"Ahogado"

("Cheke").

/

NOTA:Enelcasodequeelmotorest_caliente,aseg0resedequela

palancadelahogadorseencuentreenlaposici6n"Enmarcha"("Run").

IMPORTANTE:Antesdeporterenmarchalalimpiadoraa presi6n,

asegOresedeIlevargalasdeprotecci6nadecuadas.

ADVERTENCIA

Riesgo de lesiones oculares.

- El agua rociada puede salpicar o propulsar objetos.

• Utilice siempre gafas de protecciOn cuando utilice este equipo o si se

encuentra eerca de donde se esterutilizando.

• Antes de poner en marcha la limpiadora a presi6n, aseg0rese de Ilevar

gafas de protecci6n adecuadas.

• Utilice SIEMPRElas gafas de seguridad apropiadas.

11. Cuandoarranqueel motor,col6queseenlaposici6nquese

recomiendaacontinuaciOn.Sujetela manijay haleligeramente

la manijadelarranquehastaquesientaciertaresistencia.

Despu_sh_.lelarApidamente.

ADVERTEHCIA

Elretroceso(replieguerApido)delcabledelarrancador

puede producir lesiones. El retroceso impedir_ que el

_I!_ usuario suelte el cable a tiempoy tirarA de su mano y

brazohaciael motor.

Comoresultado,podrianproducirsefracturas,

contusioneso esguinces.

•NUNCAtire del cable del arrancador sin eliminar previamente la presiOn

de la pistola rociadora.

•Cuando arranque el motor, tire lentamente del cable hastasentir una

resistencia y, a continuaci6n, tire r_ipidamentede _1para evitar su

retroceso.

•Despu6s de cada intento de arranque, cuando el motor no consiga

arrancar, apunte con la pistola rociadora hacia una direcci6n segura,

pulse el botOnrojo y apriete el gatillo para descargar la presiOn.

•Sujete firmemente la pistola rociadora con ambas manos cuando

aplique un rociado a alta presiOn para evitar lesiones cuando se

produzca el retroceso de la pistol&

12. Jale la cuerda dearranquelentamente. NOpermita que la cuerda

regresebruscamenteen contra del arrancador.

13. Cuandoarranque el motor, mueva lentamente la palancadel

ahogadora la posici6n "En marcha" ("Run"). Si el motor falla,

mueva la palancaa la posici6n "Ahogado" ("Cheke"),y despu_s

a la posici6n "En marcha" ("Run").

14. Despu_sdecada intento de arranque,cuando el motor no

consiga arrancar,apunte con la pistola rociadora haciauna

direcciOnsegura, pulse el botOnrojo y apriete el gatillo para

descargarla presiOn.Muevala palancadel ahogadora la

posici6n "Ahogado" ("Cheke"),y repitelos pasos 11 por 13.

15. Si el motor noarranca despu_sde 6 tirones, muevala palanca

del ahogador a la posiciOn"En marcha" ("Run"),y repite los

pasos 11 por 13.

ADVERTENCIA

El chorro de agua a alta presi6n que este equipo

produce,puedeatravesar la piely los tejidos

_ ubcut_.neos, provocando lesiones de gravedad que

)odrian dar lugar a la amputaci6n de un miembro.

La pistola rociadora contiene agua a alta presi6n incluso

con el motor parado y el agua desconectada, que puede

causar la herida.

•1/o permita en ning0n momento que NINOS operen la m_quina

limpiadora a presi6n.

•Mantenga conectada la manguera a la m_iquinao a la pistola de rociado

cuando el sistema est_ presurizado.

•NUNCA apunte la pistola a la gente, animales o plantas.

•1/Ofije la pistola rociadora en la posici6n abierta.

•1/Oabandone la pistola rociadora cuando la m_quina est_ en

funcionamiento.

•NUNCA utilice una pistola rociadora cuyo seguro o protecciOn para el

gatillo no est6 en perfecto estado de funcionamiento.

•AsegOreseen todo momento de conectar correctamente la pistola

rociadora, las boquillas y los accesorios.

42

ADVERTEHCIA

s_ Elcontacto con la zona del silenciador puede producir

quemaduras graves.

Los gasesy el calor de escapepueden inflamar los

_ ateriales combustibles y las estructuras o dafiar el

depOsitode combustible y provocar un incendio.

•NO toque las superficies calientes y EVlTE los gases del escape a alta

ternperatura.

•Perrnita que el equipo se enfrie antes de tocarlo.

•Deje un espacio rninirno de 152 crn (5 pies) alrededor del lirnpiadora a

presi6n, incluida la parte superior.

•El C6digo de Norrnativa Federal (CFR,Titulo 36: Parques, Bosquesy

Propiedad P_blica) obliga a instalar una pantalla apagachispas en los

equipos con motor de cornbusti6n interne y a rnantenerla en buenas

condiciones de funcionarniento, conforrne a la norrna 5100-1C (o

posterior) del Servicio Forestalde la USDA. Enel Estado deCalifornia.

la leyexige el use de una pantalla apagachispas (Secci6n 4442 del

C6digo de Recursos Pt_blicosde California). En otros estados puede

haber leyes sirnilares en vigor.

NOTA:SiempremantengalacontroldevAIvuladeregulaci6nenel

"R_pide"("Fast")posicionecu_.ndooperarla limpiadoraa presi6n.

C_mo Detener su Limpiadora aPreside

1. Suelte el gatillo de la pistola rociadora y dejefuncionar el

motor al ralenti durante dos minutes.

2. Mueva el acelerador a la posici6n "Slew" (Lento), y luego a la

posici6n "Step" (Parada).

ADVEBTENCIA

jEI motor podria petardear, incendiarse o dafiarse.

,, NOcoloquela palancaestranguladoraen laposici6n"Choke"paraparar

el motor.

3. Apunte SIEMPREcon la pistola rociadora hacia una direcci6n

segura, pulse el bot6n rojo y apriete el gatillo para descargar el

aguaa alta presiOnrestante.

IMPOBTANTE:La pistola rociadora contiene aguaa alta presi6n

incluso con el motor paradey el agua desconectada.

ADVEBTEHCIA

El chorro deagua a alta presiOnque este equipo

produce, puedeatravesar la piel y los tejidos

:_ subcut_.neos,provocando lesiones de gravedad que

podrian dar lugar a la amputaci6n de un miembro.

Lapistola rociadoracontieneaguaa alta presi6nincluso

con el motor paradey el agua desconectada,que puede

causarla herida.

•Mantengaconectadalarnangueraa larn_quinao a la pistoladerociado

cuandoel sisternaest6presurizado.

•SlEMPREquepareel motor,apuntecon la pistolarociadorahaciauna

direcciOnsegura,pulseel botOnrojoy aprieteel gatillo paradescargar

la presiOn.

UtilizatiOn de Ja Bandeja de Accesorios

La unidad dispone de una bandeja de accesorios con

compartimentos para guardar la pistola rociadora, el prolongador de

la punta de rociado y las puntas de rociado de conexi6n r_.pida.La

parte delantera de la bandejatambi_n incluye un gancho para

sujetar la manguera dealta presi6n.

NOTA:El orificio adicional de la bandejapermite guardar un cepillo.

La pinzaadicional de la bandeja permite guardar una boquilla turbo.

La limpiadora a presiOnNOincluye el cepillo ni la boquilla turbo

Puedeadquirir estos elementos come accesorios opcionales.

1. Paseel prolongador de la boquilla per el orificio de la bandeja

de accesorios segSn se indic&

2. Coloque la pistola rociadora enel orificio situado a la derecha

de la bandeja de accesorios.

3. Inserte las boquillas de colores y el resto de los accesorios en

los espacios correspondientes de la bandejade accesorios.

4. Cuelgue la manguera de alta presi6n del gancho situado en la

parte delantera de la bandejade accesorios, come se muestra.

C6mo usar ias puntas de retie

La conexi6n r_tpidade la extensi6n para boquillas le permite usar

quatro puntas de rode diferentes. Siempre que est_ activado el

seguro del gatillo de la pistola rociadora, se pueden cambiar las

puntas de rociado con la limpiadora a presi6n en funcionamiento.

Laspuntas de rocio tienen diferentes patrones de rociado come se

ilustra a continuaci6n.

, ADVEBTENCIA

El chorro de agua a alta presi6n que este equipo

_ roduce, puede atravesar la piel y los tejidos

subcutAneos,provocando lesiones de gravedad que

_odriandar lugar a la amputaciOnde un miembro.

•NUNCAintercarnbiepuntasde rociosin haberaseguradoelcerrojode

seguridaddel gatillo.

•NOtuerzapuntasderocio alrociar.

Para cambiar Jaspuntastie recie:

1. Desplacehacia atrAs el anillo del conector rApidoy tire de las

puntas de rocio. Guardelas puntas de rocio en el soporte de la

prolongador de la boquilla.

43

2. Seleccione la punta de rociado deseada:

La Presi6nBaja

Negra

Usadapara aplicar

detergentes

La Presi6n AIta

400 Blanca 150Amarilla

2550 PSI 2800 PSI

2.3 GPM 2.7 GPM

0° Roja

3100 PSI

2.8 GPM

•Para un enjuagado suave (baja presi6n y mayor caudal),

para una limpieza suave de coches/camiones, barcos,

RVs, muebles de jardin, cortac_spedes, etc., seleccione la

punta de rociado blanca de40°.

. Para un enjuagado general (media presi6n y medio

caudal), id6neo para la mayoria de las limpiezas, como

revestimientos exteriores, patios de ladrillo, suelos de

madera, entradas, aceras, suelos de garaje, etc.,

seleccione la punta de rociado amarilla de 15°.

•Para un enjuagado de m_.ximapotencia (alta presi6n y

bajo caudal), para superficies rebeldes o dedificil acceso,

como superficies de plantasaltas, eliminaci6n de pintura,

manchas de aceite, eliminaci6n de 6xido u otras

sustancias dificiles (alquitr_.n,resina,grasa, cera, etc.),

seleccionela punta de rociado roja de 0°.

. Paraaplicar productos detergentes o limpiadores

especificos que ayuden a descomponer la suciedad

rebelde en distintas superficies, seleccione la punta de

rociado de detergente negra.

Desplace haciaatr_s el anillo, inserte la nueva punta de rociado

y suelte el anillo. Tire de la punta de rociado para comprobar

que est,. bien montada.

Usoinclina

°Para unalimpieza m_s efectiva, mantenga la boquilla de rociado

de 20 a 61 cm (8 a 24 pulgadas) de la superficie de limpieza.

. Si coloca la boquilla de rociado demasiado cerca podria dafiar

la superficie, especialmente cuando est6 usando el modo de

alta presi6n.

* NO coloque la boquilla a menos de 15 cm (6 pulgadas) cuando

est6 limpiando Ilantas.

SISTEMADE INYECCI6N"2 EN 1"

,_PRECAUCI6H

Los productos quimicos pueden provocar lesiones de gravedad

/y/o da_os materiales.

NUNCAutiliceliquidosc_usticoscon la limpiadoraa presi6n.

UseEXCLUSIVAMENTEdetergenteso jabonesespecialesparala

limpiadoraa presi6n.Sigatodaslas instruccionesdelfabricante.

Limpieza y apiicaci6n de detergente con ei

sistema de inyecci6n Project Pro®PerfectiVlixTM

Si_laestospasospara apiicar detergentesin

diiuir conel sistema de inyecci6n azul

PerfectMix'_':

1. Revise el uso de la puntas de rocio.

2. Conecte la manguerade inyecci6n

PerfectMixT''a la bombay a la botella de

concentrado PerfectMix".

3. AsegQresede que est_ instalada la boquilla de jab6n en abanico

(negra).

NOTA:No se puede aplicar detergente con las boquillas de alta -

presi6n (blanca, amarilla o roja).

4. Aseg_rese de que la manguera del jardin est_ conectada a la

entrada deagua. Compruebe que la manguera de alta presi6n

est_ conectada a la pistola rociadora y a la bomba.Abra la

alimentaci6n de agua.

AVIS0

Usted deber_ conectar todas las mangueras antes de darle

arranque al motor.

Arrancarel motorsintenertodaslas manguerasconectadasy sinel

suministrodeaguaABIERTO(ON)causar_eldaiiodela bomba.

Eldaiio a lalimpiadoraa presi6n,resultadodela desatenci6naesta

precauci6n,no ser_cubiertopor lagarantia.

5. Marcha el motor siguiendo las instrucciones de la secciOn

C6mo poner en funcionamiento la Iimpiadora a presi6n.

6. Aplique el detergente sobre la superficie seca,comenzando en

la parte inferior del _.reay dirigi6ndose haciaarriba, utilizando

movimientos largos, parejos y superpuestos.

7. Permita que el detergente "penetre" de 3 a 5 minutos antes de

enjuagar.Vuelva a aplicarlo cuando sea necesario para evitar

que la superficie se seque. NOpermita que el detergente se

seque.Si permite que el detergente se seque,la superficie

podria quedarcon manchas.

Limpieza y aplicaci6n de detergente con el

sistema de inyecci6n est_ndar transparente

Siga estospasospara aplicar detergente diiuido con el tubo de

inyecci6n est6ndar transparente:

1. Revise el uso de la puntas de rocio.

2. Conecte la manguerade inyecci6n

transparente a la bomba.

3. Prepare una soluci6n de detergente

adecuadapara el trabajo.

44

4. Introduzcaelextremodelfiitropeque_odeltubodeinyecci6n

transparenteenelcontenedordelasoluci6ndiluida,comose

hadescritoanteriormente.

AVISO

El contacto con el silenciador a alta temperatura puede producir

da_os en el tubo de inyecci6n de detergente.

Ouandocoloqueel filtro enlabotelladeldetergente,coloqueeltubo de

maneraqueno entreen contactoaccidentalmenteconelsilenciador

caliente.

NOTA:AsegOresede que el filtro est_totalmente sumergido en

liquido mientras se aplica la soluci6n.

5. AsegOresede que est_ instalada la boquilla de jab6n en abanico

(negra) o jab6n en chorro.

NOTA: No se puedeaplicar detergente con las puntas de rociado de

alta presi6n (blanca, amarilla o roja).

6. AsegOresede que la mangueradel jardin est_ conectadaa la

entrada de agua. Compruebe que la manguera de alta presi6n

est_ conectada a la pistola rociadora y a la bomba. Abra la

alimentaciOn de agua.

AVISO

Usted deber_,conectar todas las manguerasantes de darle

arranque al motor.

Arrancarel motorsintenertodaslas manguerasconectadasy sin el

suministrodeaguaABIERTO(ON)causar_ieldafiode la bomb&

Eldaiio a lalimpiadoraa presi6n,resultadodela desatenci6naesta

precauciOn,noser_icubiertoporla garantia.

7. Marcha el motor siguiendo las instrucciones de la secci6n

C6moponer en funcionamiento la fimpiadora a presidn.

8. Aplique el detergente sobre la superficie seca, comenzando en

la parte inferior del _.reay dirigi_ndose hacia arriba, utilizando

movimientos largos, parejosy superpuestos.

9. Permita que el detergente "penetre"de 3 a 5 minutos antes de

enjuagar. Vuelva a aplicarlo cuando sea necesario para evitar

que la superficie se seque. NO permita que el detergente se

seque. Si permite que el detergente se seque, la superficie

podria quedar con manchas.

IMPORTANTE:Usteddeber_,lavar el sistema de inyecci6n de

quimicos despu_s de cada uso colocando el filtro en un balde de

agua limpia y haciendo funcionar la m_.quinalimpiadora a presi6n

de 1 a 2 minutos en el modo de bajapresi6n.

Enjuage de la M_quina Limpiadora aPresi6n

1. Retire la puntas de rocio de detergente negra del prolongador

de la boquilla.

2. Seleccionee instale la puntas de rocio de alta presi6n deseada

conforme alas instrucciones de la secci6n C6mo usar el

puntas de rocio.

3. Mantenga la pistola de rociado a una distancia segura del _.rea

que planearociar.

ADVEBTENCiA

EI retroceso de la pistola rociadora puede provocar

caidas.

o

o

Utilicelalimpiadoraa presi6ndesdeunasuperficieestable.

Extremelasprecaucionessi necesitautilizarlalimpiadoraapresi6n

desdeunaescalera,unandamiou otro lugarsimilar.

• Sujetefirmementela pistolarociadoraconambasmanoscuando

apliqueun rociadoaaltapresi6nparaevitarlesionescuandose

produzcael retrocesodela pistola.

4. Aplique un rociado de alta presi6n a una peque_azona y luego

compruebe si se ha producido algL_ntipo de da_o. Si no

aprecia da_os, continue en el paso 5.

5. Comience en la parte superior del _.reaqueva a enjuagar,

dirigi_ndose haciaabajo con los mismos movimientos

superpuestos que utiliz6 para la limpieza.

Limpieza del Tube de Inyecci6n de Detergente

Si us6 el tubo, debe lavarlo con agua limpia antes de parar el motor.

1. Coloque el filtro y la inyecciOnde detergente en un balde Ileno

de agualimpia.

2. Quite la boquilla de alta presi6n del prolongador de la boquilla.

3. Seleccionee instale la boquilla de jab6n en abanico (negra) o

jabOnen chorro (morada) siguiendo las instrucciones de la

secci6n C6mo Usar las Puntas de Rocio.

4. Lave de 1 a 2 minutos.

5. Pareel motor siguiendo las instrucciones de la secci6n Cdmo

detener su Iimpiadora a presidn y cierre la entrada de agua.

6. SIEMPREapunte la pistola rociador hacia una direcci6n

segura, optima el botOnrojo y apriete el gatillo de la pistola

rociadora para liberar la presi6n.

ADVEBTENCiA

El chorro de agua a alta presi6n que este equipo

produce, puedeatravesar la piel y los tejidos

_ ubcut_.neos,provocando lesiones de gravedad que

)odrian dar lugar a la amputaciOnde un miembro.

Lapistola rociadoracontieneaguaa alta presi6nincluso

con el motor paradoy el agua desconectada,quepuede

causarla herida.

• Mantengaconectadalamangueraa lam_iquinao a lapistoladerociado

cuandoel sistemaest6presurizado.

•SIEMPREquepareel motor,apuntecon la pistolarociadorahaciauna

direcci6nsegura,pulseel botOnrojoy aprieteel gatilloparadescargar

la presiOn.

llVIPORTANTE:La pistola rociadora contiene agua a alta presi6n

incluso cuando el motor est_apagadoy el tubo de agua est_

desconectado.

Sistema de Enfriamiento Autom_tico

(AlivioT6rmico)

Elagua que circula dentro de la bomba puede alcanzartemperaturas

entre los 125°-155°F si hacefuncionar el motor de su mAquina

limpiadora a presi6n de 3 a 5 minutos sin oprimir el gatillo de la

pistola de rociado. El sistema deenfriamiento autom_tico se activa a

estatemperatura y enfria la bomba descargando agua caliente en el

piso, evitando asi el da_o interno de la bomba.

45

JNFORMACI6HTECHJCASOBREELMOTOR

El motor es de uno cilindros, dev_lvulas en cabeza (OHV),

refrigerado por aire y de baja emisi6n.

Enel Estado de California, los motores de la serie 120000 han

obtenido la cdtificaci6n del California Air Resources Board (Consejo

de recursos de aire de California) de cumplimiento de la normativa

sobre emisiones durante 125 floras. Esta certificaci6n no supone

para el comprador, el propietario o el usuario ninguna garantia

adicional en Io relativo al rendimiento y a la vida t]til del motor. Las

garantias del motor atafien exclusivamente al producto y alas

emisiones que se declaran en este manual.

Potencia Nominal

El valor de potencia bruta de cada modelo de motor de gasolina se

indica enla etiqueta conforme a los requisitos del c6digo J1940

(Procedimiento de valoraci6n de potencia y par de pequefios

motores) de la SAE (Society of Automotive Engineers, Sociedad de

ingenieros de automoci6n). Los valores nominales se han obtenido

y corregido conforme al c6digo SAEJ1995 (Revisi6n 2002-05). Los

valores de par se obtienen a 3060 rpm, y los valores de potencia, a

3600 rpm. La potencia bruta real del motor ser_.inferior y

depender_.,entre otros factores, de las condiciones ambientales de

uso y de las variaciones entre distintos motores del mismo modelo.

Dada la amplia variedad de productos que utilizan nuestros motores

y la multitud de factores ambientales que pueden afectar a su

funcionamiento, es posible que el motor de gasolina no desarrolle

toda su potencia bruta nominal en determinados equipos (potencia

real "in situ"). Esta diferencia se debe, entre otros, a los siguientes

factores: accesorios (filtro deaire, escape,carga, refrigeraciOn,

carburador, bomba de combustible, etc.), limitaciones de la

aplicaciOn,condiciones ambientales de uso (temperatura, humedad,

altitud) y variaciones entre distintos motores de un mismo modelo.

Briggs & Stratton podrg,sustituir el motor de esta serie por otro de

mayor potencia nominal en caso de limitaciones de fabricaci6n o

capacidad.

Esta limpiadora a presi6n est_ clasificada conforme a la norma

PWI01 (comprobaci6n y clasificaci6n de rendimiento de

limpiadoras a presi6n) de la Asociaci6n de fabricantes de bombas a

presi6n (Pressure Washer Manufacture Association, PWMA).

ESPECIFICACIONESDELPRODUCTO

Especificaciones de JaM_quina Limpiadora a

Presi6n

Presi6n desalida m_.xima ......................... 3,100 PSI

Caudal m_.ximo.................................. 2.8 GPM

Mezclade quimicos .................. Usesegt]n instrucciones

Temperatura del suministro

deagua ............................ Queno excedalos IO0°F

Especificaciones del Motor

Di_.metrode camisa .................. 68 mm (2,672 pulgadas)

Carrera ............................ 56 mm (2,204 pulgadas)

Desplazamiento ...................... 206 cc (12,48 pulgadas)

Bujia

Tipo de re6stato: ................. Briggs & Stratton 491055S

Tipo de larga devida de platino: ....... Briggs & Stratton 5066D

Calibrar Separaci6na: ............. 0.030 pulgadas (0.76 ram)

Entrehierro del inducido: ....................... 0,25-0,36 mm

(0,010-0,014

pulgadas)

Holgura de la v_.lvulacon muelles de v_.lvulainstalados y pist6n de

6 mm (0,25 pulgadas) pasado el punto muerto superior (comprobar

con el motor enfrio)

Admisi6n ............... 0,10-0,15 mm (0,004-0,006 pulgadas)

Escape ................. 0,23-0,28 mm (0,009-0,011 pulgadas)

Capacidad de Gasolina .......................... 1.6 Cuartos

Capacidad deAceite ...................... 0.6 litros (20 onzas)

NOTA:Para un mejor funcionamiento, la carga de potencia no debe

superar el 85% de la potencia nominal. La potencia del motor se

reducirAun 3,5% por cada 300 metros (1.000 pies) de altitud y un

1% por cada5,6 °C (10 °F) a partir de 25 °C (77 °C). FuncionarA

satisfactoriamente en un _.ngulode hasta 15°.

46

RECOMENDACIOHESGENERALES

Siga los intervalos de horas o de calendario, los que sucedan

antes. Si opera en condiciones adversas (se_aladas mAs

abajo) es necesario un mantenimiento mAs frecuente.

,, Cambie el aceite del motor

• Revise/limpie el filtro de la entrada de agua1

• Revise la manguera de alta presi6n

• Revise la manguera del detergente

• Revise la pistola aspersora y verifique que no haya

fugas en el ensamblaje

•Limpie los residuos

• Compruebe el nivel de aceite

• Mantenimiento del filtro de aire2

• Cambie el aceite del motod

• Servicio al sistema de la bujia

:: i i _i i i

• Servicio a la bujia

• Limpie el sistema de refrigeraci6n 2

Limpiar si est_ obstruido. Remplazar si est_ perforado o roto.

2 Servicio rn_s a menudo bajo condiciones de suciedad o polvo.

Recomendaciones generaJes

Elmantenimientoperi6dicomejorarAelrendimientoy prolongar_tla

vidaOtildellimpiadoraa presi6n.Si necesitaasistencia,consulte

con undistribuidordeSearso conotro distribuidorcualificado.

Lagarantiadelam_quinalimpiadoraa presi6nNOcubrelos

elementosquehansidosujetosaabusoo negligenciaporparledel

operador.ParahacervAlidalacoberLuratotaldelagarantia,el

operadordeber_,mantenerlalavadoradepresi6ntaly comoseindica

enelmanual,incluyendosuadecuadoalmacenamiento,comose

describeenlasecci6nAlmacenamientoenelInviemoy

Almacenamientoprolongado.

NOTA:Unavezala_o,usteddeberAlimpiaro remplazarla bujiay el

filtro deaire.Unabujianuevay unfiltro deairelimpio garantizan

unamezcladecombustible-aireadecuaday leayudaa su motora

funcionarmejory atener unavida Otilm_sprolongada.

Romba de Aceite

NOrealice ninguna operaci6n de mantenimiento con el aceite de la

bomba. La bomba se suministra prelubricada y sellada en fAbrica,y

no requiere lubricaci6n adicional durante su vida Otil.

Control de Emisiones

C.alq.ier establecimientooindividuoespecializadoen la

reparaci6nde motores q.e no sean de automoci6n puede

encargarsedel mantenimiento, la sustit.ci6n y la reparaci6n de

los dispositivosy sistemas de controlde emisiones.Noobstante,

para realizarla revisi6n gratuita de control de emisiones, deber_

acudir a un distribuidor autorizado por elfabricante. V_ase Garantfa

de emisiones.

Antes de Cada Use

1. Reviseel nivel de aceite del motor.

2. Limpie los residuos.

3. Revisesi existen da_os en el colador de la entrada de agua.

4. Revisesi existen da_os en el dep6sito de limpieza.

5. Revisesi existen fugas en el conjunto de la extensi6n para

boquillas y pistola.

6. Elimine el aire y los contaminantes de la bomb&

MANTENIMIEHTODE LA MAQUIHA

LAVADORAA PRESION

LimpieJosResiduos

Limpie a diario, o antes decada uso, los residuos acumulados en el

limpiadora a presiOn.Mantenga limpias las conexiones, los muelles

y los mandos. Limpie todo resto de combustible dela zona que

rodea al silenciador y de detrAsdel mismo. Inspeccione las ranuras

paraaire de enfriamiento y la aperLuradel limpiadora a presiOn.

EstasaperLurasdeberAnmantenerselimpias y despejadas.

Mantenga limpios los componentes del limpiadora a presiOnpara

reducir el riesgo de sobrecalentamiento e igniciOn de los residuos

acumulados.

•Utilice un trapo h_medo para limpiar las superficies exteriores.

.Puede usar un cepillo de cerdas suaves para retirar la suciedad

endurecida,aceite, etc.

iAVlSO

El tratamiento inadecuado d_ _ora a presi6n puede da_arlo

acorLarsu vida productiva.

LNOinsertecualquierobjetoa travdsdelasranurasdeenfriarniento.

.Puede usar una m_quina aspiradora paraeliminar suciedady

residuos sueltos.

Revisey LimpieeJCoJadorde Entrada

Examineel colador de entrada de la manguera dejardin. Limpielo si

est,.tapado o remplacelo si est_ roto.

47

Chequee el Tube de Sif_n del Detergente 3.

Examineel filtro en el tubo del deteroentey limpielosi se encuentra

sucio. Eltubo deberia quedarapretado en la pieza. Examineel tubo 4.

para ver si existe cualquier tipo de ooteo o est_ roto. Reemplaceel

filtro o el tubo si alouno de ellos se encuentra da_ado.

ADVERTENCIA

El chorro deagua a alta presiOnque este equipo

_ roduce, puedeatravesar la piel y los tejidos

subcutAneos, provocando lesiones de gravedad que

podrian dar lugar a la amputaciOnde un miembro.

•NUNCAreparela manguerade altapresi6n.Remplacela,

• Remplacelaconunamangueraquecumplaconlacapacidadminimade

presi6ndesu m_quinalimpiadoraa presi6n.

Revise la Manguera de Alta Presi_n

Las mangueras de alta presi6n pueden desarrollar fugas debido al

desgaste, dobleces o abuso. Revisela manguera antes de cada uso.

Revise si existen cortes, fugas, abrasiones, levantamiento de la

cubierta, da_o o movimiento de los acoplamientos. Si existe

cualquiera de estas condiciones, remplace la manguera

inmediatamente.

Revise la Pistola y la ExtensiOn para Roquiflas

Examinela conexi6n de la manguera con la pistola rociadora y

asegt_resedeque es correcta. Pruebe el gatillo pulsando el bot6n

rojo y aseg[iresede que el gatillo retrocede a su sitio al soltarlo. No

deberia poder apretar el gatillo sin pulsar primero el bot6n rojo.

Cambie inmediatamente la pistola rociadora si falla cualquiera de

estas pruebas.

Mantenimiento de la Roquilla

Si siente una sensaciOn pulsante al momento de apretar el gatillo de

la pistola rociadora, puede que sea causadapor la presiOnexcesiva

en la bomba. La causa principal de la presi6n excesivaen la bomba

es cuando la boquilla se encuentra atascadao tapada con materiales

extra_os, tales como tierra, etc. Para corregir el problema, limpie

inmediatamente la boquilla siga las instrucciones siguientes:

1. Apague el motor y apague el suministro de agua.

2. Apunte SIEMPREcon la pistola rociadora hacia una direcci6n

segura, pulse el botOn rojo y apriete el gatillo para descargar el

aguaa alta presiOnrestante.

ADVERTEHCIA

El chorro deagua a alta presiOnque este equipo

produce, puedeatravesar la piel y los tejidos

_ ubcut_.neos,provocando lesiones de gravedad que

podrtan dar lugar a la amputaci6n de un miembro.

Lapistola rociadoracontieneaguaa alta presi6nincluso

con el motor paradoy el agua desconectada,que puede

causarla herida.

• Mantengaconectadalamangueraa lam_iquinao a la pistoladerociado

cuandoel sistemaest6presurizado.

•SlEMPREquepareel motor,apuntecon la pistolarociadorahaciauna

direcci6nsegura,pulseel bot6nrojoy aprieteel gatillo paradescargar

la presi6n.

5.

6.

Remuevala punta de rocio del extremo de la extensi6n de la

boquilla.

Useel peque_o sujeta papeles para liberar cualquier material

extra_o que est_ tapando la boquilla (A).

Retire la extensi6n para boquillas de la pistola.

Usando una manguera de jardin, remueva cualquier desecho

adicional, poniendo agua en la extensi6n de la boquilla. Haga

_sto de 30 a 60 segundos.

7. Instale de nuevo la boquilla en la extensi6n.

8. Conecte de nuevo la extensi6n de la boquilla a la pistola

rociadora.

9. AsegRresede que la manguera del jardin estAconectada a la

entrada deagua. Compruebe que la manguera de alta presi6n

estAconectadaa la pistola rociadora y a la bomba.Abra la

alimentaci6n de agua.

10. Ponga en marcha el motor siguiendo las instrucciones de la

secciOnC6moponer en funcionamiento la Iimpiadora a

presi6n.

11. Pruebeel limpiadora a presi6n al hacerfuncionar con cada una

de las boquillas de conexiones r_.pidasqueviene con el

limpiadora a presi6n.

Mantenimiento de los AniHos 'O'

Compre una O-Juego de Reparaci6n deAnillo en sus Sears locales

o Ilamando1-808-4-MY-IqOME(46g-4663) o en linea en

www.sears.com. No se incluye con la arandela de la presi6n. Este

juego incluye los anillos del reemplazoO, arandela de caucho y filtro

de cala de agua. Re%rase a la hoja de la instrucci6n proporcionada

en el juego para atender a su unidad'los anillos de s O.

ADVERTEHCIA

El chorro deagua a alta presiOnque este equipo

_ roduce, puedeatravesar la piel y los tejidossubcut_.neos,provocando lesiones de gravedad que

)odrian dar lugar a la amputaci6n de un miembro.

• NUNCAreparaci6nquesalelasconexionesconselladordecualquier

tipo.Reemplaceelanillo '0' o elsello.

48

MANTENIMIENTODELMOTOR

ADVERTENCIA

_'_ Chispear involuntario puedetener como resultado el

¢ fuego o el golpe el_ctrico.

CUANDOAJUSTE0 HAGAREPARACIONESASU M._,QUINA

LIMPIADORAAPRESION

•Siernpredesconecteelalarnbredela bujiay col6quelodondeno pueda

entrarencontactoconlabujia.

CUANDOPRUEBELA BUJiADEL MOTOR

• Utiliceun comprobadordebujiashomologado.

• NOcompruebalachispasin labujiainstalada.

Aceite

Recomendacienes sobreel aceite

Paraobtener el mejor rendimiento, recomendarnos utilizar aceites

certificados con garantia Briggs & Stratton. Tambi_n se pueden

utilizar otros aceites detergentes de alta calidad con clasificaciOnde

servicio SF, SG,SH, SJ o superior. NOutilice aditivos especiales.

Las temperaturas exteriores determinan laviscosidad adecuadadel

aceite para el motor. Utilice el cuadro paraseleccionar la mejor

viscosidad para el intervalo de temperatura exterior previsto.

!'i!i¸¸o¸¸•, iI , o,

* Pordebajode4 °C(40°F),el uso deaceiteSAE30 provocar_

dificultadesdearranque.

** Porencimade27 °C(80°F)el usodeaceite10W30puede

aumentarel consumodeaceite.Compruebeel niveldeaceite

con mayorfrecuencia.

Q OTA:Todoaceitesint_ticoquecumplalas

especificacionesILSACGF-2,con marcadecertificaci6n

APIy consimbolodeservicioAPI(se muestraala

izquierda)con"SJ/CFENERGYCONSERVING"o superior

es unaceiteaceptableatodaslas temperaturas.Elusode

aceitesint_ticonoalteralos intervalosdecambiodeaceite

indicados.

Comprobaci6ndel nivel do aceite

Cornpruebeel nivel de aceite antes de cada uso o cada8 horas de

funcionamiento, como minimo. Rellenesi es necesario.

1. Coloqueel limpiadora a presi6n sobre una superficie nivelada.

2. Quite el tap6n de Ilenado de aceitey limpielo con un trapo.

3. Compruebeque el aceite Ilega hasta el punto de

desbordamiento en el orificio de Ilenado.

4. Instale el tap6n de Ilenadode aceite, apriete firmemente.

Adici6. de Aceite deJMotor

1. Coloqueel limpiadora a presi6n sobre una superficie nivelada.

2. Compruebeel nivel de aceite tal como se indica en la secci6n

ComprobaciSn del nivel de aceite.

3. Si es necesario, vierta lentamente aceite por el orificio de

Ilenado hasta el punto de desbordamiento en el tap6n de

Ilenado deaceite.

4. Instale el tap6n de Ilenadode aceite, apriete firmemente.

Cambiode Aceito del Motor

Carnbie el aceite despu_s de las primeras 5 horas de operaci6n.

Cambie el aceite cada 50 horas de ese momento en adelante. Si est,.

utilizando su generador bajo condiciones de extrema suciedad o

polvo, o en un clima demasiadocaliente, haga el cambio de aceite

m_.sfrecuentemente.

AVlSO

Eviteel contacto prolongado o repetido de piel con aceite usado

de motor.

Elaceiteusadodel motor hasido mostradoal cancerdelapielde la

causaen ciertosanimalesdel laboratorio.

Completamentelavadoexpuso_reasconeljabOny el agua.

MANTENERFUERADELALCANCEDE LOSNINOS.NO

CONTAMINE.CONSERVELOS RECURSOS.DEPOSITEEL

ACEITEUSADOENUN PUNTODERECOGIDA.

Cambieel aceitec.andoel motoreigaeetandocaiientedeepu_s

dehaherf.ncionade:

1. AsegL]resedequelaunidadest_en unasuperficieplana.

2. Desconecteelcabledela bujiadeestay col6quelodondeno

puedaentrarencontactoconla bujia.

3. Limpielazonadealrededordeltap6ndevaciadodeaceite(A),

situadoenla basedel motor,alotro ladodelcarburador.

4. Quite el tapOnde Ilenadode aceite y vacie todo el aceite en un

recipiente adecuado.

5. Vuelva a colocar el tapOn de vaciado y apri_telo bien. Quite el

tapOnde Ilenado de aceite.

6. Vierta lentamente unos 0,6 litros (20 onzas) deaceite por el

orificio de Ilenado (B) hasta el punto de desbordamiento (C).

7. Vuelva a colocar el tap6n de Ilenado de aceite. Apri_telo

firmemente a mano.

8. Limpie los residuos de aceite.

49

Servicio del Depurador de Aire

Su motor no funcionar_ adecuadamentey puede dafiarse si usted Io

hace funcionar con un depurador de aire sucio.

Suministre servicio al depurador de aire una vez cada 25 horas de

operaci6n o una vez por afio, Io que suceda primero. Suministre

servicio m_.sfrecuentemente sila unidad funciona bajo condiciones

de mucha suciedad o polvo. Los repuestos se encuentran

disponibles en su centro de servicio localSears.

Para dar servicio al tiltre de aire, eiga los pasee que se detallan a

continuaci6n:

1. Aflojeeltornillo (A)y quite lacubierta(B).

2,

3.

4.

5.

6.

Remuevacuidadosamente el cartucho (C).

Para limpiar el cartucho, golpee ligeramente su costado de

papel plegado sobre una superificie firme.

Reinstale el juego de cartucho nuevo o limpio debajo de la

cubierta.

Inserte las lengiJetas(D) de la cubierta en las ranuras que se

encuentran en el fondo de la base (E).

Coloquela cubierta en su lugar y apriete el tornillo firmemente

a la base.

NOTA: Ustedpuede comprar los elementos del filtro de aire nuevos

Ilamando al 1-8OO-4-MY-HOME(46g-4663).

Bemplace la Bujia

Remplacela bujiaanualmenteo cada100 horasde operaci6n.

1. Limpie el _reaalrededor de la bujia y retirela.

2. Retire y revise la bujia.

3. Cambie la bujia si los electrodos est_n picados o quemados o

si la porcelana est_ agrietada. Utilice la bujia de repuesto

recomendada.Consulte Especificaciones.

4. Revise la separaci6n del electrodo con un calibrador de

alambre y ajuste la separaci6n a 0.030 pulgadas (0.76 mm), si

es necesario.

Serviciodel Apagachispas

El motor desu unidad no viene equipado de f_.bricacon un

apagachispas. En ciertas _reas,es ilegal operar motores que no

tengan apagachispas. Revise las leyes y regulaciones locales. Si

necesitaapagachispas, Io puede comprar en su centro de servicio

Searsm_.scercano. Paraobtener el nOmerode parte Ilame al

1-806-4-1VlY-HOIVIE(469-4663).

DeberAsuministrarle servicio al apagachispas cada 50 horas para

conservarlo en buenascondiciones de funcionamiento.

Si el motor haestado funcionando, el silenciador estar_tbastante

caliente. Dejeque el silenciador se enfrie para poder darle servicio al

apagachispas.

ADVERTENCiA

s_ El contacto con la zona del silenciador puede producir

quemaduras graves.

Los gasesy el calor de escape pueden inflamar los

_ ateriales combustibles y las estructuras o dafiar el

dep6sito de combustible y provocar un incendio.

®

e

e

®

NOtoque las superficies calientes y EVITElos gases del escape a alta

temperatura.

Permita que el equipo se enfrie antes de tocarlo.

Deje un espacio minimo de 152 cm (5 pies) alrededor del limpiadora a

presi6n, incluida la parte superior.

El C6digo de Normativa Federal (CFR,Titulo 36: Parques, Bosquesy

Propiedad P_blica) obliga a instalar una pantalla apagachispas en los

equipos con motor de eombusti6n interno y a mantenerla en buenas

condiciones de funcionamiento, conforme a la norma 5100-1C (o

posterior) del Servicio Forestalde la USDA. En el Estado de California,

la leyexige el uso de una pantalla apagachispas (Secci6n 4442 del

C6digo de Recursos P_blicos de California). En otros estados puede

haber leyes similares en vigor.

•Retire la pantalla del apagachispas para limpieza e inspecci6n.

Remplacela pantalla siestA dafiada.

Sistemade Refrigeraci nde Aire

Con el tiempo, se pueden acumular residuos en las aletas de

refrigeraci6n del cilindro y pasarinadvertidos mientras no se

desmonte parcialmente el motor. Recomendamos que encargue la

limpieza del sistema de refrigeraci6n a un distribuidor autorizado de

servicio Sears siguiendo los intervalos recomendados (consulte la

secci6n Calendario de Mantenimiento). Esigualmente importante

que no se acumulen residuos en el motor. Consulte la secci6n

Limpie los Residuos.

5. Instale la bujia y aprietela firmemente.

NOTA: Puedeadquirir nuevos bujia al nOmerotelef6nico

1-868-4-1ViY-HOME(469-4663).

5O

DESPUESDECADAU$O

No deber_,haber agua en la unidad por largos periodos de tiempo.

Los sedimentos de minerales se pueden depositar en partes de la

bombay "congelar" su funcionamiento. Lleve a cabo estos

procedimientos despu6s decada uso:

1. Pareel motor, cierre laalimentaci6n deagua,apuntecon la

pistola rociadora haciauna direcciOnsegura,pulseel bot6n rojo y

aprieteel gatillo paradescargarla presi6n. Dejeenfriar el motor.

ADVERTENCiA

El chorro deagua a alta presiOnque este equipo

produce, puedeatravesar la piel y los tejidos

:_,g subcut_.neos,provocando lesiones de gravedad que

podrian dar lugar a la amputaci6n de un miembro.

Lapistola rociadoracontieneaguaa alta presi6nincluso

con el motor paradoy el agua desconectada,que puede

causarla herida.

• Mantengaconectadalarnangueraa larn_iquinao a la pistoladerociado

cuandoel sisternaest_presurizado.

• SIEMPREquepareel motor,apunteconla pistolarociadorahaciauna

direcci6nsegura,pulseel botOnrojoy aprieteel gatillo paradescargar

la presi6n.

2. Desconectemanga del fusil del rocio y salida alta de presiOn

en la bomba. DesagLieagua de la manga, del fusil, y de la

extensi6n de boquilla. Use un harapo para quitar la manga.

3. Saquetodos los liquidos de la bomba halando la manija de

retroceso aproximadamente 6 veces. Esto deber_,evacuar la

mayoria del liquido de la bomb&

4. Enrolle la mangueray cu_lguela del gancho situado en el

bandeja deaccesorios.

5. Almacene la unidad en una Arealimpia y seca.

6. Si planeaalmacenar la unidad por m_s de 30 dias, vea la

secci6n Almacenamiento Prolongado en pr6xima p_gina.

ADVERTENCJA

_La gasolina sus son extremadamente

Y vapores

inflamables y explosivos.

El fuego o una explosi6n pueden causar quemaduras

severase inclusive la muerte.

CUANDO ALiViACENE 0GUARDE EL EQUIPO CON COMBUSTIBLE

EN EL TANQUE

•Alrnacene alejado de calderas, estufas, calentadores de agua, secadoras

de ropa u otros aparatos electrodorn_sticos que posean pilotos u otras

fuentes de ignici6n, porque ellos puedenencender los vapores de la

combustible.

ALMACENAMIEHTO PARA INVIERNO Cambiode Aceite

AVISO

Usted deber_,proteger su unidad de las temperaturas de

congelamiento.

si no Io hace,daiiar_iperrnanenternentela bornbayla unidadno podr_

funcionar.

Lagarantiano cubreeldaiiode launidadocasionadoporcongelarniento.

Para protegerla unidad de las temperaturas de congelamiento:

1. Siga los pasos 1-4 en la secci6n previa Despues de CadaUso.

2. Utilice un protector de bomba, disponible en Sears con el

nOmerode cat,logo 6039, para cuidar la bomba. Aqu_l protege

a la unidad contra el congelamiento y lubrica tanto los pistones

como los empaques.

3. Si el protector de bomba no est_ disponible, conecte untramo

de 3 pies de manguera de jardin a la entrada de agua. Vierta

anticongelante RV (anticongelante sin alcohol) en la manguera.

Jale la manila de arranque dos veces. Desconectedespu_s la

manguera de 3 pies.

4. Almacene la unidad en una _rea limpia y seca.

ALMACENAMIENTOPROLONGADO

Si usted no planea usar la m_.quinalimpiadora a presi6n por m_s de

30 dias, deber_preparar el motor para un almacenamiento

prolongado.

Es importante evitar la formaci6n de dep6sitos de goma en las

partes esenciales del sistema del combustible tales como

carburador, filtro del combustible, manguera o tanque del

combustible durante el almacenamiento. Tambi6n, la experiencia

indica que los combustibles con mezclasde alcohol (llamados

gasohol, etanol o metanol) pueden atraer la humedad, Io que Ileva a

la separaci6ny formaci6n de _.cidosdurante el almacenamiento. La

gasolina _cida puede da_ar el sistema del combustible de un motor

durante el almacenamiento.

Proteja el Sistema de Combustible

Aditivopora Combustible:

El combustible puede estar pasado 30 dias despu_s de su

almacenamiento. El combustible pasado provoca la formaciOnde

residuos _.cidosy de carbonilla en el circuito de combustible yen

los componentes b_sicos del carburador. Paramantener el

combustible en buen estado, utilice el estabilizador de combustible

FRESHSTARTTM de Briggs & Stratton en cualquierade sus

variantes: liquido o cartucho concentrado con goteo.

Si se a_ade un estabilizador de combustible conforme alas

instrucciones, no ser_ necesario vaciar el motor de combustible.

Hagafuncionar el motor durante dos minutos para que el

estabilizador circule por todo el circuito de combustible. El motor y

el combustible se pueden almacenar hasta 24 meses.

Si no se ha a_adido un estabilizador de combustible a la gasolina,

deber_,vaciar completamente el motor utilizando un contenedor

homologado. Deje funcionar el motor hasta que se agote el

combustible. Se recomienda utilizar un estabilizador de combustible

en el contenedor de almacenamiento paramantener la gasolina en

buen estado.

Con el motor todavia caliente, drene el aceite de la caja del cigiJe_al.

Vuelva a Ilenarlo con el grado de aceite recomendado. Yea Cambio

deAceite.

Aceite el Di_metro Interior del Cilindro

.Quite la bujia y vierta aproximadamente 15 ml (1/2 onza) de

aceite de motor limpio en el interior del cilindro.

.Coloquela bujia y arranque lentamente para distribuir el aceite.

ProtectiOn de la Bomba

Paraproteger la bomba frente a los da_os que causan los dep6sitos

minerales o la congelaci6n, use PumpSaver, modelo 6039 para

cuidar la bomba. Esto evita los da_os derivados de la congelaci6n y

lubrica los pistones y las juntas.

NOTA:El PumpSaver est_n disponible s61ocomo un accesorio

opcional. NOes incluido con la arandela de la presi6n. Avise el m_.s

cercano servicio autorizado central para comprar PumpSaver.

AViSO

Usted deber_ proteger su unidad de las temperaturas de

congelamiento.

si no Io hace,daiiardpermanentementela bornbay launidadno podrd

funcionar.

Lagarantianocubreeldaiiode launidadocasionadopercongelamiento.

AI uso el PumpSaver, cerciOresela arandelade la presi6n se apaga

y desconecta del agua del suministro. Leay siga todas

instrucciones y las advertencias dadas en el contenedor de

PumpSaver.

Otras sugerencias para el almacenamiento

1. NOguarde combustible de una temporada a otra a menos que

Io hayatratado como se indica en la secci6n Aditivo para

combustible.

2. Reemplacela caneca de gasolina si comienza a oxidarse. El

6xido y/o la suciedad en la gasolina le causar_,problemas.

3. Cubra su unidad con una cubierta de protecci6n adecuadaque

no retenga humedad.

ADVERTENCIA

Las cubiertas paraalrnacenarniento pueden ser

inflamables.

NOcoloqueunacubiertaencirnade unlirnpiadoraa presi6ncaliente.

DejequelaunidadseenfrieIo suficientementeantesde quelecoloque

lacubierta.

4. Almacene la unidad en un _.realimpia y seca.

52

Problema Causa Soluci6n

La bombspresents los siguientes

problemss:no producepresi6n,

produceuna presi6n errada,

traqueteo, p_rdidsde presi6n, bajo

voiumende agua.

Eldetergenlenosemezclacon el

rociado.

1.

2.

3.

4.

5.

6.

7.

8.

9.

El motorfunciona hien cuandono

tiene cargss, pore funciona"mar'

cusndose conectsuns csrgs.

El motornosrranca;oarrancay

funcionareal.

La entrada de agua est,. bloqueada.

Suministro de agua inadecuado.

La manguera de entrada est_ doblada o

presenta fugas.

El colador de la manguera de entrada est_

tapado.

El suministro deagua est,. per encima de

los IO0°F.

La manguera de alta presi6n est_

1.

2.

3.

4.

5.

6.

bloqueada o presenta fugas.

La pistola presenta fugas.

La boquilla est,. obstruida.

Bomba defectuosa.

1. El tube de succi6n de detergente no estd

sumergido.

2. El filtro de qufmicos est_ tapado.

Limpie la entrada.

Proporcione flujo deagua adecuado.

Estire la manguera de entrada, coloque un

parche en la fuga.

Revisey limpie el colador de la manguera de

entrada.

Proporcione suministro de agua m_.sfria.

Retire las obstrucciones de la manguerade

3. Est_ usando la boquilla de alta presi6n.

salida.

7. Remplacela pistola.

8. Limpiela boquilla.

9. P6ngaseencontactoconel centredeservicio

Sears.

Lavelocidad del motor es demasiado lenta.

1. Depurador de aire sucio.

2. Sin gasolina.

3. Gasolina vieja.

4. El alambre de la bujfa no est_ conectadoa

1. Coloqueeltube desucci6ndedetergenteenel

detergente.

2. Limpieo remplaceelfiltro/tubodesucci6nde

detergente.

3. Cambielaboquilladealta presi6nper la

puntasderocio negra.

Muevael controldela vAIvuladeregulaci6na la

posici6nFAST(RAPIDO).Siel motorcontinua

funcionandoreal,p6ngaseencontactocon el

centredeservicioSears.

1. Limpieo remplaceeldepuradordeaire.

2. Lleneeltanquedecombustible.

3. Dreneeltanquedegasolina;116nelocon

combustiblefresco.

4. Conecteelalambrea labujia.

la bujfa.

5. Bujiamala.

6. Aguaenlagasolina.

7. Estrangulaci6n excesiva.

5. Remplacela bujia.

6. Dreneel tanque de gasolina; 116nelocon

combustible fresco.

Abrael cebadorper completey hagagirarel

motor.

8. P6ngaseencontactoconel centredeservicio

Sears.

El motor se apags duranle la Llene el tanque de combustible.

operaci6n.

El motorno tiene fuerza.

8. Mezcladecombustibledemasiadorica.

Singasolina.

Filtrodeairesucio.

CebadorabiertodemasiadorApido

El meter inlenla eslsbilizsrse osu

funcionamienlono es conslanle.

Remplaceel filtro de aire.

Muevael cebador a la posici6n intermedia hasta

que el motor funcione normalmente.

53

Sears,RoebuckandCo., U.S.A.(Sears),CaliforniaAir ResourcesBoard(Consejode Recursossobreel Aire de California,CARB,por

sussiglasen ingles)yUnitedStatesEnvironmentalProtectionAgency(AgenciadeProtecci6nAmhientaldeEE.UU., EPA,porsos

siglasen ingles).

Declaraci6ndegarantiadel sistemadecontrolde emisiones

(derechosy obligacionesdel propietarioparala garantiacontradeiectos)

California Air Resources Board (CARB), U.S. EPAy Sears le explican a continuaci6n

la garantia del sistema de control de emisiones de su pequeSo motor para mdquinas

de servicio (SORE, Small Offroad Engine). En California, los modelos de pequeSos

motores para m_quinas de servicio a partir del aiio 2006 deben estar diseiiados,

fabricados y equipados conforme a los exigentes est_ndares de lucha contra la

contaminaci6n del Estado.

En otras regiones de Estados Unidos, los nuevos motores para interiores de

ignici6n por chispa certificados para modelos a_o 1997 y posteriores deben

cumplir con normas similares establecidas por la EPA de EE.UU. Sears debe

garantizar el sistema de control de emisiones de su motor para los pefiodos

indicados a continuaci6n, siempre y cuando no se haya abusado, descuidado o

dado mantenimiento incorrecto al motor peque_o para exteriores.

Su sistema de control de emisiones incluye piezas como el carburador, el filtro de

aire, el sistema de arranque, el tubo de combustible, el silenciador y el conver[idor

cataldico. Tambi6n puede inoluir conectores y otros conjuntos relacionados con las

emisiones.

Cuando exista una condici6n que pueda ser cubierta por la garantia, Sears

reparar;_ el motor peque_o para exteriores sin costo alguno, incluyendo el

diagn6stico, las partes de repuesto y la mano de obra.

Cebertura de la garantia de Sears, Roebuck and Co. contra defectos en el

control de emisiones

Los peque_os nlotores para nl_quinas de servioio est_ll garantizados contra defectos

de las piezas de control de emisiones durante un periodo de dos aiios, conforme alas

siguientes disposiciones. Si cualquier pieza del motor con cobertura es defectuosa,

ser_ reparada o sustituida por Sears.

ResponsabilJdades deJ propJetarJepara la garantia

Como propietario del motor peque_o para exteriores, usted es responsable de

realizar las actividades de mantenimiento requeridas que se indican en

Instrucciones de uso y mantenimiento. Sears recomienda que conserve todos los

recibos que cubran el mantenimiento de su motor peque_o para exteriores, pero

Sears no puede negar la garantia solamente por la falta de recibos ni por su

imposibilidad de garantizar la realizaci6n de todas las actividades de

mantenimiento programadas.

Como propietario del motor peque_o para exteriores, usted siempre debe tener

en cuenta que Sears podr_ negar la cobertura de la garantia si su motor pequeiio

para exteriores o una parte del mismo presenta fallas debido a abuso, descuido,

mantenimiento incorrecto o modificaciones no aprobadas.

Usted es responsable de presentar su motor peque_o para exteriores a un

distribuidor autorizado de servicio de Sears aprobado tan pronto como se

presente el problema.

Las reparaciones cubiertas por la garantia se Ilevar_n a cabo en un plazo

razonable, 11osuperior a 30 dias en ning_n caso.

Si tiene alguna pregunta con respecto a sus derechos y responsabilidades para la

garantia, p6ngase en contacto con un representante de servicio Sears al 1-800-

469-4663.

La garantia de emisiones es una garantia contra defectos. Los defeotos se juzgan

en funci6n del rendimiento normal del motor. La garantia no depender_ de

ninguna prueba de emisiones en funcionamiento.

Disposicienes de la garautia de Sears, Roebuck and Co. contra defectos en el

control de emisienes

Las siguientes son disposiciones especificas relacionadas con la cobertura de la

garantia contra defectos en el control de emisiones. Se aiiade a la garantia de

motores de Sears para motores no regulados, que figura en las Instrucciones de

uso y mantenimiento.

1. Partes garantizadas

La cobertura bajo esta garantia incluye solamente aquellas partes que se

enumeran a continuaci6n (las partes del sistema de control de emisiones)

en la medida que dichas partes hayan estado presentes en el motor

adquirido.

a. Sistema de medici6n de combustible

Sistema de enriquecimiento para arranque en frio

Carburador y partes internas

Bomba de combustible

Tubo de combustible, acoplamientos del tubo de combustible,

abrazaderas

Dep6sito de combustible, tap6n y cadena

Bote de carbono

b. Sistema de inducci6n de aire

Filtro de aire

Colector de entrada

Linea de purga y ventilaci6n

c. Sistema de ignici6n

Bujias

Sistema de ignici6n por magneto

d. Sistema catalizador

Convertidor catalitico

Colector de escape

Sistema de inyecci6n de aire o v;_lvula por impulsos

e. Distintos elementos utilizados en los sistemas anteriores

Wlvulas e interruptores de vacio, temperatura, posici6n y de

detecci6n de tiempo

Conectores y conjuntos

2. Vigencia de la cobertera

Sears garantiza al propietario inicial y a cada comprador subsiguiente que

las partes garantizadas estar_n libres de defectos en material y en mano de

obra, que ocasionen fallas de las partes garantizadas durante un periodo de

dos a_os a partir de la fecha en que el motor sea entregado al comprador

minorista.

3. No habr_ cargos

La reparaci6n o reemplazo de cualquier parte garantizada se realizar;_sin

cargo alguno para el propietario, incluyendo la mano de obra de diagn6stico

que derive en la determinaci6n de que una parte garantizada esterdefectuosa,

si la labor de diagn6stico se realiza en un Centro de servicio Sears aprobado.

4. Reclamos yexclosiones de ceber|ura

Los reclamos vinculados con la garantia se presentar_n conforme alas

disposiciones de la P61izade garantia de Sears. La cobertura de la garantia

se excluir_ para aquellas fallas de partes garantizadas que no sean partes

originales de Sears o debido a abuso, descuido o mantenimiento incorrecto,

segl3n se establece en la P61izade garantia de motores de Sears. Sears 11o

es responsable por la cobertura de fallas de partes garantizadas ocasionadas

por el uso de partes adicionales, no originales o modificadas.

5. Manteniudento

Cualquier parte garantizada cuyo reemplazo no est6 programado como

mantenimiento requerido o que est6 programada _nicamente para

inspecci6n frecuente con el fin de "reparar o reemplazar conforme sea

necesario", estar_ garantizada en cuanto a defectos por el pefiodo de la

garantia. Cualquier parte garantizada cuyo reemplazo est6 programado

como mantenimiento requerido tendr_ solamente una garantia contra

defectos _nicamente por el periodo hasta el primer reemplazo programado

para esa parte. Se podr_ utilizar cualquier parte de repuesto que tenga un

rendimiento y durabilidad equivalentes, al realizar cualquier actividad de

mantenimiento o reparaci6n. El propietario es responsable de realizar todo

el mantenimiento requerido, seg_n se define en Instrucciones de uso y

mantenimiento de Sears.

6. Cobertura consiguiente

La cobertura bajo la presente se ampliar_ a la falla de cualquier componente

del motor provocada por un desperfecto en cualquier parte garantizada que

siga gozando de la cobertura de la garantia.

En EE.UU. y Canad_ contamos con una linea de emergencia las 24 horas (1-800-469-4663), que ofrece un menQ de mensajes pregrabados con informaci6n sobre

mantenimiento de productos.

54

InformatiOn sobre emisiones

Los motores con certificaci6n de cumplimiento de la normativa

sobre emisiones del California Air ResourcesBoard (CARB) deben

mostrar informaci6nsobre el periodo de durabilidad de las

emisiones y el indice de aire. Elfabricante del motor ofrece esta

informaci6nal consumidor medianteetiquetas de emisiones. La

etiqueta de emisiones del motor contiene la informaci6nde

certifica.ci6n.

El Periodo de Durabilidad de las Emisiones indica el nOmerode

horas durante las cuales el motor puedefuncionar cumpliendo las

normas sobre emisiones, siempre que se realicen las operaciones

de mantenimiento que se detallan en las instrucciones de uso y

mantenimiento. Seutilizan las siguientes categorias:

Mederado: El motor est,. certificado para cumplir la normativa

sobre emisiones durante 125 horas de funcionamiento real.

Intermedio: El motor est_ certificado para cumplir la normativa

sobre emisiones durante 250 horas de funcionamiento real.

Prolongado: El motor est_ certificado para cumplir la normativa

sobre emisiones durante 500 horas de funcionamiento real.

Por ejemplo, un cortac_spedcon operario a pie se suele utilizar

entre 20 y 25 horas al a_o. Por tanto, el Periodo de Burabilidad de

las Ernisienes de un motor con clasificaci6n intermedia equivaldria

a 10-12 a_os.

Algunos motores cuentan con la certificaci6n de cumplimiento de la

fase 2 de las normas sobre emisiones de la United States

Environmental Protection Agency (USEPA,Agencia estadounidense

de protecciOndel medioambiente). En el caso de los motores con

certificaci6n de fase 2, el periodo de cumplimiento de la normativa

sobre emisiones que figura en la etiqueta de cumplimiento de

emisiones indica el n0mero de horas de funcionamiento durante las

cualesel motor ha demostrado cumplir los requisitos federales

sobre emisiones.

Paramotoresdemenosde225cc:

CategoriaC = 125horas

CategoriaB= 250horas

CategoriaA = 500horas.

Paramotoresde225cco m_.s:

CategoriaC = 250horas

CategoriaB= 500horas

CategoriaA = 1000horas.

55

Your Home

For expert troubleshooting and home solutions advice:

www.managemyhome.com

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ®(1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

www.sears.com www.sears.ca

To purchase aprotection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR ®

(1-888-784-6427)

1-800-361-6665 (Canada)

Au Canada pour service en fran(_ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

® Registered Trademark /_MTrademark /SMService Mark of Sears Brands, LLC

TM SM

® Marca Registrada /Marca de F&brica /Marca de Servicio de Sears Brands, LLC

MCMarque de commerce /MDMarque d6pos6e de Sears Brands, LLC © Sears Brands, LLC
