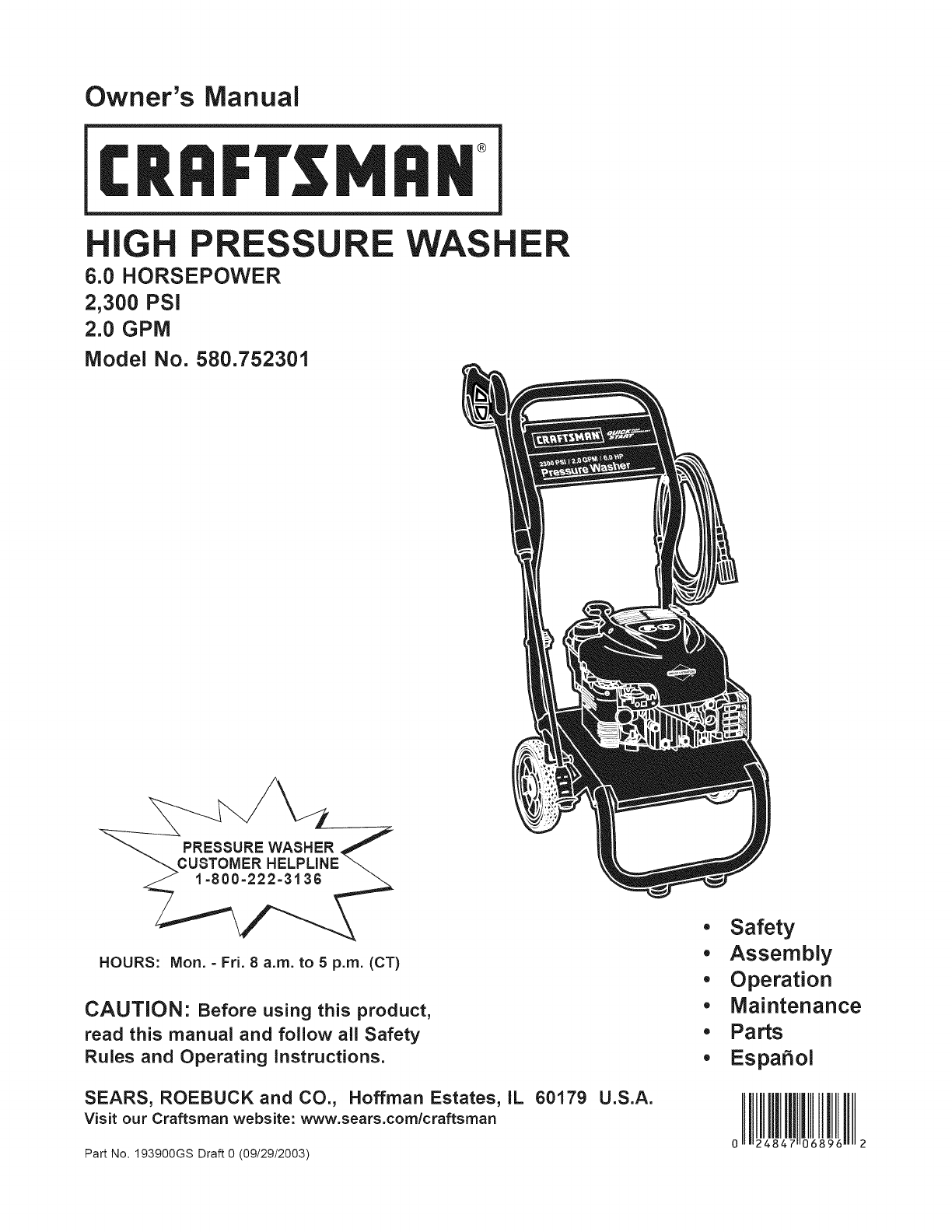

Owner's Manual

FrSMRN°

HiGH PRESSURE

6.0 HORSEPOWER

2,300 PSi

2.0 GPM

Model No. 580.752301

ER

HOURS: Mon.- Fri. 8 a.m. to 5p.m. (CT)

CAUTION" Before using this product,

read this manual and follow all Safety

Rules and Operating instructions,

SEARS, ROEBUCK and CO,, Hoffman Estates, IL

Visit our Craftsman website: www.sears.com/craftsman

Part No. 193900GS Draft 0 (09/29/2003)

60179 U,S,A,

• Safety

•Assembly

• Operation

•Maintenance

•Parts

• Espa_ol

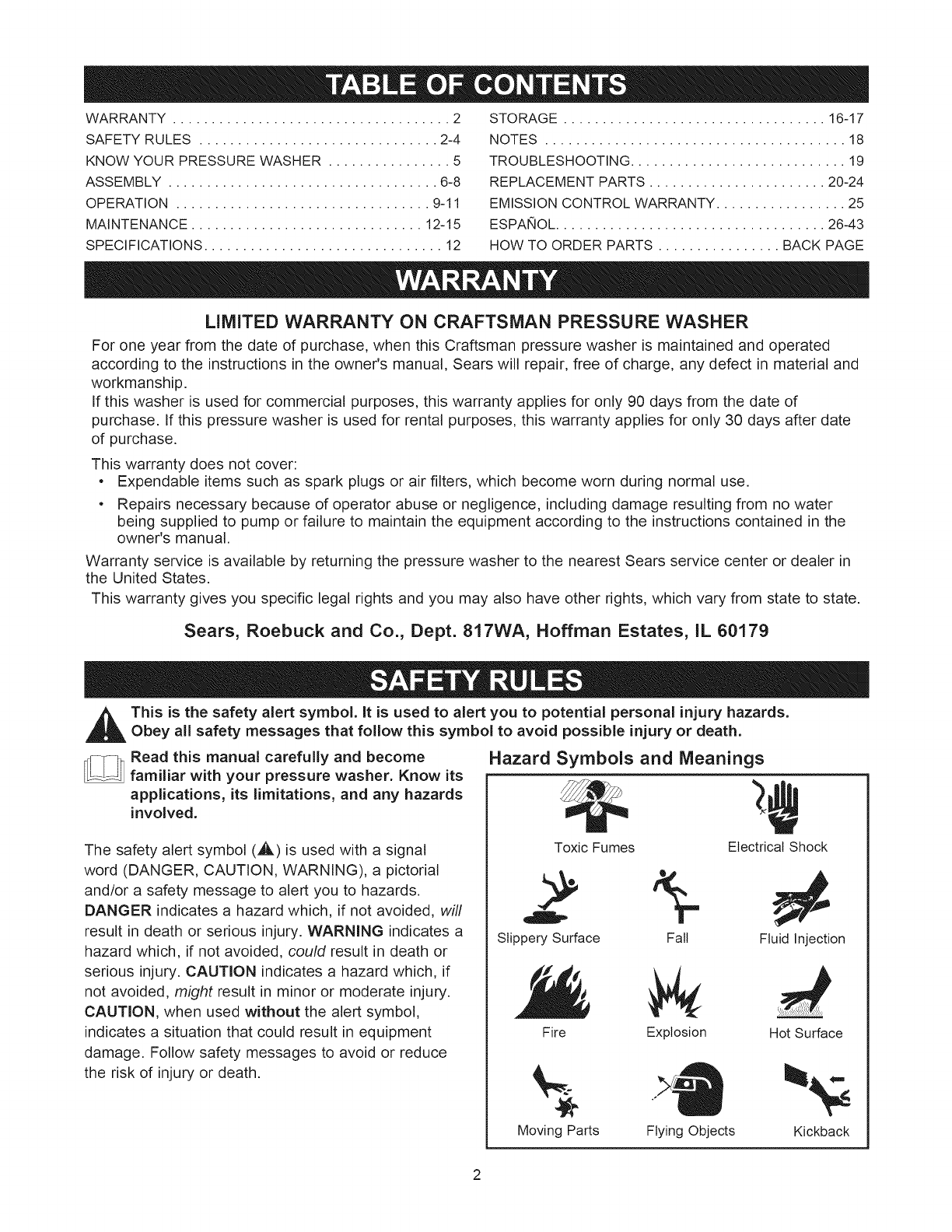

WARRANTY .................................... 2

SAFETY RULES ............................... 2-4

KNOW YOUR PRESSURE WASHER ................ 5

ASSEMBLY ................................... 6-8

OPERATION ................................. 9-11

MAINTENANCE .............................. 12-15

SPECIFICATIONS ............................... 12

STORAGE .................................. 16-17

NOTES ....................................... 18

TROUBLESHOOTING ............................ 19

REPLACEMENT PARTS ....................... 20-24

EMISSION CONTROL WARRANTY ................. 25

ESPANOL ................................... 26-43

HOW TO ORDER PARTS ................ BACK PAGE

LIMITED WARRANTY ON CRAFTSMAN PRESSURE WASHER

For one year from the date of purchase, when this Craftsman pressure washer is maintained and operated

according to the instructions in the owner's manual, Sears will repair, free of charge, any defect in material and

workmanship.

If this washer is used for commercial purposes, this warranty applies for only 90 days from the date of

purchase. If this pressure washer is used for rental purposes, this warranty applies for only 30 days after date

of purchase.

This warranty does not cover:

• Expendable items such as spark plugs or air filters, which become worn during normal use.

• Repairs necessary because of operator abuse or negligence, including damage resulting from no water

being supplied to pump or failure to maintain the equipment according to the instructions contained in the

owner's manual.

Warranty service is available by returning the pressure washer to the nearest Sears service center or dealer in

the United States.

This warranty gives you specific legal rights and you may also have other rights, which vary from state to state.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179

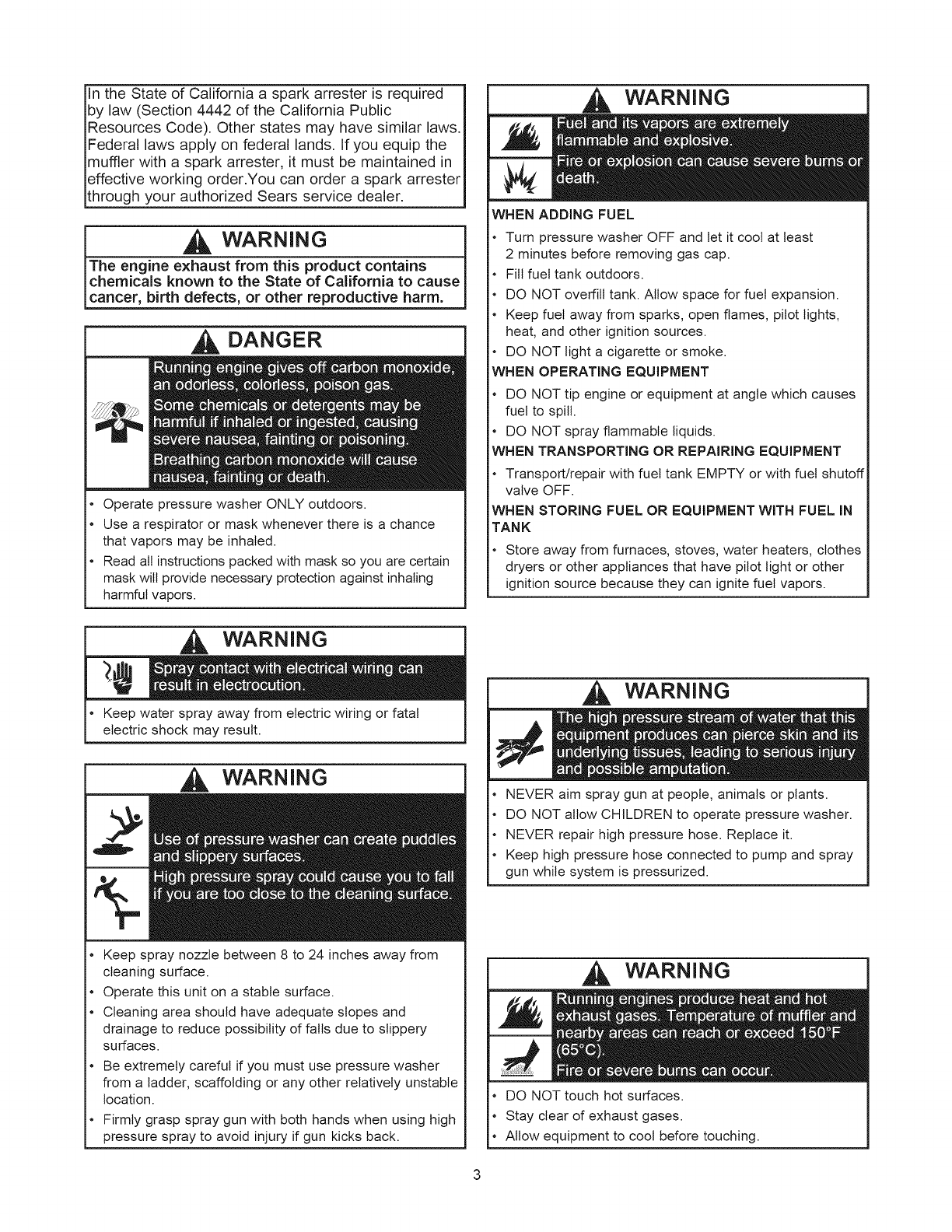

_hL This is the safety alert symbol. It is used to alert you to potential personal injury hazards.

Obey all safety messages that follow this symbol to avoid possible injury or death.

Read this manual carefully and become

familiar with your pressure washer. Know its

applications, its limitations, and any hazards

involved.

The safety alert symbol (_) is used with a signal

word (DANGER, CAUTION, WARNING), a pictorial

and/or a safety message to alert you to hazards.

DANGER indicates a hazard which, if not avoided, will

result in death or serious injury. WARNING indicates a

hazard which, if not avoided, could result in death or

serious injury. CAUTION indicates a hazard which, if

not avoided, might result in minor or moderate injury.

CAUTION, when used without the alert symbol,

indicates a situation that could result in equipment

damage. Follow safety messages to avoid or reduce

the risk of injury or death.

Hazard Symbols and Meanings

Toxic Fumes Electrical Shock

Slippery Surface Fall Fluid Injection

Fire Hot SurfaceExplosion

Moving Parts Flying Objects Kickback

IntheStateofCaliforniaasparkarresterisrequired

bylaw(Section4442oftheCaliforniaPublic

ResourcesCode).Otherstatesmayhavesimilarlaws.

Federallawsapplyonfederallands.Ifyouequipthe

mufflerwithasparkattester,it mustbemaintainedin

effectiveworkingorder.Youcanordera sparkarrester

throughyourauthorizedSearsservicedealer.

WARNING

The engine e_us_i's'-_duct contains

chemicals known to the State of California to cause

cancer, birth defects, or other reproductive harm.

DANGER

• Operate pressure washer ONLY outdoors.

• Use a respirator or mask whenever there is a chance

that vapors may be inhaled.

• Read all instructions packed with mask so you are certain

mask will provide necessary protection against inhaling

harmful vapors.

IWARNING 1

• Keep water spray away from electric wiring or fatal

electric shock may result.

WARNING

•Keep spray nozzle between 8 to 24 inches away from

cleaning surface.

• Operate this unit on a stable surface.

• Cleaning area should have adequate slopes and

drainage to reduce possibility of falls due to slippery

surfaces.

• Be extremely careful if you must use pressure washer

from a ladder, scaffolding or any other relatively unstable

location.

• Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury if gun kicks back.

WARNING

WHEN ADDING FUEL

Turn pressure washer OFF and let it cool at least

2 minutes before removing gas cap.

Fill fuel tank outdoors.

DO NOT overfill tank. Allow space for fuel expansion.

Keep fuel away from sparks, open flames, pilot lights,

heat, and other ignition sources.

DO NOT light a cigarette or smoke.

tVHEN OPERATING EQUIPMENT

•DO NOT tip engine or equipment at angle which causes

fuel to spill.

•DO NOT spray flammable liquids.

WHEN TRANSPORTING OR REPAIRING EQUIPMENT

•Transport/repair with fuel tank EMPTY or with fuel shutoff

valve OFF.

WHEN STORING FUEL OR EQUIPMENT WITH FUEL IN

TANK

Store away from furnaces, stoves, water heaters, clothes

dryers or other appliances that have pilot light or other

ignition source because they can ignite fuel vapors.

WARNING

NEVER aim spray gun at people, animals or plants.

DO NOT allow CHILDREN to operate pressure washer.

NEVER repair high pressure hose. Replace it.

Keep high pressure hose connected to pump and spray

gun while system is pressurized.

WARNING

DO NOT touch hot surfaces.

Stay clear of exhaust gases.

Allow equipment to cool before touching.

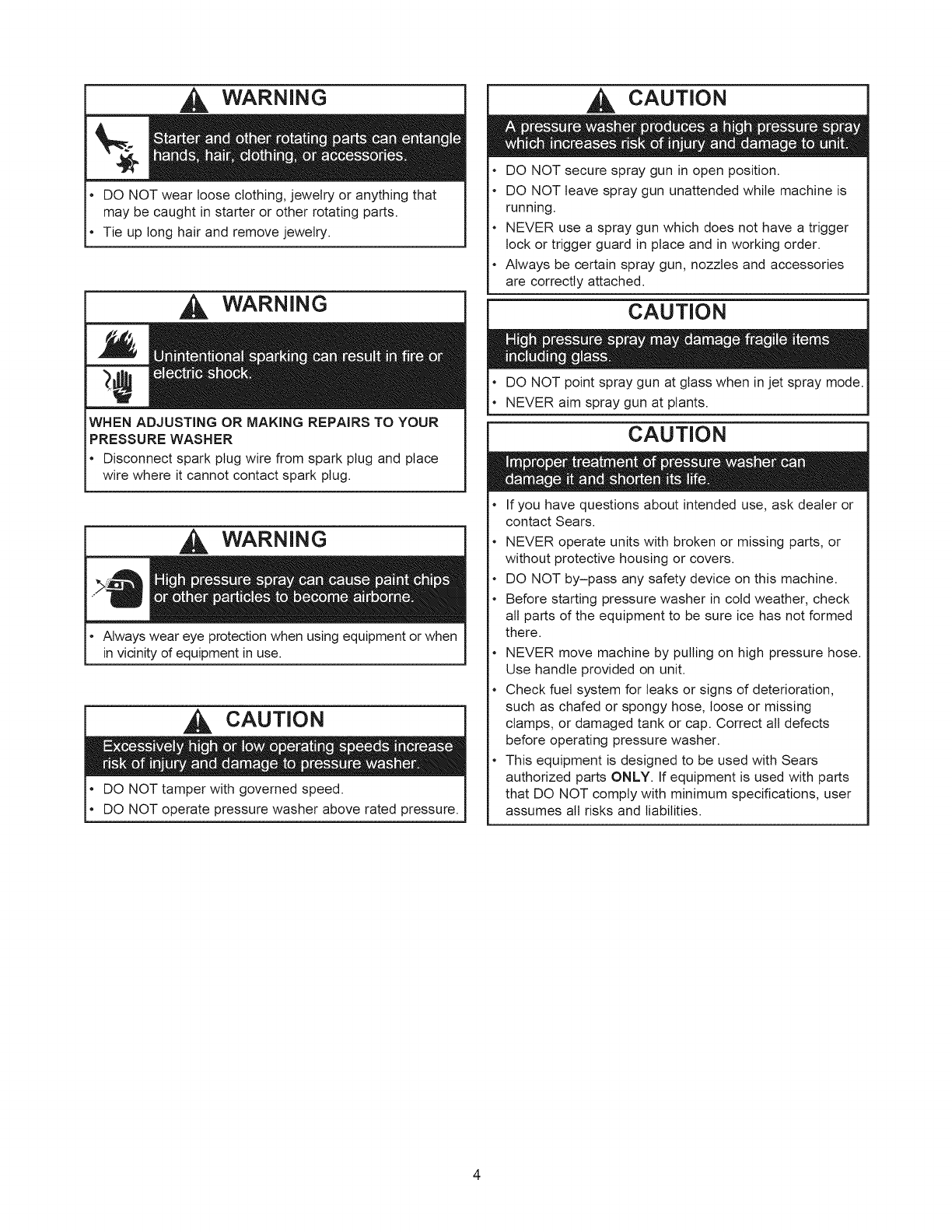

[ WARNING ]

• DO NOT wear loose clothing, jewelry or anything that

may be caught in starter or other rotating parts.

• Tie up long hair and remove jewelry.

WARNING

WHEN ADJUSTING OR MAKING REPAIRS TO YOUR

PRESSURE WASHER

• Disconnect spark plug wire from spark plug and place

wire where it cannot contact spark plug.

WARNING l

• Always wear eye protection when using equipment or when

in vicinity of equipment in use.

CAUTION

•DO NOT tamper with governed speed.

DO NOT operate pressure washer above rated pressure.

CAUTION

DO NOT secure spray gun in open position.

DO NOT leave spray gun unattended while machine is

running.

NEVER use a spray gun which does not have a trigger

lock or trigger guard in place and in working order.

Always be certain spray gun, nozzles and accessories

are correctly attached.

CAUTION

DO NOT point spray gun at glass when in jet spray mode.

NEVER aim spray gun at plants.

CAUTION

If you have questions about intended use, ask dealer or

contact Sears.

NEVER operate units with broken or missing parts, or

without protective housing or covers.

DO NOT by-pass any safety device on this machine.

Before starting pressure washer in cold weather, check

all parts of the equipment to be sure ice has not formed

there.

NEVER move machine by pulling on high pressure hose.

Use handle provided on unit.

Check fuel system for leaks or signs of deterioration,

such as chafed or spongy hose, loose or missing

clamps, or damaged tank or cap. Correct all defects

before operating pressure washer.

This equipment is designed to be used with Sears

authorized parts ONLY. If equipment is used with parts

that DO NOT comply with minimum specifications, user

assumes all risks and liabilities.

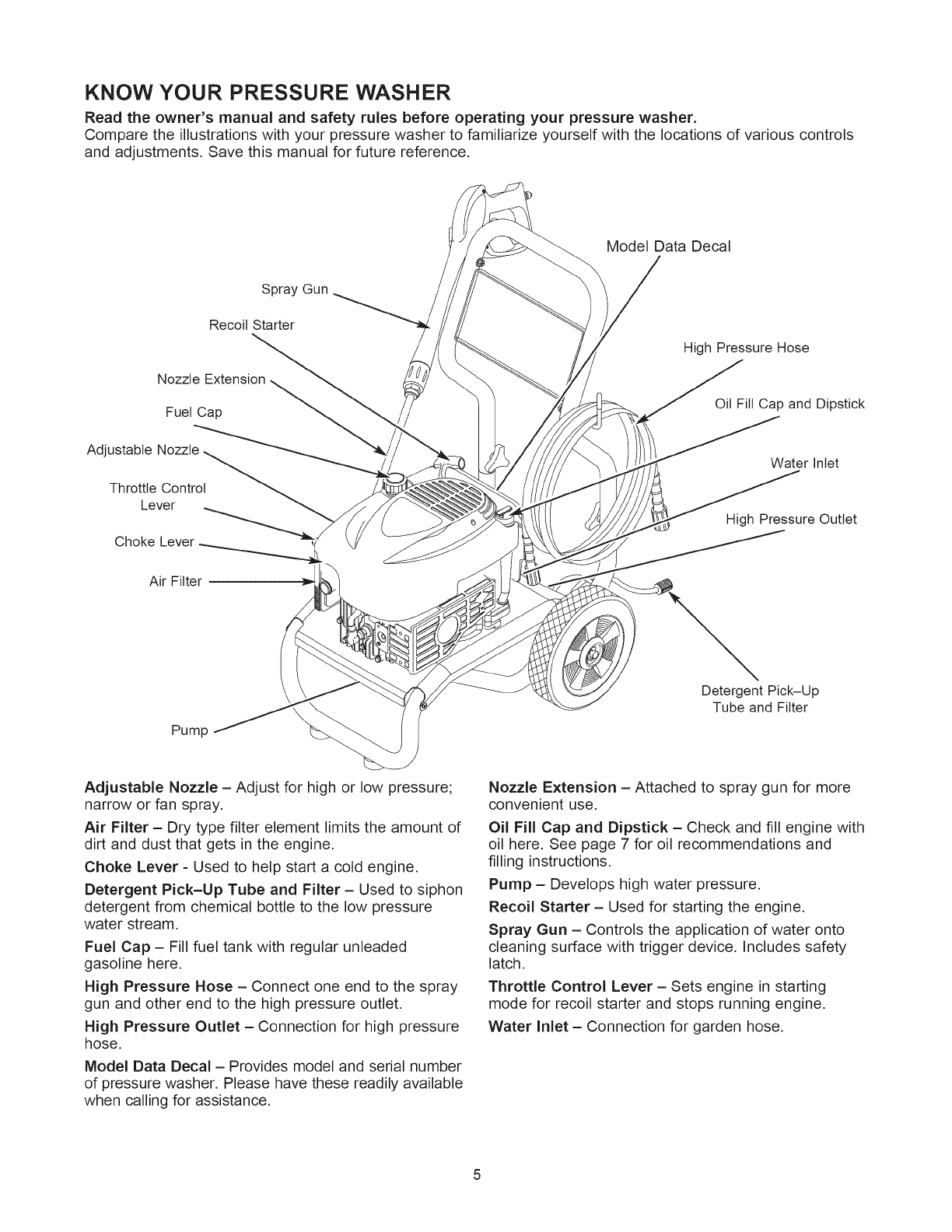

KNOW YOUR PRESSURE WASHER

Read the owner's manual and safety rules before operating your pressure washer.

Compare the illustrations with your pressure washer to familiarize yourself with the locations of various controls

and adjustments, Save this manual for future reference,

Model Data Decal

Spray Gun

Recoil Starter

Nozzle Extension

Fuel Cap

Adjustable Nozzle

Throttle Control

Lever

Choke Lever

High Pressure Hose

Oil Fill Cap and Dipstick

Water Inlet

High Pressure Outlet

Air Filter

Pump

Detergent Pick-Up

Tube and Filter

Adjustable Nozzle - Adjust for high or low pressure;

narrow or fan spray.

Air Filter - Dry type filter element limits the amount of

dirt and dust that gets in the engine.

Choke Lever - Used to help start a cold engine.

Detergent Pick-Up Tube and Filter - Used to siphon

detergent from chemical bottle to the low pressure

water stream.

Fuel Cap - Fill fuel tank with regular unleaded

gasoline here.

High Pressure Hose - Connect one end to the spray

gun and other end to the high pressure outlet.

High Pressure Outlet - Connection for high pressure

hose,

Model Data Decal - Provides model and serial number

of pressure washer, Please have these readily available

when calling for assistance.

Nozzle Extension - Attached to spray gun for more

convenient use.

Oil Fill Cap and Dipstick - Check and fill engine with

oil here, See page 7 for oil recommendations and

filling instructions,

Pump - Develops high water pressure,

Recoil Starter - Used for starting the engine.

Spray Gun - Controls the application of water onto

cleaning surface with trigger device, Includes safety

latch.

Throttle Control Lever - Sets engine in starting

mode for recoil starter and stops running engine.

Water Inlet - Connection for garden hose.

Yourpressurewasherrequiressomeassemblyandis

readyfor useonlyafterithasbeenproperlyserviced

withtherecommendedoil andfuel.

if you have any problems with the assembly of

your pressure washer, please call the pressure

washer helpline at 1-800-222-3136.

iMPORTANT: Any attempt to run the engine before it

has been serviced with the recommended oil will result

in an engine failure.

REMOVE PRESSURE WASHER

FROM CARTON

,Open carton and slice two corners opposite guide

handle from top to bottom so panel can be folded

down flat.

2. Remove fillers, accesories and parts bag shipped

with your pressure washer.

3. Roll pressure washer out open end of carton.

4. Check carton for additional loose parts.

CARTON CONTENTS

Check all contents. If any parts are missing or damaged,

call the pressure washer helpline at 1-800-222-3136.

• The main unit

• Handle

• High pressure hose

• Spray gun

• Nozzle extension with adjustable nozzle

• Engine oil

• Parts bag (which includes items listed below)

Owner's manual

Registration card

Handle attachment hardware

Become familiar with each piece before assembling

the pressure washer. Compare contents against the

view on page 5. If any parts are missing or damaged,

call the pressure washer helpline at 1-800-222-3136.

ASSEMBLING YOUR PRESSURE

WASHER

Your Craftsman high pressure washer was mostly

assembled at the factory. However, you will need to

perform these tasks before you can operate your

pressure washer:

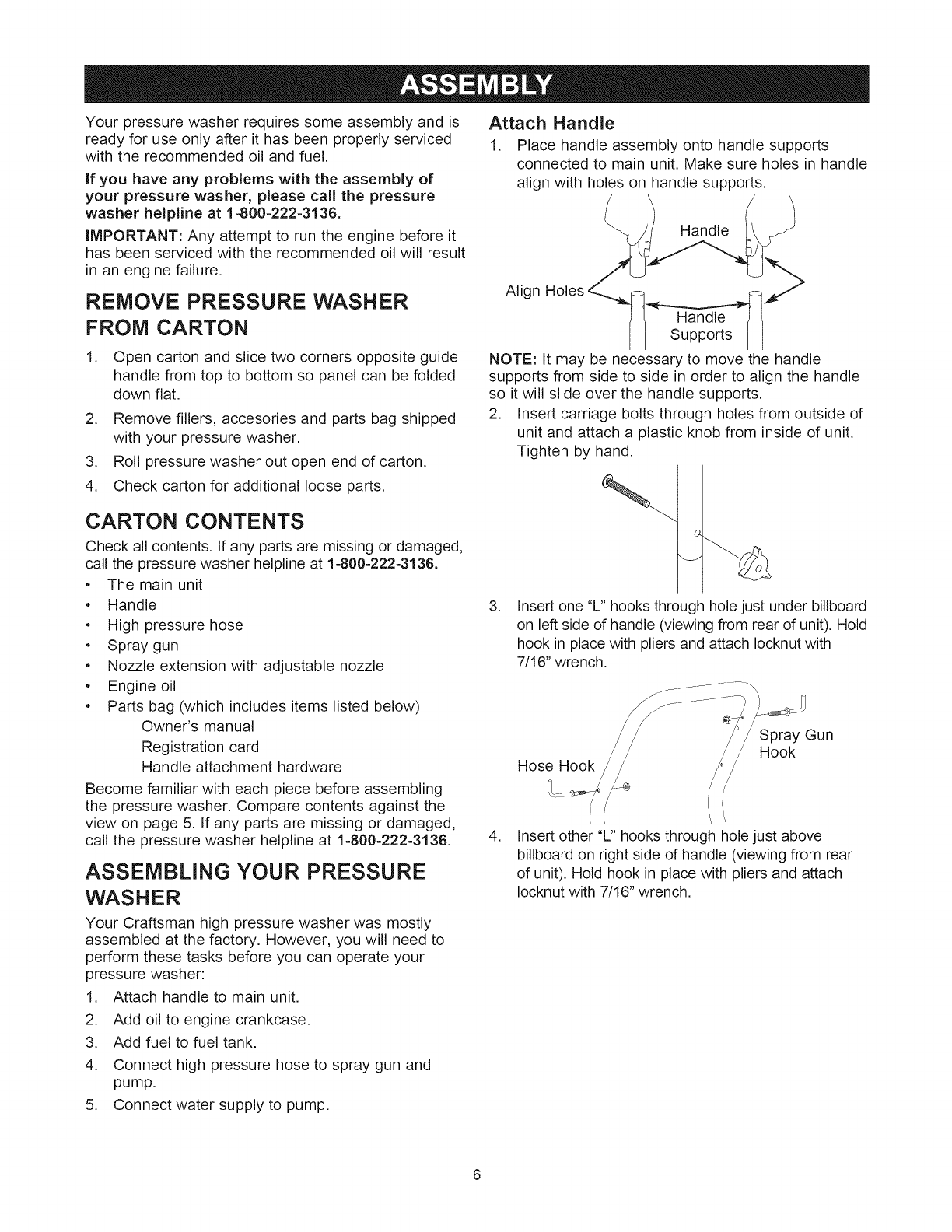

1. Attach handle to main unit.

Attach Handle

1. Place handle assembly onto handle supports

connected to main unit. Make sure holes in handle

align with holes on handle supports.

AlignHoles J/ Handle l/

II SupportsII

NOTE: It may be necessary to move the handle

supports from side to side in order to align the handle

so it will slide over the handle supports.

2. Insert carriage bolts through holes from outside of

unit and attach a plastic knob from inside of unit.

Tighten by hand.

,Insert one "L" hooks through hole just under billboard

on left side of handle (viewing from rear of unit). Hold

hook in place with pliers and attach Iocknut with

7/16" wrench.

,Insert other "L" hooks through hole just above

billboard on right side of handle (viewing from rear

of unit). Hold hook in place with pliers and attach

Iocknut with 7/16" wrench.

2. Add oil to engine crankcase.

3. Add fuel to fuel tank.

4. Connect high pressure hose to spray gun and

pump.

5. Connect water supply to pump.

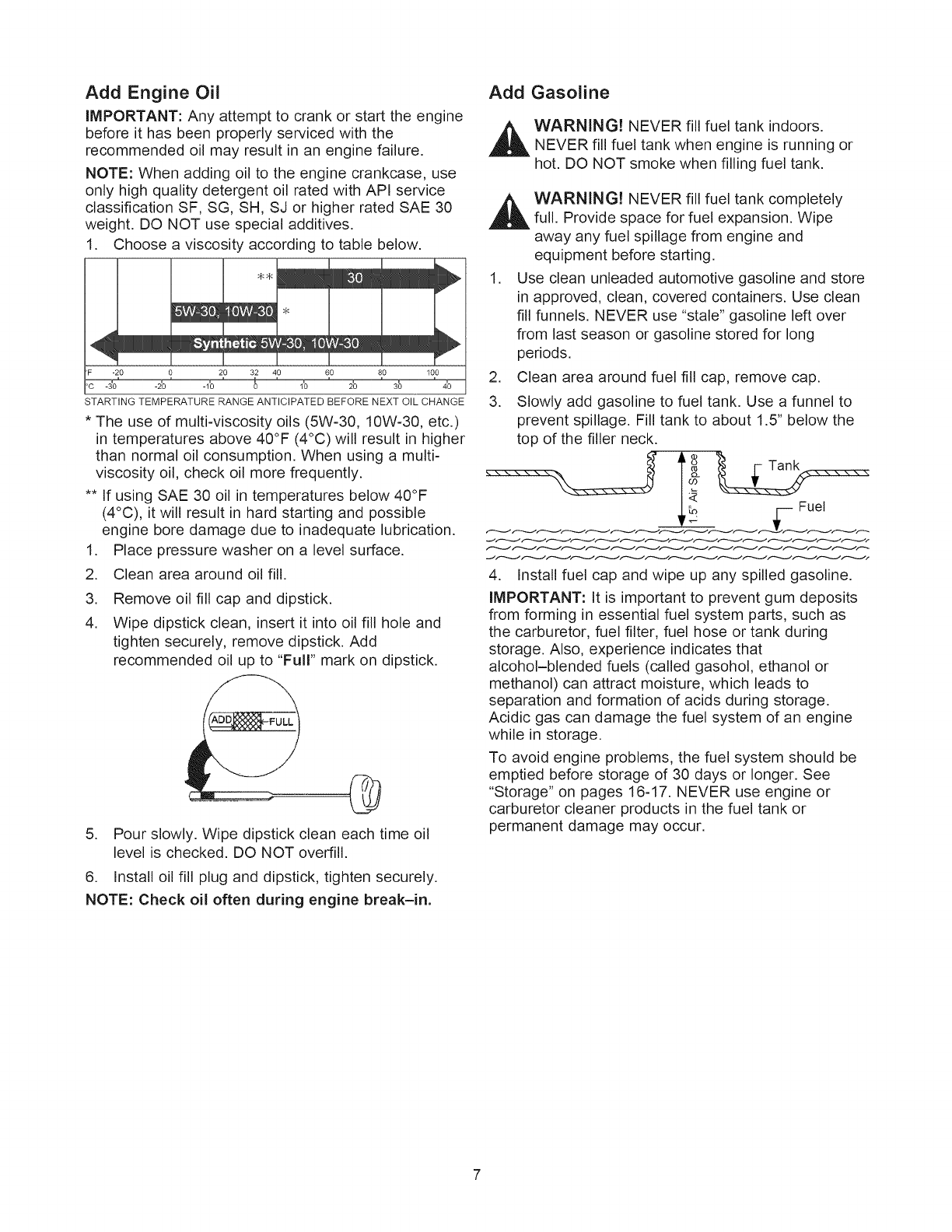

Add Engine Oil

IMPORTANT: Any attempt to crank or start the engine

before it has been properly serviced with the

recommended oil may result in an engine failure.

NOTE: When adding oil to the engine crankcase, use

only high quality detergent oil rated with API service

classification SF, SG, SH, SJ or higher rated SAE 30

weight. DO NOT use special additives.

1. Choose a viscosity according to table below.

F-20 0 20 32 40 60 80 100

>C -30 -20 -10 0 10 20 30 40

STARTING TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

* The use of multi-viscosity oils (5W-30, 10W-30, etc.)

in temperatures above 40°F (4°C) will result in higher

than normal oil consumption. When using a multi-

viscosity oil, check oil more frequently.

** If using SAE 30 oil in temperatures below 40°F

(4°C), it will result in hard starting and possible

engine bore damage due to inadequate lubrication.

Place pressure washer on a level surface.

Clean area around oil fill.

,

2.

3.

4.

Remove oil fill cap and dipstick.

Wipe dipstick clean, insert it into oil fill hole and

tighten securely, remove dipstick. Add

recommended oil up to "Full" mark on dipstick.

f----..\

5. Pour slowly. Wipe dipstick clean each time oil

level is checked. DO NOT overfill.

6. Install oil fill plug and dipstick, tighten securely.

NOTE: Check oil often during engine break=in.

Add Gasoline

,_ WARNING! NEVER fill fuel tank indoors.

NEVER fill fuel tank when engine is running or

hot. DO NOT smoke when filling fuel tank.

,_1 WARNING! NEVER fill fuel tank completely

full. Provide space for fuel expansion. Wipe

away any fuel spillage from engine and

equipment before starting.

1. Use clean unleaded automotive gasoline and store

in approved, clean, covered containers. Use clean

fill funnels. NEVER use "stale" gasoline left over

from last season or gasoline stored for long

periods.

2. Clean area around fuel fill cap, remove cap.

3. Slowly add gasoline to fuel tank. Use a funnel to

prevent spillage. Fill tank to about 1.5" below the

top of the filler neck.

_ Fuel

.......-- JL___

4. Install fuel cap and wipe up any spilled gasoline.

IMPORTANT: It is important to prevent gum deposits

from forming in essential fuel system parts, such as

the carburetor, fuel filter, fuel hose or tank during

storage. Also, experience indicates that

alcohol-blended fuels (called gasohol, ethanol or

methanol) can attract moisture, which leads to

separation and formation of acids during storage.

Acidic gas can damage the fuel system of an engine

while in storage.

To avoid engine problems, the fuel system should be

emptied before storage of 30 days or longer. See

"Storage" on pages 16-17. NEVER use engine or

carburetor cleaner products in the fuel tank or

permanent damage may occur.

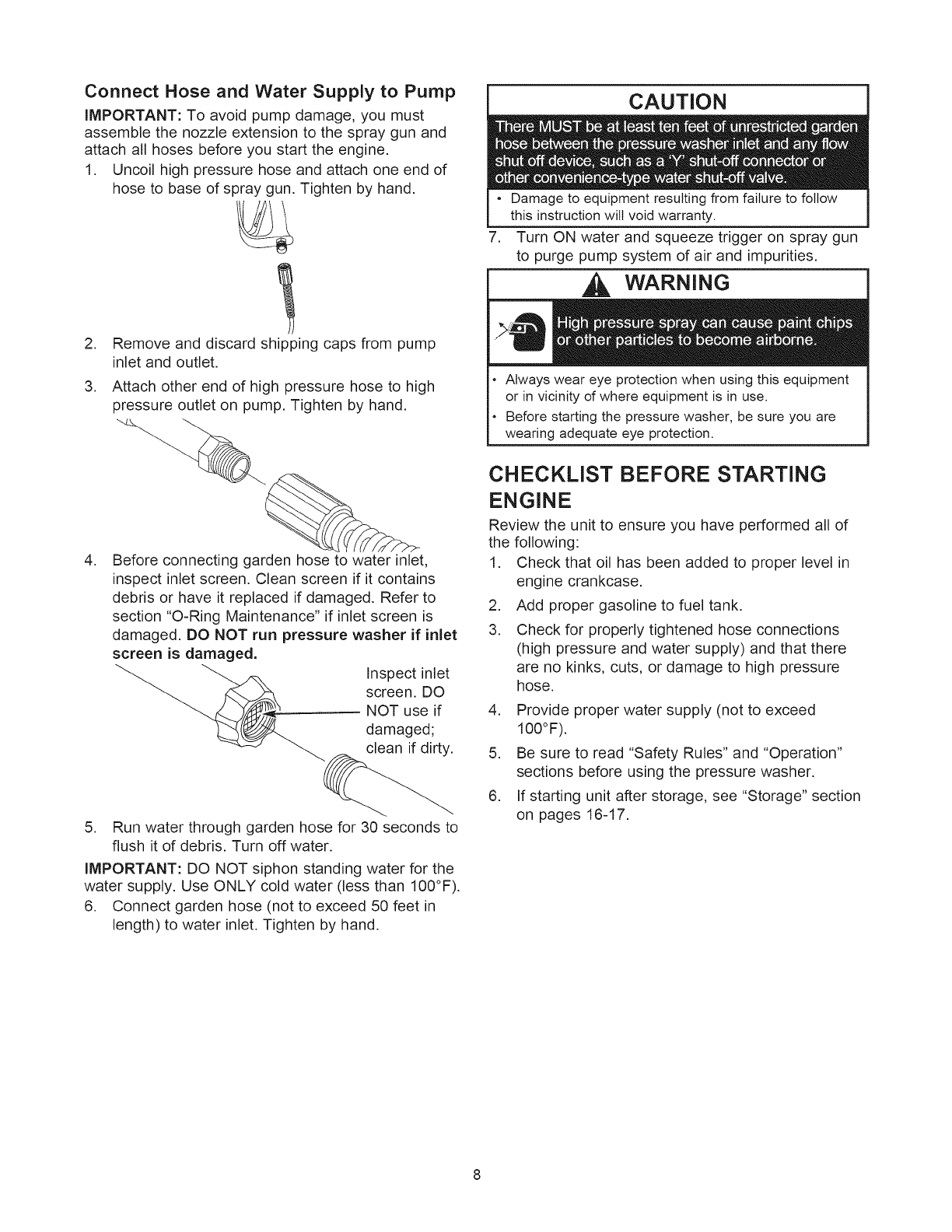

Connect Hose and Water Supply to Pump

iMPORTANT: To avoid pump damage, you must

assemble the nozzle extension to the spray gun and

attach all hoses before you start the engine.

1. Uncoil high pressure hose and attach one end of

hose to base of spray gun. Tighten by hand.

.

3.

.

Remove and discard shipping caps from pump

inlet and outlet.

Attach other end of high pressure hose to high

pressure outlet on pump. Tighten by hand.

Before connecting garden hose to water inlet,

inspect inlet screen. Clean screen if it contains

debris or have it replaced if damaged. Refer to

section "O-Ring Maintenance" if inlet screen is

damaged. DO NOT run pressure washer if inlet

screen is damaged.

Inspect inlet

screen. DO

NOT use if

damaged;

clean if dirty.

5. Run water through garden hose for 30 seconds to

flush it of debris. Turn off water.

iMPORTANT: DO NOT siphon standing water for the

water supply. Use ONLY cold water (less than 100°F).

6. Connect garden hose (not to exceed 50 feet in

length) to water inlet. Tighten by hand.

CAUTION

Damage to equipment resulting from failure to follow

this instruction will void warranty.

Turn ON water and squeeze trigger on spray gun

to purge pump system of air and impurities.

WARNING

Always wear eye protection when using this equipment

or in vicinity of where equipment is in use.

Before starting the pressure washer, be sure you are

wearing adequate eye protection.

CHECKLIST BEFORE STARTING

ENGINE

Review the unit to ensure you have performed all of

the following:

1. Check that oil has been added to proper level in

engine crankcase.

2. Add proper gasoline to fuel tank.

3. Check for properly tightened hose connections

(high pressure and water supply) and that there

are no kinks, cuts, or damage to high pressure

hose.

4. Provide proper water supply (not to exceed

100°F).

5. Be sure to read "Safety Rules" and "Operation"

sections before using the pressure washer.

6. If starting unit after storage, see "Storage" section

on pages 16-17.

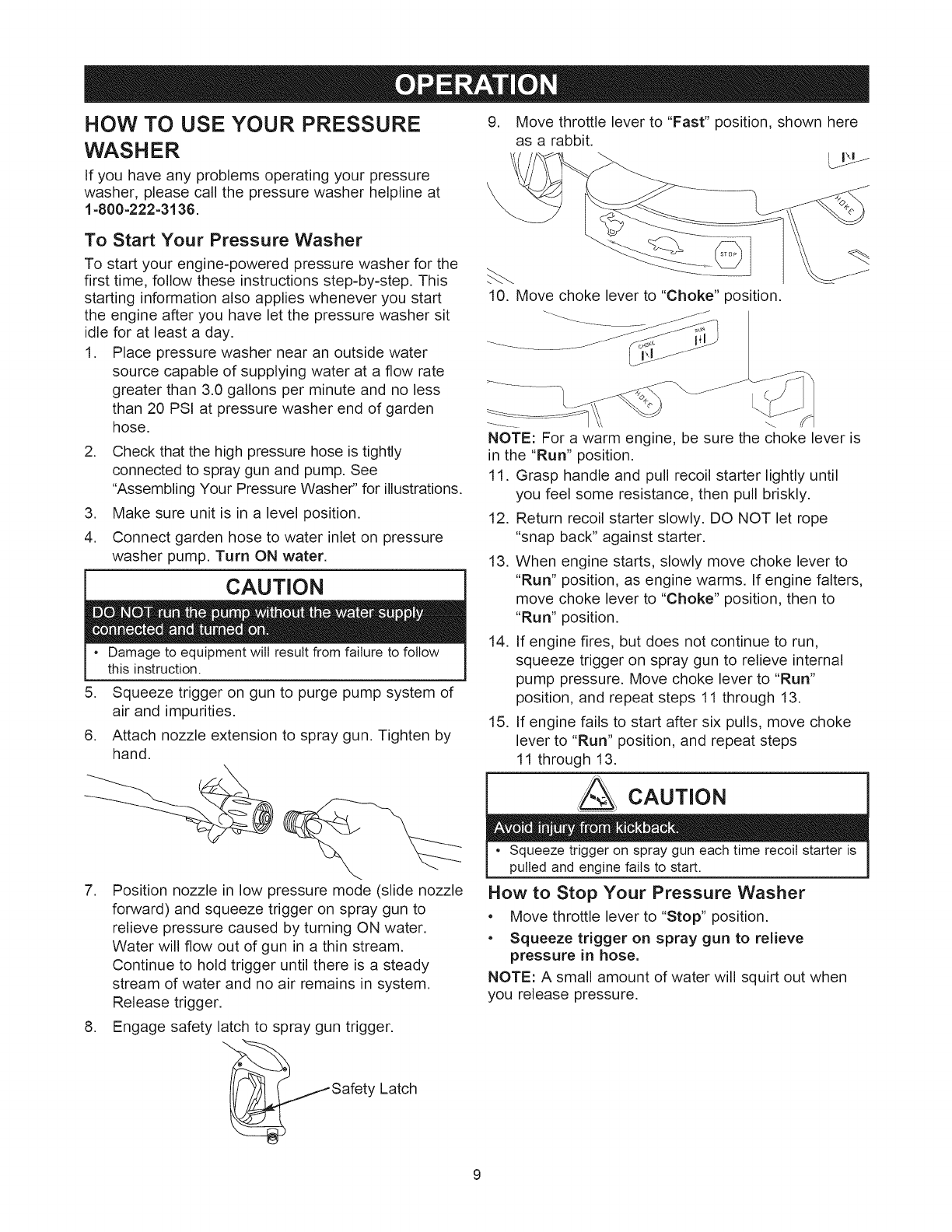

HOW TO USE YOUR PRESSURE

WASHER

if you have any problems operating your pressure

washer, please call the pressure washer helpline at

1=800=222=3136.

.Move throttle lever to "Fast" position, shown here

as a rabbit.

To Start Your Pressure Washer

To start your engine-powered pressure washer for the

first time, follow these instructions step-by-step. This

starting information also applies whenever you start

the engine after you have let the pressure washer sit

idle for at least a day.

1. Place pressure washer near an outside water

source capable of supplying water at a flow rate

greater than 3.0 gallons per minute and no less

than 20 PSI at pressure washer end of garden

hose.

2. Check that the high pressure hose is tightly

connected to spray gun and pump. See

"Assembling Your Pressure Washer" for illustrations.

3. Make sure unit is in a level position.

4. Connect garden hose to water inlet on pressure

washer pump. Turn ON water,

CAUTION

• Damage to equipment wilt result from failure to follow

this instruction.

5. Squeeze trigger on gun to purge pump system of

air and impurities.

6. Attach nozzle extension to spray gun. Tighten by

hand.

7. Position nozzle in low pressure mode (slide nozzle

forward) and squeeze trigger on spray gun to

relieve pressure caused by turning ON water.

Water will flow out of gun in a thin stream.

Continue to hold trigger until there is a steady

stream of water and no air remains in system.

Release trigger.

8. Engage safety latch to spray gun trigger.

Safety Latch

10. Move choke lever to "Choke" position.

NOTE: For a warm engine, be sure the choke lever is

in the "Run" position.

11. Grasp handle and pull recoil starter lightly until

you feel some resistance, then pull briskly.

12. Return recoil starter slowly. DO NOT let rope

"snap back" against starter.

13. When engine starts, slowly move choke lever to

"Run" position, as engine warms. If engine falters,

move choke lever to "Choke" position, then to

"Run" position.

14. If engine fires, but does not continue to run,

squeeze trigger on spray gun to relieve internal

pump pressure. Move choke lever to "Run"

position, and repeat steps 11 through 13.

15. If engine fails to start after six pulls, move choke

lever to "Run" position, and repeat steps

11 through 13.

CAUTION

• Squeeze trigger on spray gun each time recoil starter is

pulled and engine fails to start.

How to Stop Your Pressure Washer

• Move throttle lever to "Stop" position.

• Squeeze trigger on spray gun to relieve

pressure in hose.

NOTE: A small amount of water will squirt out when

you release pressure.

How To Use the Adjustable Nozzle

You now should know how to START your pressure

washer and how to STOP it. The information in this

section will tell you how to adjust the spray pattern

and apply detergent or other cleaning chemicals,

CAUTION

•NEVER adjust spray pattern when spraying.

•NEVER put handsin front of nozzleto adjust spray pattern.

On the end of your spray gun is a nozzle handle that

can adjust the spray pressure and the spray pattern.

1. Point nozzle toward ground, disengage safety

latch, and press trigger to test pattern.

2. Slide nozzle forward and back to adjust the spray

pressure.

Slide nozzle backward for

high pressure mode.

Slide nozzle forward for tow

pressure mode and

detergent application.

.Rotating nozzle adjusts spray pattern from a

narrow pattern to a fan pattern.

\

Twist nozzle counter-

clockwise for fan pattern.

.

Twist nozzle clockwise for

narrow spray pattern.

For most effective cleaning, keep the spray nozzle

between 8 to 24 inches away from cleaning

surface.

5. If you get the spray nozzle too close, especially

using high pressure mode, you may damage the

surface being cleaned.

6. DO NOT get closer than 6 inches when cleaning

tires.

Applying Detergent with Adjustable Nozzle

iMPORTANT: Use chemicals designed specifically for

pressure washers. Household detergents could

damage the pump.

CAUTION

•Starting the engine without all the hoses connected and

without the water turned ON will damage the pump.

To apply detergent, follow these steps:

1. Review use of adjustable nozzle.

2. Prepare detergent solution as required by job.

3. Place filter end of detergent siphoning tube into

detergent container.

CAUTION

•When inserting the filter into a detergent solution bottle,

route the tube so as to keep it from inadvertently

contacting the hot muffler.

4. Slide adjustable nozzle forward to low pressure

mode. Detergent cannot be applied with nozzle in

high pressure position.

5. Make sure garden hose is connected to water

inlet. Check that high pressure hose is connected

to spray gun and pump. Start engine.

10

6. Applydetergentto adrysurface,startingfromthe

bottomandworkingup.

7. Allowdetergentto "soakin"for3=5minutesbefore

rinsing.Reapplyasneededto preventsurface

fromdrying.

8. Forwashing,startat lowerportionof areato be

washedandworkupward,usinglong,even,

overlappingstrokes.

IMPORTANT:Youmustflushthechemicalinjection

systemaftereachusebyplacingthefilterintoa clean

bucketofwaterandrunningthepressurewasherin

lowpressurefor1-2minutes.

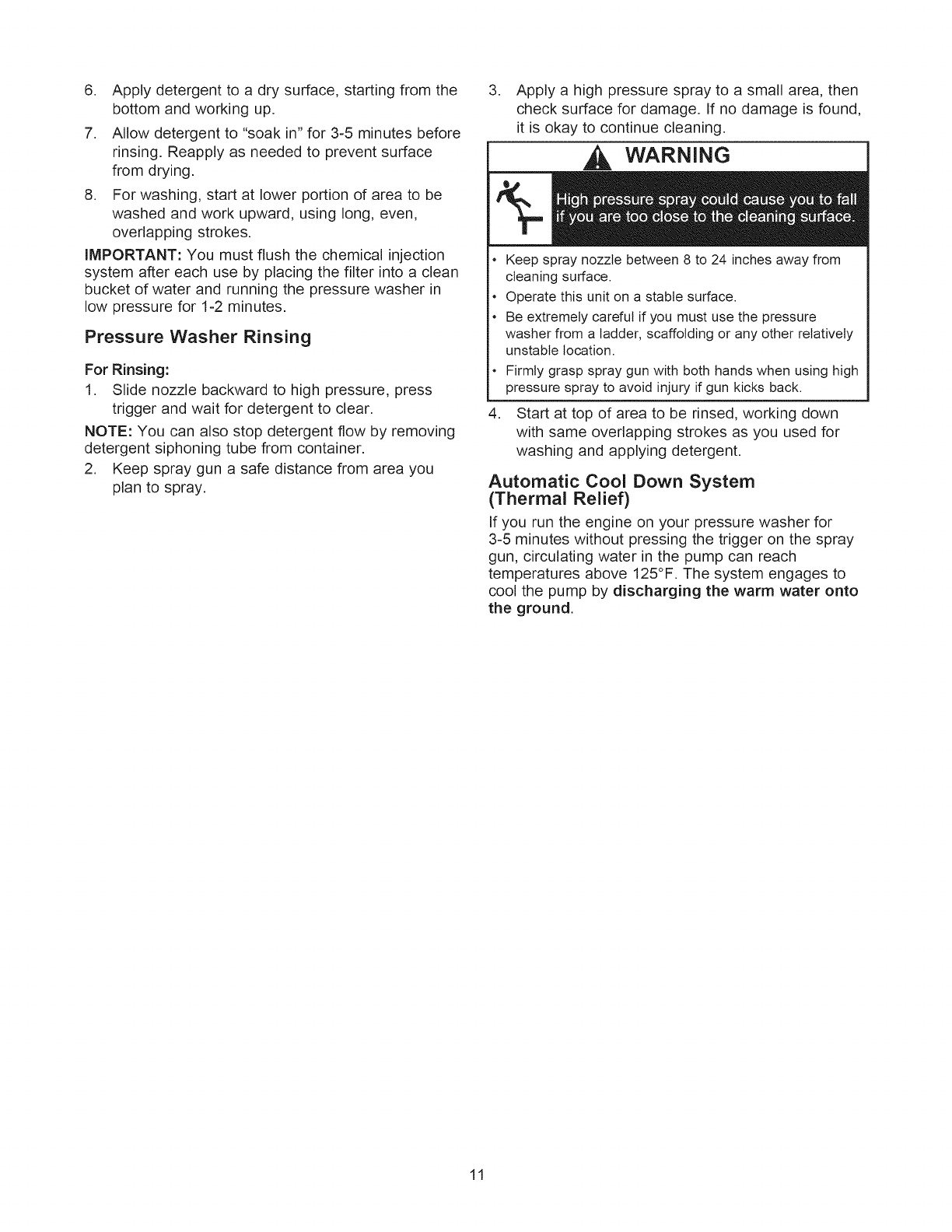

Pressure Washer Rinsing

For Rinsing:

1. Slide nozzle backward to high pressure, press

trigger and wait for detergent to clear.

NOTE: You can also stop detergent flow by removing

detergent siphoning tube from container.

2. Keep spray gun a safe distance from area you

plan to spray.

,Apply a high pressure spray to a small area, then

check surface for damage. If no damage is found,

it is okay to continue cleaning.

WARNING

,

Keep spray nozzle between 8 to 24 inches away from

cleaning surface.

Operate this unit on a stable surface.

Be extremely careful if you must use the pressure

washer from a ladder, scaffolding or any other relatively

unstable location.

Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury if gun kicks back.

Start at top of area to be rinsed, working down

with same overlapping strokes as you used for

washing and applying detergent.

Automatic Cool Down System

(Thermal Relief)

If you run the engine on your pressure washer for

3=5 minutes without pressing the trigger on the spray

gun, circulating water in the pump can reach

temperatures above 125°F. The system engages to

cool the pump by discharging the warm water onto

the ground,

11

OWNER'S RESPONSiBiLiTiES

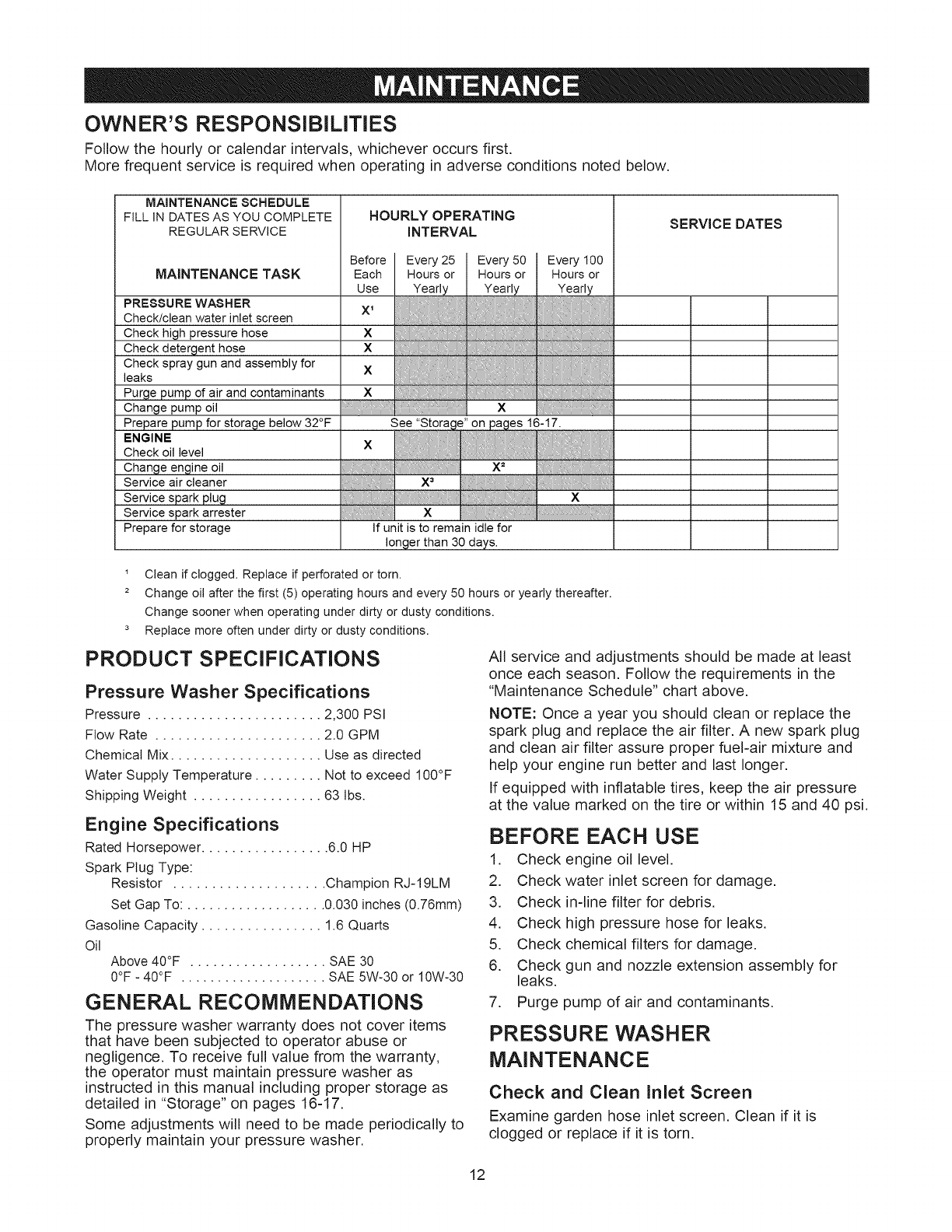

Follow the hourly or calendar intervals, whichever occurs first.

More frequent service is required when operating in adverse conditions noted below.

MAINTENANCE SCHEDULE

FiLL iN DATES AS YOU COMPLETE

REGULAR SERVICE

MAINTENANCE TASK

PRESSURE WASHER

Check/clean water inlet screen

Check high pressure hose

Check detergent hose

Check spray gun and assembly for

leaks

Purge pump of air and contaminants

Change pump oil

Prepare pump for storage below 32°F

HOURLY OPERATING

INTERVAL

BeBre

Each

Use

X 1

X

X

X

X

Every 25 Every 50 Every 100

Hours or Hours or Hours or

Yearly Yearly Yearly

See "Stora¢

X

SERVICE DATES

ENGINE

Check oil level

Change engine oil

Service air cleaner

Service spark plug

Service spark arrester

Prepare for storage

X

X 2

X 3

x

If unit is to remain idle for

longer than 30 days.

Clean if clogged. Replace if perforated or torn.

2 Change oil after the first (5) operating hours and every 50 hours or yearly thereafter.

Change sooner when operating under dirty or dusty conditions.

3 Replace more often under dirty or dusty conditions.

PRODUCT SPECIFICATIONS

Pressure Washer Specifications

Pressure ....................... 2,300 PSI

Flow Rate ...................... 2.0 GPM

Chemical Mix.................... Use as directed

Water Supply Temperature ......... Not to exceed 100°F

Shipping Weight ................. 63 Ibs.

Engine Specifications

Rated Horsepower................. 6.0 HP

Spark Plug Type:

Resistor .................... Champion RJ-19LM

Set Gap To: ................... 0.030inches (0.76mm)

Gasoline Capacity ................ 1.6 Quarts

Oil Above40°F .................. SAE 30

0°F - 40°F .................... SAE5W-30 or 10W-30

GENERAL RECOMMENDATIONS

The pressure washer warranty does not cover items

that have been subjected to operator abuse or

negligence. To receive full value from the warranty,

the operator must maintain pressure washer as

instructed in this manual including proper storage as

detailed in "Storage" on pages 16-17.

Some adjustments will need to be made periodically to

properly maintain your pressure washer.

All service and adjustments should be made at least

once each season. Follow the requirements in the

"Maintenance Schedule" chart above.

NOTE: Once a year you should clean or replace the

spark plug and replace the air filter. A new spark plug

and clean air filter assure proper fuel-air mixture and

help your engine run better and last longer.

If equipped with inflatable tires, keep the air pressure

at the value marked on the tire or within 15 and 40 psi.

BEFORE EACH USE

1. Check engine oil level.

2. Check water inlet screen for damage,

3. Check in-line filter for debris,

4. Check high pressure hose for leaks,

5. Check chemical filters for damage.

6. Check gun and nozzle extension assembly for

leaks.

7. Purge pump of air and contaminants,

PRESSURE WASHER

MAINTENANCE

Check and Clean Inlet Screen

Examine garden hose inlet screen. Clean if it is

clogged or replace if it is torn.

12

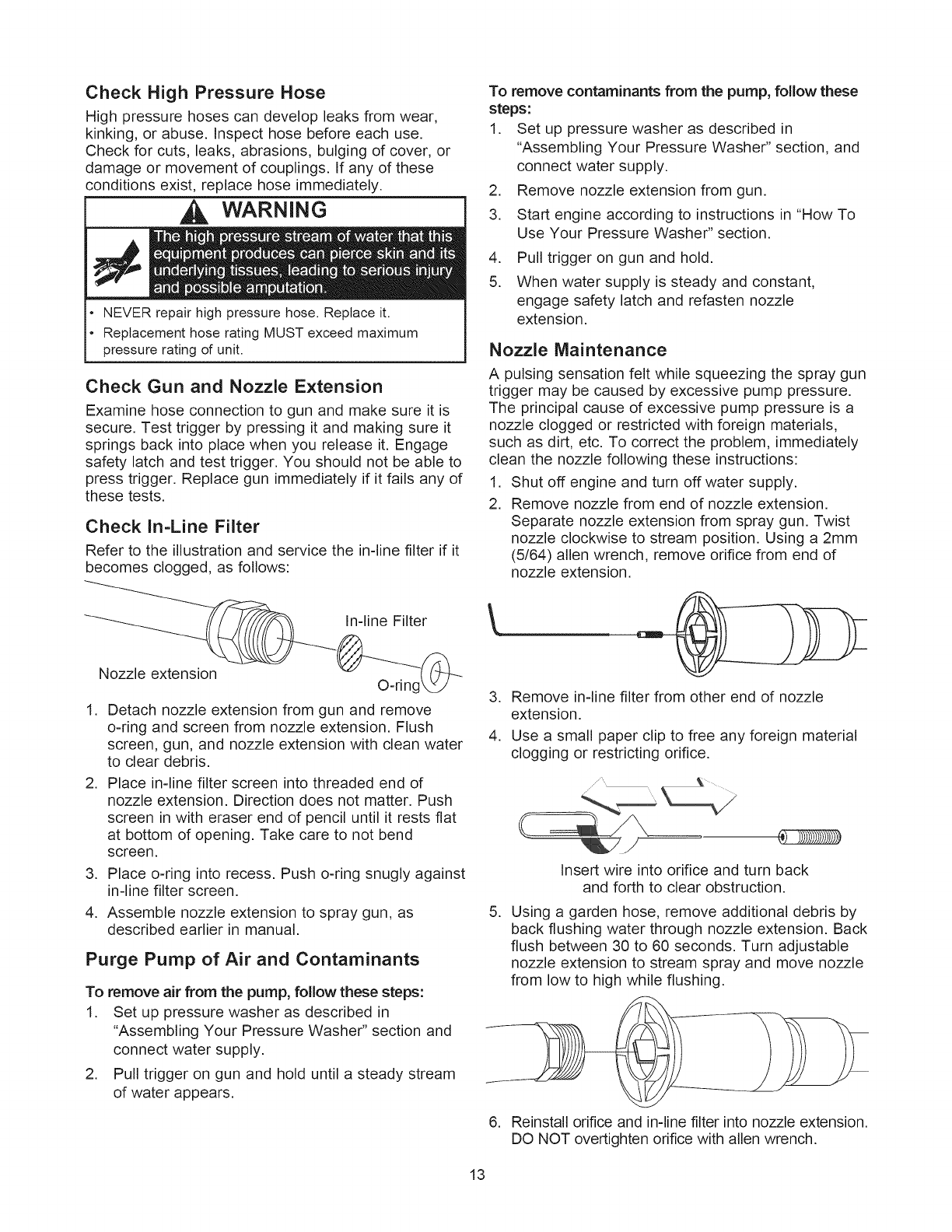

Check High Pressure Hose

High pressure hoses can develop leaks from wear,

kinking, or abuse. Inspect hose before each use.

Check for cuts, leaks, abrasions, bulging of cover, or

damage or movement of couplings. If any of these

conditions exist, replace hose immediately.

WARNING

•NEVER repair high pressure hose. Replace it.

•Replacement hose rating MUST exceed maximum

pressure rating dunit.

Check Gun and Nozzle Extension

Examine hose connection to gun and make sure it is

secure. Test trigger by pressing it and making sure it

springs back into place when you release it. Engage

safety latch and test trigger. You should not be able to

press trigger. Replace gun immediately if it fails any of

these tests.

Check in=Line Filter

Refer to the illustration and service the in-line filter if it

becomes clogged, as follows:

Nozzle extension O-ring

1. Detach nozzle extension from gun and remove

o-ring and screen from nozzle extension. Flush

screen, gun, and nozzle extension with clean water

to clear debris.

2. Place in=line filter screen into threaded end of

nozzle extension. Direction does not matter. Push

screen in with eraser end of pencil until it rests flat

at bottom of opening. Take care to not bend

screen.

3. Place o-ring into recess. Push o-ring snugly against

in=line filter screen.

4. Assemble nozzle extension to spray gun, as

described earlier in manual.

Purge Pump of Air and Contaminants

To remove air from the pump, follow these steps:

1. Set up pressure washer as described in

"Assembling Your Pressure Washer" section and

connect water supply.

2. Pull trigger on gun and hold until a steady stream

of water appears.

To remove contaminants from the pump, follow these

steps:

1. Set up pressure washer as described in

"Assembling Your Pressure Washer" section, and

connect water supply.

2. Remove nozzle extension from gun.

3. Start engine according to instructions in "How To

Use Your Pressure Washer" section.

,

5.

Pull trigger on gun and hold.

When water supply is steady and constant,

engage safety latch and refasten nozzle

extension.

Nozzle Maintenance

A pulsing sensation felt while squeezing the spray gun

trigger may be caused by excessive pump pressure.

The principal cause of excessive pump pressure is a

nozzle clogged or restricted with foreign materials,

such as dirt, etc. To correct the problem, immediately

clean the nozzle following these instructions:

1. Shut off engine and turn off water supply.

2. Remove nozzle from end of nozzle extension.

Separate nozzle extension from spray gun. Twist

nozzle clockwise to stream position. Using a 2mm

(5/64) allen wrench, remove orifice from end of

nozzle extension.

3. Remove in-line filter from other end of nozzle

extension.

4. Use a small paper clip to free any foreign material

clogging or restricting orifice.

Insert wire into orifice and turn back

and forth to clear obstruction.

5. Using a garden hose, remove additional debris by

back flushing water through nozzle extension. Back

flush between 30 to 60 seconds. Turn adjustable

nozzle extension to stream spray and move nozzle

from low to high while flushing.

6. Reinstall orifice and in-line filter into nozzle extension.

DO NOT overtighten orifice with allen wrench.

13

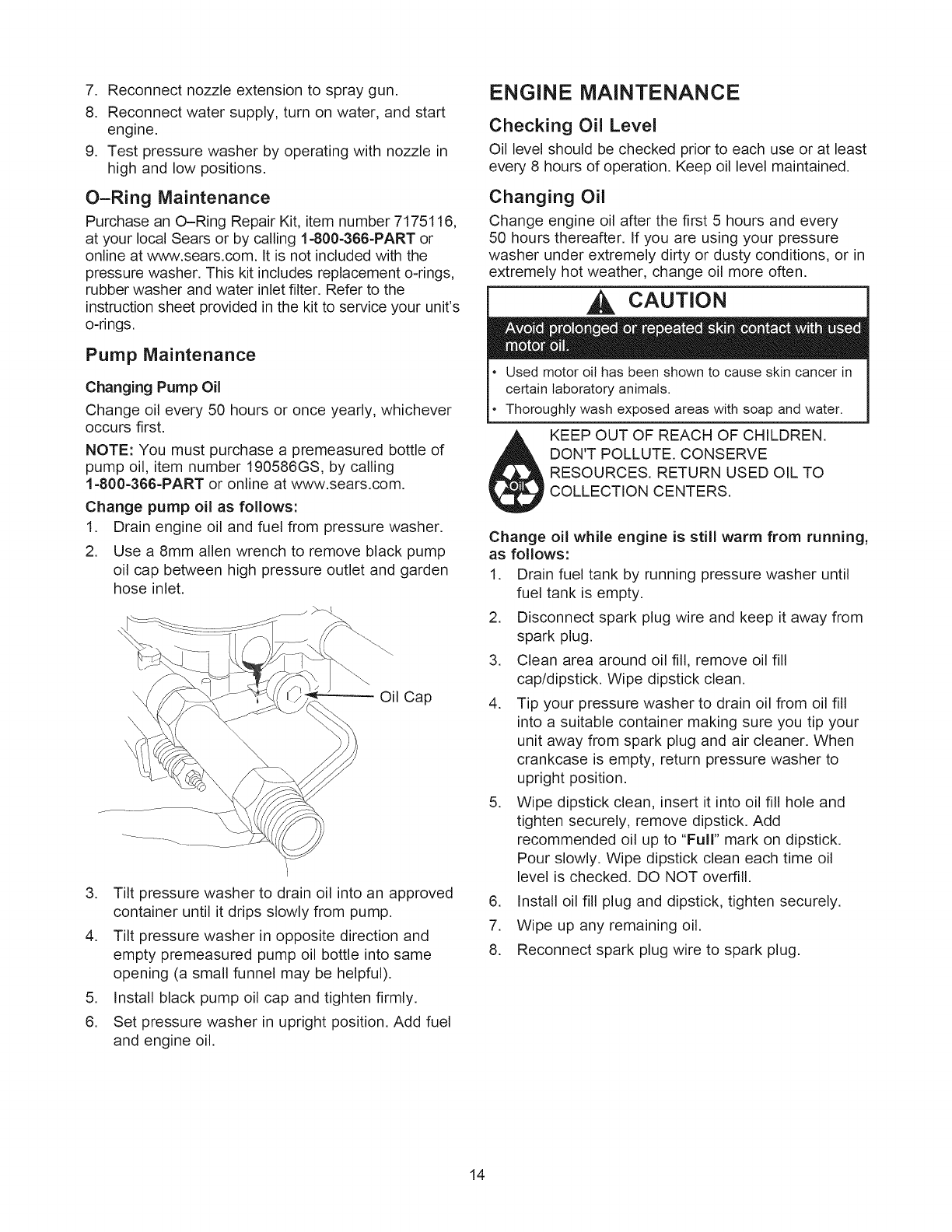

7. Reconnectnozzleextensionto spraygun.

8. Reconnectwatersupply,turnonwater,andstart

engine.

9. Testpressurewasherbyoperatingwithnozzlein

highandlowpositions.

O-Ring Maintenance

Purchase an O-Ring Repair Kit, item number 7175116,

at your local Sears or by calling 1-800-366-PART or

online at www.sears.com. It is not included with the

pressure washer. This kit includes replacement o-rings,

rubber washer and water inlet filter. Refer to the

instruction sheet provided in the kit to service your unit's

o-rings.

Pump Maintenance

Changing Pump Oil

Change oil every 50 hours or once yearly, whichever

occurs first.

NOTE: You must purchase a premeasured bottle of

pump oil, item number 190586GS, by calling

1=800=366=PART or online at www.sears.com.

Change pump oil as follows:

1. Drain engine oil and fuel from pressure washer.

2. Use a 8mm allen wrench to remove black pump

oil cap between high pressure outlet and garden

hose inlet.

Oil Cap

3. Tilt pressure washer to drain oil into an approved

container until it drips slowly from pump.

4. Tilt pressure washer in opposite direction and

empty premeasured pump oil bottle into same

opening (a small funnel may be helpful).

5. Install black pump oil cap and tighten firmly.

6. Set pressure washer in upright position. Add fuel

and engine oil.

ENGINE MAINTENANCE

Checking Oil Level

Oil level should be checked prior to each use or at least

every 8 hours of operation. Keep oil level maintained.

Changing Oil

Change engine oil after the first 5 hours and every

50 hours thereafter. If you are using your pressure

washer under extremely dirty or dusty conditions, or in

extremely hot weather, change oil more often.

CAUTION

Used motor oil has been shown to cause skin cancer in

certain laboratory animals.

Thoroughly wash exposed areas with soap and water.

KEEP OUT OF REACH OF CHILDREN.

DON'T POLLUTE. CONSERVE

RESOURCES. RETURN USED OIL TO

COLLECTION CENTERS.

Change oil while engine is still warm from running,

as follows:

1. Drain fuel tank by running pressure washer until

fuel tank is empty.

2. Disconnect spark plug wire and keep it away from

spark plug.

3. Clean area around oil fill, remove oil fill

cap/dipstick. Wipe dipstick clean.

4. Tip your pressure washer to drain oil from oil fill

into a suitable container making sure you tip your

unit away from spark plug and air cleaner. When

crankcase is empty, return pressure washer to

upright position.

5. Wipe dipstick clean, insert it into oil fill hole and

tighten securely, remove dipstick. Add

recommended oil up to "Full" mark on dipstick.

Pour slowly. Wipe dipstick clean each time oil

level is checked. DO NOT overfill.

6. Install oil fill plug and dipstick, tighten securely.

7. Wipe up any remaining oil.

8. Reconnect spark plug wire to spark plug.

14

Service Air Cleaner

Your engine will not run properly and may be

damaged if you run it with a dirty air cleaner.

Service the air cleaner once every 25 hours of

operation or once each year, whichever comes first.

Service more often if operating under dirty or dusty

conditions. Replacements are available at your local

Sears service center.

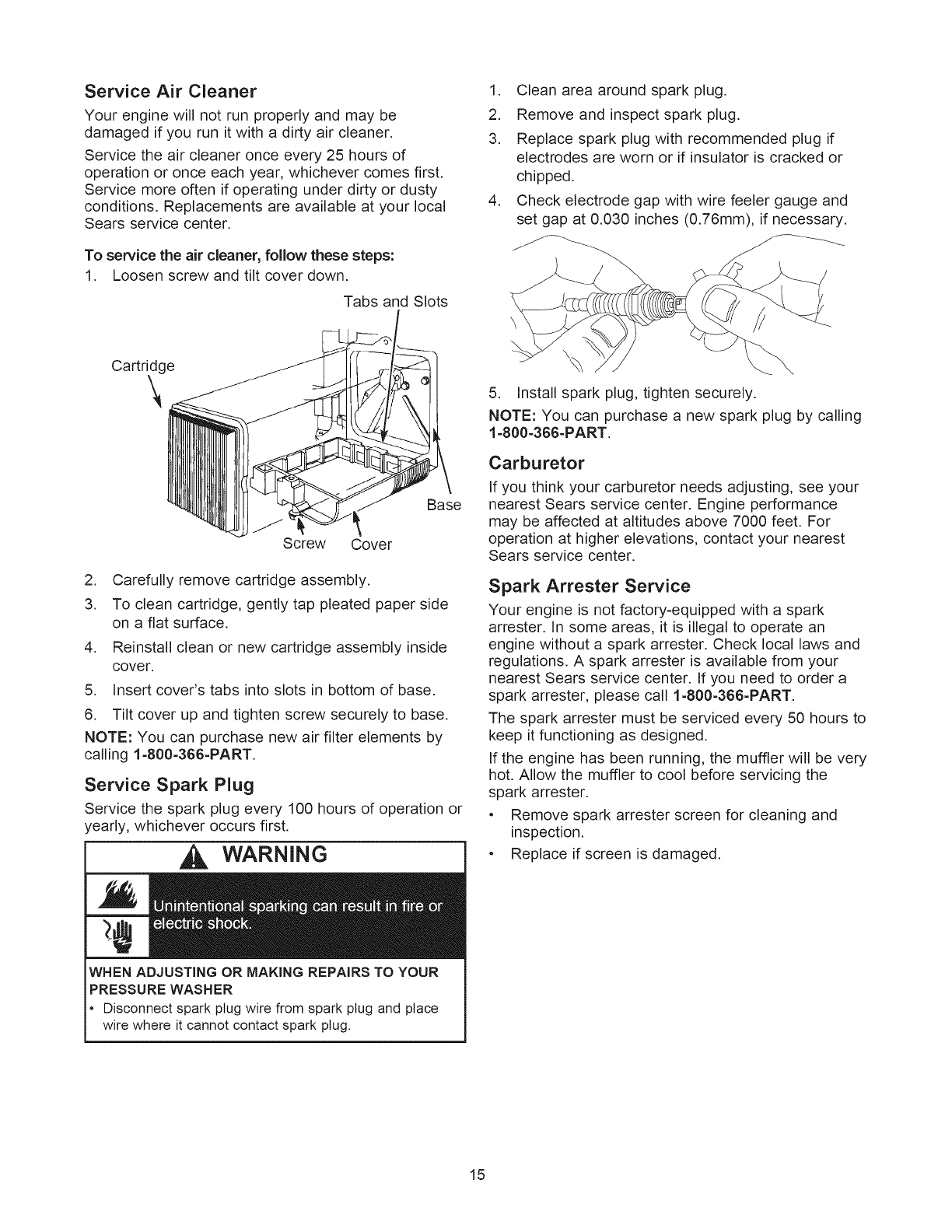

To service the air cleaner, follow these steps:

1. Loosen screw and tilt cover down.

Tabs and Slots

1. Clean area around spark plug.

2. Remove and inspect spark plug.

3. Replace spark plug with recommended plug if

electrodes are worn or if insulator is cracked or

chipped.

4. Check electrode gap with wire feeler gauge and

set gap at 0.030 inches (0.76mm), if necessary.

Cartridge

\

Base

Screw Cover

2. Carefully remove cartridge assembly.

3. To clean cartridge, gently tap pleated paper side

on a flat surface.

4. Reinstall clean or new cartridge assembly inside

cover.

5. Insert cover's tabs into slots in bottom of base.

6. Tilt cover up and tighten screw securely to base.

NOTE: You can purchase new air filter elements by

calling 1-800-366-PART.

Service Spark Plug

Service the spark plug every 100 hours of operation or

yearly, whichever occurs first.

WARNING

WHEN ADJUSTING OR MAKING REPAIRS TO YOUR

PRESSURE WASHER

•Disconnect spark plug wire from spark plug and place

wire where it cannot contact spark plug.

5. Install spark plug, tighten securely.

NOTE: You can purchase a new spark plug by calling

1-800-366-PART.

Carburetor

If you think your carburetor needs adjusting, see your

nearest Sears service center. Engine performance

may be affected at altitudes above 7000 feet. For

operation at higher elevations, contact your nearest

Sears service center.

Spark Arrester Service

Your engine is not factory-equipped with a spark

attester. In some areas, it is illegal to operate an

engine without a spark attester. Check local laws and

regulations. A spark attester is available from your

nearest Sears service center. If you need to order a

spark arrester, please call 1-800-366-PART.

The spark attester must be serviced every 50 hours to

keep it functioning as designed.

If the engine has been running, the muffler will be very

hot. Allow the muffler to cool before servicing the

spark arrester.

•Remove spark arrester screen for cleaning and

inspection.

•Replace if screen is damaged.

15

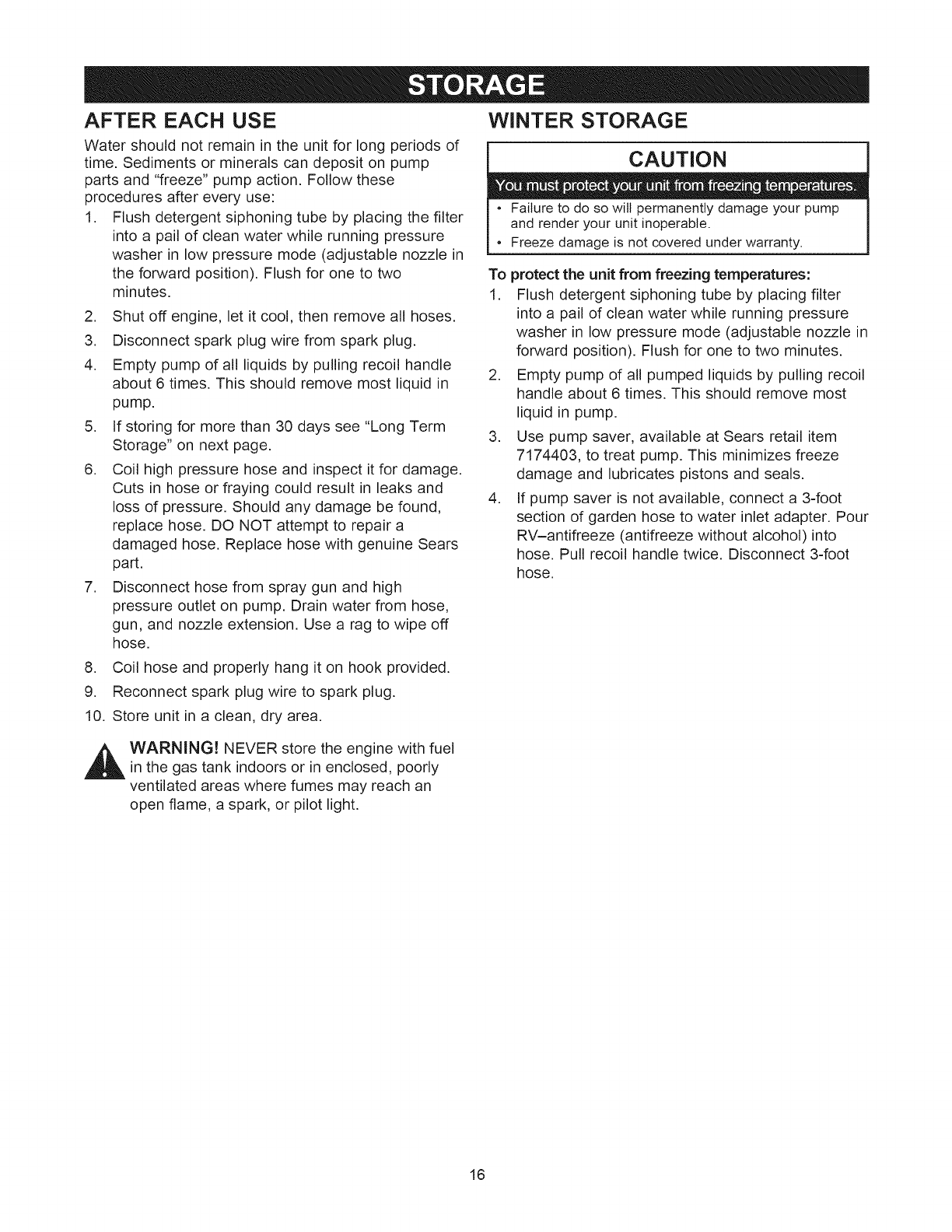

AFTER EACH USE

Water should not remain in the unit for long periods of

time. Sediments or minerals can deposit on pump

parts and "freeze" pump action, Follow these

procedures after every use:

1. Flush detergent siphoning tube by placing the filter

into a pail of clean water while running pressure

washer in low pressure mode (adjustable nozzle in

the forward position), Flush for one to two

minutes.

2. Shut off engine, let it cool, then remove all hoses.

3. Disconnect spark plug wire from spark plug.

4. Empty pump of all liquids by pulling recoil handle

about 6 times. This should remove most liquid in

pump.

5. If storing for more than 30 days see "Long Term

Storage" on next page.

6. Coil high pressure hose and inspect it for damage.

Cuts in hose or fraying could result in leaks and

loss of pressure. Should any damage be found,

replace hose. DO NOT attempt to repair a

damaged hose. Replace hose with genuine Sears

part.

7. Disconnect hose from spray gun and high

pressure outlet on pump. Drain water from hose,

gun, and nozzle extension. Use a rag to wipe off

hose.

8. Coil hose and properly hang it on hook provided.

9. Reconnect spark plug wire to spark plug.

10. Store unit in a clean, dry area.

WINTER STORAGE

CAUTION

•Failure to do so will permanently damage your pump

and render your unit inoperable.

•Freeze damage is not covered under warranty.

To protect the unit from freezing temperatures:

1. Flush detergent siphoning tube by placing filter

into a pail of clean water while running pressure

washer in low pressure mode (adjustable nozzle in

forward position). Flush for one to two minutes.

2. Empty pump of all pumped liquids by pulling recoil

handle about 6 times. This should remove most

liquid in pump.

3. Use pump saver, available at Sears retail item

7174403, to treat pump. This minimizes freeze

damage and lubricates pistons and seals.

4. If pump saver is not available, connect a 3-foot

section of garden hose to water inlet adapter. Pour

RV-antifreeze (antifreeze without alcohol)into

hose. Pull recoil handle twice. Disconnect 3-foot

hose.

_lt ARNING! NEVER store the engine with fuel

in the gas tank indoors or in enclosed, poorly

ventilated areas where fumes may reach an

open flame, a spark, or pilot light.

16

LONG TERM STORAGE

If you do not plan to use the pressure washer for more

than 30 days, you must prepare the engine and pump

for long term storage.

It is important to prevent gum deposits from forming in

essential fuel system parts such as the carburetor, fuel

filter, fuel hose or tank during storage. Also,

experience indicates that alcohol-blended fuels (called

gasohol, ethanol or methanol) can attract moisture,

which leads to separation and formation of acids

during storage. Acidic gas can damage the fuel

system of an engine while in storage.

Protect Fuel System

Fuel Additive:

If adding a fuel additive, fill the fuel tank with fresh

fuel. If only partially filled, air in the tank will promote

fuel deterioration during storage. Engine and fuel can

be stored up to 24 months with additive.

• Add fuel additive following manufacturer's

instructions.

• Make sure you have water supply to pump inlet

connected and turned ON.

• Run the engine outdoors for 10 minutes to be sure

that treated fuel has replaced the untreated fuel in

the carburetor.

If fuel additive is not used, remove all fuel from tank

and run engine until it stops from lack of fuel.

Change Oil

While engine is still warm, drain oil from crankcase.

Refill with recommended grade. See "Changing Oil"

on page 14.

Oil Cylinder Bore

• Remove spark plug. Squirt about 1 tablespoon of

clean engine oil into the cylinder. Cover spark plug

hole with rag. Pull recoil handle slowly to distribute

oil. Avoid spray from spark plug hole.

• Install spark plug. DO NOT connect spark plug

wire.

Protect Pump

To protect the pump use Sears pump saver to prevent

freeze damage and lubricate pistons and seals.

NOTE: Sears pump saver, item number 7174403, is

available as an optional accessory. It is not included with

the pressure washer.

CAUTION

• Failure to do so will permanently damage your pump

and render your unit inoperable.

•Freeze damage is not covered under warranty.

To use the pump saver:

CAUTION

Always wear eye protection when using PumpSaver.

1. Attach hose on pump saver can to pump inlet.

2. Push in can top to dispense pump saver.

3. When pump saver fluid begins to exit pump outlet,

the pump is protected.

4. Remove pump saver from pump inlet.

OTHER

• DO NOT store fuel from one season to another.

• If possible, store your unit indoors and cover it to

give protection from dust and dirt. BE SURE TO

EMPTY THE FUEL TANK.

IMPORTANT: NEVER cover your pressure washer

while engine and exhaust area are warm,

17

18

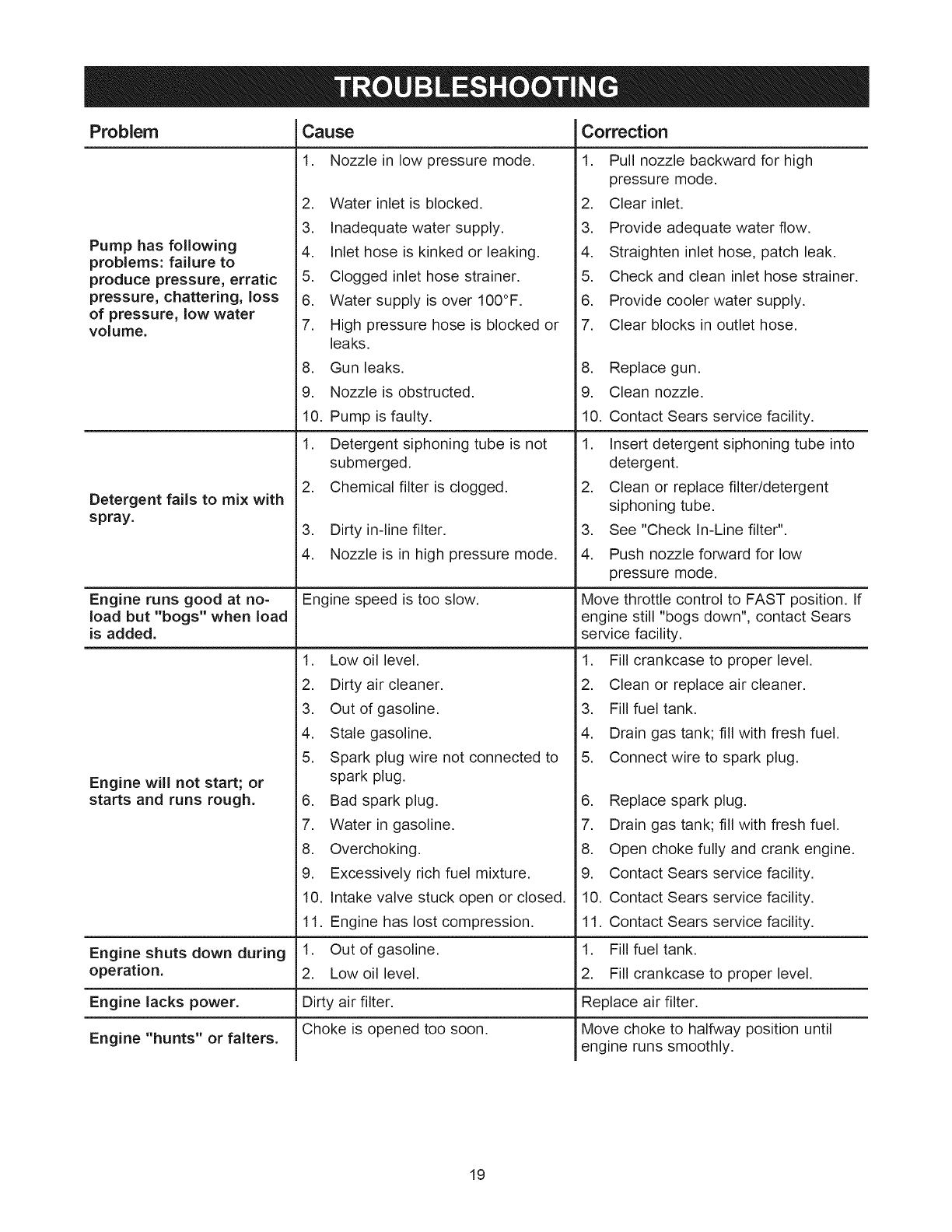

Problem

Pump has following

problems: failure to

produce pressure, erratic

pressure, chattering, loss

of pressure, low water

volume.

Detergent fails to mix with

spray.

Engine runs good at no-

load but "bogs" when load

is added.

Engine will not start; or

starts and runs rough.

Cause

1. Nozzle in low pressure mode.

2. Water inlet is blocked.

3. Inadequate water supply.

4. Inlet hose is kinked or leaking.

5. Clogged inlet hose strainer.

6. Water supply is over 100°F.

7. High pressure hose is blocked or

leaks.

8. Gun leaks.

9. Nozzle is obstructed.

10. Pump is faulty.

1. Detergent siphoning tube is not

submerged.

2. Chemical filter is clogged.

3. Dirty in-line filter.

4. Nozzle is in high pressure mode.

Engine speed is too slow.

Engine shuts down during

operation.

Engine lacks power. Dirty air filter.

Choke is opened too soon.

Engine "hunts" or falters.

1. Low oil level.

2. Dirty air cleaner.

3. Out of gasoline.

4. Stale gasoline.

5. Spark plug wire not connected to

spark plug.

6. Bad spark plug.

7. Water in gasoline.

8. Overchoking.

9. Excessively rich fuel mixture.

10. Intake valve stuck open or closed.

11. Engine has lost compression.

1. Out of gasoline.

2. Low oil level.

Correction

1. Pull nozzle backward for high

pressure mode.

2. Clear inlet.

3. Provide adequate water flow.

4. Straighten inlet hose, patch leak.

5. Check and clean inlet hose strainer.

6. Provide cooler water supply.

7. Clear blocks in outlet hose.

8. Replace gun.

9. Clean nozzle.

10. Contact Sears service facility.

1. Insert detergent siphoning tube into

detergent.

2. Clean or replace filter/detergent

siphoning tube.

3. See "Check In-Line filter".

4. Push nozzle forward for low

pressure mode.

Move throttle control to FAST position. If

engine still "bogs down", contact Sears

service facility.

1. Fill crankcase to proper level.

2. Clean or replace air cleaner.

3. Fill fuel tank.

4. Drain gas tank; fill with fresh fuel.

5. Connect wire to spark plug.

6. Replace spark plug.

7. Drain gas tank; fill with fresh fuel.

8. Open choke fully and crank engine.

9. Contact Sears service facility.

10. Contact Sears service facility.

11. Contact Sears service facility.

1. Fill fuel tank.

2. Fill crankcase to proper level.

Replace air filter.

Move choke to halfway position until

engine runs smoothly.

19

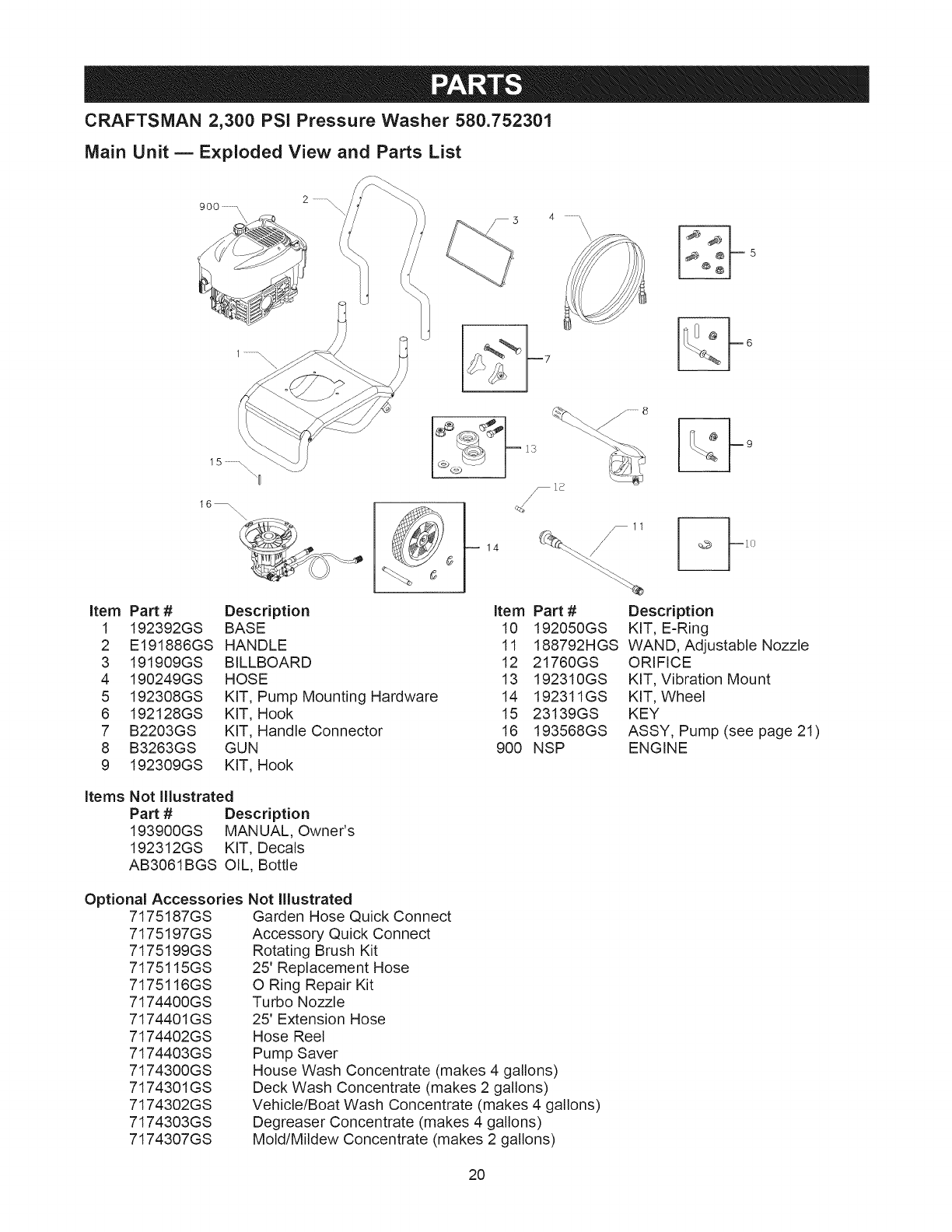

CRAFTSMAN 2,300 PSi Pressure Washer 580.752301

Main Unit mExploded View and Parts List

900

54 ............\

Item Part # Description

1 192392GS BASE

2 E191886GS HANDLE

3 191909GS BILLBOARD

4 190249GS HOSE

5 192308GS KIT, Pump Mounting Hardware

6 192128GS KIT, Hook

7 B2203GS KIT, Handle Connector

8 B3263GS GUN

9 192309GS KIT, Hook

Items

13

Not illustrated

Part # Description

193900GS MANUAL, Owner's

192312GS KIT, Decals

AB3061BGS OIL, Bottle

i2

/

Optional Accessories

7175187GS

7175197GS

7175199GS

7175115GS

7175116GS

7174400GS

7174401GS

7174402GS

7174403GS

7174300GS

7174301GS

7174302GS

7174303GS

7174307GS

1 4 _,_. /10

Item Part # Description

10 192050GS KIT, E-Ring

11 188792HGS WAND, Adjustable Nozzle

12 21760GS ORIFICE

13 192310GS KIT, Vibration Mount

14 192311GS KIT, Wheel

15 23139GS KEY

16 193568GS ASSY, Pump (see page 21)

900 NSP ENGINE

Not Illustrated

Garden Hose Quick Connect

Accessory Quick Connect

Rotating Brush Kit

25' Replacement Hose

O Ring Repair Kit

Turbo Nozzle

25' Extension Hose

Hose Reel

Pump Saver

House Wash Concentrate (makes 4 gallons)

Deck Wash Concentrate (makes 2 gallons)

Vehicle/Boat Wash Concentrate (makes 4 gallons)

Degreaser Concentrate (makes 4 gallons)

Mold/Mildew Concentrate (makes 2 gallons)

20

CRAFTSMAN 2,300 PSi Pressure Washer 580.752301

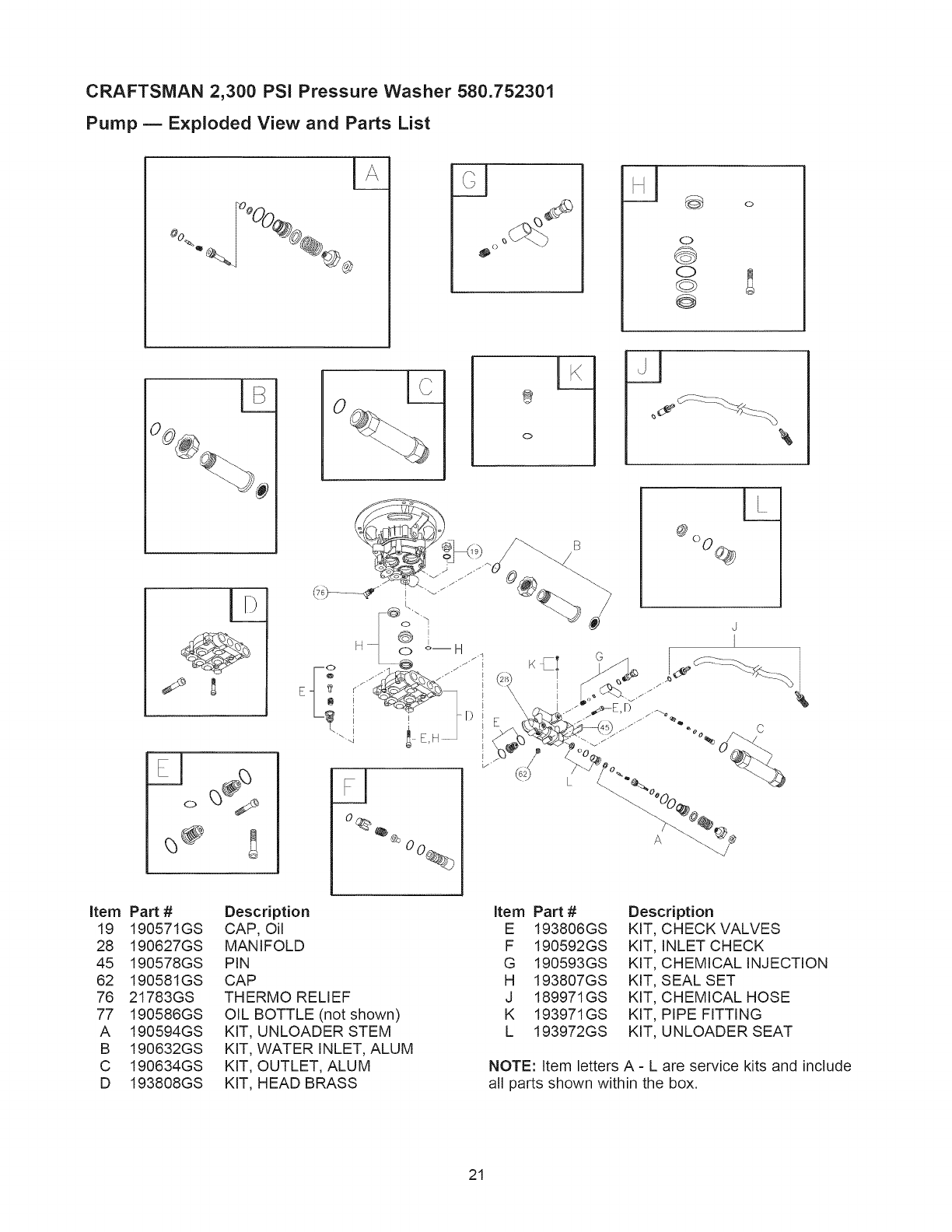

Pump mE×ploded View and Parts List

½

o

O

@

O

Q

½

rL

0

0

L

@

°0_

A

Item

19

28

45

62

76

77

A

B

C

D

Part #

190571GS

190627GS

190578GS

190581GS

21783GS

190586GS

190594GS

190632GS

190634GS

193808GS

Description Item Part #

CAP, Oil E 193806GS

MANIFOLD F 190592GS

PIN G 190593G8

CAP H 193807GS

THERMO RELIEF J 189971GS

OIL BOTTLE (not shown) K 193971GS

KIT, UNLOADER STEM L 193972GS

KIT, WATER INLET, ALUM

KIT, OUTLET, ALUM

KIT, HEAD BRASS

Description

KIT, CHECK VALVES

KIT, INLET CHECK

KIT, CHEMICAL INJECTION

KIT, SEAL SET

KIT, CHEMICAL HOSE

KIT, PIPE FITTING

KIT, UNLOADER SEAT

NOTE: Item letters A - L are service kits and include

all parts shown within the box.

21

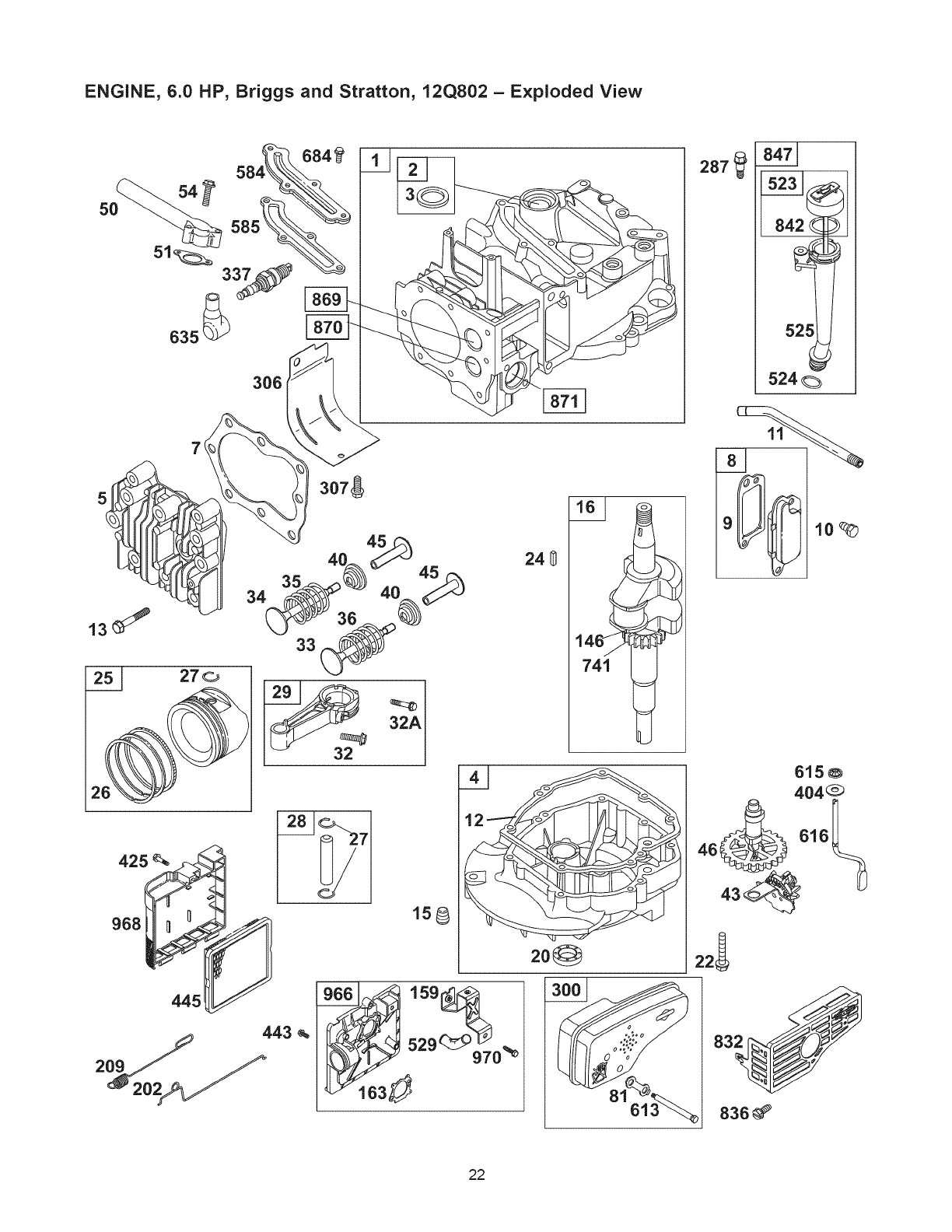

ENGINE, 6.0 HP, Briggs and Stratton, 12Q802 = E×ploded View

5O

306_

6849

5307_

22

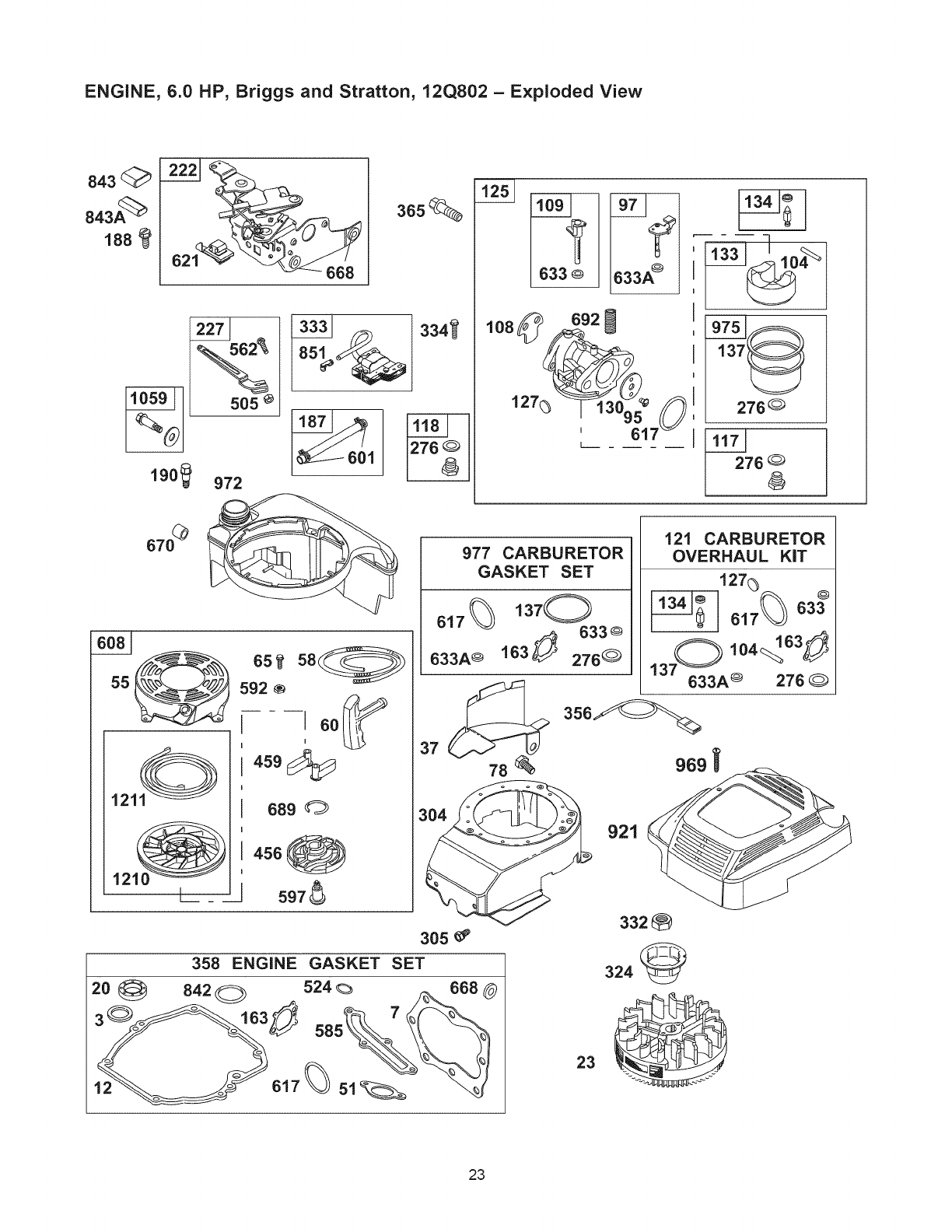

ENGINE, 6.0 HP, Briggs and Stratton, 12Q802 - E×ploded View

843

843A_

188

505 e

972

85__

1

12'

20@ 8420

65 _' 58_

592

334_ 108

1

633 ®

1275

L

977 CARBURETOR

GASKET SET

617% 1370 633 @

633A@ 163 276Q

633A _

37

78

137_

276Q

276 Q

@

121 CARBURETOR

OVERHAUL KiT

127_

633A @ 276 Q

3s6_

689 O

456 @

597 _

921

332_

305

358 ENGINE GASKET SET

524 324

23

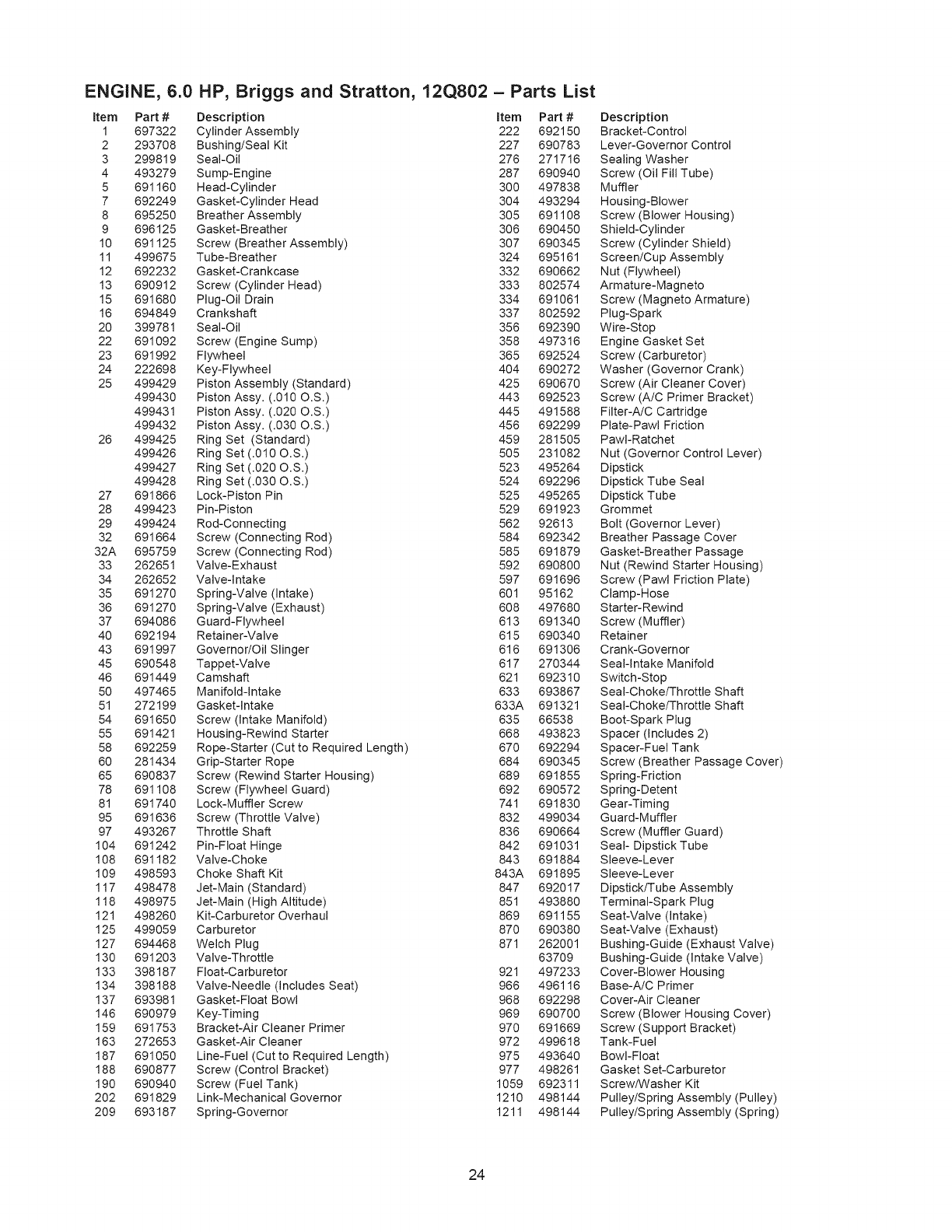

ENGINE, 6.0

Item Part#

1 697322

2 293708

3 299819

4 493279

5 691160

7 692249

8 695250

9 696125

10 691125

11 499675

12 692232

13 690912

15 691680

16 694849

20 399781

22 691092

23 691992

24 222698

25 499429

499430

499431

499432

26 499425

499426

499427

499428

27 691866

28 499423

29 499424

32 691664

32A 695759

33 262651

34 262652

35 691270

36 691270

37 694086

40 692194

43 691997

45 690548

46 691449

50 497465

51 272199

54 691650

55 691421

58 692259

60 281434

65 690837

78 691108

81 691740

95 691636

97 493267

104 691242

108 691182

109 498593

117 498478

118 498975

121 498260

125 499059

127 694468

130 691203

133 398187

134 398188

137 693981

146 690979

159 691753

163 272653

187 691050

188 690877

190 690940

202 691829

209 693187

HP, Briggs and Stratton, 12Q802

Description

Cylinder Assembly

Bushing/Seal Kit

Seal-Oil

Sump-Engine

Head-Cylinder

Gasket-Cylinder Head

Breather Assembly

Gasket-Breather

Screw (Breather Assembly)

Tube-Breather

Gasket-Crankcase

Screw (Cylinder Head)

Plug-Oil Drain

Crankshaft

Seal-Oil

Screw (Engine Sump)

Flywheel

Key-Flywheel

Piston Assembly (Standard)

Piston Assy. (.010 O.S.)

Piston Assy. (.020 O.S.)

Piston Assy. (.030 O.S.)

Ring Set (Standard)

Ring Set (.010 O.S.)

Ring Set (.020 O.S.)

Ring Set (.030 O.S.)

Lock-Piston Pin

Pin-Piston

Rod-Connecting

Screw (Connecting Rod)

Screw (Connecting Rod)

Vaave-Exhaust

Valve-Intake

Spring-Valve (intake)

Spring-Valve (Exhaust)

Guard-Flywheel

Retainer-Valve

Governor/Oil Slinger

Tappet-Valve

Camshaft

Manifold-Intake

Gasket-Intake

Screw (intake Manifold)

Housing-Rewind Starter

Rope-Starter (Cut to Required Length)

Grip-Starter Rope

Screw (Rewind Starter Housing)

Screw (Flywheel Guard)

Lock-Muffler Screw

Screw (Throttle Vaave)

Throttle Shaft

Pin-Faoat Hinge

Valve-Choke

Choke Shaft Kit

Jet-Main (Standard)

Jet-Main (High Altitude)

Kit-Carburetor Overhaul

Carbu retor

Welch Plug

Valve-Throttle

Float-Carburetor

Valve-Needle (Includes Seat)

Gasket-Float Bowl

Key-Timing

Bracket-Air Cleaner Primer

Gasket-Air Cleaner

Line-Fuel (Cut to Required Length)

Screw (Control Bracket)

Screw (Fuel Tank)

Link-Mechanical Governor

Spring-Governor

-Parts List

Item Part#

222 692150

227 690783

276 271716

287 690940

300 497838

304 493294

305 691108

306 690450

307 690345

324 695161

332 690662

333 802574

334 691061

337 802592

356 692390

358 497316

365 692524

404 690272

425 690670

443 692523

445 491588

456 692299

459 281505

505 231082

523 495264

524 692296

525 495265

529 691923

562 92613

584 692342

585 691879

592 690800

597 691696

601 95162

608 497680

613 691340

615 690340

616 691306

617 270344

621 692310

633 693867

633A 691321

635 66538

668 493823

670 692294

684 690345

689 691855

692 690572

741 691830

832 499034

836 690664

842 691031

843 691884

843A 691895

847 692017

851 493880

869 691155

870 690380

871 262001

63709

921 497233

966 496116

968 692298

969 690700

970 691669

972 499618

975 493640

977 498261

1059 692311

1210 498144

1211 498144

Description

Bracket-Control

Lever-Governor Control

Sealing Washer

Screw (Oil Fill Tube)

Muffler

Housing-Blower

Screw (Blower Housing)

Shield-Cylinder

Screw (Cylinder Shield)

Screen/Cup Assembly

Nut (Flywheel)

Armature-Magneto

Screw (Magneto Armature)

Plug-Spark

Wire-Stop

Engine Gasket Set

Screw (Carburetor)

Washer (Governor Crank)

Screw (Air Cleaner Cover)

Screw (A/C Primer Bracket)

Filter-A/C Cartridge

Plate-Pawl Friction

PawI-Ratchet

Nut (Governor Control Lever)

Dipstick

Dipstick Tube Seal

Dipstick Tube

Grommet

Bolt (Governor Lever)

Breather Passage Cover

Gasket-Breather Passage

Nut (Rewind Starter Housing)

Screw (Pawl Friction Plate)

Clamp-Hose

Starter-Rewind

Screw (Muffler)

Retainer

Crank-Governor

Seal-Intake Manifold

Switch-Stop

Seal-Choke/Throttle Shaft

Seal-Choke/Throttle Shaft

Boot-Spark Plug

Spacer (Includes 2)

Spacer-Fuel Tank

Screw (Breather Passage Cover)

Spring-Friction

Spring-Detent

Gear-Timing

Guard-Muffler

Screw (Muffler Guard)

Seal- Dipstick Tube

Sleeve-Lever

Sleeve-Lever

Dipstick/Tube Assembly

Terminal-Spark Plug

Seat-Valve (Intake)

Seat-Valve (Exhaust)

Bushing-Guide (Exhaust Valve)

Bushing-Guide (Intake Valve)

Cover-Blower Housing

Base-A/C Primer

Cover-Air Cleaner

Screw (Blower Housing Cover)

Screw (Support Bracket)

Tank-Fuel

Bowl-Float

Gasket Set-Carburetor

Screw/Washer Kit

Pulley/Spring Assembly (Pulley)

Pulley/Spring Assembly (Spring)

24

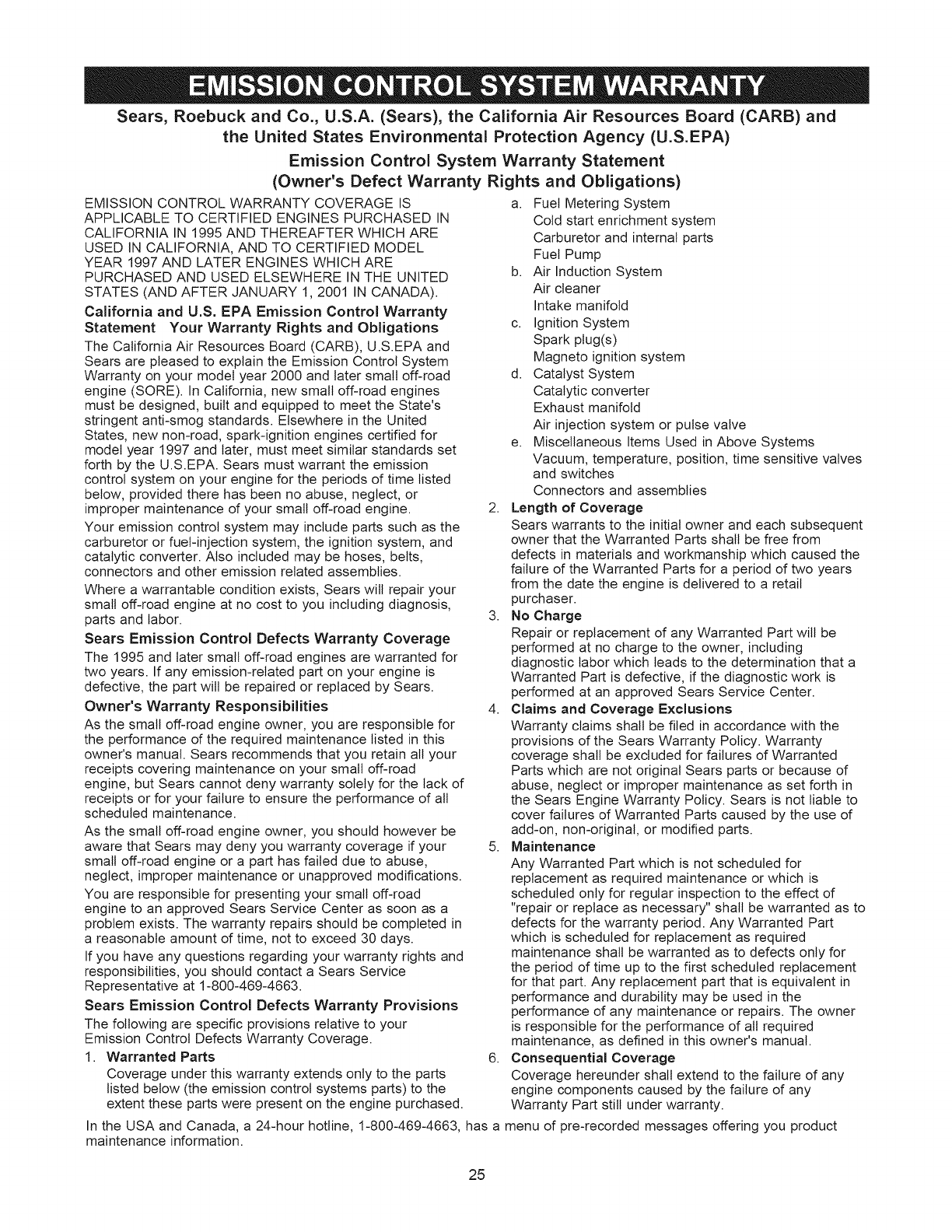

Sears, Roebuck and Co., U.S.A. (Sears), the California Air Resources Board (CARB) and

the United States Environmental Protection Agency (U.S.EPA)

Emission Control System Warranty Statement

(Owner's Defect Warranty Rights and Obligations)

EMISSION CONTROL WARRANTY COVERAGE IS

APPLICABLE TO CERTIFIED ENGINES PURCHASED IN

CALIFORNIA IN 1995 AND THEREAFTER WHICH ARE

USED IN CALIFORNIA, AND TO CERTIFIED MODEL

YEAR 1997 AND LATER ENGINES WHICH ARE

PURCHASED AND USED ELSEWHERE IN THE UNITED

STATES (AND AFTER JANUARY 1, 2001 IN CANADA).

California and U.S. EPA Emission Control Warranty

Statement Your Warranty Rights and Obligations

The California Air Resources Board (CARB), U.S.EPA and

Sears are pleased to explain the Emission Control System

Warranty on your model year 2000 and later small off-road

engine (SORE). In California, new small off-road engines

must be designed, built and equipped to meet the State's

stringent anti-smog standards. Elsewhere in the United

States, new non-road, spark-ignition engines certified for

model year 1997 and later, must meet similar standards set

forth by the U.S.EPA. Sears must warrant the emission

control system on your engine for the periods of time listed

below, provided there has been no abuse, neglect, or

improper maintenance of your small off-road engine.

Your emission control system may include parts such as the

carburetor or fuel-injection system, the ignition system, and

catalytic converter. Also included may be hoses, belts,

connectors and other emission related assemblies.

Where a warrantable condition exists, Sears will repair your

small off-road engine at no cost to you including diagnosis,

parts and labor.

Sears Emission Control Defects Warranty Coverage

The 1995 and later small off-road engines are warranted for

two years. If any emission-related part on your engine is

defective, the part will be repaired or replaced by Sears.

Owner's Warranty Responsibilities

As the small off-road engine owner, you are responsible for

the performance of the required maintenance listed in this

owner's manual. Sears recommends that you retain all your

receipts covering maintenance on your small off-road

engine, but Sears cannot deny warranty solely for the tack of

receipts or for your failure to ensure the performance of all

scheduled maintenance.

As the small off-road engine owner, you should however be

aware that Sears may deny you warranty coverage if your

small off-road engine or a part has failed due to abuse,

neglect, improper maintenance or unapproved modifications.

You are responsible for presenting your small off-road

engine to an approved Sears Service Center as soon as a

problem exists. The warranty repairs should be completed in

a reasonable amount of time, not to exceed 30 days.

If you have any questions regarding your warranty rights and

responsibilities, you should contact a Sears Service

Representative at 1-800-469-4663.

Sears Emission Control Defects Warranty Provisions

The following are specific provisions relative to your

Emission Control Defects Warranty Coverage.

1. Warranted Parts

Coverage under this warranty extends only to the parts

listed below (the emission control systems parts) to the

extent these parts were present on the engine purchased.

a. Fuel Metering System

Cold start enrichment system

Carburetor and internal parts

Fuel Pump

b. Air Induction System

Air cleaner

Intake manifold

c. Ignition System

Spark plug(s)

Magneto ignition system

d. Catalyst System

Catalytic converter

Exhaust manifold

Air injection system or pulse valve

e. Miscellaneous Items Used in Above Systems

Vacuum, temperature, position, time sensitive valves

and switches

Connectors and assemblies

2. Length of Coverage

Sears warrants to the initial owner and each subsequent

owner that the Warranted Parts shall be free from

defects in materials and workmanship which caused the

failure of the Warranted Parts for a period of two years

from the date the engine is delivered to a retail

purchaser.

3. No Charge

Repair or replacement of any Warranted Part will be

performed at no charge to the owner, including

diagnostic labor which leads to the determination that a

Warranted Part is defective, if the diagnostic work is

performed at an approved Sears Service Center.

4. Claims and Coverage Exclusions

Warranty claims shall be filed in accordance with the

provisions of the Sears Warranty Policy. Warranty

coverage shall be excluded for failures of Warranted

Parts which are not original Sears parts or because of

abuse, neglect or improper maintenance as set forth in

the Sears Engine Warranty Policy. Sears is not liable to

cover failures of Warranted Parts caused by the use of

add-on, non-original, or modified parts.

5. Maintenance

Any Warranted Part which is not scheduled for

replacement as required maintenance or which is

scheduled only for regular inspection to the effect of

"repair or replace as necessary" shall be warranted as to

defects for the warranty period. Any Warranted Part

which is scheduled for replacement as required

maintenance shall be warranted as to defects only for

the period of time up to the first scheduled replacement

for that part. Any replacement part that is equivalent in

performance and durability may be used in the

performance of any maintenance or repairs. The owner

is responsible for the performance of all required

maintenance, as defined in this owner's manual.

6. Consequential Coverage

Coverage hereunder shall extend to the failure of any

engine components caused by the failure of any

Warranty Part still under warranty.

In the USA and Canada, a 24-hour hotline, 1-800-469-4663, has a menu of pre-recorded messages offering you product

maintenance information.

25

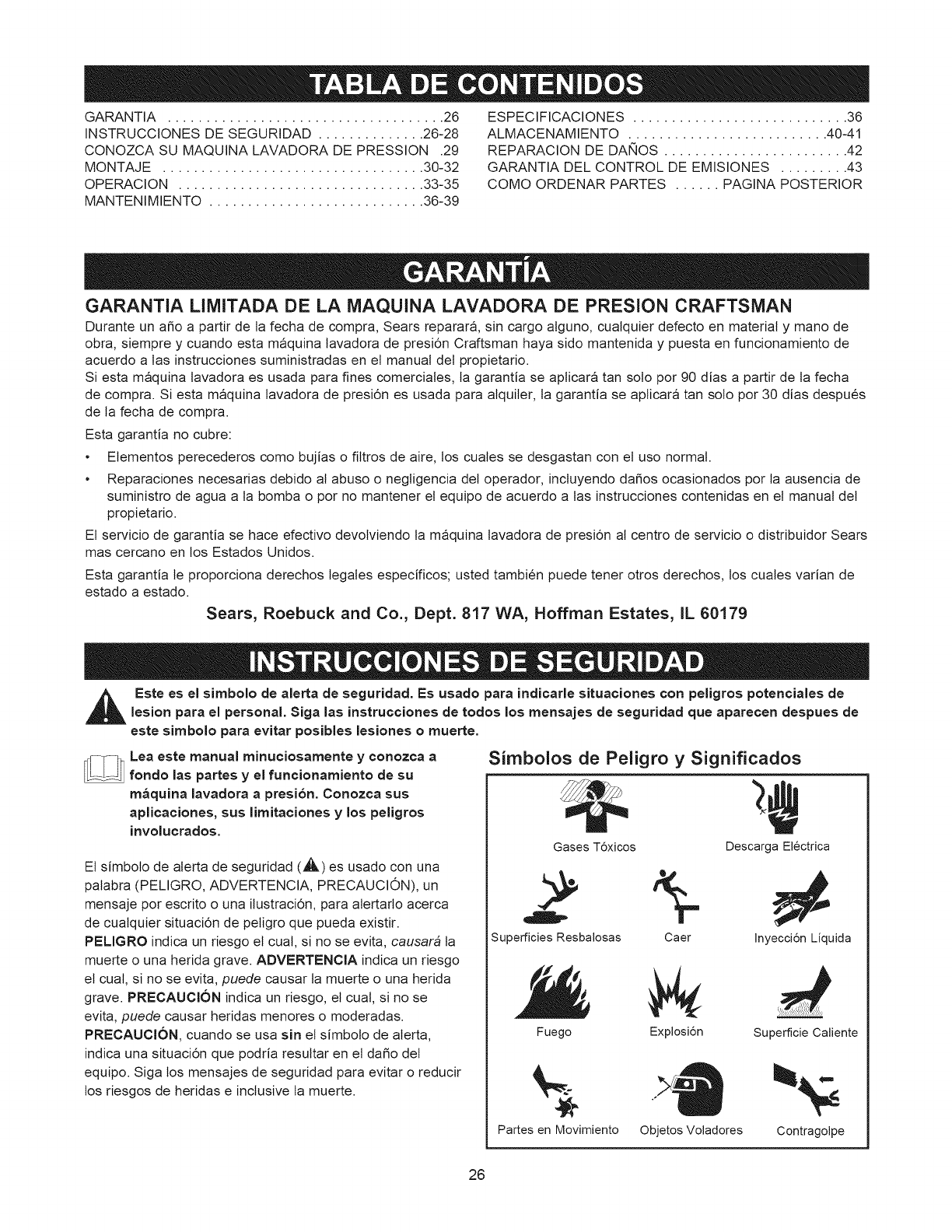

GARANTIA .................................... 26

INSTRUCCIONES DE SEGURIDAD .............. 26-28

CONOZCA SU MAQUINA LAVADORA DE PRESSlON .29

MONTAJE .................................. 30-32

OPERAClON ................................ 33-35

MANTENIMIENTO ............................ 36-39

ESPECIFICACIONES ............................ 36

ALMACENAMIENTO .......................... 40-41

REPARACION DE DANOS ........................ 42

GARANTIA DEL CONTROL DE EMISlONES ......... 43

COMO ORDENAR PARTES ...... PAGINA POSTERIOR

GARANTIA LIMITADA DE LA MAQUINA LAVADORA DE PRESION CRAFTSMAN

Durante un afio a partir de ta fecha de compra, Sears reparara, sin cargo alguno, cualquier defecto en material y mano de

obra, siempre y cuando esta maquina lavadora de presi6n Craftsman hays sido mantenida y puesta en funcionamiento de

acuerdo a tas instrucciones suministradas en et manual det propietario.

Siesta maquina lavadora es usada para fines comerciales, la garantia se aplicara tan solo pot 90 dias a partir de ta fecha

de compra. Siesta maquina tavadora de presi6n es usada para alquiter, la garantia se aplicara tan solo por 30 dias despues

de ta fecha de compra.

Esta garantia no cubre:

• Etementos perecederos como bujias o fittros de sire, tos cuales se desgastan con et uso normal.

• Reparaciones necesarias debido al abuso o negligencia det operador, incluyendo dafios ocasionados por la ausencia de

suministro de agua a ta bomba o por no mantener et equipo de acuerdo a tas instrucciones contenidas en et manual det

propietario.

Et servicio de garantia se hace efectivo devolviendo ta maquina lavadora de presi6n al centro de servicio o distribuidor Sears

mas cercano en tos Estados Unidos.

Esta garantia le proporciona derechos legales especificos; usted tambien puede tenet otros derechos, los cuales varian de

estado a estado.

Sears, Roebuck and Co., Dept. 817 WA, Hoffman Estates, IL 60179

_1 Este es el sJmbolo de alerta de segurJdad. Es usado para Jndicarle sJtuacJones con pelJgros potencJales de

lesion para el personal. Siga las Jnstru¢cJones de todos los mensajes de seguridad que aparecen despues de

este simbolo para evitar posibles lesiones omuerte.

Lea este manual mJnuciosamente y conozca a

rondo las partes y el funcionamJento de su

maquina lavadora a presJ6n. Conozca sus

aplicacJones, sus limitaciones ylos peligros

involucrados.

El simbolo de alerts de seguridad (,_,) es usado con una

palabra (PELIGRO, ADVERTENCIA, PRECAUCION), un

mensaje por escrito o una itustraci6n, pars alertarto acerca

de cualquier situaci6n de petigro que pueda existir.

PELIGRO indica un riesgo et cual, si no se evita, causar4 la

muerte o una herida grave. ADVERTENClA indica un riesgo

et cual, si no se evita, puede causar la muerte o una herida

grave. PRECAUCl0N indica un riesgo, et cual, si no se

evita, puede causar heridas menores o moderadas.

PRECAUCl0N, cuando se usa sin el simbolo de alerts,

indica una situaci6n que podria resultar en et dafio det

equipo. Siga los mensajes de seguridad pars evitar o reducir

los riesgos de heridas e inclusive la muerte.

Simbolos de Peligro y Significados

Gases Tdxicos Descarga Electrica

Superficies Resbalosas Caer Inyecci6n Liquids

Fuego Superficie CalienteExplosi6n

Partes en MovimJento Objetos Voladores Contragolpe

26

En et estado de California es obligatorio, segQn ta ley, et uso

de apagachispas (Secci6n 4442 det C6digo de Recursos

PQblicos de California). Otros estados pueden tener leyes

simitares. Las leyes federales se aplican en tierras

federales. Si equipa el sitenciador con un apagachispas,

este debera ser mantenido en buenas condiciones de

trabajo. Usted puede ordenar el apagachispas a traves de

su distribuidor de servicio autorizado Sears.

ADVERTENCIA

El escape del motor de este producto contiene

elementos quimicos reconocidos en el Estado de

California por producir cancer, defectos de nacimiento

uotros daSos de tipo reproductivo.

PELIGRO

Opere el lavadora de presi6n SOLAMENTE al aire fibre.

Utilice un respirador o mascara siempre que exista la

posibilidad de inhalar vapores.

Lea todas las instrucciones de la mascara para asegurarse de

que le brindara la protecci6n necesaria contra la inhalaci6n de

vapores nocivos.

ADVERTENCIA

CUANDO ANADA COMBUSTIBLE

• Apague el generador (posici6n OFF) y dejelo enfriar al menos

por 2 minutos antes de remover la tapa de la gasolina.

• Llene el tanque al aire fibre.

• NO Ilene demasiado el tanque. Permita al menos espacio para

la expansi6n del combustible.

• Mantenga la gasolina alejada de chispas, llamas abiertas,

pilotos, calor y otras fuentes de ignici6n.

• NO encienda un cigarrillo o fume.

CUANDO OPERE EL EQUIPO

• NO incline el motor o el equipo, de tal manera que la gasolina

se pueda derramar.

• NO rode liquidos inflamables.

CUANDO TRANSPORTE O REPARE EL EQUIPO

• Transporte o repare el equipo con el tanque de combustible

vacio, o con la valvula para apagar el combustible, apagada

(posici6n OFF).

CUANBO ALMACENE O GUARDE EL EQUIPO CON

COMBUSTIBLE EN EL TANQUE

• AImacene alejado de calderas, estufas, calentadores de agua,

secadoras de ropa u otros aparatos electrodomesticos que

posean pilotos u otras fuentes de ignici6n, porque ellos pueden

encender los vapores de la gasolina.

IADVERTENCIA

Mantenga el chorro del agua alejado de alambrados electricos,

de Io contrario podrian ocurrir descargas electricas fatales.

ADVERTENCIA

Mantenga la boquilla de rociado de 8 a 24 pulgadas de la

superficie de limpieza.

Sea extremadamente cuidadoso si usa la maquina lavadora a

presi6n desde una escalera, andamio o cualquier superficie

relativamente inestable.

El area de limpieza debera tener inclinaciones y drenajes

adecuados para disminuir la posibilidad de caidas debido a

superficies resbalosas.

Opere y almacene esta unidad sobre una superficie estable.

Sujete la pistola de la hidrolavadora firmemente con ambas

manos cuando utilice el rociado a alta presi6n. De esta manera

evitara lesiones producidas por el posible golpe de la pistola

hacia arras.

1

ADVERTENCIA

NUNCA apunte la pistola a la gente, animales o plantas.

NO permita en ningQn momento que NIiqOS operen la maquina

lavadora a presi6n.

NUNCA repare la manguera de alta presi6n. Remplacela.

Mantenga conectada la manguera a la maquina o a la pistola de

rociado cuando el sistema este presurizado.

ADVERTENCIA

NO toque las superficies calientes.

Mantengase alejado de los gases de escape.

NUNCA mueva el equipo mientras este en funcionamiento.

Permita que el equipo se enfrie antes de tocarlo.

27

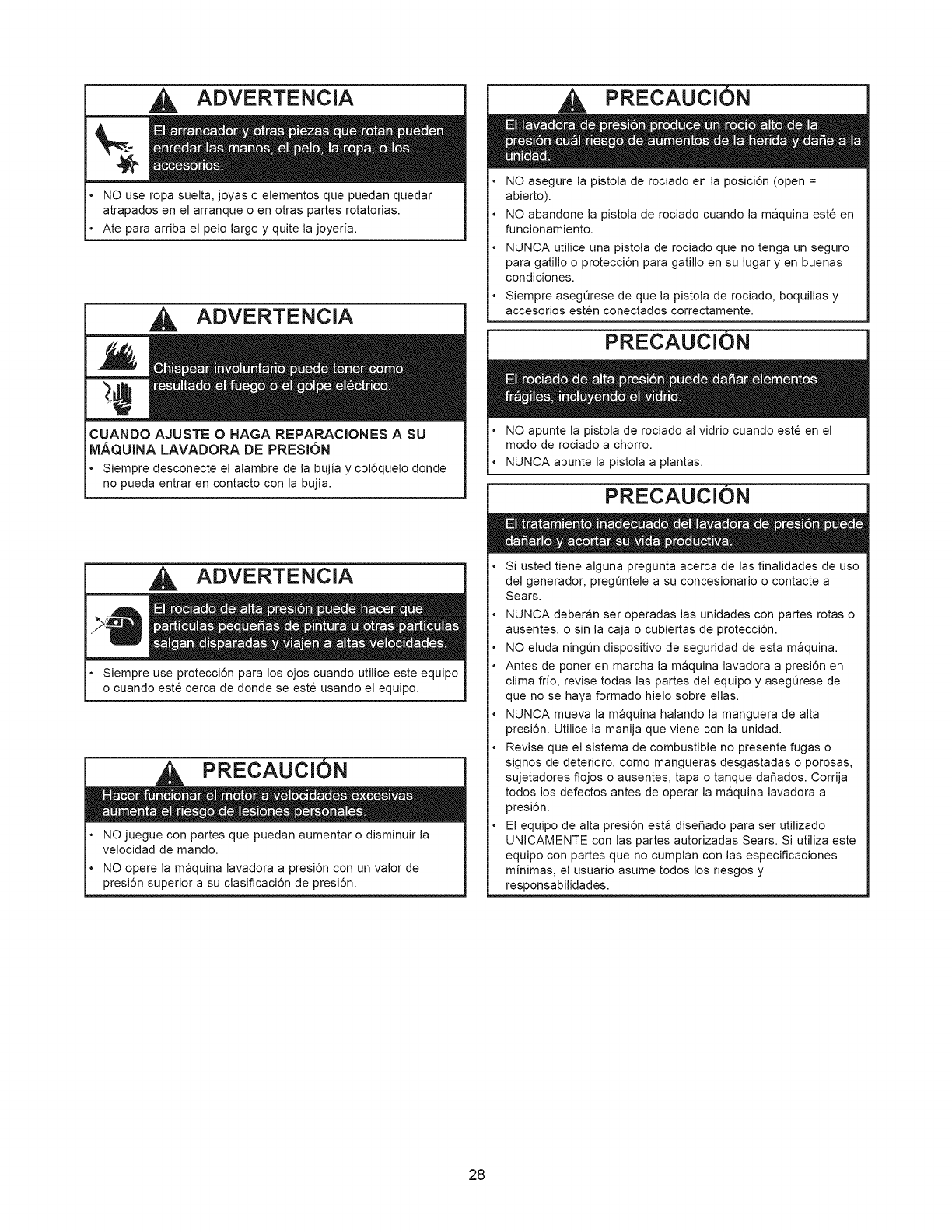

ADVERTENCIA

• NO use ropa suelta, joyas o elementos que puedan quedar

atrapados en el arranque o en otras partes rotatorias.

• Ate para arriba el pelo largo y quite la joyeria.

ADVERTENCIA

CUANDO AJUSTE O HAGA REPARACIONES A SU

MP, QUINA LAVADORA DE PRESION

Siempre desconecte el alambre de la bujia y col6quelo donde

no pueda entrar en contacto con la bujia.

1ADVERTENCIA 1

Siempre use protecci6n para los ojos cuando utilice este equipo

o cuando este cerca de donde se este usando el equipo.

PRECAUCION

• NO juegue con partes que puedan aumentar o disminuir la

velocidad de mando.

• NO opere la maquina lavadora a presi6n con un valor de

presi6n superior a su clasificaci6n de presi6n.

PRECAUCION

NO asegure la pistola de rociado en la posici6n (open =

abierto).

NO abandone la pistola de rociado cuando la maquina este en

funcionamiento.

NUNCA utilice una pistola de rociado que no tenga un seguro

para gatillo o protecci6n para gatillo en su lugar y en buenas

condiciones.

Siempre asegQrese de que la pistola de rociado, boquillas y

accesorios esten conectados correctamente.

PRECAUCION

NO apunte la pistola de rociado al vidrio cuando este en el

modo de rociado a chorro.

NUNCA apunte la pistola a plantas.

PRECAUCION

Si usted tiene alguna pregunta acerca de las finalidades de uso

del generador, pregQntele a su concesionario o contacte a

Sears.

NUNCA deberan ser operadas las unidades con partes rotas o

ausentes, o sin la caja o cubiertas de protecci6n.

NO eluda ningQn dispositivo de seguridad de esta maquina.

Antes de poner en marcha la maquina lavadora a presi6n en

clima frio, revise todas las partes del equipo y asegQrese de

que no se haya formado hielo sobre elias.

NUNCA mueva la maquina halando la manguera de alta

presi6n. Utilice la manija que viene con la unidad.

Revise que el sistema de combustible no presente fugas o

signos de cleterioro, como mangueras desgastadas o porosas,

sujetadores flojos o ausentes, tapa o tanque dafiados. Corrija

toclos los defectos antes de operar la maquina lavadora a

presi6n.

El equipo de alta presi6n esta disefiado para ser utilizado

UNICAMENTE con las partes autorizadas Sears. Si utiliza este

equipo con partes que no cumplan con las especificaciones

minimas, el usuario asume todos los riesgos y

responsabilidades.

28

CONOZCA SU MAQUINA LAVADORA DE PRESION

Lea el manual del propietario y las reglas de seguridad antes de porter en marcha su maquina lavadora a presi6n.

Compare las itustraciones con su m&quina tavadora a presi6n para famitiarizarse con las ubicaciones de los diferentes

controles y ajustes. Guarde este manual para referencias futuras.

Pistola de Rociado

Calcomania Ejemplar de Datos

Extensi6n para Boquitlas

Arrancador de Retroceso

Tapa de la Gaso_

Boquitla Ajustable

Palanca de Control de la

Valvula de

Regulaci6n/Cebador

Manguera de Alta

Presi6n

Tapa det Dep6sito det

Aceite

Entrada de Agua

Toma de Alta Presi6n

Fittro de Aire

Fittro y Tubo para

Recolecci6n de Detergente

Bomba

Arrancador de Retroceso -Usado para et arranque det

motor.

Bomba -Desarrolta alta presidn de agua.

Boquilla Ajustable - Ajusta la presi6n a alta o baja presi6n;

rociado a chorro o en abanico.

Calcomania Ejemplar de Datos - Proporciona el modeto y

et nOmero de serie de arandeta de presi6n. Tenga pot favor

estos prontamente disponible cuando llamar para la ayuda.

Entrada de Agua - Conexi6n para ta manguera de jardin.

Extensi6n para Boquillas - Conectada a ta pistola de

rociado para un uso mas conveniente.

Filtro de Aire - Et etemento de fittro tipo seco timita la

cantidad de suciedad y polvo que se introduce en et motor.

Filtro y Tubo para Recolecci6n de Detergente - Usado

para succionar detergente de la botetta de quimicos a la

corriente de agua de baja presi6n.

Manguera de Alta Presidn - Conecte un extremo a la

pistola de rociado y et otto extremo a la toma de alta

presi6n.

Palanca de Control de la Valvula de RegulacidnlCebador

- Coloca et motor en modo de arranque para et arrancador

de retroceso y detiene et motor en funcionamiento.

Pistola de Rociado - Controla la aplicaci6n de agua sobre

la superficie de limpieza con et gatitto. Incluye cerrojo de

seguridad.

Tapa de la Gasolina - Ltene et tanque det combustible con

gasolina regular sin contenido de plomo en este punto.

Tapa del Depdsito del Aceite - Llene el motor con aceite

aqui. Yea ta pagina 31 para tas recomendaciones det aceite

y las instrucciones de ttenado.

Toma de Alta Presidn - Conexi6n para la manguera de

alta presi6n.

29

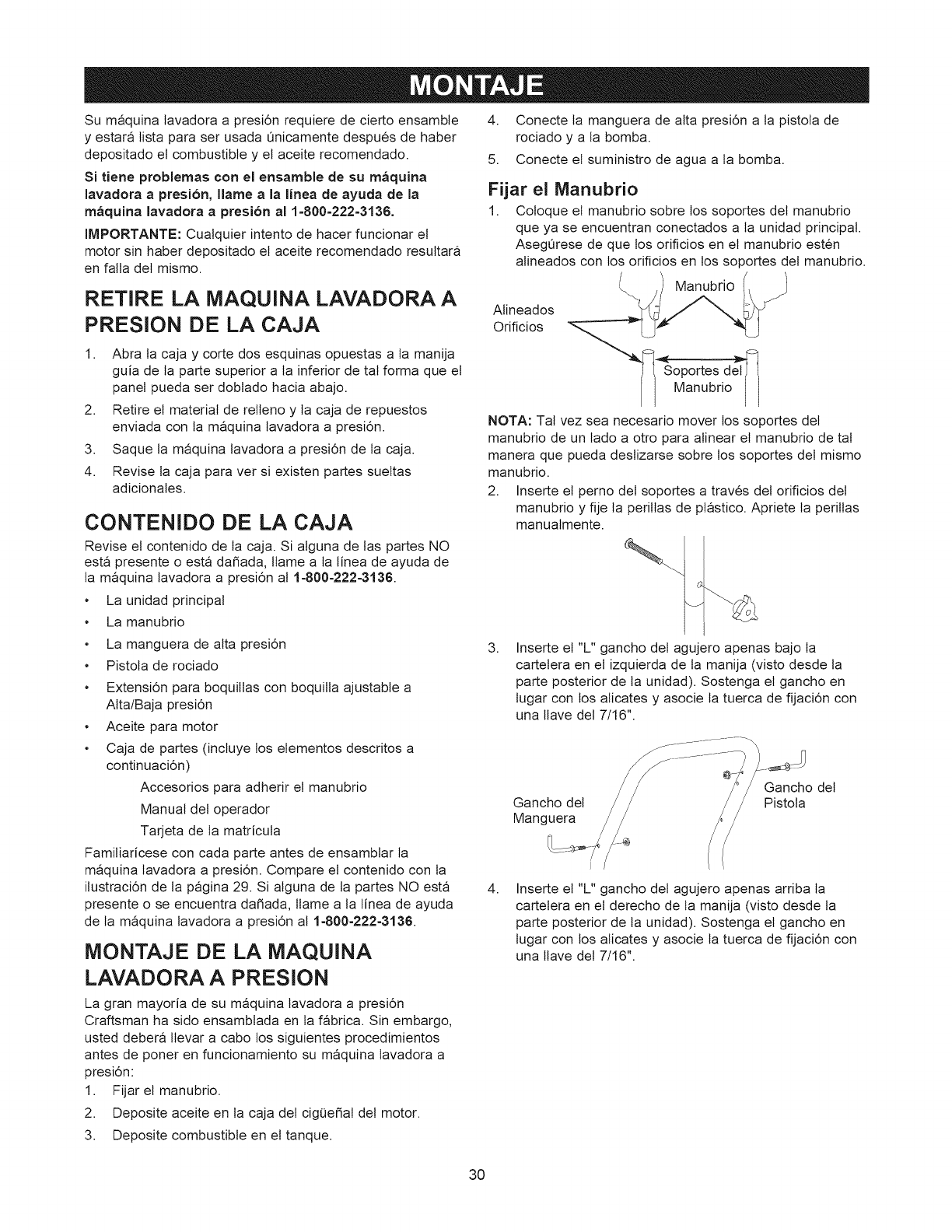

Su maquina lavadora a presi6n requiere de cierto ensamble

y estara lista para ser usada Qnicamente despues de haber

depositado et combustible y et aceite recomendado.

Si tiene problemas con el ensamble de su maquina

lavaclora a presion, Ilame ala linea de ayuda de la

maquina lavadora a presion al 1-800-222-3136.

IMPORTANTE: Cualquier intento de hacer funcionar et

motor sin haber depositado et aceite recomendado resultara

en falta det mismo.

RETIRE LA MAQUINA LAVADORA A

PRESION DE LA CAJA

4. Conecte ta manguera de alta presi6n a ta pistola de

rociado y a ta bomba.

5. Conecte et suministro de agua a ta bomba.

Fijar el Manubrio

1. Coloque et manubrio sobre los soportes det manubrio

que ya se encuentran conectados a ta unidad principal.

AsegQrese de que los oriflcios en et manubrio esten

alineados con los orificios en los soportes det manubrio.

/

L Manubrio

Alineados

Orificios

1. Abra la caja y corte dos esquinas opuestas a ta manija

guia de la parte superior a la inferior de tal forma que et

panel pueda ser dobtado hacia abajo.

2. Retire el material de retteno y la caja de repuestos

enviada con ta maquina tavadora a presi6n.

3. Saque ta maquina lavadora a presi6n de ta caja.

4. Revise la caja para ver si existen partes suettas

adicionales.

CONTENIDO DE LA CAJA

Revise et contenido de ta caja. Si alguna de las partes NO

esta presente o esta da_ada, llame a ta linea de ayuda de

la maquina tavadora a presi6n al 1-800-222-3136.

• La unidad principal

• La manubrio

• La manguera de alta presi6n

• Pistola de rociado

• Extensi6n para boquittas con boquitla ajustable a

Alta/Baja presi6n

• Aceite para motor

• Caja de partes (incluye los etementos descritos a

continuaci6n)

Accesorios para adherir et manubrio

Manual det operador

Tarjeta de ta matricula

Famitiaricese con cada parte antes de ensambtar ta

maquina lavadora a presi6n. Compare el contenido con la

itustraci6n de la pagina 29. Si alguna de ta partes NO esta

presente o se encuentra da_ada, tlame a la linea de ayuda

de la maquina lavadora a presi6n al 1-800-222-3136.

MONTAJE DE LA MAQUINA

LAVADORA APRESION

La gran mayoria de su maquina lavadora a presi6n

Craftsman ha sido ensamblada en ta fabrica. Sin embargo,

usted debera ltevar a cabo los siguientes procedimientos

antes de poner en funcionamiento su maquina lavadora a

presi6n:

1. Fijar et manubrio.

2. Deposite aceite en la caja det cig0e_al det motor.

Soportes de_' {

NOTA: Tal vez sea necesario mover los soportes del

manubrio de un tado a otto para alinear et manubrio de tal

manera que pueda deslizarse sobre los soportes det mismo

manubrio.

2. Inserte et pemo del soportes a traves det orificios det

manubrio y fije la perittas de plastico. Apriete la peritlas

manualmente.

3,

4,

Inserte et "L" gancho det agujero apenas bajo ta

cartetera en el izquierda de ta manija (visto desde ta

parte posterior de la unidad). Sostenga et gancho en

lugar con los alicates y asocie la tuerca de fijaci6n con

una ltave det 7/16".

...... ¢_//! _a:c_o det

Gancho det / / / / Pistola

Manguera // _/

((

Inserte et "L" gancho det agujero apenas arriba la

cartetera en el derecho de ta manija (visto desde la

parte posterior de la unidad). Sostenga et gancho en

lugar con los alicates y asocie la tuerca de fijaci6n con

una ltave det 7/16".

3. Deposite combustible en et tanque.

3O

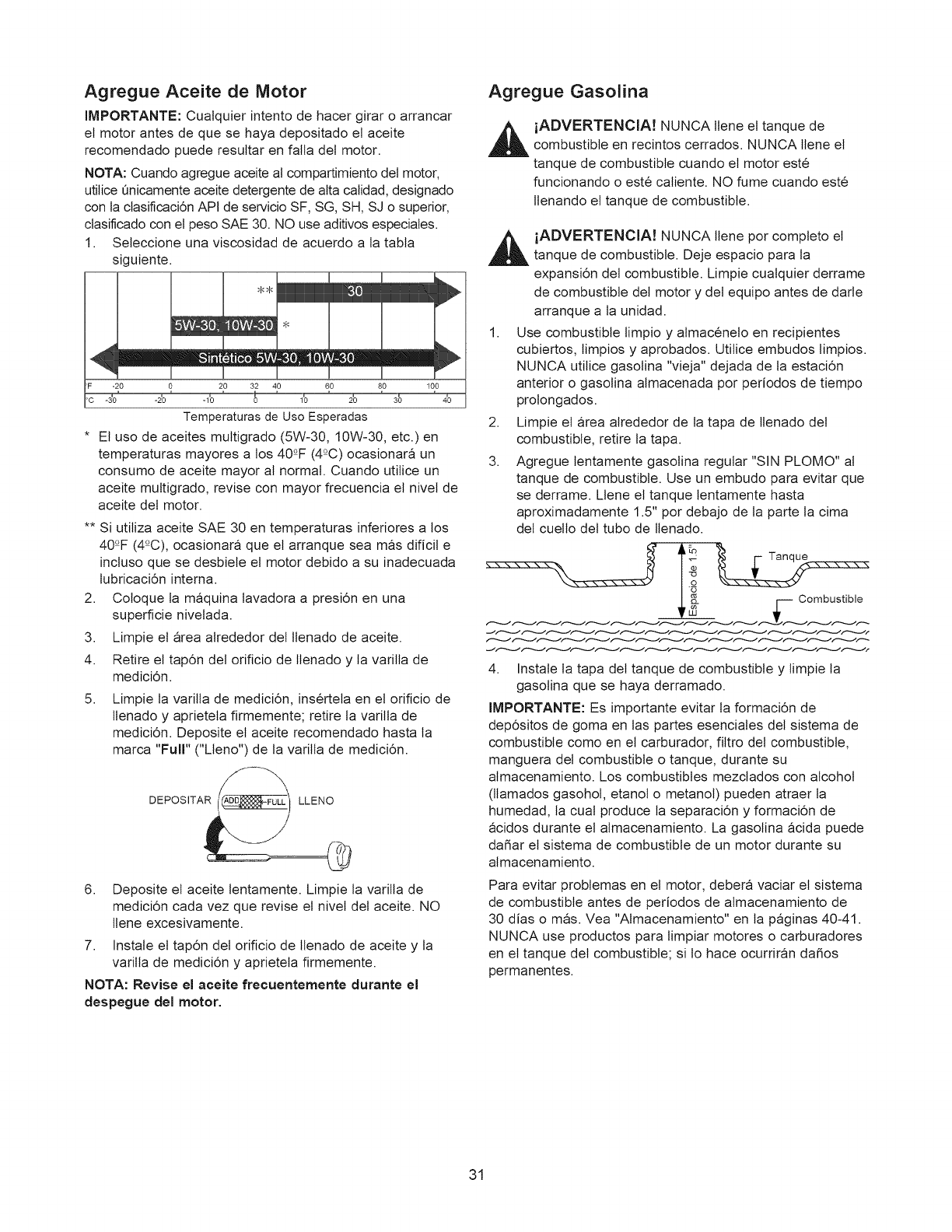

Agregue Aceite de Motor

IMPORTANTE: Cualquier intento de hacer girar o arrancar

et motor antes de que se haya depositado et aceite

recomendado puede resultar en falta det motor.

NOTA: Cuando agregue aceite al compartimiento det motor,

utitice Qnicamente aceite detergente de alta calidad, designado

con la clasificaci6n API de servicio SF, SG, SH, SJ o superior,

clasiflcado con et peso SAE 30. NO use aditivos especiales.

1. Seteccione una viscosidad de acuerdo a la tabla

siguiente.

L J J 1 J

F -20 , 0 , 20 32 40 , 60 , 80 , 1C ==t====

>C -30 -20 -10 0 10 20 30 40

Temperaturas de Uso Esperadas

* El uso de aceites multigrado (5W-30, 10W-30, etc.) en

temperaturas mayores a los 40°F (4°C) ocasionara un

consumo de aceite mayor al normal. Cuando utitice un

aceite multigrado, revise con mayor frecuencia et nivel de

aceite det motor.

** Si utitiza aceite SAE 30 en temperaturas inferiores a los

40°F (4°C), ocasionara que et arranque sea mas dificit e

incluso que se desbiete et motor debido a su inadecuada

lubricaci6n intern&

2 Coloque la maquina lavadora a presi6n en una

superficie nivetada

3 Limpie et area alrededor det llenado de aceite

4 Retire et tap6n det orificio de ttenado y ta varitla de

medici6n

5. Limpie la varitla de medici6n, inserteta en et orificio de

ltenado y aprieteta firmemente; retire ta varitta de

medici6n. Deposite et aceite recomendado hasta la

marca "Full" ("Lleno") de la varitta de medici6n.

DEPOSITAR LLENO

6. Deposite et aceite tentamente. Limpie la varitla de

medici6n cada vez que revise et nivel det aceite. NO

ltene excesivamente.

7. Instale el tap6n det oriflcio de ltenado de aceite y la

varitta de medici6n y aprieteta firmemente.

NOTA: Revise el aceite frecuentemente durante el

despegue del motor.

Agregue Gasolina

_1 ADVERTENClAY NUNCA llene et tanque decombustible en recintos cerrados. NUNCA llene et

tanque de combustible cuando et motor este

funcionando o este caliente. NO fume cuando este

ltenando et tanque de combustible.

_1 ADVERTENClAY NUNCA tlene por completo et

tanque de combustible. Deje espacio para ta

expansi6n det combustible. Limpie cualquier derrame

de combustible det motor y det equipo antes de darte

arranque a la unidad.

1. Use combustible limpio y almaceneto en recipientes

cubiertos, timpios y aprobados. Utitice embudos limpios.

NUNCA utitice gasolina "vieja" dejada de la estaci6n

anterior o gasolina almacenada por periodos de tiempo

prolongados.

2. Limpie el area alrededor de ta tapa de ltenado det

combustible, retire la tapa.

3. Agregue lentamente gasotina regular"SIN PLOMO" al

tanque de combustible. Use un embudo para evitar que

se derrame. Llene et tanque lentamente hasta

aproximadamente 1.5" por debajo de la parte la cima

det cuetto det tubo de tlenado.

_' +_: _ r- Tanque

%===J

_r_ _ i COmbustible

4 Instale ta tapa det tanque de combustible y timpie la

gasolina que se haya derramado

IMPORTANTE: Es importante evitar la formaci6n de

dep6sitos de goma en tas partes esenciales det sistema de

combustible como en el carburador, fittro del combustible,

manguera det combustible o tanque, durante su

almacenamiento Los combustibles mezctados con alcohol

(llamados gasohol, etanol o metanol) pueden atraer ta

humedad, la cual produce ta separaci6n y formaci6n de

acidos durante et almacenamiento La gasolina acida puede

da_ar et sistema de combustible de un motor durante su

almacenamiento

Para evitar problemas en et motor, debera vaciar et sistema

de combustible antes de periodos de almacenamiento de

30 dias o mas. Yea "Almacenamiento" en la paginas 40-41.

NUNCA use productos para limpiar motores o carburadores

en et tanque det combustible; si 1ohace ocurriran da_os

permanentes.

31

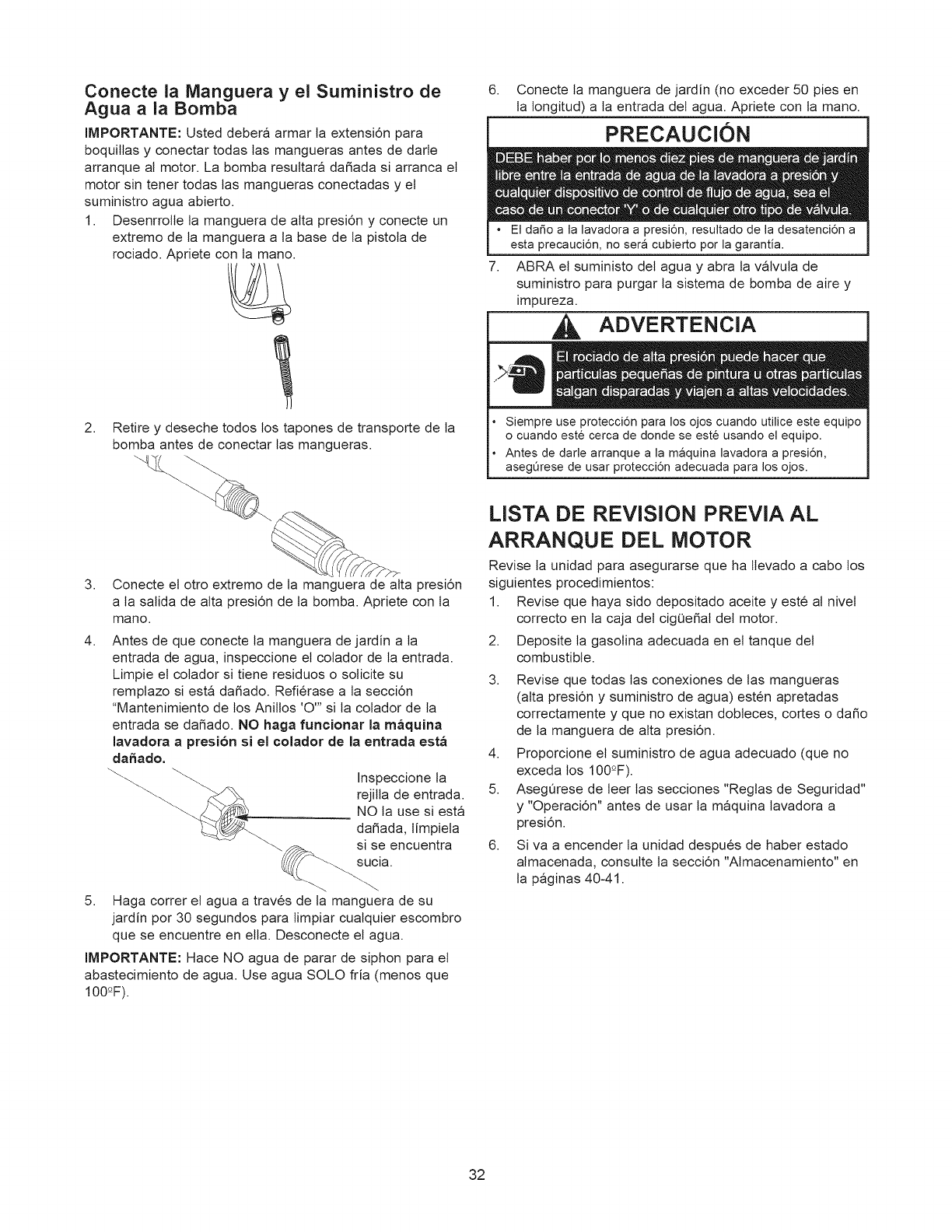

Conecte la Nlanguera y el Suministro de

Agua a la Bomba

IMPORTANTE: Usted debera armar ta extensi6n para

boquitlas y conectar todas las mangueras antes de darte

arranque al motor. La bomba resultara da_ada si arranca et

motor sin tener todas las mangueras conectadas y et

suministro agua abierto.

1. Desenrrolte la manguera de alta presi6n y conecte un

extremo de la manguera a ta base de la pistola de

rociado. Apriete con la mano.

2. Retire y deseche todos los tapones de transporte de la

bomba antes de conectar las mangueras.

"qL

3. Conecte et otro extremo de la manguera de atta presi6n

a ta salida de alta presi6n de la bomba. Apriete con la

mano.

4. Antes de que conecte la manguera de jardin a ta

entrada de agua, inspeccione et colador de ta entrada.

Limpie et colador si tiene residuos o solicite su

remplazo si esta da_ado. Refierase a la secci6n

"Mantenimiento de los Anitlos 'O'" si la colador de la

entrada se dal_ado. NO haga funcionar la maquina

lavadora apresion si el colador de la entrada esta

daSado.

Inspeccione ta

rejitla de entrada.

NO ta use siesta

da_ada, limpieta

_- si se encuentra

5. Haga correr et agua a traves de la manguera de su

jardin por 30 segundos para limpiar cualquier escombro

que se encuentre en ella. Desconecte et agua.

IMPORTANTE: Hace NO agua de parar de siphon para et

abastecimiento de agua. Use agua SOLO fria (menos que

100°F).

6. Conecte ta manguera de jardin (no exceder 50 pies en

la longitud) a la entrada det agua. Apriete con la mano.

PRECAUCION

El da_o a la lavadora a presi6n, resultado de la desatenci6n a

esta precauci6n, no sera cubierto por la garantia.

ABRA el suministo det agua y abra la valvula de

suministro para purgar la sistema de bomba de aire y

impureza.

ADVERTENCIA

Siempre use protecci6n para los ojos cuando utilice este equipo

o cuando este cerca de donde se este usando el equipo.

Antes de darle arranque a la maquina lavadora a presi6n,

asegQrese de usar protecci6n adecuada para los ojos.

LISTA DE REVISION PREVIA AL

ARRANQUE DEL MOTOR

Revise la unidad para asegurarse que ha ttevado a cabo los

siguientes procedimientos:

1. Revise que haya sido depositado aceite y este al nivel

correcto en la caja det cigQe_al det motor.

2. Deposite ta gasolina adecuada en et tanque det

combustible.

3. Revise que todas tas conexiones de las mangueras

(alta presi6n y suministro de agua) esten apretadas

correctamente y que no existan dobleces, cortes o da_o

de la manguera de alta presi6n.

4. Proporcione et suministro de agua adecuado (que no

exceda los 100°F).

5. AsegQrese de leer tas secciones "Reglas de Seguridad"

y "Operaci6n" antes de usar la maquina lavadora a

presi6n.

6. Siva a encender ta unidad despues de haber estado

almacenada, consulte la secci6n "Almacenamiento" en

la paginas 40-41.

32

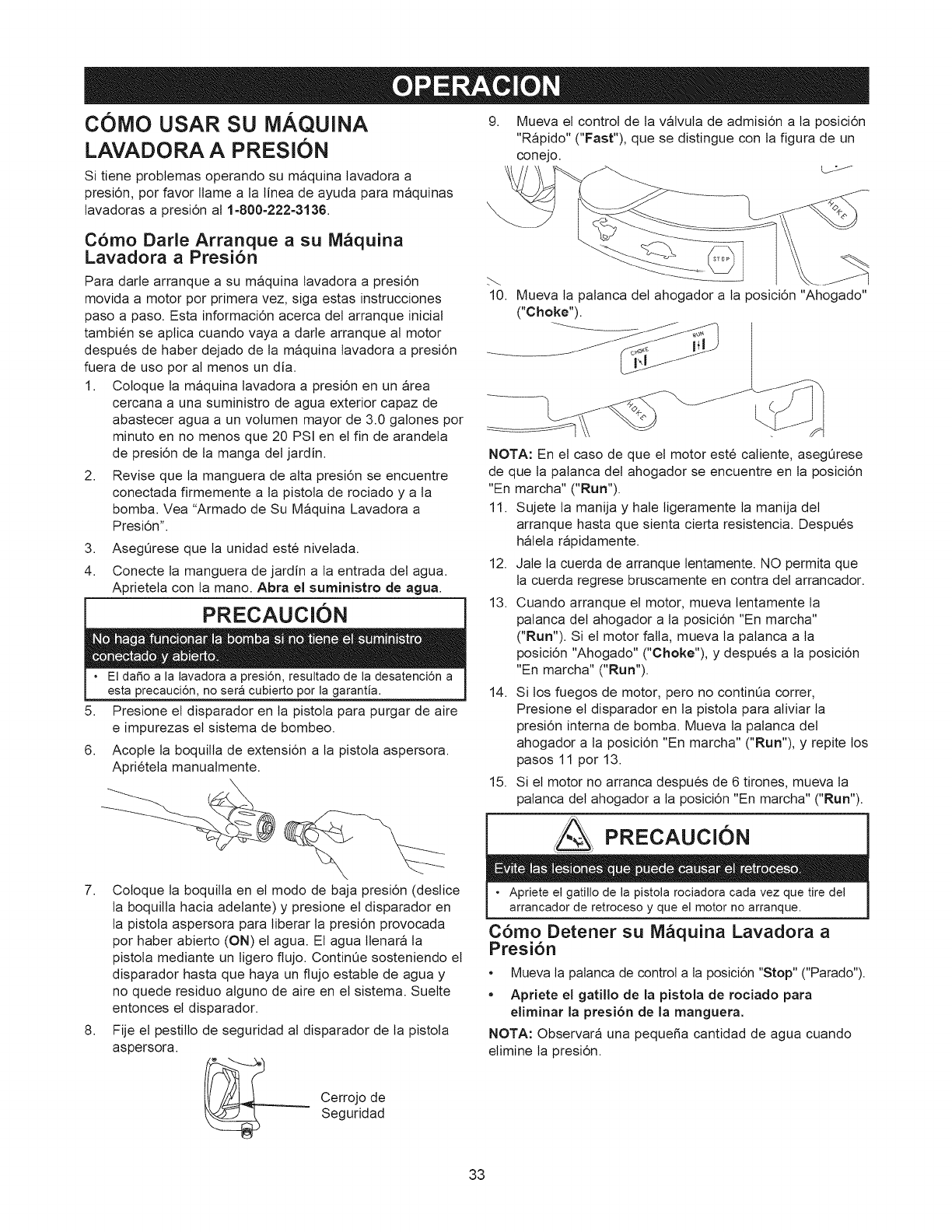

C0MO USAR SU MAQUINA

LAVADORA A PRESION

Si tiene probtemas operando su maquina lavadora a

presi6n, por favor ltame a la linea de ayuda para maquinas

lavadoras a presi6n al 1-800-222-3136,

C6mo Darle Arranque asu M&quina

Lavadora aPresi6n

Para darle arranque a su maquina tavadora a presi6n

movida a motor por primera vez, siga estas instrucciones

paso a paso, Esta informaci6n acerca det arranque inicial

tambien se aplica cuando vaya a darte arranque al motor

despues de haber dejado de ta maquina tavadora a presi6n

fuera de uso por al menos un dia,

1, Coloque la maquina tavadora a presi6n en un area

cercana a una suministro de agua exterior capaz de

abastecer agua a un volumen mayor de 3,0 galones por

minuto en no menos que 20 PSI en et fin de arandeta

de presi6n de la manga det jardin,

2, Revise que ta manguera de alta presi6n se encuentre

conectada firmemente a ta pistola de rociado y a ta

bomba, Vea "Armado de Su Maquina Lavadora a

Presi6n',

3,

4.

AsegUrese que la unidad este nivetada.

Conecte la manguera de jardin a la entrada det agua.

Aprieteta con la mano, Abra el suministro de agua,

PRECAUCION

• El dafio a la lavadora a presi6n, resultado de la desatenci6n a

esta precauci6n, no sera cubierto por la garantia,

5, Presione et disparador en ta pistola para purgar de aire

e impurezas et sistema de bombeo,

6, Acopte ta boquitta de extensi6n a la pistola aspersora,

Aprieteta manualmente,

7. Coloque la boquitla en et modo de baja presi6n (deslice

la boquitla hacia adetante) y presione el disparador en

la pistola aspersora para tiberar ta presi6n provocada

por haber abierto (ON) et agua. El agua ttenara ta

pistola mediante un tigero flujo. ContinUe sosteniendo et

disparador hasta que haya un flujo estabte de agua y

no quede residuo alguno de aire en et sistema. Suette

entonces et disparador.

8. Fije et pestitlo de seguridad al disparador de la pistola

aspersora.

_ errojo de

Seguridad

9,

10.

Mueva et control de la valvula de admisi6n a ta posici6n

"Rapido" ("Fast"), que se distingue con la figura de un

conejo.

Mueva ta palanca det ahogador a la posici6n "Ahogado"

("Choke").

NOTA: En et caso de que et motor este catiente, asegUrese

de que la palanca det ahogador se encuentre en la posici6n

"En marcha" ("Run").

11. Sujete ta manija y hale ligeramente ta manija det

arranque hasta que sienta cierta resistencia. Despues

haleta rapidamente.

12. Jale ta cuerda de arranque tentamente. NO permita que

la cuerda regrese bruscamente en contra det arrancador.

13. Cuando arranque et motor, mueva lentamente la

palanca det ahogador a la posici6n "En marcha"

("Run"). Si el motor fatla, mueva ta palanca a ta

posici6n "Ahogado" ("Choke"), y despues a la posici6n

"En marcha" ("Run").

14. Si los fuegos de motor, pero no continua correr,

Presione et disparador en ta pistola para aliviar ta

presi6n interna de bomba. Mueva la palanca det

ahogador a la posici6n "En marcha" ("Run"), y repite los

pasos 11 por 13.

15. Si et motor no arranca despues de 6 tirones, mueva la

palanca det ahogador a la posici6n "En marcha" ("Run").

PRECAUClON

• Apriete el gatillo de la pistola rociadora cada vez que tire del

arrancador de retroceso y que el motor no arranque,

C6mo Detener su M&quina Lavadora a

Presi6n

Mueva la palanca de control a la posici6n "Stop" ("Parado").

°Apriete el gatillo de la pistola de rociado para

eliminar la presi6n de la manguera.

NOTA: Observara una pequefia cantidad de agua cuando

etimine la presi6n.

33

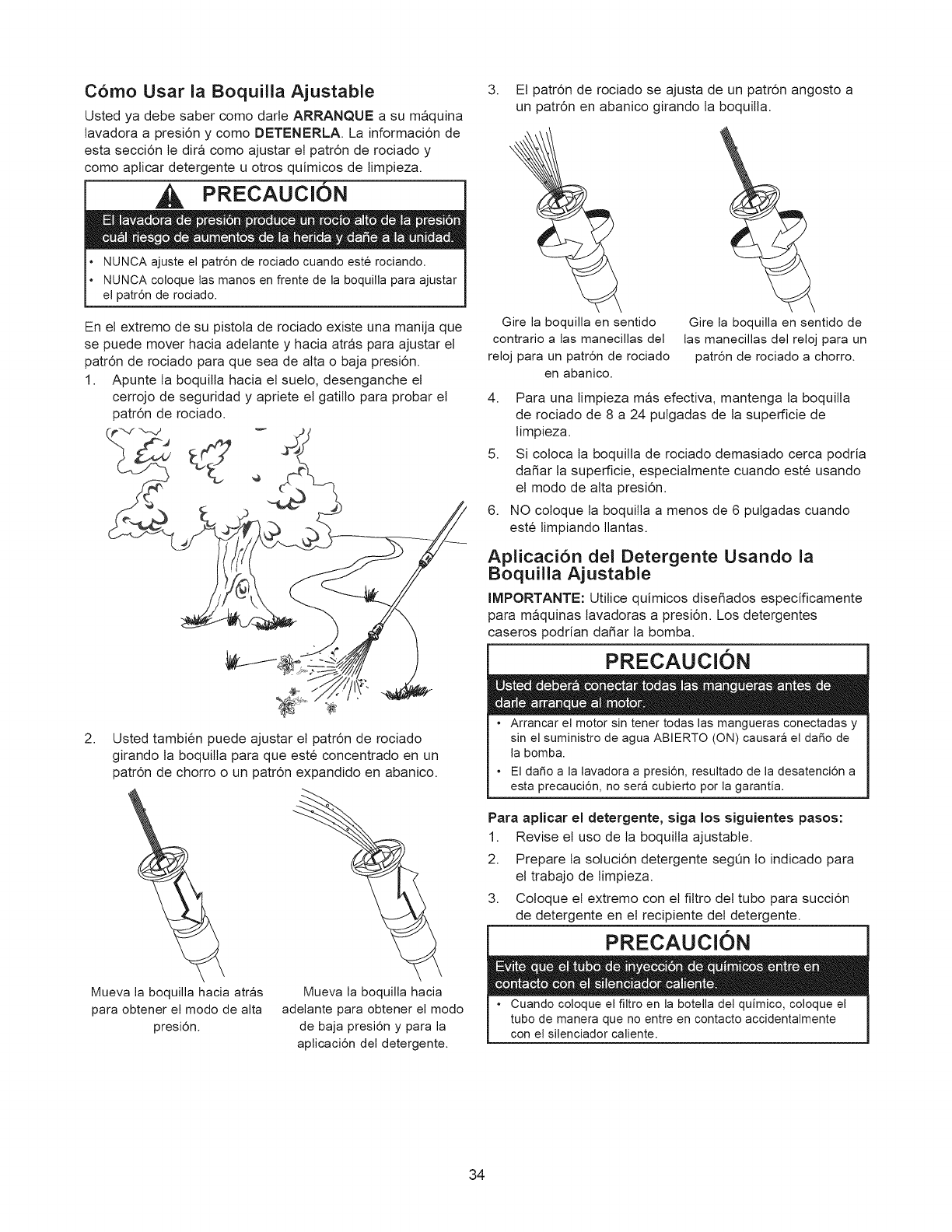

C6mo Usar la Boquilla Ajustable

Usted ya debe saber como darle ARRANQUE a su maquina

lavadora a presi6n y como DETENERLA. La informaci6n de

esta secci6n le dira como ajustar et patr6n de rociado y

como aplicar detergente u otros quimicos de limpieza.

PRECAUCI6N

• NUNCA ajuste el patr6n de rociado cuando este rociando.

• NUNCA coloque las manos en frente de la boquilla para ajustar

el patr6n de rociado.

En et extremo de su pistola de rociado existe una manija que

se puede mover hacia adetante y hacia atras para ajustar et

patr6n de rociado para que sea de alta o baja presi6n.

1. Apunte ta boquitla hacia et sueto, desenganche et

cerrojo de seguridad y apriete et gatitlo para probar et

patr6n de rociado.

2. Usted tambien puede ajustar et patr6n de rociado

girando la boquitla para que este concentrado en un

patr6n de chorro o un patr6n expandido en abanico.

Mueva la boquilla hacia atras

para obtener el modo de alta

presi6n.

Mueva la boquilla hacia

adelante para obtener el modo

de baja presi6n y para la

aplicaci6n del detergente.

3. Et patr6n de rociado se ajusta de un patr6n angosto a

un patr6n en abanico girando la boquitla.

Gire la boquilla en sentido

contrario alas manecillas del

reloj para un patr6n de rociado

en abanico.

Gire la boquilla en sentido de

las manecillas del reloj para un

patr6n de rociado a chorro.

4. Para una timpieza m&s efectiva, mantenga la boquitla

de rociado de 8 a 24 pulgadas de la superficie de

limpieza.

5. Si coloca ta boquitla de rociado demasiado cerca podria

dafiar la superficie, especialmente cuando este usando

et modo de atta presi6n.

6. NO coloque la boquilla a menos de 6 pulgadas cuando

este limpiando Ilantas.

Aplicaci6n del Detergente Usando la

Boquilla Ajustable

IMPORTANTE: Utitice quimicos dise_ados especificamente

para maquinas tavadoras a presi6n. Los detergentes

caseros podrian da_ar la bomba.

PRECAUCION

• Arrancar el motor sin tener todas las mangueras conectadas y

sin el suministro de agua ABIERTO (ON) causara el daSo de

la bomba.

• El daSo a la lavadora a presi6n, resultado de la desatenci6n a

esta precauci6n, no sera cubierto por la garant[a.

Para aplicar el detergente, siga los siguientes pasos:

1. Revise et uso de ta boquitta ajustable.

2. Prepare ta soluci6n detergente segQn 1o indicado para

et trabajo de timpieza.

3. Coloque el extremo con et fittro det tubo para succi6n

de detergente en et recipiente det detergente.

PRECAUClON

• Cuando coloque el filtro en la botella del quimico, coloque el

tubo de manera que no entre en contacto accidentalmente

con el silenciador caliente.

34

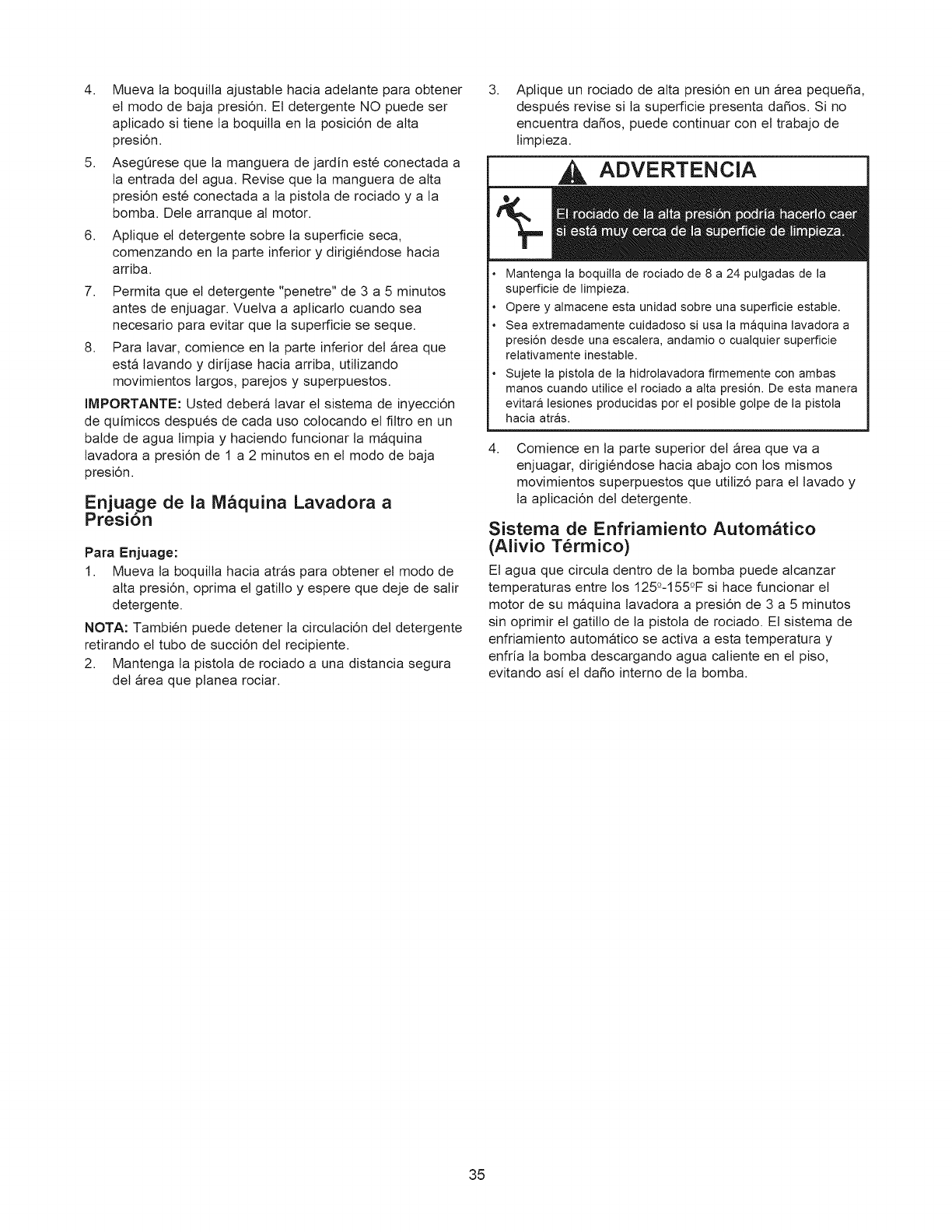

4. Mueva la boquitta ajustable hacia adetante para obtener

et modo de baja presi6n. Et detergente NO puede ser

apticado si tiene ta boquitla en ta posici6n de alta

presi6n.

5. AsegQrese que ta manguera de jardin este conectada a

la entrada det agua. Revise que ta manguera de atta

presi6n este conectada a la pistola de rociado y a la

bomba. Dete arranque al motor.

6. Aplique el detergente sobre la superficie seca,

comenzando en la parte inferior y dirigiendose hacia

arriba.

7. Permita que et detergente "penetre" de 3 a 5 minutos

antes de enjuagar. Vuetva a aplicarlo cuando sea

necesario para evitar que ta superficie se seque.

8. Para tavar, comience en la parte inferior del area que

esta tavando y dirijase hacia arriba, utitizando

movimientos largos, parejos y superpuestos.

IMPORTANTE: Usted debera tavar et sistema de inyecci6n

de quimicos despues de cada uso colocando et fittro en un

batde de agua timpia y haciendo funcionar la maquina

lavadora a presi6n de 1 a 2 minutos en et modo de baja

presi6n.

Enjuage de la M_quina Lavadora a

Presi6n

Para Enjuage:

1. Mueva la boquitta hacia atras para obtener el modo de

alta presi6n, oprima et gatitlo y espere que deje de salir

detergente.

NOTA: Tambien puede detener la circulaci6n det detergente

retirando et tubo de succi6n det recipiente.

2. Mantenga ta pistola de rociado a una distancia segura

det area que planea rociar.

3, Aplique un rociado de alta presi6n en un area pequefia,

despues revise si la superficie presenta dafios. Si no

encuentra dafios, puede continuar con et trabajo de

limpieza.

ADVERTENCIA

Mantenga la boquilla de rociado de 8 a 24 pulgadas de la

superficie de limpieza.

Opere y almacene esta unidad sobre una superficie estable.

Sea extremadamente cuidadoso si usa la maquina lavadora a

presi6n desde una escalera, andamio o cualquier superficie

relativamente inestable.

Sujete la pistola de la hidrolavadora firmemente con ambas

manos cuando utilice el rociado a alta presi6n. De esta manera

evitara lesiones producidas por el posible golpe de la pistola

hacia arras.

4, Comience en la parte superior det area que va a

enjuagar, dirigiendose hacia abajo con los mismos

movimientos superpuestos que utitiz6 para et lavado y

la aplicaci6n det detergente.

Sistema de Enfriarniento Autom&tico

(Alivio T6rmico)

El agua que circula dentro de ta bomba puede alcanzar

temperaturas entre los 125°-155°F si hace funcionar et

motor de su maquina lavadora a presi6n de 3 a 5 minutos

sin oprimir et gatitlo de la pistola de rociado. Et sistema de

enfriamiento automatico se activa a esta temperatura y

enfria la bomba descargando agua caliente en et piso,

evitando asi et dafio intemo de la bomba.

35

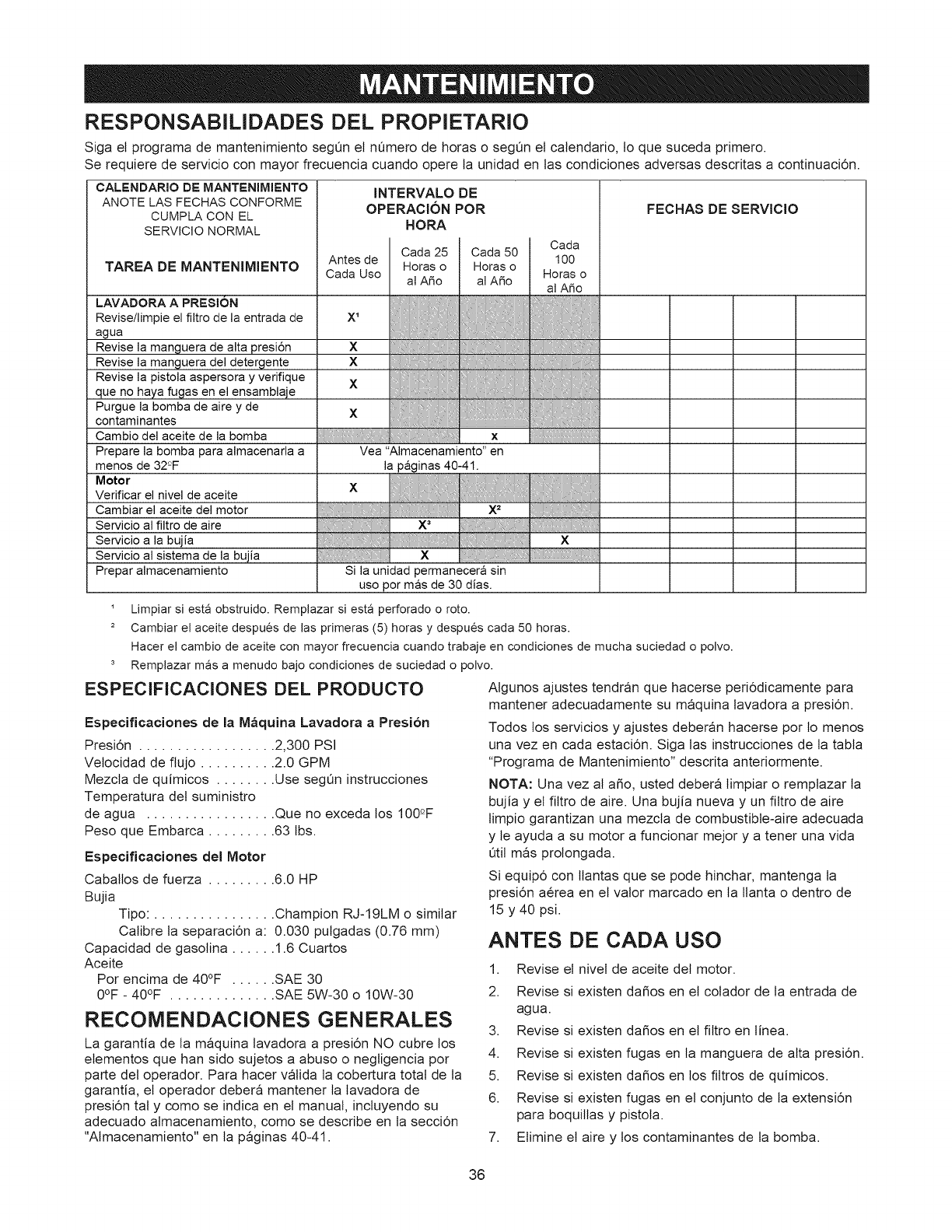

RESPONSABILIDADES DEL PROPIETARIO

Siga el programa de mantenimiento segOn et nOmero de horas o segOn el calendario, lo que suceda primero.

Se requiere de servicio con mayor frecuencia cuando opere la unidad en las condiciones adversas descritas a continuaci6n.

CALENDARIO DE IVIANTENIMIENTO

ANOTE LAS FECHAS CONFORME

CUMPLA CON EL

SERVICIO NORMAL

TAREA DE MANTENIMIENTO

LAVADORA APRESION

Revise/limpie el fiitro de la entrada de

agua

Revise la manguera de alta presi6n

Revise la manguera del detergente

Revise la pistola aspersora y verifique

que no haya fugas en el ensamblaje

Purgue la bomba de aire y de

contaminantes

Cambio del aceite de la bomba

Prepare la bomba para almacenarla a

menos de 32°F

Motor

Verificar el nivel de aceite

Cambiar el aceite del motor

Servicio al filtro de aire

Servicio a la bujia

Servicio al sistema de la bujia

Prepar almacenamiento

INTERVALO DE

OPERACION POR

HORA

Antes de

Cada Uso

Cada 25

Horas o

ai Afio

Cada 50

Horas o

al Afio

X 1

X

X

X

x

X

Yea "Almacenamiento" en

la paginas 40-41.

X

X2

X 3

X

Si la unidad permanecera sin

uso por mas de 30 dias.

Cada

100

Horas o

al Afio

X

FECHAS DE SERVIClO

Limpiar siesta obstruido. Remplazar siesta perforado o roto.

2 Cambiar el aceite despues de las primeras (5) horas y despues cada 50 horas.

Hacer el cambio de aceite con mayor frecuencia cuando trabaje en condiciones de mucha suciedad o polvo.

3 Remplazar mas a menudo bajo condiciones de suciedad o polvo.

ESPECIFICACIONES DEL PRODUCTO Algunos ajustes tendran que hacerse peri6dicamente para

Especificaciones de la Maquina Lavadora aPresi6n

Presi6n .................. 2,300 PSI

Vetocidad de fiujo .......... 2.0 GPM

Mezcta de quimicos ........ Use segOn instrucciones

Temperatura det suministro

de agua ................. Que no exceda los 100°F

Peso que Embarca ......... 63 lbs.

Especificaciones del Motor

Cabaltos de fuerza ......... 6.0 HP

Bujia

Tipo: ................ Champion RJ-19LM o similar

Calibre la separaci6n a: 0.030 pulgadas (0.76 mm)

Capacidad de gasolina ...... 1.6 Cuartos

Aceite

Por encima de 40°F ...... SAE 30

0°F - 40°F .............. SAE 5W-30 o 10W-30

RECOMENDACIONES GENERALES

La garantia de ta maquina tavadora a presi6n NO cubre los

elementos que han sido sujetos a abuso o negligencia pot

parte del operador. Para hacer valida la cobertura total de la

garantia, et operador debera mantener la tavadora de

presi6n tat y como se indica en et manual, inctuyendo su

adecuado almacenamiento, como se describe en la secci6n

"Almacenamiento" en la paginas 40-41.

mantener adecuadamente su maquina tavadora a presi6n.

Todos los servicios y ajustes deberan hacerse pot to menos

una vez en cada estaci6n. Siga las instrucciones de la tabla

"Programa de Mantenimiento" descrita anteriormente.

NOTA: Una vez al afio, usted debera limpiar o remplazar la

bujia y et fittro de aire. Una bujia nueva y un fittro de aire

limpio garantizan una mezcla de combustible-aire adecuada

y le ayuda a su motor a funcionar mejor y a tener una vida

0tit mas prolongada.

Si equip6 con tlantas que se pode hinchar, mantenga la

presi6n aerea en et valor marcado en la ltanta o dentro de

15 y 40 psi.

ANTES DE CADA USO

1. Revise et nivel de aceite det motor.

2. Revise si existen dafios en et colador de la entrada de

agua.

3. Revise si existen dafios en et fittro en tinea.

4. Revise si existen fugas en ta manguera de alta presi6n.

5. Revise si existen dafios en los flttros de quimicos.

6. Revise si existen fugas en et conjunto de ta extensi6n

para boquitlas y pistola.

7. Etimine et aire y los contaminantes de la bomba.

36

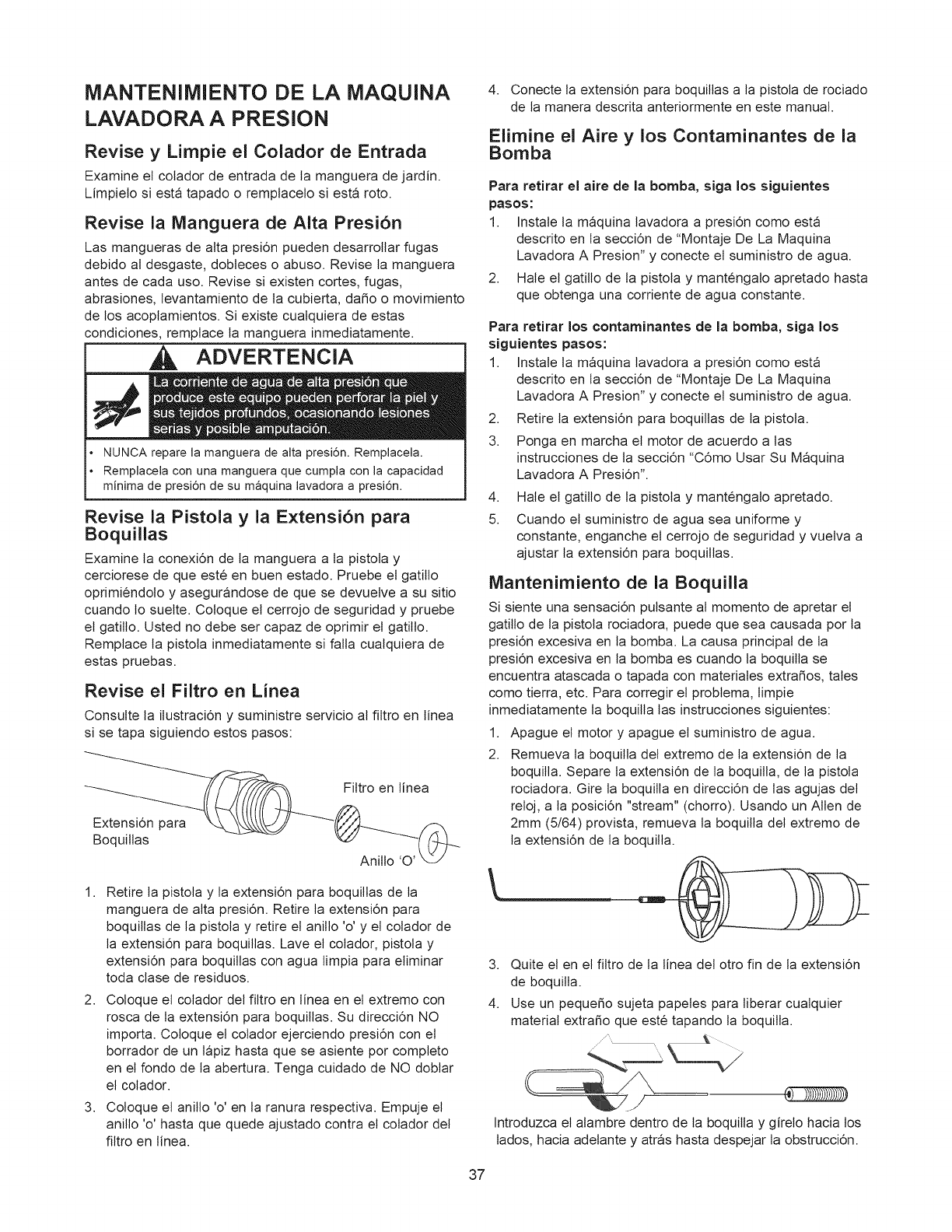

MANTENIMIENTO DE LA MAQUINA

LAVADORA A PRESION

Revise y Limpie el Colador de Entrada

Examine et colador de entrada de ta manguera de jardin.

Limpielo siesta tapado o remplaceto si esta roto.

Revise la Manguera de Alta PresiOn

Las mangueras de alta presi6n pueden desarrollar fugas

debido al desgaste, dobteces o abuso. Revise la manguera

antes de cada uso. Revise si existen cortes, fugas,

abrasiones, levantamiento de ta cubierta, dafio o movimiento

de los acoplamientos. Si existe cuatquiera de estas

condiciones, remplace la manguera inmediatamente.

I_ADVERTENCIA i

NUNCA repare la manguera de alta presi6n. Remplacela.

Remplacela con una manguera que cumpla con la capacidad

minima de presi6n de su maquina lavadora a presi6n.

Revise la Pistola y la E×tensi6n para

Boquillas

Examine ta conexi6n de la manguera a la pistola y

cerciorese de que este en buen estado. Pruebe et gatitlo

oprimiendolo y asegurandose de que se devuetve a su sitio

cuando lo suette. Coloque et cerrojo de seguridad y pruebe

et gatitlo. Usted no debe set capaz de oprimir et gatitlo.

Remplace ta pistola inmediatamente si falla cualquiera de

estas pruebas.

Revise el Filtro en Linea

Consulte la itustraci6n y suministre servicio al fittro en linea

si se tapa siguiendo estos pasos:

Fittro en linea

Extensi6n para

Boquitlas

Anitlo '0'

1.

2.

3.

Retire la pistola y la extensi6n para boquillas de la

manguera de alta presi6n. Retire la extensi6n para

boquillas de la pistola y retire el anillo 'o' y el colador de

la extensi6n para boquillas. Lave el colador, pistola y

extensi6n para boquillas con agua limpia para eliminar

toda clase de residuos.

Coloque el colador del filtro en linea en el extremo con

rosca de la extensi6n para boquillas. Su direcci6n NO

importa. Coloque el colador ejerciendo presi6n con el

borrador de un lapiz hasta que se asiente por completo

en el fondo de la abertura. Tenga cuidado de NO doblar

el colador.

Coloque el anillo 'o' en la ranura respectiva. Empuje el

anillo 'o' hasta que quede ajustado contra el colador del

filtro en linea.

4. Conecte la extensi6n para boquillas a la pistola de rociado

de la manera descrita anteriormente en este manual.

Elimine el Aire ylos Contaminantes de la

Bomba

Para retirar el aire de la bomba, siga los siguientes

pasos:

1. Instale la maquina lavadora a presi6n como esta

descrito en ta secci6n de "Montaje De La Maquina

Lavadora A Presion" y conecte el suministro de agua.

2. Hale et gatitlo de la pistola y mantengalo apretado hasta

que obtenga una corriente de agua constante.

Para retirar los contaminantes de la bomba, siga los

siguientes pasos:

1. Instale la maquina lavadora a presi6n como esta

descrito en ta secci6n de "Montaje De La Maquina

Lavadora A Presion" y conecte et suministro de agua.

2. Retire ta extensi6n para boquitlas de ta pistola.

3. Ponga en marcha et motor de acuerdo a tas

instrucciones de ta secci6n "C6mo Usar Su Maquina

Lavadora A Presi6n".

4,

5.

Hale et gatitlo de la pistola y mantengalo apretado.

Cuando et suministro de agua sea uniforme y

constante, enganche el cerrojo de seguridad y vuetva a

ajustar ta extensi6n para boquittas.

Mantenimiento de la Boquilla

Si siente una sensaci6n pulsante al momento de apretar et

gatillo de la pistola rociadora, puede que sea causada por la

presi6n excesiva en la bomba. La causa principal de ta

presi6n excesiva en ta bomba es cuando la boquitla se

encuentra atascada o tapada con materiales extrafios, tales

como tierra, etc. Para corregir et problema, timpie

inmediatamente la boquitla las instrucciones siguientes:

1. Apague el motor y apague el suministro de agua.

2. Remueva la boquilla del extremo de la extensi6n de la

boquilla. Separe la extensi6n de la boquilla, de la pistola

rociadora. Gire la boquilla en direcci6n de las agujas del

reloj, a la posici6n "stream" (chorro). Usando un Allen de

2mm (5/64) provista, remueva la boquilla del extremo de

la extensi6n de la boquilla.

3. Quite el en el filtro de la linea del otro fin de la extensi6n

de boquilla.

4. Use un pequefio sujeta papeles para liberar cualquier

material extrafio que este tapando la boquilla.

Introduzca et alambre dentro de ta boquitla y gireto hacia los

lados, hacia adetante y atras hasta despejar la obstrucci6n.

37

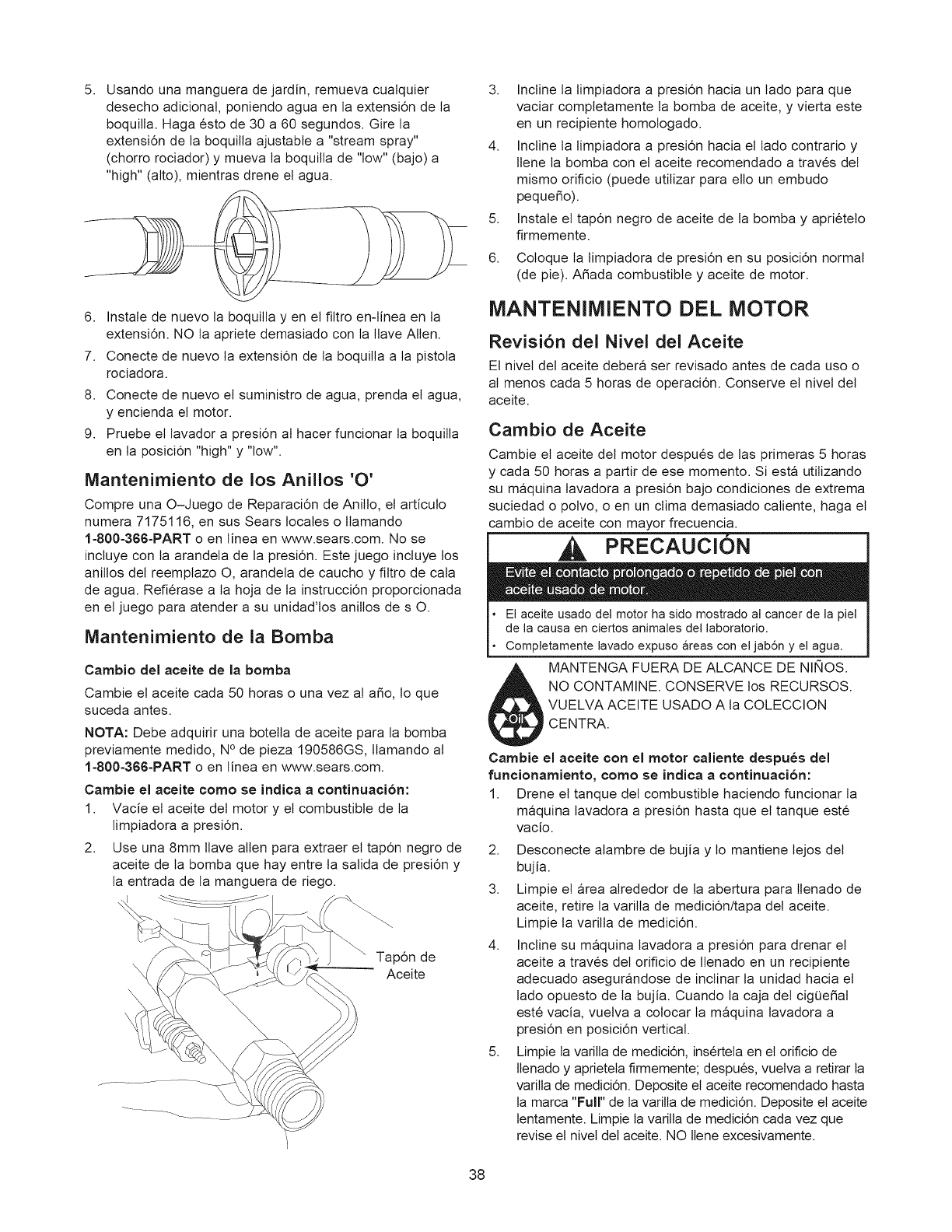

6.

7.

8.

9.

5. Usando una manguera de jardin, remueva cualquier 3.

desecho adicional, poniendo agua en la extensi6n de la

boquilla. Haga esto de 30 a 60 segundos. Gire la

extensi6n de la boquilla ajustable a "stream spray" 4.

(chorro rociador) y mueva la boquilla de "low" (bajo) a

"high" (alto), mientras drene el agua.

6.

Instale de nuevo la boquilla yen el filtro en-linea en la

extensi6n. NO la apriete demasiado con la Ilave Allen.

Conecte de nuevo la extensi6n de la boquilla a la pistola

rociadora.

Conecte de nuevo el suministro de agua, prenda el agua,

y encienda el motor.

Pruebe el lavador a presi6n al hacer funcionar la boquilla

en la posici6n "high" y "low".

IVlantenimiento de los Anillos 'O'

Compre una O-Juego de Reparaci6n de Anitto, et articulo

numera 7175116, en sus Sears locales o tlamando

1-800-366-PART o en linea en www.sears.com. No se

inctuye con la arandeta de la presi6n. Este juego incluye los

anitlos del reemplazo O, arandeta de caucho y flttro de cala

de agua. Refierase a ta hoja de ta instrucci6n proporcionada

en et juego para atender a su unidad'los anitlos de s O.

IVlantenimiento de la Bomba

Cambio del aceite de la bomba

Cambie et aceite cada 50 horas o una vez al afio, 1oque

suceda antes.

NOTA: Debe adquirir una botetla de aceite para la bomba

previamente medido, N° de pieza 190586GS, llamando al

1-800-366-PART o en linea en www.sears.com.

Cambie el aeeite ¢omo se indica a continuation:

1. Vacie et aceite det motor y et combustible de ta

limpiadora a presi6n.

2. Use una 8mm llave allen para extraer el tap6n negro de

aceite de ta bomba que hay entre la salida de presi6n y

la entrada de la manguera de riego.

Tap6n de

Aceite

Incline ta limpiadora a presi6n hacia un lado para que

vaciar completamente ta bomba de aceite, y vierta este

en un recipiente homologado.

Incline ta timpiadora a presi6n hacia et lado contrario y

ltene la bomba con et aceite recomendado a traves det

mismo orificio (puede utitizar para etto un embudo

pequefio).

Instale et tap6n negro de aceite de ta bombay aprieteto

firmemente.

Cotoque ta limpiadora de presi6n en su posici6n normal

(de pie). Afiada combustible y aceite de motor.

MANTENIMIENTO DEL MOTOR

Revisi6n del Nivel del Aceite

Et nivel det aceite debera set revisado antes de cada uso o

al menos cada 5 horas de operaci6n. Conserve et nivel det

aceite.

Cambio de Aceite

Cambie et aceite del motor despues de las primeras 5 horas

y cada 50 horas a partir de ese momento. Si esta utitizando

su maquina lavadora a presi6n bajo condiciones de extrema

suciedad o polvo, o en un clima demasiado caliente, haga et

cambio de aceite con mayor frecuencia.

PRECAUCI6N

Elaceiteusadodelmotorha sidomostradoalcancerde lapiel

de la causa en ciertos animales del laboratorio.

Completamente lavado expuso areas con el jab6n y el agua.

MANTENGA FUERA DE ALCANCE DE NII_IOS.

NO CONTAMINE. CONSERVE los RECURSOS.

VUELVA ACEITE USADO A la COLECCION

CENTRA.

Cambie el aeeite con el motor caliente despues del

funcionamiento, como se indica a continuation:

1. Drene et tanque det combustible haciendo funcionar la

maquina tavadora a presi6n hasta que et tanque este

vacio.

2. Desconecte alambre de bujia y 1o mantiene lejos det

bujia.

3. Limpie et area atrededor de la abertura para llenado de

aceite, retire la varitta de medici6n/tapa det aceite.

Limpie ta varitta de medici6n.

4. Incline su maquina tavadora a presi6n para drenar el

aceite a traves det orificio de ltenado en un recipiente

adecuado asegurandose de inclinar ta unidad hacia el

lado opuesto de la bujia. Cuando la caja det cigQefial

este vacia, vuelva a colocar ta maquina tavadora a

presi6n en posici6n vertical.

5. Limpie ta varitla de medici6n, inserteta en et orificio de

llenado y aprieteta firmemente; despues, vuelva a retirar la

varitla de medici6n. Deposite et aceite recomendado hasta

la marca "Full" de la varitla de medici6n. Deposite et aceite

lentamente. Limpie la varitla de medici6n cada vez que

revise et nivet det aceite. NO llene excesivamente.

38

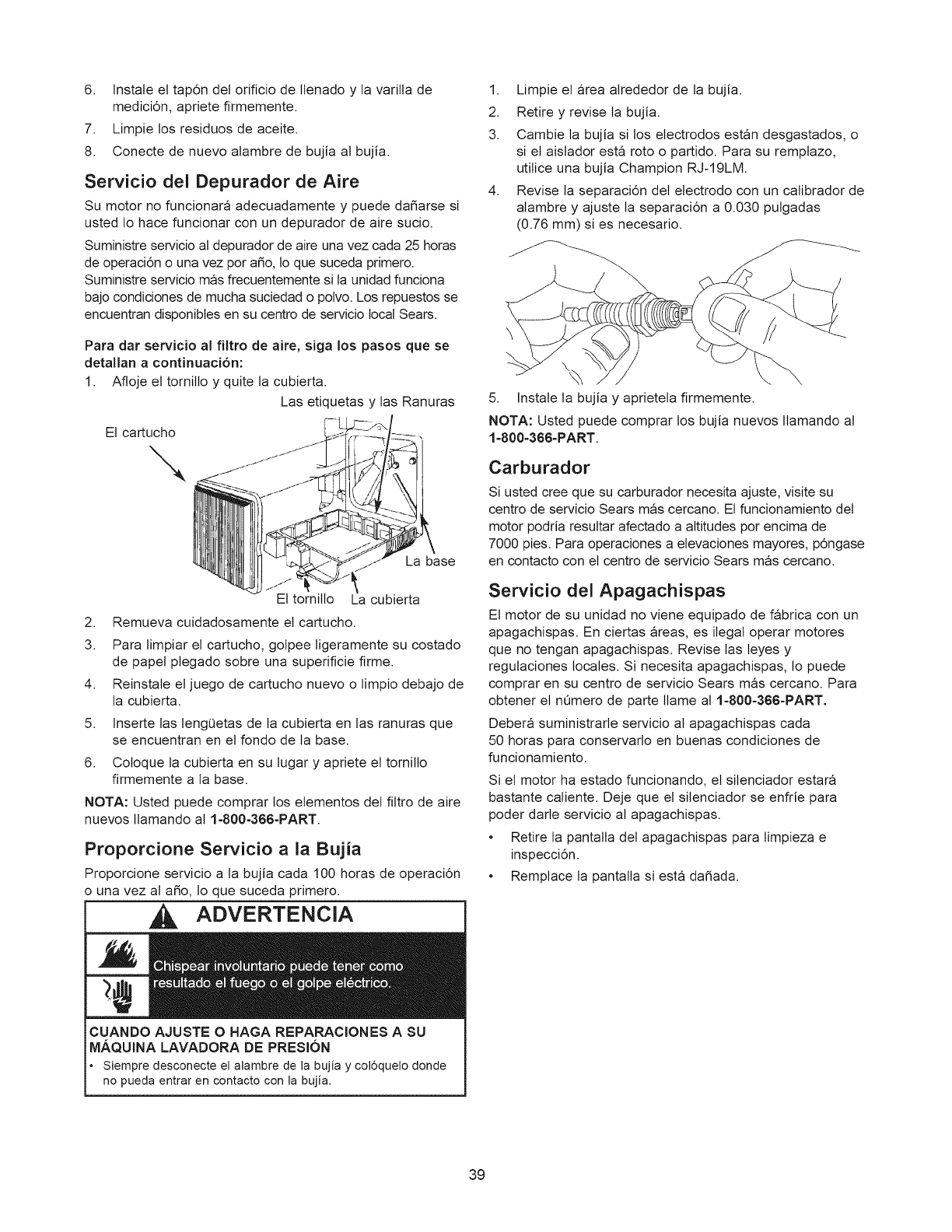

6. Instale et tap6n det orificio de ttenado y la varitla de

medici6n, apriete firmemente.

7. Limpie los residuos de aceite.

8. Conecte de nuevo alambre de bujia al bujia.

Servicio del Depurador de Aire

Su motor no funcionara adecuadamente y puede da_arse si

usted to hace funcionar con un depurador de aire sucio.

Suministre servicio at depurador de aire una vez cada 25 horas

de operaci6n o una vez pot a_o, to que suceda primero.

Suministre servicio mas frecuentemente si la unidad funciona

bajo condiciones de mucha suciedad o polvo. Los repuestos se

encuentran disponibles en su centro de servicio local Sears.

Para dar servicio al filtro de aire, siga los pasos que se

detallan a continuaci6n:

1. Afloje et tornitlo y quite la cubierta.

Las etiquetas y las Ranuras

Et cartucho

La base

Et tornitto La cubierta

2. Remueva cuidadosamente et cartucho.

3. Para limpiar et cartucho, golpee ligeramente su costado

de papet plegado sobre una superificie firme.

4. Reinstale et juego de cartucho nuevo o timpio debajo de

la cubierta.

5. Inserte tas tengQetas de ta cubierta en las ranuras que

se encuentran en et fondo de ta base.

6. Coloque la cubierta en su lugar y apriete et tornitlo

firmemente a ta base.

NOTA: Usted puede comprar los etementos det fittro de aire

nuevos ltamando al 1-800-366-PART.

Proporcione Servicio a la Bujia

Proporcione servicio a la bujia cada 100 horas de operaci6n

o una vez al a_o, lo que suceda primero.

ADVERTENCIA

CUANDO AJUSTE O HAGA REPARACIONES A SU

MP,QUINA LAVADORA DE PRESION

Siempre desconecte el alambre de la bujia y col6quelo donde

no pueda entrar en contacto con la bujia.

1. Limpie et area alrededor de ta bujia.

2. Retire y revise ta bujia.

3. Cambie la bujia si los etectrodos estan desgastados, o

si et aislador esta roto o partido. Para su remplazo,

utitice una bujia Champion RJ-19LM.

4. Revise la separaci6n det electrodo con un calibrador de

alambre y ajuste ta separaci6n a 0.030 pulgadas

(0.76 mm) si es necesario.

5. Instale la bujia y aprieteta firmemente.

NOTA: Usted puede comprar los bujia nuevos ltamando al

1-800-366=PART.

Carburador

Si usted cree que su carburador necesita ajuste, visite su

centro de servicio Sears mas cercano. El funcionamiento det

motor podria resultar afectado a altitudes pot encima de

7000 pies. Para operaciones a elevaciones mayores, p6ngase

en contacto con et centro de servicio Sears mas cercano.

Servicio del Apagachispas

Et motor de su unidad no viene equipado de fabrica con un

apagachispas. En ciertas areas, es itegat operar motores

que no tengan apagachispas. Revise las leyes y

regulaciones locales. Si necesita apagachispas, lo puede

comprar en su centro de servicio Sears mas cercano. Para

obtener et nQmero de parte ttame al 1-800-366-PART.

Debera suministrarte servicio al apagachispas cada

50 horas para conservarto en buenas condiciones de

funcionamiento.

Si et motor ha estado funcionando, et silenciador estara

bastante caliente. Deje que et sitenciador se enfrie para

poder darte servicio al apagachispas.

Retire la pantalla del apagachispas para limpieza e

inspecci6n.

Remplace la pantalla siesta da_ada.

39

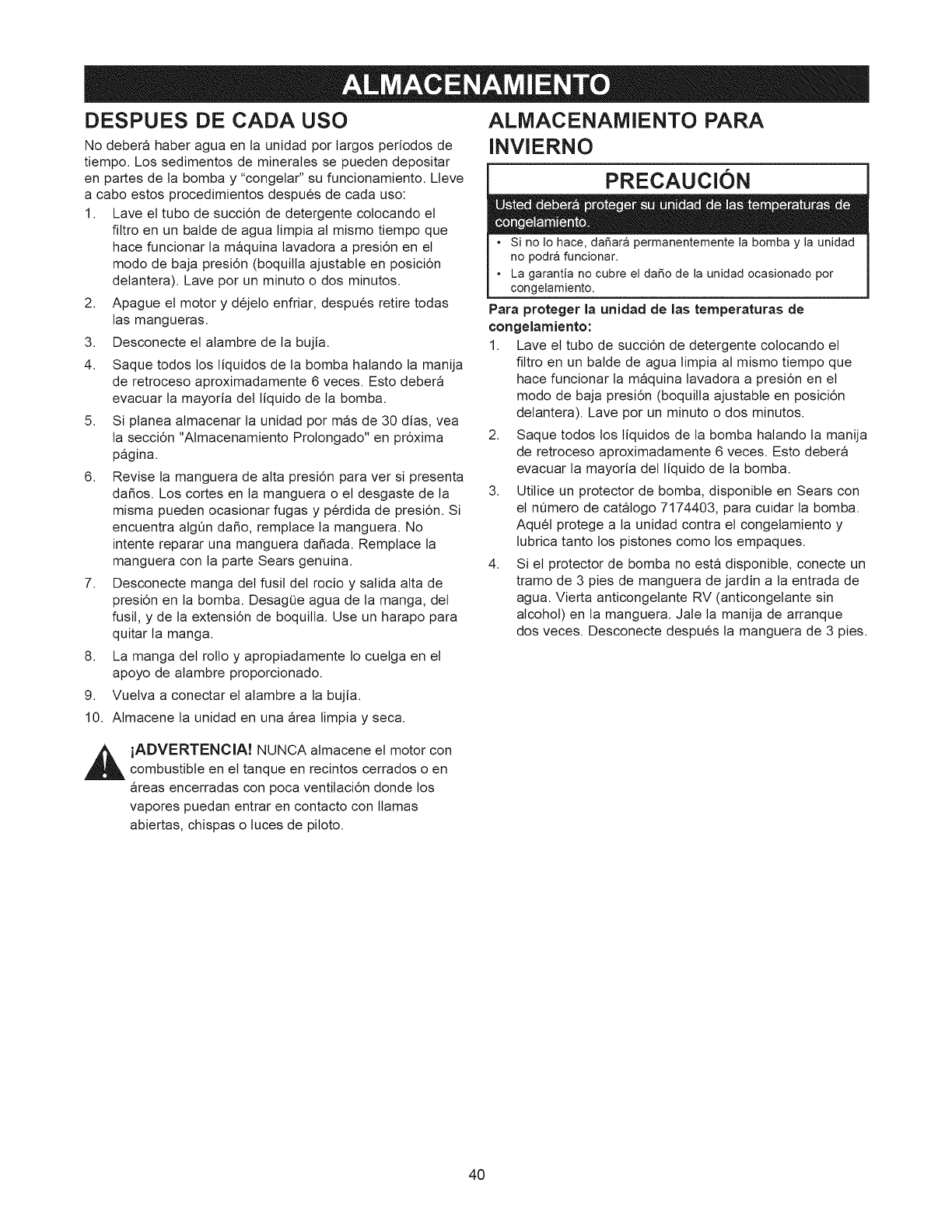

DESPUES DE CADA USO ALMACENAMIENTO PARA

No debera haber agua en ta unidad por largos periodos de

tiempo. Los sedimentos de minerales se pueden depositar

en pares de la bombay "congetar" su funcionamiento. Lleve

a cabo estos procedimientos despues de cada uso:

1. Lave et tubo de succi6n de detergente colocando el

fittro en un balde de agua timpia al mismo tiempo que

hace funcionar la maquina tavadora a presi6n en et

modo de baja presi6n (boquitta ajustabte en posici6n

detantera). Lave por un minuto o dos minutos.

2. Apague et motor y dejelo enfriar, despues retire todas

las mangueras.

3. Desconecte et alambre de la bujia.

4. Saque todos los tiquidos de la bomba halando ta manija

de retroceso aproximadamente 6 veces. Esto debera

evacuar ta mayoria det liquido de la bomba.

5. Si planea almacenar ta unidad pot mas de 30 dias, vea

la secci6n "Almacenamiento Prolongado" en pr6xima

pagina.

6. Revise ta manguera de alta presi6n para vet si presenta

da_os. Los cortes en la manguera o et desgaste de la

misma pueden ocasionar fugas y perdida de presidn. Si

encuentra algQn da_o, remplace la manguera. No

intente reparar una manguera da_ada. Remplace la

manguera con ta parte Sears genuina.

7. Desconecte manga det fusit det rocio y salida alta de

presi6n en la bomba. DesagQe agua de la manga, det

fusit, y de ta extensi6n de boquitta. Use un harapo para

quitar ta manga.

INVIERNO

PRECAUCION

• Si no Io hace, daSara permanentemente la bombay la unidad

no podra funcionar.

• La garantJano cubre el daSo de la unidad ocasionado por

congelamiento.

Para proteger la unidad de las temperaturas de

congelamJento:

1. Lave et tubo de succi6n de detergente colocando et

fittro en un balde de agua timpia al mismo tiempo que

hace funcionar la maquina tavadora a presi6n en et

modo de baja presi6n (boquitla ajustabte en posici6n

detantera). Lave por un minuto o dos minutos.

2. Saque todos los tiquidos de la bomba halando la manija

de retroceso aproximadamente 6 veces. Esto debera

evacuar la mayoria det liquido de la bomba.

3. Utitice un protector de bomba, disponible en Sears con

et nQmero de catalogo 7174403, para cuidar la bomba.

Aquet protege a ta unidad contra el congetamiento y

lubrica tanto los pistones como los empaques.

4. Si et protector de bomba no esta disponible, conecte un

tramo de 3 pies de manguera de jardin a la entrada de

agua. Vierta anticongetante RV (anticongelante sin

alcohol) en la manguera. Jale la manija de arranque

dos veces. Desconecte despues la manguera de 3 pies.

8. La manga det folio y apropiadamente 1ocuetga en et

apoyo de alambre proporcionado.

9. Vuetva a conectar et alambre a la bujia.

10. Almacene la unidad en una area timpia y seca.

_1 ADVERTENCIA! NUNCA almacene et motor con

combustible en et tanque en recintos cerrados o en

areas encerradas con poca ventitaci6n donde los

vapores puedan entrar en contacto con llamas

abiertas, chispas o luces de pitoto.

40

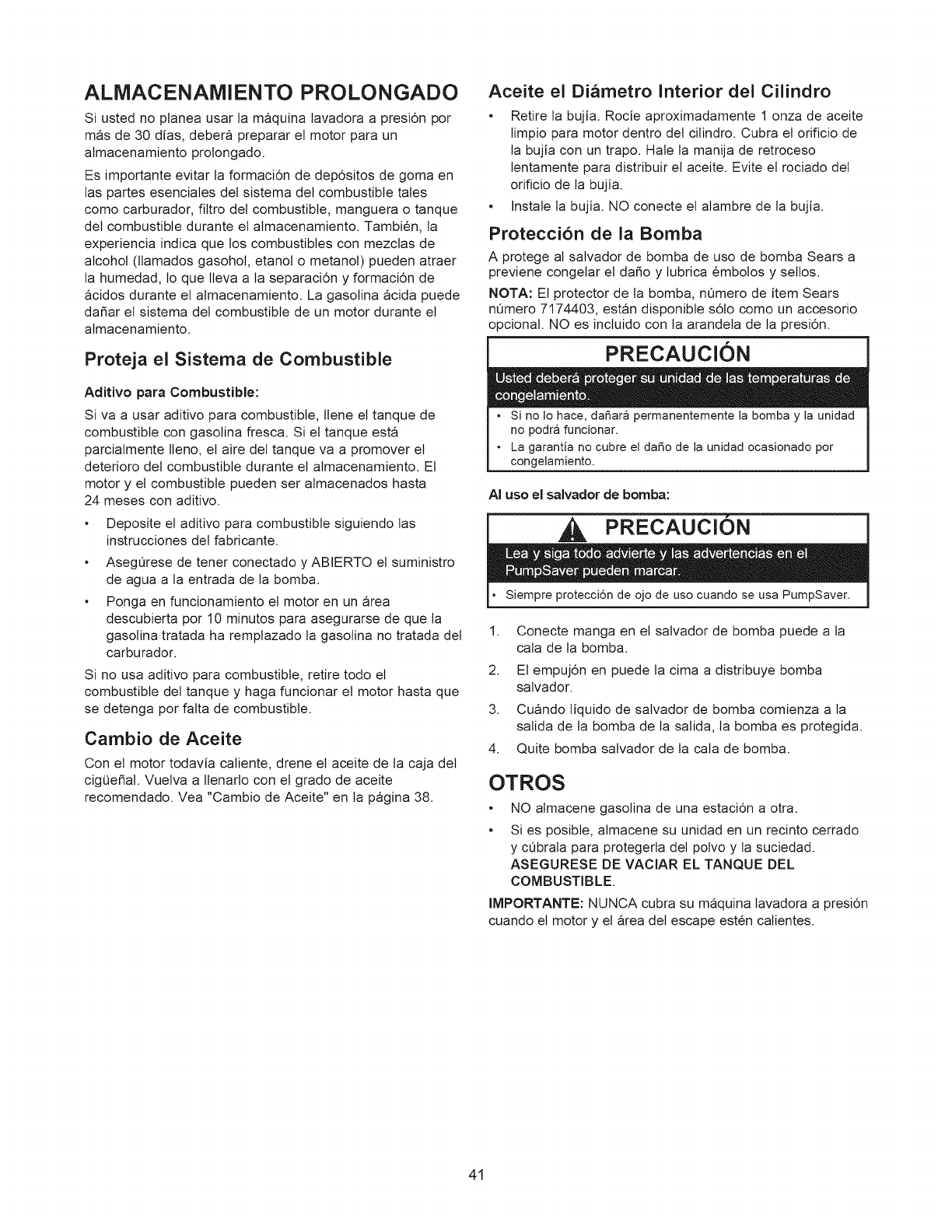

ALMACENAMIENTO PROLONGADO

Si usted no ptanea usar la maquina lavadora a presi6n por

mas de 30 dias, debera preparar et motor para un

almacenamiento prolongado.

Es importante evitar ta formaci6n de dep6sitos de goma en

las partes esenciales det sistema det combustible tales

como carburador, fittro det combustible, manguera o tanque

det combustible durante el almacenamiento. Tambien, ta

experiencia indica que los combustibles con mezclas de

alcohol (llamados gasohol, etanol o metanol) pueden atraer

la humedad, 1oque tleva a ta separaci6n y formaci6n de

acidos durante et almacenamiento. La gasolina acida puede

dafiar et sistema det combustible de un motor durante et

almacenamiento.

Proteja el Sistema de Combustible

Aditivo para Combustible:

Si va a usar aditivo para combustible, llene et tanque de

combustible con gasolina fresca. Si et tanque esta

parcialmente lleno, et aire det tanque va a promover el

deterioro det combustible durante et almacenamiento. Et

motor y el combustible pueden set almacenados hasta

24 meses con aditivo.

Deposite el aditivo para combustible siguiendo las

instrucciones del fabricante.

Aseg0rese de tenet conectado y ABIERTO el suministro

de agua a la entrada de la bomba.

Ponga en funcionamiento el motor en un area

descubierta por 10 minutos para asegurarse de que la

gasolina tratada ha remplazado la gasolina no tratada del

carburador.

Si no usa aditivo para combustible, retire todo el

combustible det tanque y haga funcionar et motor hasta que

se detenga por falta de combustible.

Cambio de Aceite

Con et motor todavia caliente, drene el aceite de la caja det

cigQefial. Vuelva a llenarlo con el grado de aceite

recomendado. Vea "Cambio de Aceite" en la pagina 38.

Aceite el Di&metro interior del Cilindro

Retire la bujia. Rocie aproximadamente 1 onza de aceite

limpio para motor dentro del cilindro. Cubra el orificio de

la bujia con un trapo. Hale la manija de retroceso

lentamente para distribuir el aceite. Evite el rociado del

orificio de la bujia.

Instale la bujia. NO conecte el alambre de la bujia.

Protecci6n de la Bomba

A protege al salvador de bomba de uso de bomba Sears a

previene congetar et dafio y lubrica embolos y setlos.

NOTA: El protector de ta bomba, n0mero de item Sears

nOmero 7174403, estan disponible s6to como un accesorio

opcional. NO es incluido con la arandeta de la presi6n.

PRECAUCION

• Si no Io hace, dafiara permanentemente la bombay la unidad

no podra funcionar.

• La garantia no cubre el dafio de la unidad ocasionado por

congelamiento.

AI uso el salvador de bomba:

PRECAUCION

Siempre protecci6n de ojo de uso cuando se usa PumpSaver.

1,

2.

3.

4.

Conecte manga en et salvador de bomba puede a la

cala de ta bomba.

Et empuj6n en puede la cima a distribuye bomba

salvador.

Cuando liquido de salvador de bomba comienza a ta

salida de ta bomba de la salida, la bomba es protegida.

Quite bomba salvador de la cala de bomba.

OTROS

®

®

NO almacene gasolina de una estaci6n a otra.

Si es posible, almacene su unidad en un recinto cerrado

y ct_brala para protegerla del polvo y la suciedad.

ASEGURESE DE VACIAR EL TANQUE DEL

COMBUSTIBLE.

IMPORTANTE: NUNCA cubra su maquina lavadora a presi6n

cuando et motor y et area det escape esten calientes.

41

Problema Soluci6n

La bomba presenta los

siguientes problemas: no

produce presi6n, produce una

presion errada, traqueteo,

perdida de presion, bajo

volumen de agua.

El detergente no se mezcla con

el rociado.

El motor funciona bien cuando

no tiene cargas, pero funciona

"maY' cuando se conecta una

carga.

El motor Ro arral3ca; oarral3ca

yfunciona real.

CaLISa

1. La boquitta esta en et modo de baja

presi6n.

2. La entrada de agua esta btoqueada.

3. Suministro de agua inadecuado.

4. La manguera de entrada esta

doblada o presenta fugas.

5. El colador de la manguera de

entrada esta tapado.

6. Et suministro de agua esta por

encima de los 100°F.

7. La manguera de alta presi6n esta

bloqueada o presenta fugas.

8. La pistola presenta fugas.

9. La boquitla esta obstruida.

10. Bomba defectuosa.

El motor no tiene fuerza.

El motor intenta estabilizarse o

su funcionamiento no es

constante.

1. El tubo de succi6n de detergente no

esta sumergido.

2. Et fittro de quimicos esta tapado.

3. Sucio en et fittro de la linea.

4. La boquitta esta en et modo de alta

presi6n.

La velocidad det motor es demasiado

lenta.

1. Bajo nivel de aceite.

2. Depurador de aire sucio.

3. Sin gasolina.

4. Gasolina vieja.

5. El alambre de la bujia no esta

conectado a la bujia.

6. Bujia mala.

7. Agua en la gasolina.

8. Estrangulaci6n excesiva.

9. Mezcta de combustible demasiado

rica.

10. Valvula de entrada trabada en la

posici6n abierta o cerrada.

11. Et motor ha perdido compresi6n.

1. Sin gasolina.

2. Bajo nivel de aceite.

1. Mueva la boquitla hacia atras para et

modo de alta presi6n.

2. Limpie la entrada.

3. Proporcione flujo de agua adecuado.

4. Estire la manguera de entrada, coloque

un parche en la fuga.

5. Revise y limpie el cotador de ta

manguera de entrada.

6. Proporcione suministro de agua mas

fria.

7. Retire tas obstrucciones de ta manguera

de salida.

8. Remplace ta pistola.

9. Limpie la boquitla.

10. P6ngase en contacto con et centro de

servicio Sears.

1. Coloque et tubo de succi6n de

detergente en et detergente.

2. Limpie o remptace et fittro/tubo de

succi6n de detergente.

3. Vea "Cheque En et Fittro de la Linea".

4. Mueva la boquitta hacia adetante para et

modo de baja presi6n.

Mueva et control de ta valvula de regulaci6n

a la posici6n FAST (RAPIDO). Si et motor

continua funcionando mal, p6ngase en

contacto con et centro de servicio Sears.

1. Llene la caja det cigQeSal hasta et nivel

correcto.

2. Limpie o remplace et depurador de aire.

3. Llene et tanque de combustible.

4. Drene et tanque de gasolina; lteneto con

combustible fresco.

5. Conecte et alambre a la bujia.

6. Remplace ta bujia.

7. Drene el tanque de gasolina; lteneto con

combustible fresco.

8. Abra el cebador por completo y haga

girar et motor.

9. P6ngase en contacto con et centro de

servicio Sears.

10. P6ngase en contacto con et centro de

servicio Sears.

11. P6ngase en contacto con et centro de

servicio Sears.

1. Llene et tanque de combustible.

El motor se apaga durante la

operation. 2. Llene la caja det cigQe_al hasta et nivel

correcto.

Fittro de aire sucio.

Cebador abierto demasiado rapido.

Remplace et fittro de aire.

Mueva et cebador a la posici6n intermedia

hasta que et motor funcione normalmente.

42

Sears, Roebuck and Co., U.S.A. (Sears), California Air Resources Board (Consejo de P,ecursos sobre el Aire de

California, CAP,B, pot sus siglas en ingles) yUnited States Environmental Protection Agency (Agencia de Proteccion

Ambiental de EE.UU., EPA, por sus siglas en ingles).

Declaration de garantia del sistema de control de emisiones

(derechos y obligaciones del propietario para la garantia contra defectos)

LA COBERTURA DE LA GARANTiA DE CONTROL DE EMISIONES SE

APLICA A LOS MOTORES CERTIFICADOS ADQUIRIDOS EN

CALIFORNIA EN 1995 Y POSTERIORMENTE, QUE SE UTILICEN EN

CALIFORNIA, Y A MOTORES CERTIFICADOS MODELO 1997 Y

POSTERIORES QUE SEAN ADQUIRIDOS Y UTILIZADOS EN OTRA

REGION DE ESTADOS UNIDOS (Y A PARTIR DEL 1° DE ENERO DE

2001, EN CANADA).

Declaraci6n de garantia sobre el control de ernisiones de la EPA de

EE.UU. yCalifornia,

El California Air Resources Board (CARB), la EPA de EE.UU. y Sears se

complacen en explicar la Garantia para el sistema de control de emisiones

para motores pequeSos para exteriores (SORE) modelos aSo 2000 y

posteriores. En California, los nuevos motores pequeSos para exteriores se

deben disefiar, construir y equipar para cumplir con las estrictas normas

del estado contra el smog. En otras regiones de Estados Unidos, los

nuevos motores para interiores de ignicion por chispa certificados para

modelos afio 1997 y posteriores deben cumplir con normas similares

establecidas por la EPA de EE.UU. Sears debe garantizar el sistema de

control de emisiones de su motor para los periodos indicados a

continuacion, siempre y cuando no se haya abusado, descuidado o dado

mantenimiento incorrecto al motor pequeSo para exteriores.

Su sistema de control de emisiones podra incluir partes como el

carburador o el sistema de inyeccion de combustible, el sistema de

ignici6n y el convertidor catalitico. Tambien se pueden incluir mangueras,

correas, conectores y otros componentes relacionados con las emisiones.

Cuando exista una condici6n que pueda ser cubierta por la garantia,

Sears reparara el motor peque_o para exteriores sin costo alguno,

incluyendo el diagn6stico, las partes de repuesto y la mano de obra.

Cobertura de la garantia de Sears contra defectos en el control de

emisiones

Los motores pequefios para exteriores modelos 1995 y posteriores tienen

una garantia de dos a_os. Si alguna parte de su motor relacionada con

las emisiones esta defectuosa, Sears la reparara o sustituira.

Responsabilidades del propietario para la garantia

Como propietario del motor pequefio para exteriores, usted es

responsable de realizar las actividades de mantenimiento requeridas

que se indican en este manual del propietario. Sears recomienda que

conserve todos los recibos que cubran el mantenimiento de su motor

peque_o para exteriores, pero Sears no puede negar la garantia

solamente pot la falta de recibos ni por su imposibilidad de garantizar la

realizacion de todas las actividades de mantenimiento programadas.

Como propietario del motor pequefio para exteriores, usted siempre

debe tener en cuenta que Sears podra negar la cobertura de la garantia

si su motor peque_o para exteriores o una parte del mismo presenta

fallas debido a abuso, descuido, mantenimiento incorrecto o

modificaciones no aprobadas.

Usted es responsable de presentar su motor pequefio para exteriores a

un Centro de servicio Sears aprobado tan pronto como se presente el

problema. Las reparaciones bajo garantia deberan concluirse en un

periodo razonable, que no excedera de 30 dias.

Si tiene alguna pregunta con respecto a sus derechos y

responsabilidades para la garantia, pongase en contacto con un

representante de servicio Sears al 1-800-469-4663.

Disposiciones de la garantia de Sears contra defectos en el control

de emisiones

Las siguientes son disposiciones especificas relacionadas con la

cobertura de la garantia contra defectos en el control de emisiones.

1. Partes garantizadas

La cobertura bajo esta garantia incluye solamente aquellas partes

que se enumeran a continuacion (las partes del sistema de control

de emisiones) en la medida que dichas partes hayan estado

presentes en el motor adquirido.

a. Sistema de medicion de combustible.

Sistema de enriquecimiento para arranque en frio.

Carburador y partes internas.

Bomba de combustible.

b. Sistema de induccion de aire.

Filtro de aire.

Colector de entrada.

c. Sistema de ignicion.

Bujias.

Sistema de ignicion pot magneto.

d. Sistema catalizador.

Convertidor catalitico.

Colector de escape.

Sistema de inyeccion de aire o valvula pot impulsos.

e. Distintos elementos utilizados en los sistemas anteriores.

Valvulas e interruptores de vacio, temperatura, posicion y de

deteccion de tiempo.

Conectores y conjuntos.

2. Vigencia de la cobertura

Sears garantiza al propietario inicial y a cada propietario

subsiguiente que las partes garantizadas estaran libres de defectos

en material yen mano de obra, que ocasionen fallas de las partes

garantizadas durante un periodo de dos aSos a partir de la fecha

en que el motor sea entregado al comprador minorista.

3. NO habr_ cargos

La reparacion o reemplazo de cualquier parte garantizada se

realizara sin cargo alguno para el propietario, incluyendo la mano de

obra de diagnostico que derive en la determinacion de que una parte

garantizada esta defectuosa, si la labor de diagnostico se realiza en

un Centro de servicio Sears aprobade.

4. Reclamos y exclusiones de cobertura

Los reclamos vinculados con la garantia se presentar&n conforme a

las disposiciones de la Poliza de garantia de Sears. La cobertura de

la garantia se excluir& para aquellas fallas de partes garantizadas

que no sean partes originales de Sears o debido a abuso, descuido

o mantenimiento incorrecto, segL_n se establece en la Poliza de

garantia de motores de Sears. Sears no es responsable pot la

cobertura de fallas de partes garantizadas ocasionadas per el uso

de partes adicionales, no originales o modificadas.

5. Mantenimiento

Cualquier parte garantizada cuyo reemplazo no este programado

como mantenimiento requerido o que este programada _nicamente

para inspeccion frecuente con el fin de "reparar o reemplazar

conforme sea necesario", estar& garantizada en cuanto a defectos

pot el periodo de la garantia. Cualquier parte garantizada cuyo

reemplazo este programado como mantenimiento requerido tendra

solamente una garantia contra defectos 0nicamente por el periodo

hasta el primer reemplazo programado para esa parte. Se podr&

utilizar cualquier parte de repuesto que tenga un rendimiento y

durabilidad equivalentes, al realizar cualquier actividad de

mantenimiento o reparacion. El propietario es responsable de

realizar todo el mantenimiento requerido, segOn se define en este

manual del propietario.

6. Cobertura consiguiente

La cobertura bajo la presente se ampliar& a la falla de cualquier

componente del motor provocada por un desperfecto en cualquier

parte garantizada que siga gozando de la cobertura de la garantia.

En EE.UU. y Canada contamos con una linea de emergencia las 24 horas (1-800-469-4663), que ofrece un menu de mensajes pregrabados con

informacion sobre mantenimiento de productos.

43

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ®Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (u.sA.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR sM

(1-888-784-6427)

Au Canada pour service en franq,ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

© Sears, Roebuck and Co.

® Registered Trademark /TMTrademark /SMService Mark of Sears, Roebuck and Co.

@ Marca Registrada /TM Marca de Fabrica /SMMarca de Servicio de Sears, Roebuck and Co.

MC Marque de commerce /MDMarque depos6e de Sears, Roebuck and Co.
