Operator'sIVlanual

®

3000 PSi MAX*

2.7 GPiViMAX

iViodelNo. 580.752630

HOURS: IVlon.- Fri. 8 a.rn. to 5p.m. (CTI

WARHIHG

Before using this product, readthis

manual and follow all Safety Rules

and Operating instructions.

ADVERTENCiA

Antes de utilizar el producto, lea este

manual y siga todas las Reglasde

Seguridad e Instrucciones de Uso.

,, Safety

,, Assembly

,, Operation

,, Maintenance

,, Parts

,, EspaNol,p. 32

* This pressure washer is rated in accordance to the Pressure Washer Manufacturers Association

(PWMA) standard PWI01 (Testing and Rating Performance of Pressure Washers).

* Esta limpiadora a presiOnest_ clasificada conforme a la norma PWl01 (comprobaciOn y clasificaciOn de rendimiento de limpiadoras

a presiOn) de la AsociaciOn defabricantes de bombas a presiOn(Pressure Washer Manufacturers Association, PWMA).

Sears, Roebuckand Co., HoffmanEstates,IL 60179 U.S.A.

Visit our Craftsman website: www.craftsrnan.corn

Part No. 208718GS Draft B (11/04/2009)

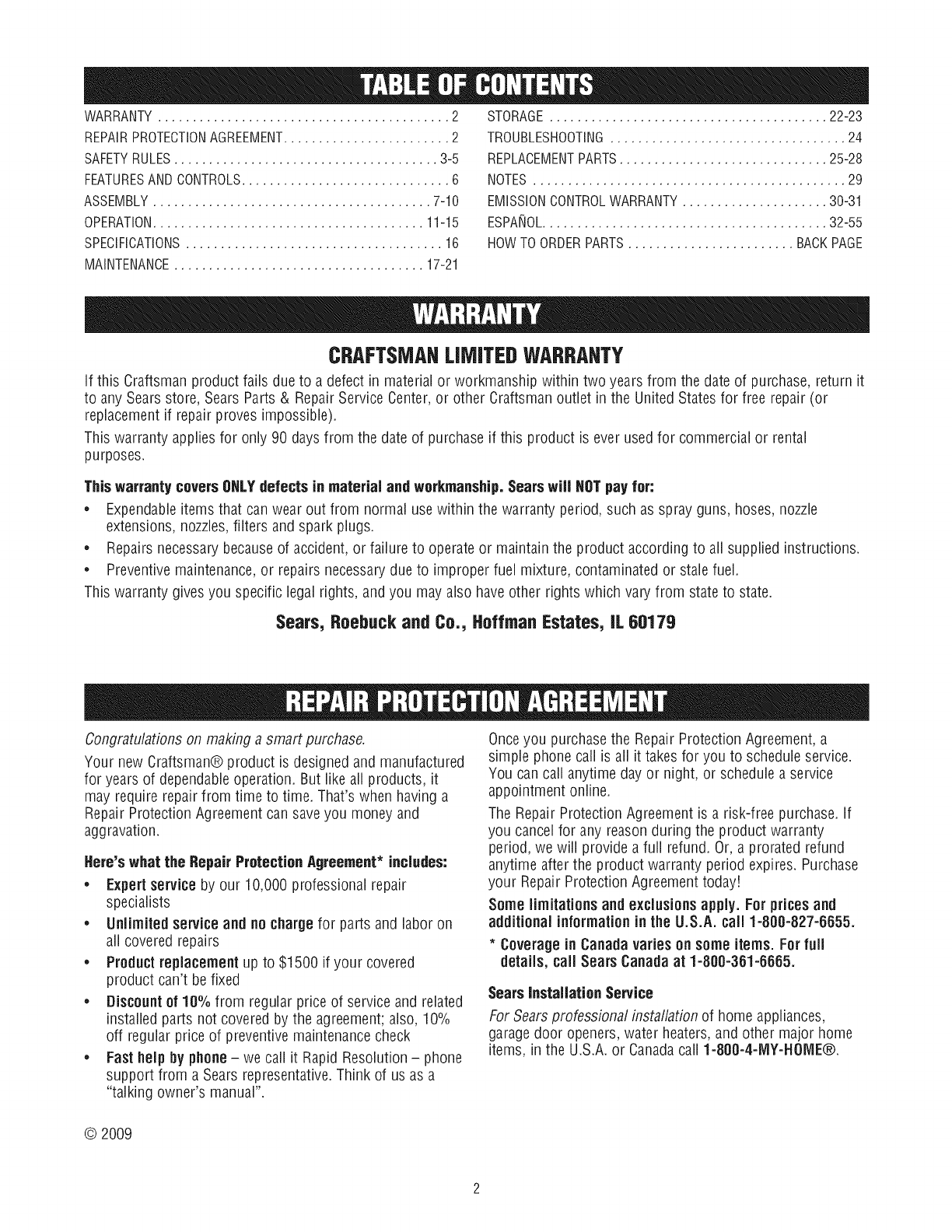

WARRANTY .......................................... 2

REPAIRPROTECTIONAGREEMENT........................ 2

SAFETYRULES...................................... 3-5

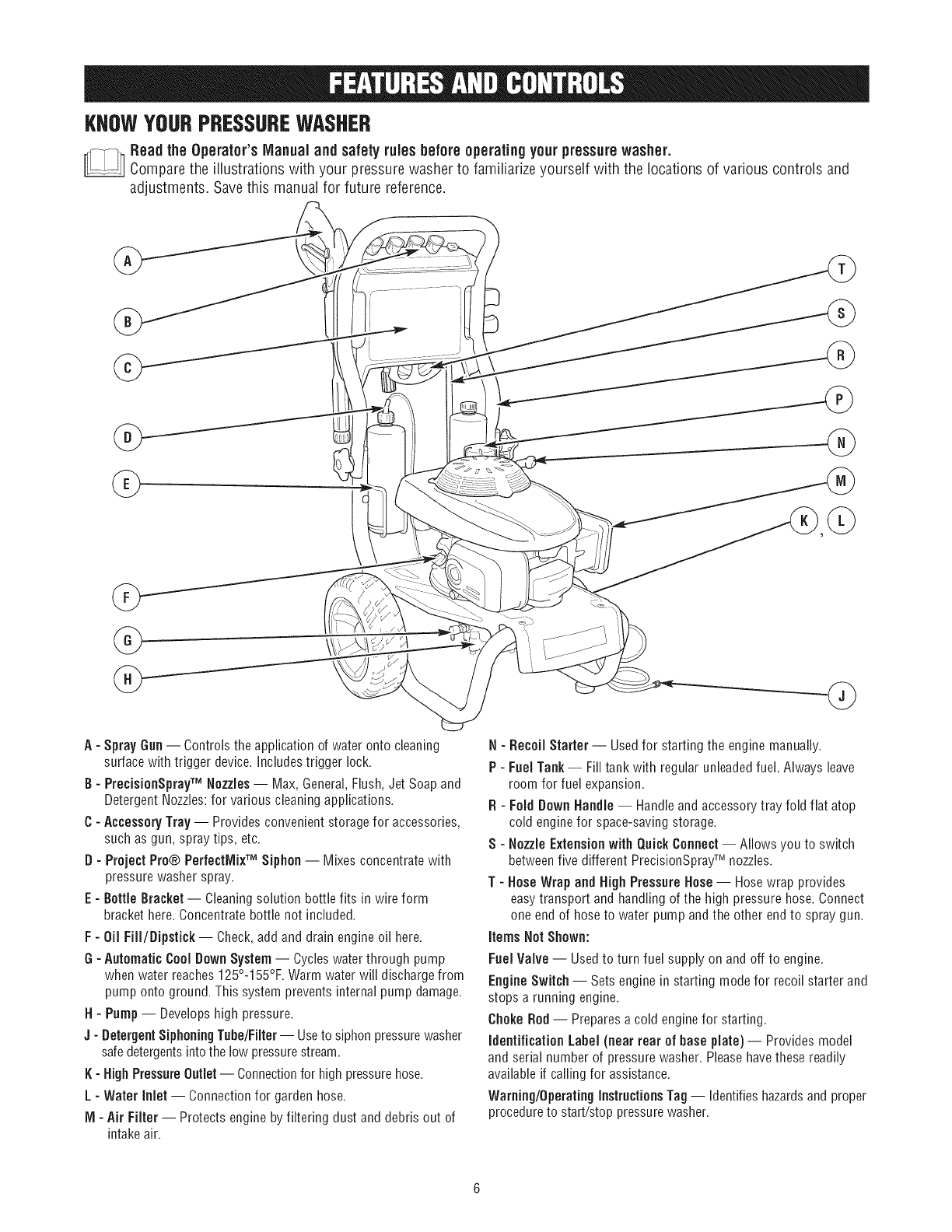

FEATURESAND CONTROLS.............................. 6

ASSEMBLY........................................ 7-10

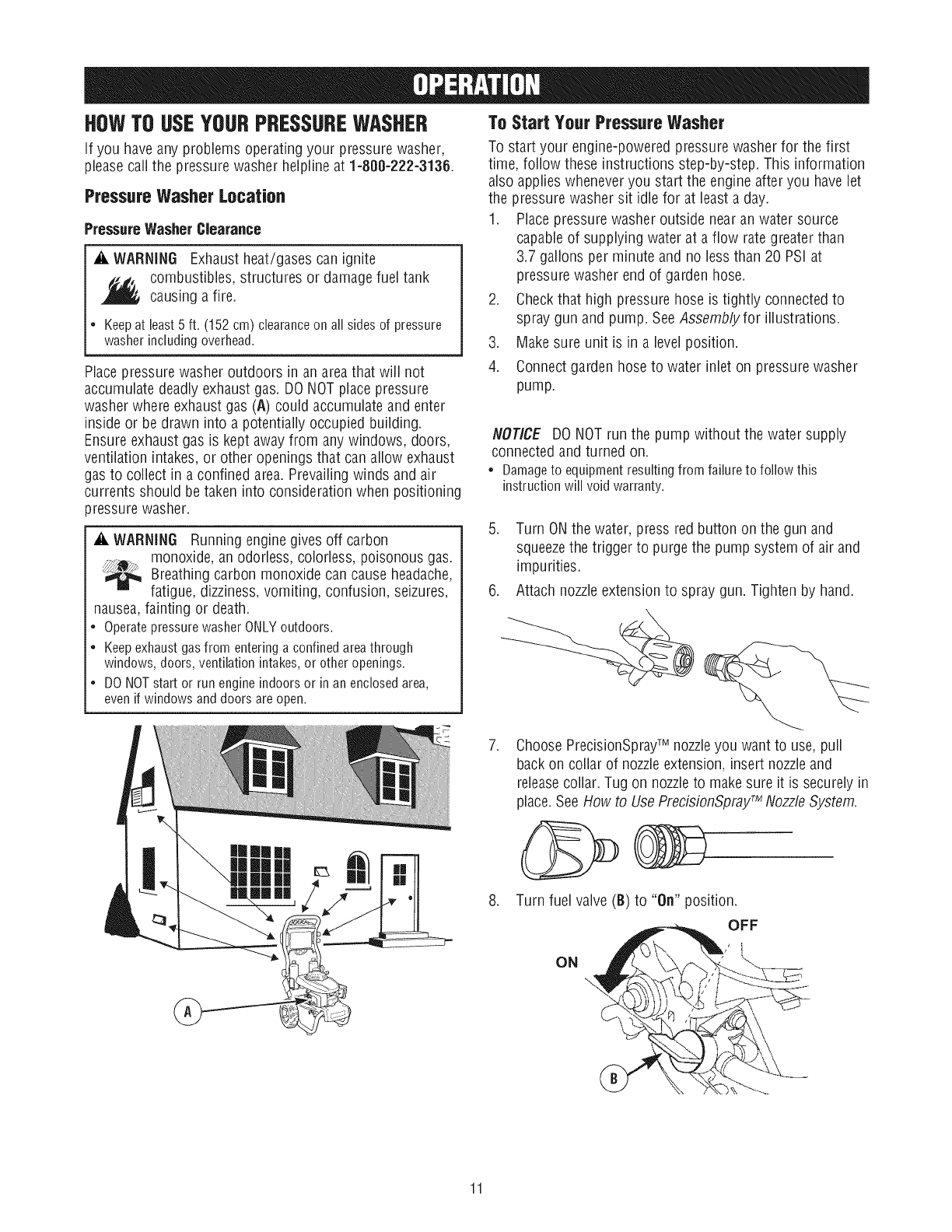

OPERATION....................................... 11-15

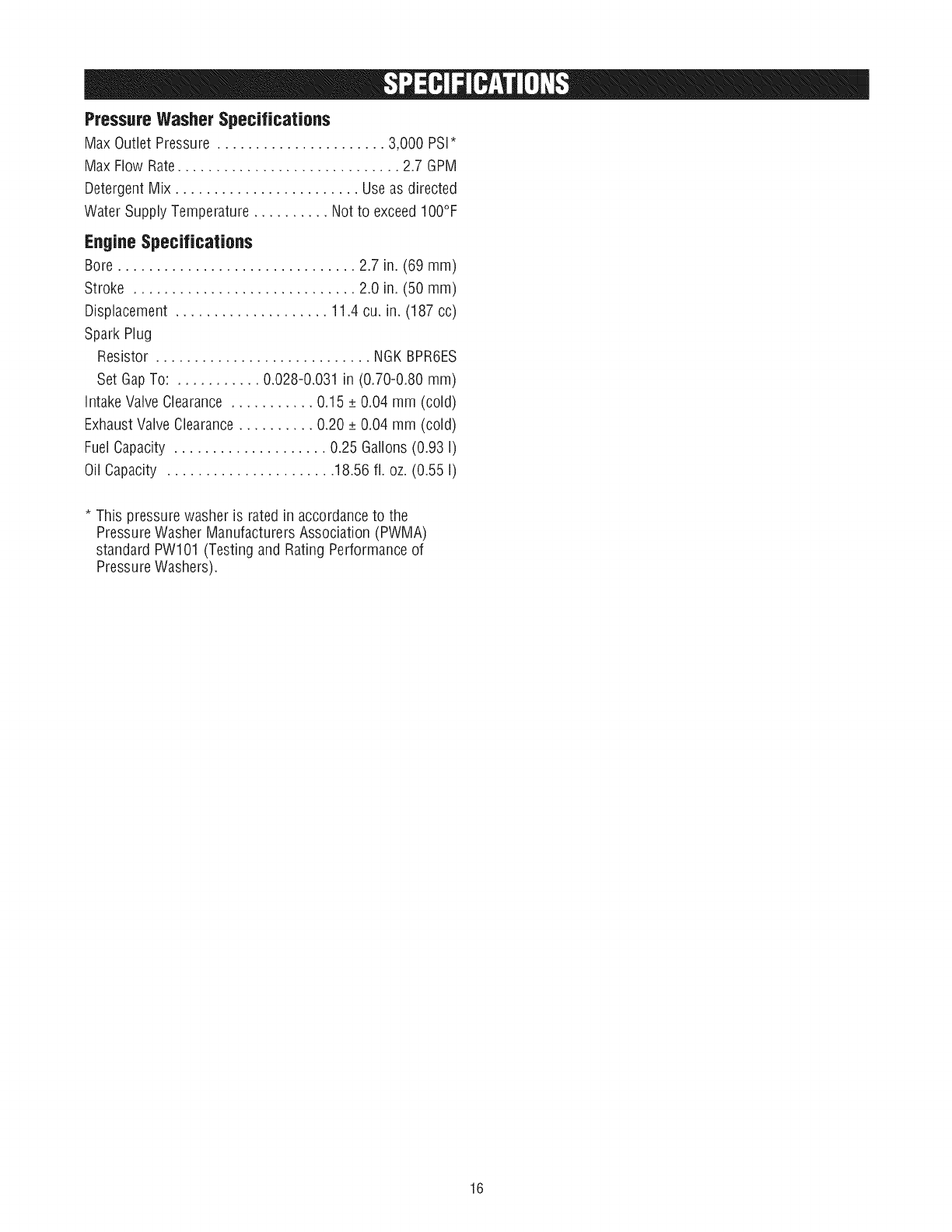

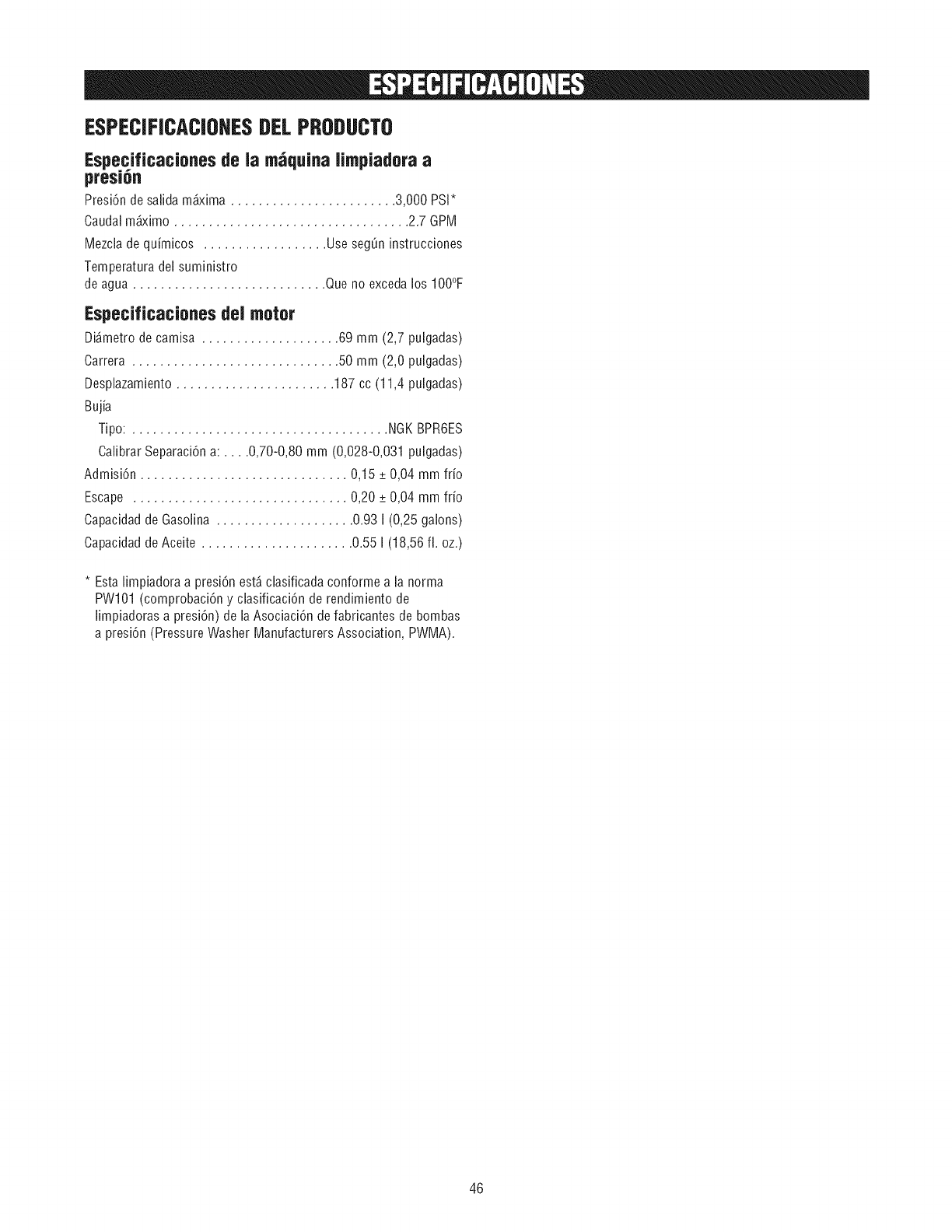

SPECIFICATIONS..................................... 16

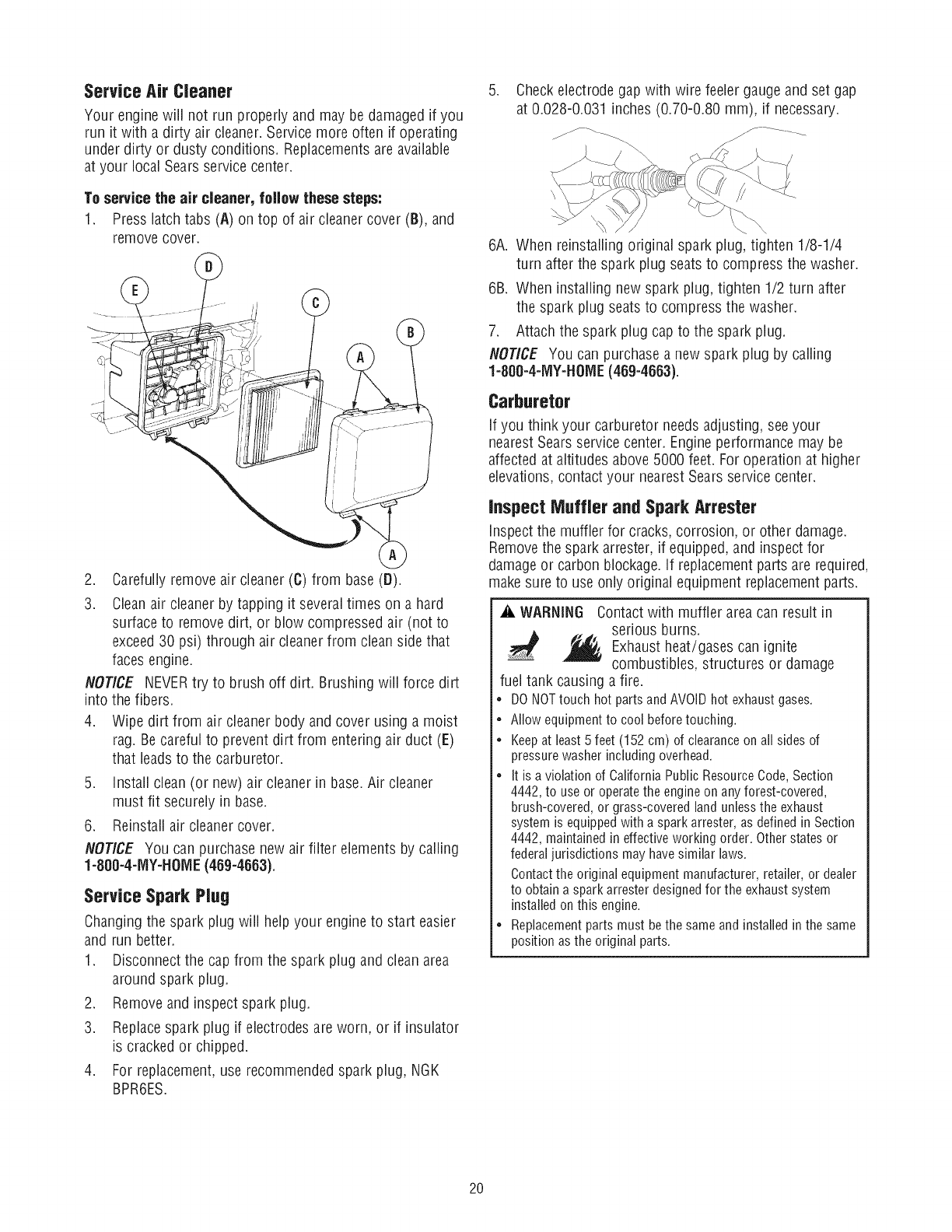

MAINTENANCE.................................... 17-21

STORAGE........................................ 22-23

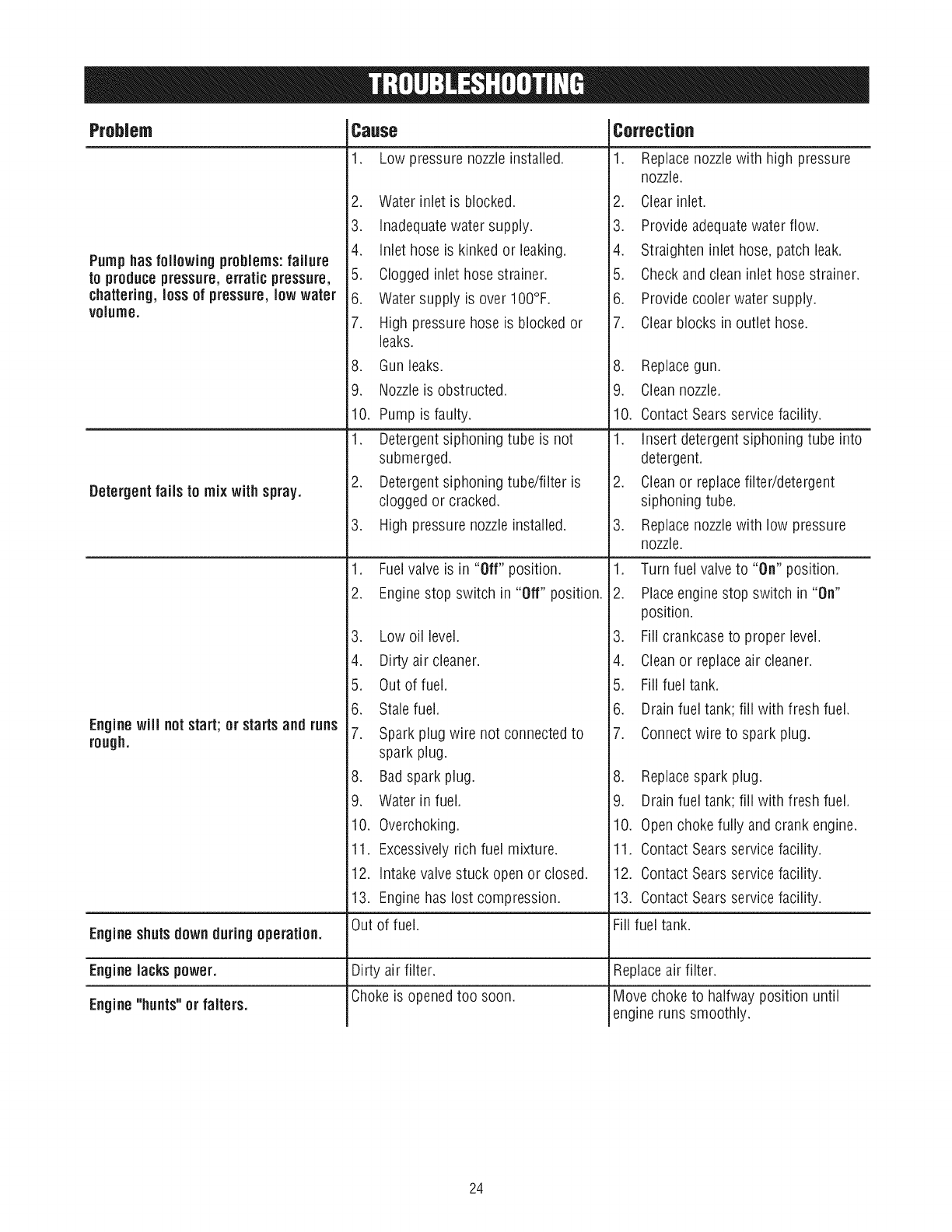

TROUBLESHOOTING.................................. 24

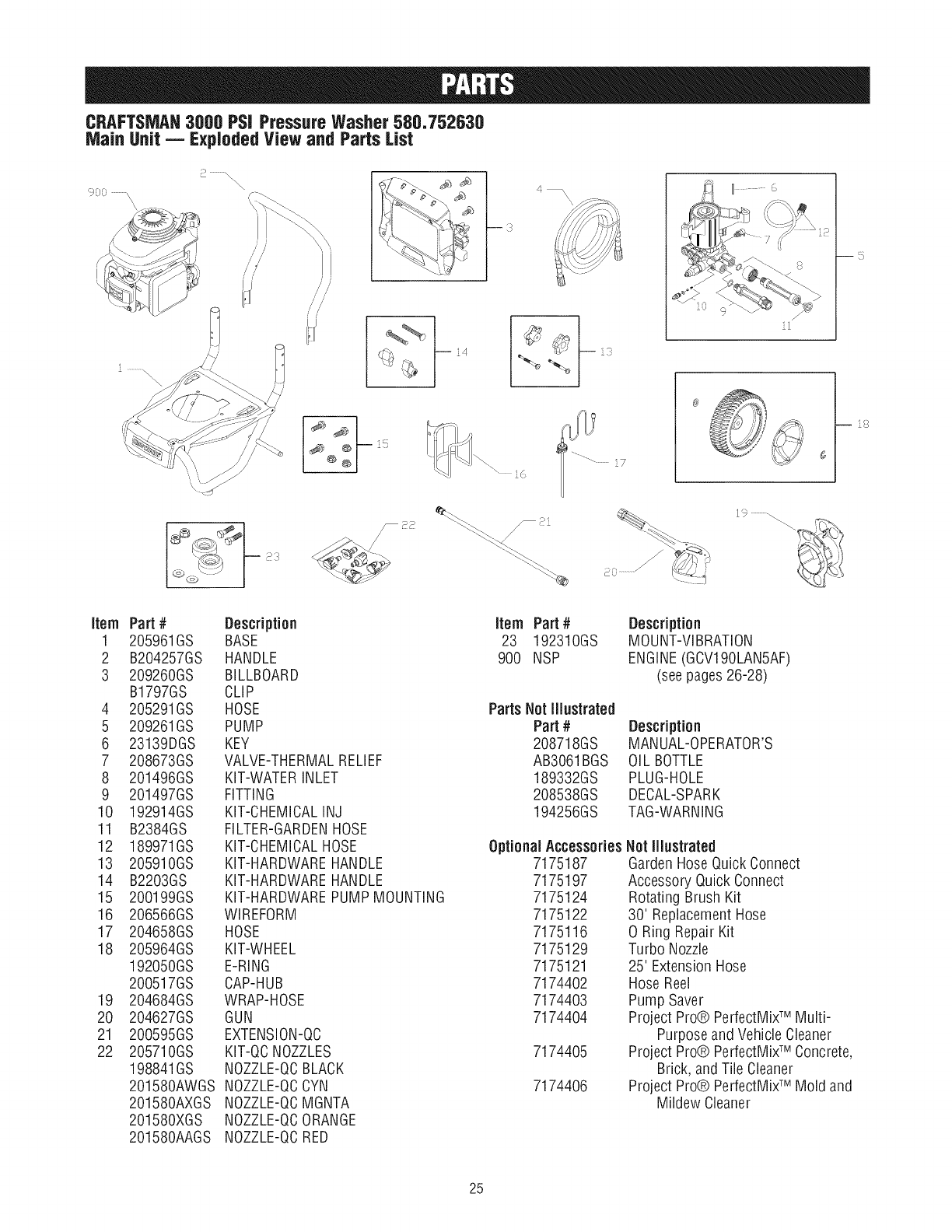

REPLACEMENTPARTS.............................. 25-28

NOTES ............................................. 29

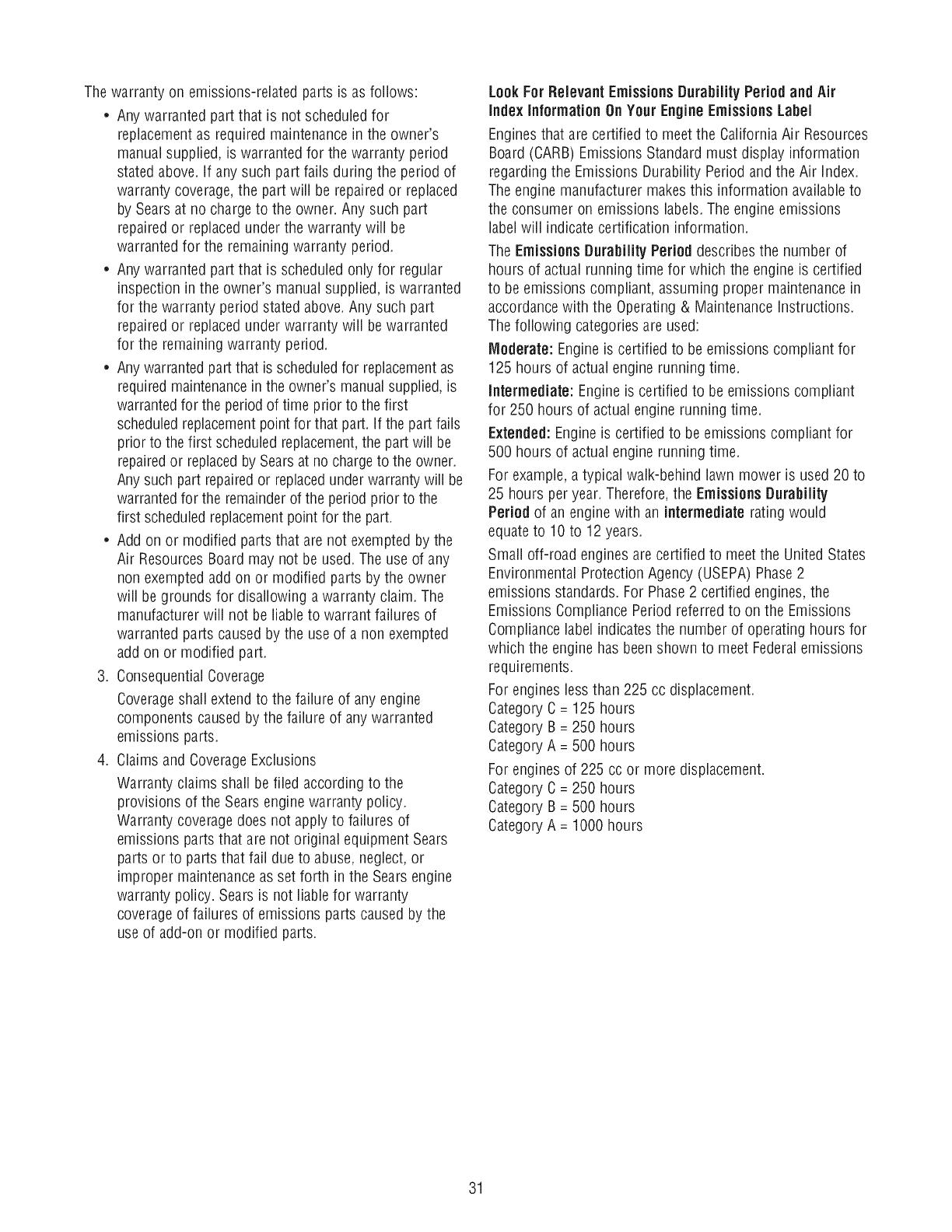

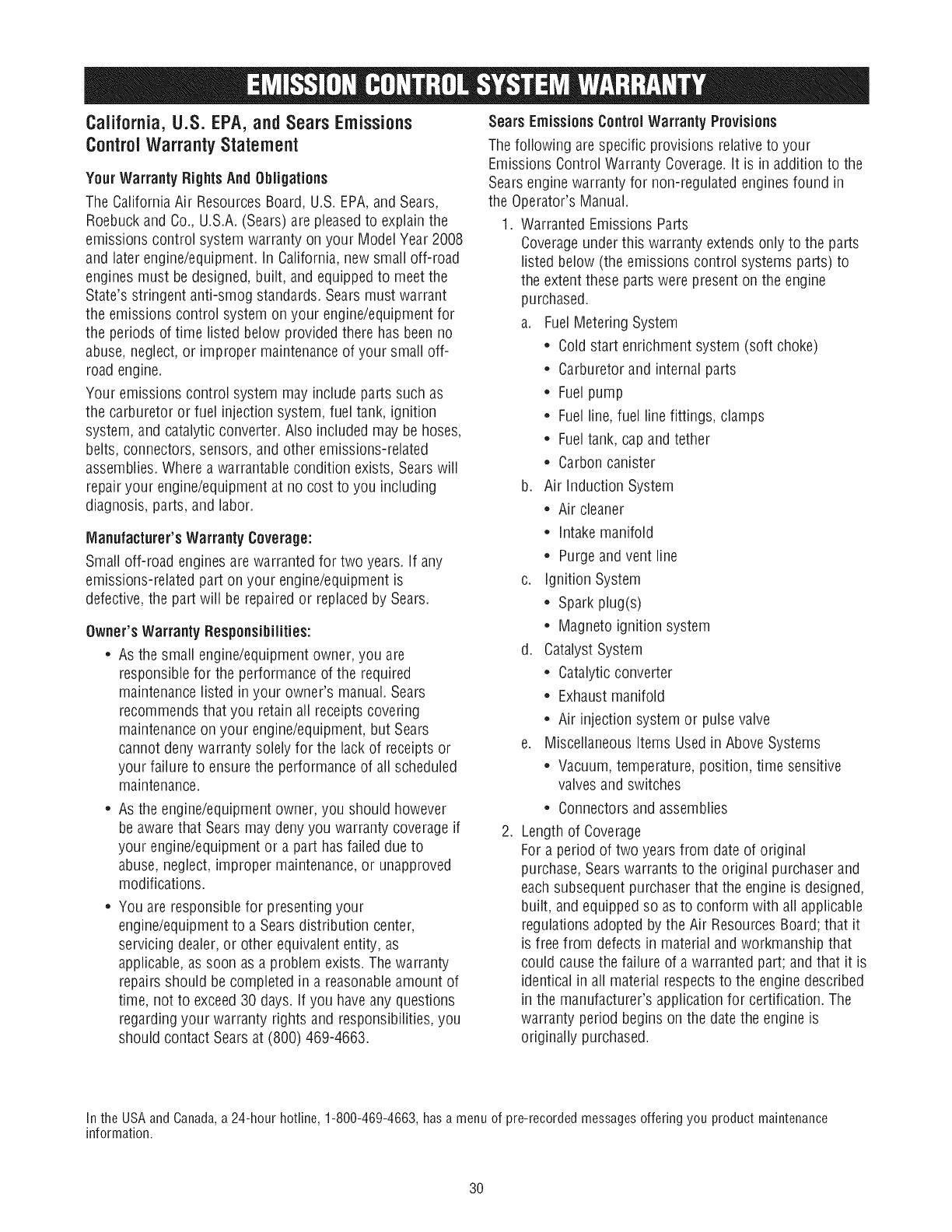

EMISSIONCONTROLWARRANTY..................... 30-31

ESPANOL......................................... 32-55

HOW TO ORDERPARTS ........................ BACKPAGE

CRAFTSMANLiMiTED WARRANTY

If this Craftsman product fails due to a defect in material or workmanship within two years from the date of purchase, return it

to any Sears store, Sears Parts & RepairService Center, or other Craftsman outlet in the United Statesfor free repair (or

replacement if repair proves impossible).

This warranty applies for only 90 days from the date of purchase if this product is ever used for commercial or rental

purposes.

Thiswarranty coversOHLYdefects in material andworkmanship.Searswill HOTpay for:

* Expendableitems that can wear out from normal use within the warranty period, such as spray guns, hoses, nozzle

extensions, nozzles,filters and spark plugs.

.Repairsnecessarybecauseof accident, or failure to operate or maintain the product according to all supplied instructions.

.Preventivemaintenance,or repairs necessarydue to improper fuel mixture, contaminated or stalefuel.

This warranty givesyou specific legal rights, and you may also have other rights which vary from state to state.

Sears, Roebuck and Co,, Hoffman Estates, IL 60179

Congratulations on making a smart purchase.

Your new Craftsman® product is designed and manufactured

for years of dependableoperation. But like all products, it

may require repair from time to time. That's when having a

Repair Protection Agreement can saveyou money and

aggravation.

Here'swhat the RepairProtection Agreement* includes:

* Expertservice by our 10,000 professional repair

specialists

* Unlimited serviceand no chargefor parts and labor on

all covered repairs

.Product replacementup to $1500 if your covered

product can't be fixed

.Discount of 10% from regular price of service and related

installed parts not covered by the agreement; also, 10%

off regular price of preventive maintenance check

* Fast help by phone-we caii it Rapid Resolution- phone

support from a Sears representative.Think of us as a

"talking owner's manual".

Onceyou purchasethe Repair Protection Agreement, a

simple phone carl is all it takes for you to schedule service.

You can call anytime day or night, or schedule a service

appointment online.

The Repair Protection Agreement is a risk-free purchase. If

you cancelfor any reasonduring the product warranty

period, we will provide a full refund. Or, a prorated refund

anytime after the product warranty period expires. Purchase

your Repair Protection Agreement today!

Some limitations and exclusions apply. Forprices and

additional informationin the U.S.A. call 1-800-827-6655.

*Coverage in Canada varies on some items. For fuji

details, caii Sears Canada at 1-800-361-6665.

Sears Installation Service

For Sears professional installation of home appliances,

garagedoor openers, water heaters,and other major home

items, in the U.S.A.or Canadacall 1-S00-4-MY-HOME®.

©2009

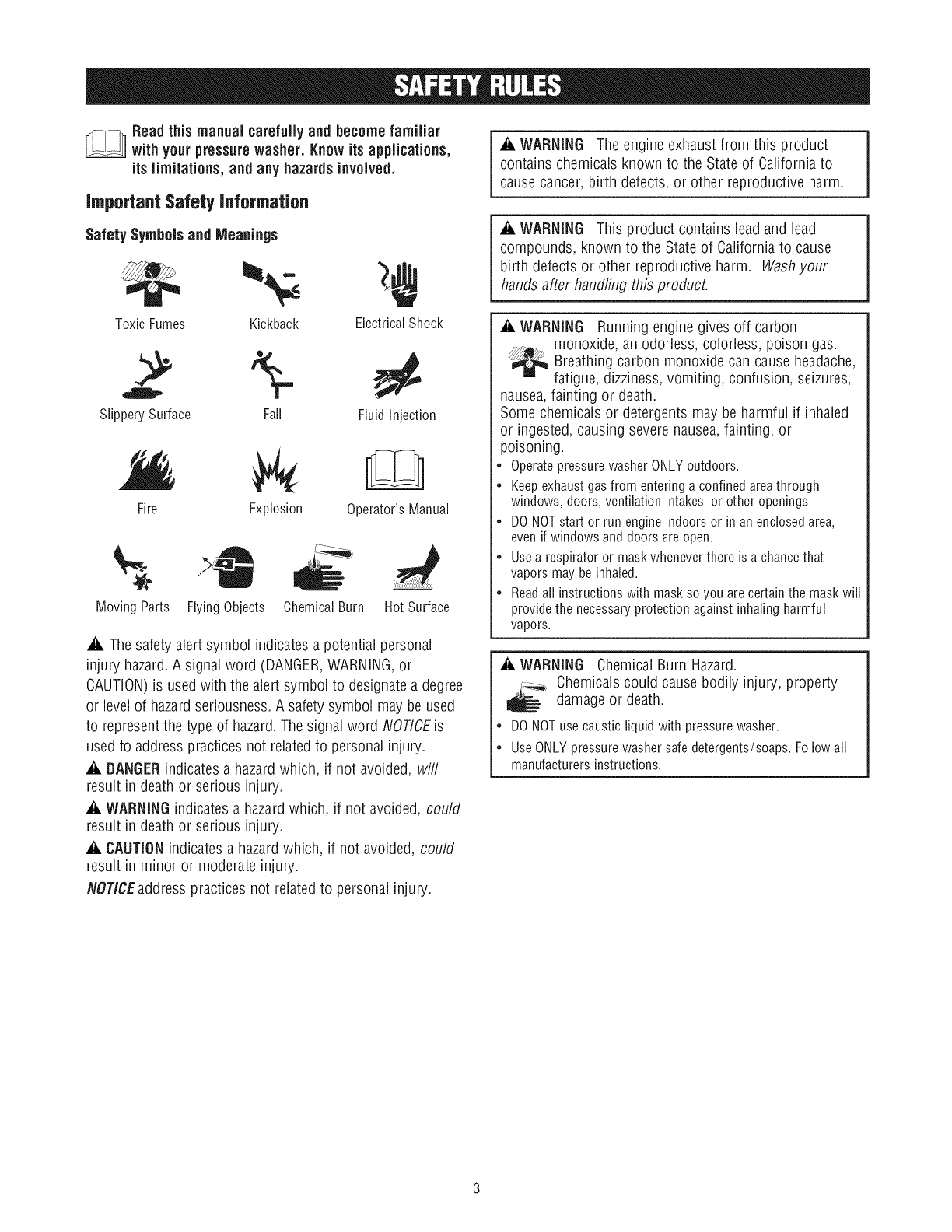

Read this manual carefully and becomefamiliar

with your pressurewasher. Knowits applications,

its limitations, and any hazardsinvolved.

important Safety I.formation

Safety Symbolsand Meanings

ToxicFumes Kickback

2

SlipperySurface Fall

ElectricalShock

FluidInjection

Fire Explosion Operator'sManual

MovingParts Flying Objects Hot Surface

ih

ChemicalBurn

,A The safety alert symbol indicates a potential personal

injury hazard.A signal word (DANGER,WARNING,or

CAUTION)is usedwith the alert symbol to designatea degree

or level of hazardseriousness. A safety symbol may be used

to representthe type of hazard.The signal word NOTICEis

used to addresspractices not relatedto personal injury.

A. DANGERindicates a hazardwhich, if not avoided, will

result in death or serious injury.

A. WARNINGindicates a hazardwhich, if not avoided, could

result in death or serious injury.

A. CAUTIONindicates a hazardwhich, if not avoided, could

result in minor or moderate injury.

NOTICEaddress practices not related to personal injury.

A. WARNING The engine exhaust from this product

contains chemicals known to the Stateof California to

cause cancer, birth defects, or other reproductive harm.

A. WARNING This product contains lead and lead

compounds, known to the State of Californiato cause

birth defects or other reproductive harm. Washyour

hands after handling this product.

A. WARNING Running engine gives off carbon

monoxide, an odorless, colorless, poison gas.

_ Breathing carbon monoxide headache,

can cause

fatigue, dizziness,vomiting, confusion, seizures,

nausea,fainting or death.

Some chemicals or detergents may be harmful if inhaled

or ingested, causing severenausea,fainting, or

poisoning.

•OperatepressurewasherONLYoutdoors.

•Keepexhaustgasfromenteringa confinedareathrough

windows,doors,ventilationintakes,or otheropenings.

•DONOTstartor run engineindoorsor in anenclosedarea,

evenif windowsanddoorsareopen.

•Usea respiratoror maskwheneverthereis a chancethat

vaporsmaybeinhaled.

•Readall instructionswith masksoyou arecertainthe maskwill

providethe necessaryprotectionagainstinhalingharmful

vapors.

A. WARNING ChemicalBurn Hazard.

Chemicalscould cause bodily injury, property

damage or death.

• DONOTusecausticliquidwith pressurewasher.

•UseONLYpressurewashersafedetergents/soaps.Followall

manufacturersinstructions.

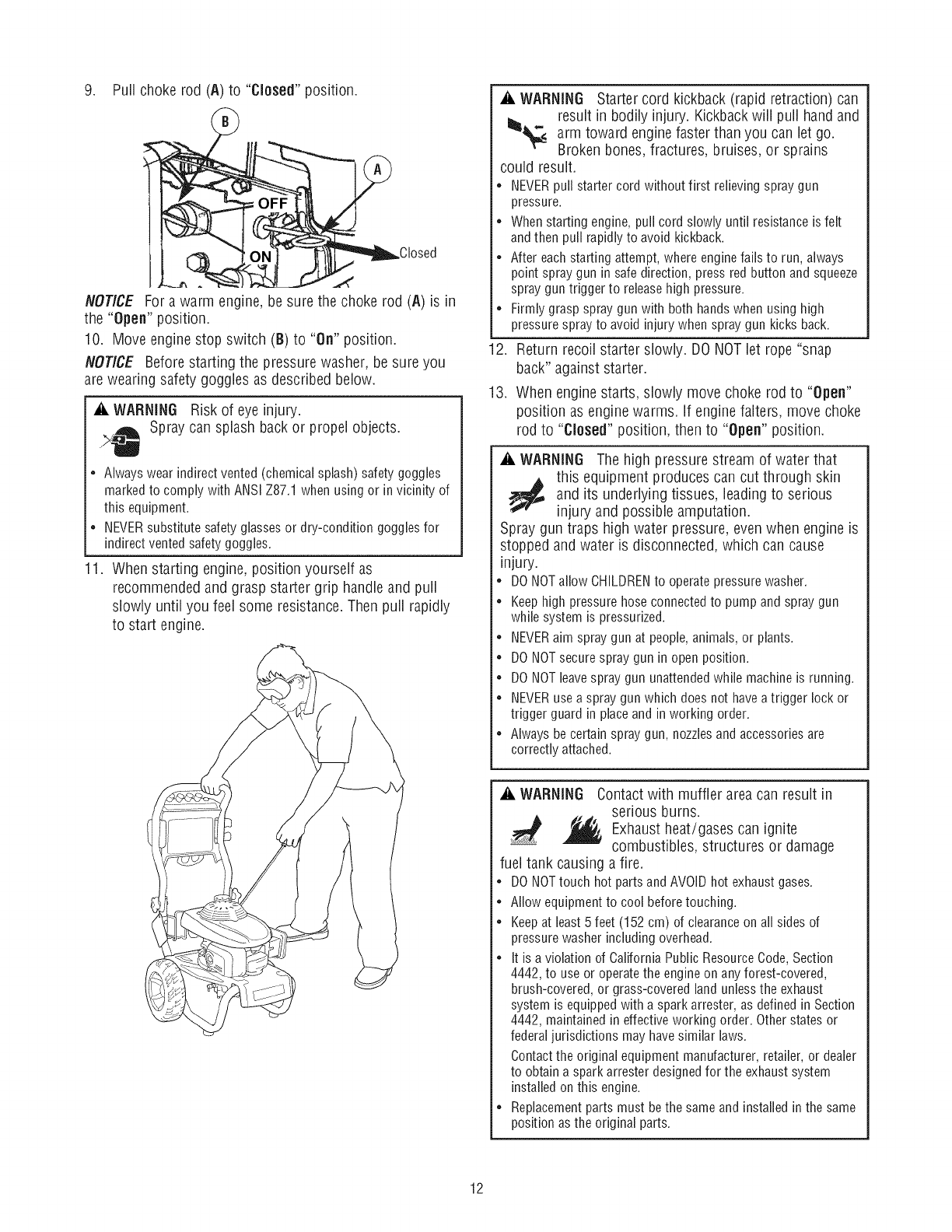

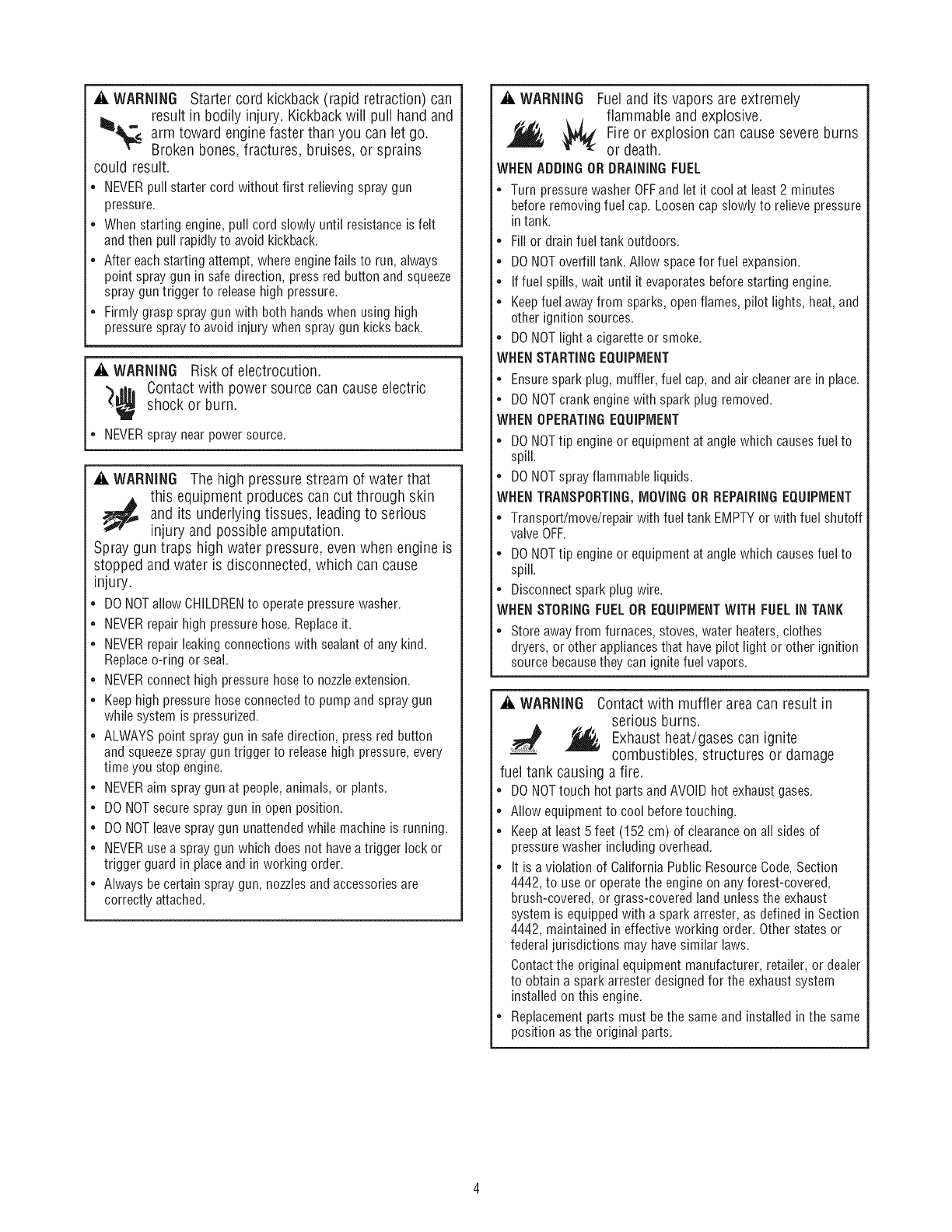

A. WARNING Starter cord kickback (rapid retraction) can

result in bodily injury. Kickbackwill pull hand and

,_arm toward enginefaster than you can let go.

Broken bones,fractures, bruises, or sprains

could result.

• NEVERpull starter cord without first relieving spray gun

pressure.

• When starting engine, pull cord slowly until resistance is felt

and then pull rapidly to avoid kickback.

• After each starting attempt, where enginefails to run, always

point spray gun in safe direction, press red button and squeeze

spray gun trigger to releasehigh pressure.

• Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury when spray gun kicks back.

A. WARNING Risk of electrocution.

"_.dh Contactwith power source can causeelectric

shock or burn.

• NEVERspraynearpowersource.

A. WARNING The high pressure stream of water that

this equipment produces can cut through skin

and its underlying tissues, leading to serious

injury and possible amputation.

Spray gun traps high water pressure, even when engine is

stopped and water is disconnected, which can cause

injury.

• DONOTallow CHILDRENto operate pressure washer.

• NEVERrepair high pressure hose. Replaceit.

• NEVERrepair leaking connections with sealant of any kind.

Replaceo-ring or seal.

• NEVERconnect high pressure hose to nozzleextension.

• Keep high pressure hose connected to pump and spray gun

while system is pressurized.

• ALWAYS point spray gun in safedirection, press red button

and squeezespray gun trigger to releasehigh pressure, every

time you stop engine.

• NEVERaim spray gun at people,animals, or plants.

• DO NOTsecure spray gun in open position.

• DO NOTleavespray gun unattendedwhile machine is running.

• NEVERusea spray gun which does not have a trigger lock or

trigger guard in placeand in working order.

• Always be certain spray gun, nozzlesand accessoriesare

correctly attached.

A. WARNING Fuel and its vapors are extremely

flammable and explosive.

Fire or explosion can cause severe burns

or death.

WHENADDING OR DRAININGFUEL

* Turn pressurewasher OFFand let it cool at least2 minutes

before removing fuel cap. Loosen capslowly to relieve pressure

in tank.

, Fill or drain fuel tank outdoors.

, DONOToverfill tank. Allow spacefor fuel expansion.

, If fuel spills, wait until it evaporates before starting engine.

, Keepfuel away from sparks, open flames, pilot lights, heat, and

other ignition sources.

, DONOTlight a cigarette or smoke.

WHENSTARTINGEQUIPMENT

*Ensurespark plug, muffler, fuel cap,and air cleanerare in place.

*DO NOTcrank enginewith spark plug removed.

WHEN OPERATINGEQUIPMENT

,DONOTtip engine or equipment at angle which causes fuel to

spill.

,DONOTspray flammable liquids.

WHEN TRANSPORTING,MOVING OR REPAIRINGEQUIPMENT

,Transport/move/repair with fuel tank EMPTYor with fuel shutoff

valve OFF.

,DONOTtip engine or equipment at angle which causes fuel to

spill.

,Disconnect spark plug wire.

WHEN STORINGFUELOR EQUIPMENTWITH FUELIN TANK

*Store away from furnaces, stoves, water heaters, clothes

dryers, or other appliancesthat have pilot light or other ignition

source becausethey can ignitefuel vapors.

A. WARNING Contact with muffler area can result in

serious burns.

_ _ Exhaust heat/gases can ignite

combustibles, structures or damage

fuel tank causing a fire.

•DO NOTtouch hot parts and AVOID hot exhaust gases.

•Allow equipment to cool before touching.

•Keep at least5 feet (152 cm) of clearanceon all sides of

pressure washer including overhead.

• It is a violation of California Public Resource Code,Section

4442, to use or operate the engine on any forest-covered,

brush-covered, or grass-covered land unless the exhaust

system is equipped with a spark arrester, as defined in Section

4442, maintained in effective working order. Other states or

federal jurisdictions may have similar laws.

Contact the original equipment manufacturer, retailer, or dealer

to obtain a spark arrester designed for the exhaust system

installed on this engine.

•Replacement parts must bethe same and installed in the same

position as the original parts.

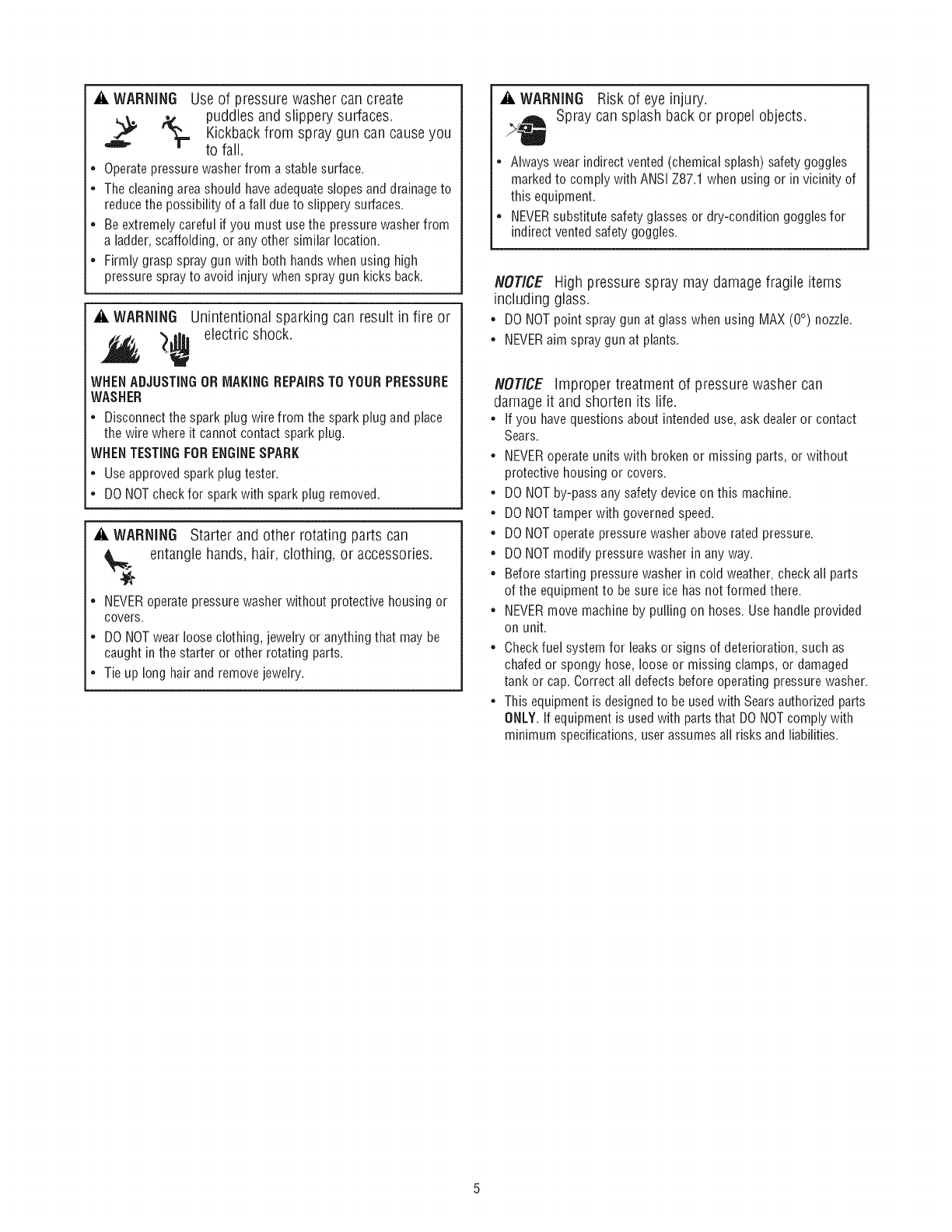

_i, WARNING Use of pressure washer can create

puddles and slippery surfaces.

_' Kickback from spray gun can cause you

to fall.

• Operatepressurewasher from a stable surface.

• Thecleaning areashould have adequateslopes and drainageto

reduce the possibility of a fall due to slippery surfaces.

• Beextremely careful if you must usethe pressurewasherfrom

a ladder, scaffolding, or any other similar location.

• Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury when spray gun kicks back.

A, WARNING Unintentional sparking can result in fire or

_¢ electric shock.

WHENADJUSTINGOR MAKING REPAIRSTO YOURPRESSURE

WASHER

• Disconnect the spark plug wire from the spark plug and place

the wire where it cannot contact spark plug.

WHENTESTINGFORENGINESPARK

•Use approved spark plug tester.

•DONOTcheck for spark with spark plug removed.

A, WARNING Starter and other rotating parts can

entangle hands, hair, clothing, or accessories.

.NEVERoperatepressurewasherwithoutprotectivehousingor

covers.

.DONOTwearlooseclothing,jewelryor anythingthat maybe

caughtin thestarteror otherrotatingparts.

* Tieuplonghairandremovejewelry.

A, WARNING Risk of eye injury.

Spray can splash back or propel objects.

• Always wear indirect vented (chemical splash) safety goggles

marked to comply with ANSI Z87.1 when using or in vicinity of

this equipment.

• NEVERsubstitute safety glasses or dry-condition goggles for

indirect vented safety goggles.

NOTICE High pressure spray may damage fragile items

including glass.

= DONOTpointspraygunat glasswhenusingMAX(0°) nozzle.

= NEVERaimspraygunat plants.

NOTICE Improper treatment of pressure washer can

damage it and shorten its life.

•If you have questions about intended use,ask dealer or contact

Sears.

• NEVERoperate units with broken or missing parts, or without

protective housing or covers.

• DO NOTby-pass any safety device on this machine.

• DONOTtamper with governed speed.

• DONOToperate pressure washer above rated pressure.

• DONOTmodify pressure washer in any way.

• Before starting pressure washer in cold weather, check all parts

of the equipment to be sure ice has not formed there.

• NEVERmove machine by pulling on hoses. Use handle provided

on unit.

• Check fuel system for leaks or signs of deterioration, such as

chafed or spongy hose, loose or missing clamps, or damaged

tank or cap. Correct all defects before operating pressure washer.

• This equipment is designedto be used with Searsauthorized parts

ONLY.If equipment is used with parts that DONOTcomply with

minimum specifications, user assumes all risks and liabilities.

KNOWYOURPRESSUREWASHER

Readthe Operator's Manual and safetyrules before operating your pressurewasher.

Compare the illustrations with your pressure washer to familiarize yourself with the locations of various controls and

adjustments. Save this manual for future reference.

A - Spray Gun-- Controls the application of water onto cleaning

surface with trigger device. Includestrigger lock.

B - PrecisionSprayTM Nozzles-- Max, General, Flush, Jet Soap and

Detergent Nozzles:for various cleaning applications.

C- AccessoryTray -- Provides convenient storage for accessories,

such as gun, spray tips, etc.

D - ProjectPro® PerfectlVlixTM Siphon -- Mixes concentrate with

pressure washer spray.

E- Bottle Bracket -- Cleaning solution bottle fits in wire form

bracket here. Concentrate bottle not included.

F- Oil Fill/Dipstick -- Check,add and drain engine oil here.

G- Automatic Cool Down System -- Cycleswater through pump

when water reaches 125°-155°F. Warm water will discharge from

pump onto ground. This system prevents internal pump damage.

H- Pump-- Develops high pressure.

J - DetergentSiphoning Tube/Filter-- Useto siphon pressurewasher

safedetergentsinto the low pressurestream.

K-HighPressureOutlet -- Connectionfor high pressurehose.

L - Water Inlet -- Connection for garden hose.

IVi- Air Filter -- Protects engine by filtering dust and debris out of

intake air.

N - Recoil Starter -- Used for starting the engine manually.

P - Fuel Tank-- Filltank with regular unleaded fuel. Always leave

room for fuel expansion.

R - Fold Down Handle-- Handle and accessory tray fold fiat atop

cold engine for space-saving storage.

S- Nozzle Extensionwith QuickConnect -- Allows you to switch

betweenfive different PrecisionSprayTM nozzles.

T-Hose Wrap and High PressureHose-- Hose wrap provides

easytransport and handling of the high pressure hose. Connect

one end of hoseto water pump and the other end to spray gun.

items Not Shown:

Fuel Valve-- Usedto turn fuel supply on and off to engine.

Engine Switch -- Sets engine in starting mode for recoil starter and

stops a running engine.

Choke Rod -- Prepares a cold enginefor starting.

identificationLabel (near rear of base plate) -- Provides model

and serial number of pressure washer. Pleasehave these readily

available if calling for assistance.

Warning/Operating Instructions Tag -- Identifieshazardsand proper

procedureto start/stop pressurewasher.

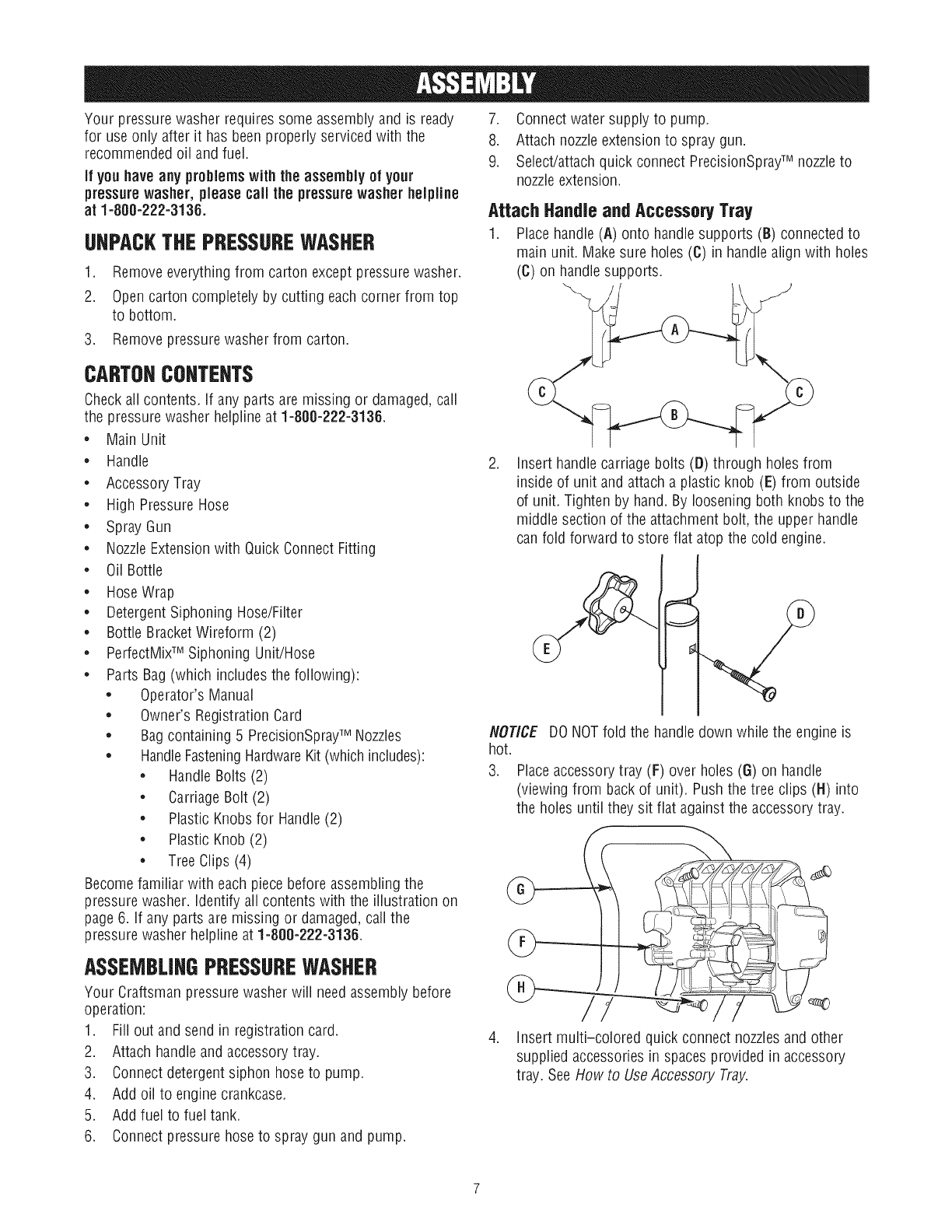

Your pressure washer requires some assembly and is ready

for use only after it has been properly serviced with the

recommended oil and fuel.

If you have any problemswith the assembly of your

pressurewasher, please call the pressurewasher helpline

at 1-800-222-3136.

UNPACKTHEPRESSUREWASHER

1. Remove everything from carton except pressure washer,

2. Opencarton completely by cutting each corner from top

to bottom.

7. Connectwater supply to pump.

8. Attach nozzleextension to spray gun.

9. Select/attach quick connect PrecisionSprai Mnozzleto

nozzleextension.

Attach Handle and Accessory Tray

1. Place handle(A) onto handle supports (g) connected to

main unit. Make sure holes (C) in handlealign with holes

(C) on handlesupports.

3. Remove pressure washer from carton.

CARTONCONTENTS

Check all contents. If any parts are missing or damaged,call

the pressure washer helplineat 1-800-222-3136.

*Main Unit

*Handle

*Accessory Tray

*High PressureHose

*Spray Gun

*Nozzle Extensionwith Quick Connect Fitting

*Oil Bottle

*HoseWrap

*DetergentSiphoning Hose/Filter

*Bottle Bracket Wireform (2)

*PerfectMWMSiphoning Unit/Hose

*Parts Bag(which includes the following):

*Operator's Manual

*Owner's Registration Card

*Bag containing 5 PrecisionSprai MNozzles

*HandleFasteningHardwareKit (whichincludes):

*Handle Bolts (2)

*Carriage Bolt (2)

*Plastic Knobs for Handle (2)

*Plastic Knob (2)

*Tree Clips (4)

Becomefamiliar with each piece before assembling the

pressure washer. Identify all contents with the illustration on

page 6. if any parts are missing or damaged, call the

pressure washer helpline at 1-800-222-3136.

.

NOTICE

hot.

3.

insert handle carriage bolts (D) through holes from

inside of unit and attach a plastic knob (E) from outside

of unit. Tighten by hand. By loosening both knobs to the

middle section of the attachment bolt, the upper handle

can fold forward to store fiat atop the cold engine.

DONOTfold the handle down while the engine is

Placeaccessory tray (F) over holes (6) on handle

(viewing from backof unit). Push the tree clips (H) into

the holes until they sit fiat against the accessory tray.

ASSEMBLINGPRESSUREWASHER

Your Craftsman pressure washer will needassembly before

operation:

1. Fill out and send in registration card.

2. Attach handle and accessory tray.

3. Connect detergent siphon hose to pump.

4. Add oil to engine crankcase.

5. Add fuel to fuel tank.

,insert multi-colored quick connect nozzles and other

supplied accessories in spaces provided in accessory

tray. SeeHow to UseAccessory Tray.

6. Connect pressure hose to spray gun and pump.

.

.

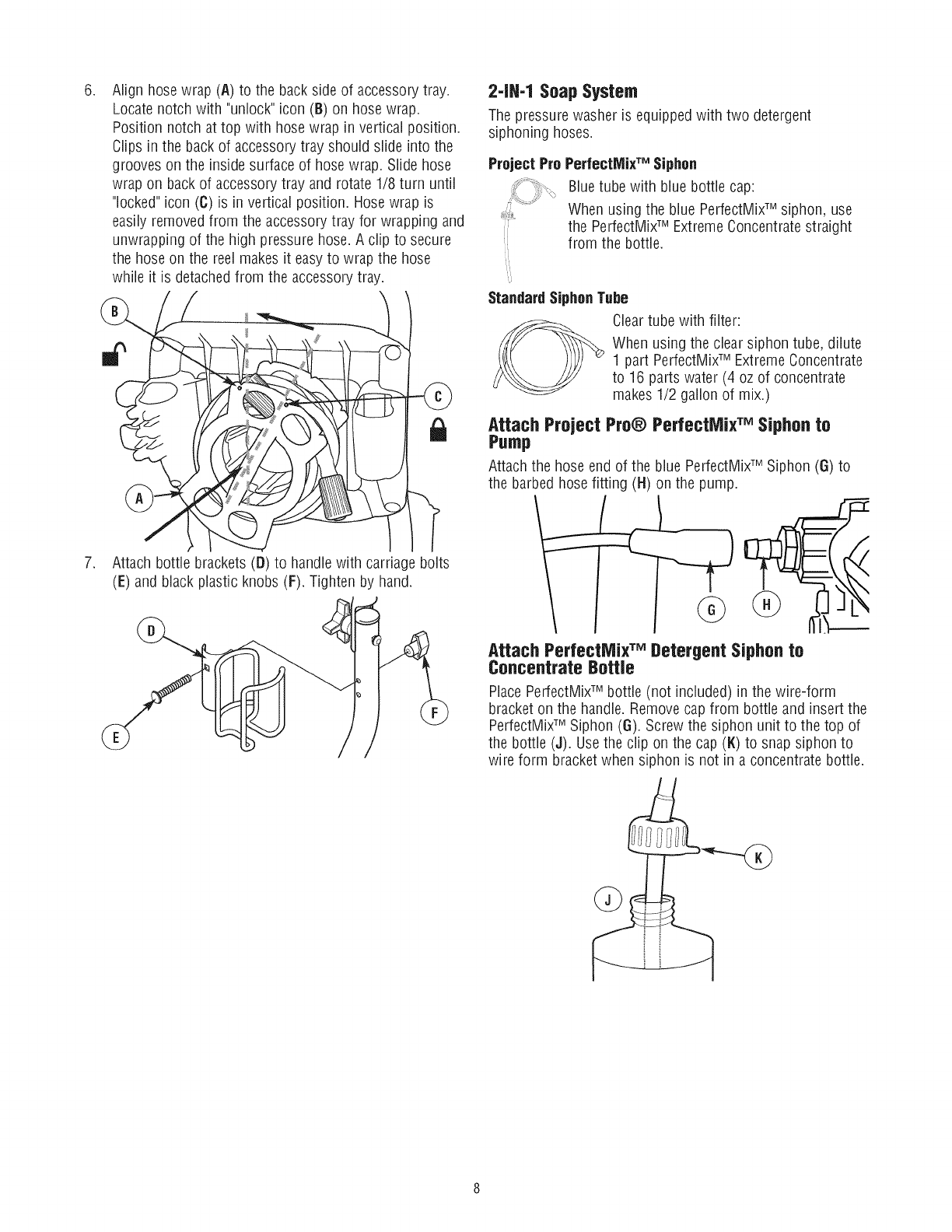

Align hose wrap (A) to the back side of accessory tray.

Locate notch with "unlock" icon (B) on hose wrap.

Position notch at top with hose wrap in vertical position.

Clips in the back of accessory tray should slide into the

grooves on the inside surface of hose wrap. Slide hose

wrap on back of accessory tray and rotate 1/8 turn until

"locked" icon (6) is in vertical position. Hosewrap is

easily removed from the accessory tray for wrapping and

unwrapping of the high pressure hose. A clip to secure

the hose on the reel makes it easyto wrap the hose

while it is detachedfrom the accessory tray.

Attach bottle brackets (D) to handle with carriage bolts

(E) and black plastic knobs (F). Tighten by hand.

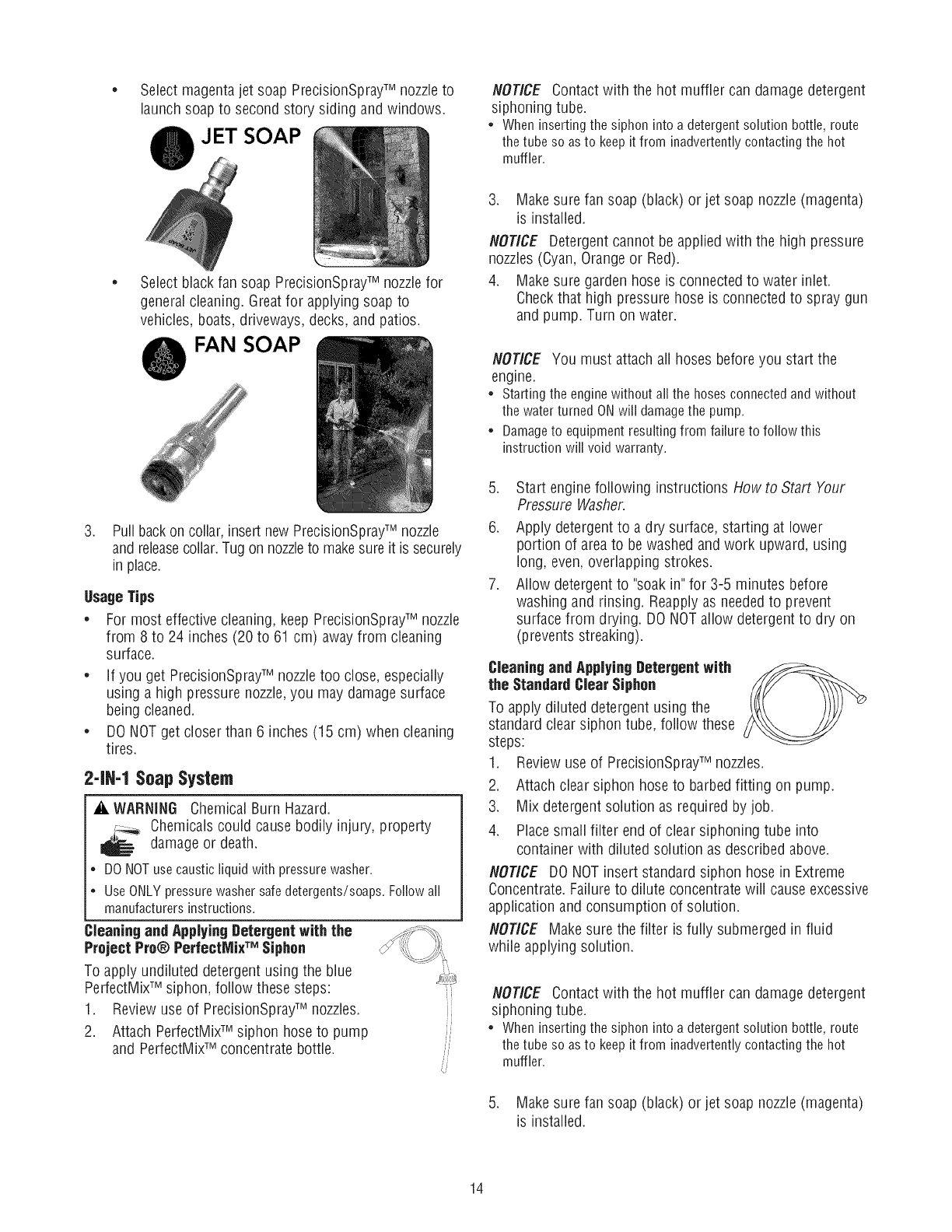

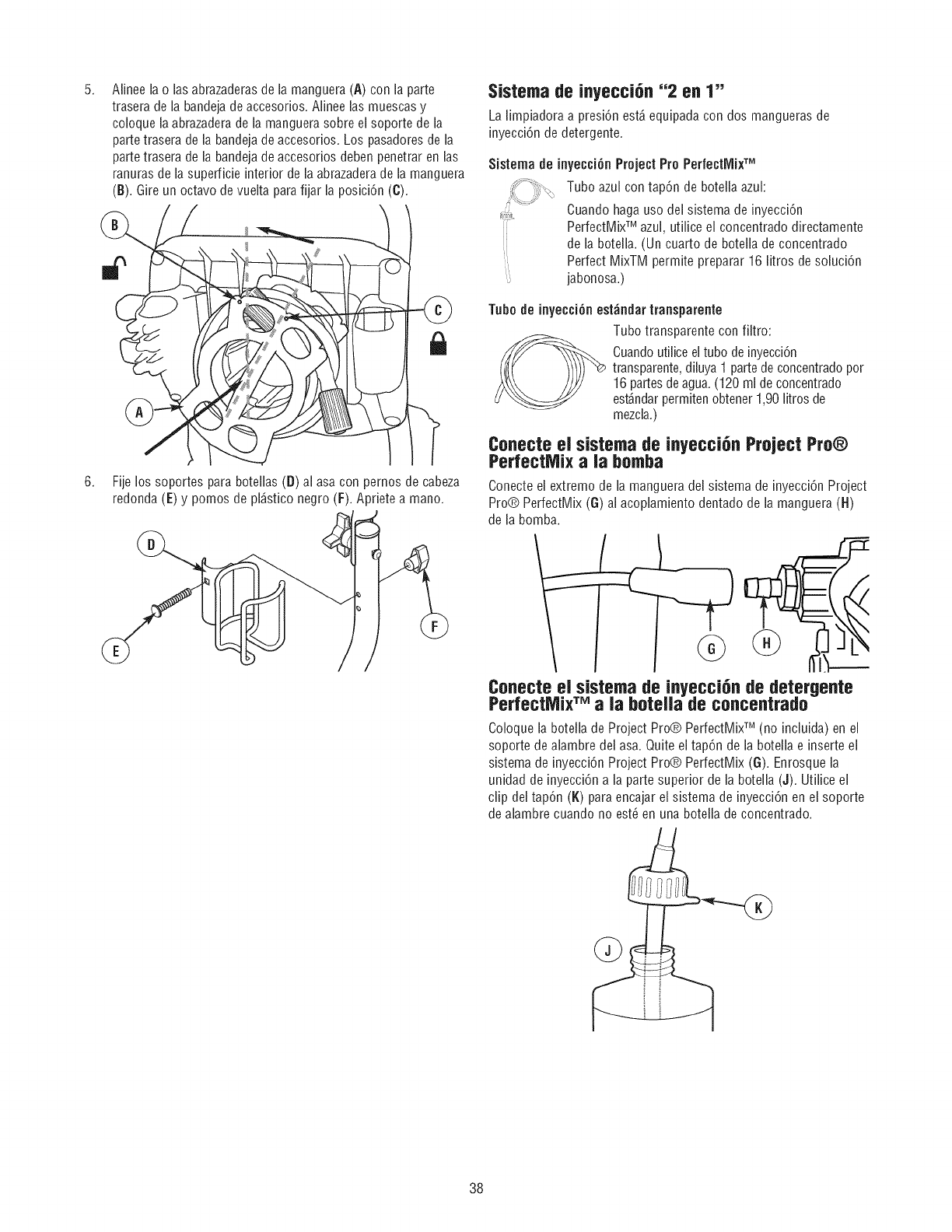

2-1N-1SoapSystem

The pressure washer is equipped with two detergent

siphoning hoses.

Project Pro PerfectMixTM Siphon

Bluetube with blue bottle cap:

,._, When using the blue PerfectiViixTMsiphon, use

the PerfectMWMExtreme Concentratestraight

from the bottle.

StandardSiphonTube

Cleartube with filter:

When using the clear siphon tube, dilute

1 part PerfectlViixTMExtreme Concentrate

to 16 parts water (4 oz of concentrate

makes 1/2 gallon of mix.)

Attach Project Pro® PerfectMix TM Siphon to

Pump

Attach the hose end of the blue PerfectiVlixTMSiphon (6) to

the barbed hose fitting (I-I)on the pump.

Attach PerfectMix TM Detergent Siphon to

Concentrate BotUe

Place PerfectMixTMbottle (not included) in the wire-form

bracket on the handle. Removecap from bottle and insert the

PerfectMixTMSiphon (6). Screw the siphon unit to the top of

the bottle (J). Usethe clip on the cap (1{)to snap siphon to

wire form bracket when siphon is not in a concentrate bottle.

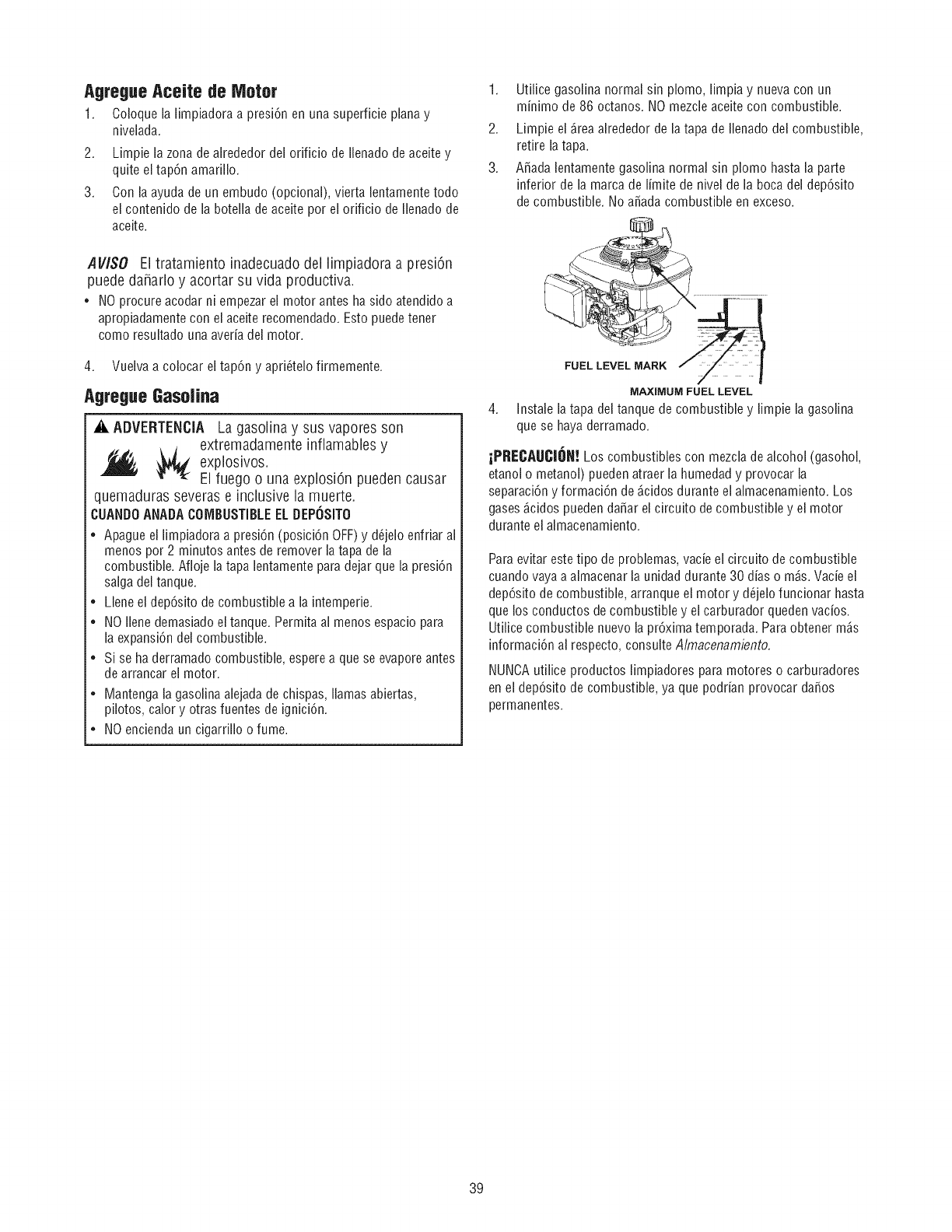

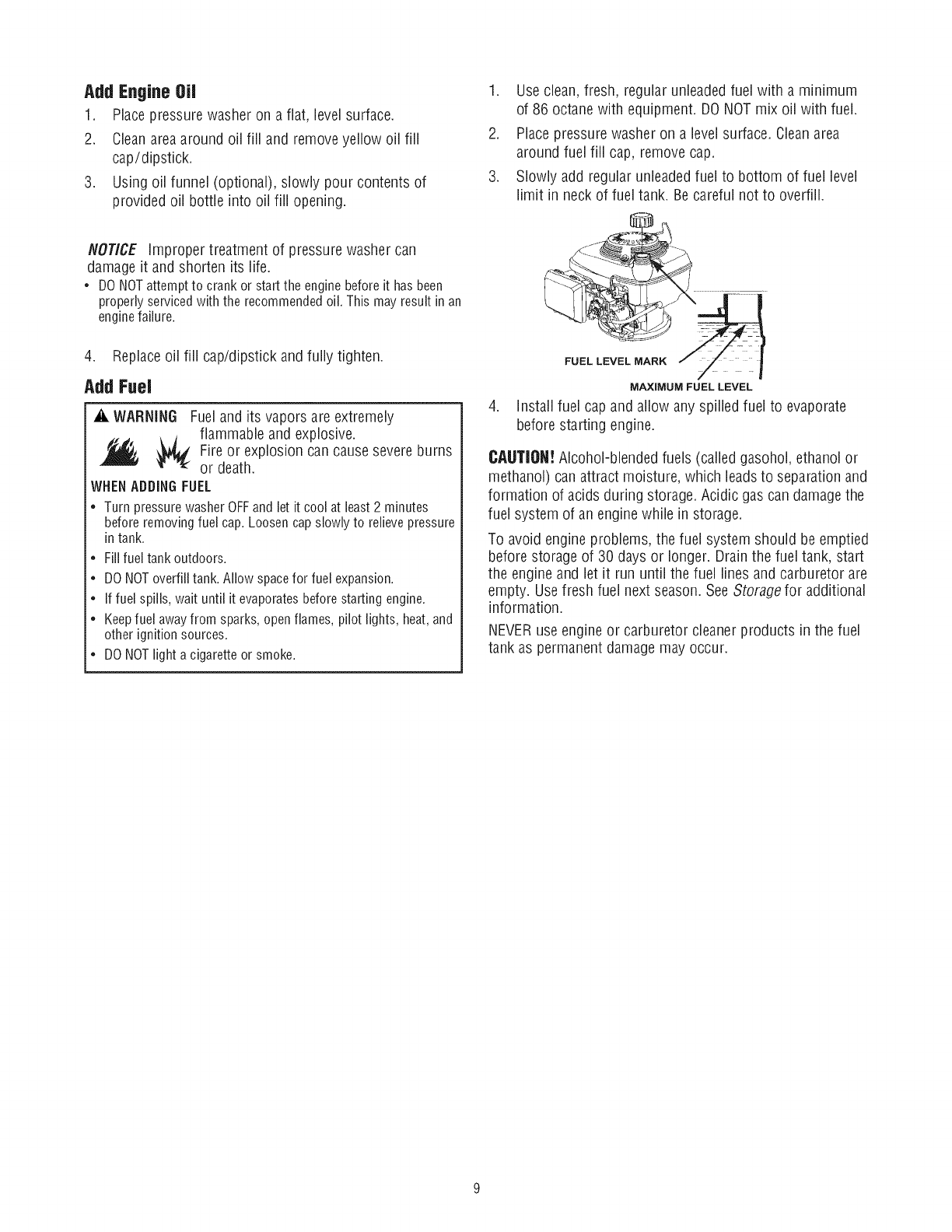

AddEngineOil

1. Place pressure washer on a flat, level surface.

2. Cleanarea around oil fill and remove yellow oil fill

cap/dipstick.

3. Using oil funnel (optional), slowly pour contents of

provided oil bottle into oil fill opening.

NOTICE Improper treatment of pressure washer can

damage it and shorten its life.

•DO NOTattempt to crank or start the engine before it has been

properly serviced with the recommended oil. This may result in an

enginefailure.

4. Replaceoil fill cap/dipstick and fully tighten.

Add Fuel

A. WARNING Fuel and its vapors are extremely

flammable and explosive.

_._ ire or explosion can causesevere burns

or death.

WHEN ADDINGFUEL

•Turn pressure washerOFFand let it cool at least2 minutes

before removing fuel cap. Loosen capslowly to relieve pressure

in tank.

• Fill fuel tank outdoors.

• DONOToverfill tank. Allow spacefor fuel expansion.

•If fuel spills, wait until it evaporatesbefore starting engine.

•Keepfuel away from sparks, open flames, pilot lights, heat, and

other ignition sources.

•DONOTlight a cigarette or smoke.

1. Useclean, fresh, regular unleadedfuel with a minimum

of 86 octane with equipment. DO NOTmix oil with fuel.

2. Place pressurewasher on a level surface. Cleanarea

around fuel fill cap, remove cap.

3. Slowly add regular unleadedfuel to bottom of fuel level

limit in neck of fuel tank. Becareful not to overfill.

.

MA×IMUM FUEL LEVEL

Install fuel cap and allow any spilled fuel to evaporate

before starting engine.

CAUTION!Alcohol-blended fuels (called gasohol, ethanol or

methanol) can attract moisture, which leadsto separation and

formation of acids during storage. Acidic gas can damage the

fuel system of an enginewhile in storage.

To avoid engine problems, the fuel system should be emptied

before storage of 30 days or longer. Drain the fuel tank, start

the engineand let it run until the fuel lines and carburetor are

empty. Usefresh fuel next season. See Storage for additional

information.

NEVERuse engine or carburetor cleaner products in the fuel

tank as permanent damage may occur.

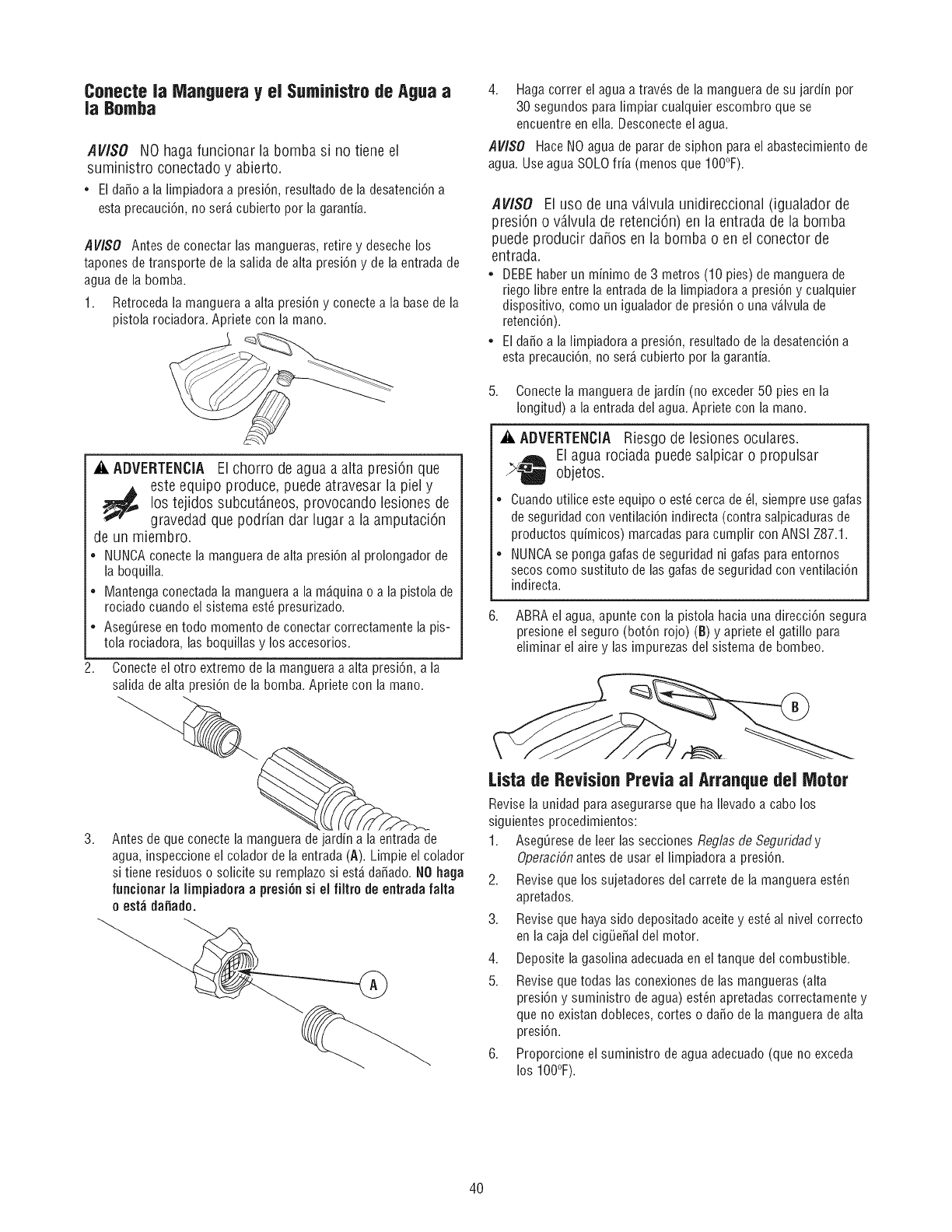

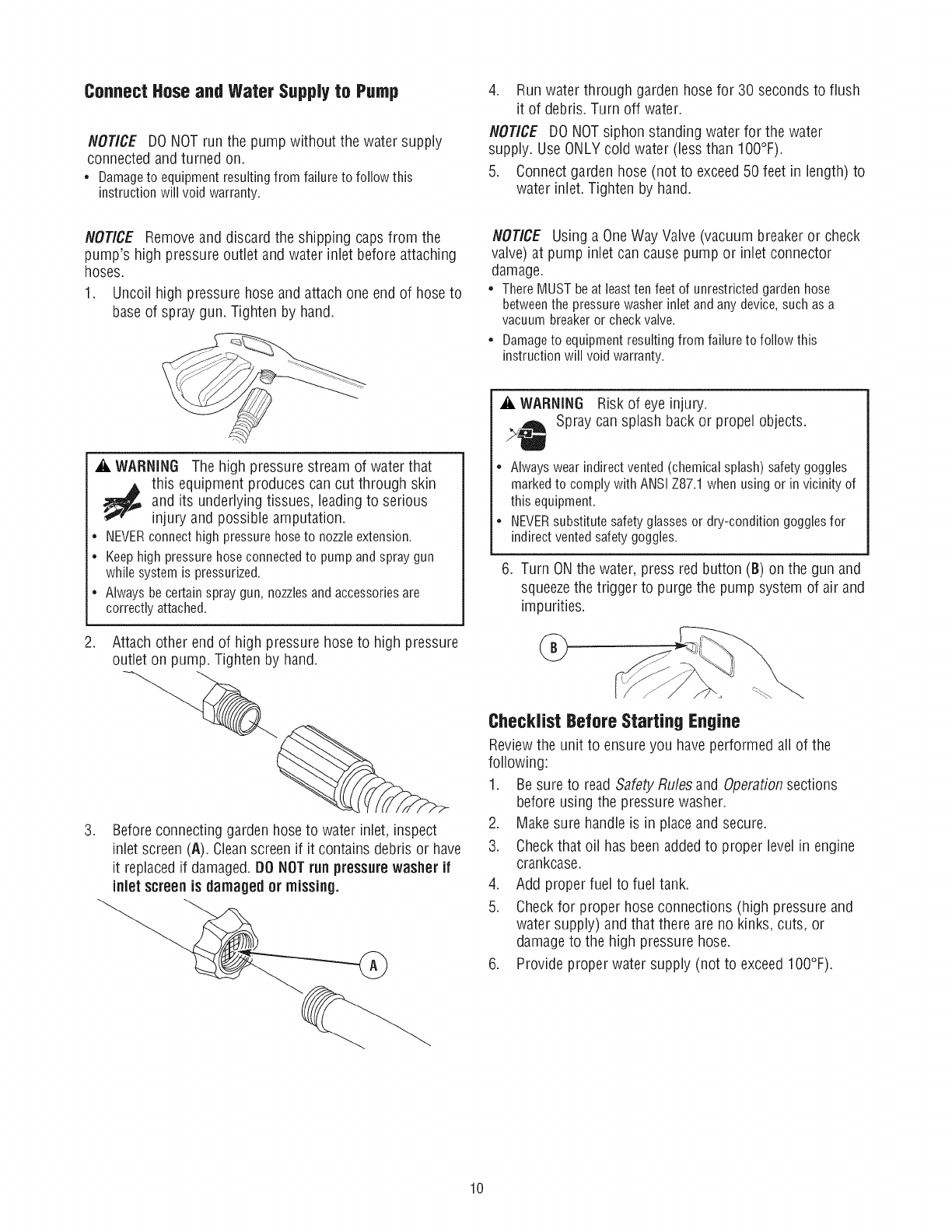

Connect Hose and Water Supply to Pump

NOTICE DO NOTrun the pump without the water supply

connected and turned on.

= Damageto equipmentresultingfrom failureto followthis

instructionwill voidwarranty.

4. Run water through garden hose for 30 seconds to flush

it of debris. Turn off water.

NOTICE DO NOTsiphon standing water for the water

supply. Use ONLYcold water (less than 100°F).

5. Connectgarden hose (not to exceed50 feet in length) to

water inlet. Tighten by hand.

NOTICE Remove and discard the shipping caps from the

pump's high pressure outlet and water inlet before attaching

hoses.

1. Uncoil high pressure hose and attach one end of hose to

base of spray gun. Tighten by hand.

_i, WARNING The high pressure stream of water that

this equipment produces can cut through skin

and its underlying tissues, leading to serious

injury and possible amputation.

• NEVERconnect high pressure hose to nozzleextension.

• Keep high pressure hose connected to pump and spray gun

while system is pressurized.

• Always becertain spray gun, nozzlesand accessoriesare

correctly attached.

2. Attach other end of high pressure hose to high pressure

outlet on pump. Tighten by hand.

.Before connecting garden hose to water inlet, inspect

inlet screen (A). Cleanscreen if it contains debris or have

it replacedif damaged.DO NOTrun pressurewasher if

inlet screenis damaged or missing.

NOTICE Using a OneWay Valve (vacuum breaker or check

valve) at pump inlet can cause pump or inlet connector

damage.

• ThereMUSTbeat leasttenfeetof unrestrictedgardenhose

betweenthe pressurewasherinletandanydevice,suchas a

vacuumbreakeror checkvalve.

• Damageto equipment resulting from failure to follow this

instruction will void warranty.

A, WARNING Risk of eye injury.

Spray can splash back or propel objects.

• Always wear indirect vented (chemical splash) safety goggles

marked to comply with ANSI Z87.1 when using or in vicinity of

this equipment.

• NEVERsubstitute safety glasses or dry-condition goggles for

indirect vented safety goggles.

6. Turn ONthe water, press red button (B) on the gun and

squeezethe trigger to purge the pump system of air and

impurities.

Checklist Before Starting Engine

Reviewthe unit to ensure you have performed all of the

following:

1. Besure to read Safety Rules and Operationsections

before using the pressure washer.

2. Makesure handleis in place and secure.

3. Checkthat oil has beenadded to proper level in engine

crankcase.

4. Add proper fuel to fuel tank.

5. Checkfor proper hose connections (high pressure and

water supply) and that there are no kinks, cuts, or

damageto the high pressure hose.

6. Provide proper water supply (not to exceed100%).

10

HOWTOUSEYOURPRESSUREWASHER

If you have any problems operating your pressure washer,

please call the pressure washer helpline at 1-800-222-3136.

PressureWasherLocation

PressureWasherCJearance

_i, WABNING Exhaust heat/gases can ignite

combustibles, structures or damagefuel tank

causing a fire.

*Keepat least5 ft. (152 cm) clearanceon all sides of pressure

washer including overhead.

Place pressure washer outdoors in an area that will not

accumulate deadly exhaust gas. DO NOTplace pressure

washer where exhaust gas (A) could accumulate and enter

inside or be drawn into a potentially occupied building.

Ensure exhaust gas is kept awayfrom any windows, doors,

ventilation intakes, or other openings that can allow exhaust

gas to collect in aconfined area. Prevailing winds and air

currents should be taken into consideration when positioning

_ressurewasher.

_i, WARNING Running enginegives off carbon

monoxide, an odorless, colorless, poisonous gas.

_ Breathing can cause headache,

carbon monoxide

fatigue, dizziness,vomiting, confusion, seizures,

nausea,fainting or death.

• OperatepressurewasherONLYoutdoors.

• Keepexhaustgasfromenteringa confinedareathrough

windows,doors,ventilationintakes,or otheropenings.

•DONOTstartor runengineindoorsor in anenclosedarea,

evenif windowsanddoorsareopen.

To Start YourPressureWasher

To start your engine-powered pressurewasher for the first

time, follow these instructions step-by-step. This information

also applies wheneveryou start the engine after you have let

the pressure washer sit idle for at leasta day.

1. Place pressurewasher outside nearan water source

capableof supplying water at a flow rate greater than

3.7 gallons per minute and no less than 20 PSi at

pressurewasher end of garden hose.

2. Checkthat high pressure hose is tightly connected to

spray gun and pump. SeeAssembly for illustrations.

3. Makesure unit is in a level position.

4. Connectgarden hose to water inlet on pressurewasher

pump.

NOTICE DO NOTrun the pump without the water supply

connected and turned on.

• Damageto equipmentresultingfromfailureto followthis

instructionwill voidwarranty.

5. Turn ONthe water, press red button on the gun and

squeezethe trigger to purge the pump system of air and

impurities.

6. Attach nozzleextension to spray gun. Tighten by hand.

,ChoosePrecisionSprayTM nozzleyou want to use, pull

backon collar of nozzleextension, insert nozzleand

releasecollar. Tug on nozzleto makesure it is securely in

place.SeeHow to Use PrecisionSpraSMNozzleSystem.

8. Turn fuel valve (B) to "On" position.

OFF

ON

11

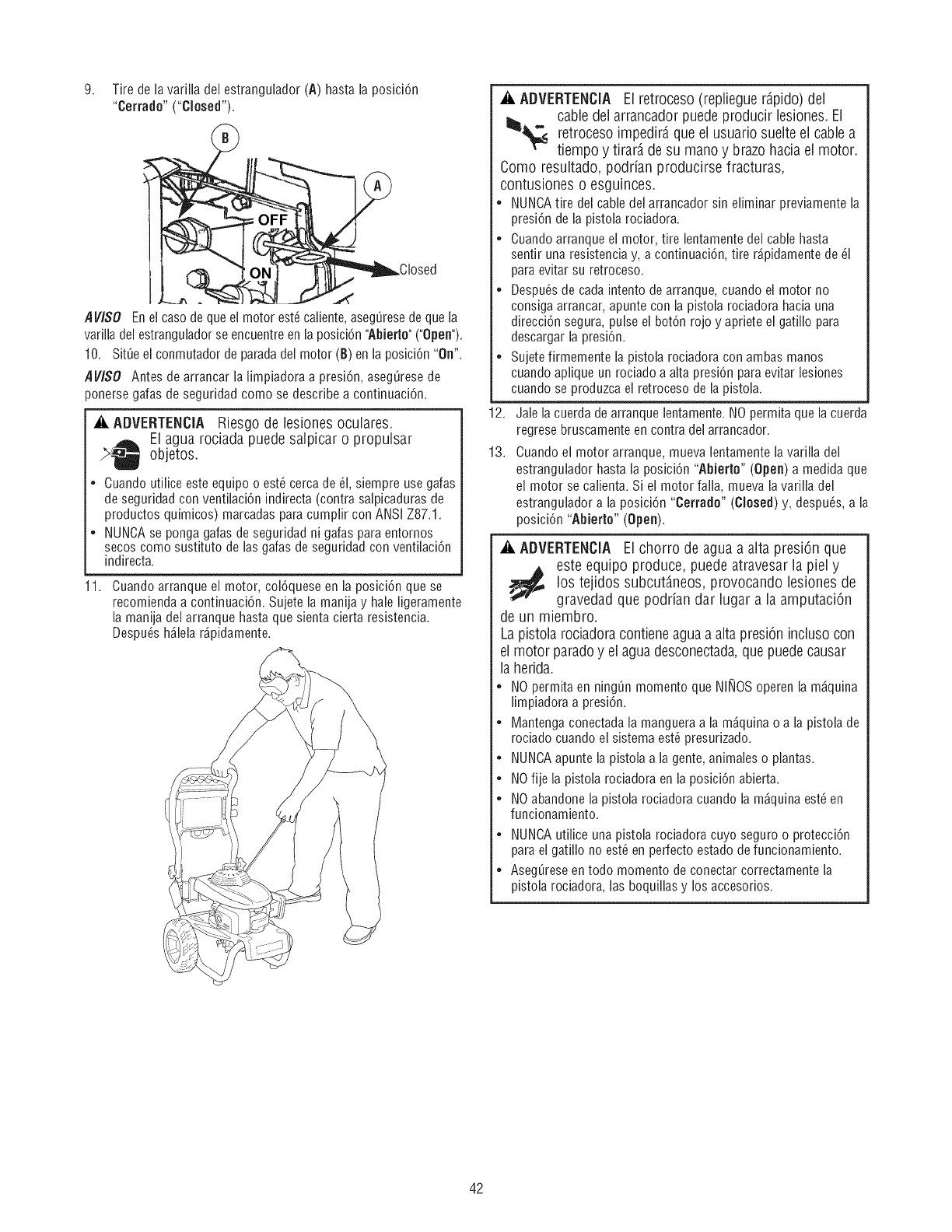

9. Pullchokerod(A)to"Closed"position.

Closed

NOTICE For a warm engine, be sure the choke rod (A) is in

the "Open" position.

10. Move engine stop switch (B) to "On" position.

NOTICE Before starting the pressure washer, be sure you

are wearing safety goggles as described below.

A. WARNING Risk of eye injury.

Spray can splash backor propel objects.

• Always wear indirect vented (chemical splash) safety goggles

marked to comply with ANSI Z87.1 when using or in vicinity of

this equipment.

• NEVERsubstitute safety glasses or dry-condition goggles for

indirect vented safety goggles.

1. When starting engine, position yourself as

recommended and grasp starter grip handle and pull

slowly until you feel some resistance. Then pull rapidly

to start engine.

A. WARNING Starter cord kickback (rapid retraction) can

result in bodily injury. Kickback will puff hand and

_,__ arm toward engine faster than you can let go.

Broken bones, fractures, bruises, or sprains

could result.

• NEVERpull starter cord without first relieving spray gun

pressure.

• When starting engine, pull cord slowly until resistance is felt

and then pull rapidly to avoid kickback.

• After each starting attempt, where enginefails to run, always

point spray gun in safedirection, press red button and squeeze

spray gun trigger to releasehigh pressure.

• Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury when spray gun kicks back.

2. Return recoil starter slowly. DO NOT let rope "snap

back" against starter.

13. When engine starts, slowly move choke rod to "Open"

position as engine warms. If engine falters, move choke

rod to "Closed" position, then to "Open" position.

_i, WARNING The high pressure stream of water that

this equipment produces can cut through skin

and its underlying tissues, leading to serious

injury and possible amputation.

Spray gun traps high water pressure, even when engine is

stopped and water is disconnected, which can cause

injury.

• DONOTallow CHILDRENto operatepressure washer.

• Keep high pressure hose connected to pump and spray gun

while system is pressurized.

• NEVERaim spray gun at people,animals, or plants.

• DO NOTsecure spray gun in open position.

• DO NOTleavespray gun unattendedwhile machine is running.

• NEVERuse a spray gun which does not have a trigger lock or

trigger guard in place and in working order.

• Always be certain spray gun, nozzlesand accessoriesare

correctly attached.

A. WARNING Contact with muffler area can result in

serious burns.

,_ heat/gases can ignite

Exhaust

combustibles, structures or damage

fuel tank causing a fire.

• DO NOTtouch hot parts and AVOID hot exhaust gases.

• Allow equipment to cool before touching.

• Keep at least5 feet (152 cm) of clearanceon all sides of

pressure washer including overhead.

• It isa violation of California Public ResourceCode, Section

4442, to use or operate the engine on any forest-covered,

brush-covered, or grass-covered land unlessthe exhaust

system is equippedwith a spark arrester,as defined in Section

4442, maintained in effective working order. Otherstates or

federal jurisdictions may havesimilar laws.

Contact the original equipment manufacturer, retailer, or dealer

to obtain a spark arrester designed for the exhaust system

installed onthis engine.

• Replacementparts must bethe same and installed in the same

position as the original parts.

12

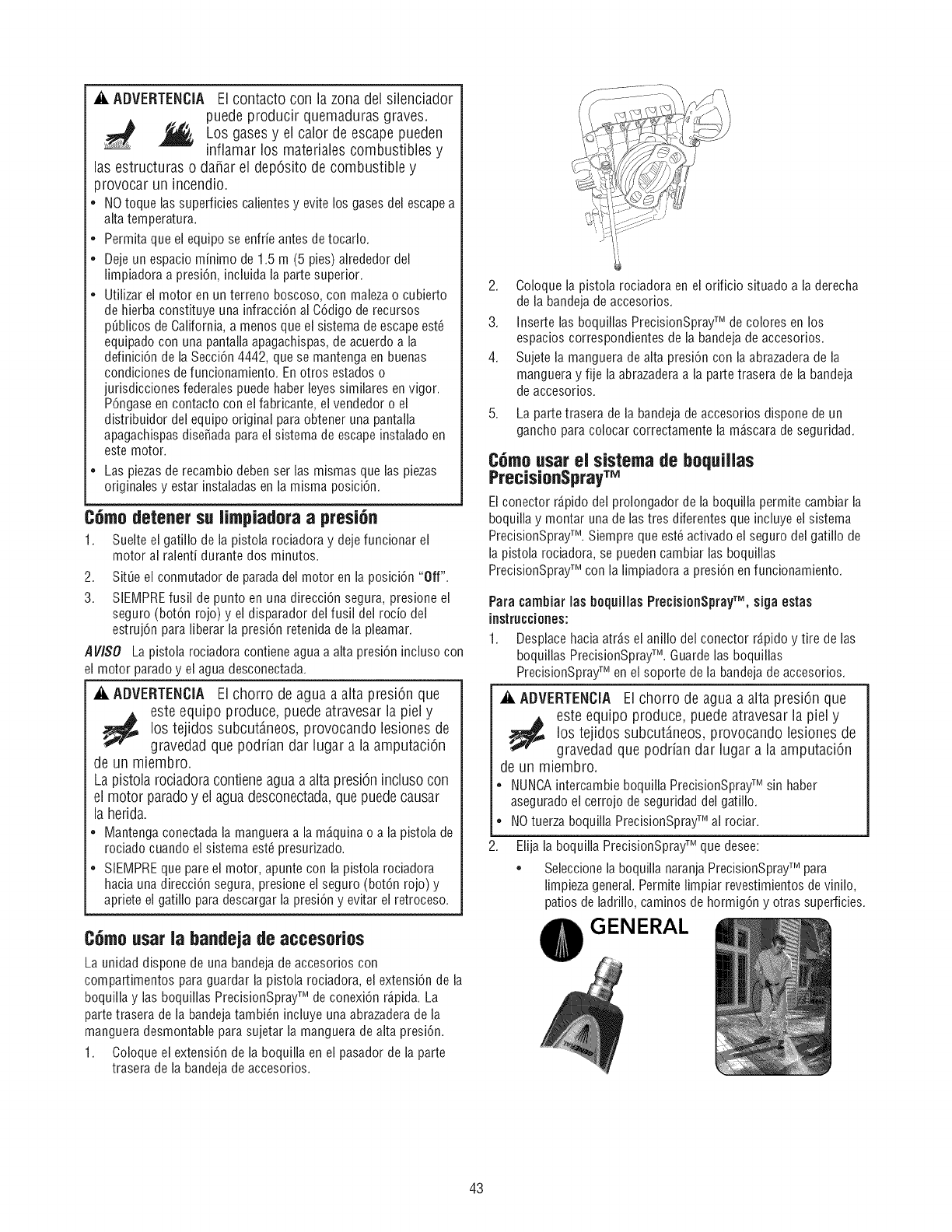

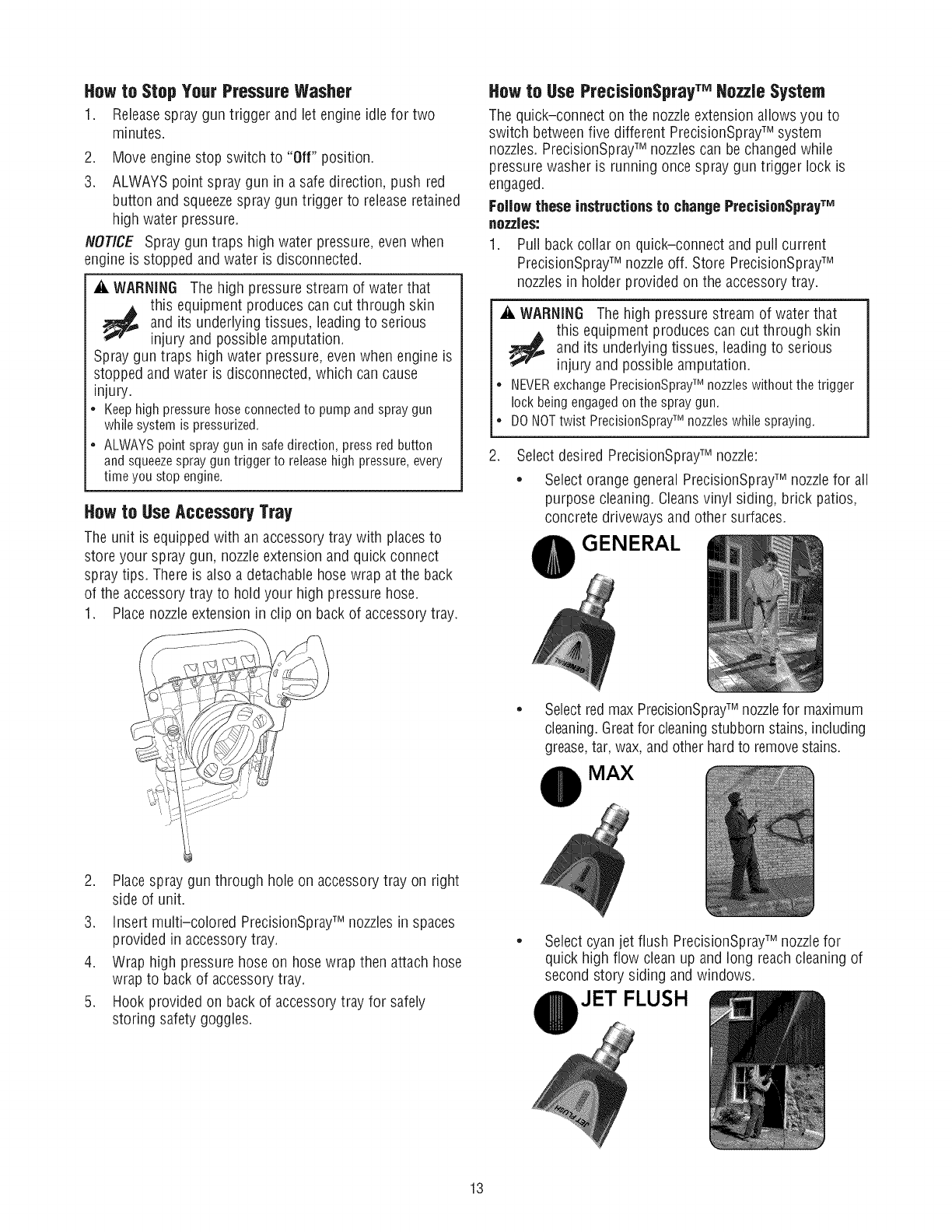

How to Stop Your Pressure Washer

1. Releasespray gun trigger and let engine idle for two

minutes.

2. Move engine stop switch to "Off" position.

3. ALWAYS point spray gun in a safe direction, push red

button and squeezespray gun trigger to releaseretained

high water pressure.

flOTICE Spray gun traps high water pressure, even when

engine is stopped and water is disconnected.

_i, WARNING The high pressure stream of water that

this equipment produces can cut through skin

and its underlying tissues, leadingto serious

injury and possible amputation.

Spray gun traps high water pressure, even when engine is

stopped and water is disconnected, which can cause

injury.

•Keephighpressurehoseconnectedto pumpandspraygun

whilesystemis pressurized.

•ALWAYSpointspraygunin safedirection,pressredbutton

andsqueezesprayguntriggerto releasehighpressure,every

timeyou stopengine.

How to Use Accessory Tray

The unit is equipped with an accessory tray with places to

store your spray gun, nozzleextension and quick connect

spray tips. There is also a detachable hose wrap at the back

of the accessory tray to hold your high pressure hose.

1. Place nozzleextension in clip on back of accessory tray.

How to Use PrecisionSpray TM Nozzle System

The quick-connect on the nozzJe extension aJJows you to

switch between five different PrecisionSprayTM system

nozzles.PrecisionSprayTM nozzlescan be changed while

pressure washer is running once spray gun trigger lock is

engaged.

Follow these instructions to changePrecisionSprayTM

nozzles:

1. Pull back coJJar on quick-connect and puJJ current

PrecisionSprayTM nozzleoff. Store PrecisionSprayTM

nozzles in holder provided on the accessory tray.

_i, WARNING The high pressure stream of water that

this equipment produces can cut through skin

and its underlying tissues, leading to serious

injury and possible amputation.

•NEVERexchangePrecisionSprayTM nozzleswithoutthe trigger

lockbeingengagedonthe spraygun.

•DONOTtwist PrecisionSprayTM nozzleswhilespraying.

.Select desired PrecisionSprayTM nozzle:

* Select orange general PrecisionSprayTM nozzlefor all

purpose cleaning. Cleansvinyl siding, brick patios,

concrete driveways and other surfaces.

GENERAL

Selectred max PrecisionSprayTM nozzlefor maximum

cleaning.Greatfor cleaningstubborn stains,including

grease,tar, wax, and other hard to removestains.

O MAX

2. Place spray gun through hole on accessory tray on right

side of unit.

3. insert multi-colored PrecisionSprayTM nozzlesin spaces

provided in accessory tray.

4. Wrap high pressure hose on hose wrap then attach hose

wrap to back of accessory tray.

5. Hook provided on back of accessory tray for safely

storing safety goggles.

Select cyanjet flush PrecisionSprayTM nozzlefor

quick high flow clean up and long reach cleaning of

second story siding and windows.

JET FLUSH

13

SelectmagentajetsoapPrecisionSprayTM nozzleto

launch soap to second story siding and windows.

JET SOAP

Select black fan soap PrecisionSprayTM nozzlefor

general cleaning. Greatfor applying soap to

vehicles, boats, driveways, decks, and patios.

FAN SOAP

3. Pull backon collar,insert new PrecisionSprayTM nozzle

and releasecollar.Tug on nozzleto makesure it is securely

in place.

UsageTips

*For most effective cleaning, keep PrecisionSprayTM nozzle

from 8 to 24 inches (20 to 61 cm) awayfrom cleaning

surface.

*If you get PrecisionSprayTM nozzletoo close, especially

using a high pressure nozzle,you may damage surface

being cleaned.

*DONOTget closer than 6 inches (15 cm) when cleaning

tires.

2-m-I SoapSystem

_i, WARNING Chemical Burn Hazard.

i_ Chemicalscould cause bodily injury, property

damage or death.

•DONOTusecausticliquidwithpressurewasher.

•UseONLYpressurewashersafedetergents/soaps.Followall

manufacturersinstructions.

CleaningandApplyingDetergentwith the

Project Pro® PerfectMixTM Siphon

To apply undiluted detergent using the blue

PerfectMWMsiphon, follow these steps:

1. Review use of PrecisionSprayTM nozzles.

2. Attach PerfectMWMsiphon hose to pump

and PerfectMWMconcentrate bottle.

NOTICE Contact with the hot muffler can damage detergent

siphoning tube.

• When inserting the siphon into a detergent solution bottle, route

the tube so as to keep it from inadvertently contacting the hot

muffler.

3. Makesure fan soap (black) or jet soap nozzle(magenta)

is installed.

NOTICE Detergentcannot be applied with the high pressure

nozzles(Cyan, Orangeor Red).

4. Makesure garden hose is connected to water inlet.

Checkthat high pressure hose is connected to spray gun

and pump. Turn on water.

NOTICE You must attach all hoses before you start the

engine.

• Starting the engine without all the hoses connected and without

the water turned ONwill damage the pump.

• Damageto equipment resulting from failure to follow this

instruction will void warranty.

5. Start engine following instructions How to Start Your

Pressure Washer.

6. Apply detergentto a dry surface, starting at lower

portion of areato be washed and work upward, using

long, even, overlapping strokes.

7. Allow detergent to "soakin" for 3-5 minutes before

washing and rinsing. Reapplyas neededto prevent

surface from drying. DO NOTallow detergent to dry on

(prevents streaking).

Cleaningand ApplyingDetergentwith __

the StandardClear Siphon

To apply diluted detergent using the

standard clear siphon tube, follow these

steps:

1. Review use of PrecisionSprayTM nozzles.

2. Attach clear siphon hose to barbedfitting on pump.

3. Mix detergent solution as required by job.

4. Placesmall filter end of clear siphoning tube into

container with diluted solution as described above.

NOTICE DO NOTinsert standard siphon hose in Extreme

Concentrate.Failure to dilute concentratewill causeexcessive

application and consumption of solution.

NOTICE Makesure the filter is fully submerged in fluid

while applying solution.

NOTICE Contact with the hot muffler can damage detergent

siphoning tube.

• When inserting the siphon into a detergent solution bottle, route

the tube so as to keep it from inadvertently contacting the hot

muffler.

5. Makesure fan soap (black) or jet soap nozzle(magenta)

is installed.

14

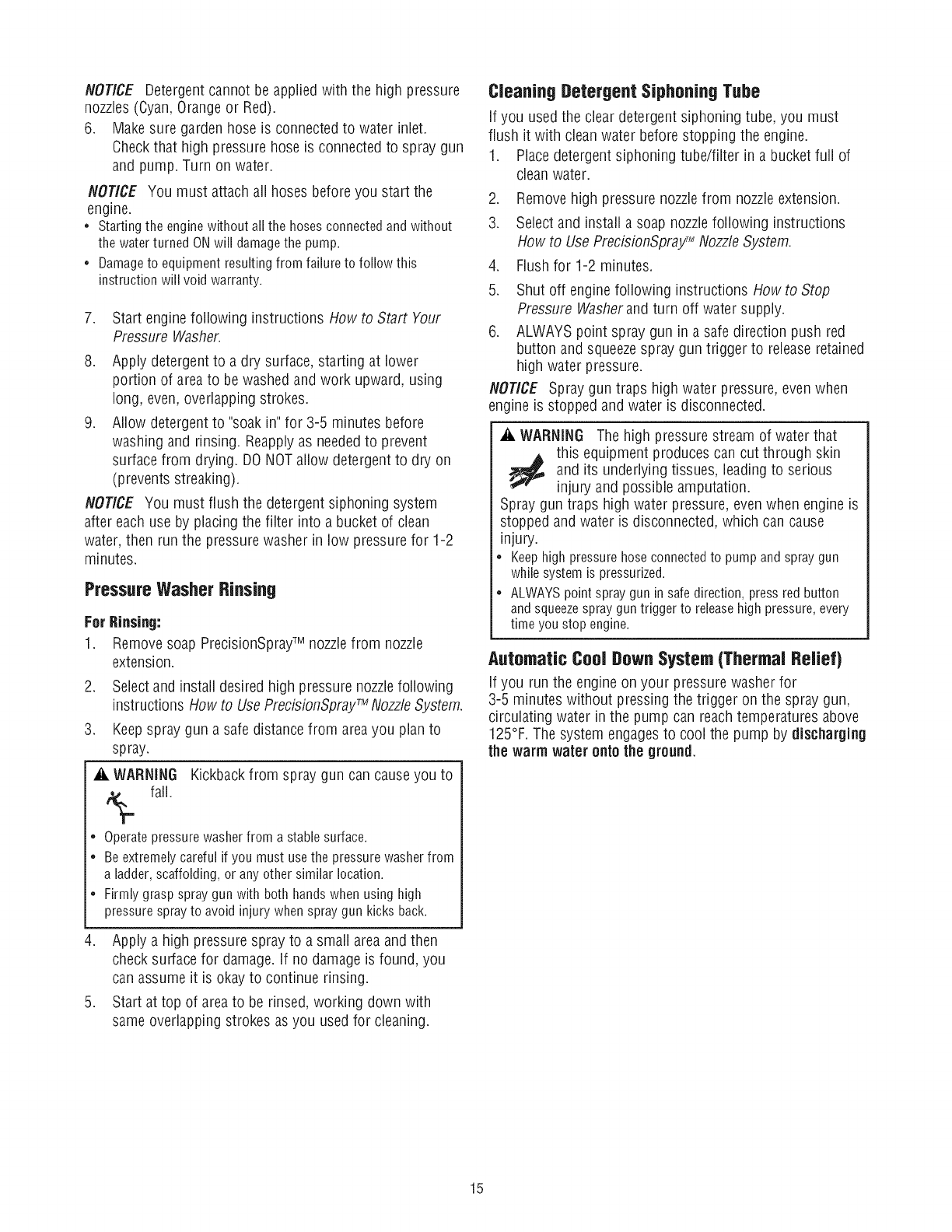

NOTICE Detergent cannot be applied with the high pressure

nozzles (Cyan, Orangeor Red).

6. Make sure garden hose is connected to water inlet.

Checkthat high pressure hose is connected to spray gun

and pump. Turn on water.

NOTICE You must attach all hoses before you start the 2.

engine.

* Startingthe enginewithoutallthe hosesconnectedandwithout 3.

thewaterturnedONwill damagethe pump.

,Damageto equipmentresultingfromfailureto followthis 4.

instructionwill voidwarranty. 5.

.

8.

Start enginefollowing instructions How to Start Your

Pressure Washer.

Apply detergent to a dry surface, starting at lower

portion of areato be washedand work upward, using

long, even,overlapping strokes.

9. Allow detergent to "soak in" for 3-5 minutes before

washing and rinsing. Reapplyas neededto prevent

surface from drying. DO NOTallow detergentto dry on

(prevents streaking).

NOTICE You must flush the detergent siphoning system

after each use by placing the filter into a bucket of clean

water, then run the pressure washer in low pressure for 1-2

minutes.

Pressure Washer Rinsing

For Rinsing:

1. Remove soap PrecisionSprayTM nozzlefrom nozzle

extension.

2. Selectand install desired high pressure nozzlefollowing

instructions How to UsePrecisionSpray MNozzleSystem.

3. Keepspray gun a safedistance from areayou plan to

spray.

_i, WARNING Kickbackfrom spray gun can causeyou to

fall.

• Operatepressurewasherfrom astablesurface.

=Beextremelycarefulif you mustusethe pressurewasherfrom

a ladder,scaffolding,or anyothersimilarlocation.

=Firmlygraspspraygunwith bothhandswhen usinghigh

pressuresprayto avoidinjurywhenspraygunkicksback.

4. Apply a high pressure spray to a small area and then

check surface for damage, if no damage is found, you

can assume it is okay to continue rinsing.

5. Start at top of areato be rinsed, working down with

same overlapping strokes as you used for cleaning.

Cleanin9 Detergent Siphonin9 Tube

If you used the clear detergent siphoning tube, you must

flush it with clean water before stopping the engine,

1. Placedetergent siphoning tube/filter ina bucket full of

clean water.

Remove high pressure nozzlefrom nozzleextension.

Select and install a soap nozzlefollowing instructions

How to Use PrecisionSprayTMNozzleSystem.

Flushfor 1-2 minutes.

Shut off engine following instructions How to Stop

Pressure Washerand turn off water supply.

6. ALWAYS point spray gun in a safe direction push red

button and squeezespray gun trigger to release retained

high water pressure.

NOTICE Spray gun traps high water pressure, even when

engine is stopped and water is disconnected.

_i, WARNING The high pressure stream of water that

this equipment produces can cut through skin

and its underlying tissues, leading to serious

injury and possible amputation.

Spray gun traps high water pressure, even when engine is

stopped and water is disconnected, which can cause

injury.

•Keephighpressurehoseconnectedto pumpandspraygun

whilesystemis pressurized.

•ALWAYSpointspraygunin safedirection,pressredbutton

andsqueezesprayguntriggerto releasehighpressure,every

timeyoustopengine.

AutomaticCool DownSystem(Thermal Relief)

If you run the engine on your pressure washer for

3-5 minutes without pressing the trigger on the spray gun,

circulating water in the pump can reach temperatures above

125°F. The system engages to cool the pump by discharging

the warm water onto the ground.

15

Pressure Washer Specifications

Max Outlet Pressure ...................... 3,000 PSI*

Max Flow Rate............................. 2.7 GPM

Detergent Mix ........................ Useas directed

Water Supply Temperature .......... Not to exceedIO0°F

Engine Specifications

Bore ............................... 2.7 in. (69 mm)

Stroke ............................. 2.0 in. (50 ram)

Displacement .................... 11.4 cu. in. (187 cc)

Spark Plug

Resistor ............................ NGK BPR6ES

Set GapTo: ........... 0.028-0.031 in (0.70-0.80 mm)

Intake Valve Clearance ........... 0.15 + 0.04 mm (cold)

Exhaust Valve Clearance.......... 0.20 + 0.04 mm (cold)

Fuel Capacity .................... 0.25 Gallons (0.93 I)

Oil Capacity ...................... 18.56 ft. oz. (0.55 I)

*This pressure washer is rated in accordanceto the

PressureWasher Manufacturers Association (PWMA)

standard PWI01 (Testing and Rating Performance of

PressureWashers).

16

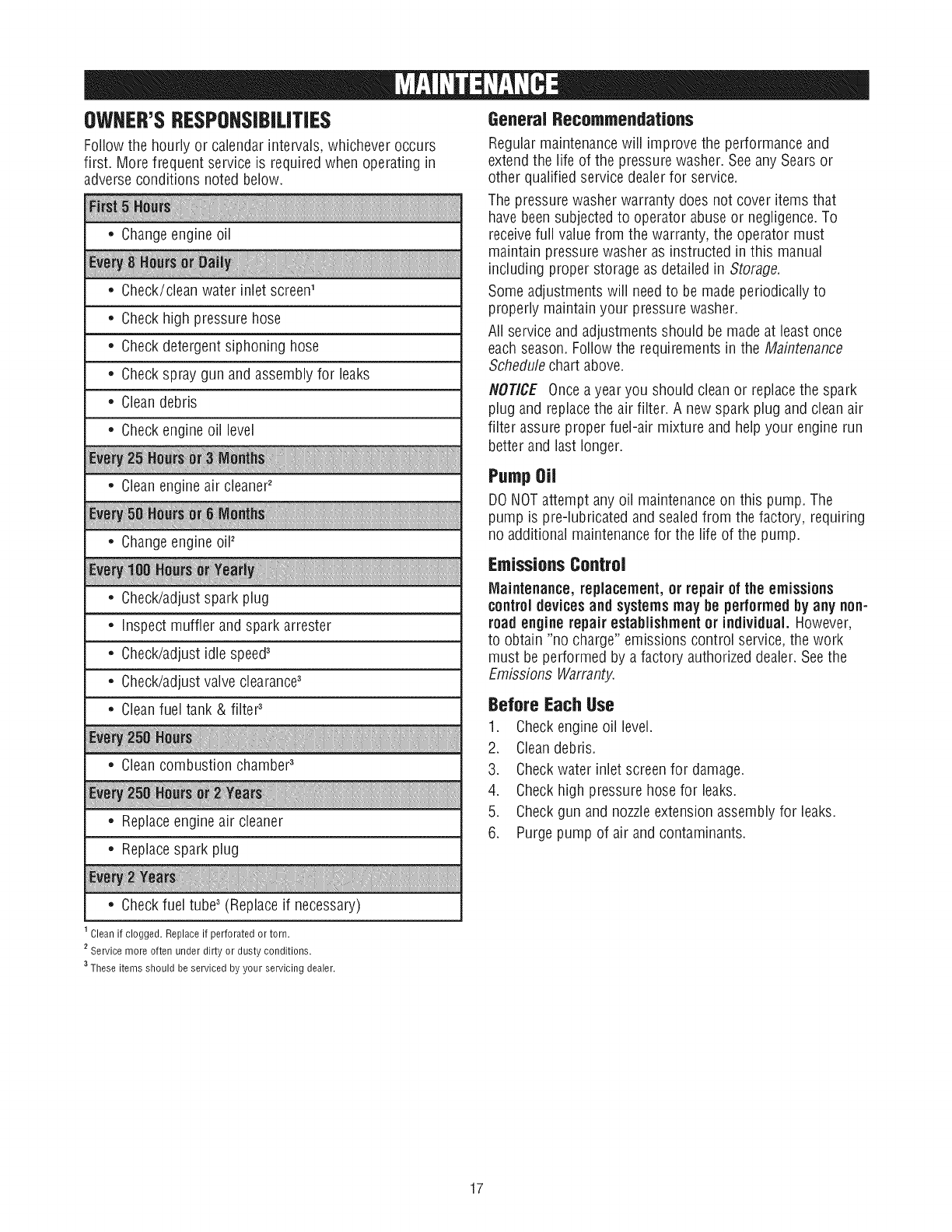

OWHER'SRESPOHSIBILITIES

Follow the hourly or calendar inteHals,whichever occurs

first. More frequent service is required when operating in

adverseconditions noted below.

*Changeengine oil

*Check/clean water inlet screen'

Check high pressure hose

Checkdetergent siphoning hose

Checkspray gun and assembly for leaks

Cleandebris

Checkengine oil level

Cleanengine air cleaner2

Changeengine oiF

Check/adjustspark plug

Inspect muffler and spark arrester

Check/adjustidle speeds

Check/adjustvalve clearances

*Cleanfuel tank & filters

* Cleancombustion chambers

* Replaceengineair cleaner

* Replacespark plug

Checkfuel tubes (Replaceif necessary)

' Clean if clogged. Replace if perforated or torn.

2Service more often under dirty or dusty conditions.

s These items should be serviced by your servicing dealer.

GeneralBecommendaUons

Regular maintenancewill improve the performance and

extend the life of the pressure washer. Seeany Sears or

other qualified service dealer for service.

The pressurewasher warranty does not cover items that

have beensubjected to operator abuse or negligence. To

receivefull value from the warranty, the operator must

maintain pressure washer as instructed in this manual

including proper storage as detailed in Storage.

Some adjustments will needto be made periodically to

properly maintain your pressure washer.

All service and adjustments should be made at least once

each season. Follow the requirements in the Maintenance

Schedulechart above.

NOTICE Once a year you should clean or replacethe spark

plug and replacethe air filter. A new spark plug and clean air

filter assure proper fuel-air mixture and help your engine run

better and last longer.

Pump Oil

DONOTattempt any oil maintenanceon this pump. The

pump is pre-iubricated and sealed from the factory, requiring

no additional maintenance for the life of the pump.

Emissions Control

Maintenance, replacement, or repair of the emissions

controldevices and systemsmay be performedby any non-

road engine repair establishment or individual. However,

to obtain "no charge" emissions control service, the work

must be performed by a factory authorizeddealer. Seethe

Emissions Warranty.

Before Each Use

1. Checkengine oil level.

2. Cleandebris.

3. Checkwater inlet screenfor damage.

4. Checkhigh pressure hose for leaks.

5. Checkgun and nozzleextension assemblyfor leaks.

6. Purge pump of air and contaminants.

17

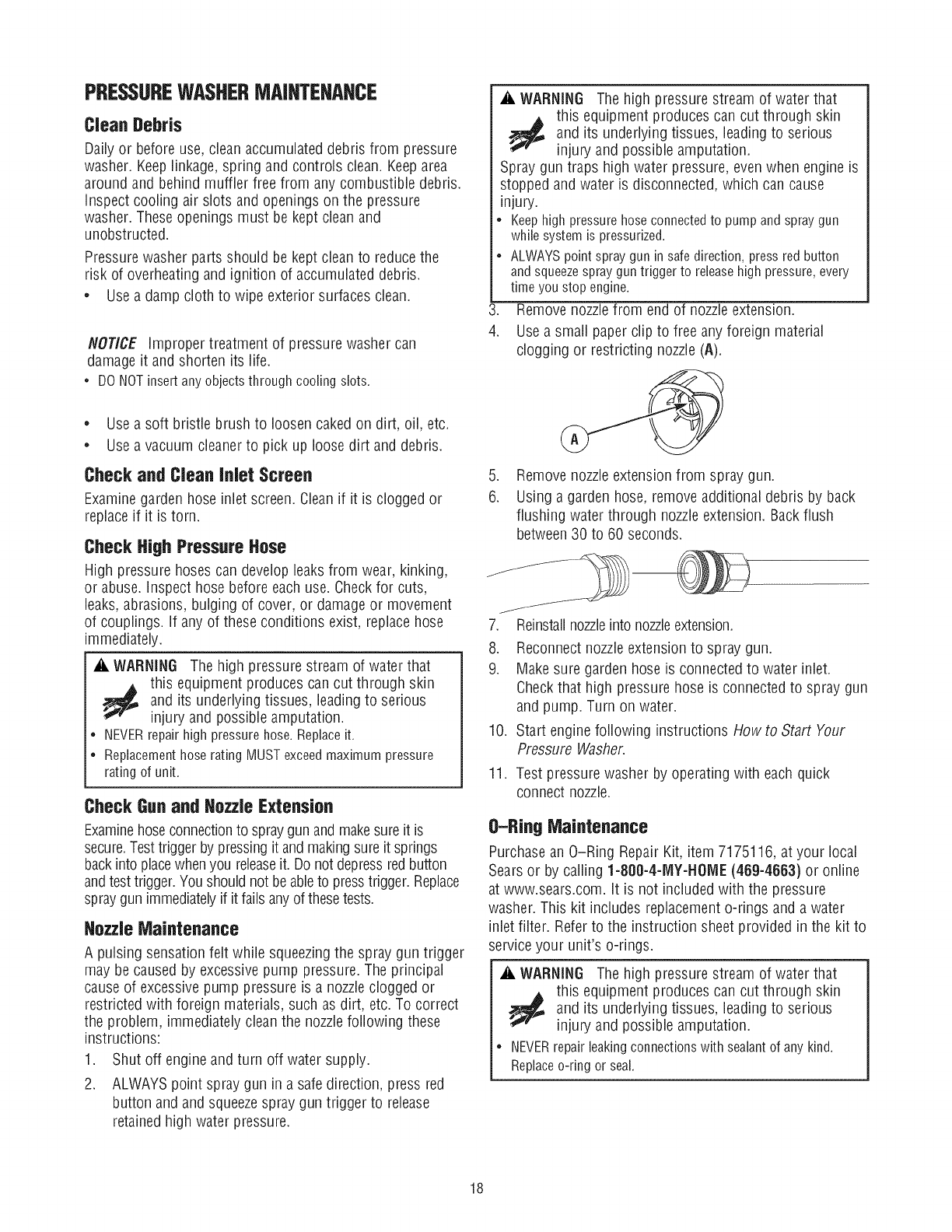

PRESSUREWASHERMAINTENANCE

CleanDebris

Daily or before use, clean accumulated debris from pressure

washer. Keeplinkage, spring and controls clean. Keeparea

around and behind muffler free from any combustible debris.

Inspect cooling air slots and openings on the pressure

washer. These openings must be kept clean and

unobstructed.

Pressurewasher parts should be kept clean to reduce the

risk of overheating and ignition of accumulated debris.

*Usea damp cloth to wipe exterior surfaces clean.

NOTICE Improper treatment of pressurewasher can

damage it and shorten its life.

•DONOTinsertany objectsthroughcoolingslots.

AWAFtNIN(_ The high pressure stream of water that

this equipment produces can cut through skin

and its underlying tissues, leading to serious

injury and possible amputation.

Spray gun traps high water pressure, even when engine is

stopped and water is disconnected, which can cause

injury.

•Keephighpressurehoseconnectedto pumpandspraygun

whilesystemis pressurized.

• ALWAYSpointspraygunin safedirection,pressredbutton

andsqueezesprayguntriggerto releasehighpressure,every

timeyoustopengine.

3. Remove nozzlefrom end of nozzleextension.

4. Usea small paperclip to free any foreign material

clogging or restricting nozzle (A).

* Usea soft bristle brush to loosen cakedon dirt, oil, etc.

* Usea vacuum cleaner to pick up loose dirt and debris.

CheckandClean inlet Screen

Examinegarden hose inlet screen. Cleanif it is clogged or

replace if it is torn.

Check High Pressure Hose

High pressure hosescan develop leaks from wear, kinking,

or abuse, inspect hose before each use. Checkfor cuts,

leaks, abrasions, bulging of cover, or damageor movement

of couplings. If any of these conditions exist, replace hose

immediately.

AWARNING The high pressure stream of water that

this equipment produces can cut through skin

and its underlying tissues, leadingto serious

injury and possible amputation.

• NEVERrepairhighpressurehose.Replaceit.

•ReplacementhoseratingMUSTexceedmaximumpressure

ratingof unit.

Check Gun and Nozzle Extension

Examinehoseconnectionto spraygun and makesure it is

secure.Testtrigger by pressingit and makingsure it springs

backinto placewhenyou releaseit. Do not depressredbutton

andtest trigger.Youshould not beableto presstrigger. Replace

spraygun immediatelyif it fails anyof thesetests.

NozzleMaintenance

A pulsing sensation felt while squeezingthe spray gun trigger

may be causedby excessive pump pressure. The principal

causeof excessive pump pressure is a nozzleclogged or

restricted with foreign materials, such as dirt, etc. To correct

the problem, immediately clean the nozzlefollowing these

instructions:

1. Shut off engine and turn off water supply.

2. ALWAYSpoint spray gun in a safe direction, press red

button and and squeezespray gun trigger to release

retained high water pressure.

5. Remove nozzleextension from spray gun.

6. Using a garden hose, removeadditional debris by back

flushing water through nozzleextension. Backflush

between30 to 60 seconds.

7. Reinstallnozzleinto nozzleextension.

8. Reconnect nozzleextension to spray gun.

9. Makesure garden hose is connected to water inlet.

Checkthat high pressure hose is connected to spray gun

and pump. Turn on water.

10. Start engine following instructions How to Start Your

Pressure Washer.

11. Test pressure washer by operating with each quick

connect nozzle.

O-Ring Maintenance

Purchasean O-Ring Repair Kit, item 7175116, at your local

Searsor by calling 1-800-4-MY-NOME (469-4663) or online

at www.sears.com. It is not included with the pressure

washer. This kit includes replacemento-rings and a water

inlet filter. Refer to the instruction sheet provided in the kit to

service your unit's o-rings.

AWARNING The high pressure stream of water that

this equipment produces can cut through skin

and its underlying tissues, leading to serious

injury and possible amputation.

•NEVERrepairleakingconnectionswithsealantof any kind.

Replaceo-ringor seal.

18

ENGINEMAINTENANCE

AWARNING Unintentional sparking can result in fire or

_i_ electric shock.

WHENADJUSTINGORMAKINGREPAIRSTOYOURPRESSURE

WASHER

•Disconnectthe sparkplugwirefromthe sparkplugandplace

the wirewhereit cannotcontactsparkplug.

WHENTESTINGFORENGINESPARK

•Useapprovedsparkplugtester.

•DONOTcheckfor sparkwith sparkplugremoved.

Oil

Oil Recommendations

NOTICE When adding oil to the enginecrankcase, use only

high quality 4-stroke automotive detergent oil rated with APi

service classification SJ or SL rated SAE10W-30 weight. DO

NOTuse special additives.

1. Choosea viscosity according to table below.

-20 0 20 40 60 80 1O0°F

-30 -20 -10 010 20 30 40°C

AMBIENT TEMPERATURE

NOT/CE Other viscosities shown in the chart may be used

when the averagetemperature in your area is within the

recommended range.

CheckingOil Level

Oil level should be checked prior to each use or at least every

8 hours of operation. Keepoil level maintained.

1. Place pressure washer on a level surface and clean area

around oil dipstick.

2. Remove oil dipstick and wipe dipstick with clean cloth.

insert and remove dipstick without screwing it into the

filler neck.

3. Verify oil is at upper limit mark on dipstick. Replaceand

tighten dipstick.

OiL FILLER CAP/DiPSTiCK

UPPER

_ _9_==.=LiMiT

_IF==.=LOWER

LiMiT

Add EngineOil

1. Place pressurewasher on a fiat, level surface.

2. Cleanareaaround oil fill and remove oil fill cap/dipstick.

3. Checkoil level as described in Checking OilLeveL

4. If needed,slowly pour oil into oil fiii opening. Pauseto

permit oil to settle. Fill to upper limit mark on dipstick.

DO NOToverfill.

NOT/CE Overfilling with oil may cause the engine to not

start, or hard starting.

•DONOToverfill.

•If over the FULL mark on dipstick, drain oil to reduce oil level to

FULL mark on dipstick.

5. Replaceoil fill cap/dipstick and fully tighten.

ChangingEngineOil

if you are using your pressure washer under extremely dirty

or dusty conditions, or in extremely hot weather, change oil

more often.

A CAUTION Avoid prolonged or repeatedskin contact

with used motor oil.

•Usedmotoroil hasbeenshownto causeskincancerin certain

laboratoryanimals.

•Thoroughlywashexposedareaswith soapandwater.

KEEPOUTOFREACHOF CHILDREN.DON'T

POLLUTE.CONSERVERESOURCES.RETURN

USEDOIL TO COLLECTIONCENTERS.

Changeoil while engine is still warm from running,as

follows:

1. Drain fuel tank by running pressurewasher until fuel

tank is empty.

2. Disconnect spark plug wire and keep it awayfrom spark

plug.

3. Cleanareaaround oil fill, remove oil fiii cap/dipstick.

Wipe dipstick clean.

4. Tip your pressure washer toward the oil fill neckto drain

oil into a suitable container. When crankcase is empty,

return pressure washer to upright position.

5. Slowly pour recommended oil (approximately 18 oz.)

into oil fill opening. Pauseto permit oil to settle. Fill to

upper limit mark on dipstick.

6. Replaceand tighten dipstick.

7. Wipe up any remaining oil.

8. Reconnectspark plug wire to spark plug.

19

ServiceAir Cleaner

Your enginewill not run properly and may be damaged if you

run it with a dirty air cleaner.Service more often if operating

under dirty or dusty conditions. Replacementsare available

at your local Sears service center.

Toservice the air cleaner, foJlowthese steps:

1. Press latch tabs (A) on top of air cleanercover (B), and

remove cover.

2. Carefully removeair cleaner (C) from base (D).

3. Cleanair cleaner by tapping it severaltimes on a hard

surface to removedirt, or blow compressed air (not to

exceed30 psi) through air cleaner from clean side that

faces engine.

NOTICE NEVERtry to brush off dirt. Brushing will force dirt

into the fibers.

4. Wipe dirt from air cleaner body and cover using a moist

rag. Be careful to prevent dirt from entering air duct (E)

that leads to the carburetor.

5. Install clean (or new) air cleaner in base. Air cleaner

must fit securely in base.

6. Reinstall air cleaner cover.

NOTICE You can purchase new air filter elements by calling

1-888-4-1VlY-HOIVlE(489-4883).

Service Spark Plug

Changing the spark plug will helpyour engine to start easier

and run better.

1. Disconnect the cap from the spark plug and clean area

around spark plug.

2. Remove and inspect spark plug.

3. Replacespark plug if electrodes are worn, or if insulator

is cracked or chipped.

4. For replacement,use recommended spark plug, NGK

BPR6ES.

5. Checkelectrode gap with wire feeler gauge and set gap

at 0.028-0.031 inches 0.70-0.80 mm), if necessary.

6A. When reinstalling original spark plug, tighten 1/8-1/4

turn after the spark plug seats to compress the washer.

6B. When installing new spark plug, tighten 1/2 turn after

the spark plug seats to compress the washer.

7. Attach the spark plug cap to the spark plug.

NOTICE You can purchasea new spark plug by calling

1-8O8-4-1VlY-HOIVlE(489-4883).

Carburetor

If you think your carburetor needs adjusting, see your

nearestSears service center. Engineperformance may be

affected at altitudes above 5000 feet. For operation at higher

elevations,contact your nearestSears service center.

inspect Muffler and Spark Arrester

inspect the muffler for cracks, corrosion, or other damage.

Removethe spark arrester, if equipped, and inspect for

damageor carbon blockage, if replacementparts are required,

makesure to use only original equipment replacementparts.

_i, WARNING Contact with muffler area can result in

serious burns.

_ Exhaust heat/gases can ignite

combustibles, structures or damage

fuel tank causing a fire.

• DO NOTtouch hot parts and AVOID hot exhaust gases.

• Allow equipment to cool before touching.

•Keep at least5 feet (152 cm) of clearanceon all sides of

pressure washer including overhead.

•it isa violation of California Public ResourceCode, Section

4442, to use or operate the engine on any forest-covered,

brush-covered, or grass-covered land unlessthe exhaust

system is equippedwith a spark arrester,as defined in Section

4442, maintained in effective working order. Otherstates or

federal jurisdictions may havesimilar laws.

Contact the original equipment manufacturer, retailer, or dealer

to obtain a spark arrester designed for the exhaust system

installed onthis engine.

•Replacementparts must bethe same and installed in the same

position as the original parts.

2O

Cleanandinspect the spark arresteras foflows:

1. Remove the three 6 mm bolts (A) from the muffler

protector (B), and removethe muffler protector.

2. Remove the two special screws (C) from the spark

arrester, and removethe spark arrester (D) from

muffler (E).

3. Use a brush to remove carbon deposits from the spark

arrester screen. Becareful not to damagethe screen.

NOTICE Replacespark arrester if it has breaksor holes.

4. Install clean (or new) spark arrester in reverseorder of

removal.

AFTEREACHUSE

Water should not remain in the unit for long periods of time.

Sediments or minerals can deposit on pump parts and

"freeze" pump action. Follow these procedures after every

use:

1. Shut off engine, turn off water supply, point gun in a

safedirection, press red button and squeezetrigger to

relieve trapped pressure and let engine cool.

A, WARNING The high pressure stream of water that

this equipment produces can cut through skin

and its underlying tissues, leading to serious

injury and possible amputation.

Spray gun traps high water pressure, even when engine is

stopped and water is disconnected, which can cause

injury.

•Keephighpressurehoseconnectedto pumpandspraygun

whilesystemis pressurized.

• ALWAYSpointspraygunin safedirection,pressredbutton

andsqueezesprayguntriggerto releasehighpressure,every

timeyoustopengine.

2. Disconnect hose from spray gun and high pressure

outlet on pump. Drain water from hose,gun, and nozzle

extension. Usea rag to wipe off the hose.

3. Empty pump of aii pumped liquids by puffing recoil

handleabout 6 times. This should remove most liquid in

pump.

4. Coil high pressure hose on hose wrap provided on

accessorytray.

5. Store unit in a clean, dry area.

6. If storing for more than 30 days see Long Term Storage

on next page.

_i_WARNING Fueland its vapors are extremely

flammable and explosive.

Fire or explosion can causesevere burns

or death.

WHENSTORINGFUELOREQUIPMENTWITHFUELINTANK

•Storeawayfrom furnaces,stoves,waterheaters,clothes

dryers,or otherappliancesthathavepilot lightor other

ignitionsourcebecausetheycan ignitefuel vapors.

21

WIHTERSTORAGE

NOTICE You must protect your unit from freezing

temperatures.

• Failure to do so will permanently damageyour pump and render

your unit inoperable.

• Freezedamage is not covered under warranty.

DrainingFuel Tank and Carburetor:

if fuel additive is not used, remove all fuel from tank and

carburetor.

*Place an approved fuel container below carburetor and

use a funnel to avoid spilling fuel.

*Remove carburetor drain bolt (A), then move fuel valve

lever to "On" position.

To protect the unit from freezing temperatures:

1. Follow steps 1-4 in the previous section AfterEach Use.

2. Use pump saver, availableat Sears retail item 7174403,

to treat pump. This minimizes freezedamage and

lubricates pistons and seals.

3. if pump saver is not available,connect a 3-foot section

of garden hose to water inlet adapter. Pour

RV-antifreeze (antifreeze without alcohol) into hose. Pull

recoil handletwice. Disconnect 3-foot hose.

4. Store unit in a clean,dry area.

LONGTERM STORAGE

If you do not plan to use the pressure washer for more than

30 days, you must preparethe engine and pump for long

term storage.

It is important to prevent gum deposits from forming in

essential fuel system parts such as the carburetor, fuel filter,

fuel hose or tank during storage. Also, experienceindicates

that alcohol-blended fuels (called gasohol, ethanol or

methanol) can attract moisture, which leadsto separation

and formation of acids during storage. Acidic gas can

damage the fuel system of an enginewhile in storage.

Protect Fuel System

Fuel Additive:

if adding a fuel additive, fill the fuel tank with fresh fuel. if

only partially filled, air in the tank will promote fuel

deterioration during storage.

*Add fuel additive following manufacturer's instructions.

*Make sure you have water supply to pump inlet

connected and turned ON.

*Run the engine outdoors for several minutes to be sure

that treated fuel has replaced the untreatedfuel in the

carburetor.

if fuel additive is not used, remove all fuel from tank and run

engine until it stops from Jackof fuel.

*After all fuel has drained into container, reinstall drain

bolt. Tighten both securely.

Change Engine Oil

While engine is still warm, drain oil from crankcase. Refill

with recommended grade. See ChangingEngine Oil.

Oil Cylinder Bore

* Remove spark plug. Squirt about a tablespoon of clean

engine oil into the cylinder. Coverspark plug hole with

rag. Puii recoil handle slowly to distribute oil. Avoid spray

from spark plug hole.

*install spark plug. DONOTconnect spark plug wire.

22

Protect Pump

To protect the pump from damage caused by mineral

deposits or freezing, use PumpSaver,item 7174403, to treat

pump. This prevents freeze damage and lubricates pistons

and seals.

NOTICE PumpSaveris available as an optional accessory. It

is not included with the pressurewasher. Contactyour local

Sears service center to purchase PumpSaver.

NOTICE You must protect your unit from freezing

temperatures.

• Failure to do so will permanently damageyour pump and render

your unit inoperable.

• Freezedamage is not covered under warranty.

To use PumpSaver,make sure the pressure washer is turned

off and disconnected from supply water. Read and follow all

instructions and warnings given on the PumpSavercontainer.

.

3.

,& WARNING

Other Storage Tips

1. DO NOTstore fuel from one seasonto another unless it

has been treated as described in Protect Fuel System.

Replacefuel container if it starts to rust. Rust and/or dirt

in fuel can cause problems if it's used with this unit.

Coverunit with a suitable protective cover that does not

retain moisture.

Storage covers can be flammable.

• DO NOTplacea storage cover over a hot pressure washer.

• Let equipment cool for a sufficient time before placing the

cover on the equipment.

4. Store unit in a clean and dry area.

23

Problem Cause

Pumphas following problems:failure

to producepressure, erratic pressure,

chattering,loss of pressure, low water

voJume.

Detergentfails to mix with spray.

Enginewill notstart; or startsand runs

1. Low pressure nozzleinstalled.

2. Water inlet is blocked.

3. inadequatewater supply,

4. inlet hose is kinked or leaking,

5. Clogged inlet hose strainer.

6. Water supply is over 100%.

7. High pressure hose is blocked or

leaks.

8. Gunleaks,

9. Nozzleis obstructed.

10. Pump is faulty.

1. Detergentsiphoning tube is not

submerged.

2. Detergentsiphoning tube/filter is

clogged or cracked.

3. High pressure nozzleinstalled.

1. Fuelvalve is in "Off" position.

2. Enginestop switch in "Off" position.

3. Low oil level.

4. Dirty air cleaner.

5. Out of fuel.

6. Stale fuel.

Correction

1. Replacenozzlewith high pressure

nozzle.

2. Clear inlet.

3. Provide adequatewater flow.

4. Straighten inlet hose, patch leak.

5. Checkand clean inlet hose strainer.

6. Provide cooler water supply.

7. Clear blocks in outlet hose.

8. Replacegun.

9. Cleannozzle.

10. ContactSears service facility.

1. insert detergent siphoning tube into

detergent.

2. Cleanor replacefilter/detergent

siphoning tube.

3. Replacenozzlewith low pressure

nozzle.

1. Turn fuel valveto "On" position.

2. Placeengine stop switch in "On"

position.

.

rough.

3. Fill crankcaseto proper level.

4. Cleanor replaceair cleaner.

5. Fill fuel tank.

6. Drain fuel tank; fill with fresh fuel.

Engine shutsdown during operation.

Engine lacks power.

Engine "hunts" or falters.

.

9.

O.

1.

2.

3.

Out

Spark plug wire not connected to 7.

spark plug.

Badspark plug. 8.

Water in fuel. 9.

Overchoking. 10.

Excessivelyrich fuel mixture. 11.

intake valve stuck open or closed.

Enginehas lost compression.

of fuel.

Dirty air filter.

Chokeis openedtoo soon.

Connectwire to spark plug.

Replacespark plug.

Drain fuel tank; fill with fresh fuel.

Openchoke fully and crank engine.

ContactSears service facility.

12. ContactSears service facility.

13. ContactSears service facility.

Fill fuel tank.

Replaceair filter.

Move choke to halfway position until

engine runs smoothly.

24

CRAFTSMAH3800 PSi Pressure Washer 580.752630

Main Unit mExploded View and Parts List

9 @@ _\\

\\\\

//

// /

i¸ /,

19 -.

m5

Item Part #Description

1 205961GS BASE

2 B204257GS HANDLE

3 209260GS BILLBOARD

B1797GS CLiP

4 205291GS HOSE

5 209261GS PUMP

6 23139DGS KEY

7 208673GS VALVE-THERMALRELIEF

8 201496GS KIT-WATERINLET

9 201497GS FITTING

10 192914GS KIT-CHEMICALINJ

11 B2384GS FILTER-GARDENHOSE

12 189971GS KIT-CHEMiCALHOSE

13 205910GS KIT-HARDWAREHANDLE

14 B2203GS KIT-HARDWAREHANDLE

15 200199GS KiT-HARDWAREPUMPMOUNTING

16 206566GS WIREFORM

17 204658GS HOSE

18 205964GS KIT-WHEEL

192050GS E-RiNG

200517GS CAP-HUB

19 204684GS WRAP-HOSE

20 204627GS GUN

21 200595GS EXTENSION-QC

22 205710GS KiT-QCNOZZLES

198841GS NOZZLE-QCBLACK

201580AWGS NOZZLE-QCCYN

201580AXGS NOZZLE-QCMGNTA

201580XGS NOZZLE-QCORANGE

201580AAGS NOZZLE-QCRED

item Part#

23 192310GS

900 NSP

PartsNot Illustrated

Part#

208718GS

AB3061BGS

189332GS

208538GS

194256GS

0ptional Accessories

7175187

7175197

7175124

7175122

7175116

7175129

7175121

7174402

7174403

7174404

7174405

7174406

Description

MOUNT-VIBRATION

ENGINE(GCV190LAN5AF)

(see pages 26-28)

Description

MANUAL-OPERATOR'S

OIL BOTTLE

PLUG-HOLE

DECAL-SPARK

TAG-WARNING

Not Illustrated

GardenHoseQuick Connect

Accessory Quick Connect

Rotating Brush Kit

30' ReplacementHose

0 Ring Repair Kit

Turbo Nozzle

25' Extension Hose

HoseReel

Pump Saver

Project Pro@ PerfectMixTM Multi-

Purpose and Vehicle Cleaner

Project Pro® PerfectMixTM Concrete,

Brick, andTile Cleaner

Project Pro® PerfectMixTM Mold and

Mildew Cleaner

25

EHIIIHE, Honda, IICV191ILAII5AF- Exploded View

J

_1t

-11

4

106 I

26

EHGIHE, Honda, GCV19OLAN5AF- Exploded View

lOO

72

37

98

25

59

60

97

27

ENGINE, Honda, GCV198LAN5AF- Parts List

item Part #Description

1 06180-ZOJ-O00 ARRESTERKIT, SPARK

2 11300-ZOL-821 PAN ASSY., OIL (SAE)

3 12000-ZOY-010 CYLINDERASSY

4 12209-ZM0-003 SEAL, VALVESTEM

5 12310-ZOJ-O00 COVER,CYLINDERHEAD

5 12311-ZL8-000 COVER,HEAD

5 12311-ZLS-DO0 COVER,HEAD

6 12355-ZL8-000 COVER,BREATHERVALVEASSY

7 13010-ZOY-014 RING SET, PISTON(STD)

8 13101-ZOY-010 PISTON

9 13111-ZOY-O00 PIN, PISTON

10 13200-ZOY-010 RODASSY., CONNECTING

11 13310-ZOY-650 CRANKSHAFT

12 13331-357-000 KEY, SPECIALWOODRUFF(25X18)

13 14320-ZOY-O00 PULLEY, CAMSHAFT

14 14324-ZL8-000 SHAFT,CAM PULLEY

15 14400-ZOJ-014 BELT,TIMING (84HU7 G-200)

16 14431-ZOJ-O00 ARM, IN.VALVE ROCKER

17 14441-ZOJ-O00 ARM, EX VALVE ROCKER

18 14461-ZL8-000 SHAFT, ROCKERARM

19 14711-ZOJ-O00 VALVE, IN.(ROCKNEL)

19 14711-ZL8-000 VALVE, IN. (TECHNOSTAR)

20 14721-ZL8-000 VALVE,EX

21 14751-ZL8-000 SPRING, VALVE

22 14771-ZOJ-O00 RETAINER,VALVE SPRING

23 15625-Z2L-801 GASKET,OIL FILLER CAP

24 15650-ZOL-O00 GAUGEASSY., OIL LEVEL

25 15721-ZM0-000 TUBE, BREATHER

26 16010-883-015 GASKET,SET

27 16013-ZL1-003 FLOATSET

28 16015-887-782 CHAMBERSET, FLOAT

29 16015-ZOL-881 CHAMBERSET, FLOAT

30 16016-ZGO-WO0 SCREWSET

31 16024-ZE1-811 SCREWSET, DRAIN

32 16028-ZE0-005 SCREWSET

33 16029-ZG0-901 SCREWSET (THROTTLESTOP)

34 16100-ZOY-811 CARBURETORASSY. (BB65BA)

35 16155-ZM0-013 VALVE,FLOAT

36 16166-ZOY-O03 NOZZLE,MAIN

37 16211-ZL8-000 INSULATOR, CARBURETOR

38 16212-ZL8-000 GASKET,INSULATOR

39 16221-883-800 GASKET,CARBURETOR

40 16228-ZL8-000 GASKET,CARBURETOR

41 16508-ZM0-010 SHAFT,GOVERNORHOLDER

42 16510-ZM0-010 GOVERNORASSY

43 16511-ZL8-000 WEIGHT, GOVERNOR

44 16512-ZM0-000 HOLDER,GOVERNORWEIGHT

45 16513-ZE1-000 PIN, GOVERNORWEIGHT

46 16531-ZE1-000 SLIDER,GOVERNOR

47 16541-ZM0-000 SHAFT,GOVERNORARM

48 16551-ZM0-010 ARM, GOVERNOR

49 16555-ZOL-800 ROD, GOVERNOR

50 16555-ZOL-801 ROD, GOVERNOR

51 16561-ZMO-V30 SPRING, THROTTLERETURN

52 16580-ZOL-800 BASE,CONTROL

53 16613-893-000 GROMMET,CHOKEROD

54 16674-ZOL-800 ROD, CHOKE

55 16854-ZH8-000 RUBBER,SUPPORTER(I07MM)

56 16950-ZM0-003 PETCOCKASSY

57 16952-ZA8-800 FILTER,FUEL

58 17211-ZL8-023 ELEMENT,AIR CLEANER

59 17220-ZM0-000 CASEASSY., AIR CLEANER

60 17228-ZM0-000 GASKET,AIR CLEANER

61 17231-ZOL-030 COVER,AIR CLEANER

62 17511-ZOL-O00 TANK, FUEL

62 17511-ZOL-010 TANK, FUEL

63 17514-ZOL-O00 SEAL, FUELFILLER NECK

64 17516-ZOL-O00 CLIP, TANK MOUNTING

65 17532-ZOL-O00 RUBBERA, TANK MOUNTING

66 17533-ZOL-O00 RUBBERB, TANK MOUNTING

67 17534-ZOL-O00 NUT, TANKMOUNTING

68 17620-ZOJ-800 CAPASSY., FUELTANK

69 17636-ZOL-O00 GAUGE,FUEL LEVEL

28

item Part#

70 17701-ZOL-810

71 17702-ZM0-800

72 18310-ZOY-O00

73 18321-ZOL-O00

74 18350-ZL8-000

75 18356-ZL8-000

76 18381-ZL8-305

77 19511-ZOJ-900

78 19610-ZOL-850ZA

78 19610-ZOL-850ZE

79 19612-ZOL-O00

80 19619-ZL8-300

81 19650-ZM0-000

82 28400-Z1A-O13ZA

82 28400-Z1A-O13ZB

83 28451-ZOJ-900

84 28452-ZOJ-900

85 28461-ZL8-003

86 28462-ZL8-003

87 30500-ZOJ-O03

88 30500-ZOJ-O04

89 31110-ZOJ-O04

90 31110-ZOJ-013

91 35120-ZOL-801

91 35120-ZOL-901

92 90681-959-003

93 87101-ZOY-010

94 87114-ZH7-821

95 87528-ZL8-000

96 90001-ZE1-000

97 90003-ZMO-O00

97 90003-ZM0-010

98 90004-ZL8-000

99 90012-333-000

100 90013-883-000

101 90014-952-000

102 90015-ZE5-010

103 90016-ZE8-000

104 90018-ZE1-000

105 90022-888-010

106 90043-ZOJ-900

107 90043-ZL8-000

108 90055-ZE1-000

109 90121-952-000

110 90131-896-650

111 90201-ZOT-800

112 90201-ZM0-000

113 90206-001-000

114 90213-S3Y-O00

115 90402-ZL8-000

116 90451-ZE1-000

117 90551-ZE0-000

118 90602-ZE1-000

119 91201-ZOY-O03

120 91202-ZMO-V31

121 91301-ZMO-V31

122 91501-ZOL-800

123 93500-05006-0H

124 93891-05010-08

125 94050-06000

126 94101-06800

127 94109-12000

128 94251-08000

129 94301-08200

130 95002-02080

131 95002-02100

132 95002-70000

133 95701-06014-08

134 98079-56846

135 99101-124-0650

135 99101-124-0680

135 99101-124-0700

Description

TUBE, FUELTANK

TUBE, FUEL

MUFFLER

PROTECTOR,MUFFLER

ARRESTER,SPARK

PLATE,ARRESTERNUMBER

GASKET,MUFFLER

FAN,COOLING

COVER,FAN *NHI* (BLACK)

COVER,FAN *R280" (RED)

PLATE,SIDE

COLLAR,FANCOVER

GUIDE,AIR

STARTERASSY RECOILNHI(BLACK)

STARTERASSY RECOILR280(RED)

PULLEY,STARTER

GRID, SCREEN

GRIP, STARTER

ROPE,RECOILSTARTER

COIL ASSY IGNITION(PHELON)

COIL ASSY, IGNITION(TOYO)

FLYWHEEL

FLYWHEEL(PHELON)

SWITCH ASSY, ENGINESTOP

SWITCH ASSY, ENGINESTOP

CLIP A, CABLE(3.8MM BLACK)

MARK, EMBLEM (GCV190)

LABEL,WARNING

MARK, CHOKE

BOLT,CONNECTINGROD

BOLT,FLANGE(6X86)(CT200)

BOLT,FLANGE(6X83.5)(CT200)

BOLT,FLANGE(6X79)(CT200)

SCREW,TAPPETADJUSTING

BOLT,FLANGE(6X12)(CT200)

BOLT,FLANGE(6X14)(CT200)

BOLT,GOVERNORARM

BOLT,FLANGE(6X45)(CT200)

BOLT,FLANGE(6X23)(CT200)

BOLT,FLANGE(6X20)(CT200)

BOLT,STUD(H=39.5MM)

BOLT,STUD(H=42.5MM)

SCREW,TAPPING(4X6)

BOLT,FLANGE(6X25)(CT200)

BOLT,DRAIN PLUG

NUT, SPECIAL(14MM)

NUT, FLANGE(6MM)

NUT, TAPPETADJUSTING

NUT, FLANGE(14MM)

WASHER, THRUST

WASHER, THRUST(6MM)

CLIP, PISTONPIN (13MM)

CLIP, GOVERNORHOLDER

OIL SEAL (25.4X62X6)

OIL SEAL (28X41.25X6)

O-RING (6.8XI.9)(ARAI)

COLLAR, FUEL PETCOCK

SCREW,PAN (5X6)

SCREW-WASHER(5X10)

NUT, FLANGE(6MM)

WASHER, PLAIN (6MM)

WASHER, DRAIN PLUG(12MM)

PIN, LOCK(8MM)

PIN, DOWEL(8X20)

CLIP,TUBE (B8)

CLIP,TUBE (BIO)

CLIP,TUBE (Cll)

BOLT,FLANGE(6X14)

SPARK PLUG (BRP6ES)(NGK)

JET, MAIN (#65)

JET, MAIN (#68)

JET, MAIN (#70)

29

California, U.S. EPA,and Sears Emissions

ControlWarrantyStatement

YourWarranty RightsAnd Obligations

The California Air Resources Board, U.S. EPA,and Sears,

Roebuck and Co., U.S.A.(Sears) are pleasedto explain the

emissions control system warranty on your Model Year2008

and later engine/equipment. In California, new small off-road

engines must be designed, built, and equippedto meet the

State's stringent anti-smog standards. Sears must warrant

the emissions control system on your engine/equipment for

the periods of time listed below provided there has been no

abuse, neglect, or impropermaintenance of your small off-

road engine.

Your emissions control system may includeparts such as

the carburetor or fuel injection system, fuel tank, ignition

system, and catalytic converter. Also includedmay be hoses,

belts, connectors, sensors, and other emissions-related

assemblies. Where a warrantable condition exists, Sears will

repair your engine/equipment at no cost to you including

diagnosis, parts, and labor.

Manufacturer'sWarrantyCoverage:

Small off-road engines arewarranted for two years. If any

emissions-related part on your engine/equipment is

defective, the part will be repaired or replaced by Sears.

Owner'sWarrantyResponsibilities:

*As the small engine/equipment owner, you are

responsiblefor the performance of the required

maintenance listedinyour owner's manual. Sears

recommendsthat you retain all receipts covering

maintenance on your engine/equipment, but Sears

cannot deny warranty solely for the lackof receipts or

your failure to ensure the performance of all scheduled

maintenance.

• As the engine/equipment owner, you should however

be aware that Sears may deny you warranty coverage if

your engine/equipment or a part has failed due to

abuse, neglect, improper maintenance,or unapproved

modifications.

•You are responsiblefor presentingyour

engine/equipment to a Sears distribution center,

servicing dealer, or other equivalent entity, as

applicable, as soon as a problem exists. The warranty

repairs should be completed in a reasonableamount of

time, not to exceed30 days. If you have any questions

regardingyour warranty rights and responsibilities, you

should contact Sears at (800) 469-4663.

Sears EmissionsControl Warranty Provisions

The following arespecific provisions relativeto your

Emissions Control Warranty Coverage. it is in addition to the

Searsengine warranty for non-regulated engines found in

the Operator'sManual.

1. Warranted Emissions Parts

Coverageunder this warranty extends only to the parts

listed below (the emissions control systems parts) to

the extent these parts were present on the engine

purchased.

a. Fuel Metering System

•Cold start enrichment system (soft choke)

•Carburetorand internalparts

•Fuel pump

•Fuel line, fuel line fittings, clamps

•Fueltank, cap and tether

•Carbon canister

b. Air Induction System

•Air cleaner

•intake manifold

•Purge and vent line

c. ignition System

•Spark plug(s)

•Magneto ignition system

d. Catalyst System

•Catalytic converter

•Exhaust manifold

•Air injection system or pulse valve

e. Miscellaneous items Usedin Above Systems

•Vacuum, temperature, position, time sensitive

valves and switches

•Connectorsand assemblies

2. Length of Coverage

For a period of two years from date of original

purchase, Sears warrants to the original purchaser and

each subsequent purchaser that the engine is designed,

built, and equipped so as to conform with all applicable

regulations adopted by the Air ResourcesBoard; that it

is free from defects in material and workmanship that

could causethe failure of a warranted part; and that it is

identical in aii material respects to the enginedescribed

in the manufacturer's application for certification. The

warranty period begins on the date the engine is

originally purchased.

In the USA and Canada,a 24-hour hotline, 1-800-469-4663, has a menu of pro-recorded messages offering you product maintenance

information.

3O

Thewarrantyonemissions-relatedpartsisasfollows:

•Any warranted part that is not scheduledfor

replacementas required maintenancein the owner's

manual supplied, is warranted for the warranty period

stated above. If any such part fails during the period of

warranty coverage, the part will be repairedor replaced

by Sears at no charge to the owner. Any such part

repairedor replaced under the warranty will be

warranted for the remaining warranty period.

•Any warranted part that is scheduled only for regular

inspection in the owner's manual supplied, is warranted

for the warranty period stated above. Any such part

repairedor replaced under warranty will be warranted

for the remaining warranty period.

•Any warranted part that is scheduledfor replacementas

requiredmaintenancein the owner's manualsupplied, is

warrantedfor the period of time prior to the first

scheduledreplacementpoint for that part. If the part fails

prior to the first scheduled replacement,the part will be

repairedor replacedby Searsat no charge to the owner.

Any such part repairedor replacedunder warranty will be

warrantedfor the remainderof the period prior to the

first scheduledreplacementpoint for the part.

•Add on or modified parts that are not exempted by the

Air Resources Board may not be used.The use of any

non exempted add on or modified parts by the owner

will be grounds for disallowing a warranty claim. The

manufacturer will not be liable to warrant failures of

warranted parts caused by the use of a non exempted

add on or modified part.

3. ConsequentialCoverage

Coverageshall extend to the failure of any engine

components causedby the failure of any warranted

emissions parts.

4. Claims and CoverageExclusions

Warranty claims shall be filed according to the

provisions of the Sears engine warranty policy.

Warranty coveragedoes not apply to failures of

emissions parts that are not original equipment Sears

parts or to parts that fail due to abuse, neglect, or

improper maintenance as set forth in the Sears engine

warranty policy. Sears is not liable for warranty

coverageof failures of emissions parts caused by the

use of add-on or modified parts.

LookFor ReJevantEmissionsDurability Periodand Air

Index Information OnYour EngineEmissionsLabeJ

Enginesthat are certified to meet the California Air Resources

Board (CARB)Emissions Standard must display information

regarding the Emissions Durability Period and the Air Index.

The engine manufacturer makes this information availableto

the consumer on emissions labels. The engine emissions

labelwill indicate certification information.

The Emissions Durability Perioddescribes the number of

hours of actual running time for which the engine is certified

to be emissions compliant, assuming proper maintenance in

accordance with the Operating & Maintenance Instructions.

The following categories are used:

Moderate: Engine is certified to be emissions compliant for

125 hours of actual engine running time.

Intermediate: Engineis certified to be emissions compliant

for 250 hours of actual engine running time.

Extended: Engineis certified to be emissions compliant for

500 hours of actual engine running time.

For example, a typical walk-behind lawn mower is used 20 to

25 hours per year. Therefore, the Emissions Durability

Period of an enginewith an intermediate rating would

equate to 10 to 12 years.

Small off-road engines are certified to meet the United States

Environmental Protection Agency (USEPA) Phase2

emissions standards. For Phase 2 certified engines,the

Emissions Compliance Period referred to on the Emissions

Compliance label indicates the number of operating hours for

which the engine has been shown to meet Federalemissions

requirements.

For engines lessthan 225 cc displacement.

Category C = 125 hours

Category B = 250 hours

CategoryA = 500 hours

For engines of 225 cc or more displacement.

Category C = 250 hours

Category B = 500 hours

CategoryA = 1000 hours

31

GARANTIA .......................................... 32

CONTRATODEPROTECCIONPARA REPARACIONES......... 32

REGLASDESEGURiDAD ............................ 33-35

CARACTERiSTICASY CONTROLES....................... 36

MONTAJE ........................................ 37-40

OPERACION....................................... 41-45

ESPECIFICACIONES................................... 46

MANTENIMIENTO .................................. 47-51

ALMACENAMlENTO ................................... 52

REPARACIONDEDAVIes REPUESTOS .................... 53

GARANTIADEL CONTROLDEEMISIONES ............... 54-55

COMe ORDENARPARTES ............... PAGINAPOSTERIOR

GARANT|ALJMiTADADE CRAFTSMAN

Si este producto de Craftsmanfalla debido a defectos de materiales o mane de obra en el plazode dos a_os a partir de la fecha de compra,

devu_lvalo a cualquier aimac_n Sears, centre de reparaci6n y repuestos Sears, u otro punto deventa de Craftsman de los EstadosUnidos

para su reparaci6n gratuita o, en case de que _sta no sea posible, para su sustituci6n.

Esta garantiase reducir_ a 90 dias desde la fecha de compra si este producto se utiliza en alg_n memento con fines comerciales o de

alquiler.

Esta9arantia SOLOcnbre defectes de materiales yde manede ebra. Sears fig pagard:

•Los elementos que pueden desgastarseen condiciones de use normales dentro del periodo de garantia, come pistolas rociadoras,

mangueras, proiongadores de boquilla, boquillas, filtros y bujias.

•Reparaciones necesarias debido a accidentes o fallos que se deriven de la incapacidad para operar o mantenerel producto de acuerdo

con todas las instrucciones facilitadas.

•Mantenimiento preventive o reparaciones necesariasdebido al use de mezclas de combustible inadecuadas o de combustible

contaminado o pasado.

Esta garantia le otorga determinados derechos legales y es posible que tenga otros derechos que pueden vafiar de una provincia a otra.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Felicidadesper realizar una compra inteligente.

Su nuevo producto Craftsman® est_dise_ado y fabricado para

funcionar de manerafiable durante muchos a_os. Perocome todos

los productos, es posible que requiera reparaci6n ocasionalmente.

Es en esos mementos, tenet un contrato de protecci6n para

reparaciones puede ahorrarle dinero y molestias.

Acentinnaci6n se menciena le qne el centrate de pretecci6n

para reparacienes* centempJa:

•Servicie experto de nuestros 10.000 especiaiistas profesionaies

en reparaci6n.

•Servicie iJimitade ysin ¢este en partes y mane de obra en

todas las reparaciones incluidas en la cobertura.

•Cambie deJpreductoper hasta $1.500 si el producto incluido

en ia cobertura no se puede reparar.

• Un 10% de descuente en el precio normal de servicio yen

partes instaladas relacionadas no inciuidas en la cobertura dei

contrato; asimismo, un 10% de descuento en ei precio normal

de revisiones de mantenimiento preventive.

•Ayuda teJef6nica r_pida. Nuestro servicio de Soluci6n r_pida

consiste en apoyo telef6nico per un representante de Sears.

Piense que somos un "manual dei usuafio paflante".

Una vez que adquiera ei contrato de protecci6n para reparaciones,

s61otiene que hacer una sencilla Ilamada teief6nica para programar

un servicio. Puede Ilamar a cualquier hera dei dia o la noche, o

programar una cita de servicio en linea.

El contrato de protecci6n para reparacioneses una compra segura.

Si io cancela per cualquier motive durante el periodo de garantia del

producto, le reembolsaremos el total de su dinero o una parte

proporcional en cualquier memento posterior al vencimiento del

periodo de garantia del producto. Adquiera hey su contrato de

protecci6n para reparaciones.

Aplicanalgunas limitacienes yexclusienes. Para conocerprecies

y obtener informaci6n adicienal en EE. UU., JJameaJ

1-800-827-6655.

* La cobnrturaen Canaddvaria en dnterminades articules. Para

ebtenertodos los detaJJes,cemuniquesea Sears Canad_ aJ

1-800-361-6665,

Serviciede instaiaci6ndeSears

Parasolicitar un servicio de instalaci6n per parte de unprofesional

de Searspara aparatos dom6sticos, puertas autom_ticas de garajes,

calentadoresde agua y otros articulos dom_sticos importantes en

EE.UU. o Canada,comuniquese al 1-800-4-1ViY-HOIVIE®.

32

Leaestemanualminuciosamentey conozcaafondolas

partesyel funcionamientodesum_quinalimpiadoraa

presi6n.Conozcasusaplicaciones,suslirnitacionesylos

peligrosinvolucrados.

Informaci6nimportantede seguridad

Simbolossobre la seguridady sionificados

GasesT6xicos

SuperficiesResbalosas

SuperficieCaliente

5-

Caer

DescargaEl(ictrica

InyeccidnLiquida

PartesenMovimiento ObjetosVoiadores ManualdelOperafio

Fuego Explosi6n QuemaduraQuimica Contragolpe

_lLElsimbolo de alerta de seguridad indica un posible

riesgo parasu integridad fisica. Se utiiiza una paiabrade

se_alizaci6n (PELIGRO,ADVERTENCIAo PRECAUCiON)

junto con el simbolo de alerta paradesignar un grado o

nivel de gravedad de riesgo. Se puede utiiizar un simbolo de

seguridad para representarel tipo de riesgo. La palabrade

se_alizaci6nAVISO se utiiiza para hacer referenciaa una

pr_.cticano relacionadacon una lesi6n fisica.

J_.PELIGROindica un riesgo que, de no evitarse, provocard

la muerte o lesiones de gravedad.

_lLADVERTENCIAindica un riesgo que, de no evitarse,

podrfa provocar la muerte o lesiones de gravedad.

J_.PRECAUCIONindica un riesgo que, de no evitarse,podrfa

provocar lesiones leveso moderadas.

AI/ISO hace referenciaa una pr_.cticano relacionada con una

lesion fisica.

_lLADVERTENCIA Elescapedel motor de este producto

contiene eiementos quimicos reconocidos en el Estadode

California por producir c_.ncer,defectos de nacimiento u

otros da_os de tipo reproductivo.

_lLADVERTENCIA Esteproducto contiene plomo y

compuestos de plomo declaradoscausantes de

malformaciones y otros defectos cong6nitos por el Estado

de California. Ldveselas manos despu6s de manipular

esteproducto.

_lL ADVERTENCIA AI motor funcionar, se produce

mon0xido de carbono, un gas inodoro y

venenoso.

Respirar mon0xido de carbono puede provocar

dolor de cabeza, fatiga, mareos, v0mitos, confusion,

ataques, n_.useas, desmayos o inciuso la muerte.

Algunas sustancias quimicas o los detergentes pueden

ser perjudiciaies si inhalados o ingeridos, causando la

n_.usea severa, desmayando o para envenenar.

•Opereel limpiadora a presi6n SOLAMENTEal aire iibre.

•Aseg_resede que los gases de escapeno puedanentrar por

ventanas, puertas, tomas de aire de ventilaci6n u otras

aberfuras en un espacio cerrado en ei que puedanacumularse.

•NOarranque ni dejefuncionar el motor en interiores ni en

zonas cerradas,aunque hayaventanasy puertas abiertas.

•Utilice un respirador o m_scara siempre que exista la

posibiiidad de inhaiar vapores.

•Leatodas las instrucciones de la m_scara paraasegurarsede

que le brindar_ la protecci6n necesafia contra la inhalaci6nde

vapores nocivos.

_lLADVERTENCIA Riesgode eiectrocuci0n.

_.l|h Elcontacto con los cablesel6ctricos puede

provocar electrocuci0n y quemaduras.

•NUNCArodecercadeunafuentedeenergiael_ctfica.

_lLADVERTENCIA Peligro de quemadura quimica.

_ Los productos quimicos podrianprovocarlesiones,

da_os materialesdegravedado la muerte.

e

e

NO useliquido c_ustico con la limpiadora a presi6n.

Use EXCLUSIVAMENTEdetergenteso jabonesespeciaies para

la limpiadora a presi6n. Sigatodas las instrucciones del

fabricante.

33

AADVERTENCIA El retroceso (repliegue r_.pido) del

cable del arrancador puede producir lesiones. El

,_ retroceso impedir_, que el usuario suelte ei cable a

tiempo y tirar_ de su mano y brazo hacia el motor.

Como resultado, podrian producirse fracturas,

contusiones 0 esguinces.

•NUNCAtire dei cable dei arrancador sin eiiminar previamentela

presi6n de la pistola rociadora.

•Cuandoarranque el motor, tire ientamente dei cable hasta

sentir una resistenciay, a continuaci6n, tire r_pidamente de _i

para evitar su retroceso.

•Despu_s de cada intento de arranque, cuando ei motor no

consiga arrancar, apunte con la pistola rociadora hacia una

direcci6n segura, pulse el bot6n rojo y apriete ei gatillo para

descargar la presi6n.

•Sujete firmemente la pistola rociadora con ambas manos

cuando aplique un rociado a alta presi6n paraevitar lesiones

cuando se produzca el retroceso de la pistola.

A ADVERTENCIA El contacto con la zona dei silenciador

puede producir quemaduras graves.

,_:_,,_ _ Los gases y ei calor de escape pueden

inflamar los matefiales combustibles y

las estructuras 0 da_ar el dep6sito de combustible y

provocar un incendio.

•NOtoque ias superficies calientes y evite losgases dei escapea

altatemperatura.

•Permita que el equipo se enffie antes de tocaflo.

•Deje un espacio minimo de 1.5 m (5 pies) airededor del

limpiadora a presi6n, incluida la parte superior.

• Utilizar el motor en unterreno boscoso, con malezao cubierto

de hierba constituye una infracci6n al C6digo de recursos

p_blicos de California,a menos que el sistema de escape est_

equipado con una pantalla apagachispas,deacuerdo a la

definici6n de la Secci6n4442, que se mantenga en buenas

condiciones de funcionamiento. En otros estados o

jurisdicciones federales puede haber leyes similares en vigor.

P6ngase en contacto con el fabricante, el vendedor o el

distribuidor del equipo original paraobtener una pantalla

apagachispasdise_ada parael sistema de escape instaladoen

este motor.

•Las piezasde recambio debenser las mismas que las piezas

originales y estar instaladasen la misma posici6n.

AADVERTENCIA El arrancador y otras piezas que rotan

pueden enredar las manos, el pelo, la ropa, o losaccesorios.

•NUNCAutiiice la limpiadora a presi6n sin sus carcasaso tapas

de protecci6n.

•NO useropa suelta, joyaso elementos que puedan quedar

atrapados en el arranque o en otras partes rotatorias.

•Ate para arriba ei pelo largo y quite la joyefia.

A AI:IVERTENCIALa gasolina y sus vapores son

extremadamenteinfiamables y

_ explosivos.

Elfuego o una explosi6n pueden causar

quemaduras severase inclusive la muerte.

CUANDOANADACOMBUSTIBLE0 VACiEELDEPOSITO

• Apague el limpiadora a presi6n (posici6n OFF)y d_jelo enfriar al

menos por 2 minutos antes de remover la tapa de la

combustible. Afioje la tapa lentamente paradejar que la presi6n

salga del tanque.

• Llene o vacie el dep6sito de combustible a la intemperie.

• NO Ilenedemasiado eltanque. Permita al menos espacio para

la expansi6n del combustible.

•Si se ha derramado combustible, esperea que se evapore antes

de arrancarel motor.

•Mantenga la gasolina alejada dechispas, llamasabiertas,

pilotos, calor y otras fuentes de ignici6n.

• NOencienda un cigarrillo o fume.

CUANDOPONGAEN FUNCIONAMIENTOELEQUIPO

• Compruebeque la bujia, el silenciador, el tap6n del dep6sito de

combustible y el fiitro deaire est_n instaiados.

•NOarranque el motor sin la bujia instaiada.

CUANDOOPEREELEQUIPO

•NO incline ei motor o ei equipo, detai maneraque la gasolina

se puedaderramar.

• NO rode liquidos inflamabies.

AL TRANSPORTAR,MOVER0 REPARAREQUIPO

• Transporte, mover o repare ei equipo con ei tanque de

combustible vacio, o con lav_lvula paraapagarei combustible,

apagada(posici6n OFF).

•NO incline ei motor o ei equipo, detai maneraque la gasolina

se puedaderramar.

•Desconecteei cable de la bujia.

CUANDOALIVlACENE0GUARDEELEQUIPOCONCOMBUSTIBLE

EN ELTANQUE

•Almacenealejado de calderas, estufas, calentadoresde agua,

secadorasde ropa u otros aparatos eiectrodom_sticos que

posean pilotos u otras fuentes de ignici6n, porque ellos pueden

encender los vapores de la combustible.

A AI:IVERTENCIA El uso de limpiadora a presi6n puede

_,_ _.. crearresbalosas.lOscharcos y superficies

El retroceso de la pistola rociadora

puede provocar caidas.

•Utilice la limpiadora a presi6n desdeuna superficie estable.

•El_rea de limpieza deber_tener inclinaciones y drenajes

adecuadospara disminuir la posibilidad de caidasdebido a

superficies resbalosas.

•Extremelas precaucionessi necesitautilizar la limpiadora a

presi6n desdeuna escalera, unandamio u otro lugar similar.

•Sujete firmemente ia pistola rociadora con ambas manos

cuando aplique un rociado a alta presi6n paraevitar lesiones

cuando se produzca ei retroceso de la pistola.

34

A. ABVERTENCIA El chorro de agua a alta presi6n que

este equipo produce, puede atravesar ia piei y

los tejidos subcut_.neos, provocando iesiones de

gravedad que podrian dar lugar a la amputaci6n

de un miembro.

La pistoia rociadora contiene agua a alta presi6n incluso con

ei motor parado y el agua desconectada, que puede causar

la herida.

•NO permita en ning0n momento que NI_IOSoperen la m_quina

limpiadoraa presi6n.

•NUNCAreparela manguerade alta presi6n. Remplacela.

•NUNCAutilice ning0n tipo de seNadorpara reparar unafuga en

una conexi6n. Sustituya la junta t6rica o la junta.

•NUNCAconecte la manguerade alta presi6n al prolongador de

la boquiNa.

•Mantenga conectadaia mangueraa la m_quina o a la pistola de

rociado cuando ei sistema est_ presurizado.

•SIEMPREque pareel motor, apunte con la pistola rociadora

hacia una direcci6n segura, pulse el bot6n rojo y apriete el

gatiNoparadescargar la presi6n.

•NUNCAapunte la pistola a la genre, animaies o plantas.

•NOfije la pistola rociadora en la posici6n abierta.

•NOabandone la pistola rociadora cuando la m_quina est_ en

funcionamiento.

•NUNCAutilice una pistola rociadora cuyo seguro o protecci6n

para el gatiNono est_ en perfecto estadode funcionamiento.

•Aseg0rese entodo momento de conectar correctamente la

pistola rociadora, lasboquiNasy los accesorios.

A. ADVERTENCIA Chispear involuntario puede tener

"_=h, como resultado el fuego o el golpe

el6ctrico.

CUANDOAJUSTEO HAGAREPARACIONESA SU MAQUINA

LIMPIADORAA PRESI6N

• Siempre desconecteel alambre de la bujia y col6quelo donde

no pueda entrar en contacto con la bujia.

CUANDOPRUEBELABUJJADELMOTOR

•UtiNceun comprobador de bujbs homologado.

•NOcomprueba la chispa sin la bujia instalada.

A. ADVERTENCIA Riesgode lesionesoculares.

El agua rociada puede salpicar o propulsar

objetos.

• CuandoutiNceeste equipo o est_ cerca de 61,siempre use gafas

de seguridad con ventiiaci6n indirecta (contra salpicaduras de

productos quimicos) marcadaspara cumplir con ANSi Z87.1.

• NUNCAse ponga gafas de seguridad ni gafas para entornos

secos como sustituto de las gafas de seguridad con ventilaci6n

indirecta.

AVISO El rociado de alta presi6n puede da_ar elementos

fr_.giles, incluyendo ei vidrio.

*NOdirija la pistola rociadora hacia un cristai cuando utiNcela

boquiNaMAX (punta de aifiler).

*NUNCAapunte la pistola a plantas.

AVISO El tratamiento inadecuado del limpiadora a presi6n

puede daSarlo y acortar su vida productiva.

• Si usted tiene alguna pregunta acercade ias finalidades de uso dei

generador, preg0nteiea su concesionario o contacte a Sears.

• NUNCAdeber_n ser operadas las unidades con partes rotas o

ausentes, o sin la cajao cubiertas de protecci6n.

• NOeiuda ning0n dispositivo de seguridad de esta m_quina.

• NOintente alterar la veiocidad controlada.

• NOutilice la limpiadora a presi6n por encima de su presi6n

nominal.

•NOhaganinguna modificaci6n en la Nmpiadoraa presi6n.

•Antes de poner en marcha la m_quina Nmpiadoraa presi6n en

cNmafrio, revise todas las partesdel equipo y aseg0rese de que

no se hayaformado hieio sobre eNas.

•NUNCAmuevala m_quina halando ia manguera dealta presi6n.

UtiNcela manija que viene con la unidad.

•Reviseque el sistema de combustible no presentefugas o signos

dedeterioro, como manguerasdesgastadaso porosas,

sujetadoresflojos o ausentes,tapa o tanque da_ados.Corrija

todos los defectosantes de operar la m_quina Nmpiadoraa

presi6n.

•Elequipo de alta presi6n est6,dise_ado paraser utiNzado

UNICAMENTEcon las partes autorizadasSears.Si utiliza este

equipo con partes que no cumplan con las especificaciones

minimas, ei usuario asume todos los riesgos y responsabilidades.

35

COHOZCASU MAQUIHALIMPIADORAA PRESIOH

Lea el ManuaJ del 0perario y JasregJasde seguridadantes de poner en marcha su JJmpiadoraapresi6n.

Compare las ilustraciones con su limpiadora a presi6n parafamiliarizarse con las ubicaciones de los diferentes controles y ajustes.

Guarde este manual para referencias futuras.

A-Pistola deRociado-- Controlalaaplicaci6nde aguasobrela

superficiedelimpiezacon el gatillo.Incluyecerrojode seguridad.

B-Puntasde Rociado- Detergente,0°, 15° y 40°: paradiferentesalta

presi6naplicacionesde limpieza.

C-Bandeja deAccesorios- Permitealmacenarc6modamentelos

accesoriosdeserie.

D- Manguerade inyecci6nProject Pro@PerfectMixTM -Mezclael

concentradoconel rociadodela limpiadoraa presi6n.

E-SoporteparaBotella - La botelladesoluci6nlimpiadoraseadaptaa

la forma delsoporte de alambre.Botellacon concentradono incluida.

F - Tapa del Dep6sitodel Aceite -- Lleneel motor con aceiteaqui.

G- Autom_ticose EnfriaSistema-- Los ciclos reganpor bomba

cuandoaguaalcanza125°-155°F.Entibiaraguadescargar_de ]a

bombaenel suelo. Estesistema previeneel da_o interno de bomba.

H= Bomba-- Desarroliaaltapresi6n de agua.

J - Tubo/filtrode inyecci6nde detergente- Permiteinyectar

detergentesparalimpiadoraa presi6nenel circuito debajapresi6n.

K=Tomade Alta Presi6n-- Conexi6nparala mangueradealta

presi6n.

L- Entradade Agua-- Conexi6nparala manguerade jardin.

M- FiltrodeAire -- Elelementodefiitro tipo secolimita la cantidadde

suciedady polvoquese introduceenel motor.

N- Arrancadorde Retroceso-- Usadoparaarrancar el motor

manualmente.

P- Tanquedel Combustible-- Lleneeltanquecon gasolinaregularsin

contenidodeplomo enestepunto.Siemprehabitaci6nde hojaparala

expansi6ndel combustible.

R- Asaplegable-- Elasay la bandejadeaccesoriosse pliegansobre

el motor cuandoest_frio parareducir el espacionecesarioparael

almacena-miento.

S- Extensi6nparaBoquillasconConexi6nR;rtpida-- Le permite usar

quatro puntasde rociadodiferentes.

T- Abrazaderaparamangueraymanguerade alta presi6n- La

abrazaderapara manguerafacilita el transportey el manejode la

mangueradealtapresi6n. Conecteun extremode la mangueraa la

bomba deaguay el otro a la pistola rociadora.

No mostrado:

V_lvula de Combustible-- Permiteabrir y cerrar la alimentaci6nde

combustibleal motor.

Conmutadorde Parada-- Colocael motor en mododearranquepara

el arrancadorde retrocesoy detieneel motor en funcionamiento.

Varilla del Estrangulador-- Usadaparaarranquedemotoresfrios.

Etiquetade Identificaci6n(el traserocercanode platodespreciable)

-- Proporcionael modeloy el nLimerode seriede limpiadoraa presi6n.

Tengapor favorestos prontamentedisponiblecu_ndoIlamarparala

ayuda.

Etiquetade Advertenciae Instrucciones-- Identificalos riesgose indica

el procedimientoadecuadode puestaen marchao de paradadela

limpiadoraa presi6n.

36

Sulimpiadoraapresi6nrequieredeciertoensambleyestar_lista

paraserusado_nicamentedespu_sdehaberdepositadoel

combustibleyelaceiterecomendado.

Sitieneproblemasconel ensambiedesum_quinalimpiadoraa

presi6n,llameala lineadeayudade la m_quinalimpiadoraa

presi6nal 1-800-222-3136=

gesembale la Limpiadora aPresi6n

1. Saquetodo el contenido de la caja de cart6n, a excepci6n de la

limpiadora a presi6n.

2. Abra completamente la caja de cart6n cortando cada una de

sus esquinas de arfiba abajo.

3. Saque la fimpiadora a presi6n de la caja de cart6n.

Contenidode la Caja

Revise el contenido de la caja. Si aiguna de las partes no est_

presente o est_ da_ada,Ilame a la linea deayuda de la m_quina

limpiadora a presi6n al 1-800-222-3136.

• La unidad principal

• Manubrio

• Bandeja deaccesofios

• La mangueradealta presi6n

• Pistola de rociado

• Extensi6n de la boquilla con conector r_pido

• Aceite para motor

• Abrazaderade la manguera

• Soportes para botellas (2)

•Manguera de sif6n del detergente

• Manguera de sif6n del detergente de ProjectPro® PerfectMixTM

• Bolsa de partes (incluye los elementos descritos a continuaci6n)

• Manual del operador

• Tarjetade la matricula

• Bolsa con 5 boquillas PrecisionSprayTM

• Piezaspara la manubrio (incluye Io siguiente):

• Pernos para manubrio (2)

• Perilla Pl_stica para manubrio (2)

• Pernos de cabeza redonda (2)

• Perilla Pl_stica (2)

• Pinzasde _rbol (4)

Familiaricesecon cada parte antes de ensamblar la m_quina

limpiadora a presi6n. Compareel contenido con la ilustraci6n de la

p_gina 36. Si alguna de la partes no est_ presenteo se encuentra

da_ada,Ilame a la linea deayuda de la m_quina limpiadora a

presi6n al 1-800-222-3136.

MONTAJEgELLIMPIADOBAA PBE$16N

Usted deberA Ilevar a cabo los siguientes procedimientos antes de

poner enfuncionamiento su fimpiadora a presi6n:

1. Llene y mande en tarjeta de matricula.

2. Conectemanubrio y bandeja deaccesorios.

3. Conectela manguerade sif6n del detergente a la bomba.

4. A_adaaceite al motor.

5. A_adagasolina al tanque de combustible.

6. Conecte mangueraa alta presi6n a pistola rociadoray a bomba.

7. Conecte el suministro de agua a bomba.

8. Conecte boquilla la extensi6n al pistola rociadora.

9. Selecto/conecta r_pido conecta boquilla a la extensi6n de la

boquilla.

Conecteel iVlanubrioy Bandejade Accesorios

1. Coloqueel manubrio (A) a lado de los soportes del mismo (B)

que ya est_n adheridos a ia unidad principal. Aseg_rese de que

los orificios (C) en el manubrio est_n aiineados con los orificios

(C) en los soportes dei mismo manubrio.

2. Inserte los pernos de cabezaredonda (D) del asa en los

orificios desde el interior de la unidady coloque un pomo de

pl_stico (E) desde la parte exterior. Apriete a mano. Si se aflojan

los dos pomos de la parte intermedia del perno desujeci6n, el

asa superior se puede plegar sobre el motor cuando est_frio.

AVISO NOpliegueel asa si el motor est_caliente.

3. Coloque la bandeja de accesories (F) sobre los orificios (G) del

manubrio (vista desde la parte dentr_s de la unidad). Presione

las pinzas de _rbol (H) paraintroducir las en los orificios hasta

.

que queden a nivel con la bandeja de accesorios.

/

Inserte las bo( uillas de colores y el resto de los accesorios en

los espacios correspondientes de la bandejade accesofios.

Consulte C6mo Usar la Bandeja deAccesorios.

37

5,

,

Alinee la olasabrazaderasde la manguera(A) con la parte

trasera de la bandejade accesofios. Alinee lasmuescasy

coloque la abrazaderade la manguera sobre el soporte de la

parte trasera de la bandeja deaccesorios. Los pasadoresde la

parte trasera de la bandeja de accesorios deben penetrar en las

ranuras de la superficie interior de la abrazaderade la manguera

(B). Gireun octavo de vuelta parafijar la posici6n (C).

Fije los soportes para botellas (B) al asa con pernos de cabeza

redonda (E) y pomos de plAstico negro (F). Apfiete a mane.

Sistemade inyecci6n"2 en 1"

La limpiadoraa presi6n est_ equipadacon dos mangueras de

inyecci6n de detergente.

Sistema de inyecci6nProject Pro PerfectMWM

Tube azul con tap6n de botella azul:

Cuando hagause del sistema de inyecci6n

PerfectMixTM azul, utilice el concentrado directamente

de la botella. (Un cuarto de botella de concentrado

Perfect MixTM permite preparar 16 litros de soluci6n

jabonosa.)

Tube de inyecci6nest_ndar transparente

Tube transparente con filtro:

Cuandoutilice eltube de inyecci6n

transparente,diluya 1 partede concentradoper

16 partesdeagua.(120 ml deconcentrado

est_ndarpermitenobtener 1,90 litrosde

mezcla.)

Conecteel sistem de inyecci6nProjectPro@

PerfectMixala bomba

Conecteel extreme de la manguera del sistema de inyecci6nProject

Pro® PerfectMix (G) al acoplamiento dentado de la manguera (H)

de la bomba.

@

Conecteel sistemade inyecci6n de detergente

PerfectMixTM ala botella de concentrado

Coloquela botella de Project Pro® PerfectMixTM (no incluida) en el

soporte de alambre del asa. Quite el tap6n de la botella e inserte el

sistema de inyecci6n Project Pro® PerfectMix (G). Enrosque la

unidad de inyecci6n a la parte superior de la botella (J). Utilice el

clip del tap6n (K) paraencajar el sistema de inyecci6n en el soporte

de alambre cuando no est_en una botella de concentrado.

38

Agregue Aceite de Motor

1. Coioque la limpiadoraa presi6n en una superficie plana y

nivelada.

2. Limpie la zona de alrededor del orificio de Ilenadodeaceite y

quite el tap6n amarillo.

3. Con la ayuda de un embudo (opcional), vierta lentamentetodo

el contenido de la botella de aceite por el orificio de Ilenadode

aceite.

AV/SO El tratamiento inadecuado del limpiadora a presiOn

puede da_arlo y acortar su vida productiva.

•NO procure acodar ni empezarel motor antes hasido atendido a

apropiadamentecon el aceite recomendado. Esto puedetener

como resultado una averb del motor.

4. Vuelva a colocar el tap6n y apri_telo firmemente.

Agregue Gasolina

AADVEFtTENCIA La gasolina y sus vapores son

extremadamente inflamables y

_ explosivos.

Elfuego o una explosi6n puedencausar

quemaduras severase inclusive la muerte.

CUANDO ANADA COMBUSTIBLE ELDEPOSITO

• Apague el limpiadora a presi6n (posici6n OFF)y d_jelo enfriar al

menos por 2 minutos antes de remover la tapa de la

combustible. Afioje la tapa lentamente paradejar que la presi6n

salga del tanque.

•Lbne el dep6sito de combustible a la intemperie.

• NO Ilenedemasbdo el tanque. Permita al menos espacio para

la expansi6n del combustible.

•Si se haderramado combustible, esperea que se evapore antes

de arrancarel motor.

•Mantenga la gasolina alejadade chispas, llamasabbrtas,

pilotos, calory otras fuentes de ignici6n.

• NOencienda un cigarrillo o fume.

1. Utilice gasolina normal sin plomo, limpia y nueva con un

minimo de 86 octanos. NO mezcleaceite con combustible.

.

3.

.

Limpie el _rea alrededor de la tapa de llenadodel combustible,

retire latapa.

A_ada lentamente gasolina normal sin plomo hasta la parte

inferior de la marca de limite de nivel de la boca del dep6sito

decombustible. No a_ada combustible en exceso.

MAXIMUM FUEL LEVEL

Instale la tapa del tanque de combustible y limpie la gasolina

que se haya derramado.

iPRECAUCI6N! Los combustibles con mezcla dealcohol (gasohol,

etanol o metanol) pueden atraer la humedad y provocar la

separaci6ny formaci6n de _cidos durante el almacenamiento. Los

gases_cidos pueden da_ar el circuito de combustible y el motor

durante el almacenamiento.

Paraevitar estetipo de probbmas, vacb el circuito de combustible

cuando vaya a almacenar la unidaddurante 30 dias o m_s.Vacie el

dep6sito de combustible, arranque el motor y d_jelo funcionar hasta

que los conductos de combustible y el carburador queden vacios.

Utilice combustible nuevo la pr6xima temporada. Paraobtener m_s

informaci6n al respecto, consulte Almacenambnto.

NUNCAutilice productos limpiadores para motores o carburadores

enel dep6sito de combustible, ya que podrbn provocar da_os

permanentes.

39

Conectela Manguera yel Suministrode Aguaa

la Bomba

AVISO NO hagafuncionar la bomba si no tiene el

suministro conectado y abierto.

• Elda_oa la limpiadoraa presi6n,resultadodeladesatenci6na

estaprecauci6n,noser_cubiertoporlagarantb.

AVISO Antes de conectar las mangueras, retire y deseche los

tapones de transporte de b salida dealta presi6n y de b entrada de

aguade b bomba.

1. Retroceda la manguera a alta presi6n y conectea la base de la

pistola rocbdora. Apriete con la mano.

_lLADVERTENCIA Elchorro de agua a alta presiOnque

este equipo produce, puede atravesar la piel y

los tejidos subcut_.neos,provocando lesionesde

gravedad que podrian dar lugar a la amputaciOn

de un miembro.

• NUNCAconecteb mangueradealtapresi6nal prolongadorde

la boquilla.

• Mantengaconectadala mangueraa lam_quinao a lapistolade

rociadocuandoelsistemaest(ipresurizado.

• AsegOreseentodo momentodeconectarcorrectamenteb pis-

tola rociadora,lasboquillasy losaccesorios.

2. Conecteel otro extremo de la mangueraa alta presi6n, a la

salida de alta presi6n de b bomba. Apfiete con b mano.

3. Antesde que conecte b manguera de jardina b entrada de

agua, inspeccione el cobdor de la entrada (A). Umpie el colador

si tbne residuos o solicite su rempbzo si estfi da_ado. NO haga

funcionarla limpiadora apresi6nsi el filtro de entradafalta

o est_ da_ado.

4. Hagacorrer el agua a trav_s de la manguera de su jardin por

30 segundos para fimpiar cualquier escombro que se

encuentre en ella. Desconecteel agua.

AVISO Hace NOagua de parar de siphon parael abastecimiento de

agua. Useagua SOLOfrb (menos que 100°F).

AVISO El uso de una v_.lvulaunidireccional (igualador de

presiOno v_.lvulade retenciOn)en la entrada de la bomba

puedeproducir daSos en la bomba o en el conector de

entrada.

• DEBEhaberunminimode3 metros(10pies)demanguerade

riegolibreentrelaentradadelalimpiadoraa presi6ny cualquier

dispositivo,comounigualadordepresi6no unav_lvulade

retenci6n).

• EldaSoa lalimpiadoraa presi6n,resultadodeladesatenci6na

estaprecauci6n,noser_cubiertopor lagarantb.

5. Conecte la manguera de jardin (no exceder 50 pies en la

Iongitud) a la entrada del agua.Apriete con la mano.

_lLADVERTENCIA Riesgode lesiones ocubres.

El agua rociada puede salpicar o propulsar

objetos.

• Cuandoutilice este equipo o est_ cerca de _1,siempre use gafas

de seguridad con ventilaci6n indirecta (contra salpicaduras de

productos quimicos) marcadaspara cumplir con ANSI Z87.1.

• NUNCAse ponga gafas de seguridad ni gafas paraentornos

secos como sustituto de bs gafas de seguridad con ventibci6n

indirect&

6. ABRA el agua,apunte con la pistola hacia una direcci6n segura

presione el seguro (bot6n rojo) (B) y apriete el gatillo para

eiiminar el aire y las impurezasdel sistema de bombeo.

Listade RevisionPreviaal Arranquedel Motor

Revise la unidad paraasegurarse que ha Ibvado a cabo los

siguientes procedimientos:

1. Aseg_rese de leer las secciones Reglas de Seguridady

OperaciSnantes de usar el limpiadora a presi6n.

2. Revise que los sujetadores del carrete de la manguera est(in

apretados.

3. Revise que haya sido depositado aceite y est_ al nivel correcto

en la caja del cig_Je_aldel motor.

4. Deposite la gasolina adecuadaen ei tanque del combustible.

5. Revise quetodas las conexiones de las mangueras (alta

presi6n y suministro de agua) est_n apretadas correctamente y

que no existan dobleces, cortes o da_o de la manguera de alta

presi6n.

6. Proporcione el suministro de agua adecuado(que no exceda

los 100°F).

4O

COMOUSARSULIMPIADORAA PRESI6H Para porter en marcha el limpiadora apresi6n

Si tiene problemas con el funcionamiento de su m_quina limpiadora

a presi6n, por favor liame a la linea de ayuda de la m_quina

limpiadora a presi6n al 1-800-222-3136,

Ubicaci6n del limpiadora apresi6n

Espacielibre airededer del limpiadera apresibn

ADVERTENCIA Los gasesy el caior de escape

pueden inflamar los materiales combustibles y

las estructuras 0 da_ar el dep6sito de

combustible y provocar un incendio.

*Dejeunespaciominimode1.5 m (5 pies)airededordel

limpiadoraa presi6n,inciuidalapartesuperior.

CoJoqueia limpiadora a presi6n a Jaintemperie en una zona en

donde no se acumuien gases de escapemortales. Aseg_resede que

los gases de escape (A) no puedanentrar por ventanas, puertas,

tomas de aire de ventiiaci6n u otras aberturas en un espacio

cerrado en el que puedan acumuiarse. Tenga en cuenta los vientos y

las corriente de aire preponderantes cuando elija la ubicaci6n del

limpiadora a presi6n.

A ADVERTENCIA AI motor funcionar, se produce

mon6xido de carbono, un gas inodoro y

venenoso.

Respirar mon6xido de carbono puede provocar

dolor de cabeza,fatiga, mareos, v6mitos, confusi6n,

ataques, n_.useas,desmayos o inciuso la muerte.

*Opereel limpiadoraapresi6nSOLAMENTEalairefibre.

*Aseg_resedequelos gasesdeescapeno puedanentrarpor

ventanas,puertas,tomasdeairedeventiiaci6nuotras

aberturasen unespaciocerradoeneiquepuedanacumuiarse.

*NOarranqueni dejefuncionarel motoreninterioresni en

zonascerradas,aunquehayaventanasy puertasabiertas.

ParadarJearranque a su iimpiadora a presi6n movido a motor por

primera vez, siga estas instrucciones paso a paso. Esta informaci6n

acerca de la puestaen marcha inicial tambi_n es v_lida para cuando

vaya a darle arranque ai motor despu_s de haberlo dejado la

m_quina limpiadoraa presi6n fuera de funcionamiento por Io

menos un dia.

1. Coloque la m_quina limpiadoraa presi6n en un _rea cercanaa

una suministro de agua exterior capaz deabastecer agua a un

volumen mayor de3.3 gaiones por minuto en no menos que

20 PSi en el fin de arandelade presi6n de la manga dei jardin.

2. Revise que la manguera dealta presi6n se encuentre

conectadafirmemente a la pistola de rociado y a la bomba. Vea

Montaje.

3. Aseg_rese que la unidad est_ niveiada.

4. Conecte la manguera de jardin a la entrada dei agua. Aprieteia

con Jamano.

AV/SO NO hagafuncionar la bomba si no tiene el

suministro conectado y abierto.

•Elda_oa lalimpiadoraa presi6n,resultadodeiadesatenci6na

estaprecauci6n,noser_cubiertopor lagarantia.

5. Abra ei agua,apunte con la pistoia hacia una direcci6n segura

presione el seguro (bot6n rojo) y apriete el gatillo para eliminar

eiaire y las impurezasdel sistema de bombeo.

6. Conecte la extensi6n de la boquiiia a la pistoia rociadora.

Apri_tela con lasmanos.

7.

.

Elija la boquilla PrecisionSprayTM que deseeusar, tire hacia

arras del anillo del prolongador de la boquilla, inserte la

boquilla y suelte el anillo. Tire de la boquilla para comprobar

que estAbien montada. Consulte CSmousar el sistema de

boquillas PrecisionSpray M.

Gire la v_lvula del combustible (B) a la posici6n "On".

OFF

ON

41

9. Tiredelavarilladelestrangulador(A)hastala posici6n

"Cerrade"("Closed").

Closed

AVISO Enel casede que el motor est_caliente,aseg_resede que la

varilladel estranguladorse encuentre en la posici6n "Abierte" ("Open").

10. Sit_e el conmutador de paradadel motor (B) en la posici6n "On".

/1!//$O Antes de arrancar la limpiadora a presi6n, aseg_resede

ponerse gafas de seguridad come se describe a continuaci6n.

A. ABVERTENCIA Riesgode lesionesoculares.

El agua rociada puede salpicar o propulsar

objetos.

= Cuandoutilice este equipo o est_ cerca de _1,siempre use gafas

de seguridad con ventilaci6n indirecta (contra salpicaduras de

productos quimicos) marcadaspara cumplir con ANSI Z87.1.

* NUNCAse ponga gafas de seguridad ni gafas para entornos

secos come sustituto de las gafas de seguridad con ventilaci6n

indirect&

11. Cuandoarranque el motor, col6quese en la posici6n que se

recomienda a continuaci6n. Sujete la manija y hale ligeramente

la manija del arranque hasta que sienta cierta resistencia.

Despu_s h_lela r_pidamente.

_i, ADVERTENCIA El retroceso (repliegue r_.pido) del

II cable del arrancador puedeproducir lesiones. El

,_ retroceso impedir_, que el usuario suelte el cable a

tiempo y tirar_, de su mane y braze hacia el motor.

Come resultado, podrian producirse fracturas,

contusiones o esguinces.

• NUNCAtire del cable del arrancador sin eliminar previamente la

presi6n de la pistola rociadora.

• Cuandoarranque el motor, tire lentamente del cable hasta

sentir una resistenciay, a continuaci6n, tire r_pidamentede _1

para evitar su retroceso.

• Despu_sde cadaintento de arranque, cuando el motor no

consiga arrancar, apunte con la pistola rociadora haciauna

direcci6n segura, pulse el bot6n rojo y apriete el gatillo para

descargar la presi6n.

• Sujete firmemente la pistola rociadora con ambas manes

cuando aplique un rociado a alta presi6n paraevitar lesiones

cuando se produzca el retroceso de la pistol&

12.

13.

Jale la cuerda dearranque lentamente.NOpermita que la cuerda

regresebruscamenteen contra del arrancador.

Cuando el motor arranque, mueva lentamente la varilla del

estrangulador hasta la posici6n "Abierto" (Open) a medida que

el motor se calienta. Si el motor falla, muevala varilla del

estrangulador a la posici6n "Cerrade" (Closed) y, despu_s, a la

posici6n "Abierte" (Open).

_i, ADVERTENCIA El chorro de agua a aita presi6n que

este equipo produce, puede atravesar ia piei y

los tejidos subcut_.neos, provocando iesiones de

gravedad que podrian dar lugar a la amputaci6n

de un miembro.

La pistoia rociadora contiene agua a alta presi6n incluso con

ei motor parade y el agua desconectada, que puede causar

la herida.

• NO permita en ning_n memento que NIXIESoperenla m_quina

limpiadoraa presi6n.

• Mantenga conectadala mangueraa ia m_quina o a la pistola de

rociado cuando el sistema est_ presurizado.

• NUNCAapunte la pistola a la gente,animales o plantas.

• NOfije la pistola rociadora en la posici6n abierta.

• NOabandone la pistola rociadora cuando la m_quina est_ en

funcionamiento.

• NUNCAutilice una pistola rociadora cuyo seguro o protecci6n

para ei gatillo no est_ en perfecto estadode funcionamiento.

• Aseg_reseen todo memento de conectar correctamente la

pistola rociadora, las boquillas y losaccesorios.

42

A, ADVERTENCIA El contacto con la zona dei silenciador

puede producir quemaduras graves.

_,_,,,_,_,__ Los gases y ei calor de escape pueden

inflamar los matefiales combustibles y

las estructuras 0 da_ar el dep6sito de combustible y

provocar un incendio.

• NOtoque ias superficies calientes y evite losgases dei escapea

altatemperatura.

• Permita que el equipo se enffie antes de tocaflo.

• Deje un espacio minimo de 1.5 m (5 pies) airededor del

limpiadora a presi6n, incluida la parte superior.

• Utilizar el motor en unterreno boscoso, con malezao cubierto

de hierba constituye una infracci6n al C6digo de recursos

p_blicos de California,a menos que el sistema de escape est(i

equipado con una pantalb apagachispas,deacuerdo a b

definici6n de b Secci6n4442, que se mantenga en buenas

condiciones de funcionamiento. En otros estados o

jurisdicciones federales puede haber byes simibres en vigor.

P6ngase en contacto con el fabricante, el vendedor o el

distribuidor del equipo original paraobtener una pantalla

apagachispasdise_ada parael sistema de escape instaladoen

este motor.

* Las piezasde recambio debenser bs mismas que bs piezas

originales y estar instaladasen la misma posici6n.

C6mo detener su limpiadora apresi6n

1. Suelte el gatillo de la pistola rociadora y dejefuncionar el

motor al ralenti durante dos minutos.

.

3.

Sit_e el conmutador de paradadel motor en la posici6n "Off".

SIEMPREfusil de punto en una direcci6n segura, presione el

seguro (bot6n rojo) y el disparador delfusil del rocio del

estruj6n para liberar la presi6n retenida de la pleamar.

AVISO La pistola rociadora contiene aguaa alta presi6n incluso con

el motor paradoy el agua desconectada.

A. ABVERTENCIA Elchorro de agua a alta presi6n que

este equipo produce, puede atravesar ia piei y

los tejidos subcut_.neos,provocando iesionesde

gravedad que podrian dar lugar a la amputaci6n

de un miembro.

La pistolarociadoracontieneaguaaalta presi6n inclusocon

ei motor paradoy elaguadesconectada,quepuedecausar

la herida.

• Mantengaconectadaia mangueraa iamAquinao a lapistolade

rociadocuandoeisistemaest_presurizado.

• SIEMPREquepareel motor,apunteconlapistolarociadora

haciaunadirecci6nsegura,presioneei seguro(bot6nrojo)y

aprieteei gatilloparadescargarlapresi6ny evitareiretroceso.

C6mousarla bandejade accesorios

La unidad dispone de una bandejade accesorios con

compartimentos paraguardar la pistola rociadora, el extensi6n de la

boquilla y las boquillas PrecisionSprayTM de conexi6n rApida. La

parte trasera de la bandejatambi_n incluye unaabrazadera de la

manguera desmontable para sujetar la manguera dealta presi6n.

1. Coloqueel extensi6n de la boquilla en el pasador de la parte

trasera de la bandejade accesorios.

2. Coloque la pistola rocbdora en el orificio situado a la derecha

de la bandeja de accesorios.

3. Inserte ias boquillas PrecisionSprayTM de colores en los

espacios correspondientes de la bandejade accesorios.

4. Sujete la manguerade aita presi6n con la abrazaderade la

mangueray fije la abrazaderaa la partetrasera de la bandeja

deaccesorios.

5. La partetrasera de la bandejade accesorios dispone de un

gancho para colocar correctamente b mascara de seguridad.

C6mo usar el sistema de boquillas

PrecisionSprayTM

Elconector rApidodel prolongador de la boquilla permite cambiar la

boquilla y montar una de las tres diferentes que incluye ei sistema

PrecisionSprayTM. Siempre que est6activado el seguro del gatillo de

la pistola rociadora, se pueden cambiar las boquillas

PrecisionSprayTM con la limpiadora a presi6n en funcionamiento.

Para cambiar las boquillas PrecisionSprayTM, siga estas

instrucciones:

1. Desplacehacia atrAs el anillo del conector rApidoy tire de las

boquillas PrecisionSprayTM. Guarde las boquillas

PrecisionSprayTM en el soporte de la bandeja de accesorios.

_i, AOVERTENCIA El chorro de agua a alta presiOn que

este equipo produce, puede atravesar la piel y

los tejidos subcut_.neos, provocando lesiones de

gravedad que podrian dar lugar a la amputaciOn

de un miembro.

• NUNCAintercambie boquilla PrecisionSprayTM sin haber

aseguradoel cerrojo de seguridad del gatillo.

• NOtuerza boquilla PrecisionSprayTM al rociar.

2. Elija la boquilla PrecisionSprayTM que desee:

• Seleccionela boquilla naranja PrecisionSprayTM para

limpiezageneral. Permite limpiar revestimientos de vinilo,

patios de ladrillo, caminos de hormig6n y otras superficies.

GENERAL

43

Seleccione la boquilla roja PrecisionSprayTM para limpieza

de m_xima intensidad. Es id6nea para eliminar manchas

rebeldes de grasa, alquitr_n, cera, etc.

MAX

Seleccione la boquilla azul verdoso PrecisionSprayTM de

chorro de aguade alto caudal para limpiar revestimientos

y ventanas de plantas altas.

JET FLUSH

Seleccione la boquilla morada PrecisionSprayTM dejab6n

en chorro para lanzarjab6n a los revestimientos y

ventanas de plantas altas.

JET SOAP

Seleccione la boquilla negra PrecisionSprayTM de jab6n en

abanico para limpieza general. Es id6nea para aplicar

jab6n a vehiculos, barcos, caminos, cubiertas y patios.

FAN SOAP

3. Desplacehaciaatr_s el anillo, inserte la boquilla

PrecisionSprayTM eiegida y sueite el anillo. Tire de la boquilla

PrecisionSprayTM para comprobar que est_ bien montada.

Uso inclina

• Parauna limpieza m_s efectiva, mantenga la boquilla

PrecisionSprayTM de 20 a 61 cm (8 a 24 pulgadas) de la

superficie de limpieza.

• Si coloca la boquilla PrecisionSprayTM demasiado cerca podria

daSar la superficie, especialmente cuando est_ usando ei modo

de alta presi6n.

NOcoloque la boquilla a menos de 15 cm (6 pulgadas) cuando

est_ limpiando Ilantas.

Sistemade inyecci6n "2 en 1"

A, AOVERTENCIA Peligro de quemadura quimica.

i:_, Los productos quimicos podrianprovocarlesiones,

dafios materialesdegravedado la muerte.

o

o

NO useliquido c_ustico con la limpiadora a presi6n.

Use EXCLUSIVAMENTEdetergenteso jabonesespeciaies para

la limpiadora a presi6n. Sigatodas las instrucciones del

fabricante.

Limpiezay aplicaci6n de detergente conel sistemade inyecci6n

ProjectPro@ PerfectMWM

Sigaestos pasos paraaplicar detergente sin

diluir con el sistema de inyecci6n azul ?

PerfectMixTM:

1. Revise el uso de las boquillas

PrecisionSprayTM. JJ

2. Conecte la manguera de inyecci6n

PerfectMixTM a la bomba y a la botella de //

concentrado PerfectMixTM.

Alfl$O Ei contacto con el silenciador a aita temperatura

puede producir dafios en el tubo de inyecci6n de detergente.

• Cuandocoloque ei filtro en ia botella dei detergente, coloque el

tubo de maneraque no entre en contacto accidentalmente con ei

silenciador caliente.

3. Aseg_rese de que est6 instalada la boquilla de jab6n en

abanico (negra) o jab6n en chorro (morada).

A1//$O No se puede aplicar detergente con las boquillas de alta

presi6n (azul verdoso, naranja o roja).

4. Aseg_rese de que la manguera del jardin est_ conectada a la

entradade agua. Compruebe que la manguerade alta presi6n

est_conectada a la pistola rociadora y a la bomba. Abra la

alimentaci6n de agua.

AVISO Usted deber_, conectar todas las mangueras antes

de darie arranque al motor.

• Arrancar el motor sin tenor todas las mangueras conectadasy sin

el suministro de agua ABIERTO(ON) causar_el daSode la

bomba.

• Elda_o a la limpiadora a presi6n, resultado de la desatenci6na

esta precauci6n, no ser_ cubierto por la garantia.

5. Marcha el motor siguiendo las instrucciones de la secci6n

CSmoponer en funcionambnto la limpbdora a presiSn.

6. Aplique el detergente sobre la superficie seca, comenzando en

la parte inferior del _,reay dirigi_ndose haciaarriba, utilizando

movimientos largos, parejos y superpuestos.

7. Permita que el detergente "penetre"de 3 a 5 minutos antes de

enjuagar.Vuelva a aplicarlo cuando sea necesafio para evitar

que la superficie se seque. NOpermita que el detergentese

seque.Si permite que el detergente se seque, la superficie

podria quedar con manchas.

44

Limpieza yaplicaci6n de detergentecon el sistema de inyecci6n

est_ndartransparente

Siga estos pasos para aplicar detergente

diluido con el tubo de inyecci6n est_ndar

transparente:

1. Revise el uso de las boquillas

PrecisionSprayTM.

2. Conectela manguerade inyecci6ntransparente a la bomba.

3. Prepare una soluci6n de detergente adecuadapara el trabajo.

4. Introduzcael extremo del filtro peque_o del tubo de inyecci6n

transparente en el contenedor de la soluci6n diluida, como se

ha descrito anteriormente.

Ai/I$O Aseg_rese de que el filtro est_totalmente sumergido en

liquido mientras se aplica la soluci6n.

AVISO El contacto con el silenciador a alta temperatura

puede producir da_os en el tubo de inyecciOnde detergente.

•Cuandocoloqueelfiltro enla botelladeldetergente,coloqueel

tubodemaneraquenoentreencontactoaccidentalmenteconel

silenciadorcaliente.

5. Aseg_resede que est_ instalada la boquilla de jab6n en

abanico (negra) o jab6n en chorro (morada).

AlfiSO No se puedeaplicar detergente con las boquillas dealta

presi6n (azul verdoso, naranja o roja).

6. Aseg_resede que la mangueradel jardin est_ conectadaa la

entrada de agua. Compruebe que la manguera de alta presi6n

est_ conectadaa la pistola rociadora y a la bomba. Abra la

alimentaci6n deagua.

AVISO Usted deber_, conectar todas las mangueras antes

de darle arranque al motor.

• Arrancar el motor sin tener todas las manguerasconectadasy sin

el suministro deagua ABIERTO(ON) causar_el da_o de la bomba.

• El da_oa la limpiadoraa presi6n, resultado de la desatenci6na

esta precauci6n, no ser_ cubierto por la garantia.

7. Arranque el motor conforme alas instrucciones de Puestaen

funcionamiento de la limpbdora a presi6n.

8. Aplique el detergente sobre la superficie seca, comenzando en

la parte inferior del _,reay dirigi_ndose haciaarriba, utilizando

movimientos largos, parejos y superpuestos.

9. Permita que el detergente "penetre"de 3 a 5 minutos antes de

enjuagar. Vuelva a aplicarlo cuando seanecesario paraevitar

que la superficie se seque. NO permita que el detergente se

seque. Si permite que el detergente se seque, la superficie

podria quedar con manchas.

All/SO UsteddeberA lavarel sistema de inyecci6n de quimicos

despu_s de cada uso colocando el filtro en un balde de agua limpia

y haciendo funcionar la m_quina limpiadora a presi6n de 1 a 2

minutos en el modo de baja presi6n.

Enjuagede la iVl quinaLimpiadoraaPresi6n

Despu_sde haber apiicado el detergente, refriegue Jasuperficie

yenjuageJa de Jasiguiente manera:

1. Retire la boquilla de bajapresi6n del prolongador de la boquilla.

2. Seleccione e instale la boquilla de alta presi6n deseada

conforme a las instrucciones de la secci6n C6mo Usar el

Sistema de Boquillas PrecisionSpray M.

.Mantenga la pistola de rociado a una distancia segura del _rea

que planea rociar.

_lL ADVERTENCIA El retroceso de la pistola rociadora

puede provocar caidas.

•Utilice la limpiadora a presi6n desdeuna superficie estabie.

•Extremelas precaucionessi necesitautilizar la limpiadora a

presi6n desdeuna escalera, unandamio u otro lugar similar.

•Sujete firmemente ia pistola rociadora con ambas manos

cuando aplique un rociado a alta presi6n paraevitar lesiones

cuando se produzca ei retroceso de la pistola.

4. Aplique un rociado de alta presi6n a una peque_azona y luego

compruebe si se ha producido alg_n tipo de da_o. Si no

aprecia da_os, continue en el paso 5.

5. Comience en la parte superior del _reaque va a enjuagar,

dirigi_ndose haciaabajo con los mismos movimientos

superpuestos que utiliz6 para la limpieza.

Limpiezadel tubo de inyecci6nde deterqente

Si us6 el tubo, debelavarlo con agua limpia antes de parar el motor.

1. Coloque el filtro y la inyecci6n de detergente en un balde Ileno

deagua limpia.

2. Quite la boquilla de alta presi6n del prolongador de la boquilla.

3. Seleccione e instale la boquilla de jab6n enabanico (negra) o

jab6n en chorro (morada) siguiendo las instrucciones de la

secci6n C6mo Usar el Sistema de Boquillas PrecisionSpray M.

Lavede 1 a 2 minutos..

5. Pareel motor siguiendo las instrucciones de la secci6n C6mo

detener su limpiadora a presi(_ny cierre la entrada de agua.

6. SIEMPREapunte la pistola rociador hacia una direcci6n

segura, oprima ei bot6n rojo y apriete el gatillo de la pistola

rociadora para liberar la presi6n.

AV/SO La pistola rociadora contiene agua a alta presi6n incluso

cuando el motor est_ apagado y el tubo de agua est_ desconectado.

_lLADVERTENCIA Elchorro de agua a aita presi6n que

este equipo produce, puedeatravesar ia piei y

los tejidos subcut_neos, provocando iesiones de

gravedad que podrian dar lugar a la amputaci6n

de un miembro.

Lapistolarociadoracontieneaguaaalta presi6n inclusocon

ei motor paradoy el aguadesconectada,quepuedecausar

la herida.

•Mantengaconectadala mangueraa iam_quinao a lapistolade

rociadocuandoelsistemaest_presurizado.

•SiEMPREquepareel motor,apuntecon lapistolarociadora

haciaunadirecci6nsegura,presioneei seguro(bot6nrojo)y

aprieteelgatilloparadescargarlapresi6ny evitarelretroceso.

Sistema de Enfriamiento Autom_tico

(AlivioT rmico)

Elagua que circula dentro de la bomba puedeaicanzartemperaturas

entre los 125°-155°F si hace funcionar el motor de su m_quina

limpiadora a presi6n de 3 a 5 minutos sin oprimir el gatillo de la

pistola de rociado. El sistema de enfriamiento autom_tico se activa a

estatemperatura y enfria la bomba descargando agua caliente en el

piso, evitando asi el da_o interno de la bomba.

45

ESPECJFJCACJOHESDELPRODUCTO

Especificacionesde Jam_quina Jimpiadoraa

pros|on

Presi6n de salida m_ima ........................ 3,000 PSI*

Caudalm_imo .................................. 2.7 GPM

Mezcla de quimicos .................. Use seg_n instrucciones

Temperatura del suministro

de agua ............................ Que no excedalos 100°F

Especificacionesdel motor

Di_metro de camisa .................... 69 mm (2,7 pulgadas)

Carrera .............................. 50 mm (2,0 pulgadas)

Desphzamiento ....................... 187 cc (11,4 pulgadas)

Bujia

Tipo: ..................................... NGK BPR6ES

Caiibrar Separaci6n a: .... 0,70-0,80 mm (0,028-0,031 pulgadas)

Admisi6n .............................. 0,15 + 0,04 mm ffio

Escape ............................... 0,20 _+0,04 mm frio

Capacidadde Gasolina .................... 0.93 I (0,25 galons)

Capacidadde Aceite ...................... 0.55 I (18,56 ft. oz.)

* Estalimpiadoraa presi6n est_ clasificada conforme a la norma

PWl01 (comprobaci6n y clasificaci6n de rendimiento de

limpiadoras a presi6n) de laAsociaci6n defabficantes de bombas

a presi6n (Pressure Washer Manufacturers Association, PWMA).

46

RECOMENDACIONESGENERALES

Plande mantenimiento

Siga los intervaios de horas o de calendario, los que sucedan

antes. Si opera en condiciones adversas (se_aladas m_.s

abajo) es necesario un mantenimiento m_.s frecuente.

*Cambie el aceite del motor

,Revise/limpie el filtro de la entrada de agua'

,Revise la manguera de alta presi6n

,Revise la manguera del detergente

,Revise la pistola aspersora y verifique que no haya

fugas en el ensamblaje

,Limpie los residuos

,Compruebe el nivel de aceite

ili:i_:i:_:i:_:i:_:i:_:i:_:i:_:i:_:i:_:i:_:i:_:i:_:i:_:i:i:i:i:i:i:i:i:i:i:i:i:i:i:i:

*Limpie el filtro de aire2

*Cambie el aceite del motor 2

_iilibiii_iiiWii_iill [i_iiiiiiiiiiiill!! iilii!_i iJiHiiiii!_iiiii ii_ii,_ii_iiiii_ _i ;iiiiiiiiiiii i_ii iiiHH_ii!iiiiiii;i iiii_iii_ii[ii[iii[iii[iii[iii[iii[iii[iii[iii[iii[iii[iii[iii[iii[iii[iii[iii[iii[iii[iii[iii[iii[iii[iii[iii[iii[iii[iii[iii[iii[iii[iii[iii[iii[iii[iii[iii[iii[iii[iii[iiii

,Compruebe y ajuste la bujia

,Inspeccione el silenciador y la pantalla apagachispas

,Compruebe y ajuste el ralentP

,Compruebe y ajuste de holgura de las v_.lvulas_

,Limpie el dep6sito de combustible y el filtro _

f

,Limpie la c_.mara de combustion _

*Sustituya el fiitro de aire

,Sustituya la bujia

* Compruebe el tubo de combustible _ (sustituir si es

necesario)

Limpiar si est_ obstruido. Remplazar si est_ perforado o roto.

Servicio m_s a menudo bajo condiciones de suciedad o polvo.

Para reparar estos elementos, acuda al servicio t6cnico de su distribuidor.

Recomendaciones enerales

El mantenimiento peri6dico mejorar_ el rendimiento y prolongar_ la

vida Otiidei limpiadora a presi6n. Si necesita asistencia, consulte

con un distribuidor de Sears o con otro distribuidor cualificado.

La garantiade la m_quina limpiadora a presi6n NOcubre los

elementosque han sido sujetos a abuso o negligenciapor partedel

operador.Para hacerv_lidala cobertura total de la garantia,el

operadordeber_mantener la lavadorade presi6ntal y como se indica

enel manual, incluyendosu adecuadoalmacenamiento,como se

describeen lasecci6nAlmacenambnto en el Inviemo y

Almacenambnto prolongado.

AifI$O Una vez al a_o, usted deber_limpiar o remplazar la bujia y

el filtro de aire. Una bujia nueva y un filtro de aire limpio garantizan

una mezcla de combustible-aire adecuaday le ayudaa su motor a

funcionar mejor y a tener una vida Otil m_s prolongada.

Bombade aceite

NOrealice ninguna operaci6n de mantenimiento con el aceite de la

bomba. La bomba se suministra preiubricada y sellada en f_brica, y

no requiere lubricaci6n adicional durante su vida Otil.

Controlde en|isiones

Cuaiquier establecimientooindividuo especializado en ia

reparaci6nde motoresque no sean de automoci6npuede

encargarse dei mantenimiento, ia sustituci6ny ia reparaci6n de

los dispositivos y sistemasde controlde emisiones.No obstante,

parareaiizar la revisi6n gratuita de control de emisiones, deber_

acudir a un distribuidor autorizado por el fabricante. V_ase Garantfa

de emisiones.

Antesde carlauso

1. Revise el nivel de aceite del motor.

2. Limpie los residuos.

3. Revise si existen da_os en ei colador de la entrada de agua.

4. Revise si existen da_os en ei manguera del detergente.

5. Revise si existen fugas en ei conjunto de la extensi6n para

boquillas y pistola.

6. Elimine el aire y los contaminantes de la bomba.

47

MANTEHJMIENT8DELA MAQUJNA

LJMPJADORAA PRESJ6N

Limpie los residues

Limpie a diafio, o antes de cada use, los residues acumulados en el

limpiadora a presi6n. Mantenga limpias las conexiones, los muelles

y los mandos. Limpie todo resto de combustible de la zona que

rodea al silenciador y de detr_s del mismo. Inspeccionelas ranuras

para aire de enfriamiento y la apertura del limpiadora a presi6n.

Estasaperturas deber_n mantenersefimpias y despejadas.

Mantenga limpios los componentes del limpiadora a presi6n para

reducir el fiesgo de sobrecalentamiento e ignM6n de los residues

acumulados.

*Utilice un trapo h_medo para limpiar las superficies exteriores.

AV/SO El tratamiento inadecuadodel limpiadora a presiOn

puede da_arloy acortar su vida productiva.

*NOinsertecualquierobjetoatrav(isdelasranurasdeenfriamiento.

*Puede usar un cepillo decerdas suaves para retirar la suciedad

endurecida, aceite, etc.

*Puede usar una m_quina aspiradora para eliminar suciedad y

residues sueltos.

Revisey JimpieeJcoJadorde entrada

Examineel colador de entrada de la manguerade jardin. Limpielo si

est_ tapado o remplaceio si est_ rote.

Revise la manguerade alta presi6n

Las manguerasdealta presi6n puedendesarrollar fugas debido al

desgaste,dobleceso abuse. Revisela mangueraantes de cadause.

Revisesi existen cortes,fugas, abrasiones,levantamientode la

cubierta, da_o o movimiento de los acophmientos. Si existecualquiera

de estascondiciones,remphce la manguerainmediatamente.

A. ABVERTENCIA Elchorro de agua a alta presi6n que

este equipo produce, puede atravesar ia piei y

los tejidos subcut_.neos,provocando iesionesde

gravedad que podrian dar lugar a la amputaci6n

de un miembro.

*NUNCArepareia mangueradealtapresi6n.Remplacela.

*Remplaceiacon unamangueraquecumplaconlacapacidad

minimadepresi6ndesu limpiadoraa presi6n.

Revise la pistola y la extensi6n para boquillas

Examinezle branchement du boyau au pistolet _ pulv_risation et

assurez-vous que le branchement est solide. Faites I'essai de ia

d_tente en appuyant sur le bouton rouge et en vous assurant que la

d_tente revient _ sa position initiale iorsque vous la rel_chez.Vous

ne devriez pas_,treen mesured'actionner la d6tente sans avoir

appuy_ sur le bouton rouge. Remplacezle pistolet } pulv_risation

imm_diatement s'il _choue un de ces essais.

Mantenimiente de la bequilla

Si siente una sensaci6n pulsante al memento deapretar el gatillo de

la pistola rociadora, puedeque seacausada per la presi6n excesiva

en la bomba. La causa principal de la presi6n excesivaen la bomba

es cuando la boquilla se encuentra atascadao tapada con materiales

extra_os, tales come tierra, etc. Paracorregir el proNema, limpie

inmediatamente la boquilla siga las instrucciones siguientes:

1. Apague el motor y apague el suministro de agua.

2. SIEMPREque pare el motor, apunte con la pistola rociadora

hacia una direcci6n segura, presione el seguro (bot6n rojo) y

apriete el gatillo paradescargar la presi6n y evitar el retroceso.

A. ABVERTENCIA Elchorro de agua a alta presi6n que

este equipo produce, puedeatravesar ia piei y

los tejidos subcut_.neos,provocando iesionesde

gravedad que podrian dar lugar a la amputaci6n

de un miembro.

Lapistolarociadoracontieneaguaaalta presi6n inclusocon

ei motor paradey el aguadesconectada,quepuedecausar

la herida.

•Mantengaconectadala mangueraa iam_quinao a lapistolade

rociadocuandoelsistemaest_presurizado.

•SiEMPREquepareei motor,apuntecon lapistolarociadora

haciaunadirecci6nsegura,presioneei seguro(bot6nrojo)y

aprieteelgatilloparadescargarlapresi6ny evitarelretroceso.

3. Remuevala boquilla del extreme de la extensi6n de la boquilla.

4. Use el peque_o sujeta papelespara fiberar cualquier material

extra_o que est(itapando la boquilla (A).

5.

6.

Retire la extensi6n para boquillas de la pistola.

Usando una manguerade jardin, remueva cualquier desecho

adicional, poniendo agua en la extensi6n de la boquilla. Haga

(isto de 30 a 60 segundos.

7. Instale de nuevo la boquilla en la extensi6n.

8. Conecte de nuevo la extensi6n de la boquilla a la pistola

rociadora.

9. Aseg_rese de que la manguera del jardin est_ conectadaa la

entradade agua. Compruebe que la manguerade alta presi6n

est_conectada a la pistola rociadora y a la bomba. Abra la

alimentaci6n de agua.

10. Pongaen marcha el motor siguiendo las instrucciones de la

secci6n CSmoponer en funcionambnto la limpbdora a presiSn.

11. Pruebeel limpiadora a presi6n al hacerfuncionar con cada una

de las boquifla de conexiones rApidasque viene con el

limpiadora a presi6n.

Mantenimiento de los Anillos 'O'

Compre una O-Juego de Reparaci6ndeAnillo, n_mero de cat,logo

7175116, en sus Sears localeso Ilamando 1-800-4-MY-HOME

(469-4663) o en linea en www.sears.com. No se inciuye con la

arandelade la presi6n. Estejuego incluye los anillos del reemplazo0

y defiltro de cala de agua. Refi_rasea la hoja de la instrucci6n

proporcionadaen el juego paraatendera su unidad'los anillos de s O.

A. ABVERTENCIA Elchorro de agua a aita presi6n que

este equipo produce, puedeatravesar ia piei y

los tejidos subcut_.neos,provocando iesionesde

gravedad que podrian dar lugar a la amputaci6n

de un miembro.

*NUNCAutilicening_ntipo deselladorpararepararunafugaen

unaconexi6n.Sustituyalajuntat6ricao lajunta.

48

MANTENliVilENTODELMOTOR

AABVERTENCIA Chispearinvoluntario puedetener

"_d=. como resultado el fuego o el golpe

el6ctrico.

CUANDOAJUSTE0 HAGAREPARACIONESA SUMAQUINA

LIMPIADORAA PRESION

•Siempredesconecteelalambredelabujiay col6quelodonde

nopuedaentrarencontactocon labujia.

CUANDOPRUEBELABUJJADELMOTOR

•Utilice un comprobador de bujbs homologado.

•NOcomprueba la chispa sin la bujia instalada.

Aceite

Recomendacionessobreel aceite

AVISO Cuando a_adaaceite al c6,rterdel motor, utilice s61oaceite

detergente de automoci6n para motores de cuatro tiempos de aita

calidad con ciasificaci6n de servicio API SJ o SLy viscosidad SAE

10W-30. NO utilice aditivos especiales.

1. Seieccione una viscosidad de acuerdo a la tabla siguiente.

-20 0 20 40 60 80 100°F

-30 -20 -10 0 10 20 30 40°C

Temperatura Ambiente

AVISO Lasotras viscosidades que se indican en Jatabia se pueden

utilizar siempre que iatemperatura media de su zona est_ dentro de

los limitesrecomendados.

Comprobacibndel nivel de aceite

Compruebeel nivel de aceite antes de cada uso o cada 5 horas de

funcionamiento, como minimo. Rellenesi es necesario.

1. Sit_e el limpiadora a presi6n en una superficie plana y limpie la

zona de alrededor del tap6n de Ilenadode aceite.

2. Quite la varilla de nivel de aceitey limpiela con un trapo limpio.

Introduzca la varilla de nivel de aceite y s_quela sin enroscarla

en la boca de Ilenado.

.Compruebeque el aceite hasta la marca superior de limite de

la varilla de medici6n. Instaie el varilla de medici6n, apriete

firmemente.

Varilla de nivel de aceite

Superior de limite

Limite m_s bajo

Adici6n de aceite del motor

1. Coloque el limpiadora a presi6n sobre una superficie nivelada.

2. Limpie la zona de alrededor del tap6n de Ilenado deaceite y

quite ia varilla de nivel de aceite.

3. Compruebe ei nivel de aceite tal como se indica en la secci6n

Comprobaci6n del nivel de aceite.

4. Si es necesario, vierta ientamente aceite en la abertura de

Ilenado. Haga pausaspara permitir que el aceite se deposite.

Liene hasta ei marca superior de limite de la varilla de

medici6n. NO Ileneexcesivamente.

Air/SO ElIlenadode aceiteen excesopuedeimpedir el

arranquedelmotor o provocardificultadesde arranque.

*NOJJeneen exceso.

*Si el nivel de aceiteest_ por encima de la marca FULL(LLENO) de

la varilla, vacie aceite para reducir el nivei hasta la marca FULL

(LLENO)de la varilla.

5. Instale el varilla de medici6n, apriete firmemente.

Cambiode Aceite del Motor

Si est_ utilizando su generador bajo condiciones de extrema

suciedad o polvo, o en un clima demasiado caliente, hagaei cambio

deaceite m_s frecuentemente.

APRECAUCION Eviteel contacto prolongado o repetido

de piel con aceite usado de motor.

•Elaceiteusadodelmotorhasidomostradoalcancerdelapiei

deiacausaenciertosanimalesdellaboratorio.

•Completamentelavadoexpuso_reasconel jab6ny elagua.

MANTENERFUERADELALCANCEDELOSNI_IOS.NO

CONTAMINE.CONSERVELOSRECURSOS.DEPOSITEEL

ACEITEUSADOENUNPUNTODERECOGIDA.

Cambie el aceite cuando el motor siga estando caliente despu_s

de haberfuncionado:

1. Dreneel tanque del combustible haciendo funcionar la

m_quina limpiadora a presi6n hasta que ei tanque est_vac[o.

2. Desconectealambre de bujia y Io mantiene lejos del bujia.

3. Limpie ei _rea alrededor de la abertura para Ilenadode aceite,

retire la varilla de medici6n. Limpie la varilla de medici6n.

4. Incline su m_quina limpiadora a presi6n para drenar ei aceite a

trav_s del orificio de Ilenadoen un recipiente adecuado

asegur_ndose de inclinar la unidad hacia el lado opuesto de la

bujia. Cuando la caja del cig_Je_alest6vacia, vuelva a colocar

la m_quina limpiadora a presi6n en posici6n vertical.

5. Vierta lentamente unos aproximadamente 0,5 litros (18 onzas)

deaceite por el orificio. Llene hasta el marca superior de limite

de la varilla de medici6n.

6. Instale la varilla de medici6n, apriete firmemente.

7. Limpie los residuos de aceite.

8. Conecte de nuevo alambre de bujia al bujia.

49

Serviciodel Depuradorde Aire

Su motor no funcionar_ adecuadamentey puede da_arse si usted Io

hacefuncionar con un depurador de aire sucio. Suministre servicio

m_s frecuentemente si la unidad funciona bajo condiciones de

mucha suciedad o pobo. Los repuestos se encuentran disponibbs

en su centro de servicio local Sears.

Para dar servicioal fiitro de aire, siga los pasosque se detallan a

continuaci6n:

1. Presione las leng_Jetasde retenci6n (A) de la parte superior de

la tapa del filtro de aire (B) y quite la tapa.

2. Extraiga con cuidado el filtro de aire (C) de la base (D).

3. Limpie el filtro de aire golpe_ndolo suavemente vafias veces

contra una superficie dura para eliminar la suciedad. Como

alternativa, puedesopbr aire comprimido (a no m_s de 30 psi)

a trav_s del filtro desde el lado limpio (el que est_ orientado al

motor).

AVI$O NUNCAelimine la suciedad con un cepillo. El uso de un

cepillo insertarb la suciedad en las fibras.

4. Limpie la suciedad del cuerpo y la tapa del filtro de aire con un

trapo h_medo. H_galo con cuidado paraevitar que la sucbdad

penetre en el conducto de aire (E) que va al carburador.

5. Instale un filtro de aire limpio (o nuevo) en la base. Elfiltro de

aire debe encajar bien en la base.

6. Vuelva a colocar la tapa del filtro deaire.

AVISO Usted puedecomprar los elementos del filtro de aire

nuevos Ilamando al 1-800-4-MY-HOME(469-4663).

Remplace la Bujia

Gamblela bujb ayudar_a su motor a arrancar m_s f_cilmente y

funcionar mejor.

1. Retire el capuch6n de la bujb y limpie la zona circundante.

2. Retire y revise la bujb.

3. Gamblela bujb si los electrodos est_n picados o quemados o

si la porcelana est_ agrietada.

4. Sustituya la bujb por otra nueva,modelo recomendado: NGK

PBR6ES.

5. Revise la separaci6n del ebctrodo con un calibrador de

alambre y ajuste la separaci6n a 0.028-0.031 pulgadas (0.70-

0.80 mm), si es necesario.

6A.

,\

Cuando vuelva a montar la bujb original, apriete 1/8-1/4 de

vuelta despu_s de que la bujb se asiente paracomprimir la

arandela.

6B. Cuando vuelva a montar la bujb nuevos,apriete 1/2 de vuelta

despu_s de que la bujb se asiente para comprimir la arandela.

7. Vuelva a colocar el capuch6n de la bujia.

Air/SO Puedeadquirir nuevos bujb al n_mero telef6nico

1-800-4-1ViY-HOME(469-4663).

Carburador

Si usted cree que su carburador necesitaajuste, visite su centro de

servicio Sears m_s cercano. El funcionamiento del motor podrb

resultar afectado a altitudes por encima de 5000 pies. Para

operaciones a elevacionesmayores, p6ngase en contacto con el

centro deservicio Sears mAscercano.

Inspeccioneel silenciadory la pantalla

apagachispas

Inspeccione que el silencbdor no presentefisuras, corrosi6n u

otros da_os. Desmonte la pantaliaapagachispas, si cuenta con una,

y verifique que no presente da_os ni obstrucci6n por carb6n. En

casode que se necesiten piezasde recambio, aseg_rese de usar

solamente piezasde recambio originales parael equipo.

AVISO Paraobtener el n_mero de parte Ilame al 1-800-4-MY-

HOME(469-4663).

A. ADVERTENCIA El contacto con la zona dei silenciador

puede producir quemaduras graves.

'_,_,_,_ _ Los gases y ei caior de escape pueden

infiamar los materiaies combustibles y

las estructuras o da_ar el dep6sito de combustible y

provocar un incendio.

•NOtoque ias superficies calientes y evite los gases del escape a

altatemperatura.

•Permita que ei equipo se enffie antes de tocaflo.

•Deje un espacio minimo de 1.5 m (5 pies) airededor del

limpiadoraa presi6n, incluidaia parte superior.

•Utilizar ei motor en unterreno boscoso, con malezao cubierto

de hierba constituye una infracci6n al C6digo de recursos

p_blicos de California,a menos que ei sistema de escape est_

equipado con una pantallaapagachispas, deacuerdo a la

definici6n de la Secci6n 4442, que se mantenga en buenas

condiciones de funcionamiento. En otros estados o

jurisdicciones federales puede haber byes simibres en vigor.

P6ngaseen contacto con el fabricante, el vendedor o el

distribuidor del equipo original para obtener una pantalla

apagachispasdise_ada para ei sistema de escape instaiado en

este motor.

*Las piezasde recambio deben ser bs mismas que bs piezas

originales y estar instaladasen la misma posici6n.

5O

Limpieeinspecciene el apagachispasde la siouiente manera:

1. Quite lostres pernos de 6 mm (A) del protector del silenciador

(B) y retire el protector.

2. Quite los dos tornillos especiales (C) de la pantalla 4.

apagachispasy retire la pantalla (D) de silenciador (E).

3. Utilice un cepillo paraeliminar los dep6sitos de carbonilla de la 5.

pantalla apagachispas.Tenga cuidado de no da_ar la pantalla. 6.

,41f150 Sustituya la pantallaapagachispas si est_ rota o perforada.

4. Instale la pantallaapagachispas limpia (o nueva) siguiendo el

orden inversoal de desmontaje.

A ABVERTENCIA El chorro de agua a alta presi6n que

este equipo produce, puede atravesar ia piei y

los tejidos subcut_.neos, provocando iesiones de

gravedad que podrian dar lugar a la amputaci6n

de un miembro.

La pistola rociadora contiene agua a alta presi6n incluso con

el motor parado y el agua desconectada, que puede causar

la herida.

•Mantenga conectada la mangueraa ia m_quina o a la pistola de

rociado cuando el sistema est_ presurizado.

•SiEMPREque pareel motor, apunte con la pistola rociadora

hacia una direcci6n segura, presione el seguro (bot6n rojo) y

apriete el gatillo para descargar la presi6n y evitar el retroceso.

Desconectemanga dei fusil del roc[o y salida alta de presi6n

en la bomba. Desag_Jeagua de la manga, del fusil, y de la

extensi6n de boquilla. Use un harapo para quitar la manga.

Saquetodos los liquidosde la bomba halando la manija de

retroceso aproximadamente 6 veces. Esto deber_ evacuar la

mayofia del iiquido de la bomba.

Enrolle la manguera y cu_iguela dei gancho situado en el

bandejade accesorios.

AImacene la unidad en una _rea limpiay seca.

Si planeaalmacenar la unidad por m_s de 30 dias, vea ia

secci6n Almacenamiento Prolongado en pr6xima p_gina.

DESPUESDECADAUSO

No deber_ haber agua en la unidad por largos periodos de tiempo.

Los sedimentos de mineraies se pueden depositar en partes de la

bomba y "congeiar" su funcionamiento. Lleve a cabo estos

procedimientos despu_s de cada uso:

1. Pareei motor, cierre iaalimentaci6n de agua,apuntecon ia

pistola rociadora haciauna direcci6nsegura, pulseel bot6n rojo y

aprieteei gatillo paradescargarla presi6n. Dejeenfriar ei motor.

A ABVERTENCIA La gasolina y sus vapores son

extremadamenteinfiamables y

_ explosivos.

Elfuego o una explosi6n pueden causar

quemaduras severase inclusive la muerte.

CUANDOALMACENE0GUARDEELEQUIPOCONCOMBUSTIBLE

ENELTANQUE

•Almacenealejadodecalderas,estufas,calentadoresdeagua,

secadorasderopau otrosaparatoselectrodom_sticosque

poseanpilotosu otrasfuentesdeignici6n,porqueellospueden

encenderlosvaporesdela combustible.

ALiVlACENAIVIIENTOPARAINVIERNO

AI/ISO Usted deber_, proteger su unidad de las

temperaturas de congelamiento.

•Si no Io hace, da_ar_ permanentementela bomba y la unidad no

podr_ funcionar.

•La garantia no cubre ei dang de la unidad ocasionado por

congeiamiento.

Para proteger la unidad de las temperaturas de congelamiento:

1. Siga los pasos 1-4 en la secci6n previa Despues de CadaUso.

2. Utilice un protector de bomba, disponible en Sears con ei

n_mero de cat,logo 7174403 paracuidar la bomba. Aqu_l

protege a ia unidad contra el congelamiento y lubricatanto los

pistones como los empaques.

3. Si el protector de bomba no est_ disponibie, conecte un tramo

de 3 pies de manguera de jardin a la entrada de agua.Vierta

anticongelante RV (anticongelante sin alcohol) en la manguera.

Jale la manija dearranque dos veces. Desconectedespu_s la

manguera de3 pies.

4. AImacene la unidad en una _rea limpiay seca.

ALiVlACENAIVIIENTOPROLONGADO

Si usted no planeausar la m6,quina limpiadora a presi6n por m_s de

30 dias, deber_ preparar el motor para un almacenamiento

prolongado.

Es importante evitar la formaci6n de dep6sitos de goma en las

partes esenciales del sistema del combustible tales como

carburador, filtro del combustible, manguerao tanque del

combustible durante el almacenamiento. Tambi(in, la experiencia

indica que los combustibles con mezclas de alcohol (llamados

gasohol, etanol o metanol) pueden atraer la humedad, Io que Ileva a

la separaci6n y formaci6n de _cidos durante el almacenamiento. La

gasolina_cida puededa_ar el sistema del combustible de un motor

durante el almacenamiento.

51

Protejael Sistemade CombusUble

AdiUvopara Combustible:

Siva a usar aditivo paracombustible, Ilene eltanque de

combustible con gasolina fresca. Si el tanque est_ parcialmente

Ileno, el aire del tanque va a promover el deterioro del combustible

durante el almacenamiento. El motor y el combustible pueden ser

almacenados hasta 24 meses con aditivo.

•Deposite el aditivo para combustible siguiendo las instrucciones

dei fabricante.

•Aseg_rese detener conectado y ABIERTOel suministro de agua

a la entrada de la bomba.

•Ponga en funcionamiento ei motor en un _rea descubierta por

varios minutos paraasegurarse de que la gasolina tratada ha

remplazado la gasolina no tratada del carburador.

Si no usa aditivo para combustible, retire todo el combustible del

tanque y haga funcionar el motor hasta que se detenga por falta de

combustible.

Vaciado del depbsitode combusUbiey del carburador:

Si no utiliza aditivos para el combustible, vacie todo el combustible

dei dep6sito y el carburador.

•Coioque un recipiente homologado bajo ei carburador y utilice

un embudo para no derramar el combustible.

•Quite el tornillo de vaciado del carburador (A) y sit_e la paianca

de la v_lvula de combustible en la posici6n "On".

Una vez vaciado todo ei combustible, vuelva a montar eltornillo

de vaciado y apri_teios bien.

Cambiode aceite

Con el motor todavia caiiente, drene el aceite de la caja dei cig_Je_ai.

Vuelva a Ilenarlocon ei grado de aceite recomendado.Vea Cambio

deAceite del Motor en la secci6n Mantenimiento del Motor.

Aceite el Didn|etro interior del Cilindro

•Retire la bujia. Rode aproximadamente un cuchar6n de aceite

limpiopara motor dentro dei cilindro. Cubra el orificio de ia

bujia con un trapo. Halela manila de retroceso lentamentepara

distribuir el aceite. Evite el rociado del orificio de la bujia.

• Instaiela bujia. No conecte el aiambre de la bujia.

Protecci6nde la Bomba

Paraproteger la bomba frente a los da_os que causan los dep6sitos

minerales o ia congeiaci6n, use PumpSaver, n_mero de cat,logo

7174403, para cuidar la bomba. Esto evita los da_os derivados de la

congelaci6n y lubrica los pistones y las juntas.

Ai/ISO El PumpSaverest_,ndisponible s61ocomo un accesorio

opcional. NO es incluido con la arandela de la presi6n. Avise el m_s

cercano servicio autorizado central para comprar PumpSaver.

AI//SO Usted deber_ proteger su unidad de las

temperaturas de congelamiento.

•Si no Io hace, da_ar_ permanentementela bombay la unidad no

podr_ funcionar.

•Lagarantia no cubre el da_o de la unidad ocasionado por

congeiamiento.

AI uso el PumpSaver,cerci6resela arandelade la presi6n se apagay

desconectadel agua del suministro. Leay siga todas instrucciones y

lasadvertencias dadasen el contenedor de PumpSaver.

Otras sugerenciaspara el almacenamiento

1. NOguarde combustible de una temporada a otra a menos que

Io hayatratado como se indica en la secci6n Proteja el Sistema

de Combustible.

2. Reemplacela caneca de gasolina si comienza a oxidarse. Ei

6xido y/o la suciedad en la gasoiina le causar_ probiemas.

3. Cubra su unidad con una cubierta de protecci6n adecuadaque

no retenga humedad.

e

e

A ADVERTENCIA Las cubiertas para almacenamiento

_ pueden ser inflamables.

NOcoloqueunacubiertaencimadeunlimpiadoraa presidn

caiiente.

Deje que la unidad se enfrie Io suficientementeantes de que le

coloque la cubierta.

4. Almacene la unidad en un _rea limpia y seca.

52

ProbJema Soluci_n

Labombapresentalos

sionientesprobJemas:no

producepresibneproducenna

presibnerrada,traqneteo,

p_rdidade presibn,bajo

volnmendeagna.

EJdetergentenosemezclacon

el reciade.

EJmotornoarranca;oarrancay

fnncienareal.

El motor se apaga dnrante la

eperacibn.

EJmotor no tiene fnerza.

EJmeter intenta estabilizarse o

su funcionamientono es

constants.

CaUS3

1. Est_ usando JaboquJJJade baja presi6n

(neora).

2, La entrada de agua est_ bloqueada,

3. Suministro de agua inadecuado.

4. La manguera de entrada estAdoblada o

presentafugas.

5. El colador de la manguera de la entrada de

aguaest_ tapado.

6. El suministro de agua est_ por encima de

los 100°F.

7. La manguera de alta presi6n est_ bloqueada

o presentafugas.

8. La pistola presentafugas.

9. La boquilla est_ obstruida.

10. Bomba defectuosa.

1. EItubo de succi6n de detergente no est_

sumergido.

2. Elfiltro de quimicos est_tapado.

3. Est_ usando la boquilla de alta presi6n.

1. V_lvula del combustible en posici6n "Off".

2. Conmutadorde paradadei motor poscioando

en "Off".

3. Bajo nivel de aceite.

4. Depurador deaire sucio.

5. Sin gasolina.

6. Gasolinavieja.

7. Elalambre de la bujia no est_ conectado a la

bujb.

8. Bujia mala.

9. Agua en la gasolina.

10. Estrangulaci6n excesivao inundado.

11. Mezcla de combustible demasiado tic&

12. V_lvula de entradatrabada en la posici6n

abierta o cerrada.

13. El motor ha perdido compresi6n.

Sin gasolina.

Filtro de aire sucio.

Cebador abierto demasiado r_pido.

1. Gamblela boquilla a una de las tres boquillas de

alta presi6n.

2. Limpie la entrada.

3. Proporcione fiujo deagua adecuado.

4. Estire la manguera de entrada, coloque un

parche en la fuga.

5. Revisey limpie el colador de la manguera de

entrada.

6. Proporcione suministro de agua m_sfria.

7. Retire las obstrucciones de la manguerade

salida.

8. Remphce la pistola.

9. Limpie la boquilla.

10. P6ngase en contacto con el centro deservicio

Sears.

1. Coloqueel tubo de succi6n de detergente en el

detergente.

2. Limpie o remphce el filtro/tubo de succi6n de

detergente.

3. Use la boquilla de baja presi6n (negra).

1. Girela v_lvula del combustible a la posici6n "On".

2. Coloquedel conmutador de paradadel motor en

"On".

3. Llene la caja del cig_Je_alhasta el nivel correcto.

4. Limpie o remphce el depurador de aire.

5. Llene eltanque de combustible.

6. Dreneel tanque de gasolina; II_nelo con

combustible fresco.

7. Conecteel alambre a la bujia.

8. Remplacela bujia.

9. Dreneel tanque de gasolina; II_nelo con

combustible fresco.

10. Abra el cebador por completo y hagagirar el

motor.

11. P6ngase en contacto con el centro deservicio

Sears.

12. P6ngase en contacto con el centro deservicio

Sears.

13. P6ngase en contacto con el centro deservicio

Sears.

Llene el tanque de combustible.

Remplaceel filtro deaire.

Mueva el cebador a la posici6n intermedia hasta que

el motor funcione normalmente.

53

Garantiade controlde ernisionesde California,

U.S. EPAy Sears

Berechosy obliga¢iones de la garantia

CaliforniaAir ResourcesBoard, U.S. EPAy Sears, Roebuck

and Co. U.S.A.(Sears) le expiican a continuaci6n ia garanfia

dei sistema de control de emisiones de su motor/equipo

modeio 2008 y posteriores. EnCalifornia, los nuevos

motores peque_os para m_.quinasde servicio debenestar

dise_ados, fabricados y equipados conforme a los exigentes

est_.ndaresde lucha contra ia contaminaci6n del Estado.

Sears garantiza el sistema de control de emisiones de su

motor/equipo durante los periodos que se indican a

continuaci6n, siempre que no haya habido use indebido,

negligencia o mantenimiento indebido del motor peque_o

para m_.quinasde servicio.

Su sistemade control de emisiones puedeincluir componentes

come el carburadoroei sistemade inyecci6n decombustible,

el tanque decombustible, ei sistemade arranquey el

convertidor cataiitico.Tambi6npuedeinciuir mangueras,

correas, conectores,detectoresy otros conjuntos relacionados

con ias emisiones.Si se cumpien las condicionesde ia

garantia,Searsreparar_,el motor/equipo sin coste alguno,

incluido el diagn6stico,los componentesy la mane de obra.

Cobertura de la garantia del fabricante:

Los motores peque_os param_quinas de servicio tienen dos

a_os de garantia. Si aig_n componente del motor!equipo

relacionado con las emisiones estuviera defectuoso, Sears Io

reparar_,o sustituir_..

Disposicionesde la garantia contradefectos deJ sistema

de control de emisiones de Sears

A continuaci6n se detaiian las disposiciones concretas

reiativas a la Cobertura de ia garantia contra defectos dei

sistema de control de emisiones. Se a_adena la garantia de

motores de Sears para motores no regulados, que figura en

el Manual del Operario.

1. Piezasgarantizadas

La presente garantia cubre Onicamentelas piezas que

se enumeran a continuaci6n (piezas del sistema de

control de emisiones) siempre que tales piezas

estuvieran presentes en el motor adquirido.

a. Sistema de regulaci6n de combustible

•Sistema de enriquecimiento para arranqueen trio

(estrangulador electr6nico)

•Carburador y piezasinternas

•Bomba de combustible

•Conducto de combustible, acoplamientos del

conducto de combustible, abrazaderas

•Dep6sito de combustible, tap6n y cadena

•Bote de carbono

b. Sistema de inducci6n de aire

•Filtro de aire

•Colector de admisi6n

• Linea de purga y ventilaci6n

c. Sistema de encendido

Responsabilidades de la garantfa del propietario:

* Comepropietariodel motor/equipo peque_o,ustedes

responsabiede Ilevara cabotodas las operacionesde

mantenimientoque se enumeranenel manualdei

propietario.Sears recomiendaconservartodas las

facturas reiativasai mantenimientodei motor/equipo, pero

Searsno puededenegarla garantiabas_.ndose

Onicamenteen ia faitade facturaso en laimposibilidad

per parte del propietariode asegurarla correcta

realizaci6nde todas las operacionesde mantenimiento.

.Comepropietariodel motor/equipo,debeser consciente

deque Searspuededenegarla coberturade lagarantiasi

el motor/equipoo uno de sus componentesfaiia debido a

un use indebidoo negiigente,un mantenimiento

inadecuadoo modificacionesno autorizadas.

• Usted es responsablede presentar su motor/equipo a

un centre de distribuci6n de Sears,distribuidor

autorizadode servicio u otra entidad equivaiente, segOn

corresponda, en ei memento en que surja un probiema.

Las reparacionescubiertas per la garanfia se ilevar_.na

cabo en un plazo razonable,no superior a 30 dias en

ningOncase. En case de preguntas sobre los derechos

y responsabiiidades relatives a la garanfia, p6ngase en

contacto con Sears Namandoai (800) 469-4663.

.

•Bujia(s)

• Sistema de encendido magn6tico

d. Sistema catalizador

• Convertidor catalitico

• Colector de escape

•Sistema de inyecciOnde aire o v_.lvulade impulse

e. Elementos diversos utiNzadosen los sistemas

anteriores

•V_.lvuiasy conmutadores de aspiraci6n,

temperatura, posici6n y temporizados

•Conectoresy unidades

Duraci6n de la cobertura

Duranteun periodode dos a_os desdelafechade compra

original,Searsgarantizaal propietariooriginaly a todo

propietarioposteriorque ei motor est,.dise_ado,fabricado

y equipadoconformea la normativavigenteadoptadaper

elAir ResourcesBoard;que no tienedefectosde

materialesni de mane deobra queprovoquenel fallo de

un componentecubierto;y quees id6nticoen todos los

aspectosmateriaiesai motor descrito en laaplicaci6nde

certificaci6ndelfabricante.Elperiodode garantia

comienzaen lafechade adquisici6noriginaldel motor.

En EE.UU.y Canad_contamoscon una Ifneade emergencialas 24 horas (1-800-469-4663), queofrece un men0de mensajespregrabadoscon informaci6n sobre

mantenimientode productos.

54

Lagaranfiadeloscomponentesrelacionadosconlas

emisioneseslasiguiente:

•Los failos de todo componente cubierto por ia garanfia

que no se debasustituir como parte dei plan de

mantenimiento obligatorio detaliado en ei manual del

propietario entregado quedar_.ncubiertos por la

garantia durante el periodo de la garantia especificado

anteriormente. Si aiguno de estos componentes faiia

durante ei periodo de cobertura de ia garantia, deber_.

ser reparado o sustituido pot Sears sin cargo aiguno

para el propietario. Los componentes que se repareno

sustituyan en virtud de la garanfia estar_.ncubiertos por

la garanfia durante el periodo de garantia restante.

•Los fallos de todo componente cubierto por ia garanfia

que s61ose deba inspeccionar peri6dicamente seg_n el

manual del propietario entregado quedar_.ncubiertos

por ia garantia durante ei periodo de ia garantia

especificadoanteriormente. Los componentes que se

repareno sustituyan en virtud de la garantia estar_.n

cubiertos por la garanfia durante el periodo de garanfia

restante.

•Los failos de todo componente cubierto por la garanfia

que se deba sustituir como parte del plan de

mantenimiento obligatorio detailado en el manual del

propietario entregado quedar_.ncubiertos por la

garantia hastael momento en que se indique que es

necesario hacer ia primera sustituci6n. Si el

componente falla antes de la fecha de la primera

sustituci6n, ser_.reparadoo sustituido por Searssin

cargo alguno parael propietario. Los componentes que

se repareno sustituyan en virtud de ia garantia estar_n

cubiertos por la garantia durante el periodo de garanfia

hasta Ilegar a la fecha de la primera sustituci6n.

•No se podr_.nutilizar componentes complementarios o

modificados no exentos por ei Air Resources Board. Ei

uso de componentes complementarios o modificados

no exentos por parte dei propietario dar_.lugar a la

anuiaci6n de la garantia. El fabricante no ser_.

responsablede los falios de componentes cubiertos por

la garanfia que se debanai uso de un componente

complementafio o modificado no exento.

3. Cobertura de da_os derivados

Lacobertura se ampiiar_,a los fallos de cualquier

componente del motor derivados del fallo de cualquier

componente reiacionado con el sistema de emisiones

cubierto por la garantia.

4. Solicitudes y exclusiones de cobertura

Las solicitudes de garanfia se cumplimentar_.ncon

arreglo alas disposiciones de ia politica de garantia de

motores Sears. La cobertura no aplica a los fallos de

componentes reiacionadoscon el sistema de emisiones

cubiertos por la garantia que no sean originales de

Searsni a los fallos debidos a uso indebido, negligencia

o mantenimiento inadecuado,conforme alas

disposiciones de la politica de garanfia de motores

Sears.Sears no ser_.responsablede la cobertura de la

garantia de fallos de componentes relacionadoscon el

sistema de emisiones cubiertos por ia garanfia

provocados por el uso de componentes

complementarios o modificados.

Consulte la informaci6nsobreel periodode durabilidad de

las emisiones yel indice de aire en la etiqueta de

emisiones del motor

Motores peque_os para m_.quinasde servicio con

certificaciOnde cumplimiento de la normativa sobre

emisiones del CaliforniaAir ResourcesBoard (CARB)deben

mostrar informaciOnsobre el periodo de durabilidad de las

emisiones y el indice de aire. El fabricante del motor ofrece

esta informaciOnal consumidor medianteetiquetas de

emisiones. La etiqueta de emisiones del motor contiene la

informaciOn de certificaciOn.

Ei Periodo de Durabilidadde las Emisiones indica el

n_mero de horas durante las cualesel motor puede

funcionar cumpliendo las normas sobre emisiones, siempre

que se reaiicen las operacionesde mantenimiento que se

detallan en ias instrucciones de uso y mantenimiento. Se

utilizan las siguientes categorias:

IVlederado:El motor est,. certificado para cumplir la

normativa sobre emisiones durante 125 horas de

funcionamiento real.

Intermedio: El motor est,. certificado para cumplir la

normativa sobre emisiones durante 250 horas de

funcionamiento real.

Prolongado: Ei motor est,. certificado para cumplir la

normativa sobre emisiones durante 500 horas de

funcionamiento real.

Por ejempio, un cortac6sped con operario a pie se suele

utilizar entre 20 y 25 horas al a_o. Por tanto, el Periede de

Durabilidadde las Emisiones de un motor con clasificaci6n

intermedia equivaldria a 10-12 a_os.

Los motores cuentan con ia certificaci6n de cumpiimiento de

la fase 2 de ias normativas sobre emisiones de la United

States Environmental Protection Agency (USEPA,Agencia

estadounidensede protecci6n del medioambiente). En el

caso de los motores con certificaci6n de fase 2, el periodo de

cumplimiento de ia normativa sobre emisiones que figura en

la etiqueta de cumplimiento de emisiones indica el nOmero

de horas de funcionamiento durante las cuales el motor ha

demostrado cumplir los requisitos federales sobre emisiones.

Paramotores de menos de 225 cc:

CategoriaC = 125 horas

CategoriaB = 250 horas

CategoriaA = 500 horas.

Paramotores de 225 cc o m_.s:

CategoriaC = 250 horas

CategoriaB = 500 horas

CategoriaA = 1000 horas.

55

Your Home

For expert troubleshooting and home solutions advice:

www.managemyhome.com

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ®(1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

www.sears.com www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR ®

(1-888-784-6427)

1-800-361-6665 (Canada)

Au Canada pour service en fran(_ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

TM

® Registered Trademark /Trademark /SMService Mark of Sears Brands, LLC

® Marca Registrada /TMMarca de Fabrica /SM Marca de Servicio de Sears Brands, LLC

MCMarque de commerce /MDMarque d6pos6e de Sears Brands, LLC © Sears Brands, LLC
