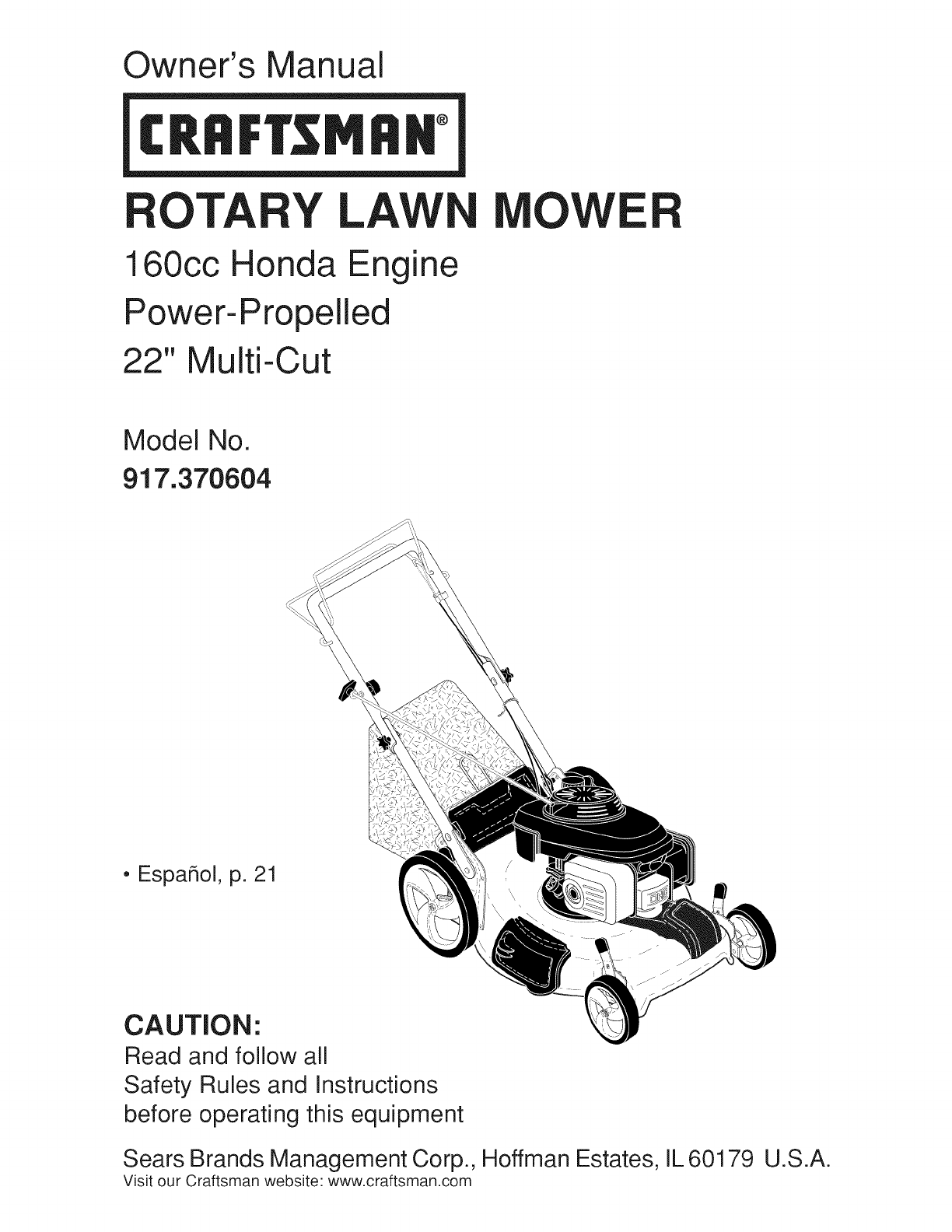

Owner's Manual

OTARY LAWN

160cc Honda Engine

Power-Propelled

22" Multi-Cut

MOWER

Model No.

917.370604

• EspaSol, p. 21

CAUTION'.

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears Brands Management Corp., Hoffman Estates, IL 60179

Visit our Craftsman website: www.craftsman.com

U.S.A.

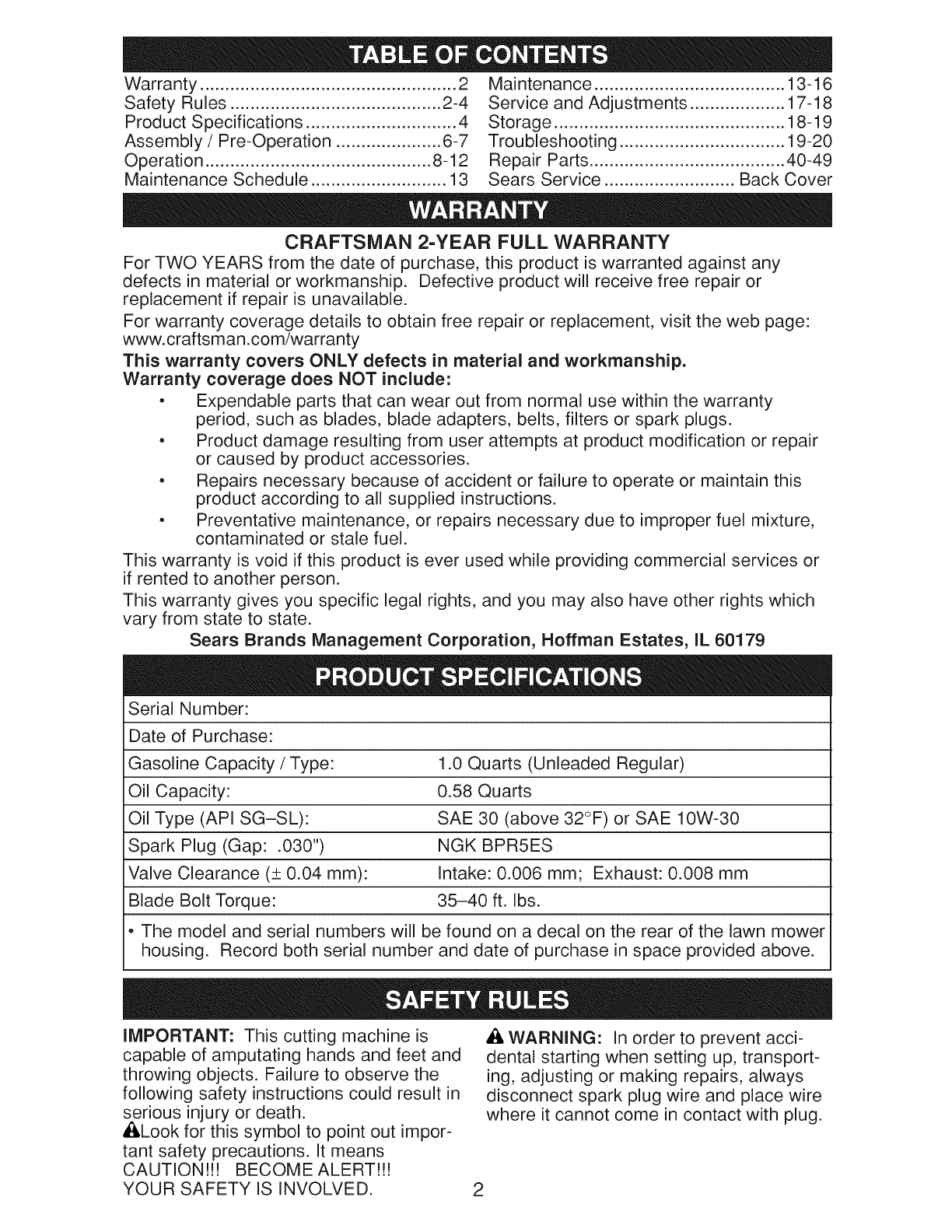

Warranty ................................................... 2

Safety Rules .......................................... 2-4

Product Specifications .............................. 4

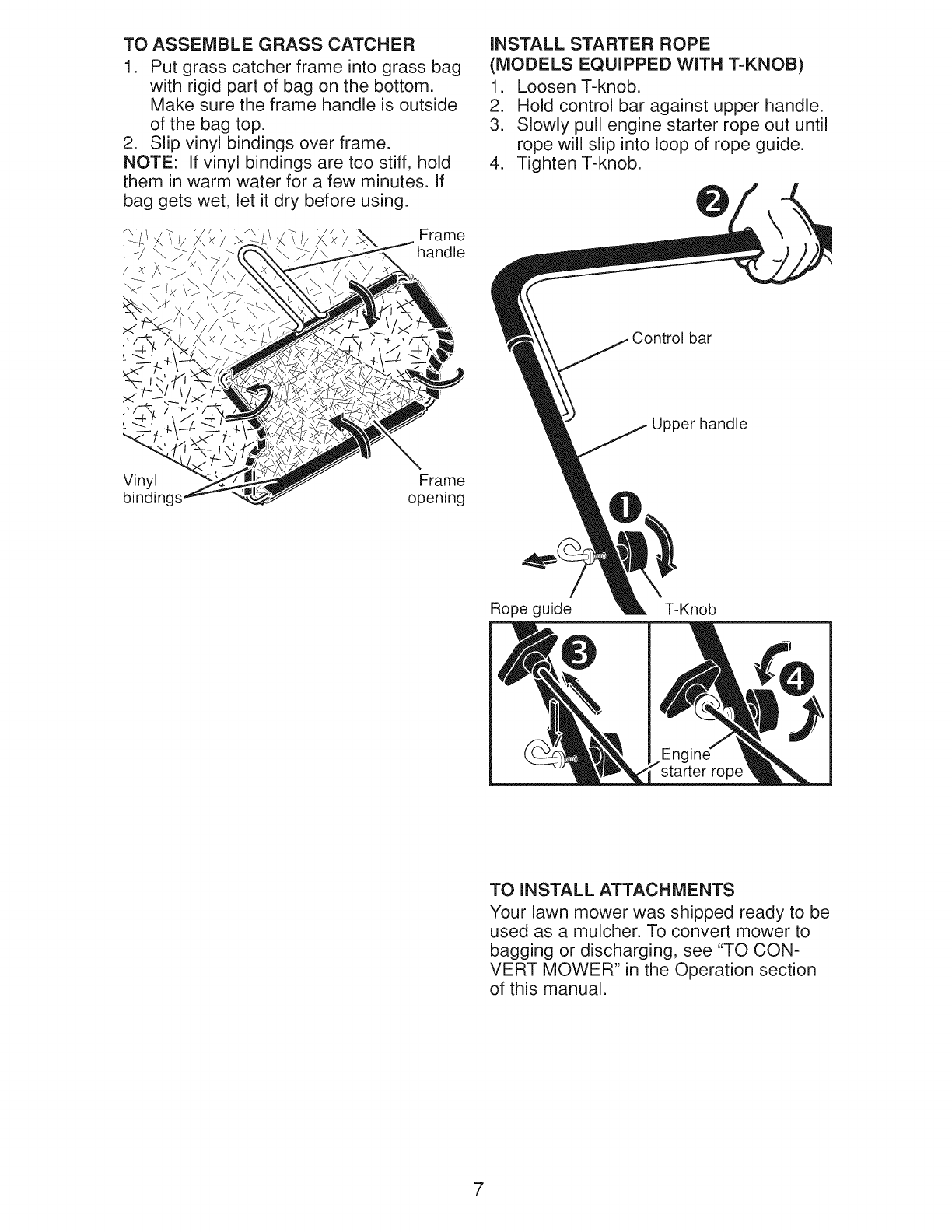

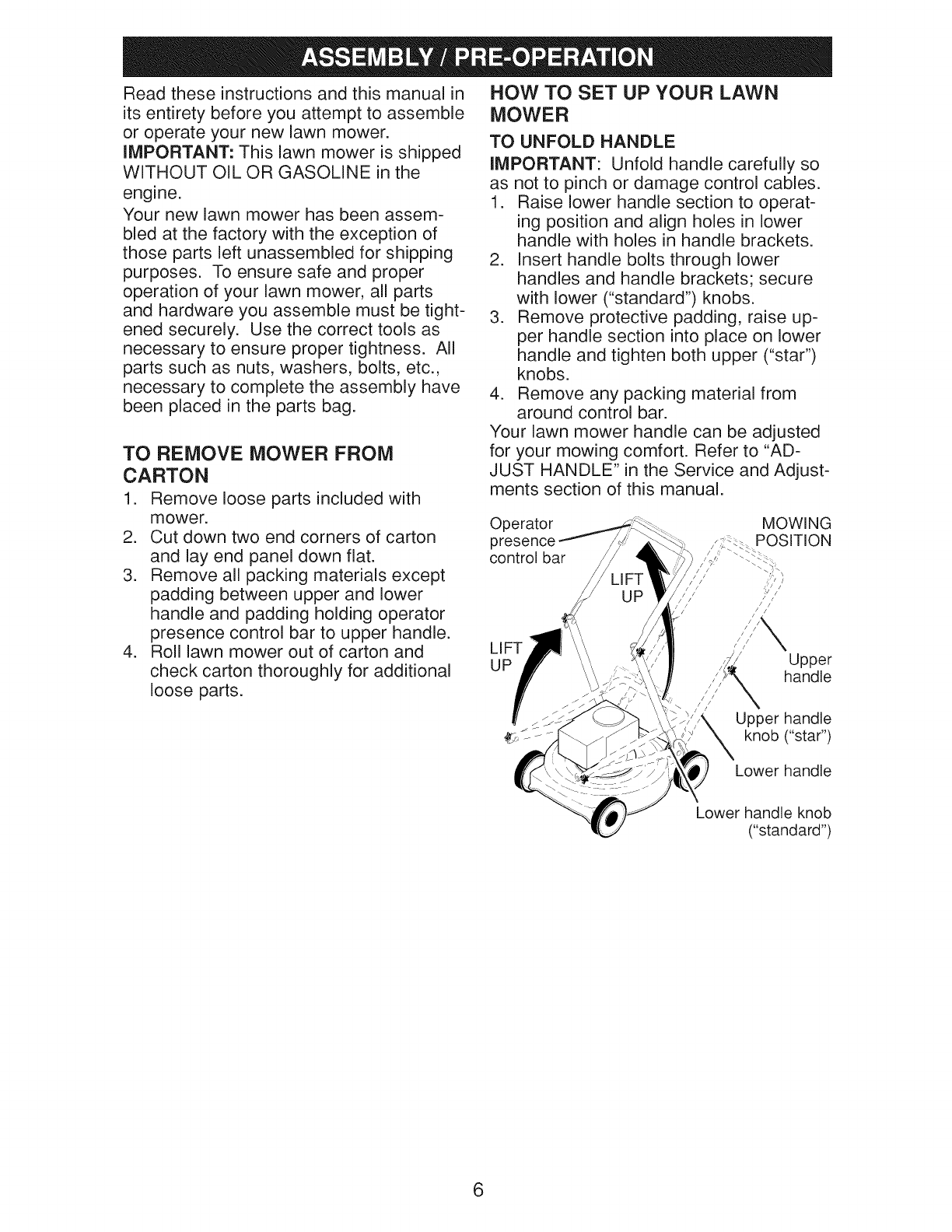

Assembly /Pre-Operation ..................... 6-7

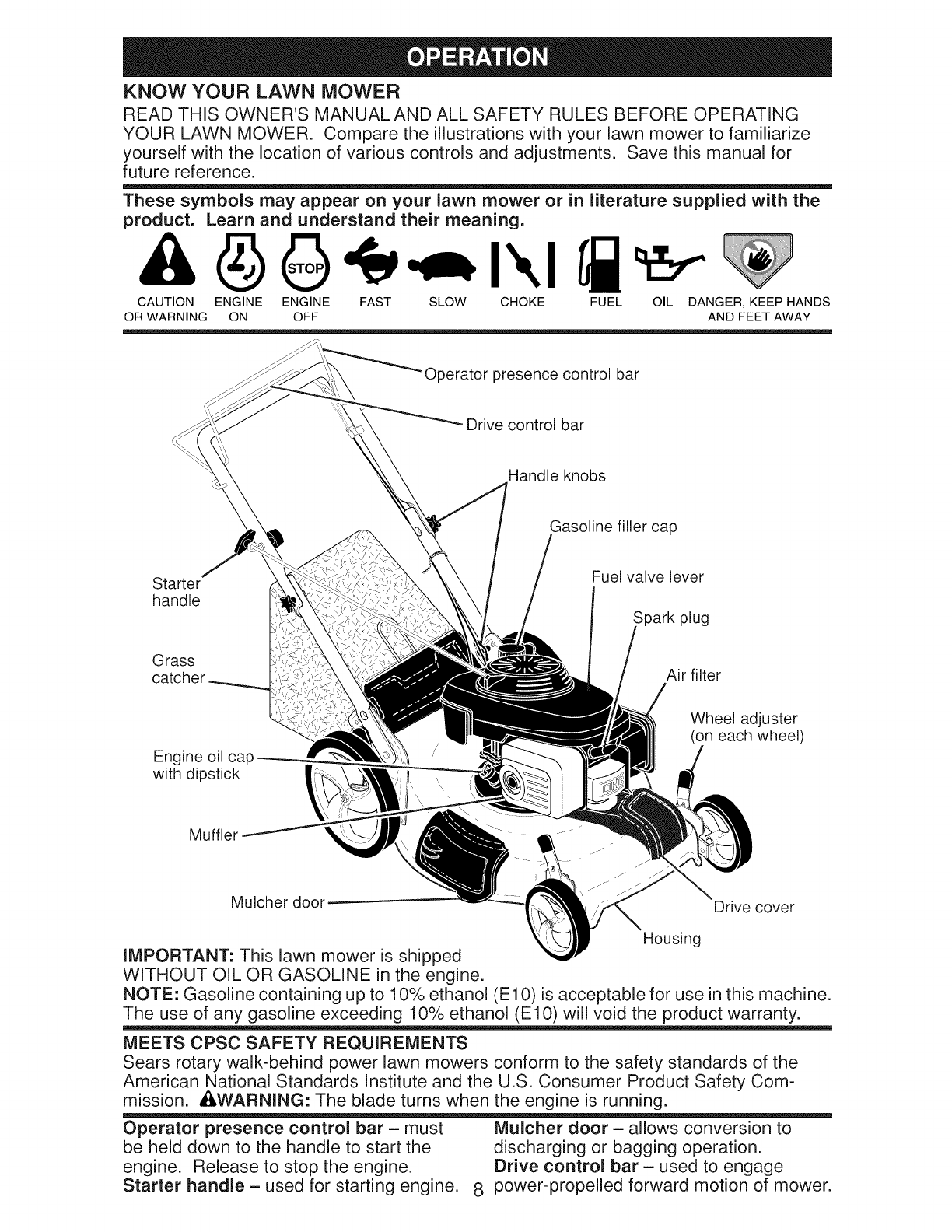

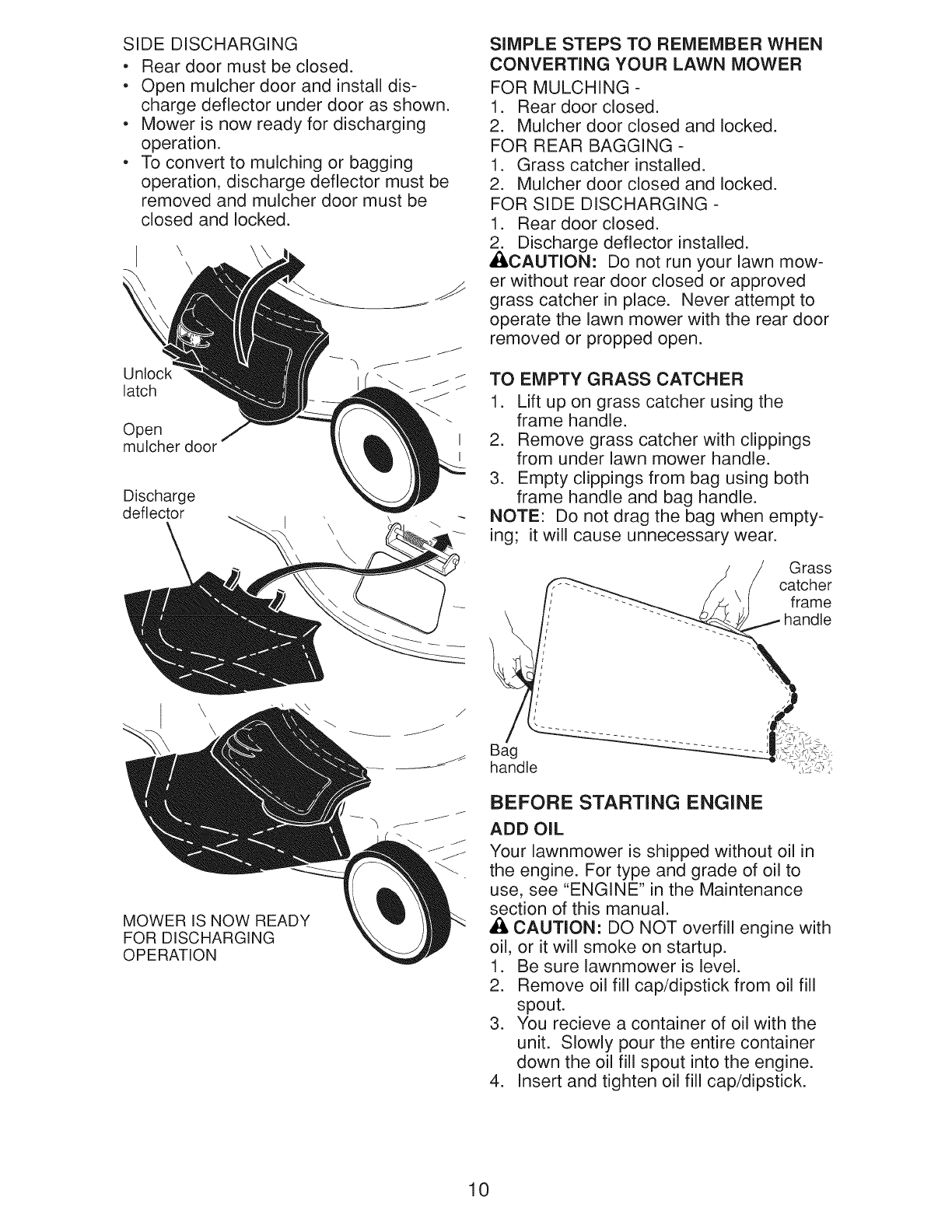

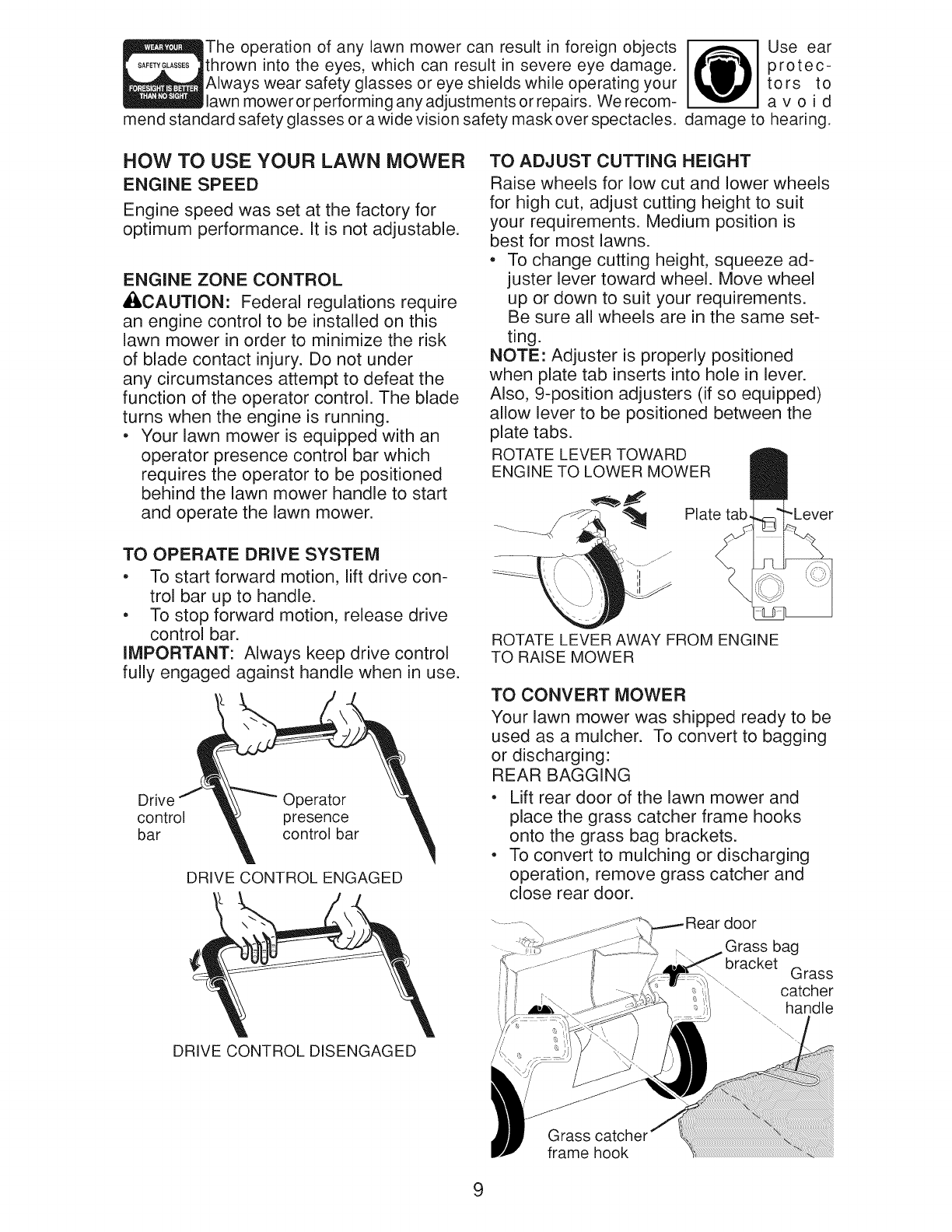

Operation ............................................. 8-12

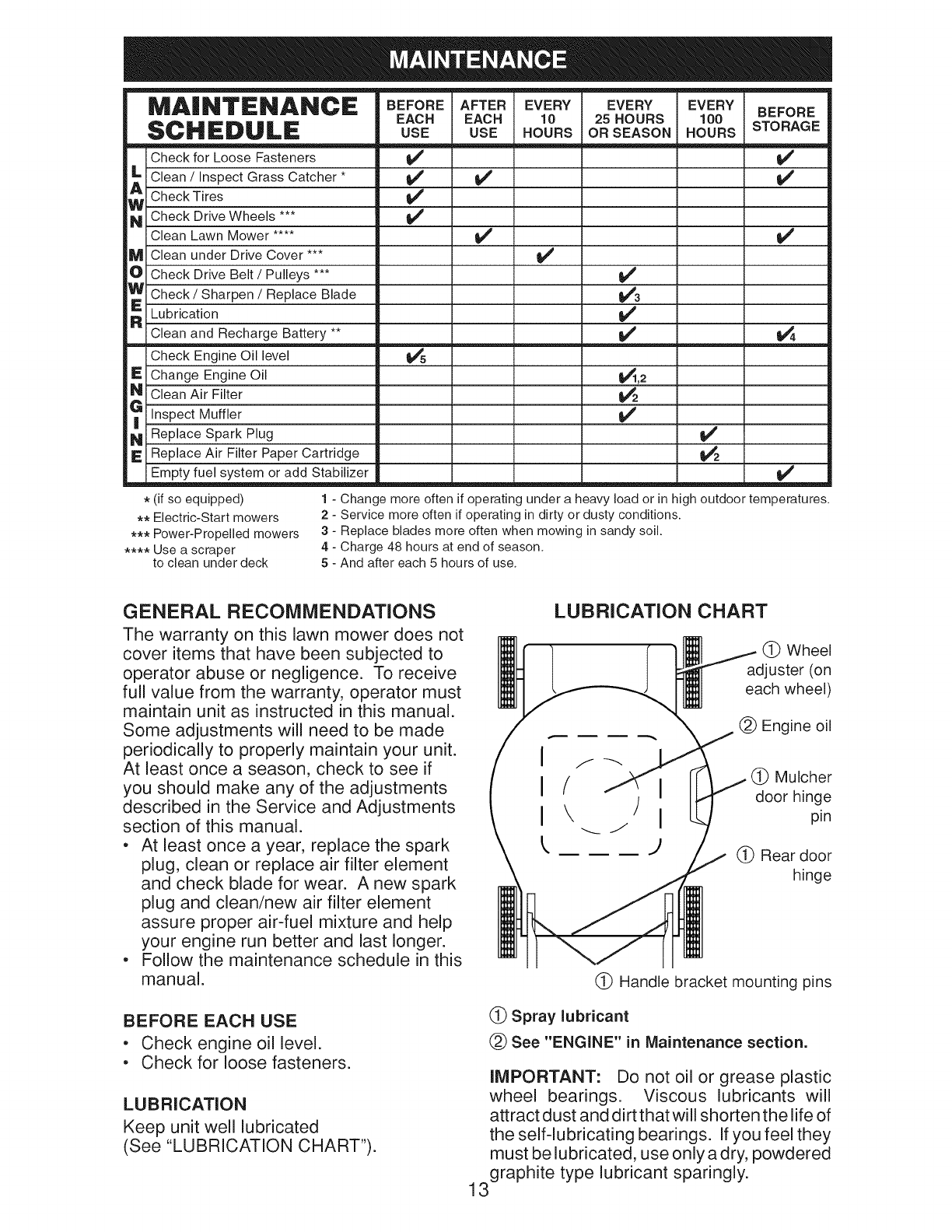

Maintenance Schedule ........................... 13

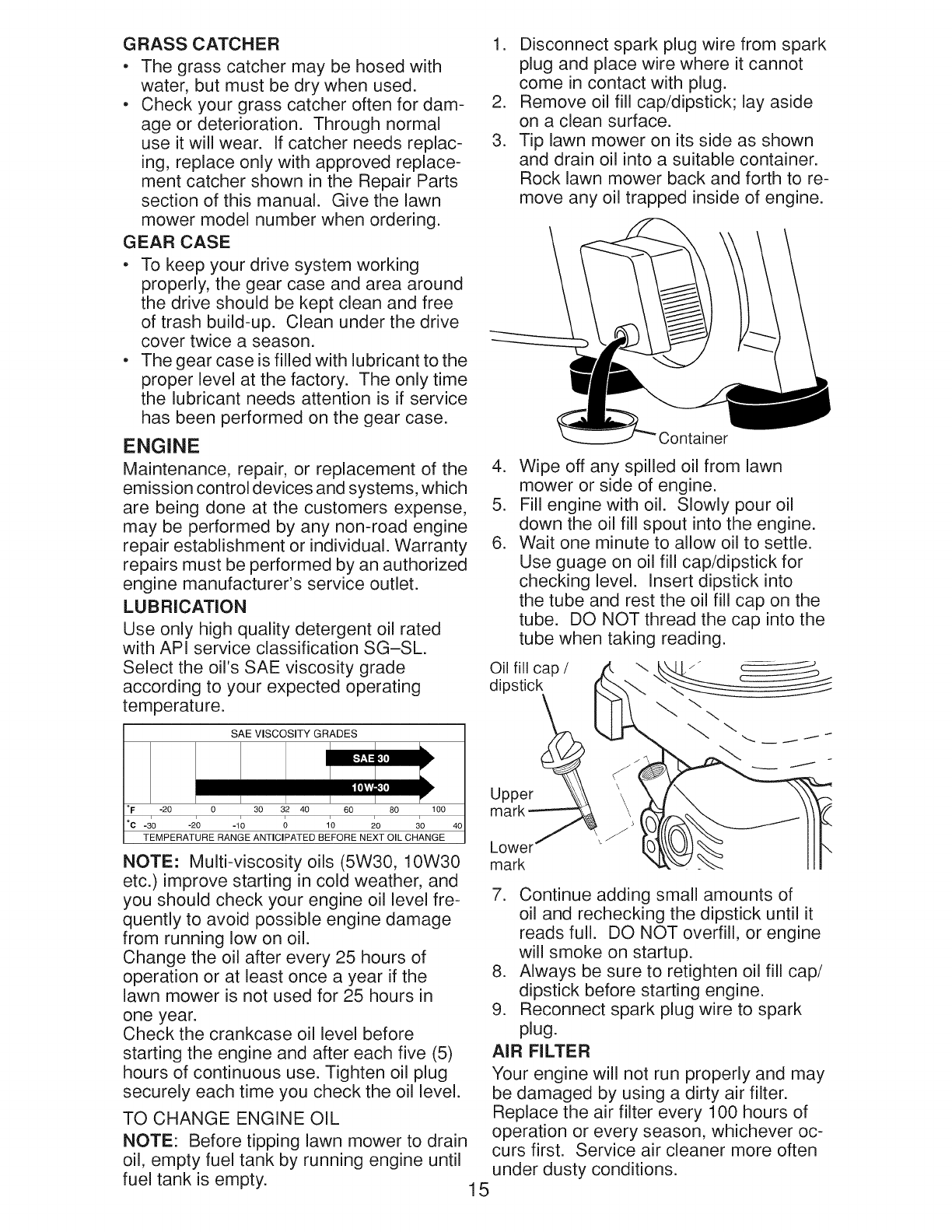

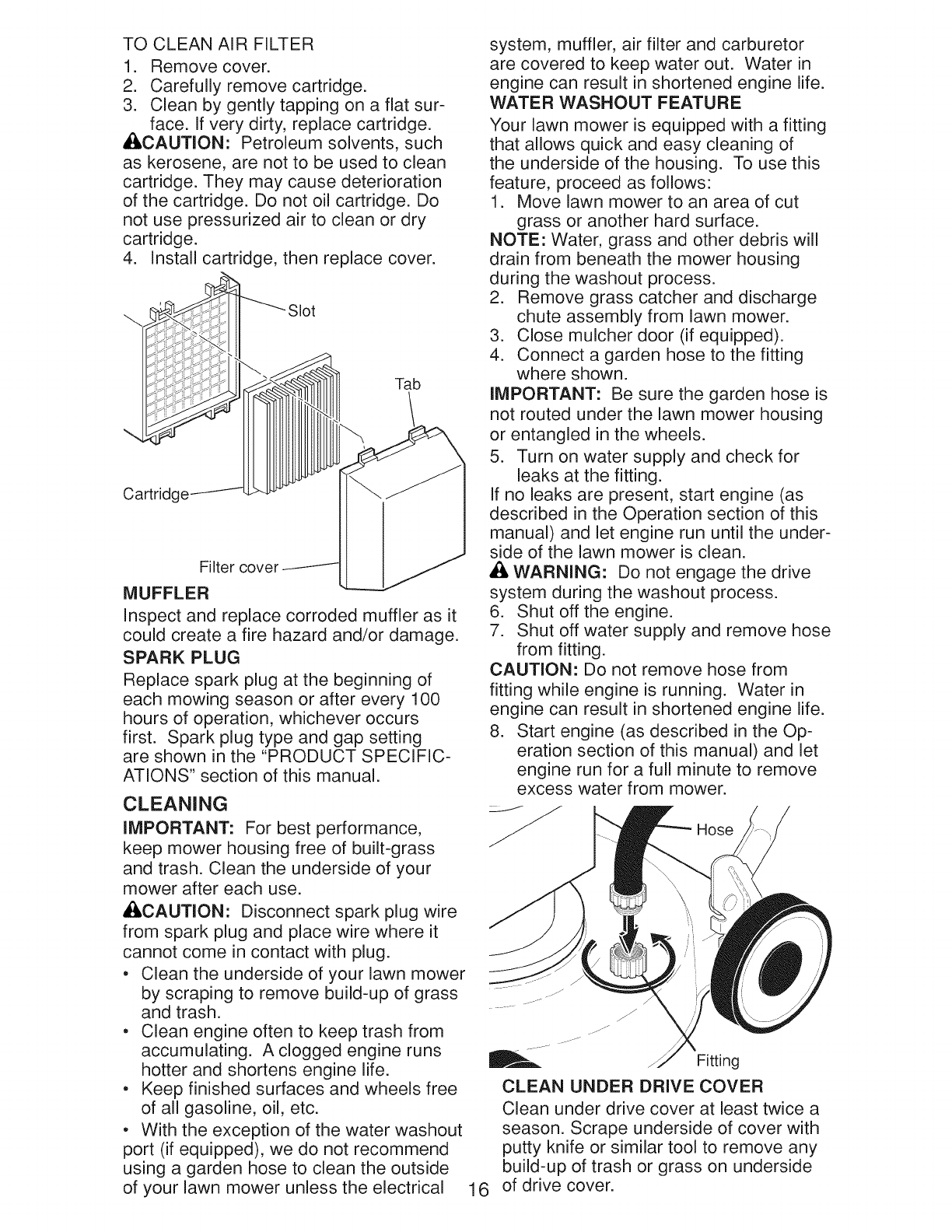

Maintenance ...................................... 13-16

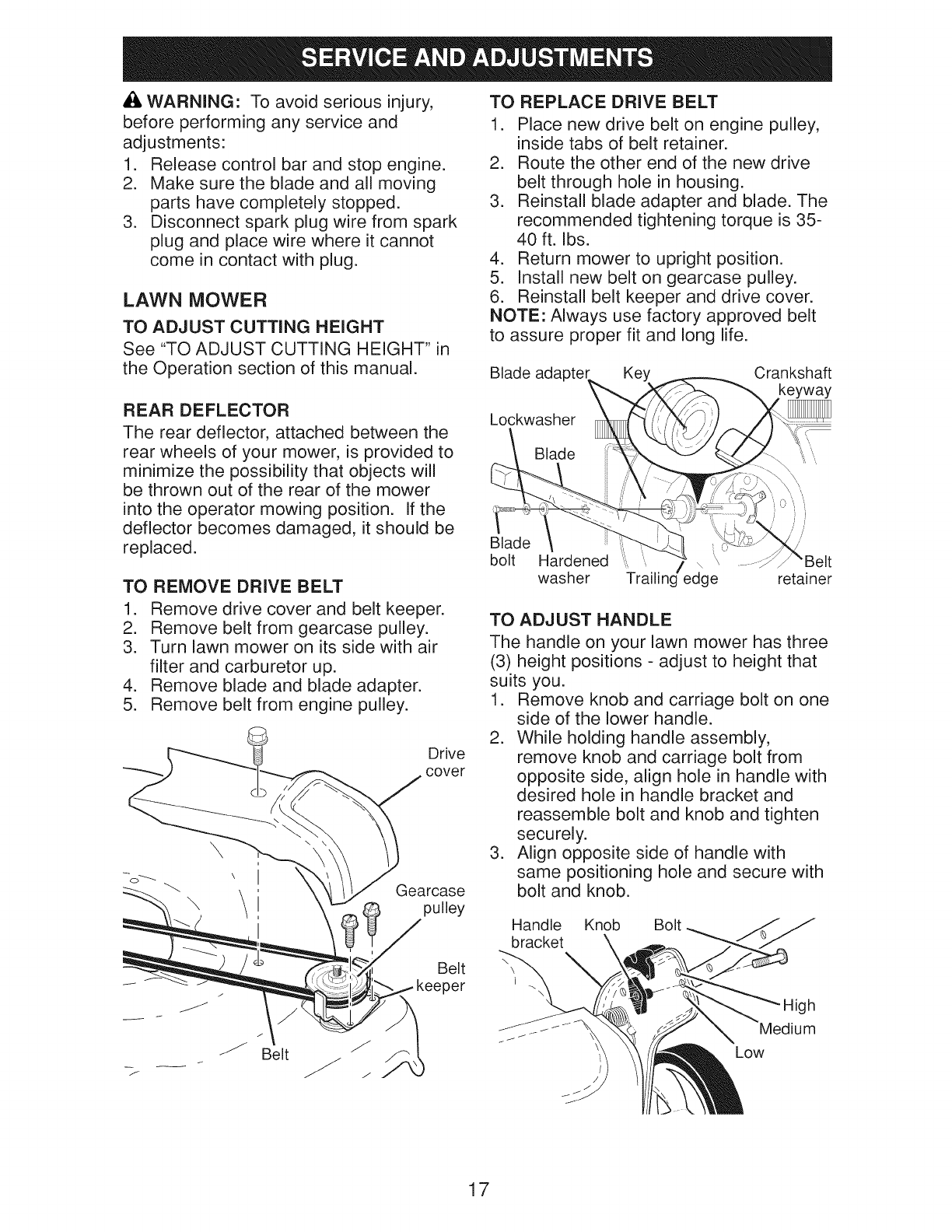

Service and Adjustments ................... 17-18

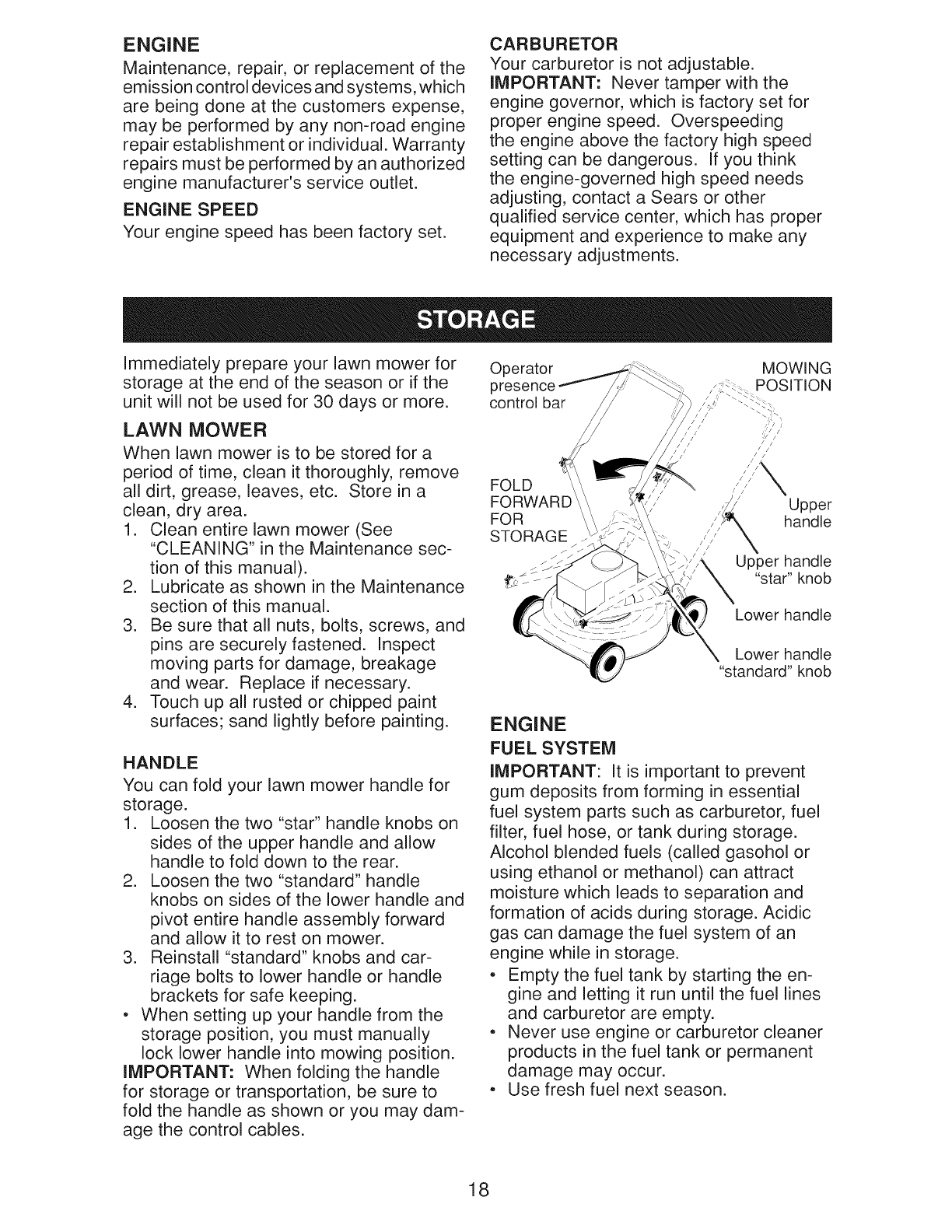

Storage .............................................. 18-19

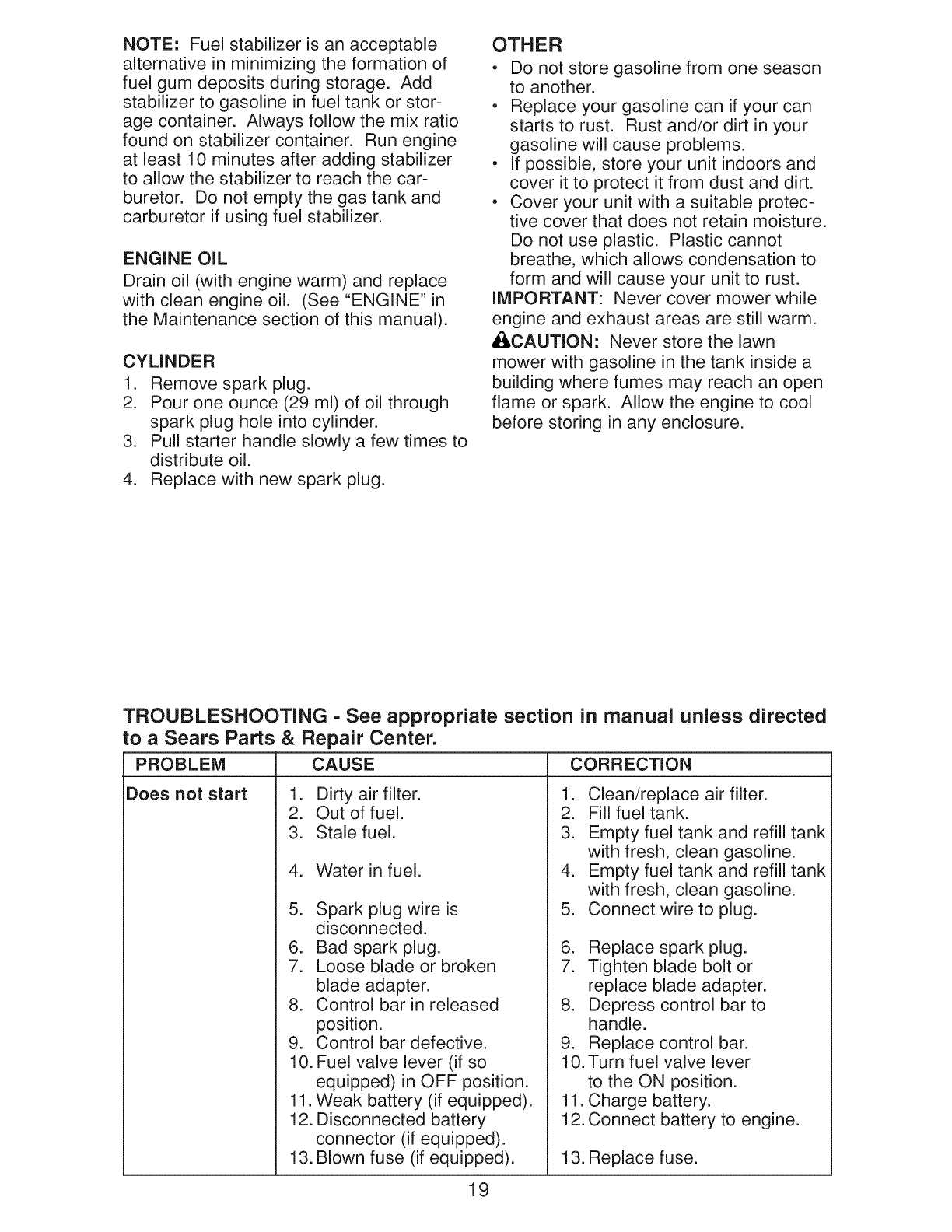

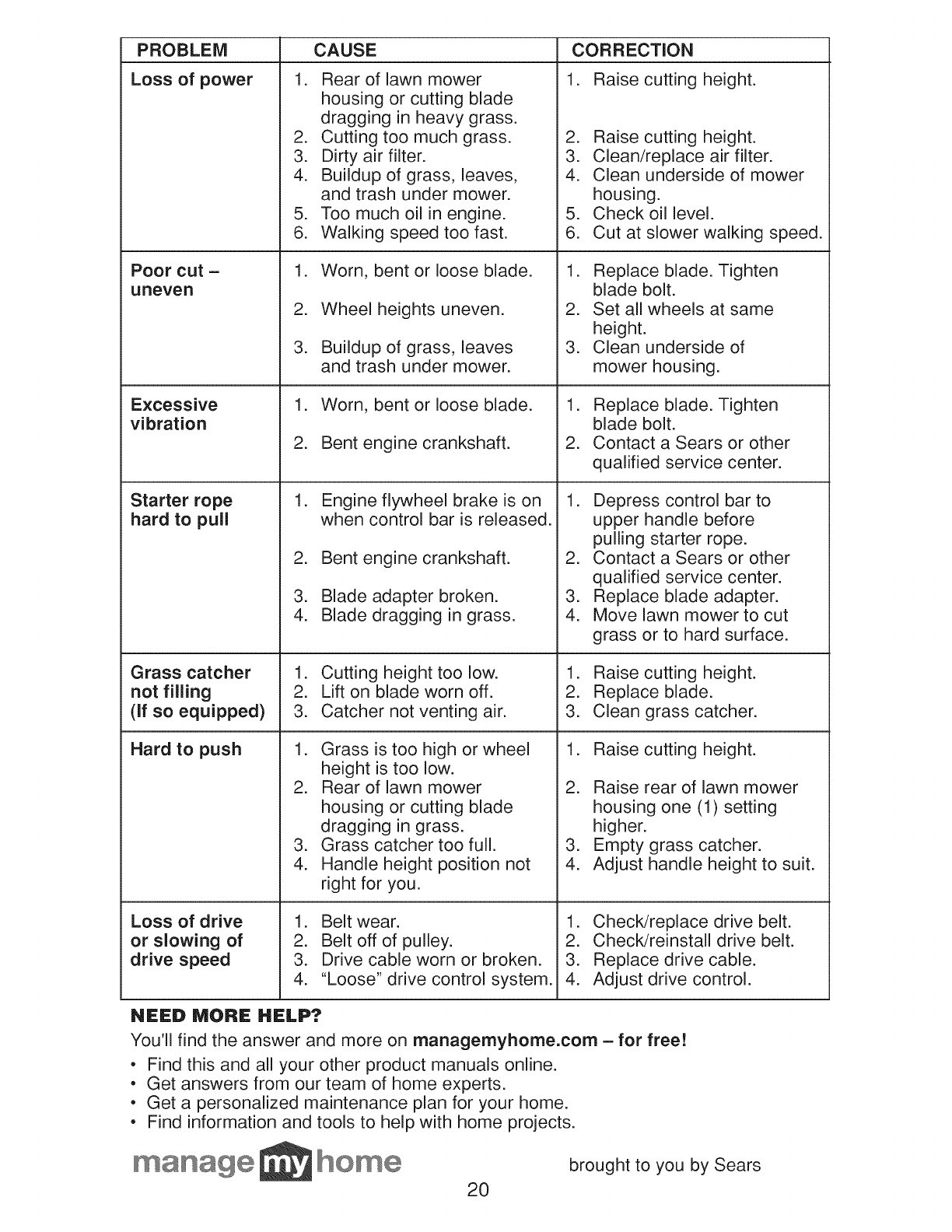

Troubleshooting ................................. 19-20

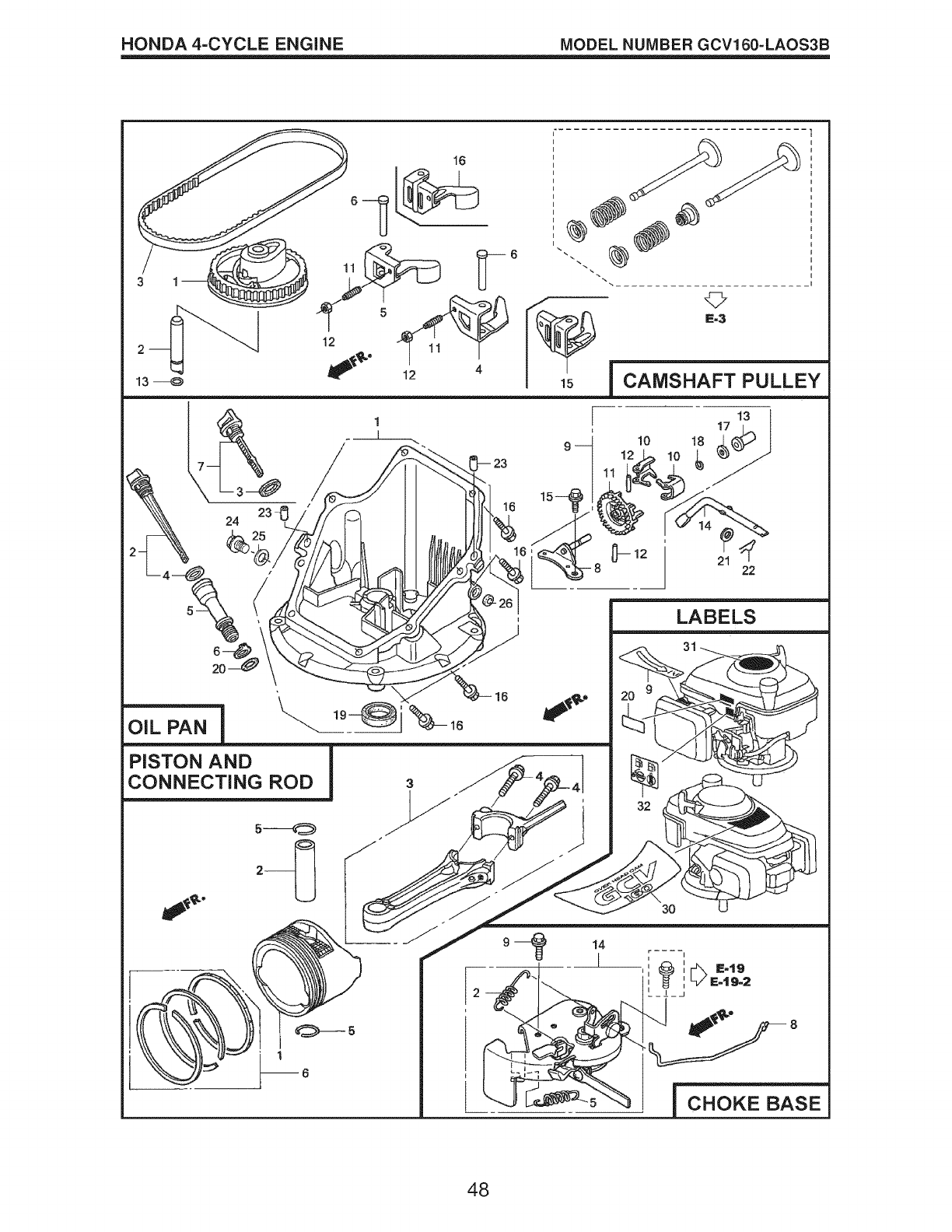

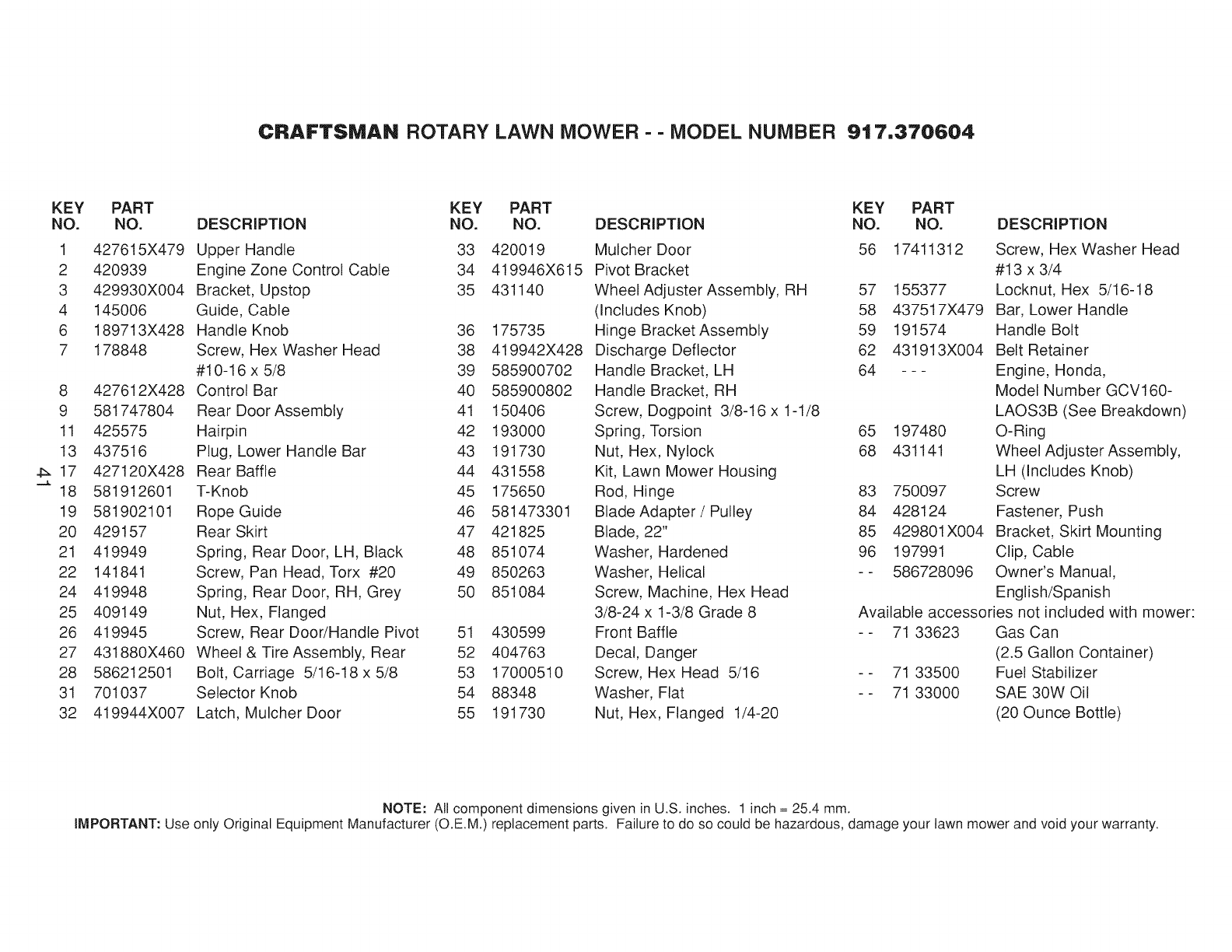

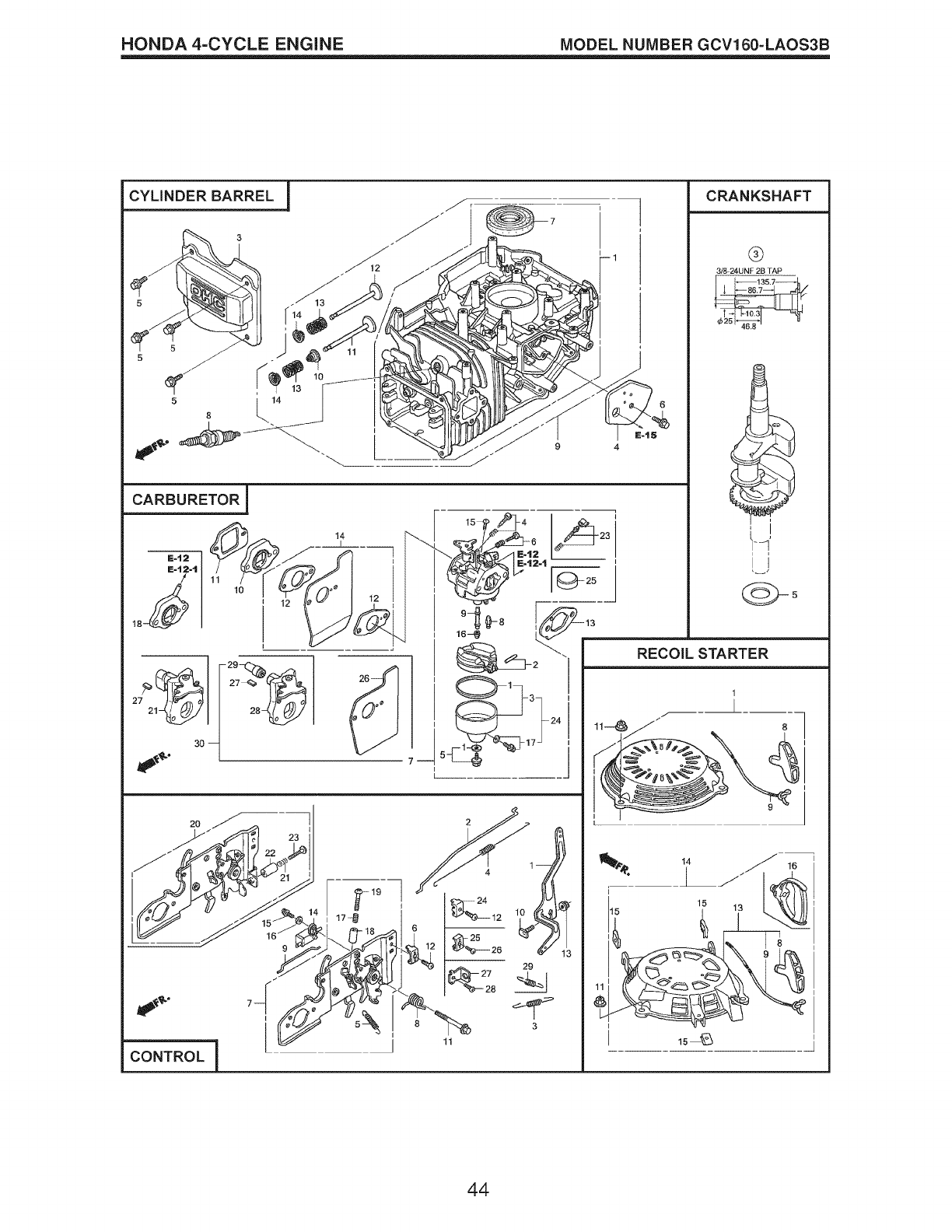

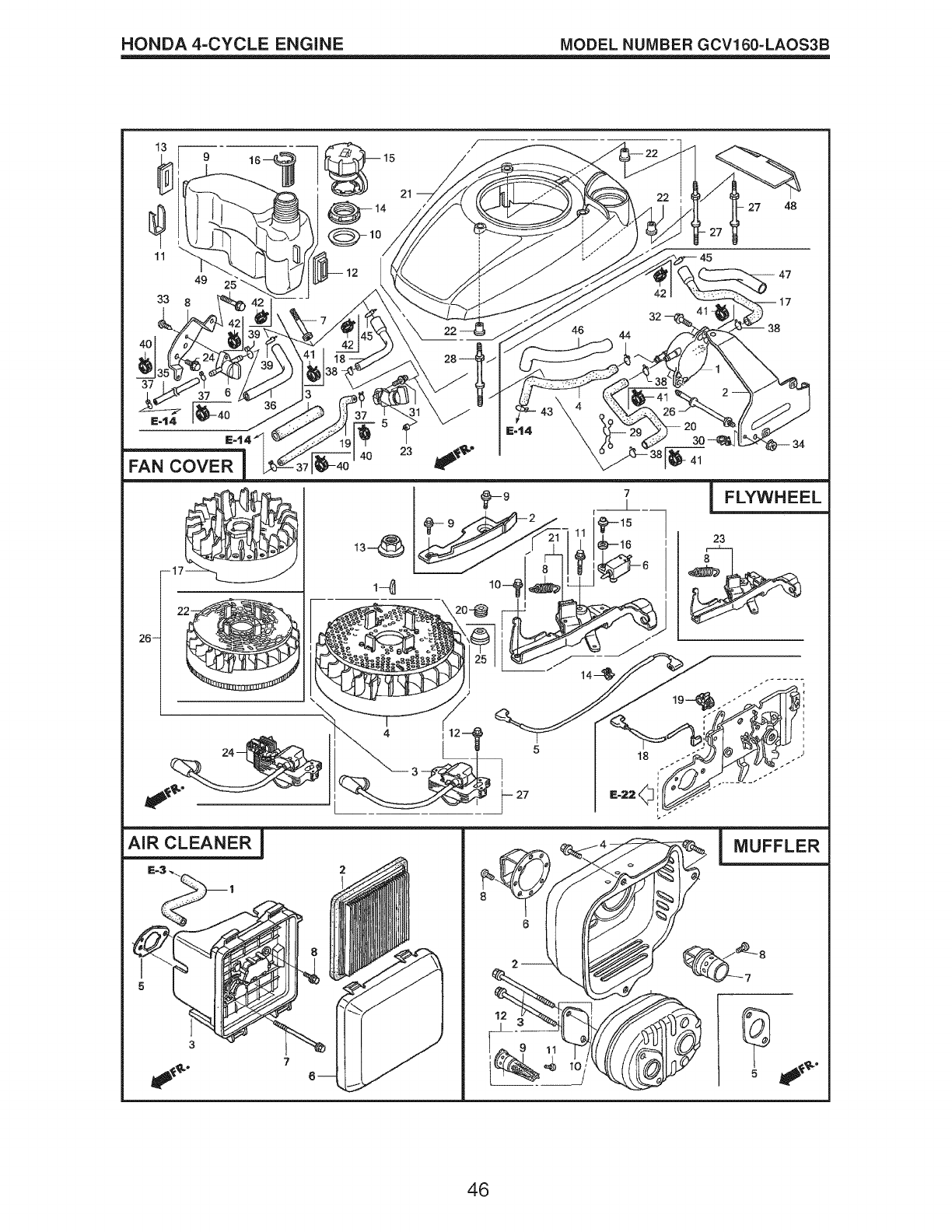

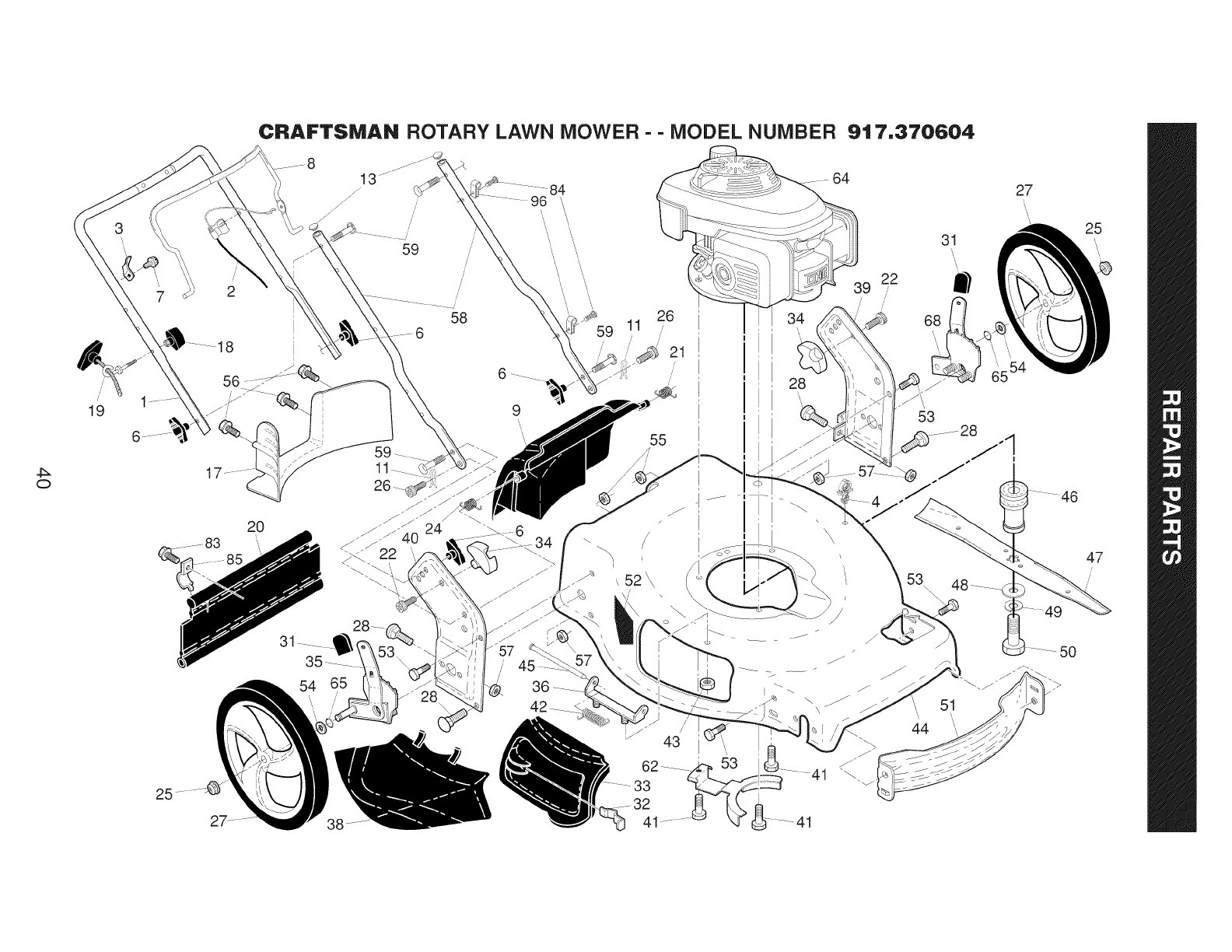

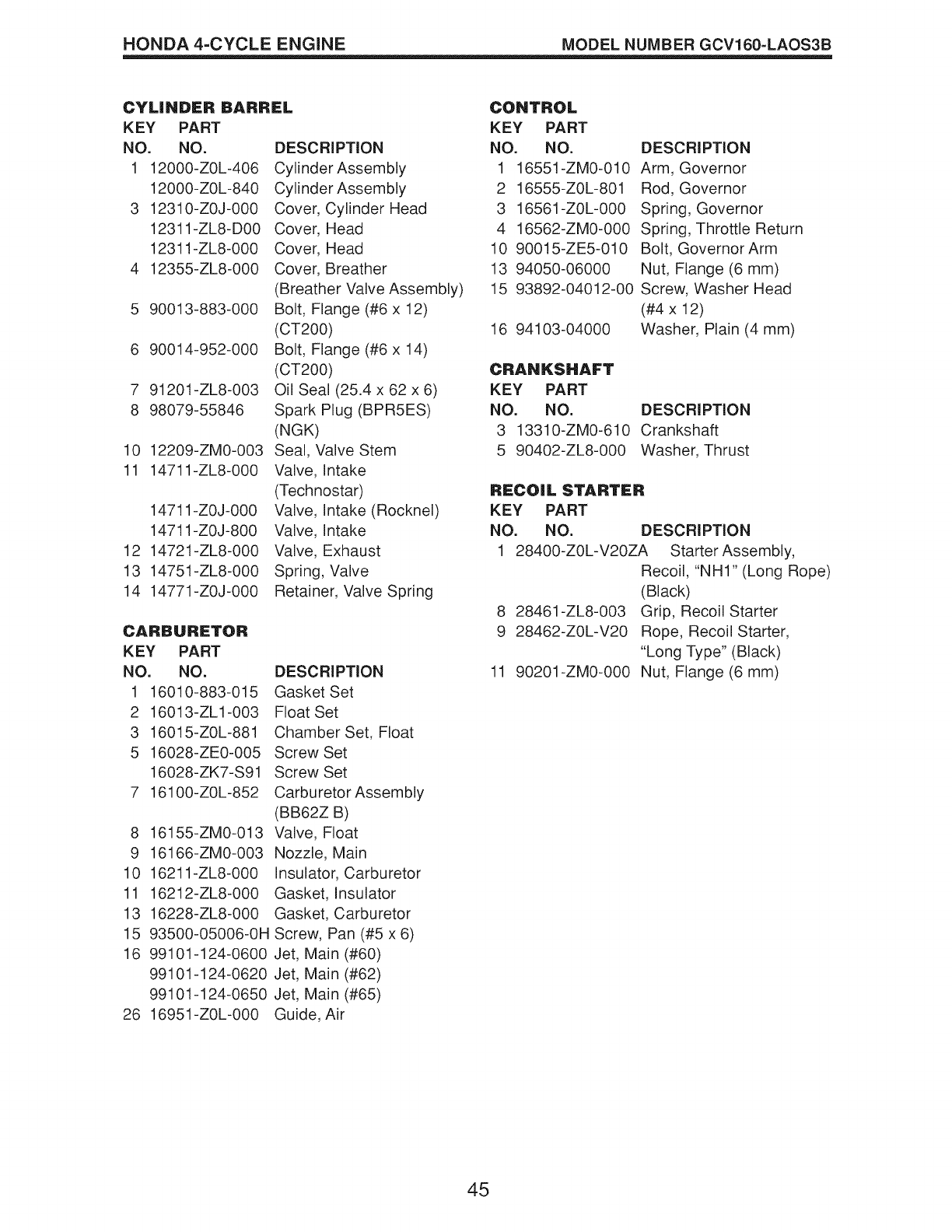

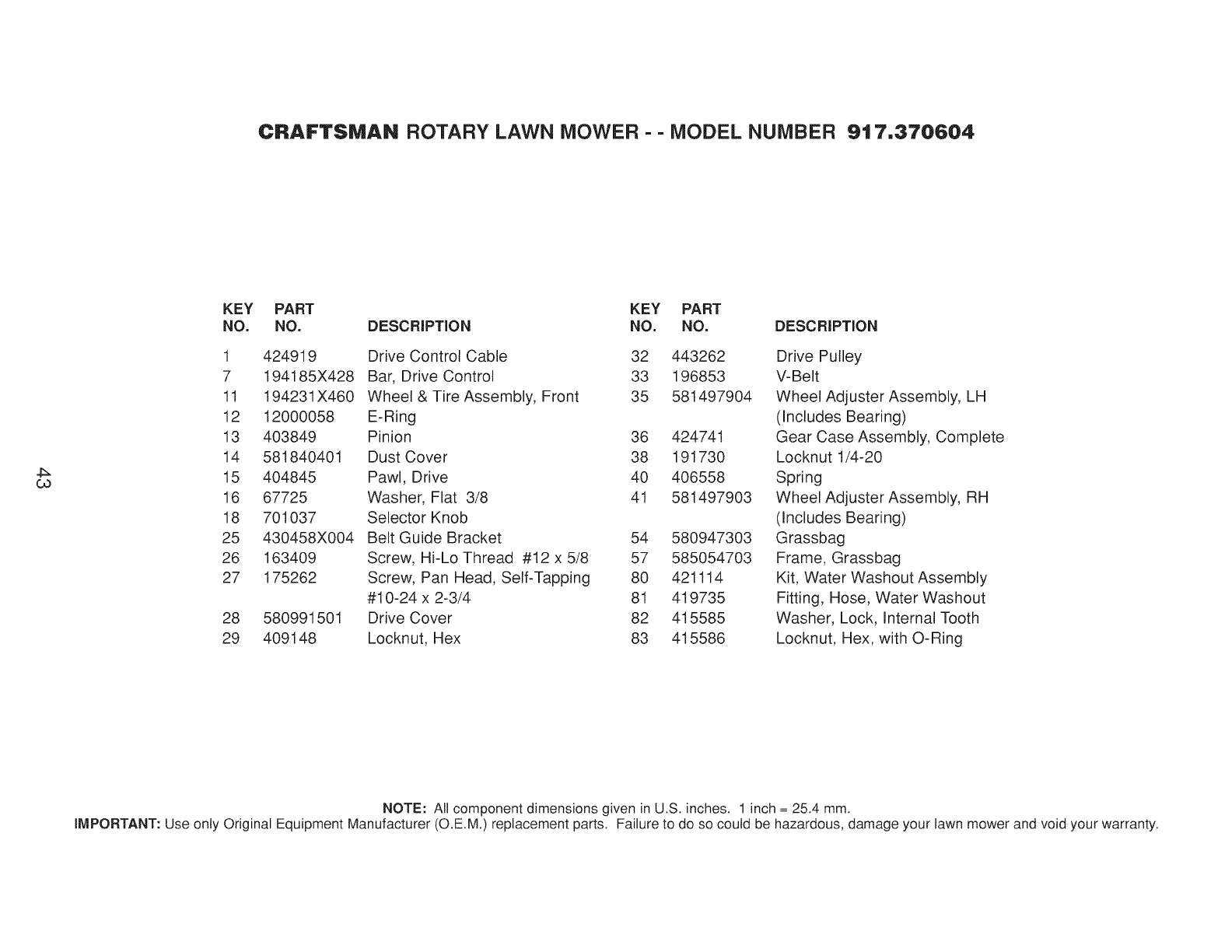

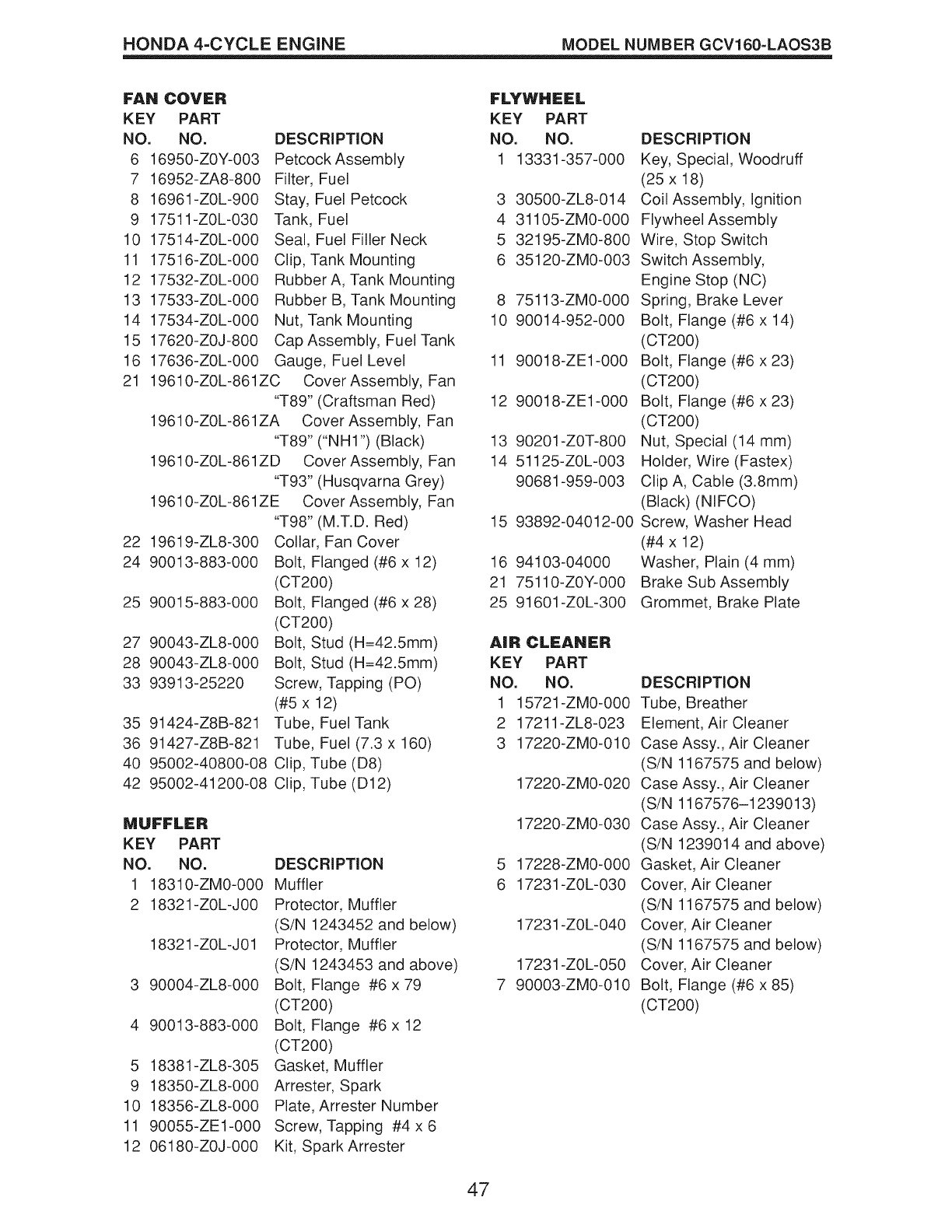

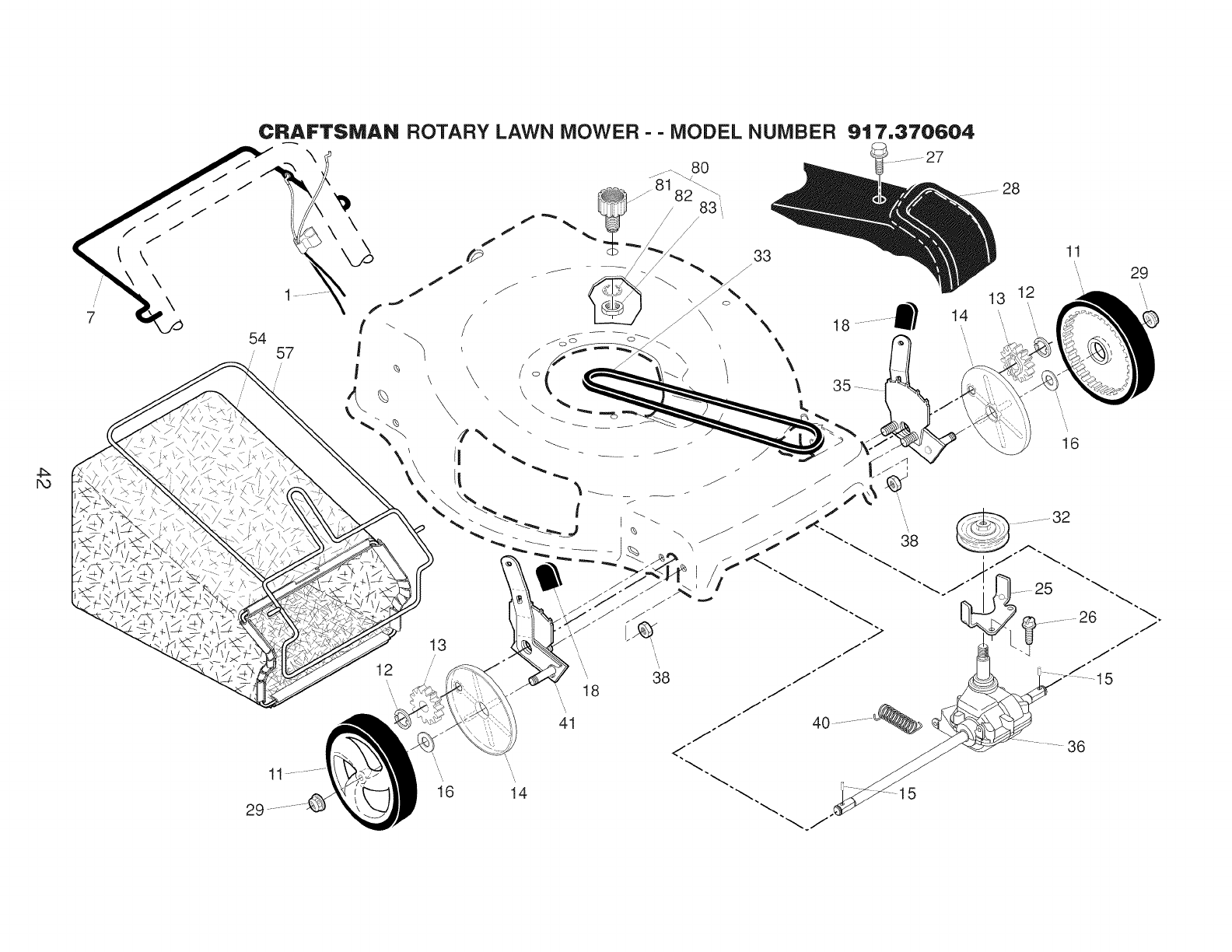

Repair Parts ....................................... 40-49

Sears Service .......................... Back Cover

CRAFTSMAN 2-YEAR FULL WARRANTY

For TWO YEARS from the date of purchase, this product is warranted against any

defects in material or workmanship. Defective product will receive free repair or

replacement if repair is unavailable.

For warranty coverage details to obtain free repair or replacement, visit the web page:

www.craftsman.com/warranty

This warranty covers ONLY defects in material and workmanship.

Warranty coverage does NOT include:

• Expendable parts that can wear out from normal use within the warranty

period, such as blades, blade adapters, belts, filters or spark plugs.

• Product damage resulting from user attempts at product modification or repair

or caused by product accessories.

• Repairs necessary because of accident or failure to operate or maintain this

product according to all supplied instructions.

• Preventative maintenance, or repairs necessary due to improper fuel mixture,

contaminated or stale fuel.

This warranty is void if this product is ever used while providing commercial services or

if rented to another person.

This warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears Brands Management Corporation, Hoffman Estates, IL 60179

Serial Number:

Date of Purchase:

Gasoline Capacity /Type: 1.0 Quarts (Unleaded Regular)

Oil Capacity: 0.58 Quarts

Oil Type (API SG-SL): SAE 30 (above 32°F) or SAE 10W-30

Spark Plug (Gap: .030") NGK BPR5ES

Valve Clearance (+ 0.04 mm): Intake: 0.006 mm; Exhaust: 0.008 mm

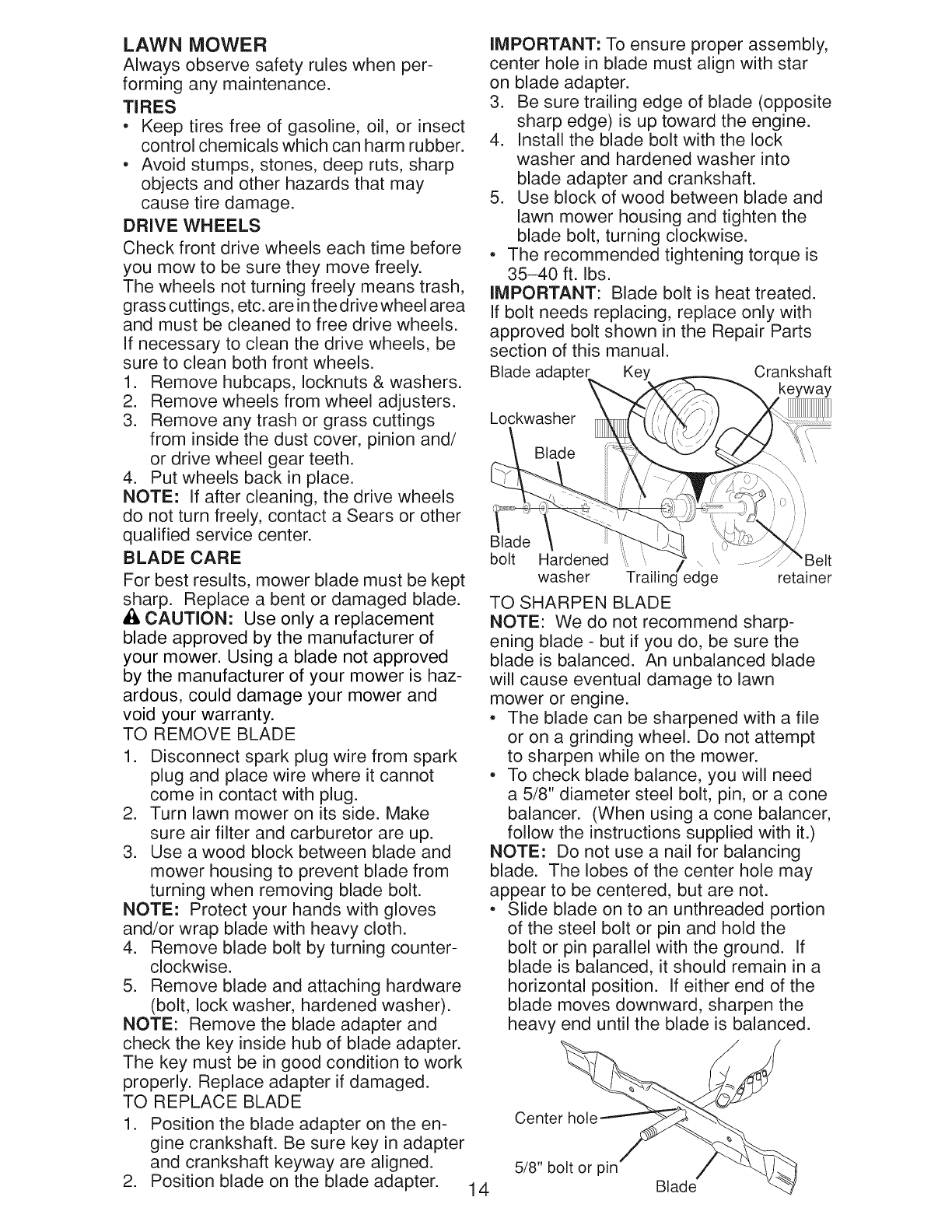

Blade Bolt Torque: 35-40 ft. Ibs.

• The model and serial numbers will be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase _nspace provided above.

IMPORTANT: This cutting machine is

capable of amputating hands and feet and

throwing objects. Failure to observe the

following safety instructions could result in

serious injury or death.

Al:i,Look for this symbol to point out impor-

tant safety precautions. It means

CAUTION!!! BECOME ALERT!!!

YOUR SAFETY IS INVOLVED.

A WARNING" In order to prevent acci-

dental starting when setting up, transport-

ing, adjusting or making repairs, always

disconnect spark plug wire and place wire

where it cannot come in contact with plug.

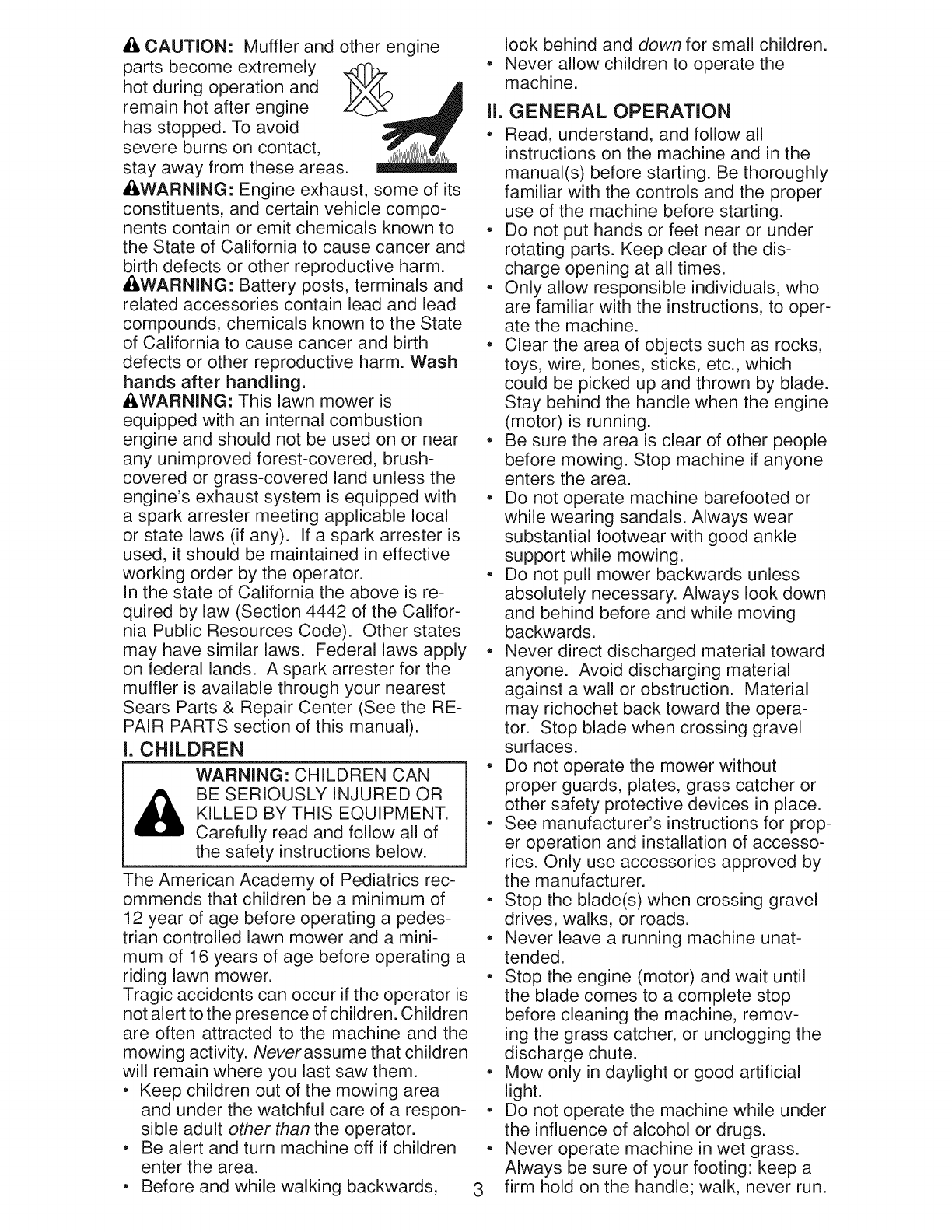

,A CAUTION: Muffler and other engine

parts become extremely ,#q'bn

hot during operation and

remain hot after engine

has stopped. To avoid

severe burns on contact,

stay away from these areas.

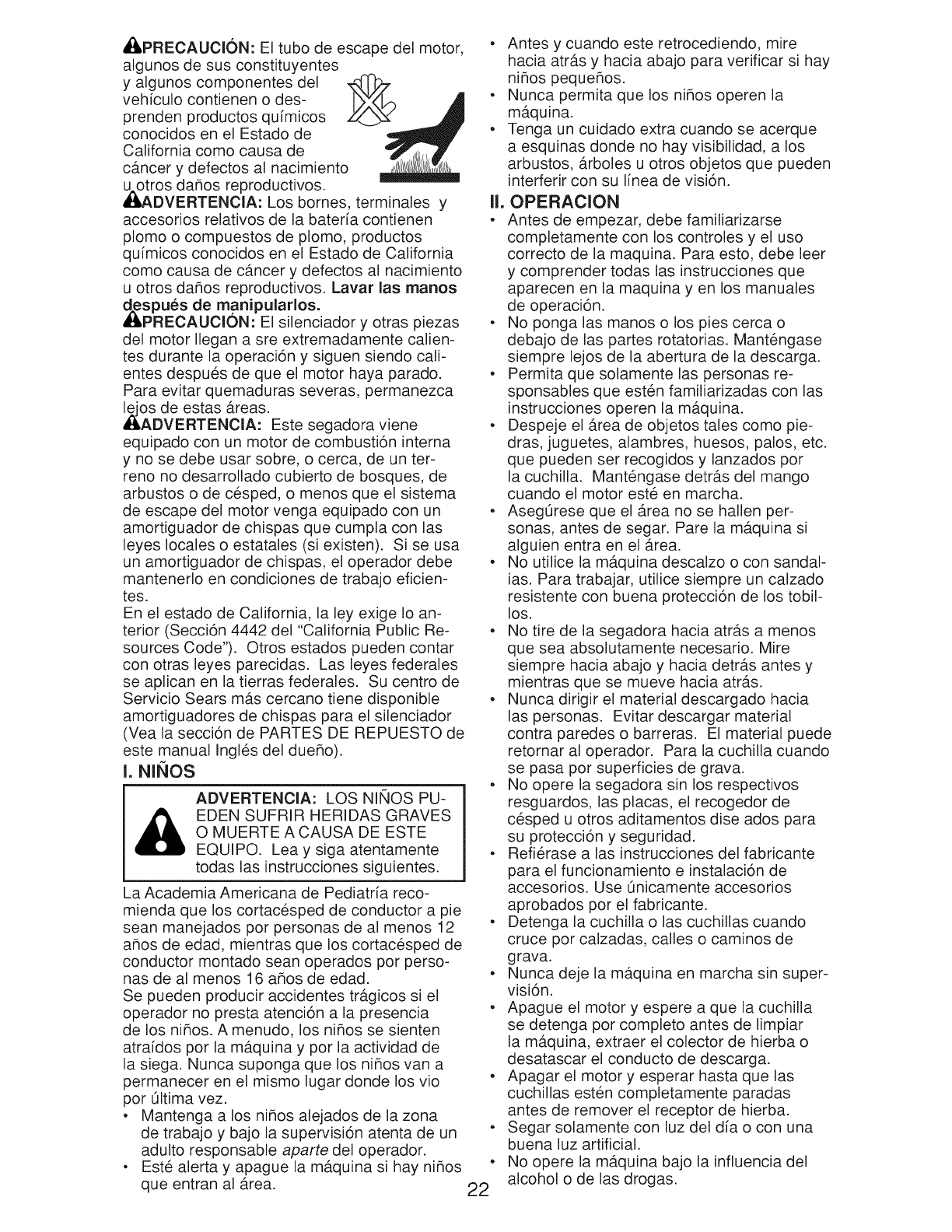

_WARNING: Engine exhaust, some of its

constituents, and certain vehicle compo-

nents contain or emit chemicals known to

the State of California to cause cancer and

birth defects or other reproductive harm.

_I,WARNING: Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm. Wash

hands after handling.

AWARNING: This lawn mower is

equipped with an internal combustion

engine and should not be used on or near

any unimproved forest-covered, brush-

covered or grass-covered land unless the

engine's exhaust system is equipped with

a spark arrester meeting applicable local

or state laws (if any). If a spark arrester is

used, it should be maintained in effective

working order by the operator.

In the state of California the above is re-

quired by law (Section 4442 of the Califor-

nia Public Resources Code). Other states

may have similar laws. Federal laws apply

on federal lands. A spark arrester for the

muffler is available through your nearest

Sears Parts & Repair Center (See the RE-

PAIR PARTS section of this manual).

I. CHILDREN

&WARNING: CHILDREN CAN

BE SERIOUSLY INJURED OR

KILLED BY THIS EQUIPMENT.

Carefully read and follow all of

the safety instructions below.

The American Academy of Pediatrics rec-

ommends that children be a minimum of

12 year of age before operating a pedes-

trian controlled lawn mower and a mini-

mum of 16 years of age before operating a

riding lawn mower.

Tragic accidents can occur if the operator is

not alert to the presence of children. Children

are often attracted to the machine and the

mowing activity. Never assume that children

will remain where you last saw them.

•Keep children out of the mowing area

and under the watchful care of a respon-

sible adult other than the operator.

•Be alert and turn machine off if children

enter the area.

•Before and while walking backwards,

look behind and down for small children.

Never allow children to operate the

machine.

II. GENERAL OPERATION

•Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

•Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

charge opening at all times.

•Only allow responsible individuals, who

are familiar with the instructions, to oper-

ate the machine.

•Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by blade.

Stay behind the handle when the engine

(motor) is running.

•Be sure the area is clear of other people

before mowing. Stop machine if anyone

enters the area.

•Do not operate machine barefooted or

while wearing sandals. Always wear

substantial footwear with good ankle

support while mowing.

•Do not pull mower backwards unless

absolutely necessary. Always look down

and behind before and while moving

backwards.

•Never direct discharged material toward

anyone. Avoid discharging material

against a wall or obstruction. Material

may richochet back toward the opera-

tor. Stop blade when crossing gravel

surfaces.

•Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

•See manufacturer's instructions for prop-

er operation and installation of accesso-

ries. Only use accessories approved by

the manufacturer.

•Stop the blade(s) when crossing gravel

drives, walks, or roads.

•Never leave a running machine unat-

tended.

•Stop the engine (motor) and wait until

the blade comes to a complete stop

before cleaning the machine, remov-

ing the grass catcher, or unclogging the

discharge chute.

•Mow only in daylight or good artificial

light.

•Do not operate the machine while under

the influence of alcohol or drugs.

•Never operate machine in wet grass.

Always be sure of your footing: keep a

3 firm hold on the handle; walk, never run.

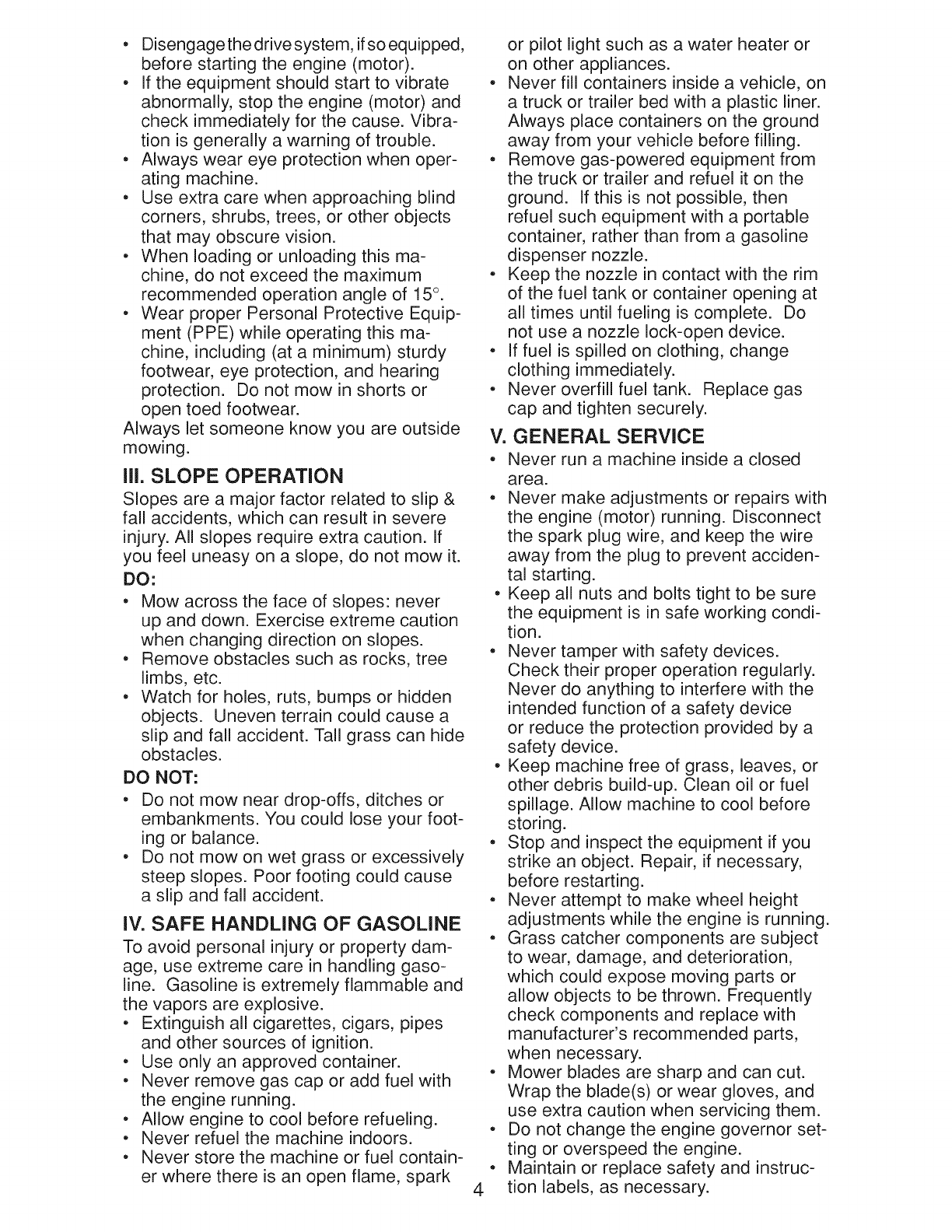

• Disengagethedrivesystem,ifsoequipped,

before startingthe engine (motor).

• If the equipmentshould startto vibrate

abnormally,stop the engine (motor)and

check immediatelyfor the cause.Vibra-

tion is generally a warning of trouble.

• Always wear eye protectionwhen oper-

ating machine.

• Useextra carewhen approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

• When loading or unloadingthis ma-

chine, do not exceed the maximum

recommendedoperation angle of 15°.

• Wear proper PersonalProtectiveEquip-

ment (PPE)while operatingthis ma-

chine, including(at a minimum)sturdy

footwear,eye protection, and hearing

protection. Do not mow in shorts or

open toed footwear.

Always let someone know you are outside

mowing.

III, SLOPE OPERATION

Slopes are a major factor related to slip &

fall accidents,which can result in severe

injury.All slopes requireextra caution. If

you feel uneasy on a slope, do not mow it.

DO:

•Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

•Remove obstacles such as rocks, tree

limbs, etc.

•Watch for holes, ruts, bumps or hidden

objects. Uneven terrain could cause a

slip and fall accident. Tall grass can hide

obstacles.

DO NOT:

•Do not mow near drop-offs, ditches or

embankments. You could lose your foot-

ing or balance.

•Do not mow on wet grass or excessively

steep slopes. Poor footing could cause

a slip and fall accident.

IV. SAFE HANDLING OF GASOLINE

To avoid personal injury or property dam-

age, use extreme care in handling gaso-

line. Gasoline is extremely flammable and

the vapors are explosive.

• Extinguish all cigarettes, cigars, pipes

and other sources of ignition.

• Use only an approved container.

• Never remove gas cap or add fuel with

the engine running.

• Allow engine to cool before refueling.

• Never refuel the machine indoors.

• Never store the machine or fuel contain-

er where there is an open flame, spark

or pilot light such as a water heater or

on other appliances.

• Never fill containers inside a vehicle, on

a truck or trailer bed with a plastic liner.

Always place containers on the ground

away from your vehicle before filling.

• Remove gas-powered equipment from

the truck or trailer and refuel it on the

ground. If this is not possible, then

refuel such equipment with a portable

container, rather than from a gasoline

dispenser nozzle.

• Keep the nozzle in contact with the rim

of the fuel tank or container opening at

all times until fueling is complete. Do

not use a nozzle lock-open device.

• If fuel is spilled on clothing, change

clothing immediately.

• Never overfill fuel tank. Replace gas

cap and tighten securely.

V. GENERAL SERVICE

• Never run a machine inside a closed

area.

• Never make adjustments or repairs with

the engine (motor) running. Disconnect

the spark plug wire, and keep the wire

away from the plug to prevent acciden-

tal starting.

• Keep all nuts and bolts tight to be sure

the equipment is in safe working condi-

tion.

• Never tamper with safety devices.

Check their proper operation regularly.

Never do anything to interfere with the

intended function of a safety device

or reduce the protection provided by a

safety device.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height

adjustments while the engine is running.

• Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

• Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

• Do not change the engine governor set-

ting or overspeed the engine.

• Maintain or replace safety and instruc-

4 tion labels, as necessary.

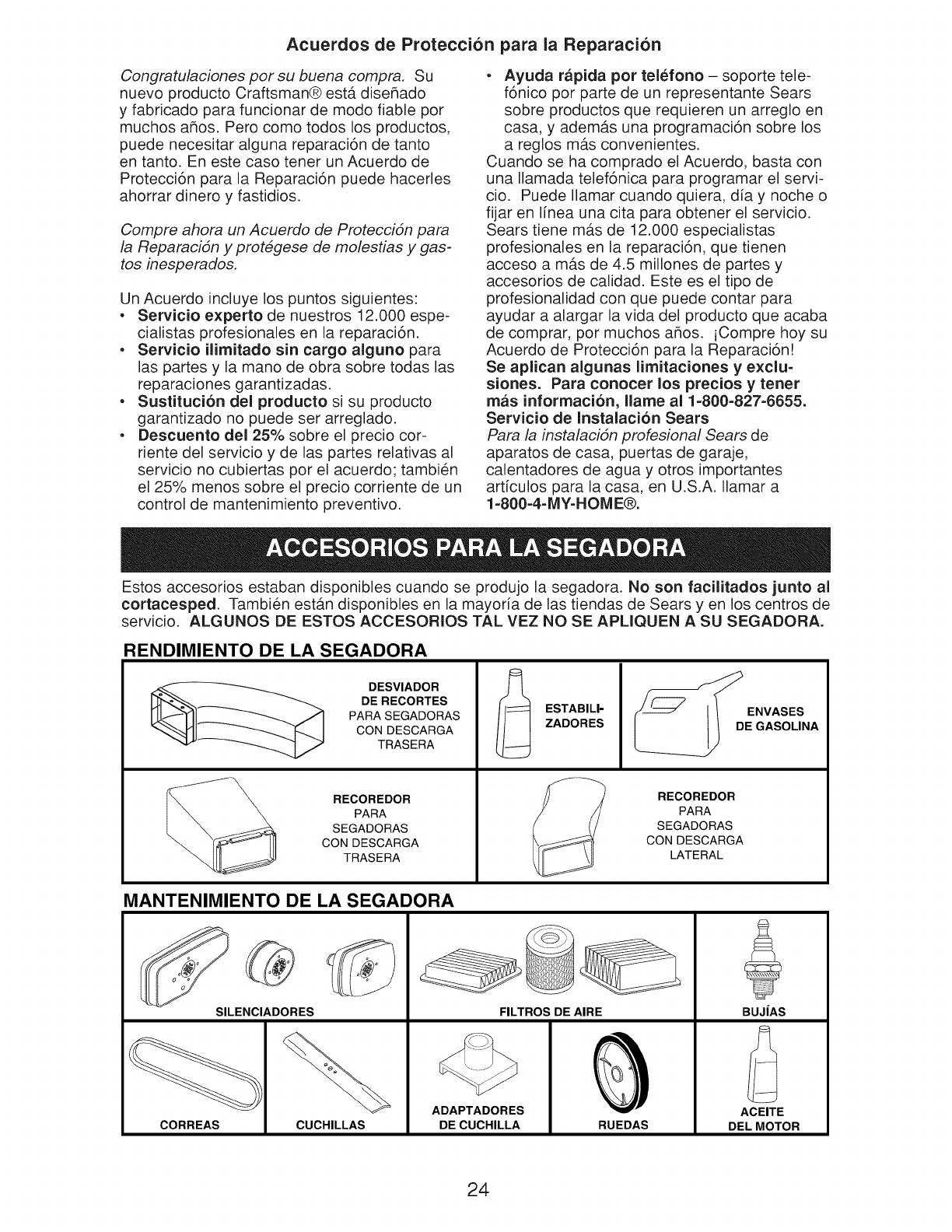

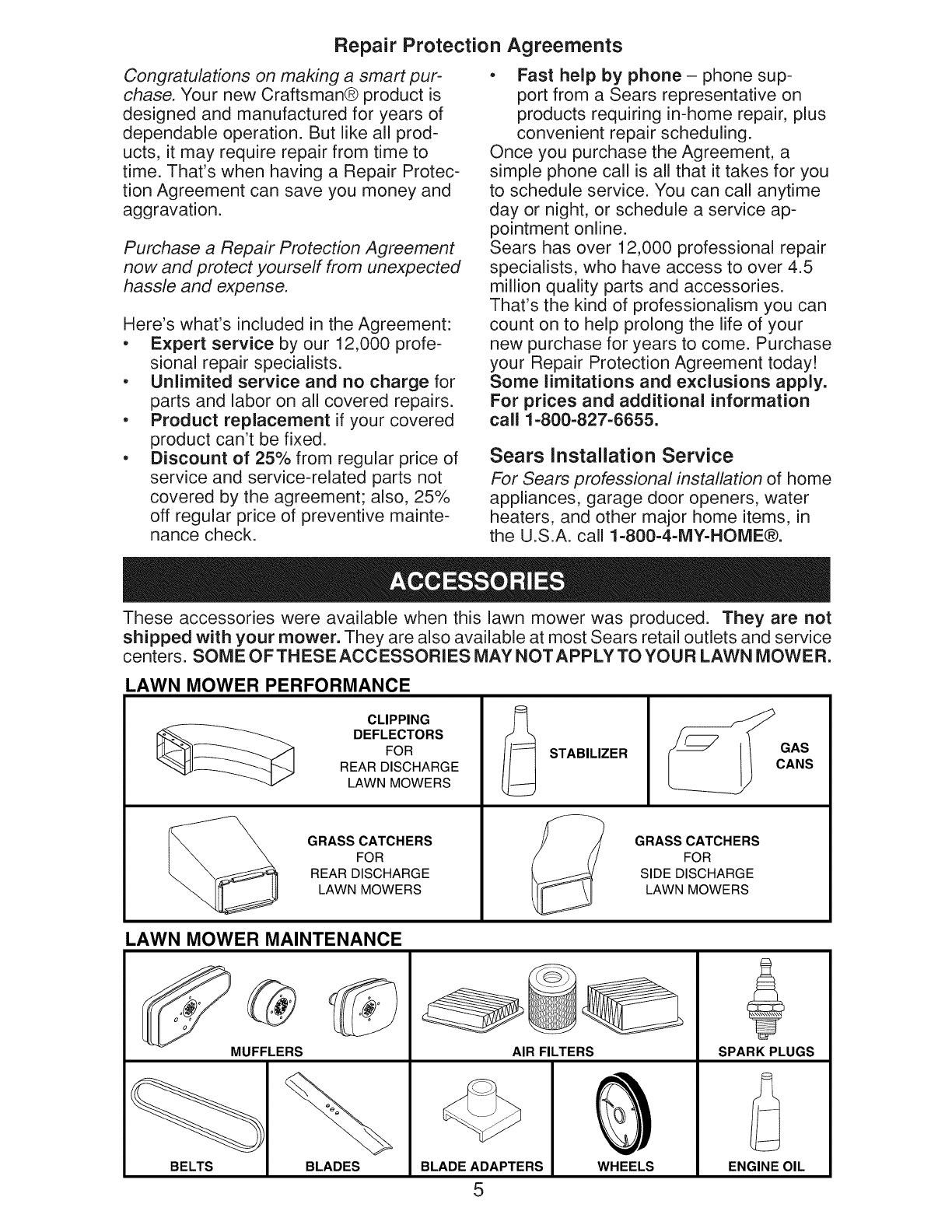

Repair Protection Agreements

Congratulations on making a smart pur-

chase. Your new Craftsman® product is

designed and manufactured for years of

dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec-

tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement

now and protect yourself from unexpected

hassle and expense.

Here's what's included in the Agreement:

• Expert service by our 12,000 profe-

sional repair specialists.

•Unlimited service and no charge for

parts and labor on all covered repairs.

•Product replacement if your covered

product can't be fixed.

• Discount of 25% from regular price of

service and service-related parts not

covered by the agreement; also, 25%

off regular price of preventive mainte-

nance check.

• Fast help by phone- phone sup-

port from a Sears representative on

products requiring in-home repair, plus

convenient repair scheduling.

Once you purchase the Agreement, a

simple phone call is all that it takes for you

to schedule service. You can call anytime

day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4.5

million quality parts and accessories.

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come. Purchase

your Repair Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information

call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call 1-800-4-MY=HOME®.

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and service

centers. SOME OFTHESEACCESSORIES MAY NOTAPPLYTO YOUR LAWN MOWER.

LAWN MOWER PERFORMANCE

CLIPPING

DEFLECTORS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

STABILIZER

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS

BELTS BLADES BLADE ADAPTERS

AIR FILTERS

WHEELS

SPARK PLUGS

ENGINE OIL

Read these instructions and this manual in

its entirety before you attempt to assemble

or operate your new lawn mower.

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the

engine.

Your new lawn mower has been assem-

bled at the factory with the exception of

those parts left unassembled for shipping

purposes. To ensure safe and proper

operation of your lawn mower, all parts

and hardware you assemble must be tight-

ened securely. Use the correct tools as

necessary to ensure proper tightness. All

parts such as nuts, washers, bolts, etc.,

necessary to complete the assembly have

been placed in the parts bag.

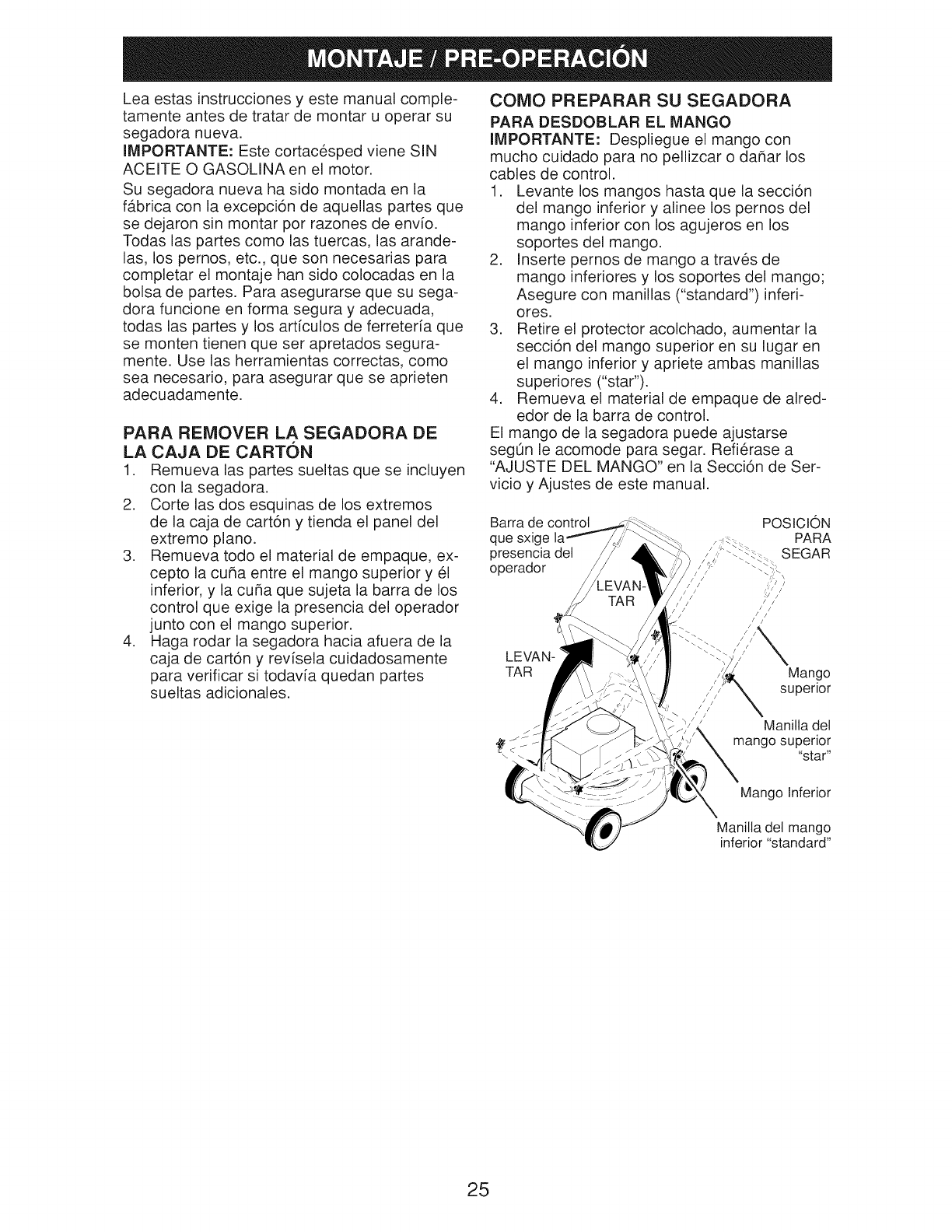

TO REMOVE MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

HOW TO SET UP YOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise lower handle section to operat-

ing position and align holes in lower

handle with holes in handle brackets.

2. Insert handle bolts through lower

handles and handle brackets; secure

with lower ("standard") knobs.

3. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both upper ("star")

knobs.

4. Remove any packing material from

around control bar.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and Adjust-

ments section of this manual.

O MOWING

I POSITION

control bar _;"_-_

iii t \\_\\

I//

is ii

LIFT

UP Upper

handle

Lower handle

Lower handle knob

("standard")

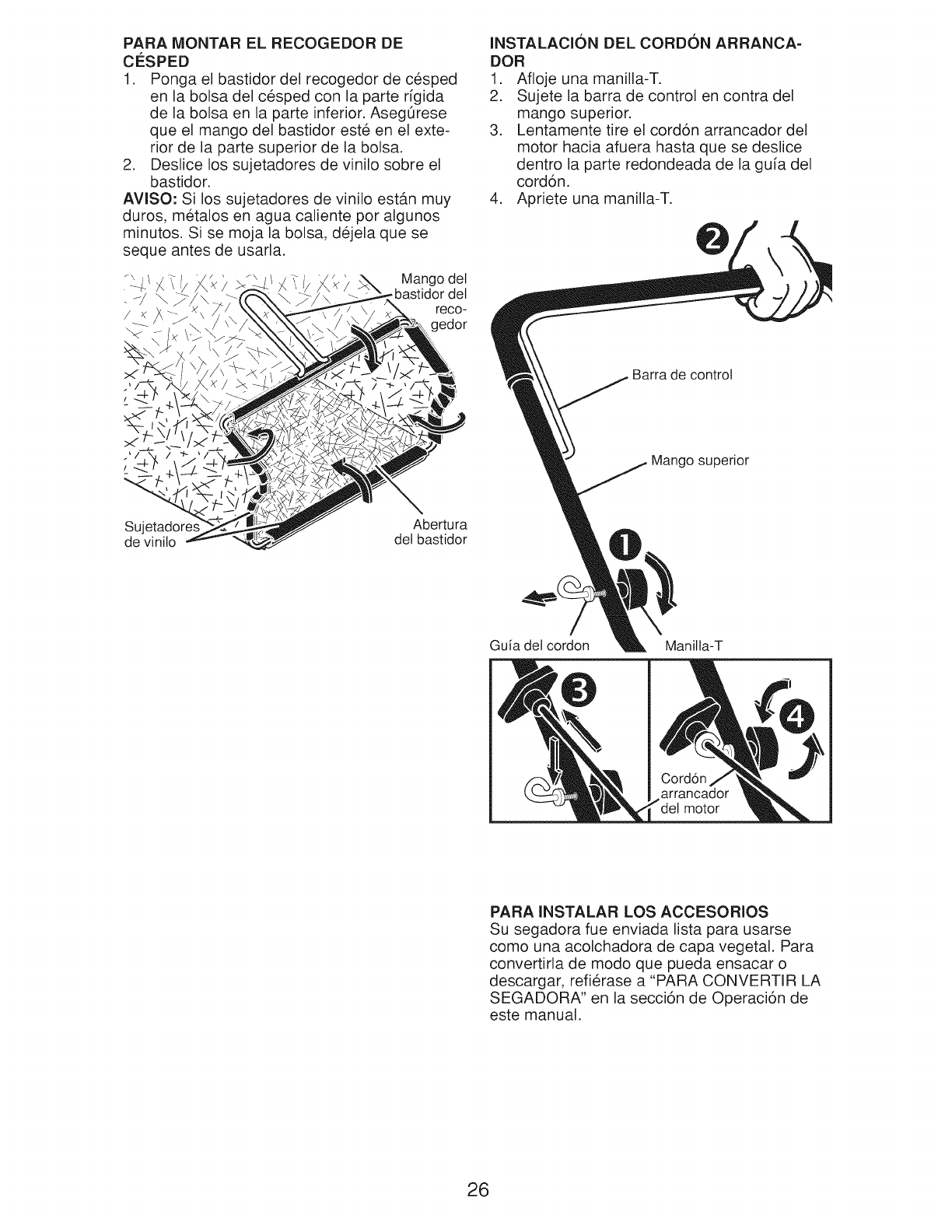

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes, if

bag gets wet, let it dry before using.

Vinyl

bindings

Frame

opening

INSTALL STARTER ROPE

(MODELS EQUIPPED WiTH T=KNOB)

1. Loosen T-knob.

2. Hold control bar against upper handle.

3. Slowly pull engine starter rope out until

rope will slip into loop of rope guide.

4. Tighten T-knob.

bar

Upper handle

Rope guide T-Knob

Engine rope

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to be

used as a mulcher. To convert mower to

bagging or discharging, see "TO CON-

VERT MOWER" in the Operation section

of this manual.

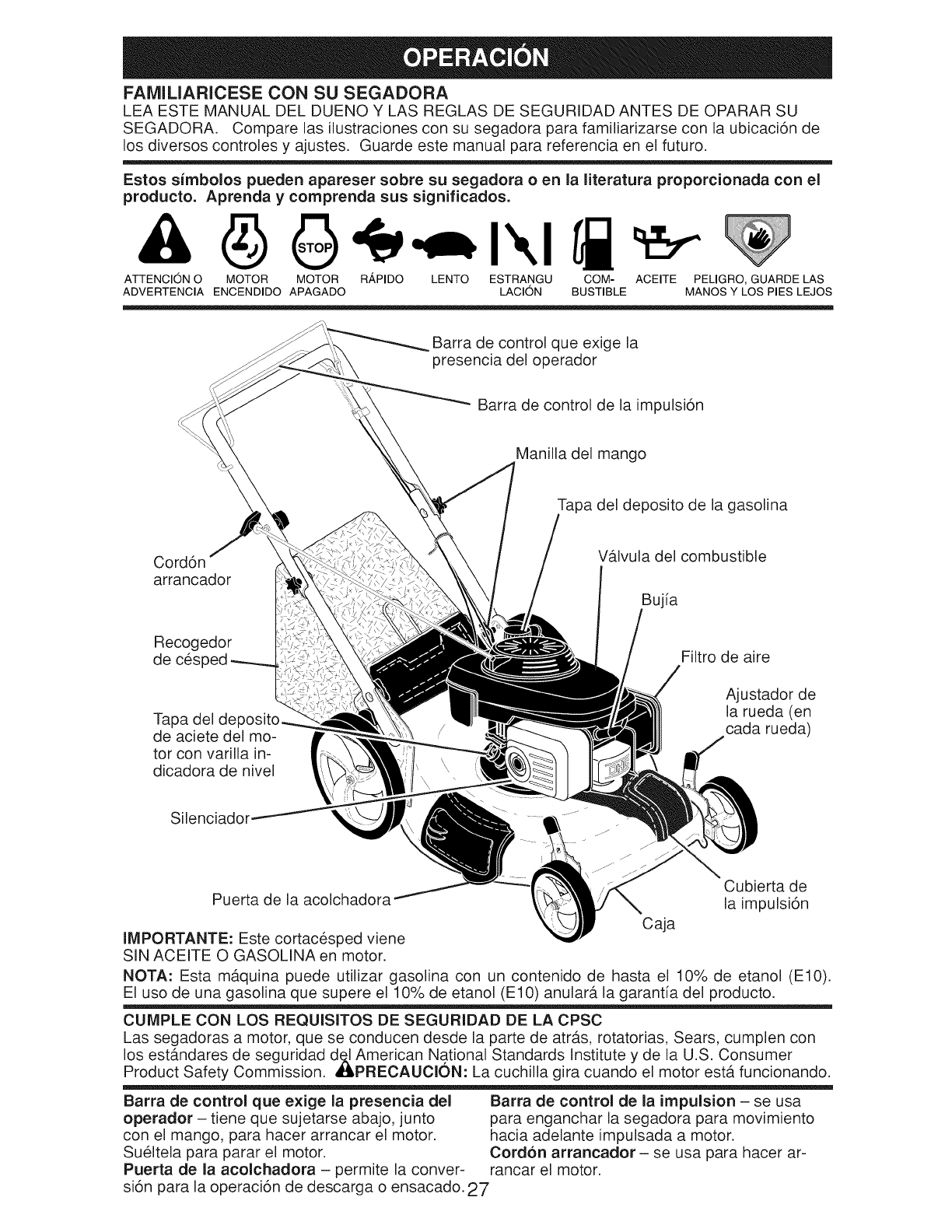

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Operator presence control bar

Drive control bar

Handle knobs

Gasoline filler cap

Starter

handle

Fuel valve lever

plug

Grass Air filter

Engine oil

with dipstick

Wheel adjuster

(on each wheel'

Muffler

Mulcher door Drive cover

Housing

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the engine.

NOTE: Gasoline containing up to 10% ethanol (El0) is acceptable for use in this machine.

The use of any gasoline exceeding 10% ethanol (El0) will void the product warranty.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Com-

mission. ,AWARNING: The blade turns when the engine is running.

Operator presence control bar = must Mulcher door = allows conversion to

be held down to the handle to start the discharging or bagging operation.

engine. Release to stop the engine. Drive control bar = used to engage

Starter handle = used for starting engine. 8 power-propelled forward motion of mower.

TheoperatonofanYawnmowercanresutnfore0nob,ectsUseear

thrown into the eyes, which can result in severe eye damage, protec-

Always wear safety glasses or eye shields while operating your tors to

lawn mower or performing any adjustments or repairs. We recom- a v o i d

mend standard safety glasses or awide vision safety mask over spectacles, damage to hearing.

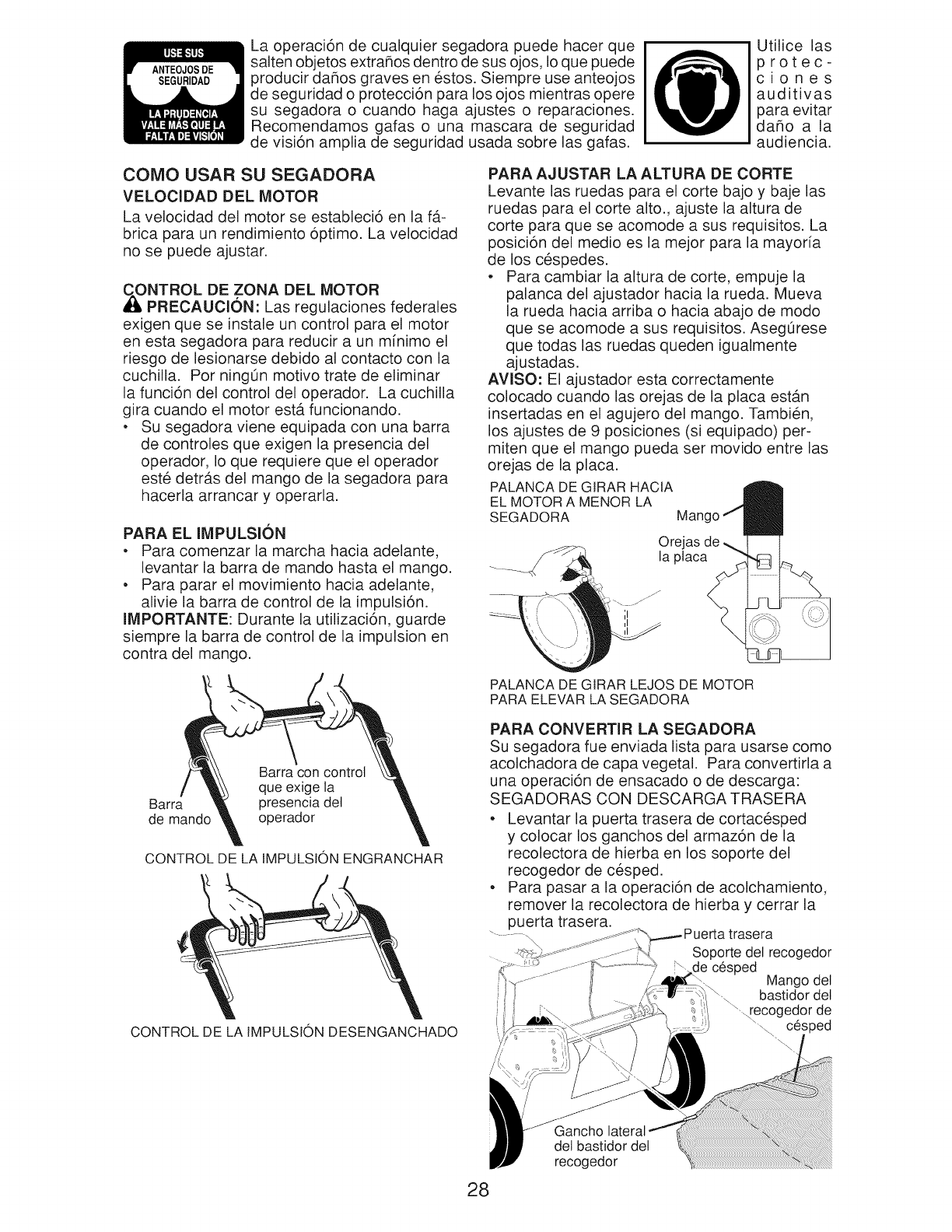

HOW TO USE YOUR LAWN MOWER

ENGINE SPEED

Engine speed was set at the factory for

optimum performance. It is not adjustable.

ENGINE ZONE CONTROL

A;_CAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the risk

of blade contact injury. Do not under

any circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower wheels

for high cut, adjust cutting height to suit

your requirements. Medium position is

best for most lawns.

• To change cutting height, squeeze ad-

juster lever toward wheel. Move wheel

up or down to suit your requirements.

Be sure all wheels are in the same set-

ting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

ROTATE LEVER TOWARD

ENGINE TO LOWER MOWER

Plate tab -Lever

TO OPERATE DRIVE SYSTEM

• To start forward motion, lift drive con-

trol bar up to handle.

•To stop forward motion, release drive

control bar.

IMPORTANT: Always keep drive control

fully engaged against handle when in use.

Driv, Operator

control presence

bar control bar

DRIVE CONTROLENGAGED

ROTATE LEVER AWAY FROM ENGINE

TO RAISE MOWER

TO CONVERT MOWER

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging

or discharging:

REAR BAGGING

• Lift rear door of the lawn mower and

place the grass catcher frame hooks

onto the grass bag brackets.

• To convert to mulching or discharging

operation, remove grass catcher and

close rear door.

door

Grass bag

bracket

\ Grass

"-_ catcher

\-.. handle

DRIVE CONTROLDISENGAGED

Grass

frame hook

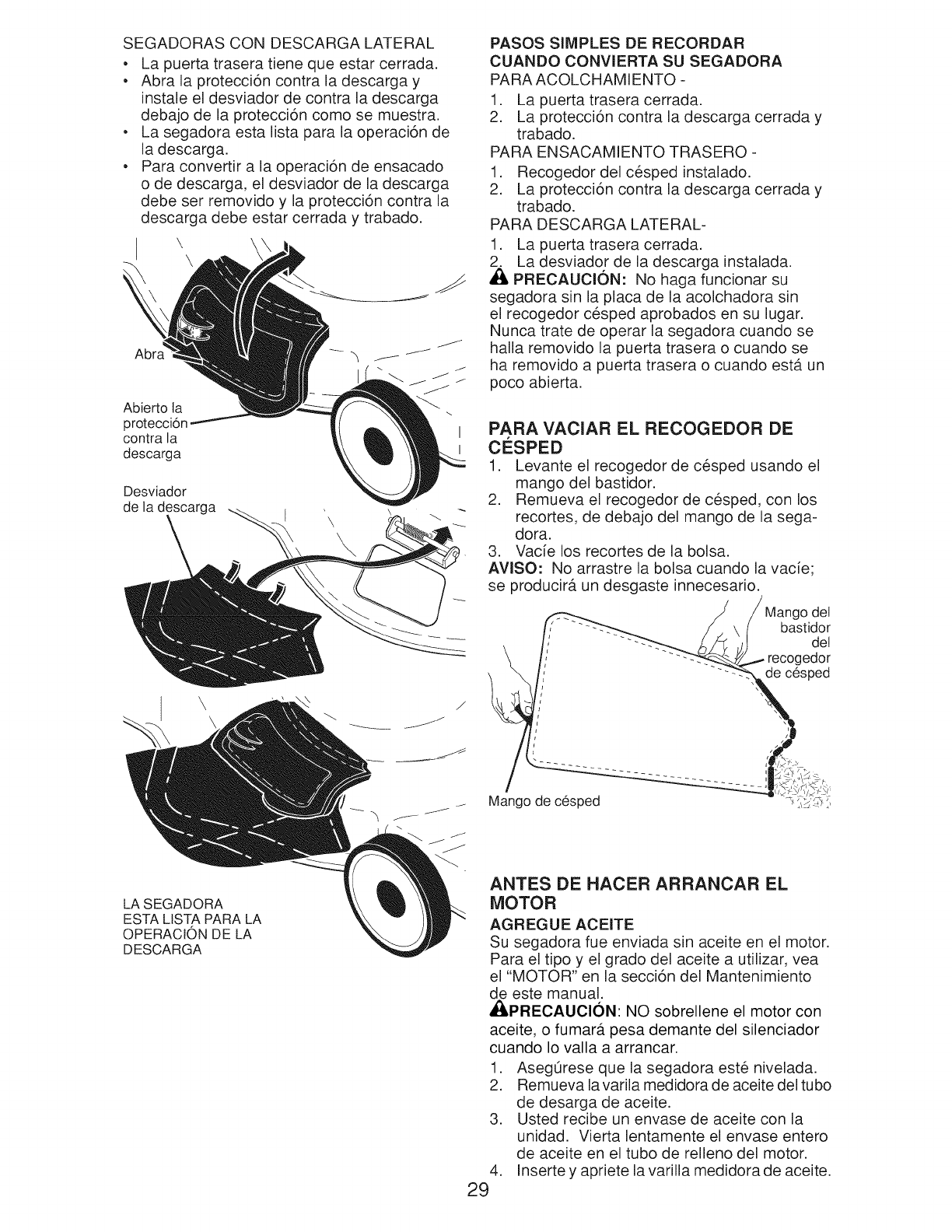

SIDE DISCHARGING

•Rear door must be closed.

•Open mulcher door and install dis-

charge deflector under door as shown.

•Mower is now ready for discharging

operation.

•To convert to mulching or bagging

operation, discharge deflector must be

removed and mulcher door must be

closed and locked.

Unlock

latch

Open

mulcher door I

Discharge

deflector \

MOWER IS NOW READY

FOR DISCHARGING

OPERATION

SIMPLE STEPS TO REMEMBER WHEN

CONVERTING YOUR LAWN MOWER

FOR MULCHING -

1. Rear door closed.

2. Mulcher door closed and locked.

FOR REAR BAGGING -

1. Grass catcher installed.

2. Mulcher door closed and locked.

FOR SIDE DISCHARGING -

1. Rear door closed.

2. Discharge deflector installed.

_IkCAUTION: Do not run your lawn mow-

er without rear door closed or approved

grass catcher in place. Never attempt to

operate the lawn mower with the rear door

removed or propped open.

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag using both

frame handle and bag handle.

NOTE: Do not drag the bag when empty-

ing; it will cause unnecessary wear.

Grass

catcher

frame

handle

,_/_&,_/

Bag

handle

BEFORE STARTING ENGINE

ADD OiL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

,_ CAUTION: DO NOT overfill engine with

oil, or it will smoke on startup.

1. Be sure lawnmower is level.

2. Remove oil fill cap/dipstick from oil fill

spout.

3. You recieve a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

4. Insert and tighten oil fill cap/dipstick.

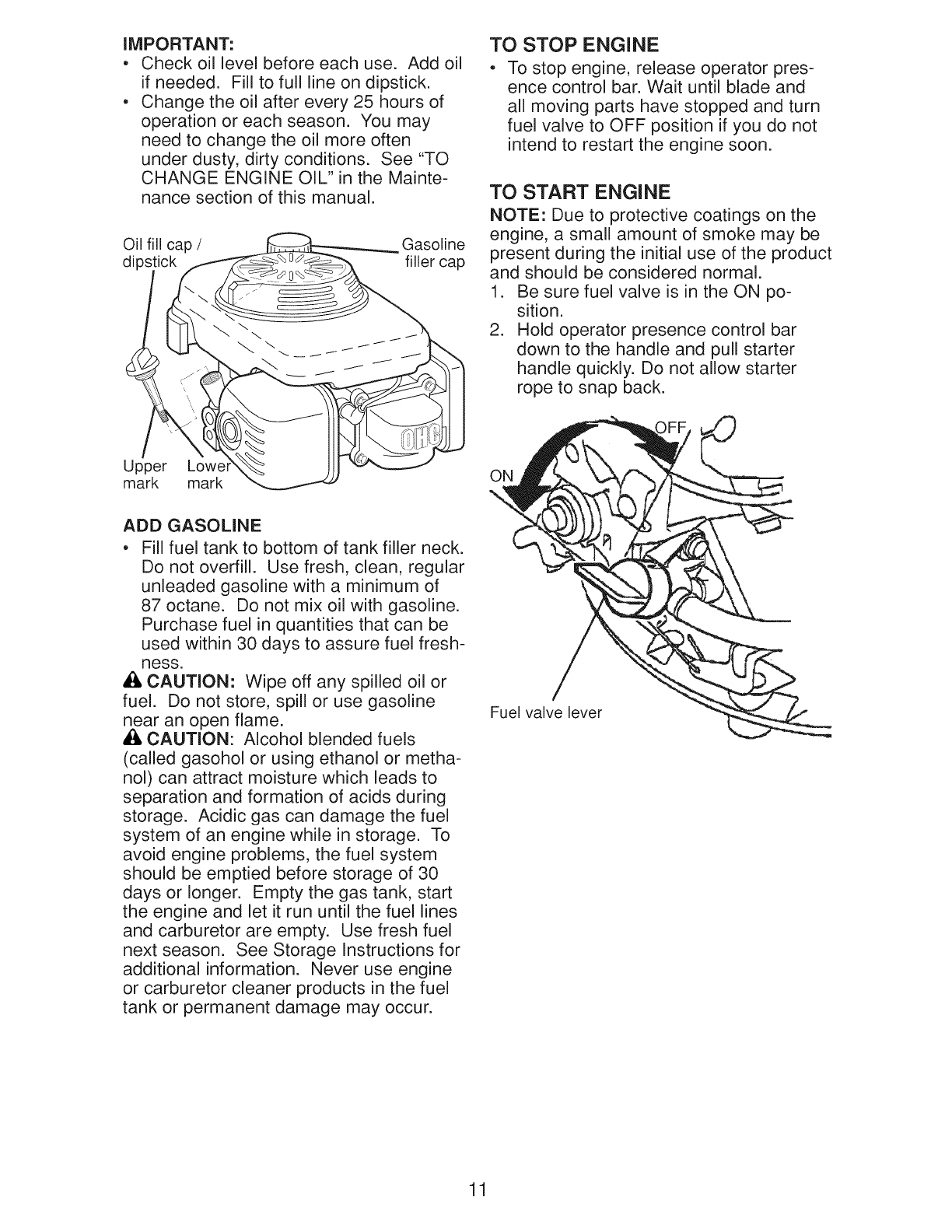

IMPORTANT:

•Check oil level before each use. Add oil

if needed. Fill to full line on dipstick.

•Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions. See "TO

CHANGE ENGINE OIL" in the Mainte-

nance section of this manual.

Oil fill cap /Gasoline

dips filler cap

TO STOP ENGINE

•To stop engine, release operator pres-

ence control bar. Wait until blade and

all moving parts have stopped and turn

fuel valve to OFF position if you do not

intend to restart the engine soon.

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the product

and should be considered normal.

1. Be sure fuel valve is in the ON po-

sition.

2. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

Upper Lowel

mark mark

ADD GASOLINE

•Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of

87 octane. Do not mix oil with gasoline.

Purchase fuel in quantities that can be

used within 30 days to assure fuel fresh-

ness.

& CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

& CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or metha-

nol) can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. Empty the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

Fuel valve lever

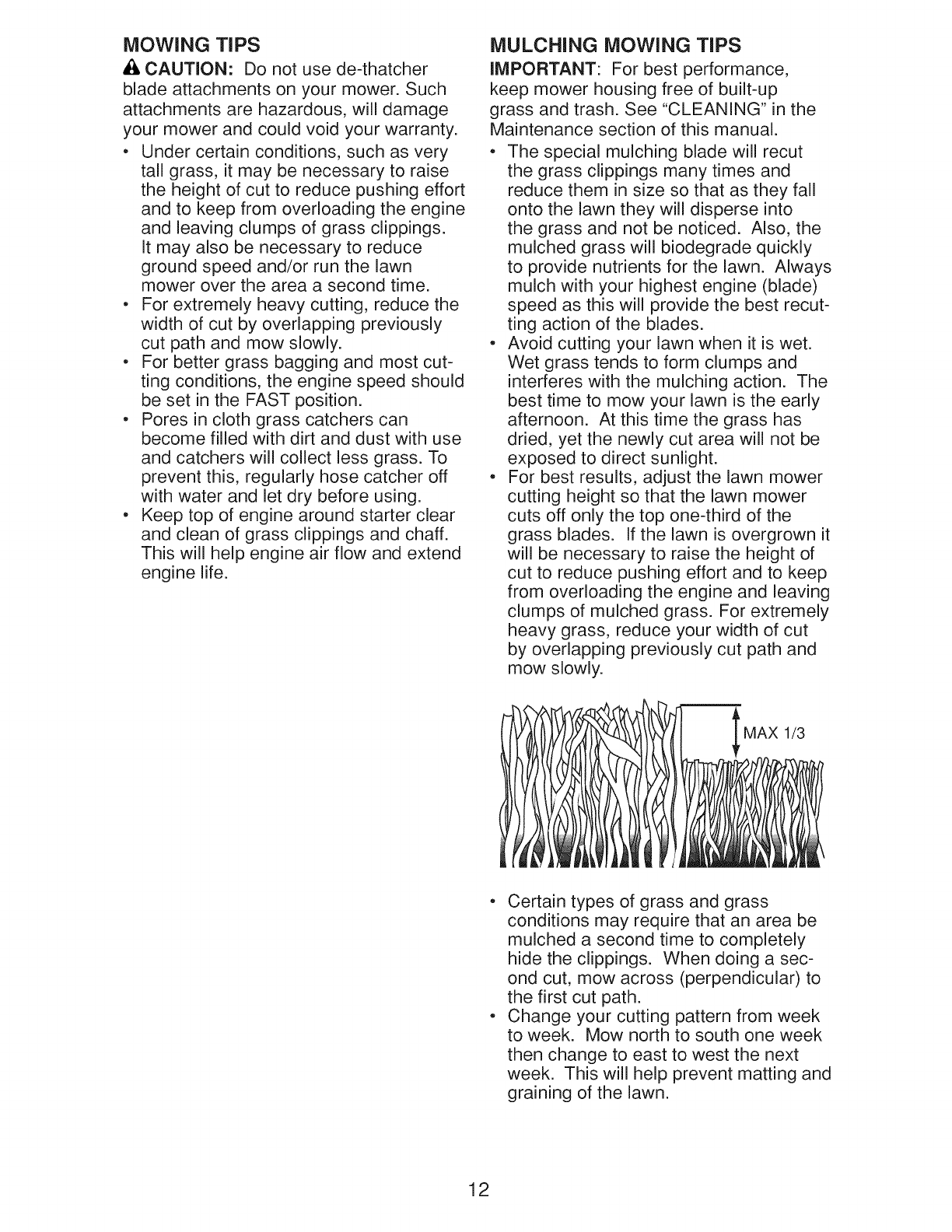

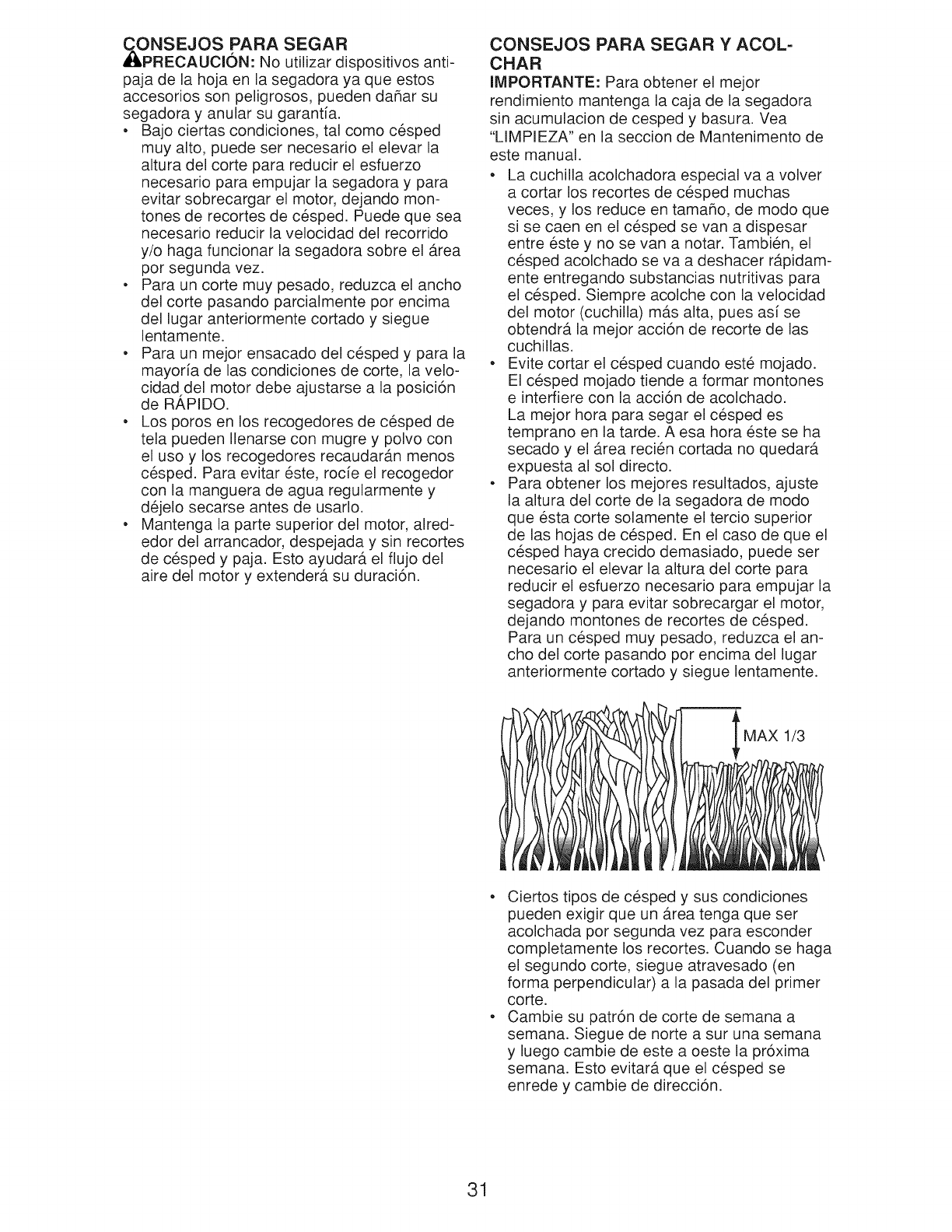

MOWING TiPS

_, CAUTION: Do not use de-thatcher

blade attachments on your mower. Such

attachments are hazardous, will damage

your mower and could void your warranty.

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing effort

and to keep from overloading the engine

and leaving clumps of grass clippings.

It may also be necessary to reduce

ground speed and/or run the lawn

mower over the area a second time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most cut-

ting conditions, the engine speed should

be set in the FAST position.

• Pores in cloth grass catchers can

become filled with dirt and dust with use

and catchers will collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

MULCHING MOWING TiPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

• The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass will biodegrade quickly

to provide nutrients for the lawn. Always

mulch with your highest engine (blade)

speed as this will provide the best recut-

ting action of the blades.

• Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried, yet the newly cut area will not be

exposed to direct sunlight.

• For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut

by overlapping previously cut path and

mow slowly.

MAX 1/3

• Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a sec-

ond cut, mow across (perpendicular) to

the first cut path.

• Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting and

graining of the lawn.

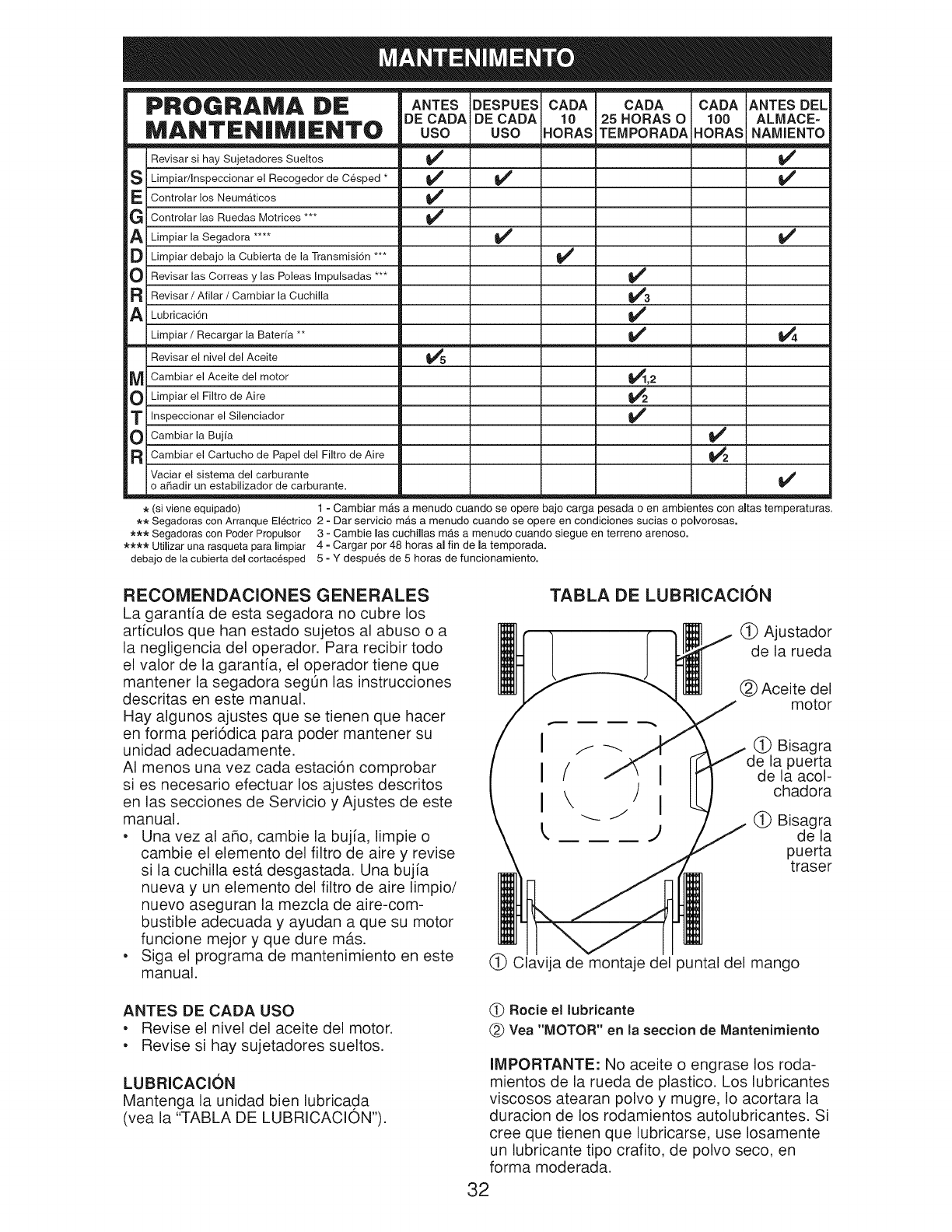

MAINTENANCE BEFOREAFTEREVERY

EACH EACH 10

SCHEDULE USE USE HOURS

Check for Loose Fasteners

_ Clean /Inspect Grass Catcher *

Check Tires

_ Check Drive Wheels I_

Clean Lawn Mower ....

M Clean under Drive Cover ***

O Check Drive Belt /Pulleys ***

_ Check /Sharpen /Replace Blade

R Lubrication

Clean and Recharge Battery **

Check Engine Oil level

IE Change Engine Oil

N Clean Air Filter

_ Inspect Muffler

N Replace Spark Plug

E Replace Air Filter Paper Cartridge

Empty fuel system or add Stabilizer

EVERY EVERY BEFORE

25 HOURS 100

OR SEASON HOURS STORAGE

*(if so equipped)

** Electric-Start mowers

*** Power-Propelled mowers

**** Use a scraper

to clean under deck

1-Change more often if operating under a heavy load or in high outdoor temperatures.

2 - Service more often if operating in dirty or dusty conditions.

3 - Replace blades more often when mowing in sandy soil.

4 - Charge 48 hours at end of season.

5 - And after each 5 hours of use.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain unit as instructed in this manual.

Some adjustments will need to be made

periodically to properly maintain your unit.

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

•At least once a year, replace the spark

plug, clean or replace air filter element

and check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

•Follow the maintenance schedule in this

manual.

BEFORE EACH USE

•Check engine oil level.

•Check for loose fasteners.

LUBRICATION

Keep unit well lubricated

(See "LUBRICATION CHART").

LUBRICATION CHART

(_ Wheel

adjuster (on

each wheel)

(_ Engine oil

(_ Mulcher

door hinge

(_ Rear door

hinge

(_ Handle bracket mounting pins

(_ Spray lubricant

(_) See "ENGINE" in Maintenance section.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirt that will shorten the life of

the self-lubricating bearings. If you feel they

must be lubricated, use only a dry, powdered

3graphite type lubricant sparingly.

LAWN MOWER

Always observe safety rules when per-

forming any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

DRIVE WHEELS

Check front drive wheels each time before

you mow to be sure they move freely.

The wheels not turning freely means trash,

grass cuttings, etc. are inthe drive wheel area

and must be cleaned to free drive wheels.

If necessary to clean the drive wheels, be

sure to clean both front wheels.

1. Remove hubcaps, Iocknuts & washers.

2. Remove wheels from wheel adjusters.

3. Remove any trash or grass cuttings

from inside the dust cover, pinion and/

or drive wheel gear teeth.

4. Put wheels back in place.

NOTE: If after cleaning, the drive wheels

do not turn freely, contact a Sears or other

qualified service center.

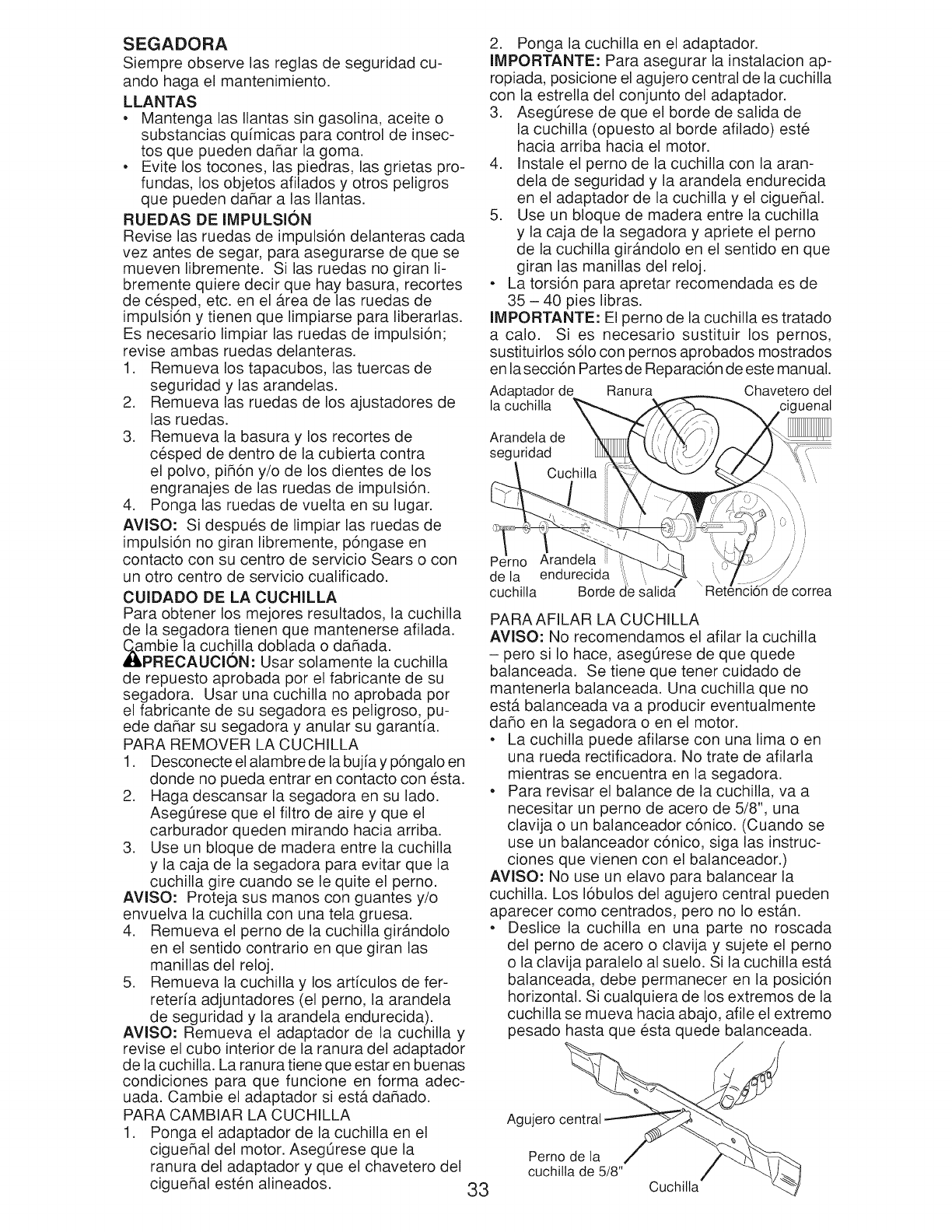

BLADE CARE

For best results, mower blade must be kept

sharp. Replace a bent or damaged blade.

A CAUTION: Use only a replacement

blade approved by the manufacturer of

your mower. Using a blade not approved

by the manufacturer of your mower is haz-

ardous, could damage your mower and

void your warranty.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hardware

(bolt, lock washer, hardened washer).

NOTE: Remove the blade adapter and

check the key inside hub of blade adapter.

The key must be in good condition to work

properly. Replace adapter if damaged.

TO REPLACE BLADE

1. Position the blade adapter on the en-

gine crankshaft. Be sure key in adapter

and crankshaft keyway are aligned.

2. Position blade on the blade adapter. 14

IMPORTANT: To ensure proper assembly,

center hole in blade must align with star

on blade adapter.

3. Be sure trailing edge of blade (opposite

sharp edge) is up toward the engine.

4. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

5. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is heat treated.

If bolt needs replacing, replace only with

approved bolt shown in the Repair Parts

section of this manual.

Blade adapter y Crankshaft

Lockwasher

Blade

Blade i

bolt Hardened ,,

washer Trailin/edge retainer

TO SHARPEN BLADE

NOTE: We do not recommend sharp-

ening blade - but if you do, be sure the

blade is balanced. An unbalanced blade

will cause eventual damage to lawn

mower or engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, you will need

a 5/8" diameter steel bolt, pin, or a cone

balancer. (When using a cone balancer,

follow the instructions supplied with it.)

NOTE: Do not use a nail for balancing

blade. The lobes of the center hole may

appear to be centered, but are not.

• Slide blade on to an unthreaded portion

of the steel bolt or pin and hold the

bolt or pin parallel with the ground. If

blade is balanced, it should remain in a

horizontal position. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced.

Center hole

5/8" bolt or pin Blade

GRASS CATCHER

The grass catcher may be hosed with

water, but must be dry when used.

Check your grass catcher often for dam-

age or deterioration. Through normal

use it will wear. If catcher needs replac-

ing, replace only with approved replace-

ment catcher shown in the Repair Parts

section of this manual. Give the lawn

mower model number when ordering.

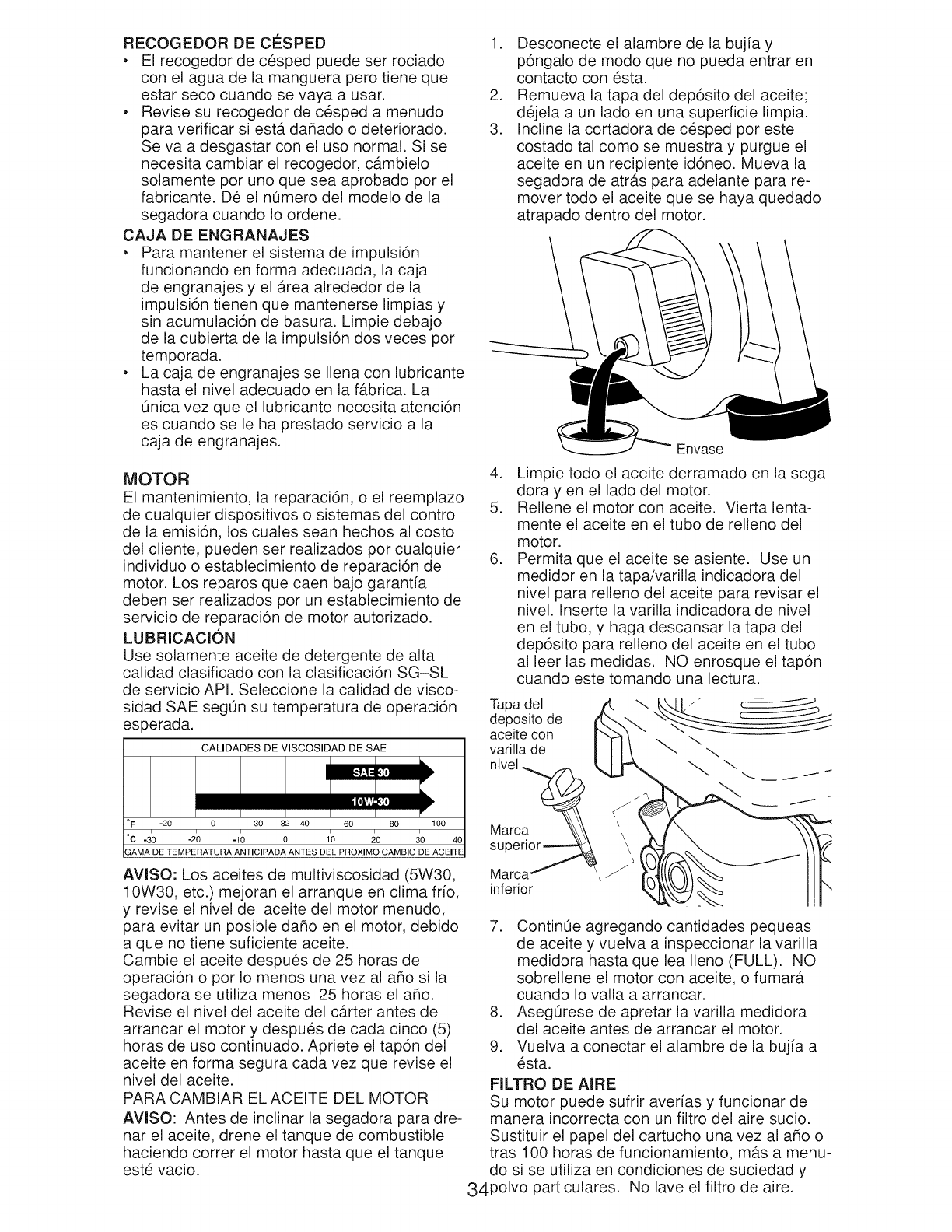

GEAR CASE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Remove oil fill cap/dipstick; lay aside

on a clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to re-

move any oil trapped inside of engine.

• To keep your drive system working

properly, the gear case and area around

the drive should be kept clean and free

of trash build-up. Clean under the drive

cover twice a season.

• The gear case is filled with lubricant to the

proper level at the factory. The only time

the lubricant needs attention is if service

has been performed on the gear case.

ENGINE

Maintenance, repair, or replacement of the 4.

emission control devices and systems, which

are being done at the customers expense, 5.

may be performed by any non-road engine

repair establishment or individual. Warranty 6.

repairs must be performed by an authorized

engine manufacturer's service outlet.

LUBRICATION

Use only high quality detergent oil rated

with API service classification SG-SL.

Select the oil's SAE viscosity grade

according to your expected operating

temperature.

SAE VISCOSITY GRADES

°F -_0 0 3O 3_4O _0 8O ,00

°C =30 =2; =1; ; 1'0 20 10

TEMPERATURERANGEANTICIPATEDBEFORENEXTOILCHANGE

NOTE: Multi-viscosity oils (5W30, 10W30

etc.) improve starting in cold weather, and

you should check your engine oil level fre-

quently to avoid possible engine damage

from running low on oil.

Change the oil after every 25 hours of

operation or at least once a year if the

lawn mower is not used for 25 hours in

one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to drain

oil, empty fuel tank by running engine until

Wipe off any spilled oil from lawn

mower or side of engine.

Fill engine with oil. Slowly pour oil

down the oil fill spout into the engine.

Wait one minute to allow oil to settle.

Use guage on oil fill cap/dipstick for

checking level. Insert dipstick into

the tube and rest the oil fill cap on the

tube. DO NOT thread the cap into the

tube when taking reading.

Oil fill cap /

dipstick

Upper _

mark

7. Continue adding small amounts of

oil and rechecking the dipstick until it

reads full. DO NOT overfill, or engine

will smoke on startup.

8. Always be sure to retighten oil fill cap/

dipstick before starting engine.

9. Reconnect spark plug wire to spark

plug.

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter every 100 hours of

operation or every season, whichever oc-

curs first. Service air cleaner more often

under dusty conditions.

fuel tank is empty. 15

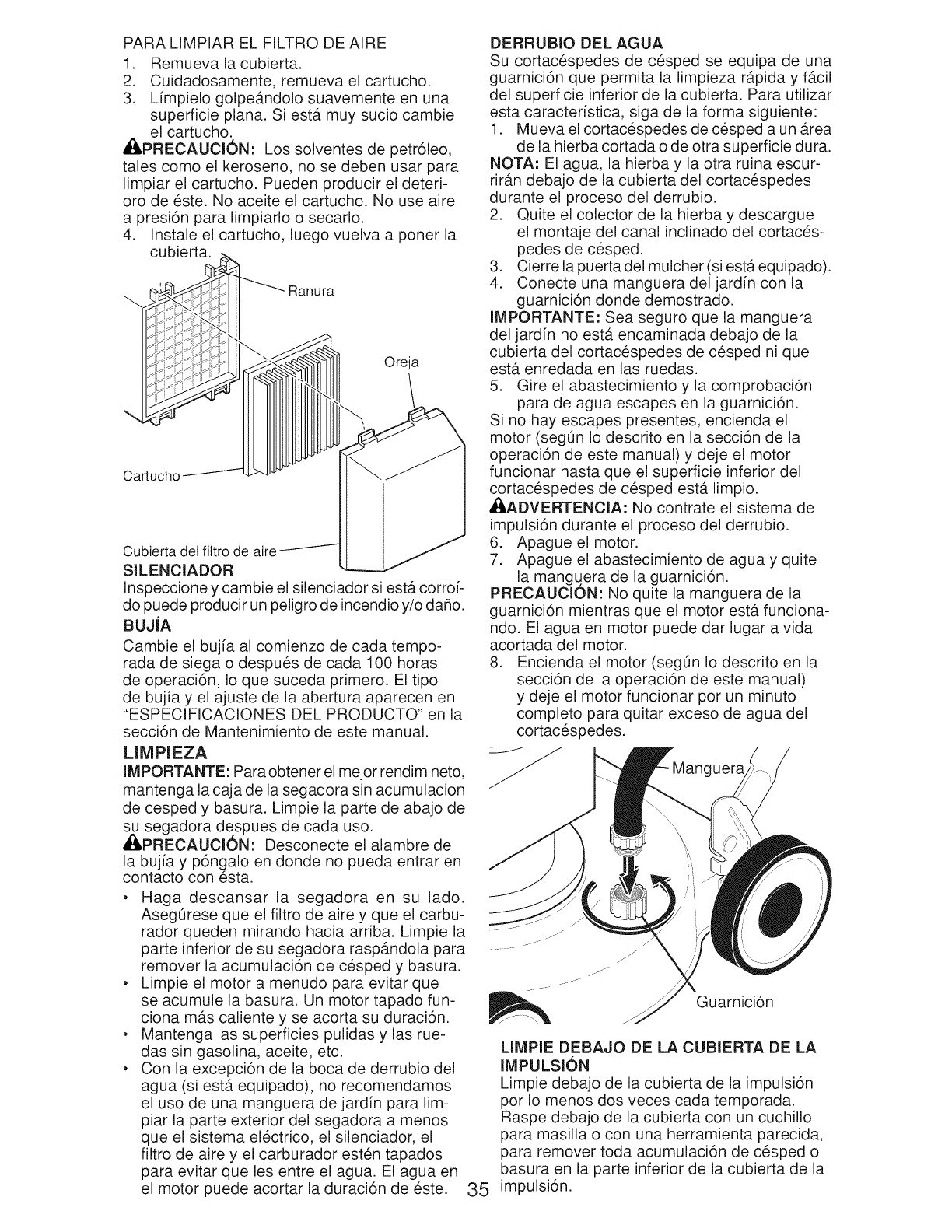

TO CLEAN AIR FILTER

1. Remove cover.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat sur-

face. If very dirty, replace cartridge.

,_CAUTION: Petroleum solvents, such

as kerosene, are not to be used to clean

cartridge. They may cause deterioration

of the cartridge. Do not oil cartridge. Do

not use pressurized air to clean or dry

cartridge.

4. Install cartridge, then replace cover.

Tab

Cartridge

Filter cove

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs

first. Spark plug type and gap setting

are shown in the "PRODUCT SPECIFIC-

ATIONS" section of this manual.

CLEANING

IMPORTANT: For best performance,

keep mower housing free of built-grass

and trash. Clean the underside of your

mower after each use.

• I,CAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with plug.

• Clean the underside of your lawn mower

by scraping to remove build-up of grass

and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

• With the exception of the water washout

port (if equipped), we do not recommend

using a garden hose to clean the outside

of your lawn mower unless the electrical

system, muffler, air filter and carburetor

are covered to keep water out. Water in

engine can result in shortened engine life.

WATER WASHOUT FEATURE

Your lawn mower is equipped with a fitting

that allows quick and easy cleaning of

the underside of the housing. To use this

feature, proceed as follows:

1. Move lawn mower to an area of cut

grass or another hard surface.

NOTE: Water, grass and other debris will

drain from beneath the mower housing

during the washout process.

2. Remove grass catcher and discharge

chute assembly from lawn mower.

3. Close mulcher door (if equipped).

4. Connect a garden hose to the fitting

where shown.

IMPORTANT: Be sure the garden hose is

not routed under the lawn mower housing

or entangled in the wheels.

5. Turn on water supply and check for

leaks at the fitting.

If no leaks are present, start engine (as

described in the Operation section of this

manual) and let engine run until the under-

side of the lawn mower is clean.

• i, WARNING: Do not engage the drive

system during the washout process.

6. Shut off the engine.

7. Shut off water supply and remove hose

from fitting.

CAUTION: Do not remove hose from

fitting while engine is running. Water in

engine can result in shortened engine life.

8. Start engine (as described in the Op-

eration section of this manual) and let

engine run for a full minute to remove

excess water from mower.

Hose

...... .-/

CLEAN UNDER DRIVE COVER

Clean under drive cover at least twice a

season. Scrape underside of cover with

putty knife or similar tool to remove any

build-up of trash or grass on underside

of drive cover.

AWARNING" To avoid serious injury,

before performing any service and

adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

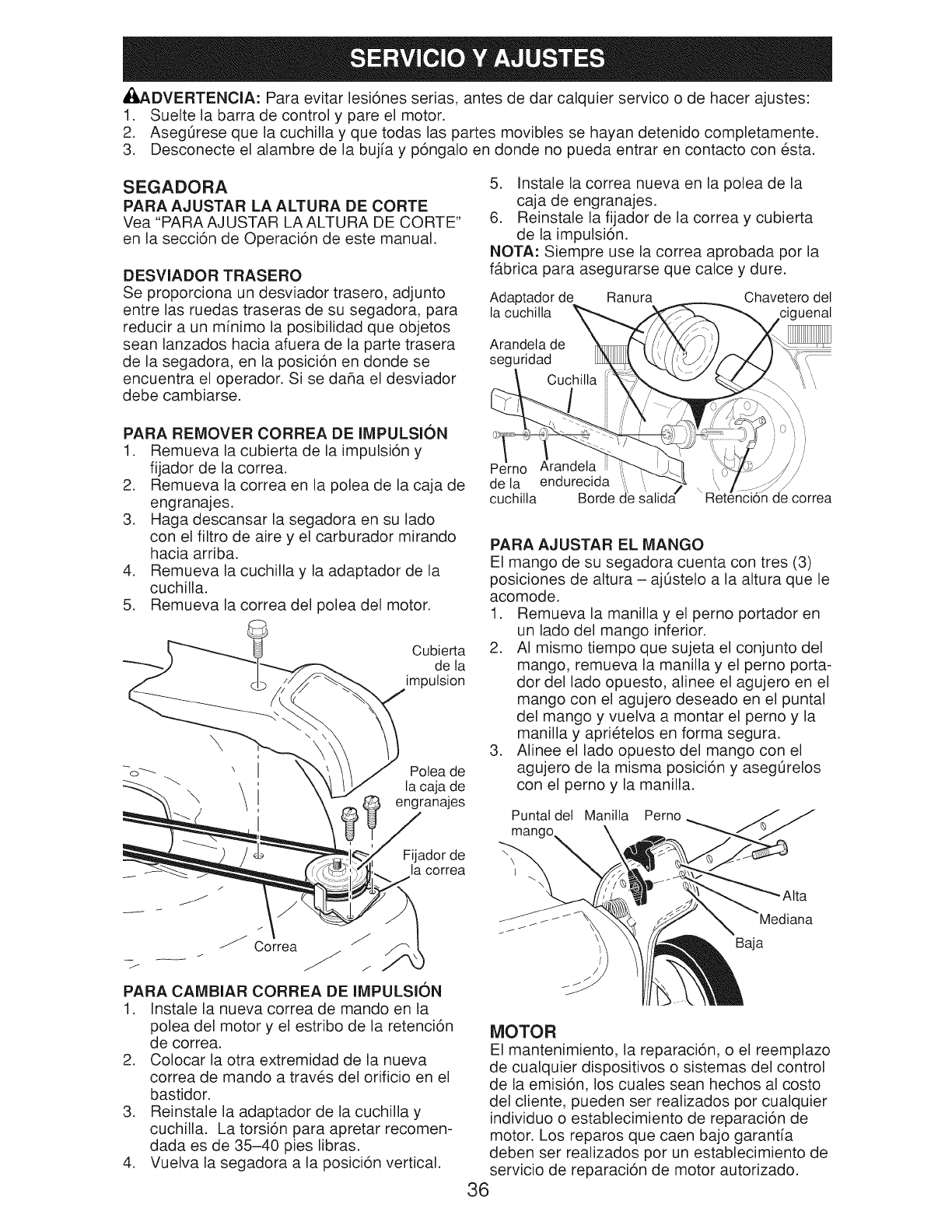

TO REPLACE DRIVE BELT

1. Place new drive belt on engine pulley,

inside tabs of belt retainer.

2. Route the other end of the new drive

belt through hole in housing.

3. Reinstall blade adapter and blade. The

recommended tightening torque is 35-

40 ft. Ibs.

4. Return mower to upright position.

5. Install new belt on gearcase pulley.

6. Reinstall belt keeper and drive cover.

NOTE: Always use factory approved belt

to assure proper fit and long life.

Blade adapter y Crankshaft

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator mowing position. If the

deflector becomes damaged, it should be

replaced.

TO REMOVE DRIVE BELT

1. Remove drive cover and belt keeper.

2. Remove belt from gearcase pulley.

3. Turn lawn mower on its side with air

filter and carburetor up.

4. Remove blade and blade adapter.

5. Remove belt from engine pulley.

Drive

cover

Gearcase

pulley

Belt

_er

J Belt

Blade

bolt i _,, \ _'

Hardened \

washer Trailin/edge

iO\ \

retainer

TO ADJUST HANDLE

The handle on your lawn mower has three

(3) height positions - adjust to height that

suits you.

1. Remove knob and carriage bolt on one

side of the lower handle.

2. While holding handle assembly,

remove knob and carriage bolt from

opposite side, align hole in handle with

desired hole in handle bracket and

reassemble bolt and knob and tighten

securely.

3. Align opposite side of handle with

same positioning hole and secure with

bolt and knob.

Handle

bracket Knob Bolt

Low

High

ENGINE

Maintenance, repair, or replacement of the

emission control devices and systems, which

are being done at the customers expense,

may be performed by any non-road engine

repair establishment or individual. Warranty

repairs must be performed by an authorized

engine manufacturer's service outlet.

ENGINE SPEED

Your engine speed has been factory set.

CARBURETOR

Your carburetor is not adjustable.

IMPORTANT: Never tamper with the

engine governor, which is factory set for

proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

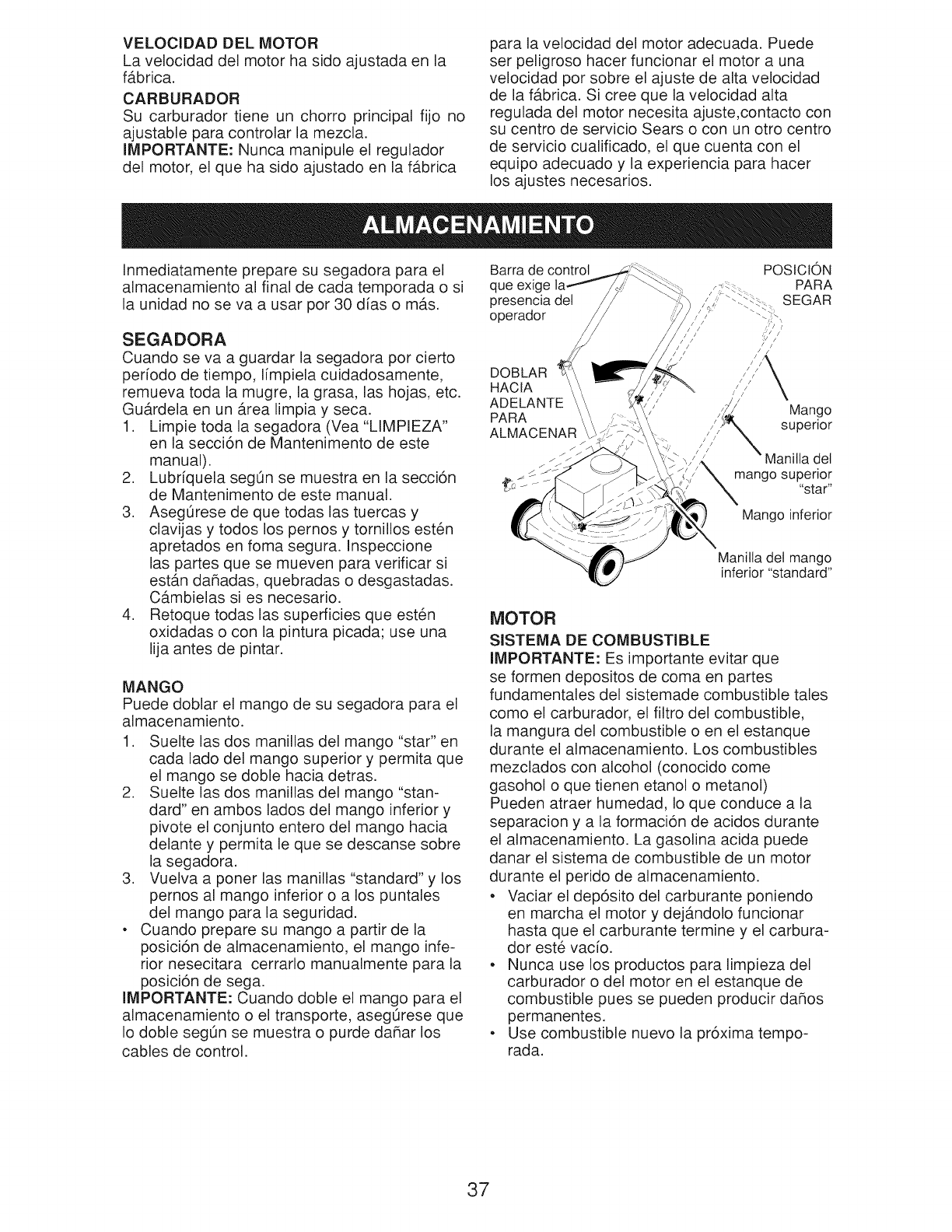

Immediately prepare your lawn mower for

storage at the end of the season or if the

unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your lawn mower handle for

storage.

1. Loosen the two "star" handle knobs on

sides of the upper handle and allow

handle to fold down to the rear.

2. Loosen the two "standard" handle

knobs on sides of the lower handle and

pivot entire handle assembly forward

and allow it to rest on mower.

3. Reinstall "standard" knobs and car-

riage bolts to lower handle or handle

brackets for safe keeping.

• When setting up your handle from the

storage position, you must manually

lock lower handle into mowing position.

IMPORTANT: When folding the handle

for storage or transportation, be sure to

fold the handle as shown or you may dam-

age the control cables.

Operator MOWING

POSITION

control bar \ >

//// / /

///!

//'/ k

FOLD , ,,

// //

FORWARE _' Upper

FOR /handle

STORAGE ,"/ X

Upper handle

_ /.__- "star" knob

Lower handle

"standard" knob

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Alcohol blended fuels (called gasohol or

using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage.

• Empty the fuel tank by starting the en-

gine and letting it run until the fuel lines

and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or stor-

age container. Always follow the mix ratio

found on stabilizer container. Run engine

at least 10 minutes after adding stabilizer

to allow the stabilizer to reach the car-

buretor. Do not empty the gas tank and

carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times to

distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

• IkCAUTION: Never store the lawn

mower with gasoline in the tank inside a

building where fumes may reach an open

flame or spark. Allow the engine to cool

before storing in any enclosure.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

PROBLEM CAUSE

Does not start 1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

10. Fuel valve lever (if so

equipped) in OFF position.

11. Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

13. Blown fuse (if equipped).

CORRECTION

1. Clean/replace air filter.

2. Fill fuel tank.

3. Empty fuel tank and refill tank

with fresh, clean gasoline.

4. Empty fuel tank and refill tank

with fresh, clean gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

10. Turn fuel valve lever

to the ON position.

11. Charge battery.

12. Connect battery to engine.

13. Replace fuse.

PROBLEM

Loss of power

Poor cut -

ui3eveR

Excessive

vibration

Starter rope

hard to pull

Grass catcher

not filling

(if so equipped)

Hard to push

Loss of drive

or slowing of

drive speed

CAUSE

Rear of lawn mower

housing or cutting blade

dragging in heavy grass.

Cutting too much grass.

Dirty air filter.

Buildup of grass, leaves,

and trash under mower.

Too much oil in engine.

Walking speed too fast.

Worn, bent or loose blade.

Wheel heights uneven.

Buildup of grass, leaves

and trash under mower.

Worn, bent or loose blade.

Bent engine crankshaft.

Engine flywheel brake is on

when control bar is released.

Bent engine crankshaft.

Blade adapter broken.

Blade dragging in grass.

1. Cutting height too low.

2. Lift on blade worn off.

3. Catcher not venting air.

1. Grass is too high or wheel

height is too low.

2. Rear of lawn mower

housing or cutting blade

dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

1. Belt wear.

2. Belt off of pulley.

3. Drive cable worn or broken.

4. "Loose" drive control system.

CORRECTION

1. Raise cutting height.

2. Raise cutting height.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

1. Raise cutting height.

2. Replace blade.

3. Clean grass catcher.

1. Raise cutting height.

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

1. Check/replace drive belt.

2. Check/reinstall drive belt.

3. Replace drive cable.

4. Adjust drive control.

HEED MORE HELP?

You'll find the answer and more on managemyhome.com - for free!

• Find this and all your other product manuals online.

• Get answers from our team of home experts.

• Get a personalized maintenance plan for your home.

• Find information and tools to help with home projects.

brought to you by Sears

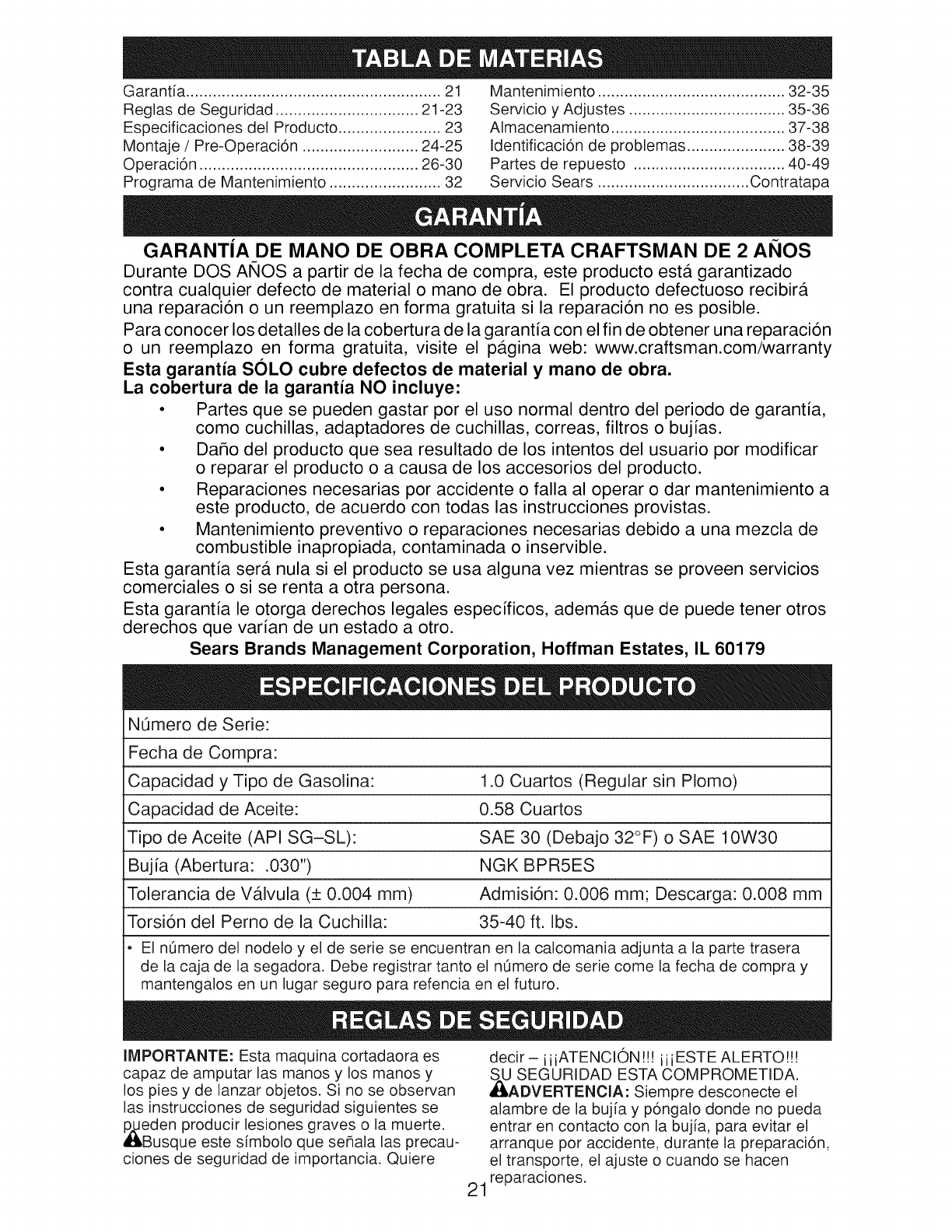

Garanfia ......................................................... 21

Reglas de Seguridad ................................ 21-23

Especificaciones del Producto ....................... 23

Montaje /Pre-Operaci6n .......................... 24-25

Operaci6n ................................................. 26-30

Programa de Mantenimiento ......................... 32

Mantenimiento .......................................... 32-35

Servicio y Adjustes ................................... 35-36

AImacenamiento ....................................... 37-38

Identificaci6n de problemas ...................... 38-39

Partes de repuesto .................................. 40-49

Servicio Sears .................................. Contratapa

GARANTiA DE MANO DE OBRA COMPLETA CRAFTSMAN DE 2 ANOS

Durante DOS ANOS a partir de la fecha de compra, este producto estfi garantizado

contra cualquier defecto de material o mano de obra. El producto defectuoso recibirfi

una reparacion o un reemplazo en forma gratuita si la reparacion no es posible.

Para conocer los detalles de la cobertura de la garantia con el fin de obtener una reparacion

o un reemplazo en forma gratuita, visite el pfigina web: www.craftsman.com/warranty

Esta garantia SOLO cubre defectos de material y mano de obra.

La cobertura de la garantia NO incluye:

• Partes que se pueden gastar por el uso normal dentro del periodo de garantia,

como cuchillas, adaptadores de cuchillas, correas, filtros o bujias.

• Dafio del producto que sea resultado de los intentos del usuario por modificar

o reparar el producto o a causa de los accesorios del producto.

• Reparaciones necesarias por accidente o falla al operar o dar mantenimiento a

este producto, de acuerdo con todas las instrucciones provistas.

• Mantenimiento preventivo o reparaciones necesarias debido a una mezcla de

combustible inapropiada, contaminada o inservible.

Esta garantia serfi nula si el producto se usa alguna vez mientras se proveen servicios

comerciales o si se renta a otra persona.

Esta garantia le otorga derechos legales especificos, ademfis que de puede tener otros

derechos que varian de un estado a otro.

Sears Brands Management Corporation, Hoffman Estates, IL 60179

NQmero de Sede:

Fecha de Compra:

Capaddad y Tipo de Gasolina: 1.0 Cuartos (Regular sin PIomo)

Capaddad de Aceite: 0.58 Cuartos

Tipo de Aceite (API SG-SL): SAE 30 (Debajo 32°F) o SAE 10W30

Bujia (Abertura: .030") NGK BPR5ES

Tolerancia de Vfilvula (+ 0.004 mm) Admisi6n: 0.006 mm; Descarga: 0.008 mm

Torsi6n del Perno de la Cuchilla: 35-40 ft. Ibs.

• El nOmero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el nOmero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

iMPORTANTE: Esta maquina cortadaora es

capaz de amputar las manos y los manos y

los pies y de lanzar objetos. Si no se observan

las instrucciones de seguridad siguientes se

,_den producir lesiones graves o la muerte.

usque este s[mbolo que sefiala las precau-

clones de seguridad de importancia. Quiere

decir - i iiATENCION!!! iiiESTE ALERTO!!!

SU SEGURIDAD ESTA COMPROMETIDA.

AI_ADVERTENCIA: Siempre desconecte el

alambre de la buj[a y p6ngalo donde no pueda

entrar en contacto con la buj[a, para evitar el

arranque pot accidente, durante la preparaci6n,

el transporte, el ajuste o cuando se hacen

reparaciones.

,I_PRECAUCION: El tubo de escape del motor,

algunos de sus constituyentes

y algunos componentes del

veh[culo contienen o des-

prenden productos qu[micos

conocidos en el Estado de

California como causa de

cancer y defectos al nacimiento

,_rDos dahos reproductivos.

VERTENOIA: Los bornes, terminales y

accesorios relativos de la bater[a contienen

plomo o compuestos de plomo, productos

qu[micos conocidos en el Estado de California

como causa de c_.ncer y defectos al nacimiento

u otros dahos reproductivos. Lavar las manos

,_spu6s de m.anipularlos.

PRECAUCION: El silenciador y otras piezas

del motor Ilegan a sre extremadamente calien-

tes durante la operaci6n y siguen siendo calf

entes despu_s de que el motor haya parado.

Para evitar quemaduras severas, permanezca

lejos de estas Areas.

_ADVERTENOIA: Este segadora viene

equipado con un motor de combusti6n interna

y no se debe usar sobre, o cerca, de un ter-

reno no desarrollado cubierto de bosques, de

arbustos o de c_sped, o menos que el sistema

de escape del motor venga equipado con un

amortiguador de chispas que cumpla con las

leyes locales o estatales (si existen). Si se usa

un amortiguador de chispas, el operador debe

mantenerlo en condiciones de trabajo eficien-

tes.

En el estado de California, la ley exige Io an-

terior (Secci6n 4442 del "California Public Re-

sources Code"). Otros estados pueden contar

con otras leyes parecidas. Las leyes federales

se aplican en la tierras federales. Su centro de

Servicio Sears m_.s cercano tiene disponible

amortiguadores de chispas para el silenciador

(Vea la secci6n de PARTES DE REPUESTO de

este manual Ingl6s del dueho).

I. NINOS

ADVERTENCIA: LOS NINOS PU-

EDEN SUFRIR HERIDAS GRAVES

O MUERTE ACAUSA DE ESTE

EQUIPO. Lea y siga atentamente

todas las instrucciones siguientes.

La Academia Americana de Pediatr[a reco-

mienda que los cortac_sped de conductor a pie

sean manejados pot personas de al menos 12

ahos de edad, mientras que los cortac_sped de

conductor montado sean operados pot perso-

nas de al menos 16 ahos de edad.

Se pueden producir accidentes tr_.gicos si el

operador no presta atenci6n a la presencia

de los nihos. A menudo, los nihos se sienten

atra[dos pot la mb.quina y pot la actividad de

la siega. Nunca suponga que los nihos van a

permanecer en el mismo lugar donde los vio

pot 01tima vez.

• Mantenga a los nihos alejados de la zona

de trabajo y bajo la supervisi6n atenta de un

adulto responsable aparte del operador.

• Est_ alerta y apague la m_.quina si hay nihos

que entran al _.rea.

• Antes y cuando este retrocediendo, mire

hacia atrb.s y hacia abajo para verificar si hay

nihos pequehos.

• Nunca permita que los nihos operen la

mb.quina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, _.rboles u otros objetos que pueden

interferir con su I[nea de visi6n.

II. OPERACION

• Antes de empezar, debe familiarizarse

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instrucciones que

aparecen en la maquina y en los manuales

de operaci6n.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mant_ngase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas re-

sponsables que est_n familiarizadas con las

instrucciones operen la m_.quina.

• Despeje el b.rea de objetos tales como pie-

dras, juguetes, alambres, huesos, palos, etc.

que pueden set recogidos y lanzados pot

la cuchilla. Mant_ngase detr_.s del mango

cuando el motor est_ en marcha.

• AsegOrese que el b.rea no se hallen per-

sonas, antes de segar. Pare la m_.quina si

alguien entra en el _.rea.

• No utilice la m_.quina descalzo o con sandal-

ias. Para trabajar, utilice siempre un calzado

resistente con buena protecci6n de los tobil-

los.

• No tire de la segadora hacia atr_.s a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detrb.s antes y

mientras que se mueve hacia atr_.s.

• Nunca dirigir el material descargado hacia

las personas. Evitar descargar material

contra paredes o barreras. El material puede

retornar al operador. Para la cuchilla cuando

se pasa por superficies de grava.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

c6sped u otros aditamentos dise ados para

su protecci6n y seguridad.

• Refi_rase alas instrucciones del fabricante

para el funcionamiento e instalaci6n de

accesorios. Use 0nicamente accesorios

aprobados pot el fabricante.

• Detenga la cuchilla o las cuchillas cuando

cruce pot calzadas, calles o caminos de

grava.

• Nunca deje la m_.quina en marcha sin super-

visi6n.

•Apague el motor y espere a que la cuchilla

se detenga por completo antes de limpiar

la m_.quina, extraer el colector de hierba o

desatascar el conducto de descarga.

•Apagar el motor y esperar hasta que las

cuchillas est_n completamente paradas

antes de remover el receptor de hierba.

Segar solamente con luz del d[a o con una

buena luz artificial.

No opere la mb.quina bajo la infiuencia del

alcohol o de las drogas.

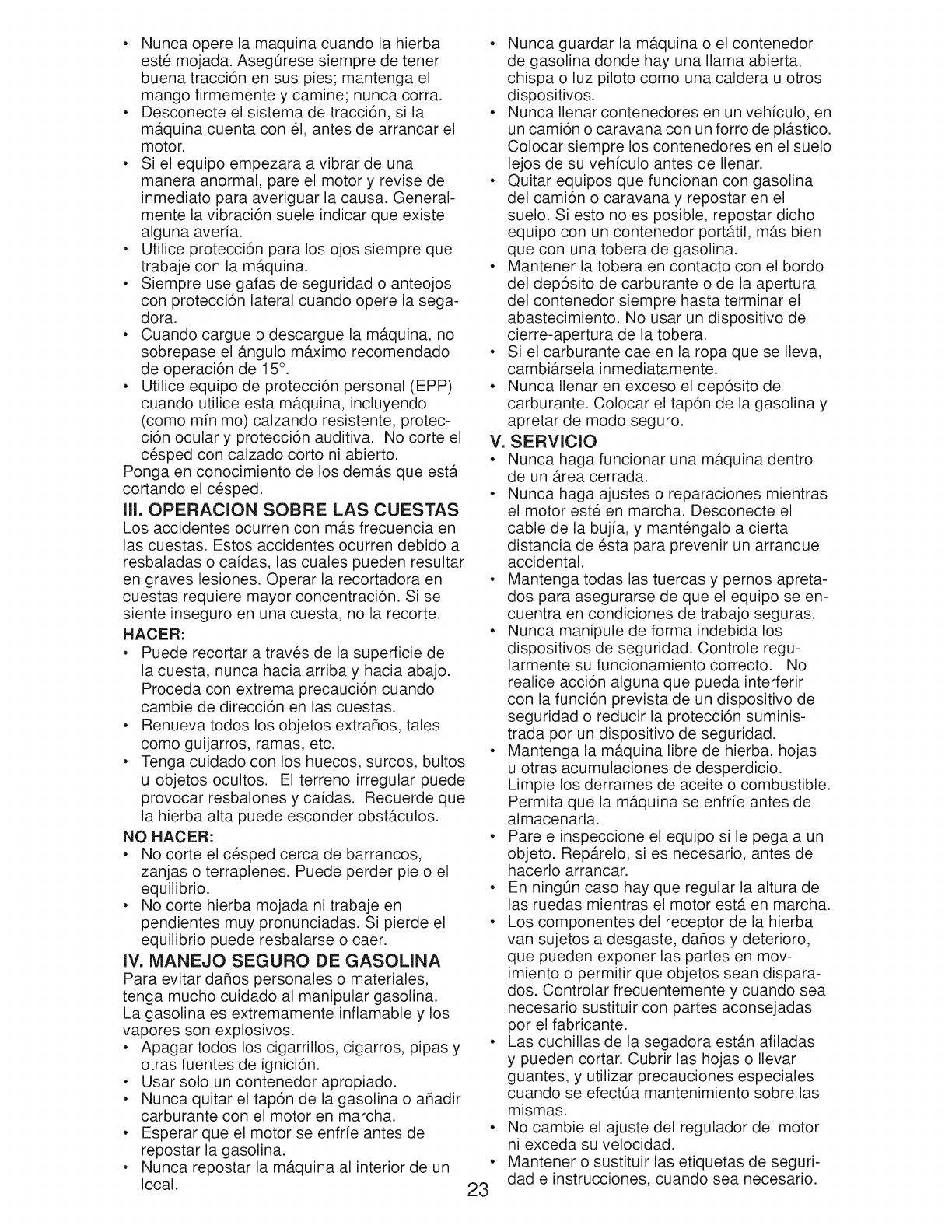

• Nunca opere la maquina cuando la hierba

est_ mojada. Aseg0rese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Desconecte el sistema de tracci6n, si la

m_.quina cuenta con _l, antes de arrancar el

motor.

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa. General-

mente la vibraci6n suele indicar que existe

alguna aver[a.

• Utilice protecci6n para los ojos siempre que

trabaje con la mb.quina.

• Siempre use gafas de seguridad o anteojos

con protecci6n lateral cuando opere la sega-

dora.

• Cuando cargue o descargue la m_.quina, no

sobrepase el _.ngulo m_.ximo recomendado

de operaci6n de 15°.

• Utilice equipo de protecci6n personal (EPP)

cuando utilice esta m_.quina, incluyendo

(como m[nimo) calzando resistente, protec-

ci6n ocular y protecci6n auditiva. No corte el

c6sped con calzado corto ni abierto.

Ponga en conocimiento de los dem_.s que est,.

cortando el c_sped.

III. OPERACION SOBRE LAS CUESTAS

Los accidentes ocurren con m_.s frecuencia en

las cuestas. Estos accidentes ocurren debido a

resbaladas o ca[das, las cuales pueden resultar

en graves lesiones. Operar la recortadora en

cuestas requiere mayor concentraci6n. Si se

siente inseguro en una cuesta, no la recorte.

HACER:

•Puede recortar a trav6s de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extrahos, tales

como guijarros, ramas, etc.

• Tenga cuidado con los huecos, surcos, bultos

u objetos ocultos. El terreno irregular puede

provocar resbalones y ca[das. Recuerde que

la hierba alta puede esconder obst_.culos.

NO HAOER:

• No corte el c6sped cerca de barrancos,

zanjas o terraplenes. Puede perder pie o el

equilibrio.

• No corte hierba mojada ni trabaje en

pendientes muy pronunciadas. Si pierde el

equilibrio puede resbalarse o caer.

IV. IVlANEJO SEGURO DE GASOLINA

Para evitar dahos personales o materiales,

tenga mucho cuidado al manipular gasolina.

La gasolina es extremamente infiamable y los

vapores son explosivos.

• Apagar todos los cigarrillos, cigarros, pipas y

otras fuentes de ignici6n.

• Usar solo un contenedor apropiado.

• Nunca quitar el tap6n de la gasolina o ahadir

carburante con el motor en marcha.

• Esperar que el motor se enfr[e antes de

repostar la gasolina.

• Nunca repostar la m_.quina al interior de un

local.

• Nunca guardar la m_.quina o el contenedor

de gasolina donde hay una llama abierta,

chispa o luz piloto como una caldera u otros

dispositivos.

• Nunca Ilenar contenedores en un veh[culo, en

un cami6n o caravana con un forro de plb.stico.

Colocar siempre los contenedores en el suelo

lejos de su veh[culo antes de Ilenar.

• Quitar equipos que funcionan con gasolina

del cami6n o caravana y repostar en el

suelo. Si esto no es posible, repostar dicho

equipo con un contenedor port_.til, m_.s bien

que con una tobera de gasolina.

• Mantener la tobera en contacto con el bordo

del dep6sito de carburante o de la apertura

del contenedor siempre hasta terminar el

abastecimiento. No usar un dispositivo de

cierre-apertura de la tobera.

• Si el carburante cae en la ropa que se Ileva,

cambib.rsela inmediatamente.

• Nunca Ilenar en exceso el dep6sito de

carburante. Colocar el tap6n de la gasolina y

apretar de modo seguro.

V. SERVIClO

• Nunca haga funcionar una m_.quina dentro

de un b.rea cerrada.

• Nunca haga ajustes o reparaciones mientras

el motor est6 en marcha. Desconecte el

cable de la buj[a, y mant6ngalo a cierta

distancia de 6sta para prevenir un arranque

accidental.

• Mantenga todas las tuercas y pernos apreta-

dos para asegurarse de que el equipo se en-

cuentra en condiciones de trabajo seguras.

• Nunca manipule de forma indebida los

dispositivos de seguridad. Controle regu-

larmente su funcionamiento correcto. No

realice acci6n alguna que pueda interferir

con la funci6n prevista de un dispositivo de

seguridad o reducir la protecci6n suminis-

trada por un dispositivo de seguridad.

• Mantenga la mb.quina libre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combustible.

Permita que la m_.quina se enfr[e antes de

almacenarla.

• Pare e inspeccione el equipo si le pega a un

objeto. Rep_.relo, si es necesario, antes de

hacerlo arrancar.

• En ning0n caso hay que regular la altura de

las ruedas mientras el motor est,. en marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, dahos y deterioro,

que pueden exponer las partes en mov-

imiento o permitir que objetos sean dispara-

dos. Controlar frecuentemente y cuando sea

necesario sustituir con partes aconsejadas

pot el fabricante.

• Las cuchillas de la segadora estb.n afiladas

y pueden cortar. Cubrir las hojas o Ilevar

guantes, y utilizar precauciones especiales

cuando se efect0a mantenimiento sobre las

mismas.

No cambie el ajuste del regulador del motor

ni exceda su velocidad.

Mantener o sustituir las etiquetas de seguri-

dad e instrucciones, cuando sea necesario.

Acuerdos de Protecci6n para ia Reparaci6n

Congratulaciones por su buena compra. Su

nuevo producto Craftsman® estA disehado

y fabricado para funcionar de modo fiable pot

muchos ahos. Pero como todos los productos,

puede necesitar alguna reparaci6n de tanto

en tanto. En este caso tenet un Acuerdo de

Protecci6n para la Reparaci6n puede hacerles

ahorrar dinero y fastidios.

Compre ahora un Acuerdo de Proteccidn para

la Reparacidn y protegese de molestias y gas-

tos inesperados.

Un Acuerdo incluye los puntos siguientes:

•Servicio experto de nuestros 12.000 espe-

cialistas profesionales en la reparaci6n.

•Servicio ilimitado sin cargo alguno para

las partes y la mano de obra sobre todas las

reparaciones garantizadas.

• Sustituci6n del producto si su producto

garantizado no puede set arreglado.

•Descuento del 25% sobre el precio cor-

riente del servicio y de las partes relativas al

servicio no cubiertas por el acuerdo; tambi_n

el 25% menos sobre el precio corriente de un

control de mantenimiento preventivo.

• Ayuda rapida pot telefono - soporte tele-

f6nico por parte de un representante Sears

sobre productos que requieren un arreglo en

casa, y ademb.s una programaci6n sobre los

a reglos m_.s convenientes.

Cuando se ha comprado el Acuerdo, basta con

una Ilamada telef6nica para programar el servi-

cio. Puede Ilamar cuando quiera, d[a y noche o

fijar en I[nea una cita para obtener el servicio.

Sears tiene m_.s de 12.000 especialistas

profesionales en la reparaci6n, que tienen

acceso a m_.s de 4.5 millones de partes y

accesorios de calidad. Este es el tipo de

profesionalidad con que puede contar para

ayudar a alargar la vida del producto que acaba

de comprar, pot muchos ahos. iCompre hoy su

Acuerdo de Protecci6n para la Reparaci6n!

Se aplican algunas limitaciones y exclu-

siones. Para conocer los precios y tenet

ma.s informacion, Ilame al 1=800=827-6655.

Servicio de Instalaci6n Sears

Para la instalacidn profesional Sears de

aparatos de casa, puertas de garaje,

calentadores de agua y otros importantes

arficulos para la casa, en U.S.A. Ilamar a

1=800=4=MY=HOME®.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto al

cortacesped. Tambi_n estb.n disponibles en la mayor[a de las tiendas de Sears yen los centros de

servicio. ALGUNOS DE ESTOS AOOESORIOS TAL VEZ NO SE APLIQUEN A SU SEGADORA.

RENDIMIENTO DE LA SEGADORA

DESVIADOR

DE RECORTES

PARA SEGADORAS

CON DESCARGA

TRASERA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

TRASERA

ESTABILI-

ZADORES

_]_D ENVASES

E GASOLINA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES

CORREAS CUCHILLAS

ADAPTADORES

DE CUCHILLA

FILTROS DE AIRE

RUEDAS

BUJ|AS

ACEITE

DEL MOTOR

Lea estas instrucciones y este manual comple-

tamente antes de tratar de montar u operar su

segadora nueva.

IMPORTANTE: Este cortac_sped viene SIN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la

f_.brica con la excepci6n de aquellas partes que

se dejaron sin montar pot razones de envfo.

Todas las partes como las tuercas, las arande-

las, los pernos, etc., que son necesarias para

completar el montaje han sido colocadas en la

bolsa de partes. Para asegurarse que su sega-

dora funcione en forma segura y adecuada,

todas las partes y los arficulos de ferreterfa que

se monten tienen que ser apretados segura-

mente. Use las herramientas correctas, como

sea necesario, para asegurar que se aprieten

adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se incluyen

con la segadora.

2. Corte las dos esquinas de los extremos

de la caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de empaque, ex-

cepto la cuba entre el mango superior y _1

inferior, y la cuba que sujeta la barra de los

control que exige la presencia del operador

junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revfsela cuidadosamente

para verificar si todavfa quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o dahar los

cables de control.

1. Levante los mangos hasta que la secci6n

del mango inferior y alinee los pernos del

mango inferior con los agujeros en los

soportes del mango.

2. Inserte pernos de mango a trav_s de

mango inferiores y los soportes del mango;

Asegure con manillas ("standard") inferi-

ores.

3. Retire el protector acolchado, aumentar la

secci6n del mango superior en su lugar en

el mango inferior y apriete ambas manillas

superiores ("star").

4. Remueva el material de empaque de alred-

edor de la barra de control.

El mango de la segadora puede ajustarse

seg0n le acomode para segar. Refi6rase a

"AJUSTE DEL MANGO" en la Secci6n de Ser-

vicio y Ajustes de este manual.

Barra de control POSICION

que sxige PARA

presencia det SEGAR

operador ///

I s '1 iLi I

IIi I

LEVAN-

TAR Mango

superior

Manitla del

mango superior

,- \ "star"

Mango Inferior

Manilla del mango

inferior "standard"

PARA MONTAR EL RECOGEDOR DE

Co:SPED

1. Ponga el bastidor del recogedor de c6sped

en la bolsa del c_sped con la parte rigida

de la bolsa en la parte inferior. AsegOrese

que el mango del bastidor est_ en el exte-

rior de la parte superior de la bolsa.

2. Deslice los sujetadores de vinilo sobre el

bastidor.

AVISO: Si los sujetadores de vinilo estb.n muy

duros, m6talos en agua caliente por algunos

minutos. Si se moja la bolsa, d6jela que se

seque antes de usarla.

Sujetadore_

de vinilo

Abertura

det bastidor

INSTALACION DEL CORDON ARRANCA=

DOR

1. Afioje una manilla-T.

2. Sujete la barra de control en contra del

mango superior.

3. Lentamente tire el cord6n arrancador del

motor hacia afuera hasta que se deslice

dentro la parte redondeada de la guia del

cord6n.

4. Apriete una manilla-T.

Barra de control

Mango superior

Guia det cordon Manilta-T

motor

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertirla de modo que pueda ensacar o

descargar, refi@ase a "PARA CONVERTIR LA

SEGADORA" en la secci6n de Operaci6n de

este manual.

FAIVllLIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDADANTES DE OPARAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

ATTENCION O MOTOR MOTOR R/_,PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENClA ENCENDIDO APAGADO LAClON BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de control que exige la

presencia del operador

Barra de control de la impulsi6n

Manilla del mango

Tapa del deposito de la gasolina

Cord6n

arrancador

V_.lvula del combustible

Bujfa

Recogedor

de c6sped

Tapa del de

de aciete del mo-

tor con varilla in-

dicadora de nivel

Filtro de aire

Ajustador de

la rueda (en

cada rueda)

Silenciadc

Cubierta de

Puerta de la la impulsi6n

Caja

IMPORTANTE: Este cortac_sped viene

SIN ACEITE O GASOLINA en motor.

NOTA: Esta m_.quina puede utilizar gasolina con un contenido de hasta el 10% de etanol (El0).

El uso de una gasolina que supere el 10% de etanol (El0) anular_, la garanfia del producto.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atrb.s, rotatorias, Sears, cumplen con

los est_.ndares de seguridad de_lAmerican National Standards Institute y de la U.S. Consumer

Product Safety Commission. _kPREOAUOION: La cuchilla gira cuando el motor est,. funcionando.

Barra de control que exige la presencia del Barra de control de la impulsion - se usa

operador - tiene que sujetarse abajo, junto para enganchar la segadora para movimiento

con el mango, para hacer arrancar el motor, hacia adelante impulsada a motor.

Su61tela para parar el motor. Cordon arrancador - se usa para hacer ar-

Puerta de la acolchadora - permite la conver- rancar el motor.

si6n para la operaci6n de descarga o ensacado. 27

SEGURIDAD

La operaci6n de cualquier segadora puede hacer que

salten objetos extraflos dentro de sus ojos, Io que puede

producir daflos graves en 6stos. Siempre use anteojos

de seguridad o protecci6n para los ojos mientras opere

su segadora o cuando haga ajustes o reparaciones.

Recomendamos gafas o una mascara de seguridad

de visi6n amplia de seguridad usada sobre las gafas.

Utilice las

protec-

ciones

auditivas

para evitar

daflo a la

audiencia.

COMO USAR SU SEGADORA

VELOCIDAD DEL MOTOR

La velocidad del motor se estableci6 en la fb.-

brica para un rendimiento 6ptimo. La velocidad

no se puede ajustar.

CONTROL DE ZONA DEL MOTOR

PRECAUCION: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir a un mfnimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Pot ning0n motivo trate de eliminar

la funci6n del control del operador. La cuchilla

gira cuando el motor estb. funcionando.

•Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiere que el operador

est_ detrb.s del mango de la segadora para

hacerla arrancar y operarla.

PARA EL IMPULSION

• Para comenzar la marcha hacia adelante,

levantar la barra de mando hasta el mango.

• Para parar el movimiento hacia adelante,

alivie la barra de control de la impulsi6n.

IMPORTANTE: Durante la utilizaci6n, guarde

siempre la barra de control de la impulsion en

contra del mango.

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para el corte bajo y baje las

ruedas para el corte alto., ajuste la altura de

corte para que se acomode a sus requisitos. La

posici6n del medio es la mejor para la mayor[a

de los c_spedes.

• Para cambiar la altura de corte, empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de modo

que se acomode a sus requisitos. Aseg0rese

que todas las ruedas queden igualmente

ajustadas.

AVlSO" El ajustador esta correctamente

colocado cuando las orejas de la placa estb.n

insertadas en el agujero del mango. Tambi_n,

los ajustes de 9 posiciones (si equipado) per-

miten que el mango pueda set movido entre las

orejas de la placa.

PALANCA DE GIRAR HACIA

EL MOTOR A MENOR LA

SEGADORA Mane

Orejas de

la ptaca

PALANCA DE GIRAR LEJOS DE MOTOR

PARA ELEVAR LA SEGADORA

Barra con control

que exige la

Barra presencia det

de mando operador

CONTROL DE LA IMPULSION ENGRANCHAR

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse como

acolchadora de capa vegetal. Para convertirla a

una operaci6n de ensacado o de descarga:

SEGADORAS CON DESCARGA TRASERA

•Levantar la puerta trasera de cortac6sped

y colocar los ganchos del armaz6n de la

recolectora de hierba en los soporte del

recogedor de c_sped.

•Para pasar a la operaci6n de acolchamiento,

remover la recolectora de hierba y cerrar la

puerta trasera.

CONTROL DE LA IMPULSION DESENGANCHADO

Soporte det recogedor

de c6sped Mango del

bastidor det

edor de

c6sped

Gancho lateral

det bastidor det

recogedor

SEGADORAS CON DESCARGA LATERAL

• La puerta trasera tiene que estar cerrada.

• Abra la protecci6n contra la descarga y

instale el desviador de contra la descarga

debajo de la protecci6n como se muestra.

• La segadora esta lista para la operaci6n de

la descarga.

• Para convertir a la operaci6n de ensacado

o de descarga, el desviador de la descarga

debe set removido y la protecci6n contra la

descarga debe estar cerrada y trabado.

Abierto la

protecci6

contra la

descarga

Desviador

de la descarga

LA SEGADORA

ESTA LtSTA PARA LA

OPERACION DE LA

DESCARGA

PASOS SIMPLES DE RECORDAR

CUANDO CONVIERTA SU SEGADORA

PARA ACOLCHAMIENTO -

1. La puerta trasera cerrada.

2. La protecci6n contra la descarga cerrada y

trabado.

PARA ENSACAMIENTO TRASERO -

1. Recogedor del c_sped instalado.

2. La protecci6n contra la descarga cerrada y

trabado.

PARA DESCARGA LATERAL-

1. La puerta trasera cerrada.

2. La desviador de la descarga instalada.

_, PRECAUCI0N: No haga funcionar su

segadora sin la placa de la acolchadora sin

el recogedor c_sped aprobados en su lugar.

Nunca trate de operar la segadora cuando se

halla removido la puerta trasera o cuando se

ha removido a puerta trasera o cuando est,. un

poco abierta.

PARA VACIAR EL RECOGEDOR DE

ClaSPED

1. Levante el recogedor de c6sped usando el

mango del bastidor.

2. Remueva el recogedor de c6sped, con los

recortes, de debajo del mango de la sega-

dora.

3. Vacie los recortes de la bolsa.

AVlSO: No arrastre la bolsa cuando la vacie;

se producir_, un desgaste innecesario.

Mango del

bastidor

.... del

...... recogedor

.... de c6sped

Mango de c6sped

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el motor.

Para el tipo y el grado del aceite a utilizar, vea

el "MOTOR" en la secci6n del Mantenimiento

de este manual.

_I_£RECAUCION: NO sobrellene el motor con

aceite, o fumar_, pesa demante del silenciador

cuando Io valla a arrancar.

1. AsegOrese que la segadora est_ nivelada.

2. Remueva la varila medidora de aceite del tubo

de desarga de aceite.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente el envase entero

de aceite en el tubo de relleno del motor.

Inserte y apriete la varilla medidora de aceite.

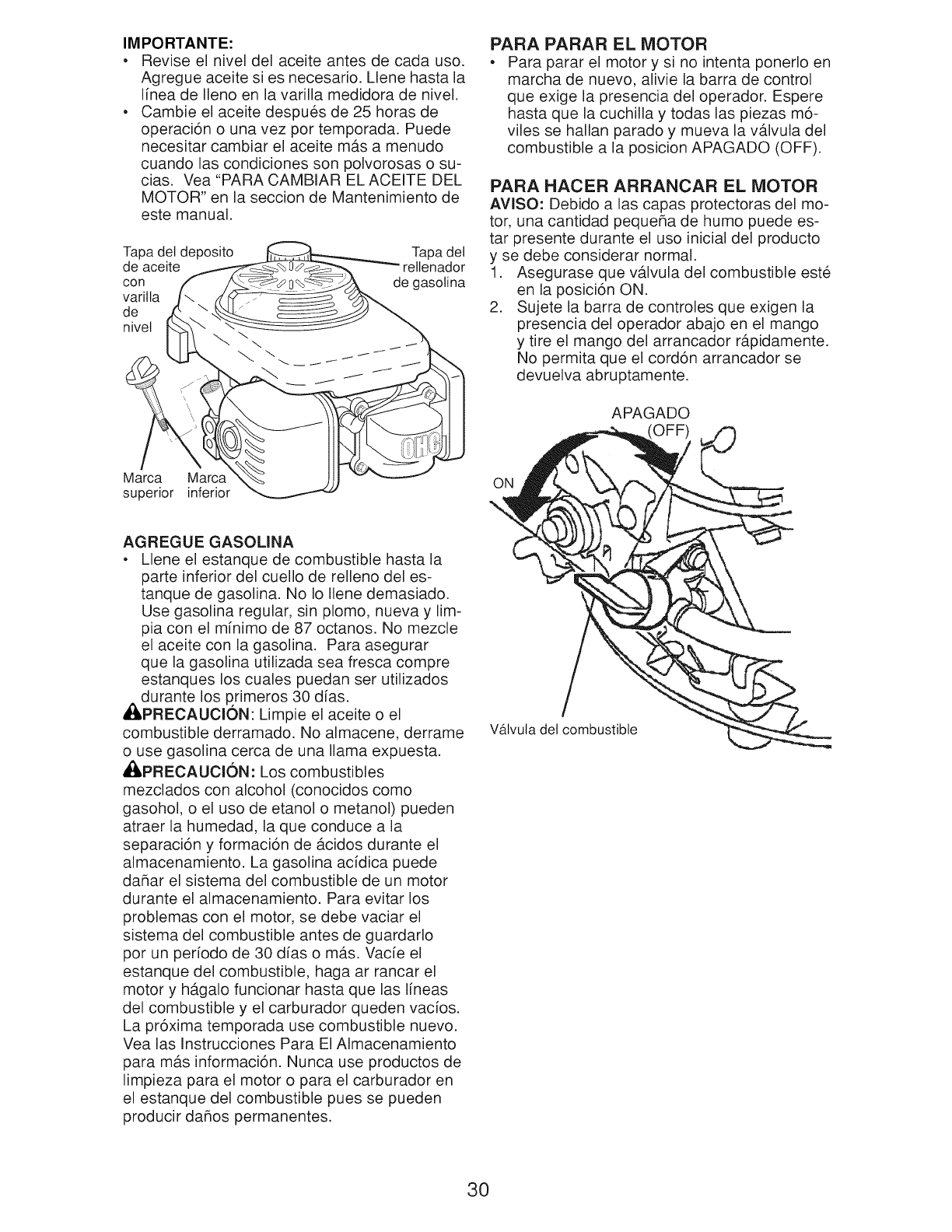

IMPORTANTE:

• Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta la

I[nea de Ileno en la varilla medidora de nivel.

• Cambie el aceite despu6s de 25 horas de

operaci6n o una vez pot temporada. Puede

necesitar cambiar el aceite m_.s a menudo

cuando las condiciones son polvorosas o su-

cias. Vea "PARA CAMBIAR EL ACEITE DEL

MOTOR" en la seccion de Mantenimiento de

este manual.

Tapa del deposito Tapa det

de aceite rellenador

con de gasotina

varilta

nivet

PARA PARAR EL MOTOR

• Para parar el motor y si no intenta ponerlo en

marcha de nuevo, alivie la barra de control

que exige la presencia del operador. Espere

hasta que la cuchilla y todas las piezas m6-

viles se hallan parado y mueva la vb.lvula del

combustible a la posicion APAGADO (OFF).

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido a las capas protectoras del mo-

tor, una cantidad pequefla de humo puede es-

tar presente durante el uso inicial del producto

y se debe considerar normal.

1. Asegurase que v_.lvula del combustible est6

en la posici6n ON.

2. Sujete la barra de controles que exigen la

presencia del operador abajo en el mango

y tire el mango del arrancador r_.pidamente.

No permita que el cord6n arrancador se

devuelva abruptamente.

APAGADO

Marca Marca

superior inferior ON

AGREGUE GASOLINA

• Llene el estanque de combustible hasta la

parte inferior del cuello de relleno del es-

tanque de gasolina. No Io Ilene demasiado.

Use gasolina regular, sin plomo, nueva y lim-

pia con el m[nimo de 87 octanos. No mezcle

el aceite con la gasolina. Para asegurar

que la gasolina utilizada sea fresca compre

estanques los cuales puedan set utilizados

_idurante los primeros 30 d[as.

PREOAUOION: Limpie el aceite o el

combustible derramado. No almacene, derrame

o use gasolina cerca de una llama expuesta.

_PRECAUCION: Los combustibles

mezclados con alcohol (conocidos como

gasohol, o el uso de etanol o metanol) pueden

atraer la humedad, la que conduce a la

separaci6n y formaci6n de b.cidos durante el

almacenamiento. La gasolina ac[dica puede

daflar el sistema del combustible de un motor

durante el almacenamiento. Para evitar los

problemas con el motor, se debe vaciar el

sistema del combustible antes de guardarlo

pot un per[odo de 30 dfas o m_.s. Vac[e el

estanque del combustible, haga ar rancar el

motor y hb.galo funcionar hasta que las I[neas

del combustible y el carburador queden vac[os.

La pr6xima temporada use combustible nuevo.

Vea las Instrucciones Para El Almacenamiento

para m_.s informaci6n. Nunca use productos de

limpieza para el motor o para el carburador en

el estanque del combustible pues se pueden

producir daflos permanentes.

V&lvuta det combustible

CONSEJOS PARA SEGAR

_PRECAUCl6N: No utilizar dispositivos anti-

paja de la hoja en la segadora ya que estos

accesorios son peligrosos, pueden dahar su

segadora y anular su garanfia.

• Bajo ciertas condiciones, tal como c6sped

muy alto, puede ser necesario el elevar la

altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando mon-

tones de recortes de c6sped. Puede que sea

necesario reducir la velocidad del recorddo

y/o haga funcionar la segadora sobre el Area

por segunda vez.

• Para un corte muy pesado, reduzca el ancho

del corte pasando parcialmente por encima

del lugar anteriormente cortado y siegue

lentamente.

• Para un mejor ensacado del c_sped y para la

mayoria de las condiciones de corte, la velo-

cidad del motor debe ajustarse a la posici6n

de R,&PIDO.

• Los poros en los recogedores de c_sped de

tela pueden Ilenarse con mugre y polvo con

el uso y los recogedores recaudarb.n menos

c6sped. Para evitar 6ste, rode el recogedor

con la manguera de agua regularmente y

d_jelo secarse antes de usarlo.

• Mantenga la parte superior del motor, alred-

edor del arrancador, despejada y sin recortes

de c_sped y paja. Esto ayudarb, el fiujo del

aire del motor y extender,, su duraci6n.

CONSEJOS PARA SEGAR YACOL-

CHAR

iMPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulacion de cesped y basura. Vea

"LIMPIEZA" en la seccion de Mantenimento de

este manual.

• La cuchilla acolchadora especial va a volver

a cortar los recortes de c6sped muchas

veces, y los reduce en tamaho, de modo que

si se caen en el c6sped se van a dispesar

entre 6ste y no se van a notar. Tambi6n, el

c_sped acolchado se va a deshacer rb.pidam-

ente entregando substancias nutritivas para

el c6sped. Siempre acolche con la velocidad

del motor (cuchilla) m_.s alta, pues as[ se

obtendrb, la mejor acci6n de recorte de las

cuchillas.

• Evite cortar el c_sped cuando est_ mojado.

El c_sped mojado tiende a formar montones

e interfiere con la acci6n de acolchado.

La mejor hora para segar el c6sped es

temprano en la tarde. A esa hora _ste se ha

secado y el _.rea reci_n cortada no quedar_.

expuesta al sol directo.

• Para obtener los mejores resultados, ajuste

la altura del corte de la segadora de modo

que _sta corte solamente el tercio superior

de las hojas de c6sped. En el caso de que el

c6sped haya crecido demasiado, puede set

necesario el elevar la altura del corte para

reducir el esfuerzo necesario para empujar la

segadora y para evitar sobrecargar el motor,

dejando montones de recortes de cesped.

Para un c6sped muy pesado, reduzca el an-

cho del corte pasando pot encima del lugar

anterJormente cortado y sJegue lentamente.

MAX 1/3

• Ciertos tipos de c_sped y sus condiciones

pueden exigir que un Area tenga que set

acolchada pot segunda vez para esconder

completamente los recortes. Cuando se haga

el segundo corte, siegue atravesado (en

forma perpendicular) a la pasada del primer

corte.

• Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitar_, que el c6sped se

enrede y cambie de direcci6n.

PROGRAMA DE

MANTEN|M|ENTO

Revisar si hay Sujetadores Sueltos

S Limpiar/Inspeccionar el Recogedor de Cesped * _#P

E Controlar los Neumaticos

G Controlar las Ruedas Motrices *** _#_

ALimpiar la Segadora ....

Limpiar debajo la Cubierta de la Transmisidn ***

Revisar las Correas y las Poleas Impulsadas ***

R Revisar /Afilar /Cambiar la Cuchilla

j_ Lubricacidn

i Limpiar /Recargar la Bateria **

Revisar el nivel del Aceite _#_

_'_ Cambiar el Aceite del motor

O Limpiar el Filtro de Aire

T Inspeccionar el Silenciador

O Cambiar la Bujia

R Cambiar el Cartucho de Papel del Filtro de Aire

Vaciar el sistema del carburante

o a5adir un estabilizador de carburante.

ANTES DESPUES CADA CADA CADA ANTES DEL

DE CADA DE CADA 10 25 HORAS O 100 ALMACE-

USO USO HORAS TEMPORADA HORAS NAMIENTO

v' v'

v'3

v' v'

,(si viene equipado) 1 - Cambiar mb.s a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas.

** Segadoras con Arranque EI6ctrico 2 - Dar servicio mb.s a menudo cuando se opere en condiciones sucias o polvorosas.

*** Segadoras con Poder Propumsor 3 - Cambie las cuchillas mas a menudo cuando siegue en terreno arenoso.

_** Utimizar una rasqueta para limpiar 4 - Cargar por 48 horas al fin de h temporada.

debajo de la cubierta del cortac_sped 5 - Y despues de 5 horas de funcionamiento.

RECOMENDAClONES GENERALES

La garanfia de esta segadora no cubre los

arficulos que han estado sujetos al abuso o a

la negligencia del operador. Para recibir todo

el valor de la garanfia, el operador tiene que

mantener la segadora segL_n las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

AI menos una vez cada estaci6n comprobar

si es necesario efectuar los ajustes descritos

en las secciones de Servicio y Ajustes de este

manual.

• Una vez al aho, cambie la buj[a, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla estA desgastada. Una buj[a

nueva y un elemento del filtro de aire limpid

nuevo aseguran la mezcla de aire-com-

bustible adecuada y ayudan a que su motor

funcione mejor y que dure mb.s.

• Siga el programa de mantenimiento en este

manual.

TABLA DE LUBRICACION

(_) Ajustador

de la rueda

(_) Aceite del

motor

(_ Bisagra

la puerta

de la acol-

chadora

(_ Bisagra

de la

puerta

traser

(_ Clavija de montaje del puntal del mango

ANTES DE CADA USO

•Revise el nivel del aceite del motor.

• Revise si hay sujetadores sueltos.

LUBRJCACl0N

Mantenga la unidad bien lubricada

(vea la "TABLA DE LUBRICACION").

(_ Rocie el Jubricante

(_) Yea "MOTOR" en la seccion de Mantenirniento

IMPORTANTE: No aceite o engrase los roda-

mientos de la rueda de plastico. Los lubricantes

viscosos atearan polvo y mugre, Io acortara la

duracion de los rodamientos autolubricantes. Si

cree que tienen que lubricarse, use Iosamente

un lubricante tipo crafito, de polvo seco, en

forma moderada.

SEGADORA

Siempre observe las reglas de seguridad cu-

ando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o

substancias qu[micas para control de insec-

tos que pueden dahar la goma.

• Evite los tocones, las piedras, las grietas pro-

fundas, los objetos afilados y otros peligros

que pueden dahar alas Ilantas.

RUEDAS DE IMPULSION

Revise las ruedas de impulsi6n delanteras cada

vez antes de segar, para asegurarse de que se

mueven libremente. Si las ruedas no giran li-

bremente quiere decir que hay basura, recortes

de c6sped, etc. en el b.rea de las ruedas de

impulsi6n y tienen que limpiarse para liberarlas.

Es necesario limpiar las ruedas de impulsi6n;

revise ambas ruedas delanteras.

1. Remueva los tapacubos, las tuercas de

seguridad y las arandelas.

2. Remueva las ruedas de los ajustadores de

las ruedas.

3. Remueva la basura y los recortes de

c_sped de dentro de la cubierta contra

el polvo, pih6n y/o de los dientes de los

engranajes de las ruedas de impulsi6n.

4. Ponga las ruedas de vuelta en su lugar.

AVlSO: Si despu_s de limpiar las ruedas de

impulsi6n no giran libremente, p6ngase en

contacto con su centro de servicio Sears o con

un otto centro de servicio cualificado.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la cuchilla

de la segadora tienen que mantenerse afilada.

,i_pmbie la cuchilla doblada o dahada.

RECAUClON: Usar solamente la cuchilla

de repuesto aprobada por el fabricante de su

segadora. Usar una cuchilla no aprobada por

el fabricante de su segadora es peligroso, pu-

ede dahar su segadora y anular su garanfia.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la buj[a y p6ngalo en

donde no pueda entrar en contacto con _sta.

2. Haga descansar la segadora en su lado.

AsegLirese que el filtro de aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AVlSO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla gir_.ndolo

en el sentido contrario en que giran las

manillas del reloj.

5. Remueva la cuchilla y los arficulos de fer-

reter[a adjuntadores (el perno, la arandela

de seguridad y la arandela endurecida).

AVlSO: Remueva el adaptador de la cuchilla y

revise el cubo interior de la ranura del adaptador

de la cuchilla. La ranura tiene que estar en buenas

condiciones para que funcione en forma adec-

uada. Cambie el adaptador si est,. dahado.

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de la cuchilla en el

ciguehal del motor. AsegOrese que la

ranura del adaptador y que el chavetero del

ciguehal est6n alineados.

2. Ponga la cuchilla en el adaptador.

IMPORTANTE: Para asegurar la instalacion ap-

ropiada, posicione el agujero central de la cuchilla

con la estrella del conjunto del adaptador.

3. AsegOrese de que el borde de salida de

la cuchilla (opuesto al borde afilado) est6

hacia arriba hacia el motor.

4. Instale el perno de la cuchilla con la aran-

dela de seguridad y la arandela endurecida

en el adaptador de la cuchilla y el ciguehal.

5. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la cuchilla girb.ndolo en el sentido en que

giran las manillas del reloj.

• La torsi6n para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es tratado

a calo. Si es necesario sustituir los pernos,

sustituirlos s61o con pernos aprobados mostrados

en la secci6n Partes de Reparaci6n de este manual.

Adaptador de Ranura Chavetero del

la cuchilla uenal

Arandela de

seguridad

Perno Arandela

de la endurecida

cuchilla Borde d'e ._ correa

PARA AFILAR LA CUCHILLA

AVISO: No recomendamos el afilar la cuchilla

- pero si Io hace, asegOrese de que quede

balanceada. Se tiene que tenet cuidado de

mantenerla balanceada. Una cuchilla que no

estb. balanceada va a producir eventualmente

daho en la segadora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilla, va a

necesitar un perno de acero de 5/8", una

clavija o un balanceador c6nico. (Cuando se

use un balanceador c6nico, siga las instruc-

ciones que vienen con el balanceador.)

AVlSO: No use un elavo para balancear la

cuchilla. Los 16bulos del agujero central pueden

aparecer como centrados, pero no Io estb.n.

• Deslice la cuchilla en una parte no roscada

del perno de acero o clavija y sujete el perno

o la clavija paralelo al suelo. Si la cuchilla estb.

balanceada, debe permanecer en la posici6n

horizontal. Si cualquiera de los extremos de la

cuchilla se mueva hacia abajo, afile el extremo

pesado hasta que 6sta quede balanceada.

Agujero central

Pemo de la

cuchilla de 5/8" Cuchilla

RECOGEDOR DE ClaSPED

• El recogedor de c_sped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

• Revise su recogedor de c_sped a menudo

para verificar si estb. dahado o deteriorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, c_.mbielo

solamente por uno que sea aprobado por el

fabricante. D6 el nOmero del modelo de la

segadora cuando Io ordene.

CAJA DE ENGRANAJES

• Para mantener el sistema de impulsi6n

funcionando en forma adecuada, la caja

de engranajes y el Area alrededor de la

impulsi6n tienen que mantenerse limpias y

sin acumulaci6n de basura. Limpie debajo

de la cubierta de la impulsi6n dos veces por

temporada.

• La caja de engranajes se Ilena con lubricante

hasta el nivel adecuado en la fb.brica. La

0nica vez que el lubricante necesita atenci6n

es cuando se le ha prestado servicio a la

caja de engranajes.

MOTOR

El mantenimiento, la reparaci6n, o el reemplazo

de cualquier dispositivos o sistemas del control

de la emisi6n, los cuales sean hechos al costo

del cliente, pueden ser realizados por cualquier

individuo o establecimiento de reparaci6n de

motor. Los reparos que caen bajo garanfia

deben ser realizados por un establecimiento de

servicio de reparaci6n de motor autorizado.

LUBRiCACION

Use solamente aceite de detergente de alta

calidad clasificado con la clasificaci6n SG-SL

de servicio API. Seleccione la calidad de visco-

sidad SAE seg0n su temperatura de operaci6n

esperada.

CALIDADES DE VlSCOSIDAD DE SAE

°F -20 0 30 32 40 60 80 100

°c -_o -2; .,; ; lO _0 _0 40

SAMA DE TEMPERATURA ANTICIPADA ANTES DEL PROXIMO CAMBIO DE ACEITE

AVlSO: Los aceites de multiviscosidad (5W30,

10W30, etc.) mejoran el arranque en clima if[o,

y revise el nivel del aceite del motor menudo,

para evitar un posible daho en el motor, debido

a que no tiene suficiente aceite.

Cambie el aceite despu6s de 25 horas de

operaci6n o por Io menos una vez al aho si la

segadora se utiliza menos 25 horas el aho.

Revise el nivel del aceite del carter antes de

arrancar el motor y despu6s de carla cinco (5)

horas de uso continuado. Apriete el tap6n del

aceite en forma segura carla vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVlSO: Antes de inclinar la segadora para dre-

nar el aceite, drene el tanque de combustible

haciendo correr el motor hasta que el tanque

est6 vacio.

1. Desconecte el alambre de la buj[a y

p6ngalo de modo que no pueda entrar en

contacto con _sta.

2. Remueva la tapa del dep6sito del aceite;

d_jela a un lado en una superficie limpia.

3. Incline la cortadora de c6sped por este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atrb.s para adelante para re-

mover todo el aceite que se haya quedado

atrapado dentro del motor.

Envase

Limpie todo el aceite derramado en la sega-

dora yen el lado del motor.

Rellene el motor con aceite. Vierta lenta-

mente el aceite en el tubo de relleno del

motor.

Permita que el aceite se asiente. Use un

medidor en la tapa/varilla indicadora del

nivel para relleno del aceite para revisar el

nivel. Inserte la varilla indicadora de nivel

en el tubo, y haga descansar la tapa del

dep6sito para relleno del aceite en el tubo

al leer las medidas. NO enrosque el tap6n

cuando este tomando una lectura.

Tapa del

deposito de

aceite con

varilla de

nivet _

Marca _%

superior_

Marca !

inferior

7. Contin0e agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora hasta que lea Ileno (FULL). NO

sobrellene el motor con aceite, o fumar_.

cuando Io valla a arrancar.

8. Aseg0rese de apretar la varilla medidora

del aceite antes de arrancar el motor.

9. Vuelva a conectar el alambre de la buj[a a

6sta.

FILTRO DE AIRE

Su motor puede sufrir aver[as y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituir el papel del cartucho una vez al aho o

tras 100 horas de funcionamiento, m_.s a menu-

do si se utiliza en condiciones de suciedad y

34polvo particulares. No lave el filtro de aire.

PARALIMPIARELFILTRODEAIRE

1. Remuevalacubierta.

2. Cuidadosamente,remuevaelcartucho.

3. L[mpielogolpe_.ndolosuavementeenuna

superficieplana.Si est,.muysuciocambie

elcartucho.

Ai_I,PREOAUOION: Los solventes de petr61eo.

tales como el keroseno, no se deben usar para

limpiar el cartucho. Pueden producir el deteri-

oro de _ste. No aceite el cartucho. No use aire

a presi6n para limpiarlo o secarlo.

4. Instale el cartucho, luego vuelva a poner la

cubierta.

Oreja

Cartucho

Cubierta del fittro de aire

SILENCIADOR

Inspeccione y cambie el silenciador si est,. corrof-

do puede producir un peligro de incendio y/o daho.

BUJiA

Cambie el bujfa al comienzo de cada tempo-

rada de siega o despu_s de cada 100 horas

de operaci6n, Io que suceda primero. El tipo

de bujfa y el ajuste de la abertura aparecen en

"ESPECIFICACIONES DEL PRODUCTO" en la

secci6n de Mantenimiento de este manual.

LIMPIEZA

IMPORTANTE: Para obtener el mejor rendimineto,

mantenga la caja de la segadora sin acumulacion

de cesped y basura. Limpie la parte de abajo de

su segadora despues de cada uso.

,ItiIPRECAUCiON: Desconecte el alambre de

la bujfa y p6ngalo en donde no pueda entrar en

contacto con _sta.

• Haga descansar la segadora en su lado.

Aseg0rese que el filtro de aire y que el carbu-

rador queden mirando hacia arriba. Limpie la

parte inferior de su segadora raspb.ndola para

remover la acumulaci6n de c_sped y basura.

• Limpie el motor a menudo para evitar que

se acumule la basura. Un motor tapado fun-

ciona mb.s caliente y se acorta su duraci6n.

• Mantenga las superficies pulidas y las rue-

das sin gasolina, aceite, etc.

• Con la excepci6n de la boca de derrubio del

agua (si estb. equipado), no recomendamos

el uso de una manguera de jard[n para lim-

piar la parte exterior del segadora a menos

que el sistema el_ctrico, el silenciador, el

filtro de aire y el carburador est_n tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duraci6n de 6ste.

DERRUBIO DEL AGUA

Su cortac_spedes de c_sped se equipa de una

guarnici6n que permita la limpieza rb.pida y fb.cil

del superficie inferior de la cubierta. Para utilizar

esta caracterfstica, siga de la forma siguiente:

1. Mueva el cortac6spedes de c6sped a un Area

de la hierba cortada o de otra superficie dura.

NOTA: El agua, la hierba y la otra ruina escur-

rirb.n debajo de la cubierta del cortac6spedes

durante el proceso del derrubio.

2. Quite el colector de la hierba y descargue

el montaje del canal inclinado del cortac6s-

pedes de c_sped.

3. Cierrelapuertadel mulcher(si estb.equipado).

4. Conecte una manguera del jardfn con la

guarnici6n doncle demostrado.

IMPORTANTE: Sea seguro que la manguera

del jardfn no est,. encaminada debajo de la

cubierta del cortac_spedes de c6sped ni que

est,. enredada en las ruedas.

5. Gire el abastecimiento y la comprobaci6n

para de agua escapes en la guarnici6n.

Si no hay escapes presentes, encienda el

motor (seg0n Io descrito en la secci6n de la

operaci6n de este manual) y deje el motor

funcionar hasta que el superficie inferior del

cortac_spedes de c_sped est,. limpio.

_IkADVERTENOmA: No contrate el sistema de

impulsi6n durante el proceso del derrubio.

6. Apague el motor.

7. Apague el abastecimiento de agua y quite

la manguera de la guarnici6n.

PREOAUOION: No quite la manguera de la

guarnici6n mientras que el motor est,. funciona-

ndo. El agua en motor puede dar lugar a vida

acortada del motor.

8. Encienda el motor (segOn Io descrito en la

secci6n de la operaci6n de este manual)

y deje el motor funcionar pot un minuto

completo para quitar exceso de agua del

cortac6spedes.

Guarnici6n

LIMPIE DEBAJO DE LA CUBiERTA DE LA

iMPULSION

Limpie debajo de la cubierta de la impulsi6n

pot Io menos dos veces cada temporada.

Raspe debajo de la cubierta con un cuchillo

para masilla o con una herramienta parecida.

para remover toda acumulaci6n de c_sped o

basura en la parte inferior de la cubierta de la

impulsi6n.

_,ADVERTENCiA:Paraevitarlesi6nesserias,antesdedarcalquJerservicoo dehacerajustes:

1. Sueltelabarradecontroly pareel motor.

2. Aseg0resequelacuchillay quetodaslaspartesmoviblessehayandetenidocompletamente.

3. Desconecteelalambredelabujiay p6ngaloendondenopuedaentrarencontactocon6sta.

SEGADORA

PARAAJUSTARLAALTURADECORTE

Vea"PARAAJUSTARLAALTURADECORTE"

enlasecci6ndeOperaci6ndeestemanual.

DESVlADORTRASERO

Seproporcionaundesviadortrasero,adjunto

entrelasruedastraserasdesusegadora,para

reducira unminimolaposibilidadqueobjetos

seanlanzadoshaciaafuerade la partetrasera

delasegadora,enlaposici6nendondese

encuentraeloperador.Si sedahael desviador

debecambiarse.

5. Instalelacorreanuevaenlapoleadela

cajadeengranajes.

6. Reinstalela fijadordela correay cubierta

delaimpulsi6n.

NOTA:Siempreuselacorreaaprobadapotla

f_.bricaparaasegurarsequecalceydure.

Adaptador de Ranura Chavetero del

la cuchilla uenal

Arandela de

seguridad

PARA REMOVER CORREA DE IMPULSION

1. Remueva la cubierta de la impulsi6n y

fijador de la correa.

2. Remueva la correa en la polea de la caja de

engranajes.

3. Haga descansar la segadora en su lado

con el filtro de aire y el carburador mirando

hacia arriba.

4. Remueva la cuchilla y la adaptador de la

cuchilla.

5. Remueva la correa del polea del motor.

Cubierta

de la

impulsion

Potea de

la caja de

engranajes

Fijador de

la correa

J Correa

PARA CAMBIAR CORREA DE IMPULSION

1. Instale la nueva correa de mando en la

polea del motor y el estribo de la retenci6n

de correa.

2. Colocar la otra extremidad de la nueva

correa de mando a trav6s del orificio en el

bastidor.

3. Reinstale la adaptador de la cuchilla y

cuchilla. La torsi6n para apretar recomen-

dada es de 35-40 pies libras.

4. Vuelva la segadora a la posici6n vertical.

Perno Arandela

dela endurecida ,,

cuchilla Borde de: correa

PARA AJUSTAR EL MANGO

El mango de su segadora cuenta con tres (3)

posiciones de altura - ajOstelo a la altura que le

acomode.

1. Remueva la manilla y el perno portador en

un lado del mango inferior.

2. AI mismo tiempo que sujeta el conjunto del

mango, remueva la manilla y el perno porta-

dor del lado opuesto, alinee el agujero en el

mango con el agujero deseado en el puntal

del mango y vuelva a montar el perno y la

manilla y apri6telos en forma segura.

3. Alinee el lado opuesto del mango con el

agujero de la misma posici6n y aseg0relos

con el perno y la manilla.

Puntal del Manilla Perno

man(

)

Baja

MOTOR

El mantenimiento, la reparaci6n, o el reemplazo

de cualquier dispositivos o sistemas del control

de la emisi6n, los cuales sean hechos al costo

del cliente, pueden set realizados pot cualquier

individuo o establecimiento de reparaci6n de

motor. Los reparos que caen bajo garanfia

deben set realizados pot un establecimiento de

servicio de reparaci6n de motor autorizado.

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en la

f_.brica.

CARBURADOR

Su carburador tiene un chorro principal fijo no

ajustable para controlar la mezcla.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha sido ajustado en la f_.brica

para la velocidad del motor adecuada. Puede

set peligroso hacer funcionar el motor a una

velocidad pot sobre el ajuste de alta velocidad

de la fb.brica. Si cree que la velocidad alta

regulada del motor necesita ajuste,contacto con

su centro de servicio Sears o con un otto centro

de servicio cualificado, el que cuenta con el

equipo adecuado y la experiencia para hacer

los ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o si

la unidad no se va a usar pot 30 d[as o m_.s.

SEGADORA

Cuando se va a guardar la segadora pot cierto

per[odo de tiempo, Ifmpiela cuidadosamente,

remueva toda la mugre, la grasa, las hojas, etc.

Gu_.rdela en un b.rea limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA"

en la secci6n de Mantenimento de este

manual).

2. Lubrfquela seg0n se muestra en la secci6n

de Mantenimento de este manual.

3. Aseg0rese de que todas las tuercas y

clavijas y todos los pernos y tornillos est6n

apretados en foma segura. Inspeccione

las partes que se mueven para verificar si

estb.n dahadas, quebradas o desgastadas.

Cb.mbielas si es necesario.

4. Retoque todas las superficies que est_n

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

1. Suelte las dos manillas del mango "star" en

cada lado del mango superior y permita que

el mango se doble hacia detras.

2. Suelte las dos manillas del mango "stan-

dard" en ambos lados del mango inferior y

pivote el conjunto entero del mango hacia

delante y permita le que se descanse sobre

la segadora.

3. Vuelva a poner las manillas "standard" y los

pernos al mango inferior o a los puntales

del mango para la seguridad.

• Cuando prepare su mango a partir de la

posici6n de almacenamiento, el mango infe-

rior nesecitara cerrarlo manualmente para la

posici6n de sega.

IMPORTANTE: Cuando doble el mango para el

almacenamiento o el transporte, aseg0rese que

Io doble seg0n se muestra o purde dahar los

cables de control.

Barra de control POSlCION

que exige PARA

presencia det SEGAR

operador J/-_,

zJ /

/ /

DOBLAn

HACIA ////

ADELANTE Mango

PARA

ALMACENAR superior

Mango inferior

Manilla del mango

inferior "standard"

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que

se formen depositos de coma en partes

fundamentales del sistemade combustible tales

como el carburador, el filtro del combustible,

la mangura del combustible o en el estanque

durante el almacenamiento. Los combustibles

mezclados con alcohol (conocido come

gasohol o que tienen etanol o metanol)

Pueden atraer humedad, Io que conduce a la

separacion y a la formaci6n de acidos durante

el almacenamiento. La gasolina acida puede

danar el sistema de combustible de un motor

durante el perido de almacenamiento.

• Vaciar el dep6sito del carburante poniendo

en marcha el motor y dej_.ndolo funcionar

hasta que el carburante termine y el carbura-

dot est_ vac[o.

• Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir dahos

permanentes.

• Use combustible nuevo la pr6xima tempo-

rada.

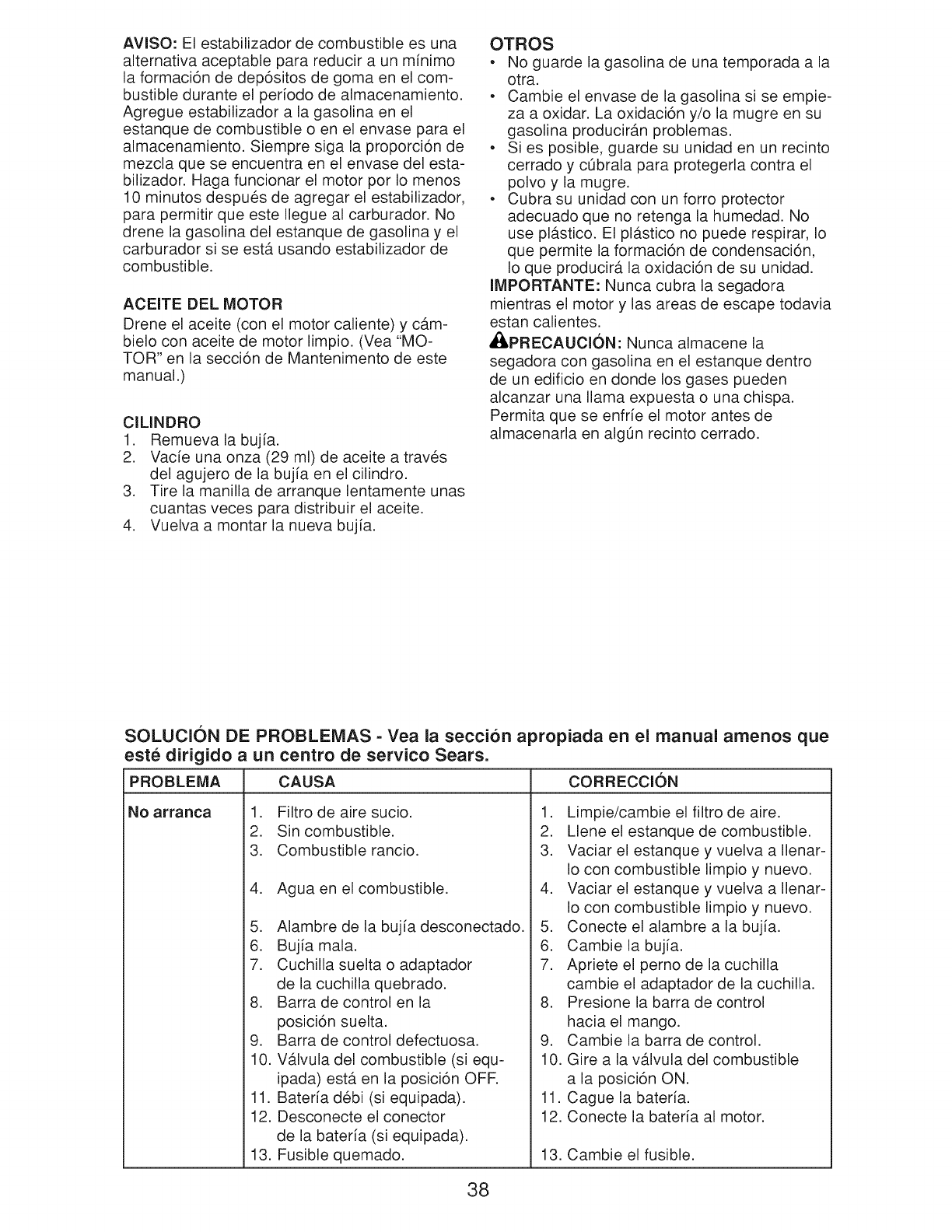

AVlSO: El estabilizador de combustible es una

alternativa aceptable para reducir a un m[nimo

la formaci6n de dep6sitos de goma en el com-

bustible durante el per[odo de almacenamiento.

Agregue estabilizador a la gasolina en el

estanque de combustible o en el envase para el

almacenamiento. Siempre siga la proporci6n de

mezcla que se encuentra en el envase del esta-

bilizador. Haga funcionar el motor pot Io menos

10 minutos despu_s de agregar el estabilizador,

para permitir que este Ilegue al carburador. No

drene la gasolina del estanque de gasolina y el

carburador si se est,. usando estabilizador de

combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y cb.m-

bielo con aceite de motor limpio. (Vea "MO-

TOR" en la secci6n de Mantenimento de este

manual.)

ClLINDRO

1. Remuevala bujfa.

2. Vac[e una onza (29 ml) de aceite a trav_s

del agujero de la bujfa en el cilindro.

3. Tire la manilla de arranque lentamente unas

cuantas veces para distribuir el aceite.

4. Vuelva a montar la nueva bujfa.

OTROS

• No guarde la gasolina de una temporada a la

otra.

• Cambie el envase de la gasolina si se empie-

za a oxidar. La oxidaci6n y/o la mugre en su

gasolina producirb.n problemas.

• Si es posible, guarde su unidad en un recinto

cerrado y cLibrala para protegerla contra el

polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use plb.stico. El plb.stico no puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que producir_, la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape todavia

estan calientes.

,_kPREOAUOION: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfr[e el motor antes de

almacenarla en alg0n recinto cerrado.

SOLUCION DE PROBLEMAS - Yea ia seccion apropiada en el manual amenos que

este dirigido a un centro de servico Sears.

CAUSAPROBLEMA

No arranca 1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujfa desconectado.

6. Bujfa mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

10. V_.lvula del combustible (si equ-

ipada) estb. en la posici6n OFF.

11. Bater[a d_bi (si equipada).

12. Desconecte el conector

de la bater[a (si equipada).

13. Fusible quemado.

CORRECCION

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Vaciar el estanque y vuelva a Ilenar-

Io con combustible limpio y nuevo.

4. Vaciar el estanque y vuelva a Ilenar-

Io con combustible limpio y nuevo.

5. Conecte el alambre a la bujfa.

6. Cambie la bujfa.

7. Apriete el perno de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

10. Gire a la vb.lvula del combustible

a la posici6n ON.

11. Cague la bater[a.

12. Conecte la bater[a al motor.

13. Cambie el fusible.

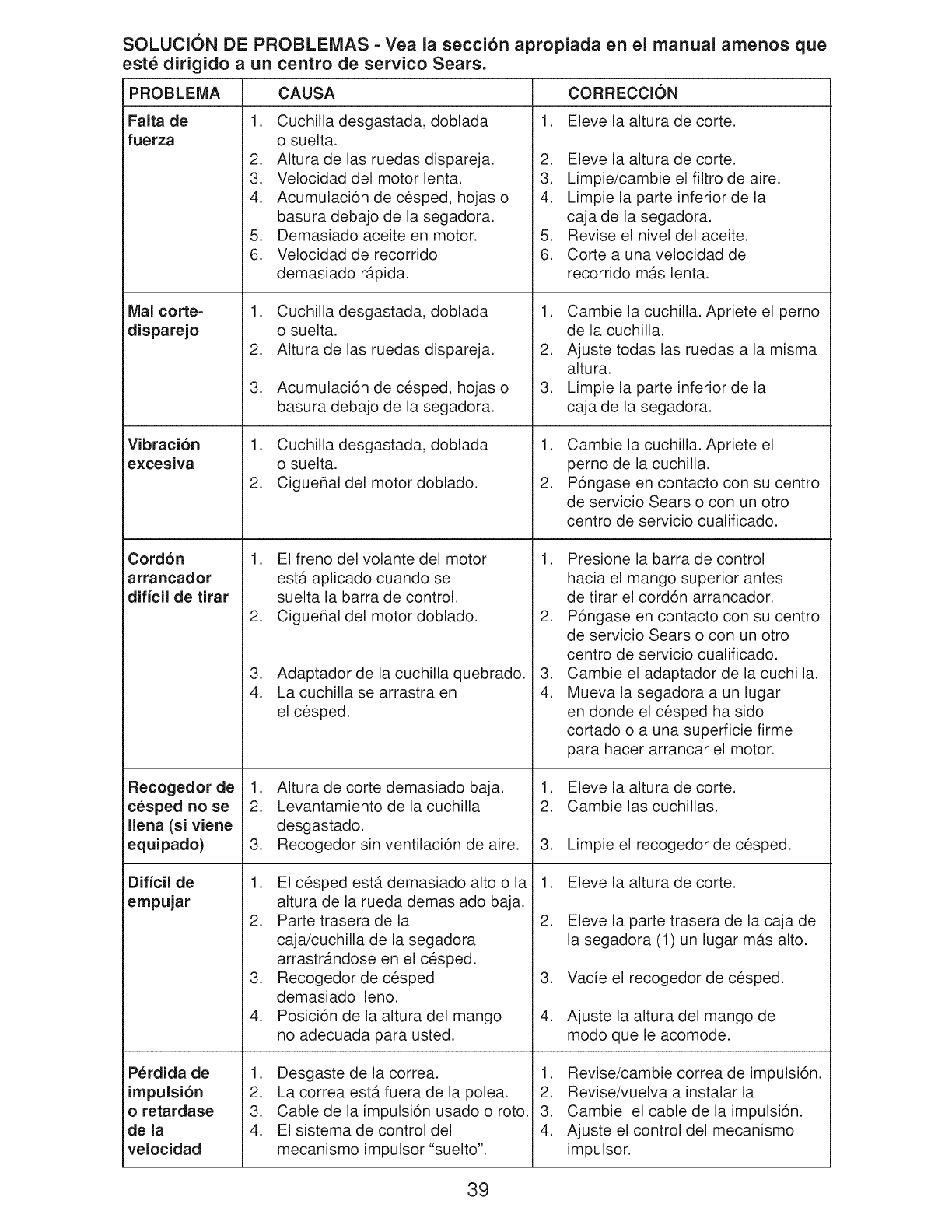

SOLUCION DE PROBLEMAS - Yea ia seccion apropiada en el manual amenos que

este dirigido aun centro de servico Sears.

CAUSAPROBLEMA

Falta de

fuerza

Mal corte-

disparejo

Vibraci6n

excesiva

Cordon

arrancador

dificil de tirar

Recogedor de

cesped no se

llena (si viene

equipado)

Dificil de

empujar

Perdida de

impulsi6n

o retardase

de la

velocidad

1. Cuchilla desgastada, doblada

o suelta.

2. AItura de las ruedas dispareja.

3. Velocidad del motor lenta.

4. Acumulaci6n de c6sped, hojas o

basura debajo de la segadora.

5. Demasiado aceite en motor.

6. Velocidad de recorrido

demasiado r_.pida.

1. Cuchilla desgastada, doblada

o suelta.

2. AItura de las ruedas dispareja.

3. Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. Ciguehal del motor doblado.

1. El freno del volante del motor

estb. aplicado cuando se

suelta la barra de control.

2. Ciguehal del motor doblado.

3. Adaptador de la cuchilla quebrado.

4. La cuchilla se arrastra en

el c6sped.

1. AItura de corte demasiado baja.

2. Levantamiento de la cuchilla

desgastado.

3. Recogedor sin ventilaci6n de aire.

1. El c6sped est,. demasiado alto o la

altura de la rueda demasiado baja.

2. Parte trasera de la

caja/cuchilla de la segadora

arrastr_.ndose en el c_sped.

3. Recogedor de c_sped

demasiado Ileno.

4. Posici6n de la altura del mango

no adecuada para usted.

1. Desgaste de lacorrea.

2. La correa estb. fuera de la polea.

3. Cable de la impulsi6n usado o roto.

4. El sistema de control del

mecanismo impulsor "suelto".

CORRECClON

1. Eleve la altura de corte.

2. Eleve la altura de corte.

3. Limpie/cambie el filtro de aire.

4. Limpie la parte inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido m_.s lenta.

1. Cambie la cuchilla. Apriete el perno

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. P6ngase en contacto con su centro

de servicio Sears o con un otto

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro

de servicio Sears o con un otto

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar

en donde el c_sped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

1. Eleve la altura de corte.

2. Cambie las cuchillas.

3. Limpie el recogedor de c6sped.

1. Eleve la altura de corte.

2. Eleve la parte trasera de la caja de

la segadora (1) un lugar m_.s alto.

3. Vacie el recogedor de c6sped.

4. Ajuste la altura del mango de

modo que le acomode.

1. Revise/cambie correa de impulsi6n.

2. Revise/vuelva a instalar la

3. Cambie el cable de la impulsi6n.

4. Ajuste el control del mecanismo

impulsor.

CRAFTSMAN ROTARY LAWN MOWER - -MODEL NUMBER 917=370604

25 ...........

_" 43'

CRAFTSMAN ROTARY LAWN MOWER - -MODEL NUMBER 917,3"/0604

KEY

NO.

4_17

PART KEY PART KEY PART

NO. DESCRIPTION NO. NO. DESCRIPTION NO. NO. DESCRIPTION

427615X479 Upper Handle 33 420019 Mulcher Door 56 17411312 Screw, Hex Washer Head

420939 Engine Zone Control Cable 34 419946X615 Pivot Bracket #13 × 3/4

429930X004 Bracket, Upstop 35 431140 Wheel Adjuster Assembly, RH 57 155377 Locknut, He:< 5/16-18

145006 Guide, Cable (includes Knob) 58 437517X479 Bar, Lower Handle

189713X428 Handle Knob 36 175735 Hinge Bracket Assembly 59 191574 Handle Bolt

178848 Screw, He:< Washer Head 38 419942X428 Discharge Deflector 62 431913X004 Belt Retainer

#10-16 × 5/8 39 585900702 Handle Bracket, LH 64 - - - Engine, Honda,

427612X428 Control Bar 40 585900802 Handle Bracket, RH Model Number GCV160-

581747804 Rear Door Assembly 41 150406 Screw, Dogpoint 3/8-16 × 1-1/8 LAOS3B (See Breakdown)

425575 Hairpin 42 193000 Spring, Torsion 65 197480 O-Ring

437516 Plug, Lower Handle Bar 43 191730 Nut, Hex, Nylock 68 431141 Wheel Adjuster Assembly,

427120X428 Rear Baffle 44 431558 Kit, Lawn Mower Housing LH (Includes Knob)

581912601 T-Knob 45 175650 Rod, Hinge 83 750097 Screw

581902101 Rope Guide 46 581473301 Blade Adapter /Pulley 84 428124 Fastener, Push

429157 Rear Skirt 47 421825 Blade, 22" 85 429801X004 Bracket, Skirt Mounting

419949 Spring, Rear Door, LH, Black 48 851074 Washer, Hardened 96 197991 Clip, Cable

141841 Screw, Pan Head, Torx #20 49 850263 Washer, Helical - - 586728096 Owner's Manual,

419948 Spring, Rear Door, RH, Grey 50 851084 Screw, Machine, Hex Head English/Spanish

409149 Nut, Hex, Flanged 3/8-24 x 1-3/8 Grade 8 Available accessories not included with mower:

419945 Screw, Rear Door/Handle Pivot 51 430599 Front Baffle - - 71 33623 Gas Can

431880X460 Wheel & Tire Assembly, Rear 52 404763 Decal, Danger (2.5 Gallon Container)

586212501 Bolt, Carriage 5/16-18 x 5/8 53 17000510 Screw, Hex Head 5/16 - - 71 33500 Fuel Stabilizer

701037 Selector Knob 54 88348 Washer, Flat - - 71 33000 SAE 30W Oil

419944X007 Latch, Mulcher Door 55 191730 Nut, Hex, Flanged 1/4-20 (20 Ounce Bottle)

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.

CRAFTSMAN ROTARY LAWN MOWER - -MODEL NUMBER 917.370604

\ \ ( _/

..........28

CRAFTSMAN ROTARY LAWN MOWER - -MODEL NUMBER 917,3"/0604

KEY PART KEY PART

NO. NO. DESCRiPTiON NO. NO. DESCRIPTION

1 424919 Drive Control Cable 32 443262

7 194185X428 Bar, Drive Control 33 196853

11 194231X460 Wheel & Tire Assembly, Front 35 581497904

12 12000058 E-Ring

13 403849 Pinion 36 424741

14 581840401 Dust Cover 38 191730

15 404845 Pawl, Drive 40 406558

16 67725 Washer, Flat 3/8 41 581497903

18 701037 Selector Knob

25 430458X004 Belt Guide Bracket 54 580947303

26 163409 Screw, Hi-Lo Thread #12 x 5/8 57 585054703

27 175262 Screw, Pan Head, Self-Tapping 80 421114

#10-24 x 2-3/4 81 419735

28 580991501 Drive Cover 82 415585

29 409148 Locknut, Hex 83 415586

Drive Pulley

V-Belt

Wheel Adjuster Assembly, LH

(Includes Bearing)

Gear Case Assembly, Complete

Locknut 1/4-20

Spring

Wheel Adjuster Assembly, RH

(Includes Bearing)

Grassbag

Frame, Grassbag

Kit, Water Washout Assembly

Fitting, Hose, Water Washout

Washer, Lock, Internal Tooth

Locknut, Hex, with O-Ring

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV160-LAOS3B

CYLINDER BARREL I /

_" 7 1

CARBURETOR I

CRANKSHAFT

3/8 24UNF 2B TAP

_ 135,7--

_86,7

_25

14 L + 23 J

I V/ _ "1"_. I I,+-+ ,N._ ,---- _.

__ ____L___+ _ _Z:_ _ '-_ k RECOIL STARTER

-2o% I _2 ....

_o._ -_ _ _ i__+_-+--

13 I

HONDA 4=CYCLE ENGINE MODEL NUMBER GCV160-LAOS3B

CYLINDER BARREL

KEY PART

NO. NO.

1 12000-ZOL-406

12000-ZOL-840

3 12310-Z0J-000

12311 -ZL8-D00

12311 -ZL8-000

4 12355-ZL8-000

5 90013-883-000

6 90014-952-000

7 91201-ZL8-003

8 98079-55846

10 12209-ZM0-003

11 14711-ZL8-000

14711 -Z0J-000

14711 -Z0J-800

12 14721-ZL8-000

13 14751-ZL8-000

14 14771-Z0J-000

DESCRIPTION

Cylinder Assembly

Cover, Cylinder Head

Cover, Head

Cover, Breather

(Breather Valve Assembly)

Bolt, Flange (#6 x 12)

(CT200)

Bolt, Flange (#6 x 14)

(CT200)

Oil Seal (25.4 x 62 x 6)

Spark Plug (BPR5ES)

(NGK)

Seal, Valve Stem

Valve, Intake

(Technostar)

Valve, Intake (Rocknel)

Valve, Intake

Valve, Exhaust

Spring, Valve

Retainer, Valve Spring

CARBURETOR

KEY PART

NO. NO. DESCRIPTION

1 16010-883-015 Gasket Set

2 16013-ZL1-003 Float Set

3 16015-ZOL-881 Chamber Set, Float

5 16028-ZE0-005 Screw Set

16028-ZK7-S91 Screw Set

7 16100-ZOL-852 Carburetor Assembly

(BB62Z B)

8 16155-ZM0-013 Valve, Float

9 16166-ZM0-003 Nozzle, Main

10 16211-ZL8-000 Insulator, Carburetor

11 16212-ZL8-000 Gasket, Insulator

13 16228-ZL8-000 Gasket, Carburetor

15 93500-05006-0H Screw, Pan (#5 x 6)

16 99101-124-0600 Jet, Main (#60)

99101-124-0620 Jet, Main (#62)

99101-124-0650 Jet, Main (#65)

26 16951-Z0L-000 Guide, Air

CONTROL

KEY PART

NO. NO. DESCRIPTION

1 16551-ZM0-010 Arm, Governor

2 16555-ZOL-801 Rod, Governor

3 16561-ZOL-000 Spring, Governor

4 16562-ZM0-000 Spring, Throttle Return

10 90015-ZE5-010 Bolt, Governor Arm

13 94050-06000 Nut, Flange (6 mm)

15 93892-04012-00 Screw, Washer Head

(#4 x 12)

16 94103-04000 Washer, Plain (4 mm)

CRANKSHAFT

KEY PART

NO. NO. DESCRIPTION

3 13310-ZM0-610 Crankshaft

5 90402-ZL8-000 Washer, Thrust

RECOIL STARTER

KEY PART

NO. NO. DESCRIPTION

1 28400-ZOL-V20ZA Starter Assembly,

Recoil, "NHI" (Long Rope)

(Black)

8 28461-ZL8-003 Grip, Recoil Starter

9 28462-ZOL-V20 Rope, Recoil Starter,

"Long Type" (Black)

11 90201-ZM0-000 Nut, Flange (6 mm)

HONDA 4=CYCLE ENGINE MODEL NUMBER GCV160=LAOS3B

14 27 48

--17

26-

IE44

--9 i FLYWHEEL

AiR CLEANER i

iMUFFLER

HONDA 4=CYCLE ENGINE MODEL NUMBER GCV160=LAOS3B

FAN COVER

KEY PART

NO. NO. DESCRiPTiON

6 16950-ZOY-003 PetcockAssembly

7 16952-ZA8-800 Filter, Fuel

8 16961-ZOL-900 Stay, Fuel Petcock

9 17511-ZOL-030 Tank, Fuel

10 17514-ZOL-000 Seal, Fuel Filler Neck

11 17516-ZOL-000 Clip, Tank Mounting

12 17532-ZOL-000 RubberA, Tank Mounting

13 17533-ZOL-000 Rubber B, Tank Mounting

14 17534-ZOL-000 Nut, Tank Mounting

15 17620-ZOJ-800 Cap Assembly, Fuel Tank

16 17636-ZOL-000 Gauge, Fuel Level

21 19610-ZOL-861ZC Cover Assembly, Fan

"T89" (Craftsman Red)

19610-ZOL-861ZA Cover Assembly, Fan

"T89" CNHI") (Black)

19610-ZOL-861ZD Cover Assembly, Fan

"T93" (Husqvarna Grey)

19610-ZOL-861ZE Cover Assembly, Fan

"T98" (M.T.D. Red)

22 19619-ZL8-300 Collar, Fan Cover

24 90013-883-000 Bolt, Flanged (#6 x 12)

(CT200)

25 90015-883-000 Bolt, Flanged (#6 x 28)

(CT200)

27 90043-ZL8-000 Bolt, Stud (H=42.5mm)

28 90043-ZL8-000 Bolt, Stud (H=42.5mm)

33 93913-25220 Screw, Tapping (PC)

(#5 x 12)

35 91424-Z8B-821 Tube, Fuel Tank

36 91427-Z8B-821 Tube, Fuel (7.3 x 160)

40 95002-40800-08 Clip, Tube (D8)

42 95002-41200-08 Clip, Tube (D12)

MUFFLER

KEY PART

NO. NO.

1 18310-ZM0-000

2 18321-ZOL-J00

18321-ZOL-J01

3 90004-ZL8-000

4 90013-883-000

5 18381-ZL8-305

9 18350-ZL8-000

10 18356-ZL8-000

11 90055-ZE1-000

12 06180-ZOJ-000

DESCRIPTION

Muffler

Protector, Muffler

(S/N 1243452 and below)

Protector, Muffler

(S/N 1243453 and above)

Bolt, Flange #6 x 79

(CT200)

Bolt, Flange #6 x 12

(CT200)

Gasket, Muffler

Arrester, Spark

Plate, Arrester Number

Screw, Tapping #4 x 6

Kit, Spark Arrester

FLYWHEEL

KEY PART

NO. NO.

1 13331-357-000

3 30500-ZL8-014

4 31105-ZM0-000

5 32195-ZM0-800

6 35120-ZM0-003

8 75113-ZM0-000

10 90014-952-000

11 90018-ZE1-000

12 90018-ZE1-000

13 90201-ZOT-800

14 51125-ZOL-003

90681-959-003

15 93892-04012-00

16 94103-04000

21 75110-ZOY-000

25 91601-ZOL-300

AiR CLEANER

KEY PART

NO. NO.

1 15721-ZM0-000

2 17211-ZL8-023

3 17220-ZM0-010

17220-ZM0-020

17220-ZM0-030

5 17228-ZM0-000

6 17231-ZOL-030

17231-ZOL-040

17231 -ZOL-050

7 90003-ZM0-010

DESCRIPTION

Key, Special, Woodruff

(25 x 18)

Coil Assembly, Ignition

Flywheel Assembly

Wire, Stop Switch

Switch Assembly,

Engine Stop (NC)

Spring, Brake Lever

Bolt, Flange (#6 x 14)

(CT200)

Bolt, Flange (#6 x 23)

(CT200)

Bolt, Flange (#6 x 23)

(CT200)

Nut, Special (14 mm)

Holder, Wire (Fastex)

Clip A, Cable (3.8mm)

(Black) (NIFCO)

Screw, Washer Head

(#4 x 12)

Washer, Plain (4 mm)

Brake Sub Assembly

Grommet, Brake Plate

DESCRIPTION

Tube, Breather

Element, Air Cleaner

Case Assy., Air Cleaner

(S/N 1167575 and below)

Case Assy., Air Cleaner

(S/N 1167576-1239013)

Case Assy., Air Cleaner

(S/N 1239014 and above)

Gasket, Air Cleaner

Cover, Air Cleaner

(S/N 1167575 and below)

Cover, Air Cleaner

(S/N 1167575 and below)

Cover, Air Cleaner

Bolt, Flange (#6 x 85)

(CT200)

HONDA 4=CYCLE ENGINE MODEL NUMBER GCV160=LAOS3B

13 ---O

I i

I I

/<>

_6 E-3

15 CAMSHAFT PULLEY

"1_ 1 [13

_I. --. 9 ' 10 18 1](_

CONNECTING ROD _ %_'_-_-41 ! _ __-_:T-

-- " /. '32

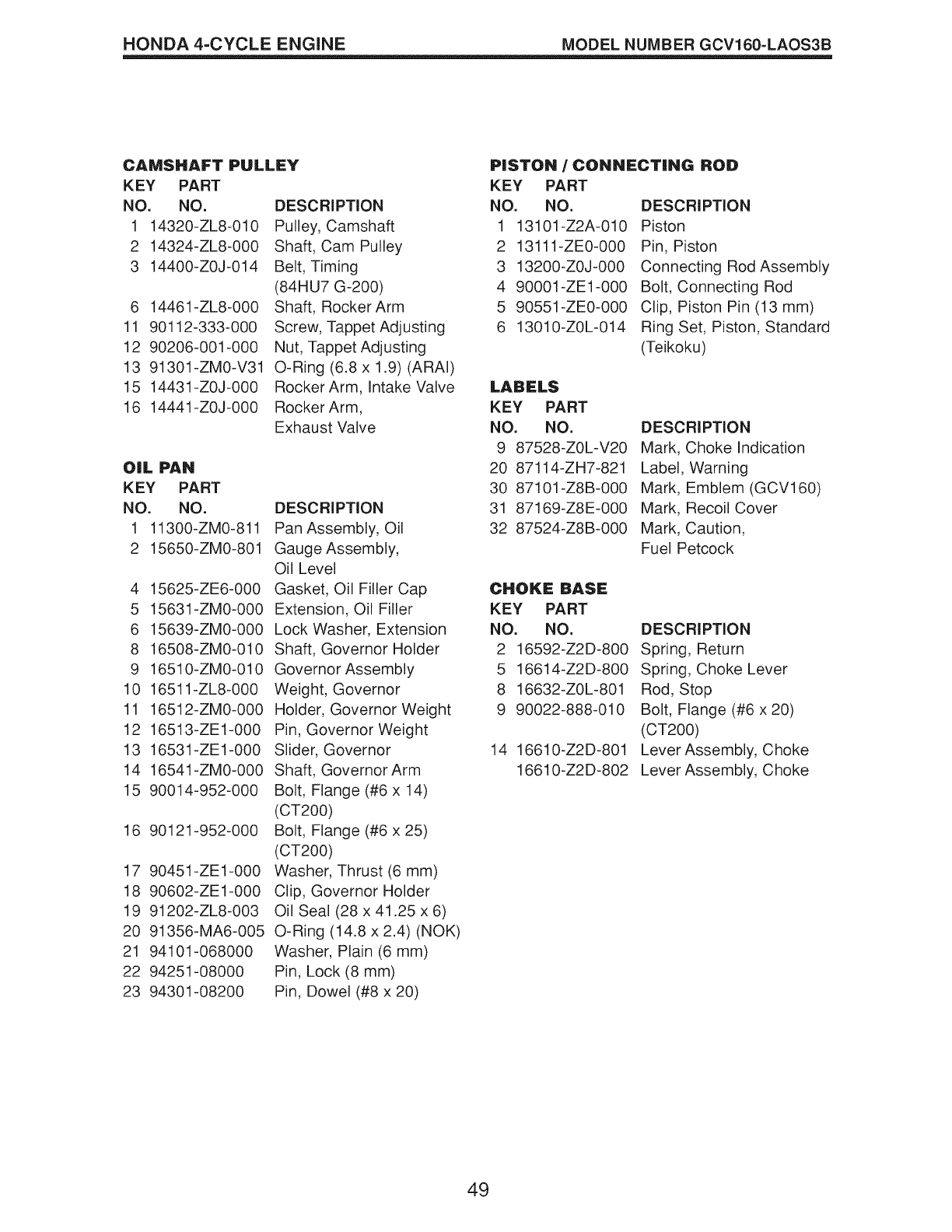

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV160-LAOS3B

CAMSHAFT PULLEY

KEY PART

NO. NO.

1 14320-ZL8-010

2 14324-ZL8-000

3 14400-ZOJ-014

6 14461-ZL8-000

11 90112-333-000

12 90206-001-000

13 91301 -ZM0-V31

15 14431-ZOJ-000

16 14441-ZOJ-000

DESCRIPTION

Pulley, Camshaft

Shaft, Cam Pulley

Belt, Timing

(84HU7 G-200)

Shaft, Rocker Arm

Screw, Tappet Adjusting

Nut, Tappet Adjusting

O-Ring (6.8 x 1.9) (ARAI)

Rocker Arm, Intake Valve

Rocker Arm,

Exhaust Valve

OiL PAN

KEY PART

NO. NO.

1 11300-ZM0-811

2 15650-ZM0-801

4 15625-ZE6-000

5 15631-ZM0-000

6 15639-ZM0-000

8 16508-ZM0-010

9 16510-ZM0-010

10 16511-ZL8-000

11 16512-ZM0-000

12 16513-ZE1-000

13 16531-ZE1-000

14 16541-ZM0-000

15 90014-952-000

16 90121-952-000

17 90451 -ZE1-000

18 90602-ZE1-000

19 91202-ZL8-003

20 91356-MA6-005

21 94101-068000

22 94251-08000

23 94301-08200

DESCRIPTION

Pan Assembly, Oil

Gauge Assembly,

Oil Level

Gasket, Oil Filler Cap

Extension, Oil Filler

Lock Washer, Extension

Shaft, Governor Holder

Governor Assembly

Weight, Governor

Holder, Governor Weight

Pin, Governor Weight

Slider, Governor

Shaft, Governor Arm

Bolt, Flange (#6 x 14)

(CT200)

Bolt, Flange (#6 x 25)

(CT200)

Washer, Thrust (6 mm)

Clip, Governor Holder

Oil Seal (28 x 41.25 x 6)

O-Ring (14.8 x 2.4) (NOK)

Washer, Plain (6 mm)

Pin, Lock (8 mm)

Pin, Dowel (#8 x 20)

PISTON /CONNECTING ROD

KEY PART

NO. NO.

1 13101-Z2A-010

2 13111-ZE0-000

3 13200-ZOJ-000

4 90001-ZE1-000

5 90551-ZE0-000

6 13010-ZOL-014

DESCRIPTION

Piston

Pin, Piston

Connecting Rod Assembly

Bolt, Connecting Rod

Clip, Piston Pin (13 mm)

Ring Set, Piston, Standard

(Teikoku)

LABEL,S

KEY PART

NO. NO.

9 87528-ZOL-V20

20 87114-ZH7-821

30 87101-Z8B-000

31 87169-Z8E-000

32 87524-Z8B-000

DESCRIPTION

Mark, Choke Indication

Label, Warning

Mark, Emblem (GCV160)

Mark, Recoil Cover

Mark, Caution,

Fuel Petcock

CHOKE BASE

KEY PART

NO. NO.

2 16592-Z2D-800

5 16614-Z2D-800

8 16632-ZOL-801

9 90022-888-010

14 16610-Z2D-801

16610-Z2 D-802

DESCRIPTION

Spring, Return

Spring, Choke Lever

Rod, Stop

Bolt, Flange (#6 x 20)

(CT200)

Lever Assembly, Choke

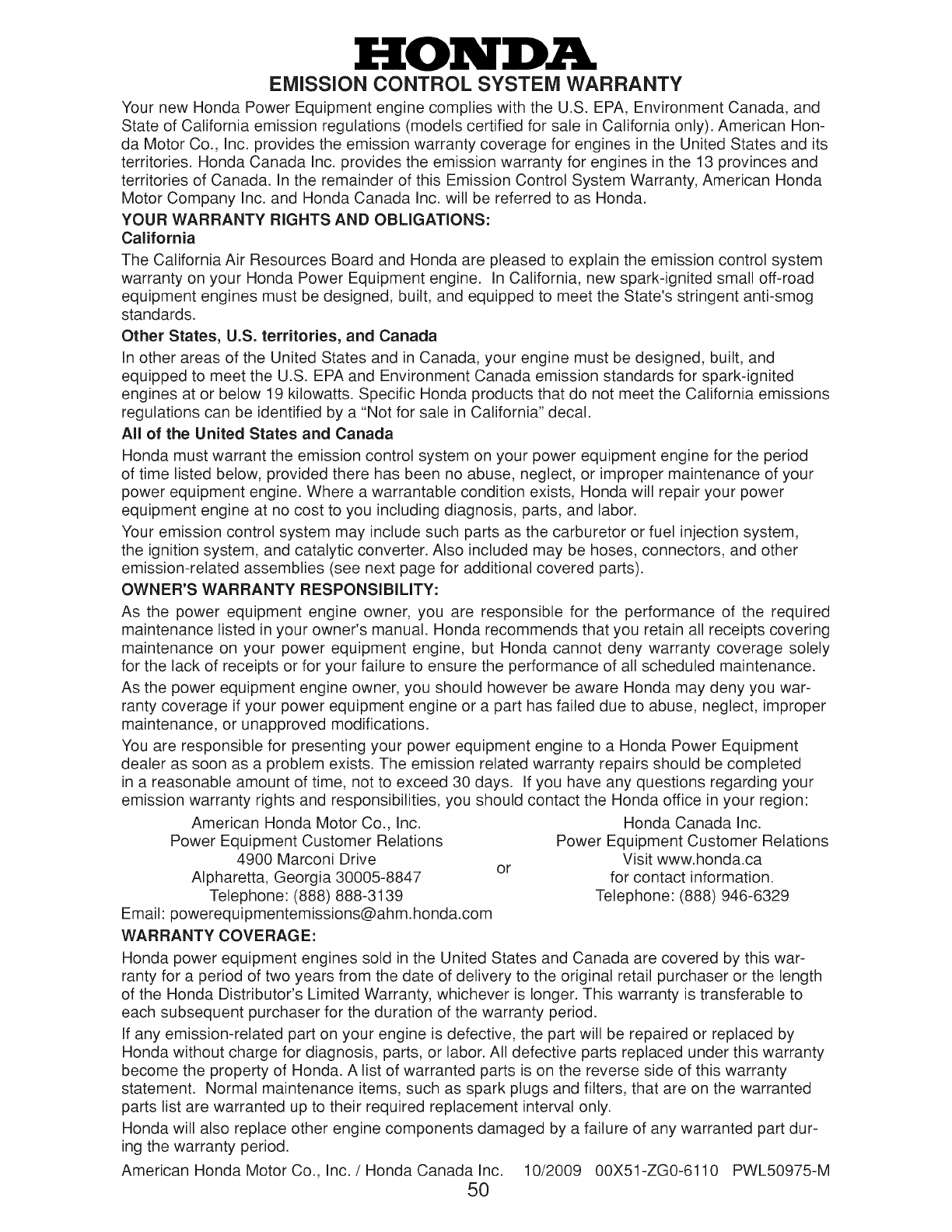

HONDA

EMiSSiON CONTROL SYSTEM WARRANTY

Your new Honda Power Equipment engine complies with the U.S. EPA, Environment Canada, and

State of California emission regulations (models certified for sale in California only). American Hon-

da Motor Co., Inc. provides the emission warranty coverage for engines in the United States and its

territories. Honda Canada Inc. provides the emission warranty for engines in the 13 provinces and

territories of Canada. In the remainder of this Emission Control System Warranty, American Honda

Motor Company Inc. and Honda Canada Inc. will be referred to as Honda.

YOUR WARRANTY RIGHTS AND OBLIGATIONS:

California

The California Air Resources Board and Honda are pleased to explain the emission control system

warranty on your Honda Power Equipment engine. In California, new spark-ignited small off-road

equipment engines must be designed, built, and equipped to meet the State's stringent anti-smog

standards.

Other States, U.S. territories, and Canada

In other areas of the United States and in Canada, your engine must be designed, built, and

equipped to meet the U.S. EPA and Environment Canada emission standards for spark-ignited

engines at or below 19 kilowatts. Specific Honda products that do not meet the California emissions

regulations can be identified by a "Not for sale in California" decal.

All of the United States and Canada

Honda must warrant the emission control system on your power equipment engine for the period

of time listed below, provided there has been no abuse, neglect, or improper maintenance of your

power equipment engine. Where a warrantable condition exists, Honda will repair your power

equipment engine at no cost to you including diagnosis, parts, and labor.

Your emission control system may include such parts as the carburetor or fuel injection system,

the ignition system, and catalytic converter. Also included may be hoses, connectors, and other

emission-related assemblies (see next page for additional covered parts).

OWNER'S WARRANTY RESPONSIBILITY:

As the power equipment engine owner, you are responsible for the performance of the required

maintenance listed in your owner's manual. Honda recommends that you retain all receipts covering

maintenance on your power equipment engine, but Honda cannot deny warranty coverage solely

for the lack of receipts or for your failure to ensure the performance of all scheduled maintenance.

As the power equipment engine owner, you should however be aware Honda may deny you war-

ranty coverage if your power equipment engine or a part has failed due to abuse, neglect, improper

maintenance, or unapproved modifications.

You are responsible for presenting your power equipment engine to a Honda Power Equipment

dealer as soon as a problem exists. The emission related warranty repairs should be completed

in a reasonable amount of time, not to exceed 30 days. If you have any questions regarding your

emission warranty rights and responsibilities, you should contact the Honda office in your region:

American Honda Motor Co., Inc.

Power Equipment Customer Relations

4900 Marconi Drive

AIpharetta, Georgia 30005-8847

Telephone: (888) 888-3139

Email: powerequipmentemissions@ahm.honda.com

WARRANTY COVERAGE:

Honda Canada Inc.

Power Equipment Customer Relations

Visit www.honda.ca

for contact information.

Telephone: (888) 946-6329

Honda power equipment engines sold in the United States and Canada are covered by this war-

ranty for a period of two years from the date of delivery to the original retail purchaser or the length

of the Honda Distributor's Limited Warranty, whichever is longer. This warranty is transferable to

each subsequent purchaser for the duration of the warranty period.

If any emission-related part on your engine is defective, the part will be repaired or replaced by

Honda without charge for diagnosis, parts, or labor. All defective parts replaced under this warranty

become the property of Honda. A list of warranted parts is on the reverse side of this warranty

statement. Normal maintenance items, such as spark plugs and filters, that are on the warranted

parts list are warranted up to their required replacement interval only.

Honda will also replace other engine components damaged by a failure of any warranted part dur-

ing the warranty period.

American Honda Motor Co., Inc. /Honda Canada Inc. 10/2009 00X51-ZG0-6110 PWL50975-M

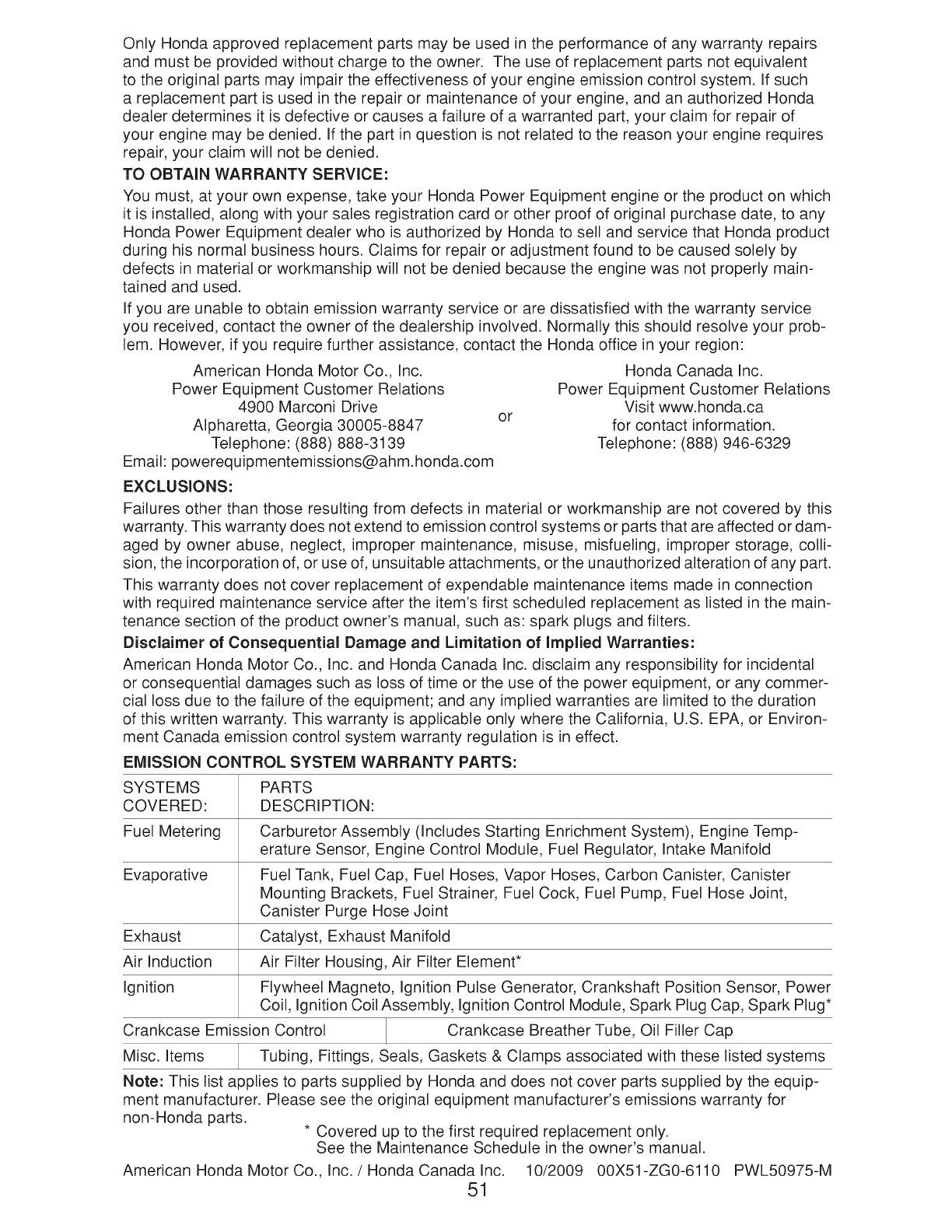

Only Honda approved replacement parts may be used in the performance of any warranty repairs

and must be provided without charge to the owner. The use of replacement parts not equivalent

to the original parts may impair the effectiveness of your engine emission control system. If such

a replacement part is used in the repair or maintenance of your engine, and an authorized Honda

dealer determines it is defective or causes a failure of a warranted part, your claim for repair of

your engine may be denied. If the part in question is not related to the reason your engine requires

repair, your claim will not be denied.

TO OBTAIN WARRANTY SERVICE:

You must, at your own expense, take your Honda Power Equipment engine or the product on which

it is installed, along with your sales registration card or other proof of original purchase date, to any

Honda Power Equipment dealer who is authorized by Honda to sell and service that Honda product

during his normal business hours. Claims for repair or adjustment found to be caused solely by

defects in material or workmanship will not be denied because the engine was not properly main-

tained and used.

If you are unable to obtain emission warranty service or are dissatisfied with the warranty service

you received, contact the owner of the dealership involved. Normally this should resolve your prob-

lem. However, if you require further assistance, contact the Honda office in your region:

American Honda Motor Co., Inc.

Power Equipment Customer Relations

4900 Marconi Drive

AIpharetta, Georgia 30005-8847

Telephone: (888) 888-3139

Email: powerequipmentemissions@ahm.honda.com

EXCLUSIONS:

Honda Canada Inc.

Power Equipment Customer Relations

Visit www.honda.ca

for contact information.

Telephone: (888) 946-6329

Failures other than those resulting from defects in material or workmanship are not covered by this

warranty. This warranty does not extend to emission control systems or parts that are affected or dam-

aged by owner abuse, neglect, improper maintenance, misuse, misfueling, improper storage, colli-

sion, the incorporation of, or use of, unsuitable attachments, or the unauthorized alteration of any part.

This warranty does not cover replacement of expendable maintenance items made in connection

with required maintenance service after the item's first scheduled replacement as listed in the main-

tenance section of the product owner's manual, such as: spark plugs and filters.

Disclaimer of Consequential Damage and Limitation of Implied Warranties:

American Honda Motor Co., Inc. and Honda Canada Inc. disclaim any responsibility for incidental

or consequential damages such as loss of time or the use of the power equipment, or any commer-

cial loss due to the failure of the equipment; and any implied warranties are limited to the duration

of this written warranty. This warranty is applicable only where the California, U.S. EPA, or Environ-

ment Canada emission control system warranty regulation is in effect.

EMISSION CONTROL SYSTEM WARRANTY PARTS:

SYSTEMS PARTS

COVERED: DESCRIPTION:

Fuel Metering Carburetor Assembly (Includes Starting Enrichment System), Engine Temp-

erature Sensor, Engine Control Module, Fuel Regulator, Intake Manifold

Evaporative Fuel Tank, Fuel Cap, Fuel Hoses, Vapor Hoses, Carbon Canister, Canister

Mounting Brackets, Fuel Strainer, Fuel Cock, Fuel Pump, Fuel Hose Joint,

Canister Purge Hose Joint

Exhaust Catalyst, Exhaust Manifold

Air Induction Air Filter Housing, Air Filter Element*

Ignition Flywheel Magneto, Ignition Pulse Generator, Crankshaft Position Sensor, Power

Coil, Ignition Coil Assembly, Ignition Control Module, Spark Plug Cap, Spark Plug*

Crankcase Emission Control Crankcase Breather Tube, Oil Filler Cap

Misc. Items Tubing, Fittings, Seals, Gaskets & Clamps associated with these listed systems

Note: This list applies to parts supplied by Honda and does not cover parts supplied by the equip-

ment manufacturer. Please see the original equipment manufacturer's emissions warranty for

non-Honda parts. * Covered up to the first required replacement only.

See the Maintenance Schedule in the owner's manual.

American Honda Motor Co., Inc. /Honda Canada Inc. 10/2009 00X51-ZG0-6110 PWL50975-M

Product questions or problems?

Customer Care Hot Line

Get answers to questions, troubleshoot problems,

order parts, or schedule repair service.

Para respuestas a preguntas o problemas, y ordenar

piezas o pedir servicio para la reparaci6n de su equipo.

To help us help you, register your product at www.craftsman.comlregistration

Para poderte ayudar mejor, registra tu producto en www.craftsman.com/registration

Join the Craftsman Club today!

www, craftsman,com/sign up

Receive exclusive member benefits including special pricing and offers,

project sharing, expert advice, and SHOP YOUR WAY REWARDS!

Como miembro exctusivo, recibe diversos beneficios como ofertas, precios especiales, proyectos

nuevos, consejos de expertos y nuestro programa de puntos SHOP YOUR WAY REWARDS!

® Registered Trademark /Trademark of KCD IP, LLC in the United States, or Sears Brands, LLC in other countries

Tk_

® Marca Registrada / ' Marca de Fabrica de KCD IP, LLC en Estados Unidos, o Sears Brands, LLC in otros paises

586728096 Rev. 1 02_9_4B¥ PrintedinU.S.A.

Craftsman 917370604 User Manual MOWER Manuals And Guides 1402525L

Navigation menu

Versions of this User Manual:

Views

Navigation
