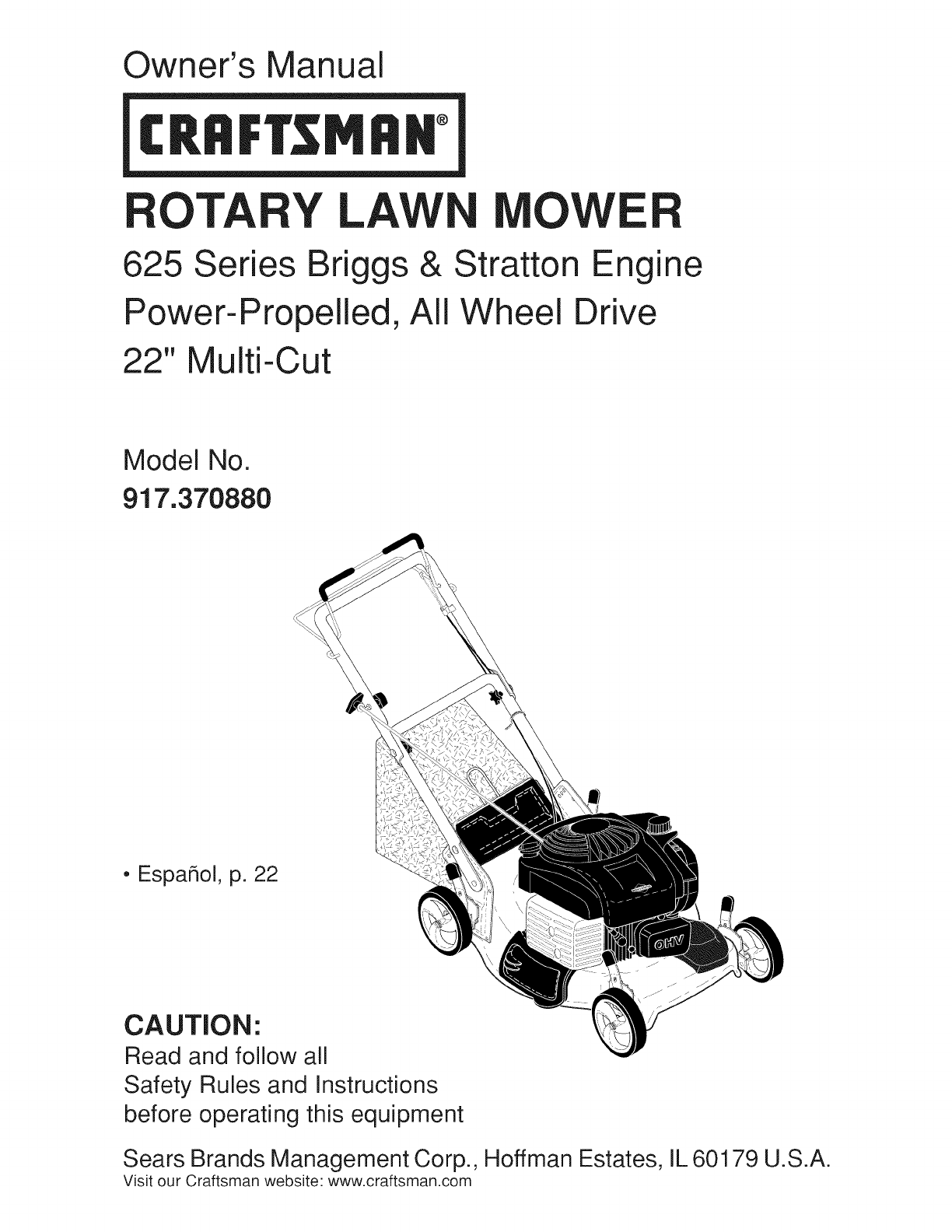

Owner's Manual

OTARY LAWN MOWER

625 Series Briggs &

Power-Propelled, All

22" Multi-Cut

Stratton Engine

Wheel Drive

Model No.

917.370880

• EspaSol, p. 22

CAUTION'.

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears Brands Management Corp., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website: www.craftsman.com

Warranty ................................................... 2

Safety Rules .......................................... 2-4

Product Specifications .............................. 4

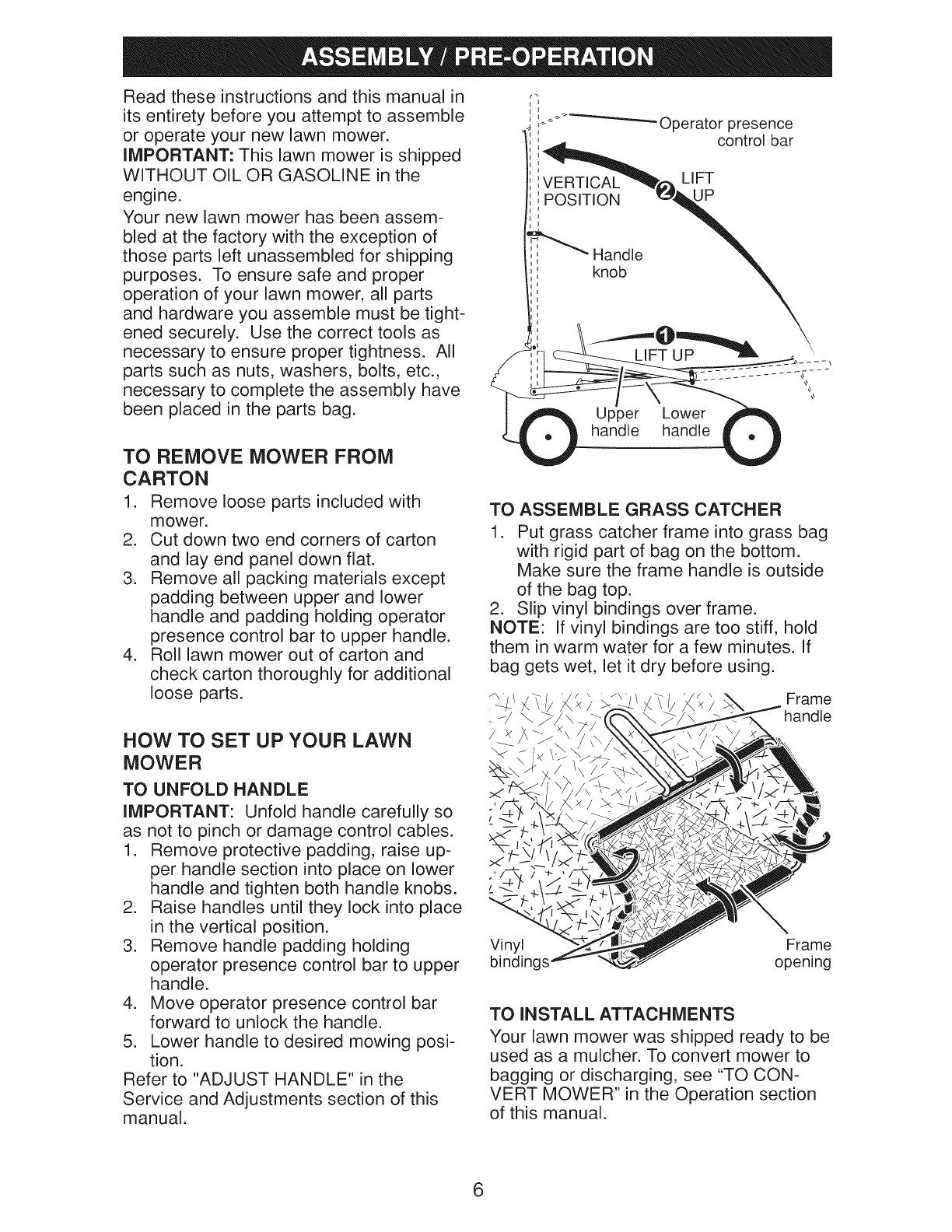

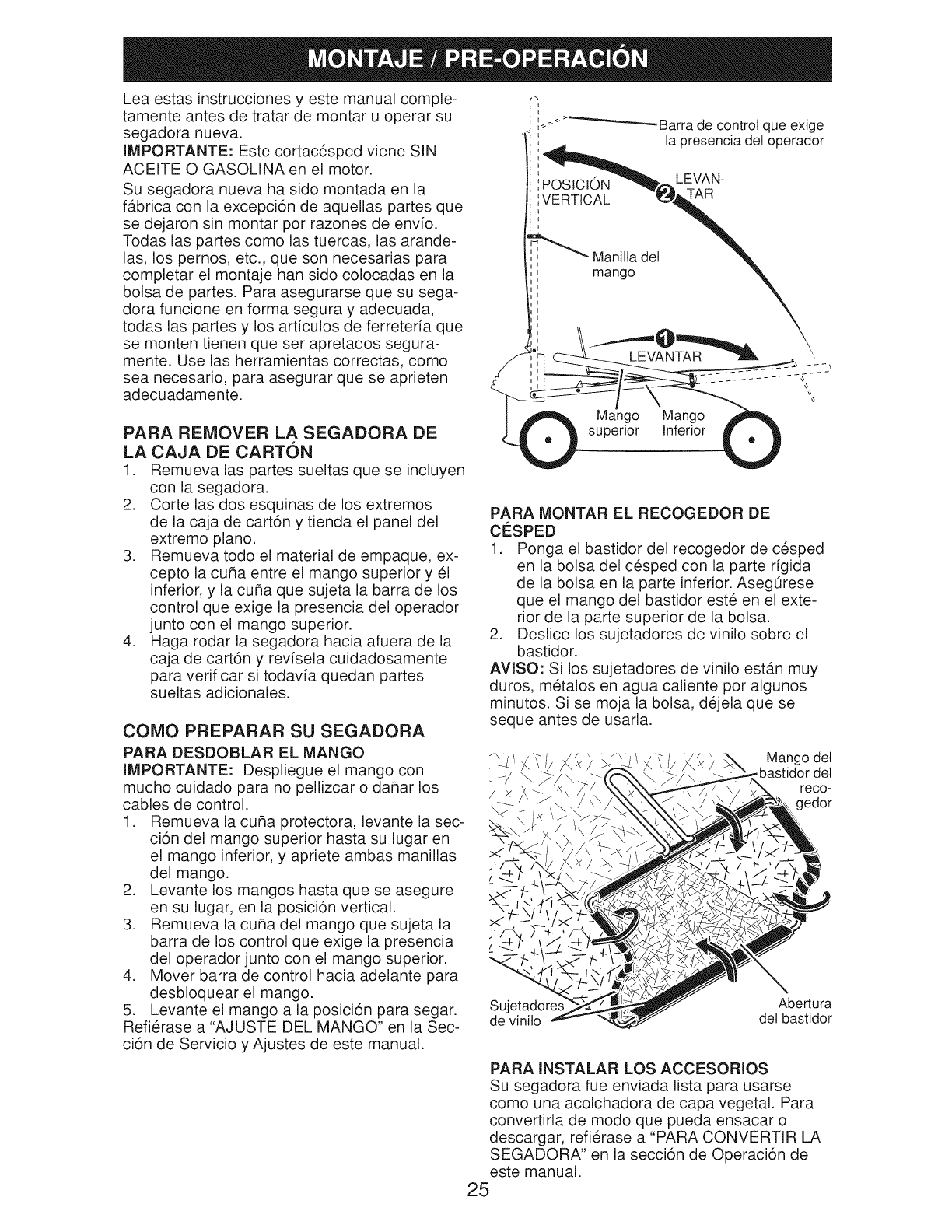

Assembly /Pre-Operation ........................ 6

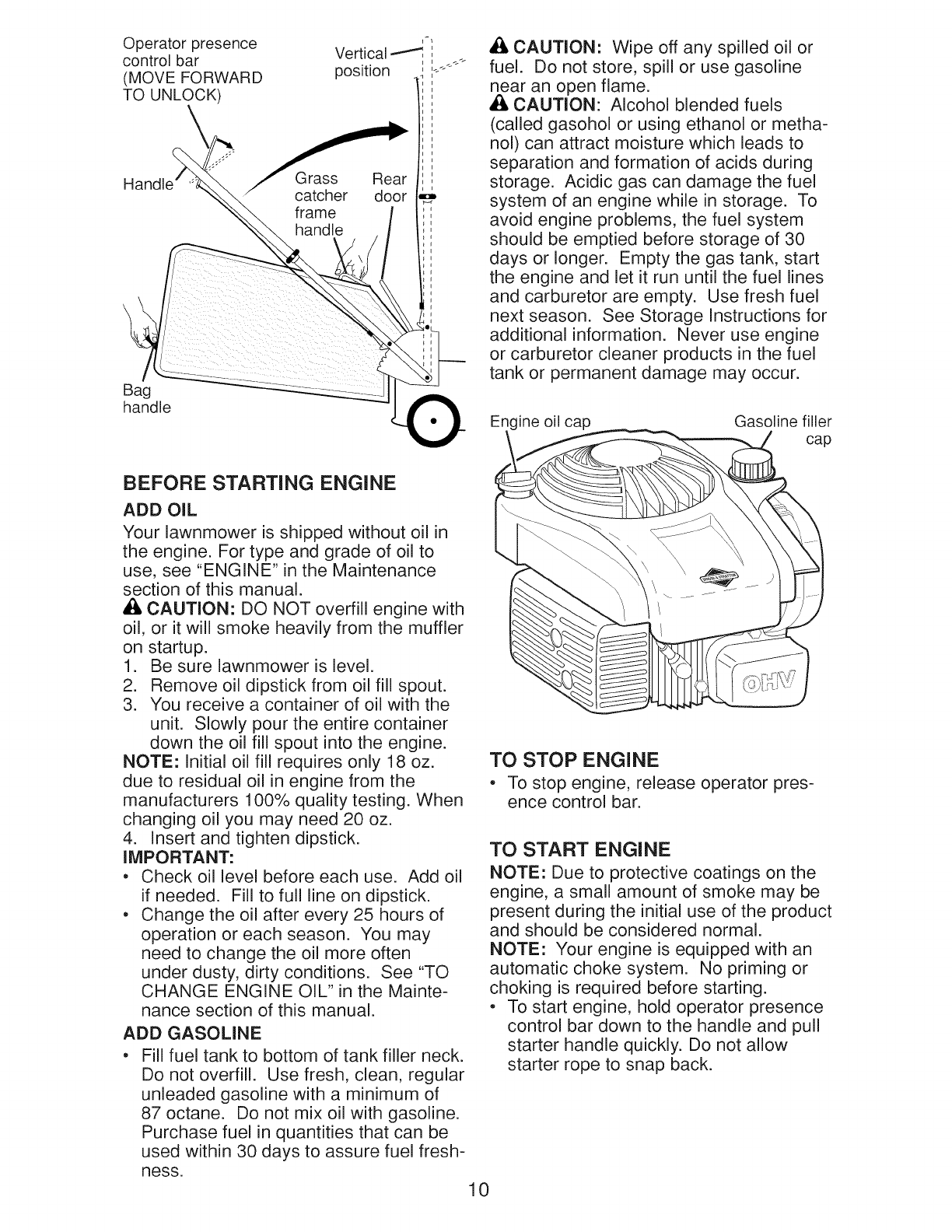

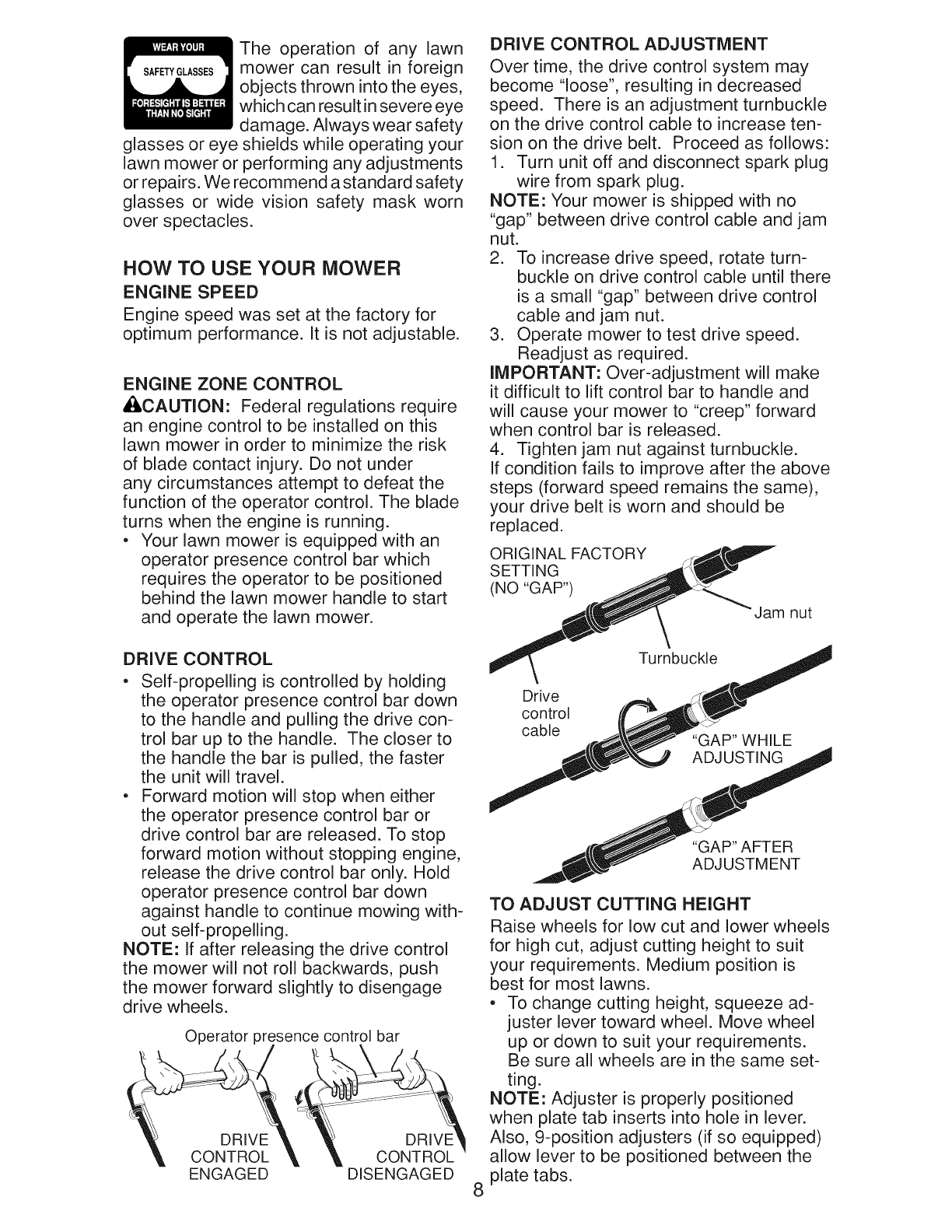

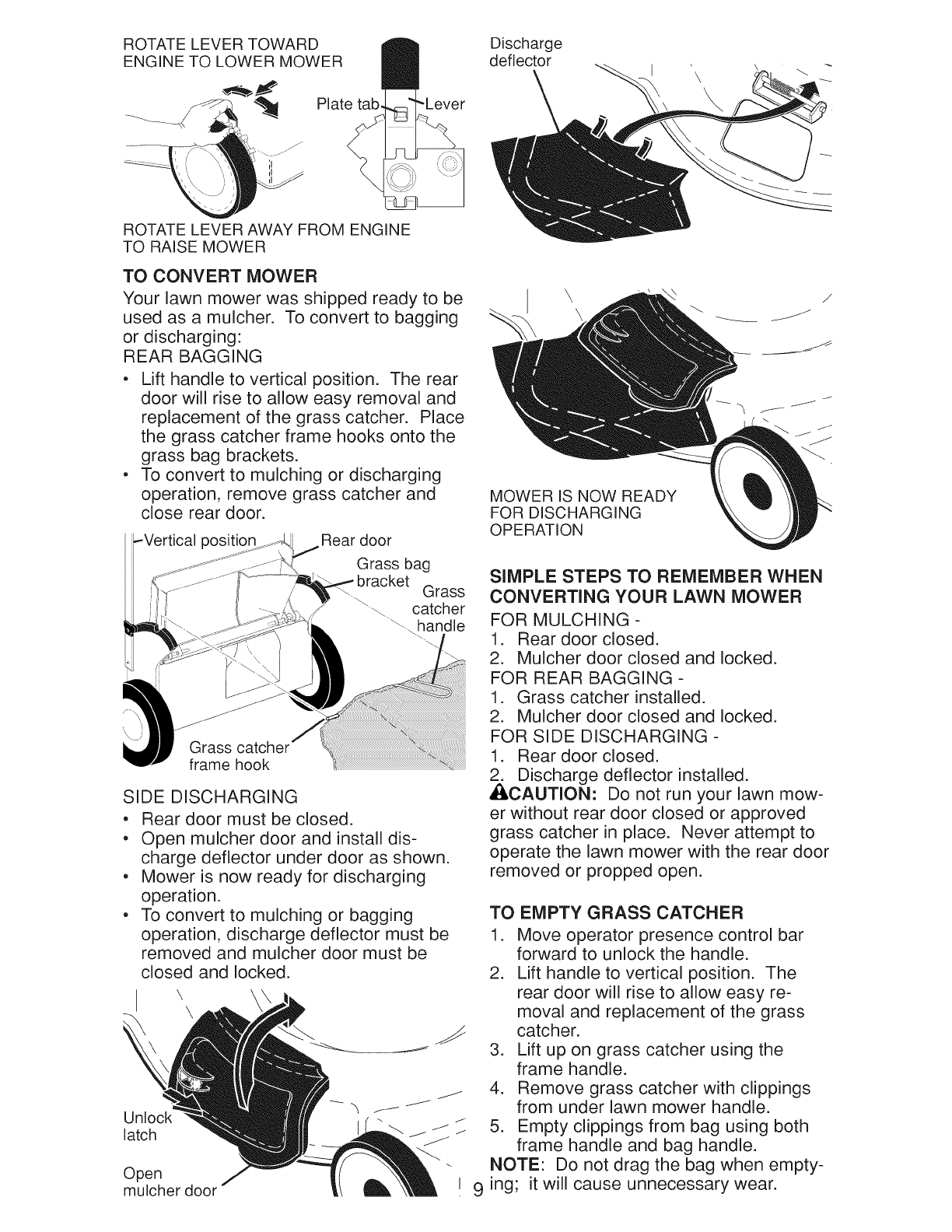

Operation ............................................. 7-11

Maintenance Schedule ........................... 12

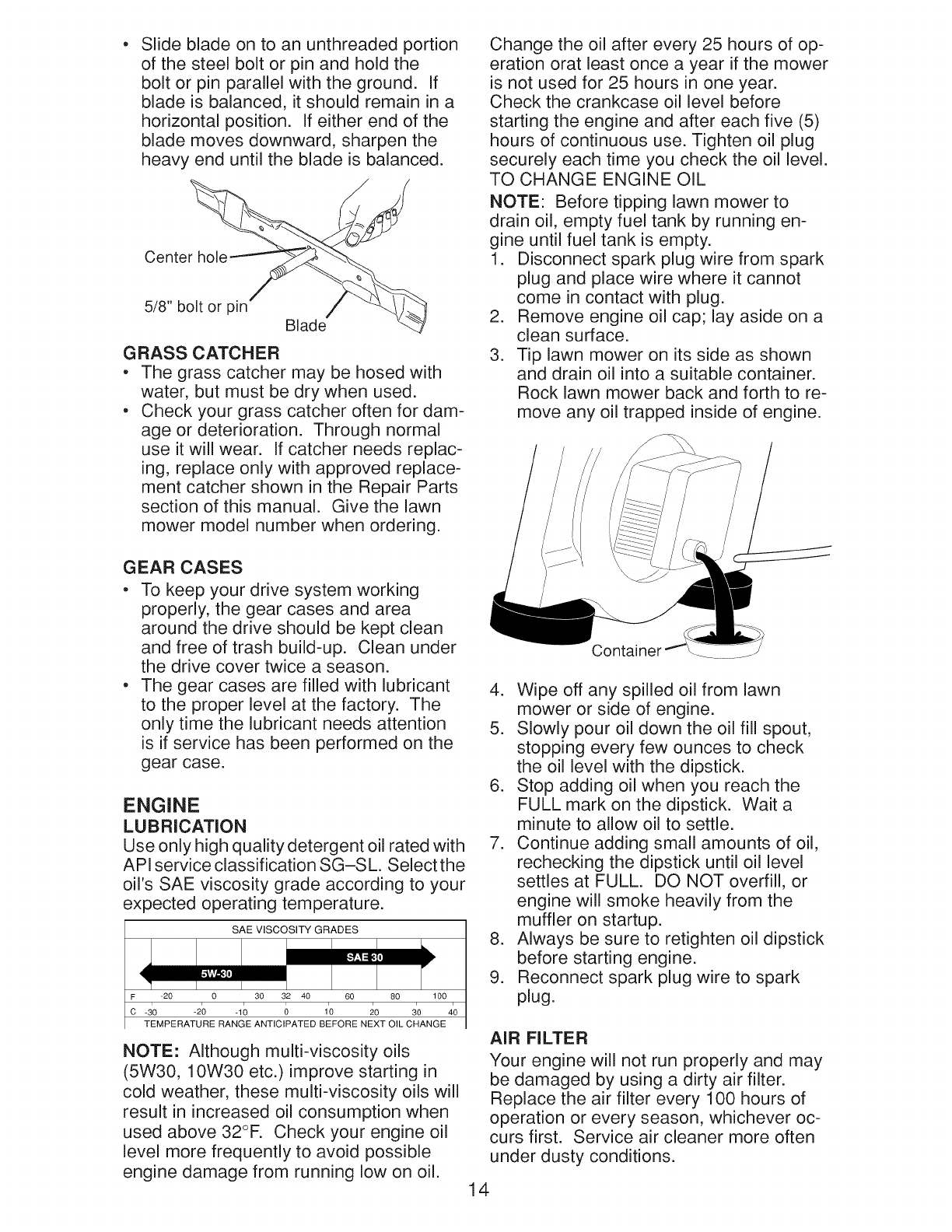

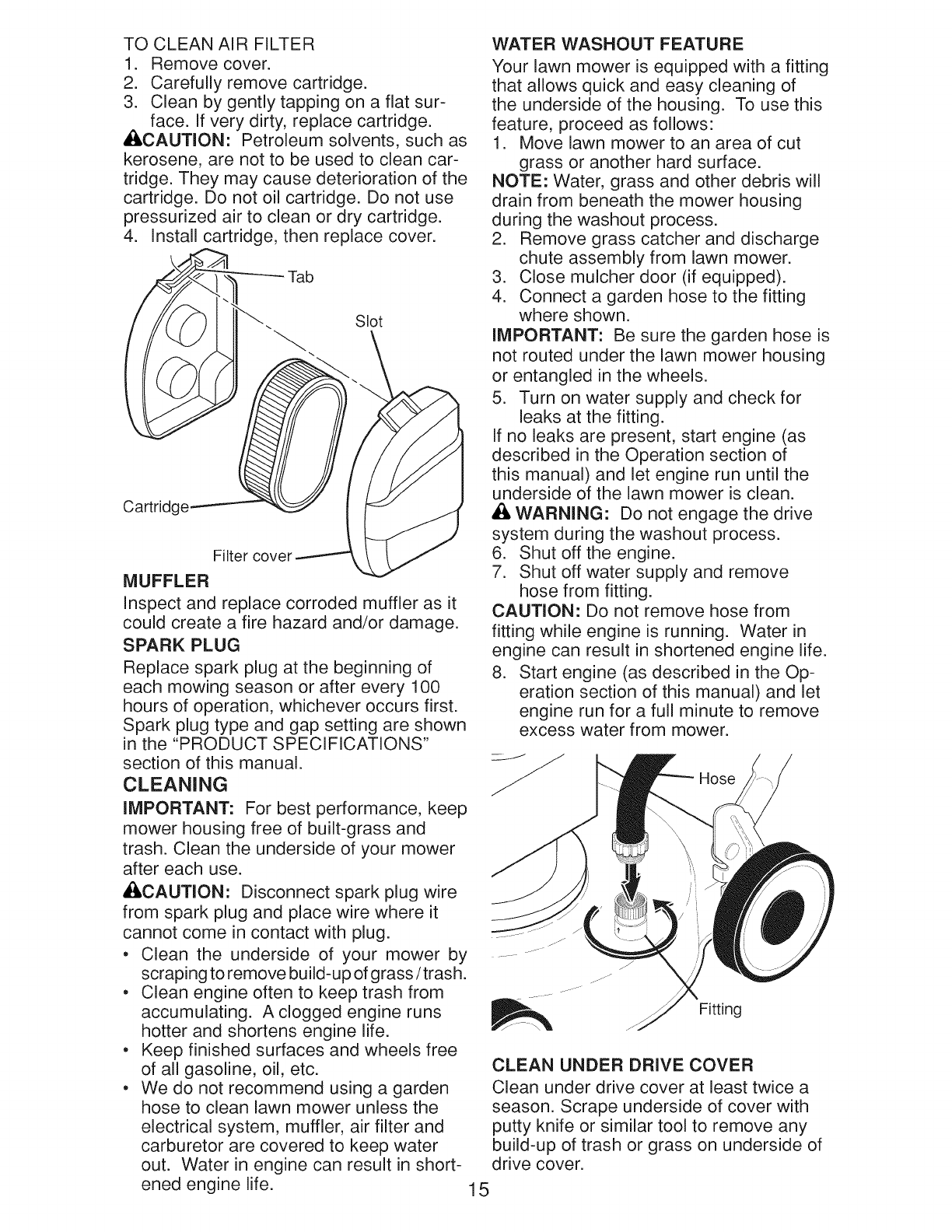

Maintenance ...................................... 12-15

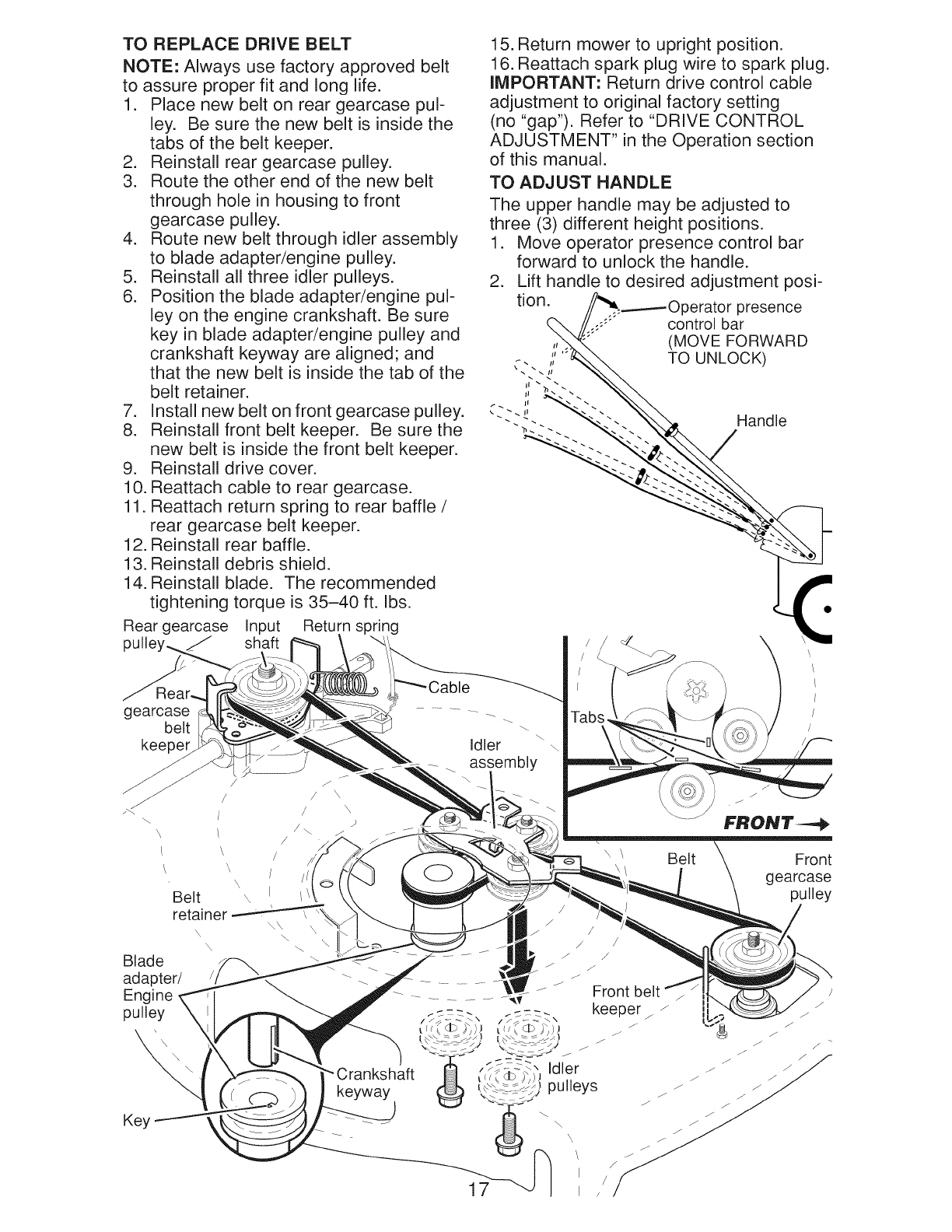

Service and Adjustments ................... 16-18

Storage .............................................. 18-19

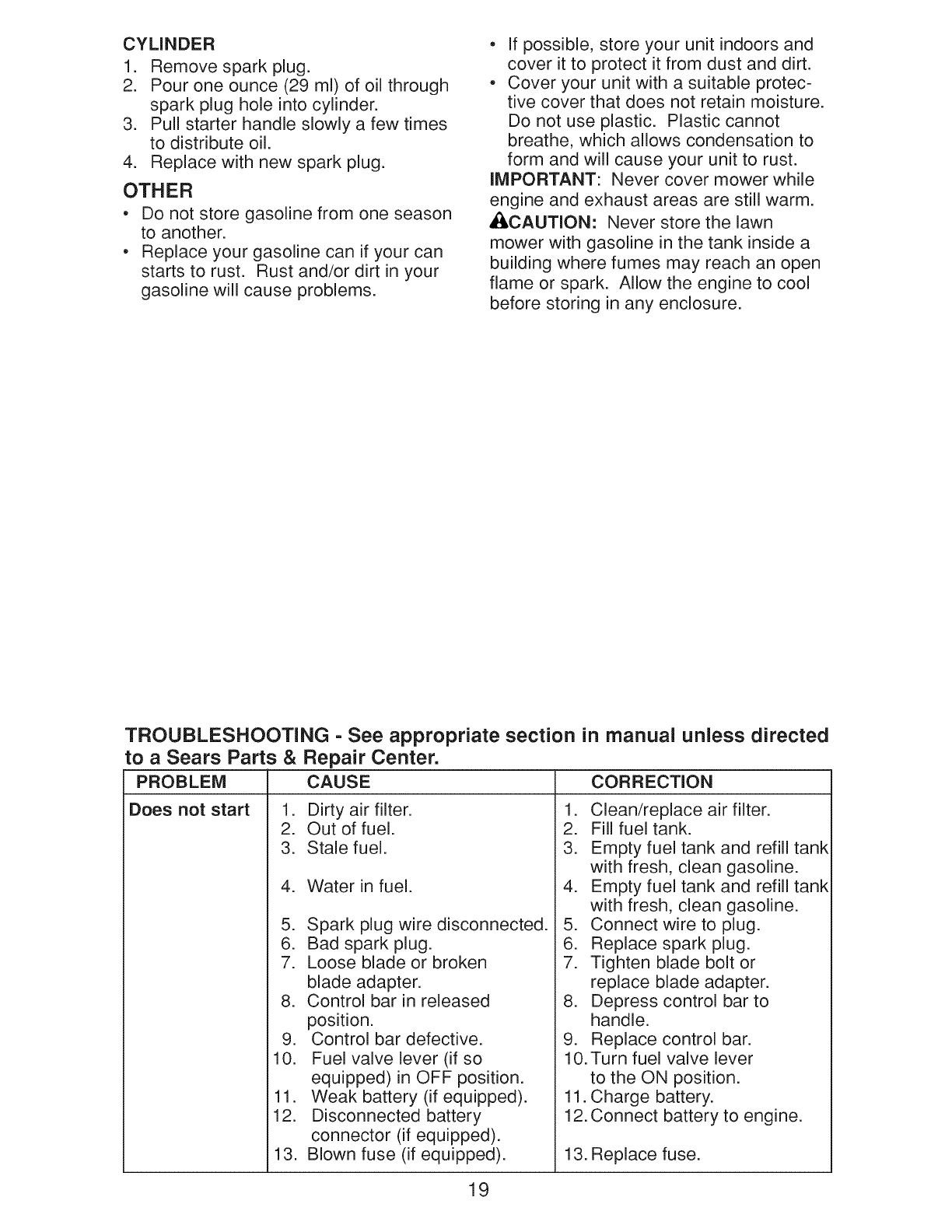

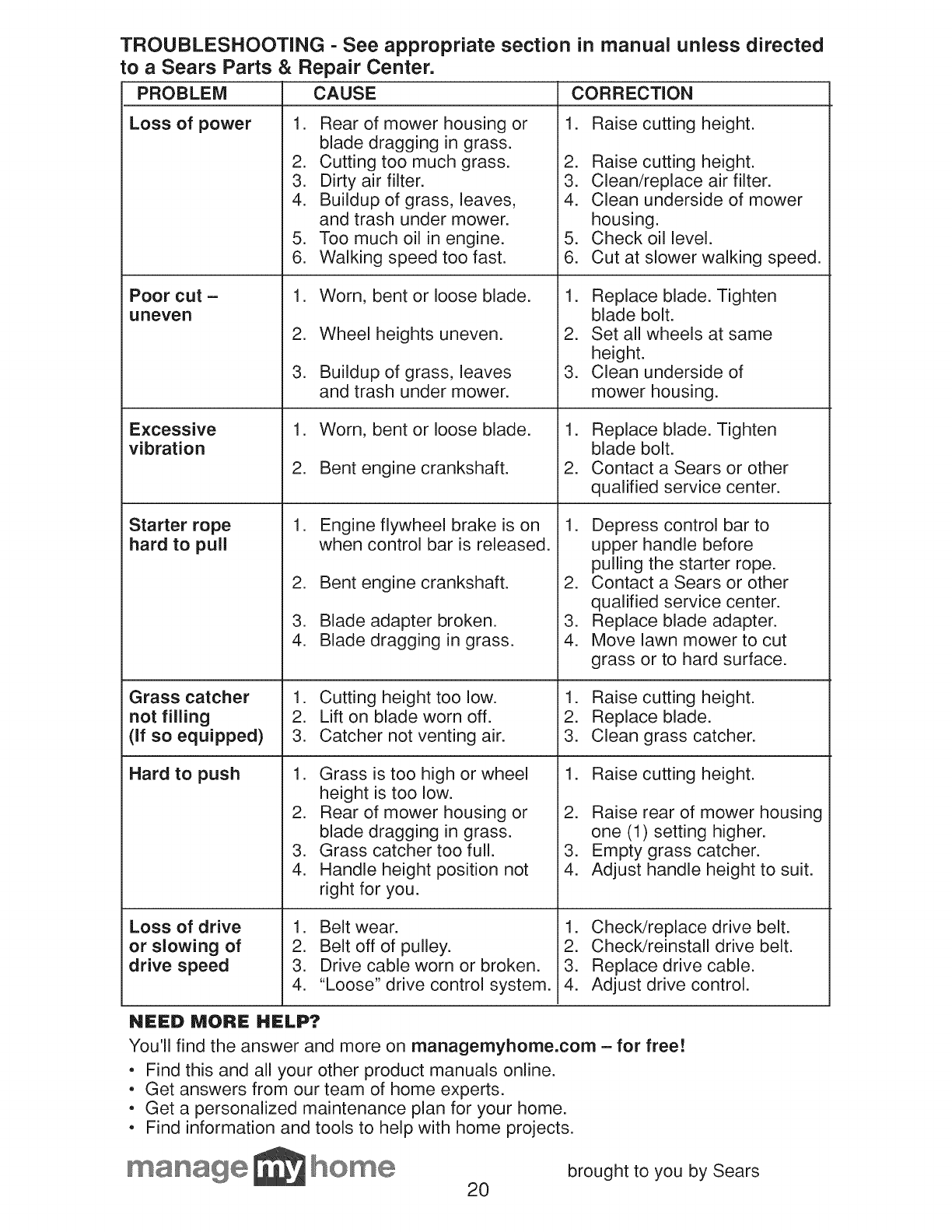

Troubleshooting ................................. 19-20

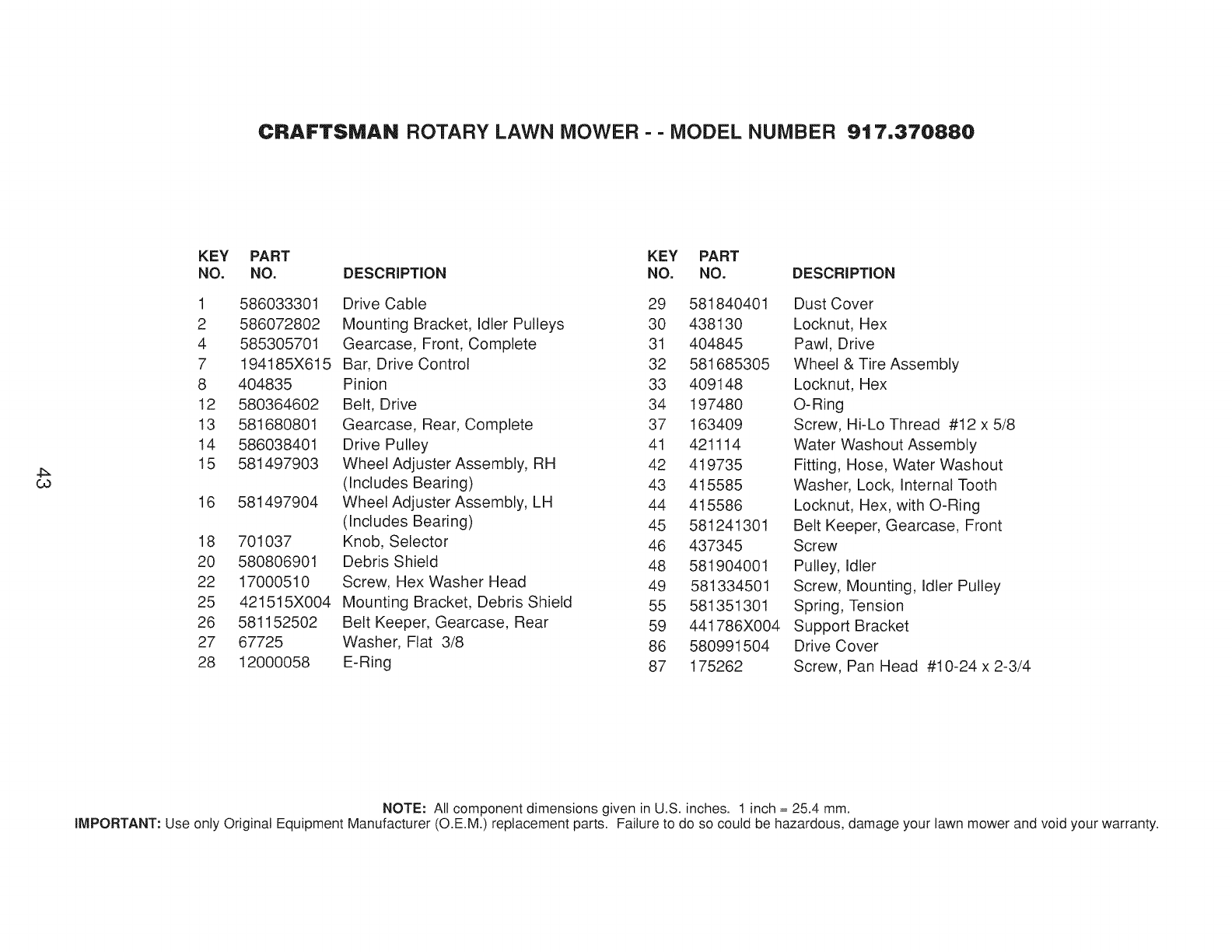

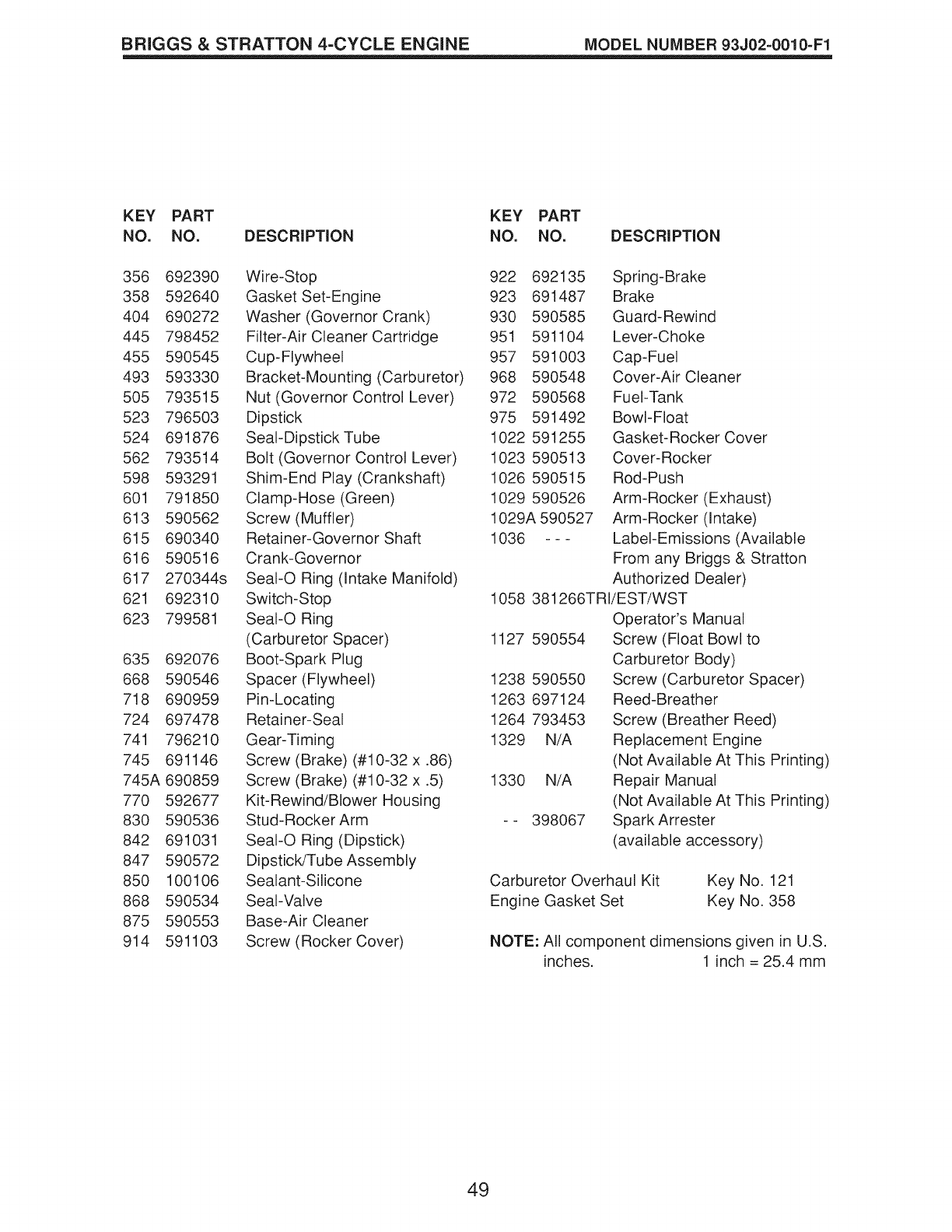

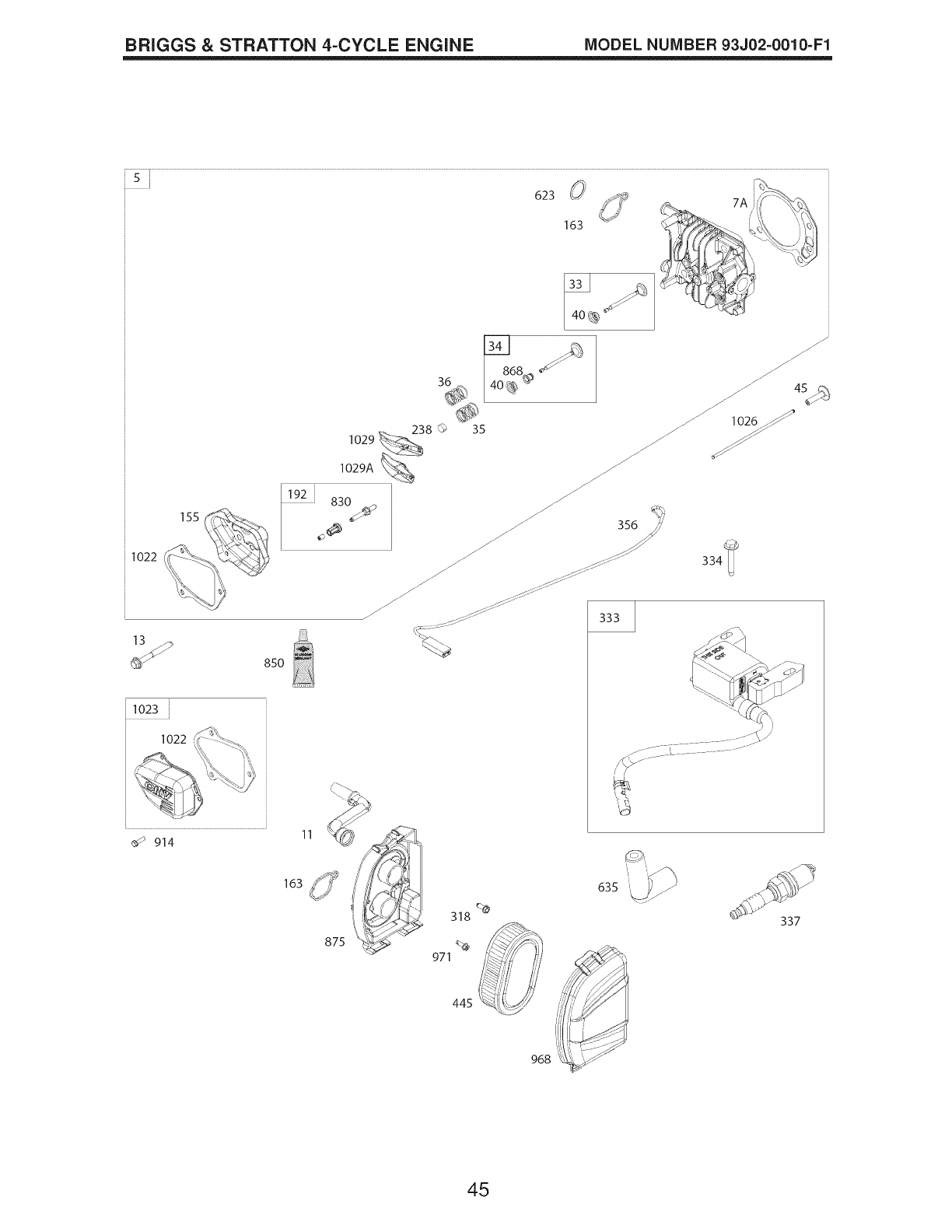

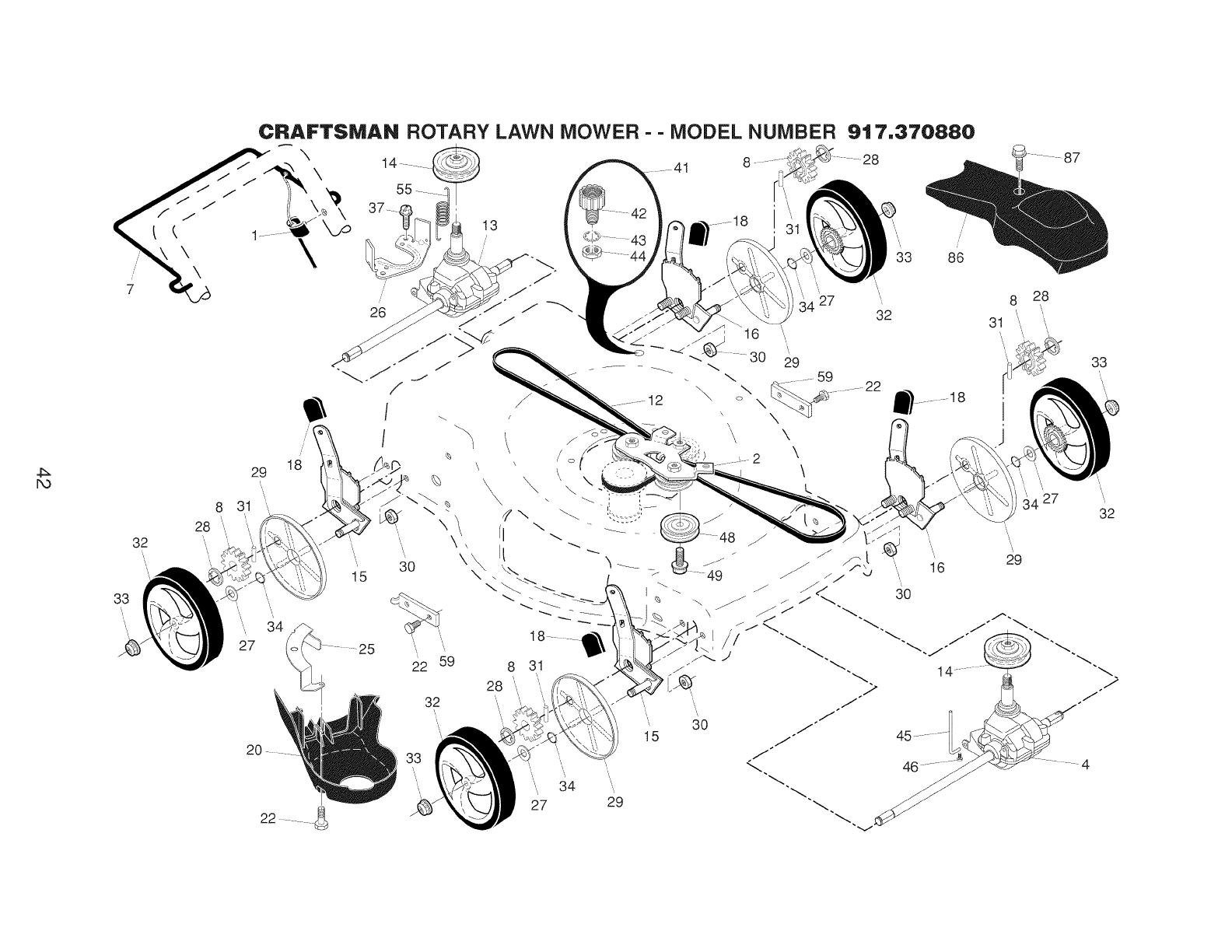

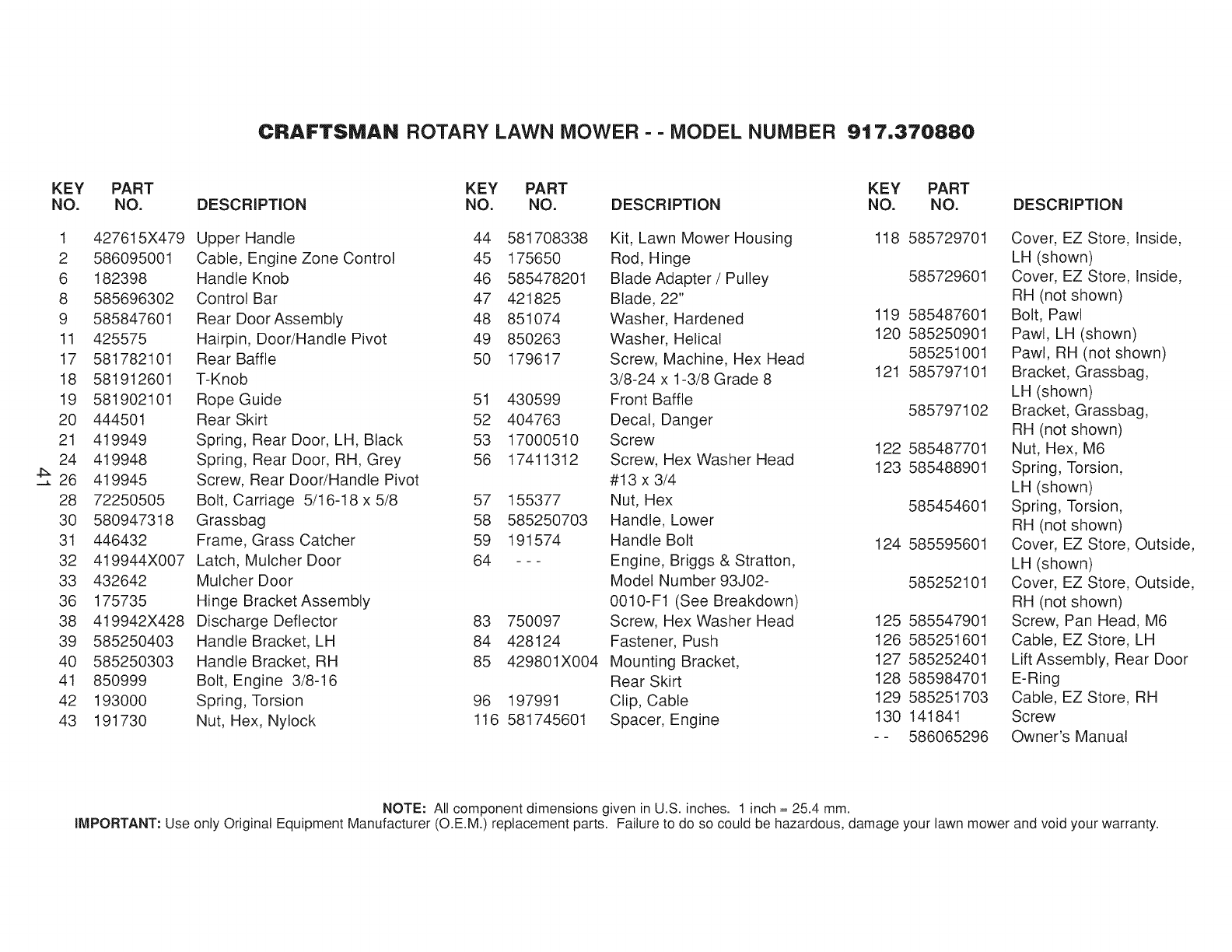

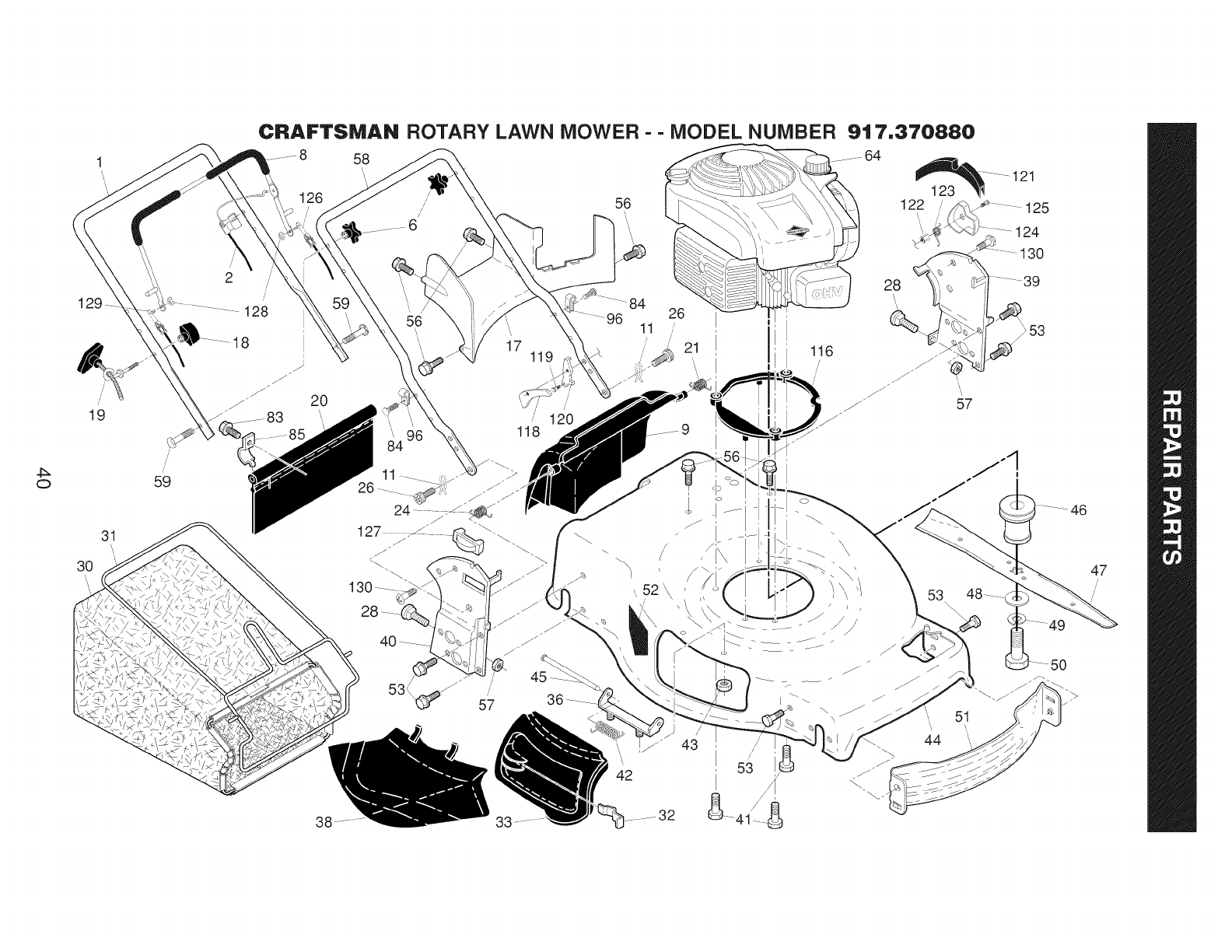

Repair Parts ....................................... 40-49

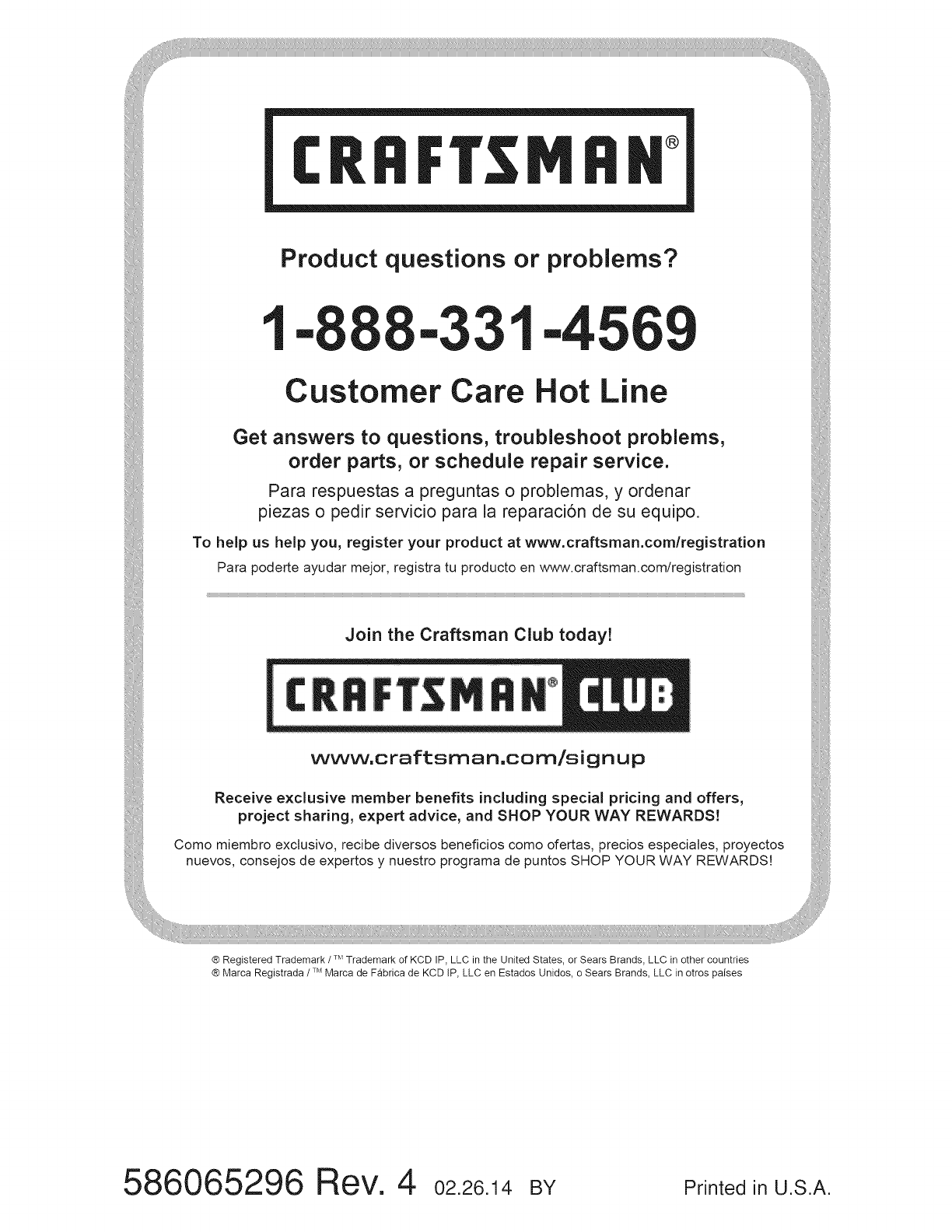

Sears Service .......................... Back Cover

CRAFTSMAN 2-YEAR FULL WARRANTY

For TWO YEARS from the date of purchase, this product is warranted against any

defects in material or workmanship. Defective product will receive free repair or

replacement if repair is unavailable.

For warranty coverage details to obtain free repair or replacement, visit the web page:

www.craftsman.com/warranty

This warranty covers ONLY defects in material and workmanship.

Warranty coverage does NOT include:

• Expendable parts that can wear out from normal use within the warranty

period, such as blades, blade adapters, belts, filters or spark plugs.

• Product damage resulting from user attempts at product modification or repair

or caused by product accessories.

• Repairs necessary because of accident or failure to operate or maintain this

product according to all supplied instructions.

• Preventative maintenance, or repairs necessary due to improper fuel mixture,

contaminated or stale fuel.

This warranty is void if this product is ever used while providing commercial services or

if rented to another person.

This warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears Brands Management Corporation, Hoffman Estates, IL 60179

IMPORTANT: This cutting machine is

capable of amputating hands and feet and

throwing objects. Failure to observe the

following safety instructions could result in

serious injury or death.

AWARNING: Engine exhaust, some of its

constituents, and certain vehicle compo-

nents contain or emit chemicals known to

the State of California to cause cancer and

birth defects or other reproductive harm.

_i,Look for this symbol to point out impor-

tant safety precautions. It means

CAUTION!!! BECOME ALERT!!!

YOUR SAFETY IS INVOLVED.

,& WARNING" In order to prevent acci-

dental starting when setting up, transport-

ing, adjusting or making repairs, always

disconnect spark plug wire and place wire

where it cannot come in contact with plug.

_i, CAUTION: Muffler and other engine

parts become extremely ,4Fk,,-,

hot during operation and

remain hot after engine

has stopped. To avoid

severe burns on contact,

stay away from these areas.

_,WARNING: Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm. Wash

hands after handling.

&WARNING: This lawn mower is

equipped with an internal combustion

engine and should not be used on or near

any unimproved forest-covered, brush-

covered or grass-covered land unless the

engine's exhaust system is equipped with

a spark arrester meeting applicable local

or state laws (if any). If a spark arrester is

used, it should be maintained in effective

working order by the operator.

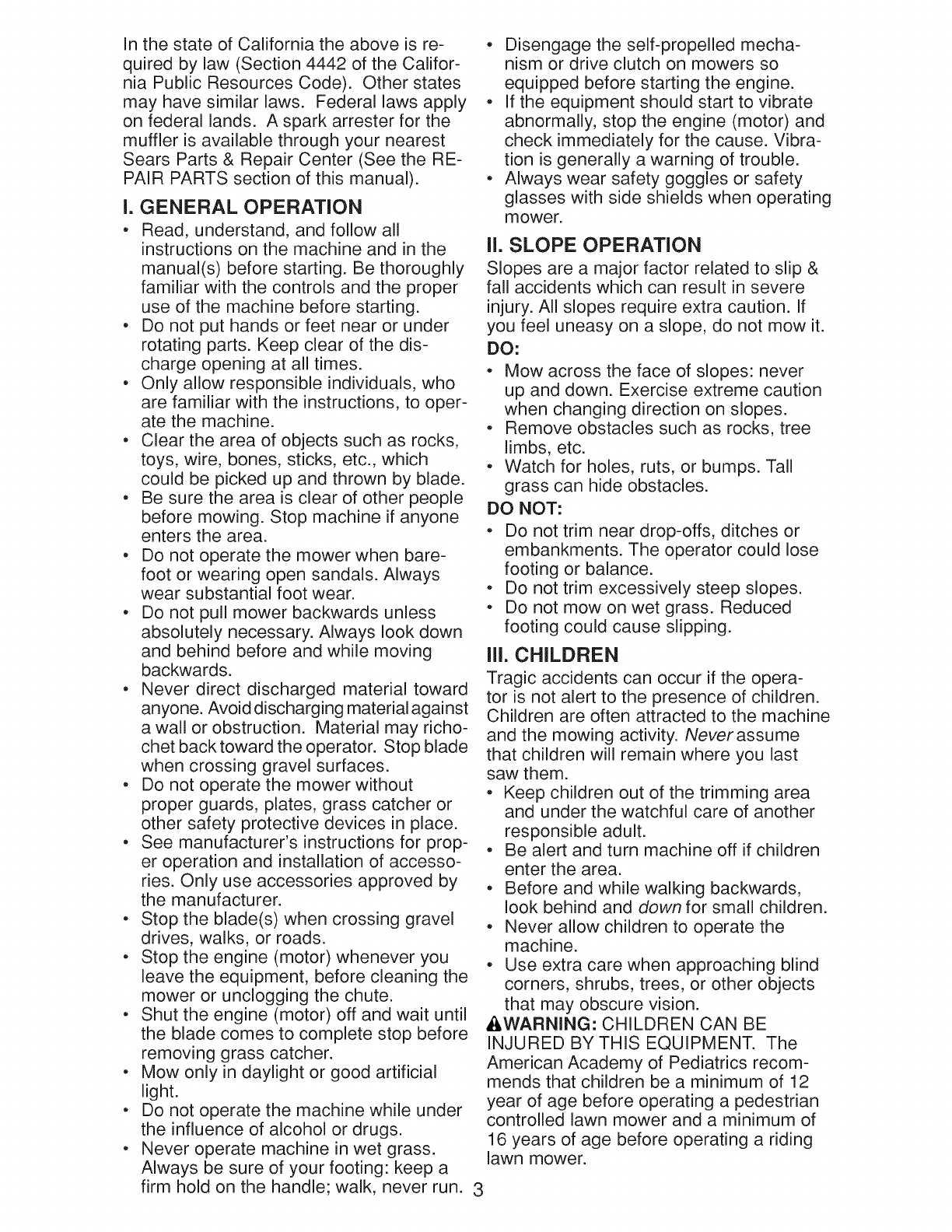

In the state of California the above is re-

quired by law (Section 4442 of the Califor-

nia Public Resources Code). Other states

may have similar laws. Federal laws apply

on federal lands. A spark arrester for the

muffler is available through your nearest

Sears Parts & Repair Center (See the RE-

PAIR PARTS section of this manual).

I. GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

charge opening at all times.

• Only allow responsible individuals, who

are familiar with the instructions, to oper-

ate the machine.

• Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by blade.

• Be sure the area is clear of other people

before mowing. Stop machine if anyone

enters the area.

• Do not operate the mower when bare-

foot or wearing open sandals. Always

wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look down

and behind before and while moving

backwards.

• Never direct discharged material toward

anyone. Avoid discharging material against

a wall or obstruction. Material may richo-

chet back toward the operator. Stop blade

when crossing gravel surfaces.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for prop-

er operation and installation of accesso-

ries. Only use accessories approved by

the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning the

mower or unclogging the chute.

• Shut the engine (motor) off and wait until

the blade comes to complete stop before

removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while under

the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle; walk, never run. 3

• Disengage the self-propelled mecha-

nism or drive clutch on mowers so

equipped before starting the engine.

• If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

• Always wear safety goggles or safety

glasses with side shields when operating

mower.

II. SLOPE OPERATION

Slopes are a major factor related to slip &

fall accidents which can result in severe

injury. All slopes require extra caution. If

you feel uneasy on a slope, do not mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced

footing could cause slipping.

III. CHILDREN

Tragic accidents can occur if the opera-

tor is not alert to the presence of children.

Children are often attracted to the machine

and the mowing activity. Never assume

that children will remain where you last

saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small children.

• Never allow children to operate the

machine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

AWARNING: CHILDREN CAN BE

INJURED BY THIS EQUIPMENT. The

American Academy of Pediatrics recom-

mends that children be a minimum of 12

year of age before operating a pedestrian

controlled lawn mower and a minimum of

16 years of age before operating a riding

lawn mower.

• When loading or unloadingthis ma-

chine, do not exceed the maximum

recommendedoperation angle of 15°.

• Wear proper PersonalProtectiveEquip-

ment (PPE)while operatingthis ma-

chine, including(at a minimum)sturdy

footwear,eye protection, and hearing

protection. Donot mow in shorts or

open toed footwear.

Always let someone know you are outside

mowing.

IV. SAFE HANDLING OF GASOLINE

Use extreme care in handling gasoline.

Gasoline is extremely flammable and the

vapors are explosive.

• Extinguish all cigarettes, cigars, pipes

and other sources of ignition.

• Use only an approved container.

• Never remove gas cap or add fuel with

the engine running. Allow engine to

cool before refueling.

• Never refuel the machine indoors.

• Never store the machine or fuel contain-

er where there is an open flame, spark

or pilot light such as a water heater or

on other appliances.

• Never fill containers inside a vehicle, on

a truck or trailer bed with a plastic liner.

Always place containers on the ground

away from your vehicle before filling.

• Remove gas-powered equipment from

the truck or trailer and refuel it on the

ground. If this is not possible, then

refuel such equipment with a portable

container, rather than from a gasoline

dispenser nozzle.

• Keep the nozzle in contact with the rim

of the fuel tank or container opening at

all times until fueling is complete. Do

not use a nozzle lock-open device.

• If fuel is spilled on clothing, change

clothing immediately.

• Never overfill fuel tank. Replace gas

cap and tighten securely.

V. GENERAL SERVICE

• Never run a machine inside a closed

area.

• Never make adjustments or repairs with

the engine (motor) running. Disconnect

the spark plug wire, and keep the wire

away from the plug to prevent acciden-

tal starting.

• Keep nuts and bolts, especially blade

attachment bolts, tight and keep equip-

ment in good condition.

• Never tamper with safety devices.

Check their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height

adjustments while the engine is running.

• Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

• Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

• Do not change the engine governor set-

ting or overspeed the engine.

• Maintain or replace safety and instruc-

tion labels, as necessary.

Serial Number:

Date of Purchase:

Gasoline Capacity /Type: 0.8 Quarts (Unleaded Regular)

Oil Type (API SG-SL): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil Capacity: 15.5 Ounces

Spark Plug (Gap: .020") Champion RC12YX (or 33456 for MRS)

Blade Bolt Torque: 35-40 ft. Ibs.

• The model and serial numbers will be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase in space provided above.

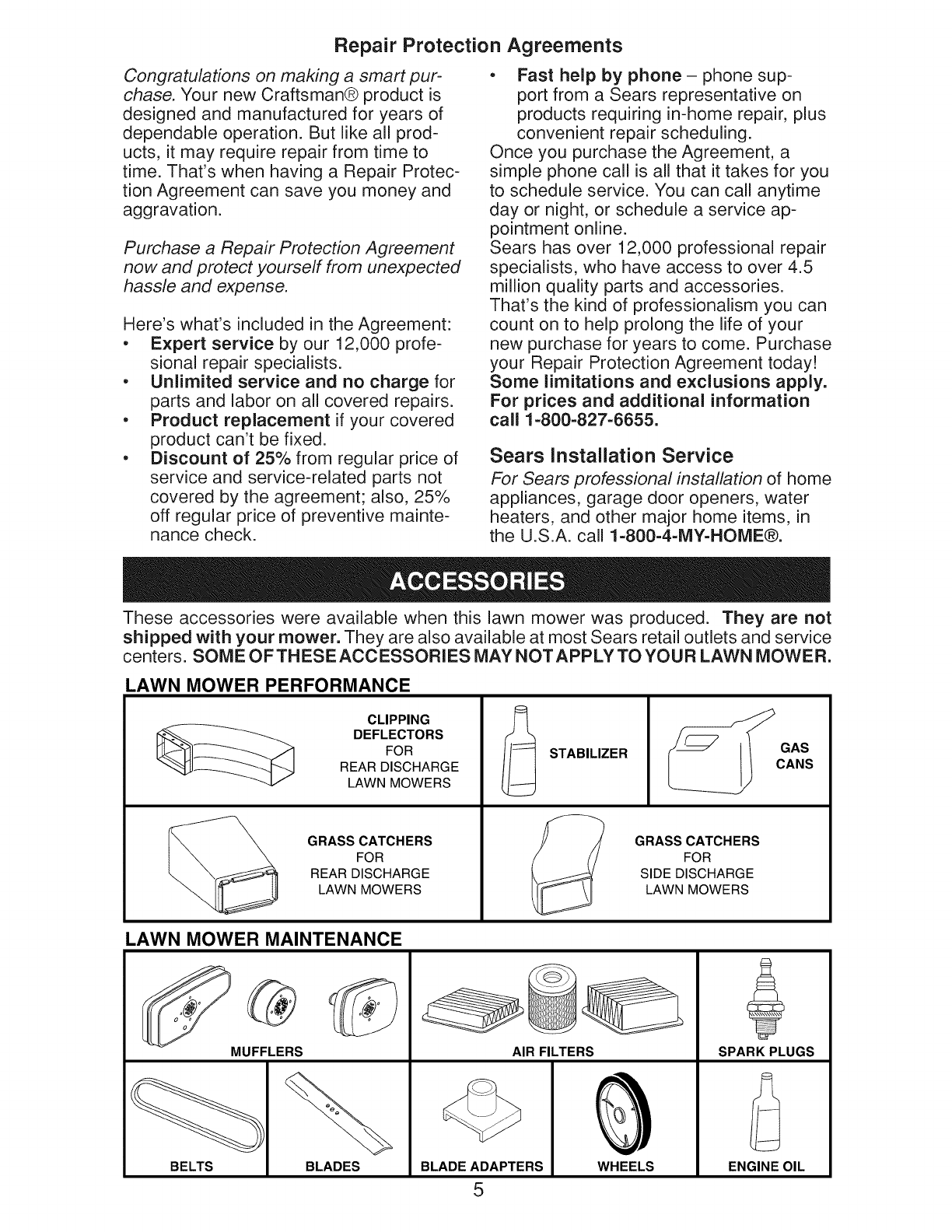

Repair Protection Agreements

Congratulations on making a smart pur-

chase. Your new Craftsman® product is

designed and manufactured for years of

dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec-

tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement

now and protect yourself from unexpected

hassle and expense.

Here's what's included in the Agreement:

• Expert service by our 12,000 profe-

sional repair specialists.

•Unlimited service and no charge for

parts and labor on all covered repairs.

•Product replacement if your covered

product can't be fixed.

• Discount of 25% from regular price of

service and service-related parts not

covered by the agreement; also, 25%

off regular price of preventive mainte-

nance check.

• Fast help by phone- phone sup-

port from a Sears representative on

products requiring in-home repair, plus

convenient repair scheduling.

Once you purchase the Agreement, a

simple phone call is all that it takes for you

to schedule service. You can call anytime

day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4.5

million quality parts and accessories.

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come. Purchase

your Repair Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information

call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call 1-800-4-MY=HOME®.

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and service

centers. SOME OFTHESEACCESSORIES MAY NOTAPPLYTO YOUR LAWN MOWER.

LAWN MOWER PERFORMANCE

CLIPPING

DEFLECTORS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

STABILIZER

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS

BELTS BLADES BLADE ADAPTERS

AIR FILTERS

WHEELS

SPARK PLUGS

ENGINE OIL

Read these instructions and this manual in

its entirety before you attempt to assemble

or operate your new lawn mower.

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the

engine.

Your new lawn mower has been assem-

bled at the factory with the exception of

those parts left unassembled for shipping

purposes. To ensure safe and proper

operation of your lawn mower, all parts

and hardware you assemble must be tight-

ened securely. Use the correct tools as

necessary to ensure proper tightness. All

parts such as nuts, washers, bolts, etc.,

necessary to complete the assembly have

been placed in the parts bag.

,-_ erator presence

' _llllmml_ _ control bar

Lower

handle handle

TO REMOVE MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

HOW TO SET UP YOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both handle knobs.

2. Raise handles until they lock into place

in the vertical position.

3. Remove handle padding holding

operator presence control bar to upper

handle.

4. Move operator presence control bar

forward to unlock the handle.

5. Lower handle to desired mowing posi-

tion.

Refer to "ADJUST HANDLE" in the

Service and Adjustments section of this

manual.

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

Vinyl Frame

bindings opening

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to be

used as a mulcher. To convert mower to

bagging or discharging, see "TO CON-

VERT MOWER" in the Operation section

of this manual.

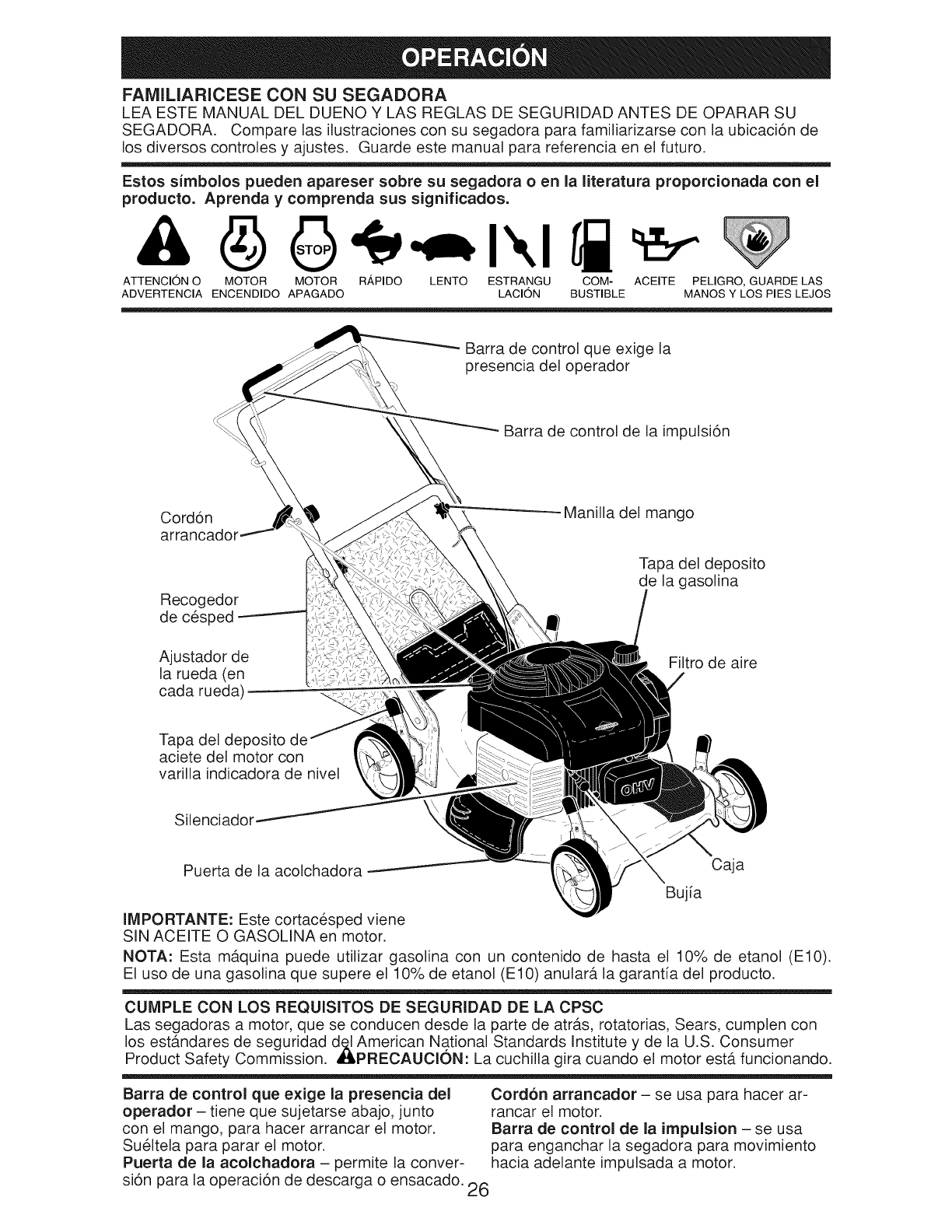

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Operator presence control bar

Drive control bar

Starter

handle

Handle knob

Grass

catcher

Engine oil cap

with dipstick

Wheel adjuster

(on each wheel)

Gasoline filler cap

Air filter

Muffler

Mulcher door- Housing

Spark plug

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the engine.

NOTE: Gasoline containing up to 10% ethanol (El0) is acceptable for use in this machine.

The use of any gasoline exceeding 10% ethanol (El0) will void the product warranty.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Com-

mission. _I,WARNING: The blade turns when the engine is running.

Operator presence control bar - must Mulcher door - allows conversion to

be held down to the handle to start the discharging or bagging operation.

engine. Release to stop the engine. Drive control bar - used to engage

Starter handle - used for starting engine. 7 power-propelled forward motion of mower.

The operation of any lawn

SAFETYGLASSESmower can result in foreign

objectsthrownintothe eyes,

whichcanresultinsevereeye

damage.Alwayswearsafety

glassesor eye shieldswhile operatingyour

lawnmower or performingany adjustments

orrepairs.Werecommendastandardsafety

glasses or wide vision safety mask worn

over spectacles.

HOW TO USE YOUR MOWER

ENGINE SPEED

Engine speed was set at the factory for

optimum performance. It is not adjustable.

ENGINE ZONE CONTROL

_k,CAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the risk

of blade contact injury. Do not under

any circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

DRIVE CONTROL ADJUSTMENT

Over time, the drive control system may

become "loose", resulting in decreased

speed. There is an adjustment turnbuckle

on the drive control cable to increase ten-

sion on the drive belt. Proceed as follows:

1. Turn unit off and disconnect spark plug

wire from spark plug.

NOTE: Your mower is shipped with no

"gap" between drive control cable and jam

nut.

2. To increase drive speed, rotate turn-

buckle on drive control cable until there

is a small "gap" between drive control

cable and jam nut.

3. Operate mower to test drive speed.

Readjust as required.

IMPORTANT: Over-adjustment will make

it difficult to lift control bar to handle and

will cause your mower to "creep" forward

when control bar is released.

4. Tighten jam nut against turnbuckle.

If condition fails to improve after the above

steps (forward speed remains the same),

your drive belt is worn and should be

replaced.

ORIGINAL FACTORY

SETTING

(NO "GAP")

Jam nut

DRIVE CONTROL

• Self-propelling is controlled by holding

the operator presence control bar down

to the handle and pulling the drive con-

trol bar up to the handle. The closer to

the handle the bar is pulled, the faster

the unit will travel.

• Forward motion will stop when either

the operator presence control bar or

drive control bar are released. To stop

forward motion without stopping engine,

release the drive control bar only. Hold

operator presence control bar down

against handle to continue mowing with-

out self-propelling.

NOTE: If after releasing the drive control

the mower will not roll backwards, push

the mower forward slightly to disengage

drive wheels.

Operator presence control bar

DRIVE

CONTROL CONTROL

ENGAGED DISENGAGED

Drive

control

cable

Turnbuckle

"GAP" WHILE

ADJUSTING

"GAP" AFTER

ADJUSTMENT

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower wheels

for high cut, adjust cutting height to suit

your requirements. Medium position is

best for most lawns.

• To change cutting height, squeeze ad-

juster lever toward wheel. Move wheel

up or down to suit your requirements.

Be sure all wheels are in the same set-

ting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

ROTATE LEVER TOWARD

ENGINE TO LOWER MOWER

Plate tab .Lever

Discharge

deflector

ROTATE LEVER AWAY FROM ENGINE

TO RAISE MOWER

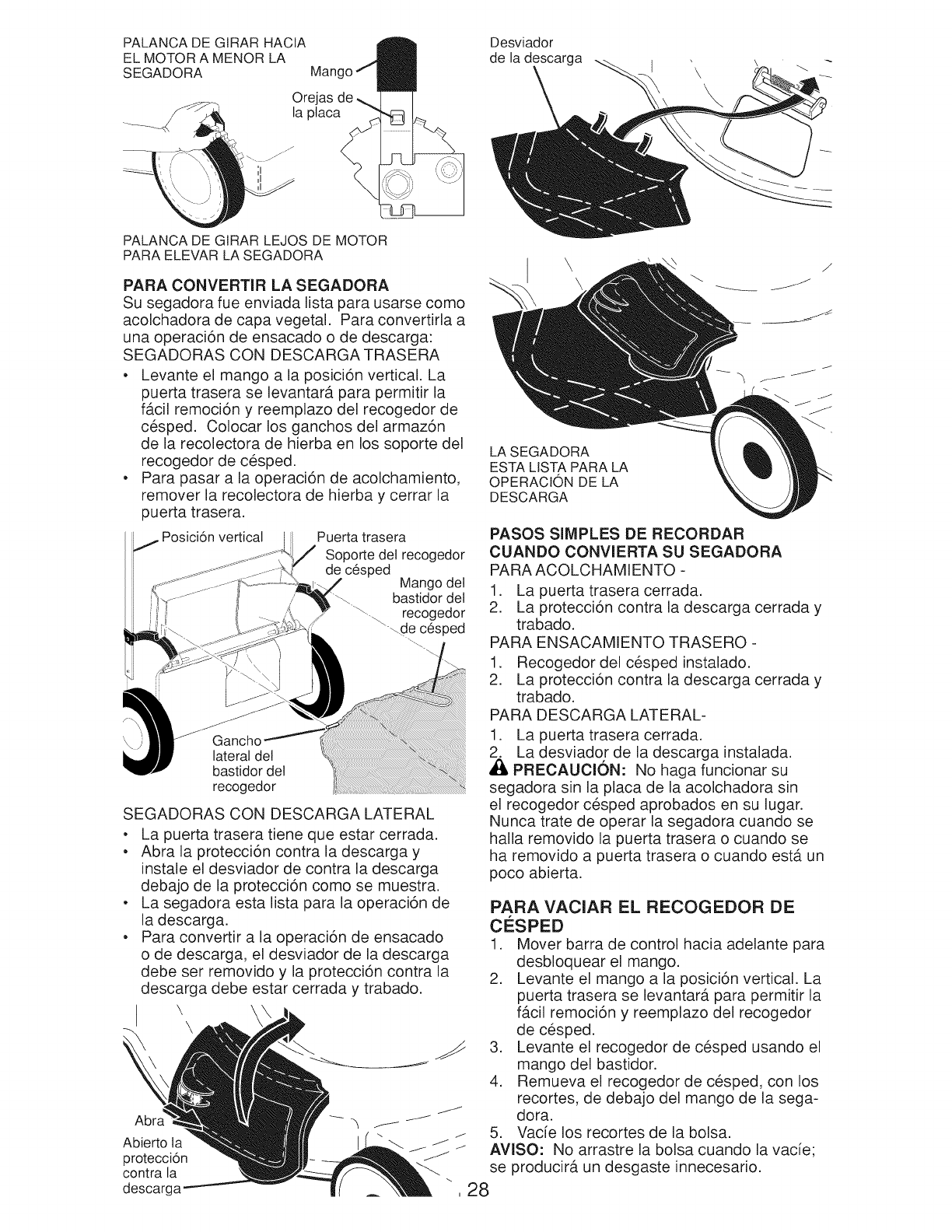

TO CONVERT MOWER

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging

or discharging:

REAR BAGGING

• Lift handle to vertical position. The rear

door will rise to allow easy removal and

replacement of the grass catcher. Place

the grass catcher frame hooks onto the

grass bag brackets.

• To convert to mulching or discharging

operation, remove grass catcher and

close rear door.

positior Rear door

Grass bag

Grass

_ catcher

_handle

Grass

frame hook

SIDE DISCHARGING

• Rear door must be closed.

• Open mulcher door and install dis-

charge deflector under door as shown.

• Mower is now ready for discharging

operation.

• To convert to mulching or bagging

operation, discharge deflector must be

removed and mulcher door must be

closed and locked.

I \ \

Open

mulcher door I

MOWER IS NOW READY

FOR DISCHARGING

OPERATION

SIMPLE STEPS TO REMEMBER WHEN

CONVERTING YOUR LAWN MOWER

FOR MULCHING -

1. Rear door closed.

2. Mulcher door closed and locked.

FOR REAR BAGGING -

1. Grass catcher installed.

2. Mulcher door closed and locked.

FOR SIDE DISCHARGING -

1. Rear door closed.

2. Discharge deflector installed.

,_CAUTION: Do not run your lawn mow-

er without rear door closed or approved

grass catcher in place. Never attempt to

operate the lawn mower with the rear door

removed or propped open.

TO EMPTY GRASS CATCHER

1. Move operator presence control bar

forward to unlock the handle.

2. Lift handle to vertical position. The

rear door will rise to allow easy re-

moval and replacement of the grass

catcher.

3. Lift up on grass catcher using the

frame handle.

4. Remove grass catcher with clippings

from under lawn mower handle.

5. Empty clippings from bag using both

frame handle and bag handle.

NOTE: Do not drag the bag when empty-

9 ing; it will cause unnecessary wear.

Operator presence

control bar

(MOVE FORWARD

TO UNLOCK)

Vertical

position "

Handle _

frame

handle

F_i, CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

Al_ CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or metha-

nol) can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. Empty the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

Engine oil cap Gasoline filler

cap

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

,_, CAUTION: DO NOT overfill engine with

oil, or it will smoke heavily from the muffler

on startup.

1. Be sure lawnmower is level.

2. Remove oil dipstick from oil fill spout.

3. You receive a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

NOTE: Initial oil fill requires only 18 oz.

due to residual oil in engine from the

manufacturers 100% quality testing. When

changing oil you may need 20 oz.

4. Insert and tighten dipstick.

IMPORTANT:

* Check oil level before each use. Add oil

if needed. Fill to full line on dipstick.

* Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions. See "TO

CHANGE ENGINE OIL" in the Mainte-

nance section of this manual.

ADD GASOLINE

* Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of

87 octane. Do not mix oil with gasoline.

Purchase fuel in quantities that can be

used within 30 days to assure fuel fresh-

ness. 10

TO STOP ENGINE

•To stop engine, release operator pres-

ence control bar.

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the product

and should be considered normal.

NOTE: Your engine is equipped with an

automatic choke system. No priming or

choking is required before starting.

* To start engine, hold operator presence

control bar down to the handle and pull

starter handle quickly. Do not allow

starter rope to snap back.

MOWING TiPS

_, CAUTION: Do not use de-thatcher

blade attachments on your mower. Such

attachments are hazardous, will damage

your mower and could void your warranty.

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing effort

and to keep from overloading the engine

and leaving clumps of grass clippings.

It may also be necessary to reduce

ground speed and/or run the lawn

mower over the area a second time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most cut-

ting conditions, the engine speed should

be set in the FAST position.

• Pores in cloth grass catchers can

become filled with dirt and dust with use

and catchers will collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

MULCHING MOWING TiPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

• The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass will biodegrade quickly

to provide nutrients for the lawn. Always

mulch with your highest engine (blade)

speed as this will provide the best recut-

ting action of the blades.

• Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried, yet the newly cut area will not be

exposed to direct sunlight.

• For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut

by overlapping previously cut path and

mow slowly.

MAX 1/3

• Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a sec-

ond cut, mow across (perpendicular) to

the first cut path.

• Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting and

graining of the lawn.

MAINTENANCE BEFOREAFTEREVERY

EACH EACH 10

SCHEDULE USE USE HOURS

Check for Loose Fasteners

_ Clean /Inspect Grass Catcher *

Check Tires

_ Check Drive Wheels I_

Clean Lawn Mower ....

M Clean under Drive Cover ***

O Check Drive Belt /Pulleys ***

_ Check /Sharpen /Replace Blade

R Lubrication

Clean and Recharge Battery **

Check Engine Oil level

IE Change Engine Oil

N Clean Air Filter

_ Inspect Muffler

N Replace Spark Plug

E Replace Air Filter Paper Cartridge

Empty fuel system or add Stabilizer

EVERY EVERY BEFORE

25 HOURS 100

OR SEASON HOURS STORAGE

*(if so equipped)

** Electric-Start mowers

*** Power-Propelled mowers

**** Use a scraper

to clean under deck

1-Change more often if operating under a heavy load or in high outdoor temperatures.

2 - Service more often if operating in dirty or dusty conditions.

3 - Replace blades more often when mowing in sandy soil.

4 - Charge 48 hours at end of season.

5 - And after each 5 hours of use.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain unit as instructed in this manual.

Some adjustments will need to be made

periodically to properly maintain your unit.

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

•At least once a year, replace the spark

plug, clean or replace air filter element

and check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

•Follow the maintenance schedule in this

manual.

BEFORE EACH USE

•Check engine oil level.

•Check for loose fasteners.

LUBRICATION

Keep unit well lubricated

(See "LUBRICATION CHART").

LUBRICATION CHART

(_ Wheel

adjuster (on

each wheel)

(_ Engine oil

(_ Mulcher

door hinge

(_ Rear door

hinge

(_ Handle bracket mounting pins

(_) Spray lubricant

See "ENGINE" in Maintenance section.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirt that will shorten the life of

the self-lubricating bearings. If you feel they

must be lubricated, use only a dry, powdered

2graphite type lubricant sparingly.

LAWN MOWER

Always observe safety rules when per-

forming any maintenance.

The key must be in good condition to work

properly. Replace adapter if damaged.

TO REPLACE BLADE

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

DRIVE WHEELS

Check wheels each time before you mow

to be sure they move freely.

The wheels not turning freely means trash,

grass cuttings, etc. are in the drive wheel

or dust cover area and must be cleaned to

free drive wheels.

If necessary to clean the drive wheels, be

sure to clean all wheels.

1. Remove hubcaps, Iocknuts, and wash-

ers.

2. Remove wheels from wheel adjusters.

3. Remove any trash or grass cuttings

from inside the dust cover, pinion and/

or drive wheel gear teeth.

4. Put wheels back in place.

NOTE: If after cleaning, the drive wheels

do not turn freely, contact a Sears or other

qualified service center.

BLADE CARE

For best results, blade must be kept

sharp. Replace a bent or damaged blade.

A CAUTION: Use only a replacement

blade approved by the manufacturer of

your mower. Using a blade not approved

by the manufacturer of your mower is haz-

ardous, could damage your mower and

void your warranty.

1. Position the blade adapter on the en-

gine crankshaft. Be sure key in adapter

and crankshaft keyway are aligned;

and that the drive belt is inside the tab

of the belt retainer.

2. Install debris shield.

3. Position blade on the blade adapter.

IMPORTANT: To ensure proper assembly,

center hole in blade must align with star

on blade adapter.

4. Be sure the trailing edge of blade (op-

posite sharp edge) is up toward the

engine.

5. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

6. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is heat treated.

If bolt needs replacing, replace only with

approved bolt shown in the Repair Parts

section of this manual.

"" _ nk-

adapter \ shaft

keyway

Belt

retainer

trailing

shield edge

washer

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hard-

ware (bolt, lock washer and hardened

washer).

6. Remove debris shield.

NOTE: Remove the blade adapter and

check the key

Blade bolt

TO SHARPEN BLADE

NOTE: We do not recommend sharpening

blade - but if you do, be sure the blade is

balanced. An unbalanced blade will cause

eventual damage to lawn mower or engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

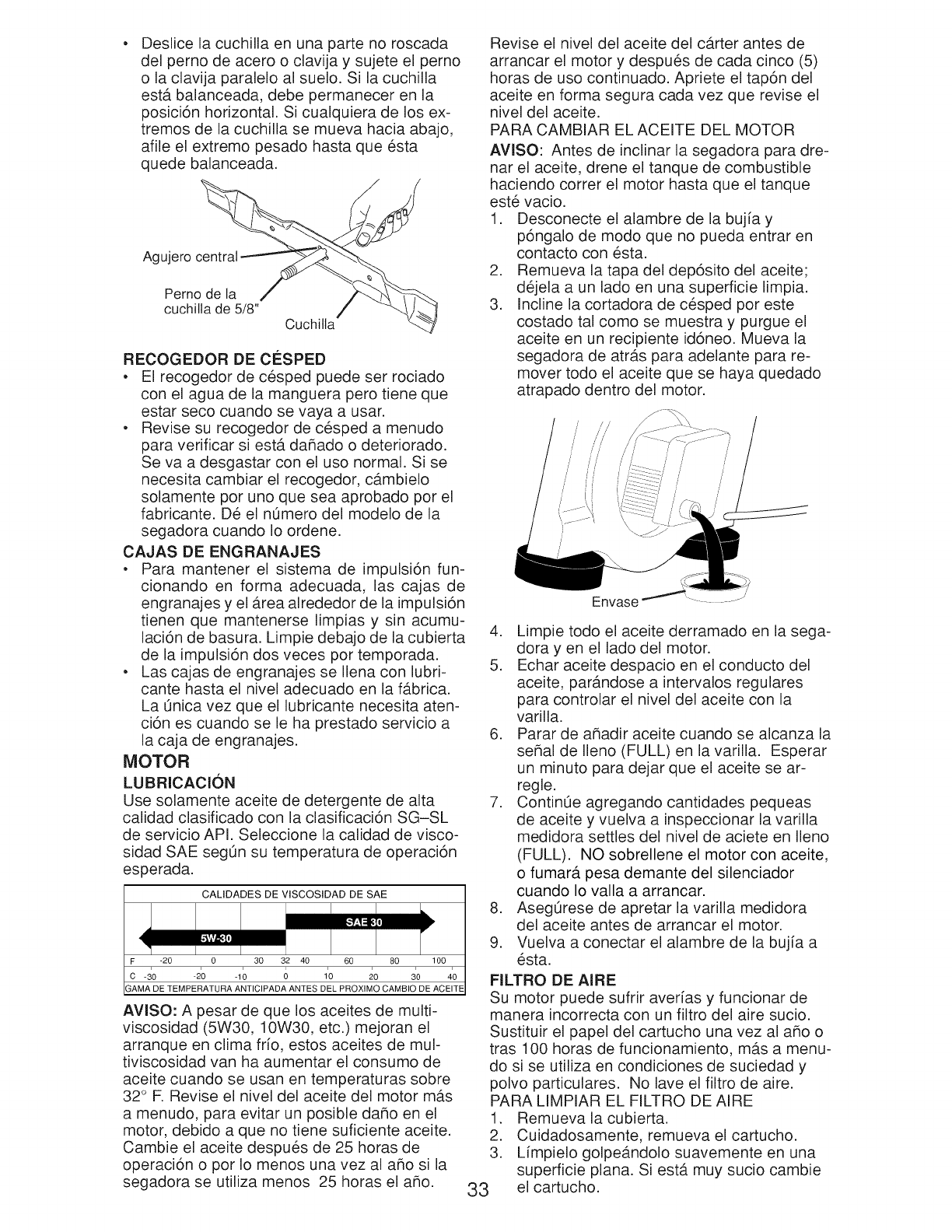

• To check blade balance, you will need a

5/8" diameter steel bolt, pin, or a cone

balancer. (When using a cone balancer,

follow the instructions supplied with it.)

NOTE: Do not use a nail for balancing

blade. The lobes of the center hole may

inside hub of blade adapter. 13 appear to be centered, but are not.

Slide bladeon to an unthreadedportion

of the steel bolt or pin and hold the

bolt or pin parallelwith the ground. If

bladeis balanced, it should remain in a

horizontalposition. If either end of the

blademoves downward,sharpen the

heavy end until the blade is balanced.

Center hole

5/8" bolt or pin Blade

GRASS CATCHER

•The grass catcher may be hosed with

water, but must be dry when used.

•Check your grass catcher often for dam-

age or deterioration. Through normal

use it will wear. If catcher needs replac-

ing, replace only with approved replace-

ment catcher shown in the Repair Parts

section of this manual. Give the lawn

mower model number when ordering.

Change the oil after every 25 hours of op-

eration orat least once a year if the mower

is not used for 25 hours in one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to

drain oil, empty fuel tank by running en-

gine until fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to re-

move any oil trapped inside of engine.

GEAR CASES

•To keep your drive system working

properly, the gear cases and area

around the drive should be kept clean

and free of trash build-up. Clean under

the drive cover twice a season.

•The gear cases are filled with lubricant

to the proper level at the factory. The

only time the lubricant needs attention

is if service has been performed on the

gear case.

ENGINE

LUBRICATION

Use only high quality detergent oil rated with

API service classification SG-SL. Select the

oil's SAE viscosity grade according to your

expected operating temperature.

SAE VISCOSITY GRADES

F -20 0 30 32 40 60 80 100

C -30 -20 -1; ; 1'0 20 10 4;

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.) improve starting in

cold weather, these multi-viscosity oils will

result in increased oil consumption when

used above 32°R Check your engine oil

level more frequently to avoid possible

engine damage from running low on oil.

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Slowly pour oil down the oil fill spout,

stopping every few ounces to check

the oil level with the dipstick.

6. Stop adding oil when you reach the

FULL mark on the dipstick. Wait a

minute to allow oil to settle.

7. Continue adding small amounts of oil,

rechecking the dipstick until oil level

settles at FULL. DO NOT overfill, or

engine will smoke heavily from the

muffler on startup.

8. Always be sure to retighten oil dipstick

before starting engine.

9. Reconnect spark plug wire to spark

plug.

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter every 100 hours of

operation or every season, whichever oc-

curs first. Service air cleaner more often

under dusty conditions.

TO CLEAN AIR FILTER

1. Remove cover.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat sur-

face. If very dirty, replace cartridge.

,ACAUTION: Petroleum solvents, such as

kerosene, are not to be used to clean car-

tridge. They may cause deterioration of the

cartridge. Do not oil cartridge. Do not use

pressurized air to clean or dry cartridge.

4. Install cartridge, then replace cover.

Tab

Slot

Cartridge

Filter cover

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs first.

Spark plug type and gap setting are shown

in the "PRODUCT SPECIFICATIONS"

section of this manual.

CLEANING

IMPORTANT: For best performance, keep

mower housing free of built-grass and

trash. Clean the underside of your mower

after each use.

,ACAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with plug.

• Clean the underside of your mower by

scraping to remove build-up of grass/trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

• We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in short-

ened engine life.

WATER WASHOUT FEATURE

Your lawn mower is equipped with a fitting

that allows quick and easy cleaning of

the underside of the housing. To use this

feature, proceed as follows:

1. Move lawn mower to an area of cut

grass or another hard surface.

NOTE: Water, grass and other debris will

drain from beneath the mower housing

during the washout process.

2. Remove grass catcher and discharge

chute assembly from lawn mower.

3. Close mulcher door (if equipped).

4. Connect a garden hose to the fitting

where shown.

IMPORTANT: Be sure the garden hose is

not routed under the lawn mower housing

or entangled in the wheels.

5. Turn on water supply and check for

leaks at the fitting.

If no leaks are present, start engine (as

described in the Operation section of

this manual) and let engine run until the

underside of the lawn mower is clean.

,_, WARNING: Do not engage the drive

system during the washout process.

6. Shut off the engine.

7. Shut off water supply and remove

hose from fitting.

CAUTION: Do not remove hose from

fitting while engine is running. Water in

engine can result in shortened engine life.

8. Start engine (as described in the Op-

eration section of this manual) and let

engine run for a full minute to remove

excess water from mower.

Hose

...... I

Fitting

CLEAN UNDER DRIVE COVER

Clean under drive cover at least twice a

season. Scrape underside of cover with

putty knife or similar tool to remove any

build-up of trash or grass on underside of

drive cover.

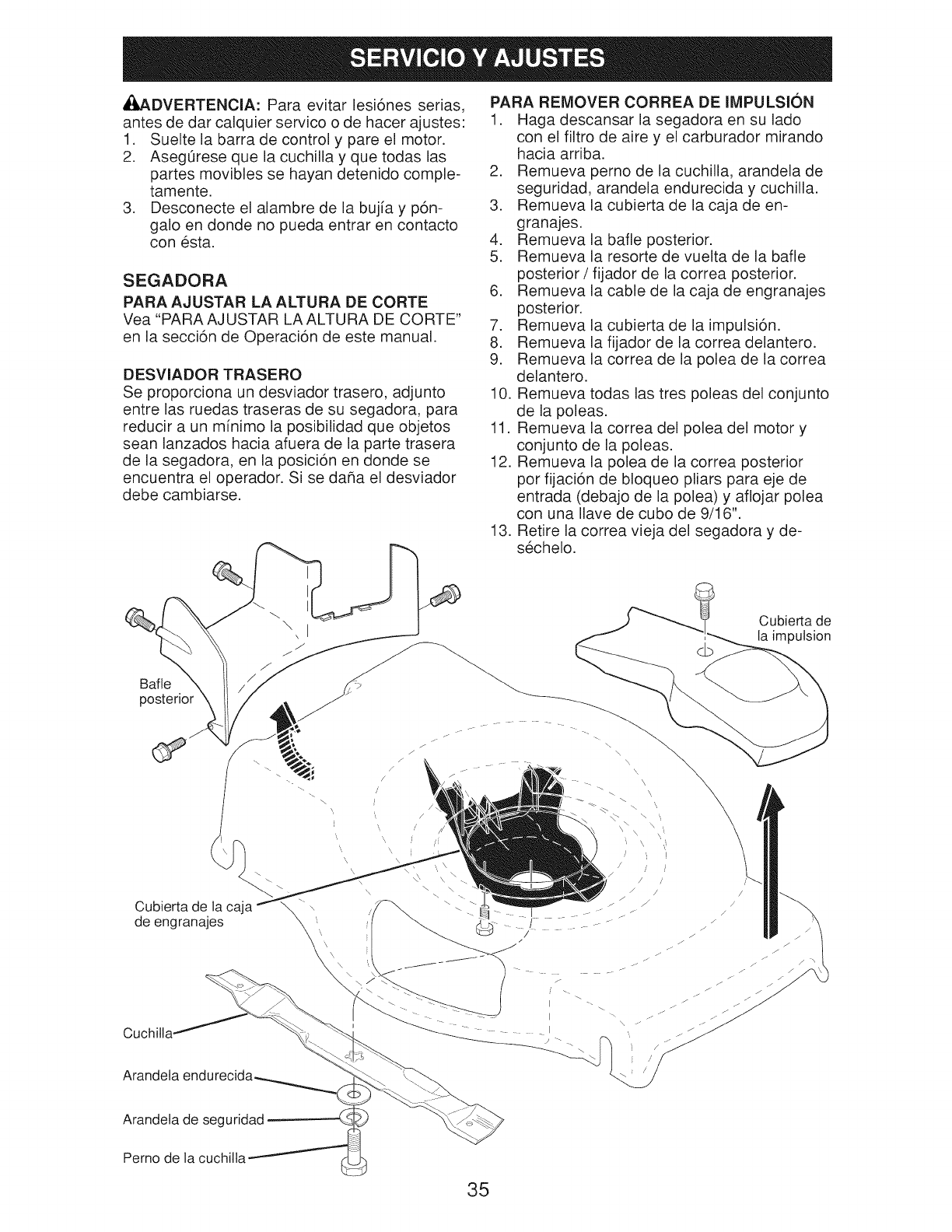

A WARNING" To avoid serious injury, TO REMOVE DRIVE BELT

before performing any service and

adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator mowing position. If the

deflector becomes damaged, it should be

replaced.

1. Turn lawn mower on its side with air filter

and carburetor up.

2. Remove blade bolt, Iockwasher, hard-

ened washer and blade.

3. Remove debris shield.

4. Remove rear baffle.

5. Disconnect return spring from rear baffle

/rear gearcase belt keeper.

6. Disconnect cable from rear gearcase.

7. Remove drive cover.

8. Remove front belt keeper.

9. Remove belt from front gearcase pulley.

10. Remove all three idler pulleys from idler

assembly.

11. Remove belt from blade adapter/engine

pulley and idler assembly.

12. Remove rear gearcase pulley by clamp-

ing locking pNars to input shaft (beneath

pulley) and loosening pulley with a 9/16"

box wrench.

13. Remove old belt from mower and discard.

Rear

baffle

Debris shield

Blade

Hardened washer

Drive

chb cover

Lockwasher

Blade bolt 16

TO REPLACE DRIVE BELT

NOTE: Always use factory approved belt

to assure proper fit and long life.

1. Place new belt on rear gearcase pul-

ley. Be sure the new belt is inside the

tabs of the belt keeper.

2. Reinstall rear gearcase pulley.

3. Route the other end of the new belt

through hole in housing to front

gearcase pulley.

4. Route new belt through idler assembly

to blade adapter/engine pulley.

5. Reinstall all three idler pulleys.

6. Position the blade adapter/engine pul-

ley on the engine crankshaft. Be sure

key in blade adapter/engine pulley and

crankshaft keyway are aligned; and

that the new belt is inside the tab of the

belt retainer.

7. Install new belt on front gearcase pulley.

8. Reinstall front belt keeper. Be sure the

new belt is inside the front belt keeper.

9. Reinstall drive cover.

10. Reattach cable to rear gearcase.

11. Reattach return spring to rear baffle /

rear gearcase belt keeper.

12. Reinstall rear baffle.

13. Reinstall debris shield.

14. Reinstall blade. The recommended

tightening torque is 35-40 ft. Ibs.

Rear gearcase Input Return spring

shaft

gearcase

belt

keeper

'\ /

// '\

Belt \

retainer

Blade

adapter/

Engine

pulley

/\ /J

/ !/

\\ \

\\. ,

keyway

15. Return mower to upright position.

16. Reattach spark plug wire to spark plug.

IMPORTANT: Return drive control cable

adjustment to original factory setting

(no "gap"). Refer to "DRIVE CONTROL

ADJUSTMENT" in the Operation section

of this manual.

TO ADJUST HANDLE

The upper handle may be adjusted to

three (3) different height positions.

1. Move operator presence control bar

forward to unlock the handle.

2. Lift handle to desired adjustment posi-

Idler

assembly

17 I

\ \

Belt Front

gearcase

pulley

Front belt J

keeper _ z

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that engine is running too fast or

too slow, take your mower to a Sears or

other qualified service center for repair

and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due to

suspected carburetor problems, take your

lawn mower to a Sears or other qualified

service center for repair and/or adjustment.

IMPORTANT: Never tamper with the engine

governor, which is factory set for proper

engine speed. Overspeeding the engine

above the factory high speed setting can be

dangerous. If you thinkthe engine-governed

high speed needs adjusting, contact a Sears

or other qualified service center, which has

proper equipment and experience to make

any necessary adjustments.

Immediately prepare your lawn mower for storage at the end of the season or if the unit

will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your lawn mower handle for

storage.

1. Move operator presence control bar

forward to unlock the handle.

2. Lift handle to storage position.

• When setting up your handle from the

storage position, the lower handle will

require manually locking into the mow-

ing position.

Handle.-...__ .

Operator

presence

control bar

(MOVE

FORWARD TO

UNLOCK)

IMPORTANT: When folding the handle

for storage or transportation, be sure to

fold the handle as shown or you may dam-

age the control cables.

ENGINE

FUEL SYSTEM

Storage

position

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Alcohol blended fuels (called gasohol or

using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage.

• Empty the fuel tank by starting the en-

gine and letting it run until the fuel lines

and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or stor-

age container. Always follow the mix ratio

found on stabilizer container. Run engine

at least 10 minutes after adding stabilizer

to allow the stabilizer to reach the car-

buretor. Do not empty the gas tank and

carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Removespark plug.

2. Pourone ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

&CAUTION: Never store the lawn

mower with gasoline in the tank inside a

building where fumes may reach an open

flame or spark. Allow the engine to cool

before storing in any enclosure.

TROUBLESHOOTING =See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

PROBLEM CAUSE

Does not start 1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

10. Fuel valve lever (if so

equipped) in OFF position.

11. Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

13. Blown fuse (if equipped).

CORRECTION

1. Clean/replace air filter.

2. Fill fuel tank.

3. Empty fuel tank and refill tank

with fresh, clean gasoline.

4. Empty fuel tank and refill tank

with fresh, clean gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

10. Turn fuel valve lever

to the ON position.

11. Charge battery.

12. Connect battery to engine.

13. Replace fuse.

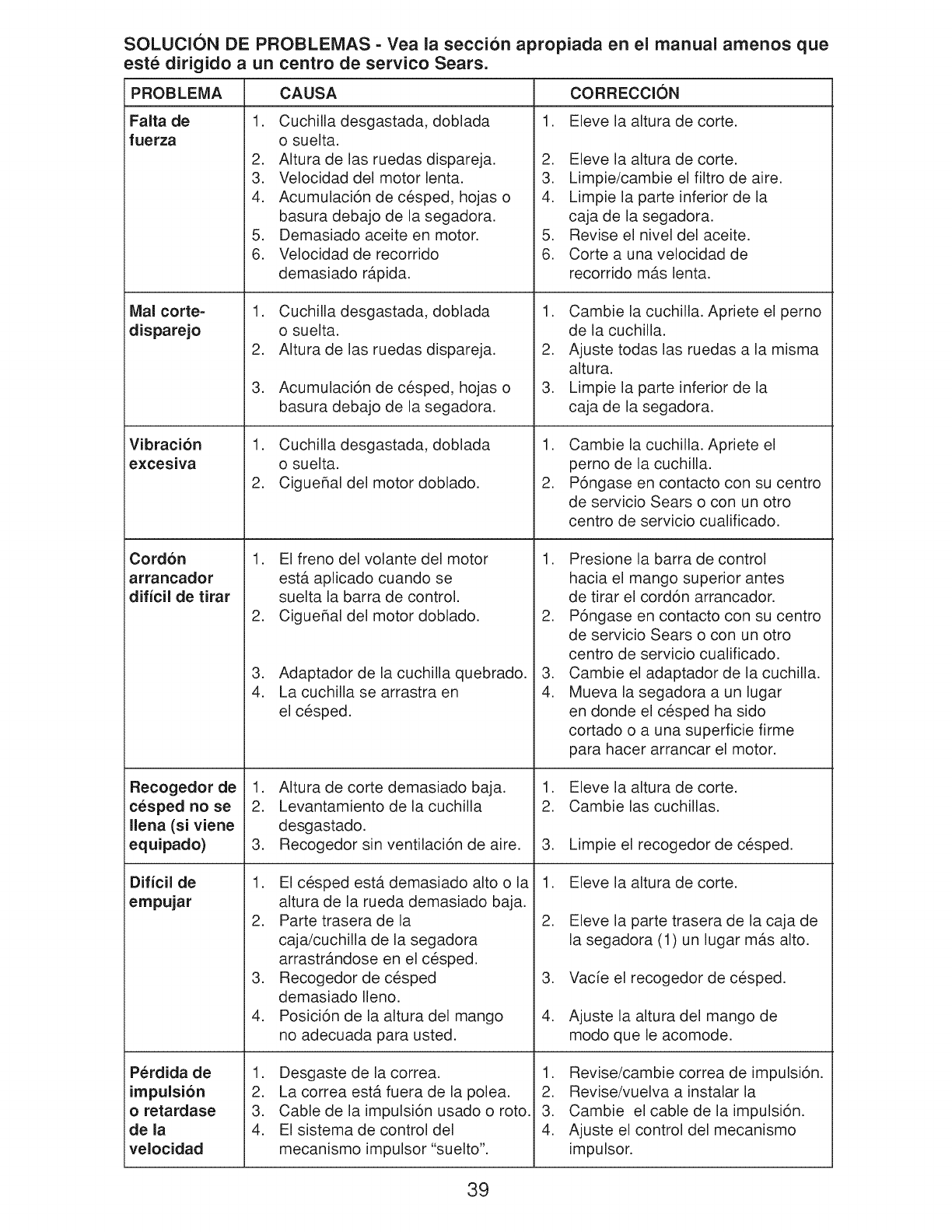

TROUBLESHOOTING - See appropriate section in manual unless directed

to aSears Parts & Repair Center.

CAUSEPROBLEM

Loss of power

Excessive

vibration

Starter rope

hard to pull

Grass catcher

not filling

(if so equipped)

Hard to push

Loss of drive

or sJowing of

drive speed

1. Rear of mower housing or

blade dragging in grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

Engine flywheel brake is on

when control bar is released.

Bent engine crankshaft.

Blade adapter broken.

Blade dragging in grass.

1. Cutting height too low.

2. Lift on blade worn off.

3. Catcher not venting air.

1. Grass is too high or wheel

height is too low.

2. Rear of mower housing or

blade dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

1. Belt wear.

2. Belt off of pulley.

3. Drive cable worn or broken.

4. "Loose" drive control system.

CORRECTION

1. Raise cutting height.

2. Raise cutting height.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling the starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

1. Raise cutting height.

2. Replace blade.

3. Clean grass catcher.

1. Raise cutting height.

2. Raise rear of mower housing

one (1) setting higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

1. Check/replace drive belt.

2. Check/reinstall drive belt.

3. Replace drive cable.

4. Adjust drive control.

HEED MORE HELP?

You'll find the answer and more on managemyhome.com = for free!

•Find this and all your other product manuals online.

•Get answers from our team of home experts.

•Get a personalized maintenance plan for your home.

•Find information and tools to help with home projects.

20 brought to you by Sears

Garanfia ......................................................... 21 Mantenimiento .......................................... 31-34

Reglas de Seguridad ................................ 21-23 Servicio y Adjustes ................................... 35-37

Especificaciones del Producto ....................... 23 AImacenamiento ....................................... 37-38

Montaje /Pre-Operaci6n ............................... 25 Identificaci6n de problemas ...................... 38-39

Operaci6n ................................................. 26-30 Partes de repuesto .................................. 40-49

Programa de Mantenimiento ......................... 31 Servicio Sears .................................. Contratapa

GARANTiA DE MANO DE OBRA COMPLETA CRAFTSMAN DE 2 ANOS

Durante DOS ANOS a partir de la fecha de compra, este producto esta. garantizado

contra cualquier defecto de material o mano de obra. El producto defectuoso recibir_.

una reparacion o un reemplazo en forma gratuita si la reparacion no es posible.

Para conocer los detalles de la cobertura de la garantia con el fin de obtener una reparacion

o un reemplazo en forma gratuita, visite el p_.gina web: www.craftsman.com/warranty

Esta garantia SOLO cubre defectos de material y mano de obra.

La cobertura de la garantia NO incluye:

• Partes que se pueden gastar por el uso normal dentro del periodo de garantia,

como cuchillas, adaptadores de cuchillas, correas, filtros o bujias.

• DaSo del producto que sea resultado de los intentos del usuario por modificar

o reparar el producto o a causa de los accesorios del producto.

• Reparaciones necesarias por accidente o falla al operar o dar mantenimiento a

este producto, de acuerdo con todas las instrucciones provistas.

• Mantenimiento preventivo o reparaciones necesarias debido a una mezcla de

combustible inapropiada, contaminada o inservible.

Esta garantia ser_. nula si el producto se usa alguna vez mientras se proveen servicios

comerciales o si se renta a otra persona.

Esta garantia le otorga derechos legales especificos, adem_.s que de puede tener otros

derechos que varian de un estado a otro.

Sears Brands Management Corporation, Hoffman Estates, IL 60179

iMPORTANTE: Esta maquina cortadaora es

capaz de amputar las manos y los manos y

los pies y de lanzar objetos. Si no se observan

las instrucciones de seguridad siguientes se

pueden producir lesiones graves o la muerte.

Ai:_.Busque este s[mbolo que sehala las precau-

clones de seguridad de importancia. Quiere

decir - iiiATENCION!!! i iiESTE ALERTO!!!

SU SEGURIDAD ESTA COMPROMETIDA.

A_,ADVERTENCIA: Siempre desconecte el

alambre de la buj[a y p6ngalo donde no pueda

entrar en contacto con la bujfa, para evitar el

arranque pot accidente, durante la preparaci6n,

el transporte, el ajuste o cuando se hacen

reparaciones.

_PRECAUCi0N: El tubo de escape del motor,

algunos de sus constituyentes

y algunos componentes del

veh[culo contienen o des-

prenden productos qu[micos

conocidos en el Estado de

California como causa de

cancer y defectos al nacimiento

u otros dahos reproductivos.

_IkADVERTENCIA: Los bornes, terminales y

accesorios relativos de la bater[a contienen

plomo o compuestos de plomo, productos

qu[micos conocidos en el Estado de California

como causa de c_.ncer y defectos al nacimiento

u otros dahos reproductivos. Lavar las manos

despues de manipularlos.

_;_ILPRECAUCI0N: El silenciador y otras piezas

del motor Ilegan a sre extremadamente calien-

tes durante la operaci6n y siguen siendo cali-

entes despu_s de que el motor haya parado.

Para evitar quemaduras severas, permanezca

lejos de estas _.reas.

A&,ADVERTENCIA: Este segadora viene

equipado con un motor de combusti6n interna

y no se debe usar sobre, o cerca, de un ter-

reno no desarrollado cubierto de bosques, de

arbustos o de c_sped, o menos que el sistema

de escape del motor venga equipado con un

amortiguador de chispas que cumpla con las

leyes locales o estatales (si existen). Si se usa

un amortiguador de chispas, el operador debe

mantenerlo en condiciones de trabajo eficien-

tes.

En el estado de California, la ley exige Io

anterior (Secci6n 4442 del "California Public

Resources Code"). Otros estados pueden

contar con otras leyes parecidas. Las leyes

federales se aplican en la tierras federales. Su

centro de Servicio mb.s cercano tiene disponible

amortiguadores de chispas para el silenciador

(Vea la secci6n de PARTES DE REPUESTO en

el manual Ingles del dueflo).

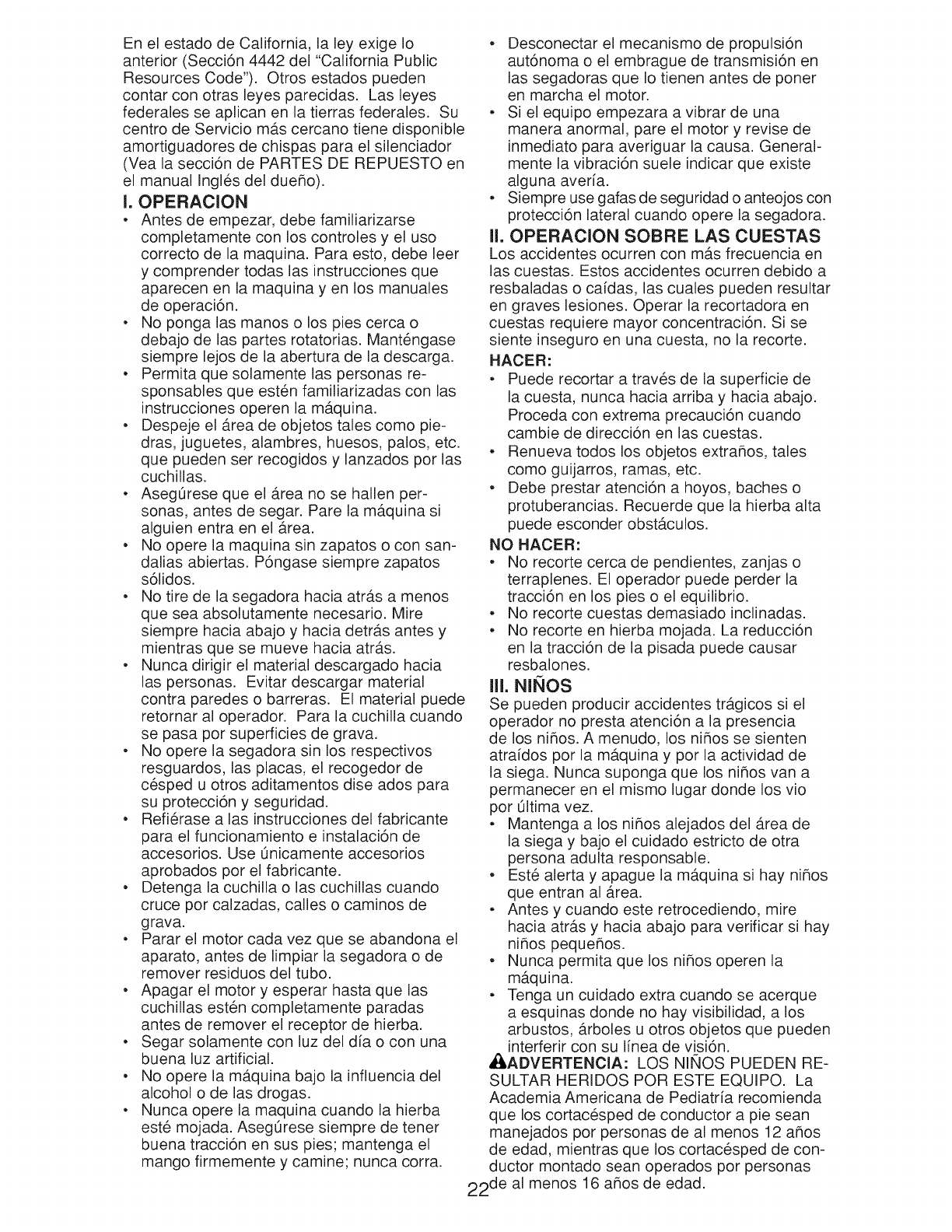

I. OPERACION

• Antes de empezar, debe familiarizarse

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instrucciones que

aparecen en la maquina y en los manuales

de operaci6n.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mant_ngase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas re-

sponsables que est6n familiarizadas con las

instrucciones operen la mb.quina.

• Despeje el b.rea de objetos tales como pie-

dras, juguetes, alambres, huesos, palos, etc.

que pueden set recogidos y lanzados pot las

cuchillas.

• Aseg0rese que el b.rea no se hallen per-

sonas, antes de segar. Pare la m_.quina si

alguien entra en el _.rea.

• No opere la maquina sin zapatos o con san-

dallas abiertas. P6ngase siempre zapatos

s61idos.

• No tire de la segadora hacia atr_.s a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detrb.s antes y

mientras que se mueve hacia atr_.s.

• Nunca dirigir el material descargado hacia

las personas. Evitar descargar material

contra paredes o barreras. El material puede

retornar al operador. Para la cuchilla cuando

se pasa por superficies de grava.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

c6sped u otros aditamentos dise ados para

su protecci6n y seguridad.

• Refi_rase alas instrucciones del fabricante

para el funcionamiento e instalaci6n de

accesorios. Use 0nicamente accesorios

aprobados pot el fabricante.

• Detenga la cuchilla o las cuchillas cuando

cruce pot calzadas, calles o caminos de

grava.

• Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residuos del tubo.

• Apagar el motor y esperar hasta que las

cuchillas est_n completamente paradas

antes de remover el receptor de hierba.

• Segar solamente con luz del d[a o con una

buena luz artificial.

•No opere la mb.quina bajo la infiuencia del

alcohol o de las drogas.

• Nunca opere la maquina cuando la hierba

est6 mojada. Aseg0rese siempre de tener

buena tracci6n en sus pies: mantenga el

mango firmemente y camine; nunca corra.

• Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmisi6n en

las segadoras que Io tienen antes de poner

en marcha el motor.

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa. General-

mente la vibraci6n suele indicar que existe

alguna aver[a.

• Siempre use gafas de seguridad o anteojos con

protecci6n lateral cuando opere la segadora.

II. OPERACION SOBRE LAS CUESTAS

Los accidentes ocurren con m_.s frecuencia en

las cuestas. Estos accidentes ocurren debido a

resbaladas o cafdas, las cuales pueden resultar

en graves lesiones. Operar la recortadora en

cuestas requiere mayor concentraci6n. Si se

siente inseguro en una cuesta, no la recorte.

HACER:

•Puede recortar a trav_s de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extraflos, tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obstb.culos.

NO HACER:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

III. NINOS

Se pueden producir accidentes tr_.gicos si el

operador no presta atenci6n a la presencia

de los niflos. A menudo, los niflos se sienten

atra[dos pot la m_.quina y pot la actividad de

la siega. Nunca suponga que los niflos van a

permanecer en el mismo lugar donde los vio

pot 01tima vez.

•Mantenga a los niflos alejados del _.rea de

la siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Est6 alerta y apague la m_.quina si hay niflos

que entran al _.rea.

• Antes y cuando este retrocediendo, mire

hacia atrb.s y hacia abajo para verificar si hay

niflos pequeflos.

• Nunca permita que los niflos operen la

m_.quina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, b.rboles u otros objetos que pueden

interferir con su I[nea de visi6n.

,_k,ADVERTENCIA: LOS NINOS PUEDEN RE-

SULTAR HERIDOS POR ESTE EQUIPO. La

Academia Americana de Pediatrfa recomienda

que los cortac_sped de conductor a pie sean

manejados pot personas de al menos 12 aflos

de edad, mientras que los cortac6sped de con-

ductor montado sean operados pot personas

22de al menos 16 aflos de edad.

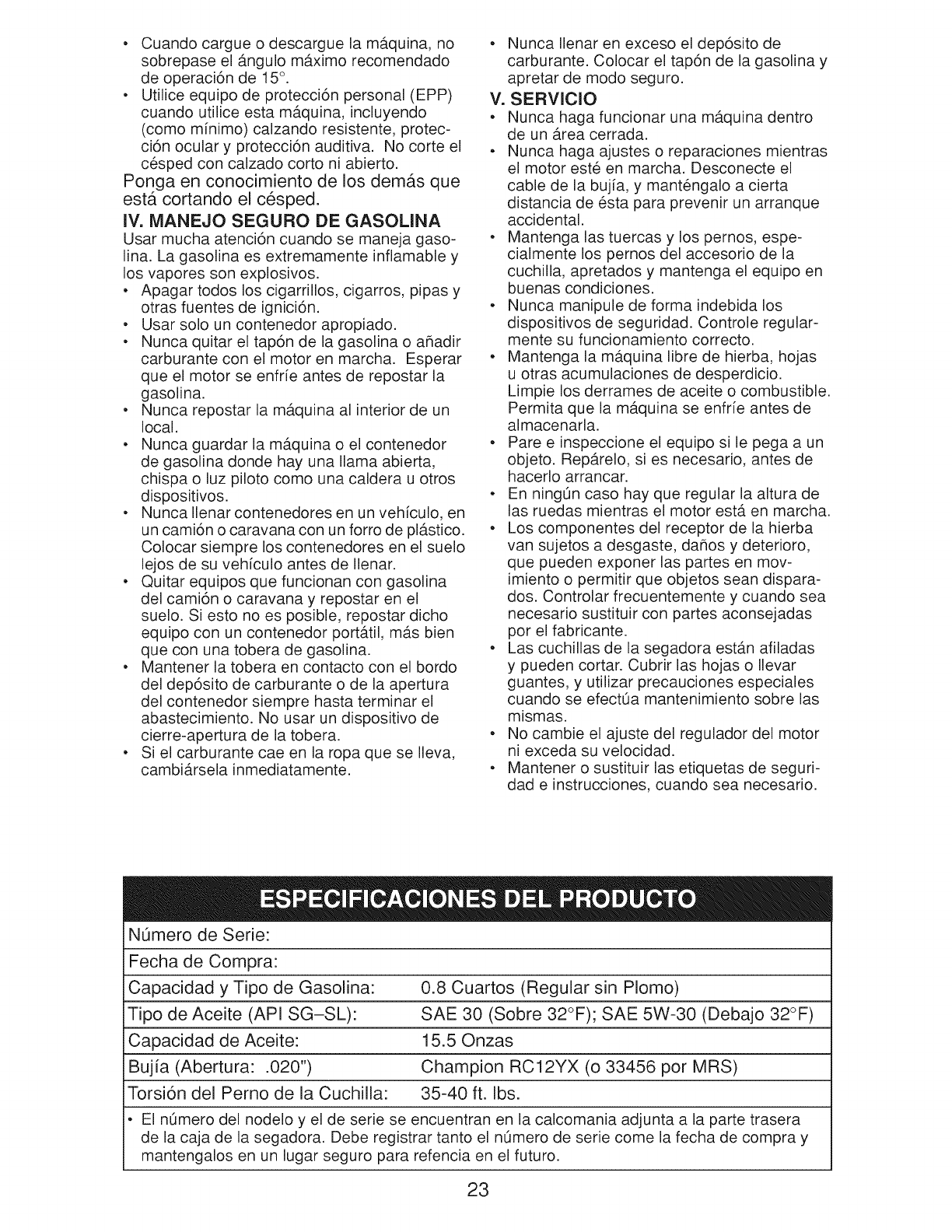

• Cuando cargue o descargue la m_.quina, no

sobrepase el _.ngulo m_.ximo recomendado

de operaci6n de 15°.

• Utilice equipo de protecci6n personal (EPP)

cuando utilice esta m_.quina, incluyendo

(como m[nimo) calzando resistente, protec-

ci6n ocular y protecci6n auditiva. No corte el

c6sped con calzado corto ni abierto.

Ponga en conocimiento de los demas que

esta cortando el c6sped.

IV. MANEJO SEGURO DE GASOLINA

Usar mucha atenci6n cuando se maneja gaso-

lina. La gasolina es extremamente infiamable y

los vapores son explosivos.

• Apagar todos los cigarrillos, cigarros, pipas y

otras fuentes de ignici6n.

• Usar solo un contenedor apropiado.

•Nunca quitar el tap6n de la gasolina o ahadir

carburante con el motor en marcha. Esperar

que el motor se enfr[e antes de repostar la

gasolina.

• Nunca repostar la m_.quina al interior de un

local.

• Nunca guardar la m_.quina o el contenedor

de gasolina donde hay una llama abierta,

chispa o luz piloto como una caldera u otros

dispositivos.

• Nunca Ilenar contenedores en un veh[culo, en

un cami6n o caravana con un forro de plb.stico.

Colocar siempre los contenedores en el suelo

lejos de su veh[culo antes de Ilenar.

• Quitar equipos que funcionan con gasolina

del cami6n o caravana y repostar en el

suelo. Si esto no es posible, repostar dicho

equipo con un contenedor port_.til, m_.s bien

que con una tobera de gasolina.

• Mantener la tobera en contacto con el bordo

del dep6sito de carburante o de la apertura

del contenedor siempre hasta terminar el

abastecimiento. No usar un dispositivo de

cierre-apertura de la tobera.

• Si el carburante cae en la ropa que se Ileva,

cambi_.rsela inmediatamente.

• Nunca Ilenar en exceso el dep6sito de

carburante. Colocar el tap6n de la gasolina y

apretar de modo seguro.

V. SERVIClO

•Nunca haga funcionar una m_.quina dentro

de un Area cerrada.

• Nunca haga ajustes o reparaciones mientras

el motor est6 en marcha. Desconecte el

cable de la buj[a, y mant6ngalo a cierta

distancia de 6sta para prevenir un arranque

accidental.

• Mantenga las tuercas y los pernos, espe-

cialmente los pernos del accesorio de la

cuchilla, apretados y mantenga el equipo en

buenas condiciones.

• Nunca manipule de forma indebida los

dispositivos de seguridad. Controle regular-

mente su funcionamiento correcto.

• Mantenga la mb.quina libre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combustible.

Permita que la m_.quina se enfr[e antes de

almacenarla.

• Pare e inspeccione el equipo si le pega a un

objeto. Rep_.relo, si es necesario, antes de

hacerlo arrancar.

• En ning0n caso hay que regular la altura de

las ruedas mientras el motor estb. en marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, dahos y deterioro,

que pueden exponer las partes en mov-

imiento o permitir que objetos sean dispara-

dos. Controlar frecuentemente y cuando sea

necesario sustituir con partes aconsejadas

pot el fabricante.

•Las cuchillas de la segadora estb.n afiladas

y pueden cortar. Cubrir las hojas o Ilevar

guantes, y utilizar precauciones especiales

cuando se efect0a mantenimiento sobre las

mismas.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

• Mantener o sustituir las etiquetas de seguri-

dad e instrucciones, cuando sea necesario.

NQmero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 0.8 Cuartos (Regular sin PIomo)

Tipo de Aceite (API SG-SL): SAE 30 (Sobre 32°F); SAE 5W-30 (Debajo 32°F)

Capacidad de Aceite: 15.50nzas

Buj[a (Abertura: .020") Champion RC12YX (o 33456 por MRS)

Torsi6n del Perno de la Cuchilla: 35-40 ft. Ibs.

• El nOmero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el n0mero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

Acuerdos de Protecci6n para ia Reparaci6n

Congratulaciones por su buena compra. Su

nuevo producto Craftsman® estA disehado

y fabricado para funcionar de modo fiable pot

muchos ahos. Pero como todos los productos,

puede necesitar alguna reparaci6n de tanto

en tanto. En este caso tenet un Acuerdo de

Protecci6n para la Reparaci6n puede hacerles

ahorrar dinero y fastidios.

Compre ahora un Acuerdo de Proteccidn para

la Reparacidn y protegese de molestias y gas-

tos inesperados.

Un Acuerdo incluye los puntos siguientes:

•Servicio experto de nuestros 12.000 espe-

cialistas profesionales en la reparaci6n.

•Servicio ilimitado sin cargo alguno para

las partes y la mano de obra sobre todas las

reparaciones garantizadas.

• Sustitucion del producto si su producto

garantizado no puede set arreglado.

•Descuento del 25% sobre el precio cor-

riente del servicio y de las partes relativas al

servicio no cubiertas por el acuerdo; tambi_n

el 25% menos sobre el precio corriente de un

control de mantenimiento preventivo.

• Ayuda rapida pot telefono - soporte tele-

f6nico por parte de un representante Sears

sobre productos que requieren un arreglo en

casa, y ademb.s una programaci6n sobre los

a reglos m_.s convenientes.

Cuando se ha comprado el Acuerdo, basta con

una Ilamada telef6nica para programar el servi-

cio. Puede Ilamar cuando quiera, d[a y noche o

fijar en I[nea una cita para obtener el servicio.

Sears tiene m_.s de 12.000 especialistas

profesionales en la reparaci6n, que tienen

acceso a m_.s de 4.5 millones de partes y

accesorios de calidad. Este es el tipo de

profesionalidad con que puede contar para

ayudar a alargar la vida del producto que acaba

de comprar, pot muchos ahos. iCompre hoy su

Acuerdo de Protecci6n para la Reparaci6n!

Se aplican algunas limitaciones y exclu-

siones. Para conocer los precios y tenet

ma.s informacion, Ilame al 1=800=827-6655.

Servicio de Instalacion Sears

Para la instalacidn profesional Sears de

aparatos de casa, puertas de garaje,

calentadores de agua y otros importantes

arficulos para la casa, en U.S.A. Ilamar a

1=800=4=MY=HOME®.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto al

cortacesped. Tambi6n estb.n disponibles en la mayor[a de las tiendas de Sears yen los centros de

servicio. ALGUNOS DE ESTOS ACCESORIOS TAL VEZ NO SE APLIQUEN A SU SEGADORA.

RENDIMIENTO DE LA SEGADORA

DESVIADOR

DE RECORTES

PARA SEGADORAS

CON DESCARGA

TRASERA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

TRASERA

ESTABILI-

ZADORES

_]_D ENVASES

E GASOLINA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES

CORREAS CUCHILLAS

ADAPTADORES

DE CUCHILLA

FILTROS DE AIRE

RUEDAS

BUJ|AS

ACEITE

DEL MOTOR

Lea estas instrucciones y este manual comple-

tamente antes de tratar de montar u operar su

segadora nueva.

IMPORTANTE: Este cortac6sped viene SIN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la

f_.brica con la excepci6n de aquellas partes que

se dejaron sin montar pot razones de env[o.

Todas las partes como las tuercas, las arande-

las, los pernos, etc., que son necesarias para

completar el montaje han sido colocadas en la

bolsa de partes. Para asegurarse que su sega-

dora funcione en forma segura y adecuada,

todas las partes y los art[culos de ferreter[a que

se monten tienen que ser apretados segura-

mente. Use las herramientas correctas, como

sea necesario, para asegurar que se aprieten

adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se incluyen

con la segadora.

2. Corte las dos esquinas de los extremos

de la caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de empaque, ex-

cepto la cuba entre el mango superior y _1

inferior, y la cuba que sujeta la barra de los

control que exige la presencia del operador

junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y rev[sela cuidadosamente

para verificar si todav[a quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

',----_"_Barra de control que exige

la presencia det operador

POSICION LEVAN-

VERTICAL TAR

Mango Mango

superior Inferior

PARA MONTAR EL RECOGEDOR DE

Co:SPED

1. Ponga el bastidor del recogedor de c6sped

en la bolsa del c6sped con la parte r[gida

de la bolsa en la parte inferior. AsegOrese

que el mango del bastidor est_ en el exte-

rior de la parte superior de la bolsa.

2. Deslice los sujetadores de vinilo sobre el

bastidor.

AVlSO: Si los sujetadores de vinilo estb.n muy

duros, m@alos en agua caliente por algunos

minutos. Si se moja la bolsa, d6jela que se

seque antes de usarla.

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o dahar los

cables de control.

1. Remueva la cuba protectora, levante la sec-

ci6n del mango superior hasta su lugar en

el mango inferior, y apriete ambas manillas

del mango.

2. Levante los mangos hasta que se asegure

en su lugar, en la posici6n vertical.

3. Remueva la cuba del mango que sujeta la

barra de los control que exige la presencia

del operador junto con el mango superior.

4. Mover barra de control hacia adelante para

desbloquear el mango.

5. Levante el mango a la posici6n para segar.

Refi@ase a "AJUSTE DEL MANGO" en la Sec-

ci6n de Servicio y Ajustes de este manual.

Sujetadore_ Abertura

de vinilo det bastidor

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertirla de modo que pueda ensacar o

descargar, refi@ase a "PARA CONVERTIR LA

SEGADORA" en la secci6n de Operaci6n de

este manual.

FAIVllLIARiCESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDADANTES DE OPARAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

ATTENCION O MOTOR MOTOR R,a,PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACION BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de control que exige la

presencia del operador

Barra de control de la impulsi6n

Cord6n

arrancador

Recogedor

de c6sped

Ajustador de

la rueda (en

cada rueda)

Tapa del deposito

aciete del motor con

varilla indicadora de nivel

- Manilla del mango

Tapa del deposito

de la gasolina

Filtro de aire

Silenciadot

Puerta de la acolchadora Caja

Bujfa

IMPORTANTE: Este cortac_sped viene

SIN ACEITE O GASOLINA en motor.

NOTA" Esta m_.quina puede utilizar gasolina con un contenido de hasta el 10% de etanol (El0).

El uso de una gasolina que supere el 10% de etanol (El0) anular_, la garanfia del producto.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atrb.s, rotatorias, Sears, cumplen con

los est_.ndares de seguridad de,eJ American National Standards Institute y de la U.S. Consumer

Product Safety Commission. _I_PREOAUOION: La cuchilla gira cuando el motor est,. funcionando.

Barra de control que exige la presencia del

operador - tiene que sujetarse abajo, junto

con el mango, para hacer arrancar el motor.

Su61tela para parar el motor.

Puerta de la acolchadora - permite la conver-

Cordon arrancador - se usa para hacer ar-

rancar el motor.

Barra de control de la impulsion - se usa

para enganchar la segadora para movimiento

hacia adelante impulsada a motor.

si6n para la operaci6n de descarga o ensacado. 26

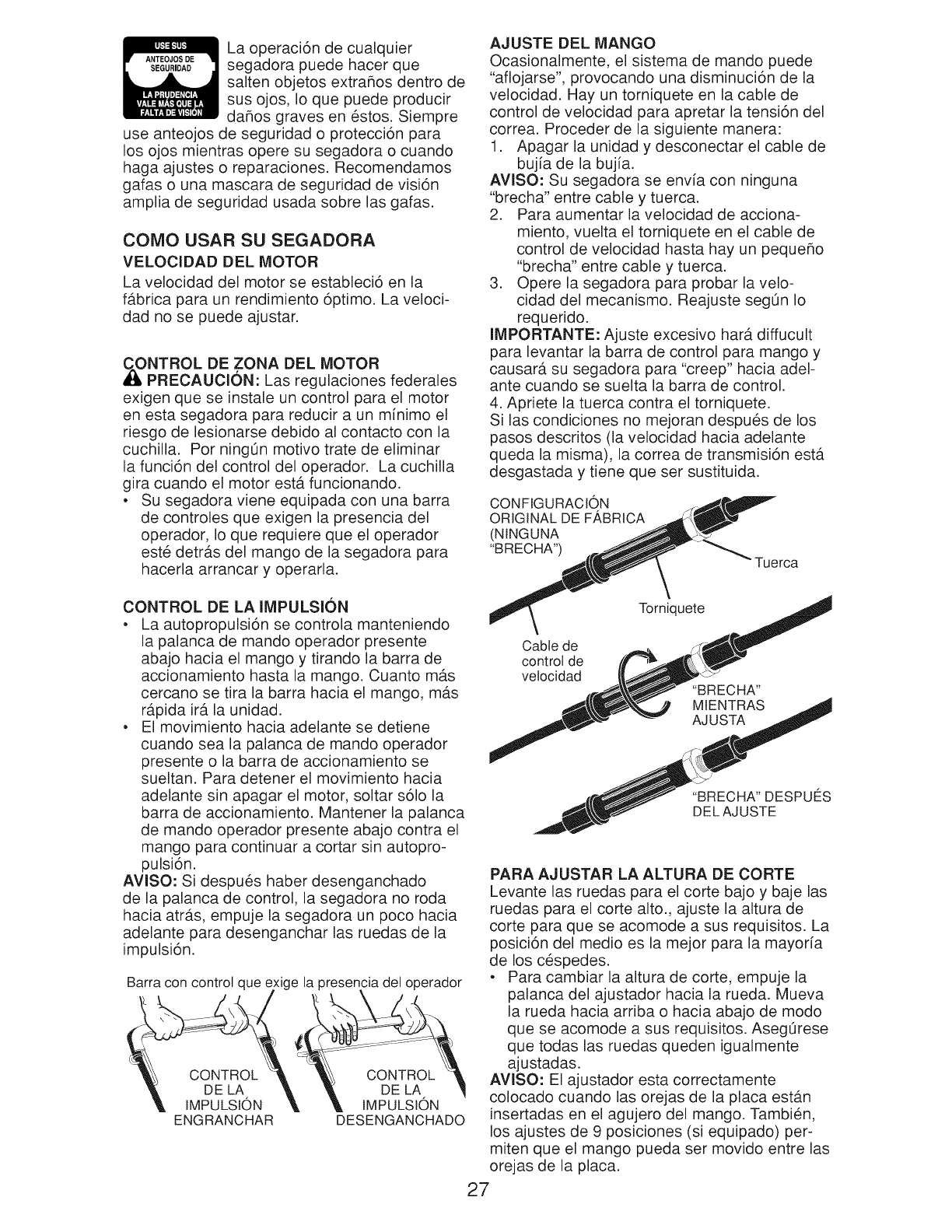

La operaci6n de cualquier

segadora puede hacer que

salten objetos extrahos dentro de

sus ojos, Io que puede producir

dahos graves en _stos. Siempre

use anteojos de seguridad o protecci6n para

los ojos mientras opere su segadora o cuando

haga ajustes o reparaciones. Recomendamos

gafas o una mascara de seguridad de visi6n

amplia de seguridad usada sobre las gafas.

COMO USAR SU SEGADORA

VELOCIDAD DEL MOTOR

La velocidad del motor se estableci6 en la

fb.brica para un rendimiento 6ptimo. La veloci-

dad no se puede ajustar.

CONTROL DE ZONA DEL MOTOR

,_ PRECAUCION: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir a un mfnimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Pot ningOn motivo trate de eliminar

la funci6n del control del operador. La cuchilla

gira cuando el motor estb. funcionando.

• Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiere que el operador

est_ detrb.s del mango de la segadora para

hacerla arrancar y operarla.

AJUSTE DEL MANGO

Ocasionalmente, el sistema de mando puede

"afiojarse", provocando una disminuci6n de la

velocidad. Hay un torniquete en la cable de

control de velocidad para apretar la tensi6n del

correa. Proceder de la siguiente manera:

1. Apagar la unidad y desconectar el cable de

bujfa de la bujfa.

AVlSO: Su segadora se env[a con ninguna

"brecha" entre cable y tuerca.

2. Para aumentar la velocidad de acciona-

miento, vuelta el torniquete en el cable de

control de velocidad hasta hay un pequeho

"brecha" entre cable y tuerca.

3. Opere la segadora para probar la velo-

cidad del mecanismo. Reajuste seg0n Io

requerido.

IMPORTANTE: Ajuste excesivo har_. diffucult

para levantar la barra de control para mango y

causarb, su segadora para "creep" hacia adel-

ante cuando se suelta la barra de control.

4. Apriete la tuerca contra el torniquete.

Si las condiciones no mejoran despu_s de los

pasos descritos (la velocidad hacia adelante

queda la misma), la correa de transmisi6n est,.

desgastada y tiene que set sustituida.

CONFIGURACION

ORIGINAL DE F/_,BRICA

(NINGUNA

"BRECHA") Tuerca

CONTROL DE LA IMPULSION

• La autopropulsi6n se controla manteniendo

la palanca de mando operador presente

abajo hacia el mango y tirando la barra de

accionamiento hasta la mango. Cuanto mb.s

cercano se tira la barra hacia el mango, m_.s

r_.pida irb.la unidad.

• El movimiento hacia adelante se detiene

cuando sea la palanca de mando operador

presente o la barra de accionamiento se

sueltan. Para detener el movimiento hacia

adelante sin apagar el motor, soltar s61o la

barra de accionamiento. Mantener la palanca

de mando operador presente abajo contra el

mango para continuar a cortar sin autopro-

pulsi6n.

AVISO: Si despu_s haber desenganchado

de la palanca de control, la segadora no roda

hacia atrb.s, empuje la segadora un poco hacia

adelante para desenganchar las ruedas de la

impulsi6n.

Barra con control dge la presencia del operador

CONTROL CONTROL

DELA DELA

IMPULSION IMPULSION

ENGRANCHAR DESENGANCHADO

Cable de

control de

vetocidad

Torniquete

"BRECHA"

MIENTRAS

AJUSTA

"BRECHA"DESPUES

DELAJUSTE

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para el corte bajo y baje las

ruedas para el corte alto., ajuste la altura de

corte para que se acomode a sus requisitos. La

posici6n del medio es la mejor para la mayorfa

de los c_spedes.

• Para cambiar la altura de corte, empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de modo

que se acomode a sus requisitos. AsegOrese

que todas las ruedas queden igualmente

ajustadas.

AVISO: El ajustador esta correctamente

colocado cuando las orejas de la placa estb.n

insertadas en el agujero del mango. Tambi_n,

los ajustes de 9 posiciones (si equipado) per-

miten que el mango pueda ser movido entre las

orejas de la placa.

PALANCA DE GIRAR HACIA /

EL MOTOR A MENOR LA

SEGADORA Mango

Orejas de

la ptaca

Desviador

de la descarga

PALANCA DE GIRAR LEJOS DE MOTOR

PARA ELEVAR LA SEGADORA

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse como

acolchadora de capa vegetal. Para convertirla a

una operaci6n de ensacado o de descarga:

SEGADORAS CON DESCARGA TRASERA

• Levante el mango a la posici6n vertical. La

puerta trasera se levantar_, para permitir la

fb.cil remoci6n y reemplazo del recogedor de

c6sped. Colocar los ganchos del armaz6n

de la recolectora de hierba en los soporte del

recogedor de c_sped.

• Para pasar a la operaci6n de acolchamiento,

remover la recolectora de hierba y cerrar la

3uerta trasera.

LA SEGADORA

ESTA LISTA PARA LA

OPERACION DE LA

DESCARGA

Posici6n vertical Puerta trasera

Soporte det recogedor

de c6sped Mango del

bastidor del

_. recogedor

"---..dec6sped

lateral del

bastidor del

recogedor

SEGADORAS CON DESCARGA LATERAL

• La puerta trasera tiene que estar cerrada.

• Abra la protecci6n contra la descarga y

instale el desviador de contra la descarga

debajo de la protecci6n como se muestra.

• La segadora esta lista para la operaci6n de

la descarga.

• Para convertir a la operaci6n de ensacado

o de descarga, el desviador de la descarga

debe set removido y la protecci6n contra la

descarga debe estar cerrada y trabado.

Abra '/ _I

Abierto la /-

protecci6n

contra la

descarga

PASOS SIMPLES DE RECORDAR

CUANDO CONVIERTA SU SEGADORA

PARA ACOLCHAMIENTO -

1. La puerta trasera cerrada.

2. La protecci6n contra la descarga cerrada y

trabado.

PARA ENSACAMIENTO TRASERO -

1. Recogedor del c6sped instalado.

2. La protecci6n contra la descarga cerrada y

trabado.

PARA DESCARGA LATERAL-

1. La puerta trasera cerrada.

2. La desviador de la descarga instalada.

,_ PREOAUOION: No haga funcionar su

segadora sin la placa de la acolchadora sin

el recogedor c6sped aprobados en su lugar.

Nunca trate de operar la segadora cuando se

halla removido la puerta trasera o cuando se

ha removido a puerta trasera o cuando est,. un

poco abierta.

PARA VACIAR EL RECOGEDOR DE

C¢:SPED

1. Mover barra de control hacia adelante para

desbloquear el mango.

2. Levante el mango a la posici6n vertical. La

puerta trasera se levantar_t para permitir la

f_.cil remoci6n y reemplazo del recogedor

de c_sped.

3. Levante el recogedor de c6sped usando el

mango del bastidor.

4. Remueva el recogedor de c_sped, con los

recortes, de debajo del mango de la sega-

dora.

5. Vade los recortes de la bolsa.

AVBO: No arrastre la bolsa cuando la vacie;

se producir_, un desgaste innecesario.

,28

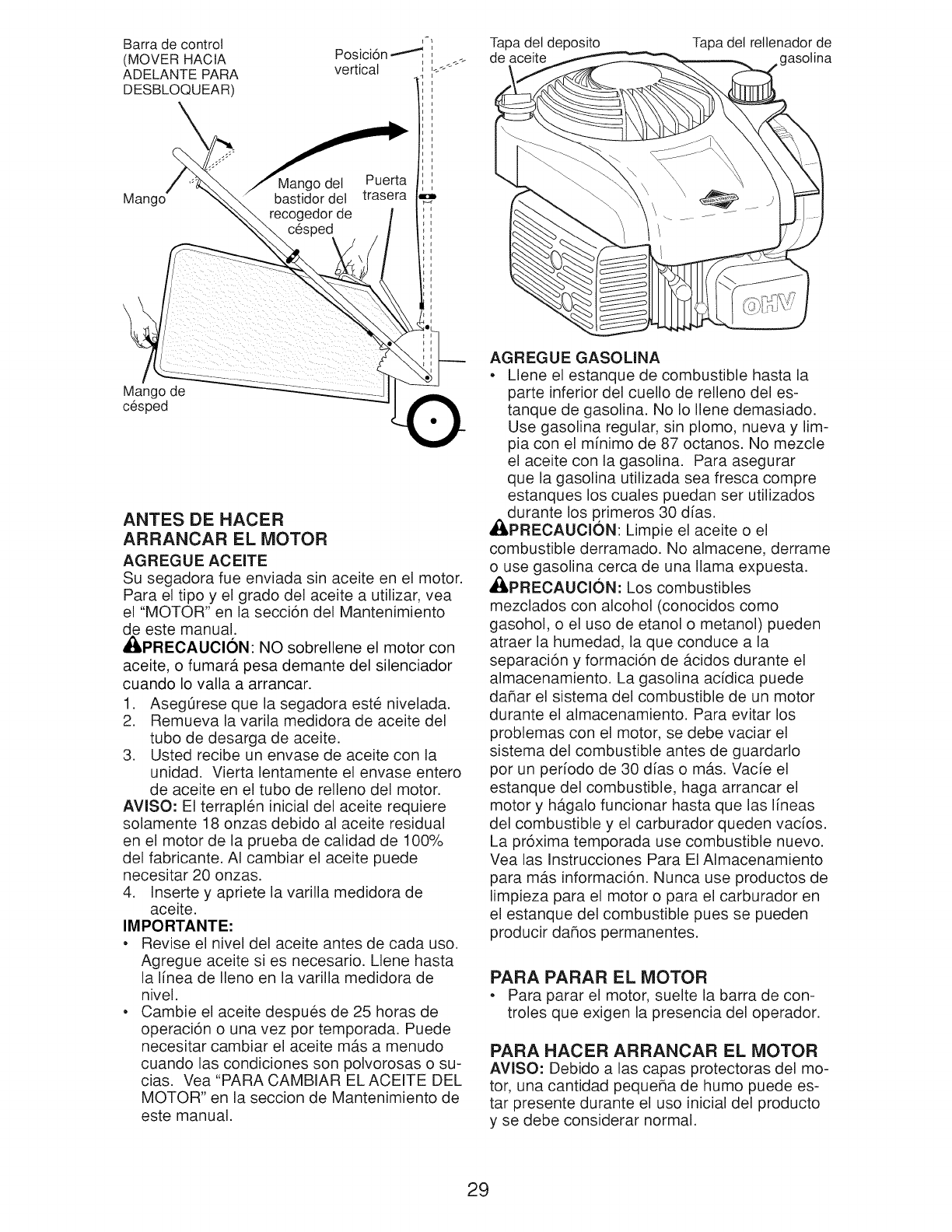

Barra de control

(MOVER HACIA

ADELANTE PARA

DESBLOQUEAR

Posici6n

vertical

Mango oasTtoor (let

recogedor de

c6sped

Tapa del deposito

de aceite Tapa del retlenador de

gasotina

ANTES DE HACER

ARRANCAR EL MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el motor.

Para el tipo y el grado del aceite a utilizar, vea

el "MOTOR" en la secci6n del Mantenimiento

de este manual.

&PRECAUCION: NO sobrellene el motor con

aceite, o fumar_, pesa demante del silenciador

cuando Io valla a arrancar.

1. AsegOrese que la segadora est_ nivelada.

2. Remueva la varila medidora de aceite del

tubo de desarga de aceite.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente el envase entero

de aceite en el tubo de relleno del motor.

AVISO: El terrapl_n inicial del aceite requiere

solamente 18 onzas debido al aceite residual

en el motor de la prueba de calidad de 100%

del fabricante. AI cambiar el aceite puede

necesitar 20 onzas.

4. Inserte y apriete la varilla medidora de

aceite.

IMPORTANTE:

• Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta

la I[nea de Ileno en la varilla medidora de

nivel.

• Cambie el aceite despu6s de 25 horas de

operaci6n o una vez pot temporada. Puede

necesitar cambiar el aceite m_.s a menudo

cuando las condiciones son polvorosas o su-

cias. Vea "PARA CAMBIAR EL ACEITE DEL

MOTOR" en la seccion de Mantenimiento de

este manual.

AGREGUE GASOLINA

• Llene el estanque de combustible hasta la

parte inferior del cuello de relleno del es-

tanque de gasolina. No Io Ilene demasiado.

Use gasolina regular, sin plomo, nueva y lim-

pia con el minimo de 87 octanos. No mezcle

el aceite con la gasolina. Para asegurar

que la gasolina utilizada sea fresca compre

estanques los cuales puedan set utilizados

durante los primeros 30 dfas.

PREOAUOION: Limpie el aceite o el

combustible derramado. No almacene, derrame

o use gasolina cerca de una llama expuesta.

Ai_PREOAUOION: Los combustibles

mezclados con alcohol (conocidos como

gasohol, o el uso de etanol o metanol) pueden

atraer la humedad, la que conduce a la

separaci6n y formaci6n de b.cidos durante el

almacenamiento. La gasolina ac[dica puede

daflar el sistema del combustible de un motor

durante el almacenamiento. Para evitar los

problemas con el motor, se debe vaciar el

sistema del combustible antes de guardarlo

por un per[odo de 30 d[as o m_.s. Vac[e el

estanque del combustible, haga arrancar el

motor y h_.galo funcionar hasta que las I[neas

del combustible y el carburador queden vac[os.

La pr6xima temporada use combustible nuevo.

Vea las Instrucciones Para El AImacenamiento

para m_.s informaci6n. Nunca use productos de

limpieza para el motor o para el carburador en

el estanque del combustible pues se pueden

producir daflos permanentes.

PARA PARAR EL MOTOR

• Para parar el motor, suelte la barra de con-

troles que exigen la presencia del operador.

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido a las capas protectoras del mo-

tor, una cantidad pequefla de humo puede es-

tar presente durante el uso inicial del producto

y se debe considerar normal.

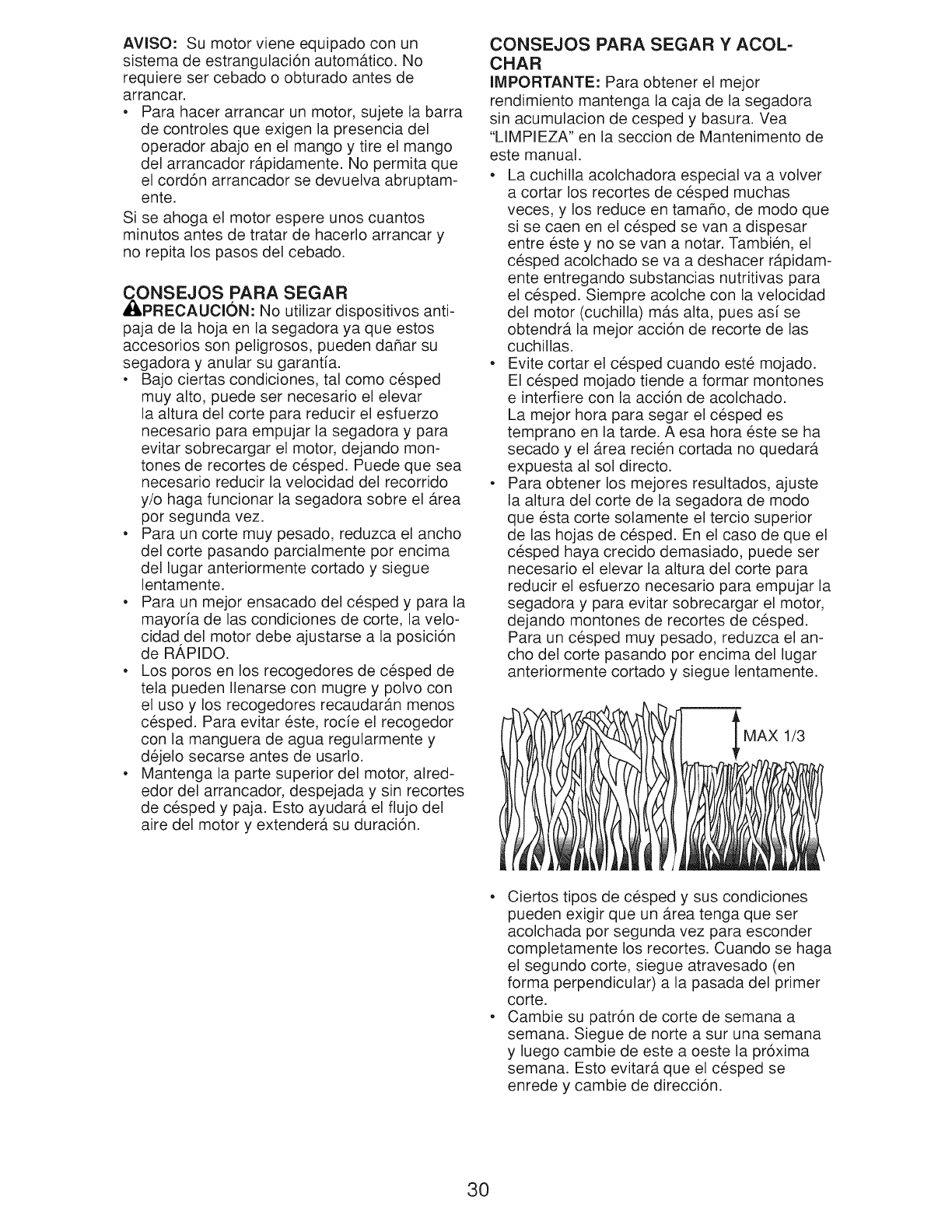

AVlSO: Su motor viene equipado con un

sistema de estrangulaci6n autom_.tico. No

requiere set cebado o obturado antes de

arrancar.

• Para hacer arrancar un motor, sujete la barra

de controles que exigen la presencia del

operador abajo en el mango y tire el mango

del arrancador r_.pidamente. No permita que

el cord6n arrancador se devuelva abruptam-

ente.

Si se ahoga el motor espere unos cuantos

minutos antes de tratar de hacerlo arrancar y

no repita los pasos del cebado.

ONSEJOS PARA SEGAR

PRECAUClON: No utilizar dispositivos anti-

paja de la hoja en la segadora ya que estos

accesorios son peligrosos, pueden dahar su

segadora y anular su garant[a.

• Bajo ciertas condiciones, tal como c6sped

muy alto, puede set necesario el elevar

la altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando mon-

tones de recortes de c_sped. Puede que sea

necesario reducir la velocidad del recorrido

y/o haga funcionar la segadora sobre el _.rea

pot segunda vez.

• Para un corte muy pesado, reduzca el ancho

del corte pasando parcialmente pot encima

del lugar anteriormente cortado y siegue

lentamente.

• Para un mejor ensacado del c6sped y para la

mayor[a de las condiciones de corte, la velo-

cidad del motor debe ajustarse a la posici6n

de R,&PIDO.

• Los poros en los recogedores de c_sped de

tela pueden Ilenarse con mugre y polvo con

el uso y los recogedores recaudarb.n menos

c6sped. Para evitar 6ste, rode el recogedor

con la manguera de agua regularmente y

d_jelo secarse antes de usarlo.

• Mantenga la parte superior del motor, alred-

edor del arrancador, despejada y sin recortes

de c_sped y paja. Esto ayudarb, el flujo del

aire del motor y extender,, su duraci6n.

CONSEJOS PARA SEGAR Y ACOL-

CHAR

IMPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulacion de cesped y basura. Vea

"LIMPIEZA" en la seccion de Mantenimento de

este manual.

•La cuchilla acolchadora especial va a volver

a cortar los recortes de c6sped muchas

veces, y los reduce en tamaho, de modo que

si se caen en el c6sped se van a dispesar

entre 6ste y no se van a notar. Tambi6n, el

c_sped acolchado se va a deshacer rb.pidam-

ente entregando substancias nutritivas para

el c6sped. Siempre acolche con la velocidad

del motor (cuchilla) m_.s alta, pues as[ se

obtendrb, la mejor acci6n de recorte de las

cuchillas.

• Evite cortar el c_sped cuando est_ mojado.

El c_sped mojado tiende a formar montones

e interfiere con la acci6n de acolchado.

La mejor hora para segar el c6sped es

temprano en la tarde. A esa hora _ste se ha

secado y el _.rea reci_n cortada no quedar_.

expuesta al sol directo.

• Para obtener los mejores resultados, ajuste

la altura del corte de la segadora de modo

que _sta corte solamente el tercio superior

de las hojas de c6sped. En el caso de que el

c6sped haya crecido demasiado, puede set

necesario el elevar la altura del corte para

reducir el esfuerzo necesario para empujar la

segadora y para evitar sobrecargar el motor,

dejando montones de recortes de cesped.

Para un c6sped muy pesado, reduzca el an-

cho del corte pasando pot encima del lugar

anteriormente cortado y siegue lentamente.

MAX 1/3

• Ciertos tipos de c_sped y sus condiciones

pueden exigir que un Area tenga que set

acolchada pot segunda vez para esconder

completamente los recortes. Cuando se haga

el segundo corte, siegue atravesado (en

forma perpendicular) a la pasada del primer

corte.

• Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitar_, que el c6sped se

enrede y cambie de direcci6n.

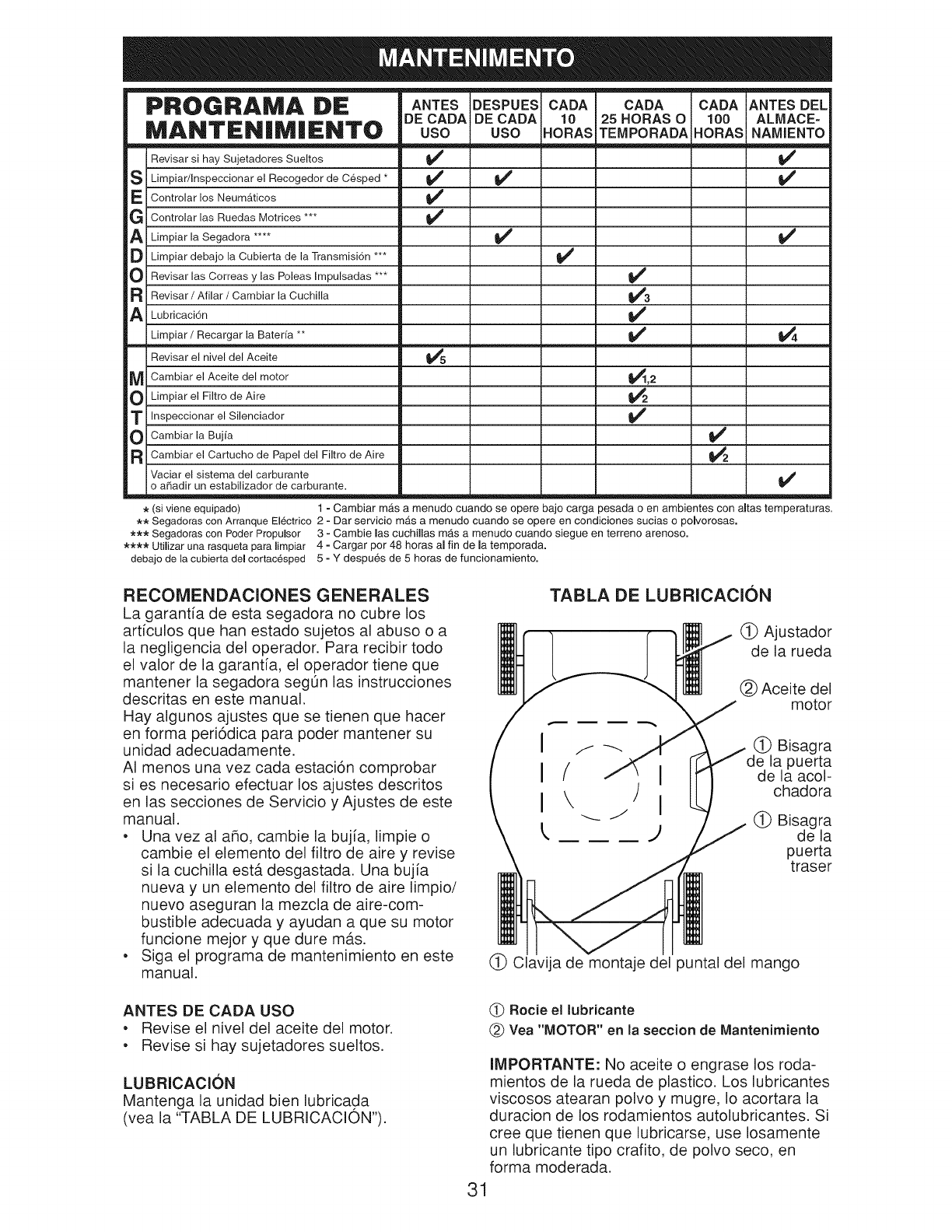

PROGRAMA DE

MANTEN|M|ENTO

Revisar si hay Sujetadores Sueltos

S Limpiar/Inspeccionar el Recogedor de Cesped * _#P

E Controlar los Neumaticos

G Controlar las Ruedas Motrices *** _#_

ALimpiar la Segadora ....

Limpiar debajo la Cubierta de la Transmisidn ***

Revisar las Correas y las Poleas Impulsadas ***

R Revisar /Afilar /Cambiar la Cuchilla

j_ Lubricacidn

i Limpiar /Recargar la Bateria **

Revisar el nivel del Aceite _#_

_'_ Cambiar el Aceite del motor

O Limpiar el Filtro de Aire

T Inspeccionar el Silenciador

O Cambiar la Bujia

R Cambiar el Cartucho de Papel del Filtro de Aire

Vaciar el sistema del carburante

o a5adir un estabilizador de carburante.

ANTES DESPUES CADA CADA CADA ANTES DEL

DE CADA DE CADA 10 25 HORAS O 100 ALMACE-

USO USO HORAS TEMPORADA HORAS NAMIENTO

v' v'

v'3

v' v'

,(si viene equipado) 1 - Cambiar mb.s a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas.

** Segadoras con Arranque EI6ctrico 2 - Dar servicio mb.s a menudo cuando se opere en condiciones sucias o polvorosas.

*** Segadoras con Poder Propumsor 3 - Cambie las cuchillas mas a menudo cuando siegue en terreno arenoso.

_** Utimizar una rasqueta para limpiar 4 - Cargar por 48 horas al fin de h temporada.

debajo de la cubierta del cortac_sped 5 - Y despues de 5 horas de funcionamiento.

RECOMENDAClONES GENERALES

La garanfia de esta segadora no cubre los

arficulos que han estado sujetos al abuso o a

la negligencia del operador. Para recibir todo

el valor de la garanfia, el operador tiene que

mantener la segadora segL_n las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

AI menos una vez cada estaci6n comprobar

si es necesario efectuar los ajustes descritos

en las secciones de Servicio y Ajustes de este

manual.

• Una vez al aho, cambie la buj[a, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla estA desgastada. Una buj[a

nueva y un elemento del filtro de aire limpid

nuevo aseguran la mezcla de aire-com-

bustible adecuada y ayudan a que su motor

funcione mejor y que dure mb.s.

• Siga el programa de mantenimiento en este

manual.

TABLA DE LUBRICACION

(_) Ajustador

de la rueda

(_) Aceite del

motor

(_ Bisagra

la puerta

de la acol-

chadora

(_ Bisagra

de la

puerta

traser

(_ Clavija de montaje del puntal del mango

ANTES DE CADA USO

•Revise el nivel del aceite del motor.

• Revise si hay sujetadores sueltos.

LUBRJCACl0N

Mantenga la unidad bien lubricada

(vea la "TABLA DE LUBRICACION").

(_ Rocie el Jubricante

(_) Yea "MOTOR" en la seccion de Mantenirniento

IMPORTANTE: No aceite o engrase los roda-

mientos de la rueda de plastico. Los lubricantes

viscosos atearan polvo y mugre, Io acortara la

duracion de los rodamientos autolubricantes. Si

cree que tienen que lubricarse, use Iosamente

un lubricante tipo crafito, de polvo seco, en

forma moderada.

SEGADORA

Siempre observe las reglas de seguridad cu-

ando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o

substancias qu[micas para control de insec-

tos que pueden dahar la goma.

• Evite los tocones, las piedras, las grietas pro-

fundas, los objetos afilados y otros peligros

que pueden dahar alas Ilantas.

RUEDAS DE IMPULSION

Revise las ruedas de impulsi6n cada vez antes

de segar, para asegurarse de que se mueven

libremente.

Si las ruedas no giran libremente quiere decir

que hay basura, recortes de c_sped, etc. en

el _.rea de las ruedas de impulsi6n o de la

cubierta contra el polvo y tienen que limpiarse

para liberarlas.

Es necesario limpiar las ruedas de impulsi6n;

revise todas las ruedas.

1. Remueva los tapacubos, las tuercas de

seguridad y las arandelas.

2. Remueva las ruedas de los ajustadores de

las ruedas.

3. Remueva la basura y los recortes de

c_sped de dentro de la cubierta contra

el polvo, pih6n y/o de los dientes de los

engranajes de las ruedas de impulsi6n.

4. Ponga las ruedas de vuelta en su lugar.

AVlSO: Si despu6s de limpiar las ruedas de

impulsi6n no giran libremente, p6ngase en

contacto con su centro de servicio Sears o con

un otto centro de servicio cualificado.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la cuchilla

de la segadora tienen que mantenerse afilada.

Cambie la cuchilla doblada o dahada.

_II,PRECAUCl0N: Usar solamente la cuchilla

de repuesto aprobada por el fabricante de su

segadora. Usar una cuchilla no aprobada por

el fabricante de su segadora es peligroso, pu-

ede dahar su segadora y anular su garanfia.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujfa y p6ngalo en

donde no pueda entrar en contacto con _sta.

2. Haga descansar la segadora en su lado.

Aseg0rese que el filtro de aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AVlSO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla girb.ndolo

en el sentido contrario en que giran las

manillas del reloj.

5. Remueva la cuchilla y los arficulos de fer-

reterfa adjuntadores (el perno, la arandela

de seguridad y la arandela endurecida).

6. Remueva el cubierta de la caja de engranajes.

AVlSO: Remueva el adaptador de la cuchilla y

revise el cubo interior de la ranura del adapta-

dor de la cuchilla. La ranura tiene que estar en

buenas condiciones para que funcione en forma

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de la cuchilla en el

ciguehal del motor. Aseg0rese que la

ranura del adaptador y que el chavetero

del ciguehal est6n alineados. Asegurarse

de que la correa se halle al interior de la

dispositivo de retenci6n de correa.

2. Instale el cubierta de la caja de engranajes.

3. Ponga la cuchilla en el adaptador.

IMPORTANTE: Para asegurar la instalacion

apropiada, posicione el agujero central de la

cuchilla con la estrella del conjunto del adap-

tador.

4. Aseg0rese de que el borde de salida de

la cuchilla (opuesto al borde afilado) est_

hacia arriba hacia el motor.

5. Instale el perno de la cuchilla con la aran-

dela de seguridad y la arandela endurecida

en el adaptador de la cuchilla y el ciguehal.

6. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la cuchilla girb.ndolo en el sentido en que

giran las manillas del reloj.

• La torsi6n para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es

tratado a calo. Si es necesario sustituir los

pernos, sustituirlos s61o con pernos aprobados

mostrados en la secci6n Partes de Reparaci6n

de este manual.

Aria

de la

cuchilla

Retenci6n

de correa

det

ciguenal

Cubierta de

la caja de

engranajes

salida

endurecida

de seguridad

de la cuchilla

PARA AFILAR LA CUCHILLA

AVISO: No recomendamos el afilar la cuchilla

- pero si Io hace, aseg0rese de que quede

balanceada.

Se tiene que tenet cuidado de mantenerla

balanceada. Una cuchilla que no est_ bal-

anceada va a producir eventualmente daho en

la segadora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilla, va a

necesitar un perno de acero de 5/8", una

clavija o un balanceador c6nico. (Cuando se

use un balanceador c6nico, siga las instruc-

ciones que vienen con el balanceador.)

AVlSO: No use un elavo para balancear la

cuchilla. Los 16bulos del agujero central pueden

adecuada. Cambie el adaptador si est,. dahado. 32 aparecer como centrados, pero no Io est_.n.

Deslicelacuchillaenunapartenoroscada

delpernodeacerooclavijay sujeteel perno

o laclavijaparaleloalsuelo.Silacuchilla

estb.balanceada,debepermanecerenla

posici6nhorizontal.Sicualquieradelosex-

tremosdelacuchillasemuevahaciaabajo,

afileelextremopesadohastaque6sta

quedebalanceada.

Agujero central

Pemo de la

cuchilla de 5/8"

Cuchilla

RECOGEDOR DE ClaSPED

• El recogedor de c_sped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

• Revise su recogedor de c_sped a menudo

para verificar si estb. daflado o deteriorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, c_.mbielo

solamente por uno que sea aprobado por el

fabricante. D6 el nOmero del modelo de la

segadora cuando Io ordene.

CAJAS DE ENGRANAJES

• Para mantener el sistema de impulsi6n fun-

cionando en forma adecuada, las cajas de

engranajes y el _.rea alrededor de la impulsi6n

tienen que mantenerse limpias y sin acumu-

laci6n de basura. Limpie debajo de la cubierta

de la impulsi6n dos veces por temporada.

• Las cajas de engranajes se Ilena con lubri-

cante hasta el nivel adecuado en la f_.brica.

La 0nica vez que el lubricante necesita aten-

ci6n es cuando se le ha prestado servicio a

la caja de engranajes.

MOTOR

LUBRiCACION

Use solamente aceite de detergente de alta

calidad clasificado con la clasificaci6n SG-SL

de servicio API. Seleccione la calidad de visco-

sidad SAE seg0n su temperatura de operaci6n

esperada.

CALIDADES DE VISCOSIDAD DE SAE

F -20 0 30 32 40 60 80 100

C -30 -20 -1; ; 1'0 20 10 4;

lAMA DE TEMPERATURA ANTICIPADA ANTES DEL PROXIMO CAMBIO DE ACEITE

AVlSO: A pesar de que los aceites de multi-

viscosidad (5W30, 10W30, etc.) mejoran el

arranque en clima if[o, estos aceites de mul-

tiviscosidad van ha aumentar el consumo de

aceite cuando se usan en temperaturas sobre

32° R Revise el nivel del aceite del motor mb.s

a menudo, para evitar un posible daflo en el

motor, debido a que no tiene suficiente aceite.

Cambie el aceite despu_s de 25 horas de

operaci6n o por Io menos una vez al aflo si la

segadora se utiliza menos 25 horas el aflo.

Revise el nivel del aceite del carter antes de

arrancar el motor y despu_s de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVlSO: Antes de inclinar la segadora para dre-

nat el aceite, drene el tanque de combustible

haciendo cotter el motor hasta que el tanque

est6 vacio.

1. Desconecte el alambre de la bujfa y

p6ngalo de modo que no pueda entrar en

contacto con _sta.

2. Remueva la tapa del dep6sito del aceite;

d_jela a un lado en una superficie limpia.

3. Incline la cortadora de c6sped pot este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atr_.s para adelante para re-

mover todo el aceite que se haya quedado

atrapado dentro del motor.

4. Limpie todo el aceite derramado en la sega-

dora yen el lado del motor.

5. Echar aceite despacio en el conducto del

aceite, par_tndose a intervalos regulates

para controlar el nivel del aceite con la

varilla.

6. Parar de afladir aceite cuando se alcanza la

serial de Ileno (FULL) en la varilla. Esperar

un minuto para dejar que el aceite se ar-

regle.

7. ContinOe agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora settles del nivel de aciete en Ileno

(FULL). NO sobrellene el motor con aceite,

o fumar_, pesa demante del silenciador

cuando Io valla a arrancar.

8. AsegOrese de apretar la varilla medidora

del aceite antes de arrancar el motor.

9. Vuelva a conectar el alambre de la buj[a a

6sta.

FILTRO DE AIRE

Su motor puede sufrir averfas y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituir el papel del cartucho una vez al aflo o

tras 100 horas de funcionamiento, mb.s a menu-

do si se utiliza en condiciones de suciedad y

polvo particulates. No lave el filtro de aire.

PARA LIMPIAR EL FILTRO DE AIRE

1. Remuevalacubierta.

2. Cuidadosamente, remueva el cartucho.

3. L[mpielo golpe_.ndolo suavemente en una

superficie plana. Si est,. muy sucio cambie

33 el cartucho.

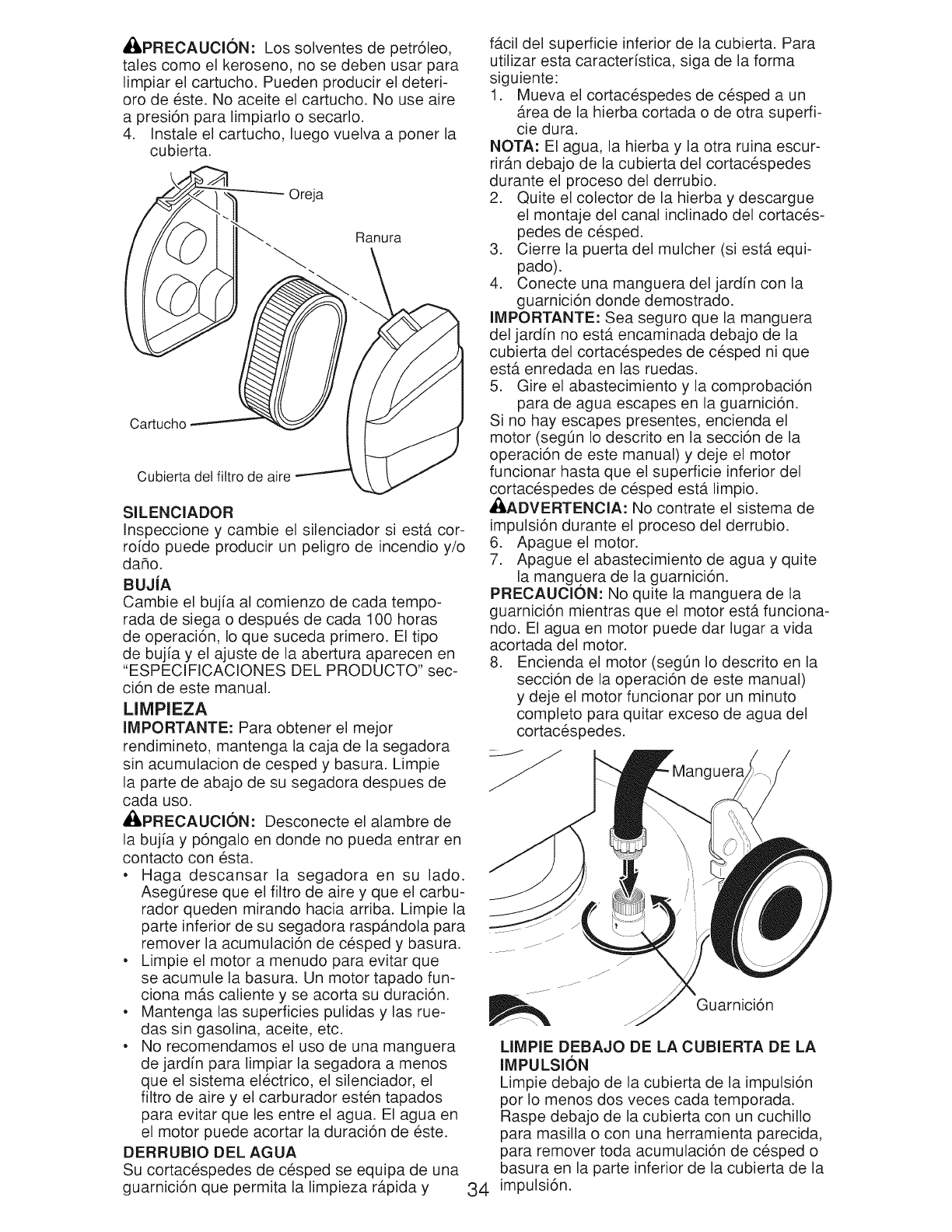

,I_I.PRECAUClON: Los solventes de petr61eo,

tales como el keroseno, no se deben usar para

limpiar el cartucho. Pueden producir el deteri-

oro de _ste. No aceite el cartucho. No use aire

a presi6n para limpiarlo o secarlo.

4. Instale el cartucho, luego vuelva a poner la

cubierta.

Oreja

Ranura

Cartucho

Cubierta det fittro de aire

SILENClADOR

Inspeccione y cambie el silenciador si est,. cor-

roido puede producir un pelJgro de incendio y/o

daho.

BUJJA

Cambie el bujia al comienzo de cada tempo-

rada de siega o despues de cada 100 horas

de operaci6n, Io que suceda primero. El tipo

de bujia y el ajuste de la abertura aparecen en

"ESPECIFICACIONES DEL PRODUCTO" sec-

ci6n de este manual.

UMPIEZA

IMPORTANTE: Para obtener el mejor

rendimineto, mantenga la caja de la segadora

sin acumulacion de cesped y basura. Limpie

la parte de abajo de su segadora despues de

cada uso.

_I, PREOAUOION: Desconecte el alambre de

la bujia y p6ngalo en donde no pueda entrar en

contacto con _sta.

• Haga descansar la segadora en su lado.

AsegOrese que el filtro de aire y que el carbu-

rador queden mirando hacia arriba. Limpie la

parte inferior de su segadora raspb.ndola para

remover la acumulaci6n de c_sped y basura.

• Limpie el motor a menudo para evitar que

se acumule la basura. Un motor tapado fun-

ciona m_.s caliente y se acorta su duraci6n.

• Mantenga las superficies pulidas y las rue-

das sin gasolina, aceite, etc.

• No recomendamos el uso de una manguera

de jardin para limpiar la segadora a menos

que el sistema el6ctrico, el silenciador, el

filtro de aire y el carburador est_n tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duraci6n de 6ste.

DERRUBIO DEL AGUA

Su cortac6spedes de c_sped se equipa de una

guarnici6n que permita la IJmpieza r_.pida y

fb.cil del superficie inferior de la cubierta. Para

utilizar esta caracteristica, siga de la forma

1. Mueva el cortac6spedes de c6sped a un

_.rea de la hierba cortada o de otra superfi-

cie dura.

NOTA: El agua, la hierba y la otra ruina escur-

rirb.n debajo de la cubierta del cortac6spedes

durante el proceso del derrubio.

2. Quite el colector de la hierba y descargue

el montaje del canal inclinado del cortac6s-

pedes de c6sped.

3. Cierre la puerta del mulcher (si est,. equi-

pado).

4. Conecte una manguera del jardin con la

guarnici6n donde demostrado.

IMPORTANTE: Sea seguro que la manguera

del jardin no est,. encaminada debajo de la

cubierta del cortac_spedes de c_sped ni que

est,. enredada en las ruedas.

5. Gire el abastecimiento y la comprobaci6n

para de agua escapes en la guarnici6n.

Si no hay escapes presentes, encienda el

motor (seg0n Io descrito en la secci6n de la

operaci6n de este manual) y deje el motor

funcionar hasta que el superficie inferior del

cortac_spedes de c_sped est,. limpio.

_ADVERTENOIA: No contrate el sistema de

impulsi6n durante el proceso del derrubio.

6. Apague el motor.

7. Apague el abastecimiento de agua y quite

la manguera de la guarnici6n.

PREOAUOION: No quite la manguera de la

guarnici6n mientras que el motor est,. funciona-

ndo. El agua en motor puede dar lugar a vida

acortada del motor.

8. Encienda el motor (segOn Io descrito en la

secci6n de la operaci6n de este manual)

y deje el motor funcionar pot un minuto

completo para quitar exceso de agua del

cortac6spedes.

Guarnici6n

LIMPIE DEBAJO DE LA CUBIERTA DE LA

iMPULSION

Limpie debajo de la cubierta de la impulsi6n

pot Io menos dos veces cada temporada.

Raspe debajo de la cubierta con un cuchillo

para masilla o con una herramienta parecida,

para remover toda acumulaci6n de c_sped o

basura en la parte inferior de la cubierta de la

impulsi6n.

_DVERTENClA: Paraevitarlesi6nesserias,

antesdedarcalquierservicoodehacerajustes:

1. Sueltelabarrade controly pareel motor.

2. Aseg0resequela cuchiNay quetodaslas

partesmoviblessehayandetenidocomple-

tamente.

3. Desconecteelalambredelabujfay p6n-

galoendondenopuedaentrarencontacto

con6sta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE CORTE"

en la secci6n de Operaci6n de este manual.

DESVlADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora, para

reducir a un mfnimo la posibilidad que objetos

sean lanzados hacia afuera de la parte trasera

de la segadora, en la posici6n en donde se

encuentra el operador. Si se daha el desviador

debe cambiarse.

PARA REMOVER CORREA DE IMPULSION

1. Haga descansar la segadora en su lado

con el filtro de aire y el carburador mirando

hacia arriba.

2. Remueva perno de la cuchilla, arandela de

seguridad, arandela endurecida y cuchilla.

3. Remueva la cubierta de la caja de en-

granajes.

4. Remueva la bafie posterior.

5. Remueva la resorte de vuelta de la bafie

posterior /fijador de la correa posterior.

6. Remueva la cable de la caja de engranajes

posterior.

7. Remueva la cubierta de la impulsi6n.

8. Remueva la fijador de la correa delantero.

9. Remueva la correa de la polea de lacorrea

delantero.

10. Remueva todas las tres poleas del conjunto

de la poleas.

11. Remueva la correa del polea del motor y

conjunto de la poleas.

12. Remueva la polea de la correa posterior

por fijaci6n de bloqueo pliars para eje de

entrada (debajo de la polea) y afiojar polea

con una Ilave de cubo de 9/16".

13. Retire la correa vieja del segadora y de-

s6chelo.

Cubierta de

la impulsion

Bafie

posterior

Cubierta de la ca

de engranajes

Arandeta

Arandeta de seguridad

Perno de la cuchilta

PARA CAMBIAR CORREA DE IMPULSION

NOTA: Siempre use la correa aprobada por la

f_.brica para asegurarse que calce y dure.

1. Colocar la nueva correa de la polea de

la correa posterior. Asegurarse de que

la nueva correa se halle al interior de los

dispositivos de fijador de la correa.

2. Reinstale la polea de la correa posterior.

3. Colocar la otra extremidad de la nueva cor-

rea de caja de engranajes delantero y del

orificio en el bastidor.

4. Colocar la otra extremidad de la nueva

correa de mando a trav_s de cunjunto de

la poleas para el adaptador de la cuchilla/

polea de motor.

5. Reinstale todas las tres poleas del conjunto

de la poleas.

6. Ponga el adaptador de la cuchilla/polea de

motor en el ciguehal del motor. Aseg0rese

que la ranura del adaptador y que el

chavetero del ciguehal est_n alineados; y

la nueva correa se halle al interior de los

orejas de retenci6n de la correa.

7. Instale la correa nueva en la polea de la

caja de engranajes delantero.

8. Reinstale la fijador de la correa delantero.

Asegurarse de que la nueva correa se halle

al interior de fijador de la correa.

9. Reinstale la cubierta de la impulsi6n.

10. Adjuntar la cable de la caja de engranajes

posterior.

11. Adjuntar la resorte de vuelta de la bafle

posterior /fijador de la correa posterior.

Potea de Eje de Resorte

la caja de entrada de vuelta

engranajes// \

pos- /_.-2

Fijador .........

la correa

posterior

Retenci6n de

la correa \ \

Adaptador de

la cuchilla/

potea de

motor

Ranura

del ciguenal

12. Reinstale la bafie posterior.

13. Reinstale la cubierta de la caja de engranajes.

14. Reinstale la cuchilla. La torsi6n para apre-

tar recomendada es de 35 - 40 pies libras.

15. Vuelva la segadora a la posici6n vertical.

16. Vuelva a conectar el alambre de la buj[a a _sta.

Retorno ajuste de cable de control de velocidad

para configuraci6n original de f_.brica (ninguna

"brecha"). Refi6rase a "AJUSTE DEL MANGO"

en la Secci6n de Operaci6n de este manual.

PARA AJUSTAR EL MANGO

El mango superior quede ser ajustado atres (3)

distintas posiciones de altura.

1. Mover barra de control hacia adelante para

desbloquear el mango.

2. Levante el mango a la posici6n deseada.

'_.___.-,-.-Barra de control

;'_" (MOVER HACIA

ADELANTE PARA

o so oo A ,

!_. "'-'". pMango

Conjunto

de la poteas

\ \ Correa Potea de

la caja de

engranajes

delantero

Fijador de

la correa /

detantero_ _ /

/ /

Tres _ /_//

Doteas _

\\ ///

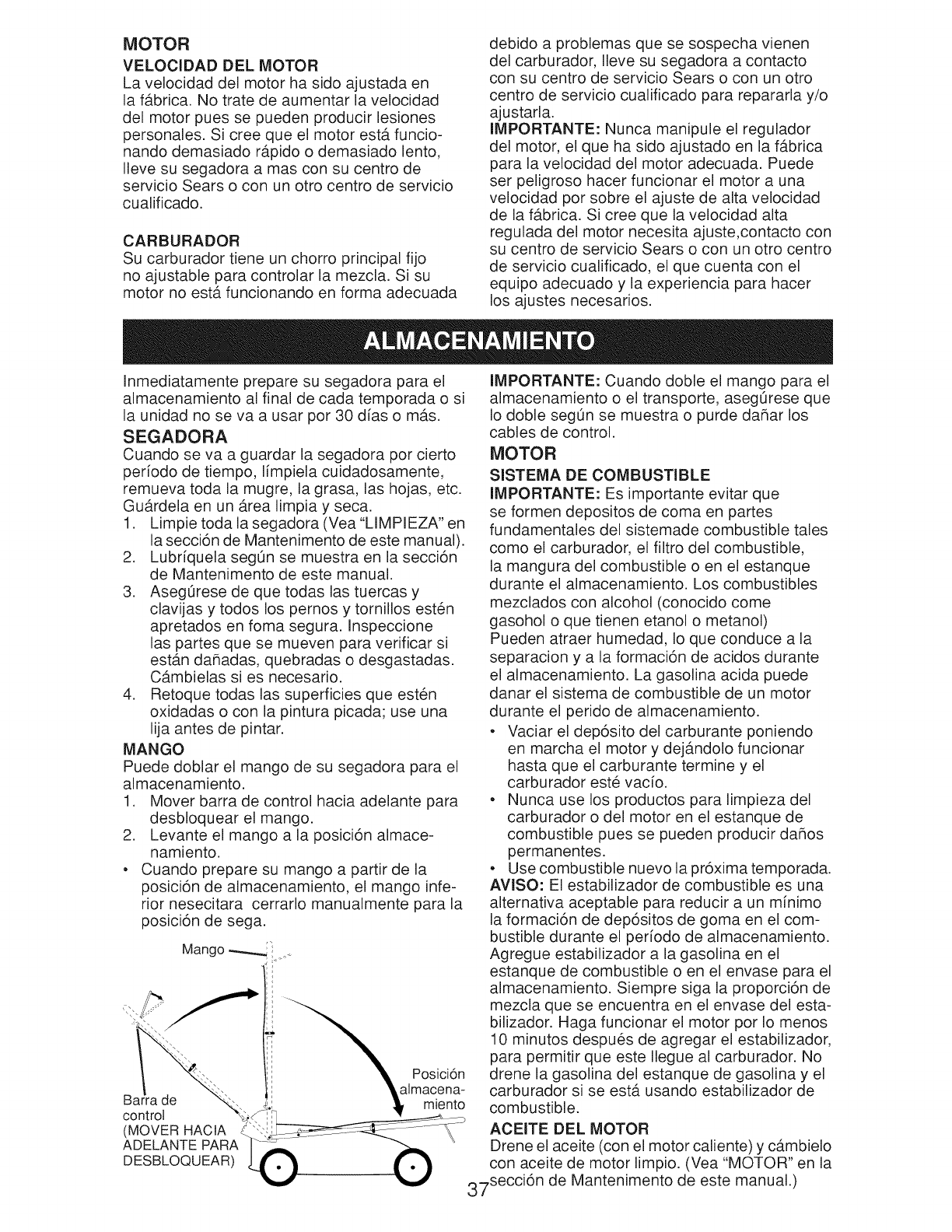

MOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en

la fb.brica. No trate de aumentar la velocidad

del motor pues se pueden producir lesiones

personales. Si cree que el motor est,. funcio-

nando demasiado r_.pido o demasiado lento,

Ileve su segadora a mas con su centro de

servicio Sears o con un otro centro de servicio

cualificado.

CARBURADOR

Su carburador tiene un chorro principal fijo

no a.justable para controlar la mezcla. Si su

motor no est,. funcionando en forma adecuada

debido a problemas que se sospecha vienen

del carburador, Ileve su segadora a contacto

con su centro de servicio Sears o con un otro

centro de servicio cualificado para repararla y/o

ajustarla.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha sido ajustado en la f_.brica

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la fb.brica. Si cree que la velocidad alta

regulada del motor necesita ajuste,contacto con

su centro de servicio Sears o con un otro centro

de servicio cualificado, el que cuenta con el

equipo adecuado y la experiencia para hacer

los ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o si

la unidad no se va a usar por 30 d[as o m_.s.

SEGADORA

Cuando se va a guardar la segadora por cierto

perfodo de tiempo, Ifmpiela cuidadosamente,

remueva toda la mugre, la grasa, las hojas, etc.

Gu_.rdela en un Area limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA" en

la secci6n de Mantenimento de este manual).

2. Lubr[quela seg0n se muestra en la secci6n

de Mantenimento de este manual.

3. AsegL3rese de que todas las tuercas y

clavijas y todos los pernos y tornillos est6n

apretados en foma segura. Inspeccione

las partes que se mueven para verificar si

est_.n dahadas, quebradas o desgastadas.

C_.mbielas si es necesario.

4. Retoque todas las superficies que est6n

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

1. Mover barra de control hacia adelante para

desbloquear el mango.

2. Levante el mango a la posici6n almace-

namiento.

•Cuando prepare su mango a partir de la

posici6n de almacenamiento, el mango infe-

rior nesecitara cerrarlo manualmente para la

posici6n de sega.

Ba de

control

(MOVER HACIA

ADELANTE PARA

DESBLOQUEAR)

IMPORTANTE: Cuando doble el mango para el

almacenamiento o el transporte, asegOrese que

Io doble segOn se muestra o purde dahar los

cables de control.

MOTOR

Posici6n

almacena-

miento

SISTEMA DE COMBUSTIBLE

iMPORTANTE: Es importante evitar que

se formen depositos de coma en partes

fundamentales del sistemade combustible tales

como el carburador, el filtro del combustible,

la mangura del combustible o en el estanque

durante el almacenamiento. Los combustibles

mezclados con alcohol (conocido come

gasohol o que tienen etanol o metanol)

Pueden atraer humedad, Io que conduce a la

separacion y a la formaci6n de acidos durante

el almacenamiento. La gasolina acida puede

danar el sistema de combustible de un motor

durante el perido de almacenamiento.

•Vaciar el dep6sito del carburante poniendo

en marcha el motor y dejb,ndolo funcionar

hasta que el carburante termine y el

carburador est_ vac[o.

•Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir dahos

permanentes.

•Use combustible nuevo la pr6xima temporada.

AVlSO: El estabilizador de combustible es una

alternativa aceptable para reducir a un m[nimo

la formaci6n de dep6sitos de goma en el com-

bustible durante el per[odo de almacenamiento.

Agregue estabilizador a la gasolina en el

estanque de combustible o en el envase para el

almacenamiento. Siempre siga la proporci6n de

mezcla que se encuentra en el envase del esta-

bilizador. Haga funcionar el motor por Io menos

10 minutos despu_s de agregar el estabilizador,

para permitir que este llegue al carburador. No

drene la gasolina del estanque de gasolina y el

carburador si se est,. usando estabilizador de

combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y c_.mbielo

con aceite de motor limpio. (Vea "MOTOR" en la

o-Tsecci6n de Mantenimento de este manual.)

,.3!

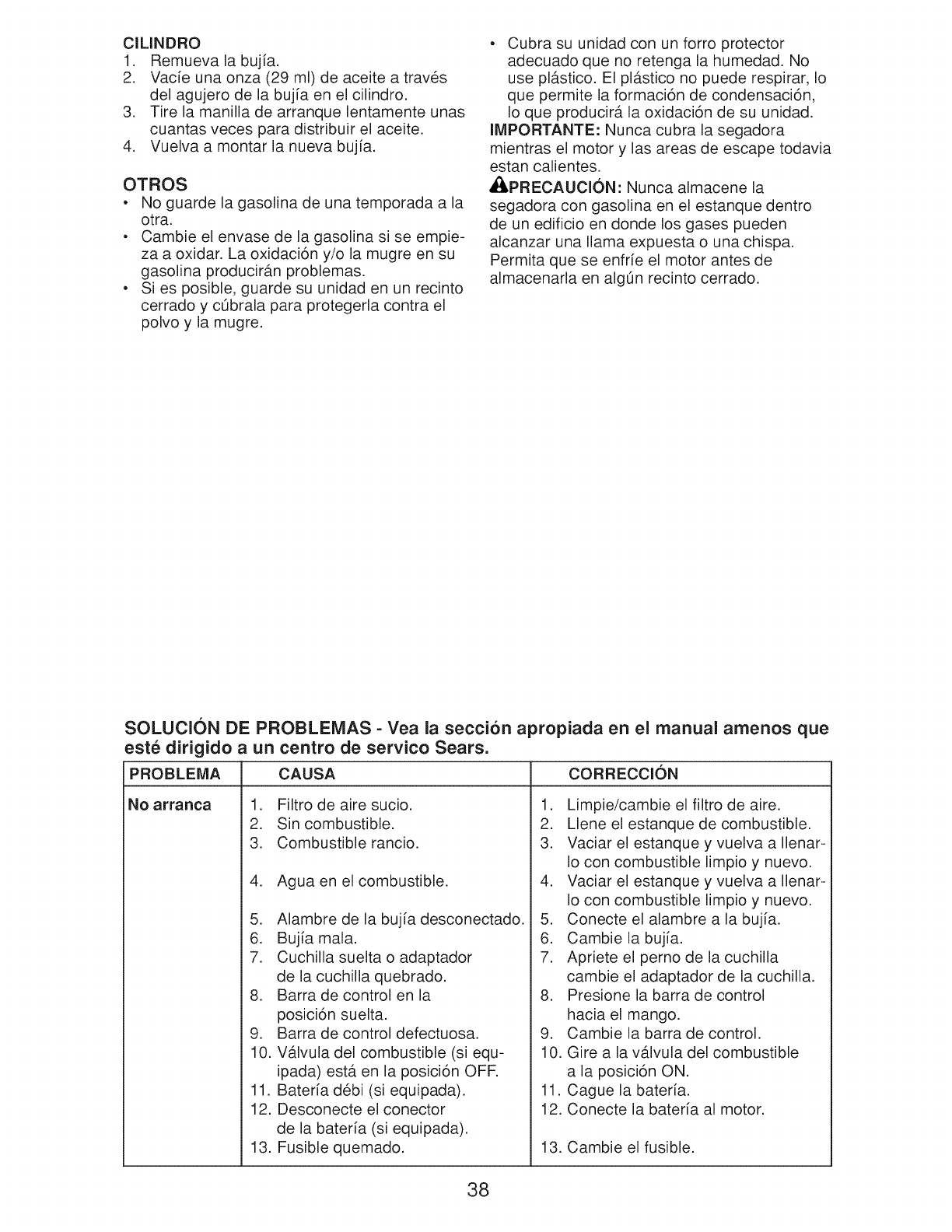

ClLINDRO

1. Remuevala bujfa.

2. Vac[e una onza (29 ml) de aceite a trav_s

del agujero de la bujfa en el cilindro.

3. Tire la manilla de arranque lentamente unas

cuantas veces para distribuir el aceite.

4. Vuelva a montar la nueva bujfa.

OTROS

• No guarde la gasolina de una temporada a la

otra.

• Cambie el envase de la gasolina si se empie-

za a oxidar. La oxidaci6n y/o la mugre en su

gasolina producirb.n problemas.

• Si es posible, guarde su unidad en un recinto

cerrado y cLibrala para protegerla contra el

polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use plb.stico. El plb.stico no puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que producir_, la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape todavia

estan calientes.

,_PREOAUOION: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfr[e el motor antes de

almacenarla en alg0n recinto cerrado.

SOLUCION DE PROBLEMAS - Yea ia seccion apropiada en el manual amenos que

este dirigido a un centro de servico Sears.

CAUSAPROBLEMA

No arranca 1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujfa desconectado.

6. Bujfa mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

10. V_.lvula del combustible (si equ-

ipada) estb. en la posici6n OFF.

11. Bater[a d_bi (si equipada).

12. Desconecte el conector

de la bater[a (si equipada).

13. Fusible quemado.

CORRECCION

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Vaciar el estanque y vuelva a Ilenar-

Io con combustible limpio y nuevo.

4. Vaciar el estanque y vuelva a Ilenar-

Io con combustible limpio y nuevo.

5. Conecte el alambre a la bujfa.

6. Cambie la bujfa.

7. Apriete el perno de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

10. Gire a la v_.lvula del combustible

a la posici6n ON.

11. Cague la bater[a.

12. Conecte la bater[a al motor.

13. Cambie el fusible.

SOLUCION DE PROBLEMAS - Yea ia seccion apropiada en el manual amenos que

este dirigido aun centro de servico Sears.

CAUSAPROBLEMA

Falta de

fuerza

Mal corte-

disparejo

Vibraci6n

excesiva

Cordon

arrancador

dificil de tirar

Recogedorde

cesped no se

llena(siviene

equipado)

Dificil de

empujar

Perdida de

impulsi6n

oretardase

de la

velocidad

1. Cuchilla desgastada, doblada

o suelta.

2. AItura de las ruedas dispareja.

3. Velocidad del motor lenta.

4. Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

5. Demasiado aceite en motor.

6. Velocidad de recorrido

demasiado r_.pida.

1. Cuchilla desgastada, doblada

o suelta.

2. AItura de las ruedas dispareja.

3. Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. Ciguehal del motor doblado.

1. El freno del volante del motor

est_ aplicado cuando se

suelta la barra de control.

2. Ciguehal del motor doblado.

3. Adaptador de la cuchiNa quebrado.

4. La cuchilla se arrastra en

el c6sped.

1. AItura de corte demasiado baja.

2. Levantamiento de la cuchilla

desgastado.

3. Recogedor sin ventilaci6n de aire.

1. El c_sped est,. demasiado alto o la

altura de la rueda demasiado baja.

2. Parte trasera de la

caja/cuchilla de la segadora

arrastr_.ndose en el c_sped.

3. Recogedor de c_sped

demasiado Ileno.

4. Posici6n de la altura del mango

no adecuada para usted.

1. Desgaste de lacorrea.

2. La correa est,. fuera de la polea.

3. Cable de la impulsi6n usado o roto.

4. El sistema de control del

mecanismo impulsor "suelto".

CORRECCION

1. Eleve la altura de corte.

2. Eleve la altura de corte.

3. Limpie/cambie el filtro de aire.

4. Limpie la parte inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido m_.s lenta.

1. Cambie la cuchilla. Apriete el perno

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. P6ngase en contacto con su centro

de servicio Sears o con un otto

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro

de servicio Sears o con un otto

centro de servicio cualificado.

3. Cambie el adaptador de la cuchiNa.

4. Mueva la segadora a un lugar

en donde el c_sped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

1. Eleve la altura de corte.

2. Cambie las cuchillas.

3. Limpie el recogedor de c6sped.

1. Eleve la altura de corte.

2. Eleve la parte trasera de la caja de

la segadora (1) un lugar m_.s alto.

3. Vacfe el recogedor de c6sped.

4. Ajuste la altura del mango de

modo que le acomode.

1. Revise/cambie correa de impulsi6n.

2. Revise/vuelva a instalar la

3. Cambie el cable de la impulsi6n.

4. Ajuste el control del mecanismo

impulsor.

129

CRAFTSMAN ROTARY LAWN MOWER - -MODEL NUMBER 917,370880

128

_1, ...........18

17 119

118

..........121

122 _ ............125

124

116

24 ....._-_

127 ......./_-_

130 ........... \52\

CRAFTSMAN ROTARY LAWN MOWER - -MODEL NUMBER 917,370880

KEY

NO.

4_ 26

PART KEY PART KEY PART

NO. DESCRIPTION NO. NO. DESCRIPTION NO. NO.

427615X479 Upper Handle 44 581708338 Kit, Lawn Mower Housing 118 585729701

586095001 Cable, Engine Zone Control 45 175650 Rod, Hinge

182398 Handle Knob 46 585478201 Blade Adapter /Pulley 585729601

585696302 Control Bar 47 421825 Blade, 22"

585847601 Rear Door Assembly 48 851074 Washer, Hardened 119 585487601

425575 Hairpin, Door/Handle Pivot 49 850263 Washer, Helical 120 585250901

581782101 Rear Baffle 50 179617 Screw, Machine, Hex Head 585251001

581912601 T-Knob 3/8-24 x 1-3/8 Grade 8 121 585797101

581902101 Rope Guide 51 430599 Front Baffle

444501 Rear Skirt 52 404763 Decal, Danger 585797102

419949 Spring, Rear Door, LH, Black 53 17000510 Screw 122 585487701

419948 Spring, Rear Door, RH, Grey 56 17411312 Screw, Hex Washer Head 123 585488901

419945 Screw, Rear Door/Handle Pivot #13 x 3/4

72250505 Bolt, Carriage 5/16-18 x 5/8 57 155377 Nut, Hex 585454601

580947318 Grassbag 58 585250703 Handle, Lower

446432 Frame, Grass Catcher 59 191574 Handle Bolt 124 585595601

419944X007 Latch, Mulcher Door 64 - - - Engine, Briggs & Stratton,

432642 Mulcher Door Model Number 93J02- 585252101

175735 Hinge Bracket Assembly 0010-F1 (See Breakdown)

419942X428 Discharge Deflector 83 750097 Screw, Hex Washer Head 125 585547901

585250403 Handle Bracket, LH 84 428124 Fastener, Push 126 585251601

585250303 Handle Bracket, RH 85 429801X004 Mounting Bracket, 127 585252401

850999 Bolt, Engine 3/8-16 Rear Skirt 128 585984701

193000 Spring, Torsion 96 197991 Clip, Cable 129 585251703

191730 Nut, Hex, Nylock 116 581745601 Spacer, Engine 130 141841

-- 586065296

DESCRIPTION

Cover, EZ Store, inside,

LH (shown)

Cover, EZ Store, inside,

RH (not shown)

Bolt, Pawl

Pawl, LH (shown)

Pawl, RH (not shown)

Bracket, Grassbag,

LH (shown)

Bracket, Grassbag,

RH (not shown)

Nut, Hex, M6

Spring, Torsion,

LH (shown)

Spring, Torsion,

RH (not shown)

Cover, EZ Store, Outside,

LH (shown)

Cover, EZ Store, Outside,

RH (not shown)

Screw, Pan Head, M6

Cable, EZ Store, LH

Lift Assembly, Rear Door

E-Ring

Cable, EZ Store, RH

Screw

Owner's Manual

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

IMPORTANT: Use only Original Equipment Manufacturer (O.EM.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.

CRAFTSMAN ROTARY LAWN MOWER - -MODEL NUMBER 917.370880

_4 27

26 32

22 ............._

\ \ \.

il \-_

\\ II

\\ _ \\

34 '....

27 29

8 28

34 27 32

CRAFTSMAN ROTARY LAWN MOWER - -MODEL NUMBER 917,370880

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO. DESCRIPTION

1 586033301

2 586072802

4 585305701

7 194185X61

8 404835

12 580364602

13 581680801

14 586038401

15 581497903

16 581497904

18 701037

20 580806901

22 17000510

25 421515X004

26 581152502

27 67725

28 12000058

Drive Cable

Mounting Bracket, Idler Pulleys

Gearcase, Front, Complete

Bar, Drive Control

Pinion

Belt, Drive

Gearcase, Rear, Complete

Drive Pulley

Wheel Adjuster Assembly, RH

(Includes Bearing)

Wheel Adjuster Assembly, LH

(Includes Bearing)

Knob, Selector

Debris Shield

Screw, Hex Washer Head

Mounting Bracket, Debris Shield

Belt Keeper, Gearcase, Rear

Washer, Flat 3/8

E-Ring

29 581840401

30 438130

31 404845

32 581685305

33 409148

34 197480

37 163409

41 421114

42 419735

43 415585

44 415586

45 581241301

46 437345

48 581904001

49 581334501

55 581351301

59 441786X004

86 580991504

87 175262

Dust Cover

Locknut, Hex

Pawl, Drive

Wheel & Tire Assembly

Locknut, Hex

O-Ring

Screw, Hi-Lo Thread #12 x 5/8

Water Washout Assembly

Fitting, Hose, Water Washout

Washer, Lock, Internal Tooth

Locknut, Hex, with O-Ring

Belt Keeper, Gearcase, Front

Screw

Pulley, Idler

Screw, Mounting, Idler Pulley

Spring, Tension

Support Bracket

Drive Cover

Screw, Pan Head #10-24 x 2-3/4

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

IMPORTANT: Use only Odginal Equipment Manufacturer (O.EM.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.

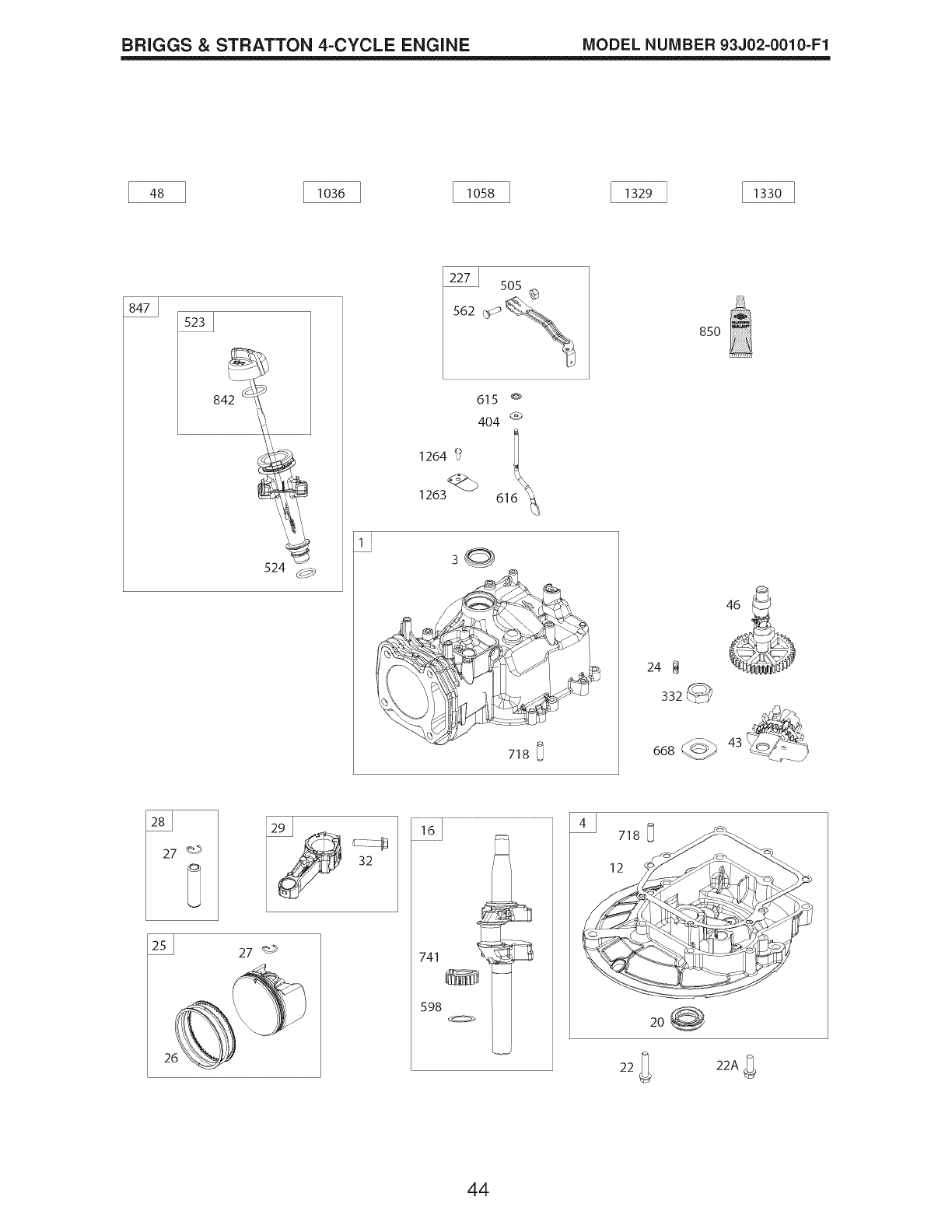

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 93J02-0010-F1

842

227_ 5O5

562 _

615 _

404 _

1264 _ 6L_,

1263@ 61

718

850

332 @

66_<_ _

27 __ 741 _

°i

598

718 D

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 93J02=0010=F1

623

163

1022

I029_

I029A

155

850

I023

i s

1022

914

163

875

318

971

445

635 I' p_j i

337

968

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 93J02-0010=F1

358

20@

842 d-'_9

524 _'_ 868

1022

104 _%

137

121

217 c_

617

623

930

60A

850

3s2

745A _

745

621

e 78

BFIIGGS & STFIATTON 4-CYCLE ENGINE MODEL NUMBER 93J02=0010=F1

188 1238

209

222

957

601

623

724 617

163

117_

I04_

137_

1127_

118

Engine Power Rating Information

The gross power rating for individual gas engine models is labeled in accordance with SAE (So-

ciety of Automo-tive Engineers) code J11940 (Small Engine Power & Torque Rating Procedure),

and rating performance has been obtained and corrected in accordance with SAE J1995 (Revision

2002-5). Actual gross engine power will be lower and is affected by, among other things, ambi-

ent operating conditions and engine-to-engine variability. Given both the wide array of products

on which engines are placed and the variety of environmental issues applicable to operating the

equipment, the gas engine will not develop the rated gross power when used in a given piece of

power equipment (actual "on-site" or net horsepower). This difference is due to a variety of factors

including, but not limited to, accessories (air cleaner, exhaust, charging, cooling, carburetor, fuel

pump, etc.), application limitations, ambient operating conditions (temperature, humidity, altitude),

and engine-to-engine variability. Due to manufacturing and capacity limitations, Briggs & Stratton

may substitute an engine of higher rated power for this Series engine.

BRIGGS & STRATTON 4=CYCLE ENGINE MODEL NUMBER 93J02-0010=F1

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO. DESCRIPTION

1 592659 Cylinder Assembly 58 591108

3 299819s Kit-Bushing /Seal 60 691915

(Magneto Side) 60A 799716

4 590569 Sump-Engine 78 793480

5 592641 Head-Cylinder 104 590558

7 592358 Gasket-Cylinder Head 117 592805

11 590522 Tube-Breather 118 592690

12 799587 Gasket-Crankcase

13 590512 Screw (Cylinder Head) 121 590589

16 590538 Crankshaft 122 590549

20 391483s Seal-Oil (PTO Side) 125 592361

22 692551 Screw (Crankcase Cover /133 591120

Sump) (1/4-20 x 1.1) 137 593235

22A 590763 Screw (Crankcase Cover /155 590529

Sump) (1/4-20 x .78) 163 799580

23 590544 Flywheel 187 791766

24 222698s Key-Flywheel (Aluminum)

25 592360 Piston Assembly (Standard) 188 793480

26 592660 Ring Set (Standard) 192 590535

27 691588 Lock-Piston Pin 202 590517

28 699659 Pin-Piston 209 590541

29 590518 Rod-Connecting 216 590547

32 691664 Screw (Connecting Rod) 217 590740

33 590531 Valve-Exhaust 222 590560

34 590530 Valve-Intake 227 590520

35 590532 Spring-Valve (Intake) 238 590533

36 590532 Spring-Valve (Exhaust) 300 592362

37 590582 Guard-Flywheel 305 590586

40 590528 Retainer-Valve 318 793480

43 697799 Slinger-Governor/Oil 332 690662

45 590514 Tappet-Valve 333 799582

46 592968 Camshaft 334 691061

48 N/A Short Block 337 491055s

(Not Available At This Printing) 33456

Rope-Starter (Do Not Cut)

Grip-Starter Rope

Screw (Flywheel Guard)

Pin-Float Hinge

Jet-Main (Standard)

Jet-Main (High Altitude)

(5000/9000 Feet)

Kit-Carburetor Overhaul

Spacer-Carbu retor

Carburetor

Float-Carburetor

Gasket-Float Bowl

Plate-Cylinder Head

Gasket-Air Cleaner

Line-Fuel

(Cut To Required Length)

Screw (Control Bracket)

Adjuster-Rocker Arm

Link-Mechanical Governor

Spring-Governor (Purple)

Link-Choke

Spring-Choke Return

Bracket-Control

Lever-Governor Control

Cap-Valve

Muffler

Screw (Blower Housing)

Screw (Mounting Bracket)

Nut (Flywheel)

Armature-Magneto

Screw (Magneto Armature)

Plug-Spark

Plug-Spark (MRS)

BRIGGS & STRATTON 4=CYCLE ENGINE MODEL NUMBER 93J02=0010=F1

KEY PART KEY PART

NO. NO. DESCRiPTiON NO. NO. DESCRiPTiON

356 692390 Wire-Stop 922 692135

358 592640 Gasket Set-Engine 923 691487

404 690272 Washer (Governor Crank) 930 590585

445 798452 Filter-Air Cleaner Cartridge 951 591104

455 590545 Cup-Flywheel 957 591003

493 593330 Bracket-Mounting (Carburetor) 968 590548

505 793515 Nut (Governor Control Lever) 972 590568

523 796503 Dipstick 975 591492

524 691876 Seal-Dipstick Tube 1022 591255

562 793514 Bolt (Governor Control Lever) 1023 590513

598 593291 Shim-End Play (Crankshaft) 1026 590515

601 791850 Clamp-Hose (Green) 1029 590526

613 590562 Screw (Muffler) 1029A 590527

615 690340 Retainer-Governor Shaft 1036 ---

616 590516 Crank-Governor

617 270344s SeaI-O Ring (intake Manifold)

621 692310 Switch-Stop 1058

623 799581 SeaI-O Ring

635 692O76

668 590546

718 690959

724 697478

741 796210

745 691146

745A 690859

770 592677

830 590536

842 691031

847 59O572

850 100106

868 590534

875 590553

914 591103

(Carburetor Spacer)

Boot-Spark Plug

Spacer (Flywheel)

Pin-Locating

Retainer-Seal

Gear-Timing

Screw (Brake) (#10-32 x .86)

Screw (Brake) (#10-32 x .5)

Kit-Rewind/Blower Housing

Stud-Rocker Arm

SeaI-O Ring (Dipstick)

Dipstick/Tube Assembly

Sealant-Silicone

Seal-Valve

Base-Air Cleaner

Screw (Rocker Cover)

1127

1238

1263

1264

1329

1330

Spring-Brake

Brake

Guard-Rewind

Lever-Choke

Cap-Fuel

Cover-Air Cleaner

Fuel-Tank

Bowl-Float

Gasket-Rocker Cover

Cover-Rocker

Rod-Push

Arm-Rocker (Exhaust)

Arm-Rocker (intake)

Label-Emissions (Available

From any Briggs & Stratton

Authorized Dealer)

381266TRI/EST/WST

Operator's Manual

590554 Screw (Float Bowl to

Carburetor Body)

590550 Screw (Carburetor Spacer)

697124 Reed-Breather

793453 Screw (Breather Reed)

N/A Replacement Engine

(Not Available At This Printing)

N/A Repair Manual

(Not Available At This Printing)

398067 Spark Arrester

(available accessory)

Carburetor Overhaul Kit

Engine Gasket Set

Key No. 121

Key No. 358

NOTE: All component dimensions given in U.S.

inches. 1 inch = 25.4 mm

S_RV|C_ NOTES

NOTAS S_RV|C|O

Product questions or problems?

Customer Care Hot Line

Get answers to questions, troubleshoot problems,

order parts, or schedule repair service.

Para respuestas a preguntas o problemas, y ordenar

piezas o pedir servicio para la reparaci6n de su equipo.

To help us help you, register your product at www.craftsman.comlregistration

Para poderte ayudar mejor, registra tu producto en www.craftsman.com/registration

Join the Craftsman Club today!

www, craftsman,com/sign up

Receive exclusive member benefits including special pricing and offers,

project sharing, expert advice, and SHOP YOUR WAY REWARDS!

Como miembro exctusivo, recibe diversos beneficios como ofertas, precios especiales, proyectos

nuevos, consejos de expertos y nuestro programa de puntos SHOP YOUR WAY REWARDS!

® Registered Trademark /Trademark of KCD IP, LLC in the United States, or Sears Brands, LLC in other countries

Tk_

® Marca Registrada / ' Marca de Fabrica de KCD IP, LLC en Estados Unidos, o Sears Brands, LLC in otros pdses

586065296 Rev. 4 02%_4B¥ PrintedinU.S.A.

Craftsman 917370880 User Manual MOWER Manuals And Guides 1402687L

Navigation menu

Versions of this User Manual:

Views

Navigation
