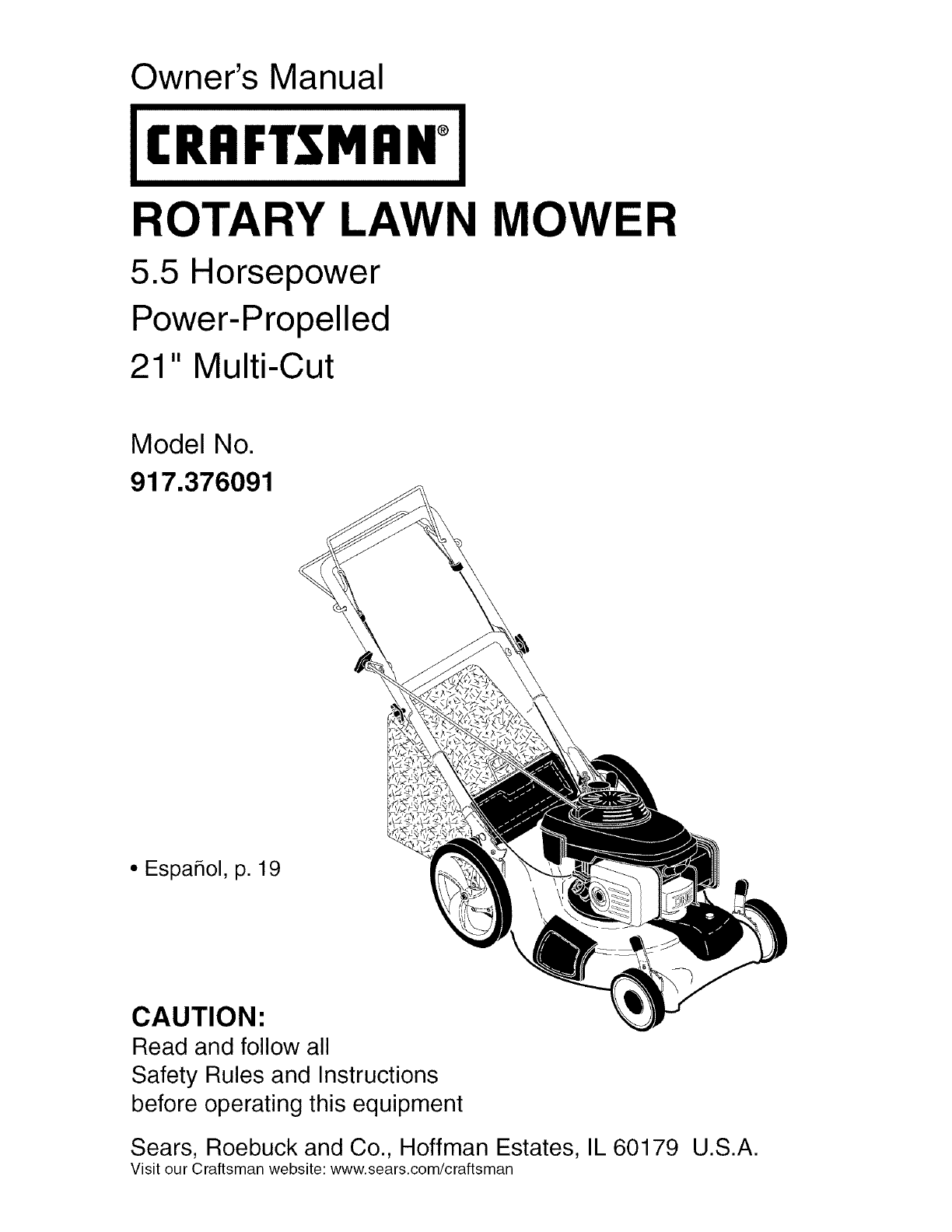

Owner's Manual

(RRFTSMRN °

ROTARY LAWN MOWER

5.5 Horsepower

Power-Propelled

21" Multi-Cut

Model No.

917.376091

• Espahol, p. 19

CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Visit our Craftsman website: www.sears.com/craftsman

U.S.A.

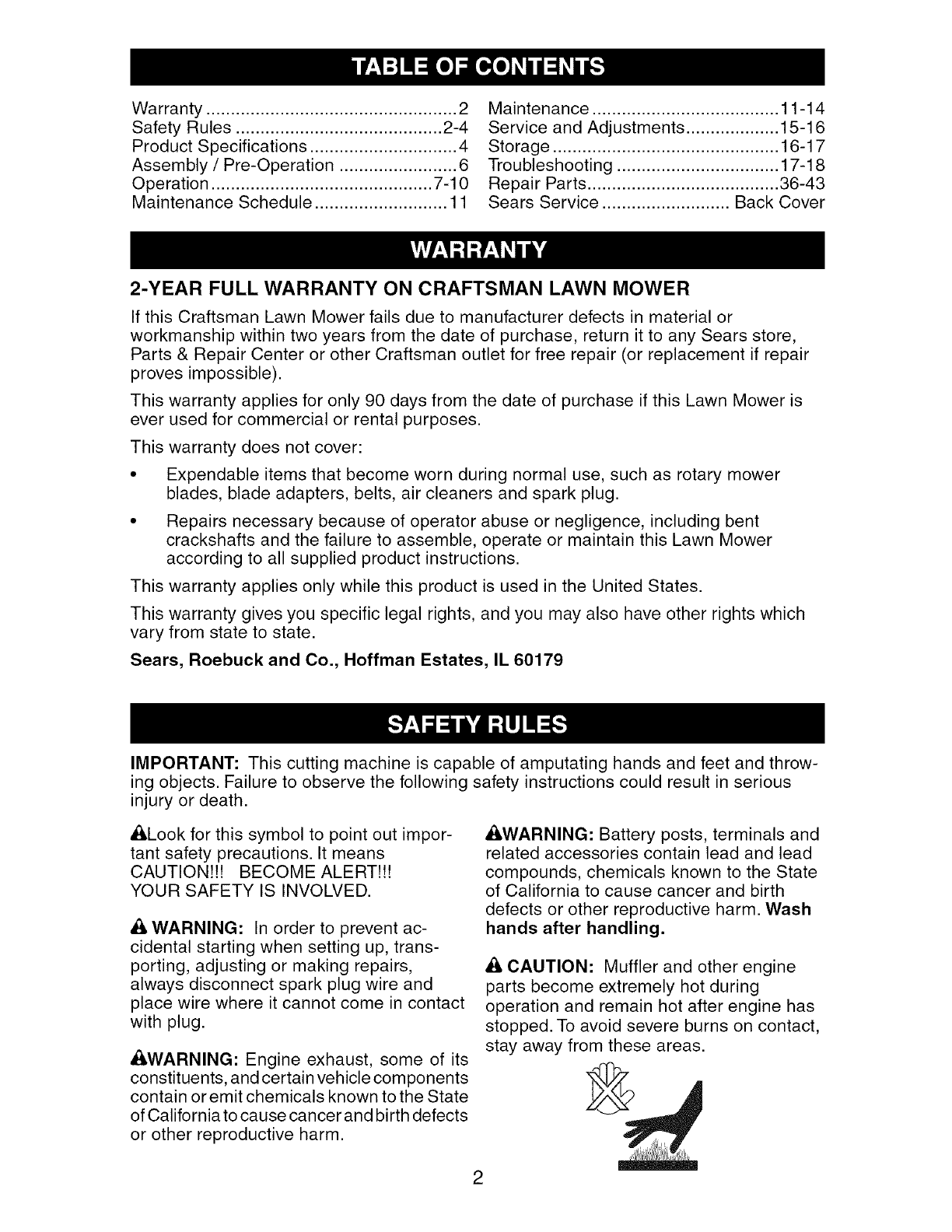

Warranty ................................................... 2

Safety Rules .......................................... 2-4

Product Specifications .............................. 4

Assembly /Pre-Operation ........................ 6

Operation ............................................. 7-10

Maintenance Schedule ........................... 11

Maintenance ...................................... 11-14

Service and Adjustments ................... 15-16

Storage .............................................. 16-17

Troubleshooting ................................. 17-18

Repair Parts ....................................... 36-43

Sears Service .......................... Back Cover

2-YEAR FULL WARRANTY ON CRAFTSMAN LAWN MOWER

If this Craftsman Lawn Mower fails due to manufacturer defects in material or

workmanship within two years from the date of purchase, return it to any Sears store,

Parts & Repair Center or other Craftsman outlet for free repair (or replacement if repair

proves impossible).

This warranty applies for only 90 days from the date of purchase if this Lawn Mower is

ever used for commercial or rental purposes.

This warranty does not cover:

Expendable items that become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

Repairs necessary because of operator abuse or negligence, including bent

crackshafts and the failure to assemble, operate or maintain this Lawn Mower

according to all supplied product instructions.

This warranty applies only while this product is used in the United States.

This warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and throw-

ing objects. Failure to observe the following safety instructions could result in serious

injury or death.

&Look for this symbol to point out impor-

tant safety precautions. It means

CAUTION!!! BECOME ALERT!!!

YOUR SAFETY IS INVOLVED.

&WARNING: In order to prevent ac-

cidental starting when setting up, trans-

porting, adjusting or making repairs,

always disconnect spark plug wire and

place wire where it cannot come in contact

with plug.

&WARNING: Engine exhaust, some of its

constituents, and certain vehicle components

contain or emit chemicals known to the State

of California to cause cancer and birth defects

or other reproductive harm.

&WARNING: Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm. Wash

hands after handling.

_, CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine has

stopped. To avoid severe burns on contact,

stay away from these areas.

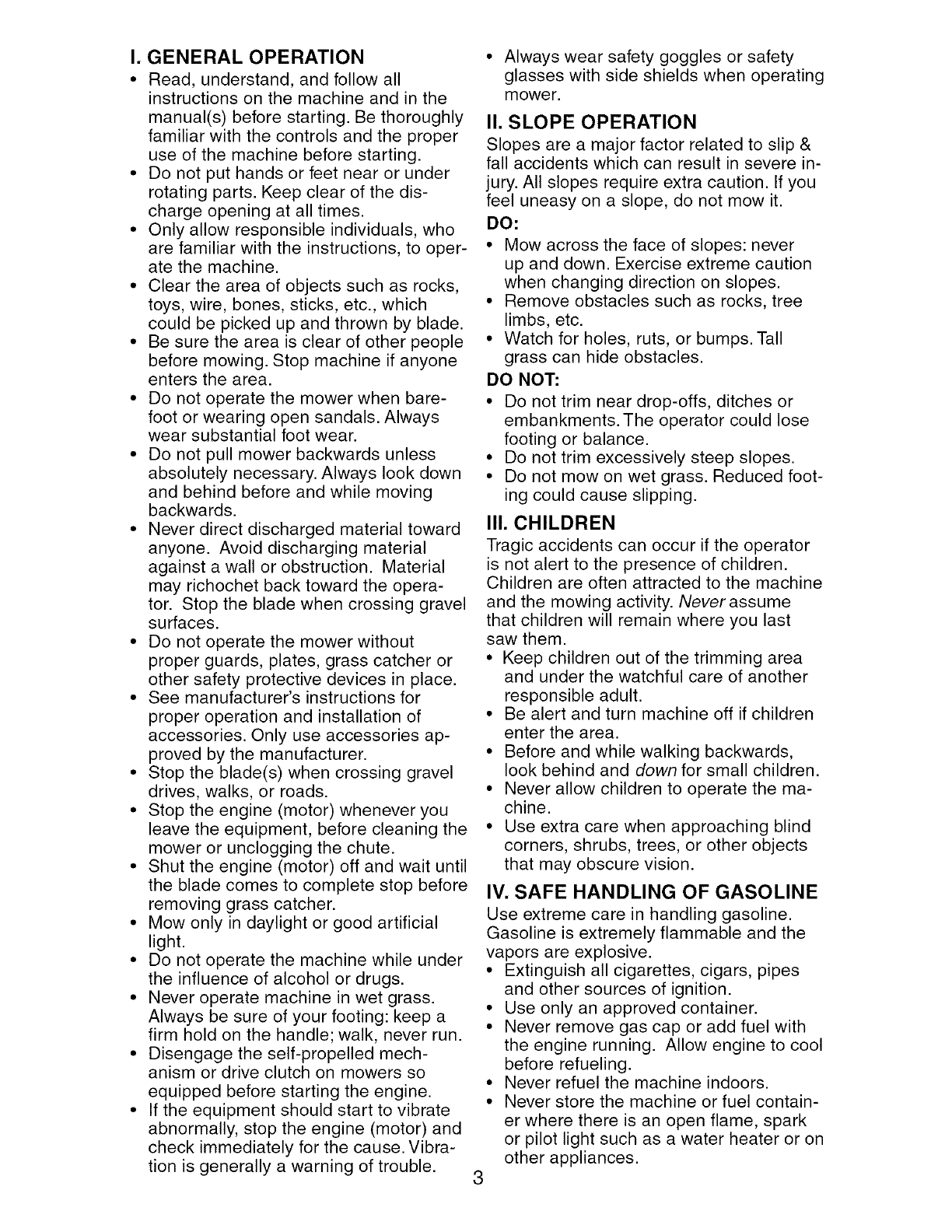

I. GENERAL OPERATION

•Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

charge opening at all times.

•Only allow responsible individuals, who

are familiar with the instructions, to oper-

ate the machine.

• Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by blade.

• Be sure the area is clear of other people

before mowing. Stop machine if anyone

enters the area.

•Do not operate the mower when bare-

foot or wearing open sandals. Always

wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look down

and behind before and while moving

backwards.

•Never direct discharged material toward

anyone. Avoid discharging material

against a wall or obstruction. Material

may richochet back toward the opera-

tor. Stop the blade when crossing gravel

surfaces.

•Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories ap-

proved by the manufacturer.

•Stop the blade(s) when crossing gravel

drives, walks, or roads.

•Stop the engine (motor) whenever you

leave the equipment, before cleaning the

mower or unclogging the chute.

• Shut the engine (motor) off and wait until

the blade comes to complete stop before

removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while under

the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle; walk, never run.

• Disengage the self-propelled mech-

anism or drive clutch on mowers so

equipped before starting the engine.

• If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

• Always wear safety goggles or safety

glasses with side shields when operating

mower.

II. SLOPE OPERATION

Slopes are a major factor related to slip &

fall accidents which can result in severe in-

jury. All slopes require extra caution. If you

feel uneasy on a slope, do not mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

•Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced foot-

ing could cause slipping.

III. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the machine

and the mowing activity. Never assume

that children will remain where you last

saw them.

•Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small children.

•Never allow children to operate the ma-

chine.

•Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SAFE HANDLING OF GASOLINE

Use extreme care in handling gasoline.

Gasoline is extremely flammable and the

vapors are explosive.

• Extinguish all cigarettes, cigars, pipes

and other sources of ignition.

• Use only an approved container.

• Never remove gas cap or add fuel with

the engine running. Allow engine to cool

before refueling.

•Never refuel the machine indoors.

• Never store the machine or fuel contain-

er where there is an open flame, spark

or pilot light such as a water heater or on

other appliances.

• Never fill containers inside a vehicle, on

a truck or trailer bed with a plastic liner.

Always place containers on the ground

away from your vehicle before filling.

• Remove gas-powered equipment from

the truck or trailer and refuel it on the

ground. If this is not possible, then

refuel such equipment with a portable

container, rather than from a gasoline

dispenser nozzle.

• Keep the nozzle in contact with the rim

of the fuel tank or container opening at

all times until fueling is complete. Do

not use a nozzle lock-open device.

• If fuel is spilled on clothing, change

clothing immediately.

• Never overfill fuel tank. Replace gas

cap and tighten securely.

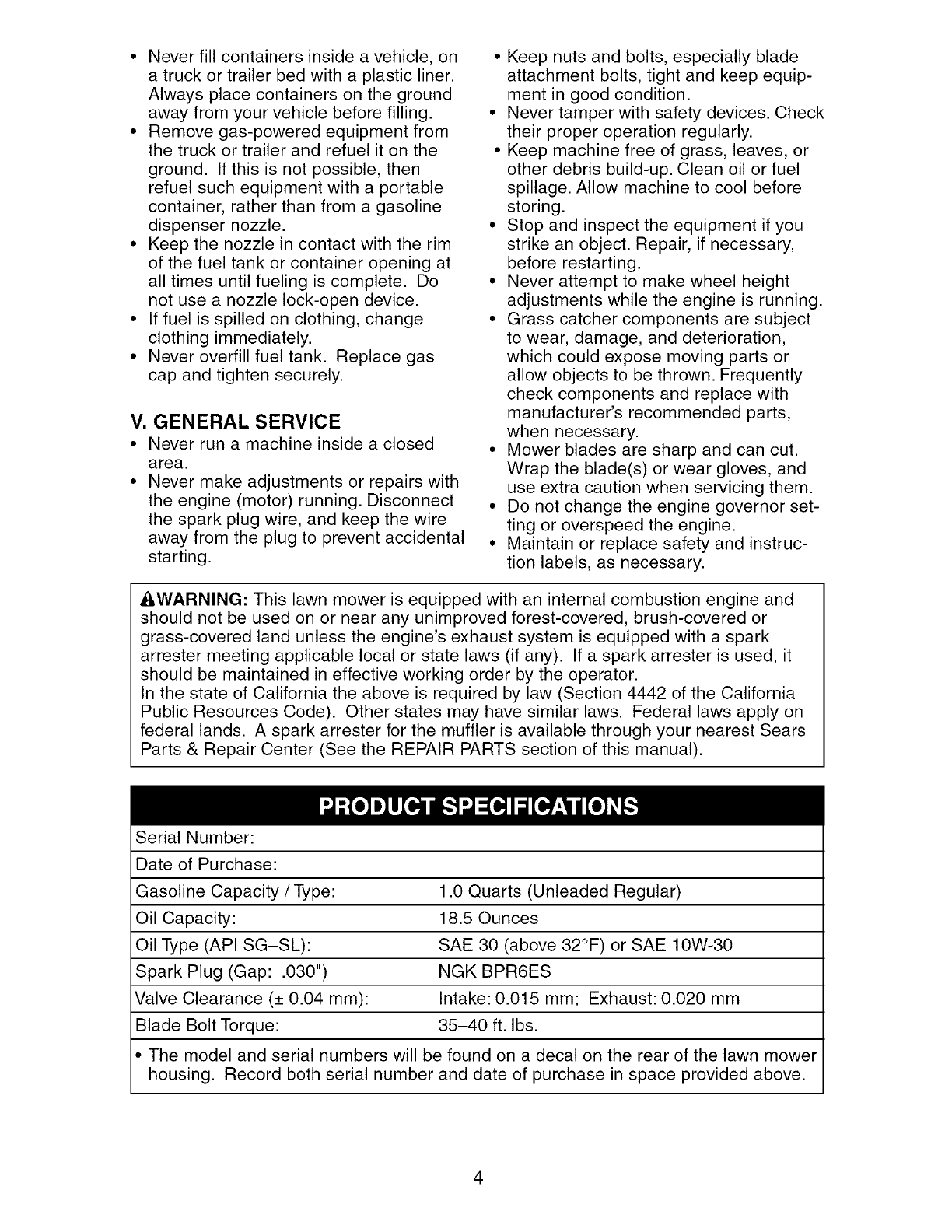

V. GENERAL SERVICE

• Never run a machine inside a closed

area.

• Never make adjustments or repairs with

the engine (motor) running. Disconnect

the spark plug wire, and keep the wire

away from the plug to prevent accidental

starting.

• Keep nuts and bolts, especially blade

attachment bolts, tight and keep equip-

ment in good condition.

• Never tamper with safety devices. Check

their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height

adjustments while the engine is running.

• Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

• Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

• Do not change the engine governor set-

ting or overspeed the engine.

• Maintain or replace safety and instruc-

tion labels, as necessary.

AWARNING: This lawn mower is equipped with an internal combustion engine and

should not be used on or near any unimproved forest-covered, brush-covered or

grass-covered land unless the engine's exhaust system is equipped with a spark

arrester meeting applicable local or state laws (if any). If a spark arrester is used, it

should be maintained in effective working order by the operator.

In the state of California the above is required by law (Section 4442 of the California

Public Resources Code). Other states may have similar laws. Federal laws apply on

federal lands. A spark arrester for the muffler is available through your nearest Sears

Parts & Repair Center (See the REPAIR PARTS section of this manual).

Serial Number:

Date of Purchase:

Gasoline Capacity/Type: 1.0 Quarts (Unleaded Regular)

Oil Capacity: 18.5 Ounces

Oil Type (API SG-SL): SAE 30 (above 32°F) or SAE 10W-30

Spark Plug (Gap: .030") NGK BPR6ES

Valve Clearance (+_0.04 mm): Intake: 0.015 mm; Exhaust: 0.020 mm

Blade Bolt Torque: 35-40 ft. Ibs.

• The model and serial numbers will be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase in space provided above.

Repair Protection Agreements

Congratulations on making a smart pur-

chase. Your new Craftsman@ product is

designed and manufactured for years of

dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec-

tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement

now and protect yourself from unexpected

hassle and expense.

Here's what's included in the Agreement:

• Expert service by our 12,000 profe-

sional repair specialists.

• Unlimited service and no charge for

parts and labor on all covered repairs.

• Product replacement if your covered

product can't be fixed.

• Discount of 10% from regular price of

service and service-related parts not

covered by the agreement; also, 10%

off regular price of preventive mainte-

nance check.

•Fast help by phone- phone sup-

port from a Sears representative on

products requiring in-home repair, plus

convenient repair scheduling.

Once you purchase the Agreement, a

simple phone call is all that it takes for you

to schedule service. You can call anytime

day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4.5

million quality parts and accessories.

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come. Purchase

your Repair Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information

call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call 1-800-4-MY-HOME®.

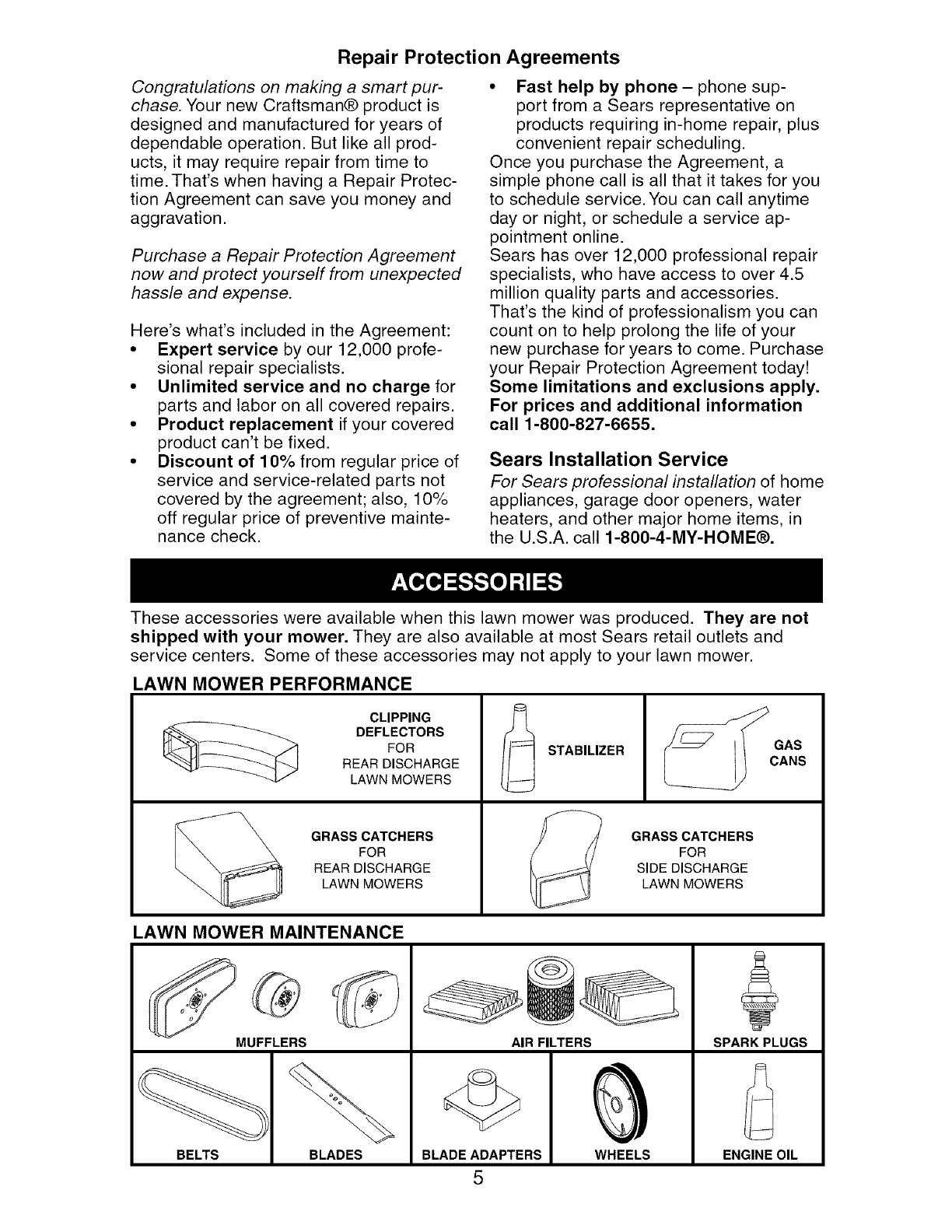

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and

service centers. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING

DEFLECTORS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

STABILIZER

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS

BELTS BLADES BLADE ADAPTERS

AIR FILTERS

WHEELS

SPARK PLUGS

ENGINE OIL

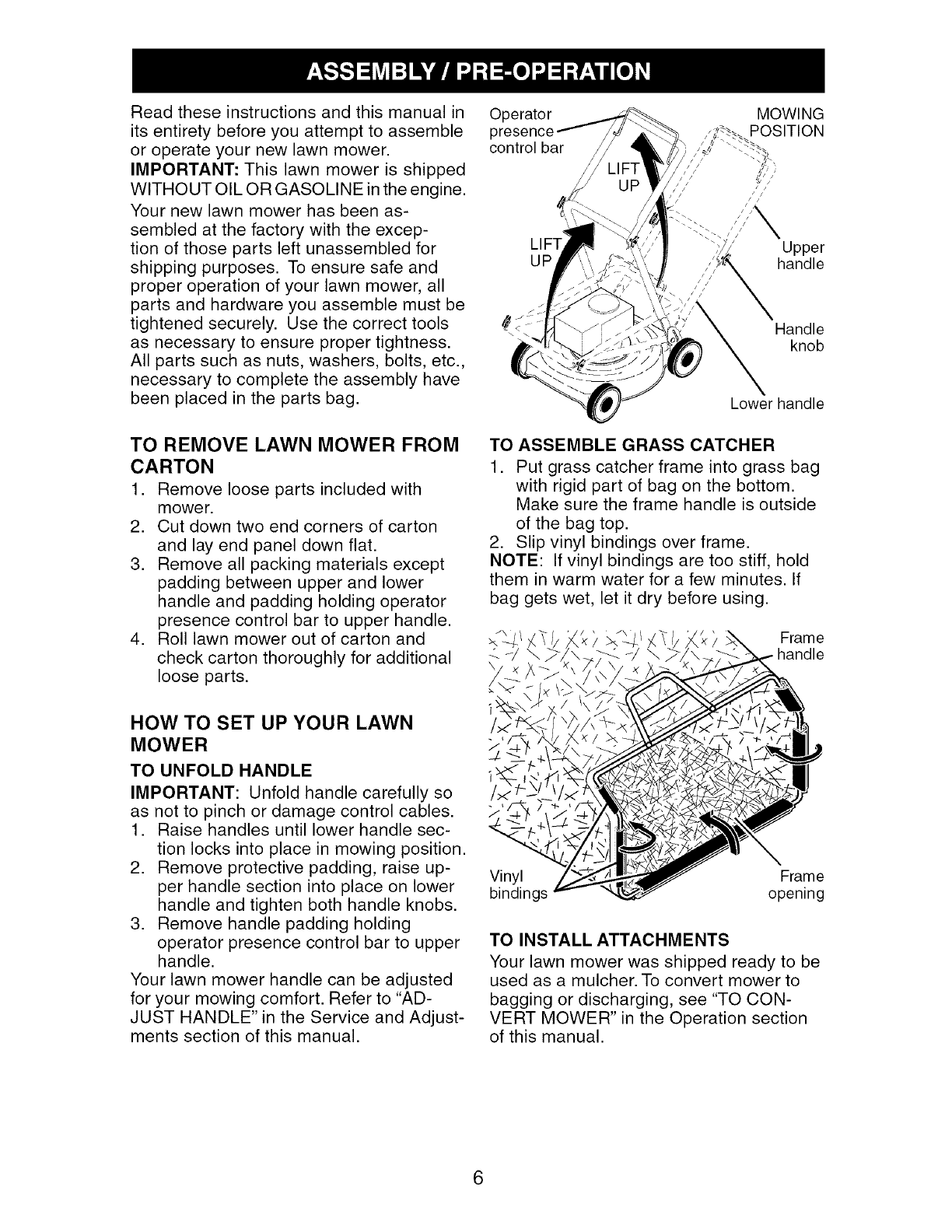

Read these instructions and this manual in Operator

its entirety before you attempt to assemble I

or operate your new lawn mower, control bar

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the engine.

Your new lawn mower has been as-

sembled at the factory with the excep-

tion of those parts left unassembled for LIFT

shipping purposes. To ensure safe and UP

proper operation of your lawn mower, all

parts and hardware you assemble must be

tightened securely. Use the correct tools _,_--

as necessary to ensure proper tightness.

All parts such as nuts, washers, bolts, etc.,

necessary to complete the assembly have

been placed in the parts bag.

MOWING

POSITION

////

Upper

handle

Handle

knob

Lower handle

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

HOW TO SET UP YOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle sec-

tion locks into place in mowing position.

2. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both handle knobs.

3. Remove handle padding holding

operator presence control bar to upper

handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and Adjust-

ments section of this manual.

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

Vinyl Frame

bindings opening

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to be

used as a mulcher. To convert mower to

bagging or discharging, see "TO CON-

VERT MOWER" in the Operation section

of this manual.

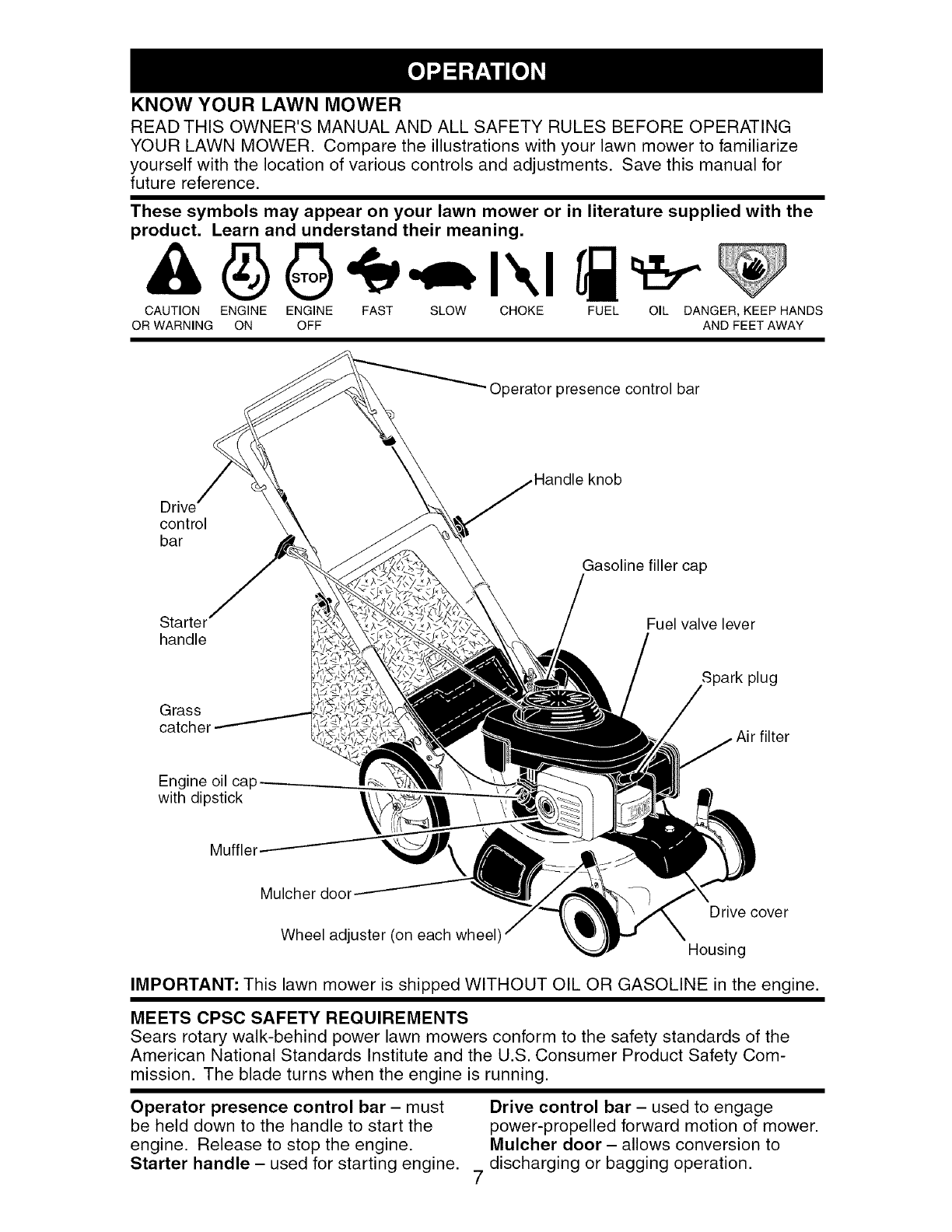

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Operator presence control bar

Drive

control

bar

knob

Gasoline filler cap

Starter

handle

Grass

catchel

Fuel valve lever

plug

Engine oil cal

with dipstick

Mufflel

Mulcher

Wheel adjuster (on each wheel)

Drive cove r

Housing

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Com-

mission. The blade turns when the engine is running.

Operator presence control bar- must

be held down to the handle to start the

engine. Release to stop the engine.

Starter handle - used for starting engine.

Drive control bar - used to engage

power-propelled forward motion of mower.

Mulcher door - allows conversion to

discharging or bagging operation.

The operation of any lawn

SAFETYGLASSESmower can result in foreign

objects thrown into the eyes,

which can result in severe

eye damage. Always wear

safety glasses or eye shields while oper-

ating your lawn mower or performing any

adjustments or repairs. We recommend a

standard safety glasses or wide vision safety

mask worn over spectacles.

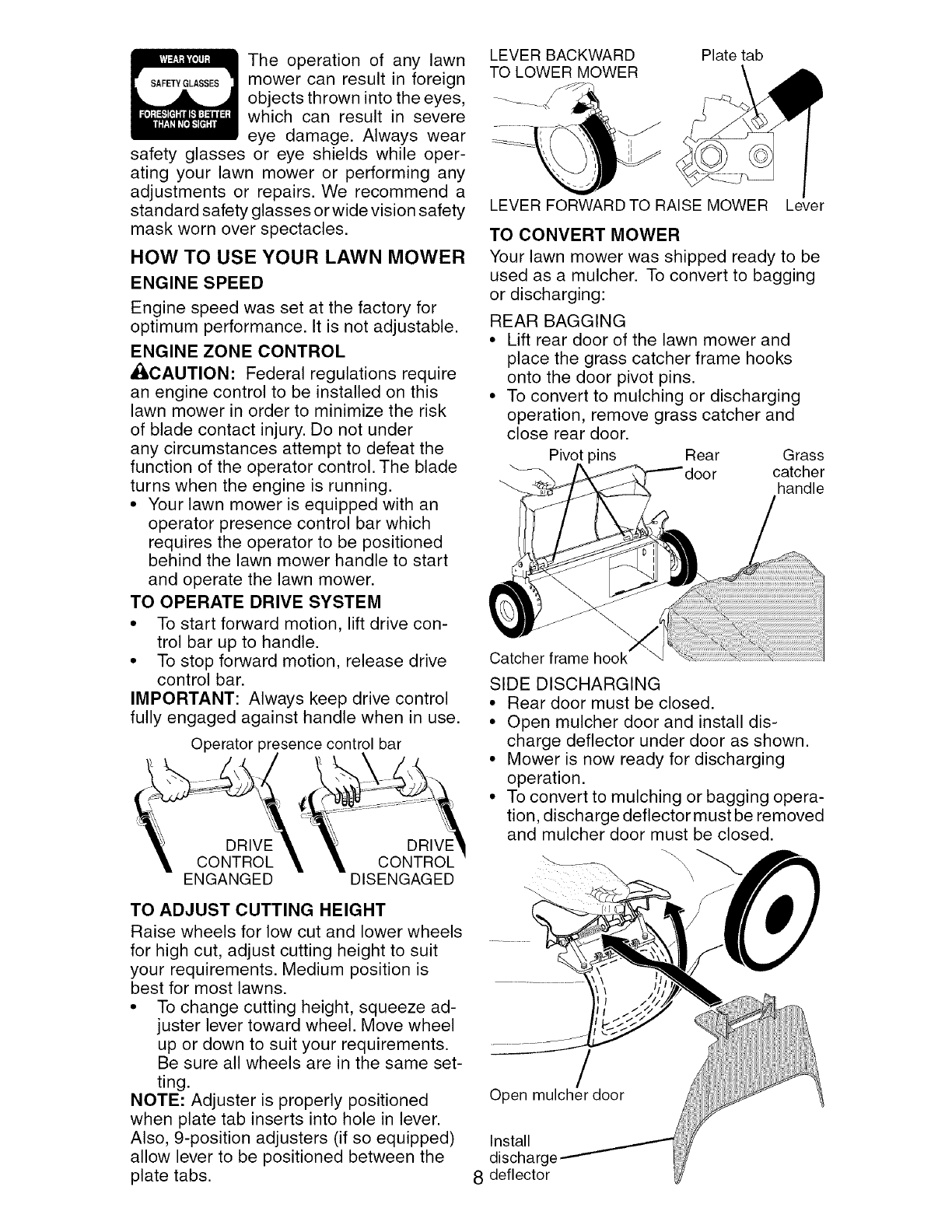

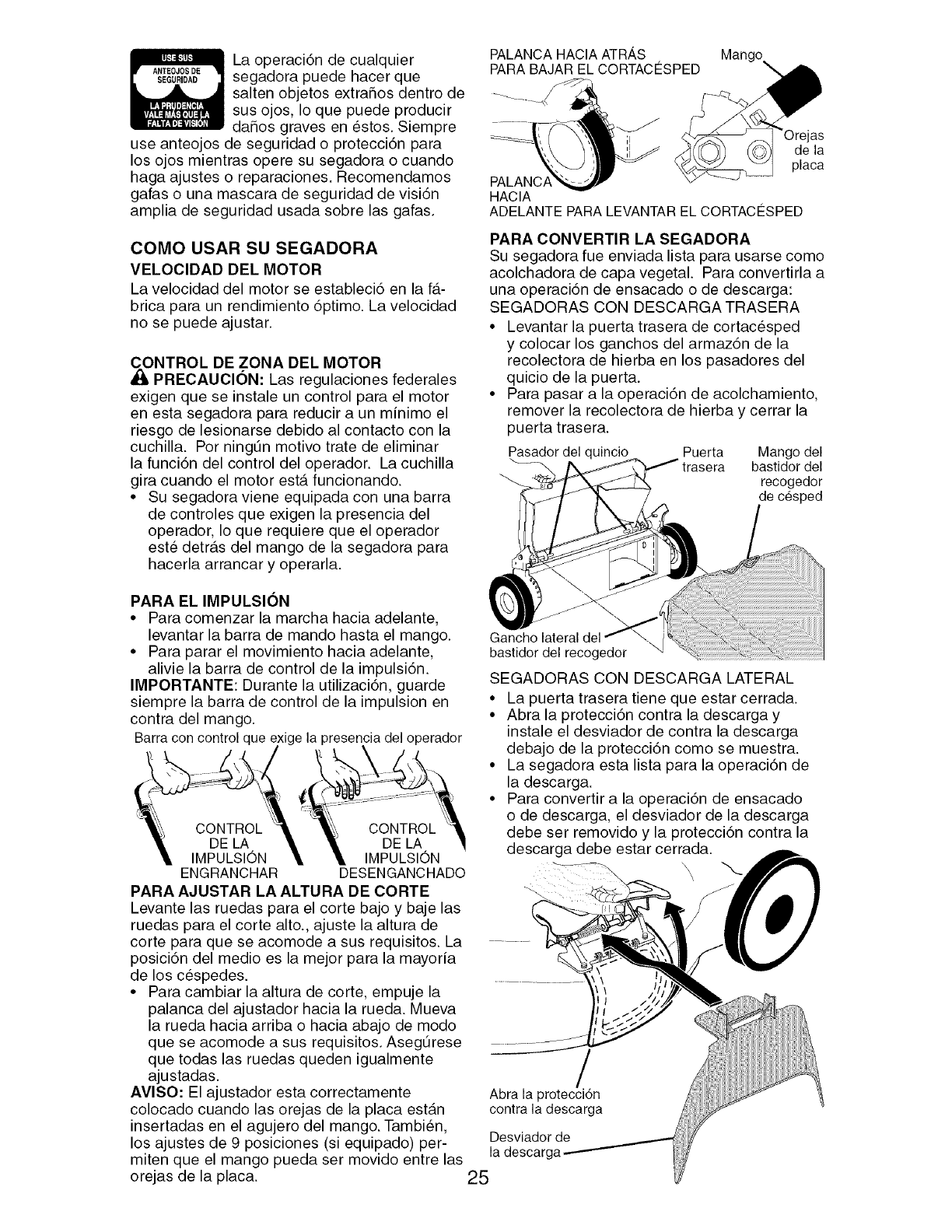

HOW TO USE YOUR LAWN MOWER

ENGINESPEED

Engine speed was set at the factory for

optimum performance. It is not adjustable.

ENGINE ZONE CONTROL

_CAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the risk

of blade contact injury. Do not under

any circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

TO OPERATE DRIVE SYSTEM

• To start forward motion, lift drive con-

trol bar up to handle.

• To stop forward motion, release drive

control bar.

IMPORTANT: Always keep drive control

fully engaged against handle when in use.

Operator presence control bar

DRIVE DRIVE

CONTROL CONTROL

ENGANGED DISENGAGED

LEVER BACKWARD

TO LOWER MOWER Plate tab

LEVER FORWARD TO RAISE MOWER Lever

TO CONVERT MOWER

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging

or discharging:

REAR BAGGING

• Lift rear door of the lawn mower and

place the grass catcher frame hooks

onto the door pivot pins.

• To convert to mulching or discharging

operation, remove grass catcher and

close rear door.

Pivot pins Rear Grass

catcher

handle

Catcher frame hook

SIDE DISCHARGING

• Rear door must be closed.

• Open mulcher door and install dis-

charge deflector under door as shown.

• Mower is now ready for discharging

operation.

• To convert to mulching or bagging opera-

tion, discharge deflector must be removed

and mulcher door must be closed.

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower wheels

for high cut, adjust cutting height to suit

your requirements. Medium position is

best for most lawns.

• To change cutting height, squeeze ad-

juster lever toward wheel. Move wheel

up or down to suit your requirements.

Be sure all wheels are in the same set-

ting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

Open mulcher door

Install

discharge

8 deflector

MOWERISNOWREADYFOR

DISCHARGINGOPERATION

SIMPLE STEPS TO REMEMBER WHEN

CONVERTING YOUR LAWN MOWER

FOR MULCHING -

1. Rear door closed.

2. Mulcher door closed.

FOR REAR BAGGING -

1. Grass catcher installed.

2. Mulcher door closed.

FOR SIDE DISCHARGING -

1. Rear door closed.

2. Discharge deflector installed.

ACAUTION: Do not run your lawn mow-

er without rear door closed or approved

grass catcher in place. Never attempt to

operate the lawn mower with the rear door

removed or propped open.

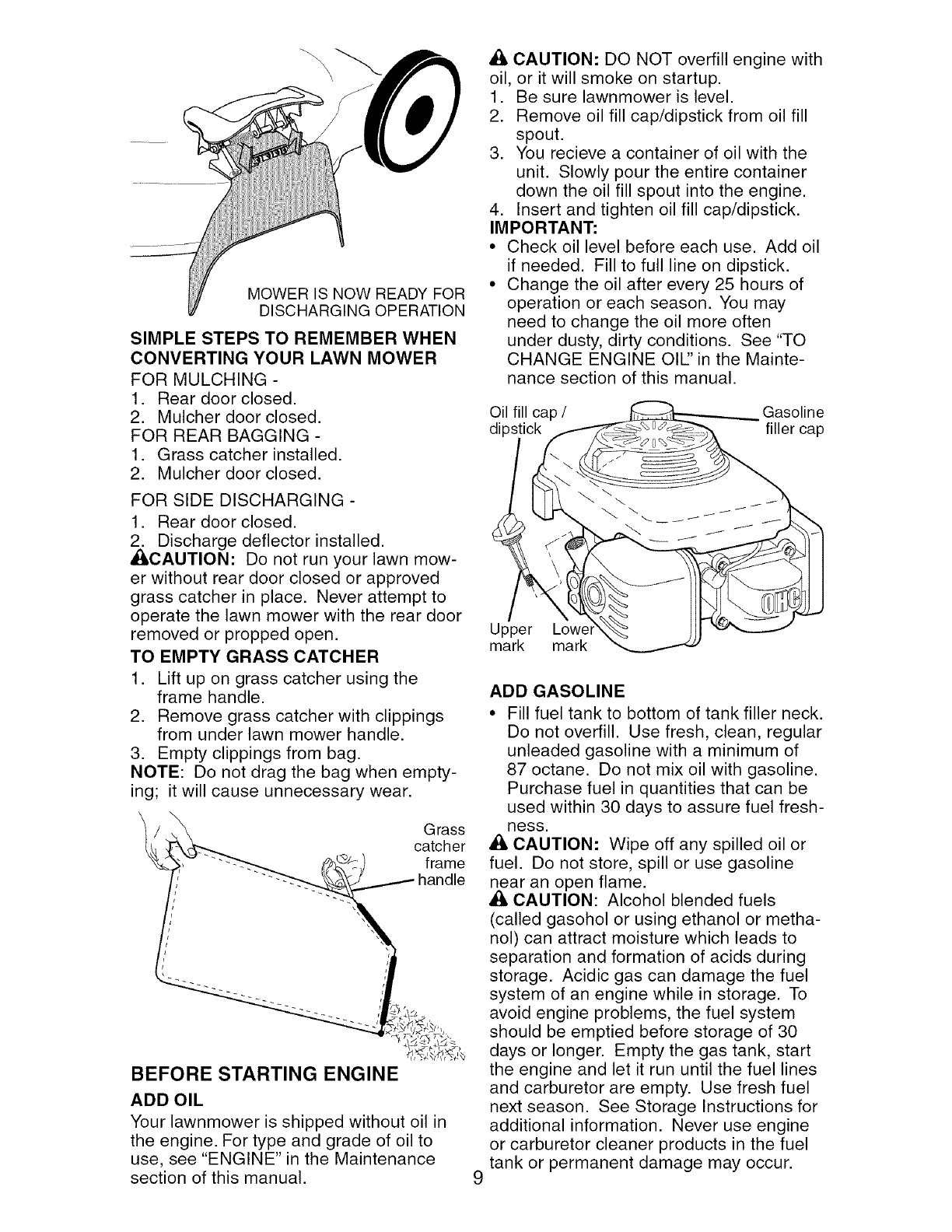

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag.

NOTE: Do not drag the bag when empty-

ing; it will cause unnecessary wear.

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

ACAUTION: DO NOT overfill engine with

oil, or it will smoke on startup.

1. Be sure lawnmower is level.

2. Remove oil fill cap/dipstick from oil fill

spout.

3. You recieve a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

4. Insert and tighten oil fill cap/dipstick.

IMPORTANT:

•Check oil level before each use. Add oil

if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions. See "TO

CHANGE ENGINE Oil" in the Mainte-

nance section of this manual.

Oil fill cap/

dips

Gasoline

filler cap

Upper

mark mark

ADD GASOLINE

• Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of

87 octane. Do not mix oil with gasoline.

Purchase fuel in quantities that can be

used within 30 days to assure fuel fresh-

ness.

ACAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or metha-

nol) can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. Empty the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

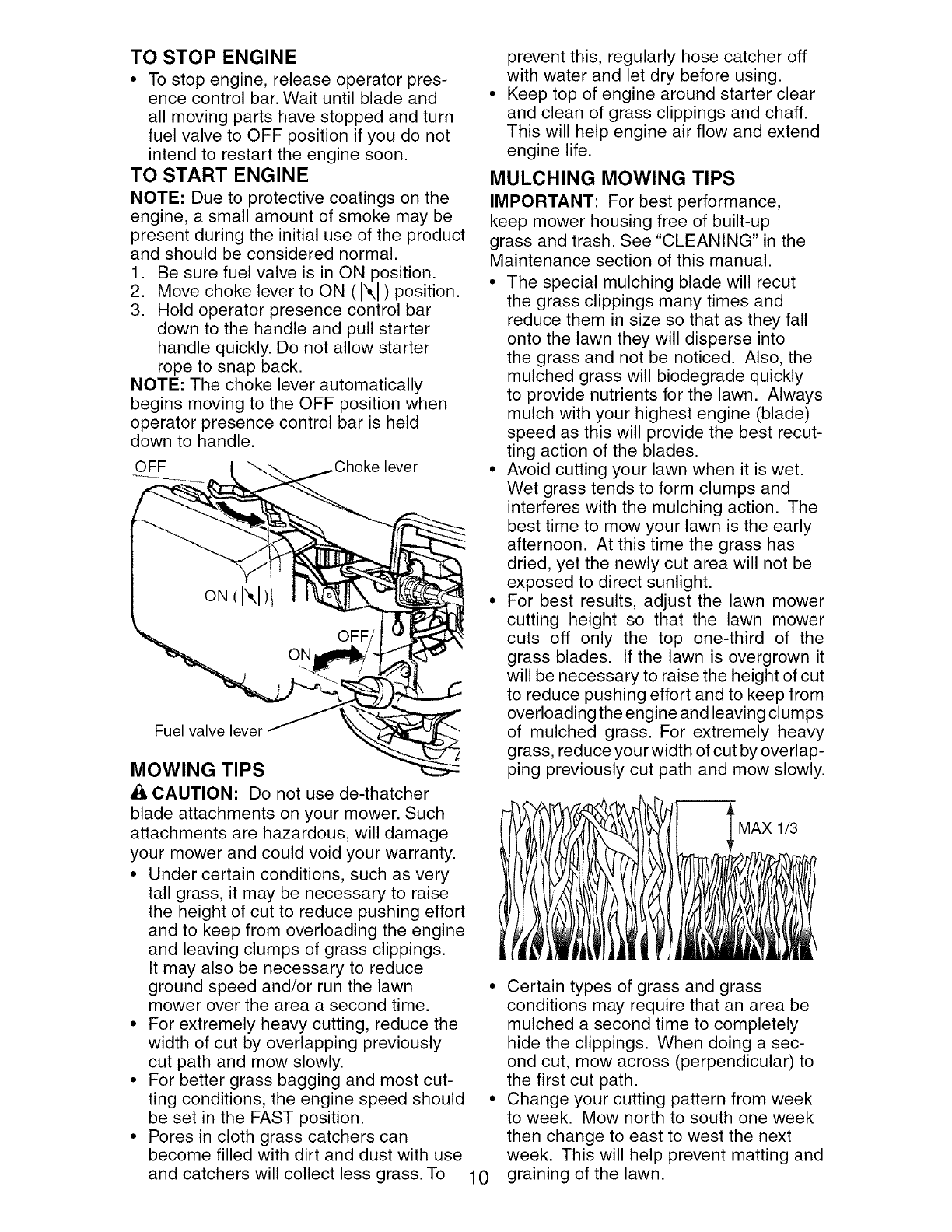

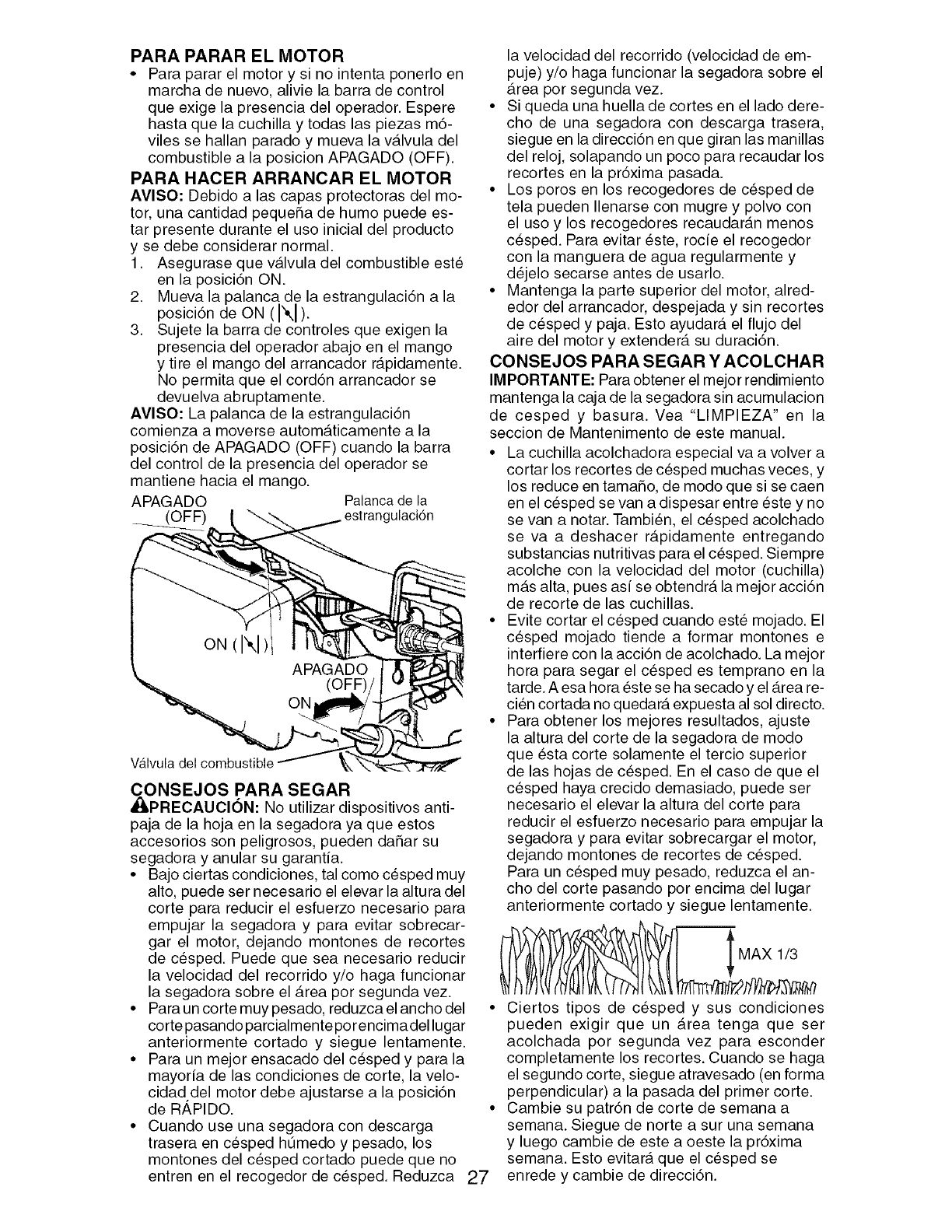

TO STOP ENGINE

•To stop engine, release operator pres-

ence control bar. Wait until blade and

all moving parts have stopped and turn

fuel valve to OFF position if you do not

intend to restart the engine soon.

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the product

and should be considered normal.

1. Be sure fuel valve is in ON position.

2. Move choke lever to ON (N) position.

3. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

NOTE: The choke lever automatically

begins moving to the OFF position when

operator presence control bar is held

down to handle.

OFF lever

Fuel valve lever

MOWING TIPS

A CAUTION: Do not use de-thatcher

blade attachments on your mower. Such

attachments are hazardous, will damage

your mower and could void your warranty.

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing effort

and to keep from overloading the engine

and leaving clumps of grass clippings.

It may also be necessary to reduce

ground speed and/or run the lawn •

mower over the area a second time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most cut-

ting conditions, the engine speed should •

be set in the FAST position.

• Pores in cloth grass catchers can

become filled with dirt and dust with use

and catchers will collect less grass. To 10

prevent this, regularly hose catcher off

with water and let dry before using.

Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

MULCHING MOWING TIPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

• The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass will biodegrade quickly

to provide nutrients for the lawn. Always

mulch with your highest engine (blade)

speed as this will provide the best recut-

ting action of the blades.

• Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried, yet the newly cut area will not be

exposed to direct sunlight.

• For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of cut

to reduce pushing effort and to keep from

overloading the engine and leaving clumps

of mulched grass. For extremely heavy

grass, reduce your width of cut by overlap-

ping previously cut path and mow slowly.

MAXI_

Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a sec-

ond cut, mow across (perpendicular) to

the first cut path.

Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting and

graining of the lawn.

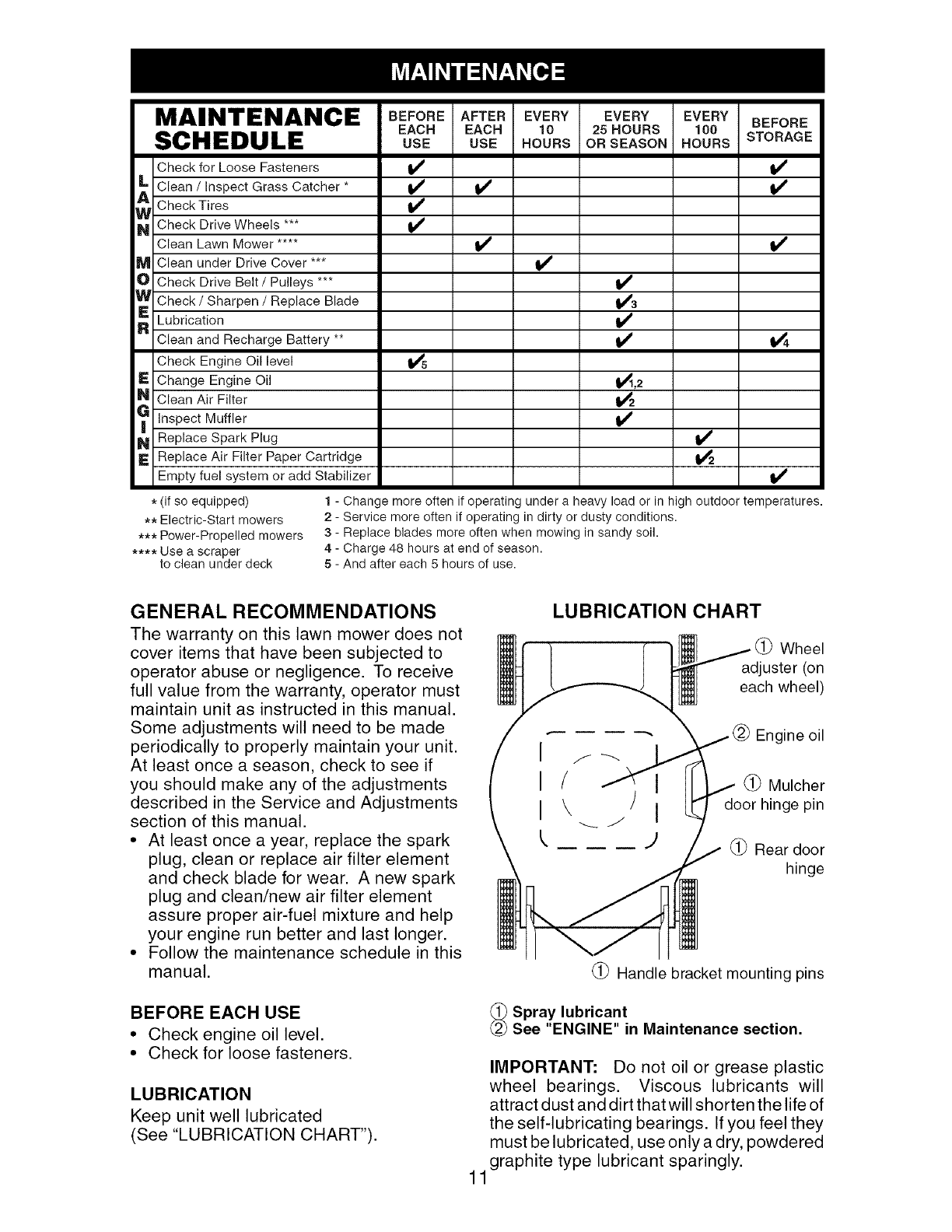

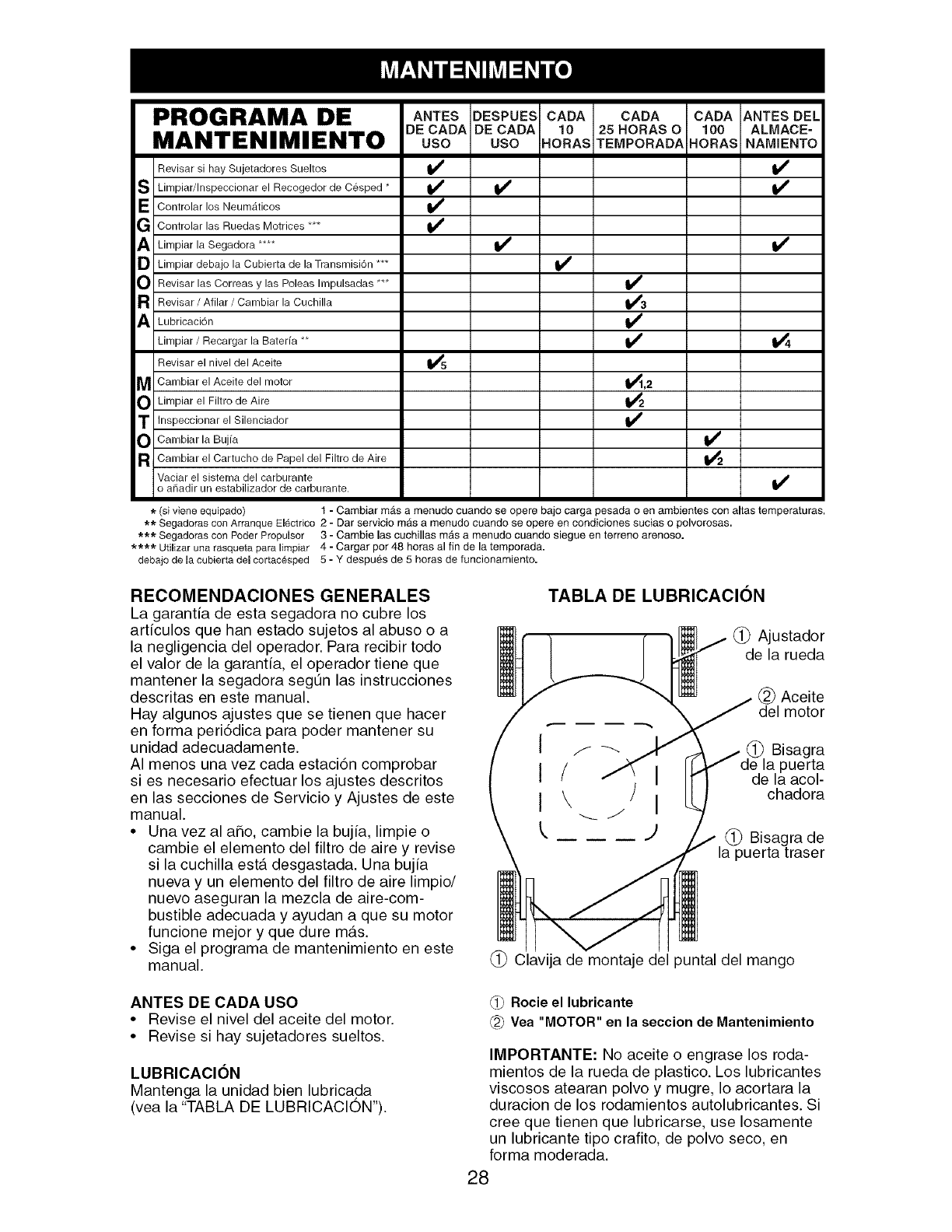

MAINTENANCE

SCHEDULE

Check for Loose Fasteners

_ Clean /Inspect Grass Catcher *

Check Tires

_ Check Drive Wheels

Clean Lawn Mower ....

M Clean under Drive Cover ***

O Check Drive Belt /Pulleys ***

W Check /Sharpen /Replace Blade

_ ubrication

Clean and Recharge Battery **

Check Engine Oil level

E Change Engine Oil

N Clean Air Filter

_ Inspect Muffler

N Replace Spark Plug

E Replace Air Filter Paper Cartridge

Empty fuel system or add Stabilizer

BEFORE AFTER EVERY EVERY EVERY BEFORE

EACH EACH 10 25HOURS 100

USE USE HOURS ORSEASON HOURS STORAGE

V' v'

V'3

_,2

V' I/

* (if so equipped)

** Electric-Start mowers

*** Power-Propelled mowers

**** Use a scraper

to clean under deck

1 - Change more often if operating under a heavy load or in high outdoor temperatures.

2 - Service more often if operating in dirty or dusty conditions.

3 - Replace blades more often when mowing in sandy soil.

4 - Charge 48 hours at end of season.

5 - And after each 5 hours of use.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain unit as instructed in this manual.

Some adjustments will need to be made

periodically to properly maintain your unit.

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

• At least once a year, replace the spark

plug, clean or replace air filter element

and check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

• Follow the maintenance schedule in this

manual.

BEFORE EACH USE

• Check engine oil level.

• Check for loose fasteners.

LUBRICATION

Keep unit well lubricated

(See "LUBRICATION CHART").

LUBRICATION CHART

Wheel

adjuster (on

each wheel)

Engine oil

(_) Mulcher

door hinge pin

(_) Rear door

hinge

(_) Handle bracket mounting pins

_Spray lubricant

See "ENGINE" in Maintenance section.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirt that will shorten the life of

the self-lubricating bearings. If you feel they

must be lubricated, use only a dry, powdered

graphite type lubricant sparingly.

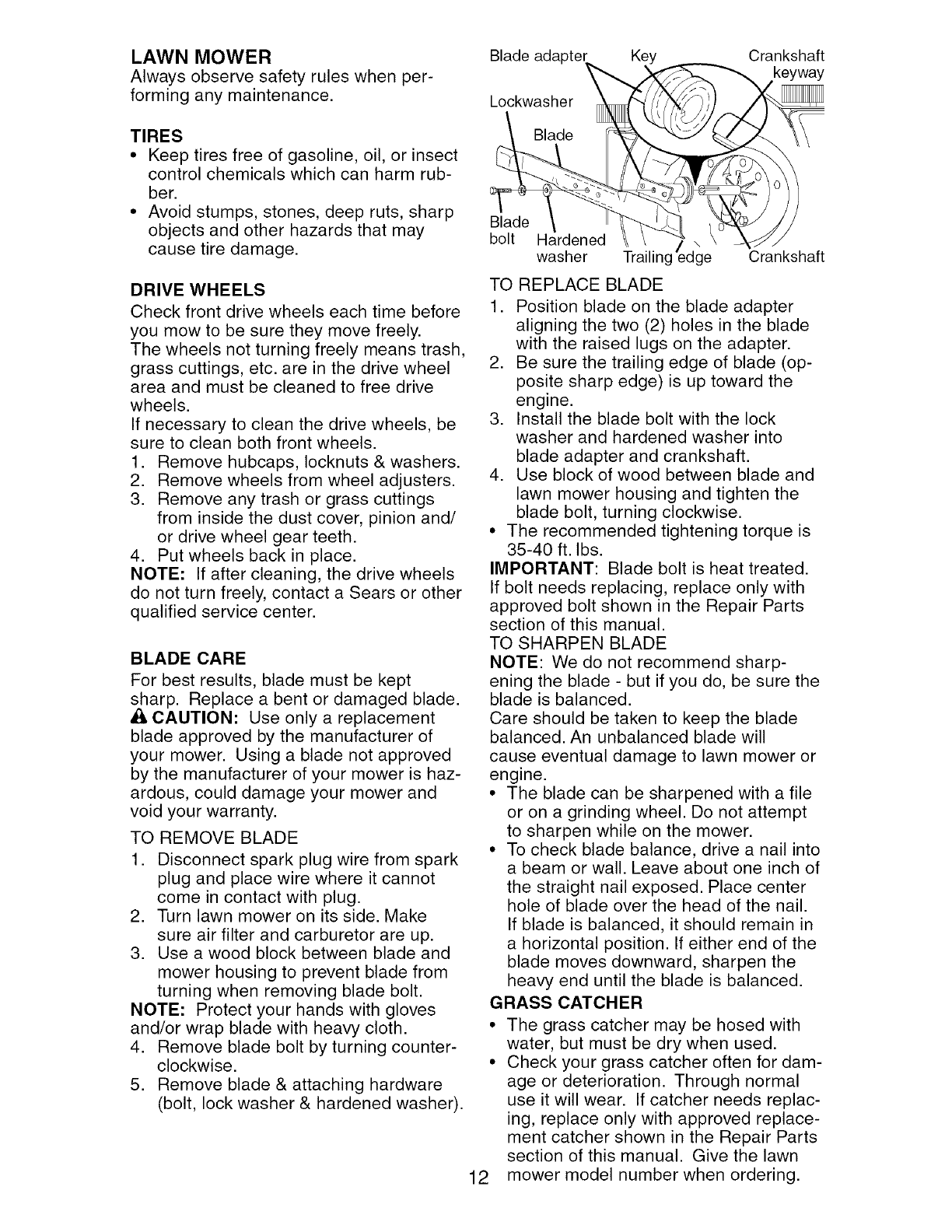

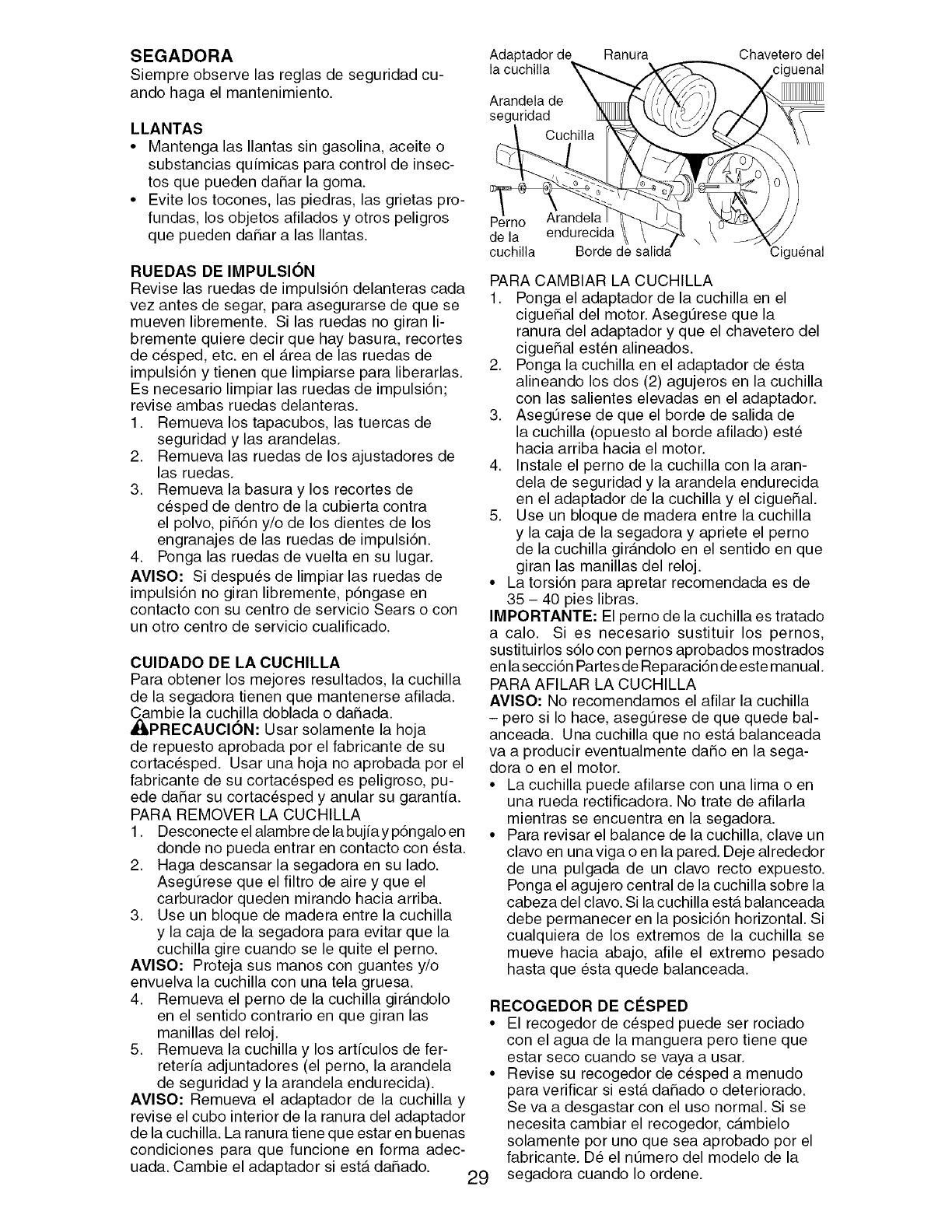

LAWN MOWER

Always observe safety rules when per-

forming any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rub-

ber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

DRIVE WHEELS

Check front drive wheels each time before

you mow to be sure they move freely.

The wheels not turning freely means trash,

grass cuttings, etc. are in the drive wheel

area and must be cleaned to free drive

wheels.

If necessary to clean the drive wheels, be

sure to clean both front wheels.

1. Remove hubcaps, Iocknuts & washers.

2. Remove wheels from wheel adjusters.

3. Remove any trash or grass cuttings

from inside the dust cover, pinion and/

or drive wheel gear teeth.

4. Put wheels back in place.

NOTE: If after cleaning, the drive wheels

do not turn freely, contact a Sears or other

qualified service center.

BLADE CARE

For best results, blade must be kept

sharp. Replace a bent or damaged blade.

_& CAUTION: Use only a replacement

blade approved by the manufacturer of

your mower. Using a blade not approved

by the manufacturer of your mower is haz-

ardous, could damage your mower and

void your warranty.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heaw cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade & attaching hardware

(bolt, lock washer & hardened washer).

Blade adapter

Lockwasher _

bolt Hardened

washer

Key /

Crankshaft

ICrankshaft

TO REPLACE BLADE

1. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

2. Be sure the trailing edge of blade (op-

posite sharp edge) is up toward the

engine.

3. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

4. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is heat treated.

If bolt needs replacing, replace only with

approved bolt shown in the Repair Parts

section of this manual.

TO SHARPEN BLADE

NOTE: We do not recommend sharp-

ening the blade - but if you do, be sure the

blade is balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will

cause eventual damage to lawn mower or

engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail into

a beam or wall. Leave about one inch of

the straight nail exposed. Place center

hole of blade over the head of the nail.

If blade is balanced, it should remain in

a horizontal position. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced.

GRASS CATCHER

• The grass catcher may be hosed with

water, but must be dry when used.

• Check your grass catcher often for dam-

age or deterioration. Through normal

use it will wear. If catcher needs replac-

ing, replace only with approved replace-

ment catcher shown in the Repair Parts

section of this manual. Give the lawn

mower model number when ordering.12

GEAR CASE

•To keep your drive system working

properly, the gear case and area around

the drive should be kept clean and free

of trash build-up. Clean under the drive

cover twice a season.

• The gear case is filled with lubricant to

the proper level at the factory. The only

time the lubricant needs attention is if

service has been performed on the gear

case.

• If lubricant is required, use only Elf Mul-

tis EP00. Do not substitute.

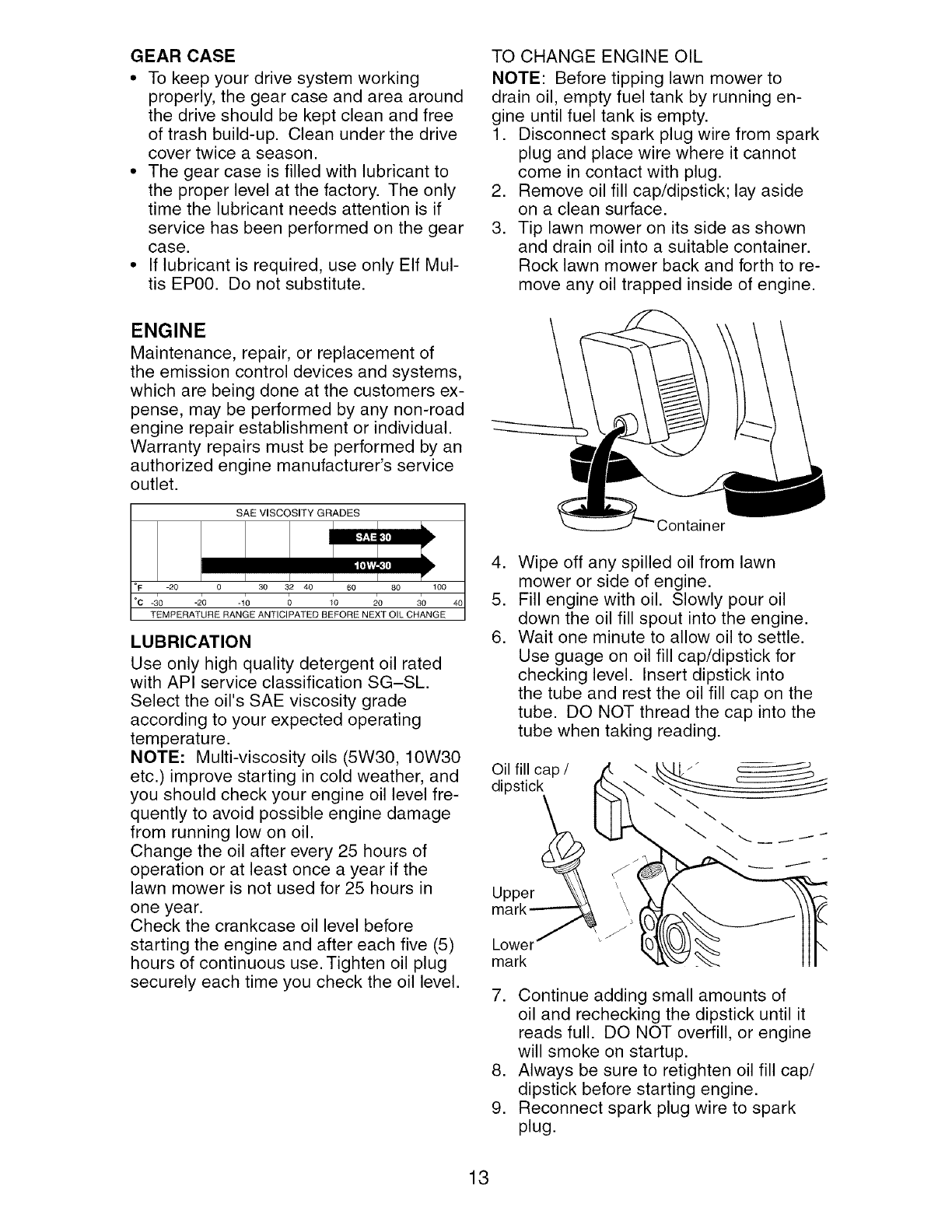

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to

drain oil, empty fuel tank by running en-

gine until fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Remove oil fill cap/dipstick; lay aside

on a clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to re-

move any oil trapped inside of engine.

ENGINE

Maintenance, repair, or replacement of

the emission control devices and systems,

which are being done at the customers ex-

pense, may be performed by any non-road

engine repair establishment or individual.

Warranty repairs must be performed by an

authorized engine manufacturer's service

outlet.

SAE VISCOSITY GRADES

_I,] I,

[,l','_<i I_,

°F -20 0 30 32 40 60 80 100

°c -30 -2_ -1_ 6 _ _o 3o

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

LUBRICATION

Use only high quality detergent oil rated

with API service classification SG-SL.

Select the oil's SAE viscosity grade

according to your expected operating

temperature.

NOTE: Multi-viscosity oils (5W30, 10W30

etc.) improve starting in cold weather, and

you should check your engine oil level fre-

quently to avoid possible engine damage

from running low on oil.

Change the oil after every 25 hours of

operation or at least once a year if the

lawn mower is not used for 25 hours in

one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

Wipe off any spilled oil from lawn

mower or side of engine.

Fill engine with oil. Slowly pour oil

down the oil fill spout into the engine.

Wait one minute to allow oil to settle.

Use guage on oil fill cap/dipstick for

checking level. Insert dipstick into

the tube and rest the oil fill cap on the

tube. DO NOT thread the cap into the

tube when taking reading.

7. Continue adding small amounts of

oil and rechecking the dipstick until it

reads full. DO NOT overfill, or engine

will smoke on startup.

8. Always be sure to retighten oil fill cap/

dipstick before starting engine.

9. Reconnect spark plug wire to spark

plug.

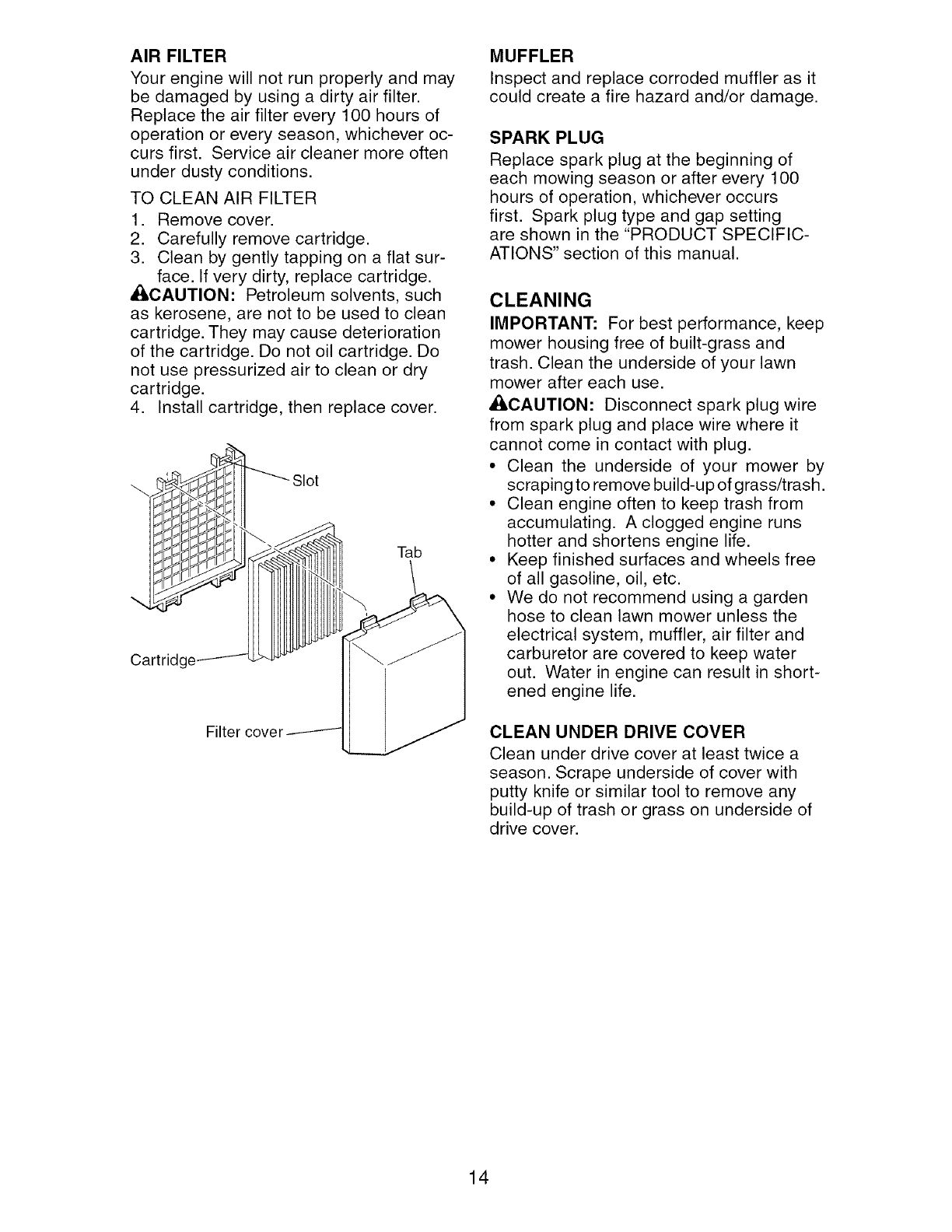

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter every 100 hours of

operation or every season, whichever oc-

curs first. Service air cleaner more often

under dusty conditions.

TO CLEAN AIR FILTER

1. Remove cover.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat sur-

face. If very dirty, replace cartridge.

CAUTION: Petroleum solvents, such

as kerosene, are not to be used to clean

cartridge. They may cause deterioration

of the cartridge. Do not oil cartridge. Do

not use pressurized air to clean or dry

cartridge.

4. Install cartridge, then replace cover.

Tab

Cartridge,

Filter

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs

first. Spark plug type and gap setting

are shown in the "PRODUCT SPECIFIC-

ATIONS" section of this manual.

CLEANING

IMPORTANT: For best performance, keep

mower housing free of built-grass and

trash. Clean the underside of your lawn

mower after each use.

_I, CAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with plug.

• Clean the underside of your mower by

scraping to remove build-up of grass/trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

• We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in short-

ened engine life.

CLEAN UNDER DRIVE COVER

Clean under drive cover at least twice a

season. Scrape underside of cover with

putty knife or similar tool to remove any

build-up of trash or grass on underside of

drive cover.

WARNING: To avoid serious injury,

before performing any service and

adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator mowing position. If the

deflector becomes damaged, it should be

replaced.

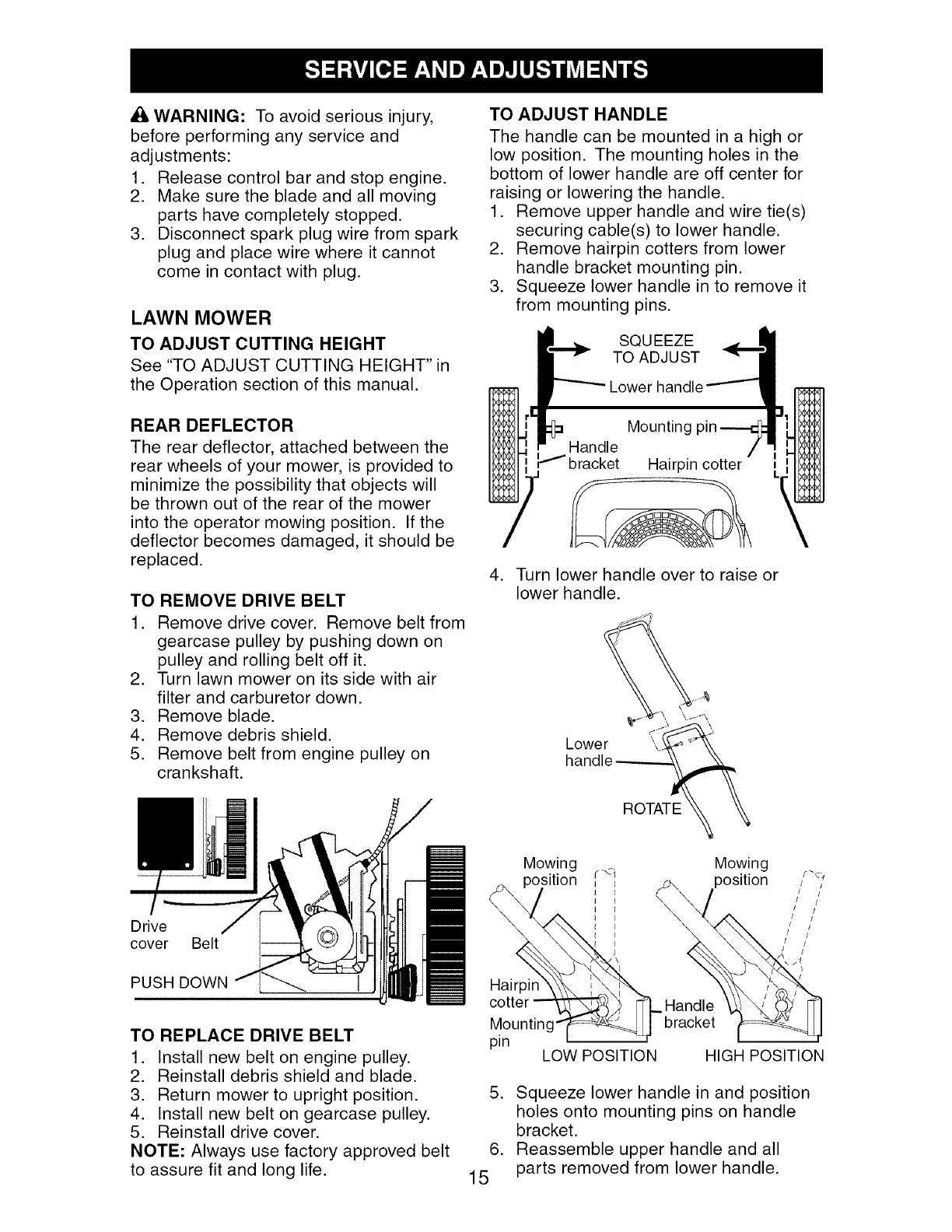

TO REMOVE DRIVE BELT

1. Remove drive cover. Remove belt from

gearcase pulley by pushing down on

pulley and rolling belt off it.

2. Turn lawn mower on its side with air

filter and carburetor down.

3. Remove blade.

4. Remove debris shield.

5. Remove belt from engine pulley on

crankshaft.

TO ADJUST HANDLE

The handle can be mounted in a high or

low position. The mounting holes in the

bottom of lower handle are off center for

raising or lowering the handle.

1. Remove upper handle and wire tie(s)

securing cable(s) to lower handle.

2. Remove hairpin cotters from lower

handle bracket mounting pin.

3. Squeeze lower handle in to remove it

from mounting pins.

SQU EEZE

TO ADJUST

Lower handle -"""

Mounting pin ---_

Handle /

Hairpin cotter

4. Turn lower handle over to raise or

lower handle.

Drive

cover Belt

PUSH DOWN

TO REPLACE DRIVE BELT

1. Install new belt on engine pulley.

2. Reinstall debris shield and blade.

3. Return mower to upright position. 5.

4. Install new belt on gearcase pulley.

5. Reinstall drive cover.

NOTE: Always use factory approved belt 6.

to assure fit and long life. 15

Mowing

Hairpin

Mountim

pin LOW POSITION

Mowing

_,,, position /'<i _

II _ //II I III

I \ I /

[II i/

/ /

Handle _X,_' _?'_

bracket __

HIGH POSITION

Squeeze lower handle in and position

holes onto mounting pins on handle

bracket.

Reassemble upper handle and all

parts removed from lower handle.

ENGINE

Maintenance, repair, or replacement of

the emission control devices and systems,

which are being done at the customers ex-

pense, may be performed by any non-road

engine repair establishment or individual.

Warranty repairs must be performed by an

authorized engine manufacturer's service

outlet.

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that the engine is running too fast

or too slow, take your lawn mower to a

Sears or other qualified service center for

repair and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due

to suspected carburetor problems, take

your lawn mower to a Sears or other

qualified service center for repair and/or

adjustment.

IMPORTANT: Never tamper with the

engine governor, which is factory set for

proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Immediately prepare your lawn mower for

storage at the end of the season or if the

unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

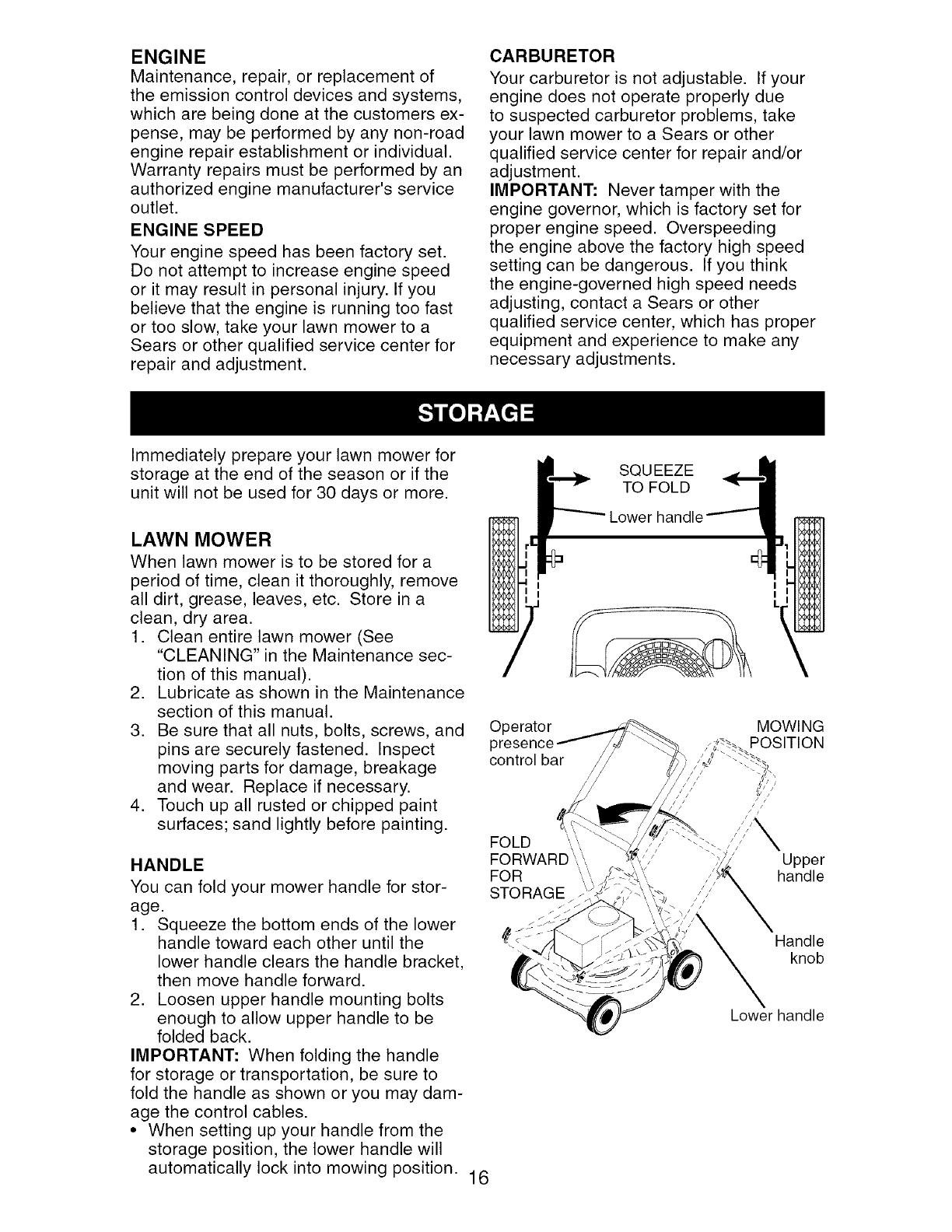

You can fold your mower handle for stor-

age.

1. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle bracket,

then move handle forward.

2. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle

for storage or transportation, be sure to

fold the handle as shown or you may dam-

age the control cables.

• When setting up your handle from the

storage position, the lower handle will

automatically lock into mowing position. 16

SQUEEZE _

Operator MOWING

I POSITION

control bar

Handle

knob

Lower handle

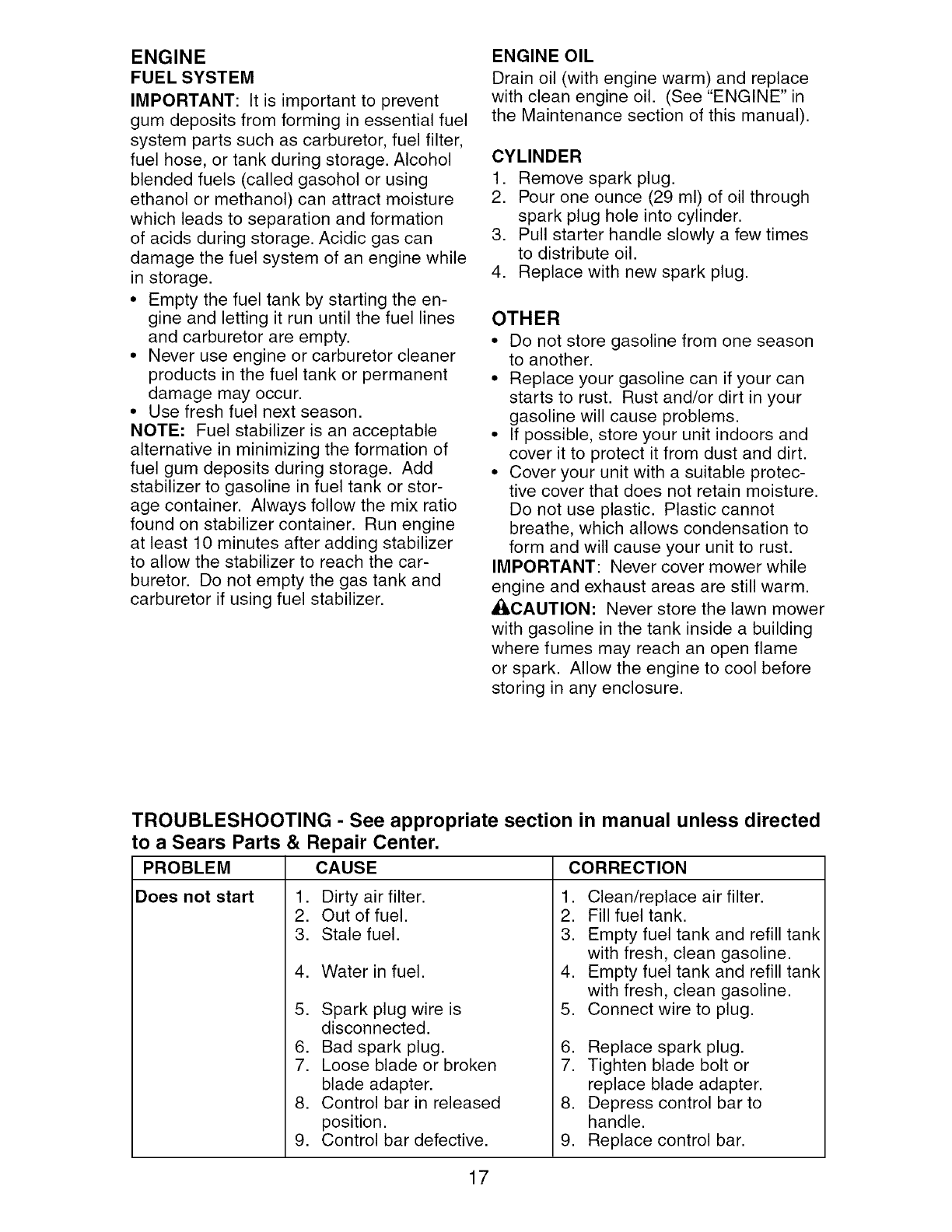

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential fuel

system parts such as carburetor, fuel filter,

fuel hose, or tank during storage. Alcohol

blended fuels (called gasohol or using

ethanol or methanol) can attract moisture

which leads to separation and formation

of acids during storage. Acidic gas can

damage the fuel system of an engine while

in storage.

• Empty the fuel tank by starting the en-

gine and letting it run until the fuel lines

and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or stor-

age container. Always follow the mix ratio

found on stabilizer container. Run engine

at least 10 minutes after adding stabilizer

to allow the stabilizer to reach the car-

buretor. Do not empty the gas tank and

carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

•Do not store gasoline from one season

to another.

•Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

_il, CAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame

or spark. Allow the engine to cool before

storing in any enclosure.

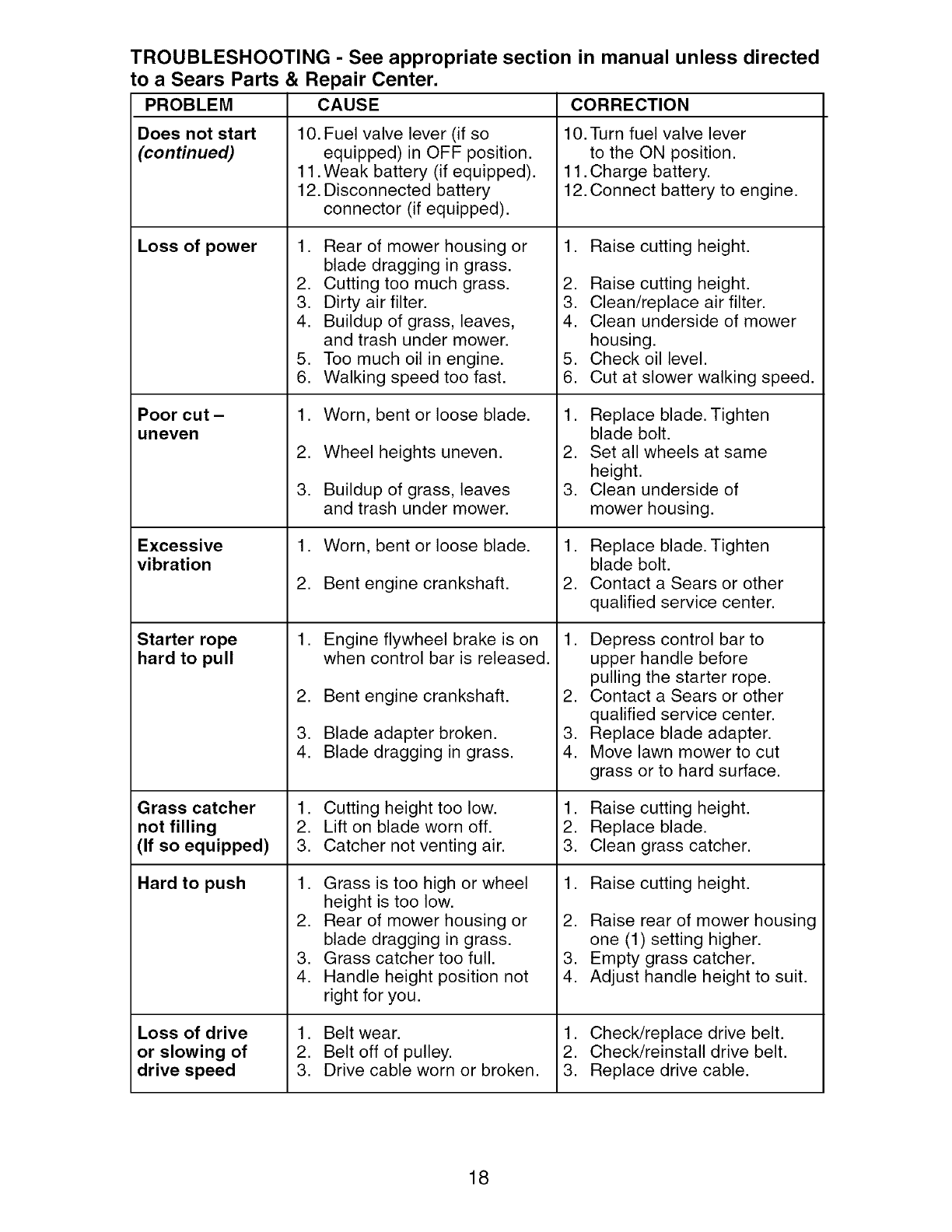

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

PROBLEM CAUSE CORRECTION

Does not start Dirty air filter.

Out of fuel.

Stale fuel.

Water in fuel.

Spark plug wire is

disconnected.

Bad spark plug.

Loose blade or broken

blade adapter.

Control bar in released

position.

Control bar defective.

Clean/replace air filter.

Fill fuel tank.

Empty fuel tank and refill tank

with fresh, clean gasoline.

Empty fuel tank and refill tank

with fresh, clean gasoline.

Connect wire to plug.

Replace spark plug.

Tighten blade bolt or

replace blade adapter.

Depress control bar to

handle.

Replace control bar.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

PROBLEM CAUSE

Does not start 10. Fuel valve lever (if so

(continued) equipped) in OFF position.

11. Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

Loss of power

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pull

Grass catcher

not filling

(If so equipped)

Hard to push

Loss of drive

or slowing of

drive speed

1. Rear of mower housing or

blade dragging in grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

1. Engine flywheel brake is on

when control bar is released.

2. Bent engine crankshaft.

3. Blade adapter broken.

4. Blade dragging in grass.

1. Cutting height too low.

2. Lift on blade worn off.

3. Catcher not venting air.

1. Grass is too high or wheel

height is too low.

2. Rear of mower housing or

blade dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

1. Belt wear.

2. Belt off of pulley.

3. Drive cable worn or broken.

CORRECTION

10. Turn fuel valve lever

to the ON position.

11. Charge battery.

12. Connect battery to engine.

1. Raise cutting height.

2. Raise cutting height.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling the starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

1. Raise cutting height.

2. Replace blade.

3. Clean grass catcher.

1. Raise cutting height.

2. Raise rear of mower housing

one (1) setting higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

1. Check/replace drive belt.

2. Check/reinstall drive belt.

3. Replace drive cable.

Garanfia ......................................................... 19

Reglas de Seguridad ................................ 19-21

Especificaciones del Producto ....................... 21

Montaje /Pre-Operaci6n ............................... 23

Operaci6n ................................................. 24-27

Mantenimiento .......................................... 28-31

Programa de Mantenimiento ......................... 28

Servicio y Adjustes ................................... 32-33

Almacenamiento ....................................... 33-34

Identificaci6n de problemas ...................... 34-35

Partes de repuesto .................................. 36-43

Servicio Sears .................................. Contratapa

GARANTiA TOTAL DE LA CORTADORA DE ClaSPED CRAFTSMAN POR 2 ANOS

Siesta Segadora Craftsman Ilega a presentar algt3n desperfecto por defectos de materiales

o fabricaci6n durante un plazo de dos aSos a partir de la fecha de compra, 116velade vuelta a

cualquiera de las tiendas Sears, al Centro de Repuestos y Reparaci6n, o a otro comercio donde se

vendan los equipos Craftsman, a efectos de que se la reparen sin costo (o bien se la reemplacen,

en caso que no sea posible repararla).

Siesta Segadora Ilega a ser utilizada con fines comerciales o arrendada, la presente garantfa tendr_.

vigencia por s61o 90 dfas a partir de la fecha de compra.

La presente garanfia no cubre:

• Aquellas piezas fungibles que se desgastan por el uso normal, tales como las cuchillas rotatorias

de la cortadora, los adaptadores de las cuchillas, las correas, los filtros de aire y las bujfas.

• Aquellas reparaciones que haya que hacer debido a mal uso o negligencia por parte del operador,

incluidos el _.rbol del cigQeSal torcido u omisiones relativas al armado, manejo o mantenimieno de

la Segadora en un todo de acuerdo alas instrucciones provistas con el equipo.

La presente garanfia se aplicar_, solamente en tanto el arficulo sea usado en los Estados Unidos.

Esta garanfia le otorga a usted derechos legales especfficos; puede que usted tenga, adem_.s, otros

derechos, los cuales vafian de estado a estado.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los pies y

de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir

lesiones graves o la muerte.

_kBusque este simbolo que seSala las precau-

ciones de seguridad de importancia. Quiere

decir- iiiATENClON!!! iiiESTE ALERTON!

SU SEGURIDAD ESTA COMPROMETIDA.

_kADVERTENCIA: Siempre desconecte el

alambre de la bujia y p6ngalo donde no pueda

entrar en contacto con la bujia, para evitar el

arranque por accidente, durante la preparaci6n,

el transporte, el ajuste o cuando se hacen

reparaciones.

_ADVERTENCIA: Los bornes, terminales y

accesorios relativos de la bateria contienen

plomo o compuestos de plomo, productos

quimicos conocidos en el Estado de California

como causa de c_tncer y defectos al nacimiento

u otros da_os reproductivos. Lavar las manos

despu6s de manipularlos.

,dI_,PRECAUCl6N • El tubo de escape del motor,

algunos de sus constituyentes y algunos com-

ponentes del vehiculo contienen o desprenden

productos quimicos conocidos en el Estado de

California como causa de c_tncer y defectos al

nacimiento u otros daSos reproductivos.

,I_PRECAUCl6N" El silenciador y otras piezas

del motor Ilegan a sre extremadamente calien-

tes durante la operaci6n y siguen siendo cali-

entes despu6s de que el motor haya parado.

Para evitar quemaduras severas, permanezca

lejos de estas _treas.

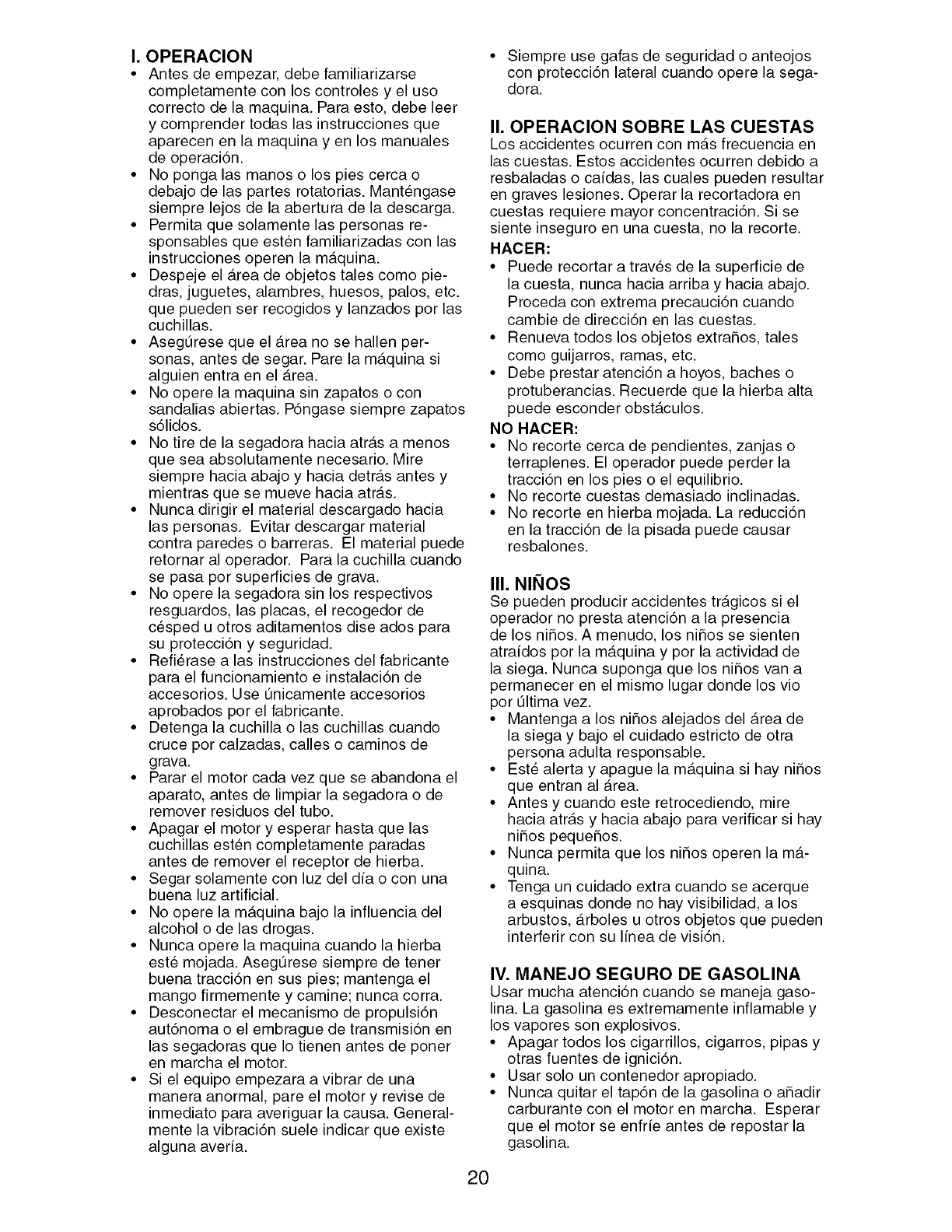

I. OPERAClON

• Antes de empezar, debe familiarizarse

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instrucciones que

aparecen en la maquina yen los manuales

de operaci6n.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mantengase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas re-

sponsables que esten familiarizadas con las

instrucciones operen la m_.quina.

• Despeje el _.rea de objetos tales como pie-

dras, juguetes, alambres, huesos, palos, etc.

que pueden ser recogidos y lanzados por las

cuchillas.

• Asegt_rese que el _trea no se hallen per-

sonas, antes de segar. Pare la m_tquina si

alguien entra en el _.rea.

• No opere la maquina sin zapatos o con

sandalias abiertas. P6ngase siempre zapatos

sdlidos.

• No tire de la segadora hacia atr_.s a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detr_ts antes y

mientras que se mueve hacia atr_.s.

• Nunca dirigir el material descargado hacia

las personas. Evitar descargar material

contra paredes o barreras. El material puede

retornar al operador. Para la cuchilla cuando

se pasa por superficies de grava.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

cesped u otros aditamentos dise ados para

su protecci6n y seguridad.

• Refi@ase alas instrucciones del fabricante

para el funcionamiento e instalaci6n de

accesorios. Use t_nicamente accesorios

aprobados por el fabricante.

• Detenga la cuchilla o las cuchillas cuando

cruce por calzadas, calles o caminos de

grava.

• Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residuos del tubo.

• Apagar el motor y esperar hasta que las

cuchillas esten completamente paradas

antes de remover el receptor de hierba.

• Segar solamente con luz del dia o con una

buena luz artificial.

• No opere la m_.quina bajo la influencia del

alcohol o de las drogas.

• Nunca opere la maquina cuando la hierba

este mojada. Asegt_rese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmisi6n en

las segadoras que Io tienen antes de poner

en marcha el motor.

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa. General-

mente la vibraci6n suele indicar que existe

alguna averia.

• Siempre use gafas de seguridad o anteojos

con protecci6n lateral cuando opere la sega-

dora.

II. OPERACION SOBRE LAS CUESTAS

Los accidentes ocurren con m_.s frecuencia en

las cuestas. Estos accidentes ocurren debido a

resbaladas o caidas, las cuales pueden resultar

en graves lesiones. Operar la recortadora en

cuestas requiere mayor concentraci6n. Si se

siente inseguro en una cuesta, no la recorte.

HACER:

• Puede recortar a trav_s de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extrafios, tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obst_tculos.

NO HACER:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

ii1.NINOS

Se pueden producir accidentes tr_.gicos si el

operador no presta atenci6n a la presencia

de los niSos. A menudo, los niSos se sienten

atraidos por la m_tquina y por la actividad de

la siega. Nunca suponga que los niSos van a

permanecer en el mismo lugar donde los vio

por Wtima vez.

• Mantenga a los niSos alejados del Area de

la siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Este alerta y apague la m_tquina si hay niSos

que entran al _.rea.

• Antes y cuando este retrocediendo, mire

hacia atr_ts y hacia abajo para verificar si hay

niSos pequeSos.

• Nunca permita que los niSos operen la m_.-

quina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, _trboles u otros objetos que pueden

interferir con su linea de visi6n.

IV. MANEJO SEGURO DE GASOLINA

Usar mucha atenci6n cuando se maneja gaso-

lina. La gasolina es extremamente inflamable y

los vapores son explosivos.

• Apagar todos los cigarrillos, cigarros, pipas y

otras fuentes de ignici6n.

• Usar solo un contenedor apropiado.

• Nunca quitar el tap6n de la gasolina o aSadir

carburante con el motor en marcha. Esperar

que el motor se enfrie antes de repostar la

gasolina.

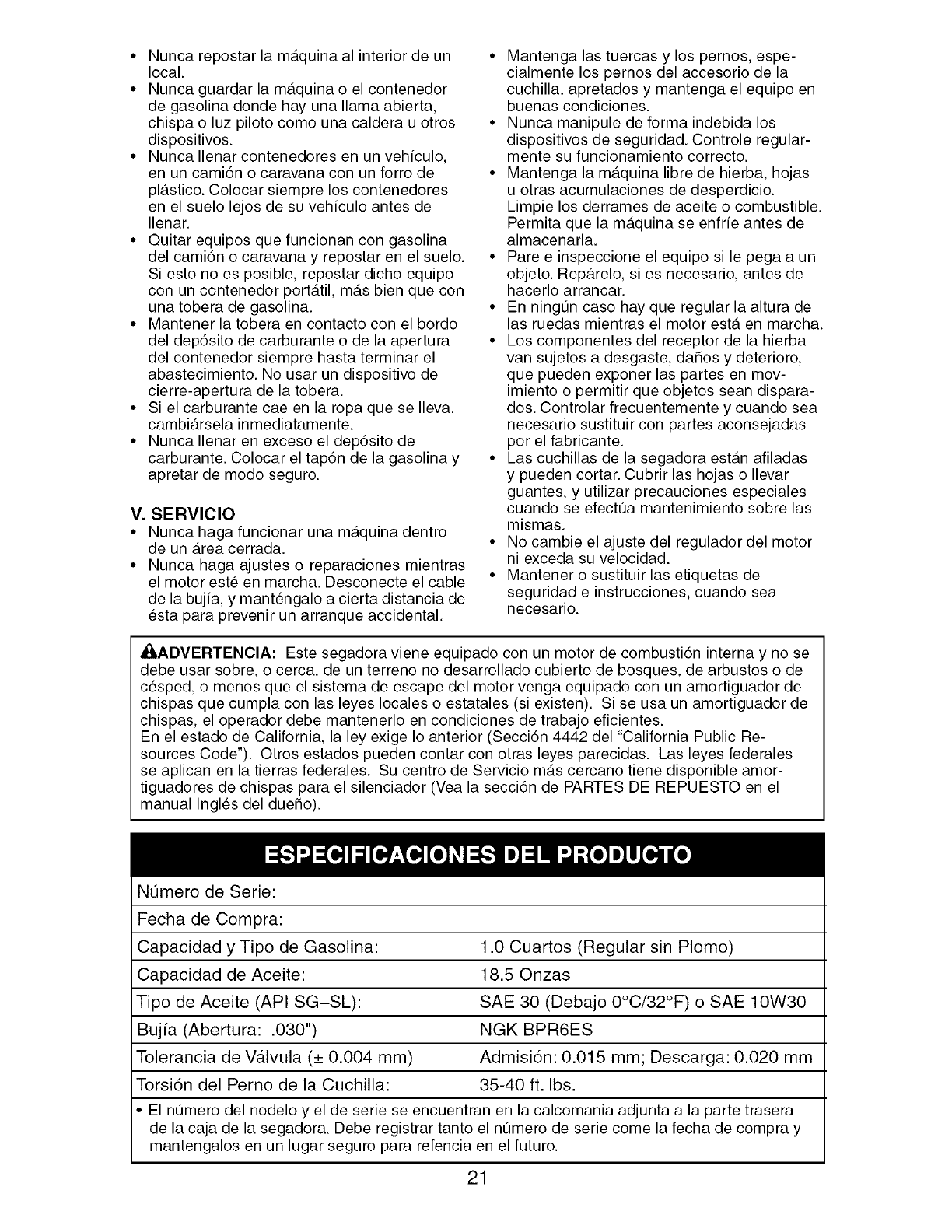

•Nunca repostar la m_.quina al interior de un

local.

• Nunca guardar la m_tquina o el contenedor

de gasolina donde hay una llama abierta,

chispa o luz piloto como una caldera u otros

dispositivos.

• Nunca Ilenar contenedores en un vehiculo,

en un cami6n o caravana con un forro de

pl_.stico. Colocar siempre los contenedores

en el suelo lejos de su vehiculo antes de

Ilenar.

• Quitar equipos que funcionan con gasolina

del cami6n o caravana y repostar en el suelo.

Si esto no es posible, repostar dicho equipo

con un contenedor port_.til, m_.s bien que con

una tobera de gasolina.

• Mantener la tobera en contacto con el bordo

del depdsito de carburante o de la apertura

del contenedor siempre hasta terminar el

abastecimiento. No usar un dispositivo de

cierre-apertura de la tobera.

• Si el carburante cae en la ropa que se Ileva,

cambi_.rsela inmediatamente.

• Nunca Ilenar en exceso el depdsito de

carburante. Colocar el tapdn de la gasolina y

apretar de modo seguro.

V. SERVIClO

• Nunca haga funcionar una m_.quina clentro

de un _.rea cerrada.

• Nunca haga ajustes o reparaciones mientras

el motor este en marcha. Desconecte el cable

de la bujfa, y mantengalo a cierta distancia de

esta para prevenir un arranque accidental.

• Mantenga las tuercas y los pernos, espe-

cialmente los pernos del accesorio de la

cuchilla, apretados y mantenga el equipo en

buenas condiciones.

• Nunca manipule de forma indebida los

dispositivos de seguridad. Controle regular-

mente su funcionamiento correcto.

• Mantenga la m_.quina libre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combustible.

Permita que la m_.quina se enfrie antes de

almacenarla.

• Pare e inspeccione el equipo si le pega a un

objeto. Rep_.relo, si es necesario, antes de

hacerlo arrancar.

• En ningOn caso hay que regular la altura de

las ruedas mientras el motor est,. en marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, da_os y deterioro,

que pueden exponer las partes en mov-

imiento o permitir que objetos sean dispara-

dos. Controlar frecuentemente y cuando sea

necesario sustituir con partes aconsejadas

por el fabricante.

• Las cuchillas de la segadora est_.n afiladas

y pueden cortar. Cubrir las hojas o Ilevar

guantes, y utilizar precauciones especiales

cuando se efecttJa mantenimiento sobre las

mismas.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

• Mantener o sustituir las etiquetas de

seguridad e instrucciones, cuando sea

necesario.

• kADVERTENCIA: Este segadora viene equipado con un motor de combusti6n interna y no se

debe usar sobre, o cerca, de un terreno no desarrollado cubierto de bosques, de arbustos o de

cesped, o menos que el sistema de escape del motor venga equipado con un amortiguador de

chispas que cumpla con las leyes locales o estatales (si existen). Si se usa un amortiguador de

chispas, el operador debe mantenerlo en condiciones de trabajo eficientes.

En el estado de California, la ley exige Io anterior (Secci6n 4442 del "California Public Re-

sources Code"). Otros estados pueden contar con otras leyes parecidas. Las leyes federales

se aplican en la tierras federales. Su centro de Servicio m_.s cercano tiene disponible amor-

tiguadores de chispas para el silenciador (Vea la secci6n de PARTES DE REPUESTO en el

manual Ingles del dueho).

Nt_mero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.0 Cuartos (Regular sin Plomo)

Capacidad de Aceite: 18.50nzas

Tipo de Aceite (API SG-SL): SAE 30 (Debajo 0°C/32°F) o SAE 10W30

Bujia (Abertura: .030") NGK BPR6ES

Tolerancia de V_.lvula (_+0.004 mm) Admisi6n: 0.015 mm; Descarga: 0.020 mm

Torsi6n del Perno de la Cuchilla: 35-40 ft. Ibs.

• El ntJmero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el ntJmero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

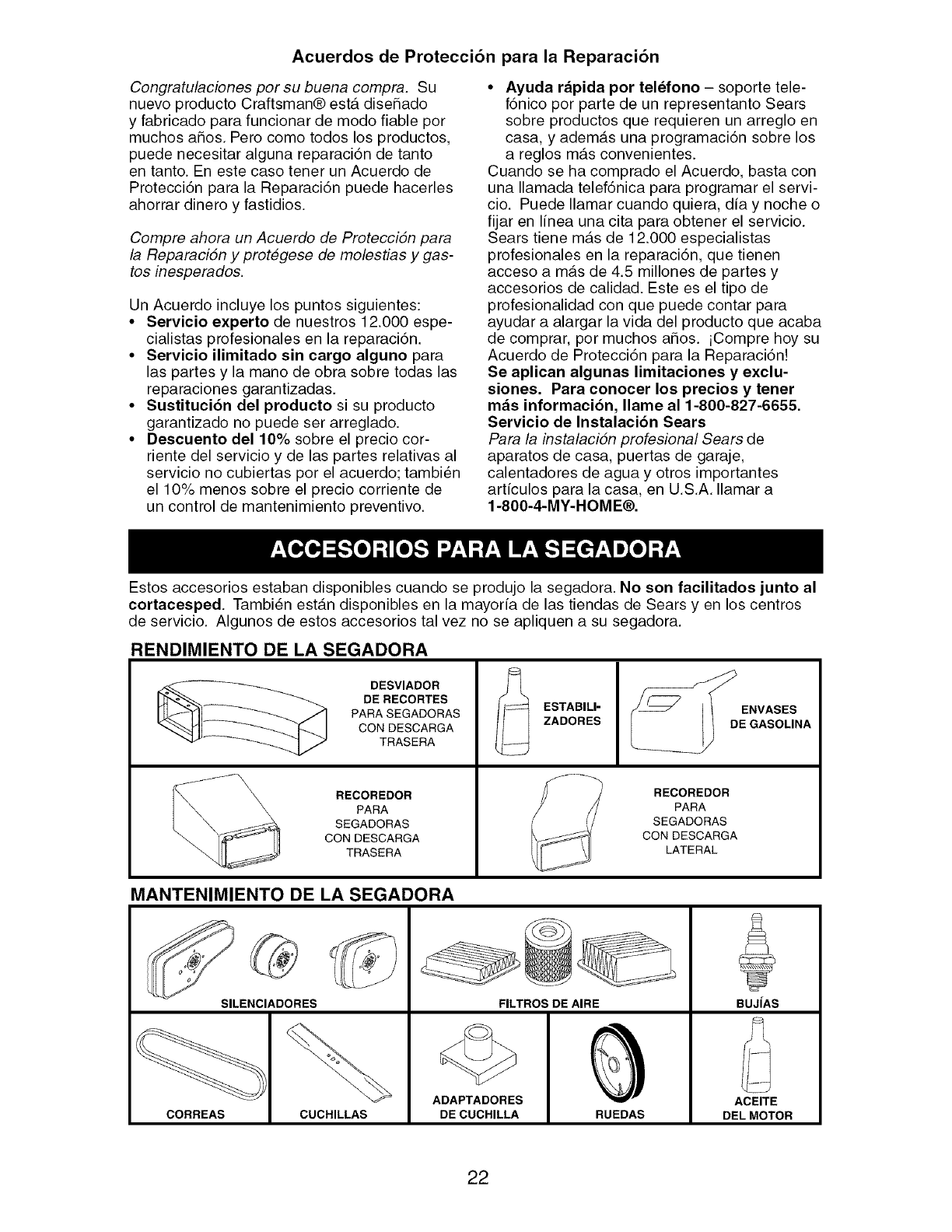

Acuerdos de Proteccibn para la Reparacibn

Congratulaciones por su buena compra. Su

nuevo producto Craftsman® est,. dise_ado

y fabricado para funcionar de modo liable por

muchos a_os. Pero como todos los productos,

puede necesitar alguna reparaci6n de tanto

en tanto. En este caso tener un Acuerdo de

Protecci6n para la Reparaci6n puede hacerles

ahorrar dinero y fastidios.

Compre ahora un Acuerdo de Proteccidn para

la Reparacidn y protegese de molestias y gas-

tos inesperados.

Un Acuerdo incluye los puntos siguientes:

• Servicio experto de nuestros 12.000 espe-

cialistas profesionales en la reparaci6n.

• Servicio ilimitado sin cargo alguno para

las partes y la mano de obra sobre todas las

reparaciones garantizadas.

• Sustitucibn del producto si su proclucto

garantizado no puede ser arreglado.

• Descuento del 10% sobre el precio cor-

riente clel servicio y de las partes relativas al

servicio no cubiertas por el acuerdo; tambien

el 10% menos sobre el precio corriente de

un control de mantenimiento preventivo.

• Ayuda r_pida por tel_fono - soporte tele-

f6nico por parte de un representanto Sears

sobre productos que requieren un arreglo en

casa, y ademas una programaci6n sobre los

a reglos m_.s convenientes.

Cuando se ha comprado el Acuerdo, basta con

una Ilamada telef6nica para programar el servi-

cio. Puede Ilamar cuando quiera, dia y noche o

fijar en linea una cita para obtener el servicio.

Sears tiene m_.s de 12.000 especialistas

profesionales en la reparaci6n, que tienen

acceso a mas de 4.5 millones de partes y

accesorios de calidad. Este es el tipo de

profesionalidad con que puede contar para

ayudar a alargar la vida del producto que acaba

de comprar, por muchos ahos. iCompre hoy su

Acuerclo de Protecci6n para la Reparaci6n!

Se aplican algunas limitaciones y exclu-

siones. Para conocer los precios y tenet

m_s informacibn, Ilame al 1-800-827-6655.

Servicio de Instalacibn Sears

Para la instalacidn profesional Sears de

aparatos de casa, puertas de garaje,

calentadores de agua y otros importantes

articulos para la casa, en U.S.A. Ilamar a

1-800-4-MY-HOME®.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto al

cortacesped. Tambi_n estan disponibles en la mayoria de las tienclas de Sears yen los centros

de servicio. Algunos de estos accesorios tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR

DE RECORTES

PARASEGADORAS

CON DESCARGA

TRASERA

_RECOREDOR

PARA

q_ SEGADORAS

\ CON DESCARGA

TRASERA

ESTABILI-

ZADORES

ENVASES

E GASOLINA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES

CORREAS CUCHILLAS

FILTROS DE AIRE

ADAPTADORES

DE CUCHILLA RUEDAS

BUJ|AS

ACEITE

DEL MOTOR

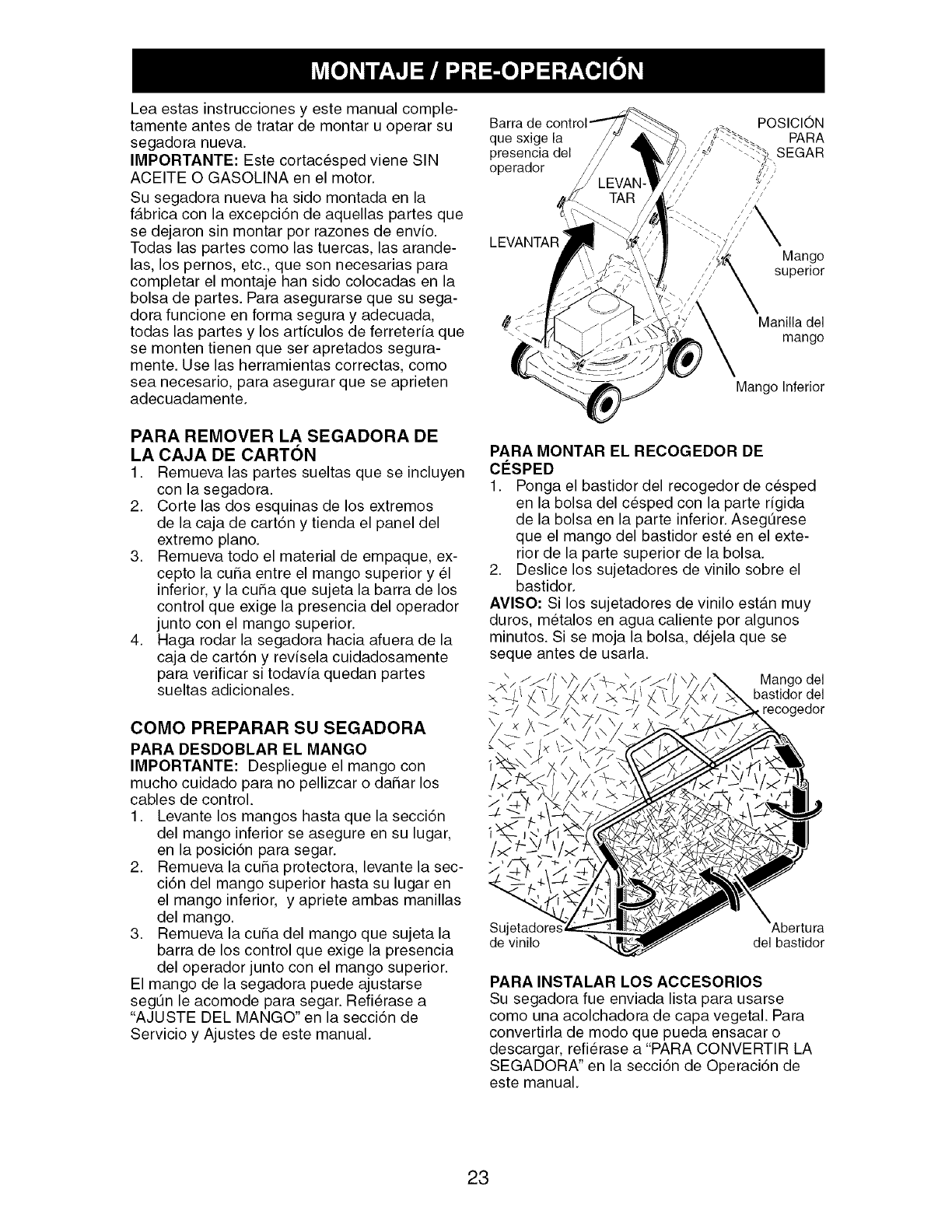

Lea estas instrucciones y este manual comple-

tamente antes de tratar de montar u operar su

segadora nueva.

IMPORTANTE: Este cortac_sped viene SIN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la

f_tbrica con la excepci6n de aquellas partes que

se dejaron sin montar por razones de envio.

Todas las partes como las tuercas, las arande-

las, los pernos, etc., que son necesarias para

completar el montaje han sido colocadas en la

bolsa de partes. Para asegurarse que su sega-

dora funcione en forma segura y adecuada,

todas las partes y los articulos de ferreteria que

se monten tienen que ser apretados segura-

mente. Use las herramientas correctas, como

sea necesario, para asegurar que se aprieten

adecuadamente.

Barra de

que sxige la

presencia del

operador

LEVANTAR

Mango

superior

_i_ -- Manilla del

mango

Mango Inferior

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se incluyen

con la segadora.

2. Corte las dos esquinas de los extremos

de la caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de empaque, ex-

cepto la cura entre el mango superior y el

inferior, y la cura que sujeta la barra de los

control que exige la presencia del operador

junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revisela cuidadosamente

para verificar si todavia quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o darar los

cables de control.

1. Levante los mangos hasta que la secci6n

del mango inferior se asegure en su lugar,

en la posici6n para segar.

2. Remueva la curia protector& levante la sec-

ci6n del mango superior hasta su lugar en

el mango inferior, y apriete ambas manillas

del mango.

3. Remueva la cura del mango que sujeta la

barra de los control que exige la presencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse

segt3n le acomode para segar. Refi_rase a

"AJUSTE DEL MANGO" en la secci6n de

Servicio y Ajustes de este manual.

PARA MONTAR EL RECOGEDOR DE

ClaSPED

1. Ponga el bastidor del recogedor de cesped

en la bolsa del cesped con la parte rfgida

de la bolsa en la parte inferior. Asegt3rese

que el mango del bastidor est_ en el exte-

rior de la parte superior de la bolsa.

2. Deslice los sujetadores de vinilo sobre el

bastidor.

AVlSO: Si los sujetadores de vinilo est_.n muy

duros, metalos en agua caliente por algunos

minutos. Si se moja la bolsa, dejela que se

seque antes de usarla.

Mango del

bastidordel

recogedor

Sujetador( Abertura

de vinilo del bastidor

PARA INSTALAR LOS ACCESORIOS

Su segadora rue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertirla de modo que pueda ensacar o

descargar, refi_rase a "PARA CONVERTIR LA

SEGADORA" en la secci6n de Operaci6n de

este manual.

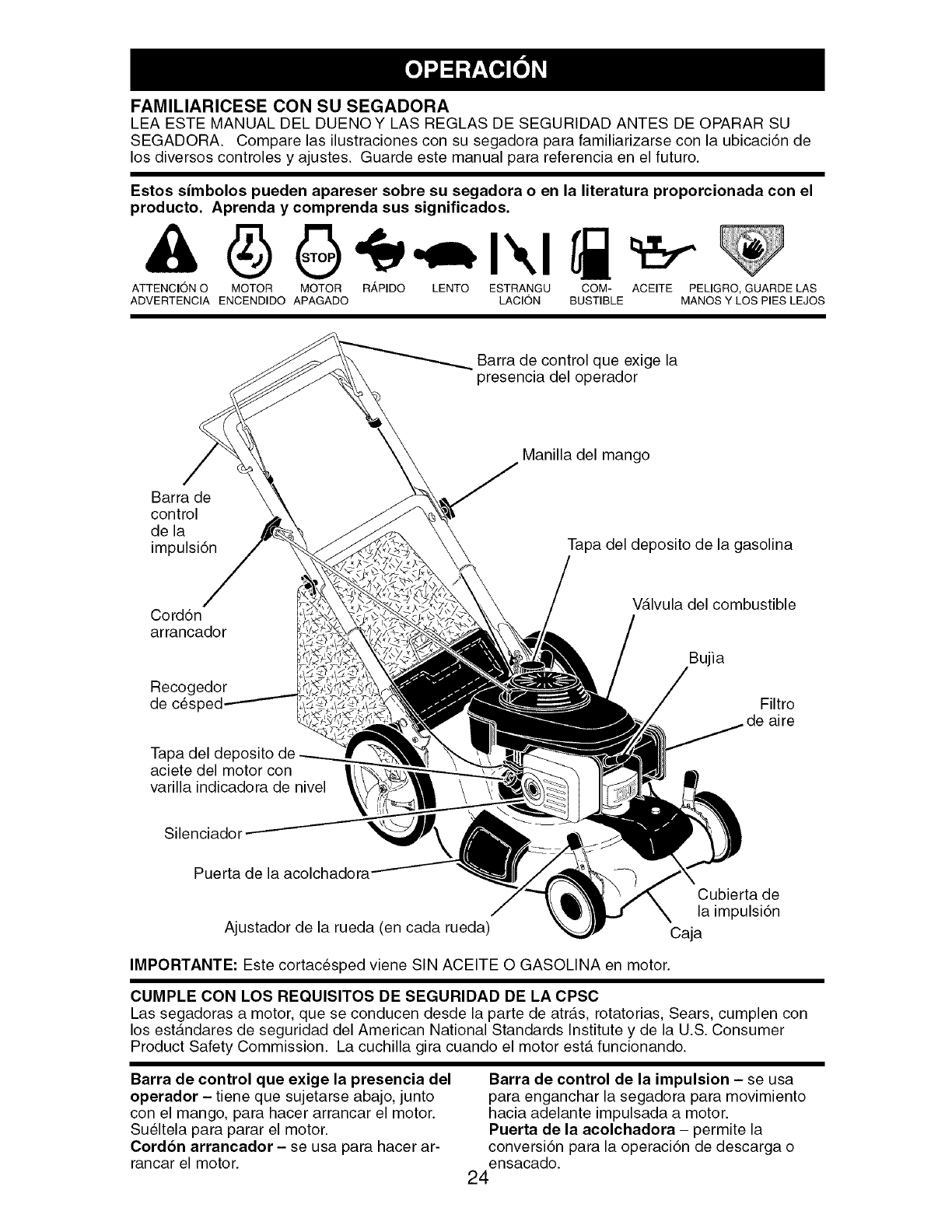

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDAD ANTES DE OPARAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

ATTENCION O MOTOR MOTOR R,g,PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACION BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de control que exige la

presencia del operador

Barra de

control

de la

impulsi6n

Manilla del mango

Tapa del deposito de la gasolina

Cord6n

arrancador

Recogedor

de cesped

Tapa del deF

aciete del motor con

varilla indicadora de nivel

V_.lvula del combustible

Bujia

Filtro

,de aire

Silenciador

Puerta de la acolchadora

Ajustador de la rueda (en cada rueda)

Cubierta de

la impulsi6n

Caja

IMPORTANTE: Este cortacesped viene SIN ACEITE O GASOLINA en motor.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atr_.s, rotatorias, Sears, cumplen con

los est_.ndares de seguridad del American National Standards Institute y de la U.S. Consumer

Product Safety Commission. La cuchilla gira cuando el motor est,. funcionando.

Barra de control que exige la presencia del

operador - tiene que sujetarse abajo, junto

con el mango, para hacer arrancar el motor.

Sueltela para parar el motor.

Cordbn arrancador - se usa para hacer ar-

rancar el motor.

Barra de control de la impulsion - se usa

para enganchar la segadora para movimiento

hacia adelante impulsada a motor.

Puerta de la acolchadora - permite la

conversi6n para la operaci6n de descarga o

ensacado.

La operaci6n de cualquier

segadora puede hacer que

salten objetos extra_os dentro de

sus ojos, Io que puede producir

da_os graves en _stos. Siempre

use anteojos de seguridad o protecci6n para

los ojos mientras opere su segadora o cuando

haga ajustes o reparaciones. Recomendamos

galas o una mascara de seguridad de visi6n

amplia de seguridad usada sobre las gafas.

PALANCAHACIA ATRAS . Mango

PARABAJAR EL CORTACESPED

P_AN_ '_ _Opd_!i

HACIA

ADELANTE PARALEVANTAREL CORTACESPED

COMO USAR SU SEGADORA

VELOCIDAD DEL MOTOR

La velocidad del motor se estableci6 en la f_t-

brica para un rendimiento 6ptimo. La velocidad

no se puede ajustar.

CONTROL DE ZONA DEL MOTOR

PRECAUCION: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir a un minimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Por ningt3n motivo trate de eliminar

la funci6n del control del operador. La cuchilla

gira cuando el motor est,. funcionando.

•Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiere que el operador

est_ detr_.s del mango de la segadora para

hacerla arrancar y operarla.

PARA CONVERTIR LA SEGADORA

Su segadora rue enviada lista para usarse como

acolchadora de capa vegetal. Para convertirla a

una operaci6n de ensacado o de descarga:

SEGADORAS CON DESCARGA TRASERA

• Levantar la puerta trasera de cortac_sped

y colocar los ganchos del armaz6n de la

recolectora de hierba en los pasadores del

quicio de la puerta.

• Para pasar a la operaci6n de acolchamiento,

remover la recolectora de hierba y cerrar la

puerta trasera.

Pasador del quincio Puerta Mango del

bastidor del

recogedor

de cesped

PARA EL IMPULSION

• Para comenzar la marcha hacia adelante,

levantar la barra de mando hasta el mango.

• Para parar el movimiento hacia adelante,

alivie la barra de control de la impulsi6n.

IMPORTANTE: Durante la utilizaci6n, guarde

siempre la barra de control de la impulsion en

contra del mango.

Barra con control que dge la presencia del operador

CONTROL CONTROL

DE LA DE LA

IMPULSION IMPULSION

ENGRANCHAR DESENGANCHADO

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para el corte bajo y baje las

ruedas para el corte alto., ajuste la altura de

corte para que se acomode a sus requisitos. La ...........

posici6n del medio es la mejor para la mayoria

de los cespedes.

• Para cambiar la altura de corte, empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de modo

que se acomode a sus requisitos. Asegt3rese

que todas las ruedas queden igualmente

ajustadas.

AVlSO" El ajustador esta correctamente

colocado cuando las orejas de la placa est_tn

insertadas en el agujero del mango. Tambien,

los ajustes de 9 posiciones (si equipado) per-

miten que el mango pueda ser movido entre las

orejas de la placa. 25

Gancho

bastidor del recogedor

SEGADORAS CON DESCARGA LATERAL

• La puerta trasera tiene que estar cerrada.

• Abra la protecci6n contra la descarga y

instale el desviador de contra la descarga

debajo de la protecci6n como se muestra.

• La segadora esta lista para la operaci6n de

la descarga.

• Para convertir a la operaci6n de ensacado

o de descarga, el desviador de la descarga

debe ser removido y la protecci6n contra la

descarga debe estar cerrada.

Abra la protecci6n

contra la descarga

Desviador de

la descarga

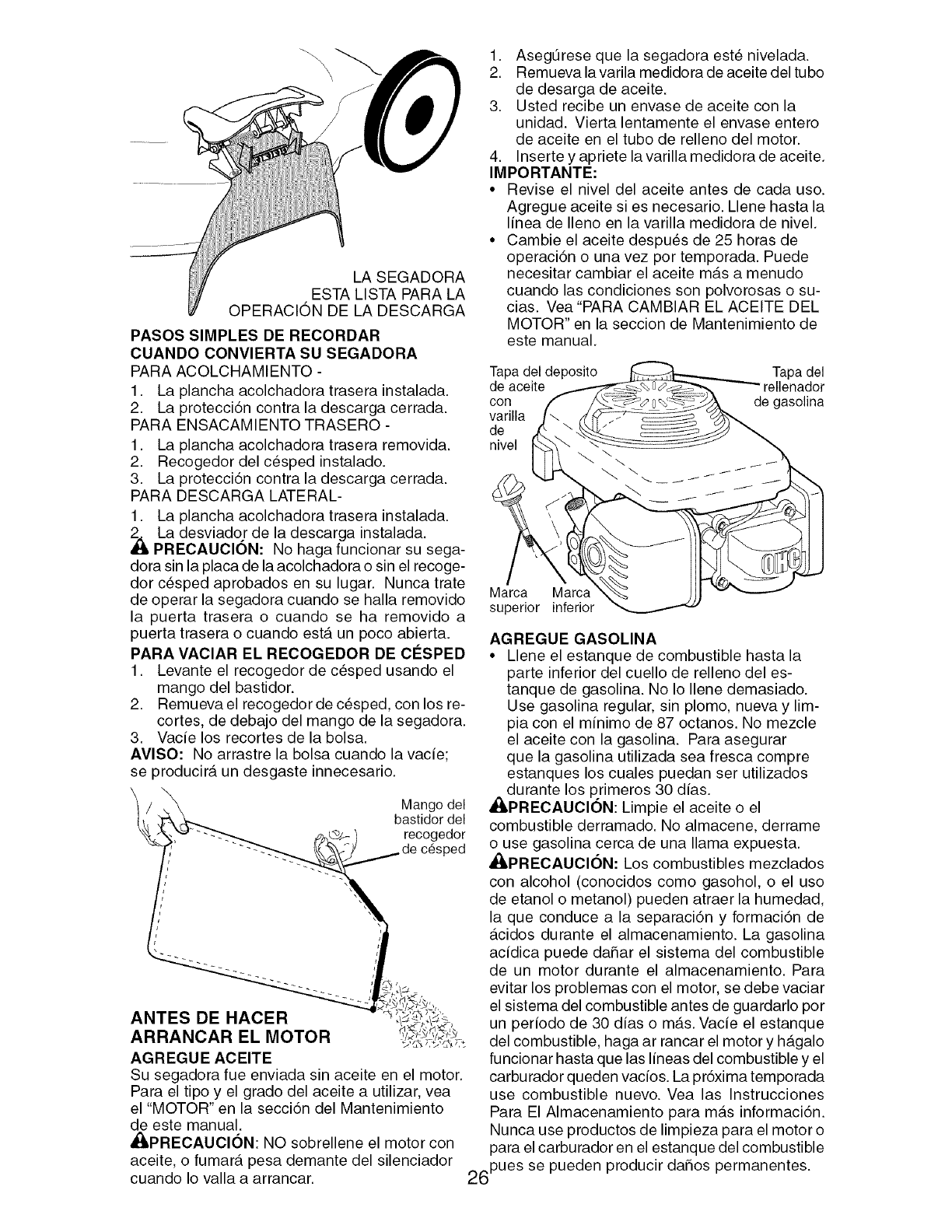

LA SEGADORA

ESTA LISTA PARA LA

OPERACION DE LA DESCARGA

PASOS SIMPLES DE RECORDAR

CUANDO CONVIERTA SU SEGADORA

PARA ACOLCHAMIENTO -

1. La plancha acolchadora trasera instalada.

2. La protecci6n contra la descarga cerrada.

PARA ENSACAMIENTO TRASERO -

1. La plancha acolchadora trasera removida.

2. Recogedor del c_sped instalado.

3. La protecci6n contra la descarga cerrada.

PARA DESCARGA LATERAL-

1. La plancha acolchadora trasera instalada.

,_La desviador de la descarga instalada.

PRECAUCION: No haga funcionar su sega-

dora sin la placa de la acolchadora o sin el recoge-

dor c_sped aprobados en su lugar. Nunca trate

de operar la segadora cuando se halla removido

la puerta trasera o cuando se ha removido a

puerta trasera o cuando ester un poco abierta.

PARA VACIAR EL RECOGEDOR DE CE_SPED

1. Levante el recogedor de c_sped usando el

mango del bastidor.

2. Remueva el recogedor de cesped, con los re-

cortes, de debajo del mango de la segadora.

3. Vacie los recortes de la bolsa.

AVlSO: No arrastre la bolsa cuando la vacie;

se producir_, un desgaste innecesario.

__ Mango del

bastidor del

recogedor

ANTES DE HACER

ARRANCAR EL MOTOR _1_

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el motor.

Para el tipo y el grado del aceite a utilizar, vea

el "MOTOR" en la secci6n del Mantenimiento

de este manual.

_iLPRECAUCI6N: NO sobrellene el motor con

aceite, o fumar_, pesa demante del silenciador

cuando Io valla a arrancar.

1. Asegt3rese que la segadora est_ nivelada.

2. Remueva la varila medidora de aceite del tubo

de desarga de aceite.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente el envase entero

de aceite en el tubo de relleno del motor.

4. Inserte y apriete la varilla medidora de aceite.

IMPORTANTE:

• Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta la

linea de Ileno en la varilla medidora de nivel.

• Cambie el aceite despues de 25 horas de

operaci6n o una vez por temporada. Puede

necesitar cambiar el aceite m_.s a menudo

cuando las condiciones son polvorosas o su-

cias. Vea"PARA CAMBIAR EL ACEITE DEL

MOTOR" en la seccion de Mantenimiento de

este manual.

Tapa del deposito

de aceite

con

varilla

nivel

Tapa del

rellenador

de gasolina

Marca Marca

superior inferior

AGREGUE GASOLINA

• Llene el estanque de combustible hasta la

parte inferior del cuello de relleno del es-

tanque de gasolina. No Io Ilene demasiado.

Use gasolina regular, sin plomo, nueva y lim-

pia con el minimo de 87 octanos. No mezcle

el aceite con la gasolina. Para asegurar

que la gasolina utilizada sea fresca compre

estanques los cuales puedan ser utilizados

,ji_durante los primeros 30 dias.

PRECAUClON: Limpie el aceite o el

combustible derramado. No almacene, derrame

o use gasolina cerca de una llama expuesta.

,_ILPRECAUCl6N: Los combustibles mezclados

con alcohol (conocidos como gasohol, o el uso

de etanol o metanol) pueden atraer la humedad,

la que conduce a la separaci6n y formaci6n de

_.cidos durante el almacenamiento. La gasolina

acidica puede daSar el sistema del combustible

de un motor durante el almacenamiento. Para

evitar los problemas con el motor, se debe vaciar

el sistema del combustible antes de guardarlo por

un periodo de 30 dias o m_.s.Vacie el estanque

del combustible, haga ar rancar el motor y h_.galo

funcionar hasta que las lineas del combustible y el

carbu rador queden vacios. La pr6xima temporada

use combustible nuevo. Vea las Instrucciones

Para El Almacenamiento para m_.s informaci6n.

Nunca use productos de limpieza para el motor o

para el carburador en el estanque del combustible

_pues se pueden producir daSos permanentes.

;,'b

PARA PARAR EL MOTOR

•Para parar el motor y si no intenta ponerlo en

marcha de nuevo, alivie la barra de control

que exige la presencia del operador. Espere

hasta que la cuchilla y todas las piezas m6-

viles se hallan parado y mueva la v_tlvula del

combustible a la posicion APAGADO (OFF).

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capas protectoras del mo-

tor, una cantidad pequeSa de humo puede es-

tar presente durante el uso inicial del producto

y se debe considerar normal.

1. Asegurase que v_tlvula del combustible este

en la posicidn ON.

2. Mueva la palanca de la estrangulaci6n a la

posici6n de ON (I",1).

3. Sujete la barra de controles que exigen la

presencia del operador abajo en el mango

y tire el mango del arrancador r_.pidamente.

No permita que el cord6n arrancador se

devuelva abruptamente.

AVlSO: La palanca de la estrangulaci6n

comienza a moverse autom_.ticamente a la

posici6n de APAGADO (OFF) cuando la barra

del control de la presencia del operador se

mantiene hacia el mango.

APAGADO Palanca de la

___((OFF) estrangulaci6n

Valvula del combustible

CONSEJOS PARA SEGAR

,_kPRECAUCI6N: No utilizar dispositivos anti-

paja de la hoja en la segadora ya que estos

accesorios son peligrosos, pueden da_ar su

segadora y anular su garantia.

•Bajo ciertas condiciones, tal como c6sped muy

alto, puede ser necesario el elevar la altura del

corte para reducir el esfuerzo necesario para

empujar la segadora y para evitar sobrecar-

gar el motor, dejando montones de recortes

de cesped. Puede que sea necesario reducir

la velocidad del recorrido y/o haga funcionar

la segadora sobre el _.rea por segunda vez.

• Para un corte muy pesado, reduzca el ancho del •

corte pasando parcialmente porencimadel lugar

anteriormente cortado y siegue lentamente.

• Para un mejor ensacado del c6sped y para la

mayoria de las condiciones de corte, la velo-

cidad del motor debe ajustarse a la posici6n

de R,_,PIDO. •

• Cuando use una segadora con descarga

trasera en cesped ht_medo y pesado, los

montones del c6sped cortado puede que no

entrenen el recogedor de cesped. Reduzca 27

la velocidad del recorrido (velocidad de em-

puje) y/o haga funcionar la segadora sobre el

_trea por segunda vez.

• Si queda una huella de cortes en el lado dere-

cho de una segadora con descarga trasera,

siegue en la direcci6n en que giran las manillas

del reloj, solapando un poco para recaudar los

recortes en la pr6xima pasada.

• Los poros en los recogedores de c6sped de

tela pueden Ilenarse con mugre y polvo con

el uso y los recogedores recaudar_tn menos

c6sped. Para evitar 6ste, rocie el recogedor

con la manguera de agua regularmente y

d6jelo secarse antes de usarlo.

• Mantenga la parte superior del motor, alred-

edor del arrancador, despejada y sin recortes

de c6sped y paja. Esto ayudar_t el flujo del

aire del motor y extender,, su duraci6n.

CONSEJOS PARA SEGAR Y AOOLOHAR

IMPORTANTE: Para obtener el mejor rendimiento

mantenga la caja de la segadora sin acumulacion

de cesped y basura. Vea "LIMPIEZA" en la

seccion de Mantenimento de este manual.

• La cuchilla acolchadora especial va a volver a

cortar los recortes de cesped muchas veces, y

los reduce en tama_o, de modo que si se caen

en el c6sped se van a dispesar entre este y no

se van a notar. Tambien, el c6sped acolchado

se va a deshacer r_tpidamente entregando

substancias nutritivas para el cesped. Siempre

acolche con la velocidad del motor (cuchilla)

m_.s alta, pues asi se obtendr_, la mejor acci6n

de recorte de las cuchillas.

• Evite cortar el cesped cuando este mojado. El

c_sped mojado tiende a formar montones e

interfiere con la acci6n de acolchado. La mejor

hora para segar el cesped es temprano en la

tarde. A esa hora _ste se ha secado y el _.rea re-

cien cortada no quedar_, expuesta al sol directo.

• Para obtener los mejores resultados, ajuste

la altura del corte de la segadora de modo

que esta corte solamente el tercio superior

de las hojas de cesped. En el caso de que el

cesped haya crecido demasiado, puede ser

necesario el elevar la altura del corte para

reducir el esfuerzo necesario para empujar la

segadora y para evitar sobrecargar el motor,

dejando montones de recortes de cesped.

Para un cesped muy pesado, reduzca el an-

cho del corte pasando por encima del lugar

anteriormente cortado y siegue lentamente.

Ciertos tipos de c_sped y sus condiciones

pueden exigir que un _.rea tenga que ser

acolchada por segunda vez para esconder

completamente los recortes. Cuando se haga

el segundo corte, siegue atravesado (en forma

perpendicular) a la pasada del primer corte.

Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitar_t que el cesped se

enrede y cambie de direcci6n.

PROGRAMA DE

MANTENIMIENTO

Revisar si hay Sujetadores Sueltos

S Limpiar/Inspeccionar el Recogedor de C6sped *

EControlar los Neum&.ticos

G Controlar las Ruedas Motrices ***

jl_ Limpiar la Segadora ....

[_ Limpiar debajo la Cubierta de la Transmisi6n ***

O Revisar las Correas y las Poleas Irnpulsadas ***

R Revisar /Afilar /Cambiar la Cuchilla

il_ Lubricaci6n

Limpiar /Recargar la Bateria **

Revisar el nivel del Aceite

MCambiar el Aceite del motor

O Limpiar el Filtro de Aire

ANTES DESPUES CADA CADA CADA ANTES DEL

DE CADAiDE CADA 10 25HORAS O 100 ALMACE=

USO USO HORAS TEMPORADA HORAS NAMIENTO

v' v'

v'3

V_,2

T Inspeccionar el Silenciador

Carnbiar la Bujia 1_#1,.

R Carnbiar el Cartucho de Papel del Filtro de Aire

Vaciar el sistema del carburante

o afiadir un estabilizador de carburante.

*(si viene equipado) 1 - Cambiar mas a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas.

** Segadoras con Arranque EI6ctrico 2 - Dar servicio m_.s a menudo cuando se opere en condiciones sucias o polvorosas.

*** Segadoras con Poder Propulsor 3 - Gamble las cuchillas m_s a menudo cuando siegue en terreno arenoso.

**** Utilizar una rasqueta para limpiar 4 - Cargar pot 48 horas al fin de la temporada.

debajo de la cubierta del cortacesped 5 - Y despu_s de 5 horas de funcionamiento.

RECOMENDACIONES GENERALES

La garantia de esta segadora no cubre los

articulos que han estado sujetos al abuso o a

la negligencia del operador. Para recibir todo

el valor de la garantia, el operador tiene que

mantener la segadora segt3n las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

AI menos una vez cada estaci6n comprobar

si es necesario efectuar los ajustes descritos

en las secciones de Servicio y Ajustes de este

manual.

• Una vez al afio, cambie la bujia, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla esta desgastada. Una bujia

nueva y un elemento del filtro de aire limpid

nuevo aseguran la mezcla de aire-com-

bustible adecuada y ayudan a que su motor

funcione mejor y que dure mas.

• Siga el programa de mantenimiento en este

manual.

TABLA DE LUBRICACION

(_) Ajustador

de la rueda

_) Aceite

del motor

(_ Bisagra

e la puerta

de la acol-

chadora

(_ Bisagra de

puerta traser

(_) Clavija de montaje del puntal del mango

ANTES DE CADA USO

• Revise el nivel del aceite del motor.

• Revise si hay sujetadores sueltos.

LUBRICACION

Mantenga la unidad bien lubricada

(vea la "TABLA DE LUBRICACION").

Rocie el lubricante

@Vea "MOTOR" en la seccion de Mantenimiento

IMPORTANTE: No aceite o engrase los roda-

mientos de la rueda de plastico. Los lubricantes

viscosos atearan polvo y mugre, Io acortara la

duracion de los rodamientos autolubricantes. Si

cree que tienen que lubricarse, use Iosamente

un lubricante tipo crafito, de polvo seco, en

forma moderada.

SEGADORA

Siempre observe las reglas de seguridad cu-

ando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o

substancias quimicas para control de insec-

tos que pueden da_ar la goma.

• Evite los tocones, las piedras, las grietas pro-

fundas, los objetos afilados y otros peligros

que pueden da_ar alas Ilantas.

RUEDAS DE IMPULSION

Revise las ruedas de impulsi6n delanteras cada

vez antes de segar, para asegurarse de que se

mueven libremente. Si las ruedas no giran li-

bremente quiere decir que hay basura, recortes

de c_sped, etc. en el _.rea de las ruedas de

impulsi6n y tienen que limpiarse para liberarlas.

Es necesario limpiar las ruedas de impulsi6n;

revise ambas ruedas delanteras.

1. Remueva los tapacubos, las tuercas de

seguridad y las arandelas.

2. Remueva las ruedas de los ajustadores de

las ruedas.

3. Remueva la basura y los recortes de

cesped de dentro de la cubierta contra

el polvo, pi56n y/o de los dientes de los

engranajes de las ruedas de impulsi6n.

4. Ponga las ruedas de vuelta en su lugar.

AVlSO: Si despu_s de limpiar las ruedas de

impulsi6n no giran libremente, p6ngase en

contacto con su centro de servicio Sears o con

un otro centro de servicio cualificado.

CUlDADO DE LA CUCHILLA

Para obtener los mejores resultados, la cuchilla

de la segadora tienen que mantenerse afilada.

Cambie la cuchilla doblada o daSada.

_PRECAUCl6N: Usar solamente la hoja

de repuesto aprobada por el fabricante de su

cortac_sped. Usar una hoja no aprobada por el

fabricante de su cortac_sped es peligroso, pu-

ede dahar su cortac_sped y anular su garantfa.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujfa y p6ngalo en

donde no pueda entrar en contacto con esta.

2. Haga descansar la segadora en su lado.

Asegt3rese que el filtro de aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AVlSO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla gir_.ndolo

en el sentido contrario en que giran las

manillas del reloj.

5. Remueva la cuchilla y los artfculos de fer-

reterfa adjuntadores (el perno, la arandela

de seguridad y la arandela endurecida).

AVlSO: Remueva el adaptador de la cuchilla y

revise el cubo interior de la ranura del adaptador

de la cuchilla. La ranura tiene que estar en buenas

condiciones para que funcione en forma adec-

uada. Cambie el adaptador si est,. da_ado. 29

Adaptador de Ranura Chavetero del

la cuchilla ;iguenal

Arandela de

seguridad

Perno Arandela

de la endurecida

cuchilla Borde de salidd :iguenal

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de la cuchilla en el

cigueSal del motor. Asegt3rese que la

ranura del adaptador y que el chavetero del

cigueSal esten alineados.

2. Ponga la cuchilla en el adaptador de esta

alineando los dos (2) agujeros en la cuchilla

con las salientes elevadas en el adaptador.

3. Aseg0rese de que el borde de salida de

la cuchilla (opuesto al borde afilado) este

hacia arriba hacia el motor.

4. Instale el perno de la cuchilla con la aran-

dela de seguridad y la arandela endurecida

en el adaptador de la cuchilla y el cigue_al.

5. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la cuchilla gir_tndolo en el sentido en que

giran las manillas del reloj.

• La torsi6n para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es tratado

a calo. Si es necesario sustituir los pernos,

sustituidos s61ocon pernos aprobados mostrados

en la secci6n Partes de Reparaci6n de este manual.

PARA AFILAR LA CUCHILLA

AVlSO: No recomendamos el afilar la cuchilla

- pero si Io hace, asegt3rese de que quede bal-

anceada. Una cuchilla que no est,. balanceada

va a producir eventualmente daSo en la sega-

dora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilla, clave un

clavo en unaviga o en la pared. Deje alrededor

de una pulgada de un clavo recto expuesto.

Ponga el agujero central de la cuchilla sobre la

cabeza del clavo. Si la cuchilla est,. balanceada

debe permanecer en la posici6n horizontal. Si

cualquiera de los extremos de la cuchilla se

mueve hacia abajo, afile el extremo 3esado

hasta que esta quede balanceada.

RECOGEDOR DE ClaSPED

• El recogedor de cesped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

• Revise su recogedor de cesped a menudo

para verificar si est,. dahado o deteriorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, c_.mbielo

solamente por uno que sea aprobado por el

fabricante. De el nOmero del modelo de la

segadora cuando Io ordene.

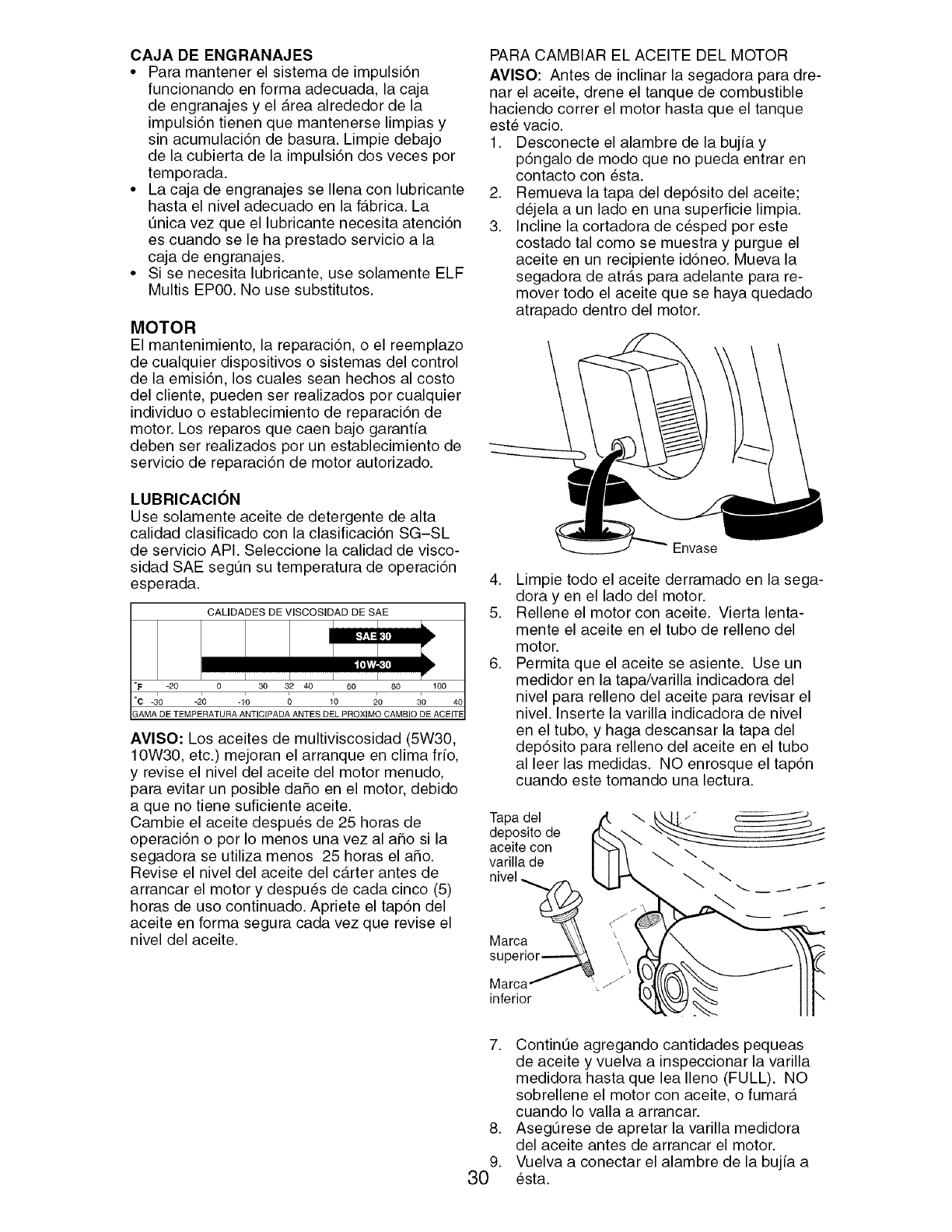

CAJADEENGRANAJES

• Paramantenerelsistemadeimpulsi6n

funcionandoenformaadecuada,lacaja

deengranajesy el_.reaalrededordela

impulsi6ntienenquemantenerselimpiasy

sinacumulaci6ndebasura.Limpiedebajo

delacubiertadelaimpulsi6ndosvecespor

temporada.

• LacajadeengranajesseIlenaconlubricante

hastaelniveladecuadoenlaf_tbrica.La

t3nicavezqueellubricantenecesitaatenci6n

escuandoselehaprestadoservicioa la

cajadeengranajes.

• Sisenecesitalubricante,usesolamenteELF

MultisEP00.Nousesubstitutos.

MOTOR

Elmantenimiento,lareparaci6n,o elreemplazo

decualquierdispositivoso sistemasdelcontrol

delaemisi6n,loscualesseanhechosalcosto

delcliente,puedenserrealizadosporcualquier

individuoo establecimientodereparaci6nde

motor.Losreparosquecaenbajogarantfa

debenserrealizadosporunestablecimientode

serviciodereparaci6ndemotorautorizado.

LUBRICACION

Usesolamenteaceitededetergentedealta

calidadclasificadoconlaclasificaci6nSG-SL

deservicioAPI.Seleccionelacalidaddevisco-

sidadSAEsegt3nsutemperaturadeoperaci6n

esperada.

CALIDADES DE VISCOSIDAD DE SAE

°F -20 0 30 32 40 60 80

+c-3o -+o -1o 6 +o +o

II,,+

100

0 40

_AMA DE TEMPERATURA ANTICIPADA ANTES DEL PROXIMO CAMBIO DE ACEITE

AVlSO: Los aceites de multiviscosidad (5W30,

10W30, etc.) mejoran el arranque en clima frio,

y revise el nivel del aceite del motor menudo,

para evitar un posible da_o en el motor, debido

a que no tiene suficiente aceite.

Cambie el aceite despu_s de 25 horas de

operaci6n o por Io menos una vez al a_o si la

segadora se utiliza menos 25 horas el a_o.

Revise el nivel del aceite del c_.rter antes de

arrancar el motor y despu_s de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVlSO: Antes de inclinar la segadora para dre-

nar el aceite, drene el tanque de combustible

haciendo correr el motor hasta que el tanque

este vacio.

1. Desconecte el alambre de la bujfa y

p6ngalo de modo que no pueda entrar en

contacto con _sta.

2. Remueva la tapa del dep6sito del aceite;

dejela a un lado en una superficie limpia.

3. Incline la cortadora de cesped por este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atr_ts para adelante para re-

mover todo el aceite que se haya quedado

atrapado dentro del motor.

EDvase

Limpie todo el aceite derramado en la sega-

dora yen el lado del motor.

Rellene el motor con aceite. Vierta lenta-

mente el aceite en el tubo de relleno del

motor.

Permita que el aceite se asiente. Use un

medidor en la tapa/varilla indicadora del

nivel para relleno del aceite para revisar el

nivel. Inserte la varilla indicadora de nivel

en el tubo, y haga descansar la tapa del

dep6sito para relleno del aceite en el tubo

al leer las medidas. NO enrosque el tap6n

cuando este tomando una lectura.

Tapa del

deposito de

aceite con

varilla de

nivel

Marca_

superlor_

M_rrCar"- ',_

7. Contint3e agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora hasta que lea Ileno (FULL). NO

sobrellene el motor con aceite, o fumar_.

cuando Io valla a arrancar.

8. Asegt3rese de apretar la varilla medidora

del aceite antes de arrancar el motor.

9. Vuelva a conectar el alambre de la bujfa a

30 esta.

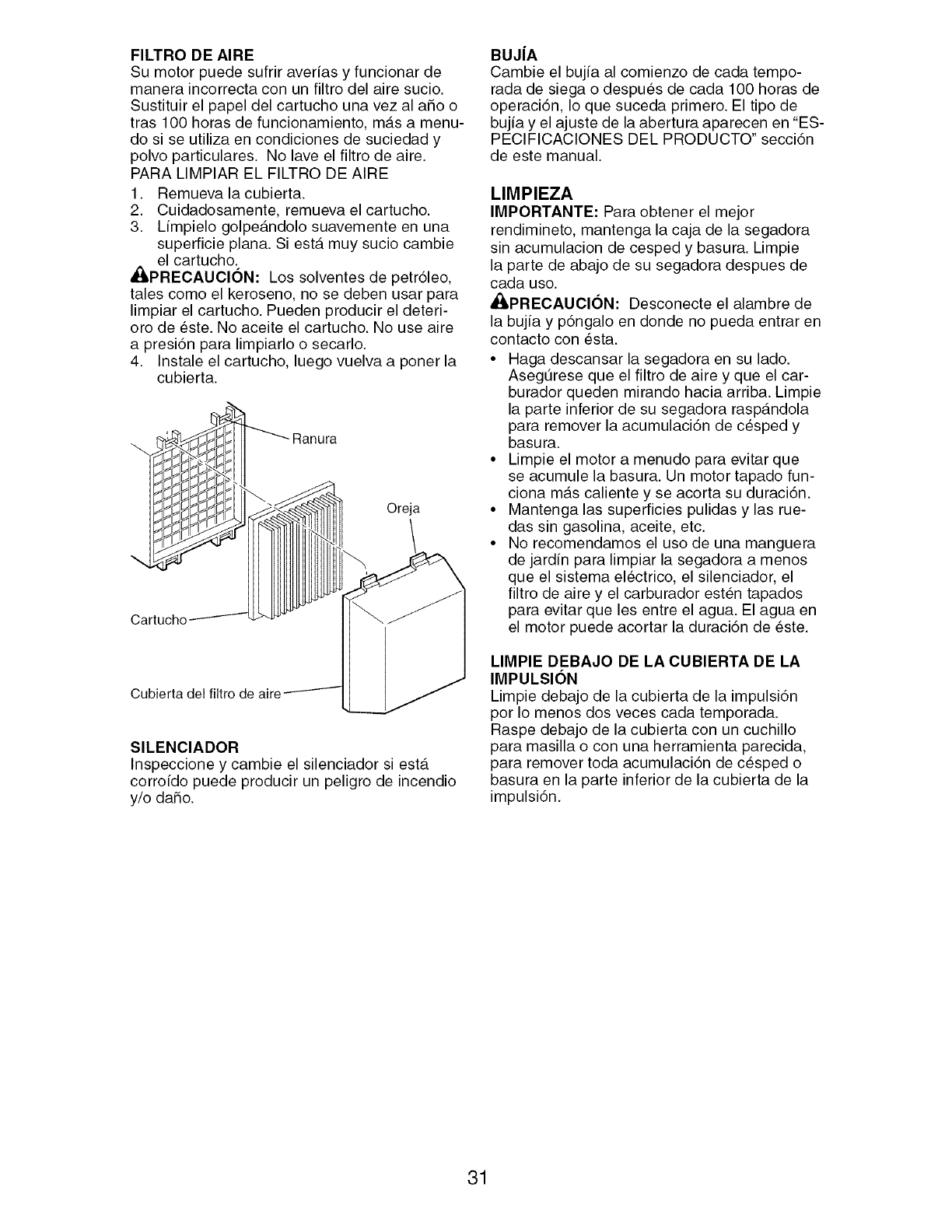

FILTRO DE AIRE

Su motor puede sufrir averias y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituir el papel del cartucho una vez al afio o

tras 100 horas de funcionamiento, m_.s a menu-

do si se utiliza en condiciones de suciedad y

polvo particulares. No lave el filtro de aire.

PARA LIMPIAR EL FILTRO DE AIRE

1. Remueva la cubierta.

2. Cuidadosamente, remueva el cartucho.

3. Limpielo golpe_.ndolo suavemente en una

superficie plana. Si est,. muy sucio cambie

el cartucho.

_PRECAUCI6N: Los solventes de petrdleo,

tales como el keroseno, no se deben usar para

limpiar el cartucho. Pueden producir el deteri-

oro de este. No aceite el cartucho. No use aire

a presi6n para limpiarlo o secarlo.

4. Instale el cartucho, luego vuelva a poner la

cubierta.

Oreja

Cubierta del filtro de aire

SlLENClADOR

Inspeccione y cambie el silenciador si est,.

corroido puede producir un peligro de incendio

y/o dafio.

BUJ[A

Cambie el bujia al comienzo de cada tempo-

rada de siega o despues de cada 100 horas de

operaci6n, Io que suceda primero. El tipo de

bujia y el ajuste de la abertura aparecen en "ES-

PEClFICAClONES DEL PRODUCTO" secci6n

de este manual.

LIMPIEZA

IMPORTANTE: Para obtener el mejor

rendimineto, mantenga la caja de la segadora

sin acumulacion de cesped y basura. Limpie

la parte de abajo de su segadora despues de

cada uso.

_PRECAUCl6N: Desconecte el alambre de

la bujia y pdngalo en donde no pueda entrar en

contacto con _sta.

• Haga descansar la segadora en su lado.

AsegQrese que el filtro de aire y que el car-

burador queden mirando hacia arriba. Limpie

la parte inferior de su segadora rasp_.ndola

para remover la acumulaci6n de cesped y

basura.

• Limpie el motor a menudo para evitar que

se acumule la basura. Un motor tapado fun-

ciona m_.s caliente y se acorta su duraci6n.

• Mantenga las superficies pulidas y las rue-

das sin gasolina, aceite, etc.

• No recomendamos el uso de una manguera

de jardin para limpiar la segadora a menos

que el sistema electrico, el silenciador, el

filtro de aire y el carburador esten tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duraci6n de este.

LIMPIE DEBAJO DE LA CUBIERTA DE LA

IMPULSION

Limpie debajo de la cubierta de la impulsi6n

por Io menos dos veces cada temporada.

Raspe debajo de la cubierta con un cuchillo

para masilla o con una herramienta parecida,

para remover toda acumulaci6n de cesped o

basura en la parte inferior de la cubierta de la

impulsi6n.

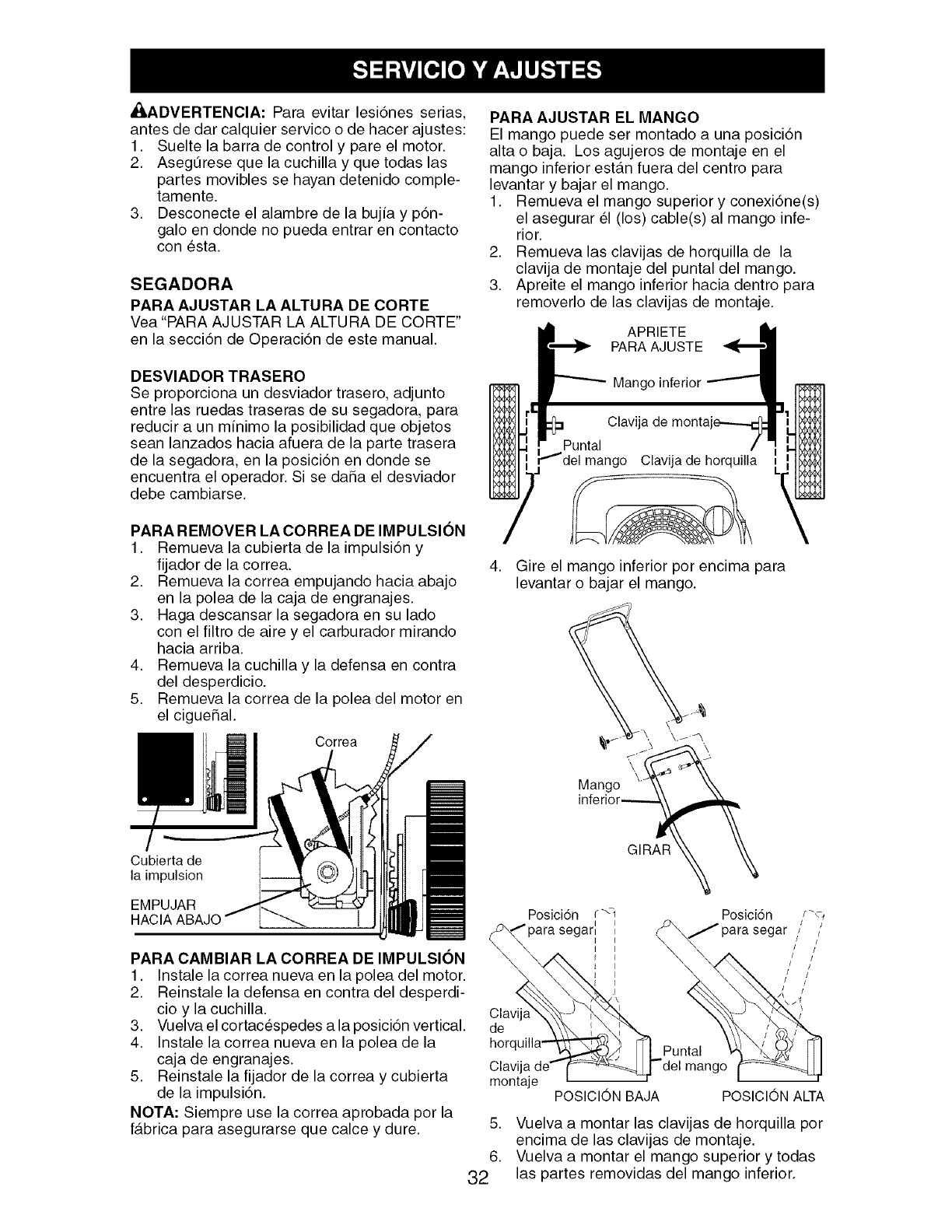

_ADVERTENClA: Para evitar lesi6nes serias,

antes de dar calquier servico o de hacer ajustes:

1. Suelte la barra de control y pare el motor.

2. Asegt3rese que la cuchilla y que todas las

partes movibles se hayan detenido comple-

tamente.

3. Desconecte el alambre de la bujfa y p6n-

galo en donde no pueda entrar en contacto

con _sta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE CORTE"

en la secci6n de Operaci6n de este manual.

PARA AJUSTAR EL MANGO

El mango puede ser montado a una posiciSn

alta o baja. Los agujeros de montaje en el

mango inferior est_tn fuera del centro para

levantar y bajar el mango.

1. Remueva el mango superior y conexiSne(s)

el asegurar el (los) cable(s) al mango infe-

rior.

2. Remueva las clavijas de horquilla de la

clavija de montaje del puntal del mango.

3. Apreite el mango inferior hacia dentro para

removerlo de las clavijas de montaje.

APRIETE

PARA AJUSTE

DESVlADOR TRASERO

Se proporciona un desviador trasero, adjunto [_

entre las ruedas traseras de su segadora, para

reducir a un minimo la posibilidad que objetos [_

sean lanzados hacia afuera de la parte trasera

de la segadora, en la posici6n en donde se

encuentra el operador. Si se da_a el desviador

debe cambiarse.

PARA REMOVER LA CORREA DE IMPULSION

1. Remueva la cubierta de la impulsiSn y

fijador de la correa.

2. Remueva la correa empujando hacia abajo

en la polea de la caja de engranajes.

3. Haga descansar la segadora en su lado

con el filtro de aire y el carburador mirando

hacia arriba.

4. Remueva la cuchilla y la defensa en contra

del desperdicio.

5. Remueva la correa de la polea del motor en

el cigueSal.

Correa

Cubierta de

la impulsion

EMPUJAR

HACIA

PARA CAMBIAR LA CORREA DE IMPULSION

1. Instale la correa nueva en la polea del motor.

2. Reinstale la defensa en contra del desperdi-

cioy la cuchilla.

3. Vuelva el cortac_spedes a la posiciSn vertical.

4. Instale la correa nueva en la polea de la

caja de engranajes.

5. Reinstale la fijador de la correa y cubierta

de la impulsiSn.

NOTA: Siempre use la correa aprobada por la

f_.brica para asegurarse que calce y dure.

Mango inferior

Clavija de monta

Puntal

mango Clavija de horquilla

4. Gire el mango inferior por encima para

levantar o bajar el mango.

Posici6n r"q

, _Z_/parasegar / /

_f_para segarI Posici6n /'_-_

I/ /

I! /

I !\ // //

//\ i/

h%qu,,,a puo,a, III

Clavija:de-- _-_ del mango _-_

montaje L l

POSlCl0N BAJA POSlCl0N ALTA

5. Vuelva a montar las clavijas de horquilla por

encima de las clavijas de montaje.

6. Vuelva a montar el mango superior y todas

32 las partes removidas del mango inferior.

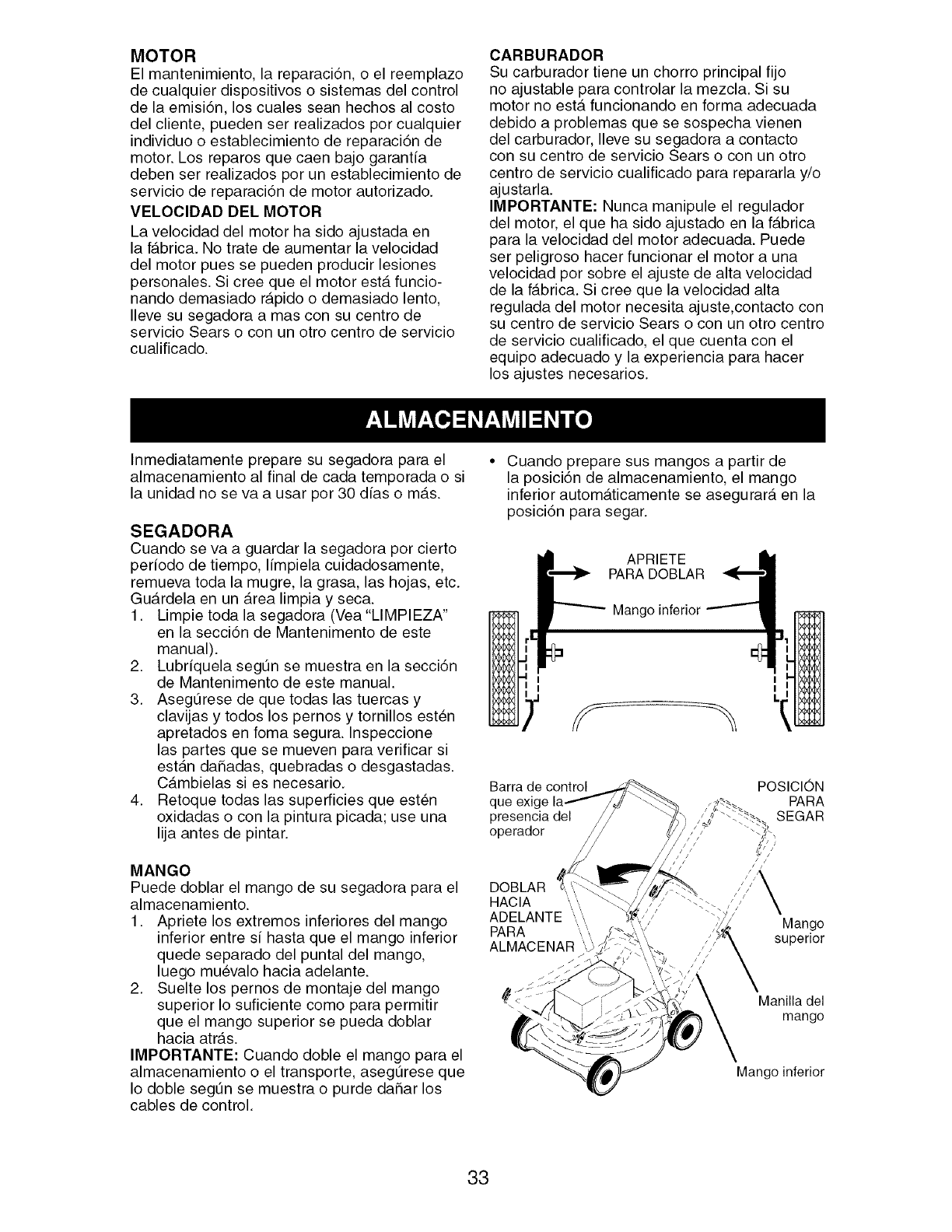

MOTOR

El mantenimiento, la reparaci6n, o el reemplazo

de cualquier dispositivos o sistemas del control

de la emisi6n, los cuales sean hechos al costo

del cliente, pueclen ser realizados por cualquier

individuo o establecimiento de reparaci6n de

motor. Los reparos que caen bajo garantia

deben ser realizados por un establecimiento de

servicio de reparaci6n de motor autorizado.

VELOClDAD DEL MOTOR

La velociclad del motor ha sido ajustada en

la f_.brica. No trate de aumentar la velocidad

del motor pues se pueden producir lesiones

personales. Si cree que el motor est,. funcio-

nando demasiado r_.pido o demasiado lento,

Ileve su segadora a mas con su centro de

servicio Sears o con un otro centro de servicio

cualificado.

CARBURADOR

Su carburador tiene un chorro principal fijo

no ajustable para controlar la mezcla. Si su

motor no est,. funcionando en forma adecuada

debido a problemas que se sospecha vienen

del carburador, Ileve su segadora a contacto

con su centro de servicio Sears o con un otro

centro de servicio cualificado para repararla y/o

ajustarla.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha sido ajustado en la f_.brica

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la f_tbrica. Si cree que la velocidad alta

regulada del motor necesita ajuste,contacto con

su centro de servicio Sears o con un otro centro

de servicio cualificado, el que cuenta con el

equipo adecuado y la experiencia para hacer

los ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o si

la unidad no se va a usar por 30 dias o m_ts.

SEGADORA

Cuando se va a guardar la segadora por cierto

periodo de tiempo, limpiela cuidadosamente,

remueva toda la mugre, la grasa, las hojas, etc.

Gu_.rdela en un _.rea limpia y seca.

1. Limpie toda la segadora (Vea"LIMPIEZA"

en la secci6n de Mantenimento de este

manual).

2. Lubriquela segtJn se muestra en la secci6n

de Mantenimento de este manual.

3. AsegtJrese de que todas las tuercas y

clavijas y todos los pernos y tornillos est_n

apretados en foma segura. Inspeccione

las partes que se mueven para verificar si

est_tn da_adas, quebradas o desgastadas.

C_tmbielas si es necesario.

4. Retoque todas las superficies que esten

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

1. Apriete los extremos inferiores del mango

inferior entre si hasta que el mango inferior

quede separado del puntal del mango,

luego muevalo hacia adelante.

2. Suelte los pernos de montaje del mango

superior Io suficiente como para permitir

que el mango superior se pueda doblar

hacia at r_.s.

IMPORTANTE: Cuando doble el mango para el

almacenamiento o el transporte, aseg0rese que

Io doble seg0n se muestra o purde daSar los

cables de control.

Cuando prepare sus mangos a partir de

la posici6n de almacenamiento, el mango

inferior autom_.ticamente se asegurar_, en la

posici6n para segar.

I I

APRIETE

PARA DOBLAR

Man(

I I

Barra de control

que exige

presencia del

operador

POSICION

PARA

SEGAR

DOBLAR

HACIA

ADELANTE

PARA \

ALMACENAR \

Mango

superior

Manilla del

mango

Mango inferior

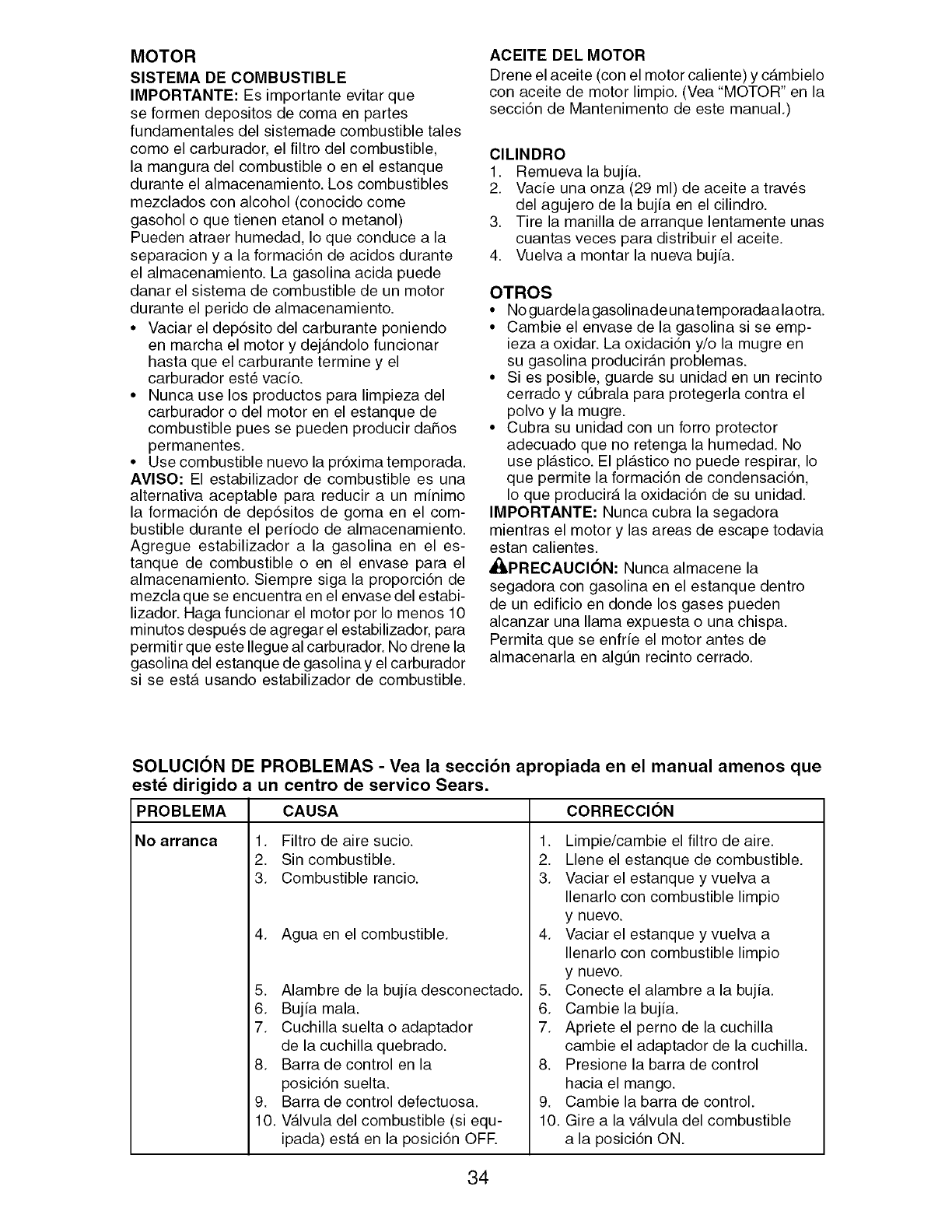

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que

se formen depositos de coma en partes

fundamentales del sistemade combustible tales

como el carburador, el filtro del combustible,

la mangura del combustible o en el estanque

durante el almacenamiento. Los combustibles

mezclados con alcohol (conocido come

gasohol o que tienen etanol o metanol)

Pueden atraer humedad, Io que conduce a la

separacion y a la formaci6n de acidos durante

el almacenamiento. La gasolina acida puede

danar el sistema de combustible de un motor

durante el perido de almacenamiento.

• Vaciar el dep6sito del carburante poniendo

en marcha el motor y dej_.ndolo funcionar

hasta que el carburante termine y el

carburador est_ vacio.

• Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir da_os

permanentes.

• Use combustible nuevo la pr6xima temporada.

AVlSO: El estabilizador de combustible es una

alternativa aceptable para reducir a un minimo

la formaci6n de dep6sitos de goma en el com-

bustible durante el periodo de almacenamiento.

Agregue estabilizador a la gasolina en el es-

tanque de combustible o en el envase para el

almacenamiento. Siempre siga la proporci6n de

mezcla que se encuentra en el envase del estabi-

lizador. Haga funcionar el motor por Io menos 10

minutos despues de agregar el estabilizador, para

permitir que este Ilegue al carburador. No drene la

gasolina del estanque de gasolina y el carburador

si se est,. usando estabilizador de combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y c_.mbielo

con aceite de motor limpio. (Vea "MOTOR" en la

secci6n de Mantenimento de este manual.)

CILINDRO

1. Remueva la bujia.

2. Vacie una onza (29 ml) de aceite a traves

del agujero de la bujia en el cilindro.

3. Tire la manilla de arranque lentamente unas

cuantas veces para distribuir el aceite.

4. Vuelva a montar la nueva bujia.

OTROS

• No guardela gasolinade unatemporadaalaotra.

• Cambie el envase de la gasolina si se emp-

ieza a oxidar. La oxidaci6n y/o la mugre en

su gasolina producir_.n problemas.

• Si es posible, guarde su unidad en un recinto

cerrado y c0brala para protegerla contra el

polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use pl_.stico. El pl_.stico no puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que producir_, la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape todavia

estan calientes.

_PRECAUCl6N: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfrie el motor antes de

almacenarla en alg0n recinto cerrado.

SOLUCION DE PROBLEMAS - Vea la seccibn apropiada en el manual amenos que

est_ dirigido a un centro de servico Sears.

CAUSAPROBLEMA

No arranca 1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujia desconectado.

6. Bujia mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

10. V_.lvula del combustible (si equ-

ipada) est,. en la posici6n OFR

CORRECCION

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Vaciar el estanque y vuelva a

Ilenarlo con combustible limpio

y nuevo.

4. Vaciar el estanque y vuelva a

Ilenarlo con combustible limpio

y nuevo.

5. Conecte el alambre a la bujia.

6. Cambie la bujia.

7. Apriete el perno de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

10. Gire a la v_.lvula del combustible

a la posici6n ON.

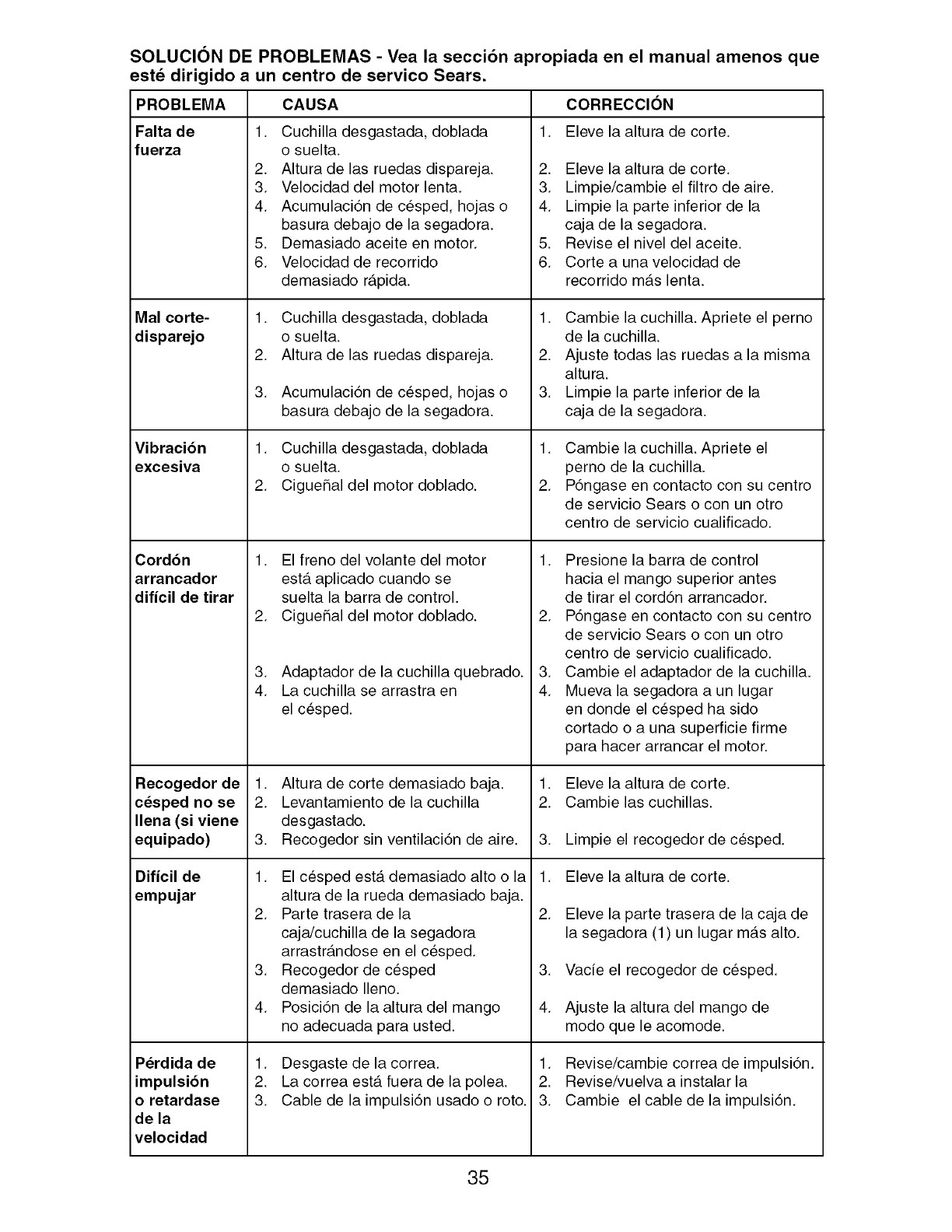

SOLUCION DE PROBLEMAS - Vea la seccibn apropiada en el manual amenos que

est_ dirigido a un centro de servico Sears.

CAUSAPROBLEMA

Falta de

fuerza

Mal corte-

disparejo

Vibracibn

excesiva

Cordbn

arrancador

dificil de tirar

Recogedor de

c_sped no se

Ilena (si viene

equipado)

Dificil de

empujar

P_rdida de

impulsibn

o retardase

de la

velocidad

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Velocidad del motor lenta.

4. Acumulaci6n de cesped, hojas o

basura debajo de la segadora.

5. Demasiado aceite en motor.

6. Velocidad de recorrido

demasiado r_.pida.

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. Ciguehal del motor doblado.

1. El freno del volante del motor

est,. aplicado cuando se

suelta la barra de control.

2. Cigue_al del motor doblado.

3. Adaptador de la cuchilla quebrado.

4. La cuchilla se arrastra en

el c_sped.

1. Altura de corte demasiado baja.

2. Levantamiento de la cuchilla

desgastado.

3. Recogedor sin ventilaci6n de aire.

1. El c_sped est,. demasiado alto o la

altura de la rueda demasiado baja.

2. Parte trasera de la

caja/cuchilla de la segadora

arrastr_.ndose en el cesped.

3. Recogedor de cesped

demasiado Ileno.

4. Posici6n de la altura del mango

no adecuada para usted.

1. Desgaste de la correa.

2. La correa est,. fuera de la polea.

3. Cable de la impulsi6n usado o roto.

CORRECCION

1. Eleve la altura de corte.

2. Eleve la altura de corte.

3. Limpie/cambie el filtro de aire.

4. Limpie la parte inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido m_.s lenta.

1. Cambie la cuchilla. Apriete el perno

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar

en donde el cesped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

1. Eleve la altura de corte.

2. Cambie las cuchillas.

3. Limpie el recogedor de cesped.

1. Eleve la altura de corte.

2. Eleve la parte trasera de la caja de

la segadora (1) un lugar m_.s alto.

3. Vacie el recogedor de cesped.

4. Ajuste la altura del mango de

modo que le acomode.

1. Revise/cambie correa de impulsi6n.

2. Revise/vuelva a instalar la

3. Cambie el cable de la impulsi6n.

117

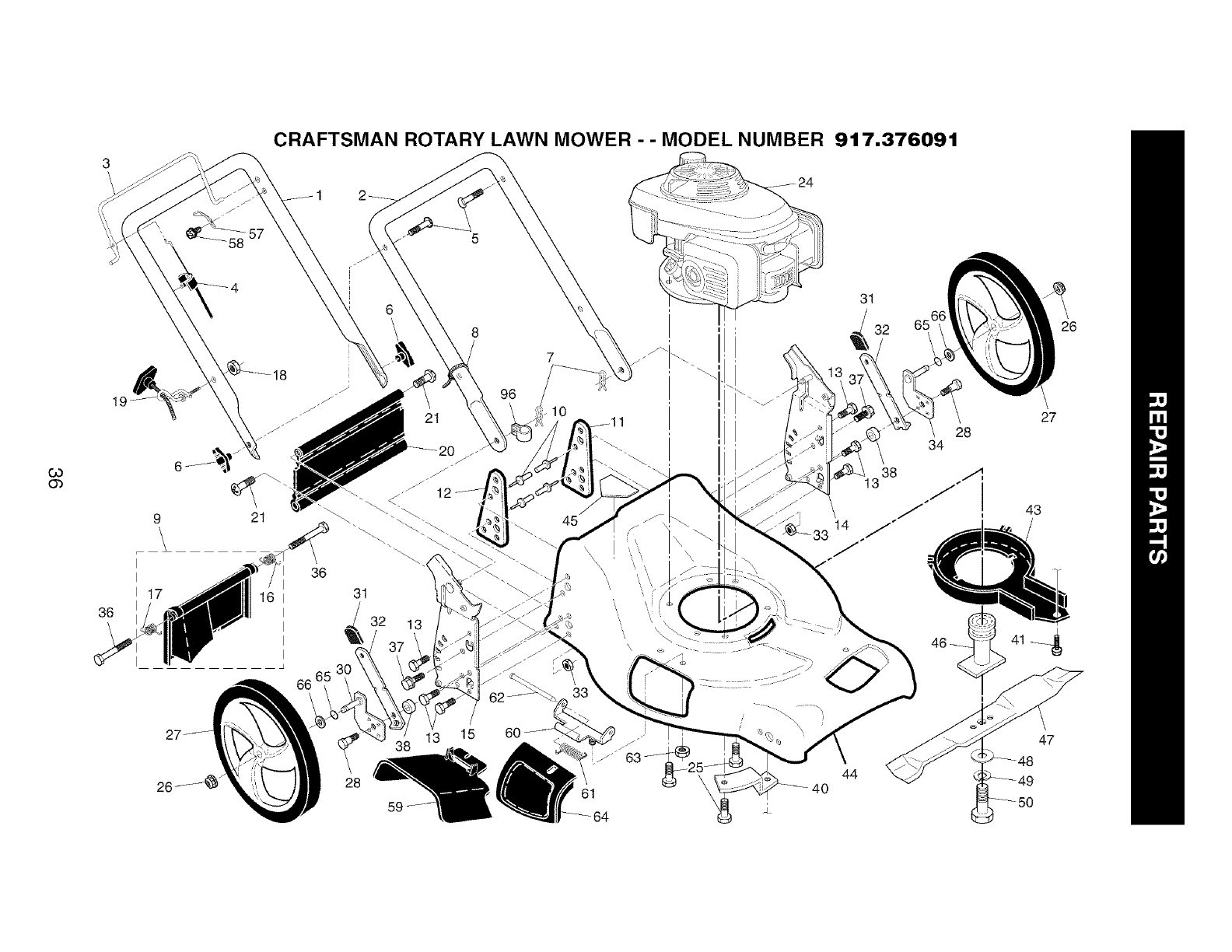

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.376091

21 10

32 13

26_"

32 6"_

15 \

",4

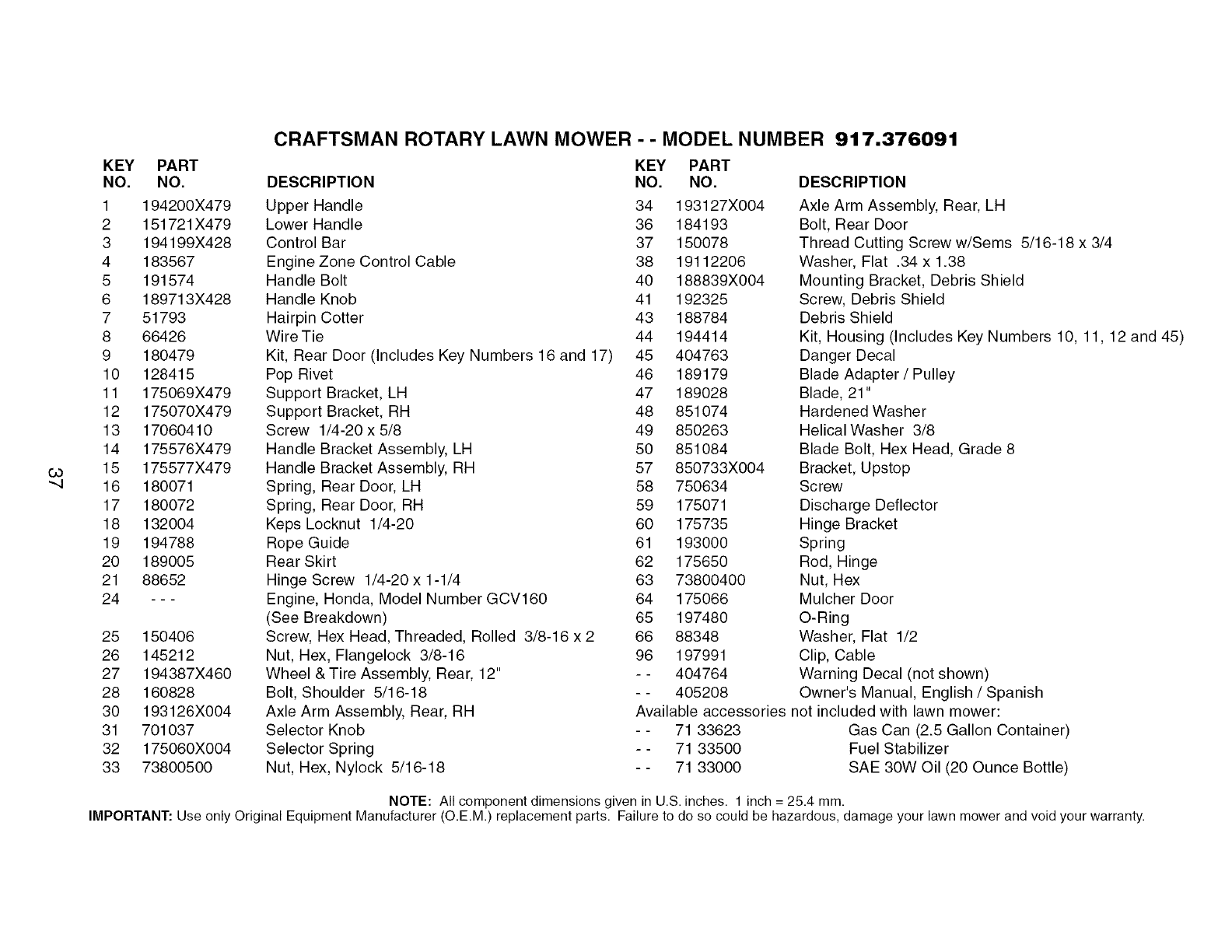

KEY PART

NO. NO.

1 194200X479

2 151721X479

3 194199X428

4 183567

5 191574

6 189713X428

7 51793

8 66426

9 180479

10 128415

11 175069X479

12 175070X479

13 17060410

14 175576X479

15 175577X479

16 180071

17 180072

18 132004

19 194788

20 189005

21 88652

24 ---

25 150406

26 145212

27 194387X460

28 160828

30 193126X004

31 701037

32 175060X004

33 73800500

CRAFTSMAN ROTARY LAWN MOWER

DESCRIPTION

Upper Handle

Lower Handle

Control Bar

Engine Zone Control Cable

Handle Bolt

Handle Knob

Hairpin Cotter

Wire Tie

Kit, Rear Door (Includes Key Numbers 16 and 17)

Pop Rivet

Support Bracket, LH

Support Bracket, RH

Screw 1/4-20 x 5/8

Handle Bracket Assembly, LH

Handle Bracket Assembly, RH

Spring, Rear Door, LH

Spring, Rear Door, RH

Keps Locknut 1/4-20

Rope Guide

Rear Skirt

Hinge Screw 1/4-20 x 1-1/4

Engine, Honda, Model Number GCV160

(See Breakdown)

Screw, Hex Head, Threaded, Rolled 3/8-16 x 2

Nut, Hex, Flangelock 3/8-16

Wheel & Tire Assembly, Rear, 12"

Bolt, Shoulder 5/16-18

Axle Arm Assembly, Rear, RH

Selector Knob

Selector Spring

Nut, Hex, Nylock 5/16-18

- - MODEL NUMBER 917.376091

KEY PART

NO. NO. DESCRIPTION

34 193127X004 Axle Arm Assembly, Rear, LH

36 184193 Bolt, Rear Door

37 150078 Thread Cutting Screw w/Sems 5/16-18 x 3/4

38 19112206 Washer, Flat .34 x 1.38

40 188839X004 Mounting Bracket, Debris Shield

41 192325 Screw, Debris Shield

43 188784 Debris Shield

44 194414 Kit, Housing (Includes Key Numbers 10, 11, 12 and 45)

45 404763 Danger Decal

46 189179 Blade Adapter /Pulley

47 189028 Blade, 21"

48 851074 Hardened Washer

49 850263 Helical Washer 3/8

50 851084 Blade Bolt, Hex Head, Grade 8

57 850733X004 Bracket, Upstop

58 750634 Screw

59 175071 Discharge Deflector

60 175735 Hinge Bracket

61 193000 Spring

62 175650 Rod, Hinge

63 73800400 Nut, Hex

64 175066 Mulcher Door

65 197480 O-Ring

66 88348 Washer, Flat 1/2

96 197991 Clip, Cable

- - 404764 Warning Decal (not shown)

- - 405208 Owner's Manual, English /Spanish

Available accessories not included with lawn mower:

- - 71 33623 Gas Can (2.5 Gallon Container)

- - 71 33500 Fuel Stabilizer

- - 71 33000 SAE 30W Oil (20 Ounce Bottle)

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.

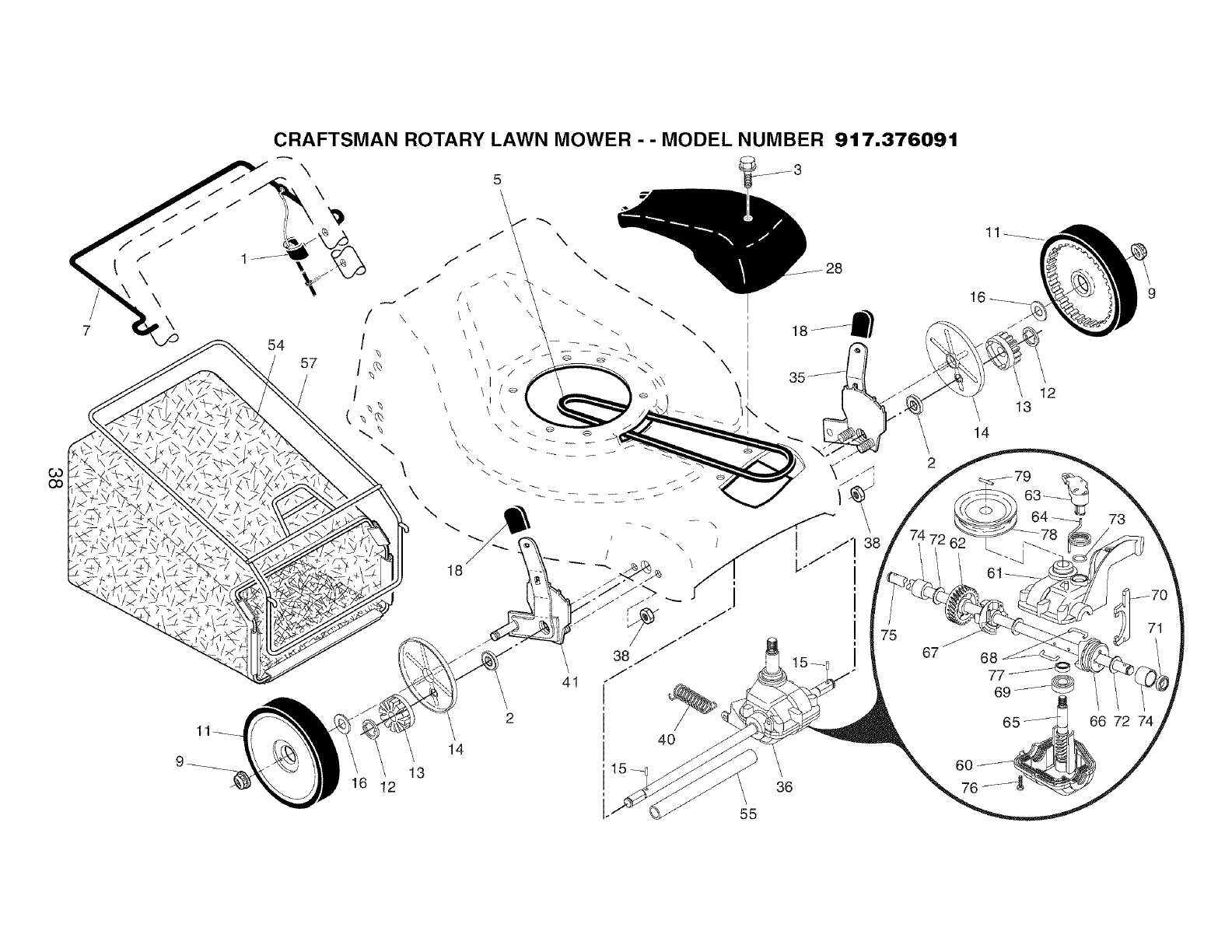

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.376091

\'\

\ \

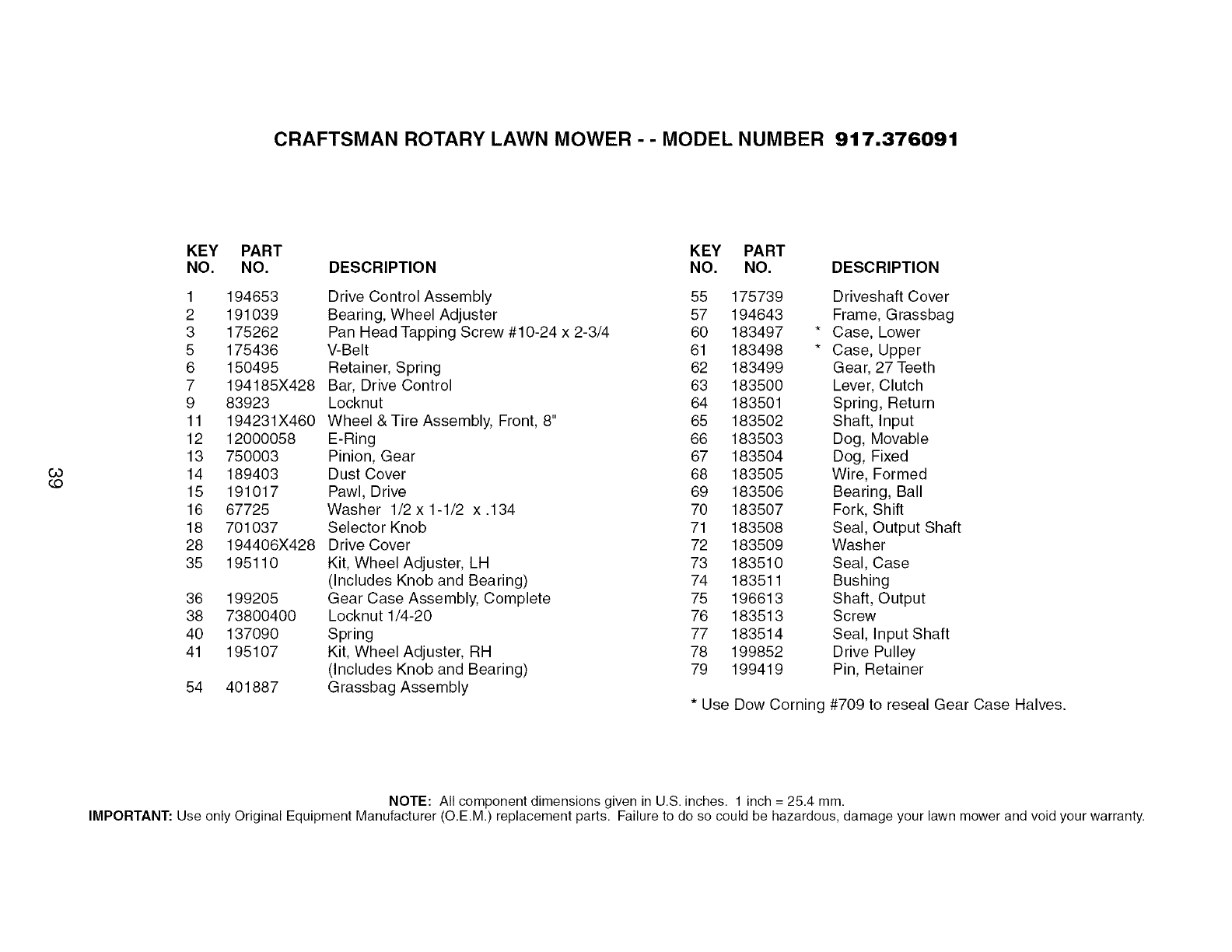

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.376091

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO. DESCRIPTION

1 194653 Drive Control Assembly 55 175739 Driveshaft Cover

2 191039 Bearing, Wheel Adjuster 57 194643 Frame, Grassbag

3 175262 Pan Head Tapping Screw #10-24 x 2-3/4 60 183497 * Case, Lower

5 175436 V-Belt 61 183498 * Case, Upper

6 150495 Retainer, Spring 62 183499 Gear, 27 Teeth

7 194185X428 Bar, Drive Control 63 183500 Lever, Clutch

9 83923 Locknut 64 183501 Spring, Return

11 194231X460 Wheel &Tire Assembly, Front, 8" 65 183502 Shaft, Input

12 12000058 E-Ring 66 183503 Dog, Movable

13 750003 Pinion, Gear 67 183504 Dog, Fixed

14 189403 Dust Cover 68 183505 Wire, Formed

15 191017 Pawl, Drive 69 183506 Bearing, Ball

16 67725 Washer 1/2 x 1-1/2 x .134 70 183507 Fork, Shift

18 701037 Selector Knob 71 183508 Seal, Output Shaft

28 194406X428 Drive Cover 72 183509 Washer

35 195110 Kit, Wheel Adjuster, LH 73 183510 Seal, Case

(Includes Knob and Bearing) 74 183511 Bushing

36 199205 Gear Case Assembly, Complete 75 196613 Shaft, Output

38 73800400 Locknut 1/4-20 76 183513 Screw

40 137090 Spring 77 183514 Seal, Input Shaft

41 195107 Kit, Wheel Adjuster, RH 78 199852 Drive Pulley

(Includes Knob and Bearing) 79 199419 Pin, Retainer

54 401887 G rassbag Assembly * Use Dow Corning #709 to reseal Gear Case Halves.

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.

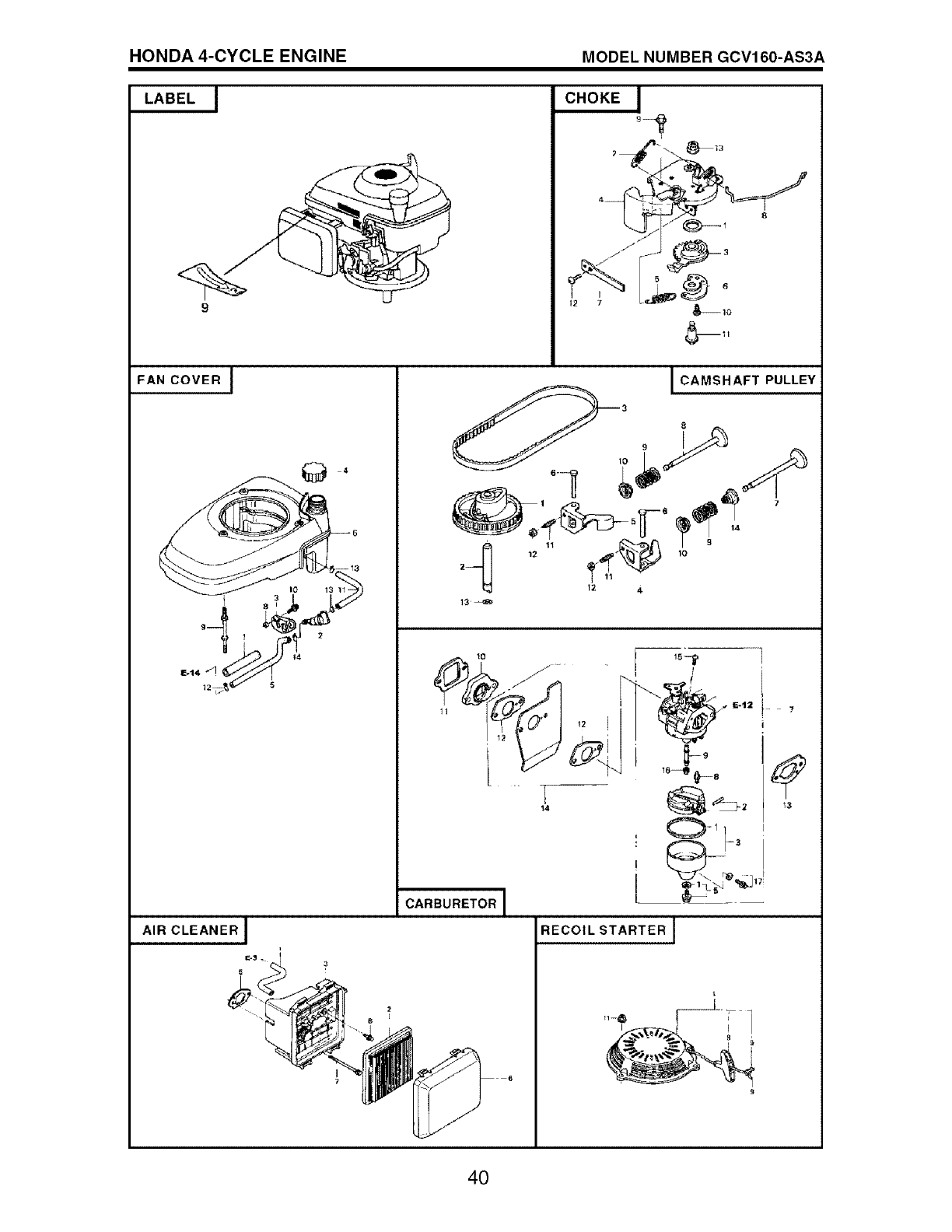

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV160-AS3A

LABEL CHOKE I

FAN COVER I

AIR CLEANER I

ICAMSHAFT PULLEY

_2 10

_2 4

jj "!/

CARBURETOR I

RECOIL STARTER J

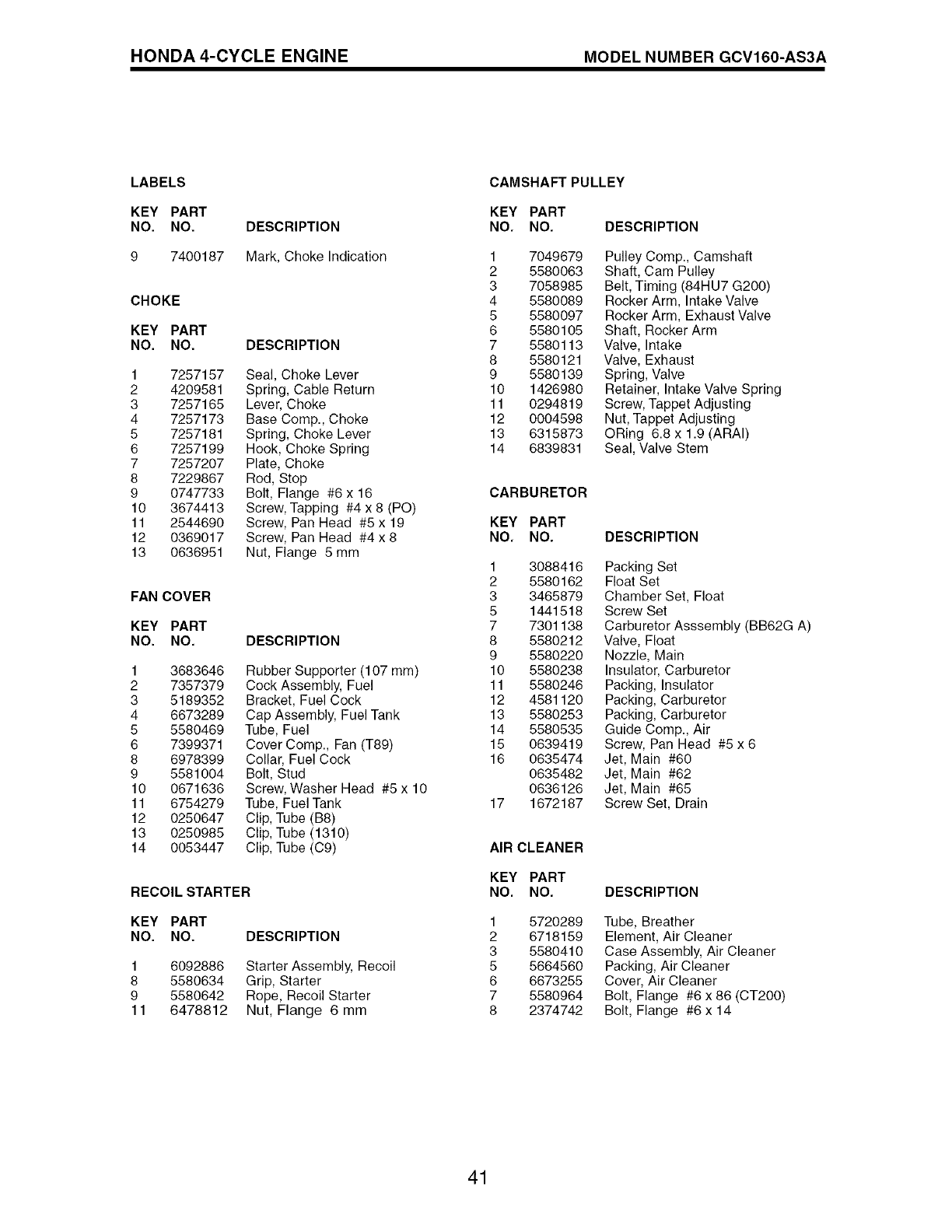

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV160-AS3A

LABELS

KEY PART

NO. NO. DESCRIPTION

9 7400187 Mark, Choke Indication

CHOKE

KEY PART

NO. NO. DESCRIPTION

1 7257157 Seal, Choke Lever

2 4209581 Spring, Cable Return

3 7257165 Lever, Choke

4 7257173 Base Comp., Choke

5 7257181 Spring, Choke Lever

6 7257199 Hook, Choke Spring

7 7257207 Plate, Choke

8 7229867 Rod, Stop

9 0747733 Bolt, Flange #6 x 16

10 3674413 Screw, Tapping #4 x 8 (PC)

11 2544690 Screw, Pan Head #5 x 19

12 0369017 Screw, Pan Head #4 x 8

13 0636951 Nut, Flange 5 mm

FAN COVER

KEY PART

NO. NO. DESCRIPTION

1 3683646 Rubber Supporter (107 mm)

2 7357379 Cock Assembly, Fuel

3 5189352 Bracket, Fuel Cock

4 6673289 Cap Assembly, Fuel Tank

5 5580469 Tube, Fuel

6 7399371 Cover Comp., Fan (T89)

8 6978399 Collar, Fuel Cock

9 5581004 Bolt, Stud

10 0671636 Screw, Washer Head #5 x 10

11 6754279 Tube, Fuel Tank

12 0250647 Clip, Tube (B8)

13 0250985 Clip, Tube (1310)

14 0053447 Clip, Tube (C9)

RECOIL STARTER

KEY PART

NO. NO. DESCRIPTION

Starter Assembly, Recoil

Grip, Starter

Rope, Recoil Starter

Nut, Flange 6 mm

1 6092886

8 5580634

9 5580642

11 6478812

CAMSHAFT PULLEY

KEY PART

NO. NO. DESCRIPTION

1 7049679

2 5580063

3 7058985

4 5580089

5 5580097

6 5580105

7 5580113

8 5580121

9 5580139

10 1426980

11 0294819

12 0004598

13 6315873

14 6839831

Pulley Comp., Camshaft

Shaft, Cam Pulley

Belt, Timing (84HU7 G200)

Rocker Arm, Intake Valve

Rocker Arm, Exhaust Valve

Shaft, Rocker Arm

Valve, Intake

Valve, Exhaust

Spring, Valve

Retainer, Intake Valve Spring

Screw, Tappet Adjusting

Nut, Tappet Adjusting

ORing 6.8 x 1.9 (ARAI)

Seal, Valve Stem

CARBURETOR

KEY PART

NO. NO.

1 3088416

2 5580162

3 3465879

5 1441518

7 7301138

8 5580212

9 5580220

10 5580238

11 5580246

12 4581120

13 5580253

14 5580535

15 0639419

16 0635474

0635482

0636126

17 1672187

AIR CLEANER

DESCRIPTION

Packing Set

Float Set

Chamber Set, Float

Screw Set

Carburetor Asssembly (BB62G A)

Valve, Float

Nozzle, Main

Insulator, Carburetor

Packing, Insulator

Packing, Carburetor

Guide Comp., Air

Screw, Pan Head #5 x 6

Jet, Main #60

Jet, Main #62

Jet, Main #65

Screw Set, Drain

KEY PART

NO. NO.

1 5720289

2 6718159

3 5580410

5 5664560

6 6673255

7 5580964

8 2374742

DESCRIPTION

Tube, Breather

Element, Air Cleaner

Case Assembly, Air Cleaner

Packing, Air Cleaner

Cover, Air Cleaner

Bolt, Flange #6 x 86 (CT200)

Bolt, Flange #6 x 14

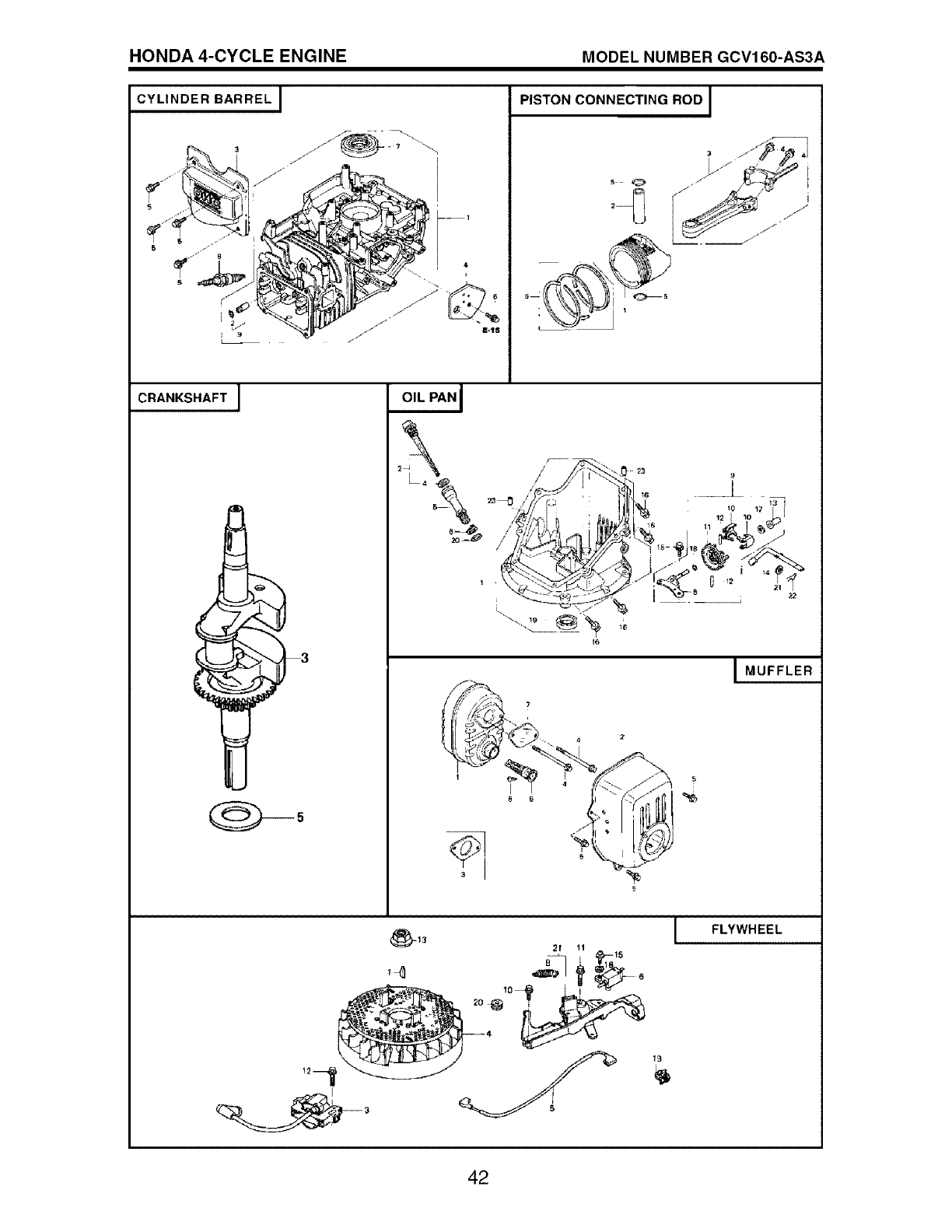

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV160-AS3A

CYLINDERBARRELJ PISTON CONNECTING mooJ

CRANKSHAFT IOIL PAN I

%_/'

tMUFFLER

_13 2I 11 FLYWHEEL

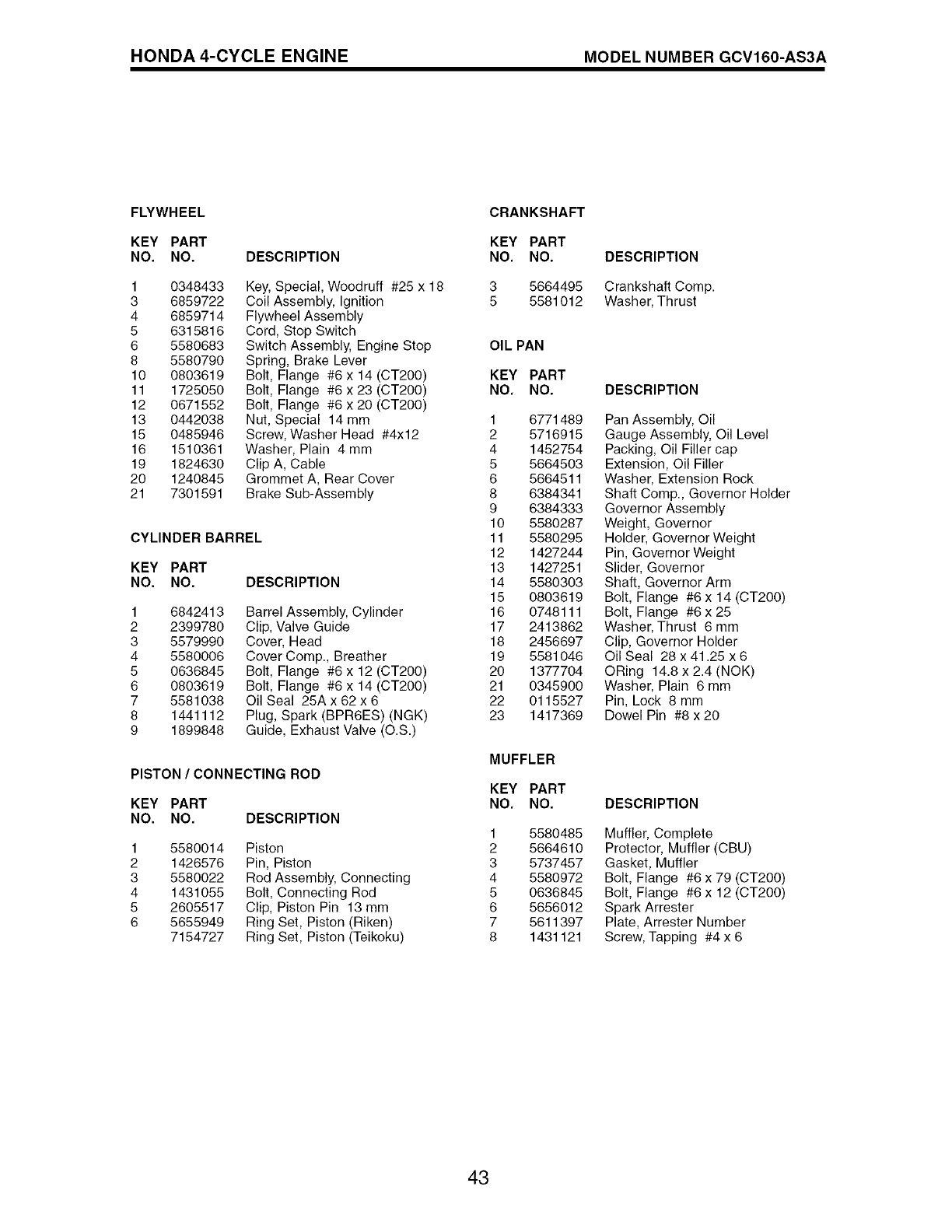

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV160-AS3A

FLYWHEEL

KEY PART

NO. NO. DESCRIPTION

1 0348433

3 6859722

4 6859714

5 6315816

6 5580683

8 5580790

10 0803619

11 1725050

12 0671552

13 0442038

15 0485946

16 1510361

19 1824630

20 1240845

21 7301591

Key, Special, Woodruff #25 x 18

Coil Assembly, Ignition

Flywheel Assembly

Cord, Stop Switch

Switch Assembly, Engine Stop

Spring, Brake Lever

Bolt, Flange #6 x 14 (CT200)

Bolt, Flange #6 x 23 (CT200)

Bolt, F}ange #6 x 20 (CT200)

Nut, Special 14 mm

Screw, Washer Head #4x12

Washer, Plain 4 mm

Clip A, Cable

Grommet A, Rear Cover

Brake Sub-Assembly

CYLINDER BARREL

KEY PART

NO. NO. DESCRIPTION

6842413

2399780

5579990

5580006

0636845

0803619

5581038

1441112

1899848

Barrel Assembly, Cylinder

Clip, Valve Guide

Cover, Head

Cover Comp., Breather

Bolt, Flange #6 x 12 (CT200)

Bolt, Flange #6 x 14 (CT200)

Oil Seal 25A x 62 x 6

Plug, Spark (BPR6ES) (NGK)

Guide, Exhaust Valve (O.S.)

PISTON /CONNECTING ROD

KEY PART

NO. NO. DESCRIPTION

5580014

1426576

5580022

1431055

2605517

5655949

7154727

Piston

Pin, Piston

Rod Assembly, Connecting

Bolt, ConnectingRod

Clip, Piston Pin 13 mm

Ring Set, Piston (Riken)

Ring Set, Piston (Teikoku)

CRANKSHAFT

KEY PART

NO. NO.

3 5664495

5 5581012

OIL PAN

KEY PART

NO, NO.

1 6771489

2 5716915

4 1452754

5 5664503

6 5664511

8 6384341

9 6384333

10 5580287

11 5580295

12 1427244

13 1427251

14 5580303

15 0803619

16 0748111

17 2413862

18 2456697

19 5581046

20 1377704

21 0345900

22 0115527

23 1417369

MUFFLER

KEY PART

NO, NO,

1 5580485

2 5664610

3 5737457

4 5580972

5 0636845

6 5656012

7 5611397

8 1431121

DESCRIPTION

CrankshaftComp.

Washer, Thrust

DESCRIPTION

Pan Assembly, Oil

Gauge Assembly, Oil Level

Packing, Oil Filler cap

Extension, Oil Filler

Washer, Extension Rock

Shaft Comp., Governor Holder

Governor Assembly

Weight, Governor

Holder, Governor Weight

Pin, Governor Weight

Slider, Governor

Shaft, Governor Arm

Bolt, Flange #6 x 14 (CT200)

Bolt, Flange #6 x 25

Washer, Thrust 6 mm

Clip, Governor Holder

Oil Seal 28 x 41.25 x 6

ORing 14.8 x 2.4 (NOK)

Washer, Plain 6 mm

Pin, Lock 8 mm

Dowel Pin #8 x 20

DESCRIPTION

Muffler, Complete

Protector, Muffler (CBU)

Gasket, Muffler

Bolt, Flange #6 x 79 (CT200)

Bolt, Flange #6 x 12 (CT200)

Spark Arrester

Plate, Arrester Number

Screw, Tapping #4 x 6

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www,sears,com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (u.s._) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR ®

(1-888-784-6427)

Au Canada pour service en franqais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

® Registered Trademark /TMTrademark /SMService Mark of Sears Brands, LLC

® Marca Registrada /TMMarca de F_brica /SMMarca de Servicio de Sears Brands, LLC

MCMarque de commerce /MDMarque depos6e de Sears Brands, LLC

405208 03.03.06 BY Printed in U.S.A.

Craftsman 917376091 User Manual MOWER Manuals And Guides L0604073

CRAFTSMAN Walk Behind Lawnmower, Gas Manual L0604073 CRAFTSMAN Walk Behind Lawnmower, Gas Owner's Manual, CRAFTSMAN Walk Behind Lawnmower, Gas installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
