Owner's Manual

CRAFTSMAN°

ROTARY LAWN MOWER

6.75 Horsepower

Power-Propelled

22" Multi-Cut

Model No.

917.376160

•EspaSol, p. 19

CAUTION'.

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Visit our Craftsman website: www.sears.com/craftsman

U.S.A.

Warranty ................................................... 2

Safety Rules .......................................... 2-4

Product Specifications .............................. 4

Assembly /Pre-Operation ........................ 6

Operation ............................................. 7-11

Maintenance Schedule ........................... 12

Maintenance ...................................... 12-15

Service and Adjustments ................... 15-16

Storage .............................................. 16-17

Troubleshooting ................................. 17-18

Repair Parts ....................................... 36-43

Sears Service .......................... Back Cover

LiMiTED 2=YEAR WARRANTY ON CRAFTSMAN POWER MOWER

When used and maintained according to the operator's manual instructions, ifthis power mow-

er fails due to a defect in material orworkmanship within two years from the date of purchase,

return it to any Sears store, Parts & Repair Center, or other Craftsman outlet for free repair.

Warranty coverage does not include:

• Expendable items that become worn during normal use, including but not limited to

blade, blade adapters, spark plug, air cleaner and belts.

• Standard maintenance servicing, oil changes, or tune-ups.

• Repairs necessary because of operator abuse, including but not limited to damage caused

by impacting objects that bend the frame or crankshaft, or over-speeding the engine.

• Repairs necessary because of operator negligence, including but not limited to dam-

age caused by improper storage, or failure to maintain the equipment according to the

instructions contained in the operator's manual.

• Engine (fuel system) cleaning or repairs necessary because of fuel determined to be

contaminated or oxidized (stale). In general, fuel should be used within 30 days of its

purchase date.

• Normal deterioration and wear of the exterior finishes, or product label replacement.

This warranty applies for only 90 days if this product is used for commercial or rental purposes.

This warranty applies only while this product is within the United States.

This warranty gives you specific legal rights, and you may also have other rights, which

vary, from state to state.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and throw-

ing objects. Failure to observe the following safety instructions could result in serious

injury or death.

&Look for this symbol to point out impor-

tant safety precautions. It means

CAUTION!!! BECOME ALERT!!!

YOUR SAFETY IS INVOLVED.

_i, WARNING: In order to prevent ac-

cidental starting when setting up, trans-

porting, adjusting or making repairs,

always disconnect spark plug wire and

place wire where it cannot come in contact

with plug.

_kWARNING: Engine exhaust, some of its

constituents, and certain vehicle components

contain or emit chemicals known to the State

of California to cause cancer and birth defects

or other reproductive harm.

_I,WARNING: Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm. Wash

hands after handling.

,ll CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine has

stopped. To avoid severe burns on contact,

stay away from these areas.

2

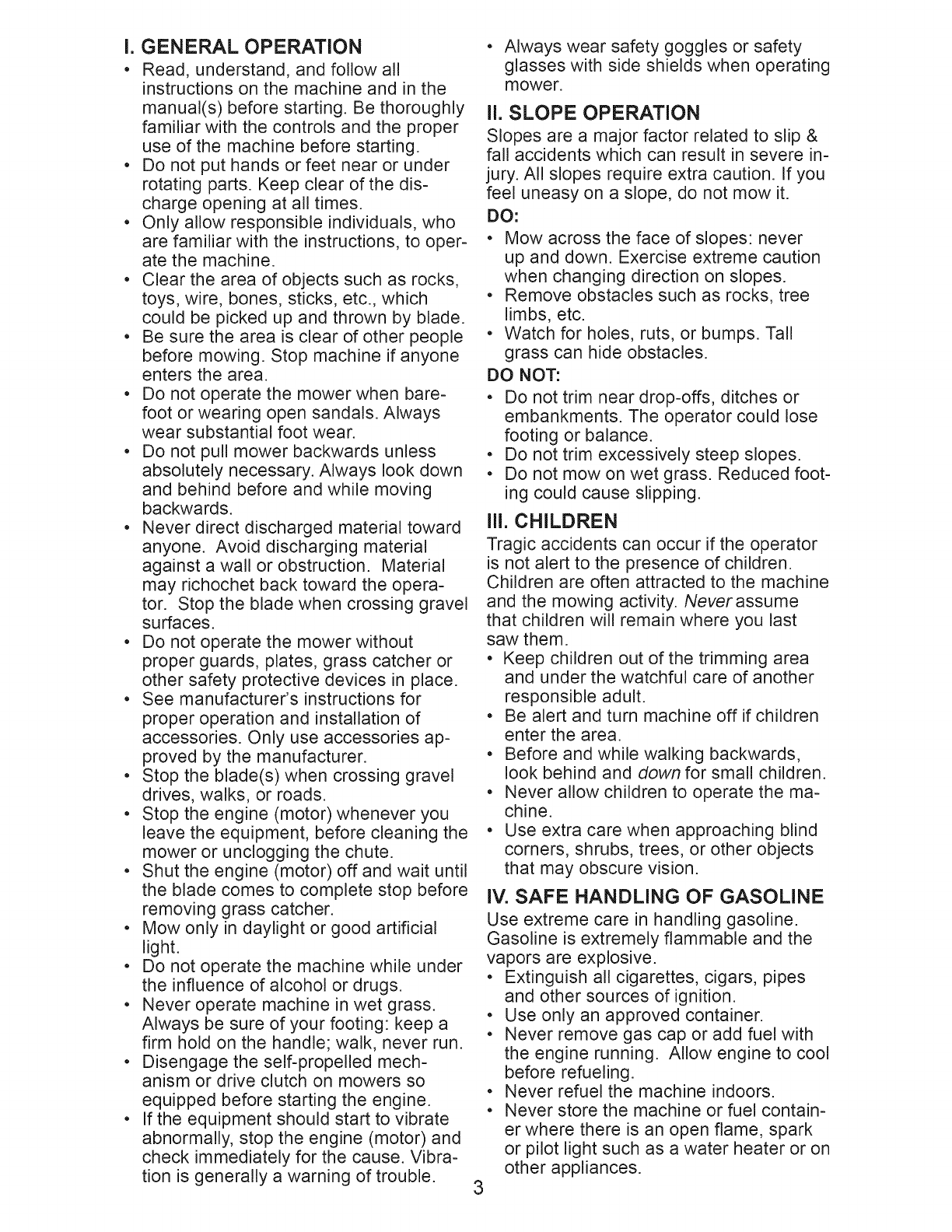

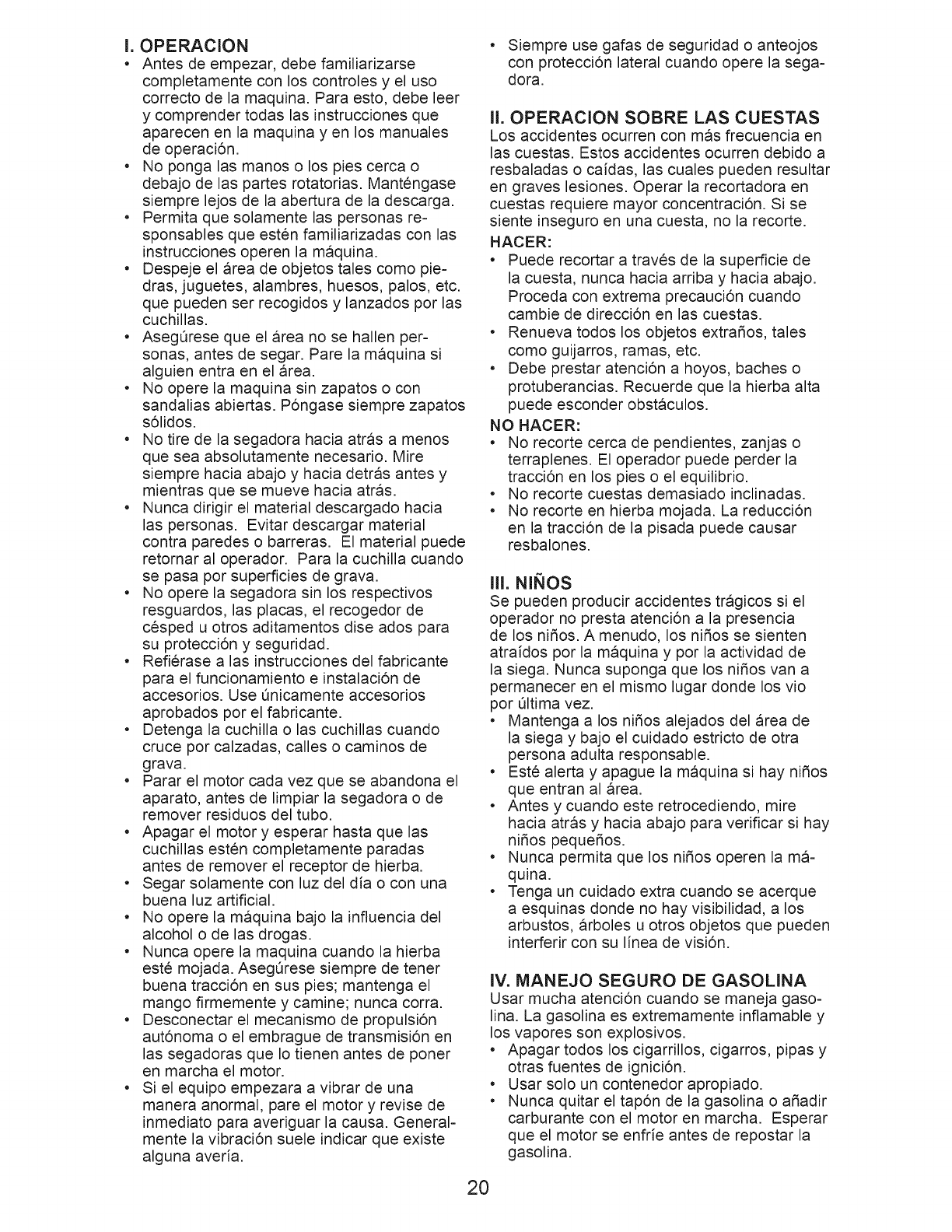

I. GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

charge opening at all times.

• Only allow responsible individuals, who

are familiar with the instructions, to oper-

ate the machine.

• Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by blade.

• Be sure the area is clear of other people

before mowing. Stop machine if anyone

enters the area.

• Do not operate the mower when bare-

foot or wearing open sandals. Always

wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look down

and behind before and while moving

backwards.

• Never direct discharged material toward

anyone. Avoid discharging material

against a wall or obstruction. Material

may richochet back toward the opera-

tor. Stop the blade when crossing gravel

surfaces.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories ap-

proved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning the

mower or unclogging the chute.

• Shut the engine (motor) off and wait until

the blade comes to complete stop before

removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while under

the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle; walk, never run.

• Disengage the self-propelled mech-

anism or drive clutch on mowers so

equipped before starting the engine.

• If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

. Always wear safety goggles or safety

glasses with side shields when operating

mower.

Ii. SLOPE OPERATION

Slopes are a major factor related to slip &

fa!l accidents which can result in severe in-

jury. All slopes require extra caution. If you

feel uneasy on a slope, do not mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced foot-

ing could cause slipping.

Iii. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the machine

and the mowing activity. Never assume

that children will remain where you last

saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small children.

• Never allow children to operate the ma-

chine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SAFE HANDLING OF GASOLINE

Use extreme care in handling gasoline.

Gasoline is extremely flammable and the

vapors are explosive.

• Extinguish all cigarettes, cigars, pipes

and other sources of ignition.

• Use only an approved container.

• Never remove gas cap or add fuel with

the engine running. Allow engine to cool

before refueling.

• Never refuel the machine indoors.

• Never store the machine or fue! contain-

er where there is an open flame, spark

or pilot light such as a water heater or on

other appliances.

3

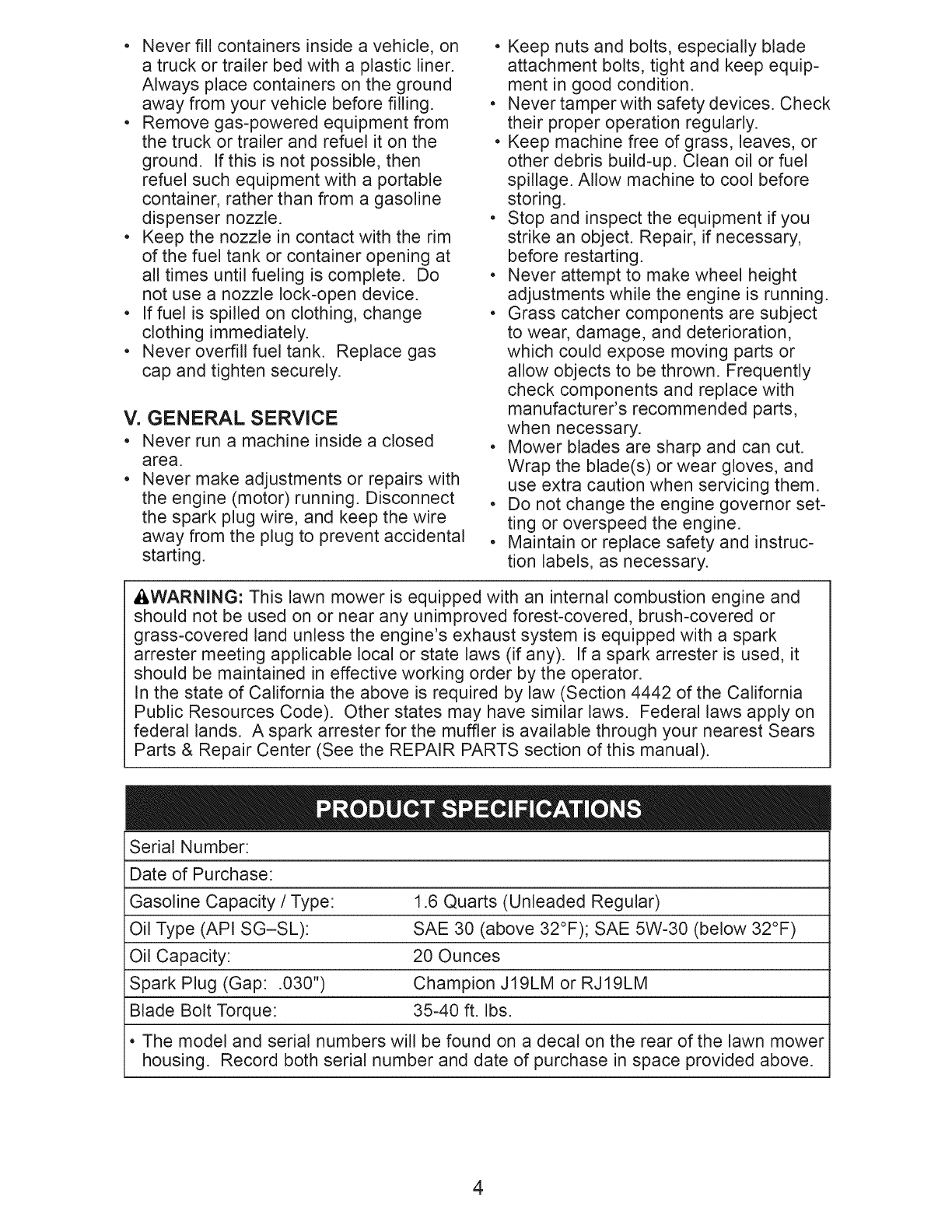

• Never fill containers inside a vehicle, on

a truck or trailer bed with a plastic liner.

Always place containers on the ground

away from your vehicle before filling.

• Remove gas-powered equipment from

the truck or trailer and refuel it on the

ground. If this is not possible, then

refuel such equipment with a portable

container, rather than from a gasoline

dispenser nozzle.

• Keep the nozzle in contact with the rim

of the fuel tank or container opening at

all times until fueling is complete. Do

not use a nozzle lock-open device.

• If fuel is spilled on clothing, change

clothing immediately.

• Never overfill fuel tank. Replace gas

cap and tighten securely.

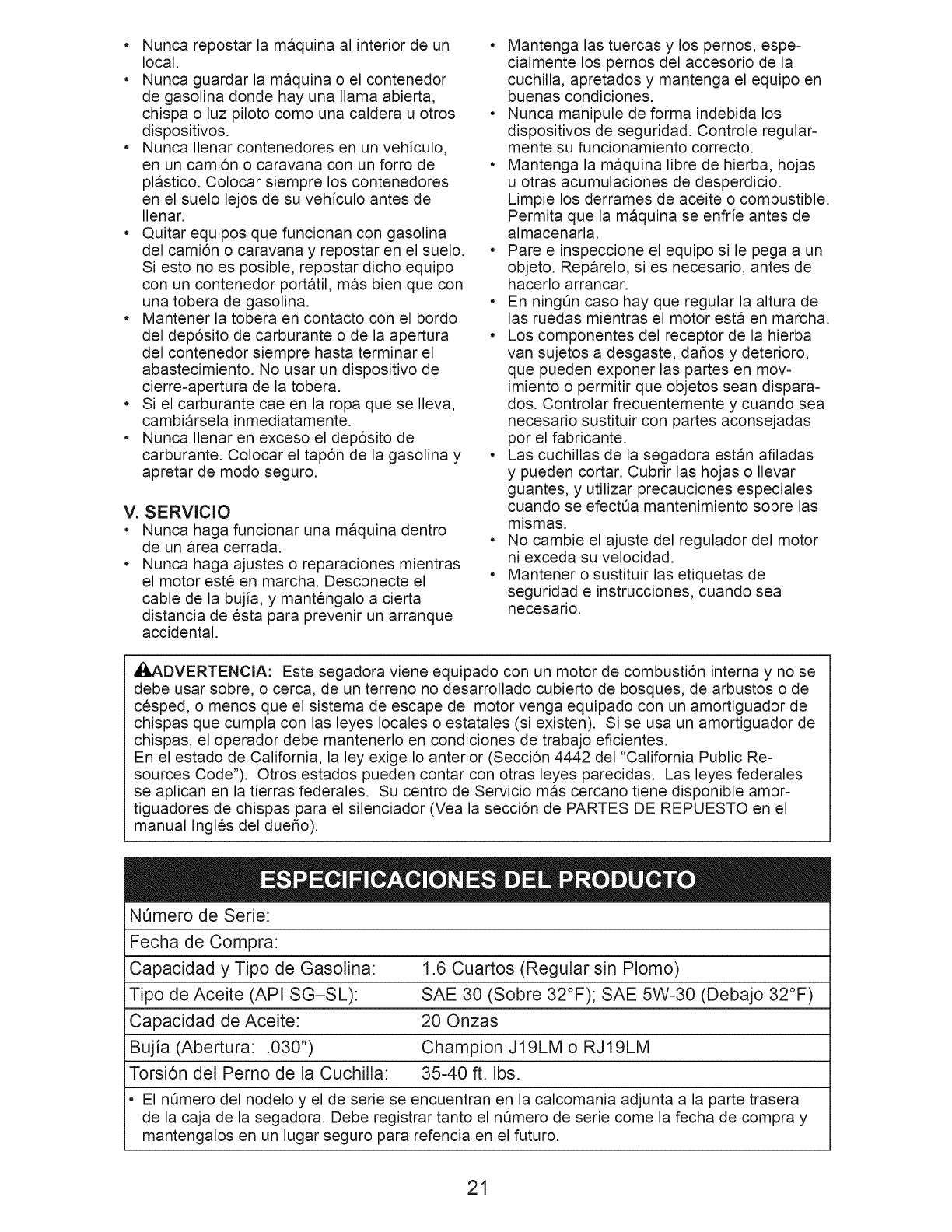

V. GENERAL SERVICE

• Never run a machine inside a closed

area.

Never make adjustments or repairs with

the engine (motor) running. Disconnect

the spark plug wire, and keep the wire

away from the plug to prevent accidental

starting.

• Keep nuts and bolts, especially blade

attachment bolts, tight and keep equip-

ment in good condition.

• Never tamper with safety devices. Check

their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height

adjustments while the engine is running.

• Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

• Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

• Do not change the engine governor set-

ting or overspeed the engine.

• Maintain or replace safety and instruc-

tion labels, as necessary.

&WARNING: This lawn mower is equipped with an internal combustion engine and

should not be used on or near any unimproved forest-covered, brush-covered or

grass-covered land unless the engine's exhaust system is equipped with a spark

arrester meeting applicable local or state laws (if any). If a spark arrester is used, it

should be maintained in effective working order by the operator.

In the state of California the above is required by law (Section 4442 of the California

Public Resources Code). Other states may have similar laws. Federal laws apply on

federal lands. A spark arrester for the muffler is available through your nearest Sears

Parts & Repair Center (See the REPAIR PARTS section of this manual).

Serial Number:

Date of Purchase:

Gasoline Capacity /Type: 1.6 Quarts (Unleaded Regular)

Oil Type (API SG-SL): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil Capacity: 20 Ounces

Spark Plug (Gap: .030") Champion J19LM or RJ19LM

Blade Bolt Torque: 35-40 ft. Ibs.

• The model and serial numbers wil! be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase in space provided above.

4

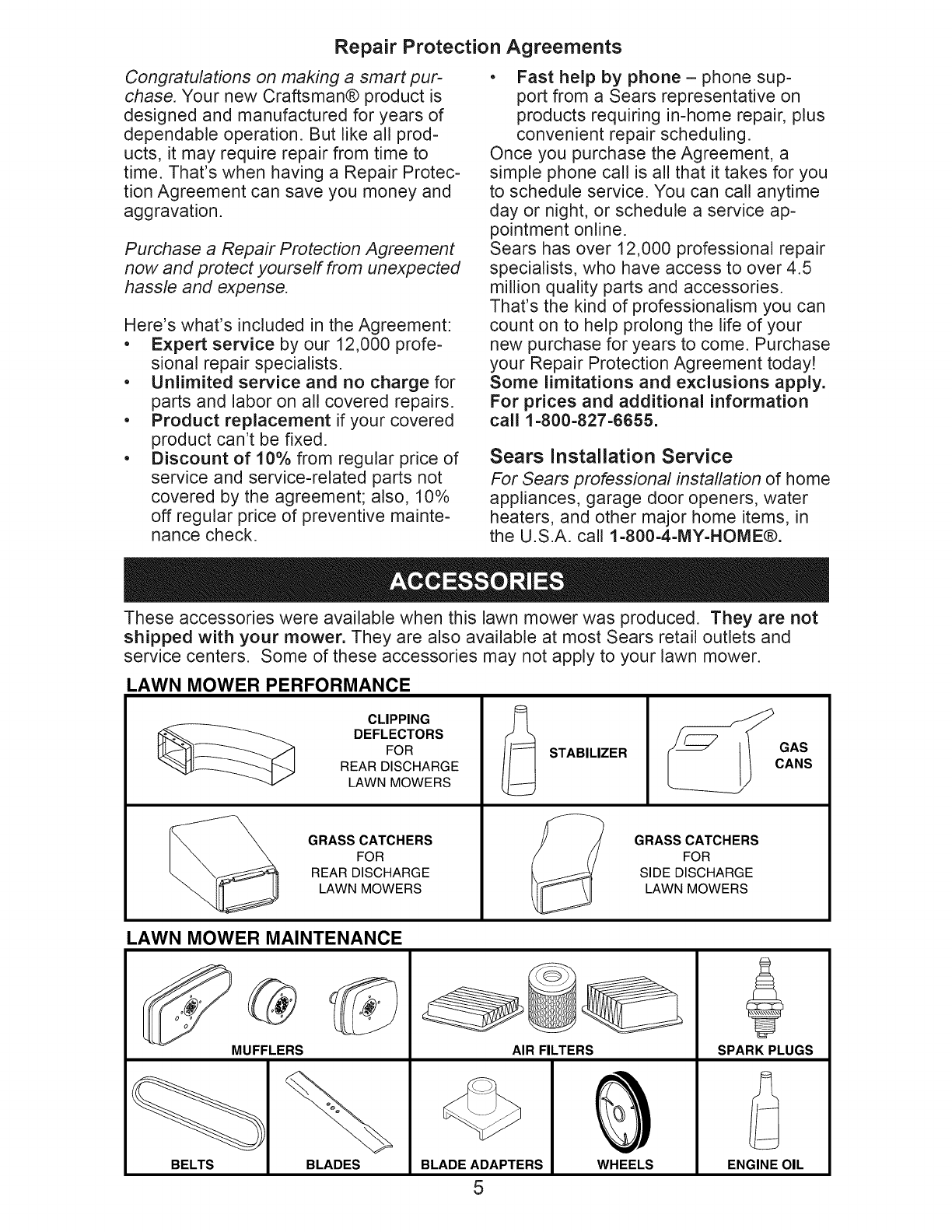

Repair Protection Agreements

Congratulations on making a smart pur-

chase. Your new Craftsman® product is

designed and manufactured for years of

dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec-

tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement

now and protect yourself from unexpected

hassle and expense.

Here's what's included in the Agreement:

• Expert service by our 12,000 profe-

sional repair specialists.

•Unlimited service and no charge for

parts and labor on all covered repairs.

•Product replacement if your covered

product can't be fixed.

•Discount of 10% from regular price of

service and service-related parts not

covered by the agreement; also, 10%

off regular price of preventive mainte-

nance check.

• Fast help by phone- phone sup-

port from a Sears representative on

products requiring in-home repair, plus

convenient repair scheduling.

Once you purchase the Agreement, a

simple phone call is all that it takes for you

to schedule service. You can call anytime

day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4.5

million quality parts and accessories.

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come. Purchase

your Repair Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information

call 1=800=827=6655.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call 1-800-4-MY-HOME®.

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and

service centers. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING

DEFLECTORS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

STABILIZER

GAS

CANS

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS

BELTS BLADES BLADE ADAPTERS

AIR FILTERS

WHEELS

SPARK PLUGS

ENGINE OIL

5

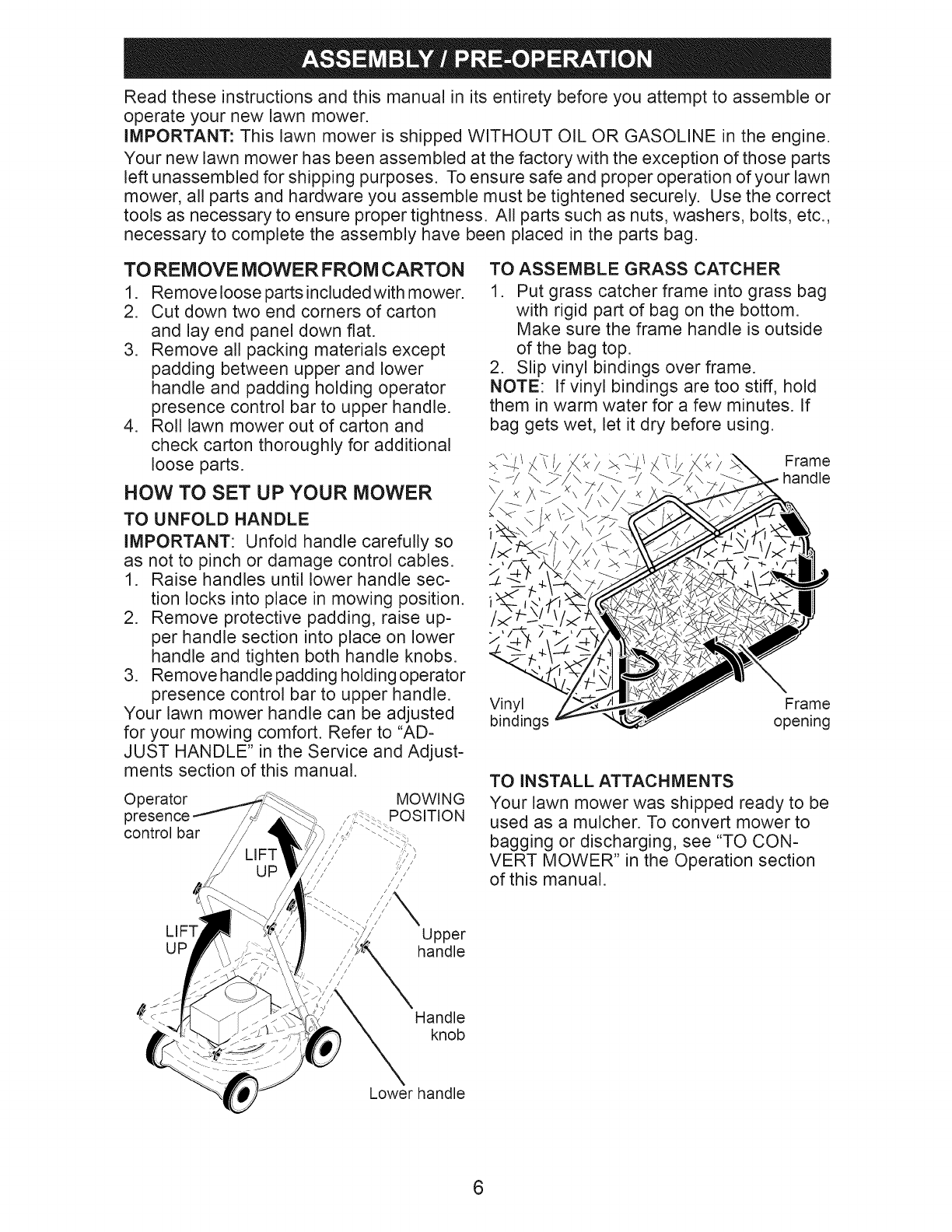

Read these instructions and this manual in its entirety before you attempt to assemble or

operate your new lawn mower.

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

Your new lawn mower has been assembled at the factory with the exception of those parts

left unassembled for shipping purposes. To ensure safe and proper operation of your lawn

mower, all parts and hardware you assemble must be tightened securely. Use the correct

tools as necessary to ensure proper tightness. All parts such as nuts, washers, bolts, etc.,

necessary to complete the assembly have been placed in the parts bag.

TO REMOVE MOWER FROM CARTON

1. Remove loose parts includedwith mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

NOW TO SET UP YOUR MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle sec-

tion locks into place in mowing position.

2. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both handle knobs.

3. Remove handle padding holding operator

presence control bar to upper handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and Adjust-

ments section of this manual.

Operator MOWING

I: POSITION

control bar

I I ii \ _\

Jl

UP

/iX

/ /

i ii I

Upper

handle

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

Vinyl

bindings

Frame

opening

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to be

used as a mulcher. To convert mower to

bagging or discharging, see "TO CON-

VERT MOWER" in the Operation section

of this manual.

Handle

knob

Lower handle

6

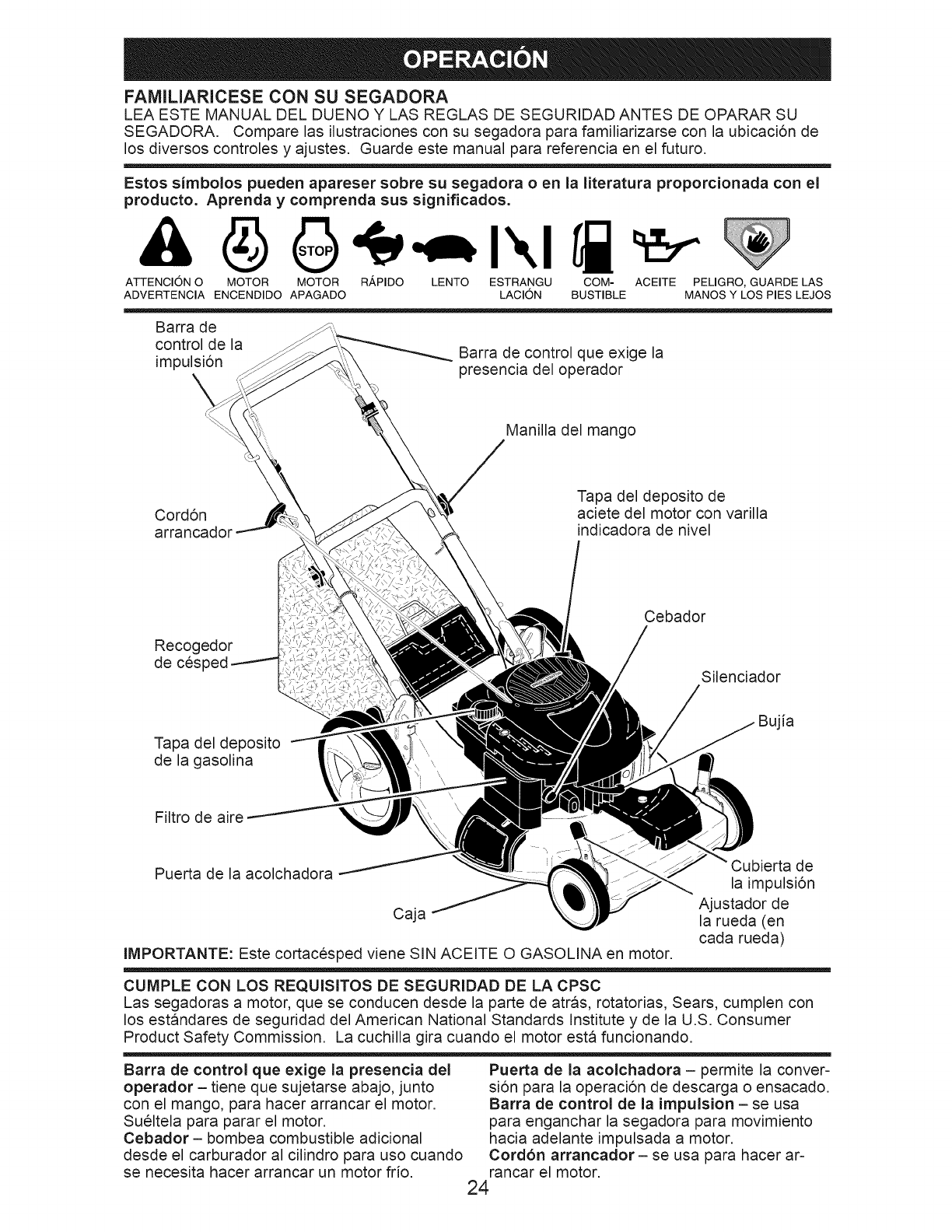

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Drive

control Operator presence control bar

Handle knob

Starter

handle

Engine oil cap with dipstick

Grass

catcher

Gasoline filler cap

Air filtel

Primer

Muffler

)ark

plug

Mulcher door

Housing

Drive cover

Wheel adjuster

(on each wheel)

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Com-

mission. The blade turns when the engine is running.

Operator presence control bar- must

be held down to the handle to start the

engine. Release to stop the engine.

Starter handle -used for starting engine.

Mulcher door -allows conversion to

discharging or bagging operation. 7

Primer- pumps additional fuel from the

carburetor to the cylinder for use when

starting a cold engine.

Drive control bar- used to engage

power-propelled forward motion of mower.

The operationof any

SAFETYGLASSESlawn mower can result

inforeign objects thrown

intothe eyes,which can

resultin severe eye dam-

age. Alwayswear safety glassesor eye

shields while operating your lawn mower

or performing any adjustments or repairs.

We recommend a standard safety glasses

or wide vision safety mask worn over

spectacles.

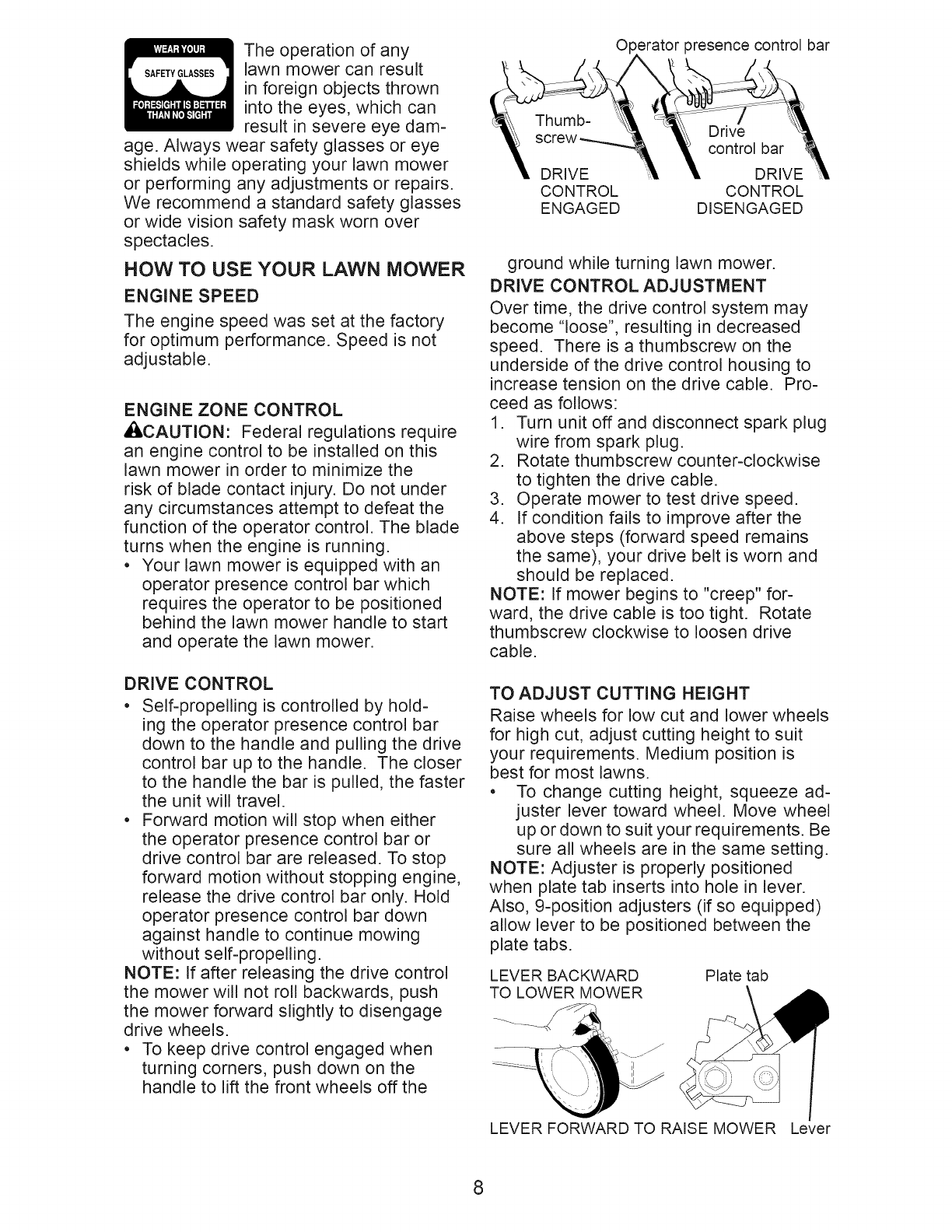

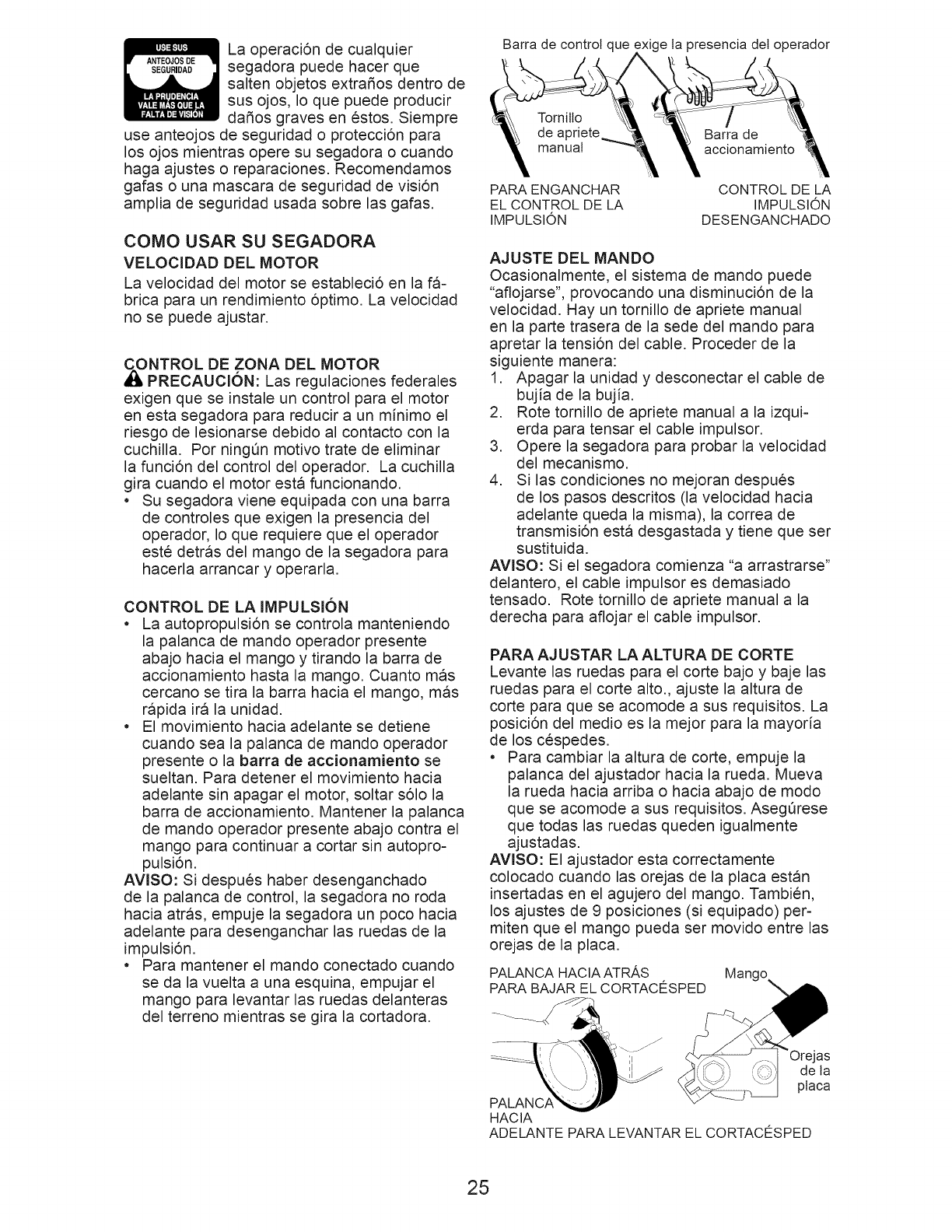

HOW TO USE YOUR LAWN MOWER

ENGINE SPEED

The engine speed was set at the factory

for optimum performance. Speed is not

adjustable.

ENGINE ZONE CONTROL

ACAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the

risk of blade contact injury. Do not under

any circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

DRIVE CONTROL

. Self-propelling is controlled by hold-

ing the operator presence control bar

down to the handle and pulling the drive

control bar up to the handle. The closer

to the handle the bar is pulled, the faster

the unit will travel.

. Forward motion will stop when either

the operator presence control bar or

drive control bar are released. To stop

forward motion without stopping engine,

release the drive control bar only. Hold

operator presence control bar down

against handle to continue mowing

without self-propelling.

NOTE: If after releasing the drive control

the mower will not roll backwards, push

the mower forward slightly to disengage

drive wheels.

. To keep drive control engaged when

turning corners, push down on the

handle to lift the front wheels off the

O _rator presence control bar

Thumb- Drive

control bar

DRIVE DRIVE

CONTROL CONTROL

ENGAGED DISENGAGED

ground while turning lawn mower.

DRIVE CONTROL ADJUSTMENT

Over time, the drive control system may

become "loose", resulting in decreased

speed. There is a thumbscrew on the

underside of the drive control housing to

increase tension on the drive cable. Pro-

ceed as follows:

1. Turn unit off and disconnect spark plug

wire from spark plug.

2. Rotate thumbscrew counter-clockwise

to tighten the drive cable.

3. Operate mower to test drive speed.

4. If condition fails to improve after the

above steps (forward speed remains

the same), your drive belt is worn and

should be replaced.

NOTE: If mower begins to "creep" for-

ward, the drive cable is too tight. Rotate

thumbscrew clockwise to loosen drive

cable.

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower wheels

for high cut, adjust cutting height to suit

your requirements. Medium position is

best for most lawns.

• To change cutting height, squeeze ad-

juster lever toward wheel. Move wheel

up or down to suit your requirements. Be

sure all wheels are in the same setting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

LEVER BACKWARD

TO LOWER MOWER Plate tab

LEVER FORWARD TO RAISE MOWER Lever

8

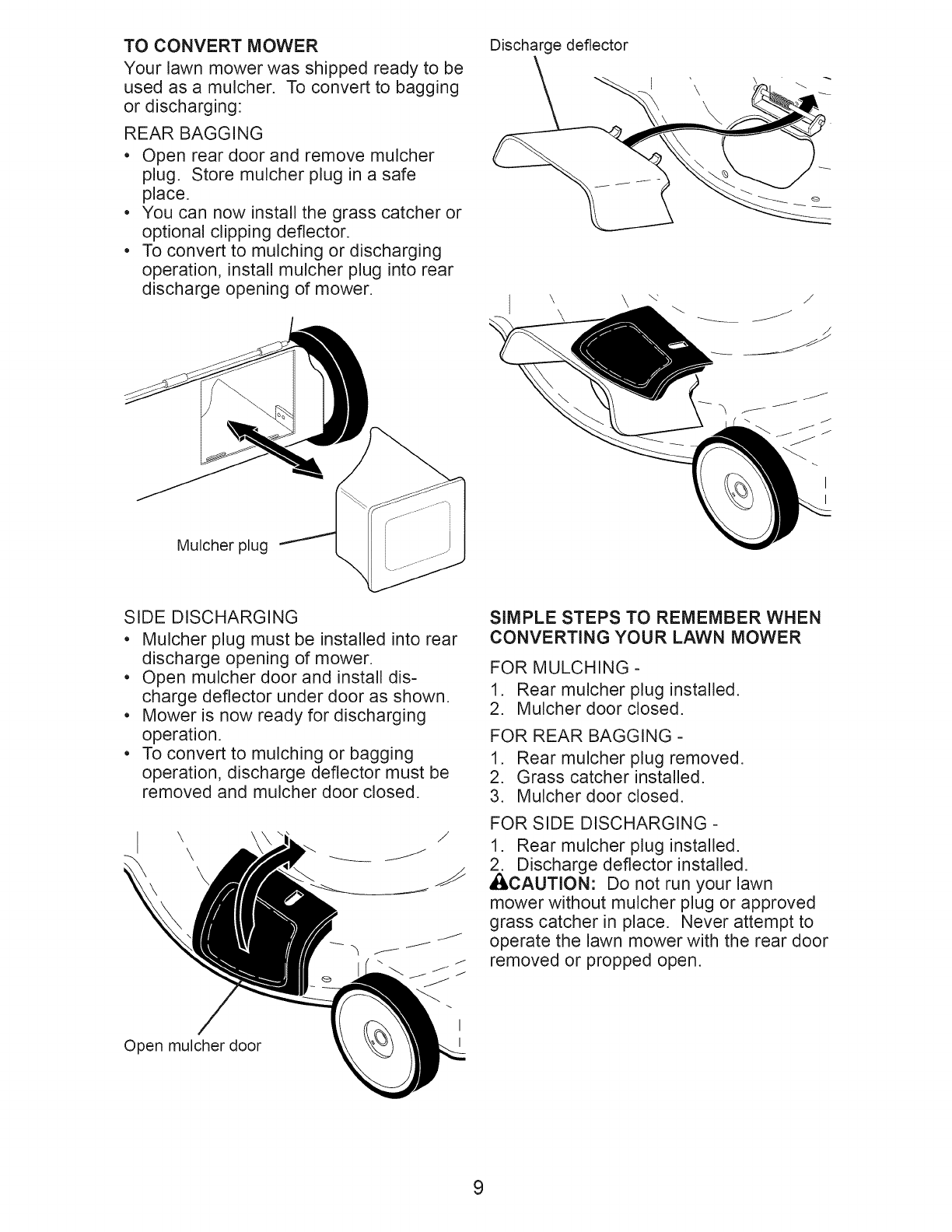

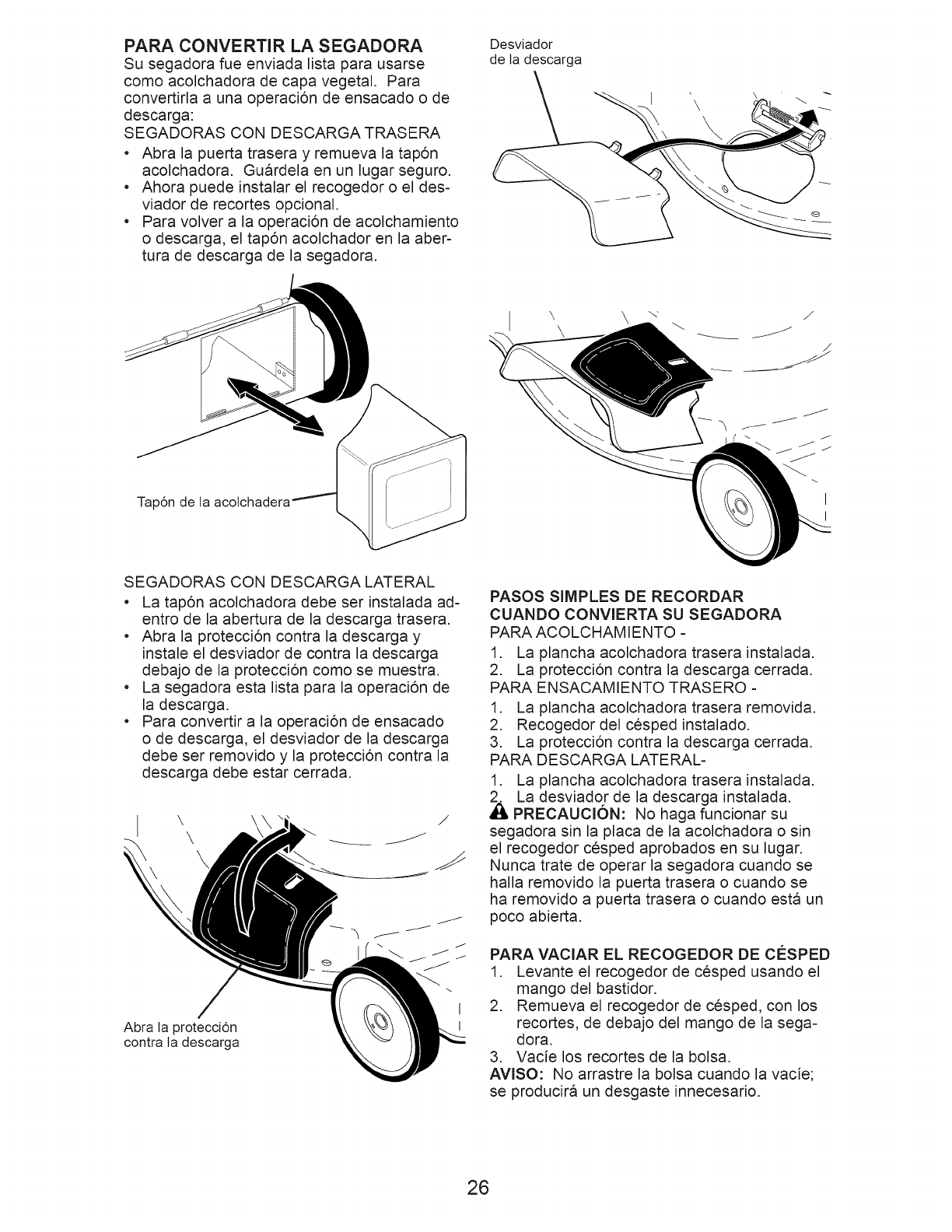

TO CONVERT MOWER

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging

or discharging:

REAR BAGGING

• Open rear door and remove mulcher

plug. Store mulcher plug in a safe

place.

• You can now install the grass catcher or

optional clipping deflector.

• To convert to mulching or discharging

operation, install mulcher plug into rear

discharge opening of mower.

Mulcher plug

Discharge deflector

I \ \ \"

\

I

I

SIDE DISCHARGING

• Mulcher plug must be installed into rear

discharge opening of mower.

• Open mulcher door and install dis-

charge deflector under door as shown.

• Mower is now ready for discharging

operation.

• To convert to mulching or bagging

operation, discharge deflector must be

removed and mulcher door closed.

SIMPLE STEPS TO REMEMBER WHEN

CONVERTING YOUR LAWN MOWER

FOR MULCHING -

1. Rear mulcher plug installed.

2. Mulcher door closed.

FOR REAR BAGGING -

1. Rear mulcher plug removed.

2. Grass catcher installed.

3. Mulcher door closed.

FOR SIDE DISCHARGING -

1. Rear mulcher plug installed.

,_, Discharge deflector installed.

CAUTION: Do not run your lawn

mower without mulcher plug or approved

grass catcher in place. Never attempt to

operate the lawn mower with the rear door

removed or propped open.

Open mulcher door

I

I

9

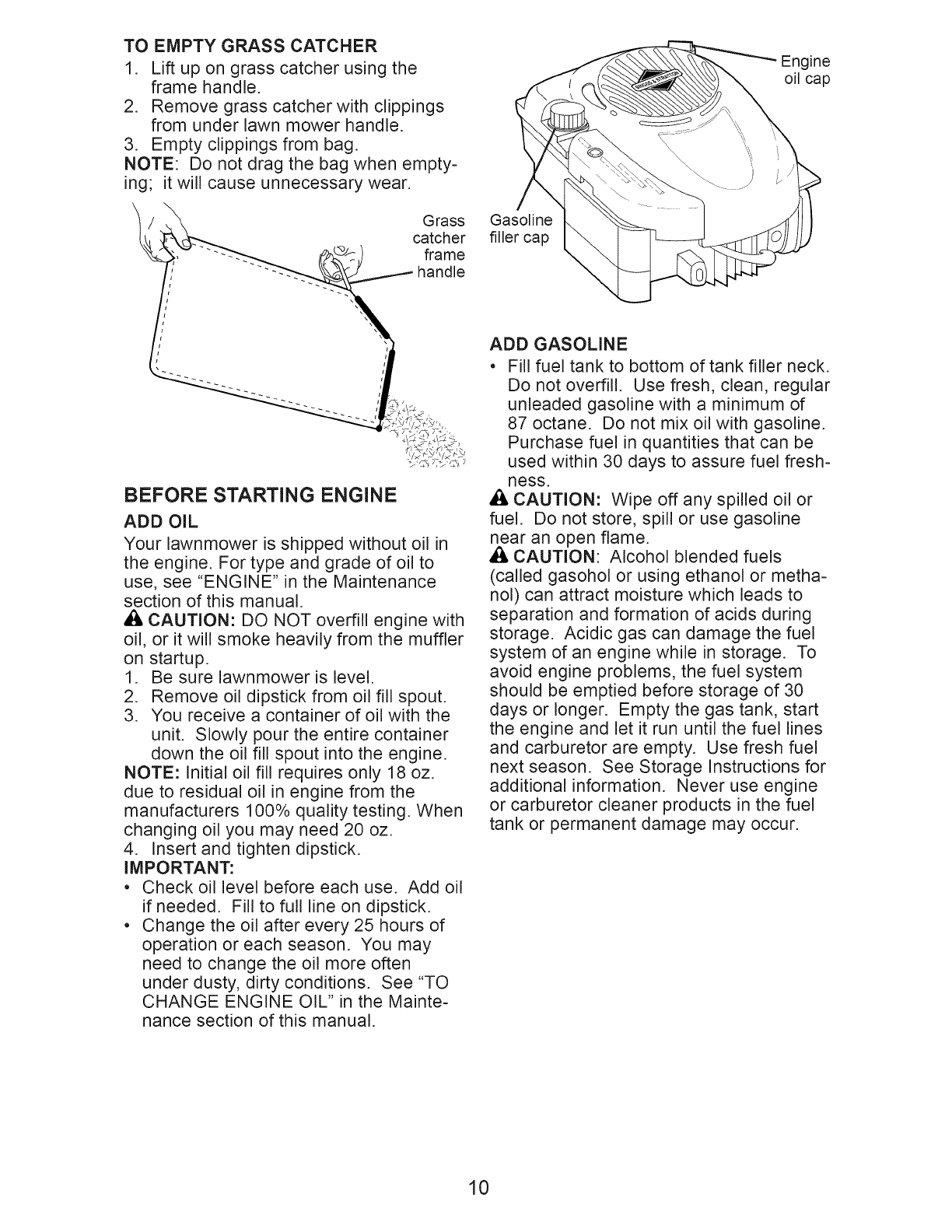

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag.

NOTE: Do not drag the bag when empty-

ing; it will cause unnecessary wear.

Grass

catcher

frame

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

,_ CAUTION: DO NOT overfill engine with

oil, or it will smoke heavily from the muffler

on startup.

1. Be sure lawnmower is level.

2. Remove oil dipstick from oil fill spout.

3. You receive a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

NOTE: Initial oi! fil! requires only 18 oz.

due to residual oil in engine from the

manufacturers 100% quality testing. When

changing oil you may need 20 oz.

4. Insert and tighten dipstick.

IMPORTANT:

• Check oil level before each use. Add oil

if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions. See "TO

CHANGE ENGINE OIL" in the Mainte-

nance section of this manual.

Engine

oil cap

Gasoline

filler cap

ADD GASOLINE

• Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of

87 octane. Do not mix oil with gasoline.

Purchase fuel in quantities that can be

used within 30 days to assure fuel fresh-

Bess.

• I, CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

,_ CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or metha-

nol) can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. Empty the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

10

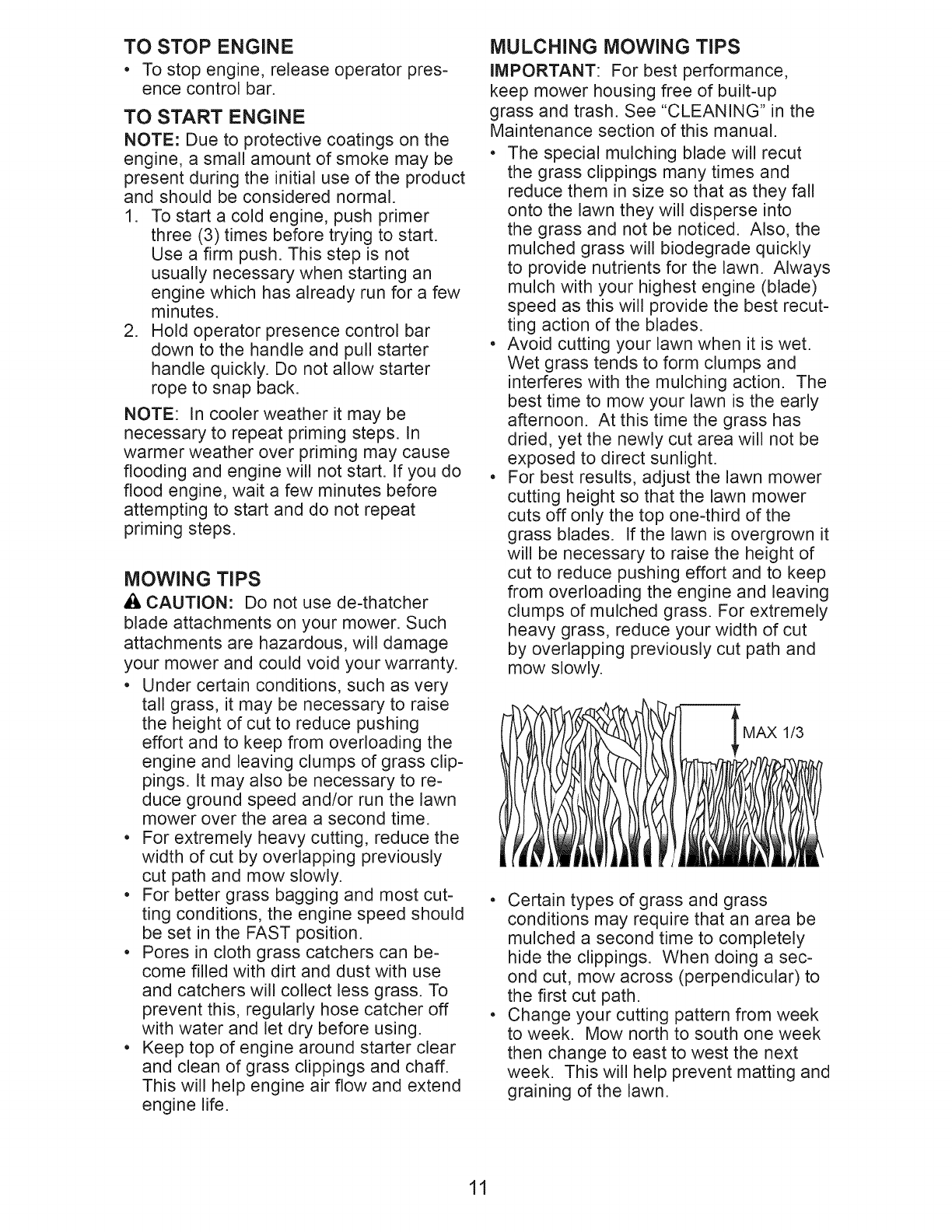

TO STOP ENGINE

• To stop engine, release operator pres-

ence control bar.

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the product

and should be considered normal.

1. To start a cold engine, push primer

three (3) times before trying to start.

Use a firm push. This step is not

usually necessary when starting an

engine which has already run for a few

minutes.

2. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

NOTE: In cooler weather it may be

necessary to repeat priming steps. In

warmer weather over priming may cause

flooding and engine will not start. If you do

flood engine, wait a few minutes before

attempting to start and do not repeat

priming steps.

MOWING TIPS

_i, CAUTION: Do not use de-thatcher

blade attachments on your mower. Such

attachments are hazardous, wil! damage

your mower and could void your warranty.

•Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass clip-

pings. It may also be necessary to re-

duce ground speed and/or run the lawn

mower over the area a second time.

•For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

•For better grass bagging and most cut-

ting conditions, the engine speed should

be set in the FAST position.

•Pores in cloth grass catchers can be-

come fi!led with dirt and dust with use

and catchers wil! collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using.

•Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

MULCHING MOWING TIPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

• The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass will biodegrade quickly

to provide nutrients for the lawn. Always

mulch with your highest engine (blade)

speed as this will provide the best recut-

ting action of the blades.

• Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried, yet the newly cut area will not be

exposed to direct sunlight.

• For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut

by overlapping previously cut path and

mow slowly.

• Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a sec-

ond cut, mow across (perpendicular) to

the first cut path.

• Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting and

graining of the lawn.

11

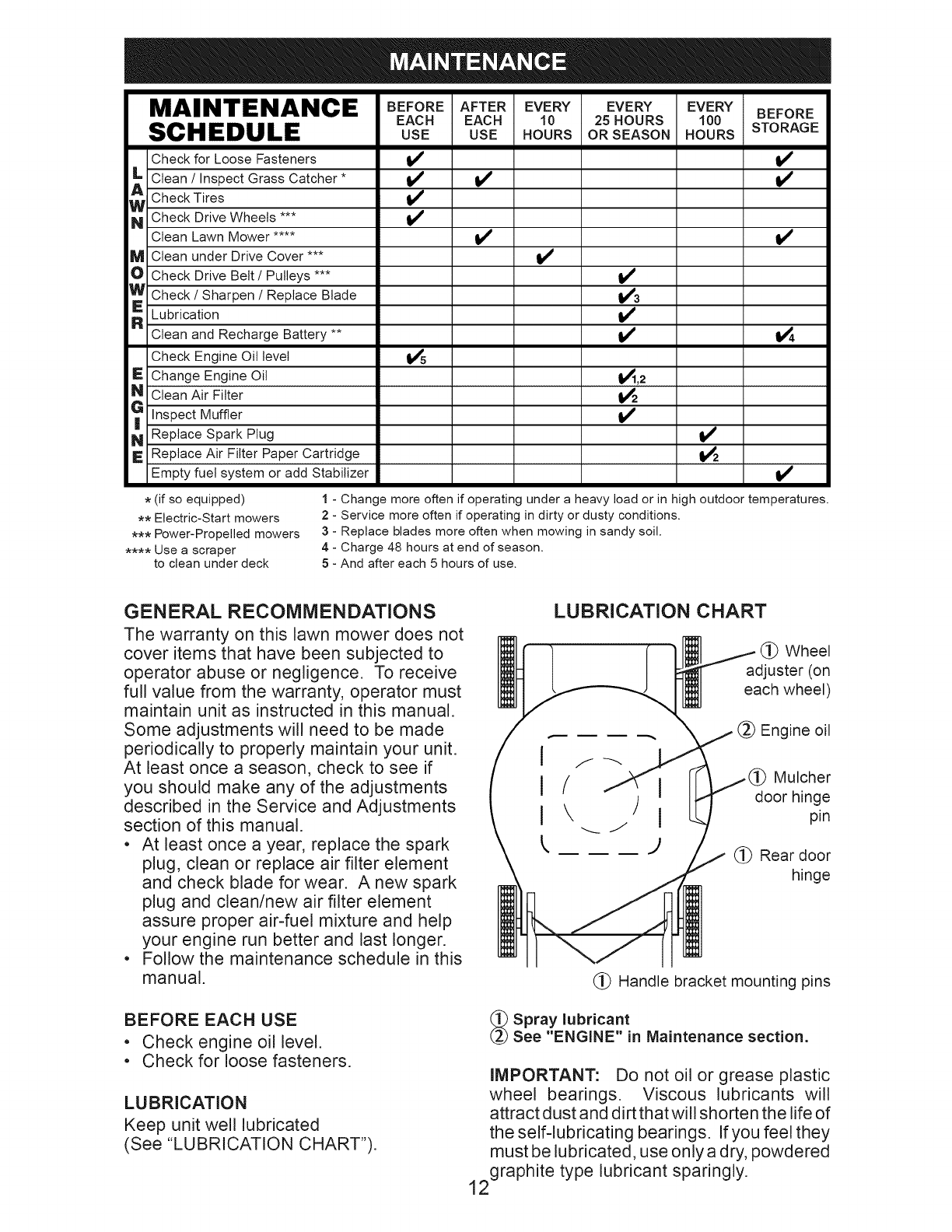

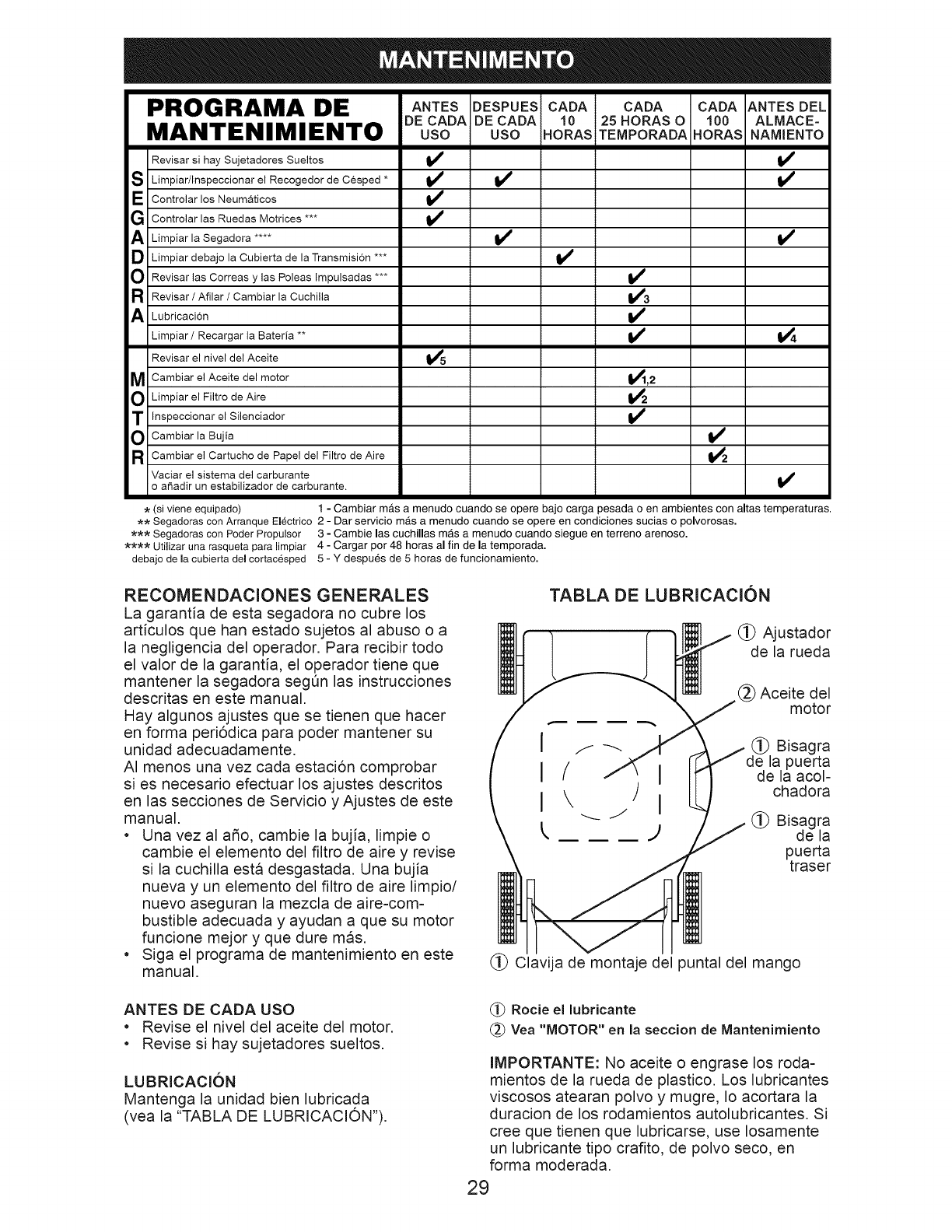

MAINTENANCE BEFORE AFTER EVERY

EAC H EAC H 10

SCHEDULE USE USE HOURS

Check for Loose Fasteners _#,

,_ Clean /Inspect Grass Catcher * V'

Check Tires _V'

_ Check Drive Wheels ***

EVERY EVERY

25 HOURS 100 BEFORE

STO RAG E

OR SEASON HOURS

Clean Lawn Mower****

M Clean under Drive Cover ***

O Check Drive Belt /Pulleys ***

WCheck /Sharpen /Replace Blade

_ ubrication

Clean and Recharge Battery **

Check Engine Oil level

E Change Engine Oil

N Clean Air Filter

_ Inspect Muffler

N Replace Spark Plug

I_' Replace Air Filter Paper Cartridge

Empty fuel system or add Stabilizer

v'

vl

v' v'

v'3

v'

v'

V_,2

_4

v' v'

=4

v'

v'

v'

v_

v'

*(if so equipped)

** Electric-Start mowers

*** Power-Propelled mowers

**** Use a scraper

to clean under deck

1 - Change more often if operating under a heavy load or in high outdoor temperatures.

2 - Service more often if operating in dirty or dusty conditions.

3 - Replace blades more often when mowing in sandy soil.

4 - Charge 48 hours at end of season.

5 - And after each 5 hours of use.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

ful! value from the warranty, operator must

maintain unit as instructed in this manual.

Some adjustments wil! need to be made

periodically to properly maintain your unit.

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

• At least once a year, replace the spark

plug, clean or replace air filter element

and check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

• Follow the maintenance schedule in this

manual.

BEFORE EACH USE

• Check engine oil level.

• Check for loose fasteners.

LUBRICATION

Keep unit well lubricated

(See "LUBRICATION CHART").

LUBRICATION CHART

(_ Wheel

adjuster (on

each wheel)

(_ Engine oil

Mulcher

door hinge

pin

(_ Rear door

hinge

(_ Handle bracket mounting pins

_ Spray lubricant

See "ENGINE" in Maintenance section.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirt thatwill shorten the life of

the self-lubricating bearings. If you feel they

must be lubricated, use only a dry, powdered

graphite type lubricant sparingly.

12

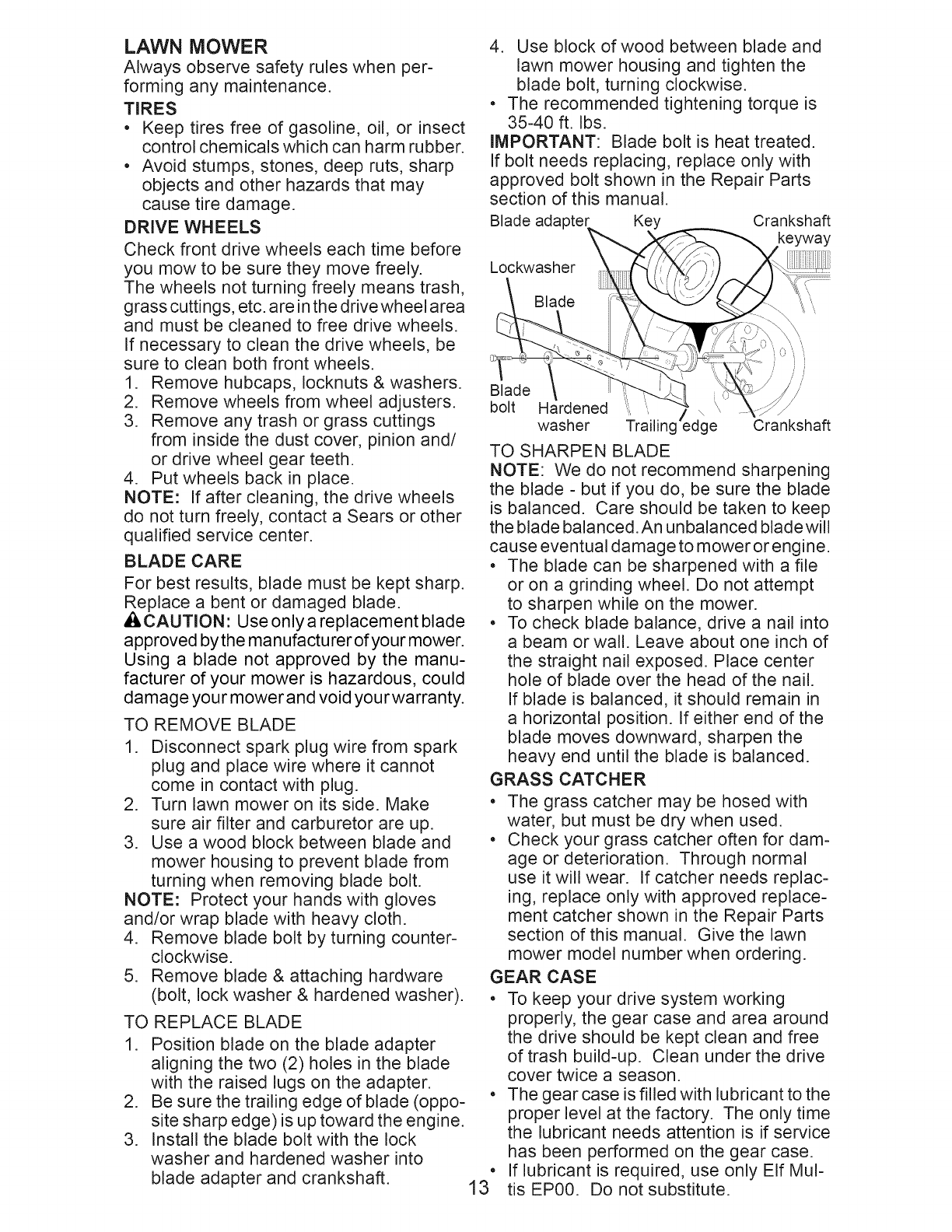

LAWN MOWER

Always observe safety rules when per-

forming any maintenance.

TIRES

. Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

DRIVE WHEELS

Check front drive wheels each time before

you mow to be sure they move freely.

The wheels not turning freely means trash,

grass cuttings, etc. are in the drive wheel area

and must be cleaned to free drive wheels.

If necessary to clean the drive wheels, be

sure to clean both front wheels.

1. Remove hubcaps, Iocknuts & washers.

2. Remove wheels from wheel adjusters.

3. Remove any trash or grass cuttings

from inside the dust cover, pinion and/

or drive wheel gear teeth.

4. Put wheels back in place.

NOTE: If after cleaning, the drive wheels

do not turn freely, contact a Sears or other

qualified service center.

BLADE CARE

For best results, blade must be kept sharp.

Replace a bent or damaged blade.

A CAUTION: Use only a replacement blade

approved by the manufacturer of your mower.

Using a blade not approved by the manu-

facturer of your mower is hazardous, could

damage your mower and void your warranty.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade & attaching hardware

(bolt, lock washer & hardened washer).

TO REPLACE BLADE

1. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

2. Be sure the trailing edge of blade (oppo-

site sharp edge) is up toward the engine.

3. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

4. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is heat treated.

If bolt needs replacing, replace only with

approved bolt shown in the Repair Parts

section of this manual.

Blade adapter Key Crankshaft

Lockwasher

Blade

Blade

bolt Hardened ....:::::,,, /\

washer Trailing edge Crankshaft

TO SHARPEN BLADE

NOTE: We do not recommend sharpening

the blade - but if you do, be sure the blade

is balanced. Care should be taken to keep

the blade balanced.An unbalanced bladewill

cause eventual damage to mower or engine.

. The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail into

a beam or wall. Leave about one inch of

the straight nail exposed. Place center

hole of blade over the head of the nail.

If blade is balanced, it should remain in

a horizontal position. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced.

GRASS CATCHER

• The grass catcher may be hosed with

water, but must be dry when used.

• Check your grass catcher often for dam-

age or deterioration. Through normal

use it will wear. If catcher needs replac-

ing, replace only with approved replace-

ment catcher shown in the Repair Parts

section of this manual. Give the lawn

mower model number when ordering.

GEAR CASE

• To keep your drive system working

properly, the gear case and area around

the drive should be kept clean and free

of trash build-up. Clean under the drive

cover twice a season.

• The gear case is filled with lubricant to the

proper level at the factory. The only time

the lubricant needs attention is if service

has been performed on the gear case.

If lubricant is required, use only Elf Mul-

tis EP00. Do not substitute.

e

13

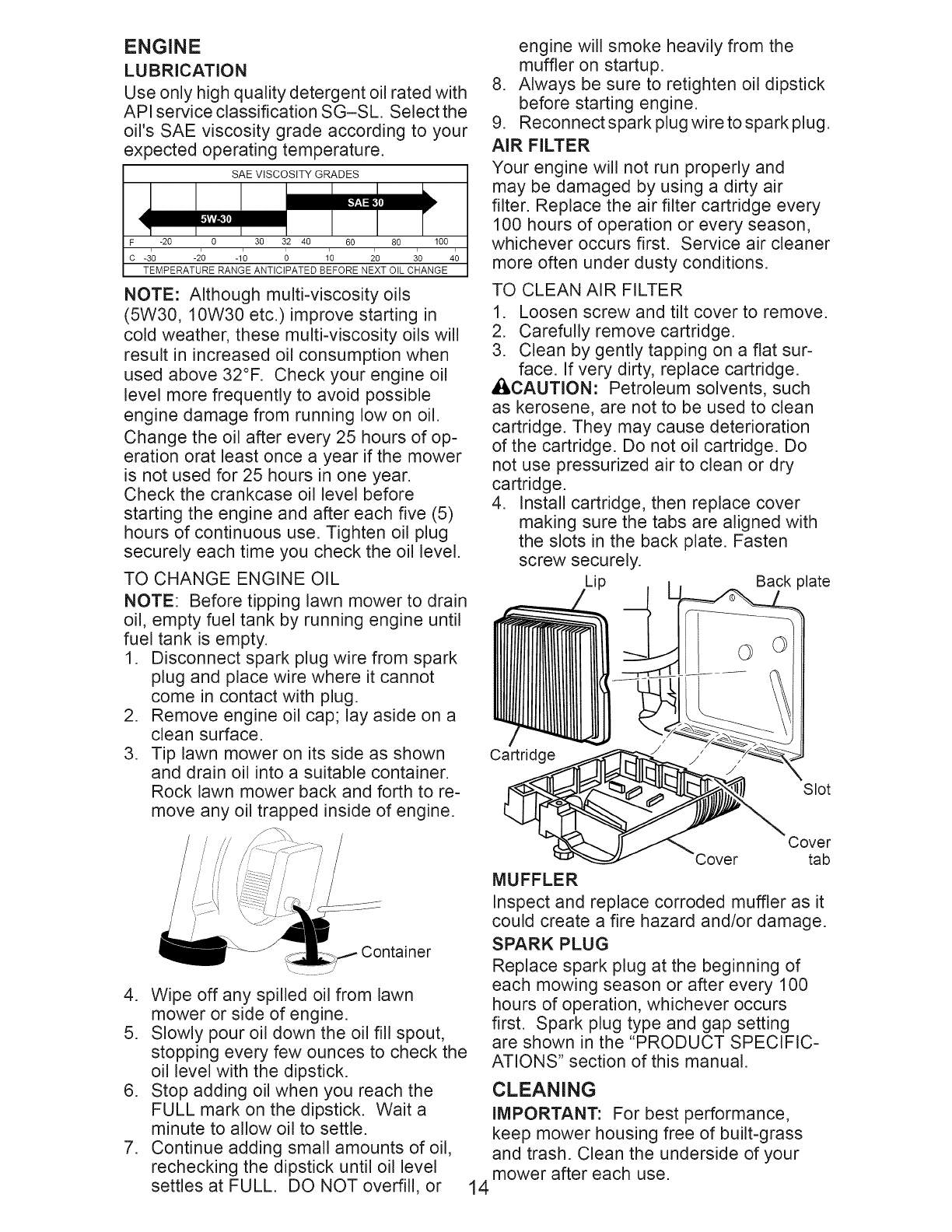

ENGINE

LUBRICATION

Use only high quality detergent oil rated with

API service classification SG-SL Select the

oil's SAE viscosity grade according to your

expected operating temperature.

SAE VISCOSITY GRADES

F -20 0 30 32 40 60 80 100

c-10 -2o -1; ;1; _0 1o 4;

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.)improve starting in

cold weather, these multi-viscosity oils will

result in increased oil consumption when

used above 32°F. Check your engine oil

ieve! more frequently to avoid possible

engine damage from running low on oil.

Change the oil after every 25 hours of op-

eration orat least once a year if the mower

is not used for 25 hours in one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to drain

oil, empty fuel tank by running engine until

fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to re-

move any oil trapped inside of engine.

Container

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Slowly pour oil down the oil fill spout,

stopping every few ounces to check the

oil level with the dipstick.

6. Stop adding oil when you reach the

FULL mark on the dipstick. Wait a

minute to allow oil to settle.

7. Continue adding small amounts of oil,

rechecking the dipstick until oil level

settles at FULL. DO NOT overfill, or

engine will smoke heavily from the

muffler on startup.

8. Always be sure to retighten oil dipstick

before starting engine.

9. Reconnect spark plug wire to spark plug.

AIR FILTER

Your engine will not run properly and

may be damaged by using a dirty air

filter. Replace the air filter cartridge every

100 hours of operation or every season,

whichever occurs first. Service air cleaner

more often under dusty conditions.

TO CLEAN AIR FILTER

1. Loosen screw and tilt cover to remove.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat sur-

face. If very dirty, replace cartridge.

,ACAUTION: Petroleum solvents, such

as kerosene, are not to be used to clean

cartridge. They may cause deterioration

of the cartridge. Do not oil cartridge. Do

not use pressurized air to clean or dry

cartridge.

4. Install cartridge, then replace cover

making sure the tabs are aligned with

the slots in the back plate. Fasten

screw securely.

Back plate

Cartridge

Slot

Cover

Cover tab

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs

first. Spark plug type and gap setting

are shown in the "PRODUCT SPECIFIC-

ATIONS" section of this manual.

CLEANING

IMPORTANT: For best performance,

keep mower housing free of built-grass

and trash. Clean the underside of your

mower after each use.

14

_ICAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with plug.

• Clean the underside of your lawn mower

by scraping to remove build-up of grass

and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

•Keep finished surfaces and wheels free

of all gasoline, oil, etc.

•We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in short-

ened engine life.

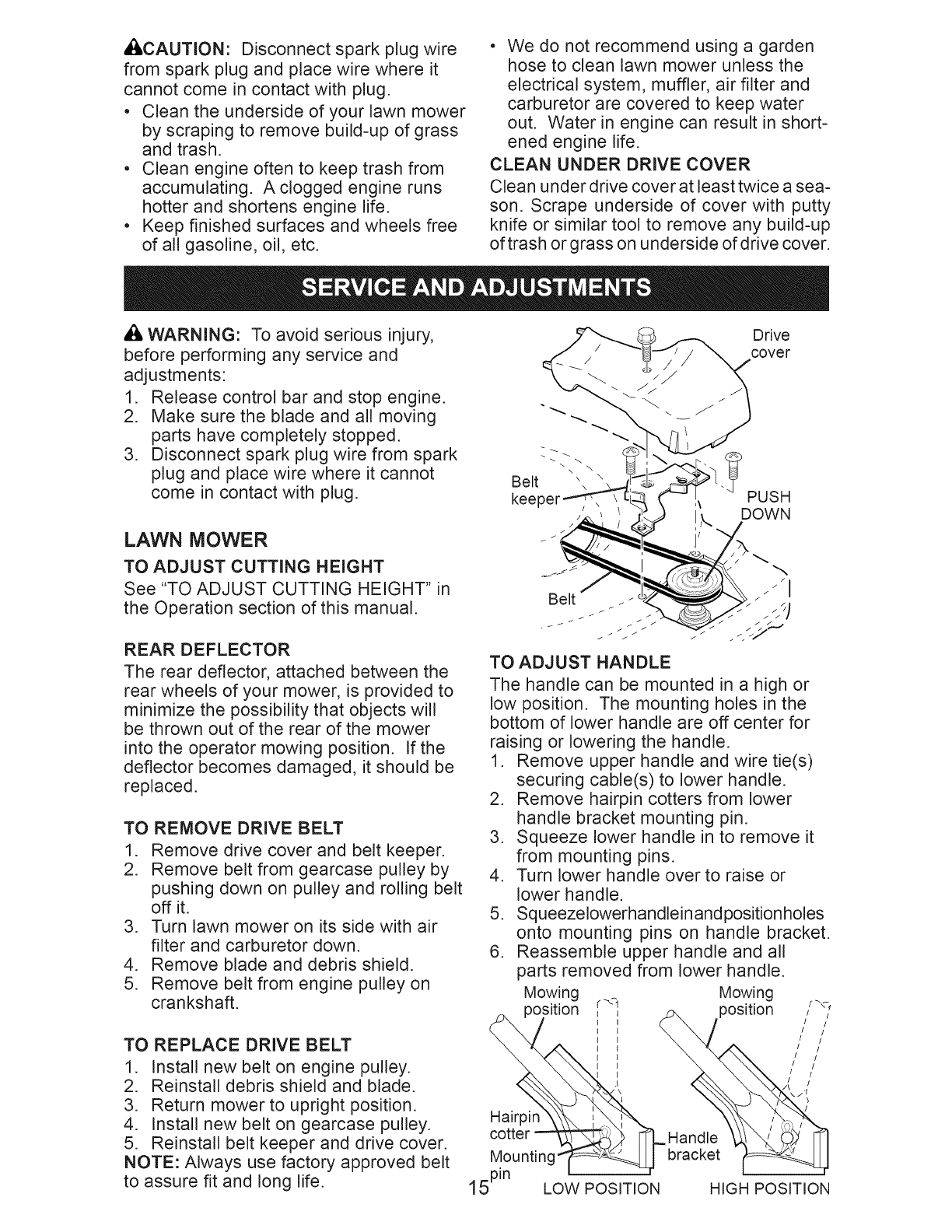

CLEAN UNDER DRIVE COVER

Clean under drive cover at least twice a sea-

son. Scrape underside of cover with putty

knife or similar tool to remove any build-up

of trash or grass on underside of drive cover.

A WARNING: To avoid serious injury,

before performing any service and

adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug. Belt

keeper

Drive

cover

7PUSH

DOWN

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator mowing position. If the

deflector becomes damaged, it should be

replaced.

TO REMOVE DRIVE BELT

1. Remove drive cover and belt keeper.

2. Remove belt from gearcase pulley by

pushing down on pulley and rolling belt

off it.

3. Turn lawn mower on its side with air

filter and carburetor down.

4. Remove blade and debris shield.

5. Remove belt from engine pulley on

crankshaft.

TO REPLACE DRIVE BELT

1. Install new belt on engine pulley.

2. Reinstall debris shield and blade.

3. Return mower to upright position.

4. Install new belt on gearcase pulley.

5. Reinstall belt keeper and drive cover.

NOTE: Always use factory approved belt

to assure fit and long life.

TO ADJUST HANDLE

The handle can be mounted in a high or

low position. The mounting holes in the

bottom of lower handle are off center for

raising or lowering the handle.

1. Remove upper handle and wire tie(s)

securing cable(s) to lower handle.

2. Remove hairpin cotters from lower

handle bracket mounting pin.

3. Squeeze lower handle in to remove it

from mounting pins.

4. Turn lower handle over to raise or

lower handle.

5. Squeezelowerhandleinand positionholes

onto mounting pins on handle bracket.

6. Reassemble upper handle and all

parts removed from lower handle.

Mowing Mowing

1 , , fx.

position _ _ o,, position / /

I I / /

I 1 //

I I / !

I I //

I ] // /

I I / /

,I it /

\ ',.. l'f$

Hairpin'_\"_ i_i_,,. _ _ ,,_b__

cot;U 4) %_ ,+

15 pm LOW POSITION HIGH POSITION

Lower

handle

\

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that engine is running too fast or

too slow, take your mower to a Sears or

other qualified service center for repair

and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due to sus-

pected carburetor problems, take your lawn

mower to a Sears or other qualified service

center for repair and/or adjustment.

IMPORTANT: Never tamper with the

engine governor, which is factory set

for proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

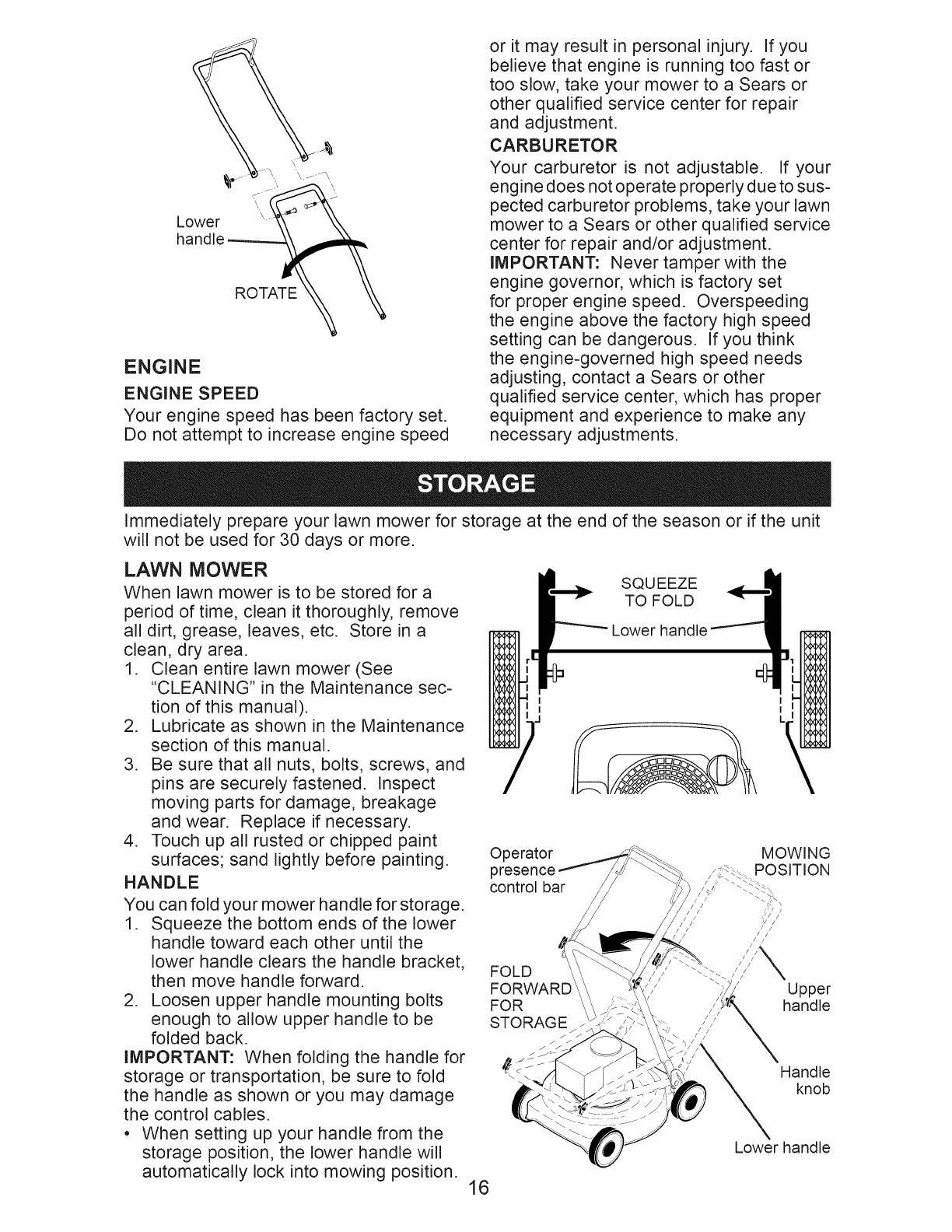

Immediately prepare your lawn mower for storage at the end of the season or if the unit

will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your mower handle for storage.

1. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle bracket,

then move handle forward.

2. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle for

storage or transportation, be sure to fold

the handle as shown or you may damage

the control cables.

• When setting up your handle from the

storage position, the lower handle will

automatically lock into mowing position.

Lower

SQUEEZE 1

TO FOLD

handle 4;

1

I I

! I

L

Operator

control bar

MOWING

POSITION

FOLD

FORWARD

FOR

STORAGE

/Upper

handle

Handle

knob

Lower handle

16

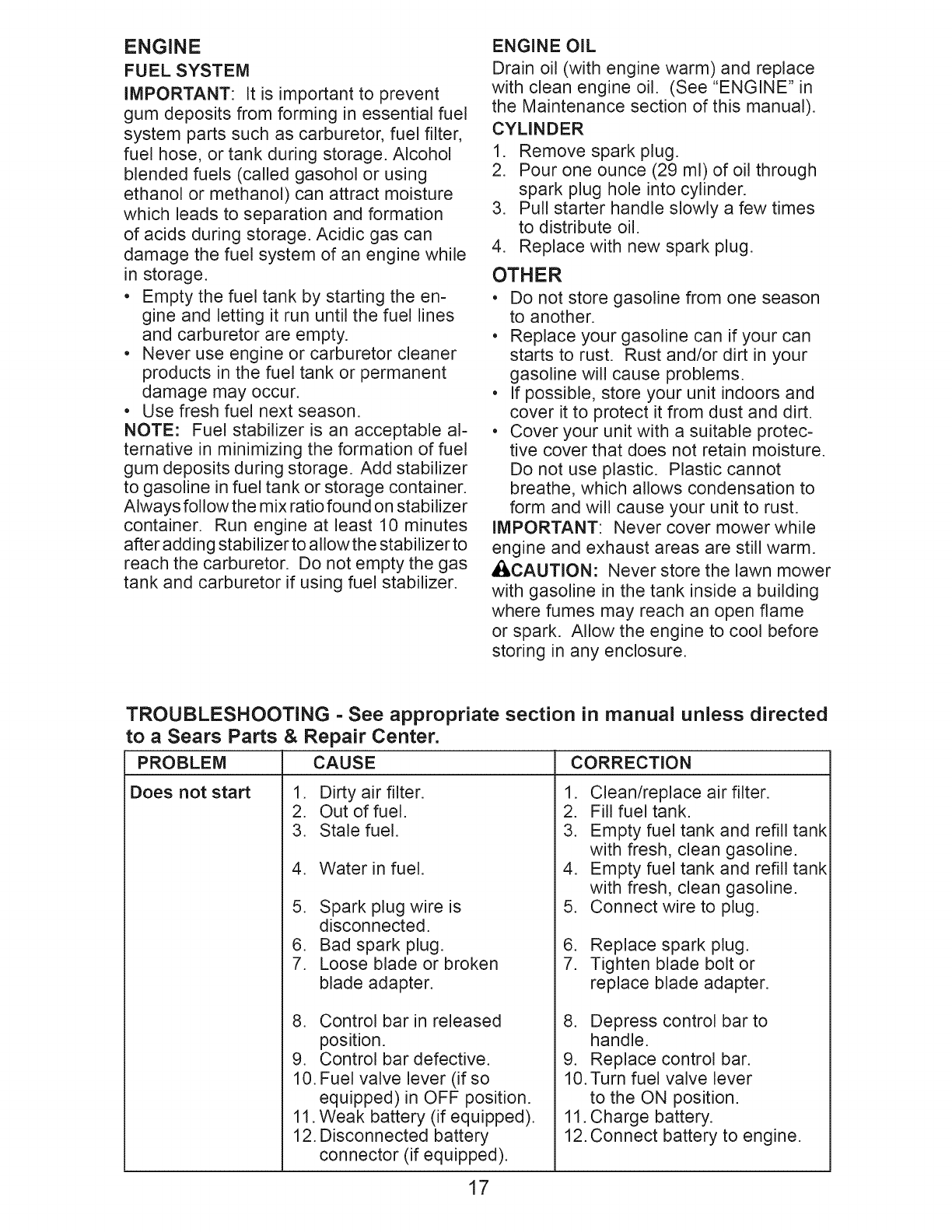

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential fuel

system parts such as carburetor, fuel filter,

fuel hose, or tank during storage. Alcohol

blended fuels (called gasohol or using

ethanol or methanol) can attract moisture

which leads to separation and formation

of acids during storage. Acidic gas can

damage the fuel system of an engine while

in storage.

• Empty the fuel tank by starting the en-

gine and letting it run until the fuel lines

and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable al-

ternative in minimizing the formation of fuel

gum deposits during storage. Add stabilizer

to gasoline in fuel tank or storage container.

Always follow the mix ratio found on stabilizer

container. Run engine at least 10 minutes

after adding stabilizer to allow the stabilizer to

reach the carburetor. Do not empty the gas

tank and carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

,ACAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame

or spark. Allow the engine to cool before

storing in any enclosure.

TROUBLESHOOTING =See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

PROBLEM CAUSE CORRECTION

1. Dirty air filter.

2. Out of fue!.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

10. Fue! valve lever (if so

equipped) in OFF position.

11. Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

Does not start .

2.

3.

4.

5.

6.

7.

Clean/replace air filter.

Fill fuel tank.

Empty fuel tank and refill tank

with fresh, clean gasoline.

Empty fuel tank and refill tank

with fresh, clean gasoline.

Connect wire to plug.

Replace spark plug.

Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

10.Turn fuel valve lever

to the ON position.

11. Charge battery.

12. Connect battery to engine.

17

TROUBLESHOOTING =See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

CAUSEPROBLEM

Loss of power

Poor cut -

ui3eveR

Excessive

vibration

Starter rope

hard to pull

Grass catcher

not filling

(if so equipped)

Hard to push

Loss of drive

or slowing of

drive speed

1. Rear of mower housing or

blade dragging in grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

.

.

3.

4.

Engine flywheel brake is on

when control bar is released.

Bent engine crankshaft.

Blade adapter broken.

Blade dragging in grass.

1. Cutting height too low.

2. Lift on blade worn off.

3. Catcher not venting air.

1. Grass is too high or wheel

height is too low.

2. Rear of mower housing or

blade dragging in grass.

3. Grass catcher too ful!.

4. Handle height position not

right for you.

1. Belt wear.

2. Belt off of pulley.

3. Drive cable worn or broken.

4. "Loose" drive control system.

CORRECTION

1. Raise cutting height.

2. Raise cutting height.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oi! level.

6. Cut at slower walking speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling the starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

1. Raise cutting height.

2. Replace blade.

3. Clean grass catcher.

1. Raise cutting height.

2. Raise rear of mower housing

one (1) setting higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

1. Check/replace drive belt.

2. Check/reinstal! drive belt.

3. Replace drive cable.

4. Adjust drive control.

18

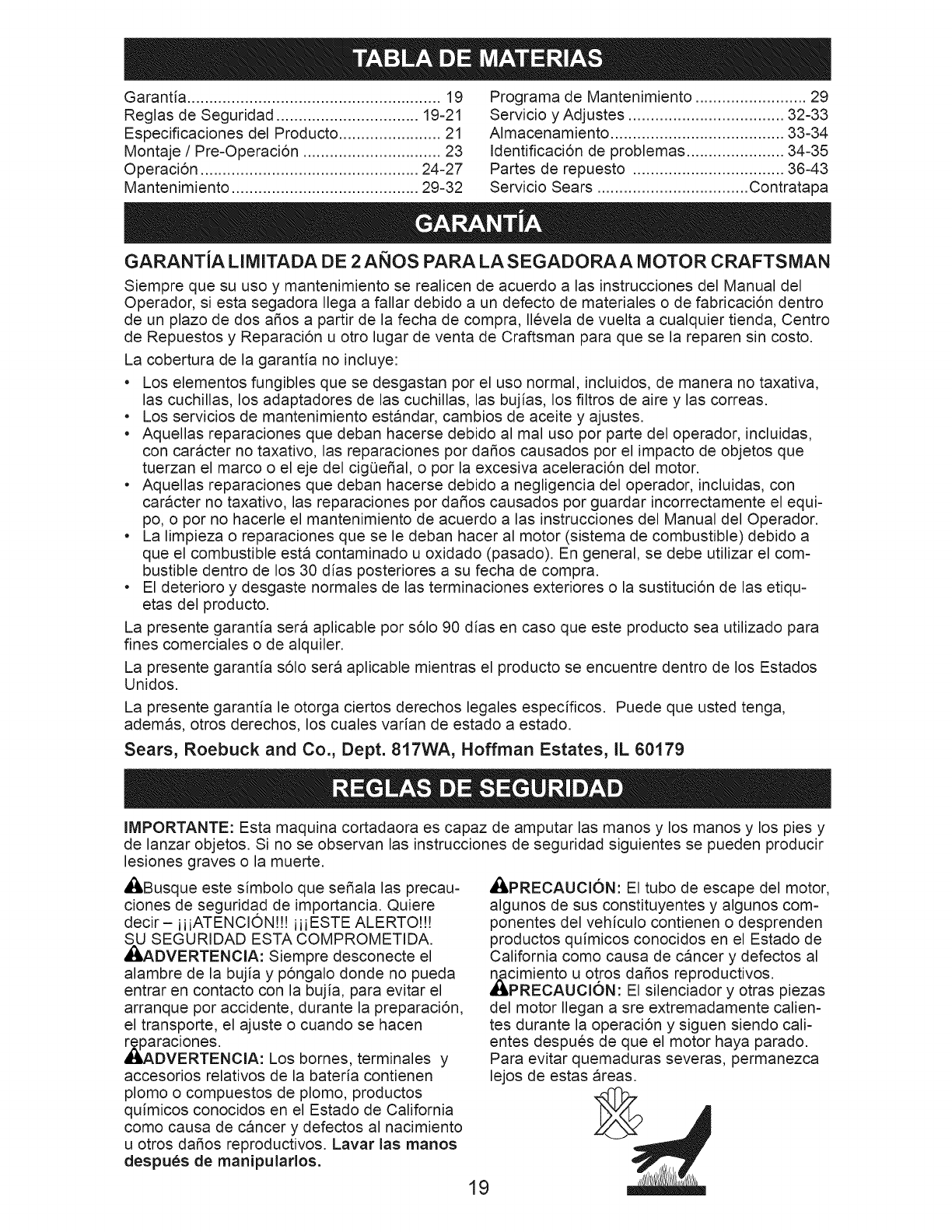

Garantia ....................................................... 19 Programa de Mantenimiento ......................... 29

Reglas de Seguridad ............................... 19-21 Servicio y Adjustes ................................... 32-33

Especificaciones del Producto ..................... 21 Almacenamiento ....................................... 33-34

Montaje /Pre-©peraci6n ............................. 23 Identificaci6n de problemas ...................... 34-35

Operaci6n ................................................ 24-27 Partes de repuesto .................................. 36-43

Mantenimiento ......................................... 29-32 Servicio Sears .................................. Contratapa

GARANTiA LIMITADA DE 2 ANOS PARA LA SEGADORAA MOTOR CRAFTSMAN

Siempre que su uso y mantenimiento se realicen de acuerdo alas instrucciones del Manual del

Operador, si esta segadora Ilega a fallar debido a un defecto de materiales o de fabricaci6n dentro

de un plazo de dos afios a partir de la fecha de compra, Ilevela de vuelta a cualquier tienda, Centro

de Repuestos y Reparaci6n u otro lugar de venta de Craftsman para que se la reparen sin costo.

La cobertura de la garantia no incluye:

* Los elementos fungibles que se desgastan pot el uso normal, incluidos, de manera no taxativa,

las cuchillas, los adaptadores de las cuchillas, las bujias, los filtros de aire y las correas.

* Los servicios de mantenimiento estandar, cambios de aceite y ajustes.

* Aquellas reparaciones que deban hacerse debido al mal uso por parte del operador, incluidas,

con caracter no taxativo, las reparaciones pot dafios causados pot el impacto de objetos que

tuerzan el marco o el eje del cigQefial, o por la excesiva aceleraci6n del motor.

* Aquellas reparaciones que deban hacerse debido a negligencia del operador, incluidas, con

caracter no taxativo, las reparaciones pot dafios causados por guardar incorrectamente el equi-

po, o pot no hacerle el mantenimiento de acuerdo alas instrucciones del Manual del Operador.

* La limpieza o reparaciones que se le deban hacer al motor (sistema de combustible) debido a

que el combustible esta contaminado u oxidado (pasado). En general, se debe utilizar el com-

bustible dentro de los 30 dias posteriores a su fecha de compra.

* El deterioro y desgaste normales de las terminaciones exteriores o la sustituci6n de las etiqu-

etas del producto.

La presente garantia sera aplicable pot s61o 90 dias en caso que este producto sea utilizado para

fines comerciales o de alquiler.

La presente garantia s61o sera aplicable mientras el producto se encuentre dentro de los Estados

Unidos.

La presente garantia le otorga ciertos derechos legales especificos. Puede que usted tenga,

ademas, otros derechos, los cuales varian de estado a estado.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los pies y

de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir

lesiones graves o la muerte.

Al:_.Busque este simbolo que sefiala las precau-

ciones de seguridad de importancia. Quiere

decir - i iiATENCION!!! iiiESTE ALERTO!!!

SU SEGURIDAD ESTA COMPROMETIDA.

,II_ADVERTENClA: Siempre desconecte el

alambre de la bujia y p6ngalo donde no pueda

entrar en contacto con la bujia, para evitar el

arranque pot accidente, durante la preparaci6n,

el transporte, el ajuste o cuando se hacen

reparaciones.

_I, ADVERTENClA: Los bornes, terminales y

accesorios relativos de la bateda contienen

plomo o compuestos de plomo, productos

quimicos conocidos en el Estado de California

como causa de cancer y defectos al nacimiento

u otros dafios reproductivos. Lavar las manos

despues de manipularlos.

_I, PRECAUCI6N: El tubo de escape del motor,

algunos de sus constituyentes y algunos com-

ponentes del vehiculo contienen o desprenden

productos quimicos conocidos en el Estado de

California como causa de cancer y defectos al

,_icimiento u otros dafios reproductivos.

PRECAUClON: El silenciador y otras piezas

del motor Ilegan a sre extremadamente calien-

tes durante la operaci6n y siguen siendo calf

entes despues de que el motor haya parado.

Para evitar quemaduras severas, permanezca

lejos de estas areas.

19

I. OPERACION

• Antes de empezar, debe familiarizarse

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instrucciones que

aparecen en la maquina yen los manuales

de operaci6n.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mantengase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas re-

sponsables que esten familiarizadas con las

instrucciones operen la maquina.

• Despeje el area de objetos tales como pie-

dras, juguetes, alambres, huesos, palos, etc.

que pueden ser recogidos y lanzados por las

cuchillas.

• Aseg_rese que el area no se hallen per-

sonas, antes de segar. Pare la maquina si

alguien entra en el area.

• No opere la maquina sin zapatos o con

sandalias abiertas. P6ngase siempre zapatos

s61idos.

• No tire de la segadora hacia atras a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detras antes y

mientras que se mueve hacia atras.

• Nunca dirigir el material descargado hacia

las personas. Evitar descargar material

contra paredes o barreras. El material puede

retornar al operador. Para la cuchilla cuando

se pasa por superficies de grava.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

cesped u otros aditamentos dise ados para

su protecci6n y seguridad.

• Refierase a las instrucciones del fabricante

para el funcionamiento e instalaci6n de

accesorios. Use Qnicamente accesorios

aprobados pot el fabricante.

• Detenga la cuchilla o las cuchillas cuando

cruce pot calzadas, calles o caminos de

grava.

• Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residuos del tubo.

• Apagar el motor y esperar hasta que las

cuchillas esten completamente paradas

antes de remover el receptor de hierba.

• Segar solamente con luz del dia o con una

buena luz artificial.

• No opere la maquina bajo la influencia del

alcohol o de las drogas.

Nunca opere la maquina cuando la hierba

este mojada. AsegQrese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmisi6n en

las segadoras que Io tienen antes de poner

en marcha el motor.

Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa. General-

mente la vibraci6n suele indicar que existe

alguna averia.

• Siempre use gafas de seguridad o anteojos

con protecci6n lateral cuando opere la sega-

dora.

II. OPERACION SOBRE LAS CUESTAS

Los accidentes ocurren con mas frecuencia en

las cuestas. Estos accidentes ocurren debido a

resbaladas o caidas, las cuales pueden resultar

en graves lesiones. Operar la recortadora en

cuestas requiere mayor concentraci6n. Si se

siente inseguro en una cuesta, no la recorte.

HACER:

• Puede recortar a traves de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extrafios, tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obstaculos.

NO HACER:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

III. NINOS

Se pueden producir accidentes tragicos si el

operador no presta atenci6n a la presencia

de los nifios. A menudo, los nifios se sienten

atraidos por la maquina y por la actividad de

la siega. Nunca suponga que los nifios van a

permanecer en el mismo lugar donde los vio

por _ltima vez.

• Mantenga a los nifios alejados del area de

la siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Este alerta y apague la maquina si hay nifios

que entran al area.

• Antes y cuando este retrocediendo, mire

hacia atras y hacia abajo para verificar si hay

nifios pequefios.

• Nunca permita que los nifios operen la ma-

quina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, arboles u otros objetos que pueden

interferir con su linea de visidn.

IV. MANEJO SEGURO DE GASOLINA

Usar mucha atencidn cuando se maneja gaso-

lina. La gasolina es extremamente inflamable y

los vapores son explosivos.

• Apagar todos los cigarrillos, cigarros, pipas y

otras fuentes de ignicidn.

• Usar solo un contenedor apropiado.

• Nunca quitar el tap6n de la gasolina o afiadir

carburante con el motor en marcha. Esperar

que el motor se enfrie antes de repostar la

gasolina.

20

• Nunca repostar la maquina al interior de un

local.

• Nunca guardar la maquina o el contenedor

de gasolina donde hay una llama abierta,

chispa o luz piloto como una caldera u otros

dispositivos.

• Nunca Ilenar contenedores en un vehiculo,

en un cami6n o caravana con un forro de

plastico. Colocar siempre los contenedores

en el suelo lejos de su vehiculo antes de

Ilenar.

• Quitar equipos que funcionan con gasolina

del cami6n o caravana y repostar en el suelo.

Si esto no es posible, repostar dicho equipo

con un contenedor portatil, mas bien que con

una tobera de gasolina.

• Mantener la tobera en contacto con el bordo

del depdsito de carburante o de la apertura

del contenedor siempre hasta terminar el

abastecimiento. No usar un dispositivo de

cierre-apertura de la tobera.

• Si el carburante cae en la ropa que se Ileva,

cambiarsela inmediatamente.

• Nunca Ilenar en exceso el depdsito de

carburante. Colocar el tapdn de la gasolina y

apretar de modo seguro.

V. SERVIClO

• Nunca haga funcionar una maquina dentro

de un area cerrada.

• Nunca haga ajustes o reparaciones mientras

el motor este en marcha. Desconecte el

cable de la bujia, y mantengalo a cierta

distancia de esta para prevenir un arranque

accidental.

* Mantenga las tuercas y los pernos, espe-

cialmente los pernos del accesorio de la

cuchilla, apretados y mantenga el equipo en

buenas condiciones.

* Nunca manipule de forma indebida los

dispositivos de seguridad. Controle regular-

mente su funcionamiento correcto.

* Mantenga la maquina libre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combustible.

Permita que la maquina se enfrie antes de

almacenarla.

* Pare e inspeccione el equipo si le pega a un

objeto. Reparelo, si es necesario, antes de

hacerlo arrancar.

* En ningQn caso hay que regular la altura de

las ruedas mientras el motor esta en marcha.

* Los componentes del receptor de la hierba

van sujetos a desgaste, da_os y deterioro,

que pueden exponer las partes en mov-

imiento o permitir que objetos sean dispara-

dos. Controlar frecuentemente y cuando sea

necesario sustituir con partes aconsejadas

pot el fabricante.

* Las cuchillas de la segadora estan afiladas

y pueden cortar. Cubrir las hojas o Ilevar

guantes, y utilizar precauciones especiales

cuando se efectQa mantenimiento sobre las

mismas.

* No cambie el ajuste del regulador del motor

ni exceda su velocidad.

* Mantener o sustituir las etiquetas de

seguridad e instrucciones, cuando sea

necesario.

_I, ADVERTENClA: Este segadora viene equipado con un motor de combusti6n interna y no se

debe usar sobre, o cerca, de un terreno no desarrollado cubierto de bosques, de arbustos o de

cesped, o menos que el sistema de escape del motor venga equipado con un amortiguador de

chispas que cumpla con las leyes locales o estatales (si existen). Si se usa un amortiguador de

chispas, el operador debe mantenerlo en condiciones de trabajo eficientes.

En el estado de California, la ley exige Io anterior (Secci6n 4442 del "California Public Re-

sources Code"). Otros estados pueden contar con otras leyes parecidas. Las leyes federales

se aplican en la tierras federales. Su centro de Servicio mas cercano tiene disponible amor-

tiguadores de chispas para el silenciador (Vea la secci6n de PARTES DE REPUESTO en el

manual Ingles del due_o).

NOmero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.6 Cuartos (Regular sin PIomo)

Tipo de Aceite (API SG-SL): SAE 30 (Sobre 32°F); SAE 5W-30 (Debajo 32°F)

Capacidad de Aceite: 20 Onzas

Bujia (Abertura: .030") Champion J19LM o RJ19LM

Torsi6n del Perno de la Cuchilla: 35-40 ft. Ibs.

• El nQmero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el nQmero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

21

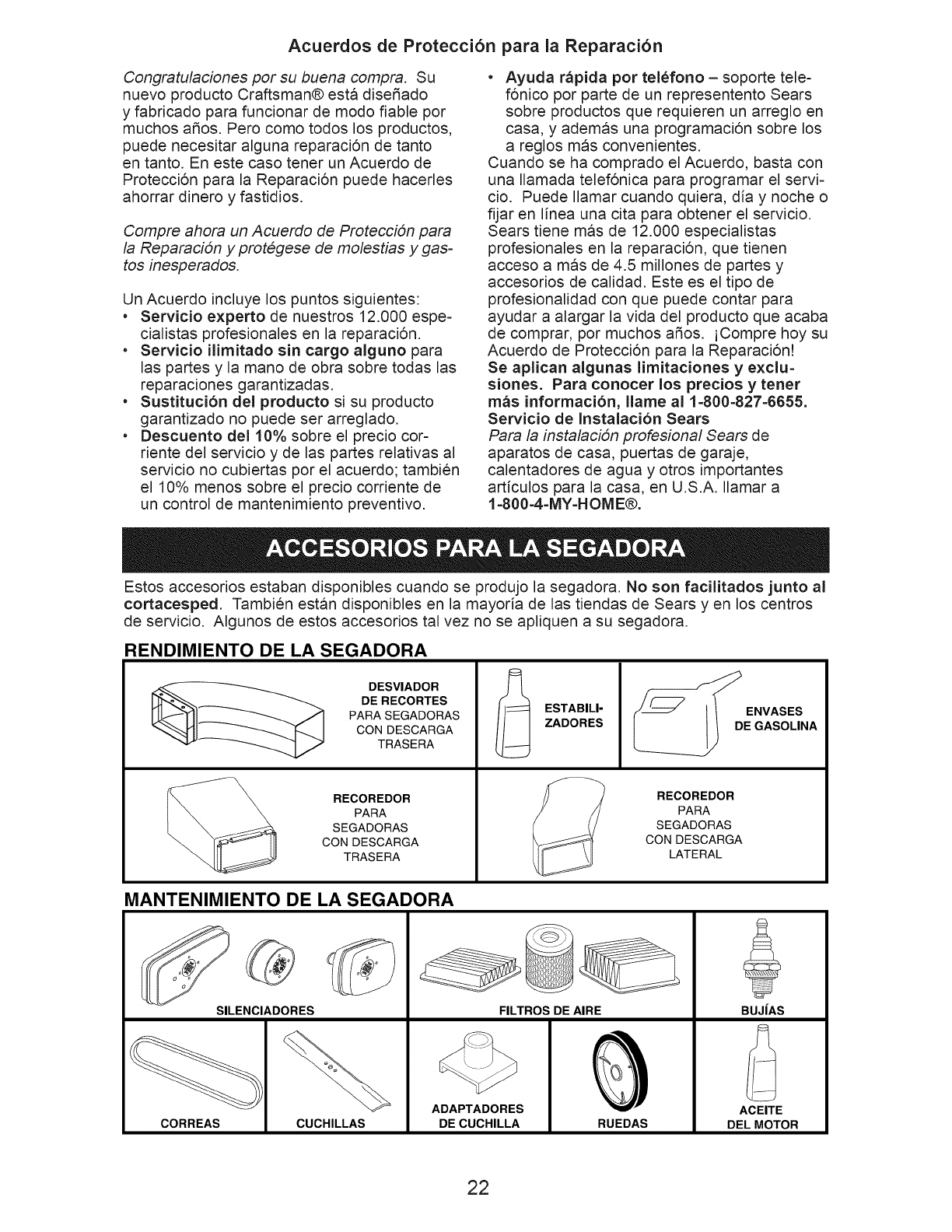

Acuerdos de Protecci6n para la Reparaci6n

Congratulaciones por su buena compra. Su

nuevo producto Craftsman® esta diseSado

y fabricado para funcionar de modo liable pot

muchos a_os. Pero como todos los productos,

puede necesitar alguna reparaci6n de tanto

en tanto. En este caso tenet un Acuerdo de

Proteccidn para la Reparacidn puede hacerles

ahorrar dinero y fastidios.

Compre ahora un Acuerdo de Proteccidn para

la Reparacidn y protegese de molestias y gas-

tos inesperados.

Un Acuerdo incluye los puntos siguientes:

• Servicio experto de nuestros 12.000 espe-

cialistas profesionales en la reparaci6n.

• Servicio ilimitado sin cargo alguno para

las partes y la mano de obra sobre todas las

reparaciones garantizadas.

• Sustituci6n de! producto si su producto

garantizado no puede set arreglado.

• Descuento del 10% sobre el precio cot=

riente del servicio y de las partes relativas al

servicio no cubiertas pot el acuerdo; tambien

el 10% menos sobre el precio corriente de

un control de mantenimiento preventivo.

• Ayuda rapida por telefono - soporte tele=

f6nico por parte de un representento Sears

sobre productos que requieren un arreglo en

casa, y ademas una programaci6n sobre los

a reglos mas convenientes.

Cuando se ha comprado el Acuerdo, basta con

una Ilamada telef6nica para programar el servi-

cio. Puede Ilamar cuando quiera, dia y noche o

fijar en linea una cita para obtener el servicio.

Sears tiene mas de 12.000 especialistas

profesionales en la reparaci6n, que tienen

acceso a mas de 4.5 millones de partes y

accesorios de calidad. Este es el tipo de

profesionalidad con que puede contar para

ayudar a alargar la vida del producto que acaba

de comprar, pot muchos aSos. iCompre hoy su

Acuerdo de Protecci6n para la Reparaci6n!

Se aplican algunas limitaciones y e×clu-

siones. Para conocer los precios y tenet

mas information, Ilame al 1=800=827=6655.

Servicio de Instalaci6n Sears

Para la instalacidn profesiona/ Sears de

aparatos de casa, puertas de garaje,

calentadores de agua y otros importantes

articulos para la casa, en U.S.A. Ilamar a

1=800=4=MY=HOME®.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto al

cortacesped. Tambien estan disponibles en la mayoda de las tiendas de Sears yen los centros

de servicio. Algunos de estos accesorios tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR

DE RECORTES

PARA SEGADORAS

CON DESCARGA

TRASERA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

TRASERA

ESTABILI-

ZADORES

ENVASES

E GASOLINA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES

CORREAS CUCHILLAS

ADAPTADORES

DE CUCHILLA

FILTROS DE AIRE

RUEDAS

BUJiAS

ACEITE

DEL MOTOR

22

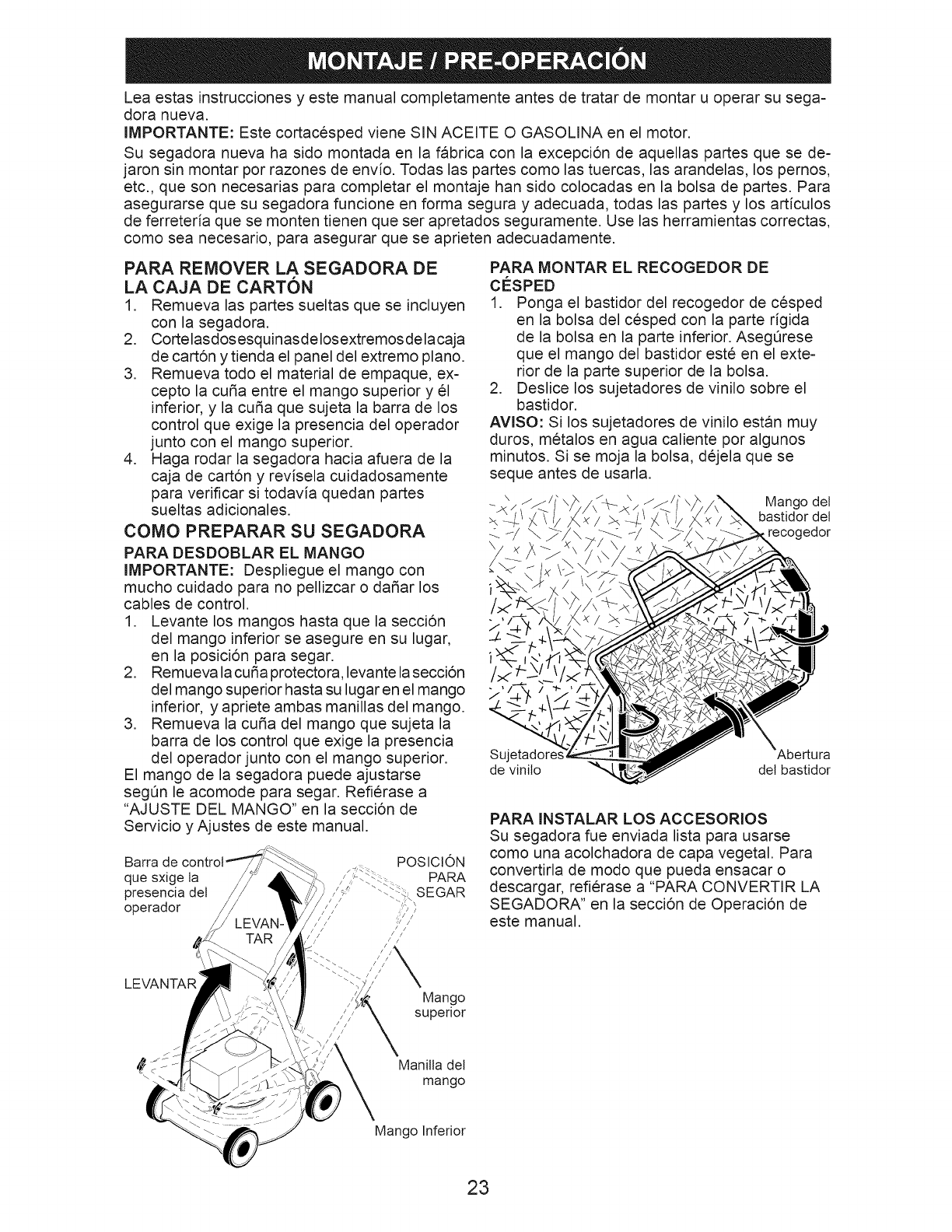

Lea estas instrucciones y este manual completamente antes de tratar de montar u operar su sega-

dora nueva.

IMPORTANTE: Este cortacesped viene SIN ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la fabrica con la excepci6n de aquellas partes que se de-

jaron sin montar pot razones de envio. Todas las partes como las tuercas, las arandelas, los pernos,

etc., que son necesarias para completar el montaje han sido colocadas en la bolsa de partes. Para

asegurarse que su segadora funcione en forma segura y adecuada, todas las partes y los articulos

de ferreteda que se monten tienen que ser apretados seguramente. Use las herramientas correctas,

como sea necesario, para asegurar que se aprieten adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se incluyen

con la segadora.

2. Cortelasdosesquinasdelosextremosdelacaja

de cart6n y tienda el panel del extremo piano.

3. Remueva todo el material de empaque, ex-

cepto la curia entre el mango superior y 61

inferior, y la curia que sujeta la barra de los

control que exige la presencia del operador

junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revisela cuidadosamente

para verificar si todavia quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o dafiar los

cables de control.

1. Levante los mangos hasta que la secci6n

del mango inferior se asegure en su lugar,

en la posici6n para segar.

2. Remueva lacuria protectora, levante la secci6n

del mango superior hasta su lugar en el mango

inferior, y apriete ambas manillas del mango.

3. Remueva la curia del mango que sujeta la

barra de los control que exige la presencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse

seg0n le acomode para segar. Refierase a

"AJUSTE DEL MANGO" en la secci6n de

Servicio y Ajustes de este manual.

Barra de POSICION

que sxige la PARA

presencia det J . _ SEGAR

operador ///

PARA MONTAR EL RECOGEDOR DE

CESPED

1. Ponga el bastidor del recogedor de cesped

en la bolsa del cesped con la parte dgida

de la bolsa en la parte inferior. Aseg0rese

que el mango del bastidor este en el exte-

rior de la parte superior de la bolsa.

2. Deslice los sujetadores de vinilo sobre el

bastidor.

AVISO: Si los sujetadores de vinilo estan muy

duros, metalos en agua caliente por algunos

minutos. Si se moja la bolsa, dejela que se

seque antes de usarla.

-_/ Mango det

_. bastidor del

// \ recogedor

Suj_

de vinito _ det bastidor

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertirla de modo que pueda ensacar o

descargar, refierase a "PARA CONVERTIR LA

SEGADORA" en la secci6n de Operaci6n de

este manual.

LEVANTAR Mango

superior

Manitla det

mango

Mango Inferior

23

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDAD ANTES DE OPARAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus signiflcados.

ATTENCION O MOTOR MOTOR R,_PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACION BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de

control de la

impulsi6n Barra de control que exige la

presencia del operador

Manilla del mango

Cord6n

arrancador

Tapa del deposito de

aciete del motor con varilla

indicadora de nivel

Cebador

Recogedor

de cesped

Tapa del deposito

de la gasolina

Filtro de aire

Puerta de la acolchadora

Caja

IMPORTANTE: Este cortacesped viene SIN ACEITE O GASOLINA en motor.

Silenciador

de

la impulsi6n

Ajustador de

la rueda (en

cada rueda)

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atras, rotatorias, Sears, cumplen con

los estandares de seguridad del American National Standards Institute y de la U.S. Consumer

Product Safety Commission. La cuchilla gira cuando el motor esta funcionando.

Barra de control que exige la presencia del

operador - tiene que sujetarse abajo, junto

con el mango, para hacer arrancar el motor.

Sueltela para parar el motor.

Cebador- bombea combustible adicional

desde el carburador al cilindro para uso cuando

se necesita hacer arrancar un motor frio.

Puerta de la acolchadora - permite la conver=

si6n para la operaci6n de descarga o ensacado.

Barra de control de la impulsion = se usa

para enganchar la segadora para movimiento

hacia adelante impulsada a motor.

Cord6n arrancador- se usa para hacer ar-

rancar el motor.

24

La operaci6n de cualquier

segadora puede hacer que

salten objetos extrafios dentro de

sus ojos, Io que puede producir

dafios graves en estos. Siempre

use anteojos de seguridad o protecci6n para

los ojos mientras opere su segadora o cuando

haga ajustes o reparaciones. Recomendamos

gafas o una mascara de segufidad de visi6n

amplia de seguridad usada sobre las gafas.

SEGURIDAD

COMO USAR SU SEGADORA

VELOCIDAD DEL MOTOR

La velocidad del motor se estableci6 en la fa=

brica para un rendimiento 6ptimo. La velocidad

no se puede ajustar.

NTROL DE ZONA DEL MOTOR

PRECAUCION: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir a un minimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Pot ningQn motivo trate de eliminar

la funci6n del control del operador. La cuchilla

gira cuando el motor esta funcionando.

• Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiere que el operador

este detras del mango de la segadora para

hacerla arrancar y operarla.

CONTROL DE LA IMPULSI6N

• La autopropulsidn se controla manteniendo

la palanca de mando operador presente

abajo hacia el mango y tirando la barra de

accionamiento hasta la mango. Cuanto mas

cercano se tira la barra hacia el mango, mas

rapida ira la unidad.

• El movimiento hacia adelante se detiene

cuando sea la palanca de mando operador

presente o la barra de accionamiento se

sueltan. Para detener el movimiento hacia

adelante sin apagar el motor, soltar s61o la

barra de accionamiento. Mantener la palanca

de mando operador presente abajo contra el

mango para continuar a cortar sin autopro-

pulsi6n.

AVlSO: Si despues haber desenganchado

de la palanca de control, la segadora no roda

hacia atras, empuje la segadora un poco hacia

adelante para desenganchar las ruedas de la

impulsi6n.

• Para mantener el mando conectado cuando

se da la vuelta a una esquina, empujar el

mango para levantar las ruedas delanteras

del terreno mientras se gira la cortadora.

Barra de control que _xige ta presencia det operador

Tornillo

de apriete Barra de

manual accionamiento

PARA ENGANCHAR

EL CONTROL DE LA

IMPULSION

CONTROLDELA

IMPULSION

DESENGANCHADO

AJUSTE DEL MANDO

Ocasionalmente, el sistema de mando puede

"aflojarse", provocando una disminuci6n de la

velocidad. Hay un tornillo de apriete manual

en la parte trasera de la sede del mando para

apretar la tensi6n del cable. Proceder de la

siguiente manera:

1. Apagar la unidad y desconectar el cable de

bujia de la bujia.

2. Rote tornillo de apriete manual a la izqui=

erda para tensar el cable impulsor.

3. Opere la segadora para probar la velocidad

del mecanismo.

4. Si las condiciones no mejoran despues

de los pasos descritos (la velocidad hacia

adelante queda la misma), la correa de

transmisi6n esta desgastada y tiene que set

sustituida.

AVlSO: Si el segadora comienza "a arrastrarse"

delantero, el cable impulsor es demasiado

tensado. Rote tornillo de apriete manual a la

derecha para aflojar el cable impulsor.

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para el corte bajo y baje las

ruedas para el corte alto., ajuste la altura de

corte para que se acomode a sus requisitos. La

posici6n del medio es la mejor para la mayoria

de los cespedes.

• Para cambiar la altura de corte, empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de modo

que se acomode a sus requisitos. AsegQrese

que todas las ruedas queden igualmente

ajustadas.

AVlSO: El ajustador esta correctamente

colocado cuando las orejas de la placa estan

insertadas en el agujero del mango. Tambien,

los ajustes de 9 posiciones (si equipado) per-

miten que el mango pueda set movido entre las

orejas de la placa.

PALANCA HACIA ATRAS

PARA BAJAR EL CORTAC¢:SPED Mango

as

de la

placa

HACIA

ADELANTE PARA LEVANTAR EL CORTAC¢:SPED

25

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse

como acolchadora de capa vegetal. Para

convertirla a una operaci6n de ensacado o de

descarga:

SEGADORAS CON DESCARGA TRASERA

* Abra la puerta trasera y remueva la tap6n

acolchadora. Guardela en un lugar seguro.

* Ahora puede instalar el recogedor o el des=

viador de recortes opcional.

* Para volver a la operaci6n de acolchamiento

o descarga, el tap6n acolchador en la abet=

tufa de descarga de la segadora.

Desviador

de la descarga

Tap6n de la I

I

SEGADORAS CON DESCARGA LATERAL

* La tap6n acolchadora debe set instalada ad=

entro de la abertura de la descarga trasera.

* Abra la protecci6n contra la descarga y

instale el desviador de contra la descarga

debajo de la protecci6n como se muestra.

* La segadora esta lista para la operaci6n de

la descarga.

* Para convertir a la operaci6n de ensacado

o de descarga, el desviador de la descarga

debe set removido y la protecci6n contra la

descarga debe estar cerrada.

Abra ta protecci6n

contra la descarga

I

I

PASOS SlMPLES DE RECORDAR

CUANDO CONVIERTA SU SEGADORA

PARA ACOLCHAMIENTO =

1. La plancha acolchadora trasera instalada.

2. La protecci6n contra la descarga cerrada.

PARA ENSACAMIENTO TRASERO =

1. La plancha acolchadora trasera removida.

2. Recogedor del cesped instalado.

3. La protecci6n contra la descarga cerrada.

PARA DESCARGA LATERAL=

1. La plancha acolchadora trasera instalada.

2. La desviador de la descarga instalada.

Al_ PRECAUCION: No haga funcionar su

segadora sin la placa de la acolchadora o sin

el recogedor cesped aprobados en su lugar.

Nunca trate de operar la segadora cuando se

halla removido la puerta trasera o cuando se

ha removido a puerta trasera o cuando esta un

poco abierta.

PARA VACIAR EL RECOGEDOR DE C#:SPED

1. Levante el recogedor de cesped usando el

mango del bastidor.

2. Remueva el recogedor de cesped, con los

recortes, de debajo del mango de la sega-

dora.

3. Vacie los recortes de la bolsa.

AVlSO: No arrastre la bolsa cuando la vacie;

se producira un desgaste innecesario.

26

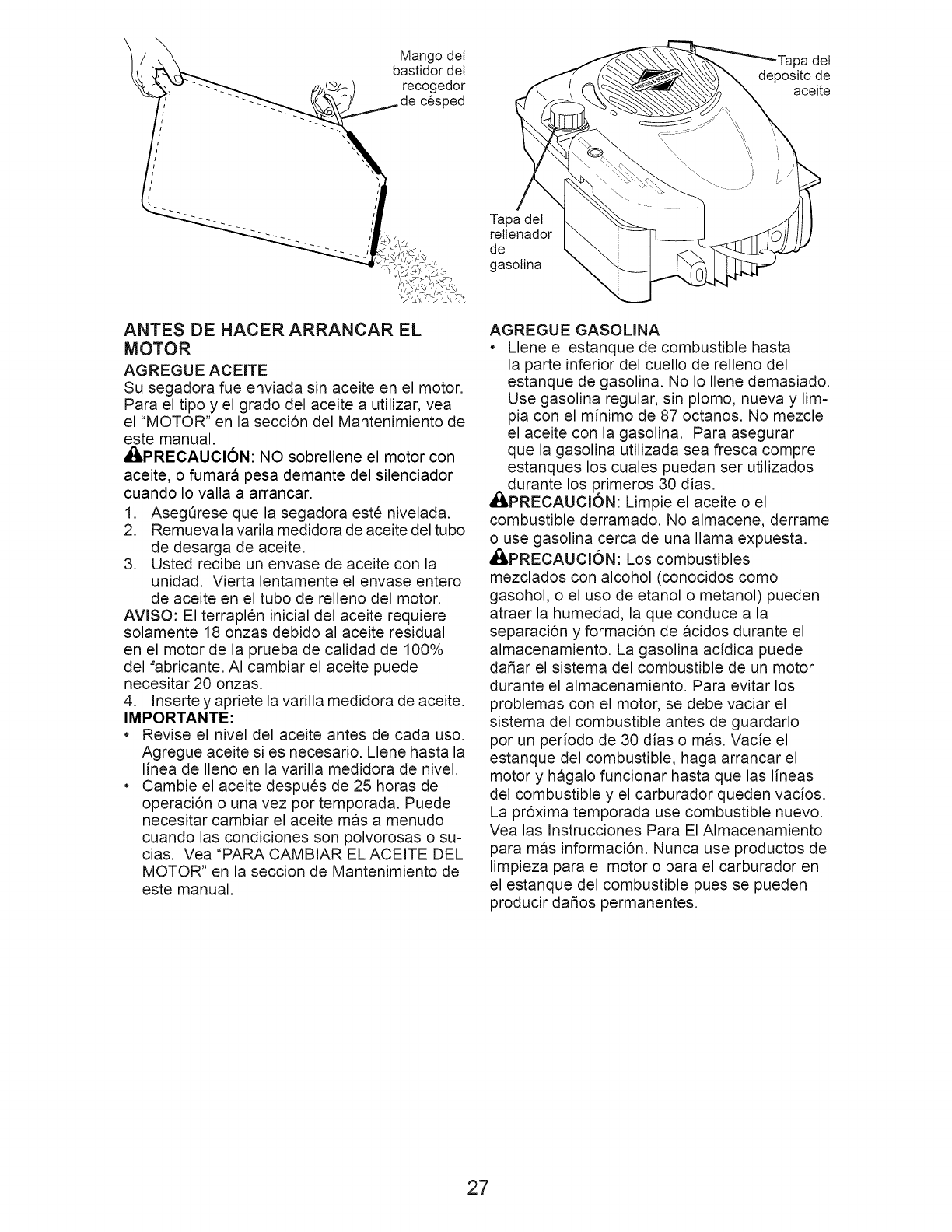

Mango det

bastidordel

_cogedor

de cesped

Fapa del

deposito de

aceite

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el motor.

Para el tipo y el grado del aceite a utilizar, vea

el "MOTOR" en la secci6n del Mantenimiento de

este manual.

,_PRECAUCl6N: NO sobrellene el motor con

aceite, o fumara pesa demante del silenciador

cuando Io valla a arrancar.

1. AsegQrese que la segadora este nivelada.

2. Remueva la varila medidora de aceite del tubo

de desarga de aceite.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente el envase entero

de aceite en el tubo de relleno del motor.

AVlSO: El terraplen inicial del aceite requiere

solamente 18 onzas debido al aceite residual

en el motor de la prueba de calidad de 100%

del fabricante. AI cambiar el aceite puede

necesitar 20 onzas.

4. Inserte y apriete la varilla medidora de aceite.

IMPORTANTE:

* Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta la

linea de Ileno en la varilla medidora de nivel.

* Cambie el aceite despues de 25 horas de

operaci6n o una vez por temporada. Puede

necesitar cambiar el aceite mas a menudo

cuando las condiciones son polvorosas o su-

cias. Vea "PARA CAMBIAR EL ACEITE DEL

MOTOR" en la seccion de Mantenimiento de

este manual.

Tapa del

rellenador

de

gasolina

AGREGUE GASOLINA

• Llene el estanque de combustible hasta

la parte inferior del cuello de relleno del

estanque de gasolina. No Io Ilene demasiado.

Use gasolina regular, sin plomo, nueva y lim-

pia con el minimo de 87 octanos. No mezcle

el aceite con la gasolina. Para asegurar

que la gasolina utilizada sea fresca compre

estanques los cuales puedan ser utilizados

_kdurante los primeros 30 dias.

PRECAUClON: Limpie el aceite o el

combustible derramado. No almacene, derrame

o use gasolina cerca de una llama expuesta.

Af_PRECAUCl6N: Los combustibles

mezclados con alcohol (conocidos como

gasohol, o el use de etanol o metanol) pueden

atraer la humedad, la que conduce a la

separaci6n y formaci6n de acidos durante el

almacenamiento. La gasolina acidica puede

da_ar el sistema del combustible de un motor

durante el almacenamiento. Para evitar los

problemas con el motor, se debe vaciar el

sistema del combustible antes de guardarlo

por un periodo de 30 dias o mas. Vacie el

estanque del combustible, haga arrancar el

motor y hagalo funcionar hasta que las lineas

del combustible y el carburador queden vacios.

La pr6xima temporada use combustible nuevo.

Vea las Instrucciones Para El Almacenamiento

para mas informaci6n. Nunca use productos de

limpieza para el motor o para el carburador en

el estanque del combustible pues se pueden

producir da_os permanentes.

27

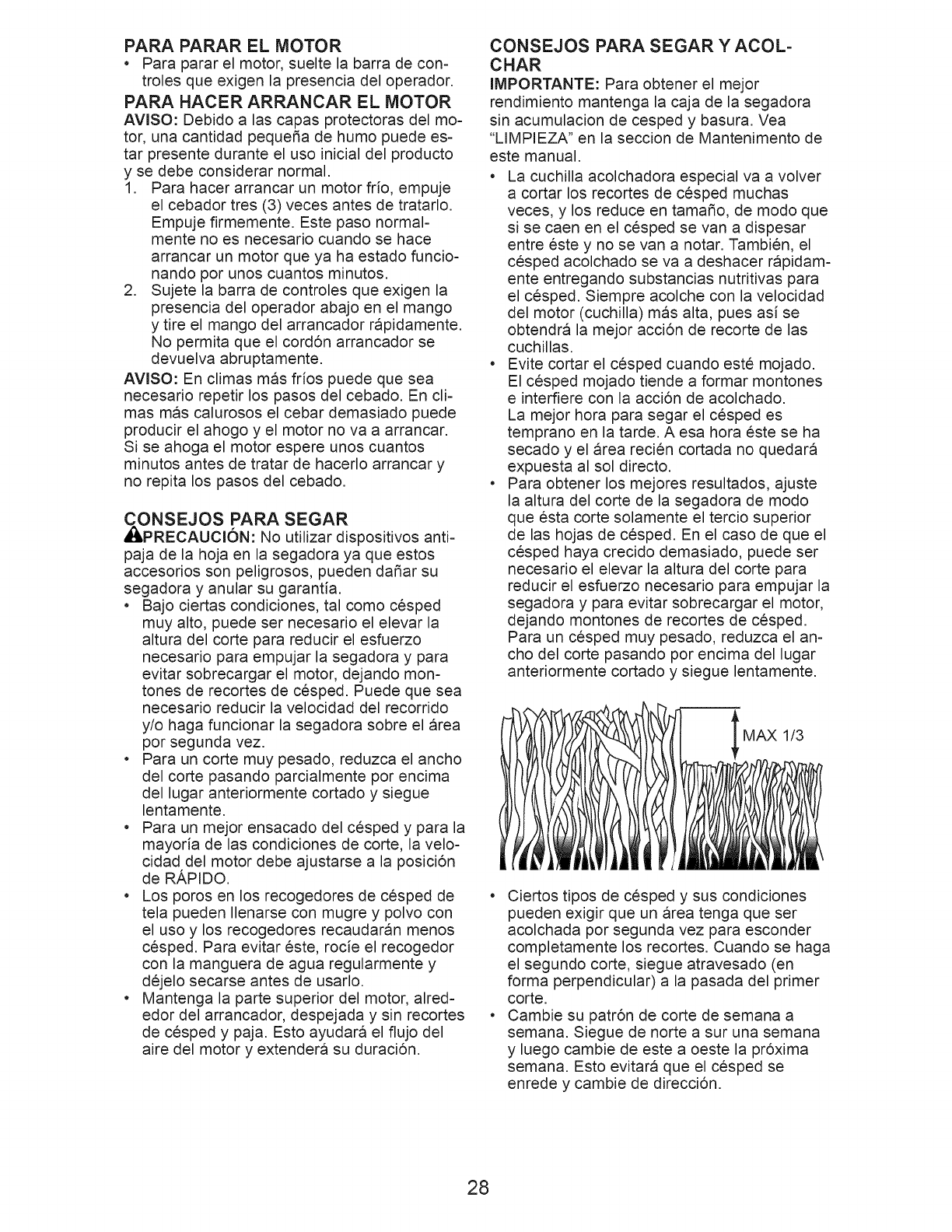

PARA PARAR EL MOTOR

• Para parar el motor, suelte la barra de con-

troles que exigen la presencia del operador.

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido a las capas protectoras del mo-

tor, una cantidad pequefia de humo puede es-

tar presente durante el uso inicial del producto

y se debe considerar normal.

1. Para hacer arrancar un motor fr{o, empuje

el cebador tres (3) veces antes de tratarlo.

Empuje firmemente. Este paso normal-

mente no es necesario cuando se hace

arrancar un motor que ya ha estado funcio-

nando pot unos cuantos minutos.

2. Sujete la barra de controles que exigen la

presencia del operador abajo en el mango

y tire el mango del arrancador rapidamente.

No permita que el cord6n arrancador se

devuelva abruptamente.

AVlSO: En climas mas frfos puede que sea

necesario repetir los pasos del cebado. En cli-

mas mas calurosos el cebar demasiado puede

producir el ahogo y el motor no va a arrancar.

Si se ahoga el motor espere unos cuantos

minutos antes de tratar de hacerlo arrancar y

no repita los pasos del cebado.

CONSEJOS PARA SEGAR

_ILPRECAUCl6N: No utilizar dispositivos anti-

paja de la hoja en la segadora ya que estos

accesorios son peligrosos, pueden dafiar su

segadora y anular su garantia.

• Bajo ciertas condiciones, tal como cesped

muy alto, puede ser necesario el elevar la

altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando mon-

tones de recortes de cesped. Puede que sea

necesario reducir la velocidad del recorrido

y/o haga funcionar la segadora sobre el area

por segunda vez.

• Para un corte muy pesado, reduzca el ancho

del corte pasando parcialmente por encima

del lugar anteriormente cortado y siegue

lentamente.

• Para un mejor ensacado del cesped y para la

mayoria de las condiciones de corte, la velo-

cidad del motor debe ajustarse a la posici6n

de R/kPIDO.

• Los poros en los recogedores de cesped de

tela pueden Ilenarse con mugre y polvo con

el uso y los recogedores recaudaran menos

cesped. Para evitar este, rocie el recogedor

con la manguera de agua regularmente y

dejelo secarse antes de usarlo.

• Mantenga la parte superior del motor, alred-

edor del arrancador, despejada y sin recortes

de cesped y paja. Esto ayudara el flujo del

aire del motor y extendera su duraci6n.

CONSEJOS PARA SEGAR Y ACOL-

CHAR

IMPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulacion de cesped y basura. Vea

"LIMPIEZA" en la seccion de Mantenimento de

este manual.

•La cuchilla acolchadora especial va a volver

a cortar los recortes de cesped muchas

veces, y los reduce en tamafio, de modo que

si se caen en el cesped se van a dispesar

entre este y no se van a notar. Tambien, el

cesped acolchado se va a deshacer rapidam-

ente entregando substancias nutritivas para

el cesped. Siempre acolche con la velocidad

del motor (cuchilla) mas alta, pues asi se

obtendra la mejor acci6n de recorte de las

cuchillas.

•Evite cortar el cesped cuando este mojado.

El cesped mojado tiende a format montones

e interfiere con la acci6n de acolchado.

La mejor hora para segar el cesped es

temprano en la tarde. A esa hora este se ha

secado y el area recien cortada no quedara

expuesta al sol directo.

•Para obtener los mejores resultados, ajuste

la altura del corte de la segadora de modo

que esta corte solamente el tercio superior

de las hojas de cesped. En el caso de que el

cesped haya crecido demasiado, puede set

necesario el elevar la altura del corte para

reducir el esfuerzo necesario para empujar la

segadora y para evitar sobrecargar el motor,

dejando montones de recortes de cesped.

Para un cesped muy pesado, reduzca el an-

cho del corte pasando pot encima del lugar

anteriormente cortado y siegue lentamente.

MAX 1/3

• Ciertos tipos de cesped y sus condiciones

pueden exigir que un area tenga que ser

acolchada pot segunda vez para esconder

completamente los recortes. Cuando se haga

el segundo corte, siegue atravesado (en

forma perpendicular) a la pasada del primer

corte.

• Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitara que el cesped se

enrede y cambie de direcci6n.

28

PROGRAMA DE ANTES DESPUES CADA CADA CADA ANTES DEL

MANTENIMIENTO DE CADA DE CADA 10 25 HORAS O100 ALMACE-

USO USO HORAS TEMPORADA HORAS NAMIENTO

Revisar si hay Sujetadores Sueltos _1_ _1_

S Limpiar/Inspeccionar el Recogedor de Cesped * I_

EControlar los NeumAticos I_

Controlar las Ruedas Motrices *** if

Limpiar la Segadora .... !_

_ Limpiar debajo la Cubierta de la Transmisi6n *** I_

Revisar las Correas y las Poleas Impulsadas *** _1_3

Revisar /Afilar /Cambiar la Cuchilla

Lubricacion

i/

i/

Limpiar /Recargar la Bateria ** if I_

Revisar el nivel del Aceite

MCambiar el Aceite del motor 1_,2

Limpiar el Filtro de Aire _

Inspeccionar el Silenciador

O Cambiar la Bujia t_

Cambiar el Cartucho de Papel del Filtro de Aire t_

Vaciar el sistema del carburante

o afiadir un estabilizador de carburante. iv'

,(si viene equipado) 1 - Cambiar mgts a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas.

** Segadoras con Arranque Electrico 2 - Dar servicio mAs a menudo cuando se opere en condiciones sucias o polvorosas.

*** Segadoras con Poder Propulsor 3 - Cambie las cuchillas m__sa menudo cuando siegue en terreno arenoso.

**** Utilizar una rasqueta para limpiar 4 - Cargar por 48 horas al fin de la temporada.

debajo de la cubierta del cortacesped 5 - Y despu_s de 5 horas de funcionamiento.

RECOMENDACIONES GENERALES

La garant{a de esta segadora no cubre los

articulos que han estado sujetos al abuso o a

la negligencia del operador. Para recibir todo

el valor de la garantia, el operador tiene que

mantener la segadora segQn las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

AI menos una vez cada estaci6n comprobar

si es necesario efectuar los ajustes descritos

en las secciones de Servicio y Ajustes de este

manual.

• Una vez al a_o, cambie la bujia, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla esta desgastada. Una bujia

nueva y un elemento del filtro de aire limpio/

nuevo aseguran la mezcla de aire=com-

bustible adecuada y ayudan a que su motor

funcione mejor y que dure mas.

• Siga el programa de mantenimiento en este

manual.

TABLA DE LUBRICACION

(_ Ajustador

de la rueda

(_ Aceite del

motor

(_ Bisagra

la puerta

de la acol-

chadora

(_ Bisagra

de la

puerta

traser

(_ Clavija de montaje del puntal del mango

ANTES DE CADA USO

• Revise el nivel del aceite del motor.

• Revise si hay sujetadores sueltos.

LUBRICACION

Mantenga la unidad bien lubricada

(vea la "TABLA DE LUBRICAClON").

(_ Rocie el lubricante

(_) Vea "MOTOR" en la seccion de Mantenimiento

IMPORTANTE: No aceite o engrase los roda-

mientos de la rueda de plastico. Los lubricantes

viscosos atearan polvo y mugre, Io acortara la

duracion de los rodamientos autolubricantes. Si

cree que tienen que lubricarse, use Iosamente

un lubricante tipo crafito, de polvo seco, en

forma moderada.

29

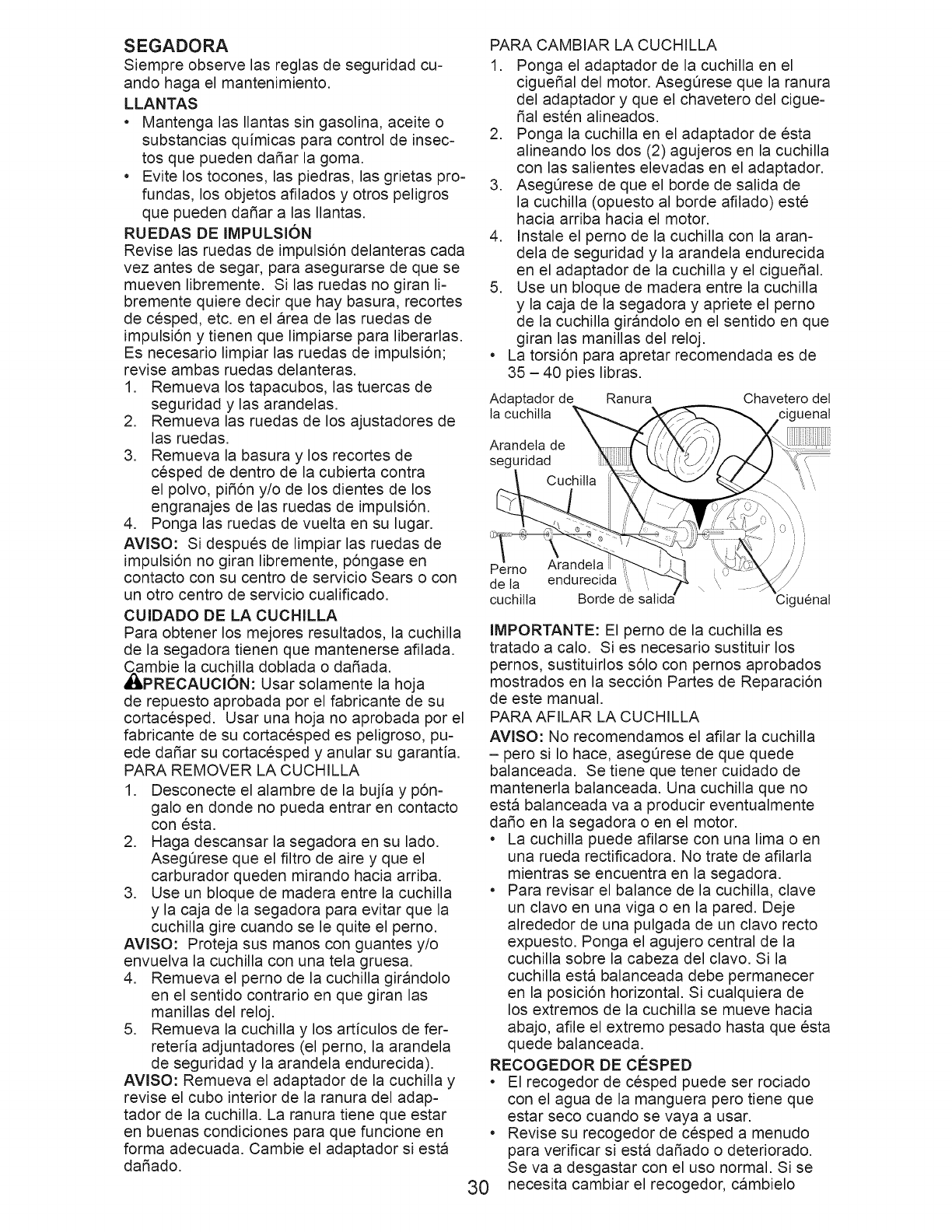

SEGADORA

Siempre observe las reglas de seguridad cu-

ando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o

substancias quimicas para control de Jnsec-

tos que pueden dafiar la goma.

• Evite los tocones, las piedras, las grietas pro-

fundas, los objetos afilados y otros peligros

que pueden dafiar a las Ilantas.

RUEDAS DE IMPULSION

Revise las ruedas de impulsi6n delanteras cada

vez antes de segar, para asegurarse de que se

mueven libremente. Si las ruedas no giran li-

bremente quiere decir que hay basura, recortes

de cesped, etc. en el area de las ruedas de

impulsi6n y tienen que limpiarse para liberarlas.

Es necesario limpiar las ruedas de impulsi6n;

revise ambas ruedas delanteras.

1. Remueva los tapacubos, las tuercas de

seguridad y las arandelas.

2. Remueva las ruedas de los ajustadores de

las ruedas.

3. Remueva la basura y los recortes de

cesped de dentro de la cubierta contra

el polvo, pi56n y/o de los dientes de los

engranajes de las ruedas de impulsJ6n.

4. Ponga las ruedas de vuelta en su lugar.

AVlSO: Si despues de limpiar las ruedas de

impulsi6n no giran IJbremente, p6ngase en

contacto con su centro de servicJo Sears o con

un otro centro de servicio cualificado.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la cuchilla

de la segadora tienen que mantenerse afilada.

Cambie la cuchilla doblada o daSada.

,_IPRECAUCl6N: Usar solamente la hoja

de repuesto aprobada por el fabricante de su

cortacesped. Usar una hoja no aprobada por el

fabricante de su cortacesped es peligroso, pu-

erie dafiar su cortacesped y anular su garantia.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujia y p6n-

galo en donde no pueda entrar en contacto

con esta.

2. Haga descansar la segadora en su lado.

AsegQrese que el filtro de aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AVlSO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla girandolo

en el sentido contrario en que giran las

manillas del reloj.

5. Remueva la cuchilla y los articulos de fer-

reteria adjuntadores (el perno, la arandela

de seguridad y la arandela endurecida).

AVlSO: Remueva el adaptador de la cuchilla y

revise el cubo interior de la ranura del adap-

tador de la cuchilla. La ranura tJene que estar

en buenas condiciones para que funcione en

forma adecuada. Cambie el adaptador si esta

dafiado.

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de la cuchilla en el

ciguefial del motor. AsegQrese que la ranura

del adaptador y que el chavetero del cigue-

5al esten alineados.

2. Ponga la cuchilla en el adaptador de esta

alineando los dos (2) agujeros en la cuchilla

con las salientes elevadas en el adaptador.

3. AsegQrese de que el borde de salida de

la cuchilla (opuesto al borde afilado) este

hacia arriba hacia el motor.

4. Instale el perno de la cuchilla con la aran-

dela de seguridad y la arandela endurecJda

en el adaptador de la cuchilla y el cigue_al.

5. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la cuchilla girandolo en el sentido en que

giran las manillas del reloj.

• La torsi6n para apretar recomendada es de

35 - 40 pies libras.

Adaptador de Ranura

la cuchitta

Chavetero det

uenal

Arandeta de

seguridad

Cuchitla

Pemo Arandeta /

de la endurecida \ ',,

cuchitta Borde de salidd :iguenal

IMPORTANTE: El perno de la cuchilla es

tratado a calo. Si es necesario sustituir los

pernos, sustituirlos s61o con pernos aprobados

mostrados en la secci6n PaRes de Reparaci6n

de este manual.

PARA AFILAR LA CUCHILLA

AVlSO: No recomendamos el afilar la cuchilla

- pero si Io hace, asegQrese de que quede

balanceada. Se tiene que tener cuidado de

mantenerla balanceada. Una cuchilla que no

esta balanceada va a producir eventualmente

daSo en la segadora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alrededor de una pulgada de un clavo recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la

cuchilla esta balanceada debe permanecer

en la posici6n horizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacJa

abajo, afile el extremo pesado hasta que esta

quede balanceada.

RECOGEDOR DE C¢:SPED

• El recogedor de cesped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

• Revise su recogedor de cesped a menudo

para verificar siesta daSado o deteriorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, cambielo

30

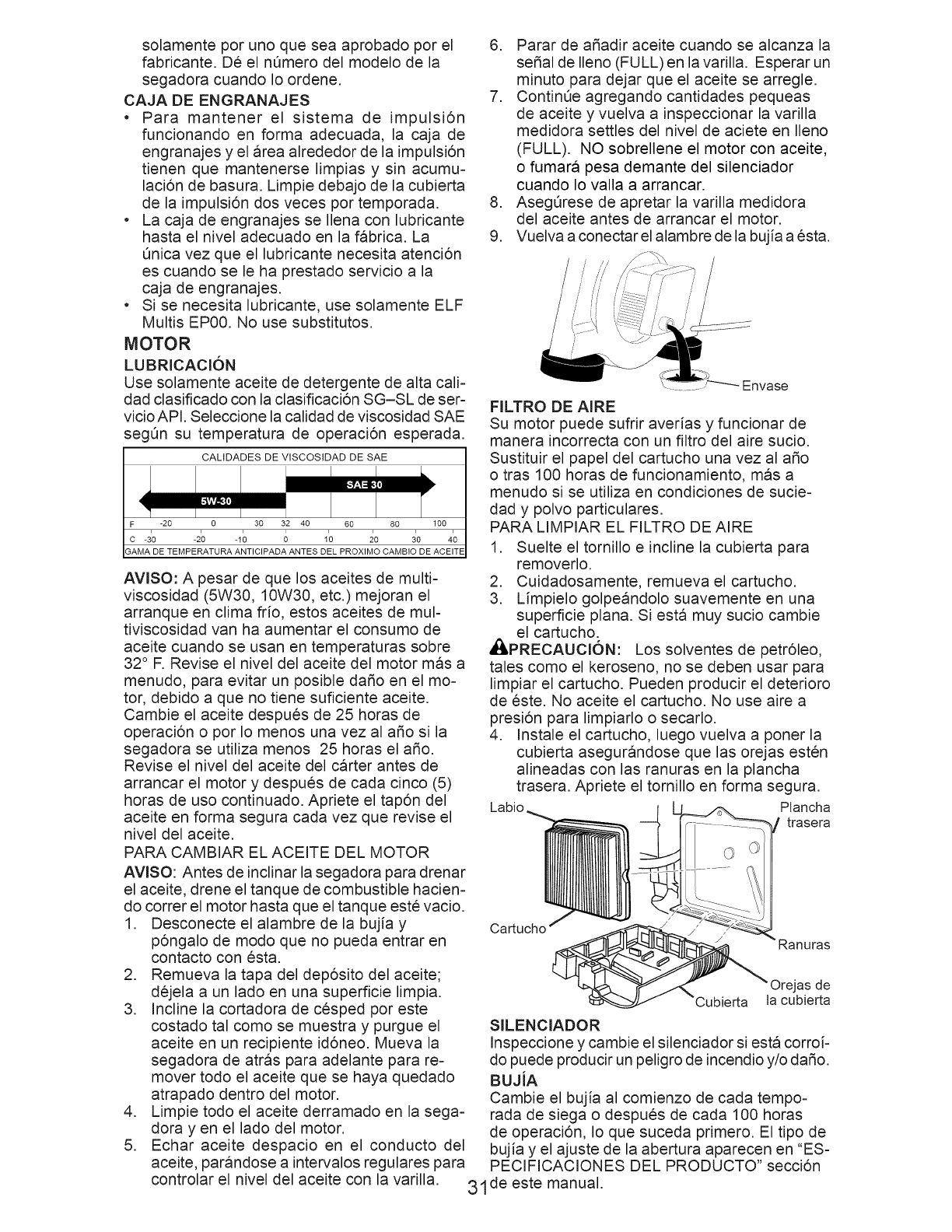

solamente por uno que sea aprobado por el

fabricante. De el nOmero del modelo de la

segadora cuando Io ordene.

CAJA DE ENGRANAJES

• Para mantener el sistema de impulsi6n

funcionando en forma adecuada, la caja de

engranajes y el area alrededor de la impulsi6n

tienen que mantenerse limpias y sin acumu-

laci6n de basura. Limpie debajo de la cubierta

de la impulsi6n dos veces por temporada.

• La caja de engranajes se Ilena con lubricante

hasta el nivel adecuado en la fabrica. La

Qnica vez que el lubricante necesita atenci6n

es cuando se le ha prestado servicio a la

caja de engranajes.

• Si se necesita lubricante, use solamente ELF

Multis EP00. No use substitutos.

MOTOR

LUBRICACION

Use solamente aceite de detergente de alta call-

dad clasificado con la clasificaci6n SG-SL de ser-

vicio API. Seleccione la calidad de viscosidad SAE

segQn su temperatura de operaci6n esperada.

CALIDADES DE VlSCOSlDAD DE SAE

_"Y'.3= []

F -20 0 30 32 40 60 80 100

c -_0 -2; -1; ; 10 _o _0 4;

GAMA DE TEMPERATURA ANTICIPADA ANTES DEL PROXIMO CAMBIO DE ACEITE

AVISO: A pesar de que los aceites de multi-

viscosidad (5W30, 10W30, etc.) mejoran el

arranque en clima fdo, estos aceites de mul-

tiviscosidad van ha aumentar el consumo de

aceite cuando se usan en temperaturas sobre

32 ° F. Revise el nivel del aceite del motor mas a

menudo, para evitar un posible daSo en el mo-

tor, debido a que no tiene suficiente aceite.

Cambie el aceite despues de 25 horas de

operaci6n o pot Io menos una vez al a5o si la

segadora se utiliza menos 25 horas el aSo.

Revise el nivel del aceite del carter antes de

arrancar el motor y despues de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVlSO: Antes de inclinar la segadora para drenar

el aceite, drene el tanque de combustible hacien=

do correr el motor hasta que el tanque este vacio.

1. Desconecte el alambre de la bujia y

p6ngalo de modo que no pueda entrar en

contacto con esta.

2. Remueva la tapa del dep6sito del aceite;

dejela a un lado en una superficie limpia.

3. Incline la cortadora de cesped pot este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atras para adelante para re=

mover todo el aceite que se haya quedado

atrapado dentro del motor.

4. Limpie todo el aceite derramado en la sega-

dora yen el lado del motor.

5. Echar aceite despacio en el conducto del

aceite, parandose a intervalos regulates para

controlar el nivel del aceite con la varilla. 31

6. Parar de a5adir aceite cuando se alcanza la

seSal de Ileno (FULL) en la varilla. Esperar un

minuto para dejar que el aceite se arregle.

7. ContinQe agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora settles del nivel de aciete en Ileno

(FULL). NO sobrellene el motor con aceite,

o fumara pesa demante del silenciador

cuando Io valla a arrancar.

8. AsegQrese de apretar la varilla medidora

del aceite antes de arrancar el motor.

9. Vuelva a conectar el alambre de la bujia a esta.

FILTRO DE AIRE

Su motor puede sufrir averias y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituir el papel del cartucho una vez al aSo

o tras 100 horas de funcionamiento, mas a

menudo si se utiliza en condiciones de sucie-

dad y polvo particulates.

PARA LIMPIAR EL FILTRO DE AIRE

1. Suelte el tornillo e incline la cubierta para

removerlo.

2. Cuidadosamente, remueva el cartucho.

3. Limpielo golpeandolo suavemente en una

superficie plana. Si esta muy sucio cambie

el cartucho.

_I, PRECAUCl6N: Los solventes de petr61eo,

tales como el keroseno, no se deben usar para

limpiar el cartucho. Pueden producir el deterioro

de este. No aceite el cartucho. No use aire a

presi6n para limpiarlo o secarlo.

4. Instale el cartucho, luego vuelva a poner la

cubierta asegurandose que las orejas esten

alineadas con las ranuras en la plancha

trasera. Apriete el tornillo en forma segura.

Labio Ptancha

trasera

SILENCIADOR

Inspeccione y cambie el silenciador siesta corroi-

do puede producir un peligro de incendio y/o da_o.

BUJiA

Cambie el bujfa al comienzo de cada tempo-

rada de siega o despues de cada 100 horas

de operaci6n, Io que suceda primero. El tipo de

bujia y el ajuste de la abertura aparecen en "ES-

PECIFICACIONES DEL PRODUCTO" secci6n

de este manual.

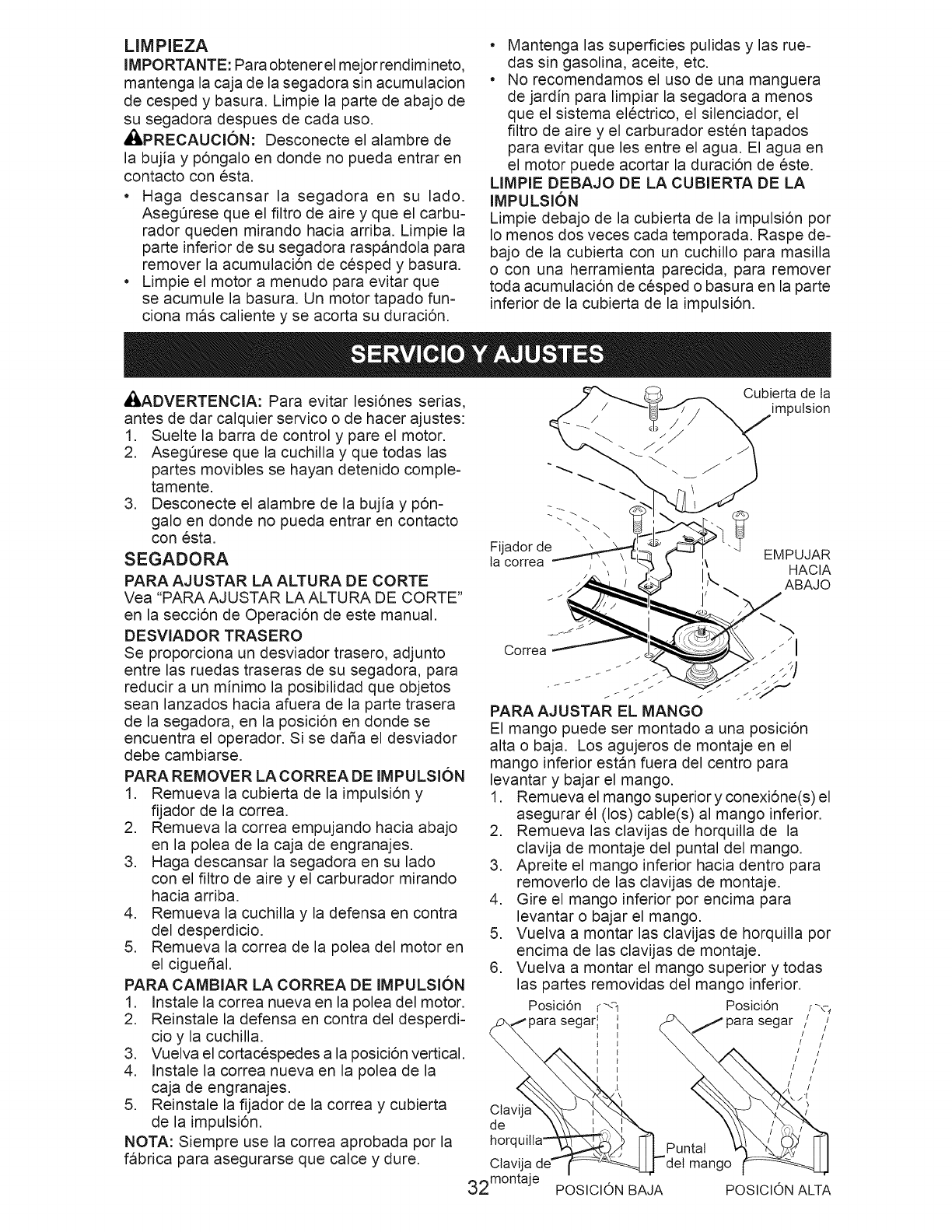

LIMPIEZA

IMPORTANTE: Para obtener el mejor rendimineto,

mantenga la caja de la segadora sin acumulacion

de cesped y basura. Limpie la parte de abajo de

su segadora despues de cada uso.

,_PRECAUCI6N: Desconecte el alambre de

la bujia y p6ngalo en donde no pueda entrar en

contacto con esta.

• Haga descansar la segadora en su lado.

AsegOrese que el filtro de aire y que el carbu-

rador queden mirando hacia arriba. Limpie la

parte inferior de su segadora raspandola para

remover la acumulaci6n de cesped y basura.

• Limpie el motor a menudo para evitar que

se acumule la basura. Un motor tapado fun-

ciona mas caliente y se acorta su duraci6n.

• Mantenga las superficies pulidas y las rue=

das sin gasolina, aceite, etc.

• No recomendamos el uso de una manguera

de jardin para limpiar la segadora a menos

que el sistema electrico, el silenciador, el

filtro de aire y el carburador esten tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duraci6n de este.

LIMPIE DEBAJO DE LA CUBIERTA DE LA

IMPULSION

Limpie debajo de la cubierta de la impulsi6n por

Io menos dos veces cada temporada. Raspe de-

bajo de la cubierta con un cuchillo para masilla

o con una herramienta parecida, para remover

toda acumulaci6n de cesped o basura en la parte

inferior de la cubierta de la impulsi6n.

_IkADVERTENCIA: Para evitar lesi6nes serias,

antes de dar calquier servico o de hacer ajustes:

1. Suelte la barra de control y pare el motor.

2. AsegQrese que la cuchilla y que todas las

partes movibles se hayan detenido comple-

tamente.

3. Desconecte el alambre de la bujia y p6n-

galo en donde no pueda entrar en contacto

con esta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE CORTE"

en la secci6n de Operaci6n de este manual.

DESVIADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora, para

reducir a un minimo la posibilidad que objetos

sean lanzados hacia afuera de la parte trasera

de la segadora, en la posici6n en donde se

encuentra el operador. Si se daSa el desviador

debe cambiarse.

PARA REMOVER LA CORREA DE IMPULSION

1. Remueva la cubierta de la impulsi6n y

fijador de la correa.

2. Remueva la correa empujando hacia abajo

en la polea de la caja de engranajes.

3. Haga descansar la segadora en su lado

con el filtro de aire y el carburador mirando

hacia arriba.

4. Remueva la cuchilla y la defensa en contra

del desperdicio.

5. Remueva la correa de la polea del motor en

el cigueSal.

PARA CAMBIAR LA CORREA DE IMPULSION

1. Instale la correa nueva en la polea del motor.

2. Reinstale la defensa en contra del desperdi-

cioy la cuchilla.

3. Vuelva el cortacespedes a la posici6n vertical.

4. Instale la correa nueva en la polea de la

caja de engranajes.

5. Reinstale la fijador de la correa y cubierta

de la impulsi6n.

NOTA: Siempre use la correa aprobada pot la

fabrica para asegurarse que calce y dure.

Cubierta de ta

impulsion

Fijador de EMPUJAR

la correa '\ HACIA

!t_. ABAJO

Ctavija

32montaje

El mango puede set montado a una posicidn

alta o baja. Los agujeros de montaje en el

mango inferior estan fuera del centro para

levantar y bajar el mango.

1. Remueva el mango superiory conexi6ne(s) el

asegurar 61(los) cable(s) al mango inferior.

2. Remueva las clavijas de horquilla de la

clavija de montaje del puntal del mango.

3. Apreite el mango inferior hacia dentro para

removerlo de las clavijas de montaje.

4. Gire el mango inferior pot encima para

levantar o bajar el mango.

5. Vuelva a montar las clavijas de horquilla pot

encima de las clavijas de montaje.

6. Vuelva a montar el mango superior ytodas

las partes removidas del mango inferior.

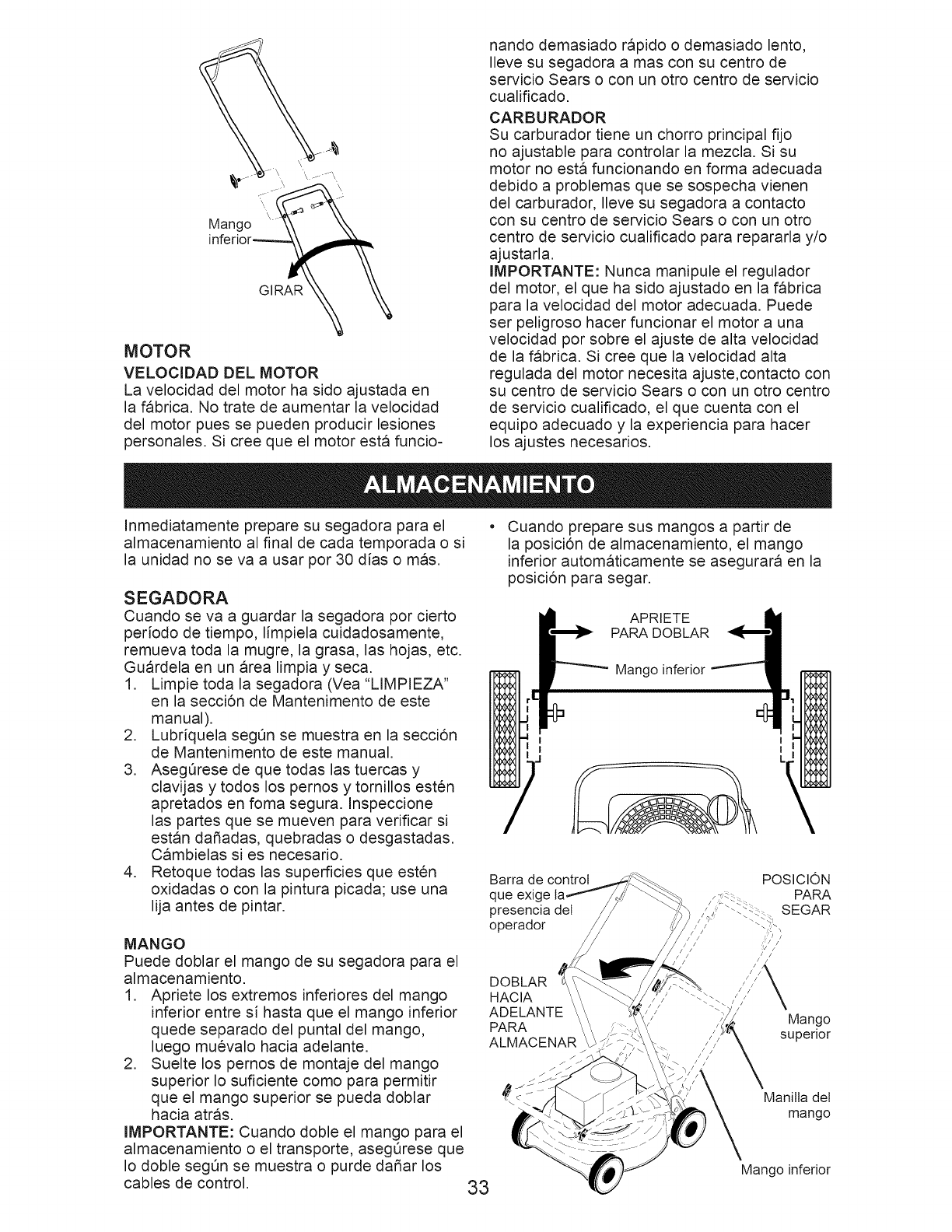

Posici6n ¢-'-q Posici6n r_-_

segar_ _:>'X,,J para segar / /

Clavija

de

horc

mango r

POSICION BAJA POSICION ALTA

MOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en

la fabrica. No trate de aumentar la velociclad

del motor pues se pueden producir lesiones

personales. Si cree que el motor esta funcio-

nando demasiado rapido o demasiado lento,

Ileve su segadora a mas con su centro de

servicio Sears o con un otto centro de servicio

cualificado.

CARBURADOR

Su carburador tiene un chorro principal fijo

no ajustable para controlar la mezcla. Si su

motor no esta funcionando en forma adecuada

debido a problemas que se sospecha vienen

del carburador, Ileve su segadora a contacto

con su centro de servicio Sears o con un otro

centro de servicio cualificado para repararla y/o

ajustarla.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha sido ajustado en la fabrica

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la fabrica. Si cree que la velocidad alta

regulada del motor necesita ajuste,contacto con

su centro de servicio Sears o con un otro centro

de servicio cualificado, el que cuenta con el

equipo adecuado y la experiencia para hacer

los ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o si

la unidad no se va a usar pot 30 dias o mas.

SEGADORA

Cuando se va a guardar la segadora por cierto

periodo de tiempo, limpiela cuidadosamente,

remueva toda la mugre, la grasa, las hojas, etc.

Guardela en un area limpia y seca.

1. Limpie toda la segadora (Yea "LIMPIEZA"

en la secci6n de Mantenimento de este

manual).

2. Lubriquela seg_n se muestra en la secci6n

de Mantenimento de este manual.

3. Aseg_rese de que todas las tuercas y

clavijas y todos los pernos y tornillos esten

apretados en foma segura. Inspeccione

las partes que se mueven para verificar si

estan dafiadas, quebradas o desgastadas.

Cambielas si es necesario.

4. Retoque todas las superficies que esten

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

1. Apriete los extremos inferiores del mango

inferior entre si hasta que el mango inferior

quede separado del puntal del mango,

luego muevalo hacia adelante.

2. Suelte los pernos de montaje del mango

superior Io suficiente como para permitir

que el mango superior se pueda doblar

hacia atras.

IMPORTANTE: Cuando doble el mango para el

almacenamiento o el transporte, asegQrese que

Io doble segQn se muestra o purde dafiar los

cables de control.

Cuando prepare sus mangos a partir de

la posici6n de almacenamiento, el mango

inferior automaticamente se asegurara en la

posici6n para segar.

i1_ APRIETE

1 I I

,J L,

Barra de control

que exige

presencia det

operador

DOBLAR

HACIA

ADELANTE

PARA

ALMACENAR

/ //

///

POSICI(:)N

PARA

SEGAR

Mango

superior

Manitla det

mango

33 Mango inferior

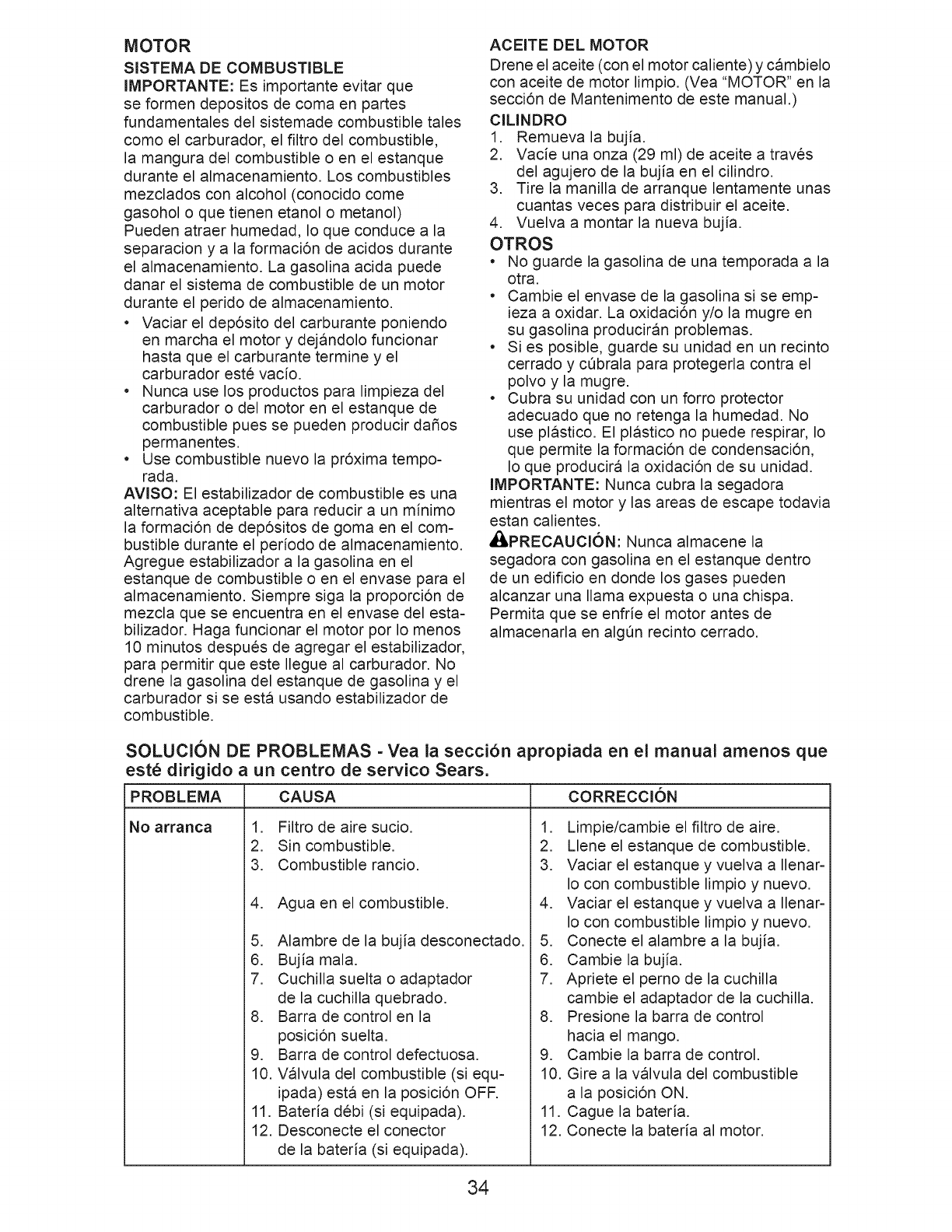

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que

se formen depositos de coma en partes

fundamentales del sistemade combustible tales

como el carburador, el filtro del combustible,

la mangura del combustible o en el estanque

durante el almacenamiento. Los combustibles

mezclados con alcohol (conocido come

gasohol o que tienen etanol o metanol)

Pueden atraer humedad, Io que conduce a la

separacion y a la formaci6n de acidos durante

el almacenamiento. La gasolina acida puede

danar el sistema de combustible de un motor

durante el perido de almacenamiento.

• Vaciar el dep6sito del carburante poniendo

en marcha el motor y dejandolo funcionar

hasta que el carburante termine y el

carburador este vacio.

•Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir dafios

permanentes.

•Use combustible nuevo la pr6xima tempo-

rada.

AVlSO: El estabilizador de combustible es una

alternativa aceptable para reducir a un minimo

la formaci6n de dep6sitos de goma en el com-

bustible durante el periodo de almacenamiento.

Agregue estabilizador a la gasolina en el

estanque de combustible o en el envase para el

almacenamiento. Siempre siga la proporci6n de

mezcla que se encuentra en el envase del esta-

bilizador. Haga funcionar el motor por Io menos

10 minutos despues de agregar el estabilizador,

para permitir que este Ilegue al carburador. No

drene la gasolina del estanque de gasolina y el

carburador si se esta usando estabilizador de

combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y cambielo

con aceite de motor limpio. (Vea "MOTOR" en la

secci6n de Mantenimento de este manual.)

ClLINDRO

1. Remueva la bujia.

2. Vacie una onza (29 ml) de aceite a traves

del agujero de la bujia en el cilindro.

3. Tire la manilla de arranque lentamente unas

cuantas veces para distribuir el aceite.

4. Vuelva a montar la nueva bujia.

OTROS

• No guarde la gasolina de una temporada a la

otra.

• Cambie el envase de la gasolina si se emp-

ieza a oxidar. La oxidaci6n y/o la mugre en

su gasolina produciran problemas.

• Si es posible, guarde su unidad en un recinto

cerrado y cQbrala para protegerla contra el

polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use plastico. El plastico no puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que producira la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape todavia

estan calientes.

_kPRECAUCl6N: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfrie el motor antes de

almacenarla en algQn recinto cerrado.

SOLUCION DE PROBLEMAS - Yea la secci6n apropiada en el manual amenos que

est_ dirigido a un centro de servico Sears.

CAUSAPROBLEMA

No arranca 1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujia desconectado.

6. Bujia mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

10. Valvula del combustible (si equ-

ipada) esta en la posici6n OFF.

11. Bateria debi (si equipada).

12. Desconecte el conector

de la bateria (si equipada).

CORRECCION

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Vaciar el estanque y vuelva a Ilenar-

Io con combustible limpio y nuevo.

4. Vaciar el estanque y vuelva a Ilenar-

Io con combustible limpio y nuevo.

5. Conecte el alambre a la bujia.

6. Cambie la bujia.

7. Apriete el perno de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

10. Gire a la valvula del combustible

a la posici6n ON.

11. Cague la bateria.

12. Conecte la bateria al motor.

34

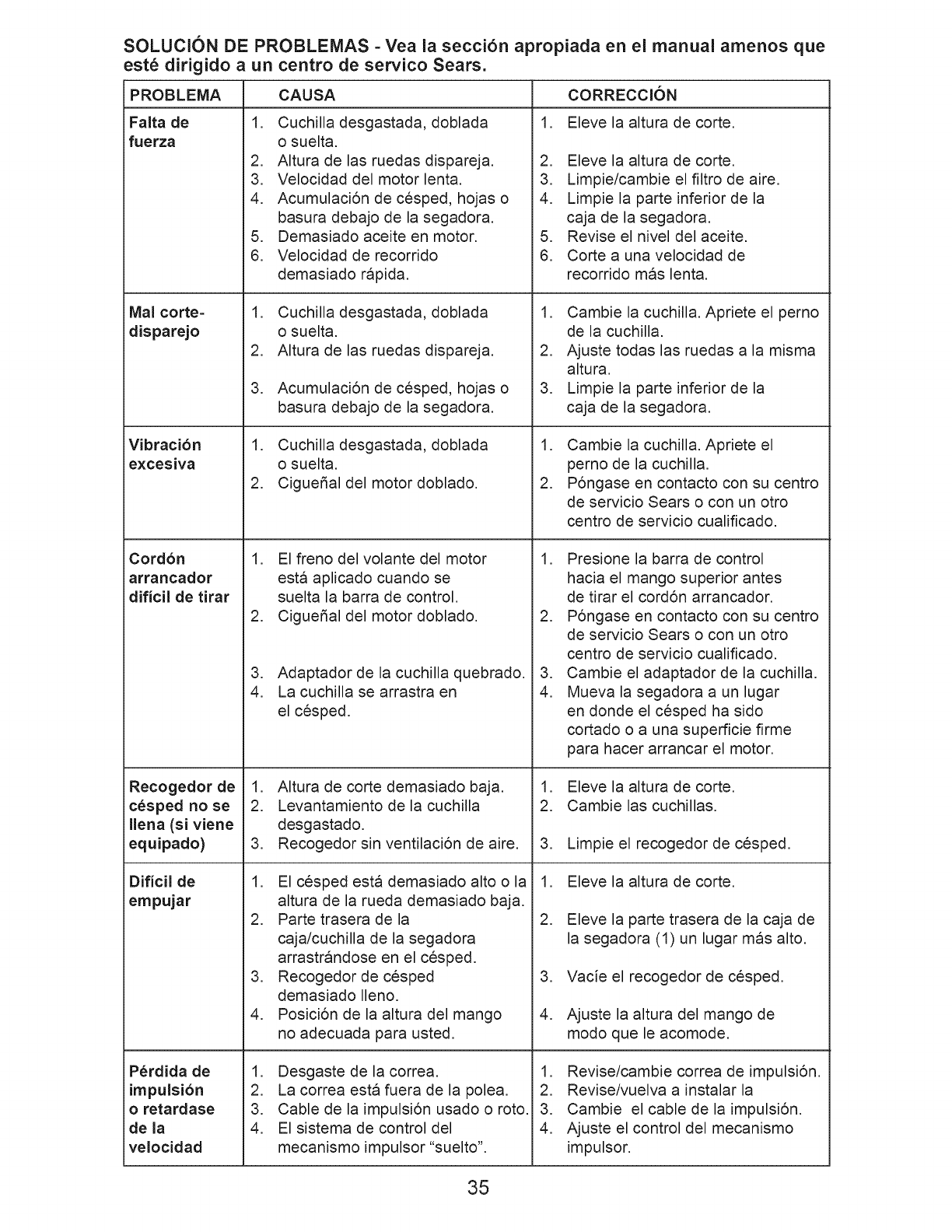

SOLUCION DE PROBLEMAS - Vea la secci6n apropiada en el manual amenos que

est_ dirigido a un centro de servico Sears.

CAUSAPROBLEMA

Falta de

fuerza

Mal corte=

disparejo

Vibracion

excesiva

Cordon

arrancador

dificil de tirar

Recogedor de

cesped no se

Ilena (si viene

equipado)

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Velocidad del motor lenta.

4. Acumulaci6n de cesped, hojas o

basura debajo de la segadora.

5. Demasiado aceite en motor.

6. Velocidad de recorrido

demasiado rapida.

.

2.

3.

Cuchilla desgastada, doblada

o suelta.

Altura de las ruedas dispareja.

Dificil de

empujar

Perdida de

impulsibn

oretardase

de la

velocidad

Acumulaci6n de cesped, hojas o

basura debajo de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. Ciguefial del motor doblado.

1. El freno del volante del motor

esta aplicado cuando se

suelta la barra de control.

2. Ciguefial del motor doblado.

3. Adaptador de la cuchilla quebrado.

4. La cuchilla se arrastra en

el cesped.

.

2.

3.

1.

2.

.

4.

Altura de corte demasiado baja.

Levantamiento de la cuchilla

desgastado.

Recogedor sin ventilaci6n de aire.

El cesped esta demasiado alto o la

altura de la rueda demasiado baja.

Parte trasera de la

caja/cuchilla de la segadora

arrastrandose en el cesped.

Recogedor de cesped

demasiado Ileno.

Posici6n de la altura del mango

no adecuada para usted.

1. Desgaste de la correa.

2. La correa esta fuera de la polea.

3. Cable de la impulsi6n usado o roto.

4. El sistema de control del

mecanismo impulsor "suelto".

CORRECCION

1. Eleve la altura de corte.

2. Eleve la altura de corte.

3. Limpie/cambie el filtro de aire.

4. Limpie la parte inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido mas lenta.

1. Cambie la cuchilla. Apriete el perno

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar

en donde el cesped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

1. Eleve la altura de corte.

2. Cambie las cuchillas.

3. Limpie el recogedor de cesped.

1. Eleve la altura de corte.

2. Eleve la parte trasera de la caja de

la segadora (1) un lugar mas alto.

3. Vacie el recogedor de cesped.

4. Ajuste la altura del mango de

modo que le acomode.

1. Revise/cambie correa de impulsi6n.

2. Revise/vuelva a instalar la

3. Cambie el cable de la impulsi6n.

4. Ajuste el control del mecanismo

impulsor.

35

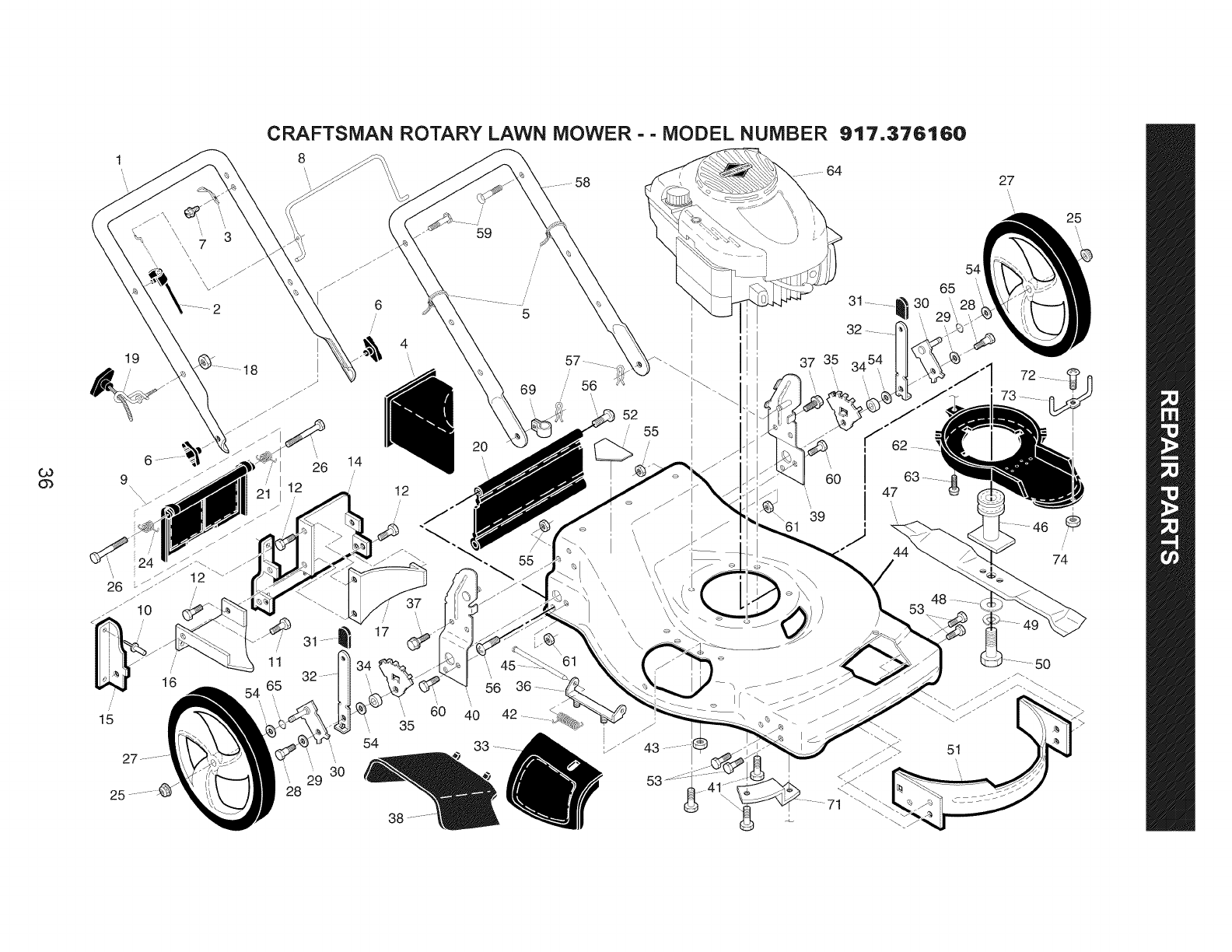

O3

Ob

1

19

/

15

25

\

3

//

16

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER

8

/

21 12

54

917.376t60

/

11

65

28

/

59

5

26

4

14

58

57

/

56

69 ............,

52

55

/

/

\ \

29 30

54

38

35 60

64

37 35 3454

47

44

53

27

25

03

"-I

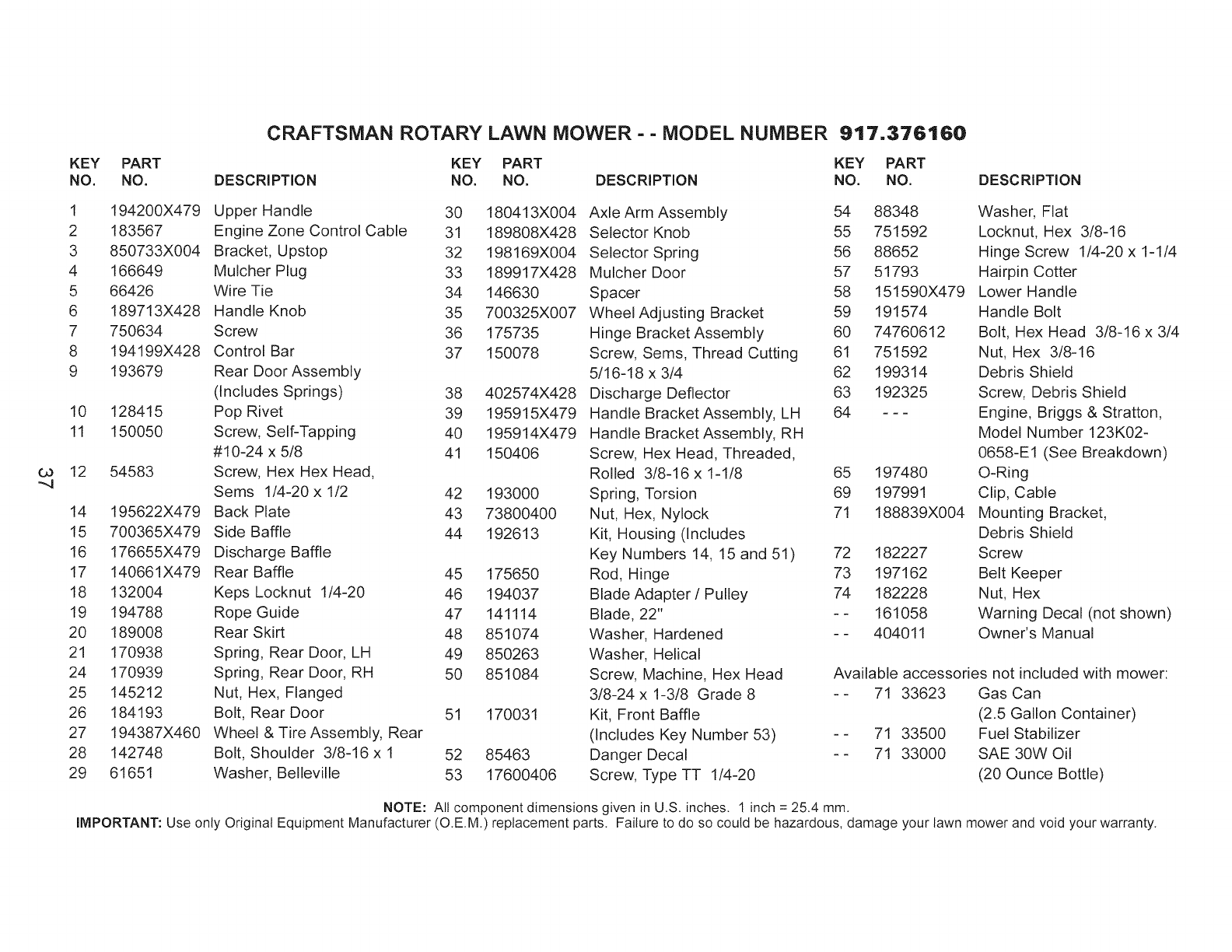

KEY PART

NO. NO.

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUMBER

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

917.376160

KEY PART

NO. NO. DESCRiPTiON

1 194200X479 Upper Handle 30 180413X004

2 183567 Engine Zone Control Cable 31 189808X428

3 850733X004 Bracket, Upstop 32 198169X004

4 166649 Mulcher Plug 33 189917X428

5 66426 Wire Tie 34 146630

6 189713X428 Handle Knob 35 700325X007

7 750634 Screw 36 175735

8 194199X428 Control Bar 37 150078

9 193679 Rear Door Assembly

(Includes Springs) 38 402574X428

10 128415 Pop Rivet 39 195915X479

11 150050 Screw, Self-Tapping 40 195914X479

#10-24 x 5/8 41 150406

12 54583 Screw, Hex Hex Head,

Sems 114-20 x 112 42 193000

14 195622X479 Back Plate 43 73800400

15 700365X479 Side Baffle 44 192613

16 176655X479 Discharge Baffle

17 140661X479 Rear Baffle 45 175650

18 132004 Keps Locknut 1/4-20 46 194037

19 194788 Rope Guide 47 141114

20 189008 Rear Skirt 48 851074

21 170938 Spring, Rear Door, LH 49 850263

24 170939 Spring, Rear Door, RH 50 851084

25 145212 Nut, Hex, Flanged

26 184193 Bolt, Rear Door 51 170031

27 194387X460 Wheel & Tire Assembly, Rear

28 142748 Bolt, Shoulder 3t8-16 x 1 52 85463

29 61651 Washer, Belleville 53 17600406

Axle Arm Assembly 54 88348

Selector Knob 55 751592

Selector Spring 56 88652

Mulcher Door 57 51793

Spacer 58 151590X479

Wheel Adjusting Bracket 59 191574

Hinge Bracket Assembly 60 74760612

Screw, Sems, Thread Cutting 61 751592

5/16-18 x 3/4 62 199314

Discharge Deflector 63 192325

Handle Bracket Assembly, LH 64 == =

Handle Bracket Assembly, RH

Screw, Hex Head, Threaded,

Rolled 318-16 x 1=1/8 65 197480

Spring, Torsion 69 197991

Nut, Hex, Nylock 71 188839X004

Kit, Housing (Includes

Key Numbers 14, 15 and 51) 72

Rod, Hinge 73

Blade Adapter /Pulley 74

Blade, 22" --

Washer, Hardened --

Washer, Helical

Screw, Machine, Hex Head

3/8-24 x 1-3t8 Grade 8

Kit, Front Baffle

(Includes Key Number 53)

Danger Decal

Screw, Type TT 1/4-20

182227

197162

182228

161058

404011

Washer, Flat

Locknut, Hex 3/8-16

Hinge Screw 1/4-20 x 1=1/4

Hairpin Cotter

Lower Handle

Handle Bolt

Bolt, Hex Head 3/8-16 x 3/4

Nut, Hex 3/8-16

Debris Shield

Screw, Debris Shield

Engine, Briggs & Stratton,

Model Number 123K02_

0658-E1 (See Breakdown)

O-Ring

Clip, Cable

Mounting Bracket,

Debris Shield

Screw

Belt Keeper

Nut, Hex

Warning Decal (not shown)

Owner's Manual

Available accessories not included with mower:

-- 71 33623 Gas Can

(2.5 Gallon Container)

== 71 33500 Fuel Stabilizer

- - 71 33000 SAE 30W Oil

(20 Ounce Bottle)

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

IMPORTANT: Use only Original Equipment Manufacturer (OE.M) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.

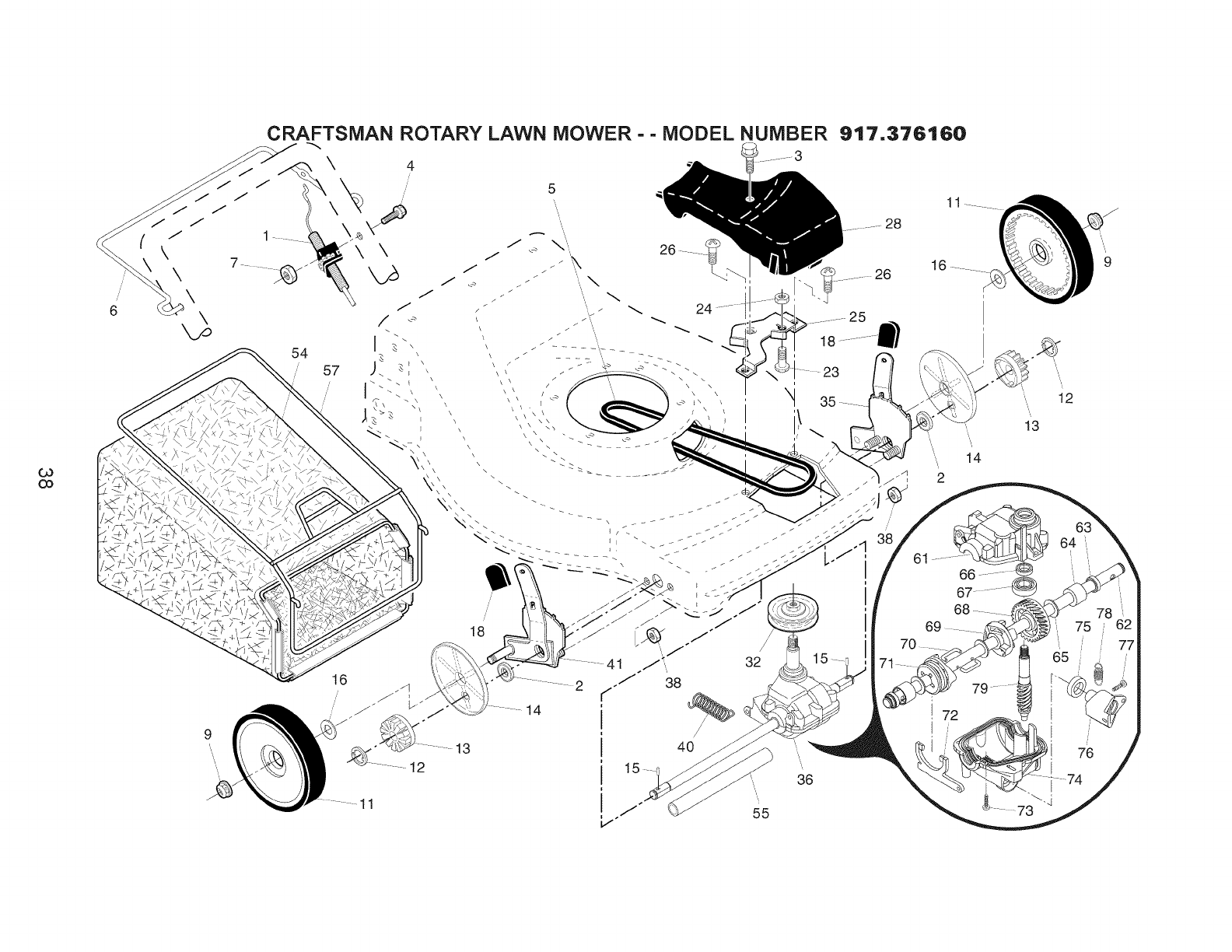

Oo

Oo

54

/

9

k

CRAFTSMAN_ ROTARY LAWN MOWER --MODEL NUMBER 917.376t60

3\ 4

/

\ \

/

/

\

16

/ /

5

13

14

40

I

i

' 14

2

13

i 72

12

65 /'

78

75 62

77

J

76

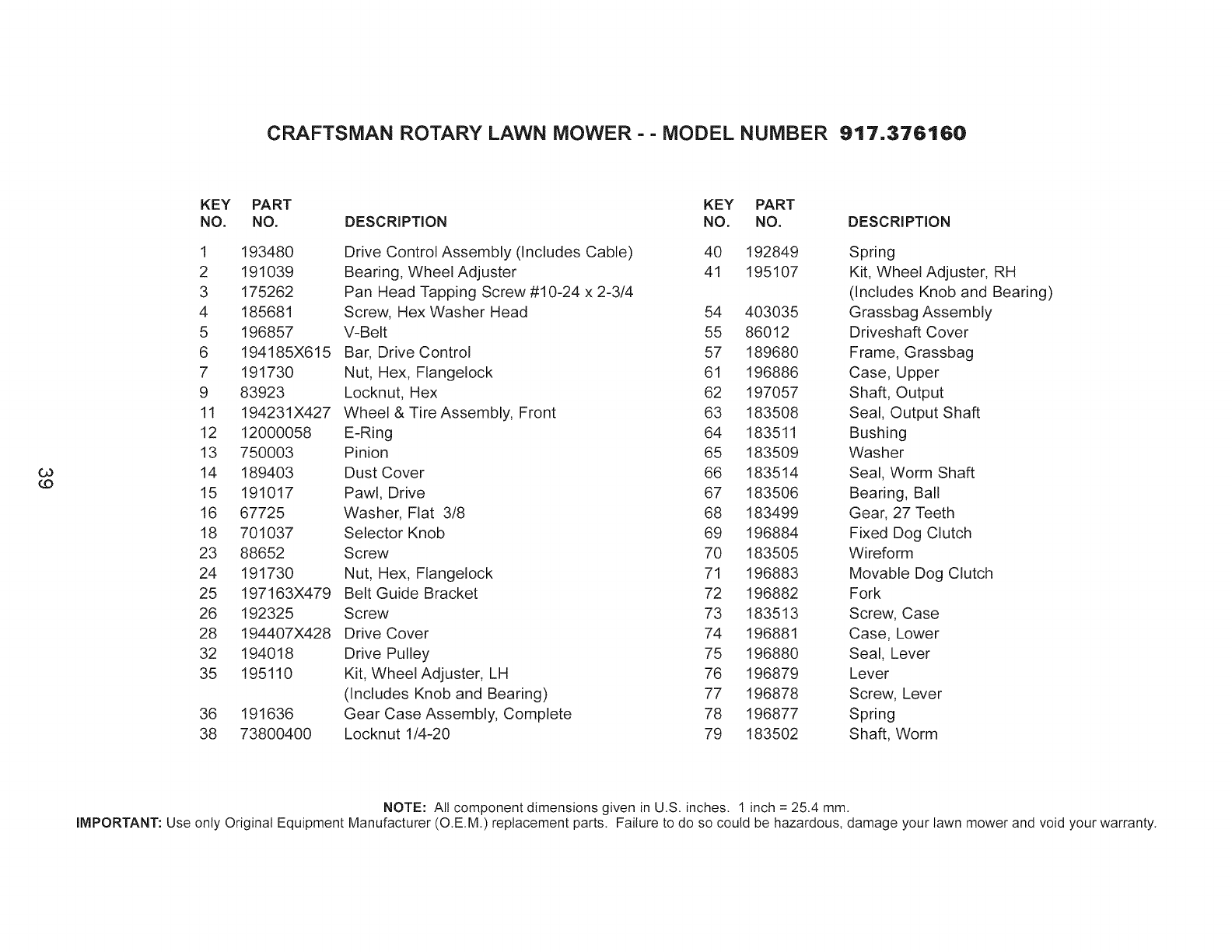

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917o376160

Oo

LO

KEY PART KEY PART

NO. NO. DESCRiPTiON NO. NO. DESCRiPTiON

1 193480 Drive Control Assembly (Includes Cable) 40 192849 Spring

2 191039 Bearing, Wheel Adjuster 41 195107 Kit, Wheel Adjuster, RH

3 175262 Pan Head Tapping Screw #10-24 x 2-3/4 (Includes Knob and Bearing)

4 185681 Screw, Hex Washer Head 54 403035 Grassbag Assembly

5 196857 V-Belt 55 86012 Driveshaft Cover

6 194185X615 Bar, Drive Control 57 189680 Frame, Grassbag

7 191730 Nut, Hex, Flangelock 61 196886 Case, Upper

9 83923 Locknut, Hex 62 197057 Shaft, Output

11 194231X427 Wheel & Tire Assembly, Front 63 183508 Seal, Output Shaft

12 12000058 E-Ring 64 183511 Bushing

13 750003 Pinion 65 183509 Washer

14 189403 Dust Cover 66 183514 Seal, Worm Shaft

15 191017 Pawl, Drive 67 183506 Bearing, Ball

16 67725 Washer, Flat 3t8 68 183499 Gear, 27 Teeth

18 701037 Selector Knob 69 196884 Fixed Dog Clutch

23 88652 Screw 70 183505 Wireform

24 191730 Nut, Hex, Flangelock 71 196883 Movable Dog Clutch

25 197163X479 Belt Guide Bracket 72 196882 Fork

26 192325 Screw 73 183513 Screw, Case

28 194407X428 Drive Cover 74 196881 Case, Lower

32 194018 Drive Pulley 75 196880 Seal, Lever

35 195110 Kit, Wheel Adjuster, LH 76 196879 Lever

(Includes Knob and Bearing) 77 196878 Screw, Lever

36 191636 Gear Case Assembly, Complete 78 196877 Spring

38 73800400 Locknut 114-20 79 183502 Shaft, Worm

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

IMPORTANT: Use only Original Equipment Manufacturer (OE.M) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.

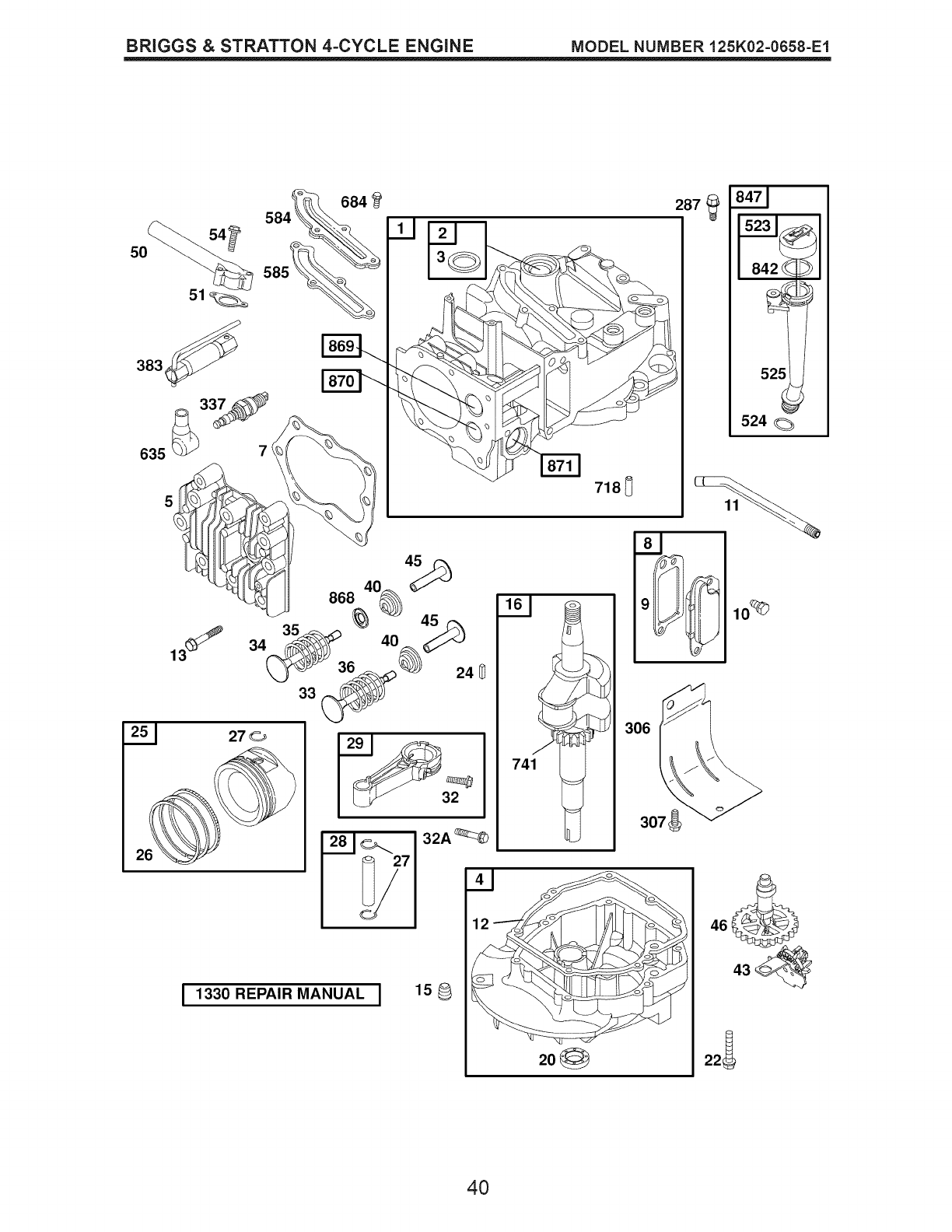

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 125K02=0658-E1

5O

383_

635

684 11

I 1330 REPAIR MANUAL I

32

281 _ 32A

41

15 8

718_

306

307

4O

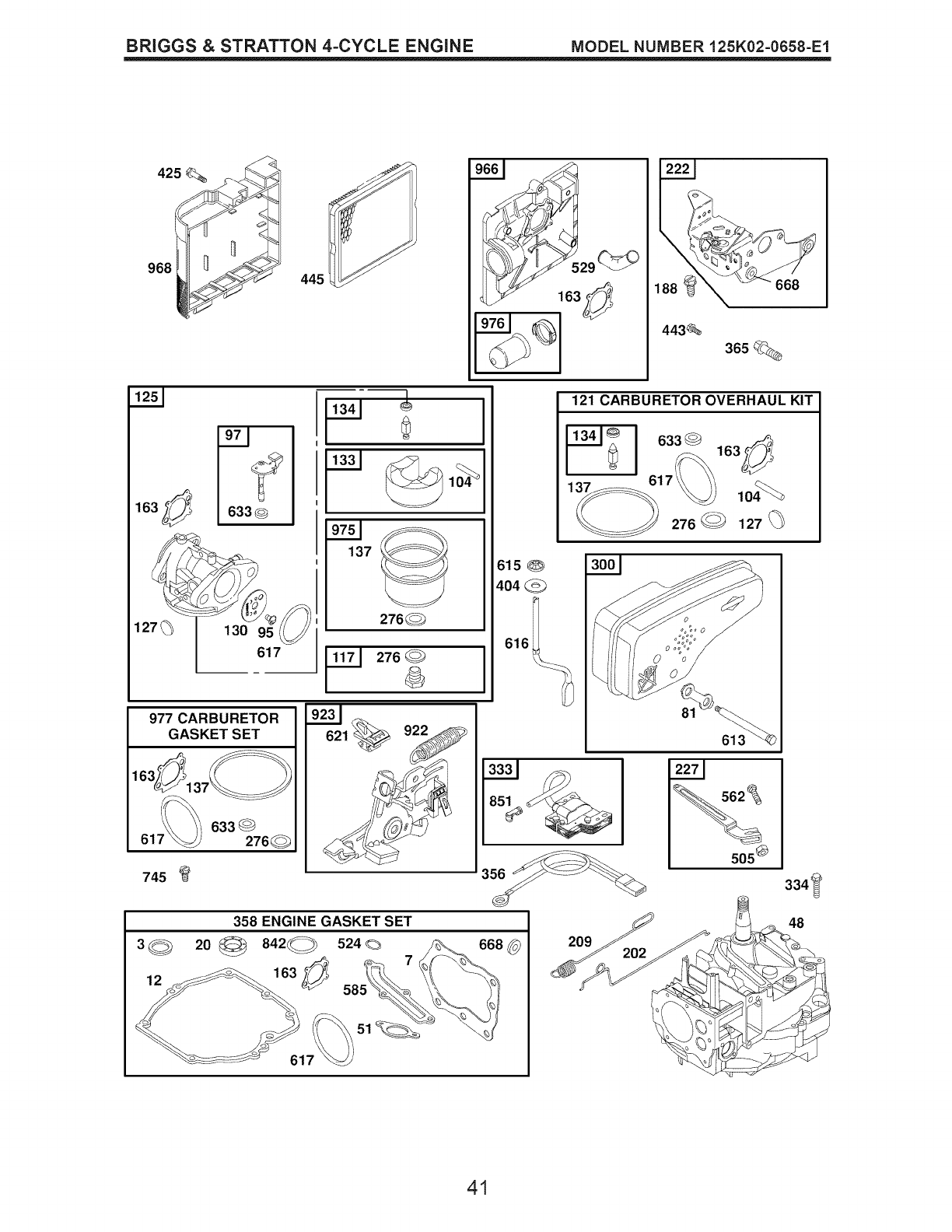

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 125K02=0658-E1

425

968 445 I29_

163

443_

365

971

633 G

127_ 130 9

617

977 CARBURETOR

GASKET SET

61'

745

3_

137

276_

276

19231

358 ENGINE GASKET SET

20_ 842_> 524

51

61;

121 CARBURETOR OVERHAUL KIT

276 _ 127

1

615 Q 300 I

404

616_

613

I

505_

334_

48

41

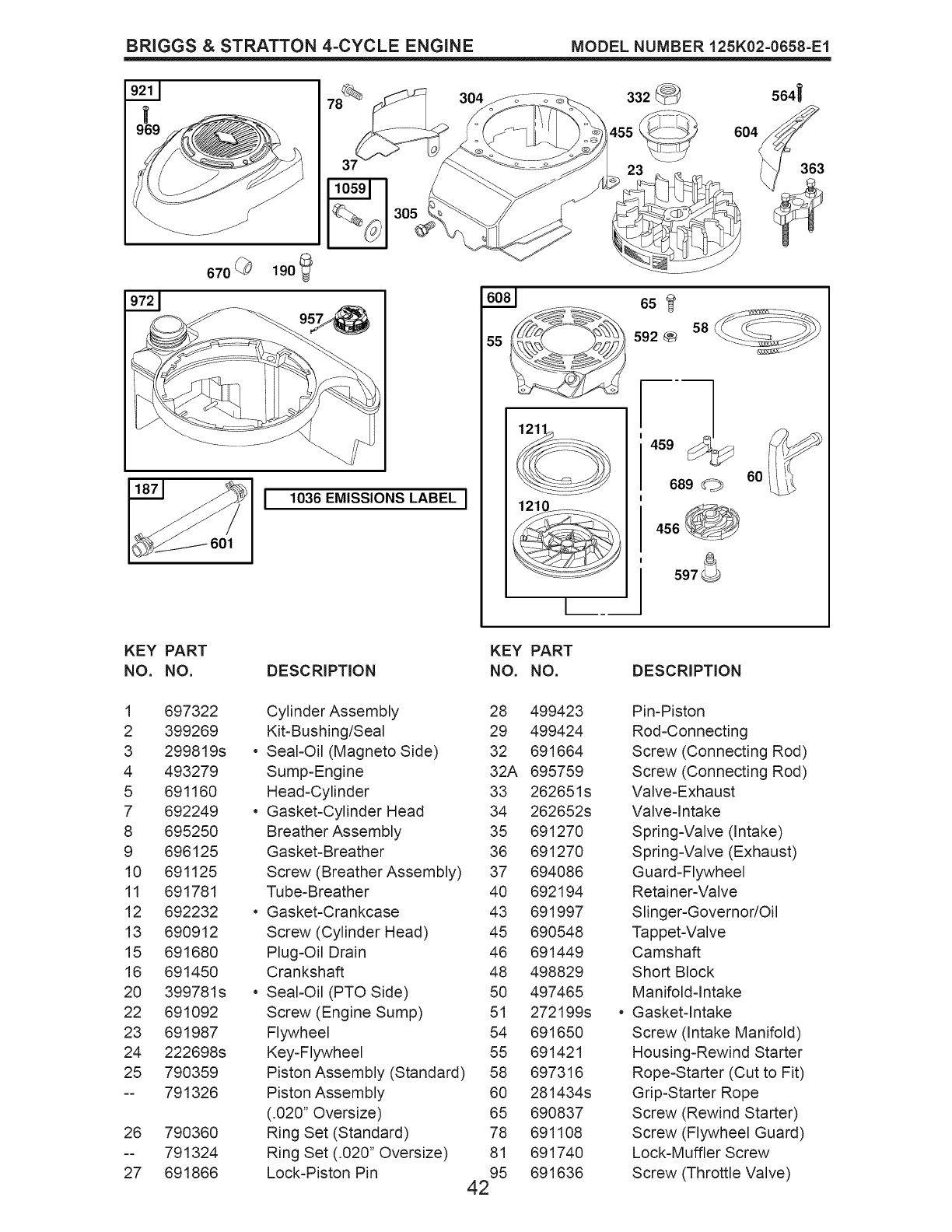

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 125K02=0658-E1

670 _ 190_

304 332 _564_

455 _604

I1036 EMISSIONS LABEL I

608J 65

58

55 5928

,5o 1

689

456 _

597

6O

363

KEY PART

NO. NO. DESCRiPTiON

1 697322

2 399269

3 299819s

4 493279

5 691160

7 692249

8 695250

9 696125

10 691125

11 691781

12 692232

13 690912

15 691680

16 691450

20 399781s

22 691092

23 691987

24 222698s

25 790359

-- 791326

26 790360

-- 791324

27 691866

KEY

NO.

Cylinder Assembly 28

Kit-Bushing/Seal 29

* Seal-Oil (Magneto Side) 32

Sump-Engine 32A

Head-Cylinder 33

* Gasket-Cylinder Head 34

Breather Assembly 35

Gasket-Breather 36

Screw (Breather Assembly) 37

Tube-Breather 40

* Gasket-Crankcase 43

Screw (Cylinder Head) 45

Plug-Oil Drain 46

Crankshaft 48

* Seal=Oil (PTO Side) 50

Screw (Engine Sump) 51

Flywheel 54

Key-Flywheel 55

Piston Assembly (Standard) 58

Piston Assembly 60

(.020" Oversize) 65

Ring Set (Standard) 78

Ring Set (.020" Oversize) 81

Lock-Piston Pin 95

42

PART

NO.

499423

499424

691664

695759

262651s

262652s

691270

691270

694086

692194

691997

690548

691449

498829

497465

272199s

691650

691421

697316

281434s

690837

691108

691740

691636

DESCRIPTION

Pin-Piston

Rod=Connecting

Screw (Connecting Rod)

Screw (Connecting Rod)

Valve-Exhaust

Valve-Intake

Spring-Valve (Intake)

Spring-Valve (Exhaust)

Guard-Flywheel

Retainer-Valve

Slinger=Governor/Oil

Tappet-Valve

Camshaft

Short Block

Manifold-Intake

Gasket-Intake

Screw (Intake Manifold)

Housing-Rewind Starter

Rope-Starter (Cut to Fit)

Grip-Starter Rope

Screw (Rewind Starter)

Screw (Flywheel Guard)

Lock-Muffler Screw

Screw (Throttle Valve)

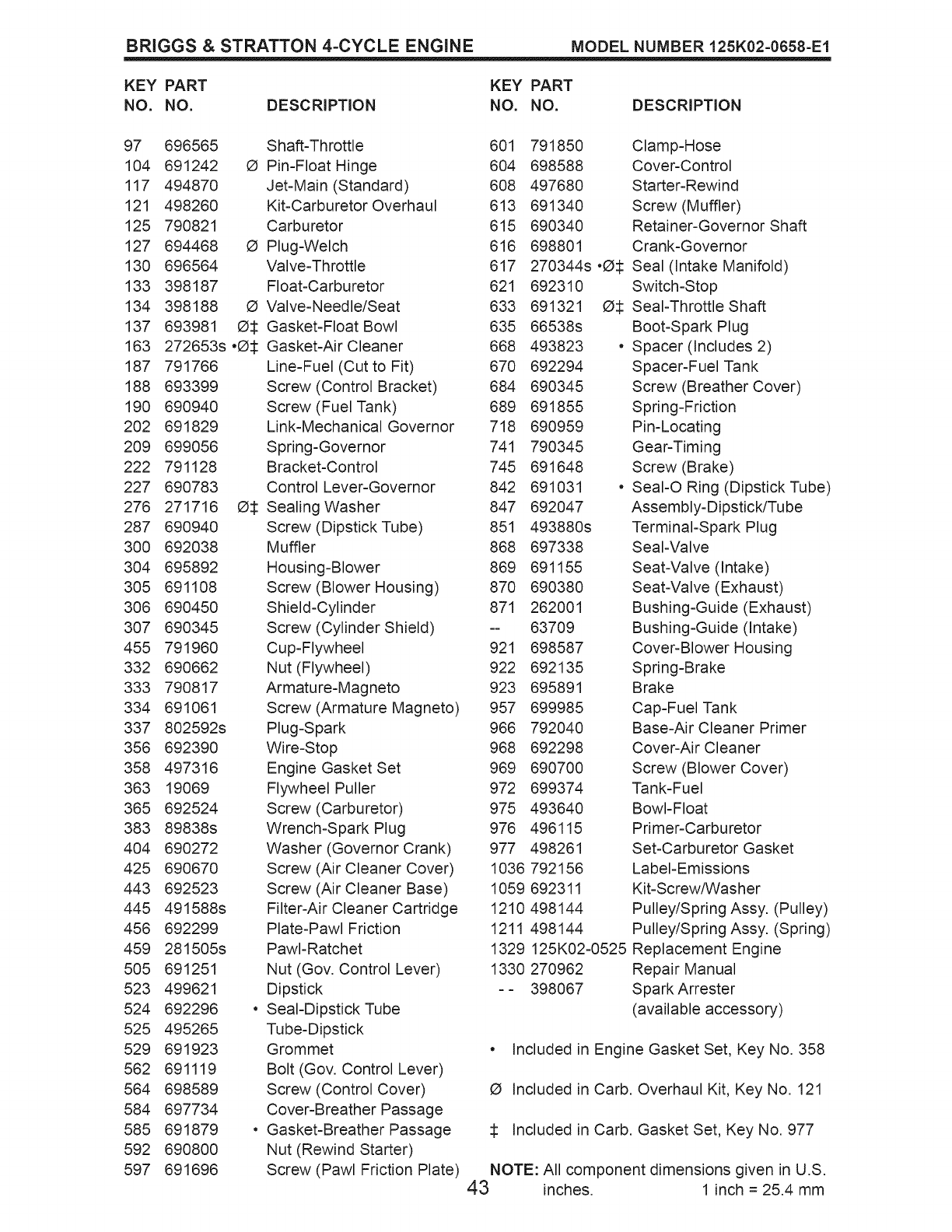

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 125K02=0658-E1

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO. DESCRIPTION

97 696565 Shaft-Throttle 601 791850 Clamp-Hose

104 691242 O Pin-FloatHinge 604 698588 Cover-Control

117 494870 Jet-Main (Standard) 608 497680 Starter-Rewind

121 498260 Kit-Carburetor Overhaul 613 691340 Screw (Muffler)

125 790821 Carburetor 615 690340 Retainer-Governor Shaft

127 694468 O Plug-Welch 616 698801 Crank-Governor

130 696564 Valve-Throttle 617 270344s "O5 Seal (Intake Manifold)

133 398187 Float-Carburetor 621 692310 Switch-Stop

134 398188 O Valve-Needle/Seat 633 691321 O5 Seal-Throttle Shaft

137 693981 05 Gasket-Float Bowl 635 66538s Boot-Spark Plug

163 272653s "O5 Gasket-Air Cleaner 668 493823 * Spacer (Includes 2)

187 791766 Line-Fuel (Cut to Fit) 670 692294 Spacer-Fuel Tank

188 693399 Screw (Control Bracket) 684 690345 Screw (Breather Cover)

190 690940 Screw (Fuel Tank) 689 691855 Spring-Friction

202 691829 Link-MechanicalGovernor 718 690959 Pin-Locating

209 699056 Spring-Governor 741 790345 Gear-Timing

222 791128 Bracket-Control 745 691648 Screw(Brake)

227 690783 Control Lever-Governor 842 691031 • SeaI-O Ring (Dipstick Tube)

276 271716 O5 Sealing Washer 847 692047 Assembly-Dipstick/Tube

287 690940 Screw (Dipstick Tube) 851 493880s Terminal-Spark Plug

300 692038 Muffler 868 697338 Seal-Valve

304 695892 Housing-Blower 869 691155 Seat-Valve(Intake)

305 691108 Screw (Blower Housing) 870 690380 Seat-Valve (Exhaust)

306 690450 Shield-Cylinder 871 262001 Bushing-Guide (Exhaust)

307 690345 Screw (Cylinder Shield) -- 63709 Bushing-Guide (Intake)

455 791960 Cup-Flywheel 921 698587 Cover-Blower Housing

332 690662 Nut(Flywheel) 922 692135 Spring-Brake

333 790817 Armature-Magneto 923 695891 Brake

334 691061 Screw (Armature Magneto) 957 699985 Cap-Fuel Tank

337 802592s Plug-Spark 966 792040 Base-Air Cleaner Primer

356 692390 Wire-Stop 968 692298 Cover-Air Cleaner

358 497316 Engine Gasket Set 969 690700 Screw (Blower Cover)

363 19069 Flywheel Puller 972 699374 Tank-Fuel

365 692524 Screw(Carburetor) 975 493640 Bowl-Float

383 89838s Wrench-SparkPlug 976 496115 Primer-Carburetor

404 690272 Washer (Governor Crank) 977 498261 Set-Carburetor Gasket

425 690670 Screw (Air Cleaner Cover) 1036 792156 Label-Emissions

443 692523 Screw (Air Cleaner Base) 1059 692311 Kit-Screw/Washer

445 491588s Filter-Air Cleaner Cartridge 1210 498144 Pulley/Spring Assy. (Pulley)

456 692299 Plate-Pawl Friction 1211 498144 Pulley/SpringAssy. (Spring)

459 281505s PawI-Ratchet 1329 125K02-0525 Replacement Engine

505 691251 Nut (Gov. Control Lever) 1330 270962 Repair Manual

523 499621 Dipstick -- 398067 SparkArrester

524 692296 • Seal-Dipstick Tube (available accessory)

525 495265 Tube-Dipstick

529 691923 Grommet • Included in Engine Gasket Set, Key No. 358

562 691119 Bolt (Gov. Control Lever)

564 698589 Screw (Control Cover) O Included in Carb. Overhaul Kit, Key No. 121

584 697734 Cover-Breather Passage

585 691879 • Gasket-Breather Passage 5 Included in Carb. Gasket Set, Key No. 977

592 690800 Nut (Rewind Starter)

597 691696 Screw (Pawl Friction Plate) NOTE: All component dimensions given in U.S.

43 inches. 1 inch = 25.4 mm

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www.sears,com www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www,sears,com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparad6n

a domicilio, y para ordenar piezas:

1..888.-SU-HOGAR ®

(1-888-784-6427)

Au Canada pour service en frangais:

1-800-LE-FOYER MC

(1-800-533-6937)

www.sears.ca

Serifs

© Sears Brands, LLC

® Registered Trademark /TMTrademark /SMService Mark of Sears Brands, LLC

® Marca Registrada /TMMarca de Fabrica /SMMarca de Servicio de Sears Brands, LLC

MCMarque de commerce /MDMarque d6pos6e de Sears Brands, LLC

404011 Rev. 2 07.22.11 BY Printed in U.S.A.
