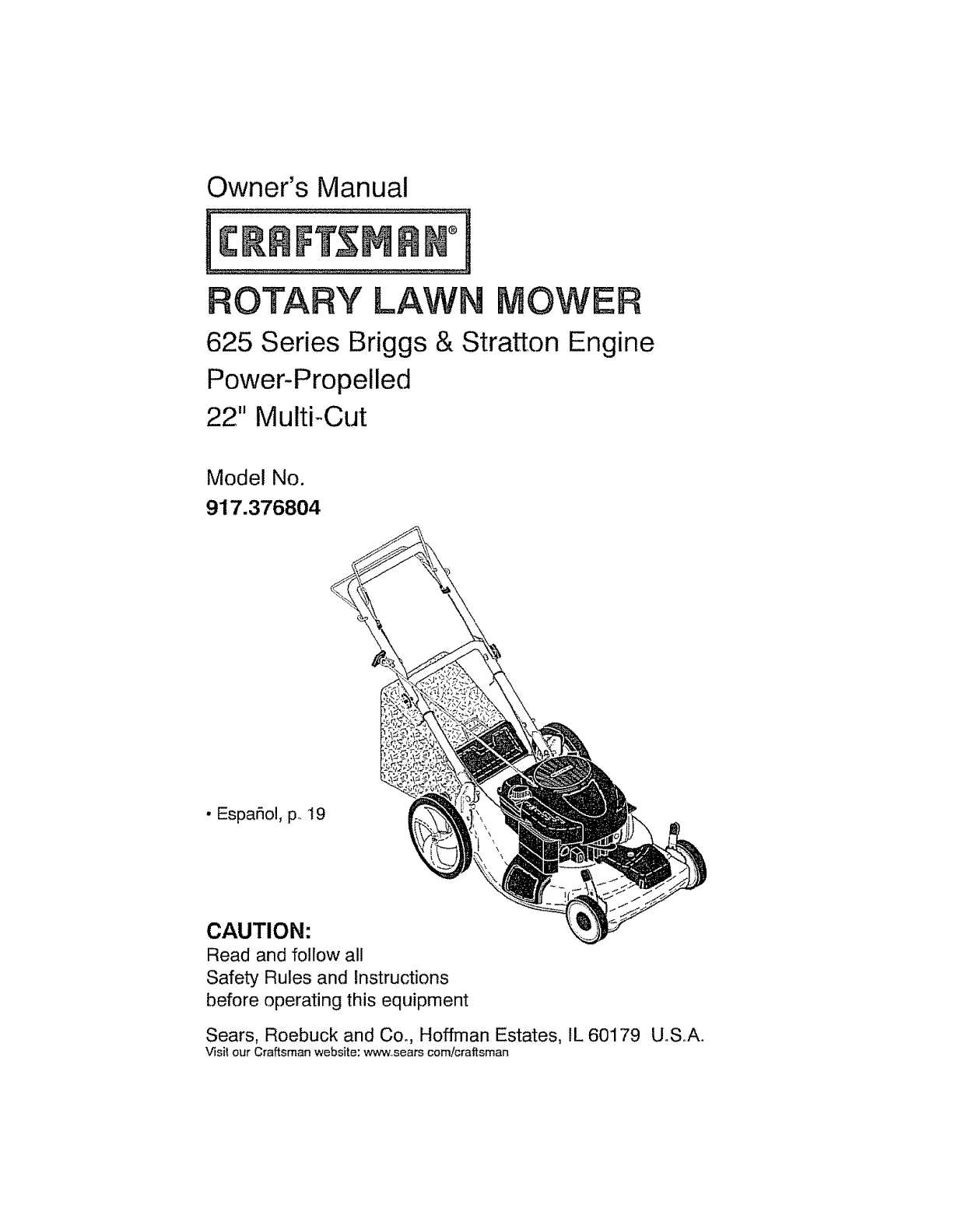

Owner's Manual

ROTARY LAWN MOWER

625 Series Briggs & Stratton Engine

Power-Propelled

22" Multi-Cut

Model No.

917.376804

• Espariol, p. ! 9

CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179 UoSA.

Visit our Craftsman website: wwwsears com!craftsman

Warranty ................................................................................2

Safety Rules ..................................................................2-4

Product Specifications ...............................................4

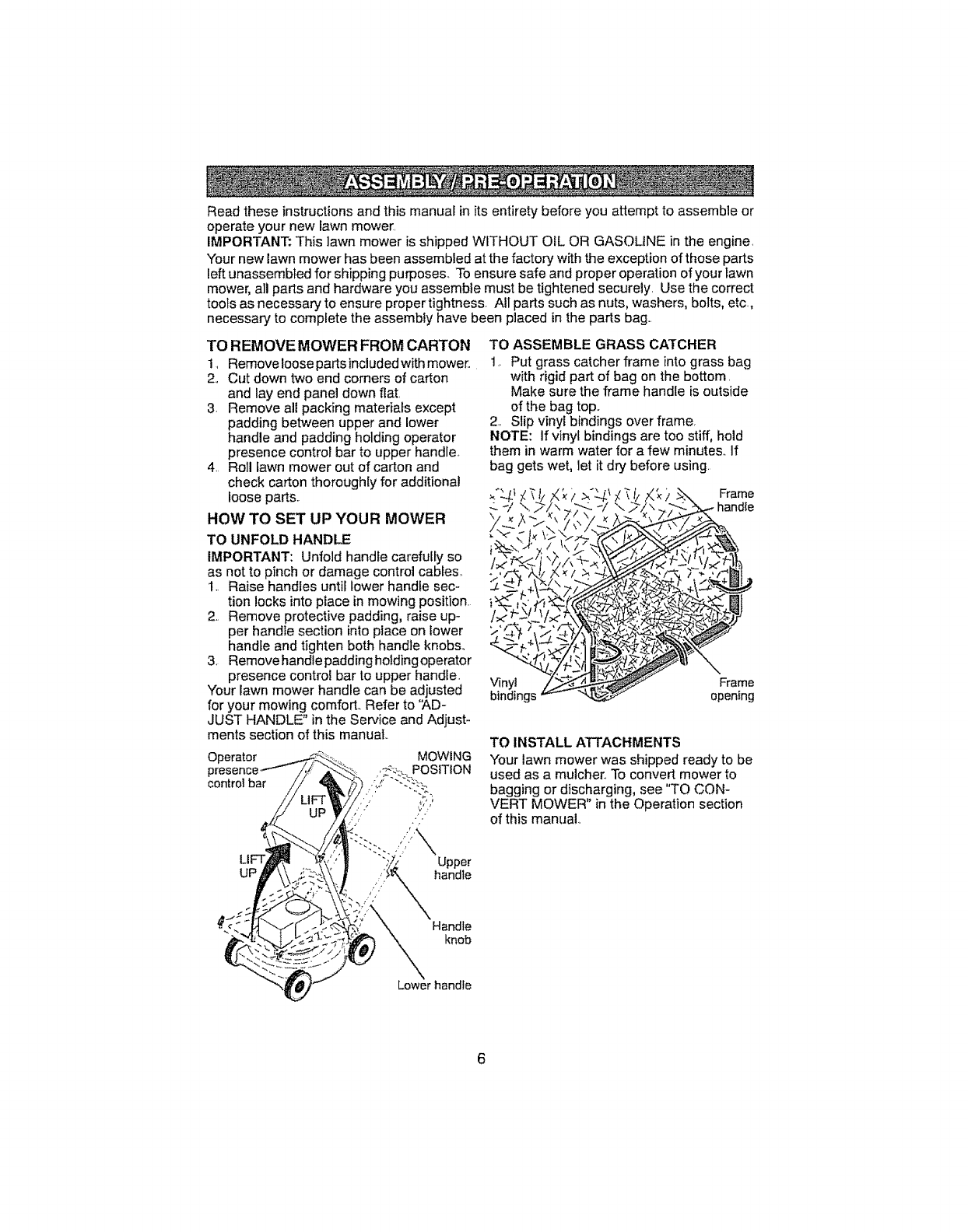

Assembly /Pre-Operation ......................................6

Operation ........................................................................7-t 1

Maintenance Schedule ........................................t 2

Maintenance ............................................................12-15

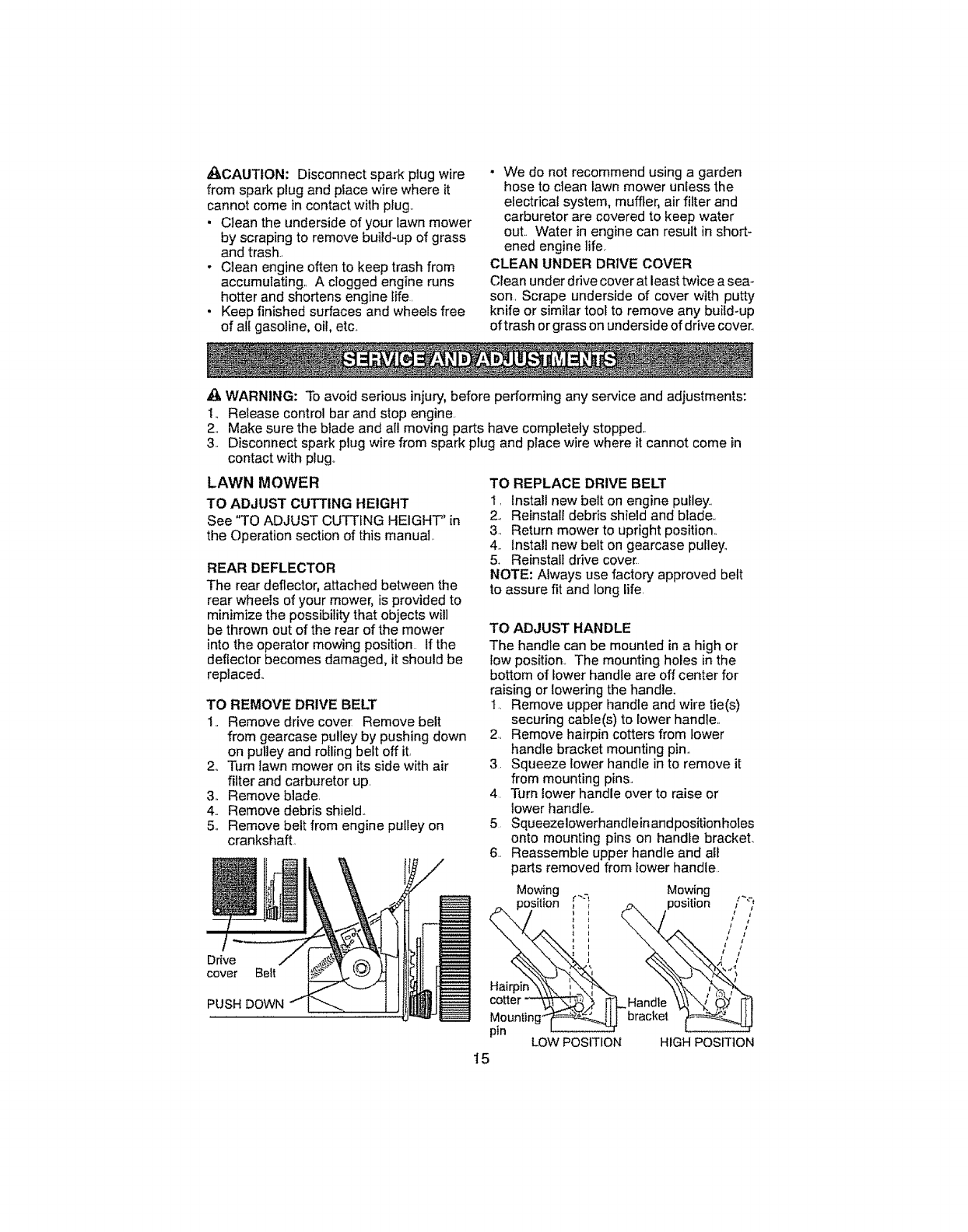

Service and Adjustments .................................I5-16

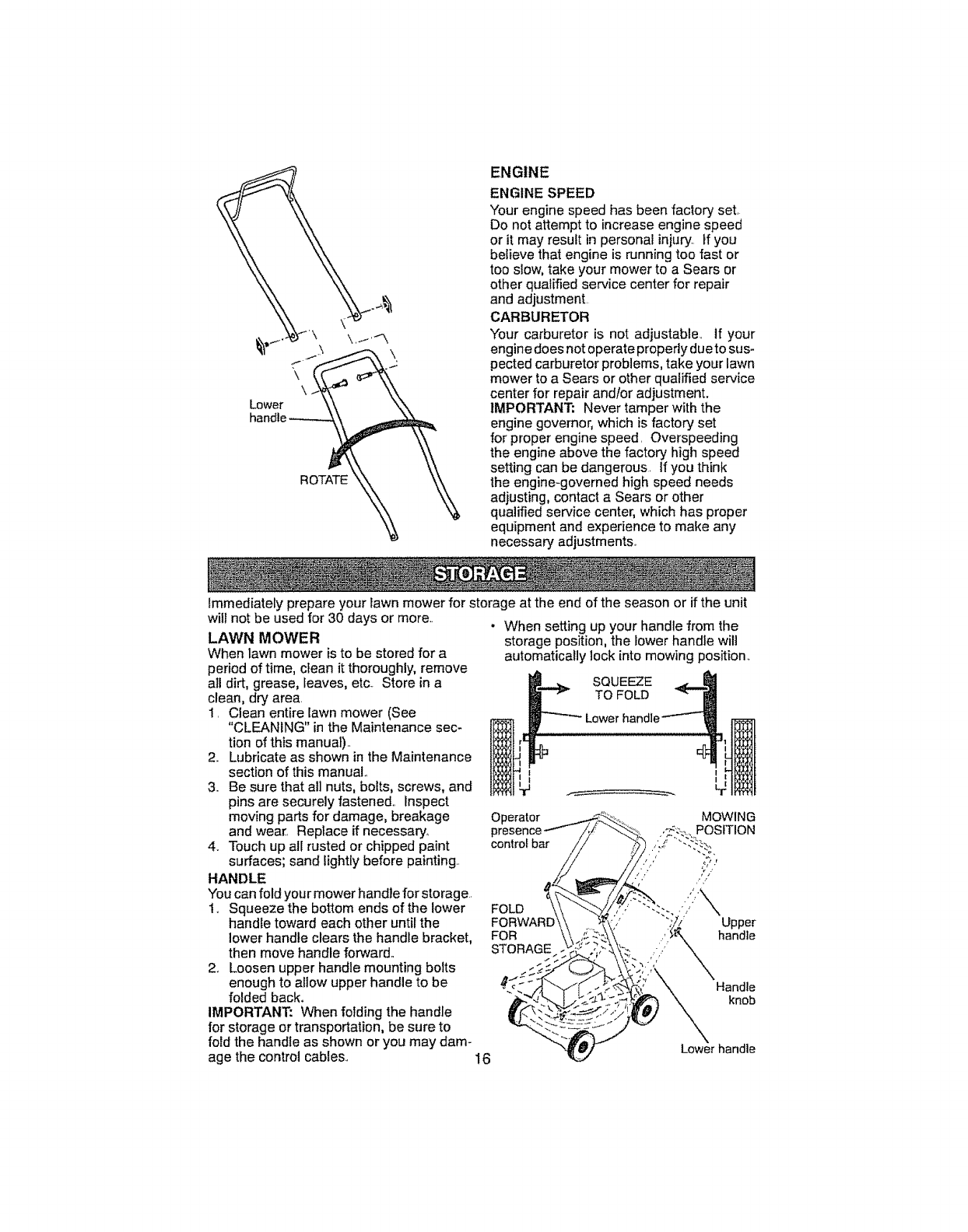

Storage ............................................................................t 6-17

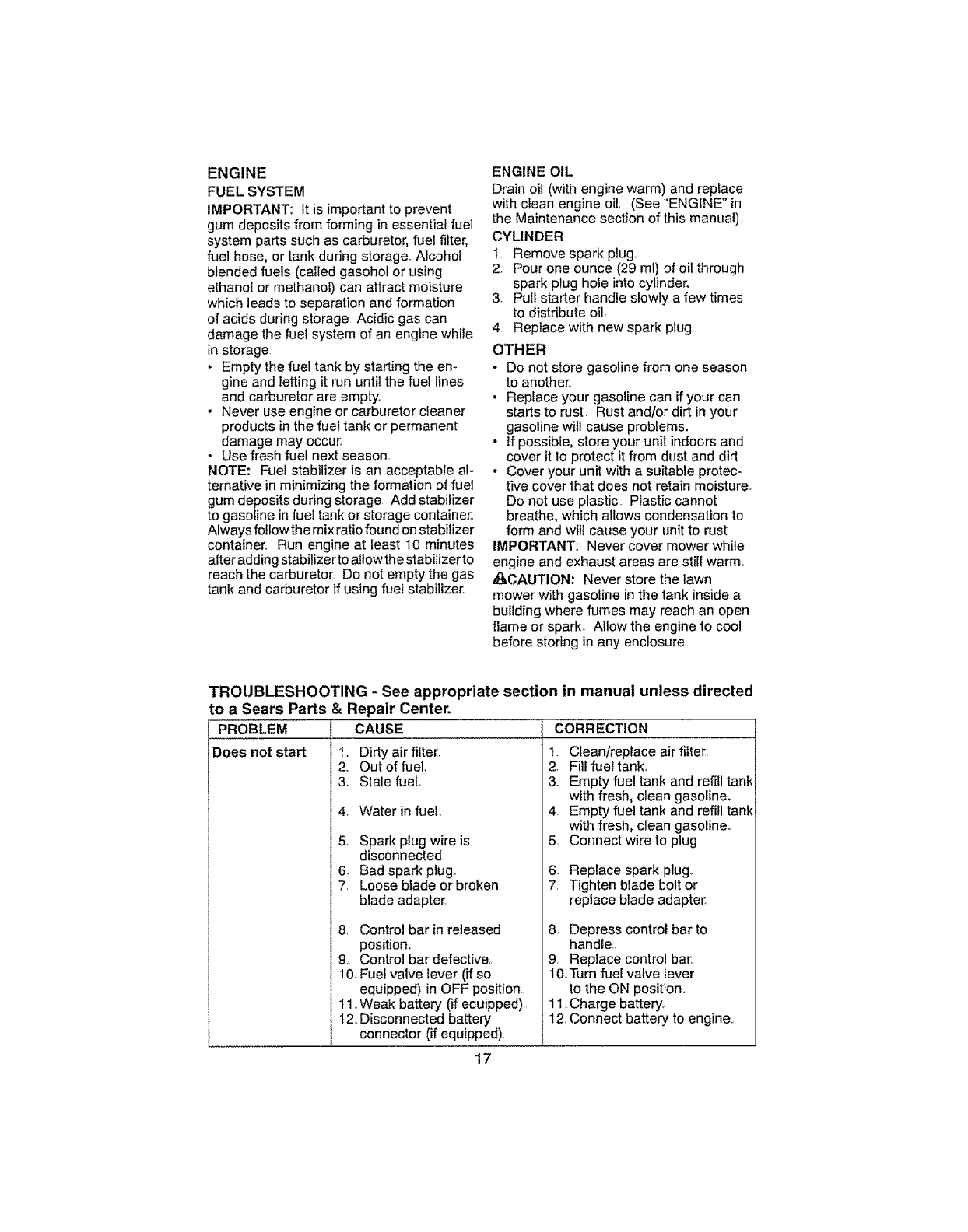

Troubleshooting ........................................................17-t 8

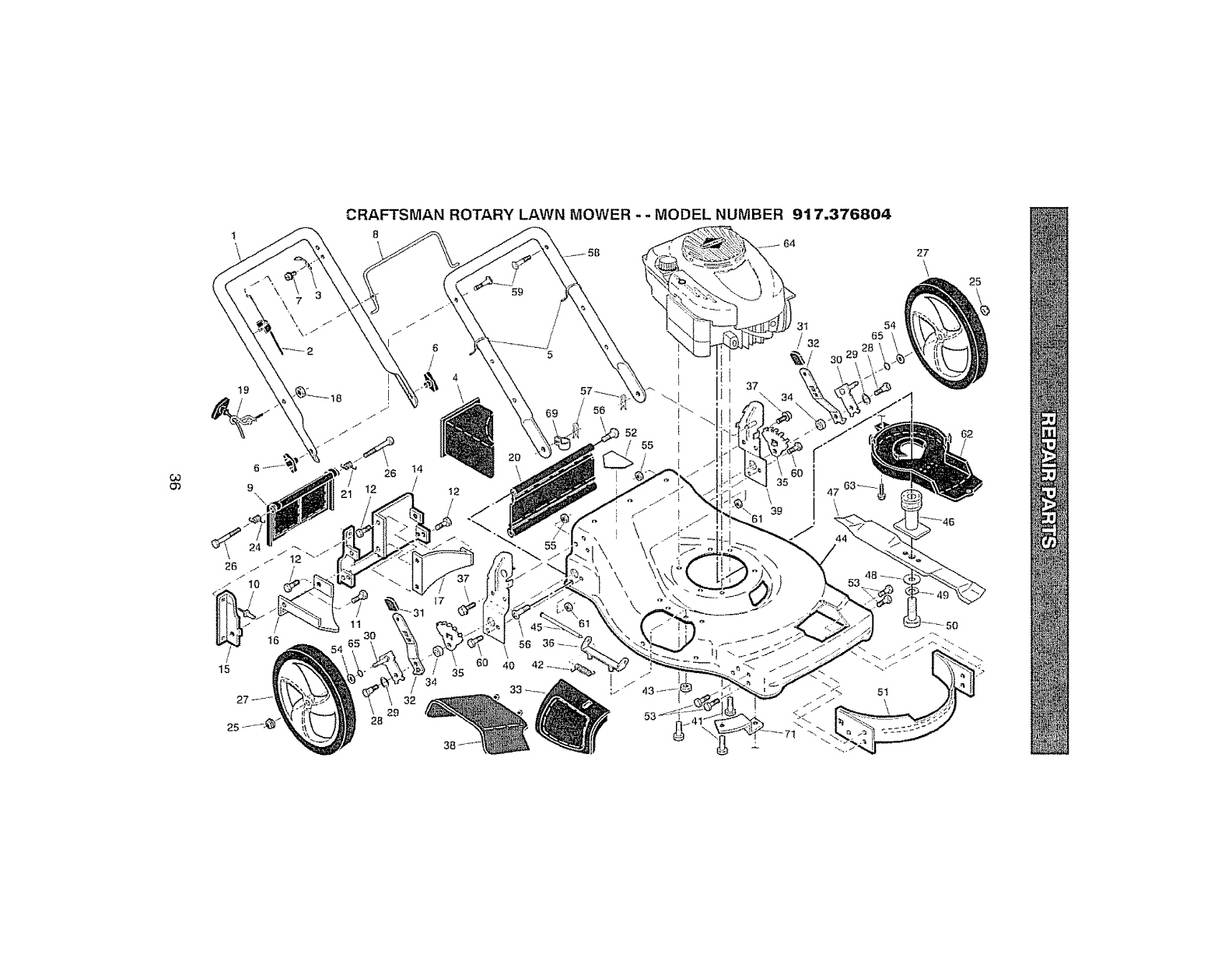

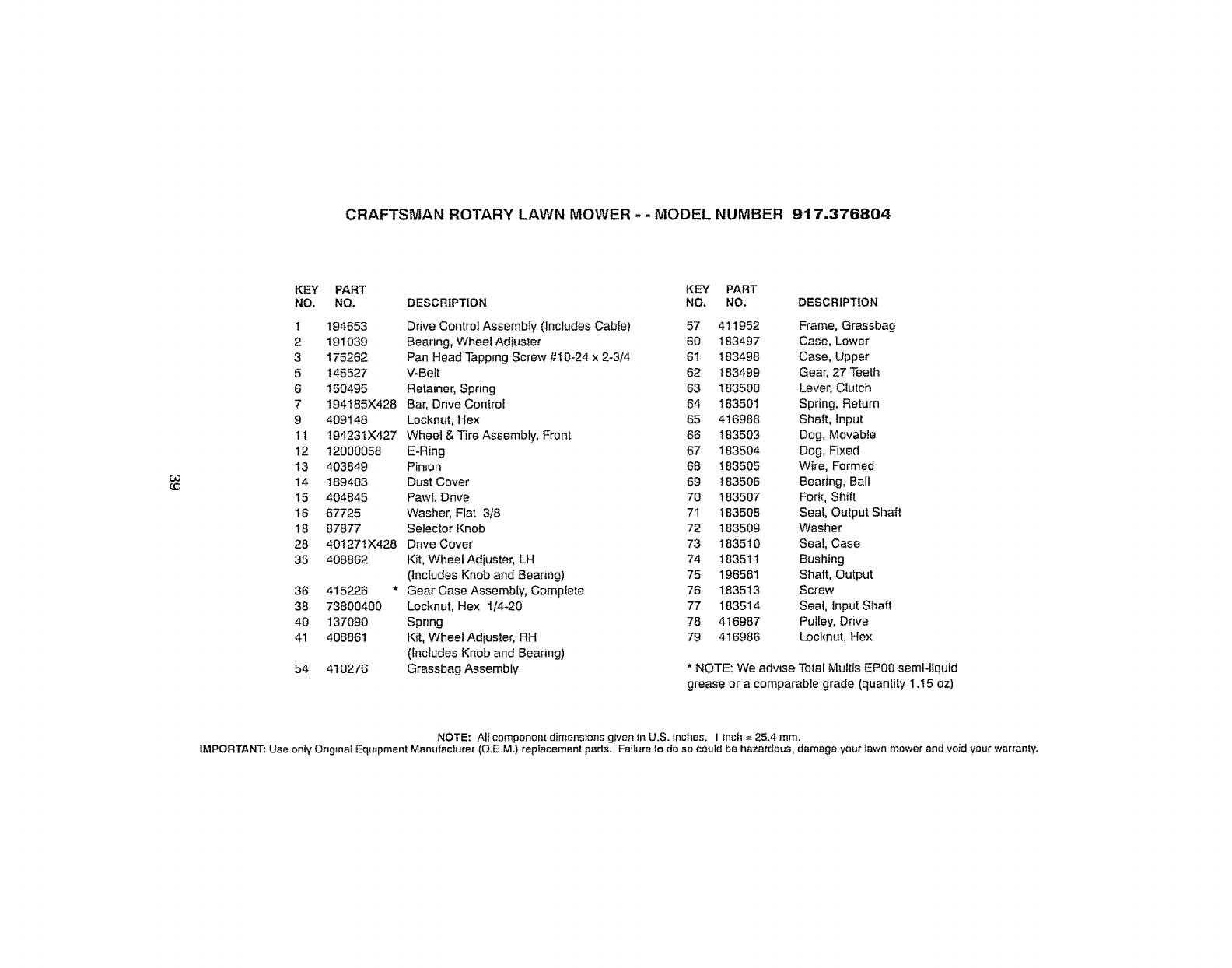

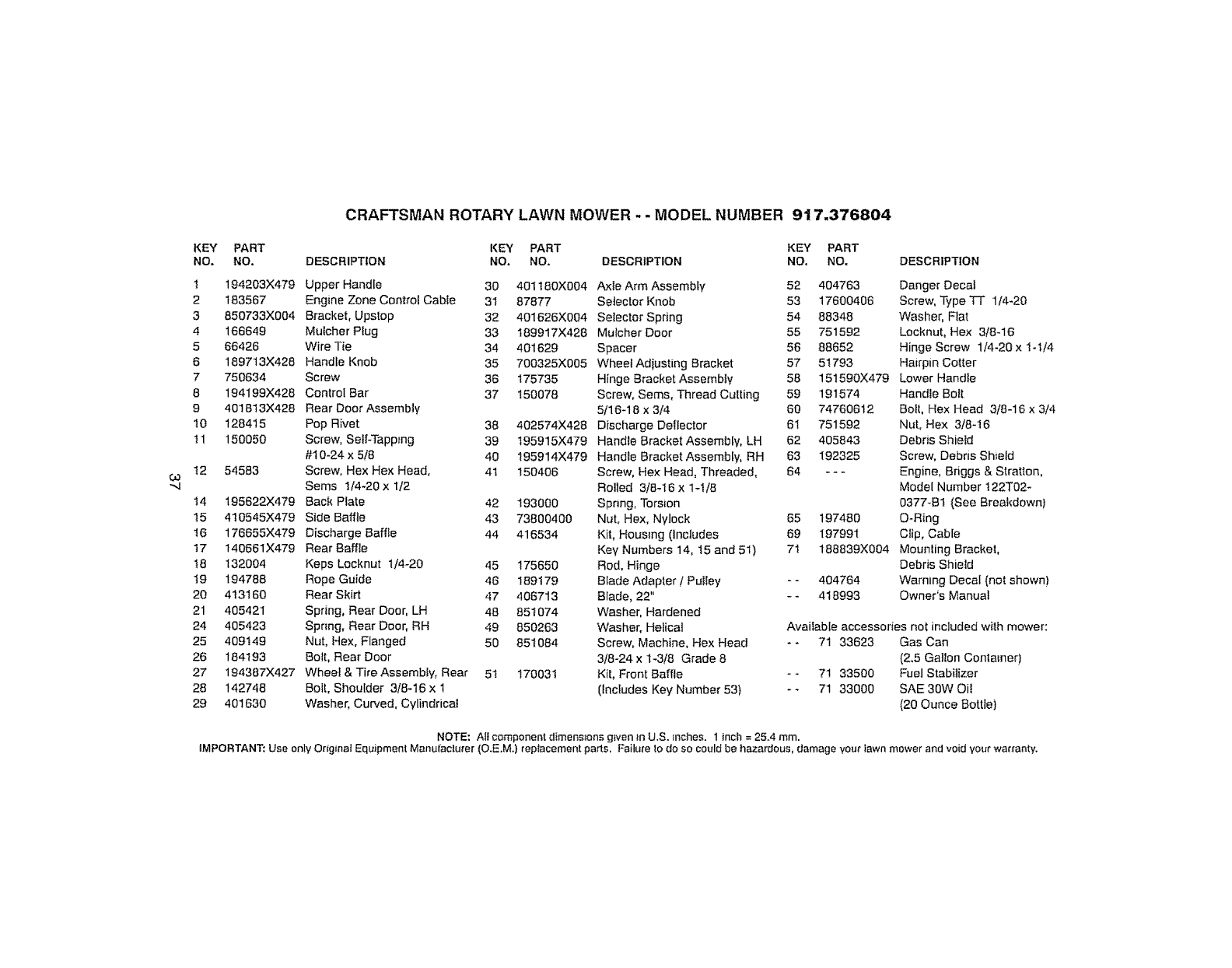

Repair Parts ...........................................................36-45

Sears Service ...........................................Back Cover

2-YEAR FULL WARRANTY ON CRAFTSMAN LAWN MOWER

If this Craftsman Lawn Mower fails due to manufacturer defects in material or

workmanship within two years from the date of purchase, return it to any Sears store,

Parts & Repair Center or other Craftsman outlet for free repair (or replacement if repair

proves impossible).

This warranty applies for only 90 days from the date of purchase if this Lawn Mower is

ever used for commercial or rental purposes.

This warranty does not cover:

. Expendable items that become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

- Repairs necessary because of operator abuse or negligence, including bent

crackshafts and the failure to assemble, operate or maintain this Lawn Mower

according to all supplied product instructions_

This warranty applies only while this product is used in the United States..

This warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and throw-

ing objects. Failure to observe the following safety instructions could result in serious

injury or death.

_l,Look for this symbol to point out impor-

tant safety precautions. It means

CAUTION!!! BECOME ALERT!!!

YOUR SAFETY IS INVOLVED.

,& WARNING: In order to prevent ac-

cidental starting when setting up, trans-

porting, adjusting or making repairs,

always disconnect spark plug wire and

place wire where it cannot come in contact

with plug..

_&WARNING: Engine exhaust, some of its

constituents, and certain vehicle components

contain or emit chemicals known to the State

of Califomiato cause cancer and birth defects

or other reproductive harm..

AWARNING: Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm. Wash

hands after handling.

_, CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine has

stopped.. To avoid severe bums on contact,

stay away from these areas°

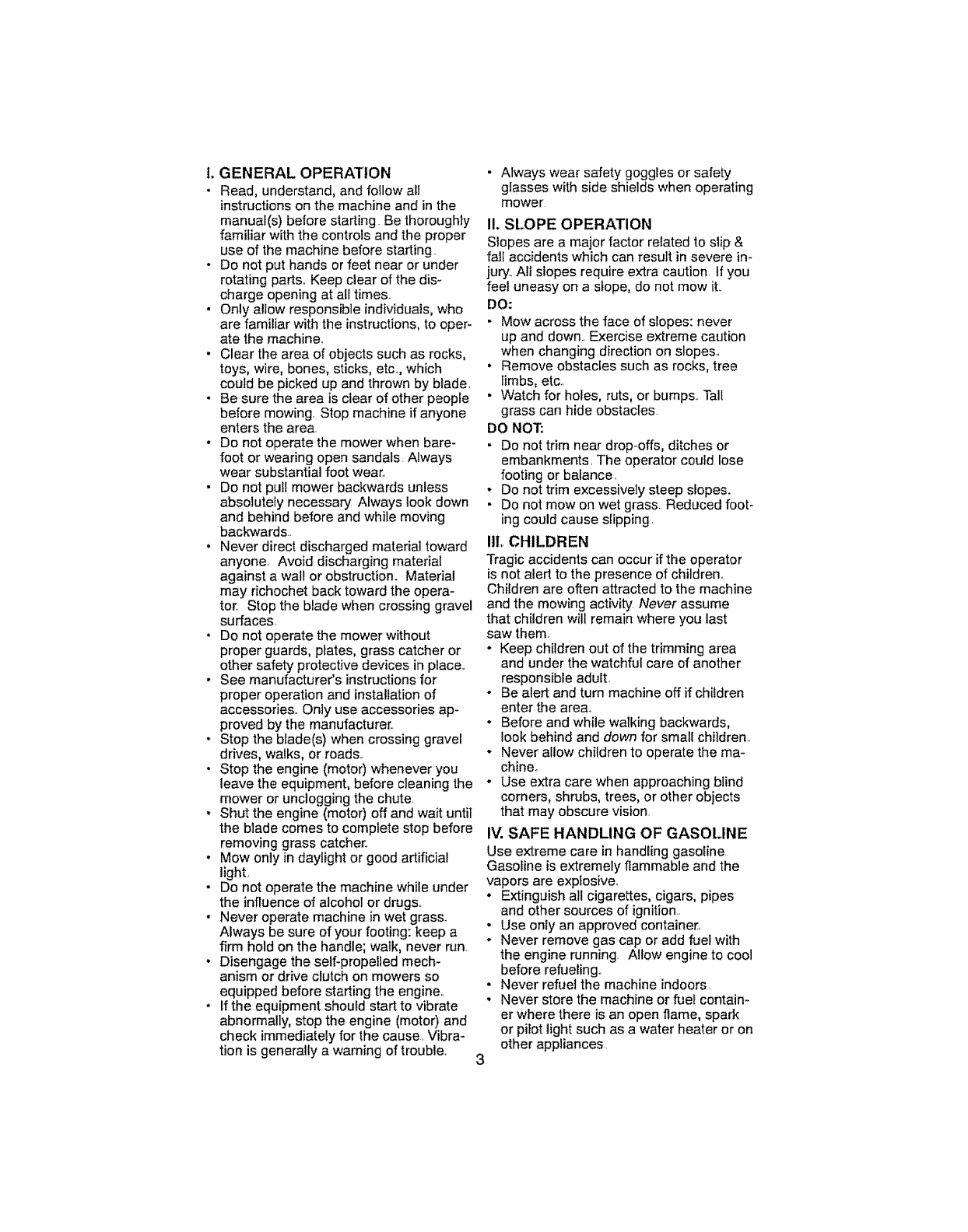

1.GENERALOPERATION

* Read,understand,andfollowall

instructionsonthemachineandinthe

manual(s)beforestartingBethorough}y

familiarwiththecontrolsandtheproper

useofthemachinebeforestarting.

. Donotputhandsorfeetnearorunder

rotatingparts,,Keepclearofthedis-

chargeopeningatall times.,

- Only allow responsible individuals, who

are familiar with the instructions, to oper-

ate the machine,

- Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc,, which

could be picked up and thrown by blade,

. Be sure the area is clear of other people

before mowing. Stop machine if anyone

enters the area

• Do not operate the mower when bare-

foot or wearing open sandals. Always

wear substantial foot wear.

- Do not pull mower backwards unless

absolutely necessary Always look down

and behind before and while moving

backwards.

. Never direct discharged material toward

anyone, Avoid discharging material

against a wall or obstruction. Material

may richochet back toward the opera-

tor, Stop the blade when crossing gravel

surfaces

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place

, See manufacturer's instructions for

proper operation and installation of

accessories Only use accessories ap-

proved by the manufacturer.

, Stop the blade(s) when crossing gravel

drives, walks, or roads,,

• Stop the engine (motor) whenever you

leave the equipment, before cleaning the

mower or unclogging the chute.

.Shut the engine (motor) off and wait until

the blade comes to complete stop before

removing grass catcher,,

. Mow only in daylight or good artificial

light.

• Do not operate the machine while under

the influence of alcohol or drugs,,

, Never operate machine in wet grass.,

Always be sure of your footing: keep a

firm hold on the handle; walk, never run

* Disengage the self-propelled mech-

anism or drive clutch on mowers so

equipped before starting the engine.

o If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause, Vibra-

tion is generally a warning of trouble,

• Always wear safety goggles or safety

glasses with side shields when operating

mower

II. SLOPE OPERATION

Slopes are a major factor related to slip &

fall accidents which can result in severe in-

jury., All slopes require extra caution If you

feel uneasy on a slope, do not mow it,,

DO:

• Mow across the face of slopes: never

up and down., Exercise extreme caution

when changing direction on slopes.,

• Remove obstacles such as rocks, tree

limbs, etc,,

• Watch for holes, ruts, or bumps,, Tall

grass can hide obstacles

DO NOT:

• Do not trim near drop-offs, ditches or

embankments, The operator could lose

footing or balance,

o Do not trim excessively steep slopes.

•Do not mow on wet grass., Reduced foot-

ing could cause slipping.

IlL CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the machine

and the mowing activity Never assume

that children will remain where you last

saw them.

- Keep children out of the trimming area

and under the watchful care of another

responsible adult,

-Be alert and turn machine off if children

enter the area,

• Before and while walking backwards,

look behind and down for small children,,

• Never allow children to operate the ma-

chine.

- Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision,

IV. SAFE HANDLING OF GASOLINE

Use extreme care in handling gasoline

Gasoline is extremely flammable and the

vapors are explosive.

• Extinguish all cigarettes, cigars, pipes

and other sources of ignition,

. Use only an approved container,

- Never remove gas cap or add fuel with

the engine running, Allow engine to cool

before refueling.,

. Never refuel the machine indoors,

- Never store the machine or fuel contaim

er where there is an open flame, spark

or pilot light such as a water heater or on

other appliances

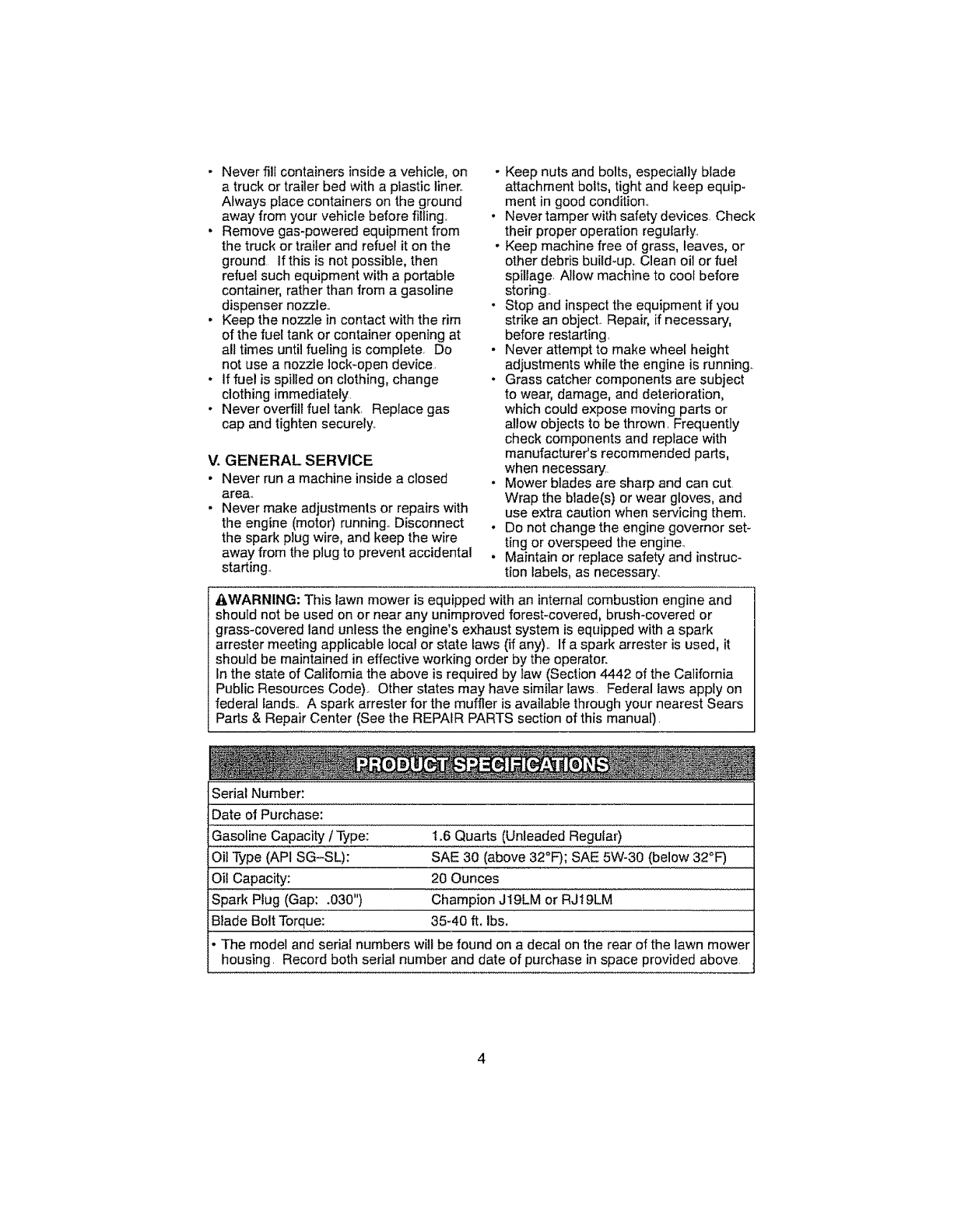

• Neverfillcontainersinsideavehicle,on

atruckortrailerbedwithaplasticliner,

Alwaysplacecontainersontheground

awayfromyourvehiclebeforefilling.

• Removegas-poweredequipmentfrom

thetruckortrailerandrefuelitonthe

groundIfthisisnotpossible,then

refuelsuchequipmentwithaportable

container,ratherthanfromagasoline

dispensernozzle.

• Keepthenozzleincontactwiththerim

ofthefueltankorcontaineropeningat

alltimesuntilfuelingiscomplete.Do

notuseanozzlelock-opendevice

• Iffuelisspilledonclothing,change

clothingimmediately

• Neveroverfillfueltank,Replacegas

capandtightensecurely..

V,GENERALSERVICE

• Neverrunamachineinsideaclosed

area..

. Nevermakeadjustmentsorrepairswith

theengine(motor)running..Disconnect

thesparkplugwire,andkeepthewire

awayfromtheplugtopreventaccidental

starting..

•Keepnutsandbolts,especiallyblade

attachmentbolts,tightandkeepequip-

mentingoodcondition..

- Nevertamperwithsafetydevices.Check

theirproperoperationregularly.

•Keepmachinefreeofgrass,leaves,or

otherdebrisbuild-up.Cleanoilorfuel

spillageAllowmachinetocoolbefore

storing.

• Stopandinspecttheequipmentifyou

strikeanobject.Repair,ifnecessary,

beforerestarting

• Neverattempt to make wheel height

adjustments while the engine is running,

. Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

• Mower blades are sharp and can cut

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

. Do not change the engine governor set-

ting or overspeed the engine,,

- Maintain or replace safety and instruc-

tion labels, as necessary,

,&WARNING: This lawn mower is equipped with an internal combustion engine and

should not be used on or near any unimproved forest-covered, brush-covered or

grass-covered land unless the engine's exhaust system is equipped with a spark

arrester meeting applicable local or state taws (if any).. If a spark arrester is used, it

should be maintained in effective working order by the operator.

In the state of Califomia the above is required by law (Section 4442 of the California

Public Resources Code)_ Other states may have similar laws. Federal laws apply on

federal lands.. A spark arrester for the muffler is available through your nearest Sears

Parts & Repair Center (See the REPAIR PARTS section of this manual)

Serial Number:

Date of Purchase:

Gasoline Capacity /Type: 1.6 Quarts (Unleaded Regular)

Oil Type (API SG-SL): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil Capacity: 20 Ounces

Spark Plug (Gap: .030") Champion J19LM or RJtgLM

Blade Bolt Torque: 35-40 ft. Ibs.

The model and serial numbers will be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase in space provided above

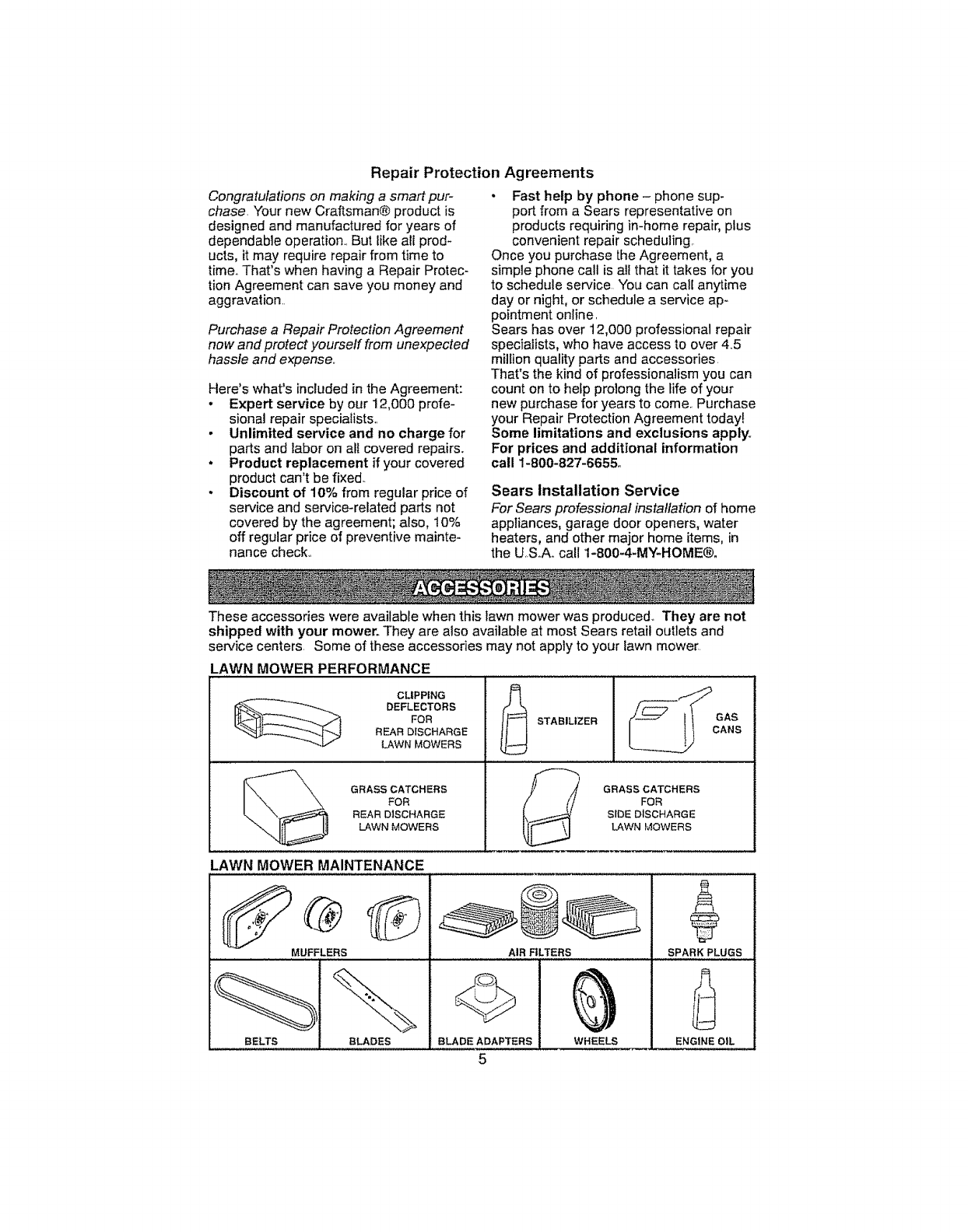

RepairProtectionAgreements

Congratulations on making a smart pur-

chase. Your new Craftsman® product is

designed and manufactured for years of

dependable operation.. But like air prod-

ucts, it may require repair from time to

time° That's when having a Repair Protec-

tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement

now and protect yourself from unexpected

hassle and expense..

Here's what's included in the Agreement:

• Expert service by our 12,000 profe-

sional repair specialists..

- Unlimited service and no charge for

parts and labor on all covered repairs.

• Product replacement if your covered

product can't be fixed..

• Discount of 10% from regular price of

service and service-related parts not

covered by the agreement; also, 10%

off regular price of preventive mainte-

nance check,.

- Fast help by phone- phone sup-

port from a Sears representative on

products requiring in-home repair, plus

convenient repair scheduling..

Once you purchase the Agreement, a

simple phone call is all that it takes for you

to schedule service You can call anytime

day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4..5

million quality parts and accessories

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come.. Purchase

your Repair Protection Agreement today!

Some limitations and exclusions apply,,

For prices and additional information

call 1-800-827-6655,.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the USoAo call 1-800-4-MY-HOME®.

These accessories were available when this lawn mower was produced_ They are not

shipped with your mower. They are atso available at most Sears retail outlets and

service centers. Some of these accessories may not apply to your tawn mower

LAWN MOWER PERFORMANCE

CLIPPING

__ DEFLECTORSFOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

L&WN MOWERS

LAWN MOWER MAINTENANCE

,, , , , , , ,. ,, , , , , ,

_-_ GRASSCATCHERS

/(/ FOR

}_ SIDE DISCHARGE

LAWN MOWERS

MUFFLERS

BLADES

AIR FILTERS

BLADE ADAPTERS

WHEELS

SPARK PLUGS

ENGINE OIL

Read these instructions and this manual in its entirety before you attempt to assemble or

operate your new lawn mower.

IMPORTANT: This lawn mower is shipped WITHOUT Of L OR GASOLINE in the engine.

"Your new lawn mower has been assembled at the factory with the exception of those parts

left unassembled for shipping purposes.. To ensure safe and proper operation of your lawn

mower, all parts and hardware you assemble must be tightened securely. Use the correct

tools as necessary to ensure proper tightness All parts such as nuts, washers, bolts, etc.,

necessary to complete the assembly have been ptaced in the pads bag..

TO REMOVE MOWER FROM CARTON

1, Remove loose parts included with mower,

2, Cut down two end corners of carton

and lay end panel down flat,

3, Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.,

4, Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

HOW TO SET UP YOUR MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables,.

I.. Raise handles until lower handle sec-

tion locks into place in mowing position.

2.. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both handle knobs_

3 Remove handle padding hotding operator

presence control bar to upper handle.

Your lawn mower handle can be adjusted

for your mowing comfort.. Refer to '_kD-

JUST HANDLE" in the Service and Adjust-

ments section of this manual..

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes,. If

bag gets wet, let it dry before using

Vinyl

bindin_

Frame

handle

Frame

opening

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to be

used as a mulcher. To convert mower to

bagging or discharging, see "TO CON-

VERT MOWER" in the Operation section

of this manual,.

Upper

UP handle

Handle

knob

Lower handle

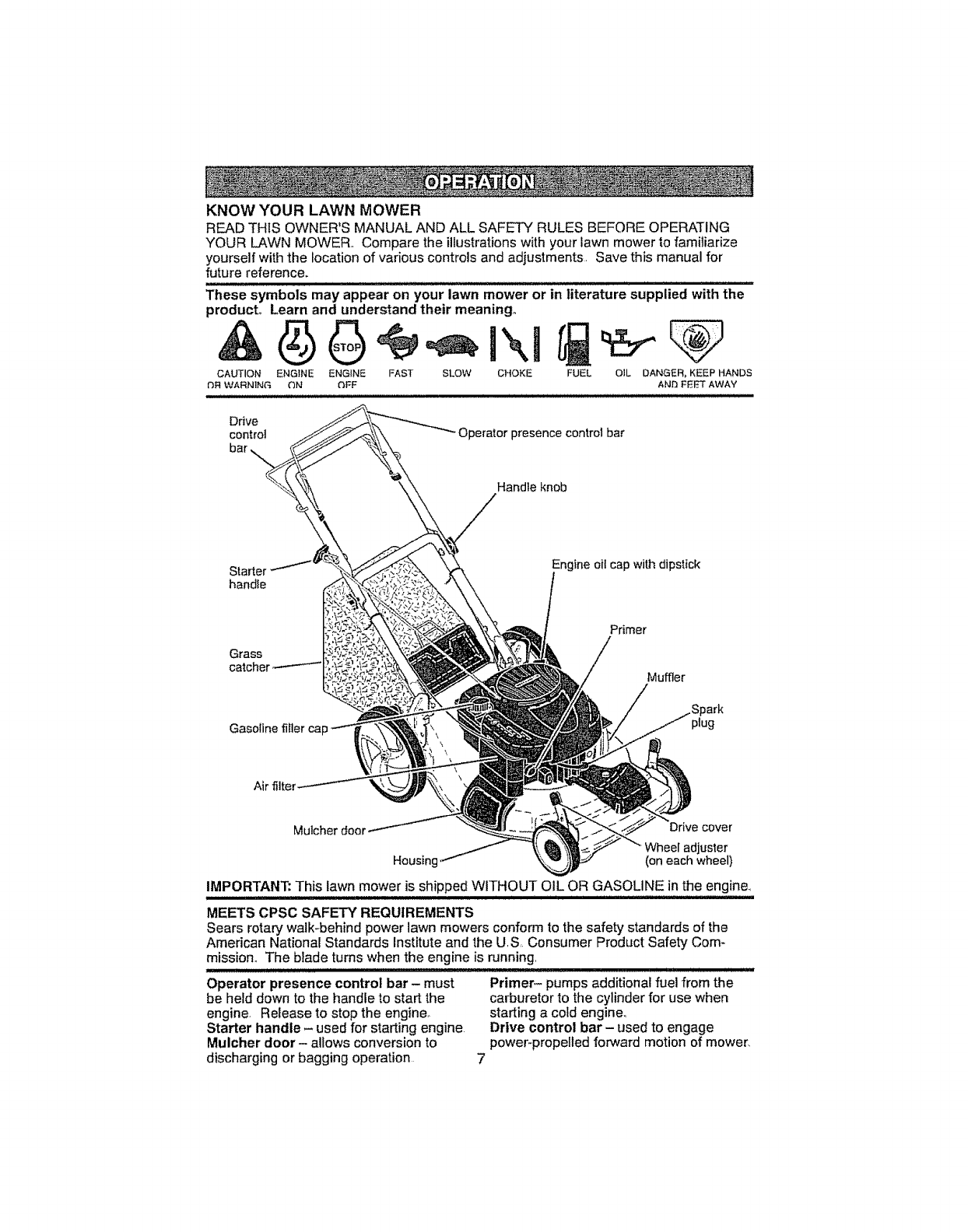

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER, Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product° Learn and understand their meaning.,

CAUTION ENGtNE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

nR WARNING QN _FF AND FEET AWAY

Drive

control

bar,

Operator presence control bar

Handle knob

Starter

handle

Engine oil cap with dipstick

Grass

catcher

Gasoline filler

Primer

Muffler

)ark

plug

Air filter

Mulcher door

Housin

Drive coMer

uster

(on each wheel)

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine,,

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U,S,, Consumer Product Safety Com-

mission. The blade turns when the engine is running,

Operator presence control bar - must Primer- pumps additional fuel from the

be held down to the handle to start the carburetor to the cylinder for use when

engine, Release to stop the engine, starting a cold engine,,

Starter handle - used for starting engine Drive control bar - used to engage

Mulcher door- allows conversion to power-propelled forward motion of mower,

discharging or bagging operation 7

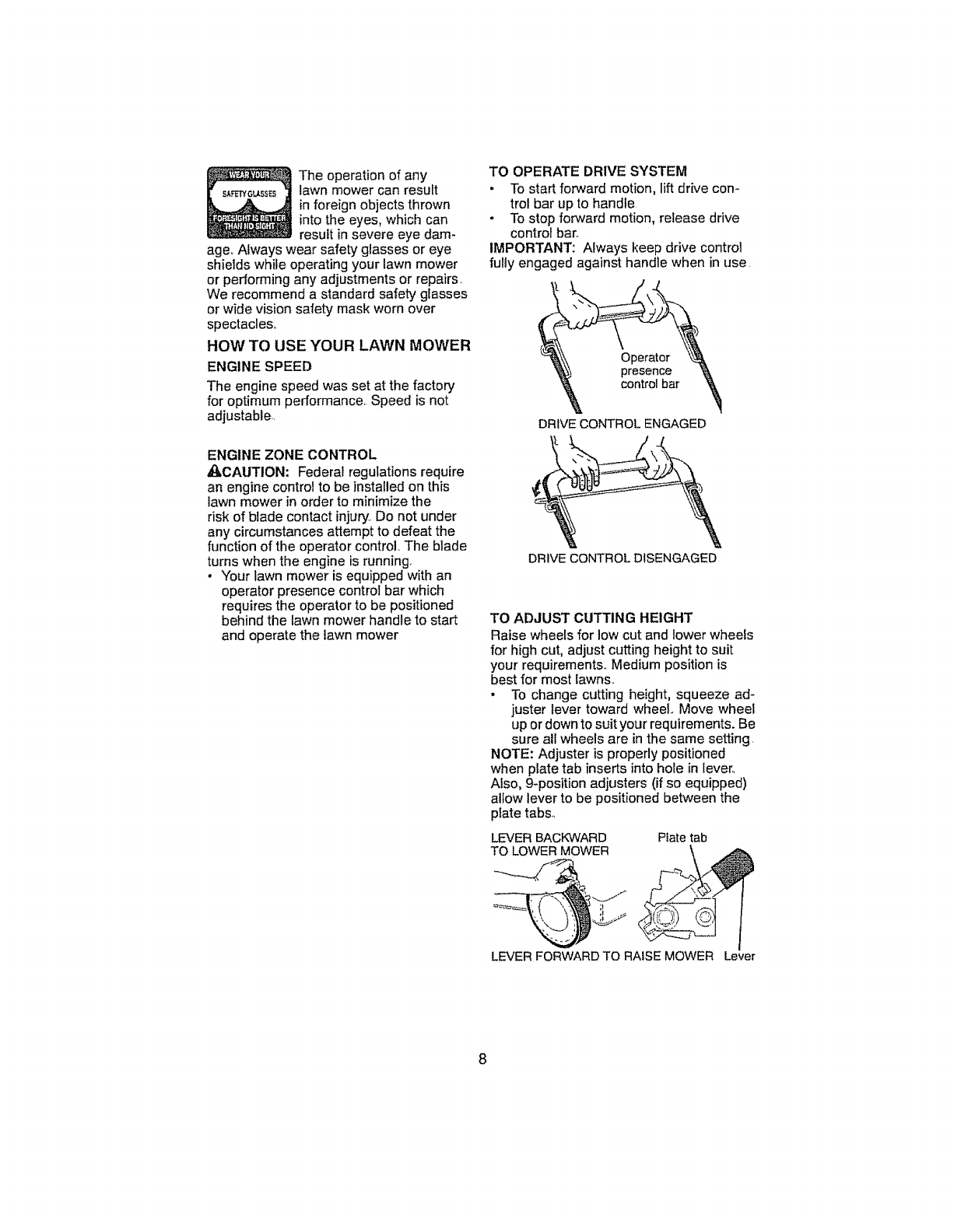

Theoperationofany

lawnmowercanresult

inforeignobjectsthrown

intotheeyes,whichcan

resultinsevereeyedam-

age°Alwayswearsafetyglassesoreye

shieldswhileoperatingyourlawnmower

orperforminganyadjustments or repairs

We recommend a standard safety glasses

or wide vision safety mask worn over

spectacles,.

HOW TO USE YOUR LAWN MOWER

ENGINE SPEED

The engine speed was set at the factory

for optimum performance. Speed is not

adjustable.

ENGINE ZONE CONTROL

_,CAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the

risk of blade contact inju_. Do not under

any circumstances attempt to defeat the

function of the operator control.. The blade

turns when the engine is running.

-"(our lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the fawn mower handle to start

and operate the lawn mower

TO OPERATE DRIVE SYSTEM

• To start forward motion, lift drive con-

trol bar up to handle

• To stop forward motion, release drive

control bare

IMPORTANT: Always keep drive control

fully engaged against handle when in use

Operator

presence

control bar

DRIVE CONTROL ENGAGED

DRIVE CONTROL DISENGAGED

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower wheels

for high cut, adjust cutting height to suit

your requirements,. Medium position is

best for most lawns..

• To change cutting height, squeeze ad-

juster lever toward wheel.. Move wheel

up or down to suit your requirements. Be

sure all wheels are in the same setting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever..

Aiso, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs..

LEVER BACKWARD Plate tab

TO LOWER MOWER

LEVER FORWARD TO RAISE MOWER Lever

TO CONVERT MOWER

Your fawn mower was shipped ready to be

used as a mulcher. To convert to bagging

or discharging:

REAR BAGGING

• Open rear door and remove mulcher

plug, Store mulcher plug in a safe

place.,

• You can now install the grass catcher or

optional clipping deflector°

° To convert to mulching or discharging

operation, install mulcher plug into rear

discharge opening of mower,

Discharge deflector

Mulcher plug

SIDE DISCHARGING

- Mulcher plug must be installed into rear

discharge opening of mower.,

• Open mulcher door and install dis-

charge deflector under door as shown

• Mower is now ready for discharging

operation..

• To convert to mulching or bagging

operation, discharge deflector must be

removed and mulcher door closed.,

Open mulcher door

SIMPLE STEPS TO REMEMBER WHEN

CONVERTING YOUR LAWN MOWER

FOR MULCHING -

1,, Rear mufcher plug installed,

2., Mulcher door closed,,

FOR REAR BAGGING -

1., Rear mulcher plug removed.

2,. Grass catcher installed,,

3., Mulcher door closed.

FOR SIDE DISCHARGING -

1, Rear mulcher plug installed.

_ Discharge deflector installed,,

CAUTION; Do not run your lawn

mower without mulcher plug or approved

grass catcher in place, Never attempt to

operate the lawn mower with the rear door

removed or propped open,,

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle

2. Remove grass catcher with clippings

from under lawn mower handle,,

3. Empty clippings from bag.

NOTE: Do not drag the bag when empty-

ing; it will cause unnecessary wear

Grass

catcher

frame

BEFORE STARTING ENGINE

ADD OIL

"Yourlawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

,& CAUTION: DO NOT overfill engine with

oil, or it will smoke heavily from the muffler

on startup,.

1, Be sure lawnmower is level

2, Remove oil dipstick from oil flit spout,,

3, You receive a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine,

NOTE: Initial oil fill requires only 18 oz,

due to residual oil in engine from the

manufacturers !00% quality testing When

changing oil you may need 20 oz.

4, Insert and tighten dipstick.

IMPORTANT:

- Check oil level before each use,, Add oil

if needed._ Fill to full line on dipstick.,

- Change the oil after every 25 hours of

operation or each season., You may

need to change the oil more often

under dusty, dirty conditions,, See "TO

CHANGE ENGINE OIE' in the Mainte-

nance section of this manual.

Ine

oil cap

Gasoline

filler cap

ADD GASOLINE

•Fill fuel tank to bottom of tank filler neck,,

Do not overfill Use fresh, clean, regular

unleaded gasoline with a minimum of

87 octane, Do not mix oil with gasoline,.

Purchase fuel in quantities that can be

used within 30 days to assure fue! fresh-

heSS,

_, CAUTION: Wipe off any spilled oil or

fuel.. Do not store, spill or use gasoline

near an open flame.

•_ CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or metha-

nol) can attract moisture which leads to

separation and formation of acids during

storage_ Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. Empty the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information° Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occu_

TO STOP ENGINE

• To stop engine, release operator pres-

ence control bar

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the product

and should be considered normal.

1 To start a cold engine, push primer

three (3) times before trying to start,

Use a firm push, This step is not

usually necessary when starting an

engine which has already run for a few

minutes.

2., Hold operator presence control bar

down to the handle and pull starter

handle quickly., Do not allow starter

rope to snap back.

NOTE: In cooler weather it may be

necessary to repeat priming steps In

warmer weather over priming may cause

flooding and engine will not start, if you do

flood engine, wait a few minutes before

attempting to start and do not repeat

priming steps

MULCHING MOWING TIPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash., See "CLEANING" in the

Maintenance section of this manual,,

. The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass will biodegrade quickly to

provide nutrients for the lawn, Always

mulch with your highest engine (blade)

speed as this will provide the best recut-

ting action of the blades.

- Avoid cutting your lawn when it is wet.,

Wet grass tends to form clumps and

interferes with the mulching action The

best time to mow your lawn is the early

afternoon,, At this time the grass has

dried, yet the newly cut area will not be

exposed to direct sunlight,,

.For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one4hird of the

grass blades,, If the lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and leaving

clumps of mulched grass, For extremely

heavy grass, reduce your width of cut

by overlapping previously cut path and

mow slowly

MOWING TIPS

_, CAUTION: Do not use de-thatcher

blade attachments on your mower, Such

attachments are hazardous, will damage

your mower and could void your warranty..

. Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass

clippings,, It may also be necessary to

reduce ground speed and/or run the

lawn mower over the area a second

time..

-For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

•For better grass bagging and most cut-

ting conditions, the engine speed should

be set in the FAST position,

- Pores in cloth grass catchers can be-

come filled with dirt and dust with use

and catchers will collect less grass.. To

prevent this, regularly hose catcher off

with water and let dry before using

• Keep top of engine around starter clear

and clean of grass clippings and chaff_

This will help engine air flow and extend

engine life,,

' MAX t/3

" Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings When doing a sec-

ond cut, mow across (perpendicular) to

the first cut path.

- Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week, This will help prevent matting and

graining of the lawn.,

MAINTENANCE .EFOREA_E. EVERY EVERY EVERY

EACH EACH 10 25 HOURS 100

SCH_=DULE use USE HOURSORSEASON;.OU.S

Check for Loose Fasteners

LCiean? Inspect Grass Catcher" _/ 6/

Check Tires V'

C_e_ Drive Wheels *'" t_

Clean Lawn Mower .... = _ :

MClean under Drive Cover '*'. ..................................... _/

OC'heck Drive Belt /Pulleys """

WCheck 1Sharpen IReplace B!ade=

RLubrication

Clean and Recharge Battery "*

che_ E,gineo, level ...................... =4

EChange Engine Oi}

C'lean Air Filter ...................................

l_i lnspect Muffler

NReplace 'Sp'ark"Piug

EReplace Air Filter Raper Cartridge .....

Empty fuel system or add Stabilizer

•(if so equipped)

• , Electric-Start mowers

•** Power-Propelled mowers

•*** Use a scraper

to clean under deck

BEFORE

STORAGE

v' =4

V_,2

v' J

=4 v'

1- Change more ellen if operating under a heavy load or in high outdoor temperatures.

2- Service more often if operating in didy or dusfy conditions

3 - Replace b_ades more otten when mowing In sandy soil

4 - Charge 48 hours at end of season,

5 - And after each 5 hours of use

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain unit as instructed in this manual

Some adjustments will need to be made

periodically to properly maintain your unit

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual

• At least once a year, replace the spark

plug, clean or replace air filter element

and check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer..

• Follow the maintenance schedule in this

manual,

BEFORE EACH USE

•Check engine offlevel

•Check for loose fasteners.

LUBRICATION

Keep unit well lubricated

(See "LUBRICATION CHART").

LUBRICATION CHART

Wheel

adjuster (on

each wheel)

(_ Engine oil

[Mulcher

\jdoor hinge

..__ j" J(_ Rear door

hinge

L_ Handle bracket mounting pins

2(_Spray lubricant

See "ENGINE" in Maintenance section,,

IMPORTANT: Do not oil or grease plastic

wheel bearings, Viscous lubricants will

attract dust and dirt that will shorten the life of

the self-lubricating bearings. Ifyou feel they

must be lubricated, use only a dry, powdered

2graphite type lubricant sparingly.

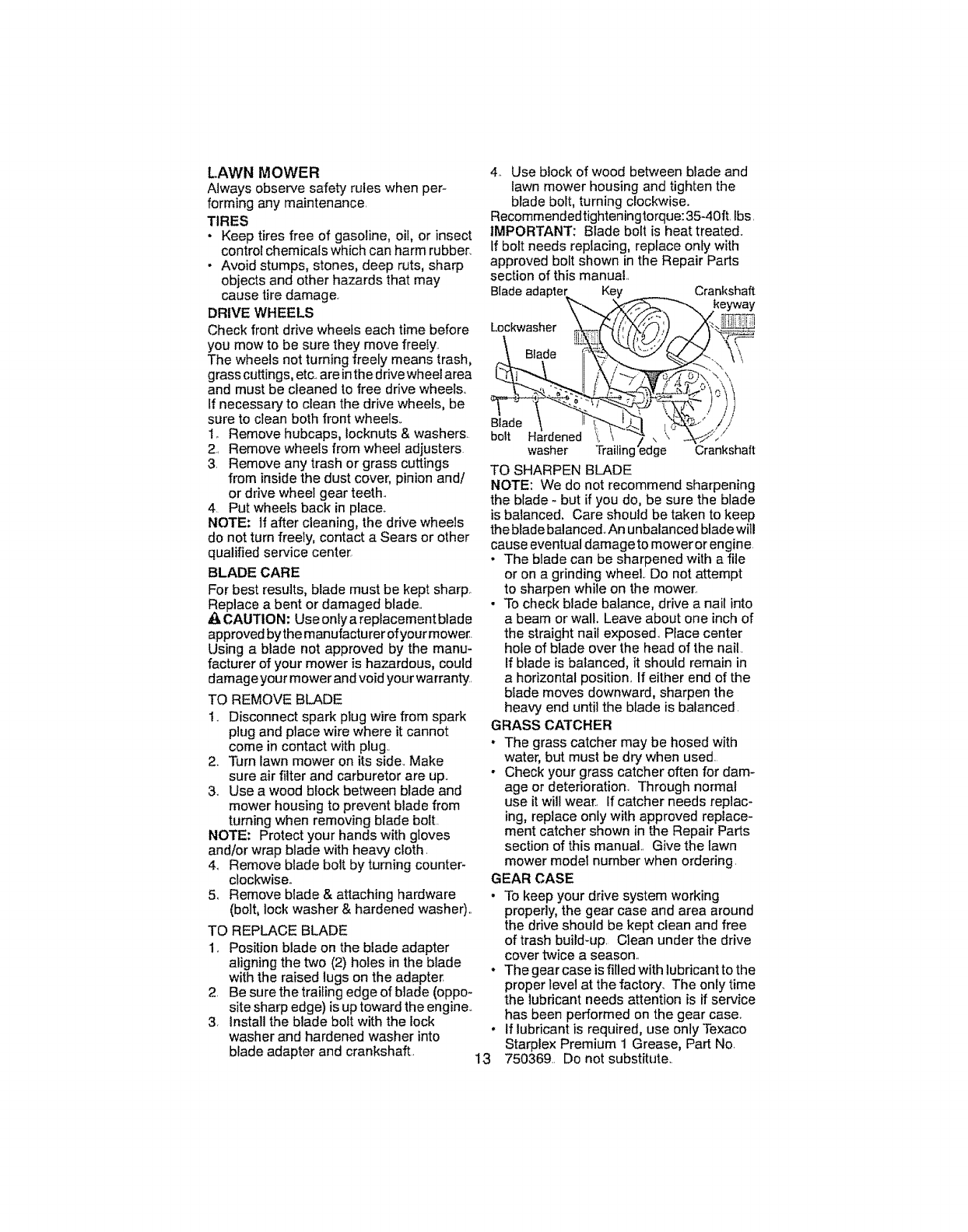

LAWNMOWER

Alwaysobservesafetyruleswhenper-

forminganymaintenance.

TIRES

• Keeptiresfreeofgasoline,oil,orinsect

controlchemicalswhichcanharmrubber.

- Avoidstumps,stones,deepruts,sharp

objectsandotherhazardsthatmay

causetiredamage.

DRIVEWHEELS

Checkfrontdrivewheelseachtimebefore

youmowtobesuretheymovefreely.

Thewheelsnotturningfreelymeanstrash, Blade

grasscuttings,etc.areinthedrivewheelarea

andmustbecleanedtofreedrivewheels..

Ifnecessarytocleanthedrivewheels,be

suretocleanbothfrontwheels,.

1_Removehubcaps,locknuts&washers

2, Removewheelsfromwheeladjusters

3. Removeanytrashorgrasscuttings

frominsidethedustcover,pinionand/

ordrivewheelgearteeth..

4. Putwheelsbackinplace,

NOTE:Ifaftercleaning,thedrivewheels

donotturnfreely,contactaSearsorother

qualifiedservicecenter

BLADECARE

Forbestresults,blademustbekeptsharp.

Replaceabentordamagedblade..

ACAUTION:Useonlyareplacementblade

approvedbythemanufacturerofyourmower.

Usingabladenotapprovedbythemanu-

facturerofyourmowerishazardous,could

damageyourmowerandvoidyourwarranty.

TOREMOVEBLADE

1..Disconnectsparkplugwirefromspark

plugandplacewirewhereitcannot

comeincontactwithplug..

2..Turnlawnmoweronitsside.Make

sureairfilterandcarburetorareup..

3..Useawoodblockbetweenbladeand

mowerhousingtopreventbladefrom

turningwhenremovingbladebolt.

NOTE:Protectyourhandswithgloves

and/orwrapbladewithheavycloth.

4_Removebladeboltbyturningcounter-

clockwise..

5,,Removeblade&attachinghardware

(bolt,lockwasher&hardenedwasher)..

TOREPLACEBLADE

1.,Positionbladeonthebladeadapter

aligningthetwo(2)holesintheblade

withtheraisedlugsontheadapter,

2. Besurethetrailingedgeofblade(oppo_

sitesharpedge)isuptowardtheengine.,

3Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft. !3

4. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

Recommendedtighteningtorque:35-40ft. Ibs.

IMPORTANT: Blade bolt is heat treated..

If bolt needs replacing, replace only with

approved bolt shown in the Repair Parts

section of this manual.

Blade adapter Key Crankshaft

Lockwasher ,_

Blade

bolt H 'i. /\ " /

washer Trailing edge Crankshaft

TO SHARPEN BLADE

NOTE: We do not recommend sharpening

the blade - but if you do, be sure the blade

is balanced, Care should be taken to keep

the blade balanced° An unbalanced blade will

cause eventual damage to mower or engine

• The blade can be sharpened with a file

or on a grinding wheel, Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail into

a beam or wall. Leave about one inch of

the straight nail exposed. Place center

hole of blade over the head of the nail.

If blade is balanced, it should remain in

a horizontal position.. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced,

GRASS CATCHER

• The grass catcher may be hosed with

water, but must be dry when used.

• Check your grass catcher often for dam-

age or deterioration. Through normal

use it will weal, If catcher needs replac-

ing, replace only with approved replace-

ment catcher shown in the Repair Parts

section of this manual,, Give the lawn

mower model number when ordering,

GEAR CASE

. To keep your drive system working

properly, the gear case and area around

the drive should be kept clean and free

of trash build-up Clean under the drive

cover twice a season,,

• The gear case is filled with lubricant to the

proper level at the factory, The only time

the lubricant needs attention is if service

has been performed on the gear case,,

If lubricant is required, use only Texaco

Starplex Premium 1 Grease, Part No,

750369. Do not substitute,.

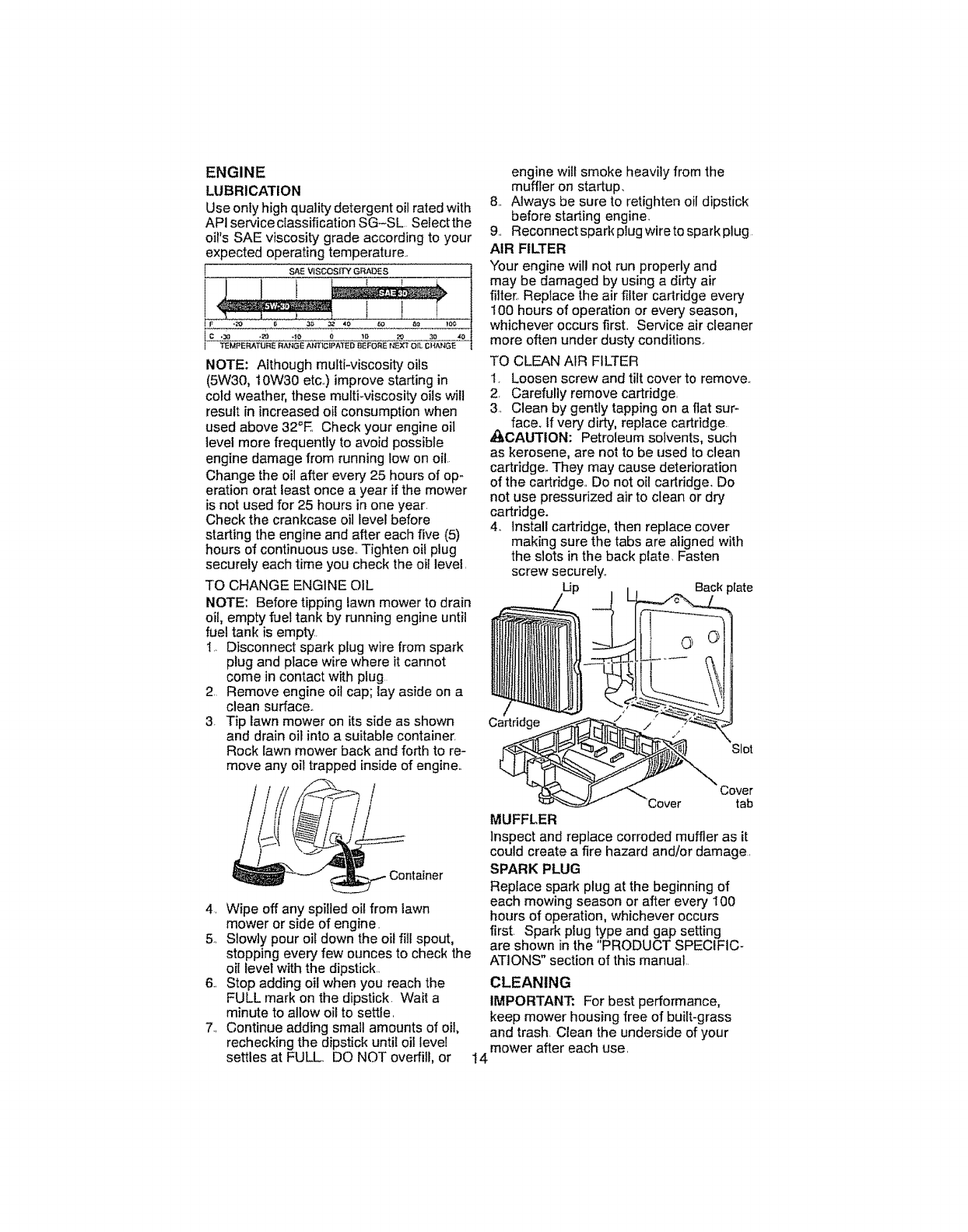

ENGINE

LUBRICATION

Useonlyhighqualitydetergent oi! rated with

API servicectassification SG-SL Selectthe

oil's SAE viscosity grade according to your

expected operating temperature..

[SAE VISCOSITY GRADES

I _MPERATURE RANGE ANT|C|PATE D _ORE _T OiL CI_GE

NOTE: Although multFviscosity oils

(5W30, 10W30 etc+) improve starting in

cold weather, these multi+viscosity oils will

result in increased oil consumption when

used above 32°E Check your engine oil

level more frequently to avoid possible

engine damage from running low on oil.

Change the oil after every 25 hours of op+

eration orat least once a year if the mower

is not used for 25 hours in one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use.. Tighten oit plug

securely each time you check the oil level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to drain

oi!, empty fuel tank by running engine until

fuel tank is empty.

I+ Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug

2. Remove engine oil cap; lay aside on a

clean surface+

3. Tip lawn mower on its side as shown

and drain oil into a suitable containe_

Rock lawn mower back and forth to re-

move any oil trapped inside of engine..

Container

4. Wipe off any spilled oil from tawn

mower or side of engine.

5. Slowly pour oil down the oil fill spout,

stopping every few ounces to check the

oil level with the dipstick..

6.. Stop adding oil when you reach the

FULL mark on the dipstick. Wait a

minute to allow oil to settle.

7+ Continue adding smait amounts of oil,

rechecking the dipstick until oil level

settles at FULL.. DO NOT overfill, or

engine will smoke heavily from the

muffler on startup,

8.. Always be sure to retighten oil dipstick

before starting engine.

9.. Reconnect spark plug wire to spark plug

AIR FILTER

Your engine will not run properly and

may be damaged by using a dirty air

filter, Replace the air filter cartridge every

100 hours of operation or every season,

whichever occurs first.. Service air cleaner

more often under dusty conditions..

TO CLEAN AIR FILTER

1 Loosen screw and tilt cover to remove,.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat sur-

face, If very dirty, replace cartridge.

_,CAUTION: Petroleum solvents, such

as kerosene, are not to be used to clean

cartridge. They may cause deterioration

of the cartridge.. Do not oil cartridge. Do

not use pressurized air to clean or dry

cartridge.

4, Install cartridge, then replace cover

making sure the tabs are aligned with

the slots in the back prate, Fasten

screw securely.

Back plate

Cartridge

Slot

Cover

Cover tab

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs

first. Spark plug type and gap setting

are shown in the "PRODUCT SPECIFIC-

ATIONS" section of this manual.

CLEANING

IMPORTANT; For best performance,

keep mower housing free of built-grass

and trash. Clean the underside of your

t4 mower after each use.

_,CAUTtON:Disconnectsparkplugwire

fromsparkplugandplacewirewhereit

cannotcomeincontactwithplug..

• Cleantheundersideofyourlawnmower

byscrapingtoremovebuild-upofgrass

andtrash..

. Cleanengineoftentokeeptrashfrom

accumulating..Acloggedengineruns

hotterandshortensenginelife.

• Keepfinishedsurfacesandwheelsfree

ofallgasoline,oil,etc..

.We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out.. Water in engine can result in short-

ened engine life.

CLEAN UNDER DRIVE COVER

Clean under drive cover at least twice a sea-

son. Scrape underside of cover with putty

knife or simifar tool to remove any build-up

of trash or grass on underside of drive cover.,

_qLWARNING: To avoid serious injury, before performing any service and adjustments:

1_ Release control bar and stop engine.

2. Make sure the blade and al! moving parts have completely stopped,.

3, Disconnect spark plug wire from spark plug and place wire where it cannot come in

contact with plug.,

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator mowing position If the

deflector becomes damaged, it should be

replaced,.

TO REMOVE DRIVE BELT

11. Remove drive cover Remove belt

from gearcase pulley by pushing down

on pulley and rolling belt off it,

2,. Turn lawn mower on its side with air

filter and carburetor up.

3,. Remove blade.

4.. Remove debris shield.,

5,, Remove belt from engine pulley on

crankshafL

Drive

cover Belt

PUSH DOWN

TO REPLACE DRIVE BELT

1. Install new belt on engine pulley..

2.. Reinstall debris shield and blade,.

3. Return mower to upright position..

4.. Install new belt on gearcase pulley.

5. Reinstall drive cover.

NOTE: Always use factory approved belt

to assure fit and long life.

TO ADJUST HANDLE

The handle can be mounted in a high or

low position., The mounting holes in the

bottom of lower handle are off center for

raising or lowering the handle.

1.. Remove upper handle and wire tie(s)

securing cable(s) to lower handle,,

2. Remove hairpin cotters from lower

handle bracket mounting pin.,

3. Squeeze lower handle in to remove it

from mounting pins..

4 Turn lower handle over to raise or

lower handle..

5 Squeezelowerhandlein and position holes

onto mounting pins on handle bracket.

6.. Reassemble upper handle and all

parts removed from lower handle

Mowing . Mowing

r _ ///,l

position I"_ position "'-

': ', ( ,,

Ha! '

cotter _) N_I Handle

Mounting__jj bracket

pin ' _r

LOW POSITION HIGH POSITION

ROTATE

ENGINE

ENGINE SPEED

Your engine speed has been factory set,

Do not attempt to increase engine speed

or it may result in personal injury,, tf you

believe that engine is running too fast or

too slow, take your mower to a Sears or

other qualified service center for repair

and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due to sus-

pected carburetor problems, take your lawn

mower to a Sears or other qualified service

center for repair andfor adjustment.

IMPORTANT; Never tamper with the

engine governor, which is factory set

for proper engine speed. Overspeeding

the engine above the factor/high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments,.

Immediately prepare your lawn mower for storage at the end of the season or if the unit

will not be used for 30 days or more..

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc.. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of this manual),.

2.. Lubricate as shown in the Maintenance

section of this manual..

3.. Be sure that all nuts, bolts, screws, and

pins are securely fastened., inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4.. Touch up all rusted or chipped paint

surfaces; sand lightly before painting..

HANDLE

You can fold your mower handle for storage.

1.. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle bracket,

then move handle forward,.

2.. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle

for storage or transportation, be sure to

fold the handle as shown or you may dam-

age the control cables..

• When setting up your handle from the

storage position, the lower handle will

automatically lock into mowing position..

SQUEEZE

TO FOLD

""---_ Lowerhandle-'-"---

Operator

control bar

FOLD

FORWAR[

FOR

STORAGE

Upper

handle

Handle

knob

16 Lower handle

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential fuel

system parts such as carburetor, fuel filter,

fuel hose, or tank during storage.. Alcohol

blended fuels (called gasohol or using

ethanol or methanol) can attract moisture

which leads to separation and formation

of acids during storage Acidic gas can

damage the fuel system of an engine while

in storage.

° Empty the fuel tank by starting the en-

gine and letting it run until the fuel lines

and carburetor are empty,.

o Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur,.

o Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable al-

ternative in minimizing the formation of fuel

gum deposits during storage Add stabilizer

to gasoline in fue! tank or storage container.,

Always follow the mix ratio found on stabilizer

containe_. Run engine at least 10 minutes

after adding stabilizer to allow the stabilizer to

reach the carburetor. Do not empty the gas

tank and carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual),

CYLINDER

I., Remove spark plug,,

2, Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3, Pull starter handle slowly a few times

to distribute oil

4., Replace with new spark plug,

OTHER

o Do not store gasoline from one season

to another

* Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt

o Cover your unit with a suitable protec-

tive cover that does not retain moisture,

Do not use plastic, Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm,,

,&CAUTION: Never store the lawn

mower with gasoline in the tank inside a

building where fumes may reach an open

flame or spark, Allow the engine to cool

before storing in any enclosure

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

PROBLEM

Does not start

CAUSE

1.. Dirty air filter.

2.. Out of fuel,

3. Stale fuelo

4,, Water in fuel,

5., Spark plug wire is

disconnected.

6 Bad spark plug,

7, Loose blade or broken

blade adapter

8, Control bar in released

position.

9, Control bar defective,,

10..Fuel valve lever (if so

equipped) in OFF position.

11,Weak battery (if equipped)

t2. Disconnected battery

connector (if equipped)

CORRECTION

1_, Clean/replace air filter.

2, Fill fuel tank,,

3, Empty fuel tank and refill tank

with fresh, clean gasoline,

4., Empty fuel tank and refill tank

with fresh, clean gasoline.,

5, Connect wire to plug,

6, Replace spark plugs

7, Tighten blade bolt or

replace blade adapter.,

8, Depress control bar to

handle.

9, Replace control bar,,

1&Turn fuel valve lever

to the ON position.

11 Charge battery,

12, Connect battery to engine,,

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

PROBLEM CAUSE CORRECTION

Loss of power

Poor cut -

uneven

1.. Rear of mower housing or

btade dragging in grass.,

2,. Cutting too much grass,

3, Dirty air filter

4.. Buitdup of grass, leaves,

and trash under mower,

5,. Too much oil in engine.,

6, Walking speed too fast

t.. Worn, bent or loose blade..

2., Wheel heights uneven,

3, Buildup of grass, leaves

and trash under mower,

Excessive 1. Worn, bent or loose blade.,

vibration

2, Bent engine crankshaft

Starter rope t., Engine flywheel brake is on

hard to pull when control bar is released..

2. Bent engine crankshaft,

3. Blade adapter broken,

4. Blade dragging in grass.,

1. Raise cutting height.

2, Raise cutting height.

3. Clean/replace air filter,

4, Clean underside of mower

housing.

5, Check oil level,

6, Cut at slower walking speed.,

1.. Replace blade. Tighten

blade bolt.

2, Set all wheels at same

height.

3 Clean underside of

mower housing,

1,, Replace blade, Tighten

blade bolt.,

2 Contact a Sears or other

qualified service center..

I Depress control bar to

upper handle before

pulling the starter rope.

2. Contact a Sears or other

qualified service center,

3.. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface,

Grass catcher 1, Cutting height too tow. 1, Raise cutting height,

not filling 2, Lift on blade worn off,, 2,, Replace blade.

(If so equipped) 3., Catcher not venting air,, 37 Clean grass catcher.

Hard to push 1 Grass is too high or wheel

height is too low.,

2. Rear of mower housing or

blade dragging in grass..

3, Grass catcher too full..

4, Handle height position not

right for you.

1,, Raise cutting height.,

2o Raise rear of mower housing

one (1) setting higher.,

3, Empty grass catcher..

4,, Adjust handle height to suit,

Loss of drive 1., Belt wear. 1,, Check/replace drive belt,

or slowing of 2, Belt off of pulley, 2. Check/reinstall drive belt,,

drive speed 3, Drive cable worn or broken., 3.. Replace drive cable.,

4. "Loose" drive control system, 4o Adjust drive control,.

NEED MORE HELP?

You'll find the answer and more on managemyhome.com - for free!

• Find this and all your other product manuals online.

• Get answers from our team of home experts,

•Get a personalized maintenance plan for your home,

, Find information and tools to help with home projects.

brought to you by Sears

Garantia .....................................................................t 9

Reglas de Seguridad ......................................t9_2I

Especificacienes del Producto ...........................2t

Montaie /Pre-Operaci6n ...................................23

Operaci6n ................................................... 24-27

Mantenimiento ......................................................29-32

Programa de Mantenimiento ................................29

Ser_icio y Adjustes ................................... 32-33

Almacenamiento ............................................33-34

ldentificaciSn de probfemas ..........................34-35

Partes de repuesto .......................................3645

Servicio Sears ........................................Contratapa

GARANTiA TOTAL DE LA CORTADORA DE ClaSPED CRAFTSMAN PeR 2 AI_IOS

Si esta Segadora Craftsman liege a presenlar algun desperfecto per defectos de rnateriales

o fabricaci6n durante un plazo do dos aiSos a partir de ta fecha de compra, II_vela de vuetta a

cuafquiera de ias tiendas Sears, al Centre de Repuestos y Reparaci6n, o a olro comercio donde se

vendan los equipos Craftsman, a efectos de que se la reparen sin costo (o bien sefa reemplacen,

en case que no sea posible repararla).

Siesta Segadora Itega a set utilizada con fines comerciales o arrendada, la presente garantia tendr&

vigencia per s6Io 90 dfas a partir de ta fecha de compra

La presente garantla no cubre:

, Aqueltas piezas fungibles que so desgastan per el use normal, tales come las cuchillas rotatorias

de fa cortadora, los adaptadores de las cuchi!fas, fas correas, los filtros de aire y las bujias

• Aquellas reparaciones que haya que hacer debide a real use o negligencia per parte del operador,

inciuidos el ,_rbol del cigSefial torcido u omisiones relativas al armado, manejo o mantenimieno de

la Segadora en un todo de acuerdo a las instrucciones provistas con el equipo.

La presente garantla se aplicar_, solamente entanto el articulo sea usado en los Estados Unidos

Esta garantia fe otorga a usted derechos legales especificos; puede que usted tonga, edemas, olros

derechos, los cuates varian de estado a estado

Sears, Roebuck and Co.., Hoffman Estates, IL 60t 79

1MPORTANTE: Esta maquina cortadaora es capaz de amputar las manes y los manes y los pies y

de lanzar objetos.. Si no se observan las instrucciones de seguridad siguienles se pueden producir

lesiones graves o la muerte.

_Busque este simbolo que set, ale las precau-

clones de seguridad de imporlancia. Quiere

decir - i iIATENCION!!! i IIESTE ALERTO!!!

SU SEGURIDAD ESTA COMPROMETIDA.

_!_ADVERTENCIA: Siempre desconecte el

alambre de la bujia y p6ngalo donde no pueda

entrar en contacto con la buj[a, para evitar et

arranque per accidente, durante la preparaciSn,

et transporte, el ajuste o cuando se bacon

reparaciones.

_uo_DVERTENCIA: Los bornes, terminates y

accesorios relatives de la bateria contienen

plomo o compuestos de plomo, preductos

quimicos conocidos en el Estado de California

come cause de c&ncer y defectos al nacimiento

u otros defies reproductivos Lavar las manes

despu6s de manipularlos.

_PRECAUCI6N: El tube de escape del motor,

algunos de sus constituyentes y algunos com_

ponentes del vehicuto contienen o desprenden

productos quimicos conocidos on el Estado de

California come cause de c_ncer y defectos a!

nacimiento u olros dar_os reproductivos,

,_OAPRECAUCI6N: El silenciador y otras piezas

det motor Ilegan a sre extremadamente calien-

tes durante la operaci6n y siguen siendo cali-

entes despu6s de que el motor haya parade.

Para evitar quemaduras severas, permanezca

lejos de estas &teas

Io OPERACION

• Antes de empezar, debe familiarizarse

compietamente con _oscontroles y et use

correcte de la maquina Para esto, debe leer

y comprender todas las instrucciones qua

aparecen en Ia maquina yen los manuaies

de operaci6n

• No ponga las manes o los pies cerca o

debajo de las partes rotatorias Mant6ngase

siempre lejos de la abertura de ta descarga

• Permita que sotamente lax personas re-

spot}sables qua est6n famifiarizadas con las

instrucciones operen la m_quina

• Despeje et &tea de objetos tales come pie-

dras, juguetes, alambres, huesos, palos, etc

qua pueder} set recogidos y lanzados per las

cuchittas

• Aseg6rese qua el _irea no se hallen per-

sonas, antes de sega_ Pare la m&quina si

afguien antra en el &rea.

. No opere la maquina sin zapatos o con

sandaiias abiertas P6ngase siempre zapatos

s6lidos

• No tire de la segadora hacia atr_s a menos

qua sea absolutamente necesario. Mire

siempre hacia abajo y hacia detr_s antes y

mientras qua se mueve hacia atr&s

, Nunca didgir el material descargade hacia

las personas. Evitar descargar material

contra parades o barreras. Et material puede

retomar al operado_ Para la cuchitla cuando

se pasa per supe_cies de grava

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

c6sped u otros aditamentos dise ados para

su protecci6n y seguridad

• Refi_rase alas ir}strucciones del fabricante

para el funcionamiento e instalaci6n de

accesorios. Use _Jnicamente accesofios

aprobados per el fabricante..

• Detenga la cuchilla o las cuchilfas cuande

cruce per calzadas, caltes o caminos de

grava.

• Parar el motor cada vez que se abandona el

aparato, antes de timpiar la segadora o de

remover residues del tube.

• Apagar el motor y esperar basra que las

cuchillas est_n comptetamente paradas

antes de remover el receptor de hierba

• Segar so]amente con luz del dla o con una

buena luz artificial

• No opere la ma'quina baie la influencia del

alcohol o de las drogas

• Nunca opera la maquina cuando ta hierba

est_ mo]ada Aseg0rese siempre de tenor

buena tracci6n en sus pies; mantenga et

mange firmemente y camine; nunca corra

• Desconectar et mecar}ismo de propulsi6n

aut6noma o el embrague de transmisiSn en

tas segadoras qua ]o tienen antes de poner

en marcha eJmotor.

• Si el equipo empezara a vibrar de una

mar}era anormat, pare el motor y revise de

inmediato para averiguar la causa. Generai-

monte la vibraci6n suele indicar qua existe

alguna averia.

• Siempre use gafas de seguridad o anteojos

con protecci6n lateral cuando opera la sega-

dora.

I!o OPERACION SOBRE LAS CUESTAS

Los accidentes ocurren con m_s frecuencia en

las cuestas Estos accidentes ocurren debido a

resbaladas o caidas, las cuales pueden resultar

en graves ]esiones Operar la recortadora en

cuestas requiere mayor concentraci6n.. Si se

siente inseguro en una cuesta, no fa recorte

HACER:

* Puede recortar a trav_s de la superScie de

ta cuesta, nunca hacta arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en [as cuestas..

- Renueva todos los objetos extra_5os, tales

come guijarros, ramas, elc.

• Debe prestar atenci6n a hoyos, baches o

protuberancias Recuerde qua la hierba alia

puede esconder obst&culos

NO HAClER:

- No recorte cerca de pendientes, zan]as o

terraptenas El oparador puede perdar ta

tracci6n en los pies oe] equifibrio

- No recorte cuestas demasiado inclinadas

. No recorte en hierba mojada. La reducci6n

en ta tracci6n de la pisada puede causar

resbalones

I!1. NINES

Se pueden producir accidentes trQgicos si el

operador no presta atenci6n a la presencia

de fos niiSos A menudo, los nif_os se sienten

atraidos per fa m&quina y per la actividad de

la siega. Nunca suponga qua los niSos van a

permanecer en el mismo lugar donde los vie

per ulfima vez

. Mantenga a los nifties alejados del &rea de

la siega y bale el cuidado estricto de otra

persona adulta responsable

• Est6 alerta y apague la m_quina si hay nif_es

qua entran at _rea

• Antes y cuando este retrocediendo, mire

hacia atr,_s y hacia aba]o para verificar si hay

niSos pequefios

• Nunca permita qua los nif_os operen la m&-

quina

• Tonga un cuidado extra cuando se acerque

a esquir}as donde no hay visibilidad, a los

arbustos, ,Srboles u otros objetos qua pueden

interferir con su linea de visi6n

IV, MANEJO SEGURO DE GASOLINA

Usar mucha atenci6n cuando se maneja gaso-

Iina. La gasolina es extremamente inflamable y

los vapores son explosives

• Apagar todos los cigarrillos, cigarros, pipas y

otras fuentes de ignici6n

• Usar solo un contenedor apropiado.

• Nunca quitar el tap6n de la gasolina o ar_adir

carburante con e! meier en marcha. Esperar

que el motor se enfrie antes de repostar la

gasolina

- Nunca repostar la m_quina al interior de un

local

• Nunca guardar la m=Squina o el contenedor

de gasolina donde hay una llama abierta,

chispa o luz piloto come una caldera u otros

dispositivos

• Nunca llenar contenedores en un vehiculo,

en un camiSn o caravana con un forro de

pl&stico Colocar siempre los contenedores

en el suelo leios de su vehiculo antes de

ltenar

• Quitar equipos qua funcionan con gasofina

del cami6n o caravana y repostar en el suelo

Si esto no es posible, reposlar dicho equipo

con un contenedor port_til, m&s bien qua con

una tobera de gasolina

• Mantener la tobera en contacto con el bordo

del dep6sito de carburante o de la apertura

del contenedor siempre basra terminar el

abastecimiento No usar un dispositivo de

cierre-apertura de fa tobera

• Si el carburante cae en la ropa qua se lleva,

cambifi, rsela inmediatamente

° Nunca llenar en exceso el dep6sito de

carburante Celocar el tap6n de la gasolina y

apretar de modo seguro

V. SERVIClO

• Nunca haga funcionar una m#,quina dentro

de un _rea cerrada

• Nunca haga ajustes o reparaciones mientras

el motor est6 en rnarcha Desconecte el

cable de ta bujia, y mant_ngalo a cierta

distancia de _sta para prevenir un arranque

accidental

• Mantenga las tuercas y los pernos, espe _

cialmente los pernos det accesorio de la

cuchilla, apretados y mantenga el equipo en

buenas condiciones

• Nunca manipule de forma indebida los

dispositivos de seguridad Conlrole regular-

mente su funcionamiento correcto

. Mantenga la m&quina libra de hierba, hojas

u otras acurnulaciones de desperdicio

Umpie los derrames de aceite o combustible

Permita que la m&quina se enfrie antes de

almacenarta

• Pare e inspeccione et equipo si le pega a un

objeto Rep#,relo, si es necesario, antes de

hacerlo arrancar.

- En ningL_n caso hay que regular la altura de

las ruedas mientras el motor est& en marcha

• Los componentes def receptor de la hierba

van sujetos a desgaste, da_os y delerioro,

qua pueden exponer las panes en mow

irniento o permitir que objelos sean dispara-

dos Controlar frecuenlemente y cuando sea

necesario sustituir con panes aconsejadas

per el fabricante

• Las cuchillas de ia segadora est#.n afiladas

y pueden corlar Cubrir las hojas o [levar

guanles, y ufilizar precauciones especiales

cuando se efectOa mantenimiento sabre las

mismas

• No cambie el aiuste del regulador del motor

ni exceda su velocidad

• Mantener o sustiluir las etiquetas de

seguridad e instrucciones, cuando sea

necesario

_,ADVERTIENCtA: Este segadora viene equipado con un motor de combusti6n interna y no se

debe usar sobre, o cerca, de un terreno no desarrollado cubierto de bosques, de arbustos o de

c_sped, o menos qua el sistema de escape del motor venga equipado con un amortiguador de

chispas que cumpla con las leyes locales o estatales (st existen) Si se usa un amortiguador de

chlspas, et operador debe mantenerlo en condiciones de trabajo eficientes

En el estado de California, la ley exige Io anterior (Secci6n 4442 del "California Public Re-

sources Code") Olros estados pueden contar con otras leyes parecidas Las ieyes federales

se aplican en la tierras federales Su centro de Servicio m_s cercano tiene disponible amor-

tiguadores de chispas para el silenciador (Vea la secci6n de PARTES DE REPUESTO en el

manual lngf_s del dueSo)

N5mero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 16 Cuartos (Regular sin Plomo)

Tipo de Aceite (API SG-SL): SAE 30 (Sobre 32"F); SAE 5W-30 (Debajo 32°F")

Capacidad de Aceite: 20 Onzas

Bujia (Abertura: .030") Champion J19LM o RJ19LM

Torsi6n del Perno de la Cuchilla: 35-40 ft. Ibs.

E1n,3merodelnodelo y el de serie se encuentran en la calcomania adjunta a ta parte trasera

de la caja de la segadora Debe registrar tanto el nQmerode serie come ta fecha de compra y

mantengalos en un lugar seguro para refencia enel futuro

Acuerdos de Proteccibn para la Reparaci6n

Congratulaciones per su buena compra. Su

nuevo preducto Craftsman® est& diseSado

y fabricado para funcionar de mode fiable per

touches aries. Pete come redes los productos,

pueda necesitar alguna reparaci6n de tanto

en tanto. En este case tener un Acuerdo de

Pretecci6n para la ReparaciSn puede hacerles

ahorrar dinero y fastidios

Compre ahora un Acuerdo de Proteccidn para

la ReparaciSn y prot#gese de mofestias ygas.

tos inesperados..

Un Acuerdo incluye los puntos siguientes:

. Servicio experto de nuestros t2.000 espe-

cialistas profesionales en la reparaci6n

- Servicio ilimitado sin cargo alguno para

los partes y la mane de obra sobre todas fas

reparaciones garantizadas..

oSustituci6n de| producto si su producto

garantizado no puede ser arreglade

• Descuento de110% sobre et precio cor-

riente del servicio y de tas partes relativas a!

servicio no cubiertas per el acuerdo; tambi_n

el 10% menos sobre ef precio corriente de

un control de mantenimiento preventive.

-Ayuda r_pida per teI_fono- soporte tele-

f6nico per porte de un representante Sears

sobre productos que requieren un arreglo en

casa, y adem_,s una programaci6n sobre los

a reglos rues convenientes.

Cuando se ha comprado et Acuerdo, bas|a con

una liamada telefSnica para programar et servi-

cio Puede llamar cuando quiera, dia y noche o

fijar en ffnea una cita para obtener el servicio.

Sears tiene m_s de 12 000 especialistas

profesionales en la reparaci6n, que tienen

acceso a m,_s de 4.5 miliones de partes y

accesorios de calidad Este es el ripe de

profesionalidad con que puede contar para

ayudar a alargar la vida det producto que acaba

de comprar, per touches aEos iCompre hey su

Acuerdo de Protecci6n para la Reparaci6nl

Se apiican algunas limitaciones yexclu-

siones. Para conocer tos precios y tenor

mrs informacibn, Ilame at 1-800-827-6655_

Servicio de Instalacibn Sears

Para la instalaci6n profesionat Sears de

aparatos de casa, puertas de garaje,

calentadores de agua y otros impertantes

articulos para la casa, en U S.A llamar a

1-800_4.MY-HOME®.

Estos accesorios estaban disponibles cuande se produje ta segadora No son facilitados junto al

cortacesped. Tambi6n est&n dispenibles en la mayorJa de tas tiendas de Sears yen los centros

de servicio Aigunos de estos accesorios tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVtADOR

DE RECORT_S

PARA SEGADORAS

CON DESCARGA

TRASERA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

TRASERA

ESTABIL_

ZAOORES

ENVASES

EGASOUNA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

SILENCIADORt_S

_l CUCHfLLAS

FfLTROS DE AIRE

ADAPTADORES

DE CUCHILLA RUEDAS

BUJ_AS

ACE|TE

eEL MOTOR

Lea estas instnJcciones y este manual completamente antes de tratar de montar u operar su segm

dora nueva.

IMPORTANTE: Este cortac6sped viene SIN ACEITE O GASOLINA en el motor..

Su segadora nueva ha side montada en la f&brica con la excepci6n de aquellas pades qua se de-

jaron sin montar per razones de envlo. Todas las pares come fas luercas, las arandetas, los pernos,

etc.., qua son necesarias para completar el montaje ban side co!ocadas en la balsa de panes. Para

asegurarse qua su segadora funcione en forma segura y adecuada, todas las pares y los articulos

de ferreterla qua se monten tienen que ser apretados seguramente. Use tas herramientas correctas,

come sea necesario, para asegurar que se aprieten adecuadamente

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1 Remueva las partes sueltas qua se incluyen

con la segadora

2 Cortefasdosesquinas de los extremosdetacaja

de cart6n y tienda el panel def extreme pfano

3. Remueva rode el material de empaque, ex-

cepto la cuSa entre el mango superior y 61

inferior, y la curia que sujeta la barra de los

control qua exige ta presencia de] operador

junto con el mango superior.

4. Haga radar la segadora hacia afuera de la

caja de cart6n y revisela cuidadosamente

para verificar si todavia quedan partes

suettas adicionates.

COMe PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

tMPORTANTE: Desp!iegue et mango con

touche cuidado para no pellizcar o dahar tos

cables de control

I Levante los mangos hasta que ta secci6n

dee mango inferior se asegure en su lugar,

en la posici6n para segar..

2. Remueva lacuhaprotectora, levante lasecci6n

deI mango superior hasta su lugar en e! mango

inferior, y apriete ambas manitlas del mango.

3Remueva la cutfia del mango que sujeta la

barra de los control qua exige la presencia

del operador junto con el mango superio_

El mango de la segadora puede ajustarse

segt_n le acomode para sega_:.Refi6rase a

'AJUSTE DEL MANGO" en la secci6n de

Servicio y Ajustes de este manual

PARA MONTAR EL RECOGEDOR DE

CESPED

1_ Ponga el bastidor de! recogedor de c6sped

en la balsa del c6sped con la parte rigida

de la balsa en ta parle inferior Aseg_3rese

qua el mango del bastidor est6 en el exte-

rior de la parte superior de la balsa.

2 Deslice los sujetadores de vini]o sabre el

bastidor

AVISO: Si los sujetadores de vinilo estAn muy

duros, m6tatos en agua caliente per algunos

minutes Si se moja la balsa, d6jela qua se

seque antes de usarla

Mango de]

bastidor del

recogedor

Sujeladar,

de vinilo del bastidor

PARA INSTALAR LOS ACCESORIOS

Su segadora rue enviada lista para usarse

come una acolchadora de capa vegetal. Para

convertirla de mode que pueda ensacar o

descargar, refi_rase a "PARA CONVERTIR LA

SEGADORA" en ta secci6n de Operaci6n de

este manual

LEVANTAR'

Mango

superior

Manilla del

mango

Mango inferior

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDAD ANTES DE OPARAR SU

SEGADORA. Compare las itustraciones con su segadora para familiar{zarse con la ubicaci6n de

los diversos contro{es y ajustes. Guarde este manual pare referencia en et future..

Estos s|mbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

productoo Aprenda y comprenda sus significadoso

A't"TENCt(3N OMOTOR MOTOR R_PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENC_A ENCENDtDO APAGADO LACI(_N BUSTIBLE MANES Y LOS PIES LEJOS

8arra de

control de la

impulsi6n Barra de control que exige la

presencia dot operador

Manilla def mango

Tapa del deposito de

aciete del motor con varilla

indicadora de nivet

Recogedor

de c6sped.----'_

Tapa de_ deposito

de ia gasolina

Cebador

Silenciador

Filtro de aire

Puerta de la acolchadora la impu{si6n

Ajustador de

Caja ta rueda (on

cada rueda)

IMPORTANTE: Este cortac_sped v{ene SIN ACEITE O GASOUNA en motor

_11/1/11u.,llt ,Ju.u.lll.,u.l,l.I.HU.. I III I I I' I '

CUMPLE CON LOS REQUISFFOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde {a parte de atr&s, rotatorias, Sears, cumplen con

los est_ndares de seguridad del American National Standards Institute y de la U,S Consumer

Product Safety Commission., La cuchilla gira cuando el motor est& funcionando.

ii i iii i ii ii ii i ii nl ii ill iiii ill i H

Barra de control que exige la presencia del Puerta de la acolchadora - permite Faconver-

operador - tiene que sujetarse abajo, junto si6n para la operaci6n de descarga o ensacado,

con el mango, pare hacer arrancar el motor` Barra de control de la impulsion - se usa

Su_]teta para parer el motor,, pare enganchar la segadora para movimiento

Cebador - bombea combustible adicional hae[a adelante impulsada a motor.

desde et carburador ai cilindro para use cuando Cord6n arrancador - se usa para hacer ar-

se necesila hacer arrancar un motor fr{o rancar el motor.,

La operaci6n de cuatquier

_._A_ segadora puede hacer que

salten ob]etos extraSos dentro de

sus ojos, Io que puede producir

da_os graves en 6stos. Siempre

use anteojos de seguridad o protecci6n para

los ojos mientras opere su segadora o cuando

haga ajustes o reparaciones Recomendamos

galas o una mascara de seguridad de visi6n

amplia de seguridad usada sobre tas gafas

COMO USAR SU SEGADORA

VELOCIDAD DEL MOTOR

La velocidad del motor se estableci6 en la f_-

brica pare un rendimiento 6primo. La velocidad

no se puede ajustar.

CONTROL DE ZONA DEL MOTOR

,_, PRECAUCI()N: Las regufaciones federales

exigen que se instale un control pare el motor

en esta segadora para reducir a un minimo el

riesgo de lesionarse debido al contacto con fa

cuchilla. Per ningL_n motive trate de eliminar

la funci6n del control del operade_ La cuchilta

gira cuando el motor est_ funcionando

- Su segadora viene equipada con una barra

de controtes que exigen ta presencia del

operador, 1o que requiere que el operador

est6 detr_s del mango de la segadora para

hacerla arrancar y operarta.

PARA EL IMPULSION

•Para comenzar la marcha hacia adelante,

levantar la barra de mando hasta el mango..

• Pare parar el movimiento hacia adelante,

afivie fa barra de control de ta impulsiSn

IMPORTANTE: Durante la utilizaci6n, guarde

siempre la barra de control de la impulsion

en contra del mango

Barra con conlrot

que exige la

presencia del

operador

CONTROL DE LA fMPULSION ENGRANCHAR

CONTROL DE LA IMPULSION DESENGANCHADO

PARA AJUSTAR LA ALTURA DE CORTE

Levante tas ruedas pare el corte bajo y baje las

ruedas para el corte alto.., ajuste la altura de

corte para que se acomode a sus requisites.. La

posici6n del medio es la meier para ia mayorla

de los c6spedes_

•Para cambiar la altura de certe, empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abaio de mode

que se acomode a sus requisites. AsegQrese

que todas las ruedas queden iguaimente

ajustadas.

AVISO: El ajustador esta correctamente

cotocado cuando las orejas de la place est__n

insertadas en el agujero del mango Tambi_n,

los ajustes de 9 posiciones (si equipado) per_

miten que el mango pueda see movido entre las

oreias de la place.

PALANCA HAClA ATRAS . Mango

PARA BAJAR EL CORTACESPED _._

HAC1A

ADELANTE PARA LEVANTAR EL CORTACE_SPED

PARA CONVERTIR LA SEGADORA

Su segadora rue enviada tista para usarse

como acolchadora de capa vegelaL Para

convertifla a una operaci6n de ensacado o de

descarga:

SEGADORAS CON DESCARGA TRASERA

- Abra la puerta trasera y remueva la lap6n

acotchadora Gu_rdela en un lugar seguro

• Ahora puede insta_ar el recogedor o ef des-

viador de recortes opcionai

• Para volver a la operaci6n de acoichamienlo

o descarga, el tap6n acolchador en {a aber-

tura de descarga de la segadora.

Desviador

de {a descarga

Tap6n de la

SEGADORAS CON DESCARGA LATERAL

- La tap6n acolchadora debe ser instafada ad-

entro de la abertura de Zadescarga trasera

• Abra la protecci6n contra la descarga y

instale el desviador de contra la descarga

debajo de la protecd6n como se muestra

. La segadora esta lista para la operaci6n de

la descarga

• Para convertir a la operaci6n de ensacado

o de descarga, el desviador de ia descarga

debe ser removido y la protecci6n contra la

descarga debe esiar cerrada

Abra {a protecc{6n

contra la descarga

PASOS SlMPLES DE RECORDAR

CUANDO CONVIERTA SU SEGADORA

PARA ACOLCHAMIENTO -

1 La plancha acotchadora trasera instafada

2La protecci6n contra Eadescarga cerrada

PARA ENSACAMfENTO TRASERO

1 La plancha acolchadora trasera removida

2Recogedor del c_sped instafado

3 La protecci_n contra _adescarga cerrada

PARA DESCARGA LATERAL-

t, La plancha acoIchadora trasera instalada

2. La desviador de la descarga instalada

PRECAUCt6N- No haga funcionar su

segadora sin la placa de ]a acolchadora o sin

el recogedor c6sped aprobados en su lugar,

Nunca trate de operar la segadora cuando se

halta removido la puerta trasera o cuando se

ha removido a puerta trasera o cuando est_ un

poco abierta.

PARA VACIAR EL RECOGEDOR DE ClaSPED

t. Levante el recogedor de c_sped usando el

mango del bastidor,

2 Remueva el recogedor de c_sped, con los

recortes, de debajo del mango de la sega-

dora

3. Vac{e los recortes de ia bolsa

AMtSO: No arrastre ia bo_sa cuando la vac{e;

se producir_ un desgaste innecesario

\'_[_/ Mango del

->,

_F_\_ baslidor del

de c6sped

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el motor

Pare et tipo y el grade det aceite a utilizar, yea

el "MOTOR" en la secci6n del Mantenimiento de

este manual,

_PRECAUCt6N: NO sobrellene el motor con

aceite, o fumar,_ pesa demante det silenciador

cuando lo vat}a a arrancar..

1 Asegurese que la segadora est6 nivelada.

2 Remueva la varila medidora de aceite del tube

de desarga de aceite..

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente el envase entero

de aceite en el tube de relleno del motor_.

AVtSO: El terrapl6n inicial det aceite requiere

sotamente 18 onzas debido al aceite residual

en el motor de la prueba de calidad de 100%

del fabricante. AI cambiar et aceite puede

necesitar 20 onzas..

4. lnserte y apriete fa varilla medidora de aceite

IMPORTANTE::

• Revise el nivel del aceile antes de cada use.

Agregue aceile si es necesario. Llene hasta la

lfnea de lleno en la varitla medidora de nivel.

- Cambie el aceite despu6s de 25 horas de

operaci6n o una vez per temporada.. Puede

necesitar cambiar el aceite m,_s a menudo

cuando las condiciones son polvorosas o su-

cias. Vea "PARA CAMBIAR EL ACEITE DEL

MOTOR" en la seccion de Mantenimiento de

este manual

del

deposite de

aceite

Tape dot

rellenador

gasolina

Cebader

AGREGUE GASOLINA

-Uene el estanque de combustible hasta

la parte inferior del cuello de relleno del

estanque de gasoline No Io llene demasiado.

Use gasofina regular, sin plomo, nueva y lira-

pie con el mlnimo de 87 octanes No mezcle

el aceite con la gasolina Para asegurar

que la gasotina utilizada sea fresca compre

estanques los cuales puedan ser utilizados

durante los p.rimeros 30 dias

PRECAUCION: Umpie el aceite o el

combustible derramado. No almacene, derrame

o use gasoline cerca de una llama expuesta

,_kPRECAUCI6N: Los combustibles

mezclados con alcohol (conocidos come

gasohot, o el use de etanol o metanol) pueden

atraer la humedad, la que conduce ala

separaci6n y formaci6n de _cidos durante el

almacenamiento. La gasotina acidica puede

daSar et sistema del combustible de un motor

durante e! almacenamiento.. Para evitar los

probiemas con e! motor, se debe racier el

sistema del combustible antes de guardarlo

per un pedodo de 30 dias o m_s Vacie el

estanque del combustible, haga arrancar el

motor y h_galo funcionar hasta que las llneas

del combustible y el carburador queden vacios

La pr6xima temporada use combustible nuevo

Vea las lnstrucciones Pare El Almacenamiento

pare m_s informaci6n.. Nunca use productos de

limpieza pare el motor opara el carburador en

el estanque def combustible pues se pueden

producir daSos permanentes

PARA PARAR EL MOTOR

•Para parar el motor, suelte fa barra de con-

troles qua exigen la presencia def operador..

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capes protectoras del mo-

tor, una cantidad pequefia de humo puede es-

tar presente durante el uso inicial del producto

y se debe considerar normal.

1 Pare hacer arrancar un motor fdo, empuje

el cebador tres (3) veces antes de tratado..

Empuje firmemente Este paso normal-

monte no es necesario cuando se hace

arrancar un motor qua ya ha estado funcio_

nando pot unos cuantos minutos.

2. Sujete la barra de controles que exigen ta

presencia del operador abajo en et mango

y tire el mango del arrancador rApidamente

No permita qua el cord6n arrancador se

devuelva abruptamente.

AMtSO: En climes m&s frios puede qua sea

necesario repetir los pasos del cebado En cli-

mas m_.s calurosos el cebar demasiado puede

producir el ahogo y el motor no va a arrancar.

Si se ahoga el motor espere unos cuantos

minutos antes de tratar de hacerlo arrancar y

no repita !os pasos del cebado

CONSEJOS PARA SEGAR

,e_PRECAUCI6N: No utiiizar dispositivos antF

paja de la hoja en la segadora ya qua estos

accesorios son peligrosos, pueden daSar su

segadora y anular su garant[a.

• Bajo ciedas condiciones, tel como c_sped

muy alto, puede set necesario el elevar la

altura del corte pare reducir el esfuerzo

necesado para empujar Ia segadora y para

evitar sobrecargar el motor, dejando mon*

tones de recortes de c6sped.r Puede qua sea

necesado reducir la velocidad del recorfido

y/o haga funcionar la segadora sobre el _rea

por segunda vez..

• Para un code muy pesado, reduzca el ancho

del code pasando parcialmente por encima

del fugar anteriormente cortado y siegue

lentamente..

.Pare un major ensacado del c6sped y pare la

mayofla de los condiciones de code, la vefo-

cidad del motor debe ajustarse ala posici6n

de R/_PIDQ

• Los poros en los recogedores de c6sped de

tela pueden llenarse con mugre y polvo con

el uso y tos recogedores recaudar_n menos

c_sped. Para evitar 6ste, rocie et recogedor

con fa manguera de agua regularmente y

d6jelo secarse antes de usado.

• Mantenga la parte superior de] motor, aired-

odor del arrancador, despejada y sin recodes

de c6sped y paja. Esto ayudar_, et flujo del

aire del motor y extenderA su duraci6n

CONSEJOS PARA SEGAR YACOL-

CHAR

IMPORTANTE: Pare obtener el major

rendimiento mantenga la caja de la segadora

sin acumutacion de cesped y basura. Vea

_LtMPIEZA" en la seccion de Mantenimento de

este manual.

• La cuchilla acolchadora especial va a votver

a cortar los recortes de c6sped touches

veces, y los reduce en tamar_o, de modo que

sise caen en el c_sped se van a dispesar

entre 6ste y no se van a notar. Tambi6n, el

c_sped acolchado se va a deshacer rApi-

damente entregando substancias nutritivas

para el c6sped. Siernpre acolche con la

velocidad del motor (cuchilla) m&s alta, pues

asi se obtendr_ la major acci6n de recorte de

las cuchiltas

• Evile cortar el c6sped cuando est_ mojado

EI c6sped mojado tiende a formar montones

e inte_ere con la acciSn de acolchado

La major hora pare segar el c_sped es

temprano en la tarde A esa hora _ste se ha

secado y el Area reci_n cortada no quedar_

expuesta al sol directo..

• Pare obtener los mejores resultados, ajuste

la attura det code de la segadora de modo

qua _sta corte solamente el tercio superior

de las hojas de c6sped.. En el caso de qua el

c_sped haya crecido demasiado, puede ser

necesario el e]evar la altura del code para

reducir el esfuerzo necesario pare empujar la

segadora y para evitar sobrecargar el motor,

dejando montones de recortes de c_sped.

Pare un c6sped muy pesado, reduzca e! an-

cho de! corte pasando pot encima de] lugar

anteriormente cortado y siegue lentamente..

MAXI_

*Ciertos tipos de c6sped y sus condiciones

pueden exigir qua un Area tonga que ser

acolchada pot segunda vez pare esconder

compfetamente tos recodes.. Cuando se haga

e! segundo code, siegue atravesado (on

forma perpendicular) ala pasada def primer

code

, Cambie su patr6n de code de semana a

semana. Siegue de node a sur una semana

y luego cambie de este a oeste la prSxima

semana. Esto evitar& que el c_sped se

enrede y cambie de direcci6n.

PROGRAMA DE

MANTENIMnF-.NTO

Rovi_ar _l hay SuJeladoms Sue,ll_s I/

S Limp_ar/Insp e,c,_,le,nare,1Re,coge,dor de, Cdsped * _ l/

E:entre|at los Noumalicos V #

Gcontrola, I_s Ruodas M_b'k',_r,"'"

AUrnpiar la Seg_dota ....

DLimpiar d_baJo la Cubte,da de,la Tran_.m_s_Sn"*"

O Ra_}_ las Corroasy las Polo,'_sImp_!s,l,das _* ................

A ILubticad6n

Limpiar IRe,carg,'_fla 8alor;a ""

Re,Vlr%'_._"el nlVe,I dOl A_'_J|Io

iTi !",_e_o"' °lStfoe,dadc_

Oi Cambii.lr la Bujia

radar o! _lsloma d_! cat'buranla

oaSadir un e,stabilizad,_r de, G_tbtJt_Fl_O.

ANTES DESPUES CADA CADA CADA ANTES DEL

DE CADA DE CADA 10 25 HORAS O I00 ALMACE-

use USe HORAS TEMPORADA HORAS NAMtENTO

v' Iv'

............................ ! v'

ii i i i ii_iiiiiiiiv_i_illiiiiiii i IIIITIIIIii i i

v" L _i

RECOMENDACIONES GENERALES

La garantia de esta segadora no cubre los

articuios que han estado sujetos al abuse o a

la negligencia del operador Para recibir rode

el valor de la garantia, el operador tiene que

mantener la segadora segQn Ias instrucciones

descritas en este manual

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.,

At menos una vez cada estaci6n comprobar

si es necesado efectuar los ajustes descritos

en tas secciones de Servicio y Ajustes de este

manual.

• Una vez al afio, cambie la bujia, limpie o

cambie el efemento def filtro de aire y revise

si la cuchilla est_ desgastada Una bujia

nueva y un elemento del filtro de aire limpio/

nuevo aseguran fa mezcla de aire-com-

bustible adecuada y ayudan a que su motor

funcione rnejor y que (lure m_s.

• Siga el programa de mantenimiento en este

manual

TABLA DE LUBRICACION

,_ Aiustador

de la rueda

Aceite del

motor

Bisagra

Jerta

acol-

chadora

Bisagra

de Ia

puerta

traser

_') Cfavija de montaje del puntal dei mango

ANTES DE CADA use

. Revise el nivel del aceite del motor

• Revise si hay sujetadores sueltos..

LUBRICACION

Mantenga la unidad bien lubricada

(vea la "TABLA DE LUBRICACION")

(_') Recto el lubdcante

(_ Yea _MOTOR" en la seocton de Mantentmlento

IMPORTANTE: No aceite o engrase los roda-

mientos de ia rueda de plastico, Los lubficantes

viscosos alearan polvo y mugre, Io acortara la

duracion de los rodamientos aulolubricanles,, Si

cree que tienen que lubricarse, use Iosamente

un lubricante ripe crafito, de polvo seco, en

ferma moderada

SEGADORA

Siempre observe las reglas de seguridad cu-

ando haga el mantenimiento..

LLANTAS

• Mantenga las Itantas sin gasolina, aceite o

substancias quimicas para control de insec-

tos que pueden da_Sarla goma

• Evite los tocones, las piedras, las grietas pro-

fundas, los objetos afilados y olros peligros

que pueden daSar a tas llantas

RUEDAS DE IMPULSION

Revise las ruedas de impulsi6n delanteras cada

vez antes de segar, para asegurarse de qua se

mueven fibremente. Si las ruedas no giran li-

bremente quiere decir qua hay basura, recortes

de c6sped, etc en el ,_rea de las ruedas de

impulsi6n y tienen qua limpiarse para tiberarlas

Es necesario iimpiar las ruedas de imputsiSn;

revise ambas ruedas delanteras

1 Remueva los tapacubos, fas tuercas de

seguridad y tas arandetas.

2 Remueva las ruedas de fos ajustadores de

tas ruedas.

3 Remueva la basura y los racemes de

c6sped de dentro de la cubierta contra

el polvo, piSbn y/o de los dientes de los

engranajes de las ruedas de impulsi6n.

4. Ponga las ruedas de vuelta en su lugar.

AVISO: Si despu6s de limpiar las ruedas de

impulsiSn no giran libremente, p6ngase en

contacto con su centre de servicio Sears o con

un otro centre de servicio cuafificado

CUIDADO DE LA CUCHILLA

Para obtener los mejores resuftados, la cuchilla

de la segadora tienen qua mantenerse afilada.

Cambie la cuchilla doblada o dafiada..

_,PRECAUCt6N: Usar solamente la hoja

de repuesto aprobada per el fabricante de su

cortac_sped.. Usar una hoja no aprobada per el

fabricante de su cortac6sped es peligroso, pu-

ede daSar su cortac6sped y anular su garantia

PARA REMOVER LA CUCHIL!-A

t Desconecte el alambre de la bujla y p6n-

gale en donde no pueda entrar en contacto

con 6sta.

2 Haga descansar la segadora en su fade

Asegurese qua e! fillro de aire y que el

carburador queden mirando hacia arriba..

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evilar que fa

cuchilla gire cuando sele quite el perno

AVISO: Proteja sus manes con guantes y/o

envuelva la cuchilla con una teta gruesa

4. Remueva el perno de la cuchilla gir&ndoto

en el sentido contrario en que giran fas

manilfas del reloj.

5. Remueva la cuchilla y los articulos de fer-

reteria adjuntadores (el paine, la arandela

de seguridad y ta arandela endurecida).

AMISO, Remueva el adaplador de la cuchil]a y

revise el cube interior de la ranura del adap-

tador de la cuchilla. La ranura tiene qua estar

en buenas condiciones para que funcione on

forma adecuada. Cambie et adaptador si est_

daSado.

PARA CAMBIAR LA CUCHILLA

1 Ponga et adaplador de la cuchilia en el

cigueSal del moron Asegurese qua la

ranura del adaptador y que el chavetere dei

cigue_fal est6n alineados.

2 Ponga la cuchilla en el adaptador de 6sta

alineando los dos (2) agujeros en la cuchitla

con las salientes elevadas en el adaptador.

3 Aseg_rese de qua el borde de salida de

la cuchilla (opuesto al borde afilado) est6

hacia arriba hacia el motor.

4. Instafe e! perno de fa cuchil[a con la aran*

dela de seguridad y la arandela endurecida

en el adaptador de ia cuchiila y el cigueflaL

5. Use un bloque de madera entre la cuchilta

y la caja de [a segadora y apriete el perno

de la cuchilla gir&ndolo en el sentido en que

giran las manillas del reloj

• La torsi6n para apretar recomendada es de

35 - 40 pies libras

Adaptador de Ranura Chavetero del

ta cuchilla "Jenal

Arandela de

seguridad

Arandela

de ta endurecida /

cuchilta Berde de satid_ Cigu_na!

IMPORTANTE: E! perno de ta cuchilla es

tratado a calo. Si es necesario sustituir los

pernos, sustituirfos s61ocon pernos aprobados

mostrados en la secci6n ParSes de ReparaciSn

de este manual

PARA AFILAR LA CUCHILLA

AVISO: No recomendamos el afilar la cuchilla

- pare si lo hace, asegQrese de qua quede

balanceada. Se tiene que tener cuidado de

mantenerla balanceada Una cuchilla qua no

est_ balanceada va a producir eventualmente

da_5oen la segadora o en el motor

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora No trate de afilarta

mientras se encuentra en la segadora.

• Para revisar ei balance de la cuchilla, clave

un clave en una viga o en la pared Deje

alrededor de una pulgada de un cfavo recto

expuesto Ponga et agujero central de la

cuchilla sobre la cabeza del clave Si la

cuchilla est'. balanceada debe permanecer

en la posici6n horizontal. Si cuatquiera de

los extremes de la cuchilla se mueve hacia

abajo, afile el extreme pesado hasta qua _sta

quede balanceada.

RECOGEDOR DE ClaSPED

• EI recogedor de c_sped puede set rociado

con el agua de la manguera pare tiene que

estar seco cuando se vaya a usa_:.

- Revise su recogedor de c_sped a menudo

para verificar si est& daSado o deteriorado

Se va a desgastar con el use normal Si se

30 necesita cambiar el recogedor, c&mbiefo

sotarnenteporunoqueseaaprobadopotel

fabricante.D6elnumerodelmodelodela

segadoraeuandoIoordene

CAJADE ENGRANAJES

• Para mantener el sisterna de irnpulsi6n

funcionando en forrna adecuada, ta caja de

engranajes y el ,_rea alrededor de ta impulsi6n

tienen que rnantenerse Iimpias y sin acumu*

laciSn de basura, Umpie debajo de la cubierta

de la impulsi6n dos veces por temporada

• La caia de engranajes se }lena con fubdcante

hasta el nivel adecuado en la f_brica. La

t)nica vez que e_ _ubricante necesita atenci6n

es cuando se le ha prestado servicio a _a

caja de engranajes

- Si se necesita iubricante, use solamente

Grasa Texaco Starplex Premium I, Parte No..

750369., No use substitutos

MOTOR

LUBRICACION

Use solarnente aceite de detergente de afta call-

dad clasificado con la clasificaci6n SG-SL de ser-

vicio API Se_eccione [a calidad de viscosidad SAE

segQn su ternperatura de operaci6n esperada.

CAL_DAOE£ DE VISCOS_DAD DE SAE

_AI.tA D_ 7Et,_PERA_URA A_'ITICIPt,DA M,ITF.S #El

AVISO: A pesar de que los aceites de multi-

viscosidad (5W30, 10W30, etc .) mejoran el

arranque en cfima fTIO, estos aceites de mul-

tiviscosidad van ha aurnentar e! consumo de

aceite cuando se usan en temperaturas sobre

32 ° E Revise et nivel del aceite de! motor m__s a

menudo, para evitar un posible dafio en el mm

tor, debido a que no tiene suficiente aceite.

Cambie el aceite despu6s de 25 horas de

operaci6n o por to rnenos una vez af afro si la

segadora se utiliza menos 25 horas el aSo

Revise el nivel del aceite del c&rter antes de

arrancar el motor y despu_s de cada cinco (5)

horas de uso continuado. Apriete el tap6n det

aceite en forma segura cada vez que revise el

nivef del aceite

PARA CAMB|AR EL ACEITE DEL MOTOR

AVtSO: Antes de inclinar la segadora para drenar

el aceite, drene el tanque de combustible hacien°

do correr el motor hasta que et tanque est_ vacio

1, Desconecte el alambre de la buji'a y

pSngalo de modo que no pueda entrar en

contacto con _sta

2. Remueva la tapa del dep6sito del aceite;

d6jeia a un |ado en una superficie firnpia,

3. Incline la cortadora de c#sped por este

costado tal como se muestra y purgue el

aceite en un recipiente id6neor. Mueva la

segadora de atr_.s para adelante para re-

mover todo el aceite que se haya quedado

atrapado dentro det motor.

4.. Umpie todo el aceite derrarnado en ta saga*

dora yen el ]ado del motor..

5. Echar aceite despacio en e_ conducte del

6.. Parar de aSadir aceite cuando se alcanza ]a

ser3alde tleno (FULL) an la varilta Esperar un

minuto para dejar que el aceite se arregie..

7 Continr3e agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora settles del nivel de aciete en Ileno

(FULL) NO sobrellene el motor con aceite,

o fumar& pesa demante del silenciador

cuando Io vatla a arrancar

8r. Asegt_rese de apretar ta varilla medidora

del aceite antes de arrancar el motor..

9 Vuelva a conectar el alambre de la bujia a _sta.

FILTRO DE AIRE

Su motor puede sufrir averias y funcionar de

manera incorrecta con un fittro dei aire sucio.

Sustituir e! papel del cartucho una vez al aflo

o tras t00 horas de funcionamiento, mrs a

rnenudo si se utitiza en condiciones de sucie-

dad y polvo particulares.

PARA LIMPIAR EL FILTRO DE A1RE

1 Suelte el tornillo e incline la cubierta para

remover]o

2 Cuidadosamente, remueva el cartucho

3 Limpielo gotpe_ndolo suavemente en una

superficie plan& Si est,_ muy sucio cambie

el cartucho.

_,PRECAUCl6N: Los solventes de petr61eo,

tales como el keroseno, no se deben usar para

limpiar el cartucho Pueden producir el deterioro

de _ste No aceite el cartucho.. No use aire a

presi6n para limpiarlo o secarlo

4. Instale el cartucho, luego vuefva a porter la

cubierta asegur&ndose que las orejas est_n

alineadas con las ranuras en la plancha

trasera Apriete el tornifle en forma segura

Ranuras

" _ _i_<_ " "OreJas de

"Cubierta la cubierta

SILENCIADOR

Inspeccione y cambie el silenciador si est& corre[*

do puede producir un peligro de incendio y/o daSo

BUJIA

Cambie el bujla al comienzo de cada tempo-

rada de siega o despu_s de cada 100 horas

de operaci6n, Io que suceda primero El tipo de

bujia y et ajuste de la abertura apa_ecen en "ES-

c PECfFICAClONES DEL

aeite, par&ndose a intervalos regulates para , .PRODUCTO" secci6n

controlar el hive] de| aceite con la varilta 31ae este manua]

LIMPIEZA

tMPORTANTE: Para obtener el major rendiminelo,

mantenga la caja de tasegadora sin acumufacion

de cesped y basura. Umpie la parte de abaje de

su segadora despues de cada use.

_PRECAUCl6N: Desconecle el alambre de

la bujia yp6ngafo en donde no pueda entrar en

contacto con 6sta

• Haga descansar la segadora en su lade

Asegurese qua el filtro de aire y qua e! carbu-

rador queden mirando hacia arriba.. Umpie la

parte inferior de su segadora rasp&ndota para

remover la acumulaci6n de c_sped y basura

•Utopia el motor a menudo para evitar qua

se acumule la basura. Un motor tapado fun-

ciona m_s caliente y se acorta su duraci6n.

• Mantenga las superficies pulidas y las rue-

das sin gasolina, aceite, etc

• No recomendamos el use de una manguera

de jardin para timpiar la segadora a menos

que el sistema el6ctrico, el silenciador, el

filtro de aire y el carburador est6n tapados

para evitar qua les entre el agua. El agua en

el motor puede acortar la duraci6n de 6ste.

LIMPIE DEBAJO DE LA CUBIERTA DE LA

IMPULSION

Umpie debajo de fa cubierta de la impulsi6n per

Io menos dos veces cada temporada Raspe de-

bajo de ta cubierta con un cuchillo para masilla

o con una herramienta parecida, para remover

toda acumulaci6n de c6sped o basura en la perte

inferior de la cubierta de la impulsi6n.

AADVERTENCIA: Para evitar lesi6nes serias, antes de dar calquier service o de hacer ajustes:

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE CORTE °

en la secci6n de Operaci6n de este manual

Suelle la barra de control y pare et motor.

Aseg0rese qua la cuchilta y que todas las partes movibles se hayan detenido complelamente

Desconecte el alarnbre de la bujia y p6ngalo en donde no pueda entrar en contacto con 6sta

DESVIADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora, para

reducir a un minimo la posibilidad que objetos

sean lanzados hacia afuera de la parte trasera

de la segadora, en la posici6n en donde se

encuentra el operador. Si se dafla e! desviador

debe cambiarse

PARA REMOVER LA CORREA DE IMPUL-

sl6N

1.. Remueva la cubierta de la impulsi6n. Rem-

ueva fa correa ernpujando hacia abaio en la

potea de la caja de engranajes..

2 Haga descansar la segadora en su lade

con ef filtro de aire y e! carburador mirando

hacia arriba.

3. Remueva la cuchilla..

4. Remueva fa defensa en contra del desper-

dicio.

5Remueva ia correa de la polea del motor en

el ciguefia!

Cubierta de

la impu{ston

EMPUJAR

PARA CAMBIAR LA CORREA DE IMPUL-

sl6N

1., Instale la correa nueva en la polea del me-

to[

2. Reinstaie la defensa en contra del desperdi-

cioy la cuchilla.

3 Vuelva e! cortac_spedes a la pesici6n vertical

4 lnstale la correa nueva en la pofea de la

caja de engranajes

5. Reinstale fa cubierta de la impulsi6n.

NOTA: Siempre use la correa aprobada per la

f,%rica para asegurarse qua calce y dure.

PARA AJUSTAR EL MANGO

El mango puede set montado a una posici6n

alta o baja.. Los agujeros de montaje en el

mango inferior est&n fuera del centre para

levantar y bajar el mango.

1.. Remueva el mango superior y conexi6ne(s) el

asegurar 51 (los) cable(s) al mango inferior

2 Remueva tas clavijas de horquilla de la

clavija de montaje de! puntal del mango

3 Apreite el mango inferior hacia dentro para

removerlo de las ctavijas de montaje

4 Gire el mango inferior per encima para

levantar o bajar et mango.

5 Vuetva a montar las clavijas de horquilta per

encima de las clavijas de montaje

6. Vuefva a montar el mango superior y todas

fas partes removidas del mango inferior

Poslc_6nc'q Posici6n

para segar

C4avijade__ del mango

32 m°ntaje POSICION BAJA POStCIONALTA

Mango

GIRAR

MOTOR

VELOCIDAD DEL MOTOR

La velocidad deI motor ha sido ajustada en

ta f&brica No trate de aumentar la velocidad

del motor pues se pueden producir lesiones

personales, Si cree que el motor est& funcio-

hondo demasiado r&pido o demasiado lento,

Ileve su segadora a mas con su centro de

servicio Sears o con un otro centro de servicio

cualilicado..

CARBURADOR

SU carburador tiene un chorro principal fijo

no ajustable para controlar la mezcfa Si su

motor no est& funcionando en forma adecuada

debido a problemas que se sospecha vienen

del carburador, lleve su segadora a contacto

con su centro de ser¢icio Sears o con un otto

centro de serviclo cualificado para reparada yio

ajustarta

IMPORTANTE: Nunca manipute el regulador

del motor, el qua ha sido ajustado en la f&bdca

para la velocidad del motor adecuad& Puede

ser petigroso hacer funcionar el motor a una

velocidad pot sobre el ajuste de alta velocidad

de la f_brica Si cree que la velocidad afta

regufada del motor necesita ajuste,contacto con

su centro de servicio Sears o con un olro centro

de servicio cualificado, el que cuenta con el

equipo adecuado y la experiencia para hacer

los ajustes necesarios

Inmediatamente prepare su segadora para el

almacenamiento al final de coda temporada o si

la unidad no se va a usar por 30 dlas o m:_s

SEGADORA

Cuando se va a guardar la segadora por cierto

perlodo de tiempo, timpiela cuidadosamente,

remueva toda la mugre, la grasa, los hojas, etc..

Gu_rdela en un _rea limpia y seca.

i Umpie toda la segadora (Vea "LIMPIEZA"

en la secci6n de Manlenimento de este

manual)

2. Lubriquela segun se muestra en la secci6n

de Mantenimento de este manual..

3 AsegOrese de que todas los tuercas y

clavijas ytodos los pernos ytornillos est6n

apretados en foma segura lnspeccione

los partes que se mueven para verificar si

est__nda6adas, quebradas o desgastadas

C_mbielas si es necesario,

4. Retoque todas las superficies que est_n

oxidadas o con la pintura picada; use una

lija antes de pintar

MANGO

Puede dobtar el mango de su segadora para el

almacenamiento

1.. Apriete los extremos inferiores del mango

inferior entre sl basra que el mango inferior

quede separado del puntal del mango,

luego mu6valo hacia adelante.

2. Suelte los pernos de montaje del mango

superior fo sufictente como para permitir

que el mango superior se pueda doblar

haeia atr&s

IMPORTANTE: Cuando doble el mango para et

almacenamiento o el transporte, aseg_rese que

1odobte seg_n se muestra o purde daSar los

cables de control

• Cuando prepare sus mangos a partir de

Ia posici6n de almacenamiento, el mango

inferior autom_ticamente se asegurar_ en la

posici6n para segar..

APRIETE

PARADOBLAR _"-'_

"-'--"---_ Mango in,er,or -...-..---.._L _

Barra de control

que exi

presenc_a del

operador

DOBLAR

HACfA

ADELANTE

PARA

ALMACENAR

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que

se formen depositos de coma en partes

fundamentafes del sistemade combustible tales

como el carburador, et fittro dot combustible,

la mangura del combustible o en e! estanque

durante el afmacenamiento.. Los combuslibles

mezcfados con alcohol (conocido come

gasohol o que tienen etanol o metanol)

Pueden atraer humedad, Io que conduce a la

separacion y a la formaci6n de acidos durante

el almacenamiento La gasolina acida puede

danar el sistema de combustible de un motor

durante el perido de almacenamiento

• Vaciar el dep6sito del carburante poniendo

en marcha el motor y dej&ndolo funcionar

hasta que el carburante termine y el carbura-

dor est6 vacio

. Nunca use los productos para limpieza del

carburador o dot motor en el estanque de

combustible pues se pueden producir daSos

permanentes.

. Use combustible nuevo fa pr6xima lempo-

rada..

AVISO: El estabilizador de combustible es una

alternativa aceptable para reducir a un minimo

ta formacien de dep6sitos de goma en el com_

bustible durante el periodo de almacenamiento.

Agregue estabilizador a ta gasolina en el

estanque de combustible o en el envase para e!

almacenamiento.. Siempre siga la proporci6n de

mezcla que se encuentra en el envase def esta-

bilizador.. Haga funcionar el motor por to menos

10 minutos despu6s de agregar el estabilizador,

para permitir que este llegue al carburador. No

drene ta gasolina del estanque de gasolina y el

carburador st se est,_ usando estabilizador de

combustible.

ACEITE DEL MOTOR

Drene el aceite (con e! motor caliente) y c#,mbielo

con aceite de motor limpio (Vea "MOTOR" en la

secci6n de Mantenimento de este manual )

ClLINDRO

1.. Remueva la bujia.

2. Vacie una onza (29 ml) de aceite a tray, s

dot agujero de la bujia en et cilindro.

3. Tire fa manitla de arranque ]entamente unas

cuantas veces para distribuir el aceite.

4 Vuelva a montar ia nueva bujia..

OTROS

• No guarde la gasolina de una temporada a ta

otra.

- Cambie el envase de la gasolina si se empo

ieza a oxidar La oxidaci6n y/o la mugre en

su gasotina producir,_n problemas.

• Si es posible, guarde su unidad en un recinto

cerrado y c_3brala para protegerla contra el

pofvo y ta mugre

- Cubra su unidad con un forro protector

adecuado que no retenga la humedad.. No

use pf_sticQ El pl&stico no puede respirar, Io

que permite la formaci6n de condensaci6n,

to que producir#_ la oxidaci6n de su unidad

IMPORTANTE: Nunca cubra fa segadora

mientras et motor y las areas de escape todavia

estan calientes,

_PRECAUCI6N: Nunca almacene [a

segadora con gasofina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa

Permita que se enfrfe el motor antes de

almacenarla en algt)n recinto cerrado

SOLUCtON DE PROBLEMAS -Vea la seccibn apropiada en et manual amenos que

est6 dirigido a un centro de servico Sears,

PROBLEMA CAUSA

No arranca 1,, Filtro de aire sucio

2.. Sin combustible

3.. Combustible rancio

4. Agua en el combustible..

5,. Alambre de la bujia desconeclado

6.. Bujia mala

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en ta

posici6n suelta.

9. Barra de control defectuosa.

10 V&lvula del combustible (si equ-

ipada) est_ en la posici6n OFE

11 Bateria d6bi (si equipada)

t2 Desconecte el conector

de fa bater[a (si equipada)

CORRECClON

t. Umpieicambie el filtro de aire

2 Uene el estanque de combustible

3,. Vaciar el eslanque y vuelva a tlenar- i

!o con combustible limpio y nuevo

4 Vaciar el estanque y vuelva a llenar-

Io con combustible limpio y nuevo

5. Conecfe el alambre a ta bujia

& Cambie la bujia_

7 Apdete el perna de la cuchilla

cambie el adaptador de la cuchilla

8 Presione la barra de control

hacia el mango

9. Cambie la barra de control.

t 0.. Gire a la v&lvula del combustible

a la posici6n ON

t 1. Cague la bateria.

t2. Conecte la bateria al motor..

SOLUCION DE PROBLEMAS - Vea la secci6n apropiada en el manual amenos que

est6 dirigido aun centro de servico Sears.,

CAUSA

1. Cuchilla desgastada, doblada

o suelta..

2. Altura de las ruedas dispareja

3. Velocidad del motor lenta

4. AcumulaciSn de c6sped, hojas o

basura debajo de ta segadora.

5. Demasiado aceite en motor,

6. Velocidad de recorrida

demasiado r_.pida

PROBLEMA

Falta de

fuerza

Mal corte-

disparejo

Vibraci6n

excesiva

Cordbn

iarrancador

difJcil de tirar

Recogedor de

c_sped no se

Ilena (si viene

equipado)

Dificil de

empujar

P6rdida de

impulsi6n

o retardase

de ia

velocidad

I .. Cuchilla desgastada, doblada

o suelta

2.. Altura de ias ruedas dispareja

3., Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

!.. Cuchitla desgastada, dobfada

o suelta

2. Cigue_al del motor doblado_

1 E] freno del volante def motor

est#, aplicado cuando se

sueIla ta barra de control..

2 Ciguefiat del motor doblado

3Adaptador de la cuchilla quebrado

4 La cuchilta se arrastra en

et c6sped

I. Altura de carte demasiado baja

2Levantamiento de la cuchilfa

desgastado

3. Recogedor sin ventilaci6n de aire,

t. El c6sped est_ demasiado alto o la

altura de la rueda demasiado ba]a

2. Parle trasera de la

caja,/cuchilla de ia segadora

arrastr&ndose en el c6sped.,

3.. Recogedor de c6sped

demasiado lteno

4.. Posici6n de la altura del mango

no adecuada para usted,

I Desgaste de lacorrea

2 La correa est& fuera de la polea

3.. Cable de la impulsi6n usado o rata.

4 Etsistema de control del

mecanismo impulsor "suelto",

CORRECCI6N

1, Eleve ta altura de code

2. Eleve ta altura de code

3 Umpie/cambie el fittro de aire..

4 Umpie la parte inferior de la

caja de la segadora..

5 Revise el nivel del aceite..

6 Code a una velocidad de

recorrido m_s lenta

I Cambie la cuchitla. Apriete el perno

de la cuchilta

2 Ajuste todas las ruedas a la misma

altura.,

3 Umpie la parle inferior de fa

caja de la segadora

1. Cambie ta cuchilla Apriete el

perno de la cuchi[la,

2. P6ngase en contacto con su centro

de servicio Sears o con un olro

centro de servicio cualificado,

t Presione labarra de control

hacia e! mango superior antes

de tirar el cord6n arrancador,

2. P6ngase en contacto con su centr,o

de servicio Sears o con un afro

centro de servicio cualificado

3 Cambie el adaptador de la cuchilla

4 Mueva la segadora a un lugar

en donde el c'_sped ha sido

cortado o a una superficie firme

para hacer arrancar el motor..

1 Eteve la altura de code

2, Cambie lascuchillas.

3 Limpie e[ recogedor de c6.sped

1 Eleve la altura de carte

Eleve la parte trasera de la caja de

la segadora (1) un Iugar m&s alto.,

Vacie el recogedor de c6sped..

Ajuste la altura del mango de

modo que le acomode

1. Revise/cambie correa de impulsi6n

2 Revise/vuelva a instalar la

3 Cambie el cable de la impuisi6n

4, Ajuste et control del mecanismo

impulsor

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.376804

'26 t4

69 /56

56 36_

CRAFTSMAN ROTARY LAWN MOWER --MODEL NUMBER 917.376804

"'4

KEY PART KEY PART KEY PART

NO. NO. DESCRIPTION NO, NO. DESCRIPTION NO, NO,

1 194203X479 Upper Handle 30 40II80X004 Axle Arm Assembly 52 404763

2 183567 Engine Zone Control Cable 31 87877 Selector Knob 53 17600406

3 850733X004 Bracket, Upstop 32 401626X004 Selector Spring 54 88348

4 166649 Mulcher Plug 33 t89917X428 Mutcher Door 55 751592

5 66426 Wire Tie 34 401629 Spacer 56 88652

6 1897t3X428 Handle Knob 35 700325X005 WheetAdiusting Bracket 57 51793

7 750634 Screw 36 175735 Hinge Bracket Assembly 58 151590X479

8 194199X428 Control Bar 37 150078 Screw, Sems, Thread Cutting 59 191574

9 401813X428 Rear Door Assembly 5/16-18 x 3/4 60 74760612

I0 128415 Pop Rivet 38 402574X428 Discharge Deilector 6I 751592

t 1 150050 Screw, Setl-Tapplng 39 t95915X479 Handle Bracket Assembly, LH 62 405843

#t0-24x5/8 40 195914X479 Handle BracketAssembiy, FIH 63 192325

t2 54583 Screw, Hex Hex Head, 4I I50406 Screw, Hex Head, Threaded, 64 - - -

Sems 1/4-20 x t/2 Roiled 3/8-16 x I-I/8

14 195622X479 Back Plate 42 193000 Spring, Torsion

!5 4t0545X479 Side Baffle 43 73800400 Nut, Hex, Nylock 65 197480

t6 176655X479 Discharge Baffle 44 416534 Kit, Housing (Includes 69 197991

17 140661X479 Rear Baffle Key Numbers 14, 15 and 5t) 7I 188839X004

!8 132004 Keps Locknut 1/4-20 45 175650 Red, Hinge

19 194788 Rope Guide 46 189t 79 Blade Adapter /Pufley --404764

20 413160 Rear Skirl 47 406713 Blade, 22" - - 418993

21 405421 Spring, Rear Doer, LH 48 851074 Washer, Hardened

24 405423 Spring, Rear Door, RH 49 850263 Washer, Helical

25 409149 Nut, Hex, Flanged 50 851084 Screw, Machine, Hex Head

26 184193 Bolt, Rear Door 3/8-24 x 1-3/8 Grade 8

27 194387X427 Wheel & Tire Assembly, Rear 51 170031 Kit, Front Baffle

28 142748 Bott, Shoulder 3/8-16 x I (includes Key Number 53)

29 401630 Washer, Curved, Cylindrica!

DESCRIPTION

Danger Decal

Screw, Type l-I" 1/4_20

Washer, Flat

Lecknut, Hex 3/8-16

Hinge Screw 1/4-20 x 1-1/4

Hairpin Cotter

Lower Handte

Handle Bott

Boll, Hex Head 3/8-16 x 3/4

Nut, Hex 3/8-16

Debris Shield

Screw, Debris Shield

Engine, Briggs &Stratton,

Model Number 122T02-

0377_Bt (See Breakdown)

O-Ring

Clip, Cable

Mounling Bracket,

Debris Shield

Warning Decal (not shown)

Owner's Manual

Avaitable accessories not included with mower:

* - 71 33623 Gas Can

(2,5 Gallon Container}

- - 71 33500 Fuel Stabilizer

- - 71 33000 SAE 30W Oi!

(20 Ounce Bottle)

NOTE: All component dimensions given in U.S. inches. 1 inch = 25+4 ram.

IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts. Failure lo do so could be hazardous, damage ,,,our tawn mower and void your warranty.

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUMBER 917.376804

13 I5

CRAFTSMAN ROTARY LAWN MOWER --MODEL NUMBER 917.376804

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO. DESCRIPTION

1 194653 Drive Control Assembly (Includes Cable) 57 411952 Frame, Grassbag

2 191039 Bearing, Wheel Adiuster 60 t 83497 Case, Lower

3 175262 Pan Head Tapping Screw #! 0-24 x 2_3/4 61 183498 Case, Upper

5 146527 V-Bett 62 183499 Gear, 27 Teeth

6 t 50495 Retainer, Spring 63 183500 Lever, Clutch

7 !94185X428 Bar, Drive Control 64 183501 Spring, Return

9 409148 Locknut, Hex 65 4t6988 Shaft, Input

11 19423tX427 Wheel & Tire Assembly, Front 66 I83503 Dog, Movable

12 12000058 E-Ring 67 183504 Dog, Fixed

13 403849 Pin_on 68 183505 Wire, Formed

14 189403 Dust Cover 69 t 83506 Bearing, Ball

t5 404845 Pawt, Drive 70 183507 Fork, Shift

16 67725 Washer, Fiat 3/8 71 t83508 Seal, Output Shaft

18 87877 Selector Knob 72 t 83509 Washer

28 40127tX428 Drive Cover 73 183510 Seal, Case

35 408862 Kit, Wheel Adiuster, LH 74 18351 t Bushing

(Includes Knob and Bearing) 75 196561 Shaft, Output

36 415226 " Gear CaseAssemb[v, Comptete 76 183513 Screw

38 73800400 Locknut, Hex 1/4-20 77 183514 Seal, lnput Shaft

40 137090 Spnng 78 416987 Putley, Drive

41 408861 Kit, Wheel Adiusler, RH 79 416986 Locknut, Hex

(Includes Knob and Beanng)

54 4t 0276 Grassbag Assembly *NOTE: We advise Tolal Multis EP00 semi-liquid

grease or a comparable grade (quanlffy 1.15 oz)

NOTE: All component dimensions given _nU,S. _nches, 1 |nch = 25,4 ram.

iMPORTANT: Use only Or=gmal Equipment Manutacturer (O.E.M,) replacement parts, Failure {oda so could be hazardous, damage vou_- tawn mower and void your warranty.

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 122T02-0377-B1

50 54_

6B4

I1330 REPAIR MANUAL_

741

BRIGGS &STRATTON 4-CYCLE ENGINE MODEL NUMBER 122T02-0377-B1

.......... , , , , ,, , , , , , , ,

425

968

443_.

977 CARBURETOR

GASKET SET

163_137 0

121 CARBURETOR OVERHAUL KIT

633 Q 163_

617 (_

',_ 276@127<3

36s_

163_

188_

/_1 276_

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER t22T02-0377-B1

604

96_ |

305_ _/

_6_o@ 19o_

[ 1036 EMISSIONS LABEL ]

332

363¢ _455

23 _/

592@ 58_

689 _'_._ 60 I_

456

597

BRtGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 122T02-0377-B1

358 ENGINE GASKET SET

3ss_

74s

615

404_ _

616 f " 50'_@

334

Engine Power Rating Information

The gross power rating for individual gas engine models is labeled in accordance with SAE (So-

ciety of Automo-tive Engineers) code Jt t 940 (Small Engine Power & Torque Rating Procedure),

and rating performance has been obtained and corrected in accordance with SAE Jt_}95 (Revision

2002-5).. Actual gross engine power will be lower and is affected by, among other things, ambi-

ent operating conditions and engine-to-engine variability Given both the wide array of products

on which engines are placed and the variety of environmental issues applfcable to operating the

equipment, the gas engine will not develop the rated gross power when used in a given piece of

power equipment (actual "on-site" or net horsepower).. This difference is due to a variety of factors

including, but not limited to, accessories (air cleaner, exhaust, charging, cooling, carburetor, fuel

pump, etc ), application limitations, ambient operating conditions (temperature, humidity, affitude),

and engine-to-engine variability. Due to manufacturing and capacity limitations, Briggs & Stratton

may substitute an engine of higher rated power for this Series engine..

BRIGGS & STRATTON 4-CYCLE ENGINE

ii :,,i,,u,i,, ;

KEY PART

NO,, NO,, DESCRIPTION

t 697322 Cylinder Assembly

2 399269 Kit-Bushing!Seal

3 299819s • Seal-Oil (Magneto Side)

4 493279 Sump-Engine

5 691160 Head-Cylinder

7 692249 • Gasket-Cylinder Head

8 695250 Breather Assembly

9 696t 25 Gasket-Breather

10 69I t 25 Screw (Breather Assembly)

1 t 69178t Tube-Breather

12 692232 -Gasket-Crankcase

t3 690912 Screw (Cylinder Head)

15 691680 Plug-Oil Drain

t 6 69t450 Crankshaft

20 399781s - SeakOil (PTO Side)

22 691092 Screw (Engine Sump)

23 69t 987 Ftywheel

24 222698 Key-Flywheel

25 795429 Piston Assembly (Standard)

25 795430 Piston Assembly ( 020"

Oversize)

26 795431 Ring Set (Standard)

26 795432 Ring Set (020" Oversize)

27 69I 866 Lock-Piston Pin

28 499423 Pin-Piston

29 499424 Rod-Connecting

32 691664 Screw (Connecting Rod)

32A 695759 Screw (Connecting Rod)

33 262651 s Valve-Exhaust

34 262652s Valve4ntake

35 691270 Spring-Valve (tntake)

36 691270 Spring-Valve (Exhaust)

37 793756 Guard°Rywhee_

40 692194 Retainer-Vafve

43 691997 Slinger-Governor/Oil

45 690548 Tappet-Valve

46 691449 Camshaft

48 792741 Short Block

50 497465 Manifold-Intake

51 272199s o Gasket-Intake

54 69t 650 Screw (Intake Manifold)

55 691421 Housing-Rewind Starter

58 6973t6 Rope-Starter (Cut to

Required Length)

60 281434s Grip-Starter Rope

65 690837 Screw (Rewind Starter)

78 691108 Screw (Flywheel Guard)

81 69t 740 Lock-Muffler Screw

95 6916.36 Screw (Throttle Valve)

97 696565 Shaft-Throttle

104 691242 O Pin-Float Hinge

MODEL NUMBER 122T02-0377-B1

........................................ J Jl

KEY PART

NO, NO. DESCRIPTION t17

494870 Jet-Main (Standard)

1t8 498667 Jet-Main (High Altitude)

12t 498260 Kit-Carburelor Overhaul

I25 790821 Carburetor

I27 694468 O Pfug-Welch

I30 696564 Valve-Throttle

133 398187 Float-Carburetor

134 398188 _1Vatve_Needte/Seat

t37 693981 _:1: Gasket-Float Bowl

163 272653s ,{3_: Gasket-AirCleaner

187 791766 Une-Fuei (Cut to Required

Length)

188 693399 Screw (Control Bracket)

190 690940 Screw (Fue_Tank)

202 691829 Unk-Mechanical Governor

209 699056 Spring-Governor

222 793754 Bracket-Control

227 690783 Control Lever-Governor

276 271716 I_:l: Sealing Washer

287 690940 Screw (Dipstick Tube)

300 692038 Muffler

304 695892 Housing-Blower

305 69! 108 Screw (Blower Housing)

306 690450 Shield-Cylinder

307 690345 Screw (Cylinder Shield)

332 690662 Nut (Flywheel)

333 802574 Armature-Magneto

334 691061 Screw (Armature Magneto)

337 802592s Plug-Spark

356 692390 Wire-Stop

358 794307 Engine Gasket Set

363 19069 Flywheel Puller

365 692524 Screw (Carburetor)

383 8983Bs Wrench-Spark Plug

404 690272 Washer (Governor Crank)

425 690670 Screw (Air Cleaner Cover)

443 692523 Screw (Air Cleaner Primer

Base)

445 491588s Filler-Air Cleaner Cartridge

455 791960 Cup-Flywheel

456 692299 Plate-Pawl Friction

459 28t505s Pawf-Ratchet

505 69125I Nut (GovemorControlLever)

523 499621 Dipstick

524 692296 • SeaI-Dipstick-Pube

525 495265 Tube-Dipstick

529 691923 Grommet

562 69t 119 Bolt (GovemorControl Lever)

564 698589 Screw (Contro! Cover)

584 697734 Cover-Breather Passage

585 691879 • Gasket-Breather Passage

BRtGGS & STRATTON 4-CYCLE ENGINE

KEY PART

NO. NOo

690800

597 691696

601 791850

604 790703

608 497680

613 691340

615 690340

616 698801

617 270344s -O$

fold)

621 692310

633 691321 _$

635 66538s

668 493823 -

670 692294

684 690345

689 691855

718 690959

741 790345

745 691648

842 691031 •

847 692047

851 493880s

868 697338

869 691155

870 690380

871 262001

63709

921 790701

922 692135

923 695891

957 699985

966 792040

968 692298

969 690700

972 699374

975 493640

976 496115

977 498261

1036

1059 692311

1210 498144

t21t 498144

DESCRIPTION 592

Nut (Rewind Sta_ler)

Screw (Pawl Friction Plate)

Clamp_Hose

Cover-Control

Starter-Rewind

Screw (Muffler)

Retainer-Governor Shaft

Crank-Governor

SeaFO Ring (Intake Manio

SwitchoStop

Seal-Throttle Shaft

Boot-Spark Plug

Spacer (Includes 2)

Spacer-Fuel Tank

Screw (Breather Passage

Cover)

Spring-Friction

Pin-Locating

Gear-Timing

Screw (Brake)

SeaI-O Ring (Dipstick Tube)

Assembly-Dipstick/'Pube

Terminal-Spark Plug

Seal-Valve

Seat-Valve (Intake)

Seat-Valve (Exhaust)

Bushing-Guide (Exhaust)

Bushing-Guide (intake)

Cover-Blower Housing

Spring-Brake

Brake

Cap-R JetTank

Base-Air Cleaner Primer

Cover-Air Cleaner

Screw (Blower Housing

Cover)

Tank-Fue!

Bowl-Float

Primer-Carburetor

Set-Carburetor Gasket

Label-Emissions (Available

from an Authorized Briggs

& Stratton Service Dealer)

Kit-Screw/'Washer

Assembly-Pulley/Spring

(Pulley)

Asse mbly-Pu!tey/Spring

(Spring)

MODEL NUMBER 122T02-0377-Bt

KEY PART

NO,, NO., DESCRIPTION

1329 t26T02-0025 Replacement Engine

(Replacement Engine

listed is not available in

the State of California

Repair with individual

parts,)

1330 270962 Repair Manual

* included in Engine Gasket Set, Key No

358

0 included in Carburetor Overhaul Kit, Key

No,_121

_: Included in Carburetor Gasket Set, Key

No 977

NOTE: All component dimensions given in U S

inches t inch = 25,4 mm

SERVICE NOTES

NEED MORE HELP?

You'[t find the answer and more on managemyhome.com - for free!

-Find this and all your oth_r product manuals airline

"Get answers from our team of home expert_

°Get a personalizedmaintenance plan for your home

Find informa_on and tooL_ to t_elpwith home project_

manage _ home

_TOt_l_l to y_t_ by Seatg

................................... .................... : ........................... : : ......... ,: ...............,

Get it fixed, at your home or ours!

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter wile made it, no matter who sold ttl

For the replacement pads, accessories and

owner's manuals that you need to do-it-yourself

For Sears professional installation of home appliances

and items bike garage door openers and water heaters

1-808,,4_MY-HOME ® Anytime dayor nigh|

(1-800-469-4663t (U S A and Canada)

M,%VW. s_ars..conl _.st_r_..ca

Our Home

For repair of carry4n products like vacuums Iawn equipment,

and electronics, cal! or go on-Fine for the nearest

Sears Parts and Repair Center.

1-800-4884222 Anylime. day or n_ght(U S,A only)

To purchase a protection agreement (USA,)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (us,_) 1-800-361-6665 I_}

Para pedir serv_cia de reparadSn

a domic_io, y para ordenar piez.as:

1.888.SU.HOGAR _

(1-688-784-,5427)

Au Canada pour seMce en fran_.ais:

I_0O-LE.FOYER Mc

(1-ao_533_D

V,'_=/_ears ca

®Re_Lslered Trademark./i_,*Ttadomarkt_uSelMc8MaNof SeatsBrands.LLC

® Mam..a Regis_ad_ IMarr..a #e F_bdca IsMama de S_Mc}o d_ Seats grands, LLC

'= Marque de commetc_ iMarquo d_po_i_e de S_tars Srand_ LLC

4t8993 Rev I 01,0408 TH Printed in USA,

Craftsman 917376804 User Manual MOWER Manuals And Guides L0902446

CRAFTSMAN Walk Behind Lawnmower, Gas Manual L0902446 CRAFTSMAN Walk Behind Lawnmower, Gas Owner's Manual, CRAFTSMAN Walk Behind Lawnmower, Gas installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
