Craftsman 917377591 User Manual ROTARY MOWER Manuals And Guides L0804233

CRAFTSMAN Walk Behind Lawnmower, Gas Manual L0804233 CRAFTSMAN Walk Behind Lawnmower, Gas Owner's Manual, CRAFTSMAN Walk Behind Lawnmower, Gas installation guides

User Manual: Craftsman 917377591 917377591 CRAFTSMAN ROTARY MOWER - Manuals and Guides View the owners manual for your CRAFTSMAN ROTARY MOWER #917377591. Home:Lawn & Garden Parts:Craftsman Parts:Craftsman ROTARY MOWER Manual

Open the PDF directly: View PDF .
Page Count: 44

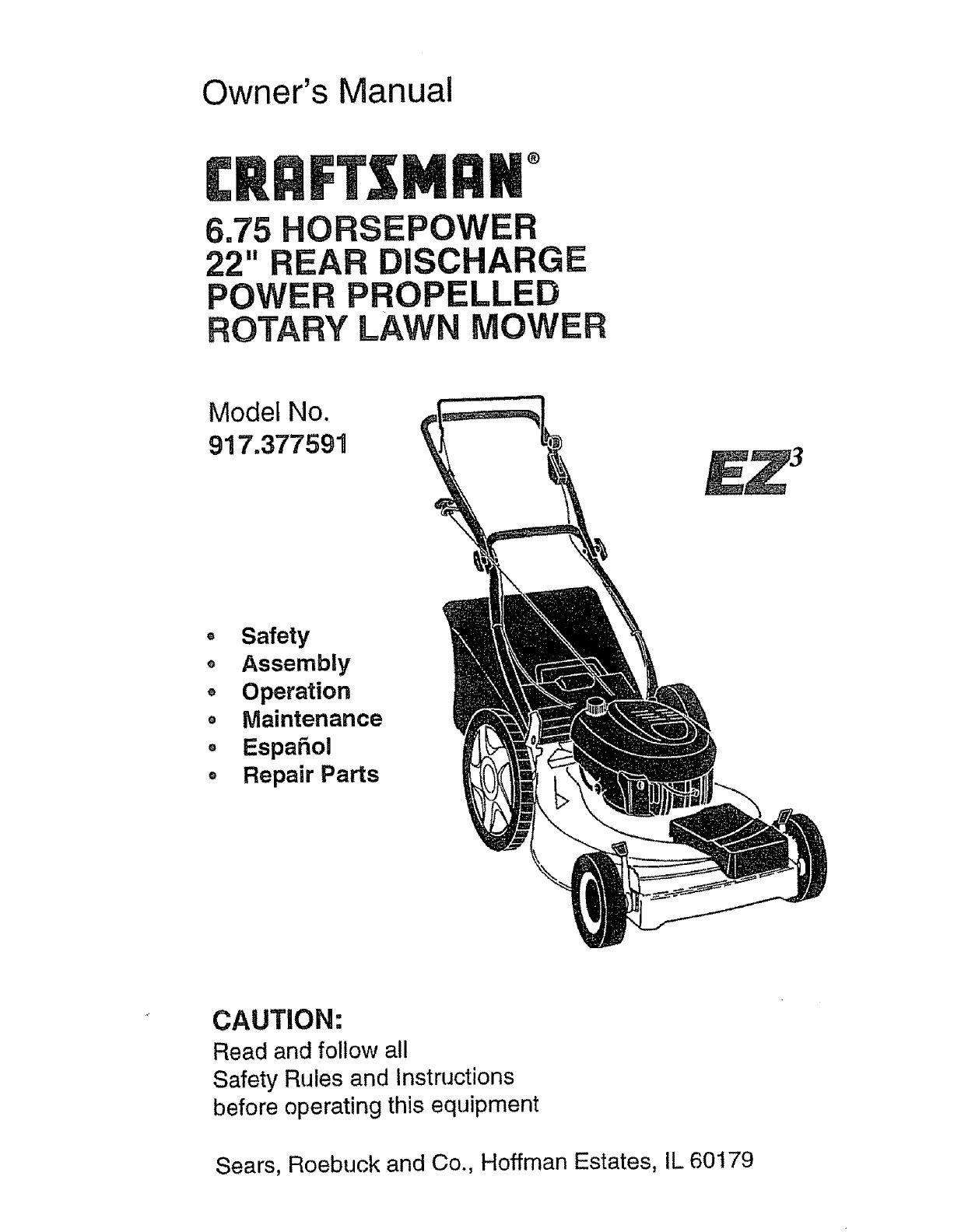

Owner's Manual

6.75 HORSEPOWER

22" REAR DISCHARGE

POWER PROPELLED

ROTARY LAWN MOWER

Model No.

917.377591

Safety

Assembly

Operation

oMaintenance

o Espa_ol

oRepair Parts

CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179

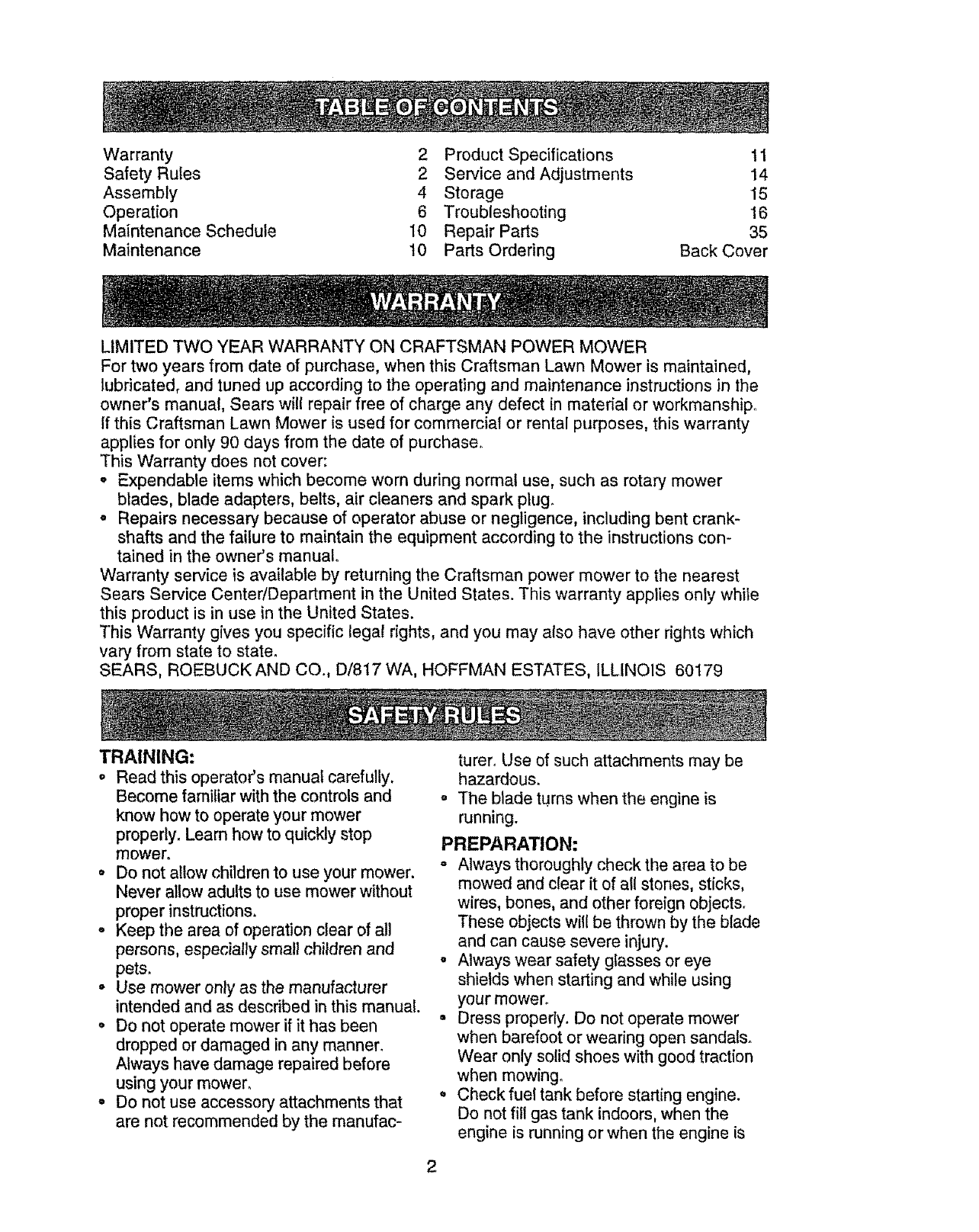

Warranty 2 Product Specifications tl

Safety Rules 2 Service and Adjustments 14

Assembly 4 Storage 15

Operation 6 Troubleshooting 16

Maintenance Schedule 10 Repair Parts 35

Maintenance 10 Parts Ordering Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in the

owner's manual, Sears will repair free of charge any defect in material or workmanship°

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

o Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

° Repairs necessary because of operator abuse or negligence, including bent crank-

shafts and the failure to maintain the equipment according to the instructions con-

tained in the owner's manual°

Warranty service is available by returning the Craftsman power mower to the nearest

Sears Service Center/Department in the United States. This warranty applies only whi_e

this product is in use in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

SEARS, ROEBUCK AND CO., D/817 WA, HOFFMAN ESTATES, ILLINOIS 60179

TRAINING:

o Read this operator's manual carefully.

Become familiar with the controls and

know how to operate your mower

properly. Learn how to quickly stop

mower.

° Do not allow children to use your mower.

Never allow adults to use mower without

proper instructions.

° Keep the area of operation clear of all

persons, especially small children and

pets.

o Use mower only as the manufacturer

intended and as described in this manual.

* Do not operate mower if it has been

dropped or damaged in any manner.

Always have damage repaired before

using your mower.

° Do not use accessory attachments that

are not recommended by the manufac-

turero Use of such attachments may be

hazardous.

o The blade turns when the engine is

running.

PREPARATION:

o Always thoroughly check the area to be

mowed and clear it of all stones, sticks,

wires, bones, and other foreign objects.

These objects will be thrown by the blade

and can cause severe injury.

• Always wear safety glasses or eye

shietds when starting and while using

your mower.

• Dress properly. Do not operate mower

when barefoot or wearing open sandals.

Wear only solid shoes with good traction

when mowing°

= Check fuel tank before starting engine.

Do not fill gas tank indoors, when the

engine is running or when the engine is

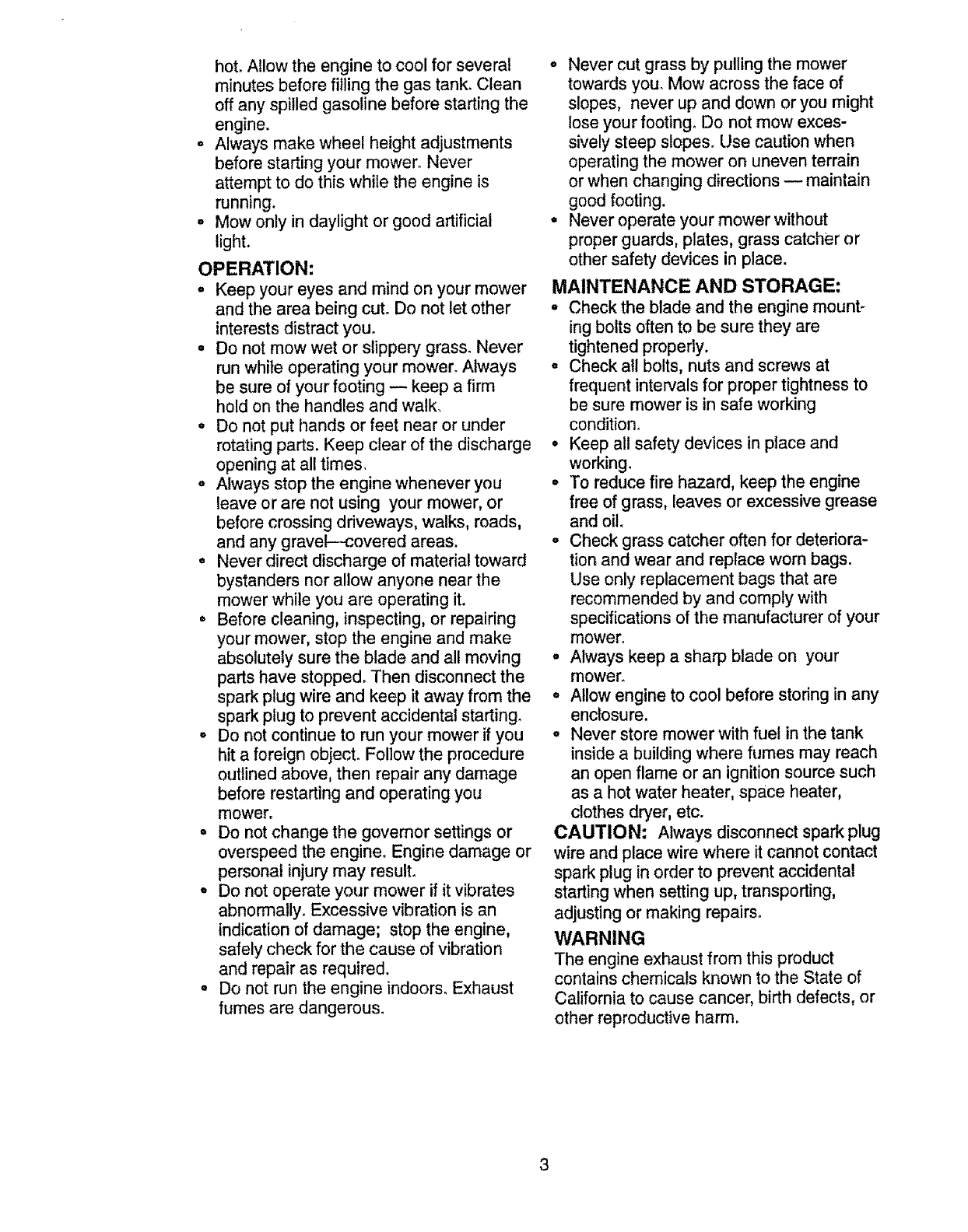

hot.Allowthe engineto coolforseveral

minutesbeforefillingthe gastank.Clean

offanyspilledgasolinebeforestartingthe

engine.

° Alwaysmakewheelheightadjustments

beforestartingyourmower.Never

attemptto dothiswhilethe engineis

running.

° Mowonlyindaylightor goodartificial

light.

OPERATION:

oKeep your eyes and mind on your mower

and the area being cut. Do not let other

interests distract you.

° Do not mow wet or slippery grass. Never

run while operating your mower. Always

be sure of your footing -- keep a firm

hold on the handles and walk.

o Do not put hands or feet near or under

rotating parts. Keep clear of the discharge

opening at all times.

° Always stop the engine whenever you

leave or are not using your mower, or

before crossing driveways, walks, roads,

and any gravel---covered areas.

• Never direct discharge of material toward

bystanders nor allow anyone near the

mower while you are operating it.

° Before cleaning, inspecting, or repaidng

your mower, stop the engine and make

absolutely sure the blade and all moving

parts have stopped. Then disconnect the

spark plug wire and keep it away from the

spark plug to prevent accidental starting.

°Do not continue to run your mower if you

hit a foreign object. Follow the procedure

outlined above, then repair any damage

before restarting and operating you

mower.

° Do not change the govemor settings or

overspeed the engine. Engine damage or

personal injury may result.

° Do not operate your mower if it vibrates

abnormally. Excessive vibration is an

indication of damage; stop the engine,

safely check for the cause of vibration

and repair as required.

° Do not run the engine indoors. Exhaust

fumes are dangerous.

•Never cut grass by pulling the mower

towards you. Mow across the face of

slopes, never up and down or you might

lose your footing° Do not mow exces-

sively steep slopes. Use caution when

operating the mower on uneven terrain

or when changing directions -- maintain

good footing.

•Never operate your mower without

proper guards, plates, grass catcher or

other safety devices in place.

MAINTENANCE AND STORAGE:

• Check the blade and the engine mount-

ing bolts often to be sure they are

tightened properly.

° Check all bolts, nuts and screws at

frequent intervals for proper tightness to

be sure mower is in safe working

condition.

° Keep all safety devices in place and

working.

° To reduce fire hazard, keep the engine

free of grass, leaves or excessive grease

and oil.

o Check grass catcher often for deteriora-

tion and wear and replace worn bags.

Use only replacement bags that are

recommended by and comply with

specifications of the manufacturer of your

mower.

•Always keep a sharp blade on your

mower.

.Allow engine to cool before storing in any

enclosure.

° Never store mower with fuel in the tank

inside a building where fumes may reach

an open flame or an ignition source such

as a hot water heater, space heater,

clothes dryer, etc.

CAUTION: Always disconnect spark plug

wire and place wire where it cannot contact

spark plug in order to prevent accidental

starting when setting up, transporting,

adjusting or making repair&

WARNING

The engine exhaust from this product

contains chemicals known to the State of

California to cause cancer, birth defects, or

other reproductive harm.

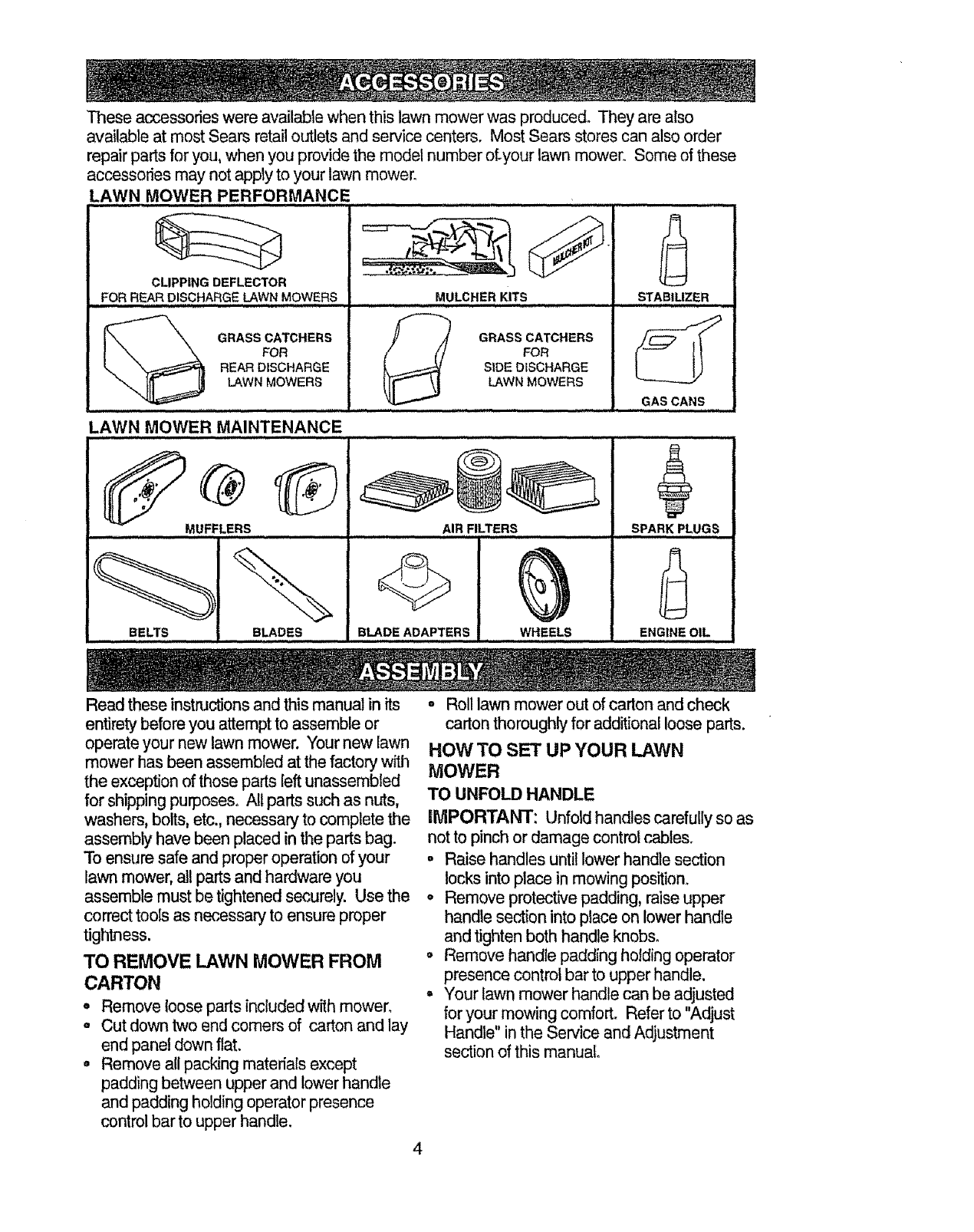

Theseaccessorieswereavailablewhenthislawnmowerwasproduced_Theyarealso

available at most Sears retail outlets and service centers. Most Sears stores can also order

repair parts for you, when you provide the model number of-your lawn mower. Some of these

accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING DEFLECTOR

FOR REAR,,DISCHARGE LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS

BELTS BLADES

..................... i¸ ,....................

MULCHER KITS

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

AIR FILTERS

BLADE ADAPTERS WHEELS

STABILIZER

GAS CANS

SPARK PLUGS

ENGINE OIL

Read these instructionsand this manual in its

entirety before you attempt to assemble or

operate your new lawn mower. Your new lawn

mower has been assembled at the factory with

the exception of those parts left unassembled

for shipping purposes. All parts such as nuts,

washers, bolts, etc., necessary to complete the

assembly have been placed inthe parts bag.

To ensure safe and proper operation of your

lawn mower, all parts and hardware you

assemble must be tightened securely. Use the

correct tools as necessary to ensure proper

tightness.

TO REMOVE LAWN MOWER FROM

CARTON

• Remove loose parts included with mower_

- Cut down two end comers of carton and lay

end panel down flat.

• Remove all packing materials except

padding between upper and lower handle

and padding holding operator presence

control bar to upper handle.

o Roll lawn mower out of carton and check

carton thoroughly for additional loose parts.

HOW TO SET UP YOUR LAWN

MOWER

TO UNFOLD HANDLE

iMPORTANT: Unfotd handles carefullyso as

not to pinch or damage control cables.

o Raise handles until lower handle section

locks into place in mowing position_

o Remove protective padding, raise upper

handle section into place on lower handle

and tighten both handle knobs°

• Remove handle padding holding operator

presence control bar to upper handle.

° Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "Adjust

Handle" in the Service and Adjustment

section of this manual°

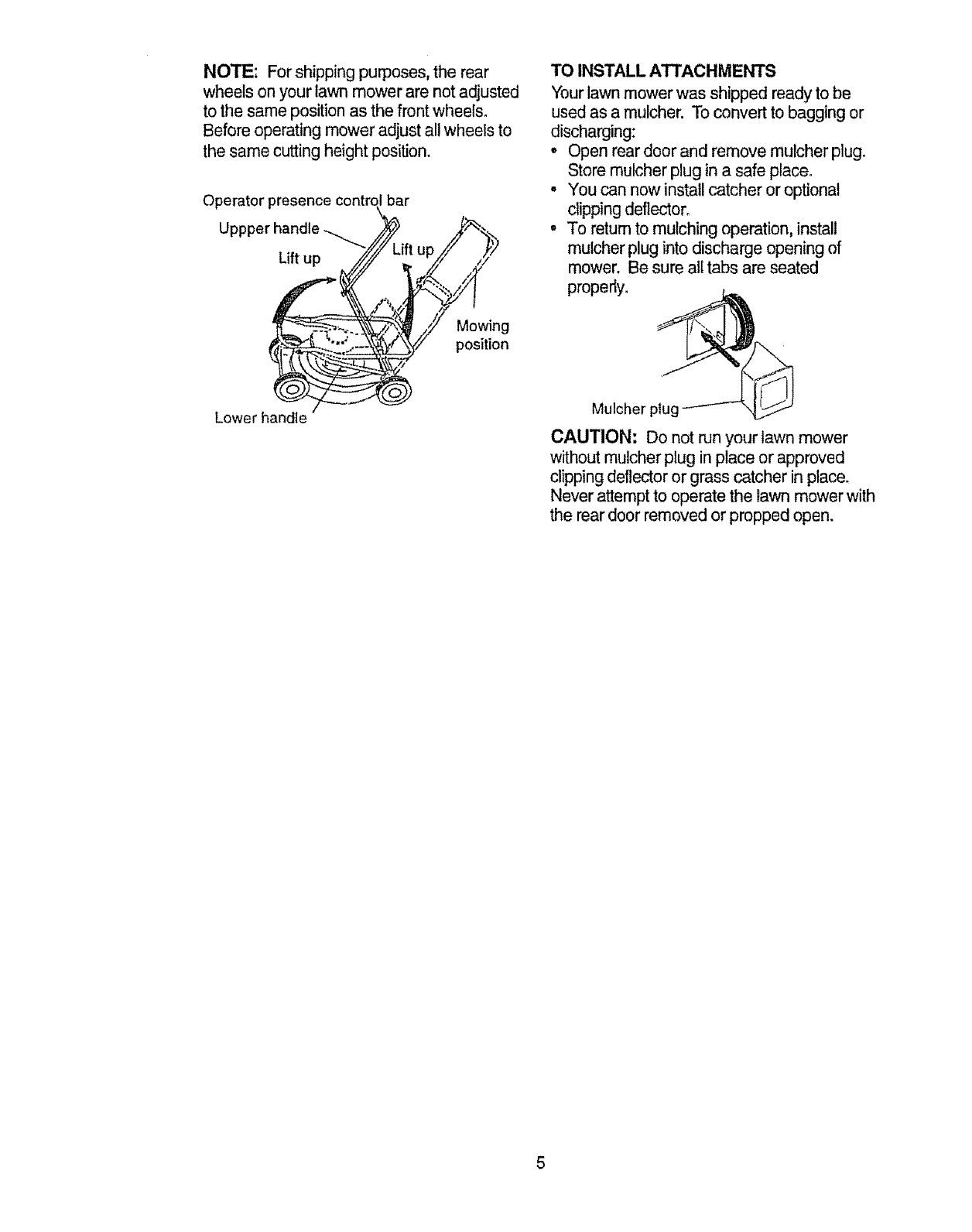

NOTE; Forshippingpurposes,therear

wheelsonyourlawnmowerarenotadjusted

tothesamepositionasthefrontwheels_

Beforeoperatingmoweradjustallwheelsto

thesamecuttingheightposition.

Operator presence contrc bar

Up[

Lift up up

Mowing

position

Lower handle

TO INSTALL ATTACHMENTS

Yourlawnmower was shipped ready to be

used as a mulcher. To convert to bagging or

discharging:

o Open rear door and remove mulcher plug_

Store mulcher plug in a safe place.

o You can now install catcher or optional

c_ippingdeflector.

• To retum to mulching operation, install

mulcher plug into discharge opening of

mower. Be sure all tabs are seated

properly.

Mulcher _

CAUTION: Do not run your lawn mower

without mulcher plug in place or approved

clipping deflector or grass catcher in place.

Never attempt to operate the lawn mower with

the rear door removed or propped open.

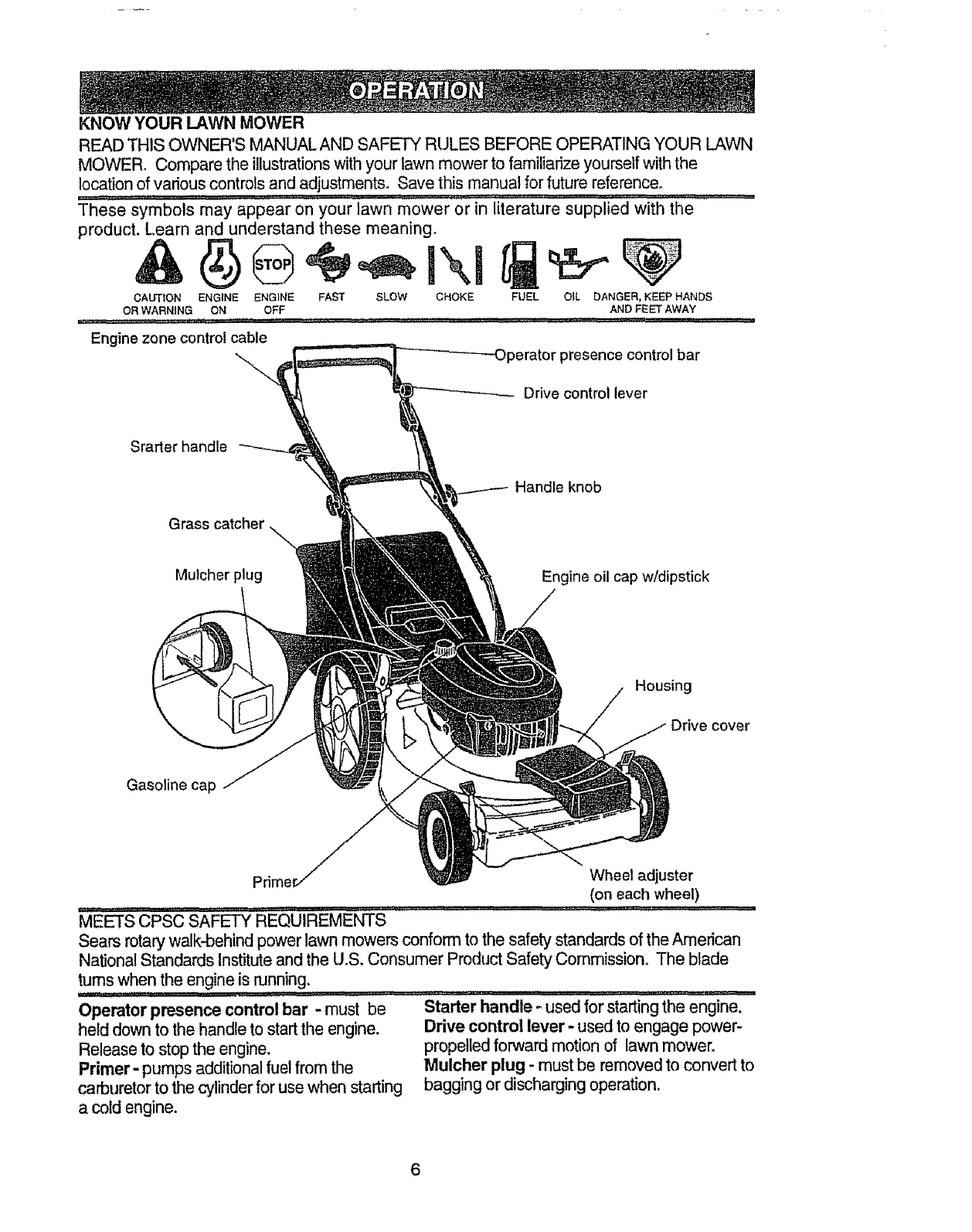

KNOWYOUR LAWN MOWER

READ THIS OWNER'S MANUALAND SAFETY RULES BEFORE OPERATING YOUR LAWN

MOWER. Compare the illustrations with your lawn mower to familiarize yourself with the

location of various controls and adjustments° Save this manual for future reference°

.............'.......'............................ literature supplied ..............'

These symbols may appear on your lawn mower or in with the

product. Learn and understand these meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE

OR WARNING ON OFF

Engine zone control cable

FUEL OIL DANGER, KEEP HANDS

AND FEET AWAY

perator presence control bar

Drive control lever

Srarter handle

Grass

Handle knob

Mulcher plug Engine oil cap w!dipstick

Housing

Drive cover

Gasoline cap

Wheel adjuster

(on each wheel)

""'"MEETS................CPSC SA_ REQUIREMENTS'" ....................... ""..............

Sears rotary walk-behind power lawn mowers conform to the safety standards of the American

National Standards Institute and the U.SoConsumer Product Safety Commission. The blade

turns when the engine is running.

.'_ ,/1/p"

Operator presence control bar - must be

held down to the handle to start the engine.

Release to stop the engine.

Primer- pumps additional fuel from the

carburetor to the cylinder for use when starting

a cold engine.

....Starter handle-used for startingtheengine.

Drive control lever- used to engage power-

propelled forward motion of lawn mower.

Mulcher plug - must be removed to convert to

bagging or discharging operation.

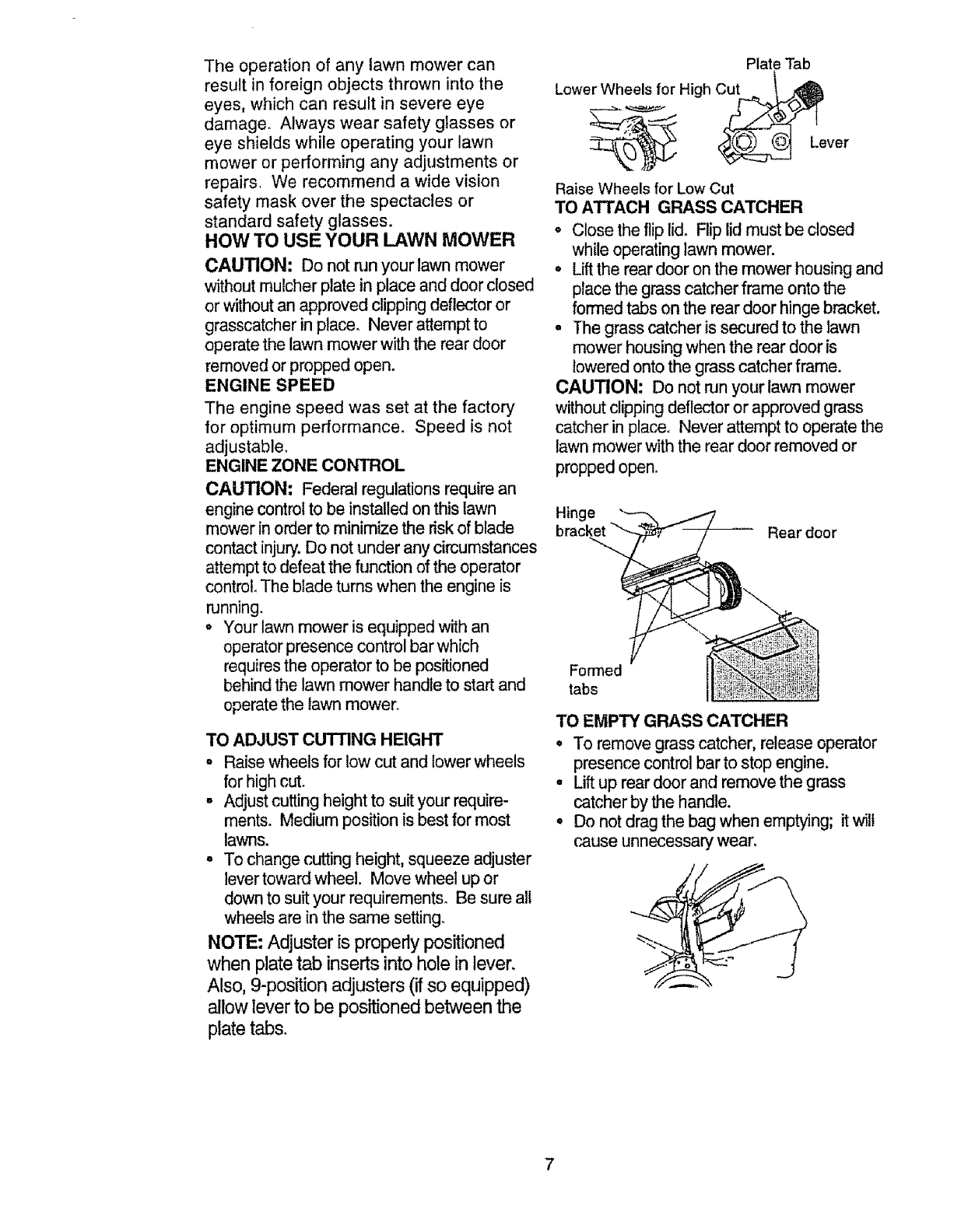

Theoperationof any lawnmowercan

resultin foreignobjectsthrownintothe

eyes,whichcanresultin severeeye

damage. Alwayswear safetyglassesor

eyeshieldswhileoperatingyour lawn

moweror performingany adjustmentsor

repairs. We recommenda widevision

safetymaskoverthe spectaclesor

standardsafetyglasses.

HOW TO USE YOUR LAWN MOWER

CAUTION: Do not runyour lawn mower

without mulcher plate in place and door closed

or without an approved clipping deflector or

grasscatcher in place. Never attempt to

operate the lawn mower with the rear door

removed or propped open.

ENGINE SPEED

The engine speed was set at the factory

for optimum performance. Speed is not

adjustable°

ENGINE ZONE CONTROL

CAUTION: Federal regulations require an

engine control to be installed on this lawn

mower in order to minimize the risk of blade

contact injury. Do not under any circumstances

attempt to defeat the function of the operator

control. The blade turns when the engine is

running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start and

operate the lawn mower.

TO ADJUST CUTTING HEIGHT

= Raise wheels for low cut and lower wheels

for high cut.

, Adjust cutting height to suit your require-

mentso Medium position is best for most

lawns.

o To change cutting height, squeeze adjuster

lever toward wheel. Move wheel up or

down to suit your requirements. Be sure all

wheelsare inthe same setting_

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs_

Plate Tab

Lower Wheels for High Cut

Lever

Raise Wheels for Low Cut

TO ATTACH GRASS CATCHER

•Close the flip lid. Rip lid must be closed

while operating lawn mower.

, Lift the rear door on the mower housing and

place the grass catcher frame onto the

formed tabs on the rear door hinge bracket.

- The grass catcher is secured to the lawn

mower housing when the rear door is

loweredonto the grass catcher frame.

CAUTION: Do not run your lawn mower

without dipping deflector or approved grass

catcher in place. Never attempt to operate the

lawn mower with the rear door removed or

propped open.

Hinge

brack._, Rear door

Formed

tabs

TO EMPTY GRASS CATCHER

"To remove grass catcher, release operator

presence controlbar to stop engine.

•Liftup reardoorand removethe grass

catcherby the handle.

°Do notdragthe bag when emptying; it will

cause unnecessary wear,

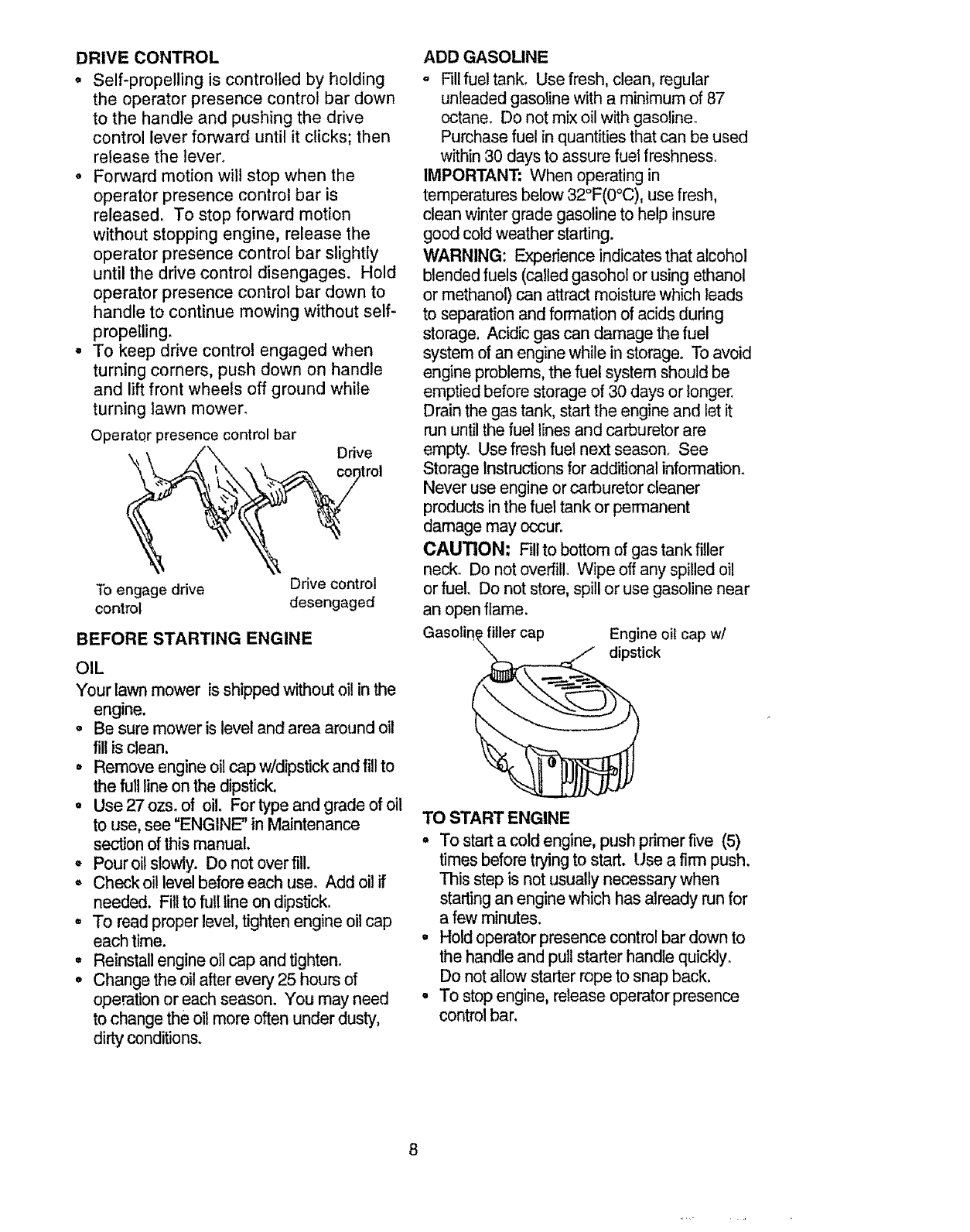

DRIVE CONTROL

o Self-propelling is controlled by holding

the operator presence control bar down

to the handle and pushing the drive

control lever forward until it clicks; then

release the lever°

° Forward motion will stop when the

operator presence control bar is

released. To stop forward motion

without stopping engine, release the

operator presence control bar slightly

until the drive control disengages. Hold

operator presence control bar down to

handle to continue mowing without self-

propelling.

° To keep drive control engaged when

turning corners, push down on handle

and lift front wheels off ground while

turning lawn mower.

Operator presence control bar

-/\ Drive

' ' ""_ _ _'_ \ \_ ..-->. control

To engage drive Drive control

control desengaged

BEFORE STARTING ENGINE

OIL

Your lawn mower is shipped without oil inthe

engine.

= Be sure mower is level and area around oil

fill is clean.

• Remove engine oil cap w/dipstick and fill to

the full line on the dipstick.

° Use 27 ozs_of oil. For type and grade of oil

to use, see "ENGINE" in Maintenance

section of this manual.

oPour oil slowly. Do not over fill.

• Check oil level before each use° Add oil if

needed. Fill to full line on dipstick.

° To read proper level, tighten engine oil cap

each time.

° Reinstall engine oil cap and tighten°

°Change the oil after every 25 hours of

operation or each season. You may need

to change the oil more often under dusty,

dirty conditions.

ADD GASOLINE

o Fillfuel tank. Use fresh, clean, regular

unleaded gasoline with a minimum of 87

octane. Do not mix oil with gasoline.

Purchase fuel in quantities that can be used

within 30 days to assure fuel freshness.

IMPORTANT; When operating in

temperatures below 32°F(0°C), use fresh,

clean winter grade gasoline to help insure

good cold weather starting.

WARNING: Experience indicates that alcohol

blended fuels (called gasohol or using ethanol

or methanol) can attract moisture which leads

to separation and formation of acids during

storage. Addic gas can damage the fuel

system of an engine while in storage. To avoid

engine problems, the fuel system should be

emptied before storage of 30 days or longer.

Drain the gas tank, start the engine and let it

run until the fuel lines and carburetor are

empty. Use fresh fuel next season° See

Storage Instructions for additional information.

Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

CAUTION: Fill to bottom of gas tank filler

neck. Do not overfill. Wipe off any spilled oil

or fuel. Do not store, spill or use gasoline near

an open flame.

filler cap Engine oil cap w/

dipstick

TO START ENGINE

° To start a cold engine,push primer five (5)

times before trying to start. Use a firm push.

This step is not usually necessary when

starting an engine which has already run for

a few minutes.

- Hold operator presence control bar down to

the handle and puttstarter handle quick]y.

Do not allow starter rope to snap back.

• To stop engine, release operator presence

control bar.

NOTE: Incoolerweatherit maybeneces-

sarytorepeatpdmingsteps.Inwarmer

weatheroverprimingmaycausefloodingand

enginewillnotstart. Ifyoudofloodengine,

waitafewminutesbeforeattemptingto start

anddonotrepeatprimingsteps.

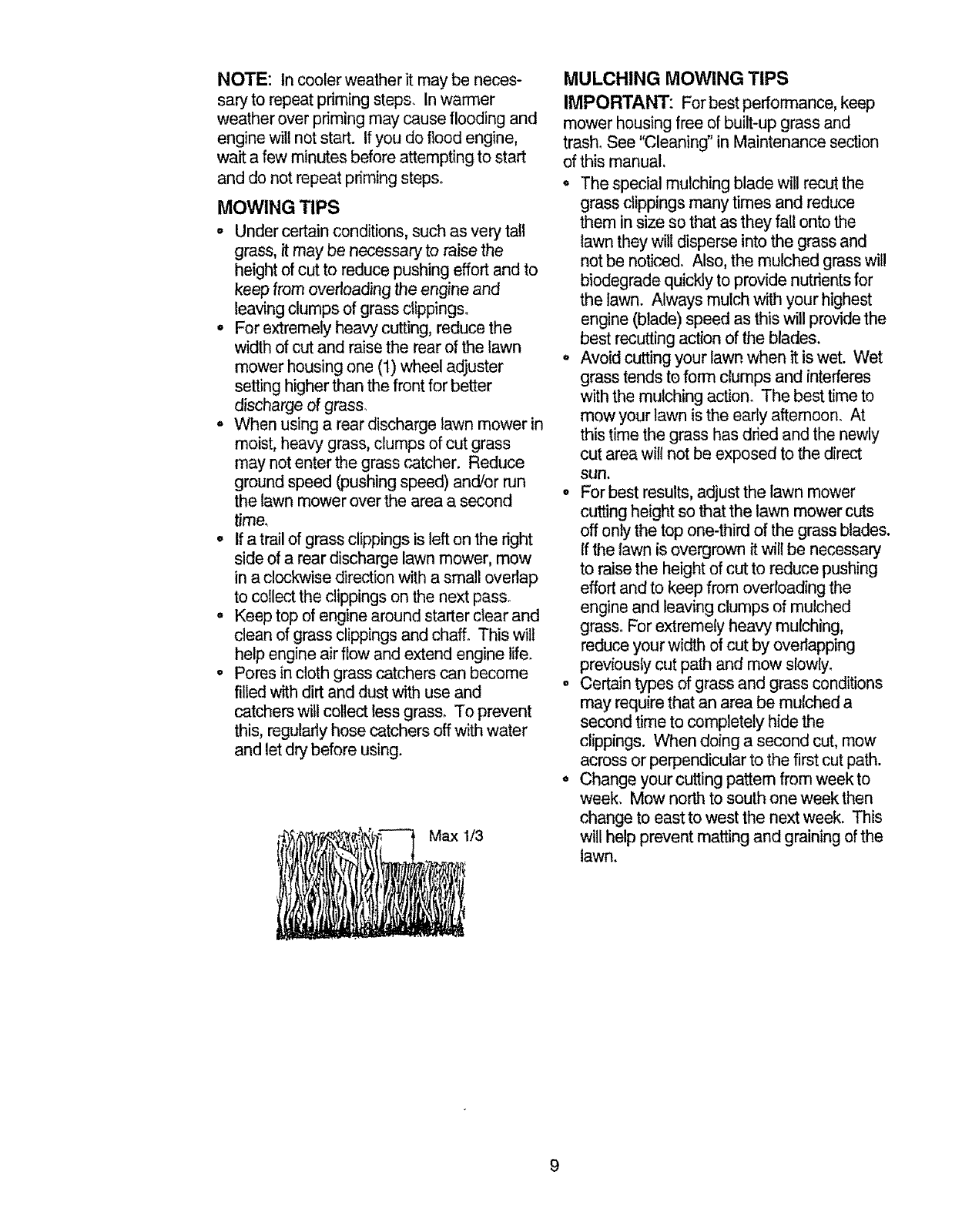

MOWING TIPS

•Under certain conditions, such as very tall

grass, it may be necessary to raise the

height of cut to reduce pushing effort and to

keep from overloading the engine and

leaving clumps of grass ctippingso

•For extremely heavy cutting, reduce the

width of cut and raise the rear of the lawn

mower housing one (1) wheel adjuster

setting higher than the front for better

discharge of grass.

. When using a rear discharge lawn mower in

moist, heavy grass, clumps of cut grass

may not enter the grass catcher. Reduce

ground speed (pushing speed) and/or run

the lawn mower over the area a second

time,

o If a trail of grass clippings is left on the right

side of a rear discharge lawn mower, mow

in a clockwise direction with a small overlap

tocollect the clippings on the next pass.

- Keep top of engine around starter clear and

clean of grass clippings and chaff° This will

help engine air flow and extend engine life.

o Pores in cloth grass catchers can become

filled with dirt and dust with use and

catchers will collect less grass, To prevent

this, regularly hose catchers off with water

and let dry before using.

Max 1/3

MULCHING MOWING TIPS

IMPORTANT: For best performance, keep

mower housing free of built-up grass and

trash, See "Cleaning" in Maintenance section

of this manual,

°The special mulching blade will recut the

grass clippings many times and reduce

them in size so that as they fall onto the

lawn they will disperse into the grass and

not be noticed. Also, the mulched grass will

biodegrade quickly to provide nutrients for

the lawn. Always mulch with your highest

engine (blade) speed as this will provide the

best reciting action of the blades.

°Avoid cutting your lawn when it is wet. Wet

grass tends te form clumps and interferes

with the mulching action. The best time to

mow your lawn is the early afternoon. At

this time the grass has dried and the newly

cut area will not be exposed to the direct

sun.

• For best results, adjust the lawn mower

cutting height so that the lawn mower cuts

off only the top one-third of the grass blades.

Ifthe lawn is overgrown it will be necessary

to raise the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of mulched

grass. For extremely heavy mulching,

reduce your width of cut by overlapping

previously cut path and mow slowly°

.Certain types of grass and grass conditions

may require that an area be mulched a

second time to completely hide the

clippings. When doing a second cut, mow

across or perpendicular to the first cut path.

=Change your cutting pattem from week to

week. Mow north to south one week then

change to east to west the next week. This

will help prevent matting and graining of the

lawn.

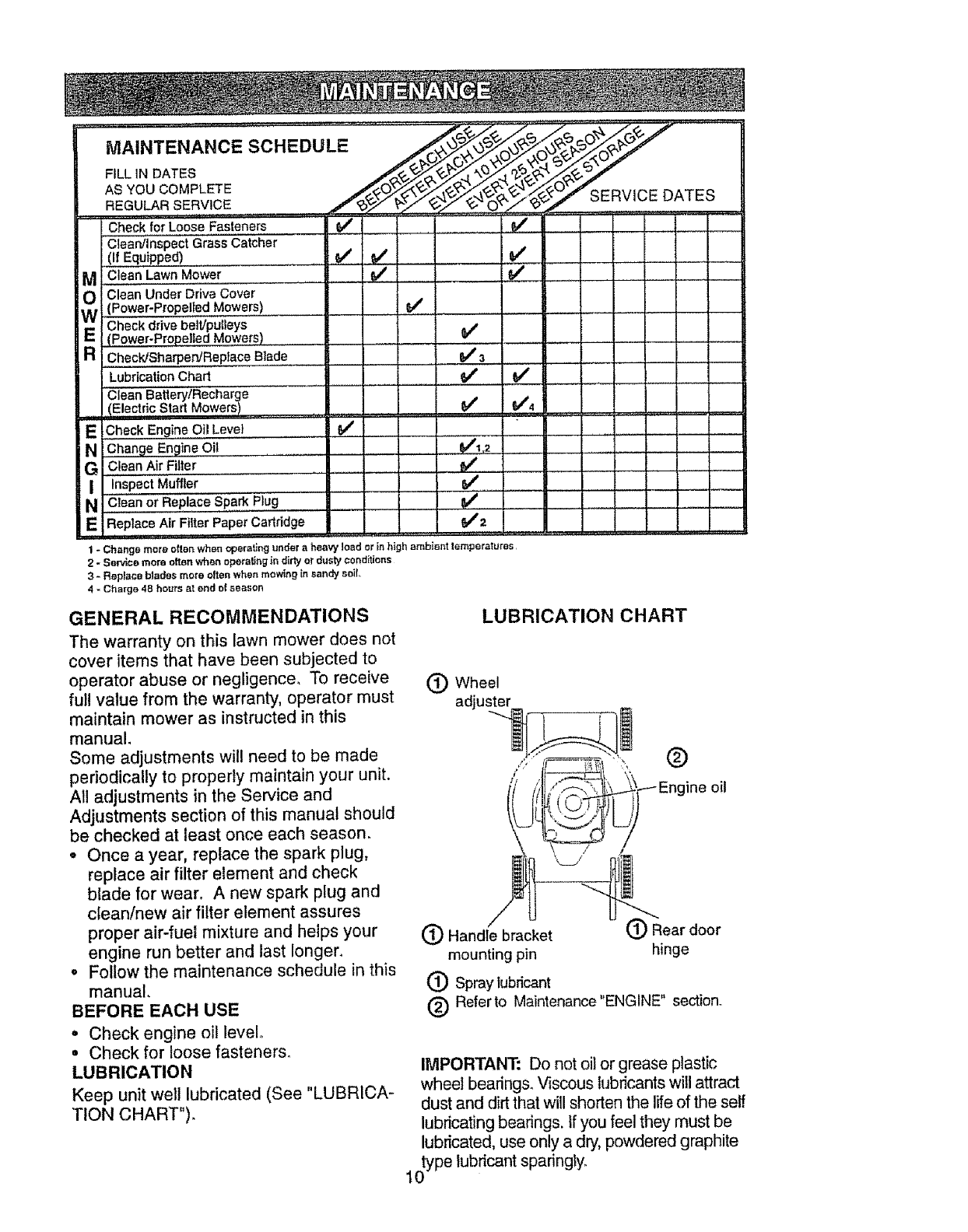

AsYooCOMPLETE OAT"o

REGU RSERWCE,,,, °

Check for Loose Fasteners 6/' ...._ ....

Clearv'lnspect Grass Catcher

(If Equipped) 6/ _4'

Clean Lawn MOWer _'

.....

wO Clean Under Drive Cover

(Power-Prope,l!ed Mowers) ......... _

Check drive beWpulleys

E(Power-Propelled Mowers) 6/

RChectdSharpewRepiace Blade lY#3

Lubrication Chart

Ciean'"Battery/Rechar! e

(Electric Start Mowers ......... 6/ ..............

i E Check Engine Oil Level ..... V _'

iNChan£ e Engine Oil .............. 6/1,2

G.c!eanAir.Filter ..... _'

IInspect Muffler _ .........

Nciean or Replace Sp_'rkPl_,g

EReplace Air Filter Paper Cartridge 6#'2

,,,,,

v',

1-Change more often when operating under aheavy load or in high ambient temperatures

2-Service more often when opera,rig in dirty or dusty condltions

3-Replace blades more often when mowing in sandy soil

4 - Charge 48 houm at end o! season

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain mower as instructed in this

manual,

Some adjustments will need to be made

periodically to properly maintain your unit.

All adjustments in the Service and

Adjustments section of this manual should

be checked at least once each season.

oOnce a year, replace the spark plug,

replace air filter element and check

blade for wear, A new spark plug and

clean/new air filter element assures

proper air-fuel mixture and helps your

engine run better and last longer,

= Follow the maintenance schedule in this

manual.

BEFORE EACH USE

• Check engine oil level°

• Check for loose fastener&

LUBRICATION

Keep unit well lubricated (See "LUBRICA-

']'ION CHART").

LUBRICATION CHART

Wheel

adjuster

ine oil

i_ Handle bracket f Rear door

mounting pin hinge

(_ Spray lubricant

® Referto Maintenance"ENGINE" section.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will attract

dust and dirt that wilI shorten the life of the self.

lubricating bearings. Ifyou feel they must be

lubricated, use only a dry,powdered graphite

type lubricant sparingly.

:)RODUCT SPECRFICATIONS

, H,L J ,

MODEL NUMBER 917.377591

SERIAL NUMBER

DATE OF PURCHASE

HORSEPOWERi 6,75

)ISPLACEMENT: 12_560 CU, IN.

GASOLINE CAPACITY/TYPE: 1.5 QUARTS

UNLEADED REGULAR

OIL TYPE (API-SF/SG/SH): SAE 30 (ABOVE 32°F)

SAE 5W-30 (BELOW 32°F)

OIL CAPACITY: 27 OZS.

SPARK PLUG(GAP: ,030") CHAMPION RJ19LM OR J19LM

VALVE CLEARANCE: INTAKE: ,004" -,008"

EXHAUST: .004" - .008"

SOLID STATE IGNITION

AIR GAP: .0125 IN.

BLADE BOLT TORQUE: 35-40 FT, LBS.

The model and serial numbers will be found on a decal attached to the rear of the

lawn mower housing.Record both serial number and date of purchase in space

provided above,

LAWN MOWER

Always observe safety rules when performing

any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber,

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may cause

tire damage,

BLADE CARE

For best results, mower blade must be kept

sharp° Replace bent or damaged blades.

TO REMOVE BLADE

• Disconnect spark plug wire from spark plug

and place wire where it cannot come in

contact with spark plug.

° Turn lawn mower on its side. Make sure air

filter and carburetor are up,

• Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

o Protect your hands with gloves and/or wrap

blade with heavy cloth.

• Remove blade bolt by tuming counter-

clockwise, Use a 9/t6" box or open-end

wrench.

° Remove biadeand attaching hardware '

(bolt, lock washer and hardened washer),

NOTE: Remove the blade adapter and

check the key inside hub of blade adapter.

The key must be in good condition to work

propedyo Replace adapter if damaged.

TO REPLACE BLADE

• Position the blade adapter on the engine

crankshaft. Be sure key in adapter and

crankshaft keyway are aligned.

,Position blade on the blade adapter aligning

the two (2) holes in the blade with the raised

lugs on the adapter.

o Be sure the trailing edge of blade (opposite

sharp edge) is up toward the engine.

,Install the blade bolt with the lock washer

and hardened washer into blade adapter

and crankshaft,

• Use block of wood between blade and lawn

mower housing and tighten the blade bolt,

turning clockwise,

o The recommended tightening torque is 35-

40 ft. tbs,

IMPORTANT: Blade bolt is grade 8 heat

treated.

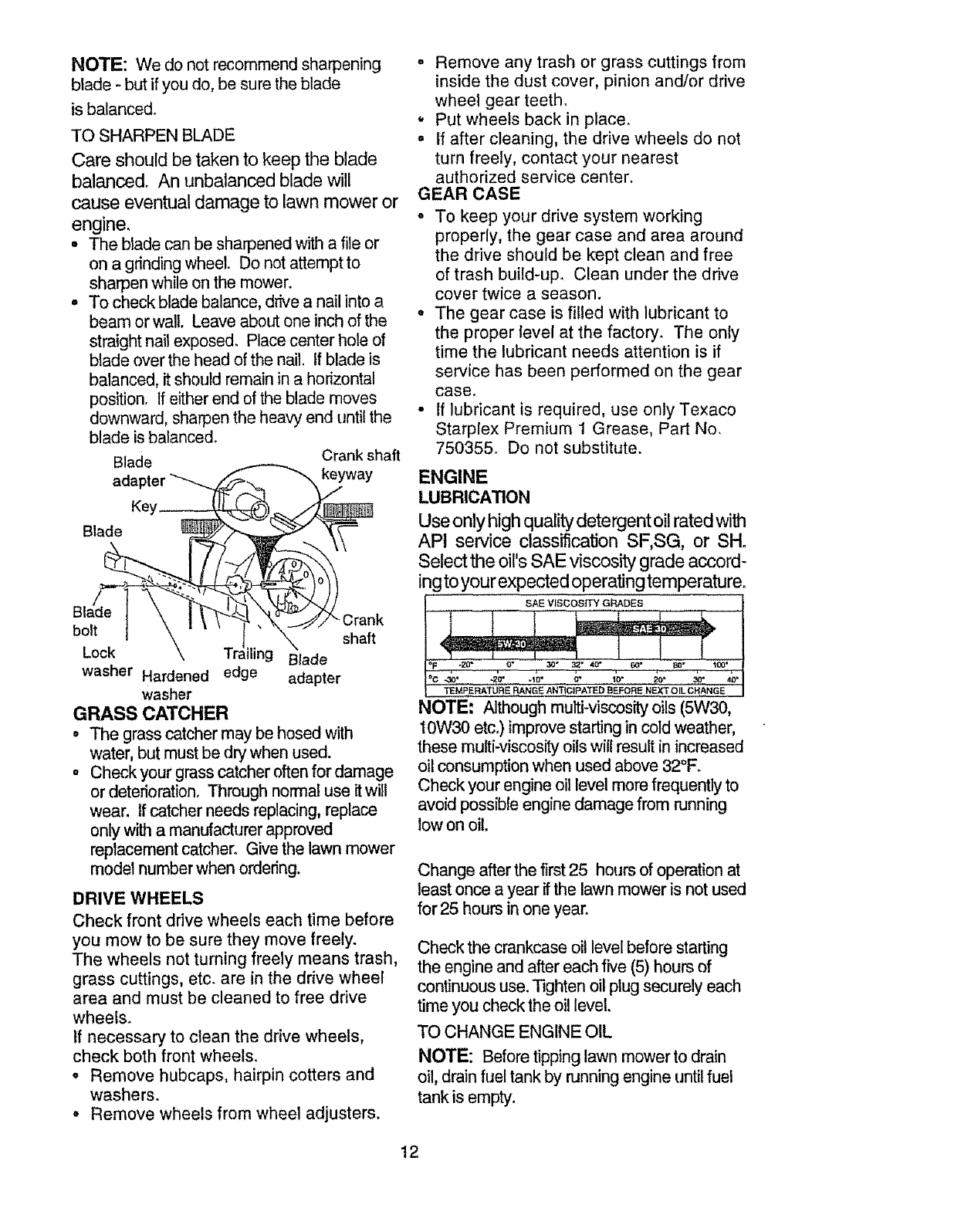

NOTE: We do not recommend sharpening

blade - but if you do, be sure the blade

is balanced,

TO SHARPEN BLADE

Care should be taken to keep the blade

balanced. An unbalanced blade will

cause eventual damage to lawn mower or

engine.

, The blade can be sharpened with a file or

on a grinding wheel. Do not attempt to

sharpen while on the mower.

• To check blade balance, drive a nail into a

beam or wall. Leave about one inch of the

straight nai! exposed. Place center hole of

blade over the head of the nail. If blade is

balanced, it should remain in a horizontal

position. If either end of the blade moves

downward, sharpen the heavy end until the

blade is balanced°

Blade Crank shaft

bolt. I \ ' ' '_ l._.' _ shaft

Lock \ Trailin Blade

washer Hardened edge adapter

washer

GRASS CATCHER

• The grass catcher may be hosed with

water, but must be dry when used.

° Check your grass catcher often for damage

or deterioration, Through normal use it will

wear. if catcher needs replacing, replace

only with a manufacturer approved

replacementcatcher. Give the lawn mower

model number when ordering.

DRIVE WHEELS

Check front drive wheels each time before

you mow to be sure they move freely.

The wheels not turning freely means trash,

grass cuttings, etc. are in the drive wheel

area and must be cleaned to free drive

wheels.

If necessary to clean the drive wheels,

check both front wheels.

•Remove hubcaps, hairpin cotters and

washers.

• Remove wheels from wheel adjusters.

° Remove any trash or grass cuttings from

inside the dust cover, pinion and/or drive

wheel gear teeth°

° Put wheels back in place,

° If after cleaning, the drive wheels do not

turn freely, contact your nearest

authorized service center.

GEAR CASE

° To keep your drive system working

properly, the gear case and area around

the drive should be kept clean and free

of trash build-up, Clean under the drive

cover twice a season.

° The gear case is filled with lubricant to

the proper level at the factory. The only

time the lubricant needs attention is if

service has been performed on the gear

case,

• If lubricant is required, use only Texaco

Starplex Premium 1 Grease, Part No,

750355. Do not substitute.

ENGINE

LUBRICATION

Use only high quality detergent oilrated with

APt service classificatbn SF,SG, or SH_

Setect the oil's SAE viscosity grade accord-

ing to your expected operating temperature.

s_ wscos_ GP_DEs I

..... I............I

tTEMPERATURE RANGE ANTtGiPATED BEFORE NEXT OIL CHANGE J

NOTE; Although multi-viscosity oils(5W30,

t0W30 etc,)improve startingincoldweather,

these multi-viscosity oils will result in increased

oil consumption when used above 32°E

Check your engine oil level more frequently to

avoid possible engine damage from running

low on oil.

Change after the first 25 hours of operationat

least once a year if the lawn mower is not used

for 25 hours in one year,

Check the crankcase oit level before starting

the engine and after each five (5) hours of

continuous use. Tighten oil plug securely each

time you check the oil level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to drain

oil, drain fuel tank by running engine until fuel

tank is empty,

o Disconnectsparkplugwirefromsparkplug

andplacewirewhereitcannot come in

contact with spark plug.

o Remove engine oil cap; lay aside on a clean

surface.

• Tip lawn mower on its side as shown and

drain oil into a suitable container. Rock lawn

mower back and forth to remove any oil

trapped inside of engine.

° Wipe off any spilled oil on lawn mower and

on side of engine.

• RII engine with oil. Fill only to the "FULL"

line on the dipstick. DO NOT overfill.

, Replace engine oil cap°

• Reconnect spark plug wire to spark plug.

Container

AIR FILTER

Your engine will not tun properly and may be

damaged by using a dirty air filter.

Replace the air fitter every year, more often if

you mow in very dusty, dirty conditions. Do not

wash air filter.

TO CHANGE AtR FILTER

° Loosen cover knob.

• Swing cover down and remove from hinge.

° Pull paper filter out of air cleaner body_

- Clean air cleaner cover and body.

° Install a new paper filter.

- Reinstall cover to air cleaner body. Be sure

hinge is assembled properly.

° Swing cover up and tighten cover knob.

(Do not overtighten)o

_'_ Air filter cover

II .._1 I Cover

l_f_._ 1 knob

Paper filter t.,.Lj..f

CAUTION: Petroleum solvents, such as

kerosene, are not to be used to clean

cartridge. They may cause deterioration of the

cartridge. Do not oil cartridge. Do not use

pressurized air to clean or dry cartridges

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Change your spark plug each year to make

your engine start easier and run better° Set

spark plug gap at ,030 inch°

CLEANING

IMPORTANT: For best performance, keep

mower housing free of built-up grass and

trash. Clean the underside of your mower after

each use.

CAUTION: Disconnect spark plug wire from

spark plug and place wire where it cannot

come in contact with the spark plug.

oTum lawn mower on its side. Make sure air

filter and carburetor are up. Clean the

underside of your lawn mower by scraping

to remove build-up of grass and trash.

°Clean engine often to keep trash from

accumulating. A clogged engine tuns hotter

and shortens engine life.

.Keep finished surfaces and wheels free of

all gasoline, oil,etc.

°We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water out.

Water in engine can result in shortened

engine life.

CLEAN UNDER DRIVE COVER

Clean under drive cover at least twice a

season, Scrape underside of cover with putty

knife or similar tool to remove any build-up of

trash or grass on underside of dr_e cover.

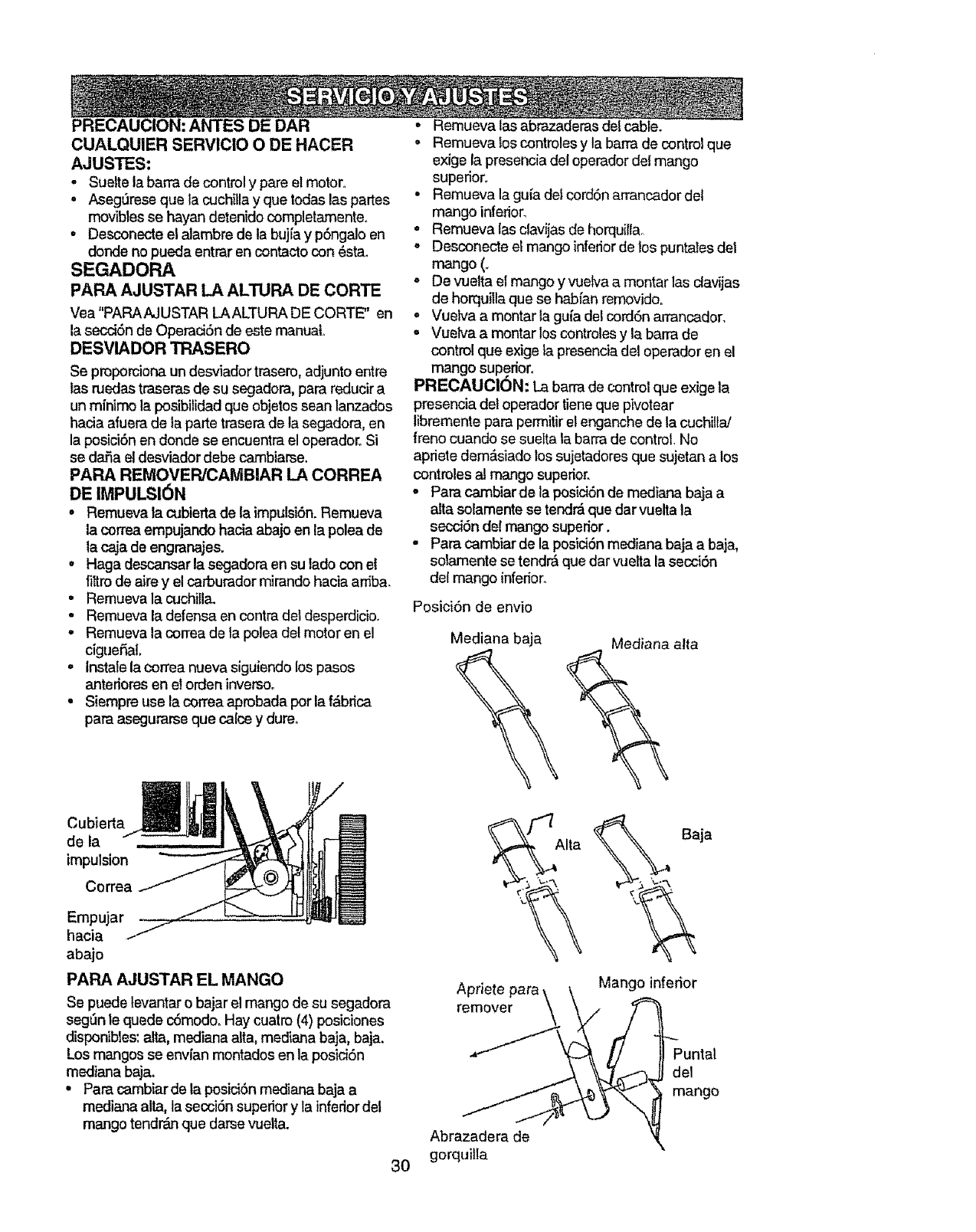

©A_.Y_'IO'_,f; Before pedormirlg anly

sen.4ce or adjustments.

Release control bar.

Make sure the b!_de and all moving

parts have completely stopped.

', Disconnect spark piug wh"e from spark

piug and p_ace where i::c_nnot come

in contact with plug.

_:W'N MOWF-R

TO ADJ_JS_ ," CUTTING _4E_;GHT'

See "TO ADJUST CUTT, ;NG HF_.tGHT"in the

OpeTatfon section of this manual

R_:_R DI_F,LECTOR

The r_cardeflector, s_ached between the rear

wheels of your lawn mower, is provided to

minimize the possibil_' that objects will be

thrown out the rear of the lawn mower into the

operator's mowing position. Ifthe rear

deflector becomes damaged, it should be

replaced.

TO RE[4OVFJREPLA.CE DRIVE BELT

o Remove d,'ive cover. Remove belt by

pushing down on gear case pufley and roll

belt of L

Turn lawn mower on ks side with carburetor

and fuel cap up.

_. Remove blade.

o Remove debris shield.

o Remove beit from engine pt._lIeyon

crankshaft.

", install new belt by reversing above step&

o Always use factory, approved belt to assure

fit and long life.

Dri,ze

cover

Belt

Push

down

"70 ADJUST I4ANDLE

Your lawn mower handle can be raised or

lowered for your mowing comfort_. Four (4)

positions are s:,,sifabta: high, medium high,

medium low and low. Hand!es are shipped

mounted in the medium !ow position_

To change from medium low to medium

high position, the upper and lower handle

sections will have to be turned over.

o Remove cable clips..

o Remove the controls and operator presence

control bar from the upper handfe.

,'. Remove the sta_ler rope guide frci,*nthe

lower handle.

,_ Remove haiq_in co_ers.

Disconnect the lower iqandle from [he

handle brackets.

o Turn the h_nate ,_ve, ..,na re_s._m_ t_ ,.__e

h_JL'oinco_ers that have been iemoved.

Reassernb!e the starte_ rope gL_ide.

Reassemble ihe cont.rols and the operator

presence control bar to the upper hand!e

CAUT!©_',_: The ooerator presence control

bar must pivot freely to permit blade brake

engagement when ccntroi bar is reieased.

Do not over tighten the fasteners holding

the controls to the upper iqar_d!e.

To change from medium iow to high

position only the upper handle section wit!

have to be turned over.

To change from medium low to low position,

only the lower handle section will have to be

turned over.

Shipping position

Medium low

Medium high

LOW

Lower handle

\ ,j" _-.-_._._

\-\ /

I. ,!}}

1"/" \,_-.._ ¢1 It

..I. _, yi_

Hair incti- _k H.._ndl

bracket

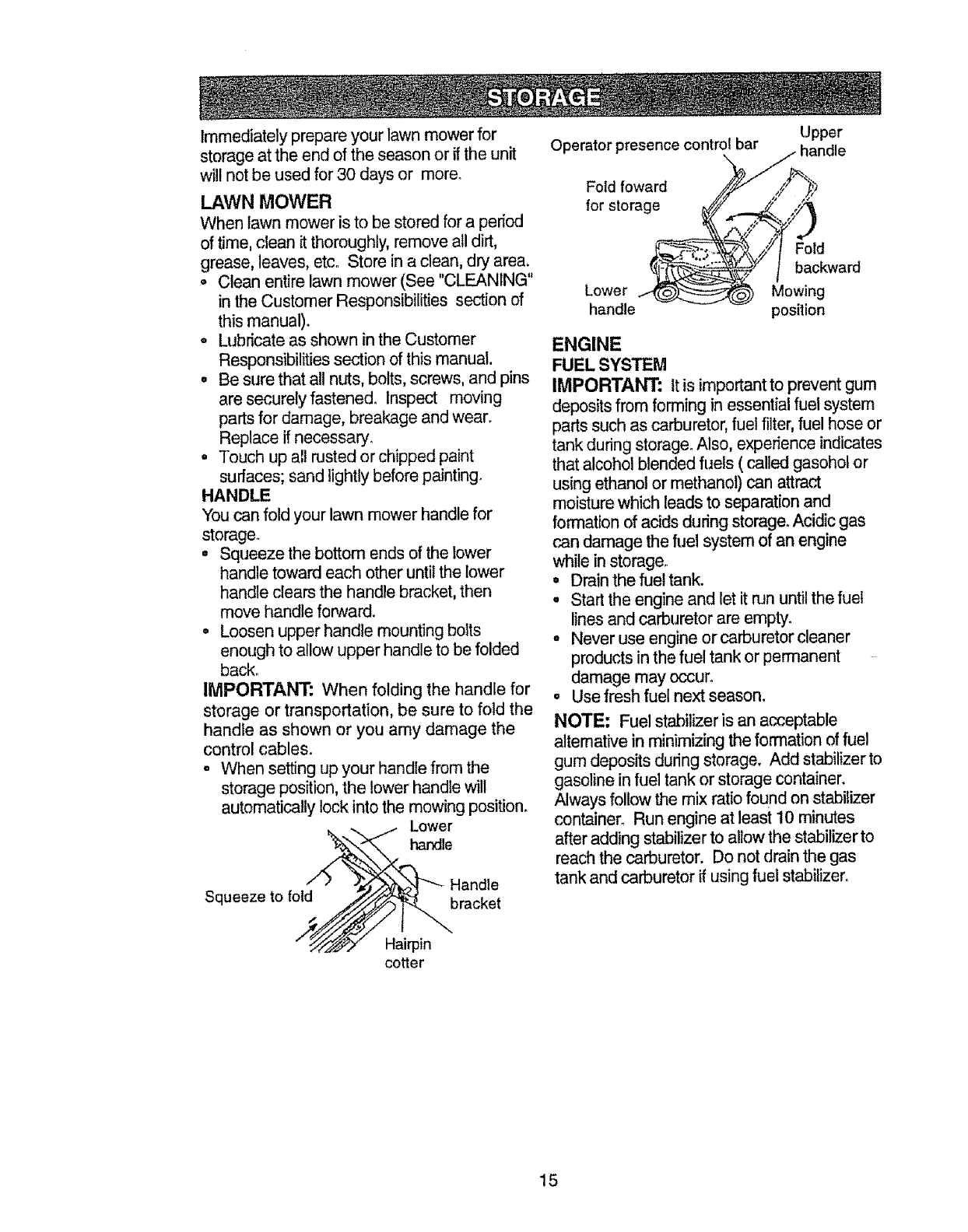

Immediately prepare your lawn mower for

storage at the end of the season or if the unit

will not be used for 30 days or more_

LAWN MOWER

When lawn mower is to be stored for a period

of time, clean it thoroughly, remove all dirt,

grease, leaves, etc. Store in a clean, dry area.

oClean entire lawn mower (See "CLEANING"

in the Customer Responsibilities section of

this manual).

• Lubricate as shown in the Customer

Responsibilities section of this manual.

° Be sure that all nuts, bolts, screws, and pins

are securely fastened. Inspect moving

parts for damage, breakage and wear.

Replace if necessary.

• Touch up aEtrusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your lawn mower handle for

storage°

° Squeeze the bottom ends of the lower

handle toward each other until the lower

handle clears the handle bracket, then

move handle forward.

• Loosen upper handle mounting bolts

enough to allow upper handle to be folded

back.

IMPORTANT: When folding the handle for

storage or transportation, be sure to fold the

handle as shown or you amy damage the

control cables.

° When setting up your handle from the

storage position, the lower handle will

automatically lock into the mowing position.

,.. -,,. i" Lower

_.,handle

•_" ," -',L..f,>>,,X_.",I-"---Hand e

Squeeze to lold _///-_ bracket

cotter

Operator presence contr_

Fold foward

for storag_

Lower _'_

handle

Upper

bar /handle

//' ,,1%

Ii°lFo"id

Mowing

position

ENGINE

FUEL SYSTEM

IMPORTANT: Itis important to prevent gum

deposits from forming in essential fuel system

parts such as carburetor, fuel tilter,fuel hose or

tank during storage° Also, experience indicates

that alcohol blended fuels ( called gasohol or

using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage°Acidic gas

can damage the fuel system of an engine

while in storage.

• Drain the fuel tank.

o Start the engine and let it run until the fuel

lines and carburetor are empty.

°Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur°

o Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of fuel

gum deposits during storage. Add stabilizer to

gasoline infuel tank or storage container.

Always follow the mix ratio found on stabilizer

container° Run engine at least10 minutes

after adding stabilizer to allow the stabilizer to

reach the carburetor. Do not drain the gas

tank and carburetor if using fuel stabilizer.

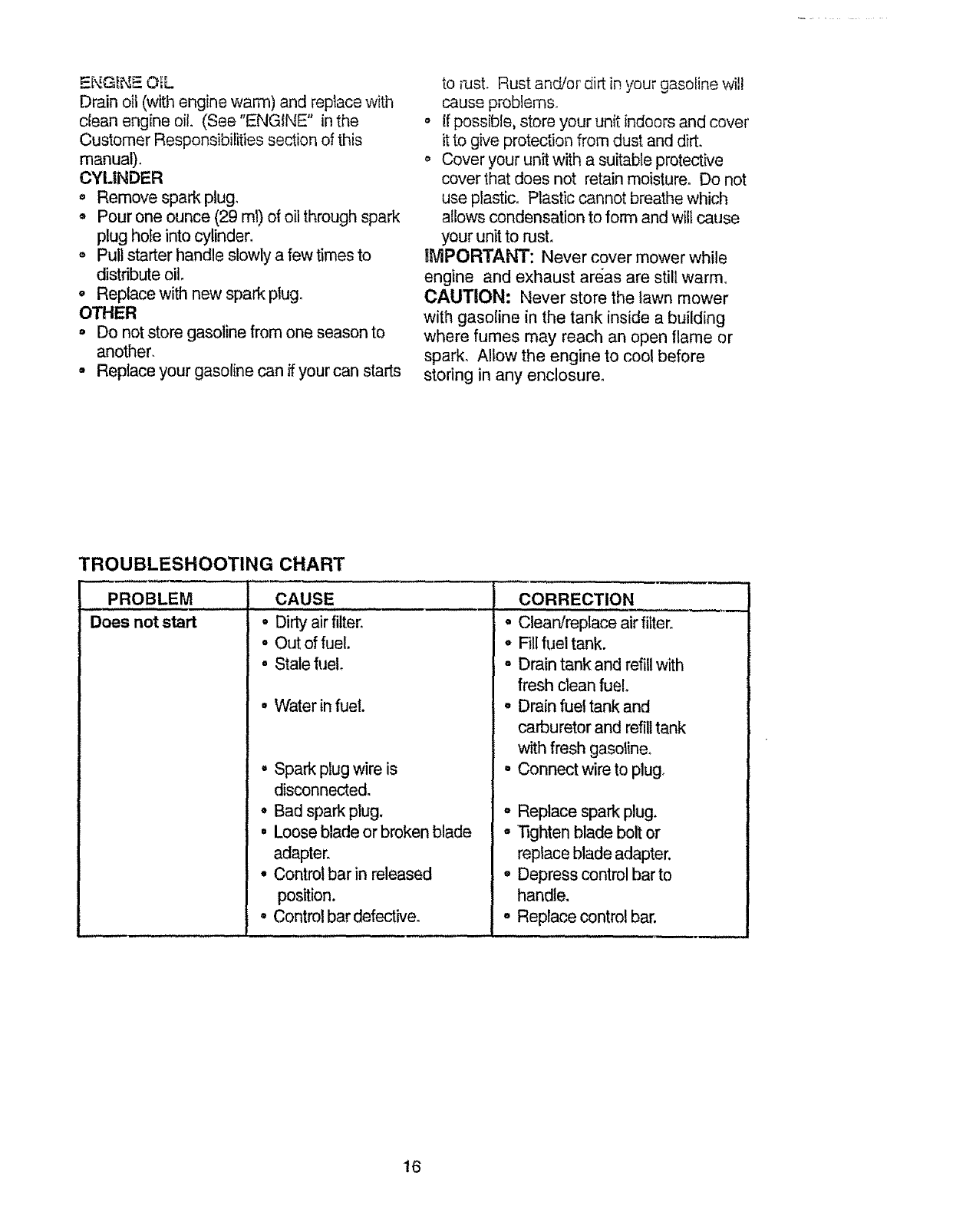

ENGINE O_L

Drain oil (with engine warm) and replace with

clean engine oil. (See "ENGINE" in the

Customer Responsibilities section of this

manual).

CYUNDER

• Remove spark plug,

Pour one ounce (29 ml) of oil through spark

plug hole into cylinder.

= Pult starter handle slowly a few times to

distribute oil.

o Replace with new spark plug.

OTHER

o Do not store gasoline from one season to

another.

= Replace your gasoline can if your can starts

to _Jst. Rust and/or dirt in your gasoline wil!

cause problem&

. Ifpossible, store your unit indoors and cover

it to give protection from dust and dirt.

• Cover your unit with a suitable protective

cover that does not retain moisture. Do not

use plastic. Plastic cannot breathe which

allows condensation to form and wilt cause

your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

CAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame or

spark° Allow the engine to cool before

storing in any enclosure.

TROUBLESHOOTING CHART

PROBLEM CAUSE

Does not start ...... , Dirty air filter.

• OUt of fuel.

,Stale fuel

° Water in fuel.

= Spark plug wire is

disconnected.

,Bad spark plug.

,Loose blade or broken blade

adapter,

• Control bar in released

position.

•Control bar defective.

1 ,, wu,,,

CORRECTION

JJ, ,,,,, .....

• Clean/replace air filter.

o Fillfuel tank.

o Drain tank and refill with

fresh clean fuelo

, Drain fuet tank and

carburetor and refill tank

with fresh gasoline,

• Connect wire to plug,

o Replace spark plug.

•Tighten blade bolt or

replace blade adapter.

•Depress control bar to

handle.

o Replace control bar,

TROUBLESHOOTING CHART

-ROBLEM

Loss of power

Poor cut- uneven

Excessive

vibration

Starter rope hard

to pull

Grass catcher

not filling (if so

equipped)

Hard to push

CAUSE

• Rear of lawn mower housing

or cutting blade dragging

in heavy grass,

o Cutting too much grass.

• Dirty air filter,

•Buildup of grass, leaves,

and trash under mower_

° Too much oil in engine,

° Walking speed too fast.

• Worn, bent or loose blade_

,Wheel heights uneven.

•Buildup of grass, leaves

and trash under mower.

i u

L__

oWorn, bent or loose blade,

° Bent engine crankshaft.

,, ,,,,,, ........ ,,

• Engine flywheel brake is on

when control bar is released.

•Bent engine crankshaft,

o Blade adapter broken_

•Blade dragging in grass,

•Cutting height too low.

o Uft on blade wornoff.

oCatcher notventing air.

° Grass is too high or wheel

height is too low.

° Rear of lawn mower

housing or blade dragging

in grass.

oGrass catcher too full.

° Handle height position not

right for you.

CORRECTION i

o Set to "Higher Cut"

position.

- Set to"Higher Cut"

position.

°Clean/replace air filter.

oClean underside of mower

housing.

° Check oil level°

= Cut at slower walking

speed.. ,;

°Replace blade. Tighten

blade bolt.

-Set all wheels at same

height

• Clean underside of

mower housing.

,Replace blade. Tighten

blade bolt,

• Contact an authorized

service center.

,Depress control bar to

upper handle before

pulling starter rope.

• Contact an authorized

service center.

•Replace blade adapter°

• Move lawn mower to cut

grass or to hard sudace

to start engine.

oRaise cutting height,

•Replace blade.

o Clean grass catcher.

• Raise cutting height.

° Raise rear of lawn mower

housing one (1) setting

higher.

° Empty grass catcher,

•Adjust handle height to

suit,

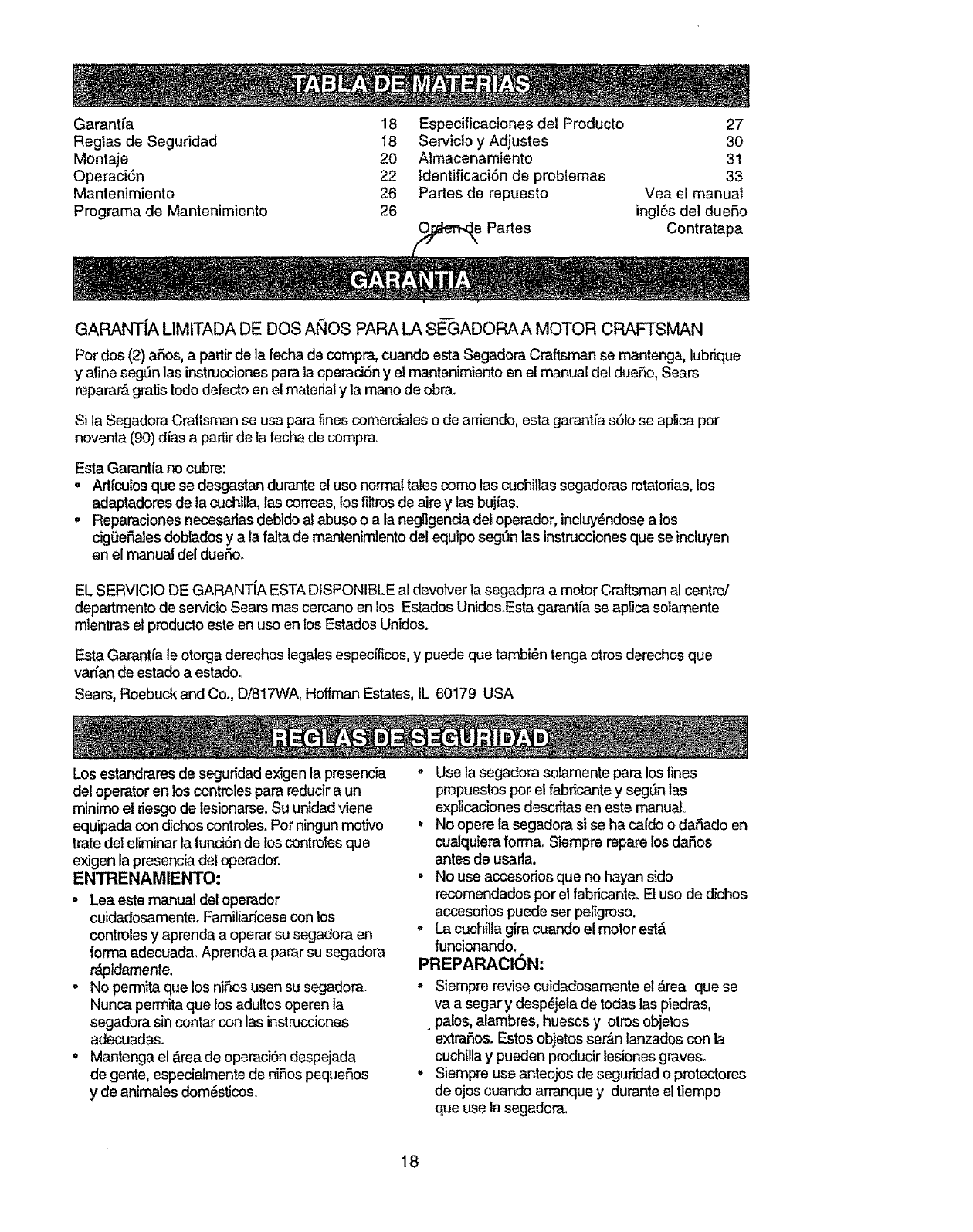

Garantfa 18 Especificaciones del Producto 27

Reglas de Seguridad 18 Servicio y Adjustes 30

Montaje 20 Atmacenamiento 31

Operaci6n 22 Identificaci6n de problemas 33

Mantenimiento 26 Parles de repuesto Vea el manual

Programa de Mantenimiento 26 ingl6s del dueSo

Partes Contratapa

GARANTiA LIMITADA DE DOS AI_IOS PARA LA SE-GADORAA MOTOR CRAFTSMAN

Por des (2) afos, a partir de la techa de compra, cuando esta Segadera Craftsman se mantenga, lubrique

y afine segOnlas instrucciones para la operad6n y el mantenimiento en el manual del due5o, Sears

repara_ gratis todo defecto en el material y la mano de ebra.

Si la Segadora Craftsman se usa para fines comerciales o de arriendo, esta garantia s61ose aplica per

noventa (90) dias a partir de la fecha de comprao

Esta Garantfa no cubre:

o Attfculos que se desgastan durante el uso normal tales como las cuchillas segaderas rotalorias, los

adaptadores de la cuchilla, las correas, los filtros de alre y las bujias,.

° Reparaciones necesarias debido al abuso o a la negligenda del operador, incluy_ndose a los

cigOefaJes doblados y a la falta de mantenimiento del equipo segt'm las instrucciones que se incluyen

en el manual del duefioo

EL SERVICIO DE GARANTiA ESTA DISPONIBLE al devolver la segadpra a motor Craftsman al centro/

departmento de servicio Sears mas cercano en los Estados UnidosEsta garantfa se aplica solamente

mientras el pmducto este en uso en los Estades Unidos.

Esta Garantfa le otorga dereches tegales especificos, y puede que tambi#n tonga otros derechos que

van'an de estado a estadoo

Sears, Roebuck and Co., D/817WA, Hoffman Estates, tL 60179 USA

Los estandrares de seguddad exigen la presencia

del operator en los controles para reducir a un

minimo el riesgo de lesionarse. Su unidad viene

equipada con dichos contmtes. Por ningun motivo

trate del eliminar la funci6n de los controles que

exigen la presencia del operador.

ENTRENAMIENTO:

. Lea este manual dot operador

cuidadosamente. Familiarfcese con los

controles y aprenda a operar su segadora en

ferma adecuadao Aprenda a parar su segadora

r_.pidamenle.

- No permita que los niSos usen su segadera.

Nunca permita que los adultes operen la

segadora sin contar con las instruccienes

adecuadas.

• Mantenga el __reade operaci0n despejada

de genre, especialmente de ni_5ospequefios

y de animales dom_sticos.

o Use la segadera solamente para los fines

propuestos pot el fabricante y segLinlas

explicacienes descritas en este manual,.

• No opere la segadora si se ha caide o dafado en

cualquiera form&. Siempre repare los dafos

antes de usarlao

• No use accesorios que no hayan sido

recomendados por el fabficante. El uso de dichos

accesodes puede ser peligroso.

. La cuch_la gira cuando el motor est,,

funcionando.

PFIEPARACl6N:

• Siempre revise cuidadesamente el #.rea que se

va a segar y desp_jela de todas las piedras,

..pales, alambres, huesos y otros ebjetos

extra,fios. Estos objetos ser'&nlanzados con la

cuchilla y pueden producir lesienes graves.

. Siempre use anteojos de seguddad o protectores

de ojos cuando arranque y durante el tiempo

que use la segadera.

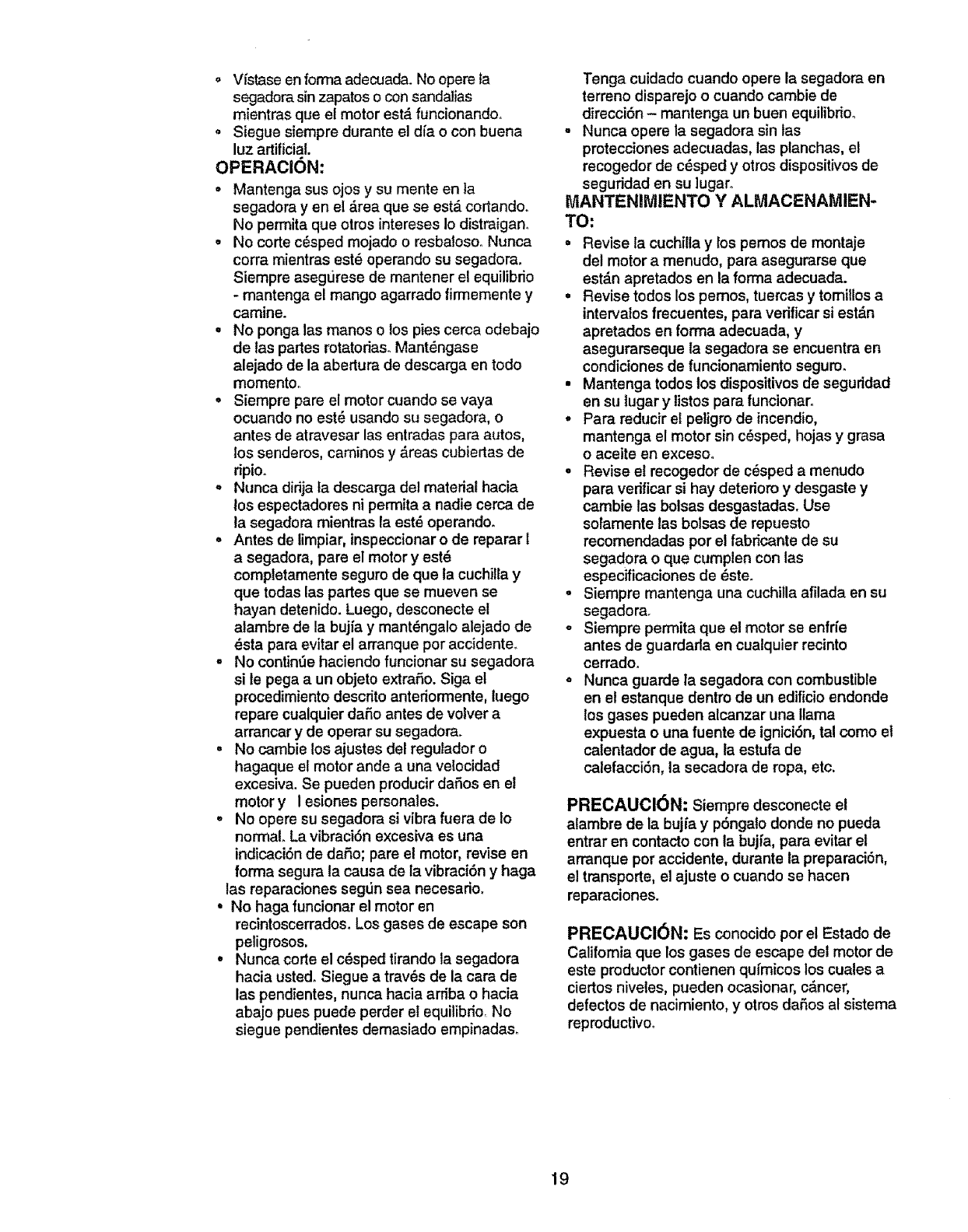

o Vistase en fon'na adecuada. No opere la

segadora sin zapatos o con sandalias

mientras que el motor est,. funcionando.

• Siegue siempre durante el alia o con buena

luz artificial.

OPERACiON:

o Mantenga sus ojos y su mente en ta

segadora yen el &rea que se est_ cortando.

No petmita que otros intereses Io distraigan.

• No corte c_sped mojado o resbatosoo Nunca

corra mientras est_ operando su segadora.

Siempre aseg_Jrese de mantener el equilibrio

- mantenga el mango agarrado firmemente y

camine.

° No ponga las manos o los pies cerca odebajo

de las partes rotatoriaso Mant_ngase

alejado de la abertura de descarga en todo

momentoo

,Siempre pare el motor cuando se vaya

ocuando no est6 usando su segadora, o

antes de atravesar las entradas para autos,

los senderos, caminos y &reas cubiertas de

ripio.

° Nunca didja fa descarga del material hacia

los espectadores ni perrnita a nadie cerca de

la segadora mientras la est6 operando.

, Antes de limpiar, inspeccionar o de reparar I

a segadora, pare el motor y est6

completamente seguro de que la cuchilla y

que todas las partes que se mueven se

hayan detenido. Luego, desconecte el

alambre de la bujfa y mant_ngalo alejado de

6sta para evitar el arranque por accidente.

•No continue haciendo funcionar su segadora

si le pega a un objeto extrafio. Siga et

procedimiento descdto anteriormente, luego

repare cualquier dafio antes de volver a

arrancar y de operar su segadora.

° No cambie los ajustes del regulador o

hagaque el motor ande a una velocidad

excesiva. Se pueden producir dafios en el

motor y I esiones personales.

,No opere su segadora si vibra fuera de Io

normal. La vibraci6n excesiva es una

indicaci6n de dafio; pare el motor, revise en

forma segura la causa de fa vibraci6n y haga

las reparaciones seg_n sea necesado.

• No haga funcionar el motor en

recintoscerrados. Los gases de escape son

petigrosos.

•Nunca code el c6sped tirando la segadora

hacia ustedo Siegue a trav6s de la cara de

las pendfentes, nunca hacia arriba o hacia

abajo pues puede perder el equilibrio. No

siegue pendientes demasiado empinadas.

Tenga cuidado cuando opere la segadora en

terreno disparejo ocuando cambie de

direcci6n - mantenga un buen equilibrio_

° Nunca opere la segadora sin las

protecciones adecuadas, las planchas, el

recogedor de c6sped y otros dispositivos de

seguddad en su lugar.

lViANTENIMIENTO YALMACENAMIEN-

TO:

= Revise la cuchilla y los pemos de montaje

del motor a menudo, para asegurarse que

est_n apretados en la forma adecuada.

•Revise todos los pemos, tuercas y tomiIIos a

intervatos frecuentes, para verificar si est_n

apretados en forma adecuada, y

asegurarseque la segadora se encuentra en

condiciones de funcionamiento seguro.

• Mantenga todos los dispositivos de seguridad

en su tugar y listos para funcionar.

•Para reducir eI petigro de incendio,

mantenga el motor sin c6sped, hojas y grasa

o aceite en excesoo

° Revise el recogedor de c_sped a menudo

para vedficar si hay deterioro y desgaste y

cambie las bolsas desgastadas. Use

solamente las bolsas de repuesto

recomendadas por el fabricante de su

segadora o que eumplen con las

especificaciones de _ste.

,Siempre mantenga una cuchilla afilada en su

segadora.

-Siempre permita que el motor se enfrfe

antes de guardarla en cualquier recinto

cerrado.

° Nunca guarde la segadora con combustible

en et estanque dentro de un edificio endonde

los gases pueden alcanzar una llama

expuesta o una fuente de ignici6n, tal como el

catentador de agua, la estufa de

calefacci6n, la secadora de ropa, etc.

PRECAUCI6N: Siempre desconecte el

alambre de la bujfa y p6ngato donde no pueda

entrar en contacto con la bujia, para evitar et

arranque por accidente, durante ta preparaci6n,

el transporte, el ajuste o cuando se hacen

reparaciones.

PRECAUCI6N: Es conocido por el Estado de

California que los gases de escape del motor de

este productor contienen qufmicos los cuales a

ciertos niveles, pueden ocasionar, cdncer,

defectos de nacimiento, y otros daSos al sistema

repmductivo.

Estos acoesorios estaban disponibles cuando se produjo la segadora. Tambi_n est_ disponibles en la

mayorfa de las tiendas de Sears yen los centros de sewicio. La mayo_a de las 5endas Sears tambi6n

pueden _r a pedir partes de repuesto pare usted, si les proporciona el n_tmerodef rnodelo de su

segadora. Algunos de estos acossorios tat vez no se apliquen asu segadora..

RENDIMIENTO DE LA SEGADORA

DESVIADOR DE RECORTES

PARA SEGADORAS CON DESCARGA TRASERA JUEGOS PARA LA ACOLCHADORA

,11 i i,,,, ii IHI,IN, II U,,H,H H ,

i RECOREDOR RECOREDOR

iPARA PARA

SEGADORAS SEGADORAS

CON DESCARGA CON DESCARGA

TRASERA LATERAL

MANTENIMIENTO DE LA SEGADORA

Jl.lu , ............. ,

SILENCIADORES

,i,1,,iiH ,I, J

CORREAS CUCHILLAS

ESTAe,IL!ZADO,RES

ENVASES

DEGASOUNA

.................................. Ill II

RLTROS DE AIRE BUJ|AS

ii HII,I,,I

rii,ll

ADAPTADORES

DE CUCHILLA RUEDAS

IllU ii

ACEITE

DEL MOTOR

Lea estas instrucoiones y este manual

completamente antes de tralar de rnontar uoperar

su segadora nueva. Su segadora nueva ha sido

montada en la fdbricacon la excepci6n de aqueUas

partes que se dejamn sin montar por razones de

envfo. Todaslas partes como lastuercas, las

arandelas, los pemos, etc, que son necesarias

para completar el montaje hart sidocolocadas en la

bolsa de partes.Para asegurarse que su segadora

funcione en formasegura y adecoada, todas las

partes y los artfculos de ferreten'aque se rnonten

tienen que ser apretados seguramente. Use las

herramientas correctas, como sea necesario, para

asegurar que se aprieten adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

oRemueva las partes sueltas que se inclwen con

la scgadora° .

•Corte las dos esquinas de tos extremos de la

caja de cart6n y tienda el panel del extremo

piano.

.Remueva todo el material de empaque, excepto

la cuSa entre el mango superior y 61inferior,y la

cuF_aque sujeta la barra de los control que exJge

la presencia del operador junto con el mango

superior.

•Haga rodar la segadorahacia afuera de la caja

de cart6nyrevfsela cuidadosamente para

verificar si todav[a quedan partes sueltas

adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

iMPORTANTE: Desp!iegue el mango con mucho

cuidadopara nopeflizcar o daSar los cablesde

control.

,Levante los mangos hasta que la secci6n del

mango inferior se asegure en su lugar, en la

posici6npara segar.

•Levante la secoi6n del mango superior hasta su

lugar en el mango inferior,remueva la cuSa

protectora y apriete ambas manillas del mango.

•Remueva la cufa del mango que sujeta la barra

de los control que exige lapresenciadel

operador junto con el mango superior.

°FJmango de la segadora puede ajustarsesegSn

le acomode parasegar. Refi6rase a "AJUSTE

DEL MANGO" en ta Secci6nde Sewicioy

Ajustes de estemanual.

Barra de control que exige la

presencia del operado

Mango superior

parasegar

Tapon

alcolchadora

Mango

infedor

PARA INSTALAR LOS ACCESORIOS

Su segadora rue enviada lista para usarse como

una acolchadora de capa vegelaL Para conve_da

de mode clue pueda ensacar o descargar:

o Abra la puerta trasera y remueva la tapon

acolchadera. Gu_rdela en un lugar seguroo

. Ahora puede instalaral recogedoro el desviador

de recortes optional.

,, Para volver a la operad6n de acolchamiento con

capa vegetal, instale la tapon acolchadora en la

abertuta de descarga de la segadora. AsegL3rese

de que todas las orejas est6n asentadas en

for61aadecuada.

PRECAUClON: No haga funcionar su

segadora sin la tapon acolchadora al_robada en su

lugar, o sin e! desviador de recortes, o sin el

recogedor de c6sped, aprobados, en su lugar..

Nunca trate de operar la segadora cuando se ha

removido la puerta trasera o cuando est& un poco

abierta.

FAIViiUAR1CESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaciSn de los

diversos controles y ajustesoGuarde este manual para referencia en el futuro.

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

ATTENCt6N 0 MOTOR MOTOR RAPIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

AOVERTENCiAENC_Np!00,APAGAOO................... _CtON BUSTIBLE MA_OSYLO.Sp!EsLEJOS

Cable de control de

zona del motor

que exige la

presencia del operador

Control de imputsiSn

CordSn arrancador

Manilla del

mango

Recogedor del c6sped

Tapa del deposito de aceite

del motor con varilla

indicadora de nivel

Tapon de la

acolchadera Tapa del deposito

de la gasolina

Cubierta de la

impulsi6n

Ajustador de la rueda

(en cada rueda) Caja

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atr_s, rotatorias, Sears, cumplen con

los estdndares de seguridad del American National Standards Institute y de la U.S. Consumer

Product Safety Commission° La cuchilia gira cuando el motor est_ funcionandoo

Barra de control que exige la prencia del

operador- tiene que sujetar-se abajo, junto

con el mango, para hacer arrancar el motor.

Su61tela para parar el motor.

Cebador - bombea combustible adicional

desde el carburador al cilindro para uso cuando

se necesita hacer arrancar un motor frio.

Cord6n arrancador - se usa para hacer

arrancar el motor.

Palanca de control de la impulsi6n - se usa

para enganchar ta segadora para movimiento

hacia adelante impulsada a motor,.

Tapon de la acotchadera - situada en la

abertura de ta descarga y debe ser quitada

cuando se convierte la operacciSn de ensacado

a descarga°

La operaci6n de cualquier segadora puede

hacer que salten objetos extraSos dentro de sus

ojos, to que puede producir daSos graves en

_stOSo Siempre use anteojos de seguridad o

protecci6n para los ojos mientras opere su

segadora o cuando haga ajustes o

reparaciones,, Recomendamos una mascara de

seguddad de visi6n amplia, para use espejuelos

o anteojos de seguridad estandarteo

COMe USAR SU SEGADORA

PREOAUCION: No haga funcionar su

segadora sin el desviador de recortes o sin el

recogedor de c_sped, aprobados, en su

lugar. Nunca trate de operar la segadora

cuando se ha removido la puerta trasera o

cuando est_ un poco abierta.

VELOClDAD DEL MOTOR

La velocidad del motor se estableci6 en la

f_.bdca para un rendimiento 6ptimo_ La

velocidad no se puede ajustar_

CONTROL DE ZONA DEL MOTOR

PREOAUCION: Las regulacionesfederales

exigen que se instale un control para el motor en

esta segadora para redudr a un m(nimo el ffesgo

de lesionarse debido al contacto con la cuchilla.

Per ningSn motive trate de eliminar la funci6n det

control del operador. La cuchilla gira cuando el

motor est,. funcionando.

. Su segadora viene equipada con una barra de

control que exige la presencia del operador, Io

que requiere que el operader est_ detr'&s del

mango de ta segadora para hacefla arrancar y

operada.

PARA AJUSTAR LA ALTURA DE CORTE

• Levante las ruedas para el corte bajo y baje las

ruedas para e! corte aJto_

• Ajuste la altura de corte para que se acomode a

sus requisites. La posici6n del medio es la meier

para la mayoda de los c_spedeso

o Para cambiar la altura de corte, empuje la

pal_ del ajustador hacia la meda. Mueva la

rueda hada arriba o hacia abajo de mode que

se acomode a sus requisitosoAsegSrese clue

todas las ruedas queden igualmente ajustadas.

ATENClON; El ajustador esta correctamente

colocado cuando las orejas de la placa est&n

insertadas en el agujero del mango.

Tambi6n, los ajustes de 9 posiciones (si

equipado) porto{ten que el mango pueda ser

movido entre las orejas de la placa.

Para un corte alto, baje las

medas Orejas de la

placa

Mango

Para un code bajo, levante las ruedas

PARA MONTAR YADJUNTAR EL

RECOGEDOR DE CE_SPED

° Cierre la tapa soltable. La tapa sortable

debe estar cerrada cuando se esta

operando la segadora.

- Levante ta puerta trasera de la caja de la

segadora y ponga el bastidor del recogedor

de c_sped en las orejas formadas en et

puntal de bisagra de la puerta trasera.

• Et recogedor de c_sped esta asegurado en

la caja de la segadora cuando se baja la

puerta trasera para descansar en e!

baslJdor dot recogedor de c_sped

PRECAUOI6N: No haga func{onar su segadora

sin e! desviador de recortes o sin el recogedor de

c_sped, aprobados, en su lugar. Nunca trate de

operar la segadora cuando se ha removido la

puerta trasera o cuande est& un poco abierta.

Pueda

trasera

Puntal de !'

bisagra -"-_/_%. Bastidor del

>T"!J ._..I_"_. reogedor del

Orejas esped

formadas

PAPA VACIAR El.. RECOGEDOR DE

ClaSPED

• Para remover el recogedor del c_sped suelte la

barra de control del operador para poder parar el

motor.

°Levantela puerta de atras y remova el recogedor

del c_sped por el mango,

AVlSO: No arrastre la bolsa cuando la vacfe;

se producir_ un desgaste innecesarioo

CONTROL DE LA IMPULSION

• La autoimpulsi6n se controta al sujetar la barra

de control que exige la presencia del operador

hada abajo en el mango y a! empujar la palanca

de control de la impufsi6n hacia adelante hasta

que suene "clic,"luego se suelta la palanca.

•[] movimiento hacia adetante parar_ cuando la

barra de control que exige la presencia del

operador se suelta. Para parar el movimiento

hacia adelante sin parar el motor, suelte la barra

de control que exige la presencia del operador un

poco hasta que se desenganche el control de la

imputsi6n. Sujete la barra de control que exige la

presenciadel operador abajo en contra del

mango para continuar segando sin

autoimpulsi6n.

o Para mantener el control de la impulsi6n

enganchado cuando se de vuelta en las

esquinas, empuje el mango hacia abajo ylevante

las ruedas delanteras |uera del suelo al girar la

segadora_ control de

N\ impulsidn

control de la

para enganchar el impulsi6n

control de la desenganchado

impulsi6n

ANTES DE HACER ARRANCAR EL

MOTOR

AOEITE

Su segadora fue enviada sin aceite en el motor.

o AsegL_rese que la segadora est_ nivelada y

que el &rea alrededor del dep6sito de aceite

est_ limpia.

•Remueva la tapa de1dep6sito de aceite det

motor con la varilla indicadora de nivel y

reltene basra la lfnea de Ileno en _sta.

= Use 27 oz. de aceite. Para el tipo y la catidad

vea "MOTOR" en la secci6n de las

Mantenimento en este manual.

•Vac[e el aceite lentamente. No Io llene

demasiado.

,, Revise el nivel det aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta

la Ifnea de Ileno en la vadlla indicadora de

niveL

• Para leer el nivel adecuado, apriete la tapa

del dep6sito de aceite del motor cada vez.

°Vuelva a instalar la tapa del dep6sito del

aceite y apri_tela.

°Despu_s de las dos (2) primeras horas de

siega, cambie el aceite y cada 25 horas de

ahi" en adelante. Puede necesitar cambiar el

aceite m_.s a menudo cuando las

cendiciones son poivorosas o sucias.

GASOLINA

° Llene el estanque de combustible. Use

gasolina regular, sin plomo, nueva y limpia

con el minimo de 87 octanoso (El uso de

gasolina con plomo aumentar& los dep6sitos

de 6xido de plomo y carbono y se reducir_ la

duraci6n de la v&lvula). No mezcle el aceite

con la gasotina° Para asegurar que la

gasolina utilizada sea fresca compre

estanques los cuales puedan ser utilizados

durante los primeros 30 dfas.

IMPORTANTE: CUANDO SE OPERE EN

TEMPERATURAS POR DEBAJO DE 32 °F

(0°C) USE GASOLtNA DE CALIDAD DE

INVIERNO, LIMPIAY NUEVA PARA AYUDAR A

ASEGURAR UN BUEN ARRANQUE EN CLIMA

FRIOo

ADVERTENCIA: La expedencia ha indicado

que los combustibles mezclados con alcohol

(conocidos como gasohol, o el uso de etanol o

metanol) pueden atraer la humedad, la que

conduce a ta separaci6n y formaci6n de _.cidos

durante el almacenamiento. La gasolina acfdica

puede dafiar el sistema del combustible de un

motor durante el almacenamiento_ Para evitar

los problemas con e! motor, se debe vaciar el

sistema de combustible antes de guardarlo por

un per[odo de 30 dias o m&s_Vacfe el estanque

de combustible, haga arrancar el motor y

h&galo funcionar hasta que las Ifneas del

combustible y el carburador queden vacfoso La

pr6xima temporada use combustible nuevo.

Vea las Instrucciones para el Almacenamiento

para m_.s informaci6n. Nunca use productos de

limpieza para el motor o para et carburador en

el estanque del combustible pues se pueden

producir dafios permanentes.

PRECAUOION: Llene hasta la parte

inferior del cuello de relleno del estanque

de gasolina, No Io Ilene demasiado.

Limpie el aceite o el combustible

derramado. No almacene, derrame o use

gasotina cerca de una llama expuesta,

Tapa del

deposito de

Tapa del .\ ._" aceite del

aeposito de _ motor con

lagasolina//,..._'_._'_----_---_.\varilla

__j)_ indicadora de

_ nivel

PARA HACER ARRANCAR EL MOTOR

, Para hacer arrancar un motor fr% empuje el

cebador cinco (5) veces antes do tratarloo

Empuje tirmemente_ Este paso normalmente no

es necesario cu_um:tose hace arrancar un motor

que ya ha estado funcionando por unos cuantos

minutos,

o Sujete la barra de control que exige la presencia

del operador abajo en el mango y tire el mango

del arrancador r_pidamenteoNo permita que el

cord6n arrancador so devuelva abmptamenteo

o Para parar el motor, suelte la barra de control

clue exige la presencia del operador..

AVISO: En dimas mAs fr[os puede que sea

necesario repetir los pasos del cebado° En

climas m&s calurosos el cebar demasiado

puede producir el ahogo y el motor no va a

arrancar. Si se ahoga el motor espere unos

cuantos minutos antes de tratar de hacerlo

arrancar y no repita los pasos del cebado.

CONSEJOS PAPA SEGAR

oBajo ciertas condiciones, tal como c6spedmuy

alto, puede ser necesarioel elevar la altura de|

corte para reducir el esfuerzonecesario para

empujar la segadora y para ev'_arsobrecargar el

motor, dejando montones de recortes de c_sped.

Puede que sea necesario reducir la vetocidad det

recorrido y/o haga funcionar la segadora sobre el

&rea por segunda vez_

o Para un corte muy pesado, reduzca el ancho del

corte pasando parcialmentepor encima del lugar

anteriormente cortado y siegue lentamenteo

o Cuando use unasegadora con descarga trasera

en c6sped h0medo y pesado, los rnontones del

c&sped cortado puede que no entrenen el

recogedorde c@sped.Reduzca la velocidad del

recorrido (velocidad de empuje) y/o haga

funcionar la segadora sobre e! _,rea por segunda

vez.

• Si queda una hue!la de cores en el lado derecho

de una segadora con descarga trasera, siegue

en ta direcci6n en que giran tas manillas del reloj,

solapando un poco para recaudar los recortes en

la pr6x_rnapasada_

= Los poros en los recogedores de c_sped de tela

pueden Uenarsecon mugre y polvo con el use y

los recogedores recaudar'_n menos c_ped.

Para evitar6sto, rocfe el recogedor con la

manguera de agua regularmente y d_jelo

secarse antes de usado°

oMantenga la parle superior del motor, alrededor

del arrancador, despejada y sin recortes de

c_sped y paja. Esto ayudar& el flujo del alre del

motor y extender& su duraci6no

CONSEJOS PARA SEGAR Y ACOLCHAR

IMPORTANTE: Para obtenerel mejor rendimeinto

mantenga la caja de la segador a sinacumlacion de

cesped y basura. Vea "LIMPIEZA" en seccion de

"Mantenimento" de este manual

° La cuchilta acolchadora especial va a volver a

corlar los recortes de c@spedmuchas veces, y

los reduce en tamar3o, de mode que si se caen

en el c_sped se van a dispesar entre @stey no

se van a notar_Tambi@n,el c_sped acolchado se

va a deshacer r_pidamente entregando

substancias nutritivas para el c_sped. Siempre

acolche con la velocidad del motor (cuchilla) m&s

alta, pues asf se obtendr_ la meier acci6n de

recorte de las cuchillas,

,Ev'rtecortar el c_sped cuando est_ mojado. El

c_sped mojado tiende a formar montones e

interfiere con la acoi6n de acolchado. La mejor

hora para segar el c@spedes temprano en la

tardeoA esa hora @stese ha secado y el _rea

reci@ncortada no quedar_ expuesta al sol

directoo

o Para obtener los mejores resultados, ajuste la

altura del corte de la segadora de modo que @sta

corte solamente el tercio superior de las hojas de

c_pedo En el caso de que el c_sped haya

erecido dernasiado, puede ser necesario e!

elevarla altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para evitar

sobrecargar el motor, dejando montones de

recortes de c@sped.Para un acolchamiento muy

pesado, reduzca el ancho del corte pasando por

encimadel lugar anteriormente corlado y siegue

lentamente.

o Cierlos tJposde c@spedy sus condiciones

pueden exigir que un &rea tonga que ser

acolchada por segunda vez para esconder

completamente los recortes. Cuando se haga el

segundo corte, siegue atravesado o en forma

perpendicular a la pasada del primercore.

• Cambie su patr6n de corte de semana a

semana_Siegue de norte a sur una sernana y

luego cambie de este a oeste la pr6xima

semana. Esto evitar_ que el c_sped se enrede y

cambie de direcci6n_

Max, t/3

PROGRAMADE MANTENIMIENTO .O_'_ c,__t,-_ _. o?'_ _.._

QUE COMPLETE SU SERVICIO REGULAR f_/,_q-_;t,-_'_O_ #e"

./__.,_ FECHAS DE SERVICIO

Revisar si hay, sujeladores sue,Ires ..._#' ..... _ j

Umptar, rmspeccionar et recogedor de

Sc_sped(sivieneequipado) _ _ _#

Limplar la seg_dora I _

Ltmpiar debajo de ia cubterta de la trans-

.misiSn (segadoras con pod.e.!p.ropu.l.s.or!

D Revtsartascorrea,sylas po_easimpuJ- _J' " "

sadas (segadorascon poder prop_lsor!

Ravisaro/afitar/cambiarlacuchiHa _' 3...............

R Tabiado,'.b i aci6. ' " V"

iii iii _

Limptar la bater[a!recargar

i i [

(segadoras con arranque el_ctrico) _ _1_4

Revisar el nivet det aceitB " _#* "

a Cambiar el acette del motor 6/'1.2 .......

Umpiare!filtrodeaire .... b#'2:_

oT inspeccionare! ....... fp#'..........

siienctador

Limpiar o/cambiarlabujt'a _/

RCamb'iar elcartuchodepaper delIll!re _#t2..........

deatra

1 - Camblar m_s a menudo cuando se opere baJo catga pas_,da o en amblentes con altos temperaturas.

2-Dar sa_lcfo m_s a menudo cuando se opere en condtcfones sucLas o polvoros_.

3 - Camble las cuchLIlasm_s a menudo cuando stegue en terreno arenoso

4- Cargar par 48 ho_'asa! fin de la temporada.

RECOMENDAClONES GENERALES

La garanti'a de esta segadora no cubre los

art[culos que han estado sujetos al abuse o a la

negligencia del operador. Para recibir !ode el

valor de la garantia, el operador tiene que

mantener la segadora seg_n las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer en

forma periSdica para poder mantener su unidad

adecuadamente.

Todos los ajustes en la secci6n de Servicio y

Ajustes de este manual tienen que ser

revisados per Io menos un vez per cada

temporada.

• Unavez al aSo, cambie la buj[a, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla est&desgastada. Una buj{a

nueva y un elemento del filtro de aire limpio/

nuevo aseguran la mezcla de aire-combus-

tible adecuada y ayudan a que su motor

funcione mejor y que dure m&s.

= Siga el programa de mantenimiento en este

manual.

ANTES DE CADA use

•Revise el nivel del aceite del motor.

° Revise si hay sujetadores suettos.

LUBRICACION

Mantenga la unidad bien lubricada (vea la

"TABLA DE LUBRICACI(3N")o

TABLA DE LUBRICACION

(_) Ajustadpr de la nJeda

(_ Clavija de montaje trasera

del puntal del

mango

(_) ROCIE EL LUBRICANTE

(-_REFtERASE A LA SECCI_N DE

"-" MANTENIMENTO EN MOTOR"

IMPORTANTE: No acerit o engrase los

rodamientos de la rueda de plastico. Los

lubricantes viscosos atraeran polve y mugra, 1o

que acortara la duracion de los rodamientos

auto lubricantes. Si cree que lubricarse, use

solamente un lubricante tipo grafito, de polve

seco, en forma moderadao

ESPECIRCACIONES DEL PRODUCTO

NOMERO DE MODELO 917.377591

NOMERO DE SERtE

FECHA DE COMPRA

CABALLOS DE FUERZA: 6.75

DESPLAZAMIENTO: 12.56 CU, IN,

_,1,,, ,

CAPACIDAD Y TIPO

DE GASOLINA:

TIPO DE ACEITE:

(API-SF/SG)

1.5 Cuartos

REGULAR SIN PLOMO

SAE 30 (sobre 32°F)

SAE 5W-30 (debajo 32°F)

CAPACIDAD DE ACEITE:

B_UJ[A (ABERTURA: .030")

TOLERANClA DE VALVULA:

27 oz. de capacidad

CHAMPION RJ19LM O J19LM

ADMIS1ON: .004" - .008"

DESCARGA: .004" - .008"

SENCENDIDO DE ESTADO

SOL1DO ABERTURA DE AIRE: .0125 IN,

TORSION DEL PERNO

DE LA CUCHILLA: 35-40 FT. LBS.

El num_ro del nodelo y el de sefie se encuentran en la calcomania adjunta a la parte

trasera de la caja de la segadora. Debe registrar tanto el num_ro de serie come la

fecha de compra y mantengalos en un lugar seguro para refencia en el future.

SEGADORA

Siempre observe las reglas de seguddad

cuando haga el mantenimiento.

LLANTAS

o Mantenga las IIantas sin gasolina, aceite o

substancias quimicas para control de insectos

que pueden dafiar la gorna.

• Evite los tocones, las piedms, las grietas

profundas, los objetos afilados y otros peligros

que pueden dafiar alas Ilantas.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la cuchilla de

la segadora tiene que rnantenerse afiiada,

Cambie la cuchilla doblada o dafiad&

PARA REMOVER LA CUCHILLA

-Desconecte el alambre de ia bujfay pSngatoen

donde no pueda entraren contacto con &stao

oHaga descansar la segadora en su lade,

AsegSrese que el filtro de aire y que el

carburador queden mirando hacia arfiba.

°Use un btoque de madera entre la cuchilla y la

caja de la segadora para evitar que la cuchilia

gire cuando se le quite e! pemo,

• Proteja sus manes con guantes y/o envuek,a la

cuchitla con una tela gruesa,

-Remueva el pemo de la cJuchillagir_ndolo en el

sentido contrario en que giran las manitlas del

reloj,

,Remueva la c_lchiltay losartfculosde ferreteffa

adjuntadores (el pemo, la arandelade seguridad

y la arandela enduredda),

AVISO: Remueva el adaptador de la cuchilla y

revise el cube interior de la ranue det adaptador de

la cuchitla. La ranura tiene que estar en buenas

condiciones para que funcione en forrna adecuad&

Cambie el adaptador si est&dafiado,

PARA CAMBIAR LA CUCHtLLA

°Ponga el adaptador de la cuchilta en et ciguefial

det motor° AsegtJrese que la ranura del

adaptador y que el chavetero del cigueSaf est_n

alineadoso

= Ponga la cuchilta en el adaptador de _sta

alineando los dos (2) agujeros en la cuchilta con

las salientes elevadas en el adaptador,

. AsegSrese de que el horde de salida de la

cuchilla (epuesto al horde afilado) est_ hacia

arfiba hacia el motor.

• instale el pemo de la cuchilla con ta arandela de

seguridad y la arandela enduredda en el

adaptador de la cuchilla y El ciguefiaJ.

-Use un bloque de madera entre la cuchiHay la

caja de la segadora y apriete el pemo de la cuchilla

girAndolo en el sentido en que giran las manillas

del reloj,.

° La torsi6n para apretar recomendada es de 35 -

40 pies libras.

IMPORTANTE: El pemo la cuchitla es clase 8

tratadoa cafor.

AVlSO: No recomendamos el afilar la cuchilla -

pero si Io hate, asegerese de que quede

balanceada,.

PARAAFILAR LA CUCHILLA

Se tiene que tener cuidado de mantenerla

balanceada. Una cuchilla que no est_ balanceada

va a producir eventualmente da5.oen la segadora o

en el motor.

. La cuchilla puede afilarse con una limao en una

rueda rectificadora. No trate de afilarla mientras

se encuentra en la segador&

- Para revisar el balance de la cuchilla, clave un

clavo en una viga o en la pared. Deje alrededor

de una pulgada de un clavo recto expuesto.

Ponga el agujero central de la cuchilia sobre la

cabeza del davo. Si la cuchilla est_ balanceada

debe permanecer en la posiciSn horizont_. Si

cuaJquierade los extremos de {a cuchilfa se

mueve hacia abajo, afile el extremo pesado

hasta que _sta quede balanceadao

Adaptador de la cuchilla

Cuchilla

Perno de

de Arandela

segridad Endurecida

Chavertero del

cigueSal

Adaptador

Borde de de la

salida cuchilla

RECOGEDOR DECESPED

(Si comprado como un accesorio)

-El recogedor de c_sped puede ser rociado con el

agua de la manguera pero tiene que estar seco

cuando se vaya a usaro

oRevise su recogedor de c_sped a menudo para

verificar si est&daSado o deteriorado. Se va a

desgastar con el uso normal. Si se necesita

cambiar el recogedor, c_mbielo solamente por

uno que sea aprobado porel fabric.ante. D_ el

nQmerodel modelo de la segadora cuando to

ordene.

CAJA DE ENGRANAJES

*Para mantener el sistemade imputsi6n

funeionandoen forma adecuada, la caja de

engranajes y el drea alrededor de la impulsi6n

tienenque m_J_tenerselimpias ysin ecumulaci6n

de basura. Umpie debajo de la cubierta de ta

impulsi6n dos veces por temporada.

. La caja de engranajes se llena con lubdcante

hasta el hive!adecuado en la f_ibdca. La _nica

vez que el lubricante necesita atenci6n es

cuando se le ha prestado ser¢icio a la caja de

engranajes.

. Si se necesita lubricante, use solamente Grasa

Texaco Starplex Premium 1, Parte Noo750355.

No use subst_Jtos.

RUEDAS DE IMPULSION

Revise las ruedas de impulsi6n delanteras cada vez

antes de segar, para asegurarse de que se mueven

librementeo

Si las ruedas no giran libremente quiere decir que

hay basura, recortes de cOsped, etcoen el &rea de

las ruedas de impulsi6n y tienen que limpiarse para

liberarlas.

Es necesario limpiar las ruedas de impulsi6n; revise

ambas medas delanteras.

- Remueva los tapacubos, las clavijas de horquilla

y las arandela&

• Remueva las ruedasde los ajustadores de las

ruedas.

o Remueva la basura y los recortes de c_sped de

dentro de la cubierta contra el polvo, pi56n y/o de

1o8dientes de los engranajes de las ruedas de

imputsiSn.

- Ponga las ruedas de vuelta en su lugar.

. Si despu6s de limpiarlas ruedas de impulsi6n no

giran libremente, pSngase en contacto con su

centro/departamento de servido autodzado m&s

ce_,.,ano.

MOTOR

LUBRICAClON

Use solamente aceite de detergente de alia calidad

clasificado con la ctasificaci6n SF, SG oSH de

servicio APL Seleccione la calidad de viscosidad

SAE segLinsu temperatura de operad6n esperad&

CALIDADES DE VISCOS]DAD DE SAE

-20" 40 _

GAM,A DE TEMPERATURA ANTICIPADA

AVISO: Apesarde que los aeeites de

multiviscosidad (5W30, 10W30, etco)mejoran el

arranque en climafrio0estos aceitesde

muttiviscosidad van ha aumentar el consume de

aceite cuandose usanen temperaturassobre 32'

F, Revise el nlveldelaceite dal motor mds a

menudo, para evitarun posibledafio en el motor,

debido a que notiene suficienteaceite,

Cambie e! aceRedespu6s de 25 bores de

operaci6n o per to menos una vez al erie si la

segadora se utilize menos 25 horas el &rio°

Revise el nivel del aceite del carter antes de

arrencar el meter y despu6s de cada cinco (5) horas

de use continuado. Apriete al tap6n del aceite en

forma segura cada vez que revise el nivet del

aceiteo

PARA CAMBIAR ELACEITE DEL MOTOR

AVISO: Antes de indinar la segadora pare drenar

el aceite, drene el tanque de combustible haciendo

correr el motor basra que el tanque est6 vacio.

o Desconecte el alambre de la buifa y p6ngalo de

mode que no pueda entrar en contacto con 6sta.

. Remueva la tapa del dep6sito del aceite; d_jela a

un lade en una superfide limpiao

. Incline la segadora y hAgala descansar en su

lade y drene el aceite en un envase adecuado.

Mueva la segadera de arras para adelante para

remover todo el aceite que se haya quedado

atrapado dentro det motor,

,, Umpie todo et aceite derramado en la segadora

y en e! lade del motor.

', Uene et motor con aceite. Ll_neto solamente

hasta la tinea de Ileno (FULL) en la varilla

indicadora de niveloNO LO LLENE

DEMAStADO,

- Vuelva a poner la tapa en el depSsito del aceite_

o Vuelva a conectar el alambre de la bujfa a 6sta.

Envase

FILTRO DE AIRE

Su motor no fundonar& en ferma adecuada y

puede sufrir dar3ossi se usa un filtm de aire sucio,.

Cambie el filtrode aire cada aS.o,ym&s a menudo

si siege en condidones muy polvomsaso sucias.

No lave el filtro de aJre.

PARA CAMBIAR EL FILTRO DE AIRE

° Remueva et filtro de aire gir&ndolo en el sentido

contrado en que giran las manillas del reloj, haste

el tope, y ret{relodel collar,,

•Remueva e! filtro de la parte interior de la

cubiert&

° Ump[e la parte interior de la cubierta y el collar

para remover toda acumuladSn de mugre,

,, Inserte el filtro nuevo en la cubierta,

. Ponga la cubierta del l_ltrode aire dentro dal

collar aiineando ta oreja con la ranura.

.Empuje {a cubierta hacia adentro y gfrela en el

sentido de las manillas del relej para apretari&

PRECAUClON: Los solventes de petrSleo, tales

come el kerosene, no se deben user pare limpiar el

cartucho_ Pueden producir el deterioro de 6SteoNo

ace_e e! cartucho. No use aire a presi(Snpara

lirnpiarlo o secede.

Instateel cartucho, luego vuelva a poner la

cubierla asegur&ndose que las orejas est_n

alineadas con las tenures en la plancha trasera.

Apriete et tomillo en forma segura.

Acubierta del

filtro de aire Tomillo

de la

cubierta

Filtro de pap'el

SILENCIADOR

inspeccione y cambie el silendador si est& corrofdo

pues producir un peligro de incendio y/o da,5o,

BUJIA

Cambie su buj[a eada abe pare hacer que su motor

arrenque m4s f4cilmente y funcione mejor, Ajuste Ia

abertura de la bujfa en 0,,030pulgada..

LIMPIEZA

IMPORTANTE: Pare obtener el meier i'edimientom,

mantenga lacajadelasgadorasin acumulacion de

cesped y gasura. Umpie la parte de su segadora

despues de cada use.

PRECAUCION: Desconecte el alambre de la

bujia y p6ngalo en donde no pueda entrar en

contacto con _st&

oHaga descansar la segadora en su lade°

AsegtJreseque el filtro de aire y que el

carburador queden mirando hacia ardba. Umpie

la parte inferior de su segadora rasp_'idola para

remover la acumulad6n de casped y basura.

- Umpie el motor a menudo para evitar que se

acumule

la basuraoUn motor tapado funciona m_,s

caliente y se acorta su duraci6n,

•Mantenga las superficies pulidas y las ruedas sin

gasolina, aceite, etco

• No recomendamos el use de una manguera de

jardin pare limpiar la segadore a menos que el

sistema ells'trice, el silenciador, etfiltm de alre y

el carburadorest_ntapedos pare evitarque les

entreel agua. El agua en e!motor puede acortar

la duraci6n de _ste.

LIMPIE DEBAJO DE LA CUBIERTA DE LA

IMPULSION

Umpie debajo de la cubierta de la impulsi6n per le

menes dos veces cada tempered& Raspe debajo

de la cubierta con un cuchillo pare masilla o con una

herr,:_'nientaparecida, para remover toda

acumulaciSn de c_sped o basura en la parte inferior

de la cubierta de la impuls{Sn.

PRECAUCION: ANTES DAR

CUALQUIER SERVICIO O DE HACER

AJUSTES:

•Sue_tela barra de control y pare el motor.

oAseg_rese qua la cuchglay que todas las partes

movibles se hayan detenido completamente.

•Desconecte etalambre de la bujia y p6ngalo en

donde no pueda entraren contacto con 6stao

SEGADORA

PAPA AJUSTAR LA AL rLIRA DE CORTE

Vea "PARAAJUSTAR LAALTURA DE CORTE" en

la secci6n de Operaci6n de este manual°

DESVIADOR TRASERO

Se proporciona un desviador trasero, adjunto entre

las ruedastraseras de su segadora, para reducir a

un mfnimo la posibilidad que objetos sear=lanzados

hacia afuerade la parte trasera de la segaclora, en

la posici6n en deride se encuentra el operador..Si

se dafia el desviador debe cambiarse.

PAPA REMOVER/CAMBIAR LA CORREA

DE IMPULSI6N

•Remueva ta ct_biertade la impulsi6n. Remueva

la correa empujando hacia abajo en la polea de

la caja de engranajes.

= Haga descansar la segadora en su lade con el

filtro de aire y el carburador mirando hacia arfiba.

•Remueva la cuc_hilla.

o Remueva la defensa en contra det desperdicio.

oRemueva la correa de ta polea det motor en el

cigueSal,

oInstale la correa nueva siguiendo los pasos

anteriores en elorden inversoo

•Siempre use la correa aprobada per la f_,brica

para asegurarse que calce y dure.

•Remueva las abrazaderas del cable.

•Remueva los controles y la barra de control que

exige la presencia del operador de! mango

superior_

=Remueva la guia deI cord6n arrancador del

mango inferior.

= Remueva las clavijas de horquiltao

°Desconecte el mango inferiorde los puntaJesdel

mango(.

o De vuelta el mango y vuelva a montar las clavijas

de horquiUa que se habfan removidoo

oVuelva a montar la gu{a del con:16narrancador.

• Vuelva a montar los controtes y la barra de

control que exige la presencia del operador an el

mango superior.

PREOAUCION: La barra de control que exige la

presencia del operador tiene que pivotear

librementepara perrnitir el enganche de la cuchiliaJ

freno cuando se suelta ta barra de control No

apriete dem&siado los sujetadores que sujetan a los

controles al mango superior.

•Para cambiarde la posici6n de mediana baja a

atta solamente se tendr& que dar vuelta la

secciSn del mango superior.

o Para cambiar de la posici6n mediana baja a baja,

solamente se tendr-&que dar wlelta la secd6n

del mango inferior.

Posici6n de envio

Mediana baja Mediana alta

Cubierta

de la

impulsion

Correa

Empujar - ---

hacia

abajo

PARA AJUSTAR EL MANGO

Se puede tevantar o bajar el mango de su segadora

segSn le quede c6modo, Hay cuatro (4) posiciones

disponibles: alta, mediana alta, mediana baja, baja.

Los mangos se envfan montados en la posici6n

mediana bajao

• Para cambiar de la posici6n mediana baja a

mediana alta, la secci6n superior y ta inferior del

mango tendr'_n que darse vuelta.

Alta

Apriete para\ \ Mango inferior

Abrazadera de

gorquilla

Puntal

del

mango

MO'TOR

VEL,OCIDAD OF_.LMOTOR

La vetocidad deI motor ha side ajustada en la

f_bdca No trate de aumentar ia vetocidad det

motor puss se pueden producir fesiones

personales. Si cree que e! motor est,.

funcionando demasiado rapido o dernasiado

lento, lleve su segadora a un central

depa_amen_o de servic}o autorizado p_'_r_._

reparada o aiustarta

CAR£URADOR

Su ca_bur_.dor no es ajustable Si su motor no

es_& R_ncionando en forma adecuada debido a

probtemas qua se sospecha vienen del

carburador, lleve su segadora a un centre de

sewicio autorizado pare repararla y/o ajustafla.

_,_IPORTANTE: Nunca manipulee el regutador

del motor, el qua hs side _ustado en Idabrica

are !a velicfdaddeI motor adecuada puede ser

peligroso hacer funcionar ei motor a una

veiocaded par sabre el ajuste de ate velocidad

atta reguieda del motor necesita ajuste,

pongase en contaeto con su centre

depariamento de servieio autorazado mas

cerano, ei qua cuenta con et equipo adecuado y

la experiencia para haacer los ajustes

necesarios,

tnmediatamente prepare su segadora pare el

almacenamiento al final de cada temporada o siia

unidad no se va a user par 30 dfas o m#.s.

S__GADO,'RA

Cuando se va a guarder la segadora par cierto

perfodo de tiempo, limpieia cuidadosamente,

remueva toda la mugre, la grasa, las hojas, etc..

GuArdela en un Area limpia y seca.

o Umpie toda !a segadora (Vea "LIMPtET_A"en la

secci6n de Mantenimento de este manual).

Lubffquela segOnse muestra en la secdan de

Mantenimento de este manual.

°Asagt)rese de que todas Isistuercas y clavijas y

todos los pemos y tomiifos estan apretados en

fame segu_, inspeccione las partes que se

mueven pare ve_'icar si est_n decades,

quebradas odesgastadas. C_mbietas sles

necesario

o Retoque redes tas superfides qua est_n

oxidadas o con ia pintura picada; use una tija

antes de pintar.

_IANGO

Puede dobiar ef mango de su segadora pare

atmacenarla.

o Apriete tos e_remos infedores dot mango inferior

entre sf haste que et mango inferior quads

separado del puntal dot mango, tuego rnu_-vato

hacia adelante.

o Suelte los pernos de montaje de! mange superior

io suliciente coma pare permitlr qua et mango

superior sa pueda dobfar hacia atr_-s

Man_ooinferior

Puntal det

mango

Ciavija de

"-- horqui!ie

Barra de control qua exige la

presencia det operado

Mango superior

Levantar l

sici6n

para sager

Mango

infer'ier

_._O_T,'_,NT_: Cuando debie ei mango pare et

dacenamiento o el traspc_e, e_segureseque to

doble segun se muestra o puede danar fos cables

de control..

Cdando prepare sue mangos a pariir de la

posid6n de alm_cenambnto, st mango in[edor

aui:omaticamente se as_.gu_ en la pcsician

pare sega[

_'I1OTOR

!'?JgORT:t..NTE:Es importante evitar que se iormen

depositos de pa_es fundamentales del sistema de

comustibte tales coma el camurador, ei fiitro de!

oombuiibb, I_ mangue_a dei combustible o en ei

es:.anquedu;ante el afmacenmiento. Ls

experiencea tambien endica que los combustibles

mezciados con alcoho! (eonocido come gasohoI e

qua t_enenatonal o rnetanoi) pueden atraer

humedad, to qua conduce a !a separati6n y e.la

fom'naci6nde Acidos durante a!macemamiento_ la

gasoline #,cidecapuede naSar el sistema de

combustible de un rno[or durante el perido de

alcamenrniento

° Drene el estanque de combustible,

,Haga arrancar el motor y d_jelo funcionar hasta

que las Ifneas det combustible y e! carburador

est_rl vac[os.

• Nunca use los productos para limpieza del

ca_burador odel motor en el estanque de

combustible pues se pueden producir daF_os

perrnanentes,

• Use combustible nuevo la pr6xima temporad&

AVISO: El estabilizador de combustible es una

alternativa aceptable para reducir a un mfnimo la

forrnaci6n de dep6sitos de goma en el combustible

durante el perfodo de a}macenamiento. Agregue

estabilizador ala gasolina en el estanque de

combustible o en el envase para el

a]macenamientoo Siempre siga _apropord6n de

mezcla que se encuentra en el envase del

estabilizador. Haga funcionar el motor por 1omenos

10 minutos despu6s de agregar el estabilizador,

para permitir que este Uegueal carburadoro No

drene la gasolina del estanque de gasolina y el

carburador si se es_ usando estabiiizador de

combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y c_mbielo

con aceite de motor limpio, (Vea "MOTOR" en la

secci6n de Mantenimento de este manuaL)

ClLINDRO

- Remueva ta bujfa,,

,Vacfe una onza (29 ml) de aceite a trav6sdel

agujero de la bujia en e! cilindro.,

•]]re la maniltade arranque lentamente unas

cuantas veces oara distribuirel aceite,

,Vuelva a rnontar ta nueva bujfa.

OTROS

° No guarde la gasolina de una temporada ala

otra.

• Cambie e! envase de la gasolina si se empieza a

oxidar. La oxidaciSn y/o la-mugre en su gasolina

producir'an probtemas,

o Si es posible, guarde su unidad en un recinto

cerrado y cdbmJapara protegeda contra el polvo

y la mugre

. Cubra su unidad con un forro protector adecuado

que no retenga la humedad, No use pl_.stico,El

pl&stico no puede respirar, Io que permite la

forrnaci6n de condensaci6n, Io que producir'&la

oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mentras et montor y Easareas de escape todavia

estan diente&

PREOAUCi_N: Nunca almacene la segadora

con gasolina en el estanque dentro de un edificio en

donde los gases pueden alcanzar una llama

expuesta o una chispa. Perrnita que se enffie el

motor antes de almacenada en algt'Jnrecinto

cerradoo

IDENTIFICACION DE PROBLEMAS

PROBLEMA ...... CAusA

No arranca

Falta de fuerza

i,,,,, iHH ,,,

• FUtro de aire sucio.

•Sin combustible.

oCombustible rancio_

• Agua en el combustible, •

. Alambre de la bujia •

desconectadoo

• Bujia mala_

° Cuchilla suelta o adaptador •

de la cuchilla quebrado.

• Barra de control en la posiciOn •

suelta.

. Barra de control defectuosa, •

CORRECCiON ..........

° Limpie/cambie el filtro de aire.

• Llene el estanque de combustible.

o Drene el estanque y vuelva a

Ilenarlo con combustible limpio y

nuevo.

Drene el estanque de combustible y

et carburador y vuelva a llenar el

estanque con gasolina nueva.

Conecte el alambre a la buj{a.

Cambie la bujia.

Apriete el perno de la cuchilla o

cambie el adaptador de la cuchilla.

Presione la barra de control hacia el

mango_

Cambie la barra de control.

• Parle trasera d'e la Cajacuchi!la "" •Ajuste a ta posici'o'n de''"C0rte m_,s

de ta segadora arrastr_ndose

en et c_sped pesado.

• Est_ cortando mucho c_sped.

• Filtro de aim sucioo

• Acumulaci6n de c_sped, hojas

y basura debajo de la sega-

dora°

° Demasiado aceite en et motor.

alto."

• Ajuste a la posici6n de "Corte m&s

alto."

° Limpie/cambie el filtro de aire.

• Limpie la parle inferior de la caja de

la segadora,,

• Revise et nivel del aceite.

PROBLEMA

Ma[ corte -disparejo

Vibraci6n excesiva

Cord6n arrancador

diffcil de tirar

Recogedor de c6sped

no se Ilena (si viene

equipado)

Diflcil de empujar

CAUSA

Cuchilla desgastada, doblada o

suelta

Altura de las ruedas disparejao

Acumutaci6n de c_sped, hojas o

basura debajo de la segadora°

•Cuchilla desgastada, doblada o

sueltao

•Ciguefial del motor doblado

El freno del volante det motor

est& aplicado cuando se suelta

la barra de control

Ciguefial dot motor doblado

, Adaptador de la cuchitla

quebrado

•La cuchilla se arrastra en el

c_spedo

Altura de corte demasiado

baja

Levantamiento de la cuchilla

desgastado

Recogedor sin ventilaciSn de

aire

El c_sped est& demasiado alto

ola altura de la rueda dema-

siado baja

Parle trasera de la cajaicuchilla

de la segadora arrastr_ndose

en el c_spedo

Recogedor de c_sped dema-

s[ado lleno

Posici6n de la altura del mango

no adecuada para usted

CORRECCION

Cambie la cuchilla Apriete el

pemo de la cuchilla

Ajuste todas las ruedas a la

misma altura

Limpie la parte infedor de la caja

de ta segadora

Cambie la cuchitla Apriete el

pemo de la cuchill&

P6ngase en contacto con su

centro de servicio autorizado

m_s cercano

Presione la barra de control

hacia el mango superior antes de

tirar el cord6n arrancador

PSngase en contacto con su

centro de servicio autorizado

m_s cercano

Cambie el adaptador de la

cuchilla

Mueva la segadora a un lugar en

donde el c_sped ha sido cortado

o a una supefficie firme para

hacer arrancar el motor

Eleve la altura de code,

Cambie la cuchillas

Limpie el recogedor de c6spedo

Eleve la altura de code°

Eleve ta parte trasera de la caja dE

la segadora (1) un lugar m_.s alto,

Vacie el recogedor de c6sped.

Ajuste la altura del mango de

modo que le acomode,

ROTARY LAWN MOWER -- MODEL NO. 917.377591

GEAR CASE ASSEMBLY PART NUMBER 702511

KEY PART

NO. NO.

1 17490416

2 137055X004

3137053

457072

6 48373

777881

8 137051

9 137074

10 57o79

KEY PART

DESCRIPTION NO. NO.

Tapping Screw 1/4-20 x 1-1/4 11 131484

Engagement Bracket t2 700343

Shifter 13 86447

Seal 14 137050

Gear Case Halves Kit 15 750436X

(includes Key Nos°4, 5, and 7) 16 750369

Bearing 17 12000003

Worm Shaft 18 850848

Drive Shaft 19 81585X004

Hardened Washer

DESCRIPTION

Ciutch Yoke

Bushing

Plug

Helical Gear

Clutch Jaw

Grease

E-Ring

Hi-Pro Key

Spring Bracket

NOTE: All component dimensions

given in U.S. inches. 1 inch = 25.4 mm

ROTARY LAWN MOWER MODEL NUMBER 917.377591

74 4O

ROTARY LAWN MOWER MODEL NUMBER 917,377591

KEY

NO.

PART

NO.

145646X479

158152

63601

136376

151023

128415

150050

STD512505

156374X479

700365)(479

133190X479

140661)(479

1405'10

150425

85543

87677

83923

57143

t51138

142748

61651

750913)(004

701037

700331X004

146630

750085)(007

150078

88348

161814)(479

161812)(479

150406

KEY PART

DESCRIPTION NO. NO.

Upper Handle 44 161769

EngineZone Control Cable 46 851514

Nylon LockNut 47 157101

Handle Knob 48 851074

Rear Door Kit 49 850263

Pop Rivet 50 851084

Serf Tapping Screw #10-24 51 700869X479

Hex Tapping Screw 114-20x 1/2 52 85463

Back Rate 53 74760612

SideBaffle 55 751592

DischargeBaffle 56 88652

Rear Baffle 57 51793

Rear Skirt 58 157081X479

Mulcher Plug 59 131959

Engine Pulley 61 132001

Hi-ProKey #505 62 134612

Nut 64 ......

Washer

Wheel & TTreAssembly 74 66426

Shoulder Bolt 3/8-16 75 151440

Bellev_leWasher - -161058

Axle Arm Assembly --165466

Selector Knob

Selector Spring

Spacer

Wheel Adjusting Bracket

Thread Cuing Screw 5't6-!8 x 3/4

Washer

Handie Bracket Assembly (Left)

Handle Bracket Assembly. (Right)

Hex Head Thread Roiling Screw 3/6-16 x t -1/8

DESCRIPTION

Lawn Mower Housing (lncL Key #t4,15, 17, 51 & 52)

Blade Adapter

Blade 22"

Hardened Washer

Helical Washer 3/8-24 x !-3/8 Grd, 8

Hex Head Machine Screw 3/8-24 x 1-3/8 Grd. 6

Front Baffle

Danger Decal

Bolt

Locknut3/8-16

Hinge Screw

Hairpin Cotter

Lower Handte

Handle Belt

RopeGuide

Debns Shield

Engine - (See Breakdown)Craftsman

Model 143.986700

W_retie

Hub Cap

Warning Decal (Not Shown)

Owner's Manual (English/Spanish)

Available accessories not inctudedwith lawn mower.

71 33623 Gas Can (2.5 gel3

71 33500 Fuel Stabilizer

71 33027 SAE 30W Oi! (27 ozJ

71 33417 Dust Shield

71 33316 Mower Cover

71 33303 Chute Deflector

ROTARY LAWN MOWER MODEL NUMBER 917.377591

;\}

ROTARY LAWN MOWER MODEL NUMBER 917.377591

KEY

NO. PART

NO.

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

145755

158755

146527

150495

150162

145212

88446

150340

12000058

137054

88080

88118

67725

145793

701037

Drive Control 27 143603

Hex Washer Head Screw 1/4-20 x 2-118 28 154990

V-Belt 31 ! 32010

Spring Retainer 32 137052

Hubcap 35 I52018

Hex Nut 36 702511

Nylon Bushing 37 137090

Wheel &Tire Assembly 38 63601

E-Ring 40 75192

Pinion 41 ! 520I 9

Dust Cover 52 144748

Felt Washer 53 144747

Washer 1/2 x t-1/2 x.134 54 154870

Control Bar 55 86012

Selector Knob 56 751152

Hex Washer Head Screw #I0-24 x 3/4

Drive Cover

Hex Flange Nut

Drive Pulley

Wheel Adjuster Assembly (Left)

Gear Case Assembly

Spring

Nut

Spring

Wheel Adjuster Assembly (Right)

Catcher Tube

Catcher Throat

Grassbag

Driveshaft Cover

Nut

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.986700

_2 g3

-, .IN 9° "-,,

198 _-.._ t"110

417

416 .J

'277

240

CRAFT_MAN.4-CYCLE ENGINE .......

KEY PART

NO_ NOr DESCRIPTION KEY PART

NO_ NO.

MODEL NUMBER 143.986700

DESCRIPTION

1 36177

227652

6 36059

736005A

9 590568

10 36002

11 36003

12 32447

t 4 28277

15 36006

16 36008

17 31335

18 651018

19 36103

20 36010

25 37149

26 650802

30 36185

40 4OOO4

40 40005

41 36070

41 36071

42 40006

42 4O0O7

43 20381

45 36023A

46 32610A

48 36030

56 36031A

52 29914

69 36032A

70 36t94A

75 36010

80 30574A

81 30590A

82 30591

83 36057

8-5 36034

86 650924

89 611 t54

90 611155

91 611156

92 650815

93 650816

100 344430

101 610118

103 651007

110 36054

1t9 56O61

120 36187

125 36471

!25 36472

126 2931413

126 29315C

130 6021A

135 35395

150 31672

151 31673

151A 40016

Cylinder (lncL 2,10,12,20 &125) 152 37075

Dowel Pin 169 27234A

Breather Element 172 32755

Breather Cover & Gasket 174 30200

Screw, 10-24 x 3/4" 177 650925A

Breather Valve Body 184 36183

Check Vak,e186 36009

Breather Tube 187A 37148

Rat Washer 190 38013

Governor Rod (Machined) 191A 36012

GovemorLever 192 360t6

Governor Lever Clamp 193 36015

Screw, Torx T-15, 8-32 x 19164" 194 36014

Govemor Spring 195 610973

Oil Seal 198 36017

Blower Housing Baffle Ass'y. 199 36018

(tncLI95) 239 36048

Screw,1t4_20x ,5/6"

Crankshaft 240 36190

Piston,Pin,RingSet (Std,)

Piston,Pin,Ring Set (010 OS) 243B 651041

Piston & Pin Ass'y.(Std) 245 36046

0ncL 43) 250 38191

Piston & Pin Ass'y. 251 650928

(.010 OS)(Incl.43) 25tA 650933

Ring Set (Std.) 255 36193

Ring Set (_010OS) 256 650983

PistonPin RetainingRing 260 38188

Connecting Rod Ass'y. (tacL 26t 650737

46) 263A 36192

Connecting Rod Bolt 275 36107

Valve Lifter 276 36043

Camshaft (MCR) 277 650927

OBPump Ass'y, 285 34449A

Mounting Flange Gasket 287 650926

Mounting Flange 290 29774

(Ind. 72 th[u 85) 292 26460

Oil Seal 300 36189

Governor Shaft 301 36246

Washer 305 38063

GovernorGear Ass'y_ (IncL81) 307 38499

GovemorSpool 308 36040

Idler Gear 310 36064

Screw, 1/420 x1-9/16" 346A 26763

Flywheel Key 347 65O6gOA

Flywheel 350 36045A

FlywheelFan 370A 36261

BetlevilleWasher 370(3 36861

F_wheel Nut 380 640020

Solid State Ignffion 390 590702

Spark Plug Cover 400 36062(3

Screw,Torx T-15,

1024 x 15/16" 416 36085

Ground Wire

Cylinder Head Gasket 417 650760

Cylinder Head 900 ---

Exhaust Valve (Std.) (lncl, 151)

Exhaust Valve (t/32" OS) 900 ---

IntakeValve (Std.) 0nct 151)

Intake Valve (1/32" OS) ....

Screw, 5/t6-t8 x 1-1/2"

Resistor Spark Rug (RJ19LM)

Valve Spring

Lower Valve SpringCap

Intake Valve Sea!

"O':Ring

Valve Spring Box Gasket

Valve Spring Box Cover

Screw,t0-24 x 9/t6"

Carburetor Mounting Stud

Carburetor Gasket

Governor Link

Air Baffle

Brake Lever Ass'y.

Brake Control Lever

Brake Control Lever Link

Brake Spring

Retaining Ring

Terminal Ass'y.,

Brake Control Lever Spring

Brake Lever Bushing

Carburetor To Air Cleaner

Gasket

Air Cleaner Body

(Incl.239 & 350)

Air Cleaner Stud

Air Cleaner Filter

Air Cleaner Cover

Lock Nut 1/4-20

Wing Nut, 1/4-20

Control Plate

Screw, 8-32 x 21/64"

Blower Housing

Screw, 1/4-20 x I/2"

Starter Gri[t

Muffler

Locking Plate

Screw,5/6-18 x 2-11/32"

Starter Cup

Screw, 6-32 x 21/64"

Fuel Line

Fuel Line Clamp

Fuel Tank (lncL 30t)

FuelCap

Oil FiEITube

"O" Ring

FillTube Clip

Dipstick

Screw, t0-32 x 35/64"

Screw, 10-32 x 27/32"

Primer

Lubrication Decal

Primer Decal

Carburetor(IncL239)

RewindStarter

Gasket Set

(Incl.ItemsMarked *)

SparkArrestor Kit

(IncL417)(Optiona!)

Screw, 8-32 x 3/8"(Optiona!)

ReplacementEngine 750819A,

order from 71-999

Replacement SiB 750797A,

order from 71-999

RPM H_gh2900 to 3200

NOTE: This engine could have been buiit with 590739

starter.

NOTE: All component dimensions given in U.Soinches

1 inch = 25,4 mm

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.986700

KEY

NO.

37A

3BA

t-f .=

PART

NO. DESCRIPTION

640020

632539

632593

632541

650506

632675A

632544

632543

632548

632709

632637

632672

632673

640022

632547

632545

632549

640021

632554

Carburetor (incl. 187B & 239

of Engine Parts List)

Throttle Shaft & Lever Assembly

Dust Seal

Throttle Shutter

Throttle Shutter Screw

Float Bowl

Float Shaft

Float

Float Bowl to Body Gasket

Inlet Needle, Seat & Seat

Retainer (IncL 31)

Seat Retainer

Bowl Drain Screw

Bowl Drain Washer

Main Nozzle Tube

"O" Ring

"O" Ring, Main Nozzle Tube

Spring, Main Nozzle Tube

Spring

Float Bowl Retainer

Main Fuel Jet

Welch Plug, Idle Mixing Well

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.986700

O_2

KEY PART

NO. NO, DESCRIPTION

-- 590702 Recoil Starter

1590599A Spring Pin (IncL 4)

2 590600 Washer

3 590696 Retainer

4 590601 Washer

5 590697 Brake Spring

6 590698 Starter Dog

7 590699 Dog Spring

6590700 Pulley & Rewind Spring

Ass'y

11 590703 Starter Housing Ass'y,

(40 degree grommet)

12 590535 Starter Rope ( 98" X 9/

64" dia,)

13 590701 Starter Handle

_t4

KEY PART

NO, NO. DESCRIPTION

-- 590739 Rewind Starter

3590740 Retainer

6 590616 Starter Dog

7 590617 Dog Spring

8 590616A Pulley & Rewind Spring

Assay

11 590638 Starter Housing Ass'y

(40 degree grommet)

t2 590535 Starter Rope

(Length 98" x 9/64" dia.)

13 590701 Starter Handle

14 590741 Locking Tab

For the repair or replacement parts you need

delivered directly to your home

Call 7 am _ 7 pm, 7 days a week

1-800-366-PART

(1-800-366-7278)

Para ordenar piezas con entrega a

domicilio - 1-800-659-7084

For in-house major brand repair service

Call 24 hours a day, 7 days a week

1-800-4-REPAIR

(1-800-473-7274)

Para pedir servicio de reparaci6n a

domicilio - 1-800-676-5811

For the location of a Sears Parts and

Repair Center in your area

Call 24 hours a day, 7 days a week

1-800-488-1222

For information on purchasing a Sears

Maintenance Agreement or to inquire

about an existing Agreement

Call 9 am - 5 pm, Monday-Saturday

1-800-827-6655

When requesting service or ordering

parts, always provide the following

information:

=Product Type o Part Number

°Model Number o Part Description

,$m/A/R,$

America's Repair Specialtsts

165466 05.11.98 VB Printed in U.S.A.

Craftsman 917377591 User Manual ROTARY MOWER Manuals And Guides L0804233

CRAFTSMAN Walk Behind Lawnmower, Gas Manual L0804233 CRAFTSMAN Walk Behind Lawnmower, Gas Owner's Manual, CRAFTSMAN Walk Behind Lawnmower, Gas installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
