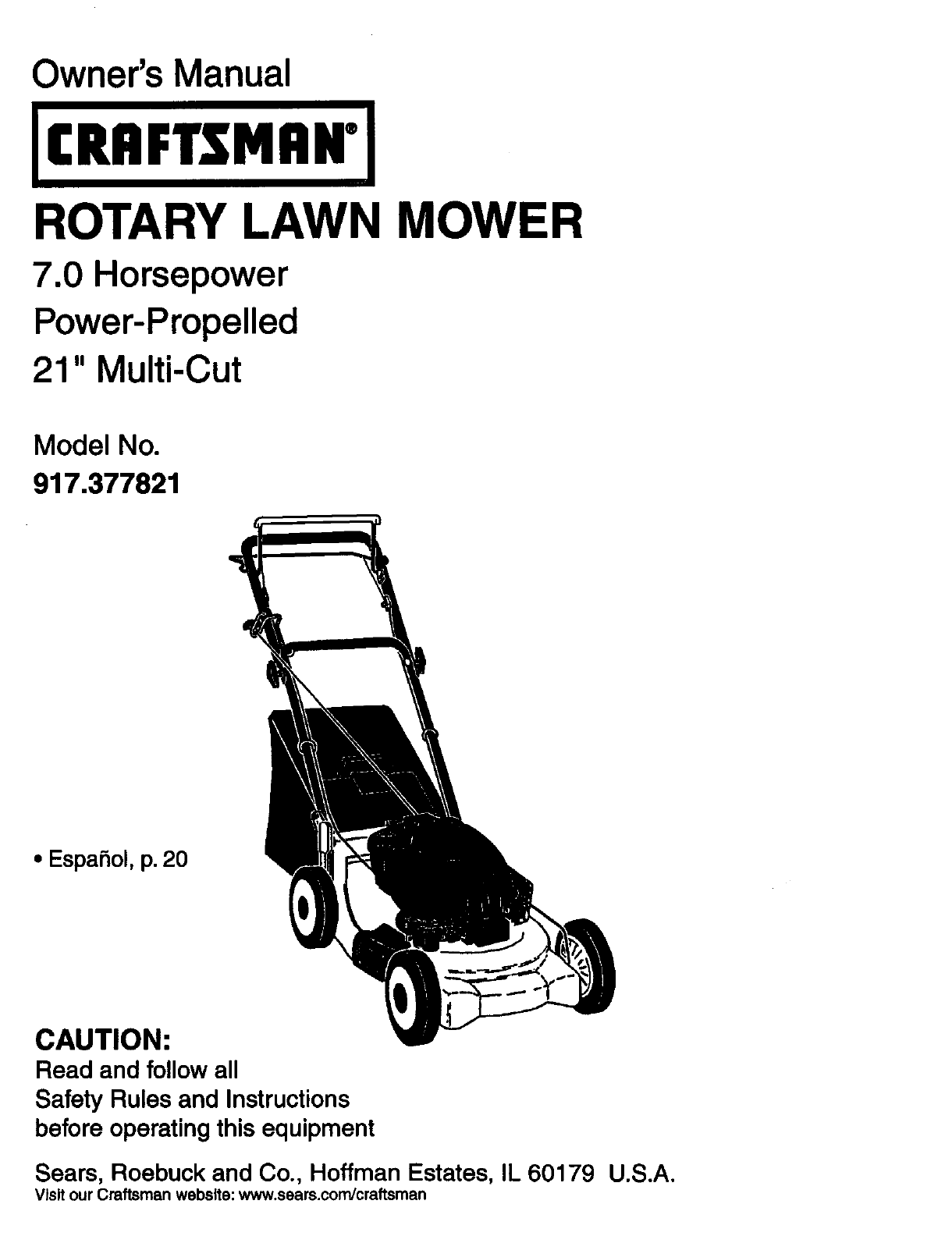

Owner's Manual

JCRRFTSMRN"I

ROTARY LAWN MOWER

7.0 Horsepower

Power-Propelled

21" Multi-Cut

Model No.

917.377821

• EspaSol, p. 20

CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman webslte: www.sears.com/craftsman

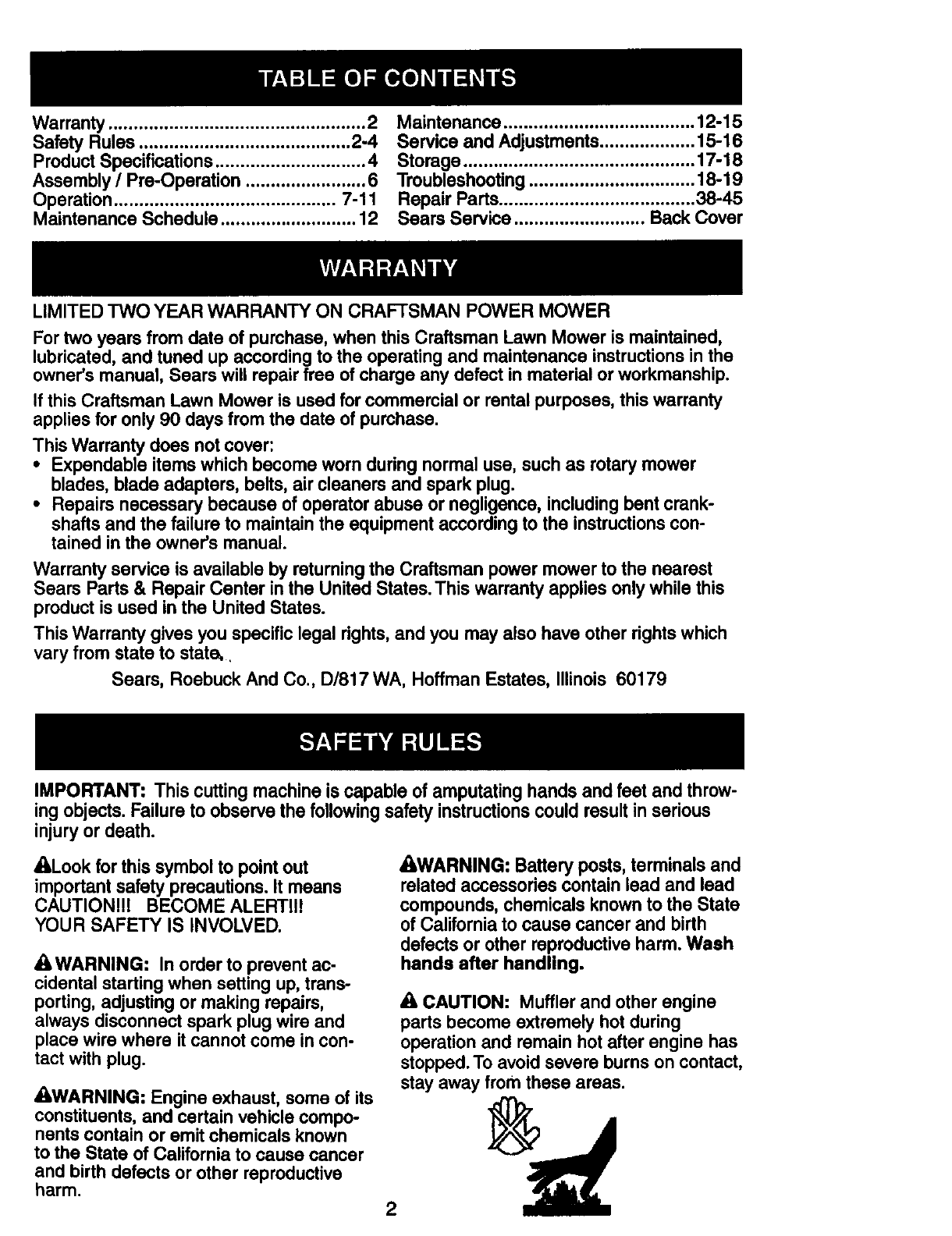

Warranty ................................................... 2

Safety Rules .......................................... 2-4

Product Specifications .............................. 4

Assembly /Pre-Operation ........................ 6

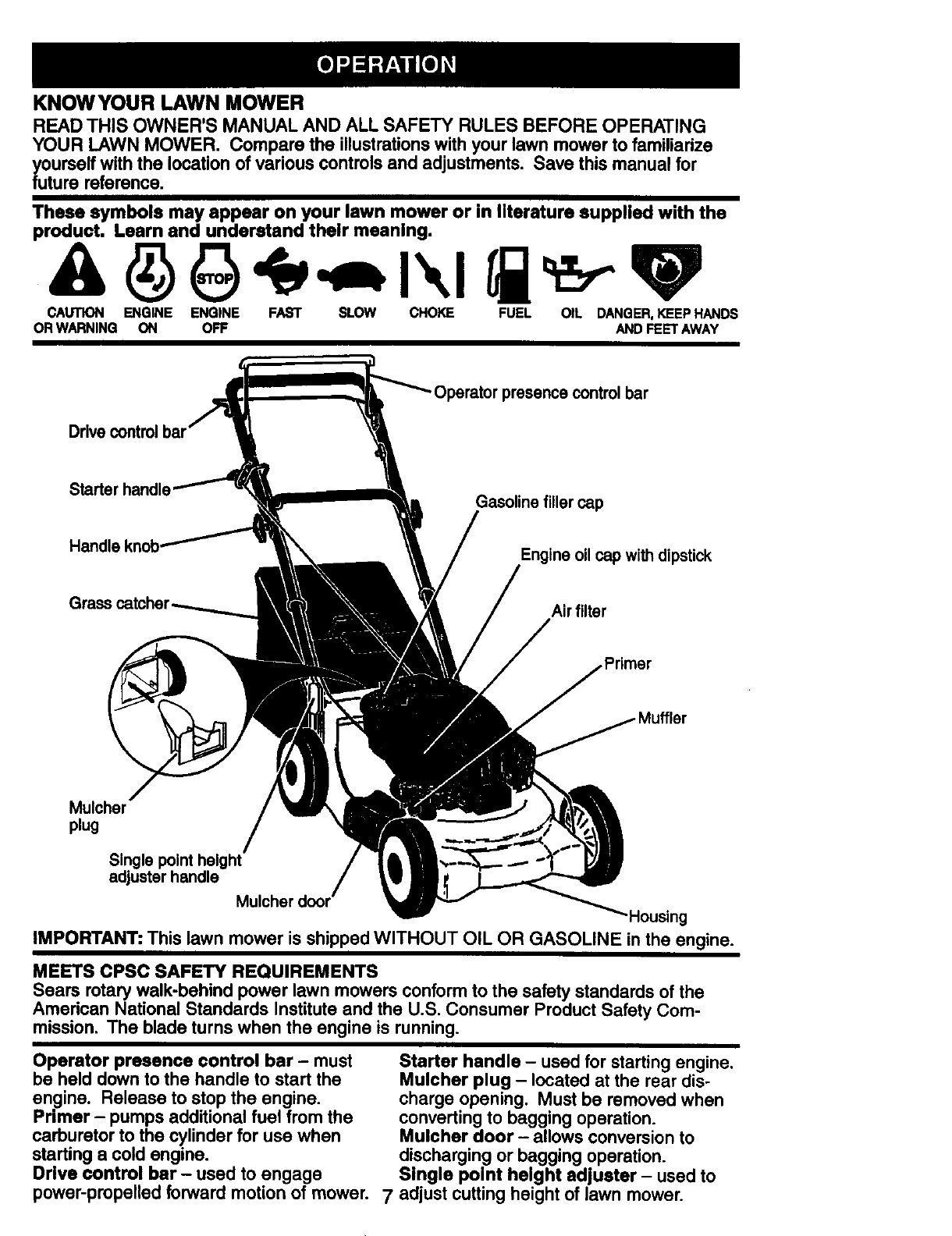

Operation ............................................ 7-11

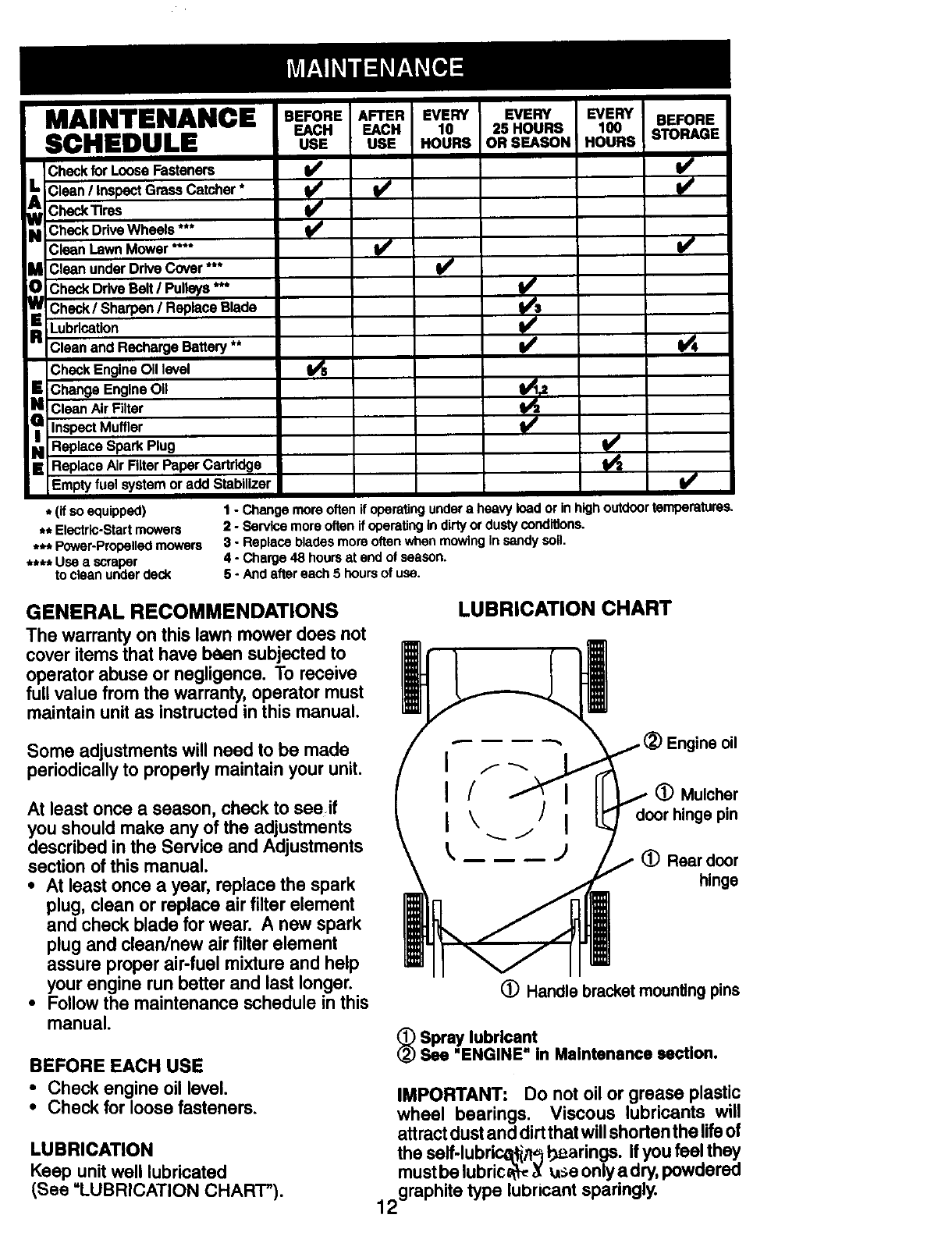

Maintenance Schedule ........................... 12

Maintenance ...................................... 12-15

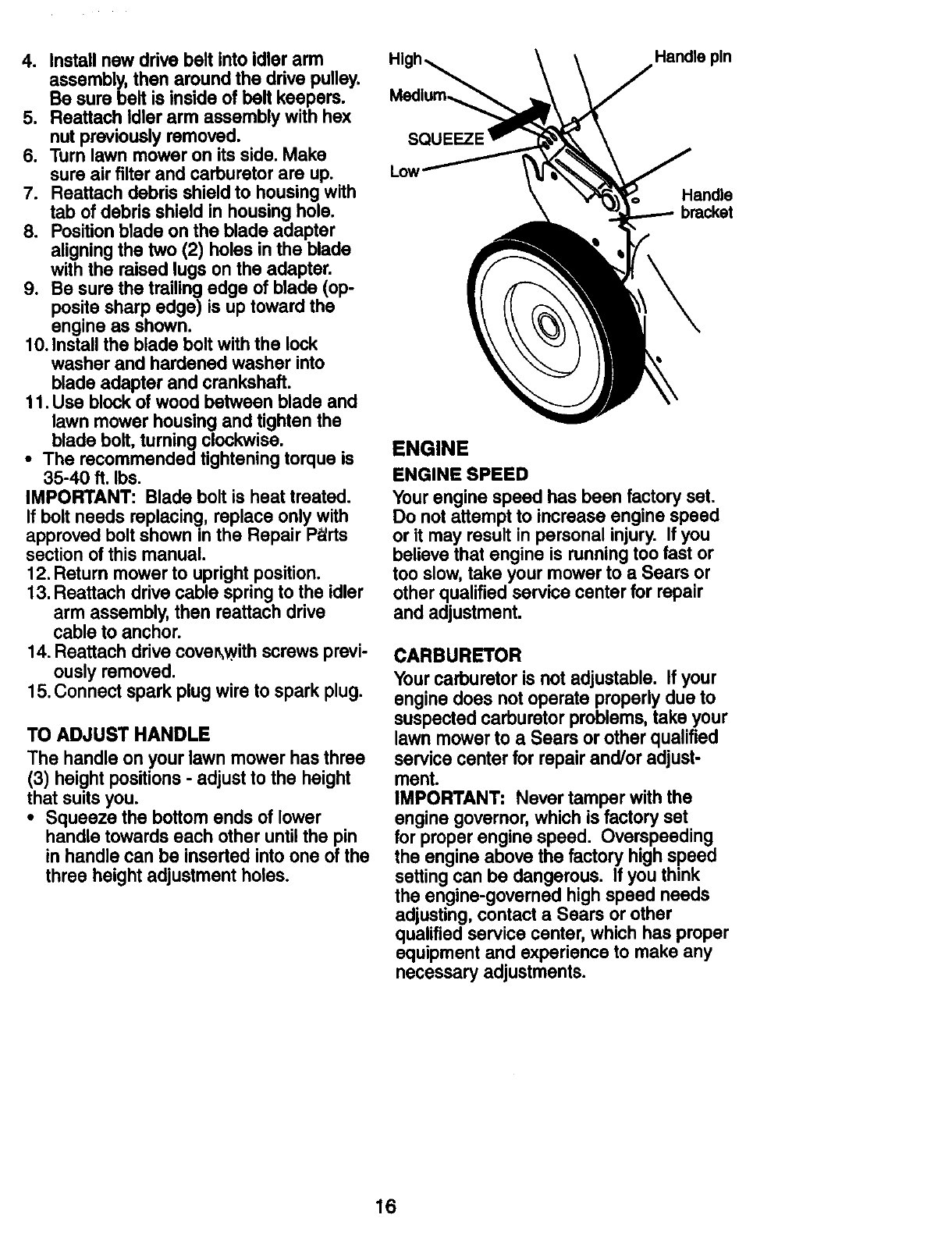

Service and Adjustments ................... 15-16

Storage .............................................. 17-18

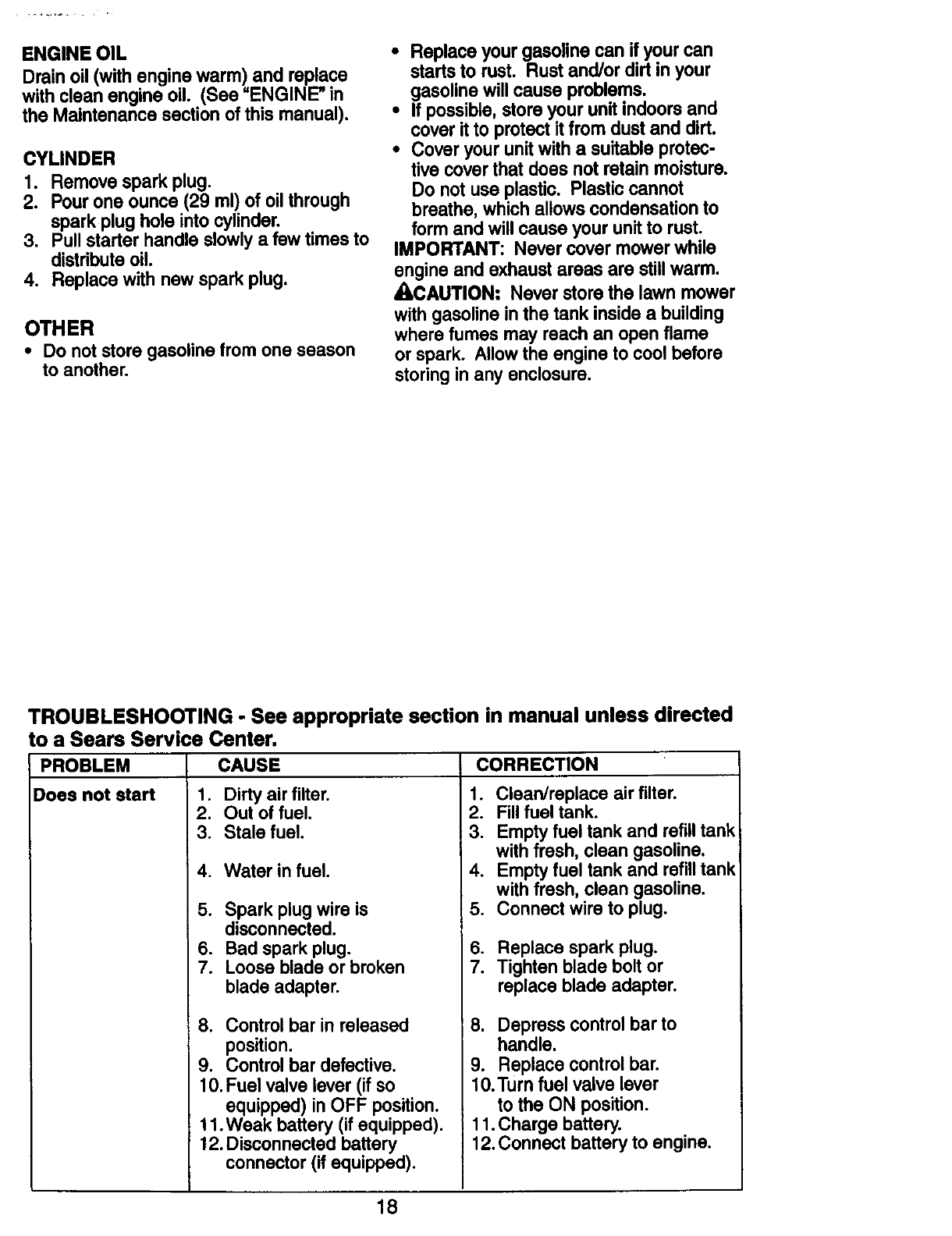

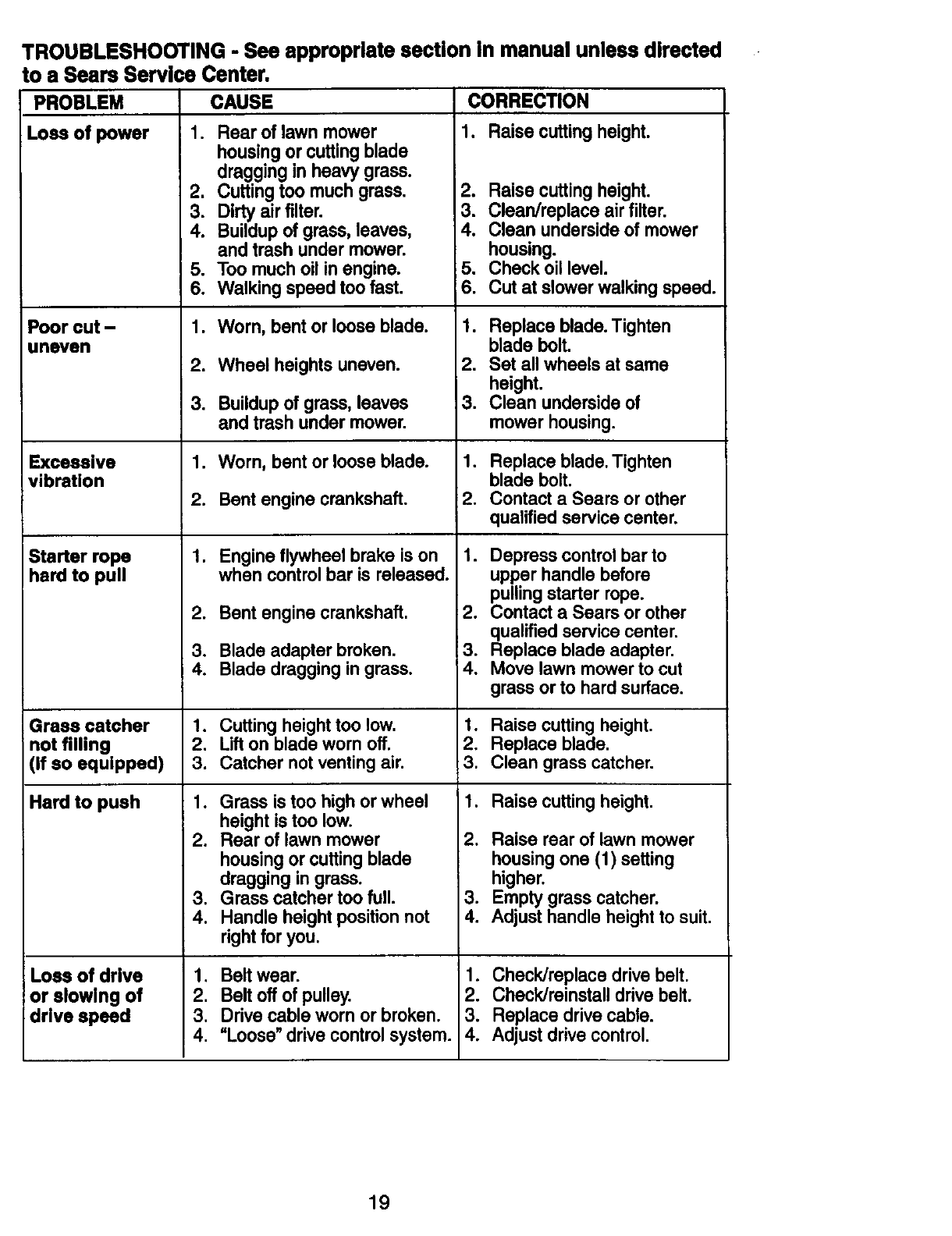

Troubleshooting ................................. 18-19

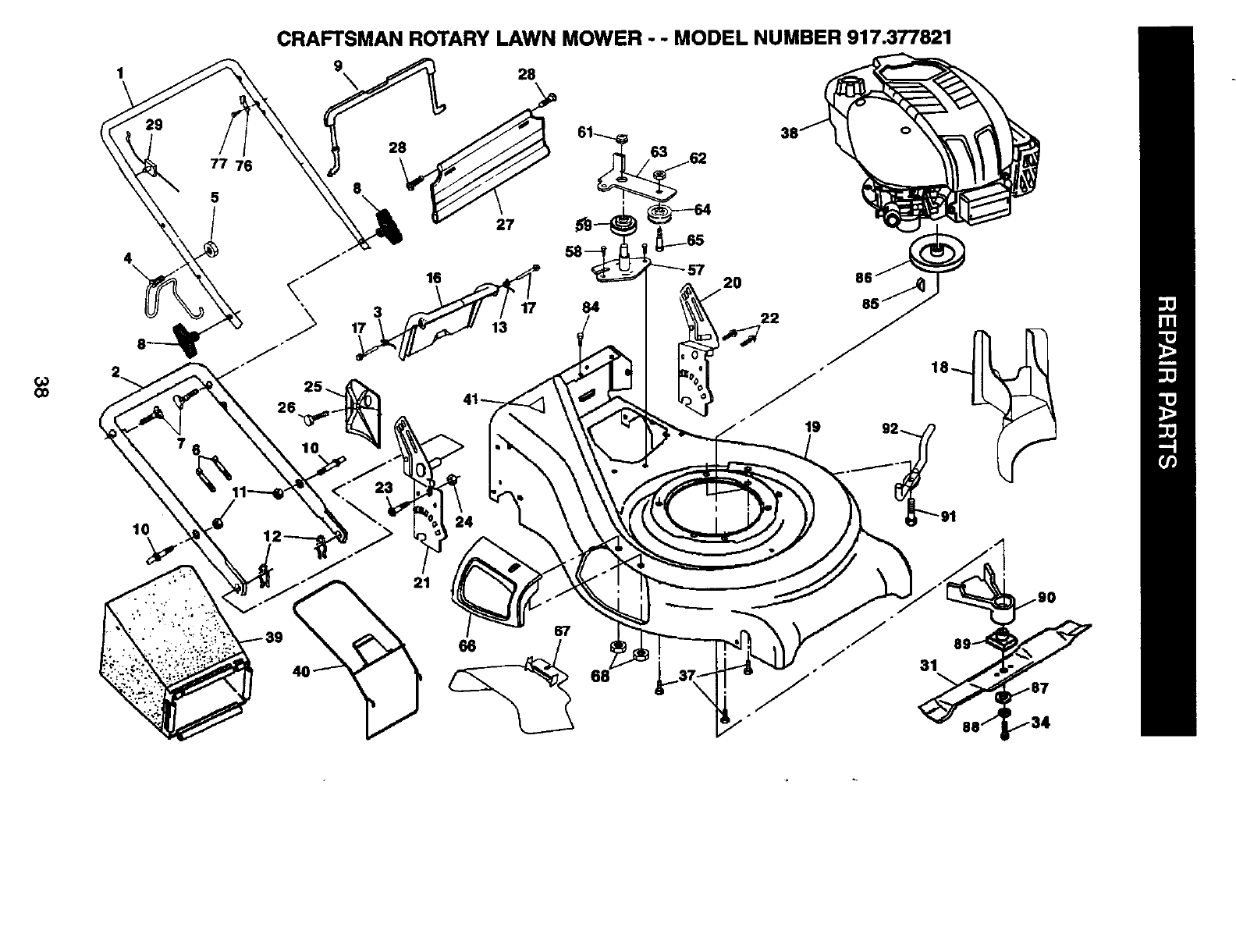

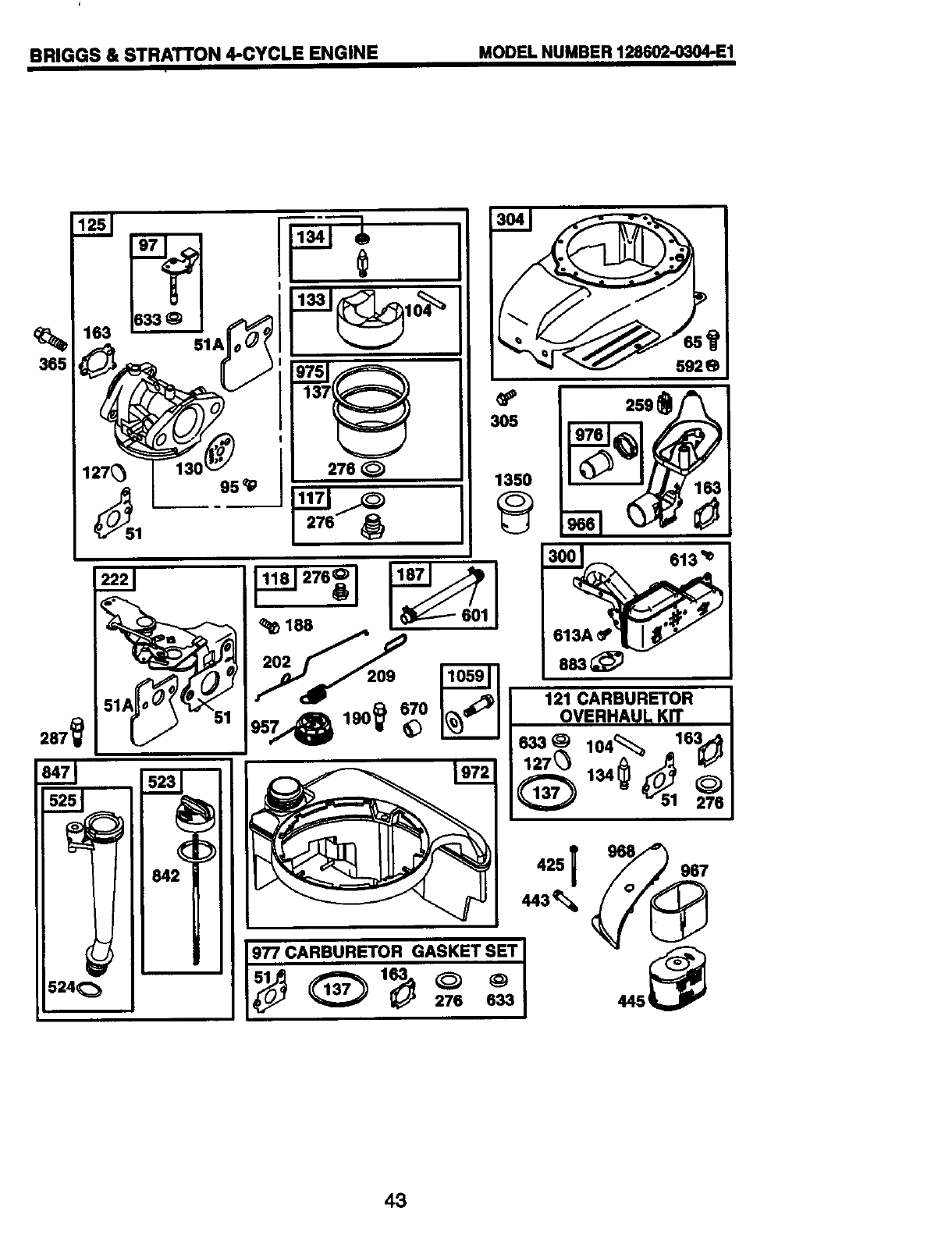

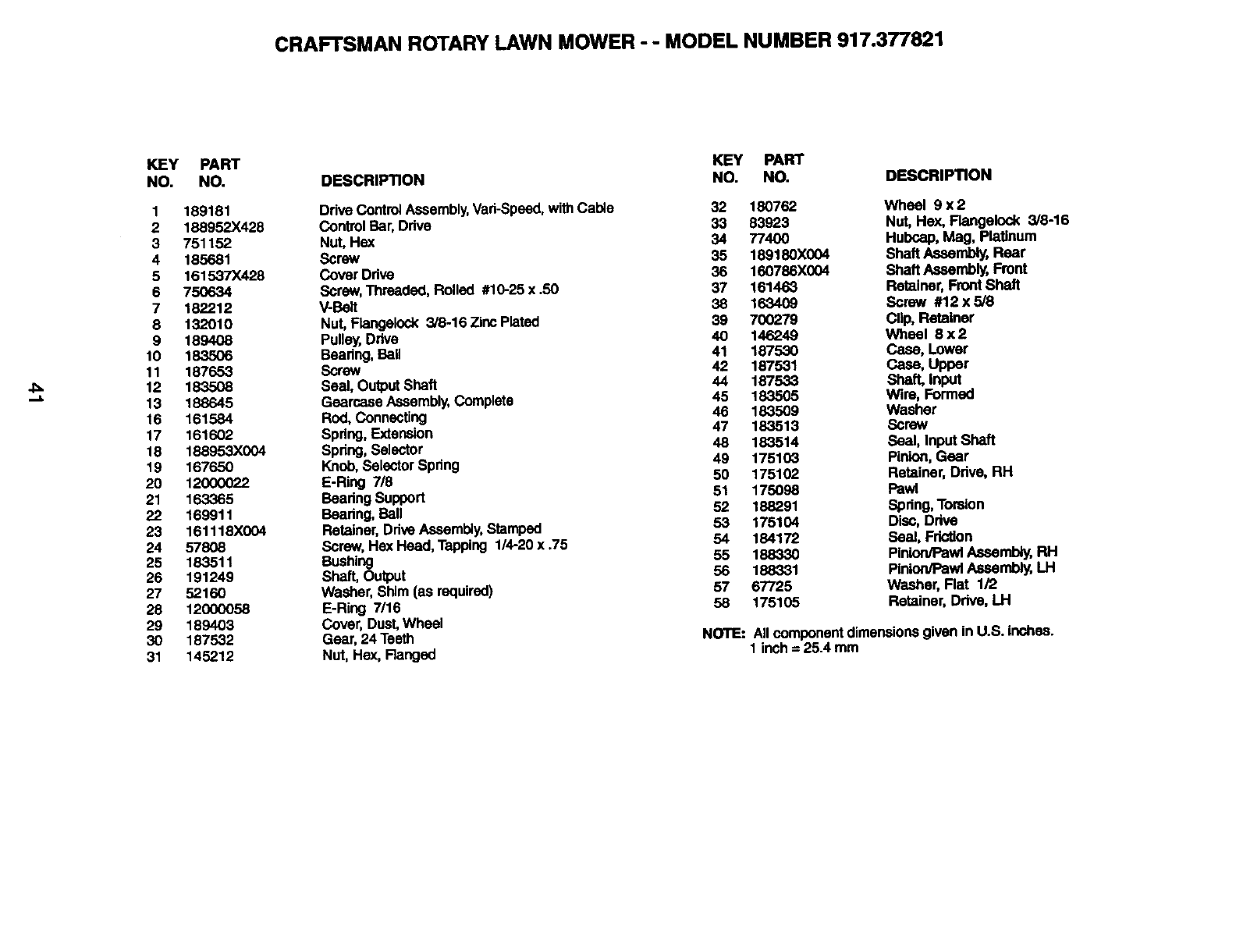

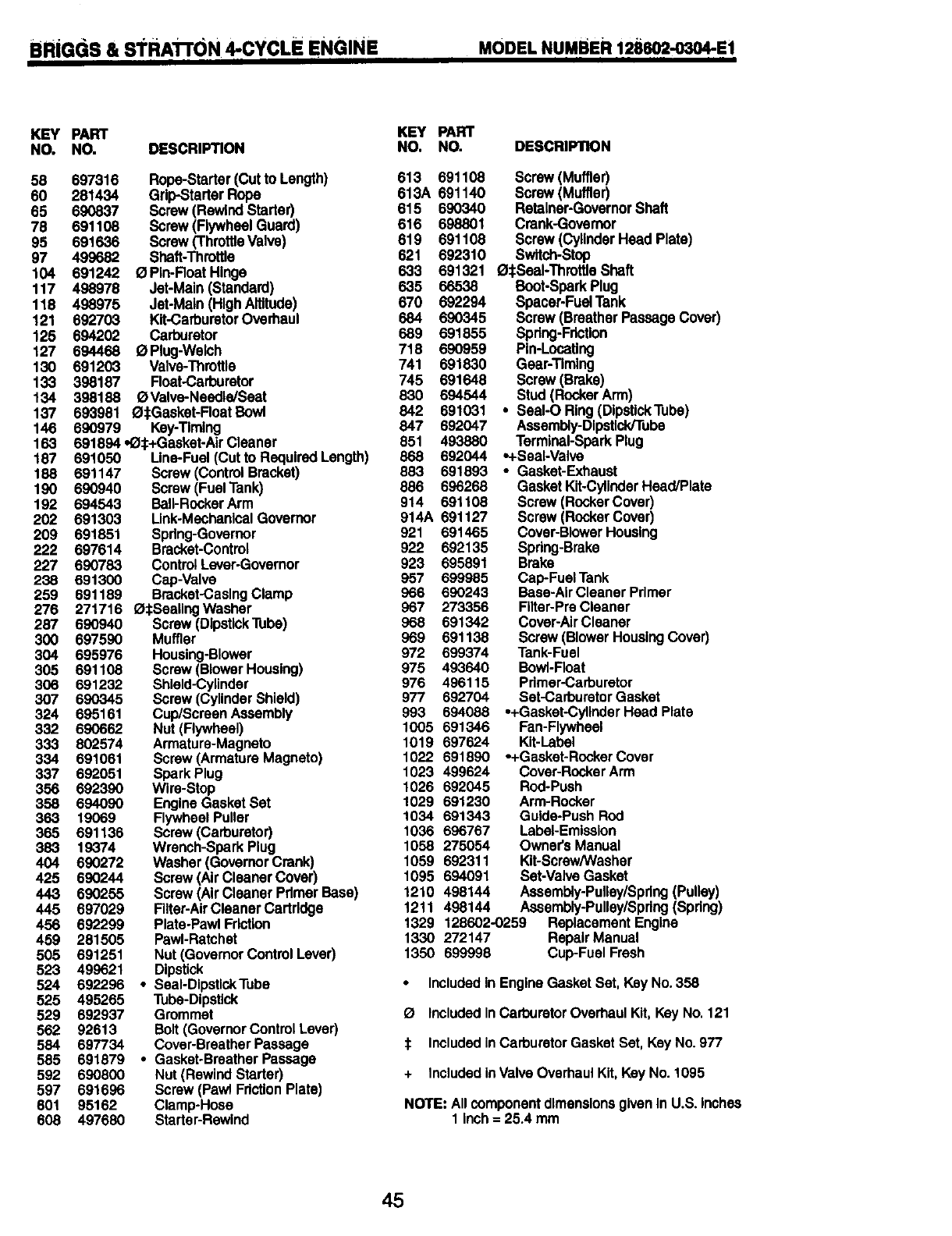

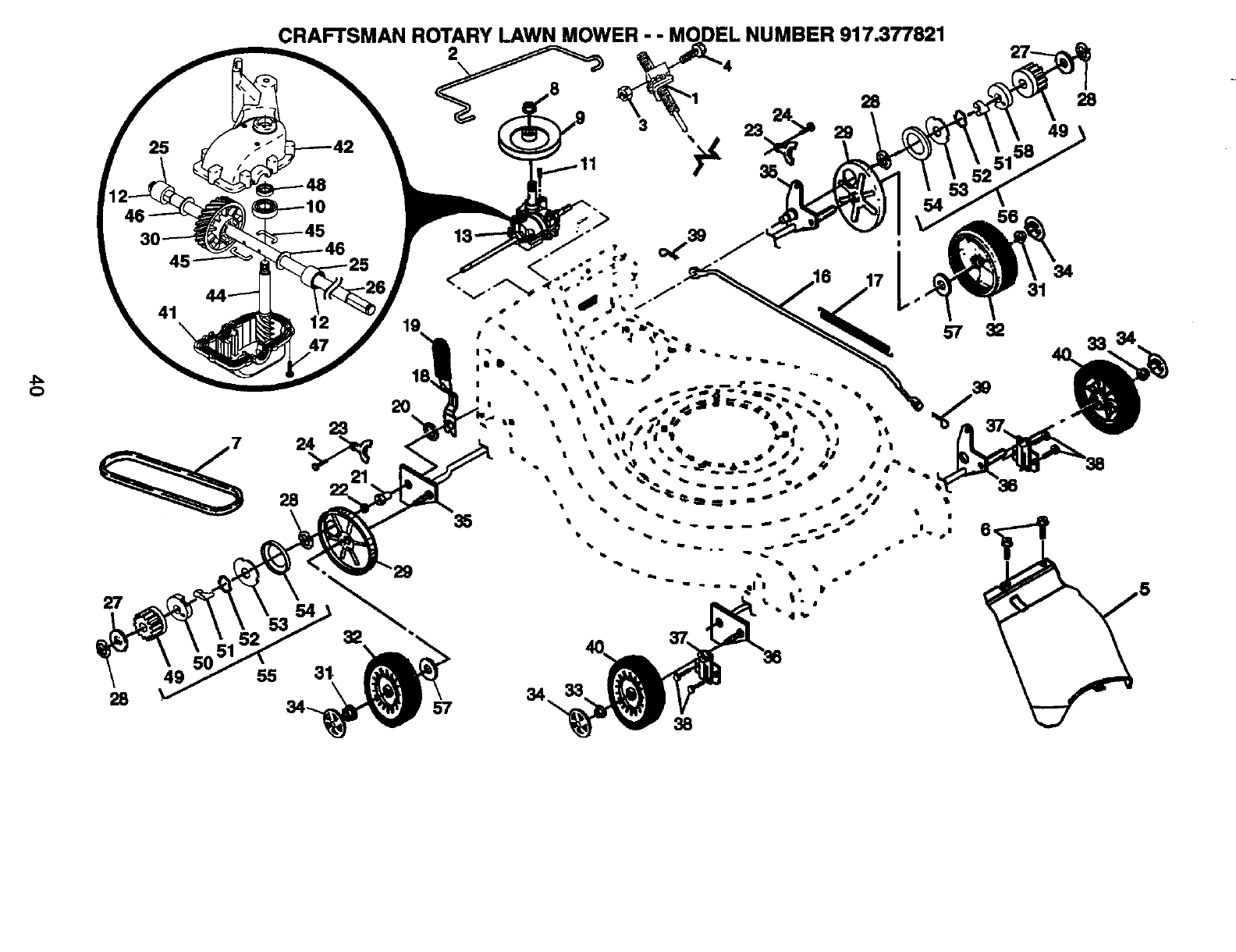

Repair Parts ....................................... 38-45

Sears Service .......................... Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in the

owner's manual, Sears will repair free of charge any defect in material or workmanship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

•Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

•Repairs necessary because of operator abuse or negligence, including bent crank-

shafts and the failure to maintain the equipment according to the instructions con-

tained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest

Sears Parts & Repair Center in the United States. This warranty applies only while this

product is used in the United States.

This Warranty gives you specific legal dghts, and you may also have other rights which

vary from state to state,.

Sears, Roebuck And Co., D/817WA, Hoffman Estates, Illinois 60179

IMPORTANT: This cuttingmachine is capable of amputatinghandsand feet and throw-

ingobjects.Failure to observe the followingsafety instructionscould resultin serious

injuryor death.

ALook for this symbolto pointout

importantsafety precautions.It means

CAUTION!!! BECOME ALERTII!

YOUR SAFETY IS INVOLVED.

_WARNING: In order to prevent ac-

cidental starting when setting up, trans-

porting, adjusting or making repairs,

always disconnect spark plug wire and

place wire where it cannot come in con-

tact with plug.

AWARNING: Engine exhaust, some of its

constituents, and certain vehicle compo-

nents contain or emit chemicals known

to the State of California to cause cancer

and birth defects or other reproductive

harm.

_WARNING: Battery posts,terminals and

related accessories contain lead and lead

compounds,chemicals knownto the State

of Californiato cause cancer and birth

defects or other reproductiveharm. Wash

hands after handling.

ACAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine has

stopped. To avoid severe burns on contact,

stay away from these areas.

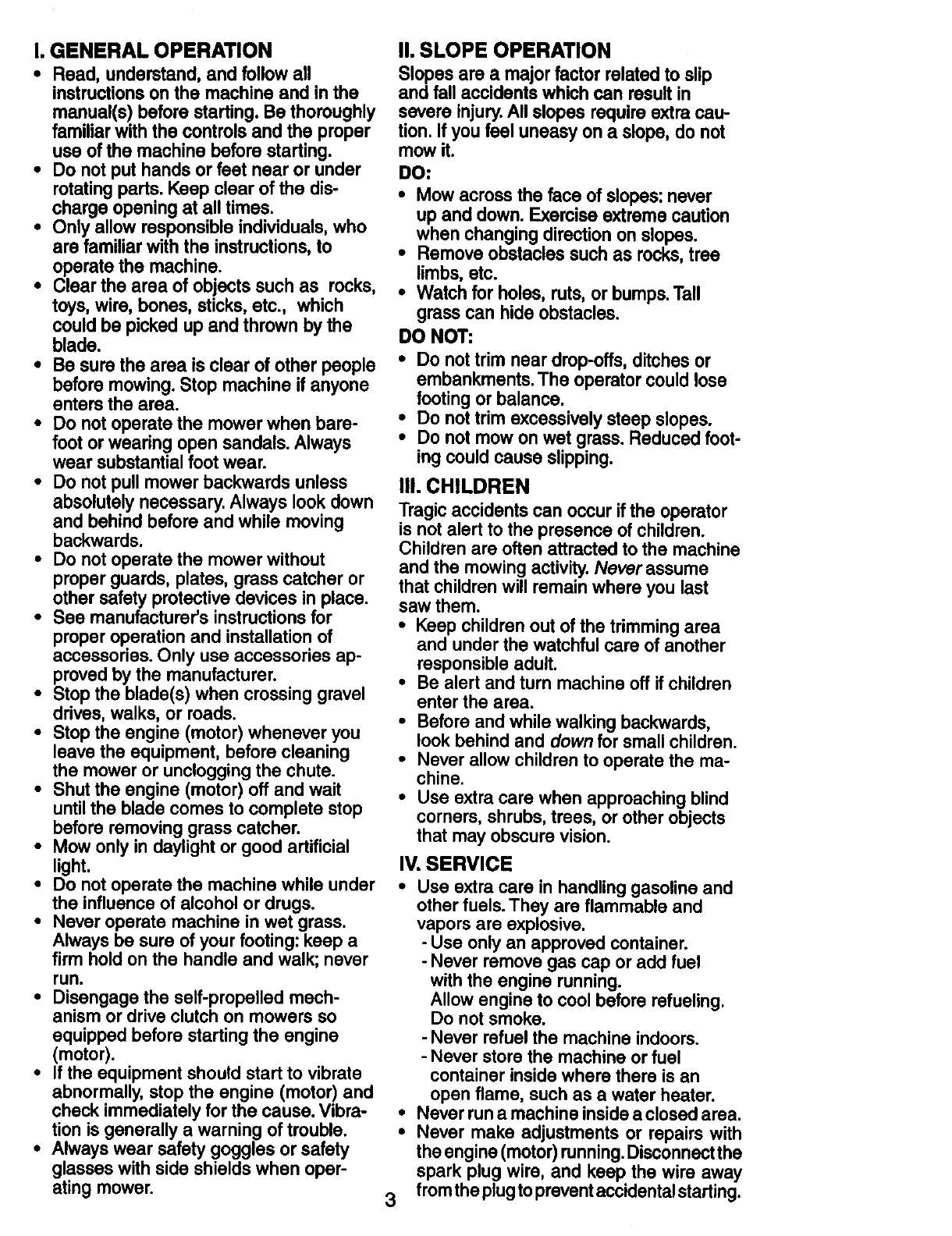

I. GENERAL OPERATION

•Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

•Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

charge opening at all times.

• Only allow responsible individuals, who

are familiar with the instructions, to

operate the machine.

•Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by the

blade.

•Be sure the area is clear of other people

before mowing. Stop machine if anyone

enters the area.

•Do not operate the mower when bare-

foot or wearing open sandals. Always

wear substantial foot wear.

•Do not pull mower backwards unless

absolutely necessary. Always look down

and behind before and while moving

backwards.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

•See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories ap-

proved by the manufacturer.

•Stop the blade(s) when crossing gravel

drives, walks, or roads.

•Stop the engine (motor) whenever you

leave the equipment, before cleaning

the mower or unclogging the chute.

•Shut the engine (motor) off and wait

until the blade comes to complete stop

before removing grass catcher.

•Mow only in daylight or good artificial

light.

•Do not operate the machine while under

the influence of alcohol or drugs.

•Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle and walk; never

run.

•Disengage the self-propelled mech-

anism or drive clutch on mowers so

equipped before starting the engine

(motor).

•If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

•Always wear safety goggles or safety

glasses with side shields when oper-

ating mower.

II. SLOPE OPERATION

Slopes are a major factor relatedto slip

and fall accidentswhich san result in

severe injury.All slopes require extracau-

tion. If youfeel uneasy on a slope, do not

mow it.

DO:

•Mow acrossthe face of slopes:never

upand down. Exemise extreme caution

when changing directionon slopes.

•Remove obstacles suchas recks,tree

limbs,etc.

•Watch for holes, ruts,or bumps.Tall

grasscan hide obstacles.

DO NOT:

•Do not trim near drop-offs,ditchesor

embankments.The operator couldlose

footingor balance.

•Do not trim excessivelysteep slopes.

•Do not mow on wet grass. Reducedfoot-

ingcouldcause slipping.

IlL CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the machine

and the mowing activity. Never assume

that children will remain where you last

saw them.

•Keep children out of the trimming area

and under the watchful care of another

responsible adult.

•Be alert and turn machine off if children

enter the area.

•Before and while walking backwards,

look behind and down for small children.

•Never allow children to operate the ma-

chine.

•Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SERVICE

•Use extra care in handling gasoline and

other fuels. They are flammable and

vapors are explosive.

- Use only an approved container.

- Never remove gas cap or add fuel

with the engine running.

Allow engine to cool before refueling.

Do not smoke.

- Never refuel the machine indoors.

- Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

•Never run a machine inside a closed area.

•Never make adjustments or repairs with

the engine (motor) running. Disconnectthe

spark plug wire, and keep the wire away

3from the plug to prevent accidental starting.

Keep nuts and bolts, especiallyblade

attachmbntbolts, tight and keep equip

ment in good condition.

•Never tamper with safety devices.Check

their proper operation regularly.

•Keep machine free of grass, leaves, or

otherdebrisbuild-up.Clean oilorfuelspill-

age. Allowmachineto coolbeforestoring.

•Stop and inspectthe equipment ifyou

strikean object.Repair, if necessary,

before restarting.

•Neverattempttomakewheelheightadjust-

mentswhilethe engine (motor)is running.

• Grass catcher componentsare subject

towear, damage, and deterioration,

which could expose movingparts or

allow objectsto be thrown.Frequently

check components and replace with

manufacturer'srecommended pads,

when necessary.

•Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

•Do not change the engine governor set-

ting or overspeed the engine.

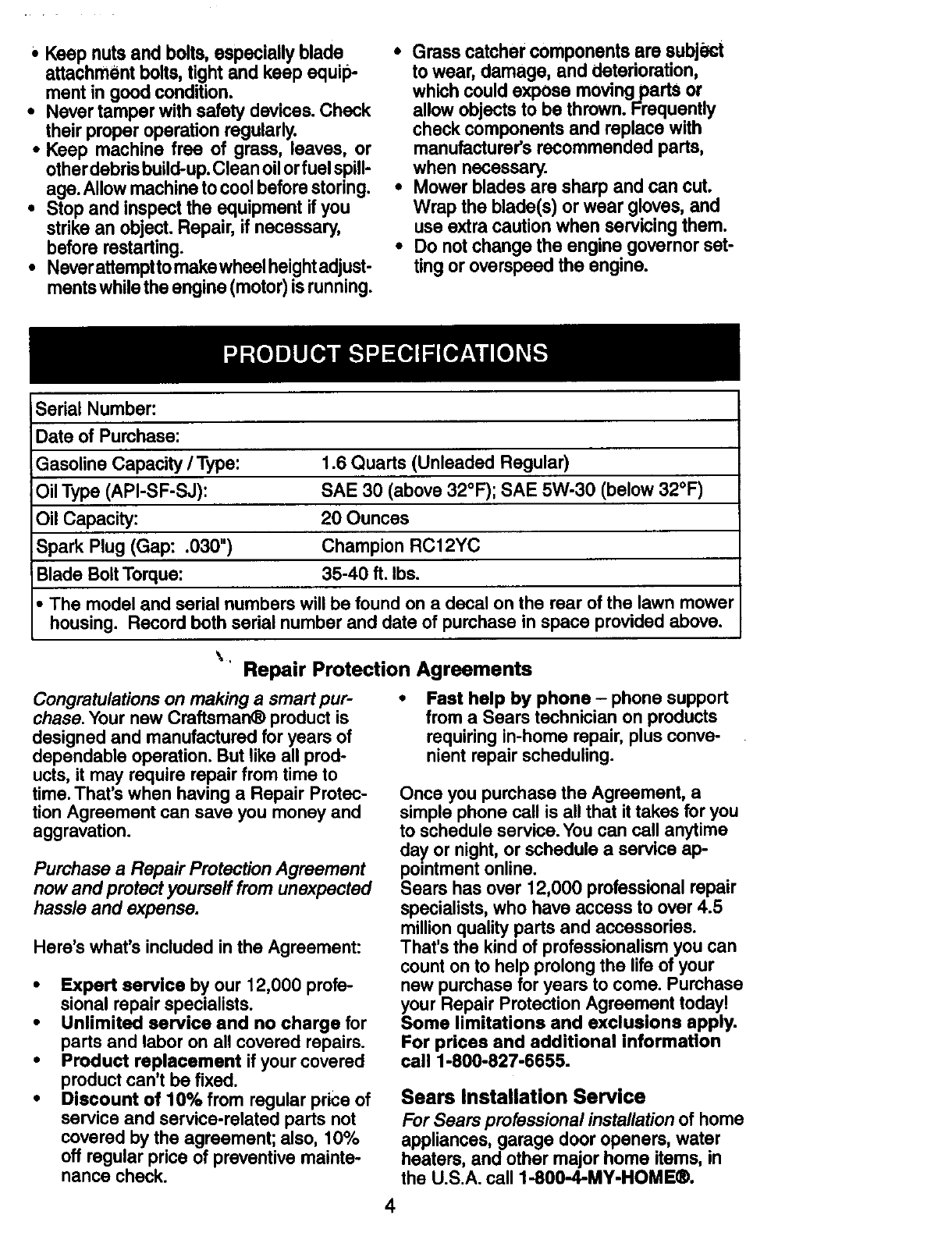

Serial Number:

Date of Purchase:

Gasoline Capacity/Type: 1.6 Quads (Unleaded Regular)

Oil Type (API-SF-SJ): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil Capacity: 20 Ounces

Spark Plug (Gap: .030") Champion RC12YC

Blade Bolt Torque: 35-40 ft. Ibs.

•The model and serial numbers will be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase in space provided above.

Repair Protection Agreements

Congratulations on making a smart pur-

chase. Your new Craftsman® product is

designed and manufactured for years of

dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec-

tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement

now and protect yourself from unexpected

hassle and expense.

Here's what's included in the Agreement:

•Expert service by our 12,000 profe-

sional repair specialists.

•Unlimited service and no charge for

parts and labor on all covered repairs.

•Product replacement if your covered

product can't be fixed.

•Discount of 10% from regular price of

service and service-related parts not

covered by the agreement; also, 10%

off regular price of preventive mainte-

nance check.

Fast help by phone - phone support

from a Sears technician on products

requiring in-home repair, plus conve-

nient repair scheduling.

Once you purchase the Agreement, a

simple phone call is all that it takes for you

to schedule service. You can call anytime

day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4.5

million quality parts and accessories.

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come. Purchase

your Repair Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information

call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call 1-800-4-MY-HOME®.

4

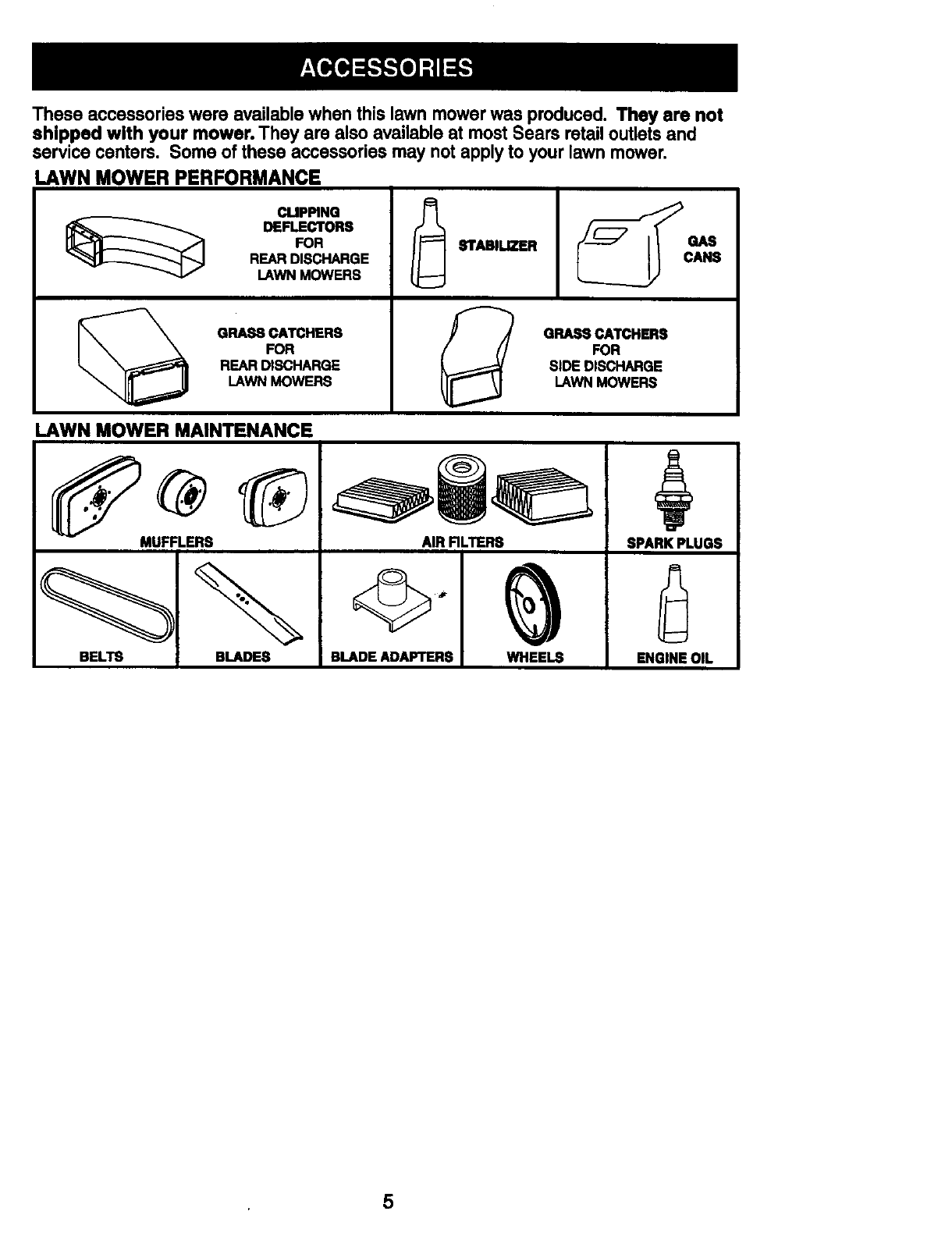

These accessorieswere availablewhen this lawn mowerwas produced. They are not

shipped with your mower. They are also availableat mostSears retailoutletsand

service centers. Some of these accessories may not applyto your lawn mower.

LAWN MOWER PERFORMANCE

CUPPING

DEFLECTORS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASSCATCHERS

FOR

REARDISCHARGE

LAWNMOWERS

CTABnJZER

LAWN MOWER MAINTENANCE

MUFFLERS

BELTS BLADES BLADE ADAPTERS

GAS

CANS

GRASSCATCHERS

FOR

SIDEDISCHARGE

LAWNMOWERS

AIR RLTERS

WNEEL.S

SPARK PLUGS

ENGINEOIL

5

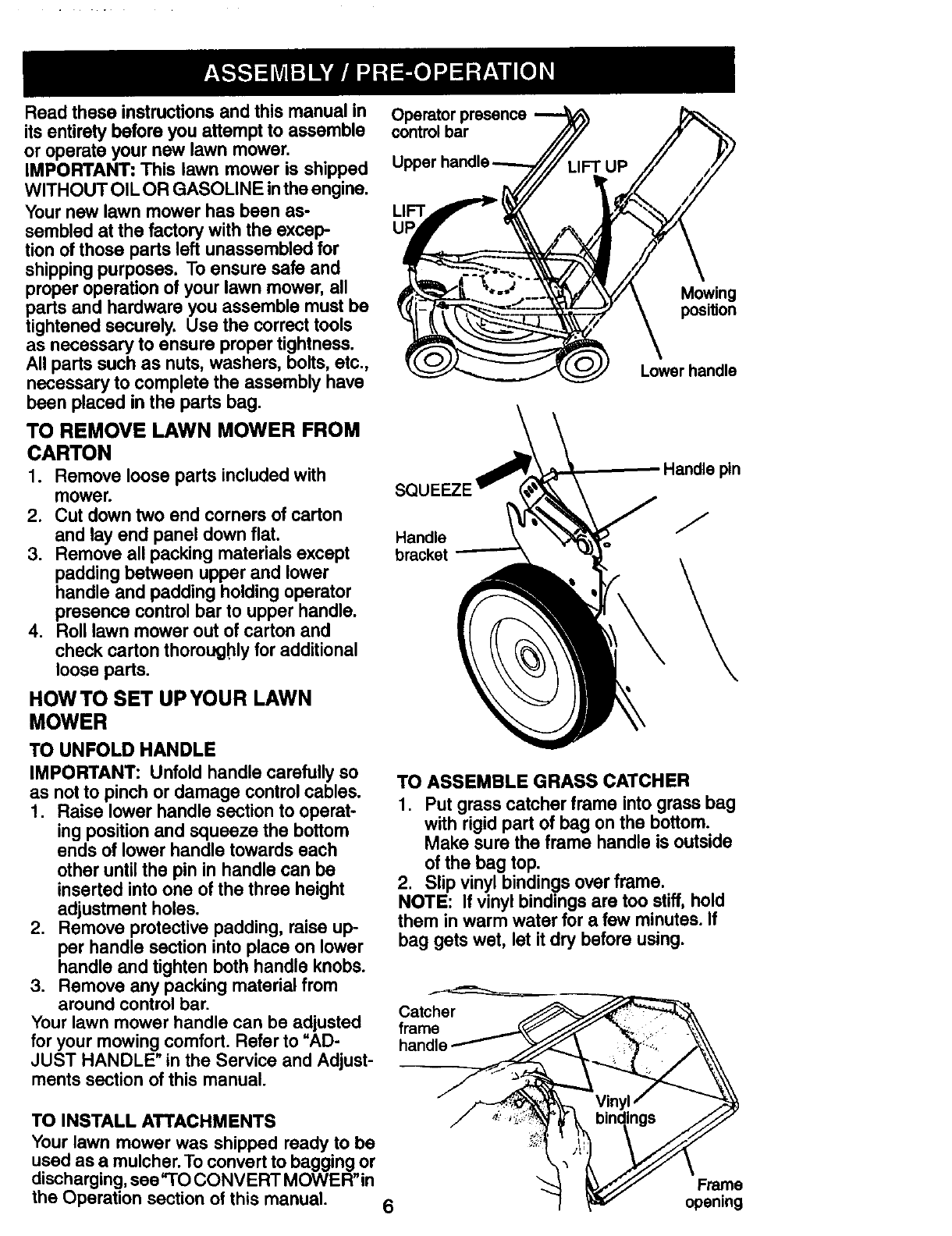

Read these instructions and this manual in

its entirety before you attempt to assemble

or operate your new lawn mower.

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE inthe engine.

Your new lawn mower has been as-

sembled at the factory with the excep-

tion of those parts left unassembled for

shipping purposes. To ensure safe and

proper operation of your lawn mower, all

parts and hardware you assemble must be

tightened securely. Use the correct tools

as necessary to ensure proper tightness.

All parts such as nuts, washers, bolts, etc.,

necessary to complete the assembly have

been placed in the parts bag.

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts includedwith

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

paddingbetween upper and lower

handle and padding holdingoperator

presence control bar to upper handle.

4. Roll lawn mowerout of carton and

check carton thoroughlyforadditional

looseparts.

HOWTO SET UPYOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise lower handle section to operat-

ing position and squeeze the bottom

ends of lower handle towards each

other until the pin in handle can be

inserted into one of the three height

adjustment holes.

2. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both handle knobs.

3. Remove any packing material from

around control bar.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and Adjust-

ments section of this manual.

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging or

discharging, see_O CONVERT MOWER"in

the Operation section of this manual.

control bar

Upper

LIFT

UF

Mowing

position

Lower handle

Handle pin

SQU

Handle

bracket

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame intograss bag

with rigidpart of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindingsover frame.

NOTE: If vinyl bindingsare too stiff,hold

them in warm water fora few minutes.If

bag gets wet, let it dry before using.

Catcher

frame _......._//.,,t/"_ "_ ._" _\\

handle___

Frame

6 opening

KNOWYOMR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrationswith yourlawn mower to familiarize

yourselfwiththe locationof various controlsand adjustments. Save this manualfor

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Drivecontrol

bar

Gasoline filler cap

Engine oil cap with dipstick

Air filter

Mulcher

plug

Single point height

adjuster handle

Mulcher door' "Housing

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Com-

mission. The blade turns when the engine is running.

Operator presence control bar - must

be held down to the handle to start the

engine. Release to stop the engine.

Primer - pumps additional fuel from the

carburetor to the cylinder for use when

starting a cold engine.

Drive control bar - used to engage

power-propelled forward motion of mower.

Starter handle - used for starting engine.

Mulcher plug - located at the rear dis-

charge opening. Must be removed when

converting to bagging operation.

Mulcher door - allows conversion to

discharging or bagging operation.

Single point height adjuster - used to

7 adjust cutting height of lawn mower.

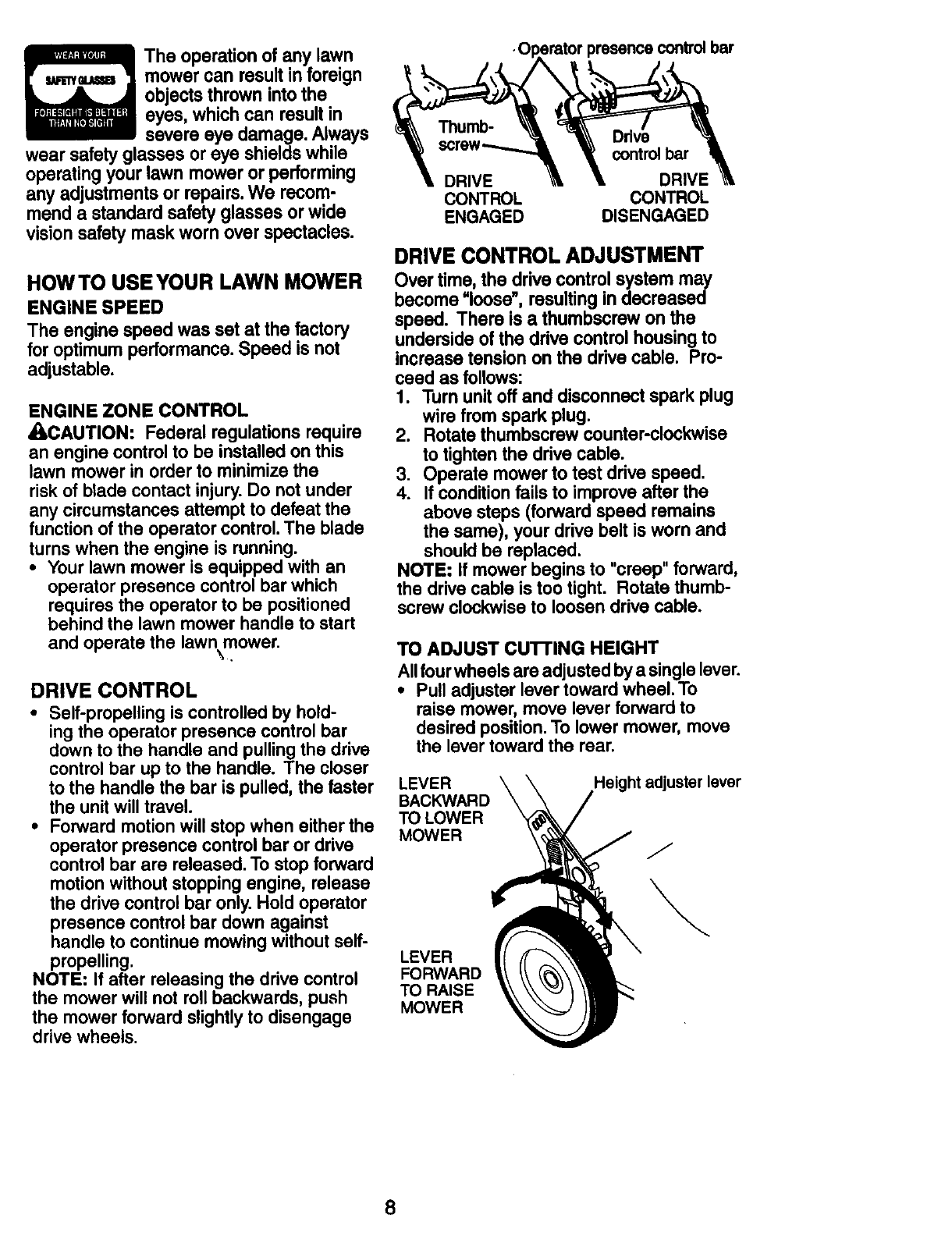

The operation of any lawn

mower can resultin foreign

objectsthrown intothe

eyes, which can resultin

severe eye damage. Always

wear safetyglasses or eye shieldswhile

operating yourlawn moweror performing

any adjustmentsor repairs.We recom-

mend a standard safety glasses or wide

vision safety mask worn over spectacles.

HOW TO USE YOUR LAWN MOWER

ENGINE SPEED

The enginespeed was set at the factory

for optimumperformance.Speed is not

adjustable.

ENGINE ZONE CONTROL

_CAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the

risk of blade contact injury. Do not under

any circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

\.

DRIVE CONTROL

•Self-propelling is controlled by hold-

ing the operator presence control bar

down to the handle and pulling the drive

control bar up to the handle. The closer

to the handle the bar is pulled, the faster

the unit will travel.

•Forward motion will stop when either the

operator presence control bar or drive

control bar are released. To stop forward

motion without stopping engine, release

the drive control bar only. Hold operator

presence control bar down against

handle to continue mowing without self-

propelling.

NOTE: If after releasing the drive control

the mower will not roll backwards, push

the mower forward slightly to disengage

drive wheels.

, control bar

controlbar

DRIVE DRIVE

CONTROL CONTROL

ENGAGED DISENGAGED

DRIVE CONTROL ADJUSTMENT

Over time, the drive controlsystem may

become=loose", resultingin decreased

speed. There is a thumbscrewon the

undersideof the drivecontrolhousingto

increasetension on the drive cable. Pro-

ceed as follows:

1. Turn unitoff and disconnectspark plug

wire from spark plug.

2. Rotate thumbscrewcounter-clockwise

totightenthe drive cable.

3. Operate mowerto test drive speed.

4. Ifconditionfails to improveafter the

above steps (forward speed remains

the same), your drive belt is worn and

shouldbe replaced.

NOTE: If mower begins to "creep" forward,

the drive cable is too tight. Rotate thumb-

screw clockwiseto loosendrive cable.

TO ADJUST CU'I-FING HEIGHT

All fourwheels are adjusted by a single lever.

•Pull adjuster lever toward wheel. To

raise mower, move lever forward to

desired position. To lower mower, move

the lever toward the rear.

LEVER

BACKWARD

TO LOWER

MOWER

Height adjuster lever

J

LEVER

FORWARD

TO RAISE

MOWER

\

8

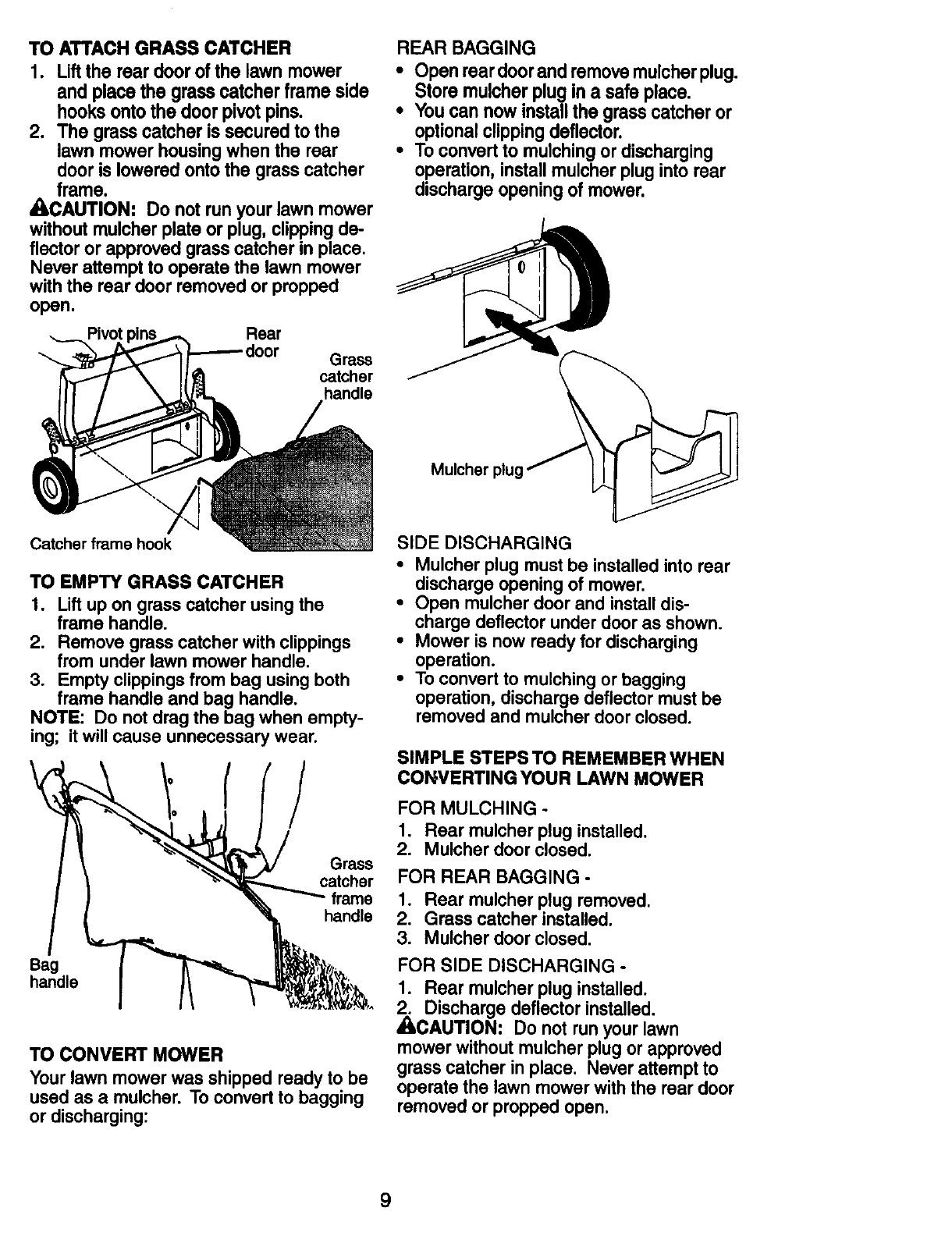

TO ATTACH GRASS CATCHER

1. Liftthe rear doorof the lawn mower

and place the grasscatcher frame side

hooksonto the door pivot pins.

2. The grasscatcher is secured to the

lawn mower housingwhen the rear

door is lowered onto the grass catcher

frame.

_CAUTION: Do not run your lawn mower

withoutmulcher plate or plug, clippingde-

flectoror approved grass catcher in place.

Never attempt to operate the lawn mower

withthe rear door removedor propped

open.

Rear

Grass

catcher

handle

Catcher frame hook

TO EMPTY GRASS CATCHER

I. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag using both

frame handle and bag handle.

NOTE: Do not drag the bag when empty-

ing; it will cause unnecessary wear.

Grass

catcher

frame

handle

Bag

handle

TO CONVERT MOWER

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging

or discharging:

REAR BAGGING

•Open reardoorand removemulcherplug.

Store mulcherplug in a safe place.

•You can now installthe grass catcher or

optionalclippingdeflector.

•To convertto mulchingor discharging

operation,installmulcherplug into rear

dischargeopeningof mower.

Mulcher plug

SIDE DISCHARGING

•Mulcher plug must be installed into rear

discharge opening of mower.

•Open mulcher door and install dis-

charge deflector under door as shown.

•Mower is now ready for discharging

operation.

•To convert to mulching or bagging

operation, discharge deflector must be

removed and mulcher door closed.

SIMPLE STEPS TO REMEMBER WHEN

CONVERTING YOUR LAWN MOWER

FOR MULCHING -

1. Rear mulcher plug installed.

2. Mulcher door closed.

FOR REAR BAGGING -

1. Rear mulcher plug removed.

2. Grass catcher installed.

3. Mulcher door closed.

FOR SIDE DISCHARGING -

1. Rear mulcherplug installed.

_Discharge deflectorinstalled.

CAUTION: Do not runyour lawn

mower withoutmulcherplug or approved

grasscatcher in place. Neverattempt to

operate the lawn mowerwith the rear door

removed or proppedopen.

9

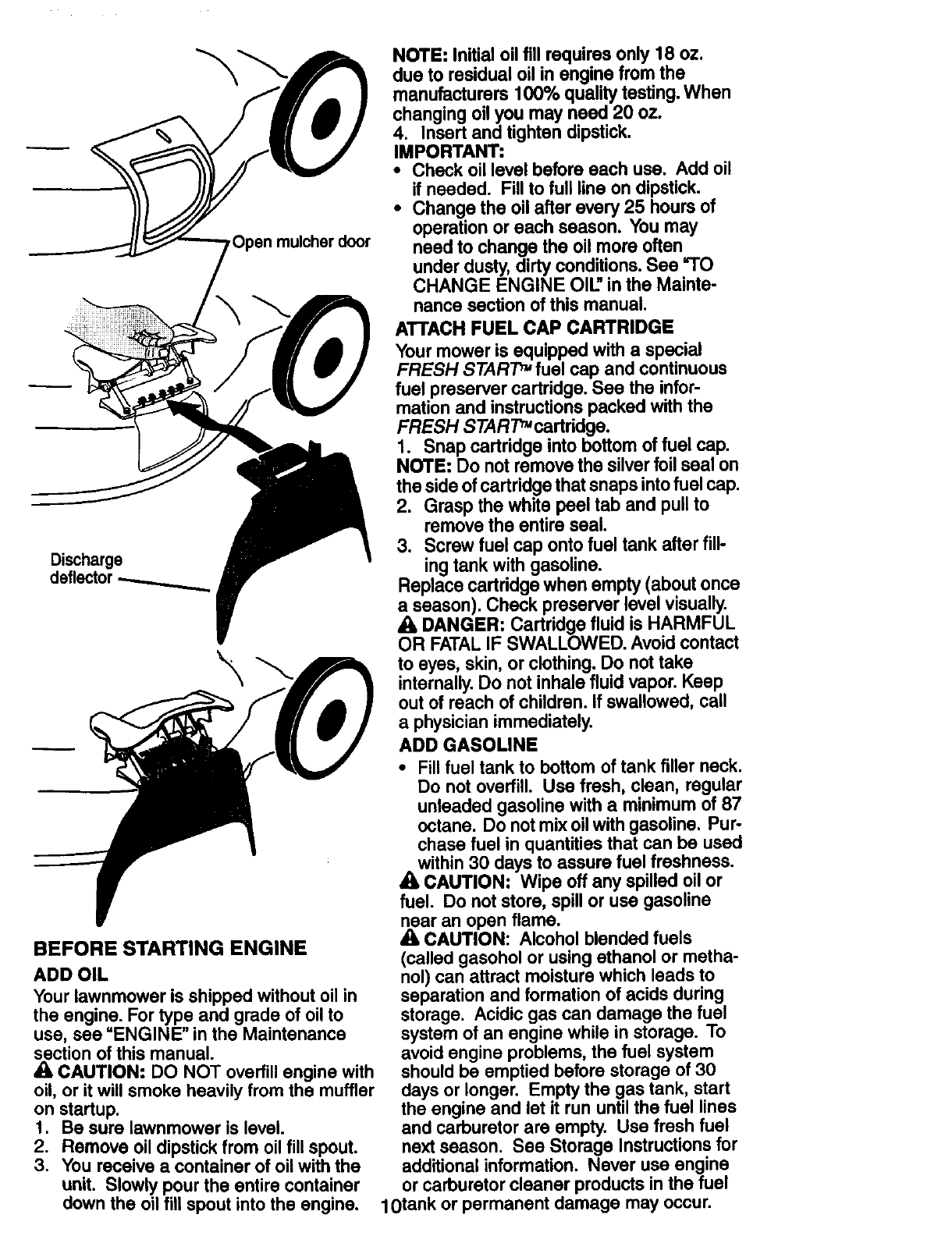

,Open mulcherdoor

Discharge

deflector

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see =ENGINE" in the Maintenance

section of this manual.

A CAUTION: DO NOT overfill engine with

oil, or it will smoke heavily from the muffler

on startup.

1. Be sure lawnmower is level

2. Remove oil dipstick from oil fill spout.

3. You receive a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

NOTE: Initial oil fill requires only 18 oz.

due to residual oil in engine from the

manufacturers 100% quality testing. When

changing oil you may need 20 oz.

4. Insert and tighten dipstick.

IMPORTANT:

•Check oil level before each use. Add oil

if needed. Fill to full line on dipstick.

•Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions. See =TO

CHANGE ENGINE Oil." in the Mainte-

nance section of this manual.

ATTACH FUEL CAP CARTRIDGE

Your mower is equipped with a special

FRESH START TM fuel cap and continuous

fuel preserver cartridge. See the infor-

mation and instructions packed with the

FRESH STAR'l'_ cartridge.

1. Snap cartridge into bottom of fuel cap.

NOTE: Do not remove the silver foil seal on

the side of cartridge that snaps into fuel cap.

2. Grasp the white peel tab and pull to

remove the entire seal.

3. Screw fuel cap onto fuel tank after fill-

ing tank with gasoline.

Replace cartridge when empty (about once

a season). Check preserver level visually.

A DANGER: Cartridge fluid is HARMFUL

OR FATAL IF SWALLOWED. Avoid contact

to eyes, skin, or clothing. Do not take

internally. Do not inhale fluid vapor. Keep

out of reach of children. If swallowed, call

a physician immediately.

ADD GASOLINE

•Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of 87

octane. Do not mix oil with gasoline. Pur-

chase fuel in quantities that can be used

within 30 days to assure fuel freshness.

CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

,_ar an open flame.

CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or metha-

nol) can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. Empty the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

10tank or permanent damage may occur.

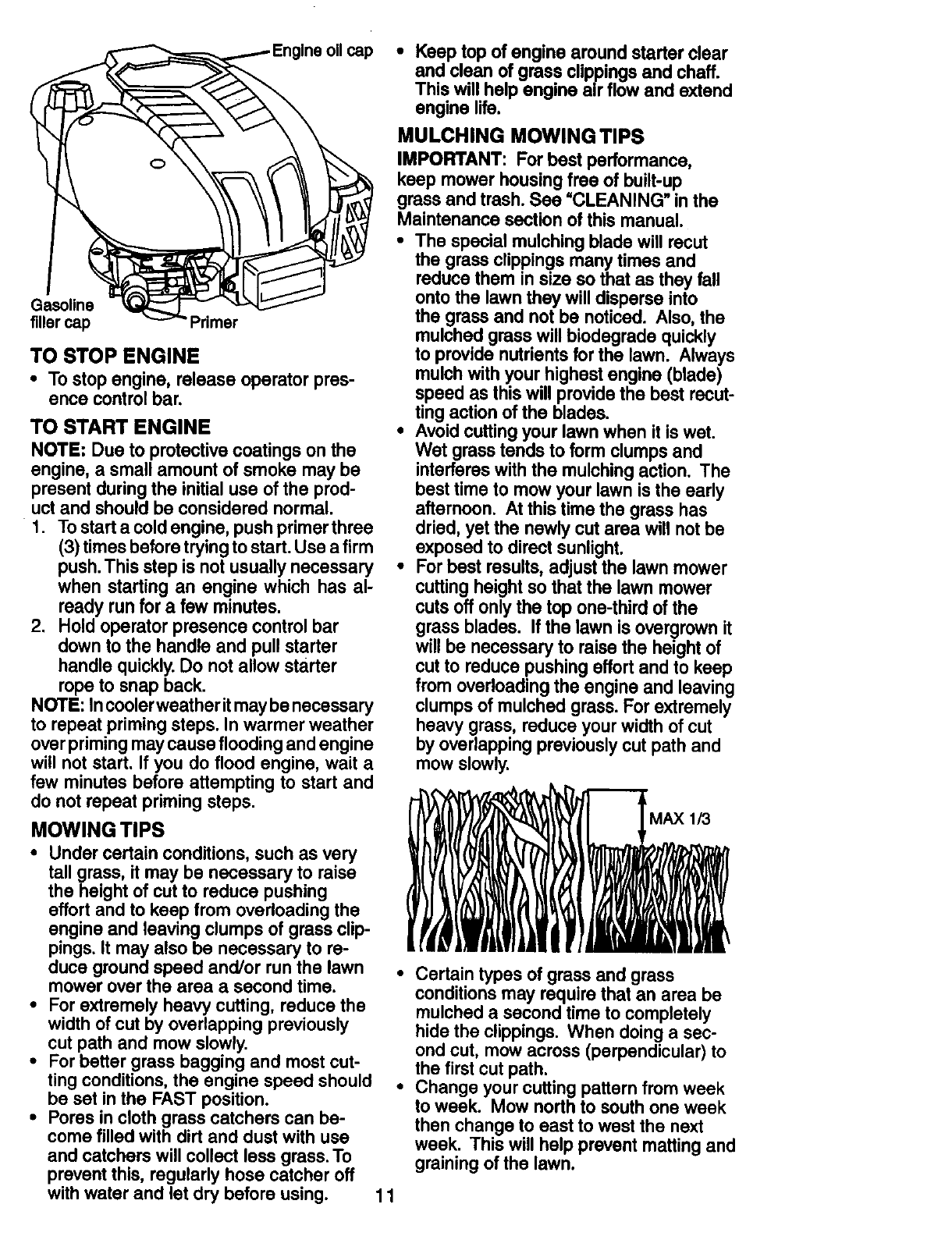

Ine oll cap

Gasoline

fitter cap Pflmer

TO STOP ENGINE

• To stop engine, release operatorpres-

ence controlbar.

TO START ENGINE

NOTE: Due to protectivecoatings on the

engine, asmall amount of smoke may be

present duringthe initialuse ofthe prod-

uctand should be considered normal.

1. Tostarta coldengine,push primerthree

(3) timesbeforetryingto start.Use a firm

push.This step isnot usuallynecessary

when starting an engine which has al-

ready run for afew minutes.

2. Hold operator presence controlbar

down to the handle and pull starter

handle quickly.Do not allow starter

ropeto snap back.

NOTE: _ncoolerweatheritmay benecessary

to repeat primingsteps. In warmer weather

overprimingmaycauseflooding andengine

will not start. If you do flood engine, wait a

few minutes before attempting to start and

do not repeat priming steps.

MOWING TIPS

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass clip-

pings. It may also be necessary to re-

duce ground speed and/or run the lawn

mower over the area a second time.

•For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

•For better grass bagging and most cut-

ting conditions, the engine speed should

be set in the FAST position.

•Pores in cloth grass catchers can be-

come filled with dirt and dust with use

and catchers witl collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using. 11

• Keep top of engine aroundstarter clear

and clean of grass clippingsand chaff.

This willhelp engine air flow and extend

engine life.

MULCHING MOWING TIPS

IMPORTANT: For best performance,

keep mower housingfree of built-up

grassand trash. See =CLEANING" in the

Maintenance sectionof thismanual.

•The specialmulchingblade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass will biodegrade quickly

to provide nutrients for the lawn. Always

mulch with your highest engine (blade)

speed as this will provide the best recut-

ting action of the blades.

Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried, yet the newly cut area will not be

exposed to direct sunlight.

For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut

by overlapping previously cut path and

mow slowly.

•Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a sec-

ond cut, mow across (perpendicular) to

the first cut path.

• Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting and

graining of the lawn.

MAINTENANCE eEmRE sw. mvE.v asFoRs

EACH 10 25 HOURS STORAGE

SCHEDULE use HOURSORSEASON

Checkfor LooseFasteners I/ _#,

CheckTiresOlean/ InspectGrass Catcher* _ _'

_CheckDriveWheels *** _I_

Clean Lawn Mower .... I_

_Clean underDriveCover ***

""1CheckDriveBelt/Pulleys*** _

Check/Sharpen/ReplaceBlade

iR Lubrication

Cleanand RechargeBattery** I_ t_

Check Engine Oil level I_

_ChangeEngineOil _,

Clean Air Filter

i1_ Inspact Muffler I_

Replace Spark Plug

_Replace Air Filter Paper Cartridge IF=

Emptyfuelsystemor add Stabilizer I/

* (if so equipped) 1 -Change more often if operating under a heaw load or in highoutdoortemperatures.

** Electric-Startmowers 2-Service more often if operating in dirtyor dustyconditions.

*** Power-Propelledmowers 3 -Replace blades more often when mowing in sandy soil.

**** Use a scraper 4 -Charge 48 hoursat end of season.

to clean under deck 5 -And after each 5 hours of use.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain unit as instructed in this manual.

Some adjustments will need to be made

periodically to properly maintain your unit.

At least once a season, check to see+if

you should make any of the adjustments

described inthe Service and Adjustments

sectionofthis manual.

•At least once a year, replace the spark

plug, clean or replace air filter element

and check blade for wear. Anew spark

plug and clean/new air filter element

assure proper air-fuel mixtureand help

yourengine run better and last longer.

• Followthe maintenance schedule in this

manual.

BEFORE EACH USE

•Check engine oil level.

•Check for loose fasteners.

LUBRICATION

Keep unit well lubricated

(See "LUBRICATION CHAR'I").

LUBRICATION CHART

(_ Mulcher

door hinge pin

(_) Rear door

hinge

(_ Handle bracket mounting pins

_Spray lubricant

See "ENGINE" In Maintenance section.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirt that will shorten the lifeof

the self-lubrico_ I_earings. If you feel they

must be lubric_ _ use only a dry, powdered

2graphite type lubricant sparingly.

1

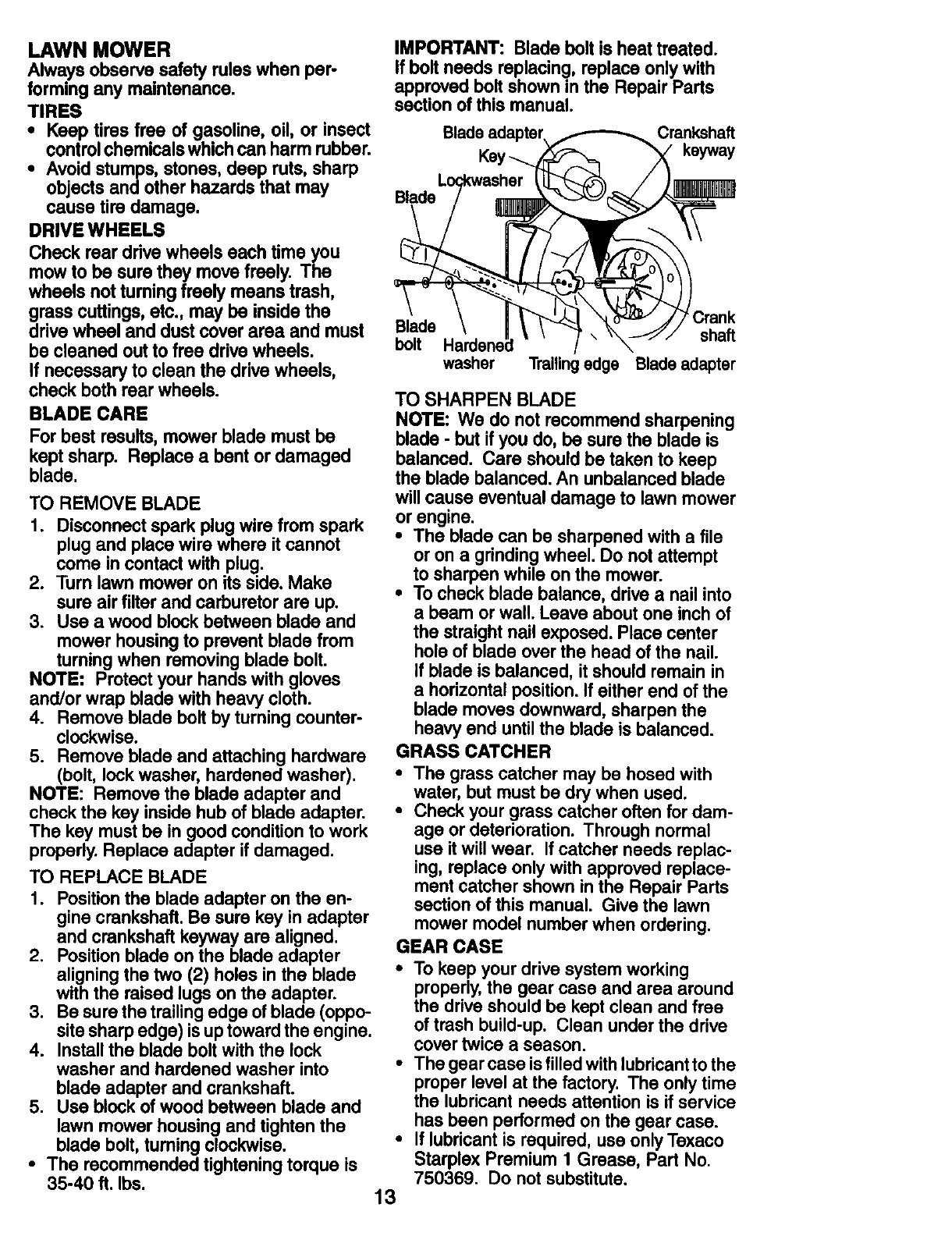

LAWN MOWER

Always observe safety ruleswhen per-

forming any maintenance.

TIRES

•Keep tires free of gasoline, oil, or insect

controlchemicalswhichcan harm rubber.

•Avoidstumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

DRIVE WHEELS

Check rear ddve wheels each time you

mow to be sure they movefreely. The

wheels not turningfreely means trash,

grasscuttings,etc., may be insidethe

drive wheel and dust cover area and must

be cleaned out to free drive wheels.

If necessary to clean the drive wheels,

check both rear wheels.

BLADE CARE

For best results, mower blade must be

kept sharp. Replace a bent or damaged

blade.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hardware

(bolt, lock washer, hardened washer).

NOTE: Remove the blade adapter and

check the key inside hub of blade adapter.

The key must be in good condition to work

properly. Replace adapter if damaged.

TO REPLACE BLADE

1. Position the blade adapter on the en-

gine crankshaft. Be sure key in adapter

and crankshaft keyway are aligned.

2. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

3. Be sure the trailing edge of blade (oppo-

site sharp edge) is up toward the engine.

4. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

5. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

•The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is heat treated.

If bolt needs replacing, replace only with

approved bolt shown in the Repair Parts

section of this manual.

Blade adapter Crankshaft

Key _keyway

Blade

Blade Crank

bolt shaft

washer Trailing edge Blade adapter

13

TO SHARPEN BLADE

NOTE: We do not recommend sharpening

blade - but if you do, be sure the blade is

balanced. Care should be taken to keep

the blade balanced. An unbalanced blade

will cause eventual damage to lawn mower

or engine.

•The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

•To check blade balance, drive anail into

a beam or wall. Leave about one inch of

the straight nail exposed. Place center

hole of blade over the head of the nail.

If blade is balanced, it should remain in

a horizontal position. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced.

GRASS CATCHER

•The grass catcher may be hosed with

water, but must be dry when used.

•Check your grass catcher often for dam-

age or deterioration. Through normal

use it will wear. If catcher needs replac-

ing, replace only with approved replace-

ment catcher shown in the Repair Parts

section of this manual. Give the lawn

mower model number when ordering.

GEAR CASE

•To keep your drive system working

properly, the gear case and area around

the drive should be kept clean and free

of trash build-up. Clean under the drive

cover twice a season.

•The gear case is filled with lubricant to the

proper level at the factory. The only time

the lubricant needs attention is if service

has been performed on the gear case.

If lubricant is required, use only Texaco

Starplex Premium 1 Grease, Part No.

750369. Do not substitute.

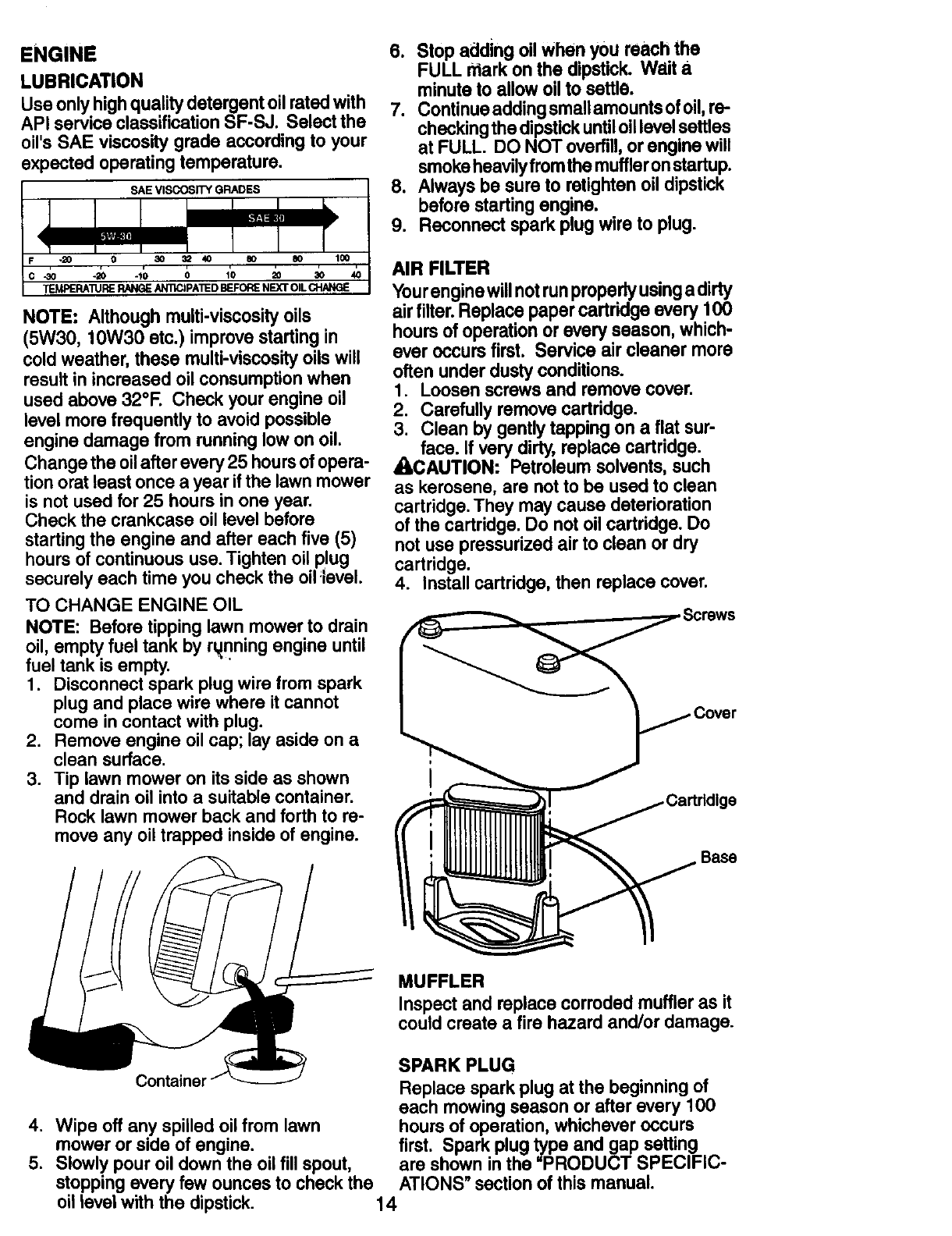

ENGINE

LUBRICATION

Use only high quality detergent oil rated with

API service classification SF-SJ. Select the

oil's SAE viscosity grade according to your

expected operating temperature.

SAE VISCOSITY GRADES

-30 -20 -10 0 10 20 30

TEMPERA'nJRE RANGE _PAllED BEFORE NEXT OIL CHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.) improve starting in

cold weather, these multi-viscosity oils will

result in increased oil consumption when

used above 32°R Check your engine oil

level more frequently to avoid possible

engine damage from running low on oil.

Change the oil after every 25 hours of opera-

tion orat least once a year if the lawn mower

is not used for 25 hours in one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil;tevel.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to drain

oil, empty fuel tank by rt_nning engine until

fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to re-

move any oil trapped inside of engine.

6. Stop adding oil Whenyou reach the

FULL n_arkonthe dipstick. Wait a

minute to allowoil to settle.

7. ConUnueaddingsmallamountsofoil,re-

checkingthe dipstickuntiloillevelsettles

at FULL. DO NOT overfill,or engine will

smokeheavilyfrom themuffleronstartup.

8. Always be sure to retightenoil dipstick

before startingengine.

9. Reconnect sparkplug wire to plug.

AIR FILTER

Yourenginewillnotrunproperlyusingadirty

airfilter.Replace paper cartridge every 100

hoursof operationor every season, which-

ever occursfirst. Service air cleaner more

often underdusty conditions.

1. Loosenscrews and remove cover.

2. Carefully remove cartridge.

3. Clean by gentlytappingon a flat sur-

face. If very dirty, replacecartridge.

ACAUTION: Petroleumsolvents,such

as kerosene,are not to be used to clean

cartridge.They may cause deterioration

ofthe cartridge.Do not oil cartridge. Do

not use pressurizedair to clean or dry

cartridge.

4. Installcartridge, then replace cover.

ge

Base

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

Container

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Slowly pour oil down the oil fill spout,

stopping every few ounces to check the

oil level with the dipstick.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs

first. Spark plug _pe and gap setting

are shown in the PRODUCT SPECIFIC-

ATIONS" section of this manual.

14

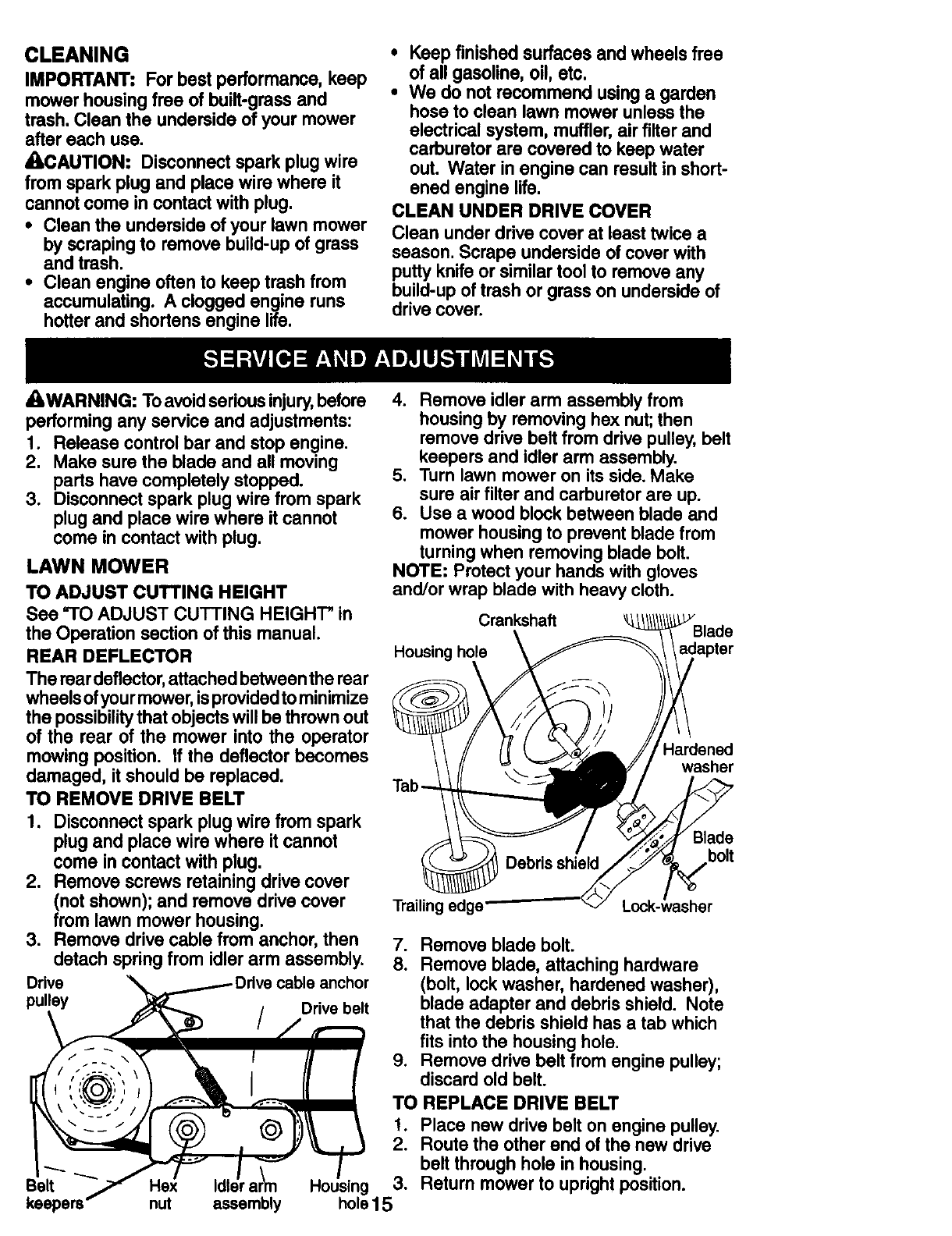

CLEANING

IMPORTANT: For best performance, keep

mowerhousingfree of built-grassand

trash. Clean the undersideof your mower

after each use.

_]kCAUTION: Disconnectspark plug wire

from spark plug and place wire where it

cannot come incontact with plug.

• Clean the undersideofyour lawn mower

by scraping to remove build-up ofgrass

and trash.

•Clean engine often to keep trash from

accumulating. A clogged engine runs

hotterand shortens engine life.

•Keep finished surfaces and wheels free

of all gasoline, oil, etc.

•We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in short-

ened engine life.

CLEAN UNDER DRIVE COVER

Clean under drive cover at least twice a

season. Scrape underside of cover with

putty knife or similar tool to remove any

build-up of trash or grass on underside of

drive cover.

AWARNING: To avoid serious injury,before

performing any service and adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See =TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the rear

wheels of yourmower, isprovided tominimize

the possibility that objects will be thrown out

of the rear of the mower into the operator

mowing position. If the deflector becomes

damaged, it should be replaced.

TO REMOVE DRIVE BELT

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Remove screws retaining drive cover

(not shown); and remove drive cover

from lawn mower housing.

3. Remove drive cable from anchor, then

detach spring from idler arm assembly.

4. Remove idler arm assembly from

housing by removing hex nut; then

remove drive belt from drive pulley, belt

keepers and idler arm assembly.

5. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

6. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

Crankshaft

Housing hole

Trailing edg_

Hardened

washer

3lade

bolt

.

8.

Drive _,_ /Drive cableanchor

pulley j_ / jD_t

Jel'_ ""_ Idle_rar_m Housing •

Remove blade bolt.

Remove blade, attaching hardware

(bolt, lock washer, hardened washer),

blade adapter and debris shield. Note

that the debris shield has a tab which

fits into the housing hole.

Remove drive belt from engine pulley;

discard old belt.

TO REPLACE DRIVE BELT

1. Place new drive belt on engine pulley.

2. Route the other end of the new drive

belt through hole in housing.

Return mower to upright position.

4. Install new ddve belt into idler arm

assembly,then aroundthe drive pulley.

Besure belt is inside of belt keepers.

5. Reattachidler arm assemblywith hex

nut previouslyremoved.

6. Turn lawn moweron its side.Make

sureair filter and carburetor are up.

7. Reattach debris shield to housing with

tab of debris shield in housing hole.

8. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

9. Be sure the trailing edge of blade (op-

posite sharp edge) is up toward the

engine as shown.

10. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

11. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is heat treated.

If bolt needs replacing, replace only with

approved bolt shown in the Repair P_rts

section of this manual.

12. Return mower to upright position.

13. Reattach drive cable spring to the idler

arm assembly, then reattach drive

cable to anchor.

14. Reattach drive cover_with screws previ-

ously removed.

15. Connect spark plug wire to spark plug.

TO ADJUST HANDLE

The handleon yourlawn mower has three

(3) height positions-adjustto the height

that suitsyou.

•Squeeze the bottomends of lower

handle towards each other until the pin

in handle can be inserted into one of the

three height adjustmentholes.

HI Handle pin

Low

Handle

bracket

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that engine is running too fast or

too slow, take your mower to a Sears or

other qualified service center for repair

and adjustment.

CARBURETOR

Yourcarburetoris not adjustable. If your

engine does not operate properlydue to

suspectedcarburetor problems,take your

lawnmowerto a Sears or otherqualified

service center for repair and/or adjust-

ment.

IMPORTANT: Never tamper with the

enginegovernor,which is factoryset

for proper engine speed. Overspeeding

the engine above the factoryhigh speed

settingcan be dangerous. If youthink

the engine-governed high speed needs

adjusting,contact a Sears or other

qualifiedservice center, which has proper

equipment and experience to make any

necessary adjustments.

16

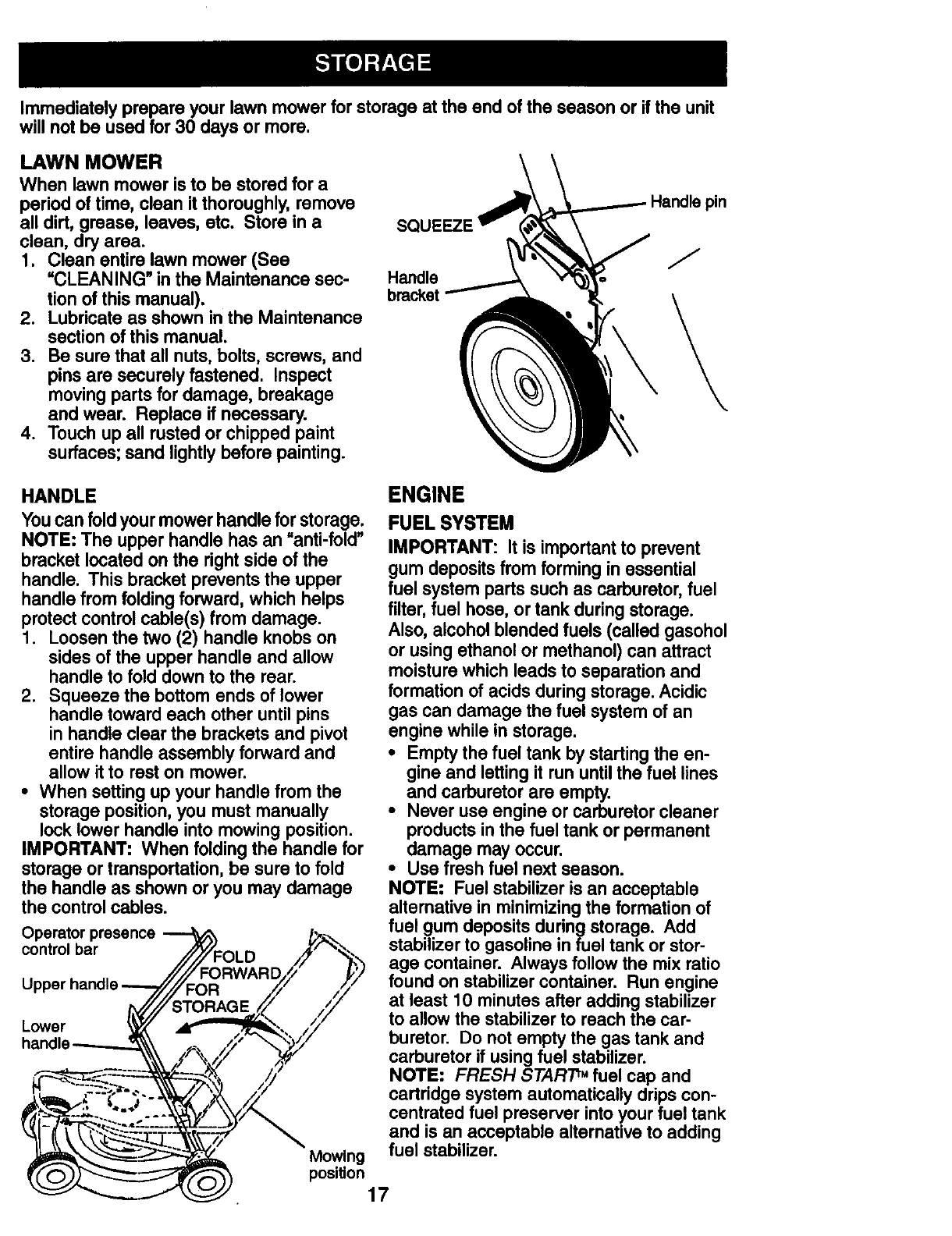

Immediatelyprepara your lawn mower for storage at the end ofthe season or ifthe unit

will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be storedfor a

period of time, clean it thoroughly,remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of thismanual).

2. Lubricateas shownin the Maintenance

sectionof this manual.

3. Be sure that all nuts,bolts, screws,and

pins are securelyfastened. Inspect

movingparts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rustedor chipped paint

surfaces;sand lightlybefore painting.

Handle

bracket

J

pin

HANDLE ENGINE

You can fold your mower handle for storage.

NOTE: The upper handle has an "anti-fold"

bracket located on the right side of the

handle. This bracket prevents the upper

handle from folding forward, which helps

protect control cable(s) from damage.

1. Loosen the two (2) handle knobs on

sides of the upper handle and allow

handle to fold down to the rear.

2. Squeeze the bottom ends of lower

handle toward each other until pins

in handle clear the brackets and pivot

entire handle assembly forward and

allow it to rest on mower.

•When setting up your handle from the

storage position, you must manually

lock lower handle into mowing position.

IMPORTANT: When folding the handle for

storage or transportation, be sure to fold

the handle as shown or you may damage

the control cables.

Operator presence

control bar

Lower

Mowing

position

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Also, alcohol blended fuels (called gasohol

or using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage.

•Empty the fuel tank by starting the en-

gine and letting it run until the fuel lines

and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

•Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or stor-

age container. Always follow the mix ratio

found on stabilizer container. Run engine

at least 10 minutes after adding stabilizer

to allow the stabilizer to reach the car-

buretor. Do not empty the gas tank and

carburetor if using fuel stabilizer.

NOTE: FRESH STAR'P ufuel cap and

cartridge system automatically drips con-

centrated fuel preserver into your fuel tank

and is an acceptable alternative to adding

fuel stabilizer.

17

ENGINEOIL

Drain oil (withengine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance sectionofthis manual).

CYLINDER

1. Remove spark plug.

2. Pourone ounce (29 ml) of oilthrough

spark plug hole into cylinder.

3. Pull starter handle slowlya few times to

distributeoil.

4. Replace with new spark plug.

OTHER

• Do not store gasolinefrom one season

to another.

•Replace your gasoline can if your can

startsto rust. Rustand/or dirt in your

gasolinewill cause problems.

•If possible,store your unit indoors and

coverit to protect it from dust and dirt.

•Cover your unitwith a suitable protec-

tive coverthat does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensationto

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are stillwarm.

_CAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame

or spark. Allowthe engine to cool before

storingin any enclosure.

TROUBLESHOOTING -See appropriate section in manual unless directed

to a Sears Service Center.

PROBLEM CAUSE CORRECTION

Does not start 1. Dirty airfilter. 1. Clean/replace air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

10.Fuel valve lever (if so

equipped) in OFF position.

11.Weak battery (ifequipped).

12.Disconnectedbattery

connector (if equipped).

.

3.

4.

5.

6.

7.

Fill fuel tank.

Empty fuel tank and refill tank

with fresh, clean gasoline.

Empty fuel tank and refill tank

with fresh, clean gasoline.

Connect wire to plug.

Replace spark plug.

Tighten blade bolt or

replace blade adapter.

8. Depress controlbar to

handle.

9. Replace controlbar.

lO.Turn fuel valve lever

to the ON position.

11.Charge battery.

12.Connect battery to engine.

18

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Service Center.

CAUSE

PROBLEM

Loss of power

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pull

1. Rear of lawn mower

housingor cuttingblade

draggingin heavy grass.

2. Cuttingtoo much grass.

3. Dirty airfilter.

4. Buildupof grass,leaves,

and trash undermower.

5. Too muchoil in engine.

6. Walking speed too fast.

1. Worn, bent or looseblade.

2. Wheel heights uneven.

3. Buildupof grass,leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

,

2.

3.

4.

Engine flywheel brake is on

when control bar is released.

Bent engine crankshaft.

Blade adapter broken.

Blade dragging in grass.

CORRECTION

1. Raise cuttingheight.

2. Raise cuttingheight.

3. Clean/replace airfilter.

4. Clean undersideof mower

housing.

5. Check oil level.

6. Cut at slowerwalkingspeed.

1. Replace blade.Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean undersideof

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

Grass catcher 1. Cutting height too low. 1. Raise cutting height.

not filling 2. Lift on blade worn off. 2. Replace blade,

(if so equipped) 3. Catcher not venting air. 3. Clean grass catcher.

Hard to push 1. Raise cutting height,

1. Grass is too high or wheel

height istoo low.

2. Rear of lawn mower

housingor cuttingblade

draggingin grass.

3. Grass catcher too full.

4. Handle height positionnot

rightfor you.

Loss of drive

or slowing of

drive speed

1, Belt wear.

2. Belt off of pulley.

3. Drive cable worn or broken.

4, =Loose" drivecontrolsystem.

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

1. Check/replace drive belt.

2. Check/reinstall drive belt.

3. Replace drive cable.

4. Adjust drive control,

19

Garantla ......................................................... 20

Reglas de Seguridad ................................ 20-22

Especlficaciones del Producto ....................... 22

Montaje /Pre-Operaci6n ............................... 24

Operaci6n ................................................. 25-29

Mantenimlento .......................................... 30-33

Pmgrarna de Mantenlmlento ......................... 30

Servicio y Adjustes ................................... 33-34

Almacenamlento ....................................... 35-36

Identificaci6n de problemas ...................... 36-37

Partes de repuesto .................................. 38-45

Servicio Sears .................................. Contratapa

GARANT[A LIMITADA DE DOS A_IOS PARA LA SEGADORA A MOTOR CRAFTSMAN

Por dos (2) argos,apartir de la fecha de compra, cuando esta Segadora Craftsman se mantanga,

lubrique y afine segdn las instrucciones pare la operacl6n y el mantenlmiento en el manual del

duei_o, Sears reparard gratis todo defsctS'en el material y la mano de obra.

Si la Segadora Craftsman so usa pare fines cornerctales o de arriendo, esta garantia s61o se aplica

por noventa (90) dfas a partir de la fecha de compra.

Esta Garantl'a no cubre:

•Articulos que se desgastan durante el uso normal tales como las cuchillas segadoras rotatodas,

los adaptadores de la cuchilla, las correas, los filtros de aire y las bujfas.

•Reparaciones necesarias debido al abuso o a la negligencia del operador, incluy6ndose a los

cigGe_ales doblados y ala falta de mantenimiento del equipo segt_n las instrucciones que se

incluyen en el manual del duei_o.

El servicio de garantfa esta disponible al devolver la segadora a motor Craftsman al Centm/Depart-

mento de Servicio Sears rnas cemano en los Estados Unidos. Esta garantfa se aplica solamente

mientras el producto este en uso en los Estados Unidos.

Esta Garantfa le otorga derechos legales especl'ficos, y puede que tambi6n tenga otros derachos

que varian de estado aestado.

Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179 USA

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los pies y

de lanzar objetos. Si no se observan las instrucciones de seguridad siguientas se pueden produclr

lesiones graves o la muerte.

_kBusque este s/mbolo que se_ala las precau-

clones de segurida.d de importancia. Quiera

decir- ilIATENCIONIIIIIIESTE ALERTO?II

SU SEGURIDAD ESTA COMPROMETIDA.

_ADVERTENCIA: Siempra desconscte el

alambra de la bujl'a y p6ngalo donde no pueda

entrar en contacto con la bujfa, pare evitar el

arranque por accidente, durante la preparaci6n,

el transporte, el ajuste o cuando sa hacen

reparaciones.

_kADVERTENCIA: Los bornes, terminales y

accesorios relativos de la bateria contienen

plomo o compuestos de plomo, productos

quimicos conocidos en el Estado de California

como causa de cdncer y defectos al nacimiento

u otros dahos reproductivos. Laver las rnanos

deepu6s de menlpularlos.

_bPRECAUCI6N: El tubo de escape del motor,

algunos de sus constituyentes y algunos com-

ponentes del veh[culo contJenen o desprenden

productos qul'micos conocldos en el Estado de

California como causa de cdncer y defsctos al

nacimiento u otros dattos reproductivos.

_ORECAUCI_)N: El silenclador y otras

piezas del motor Ilegan a era extremadamente

calientes durante la operaclbn y slguen slendo

calientes despu6s de que el motor haya parado.

Para evitar quemaduras severas, permanezca

lejos de estas draas.

20

I. OPERACION

• Antas de empezar, debe farnJlladzarse comple-

tamente con los contmles y el uso correcto de

la maqulna. Para esto, debe leer y comprender

todas las Instrucclones que aparacan en la ma-

qulna yen los manuales de operacl6n.

• No ponga las manos o los pies ceros o

debaJo de las partes rotatodas. Mant6ngase

slempre leJosde la abertura de la descarga.

• Permlta que solamante las personas re-

sponsables que est6n famillarlzadas con las

instrucclones operan la mdqulna.

•Despeje el drea de objetos tales como pie-

dras, juguetes, alambras, huesos, palos, etc.

que pueden ser recogldos y lanzados por las

cuchlllas.

•Asegdrese que el drea no se hallen per-

sonas, antes de segar. Pare la rndquina si

algulan entre an el drea.

•No opera la maqulna sin zapatos o con sanda-

tias abiertas. P6ngase slempra zapatos s61idos.

•No tire de la segadora hacia ab'ds a manos

que sea absolutamanta necesario. Mire

slempra hacla abajo y hacia detrds antes y

miantras que se mueve hacia atrds.

•No opere la segadora sin los respectivos

resguardos, las ptacas, el recogedor de

c6sped u otros aditamantos dise ados para

su protecci0n y segurldad.

•Refi6rase alas Instrucclones del fabricante

para el funclonamianto e Instalact6n de

accesorios. Use t_nlcamente accesodos

aprobados por el fabdcante.

•Detenga la cuchilla o las cuchillas cuando cruce

por calzadas, calles o caminos de grave.

•Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residuos del tubo.

• Apagar el motor y esperar hasta que las

cuchillas est6n completamente paradas

antes de remover el receptor de hierba.

•Segar solamente con luz del dfa o con una

buena luz artificial.

•No opere la mdquina bajo la influencia del

alcohol o de las drogas.

•Nunca opera la maquina cuando la hierba

est6 mojada. Asegdrese siempre de tener

buena traccl6n en sus pies; mantenga el

mango flrmementa y camine; nunca corm.

•Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmlsl6n en

las segadoras que Io tlanan antes de poner

en mamha el motor.

•Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la cause. General-

mente la vibracl6n susie Indlcar que existe

alguna averfa.

•Slempre use gafas de seguddad o anteojos con

protecci6n lateral cuando opere la segadora.

II. OPERACION SOBRE LAS CUESTAS

Los accidantes ocurren con mds frecuancia en

las cuestas. Estos accidentes ocurren debldo a

resbaladas o cafdas, las cuales puedan resultar

en graves leslones. Operar la recortadora en

cuestas requiere mayor concentracl6n. Si se

siente Inseguro an una cuesta, no la recorte. 21

HACER:

•Puede recortar a travds de la superflcle de

la cuesta, nunca hacla arrlba y hacla abajo.

Proosda con extrama precaucl6n cuando

cambie de dlrecci6n en las cuestas.

•Renueva todos los objetos extraf_os, tales

como guijarros, ramas, etc.

•Debe prestar atancl6n a hoyos, baches o

profuberancias. Recuerde que la hlerba alta

puede esconder obstdculos.

NO HACER:

•No recorte coma de pandiantes, zanjas o

terraplanes. El operador puede perder la

tracci6n en los pies o el equilibdo.

•No recorte cuestas demasiado Inclinadas.

•No recorte en hierba moJada. La reduccl6n

an la tracci6n de la plsada puede causar

resbalones.

II1. NINOS

Se puedan producir accldantes trdgicos si el

operador no presta atenci6n a la presencia

de los nil_os.A menudo, los nli_osse slenten

atrafdos por la mdquina y por la activldad de

la siega. Nunca suponga que los niilos van a

permanecer en el mismo lugar donde los vio

por dltima vez.

•Mantanga a los nihos alejados del drea de

la siega y bajo el cuidado estricto de otra

persona adulta responsable.

•Est6 alerta y apague la rndquina sl hay niSos

que entran al draa.

•Antes y cuando este retrocediendo, mire

hacia atrds y hacia abajo para vedficar si ha_

nitios pequeSos.

•Nunca permita que los nitiosoperan la mdquina

•Tenga un cuidado extra cuando se acerque

aesquinas donde no hay visibilidad, a los

arbustos, drboles u otros objetos que pueder

interferir con su linea de visi6n.

IV. SERVICIO

•Tenga cuidado extra al manejar la gasolina y

los demds combustibles. Son inflamables y

los gases son explosivos.

- Use solamante un envase aprobado.

- Nunca ramueva la tapa del dep6sito de

gasolina o agregue combustible con el mo

tor funcionando. Permita que el motor se

enfrl'e antes de volver a pone combustible.

No fume.

- Nunca vuelva aponer combustible en la

mdquina en racintos cerrados.

- Nunca almacane la mdquina o el envase

del combustible dentro de algOn lugar en

donde haya una llama expuesta, tal como

la del calentador de agua.

•Nunca haga funcionar una mdquina dentro

de un drea cerrada.

•Nunca haga ajustes o reparaciones mientras

el motor est6 en marcha. Desconecte el

cable de la buJfa, y mant6ngalo a cierta

distancia de 6sta para prevenlr un arranque

accidental.

•Mantenga las tuemas y los pernos, espe-

cialmente los pernos del accesorio de la

cuchilla, apretados y mantenga el equips en

buenas condiclones.

•Nuncamanlpulede forma Indeblda los

dispositivosde seguddad.Controleregular-

mentesu funclonamlentocorrecto.

•Mantenga la rndquinaIlbre de hlerba, hojas

u otrasacumulacloneede desperdlcio.

Llmplelos derrameede acelte o combustible.

Permitaque la mdqulna se enfde antes de

alrnacenarla.

•Pare einspeccioneel equiposl le pega a un

objeto.Repdrelo,sl es necesarlo, antes de

hacedo arrancar.

•En ning_ncaso hay que regular la alturade

las ruedaemlentrasel motor eetd en mamha.

•Loscomponenteedel receptorde la hlerba

van sujetosa desgaste, dafios y deterloro,

que puedenexporter las partee en rnov-

Imlentoo permitlrque obJetossean dlspara-

dos.Controlarfrecuentementey cuandosea

necesarlosustltulrcon partes econsejadae

porel fabricante.

•Las cuchillasde la segadora estdnafiladas y

puedencortar.Cubdrlashojaso Ilevarguantes,

y utilizarprecauclonesespecialescuando se

efectt_amantenlmlentosobra las mismas.

•No cambie el ajustedel reguladordel motor

niexceda suvelocldad.

N_mero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.6 Cuartos (Regular sin Plomo)

Tipo de Aceite (API-SF-SJ): SAE 30 (Sobre 32°F); SAE 5W-30 (Debajo 32°F)

Capacidad de Aceite: 20 Onzas

Bujfa (Abertura: .030") Champion RC12YC

Torsibn del Perno de la Cuchilla: 35-40 ft. Ibs.

El n_mem del nodeloy el de eerie se encuentranen la calcomaniaadjuntaa la parts trasera

de la caja de la segadora. Debe registrartantoel ndmerode serie come la techa de compray

mantengalos en un lugar seguropara refenciaen el futuro.

Ac_/erdos de Protecci6n para la Reparaci6n

Congratulaciones por su buena compra. Su

nuevo producto Craftsman® estd disei_ado

y fabricado para funcionar de modo fiable por

muchos ai_os. Pero como todos los productos,

puede necesitar alguna raparaci6n de tanto

en tanto. En este caso tener un Acuerdo de

Protecci6n para la Reparacl6n puede hacerles

ahorrar dinero y fastidios.

Compre ahora un Acuerdo de ProtecciGn para

la ReparaciGn y protdgese de molestlas y gas-

tos inesperados.

Un Acuerdo Incluye los puntos siguientes:

•Serv|clo experto de nuestros 12.000 espe-

cialistas profesionales en la reparaci6n.

• Servlclo IIImitado sin cargo alguno para

las partes y la mano de obra sobre todas las

reparaciones garantizadas.

•Suetitucl6n del producto si su producto

garantizado no puede ser arreglado.

•Deecuento de110% sobre el precio cor-

riente del servicio y de las partes relativas al

servicio no cubiertas por el acuerdo; tambi6n

el 10% menos sobre el precio corrlente de

un control de mantenimiento preventivo.

•Ayuda rdplda pot telMono - soporte tele-

f6nico por parts de un t6cnico Sears sobre

productos que requleren un arreglo en casa,

y ademds una pmgramaci6n sobra los a

reglos mds convanientes.

Cuando se ha comprado el Acuerdo, basta con

una Ilarnada telef6nica para programar el servi-

cio. Puede Ilamar cuando quiera, dfa y noche o

fijar en Ifnea una cita para obtaner el servicio.

Sears tiene mds de 12.000 especiallstas

profeslonales en la reparacl6n, que tienen

acceso a mds de 4.5 millones de partes y

accesorlos de calldad. Este es el tipo de

profesionalidad con que puede contar para

ayudar a alargar la vida del producto que acaba

de comprar, por muchos afios. ICompra hoy su

Acuerdo de Protecci6n para la Reparack_n!

Se apllcan algunae Iimltaclonee y exclu-

siones. Para conocer los preclos y tener

mds Informacl6n, Ilame el 1-800-827-6655.

Servlclo de Instalacl6n Sears

Para la instalaci6n profesional Sears de

aparatos de casa, puertas de garaje,

calantadoras de agua y otros importantes

artfculos para la casa, en U.S.A. Ilamar a

1-800-4-MY-HOME®.

22

Estos accesodos estaban dlsponlbles cuando se produJola segadom. No son facllltados Junto el

cortacesped. Tambl6n estdn dlsponlbles en la mayorfa de las tlendas de Sears yen los centros de

servlclo. Algunos de estos accesorios tal vez no se apliquen a su segadom,

RENDIMIENTO DE LA SEGADORA

DESVL_DOR

DE RECORTE$

PARASEGADORA8

CON DESCARGA

TRASERA

RECOREDOR

PAPA

SEGADORAS

CON DESCARGA

TRASERA

ESl"ABIU-

ZADORES iDEOASOUNA

RECOREDOR

PAPA

SEGADORA8

CONDESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

SlLENClADORF..8

CORREAS CUCHILLA8

ADAPTADORES

DE CUCHILLA

FILTROS DE AIRE

RUED_

BU,_S

ACEn'E

DEL MOTOR

23

Lea estas Instrucclones y este manual comple-

tamente antes de tratar de montar u operar su

segadora nueva.

IMPORTANTE: Este cortac6sped vlane SIN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la

fdbdca con la excepci6n de aquellas partes que

se dejaron sin montar por razones de env|o.

Todas las partes como las tuercas, las arande-

las, los pemos, etc., que son necesadas para

completar el montaje han sido colocadas en la

bolsa de partes. Para asegurarse que su sega-

dora funclone an forma segura y adecuada,

todas las partes y los artfculos de ferreterfa que

se monten tienan que ser apretados segura-

mente. Use las herramientas correctas, como

sea necesado, para asegurar que se aprieten

adecuadamante.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CART6N

1. Remueva las partes sueltas que se incluyen

con la segadora.

2. Corte las dos esquinas de los extremos

de la caja de cartbn y tienda el panel del

extremo piano.

3. Remueva todo el material de empaque, ex-

cepto la cui_a entre el mango superior y 61

inferior, y la cui_a que sujeta la barra de los

control que exlge la presencia del operador

junto con el mango superior.

4. Haga rodar la segadorq hacia afuera de la

caja de cart<Sny revfsel_'cuidadosamente

para verificar si todavfa quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o dafiar los

cables de control.

1. Levante la secckSn del mango inferior ala

posici6n de operaci6n y presione las ex-

tremidades infedores del mando inferior una

en contra una de la otra hasta que la pinza

del mando pueda set insertada an uno de

los tres agujeros del control de la altura.

2. Levante la secci6n del mango superior

hasta la posicibn de operacidn, remueva la

curia protectora y apriete las manillas del

mango en forma segura.

3. Remueva el material de empaque de alred-

edor de la barra de control.

El mango de la segadora puede ajustarse

segdn le acomode para segar. Refi6rase a

"AJUSTE DEL MANGO" en la secck_n de Servi-

cio y Ajustes de este manual.

Barra de control¢

Mangosuperior

la presencladeloperador

Poslcl6n

para segar

Sopo_e de

mango

J

PARA MONTAR EL RECOGEDOR DE ClaSPED

1. Ponga el bastidor del recogedor de c6sped

en la bolsa del crisped con la parte rl'gida

de la bolsa en la parte inferior. AsegOrese

que el mango dal bastJdorest6 an el exte-

rior de la parte superior de la bolsa.

2. Deslice los sujetadores de vinilo sobre el

basUdor.

AVISO: Si los sujetadores de vinilo estdn muy

duros, rn6talos en agua caliente por algunos

minutos. Si se moja la bolsa, d6jela que se

seque antes de usarla.

Mango del

bastidordel

recogedor

PARA INSTALAR LOS ACCESORIOS

Su segadom fue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertlrla de modo que pueda ensacar o

descargar, refi6rase a "PARA CONVERIR LA

SEGADORA" en la secci6n de Operacl6n de

este manual. 24 Abertura

del bastldor

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENOY LAS REGLAS DE SEGURIDAD ANTES DE OPARAR SU

SEGADORA. Compare las ilustracionesconsu segadorspara famillarlzarsecon la ublcacl6nde

losdlversoscontrolesy ajustes. Guards este manual para referenda an el futuro.

Estoa s|mboloa pueden apareser aobre au segadora o en la Ilteratura proporcionada con el

producto. Aprenda y comprenda sua signlficadoe.

A_I(_)N O MOTOR MOTOR P,/_PIDO LENTO ESTRANGU COM- AGEITE PB,JGRO,GUARDELAS

ADVERTENCIAENCENDIDOAPAGADO LAGK_)N BUSTIBLE MANGSYLOSPIESLEJO_

Barra de control

de la impulsi6n

Cord6n

arrancado!

Manilladsl mangc

Barrade controlqueexlge la

presenciadel opersdor

gasolina

Tapa del depositode

aciate dsl motorcon

varillaindicadorsde nivel

Recogedor

de c6sped Fiitro de airs

Cebador

Tapon de la

acolchadors

Mango del ajustador de un solo punto

Puerta de la acolchadors caJa

IMPORTANTE: Este cortac6sped viene SIN ACEITE O GASOLINA sn motor.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las sagadorss a motor, qua se conducen desde la parts de atrds, rotatodas, Sears, cumplen con

los estdndaras de seguddad del American National Standards Institute y de la U.S. Consumer

Product Safety Commission. La cuchllla glra cuando el motor estd funclonando.

Barra de control que exlge la presencla del

operador -tlene que sujetarse abajo, junto

con el mango, para hacer arrancar el motor.

Su61tala para parar el motor.

Cebador -bombea combustible adiclonal

desde el sarburador al cilindro para uso cuando

se neceslta hacer arrsncar un motor frfo.

Barra de control de la Impulslon -se usa

pars enganchar la segadors pars movimiento

hacla adelante impulsada a motor.

Cord6n arrancador - sa usa pars hacer ar-

rancar el motor.

Puerta de le acolchadora -permite la conver-

si6n para la opersci6n de descarga o ensacado.

Tapon do la acolchadera - situada en la

abertura de la descarga y debeser quitada

cuando se convierte la operaci6n de ensacado

a descarga.

Mango del ajuatador de un solo punto- se usa

25 pars ajustar la aitura de corte de la segadora.

La operacl6nde cualquler

segadorapuedehacer que

saltenobjetos extrarmsdentrode

sue oJos,Io que puede produclr

datiosgravesan 6stos.Slempre

use anteoJosde seguddad o proteccl6npara

los ojosmlentras opera su segadora o cuando

haga ajustes o reparaclones.Recomendamos

gafaso una mascarade saguddadde visi6n

ampliade seguridadusada sobre las gafas.

COMO USAR $U SEGADORA

VELOCIDAD DEL MOTOR

La velocidad del motor se estableci6 an la fd.

brlca para un rendimianto 6ptimo. La valocldad

no se puede ajustar.

_NTROL DE ZONA DEL MOTOR

PRECAUCI6N: Las regulaciones federalas

exigen que se instale un control para el motor

an esta segadora para reducir a un mlnimo el

dasgo de laslonarse debido al contacto con la

cuchilla. Por ningdn motive trate de eliminar

la funci6n del control dal opemdor. La cuchiUa

gira cuando el motor estd funcionando.

•Su segadora viene equipada con una barra

de controles qua exigan la presencia del

operador, Io que requiem qua el operador

est6 detrds del mango de la segadora para

hacerla arrancar y operarla.

CONTROL DE LA IMPULSION

•La autopropulsi6n se controla mantenlendo

la palanca de mando op_rador presente

abaJo hacia el mango y tiPando la barra de

accionamlento hasta la mango. Cuanto mds

cercano se tira la barra hacia el mango, mds

rdpida ird la unidad.

•El movimiento hacia adelante se detlene

cuando sea la palanca de mando operador

presente o la barra de acclonamlento se

sualtan. Para detener el movimianto hacia

adelante sin apagar el motor, soltar s61o la

barra de accionarniento. Mantener la palanca

de mando operador presente abajo contra el

mango para continuar a cortar sin autopro-

pulsi6n.

AVISO: SI daspu6s haber desanganchado

de la palanca de control, la segadora no roda

hacia atrds, empuje la segadora un poco hacla

adelante para desenganchar las ruedas de la

impulsi6n.

Barra de controlqua _oerader

manual

PARAENGANCHAR

ELCONTROLDELA

IMPULSION

CONTROL DE LA

IMPULSI6N

DESENGANCHADO

AJUSTE DEL MANDO

Ocaslonalmante, el slstema de mando puede

=aflojarse", provocando una dlsminucl6n de la

velocidad. Hay un tornillo de apdete manual

en la parte trasera de la sede dal mando para

apretar la tensl6n del cable. Proceder de la

siguiente manera:

1. Apagar la unidad y dasconectar el cable de

bujfa de la buj|a.

2. Rote tornitlo de apriete manual a la izqui-

erda para tensar el cable Impulsor.

3. Opera la segadora para probar la valocldad

del mecanismo.

4. Si las condiciones no mejoran daspuds

de los pasos descritos (la velocidad hacia

adalante queda la misma), ta correa de

transmisl6n estd desgastada y tlene qua ser

sustituida.

AVISO: Si el segadora comienza "a arrastrarse"

dalantero, el cable impulsor es demasiado

tensado. Rote tornillo de apriete manual a la

derecha para aflojar el cable impulsor.

PARA AJUSTAR LA ALTURA DE CORTE

Las cuatro ruedas son ajustadas con una

palanca dnica.

•Tire de la palanca de ajustes hacia la rueda.

Levante la segadora, mueva la palanca

hasta delante a la posici6n deseada. Para

bajar la segadora, mueva la palanca hacia

la retaguardia.

PALANCA HACIA

ATR/_S PARA BAJAR

EL CORTAC_SPED

Mango

PALANCA

HACIA

ADELANTE

PARA

LEVANTAREL

CORTAC_SPED

26

PARA MONTAR Y ADJUNTAR EL RECOGE-

DOR DE ClaSPED

1. Levanta la puerta tmsem del cortac6sped

y colocar los ganchos del armazon de la

reco ectora de hlerba en los pasaaores de

qulclo de la puerta.

2. El recogedor de c0sped queda asegurado

en la caja de la segadora cuando se baja la

puerta trasera para descansar en el bastl-

_dor del recqgedor de c6sped.

PRECAUCION: No haga funclonar su sega-

dora sin el planco o tap6n de la acolchadera,

el desviador de recortes o sin el recogedor de

crisped, aprobados, en su lugar. Nunca bate de

operar la segadora cuando se ha removldo la

puerta trasera o cuando estd un poco ablerta.

Pasadordelc Puerta Mangodel

basUdordel

recogedorde

c6sped

Gancho lateral del

bastidor del recogedor

PARAVACIAR EL RECOGEDOR DE ClaSPED

1. Levante el recogedor de c6sped usando el

mango del bastidor.

2. Remueva el recogedor de c6sped, con los

recortes, de debajo del mango de la sega-

dora.

3. Vacfe los recortes de la bolsa usando tanto

el mango del bastidor como 61de la bolsa.

AVISO: No arrastre la bolsa cuando la vacfe;

se produclr_ un desgaste innecesario.

o del

recogedor

de c_sped

Mangode

la bolsa

PARA CONVERTIR LA SEGADORA

Su segadorarue envlada Ilstapara usarse

comoacolchadorade capa vegetal. Para

convertldaa una opemcl_)nde ensacado o de

descarga:

SEGADORAS CON DESCARGA TRASERA

• Abra la puerta traseray remuevala tap6n

acolchadora. Gu_.rdelaen un lugarseguro.

•Ahorapuede instalarel recogedoro el des-

vladorde recortesopclonal.

•Paravolvera la operaci6nde acolchamiento

o descarga,el tap6nacolchadoren la aber-

turade descargade la segadom.

Tap6n

ac°lchad°ra_ [_

SEGADORAS CON DESCARGA LATERAL

•La tap6n acolchadom debe ser instalada ad-

entro de la abertura de la descarga trasera.

•Abra la protecci6n contra la descarga y

instale el desviador de contra la descarga

debajo de la proteccl6n como se muestra.

•La segadom esta Ilsta para la operaci6n de

la descarga.

•Para convertir a la operack_n de ensacado

o de descarga, el desvlador de la descarga

debe ser removldo y la protecci6n contra la

descarga debe estar cerrada.

PASOS SIMPLES DE RECORDAR

CUANDO CONVIERTA SU SEGADORA

PARA ACOLCHAMIENTO -

1. La tap6n acolchadora trasera instalada.

2. La protecci6n contra la descarga cerrada.

PARA ENSACAMIENTO TRASERO -

1. La tap6n acolchadora trasera removida.

2. Recogedor del c6sped instalado.

3. La pmtecci6n contra la descarga cerrada.

PARA DESCARGA LATERAL-

1. La tap_)n acolchadora trasera instalada.

2. La desvlador de la descarga instalada.

_l_ PRECAUCI(_N: No haga funcionar su

segadora sin la tap6n de la acolchadora, el

desviador de recortes o sin el recogedor

c6sped aprobados en su lugar. Nunca trate de

operar la segadora cuando se halla removido

la pL_ertatrasera o cuando se ha removldo a

puerta trasera o cuando estd un poco ablerta.

27

Desvlador

Abra la proteccl6n

contrala descarga

AVISO: El terrepl6n Inlclal del aceite requiem

solamente 18 onzas debldo al acalte residual

en el motor de la prueba de cafldad de 100%

del fabdcante. AI camblar el acelte puede

necesitar 20 onzas.

4. Inserte y apdete la varilla medldore de aceite.

IMPORTANTE:

• Revise el nivel del aceite antes de cada uso.

Agregue acalte si es necesario. Llene hasta la

Ifnea de llano an la vadlla medldora de nivel.

•Cambie al acalte despuds de 25 horas de oper-

aci6n o una vez por temporeda. Puede necesl-

tar camblar el aceite mds a menudo cuando

las condiclones son polvorosas o sucias. Vea

=PARACAMBIAR EL ACEITE DEL MOTOR" en

la seccion de Mantenlmiento de este manual.

RJAR EL CARTUCHO DEL TAP6N DEL

CARBURANTE

Su cortac6sped estd dorado de un tap6n del

carburante y un cartucho preservador de carbu-

rante continuo especial FRESH START TM. V6ase

la informaci6n y las instrucciones contenidas en

el cartucho FRESH START TM.

1. Rjar el cartucho en el fondo del tap6n dal

carburente.

NOTA: No quitar el papal plateado de precinto

en el lado dal cartucho que se fija en el tap6n

del carburante.

2. Agarrer la etiqueta blanca removible y tirar

pare quitar el entero precinto.

3. Enrocar el tap6n del carburante en el

del_sito del carburante despu6s de Ilenar

el dep6sito con gasolina.

Sustituir el cartucho cuando estd vac|o (aproxi-

madamente uno cada temporada). Controlar

_ualmente el nival dal preservador.

PELIGRO" El fluido del cartucho es

DAI_IINO O LETAL SI SE TRAGA. Evitar el

contacto con los ojos, la piel o la ropa. No asirlo

internamente. No inhalar el vapor del fluido.

Mantener lejos del alcance de los nifios. Si se

traga, Ilamar inmediatamente al m_dico.

Tapadel

deposlto

de aceite

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin acelte en el motor.

Para el tlpo y el grado dal ecalte a utilizar, vea

el "MOTOR" en la secci6n dal Mantenlmiento de

_te manual.

PRECAUCI(_N: NO sobrellene el motor con

acelte, o fuma_ pesa demante del sllenclador

cuando Io valla a arrencar.

1. Aseg0rese que la segadora est_ nivelada.

2. Remueva la varila medldore de ecelte del tubo

de desarga de acelte.

3. Usted recibe un envase de acalte con Is

unldad. Vlerta tentamente el envase entero

de acelte en el tubo de relleno del motor. 28

Tapadel

gasolina

AGREGUE GASOLINA

•Llene el estanque de combustible haste

la parte inferior del cuello de relleno del

estanque de gasollna. No Io Ilene demasiado.

Use gasolina regular, sin plomo, nueva y lim-

pia con el mfnimo de 87 octanos. No mezcle

el acalte con la gasolina. Pare asegurer

que la gasollna utlllzada sea fresca compre

estanques los cuales puedan ser utJlizados

durante los primeros 30 dfas.

4_kPRECAUCI6N: Umpls el acelte o el

combustible derramado. No almacene, dsrrame

o use gasolina cerca de una llama sxpuesta.

_PRECAUCl6N.",Los combustibles

mszcledos con alcohol (conocldos como

gasohol, o el uso de stanol o metanol) puedan

atraer la humeded, la que conduce a la

ssparacl6n y formacJ6n de dcidos durante el

aimacenamiento. La gasolina acfdica puede

dai_ar el sistema del combustible de un motor

durante el almacenamlento. Para evitar los

problemas con el motor, se debe vaclar el

sistema del combustible antes de guardado

por un perfodo de 30 dfas o mds. Vacfe el

estanque del combustible, haga arrancar el

motor y hdgalo funcionar hasta que las Ifneas

del combustible y el carburador queden vacfos.

La pr6xima temporade use combustible nusvo.

Vsa las Instrucciones Para El A|macanamfento

para mds informaci6n. Nunca use productos de

limpieza para el motor o para el carburedor en

el sstanque del combustible pues ss pueden

producir dafios permanentes.

PARA PARAR EL MOTOR

• Para parar el motor, suelte la barra de con-

troles que sxigen la pressncia del opsrador.

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capas protectoras del mo-

tor, una cantidad pequefia de humo puede es-

tar presents durante el uso inicial del producto

y se debe considerar normal.

1. Para hacer arrancar un motor frfo, empuje

el cebador tres (3) veces antes de tratado.

Empuje firmemante. Este paso normal-

mente no es necesarlo cuando se hace

arrancar un motor que ya ha estado funcio-

nando por unos cuantos minutos.

2. Sujete la barra de controles que exigen la

presencia del operador abajo en el mango

y tire el mango del arrancador rdpidamente.

No permita qus el cord6n arrancador se

devuslva abruptaments.

AVISO: En climas rods frl'os puede que sea

necesario repetir los pasos del cebado. En cli-

mas mds caiurosos el cebar dsmasiado pusde

producir el ahogo y el motor no va a arrancar.

Si se ahoga el motor espere unos cuantos

mlnutos antes de tratar de hacerlo arrancar y

no repita los pasos del cebedo.

CONSEJOS PARA SEGAR

•Bajo ciedas condiciones, tal como c6sped muy

alto, puede ser necesario el elevar la altura del

corte para reducir el esfuerzo necesado para

empuJar la segadora y para evitar sobrecar-

gar el motor, dejando montones de recortes •

de c6sped. Puede que sea nscesario reducir

la velocidad del recorrido y/o haga funcionar

la segadora sobre el drea pot segunda vez.

•Para un corte muy pesado, reduzca el ancho del

corta pasando parclalmante porencimadellugar

anteriormente cortado y c_ lantamante. •

•Para un mejor ensacado de_ ce_ed ypara la

mayor|a de las condiciones de corte, la vaio-

cidad del motor debe ajustarse a la poslci6n

de RAPIDO. 29

•Los poros en los recogedores de c6sped de

tsla pueden Uenarse con mugre y polvo con

el uso y los recogedores recaudardn menos

c6sped. Para evitar 6ste, rocfe el recogedor

con la manguera de agua, regularmente, y

d6jelo sscarse antes de usado.

•Mantsnga la parts supedor del motor, aired-

sdor del arrancador, despejada y sin recortes

de c_sped y paja. Esto ayudard el flujo del

airs del motor y extsnderd su duraci6n.

CONSEJOS PARA $EGARY ACOLCHAR

IMPOR'rANTE: Pare obtener el mejor rendimiento

mantsnga la caja de la segadora sin acumulacion

de cesped y I__sura.Vea"l_lMPIEZA" en ta seccion

de Mantenlmento de este manual.

•La cuchllla acolchadora especial va a volver a

cortar los recortes de c6sped muchas veces, y

los reduce sn tamafio, de modo que sl se caen

en el cdsped se van a dlspssar entre 6ste y no

se van a notar. Tambi6n, el c6spsd acolchedo

se va adeshacsr rdpldamante entrsgando

substancias nutdtivas para el c6sped. Siempre

acolche con la velocldad dsl motor (cuchilla)

mds alta, pues asf se obtendrd la mejor accl6n

de recorte de las cuchillas.

•Evite cortar el c6sped cuando sst6 mojado.

El c,_.spedmojado tiende a formar montones

einterflere con la acci6n de acolchado.

La mejor hora para segar el c6sped ss

temprano en la tarde. A esa hora 6ste se ha

secado y el drea reci6n cortada no quedard

expuesta ai sol dlrecto.

•Pare obtener los mejores resultados, ajuste

la aitura dai corte de la segadem de mode

que 6sta corte solamente el tercio superior

de las hojas de c6sped. En el caso de qus el

c6sped haya crecido demasiado, puede ssr

necesado el elevar la aitura del corte para

reducir el esfuerzo necssario para empujar la

segadora y para svitar sobrecargar el motor,

dejando montonss de recortes de cdsped.

Para un c6sped muy pesado, reduzca el an-

cho del corte pasando por encima del lugar

anterlorrnente cortado y siegue lentaments.

Ciertos tipos de c6sped y sus condicione_=

puedan exigir que un drsa tenga que sel

acolchada por segunda vez para escondel

completamante los recortes. Cuando se hag_

el segundo code, siegue atravesado (an formE

perpendicular) a la pasada del primer code.

Camble su patron de corte de semana a

semana Slegue de norte a sur una semana

y lusgo cambls de sste aosste la pr6xima

sernana, Esto svltard qus el c6sped se

enrede y camble de dlreccl6n.

PROGRAMA DE

MANTENIMIENTO

Revtsarel hay SujetadoreeSueltoo

Umpladh_pecctonarel Recogedorde Cdeped"

ControlarlosNeumdtJcoe

Controlartas Ruedas Motrlcee ""

Llmpiarla Segadora "t"

Limper debajola Cubierta de la _lsl6n "_

Revlsarlas Cormas y _Poleas Impulsadas'**

Revism/Afltar/Carnblarla Cuchllla

Umplar /Recargar la Baterfa "_'

Rev_ar el nlvel del Acelte

Camblarel Aceltedel motor

LImplarel Rltro de Ake

Inspecdonar el Sllenclador

Camb_arel Cartuchode Papeldel Rltro de Aim

Vaciarel sistemadel carburante

o al_adlrun e_tabllizadordecarbumnte.

ANTES

DE CADA DECADA

USO USO

CADA

25 HORAS O

TEMPORADA

CADA ANTES DEL

100 ALMACE-

PIORASNAMIENTO

v'

I

I

,

I

I

i

I

i

- I

V

v = I

RECOMENDACIONES GENERALES

La garant(a de esta segadora no cubre los

artfculos que han estado sujetos al abuso o a

la negligencia del operador._Rara recibir todo

el valor de la garant|a, el operador tiene que

mantener la segadora segdn las instrucciones

descritas en este manual.

Hay algunos ajustes que se Uenen que hacer

en forma perk_:lica para poder mantener su

unidad adecuadamente.

AI menos una vez cada estaci6n comprobar

si es necesario efectuar los ajustes descritos

en las secciones de Servicto y Ajustes de este

manual.

TABLA DE LUBRICACI6N

_e Acelte

I motor

de acol-

chadora

(_) Bisagra de

la puertatraser

• Una vez al afro, camble la buJfa, Ilmple o

cambie el elemento del flltro de aim y revise

slla cuchilla estd desgastada. Una bujfa

nueva y un elemento del filtro de aire limplo/

nuevo aseguran la mezcla de aire-com-

bustible adecuada y ayudan a que su motor

funcione mejor y que dure mds.

•Siga el programa de mantenimlento en este

manual.

(_ Clavlja de montaje del puntal del mango

(_) Rocle el lubrlcante

(_) Yea "MOTOR"en la secclon de Mantenlmlento

ANTES DE CADA USO

•Revise el nivel del aceite del motor.

• Revise si hay sujetadores sueltos.

LUBRICACI6N

Mantenga la unldad bien lubdcada

(vea la _I'ABLA DE LUBRICACI(SN").

IMPORTANTE: No aceite oengrase los roda-

mientos de la rueda de plastico. Los lubricantes

viscosos atearan polvo y mugre, Io acortara la

duraclon de los rodamientos autolubdcantes. Si

cree que tlenen que lubrlcarse, use Iosamente

un lubrlcante tJpocrafito, de polvo seco, en

forma moderada.

30

SEGADORA

Slempre observe las reglas de seguddad cu-

ando haga el mantenimlento.

LLANTAS

•Mantenga las Ilantas sin gasolina, aceite o

substancias qufmicas pare control de Insec-

toe qua pueden dal_ar la goma.

•Evite los tocones, las piedras, las gdetas pro-

fundas, los objetos afilados y otros peligros

que pueden datlar a las Ilantas.

RUEDAS DE IMPULSI6N

Revise las ruedas de impulsi_n traseras cada vez

antes de sager, pare asegurarse de que se mueven

libremente. Si las ruedas no giran libremente qui-

era decir que hay basura, recortes de c_sped, etc.

dentro del drea de las ruedas de impulskSny de

la cubierta contra el polvo y tlenen que limpiarse

para liberarlas. Es necesado limplar lee ruedas

de impulskSn; revise ambas ruedas traseras.

CUIDADO DE 1.6. CUCHILLA

Pare obtener los mejores resultados, la cuchilla

de la segadora tlenen que mantenerse afilada.

Cambie la cuchilla doblada o dai_ada.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujiay p6ngalo en

donde no pueda entrar en contacto con 6eta.

2. Haga descansar la segadora en su lade.

Asegdrese que el filtro de aire y qua el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gira cuando sele quite el perno.

AVISO: Proteja sue manes con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla girdndolo

en el senUdo contrario en que giran las

manillas dal reloj.

5. Remueva ia cuchilla y los artfculos de fer-

reterfa adjuntadores (el perno, la arandela

de seguddad y la arandela endurecida).

AVISO: Remueva el adaptador de la cuchilla y

revise el cube interior de la ranura del adaptador

de la cuchilla. La ranura tiene que estar en

buenas condlciones pare que funcione en forma

adecuada. Cambie el adaptador si estd dafiado.

PARA CAMBIAR LA CUCHiLLA

1. Ponga el adaptador de la cuchilla en el

ciguer_al del motor. Asegdrase qua la ranura

del adaptador y qua el chavetero dal cigue-

ttal est6n allneados.

2. Ponga la cuchilla en el adaptador de 6eta

alineando los dos (2) agujeros en la cuchilla

con las salientes elevadas en el adaptador.

3. Asegdrase de qua el borde de salida de

la cuchllla (opuesto al borde afilado) est6

hacla arriba hacia el motor.

4. Instale el perno de la cuchilla con le aran-

dala de seguddad y la arandela endurecida

en el adaptador de la cuchilla y el ciguet_al.

5. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la cuchllla glrdndolo en el sentido en que

glran las manlllas del reloj.

• Le torsion pare apretar recomendada es de

35 - 40 pies libras. 31

IMPORTANTE: El pernode la cuchillaes tmtado

a calo. Si es neceserlosustitulrlospernos,sus-

tituidoss61oconpernosaprobadosmostradosen

la seccl6nPartesde Reparaci6nde estemanual.

Adaptadorde

Perno

de la

cuchllla Borde de sallda Adaptador de la cuchills

PARA AFILAR LA CUCHILLA

AVISO: No recomendamos el afilar la cuchilla

-pero si Io hace, asegdrase de que quede

balanceada. Se tiene que tener cuidado de

mantenerla balanceada. Una cuchilla que no

estb balanceada va a producir eventualmente

datio en la segadora o en el motor.

•La cuchilla puede afilarse con una lima o en

una rueda rectiflcadora. No trate de afilada

mientras se encuentra en la segadora.

•Para reviser el balance de la cuchilla, clave

un clave en una viga o en la pared. Deje

alrededor de una pulgada de un clave recto

expuesto. Ponga el agujaro central de la

cuchilla sobre la cabeza dal clave. Si la

cuchilla estd balanceada debe permanecer

en la posici6n horizontal. Si cualquiera de

los extremes de la cuchilla se mueve hacia

abajo, afile el extramo pesado hasta que 6sta

quede balanceada.

RECOGEDOR DE CESPED

•El recogedor de cdsped puede ser rociado

con el agua de la manguera pare tiene que

estar seco cuando se vaya a usar.

•Revise su recogedor de c6sped a menudo

para vedficar si estd dai_ado o deteriorado.

Se va a desgastar con el use normal. Si se

necesita cambiar el recogedor, cdmbielo

solamente per uno que sea aprobado per el

_bricante. Dd el ndmero del modelo de la

segadora cuando Io ordene.

CAJA DE ENGRANAJES

•Para mantener el sistema de impulsi6n

funcionando en forma adecuada, la caja

de engranajes y el drea alrededor de la

ImpulskSntienen qua mantenerse limpias y

sin acumulaci6n de basura. Limpie debajo

de la cubierta de la impulsi6n dos veces per

temporada.

•La caja de engranajes se liana con lubdcante

haste el nival adecuado en la fdbdca. La

dnica vez qua el lubdcante necesita atenci6n

es cuando sele ha prestado servIcio ala

caja d_ P._najes.

• SI s__,_<_j,_:._ :_. ubrlcante, use...._o smente

Grasaiuxdco Starplex Premium 1, Parte No.

750369. No use substitutes.

MOTOR

LUBRICACI6N

Usesolarnenteaceltededetergentedealta call-

dad claslficado con la claslflcacl6n SF-SJ de ser-

vlclo API. Seleccione la calldad de vlscosldad SAE

segdn su temperatura de operacl6n esperada.

CALIOADE8 DE VISCOSIDAD DE

AVISO: A pesar de que los aceites de multi-

vtscosldad (5W30, 10W30, etc.) mejoran el

arranqus en ctima if|o, estos aceRes de mul-

tivlscosidad van ha aumentar el consumo de

aceite cuando se usan en temperaturas sobre

32 ° R Revise el nivel del aceite del motor mds a

menudo, para evitar un posible dafio en el mo-

tor, debido a que no tiene suficiente acsite.

Cambie el aceite despu_s de 25 horas de

operaci6n o por Io menos una vez al a_o si la

segadora se utiliza menos 25 horas el atio.

Revise el nivel det aceite del critter antes de

arrancar el motor y despu_s de cada cinco (5)

horas de uso continuado. Apdete el tap6n del

aceite en forma segura cada vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVISO: Antes de Inclinar la segadora para dra-

nar el aceits, drene el tanque de combustible

haciendo correr el motor hasta que el tanque

est_ vacio. \

t. Desconecte e aambre de a bujfa y

p6ngalo de modo que no pueda entrar en

contacto con 6sta.

2. Remueva la tapa del dsp6sito del aceite;

ddjela a un lado en una superficie limpia.

3. Incline la cortadora de c6sped pot sste

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atrds para adelante para re-

mover todo el acsite que se haya quedado

atrapado dentro del motor.

6. Parar de afiadlr aoslte cuando se alcanza la

serial de Ileno (FULL) en la varilla. Esperar

un minuto para deJar que el acelte se ar-

regle.

7. Continde agragando cantidades pequeas

de aceite y vuelva a Inspeccionar la varilla

medidora settles del nlvel de aclete en Ileno

(FULL). NO sobrellene el motor con aceite,

o fumard pesa demante del sllenciador

cuando Io valla aarrancar.

8. Asegdrese de apretar la var,la medidora

del aceite antes de arrancar el motor.

9. Vuelva a conectar el alambre de la bujIa a 6eta.

FILTRO DE AIRE

Su motor no va afunclonar en forma adecuada

si usa un filtro sucio. D61e servlclo al cartucho

de papel cada 100 horas de operaci6n o cada

temporada, Io que suceda primero.

D61e servicio al filtro de aire mds a menudo

bajo condiciones polvorosas.

1. Afloje los tornillos y remueva la cublerta.

2. Cuidadosamente, remueva el cartucho.

3. Lfmpielo golpedndolo suavemente en una

superficie plana. Si estd muy sucio cambie

el cartucho.

APRECAUCl6N: Los solventes de petr61eo,

tales como el keroseno, no se deben usar para

timpiar el cartucho. Pueden producir el deterioro

de _ste. No aceite el cartucho. No use aire a

presi6n para Umpiarlo o secarlo.

4. Instale el cartucho, luego vuelva a poner la

cubierta.

Cartucho

,

5,

SILENCIADOR

Inspeccione y cambts el silenciador si estd

corrofdo puede produclr un peligro de incendio

y/o dafio.

Limpie todo el aceite derramado en la sega-

dora yen el lado del motor.

Echar aceite despacio en el conducto del

aceite, pardndose a intervalos regularss

para controlar el nivel del aceits con la

varilla.

BUJ|A

Cambie el buJ|a al comlenzo de cada tempo-

rada de siega o despuds de cada 100 horas

de operaci6n, Io que suceda primem. El tipo de

bujfa y el ajuste de la abertura aparecen on =ES-

PECIFICACIONES DEL PRODUCTO" secci6n

de sste manual.

32

LIMPIEZA

IMPORTANTE: Para obtener el mejor

rendlmlneto, mantenga la caJa de la segadora

sin acumulaclon de cesped y basura. Llmple

la parte de abajo de su segadora despues de

cada uso.

_IbPRECAUCl6N: Desconecte el seambre de

la bujfa y p6ngalo en donde no pueda entrar en

contacto con 6sta.

•Haga descansar la segadora en su lado.

AsegOrese que el filtro de sere y que el carbu-

rador queden mirando hacia arriba. Limpie la

parte Infedor de su segadora raspdndola para

remover la acumulacl6n de c6sped y basura.

•Llmpie el motor a menudo para evitar que

se acumule la basura. Un motor tapado fun-

clona mds cselante y se acorta su duradbn.

•Mantenga las superficies pulidas y las rue-

das sin gasollna, acsete, etc.

•No recomendamos el uso de una manguera

de jardfn para Ilmplar la segadora a menos

que el sistema el6ctdco, el silenciador, el

filtro de sire y el osrburador estdn tapados

para evitar que lee entre el agua. El agua en

el motor puede acortar la duraci6n de 6ste.

MMPIE DEBAJO DE LA CUBIERTA DE LA

IMPULSI6N

Limpie debajo de la cubierta de la Impulsibn

por Io menos dos veces cada temporada.

Raspe debajo de la cubierta con un cuchillo

para masilla o con una herramienta parecida,

para remover toda acumulaci6n de c6sped o

basura en la parte infedor de la cubierta de la

impulsi6n.

_DVERTENCIA: Para evitar lesidnes sedas,

antes de dar calquier servlco o de hacer ajustes:

1. Suelte la barra de control y pare el motor.

2. Asegdrese que la cuchilla y que todas las

partes movibles se hayan detenido comple-

tamente.

3. Desconecte el alambre de la buj|a y p6ngalo en

donde no pueda enb'ar en contacto con dsta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE CORTE"

en la secci6n de Operaci6n de este manual.

DESVIADOR TRASERO

Se proporclona un desviador trasero, adiunto

entre las ruedas traseras de su segadora, para

reduclr a un mfnimo la posibilidad que objetos

sean lanzados hacla afuera de la parte trasera

de la segadora, en la posick_n en donde se

encuentra el operador. Si se dafia el desviador

debe cambiarse.

PARA REMOVER LA CORREA DE IMPULSl6N

1. Desconecte el alambre de la bujfa y p6n-

galo en donde no pueda entrar en contacto

con 6sta.

2. Quitar los tornillos que sujetan la tapa del

rnando (no mostrado); y quitar la tapa del

mando del basttdor dse cortacdsped.

3. Quitar el cable del mando de la ancla, luego

separar el resorte del conjunto palanca de

transmisl6n.

4. Quitar el conjunto de la pseanca de

trensmlslbn del bastidor qultando la tuerca

hexagonal; luego quitar la correa de mando

de la polea de mando, los dispositivos de

fijaci6n de la correa y el conjunto de la

palanca de transmisibn.

5. Haga descansar la segadora an su lado.

AsegOrese que el filtro de sere y que el

carburador queden mirando hacia arriba.

6. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AVISO: Proteja sos manos con guantes y/o

envuelva la cuchllla con una tela gruesa.

ClgueRal

Orlficloen de la

cuchllla

_,randelade

endureclda

Pemo

de la

cuchllla

Polea "_

de

mando

Bordedesallda.

Cable de mandoancla

} c5

Tuerca palancade en el

.

8.

de seguddad

.

de fllacl6n hexagonal transmlsl6n bastldor33

Remueva el perno de la cuchilla.

Quitar la cuchilla y todos los disposiUvos de

fijaci6n (perno, arandela de frano, aran-

dela templada), adaptador de la cuchitla

y pantalla de los escombros. Noten que

la pantsela de los escombros tlane una

lang0eta que se introduce en un orificlo det

bastldor.

Qultar la correa de polea del motor; ellminar

la correa vieja.

PARACAMBIARLACORREADEIMPULSI6N

1. Colocarlanuevacorreadepoleadelmotor.

2. Colocarlaotraextremldaddelanueva

correademandoa trav6sdelodflcloenel

basUdor.

3. Volver a colocar el cortac6sped en poslci6n

vertical.

4. Instalar la nueva correa de mando en el

conjunto de la palanca de transmisl6n,

luego alrededor de la polea de mando. Ase-

gumrse de qus la correa se halle al interior

de los dlsposittvos de fljaci6n de la correa.

5. Volver acolocar la conjunto de la palanca

de transmisl6n con el tuerca hexagonal

precedentemente quitados.

6. Haga descansar la segadora en su lado.

Asegdrese que el filtro de alre y que el

carburador queden mirando hacia arriba.

7. Rjar otra vez la pantalla de los escombms

al bastidor con la leng_eta de la pantalla

de los escombros se halle en el orificto dal

bastldor.

8. Ponga la cuchilla en el adaptador de 6sta

alineando los dos (2) agujeros en la cuchilla

con las sallentes elevadas en el adaptador.

9. AsegOrese de que el borde de salida de

la cuchilla (opuesto al borde afllado) est6

hacia arriba hacia el motor.

10. Instale el perno de la cuchilla con la aran-

dala de seguridad y la arandela endurecida

en el adaptador de la cuchilla y el ciguetial.

11. Use un bloque de madera entre la cuchllla

y la caja de la segadora y apriete el perno

de la cuchilla glrdndolo en el sentido en que

giran las manillas dal reloj.

• La torsi6n para apretar _.comendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchiUa es

tratado a calo. Si es necesarlo sustituir los

pernos, sustituirlos s61o con pernos aprobados

mostrados en la secci6n Partes de Reparaci6n

de este manual.

12. Volver a colocar el cortac6sped en posici(_n

vertical.

13. Volver a colocar el resorts del cable del

mando en el conjunto de la palanca de

transmisi6n, lusgo fijar el cable de mando al

ancla.

14. Volver a colocar la tapa dsl mando con los

tornillos precedentemente quitados.

t5. Conectar el hilo de la bujl'a de encendido a

la bujfa de encendido.

PARA AJUSTAR EL MANGO

El mango de su segadora cuenta con tres (3)

posiciones de altura - ajdstelo a la altura que le

acomode.

•Presione las extremidades inferiores del

mando inferior una en contra una de la otra

hasta qus la pinza del mango pueda set

insertada en uno de los tres aguJeros del

control de la altura.

APRIETE

Puntal

del

MOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en

la fdbrica. No trate de aumentar la velocidad

dsl motor pues se pueden pmducir lesiones

psrsonales. Si cree que el motor estd funclo-

nando demasiado rdpido o demasiado lento,

,eve su segadora a mas con su cantro de

servicio Sears o con un otro cantro de servIclo

cualificado.

CARBURADOR

Su carburador no es ajustable. Si su motor no

estd funclonando en forma adecuada debido

a problemas que se sospscha vlsnen del carbu-

rador, ,eve su segadora a contacto con su osn-

tro de servicio Sears o con un otro centro de

serviclo cualificado para repararla y/o ajustada.

IMPORTANTE: Nunca manipule el regulador

dsl motor, el qua ha sido ajustado en la fdbrica

para la velocidad del motor adecuada. Puede

ser peligroso hacsr funclonar el motor a una

velocidad por sobre el ajuste de alta velocldad

de la fdbrlca. Si crse que la velocidad alta regu-

lada dal motor necesita ajuste,contacto con su

centro de servicio Sears o con un ob'o centro

de servicio cualificado, el que cuenta con el

equipo adecuado y la experiencia para hacer

los ajustes necesarios.

4

Inmedlatamante prepare susegadora para el almacenamlento al final de cada temporadao sl la

unldadno se va a usar por 30 dfas o mds.

SEGADORA

Cuando se va a guardar la segadora por clarto

pariodo de tiempo, Ifmpiela culdadosamanta,

remuava toda la mugre, la grasa, las hojas, etc.

Gudrdala en un drea Ilmpia y seca.

t. Llmpie toda la segadore (Vea =LIMPIEZA"

en la se_cl6n de Mantenlmento de este

manual).

2. Lubrlquela segdn se muestra en la secci0n

de Mantenimento de esta manual.

3. Asegdrese de que todas las tuercas y

clavijas y todos los pemos y tornillos est6n

apretados an foma segura. Inspeccione

las partes que se mueven para verificar si

estdn datiadas, quebradas o desgastadas.

Cdmbielas si es necesario.

4. Retoque todas las superficies que est6n

oxidadas o con la pintura picada; use una

lija antes de pintar.

mango

J

del

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

NOTA: El mango superior tiene un soporte

"contra-dobla" situado en el lado derecho

del mango. Este soporte evita qua el mango

supedor doble hacia adelante, Io cual ayuda

a proteger dl (los) cable(s) de control contra

cualquier dal_o.

1. Suelte las dos (2) maniltas del mango en

carla lado del mango superior y permita qua

el mango se doble hacia detras.

2. Apriete los extremos inferiores del mango

inferior entre si hasta que el mango inferior

quede separado del puntal del mango,

luago mu6valo hacia adelante.

• Cuando prepare su mango a partir de la

posicibn de almacenamiento, el mango infe-

rior nesecitara cerrarlo manualmente pare la

posici6n de sega.

IMPORTANTE: Cuando doble el mango para el

almacenamianto o el transporte, aseg_resa qua

Io doble segdn se muestra o purde dal_ar los

cables de control.

iue

exige

operador

Mango

Poslck_n

parasegar

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante avitar que

se formen depositos de coma en partes

fundamentales del sistemade combustible tales

como el carburador, el filtro del combustible,

la mangure dal combustible o en el estanqua

durenfe el almacenamlento. Los combustibles

mezclados con alcohol (conocldo come

gasohol o que tienen etanol ometanol)

Pueden atraer humedad, Io que conduce ala

separacion y a la formaclbn de acldos durante

el almacenamianto. La gasoUna acida pusde

danar el sistema de combustible de un motor

duranfe el perido de almacenamiento.

• Vaciar el dep6sito dal carburante poniendo

en marcha el motor y dejdndolo funclonar

hasta que el carburanta termine y el

carburador estd vacfo.

• Nunca use los productos para llmpieza del

carburador o del motor en el estanque de

combustible pues se puedan producir da_os

parmanentes.

•Use combustible nuevo la pr6xima tempo-

rada,

AVISO: El estabilizador de combustible es una

alternatlva aceptable para reduclr aun mfnimo

la formacl6n de depbsitos de goma an el com-

bustible duranta el per|odo de almacenamiento.

Agregue estabilizador a la gasolina en el

estanque de combustible o en el envase para el

almacanamiento. Siempre siga la proporci6n de

mezcla qua se encuentra en el envase del esta-

bilizador. Haga funcionar el motor por Io menos

10 minutos despu6s de agregar el estabilizador,

para parmltir qua este Ilegue al carburedor. No

drena la gasollna del estanque de gasolina y el

carburador si se estd usando astablllzador de

combustible.

35

AVISO: El slstema tap_n del carburante y car-

tucho FRESH START TM gotea automdticarnante

un preservador concentrado de carburante en

el delXSSitodel carburante yes una acept-

able alternatlva a artadlr un establllzador de

carburante.

ACEITE DEL MOTOR

Drane el aceite (con el motor callente) y

cdrnblelo con aceite de motor Ilmpio. (Vea =MO-

TO_ en la seccl6n de Mantenlmanto de este

manual.)

CILINDRO

1. Remueva la bujfa.

2. Vacfe una onza (29 ml) de acsite a trav6s

del agujero de la buJfaan el clllndro.

3. Tire la manilla de arranque lantamente unas

cuantas veces para distrlbulr el acelte.

4. Vuelva a montar la nueva buj|a.

OTROS

• No guards la gasollna de una temporada a la

otra.

• Camble el envase de lagasollna sl se emp-

leza a oxldar. La oxldacl6n y/o la mugre an

su gasollna produclr6n problemas.

•SI es posible, guarde su unldad an un reclnto

serrado y cdbrala para pmtegeda contra el

polvo y la mugre.

•Cubra su unldad con un form protector

adecuado que no retenga la humedad. No

use pldstico. El pldstlco no puede rasplrar, Io

qua permits la formacl0n de condansaci0n,

Io que produclrd la oxldacl6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

misntras el motor y las areas de escape todavia

sstan callantes.

_ORECAUCl6N: Nunca almasene la

segadora con gasollna en el astanque dentro

de un edificlo en donde los gases puedan

alcanzar una llama expuasta o una chispa.

Permita qua se enfr|e el motor antes de

almacenada en algLIn recinto cerrado.

SOLUCI6N DE PROBLEMAS -Vea la secci6n aproplada en el manual amenos que

estd dirigido a un centro de servico Sears.

CAUSAPROBLEMA

No arranca 1. Filtro de alre suclo.

2. Sin combustible.

3. Combustible ranclo.

4. Agua an el combustible.

CORRECCl6N

1. Limple/cambie el filtro de aim.

i 2. Llene el estanque de combustible.

3. Vaciar el estanque y vuelva a

Ilenarlo con combustible limpio

y nuevo.

4. Vaclar el estanque y vuetva a

5. Alambre de la bujfa desconectado.

6. Bujfa mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

poslcl6n suelta.

9. Barra de control defectuosa.

10. Vdlvula del combustible (sl equ-

ipada) estd an la poslcl6n OFF.

11. Baterfa d6bi (sl equipada).

12. Desconecte el conector

de la baterla (sl equlpada).

Ilenarlo con combustible Ilmplo

y nuevo.

5. Conecte el alambre a la buJfa.

6. Camble la bujl'a.

7. Apriete el perno de la cuchilla

camble el adaptador de la cuchilla.

8. Presione la barra de control

hacla el mango.

9. Cambie la barra de control.

10. Gire a la vdlvula del combustible

a la posici6n ON.

11. Cague la baterfa.

12. Conecte la bateda al motor.

36

=ROBLEMA

Falta de

fuerza

Mal corte-

dlspareJo

Vlbracl6n

exces|va

CordOn

arrenoador

dlflcll de tlrar

Recogedor de

c6sped no se

Ilena (sl vlene

equlpado)

Dlf|cll de

empujar

P6rdlda de

Impuls|6n

o retardase

de la

velocldad

CAUSA CORRECCION

I. I. Eleve la altura de corte.

Cuchilla desgastada, doblada

o suaita.

2. Altura de las ruedas dlspareja.

3. Velocldad del motor lenta,

4. Acumulaci6n de c6sped, hojas o

basura debajo de la segadora.

5. Demasiado acelte en motor.

6. Velocidad de recorrldo

demasiado rdplda.

1. Cuchilla desgastada, doblada

o suelta.

2. Ntum de las ruedas dispareja.

i3. Acumulaci6n de cdsped, hojas o

basura debajo de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. Ciguefial del motor doblado.

J1. El freno del volante del motor

estd aplicado cuando se

suelta la barra de control.

2. Cigue_al del motor doblado.

3. Adaptador de la cuchilla quebrado.

4. La cuchilla se arrastra en

el c6sped.

1. Altura de corte demasiado baja.

2. Levantamiento de la cuchilla

desgastado.

3. Recogedor sin ventilaci6n de aire.

1. El cdsped est_ demasiado alto o la

aitura de la rueda demaslado baja,

2. Parte trasera de la

caja/cuchilla de la segadora

arrastrdndose en el c6sped.

3. Recogedor de c6sped

demaslado Ileno.

4. Posici6n de la altura del mango

no adecuada para usted.

1. Desgaste de la correa.

2. La correa est_ fuera de la polea.

3. Cable de la impulsl6n usado o roto.

4. El sistema de control del

mecanismo impulsor =suelto".

2. Eleve la altura de code.

3. Limple/camble el flltro de aim.

4. Llmple la parte infedor de la

caja de la segadora.

5. Revise el nivel del acaite.

6. Corte auna velocldad de

recorddo mds lenta.

1. Camble la cuchilla. Aprlete el perno

de la cuchilla.

2. Ajuste todas las ruedas a la mlsma

aitura.

3. Limpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchllla. Aprlete el

perno de la cuchilla.

2. Pbngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualiflcado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualiflcado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar

en donde el c6sped ha sldo

cortado o a una superficie flrme

para hacer arrancar el motor.

1. Eleve la altura de corte.

2. Cambie las cuchillas.

3. Limpie el recogedor de c6sped.

1. Eleve la altura de corte.

2. Elevela parte trasera de la cajade

la segadora (1) un lugarmds alto.

3. Vacfe el recogedor de c6sped.

4. Ajustela aitura del mango de

modoque le acomode.

1. Revise/cambie correa de impulsi6n.

2. Reviselvuelva a instalar la

3. Camble el cable de la impulsi6n.

4. Ajuste el control del mecanismo

impulsor.

37

(.o

Co

4\

10

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.377821

9\28

8

17

10

84

22

19

21

67

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUMBER 917.377821

(.o

(D

KEY PART

NO. NO.

1 189663X479

2 161105X479

3 186053

4 186079

5 132004

6 66426

7 131959

8 189713X428

9 182810

10 188821

11 73930500

12 51793

13 186052

16 185855X428

17 184193

18 187535

19 180911

20 187249X479

21 187250X479

22 150078

23 163183

24 73800500

25 161333

26 163409

27 188986

28 88652

29 191221

31 189028

34 851084

37 150406

38 --_

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

Handle, Upper

Handla, Lower

Spdng,Rear Door,RH

Rope Guide/AnU-FoldBracket

Nut, He.x,withLockwasherInsert 1/4-20

Wire,"Re

Bolt,Handle 5/16-18 x2-5/8

Knob,Handle

ControlBar

Bolt, Carriage

Nut, He)(,withLockwasherInsert 5/16-18 UNC

Cotter,Hairpin

Spdng,Rear Door,LH

Rear DoorAssembly

Bolt, Rear Door

Plug, Mulcher

Kit,Housing

HandleBracketAsernbly,LH

HandleBracketAssembly,RH

Screw,Hex WasherHead

Bolt, He_<Head 5/16-18x5/8

Nut, Hex,withLockwasherInsert 5/16-18

Baffle,Side

Screw #12 x5/8

Skirt,Rear

Screw, Hinge 1/4-20 x 1.25

Cable, EngineZone Control

Blade,21"

Bolt, Hex Head

Bolt,Engine

Engine,Bdggs& Stratton,Model Number

128602-0304-E1 (See Breakdown)

Grassbag

Frame,Grassbag

41 85463 DangerDecal

57 179783X004 B_t Assembly

58 57808 Screw

59 184543 Pulley,V-Groove,Idler

61 145212 FlangeNut

62 155552 Locknut

63 179719X004 IdlerArm

64 166043 IdlerPulley

65 160829 ShoulderBolt

66 183058X428 MulcherDoor

67 169699X428 DischargeDeflector

68 88349 NUt,He:<

76 850733X004 Bracket,Upstop

77 750634 Screw

84 54583 Screw

85 187723 Key,Hi-Pro

86 184941 Pulley

87 851074 Washer

88 850263 Washer,Lock

89 184590 BladeAdapter

90 188786 DebrisShield

91 188040 Bolt

92 188839X004 MountingBracket,DebrisShield

- - 161058 WarningDecal (notshown)

- - 191364 Owner'sManual, English/Spanish

Availableacceasodesnotincludedwithlawnmower:.

-- 71 33623

-- 71 3350O

-- 71 33000

Gas Can (2.5 GallonContainer)

Fuel Stabilizer

SAE 30W Oil (20 Ounce Bo_le)

39 188816 NOTE: All componentdimensionsgivenin U.S. inches.

40 188817 1 inch= 25.4 mm

49 55 31. 34.

28 34 38

CRAFTSMAN ROTARY LAWN MOWER - -MODEL NUMBER 917.377821

.b.

KEY PART

NO. NO.

1189181

2188952X428

3 751152

4 185681

5 161537X428

6 750634

7 182212

8 132010

9 189408

10 183506

11 187653

12 183508

13 188645

16 161584

17 161602

18 188953X004

19 167650

20 12000022

21 163365

22 169911

23 161118X004

24 578O8

25 183511

26 191249

27 52160

28 12000058

29 189403

30 187532

31 145212

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

Drive ControlAssembly,Vari-Speed,withCable 32 180762 Wheal 9 x 2

ControlBar, Ddve 33 83923 Nut, Hex, Flangelock 3/8-16

Nut, Hex 34 77400 Hubcap, Mag, Platinum

Screw 35 189180X004 Shaft Assembly,Rear

Cover Drive 36 160786X004 Shaft Assembly,Front

Screw, Threaded,Rolled #10-25 x .50 37 161463 Retainer, FrontShaft

V-Bait 38 163409 Screw #12 x 5/8

Nut, Flangelock3/8-16 Zinc Plated 39 700279 Clip, Retainer

Pulley,Drive 40 146249 Wheel 8 x 2

Beadng,Bail 41 187530 Case, Lower

Screw 42 187531 Case, Upper

Seal, Output Shaft 44 187533 Shaft, Input

Gearcase Assembly,Complete 45 183505 Wire, Formed

46 183509 Washer

Rod,Connecting 47 183513 Screw

Spring,Extension 48 183514 Seal, InputShaft

Spdng, Selector 49 175103 Pinion,Gear

Knob,SelectorSpdng 50 175102 Retainer, Drive, RH

E-Ring 7/8 51 175098 Pawl

Baadng Support 52 188291 Spdng,Torsion

Bearing,Ball

Retainer,DriveAssembly,Stamped 53 175104 Disc,Drive

Screw, Hex Head, Tapping 1/4-20x .75 54 184172 Seal, Friction

Bushing 55 188330 PinioNPawlAssembly,RH

Shaft,Output 56 188331 Plnion/PawlAssembly,LH

Washer,Shim(as required) 57 67725 Washer,Flat 1/2

E-Ring 7/16 58 175105 Retainer,Drive, LH

Cover, Dust,Wheel

Gear, 24 Teeth NOTE: All componentdimensionsgivenin U.S. inches.

Nut, Hex,Ranged 1 inch= 25.4 mm

BRIGGS & STRA'I'rON 4-CYCLE ENGINE MODEL NUMBER 128602-0304-E1

914A_

1034 619

914_' 38;3_

27o

I1095 VALVE OVERHAUL KIT

718

I 1058 OWNER'S MANUAL I

so7&

24, 46_ 4_

42

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 128602-03O4-E1

%

365

533 O

287

524_

592e

3O5 259

43

BRIGGS & STRATrON 4-CYCLE ENGINE MODEL NUMBER 128602-0304-E1

689o

456 0

597

745

332_

11330 REPAIRMANUAL3341'48 _

358 ENGINE GASKET SET

842

ILO19 LABEL KIT IILO36EMISSION LABEL I11329REPLACEMENT ENGINE I

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO. DESCRIPTION

1 692670 CylinderAssembly 26 499631

2 399269 Kit-Bushing/Seal 692786

3 299819 •Seal-Oil (MagnetoSide) 27 691666

4 493279 Sump-Engine 28 499423

5 695276 Head-Cylinder 29 499424

7 695166 _-Gasket-Cylindar Head 32 691664

8 495786 BreatherAssembly 32A 695759

9 699833 * Gasket-Breather 33 499642

10 691125 Screw(BreatherAssembly) 34 499641

11 691260 Tube-Breather 35 691304

12 692232 •Gasket-Crankcase 36 691304

13 691137 Screw (CylinderHead) 37 694086

15 691680 Plug-OilDrain 40 692194

16 691456 Crankshaft 43 691997

20 399781 •Seal-Oil (PTO Side) 45 690977

22 691092 Screw (EngineSump) 46 694039

23 697610 Flywheel 48 692748

24 222698 Key-Flywheel 51

25 690021 PistonAssembly(Standard) 51A

694168 PistonAssembly(.020"Oversize) 55

RingSet-Piston(Standard)

RingSat-Piston(.020' Oversize)

Lock-PistonPin

Pin-Piston

Rod-ConnecUng

Screw (ConnectingRod)

Screw (ConnectingRod)

Valve-Exhaust

Valve-Intake

Spring-Valve(Intake)

Spring-Valve(Exhaust)

Guard-Flywheel

Retainer-Valve

Slinger-Governor/Oil

Tappet-Valve

Camshaft

Short Block

692668. _:l:+Gaskst-lntake

697735 Gasket-Intake

691421 Housing-Rewind Starter

44

BRiGGS & STRATFON 4-CYCLE ENGINE MODELNUMBER 128602-0304-E1

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO. DESCRIPTION

58 697316 Rope-Starter(Cutto Length) 613 691108 Screw(Muffler)

60 281434 Grip-StarterRope 613A 691140 Screw(Muffler)

65 690837 Screw (RewindStarter) 615 690340 Retainer-GovernorShaft

78 691108 Screw (FlywheelGuard) 616 698801 Crank-Governor

95 691636 Screw (ThrottleValve) 619 691108 Screw(CylinderHead Plate)

97 499682 Shaft-Throttle 621 692310 Switch-Stop

104 691242 _PIn-RoatHinge 633 691321 O:l:SsaI-ThrettleShaft

117 498978 Jet-Main (Standard) 635 66538 Boot-SparkPlug

118 498975 Jet-Main (HighAltitude) 670 692294 Spacer-FueITank

121 692703 Kit-CarburetorOverhaul 684 690345 Screw (BreatherPassageCover)

125 694202 Carburetor 689 691855 Spdng-Fdction

127 694468 _Plug-Welch 718 690959 Pin-Locating

130 691203 Valve-Throttle 741 691830 Gear-'rlmlng

133 398187 Float-Carburetor 745 691648 Screw(Brake)

134 398188 OValve-NeedlelSeat 830 694544 Stud(RockerArm)

137 693981 O:l:Gasket-FloatBowl 842 691031 •SeaI-O Ring(DlpsUckTube)

146 690979 Key-Timing 847 692047 Assembly-Dipstick/Tube

163 691894 _l:l:+Geaket-Air Cleaner 851 493880 TarmicaI-SparkPlug

187 691050 Line-Fuel(Cutto RequiredLength) 868 692044 .+Seal-Valve

188 691147 Screw (ControlBracket) 883 691893 •Gasket-Exhaust

190 690940 Screw(FuelTank) 886 696268 GasketKit-CylinderHsad/Plate

192 694543 Ban-RockerArm 914 691108 Screw(RockerCover)

202 691303 Link-MeahanicalGovernor 914A 691127 Screw (RockerCover)

209 691851 Spring-Governor 921 691465 Cover-BlowerHouslng

222 697614 Bracket-Control 922 692135 Spring-Brake

227 690783 ControlLover-Governor 923 695891 Brake

238 691300 Cap-Valve 957 699985 Cap-FualTank

259 691189 Brecket-CaslngClamp 966 690243 Base-AirCleanerPrimer

276 271716 O:l:SaalingWasher 967 273356 FIIter-PreClaaner

287 690940 Screw(DIpsUckTube) 968 691342 Cover-AirCIsaner

300 697590 Muffler 969 691138 Screw (BlowerHousingCover)

304 695976 Housing-Blower 972 699374 Tank-Fuel

305 691108 Screw (BlowerHousing) 975 493640 Bowl-Float

306 691232 Shield-Cylinder 976 496115 Pdmer-Carhuretor

307 690345 Screw (CylinderShield) 977 692704 Set-CarburetorGasket

324 695161 Cup/ScreenAssembly 993 694088 .+Gasket-CylinderHead Plate

332 690662 Nut(Flywheel) 1005 691346 Fan-Flywheel

333 802574 Armature-Magneto 1019 697624 Kit-Label

334 691061 Screw(ArmatureMagneto) 1022 691890 -+Gasket-RockerCover

337 692051 SparkPlug 1023 499624 Cover-RockerArm

356 692390 Wire-Stop 1026 692045 Rod-Push

358 694090 EngineGasketSet 1029 691230 Arm-Rocker

363 19069 FlywheelPuller 1034 691343 Guide-PushRod

365 691136 Screw (Carburetor) 1036 696767 Label-Emission

383 19374 Wrench-SparkPlug 1058 275054 Owner'sManual

404 690272 Washer (GovernorCrank) 1059 692311 Kit-Screw/Washer

425 690244 Screw (AirCleanerCover) 1095 694091 Set-ValveGasket

443 690255 Screw (AirCleaner PdmerBase) 1210 498144 Assembly-Pulley/Spring(Pulley)

445 697029 Filter-AirCleanerCartridge 1211 498144 Assembly-Pulley/Spring(Spdng)

456 692299 Plate-PawlFdciton 1329 128602-0259 ReplacementEngine

459 281505 PawI-Ratchet 1330 272147 RepalrManual

505 691251 Nut(GovernorControlLever) 1350 699998 Cup-FuelFresh

523 499621 Dipstick

524 692296 ° Seal-DipstickTube • Includedin EngineGasketSet, Key No. 358

525 495265 Tube-Dipstick

529 692937 Grommet OIncludedinCarburetorOverhaulKit, KayNo. 121

562 92613 Bolt(GovernorControlLever)

584 697734 Cover-BreatherPassage :1: IncludedinCarburetorGasketSet, KeyNo. 977

585 691879 • Gasket-BreatherPassage

592 690800 Nut(RewindStarter) + IncludedinValve OverhaulKit,Key No. 1095

597 691696 Screw(Pawl FdcUonPlate)

601 95162 Clamp-Hose NOTE: AllcomponentdimensionsgivenIn U.S. Inches

608 497680 Starter-Rewind 1 inch= 25.4 mm

45

SERVICE NOTES

46

SERVICE NOTES

47

Your Home

For repair - In your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement pads, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installationof home appliances

and items like garage door openers and water heaters.

1-8O0-4-MY-HOME _Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www.sears.com www.sears.ca

OurHome

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime,day or night(U.S,A. only)

www.sears.COlTI

To purchaseaprotectionagreement (U.S.A.)

or maintenance agreement (Canada) on a productserviced by Sears:

1-800-827-6655 (U.SA) 1-800-361-6665 (Canada)

Para pedirserviciode reparackSn

a domidlio,y paraordenarpiezas:

1-888-SU-HOGARsu

(1-888-'_

Au Canadapourserviceen f_s:

1-800.LE-FOYERMc

(1_

www.sears.ca

6EARS

O Sea_,Ficebud<a_dCo.

TM SM

®RegisteredTrademark/Trademark/ServiceMarkof Sears, Roebuckand Co.

®Marca Reglstrada/TMMama de Fdbrlca/suMama de Serviclode Seam, Roebuckand Co.

MCMarquede commerce/MDMarqued6pos6e de Seam, Roebuckand Co.

191364 02.18.04 BY Printed in U.S.A.
