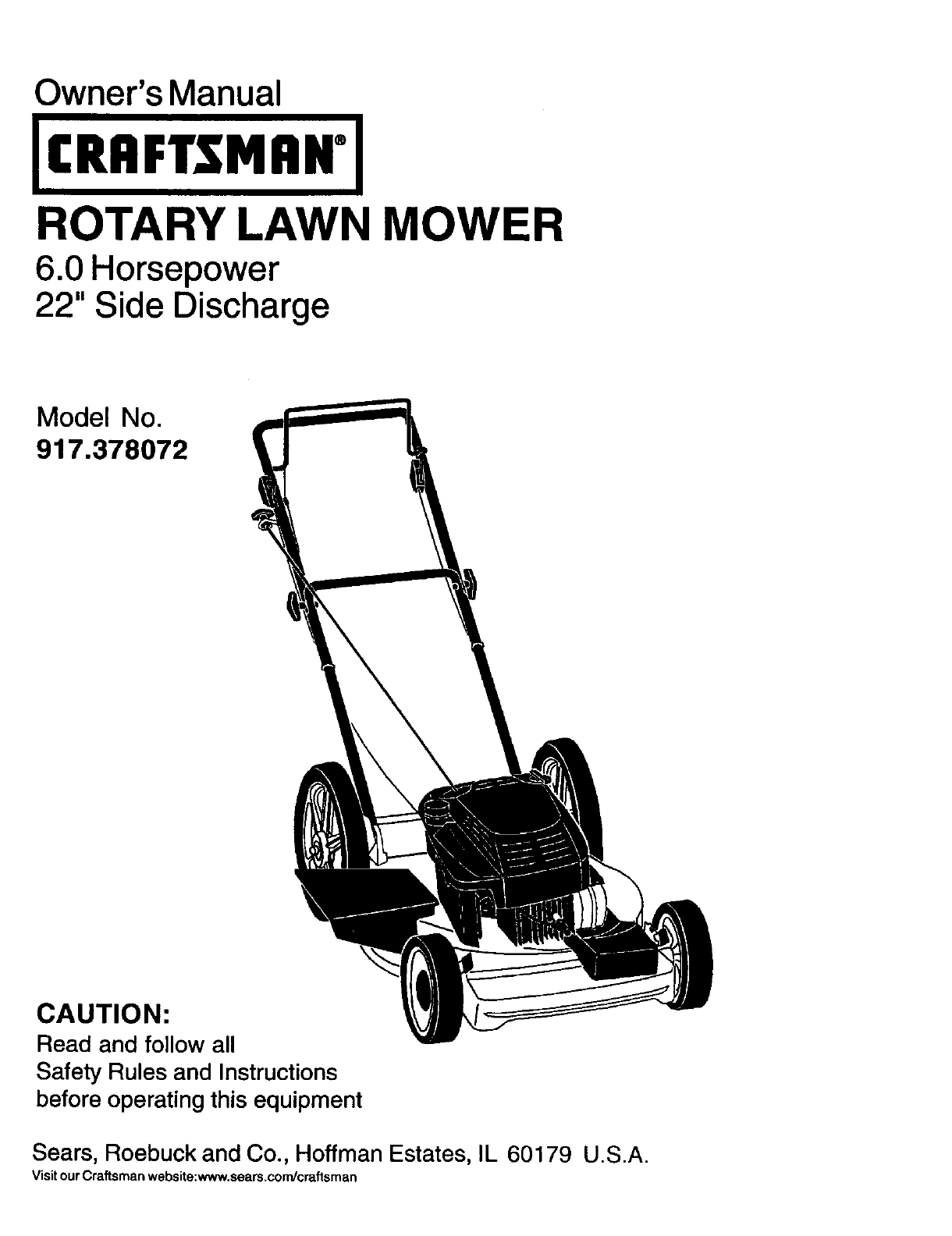

Owner's Manual

JCRIIFTSMHN*J

ROTARY LAWN MOWER

6.0 Horsepower

22" Side Discharge

Model No.

917.378072

CAUTION:

Read and follow all

Safety Rules and Instructions

before operatingthisequipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Visit ourCraftsman website:www.sears.com/craflsman

Warranty ............................................... 2

Safety Rules ...................................... 2-4

Assembly /Pre-Operation .................... 5

Operation ........................................... 6-9

Maintenance Schedule ...................... 10

Maintenance ................................. 10-13

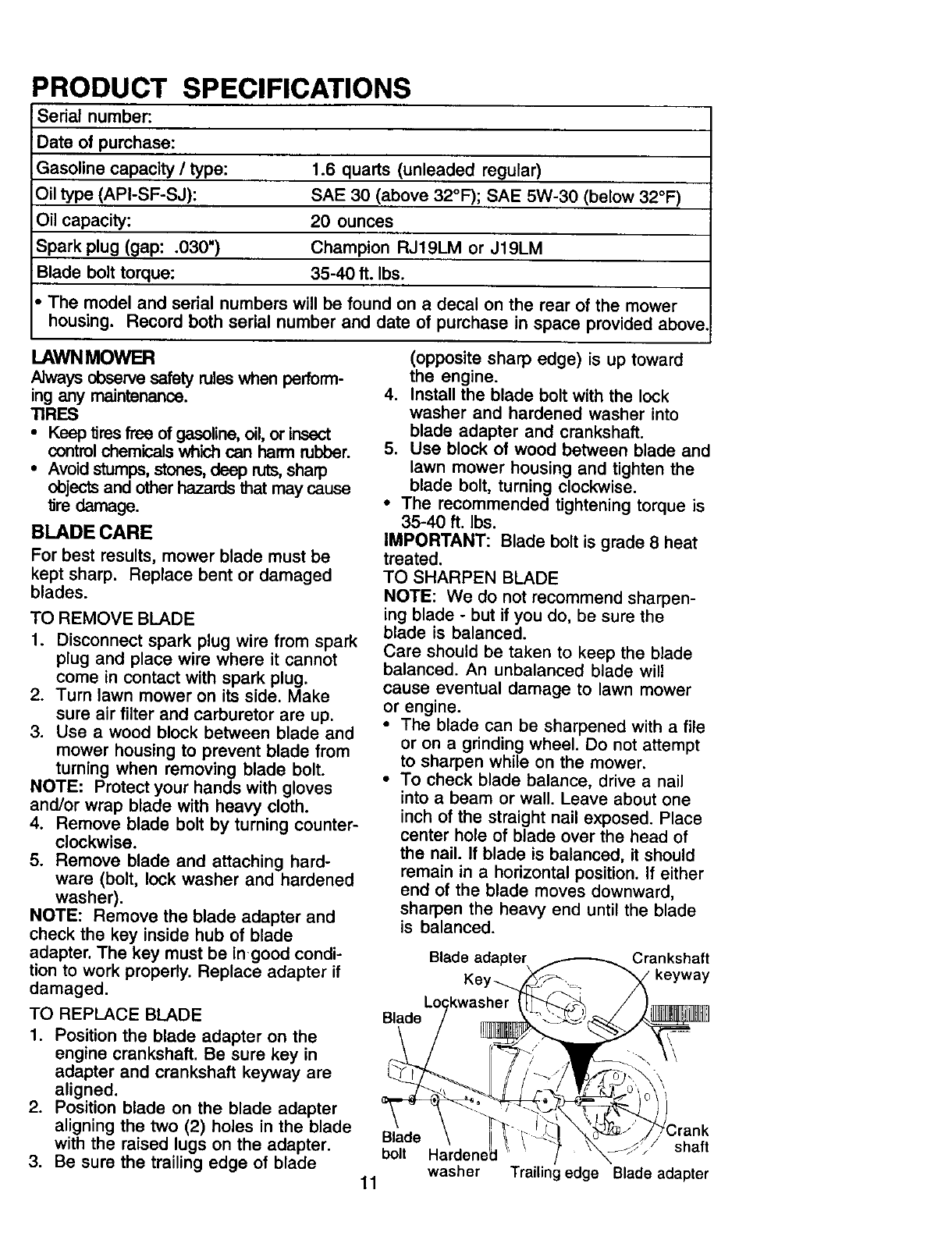

Product Specifications ........................ 11

Service and Adjustments .............. 13-14

Storage ......................................... 15-16

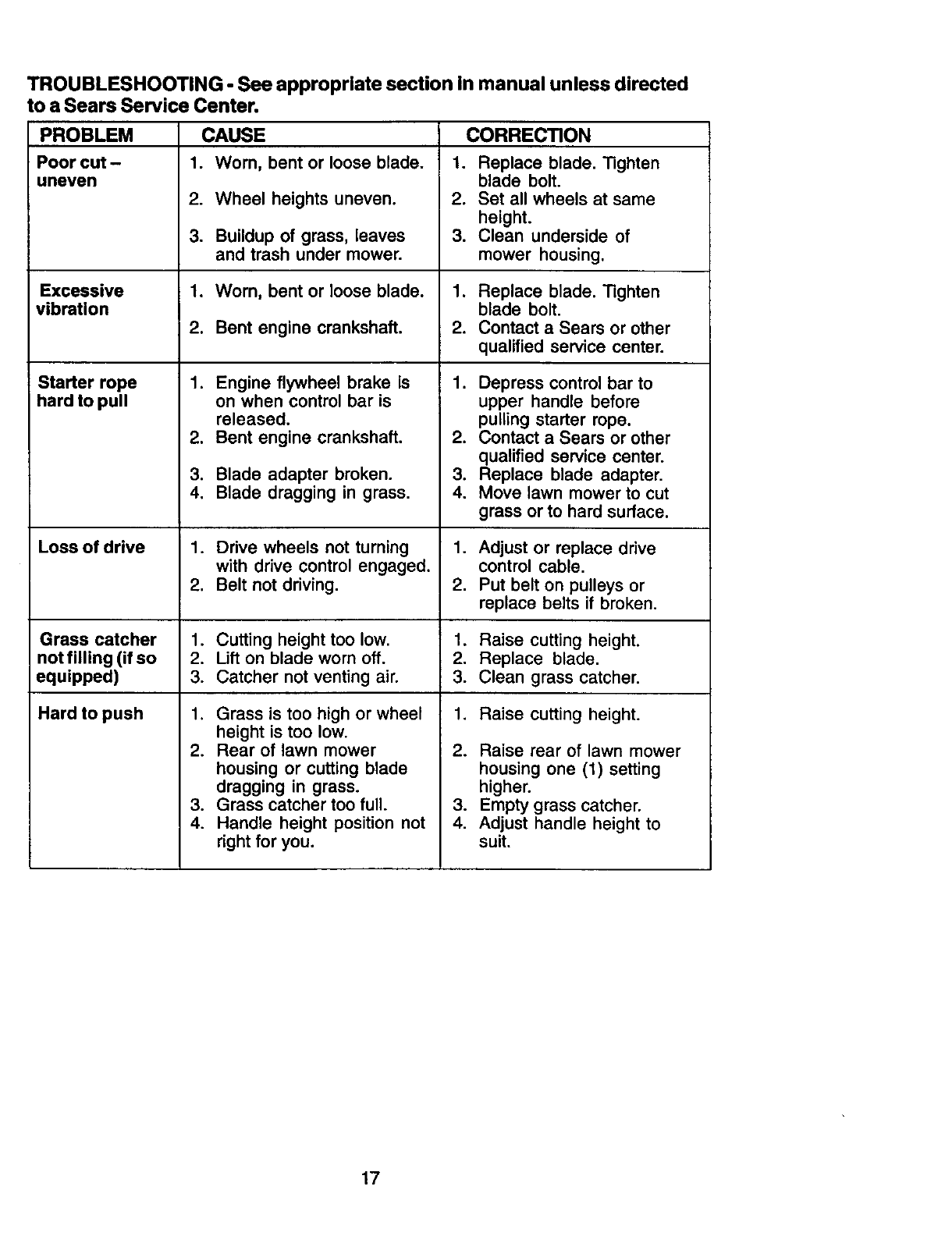

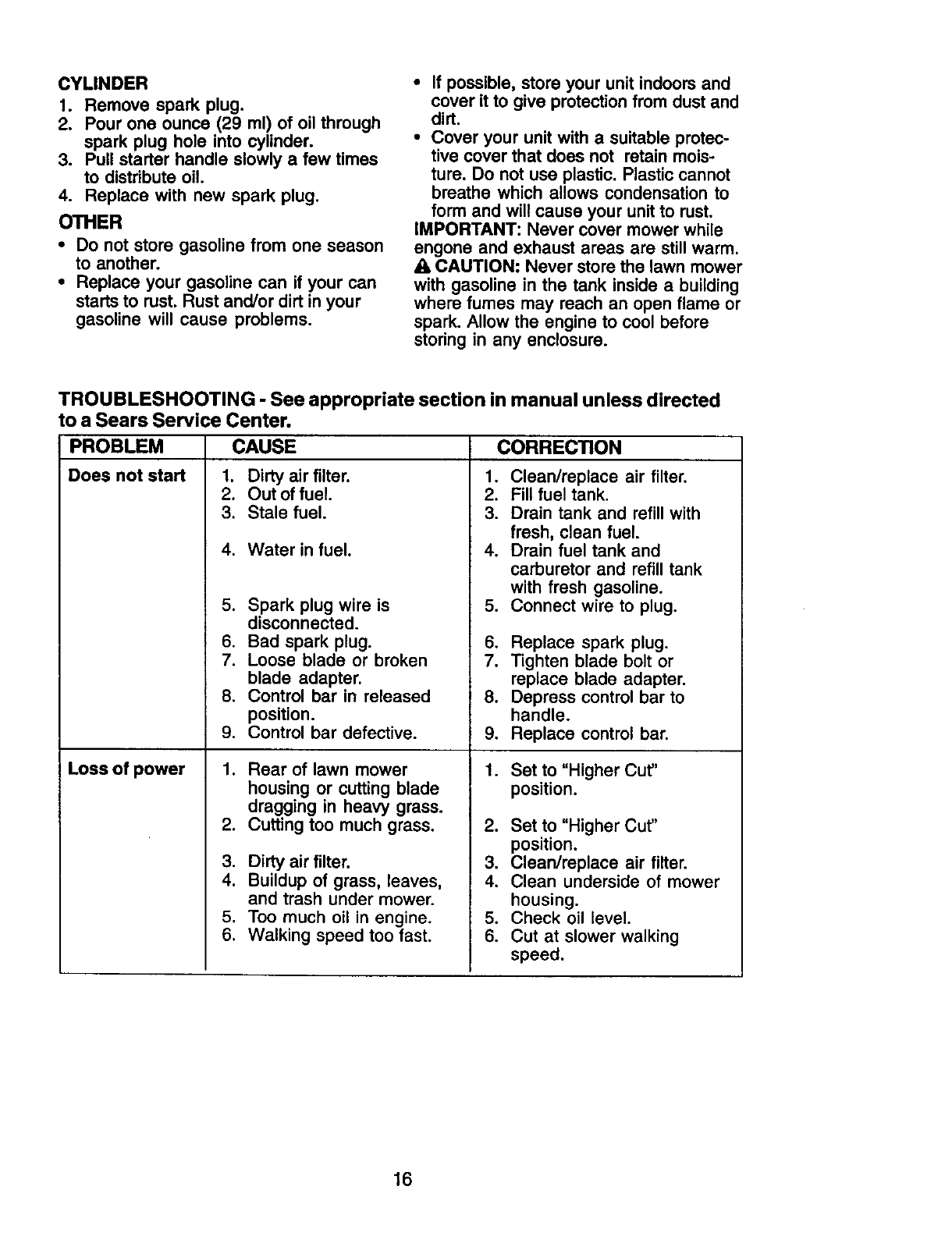

Troubleshooting ........................... 16-17

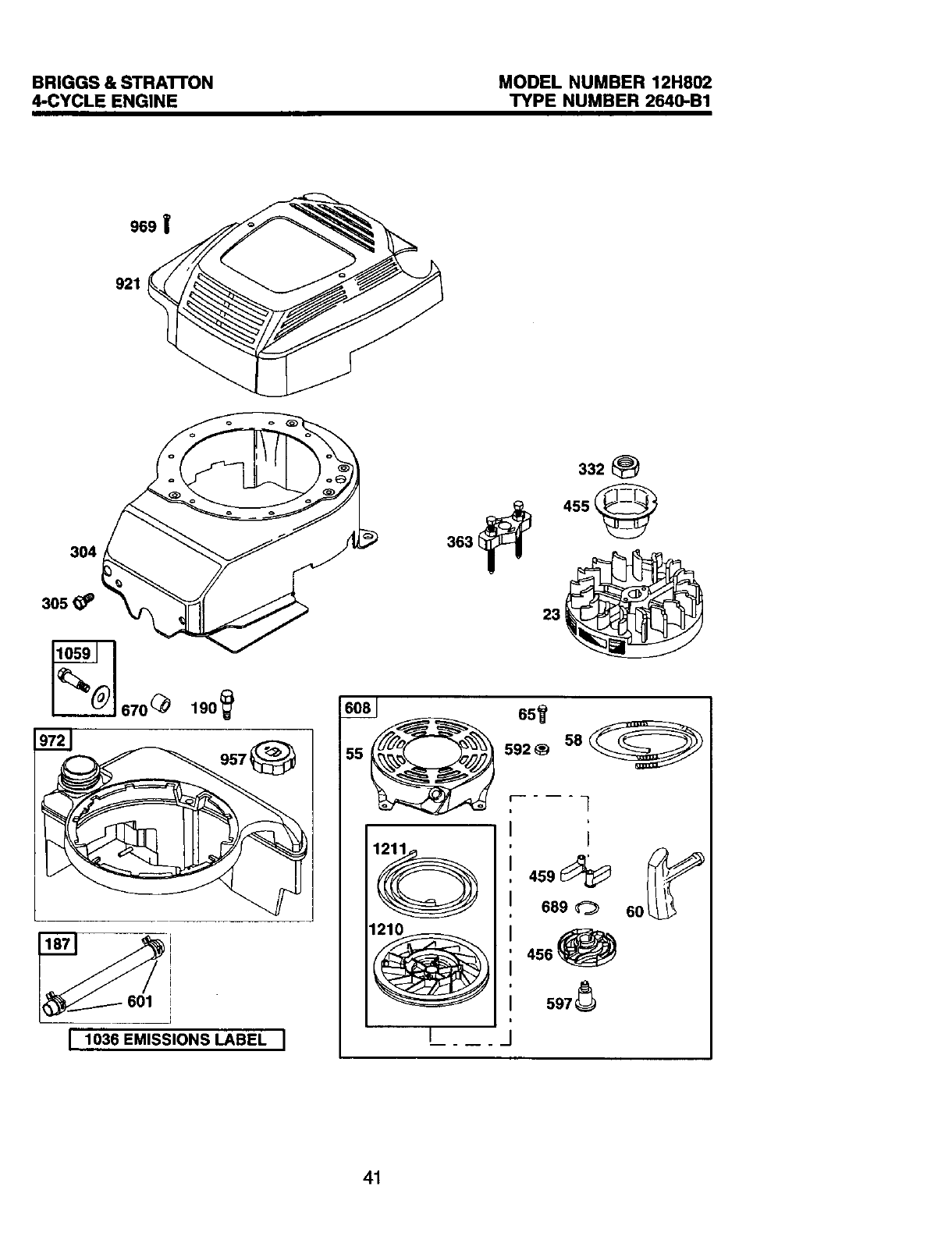

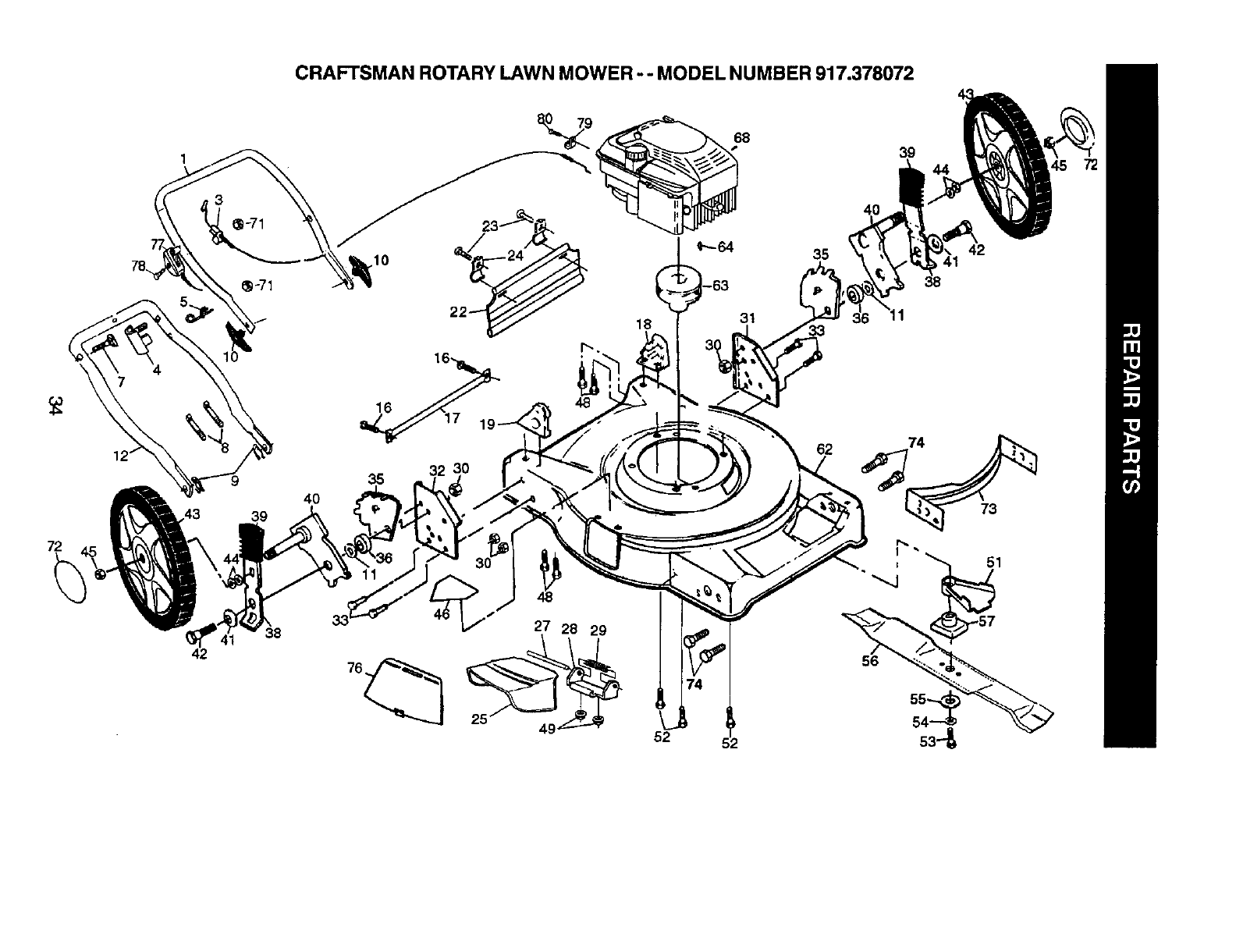

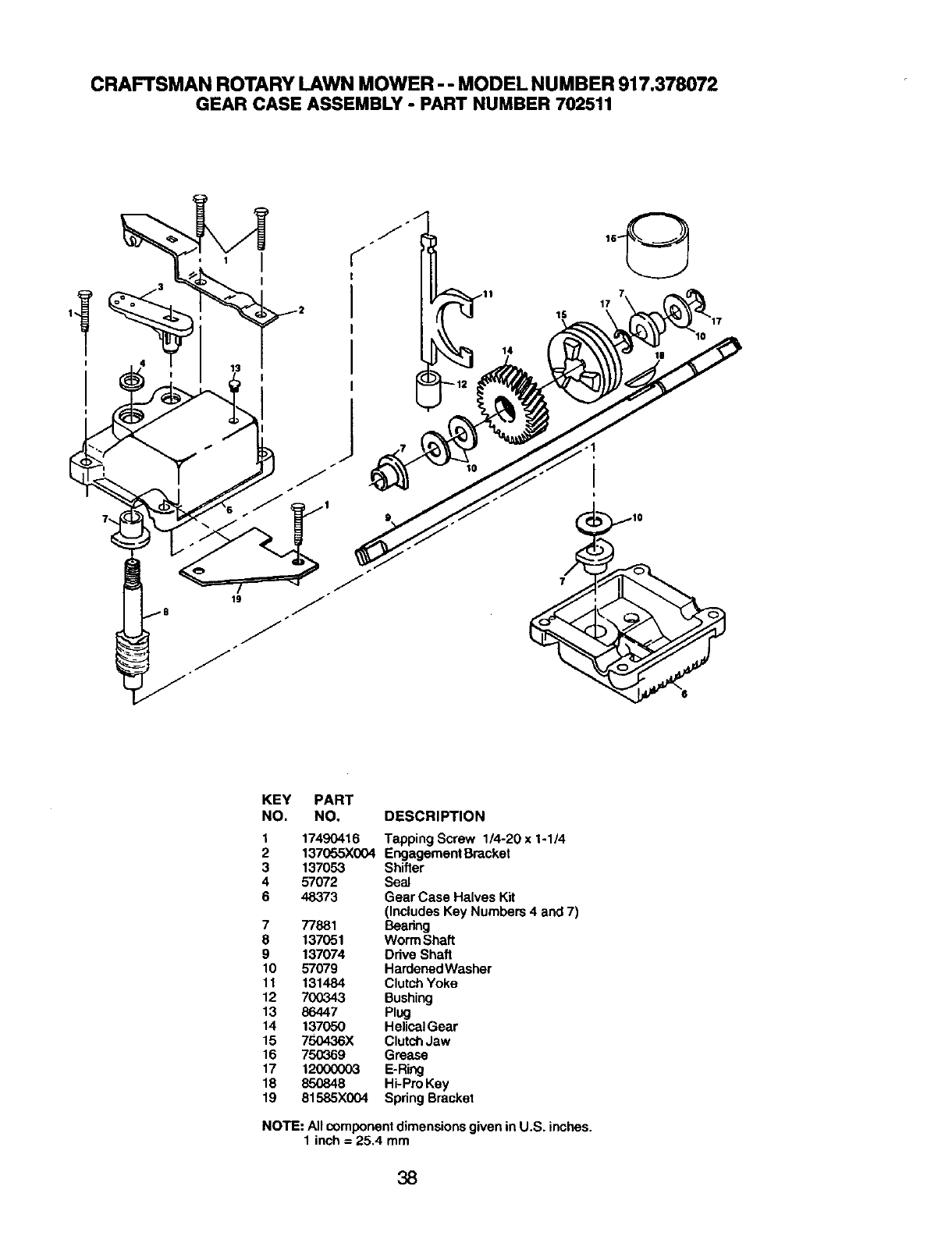

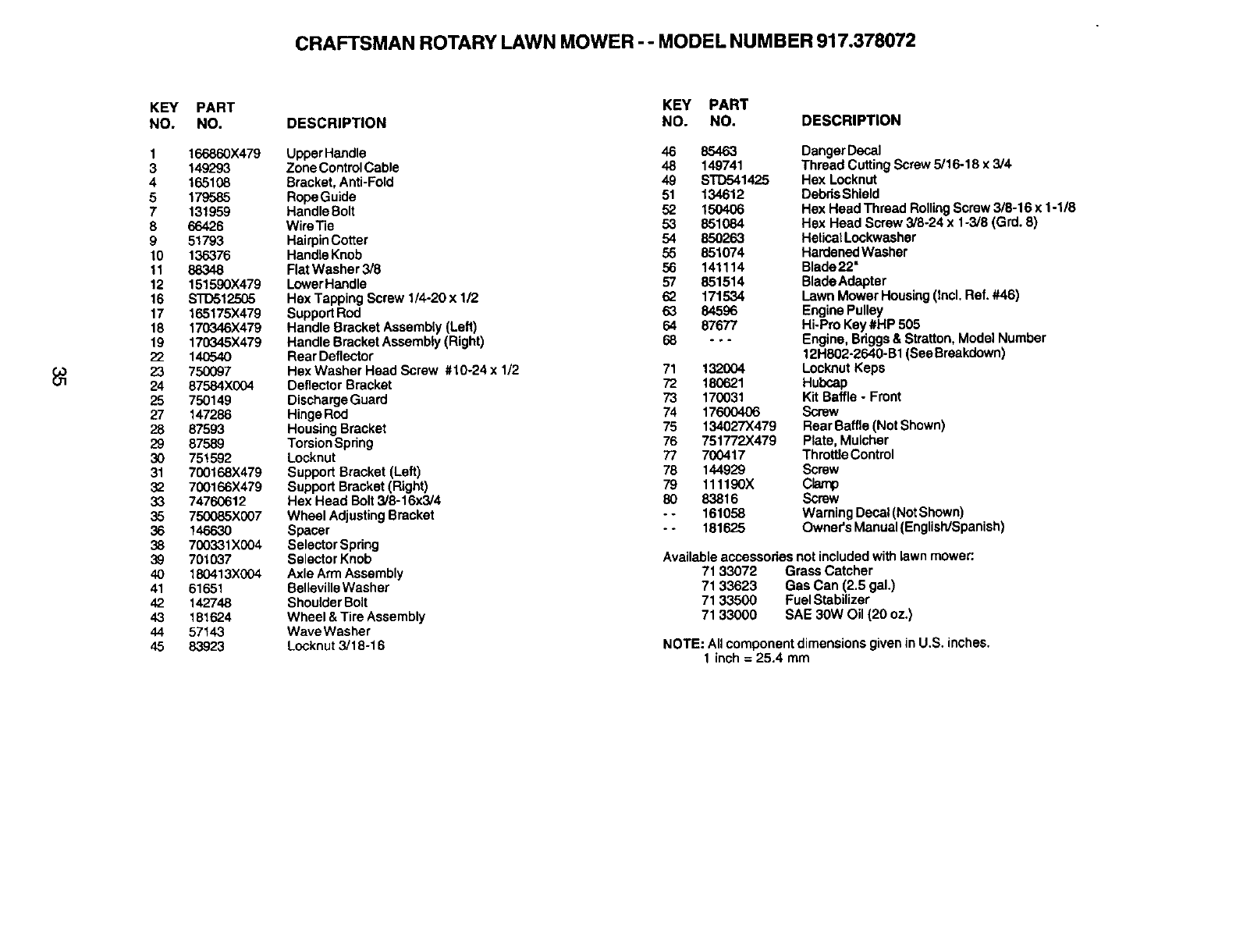

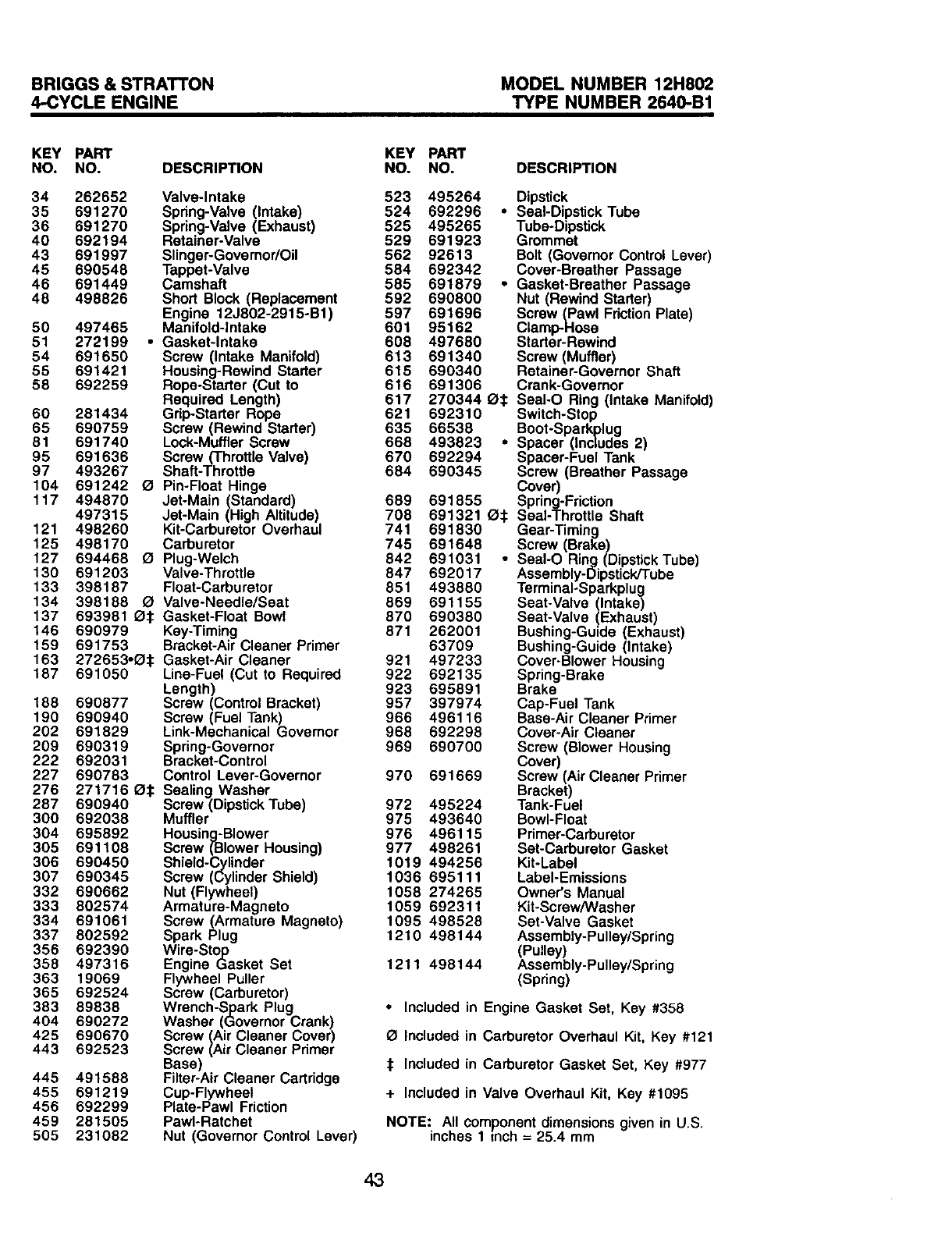

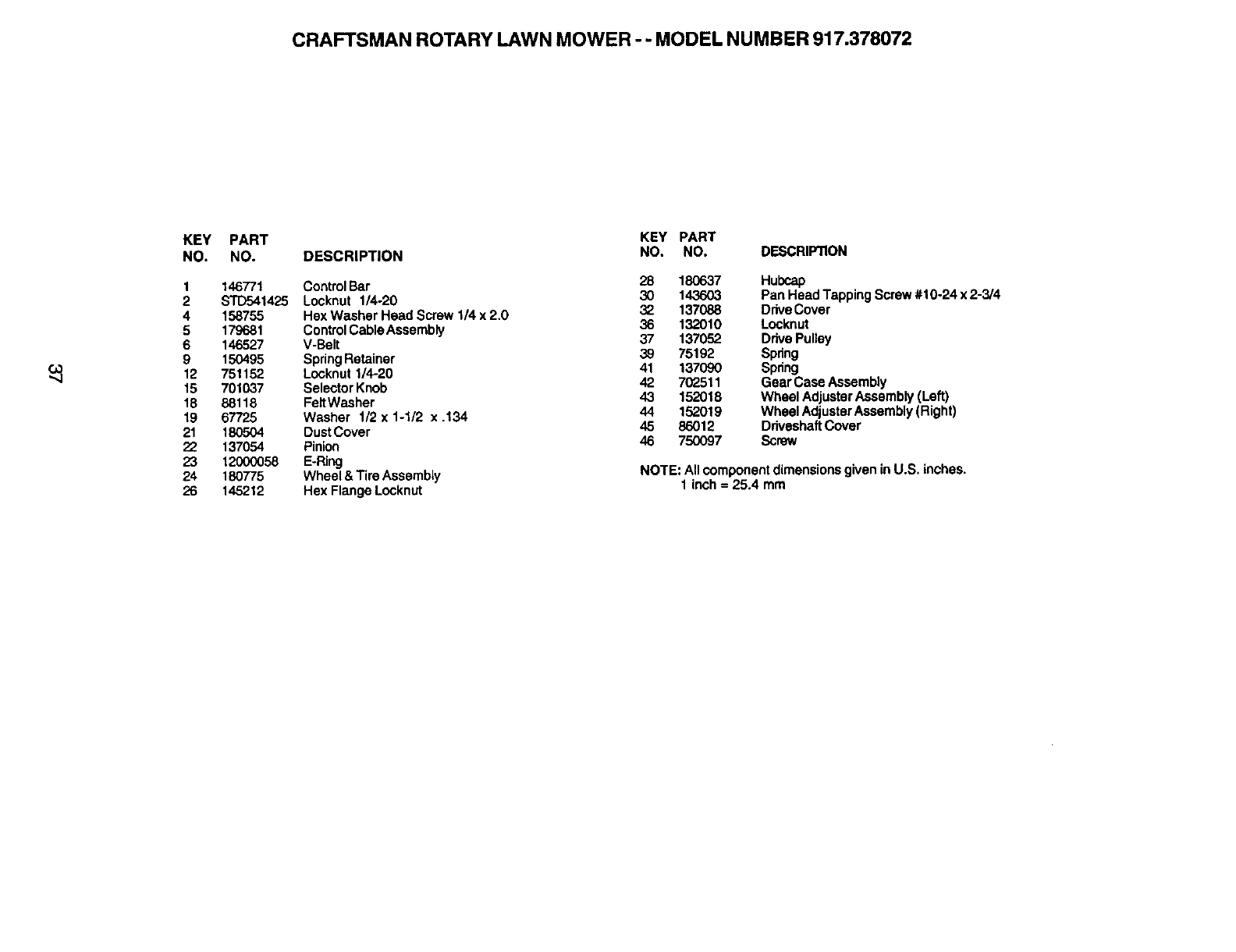

Repair Parts .................................. 34-43

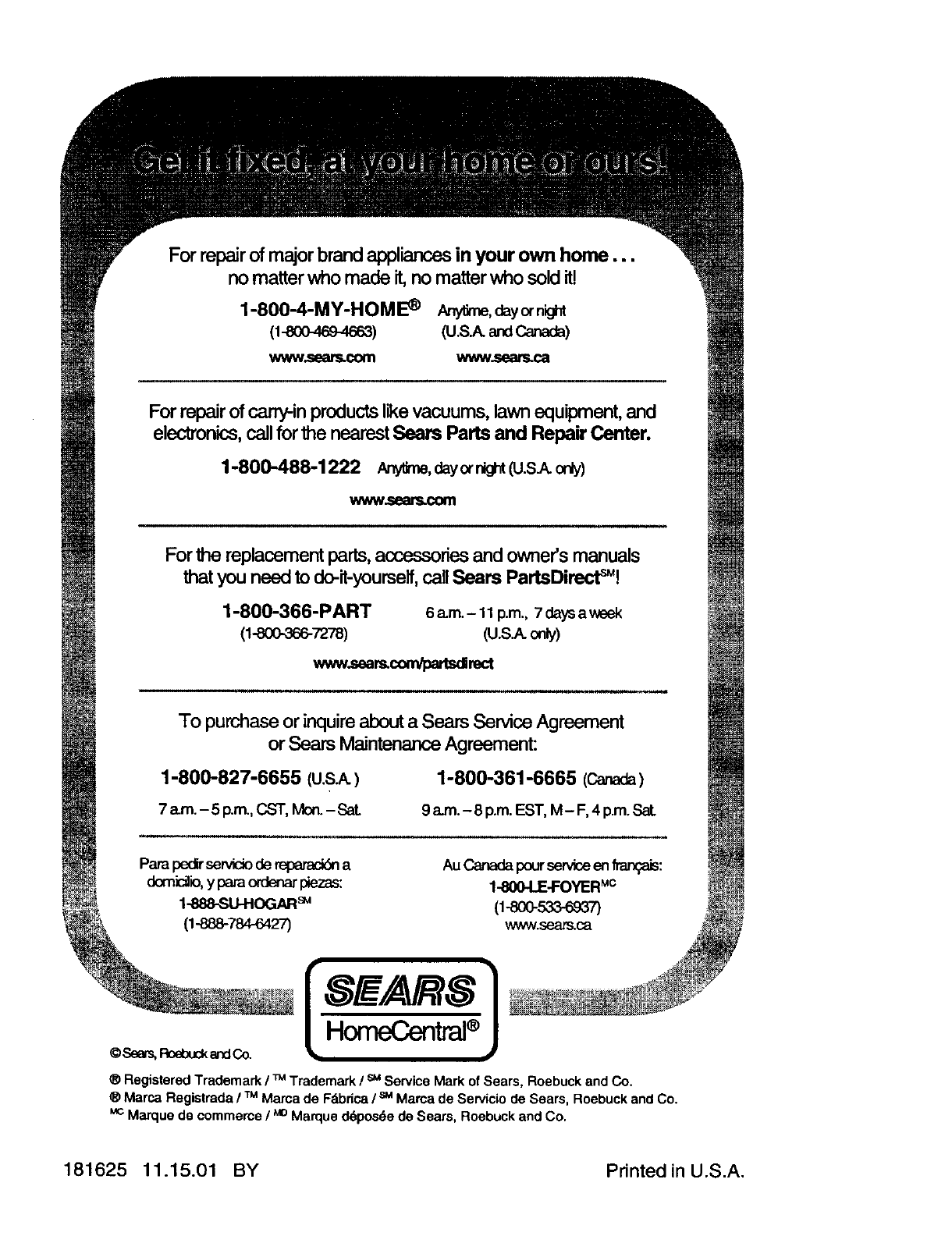

Sears Service ...................... Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in

the owner's manual, Sears will repair free of charge any defect in material or workman-

ship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

•Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

•Repairs necessary because of operator abuse or negligence, including bent

crankshafts and the failure to maintain the equipment according to the instructions

contained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest

Sears Service Center/Department in the United States. This warranty applies only

while this product is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck and Co., D/817 WA, Hoffman Estates, Illinois 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and

throwing objects. Failure to observe the following safety instructions could result in

serious injury or death.

_,Look for this symbol to point out

important safety precautions. It means

CAUTION!H BECOMEALERT}!! YOUR

SAFETY IS INVOLVED.

_1, CAUTION: Always disconnect spark

plug wire and place wire where it cannot

contact spark plug in order to prevent

accidental starting when setting up,

transporting, adjusting or making repairs.

_,WARNING: Engine exhaust, some of

its constituents, and certain vehicle

components contain or emit chemicals

known to the State of California to cause

cancer and birth defects or other repro-

ductive harm.

_,WARNING: Battery posts, terminals and

related accessories contain lead and

lead compounds, chemicals known to the

State of California to cause cancer and

birth defects or other reproductive harm.

Wash hands after handling.

_1, CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine

has stopped. To avoid severe burns on

contact, stay away from these areas.

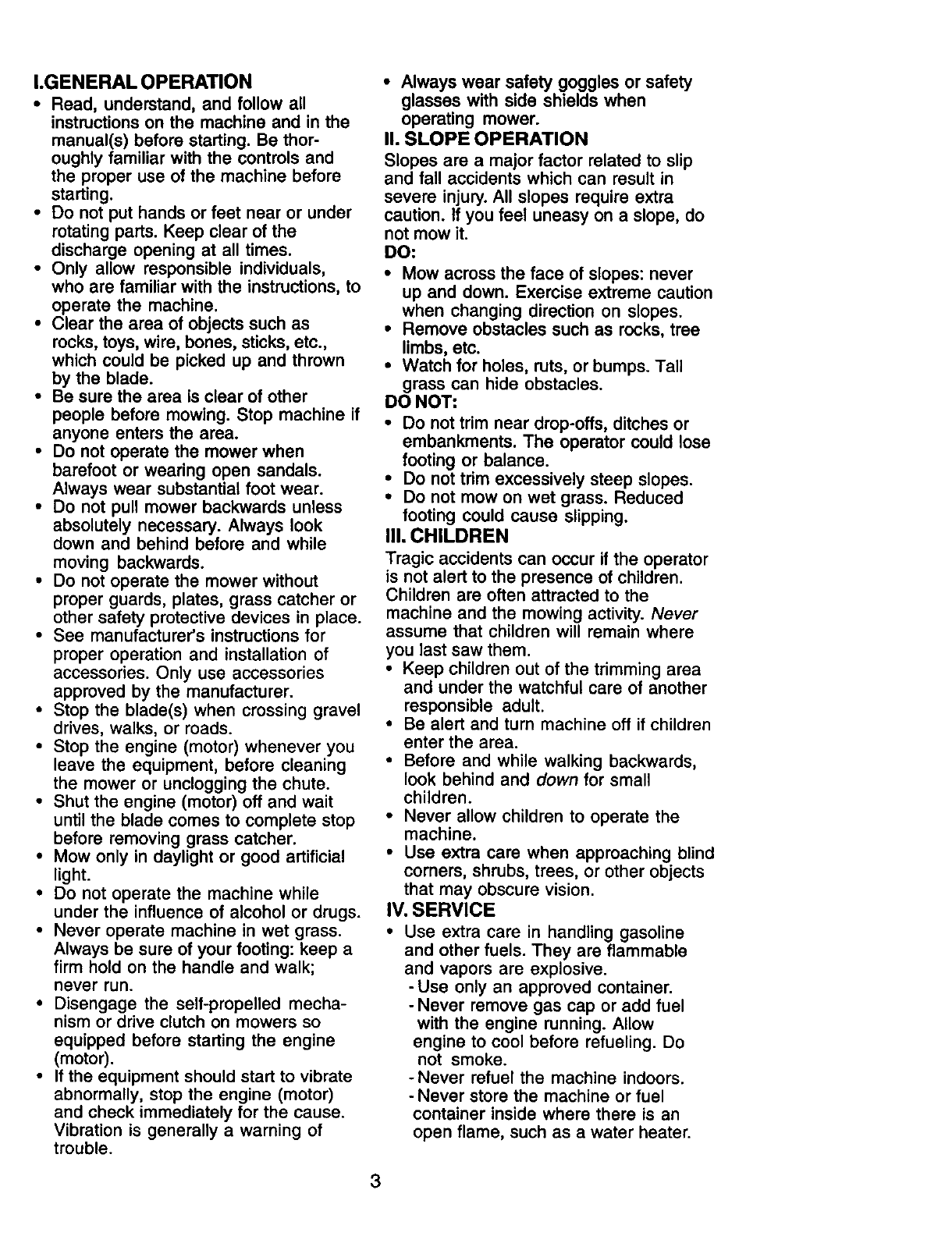

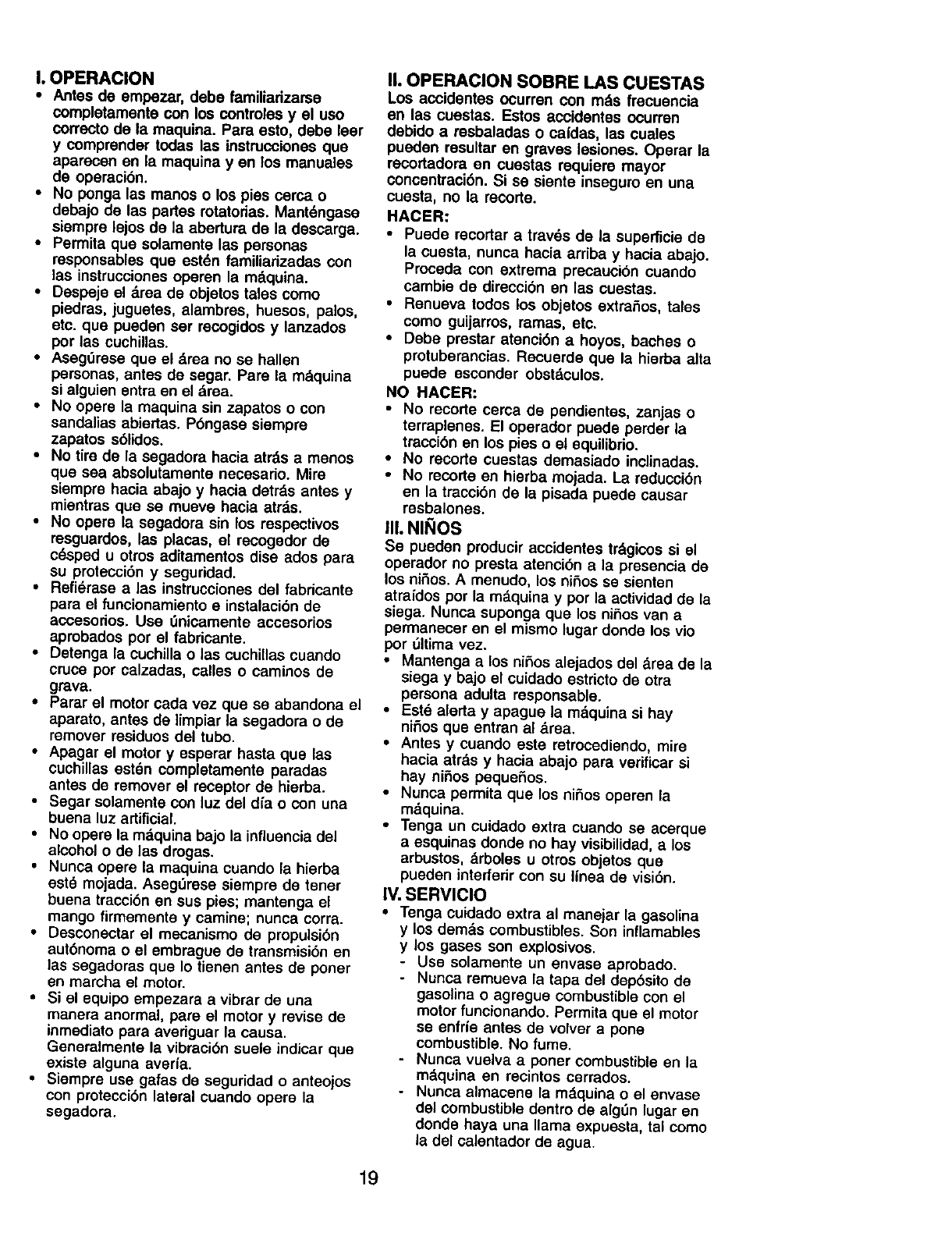

I.GENERAL OPERATION

•Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thor-

oughly familiar with the controls and

the proper use of the machine before

starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the

discharge opening at all times.

• Only allow responsible individuals,

who are familiar with the instructions, to

operate the machine.

• Clear the area of objects such as

rocks, toys, wire, bones, sticks, etc.,

which could be picked up and thrown

by the blade.

• Be sure the area is clear of other

people before mowing. Stop machine if

anyone enters the area.

• Do not operate the mower when

barefoot or wearing open sandals.

Always wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look

down and behind before and while

moving backwards.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories

approved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning

the mower or unclogging the chute.

• Shut the engine (motor) off and wait

until the blade comes to complete stop

before removing grass catcher.

•Mow only in daylight or good artificial

light.

• Do not operate the machine while

under the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle and walk;

never run.

• Disengage the self-propelled mecha-

nism or drive clutch on mowers so

equipped before starting the engine

(motor).

• If the equipment should start to vibrate

abnormally, stop the engine (motor)

and check immediately for the cause.

Vibration is generally a warning of

trouble.

•Always wear safety goggles or safety

glasses with side shields when

operating mower.

I1. SLOPE OPERATION

Slopes are a major factor related to slip

and fall accidents which can result in

severe injury.All slopes require extra

caution. If you feel uneasy on a slope, do

not mow it.

DO:

•Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

•Remove obstacles such as rocks, tree

limbs, etc.

•Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

•Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

•Do not trim excessively steep slopes.

•Do not mow on wet grass. Reduced

footing could cause slipping.

II1. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the

machine and the mowing activity. Never

assume that children will remain where

you last saw them.

•Keep children out of the trimming area

and under the watchful care of another

responsible adult.

•Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small

children.

•Never allow children to operate the

machine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SERVICE

• Use extra care in handling gasoline

and other fuels. They are flammable

and vapors are explosive.

-Use only an approved container.

- Never remove gas cap or add fuel

with the engine running. Allow

engine to cool before refueling. Do

not smoke.

-Never refuel the machine indoors.

- Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

•Never run a machine inside a closed

area.

•Never make adjustments or repairs

with the engine (motor) running.

Disconnect the spark plug wire, and

keep the wire away from the plug to

prevent accidental starting.

•Keep nuts and bolts, especially blade

attachment bolts, tight and keep

equipment in good condition.

• Never tamper with safety devices.

Check their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height

adjustments while the engine (motor) is

running.

• Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

• Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

• Do not change the engine governor

setting or overspeed the engine.

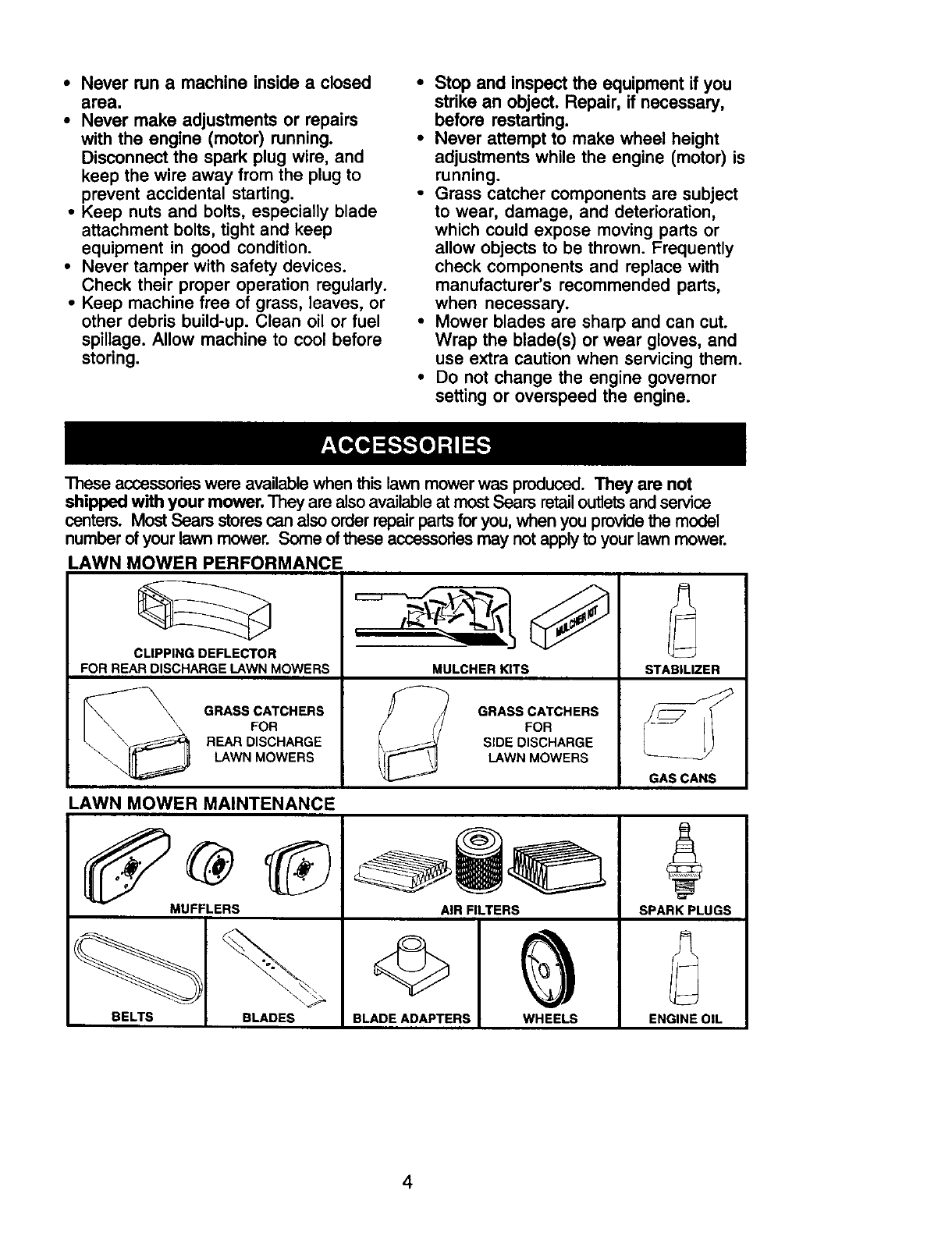

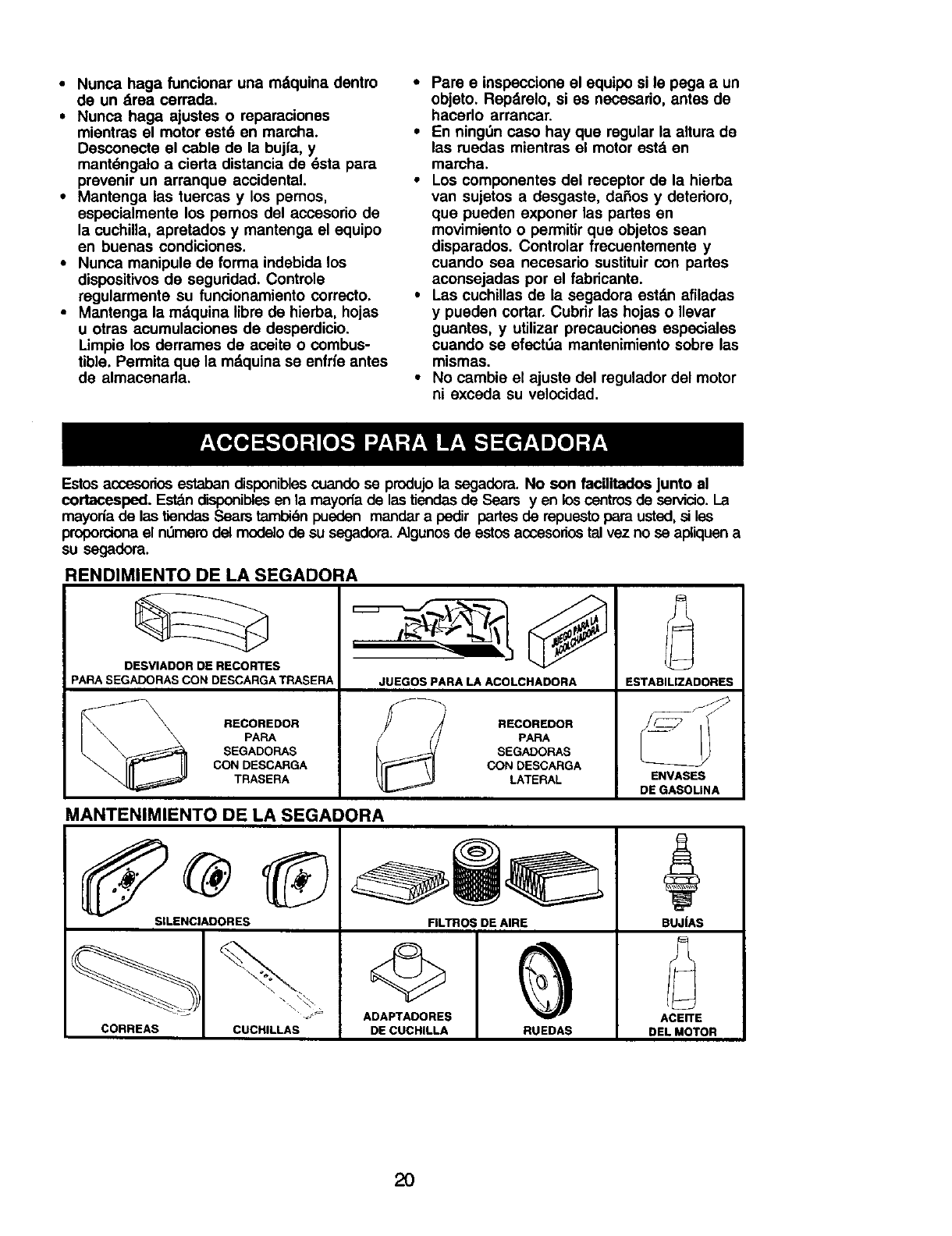

These accessorieswere availablewhen this lawn mower was produced. They are not

shipped with your mower. They are alsoavailableat most Sears retailoutletsand service

centers. Most Sears storescan also orderrepairpartsfor you,when you providethe model

numberof yourlawn mower. Some of these accessoriesmay not applyto your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING DEFLECTOR

FOR REAR DISCHARGE LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

I j

MULCHER KITS

_/) GRASS CATCHERS

FOR

_( SIDE DISCHARGE

/ LAWN MOWERS

STABILIZER

GAS CANS

LAWN MOWER MAINTENANCE

MUFFLERS

BELTS

BLADES

AIR FILTERS

BLADE ADAPTERS WHEELS

SPARK PLUGS

ENGINE OIL

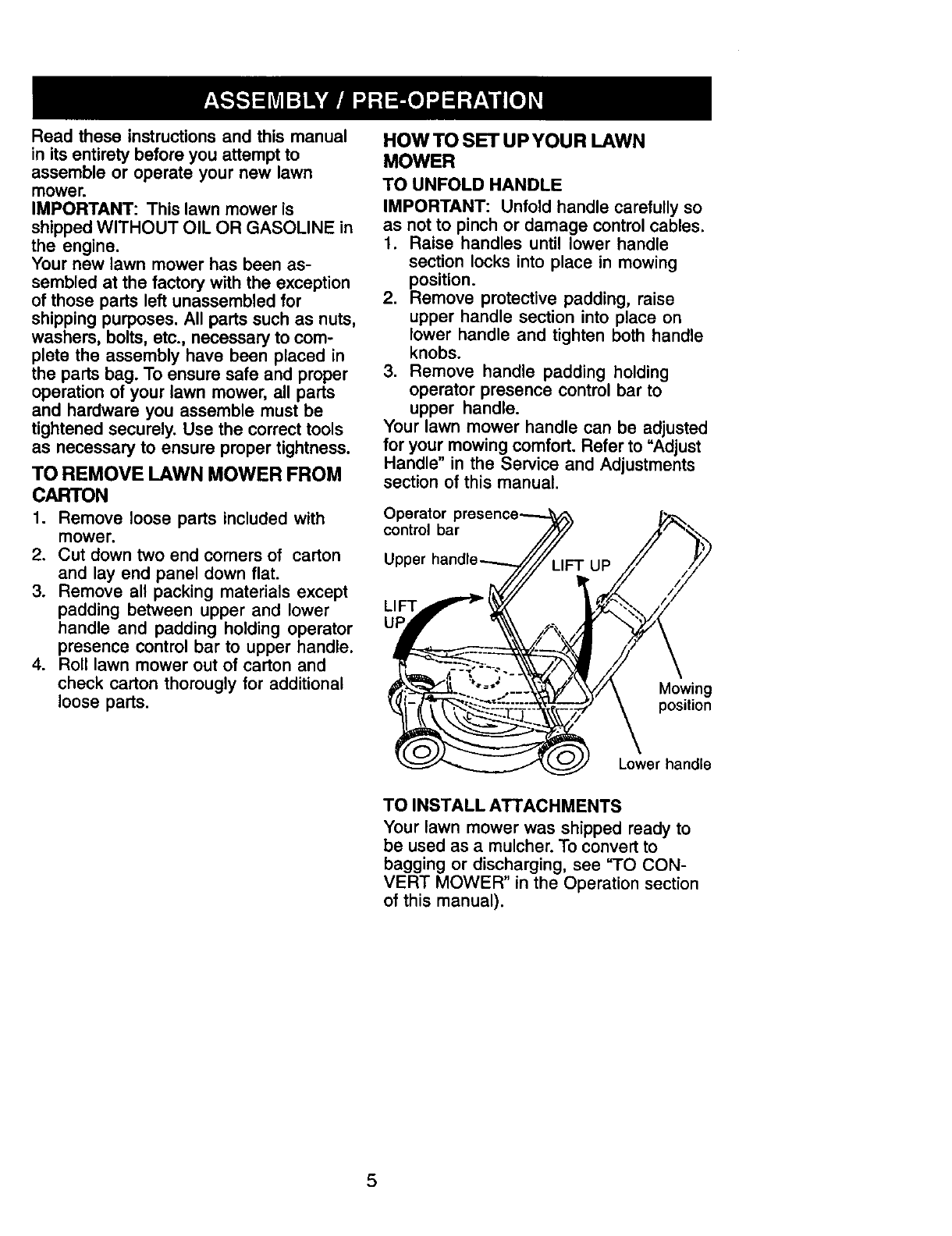

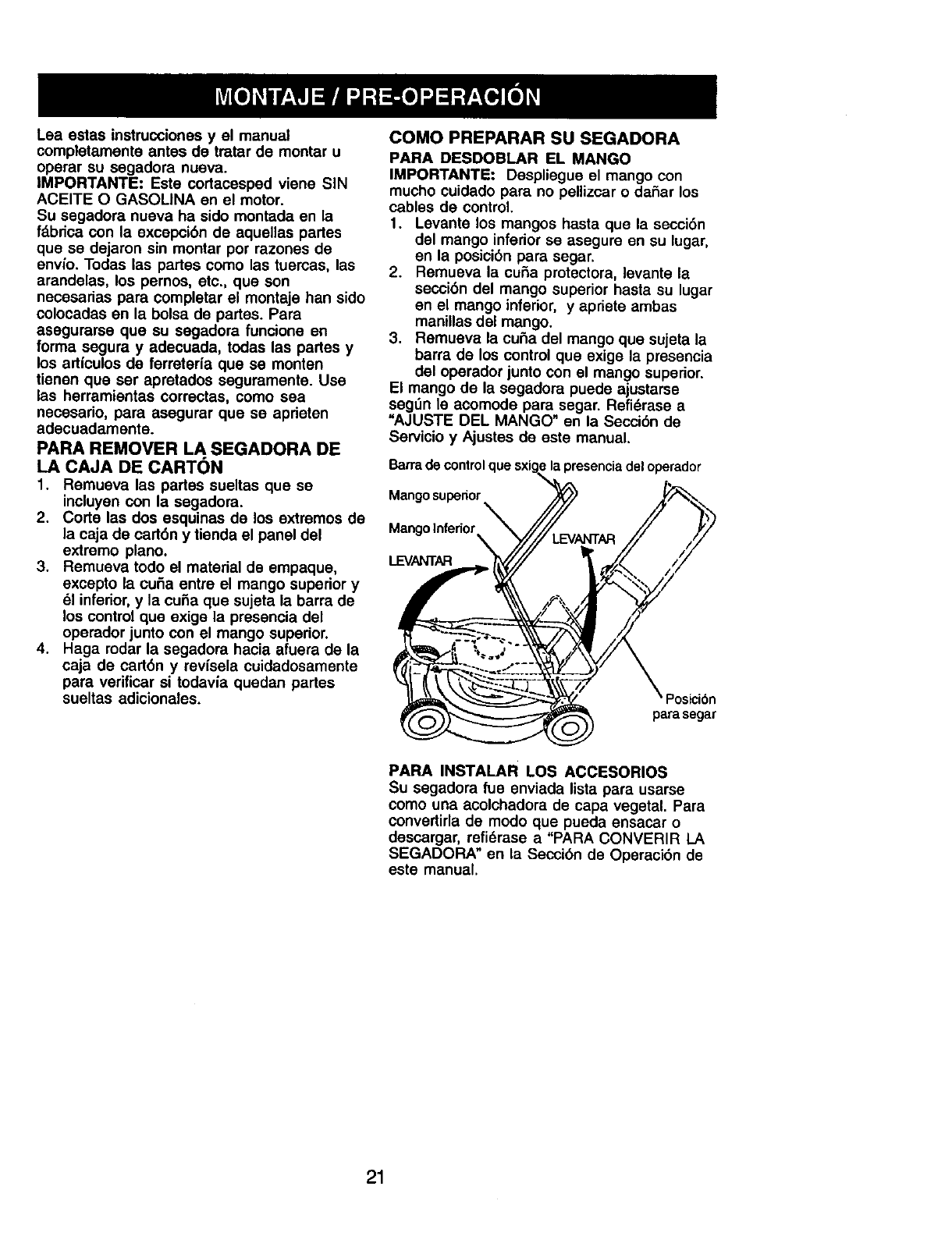

Read these instructions and this manual

in its entirety before you attempt to

assemble or operate your new lawn

mower.

IMPORTANT: This lawn mower is

shipped WITHOUT OIL OR GASOLINE in

the engine.

Your new lawn mower has been as-

sembled at the factory with the exception

of those parts left unassembled for

shipping purposes. All parts such as nuts,

washers, bolts, etc., necessary to com-

plete the assembly have been placed in

the parts bag. To ensure safe and proper

operation of your lawn mower, all parts

and hardware you assemble must be

tightened securely. Use the correct tools

as necessary to ensure proper tightness.

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end cornersof carton

and layend paneldown flat.

3. Remove allpackingmaterialsexcept

padding between upper and lower

handle and padding holdingoperator

presence controlbar to upper handle.

4. Rolllawn mower outofcartonand

check cartonthorouglyforadditional

loose parts.

HOW TO SET UP YOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle

section locks into place in mowing

position.

2. Remove protective padding, raise

upper handle section into place on

lower handle and tighten both handle

knobs.

3. Remove handle padding holding

operator presence control bar to

upper handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "Adjust

Handle" in the Service and Adjustments

section of this manual.

Operator I:

control bar

Upper UP

LIFT

Mowing

position

Lower handle

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to

be used as a mulcher. To convert to

bagging or discharging, see "TO CON-

VERT MOWER" in the Operation section

of this manual).

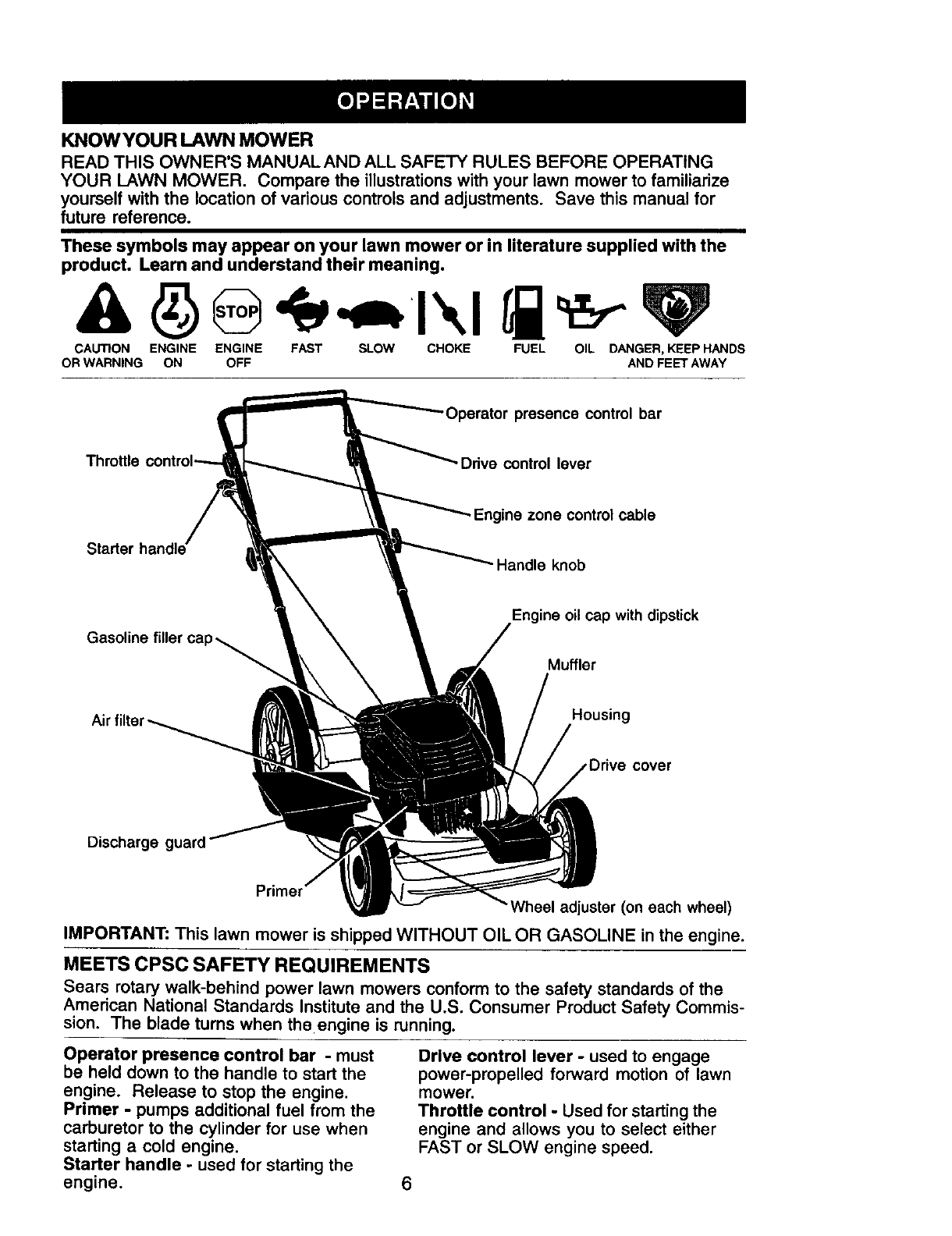

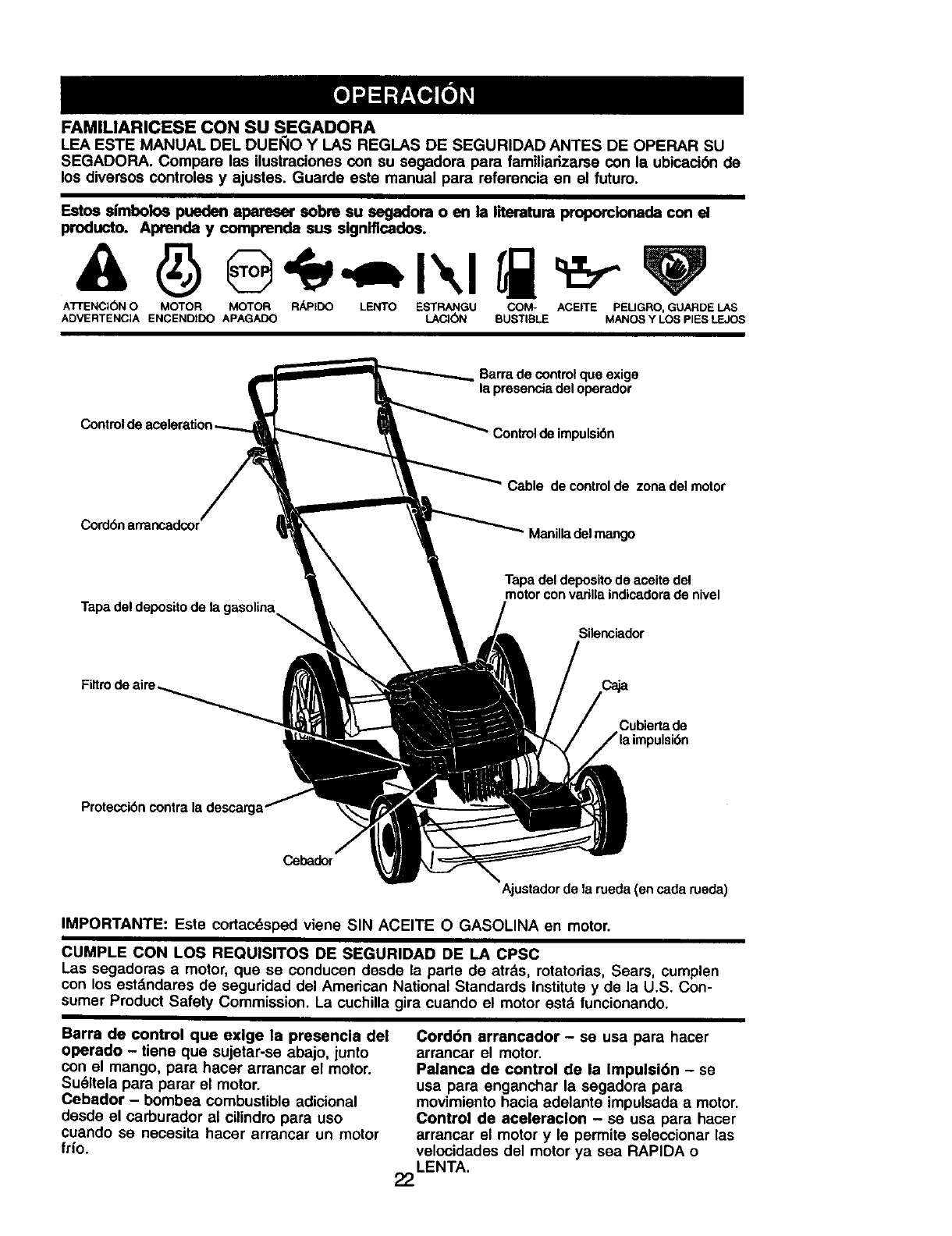

KNOWYOUR LAWN MOWER

READ THIS OWNER'S MANUALAND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

•Operator presence control bar

Throttle Drive control lever

Stader handle"

Engine zone control cable

Handle knob

Gasoline

Engine oil cap with dipstick

Muffler

Housing

Discharge guard

Primer (on each wheel)

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Commis-

sion. The blade turns when the engine is running.

Operator presence control bar - must

be held down to the handle to start the

engine. Release to stop the engine.

Primer -pumps additional fuel from the

carburetor to the cylinder for use when

starting acold engine.

Starter handle - used for starting the

engine.

Drive control lever -used to engage

power-propelled forward motion of lawn

mower.

Throttle control - Used for starting the

engine and allows you to select either

FAST or SLOW engine speed.

The operation of any lawn

mower can result in foreign

objects thrown into the

eyes, which can result in

severe eye damage.

Always wear safety glasses or eye

shields while operating your lawn mower

or performing any adjustments or repairs.

We recommend standard safety glasses

or a wide vision safety mask over

spectacles.

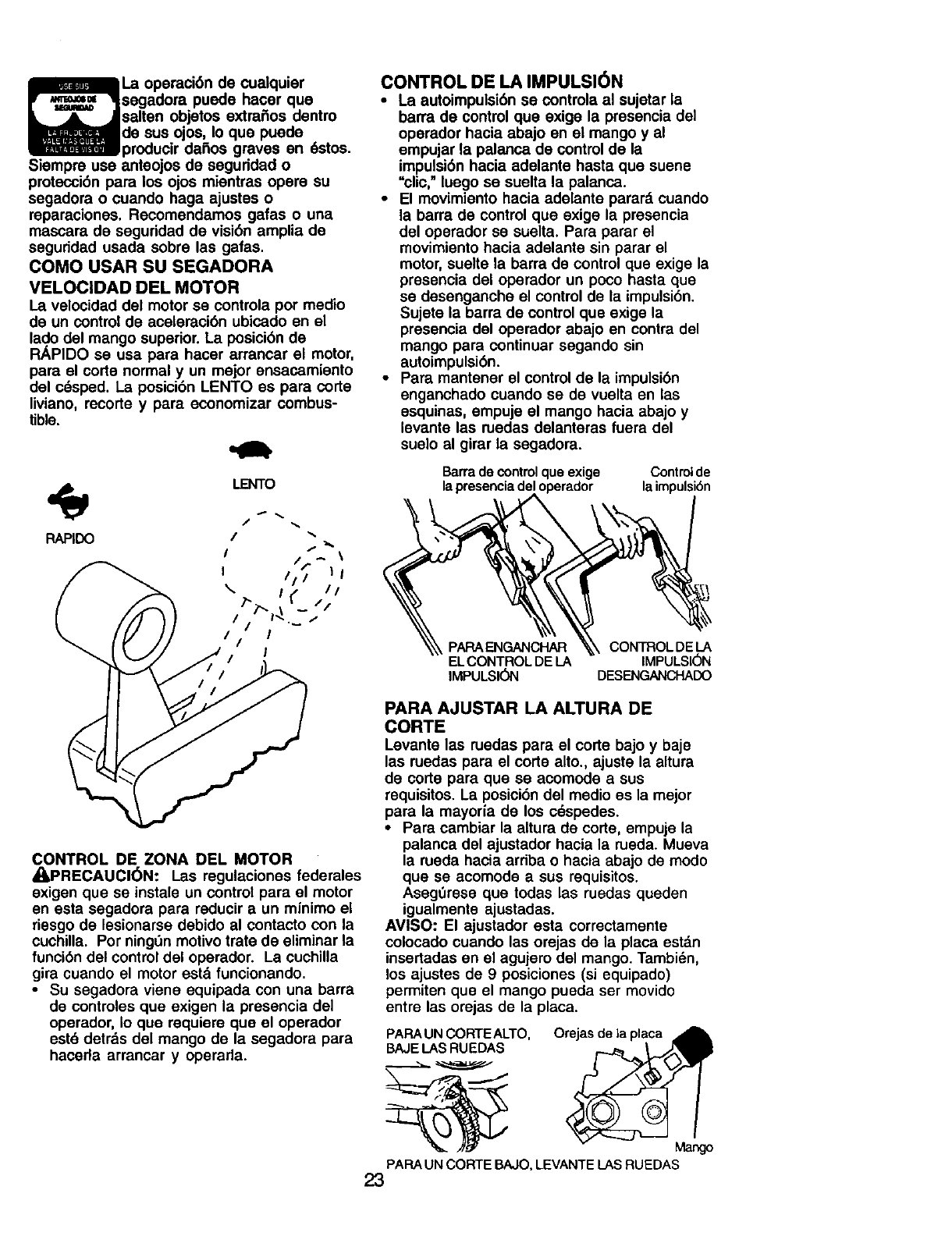

HOW TO USE YOUR LAWN MOWER

ENGINESPEED

The engine speed is controlled by a

throttle located on the side of the upper

handle. FAST position is for starting,

normal cutting, trimming and better grass

bagging. SLOW position is for light

cutting, trimming and fuel economy.

ENGINE ZONE CONTROL

_CAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the risk

of blade contact injury. Do not under any

cimumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

•Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

DRIVECONTROL

• Self-propelling is controlled by holding

the operator presence control bar down

to the handle and pushing the drive

control lever forward until it clicks; then

releasing the lever.

•Forward motion will stop when the

operator presence control bar is

released. To stop forward motion

without stopping engine, release the

operator presence control bar slightly

until the drive control disengages. Hold

operator presence control bar down

against handle to continue mowing

without self-propelling.

•To keep drive control engaged when

turning corners, push down on handle

and lift front wheels off ground while

turning lawn mower.

Operator presence control bar Drive

control

TO ENGAGE

DRIVE CONTROL

DRIVE

CONTROL

DISENGAGED

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower

wheels for high cut, adjust cutting height

to suit your requirements. Medium

position is best for most lawns.

•To change cutting height, squeeze

adjuster lever toward wheel. Move

wheel up or down to suit your require-

ments. Be sure all wheels are in the

same setting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

LOWER WHEELS FOR HIGH CUT

RAISE WHEELS FOR LOW CUT Lever

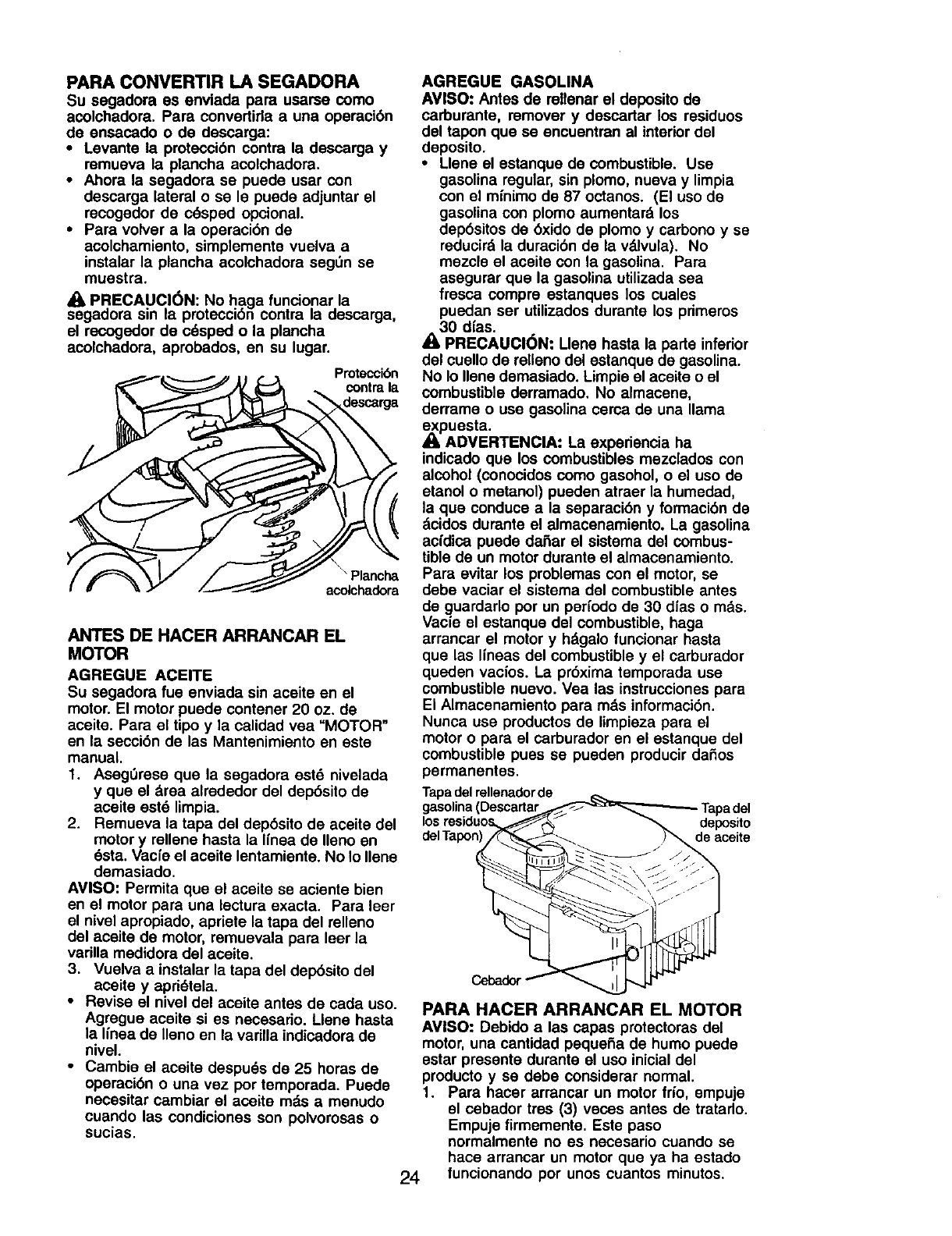

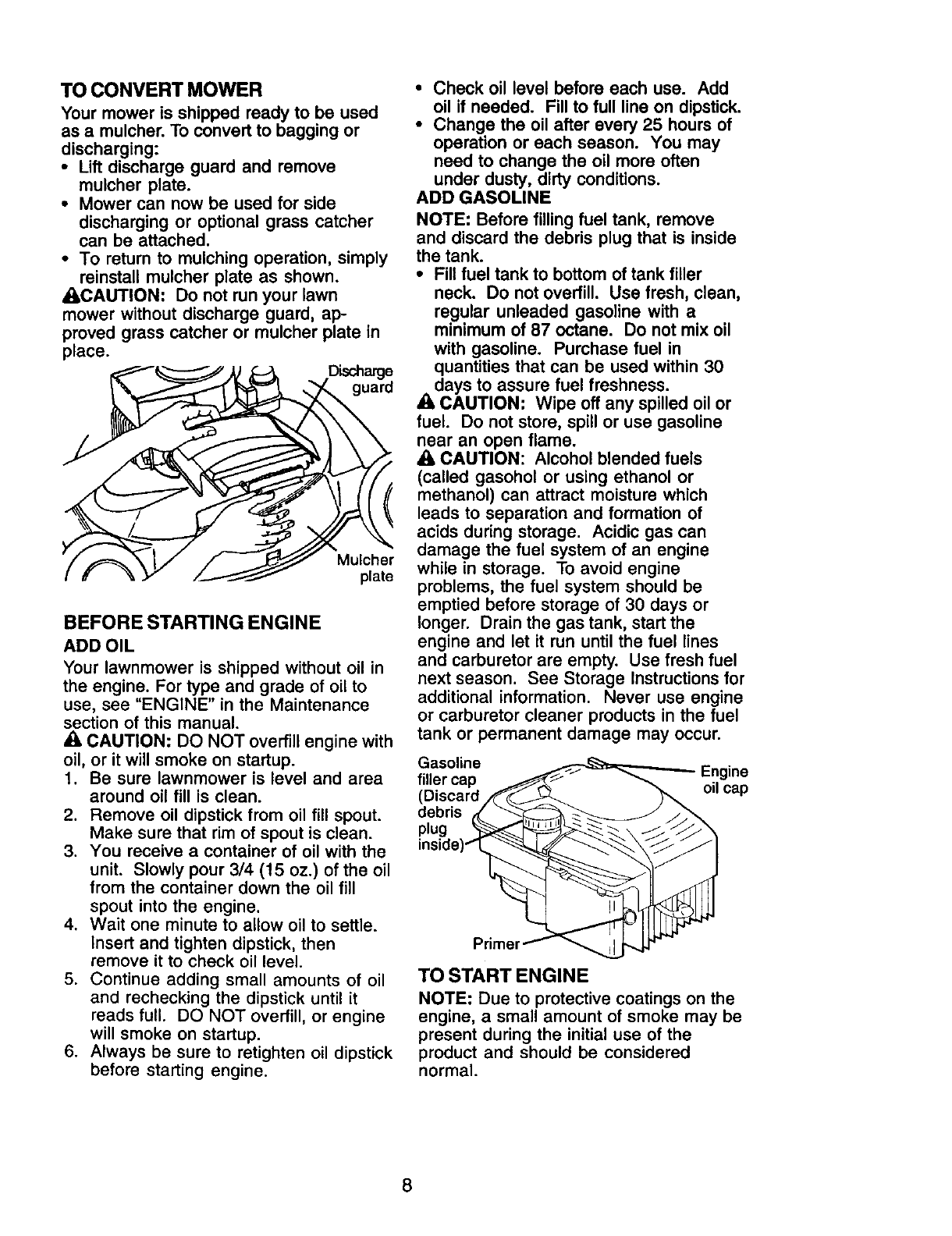

TO CONVERT MOWER

Your mower is shipped ready to be used

as a mulcher. To convert to bagging or

discharging:

•Lift discharge guard and remove

mulcher plate.

•Mower can now be used for side

discharging or optional grass catcher

can be attached.

•To return to mulching operation, simply

reinstall mulcher plate as shown.

_IbCAUTION: Do not run your lawn

mower without discharge guard, ap-

proved grass catcher or mulcher plate in

place.

DL_harge

guard

Mulcher

plate

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

_]k CAUTION: DO NOT overfill engine with

oil, or it will smoke on startup.

1. Be sure lawnmower is level and area

around oil fill is clean.

2. Remove oil dipstick from oil till spout.

Make sure that rim of spout is clean.

3, You receive a container of oil with the

unit, Slowly pour 3/4 (15 oz.) of the oil

from the container down the oil fill

spout into the engine.

4. Wait one minute to allow oil to settle.

Insert and tighten dipstick, then

remove it to check oil level.

5. Continue adding small amounts of oil

and rechecking the dipstick until it

reads full. DO NOT overfill, or engine

will smoke on startup.

6. Always be sure to retighten oil dipstick

before starting engine.

•Check oil level before each use. Add

oil if needed. Fill to full line on dipstick.

•Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions.

ADD GASOLINE

NOTE: Before filling fuel tank, remove

and discard the debris plug that is inside

the tank.

•Fill fuel tank to bottom of tank filler

neck. Do not overfill. Use fresh, clean,

regular unleaded gasoline with a

minimum of 87 octane. Do not mix oil

with gasoline. Purchase fuel in

quantities that can be used within 30

days to assure fuel freshness.

CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

ACAUTION: Alcohol blended fuels

(called gasohol or using ethanol or

methanol) can attract moisture which

leads to separation and formation of

acids during storage. Acidic gas can

damage the fuel system of an engine

while in storage. To avoid engine

problems, the fuel system should be

emptied before storage of 30 days or

longer. Drain the gas tank, start the

engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

Gasoline

filler cap Engine

(Discard oil cap

debris

plug

Primer

TO START ENGINE

NOTE: Due to protective coatings on the

engine, asmall amount of smoke may be

present during the initial use of the

product and should be considered

normal.

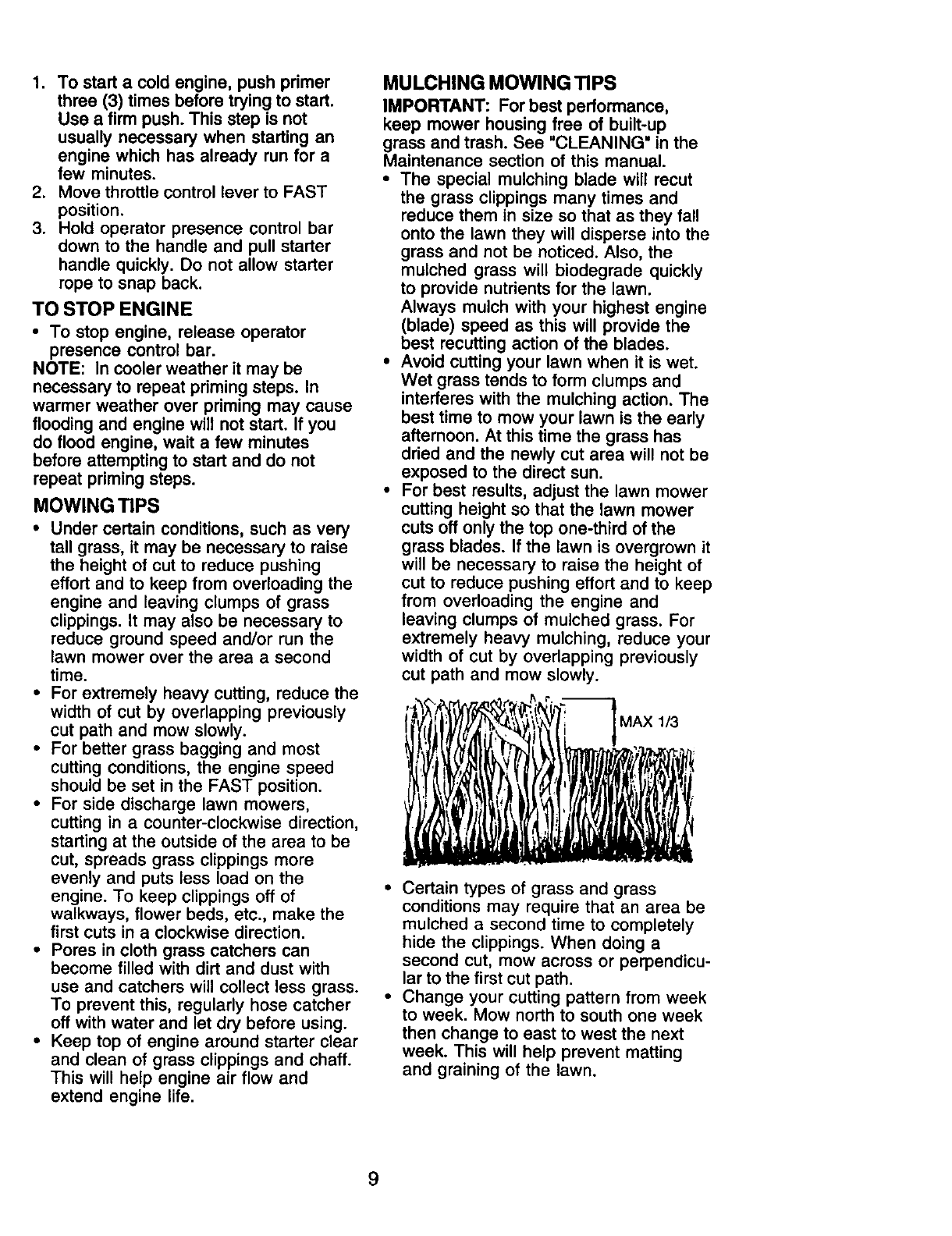

1. To start a cold engine, push primer

three (3) times before trying to start.

Use a firm push. This step is not

usually necessary when starting an

engine which has already run for a

few minutes.

2. Move throttle control lever to FAST

position.

3. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

TO STOP ENGINE

•To stop engine, release operator

presence control bar.

NOTE: In cooler weather it may be

necessary to repeat priming steps. In

warmer weather over priming may cause

flooding and engine will not start. If you

do flood engine, wait a few minutes

before attempting to start and do not

repeat priming steps.

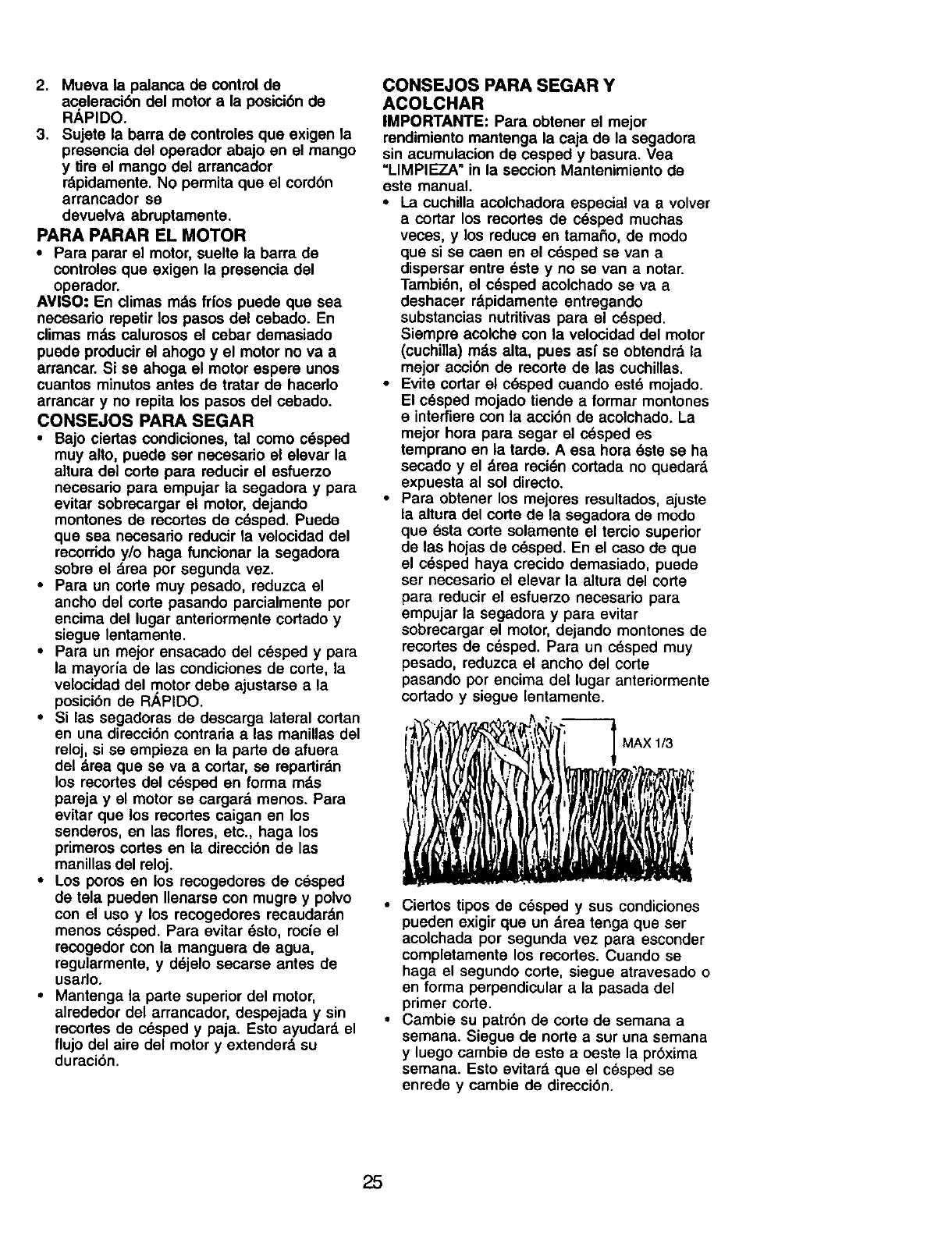

MOWING TIPS

•Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass

clippings. It may also be necessary to

reduce ground speed and/or run the

lawn mower over the area a second

time.

•For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

•For better grass bagging and most

cutting conditions, the engine speed

should be set in the FAST position.

•For side discharge lawn mowers,

cutting in a counter-clockwise direction,

starting at the outside of the area to be

cut, spreads grass clippings more

evenly and puts less load on the

engine. To keep clippings off of

walkways, flower beds, etc., make the

first cuts in a clockwise direction.

• Pores in cloth grass catchers can

become filled with dirt and dust with

use and catchers will collect less grass.

To prevent this, regularly hose catcher

off with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and

extend engine life.

MULCHING MOWING TIPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

•The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into the

grass and not be noticed. Also, the

mulched grass will biodegrade quickly

to provide nutrients for the lawn.

Always mulch with your highest engine

(blade) speed as this will provide the

best recutting action of the blades.

•Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried and the newly cut area will not be

exposed to the direct sun.

•For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and

leaving clumps of mulched grass. For

extremely heavy mulching, reduce your

width of cut by overlapping previously

cut path and mow slowly.

MAX 1/3

• Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a

second cut, mow across or perpendicu-

lar to the first cut path.

• Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting

and graining of the lawn.

MA,NTENANCESC,EDU'E

AS YOU COMPLETE /__€'_-_'_O_I==\IIPI= n....

Check for Loose Fasteners I,/ tl/

(IfClean/Inspect Grass CatcherEquipped) '_/' _;_

i Clean Lawn Mower

Clean Under Drive Cover

(Power-Propelled Mowers) _'

_Ch_-"kdrive beWpulleys

(Power-Propelled Mowers) If

gCheck/Sharpen/Replace Blade _

Lubrication Chart _V'

Clean Battery/Recharge

IElectric Start Mowers1Ii/ 11/4

BE Check En_lineOil Level ql/

Change Engine Oil _1.2

G Clean Air Niter _ 2

Inspect Muffler

N Clean or Replace Spark Plug

Replace Air Niter Paper Cartridge I,/'2

1 - Change more often when operating under a heavy load c¢ in high ambient temperatures,

2 - Se_4ce more often when operating in dirty or dusty conditions.

3-Replace blades more often when mowing in sandy soil,

4 - Charge 48 hours at end of season.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does

not cover items that have been subjected

to operator abuse or negligence. To

receive full value from the warranty,

operator must maintain mower as

instructed in this manual.

Some adjustments will need to be made

periodically to properly maintain your

unit.

All adjustments in the Service and

Adjustments section of this manual

should be checked at least once each

season.

• Once a year, replace the spark plug,

clean or replace air filter element and

check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

• Follow the maintenance schedule in

this manual.

BEFORE EACH USE

1. Check engine oil level.

2. Check for loose fasteners.

LUBRICATION

Keep unit well lubricated (See "LUBRI-

CATION CHART").

LUBRICATION CHART

hinge

(_) Handle bracket mounting pins

(_) Spray lubricant

(_) See "ENGINE" In Maintenance section.

IMPORTANT: Do not oil or grease

plastic wheel bearings. Viscous

lubricants will attract dust and dirt that

will shorten the life of the self-lubricat-

ing bearings. If you feel they must be

lubricated, use only a dry, powdered

graphite type lubricant sparingly.

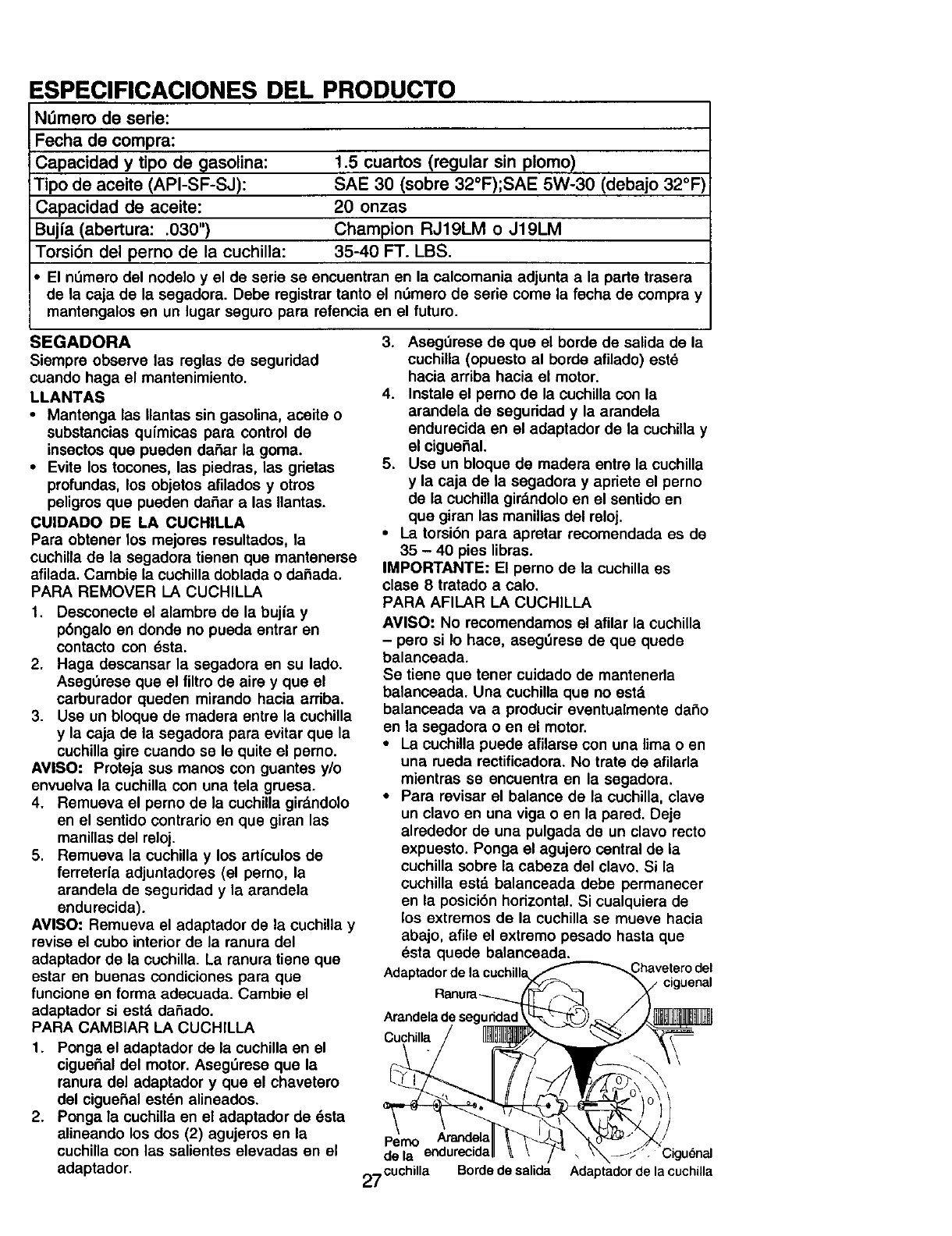

PRODUCT SPECIFICATIONS

Serial number:

Date of purchase:

Gasoline capacity /type: 1.6 quarts (unleaded regular)

Oil type (API-SF-SJ): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil capacity: 20 ounces

Spark plug (gap: .030") Champion RJ19LM or J19LM

Blade bolt torque: 35-40 ft. Ibs.

•The model and serial numbers will be found on a decal on the rear of the mower

housing. Record both serial number and date of purchase in space provided above

LAWNMOWF_R

Always observe safety ruleswhen perform-

ing any maintenance.

TIRES

•Keeptires free of gasoline,oil,or insect

controlchemicals which can harm rubber.

•Avoidstumps, stones,deep ruts,sharp

objectsand o_er hazards t_at may cause

_re damage.

BLADE CARE

For best results, mower blade must be

kept sharp. Replace bent or damaged

blades.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hard-

ware (bolt, lock washer and hardened

washer).

NOTE: Remove the blade adapter and

check the key inside hub of blade

adapter. The key must be ingood condi-

tion to work properly. Replace adapter if

damaged.

TO REPLACE BLADE

1. Position the blade adapter on the

engine crankshaft. Be sure key in

adapter and crankshaft keyway are

aligned.

2. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

3. Be sure the trailing edge of blade 11

(opposite sharp edge) is up toward

the engine.

4. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

5. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

•The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is grade 8 heat

treated.

TO SHARPEN BLADE

NOTE: We do not recommend sharpen-

ing blade - but if you do, be sure the

blade is balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will

cause eventual damage to lawn mower

or engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail

into a beam or wall. Leave about one

inch of the straight nail exposed. Place

center hole of blade over the head of

the nail. If blade is balanced, it should

remain in a horizontal position. If either

end of the blade moves downward,

sharpen the heavy end until the blade

is balanced.

Crankshaft

Blade

Blade .3rank

bolt Harden_ shaft

washer Trailing edge Blade adapter

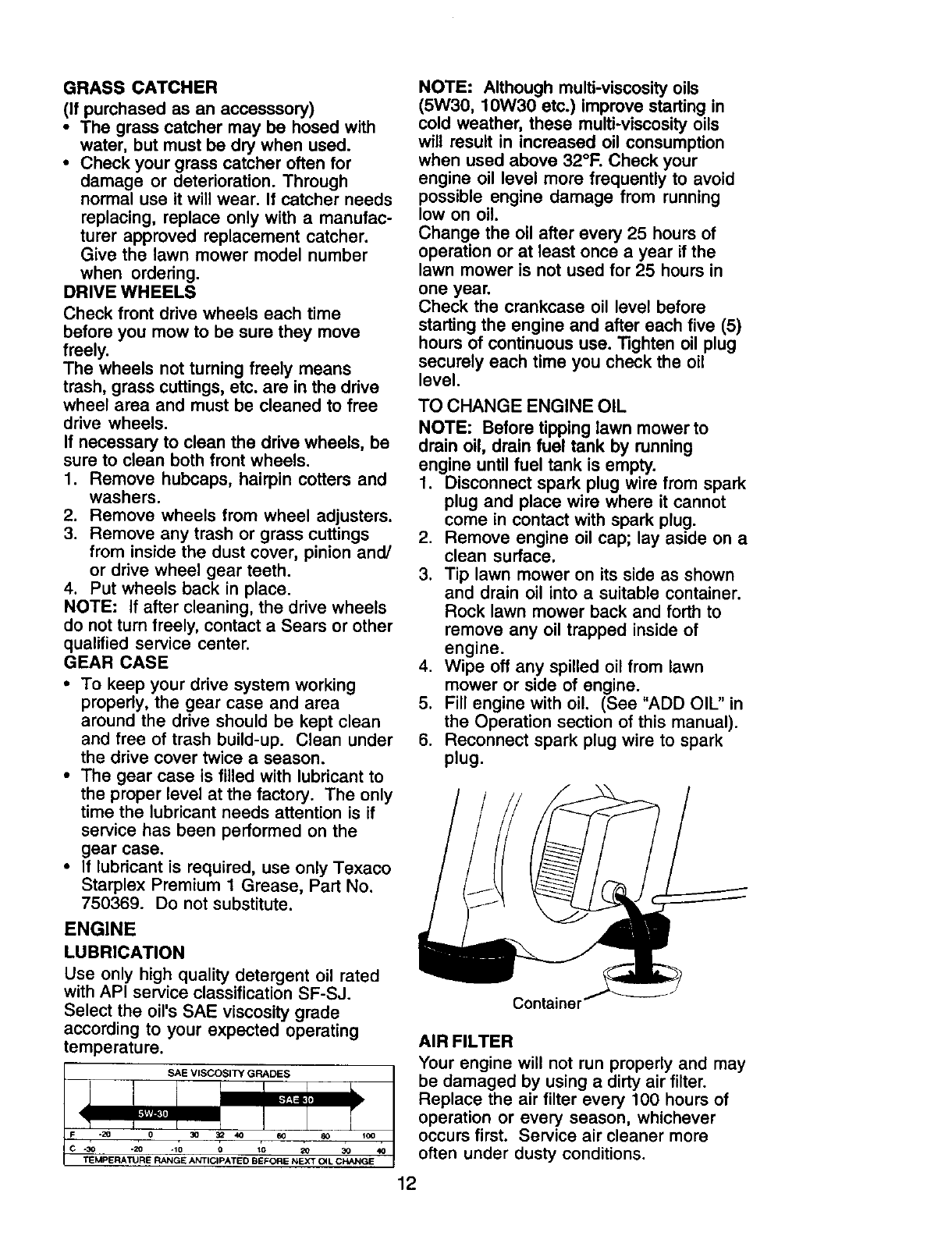

GRASS CATCHER

(If purchased as an accesssory)

• The grass catcher may be hosed with

water, but must be dry when used.

• Check your grass catcher often for

damage or deterioration. Through

normal use it will wear. If catcher needs

replacing, replace only with a manufac-

turer approved replacement catcher.

Give the lawn mower model number

when ordering.

DRIVE WHEELS

Check front drive wheels each time

before you mow to be sure they move

freely.

The wheels not turning freely means

trash, grass cuttings, etc. are in the drive

wheel area and must be cleaned to free

drive wheels.

If necessary to clean the drive wheels, be

sure to clean both front wheels.

1. Remove hubcaps, hairpin cotters and

washers.

2. Remove wheels from wheel adjusters.

3. Remove any trash or grass cuttings

from inside the dust cover, pinion and/

or drive wheel gear teeth.

4. Put wheels back in place.

NOTE: If after cleaning, the drive wheels

do not turn freely, contact a Sears or other

qualified service center.

GEAR CASE

• To keep your drive system working

properly, the gear case and area

around the drive should be kept clean

and free of trash build-up. Clean under

the drive cover twice a season.

•The gear case is filled with lubricant to

the proper level at the factory. The only

time the lubricant needs attention is if

service has been performed on the

gear case.

•If lubricant is required, use only Texaco

Starplex Premium 1 Grease, Part No.

750369. Do not substitute.

ENGINE

LUBRICATION

Use only high quality detergent oil rated

with API service classification SF-SJ.

Select the oirs SAE viscosity grade

according to your expected operating

temperature.

SAE VISCOSITY GRADES

6O 8O

-30 -20 0 1'o 20 30

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT C4L CHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.) improve starting in

cold weather, these multi-viscosity oils

will result in increased oil consumption

when used above 32°F. Check your

engine oil level more frequently to avoid

possible engine damage from running

low on oil

Change the oil after every 25 hours of

operation or at least once a year if the

lawn mower is not used for 25 hours in

one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil

level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to

drain oil, drain fuel tank by running

engine until fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to

remove any oil trapped inside of

engine.

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Fill engine with oil. (See "ADD OIL" in

the Operation section of this manual).

6. Reconnect spark plug wire to spark

plug.

Container

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter every 100 hours of

operation or every season, whichever

occurs first. Service air cleaner more

often under dusty conditions.

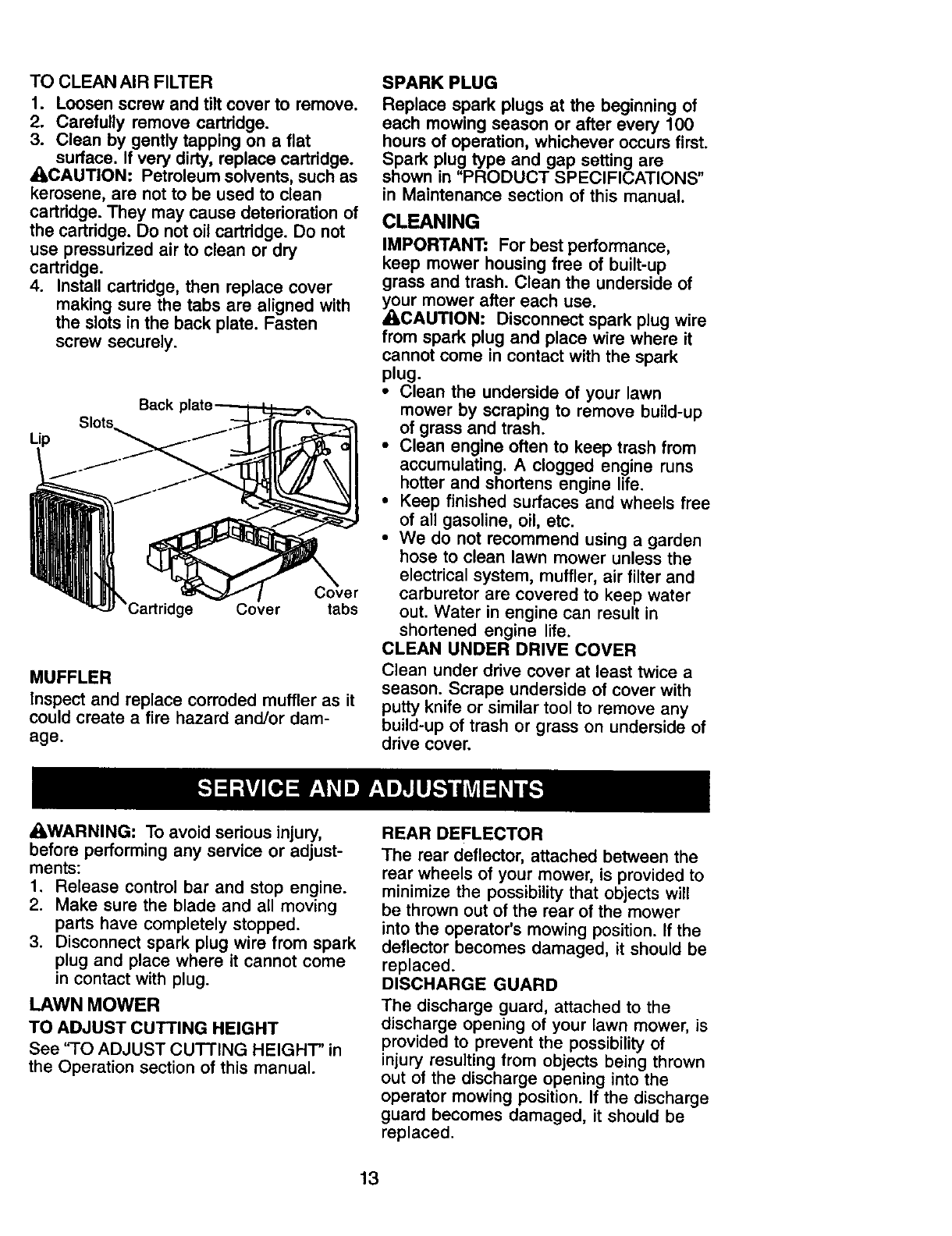

TO CLEANAIR FILTER

1. Loosenscrewand tilt coverto remove.

2. Carefullyremovecartridge.

3. Cleanby gentlytappingon a flat

surface. If very dirty, replace cartridge.

ACAUTION: Petroleum solvents, such as

kerosene, are not to be used to clean

cartridge. They may cause deterioration of

the cartridge. Do not oil cartridge. Do not

use pressurized air to clean or dry

cartridge.

4. Install cartridge, then replace cover

making sure the tabs are aligned with

the slots in the back plate. Fasten

screw securely.

Back

Slots

Cover

Cover tabs

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or dam-

age.

SPARK PLUG

Replace spark plugs at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs first.

Spark plug type and gap setting are

shown in "PRODUCT SPECIFICATIONS"

in Maintenance section of this manual.

CLEANING

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. Clean the underside of

your mower after each use.

_CAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with the spark

plug.

•Clean the underside of your lawn

mower by scraping to remove build-up

of grass and trash.

•Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

•We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in

shortened engine life.

CLEAN UNDER DRIVE COVER

Clean under drive cover at least twice a

season. Scrape underside of cover with

putty knife or similar tool to remove any

build-up of trash or grass on underside of

drive cover.

_I_WARNING: To avoid serious injury,

before performing any service or adjust°

ments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place where it cannot come

in contact with plug.

LAWN MOWER

TO ADJUST CUTRNG HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator's mowing position. If the

deflector becomes damaged, it should be

replaced.

DISCHARGE GUARD

The discharge guard, attached to the

discharge opening of your lawn mower, is

provided to prevent the possibility of

injury resulting from objects being thrown

out of the discharge opening into the

operator mowing position. If the discharge

guard becomes damaged, it should be

replaced.

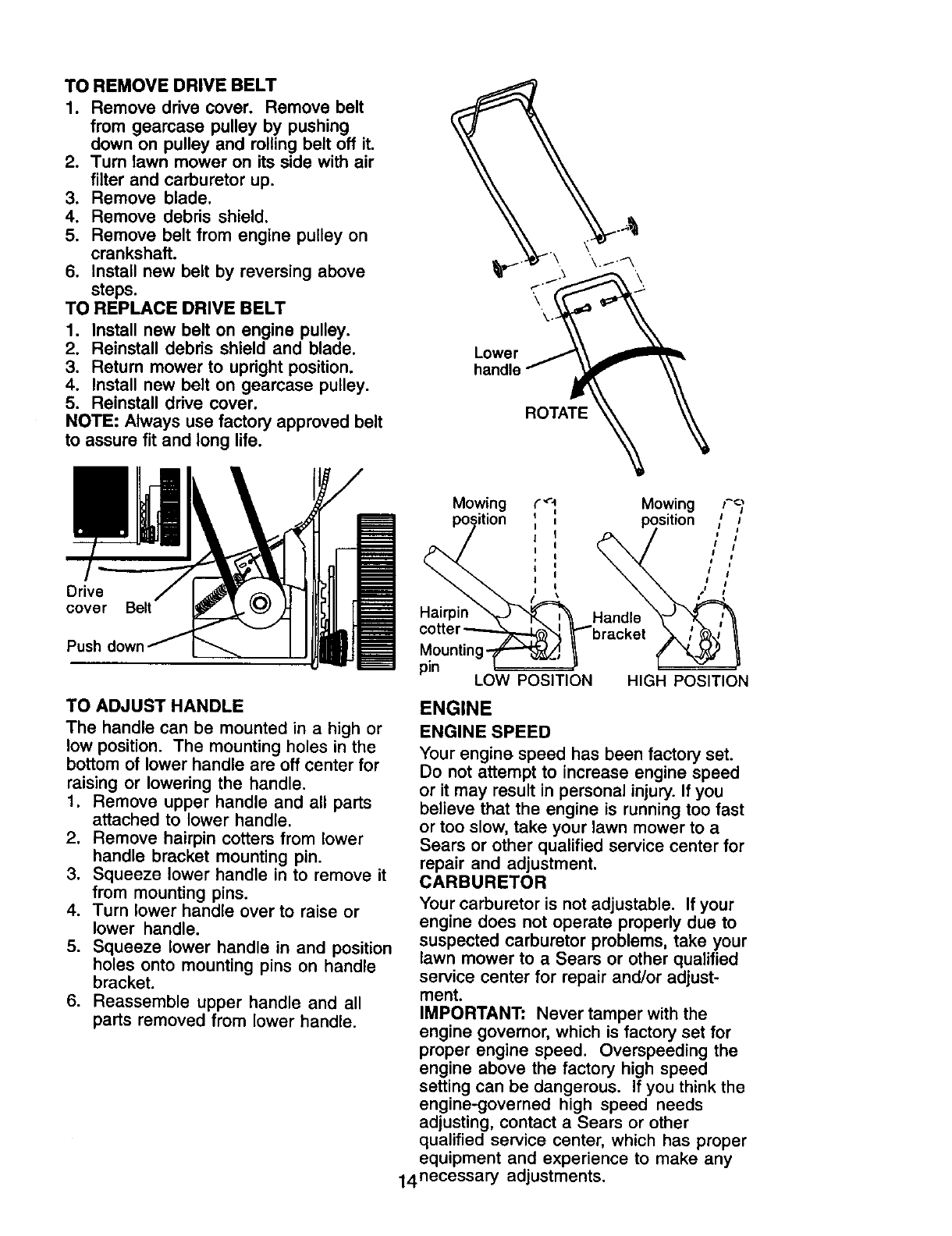

TO REMOVE DRIVE BELT

1. Remove drive cover. Remove belt

from gearcase pulley by pushing

down on pulley and rolling belt off it.

2. Turn lawn mower on its side with air

filter and carburetor up.

3. Remove blade.

4. Remove debris shield.

5. Remove belt from engine pulley on

crankshaft.

6. Install new belt by reversing above

steps.

TO REPLACE DRIVE BELT

1. Install new belt on engine pulley.

2. Reinstall debris shield and blade.

3. Return mower to upright position.

4. Install new belt on gearcase pulley.

5. Reinstall drive cover.

NOTE: Always use factory approved belt

to assure fit and long life.

Lower

handle

ROTATE

Drive

cover Belt

TO ADJUST HANDLE

The handle can be mounted in a high or

low position. The mounting holes in the

bottom of lower handle are off center for

raising or lowering the handle.

1. Remove upper handle and all parts

attached to lower handle.

2. Remove hairpin cotters from lower

handle bracket mounting pin.

3. Squeeze lower handle in to remove it

from mounting pins.

4. Turn lower handle over to raise or

lower handle.

5. Squeeze lower handle in and position

holes onto mounting pins on handle

bracket.

6. Reassemble upper handle and all

parts removed from lower handle.

Mowing

position

Hairpin

Mounting-

pin LOW POSITION

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that the engine is running too fast

or too slow, take your lawn mower to a

Sears or other qualified service center for

repair and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due to

suspected carburetor problems, take your

lawn mower to a Sears or other qualified

service center for repair and/or adjust-

ment.

IMPORTANT: Never tamper with the

engine governor, which is factory set for

proper engine speed. Overspeeding the

engine above the factory high speed

setting can be dangerous. If you think the

engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

14necessary adjustments.

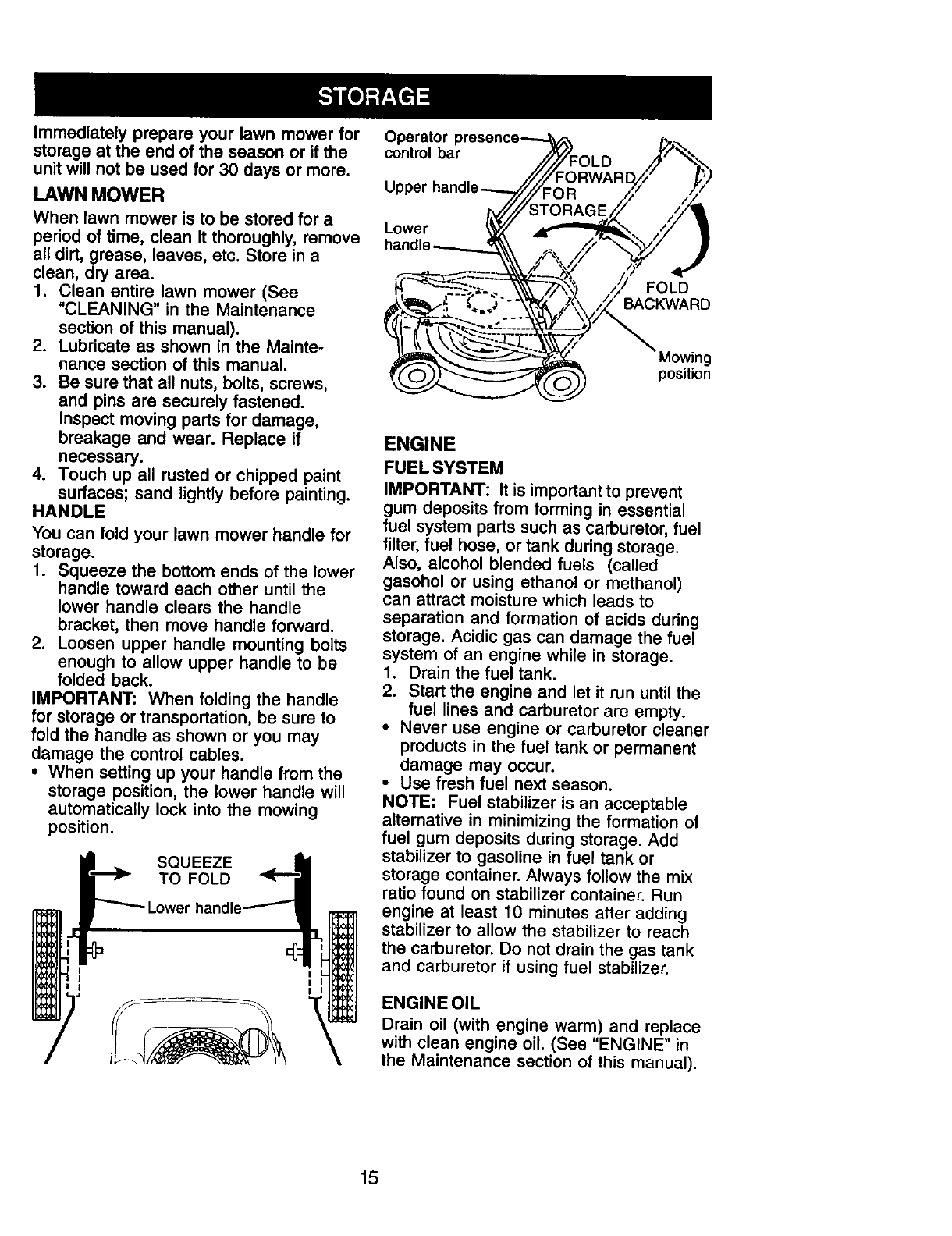

Immediatelyprepare your lawn mower for

storage at the end of the season or if the

unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance

section of this manual).

2. Lubricate as shown in the Mainte-

nance section of this manual.

3. Be sure that all nuts, bolts, screws,

and pins are securely fastened.

Inspect moving parts for damage,

breakage and wear. Replace if

necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your lawn mower handle for

storage.

1. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle

bracket, then move handle forward.

2. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle

for storage or transportation, be sure to

fold the handle as shown or you may

damage the control cables.

•When setting up your handle from the

storage position, the lower handle will

automatically lock into the mowing

position,

SQUEEZE

TO FOLD

Operator

control bar

Lower

FOLD

BACKWARD

position

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Also, alcohol blended fuels (called

gasohot or using ethanol or methanol)

can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage.

1. Drain the fuel tank.

2. Start the engine and let it run until the

fuel lines and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or

storage container. Always follow the mix

ratio found on stabilizer container, Run

engine at least 10 minutes after adding

stabilizer to allow the stabilizer to reach

the carburetor. Do not drain the gas tank

and carburetor if using fuel stabilizer.

ENGINE OIL

Drain oLI (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

•Do not store gasoline from one season

to another.

•Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

•If possible, store your unit indoors and

cover it to give protection from dust and

dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain mois-

ture. Do not use plastic. Plastic cannot

breathe which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engone and exhaust areas are still warm.

ACAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame or

spark. Allow the engine to cool before

storing in any enclosure.

TROUBLESHOOTING -See appropriate section in manual unless directed

PROBLEM

Does not start

to a Sears Service Center.

CAUSE

1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

Loss of power

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

1. Rear of lawn mower

housing or cutting blade

dragging in heavy grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

CORRECTION

1. Clean/replace air filter.

2. Fill fuel tank.

3. Drain tank and refill with

fresh, clean fuel.

4. Drain fuel tank and

carburetor and refill tank

with fresh gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

1. Set to "Higher Cut"

position.

2. Set to "Higher Cut"

position.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking

speed.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Service Center.

PROBLEM CAUSE CORRECTION

Poor cut- 1. Worn, bent or loose blade. 1. Replace blade. _ghten

uneven blade bolt.

2. Wheel heights uneven. 2. Set all wheels at same

height.

3. Buildup of grass, leaves 3. Clean underside of

and trash under mower, mower housing.

Excessive 1. Worn, bent or loose blade. 1. Replace blade. Tighten

vibration blade bolt.

2. Bent engine crankshaft. 2. Contact a Sears or other

qualified service center.

Starter rope 1. 1.

hard to pull

Engine flywheel brake is

on when control bar is

released.

Bent engine crankshaft.

Blade adapter broken.

Blade dragging in grass.

Depress control bar to

upper handle before

pulling starter rope.

Contact a Sears or other

qualified service center.

Replace blade adapter.

Move lawn mower to cut

grass or to hard surface.

Loss of drive 1. Drive wheels not turning 1. Adjust or replace drive

with drive control engaged, control cable.

2. Belt not driving. 2. Put belt on pulleys or

replace belts if broken.

Grass catcher 1. Cutting height too low. 1. Raise cutting height.

not filling (if so 2. Lift on blade worn off. 2. Replace blade.

equipped) 3. Catcher not venting air. 3. Clean grass catcher.

Hard to push 1. 1. Raise cutting height.Grass is too high or wheel

height is too low.

2. Rear of lawn mower

housing or cutting blade

dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to

suit.

Garantia ........................................................ 18

Reglas de Seguddad ............................... 18-20

Montaje /Pre-Operaci6n .............................. 21

Operaci6n ................................................ 22-25

Mantenimiento ......................................... 26-29

Programa de Mantanimiento ......................... 26

Especificaciones dal Producto ..................... 27

Servicio y Adjustes ................................. 29-30

Almacenamiento ...................................... 31-32

Identificaci6n de problemas .................... 32-33

Servicio Sears ......................................... 34-43

Ordan de Pades ............................ Contratapa

GARANTiA LIMITADA DE DOS AI_IOS PARA LA SEGADORA A MOTOR CRAFTSMAN

Por dos (2) ahos, a partir de la fecha de compra, cuando esta Segadora Craftsman se

mantenga, lubrique y afine seg0n las instrucciones para la operanibn y el mantenimiento en el

manual del dueSo, Sears reparard gratis todo defecto en el material y la mano de obra,

Si la Segadora Craftsman se usa para fines comerciales ode ardendo, esta garantfa s61o se

aplica por noventa (90) dfas a partir de la fecha de compra.

Esta Garantia no cubre:

* Articulos qua se desgastan durante el uso normal tales como las cuchUlas segadoras

rotatorias, los adaptadores de la cuchilla, las correas, los filtms de aim y las bujfas.

•Reparaciones necesarias debido al abuso o a la negligencia del operador, incluy6ndose a los

cig0efiales doblados y a la falta de mantenimiento del equipo seg0n las instrucciones que se

incluyen en el manual dal dueSo.

EL SERVICIO DE GARANT[A ESTA DISPONIBLE al devolver la segadora a motor Craftsman al

centro/departmento de servicio Sears mas cercano en los Estados Unidos. Esta garantia se

aplica solamente mientras el producto este en uso en los Estados Unidos.

Eala Garantia le otorga derechos legales especfficos, y puede que tambi_n tenga otros

derechos que varfan de estado a estado.

SEARS, ROEBUCK AND CO., D/817WA, HOFFMAN ESTATES, IL 60179 USA

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos ylos

pies y de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden

producir lesiones graves ola muerte.

_Busque este simbolo que seSala las

precauciones de seguridad de importancia.

Quiere decir - iilATENClONII!iiiESTE

ALERTO}!! SU SEGURIDAD ESTA

COMPROMETIDA.

_,DVERTENClA: Siempre desconecte el

alambre de la bujia ypbngalo donde no pueda

entrar en contacto con la bujfa, para evitar el

arranque por accidente, durante la

preparaci6n, el transporte, el ajuste o cuando

se hacen reparaciones.

4_I_.DVERTENClA: Los bornes, terminales y

accesodos relativos de la bateda contienen

plomo o compuestos de plomo, productos

qufmicos conocidos en el Estado de California

come causa de cdncer y defectos al

nacimiento u otros daSos reproductivos. Lavar

las manos despu_s de manipularlos.

4_PRECAUCl6N: El tubo de escape del

motor, algunos de sus constituyentes y

algunos componentes del veh[culo contienen

o desprenden productos quimicos conocidos

en el Estado de California como causa de

cd.ncer y defectos al nacimiento u otros daSos

reproductivos.

,d_PRECAUCI(_N: El silenciador y otras

piezas del motor Ilegan a sre extremadamente

calientes durante la operaci6n y siguen siendo

caiientes despu6s de qua el motor haya

parado. Para evitar quemaduras severas,

permanezca lejos de estas d.reas.

I. OPERACION

• Antes de empezar, debe familiarizarse

completamente con los controles y el use

correcto de la maquina. Pare esto, debe leer

y comprender todas las instrucciones que

aparecen en la maquina yen los manuales

de oporaci6n.

•No ponga las manes o los pies cerca o

debajo de las partes rotatorias. Mant6ngase

siempre lejos de la abertura de la descarga.

•Permita que solamente las personas

responsables que est_n familiarizadas con

las instrucciones operen la m&quina.

• Despeje el &rea de objetos tales come

piedras, juguetes, alambres, hue.sos, palos,

etc. que pueden set recogidos y lanzados

per las cuchillas.

• Aseg6rese que el &rea no se hallen

personas, antes de segar. Pare la m&quina

si alguien entre en el &tea.

• No opere la maquina sin zapatos o con

sandalias abiertas. P6ngase siempre

zapatos s61idos.

• No tire de la segadora hacia atr&s a menos

que sea absolutamente necesario. Mire

siempre hacia abajo yhacia detr_.s antes y

mientras que se mueve hacia atr&s.

• No opere la segadora sin los respectivos

resguardos, las places, el recogedor de

c_sped u otros aditamentos dise ados para

su protecci6n y seguridad.

• Refi_rase alas instrucciones del fabricante

para el funcionamiento e instalaci6n de

acoesorios. Use _nicamente accesorios

aprebados per el fabricante.

• Detenga la cuchilla o las cuchillas cuando

cruce per calzadas, calles o caminos de

grave.

•Parar el motor ¢ada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residues del tube.

•Apagar el motor y esperar hasta que las

cuchillas esten completamente paradas

antes de remover el receptor de hierba.

• Segar solamente con luz del dia o con una

buena luz artificial.

• No opere la mdquina bajo la influencia del

alcohol o de las drogas.

•Nunca opere la maquina cuando la hierba

estd mojada. Asegt_rese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

•Desconectar el mecanismo de propulsibn

aut6noma o el embrague de transmisi6n en

las segadoras que Io tienen antes de poner

en marcha el motor

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa.

Generalmente la vibraci6n suele indicar que

exists alguna averia.

• Siempre use gafas de seguridad o anteojos

con protecci6n lateral cuando opere la

segadora.

II. OPERACION SOBRE I.AS CUESTAS

Los accidentes ocurren con m&s frecuencia

en las cuestas. Estos accidentes courren

debido a resbaladas o ca|das, las cuales

pueden resultar en graves lesiones. Operar la

recortadora en cuestas requiem mayor

concentraci6n. Si se siente inseguro en una

cuesta, no la recorte.

HACER:

•Puede recortar a trav_s de la superficie de

la ouesta, nunca hacia arriba y haoia abajo.

Proceda con extrema precaucibn cuando

cambie de direcci6n en las cuestas.

• Renueva redes los objetos extrafios, tales

come guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alia

puede esconder obst&culos.

NO HACER:

• No recorte cerca de pendientes, zenjas o

terreplenes. El operador puede perder la

tracoi0n en los pies o el equilibrio.

• No recorte cuestas demasiado inolinadas.

• No recorte en hierba mojada. La reducci6n

en {a tracck_n de la pisada puede causar

resbalones.

III. NINOS

Se pueden producir accidentes trSgicos si el

operador no presta atenci6n ala presencia de

los ni_os. Amenudo, los nifios se sienten

atraidos per la m&quina y per la aetividad de la

siega. Nunca suponga que los nihos van a

permeneeer en el mismo lugar donde los vie

per 61tima vez.

• Mantenga a los niSos alejados del _.rea de la

siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Est_ alerta yapague la m&quina si hay

ni_os que entran al ,irea.

• Antes y cuando este retrocediendo, mire

hacia arras y hacia abajo para verificar si

hay niSos pequeSos.

• Nunca permita que los niSos operen la

m_.quina.

• Tenga un cuidado extra cuando se acerque

aesquinas donde no hay visibilidad, a los

arbustos, &rboles u otros objetos que

pueden interferir con su linea de visi6n.

IV. SERVICIO

•Tenga cuidado extra al manejar la gasolina

y los dem&s combustibles. Son inflamables

y los gases son explosives.

-Use solamente un envase aprobado.

- Nunca remueva {a tape del depbsito de

gasolina o agregue combustible con el

motor funcionando. Permita que el motor

se enfrie antes de velvet a pone

combustible. No fume

- Nunca vuelva a poner combustible en la

m&quina en recintos cerrados.

- Nunca almacene la m&quina o el envase

del combustible dentro de alg6n lugar en

deride haya una llama expuesta, tal come

la del ¢alentador de agua.

•Nunca haga funcionar una mSquina dentro

de un drea cerrada.

•Nunca haga ajustes o reparaciones

mientras el motor est6 en marcha.

Desconecte el cable de la bujfa, y

mantdngalo a cierta distancia de 6sta para

prevenir un arranque accidental.

•Mantenga las tuerces y los pemos,

especialmente los pernos del accesorio de

la cuchilla, apretados y mantenga el equipo

en buenas eondiciones.

•Nunca manipule de forma indebida los

dispositivos de seguridad. Controle

regularmente su funcionamiento correcto.

• Mantenga la mdquina libra de hierba, hojas

u otras acumulaciones de desperdicio.

Umpie los derrames de aceite ocombus-

tible. Permita que la mdquina se enfrfe antes

de almaconada.

•Pare e inspeccione el equipo si le pega aun

objeto. Repdrelo, si es necesado, antes de

hacerlo arrancar.

•En ningt_n caso hay que regular la altura de

las ruedas mientras el motor estd en

marcha.

•Los componentes del receptor de la hierba

van sujetos a desgaste, dahos y deterioro,

que pueden exporter las partes en

movimiento o permitir que objetos sean

disparados. Contmlar frecuentemente y

cuando sea necesario sustituir con partes

aconsejadas por el fabricante.

•Las cuchillas de la segadora estdn afiladas

y pueden cortar. Cubrir las hojas o llevar

guantes, y utilizar precauciones especiales

cuando se efect,_a mantenimiento sobre las

mismas.

•No cambie el ajuste del regulador del motor

ni exceda su velocidad.

Estos accosodos estaban disponiblescuando se produjo la segadora. No son facilitados junto al

cortacesped. Estan disponiblesen la mayoda de lastiendes de Sears yen loscentrosde servicio.La

mayoria de las tiendasSears tambi_n pueden mandar a pedir partesde repuestopara usted,si les

proporcionael nDmem del rnodelode susegadora. Algunosde estos accesoriostal vez no se apliquena

su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR DE RECORTES

PARA SEGADORAS CON DESCARGA TRASERA

RECOREDOR

PAPA

SEGADORAS

CON DESCARGA

TRASERA

JUEGOS PARA LA ACOLCHADORA

RECOREOOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

ESTABILIZADORES

ENVASES

DE GASOMNA

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES

CORREAS CUCHILLAS

ADAPTADORES

DE CUCHILLA

RLTROS DE AIRE

RUEDAN

BUJ|AS

ACErrE

DEL MOTOR

Lea estas instrucciones y el manual

completamente antes de tratar de montar u

operar su segadora nueva.

IMPORTANTE: Este cortacesped viene SIN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la

fdbrica con la excepci6n de aquellas partes

que ss dejaron sin montar pot razones de

envfo. Todas las partes como las tuemas, las

arandelas, los pernos, etc., que son

necesarias para completar el montaje han sido

colocadas en la bolsa de partes. Para

asegurarse que su segadora funcione en

forma segura y adecuada, todas las partes y

los adiculos de ferreteria que se monten

tienen que ser apretados seguramente. Use

las herramientas correctas, como sea

necesario, para asegurar que se aprieten

adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las pades sueltas que se

incluyen con la segadora.

2. Code las dos esquinas de los extremos de

la caja de cart6n y tienda el panel del

extremo piano.

3, Remueva todo el material de smpaque,

excepto la cuba entre el mango superior y

_1inferior,y la cuSa qus sujeta la barra de

los control que exige la presencia del

operador junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cad6n yrev{sela cuidadosamente

para verificar si todavia quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o daSar los

cables de control.

1. Levante los mangos hasta que la secci6n

del mango inferior se assgure en su lugar,

en la posici6n para segar.

2. Remueva la cuSa protsctora, levants la

seccibn del mango superior hasta su lugar

en el mango inferior, y apriete ambas

manillas del mango.

3. Remueva la cuba del mango que sujeta la

barra de los control que exige la prssencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse

seg_n le acomode para ssgar. Rsfi_rase a

"AJUSTE DEL MANGO" en la Secci6n de

Servicio y Ajustes de este manual.

Barra de control la presencia del operador

Mango superior

Mango Inferior

LEV.ANTAR

Posici6n

para segar

PARA INSTALAR LOS ACCESORIOS

Su segadora rue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertirla de modo que pueda ensacar o

descargar, refidrase a "PARA CONVERIR LA

SEGADORA" en la Seccibn de Operaci6n de

este manual.

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUEI_IO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual pare refamncia en el futuro.

Estos simbolos pueden apareser sobre su segadore o en la literatura proporclonada con el

producto. Apmnda y comprenda sus slgnificados.

ATrENCK_N O MOTOR MOTOR R/_PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDtDO APAGADO LACI_)N BUSTIBLE MANOS Y LOS PIES LEJOS

Control d

Barra de controlque exige

la presencia del operador

•Controlde impulsi6n

Cable de controlde zona del motor

Corden arrancadcor

Tapadeldepositode la gasolina

Tapa del deposito de aceite del

motor con varilla indicadora de nivel

Silenciador

Filtrode aire_

Caja

Cu_eRade

Protecci6n contra la descarg

Ceba_r

Ajustador de ta rueda (en cade rueda)

IMPORTANTE: Este cortacdsped viene SIN ACEITE O GASOLINA en motor.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras amotor, qua se conducen desde la parte de atr&s, rotatodas, Sears, cumplen

con los est&ndares de seguridad del American National Standards Institute y de la U.S. Con-

sumer Product Safety Commission. La cuchilla gira cuando el motor estd funcionando.

Barra de control que exlge la presencla del

operado -tiene que sujetar-se abajo, junto

con el mango, para hacer arrancar el motor.

Su61tela para parar el motor.

Cebador - bombea combustible adicional

desde el carburador al cilindro para uso

cuando sa necesita hacar arrancar un motor

frJo.

Cord6n arrancador- se usa para hacer

arrancar el motor.

Palanca de control de la Impulsi6n - se

usa para enganchar la sagadora para

movimiento hacia adelante impulsada a motor.

Control de aceleraclon - se usa para hacer

arrancar el motor y le permite seleccionar las

velocidades del motor ya sea RAPIDA o

LENTA.

La oporaci6n de cualquier

segadora puede haoor que

salten objetos extra_os dentro

de sus ojos, Io que puede

producir da_os graves en 6stos.

Siempre use anteojos de seguridad o

protecci6n para los ojos mientras opere su

segadora o cuando haga ajustes o

reparaciones. Recomondamos gafas o una

mascara do seguridad de visi6n amplia de

seguddad usada sobre las gafas.

COMO USAR SU SEGADORA

VELOClDAD DEL MOTOR

La velocidad del motor se controla pot medio

de un control de aceleraci6n ubicado en el

lado del mango superior. La posici6n de

RAPIDO se usa para hacer arrancar el motor,

para el code normal y un mejor onsacamiento

del c_sped. La posicibn LENTO es para corte

liviano, recorte y para economizar combus-

tible.

RAPIDO

LENTO

CONTROL DE LA IMPULSI6N

• La autoimpulsi6n se controla al sujotar la

barra de control que exige la presencia del

operador hacia abajo en el mango y al

empujar la palanca de control de la

impulsi6n hacia adelante hasta que suene

"clic," luego se suelta la palanca.

•El movimiento hacia adelanto parard cuando

la barra de control que exige la presencia

del operador se suelta. Para parar el

movimiento hacia adelante sin parar el

motor, suelte la barra de control que exige la

prosencia del operador un poco hasta que

se dasongancho el control de la impulsi6n.

Sujete la barra de control que exige la

presencia dal operador abajo en contra del

mango para continuar segando sin

autoimpulsibn.

•Para mantener el control de la impulsibn

enganchado cuando se do vuelta en las

esquinas, empuje el mango hacia abajo y

levanto las ruedas delantoras fuera del

suelo al girar la segadora.

Barra de control que exige Control de

la presencia del operador la impulsi6n

PAPA ENGANCHAR CONTROL DE LA

EL CONTROL DE LA IMPULSION

IMPULSION DESENGANCHADO

CONTROL DE ZONA DEL MOTOR

_I_PRECAUCI6N: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir aun mfnimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Pot ning6n motivo trate de eliminar la

funci6n del control del operador. La cuchilla

gira cuando el motor estd funcionando.

• Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiem que el operador

est6 detrds del mango de la segadora para

haceda arrancar y operarla.

PARA AJUSTAR LA ALTURA DE

CORTE

Levante las ruedas para el code bajo ybaje

las ruedas para el corte alto., ajuste la altura

de corte para que sa acomode a sus

requisitos. La posici6n del medio es la mejor

para la mayoria de los cdspedes.

•Para cambiar la altura de code, empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia ardba o hacia abajo do modo

qua se acomode a sus requisitos.

Asegt_rese que todas las ruedas queden

igualmente ajustadas.

AVISO: El ajustador esta correctamente

colocado cuando las orejas de la placa estdn

insertadas en el agujero del mango. Tambi_n,

los ajustes de 9 posiciones (si equipado)

permiten que el mango pueda set movido

entre las orejas de la placa.

PAPAUNCORTEALTO,

BAJELASRUEDAS

..-.--._.. _

PAPAUNCORTEBAJO,LEVANTEI_ASRUEDAS

PARA CONVERTIR LA SEGADORA

Su segadora es enviada para usarse como

acolchadora. Para convertirla a una operaci6n

de ensacado o de descarga:

• Levante la protecci6n contra la descarga y

remueva la plancha acolchadora.

•Ahora la segadora se puede usar con

descarga lateral o se le puede adjuntar el

recogedor de c6sped opcional.

• Para voIver ala operaci6n de

acolchamiento, simplemente vuelva a

instalar la plancha acolchadora seg0n se

muestra.

_1_PR.ECAUCl6N: No h.aga funcionar.la

segaoora sin Ja proteccion contra la oescarga,

el recogedor de c6sped o la plancha

acolchadora, aprobados, en su lugar.

Protecci6n

contra la

acolchadora

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadom fue enviada sin aceite en el

motor. El motor puede contener 20 oz. de

aceite. Para el tipo y la calidad vea "MOTOR"

en la secci6n de las Mantenimiento en este

manual.

1. Aseg6rese que la segadora est6 nivelada

y que el drea almdedor del depbsito de

aceite est6 limpia.

2. Remueva la tapa del dep6sito de aceite del

motor y rellene hasta la Iinea de Ileno en

6sta. Vacie el aceite lentamiente. No Io Ilene

demasiado.

AVISO: Permita que el aceite se aciente bien

en el motor para una lectura exacta. Para leer

el nivel apropiado, apriete la tapa del relleno

del aceite de motor, remuevala para leer la

varilla medidora del aceite.

3. Vuelva a instalar la tapa del dep6sito del

aceite yapri6tela.

• Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta

la linea de Ileno en la varilla indicadora de

niveL

• Cambie el aceite despu_s de 25 horas de

operacibn o una vez por temporada. Puede

necesitar cambiar el aceite mds amenudo

cuando las condiciones son polvorosas o

sucias.

AGREGUE GASOLINA

AVISO: Antes de rellenar el deposito de

carburante, remover y descartar los residuos

del tapon que se encuentran al interior del

deposito.

•Llene el estanque de combustible. Use

gasolina regular, sin plomo, nueva y limpia

con el minimo de 87 octanos. (El uso de

gasolina con plomo aumentard, los

dep6sitos de 6xido de plomo y carbono y se

reducir.'-'tla duraci6n de la vdlvula). No

mezcle el aceite con la gasolina. Para

asegurar que la gasolina utilizada sea

fresca compre estanques los cuales

puedan ser utilizados durante los primeros

_30 dfas.

PRECAUCl6N: Llene hasta la parte inferior

del cuello de relleno del estanque de gasolina.

No Io Ilene demasiado. Limpie el aceite o el

combustible derramado. No almacene,

derrame o use gasolina cerca de una llama

_puesta.

ADVERTENClA: La experiencia ha

indicado que los combustibles mezclados con

alcohol (conocidos como gasohol, o el uso de

etanol o metanol) pueden atraer la humedad,

la que conduce ala separacibn y formaci6n de

dcidos durante el almacenamiento. La gasolina

ac/dica puede da_ar el sistema del combus-

tible de un motor durante el almacenamiento.

Para evitar los problemas con el motor, se

debe vaciar el sistema del combustible antes

de guardarlo por un perfodo de 30 dias o mds.

Vacie el estanque del combustible, haga

arrancar el motor y hdgalo funcionar hasta

que las Iineas del combustible y el carburador

queden vacfos. La pr6xima temporada use

combustible nuevo. Vea las instrucciones para

El Almacenamiento para m._s informacibn.

Nunca use productos de limpieza para el

motor opara el carburador en el estanque del

combustible pues se pueden producir daSos

permanentes.

Tapadelrellenadorde Tapadel

deposito

delTapon) de aceite

Cebador

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capas protectoras del

motor, una cantidad pequeSa de humo puede

estar presente durante el uso inicial del

producto y se debe considerar normal.

1. Para hacer arrancar un motor fr|o, empuje

el cebador tres (3) veces antes de tratarlo.

Empuje firmemente. Este paso

normalmente no es necesario cuando se

hace arrancar un motor que ya ha estado

24 funcionando por unos cuantos minutes.

2. Mueva la palanca de control de

aceleracibn del motor a la posici6n de

RAPIDO.

3. Sujete la barra do controles que exigen la

presencia del operador abajo en el mango

y tire el mango del arrancador

rdpidamonte. No permita qua el cord6n

arrancador se

devuolva abruptamente.

PARA PARAR EL MOTOR

•Para parar el motor, suelte la barra de

controles que exigen la presencia del

operador.

AVISO: En climas mds fdos puede que sea

necesario repetir los pasos del cebado. En

climas mds calurosos el cebar demasiado

puede producir el ahogo y el motor no va a

arrancar. Si se ahoga el motor espere unos

cuantos minutos antes de tratar de hacerlo

arrancer y no repita los pasos del cebado.

CONSEJOS PARA SEGAR

•Bajo ciertas condiciones, tal como c6sped

muy alto, puede ser necesario el elevar la

altura del code para reducir el esfuerzo

necesario para empujar la segadora y pare

evitar sobrecargar el motor, dejando

montones de recortes de c6sped. Puede

que sea necesario reducir la velocidad del

recorrido y/o haga funcionar la segadora

sobre el drea por segunda vez.

•Para un corte muy pesado, reduzca el

ancho del corte pasando parcialmente por

encima del lugar anteriormente cortado y

siegue lentamente.

•Para un mejor ensacado del c_sped y para

la mayorfa de las condiciones de code, la

velocidad del motor debe ajustarse a la

posicibn de R._.PIDO.

•Si las segadoras de descarga lateral cortan

en una direccibn contraria alas manillas del

reloj, si se empieza en la parte de afuera

del drea que se va a cortar, se repadirdn

los recortes del c6sped en forma mds

pareja y el motor se cargard menos. Pare

evitar que los recortes caigan en los

senderos, en las flores, etc., haga los

primeros codes en la direccibn de las

manillas del reloj.

•Los pores en los recogedores de c_sped

do tela pueden Ilenarse con mugre y polvo

con el uso y los recogedores recaudardn

menos c6sped. Para evitar 6sto, rocie el

recogedor con la manguera de agua,

regularmente, y d6jelo secarse antes de

uearJo.

•Mantenga la parte superior del motor,

alrededor del arrancador, despejada y sin

recortes de cesped y paja. Esto ayudard el

flujo del aire del motor y extenderd su

duraci6n.

CONSEJOS PARA SEGAR Y

ACOLCHAR

IMPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulacion de cesped y basura. Vea

"LIMPIEZA" in la seccion Mantenimiento de

este manual.

• La cuchilla acolchadora especial va a volver

a cortar los recortes de c6sped muchas

veces, y los reduce en tamaSo, de modo

que si se caen en el c6sped se van a

dispersar entre 6ste y no se van a notar.

Tambi6n, el c6sped acolchado se va a

deshacer rdpidamente entregando

substancias nutritivas para el cdsped.

Siempre acolche con la velocidad del motor

(ouchilla) mds alta, pues asf se obtendrd la

mejor acoi6n de recorte de las cuchillas.

• Evite cortar el c6sped cuando est6 mojado.

El cdsped mojado tiende a formar montones

e interfiere con la acci6n de acolchado. La

mejor hore para segar el c6sped es

temprano en la tarde. A esa hora 6ste se ha

secado y el drea reci6n cortada no quedard

expuesla al sol directo.

• Pare obtener los mejores resultados, ajuste

la altura del corte de la segadora de modo

que esta code solamente el tercio superior

de las hojas de c_sped. En el caso de que

el c6sped haya crecido demasiado, puede

ser necesario el elevar la altura del corte

para reducir el esfuerzo necesario para

empujar la segadora y para evitar

sobrecargar el motor, dejando montones de

recortes de c_sped. Para un c_sped muy

pesado, reduzca el ancho del corte

pasando por encima del lugar anteriormente

cortado y siegue lentamente.

MAX 1/3

•Ciertos tipos de c_sped ysus condiciones

pueden exigir que un drea tenga que ser

acolchada por segunda vez para esconder

completamente los recortes. Cuando se

haga el segundo code, siegue atravesado o

en forma perpendicular a la pasada del

primer code.

•Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitar._ que el c_sped se

enrede y cambie de direcci6n.

ouECOMPLErEsusERv,o,oREaULAR "

P' '".oc..soESORV.C,O

Revisar si hay sujetaderes sueltos I_' If

Limpiariinspeccionar el recogedor de

S c6sped (si viene equipado) _ _

Umpiar la segadera

_U.m_r dedejo _la cuNerla de la trons-

rnisl_ (segadoras con poder propulsor) ikf

D Revisar las correas y las poleas impul- I_

sadas (se_ladoras con poder propulsor)

Revlsar (Yafilar/cambiar la cuchilla V/3

R Tabla de lubdcaci6n l/

Umpiar la bateria/recargar

(segadorasconarranqueel_ctdco) V' 1_4

i Revisarelnlveldelaceite _,/

Cambiarelaceitedelmotor _1,2

TUmpiarel finrodeaJre _2

Inspeccionar el silenciador

RUmpiar o/cambiarlabujfa i, /

Camblarelcartuchodepapel delfiltro

de aim 2

1 - Cambiar m_s a menudo c_ando se opera bajo carga pesada o en amblentes con alias temperaturas,

2 - Dar see/Iclo m_s a menudo cuando se opere en condictone$ $ucla$ o polvorosas.

3°Camble las cuchlUa$ rn_$ a menudo cusndo slegue en termno arenoso.

4 - Cargar pot 48 horas al fin de la temporada.

RECOMENDAClONES GENERALES

La garantia de esta segadora no cubre los

articulos que han estado sujetos al abuso o a

la negligencia del operador. Para recibir todo el

valor de la garantfa, el operador tiene que

mantener la segadora segt_n las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

Todos los ajustes en la secci6n de Servicio y

Ajustes de este manual tienen que set

revisados por Io menos un vez por cada

temporada.

•Una vez al a_o, cambie la bujia, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla estd desgastada. Una bujia

nueva y un elemento del filtro de aire limpio/

nuevo aseguran la mezcla de aire-

combustible adecuada y ayudan a que su

motor funcione mejor y que dure mds.

•Siga el programa de mantenimiento en este

manual.

ANTES DE CADA USO

1. Revise el nivel del aceite del motor.

2. Revise si hay sujetadores sueltos.

LUBRICACI(_N

Mantenga la unidad bien lubricada (vea la

"TABLA DE LUBRICACI6N").

TABLA DE LUBRICACI(_N

Ajustador

de la rueda

Aceite

del motor

Clavija de

la articulacion

de la

proteccion de

descarga

Bisagra de

la puerta

traser

(_) Clavija de montaje dlel puntal del mango

(_) Rocle el lubrlcante

_) Vea "MOTOR" on la secclon de Mantenlmlento

IMPORTANTE: No aceite o engrase los

rodamientos de la rueda de plastico. Los

lubricantes viscosos atearan polvo y

mugre, Io acortara la duracion de los

rodamientos autolubricantes. Si cree que

tienen que lubricarse, use Iosamente un

lubricante tipo crafito, de polvo seco, en

forma moderada.

ESPEClFICAClONES DEL PRODUCTO

Nt_mero de serie:

Fecha de compra:

Capacidad y tipo de gasolina:

Tipo de aceite (API-SF-SJ):

Capacidad de aceite:

Bujia (abertura: .030")

Torsi6n del perno de la cuchilla:

1.5 cuartos (regular sin plomo)

SAE 30 (sobre 32°F);SAE 5W-30 (debajo 32°F)

20 onzas

Champion RJ19LM o J19LM

35-40 FT. LBS.

El ntJmerodel nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el n_mero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

SEGADORA

Siempra observe las reglas de seguridad

cuando haga el mantenimiento.

LLANTAS

•Mantenga las Ilantas sin gasolina, aceite o

substancias quimicas para control de

insectos que pueden daSar la goma.

• Evite los tocones, las piedras, las grietas

profundas, los objetos afilados y otros

peligros que pueden dafiar a las Ilantas.

CUIDADO DE LA CUCHILLA

Para obtener los mejoras resultados, la

cuchilla de la segadora tienen que mantenerse

afilada. Cambie la cuchilla doblada o dafiada.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujia y

p6ngalo en donde no pueda entrar en

contacto con _sta.

2. Haga descansar la segadora en su lado.

Asegt_rase que el filtro de aira y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gira cuando se le quite el pemo.

AVISO: Preteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla gir_.ndolo

en el sentido contrario en que giran las

maninas del reloj.

5. Remueva la cuchilla y los articulos de

ferreterfa adjuntadores (el perno, la

arandela de seguridad y la arandela

endurecida).

AVISO: Remueva el adaptador de la cuchilla y

revise el cubo interior de la ranura del

adaptador de la cuchilla. La ranura tiene que

estar en buenas condiciones para que

funcione en forma adecuada. Cambie el

adaptador si estd dafiado.

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de la cuchilla en el

ciguefial del motor. Aseg0rese que la

ranura del adaptador y que el chavetero

del ciguehal est6n alineados.

2. Ponga la cuchilla en el adaptador de 6sta

alineando los dos (2) agujeros en la

cuchilla con las salientes elevadas en el

adaptador.

3. Asegt3rase de que el borde de salida de la

cuchilla (opuesto al borde afilado) este

hacia arriba hacia el motor.

4. Instale el pemo de la cuchilla con la

arandela de seguridad y la arandela

endurecida en el adaptador de la cuchilla y

el ciguefial.

5. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el pemo

de la cuchilla girdndolo en el sentido en

que giran las manillas del raloj.

•La torsi6n para apratar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es

clase 8 tratado a calo.

PARA AFILAR LA CUCHILLA

AVISO: No racomendamos el afilar la cuchiUa

- pero si Io hace, aseg0rese de que quede

balanceada.

Se tiene que tener cuidado de manteneda

balanceada. Una cuchilla que no estd

balanceada va a preducir eventualmente dafio

en la segadora o en el motor.

•La cuchilla puede afilarse con una lima o en

una rueda ractificadora. No trate de afilarla

mientras se encuentra en la segadora.

•Para revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alradedor de una pulgada de un clavo recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la

cuchilla estd balanceada debe permanecer

en la posicibn horizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesado hasta que

6sta quede balanceada.

Adaptadorde la c3haveterodel

Cuchilla

Pemo Arandela

de la endurecida .Cigu6nal

27cuchilla Borde de salida Adaptaclorde la cuchilla

RECOGEDOR DE ClaSPED

(Si comprado como accesorio)

•El recogedor de c6sped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

•Revise su recogedor de cdsped a menudo

para verificar si estd daSado o deteriorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, cdmbielo

solamente por uno qua sea apmbado por el

fabricante. D6 el n0mero del modelo de la

segadora cuando Io ordene.

RUEDAS DE IMPULSION

Revise las ruedas de impulsi6n delanteras

cada vez antes de segar, para asegurarse de

qua se mueven libremente.

Si las ruedas no giran libremente quiere decir

qua hay basura, recortes de cdsped, etc. en el

dma de las ruedas de impulsi6n y tienen qua

limpiarse para liberadas.

Es necesario limpiar las ruedas de impulsi6n;

revise ambas ruedas delanteras.

1. Remueva los tapacubos, las clavijas de

horquilla y las amndelas.

2. Remueva las ruedas de los ajustadores de

las ruedas.

3. Remueva la basura y los recortes de

c_sped de dentro de la cubierta contra el

polvo, pi_bn y/o de los dientes de los

engranajes de las ruedas de impulsibn.

4. Ponga las ruedas de vuelta en su lugar.

AVISO: Si despu_s de limpiar las ruedas de

impulsi6n no giran libremente, p6ngase en

contacto con su centro de servicio Sears o

con un otto centro de servicio cualificado.

CAJA DE ENGRANAJES

•Pare mantener el sistema de impulsi6n

funcionando en forma adecuada, la caja de

engranajes yel area alrededor de la

impulsi6n tienen que mantenerse limpias y

sin acumulacibn de basura. Limpie debajo

de la cubierta de la impulsi6n dos vecss por

temporada.

•La caja de engrenajes se Ilena con

lubricante hasta el nivel adecuado en la

fdbrica. La 0nica vez qua el lubricante

necesita atenci6n es cuando sele ha

prestado servicio a la caja de engranajes.

•Si se necesita lubricante, use solamente

Grasa Texaco Starplex Premium 1, Parte

No. 750369. No use substitutos.

MOTOR

LUBRICACI(_N

Use solamente aceite de detergente de alta

calidad clasificado con la clasificaci6n SF-SJ

de servicio API. Seleccione la calidad de

viscosidad SAE segOn su temperatura de

operacibn esperada.

CALIDADES DE VtSCOSIDAD DE SAE

,PROXIMO CAMI_O DE ._

AVlSO: A pesar de que los aceites de

multiviscosidad (5W30, 10W30, etc.) mejoran

el arranque en clima fdo, estos acoites de

multiviscosidad van ha aumentar el consumo

de aceite cuando se usan en temperatures

sobre 32 °F. Revise el nivel del aceite del

motor md.samenudo, para evitar un posible

da_o en el motor, debido a que no tiene

suficiente aceite.

Cambie el aceite despu_s de 25 horas de

operaci6n o por Io menos una vez al a_o si la

segadora se utiliza menos 25 horas el aSo.

Revise el nivel del aceite del c_.rter antes de

arrancar el motor y despu_s de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

aceite on forma segura cada vez qua revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVISO: Antes de inclinar la segadora pare

drenar el aceite, drene el tanque de combus-

tible haciendo correr el motor hasta qua el

tanque est_ vacio.

1. Desconecte el alambre de la bujl'a y

p6ngalo de modo que no pueda entrer en

contacto con 6sta.

2. Remueva la tapa del depbsito del aceite;

d_jela a un lado en una superficie limpia.

3. Incline la cortadora de c6sped por este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atrds para adelante para

remover todo el aceite qua se haya

quedado atrapado dentro del motor.

4. Limpie todo el aceite derramado en la

segadora yen el lado del motor.

5. Rellene el motor con aceite. (Vea "PARA

AGREGAR EL ACEITE" en la secci6n de

Operaci6n de este manual.)

6. Vuelva a conectar el alambre de la buj_aa

6sta.

Envase

FILTRO DE AIRE

Su motor puede sufrir averias yfuncionar de

manera incorrecta con un filtro del aire sucio.

Sustituir el papal del cartucho una vez al abe o

tres 100 horas de funcionamiento, mas a

menudo si se utiliza en condiciones de

suciedad y polvo particulares.

PARA LIMPIAR EL FILTRO DE AIRE

1. Suelte el tomillo e incline la cubierta para

removerlo.

2. Cuidadosamente, remueva el cartucho.

3. Lfmpielo golpedndolo suavemente en una

superficie plana. Si estd muy sucio cambie

el cartucho.

_I_PRECAUCI(_N: Los solventes de petr61eo,

tales como el keroseno, no se deben usar

para limpiar el carfucho. Pueden producir el

deterioro de _ste. No aceite el cartucho. No

use aire a presi6n para limpiarlo o secarlo.

4. Instale el carfucho, luego vuelva a poner la

cubierta asegurdndose que las orejas

est6n alineadas con las ranuras en la

plancha trasera. Apriete el tornillo en forma

segura.

Labio

Orejas de

Cartucho la cubierta

SILENClADOR

Inspeccione y cambie el silenciador si estd

corrofdo puede producir un peligre de incendio

y/o daSo.

BUJ|AS

Cambie las bujlas al comlenzo de cada

temporada de siega o despu_s de cada 100

horas de operaci6n, Io que suceda primero. El

tipo de bujfa y el ajuste de la abertura

aparecen en =ESPECIFICACIONES DEL

PRODUCTO" seccibn de este manual.

LIMPIEZA

IMPORTANTE: Para obtener el mejor

rendimiento, mantenga la caja de la segadora

sin acumulacion de cesped y basura. Limpin la

parte de abajo de su segadora despues de

cada uso.

_I_PRECAUCI(_N: Desconecte el alambre de

la bujia y p6ngalo en donde no pueda entrar

en contacto con Osta.

•Limpie la parte inferior de su segadora

raspdndola para remover la acumulaci6n de

c_sped y basura.

•Limpie el motor a menudo para evitar que

se acumule la basum. Un motor tapado

funciona mds caliente y se acorta su

duraci6n.

•Mantenga las superficies pulidas y las

ruedas sin gasolina, aceite, etc.

•No recomendamos el uso de una manguere

de jardin para limpiar la segadore a menos

que el sistema eldctrico, el silenciador, el

filtro de aire y el carburador est6n tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duraci6n de 6ste.

LIMPIE DEBAJO DE LA CUBIERTA DE LA

IMPULSION

Limpie debajo de la cubierta de la impulsi6n

pot Io menos dos veces cada temporada.

Raspe debajo de la cubierta con un cuchillo

para masiila o con una herramienta parecida,

para remover toda acumulaci6n de c6sped o

basura en la parte inferior de la cubierta de la

impulsibn.

_bA.DVERTENClA: Para evitar lesibnes

serias, antes de dar calquier service o de

hacer ajustes:

1. Suelte la barra de control y pare el motor.

2. Aseg_rese que la cuchilla y que todas las

partes movibles se hayan detenido

completamente.

3. Desconecte el alambre de la bujia y

pbngalo en donde no pueda entrar en

contacto con dsta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE

CORTE" en la seccibn de Operaci6n de este

manual.

DESVIADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora,

para reducir a un minimo la posibilidad que

objetos sean lanzados hacia afuera de la parte

trasera de la segadora, en la posici6n en

donde se encuentra el operador. Si se daha el

desviador debe cambiarse.

PROTECCI(_N CONTRA LA DESCARGA

Se proporciona una proteccibn contra la

descarga, adjunta a la aberfum de descarga

de su segadora, para evitar ta posibiUdadque

objetos sean lanzados hacia afuera de la

abertura de descarga, en la posici6n en donde

se encuentra el operador. Si se daSa la

protecci6n contra la descarga debe

cambiarse.

PARA REMOVER LA CORREA DE

IMPULSI6N

1. Remueva la cubierta de la impulsi6n.

Remueva la correa empujando hacia abajo

en la polea de la caja de engranajes.

2 Haga descansar la segadora en su lado

con el fUtro de aire y el carburador mirando

hacia arriba.

3. Remueva la cuchilla.

4. Remueva la defensa en contra del

desperdicio.

5. Remueva la correa de la polea del motor

en el ciguefial.

6. Instale la correa nueva siguiendo los

pasos anteriores en el orden inverso.

PARA CAMBIAR LA CORREA DE

IMPULSION

1. Instale la correa nueva en la polea clel

motor.

2. Reinstale la defensa en contra del

desperdicio y la cuchUla.

3. Vuelva el codac6spedes a la posici6n

vertical.

4. Instale la correa nueva en la polea de la

caja de engranajes.

5. Reinstale la cubierta de la impulsi6n.

NOTA: Siempre use la correa aprobada por la

f_.brica para asegurarse que calce y dure.

Cubierta de

la impulsion

Correa

PARA AJUSTAR EL MANGO

El mango pueda ser montado a una posicibn

alta o baja. Los agujeros de montaje en el

mango inferior estd.n fuera del centro para

levantar y bajar el mango.

1. Remueva el mango superior y todas las

partes atadas al mango inferior.

2. Remueva las clavijas de horquilla de la

clavija de montaje del puntal del mango.

3. Apreite el mango inferior hacia dentro para

removerlo de las clavijas de montaje.

4. Gire el mango inferior por encima para

levantar o bajar el mango.

5. Vuelva a montar las clavijas de horquilla

por encima de las clavijas de montaje.

6. Vuelva a montar el mango superior y todas

las partes removidas del mango inferior.

Mango

inferior

GIRAR

Posici6n

asegar

Clav_a

montaje

F'e'4 Posici6n F"c_

parasegar /t

! I

I I

o/ l

w _

POSICIONBAJA POSICI(_NALTA

MOTOR

VELOClDAD DEL MOTOR

La velocidad del motor ha sido ajustada en la

fdbrica. No trate de aumentar la velocidad del

motor pues se pueden producir lesiones

personales. Si cree que el motor estd

funcionando demasiado rdpido o demasiado

lento, Ileve su segadora a mas con su centro

de servicio Sears o con un otto centro de

servicio cualificado.

CARBURADOR

Su carburador no es ajustable. Si su motor no

estd funcionando en forma adecuada debido a

problemas que se sospecha vienen del

carburador, Ileve su segadora acontacto con

su centro de servicio Sears o con un otro

centro de servicio cualificado para repararla

y/o ajustarla.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha sido ajustado en la fdbrica

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la fdbrica. Si tree que la velocidad alta

regulada del motor necesita ajuste, contacto

con su centro de servicio Sears ocon un otro

centro de servicio cualificado, el que cuenta

con el equipo adecuado y la experiencia para

hacer los ajustes necesarios.

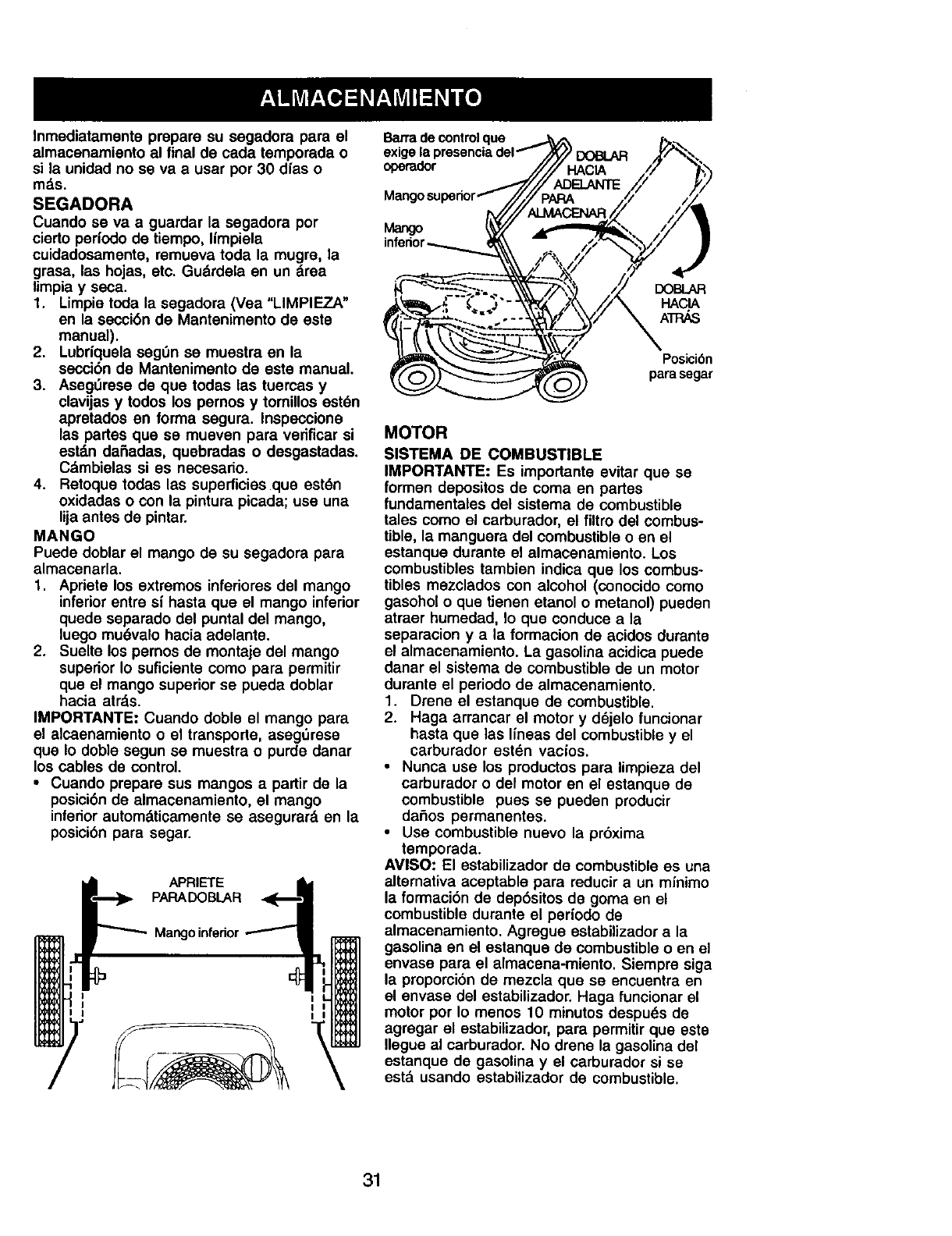

Inmediatamente prepare su segadora pare el

almacenamiento al final de cada temporeda o

si la unidad no se va a usar por 30 dias o

mds.

SEGADORA

Cuando se va a guardar la segadora por

cierto periodo de tiempo, limpiela

cuidadosamente, remueva toda la mugre, la

grasa, las hojas, etc. Gudrdela en un drea

limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZ.A"

en la secci6n de Mantenimento de este

manual).

2. Lubriquela segOn se muestra en la

secci6n de Mantenimento de este manual.

3. Asegt3rese de que todas las tuercas y

clavijas y todos los pernos y tomillos est6n

apretados en forma segura. Inspeccione

las partes que se mueven para verificar si

estdn dafiadas, quebradas o desgastadas.

Cdmbielas si es necesario.

4. Retoque todas las superficies que est6n

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para

almacanarla.

1. Apriete los extremos inferiores del mango

inferior entre sf hasta que el mango inferior

quede separado del puntal del mango,

luego mu6valo hacia adelante.

2. Suelte los pernos de montaje del mango

superior Io suficiente como para permitir

que el mango superior se pueda doblar

hacia atrds.

IMPORTANTE: Cuando doble el mango para

el alcaenamiento o el transporle, aseg_rese

que Io doble segun se muestra o purde danar

los cables de control.

•Cuando prepare sus mangos a partir de la

posici6n de almacenamiento, el mango

inferior automdticamente se asegurard en la

posici6n para segar.

APRIETE

PARADOBLAR

Mango inferio

Barradecontrolque _'t _ f,,__,,,.

exigela presenciadel'_"_/_.,) _.,_/,2_,_.

/'7 "i,,',

AIII ADB_ANI'E/_/" J,'y

Mangosupedor_'_ //_//PARA // /_'-

__ ALMACENAR_/_, ///

I _'-.. \\\\ //",B) /"

,, ( .i5, .AC.A

\--

Posici6n

_ __._ parasegar

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que se

forrnen depositos de coma en partes

fundamentales del sistema de combustible

tales como el carburador, el filtro del combus-

tible, la manguera del combustible o en el

estanque durante el almacenamiento. Los

combustibles tambien indica que los combus-

tibles mezclados con alcohol (conocido como

gasohoI o que tienen etanol o metanol) pueden

atraer humedad, I0 que conduce a la

separacion y a la formacion de acidos durante

el almacenamiento. La gasolina acidica puede

danar el sistema de combustible de un motor

durante el periodo de almacenamiento.

1. Drene el estanque de combustible.

2. Haga arrancar el motor y d6jelo funcionar

hasta que las lineas del combustible y el

carburador est6n vacios.

•Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir

dafios permanentes.

•Use combustible nuevo la pr6xima

temporada.

AVISO: El estabilizador de combustible es una

altemativa aceptable para reducir aun minimo

la formacibn de dep6sitos de goma en el

combustible durante el pedodo de

almacenamiento. Agregue estabilizador ala

gasolina en el estanque de combustible o en el

envase pare el almacena-miento. Siempre siga

la proporci6n de mezcla que se encuentra en

el envase del estabilizador. Haga funcionar el

motor por Io menos 10 minutos despu6s de

agregar el estabilizador, para permitir que este

Ilegue al carburador. No drene la gasolina del

estanque de gasolina y el carburador si se

estd usando estabilizador de combustible.

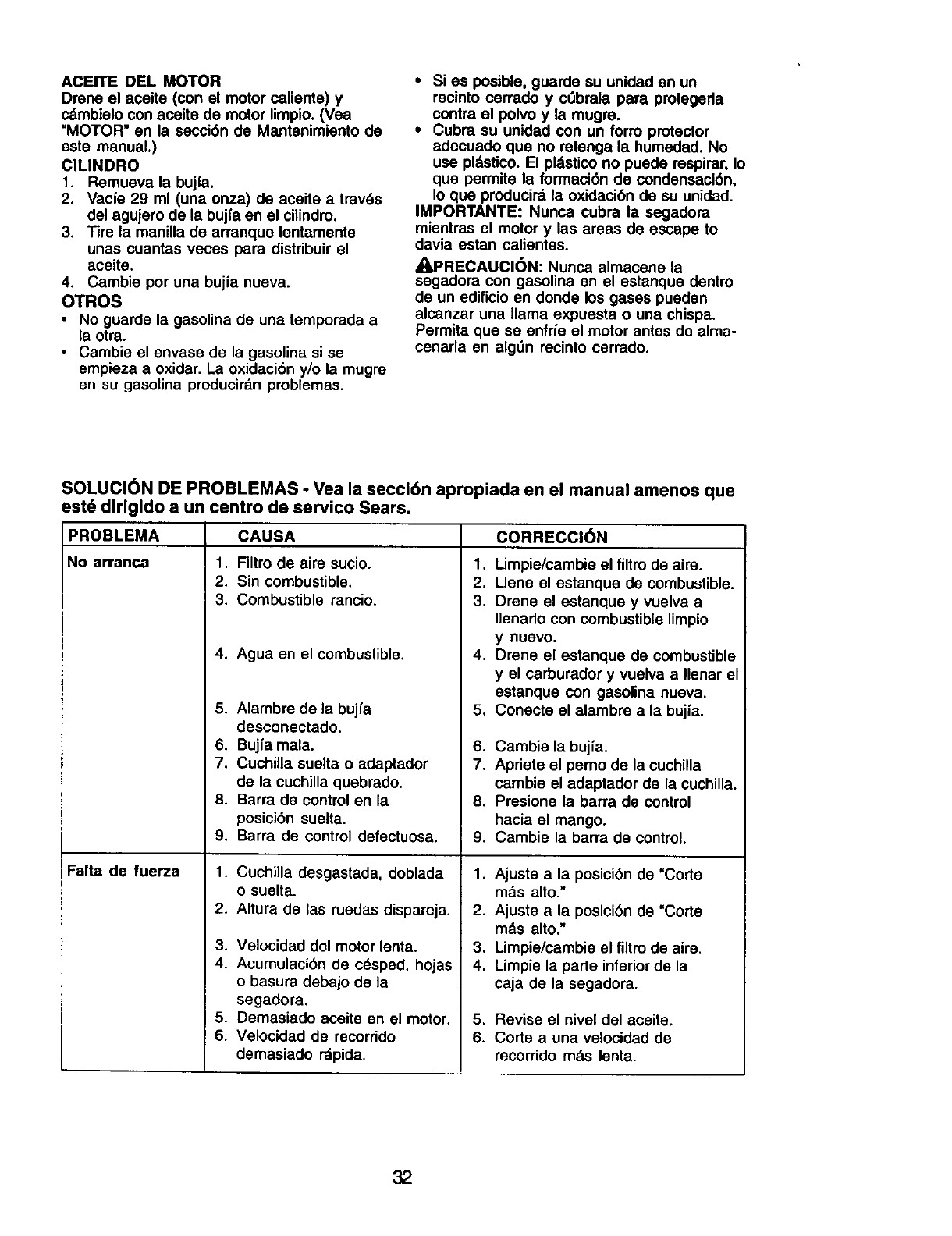

ACEITE DEL MOTOR

Drone el aceite (con el motor caliente) y

cdmbielo con aceite de motor limpio. (Vea

=MOTOR" en la secci6n de Mantenimiento de

este manual.)

ClLINDRO

1. Remueva la bujfa.

2. Vacie 29 ml (una onza) de aceite a trav_s

del agujero de la bujia on el cilindro.

3. Tire la manilla de arranque lentamente

unas cuantas veces para distribuir el

aceite.

4. Cambie por una bujfa nueva.

OTROS

•No guarde la gasolina de una temporada a

Is otra.

•Cambie el envase de la gasolina si se

empieza a oxidar. La oxidaci6n y/o la mugre

en su gasctina produciran problemas.

•Si es posible, guarde su unidad en un

recinto cerrado y ct_brala para pmtegerla

contra el polvo y la mugre.

•Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use pldstico. El pldstico no puede respirar, Io

que permite la formaci6n de condansaci6n,

Io que producird la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape to

davia estan calientes.

_PRECAUCl6N: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita qua se enfrie el motor antes de alma-

cenarla en algOn recinto cerrado.

SOLUCI(_N DE PROBLEMAS -Vea la secci6n apropiada en el manual amenos que

est_ dirigido a un centro de servico Sears.

PROBLEMA

No arranca

Falta de fuerza

CAUSA CORRECCI6N

1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujfa

desconectado.

6. Bujia mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Velocidad del motor lenta.

4. Acumulaci6n de c6sped, hojas

o basura debajo de la

segadora.

5. Demasiado aceite en el motor.

6. Velocidad de recorddo

demasiado rdpida.

1. Limpie/cambie el filtro de aire.

2. Uene el estanqua de combustible.

3. Drene el estanque y vuelva a

Uenarlo con combustible limpio

ynuevo.

4. Drene el estanque de combustible

y el carburador y vuelva a Ilenar el

estanque con gasolina nueva.

5, Conecte el alambre a la bujfa.

6. Cambie la bujfa.

7. Apriete el pemo de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

1. Ajuste a la posici6n de "Code

m_.s alto."

2. Ajuste a la posici6n de "Code

mds alto."

3. Limpie/cambie el filtro de aire.

4. Limpie la parte inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido mds lenta.

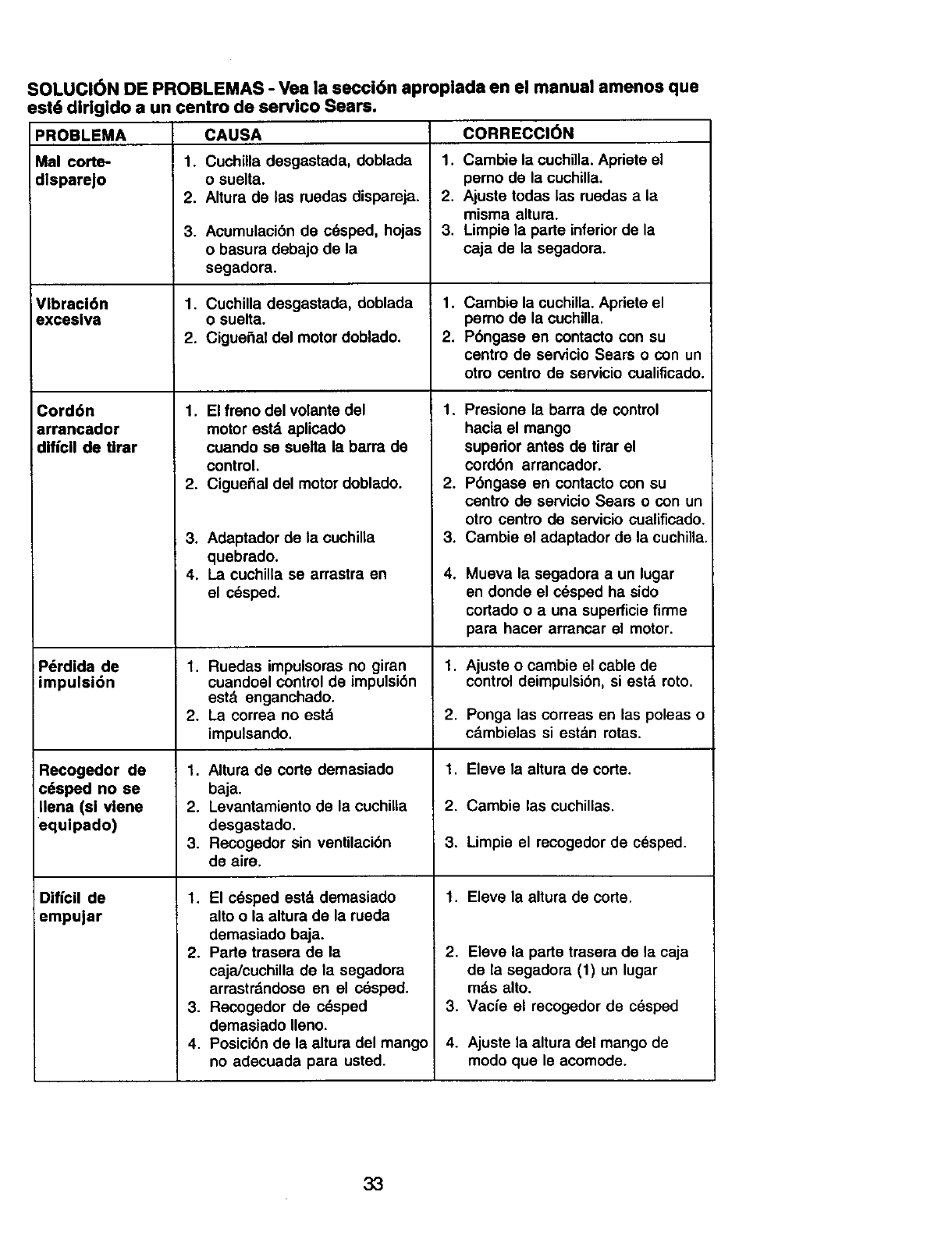

SOLUCI6N DE PROBLEMAS - Vea la secci6n aproplada en el manual amenos que

est6 dlrigido a un

PROBLEMA

Mal corte- 1.

dlsparejo 2.

Vlbracl6n 1.

excesiva 2.

Cord6n 1.

arrancador

dlficll de tlrar

Pdrdida de 1.

impulsi6n

Recogedor de 1.

cdsped no se

Ilena (sl vlene 2.

equlpado) 3.

Dificil de 1,

empujar

entro de servlco Sears.

CAUSA

Cuchilla desgestada, doblada

o suelta.

Altura de las ruedas dispareja.

Acumulaci6n de c6sped, hojas

obasura debajo de la

segadora.

Cuchilla desgastada, doblada

o suelta.

CigueSal del motor doblado.

El freno del volante del

motor estd aplicado

cuando se suelta la barra de

control.

CigueSal del motor doblado.

Adaptador de la cuchilla

quebrado.

La cuchilla se arrastra en

el c_sped.

Ruedas impulsoras no giran

cuandoel control de impulsi6n

estd enganchado,

La correa no est&

impulsando.

Altura de corte demasiado

baja.

Levantamiento de la cuchilla

desgastado.

Recogedor sin ventilacibn

de aira,

El c&sped estd demasiado

alto ola altura de la rueda

demasiado baja.

Parle tresera de la

caja/cuchilla de la segadora

arrastrdndose en el c6sped.

Recogedor de c_sped

demasiado Ileno.

Posici6n de la altura del mango

no adecuada para usted.

CORRECCI6N

1. Cambie la cuchilla. Apriete el

pemo de la cuchilla.

2. Ajuste todas las ruedas a la

misma altura.

3. Limpie la parle inferior de la

caja de la segadora.

1. Cambie la cuchilla. Apriete el

pemo de la cuchilla.

2. Pbngase en contacto con su

centro de servicio Sears o con un

otro centro de servicio cualificado.

1. Presione la barra de control

hacia el mango

superior antes de tirar el

cord6n arrancador.

2. P6ngese en contacto con su

centro de servicio Sears ocon un

otro centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla,

,Mueva la segadora a un lugar

en donde el c6sped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

1. Ajuste ocambie el cable de

control deimpulsibn, si est,. roto.

2. Ponga las correas en las poleas o

c&mbielas si estan mtas.

1. Eleve la altura de corle.

2. Cambie las cuchillas.

3. Limpie el recogedor de c6sped.

1. Eleve la altura de corte.

Eleve la parle trasera de la caja

de la segadora (1) un lugar

mds alto.

Vacie el recogedor de cesped

Ajuste la altura del mango de

mode que le acomode.

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUMBER 917.378072

68 39

> 41

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUMBER 917.378072

KEY

NO.

PART

NO.

166860X479

149293

165108

179585

131959

66426

51793

136376

88348

151590X479

s'rD5125_

165175X479

170346X479

170_45X479

14O540

750097

87584X004

750149

147286

87593

87589

75t592

700168X479

700166X479

74760612

750085X007

146630

700331X004

701037

180413X004

61651

t 42748

181624

57143

83923

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

Upper Handle 46 85463

Zone Control Cable 48 149741

Bracket, Anti-Fold 49 STD541425

RopeGuide 51 134612

Handle Bolt 52 150406

WireTie 53 851084

Hairpin Cotter 54 850263

Handle Knob 55 851074

Flat Washer 3/8 56 141114

Lower Handle 57 851514

Hex Tapping Screw 1/4-20 x 1/2 62 171534

Support Rod 63 84586

Handle Bracket Assembly (Left) 64 87677

Handle Bracket Assembly (Right) 68 - - -

Rear Deflector

Hex Washer Head Screw #10-24 x 1/2 71 132004

Deflector Bracket 72 180621

Discharge Guard 73 170031

HingeRod 74 17600406

Housing Bracket 75 134027)(479

Torsion Spring 76 751772X479

Locknut 77 700417

Support Bracket (Left) 78 144929

Support Bracket (Right) 79 111190X

Hex Head Bolt3/8-16x3/4 80 83816

Wheel AdjustingBracket --161058

Spacer - - 181625

Selector Spring

Selector Knob

Axle Ann Assembly

BellevilleWasher

Shoulder Bolt

Wheel & Tire Assembly

Wave Washer

Locknut3/18-16

Danger Decal

Thread Cutting Screw 5/16-18 x 3/4

Hex Locknut

DebrisShield

Hex Head Thread RollingScrew 3/8-16 x 1-1/8

Hex Head Screw 3/6.24 x 1-3/8 (Grd. 8)

HelicalLockwasher

HardenedWasher

Blade22"

BladeAdapter

Lawn Mower Housing(Incl. Ref. #46)

Engine Pulley

Hi-Pro Key #HP 505

Engine, Bdggs& Stretton,Model Number

12H802-2640-B1 (See Breakdown)

Locknut Keps

Hubcap

Kit Baffle -Front

Screw

Rear Baffle (Not Shown)

Plate, Mulcher

Threttle Control

Screw

Warning Decal (NotShown)

Owner's Manual (English/Spanish)

Available aCCessoriesnot includedwith lawn mower:

71 33072 Grass Catcher

71 33623 Gas Can (2.5 gal.)

71 33500 Fuel Stabilizer

71 33000 SAE 30W Oil (20 oz.)

NOTE: All component dimensions given in U.S. inches.

t inch = 25.4 mm

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUMBER 917.378072

23 22

CRAFTSMAN ROTARY LAWN MOWER --MODEL NUMBER 917.378072

KEY PART

NO. NO.

1 146771

2 S_1425

4 158755

5179681

6 146527

9 150495

12 751152

15 701037

15 88118

19 67725

21 180504

22 137054

23 12000058

24 180775

26 145212

DESCRIPTION

KEY PART

NO. NO. DESCRIPTION

Control Bar 28 180637

Locknut 1/4-20 30 143603

Hex Washer Head Screw 1/4 x2.0 32 137088

Control Cable Assembly 36 132010

V-Belt 37 137052

SpringRetainer 39 75192

Locknut 1/4-20 41 137090

Selector Knob 42 70P_511

FettWasher 43 152018

Washer 1/2 x 1-1/2 x .134 44 152019

DustCover 45 86012

Pinion 46 750097

E-Ring

Wheel & Tire Assembly

Hex Flange Locknut

Hubcap

Pan Head Tapping Screw #10-24 x 2-3/4

DriveCover

Locknut

Drive Pulley

Spring

Gear Case Assembly

Wheel Adjuster Assembly (Left)

Wheel AdjustarAssembly (Right)

Ddveshaft Cover

Screw

NOTE: All component dimensionsgiven in U.S. inches.

1 inch = 25.4 mm

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUMBER 917.378072

GEAR CASE ASSEMBLY -PART NUMBER 702511

KEY PART

NO. NO, DESCRIPTION

1 17490416 Tapping Screw 1/4-20 x I-1/4

2 137055X(X)4 Engagement Bracket

3 137053 Shifter

457072 Seal

6 48373 Gear Case Halves Kit

(Includes Key Numbers 4 and 7)

7 77881 Beanng

8 137051 Worm Shaft

9 137074 Drive Shaft

10 57079 Hardened Washer

11 131484 Clutch Yoke

12 700343 Bushing

13 86447 Plug

14 137050 HelicalGear

15 750436X ClutchJaw

16 750369 Grease

17 12000003 E-Ring

18 850848 Hi-Pro Key

19 81585X004 Spring Bracket

NOTE: All component dimensions given in U.S. inches.

1 inch = 25.4 mm

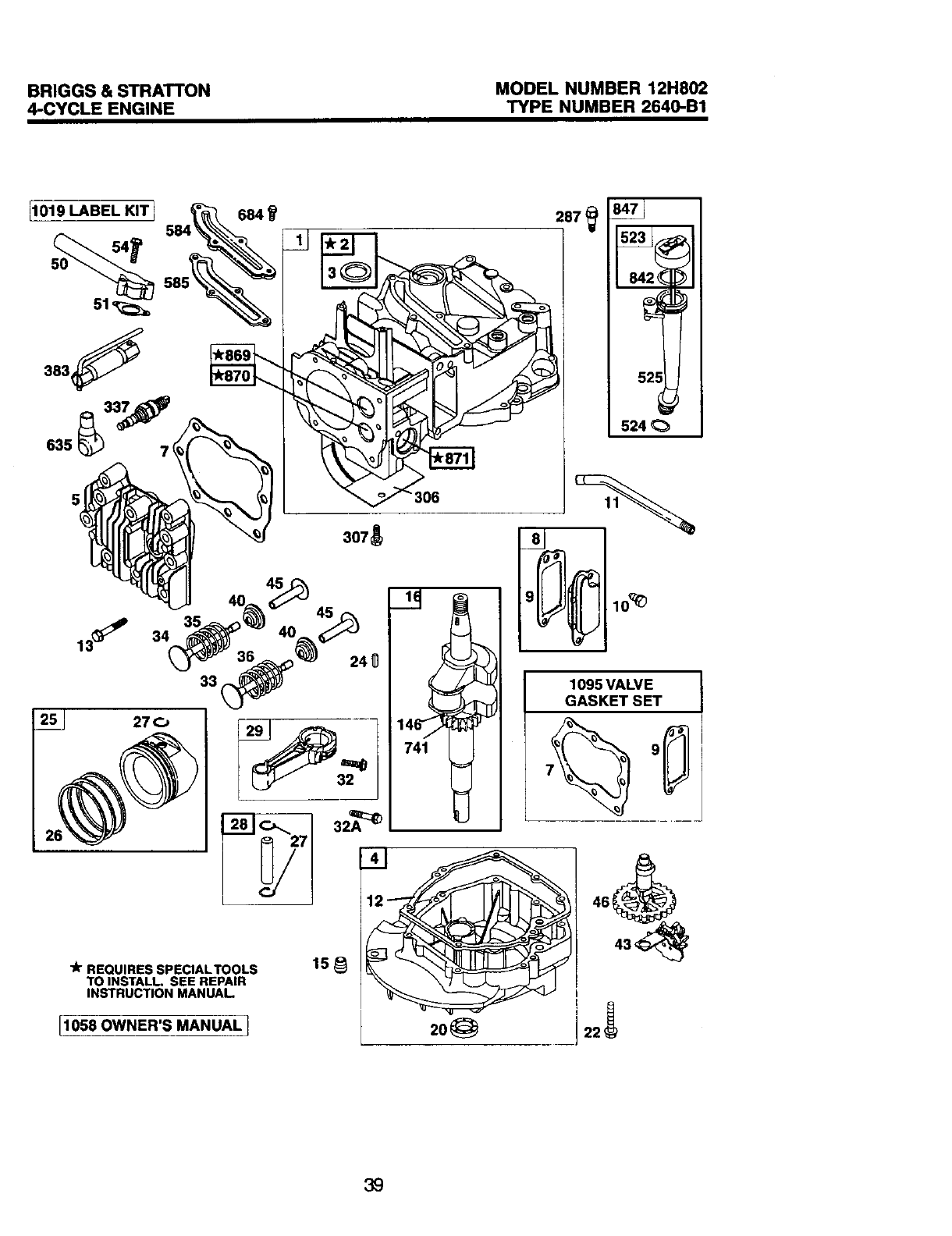

BRIGGS & STRATTON MODEL NUMBER 12H802

4-CYCLE ENGINE TYPE NUMBER 2640-B1

I1019 LABEL KIT I

635 _) 7(

684 287

5251/

524

307_

REQUIRES SPECIALTOOLS

TO INSTALL. SEE REPAIR

INSTRUCTION MANUAL

I1058 OWNER'S MANUAL I

306

1095 VALVE

GASKET SET

BRIGGS & STRATTON MODEL NUMBER 12H802

4-CYCLE ENGINE TYPE NUMBER 2640-B1

968

188

977 CARBURETOR

GASKET SET

163 _"'_

\\ \\ 708 Q

617_) 276_

365

i1_CARBUR_O.O_ER.,OL_,

708®I._

,_ 27s_ 127_3

127_

708

130 9E

I 617

137

276

_7_ 276

BRIGGS& STRA'n'ON MODEL NUMBER12H802

4-CYCLE ENGINE TYPE NUMBER 2640-B1

304

187

I 1036 EMISSIONS LABEL I

332

455

BRIGGS& STRATrON MODEL NUMBER12H802

4-CYCLE ENGINE TYPE NUMBER 2640-B1

745

621_ 922

615

404

616_ 505 _

3 ,Y

KEY PART

NO. NO. DESCRIPTION

1493260 Cylinder Assembly

3 299819 •- " ( g oSide)

4 493279 Sump-Engine

5 691160 Head-Cylinder

7 692249 -+ Gasket-Cylinder Head

8 695250 Breather Assembly

9 272481 *+ Gasket-Breather

10 691125 Screw (Breather Assembly)

11 691781 Tube-Breather

12 692232 •Gasket-Crankcase

13 690912 Screw (Cylinder Head)

15 691680 Plug-Oil Drain

16 691451 Crankshaft

20 399781 •Seal-Oil (PTO Side)

22 691092 Screw (Engine Sump)

KEY PART

NO. NO.

23 692315

24 222698

25 499429

499430

499431

499432

26 499425

499426

499427

499428

27 691866

28 499423

29 499424

32 691664

32A 695759

33 262651

DESCRIPTION

Flywheel

Key-Flywheel

Piston Assembly (Standard)

Piston Assembly (.010" O.S.)

Piston Assembly (.020" O.S.)

Piston Assembly (.030" O,S.)

Ring Set-Piston (Standard)

Ring Set-Piston (.010" O.S.)

Ring Set-Piston (.020"O.S.)

Ring Set-Piston (.030" O.S.)

Lock-Piston Pin

Pin-Piston

Rod-Connecting

Screw (Connecting Rod)

Valve-Exhaust

BRIGGS & STRATTON MODEL NUMBER 12H802

4-.CYCLE ENGINE TYPE NUMBER 2640-B1

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO.

34 262652 Valve-Intake 523 495264

35 691270 Spring-Valve (Intake) 524 692296

36 691270 Spring-Valve (Exhaust) 525 495265

40 692194 Retainer-Valve 529 691923

43 691997 Slinger-Governor/Oil 562 92613

45 690548 Tappet-Valve 584 692342

46 691449 Camshaft 585 691879

48 498826 Short Block (Replacement 592 690800

Engine 12J802-2915-B1) 597 691696

59 497465 Manifold-Intake 601 95162

51 272199 •Gasket-Intake 608 497680

54 691650 Screw (Intake Manifold) 613 691340

55 691421 Housing-Rewind Starter 615 690340

58 692259 Rope-Starter (Cut to 615 691306

Required Length) 617 270344 9:1:

60 281434 Grip-Starter Rope 621 692310

65 690759 Screw (Rewind Starter) 635 66538

81 691740 Lock-Muffler Screw 668 493823 •

95 691636 Screw (Throttle Valve) 670 692294

97 493267 Shaft-Throttle 684 690345

194 691242 _l Pin-Float Hinge

117 494870 Jet-Main (Standard) 689 691855

497315 Jet-Main (High Altitude) 708 691321 el:l:

121 498260 Kit-Carburetor Overhaul 741 691830

125 498170 Carburetor 745 691648

127 694468 I_ Plug-Welch 842 691031 •

130 691203 Valve-Throttle 847 692017

133 398187 Float-Carburetor 851 493880

134 398188 _1 Valve-Needle/Seat 869 691155

137 693981 2)t Gasket-Float Bowl 870 690380

146 690979 Key-Timing 871 262001

159 691753 Bracket-Air Cleaner Primer 63709

163 272653•O:1: Gasket-Air Cleaner 921 497233

187 691050 Line-Fuel (Cut to Required 922 692135

Length) 923 695891

188 690877 Screw (Control Bracket) 957 397974

190 690940 Screw (Fuel Tank) 966 496116

202 691829 Link-Mechanical Governor 968 692298

209 690319 Spring-Governor 969 690700

222 692031 Bracket-Control

227 690783 Control Lever-Governor 970 691669

276 271716 _:{: Sealing Washer

287 690940 Screw (Dipstick Tube) 972 495224

300 692038 Muffler 975 493640

304 695892 Housing-Blower 976 496115

305 691108 Screw (Blower Housing) 977 498261

306 690450 Shield-Cylinder 1019 494256

307 690345 Screw (Cylinder Shield) 1036 695111

332 690662 Nut (Flywheel) 1058 274265

333 802574 Armature-Magneto 1059 692311

334 691061 Screw (Armature Magneto) 1095 498528

337 802592 Spark Plug 1210 498144

356 692390 Wire-Stop

358 497316 Engine Gasket Set 1211

363 19069 Flywheel Puller

365 692524 Screw (Carburetor)

383 89838 Wrench-Spark Plug

404 690272 Washer (Governor Crank)

425 690670 Screw (Air Cleaner Cover)

443 692523 Screw (Air Cleaner Primer

Base)

445 491588 Filter-Air Cleaner Cartridge

455 691219 Cup-Flywheel

456 692299 Plate-Pawl Friction

459 281505 PawI-Ratchet

505 231082 Nut (Governor Control Lever)

DESCRIPTION

498144

Dipstick

•Seal-Dipstick Tube

Tube-Dipstick

Grommet

Bolt (Governor Control Lever)

Cover-Breather Passage

•Gasket-Breather Passage

Nut (Rewind Starter)

Screw (Pawl FrictionPlate)

Clamp-Hose

Starter-Rewind

Screw (Muffler)

Retainer-Governor Shaft

Crank-Governor

Seal-O Ring (intake Manifold)

Switch-Stop

Boot-Sparkplug

Spacer (includes 2)

Spacer-Fuel Tank

Screw (Breather Passage

Cover)

Spring-Friction

Seal-Throttle Shaft

Gear-Timing

Screw (Brake)

SeaI-O Ring (DipstickTube)

Assembly-Dipstick/Tube

TerminaI-Sparkplug

Seat-Valve (Intake)

Seat-Valve (Exhaust)

Bushing-Guide (Exhaust)

Bushing-Guide (Intake)

Cover-Blower Housing

Spring-Brake

Brake

Cap-Fuel Tank

Base-Air Cleaner Primer

Cover-Air Cleaner

Screw (Blower Housing

Cover)

Screw (Air Cleaner Primer

Bracket)

Tank-Fuel

Bowl-Float

Primer-Carburetor

Set-Carburetor Gasket

Kit-Label

Label-Emissions

Owner's Manual

Kit-Screw/Washer

Set-Valve Gasket

Assembly-Pulley/Spring

(Pulley)

Assembly-Pulley/Spring

(Spring)

• Included in Engine Gasket Set, Key #358

Included in Carburetor Overhaul Kit, Key #121

.1: Included in Carburetor Gasket Set, Key #977

+ Included in Valve Overhaul Kit, Key #1095

NOTE: All component dimensions given in U.S.

inches 1 inch =25.4 mm

For repairof major brand appliancesin your own home...

no matterwho made it,no matter who sold

1-800-4-MY-HOME eAnytime,dayornight

(1-800-469-4663) (U.SAandCanada)

www.seals.com W.sears.ca

For repairof carry-inproducts like vacuums,lawn equipment,end

electronics, callfor the nearest Sears Parts and Repair Center.

1-800-488-1222 Anyth_,dayorright(U.S_.only)

w/,tw..seers.com

For the replacement parts, accessories end owner's manuals

that you need to do-it-yourself, call Sears PartsDirect_!

1-800-366-PART 6a.m.-11 p.m., 7 daysaweek

(1-800-366-7278) (U.S.A.only)

www.sears.conVpadsdrect

To purchase or inquire about a Sears Service Agreement

or Sears Maintenance Agreement:

1-800-827-6655 (u,s_.) 1-800-361-6665 (Canada)

7 am. - 5 p.m., CST, Mon.- Sat. 9 a.m.- 8 p.m. EST, M - F, 4 p.m. Sat.

Para pedr servidode re_ a

domicaio,y paraordenarpiezas:

1-888-SU-HOGARsM

(1-888-784-6427)

Au _pourserviceen frarx;ais:

1-800-LE-FOYER Mc

(1-8oo533-6937)

www.seats.ca

[sc,/ sl p'

HomeCentral®J

®Registered Trademark /TMTrademark /s_ Service Mark of Sears, Roebuck and Co.

eMama Registrada /TMMama de Fdbdca /.suMama de Servicio de Seam, Roebuck and Co.

MCMarque de commerce /MDMarque d6pos_e de Sears, Roebuck and Co,

181625 11.15.01 BY Printedin U.S.A.

Craftsman 917378072 User Manual LAWN MOWER Manuals And Guides L0112056

CRAFTSMAN Walk Behind Lawnmower, Gas Manual L0112056 CRAFTSMAN Walk Behind Lawnmower, Gas Owner's Manual, CRAFTSMAN Walk Behind Lawnmower, Gas installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
