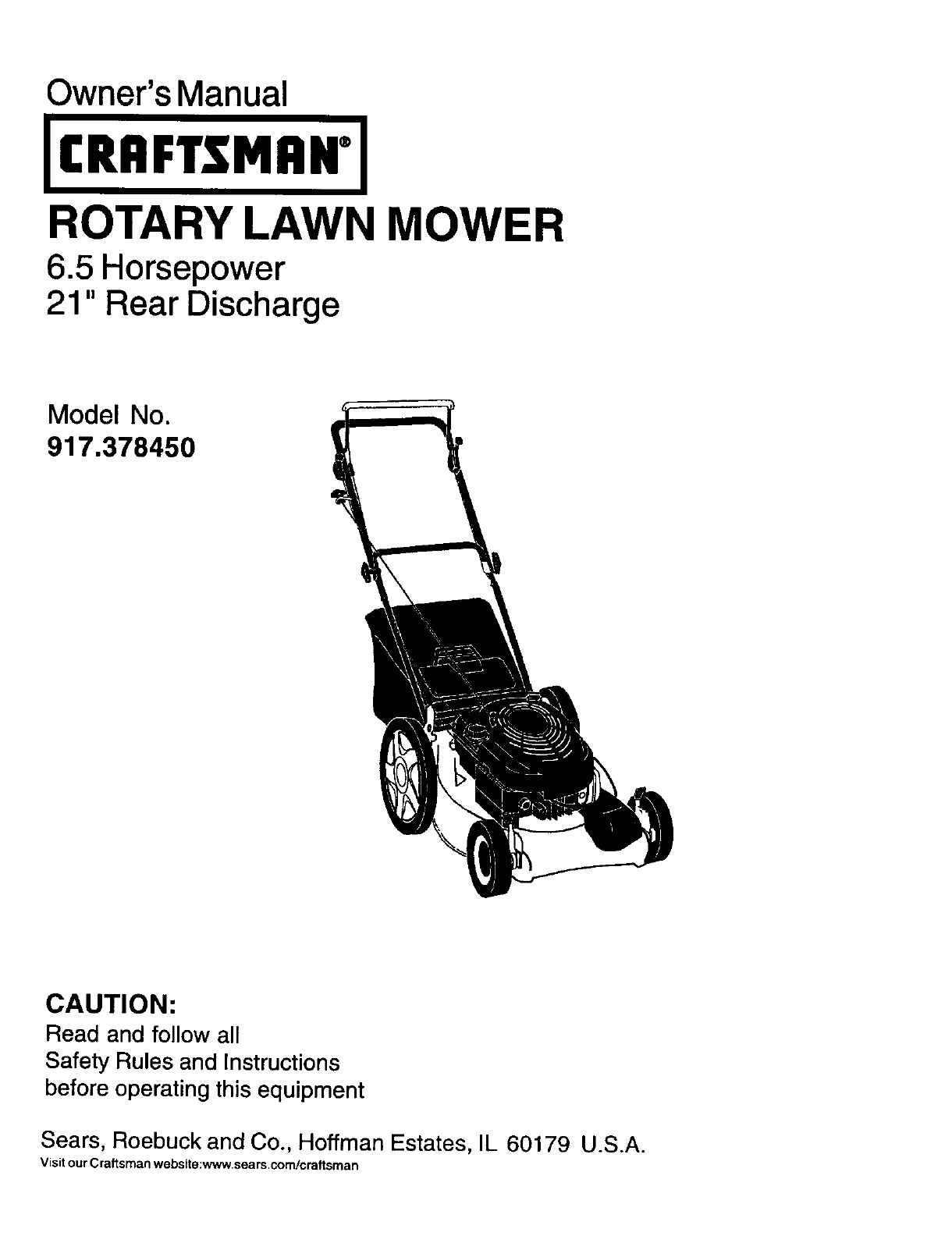

Owner's Manual

JCRRFTSMRN'J

ROTARY LAWN MOWER

6.5 Horsepower

21" Rear Discharge

Model No.

917.378450

CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffrnan Estates, IL 60179 U.S.A.

Visit our Craftsman websRe:www.sears.corn/craftsman

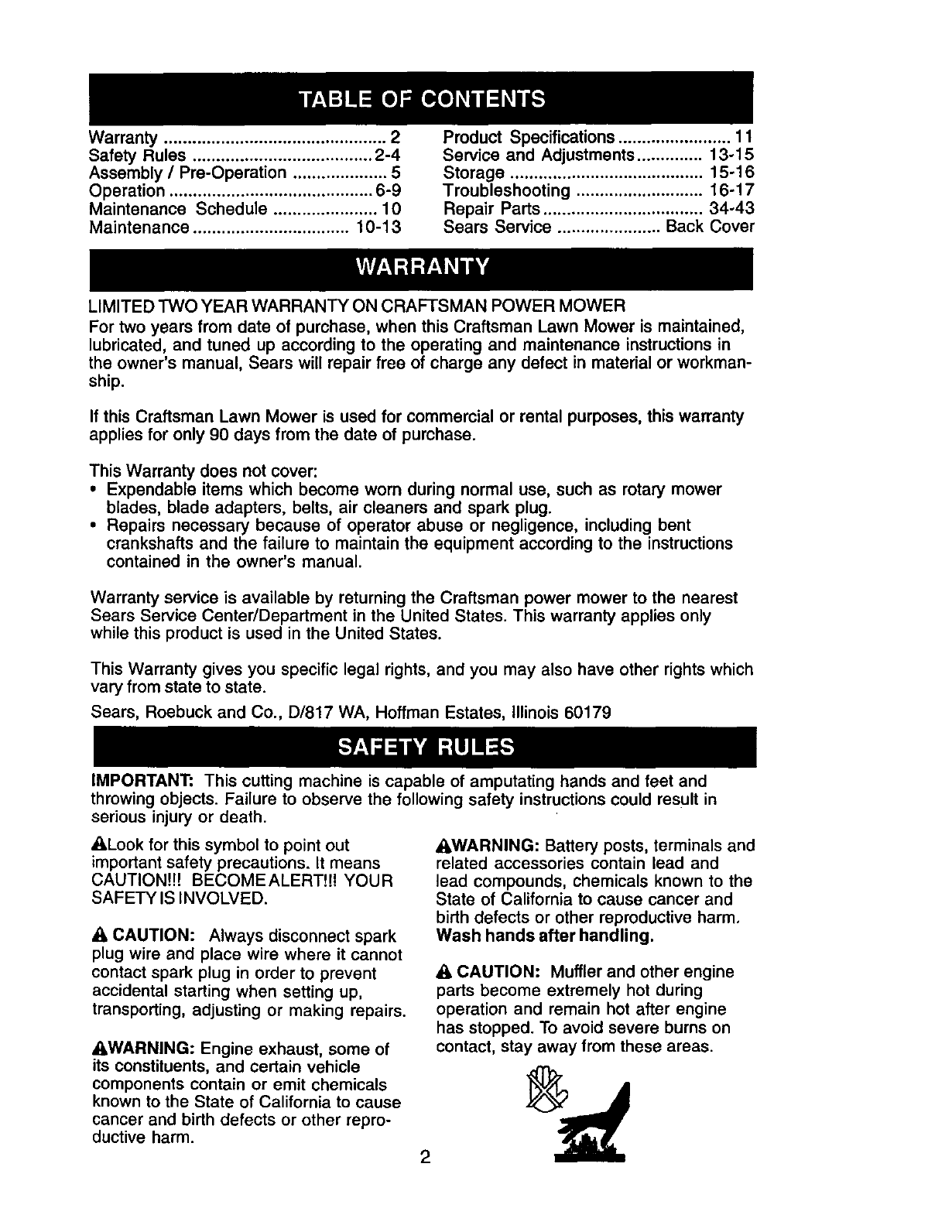

Warranty ............................................... 2

Safety Rules ...................................... 2-4

Assembly /Pre-Operation .................... 5

Operation ........................................... 6-9

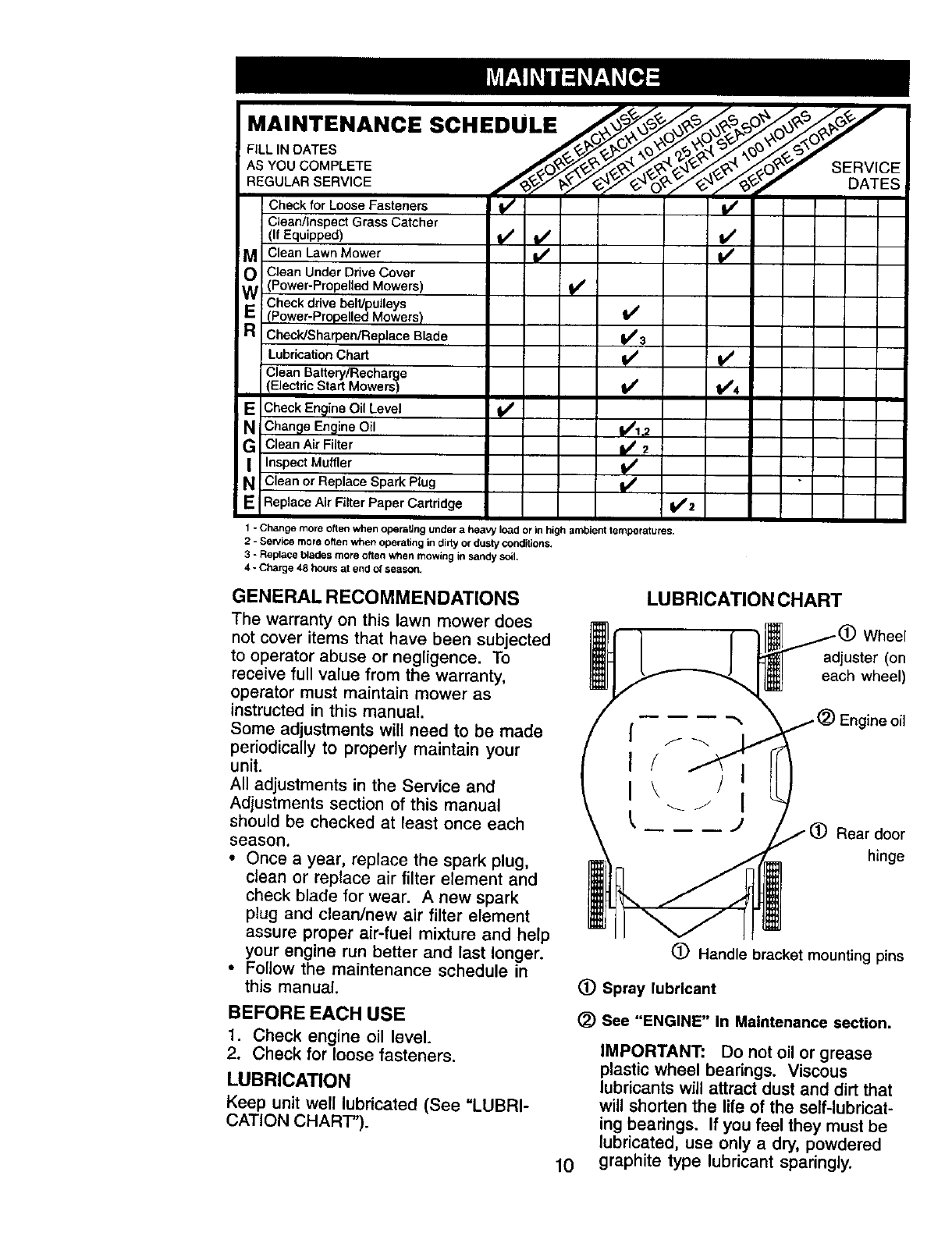

Maintenance Schedule ...................... 10

Maintenance ................................. 10-13

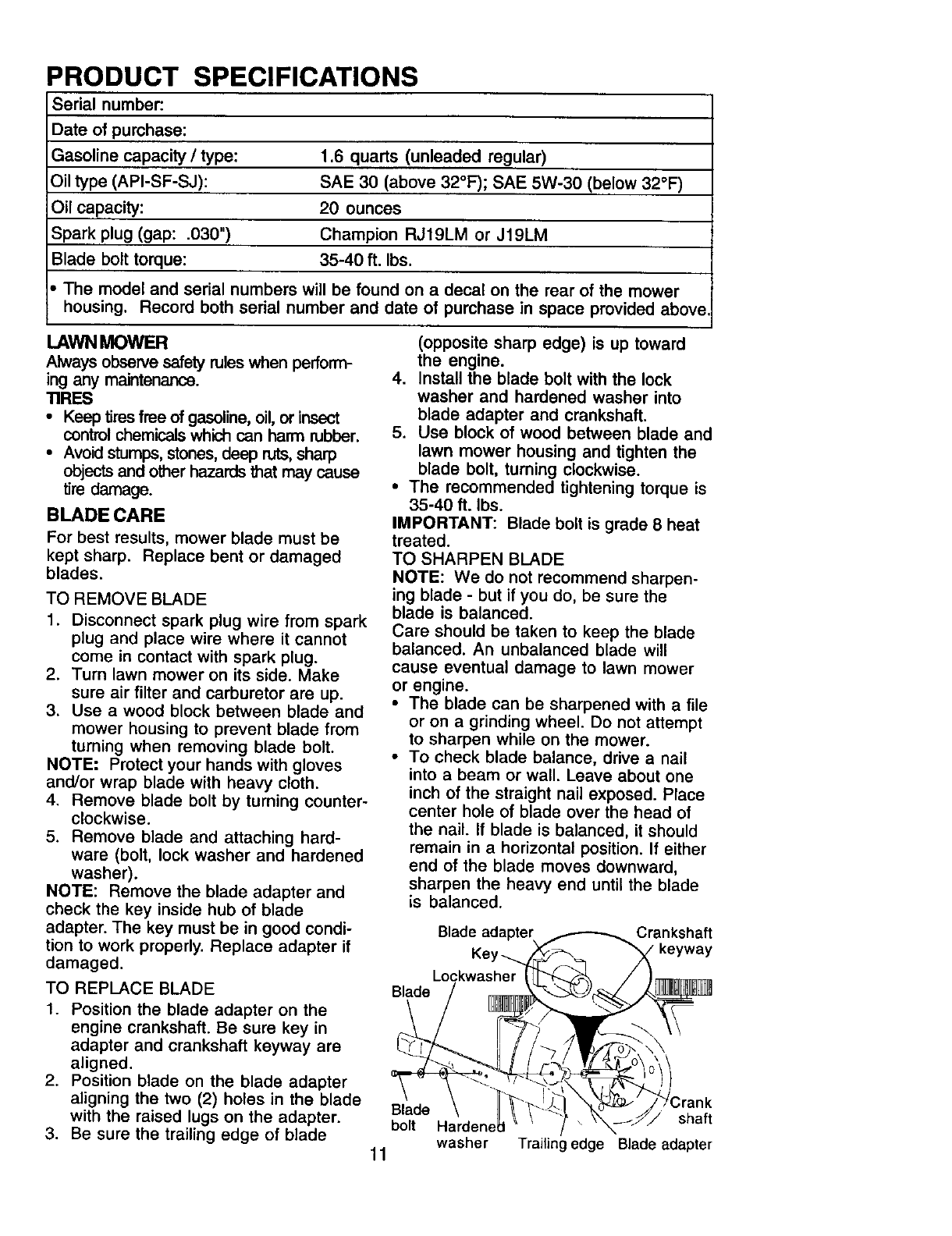

Product Specifications ........................ 11

Service and Adjustments .............. 13-15

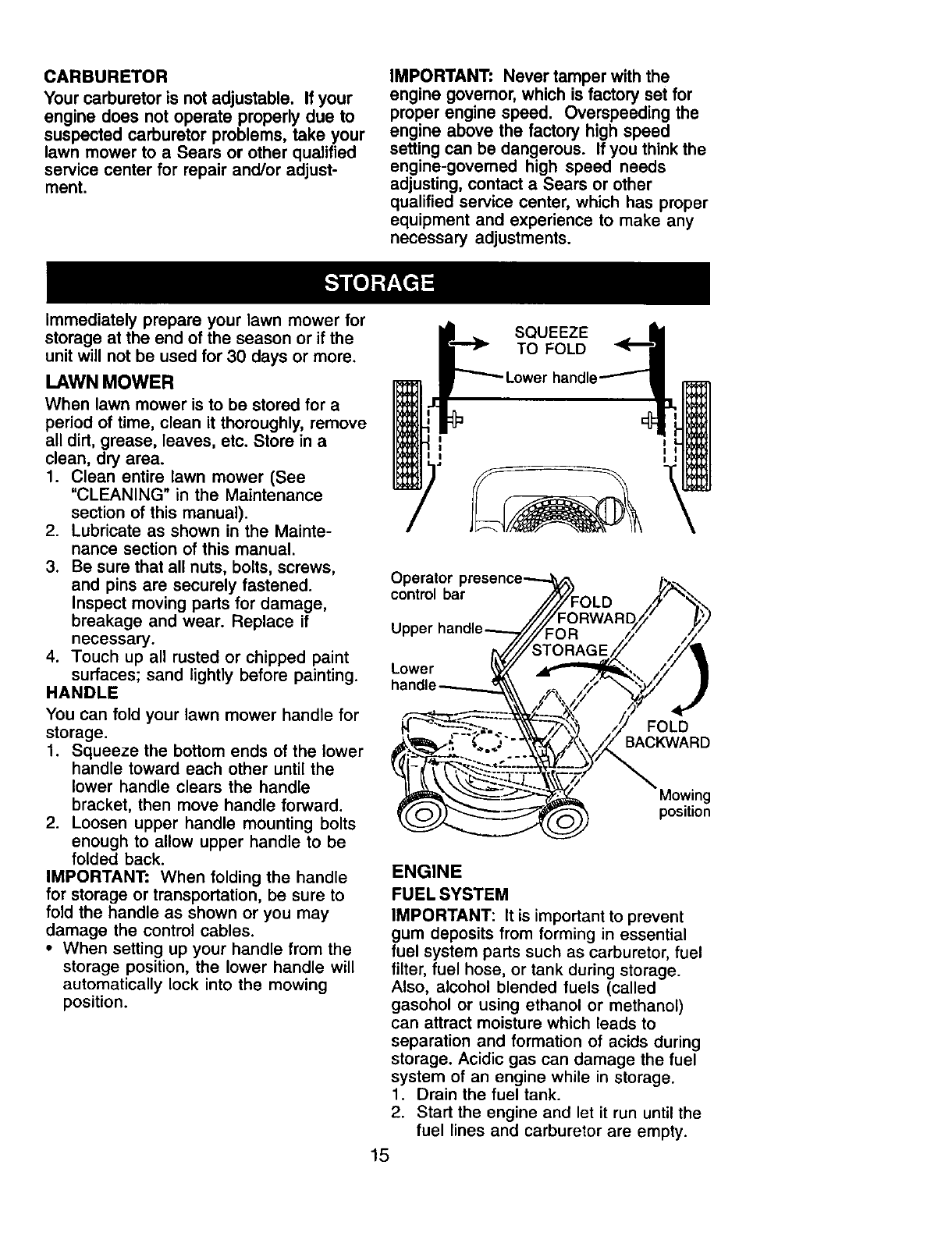

Storage ......................................... 15-16

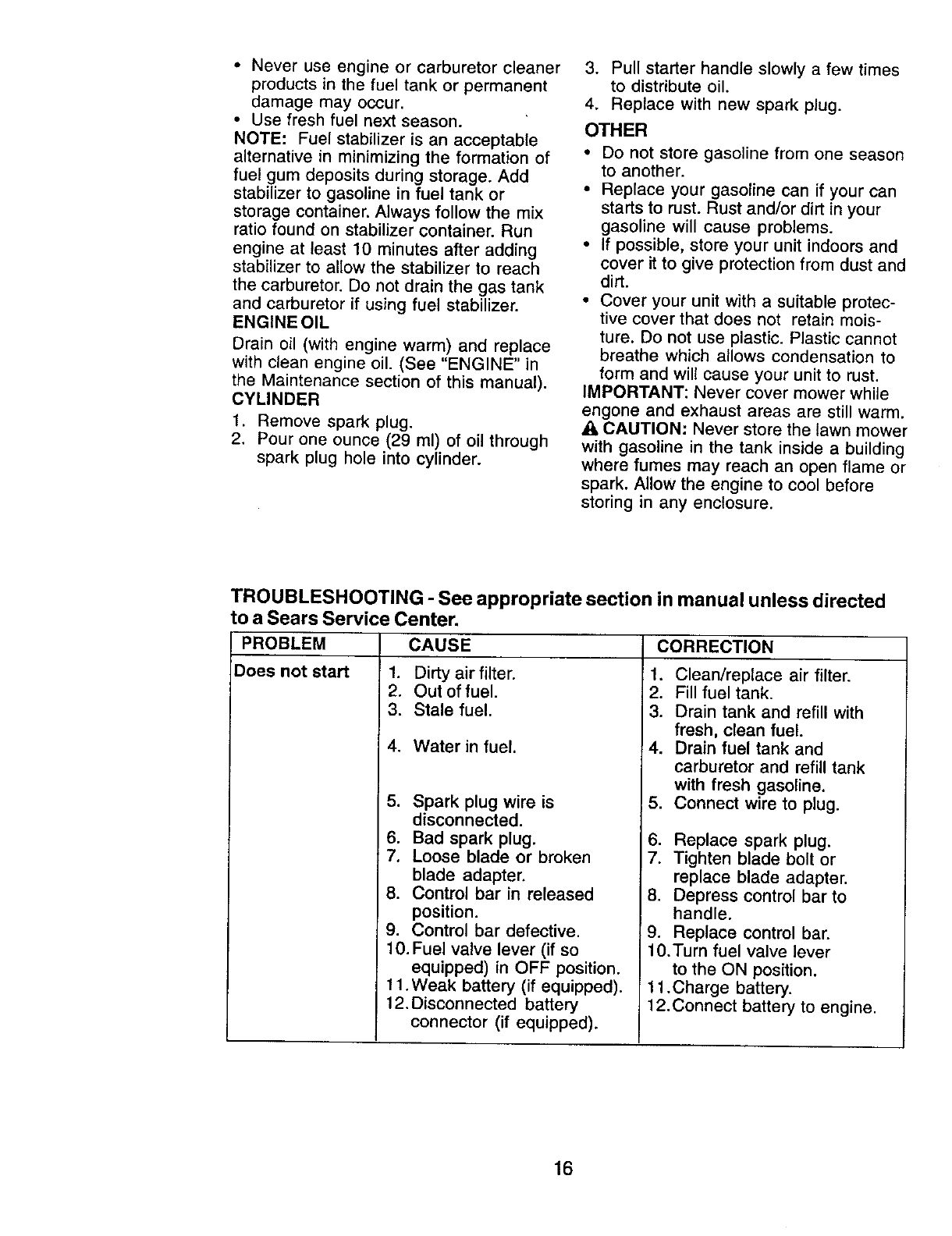

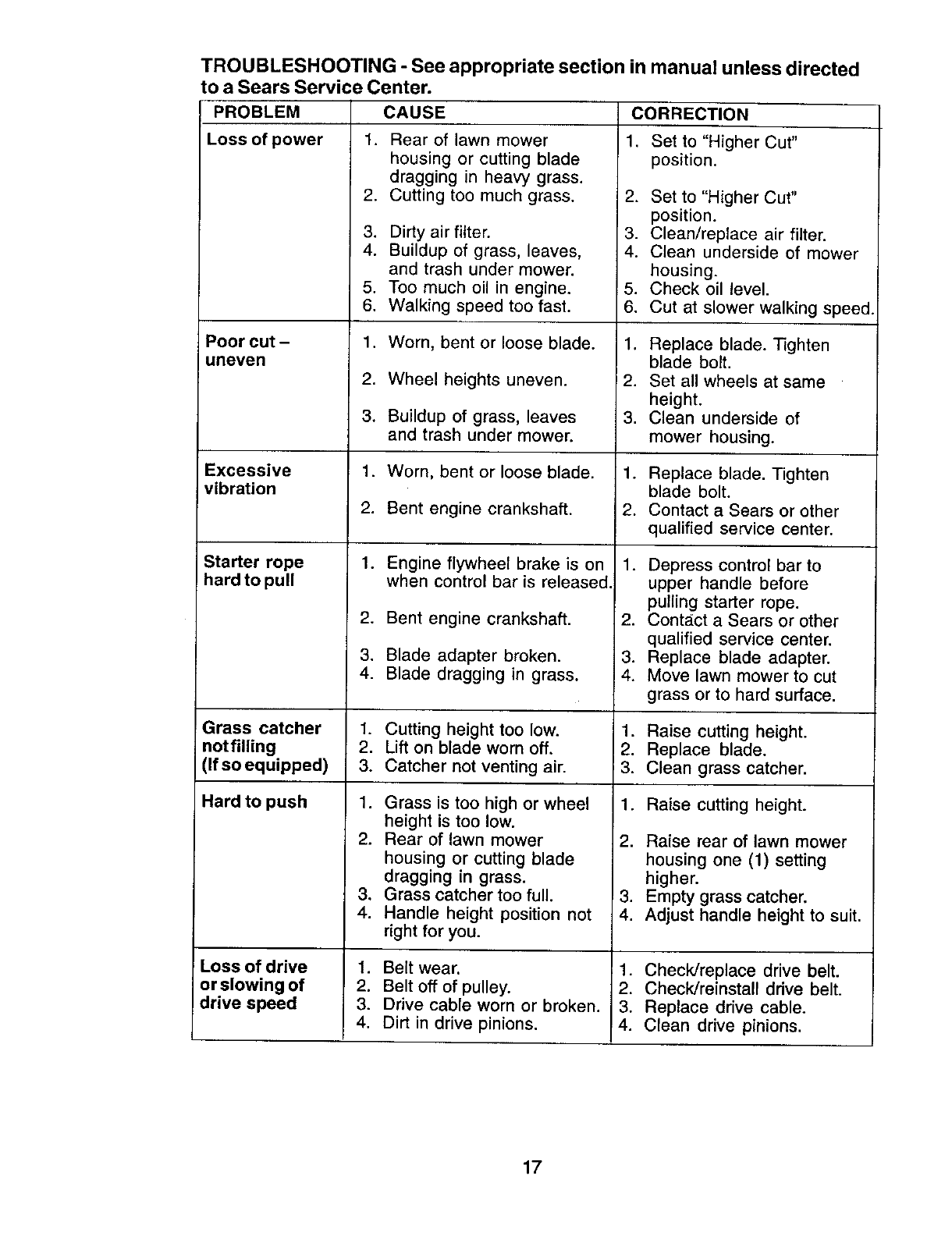

Troubleshooting ........................... 16-17

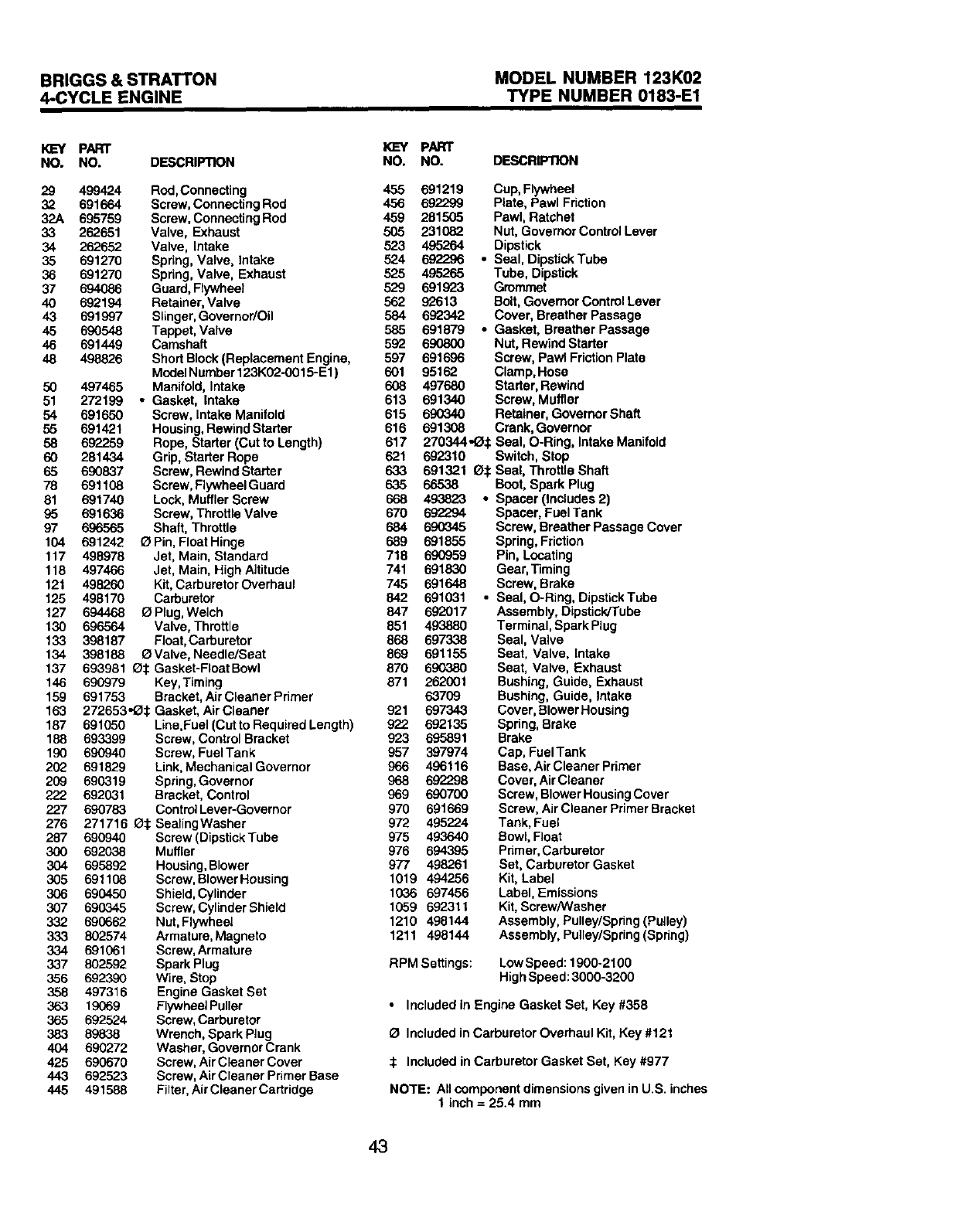

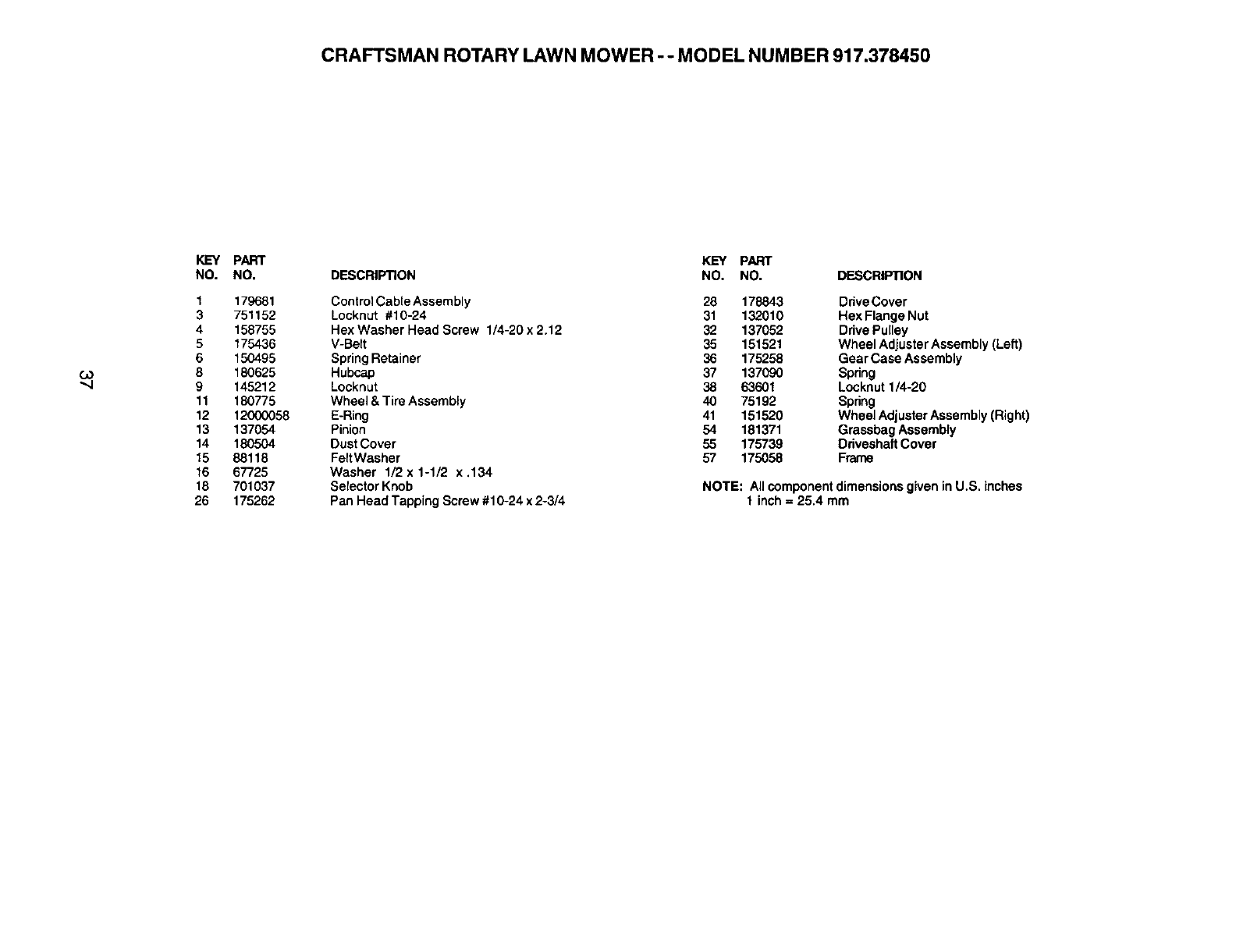

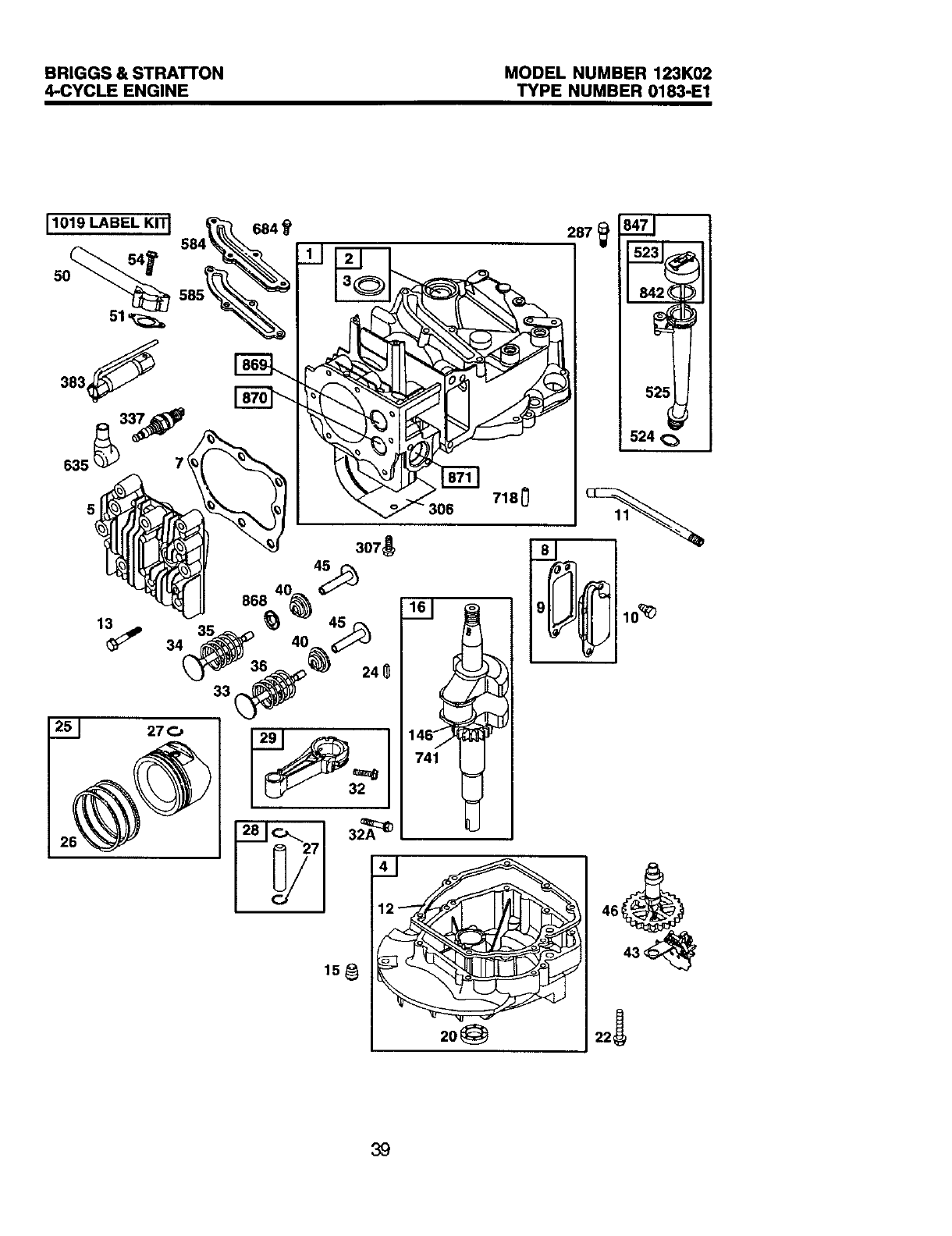

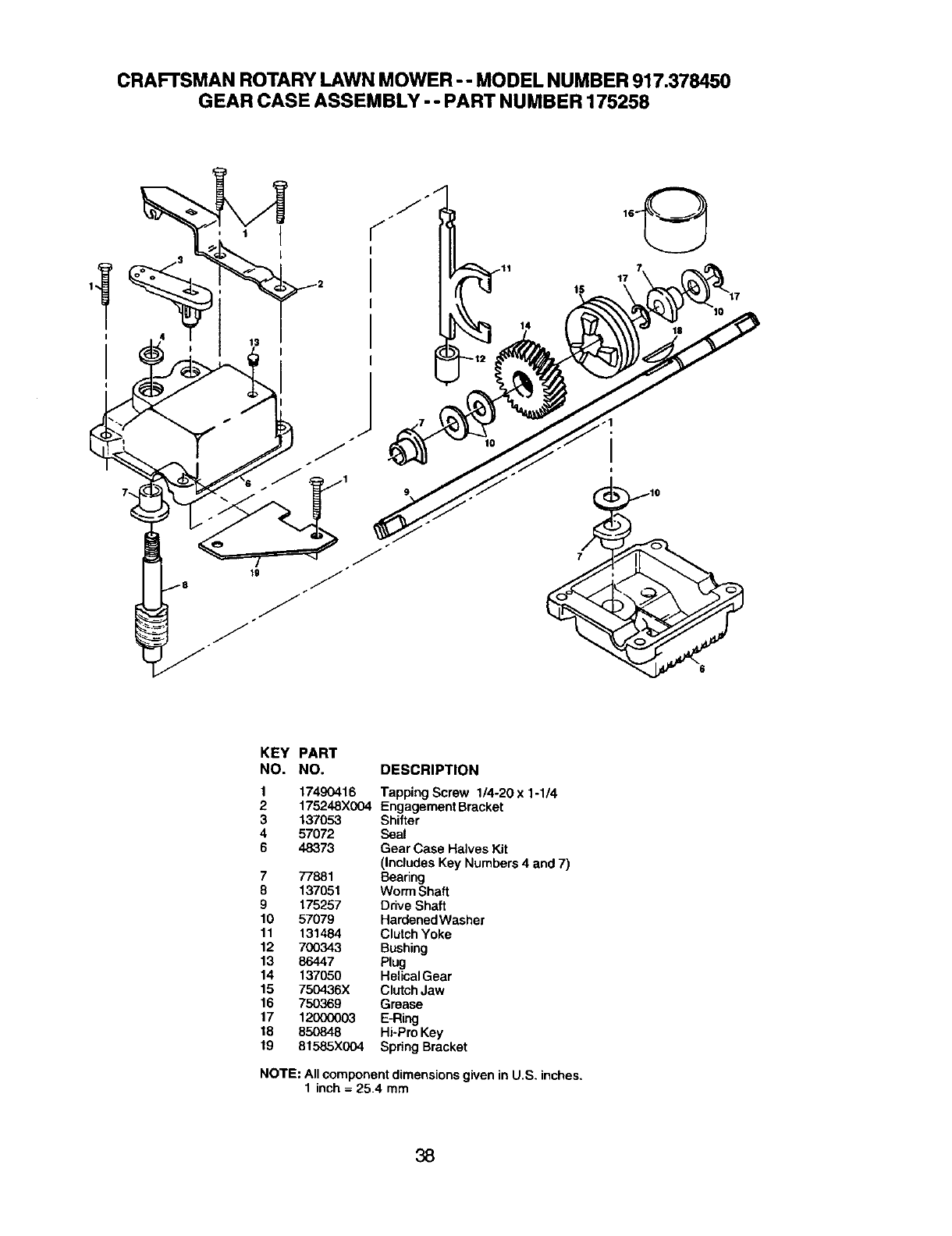

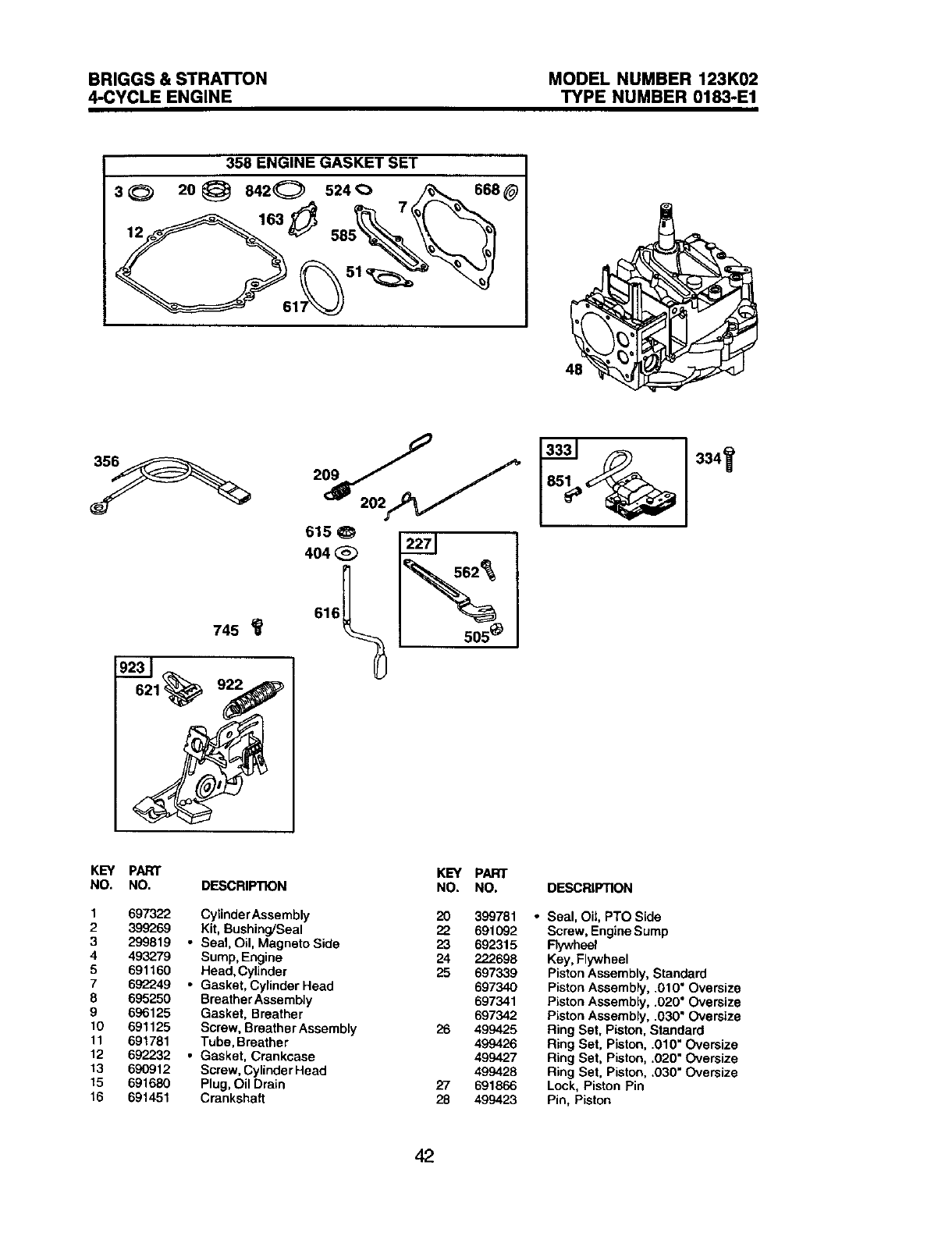

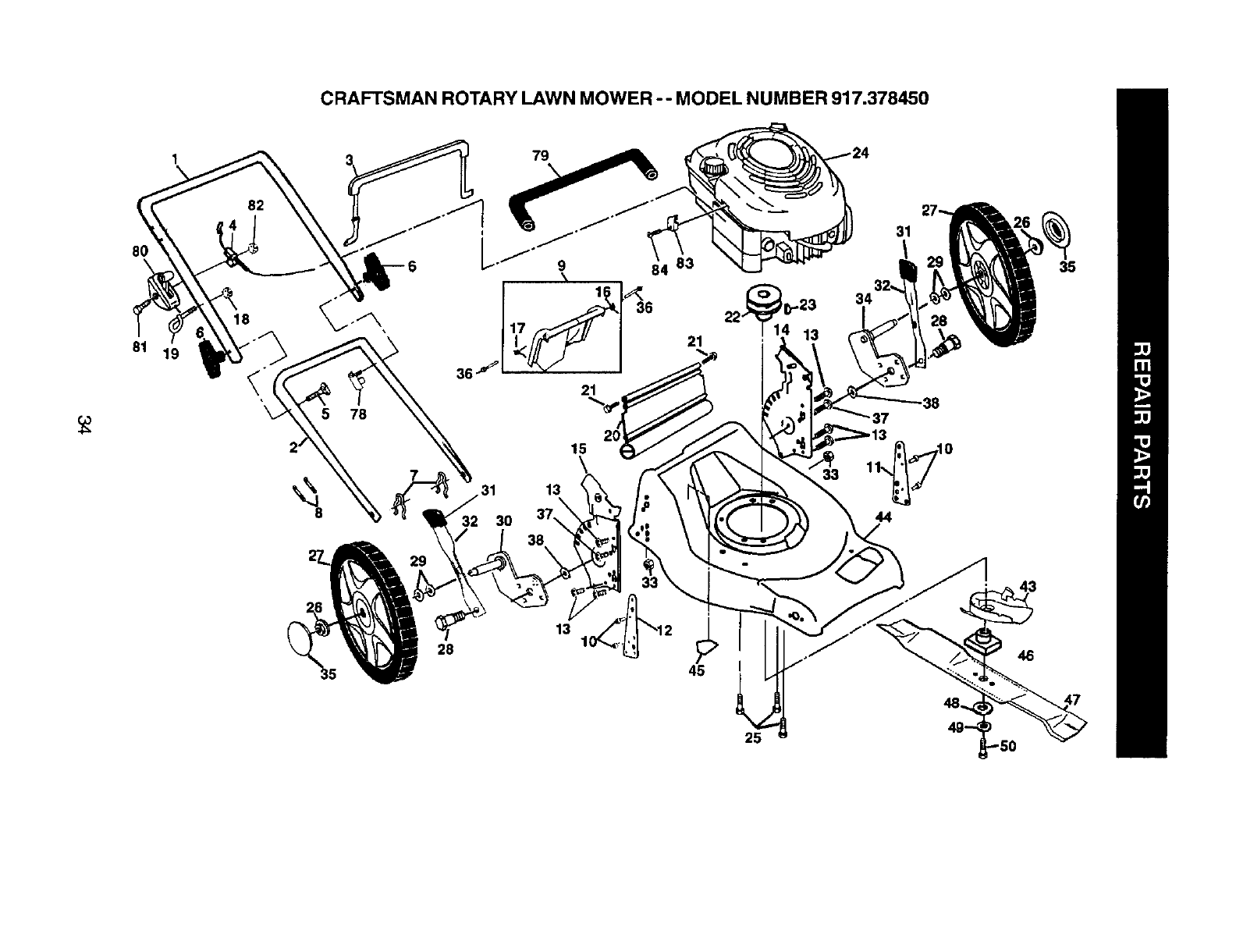

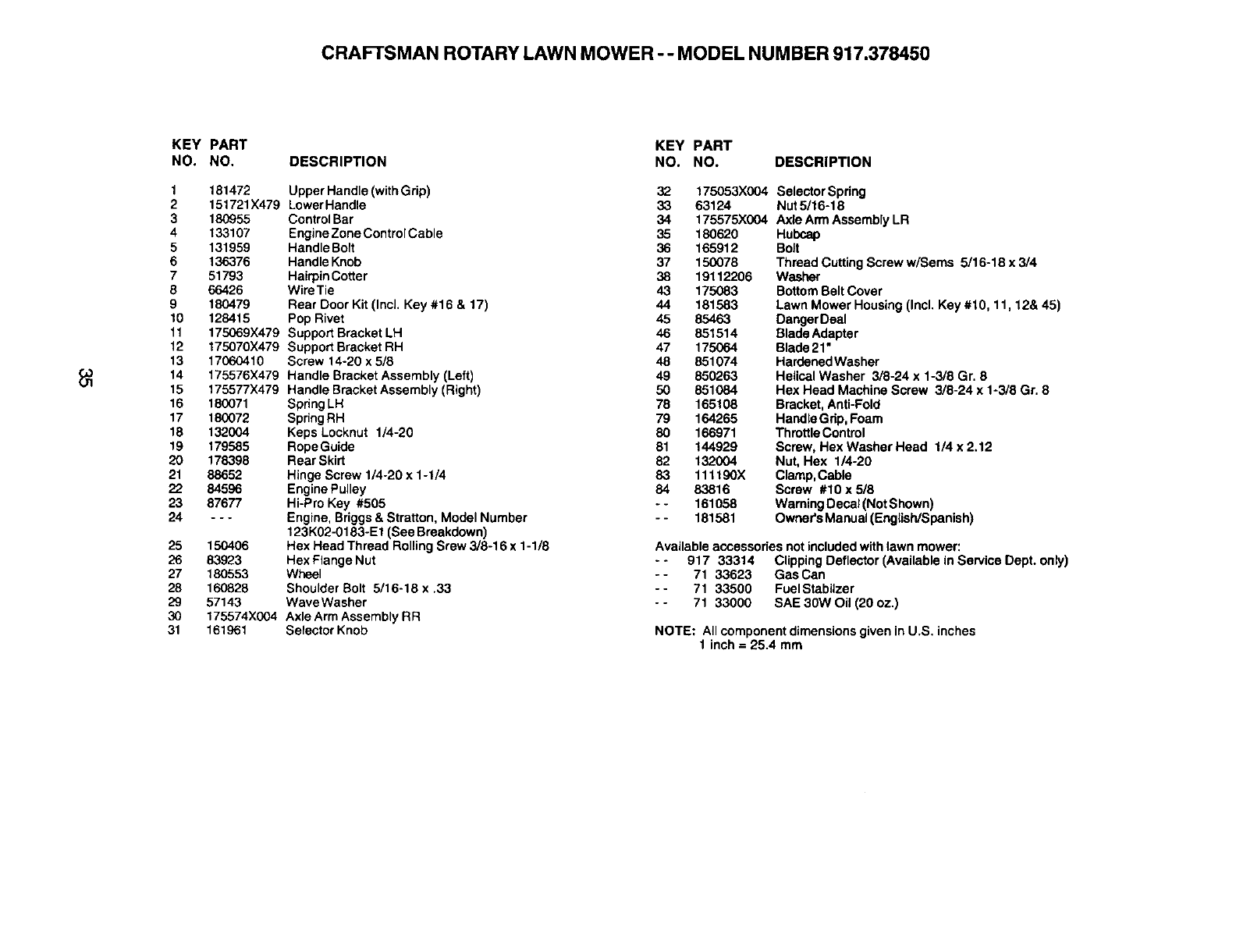

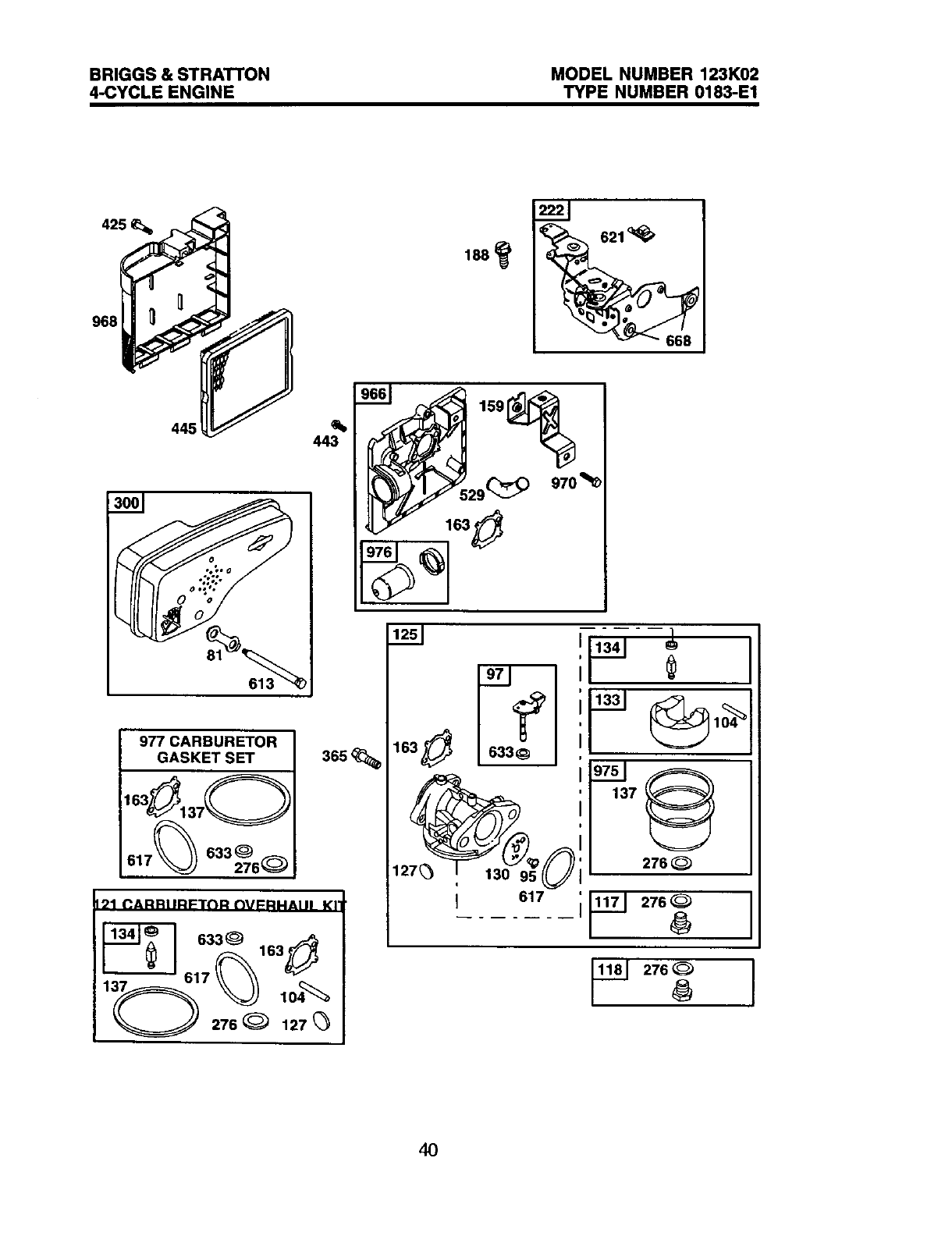

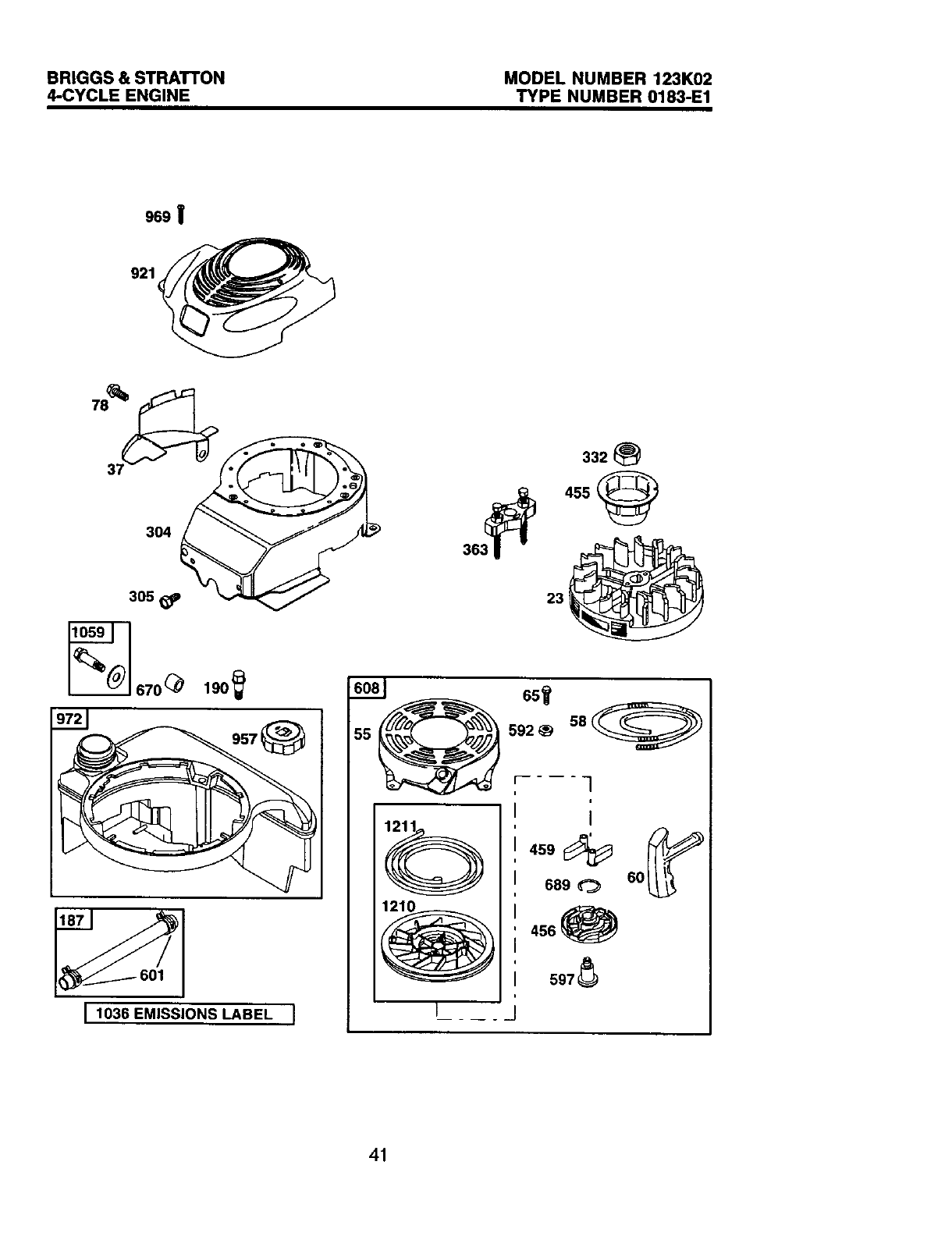

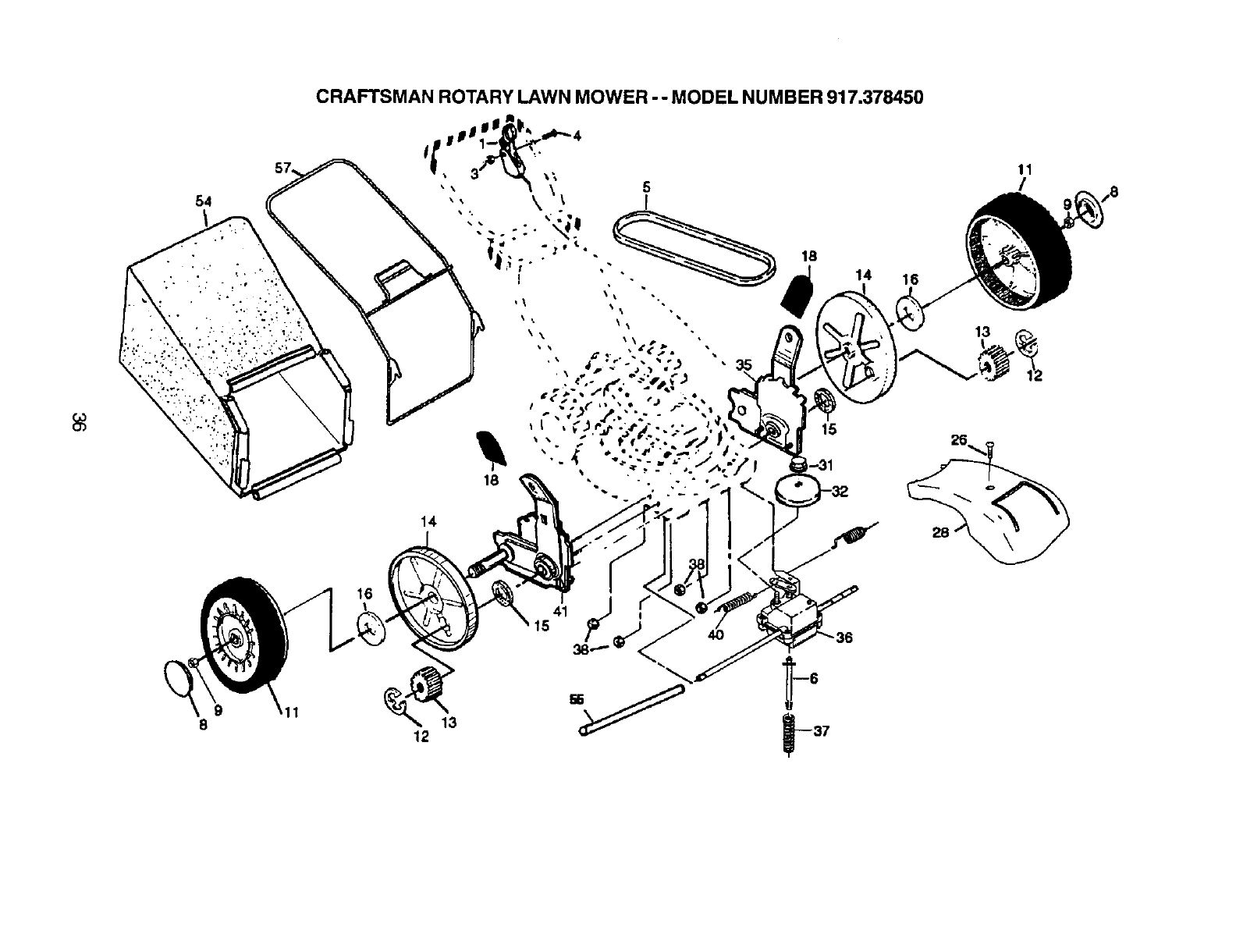

Repair Parts .................................. 34-43

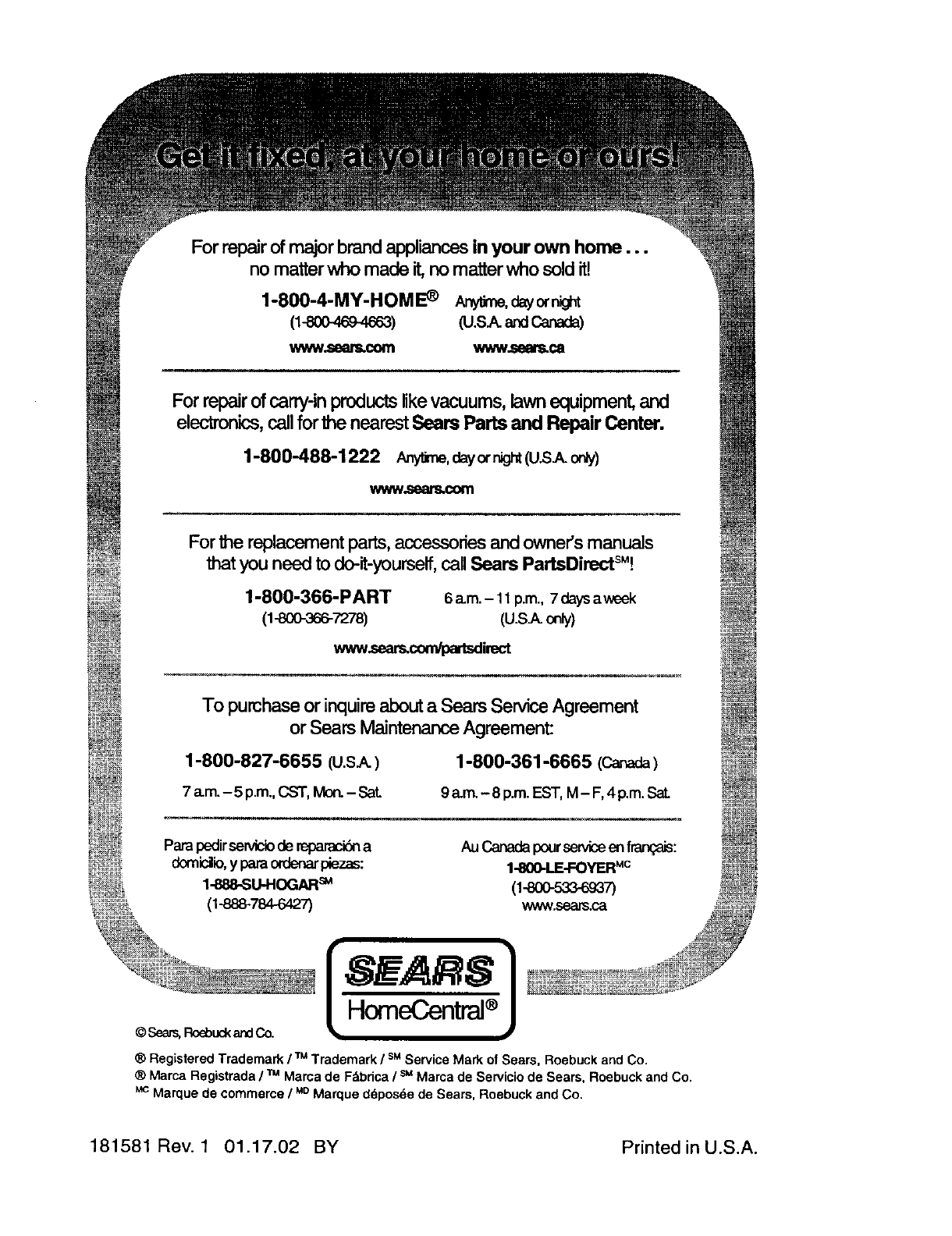

Sears Service ...................... Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in

the owner's manual, Sears will repair free of charge any defect in material or workman-

ship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent

crankshafts and the failure to maintain the equipment according to the instructions

contained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest

Sears Service Center/Department in the United States. This warranty applies only

while this product is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck and Co., D/817 WA, Hoffman Estates, Illinois 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and

throwing objects. Failure to observe the following safety instructions could result in

serious injury or death.

ALook for this symbol to point out

important safety precautions. It means

CAUTION!!! BECOMEALERT!!! YOUR

SAFETY IS INVOLVED.

_, CAUTION: Always disconnect spark

plug wire and place wire where it cannot

contact spark plug in order to prevent

accidental starting when setting up,

transporting, adjusting or making repairs.

_I,WARNING: Battery posts, terminals and

related accessories contain lead and

lead compounds, chemicals known to the

State of California to cause cancer and

birth defects or other reproductive harm.

Wash hands after handling.

_,WARNING: Engine exhaust, some of

its constituents, and certain vehicle

components contain or emit chemicals

known to the State of California to cause

cancer and birth defects or other repro-

ductive harm. 2

_, CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine

has stopped. To avoid severe burns on

contact, stay away from these areas.

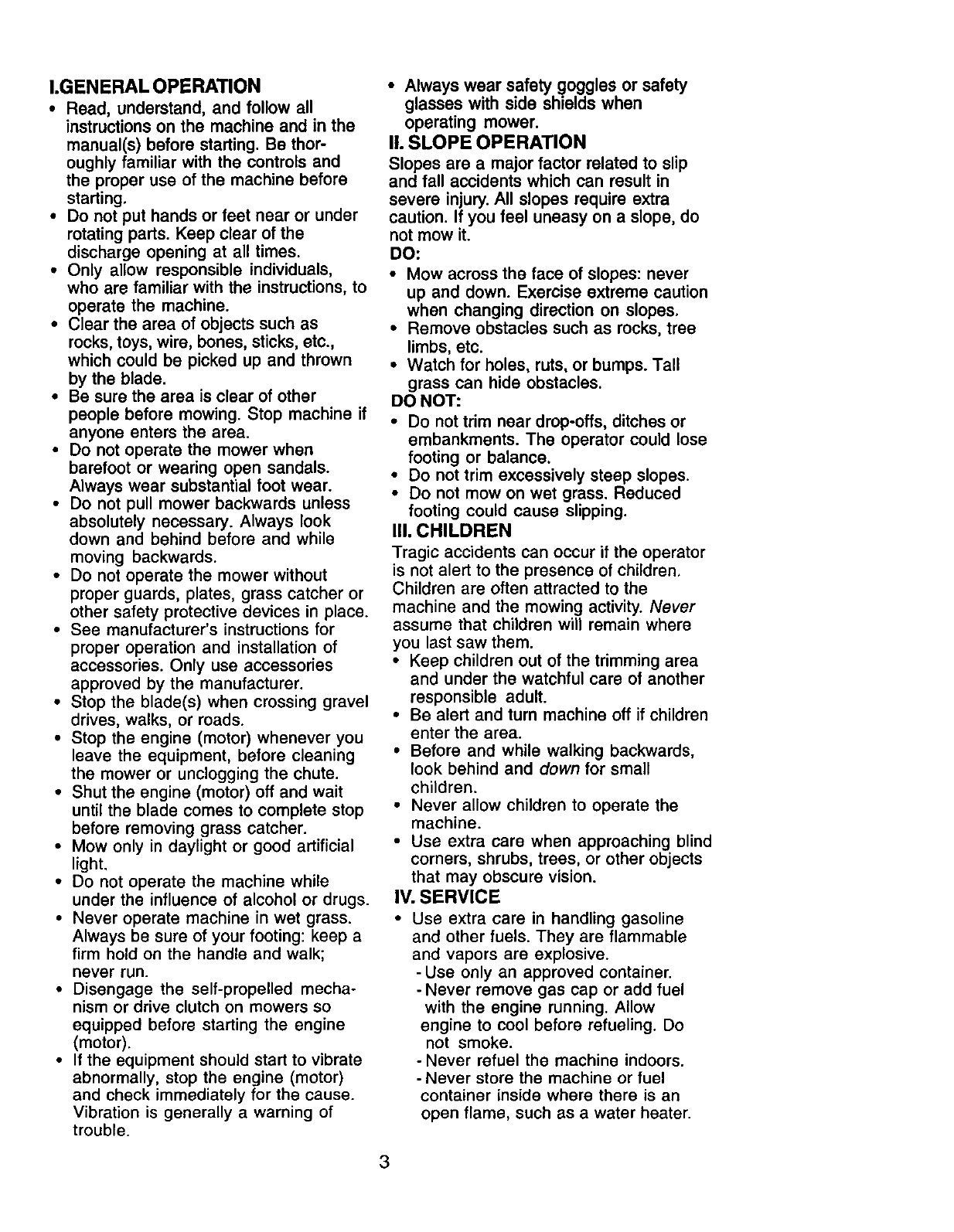

I.GENERAL OPERATION

•Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thor-

oughly familiar with the controls and

the proper use of the machine before

starting.

•Do not put hands or feet near or under

rotating parts. Keep clear of the

discharge opening at all times.

•Only allow responsible individuals,

who are familiar with the instructions, to

operate the machine.

•Clear the area of objects such as

rocks, toys, wire, bones, sticks, etc.,

which could be picked up and thrown

by the blade.

•Be sure the area is clear of other

people before mowing. Stop machine if

anyone enters the area.

•Do not operate the mower when

barefoot or wearing open sandals.

Always wear substantial foot wear.

•Do not pull mower backwards unless

absolutely necessary. Always look

down and behind before and while

moving backwards.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

•See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories

approved by the manufacturer.

•Stop the blade(s) when crossing gravel

drives, walks, or roads.

•Stop the engine (motor) whenever you

leave the equipment, before cleaning

the mower or unclogging the chute.

•Shut the engine (motor) off and wait

until the blade comes to complete stop

before removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while

under the influence of alcohol or drugs.

•Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle and walk;

never run.

• Disengage the self-propelled mecha-

nism or drive clutch on mowers so

equipped before starting the engine

(motor).

• If the equipment should start to vibrate

abnormally, stop the engine (motor)

and check immediately for the cause.

Vibration is generally a warning of

trouble.

• Always wear safety goggles or safety

glasses with side shields when

operating mower.

II. SLOPE OPERATION

Slopes are a major factor related to slip

and fall accidents which can result in

severe injury. All slopes require extra

caution. If you feel uneasy on a slope, do

not mow it.

DO:

•Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

•Remove obstacles such as rocks, tree

limbs, etc.

•Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT"

•Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

•Do not trim excessively steep slopes.

•Do not mow on wet grass. Reduced

footing could cause slipping.

III. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children,

Children are often attracted to the

machine and the mowing activity. Never

assume that children will remain where

you last saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small

children.

• Never allow children to operate the

machine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SERVICE

• Use extra care in handling gasoline

and other fuels. They are flammable

and vapors are explosive.

-Use only an approved container.

- Never remove gas cap or add fuel

with the engine running. Allow

engine to cool before refueling. Do

not smoke.

- Never refuel the machine indoors.

- Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

• Never run a machine inside a closed

area.

•Never make adjustments or repairs

with the engine (motor) running.

Disconnect the spark plug wire, and

keep the wire away from the plug to

prevent accidental starting.

•Keep nuts and bolts, especially blade

attachment bolts, tight and keep

equipment in good condition.

• Never tamper with safety devices.

Check their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

•Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

•Never attempt to make wheel height

adjustments while the engine (motor) is

running.

•Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

•Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

•Do not change the engine governor

setting or overspeed the engine.

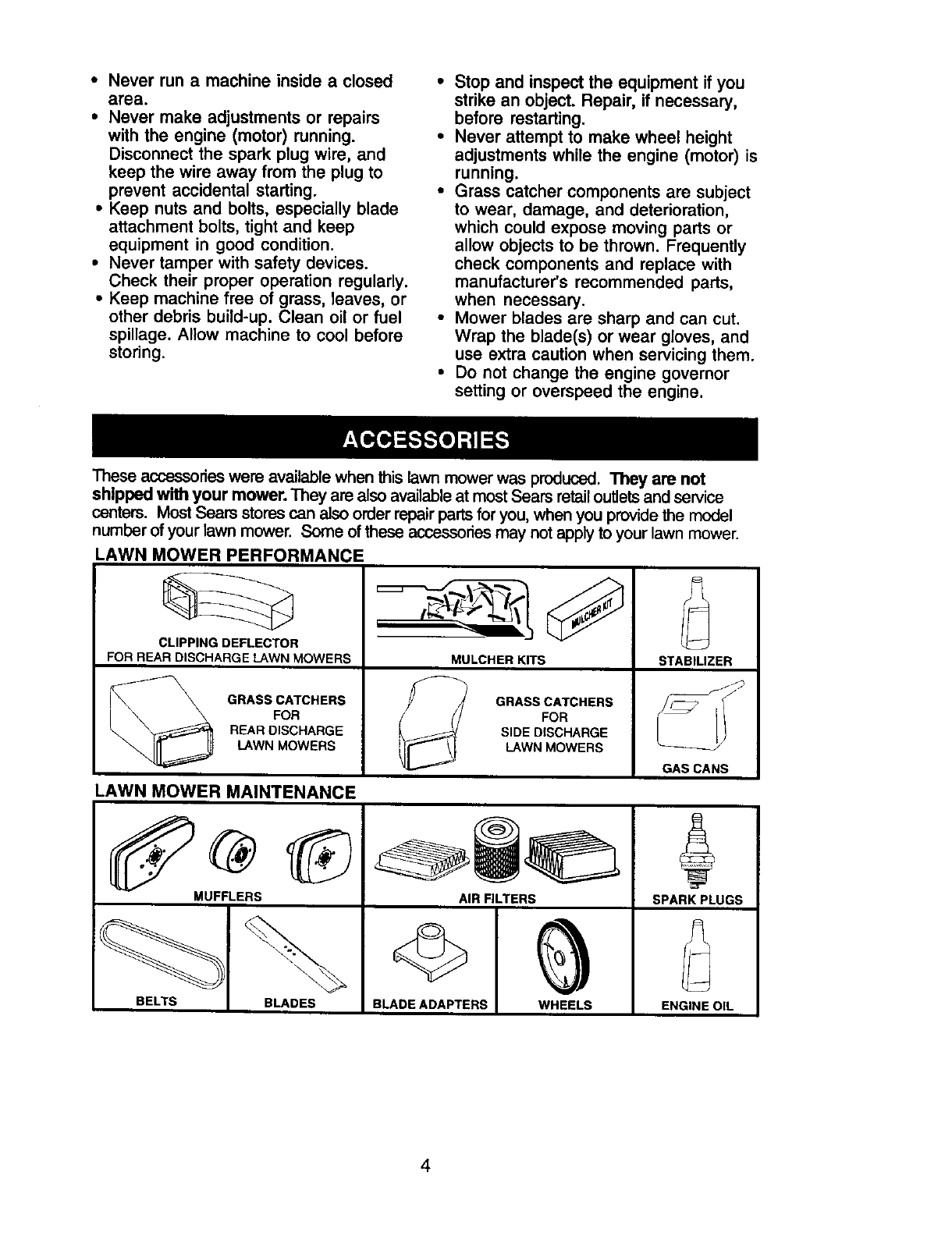

These accessorieswere availablewhen thislawn mowerwas produced. They are not

shipped with your mower. They are also availableat mostSears retailoutletsand service

centers. Most Sears storescan also orderrepairpartsfor you,whenyouprovidethe model

numberofyourlawn mower. Some ofthese accessoriesmay notapplyto yourlawn mower.

LAWN MOWER PERFORMANCE

CLIPPING DEFLECTOR

FOR REAR DISCHARGE LAWN MOWERS

,-k3\J

MULCHER KITS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

LAWN MOWER MAINTENANCE

STABILIZER

GAS CANS

MUFFLERS

BELTS BLADES BLADE ADAPTERS

AIR FILTERS

WHEELS

SPARK PLUGS

ENGINE OIL

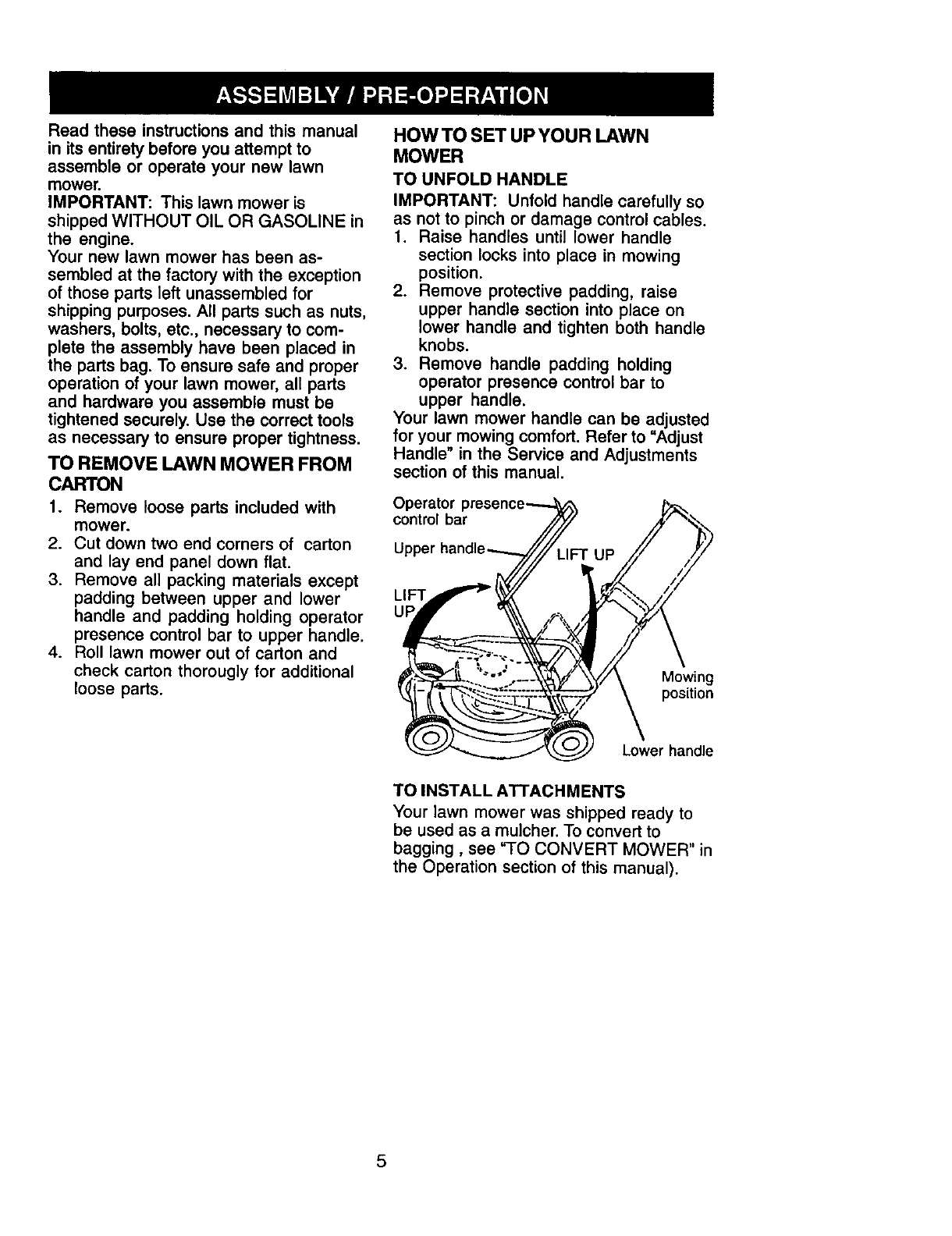

Read these instructions and this manual

in its entirety before you attempt to

assemble or operate your new lawn

mower.

IMPORTANT: This lawn mower is

shipped WITHOUT OIL OR GASOLINE in

the engine.

Your new lawn mower has been as-

sembled at the factory with the exception

of those parts left unassembled for

shipping purposes. All parts such as nuts,

washers, bolts, etc., necessary to com-

plete the assembly have been placed in

the parts bag. To ensure safe and proper

operation of your lawn mower, all parts

and hardware you assemble must be

tightened securely. Use the correct tools

as necessary to ensure proper tightness.

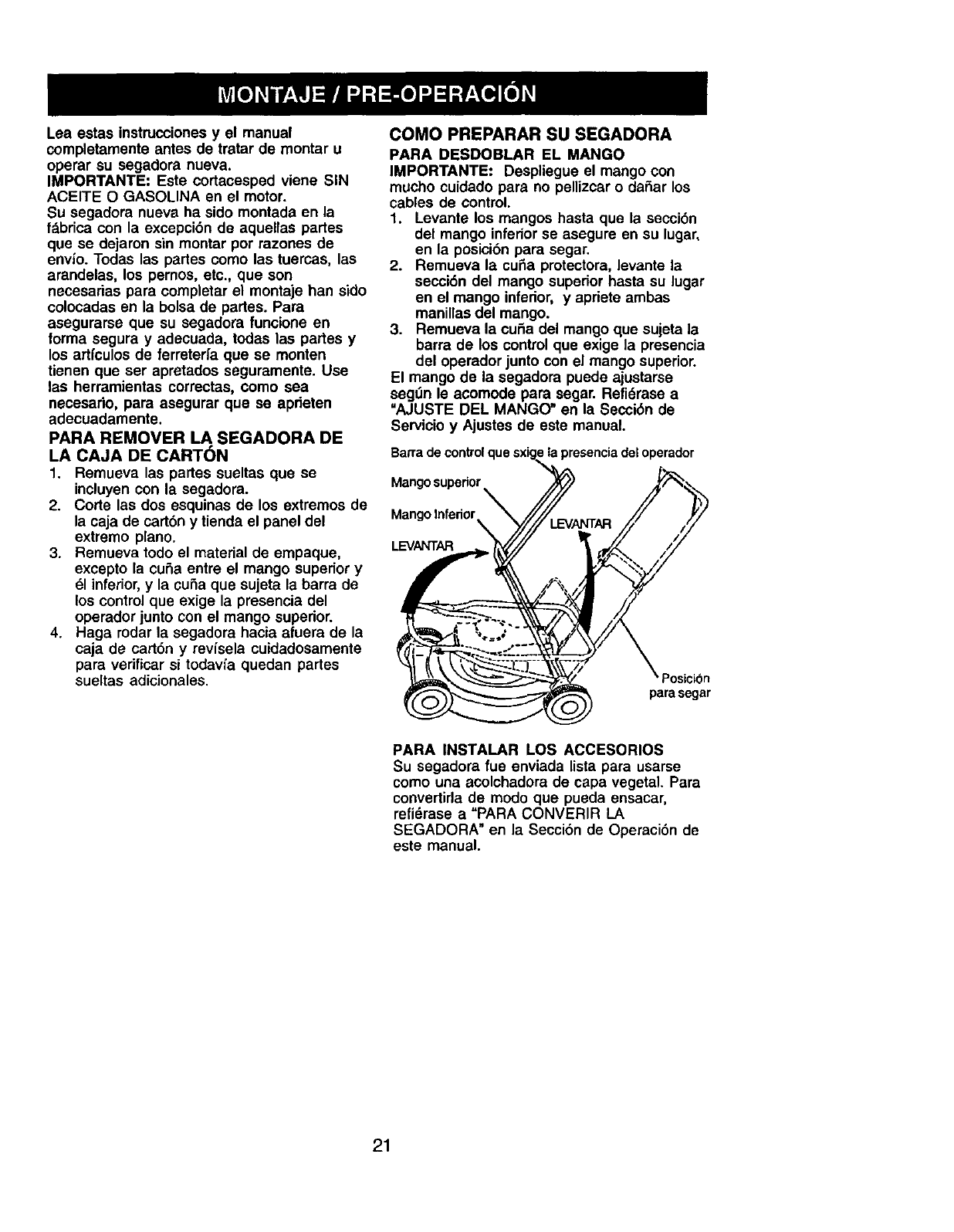

TO REMOVE LAWN MOWER FROM

CARTON

HOWTO SET UP YOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle

section locks into place in mowing

position.

2. Remove protective padding, raise

upper handle section into place on

lower handle and tighten both handle

knobs.

3. Remove handle padding holding

operator presence control bar to

upper handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to =Adjust

Handle" in the Service and Adjustments

section of this manual.

1. Remove loose parts included with Operator

mower, control bar

2. Cut down two end corners of carton Upper

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower LIFT

handle and padding holding operator UF

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thorougiy for additional

loose parts. Mowing

position

Lower handle

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to

be used as a mulcher. To convert to

bagging, see "TO CONVERT MOWER" in

the Operation section of this manual).

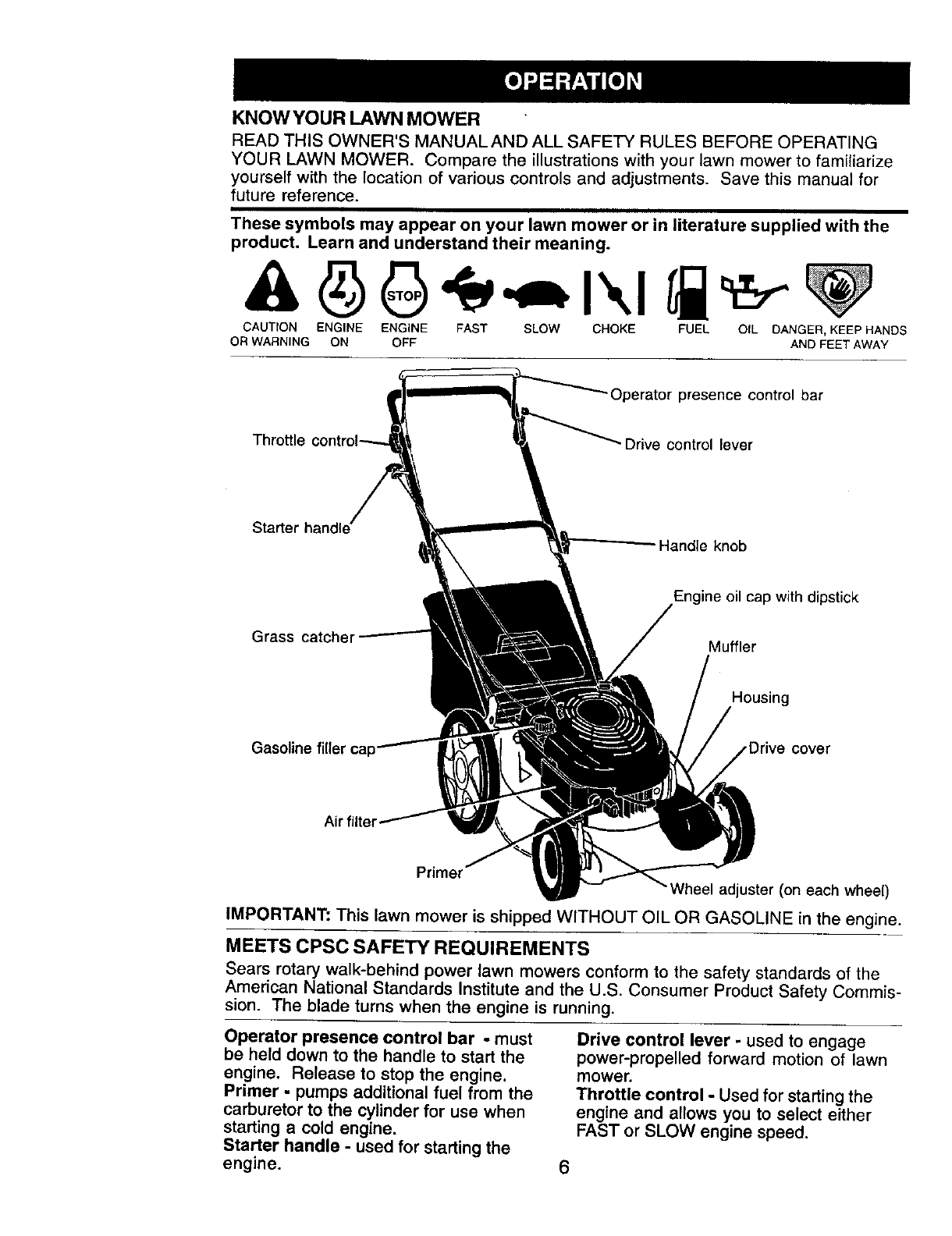

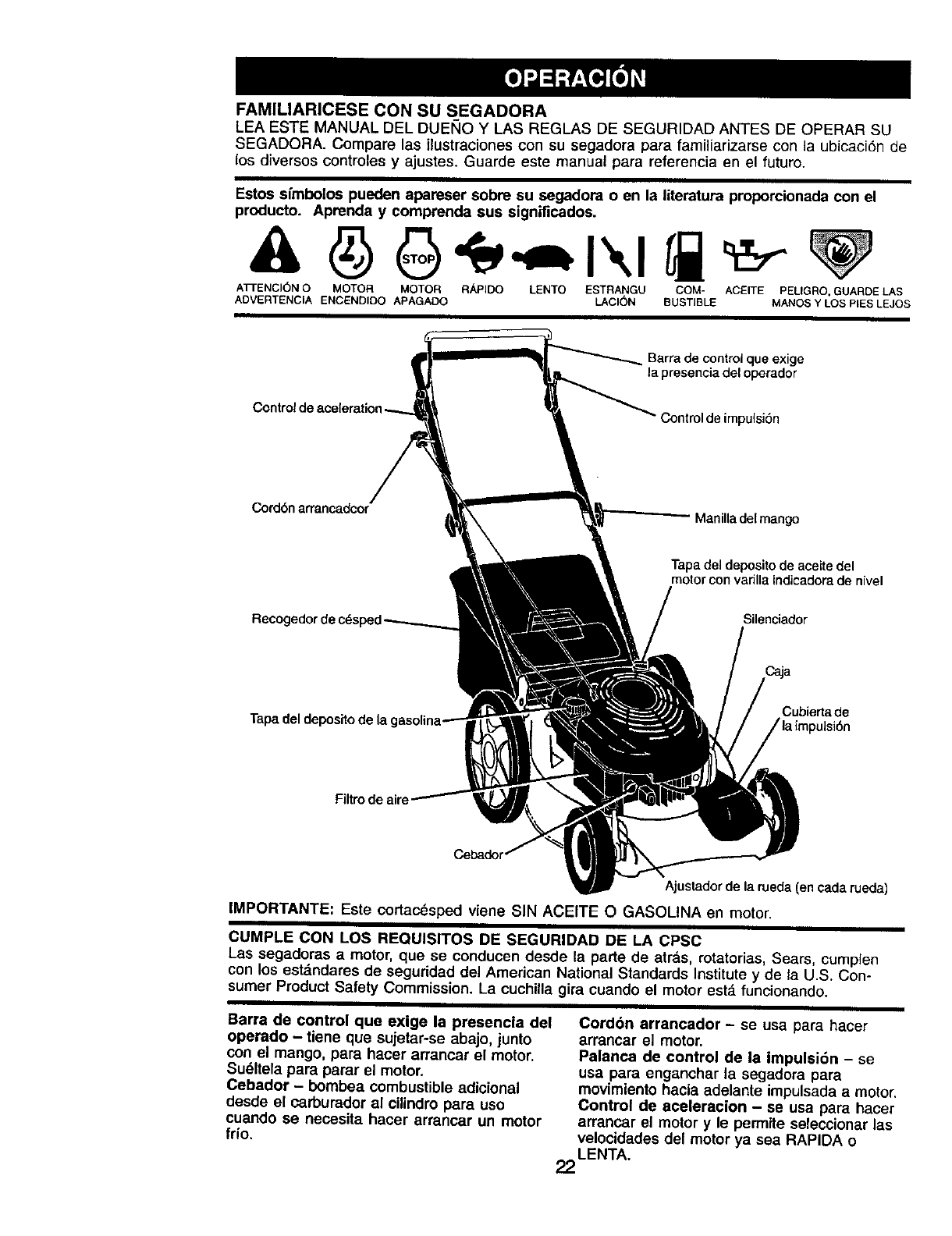

KNOWYOUR LAWNMOWER

READ THIS OWNER'S MANUALAND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Operator presence control bar

Throttle Drive control lever

Starter handle Handle knob

Engine oil cap with dipstick

Grass catcher Muffler

Housing

Gasoline filler cap cover

Air filter

Primer uster (on each wheel)

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Commis-

sion. The blade turns when the engine is running.

Operator presence control bar -must

be held down to the handle to start the

engine. Release to stop the engine.

Primer -pumps additional fuel from the

carburetor to the cylinder for use when

starting a cold engine.

Starter handle -used for starting the

engine.

Drive control lever - used to engage

power-propelled forward motion of lawn

mower.

Throttle control -Used for startingthe

engine and allows you to select either

FAST or SLOW engine speed.

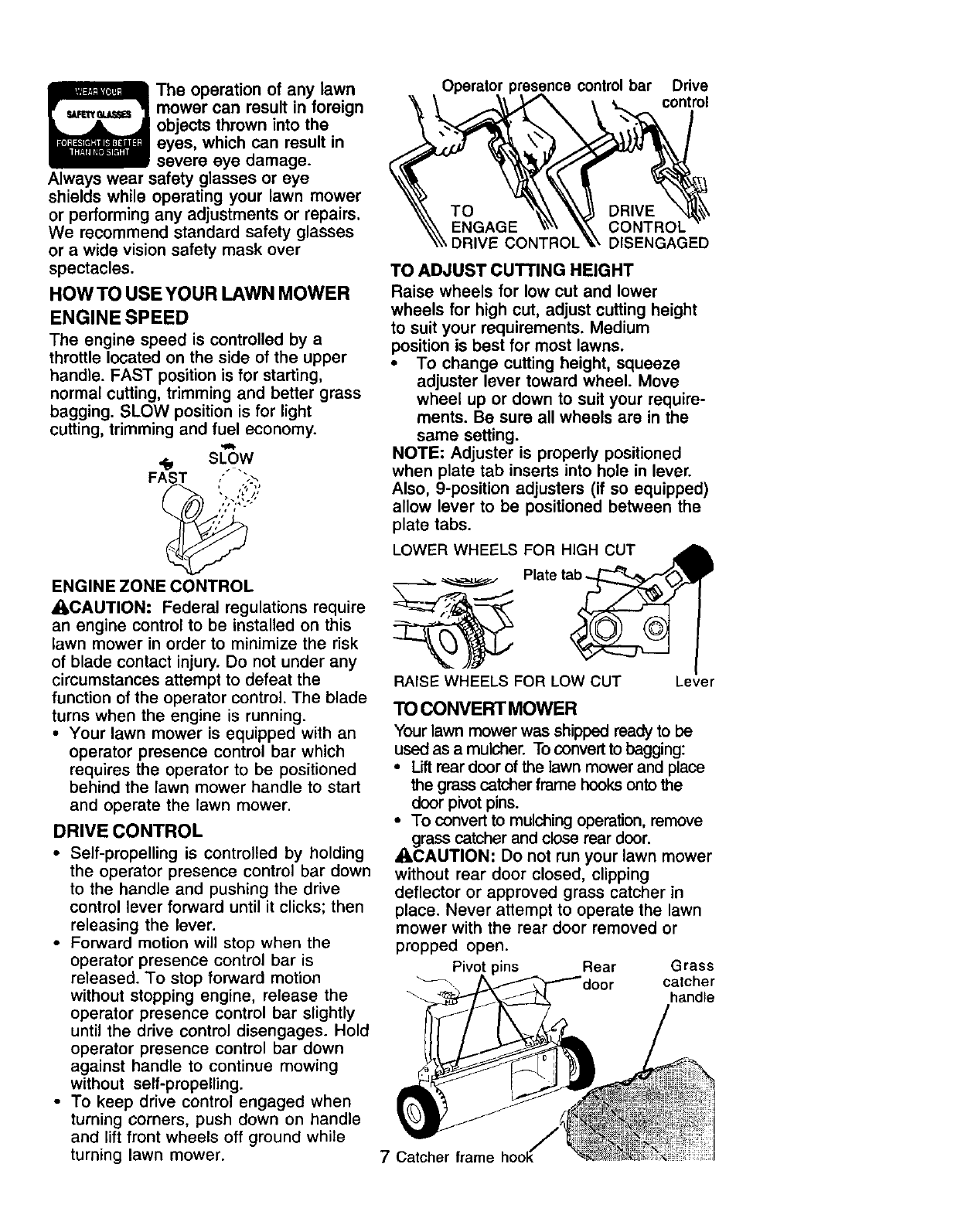

The operation of any lawn

mower can result in foreign

objects thrown into the

eyes, which can result in

severe eye damage.

Always wear safety glasses or eye

shields while operating your lawn mower

or performing any adjustments or repairs.

We recommend standard safety glasses

or a wide vision safety mask over

spectacles.

HOWTO USEYOUR LAWN MOWER

ENGINE SPEED

The engine speed is controlled by a

throttle located on the side of the upper

handle. FAST position is for starting,

normal cutting, trimming and better grass

bagging. SLOW position is for light

cutting, trimming and fuel economy.

,_, SLOW

FAST ,'" "_.__,

ENGINE ZONE CONTROL

_I, CAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the risk

of blade contact injury. Do not under any

circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

•Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

DRIVE CONTROL

•Self-propelling is controlled by holding

the operator presence control bar down

to the handle and pushing the drive

control lever forward until it clicks; then

releasing the lever.

•Forward motion will stop when the

operator presence control bar is

released. To stop forward motion

without stopping engine, release the

operator presence control bar slightly

until the drive control disengages. Hold

operator presence control bar down

against handle to continue mowing

without self-prepelling.

•To keep drive control engaged when

turning corners, push down on handle

and lift front wheels off ground while

turning lawn mower.

bar Drive

control

TO DRIVE

ENGAGE CONTROL

DRIVE CONTROL DISENGAGED

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower

wheels for high cut, adjust cutting height

to suit your requirements. Medium

position is best for most lawns.

•To change cutting height, squeeze

adjuster lever toward wheel. Move

wheel up or clown to suit your require-

ments. Be sure all wheels are in the

same setting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

LOWER WHEELS FOR HIGH CUT

_ Plate tab ._--_/'<_'_J b

RAISE WHEELS FOR LOW CUT Lever

TO CONVERT MOWER

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging:

•Lift rear door of the lawn mower and place

the grass catcher frame hooks onto the

door pivot pins.

• To convert to mulching operation, remove

grass catcher and close rear door.

_I, CAUTION: Do not run your lawn mower

without rear door closed, clipping

deflector or approved grass catcher in

place. Never attempt to operate the lawn

mower with the rear door removed or

propped open.

)ms Rear Grass

catcher

"_ handle

7Catcher frame

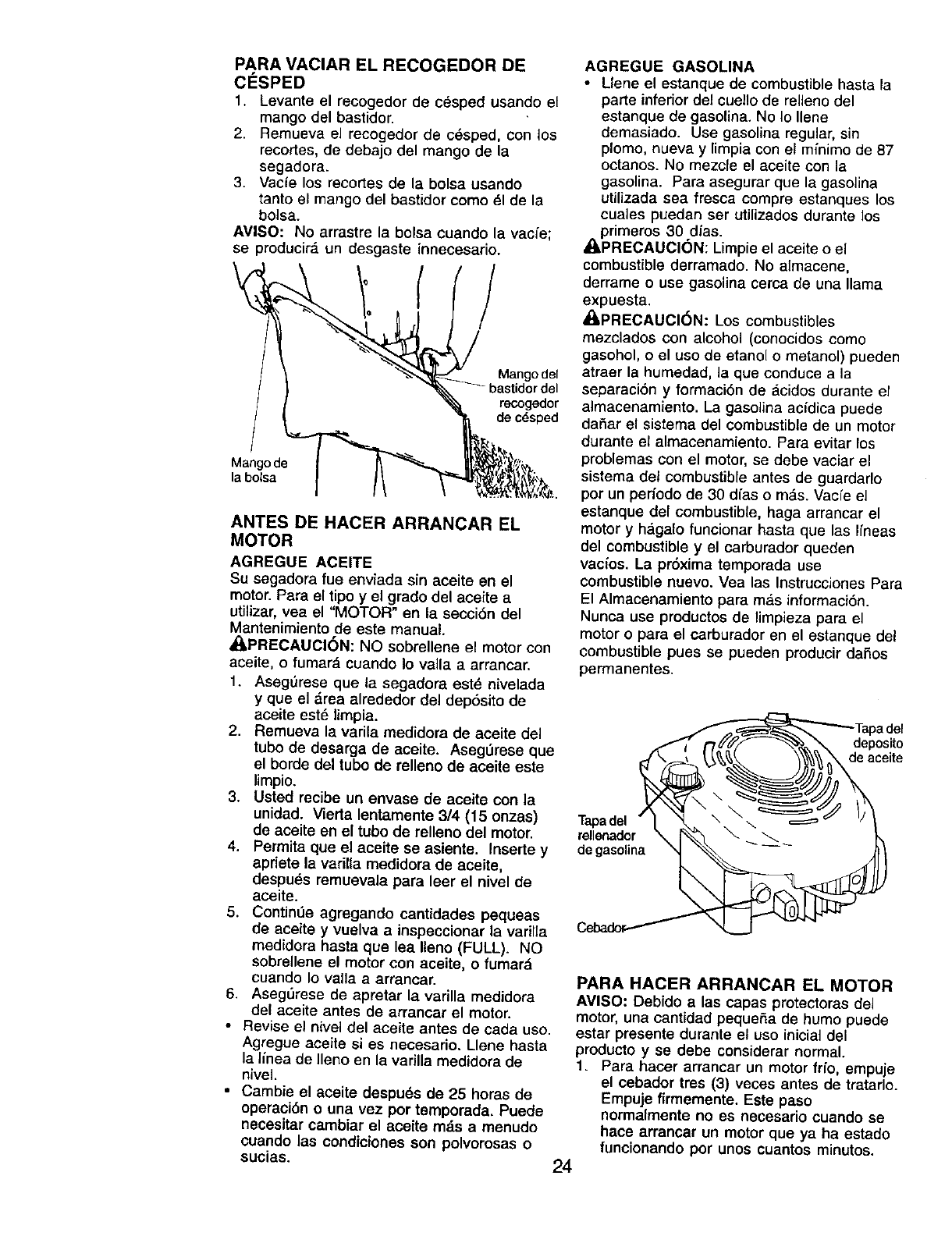

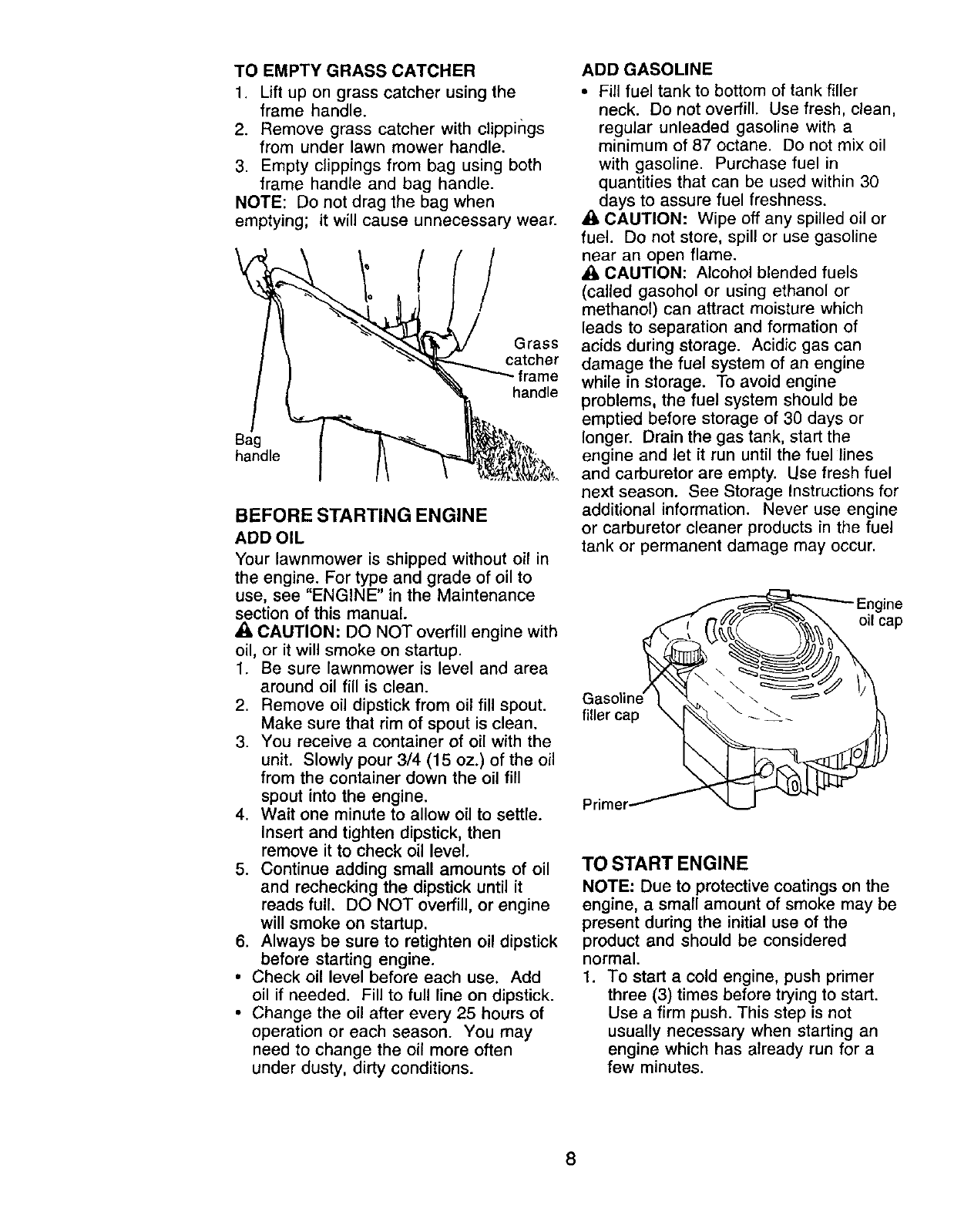

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippirlgs

from under lawn mower handle.

3. Empty clippings from bag using both

frame handle and bag handle.

NOTE: Do not drag the bag when

emptying; it will cause unnecessary wear.

Grass

catcher

frame

handle

Bag

handle

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

CAUTION: DO NOT overfill engine with

oil, or it will smoke on startup.

1. Be sure lawnmower is level and area

around oil fill is clean.

2. Remove oil dipstick from oil fill spout.

Make sure that rim of spout is clean.

3. You receive a container of oil with the

unit. Slowly pour 3/4 (15 oz.) of the oil

from the container down the oil fill

spout into the engine.

4. Wait one minute to allow oil to settle.

Insert and tighten dipstick, then

remove it to check oil level.

5. Continue adding small amounts of oil

and rechecking the dipstick until it

reads full. DO NOT overfill, or engine

will smoke on startup.

6. Always be sure to retighten oil dipstick

before starting engine.

• Check oil level before each use. Add

oil if needed. Fill to full line on dipstick.

•Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions.

ADD GASOLINE

• Fill fuel tank to bottom of tank filler

neck. Do not overfill. Use fresh, clean,

regular unleaded gasoline with a

minimum of 87 octane. Do not mix oil

with gasoline. Purchase fuel in

quantities that can be used within 30

days to assure fuel freshness.

ACAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

ACAUTION: Alcohol blended fuels

(called gasohol or using ethanol or

methanol) can attract moisture which

leads to separation and formation of

acids during storage. Acidic gas can

damage the fuel system of an engine

while in storage. To avoid engine

problems, the fuel system should be

emptied before storage of 30 days or

longer. Drain the gas tank, start the

engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

_Engine

" n(/'d'f ___ oil cap

Gasoline" I _ \_\ =====_" '/ /

fiUer cap-

Primer-.-.'_

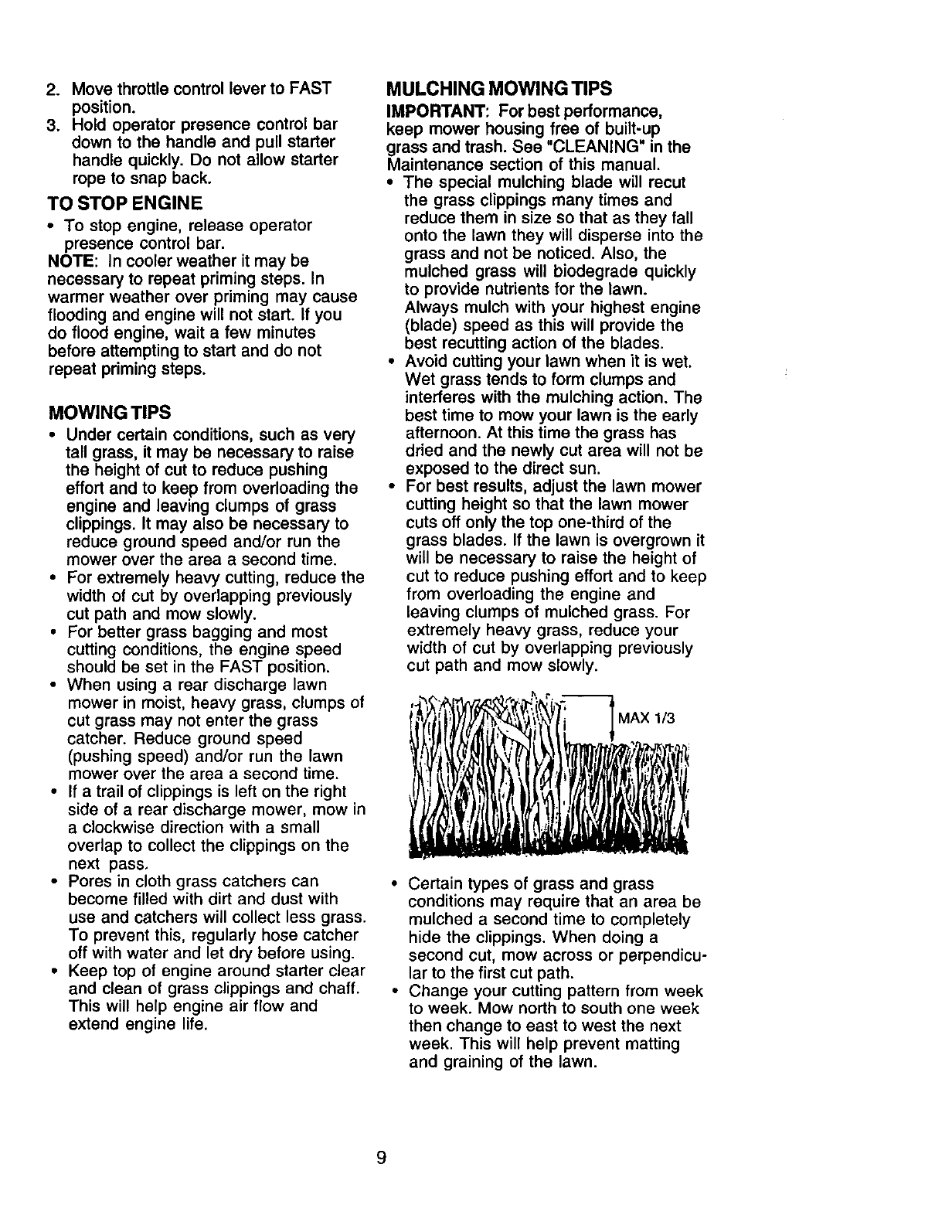

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the

product and should be considered

normal.

1. To start a cold engine, push primer

three (3) times before trying to start.

Use a firm push. This step is not

usually necessary when starting an

engine which has atready run for a

few minutes.

2. Move throttle control lever to FAST

position.

3. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

TO STOP ENGINE

•To stop engine, release operator

presence control bar.

NOTE: in cooler weather it may be

necessary to repeat priming steps. In

warmer weather over priming may cause

flooding and engine will not start. If you

do flood engine, wait a few minutes

before attempting to start and do not

repeat priming steps.

MOWING TIPS

•Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass

clippings. It may also be necessary to

reduce ground speed and/or run the

mower over the area a second time.

•For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

•For better grass bagging and most

cutting conditions, the engine speed

should be set in the FAST position.

•When using a rear discharge lawn

mower in moist, heavy grass, clumps of

cut grass may not enter the grass

catcher. Reduce ground speed

(pushing speed) and/or run the lawn

mower over the area a second time.

•If a trail of clippings is left on the right

side of a rear discharge mower, mow in

a clockwise direction with a small

overlap to collect the clippings on the

next pass.

•Pores in cloth grass catchers can

become filled with dirt and dust with

use and catchers will collect less grass.

To prevent this, regularly hose catcher

off with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and

extend engine life.

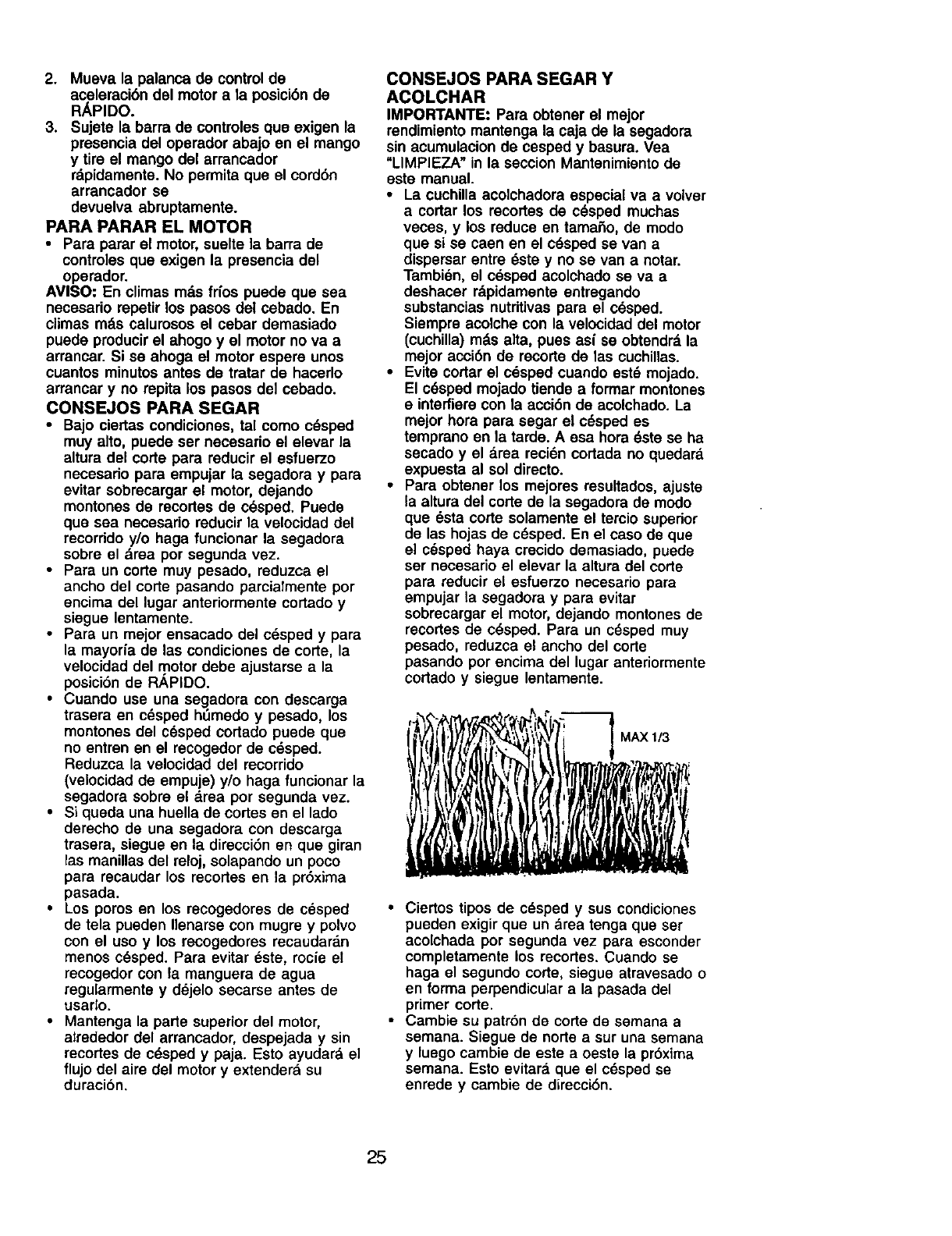

MULCHING MOWING TIPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

•The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into the

grass and not be noticed. Also, the

mulched grass will biodegrade quickly

to provide nutrients for the lawn.

Always mulch with your highest engine

(blade) speed as this will provide the

best recutting action of the blades.

•Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried and the newly cut area will not be

exposed to the direct sun.

•For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and

leaving clumps of mulched grass. For

extremely heavy grass, reduce your

width of cut by overlapping previously

cut path and mow slowly.

MAX 1/3

• Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a

second cut, mow across or perpendicu-

lar to the first cut path.

• Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting

and graining of the lawn.

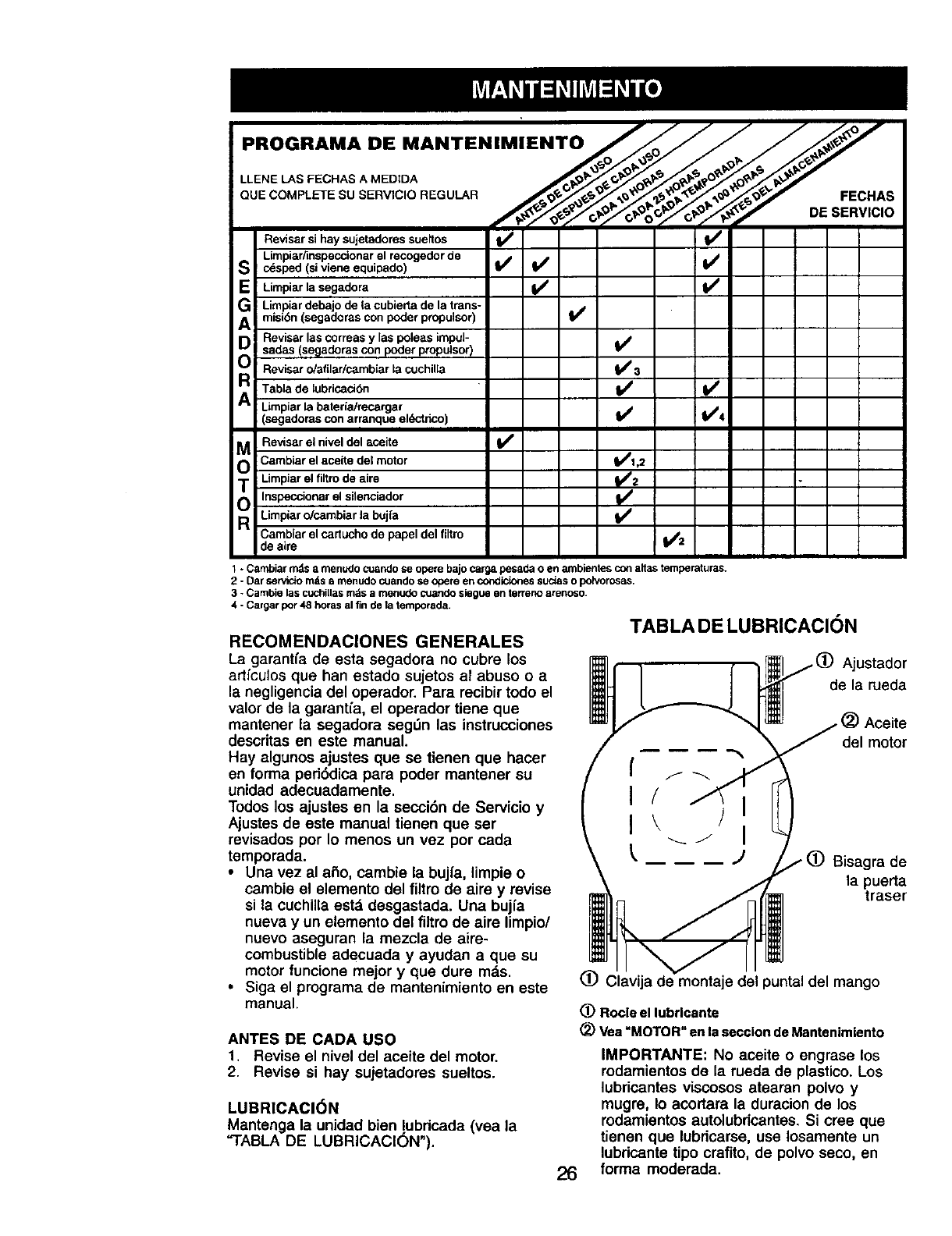

COMPLETE

E O RS RV,CE

Check for Loose Fasteners _ if

Clean/Inspect Grass Catcher

(If Equipped) !1_ if

MClean Lawn Mower v,

O Clean Under Drive Cover

(Power-Propelled Mowers)

Ei Check ddve belVpulleys

(Power-Propelled Mowers)

Check.ISharpen/Replace Blade

Lubrication Chart

Clean Battery/Recharge

Electric Start Mowers)

ECheck Engine Oil Level

N Change Engine Oil

G Clean Air Filter

Inspect Muffler

N Clean or Replace Spark Plug

E Replace Air Filter Paper Cartridge

v' v'

V'2

Ill1,2

V'2

1-Change more often when operating under a heavy load or in high ambient temperatures.

2 - Service more often when operating in dirty or dusty conditions.

3 - Replace blades more often when mowing in sandy soil

4- Charge 48 hours at end of season.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does

not cover items that have been subjected

to operator abuse or negligence. To

receive full value from the warranty,

operator must maintain mower as

instructed in this manual.

Some adjustments will need to be made

periodically to properly maintain your

unit.

All adjustments in the Service and

Adjustments section of this manual

should be checked at least once each

season.

• Once a year, replace the spark plug,

clean or replace air filter element and

check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

• Follow the maintenance schedule in

this manual.

BEFORE EACH USE

1. Check engine oil level.

2. Check for loose fasteners.

LUBRICATION

Keep unit well lubricated (See =LUBRI-

CATION CHART").

LUBRICATION CHART

Wheel

adjuster (on

each wheel)

gine oil

Rear door

hinge

1_ Handle bracket mounting pins

(_) Spray lubricant

(_) See "ENGINE" In Maintenance section,

IMPORTANT: Do not oil or grease

plastic wheel bearings. Viscous

lubricants will attract dust and dirt that

will shorten the life of the self-lubricat-

ing bearings. If you feel they must be

lubricated, use only a dry, powdered

graphite type lubricant sparingly.

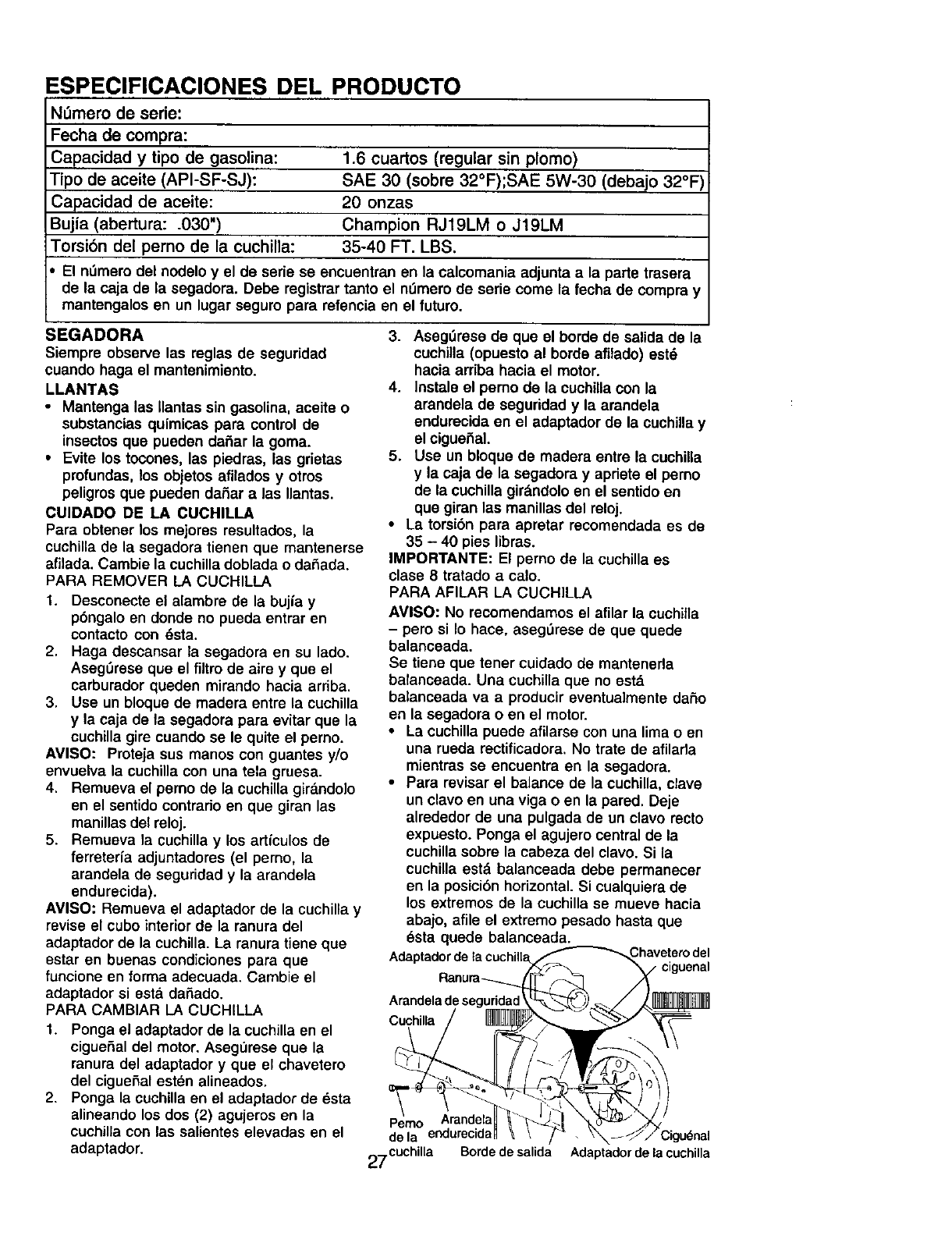

PRODUCT SPECIFICATIONS

Serial number:

Date of purchase:

Gasoline capacity /type: 1.6 quarts (unleaded regular)

Oil type (API-SF-SJ): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil capacity: 20 ounces

Spark plug (gap: .030") Champion RJ19LM or J19LM

Blade bolt torque: 35-40 ft. Ibs.

The model and serial numbers will be found on a decal on the rear of the mower

housing. Record both serial number and date of purchase in space provided above.

LAWN MOWER

Alwaysobservesafety ruleswhen perform-

ing any maintenance.

TIRES

•Keep tiresfree ofgasoline, oil, or insect

controlchemicalswhichcan harm rubber.

•Avoidstumps,stones,deep ruts,sharp

objectsand otherhazards that may cause

tire damage.

BLADE CARE

For best results, mower blade must be

kept sharp. Replace bent or damaged

blades.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hard-

ware (bolt, lock washer and hardened

washer).

NOTE: Remove the blade adapter and

check the key inside hub of blade

adapter. The key must be in good condi-

tion to work properly. Replace adapter if

damaged.

TO REPLACE BLADE

1. Position the blade adapter on the

engine crankshaft. Be sure key in

adapter and crankshaft keyway are

aligned.

2. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

3. Be sure the trailing edge of blade 11

(opposite sharp edge) is up toward

the engine.

4. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

5. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is grade 8 heat

treated.

TO SHARPEN BLADE

NOTE: We do not recommend sharpen-

ing blade - but if you do, be sure the

blade is balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will

cause eventual damage to lawn mower

or engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail

into a beam or wall. Leave about one

inch of the straight nail exposed. Place

center hole of blade over the head of

the nail. If blade is balanced, it should

remain in a horizontal position. If either

end of the blade moves downward,

sharpen the heavy end until the blade

is balanced.

Blade Crankshaft

Lockwa

Blade

bolt shaft

washer Trailing edge Blade adapter

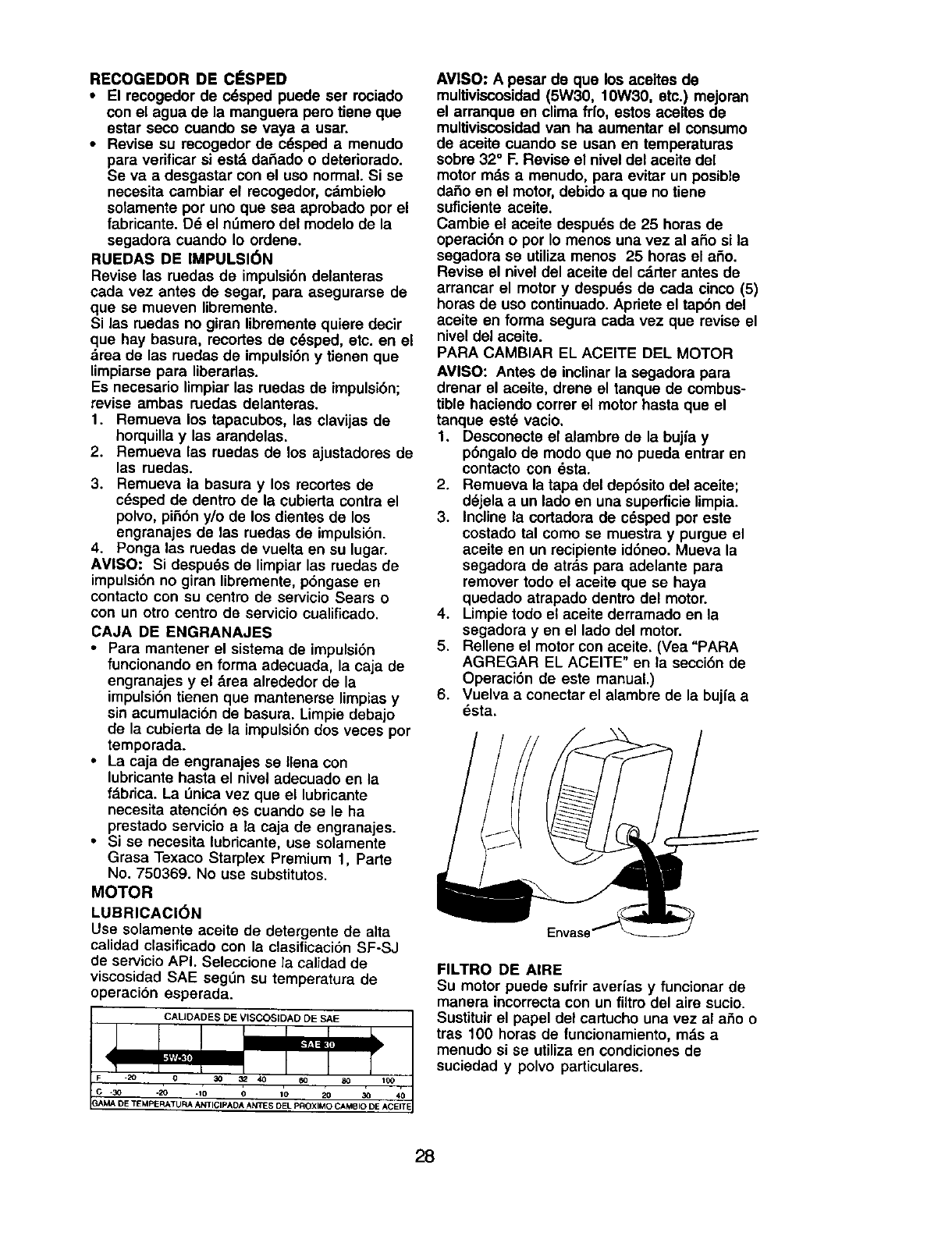

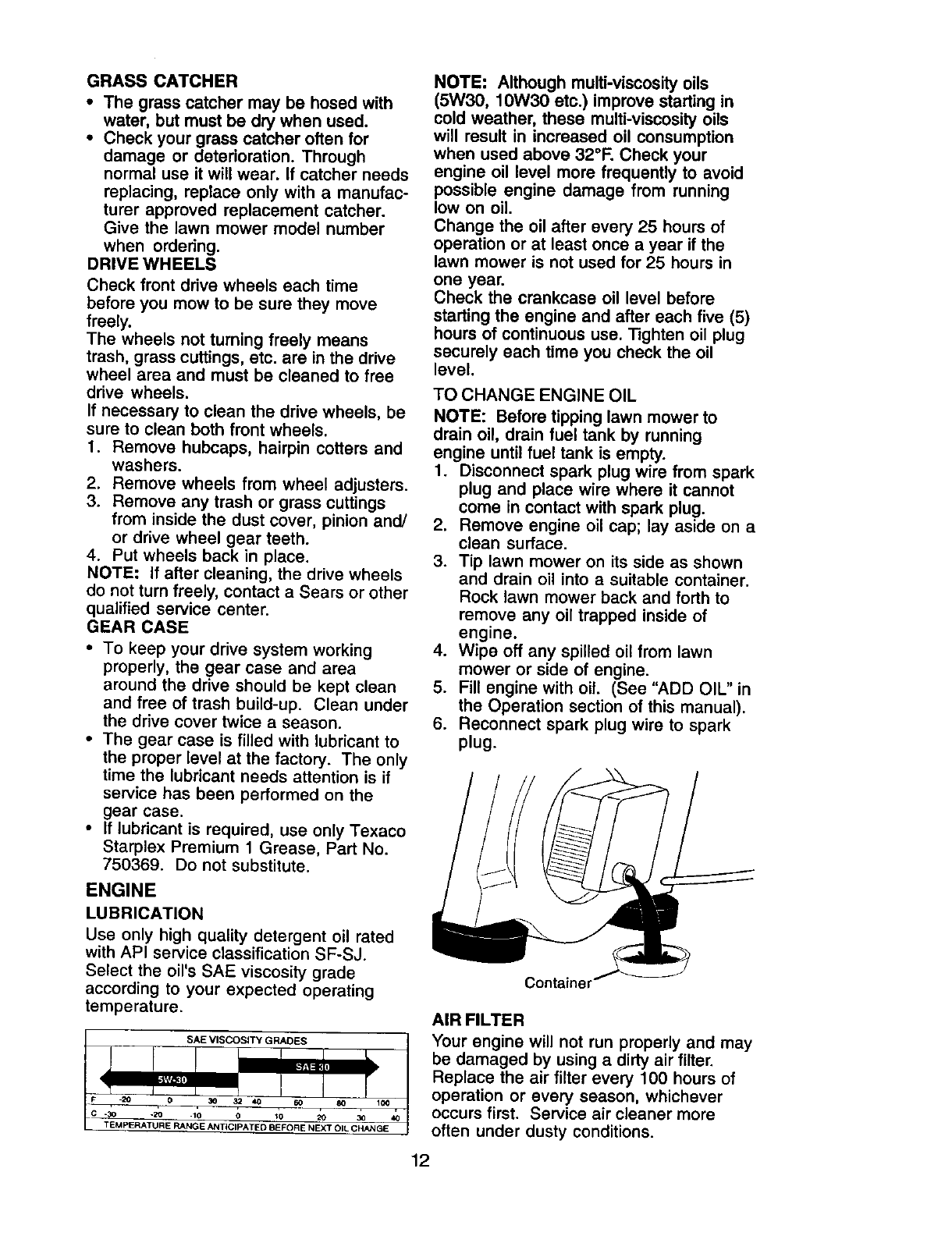

GRASS CATCHER

•The grass catcher may be hosed with

water, but must be dry when used.

•Check your grass catcher often for

damage or deterioration. Through

normal use it will wear. If catcher needs

replac'_ng, reptaco only with a manufac-

turer approved replacement catcher.

Give the lawn mower model number

when ordering.

DRIVE WHEELS

Check front drive wheels each time

before you mow to be sure they move

freely.

The wheels not turning freely means

trash, grass cuttings, etc. are in the drive

wheel area and must be cleaned to free

drive wheels.

If necessary to clean the drive wheels, be

sure to clean both front wheels.

1. Remove hubcaps, hairpin cotters and

washers.

2. Remove wheels from wheel adjusters.

3. Remove any trash or grass cuttings

from inside the dust cover, pinion and/

or drive wheel gear teeth.

4. Put wheels back in place.

NOTE: If after cleaning, the drive wheels

do not turn freely, contact a Sears or other

qualified service center.

GEAR CASE

•TO keep your drive system working

properly, the gear case and area

around the drive should be kept clean

and free of trash build-up. Clean under

the drive cover twice a season.

• The gear case is filled with lubricant to

the proper level at the factory. The only

time the lubricant needs attention is if

service has been performed on the

gear case.

•If lubricant is required, use only Texaco

Starplex Premium 1 Grease, Part No.

750369. Do not substitute.

ENGINE

LUBRICATION

Use only high quality detergent oil rated

with API service classification SF-SJ.

Select the oil's SAE viscosity grade

according to your expected operating

temperature.

SAE VISCOSITY GRAOES

L 80

C =30 .10 0 to _40

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.) improve starting in

cold weather, these multi-viscosity oils

will result in increased oil consumption

when used above 32°1=. Check your

engine oil level more frequently to avoid

possible engine damage from running

low on oil.

Change the oil after every 25 hours of

operation or at least once ayear if the

lawn mower is not used for 25 hours in

one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil

level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to

drain oil, drain fuel tank by running

engine until fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to

remove any oil trapped inside of

engine.

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Fill engine with oil. (See "ADD OIL" in

the Operation section of this manual).

6. Reconnect spark plug wire to spark

plug.

Container

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter every 100 hours of

operation or every season, whichever

occurs first. Service air cleaner more

often under dusty conditions.

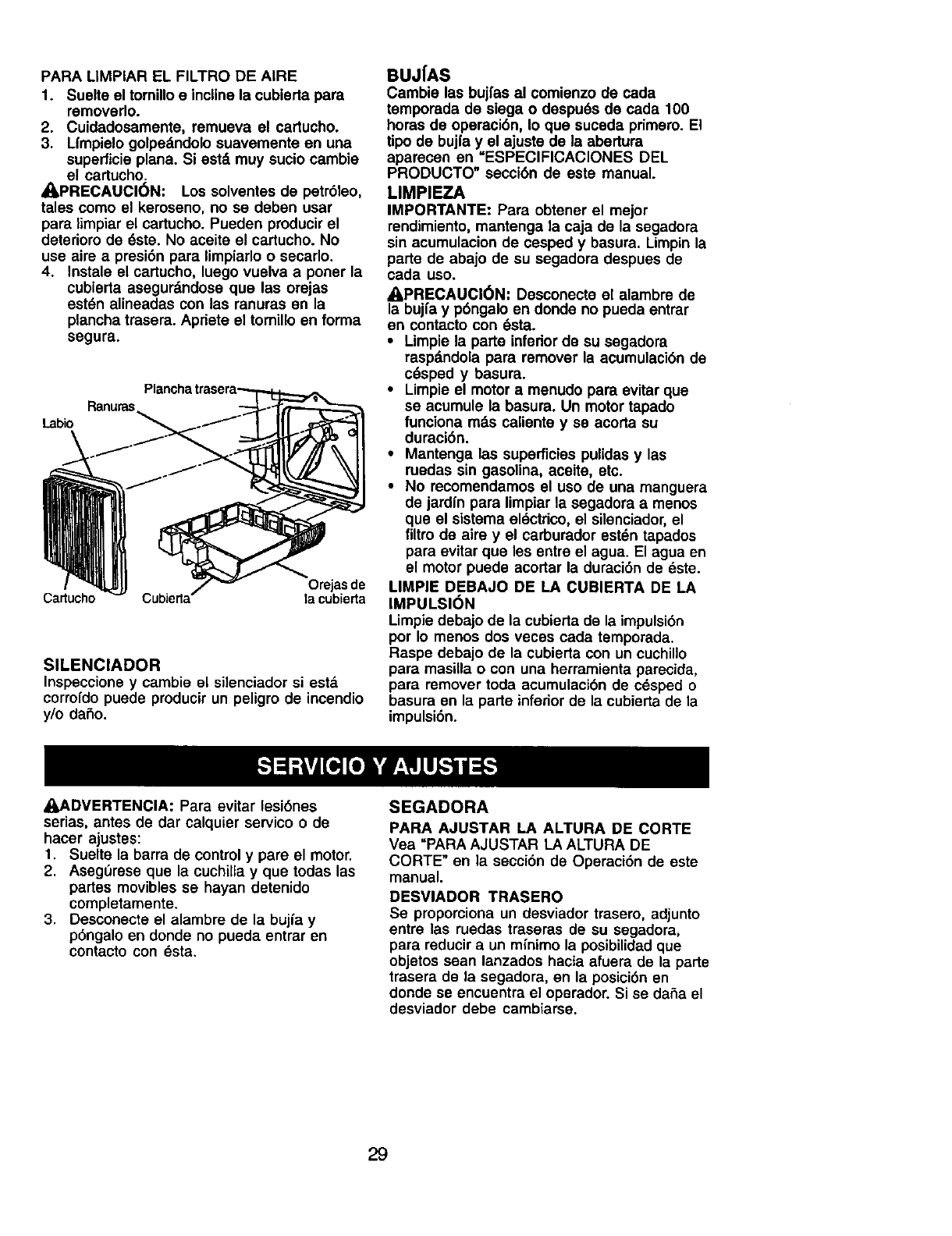

TO CLEAN AIR FILTER

1. Loosen screw and tilt cover to remove.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat

surface. If very dirty, replace cartridge.

ACAUTION: Petroleum solvents, such as

kerosene, are not to be used to clean

cartridge. They may cause deterioration of

the cartridge. Do not oil cartridge. Do not

use pressurized air to clean or dry

cartridge.

4. Install cartridge, then replace cover

making sure the tabs are aligned with

the slots in the back plate. Fasten

screw securely.

Back

Cover

Cover tabs

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or dam-

age.

SPARK PLUG

Replace spark plugs at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs first.

Spark plug type and gap setting are

shown in "PRODUCT SPECIFICATIONS"

in Maintenance section of this manual.

CLEANING

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. Clean the underside of

your mower after each use.

ACAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with the spark

plug.

• Clean the underside of your lawn

mower by scraping to remove build-up

of grass and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

•We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in

shortened engine life.

CLEAN UNDER DRIVE COVER

Clean under drive cover at least twice a

season. Scrape underside of cover with

putty knife or similar tool to remove any

build-up of trash or grass on underside of

drive cover.

AWARNING: To avoid serious injury,

before performing any service or adjust-

ments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place where it cannot come

in contact with plug.

LAWN MOWER

TO ADJUST CU'I-rlNG HEIGHT

See "TO ADJUST CUI-rlNG HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator's mowing position. If the

deflector becomes damaged, it should be

replaced.

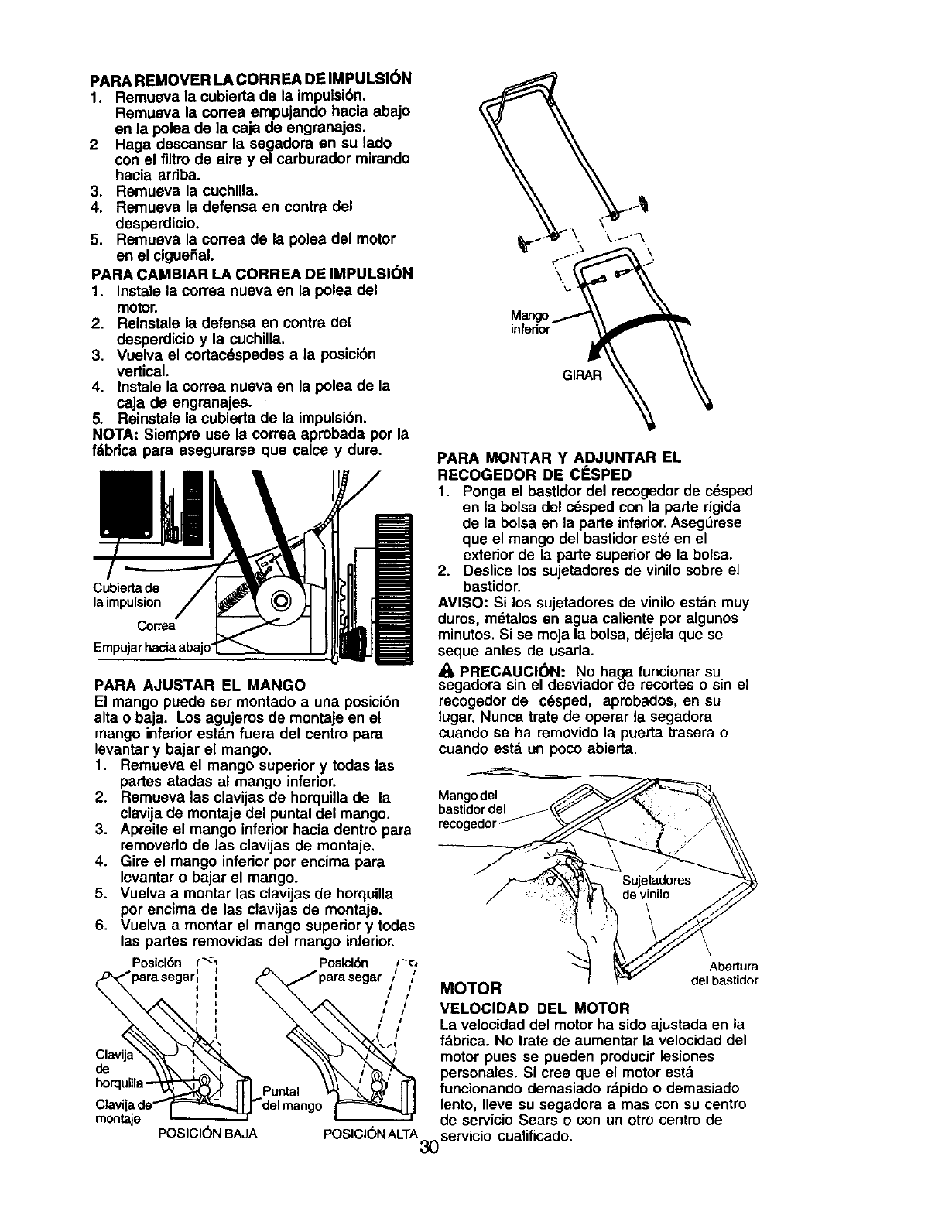

TO REMOVE DRIVE BELT

1. Remove drive cover. Remove belt

from gearoase pulley by pushing

down on pulley and rolling belt off it.

2. Turn lawn mower on its side with air

filter and carburetor up.

3. Remove blade.

4. Remove debris shield.

5. Remove belt from engine pulley on

crankshaft.

TO REPLACE DRIVE BELT

1. Install new belt on engine pulley.

2. Reinstall debris shield and blade.

3. Return mower to upright position.

4. Install new belt on gearcase pulley.

5. Reinstall drive cover.

NOTE: Always use factory approved belt

to assure fit and long life.

Drive

cover Belt

TO ADJUST HANDLE

The handle can be mounted in a high or

low position. The mounting holes in the

bottom of lower handle are off center for

raising or lowering the handle.

1. Remove upper handle and all parts

attached to lower handle.

2. Remove hairpin cotters from lower

handle bracket mounting pin.

3. Squeeze lower handle in to remove it

from mounting pins.

4. Turn lower handle over to raise or

lower handle.

5. Squeeze lower handle in and position

holes onto mounting pins on handle

bracket.

6. Reassemble upper handle and all

parts removed from lower handle.

Mowing Mowing

position [_'-I ,_ _osition / /

III I i1

I i II /I

Hairpin _ _ ',\,'p_.

oot, r. i .and,o

Mounting `_i_ bracket

pin LOW POSITION

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for afew minutes. If

bag gets wet, let it dry before using.

ACAUTION: Do not run your lawn

mower without clipping deflector or

approved grass catcher in place. Never

attempt to operate the lawn mower with

the rear door removed or propped open.

Catcher

frame

handle

Frame

opening

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that the engine is running too fast

or too slow, take your lawn mower to a

Sears or other qualified service center for

HIGH POSITION14repair and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due to

suspected carburetor problems, take your

lawn mower to aSears or other qualified

service center for repair and/or adjust-

ment.

IMPORTANT: Never tamper with the

engine govemor, which is factory set for

proper engine speed. Overspeeding the

engine above the factory high speed

setting can be dangerous. If you think the

engine-govemed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Immediately prepare your lawn mower for

storage at the end of the season or if the

unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all did, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance

section of this manual).

2. Lubricate as shown in the Mainte-

nance section of this manual.

3. Be sure that all nuts, bolts, screws,

and pins are securely fastened.

Inspect moving parts for damage,

breakage and wear. Replace if

necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your lawn mower handle for

storage.

1. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle

bracket, then move handle forward.

2. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle

for storage or transportation, be sure to

fold the handle as shown or you may

damage the control cables.

• When setting up your handle from the

storage position, the lower handle will

automatically lock into the mowing

position.

SQUEEZE

TO FOLD

Operator

control bar

Lower

FOLD

3ACIONARD

Mowing

position

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Also, alcohol blended fuels (called

gasohol or using ethanol or methanol)

can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage.

1. Drain the fuel tank.

2. Start the engine and let it run until the

fuel lines and carburetor are empty.

•Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

•Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or

storage container. Always follow the mix

ratio found on stabilizer container. Run

engine at least 10 minutes after adding

stabilizer to allow the stabilizer to reach

the carburetor. Do not drain the gas tank

and carburetor if using fuel stabilizer.

ENGINEOIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

•If possible, store your unit indoors and

cover it to give protection from dust and

din.

° Cover your unit with a suitable protec-

tive cover that does not retain mois-

ture. Do not use plastic. Plastic cannot

breathe which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engone and exhaust areas are still warm.

A CAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame or

spark. Allow the engine to cool before

storing in any enclosure.

TROUBLESHOOTING -See appropriate section in manual unless directed

to a Sears Service Center.

PROBLEM CORRECTION

Does not start

CAUSE

1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

10. Fuel valve lever (if so

equipped) in OFF position.

11. Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

1. Clean/replace air filter.

2. Fill fuel tank.

3. Drain tank and refill with

fresh, clean fuel.

4. Drain fuel tank and

carburetor and refill tank

with fresh gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

10.Turn fuel valve lever

to the ON position.

11 .Charge battery.

12. Connect battery to engine.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Service Center.

PROBLEM CAUSE

Loss of power 1. Rear of lawn mower

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pull

CORRECTION

1. Set to "Higher Cut"

position.

housing or cutting blade

dragging in heavy grass.

2. Cutting too much grass.

3. Dirty airfitter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

1. Engine flywheel brake is on

when control bar is released.

2. Bent engine crankshaft.

3. Blade adapter broken.

4. Blade dragging in grass.

Cutting height too low.

Lift on blade worn off.

Catcher not venting air.

Grass is too high or wheel

height is too low.

2. Rear of lawn mower

housing or cutting blade

dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

1. Belt wear.

2. Belt off of pulley.

3. Drive cable worn or broken.

4. Dirt in drive pinions.

Set to "Higher Cut"

position.

Clean/replace air filter.

Clean underside of mower

housing.

Check oil level.

Cut at slower walking speed

Replace blade. Tighten

blade bolt.

Set all wheels at same

height.

Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

Grass catcher 1. 1. Raise cutting height.

notfilling 2. 2. Replace blade.

(If so equipped) 3. 3. Clean grass catcher.

Hard to push 1. 1. Raise cutting height.

Loss of drive

or slowing of

drive speed

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

1. Check/replace drive belt.

2. Check/reinstall drive belt.

3. Replace drive cable.

4. Clean drive pinions.

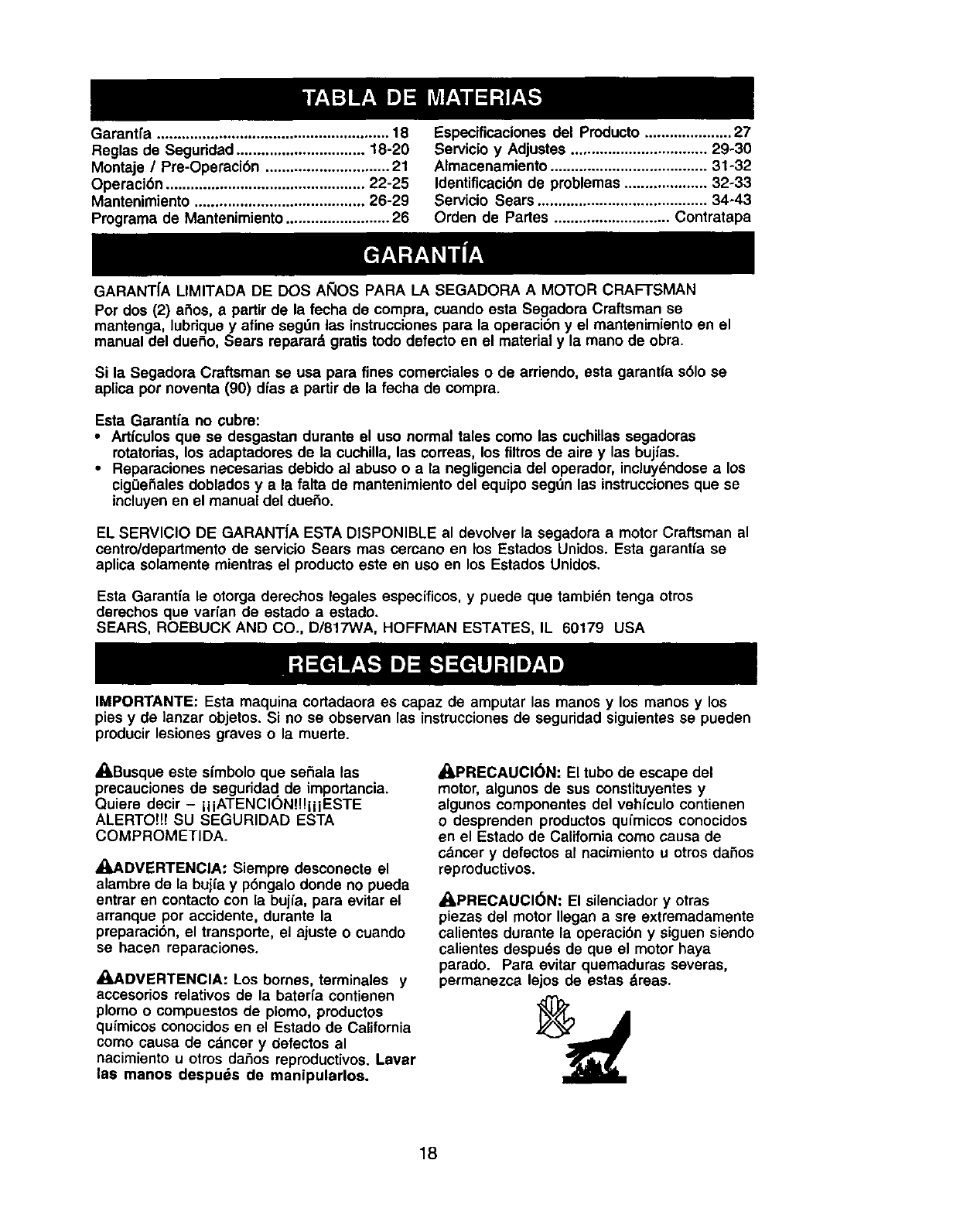

Garantfa ........................................................ 18

Reglas de Seguridad ............................... 18-20

Montaje /Pre-Operaci6n .............................. 21

Operaci6n ................................................ 22-25

Mantenimiento ......................................... 26-29

Programa de Mantenimiento ......................... 26

Especificaciones del Producto ..................... 27

Servicio y Adjustes ................................. 29-30

Almacenamiento ...................................... 31-32

Identificaci6n de problemas .................... 32-33

Servicio Sears ......................................... 34°43

Orden de Partes ............................ Contratapa

GARANTfA LIMITADA DE DOS ANOS PARA LA SEGADORA A MOTOR CRAFTSMAN

Pot dos (2) aSos, a partir de la fecha de compra, cuando esta Segadora Craftsman so

mantenga, lubrique y afine segdn las instrucciones pars la operacibn y el mantenimiento en el

manual del duefio, Sears reparar& gratis todo defecto en el material y la mano de obra.

Si la Segadora Craftsman se usa para fines comerciales o de arriendo, esta garantfa s61ose

aplica por noventa (90) dfas apartir de la fecha de compra.

Esta Garanfia no cubre:

• Articulos que se desgastan durante el uso normal tales como las cuchillas segadoras

rotatorias, los adaptadores de la cuchilla, las correas, los filtrosde airs y las buj[as.

•Reparaciones necesarias debido al abuso o a la negligencia del operador, incluy_ndose alos

cig0eSales doblados y a la falta de mantenimiento del equipo seg_n las instrucciones que se

incluyen en el manual del due£=o.

EL SERVICIO DE GARANTIA ESTA DISPONIBLE al devolver la segadora a motor Craftsman al

centro/departmento de servicio Sears mas cercano en los Estados Unidos. Esta garantfa se

aplica solamente mientras el producto este en use en los Estados Unidos.

Esta Garantfa le otorga derechos legales especfficos, y puede que tambi_n tenga otros

derechos que varfan de estado a estado.

SEARS, ROEBUCK AND CO., D/817WA, HOFFMAN ESTATES, IL 60179 USA

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manes y los msnos y los

pies y do lanzar objetos. Si no se observan las instruccionesde seguridad siguientes se pueden

producir lesiones graves o la muerte.

_kBusque este simbolo que sefiala las

precauciones de seguridad de importancia.

Quiere decir- iiiATENCION!!!iiiESTE

ALERTO!!! SU SEGURIDAD ESTA

COMPROMETIDA.

_I_I_DVERTENCIA: Siempre desconecte el

alambre do la buj[a y p6ngalo donde no pueda

entrar en contacto con la bujfa, para evitar el

arranque por accidente, durante la

preparaci6n, el transporte, el ajuste o cuando

se hacen reparaciones.

• I,ADVERTENCIA: Los bornes, terminales y

accesorios relativos de la baterfa contienen

plomo o compuestos de plomo, productos

qufmicos conocidos en el Estado de California

como causa de c&ncer y defectos al

nacimiento u otros dafios reproductivos. Lavar

las manos despufis de manipularlos.

_kPRECAUCI(_N: El tube de escape del

motor, algunos de sus constituyentes y

algunos componentes del vehfculo contienen

o desprenden productos qufmicos conocidos

en el Estado de California como causa de

c&ncer y defectos al nacimiento u otros daSos

reproductivos.

_PRECAUCI(_N: El silenciador y otras

piezas del motor Ilegan asre extremadamente

calientes durante la operaci6n y siguen siendo

calientes despu6s de que el motor haya

parado. Para evitar quemaduras severas,

permanezca lejos de estas &reas.

I. OPERACION

• Antes de empezar, debe familiadzarse

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instrucciones que

aparecen en la maquina yen los manuales

de operaci6n.

•No ponga las manos o los pies cema o

debajo de las partes rotatorias. Mant6ngase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas

responsables qua est6n familiarizadas con

las instrucciones operen la m_quina.

•Despeje el brea de objetos tales como

piedras, juguetes, alambrss, huesos, palos,

etc. que pueden ser recogidos y lanzados

pot las cuchillas.

•AsegOrese que el :_rea no se hallen

personas, antes de segar. Pare la m;_quina

si alguien entra en el _rea.

•No opera la maquina sin zapatos o con

sandalias abiertas. P6ngase siernpre

zapatos s61idos.

•No tire de la segadora hacia atr_s a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detr_s antes y

mientras que se mueve hacia atr_1s.

•No opere la segadora sin los respectivos

resguardos, las placas, el recogador de

c6sped u otros aditamentos dise ados para

su protecci6n y seguridad.

•Refi_rase alas instrucciones del fabricante

para el funcionamiento einstalaci6n de

accesorios. Use 0nicamente accesorios

aprebados pot el fabricante.

•Detenga la cuchilla o las cuchillas cuando

cruce por calzadas, callas o caminos de

grava.

•Parer el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residuos del tubo.

•Apagar el motor y esperar hasta que las

cuchillas est6n completamente paradas

antes de remover el receptor de hierba.

•Segar solamente con luz del dfa o con una

buena luz artificial.

•No opera la m&quinabajo la influencia del

alcohol o de las drogas.

•Nunca opere la maquina cuando la hierba

est_ mojada. AsagOrese siempre de tenet

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

•Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmisi6n en

las segadoras que Io tienan antes de poner

en marcha el motor.

•Si el equipo empezara avibrar de una

manera anormal, pare el motor yrevise de

inmediato para averiguar la causa.

Generalmente la vibraci6n suele indicar que

existe alguna averfa.

• Siempre use galas de seguridad o anteojos

con protecci6n lateral cuando opere la

segadora.

II. OPERACION SOBRE I.AS CUESTAS

Los accidentes ocurren con mils frecuencia

en las cuestas. Estos accidentes ocurren

debido a resbaladas o cafdas, las cuales

pueden resultar en graves lesiones. Opersr la

recortadora en cuestas requiere mayor

concentraci6n. Si se siente insegure en una

cuesta, no la recorte.

HACER:

• Puede recortar a trav_s de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extrer=os,tales

como guijarros, ramas, etc.

•Debe prestar atenci6n a hoyos, bachas o

protuberancias. Recuerde qua la hierba alta

puede esconder obst;_culos.

NO HACER:

•No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracoi6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

•No recorta en hierba mojada. La reducci6n

en la trscci6n de la pisacla puede causar

resbalones.

II1. NI_IOS

Se pueden preducir accidentes tr&gicossi el

operador no presta atenci6n a la presencia de

los nifios. A menudo, los ni£=osse sienten

atrafdos por la m&quina y por la actividad de la

siega. Nunca suponga qua los nifios van a

permanecer en el mismo lugar donde los vio

pot 01timavez.

•Mantenga a los nifios alejados del _rea de la

siaga y bajo el cuidado estricto de otra

persona adulta responsable.

•Est_ alerta y apague la m,'lquinasi hay

nifiosqua entran al &rea.

•Antes ycuando este retrocediendo, mire

hacia atr_s y hacia abajo para verificar si

hay nifios pequefios.

•Nunca permita qua los nifios operen la

m;_quina.

•Tenga un cuidado extra cuando se acerque

aesquinas donde no hay visibilidad, a los

arbustos, &rboles u otres objetos que

pueden interferircon su Ifnea de visi6n.

IV. SERVIClO

•Tenga cuidado extra al manejar la gasolina

y los dam_s combustibles. Son inflamables

ylos gases son exptosivos.

- Use solamente un envase aprebado.

- Nunca remueva la tapa del depbsito de

gasolina o agregua combustible con el

motor funcionando. Permita que el motor

se enfrfe antes de volver a pone

combustibte.No fume.

- Nunca vuelva a porter combustible en la

m;_quina en recintos cerrados.

-Nunca almacene la m&quina o el envase

del combustible dentre de algL_nlugar en

donde haya una llama expuesta, tal como

la del calentador de agua.

• Nunca haga funcionar una mdquina dentro

de un drea cerrada.

•Nunca haga ajustes o reparaciones

mientras el motor est6 en marcha.

Desconecte el cable de la bujl'a, y

mantdngalo a cierta distancia de _sta para

prevenir un arranque accidental.

•Mantenga las tuercas y los pemos,

especialmente los pemos del accesodo de

la cuchilla, apretados y mantenga el equipo

en buenas condiciones.

•Nunca manipule de forma indebida los

dispositivos de seguridad. Controle

regularmente su funcionamiento correcto.

• Mantenga la mdquina libre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combus-

tible. Permita que la mdquina se enfde antes

de almacenarla.

Pare e inspeccione el equipo si le pega a un

objeto. Repdrelo, si es necesario, antes de

hacedo armncar.

En ningOncase hay que regular la altura de

las ruedas mientms el motor estd en

marcha.

Los componentes del receptor de la hierba

van sujetos a desgaste, daSos y deterioro,

que pueden exponer las partes en

movimiento o permitir que objetos sean

disparados. Controlar frecuentemente y

cuando sea necesario sustituir con partes

aconsejadas por el fabricante.

Las cuchillas de la segadora est,_nafiladas

y pueden cortar. Cubrir las hojas o Ilevar

guantes, y utilizar precaucionea especiales

cuando se efectda mantenimiento sobre las

mismas.

No cambie el ajuste del regulador del motor

ni exceda su velocidad.

Estos accesodos estaban disponibleacuando se produjola segadora. No son facilitados junto al

cortacesped. Estdndisponiblesen la mayodade las tiendasde Sears yen loscentrosde servicio.La

mayoda de las tiendas Sears tambi_n pusden mandar a pedir partesde repuestopara usted,si les

proporcionael n_mem del modelode su segadora.Algunosde estosaccesoriostalvez no se apliquena

su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR DE RECORTES

PAPA SEGADORAS CON DESCARGA TRASERA

RECOREDOR

PAPA

SEGADORAS

CON DESCARGA

TRASERA

JUEGOS PARA LA ACOLCHADORA ESTABILIZADORES

_/1 RECOREDOR

PARA

SEGADORAS

_1 CON DESCARGALATERAL ENVASES

DE GASOLINA

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES

CORREAS

FILTROS DE AIRE

CUCHILLAS

ADAPTADORES )

DE CUCHILLA RUEDAS

BUJ|AS

ACEITE

DEL MOTOR

Lea estas instrucciones y el manual

completamente antes de tratar de montar u

operar su segadora nueva.

IMPORTANTE: Este cortacesped viene SIN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la

fdbrica con la excepci6n de aquellas partes

que se dejaron sin montar por razones de

envfo. Todas las partes como las tuercas, las

arandelas, los pemos, etc., que son

necesarias para completar el montaje hart sido

colocadas en la bolsa de partes. Para

asegurarse que su segadora funcione en

forma segura y adecuada, todas las partes y

los artfculos de ferreterfa que se monten

tienen que ser apretados seguramente. Use

las herramientas correctas, como sea

necesado, para asegurar que sa apdeten

adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CART6N

1. Remueva las partes sueltas que se

incluyen con la segadora.

2. Corte las dos esquinas de los extremos de

la caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de empaque,

excepto la cuSa entre el mango superior y

_1inferior,y la cuSa que sujeta la barra de

los control que exige la presencia del

operador junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revfsela cuidadosamente

para verificar si todavfa quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o da_ar los

cables de control.

1. Levante los mangos hasta que la secci6n

del mango inferiorse asegure en su lugar,

en la posicibn para segar.

2. Remueva la cui_aprotectora, levante la

secoi6n del mango superior hasta su lugar

en el mango inferior, y apriete ambas

manillas del mango.

3. Remueva la cuSa del mango que sujeta la

barra de los control que exige la presencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse

seg_in le acomode para segar. Refi_rase a

"AJUSTE DEL MANGO" en la Secci6n de

Servicio y Ajustes de este manual.

Barradecontrolquesxigela presenciadeloperador

Mangosuperior "_ _'_

Mangolnfedor =_////////_ANTAR /))

"_Posicion

parasegar

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertirla de mode que pueda ensacar,

refi6rase a "PARA CONVERIR LA

SEGADORA" en la Secci6n de Operaci6n de

este manual.

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENO Y I_AS REGLAS DE SEGURIDAD ANTES DE OPERAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para referencia en el future.

Estos s_mbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

,_._r ENCI(_N O MOTOR MOTOR RAPIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACI(_N BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de controlque exige

la presencia del operador

3ontrolde impulsi6n

Cord6n arrancadcor Manilla de[mango

Tapa del deposito de aceite del

motor con vadUa{ndicadora de nivel

Silenciador

Caja

Tapa del deposito de la Cubierta de

Filtrode aire

Cebador

Ajustadorde larueda(en¢adarueda)

IMPORTANTE: Este cortac_sped viene SIN ACEITE O GASOLINA en motor.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atr&s, rotatorias, Sears, cumplen

con los est&ndares de seguddad del American National Standards Institute y de la U.S. Con-

sumer Product Safety Commission. La cuchina gira cuando el motor est,. funcionando.

Barra de control que exige la presencla del

operado - tiene que sujetar-se abajo, junto

con el mango, para hacer arrancar el motor.

Su_ltela para parar el motor.

Cebador - bombea combustible adicional

desde el carburador al cilindro para uso

cuando se necesita hacer arrancar un motor

frio.

Cord6n arrancador - se usa para hacer

arrancar el motor.

Palanca de control de la impulsi6n - se

usa para enganchar la segadora para

movimiento hacia adelante impulsada amotor.

Control de aceleracion - se usa para hacer

arrancar el motor y le permite seleccionar las

velocidades del motor ya sea RAPIDA o

LENTA.

La operaci6n de cualquier

segadora puede hacer que

salten objetos extrafios dentro

de sus ojos, Io que puede

producir dafios graves en 6stos.

Siempra use anteojos de seguridad o

protecci6n para los ojos mientras opera su

segadora o cuando haga ajustes o

reparaciones. Recomendamos gafas o una

mascara de seguridad de visi6n amplia de

seguridad usada sobre las galas.

COMO USAR SU SEGADORA

VELOClDAD DEL MOTOR

La velocidad del motor se controla por medio

de un control de aceleracibn ubicado en el

lado de! mango superior. La posici6n de

RA,PIDO se usa para hacer arrancar el motor,

para el corte normal y un mejor ensacamiento

del c_sped. La posici6n LENTO es para corte

liviano, recorte y pare economizar combus-

tible. ,_

LENTO

RAPID( ';

_/. f( H//

/, f

s i I

CONTROL DE ZONA DEL MOTOR

_IbPRECAUCI()N: Las regulaciones federales

exigen que se instale un control pare el motor

en esta segadora para reducir a un minimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Por ningDnmotivo trate de eliminar la

funcibn del control del operador. La cuchilla

gira cuando el motor esta funcionando.

• Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiera que el operador

est6 detr_s del mango de la segadora para

hacerla arrancar y operarla.

CONTROL DE LA IMPULSION

•La autoimpulsi6n se controla al sujetar la

barra de control que exige la presencia del

operador hacia abajo en el mango y al

empujar la paTancade control de la

impulsi6n hacia adelante hasta que suene

"clic,"luego se suelta la palanca.

•El movimiento hacia adelante parara cuando

la barra de control que exige la presencia

del operador se suelta. Para parar el

movimiento hacia adelante sin parar el

motor, suelte la barra de control que exige la

presencia del operador un poco hasta que

se desenganche el control de la impulsi6n.

Sujete la barra de control que exige la

presencia del operador abajo en contra del

mango pare continuar segando sin

autoimpulsi6n.

•Para mantener el control de la impulsibn

enganchado cuando se de vuelta en las

esquinas, empuje el mango hacia abajo y

levante las ruedas delanteras fuera del

suelo al girar la segadora.

Barra de control( )perador

ConVol

elaim-

CONIROL

DELA

IMPULSION

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para el corte bajo y baje

las ruedas para el corte alto., ajuste la altura

de corte pare que se acomode a sus

requisitos. La posicibn del medio es la mejor

para la mayoria de los cdspedes.

•Pare cambiar la altura de code, empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de modo

que se acomode a sus requisitos.

AsegL_reseque todas las ruedas queden

igualmente ajustadas.

AVISO: El ajustador esta correctamente

colocado cuando las orajas de laplaca est._n

insertadas en el agujero del mango. Tambi6n,

los ajustes de 9 posiciones (si equipado)

permiten que el mango pueda ser movido

entre las orajas de laplaca.

PAPAUNCORTEALTO, Orejasde laI

BAJELASRUEDAS

Mango

PAPAUNConrE B_O, t__AN'rEt_S RUEDAS

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse

como acolchadora de capa vegetal. Para

convertir laa una operaci6n de ensacado:

•Levantar la puerta trasera de cortac6sped y

colocar los ganchos del armazbn de la

recolectora de hierba en los pasadoras del

quicio de la puerta.

•Pare pasar ala opercai6n de

acolchamiento, remover la recolectora de

hierba y cerrar la puerta trasera.

_PRECAUClON: No haga funcionar su

segadora sin puerta trasera cerrada o el

desviador de recortes o sin el recogedor de

c_sped, aprobados, en su lugar. Nunca trate

de operar la segadora cuando se ha removido

la puerta trasera o cuando estd un poco

abierta. Mangodet

trasera bastidordel

recogedor

dec6sped

23 bastidor del recogedor

PARA VACIAR EL RECOGEDOR DE

C_:SPED

1. Levante el recogedor de cesped usando el

mango del bastidor.

2. Remueva el reeogedor de c_sped, con los

recortes, de debajo del mango de la

segadora.

3. Vacie los recortes de la bolsa usando

tanto el mango del bastidor eomo 51de la

bolsa.

AVISO: No arrastre la bolsa cuando la vacfe;

se producird un desgaste innocesario.

Mangodel

recogedor

de c6sped

Mango de

la bolsa

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el

motor. Para el tipo y el grado del aoeite a

utilizar, vea el "MOTOR" en la secci6n del

Mantenimiento de este manual.

_kPRECAUCI6N: NO sobrellene el motor con

aeeite, o fumar_ cuando Io valla a arrancar.

1. Asegerese que la segadora est_ nivelada

y que el Area alrededor del dep6sito de

aceite est_ limpia.

2. Remueva la varila medidora de aceite del

tubo de desarga de aceite. AsegL_reseque

el borde del tubo de relleno de aceite este

limpio.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentarnente 314 (15 onzas)

de aceite en el tubo de relleno del motor.

4. Perrnita que el aceite se asiente. Inserte y

apriete la varilla rnedidora de aceite,

despu_s remuevala para leer el nivel de

aceite.

5. ContinL_eagregando cantidades pequeas

de aceite y vuelva ainspeccionar la varilla

medidora hasta que lea Ileno (FULL). NO

sobrellene el motor con aceite, o fumard

cuando Io valla a arrancar.

6. Aseg_rese de apretar la varilla medidora

del aeeite antes de arrancar el motor.

•Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta

la Iinea de Ileno en la varilla medidora de

nivel.

• Cambie el aceite despu_s de 25 horas de

operaci6n o una vez por ternporada. Puede

necesitar cambiar el aceite rnds a rnenudo

cuando las condiciones son polvorosas o

sucias.

AGREGUE GASOLINA

•Llene el estanque de combustible hasta la

parte inferiordel cuello de relleno del

estanque de gasolina. No Io Ilene

demasiado. Use gasolina regular, sin

plomo, nueva y limpia con el mfnimo de 87

octanos. No rnezcle el aceite con la

gasolina. Para asegurar que la gasolina

utilizada sea fresca compre estanques los

euales puedan ser utilizados durante los

primeros 30 dias.

_I, PRECAUCI6N: Limpie el aceite o el

combustible derramado. No almacene,

derrame o use gasolina cerca de una llama

expuesta.

_-PRECAUCI6N: Los combustibles

mezclados con alcohol (conocidos como

gasohol, o el uso de etanol o metanol) pueden

atraer la humedad, la que conduce a la

separaci6n y formaci6n de acidos durante el

almacenamiento. La gasolina acfdica puede

daSar el sistema del combustible de un motor

durante el almacenamiento. Para evitar los

problemas con el motor, se debe vaciar el

sistema del combustible antes de guardarlo

por un perfodo de 30 dfas o m_s. Vacfe el

estanque del combustible, haga arrancar el

motor y hagalo funcionar hasta que las Ifneas

del combustible y el carburador queden

vacios. La pr6xima temporada use

combustible nuevo. Vea las Instrucciones Para

El Almacenamiento para m&s informaci6n.

Nunca use productos de limpieza para el

motor opara el carburador en el estanque del

combustible pues se pueden producir daSos

permanentes.

__""_ Tapadel

Tapadel " I ,_ \ . _====,v '/ I

rellenador\ _ _ _

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capas protectoras del

motor, una cantidad pequeSa de humo puede

estar presente durante el uso inicial del

producto y se debe considerar normal.

1. Para hacer arrancar un motor fifo, empuje

el cebador tres (3) veces antes de tratarlo.

Empuje firmemente. Este paso

normalmente no es necesario cuando se

hace arrancar un motor que ya ha estado

funcionando por unos cuantos minutos.

2. Mueva la palanca de control de

aceleraci6n del motor a la posici6n de

R,_PIDO.

3. Sujete la barra de controles que exigen la

presencia del operador abajo en el mango

y tire el mango del arrancador

r&pidamente. No permita que el cord6n

arrancador se

devuelva abruptamente.

PARA PARAR EL MOTOR

•Para parar el motor, suelte la barra de

controles que exigen la presencia del

operador.

AVISO: En climas mds frios puede que sea

necesario repetir los pasos del cebado. En

climas md.scalurosos el cebar demasiado

puede producir el ahogo y el motor no va a

arrancar. Si se ahoga el motor espere unos

cuantos minutos antes de tratar de hacerlo

arrencar y no repita los pasos del cebado.

CONSEJOS PARA SEGAR

• Bajo ciedas condiciones, tal como c_sped

muy alto, puede ser necesario el elevar la

altura del code para reducir el esfuerzo

necesado para empujar la segadora y para

evitar sobrecargar el motor, dejando

montones de recortes de cesped. Puede

que sea necesado reducir la velocidad del

recorddo y/o haga funcionar la segadera

sobre el drea pot segunda vez.

•Para un code muy pesado, reduzca el

ancho del corte pasando parciatmente pot

encima del lugar anteriormente cortado y

siegue lentamente.

•Para un mejor eneacado del c6sped y para

la mayoria de las condiciones de code, la

velocidad del motor debe ajustarse a la

posicibn de RAPIDO.

•Cuando use una segadora con descarga

trasera en cdsped ht_medo y pesado, los

montones del c6sped cortado puede que

no entren en el recogedor de cdsped.

Reduzca la velocidad del recorrido

(velocidad de empuje) y/o haga funcionar la

segadora sobre el area por segunda vez.

•Si queda una huella de cortes en el lado

derecho de una segadora con descarga

trasera, siegue en la direcciSn en que giran

ras manillas del reloj, solapando un poco

para recaudar los recortes en la pr6xima

pasada.

•Los poros en los recogedores de cesped

de tela pueden Uenarse con mugre y polvo

con el uso y los recogedores recaudar&n

menos cdsped. Para evitar _ste, recie el

recogedor con la manguera de agua

regularmente y d_jelo secarse antes de

usarlo.

•Mantenga la parte superior del motor,

airededor del arrancador, despejada y sin

recortes de c_sped y paja. Esto ayudar& el

flujo del aire del motor y extender& su

duracion.

CONSEJOS PARA SEGAR Y

ACOLCHAR

IMPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulacion de cesped y basura. Vea

"LIMPIEZA" in la seccion Mantenimiento de

este manual.

•La cuchilla acolchadora especial va a volver

acortar los recortes de c_sped muchas

veces, y los reduce en tamaSo, de modo

que si se caen en el c6sped se van a

dispersar entre _ste y no se van a notar.

Tambi6n, el c_sped acolchado se va a

deshacer r&pidamente entregando

substancias nutritivas para el cdsped.

Siempre acolche con la velocidad del motor

(cuchilla) m&s alta, pues asi se obtendr&la

mejor accibn de recorte de las cuchillas.

•Evite codar el cdsped cuaedo estd mojado.

El c6sped mojado tiende a formar montones

e interfiere con la acciSn de acolchado. La

mejor hora para segar el c_sped es

temprano en la tarde. A esa hora _ste se ha

secado y el drea reciOn cortada no quedar&

expuesta al sol directo.

•Para obtener los mejores resultados, ajuste

la altura del code de la segadora de modo

que _sta corte solamente el tercio superior

de las hojas de c_sped. En el caso de que

el c_sped haya crecido demasiado, puede

ser necesario el elevar la altura del code

para reducir el esfuerzo necesario para

empujar la segadora y para evitar

sobrecargar el motor, dejando montones de

recortes de c_sped. Para un c_sped muy

pesado, reduzca el ancho del corte

pasando por encima del lugar anteriormente

cortado y siegue lentamente.

MAX 1/3

• Ciertos tipos de cdsped ysus condiciones

pueden exigir que un &rea tenga que ser

acolchada por segunda vez para esconder

completamente los recortes. Cuando se

haga el segundo code, siegue atravesado o

en forma perpendicular a la pasada del

primer corte.

• Cambie su patrSn de code de semana a

semana. Siegue de node a sur una semana

y luego cambie de este a oeste la prbxima

semana. Esto evitar& que el c_sped se

enrede y cambie de direccibn.

PROGRAMA DE MANTENIMIENTOI___ __J

Revisar si hay sujetadores sueffos if

Limpiar/inspeccionar el recogedor de

S c6sped (si viene equipado) V' _I_

Limpiar la segadora I_

G Lira iar debajo de la cubierta de la trans-

mnsa6n(segadoras con poder propuicor) Vf

ORevisar las correas y las poleas impul-

sadas (se_adoras con poder propulsor) If

ROi Revisar o/afilar/cambiar la cuchilEa 3

Tabla de lubricocibn _I1_

A ;Limpiar la bateria/recargar

,(segadoras con arranque eldctl_co) If 1_41

a Revisar el nivel del aceite V_:Cambiar el aceite del motor 11#11,2

TILimpiar el filtro de aim Vw_2

Inspeccionar el silenciador

R Limpiaro/cambiarlabujfa

Carnbiar el cartucho de papel del filtro _2

de aire

1 - Cambiar rnds a menudo cuando se opera bajo carga pesada o en ambientes con alias temperaturas.

2 - CZarser,/icio m_s a menudo cuando se _oere en co_dick_nes sucks o polvorosas.

3-Cambie las cuchiLlasmds a menudo cuando slegue en terreno areno6o.

4- Cargar pot 48 horas al fin de la temporada.

RECOMENDACIONES GENERALES

La garant(a de esta segadora no cubre los

artfculos que han estado sujetos al abuso o a

la negligencia del operador. Para recibir todo el

valor de la garant_a, el operador tiene que

mantener la segadora segt_n las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

Todos los ajustes en la secci6n de Servicio y

Ajustes de este manual tienen que set

revisados pot Io menos un vez por cada

temporada.

•Una vez al a_o, cambie la bujfa, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla estd desgastada. Una bujfa

nueva y un elemento del filtro de aire limpio/

nuevo aseguran la mezcla de aire-

combustible adecuada y ayudan a que su

motor funcione mejor y que dure rods.

•Siga el programa de mantenimiento en este

manual.

ANTES DE CADA USO

1. Revise el nivel del aceite del motor.

2. Revise si hay sujetadores sueltos.

LUBRICACI(_N

Mantenga la unidad bien lubdcada (vea la

"TABLA DE LUBRICACI6N").

TABLA DE LUBRICACI( N

Ajustador

de la rueda

del motor

-(_) Bisagra de

la puerta

traser

(_) Clavija de montaje del puntal del mango

(_) Rocle el Iubrlcante

(-_ Vea "MOTOR" en la seccion de Mantenimiento

IMPORTANTE: No aceite o engrase los

rodamientos de la rueda de plastico. Los

lubricantes viscosos atearan polvo y

mugre, Io acortara la duracion de los

rodamientos autolubdcantes. Si cree que

tienen que lubdcarse, use Iosamente un

lubricante tipo crafito, de polvo seco, en

forma moderada.

ESPEClFICAClONES DEL PRODUCTO

N,_mero de serie:

Fecha de compra:

Capacidad y tipo de gasolina: 1.6 cuartos (regular sin plomo)

Tipo de aceite (API-SF-SJ): SAE 30 (sobre 32°F);SAE 5W-30 (debajo 32°F

Capacidad de aceite: 20 onzas

Bujia (abertura: .030") Champion RJ19LM o J19LM

Torsibn del perno de la cuchilla: 35-40 FT. LBS.

• El nSmero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrartanto el n_mero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

SEGADORA

Siempre observe las reglas de seguridad

cuando haga el mantenimiento.

LLANTAS

•Mantenga las Ilantas sin gasolina, aceite o

substancias qufmicas para control de

insectos que pueden da£=arla goma.

•Evite los tocones, las piedras, las grietas

profundas, los objetos afilados y otros

peligros que pueden daSar alas Ilantas.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la

cuchilla de la segadora tienen que mantenerse

afilada. Cambie la cuchilla doblada o da£tada.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujia y

pbngalo en donde no pueda entrar en

contacto con 6sta.

2. Haga descansar la segadora en su lado.

Aseg_rese que el filtrode aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AVISO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el pemo de la cuchilla girandolo

en el sentido contrario en que giran las

manillasdel reloj.

5. Remueva la cuchilla y los articulos de

ferreteda adjuntadores (el perno, la

arandela de seguridad y la arandela

endurecida).

AVISO: Remueva el adaptador de la cuchilla y

revise el cubo interior de la renura del

adaptador de la cuchilla. La ranura tiene que

estar en buenas condiciones para que

funcione en torma adecuada. Cambie el

adaptador si esta daSado.

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de la cuchilla en el

cigueSal del motor. Asegurese que la

ranura del adaptador y que el chavetero

del cigueSal esten alineados.

2. Ponga la cuchUlaen el adaptador de esta

alineando los dos (2) agujeros en la

cuchilla con las salientes elevadas en el

adaptador.

3. Aseg_rese de que el borde de salida de la

cuchilla (opuesto al borde afilado) est6

hacia arriba hacia el motor.

4. Instale el pemo de la cuchilla con la

arandela de seguridad y la arandela

endurecida en el adaptador de la cuchilla y

el cigueSal.

5. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apdete el pemo

de la cuchilla gir&ndoloen el sentido en

que giran las manillas del reloj.

•La torsibn para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es

clase 8 tratado acalo.

PARA AFILAR LA CUCHILLA

AVISO: No recomendamos el afilar la cuchifla

- pero si Io hace, aseg,_rese de que quede

balanceada.

Se tiene que tenet cuidado de mantenerla

ba/anceada. Una cuchilla que no est&

baianceada va a producir eventualmente daho

en la segadora o en el motor.

•La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trete de afilada

mientras se encuentra en la segadora.

•Para revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared, Deje

alrededor de una pulgada de un clavo recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la

cuchilla estd balanceada debe permanecer

en la posicibn horizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesado hasta que

_sta quede balanceada.

Ada

Cuchilla

Perno Arandela

de la eP,durecida

27cuchilla Borde de salida Adaptador de la cuchilla

RECOGEDOR DE ClaSPED

• El recogedor de c_sped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

•Revise su recogador de c6sped amenudo

para verificar si est& dafiado o deteriorado.

Se va adesgastar con el uso normal. Si se

necesita cambiar el recogedor, cdmbielo

sotamente pot uno que sea aprobado por el

fabricante. Dd el n_mero del modelo de la

segadora cuando Io ordene.

RUEDAS DE IMPULSION

Revise las ruedas de impulsi6n delanteras

cada vez antes de segar, para asegurarse de

que se mueven libremente.

Si las ruedas no giran libremente quiere decir

que hay basura, recortes de c_sped, etc. en el

_rea de las ruedas de impulsi6n y tienen que

limpiarse para liberarlas.

Es necesario limpiar las ruedas de impulsi6n;

revise ambas ruedas delanteras.

1. Remueva los tapacubos, las clavijas de

horquilla y las arandelas.

2. Remueva las ruedas de los ajustadores de

las ruedas.

3. Remueva la basura y los recortes de

cdsped de dentro de la cubierta contra el

polvo, pifi6n y/o de los dientes de los

engranajes de las ruedas de impulsi6n.

4, Ponga las ruedas de vuelta en su lugar.

AVISO: Si despu6s de limpiar las ruedas de

impulsi6n no giran libremente, p6ngase en

contacto con su centro de servicio Sears o

con un otro centro de servicio cualificado.

CAJA DE ENGRANAJES

•Para mantener el sistema de impulsi6n

funcionando en forma adecuada, la caja de

engranajes y el drea alrededor de la

impulsibn tienen que mantenerse limpias y

sin acumulacion de basura. Limpie debajo

de la cubierta de la impulsi6n dos veces por

temporada.

•La caja de engranajes se Ilena con

lubricante hasta el nivel adecuado en la

fdbrica. La 0nica vez que el lubricante

necesita atenci6n es cuando se le ha

prestado servicio a la caja de engranajes.

•Si se necesita lubricante, use solamente

Grasa Texaco Starplex Premium 1, Parte

No. 750369. No use substitutos.

MOTOR

LUBRICACION

Use solamente aceite de detergente de alta

calidad clasificado con la clasificaci6n SF-SJ

de servicioAPI. Seleccione la calidad de

viscosidad SAE seg0n su temperatura de

operaci6n esperada.

CAUDADES DE VISCOSIDAD DE SAE

AVISO: A pesar de que los aceites de

multMscosidad (5W30, 10W30, etc.) mejoran

el arranque en clima frfo, estos aceites de

multiviscosidadvan ha aumentar el consumo

de aceite cuando se usan en temperaturas

sobre 32°F. Revise el nivel del aceite del

motor rods amenudo, para evitar un posible

dafio en el motor, debido a que no tiene

suficiente aceite.

Cambie el aceite despu_s de 25 horas de

operaci6n o per Io menos una vez al afio si la

segadora se utiliza menos 25 horas el afio.

Revise el nivel del aceite del critter antes de

arrancar el motor y despuds de cada cinco (5)

horas de use continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVISO: Antes de inclinar la segadora para

drenar el aceite, drene el tanque de combus-

tible haciendo cotter el motor hasta que el

tanque est_ vacio,

1. Desconecte el alambre de la bujia y

p6ngalo de modo que no pueda entrar en

contacto con 6sta.

2. Remueva la tapa del dep6sito del aceite;

ddjela a un lado en una superficie limpia.

3. Incline la cortadora de c6sped pot este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atr&s para adelante para

remover todo el aceite que se haya

quedado atrapado dentro del motor.

4. Limpietodo el aceite derramado en la

segadora yen el lado del motor.

5. Rellene el motor con aceite. (Vea "PARA

AGREGAR EL ACEITE" en la secci6n de

Operaci6n de este manual.)

6. Vuelva a conectar el alambre de la bujia a

dsta.

Envase

FILTRO DE AIRE

Su motor puede sufrir averias y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituir el papel del cartucho una vez al aSo o

tras 100 horas de funcionamiento, rods a

menudo si se utiliza en condiciones de

suciedad y polvo particulates.

PAPA LIMPIAR EL FILTRO DE AIRE

1. Suelte el tomillo e incline la cubierla para

removerlo.

2. Cuidadosamente, remueva el cartucho.

3. Umpielo golpedndolo suavemente en una

superficie plana. Si est,. muy sueio cambie

el cartucho.

_,PRECAUCI(_N: Los solventes de petr61eo,

tales como el keroseno, no se deben usar

para limpiar el cartucho. Pueden producir el

deterioro de 6ste. No aceite el cartucho. No

use aire a presi6n para limpiarlo o secarlo.

4. Instale el cartucho, luego vuelva a porter la

cubierta asegur._ndose qua las orejas

est6n alineadas con las ranuras en la

plancha trasera. Apriete el tomillo en forma

segura.

Ranuras

Labio

Orejas de

Cartucho ta cubierta

SILENCIADOR

Inspeccione y cambie el silenciador siesta

corroido puede producir un peligro de incendio

y/o daSo.

BUJ|AS

Cambie las bujfas al comienzo de cada

temporeda de siega o despu6s de cada 100

horas de operaci6n, Io que suceda primere. El

tipo de bujl'ay el ajuste de la abertura

aparecen en "ESPECIFICACIONES DEL

PRODUCTO" secci6n de este manual.

LIMPIEZA

IMPORTANTE: Para obtener el mejor

rendimiento, mantenga la caja de la segadora

sin acumulacion de cesped y basura. Limpin la

parte de abajo de su segadora despues de

cada uso.

_PRECAUCI6N; Desconecte el alambre de

la bujfa y pbngalo en donde no pueda entrar

en contacto con _sta.

•Limpie la parte inferior de su segadora

raspdndola para remover la acumulaci6n de

cdsped y basura.

•Limpie el motor a menudo para evitar que

se acumule la basura. Un motor tapado

funciona mds caliente y se acorta su

duraci6n.

•Mantenga las superficies pulidas y las

ruedas sin gasolina, aceite, etc.

• No recomendamos el uso de una manguera

de jardin para limpiar la segadora a menos

que el sistema el_ctrico, el sileneiador, el

filtro de aire y el carburador est_n tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duraci6n de 6ste.

LIMPIE DEBAJO DE LA CUBIERTA DE LA

IMPULSION

Limpie debajo de la cubierta de la impulsi6n

por Io menos dos veces cada temporada.

Raspe debajo de la cubierta con un cuchillo

para masilla o con una herramienta parecida,

pare remover toda acumulaci6n de c6sped o

basura en la parte inferior de la cubierta de la

impulsi6n.

_Jz.DVERTENCIA: Para evitar lesi6nes

serias, antes de dar ealquier servico o de

hacer ajustes:

1. Suelte la barra de control y pare el motor.

2. AsegOrese que la cuchiiia y que todas las

partes movibles se hayan detenido

completamente.

3. Desconecte el alambre de la bujia y

p6ngalo en donde no pueda entrar en

contacto con 6sta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE

CORTE" en la secci6n de Operaci6n de este

manual.

DESVIADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora,

para reducir aun m[nimo la posibilidadque

objetos sean lanzados hacia afuera de la parte

trasera de la segadora, an la posici6n en

donde se encuentra el operador. Si se dana el

desviador debe cambiarse.

PARA REMOVER LA CORREA DE IMPULSI6N

1. Remueva la oubierta de la impulsi6n.

Romueva la correa empujando hacia abajo

en la polea de ]a caja de engranajes.

2 Haga descansar la segadora en su lado

con el filtro de aim y el carburador mirando

hacia ardba.

3. Remueva la cuchilla.

4. Remueva la defensa en contra del

desperdicio.

5. Remueva la correa de la polea del motor

en el cigue_al.

PARA CAMBIAR LA CORREA DE IMPULSION

1. Instale la correa nueva en la polea del

motor.

2. Reinstale la defensa en contra del

desperdicio y la cuchilla.

3. Vuelva el cortacdspedes a la posici6n

vertical.

4. Instale la correa nueva en la polea de la

caja de engranajes.

5. Reinstale la cubierta de la impulsi6n.

NOTA: Siempre use la correa aprobada por la

fdbdca para asegurarse que calce y dure.

Cubierta de

la impulsion

Correa

PARA AJUSTAR EL MANGO

El mango puede ser montado a una posici6n

alta o baja. Los agujeros de montaje en el

mango inferior est_.nfuera del centro para

levantar y bajar el mango.

1. Remueva el mango superior y todas las

partes atadas al mango inferior.

2. Remueva las clavijas de horquilla de la

clavija de montaje del puntal del mango.

3. Apreite el mango inferior hacia dentro para

removerlo de las clavijas de montaje.

4. Gire el mango inferior por encima para

levantar obajar el mango.

5. Vuelva a montar las clavijas de horquilla

por encima de las clavijas de montaje.

6. Vuelva a montar el mango superior y todas

las partes removidas del mango inferior.

Posici6n r_--_ Posici6n _~_-_

arasegari _z_"parasegar / /

iI I

', / /

Clavija_'_ Ji"_'_ _'_ J"_Z'

de i i it

II L Puntal "_._'f Ill

Clavijade"_ ===_r_delmango _JJ

montajo --7 ::_

POSICION BAJA

Mango¸

inferior

GIRAR

PARA MONTAR Y ADJUNTAR EL

RECOGEDOR DE CESPED

1. Ponga el bastidor del recogedor de c6sped

en la bolsa del c6sped con la parte rigida

de la bolsa en la parte inferior.Asegt_rese

que el mango del bastidor est6 en el

exterior de la parte superior de la bolsa.

2. Deslice los sujetadores de vinilo sobre el

bastidor.

AVISO: Si los sujetadores de vinilo est_n muy

duros, m_talos en agua caliente por algunos

minutos. Si se moja la bolsa, d_jela que se

seque antes de usarla.

_t, PRECAUCI(_N: No haqa funcionar su

segadora sin el desviador Ue recortes o sin el

recogedor de c6sped, aprobados, en su

lugar. Nunca trate de operar la segadora

cuando se ha removido la puerta trasera o

cuando est'. un poco abierta.

Mangodel

bastidordel

mcogedor

Abortura

MOTOR delbastidor

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en la

fdbrica. No trate de aumentar la velocidad del

motor pues se pueden producir lesiones

personales. Si cree que el motor est',

funcionando demasiado rdpido o demasiado

lento, Ileve su segedora a mas con su centro

de servicio Sears o con un otro centre de

POSICIONALTA30 servicio cualificado.

CARBURADOR

Sucarburadornoesajustable.Sisumotorno

estdfuncionando en forrna adecuada debido a

pmblemas que se sospecha vienen del

carburador, Ileve su segadora a contacto con

su centre de servicio Sears o con un otro

centro de servicio cualificado para reparada

y/o ajustarla.

IMPORTANTE: Nunca manipule el regulador

del motor,el que ha side ajustado en la fdbrica

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la fabrica. Si cree que la velocidad alta

regulada del motor necesita ajuste, contaeto

con su centro de servicio Sears o con un otro

centre de servicio cualificado, el que cuenta

con el equipo adecuado y la expedencia para

hacer los ajustes necesados.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o

si la unidad no se va a usar por 30 dfas o

mds.

SEGADORA

Cuando se va a guardar la segadora por

cierto perlodo de tiempo, Ifmpiela

cuidadosamente, remueva toda la mugre, la

grasa, las hojas, etc. Gu_.rdela en un drea

limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA"

en la secci6n de Mantenimento de este

manual).

2. Lubdquela seg_n se muestra en la

secci6n de Mantenimento de este manual.

3. Aseg_rese de que todas las tuercas y

clavijas y todos los pemos y tornillos estdn

apretados en forma segura. Inspeccione

las partes que se mueven para verificar si

estan dahadas, quebredas o desgastadas.

Cdmbielas si es necesario.

4. Retoque todas las superficies que estdn

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para

almacenada.

1. Apriete los extremos inferiores del mango

inferior entre sf hasta que el mango inferior

quede separado del puntal del mango,

luego muevalo hacia adelante.

2. Suelte los pernos de montaje del mango

superior Io suficiente como para permitir

que el mango superior se pueda doblar

hacia atr_.s.

IMPORTANTE: Cuando doble el mango para

el alcaenamiento o el transporte, aseg_rese

que Io doble segun se muestra o purde danar

los cables de control.

• Cuando prepare sus mangos a partir de la

posici6n de almacenamiento, el mango

inferiorautomdticamente se asegurard en la

posici6n para segar.

APRIETE

PARADOBLAR

Mang_

Barra de controlque

operador

Mango

DOBLAR

HAC_

ATRAS

Posicion

para segar

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que se

formen depositos de coma en partes

fundamentales del sistema de combustible

tales como el carburador, el filtro del combos-

tible, la manguera del combustibleo en el

estanque durante el almacenamiento. Los

combustibles tambien indica que los combus-

tibles mezclados con alcohol (conocido como

gasohol o que tienen etanol o metanol) pueden

atraer humedad, Io que conduce a la

separacion y ala formacion de acidos durante

el almacenamiento. La gasolina acidica puede

danar el sistema de combustiblede un motor

durante el periodo de almacenamiento.

1. Drene el estanque de combustible.

2. Haga arrancar el motor y d_jelo funcionar

hasta que las lineas del combustible y el

31 carburador esten vacios.

• Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir

daSos permanentes.

•Use combustible nuevo la pr_xima

temporada.

AMISO: El estabilizador de combustible es una

altemativa aceptable para reducir a un minimo

la formaci6n de dep6sitos de goma en e_

combustible durante el per/odo de

almacenamiento. Agregue estabilizador a la

gasolina en el estanque de combustible o en el

envase para el almacena-miento. Siempre siga

la proporci6n de mezcla que se encuentra en

el envase del estabilizador. Haga funcionar el

motor pot Io menos 10 minutos despu_s de

agregar el estabilizador, para permitir que este

Ilegue al carburador. No drene la gasolina del

estanque de gasolina y el carburador si se

est_ usando estabilizador de combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y

c_mbielo con aceite de motor limpio. (Vea

"MOTOR" en la secci6n de Mantanimiento de

este manual.)

ClLINDRO

1. Remueva la bujfa.

2. Vac_e 29 ml (una onza) de aceite a tray,s

del agujero de la bujfa en el cilindro.

3. Tire la manilla de arranque lentamente

unas cuantas veces para distribuir el

aceite.

4. Cambie por una buj{a nueva.

OTROS

• No guarde la gasolina de una temporada a

la otra.

• Cambie el envase de ta gasolina si se

empieza a oxidar. La oxidaci6n y/o la mugre

en su gasolina producir_n problemas.

• Si es posible, guarde su unidad en un

recinto cerrado y cl_brala para protegerla

contra el polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use pldstico. El pl_stico no puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que producir& la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape to

davia estan calientes.

_II,PRECAUCl6N: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o0na chispa.

Permita que se enfrfe el motor antes de alma-

cenada en alg'3n recinto cerrado.

SOLUCION DE PROBLEMAS -Vea la secci6n apropiada en el manual amenos que

estd dirigido a un centro de servico Sears.

CAUSAPROBLEMA

No arranca 1. Filtro de aim sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la buj{a desconectado.

6. Bujia mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posiei6n suelta.

9. Barra de control defectuosa.

10. Vdlvula del combustible (si equ-

ipada) est& en la posici6n OFF.

11. Baterfa ddbi (si equipada).

12. Desconecte el coneetor

de la baterfa (si equipada).

CORRECCION

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Drene el estanque y vuelva a

Ilenado con combustible limpio

y nuevo.

4. Drene el estanque de combustible

y el carburador y vuelva aIlenar el

estanque con gasolina nueva.

5. Conecte el alambre a la bujia.

6. Cambie la bujfa.

7. Apriete el perno de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

10. Gire a la v&lvula del combustible

a la posici6n ON.

11. Cague la bateria.

12. Conecte la baterfa al motor.

SOLUCION DE PROBLEMAS -Vea la secci6n apropiada en el manual amenos que

estd dirigido a un centro de servico Sears.

PROBLEMA

Falta de

fuerza

Mal corte-

disparejo

Vibraci6n

excesiva

Cord6n

arrancador

diffcil de tirar

Dificil de

empujar

CAUSA

Cuchilla desgastada, doblada

o suelta.

AItura de las ruedas dispareja.

Velocidad del motor lenta.

Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

Demasiado aceite en motor.

Velocidad de recorrido

demasiado r_.pida.

Cuchilla desgastada, doblada

o suelta.

Altura de las ruedas dispareja.

Acumulaci6n de cdsped, hojas o

basura debajo de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. CigueSal del motor doblado.

1. El freno del volante del motor

esta. aplicado cuando se

suelta la barra de control.

2. CigueSal del motor doblado.

3. Adaptador de la cuchilla quebrado.

,4. La cuchilla se arrastra en

el c_sped.

CORRECCION

1. Ajuste a la posici6n de

"Code mds alto."

2. Ajuste a la posici6n de

"Code mas alto."

3. Limpie/cambie el filtro de aire.

4. Limpie la parte infedor de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido rods lenta.

1. Cambie la cuchilla. Apriete el perno

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchilla. Apflete el

perno de la cuchilla.

2. P6ngase en contacto con su centr(

de servicio Sears o con un otro

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro

de servicio Sears o con un otto

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar

en donde el cdsped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

Recogedor de 1. Altura de corte demasiado baja. Eleve la altura de code.

c6sped no se 2. Levantamiento de la cuchilla Cambie las cuchillas.

Ilena (si viene desgastado.

equipado) 3. Recogedor sin ventilaci6n de aire. Limpie el recogedor de cdsped.

Eleve la altura de code.

13.

1. El c_sped esta demasiado alto ola

altura de la rueda demasiado baja.

2. Parte trasera de la caja/cuchilla

de la segadora arrastr_.ndose

en el c_sped.

3. Recogedor de c6sped demasiado

Ileno.

4. Posici6n de la attura del mango

no adecuada para usted.

Eleve la parte trasera de la caja de

la segadora (1) un lugar rods alto.

Vacfe el recogedor de c_sped.

Ajuste la altura del mango de

mode que le acomode.

P_rdida de 1. Desgaste de la correa. 1. Revise/cambie correa de impulsi6n.

impulsi6n 2. La correa est.. fuera de la polea. 2. Revise/vuelva a instalar la

o retardase 3. Cable de la impulsi6n usado o roto. 3. Carnbie el cable de la impulsi6n.

de la 4. Suciedad en piSones del 4. Limpia los moSones del

velocidad mecanismo impulsor, mecanismo impulsor.

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUMBER 917.378450

9 84 83

5 78 _'_'

.31 13

32 30

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.378450

KEY

NO.

PART KEY PART

NO. DESCRIPTION NO. NO. DESCRIPTION

181472 UpperHandle (with Grip) 32

151721X479 LowerHandla 33

180955 Control Bar 34

133107 EngineZoneControl Cable 35 180620

131959 HandleBolt 36 165912

136376 Handle Knob 37 150078

51793 Hairpin Cotter 38 19112206

66426 WireTie 43 175083

180479 Rear Door Kit (Incl. Key #16 & 17) 44 181583

128415 Pop Rivet 45 85463

175069X479 Support BracketLH 46 851514

175070X479 Support BracketRH 47 175064

17060410 Screw 14-20 x 5/8 48 851074

175576X479 Handle Bracket Assembly (Left) 49 850263

175577X479 Handle BracketAssembly(Right) 50 851084

180071 Spring LH 78 165108

180072 SpringRH 79 164265

132004 Keps Locknut 1/4-20 80 166971

179585 RopeGuide 81 144929

178398 Rear Skirt 82 132004

88652 Hinge Screw 1/4-20 x 1-1/4 83 111190X

84596 EnginePulley 84 83816

87677 Hi-Pro Key #505 --161058

---Engine, Briggs&Stratton, Model Number - - 181581

123K02-0183-E1 (See Breakdown)

150406 Hex Head Thread RollingStew 3/8-16 x 1-1/8

83923 Hex FlangeNut

180553 Wheel

160828 Shoulder Bolt 5/16-18 x .33

57143 Wave Washer

175574X004 Axle Arm Assembly RR

161961 Selector Knob

175053X004 SelectorSpring

63124 Nut 5/16-18

175575X004 Axla ArmAssembly LR

Hubcap

Bolt

Thread Cutting Screw w/Sems 5/16-18 x 3/4

Washer

Bottom Belt Cover

Lawn Mower Housing (Incl. Key #10, 11, 12& 45)

DangerDeal

Blade Adapter

Blade 21•

Hardened Washer

Helical Washer 3/8-24 x 1-3/8 Gr. 8

Hex Head Machine Screw 3/8-24 x 1-3/8 Gr. 8

Bracket, Anti-Fold

Handla Gdp, Foam

Throttle Control

Screw, Hex Washer Head 1/4 x 2.12

Nut, Hex 1/4-20

Clamp, Cable

Screw #10 x 518

WarningDecal (NotShown)

Owner'sManual (English/Spanish)

Available accessoriesnot includedwithlawn mower:

--917 33314 ClippingDeflector (Available in Service Dept. only)

-- 71 33623 Gas Can

-- 71 33500 Fuel Stabilzer

--71 33000 SAE 30W Oil (20 oz.)

NOTE: Allcomponentdimensionsgiven inU,S. inches

1 inch = 25.4 mm

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.378450

-31

812 13

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.378450

.,,,j

KEY

NO.

PART

NO.

179681

751152

158755

175436

150495

18O625

145212

180775

12000058

137054

180504

88118

67725

701037

175262

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

Control Cable Assembly 28 178843

Locknut #10-24 31 132010

Hex Washer Head Screw 1/4-20 x 2.12 32 137052

V-Belt 35 151521

SpringRetainer 36 175258

Hubcap 37 137090

Locknut 38 63601

Wheel & Tire Assembly 40 75192

E-Ring 41 151520

Pinion 54 181371

Dust Cover 55 175739

FeltWasher 57 175058

Washer 1/2 x 1-1/2 x .134

SeEeetorKnob

Pan Head Tapping Screw #10-24 x 2-3/4

DriveCover

Hex FlangeNut

DrivePulley

Wheel AdjusterAssembly (Left)

Gear Case Assembly

Spnng

Locknut 1/4-20

Spdng

Wheel Adjuster Assembly (Right)

Grassbag Assembly

Driveshaft Cover

Frame

NOTE: Allcomponentdimensionsgiven in U.S. inches

1inch= 25.4 mm

CRAFTSMAN ROTARY LAWN MOWER-- MODEL NUMBER 917.378450

GEAR CASE ASSEMBLY -- PART NUMBER 175258

KEY PART

NO. NO. DESCRIPTION

1 17490415 Tapping Screw 1/4-20 x 1-1/4

2 175248X004 EngagementBracket

3 137053 Shifter

4 57072 Seal

6 48373 Gear Case Halves Kit

(Includes Key Numbers 4 and 7)

777881 Bearing

8 137051 Worm Shaft

9 175257 Drive Shaft

10 57079 HardenedWasher

11 131484 Clutch Yoke

12 700343 Bushing

13 86447 Plug

14 137050 Helical Gear

15 750436X Clutch Jaw

16 750369 Grease

17 12000003 E-Ring

18 850848 Hi-ProKey

19 81585X004 Spring Bracket

NOTE: All component dimensions given in U.S. inches,

1 inch = 25.4 mm

BRIGGS & STRATTON MODEL NUMBER 123K02

4-CYCLE ENGINE TYPE NUMBER 0183-E1

11019 LABEL KIT] 684 '_

306 7180

15_

525 i J

524

22_

BRIGGS & STRATTON MODEL NUMBER 123K02

4-CYCLE ENGINE TYPE NUMBER 0183-E1

425

968

188_ 621 _>

445 443

977 CARBURETOR ]

GASKET SET 365 1o3_

127(_

633 l

130 95(_1

276

617 _ I 276 ]

276_

BRIGGS & STRATTON MODEL NUMBER 123K02

4-CYCLE ENGINE TYPE NUMBER 0183-E1

969 |

921

304

332

455

66_'

592 _58 (,,,._,_

,6,

689

597

BRIGGS & STRATrON MODEL NUMBER 123K02

4-CYCLE ENGINE TYPE NUMBER 0183-E1

358 ENGINE GASKET SET

20_ 842_ 524_ _668_)

1334

615

505_

KEY PART

NO. NO. DESCRIPTION

1 697322 CylinderAssembly

2 399269 Kit, Bushing/Seal

3299819 • Seal, Oil, Magneto Side

4 493279 Sump, Engine

5 691160 Head, Cylinder

7692249 •Gasket, Cylinder Head

8695250 BreatherAssembly

9 696125 Gasket, Breather

10 691125 Screw, Breather Assembly

11 691781 Tube, Breather

12 692232 •Gasket, Crankcase

13 690912 Screw, CylinderHead

15 691680 Plug, Oil Drain

16 691451 Crankshaft

KEY PART

NO. NO. DESCRIPTION

20 399781 •Seal. Oil, PTO Side

22 691092 Screw, Engine Sump

23 692315 Flywheel

24 222698 Key,Flywheel

25 697339 PistonAssembly, Standard

697340 PistonAssembly, .010" Oversize

697341 PistonAssembly, .020" Oversize

697342 PistonAssembly, .030" Oversize

26 499425 Ring Set, Piston, Standard

499426 Ring Set, Piston, .010" Oversize

499427 Ring Set, Piston, .020" Oversize

499428 Ring Set, Piston, ,030" Oversize

27 691866 Lock, Piston Pin

28 499423 Pin, Piston

BRIGGS & STRATFON MODEL NUMBER 123K02

4-CYCLE ENGINE TYPE NUMBER 0183-E1

KFt' PART

NO. NO. DESCRIPTION

29 499424 Rod,Connecting

32 691664 Screw,ConnectingRod

32A 695759 Screw, ConnectingRod

33 262651 Valve, Exhaust

34 262652 Valve, Intake

35 691270 Spring, Valve, Intake

36 691270 Spring, Valve, Exhaust

37 694086 Guard,Flywheel

40 692194 Retainer,Valve

43 691997 Slinger,Governor/Oil

45 690548 Tappet, Valve

46 691449 Camshaft

48 498826 Short Block(Replacement Engine,

ModelNumber123K02-0015-E1 )

50 497465 Manifold, Intake

51 272199 •Gasket, Intake

54 691650 Screw, Intake Manifold

55 691421 Housing,Rewind Starter

58 692259 Rope, Starter (Cut to Length)

60 281434 Grip, Starter Rope

65 690837 Screw,Rewind Starter

78 691108 Screw,FlywheelGuard

81 691740 Lock, Muffler Screw

95 691636 Screw, Throttle Valve

97 696565 Shaft, Throttle

104 691242 _Pin, FIoatHinge

117 498978 Jet, Main, Standard

118 497466 Jet, Main, High Altitude

121 498260 Kit, Carburetor Overhaul

125 498170 Carburetor

127 694468 OPlug,Welch

130 696564 Valve, Throttle

133 398187 Float,Carburetor

134 398188 _Valve, Needle/Seat

137 693981 Q:[: Gasket-FloatBowl

146 690979 Key,Timing

159 691753 Bracket,Air Cleaner Primer

163 272653"_1:1:Gasket, Air Cleaner

187 691050 Line,Fuel (Cutto Required Length)

188 693399 Screw, Control Bracket

190 690940 Screw, FuelTank

202 691829 Link, Mechanical Governor

209 690319 Spring,Governor

222 692031 Bracket, Control

227 690783 ControlLever-Governor

276 271716 Q:_ SealingWasher

287 690940 Screw (DipstickTube

300 692038 Muffler

304 695892 Housing,Blower

305 691108 Screw,BlowerHousing

306 690450 Shield, Cylinder

307 690345 Screw,CylinderShield

332 690662 Nut,Flywheel

333 802574 Armature,Magneto

334 691061 Screw,Armature

337 802592 Spark Plug

356 692390 Wire, Stop

358 497316 Engine Gasket Set

363 19069 FlywheelPuller

365 692524 Screw,Carburetor

383 89838 Wrench, Spark Plug

404 690272 Washer, GovernorCrank

425 690670 Screw,Air Cleaner Cover

443 692523 Screw,Air Cleaner Primer Base

445 491588 Filter,Air Cleaner Cartridge

I_'Y PART

NO, NO. DESCRIPTION

455

456

459

505

523

524

525

529

562

584

585

592

597

001

6O8

613

615

616

617

621

633

635

668

670

684

689

718

741

745

842

847

851

868

869

870

871

921

922

923

957

966

968

969

970

972

975

976

977

1019

1036

1059

1210

1211

691219 Cup, Flywheel

692299 Plate, Pawl Friction

261505 Pawl, Ratchet

231082 Nut, Governor Control Lever

495264 Dipstick

692296 °Seal, DipstickTube

495265 Tube, Dipstick

691923 Grommet

92613 Bolt, GovernorControl Lever

692342 Cover, Breather Passage

691879 °Gasket, Breather Passage

690800 Nut, Rewind Starter

691696 Screw, Paw1FrictionPlate

95162 Clamp, Hose

497680 Starter,Rewind

691340 Screw, Muffler

690340 Retainer, GovernorShaft

691308 Crank, Governor

270344 -_1:_Seal, O-Ring, Intake Manifold

692310 Switch, Stop

691321 _:1:Seal, Throttle Shaft

66538 Boot, Spark Plug

493823 •Spacer (Includes 2)

692294 Spacer, Fuel Tank

690345 Screw, Breather Passage Cover

691855 Spring,Friction

690959 Pin, Locating

691830 Gear, Timing

691648 Screw, Brake

691031 • Seal, O-Ring, DipstickTube

692017 Assembly, Dipstick/Tube

493880 Terminal, Spark Plug

697338 Seal, Valve

691155 Seat, Valve, Intake

690380 Seat, Valve, Exhaust

262001 Bushing,Guide, Exhaust

63709 Bushing,Guide, Intake

697343 Cover, BlowerHousing

692135 Spring, Brake

695891 Brake

397974 Cap, FuelTank

496116 Base, AirCleaner Primer

692298 Cover,Air Cleaner

690700 Screw, Blower HousingCover

691669 Screw, AirCleaner Primer Bracket

495224 Tank, Fuel

493640 Bowl, Float

694395 Primer, Carburetor

498261 Set, Carburetor Gasket

494256 Kit, Label

697456 Label, Emissions

692311 Kit, Screw/Washer

496144 Assembly, Pulley/Spring (Pulley)

498144 Assembly, Pulley/Spring (Spring)

RPM Settings: LowSpeed: 1900-2100

HighSpeed: 3000-3200

• Includedin Engine Gasket Set, Key #358

OIncludedin Carburetor Overhaul Kit, Key #121

:l: Included inCarburetor Gasket Set, Key #977

NOTE: All componentdimensions given in U.S. inches

1inch = 25.4 mm

Forrepairof majorbrandappliancesin your own home...

nomatterwho made it,nomatterwhosoldit!

1-800-4-MY-HOME ®Any'al_,dayornight

(1_) (U.SAandCanal)

wwwm W_C8

For repairofcarry-inproducts likevacuums,lawnequipment,and

electronics, callfor the nearestSears Parts and Repair Center.

1-800-488-1222 AnyOne,dayornk_t(U.SAore)

www.seat's.com

For the replacement parts, accessories and owner's manuals

that you need to do-it-yourseff,call Sears PartsDirectS"!

1-800-366-PART 6a.m.-11 p.m., 7days aweek

(1-80o-366-7278) (u.sA one)

www.sears.coaYpalsdirect

To purchase or inquire about a Sears Service Agreement

or Sears Maintenance Agreement:

1-800-827-6655 (U.S.&) 1-800-361-6665 (Canada)

7 &m.- 5 p.m.,CST, Mon.- Sat 9 a.m. -8 p.m. EST, M- F,4 p.m.Sat.

Parapedirserviciode reparaci6na AuCanadapourserviceen f_:

dom_io, y paraordenarpiezas: 1.800.LE..FOYERMC

1-888-sU-HOGARsu (1-800-533-6_7)

(1-888-784-6427) www.sears.ca

® Registered Trademark /TMTrademark /SMService Mark of Sears, Roebuck and Co.

®Mama Registrada /TMMama de Fdbdca /SMMama de Servicio de Sears. Roebuck and Co.

MCMarque de commerce /MeMarque ddpos6e de Sears, Roebuck and Co.

181581 Rev. 1 01.17.02 BY Printed in U.S.A.

Craftsman 917378450 User Manual Gas, Walk Behind Lawnmower Manuals And Guides L0202225

CRAFTSMAN Walk Behind Lawnmower, Gas Manual L0202225 CRAFTSMAN Walk Behind Lawnmower, Gas Owner's Manual, CRAFTSMAN Walk Behind Lawnmower, Gas installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
