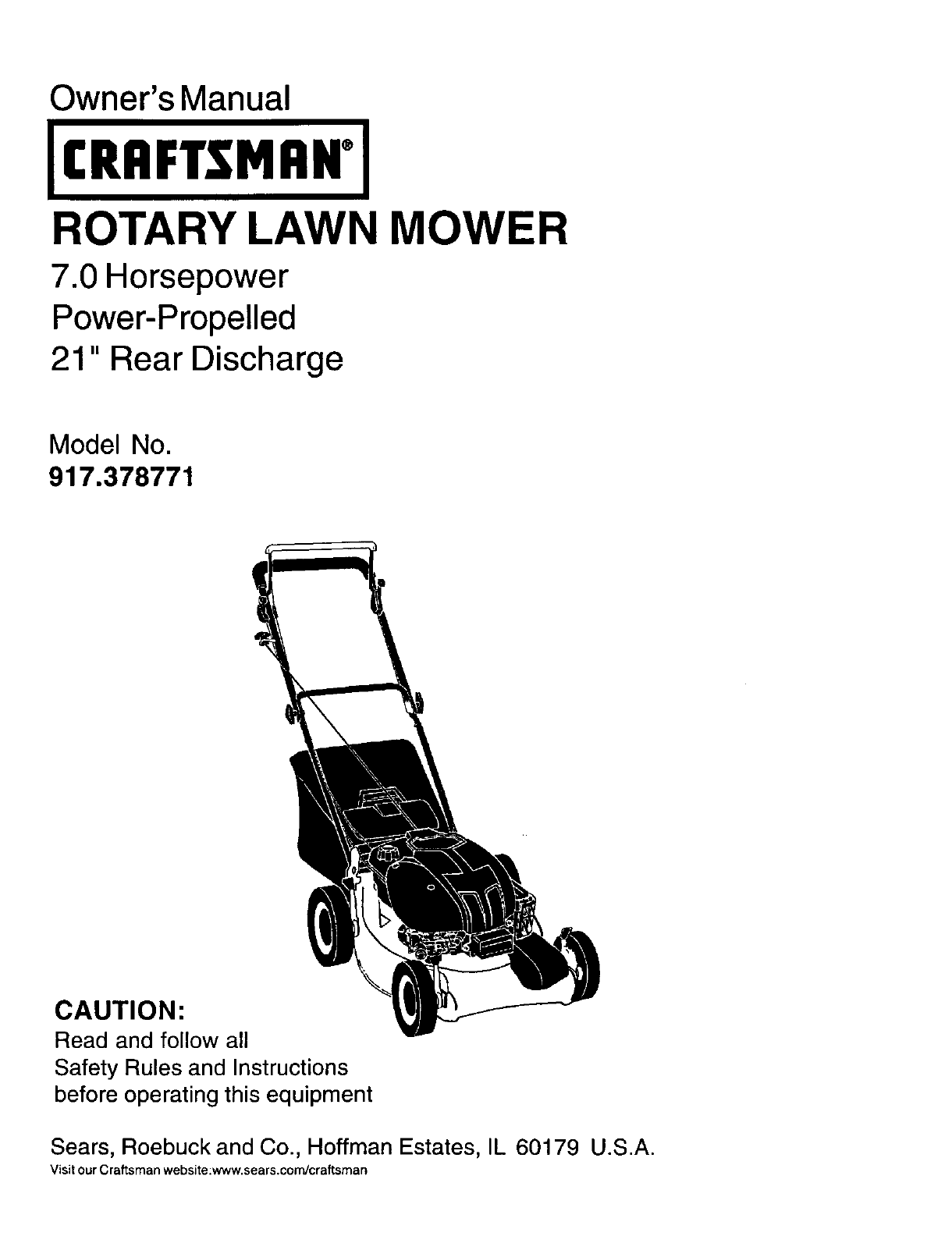

Owner's Manual

ICRAFTSMAWI

ROTARY LAWN MOWER

7.0 Horsepower

Power-Propelled

21" Rear Discharge

Model No.

917.378771

CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website:www.sears.com/craftsman

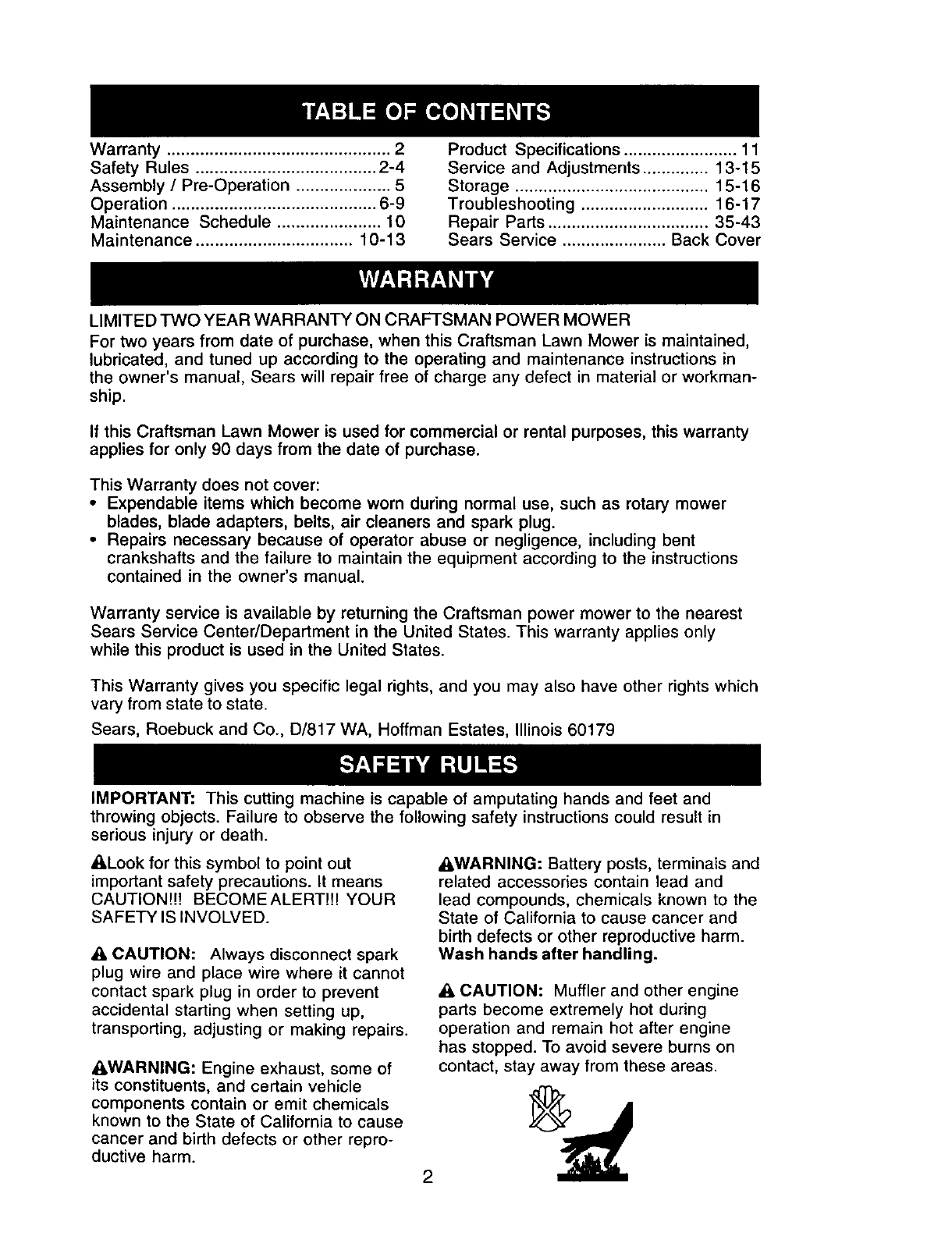

Warranty ............................................... 2

Safety Rules ...................................... 2-4

Assembly /Pre-Operation .................... 5

Operation ........................................... 6-9

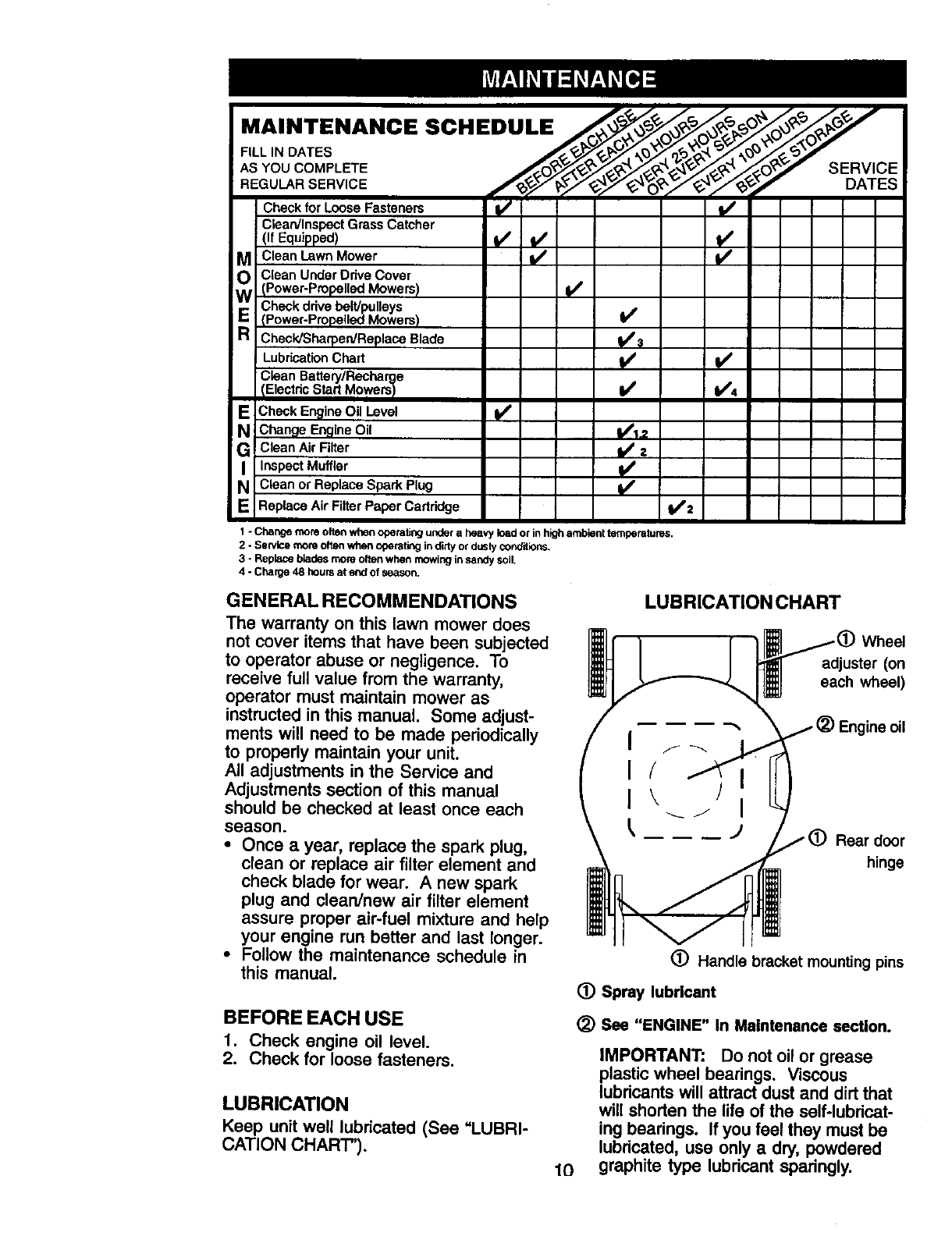

Maintenance Schedule ...................... 10

Maintenance ................................. 10-13

Product Specifications ........................ 11

Service and Adjustments .............. 13-15

Storage ......................................... 15-16

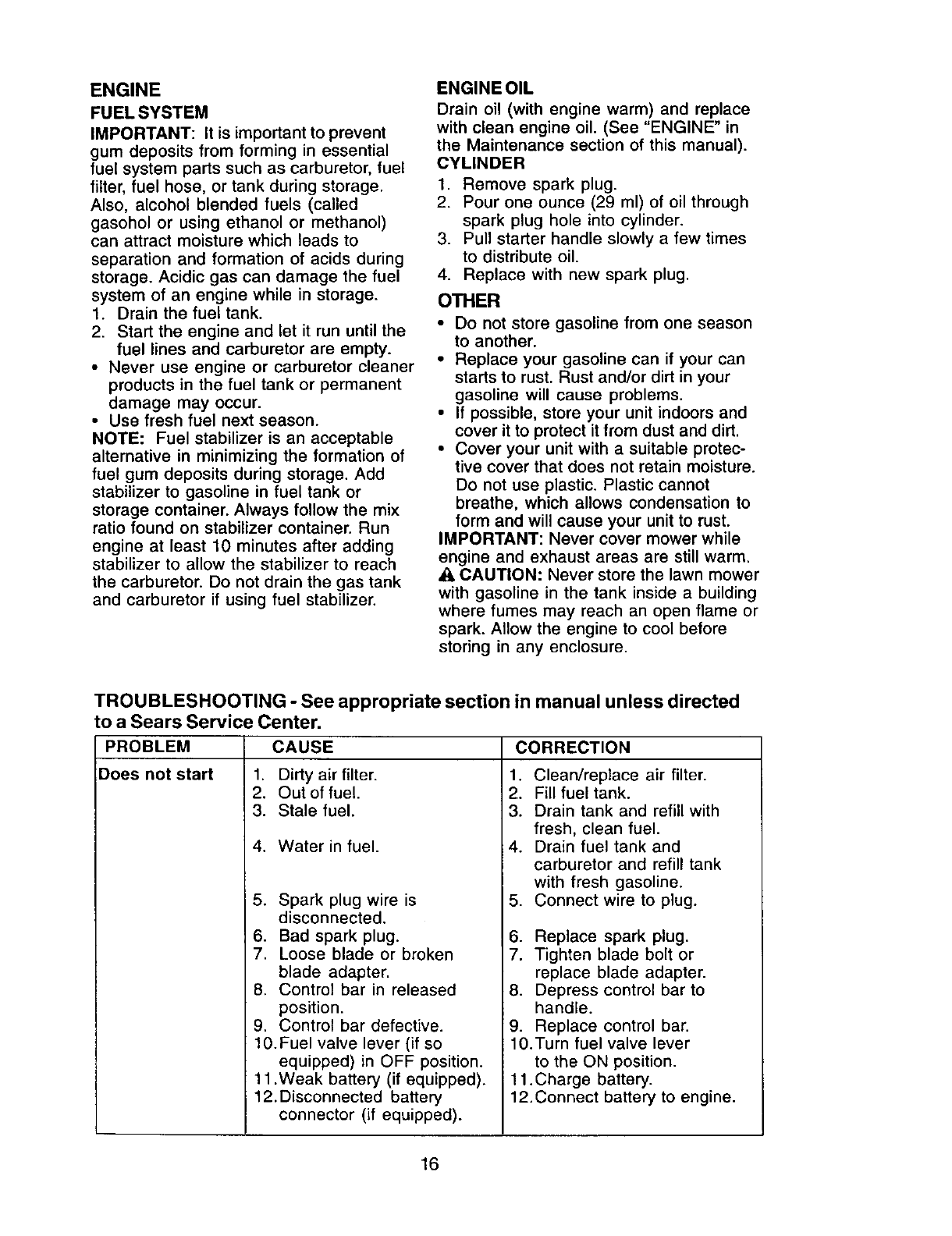

Troubleshooting ........................... 16-17

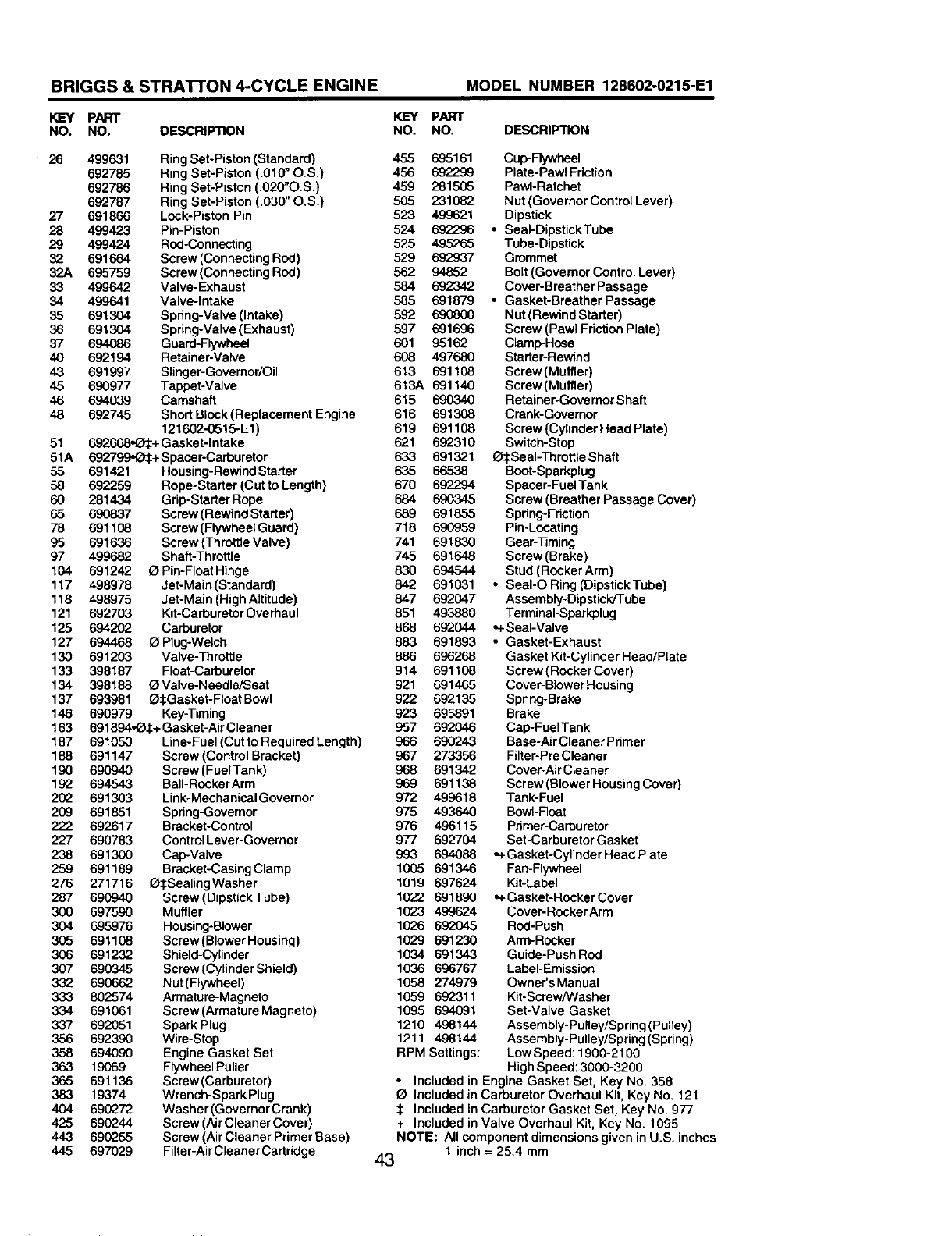

Repair Parts .................................. 35-43

Sears Service ...................... Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in

the owner's manual, Sears will repair free of charge any defect in material or workman-

ship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

•Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

•Repairs necessary because of operator abuse or negligence, including bent

crankshafts and the failure to maintain the equipment according to the instructions

contained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest

Sears Service CentedDepartment in the United States. This warranty applies only

while this product is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck and Co., D/817 WA, Hoffman Estates, Illinois 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and

throwing objects. Failure to observe the following safety instructions could result in

serious injury or death.

_,Look for this symbol to point out

important safety precautions. It means

CAUTION!H BECOMEALERT!!! YOUR

SAFETY IS INVOLVED.

_], CAUTION: Always disconnect spark

plug wire and place wire where it cannot

contact spark plug in order to prevent

accidental starting when setting up,

transporting, adjusting or making repairs.

Aq,WARNING" Battery posts, terminals and

related accessories contain lead and

lead compounds, chemicals known to the

State of California to cause cancer and

birth defects or other reproductive harm.

Wash hands after handling.

_WARNING: Engine exhaust, some of

its constituents, and certain vehicle

components contain or emit chemicals

known to the State of California to cause

cancer and birth defects or other repro-

ductive harm.

_, CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine

has stopped. To avoid severe burns on

contact, stay away from these areas.

I.GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thor-

oughly familiar with the controls and

the proper use of the machine before

starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the

discharge opening at all times.

• Only allow responsible individuals,

who are familiar with the instructions, to

operate the machine.

• Clear the area of objects such as

rocks, toys, wire, bones, sticks, etc.,

which could be picked up and thrown

by the blade.

• Be sure the area is clear of other

people before mowing. Stop machine if

anyone enters the area.

• Do not operate the mower when

barefoot or wearing open sandals.

Always wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look

down and behind before and while

moving backwards.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories

approved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning

the mower or unclogging the chute.

• Shut the engine (motor) off and wait

until the blade comes to complete stop

before removing grass catcher.

• Mow only in daylight or good artificial

light.

•Do not operate the machine while

under the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle and walk;

never run.

• Disengage the self-propelled mecha-

nism or drive clutch on mowers so

equipped before starting the engine

(motor).

• If the equipment should start to vibrate

abnormally, stop the engine (motor)

and check immediately for the cause.

Vibration is generally a warning of

trouble.

•Always wear safety goggles or safety

glasses with side shields when

operating mower.

II. SLOPE OPERATION

Slopes are a major factor related to slip

and fall accidents which can result in

severe injury. All slopes require extra

caution. If you feel uneasy on a slope, do

not mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced

footing could cause slipping.

IIh CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the

machine and the mowing activity. Never

assume that children will remain where

you last saw them.

•Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small

children.

• Never allow children to operate the

machine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SERVICE

Use extra care in handling gasoline

and other fuels. They are flammable

and vapors are explosive.

- Use only an approved container.

- Never remove gas cap or add fuel

with the engine running. Allow

engine to cool before refueling. Do

not smoke.

-Never refuel the machine indoors.

- Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

•Never run a machine inside a closed

area.

• Never make adjustments or repairs

with the engine (motor) running.

Disconnect the spark plug wire, and

keep the wire away from the plug to

prevent accidental starting.

• Keep nuts and bolts, especially blade

attachment bolts, tight and keep

equipment in good condition.

• Never tamper with safety devices.

Check their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

•Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

•Never attempt to make wheel height

adjustments while the engine (motor) is

running.

•Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

• Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

• Do not change the engine governor

setting or overspeed the engine.

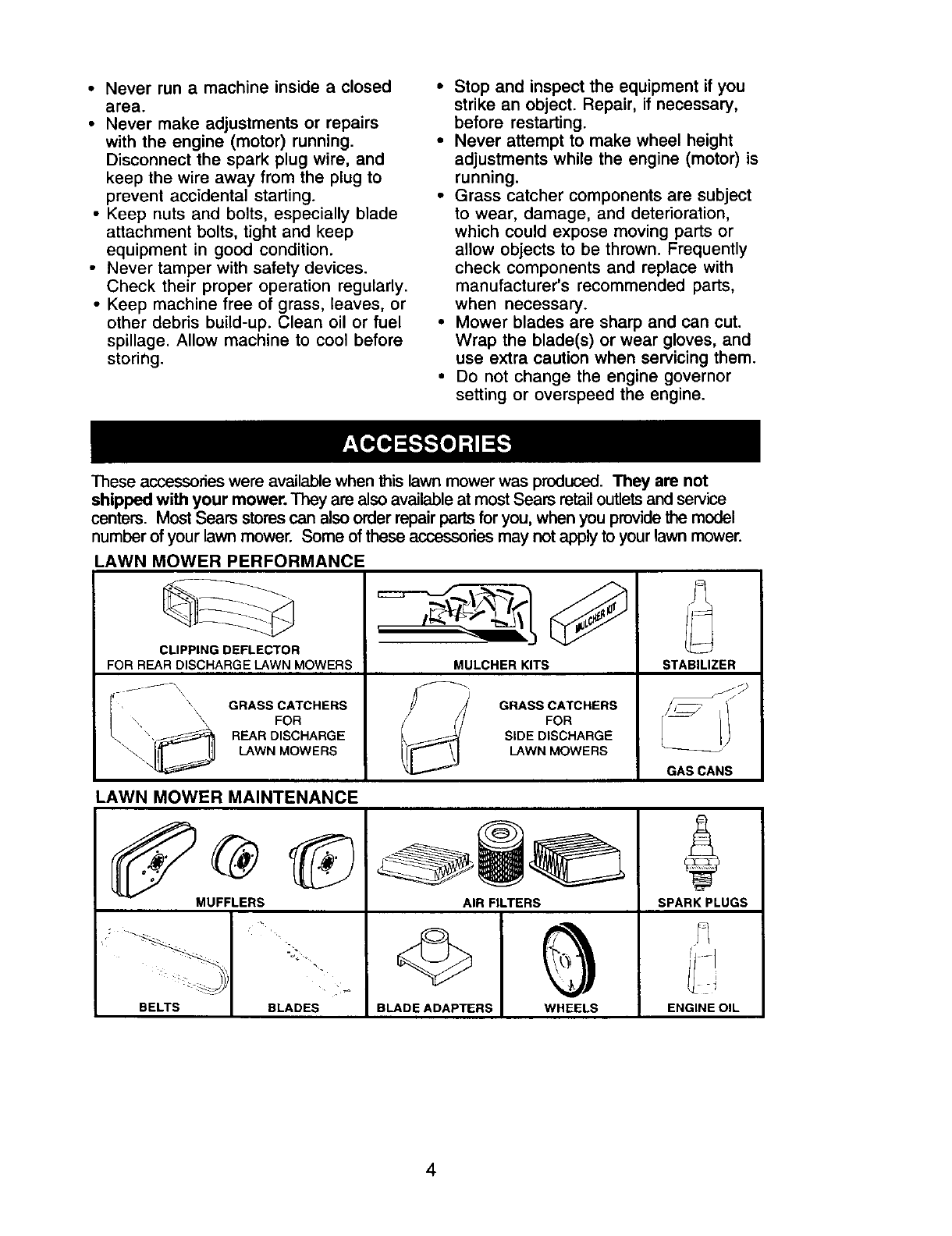

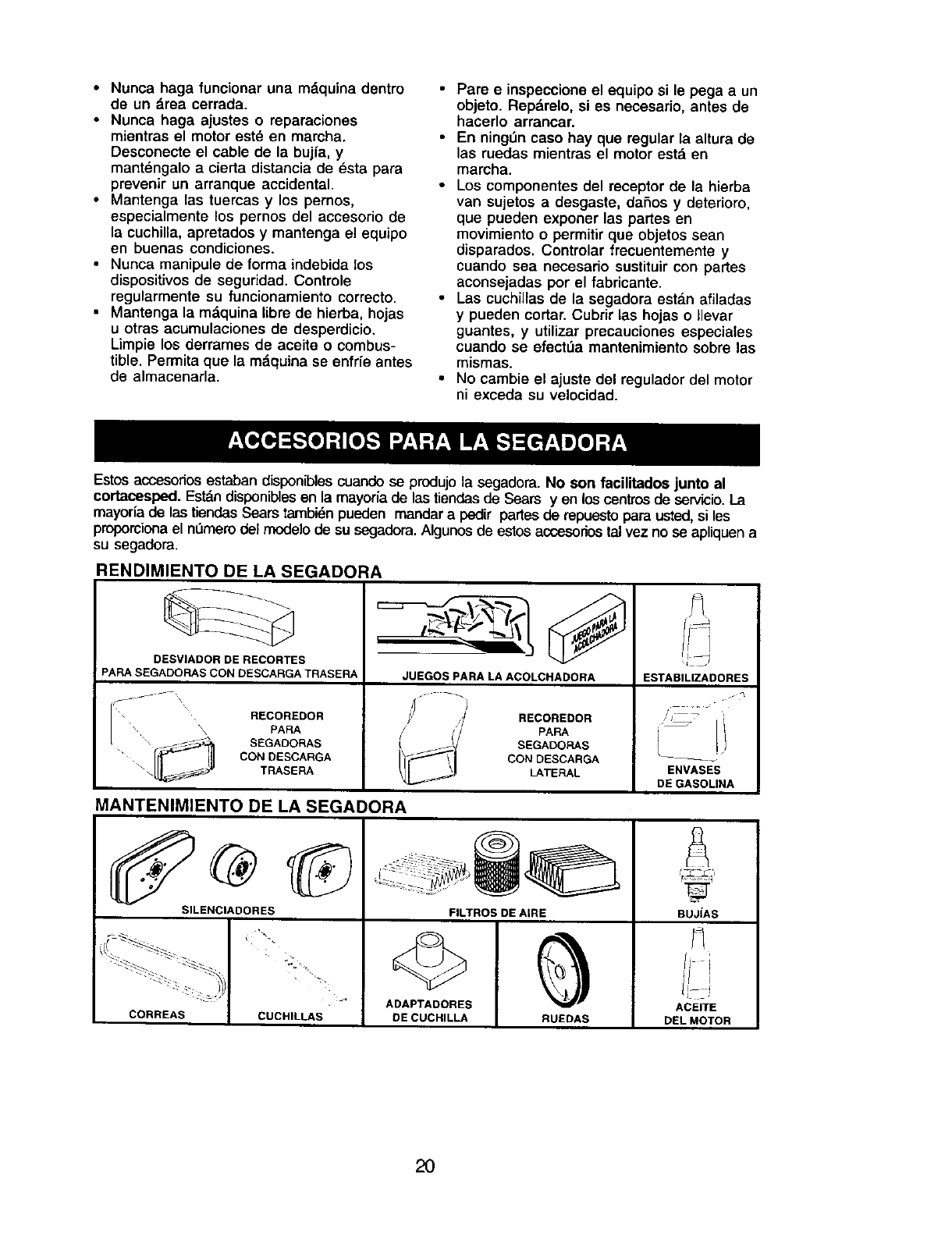

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and service

centers. Most Sears stores can also order repair parts for you, when you provide the model

number of your lawn mower. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING DEFLECTOR

FOR REAR DISCHARGE LAWN MOWERS

r \ GRASS CATCHERS

\ _ FOR

"\ REAR DISCHARGE

_\ LAWN MOWERS

MULCHER KITS

_-_') GRASS CATCHERS

FOR

_( SiDE DISCHARGE

i LAWN MOWERS

STABILIZER

GAS CANS

LAWN MOWER MAINTENANCE

MUFFLERS

BELTS BLADES

AIR FILTERS

BLADE ADAPTERS

WHEELS

SPARK PLUGS

ENGINE OIL

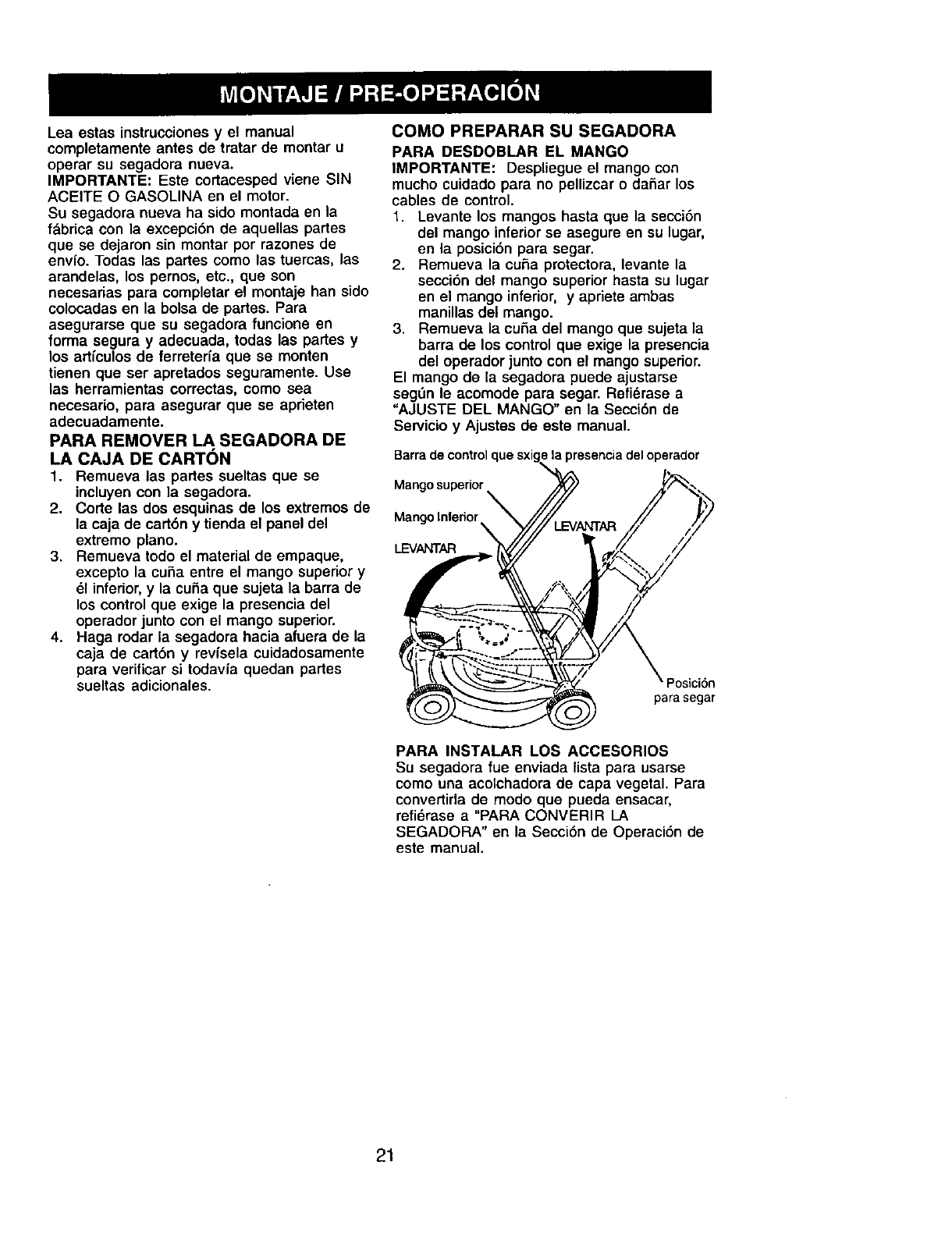

Read these instructions and this manual

in its entirety before you attempt to

assemble or operate your new lawn

mower.

IMPORTANT: This lawn mower is

shipped WITHOUT OIL OR GASOLINE in

the engine.

Your new lawn mower has been as-

sembled at the factory with the exception

of those parts left unassembled for

shipping purposes. All parts such as nuts,

washers, bolts, etc., necessary to com-

plete the assembly have been placed in

the parts bag. To ensure safe and proper

operation of your lawn mower, all parts

and hardware you assemble must be

tightened securely. Use the correct tools

as necessary to ensure proper tightness.

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thorougly for additional

loose parts.

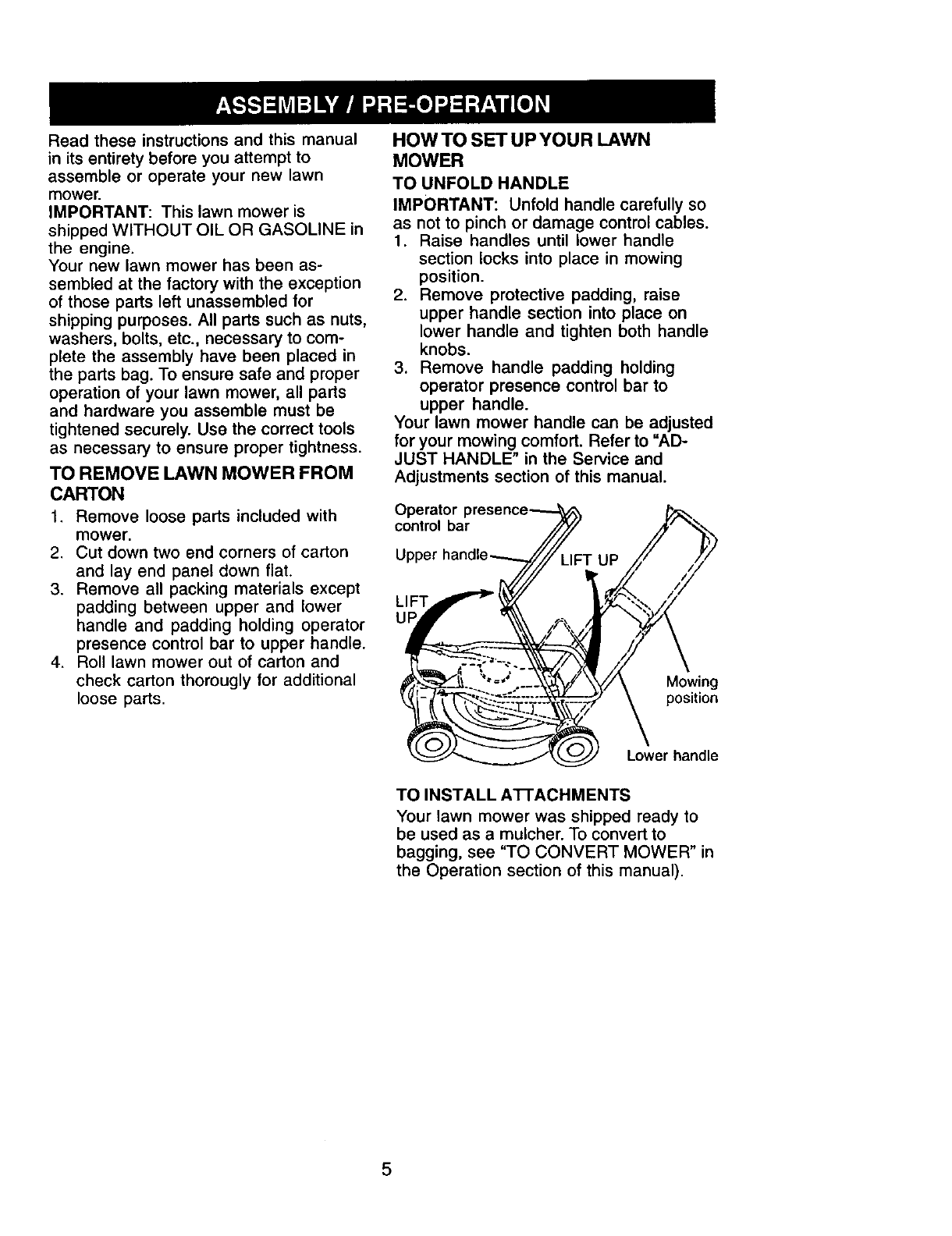

HOW TO SET UP YOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle

section locks into place in mowing

position.

2. Remove protective padding, raise

upper handle section into place on

lower handle and tighten both handle

knobs.

3. Remove handle padding holding

operator presence control bar to

upper handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and

Adjustments section of this manual.

Operator 1:

control bar

Mowing

position

Lower handle

TO INSTALL A'CFACHMENTS

Your lawn mower was shipped ready to

be used as a mulcher. To convert to

bagging, see "TO CONVERT MOWER" in

the Operation section of this manual).

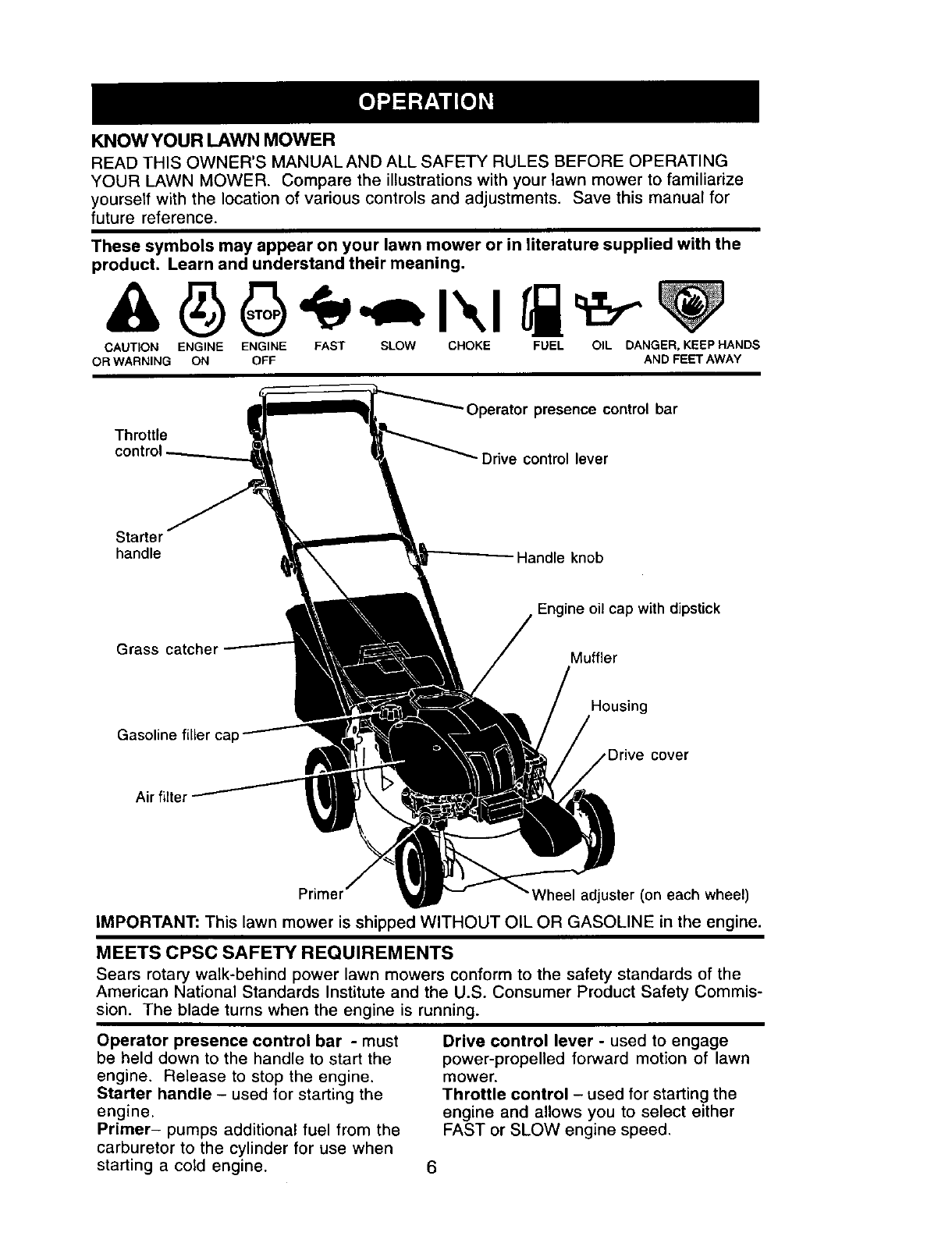

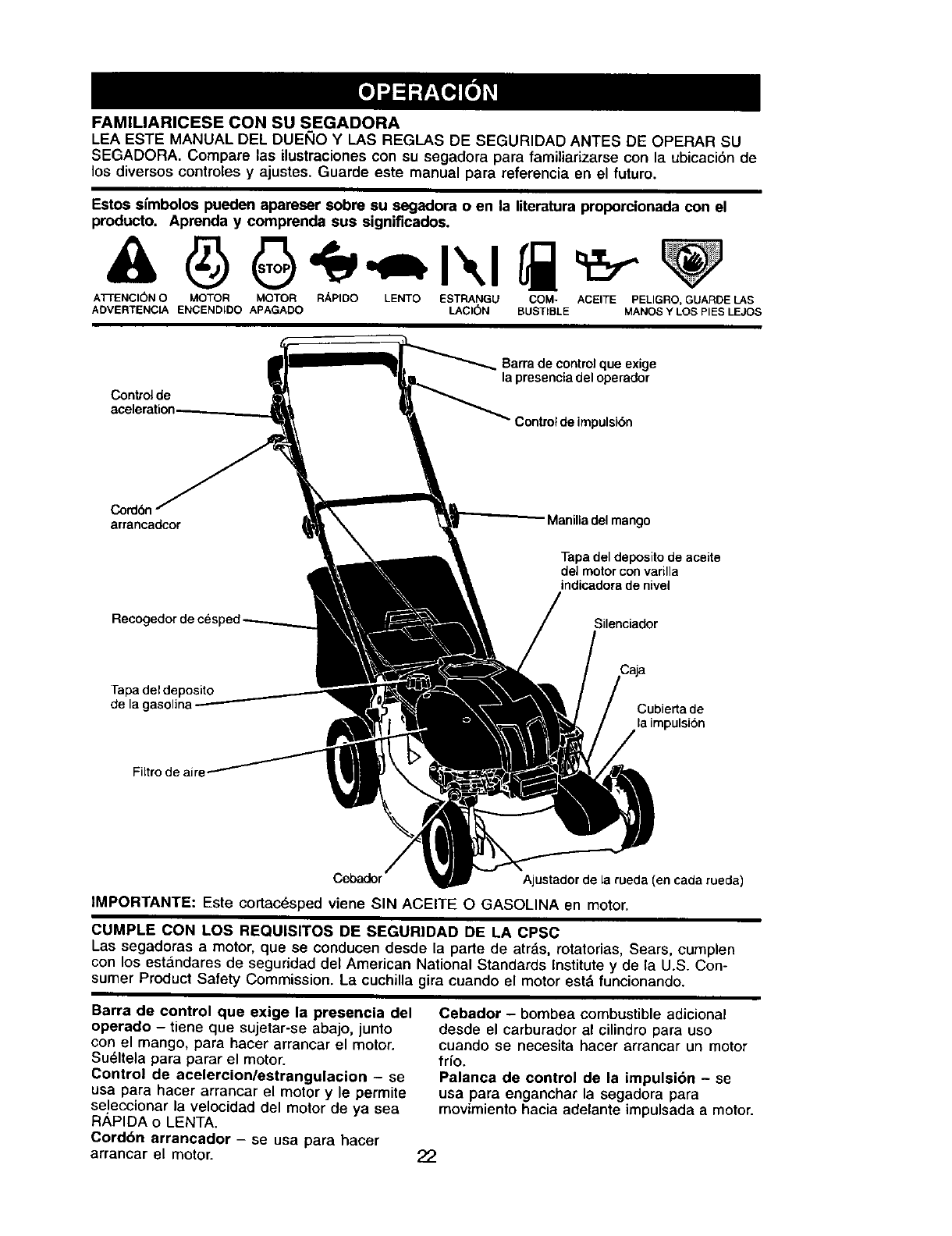

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Throttle

Operator presence control bar

Drive control lever

Starter

handle Handle knob

Engine oil cap with dipstick

Grass catchel Muffler

Gasoline filler cap

Housing

Air filteJ

Primer Nheel adjuster (on each wheel)

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Commis-

sion. The blade turns when the engine is running.

Operator presence control bar - must

be held down to the handle to start the

engine. Release to stop the engine.

Starter handle - used for starting the

engine.

Primer- pumps additional fuel from the

carburetor to the cylinder for use when

starting a cold engine.

Drive control lever -used to engage

power-propelled forward motion of lawn

mower.

Throttle control - used for starting the

engine and allows you to select either

FAST or SLOW engine speed.

The operationof anylawn

mowercan resultinforeign

objectsthrownintothe

eyes,whichcan resultin

severeeyedamage.

Alwayswearsafetyglassesor eye

shieldswhile operatingyour lawnmower

or performinganyadjustmentsor repairs.

We recommendstandardsafetyglasses

or a wide vision safety mask worn over

spectacles.

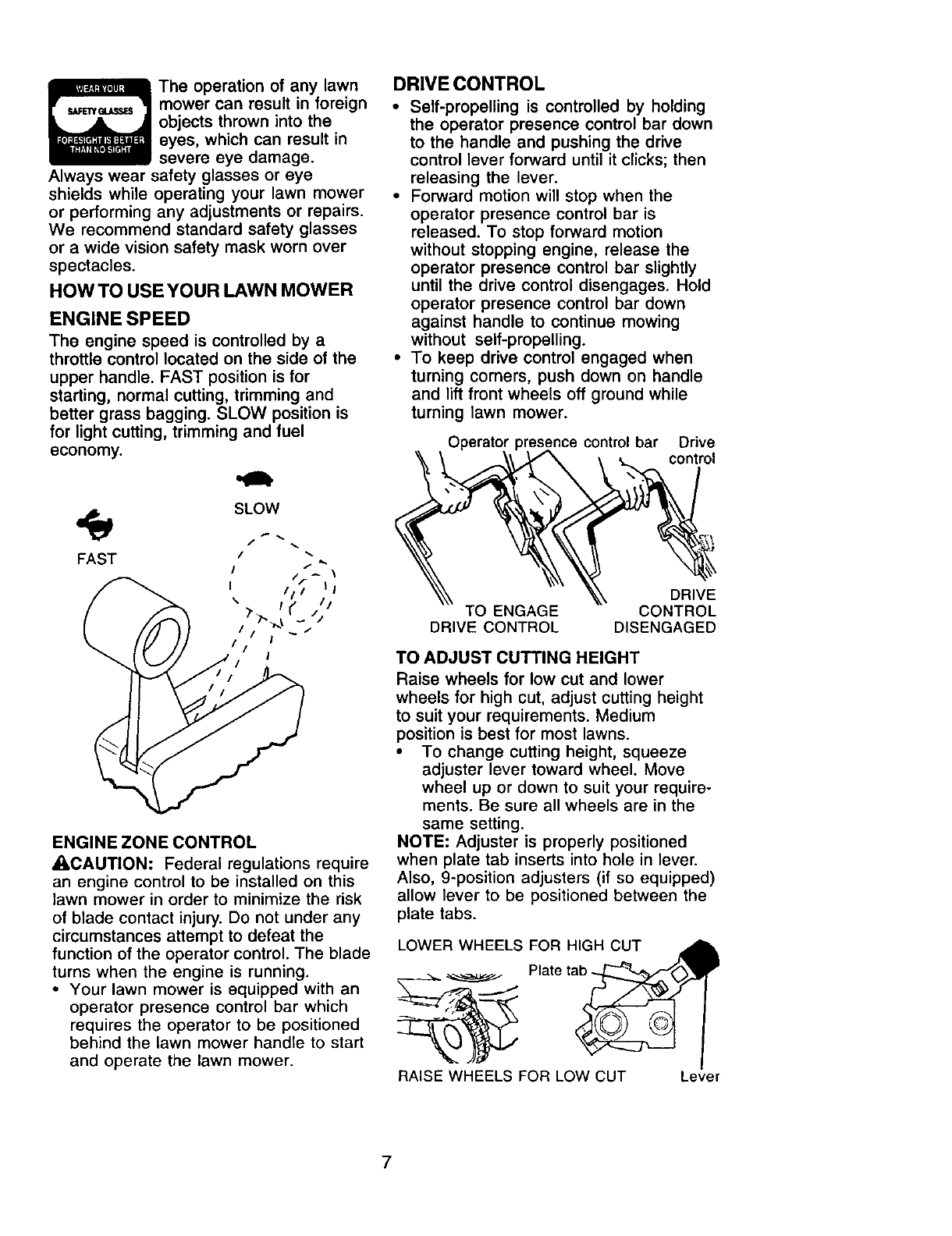

HOWTO USE YOUR LAWN MOWER

ENGINE SPEED

The engine speed is controlled by a

throttle control located on the side of the

upper handle. FAST position is for

starting, normal cutting, trimming and

better grass bagging. SLOW position is

for light cutting, trimming and fuel

economy.

DRIVE CONTROL

•Self-propelling is controlled by holding

the operator presence control bar down

to the handle and pushing the drive

control lever forward until it clicks; then

releasing the lever.

•Forward motion will stop when the

operator presence control bar is

released. To stop forward motion

without stopping engine, release the

operator presence control bar slightly

until the drive control disengages. Hold

operator presence control bar down

against handle to continue mowing

without self-propelling.

• To keep drive control engaged when

turning comers, push down on handle

and lift front wheels off ground while

turning lawn mower.

Operator presence control bar Drive

control

FAST

SLOW

IIii 11

ENGINE ZONE CONTROL

ACAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the risk

of blade contact injury. Do not under any

circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

•Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

TO ENGAGE

DRIVE CONTROL

DRIVE

CONTROL

DISENGAGED

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower

wheels for high cut, adjust cutting height

to suit your requirements. Medium

position is best for most lawns.

•To change cutting height, squeeze

adjuster lever toward wheel. Move

wheel up or down to suit your require-

ments. Be sure all wheels are in the

same setting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

LOWER WHEELS FOR HIGH CUT

Plate tab ~

RAISE WHEELS FOR LOW CUT Lever

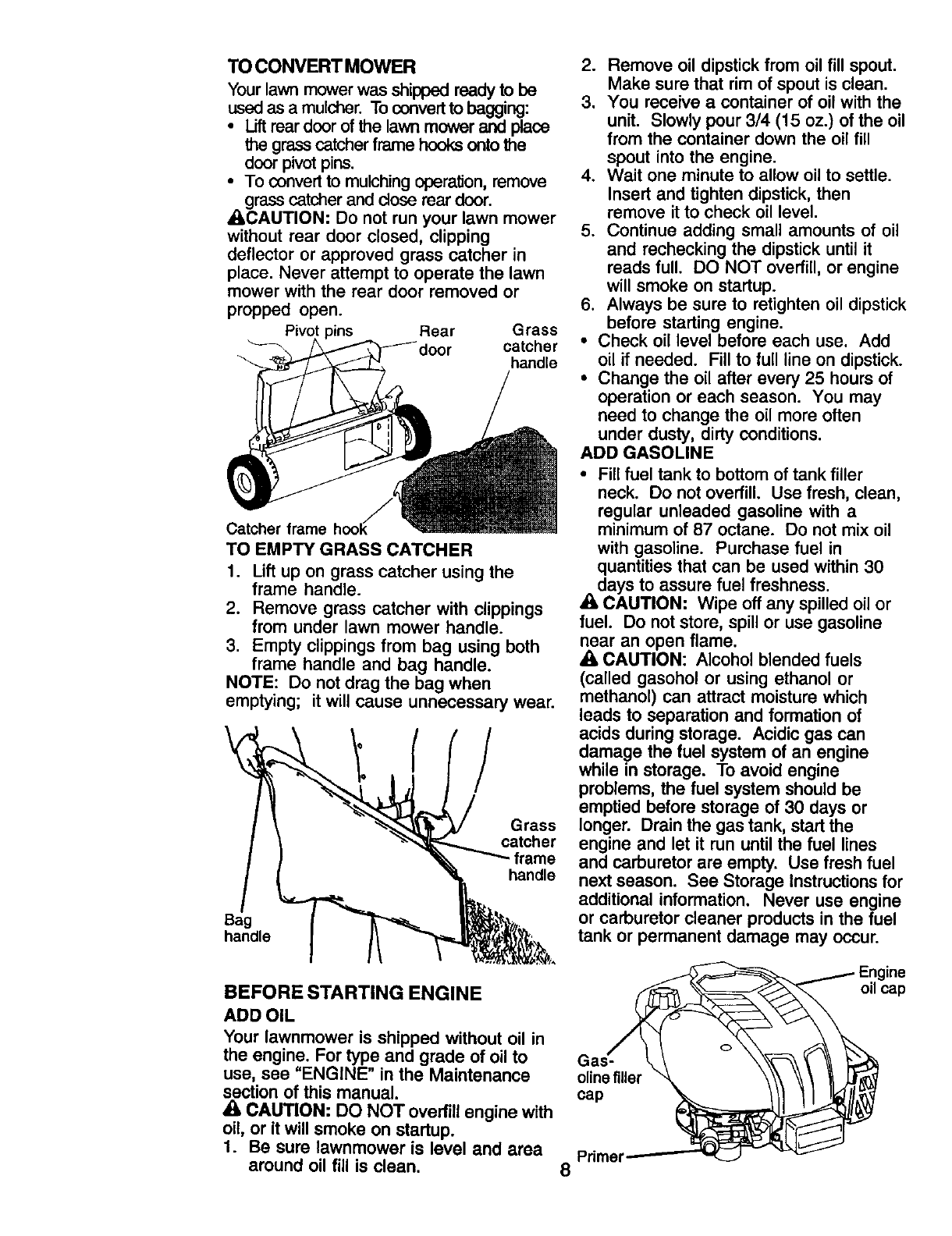

TO CONVERT MOWER

Your lawn mower was shipped ready to be

used as a mulcher. To convertto bagging:

•Liftrear door of the lawn mower and place

the grasscatcherframe hooks ontothe

door pivotpins.

•To convertto mulchingoperation,remove

grass catcher and close rear door.

A_CAUTION: Do not run your lawn mower

without rear door closed, clipping

deflector or approved grass catcher in

place. Never attempt to operate the lawn

mower with the rear door removed or

propped open.

Pivot pins Rear Grass

catcher

handle

Catcherframe

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag using both

frame handle and bag handle.

NOTE: Do not drag the bag when

emptying; it will cause unnecessary wear.

Grass

catcher

frame

handle

Bag

handle

2. Remove oil dipstick from oil fill spout.

Make sure that rim of spout is clean.

3. You receive a container of oil with the

unit. Slowly pour 3/4 (15 oz.) of the oil

from the container down the oil fill

spout into the engine.

4. Wait one minute to allow oil to settle.

Insert and tighten dipstick, then

remove it to check oil level.

5. Continue adding small amounts of oil

and rechecking the dipstick until it

reads full. DO NOT overfill, or engine

will smoke on startup.

6. Always be sure to retighten oil dipstick

before starting engine.

• Check oil level before each use. Add

oil if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions.

ADD GASOLINE

•Fill fuel tank to bottom of tank filler

neck. Do not overfill. Use fresh, clean,

regular unleaded gasoline with a

minimum of 87 octane. Do not mix oil

with gasoline. Purchase fuel in

quantities that can be used within 30

_1days to assure fuel freshness.

CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

_, CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or

methanol) can attract moisture which

leads to separation and formation of

acids during storage. Acidic gas can

damage the fuel system of an engine

while in storage. To avoid engine

problems, the fuel system should be

emptied before storage of 30 days or

longer. Drain the gas tank, start the

engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

ACAUTION: DO NOT overfill engine with

oil, or it will smoke on startup.

1. Be sure lawnmower is level and area

around oil fill is clean.

olinefiller

cap

Engine

oil cap

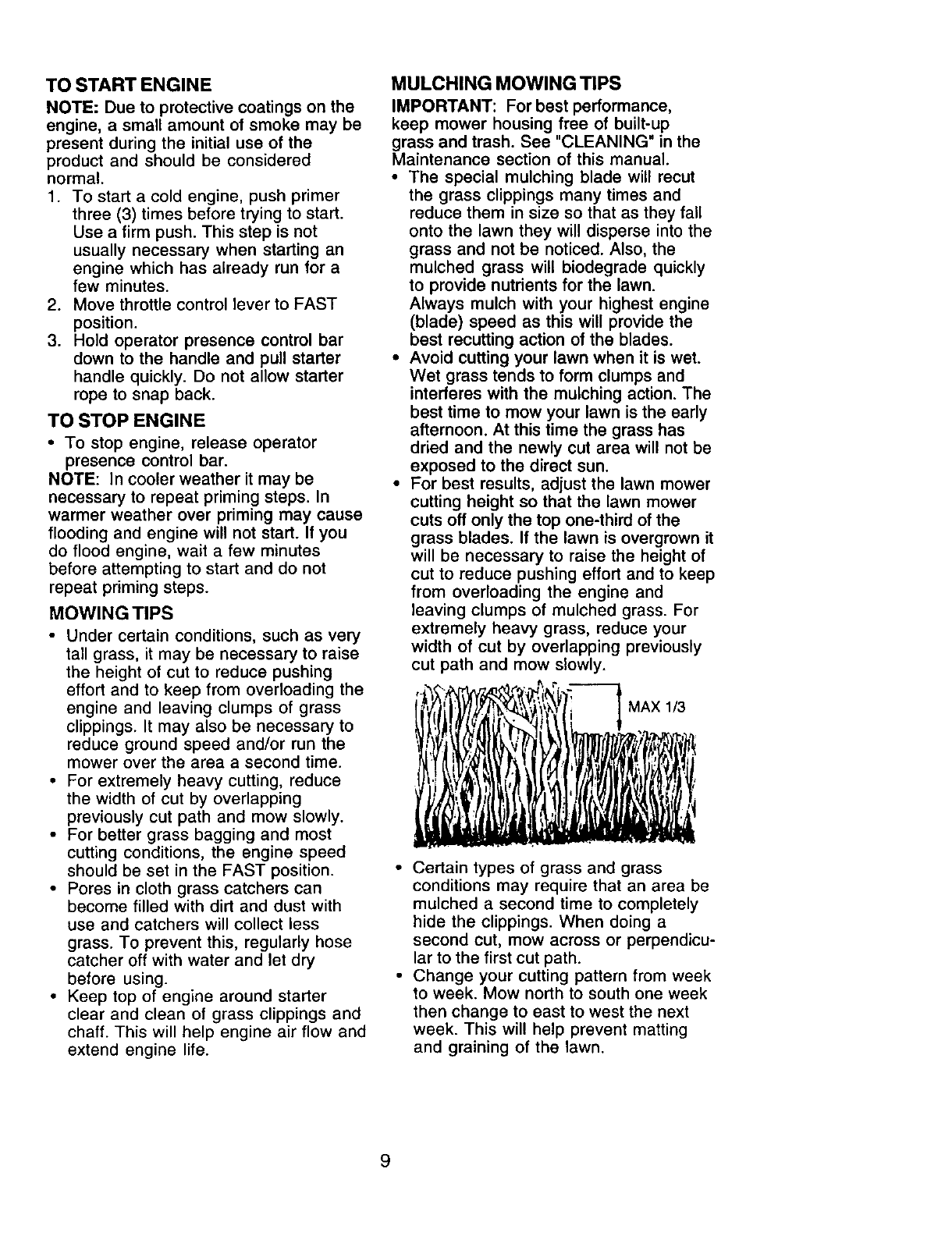

TO START ENGINE

NOTE:Dueto protectivecoatingsonthe

engine,a smallamountof smokemaybe

presentduringthe initialuse of the

productand should be considered

normal.

1. To start a cold engine, push primer

three (3) times before trying to start.

Use a firm push. This step is not

usually necessary when starting an

engine which has already run for a

few minutes.

2. Move throttle control lever to FAST

position.

3. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

TO STOP ENGINE

•To stop engine, release operator

presence control bar.

NOTE: In cooler weather it may be

necessary to repeat priming steps. In

warmer weather over priming may cause

flooding and engine will not start. If you

do flood engine, wait a few minutes

before attempting to start and do not

repeat priming steps.

MOWING TIPS

•Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass

clippings. It may also be necessary to

reduce ground speed and/or run the

mower over the area a second time.

• For extremely heavy cutting, reduce

the width of cut by overlapping

previously cut path and mow slowly.

• For better grass bagging and most

cutting conditions, the engine speed

should be set in the FAST position.

• Pores in cloth grass catchers can

become filled with dirt and dust with

use and catchers will collect less

grass. To prevent this, regularly hose

catcher off with water and let dry

before using.

• Keep top of engine around starter

clear and clean of grass clippings and

chaff. This will help engine air flow and

extend engine life.

MULCHING MOWING TIPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

• The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into the

grass and not be noticed. Also, the

mulched grass will biodegrade quickly

to provide nutrients for the lawn.

Always mulch with your highest engine

(blade) speed as this will provide the

best recutting action of the blades.

•Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried and the newly cut area will not be

exposed to the direct sun.

•For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and

leaving clumps of mulched grass. For

extremely heavy grass, reduce your

width of cut by overlapping previously

cut path and mow slowly.

' MAX 1/3

• Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a

second cut, mow across or perpendicu-

lar to the first cut path.

• Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting

and graining of the lawn.

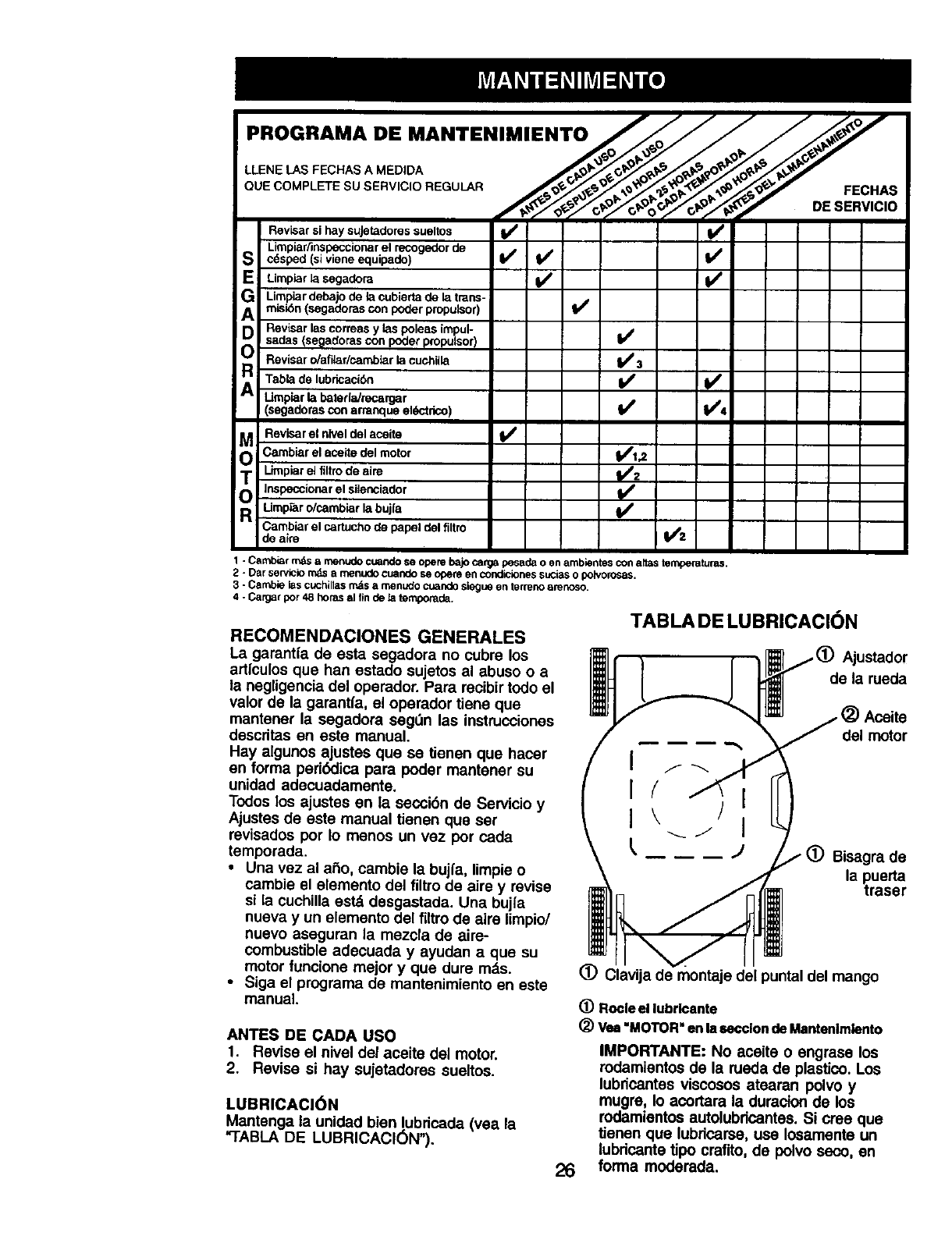

MAINTENANCE SCHEDULE /__0_,_o__

FIL'I.OATES

AS YOU COMPLETE 7__'_O_ f SERVICE

REGULAR SERVICE /__"_:_'F'_.,,._F_ r DATES

Check for Loose Fasteners _t,/

IClean/Inspect Grass Catcher

(If Equipped)

MClean Lawn Mower iIk/

wO Clean Under Ddve CoverIPower-Propelled Mowers)

Check drivebelt/pulleys

RE (Power-Propelled Mowers)

Check/Sharpen/Replace Blade

Lubdcatlen Chart

Clean Battery/Recharge

IElectdc Start Mowers/

ECheck Engine Oil Level

aChan_le Engine Oil

GClean Air Filter

InspectMuffler

NClean or Replace Spark Plug

EReplace Air Filter Paper Cartridge

v' v',

v' v%

1 - Change more often when opetaitng under a heavy load or in high ambient temperatures.

2 - Service mote often when operating in dirty or dusty conditions.

3 - Replace blades more often when mowing in sandy soil.

4 - Cha_ge 48 hours at end of season.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does

not cover items that have been subjected

to operator abuse or negligence. To

receive full value from the warranty,

operator must maintain mower as

instructed in this manual. Some adjust-

ments will need to be made periodically

to properly maintain your unit.

All adjustments in the Service and

Adjustments section of this manual

should be checked at least once each

season.

•Once ayear, replace the spark plug,

clean or replace air filter element and

check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

•Follow the maintenance schedule in

this manual.

BEFORE EACH USE

1. Check engine oil level.

2. Check for loose fasteners.

LUBRICATION

Keep unit well lubricated (See "LUBRI-

CATION CHART").

LUBRICATION CHART

adjuster (on

each wheel)

oil

Rear door

hinge

(_) Handle bracket mounting pins

(_) Spray lubricant

(_) See "ENGINE" In Maintenance section.

IMPORTANT: Do not oil or grease

plastic wheel bearings. Viscous

lubricants will attract dust and dirt that

will shorten the life of the self-lubricat-

ing bearings. If you feel they must be

lubricated, use only a dry, powdered

graphite type lubricant sparingly.

PRODUCT SPECIFICATIONS

Serial Number:

Date of Purchase:

Gasoline Capacity /Type: 1.6 Quarts (Unleaded Regular)

Oil Type (API-SF-SJ): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil Capacity: 20 Ounces

Spark Plug (Gap: .020") Champion RC12YC

Blade Bolt Torque: 35-40 ft. ibs.

The model and serial numbers will be found on a decal on the rear of the mower

housing. Record both serial number and date of purchase in space provided above

LAWN MOWER

Always observe safety rules when perform-

ing any maintenance.

TIRES

•Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

•Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may cause

tire damage.

BLADE CARE

For best results, mower blade must be

kept sharp. Replace bent or damaged

blades.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hard-

ware (bolt, lock washer and hardened

washer).

NOTE: Remove the blade adapter and

check the key inside hub of blade

adapter. The key must be in good condi-

tion to work properly. Replace adapter if

damaged.

TO REPLACE BLADE

1. Position the blade adapter on the

engine crankshaft. Be sure key in

adapter and crankshaft keyway are

aligned.

2. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

3. Be sure the trailing edge of blade 11

(opposite sharp edge) is up toward

the engine.

4. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

5. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, tuming clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is grade 8 heat

treated.

TO SHARPEN BLADE

NOTE: We do not recommend sharpen-

ing blade - but if you do, be sure the

blade is balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will

cause eventual damage to lawn mower

or engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail

into a beam or wall. Leave about one

inch of the straight nail exposed. Place

center hole of blade over the head of

the nail. If blade is balanced, it should

remain in a horizontal position. If either

end of the blade moves downward,

sharpen the heavy end until the blade

is balanced.

Blade adaptel Crankshaft

Blade

Blade shaft

bolt Hard

washer Trailing edge Blade adapter

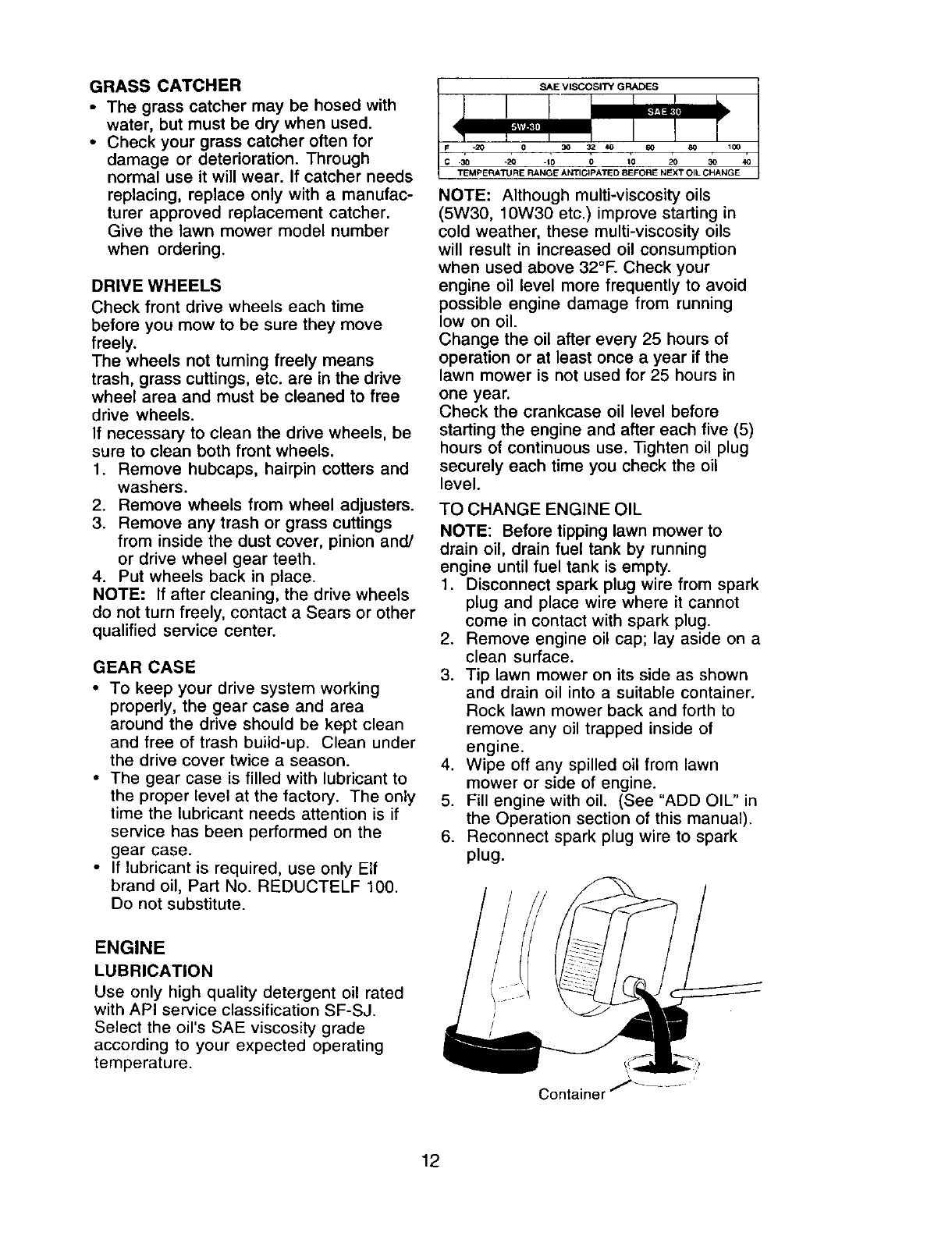

GRASS CATCHER

•The grass catcher may be hosed with

water, but must be dry when used.

•Check your grass catcher often for

damage or deterioration. Through

normal use it will wear. If catcher needs

replacing, replace only with a manufac-

turer approved replacement catcher.

Give the lawn mower model number

when ordering.

DRIVE WHEELS

Check front drive wheels each time

before you mow to be sure they move

freely.

The wheels not turning freely means

trash, grass cuttings, etc. are in the drive

wheel area and must be cleaned to free

drive wheels.

If necessary to clean the drive wheels, be

sure to clean both front wheels.

1. Remove hubcaps, hairpin cotters and

washers.

2. Remove wheels from wheel adjusters.

3. Remove any trash or grass cuttings

from inside the dust cover, pinion and/

or drive wheel gear teeth.

4. Put wheels back in place.

NOTE: If after cleaning, the drive wheels

do not turn freely, contact a Sears or other

qualified service center.

GEAR CASE

• To keep your drive system working

properly, the gear case and area

around the drive should be kept clean

and free of trash build-up. Clean under

the drive cover twice a season.

• The gear case is filled with lubricant to

the proper level at the factory. The only

time the lubricant needs attention is if

service has been performed on the

gear case.

• If lubricant is required, use only Elf

brand oil, Part No. REDUCTELF 100.

Do not substitute.

SAE VISCOSITY GRADES

F , ÷20 0 30 32 40 60 80 100 ,

.3o -_o -1o o_'o _o 3o ,o

TEMPERATURE RANGE AWrlCIPATED BEFORE NEXT OIL CHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.) improve starting in

cold weather, these multi-viscosity oils

will result in increased oil consumption

when used above 32°F. Check your

engine oil level more frequently to avoid

possible engine damage from running

low on oil.

Change the oil after every 25 hours of

operation or at least once a year if the

lawn mower is not used for 25 hours in

one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil

level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to

drain oil, drain fuel tank by running

engine until fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to

remove any oil trapped inside of

engine.

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Fill engine with oil. (See "ADD OIL" in

the Operation section of this manual).

6. Reconnect spark plug wire to spark

plug.

ENGINE

LUBRICATION

Use only high quality detergent oil rated

with API service classification SF-SJ.

Select the oirs SAE viscosity grade

according to your expected operating

temperature.

Container _" .......

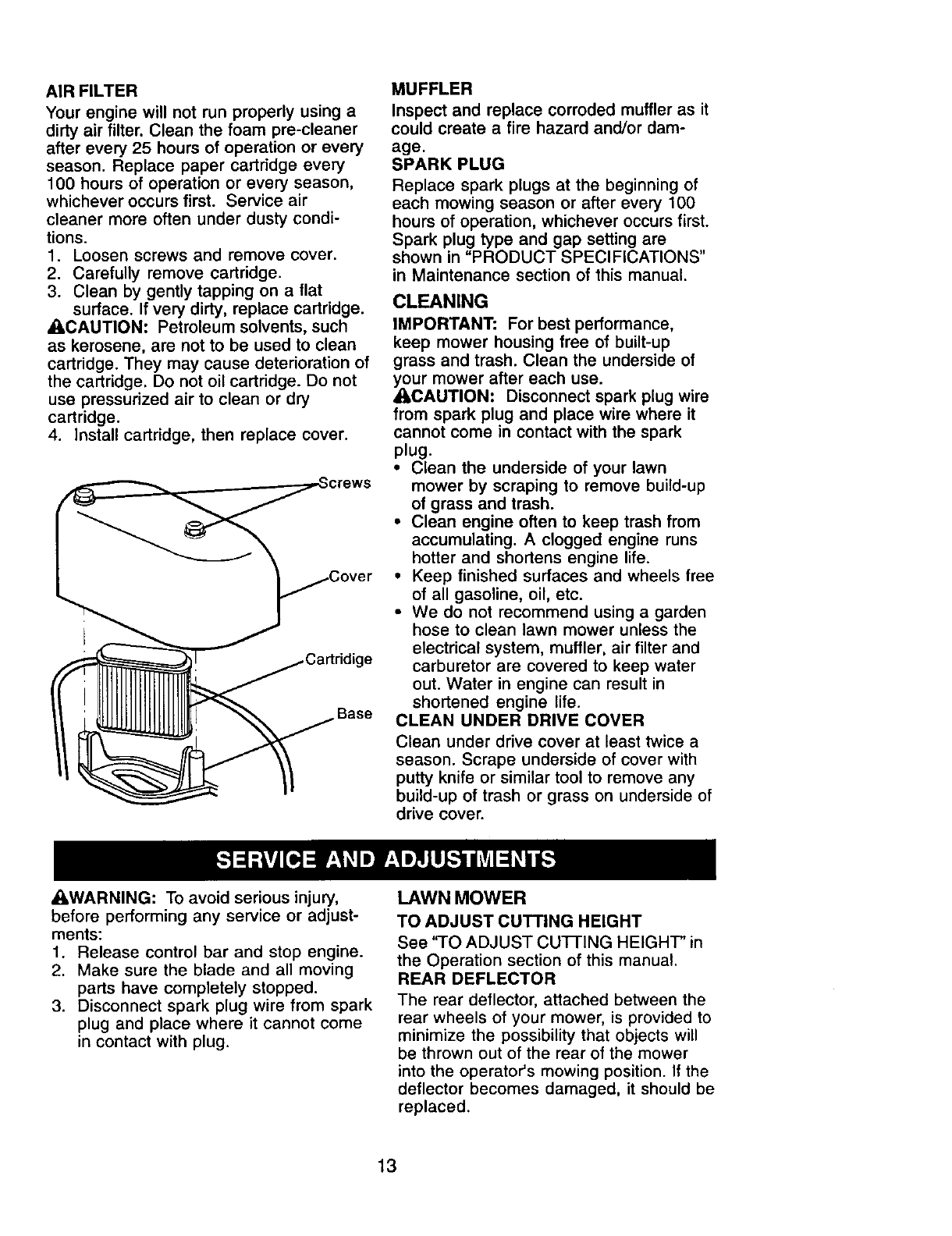

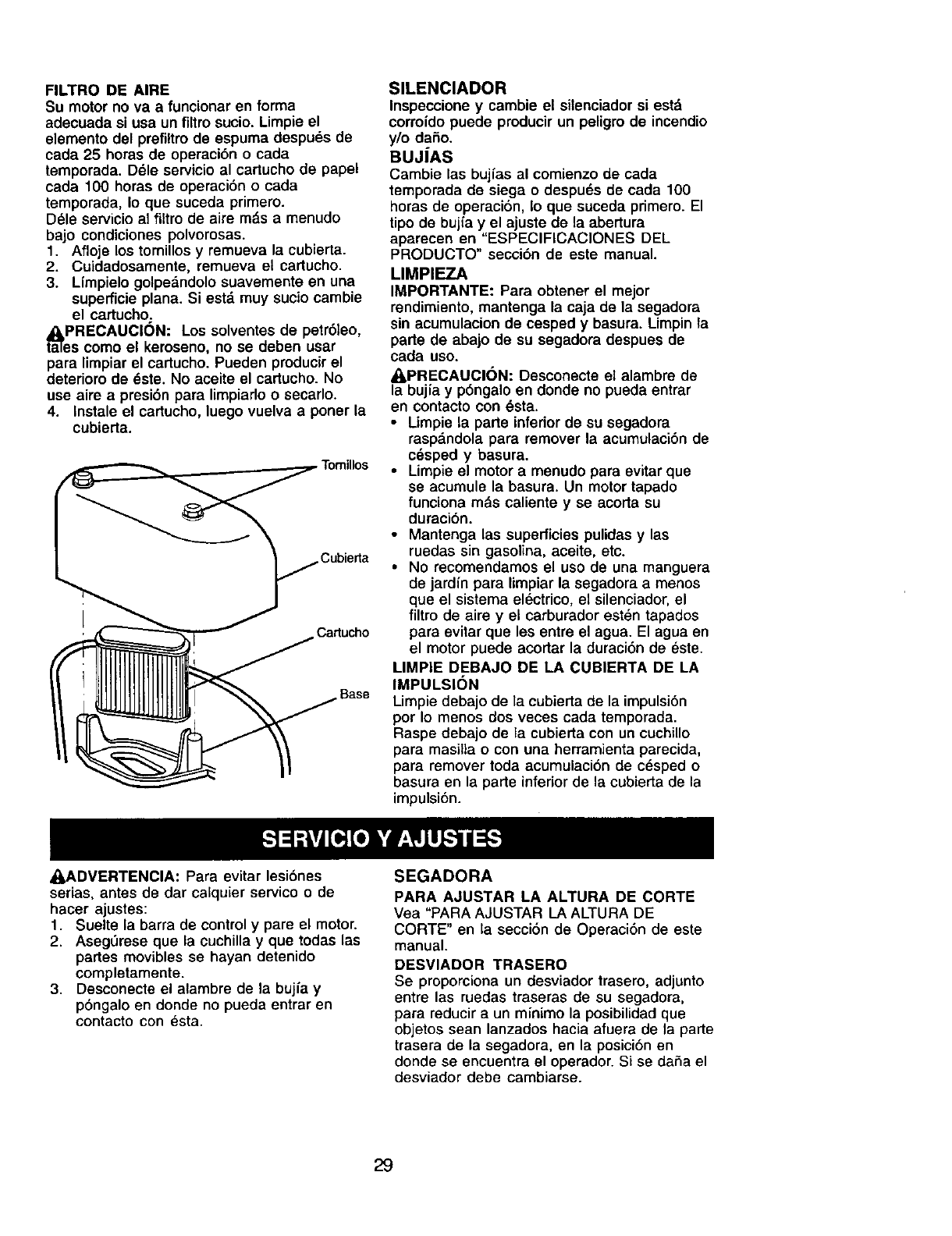

AIR FILTER

Your engine will not run properly using a

dirty air filter. Clean the foam pre-cleaner

after every 25 hours of operation or every

season. Replace paper cartridge every

100 hours of operation or every season,

whichever occurs first. Service air

cleaner more often under dusty condi-

tions.

1. Loosen screws and remove cover.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat

surface. If very dirty, replace cartridge.

ACAUTION: Petroleum solvents, such

as kerosene, are not to be used to clean

cartridge. They may cause deterioration of

the cartridge. Do not oil cartridge. Do not

use pressurized air to clean or dry

cartridge.

4. Install cartridge, then replace cover.

)ver

,Base

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or dam-

age.

SPARK PLUG

Replace spark plugs at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs first.

Spark plug type and gap setting are

shown in "PRODUCT SPECIFICATIONS"

in Maintenance section of this manual.

CLEANING

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. Clean the underside of

your mower after each use.

_I_CAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with the spark

plug.

•Clean the underside of your lawn

mower by scraping to remove build-up

of grass and trash.

•Clean engine often to keep trash from

accumulating. Aclogged engine runs

hotter and shortens engine life.

•Keep finished surfaces and wheels free

of all gasoline, oil, etc.

•We do not recommend using agarden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in

shortened engine life.

CLEAN UNDER DRIVE COVER

Clean under drive cover at least twice a

season. Scrape underside of cover with

putty knife or similar tool to remove any

build-up of trash or grass on underside of

drive cover.

_WARNING: To avoid serious injury,

before performing any service or adjust-

ments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place where it cannot come

in contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT' in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator's mowing position. If the

deflector becomes damaged, it should be

replaced.

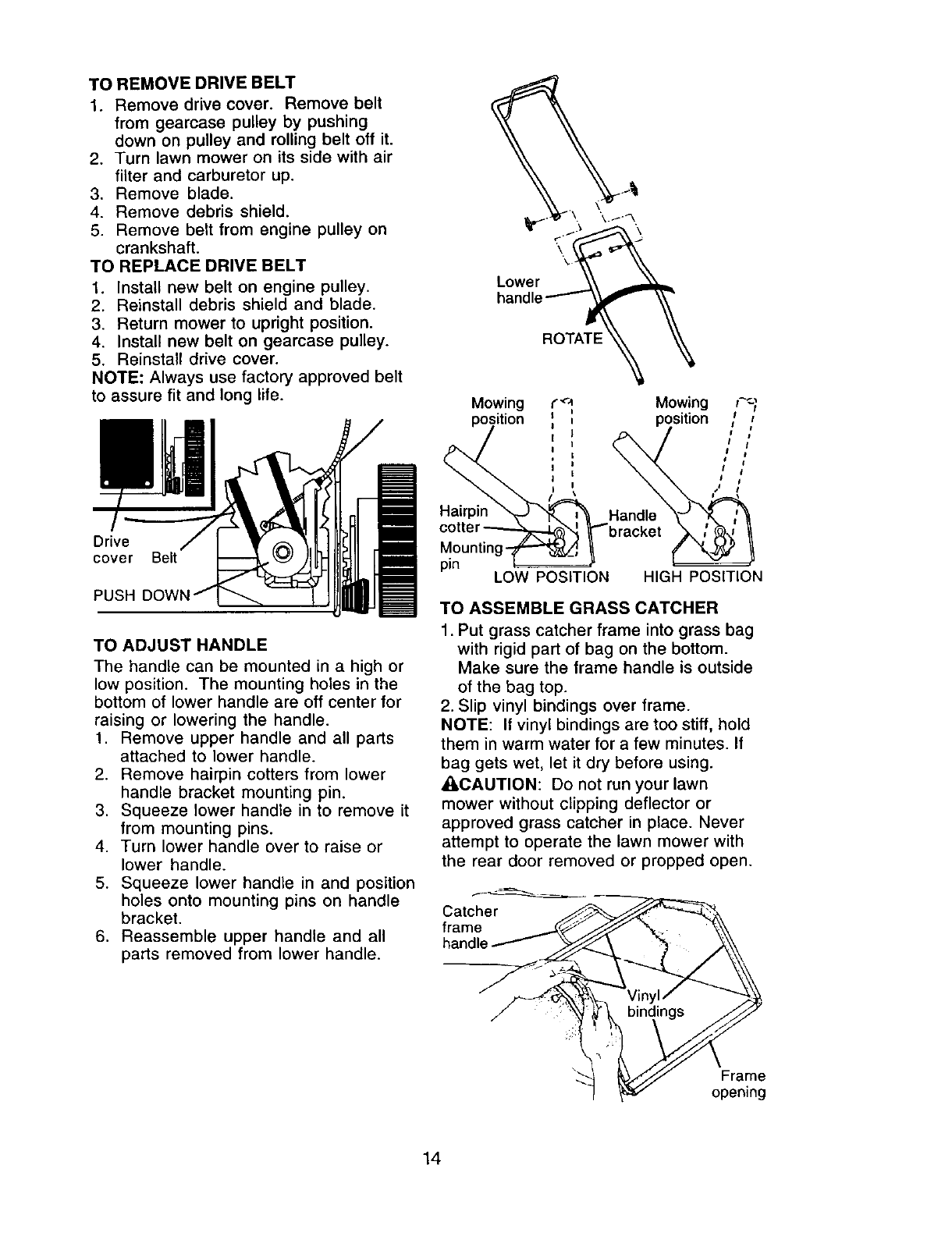

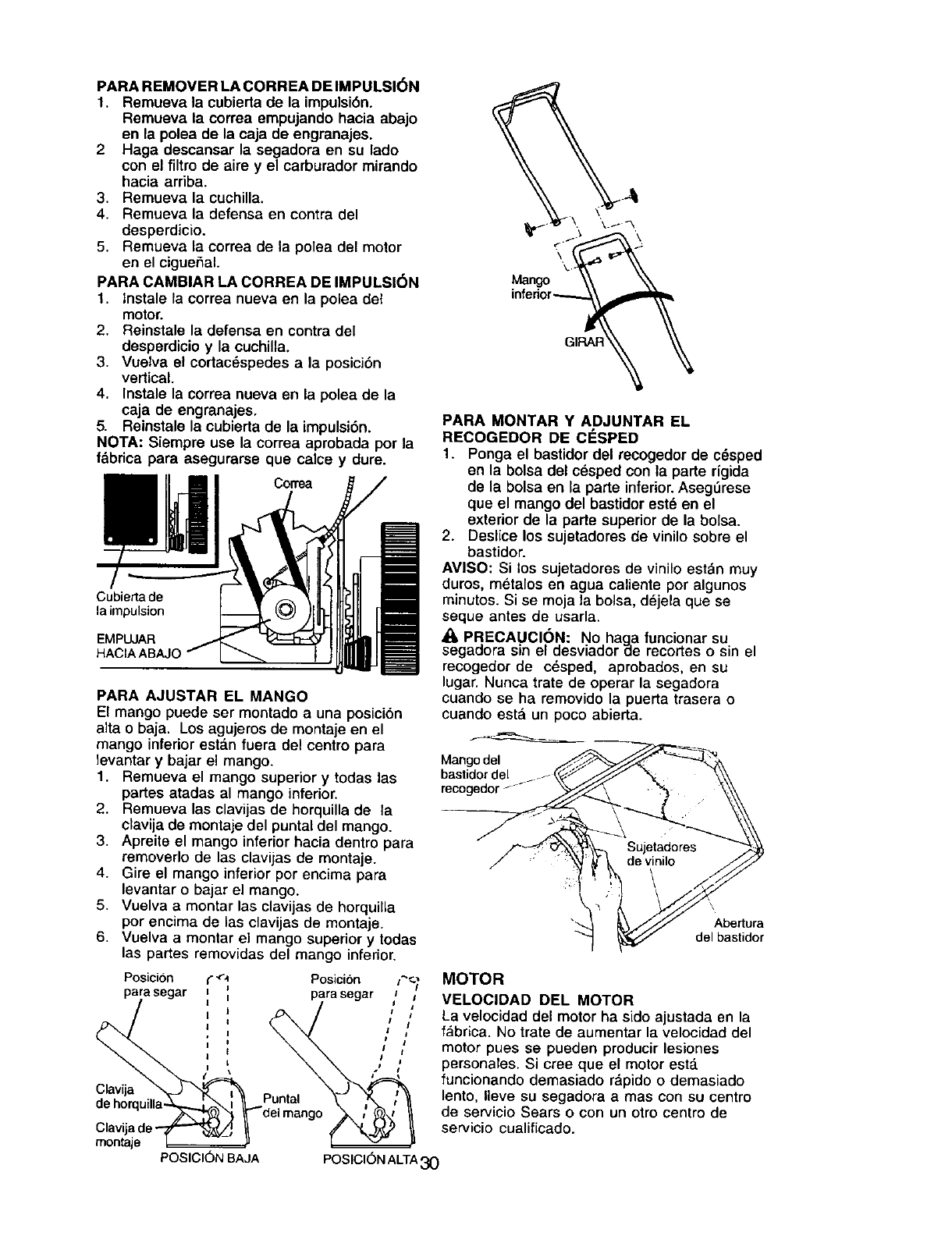

TO REMOVE DRIVE BELT

1. Remove drive cover. Remove belt

from gearcase pulley by pushing

down on pulley and rolling belt off it.

2. Turn lawn mower on its side with air

filter and carburetor up.

3. Remove blade.

4. Remove debris shield.

5. Remove belt from engine pulley on

crankshaft.

TO REPLACE DRIVE BELT

1. Install new belt on engine pulley.

2. Reinstall debris shield and blade.

3. Return mower to upright position.

4. Install new belt on gearcase pulley.

5. Reinstall drive cover.

NOTE: Always use factory approved belt

to assure fit and long life.

Drive

cover Belt

PUSH !

TO ADJUST HANDLE

The handle can be mounted in a high or

low position. The mounting holes in the

bottom of lower handle are off center for

raising or lowering the handle.

!. Remove upper handle and all parts

attached to lower handle.

2. Remove hairpin cotters from lower

handle bracket mounting pin.

3. Squeeze lower handle in to remove it

from mounting pins.

4. Turn lower handle over to raise or

lower handle.

5. Squeeze lower handle in and position

holes onto mounting pins on handle

bracket.

6. Reassemble upper handle and all

parts removed from lower handle.

Lower

ROTATE

Mowing

position

Hairpin

Mounting:

pin LOW POSITION

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

ACAUTION: Do not run your lawn

mower without clipping deflector or

approved grass catcher in place. Never

attempt to operate the lawn mower with

the rear door removed or propped open.

Catcher

frame

handle

Frame

opening

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that the engine is running too fast

or too slow, take your lawn mower to a

Sears or other qualified service center for

repair and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due to

suspected carburetor problems, take your

lawn mower to a Sears or other qualified

service center for repair and/or adjust-

ment.

IMPORTANT: Never tamper with the

engine governor, which is factory set for

proper engine speed. Overspeeding the

engine above the factory high speed

setting can be dangerous. If you think the

engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Immediately prepare your lawn mower for

storage at the end of the season or if the

unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance

section of this manual).

2. Lubricate as shown in the Mainte-

nance section of this manual.

3. Be sure that all nuts, bolts, screws,

and pins are securely fastened.

Inspect moving parts for damage,

breakage and wear. Replace if

necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

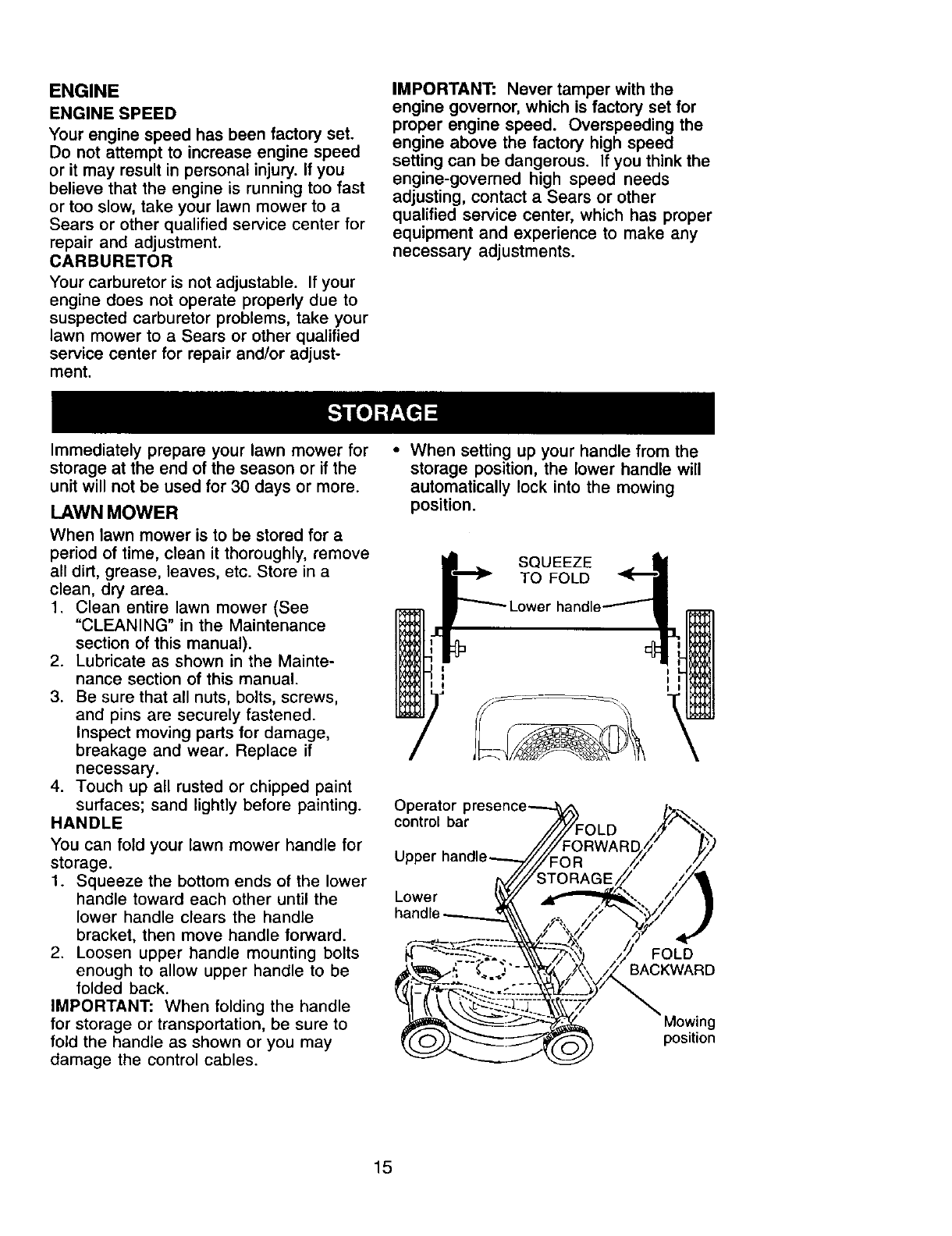

HANDLE

You can fold your lawn mower handle for

storage.

1. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle

bracket, then move handle forward.

2. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

iMPORTANT: When folding the handle

for storage or transportation, be sure to

fold the handle as shown or you may

damage the control cables.

•When setting up your handle from the

storage position, the lower handle will

automatically lock into the mowing

position.

SQUEEZE

TO FOLD

Operator !c

control bar

Upper

Lower

)LD

Mowing

position

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Also, alcohol blended fuels (called

gasohol or using ethanol or methanol)

can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage.

1. Drain the fuel tank.

2. Start the engine and let it run until the

fuel lines and carburetor are empty.

•Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

•Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or

storage container. Always follow the mix

ratio found on stabilizer container. Run

engine at least 10 minutes after adding

stabilizer to allow the stabilizer to reach

the carburetor. Do not drain the gas tank

and carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

•If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

A CAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame or

spark. Allow the engine to cool before

storing in any enclosure.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Service Center,

PROBLEM CAUSE

Does not start 1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

10.Fuel valve lever (if so

equipped) in OFF position.

11.Weak battery (if equipped).

12.Disconnected battery

connector (if equipped).

CORRECTION

1. Clean/replace air filter.

2. Fill fuel tank.

3. Drain tank and refill with

fresh, clean fuel.

Drain fuel tank and

carburetor and refill tank

with fresh gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

10.Turn fuel valve lever

to the ON position.

11 .Charge battery.

12. Connect battery to engine.

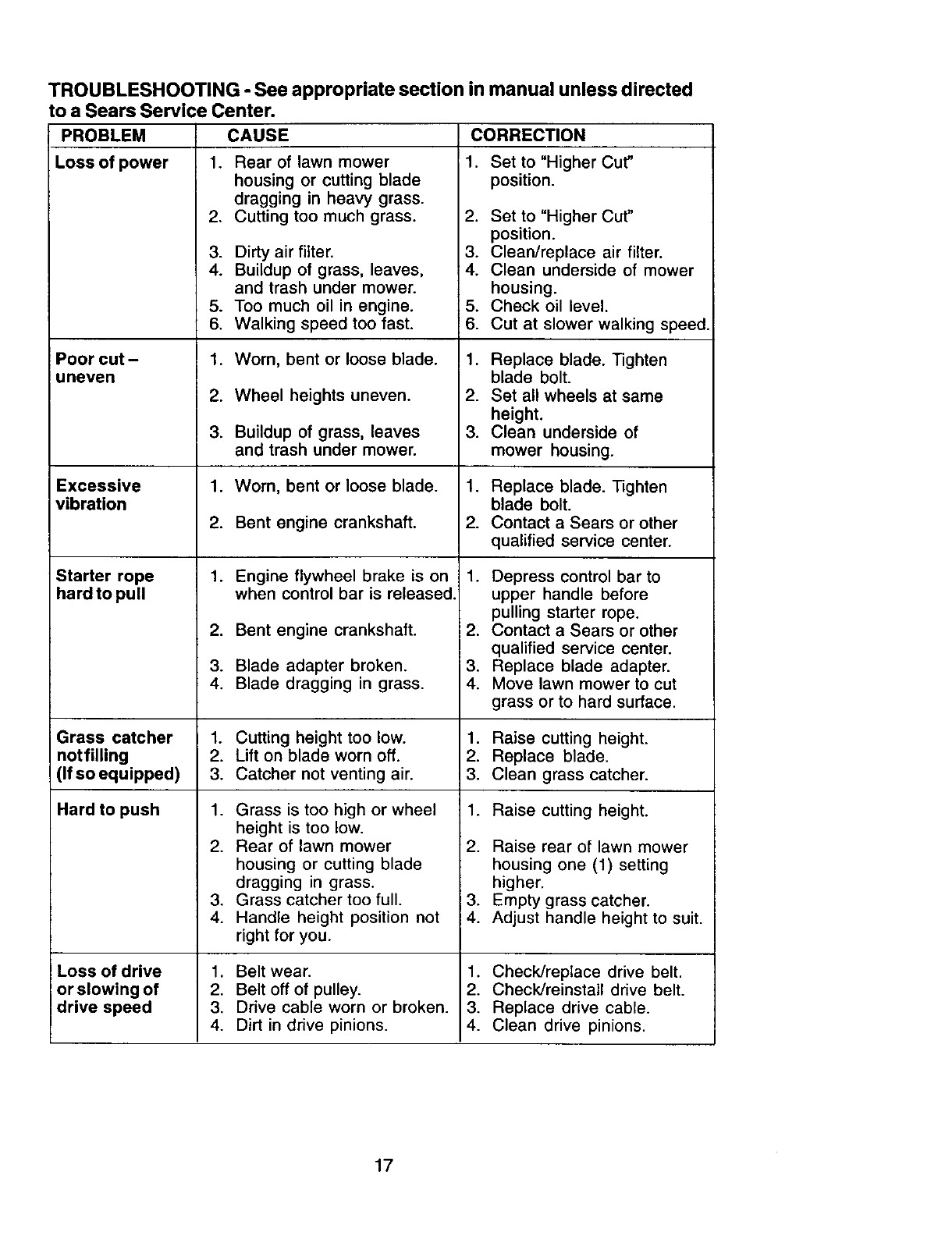

TROUBLESHOOTING -See appropriate section in manual unless directed

PROBLEM

Loss of power

to a Sears Service Center.

CAUSE

1+ Rear of lawn mower

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pull

housing or cutting blade

dragging in heavy grass.

Cutting too much grass.

CORRECTION

i 1. Set to "Higher Cut"

position.

Dirty air filter.

Buildup of grass, leaves,

and trash under mower.

Too much oil in engine.

Walking speed too fast.

Worn, bent or loose blade.

Wheel heights uneven.

Buildup of grass, leaves

and trash under mower.

Worn, bent or loose blade.

Bent engine crankshaft.

Set to "Higher Cut"

position.

Clean/replace air filter.

Clean underside of mower

housing.

Check oil level.

Cut at slower walking speed.

Replace blade. Tighten

blade bolt.

Set all wheels at same

height.

Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

Engine flywheel brake is on 1.

when control bar is released.

Bent engine crankshaft. 2.

Blade adapter broken. 3.

Blade dragging in grass. 4.

Cutting height too low. 1.

Lift on blade worn off. 2.

Catcher not venting air. 3.

Grass is too high or wheel 1.

height is too low.

Rear of lawn mower 2.

housing or cutting blade

dragging in grass.

Grass catcher too full. 3.

Handle height position not 4.

right for you.

Belt wear. 1.

Belt off of pulley. 2.

Drive cable worn or broken. 3+

Dirt in drive pinions. 4.

Depress control bar to

upper handle before

pulling starter rope.

Contact a Sears or other

qualified service center.

Replace blade adapter.

Move lawn mower to cut

grass or to hard surface.

Grass catcher 1. Raise cutting height.

not filling 2. Replace blade.

(Ifsoequipped) 3. Clean grass catcher.

Hard to push 1. Raise cutting height.

Loss of drive

or slowing of

drive speed

Raise rear of lawn mower

housing one (1) setting

higher.

Empty grass catcher.

Adjust handle height to suit.

Check/replace drive belt.

Check/reinstall drive belt.

Replace drive cable.

Clean drive pinions.

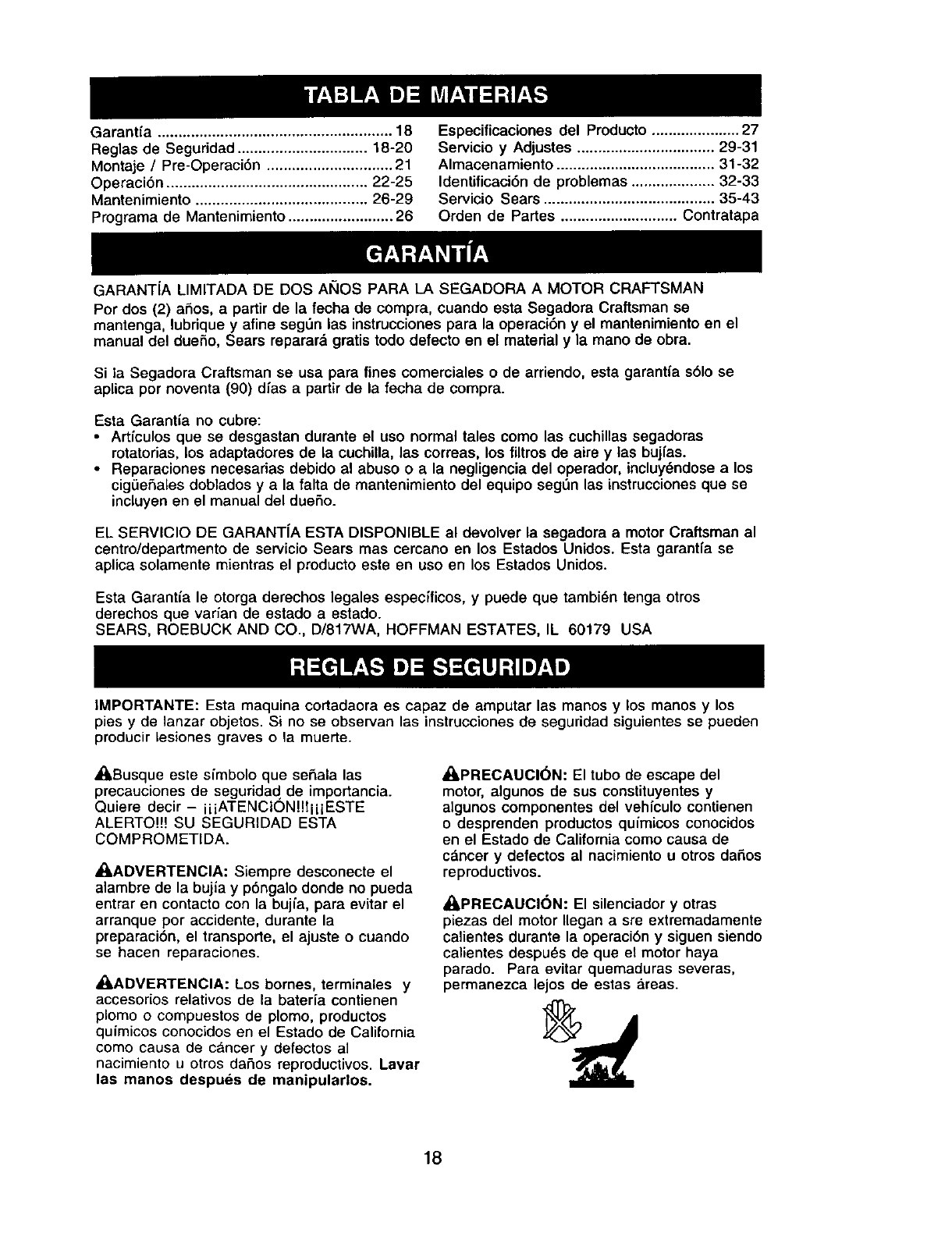

Garantfa ........................................................ 18

Reglas de Seguridad ............................... 18-20

Montaje /Pre-Operaci6n .............................. 21

Operaci6n ................................................ 22-25

Mantenimiento ......................................... 26-29

Programa de Mantenimiento ......................... 26

Especificaciones del Producto ..................... 27

Servicio y Adjustes ................................. 29-31

Almacenamiento ...................................... 31-32

Identificaci6n de problemas .................... 32-33

Servicio Sears ......................................... 35-43

Orden de Partes ............................ Contratapa

GARANT[A LIMITADA DE DOS AI_IOS PARA LA SEGADORA A MOTOR CRAFTSMAN

Por dos (2) afios, a partir de la fecha de compra, cuando esta Segadora Craftsman se

mantenga, lubrique y afine seg0n las instrucciones para la operaciSn y el mantenimiento en el

manual del duefio, Sears reparar& gratis todo defecto en el material y la mano de obra.

Si la Segadora Craftsman se usa para fines comerciales o de arriendo, esta garantfa s61o se

aplica por noventa (90) dfas a partir de la fecha de compra.

Esta Garantia no cubre:

•Articulos que se desgastan durante el uso normal tales como las cuchillas segadoras

rotatorias, los adaptadores de la cuchilla, las correas, los filtros de aire y las bujfas.

•Reparaciones necesarias debido al abuso o a la negligencia del operador, incluy_ndose a los

cigOeflales doblados y a la falta de mantenimiento del equipo seglJn las instrucciones que se

incluyen en el manual del duefio.

EL SERVICIO DE GARANT[A ESTA DISPONIBLE al devolver la segadora a motor Craftsman al

centro/departmento de servicio Sears mas cercano en los Estados Unidos. Esta garantfa se

aplica solamente mientras el producto este en uso en los Estados Unidos.

Esta Garantia le otorga derechos legales especfficos, y puede que tambi_n tenga otros

derechos que varfan de estado a estado.

SEARS, ROEBUCK AND CO., D/817WA, HOFFMAN ESTATES, IL 60179 USA

|MPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los

pies y de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden

producir lesiones graves o la muerte.

_Busque este sfmbolo que sefiala las

precauciones de seguridad de importancia.

Quiere decir- iiiATENClON!!!iiiESTE

ALERTO!!! SU SEGURIDAD ESTA

COMPROMETIDA.

_ADVERTENClA: Siempre desconecte el

alambre de la bujia y p6ngalo donde no pueda

entrar en contacto con la bujfa, para evitar el

arranque por accidente, durante la

preparaci6n, el transporte, el ajuste o cuando

se hacen reparaciones.

_kADVERTENClA: Los bornes, terminales y

accesorios relativos de la baterfa contienen

plomo o compuestos de plomo, productos

quimicos conocidos en el Estado de California

como causa de cancer y defectos al

nacimiento u otros dafios reproductivos. Lavar

las manos despu_s de manipularlos.

_IPRECAUCl6N: El tubo de escape del

motor, algunos de sus constituyentes y

algunos componentes del vehfculo contienen

o desprenden productos qufmicos conocidos

en el Estado de California como causa de

cdncer y defectos al nacimiento u otros dafios

reproductivos.

_IPRECAUCI(SN: El silenciador y otras

piezas del motor Ilegan a sre extremadamente

calientes durante la operaci6n y siguen siendo

calientes despu_s de que el motor haya

parado. Para evitar quemaduras severas,

permanezca lejos de estas areas.

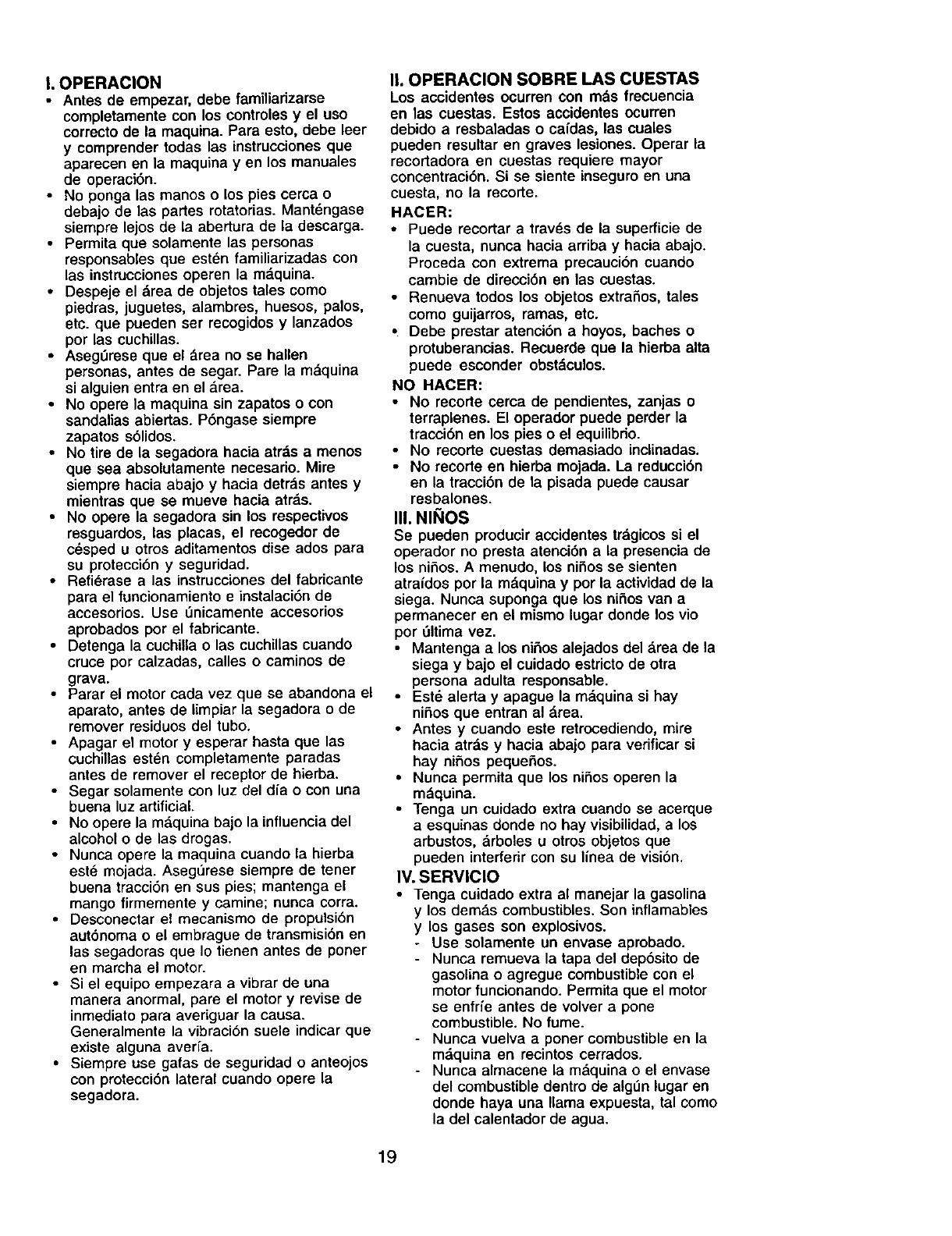

I. OPERAClON

•Antes de empezar, debe famitiarizarse

completamente con los controles y el uso

correcto de la rnaquina. Para esto, debe leer

y comprender todas las instrucciones que

aparecen en la maquina yen los manuales

de operaci6n.

• No ponga las rnanos o los pies cerca o

debajo de las partes rotatorias. Mant6ngase

siernpre lejos de la abertura de la descarga.

• Perrnita que solamente las personas

responsables que est_n farniliarizadas con

las instrucciones operen la maquina.

• Despeje el &rea de objetos tales como

piedras, juguetes, alambres, huesos, palos,

etc. que pueden ser recogidos y lanzados

por las cuchillas.

•Aseg_rese que el &rea no se hallen

personas, antes de segar. Pare la m._quina

si alguien entra en el a.rea.

•No opere la maquina sin zapatos o con

sandalias abiertas. P6ngase siempre

zapatos sblidos.

•No tire de la segadora hacia atras a rnenos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detr_s antes y

mientras que se mueve hacia atr_.s.

•No opere la segadora sin los respectivos

resguardos, las placas, el reoogedor de

c_sped u otros aditarnentos dise ados para

su protecci6n yseguridad.

•Refi_rase alas instrucciones del fabdcante

para el funcionamiento e instalaci6n de

accesorios. Use i_nicamente accesorios

aprobados pot el fabricante.

•Detenga la cuchilla o las cuchillas cuando

cruce por calzadas, calles o carninos de

grava.

•Parar el motor cada vez que se abandona el

aparato, antes de lirnpiar la segadora o de

remover residuos del tubo.

•Apagar el motor y esperar hasta que las

cuchinas esten completarnente paradas

antes de remover el receptor de hierba.

•Segar solamente con luz del dia o con una

buena luz artificial.

•No opere la m&quina bajo la influencia del

alcohol o de las drogas.

•Nunca opere la rnaquina cuando la hierba

est_ mojada. Aseg6rese siernpre de tenet

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

•Desconectar el rnecanismo de propulsi6n

aut6noma o el embrague de transrnisibnen

las segadoras que Io tienen antes de porter

en marcha el motor.

•Si el equipo ernpezara avibrar de una

rnanera anormal, pare el motor y revise de

inrnediato para averiguar la causa.

Generalmente la vibraci6n suele indicar que

existe alguna averfa.

•Siempre use galas de seguridad o anteojos

con protecci6n lateral cuando opere la

segadora.

I1. OPERAClON SOBRE LAS CUESTAS

Los accidentes ocurren con m&s frecuencia

en las cuestas. Estos accidentes courren

debido a resbaladas o caidas, las cuales

pueden resultar en graves lesiones. Operar la

recortadora en cuestas requiem mayor

concentraci6n. Si se siente inseguro en una

cuesta, no la recorte.

HACER;

•Puede recortar a trav_s de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precaucibn cuando

cambie de direcoi6n en las cuestas.

•Renueva todos los objetos extraSos, tales

como guijarros, ramas, etc.

•Debe prestar atenoi6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obst&culos.

NO HACER:

•No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibdo.

•No recorte cuestas demasiado inclinadas.

•No recorte en hierba mojada. La reduccibn

en la tracci6n de la pisada puede causar

resbalones.

II1. NII_IOS

Se pueden producir accidentes tr_lgicossi el

operador no presta atenci6n a la presencia de

los ni£1os.A menudo, los niSos se sienten

atraidos pot la rn_.quina y pot la actividad de la

siega. Nunca suponga que los ni£_osvan a

perrnanecer en el rnisrno lugar donde los vio

pot _ltima vez.

• Mantenga a los ni£=osalejados del &rea de la

siega y bajo el cuidado estricto de otra

persona adulta responsable.

•Est6 alerta y apague la m_.quinasi hay

nitrosque entran al &rea.

•Antes y cuando este retrocediendo, mire

hacia atr&s y hacia abajo para verificar si

hay ni5os pequeSos.

•Nunca perrnita que los niSos operen la

rn&quina.

•Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, &rboles u otros objetos que

pueden interferir con su Iinea de visi6n.

IV. SERVIClO

•Tenga coidado extra al manejar la gasolina

y los dern_.s combustibles. Son inflarnables

y los gases son explosivos.

-Use solamente un envase aprobado.

- Nunca rernueva la tapa del dep6sito de

gasolina o agregue combustible con el

motor funcionando. Permita que el motor

se enfrfe antes de volver a pone

combustible. No fume.

- Nunca vuelva a poner combustible en la

m_,quina en recintos cerrados.

-Nunca alrnacene la m&quina o el envase

del combustible dentro de algen lugar en

donde haya una llama expuesta, tal como

la del calentador de agua.

• Nunca haga funcionar una m_.quina dentro

de un &rea cerrada.

•Nunca haga ajustes o reparaciones

mientras el motor est_ en marcha.

Desconecte el cable de la bujia, y

mantdngalo a cierta distancia de esta para

prevenir un arranque accidental.

•Mantenga las tuercas y los pernos,

especialmente los pernos del accesorio de

la cuchilla, apretados y mantenga el equipo

en buenas condiciones.

•Nunca manipule de forma indebida los

dispositivos de seguridad. Controle

regularmente su funcionamiento correcto.

•Mantenga la m&quina libre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combus-

tible. Permita que la m&quina se enfrie antes

de almacenarla.

• Pare einspeccione el equipo si le pega aun

objeto. Repdrelo, si es necesario, antes de

hacerlo arrancar.

• En ningDn caso hay que regular la altura de

las ruedas mientras el motor est_ en

marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, da6os y deterioro,

que pueden exponer las partes en

movimiento o permitir que objetos sean

disparados. Controlar frecuentemente y

cuando sea necesario sustituir con partes

aconsejadas por el fabricante.

• Las cuchillas de la segadora esta.n afiladas

y pueden cortar. Cubrir las hojas o Ilevar

guantes, y utilizar precauciones especiales

cuando se efect_a mantenimiento sobre las

mismas.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto el

cortacesped. Estdn disponibles en la mayoria de lastiendas de Sears yen los centros de servicio. La

mayoria de las tiendas Sears tambi_n pueden mandar a pedir partes de repuesto para usted, si les

proporciona el nemero del modelo de su segadora. Algunos de estos accesorios tal vez no se apliquen a

su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR DE RECORTES

PARA SEGADORAS CON DESCARGA TRASERA

r t_ \

RECOREDOR

PARA

"" CON DESCARGA

TRASERA

JUEGOS PARA LA ACOLCHADORA

RECOREDOR

_ 1_ PARASEGADOPAS

_CON DESCARGALATERAL

ESTABILIZADORES

ENVASES

DE GASOLINA

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES FILTROS DE AIRE BUJ{AS

• _ ADAPTADORES ACEITE

CORREAS CUCHILLAS DE CUCHILLA RUEDAS DEL MOTOR

Lea estas instrucciones y el manual

completamente antes de tratar de montar u

operar su segadora nueva.

IMPORTANTE: Este cortacesped viene SIN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la

fdbrica con la excepci6n de aquellas partes

que se dejaron sin montar pot razones de

envfo. Todas las partes como las tuercas, las

arandelas, los pemos, etc., que son

necesarias para completar el montaje ban sido

colocadas en la bolsa de partes. Para

asegurarse que su segadora funcione en

forma segura y adecuada, todas las partes y

los artfculos de ferreterfa que sa monten

tienen que ser apretados seguramente. Use

las herramientas correctas, como sea

necesario, para asegurar que se apdeten

adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se

incluyen con la segadora.

2. Corte las dos esquinas de los extremos de

la caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de empaque,

excepto la curia entre el mango superiory

_1inferior,y la curia que sujeta la barra de

los control que exige la preseneia del

operador junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cartbn y revfsela cuidadosamente

para verificar si todavia quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o dafiar los

cables de control.

1. Levante los mangos hasta que la secci6n

del mango inferior se asegure en su lugar,

en la posici6n para segar.

2. Remueva la curia protectora, levante la

seccibn del mango superior hasta su lugar

en el mango inferior, y apriete ambas

manillas del mango.

3. Remueva la curia del mango que sujeta la

barra de los control que exige la presencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse

segdn le acomode para segar. Refi6rase a

"AJUSTE DEL MANGO" en la Secci6n de

Servicio y Ajustes de este manual.

Barra de control ( ] la presencia del operador

Mango superior

Mango Interior

LEVANTAR

Posici6n

para segar

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertida de modo que pueda ensacar,

refi6rase a"PARA CONVERIR LA

SEGADORA" en la Secci6n de Operaci6n de

este manual.

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUEllO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para referencia en el future.

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

ATFENCI(_N O MOTOR MOTOR RAPIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDS LAS

ADVERTENClA ENCENDtDO APAGAOO LACION BUSTIBLE MANOS Y LOS PIES LEJOS

Con_olde

Barra de controJque exige

la presencia del operador

3ontrotde impulsibn

Cordd

arrancadcor

Tapa del deposito de aceite

del motor con varilla

indicadora de nivel

Silenciador

Tapa del deposito

dela_

Caja

Cubierta de

la irnpulsion

Fittro de aire

Ajustador de la rueda (en cada rueda)

IMPORTANTE: Este cortacdsped viene SIN ACEITE O GASOLINA en motor.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se eonducen desde la parte de atr_s, rotatorias, Sears, cumplen

con los estandares de seguridad del American National Standards Institute y de la U.S. Con-

sumer Product Safety Commission. La cuchilla gira euando el motor est& funcionando.

Barra de control que exige la presencia del

operado - tiene que sujetar-se abajo, junto

con el mango, para hacer arrancar el motor.

Sudltela para parar el motor.

Control de acelercion/estrangulacion - se

usa para hacer arraocar el motor y le permite

seleccionar la velocidad del motor de ya sea

R,'_PIDA o LENTA.

Cord6n arrancador - se usa para hacer

arrancar el motor.

Cebador - bombea combustible adicional

desde el carburador al cilindro para uso

cuando se necesita hacer arrancar un motor

fifo.

Palanca de control de la impulsi6n - se

usa para enganchar la segadora para

movimiento hacia adelante impulsada a motor.

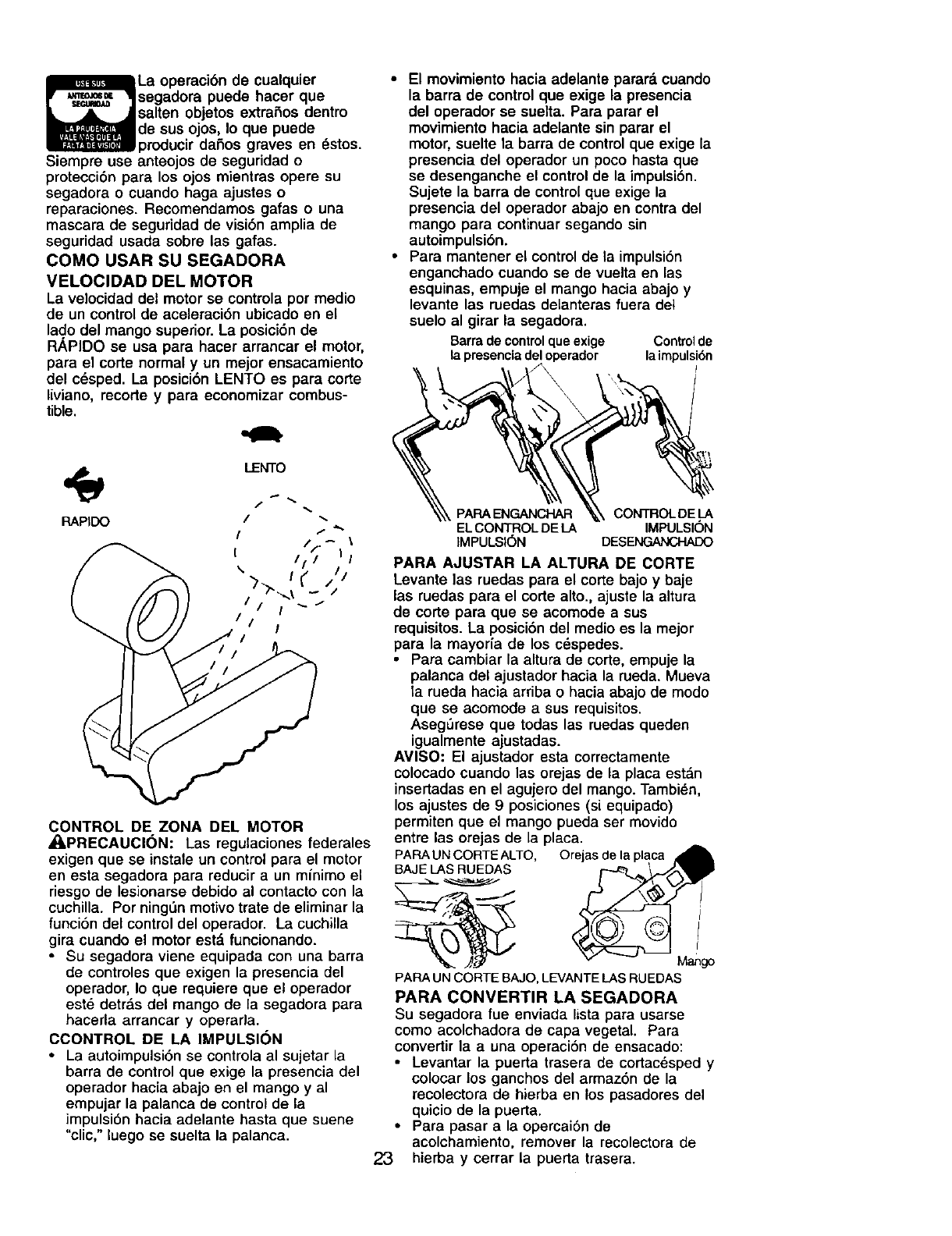

La operacibn de cualquier

segadora puede hacer que

salten objetos extrafios dentro

_m_:_Bdel sus ojos, Io que puede

producir dafios graves en _stos.

Siempre use anteojos de seguridad o

protecci6n para los ojos mientras opere su

segadora o cuando haga ajustes o

reparaciones. Recomendamos galas o una

mascara de seguridad de visi6n amplia de

seguridad usada sobre las gafas.

COMO USAR SU SEGADORA

VELOClDAD DEL MOTOR

La velocidad del motor se controla por medio

de un control de aceleraci6n ubicado en el

lad.odel mango superior. La posici6n de

RAPIDO se usa para hacer arrancar el motor,

para el corte normal yun meier ensacamiento

del c_sped. La posici6n LENTO es para code

liviano, recede y para economizar combus-

tible.

RAPIDO

LENTO

CONTROL DE ZONA DEL MOTOR

_PRECAUCI6N: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir a un minimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Por ning6n motivo trate de eliminar la

funci6n del control del operador. La cuchilla

gira cuando el motor est,, funcionando.

•Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiere que el operador

est_ detrds del mango de la segadora para

hacerla arrancar y operarla.

CCONTROL DE LA IMPULSI(_N

•La autoimpulsi6n se controla al sujetar la

barra de control que exige la presencia del

operador hacia abajo en el mango y al

empujar la palanca de control de la

impulsi6n hacia adelante hasta que suene

"clic," luego se suelta la palanca.

•El movimiento hacia adelante parara cuando

la barra de control que exige la presencia

del operador se suelta. Para parar el

movimiento hacia adelante sin parar el

motor, suelte la barra de control que exige la

presencia del operador un poco hasta que

se desenganche el control de la impulsi6n.

Sujete la barra de control que exige la

presencia del operador abajo en contra del

mango para continuar segando sin

autoimpulsi6n.

•Para mantener el control de la impulsi6n

enganchado cuando se de vuelta en las

esquinas, empuje el mango hacia abajo y

levante las ruedas delanteras fuera del

suelo al girar la segadora.

Barrade controlqueexige Controlde

la presenciadeloperador lairnpulsi6n

HAR _,\ CONTROLDELA

ELCONTROLDELA IMPULSION

IMPULSI6N DESENGANCHADO

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para el corte bajo y baje

las ruedas para el code alto., ajuste la altura

de corte para que se acomode a sos

requisitos. La posici6n del medio es la mejor

para la mayoria de los c_spedes.

•Para cambiar la altura de code, empuje la

palanca del ajustador hacia la rueda. Mueva

la ruecla hacia arriba o hacia abajo de modo

que se acomode a sus requisitos.

AsegSrese que todas las ruedas queden

igualmente ajustadas.

AMISO: El ajustador esta correctamente

colocado cuando las orejas de la placa estdn

insedadas en el agujero del mango. Tambi_n,

los ajustes de 9 posiciones (si equipado)

permiten que el mango pueda ser movido

entre las orejas de la placa.

PARAUN CORTE ALTO, Orejas de

BAJE LAS RUEDAS

Mango

PARAUNCORTEBAJO,LEVANTELASRUEDAS

PARA CONVERTIR LA SEGADORA

Su segaclora fue enviada lista para usarse

come acolchadora de capa vegetal. Para

convertir la a una operaci6n de ensacado:

•Levantar la puerta trasera de codac_speciy

colocar los ganchos del armaz6n de la

recolectora de hierba en los pasadores del

quicio de la puerta.

•Para pasar ala opercai6n de

acolchamiento, remover la recolectora de

23 hierba y cerrar la pueda trasera.

_I_,PRECAUCI6N: No haga funcionar su

segadora sin puerta trasera cerrada o el

desviador de recortes o sin el recogedor de

cdsped, aprobados, en su lugar. Nunca trate

de operar la segadora cuando se ha removido

la puerta trasera o cuando est,. un poco

abierta.

Pasador del ( ""Mangodel

trasera bastidor del

recogedor

de c6sped

Gancho lateral del

bastidordel recogedor

PA.RA VACIAR EL RECOGEDOR DE

CESPED

1. Levante el recogedor de c6sped usando el

mango del bastidor.

2. Remueva el recogedor de c6sped, con los

recortes, de debajo del mango de la

segadora.

3. Vacfe los recortes de la bolsa usando

tanto el mango del bastidor como (_1de la

bolsa.

AVISO: No arrastre la bolsa cuando la vacfe;

se pmducird un desgaste innecesario.

Mangodel

recogodor

de c6sped

Mango de

la bolsa

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora rue enviada sin aceite en el

motor. Para el tipo y el grado del aceite a

utilizar, vea el =MOTOR" en la seccibn del

Mantenimiento de este manual.

,ii_PRECAUClON: NO sobrellene el motor con

aceite, ofumard cuando Io valla a arrancar.

1. AsegLimse que la segadora est6 nivelada

y que el alma alrededor del depbsito de

acaite est6 limpia.

2. Remueva la varila medidora de acaite del

tubo de desarga de aceite. Aseg_rese que

el borde del tubo de relleno de acaite este

limpio.

3. Usted recibe un envase de acaite con la

unidad. Vierta lentamente 3/4 (15 onzas)

de aceite en el tubo de relleno del motor.

4. Permita que el aceite se asiente. Inserte y

apdete la varilla medidora de aceite,

despu6s remuevala para leer el nivel de

aceite.

5. Contin=3eagmgando canUdades pequeas

de aceite y vuelva a inspecoionar la varilla

medidora hasta que lea Ileno (FULL). NO

sobmllene el motor con aceite, o fumard

cuando Io valla a arrancar.

6. Aseg_rese de apretar la varilla medidora

del aceite antes de arrancar el motor.

•Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesado. Llene hasta

la Ifnea de Ileno en la varilla meclidorade

nivel.

•Cambie el aceite despu6s de 25 horas de

operaci6n o una vez por temporada. Puede

necesitar cambiar el aceite rods amenudo

cuanclo las condiciones son polvorosas o

sucias.

AGREGUE GASOLINA

• Uene el estanque de combustible hasta la

parte inferior del cuello de relleno del

estanque de gasolina. No Io Ilene demas-

iado. Use gasolina regular, sin plomo,

nueva y limpia con el m[nimo de 87 octanos.

No mezcle el aceite con la gasolina. Para

asegurar que la gasolina utilizada sea fres-

ca compre estanques los cuales puedan

ser utilizados durante los primeros 30 dfas.

_RECAUCl6N: Limpie el acaite o el com-

bustible derramado. No almacene, derrame o

use gasolina cerca de una llama expuesta.

A, PRECAUCION: Los combustibles mez-

clados con alcohol (conocidos como gasohol,

o el uso de etanol o metanol) pueden atraer la

humedad, la que conduce a la separaci6n y

formaci6n de dcidos durante el almacena-

miento. La gasolina acfdica puede daSar el

sistema del combustible de un motor durante

el almacenamiento. Para evitar los pmblemas

con el motor, se debe vaciar el sistema del

combustible antes de guardado por un perfodo

de 30 dfas o mds. Vac|e el estanque del

combustible, haga arrancar el motor y hdgalo

funcionar hasta que las Ifneas del combustible

y el carburador queden vaclos. La pr6xima

temporada use combustible nuevo. Vea las

Instrucciones Para El Almacenamiento para

mds informaci6n. Nunca use productos de

limpieza para el motor o para el carburador en

el estanque del combustible pues se pueden

producir daSos permanentes.

rellenador

de gasolina

Tapa del

de aceite

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capas protectoras del

motor, una cantidad peque_a de humo puede

estar presente durante el uso inicial del

producto y se debe considerar normal.

1. Para hacer arrancar un motor fdo, empuje

el cebador tres (3) veces antes de

tratarlo. Empuje firmemente. Este paso

normalmente no es necesario cuando se

hace arrancar un motor que ya ha estado

funcionando por unos cuantos minutos.

2. Mueva la palanca de control de

aceleraci6n del motor a la posici6n de

R/_,PIDO.

3. Sujete la barra de controles que exigen la

presencia del operador abajo en el mango

y tire el mango del arrancador

r&pidamente. No permita que el cord6n

arrancador se

devuelva abruptamente.

PARA PARAR EL MOTOR

•Para parar el motor,suelte la barra de

controles que exigen la presencia del

operador.

AVISO: En climas m&s frios puede que sea

necesario repetir los pasos del cebado. En

climas rods calurosos el cebar demasiado

puede producir el ahogo y el motor no va a

arrancar. Si se ahoga el motor espere unos

cuantos minutos antes de tratar de hacerlo

arrancar y no repita los pasos del cebado.

CONSEJOS PARA SEGAR

• Bajo ciertas condiciones, tal como c_sped

muy alto, puede set necesario el elevar la

altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando

montones de recortes de cesped. Puede

que sea necesario reducir la velocidad del

recorrido y/o haga funcionar la segadora

sobre el drea por segunda vez.

• Para un code muy pesado, reduzca el

ancho del corte pasando parcialmente por

encima del lugar anteriormente cortado y

siegue lentamente.

•Para un mejor ensacado del c_sped y para

la mayoda de las condiciones de code, la

velocidad del motor debe ajustarse a la

posici6n de R,_,PIDO.

•Los poros en los recogedores de cesped

de tela pueden llenarse con mugre y polvo

con el uso y los recogedores recaudar&n

menos c_sped. Para evitar _ste, rocie el

recogedor con la manguera de agua

regularmente y d_jelo secarse antes de

usarlo.

•Mantenga la pade superior del motor,

alrededor de1 arrancador, despejada y sin

recortes de c_sped y paja. Esto ayudar& el

flujo del aire del motor y extender& su

duraci6n.

CONSEJOS PARA SEGAR Y

ACOLCHAR

IMPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulacion de cesped y basura. Vea

"LIMPIEZA" in la seccion Mantenimiento de

este manual.

• La cochilla acolchadora especial va a volver

a cortar los recortes de c_sped muchas

veces, y los reduce en tamaSo, de modo

que si se caen en el c_sped se van a

dispersar entre este y no se van a notar.

Tambi_n, el c6sped acolchado se va a

deshacer rapidamente entregando

substancias nutritivas para el c_sped.

Siempre acolche con la vetocidad del motor

(cuchilla) m_.s alta, pues asf se obtendr& la

mejor acci6n de recorte de las cuchiUas.

• Evite cortar el cdsped cuando est_ mojado.

El c_sped mojado tiende a formar montones

e interfiere con la acci6n de acolchado. La

mejor hora para segar el c_sped es

temprano en la tarde. A esa hora 6ste se ha

secado y el area recien cortada no quedar&

expuesta al sol directo.

• Para obtener los mejores resultados, ajuste

la altura del corte de la segadora de modo

que _sta corte solamente el tercio superior

de las hojas de c_sped. En el caso de que

el cesped haya crecido demasiado, puede

ser necesario e] elevar la aitura del corte

para reducir el esfuerzo necesario para

empujar la segadora y para evitar

sobrecargar el motor, dejando montones de

recortes de c_sped. Para un c_sped muy

pesado, reduzca el ancho del code

pasando por encima del lugar anteriormente

cortado y siegue lentamente.

MAX 1/3

• Ciertos tipos de c_sped y sus condiciones

pueden exigir que un area tenga que ser

acolchada pot segunda vez para esconder

completamente los recortes. Cuando se

haga el segundo code, siegue atravesado o

en forma perpendicular a la pasada del

primer code.

• Cambie su patr6n de corte de semana a

semana. Siegue de node a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitar& que el cesped se

enrede y cambie de direcci6n.

PROGRAMA DE MANTENIMIENTO/_._oJ/

oo oo,, r sus,ov,c,o oUL,

Revi,sarsi hay suJe_dores sueltos If If

Limpiar/inspeccionar el recogedor de

S c6sped (si viene equipado) Ik#' V_ If

Limpiaf la segadora

Limp.iar debajo de la cubierta de la trans-

misi6n (segadoras con poder propulsor)

Revisar las correas y las poleas impul-

sadas lsegaderes con poder propulsor) V'

Revisar o/afilar/cambiar la cuchilla 1_3

Tabla de lubricaci6n I_ I_

Umpiar la baterla/recargar

(segadoras con armnque eldctrico) I_ V'4

FECHAS

vDE SERVIClO

o•

Revisar el nlvel del aceite

Cambiar el aceite del motor

Limpiar el filtro de sire

Inspeccionar el silenciador

Ump_r o/cambiar la bujfa

Cambiar el cartucho de papel del flltro

de aim

i/=

1 - Cambiar rods amenudo cuando se opere bajo carga pesada o en ambientes con aitas temperaturas.

2-DBr see/icio rods a menudo cuando se of)ere en condick)nes sucias o poh,orcsas.

3 - Cambie ias cuchillas m.ds _menudo cuando slegue en torreno arenoso.

4 - Cargar pot 48 horas al fin de la tempomda.

RECOMENDACIONES GENERALES

La garant[a de esta segadora no cubre los

artfculos que ban estado sujetos al abuso o a

ta negligencia del operador. Para recibir todo el

valor de la garantla, el operador tiene que

mantener la segadora segdn las instrucciones

descdtas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma perk_lica para poder mantener su

unidad adecuadamente.

Todos los ajustes en la secci6n de Servicio y

Ajustes de este manual tienen que ser

revisados pot Io menos un vez por cada

temporada.

•Una vez al aho, cambie la bujfa, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla estd desgastada. Una bujl'a

nueva y un elemento del filtro de aim limpio/

nuevo aseguran la mezcla de aire-

combustible adecuada y ayudan a que su

motor funcione mejor y que dure mds.

•Siga el programa de mantenimiento en este

manual.

ANTES DE CADA USO

1. Revise el nivel del aceite del motor.

2. Revise si hay sujetadores sueltos.

LUBRICACI(SN

Mantenga la unidad bien lubdcada (vea la

"TABLA DE LUBRICACKSN").

TABLA DE LUBRICACI(_N

Ajustador

de la rueda

del motor

•(!) Bisagra de

la puerta

traser

(_) Clavija de montaje de[ puntal del mango

(_) Rocle el lubrlcante

•) Vea "MOTOR" en la secclon de Mantenlmlento

IMPORTANTE: No aceite o engrase los

rodamientos de la rueda de plastico. Los

lubricantes viscosos atearan polvo y

mugre, Io acortara la duracion de los

rodamientos autolubricantes. Si cree que

tienen que lubricarse, use Iosamente un

lubdcante tipo crafito, de polvo seco, en

forma moderada.

ESPECIFICACIONES DEL PRODUCTO

Nemero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.6 Cuartos (Regular sin Plomo)

Tipo de Aceite (API-SF-SJ): SAE 30 (sobre 32°F);SAE 5W-30 (debajo 32°F)

Capacidad de Aceite: 20 Onzas

Bujia (Abertura: .020") Champion RC12YC

Torsi6n del Perno de la Cuchilla: 35-40 ft. Ibs.

• El nSmero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el n_mero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

SEGADORA

Siempre observe las reglas de seguridad

cuando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o

substancias quimicas para control de

insectos que pueden da£_arla goma.

• Evite los tocones, las piedras, las grietas

profundas, los objetos afilados y otros

peligros que pueden daSar alas Ilantas.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la

cuchilla de la segadora tienen que mantenerse

afilada. Cambie la cuchilla doblada o da£_ada.

PARA REMOVER LA CUCHILLA

t. Desconecte el alambre de la bujfa y

p6ngalo en donde no pueda entrar en

contacto con _sta.

2. Haga descansar la segadora en su lado.

Aseg_rese que el filtro de aire yque el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AVISO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el pemo de la cuchilla girandolo

en el sentido contrario en que giran las

manillas del reloj.

5. Remueva la cuchilla y los art[culos de

ferreteria adjuntadores (el perno, la

arandela de seguddad y la arandela

endurecida).

AVISO: Remueva el adaptador de la cuchilla y

revise el cubo interior de la ranura del

adaptador de la cuchilla. La ranura tiene que

estar en buenas condiciones para que

funcione en forma adecuada. Cambie el

adaptador siest& daSado.

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de la cuchilla en el

cigueSal del motor. AsegL_rese que la

ranura del adaptador y que el chavetero

del cigueSal est_n alineados.

2. Ponga la cuchilla en el adaptador de _sta

alineando los dos (2) agujeros en la

cuehilla con las salientes elevadas en el

adaptador.

3. Aseg_rese de que el borde de salida de la

cuchilla (opuesto al borde afilado) est_

hacia arriba hacia el motor.

4. Instale el perno de la cuchilla con la

arandela de seguridad y la arandela

endurecida en el adaptador de la cuchilla y

el ciguei_al.

5. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la cuchilla gir_ndolo en el sentido en

que giran las manillas del reloj.

• La torsibn para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es

clase 8 tratado a calo.

PARA AFILAR LA CUCHILLA

AMISO: No recomendamos el afilar la cuchilla

- pero si Io hace, asegOrese de que quede

balanceada.

Se tiene que tener cuidado de mantenerla

balanceada. Una cuchilla que no est&

balanceada va a producir eventualmente daSo

en la segadora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilada

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alrededor de una pulgada de un clavo recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la

cuchilla est_l balanceada debe permanecer

en la posici6n horizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesado hasta que

esta quede balanceada. Chaveterodel

Cuchilla

Pemo Arandela

de la endurecida

,.,..,cuchilla Bordedesalida Adaptadorde lacuchilla

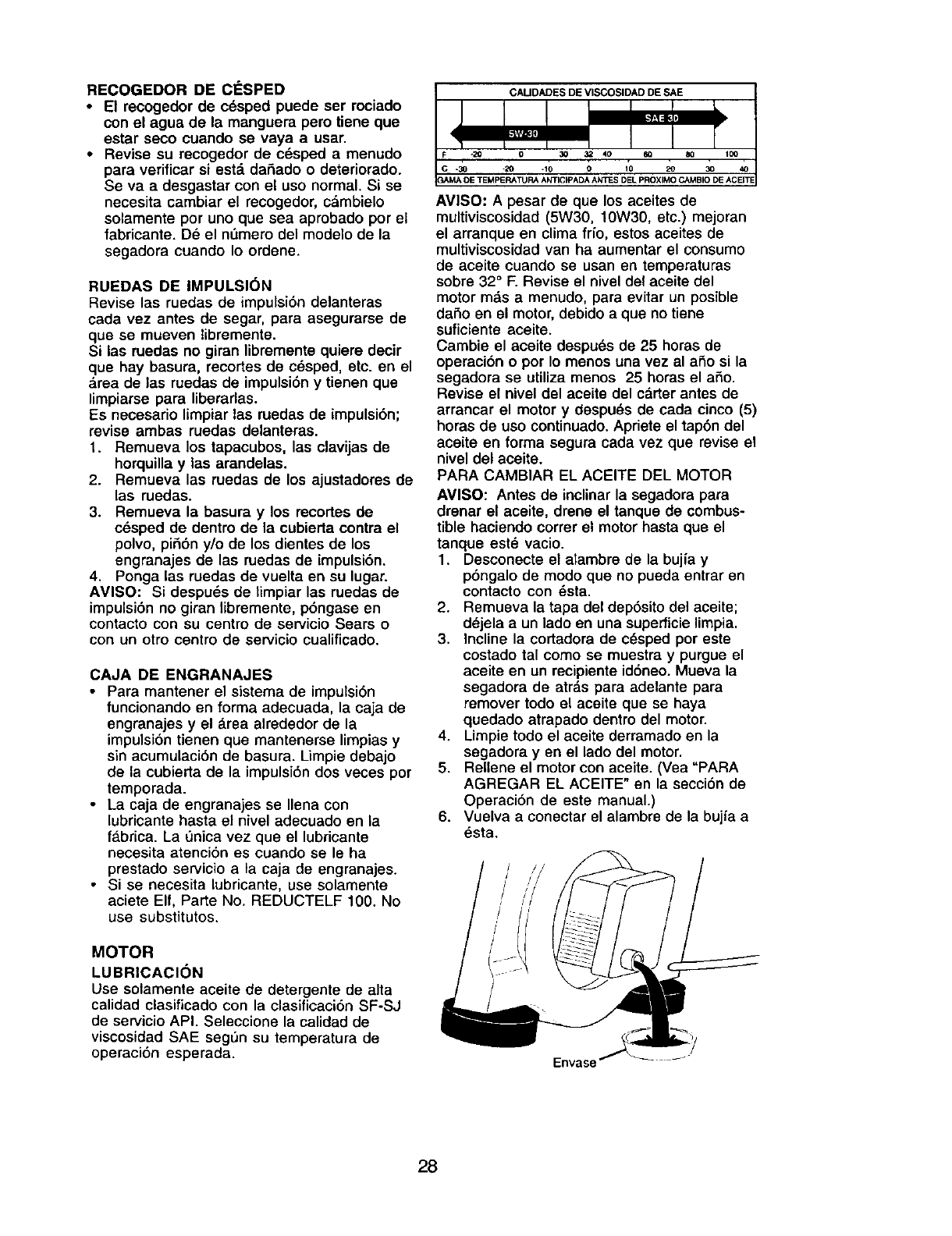

RECOGEDOR DE CESPED

• El recogedor de c_sped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

•Revise su recogedor de c_sped a menudo

para verificar si est& daSado o deteriorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, c,_mbielo

solamente por uno que sea aprobado por el

fabricante. De el n_mero dei modelo de la

segadora cuando Io ordene.

RUEDAS DE IMPULSION

Revise las ruedas de impulsibn delanteras

cada vez antes de segar, para asegurarse de

qua se mueven tibremente.

Si las ruedas no giran libremente quiere decir

que hay basura, recortes de c_sped, etc. en el

_.rea de las ruedas de impulsi6n y tienen que

limpiarse para liberarlas.

Es necesario limpiar las ruedas de impulsi6n;

revise ambas ruedas delanteras.

1. Remueva los tapacubos, las clavijas de

horquilla y las arandelas.

2. Remueva las ruedas de los ajustadores de

las ruedas.

3. Remueva la basura y los recortes de

c_sped de dentro de la cubierta contra el

polvo, pi56n y/o de los dientes de los

engranajes de las ruedas de impulsi6n.

4. Ponga las ruedas de vuelta en su lugar.

AVISO: Si despu_s de limpiar las ruedas de

impulsi6n no giran libremente, p6ngase en

contacto con su centro de servicio Sears o

con un otro centro de servicio cualificado.

CAJA DE ENGRANAJES

•Para mantener el sistema de impulsi6n

funcionando en forma adecuada, la caja de

engranajes y el _rea alrededor de la

impulsi6n tienen que mantenerse limpias y

sin acumulaci6n de basura. Limpie debajo

de la cubierta de la impulsi6n dos veces por

temporada.

•La caja de engranajes se Ilena con

[ubricante hasta el nivel adecuado en la

f_brica. La Onica vez que el lubricante

necesita atenci6n es cuando se le ha

prestado servicio a la caja de engranajes.

•Si se necesita lubricante, use solamente

aciete Elf, Parte No. REDUCTELF 100. No

use substitutos.

MOTOR

LUBRICACI6N

Use solamente aceite de detergente de alta

calidad clasificado con la clasificacion SF-SJ

de servicio API. Seleccione la calidad de

viscosidad SAE seg_n su temperatura de

operaci6n esperada.

CAUDADES DE VISCOSIDAD DE SAE

AVISO: A pesar de que los aceites de

multiviscosidad (5W30, 10W30, etc.) mejoran

el arranque en clima fifo, estos aceites de

multiviscosidad van ha aumentar el consumo

de aceite cuando se usan en temperaturas

sobre 32°F. Revise el nivel del aceite del

motor m&s a menudo, para evitar un posible

daSo en el motor, debido a que no tiene

suficiente aceite.

Cambie el aceite despu6s de 25 horas de

operaci6n o por Io menos una vez al aSo si la

segadora se utiliza menos 25 horas el aSo.

Revise el nivel del aceite del c_rter antes de

arrancar el motor y despu_s de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVISO: Antes de inclinar la segadora para

drenar el aceite, drena el tanqua de combus-

tible haciendo correr el motor hasta que el

tanque est_ vacio.

1. Desconecte el alambre de la bujia y

p6ngalo de rnodo que no pueda entrar en

contacto con 6sta.

2. Remueva la tapa del dep6sito del aceite;

d_jela a un lado en una superficie limpia.

3. Incline la cortadora de c_sped por este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atr&spara adelante para

remover todo el aceite que se haya

quedado atrapado dentro del motor.

4. Limpie todo el aceite derramado en la

segadora yen el lado del motor.

5. Rellene el motor con aceite. (Vea "PARA

AGREGAR EL ACEITE" an la secci6n de

Operaci6n de este manual.)

6. Vuelva a conectar el alambre de la bujia a

_sta.

Envase

FILTRO DE AIRE

Su motor no va a funcionar en forma

adecuada si usa un filtro sucio. Limpie el

elemento del prefiltrode espuma despues de

cada 25 horas de operaci6n o cada

temporada. D_le servicio al cartucho de papel

cada 100 horas de operaci6n o cada

temporada, Io que suceda pdmero.

D61e servicio al filtro de aire rods a menudo

bajo condiciones polvorosas.

1. Afloje los tornillos y remueva la cubierta.

2. Cuidadosamente, remueva el cartucho.

3. Limpielo golpe_,ndolosuavemente en una

superficie plana. Si estd muy sucio cambie

el cartucho.

ta_ePRECAUCl6N: Los solventes de petr6leo,

s como el kerosene, no se deben usar

para limpiar el cartucho. Pueden producir el

deterioro de _ste. No aoeite el cartucho. No

use aire apresi6n para limpiarlo o secarlo.

4. Instale el cartucho, luego vuelva a poner la

cubierfa.

Ca_ucho

SILENCIADOR

Inspeccione y cambie el silenciador si estd

corroido puede producir un peligro de incendio

y/o dafio.

BUJJAS

Cambie las bujfas al comienzo de cada

temporada de siega o despu6s de cada 100

horas de operaci6n, Io que suceda primero. El

tipo de buj_ay el ajuste de la abertura

aparecen en "ESPECIFICACIONES DEL

PRODUCTO" secci6n de este manual.

LIMPIEZA

IMPORTANTE: Para obtener el mejor

rendimiento, mantenga la caja de la segadora

sin acumulacion de cesped y basura. Limpin Ia

parte de abajo de su segadora despues de

cada use.

_PRECAUClON: Desconecte el alambre de

la bujia y p6ngalo en donde no pueda entrar

en contacto con _sta.

•Limpie la parte infedor de su segadora

rasp_.ndola para remover la acumulaci6n de

cdsped y basura.

•Limpie el motor a menudo para evitar que

se acumule la basura. Un motor tapado

funciona mds caliente y se acorta su

duraci6n.

•Mantenga las superficies pulidas y las

ruedas sin gasolina, aceite, etc.

•No recomendamos el uso de una manguera

de jardfn para limpiar la segadora a menos

que el sistema el6ctrico, el silenciador,el

filtro de aire y el carburador est_n tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duraci6n de este.

LIMPIE DEBAJO DE LA CUBIERTA DE LA

IMPULSION

Limpiedebajo de la cubierta de la impulsi6n

por Io menos dos veces cada temporada.

Raspe debajo de la cubierta con un cuchillo

para masilla o con una herramienta parecida,

para remover toda acumulaci6n de c_sped o

basura en la parte inferiorde la cubierta de la

impulsi6n.

AADVERTENCIA: Para evitar lesi6nes

serias, antes de dar calquier servico ode

hacer ajustes:

1. Suelte la barra de control y pare el motor.

2. Asegerese que la cuchilla y que todas las

partes movibles se hayan detenido

completamente.

3. Desconecte el alambre de la buj_ay

p6ngalo en donde no pueda entrar en

contacto con esta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Yea "PARA AJUSTAR LA ALTURA DE

CORTE" en la secci6n de Operaci6n de este

manual.

DESVIADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora,

para reducir aun minimo la posibilidadque

objetos sean lanzados hacia afuera de la parte

trasera de la segadora, en la posici6n en

donde se encuentra el operador. Si se daSa el

desviador debe cambiarse.

PARA REMOVER LA CORREA DE IMPULSI6N

1. Remueva la cubierta de la impulsi6n.

Remueva la correa empujando hacia abajo

en la polea de la caja de engranajes.

2 Haga descansar la segadora en su lado

con el filfro de aire yel carburador mirando

hacia arfiba.

3. Remueva la cuchilla.

4. Remueva la defensa en contra del

desperdicio.

5. Remueva la correa de la polea del motor

en el ciguefiaL

PARA CAMBIAR LA CORNEA DE IMPULSI(_N

1. Instale la correa nueva en la polea det

motor.

2. Reinstale la defensa en contra del

desperdicio y la cuchilla.

3. Vuelva el cortac6spedes a la posici6n

vertical.

4. Instale la correa nueva en la polea de la

caja de engranajes.

5. Reinstale la cubierta de la impulsi6n.

NOTA: Siempre use la correa aprobada pot la

fdbdca para asegurarse que calce y dure.

Correa

Cubiertade

la impulsion

EMPUJAR

PARA AJUSTAR EL MANGO

El mango puede ser montado a una posicion

alta o baja, Los agujeros de montaje en el

mango inferiorest_.n fuera del centro para

levantar y bajar el mango.

1. Remueva el mango superior y todas las

partes atadas al mango inferior,

2. Remueva las clavijas de horquilla de la

ctavija de montaje del puntal del mango.

3. Apreite el mango inferior hacia dentro para

removerlo de las clavijas de montaje.

4. Gire el mango inferior por encima para

levantar o bajar el mango.

5. Vuelva a montar las clavijas de horquilla

por encima de las clavijas de montaje.

6. Vuelva a montar el mango superior y todas

las partes removidas del mango inferior.

Mango

GIRAI_

PARA MONTAR Y ADJUNTAR EL

RECOGEDOR DE ClaSPED

1. Ponga el bastidor del recogedor de c_sped

en la bolsa del c_sped con la parte dgida

de la bolsa en la parte inferior.Aseg6rese

que el mango del bastidor est_ en el

exterior de la parte superior de la bofsa.

2. Desiice los sujetadores de vinilo sobre el

bastidor.

AVISO: Si tos sujetadores de vinilo est&n muy

duros, metalos en agua caliente por algunos

minutos. Si se moja la bolsa, d6jela que se

seque antes de usarla.

_, PRECAUGION: No haga fuacionar su

segadora sin el desviador _le recortes o sin el

recogedor de c_sped, aprobados, en su

lugar. Nunca trate de operar la segadora

cuando se ha removido la puerta trasera o

cuando est_ un poco abierta.

Mango del

bastidor del

recogedor

Abertura

del bastidor

Posicion

pa a segar

Clavija

de horquilla.

Clavijade-

montaje

MOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en la

f_brica. No trate de aumentar la velocidad del

motor pues se pueden producir lesiones

personales. Si cree que el motor est,.

funcionando demasiado r_pido o demasiado

lento, Ileve su segadora a mas con su centro

de servicio Sears o con un otro centro de

servicio cualificado.

POSICION ALTA 30

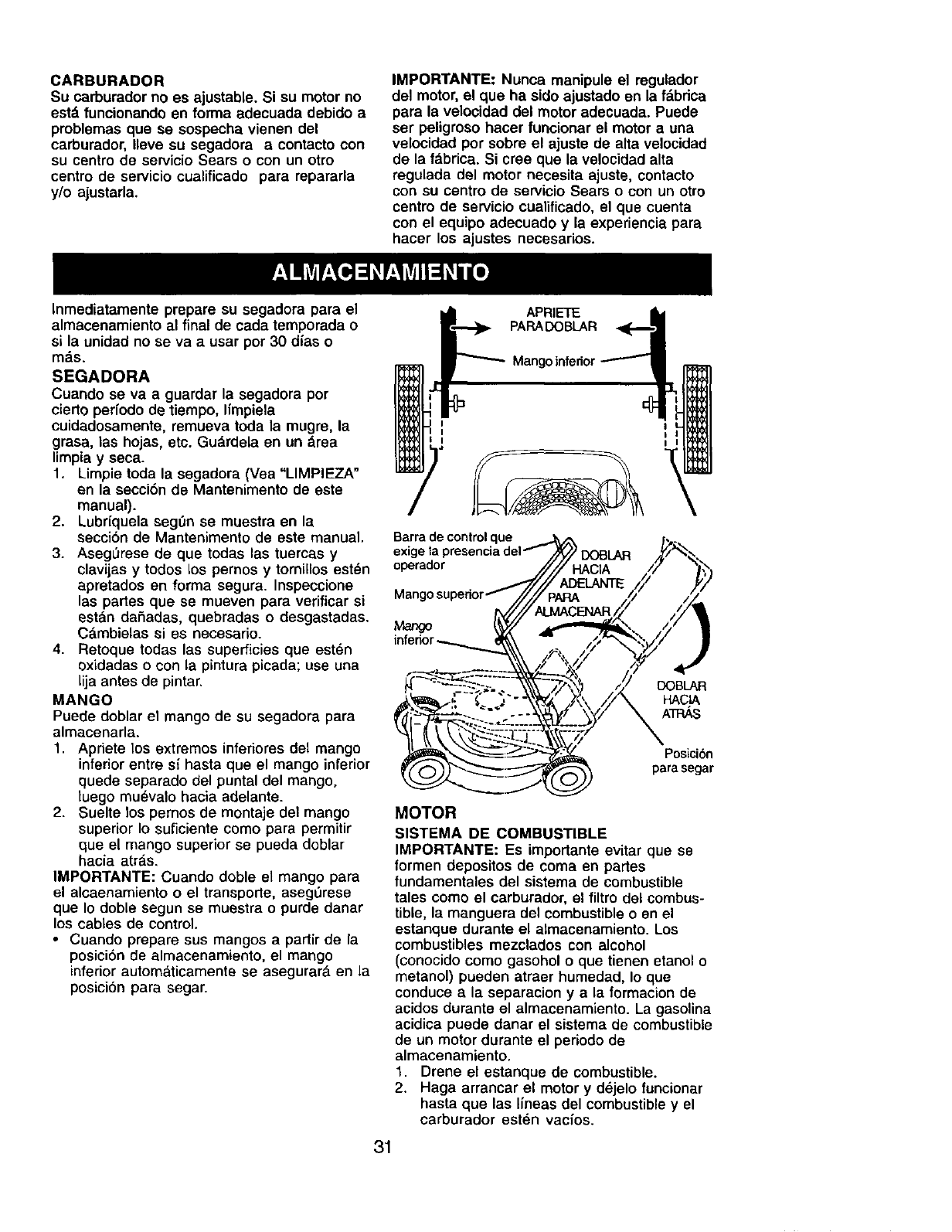

CARBURADOR

Su carburador no es ajustable. Si su motor no

est& funcionando en forma adecuada debido a

problemas que se sospecha vienen del

carburador, Ileve so segadora acontacto con

su centro de servicio Sears o con un otro

centro de servicio cualificado para repararla

y/o ajustarla.

IMPORTANTE: Nunca manipule el regulador

del motor,el que ha sido ajustado en la f&bdca

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la fa.brica. Si cree que la velocidad alta

regulada del motor necesita ajuste, contacto

con su centro de servicio Sears o con un otro

centro de servicio cualificado, el que cuenta

con el equipo adecuado y la experiencia para

hacer los ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o

si la unidad no se va a usar por 30 dias o

m_s.

SEGADORA

Cuando se va a guardar la segadora por

cierto pefiodo de tiempo, Ifmpiela

cuidadosamente, remueva toda la mugm, la

grasa, las hojas, etc. Gudrdela en un drea

limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA"

en la secci6n de Mantenimento de este

manual).

2. Lubrfquela segOn se muestra en la

secci6n de Mantenimento de este manual.

3. AsegL_rese de que todas las tuercas y

clavijas y todos los pernos y tomillos est_n

apretados en forma segura. Inspeccione

las partes que se mueven para verificar si

est&n dahadas, quebradas o desgastadas.

Cambielas si es necesario.

4. Retoque todas las superficies que est_n

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para

almacenarla.

1. Apriete los extremos infedores del mango

inferior entre st hasta que el mango inferior

quede separado del puntal del mango,

luego muevalo hacia adelante.

2. Suelte los pernos de montaje del mango

superior Io suficiente como para permitir

que el mango superior se pueda doblar

hacia atras,

IMPORTANTE: Cuando doble el mango para

el alcaenamiento o el transporte, asegerese

que Io doble segun se muestra o purde danar

los cables de control.

• Cuando prepare sus mangos a partir de la

posici6n de almacenamiento, el mango

inferior autom&ticamente se asegurar& en la

posici6n para segar.

APRIETE

PARADOBLAR

Mango inferic

operador

Mango

DOBLAR

HACIA

ArP,.ks

Posicion

para segar

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que se

formen depositos de coma en partes

fundamentales del sistema de combustible

tales como el carburador, el filtro del combus-

tible, la manguera del combustibleo en el

estanque durante el almacenamiento. Los

combustibles mezclados con alcohol

(conocido como gasohol o que tienen etanol o

metanol) pueden atraer humedad, Io que

conduce ala separacion y ala formacion de

acidos durante el almacenamiento. La gasolina

acidica puede danar el sistema de combustible

de un motor durante el periodo de

almacenamiento.

1. Drene el estanque de combustible.

2. Haga arrancar el motor y d6jelo funcionar

basra que las lineas del combustibley el

carburador est_n vacfos.

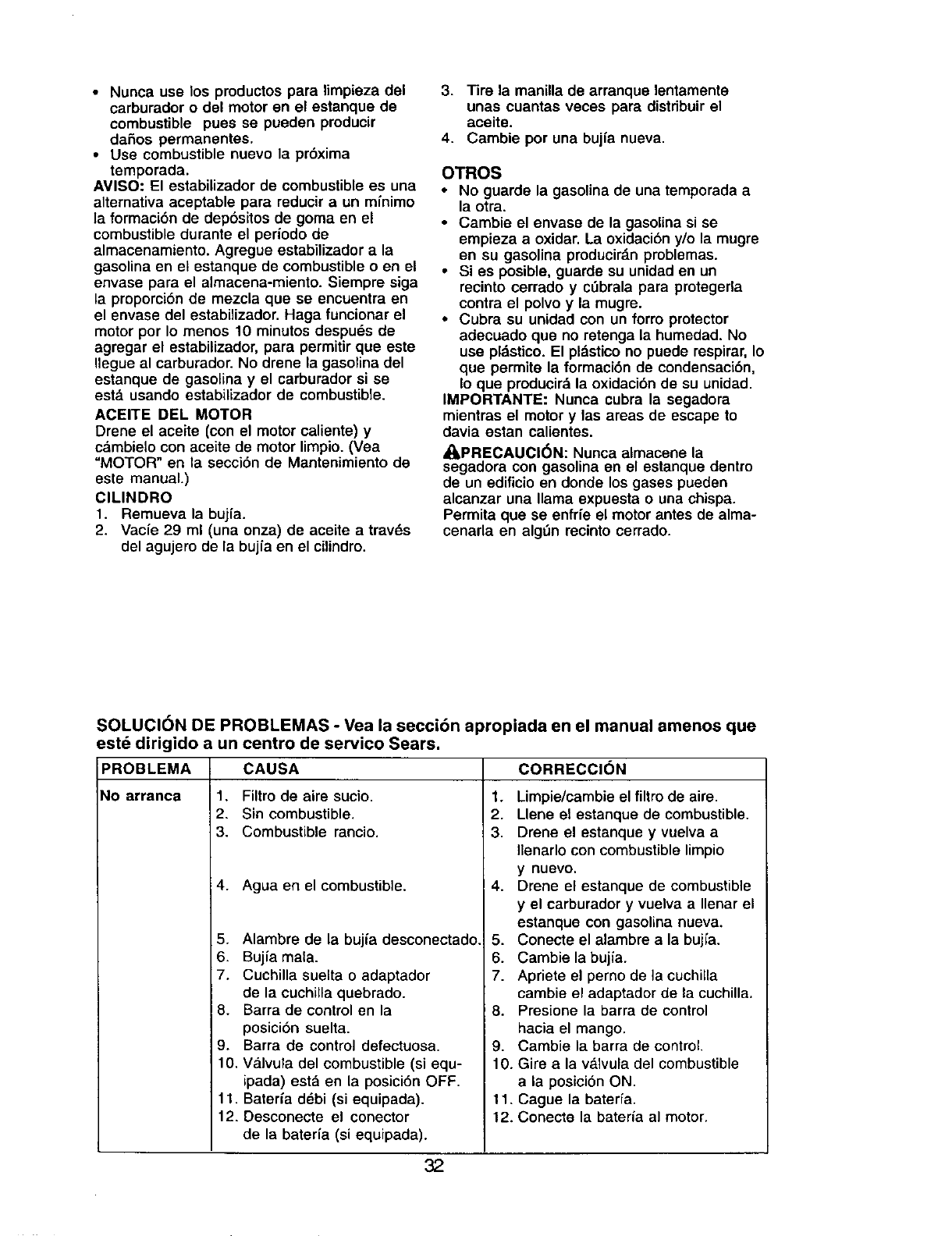

•Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir

daSos permanentes.

•Use combustible nuevo la prbxima

temporada.

AVISO: El estabilizador de combustible es una

alternativa aceptable para reducir a un mfnimo

la formacibn de depbsitos de goma en el

combustible durante el periodo de

almacenamiento. Agregue estabilizador a la

gasolina en et estanque de combustible o en el

envase para el almacena-miento. Siempre siga

la proporci6n de mezcla que se encuentra en

el envase del estabilizador. Haga funcionar el

motor por Io menos 10 minutos despu_s de

agregar el estabilizador, para permitir que este

Ilegue al carburador. No drene la gasolina del

estanque de gasolina y el carburador si se

est,. usando estabilizador de combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y

c&mbielo con aceite de motor limpio. (Vea

"MOTOR" en la secci6n de Mantenimiento de

este manual.)

ClLINDRO

1. Remueva la bujia.

2. Vacie 29 ml (una onza) de aceite a trav_s

del agujero de la bujia en el cilindro.

3. Tire la manilla de arranque lentamente

unas cuantas veces para distribuir el

aceite.

4. Cambie pot una bujfa nueva.

OTROS

•No guarde la gasolina de una temporada a

la otra.

•Cambie el envase de la gasolina si se

empieza a oxidar. La oxidaci6n y/o la mugre

en su gasolina producir&nproblemas.

•Si es posible, guarde su unidad en un

recinto cerrado y c_brala para protegerla

contra el polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use pldstico. El pl_,stico no puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que producir& la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape to

davia estan calientes.

A0_PRECAUCl6N: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfrfe el motor antes de alma-

cenarla en algtln recinto cerrado.

SOLUCION DE PROBLEMAS -Vea la seccibn apropiada en el manual amenos que

est6 dirigido a un

PROBLEMA

No arranca 1.

centro de servico Sears.

CAUSA

Filtro de aire sucio.

Sin combustible.

Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujfa desconectado.

6. Bujia mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

! 8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

10. Va.lvula del combustible (si equ-

ipada) esta en la posici6n OFF.

11. Bateria ddbi (si equipada).

12. Desconecte el conector

de la bateria (si equipada).

CORRECCION

1. Limpie/cambie el filtro de aire.

2. Llene et estanque de combustible.

3. Drene el estanque y vuelva a

Ilenarlo con combustible limpio

ynuevo.

4. Drene el estanque de combustible

y el carburador y vuelva a Ilenar el

estanque con gasolina nueva.

5. Conecte el alambre a la bujfa.

6. Cambie la bujia.

7. Apriete el perno de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

10. Gire a la v_Jvula del combustible

a la posicion ON.

11. Cague la bateria.

12. Conecte la bateria al motor.

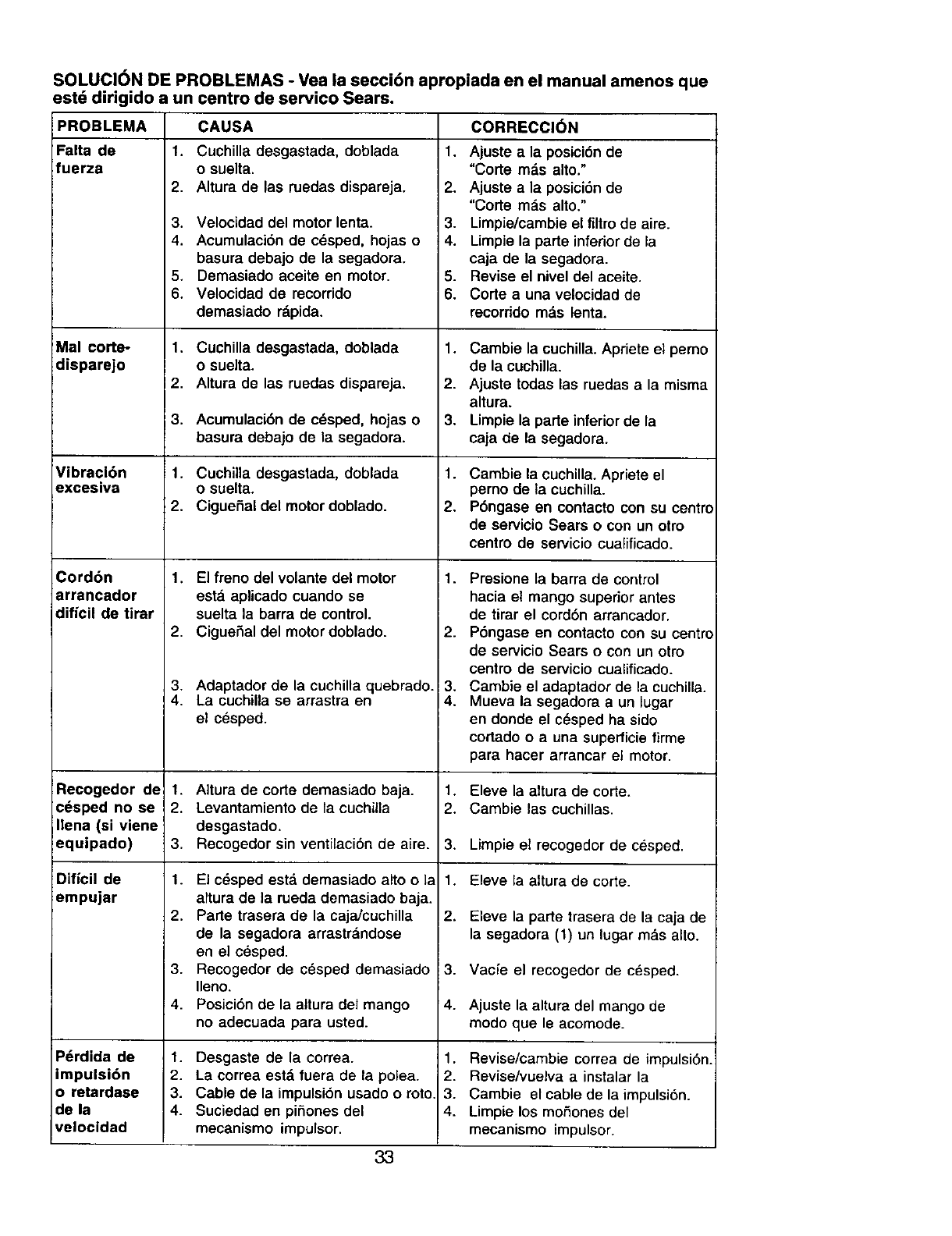

SOLUCION DE PROBLEMAS -Vea la secci6n apropiada en el manual amenos que

estd dirigido a un centro de servico Sears.

PROBLEMA

Falta de

fuerza

Mal corte-

disparejo

Vibracl6n

excesiva

Cordbn

arrancador

diffcil de tirar

Recogedor de

c_sped no se

Ilena (si viene

equipado)

Dificil de

empujar

Pdrdida de

impulsi6n

o retardase

de la

velocidad

CAUSA

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Velocidad del motor lenta.

4. Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

5. Demasiado aceite en motor.

6. Velocidad de recorrido

demasiado rdpida.

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. CigueSal del motor doblado.

1. El freno del volante del motor

esta aplicado cuando se

suelta la barra de control.

2. CigueSal del motor doblado.

3. Adaptador de la cuchilla quebrado.

4. La cuchilla se arrastra en

el cesped.

1. Ntura de corte demasiado baja.

2. Levantamiento de la cuchilla

desgastado.

3. Recogedor sin ventilaci6n de aire.

1. El c6sped estd demasiado alto o la

attura de la rueda demasiado baja.

2. Parte trasera de la caja/cuchilla

de la segadora arrastr_ndose

en el c6sped.

3. Recogedor de cdsped demasiado

Ileno.

4. Posici6n de la altura del mango

no adecuada para usted.

1. Desgaste de la correa.

2. La correa estd fuera de la polea.

3. Cable de la impulsi6n usado o roto.

4. Suciedad en piSones del

mecanismo impulsor.

CORRECCI_N

1. Ajuste a la posici6n de

"Corte mds alto."

2. Ajuste a la posici6n de

"Code mas alto."

3. Limpie/cambie el filtrode aire.

4. Limpie la parte inferiorde la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido rods lenta.

1. Cambie la cuchilla. Apriete el pemo

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. Pbngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar

en donde el c_sped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

Eleve la altura de corte.

Cambie las cuchillas.

Limpie el recogedor de cesped.

Eleve la aitura de corte.

Eleve la parte trasera de la caja de

la segadora (1) un lugar mas alto.

Vacie el recogedor de c_sped.

Ajuste la altura del mango de

modo que le acomode.

1. Revise/cambie correa de impulsi6n.

2. Revise/vuelva a instalar la

3. Carnbie el cable de la impulsiSn.

4. Limpie los moSones del

mecanismo impulsor.

SERVICE NOTES

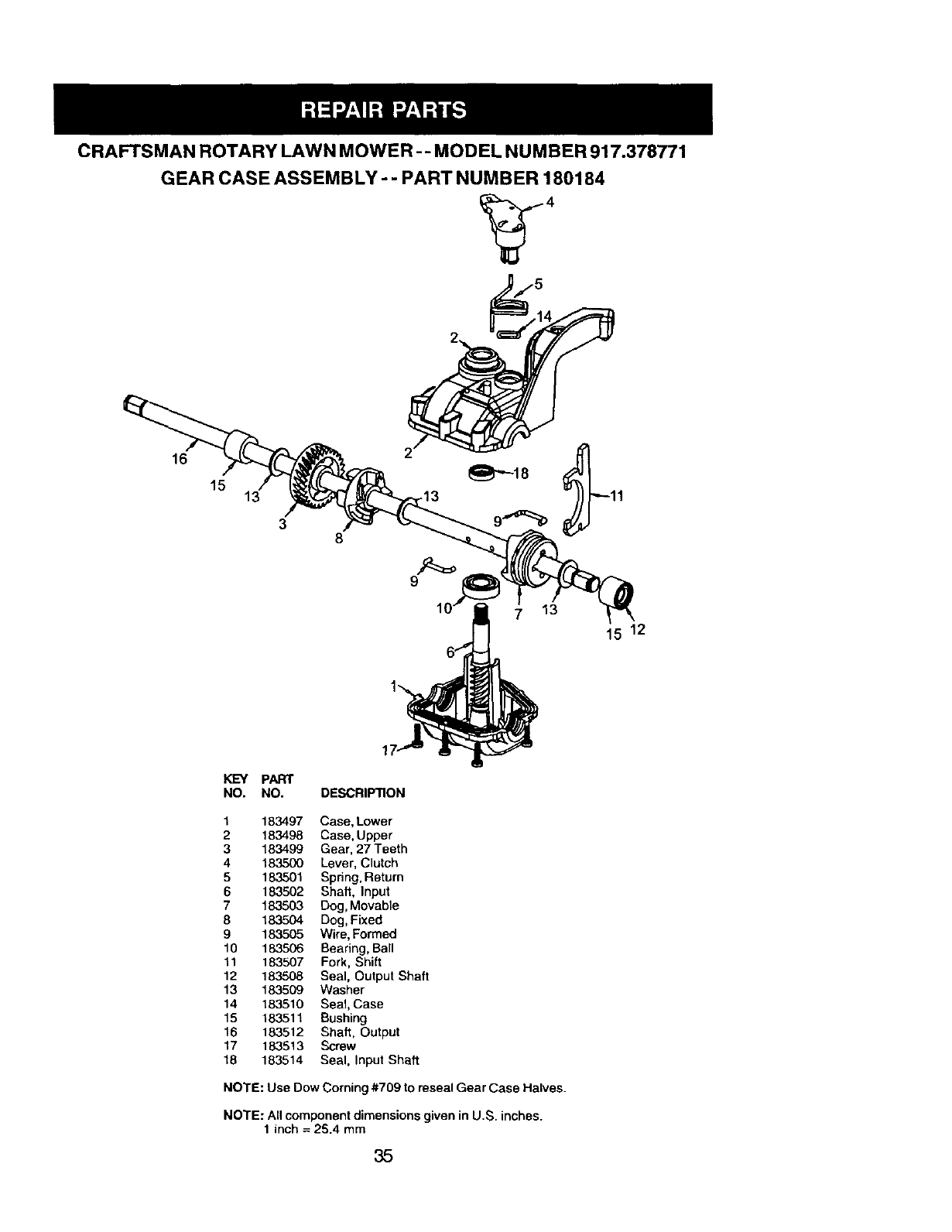

CRAFTSMAN ROTARY LAWN MOWER-- MODEL NUMBER 917.378771

GEAR CASE ASSEMBLY - - PART NUMBER 180184

KEY PART

NO. NO. DESCRIPTION

1183497 Case, Lower

2183498 Case, Upper

3 183499 Gear, 27Teeth

4 183500 Lever, Clutch

5 183501 Spring, Return

6 183502 Shaft, Input

7 183503 Dog, Movable

8 183504 Dog, Fixed

9183505 Wire, Formed

10 183506 Searing, Ball

11 183507 Fork, Shift

12 183508 Seal, Output Shaft

13 183509 Washer

14 183510 Seal, Case

15 183511 Bushing

16 183512 Shaft, Output

17 183513 Screw

18 183514 Seal, Input Shaft

NOTE: Use Dow Coming #709 to reseal Gear Case Halves.

NOTE: All component dimensions given in U.S. inches.

1 inch = 25.4 mm

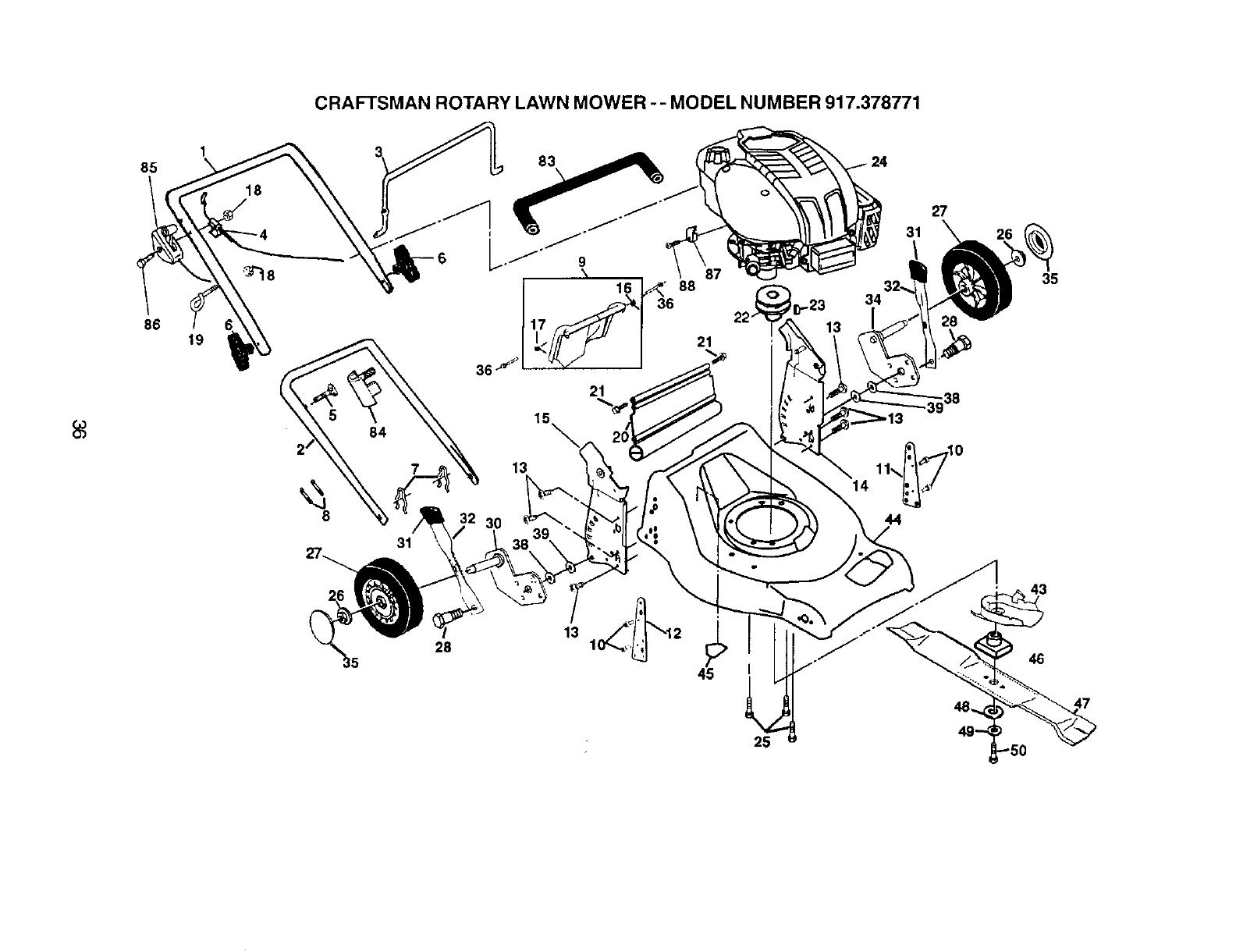

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUMBER 917.378771

85 83

86 19

36 j

21_ 3938

13 11\_'_ I0

30 44

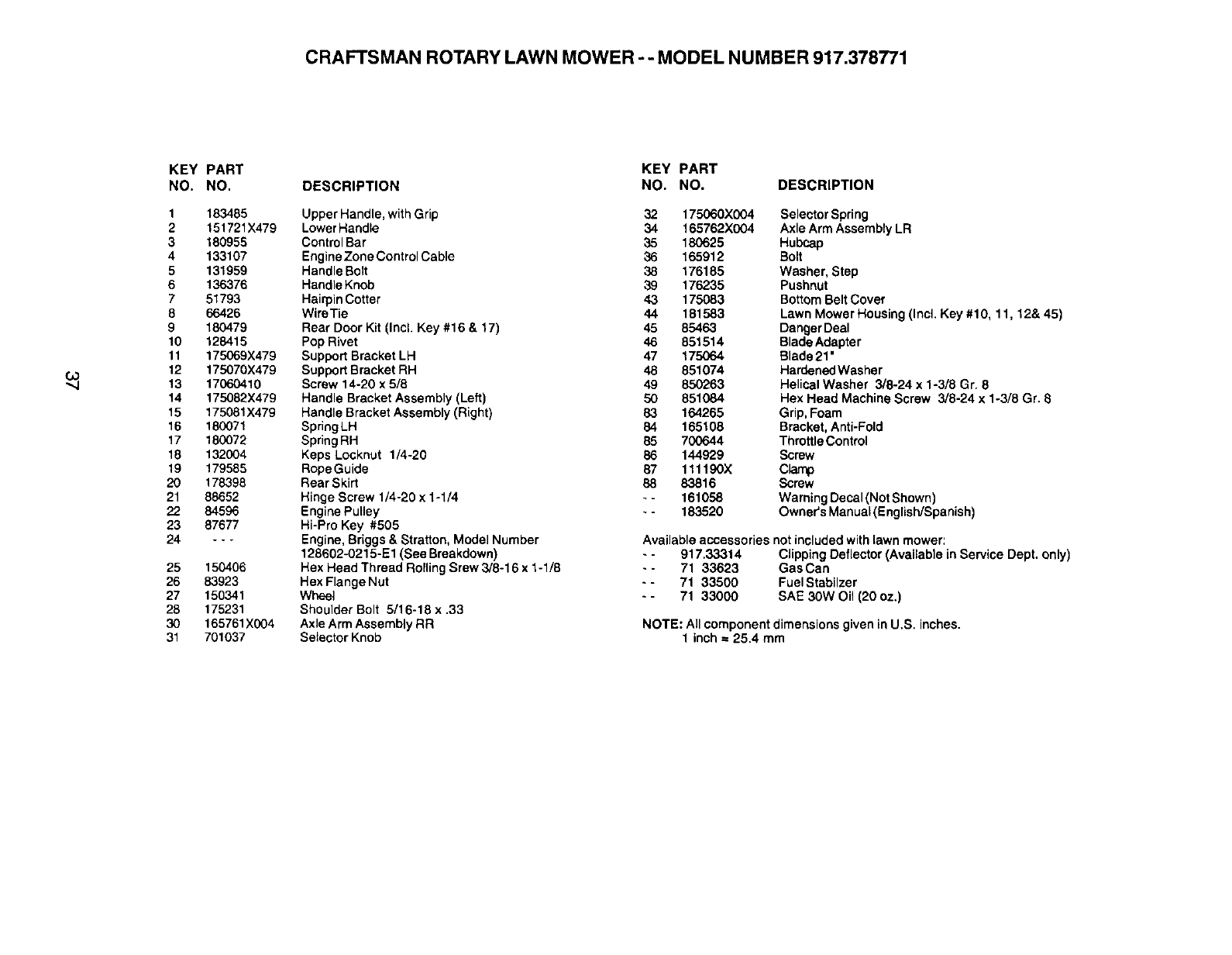

CRAFTSMAN ROTARY LAWN MOWER - -MODEL NUMBER 917.378771

KEY

NO.

PART

NO.

183485

151721×479

180955

133107

131959

136376

51793

66426

180479

128415

175069X479

175070X479

17060410

175082X479

175081X479

180071

180072

132004

179585

178398

88652

84596

87677

150406

83923

150341

175231

165761X004

701037

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

UpperHandle, withGrip 32 175060X004

LowerHandle 34 165762X004

Control Bar 35 180625

Engine Zone Contrel Cable 36 165912

Handle Bolt 38 176185

Handle Knob 39 176235

HairpinCotter 43 175083

WireTie 44 181583

Rear Door Kit(Incl. Key #16 & 17) 45 85463

Pop Rivet 46 851514

Support Bracket LH 47 175064

Support Bracket RH 48 851074

Screw 14-20 x 5/8 49 850263

Handle Bracket Assembly(Left) 50 851084

Handle Bracket Assembly(Right) 83 164265

SpringLH 84 165108

SpringRH 85 700644

Keps Locknut 1/4-20 86 144929

RopeGuide 87 111100X

Rear Skirt 88 83816

Hinge Screw 1/4-20 x 1-1/4 - - 161058

Engine Pulley _- 183520

Hi-Pro Key #505

Engine, Briggs&Stratton, ModelNumber

128602-0215-E1 (See Breakdown)

Hex Head Thread RoilingSraw 3/8-16 x 1-1/8

Hex FlangeNut

Wheel

Shoulder Bolt 5/16-18 x .33

Axle ArmAssemblyRR

SetectorKnob

SelectorSpring

Axle ArmAssemblyLR

Hubcap

Bolt

Washer, Step

Pushnut

BottomBelt Cover

Lawn Mower Housing (IncL Key #10, 11, 12& 45)

Danger Deal

BladeAdapter

Blede21"

HardenedWasher

Helical Washer 3/8-24 x 1-3/8 Gr. 8

Hex Head Machine Screw 3/8-24 x 1-3/8 Gr. 6

Gdp, Foam

Bracket, Anti-Fold

ThrottleControl

Screw

c_mp

Screw

Warning Decal(Not Shown)

Owner's Manual(English/Spanish)

Availableaccessories not includedwith lawn mower:

-- 917.33314 ClippingDeflector (Available in Service Dept. only)

-- 71 33623 Gas Can

-- 71 33500 Fuel Stabilzer

--71 33000 SAE 30W Oil (20 oz.)

NOTE: All component dimensions given in U,S, inches.

1 inch ==25,4 mm

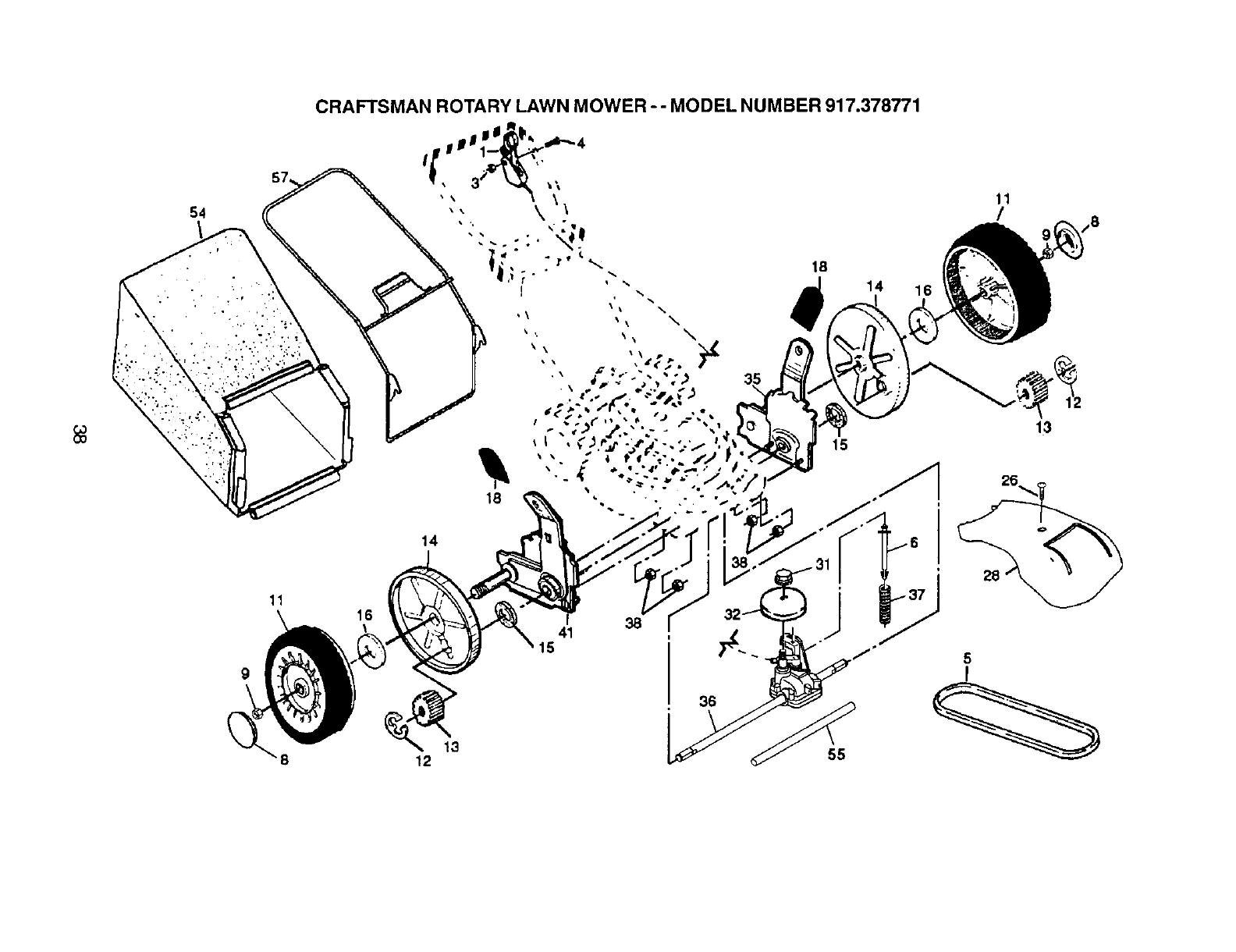

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.378771

14 16

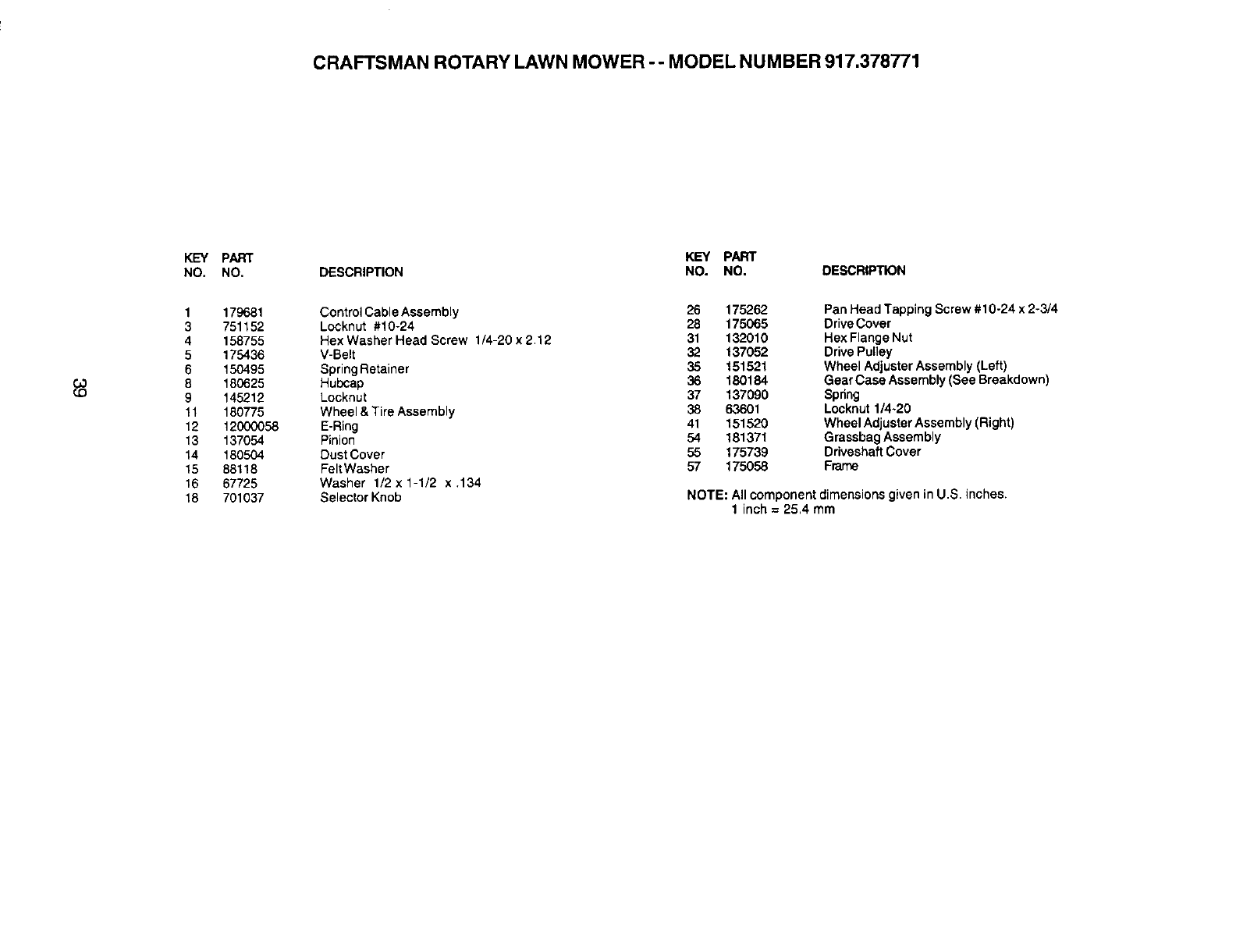

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.378771

KEY PART

NO. NO.

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

1 179681

3751152

4158755

5175436

6 150495

8 180625

9145212

11 180775

12 12000058

13 137054

14 180504

15 88118

16 67725

18 701037

Control Cable Assembly 26 175262

Locknut #10-24 28 175065

Hex Washer Heed Screw 1/4-20 x 2.12 31 132010

V-Belt 32 137052

Spring Retainer 35 151521

Hubcap 36 180184

Locknut 37 137090

Wheel & Tire Assembly 38 63601

E-Ring 41 151520

Pinion 54 181371

Dust Cover 55 175739

FeltWasher 57 175058

Washer 1/2x1-1/2 x.134

Selector Knob

Pan Head Tapping Screw #10-24 x 2-3/4

Drive Cover

Hex Flange Nut

Drive Pulley

Wheel Adjuster Assembly (Left)

Gear Case Assembly (See Breakdown)

Spdng

Locknut 1/4-20

Wheel Adjuster Assembly (Right)

Grassbag Assembly

Driveshaft Cover

Frame

NOTE: All componentdimensionsgiven in U.S. inches.

1 inch = 25,4 mm

BRIGGS & STRA'I-I'ON 4-CYCLE ENGINE MODEL NUMBER 128602-0215-E1

238(_

1034_ 619_'

lO_

529

584_

58_

2271 _ 1615_

5o5__J

616

25 I 270

32_J

1095 VALVE OVERHAUL KIT

°°°__1o==t

307,

741

14E

718

I 1058 OWNER'S MANUAL I

24_

15_ 2o@

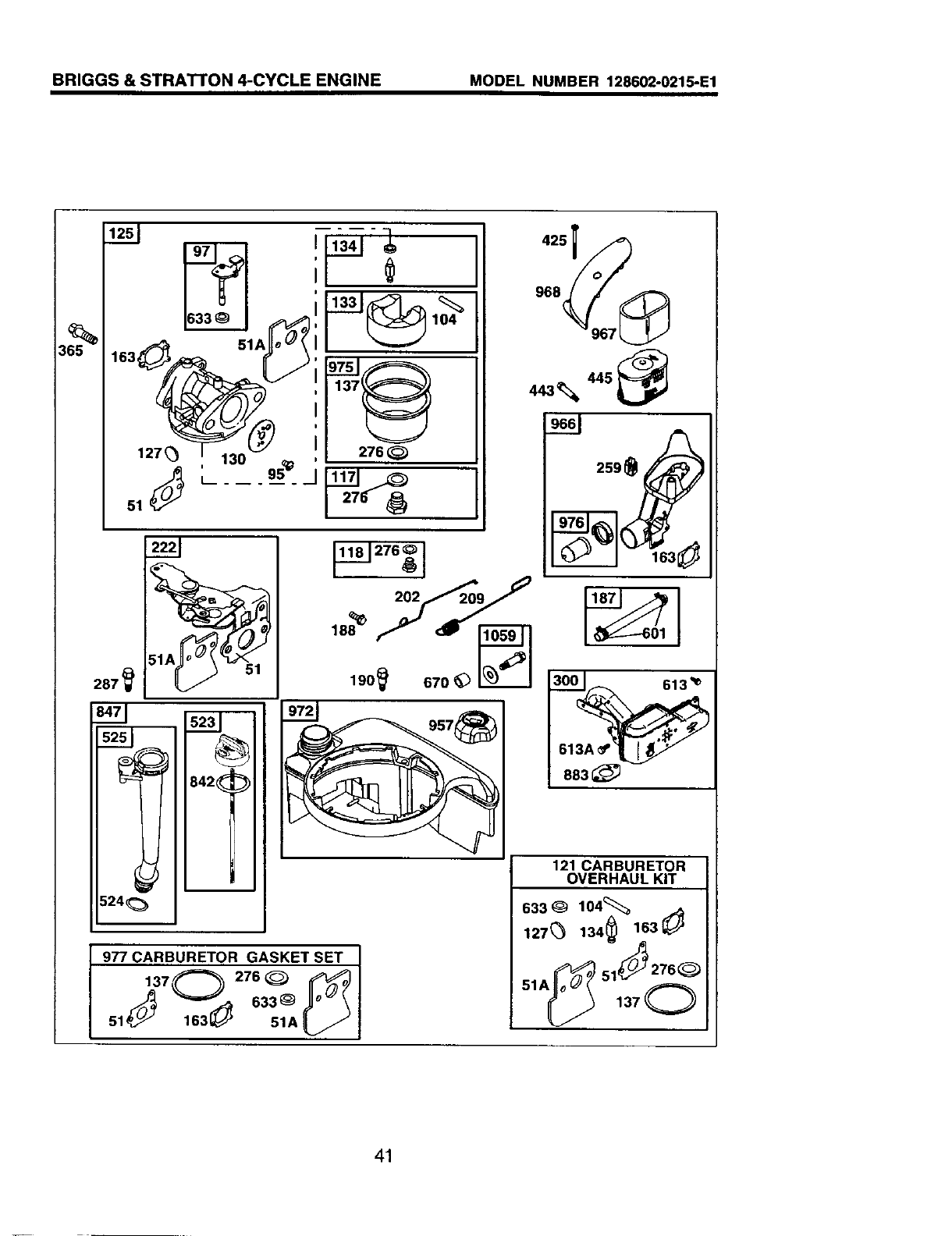

BRIGGS & STRATI'ON 4-CYCLE ENGINE MODEL NUMBER 128602-0215-E1

1251

163

127_ 13o 9s_

51 _ .......

104

842 0

524_

276 (_

202 209

190_' 670 _

977 CARBURETOR GASKET SET 1

51 $.F 1631_ 51A

968 _f967

443_ 445

121 CARBURETOR

OVERHAUL KIT

MODEL NUMBER 128602-0215-E1 MODEL NUMBER 128602-0212-E1

6s_

592_ 58_

4s9_ 60_'

689 o

4s6

597

745

92_

Iii o.---1 !

1019 KIT-LABEL

305p

358 ENGINE GASKET SET

3_ - F] _ lO22_,,_

| 20 !_ 163_/i _

592®

334 _'

332

455

1005

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO.

1692670 Cylinder Assembly 13 691137

2 399269 Kit-Bushing/Seal 15 691680

3 299819 • SeaI-Oil(MagnetoSide) 16 691457

4499619 Sump-Engine 20 399781

5695276 Head_;ylinder 22 691092

7 695166 ,+Gasket-CylinderHead 23 697610

8 495786 Breather Assembly 24 222698

9 272481 • Gasket-Breather 25 690021

10 691125 Screw (Breather Assembly) 694167

11 691260 Tube-Breather 694168

12 692232 • Gasket-Crankcase 694169

DESCRIPTION

Screw (Cylinder Head)

Plug-Oil Drain

Crankshaft

•Seal-Oil (PTO Side)

Screw (Engine Sump)

Flywheel

Key-Flywheel

Piston Assembly (Standard)

Piston Assembly (.010" O.S.)

Piston Assembly (.020" O.S.)

Piston Assembly (.030" O.S.)

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 128602-0215-E1

I_'Y PART

NO. NO. DESCRIPTION

26 499631 Ring Set-Piston (Standard)

692785 Ring Set-Piston (.010" O.S.)

692786 Ring Set-Piston (.020"O.S.)

692787 Ring Set-Piston (.030" O.S.)

27 691866 Lock-Piston Pin

28 499423 Pin-Piston

29 499424 Rod-Connecting

32 691664 Screw (Connecting Rod)

32A 695759 Screw(Connecting Rod)

33 499642 Valve-Exhaust

34 499641 Valve-Intake

35 691304 Spring-Valve(Intake)

36 691304 Spring-Valve(Exhaust)

37 694086 Guard-Flywheel

40 692194 Retainer-Valve

43 691997 Slinger-Governor/Oil

45 690977 Tappet-Valve

46 694039 Camshaft

48 692745 Short Block(Replacement Engine

121602-0515-E1)

61 692668.£_+ Gasket-Intake

51A 692799_+ SpaosroCarburetor

55 691421 Housing-RewindStarter

58 692259 RopeoStarter (Cut to Length)

60 281434 Grip-StarterRope

65 690837 Screw (RewindStarter)

78 691108 Screw (FlywheelGuard)

95 691636 Screw (Throttle Valve)

97 499682 Shaft-Throttle

104 691242 OPin-FloatHinge

117 498978 Jet-Main(Standard)

118 498975 Jet-Main (High Altitude)

121 692703 Kit-Carburetor Overhaul

125 694202 Carburetor

127 694468 13Plug-Welch

130 691203 Valve-Throttle

133 398187 Float-Carburetor

134 398188 OValve-Needle/Seat

137 693981 (_:_Gasket-FloatBowl

146 690979 Key-Timing

163 691894._1:1:+Gasket-Air Cleaner

187 691050 Line-Fuel (Cut to Required Length)

188 691147 Screw (Control Bracket)

190 690940 Screw (FuelTank)

192 694543 Bali-Rocker Arm

202 691303 Link-Mecha nical Governor

209 691851 Spring-Governor

222 692617 Bracket-Control

227 690783 Centrol Lever-Governor

238 691300 Cap-Valve

259 691189 Bracket-Casing Clamp

276 271716 O:l:SealingWasher

287 690940 Screw (Dipstick Tube)

300 697590 Muffler

304 695976 Housing-Blower

305 691108 Screw (BlowerHousing)

306 691232 Shield-Cylinder

307 690345 Scraw (CylinderShield)

332 690662 Nut(Flywheel)

333 802574 Armature-Magneto

334 691061 Screw (Armature Magneto)

337 692051 Spark Plug

356 692390 Wire-Stop

358 694090 Engine Gasket Set

363 19069 Flywheel Puller

365 691136 Screw(Carburetor)

383 19374 Wrench-Spark Plug

404 690272 Washer (Governor Crank)

425 690244 Screw (Air Cleaner Cover)

443 690255 Screw (Air Cleaner Primer Base)

445 697029 Filter-Air Cleaner Cartridge

KEY PART

NO. NO. DESCRIPTION

455 695161 Cup-Rywheel

456 692299 Plate-Pawl Friction

459 281505 PawI-Ratchet

505 231082 Nut (Governor ControlLever)

523 499621 Dipstick

524 692296 •SeaI-DipstickTube

525 495265 Tube-Dipstick

529 692937 Grommet

562 94852 Bolt (Governor Control Lever)

584 692342 Cover-Breather Passage

585 691879 • Gasket-Breather Passage

592 690800 Nat (Rewind Starter)

597 691696 Screw (Pawl Friction Plate)

601 95162 C!amp-Hose

608 497680 Starter-Rewind

613 691108 Screw(Muffler)

613A 691140 Screw(Muffler)

615 690340 Retainer*Gove rnorShaff

616 691308 Crank-Goveroor

619 691108 Screw (Cylinder Head Plate)

621 692310 Switch-Stop

6,33 691321 O:l:SeaI-ThrottleShaff

635 66538 Boot-Sparkplug

670 692294 Spacer-FuelTank

684 690345 Screw (Breather Passage Cover)

689 691855 Sphng-Fdction

718 690959 Pin-Locating

741 691830 Gear-Timing

745 691648 Screw(Brake)

830 694544 Stud(RockerArm)

842 691031 •SeaI-O Ring (DipstickTube)

847 692047 Assembly-Dipstick/]-ube

851 493880 TerminaI-Sparkplug

868 692044 ,,+Seal-Valve

883 691893 •Gasket-Exhaust

886 696268 Gasket Kit-CylinderHead/Plate

914 691108 Screw (Rocker Cover)

921 691465 Cover-BlowerHousing

922 692135 Sphng-Brake

923 695891 Brake

957 692046 Cap-FuelTank

966 690243 Base-Air Cleaner Pdmer

967 273356 Filter-Pre Cleaner

968 691342 Cover-Air Cleaner

969 691138 Screw (Blower HousingCover)

972 499618 Tank-Fuel

975 493640 Bowl-Float

976 496115 Primer.Carburetor

977 692704 Set-Carburetor Gasket

993 694088 ,4-Gasket-CylinderHeadPlate

1005 691346 Fan-Flywheel

1019 697624 Kit-Label

1022 691890 .+Gasket-RockerCover

1023 499624 Cover-Rocker Arm

1026 692045 Rod-Push

1029 691230 Arm-Rocker

1034 691343 Guide-Push ROd

1036 696767 Label-Emission

1058 274979 Owner's Manual

1059 692311 Kit-Screw/_/Vasher

1095 694091 Set-Valve Gasket

1210 498144 Assembly- Puney/Spring (Pulley)

1211 498144 Assembly-Pulley/Spring(Spring)

RPM Settings: Low Speed: 1900-2100

High Speed: 3000-3200

•Included in Engine Gasket Set, Key No. 358

Q Included in Carburetor Overhaul Kit, Key No. 121

:1: Included in Carburetor Gasket Set, Key No. 977

+ Included in Valve Overhaul Kit, Key No. 1095

NOTE: All component dimensions given in U.S. inches

43 1 inch = 25.4 mm

For repair of major brand appliances in your own home...

no matter who made it, no matter who sold it!

1-800-4-MY-HOME ® AnyOne,dayornight

(_-8oo-4694663) (u.s_+andCanada)

For repair of carry-in products like vacuums, lawn equipment, and

electronics, call for the nearest Sears Parts and Repair Center.

1-800-488-1222 Any_m,dayornight(U.SA+only)

www,seatsJ_ll_

_:!:_ Parapedirse_iciodereparack_a AuCanadapourserviceenfrar_:

_iii_iii! domic_io,yparaordenarpiezas: 1.8004.E.4=OYER_C

ii_ii+!i:i_+!+ 1.888_SU.HOGARS_ (1-800-533-6937)

;:!;++!+!:+;+;; (1-888-784-6427) w,ww,sears.ca

[@$ANN]

H neC'entrai® J

For the replacement parts, accessories and owner's manuals

that you need to do-it-yourself, call Sears PartsDirectS_!

1-800-388-PART 6a.m.- 11 p.m., 7days aweek

(1-800+366-7278) (U.S.A+only)

www.seam._mtpadsdirect

To purchase or inquire about a Sears Service Agreement

or Sears Maintenance Agreement:

1-800-827-6655 (u.s.&) 1-800-361-6665 (Canada)

7 a.m.- 5 p.m.,CST, Mort+- Sat+ 9 a+m.- 8 p.m.EST, M- F,4 p.m. Sat.

¥M SM

®Registered Trademark /Trademark /Service Mark of Sears, Roebuck and Co.

®Marca Registrada /TMMarea de Fabrica /SMMarea de Servicio de Sears, Roebuck and Co.

MC MD

Marque de commerce /Marque deposee de Sears, Roebuck and Co.

+£!+i+++i+_

183520 03.28.02 BY Printed in U.S.A.

Craftsman 917378771 User Manual Gas, Walk Behind Lawnmower Manuals And Guides L0204070

CRAFTSMAN Walk Behind Lawnmower, Gas Manual L0204070 CRAFTSMAN Walk Behind Lawnmower, Gas Owner's Manual, CRAFTSMAN Walk Behind Lawnmower, Gas installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
