Owner's Manual

CRRFTSMRH°

ROTA YLAWN

160cc Honda Engine

Power-Propelled

22" Multi-Cut

MOWER

Model No.

917.379701

•EspaSol, p. 20

CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears Brands Management Corp., Hoffman Estates, IL 60179

Visit our Craftsman website: www.sears.com/craftsman

U.S.A.

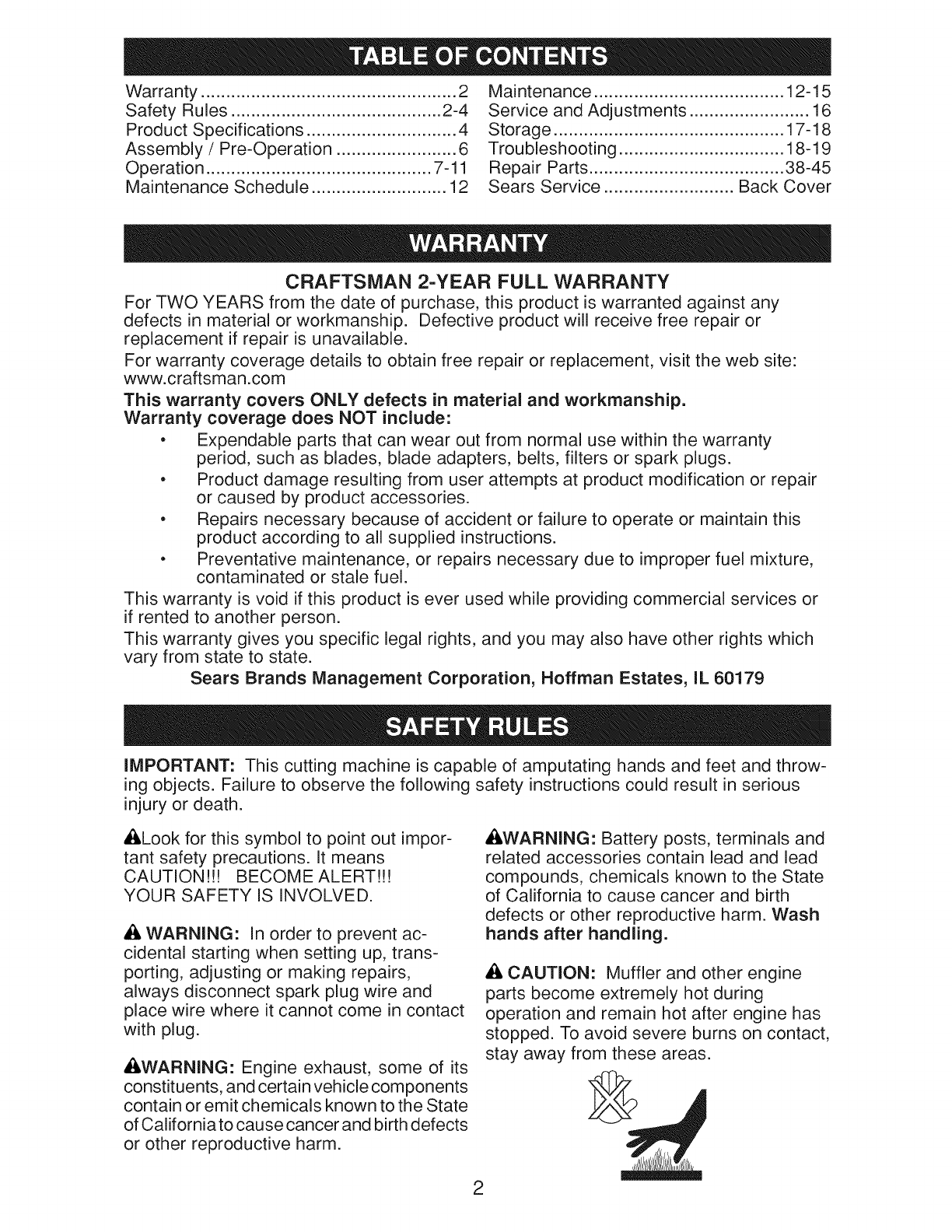

Warranty ................................................... 2

Safety Rules .......................................... 2-4

Product Specifications .............................. 4

Assembly /Pre-Operation ........................ 6

Operation ............................................. 7-11

Maintenance Schedule ........................... 12

Maintenance ...................................... 12-15

Service and Adjustments ........................ 16

Storage .............................................. 17-18

Troubleshooting ................................. 18-19

Repair Parts ....................................... 38-45

Sears Service .......................... Back Cover

CRAFTSMAN 2-YEAR FULL WARRANTY

For TWO YEARS from the date of purchase, this product is warranted against any

defects in material or workmanship. Defective product will receive free repair or

replacement if repair is unavailable.

For warranty coverage details to obtain free repair or replacement, visit the web site:

www.craftsman.com

This warranty covers ONLY defects in material and workmanship.

Warranty coverage does NOT include:

o Expendable parts that can wear out from normal use within the warranty

period, such as blades, blade adapters, belts, filters or spark plugs.

. Product damage resulting from user attempts at product modification or repair

or caused by product accessories.

o Repairs necessary because of accident or failure to operate or maintain this

product according to all supplied instructions.

o Preventative maintenance, or repairs necessary due to improper fuel mixture,

contaminated or stale fuel.

This warranty is void if this product is ever used while providing commercial services or

if rented to another person.

This warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears Brands Management Corporation, Hoffman Estates, IL 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and throw-

ing objects. Failure to observe the following safety instructions could result in serious

injury or death.

_,Look for this symbol to point out impor-

tant safety precautions. It means

CAUTION!!! BECOME ALERT!!!

YOUR SAFETY IS INVOLVED.

_, WARNING: In order to prevent ac-

cidental starting when setting up, trans-

porting, adjusting or making repairs,

always disconnect spark plug wire and

place wire where it cannot come in contact

with plug.

_kWARNING" Engine exhaust, some of its

constituents, and certain vehicle components

contain or emit chemicals known to the State

of California to cause cancer and birth defects

or other reproductive harm.

_,WARNING" Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm. Wash

hands after handling.

_i, CAUTION" Muffler and other engine

parts become extremely hot during

operation and remain hot after engine has

stopped. To avoid severe burns on contact,

stay away from these areas.

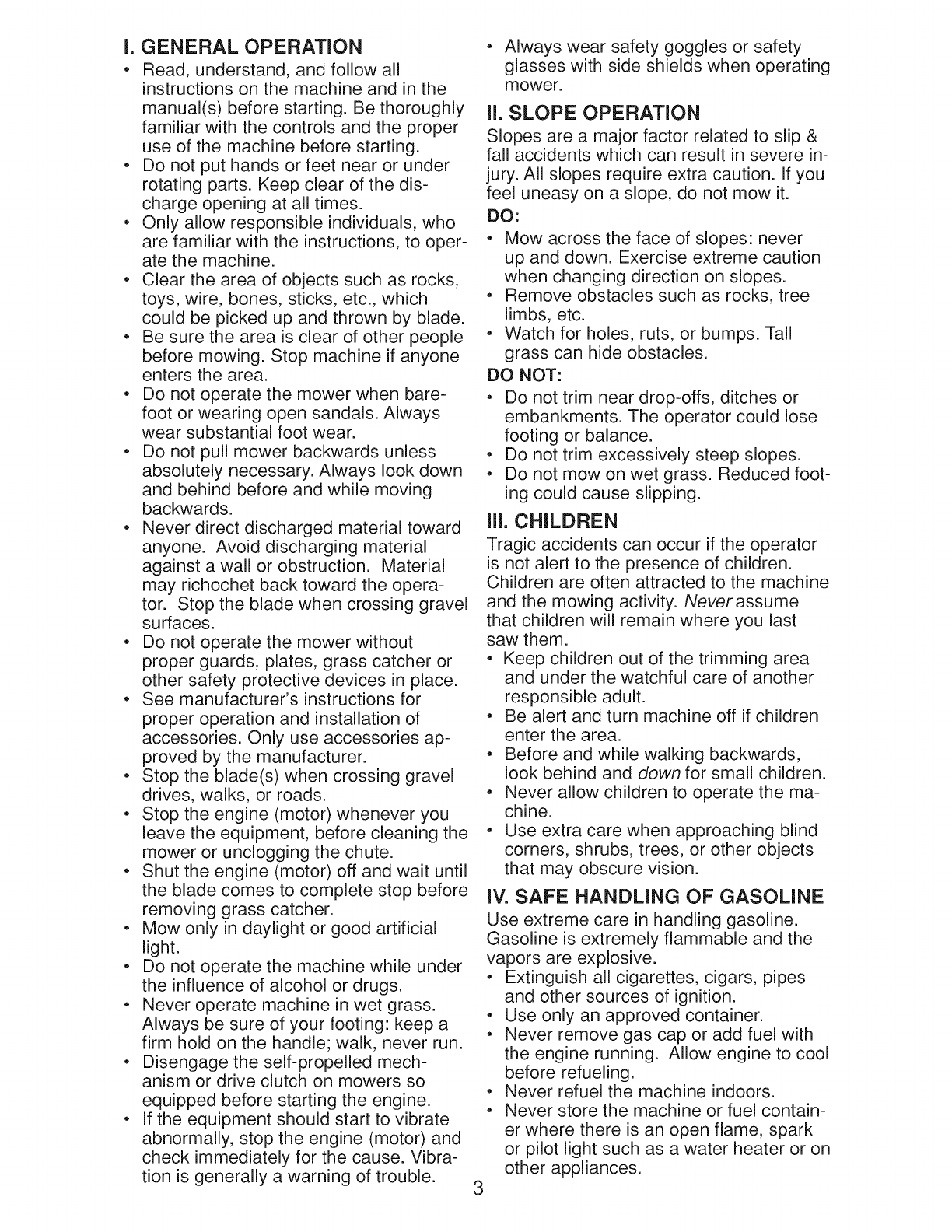

I. GENERAL OPERATION

, Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

, Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

charge opening at all times.

, Only allow responsible individuals, who

are familiar with the instructions, to oper-

ate the machine.

, Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by blade.

, Be sure the area is clear of other people

before mowing. Stop machine if anyone

enters the area.

, Do not operate the mower when bare-

foot or wearing open sandals. Always

wear substantial foot wear.

, Do not pull mower backwards unless

absolutely necessary. Always look down

and behind before and while moving

backwards.

, Never direct discharged material toward

anyone. Avoid discharging material

against a wall or obstruction. Material

may richochet back toward the opera-

tor. Stop the blade when crossing gravel

surfaces.

, Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

, See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories ap-

proved by the manufacturer.

, Stop the blade(s) when crossing gravel

drives, walks, or roads.

, Stop the engine (motor) whenever you

leave the equipment, before cleaning the

mower or unclogging the chute.

, Shut the engine (motor) off and wait until

the blade comes to complete stop before

removing grass catcher.

, Mow only in daylight or good artificial

light.

, Do not operate the machine while under

the influence of alcohol or drugs.

, Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle; walk, never run.

, Disengage the self-propelled mech-

anism or drive clutch on mowers so

equipped before starting the engine.

, If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

, Always wear safety goggles or safety

glasses with side shields when operating

mower.

II. SLOPE OPERATION

Slopes are a major factor related to slip &

fall accidents which can result in severe in-

jury. All slopes require extra caution. If you

feel uneasy on a slope, do not mow it.

DO:

, Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

, Remove obstacles such as rocks, tree

limbs, etc.

, Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

, Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

, Do not trim excessively steep slopes.

, Do not mow on wet grass. Reduced foot-

ing could cause slipping.

III. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the machine

and the mowing activity. Never assume

that children will remain where you last

saw them.

, Keep children out of the trimming area

and under the watchful care of another

responsible adult.

, Be alert and turn machine off if children

enter the area.

, Before and while walking backwards,

look behind and down for small children.

, Never allow children to operate the ma-

chine.

, Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SAFE HANDLING OF GASOLINE

Use extreme care in handling gasoline.

Gasoline is extremely flammable and the

vapors are explosive.

, Extinguish all cigarettes, cigars, pipes

and other sources of ignition.

, Use only an approved container.

, Never remove gas cap or add fuel with

the engine running. Allow engine to cool

before refueling.

, Never refuel the machine indoors.

, Never store the machine or fuel contain-

er where there is an open flame, spark

or pilot light such as a water heater or on

other appliances.

o Never fill containers inside a vehicle, on

a truck or trailer bed with a plastic liner.

Always place containers on the ground

away from your vehicle before filling.

o Remove gas-powered equipment from

the truck or trailer and refuel it on the

ground. If this is not possible, then

refuel such equipment with a portable

container, rather than from a gasoline

dispenser nozzle.

o Keep the nozzle in contact with the rim

of the fuel tank or container opening at

all times until fueling is complete. Do

not use a nozzle lock-open device.

o If fuel is spilled on clothing, change

clothing immediately.

o Never overfill fuel tank. Replace gas

cap and tighten securely.

V. GENERAL SERVICE

o Never run a machine inside a closed

area.

Never make adjustments or repairs with

the engine (motor) running. Disconnect

the spark plug wire, and keep the wire

away from the plug to prevent accidental

starting.

o Keep nuts and bolts, especially blade

attachment bolts, tight and keep equip-

ment in good condition.

o Never tamper with safety devices. Check

their proper operation regularly.

o Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

o Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

o Never attempt to make wheel height

adjustments while the engine is running.

o Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

o Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

o Do not change the engine governor set-

ting or overspeed the engine.

o Maintain or replace safety and instruc-

tion labels, as necessary.

&WARNING: This lawn mower is equipped with an internal combustion engine and

should not be used on or near any unimproved forest-covered, brush-covered or

grass-covered land unless the engine's exhaust system is equipped with a spark

arrester meeting applicable local or state laws (if any). If a spark arrester is used, it

should be maintained in effective working order by the operator.

In the state of California the above is required by law (Section 4442 of the California

Public Resources Code). Other states may have similar laws. Federal laws apply on

federal lands. A spark arrester for the muffler is available through your nearest Sears

Parts & Repair Center (See the REPAIR PARTS section of this manual).

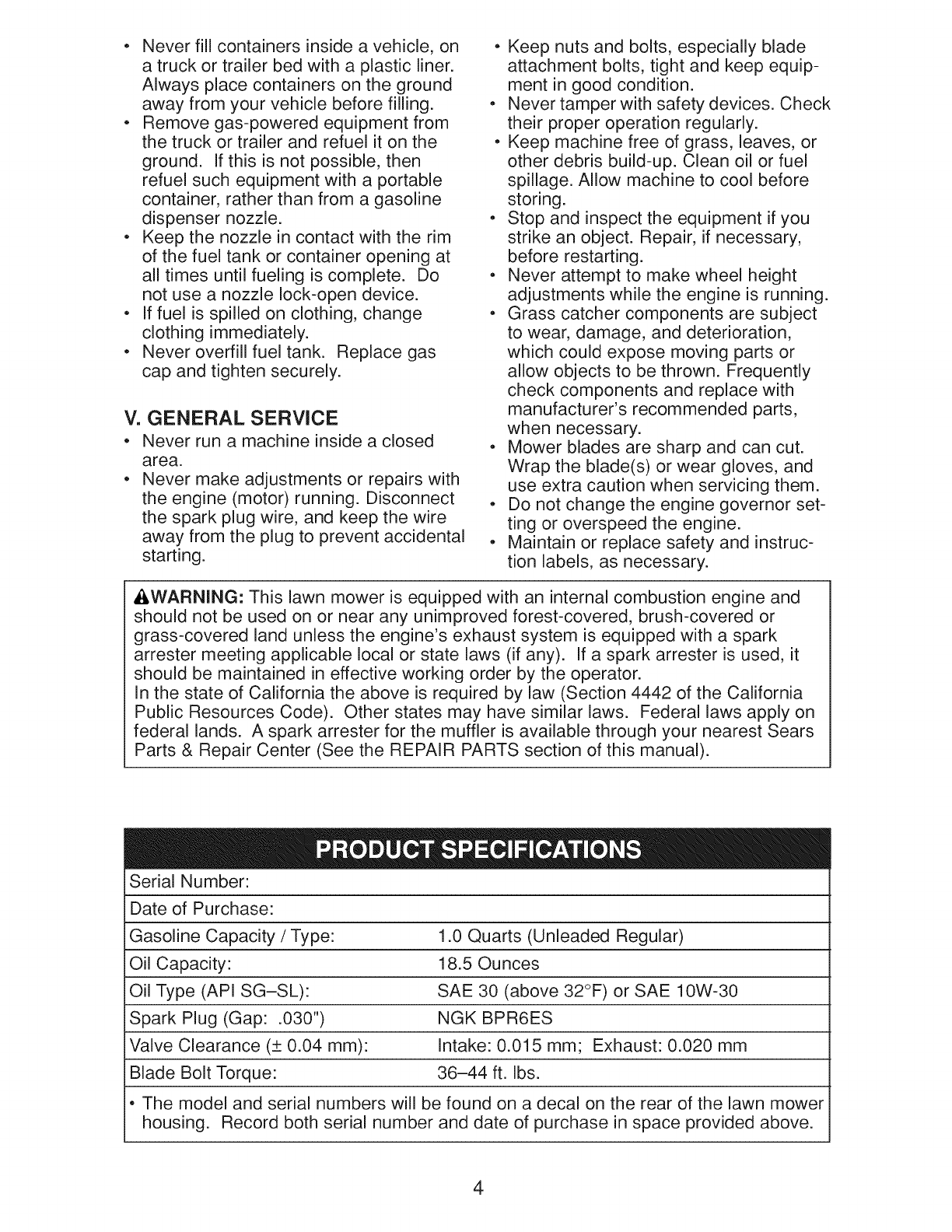

Serial Number:

Date of Purchase:

Gasoline Capacity /Type: 1.0 Quarts (Unleaded Regular)

Oil Capacity: 18.5 Ounces

Oil Type (API SG-SL): SAE 30 (above 32°F) or SAE 10W-30

Spark Plug (Gap: .030") NGK BPR6ES

Valve Clearance (+ 0.04 mm): Intake: 0.015 mm; Exhaust: 0.020 mm

Blade Bolt Torque: 36-44 ft. Ibs.

o The model and serial numbers will be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase in space provided above.

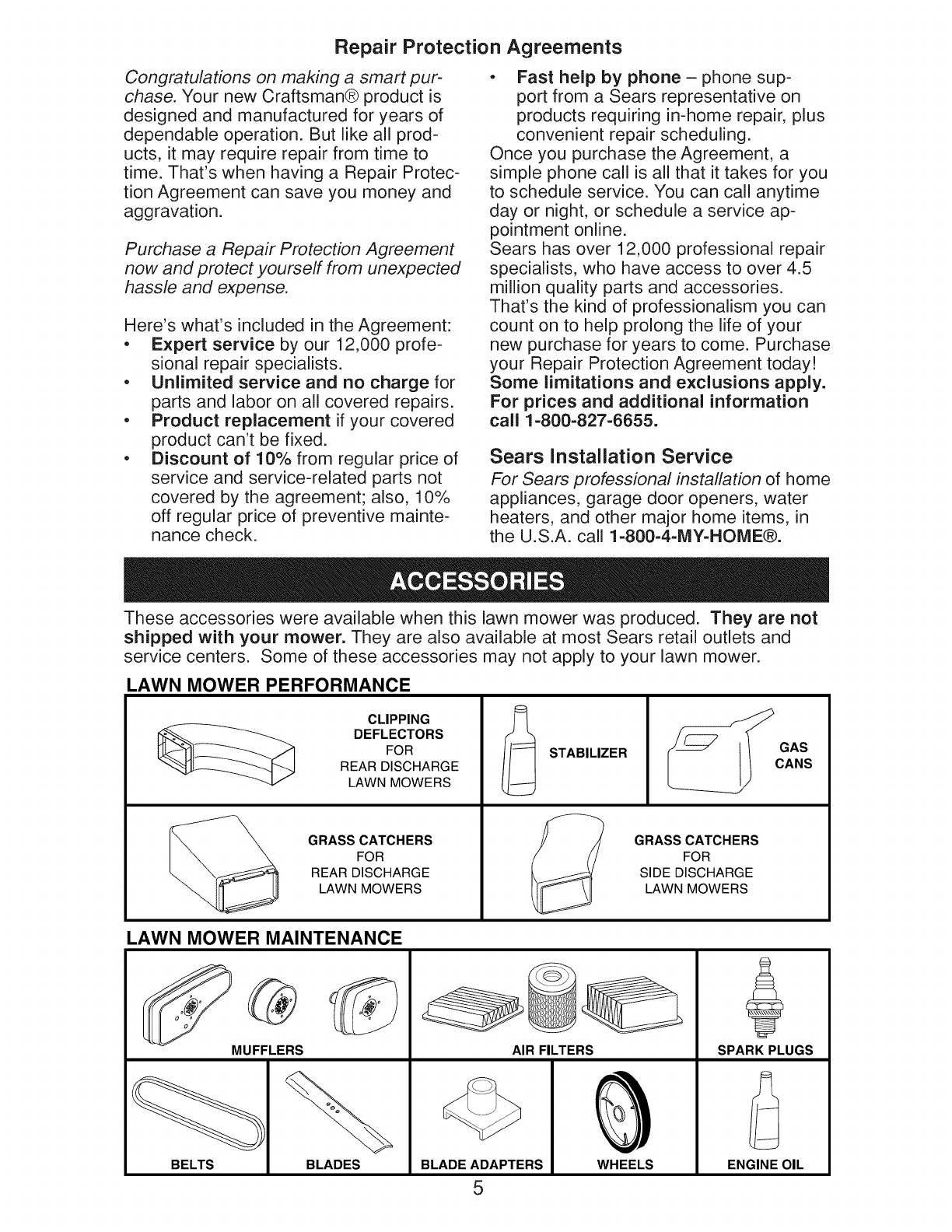

Repair Protection Agreements

Congratulations on making a smart pur-

chase. Your new Craftsman® product is

designed and manufactured for years of

dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec-

tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement

now and protect yourself from unexpected

hassle and expense.

Here's what's included in the Agreement:

, Expert service by our 12,000 profe-

sional repair specialists.

,Unlimited service and no charge for

parts and labor on all covered repairs.

,Product replacement if your covered

product can't be fixed.

, Discount of 10% from regular price of

service and service-related parts not

covered by the agreement; also, 10%

off regular price of preventive mainte-

nance check.

, Fast help by phone- phone sup-

port from a Sears representative on

products requiring in-home repair, plus

convenient repair scheduling.

Once you purchase the Agreement, a

simple phone call is all that it takes for you

to schedule service. You can call anytime

day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4.5

million quality parts and accessories.

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come. Purchase

your Repair Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information

call 1-800-827-6655.

Sears installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call 1-800-4-MY=HOME®.

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and

service centers. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING

DEFLECTORS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

STABILIZER

GAS

CANS

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS

BELTS BLADES BLADE ADAPTERS

AIR FILTERS

WHEELS

SPARK PLUGS

ENGINE OIL

Read these instructions and this manual in its entirety before you attempt to assemble

or operate your new lawn mower.

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

Your new lawn mower has been assembled at the factory with the exception of those parts

left unassembled for shipping purposes. To ensure safe and proper operation of your lawn

mower, all parts and hardware you assemble must be tightened securely. Use the correct

tools as necessary to ensure proper tightness. All parts such as nuts, washers, bolts, etc.,

necessary to complete the assembly have been placed in the parts bag.

TO REMOVE MOWER FROM CARTON

1. Remove loose parts included with mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

HOW TO SET UP YOUR MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle sec-

tion locks into place in mowing posi-

tion.

2. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both handle knobs.

3. Remove handle padding holding operator

presence control bar to upper handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and Adjust-

ments section of this manual.

Handle

bracket

Knob

Bolt

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

Operator MOWING

POSITION

control bar _

/////!

///X _ __z..

Upper

handle

Handle

knob

Lower handle

Vinyl Frame

bindings opening

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to be

used as a mulcher. To convert mower to

bagging or discharging, see "TO CON-

VERT MOWER" in the Operation section

of this manual.

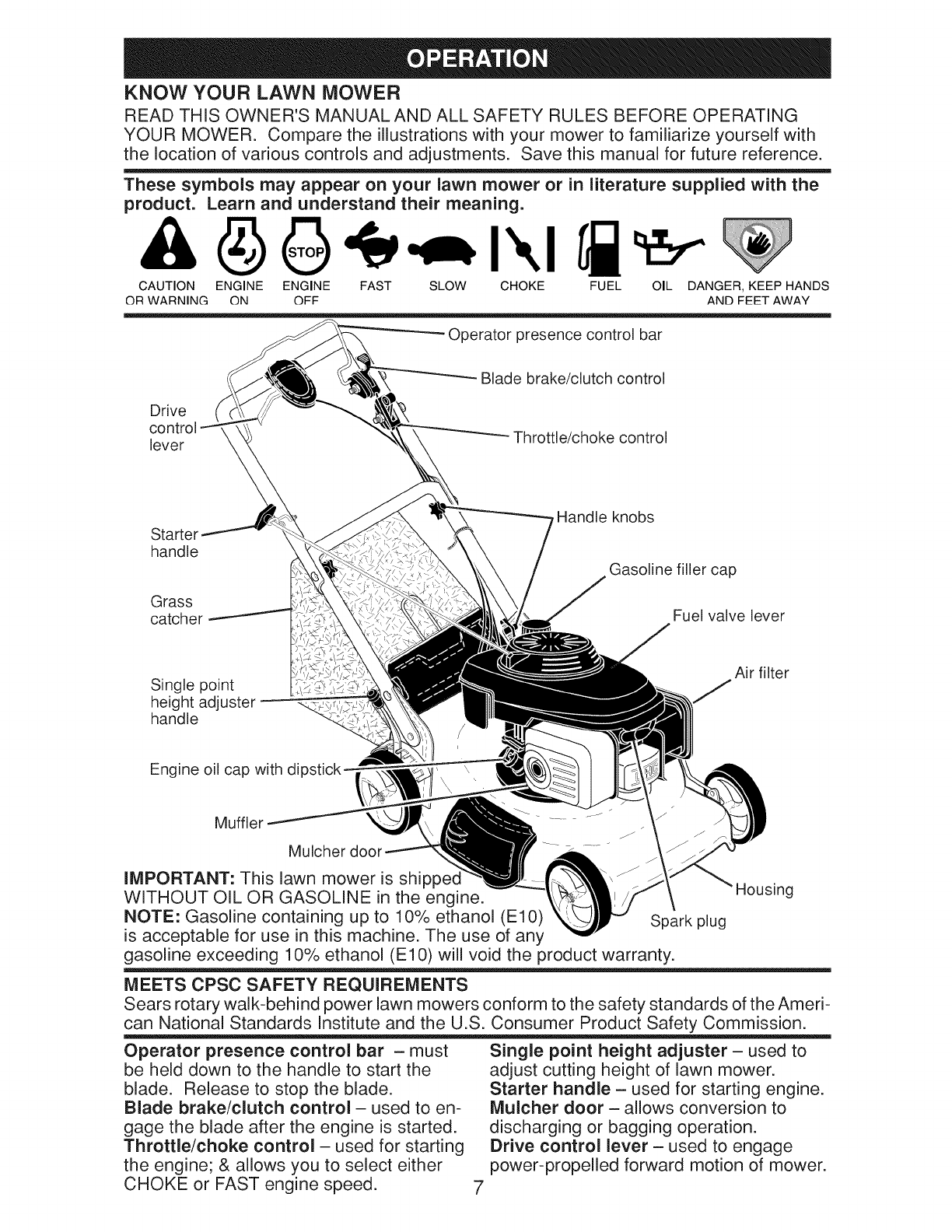

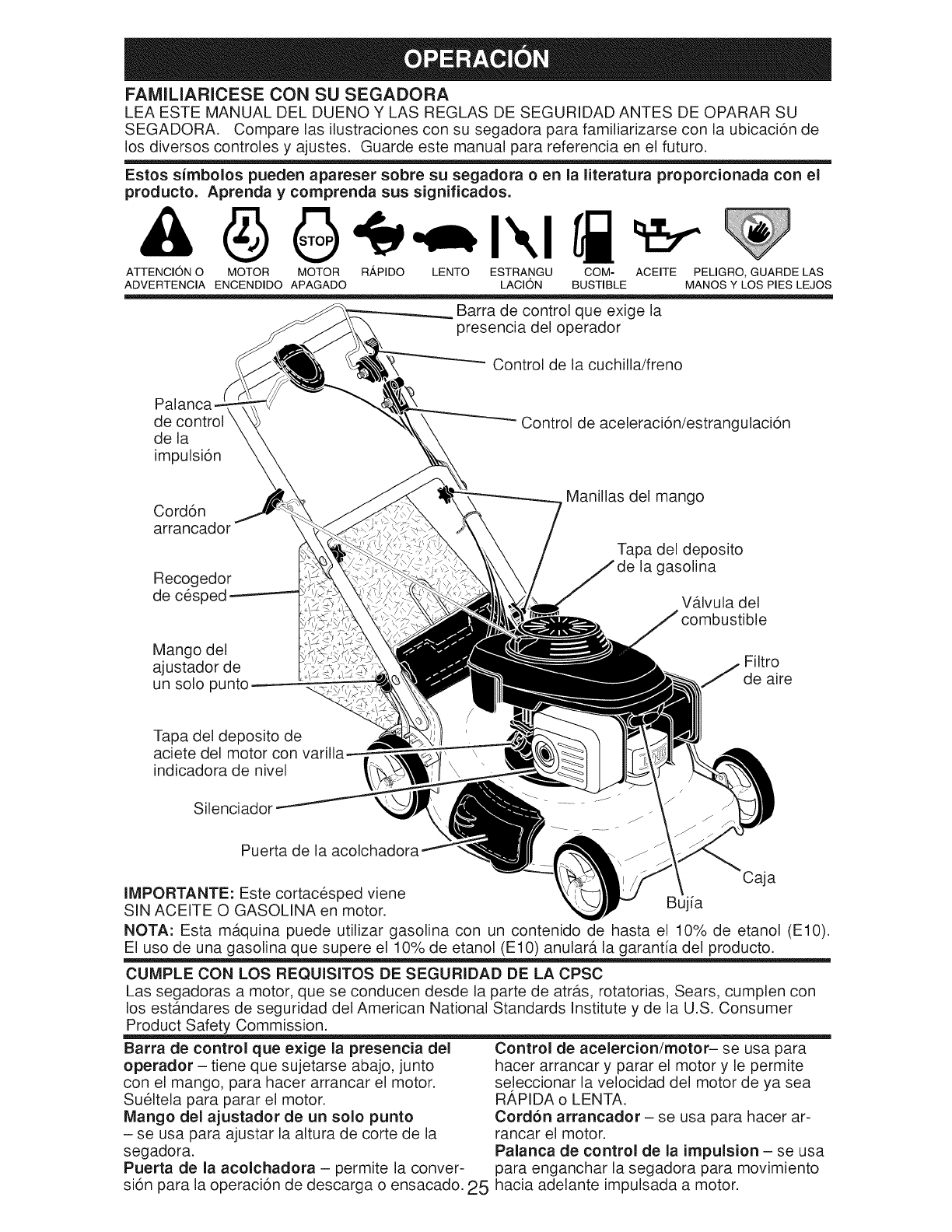

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR MOWER. Compare the illustrations with your mower to familiarize yourself with

the location of various controls and adjustments. Save this manual for future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Operator presence control bar

Drive

control

lever

Blade brake/clutch control

throttle/choke control

Starter

handle

,Handle knobs

Gasoline filler cap

Grass

catcher Fuel valve lever

Single point

height adjuster

handle

Air filter

Engine oil cap with dipstick

Muffler

Mulcher doc >

Single point height adjuster- used to

adjust cutting height of lawn mower.

Starter handle = used for starting engine.

Mulcher door = allows conversion to

discharging or bagging operation.

Drive control lever = used to engage

power-propelled forward motion of mower.

Operator presence control bar = must

be held down to the handle to start the

blade. Release to stop the blade.

Blade brake/clutch control- used to en-

gage the blade after the engine is started.

Throttle/choke control - used for starting

the engine; & allows you to select either

CHOKE or FAST engine speed.

IMPORTANT: This lawn mower is shi

WITHOUT OIL OR GASOLINE in the engine. Housing

NOTE" Gasoline containing up to 10% ethanol (El 0) Spark plug

is acceptable for use in this machine. The use of any

gasoline exceeding 10% ethanol (El0) will void the product warranty.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the Ameri-

can National Standards Institute and the U.S. Consumer Product Safety Commission.

The operation of any lawn

SAFETVG'ASSESmower can result in foreign

objectsthrownintotheeyes,

which can result in severe

eye damage. Always wear

safety glasses or eye shields while oper-

ating your lawn mower or performing any

adjustments or repairs. We recommenda

standardsafetyglassesorwidevisionsafety

maskworn over spectacles.

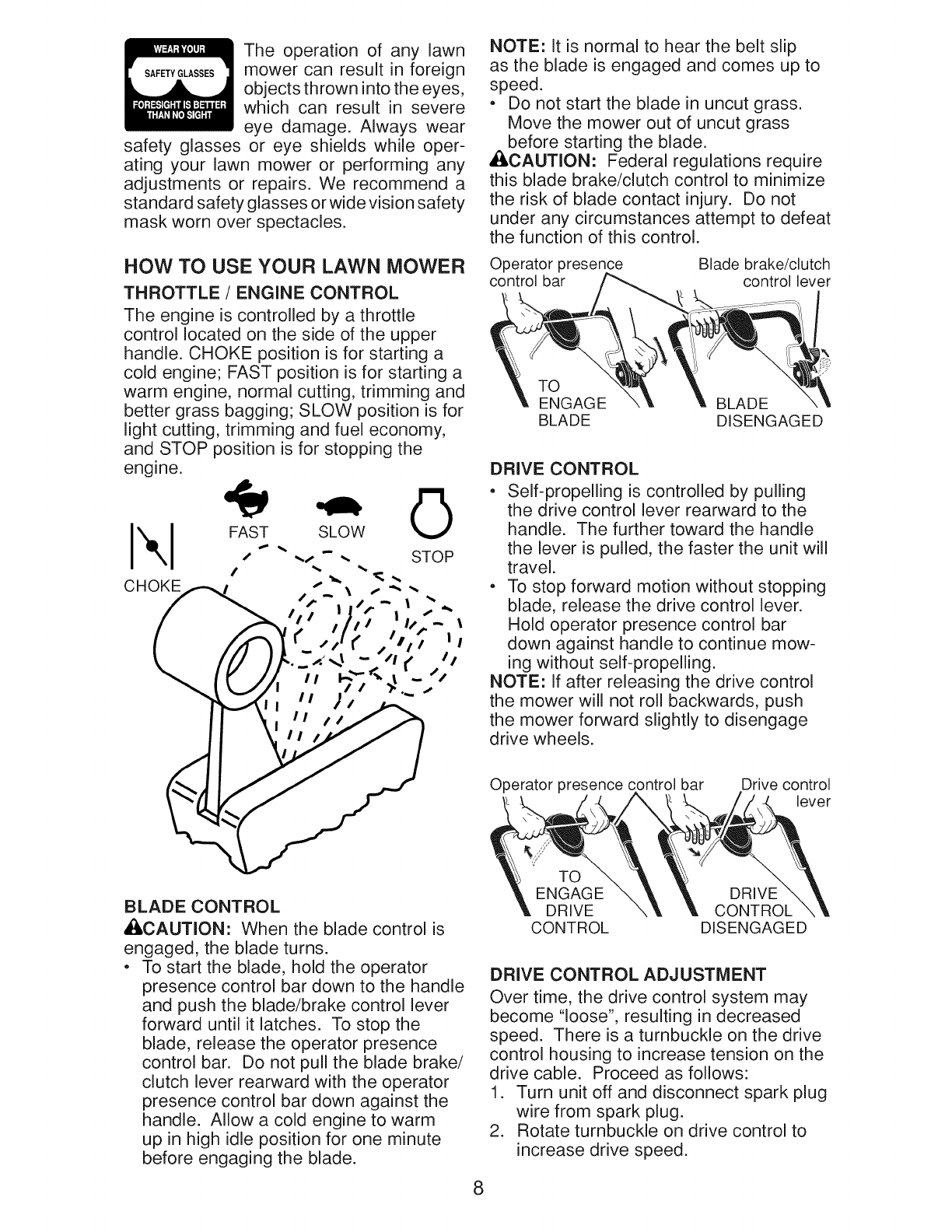

HOW TO USE YOUR LAWN MOWER

THROTTLE /ENGINE CONTROL

The engine is controlled by a throttle

control located on the side of the upper

handle. CHOKE position is for starting a

cold engine; FAST position is for starting a

warm engine, normal cutting, trimming and

better grass bagging; SLOW position is for

light cutting, trimming and fuel economy,

and STOP position is for stopping the

engine.

,' ,,,, -, STOP

C.OKE,,--.,,t -", .'-..

/_ t r. int,. I _.,

/ .,,_,,. I, ill/ St_ -

/ £. ,,tf, ,,,; ,,

I/A ,I , ,

BLADE CONTROL

,ACAUTION: When the blade control is

engaged, the blade turns.

* To start the blade, hold the operator

presence control bar down to the handle

and push the blade/brake control lever

forward until it latches. To stop the

blade, release the operator presence

control bar. Do not pull the blade brake/

clutch lever rearward with the operator

presence control bar down against the

handle. Allow a cold engine to warm

up in high idle position for one minute

before engaging the blade.

NOTE: It is normal to hear the belt slip

as the blade is engaged and comes up to

speed.

,Do not start the blade in uncut grass.

Move the mower out of uncut grass

before starting the blade.

,_CAUTION: I_ederal regulations require

this blade brake/clutch control to minimize

the risk of blade contact injury. Do not

under any circumstances attempt to defeat

the function of this control.

Operator presence

control bar Blade brake/clutch

control lever

ENGAGE BLADE

BLADE DISENGAGED

DRIVE CONTROL

, Self-propelling is controlled by pulling

the drive control lever rearward to the

handle. The further toward the handle

the lever is pulled, the faster the unit will

travel.

, To stop forward motion without stopping

blade, release the drive control lever.

Hold operator presence control bar

down against handle to continue mow-

ing without self-propelling.

NOTE: If after releasing the drive control

the mower will not roll backwards, push

the mower forward slightly to disengage

drive wheels.

Operator presence control bar Drive control

lever

ENGAGE DRIVE

DRIVE CONTROL

CONTROL DISENGAGED

DRIVE CONTROL ADJUSTMENT

Over time, the drive control system may

become "loose", resulting in decreased

speed. There is a turnbuckle on the drive

control housing to increase tension on the

drive cable. Proceed as follows:

1. Turn unit off and disconnect spark plug

wire from spark plug.

2. Rotate turnbuckle on drive control to

increase drive speed.

Operate mower to test drive speed.

Readjust as required.

If condition fails to improve after the

above steps (forward speed remains

the same), your drive belt is worn and

should be replaced.

Adjustment

turnbuckle

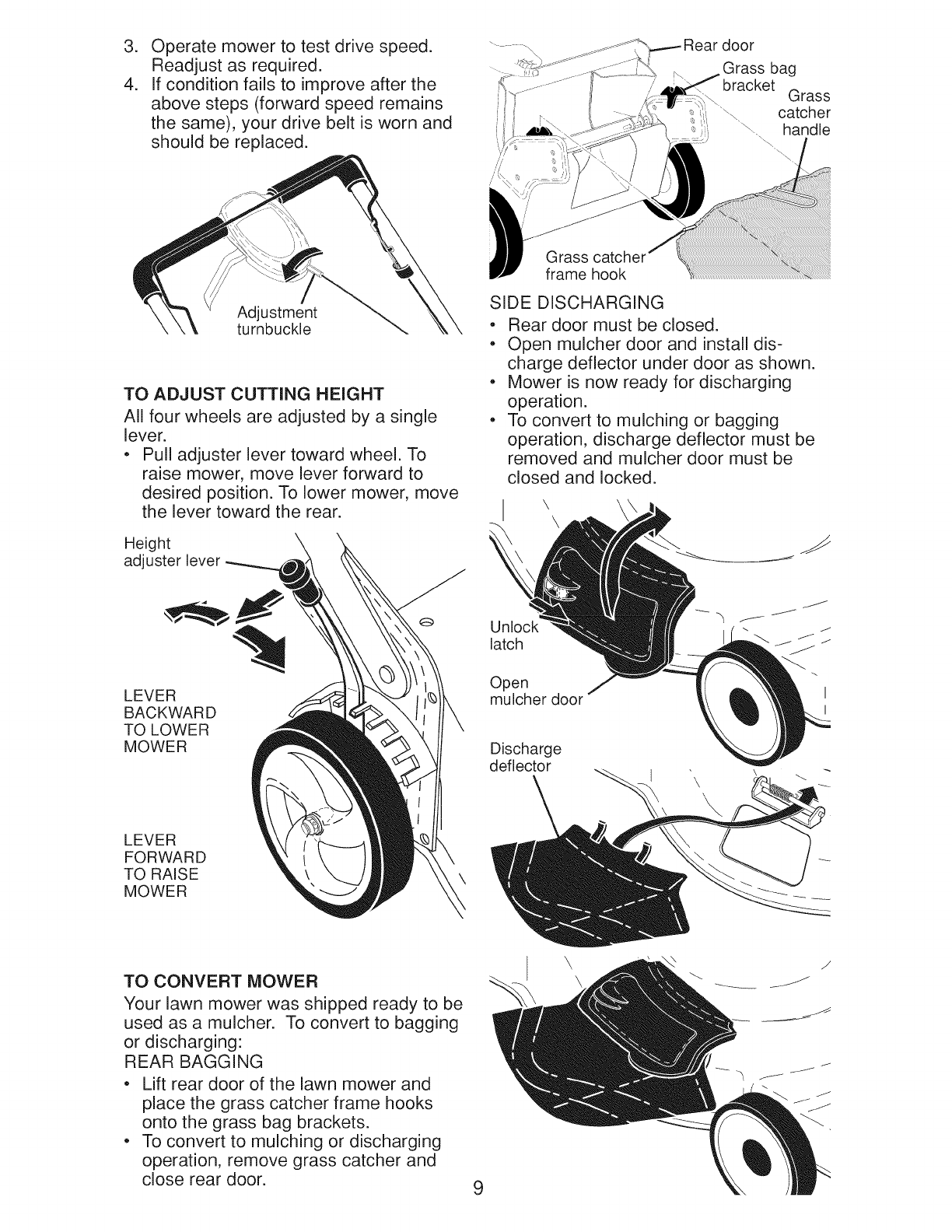

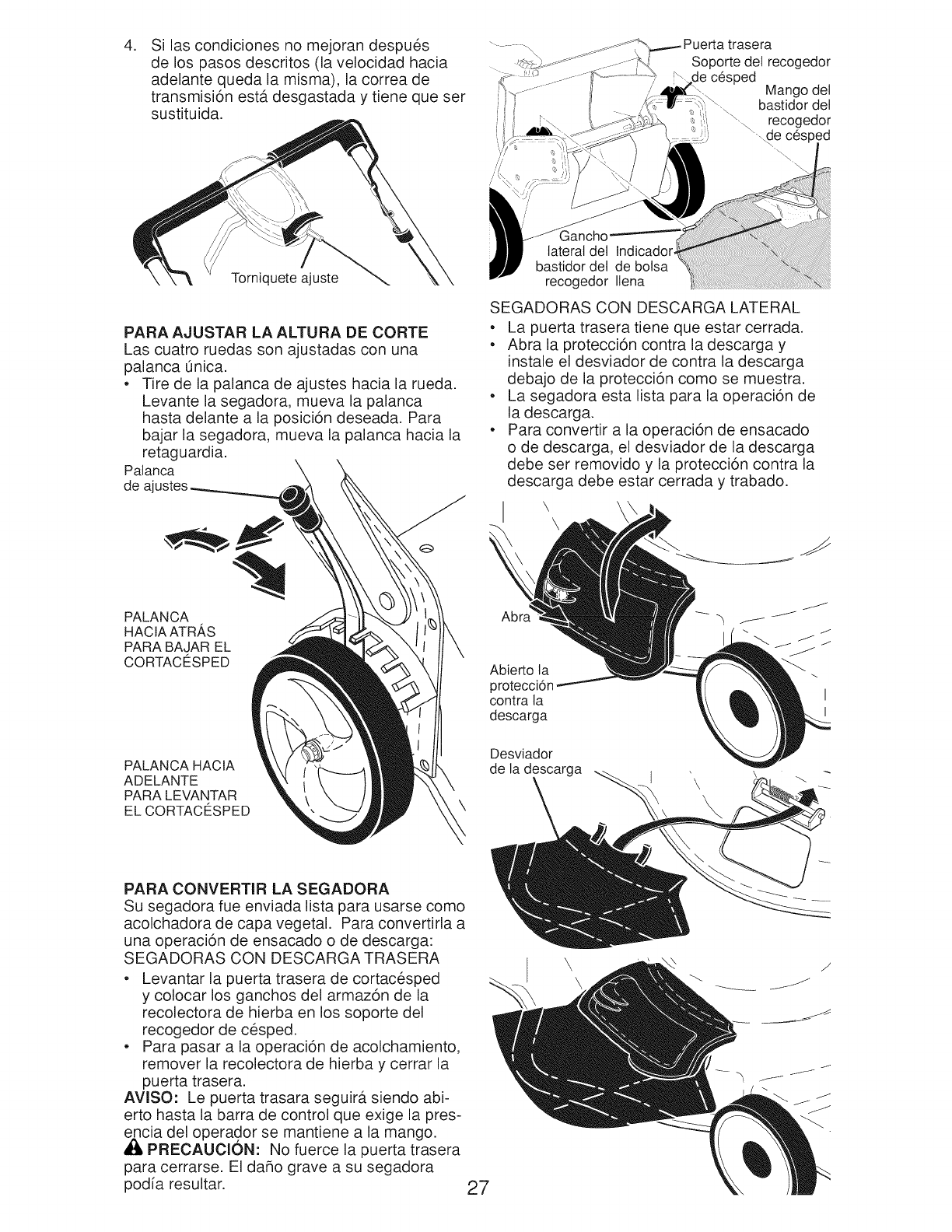

TO ADJUST CUTTING HEIGHT

All four wheels are adjusted by a single

lever.

, Pull adjuster lever toward wheel. To

raise mower, move lever forward to

desired position. To lower mower, move

the lever toward the rear.

Height

adjuster lever

LEVER

BACKWARD

TO LOWER

MOWER

door

Grass bag

bracket Grass

catcher

_.. handle

Grass

frame hook

SIDE DISCHARGING

,Rear door must be closed.

,Open mulcher door and install dis-

charge deflector under door as shown.

,Mower is now ready for discharging

operation.

,To convert to mulching or bagging

operation, discharge deflector must be

removed and mulcher door must be

closed and locked.

Unlock

latch

Open

mulcher door

Discharge

deflector \

LEVER

FORWARD

TO RAISE

MOWER

TO CONVERT MOWER

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging

or discharging:

REAR BAGGING

,Lift rear door of the lawn mower and

place the grass catcher frame hooks

onto the grass bag brackets.

,To convert to mulching or discharging

operation, remove grass catcher and

close rear door. 9

SIMPLE STEPS TO REMEMBER WHEN

CONVERTING YOUR LAWN MOWER

FOR MULCHING -

1. Rear door closed.

2. Mulcher door closed and locked.

FOR REAR BAGGING -

1. Grass catcher installed.

2. Mulcher door closed and locked.

FOR SIDE DISCHARGING -

1. Rear door closed.

_1 Discharge deflector installed.

CAUTION: Do not run your lawn mow-

er without rear door closed or approved

grass catcher in place. Never attempt to

operate the lawn mower with the rear door

removed or propped open.

TO EMPTY GRASS CATCHER

Empty the grass catcher when clippings

are visible in the full bag indicator window.

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag using both

frame handle and bag handle.

NOTE: Do not drag the bag when empty-

ing; it will cause unnecessary wear.

G rass

..... catcher

....... frame

"'- handle

Bag

handle

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

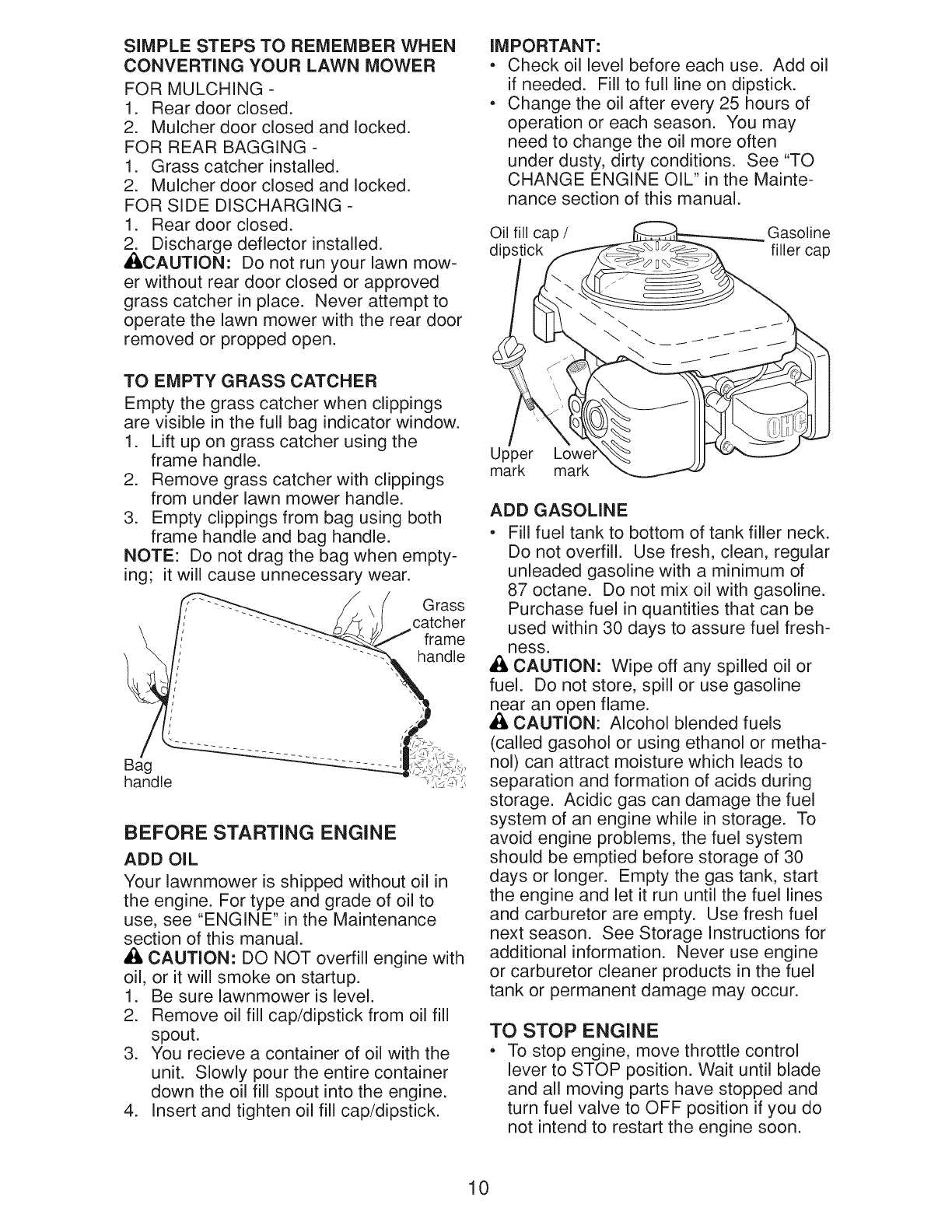

,_, CAUTION: DO NOT overfill engine with

oil, or it will smoke on startup.

1. Be sure lawnmower is level.

2. Remove oil fill cap/dipstick from oil fill

spout.

3. You recieve a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

4. Insert and tighten oil fill cap/dipstick.

IMPORTANT:

.Check oil level before each use. Add oil

if needed. Fill to full line on dipstick.

.Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions. See "TO

CHANGE ENGINE OIL" in the Mainte-

nance section of this manual.

Oil fill cap /Gasoline

di filler cap

Upper Lowe

mark mark

ADD GASOLINE

.Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of

87 octane. Do not mix oil with gasoline.

Purchase fuel in quantities that can be

used within 30 days to assure fuel fresh-

ness.

,A CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

& CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or metha-

nol) can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. Empty the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

TO STOP ENGINE

.To stop engine, move throttle control

lever to STOP position. Wait until blade

and all moving parts have stopped and

turn fuel valve to OFF position if you do

not intend to restart the engine soon.

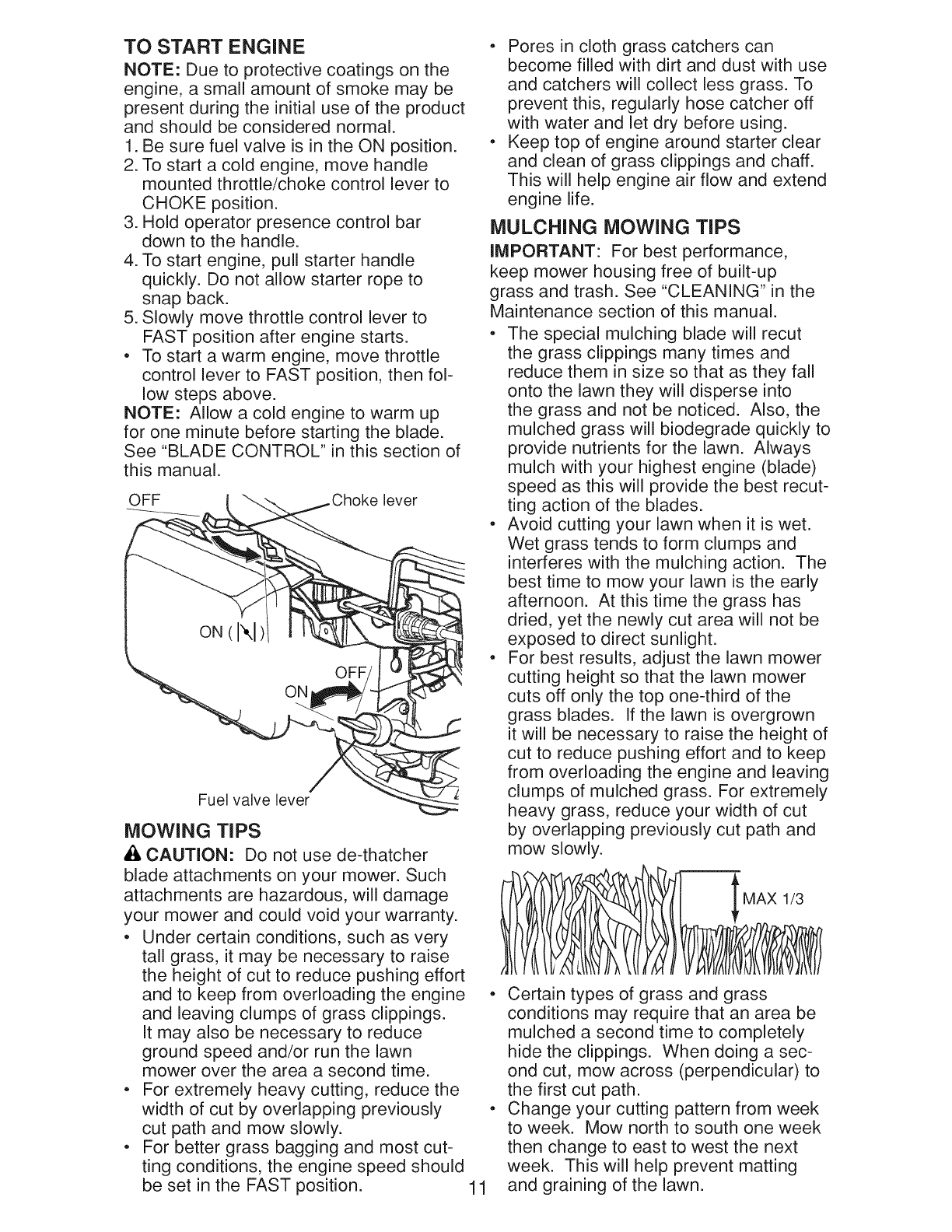

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the product

and should be considered normal.

1. Be sure fuel valve is in the ON position.

2. To start a cold engine, move handle

mounted throttle/choke control lever to

CHOKE position.

3. Hold operator presence control bar

down to the handle.

4. To start engine, pull starter handle

quickly. Do not allow starter rope to

snap back.

5. Slowly move throttle control lever to

FAST position after engine starts.

, To start a warm engine, move throttle

control lever to FAST position, then fol-

low steps above.

NOTE: Allow a cold engine to warm up

for one minute before starting the blade.

See "BLADE CONTROL" in this section of

this manual.

OFF lever

Fuel valve lever

MOWING TiPS

_/, CAUTION: Do not use de-thatcher

blade attachments on your mower. Such

attachments are hazardous, will damage

your mower and could void your warranty.

. Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing effort

and to keep from overloading the engine

and leaving clumps of grass clippings.

It may also be necessary to reduce

ground speed and/or run the lawn

mower over the area a second time.

. For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

. For better grass bagging and most cut-

ting conditions, the engine speed should

be set in the FAST position.

, Pores in cloth grass catchers can

become filled with dirt and dust with use

and catchers will collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using.

, Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

MULCHING MOWING TiPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

, The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass will biodegrade quickly to

provide nutrients for the lawn. Always

mulch with your highest engine (blade)

speed as this will provide the best recut-

ting action of the blades.

, Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried, yet the newly cut area will not be

exposed to direct sunlight.

, For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown

it will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut

by overlapping previously cut path and

mow slowly.

MAX 1/3

, Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a sec-

ond cut, mow across (perpendicular) to

the first cut path.

, Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting

and graining of the lawn.

MAINTENANCE BEFOREAFTEREVERY

EACH EACH 10

SCHEDULE USE USE HOURS

Check for Loose Fasteners 1_#

_ lean /Inspect Grass Catcher *

Check Tires

_ Check Drive Wheels 1_

EVERY EVERY BEFORE

25HOURS 100 STORAGE

OR SEASON HOURS

Clean Lawn Mower ....

M Clean under Drive Cover ***

OCheck Drive Belt /Pulleys ***

W Check /Sharpen /Replace Blade

_ Lubrication

Clean and Recharge Battery **

-- Check Engine Oil level

I_ Change Engine Oil

N Clean Air Filter

_ Inspect Muffler

N Replace Spark Plug

IE Replace Air Filter Paper Cartridge

Empty fuel system or add Stabilizer

i,/

t/3

_,2

* (if so equipped)

** Electric-Start mowers

*** Power-Propelled mowers

**** Use a scraper

to clean under deck

1-Change more often if operating under a heavy load or in high outdoor temperatures.

2 - Service more often if operating in dirty or dusty conditions.

3 - Replace blades more often when mowing in sandy soil.

4 - Charge 48 hours at end of season.

5 - And after each 5 hours of use.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain unit as instructed in this manual.

Some adjustments will need to be made

periodically to properly maintain your unit.

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

oAt least once a year, replace the spark

plug, clean or replace air filter element

and check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

oFollow the maintenance schedule in this

manual.

BEFORE EACH USE

oCheck engine oil level.

oCheck for loose fasteners.

LUBRICATION

Keep unit well lubricated

(See "LUBRICATION CHART").

LUBRICATION CHART

(_ Wheel

adjuster (on

each wheel)

(_) Engine oil

(_ Mulcher

door hinge

(_ Rear door

hinge

(_ Handle bracket mounting pins

_ Spray lubricant

See "ENGINE" in Maintenance section.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirt that will shorten the life of

the self-lubricating bearings. Ifyou feel they

must be lubricated, use only a dry, powdered

2graphite type lubricant sparingly.

LAWN MOWER

Always observe safety rules when per-

forming any maintenance.

TIRES

o Keep tires free of gasoline, oil, or insect

control chemicals which can harm rub-

ber.

o Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

DRIVE WHEELS

Check rear drive wheels each time before

you mow to be sure they move freely.

The wheels not turning freely means trash,

grass cuttings, etc. are in the drive wheel

area and must be cleaned to free drive

wheels.

If necessary to clean the drive wheels, be

sure to clean both rear wheels.

BLADE CARE

For best results, mower blade must be

kept sharp. Replace a bent or damaged

blade.

A CAUTION" Use only a replacement

blade approved by the manufacturer of

your mower. Using a blade not approved

by the manufacturer of your mower is haz-

ardous, could damage your mower and

void your warranty.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolts by turning coun-

ter-clockwise.

5. Remove blade and blade adapter.

6. Remove debris shield.

TO REPLACE BLADE

1. Install debris shield.

2. Position the blade and blade adapter

on the Blade Brake/Clutch.

3. Be sure the trailing edge of blade (op-

posite sharp edge) is up toward the

engine.

4. Install the blade bolts into blade

adapter and Blade/Brake Clutch.

5. Use block of wood between blade and

lawn mower housing and tighten the

blade bolts, turning clockwise.

o The recommended tightening torque is

36-44 ft. Ibs.

IMPORTANT: Blade bolts are heat treat-

ed. If bolts need replacing, replace only

with approved bolts shown in the Repair

Parts section of this manual.

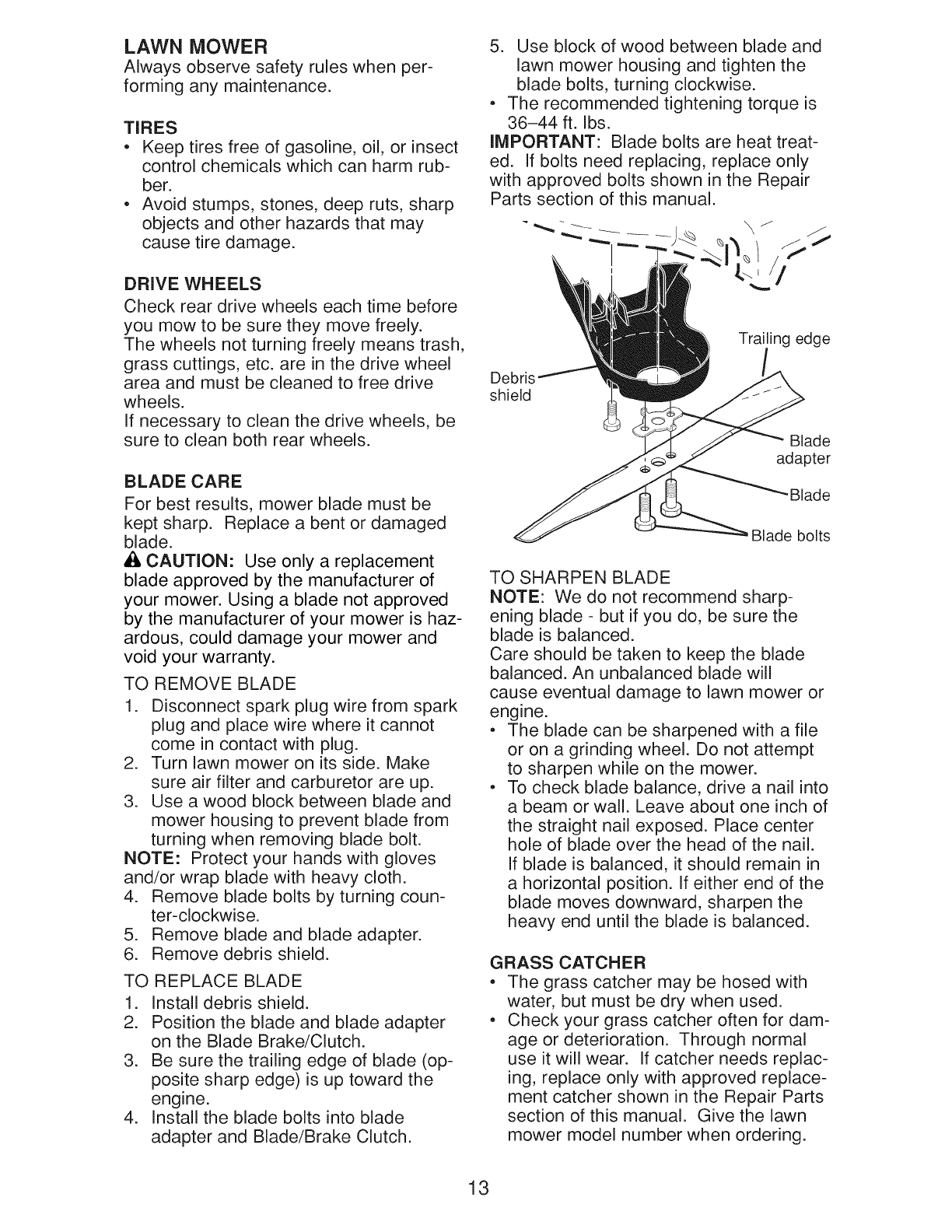

Debris

shield

Trailing edge

Blade

adapter

.Blade

Blade bolts

TO SHARPEN BLADE

NOTE: We do not recommend sharp-

ening blade - but if you do, be sure the

blade is balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will

cause eventual damage to lawn mower or

engine.

o The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

o To check blade balance, drive a nail into

a beam or wall. Leave about one inch of

the straight nail exposed. Place center

hole of blade over the head of the nail.

If blade is balanced, it should remain in

a horizontal position. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced.

GRASS CATCHER

o The grass catcher may be hosed with

water, but must be dry when used.

o Check your grass catcher often for dam-

age or deterioration. Through normal

use it will wear. If catcher needs replac-

ing, replace only with approved replace-

ment catcher shown in the Repair Parts

section of this manual. Give the lawn

mower model number when ordering.

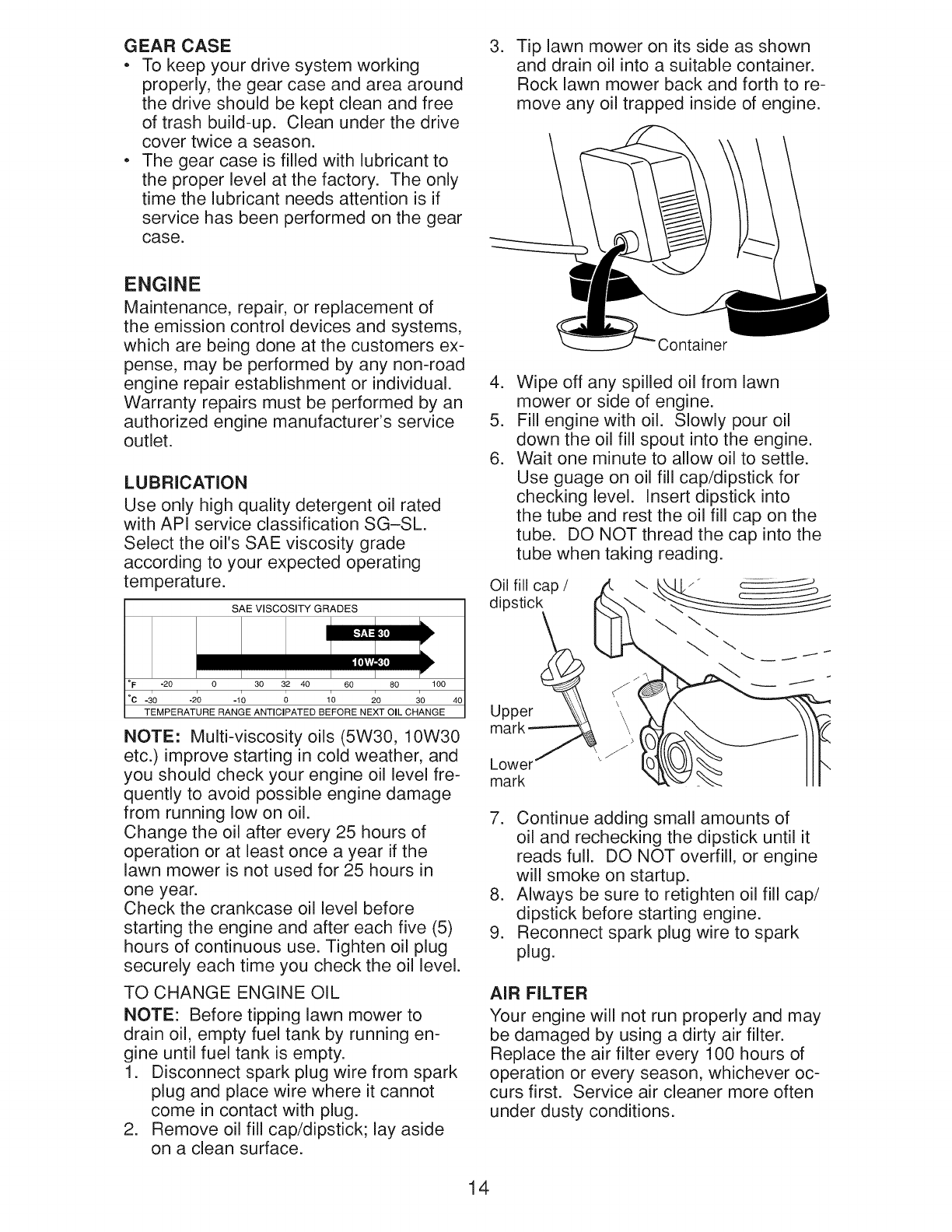

GEAR CASE

o To keep your drive system working

properly, the gear case and area around

the drive should be kept clean and free

of trash build-up. Clean under the drive

cover twice a season.

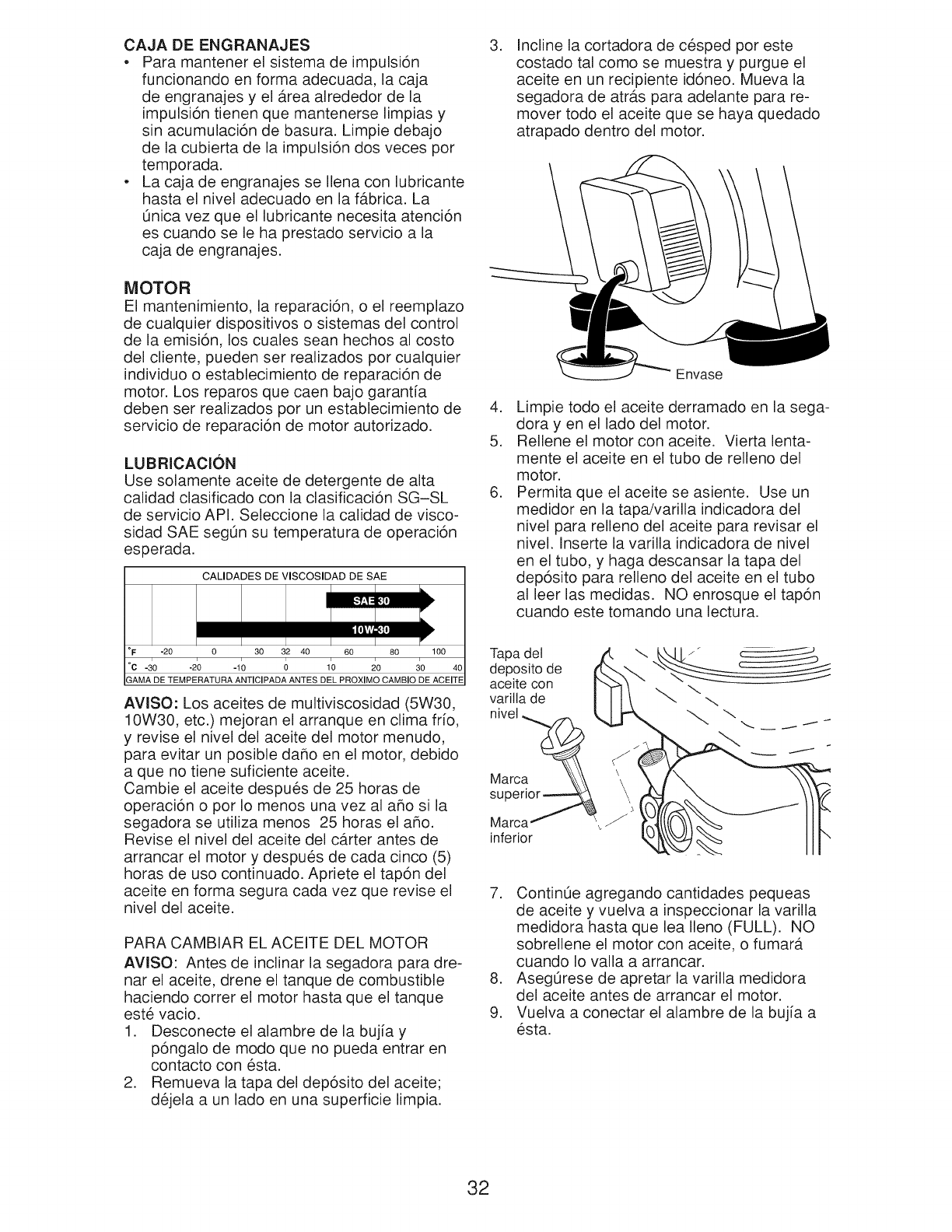

o The gear case is filled with lubricant to

the proper level at the factory. The only

time the lubricant needs attention is if

service has been performed on the gear

case.

.Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to re-

move any oil trapped inside of engine.

ENGINE

Maintenance, repair, or replacement of

the emission control devices and systems,

which are being done at the customers ex-

pense, may be performed by any non-road

engine repair establishment or individual. 4.

Warranty repairs must be performed by an

authorized engine manufacturer's service 5.

outlet. 6.

LUBRICATION

Use only high quality detergent oil rated

with API service classification SG-SL.

Select the oil's SAE viscosity grade

according to your expected operating

temperature.

SAE VISCOSITY GRADES

°F -20 0 30 32 40 60 80 100

°c -_o -2; -_; ; 1; _o _o

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Multi-viscosity oils (5W30, 10W30

etc.) improve starting in cold weather, and

you should check your engine oil level fre-

quently to avoid possible engine damage

from running low on oil.

Change the oil after every 25 hours of

operation or at least once a year if the

lawn mower is not used for 25 hours in

one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to

drain oil, empty fuel tank by running en-

gine until fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Remove oil fill cap/dipstick; lay aside

on a clean surface.

Wipe off any spilled oil from lawn

mower or side of engine.

Fill engine with oil. Slowly pour oil

down the oil fill spout into the engine.

Wait one minute to allow oil to settle.

Use guage on oil fill cap/dipstick for

checking level. Insert dipstick into

the tube and rest the oil fill cap on the

tube. DO NOT thread the cap into the

tube when taking reading.

Oil fill cap /

dipstick

Upper _

mark

7. Continue adding small amounts of

oil and rechecking the dipstick until it

reads full. DO NOT overfill, or engine

will smoke on startup.

8. Always be sure to retighten oil fill cap/

dipstick before starting engine.

9. Reconnect spark plug wire to spark

plug.

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter every 100 hours of

operation or every season, whichever oc-

curs first. Service air cleaner more often

under dusty conditions.

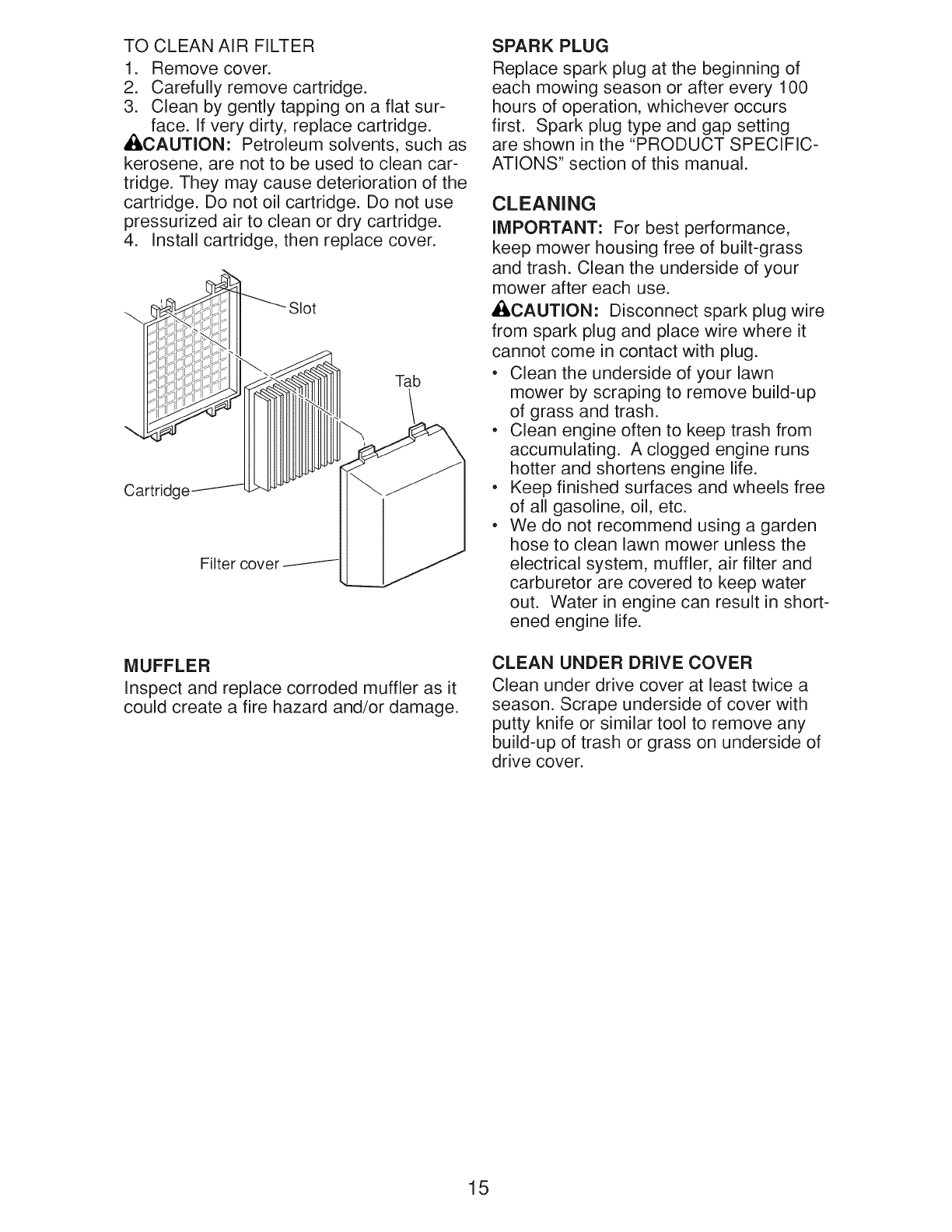

TO CLEAN AIR FILTER

1. Remove cover.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat sur-

face. If very dirty, replace cartridge.

_,CAUTION: Petroleum solvents, such as

kerosene, are not to be used to clean car-

tridge. They may cause deterioration of the

cartridge. Do not oil cartridge. Do not use

pressurized air to clean or dry cartridge.

4. Install cartridge, then replace cover.

Tab

Cartridge

Filter cove

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs

first. Spark plug type and gap setting

are shown in the "PRODUCT SPECIFIC-

ATIONS" section of this manual.

CLEANING

IMPORTANT: For best performance,

keep mower housing free of built-grass

and trash. Clean the underside of your

mower after each use.

&CAUTION" Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with plug.

o Clean the underside of your lawn

mower by scraping to remove build-up

of grass and trash.

o Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

o Keep finished surfaces and wheels free

of all gasoline, oil, etc.

o We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in short-

ened engine life.

CLEAN UNDER DRIVE COVER

Clean under drive cover at least twice a

season. Scrape underside of cover with

putty knife or similar tool to remove any

build-up of trash or grass on underside of

drive cover.

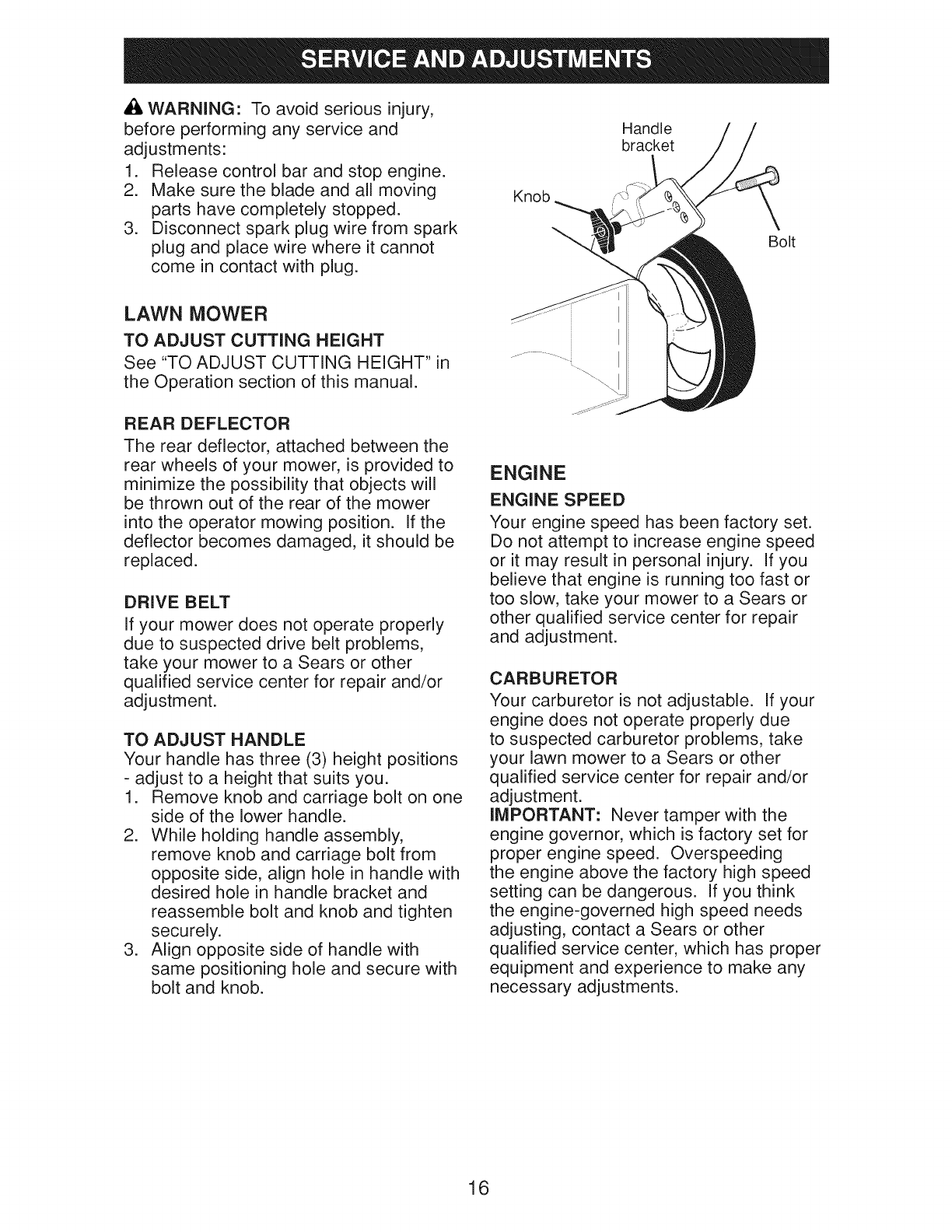

WARNING: To avoid serious injury,

before performing any service and

adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

Knob

Handle

bracket

Bolt

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator mowing position. If the

deflector becomes damaged, it should be

replaced.

DRIVE BELT

If your mower does not operate properly

due to suspected drive belt problems,

take your mower to a Sears or other

qualified service center for repair and/or

adjustment.

TO ADJUST HANDLE

Your handle has three (3) height positions

- adjust to a height that suits you.

1. Remove knob and carriage bolt on one

side of the lower handle.

2. While holding handle assembly,

remove knob and carriage bolt from

opposite side, align hole in handle with

desired hole in handle bracket and

reassemble bolt and knob and tighten

securely.

3. Align opposite side of handle with

same positioning hole and secure with

bolt and knob.

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that engine is running too fast or

too slow, take your mower to a Sears or

other qualified service center for repair

and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due

to suspected carburetor problems, take

your lawn mower to a Sears or other

qualified service center for repair and/or

adjustment.

IMPORTANT: Never tamper with the

engine governor, which is factory set for

proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

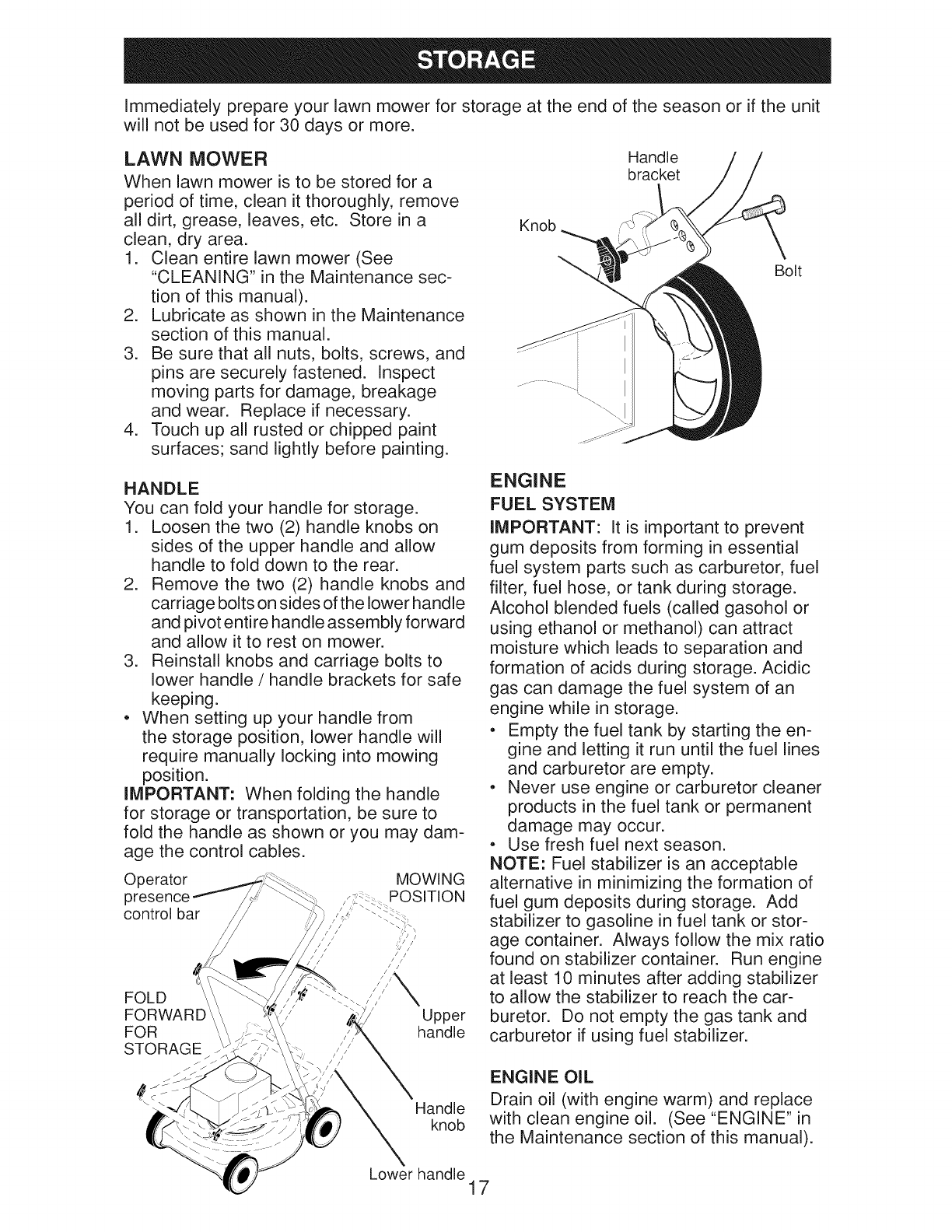

Immediately prepare your lawn mower for storage at the end of the season or if the unit

will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your handle for storage.

1. Loosen the two (2) handle knobs on

sides of the upper handle and allow

handle to fold down to the rear.

2. Remove the two (2) handle knobs and

carriage bolts on sides of the lower handle

and pivot entire handle assembly forward

and allow it to rest on mower.

3. Reinstall knobs and carriage bolts to

lower handle /handle brackets for safe

keeping.

o When setting up your handle from

the storage position, lower handle will

require manually locking into mowing

position.

IMPORTANT: When folding the handle

for storage or transportation, be sure to

fold the handle as shown or you may dam-

age the control cables.

Operator MOWING

POSITION

control bar ),

// \,\\

FOLD

FORWARD

FOR

STORAGE

Upper

handle

Handle

knob

Handle

bracket

Knob

Bolt

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Alcohol blended fuels (called gasohol or

using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage.

o Empty the fuel tank by starting the en-

gine and letting it run until the fuel lines

and carburetor are empty.

o Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

o Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or stor-

age container. Always follow the mix ratio

found on stabilizer container. Run engine

at least 10 minutes after adding stabilizer

to allow the stabilizer to reach the car-

buretor. Do not empty the gas tank and

carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

Lower handle 17

CYLINDER

1. Removesparkplug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times to

distribute oil.

4. Replace with new spark plug.

OTHER

o Do not store gasoline from one season

to another.

o Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

o If possible, store your unit indoors and

cover it to protect it from dust and dirt.

o Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

&CAUTION: Never store the lawn

mower with gasoline in the tank inside a

building where fumes may reach an open

flame or spark. Allow the engine to cool

before storing in any enclosure.

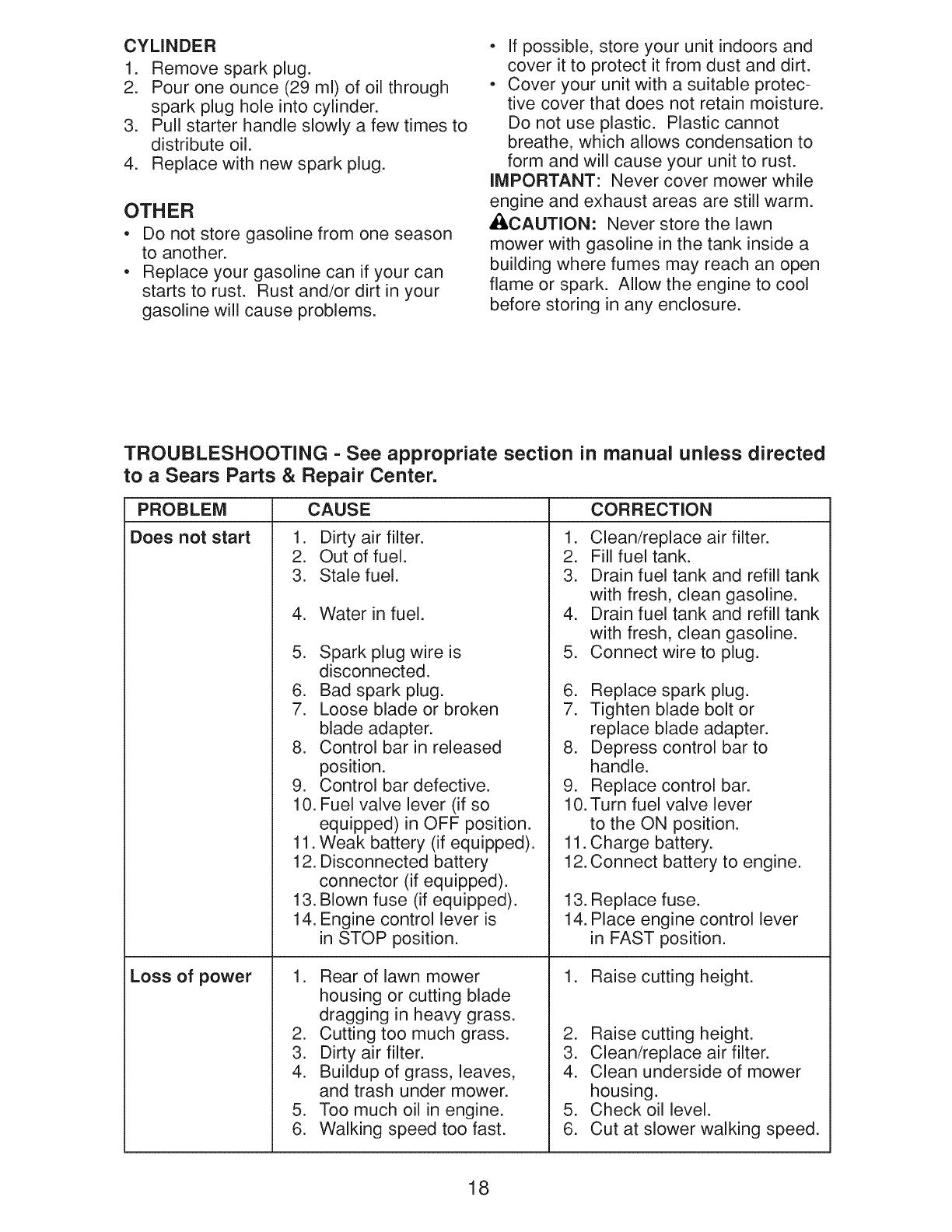

TROUBLESHOOTING =See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

PROBLEM

Does not start

Loss of power

CAUSE

1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

10. Fuel valve lever (if so

equipped) in OFF position.

11. Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

13. Blown fuse (if equipped).

14. Engine control lever is

in STOP position.

1. Rear of lawn mower

housing or cutting blade

dragging in heavy grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

CORRECTION

1. Clean/replace air filter.

2. Fill fuel tank.

3. Drain fuel tank and refill tank

with fresh, clean gasoline.

4. Drain fuel tank and refill tank

with fresh, clean gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

10. Turn fuel valve lever

to the ON position.

11. Charge battery.

12. Connect battery to engine.

13. Replace fuse.

14. Place engine control lever

in FAST position.

1. Raise cutting height.

2. Raise cutting height.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

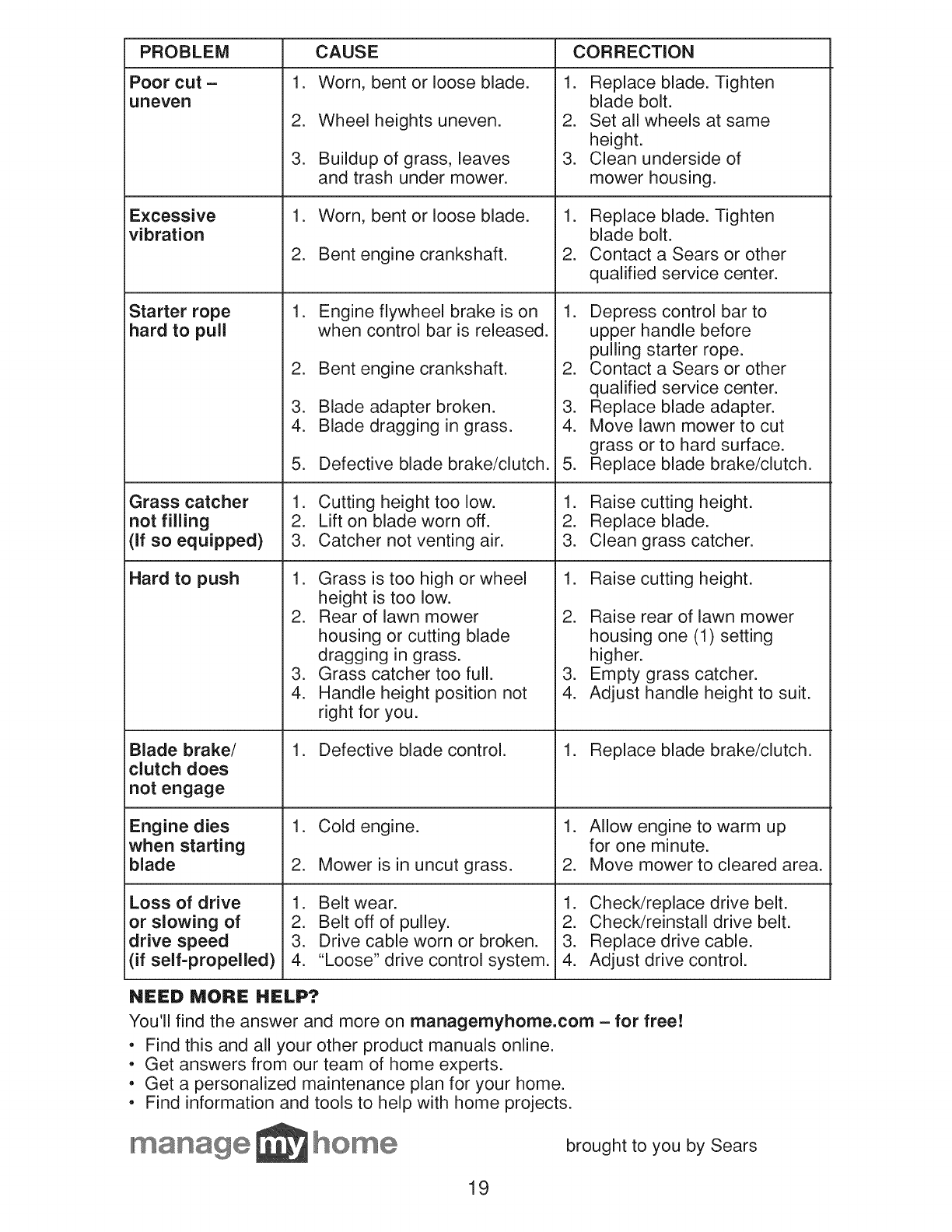

PROBLEM

Poor cut =

uneven

Excessive

vibration

Starter rope

hard to pull

Grass catcher

not filling

(if so equipped)

Hard to push

Blade brake/

clutch does

not engage

Engine dies

when starting

blade

Loss of drive

or slowing of

drive speed

(if self=propelled)

CAUSE

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

Engine flywheel brake is on

when control bar is released.

Bent engine crankshaft.

Blade adapter broken.

Blade dragging in grass.

Defective blade brake/clutch.

Cutting height too low.

Lift on blade worn off.

Catcher not venting air.

Grass is too high or wheel

height is too low.

Rear of lawn mower

housing or cutting blade

dragging in grass.

Grass catcher too full.

Handle height position not

right for you.

1. Defective blade control.

1. Cold engine.

2. Mower is in uncut grass.

1. Belt wear.

2. Belt off of pulley.

3. Drive cable worn or broken.

4. "Loose" drive control system.

CORRECTION

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

5. Replace blade brake/clutch.

1. Raise cutting height.

2. Replace blade.

3. Clean grass catcher.

1. Raise cutting height.

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

1. Replace blade brake/clutch.

1. Allow engine to warm up

for one minute.

2. Move mower to cleared area.

1. Check/replace drive belt.

2. Check/reinstall drive belt.

3. Replace drive cable.

4. Adjust drive control.

NEED MORE HELP?

You'll find the answer and more on managemyhome.com = for free!

.Find this and all your other product manuals online.

*Get answers from our team of home experts.

*Get a personalized maintenance plan for your home.

*Find information and tools to help with home projects.

brought to you by Sears

Garanfia ......................................................... 20

Reglas de Seguridad ................................ 20-22

Especificaciones del Producto ....................... 22

Montaje /Pre-Operaci6n ............................... 24

Operaci6n ................................................. 25-29

Programa de Mantenimiento ......................... 30

Mantenimiento .......................................... 30-33

Servicio y Adjustes ........................................ 34

AImacenamiento ....................................... 35-36

Identificaci6n de problemas ...................... 36-37

Partes de repuesto .................................. 38-45

Servicio Sears .................................. Contratapa

GARANTIA DE MANO DE OBRA COMPLETA CRAFTSMAN DE 2 ANOS

Durante DOS ANOS a partir de la fecha de compra, este producto est,. garantizado

contra cualquier defecto de material o mano de obra. El producto defectuoso recibir_.

una reparaci6n o un reemplazo en forma gratuita si la reparaci6n no es posible.

Para conocer los detalles de la cobertura de la garantia con el fin de obtener una

reparaci6n o un reemplazo en forma gratuita, visite el sitio web: www.craftsman.com

Esta garantia SOLO cubre defectos de material y mano de obra.

La cobertura de la garantia NO incluye:

• Partes que se pueden gastar por el uso normal dentro del periodo de garantia,

como cuchillas, adaptadores de cuchillas, correas, filtros o bujias.

• Dafio del producto que sea resultado de los intentos del usuario por modificar

o reparar el producto o a causa de los accesorios del producto.

• Reparaciones necesarias por accidente o falla al operar o dar mantenimiento a

este producto, de acuerdo con todas las instrucciones provistas.

• Mantenimiento preventivo o reparaciones necesarias debido a una mezcla de

combustible inapropiada, contaminada o inservible.

Esta garantia ser_. nula si el producto se usa alguna vez mientras se proveen servicios

comerciales o si se renta a otra persona.

Esta garantia le otorga derechos legales especificos, adem_.s que de puede tener otros

derechos que varian de un estado a otro.

Sears Brands Management Corporation, Hoffman Estates, IL 60179

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los pies y

de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir

lesiones graves o la muerte.

,_Busque este simbolo que seflala las precau-

clones de seguridad de importancia. Quiere

decir - ii iATENCION!!! i iiESTE ALERTO!!!

SU SEGURIDAD ESTA COMPROMETIDA.

_,ADVERTENCIA: Siempre desconecte el

alambre de la buj[a y p6ngalo donde no pueda

entrar en contacto con la buj[a, para evitar el

arranque pot accidente, durante la preparaci6n,

el transporte, el ajuste o cuando se hacen

reparaciones.

_ADVERTENCIA: Los bornes, terminales y

accesorios relativos de la bater[a contienen

plomo o compuestos de plomo, productos

qu[micos conocidos en el Estado de California

como causa de cancer y defectos al nacimiento

u otros daflos reproductivos. Lavar las manos

despues de manipularlos.

_L,PRECAUCION: El tubo de escape del motor,

algunos de sus constituyentes y algunos com-

ponentes del veh[culo contienen o desprenden

productos qu[micos conocidos en el Estado de

California como causa de cancer y defectos al

nacimiento u otros daflos reproductivos.

,_,PRECAUCI0N: El silenciador y otras piezas

del motor Ilegan a sre extremadamente calien-

tes durante la operaci6n y siguen siendo cali-

entes despues de que el motor haya parado.

Para evitar quemaduras severas, permanezca

lejos de estas Areas.

I. OPERACION

•Antes de empezar, debe familiarizarse

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instrucciones que

aparecen en la maquina yen los manuales

de operaci6n.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mantengase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas re-

sponsables que esten familiarizadas con las

instrucciones operen la mAquina.

• Despeje el Area de objetos tales como pie-

dras, juguetes, alambres, huesos, palos, etc.

que pueden set recogidos y lanzados pot las

cuchillas.

• AsegOrese que el Area no se hallen per-

sonas, antes de segar. Pare la mAquina si

alguien entra en el Area.

• No opere la maquina sin zapatos o con

sandalias abiertas. P6ngase siempre zapatos

s61idos.

• No tire de la segadora hacia atrAs a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detras antes y

mientras que se mueve hacia atras.

• Nunca dirigir el material descargado hacia

las personas. Evitar descargar material

contra paredes o barreras. El material puede

retornar al operador. Para la cuchilla cuando

se pasa por superficies de grava.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

cesped u otros aditamentos dise ados para

su protecci6n y seguridad.

• Refierase alas instrucciones del fabricante

para el funcionamiento e instalaci6n de

accesorios. Use Onicamente accesorios

aprobados pot el fabricante.

• Detenga la cuchilla o las cuchillas cuando

cruce pot calzadas, calles o caminos de

grava.

• Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residuos del tubo.

• Apagar el motor y esperar hasta que las

cuchillas esten completamente paradas

antes de remover el receptor de hierba.

• Segar solamente con luz del dia o con una

buena luz artificial.

• No opere la mAquina bajo la influencia del

alcohol o de las drogas.

• Nunca opere la maquina cuando la hierba

este mojada. AsegOrese siempre de tener

buena tracci6n en sus piesl mantenga el

mango firmemente y caminel nunca corra.

• Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmisi6n en

las segadoras que Io tienen antes de poner

en marcha el motor.

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa. General-

mente la vibraci6n suele indicar que existe

alguna averia.

• Siempre use gafas de seguridad o anteojos

con protecci6n lateral cuando opere la sega-

dora.

II. OPERACION SOBRE LAS CUESTAS

Los accidentes ocurren con mas frecuencia en

las cuestas. Estos accidentes ocurren debido a

resbaladas o caidas, las cuales pueden resultar

en graves lesiones. Operar la recortadora en

cuestas requiere mayor concentraci6n. Si se

siente inseguro en una cuesta, no la recorte.

HACER:

•Puede recortar a traves de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extraflos, tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obstaculos.

NO HAOER:

•No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

III. NINOS

Se pueden producir accidentes trb,gicos si el

operador no presta atenci6n a la presencia

de los niflos. A menudo, los niflos se sienten

atra[dos pot la mAquina y pot la actividad de

la siega. Nunca suponga que los niflos van a

permanecer en el mismo lugar donde los vio

pot Oltima vez.

• Mantenga a los niflos alejados del Area de

la siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Este alerta y apague la mAquina si hay niflos

que entran al Area.

• Antes y cuando este retrocediendo, mire

hacia atras y hacia abajo para verificar si hay

niflos pequeflos.

• Nunca permitaque los niflos operen la ma-

quina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, arboles u otros objetos que pueden

interferir con su I[nea de visi6n.

IV. MANEJO SEGURO DE GASOLINA

Usar mucha atenci6n cuando se maneja gaso-

lina. La gasolina es extremamente infiamable y

los vapores son explosivos.

• Apagar todos los cigarrillos, cigarros, pipas y

otras fuentes de ignici6n.

• Usar solo un contenedor apropiado.

• Nunca quitar el tap6n de la gasolina o afladir

carburante con el motor en marcha. Esperar

que el motor se enfrie antes de repostar la

gasolina.

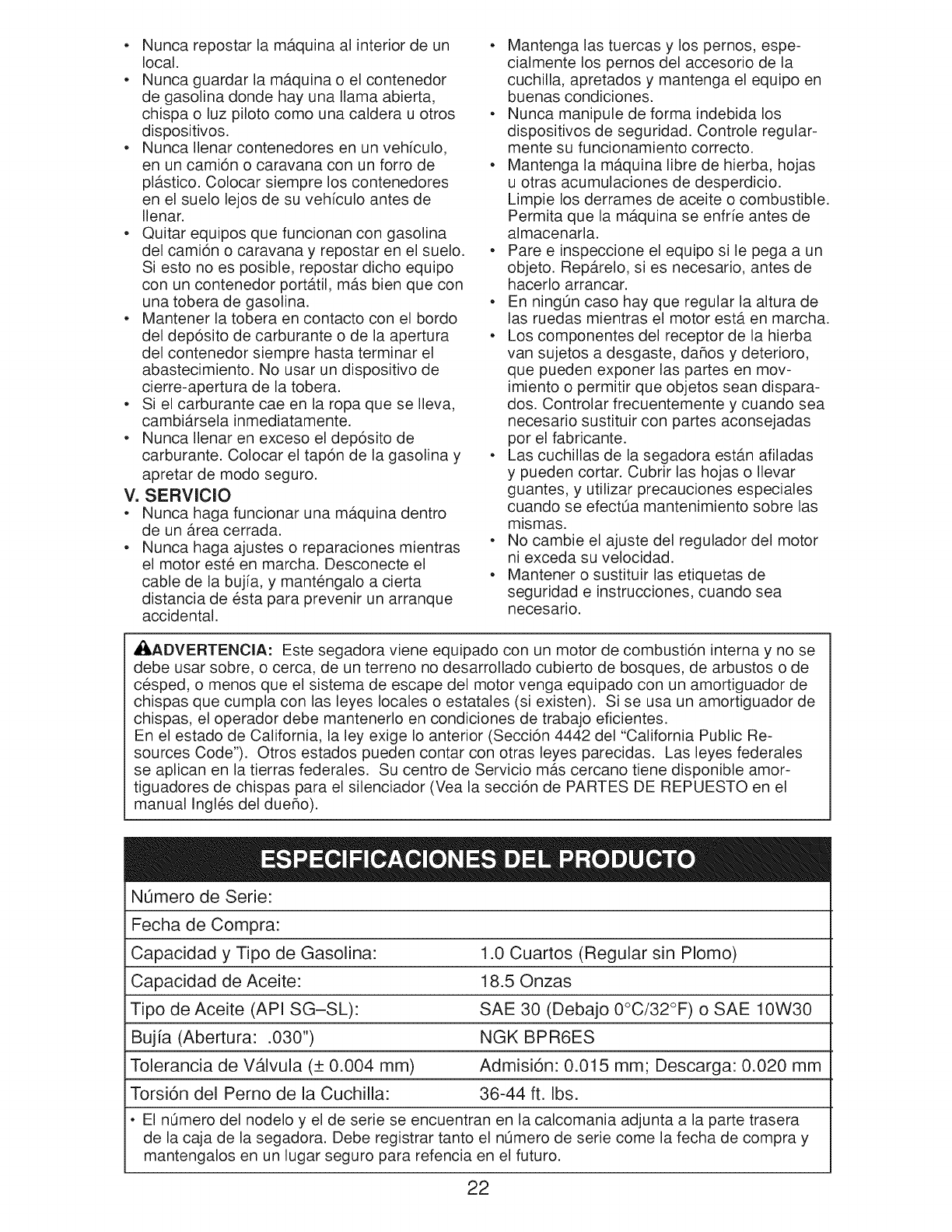

• Nunca repostar la m_.quina al interior de un

local.

• Nunca guardar la m_.quina o el contenedor

de gasolina donde hay una llama abierta,

chispa o luz piloto como una caldera u otros

dispositivos.

• Nunca Ilenar contenedores en un vehiculo,

en un cami6n o caravana con un forro de

plb.stico. Colocar siempre los contenedores

en el suelo lejos de su vehiculo antes de

Ilenar.

• Quitar equipos que funcionan con gasolina

del cami6n o caravana y repostar en el suelo.

Si esto no es posible, repostar dicho equipo

con un contenedor portb.til, m_.s bien que con

una tobera de gasolina.

• Mantener la tobera en contacto con el bordo

del dep6sito de carburante o de la apertura

del contenedor siempre hasta terminar el

abastecimiento. No usar un dispositivo de

cierre-apertura de la tobera.

• Si el carburante cae en la ropa que se Ileva,

cambib.rsela inmediatamente.

• Nunca Ilenar en exceso el dep6sito de

carburante. Colocar el tap6n de la gasolina y

apretar de modo seguro.

V. SERVIClO

• Nunca haga funcionar una mb.quina dentro

de un _.rea cerrada.

• Nunca haga ajustes o reparaciones mientras

el motor este en marcha. Desconecte el

cable de la bujia, y mantengalo a cierta

distancia de esta para prevenir un arranque

accidental.

• Mantenga las tuercas y los pernos, espe-

cialmente los pernos del accesorio de la

cuchilla, apretados y mantenga el equipo en

buenas condiciones.

• Nunca manipule de forma indebida los

dispositivos de seguridad. Controle regular-

mente su funcionamiento correcto.

• Mantenga la m_.quina libre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combustible.

Permita que la mb.quina se enfrie antes de

almacenarla.

• Pare e inspeccione el equipo si le pega a un

objeto. Repb.relo, si es necesario, antes de

hacerlo arrancar.

• En ningOn caso hay que regular la altura de

las ruedas mientras el motor estb. en marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, daflos y deterioro,

que pueden exponer las partes en mov-

imiento o permitir que objetos sean dispara-

dos. Controlar frecuentemente y cuando sea

necesario sustituir con partes aconsejadas

pot el fabricante.

•Las cuchillas de la segadora estb.n afiladas

y pueden cortar. Cubrir las hojas o Ilevar

guantes, y utilizar precauciones especiales

cuando se efectOa mantenimiento sobre las

mismas.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

• Mantener o sustituir las etiquetas de

seguridad e instrucciones, cuando sea

necesario.

_IkADVERTENCIA: Este segadora viene equipado con un motor de combusti6n interna y no se

debe usar sobre, o cerca, de un terreno no desarrollado cubierto de bosques, de arbustos o de

cesped, o menos que el sistema de escape del motor venga equipado con un amortiguador de

chispas que cumpla con las leyes locales o estatales (si existen). Si se usa un amortiguador de

chispas, el operador debe mantenerlo en condiciones de trabajo eficientes.

En el estado de California, la ley exige Io anterior (Secci6n 4442 del "California Public Re-

sources Code"). Otros estados pueden contar con otras leyes parecidas. Las leyes federales

se aplican en la tierras federales. Su centro de Servicio mb.s cercano tiene disponible amor-

tiguadores de chispas para el silenciador (Vea la secci6n de PARTES DE REPUESTO en el

manual Ingl6s del dueflo).

NQmero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.0 Cuartos (Regular sin PIomo)

Capacidad de Aceite: 18.50nzas

Tipo de Aceite (API SG-SL): SAE 30 (Debajo 0°C/32°F) o SAE 10W30

Bujia (Abertura: .030") NGK BPR6ES

Tolerancia de V_.lvula (+ 0.004 mm) Admisi6n: 0.015 mm; Descarga: 0.020 mm

Torsi6n del Perno de la Cuchilla: 36-44 ft. Ibs.

• El nOmero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el nOmero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

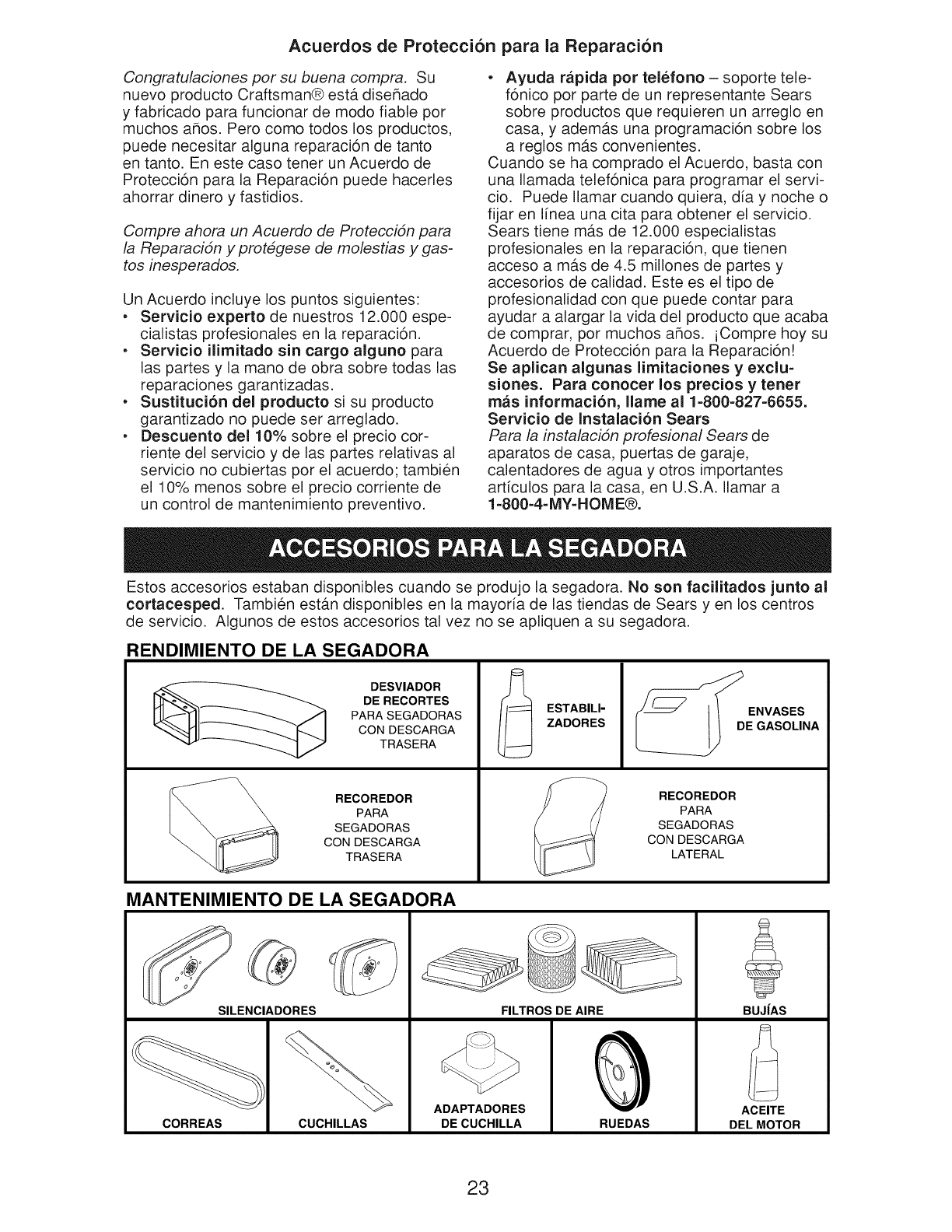

Acuerdos de Proteccion para ia Reparacion

Congratulaciones por su buena compra. Su

nuevo producto Craftsman® estb. diseflado

y fabricado para funcionar de modo fiable pot

muchos aflos. Pero como todos los productos,

puede necesitar alguna reparaci6n de tanto

en tanto. En este caso tenet un Acuerdo de

Protecci6n para la Reparaci6n puede hacerles

ahorrar dinero y fastidios.

Compre ahora un Acuerdo de Proteccidn para

la Reparacidn y protegese de molestias y gas-

tos inesperados.

Un Acuerdo incluye los puntos siguientes:

• Servicio experto de nuestros 12.000 espe-

cialistas profesionales en la reparaci6n.

•Servicio ilimitado sin cargo alguno para

las partes y la mano de obra sobre todas las

reparaciones garantizadas.

•Sustitucion del producto si su producto

garantizado no puede set arreglado.

•Descuento de110% sobre el precio cor-

riente del servicio y de las partes relativas al

servicio no cubiertas por el acuerdo; tambien

el 10% menos sobre el precio corriente de

un control de mantenimiento preventivo.

• Ayuda rapida pot telefono - soporte tele-

f6nico por parte de un representante Sears

sobre productos que requieren un arreglo en

casa, y ademb.s una programaci6n sobre los

a reglos mb.s convenientes.

Cuando se ha comprado el Acuerdo, basta con

una Ilamada telef6nica para programar el servi-

cio. Puede Ilamar cuando quiera, d[a y noche o

fijar en I[nea una cita para obtener el servicio.

Sears tiene mb.s de 12.000 especialistas

profesionales en la reparaci6n, que tienen

acceso a mb.s de 4.5 millones de partes y

accesorios de calidad. Este es el tipo de

profesionalidad con que puede contar para

ayudar a alargar la vida del producto que acaba

de comprar, pot muchos aflos, iCompre hoy su

Acuerdo de Protecci6n para la Reparaci6n!

Se aplican algunas limitaciones y exclu-

siones. Para conocer los precios y tenet

mas informacion, Ilame al 1-800-827-6655.

Servicio de Instalacion Sears

Para /a instalacidn profesional Sears de

aparatos de casa, puertas de garaje,

calentadores de agua y otros importantes

arficulos para la casa, en U.S.A. Ilamar a

1=800=4-MY-HOME®.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto al

cortacesped. Tambi6n estan disponibles en la mayor[a de las tiendas de Sears yen los centros

de servicio. AIgunos de estos accesorios tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR

DE RECORTES

PARA SEGADORAS

CON DESCARGA

TRASERA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

TRASERA

ESTABILI-

ZADORES

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES

CORREAS CUCHILLAS

ADAPTADORES

DE CUCHILLA

FILTROS DE AIRE

RUEDAS

(

BUJiAS

ACEITE

DEL MOTOR

Lea estas instrucciones y este manual completamente antes de tratar de montar u operar su sega-

dora nueva.

IMPORTANTE: Este cortacesped viene SIN ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la f_.brica con la excepci6n de aquellas partes que se de-

jaron sin montar por razones de env[o. Todas las partes como las tuercas, las arandelas, los pernos,

etc., que son necesarias para completar el montaje han sido colocadas en la bolsa de partes. Para

asegurarse que su segadora funcione en forma segura y adecuada, todas las partes y los arficulos

de ferreteria que se monten tienen que set apretados seguramente. Use las herramientas correctas,

como sea necesario, para asegurar que se aprieten adecuadamente.

PARA REMOVER LA SEGADORA DE Soporte

LA CAJA DE CARTON de mango

1. Remueva las partes sueltas que se incluyen

con la segadora.

2. Corte las dos esquinas de los extremos de lacaja

de cart6n y tienda el panel del extremo piano.

3. Remueva todo el material de empaque, ex-

cepto la curia entre el mango superior y el

inferior, y la curia que sujeta la barra de los

control que exige la presencia del operador

junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revisela cuidadosamente

para verificar si todavia quedan partes

sueltas adicionales.

Mantlta_ /

Perno

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o daflar los

cables de control.

1. Levante los mangos hasta que la secci6n

del mango inferior se asegure en su lugar,

en la posici6n para segar.

2. Remueva la cu fla protectora, levante la secci6n

del mango superior hasta su lugar en el mango

inferior, y apriete ambas manillas del mango.

3. Remueva la curia del mango que sujeta la

barra de los control que exige la presencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse

seg0n le acomode para segar. Refierase a

"AJUSTE DEL MANGO" en la secci6n de

Servicio y Ajustes de este manual.

PARA MONTAR EL RECOGEDOR DE

C¢:SPED

1. Ponga el bastidor del recogedor de cesped

en la bolsa del cesped con la parte rfgida

de la bolsa en la parte inferior. Aseg0rese

que el mango del bastidor este en el exte-

rior de la parte superior de la bolsa.

2. Deslice los sujetadores de vinilo sobre el

bastidor.

AViSO: Si los sujetadores de vinilo estb.n muy

duros, metalos en agua caliente por algunos

minutos. Si se moja la bolsa, dejela que se

seque antes de usarla.

Barra POSICION

que exige la PARA

presencia det } . SEGAR ;

operador / /

iI/iJl

LEVANTAR

><-

Mango

superior Sujetadore._ Abertura

de vinilo det bastidor

Manitla del

mango

Mango Inferior

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertirla de modo que pueda ensacar o

descargar, refierase a "PARA CONVERTIR

LA SEGADORA" en la secci6n de Operaci6n

de este manual.

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDADANTES DE OPARAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

ATTENCION O MOTOR MOTOR R,_PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACION BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de control que exige la

presencia del operador

Control de la cuchilla/freno

de control

de la

impulsi6n

Cord6n

arrancador

Recogedor

de cesl

Mango del

ajustador de

un solo punto

Control de aceleraci6n/estrangulaci6n

Manillas del mango

Tapa del deposito

la gasolina

V_.lvula del

combustible

Filtro

de aire

Tapa del deposito de

aciete del motor con

indicadora de nivel

Silenciador

Puerta de la acolchadora

Caja

IMPORTANTE: Este cortacesped viene Buj[a

SIN ACEITE O GASOLINA en motor.

NOTA: Esta mb.quina puede utilizar gasolina con un contenido de hasta el 10% de etanol (El0).

El uso de una gasolina que supere el 10% de etanol (El0) anular_, la garantia del producto.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atrb.s, rotatorias, Sears, cumplen con

los estb.ndares de seguridad del American National Standards Institute y de la U.S. Consumer

Product Safety Commission.

Barra de control que exige la presencia del

operador - tiene que sujetarse abajo, junto

con el mango, para hacer arrancar el motor.

Sueltela para parar el motor.

Mango del ajustador de un solo punto

- se usa para ajustar la altura de corte de la

segadora.

Puerta de la acolchadora - permite la conver-

si6n para la operaci6n de descarga o ensacado. 25

Control de acelercion/motor- se usa para

hacer arrancar y parar el motor y le permite

seleccionar la velocidad del motor de ya sea

RAPIDA o LENTA.

Cordon arrancador - se usa para hacer ar-

rancar el motor.

Palanca de control de la impulsion - se usa

para enganchar la segadora para movimiento

hacia adelante impulsada a motor.

Laoperaci6ndecualquier

segadorapuedehacerque

saltenobjetosextraflosdentrode

susojos,Ioquepuedeproducir

daflosgravesenestos.Siempre

useanteojosdeseguridado protecci6npara

losojosmientrasoperesusegadorao cuando

hagaajusteso reparaciones.Recomendamos

gafasounamascaradeseguridaddevisi6n

ampliadeseguridadusadasobrelasgafas.

SEGURIDAD

COMO USAR SU SEGADORA

MANDO MOTOR

El motor se acciona a traves de un mando de

mariposa situado en el lado del mango supe-

rior. La posici6n ESTRANGULACION se utiliza

para poner en marcha el motor; la posici6n

RAPIDO se utiliza para poner en marcha un

motor tibio, para un corte y acabado mejores

y para ensacar mejor la hierba; la posici6n

LENTA se utiliza para un corte ligero, para reali-

zar los acabados y para ahorrar carburante; la

posici6n STOP se utiliza para parar el motor.

ESTRAN- _ O

GULACION

X I RAPIDO LENTA

" " -- STOP

/ /'. i///. i I,,,_.

i/l" It_- I

(... ,'1/I;" ,,111;- 11

._,4._1 - zl ( st

CONTROL DE LA CUCHILLA

_ILPRECAUCION: Cuando el mando de la

cuchilla estA accionado, la cuchilla gira.

• Para accionar la cuchilla, mantener la

palanca de control que exige la presencia del

operador abajo hacia el mango y presionar la

palanca de mando cuchilla/freno hacia adel-

ante hasta que se enganche. Para detener la

cuchilla, soltar la palanca de control que ex-

ige la presencia del operador. No tirar de la

palanca de la hoja/freno hacia atras cuando

la palanca de mando de presencia operador

estA bajada contra la empufladura. Dejar

que el motor fr[o se caliente en la posici6n

en vac[o pot un minuto antes de accionar la

cuchilla.

NOTA: Es normal off el deslizamiento de la

correa mientras la cuchilla se acciona y alcanza

su velocidad prevista. 26

*No accionar la cuchilla en presencia de hi-

erba muy alta pot cortar. Llevar la segadora

fuera de la hierba alta antes de accionar la

cuchilla.

_PRECAUCION: Las normativas federales

requieren que este mando de cuchilla/freno

minimice el riesgo de heridas provocadas pot

el contacto con la cuchilla. En ningOn caso

intentar anular las funciones de mando.

Barra de control que exige

la presencia del operador

Palanca de mando

cuchilla/freno

PARA DESCON-

ACCIONAR EXION DE

LA CUCHILLA CUCHILLA

CONTROL DE LA IMPULSION

* La autopropulsi6n se controla manteniendo

tirando ia palanca de accionamiento atrAs

hacia ei mango. Cuanto mAs iejos se tira la

palanca hacia el mango, mAs rApida ira la

unidad.

* Para detener ei movimiento hacia adeiante

sin apagar ei cuchilla, soltar ia palanca de

accionamiento. Mantener la palanca de

mando operador presente abajo contra el

mango para continuar a cortar sin autopro-

pulsi6n.

AVlSO: Si despues haber desenganchado

de ia palanca de control, la segadora no roda

hacia atras, empuje la segadora un poco hacia

adelante para desenganchar las ruedas de la

impulsi6n.

Barra de control que

Torniquete

ajuste

xige la presencia del operador

AJUSTE DEL MANDO

Ocasionalmente, el sistema de mando puede

"aflojarse', provocando una disminuci6n de la

velocidad. Hay un torniquete en la sede del

mando para apretar la tensi6n del cable. Pro-

ceder de la siguiente manera:

1. Apagar la unidad y desconectar el cable de

bujia de la bujia.

2. Vuelta el torniquete para aumentar la velo-

cidad del mecanismo.

3. Opere la segadora para probar la velo-

cidad del mecanismo. Reajuste seg0n Io

requerido.

Control de

PARA la imputsi6n

ENGANCHAR EL CONTROL DE LA

CONTROL DE LA IMPULSION

IMPULSION DESENGANCHADO

.Si las condiciones no mejoran despues

de los pasos descritos (la velocidad hacia

adelante queda la misma), la correa de

transmisi6n esta desgastada y tiene que set

sustituida.

Torniquete ajuste

PARA AJUSTAR LA ALTURA DE CORTE

Las cuatro ruedas son ajustadas con una

palanca 0nica.

• Tire de la palanca de ajustes hacia la rueda.

Levante la segadora, mueva la palanca

hasta delante a la posici6n deseada. Para

bajar la segadora, mueva la palanca hacia la

retaguardia.

Patanca

de aj

PALANCA

HACIA ATR_,S

PARA BAJAR EL

CORTACI_SPED

PALANCA HACIA

ADELANTE

PARA LEVANTAR

EL CORTACESPED

Soporte det recogedor

Mango det

bastidor del

._ recogedor

"-.de c6sped

lateral det lndicador.

bastidor del de bolsa

recogedor Ilena

SEGADORAS CON DESCARGA LATERAL

• La puerta trasera tiene que estar cerrada.

• Abra la protecci6n contra la descarga y

instale el desviador de contra la descarga

debajo de la protecci6n como se muestra.

• La segadora esta lista para la operaci6n de

la descarga.

• Para convertir a la operaci6n de ensacado

o de descarga, el desviador de la descarga

debe set removido y la protecci6n contra la

descarga debe estar cerrada y trabado.

Abierto ta

protecci6n

contra la

descarga

Desviador

de la descarga \

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse como

acolchadora de capa vegetal. Para convertirla a

una operaci6n de ensacado o de descarga:

SEGADORAS CON DESCARGA TRASERA

• Levantar la puerta trasera de cortacesped

y colocar los ganchos del armaz6n de la

recolectora de hierba en los soporte del

recogedor de cesped.

• Para pasar a la operaci6n de acolchamiento,

remover la recolectora de hierba y cerrar la

puerta trasera.

AVlSO: Le puerta trasara seguirb, siendo abi-

erto hasta la barra de control que exige la pres-

encia del operador se mantiene a la mango.

PREOAUOION: No fuerce la puerta trasera

para cerrarse. El daSo grave a su segadora

podia resultar. 27

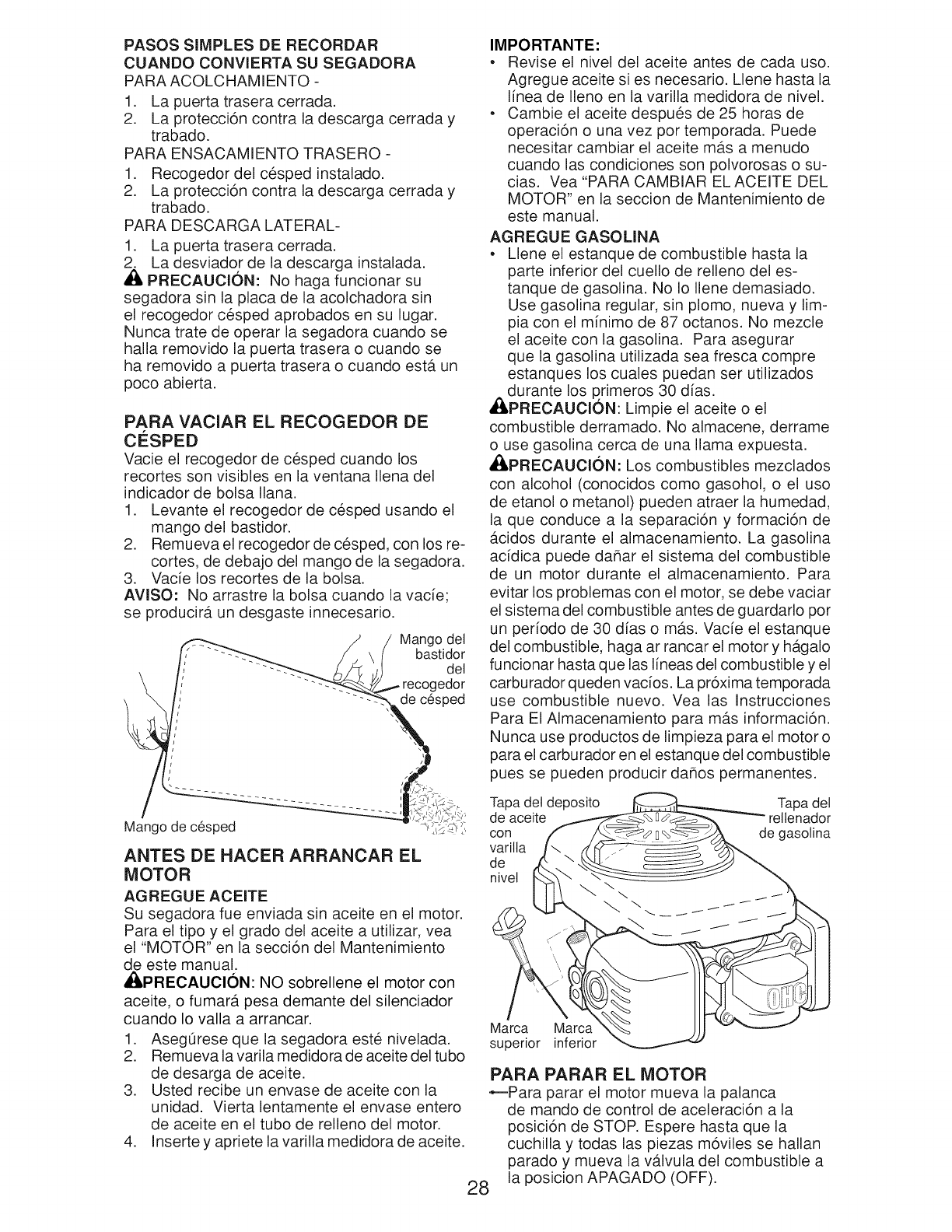

PASOS SIMPLES DE RECORDAR

CUANDO CONVIERTA SU SEGADORA

PARA ACOLCHAMIENTO -

1. La puerta trasera cerrada.

2. La protecci6n contra la descarga cerrada y

trabado.

PARA ENSACAMIENTO TRASERO -

1. Recogedor del cesped instalado.

2. La protecci6n contra la descarga cerrada y

trabado.

PARA DESCARGA LATERAL-

1. La puerta trasera cerrada.

2. La desviador de la descarga instalada.

Al_ PRECAUCION: No haga funcionar su

segadora sin la placa de la acolchadora sin

el recogedor cesped aprobados en su lugar.

Nunca trate de operar la segadora cuando se

halla removido la puerta trasera o cuando se

ha removido a puerta trasera o cuando esta un

poco abierta.

PARA VACIAR EL RECOGEDOR DE

CO:SPED

Vacie el recogedor de cesped cuando los

recortes son visibles en la ventana Ilena del

indicador de bolsa liana.

1. Levante el recogedor de cesped usando el

mango del bastidor.

2. Remueva el recogedor de cesped, con los re-

cortes, de debajo del mango de la segadora.

3. Vac[e los recortes de la bolsa.

AVlSO: No arrastre la bolsa cuando la vac[e;

se produci@, un desgaste innecesario.

Mango det

bastidor

.... det

...... edor

.... de c6sped

IMPORTANTE:

• Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta la

I[nea de Ileno en la varilla medidora de nivel.

• Cambie el aceite despues de 25 horas de

operaci6n o una vez pot temporada. Puede

necesitar cambiar el aceite mb.s a menudo

cuando las condiciones son polvorosas o su-

cias. Vea "PARA CAMBIAR EL ACEITE DEL

MOTOR" en la seccion de Mantenimiento de

este manual.

AGREGUE GASOMNA

• Llene el estanque de combustible hasta la

parte inferior del cuello de relleno del es-

tanque de gasolina. No Io Ilene demasiado.

Use gasolina regular, sin plomo, nueva y lim-

pia con el minimo de 87 octanos. No mezcle

el aceite con la gasolina. Para asegurar

que la gasolina utilizada sea fresca compre

estanques los cuales puedan set utilizados

durante los primeros 30 d[as.

A_PRECAUCION: Limpie el aceite o el

combustible derramado. No almacene, derrame

o use gasolina cerca de una llama expuesta.

,_ILPREOAUOION: Los combustibles mezclados

con alcohol (conocidos como gasohol, o el uso

de etanol o metanol) pueden atraer la humedad,

la que conduce a la separaci6n y formaci6n de

acidos durante el almacenamiento. La gasolina

ac[dica puede daflar el sistema del combustible

de un motor durante el almacenamiento. Para

evitar los problemas con el motor, se debe vaciar

el sistema del combustible antes de guardarlo pot

un per[odo de 30 d[as o mb.s. Vac[e el estanque

del combustible, haga ar rancar el motor y hb.galo

funcionar hasta que las I[neas del combustible y el

carburador queden vac[os. La pr6xima temporada

use combustible nuevo. Vea las Instrucciones

Para El AImacenamiento para mb.s informaci6n.

Nunca use productos de limpieza para el motor o

para el carburador en el estanque del combustible

pues se pueden producir daflos permanentes.

Mango de c6sped

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el motor.

Para el tipo y el grado del aceite a utilizar, vea

el "MOTOR" en la secci6n del Mantenimiento

de este manual.

_,PRECAUClON: NO sobrellene el motor con

aceite, o fumar_, pesa demante del silenciador

cuando Io valla a arrancar.

1. AsegOrese que la segadora este nivelada.

2. Remueva la varila medidora de aceite del tubo

de desarga de aceite.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente el envase entero

de aceite en el tubo de relleno del motor.

4. Inserte y apriete la varilla medidora de aceite.

Tapa del deposito _E--.--.--...=..._ Tapa del

de aceite _%0_ _rellenador

con,, f- _o 0%_ de gasotina

va,,ua j\ _(-( _' _::==::::_ _/_

nivet

MarcaM ,rca" JJJ

superior inferior

PARA PARAR EL MOTOR

,---Para parar el motor mueva la palanca

de mando de control de aceleraci6n a la

posici6n de STOP. Espere hasta que la

cuchilla y todas las piezas m6viles se hallan

parado y mueva la v_.lvula del combustible a

la posicion APAGADO (OFF).

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capas protectoras del mo-

tor, una cantidad pequeha de humo puede es-

tar presente durante el uso inicial del producto

y se debe considerar normal.

1. Asegurase que vb.lvula del combustible este

en la posicidn ON.

2. Para hacer arrancar un motor frio, mueva

la palanca de control de aceleraci6n/

estrangulacidn, montada en elmango, a la

posicidn de ESTRANGULACION.

3. Sujete la barra de control que exige la

presencia del operador abajo en el mango.

4. Para hacer arrancar el motor, tire la manilla

arrancadora rb.pidamente. No permita que

el cord6n arrancador se devuelva abrupta-

mente.

5. Lentamente mueva la palanca de control

de aceleracidn a la posicidn de RA,PIDO,

despues de que arranque el motor.

•Para empezar el motor, mueva la palanca de

control de acceleraci6n a la posicidn de RA-

PIDO y despues siga los pasos anteriores.

AVlSO: Permita que un motor frio se caliente

pot un minuto antes de encender la cuchilla.

Vea "CONTROL DE LA CUCHILLA" en esta

secci6n de este manual.

APAGADO Palanca de la

ulaci6n

V_.tvuta det combustible

CONSEJOS PARA SEGAR

_;_PRECAUCION: No utilizar dispositivos anti-

paja de la hoja en la segadora ya que estos

accesorios son peligrosos, pueden da_ar su

segadora y anular su garanfia.

•Bajo ciertas condiciones, tal como cesped

muy alto, puede set necesario el elevar

la altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando mon-

tones de recortes de cesped. Puede que sea

necesario reducir la velocidad del recorrido

y/o haga funcionar la segadora sobre el Area

por segunda vez.

•Para un corte muy pesado, reduzca el ancho

del corte pasando parcialmente pot encima

del lugar anteriormente cortado y siegue

lentamente.

•Para un mejor ensacado del cesped y para la

mayor[a de las condiciones de corte, la velo-

cidad del motor debe ajustarse a la posici6n

de RAPIDO.

•Los poros en los recogedores de cesped de

tela pueden Ilenarse con mugre y polvo con

el uso y los recogedores recaudarb.n menos

cesped. Para evitar este, rode el recogedor

con la manguera de agua regularmente y

dejelo secarse antes de usarlo.

•Mantenga la parte superior del motor, alred-

edor del arrancador, despejada y sin recortes

de cesped y paja. Esto ayudarb, el flujo del

aire del motor y extenderb, su duraci6n.

CONSEJOS PARA SEGAR Y ACOLCHAR

IMPORTANTE: Para obtener el mejor rendimiento

mantenga la caja de la segadora sin acumulacion

de cesped y basura. Vea "LIMPIEZA" en la

seccion de Mantenimento de este manual.

•La cuchilla acolchadora especial va a volver a

cortar los recortes de cesped muchas veces, y

los reduce en tamaho, de modo que si se caen

en el cesped se van a dispesar entre este y no

se van a notar. Tambien, el cesped acolchado

se va a deshacer rb.pidamente entregando

substancias nutritivas para el cesped. Siempre

acolche con la velocidad del motor (cuchilla)

mb.s alta, pues asi se obtendr_, la mejor acci6n

de recorte de las cuchillas.

•Evite cortar el cesped cuando este mojado.

El cesped mojado tiende a formar montones

einterfiere con la acci6n de acolchado.

La mejor hora para segar el cesped es

temprano en la tarde. A esa hora este se ha

secado y el Area recien cortada no quedar_.

expuesta al sol directo.

•Para obtener los mejores resultados, ajuste

la altura del corte de la segadora de modo

que esta corte solamente el tercio superior

de las hojas de cesped. En el caso de que el

cesped haya crecido demasiado, puede set

necesario el elevar la altura del corte para

reducir el esfuerzo necesario para empujar la

segadora y para evitar sobrecargar el motor,

dejando montones de recortes de cesped.

Para un cesped muy pesado, reduzca el an-

cho del corte pasando pot encima del lugar

anteriormente cortado y siegue lentamente.

MAX 1/3

•Ciertos tipos de cesped y sus condiciones

pueden exigir que un Area tenga que ser

acolchada pot segunda vez para esconder

completamente los recortes. Cuando se haga

el segundo corte, siegue atravesado (en forma

perpendicular) a la pasada del primer corte.

•Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitarb, que el cesped se

enrede y cambie de direcci6n.

PROGRAMA DE

MANTEN|M|ENTO

Revisar si hay Sujetadores Sueltos _#

S Limpiar/Inspeccionar el Recogedor de Cesped *

E Controlar los Neumaticos

G Controlar las Ruedas Motrices *** _#_

_1_ Limpiar la Segadora ....

[_ Limpiar debajo la Cubierta de la Transmisi6n ***

O Revisar las Correas y las Poleas Impulsadas ***

F{ Revisar /Afilar /Cambiar la Cuchilla

ALubricaci6n

Limpiar/Recargar la Baterfa **

Revisar el nivel del Aceite

M Cambiar el Aceite del motor

O Limpiar el Filtro de Aire

T Inspeccionar el Silenciador

O Cambiar la Bujfa

R Cambiar el Cartucho de Papel del Filtro de Aire

Vaciar el sistema del carburante

o aifiadir un estabilizador de carburante.

ANTES DESPUES

DE CADA DE CADA

USO USO

CADA CADA CADA ANTES DEL

10 25 HORAS O 100 ALMACE=

HORAS TEMPORADA HORAS NAMIENTO

v' v'

_,2

*(si viene equipado) 1 - Cambiar mas a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas,

** Segadoras con Arranque Electrico 2 - Dar servicio mas a menudo cuando se opere en condiciones sucias o polvorosas.

*** Segadoras con Poder Propulsor 3 - Gamble las cuohillas m_s a menudo cuando siegue en terreno arenoso.

**** Utilizar una rasqueta para limpiar 4 - Cargar por 48 horas al fin de la temporada.

debajo de macubierta del cortacesped 5 - Y despu_s de 5 horas de funcionamiento.

RECOMENDAClONES GENERALES

La garantia de esta segadora no cubre los

arficulos que han estado sujetos al abuso o a

la negligencia del operador. Para recibir todo

el valor de la garantia, el operador tiene que

mantener la segadora seg0n las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

AI menos una vez cada estaci6n comprobar

si es necesario efectuar los ajustes descritos

en las secciones de Servicio y Ajustes de este

manual.

•Una vez al aho, cambie la buj[a, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla estb. desgastada. Una buj[a

nueva y un elemento del filtro de aire limpio/

nuevo aseguran la mezcla de aire-com-

bustible adecuada y ayudan a que su motor

funcione mejor y que dure mb.s.

• Siga el programa de mantenimiento en este

manual.

TABLA DE LUBRICACION

(_ Ajustador

de la rueda

(_) Aceite del

motor

(_ Bisagra

la puerta

de la acol-

chadora

(_ Bisagra

de la

puerta

traser

(_) Clavija de montaje del puntal del mango

ANTES DE CADA USO

•Revise el nivel del aceite del motor.

• Revise si hay sujetadores sueltos.

LUBRICACl0N

Mantenga la unidad bien lubricada

(vea la "TABLA DE LUBRICACION").

(_ Rocie el Jubricante

(_) Vea "MOTOR" en la seccion de Mantenimiento

IMPORTANTE: No aceite o engrase los roda-

mientos de la rueda de plastico. Los lubricantes

viscosos atearan polvo y mugre, Io acortara la

duracion de los rodamientos autolubricantes. Si

cree que tienen que lubricarse, use Iosamente

un lubricante tipo crafito, de polvo seco, en

forma moderada.

SEGADORA

Siempre observe las reglas de seguridad cu-

ando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o

substancias qu[micas para control de insec-

tos que pueden daflar la goma.

• Evite los tocones, las piedras, las grietas pro-

fundas, los objetos afilados y otros peligros

que pueden daflar alas Ilantas.

RUEDAS DE IMPULSION

Revise las ruedas de impulsi6n traseras cada

vez antes de segar, para asegurarse de que se

mueven libremente. Si las ruedas no giran li-

bremente quiere decir que hay basura, recortes

de cesped, etc. en el Area de las ruedas de

impulsi6n y tienen que limpiarse para liberarlas.

Es necesario limpiar las ruedas de impulsi6n;

revise ambas ruedas traseras.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la cuchilla

de la segadora tienen que mantenerse afilada.

mbie la cuchilla doblada o daflada.

PRECAUClON: Usar solamente la cuchilla

de repuesto aprobada por el fabricante de su

segadora. Usar una cuchilla no aprobada por

el fabricante de su segadora es peligroso, pu-

ede daflar su segadora y anular su garanfia.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la buj[a y pon-

galo en donde no pueda entrar en contacto

con esta.

2. Haga descansar la segadora en su lado.

AsegOrese que el filtro de aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AVlSO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva los pernos de la cuchilla gir_.n-

dolo en el sentido contrario en que giran las

manillas del reloj.

5. Remueva la cuchilla y el adaptador de la

cuchilla.

6. Remueva el cubierta de lacaja de en-

granajes.

PARA CAMBIAR LA CUCHILLA

1. Instale el cubierta de la caja de engranajes.

2. Ponga la cuchilla y el adaptador de la

cuchilla en el Embrague de la Cuchilla/

Freno.

3. AsegOrese de que el borde de salida de

la cuchilla (opuesto al borde afilado) este

hacia arriba hacia el motor.

4. Instale los pernos de la cuchilla en el

adaptador de la cuchilla y el Embrague de

la Cuchilla/Freno.

5. Use un bloque de madera entre la cuchillay

la caja de la segadora y apriete los pernos

de la cuchilla gir_.ndolo en el sentido en que

giran las manillas del reloj. 31

• La torsi6n para apretar recomendada es de

36 - 44 pies libras.

IMPORTANTE: Los pernos de la cuchilla es

tratado a calo. Si es necesario sustituir los

pernos, sustituirlos s61o con pernos aprobados

mostrados en la secci6n Partes de Reparaci6n

de este manual.

Borde de satida

la caja de

engranajes

,Adaptador

de la

cuchitla

3uchilla

emos de la

cuchilla

PARA AFILAR LA CUCHILLA

AVlSO: No recomendamos el afilar la cuchilla

- pero si Io hace, asegOrese de que quede bal-

anceada. Una cuchilla que no esta. balanceada

va a producir eventualmente daflo en la sega-

dora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alrededor de una pulgada de un clavo recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la

cuchilla ester balanceada debe permanecer

en la posici6n horizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesado hasta que

esta quede balanceada.

RECOGEDOR DE ClaSPED

• El recogedor de cesped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

• Revise su recogedor de cesped a menudo

para verificar si estb. daflado o deteriorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, cb.mbielo

solamente por uno que sea aprobado por el

fabricante. De el nOmero del modelo de la

segadora cuando Io ordene.

CAJADEENGRANAJES

• Paramantenerelsistemadeimpulsi6n

funcionandoenformaadecuada,lacaja

deengranajesy elAreaalrededordela

impulsi6ntienenquemantenerselimpiasy

sinacumulaci6ndebasura.Limpiedebajo

delacubiertadelaimpulsi6ndosvecespor

temporada.

• LacajadeengranajesseIlenaconlubricante

hastaelniveladecuadoenla fb.brica.La

Onica vez que el lubricante necesita atenci6n

es cuando se le ha prestado servicio a la

caja de engranajes.

MOTOR

El mantenimiento, la reparaci6n, o el reemplazo

de cualquier dispositivos o sistemas del control

de la emisJ6n, los cuales sean hechos al costo

del cliente, pueden ser realizados por cualquier

individuo o establecimiento de reparaci6n de

motor. Los reparos que caen bajo garantia

deben ser realizados por un establecimiento de

servicio de reparaci6n de motor autorizado.

LUBRICACl0N

Use solamente aceite de detergente de alta

calidad clasificado con la clasificaci6n SG-SL

de servicio API. Seleccione la calidad de visco-

sidad SAE seg0n su temperatura de operaci6n

esperada.

CALIDADES DE VlSCOSIDAD DE SAE

°F -20 0 30 32 40 60 80 100

°c -do -_; -_; ; 1; _o do 4o

GAMA DE TEMPERATURA ANTICIPADA ANTES DEL PROXIMO CAMBIO DE ACEITE

AVlSO: Los aceites de multiviscosidad (5W30,

10W30, etc.) mejoran el arranque en clima frio,

y revise el nivel del aceite del motor menudo,

para evitar un posible daho en el motor, debido

a que no tiene suficiente aceite.

Cambie el aceke despues de 25 horas de

operaci6n o por Io menos una vez al aSo si la

segadora se utiliza menos 25 horas el aho.

Revise el nivel del aceJte del carter antes de

arrancar el motor y despues de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVlSO: Antes de inclinar la segadora para dre-

nat el aceite, drene el tanque de combustible

haciendo cotter el motor hasta que el tanque

este vacio.

1. Desconecte el alambre de la bujia y

p6ngalo de modo que no pueda entrar en

contacto con esta.

2. Remueva la tapa del dep6sito del aceite;

dejela a un lado en una superficie IJmpia.

.Incline la cortadora de cesped por este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atrb.s para adelante para re-

mover todo el aceite que se haya quedado

atrapado dentro del motor.

Envase

Limpie todo el aceite derramado en la sega-

dora yen el lado del motor.

Rellene el motor con aceite. Vierta lenta-

mente el aceite en el tubo de relleno del

motor.

Permita que el aceite se asiente. Use un

medidor en la tapa/varilla indicadora del

nivel para relleno del aceite para revisar el

nivel. Inserte la varilla indicadora de nivel

en el tubo, y haga descansar la tapa del

dep6sito para relleno del aceite en el tubo

al leer las medidas. NO enrosque el tap6n

cuando este tomando una lectura.

Tapa del

deposito de

aceite con

varilla de

nivet _

Marca _

supedor_

Marca f '_

inferior

7. Contin0e agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora hasta que lea Ileno (FULL). NO

sobrellene el motor con aceite, o fumar_.

cuando Io valla a arrancar.

8. AsegOrese de apretar la varilla medidora

del aceite antes de arrancar el motor.

9. Vuelva a conectar el alambre de la bujia a

esta.

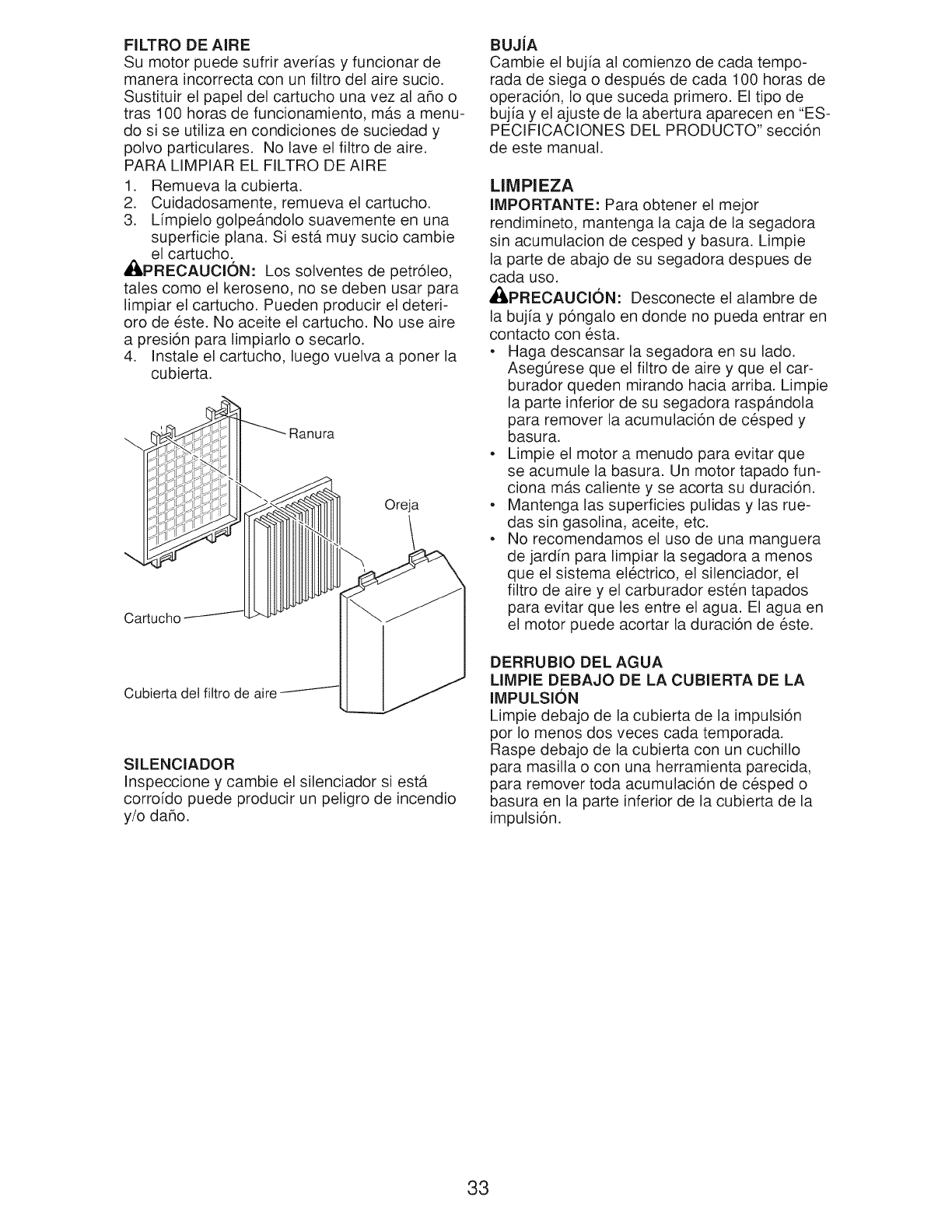

FILTRO DE AIRE

Su motor puede sufrir averias y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituir el papel del cartucho una vez al aho o

tras 100 horas de funcionamiento, mb.s a menu-

do si se utiliza en condiciones de suciedad y

polvo particulates. No lave el filtro de aire.

PARA LIMPIAR EL FILTRO DE AIRE

1. Remuevalacubierta.

2. Cuidadosamente, remueva el cartucho.

3. Limpielo golpeb.ndolo suavemente en una

superficie plana. Si esta muy sucio cambie

el cartucho.

AI_PREOAUOION: Los solventes de petr61eo,

tales como el keroseno, no se deben usar para

limpiar el cartucho. Pueden producir el deteri-

oro de este. No aceite el cartucho. No use aire

a presi6n para limpiarlo o secarlo.

4. Instale el cartucho, luego vuelva a poner la

cubierta.

Oreja

Cubierta det fittro de aire

SILENCIADOR

Inspeccione y cambie el silenciador si est,.

corroido puede producir un peligro de incendio

y/o da_o.

BUJJA

Cambie el bujia al comienzo de cada tempo-

rada de siega o despues de cada 100 horas de

operaci6n, Io que suceda primero. El tipo de

bujia y el ajuste de la abertura aparecen en "ES-

PECIFICACIONES DEL PRODUCTO" secci6n

de este manual.

LIMPIEZA

IMPORTANTE: Para obtener el mejor

rendimineto, mantenga la caja de la segadora

sin acumulacion de cesped y basura. Limpie

la parte de abajo de su segadora despues de

cada uso.

,_iLPRECAUCION: Desconecte el alambre de

la bujia y p6ngalo en donde no pueda entrar en

contacto con esta.

• Haga descansar la segadora en su lado.

AsegOrese que el filtro de aire y que el car-

burador queden mirando hacia arriba. Limpie

la parte inferior de su segadora raspb.ndola

para remover la acumulaci6n de cesped y

basura.

• Limpie el motor a menudo para evitar que

se acumule la basura. Un motor tapado fun-

ciona mb.s caliente y se acorta su duraci6n.

• Mantenga las superficies pulidas y las rue-

das sin gasolina, aceite, etc.

• No recomendamos el uso de una manguera

de jardin para limpiar la segadora a menos

que el sistema electrico, el silenciador, el

filtro de aire y el carburador esten tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duraci6n de este.

DERRUBIO DEL AGUA

LIMPIE DEBAJO DE LA CUBIERTA DE LA

IMPULSION

Limpie debajo de la cubierta de la impulsi6n

por Io menos dos veces cada temporada.

Raspe debajo de la cubierta con un cuchillo

para masilla o con una herramienta parecida,

para remover toda acumulaci6n de cesped o

basura en la parte inferior de la cubierta de la

impulsi6n.

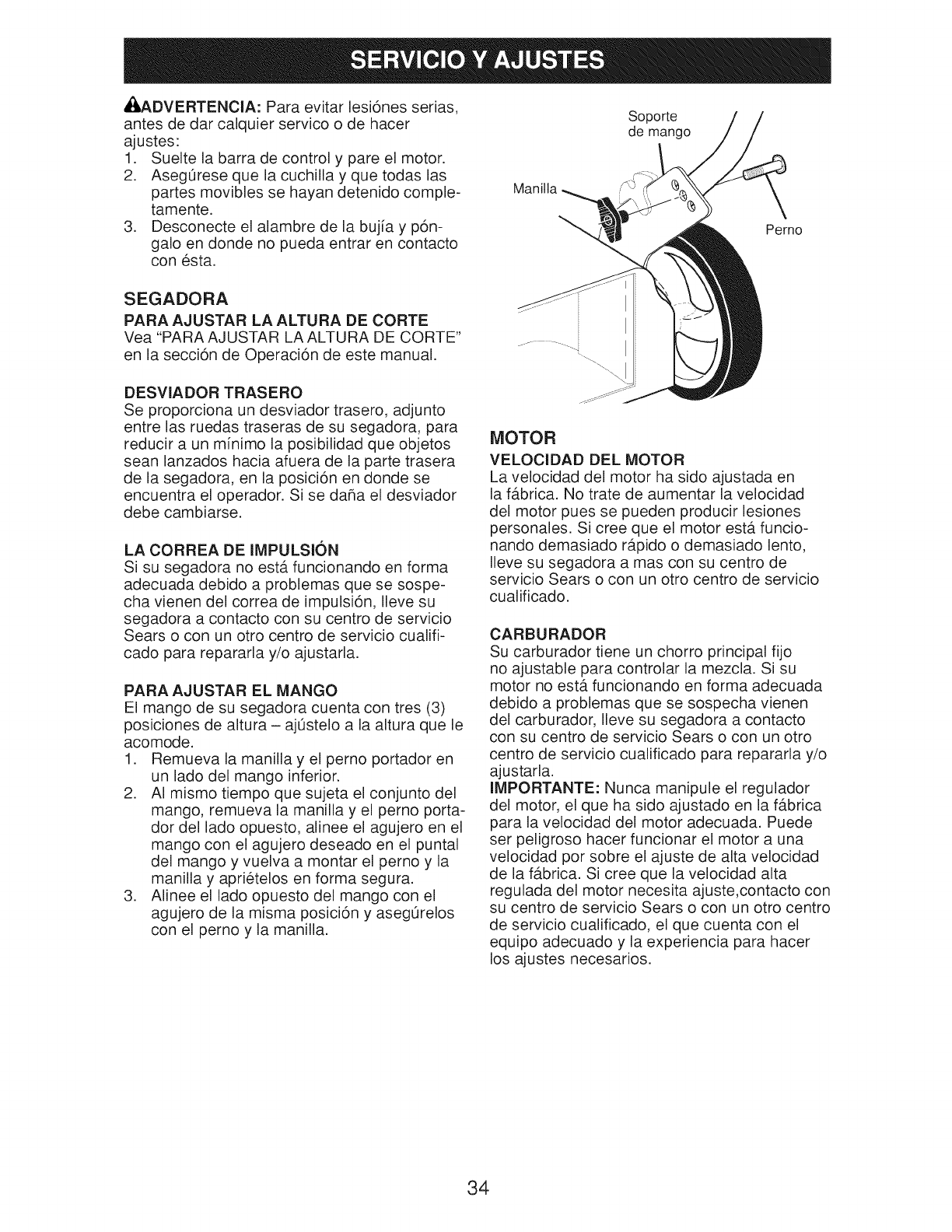

_ILADVERTENClA: Para evitar lesi6nes serias,

antes de dar calquier servico o de hacer

ajustes:

1. Suelte la barra de control y pare el motor.

2. AsegOrese que la cuchilla y que todas las

partes movibles se hayan detenido comple-

tamente.

3. Desconecte el alambre de la buj[a y p6n-

galo en donde no pueda entrar en contacto

con esta.

Soporte

de mango

Perno

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE CORTE"

en la secci6n de Operaci6n de este manual.

DESVlADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora, para

reducir a un minimo la posibilidad que objetos

sean lanzados hacia afuera de la parte trasera

de la segadora, en la posici6n en donde se

encuentra el operador. Si se daha el desviador

debe cambiarse.

LA CORREA DE IMPULSION

Si su segadora no est,. funcionando en forma

adecuada debido a problemas que se sospe-

cha vienen del correa de impulsi6n, Ileve su

segadora a contacto con su centro de servicio

Sears o con un otro centro de servicio cualifi-

cado para repararla y/o ajustarla.

PARA AJUSTAR EL MANGO

El mango de su segadora cuenta con tres (3)

posiciones de altura - aj0stelo a la altura que le

acomode.

1. Remueva la manillay el perno portador en

un lado del mango inferior.

2. AI mismo tiempo que sujeta el conjunto del

mango, remueva la manilla y el perno porta-

dor del lado opuesto, alinee el agujero en el

mango con el agujero deseado en el puntal

del mango y vuelva a montar el perno y la

manilla y aprietelos en forma segura.

3. Alinee el lado opuesto del mango con el

agujero de la misma posici6n y aseg0relos

con el perno y la manilla.

MOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en

la f_.brica. No trate de aumentar la velocidad

del motor pues se pueden producir lesiones

personales. Si cree que el motor estb. funcio-

nando demasiado rb.pido o demasiado lento,

Ileve su segadora a mas con su centro de

servicio Sears o con un otro centro de servicio

cualificado.

CARBURADOR

Su carburador tiene un chorro principal fijo

no ajustable para controlar la mezcla. Si su

motor no esta funcionando en forma adecuada

debido a problemas que se sospecha vienen

del carburador, Ileve su segadora a contacto

con su centro de servicio Sears o con un otro

centro de servicio cualificado para repararla y/o

ajustarla.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha sido ajustado en la fb.brica

para la velocidad del motor adecuada. Puede

set peligroso hacer funcionar el motor a una

velocidad pot sobre el ajuste de alta velocidad

de la f_.brica. Si cree que la velocidad alta

regulada del motor necesita ajuste,contacto con

su centro de servicio Sears o con un otto centro

de servicio cualificado, el que cuenta con el

equipo adecuado y la experiencia para hacer

los ajustes necesarios.

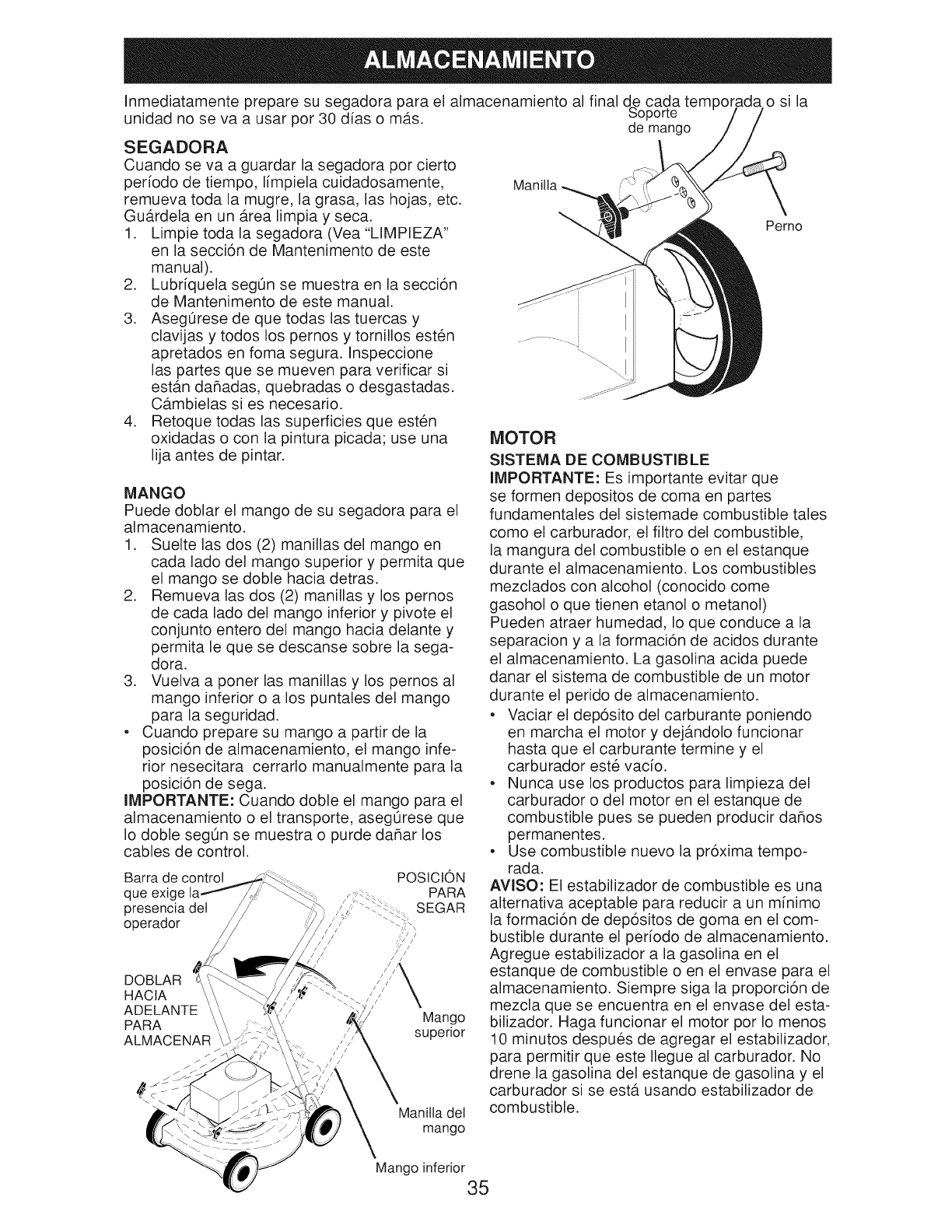

Inmediatamente prepare su segadora para el almacenamiento al final de cada temporada o si la

unidad no se va a usar pot 30 dfas o m_.s. Soporte

de mango

SEGADORA

Cuando se va a guardar la segadora pot cierto

perfodo de tiempo, Ifmpiela cuidadosamente,

remueva toda la mugre, la grasa, las hojas, etc.

Gu_.rdela en un b.rea limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA"

en la secci6n de Mantenimento de este

manual).

2. Lubrfquela segOn se muestra en la secci6n

de Mantenimento de este manual.

3. AsegOrese de que todas las tuercas y

clavijas y todos los pernos y tornillos est@

apretados en foma segura. Inspeccione

las partes que se mueven para verificar si

estb.n dafladas, quebradas o desgastadas.

C_.mbielas si es necesario.

4. Retoque todas las superficies que est@

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

1. Suelte las dos (2) manillas del mango en

cada lado del mango superior y permita que

el mango se dome hacia detras.

2. Remueva las dos (2) manillas y los pernos

de cada lado del mango inferior y pivote el

conjunto entero del mango hacia delante y

permita le que se descanse sobre la sega-

dora.

3. Vuelva a poner las maniNas y los pernos al

mango inferior o a los puntales del mango

para la seguridad.

• Cuando prepare su mango a partir de la

posici6n de almacenamiento, el mango infe-

rior nesecitara cerrarlo manualmente para la

posici6n de sega.

IMPORTANTE: Cuando doble el mango para el

almacenamiento o el transporte, asegOrese que

Io doble segOn se muestra o purde daflar los

cables de control.

Barra de control POSICION

que exige PARA

presencia det } SEGAR

operador /,. ,

ii "- _'x

DOBLAR

HACIA

ADELANTE

PARA

ALMACENAR

j_Jf

IIII\

i i

iI iiI

Mango

superior

Manilla del

mango

Manilta_ i_'/_....

Perno

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que

se formen depositos de coma en partes

fundamentales del sistemade combustible tales

como el carburador, el filtro del combustible,

la mangura del combustible o en el estanque

durante el almacenamiento. Los combustibles

mezclados con alcohol (conocido come

gasohol o que tienen etanol o metanol)

Pueden atraer humedad, Io que conduce a la

separacion y a la formaci6n de acidos durante

el almacenamiento. La gasolina acida puede

danar el sistema de combustible de un motor

durante el perido de almacenamiento.

• Vaciar el dep6sito del carburante poniendo

en marcha el motor y dejb.ndolo funcionar

hasta que el carburante termine y el

carburador este vacio.

• Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir dahos

permanentes.

• Use combustible nuevo la pr6xima tempo-

rada.

AVlSO: El estabilizador de combustible es una

alternativa aceptable para reducir a un mfnimo

la formaci6n de dep6sitos de goma en el com-

bustible durante el periodo de almacenamiento.

Agregue estabilizador a la gasolina en el

estanque de combustible o en el envase para el

almacenamiento. Siempre siga la proporci6n de

mezcla que se encuentra en el envase del esta-

bilizador. Haga funcionar el motor por Io menos

10 minutos despues de agregar el estabilizador,

para permitir que este Ilegue al carburador. No

drene la gasolina del estanque de gasolina y el

carburador si se esta usando estabilizador de

combustible.

Mango inferior 35

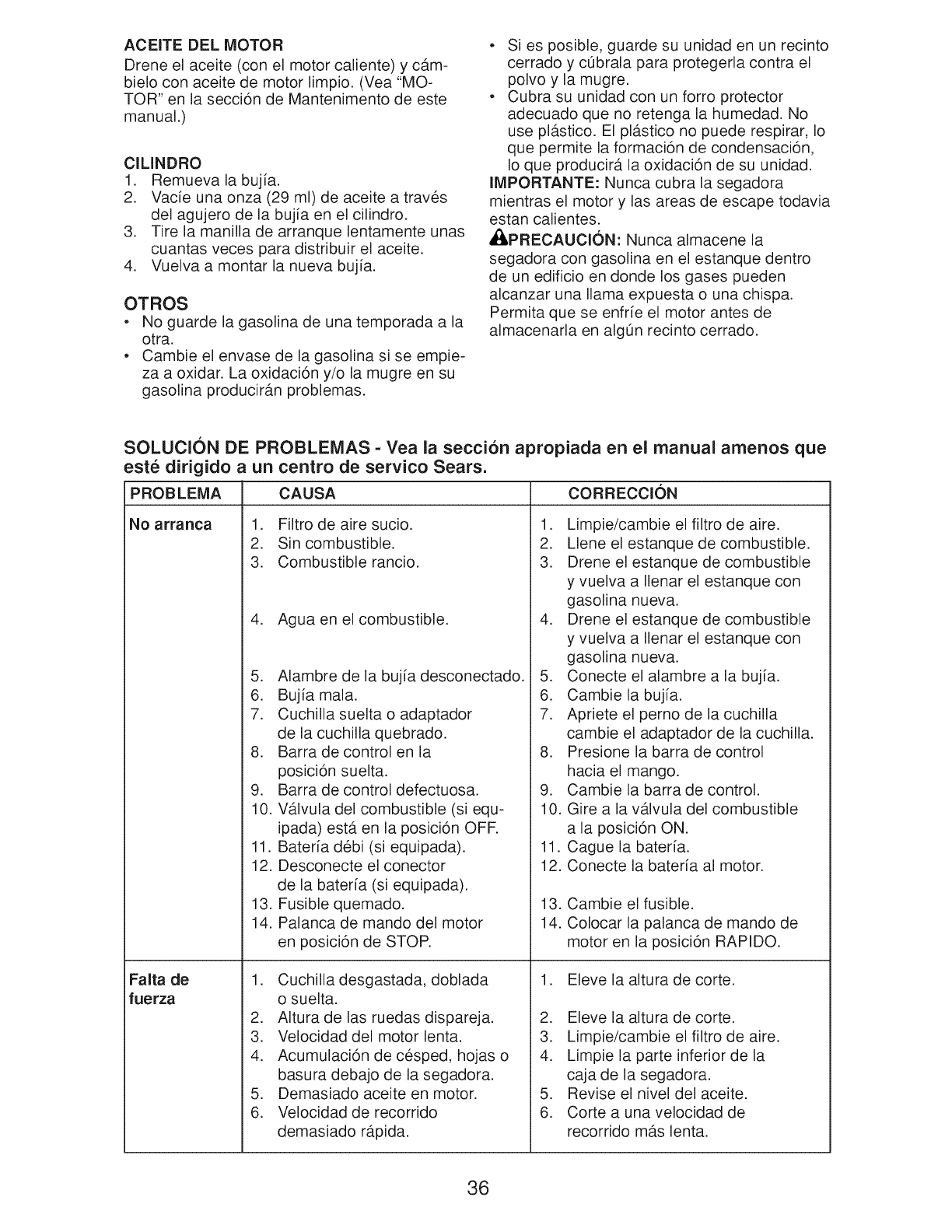

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y cb.m-

bielo con aceite de motor limpio. (Vea "MO-

TOR" en la secci6n de Mantenimento de este

manual.)

ClLINDRO

1. Remuevalabuj[a.

2. Vacfe una onza (29 ml) de aceite a traves

del agujero de la buj[a en el cilindro.

3. Tire la manilla de arranque lentamente unas

cuantas veces para distribuir el aceite.

4. Vuelva a montar la nueva buj[a.

OTROS

• No guarde la gasolina de unatemporada a la

otra.

• Cambie el envase de la gasolina si se empie-

za a oxidar. La oxidaci6n y/o la mugre en su

gasolina producir_.n problemas.

• Si es posible, guarde su unidad en un recinto

cerrado y cObrala para protegerla contra el

polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use pl_.stico. El plb.stico no puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que producirb, la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape todavia

estan calientes.

_,PREOAUOION: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfr[e el motor antes de

almacenarla en algOn recinto cerrado.

SOLUCION DE PROBLEMAS - Yea ia seccion apropiada en el manual amenos que

este dirigido a un centro de servico Sears.

CAUSAPROBLEMA

No arranca

Falta de

fuerza

1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la buj[a desconectado.

6. Buj[a mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

10. Vb.lvula del combustible (si equ-

ipada) estb. en la posici6n OFF.

11. Bateria debi (si equipada).

12. Desconecte el conector

de la bateria (si equipada).

13. Fusible quemado.

14. Palanca de mando del motor

en posici6n de STOP.

1. Cuchilla desgastada, doblada

o suelta.

2. AItura de las ruedas dispareja.

3. Velocidad del motor lenta.

4. Acumulaci6n de cesped, hojas o

basura debajo de la segadora.

5. Demasiado aceite en motor.

6. Velocidad de recorrido

demasiado r_.pida.

CORRECCl0N

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Drene el estanque de combustible

y vuelva a Ilenar el estanque con

gasolina nueva.

4. Drene el estanque de combustible

y vuelva a Ilenar el estanque con

gasolina nueva.

5. Conecte el alambre a la buj[a.

6. Cambie la buj[a.

7. Apriete el perno de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

10. Gire a la vb.lvula del combustible

a la posici6n ON.

11. Cague la bater[a.

12. Conecte la bater[a al motor.

13. Cambie el fusible.

14. Colocar la palanca de mando de

motor en la posici6n RAPIDO.

1. Eleve la altura de corte.

2. Eleve la altura de corte.

3. Limpie/cambie el filtro de aire.

4. Limpie la parte inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido m_.s lenta.

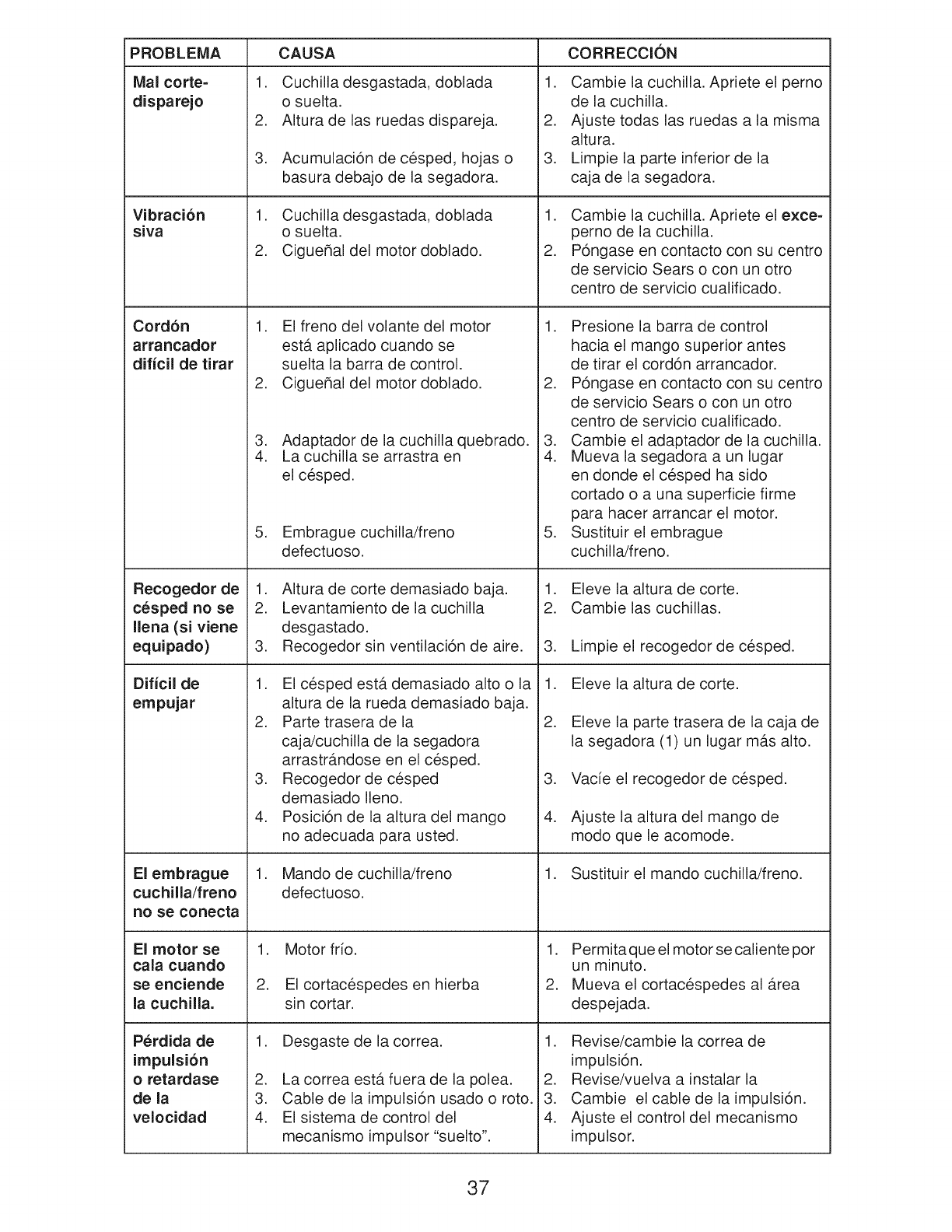

PROBLEMA

Mal corte=

disparejo

Vibraci6n

siva

Cordon

arrancador

dificil de tirar

Recogedor de

cesped no se

llena (si viene

equipado)

Dificil de

empujar

El embrague

cuchilla/freno

no se conecta

El motor se

cala cuando

se enciende

la cuchilla.

Perdida de

impulsi6n

o retardase

de la

velocidad

CAUSA

Cuchilla desgastada, doblada

o suelta.

AItura de las ruedas dispareja.

Acumulaci6n de cesped, hojas o

basura debajo de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. Cigueflal del motor doblado.

1. El freno del volante del motor

est,. aplicado cuando se

suelta la barra de control.

2. Cigueflal del motor doblado.

3. Adaptador de la cuchilla quebrado.

4. Lacuchilla se arrastra en

el cesped.

5. Embrague cuchilla/freno

defectuoso.

AItura de corte demasiado baja.

Levantamiento de la cuchilla

desgastado.

Recogedor sin ventilaci6n de aire.

El cesped estb. demasiado alto o la

altura de la rueda demasiado baja.

Parte trasera de la

caja/cuchilla de la segadora

arrastrb.ndose en el cesped.

Recogedor de cesped

demasiado Ileno.

Posici6n de la altura del mango

no adecuada para usted.

1. Mando de cuchilla/freno

defectuoso.

Motor fr[o.

El cortacespedes en hierba

sin cortar.

1. Desgaste de lacorrea.

2. La correa estb. fuera de la polea.

3. Cable de la impulsi6n usado o roto.

4. El sistema de control del

mecanismo impulsor "suelto".

CORRECClON

1. Cambie la cuchilla. Apriete el perno

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchilla. Apriete el exce-

perno de la cuchilla.

2. P6ngase en contacto con su centro

de servicio Sears o con un otto

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro

de servicio Sears o con un otto

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar

en donde el cesped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

5. Sustituirel embrague

cuchilla/freno.

Eleve la altura de corte.

Cambie las cuchillas.

Limpie el recogedor de cesped.

Eleve la altura de corte.

Eleve la parte trasera de la caja de

la segadora (1) un lugar m_.s alto.

Vacie el recogedor de cesped.

Ajuste la altura del mango de

modo que le acomode.

1. Sustituir el mando cuchilla/freno.

1. Permitaqueel motorsecalientepor

un minuto.

2. Mueva el cortacespedes al Area

despejada.

1. Revise/cambie la correa de

impulsi6n.

2. Revise/vuelva a instalar la

3. Cambie el cable de la impulsi6n.

4. Ajuste el control del mecanismo

impulsor.

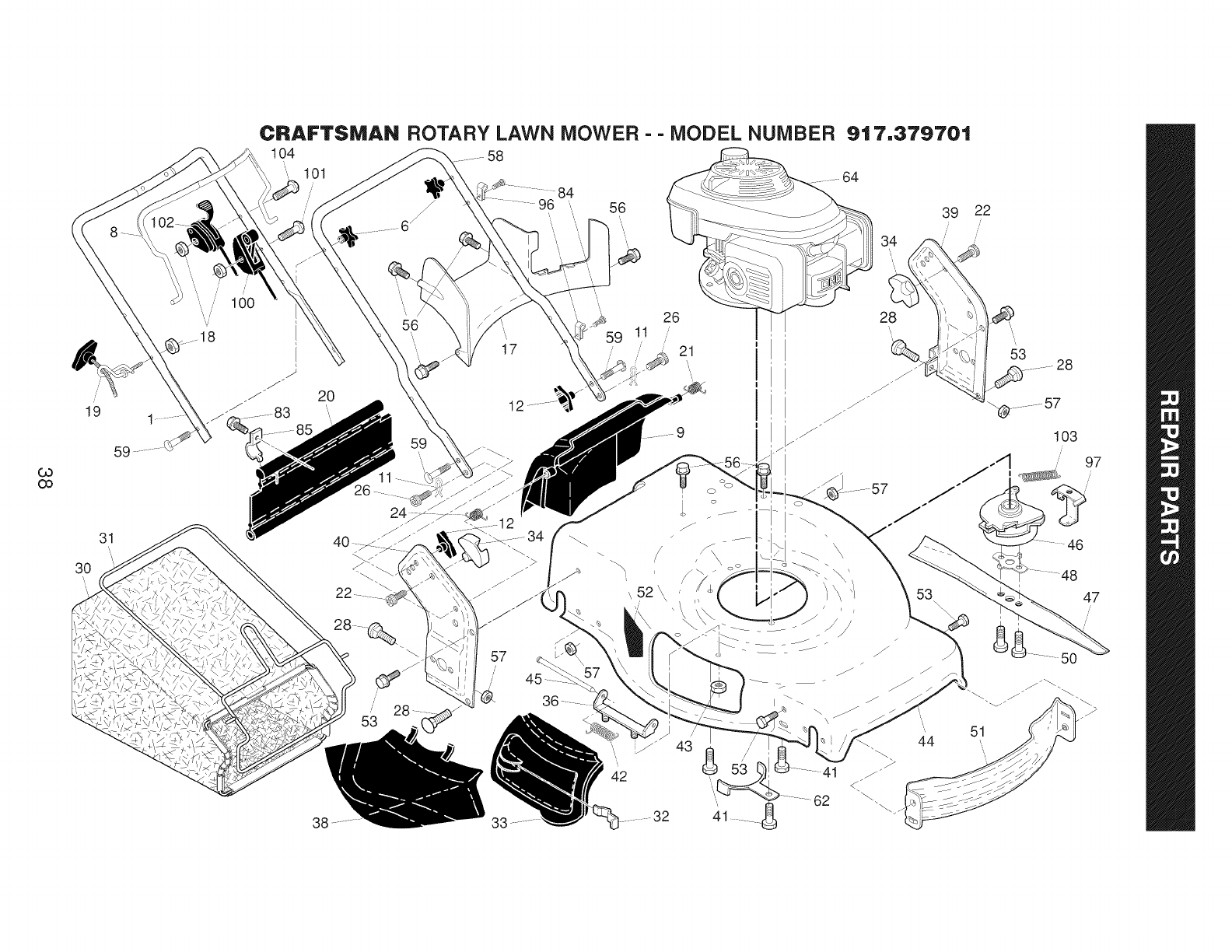

100

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917,379701

104 58

101

....... 21

52 \

39 22

103

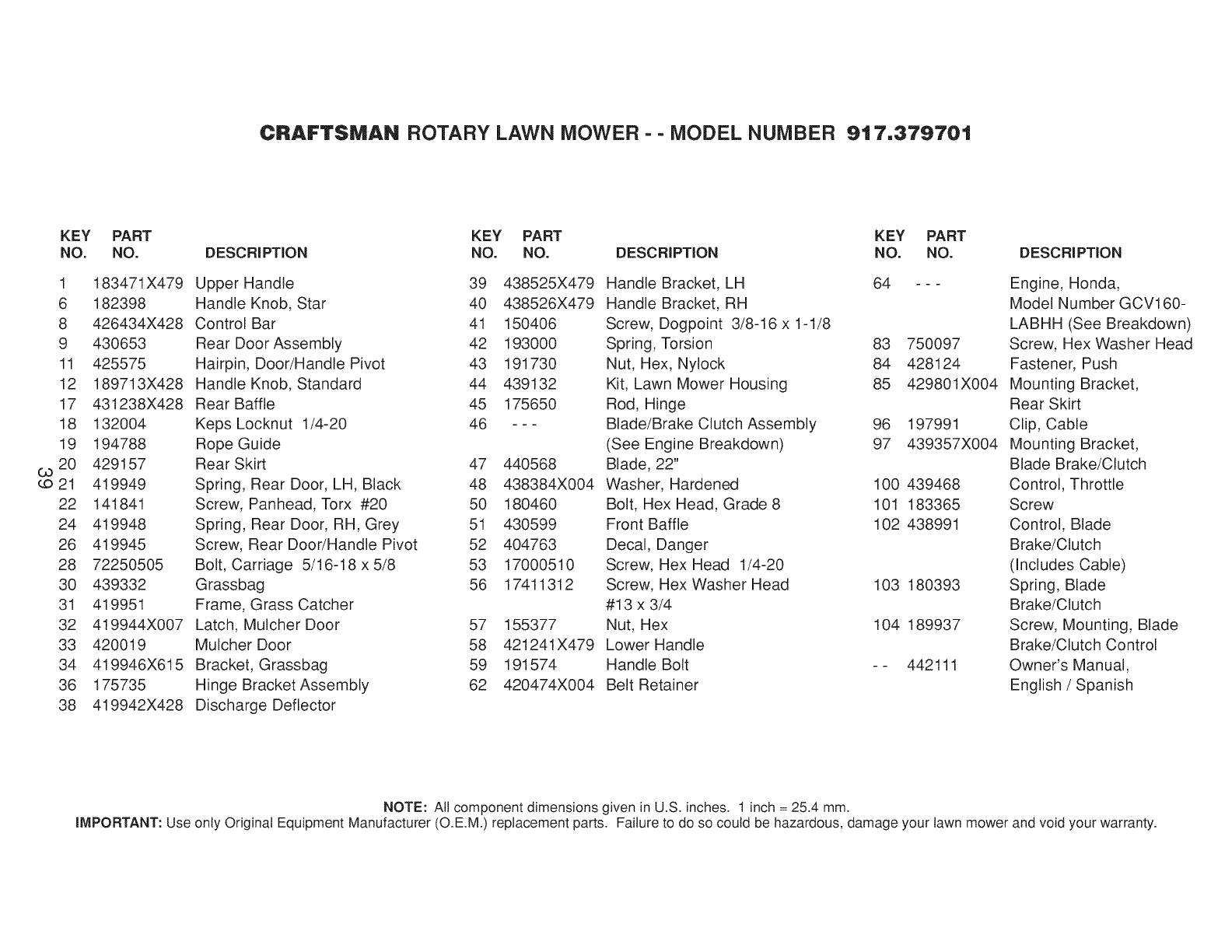

CRAFTSMAN ROTARY LAWN MOWER - -MODEL NUMBER 917.379701

KEY PART

NO. NO.

_21

DESCRiPTiON KEY PART KEY PART

NO. NO. DESCRiPTiON NO. NO.

183471X479 Upper Handle 39 438525X479 Handle Bracket, LH 64 - - -

182398 Handle Knob, Star 40 438526X479 Handle Bracket, RH

426434X428 Control Bar 41 150406 Screw, Dogpoint 3/8-16 x 1-1/8

430653 Rear Door Assembly 42 193000 Spring, Torsion 83 750097

425575 Hairpin, Door/Handle Pivot 43 191730 Nut, Hex, Nylock 84 428124

189713X428 Handle Knob, Standard 44 439132 Kit, Lawn Mower Housing 85 429801X004

431238X428 Rear Baffle 45 175650 Rod, Hinge

132004 Keps Locknut 1/4-20 46 - - - Blade/Brake Clutch Assembly 96 197991

194788 Rope Guide (See Engine Breakdown) 97 439357X004

429157 Rear Skirt 47 440568 Blade, 22"

419949 Spring, Rear Door, LH, Black 48 438384X004 Washer, Hardened 100 439468

141841 Screw, Panhead, Torx #20 50 180460 Bolt, Hex Head, Grade 8 101 183365

419948 Spring, Rear Door, RH, Grey 51 430599 Front Baffle 102 438991

419945 Screw, Rear Door/Handle Pivot 52 404763 Decal, Danger

72250505 Bolt, Carriage 5/16-18 x 5/8 53 17000510 Screw, Hex Head 1/4-20

439332 Grassbag 56 17411312 Screw, Hex Washer Head 103 180393

419951 Frame, Grass Catcher #13 x 3/4

419944X007 Latch, Mulcher Door 57 155377 Nut, Hex 104 189937

420019 Mulcher Door 58 421241X479 Lower Handle

419946X615 Bracket, Grassbag 59 191574 Handle Bolt - - 442111

175735 Hinge Bracket Assembly 62 420474X004 Belt Retainer

419942X428 Discharge Deflector

DESCRiPTiON

Engine, Honda,

Model Number GCV160-

LABHH (See Breakdown)

Screw, Hex Washer Head

Fastener, Push

Mounting Bracket,

Rear Skirt

Clip, Cable

Mounting Bracket,

Blade Brake/Clutch

Control, Throttle

Screw

Control, Blade

Brake/Clutch

(Includes Cable)

Spring, Blade

Brake/Clutch

Screw, Mounting, Blade

Brake/Clutch Control

Owner's Manual,

English /Spanish

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

iMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.

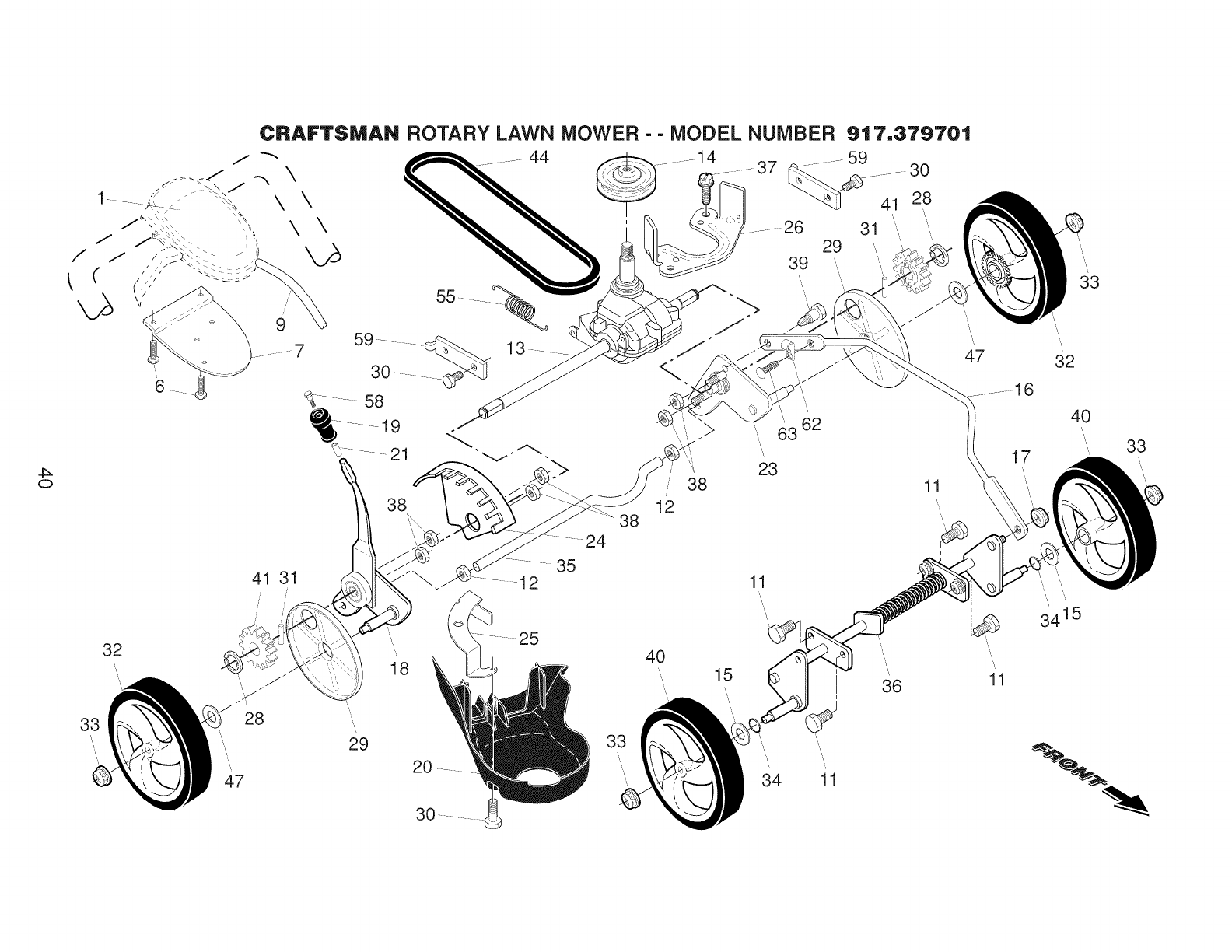

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917,379701

55 ............_

....7 13 ..............

9 .................

30 ...............

_ ...........58

...............19

_>.................21

44 59 ..........30

............14 37

Y'>

41 31

................35

34 11

3415

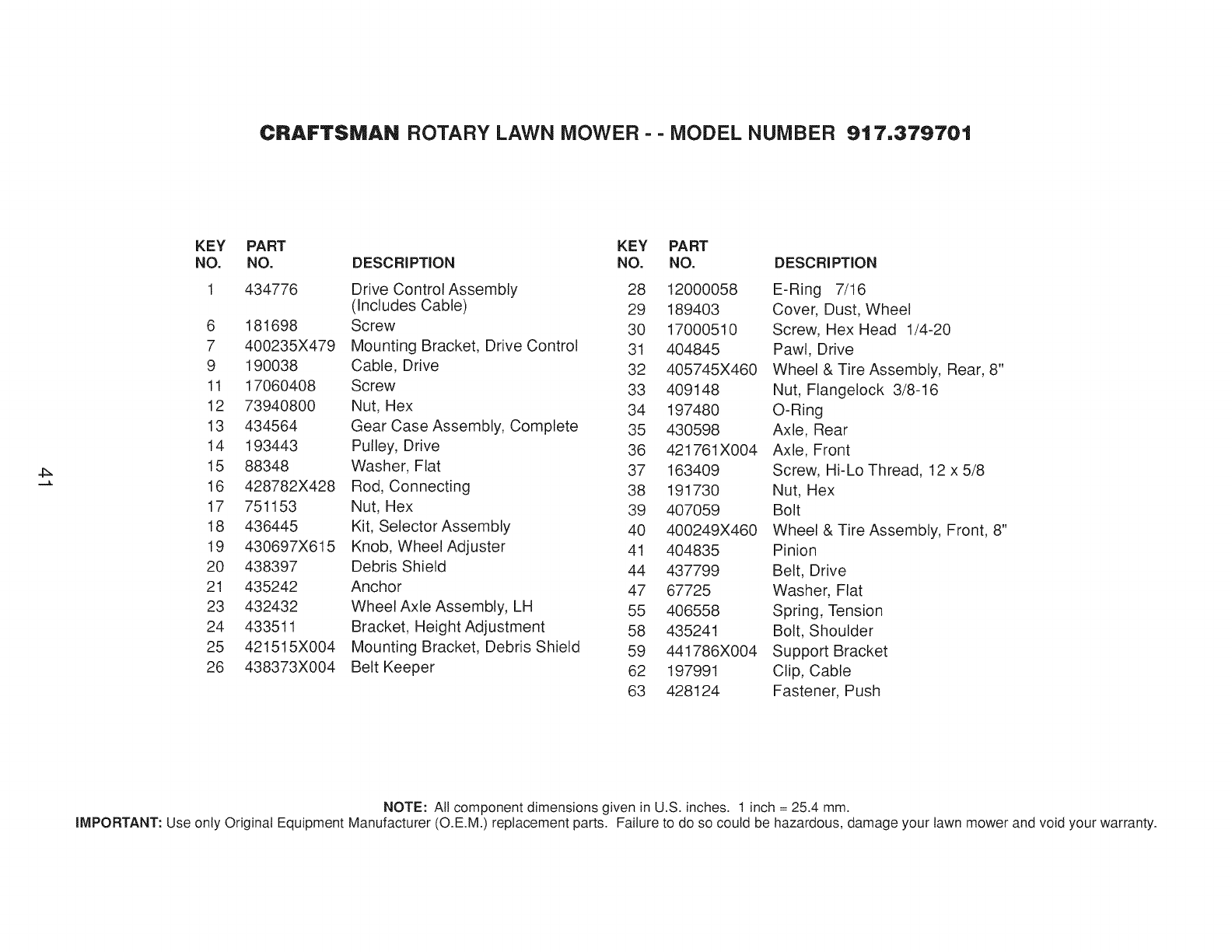

CRAFTSMAN ROTARY LAWN MOWER - -MODEL NUMBER 917.379701

KEY PART KEY PART

NO. NO. DESCRiPTiON NO. NO. DESCRiPTiON

1 434776 Drive Control Assembly 28 12000058 E-Ring 7/16

(Includes Cable) 29 189403 Cover, Dust, Wheel

6 181698 Screw 30 17000510 Screw, Hex Head 1/4-20

7 400235X479 Mounting Bracket, Drive Control 31 404845 Pawl, Drive

9 190038 Cable, Drive 32 405745X460 Wheel & Tire Assembly, Rear, 8"

11 17060408 Screw 33 409148 Nut, Flangelock 3/8-16

12 73940800 Nut, Hex 34 197480 O-Ring

13 434564 Gear Case Assembly, Complete 35 430598 Axle, Rear

14 193443 Pulley, Drive 36 421761X004 Axle, Front

15 88348 Washer, Flat 37 163409 Screw, Hi-Lo Thread, 12 x 5/8

16 428782X428 Rod, Connecting 38 191730 Nut, Hex

17 751153 Nut, Hex 39 407059 Bolt

18 436445 Kit, Selector Assembly 40 400249X460 Wheel & Tire Assembly, Front, 8"

19 430697X615 Knob, Wheel Adjuster 41 404835 Pinion

20 438397 Debris Shield 44 437799 Belt, Drive

21 435242 Anchor 47 67725 Washer, Flat

23 432432 Wheel Axle Assembly, LH 55 406558 Spring, Tension

24 433511 Bracket, Height Adjustment 58 435241 Bolt, Shoulder

25 421515X004 Mounting Bracket, Debris Shield 59 441786X004 Support Bracket

26 438373X004 Belt Keeper 62 197991 Clip, Cable

63 428124 Fastener, Push

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

_MPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.

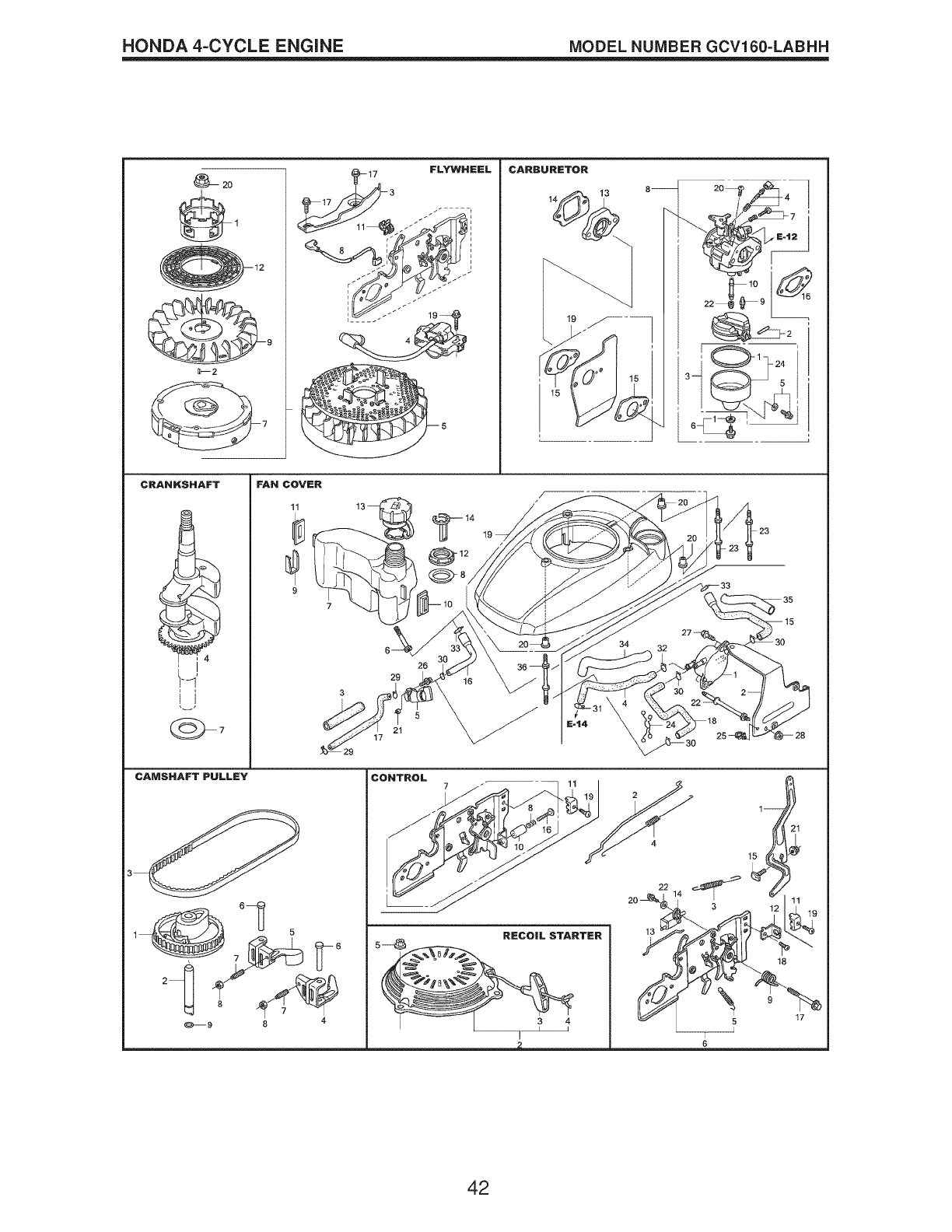

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV160-LABHH

__F 1_

_--2

FLYWHEEL CARBURETOR

"" ', :O1 =2'

CRANKSHAFT

FAN COVER

CAMSHAFT PULLEY

_61

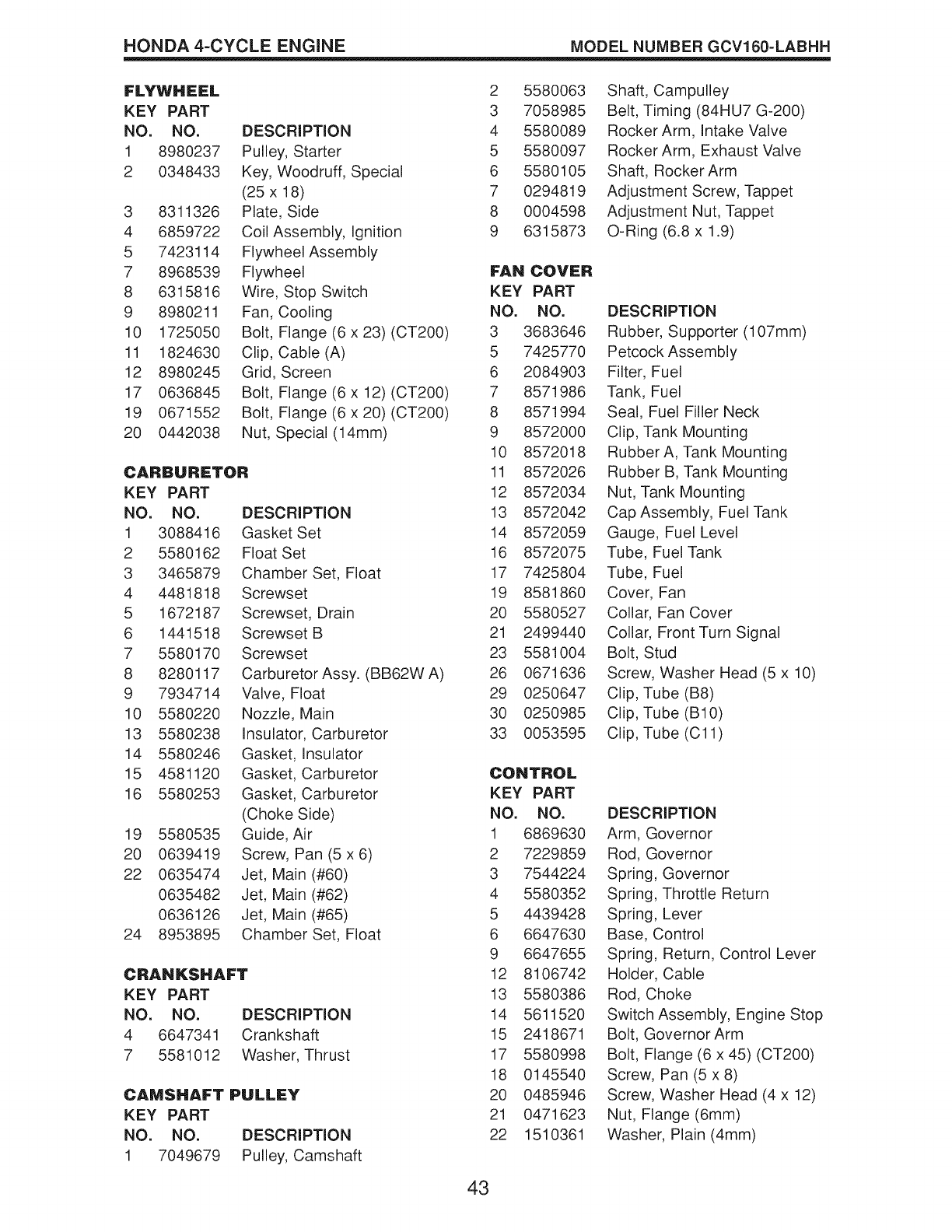

HONDA 4=CYCLE ENGINE MODEL NUMBER GCV160=LABHH

FLYWHEEL

KEY PART

NO. NO.

1 8980237

2 0348433

3 8311326

4 6859722

5 7423114

7 8968539

8 6315816

9 8980211

10 1725050

11 1824630

12 8980245

17 0636845

19 0671552

20 0442038

DESCRIPTION

Pulley, Starter

Key, Woodruff, Special

(25 x 18)

Plate, Side

Coil Assembly, Ignition

Flywheel Assembly

Flywheel

Wire, Stop Switch

Fan, Cooling

Bolt, Flange (6 x 23) (CT200)

Clip, Cable (A)

Grid, Screen

Bolt, Flange (6 x 12) (CT200)

Bolt, Flange (6 x 20) (CT200)

Nut, Special (14mm)

CARBURETOR

KEY PART

NO. NO. DESCRIPTION

1 3088416 Gasket Set

2 5580162 Float Set

3 3465879 Chamber Set, Float

4 4481818 Screwset

5 1672187 Screwset, Drain

6 1441518 Screwset B

7 5580170 Screwset

8 8280117 Carburetor Assy. (BB62W A)

9 7934714 Valve, Float

10 5580220 Nozzle, Main

13 5580238 Insulator, Carburetor

14 5580246 Gasket, Insulator

15 4581120 Gasket, Carburetor

16 5580253 Gasket, Carburetor

(Choke Side)

19 5580535 Guide, Air

20 0639419 Screw, Pan (5 x6)

22 0635474 Jet, Main (#60)

0635482 Jet, Main (#62)

0636126 Jet, Main (#65)

24 8953895 Chamber Set, Float

CRANKSHAFT

KEY PART

NO. NO. DESCRIPTION

4 6647341 Crankshaft

7 5581012 Washer, Thrust

CAMSHAFT PULLEY

KEY PART

NO. NO. DESCRiPTiON

1 7049679 Pulley, Camshaft

2 5580063

3 7058985

4 5580089

5 5580097

6 5580105

7 0294819

8 0004598

9 6315873

FAN COVIER

KEY PART

NO. NO.

3 3683646

5 7425770

6 2084903

7 8571986

8 8571994

9 8572OOO

10 8572018

11 8572026

12 8572034

13 8572042

14 8572059

16 8572075

17 7425804

19 8581860

2O 558O527

21 2499440

23 5581004

26 0671636

29 0250647

30 0250985

33 0053595

CONTROL

KEY PART

NO. NO.

1 6869630

2 7229859

3 7544224

4 558O352

5 4439428

6 6647630

9 6647655

12 8106742

13 558O386

14 5611520

15 2418671

17 558O998

18 0145540

20 0485946

21 0471623

22 1510361

Shaft, Campulley

Belt, Timing (84HU7 G-200)

Rocker Arm, Intake Valve

Rocker Arm, Exhaust Valve

Shaft, Rocker Arm

Adjustment Screw, Tappet

Adjustment Nut, Tappet

O-Ring (6.8 x 1.9)

DESCRIPTION

Rubber, Supporter (107mm)

Petcock Assembly

Filter, Fuel

Tank, Fuel

Seal, Fuel Filler Neck

Clip, Tank Mounting

Rubber A, Tank Mounting

Rubber B, Tank Mounting

Nut, Tank Mounting

Cap Assembly, Fuel Tank

Gauge, Fuel Level

Tube, Fuel Tank

Tube, Fuel

Cover, Fan

Collar, Fan Cover

Collar, Front Turn Signal

Bolt, Stud

Screw, Washer Head (5 x 10)

Clip, Tube (B8)

Clip, Tube (B10)

Clip, Tube (C11 )

DESCRIPTION

Arm, Governor

Rod, Governor

Spring, Governor

Spring, Throttle Return

Spring, Lever

Base, Control

Spring, Return, Control Lever

Holder, Cable

Rod, Choke

Switch Assembly, Engine Stop

Bolt, Governor Arm

Bolt, Flange (6 x 45) (CT200)

Screw, Pan (5 x 8)

Screw, Washer Head (4 x 12)

Nut, Flange (6mm)

Washer, Plain (4mm)

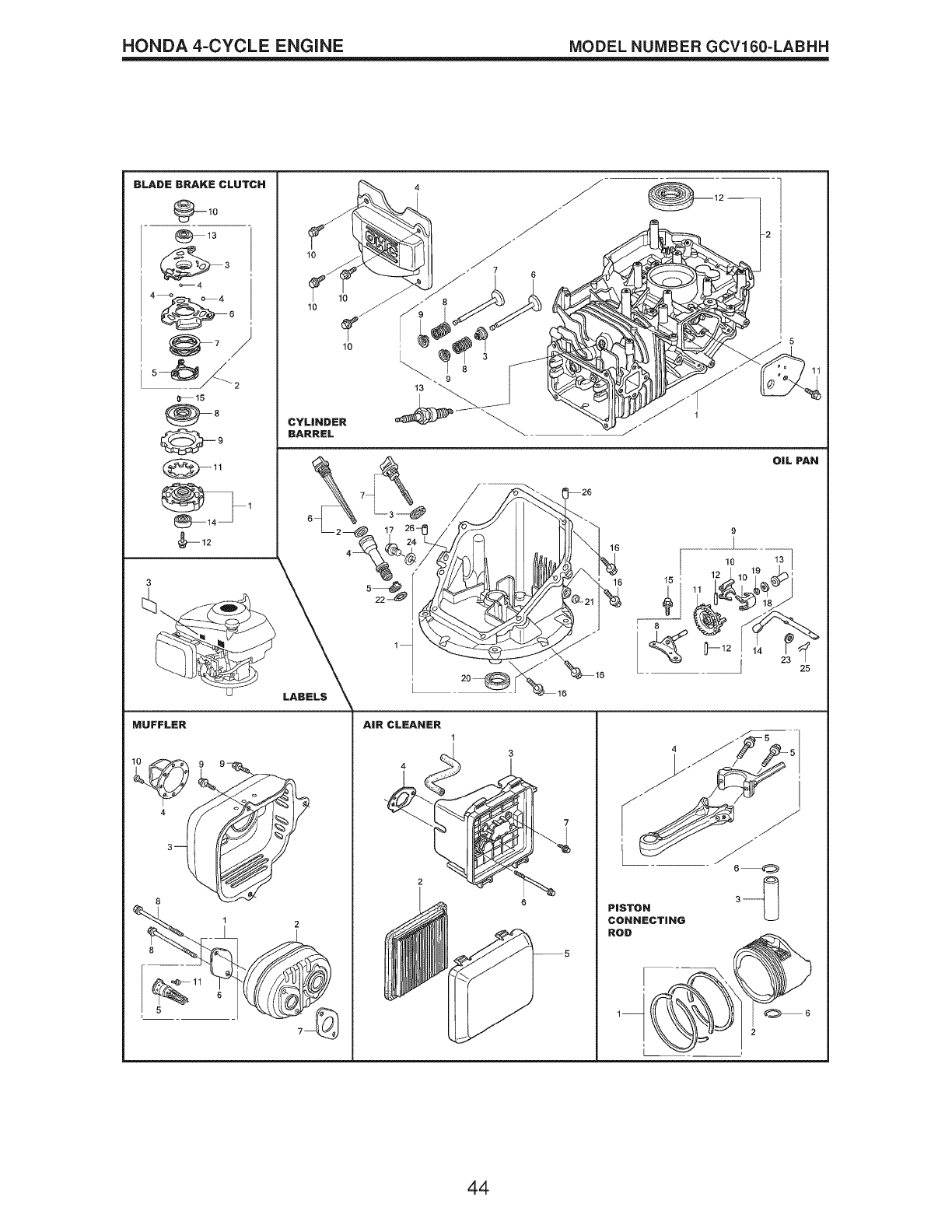

HONDA 4=CYCLE ENGINE MODEL NUMBER GCV160=LABHH

BLAD e=BRAKE CLUTCH

--10

0--4

@.)

5-b .

_p_15

--11

LABELS _ [ 'J "_16

MUFFLER

OIL PAN

J =5

AiR CLEANER 1-_-

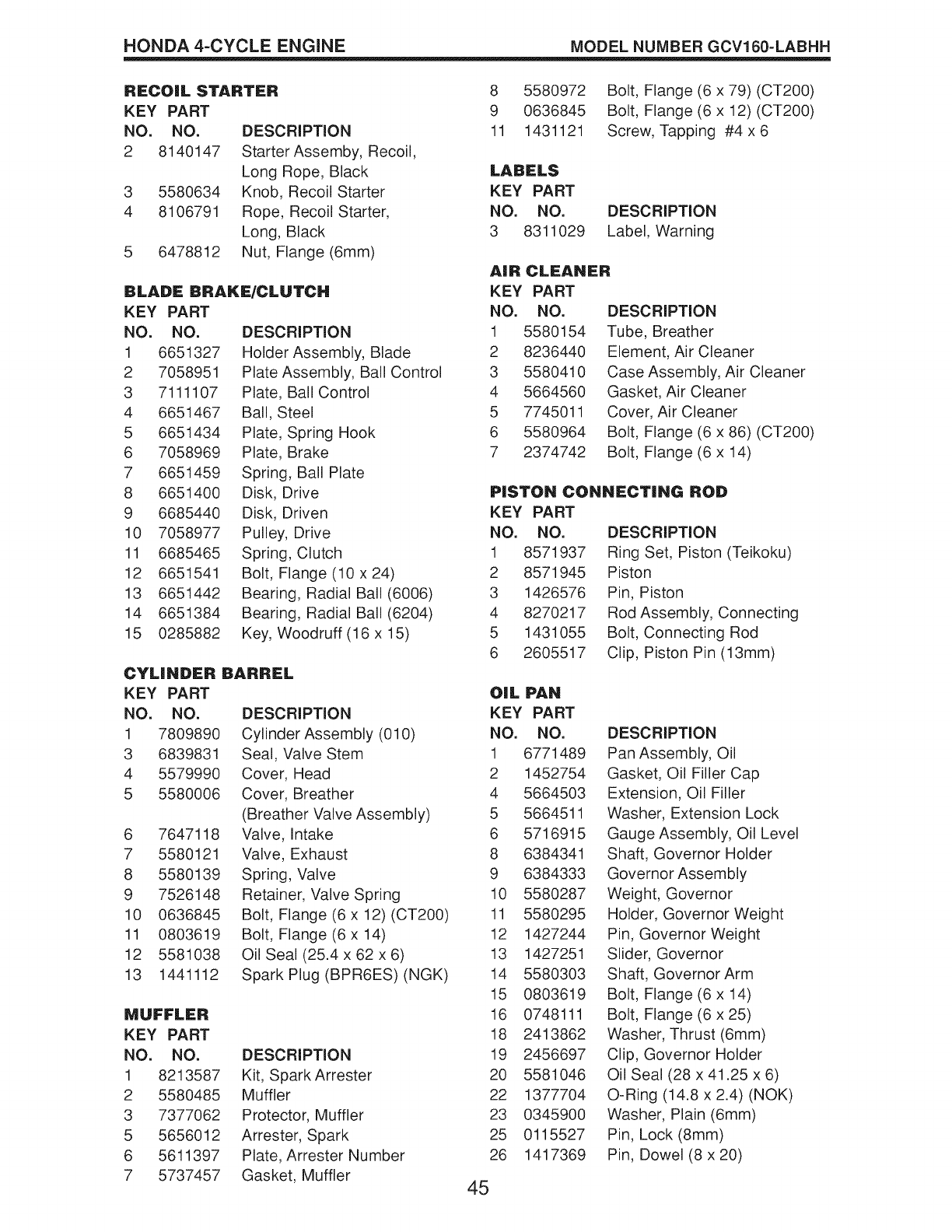

HONDA 4=CYCLE ENGINE MODEL NUMBER GCV160=LABHH

RECOIL STARTER

KEY PART

NO. NO.

2 8140147

3 5580634

4 8106791

5 6478812

DESCRIPTION

Starter Assemby, Recoil,

Long Rope, Black

Knob, Recoil Starter

Rope, Recoil Starter,

Long, Black

Nut, Flange (6mm)

BLADE BRAKE/CLUTCH

KEY PART

NO. NO.

1 6651327

2 7O58951

3 7111107

4 6651467

5 6651434

6 7058969

7 6651459

8 6651400

9 6685440

10 7058977

11 6685465

12 6651541

13 6651442

14 6651384

15 0285882

DESCRIPTION

Holder Assembly, Blade

Plate Assembly, Ball Control

Plate, Ball Control

Ball, Steel

Plate, Spring Hook

Plate, Brake

Spring, Ball Plate

Disk, Drive

Disk, Driven

Pulley, Drive

Spring, Clutch

Bolt, Flange (10 x 24)

Bearing, Radial Ball (6006)

Bearing, Radial Ball (6204)

Key, Woodruff (16 x 15)

CYLINDER BARREL

KEY PART

NO. NO.

1 7809890

3 6839831

4 5579990

5 5580006

6 7647118

7 5580121

8 5580139

9 7526148

10 0636845

11 0803619

12 5581038

13 1441112

DESCRIPTION

Cylinder Assembly (010)

Seal, Valve Stem

Cover, Head

Cover, Breather

(Breather Valve Assembly)

Valve, Intake

Valve, Exhaust

Spring, Valve

Retainer, Valve Spring

Bolt, Flange (6 x 12) (CT200)

Bolt, Flange (6 x 14)

Oil Seal (25.4 x 62 x 6)

Spark Plug (BPR6ES) (NGK)

MUFFLER

KEY PART

NO. NO.

1 8213587

2 5580485

3 7377062

5 5656012

6 5611397

7 5737457

DESCRIPTION

Kit, Spark Arrester

Muffler

Protector, Muffler

Attester, Spark

Plate, Attester Number

Gasket, Muffler

8 5580972 Bolt, Flange (6 x 79) (CT200)

9 0636845 Bolt, Flange (6 x 12) (CT200)

11 1431121 Screw, Tapping #4 x 6

LABELS

KEY PART

NO. NO. DESCRIPTION

3 8311029 Label, Warning

AiR CLEANER

KEY PART

NO. NO.

1 5580154

2 8236440

3 5580410

4 5664560

5 7745011

6 5580964

7 2374742

DESCRIPTION

Tube, Breather

Element, Air Cleaner

Case Assembly, Air Cleaner

Gasket, Air Cleaner

Cover, Air Cleaner

Bolt, Flange (6 x 86) (CT200)

Bolt, Flange (6 x 14)

PISTON CONNECTING ROD

KEY PART

NO. NO. DESCRIPTION

1 8571937 Ring Set, Piston (Teikoku)

2 8571945 Piston

3 1426576 Pin, Piston

4 8270217 Rod Assembly, Connecting

5 1431055 Bolt, Connecting Rod

6 2605517 Clip, Piston Pin (13mm)

OiL PAN

KEY PART

NO. NO.

1 6771489

2 1452754

4 5664503

5 5664511

6 5716915

8 6384341

9 6384333

10 5580287

11 5580295

12 1427244

13 1427251

14 5580303

15 0803619

16 0748111

18 2413862

19 2456697

20 5581046

22 1377704

23 0345900

25 0115527

26 1417369

DESCRIPTION

Pan Assembly, Oil

Gasket, Oil Filler Cap

Extension, Oil Filler

Washer, Extension Lock

Gauge Assembly, Oil Level

Shaft, Governor Holder

Governor Assembly

Weight, Governor

Holder, Governor Weight

Pin, Governor Weight

Slider, Governor

Shaft, Governor Arm

Bolt, Flange (6 x 14)

Bolt, Flange (6 x 25)

Washer, Thrust (6mm)

Clip, Governor Holder

Oil Seal (28 x 41.25 x 6)

O-Ring (14.8 x 2.4) (NOK)

Washer, Plain (6mm)

Pin, Lock (8mm)

Pin, Dowel (8 x 20)

S_RV|C_ NOTES

NOTAS S_RV|C|O

NEED MORE HELP?

Y@Jll fir@ the answer and more on _anagemyhOmeoCOm _ for free!

o Find this and a[[ your other product manuals online.

o Get answers from our team of home experts.

o Get a personalized maintenance plan for your home.

o Find information and tools to help with home projects.

brought to you by Sears

_::: ,

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

w_,w.sears.com www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (u.s.A) 1-800-361-6665 (Canada)

442111

Para pedirservicio de reparacidn

a domicilio,y paraordenar piezas:

1-888-SU-HOGAR®

(1-888-784-6427)

Au Canada pourservice en frangais:

1-800-LE-FOYERMc

(1-800-533-6937)

www.sears.ca

SealF@

® Registered Trademark /TMTrademark /SMService Mark of Sears Brands, LLC

® Marca Registrada /TMMarca de Fabrica /SMMarca de Servicio de Sears Brands, LLC

MCMarque de commerce /MDMarque ddposee de Sears Brands, LLC

Rev. 4 07.05.11 BY Printed in U.S.A.

Craftsman 917379701 User Manual LAWNMOWER Manuals And Guides 1107156L

Navigation menu

Versions of this User Manual:

Views

Navigation
