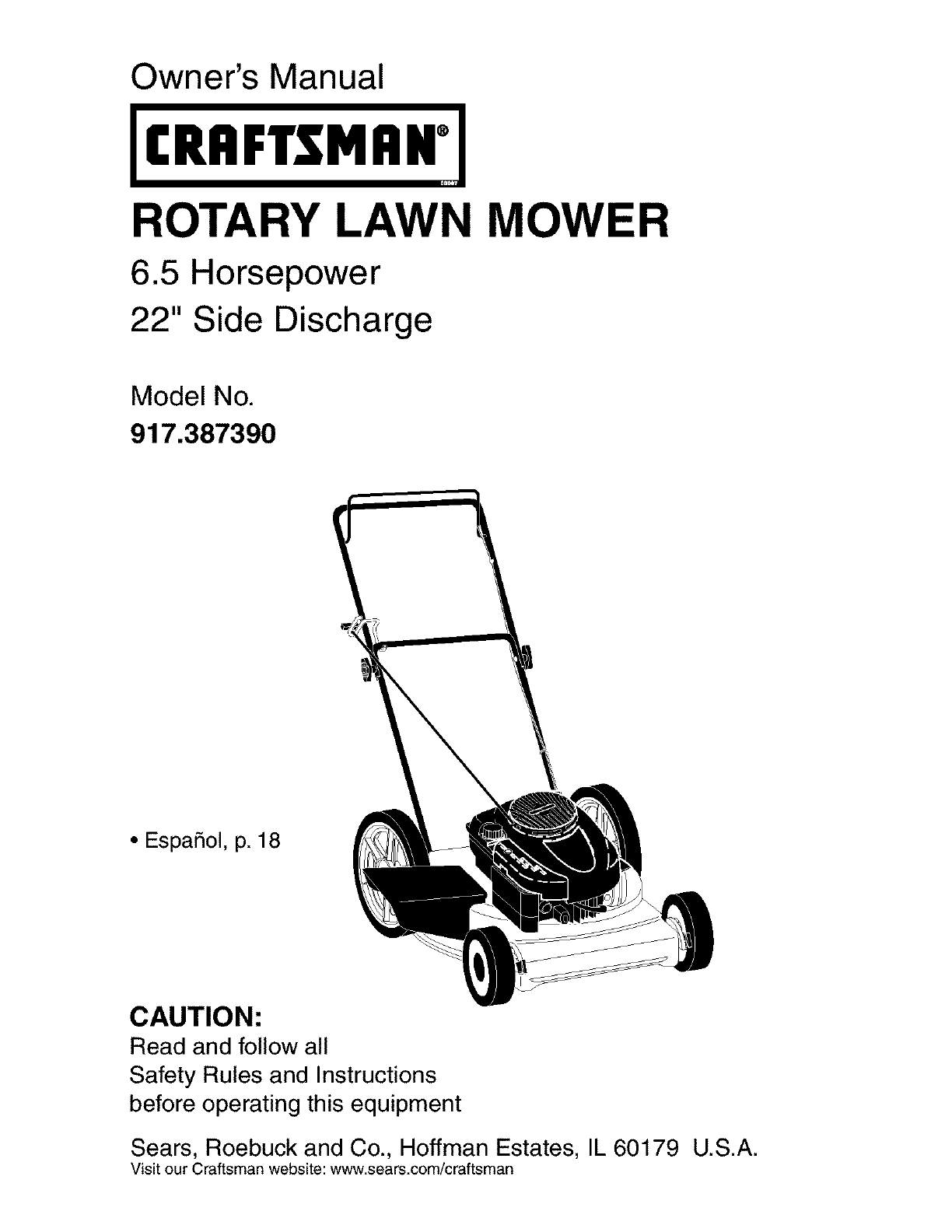

Owner's Manual

IC..FTSMnWl

ROTARY LAWN MOWER

6.5 Horsepower

22" Side Discharge

Model No.

917.387390

• EspaSol, p. 18

CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website: www.sears.com/craftsman

Warranty ................................................... 2

Safety Rules .......................................... 2-4

Product Specifications .............................. 4

Assembly /Pre-Operation ........................ 6

Operation ............................................. 7-10

Maintenance Schedule ........................... 11

Maintenance ...................................... 11-13

Service and Adjustments ........................ 14

Storage .............................................. 15-16

Troubleshooting ................................. 16-17

Repair Parts ....................................... 34-39

Sears Service .......................... Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in the

owner's manual, Sears will repair free of charge any defect in material or workmanship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent crank-

shafts and the failure to maintain the equipment according to the instructions con-

tained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest Sears

Parts & Repair Center in the United States. This warranty applies only while this product

is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck And Co., D/817 WA, Hoffman Estates, IL 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and throw-

ing objects. Failure to observe the following safety instructions could result in serious

injury or death.

_¢LLookfor this symbol to point out

important safety precautions. It means

CAUTION!H BECOME ALERT!H

YOUR SAFETY IS INVOLVED.

_i, WARNING: In order to prevent ac-

cidental starting when setting up, trans-

porting, adjusting or making repairs,

always disconnect spark plug wire and

place wire where it cannot contact plug.

_,WARNING: Engine exhaust, some of its

constituents, and certain vehicle compo-

nents contain or emit chemicals known

to the State of California to cause cancer

and birth defects or other reproductive

harm.

A_,WARNING: Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm. Wash

hands after handling.

CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine has

stopped. To avoid severe burns on contact,

stay away from these areas.

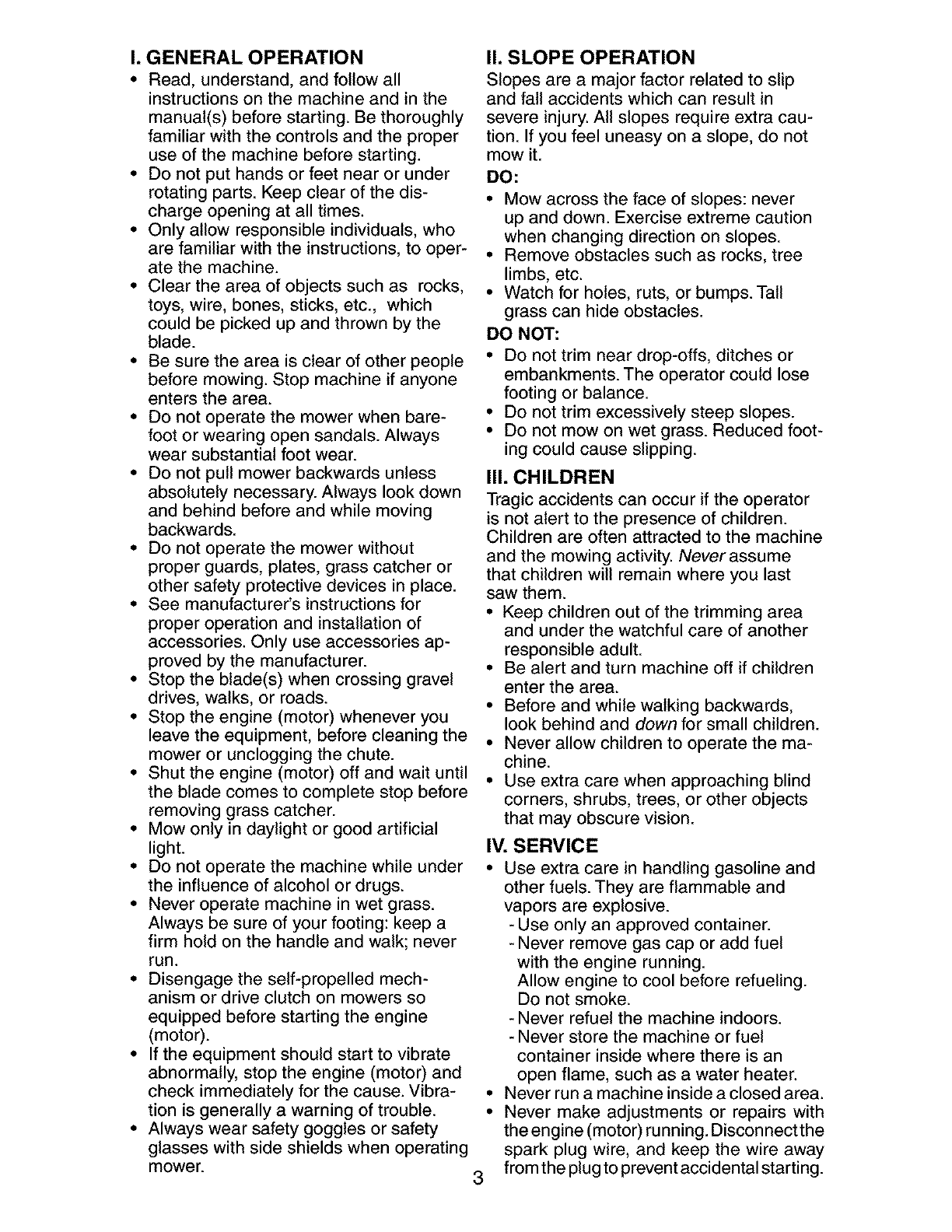

I. GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

charge opening at all times.

• Only allow responsible individuals, who

are familiar with the instructions, to oper-

ate the machine.

• Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by the

blade.

• Be sure the area is clear of other people

before mowing. Stop machine if anyone

enters the area.

• Do not operate the mower when bare-

foot or wearing open sandals. Always

wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look down

and behind before and while moving

backwards.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories ap-

proved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning the

mower or unclogging the chute.

• Shut the engine (motor) off and wait until

the blade comes to complete stop before

removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while under

the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle and walk; never

run.

• Disengage the self-propelled mech-

anism or drive clutch on mowers so

equipped before starting the engine

(motor).

• If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

• Always wear safety goggles or safety

glasses with side shields when operating

II. SLOPE OPERATION

Slopes are a major factor related to slip

and fall accidents which can result in

severe injury. All slopes require extra cau-

tion. If you feel uneasy on a slope, do not

mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced foot-

ing could cause slipping.

III. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the machine

and the mowing activity. Never assume

that children will remain where you last

saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small children.

• Never allow children to operate the ma-

chine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SERVICE

•Use extra care in handling gasoline and

other fuels. They are flammable and

vapors are explosive.

-Use only an approved container.

-Never remove gas cap or add fuel

with the engine running.

Allow engine to cool before refueling.

Do not smoke.

-Never refuel the machine indoors.

-Never store the machine or fuel

container inside where there is an

open flame, such as awater heater.

•Never run amachine inside a closed area.

•Never make adjustments or repairs with

the engine (motor) running. Disconnect the

spark plug wire, and keep the wire away

mower. 3 from the plug to prevent accidental starting.

• Keepnuts and bolts,especiallyblade

attachmentbolts,tightand keepequip-

ment ingood condition.

• Nevertamperwith safetydevices.Check

theirproperoperationregularly.

• Keep machine free of grass, leaves, or

otherdebrisbuild-up.Cleanoilorfuelspill-

age.Allowmachineto coolbeforestoring.

• Stop and inspectthe equipmentif you

strikean object.Repair,if necessary,

before restarting.

• Neverattempttomakewheelheightadjust-

mentswhiletheengine(motor)is running.

• Grasscatchercomponentsaresubject

to wear,damage,and deterioration,

which couldexposemovingpartsor

allowobjectsto be thrown.Frequently

checkcomponentsand replacewith

manufacturer'srecommendedparts,

when necessary.

• Mowerbladesare sharp and can cut.

Wrap the blade(s)or wear gloves,and

useextracautionwhenservicingthem.

• Donot changethe enginegovernorset-

ting or overspeedthe engine.

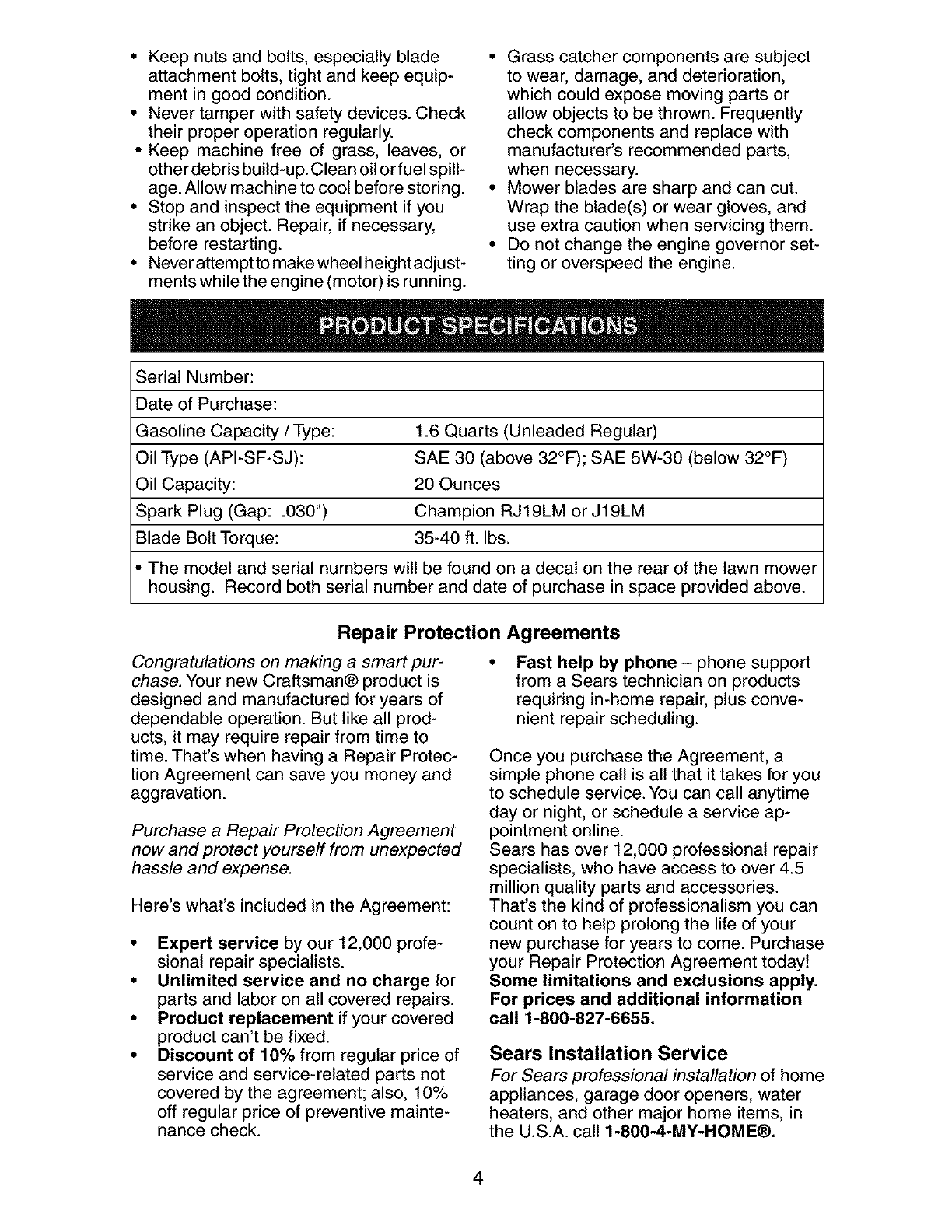

Serial Number:

Dateof Purchase:

GasolineCapacity/Type: 1.6 Quarts (Unleaded Regular)

Oil Type (API-SF-SJ): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil Capacity: 20 Ounces

Spark Plug (Gap: .030") Champion RJ19LM or J19LM

Blade Bolt Torque: 35-40 ft. Ibs.

• The model and serial numbers will be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase in space provided above.

Repair Protection Agreements

Congratulations on making a smart pur-

chase. Your new Craftsman® product is

designed and manufactured for years of

dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec-

tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement

now and protect yourself from unexpected

hassle and expense.

Here's what's included in the Agreement:

•Expert service by our 12,000 profe-

sional repair specialists.

• Unlimited service and no charge for

parts and labor on all covered repairs.

• Product replacement if your covered

product can't be fixed.

• Discount of 10% from regular price of

service and service-related parts not

covered by the agreement; also, 10%

off regular price of preventive mainte-

nance check.

Fast help by phone - phone support

from a Sears technician on products

requiring in-home repair, plus conve-

nient repair scheduling.

Once you purchase the Agreement, a

simple phone call is all that it takes for you

to schedule service. You can call anytime

day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4.5

million quality parts and accessories.

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come. Purchase

your Repair Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information

call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call 1-800-4-MY-HOME®.

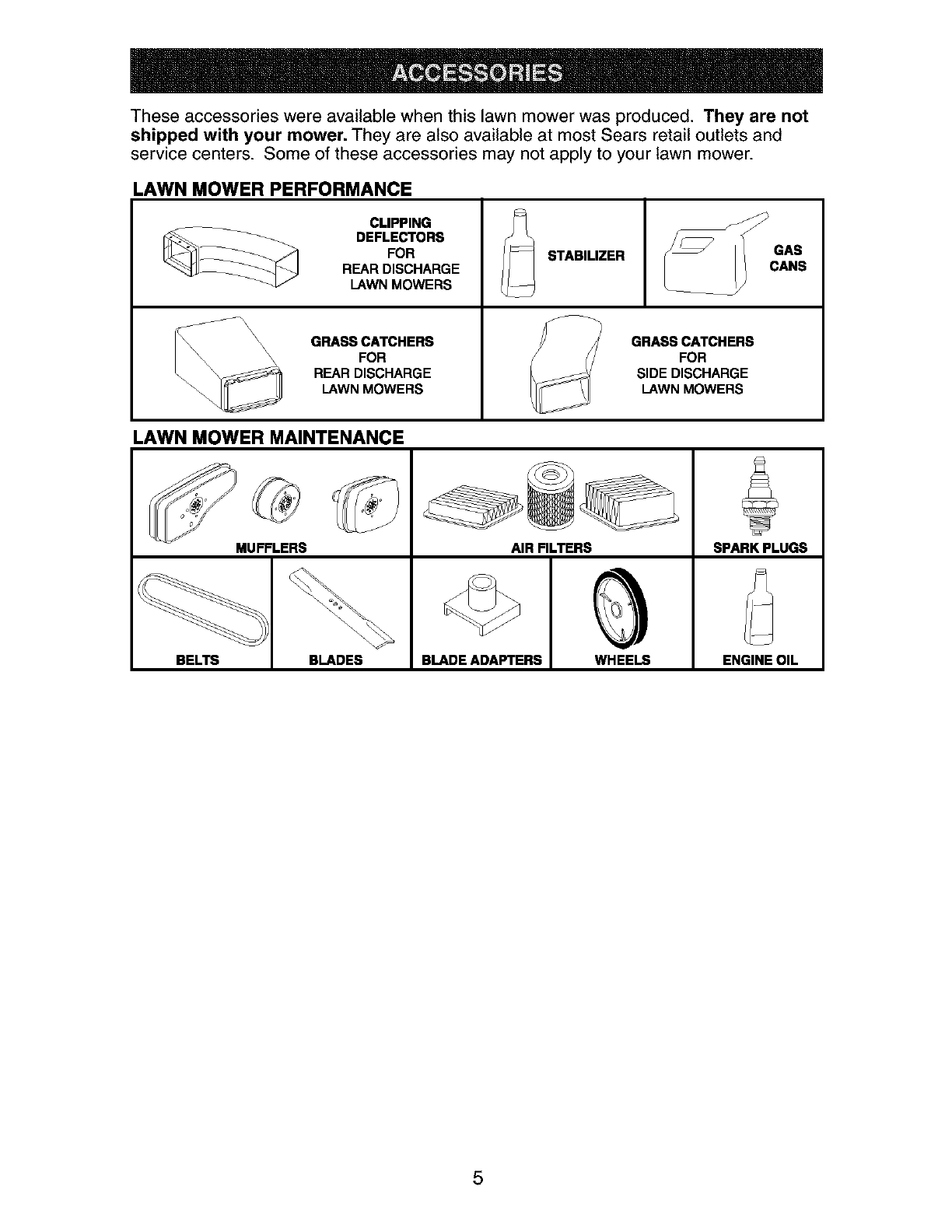

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and

service centers. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING

__ DEFLECTORS

FOR STABILIZER

REAR DISCHARGE

LAWN MOWERS

\\ GRASS CATCHERS GRASS CATCHERS

_\\ \\\ FOR FOR

REAR DISCHARGE SIDE DISCHARGE

LAWN MOWERS LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS AIR FILTERS SPARK PLUGS

BELTS BLADES BLADE ADAPTERS WHEELS ENGINE OIL

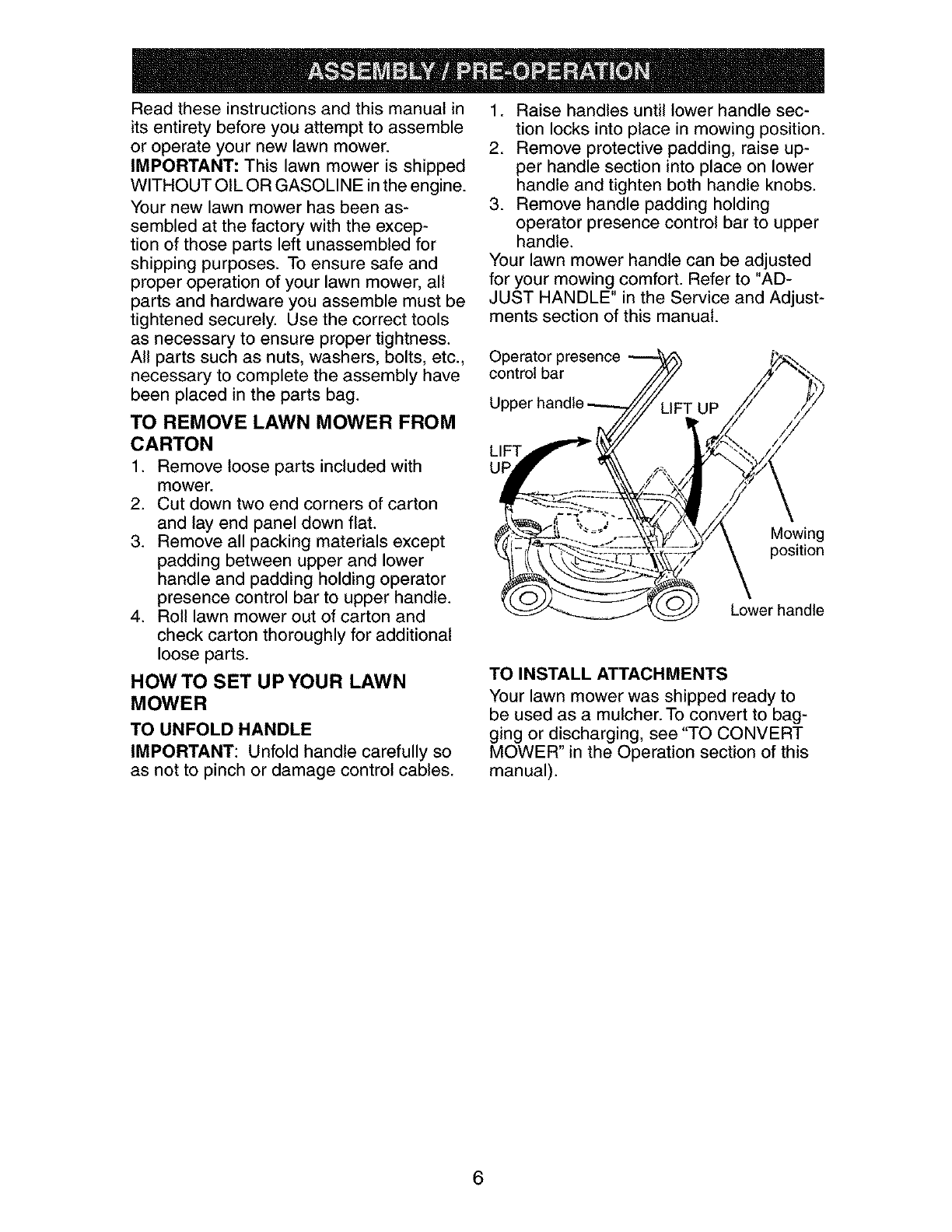

Read these instructions and this manual in

its entirety before you attempt to assemble

or operate your new lawn mower.

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE inthe engine.

Your new lawn mower has been as-

sembled at the factory with the excep-

tion of those parts left unassembled for

shipping purposes. To ensure safe and

proper operation of your lawn mower, all

parts and hardware you assemble must be

tightened securely. Use the correct tools

as necessary to ensure proper tightness.

All parts such as nuts, washers, bolts, etc.,

necessary to complete the assembly have

been placed in the parts bag.

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

HOWTO SET UPYOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle sec-

tion locks into place in mowing position.

2. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both handle knobs.

3. Remove handle padding holding

operator presence control bar to upper

handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and Adjust-

ments section of this manual.

Operator presence

control bar

LIFT

Mowing

position

Lower handle

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to

be used as a mulcher. To convert to bag-

ging or discharging, see "TO CONVERT

MOWER" in the Operation section of this

manual).

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER,KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

3resence control bar

,Handle knob

Starter

handle

Primer

Gasoline

filler cap Muffler

Housing

guard

Air filtc

Wheel adjuster (on each wheel)

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Com-

mission. The blade turns when the engine is running.

Operator presence control bar - must

be held down to the handle to start the

engine. Release to stop the engine.

Starter handle - used for starting engine. 7

Primer - pumps additional fuel from the

carburetor to the cylinder for use when

starting a cold engine.

The operationof any lawn

mowercan resultin foreign

objectsthrown intothe

eyes,whichcan resultin

severeeye damage.Always

wearsafety glassesor eye shieldswhile

operatingyour lawnmoweror performing

anyadjustmentsor repairs.We recom-

menda standardsafetyglassesor wide

visionsafety maskworn over spectacles.

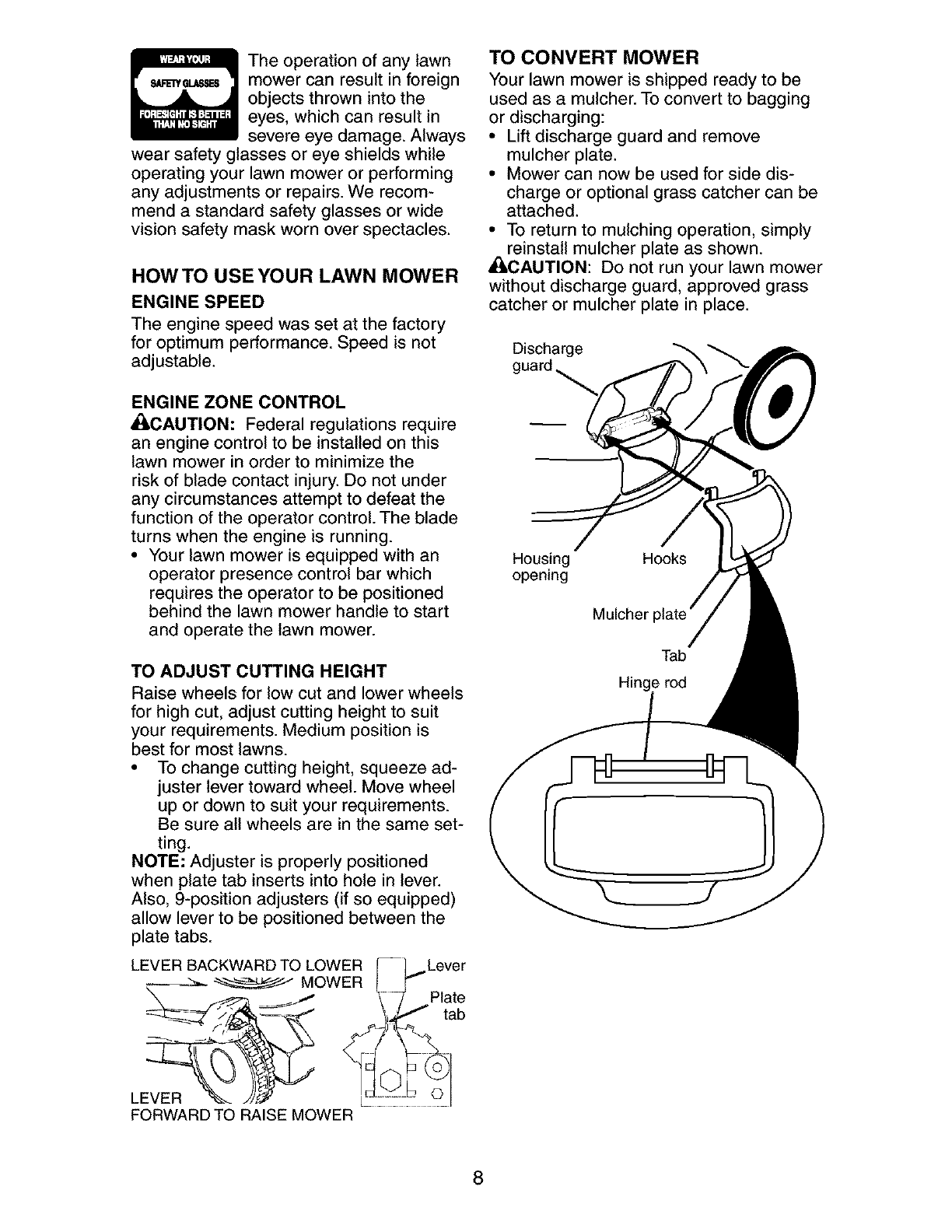

HOWTO USEYOUR LAWN MOWER

ENGINE SPEED

The engine speed was set at the factory

for optimum performance. Speed is not

adjustable.

ENGINE ZONE CONTROL

• I,CAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the

risk of blade contact injury. Do not under

any circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower wheels

for high cut, adjust cutting height to suit

your requirements. Medium position is

best for most lawns.

• To change cutting height, squeeze ad-

juster lever toward wheel. Move wheel

up or down to suit your requirements.

Be sure all wheels are in the same set-

ting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

LEVER BACKWARD TO LOWER

_ MOWER

FORWARDTO RAISE MOWER

Lever

Plate

tab

TO CONVERT MOWER

Your lawn mower is shipped ready to be

used as a mulcher. To convert to bagging

or discharging:

• Lift discharge guard and remove

mulcher plate.

• Mower can now be used for side dis-

charge or optional grass catcher can be

attached.

• To return to mulching operation, simply

reinstall mulcher plate as shown.

_I, CAUTION: Do not run your lawn mower

without discharge guard, approved grass

catcher or mulcher plate in place.

Discharge

Housing Hooks

opening

Mulcher

Tab

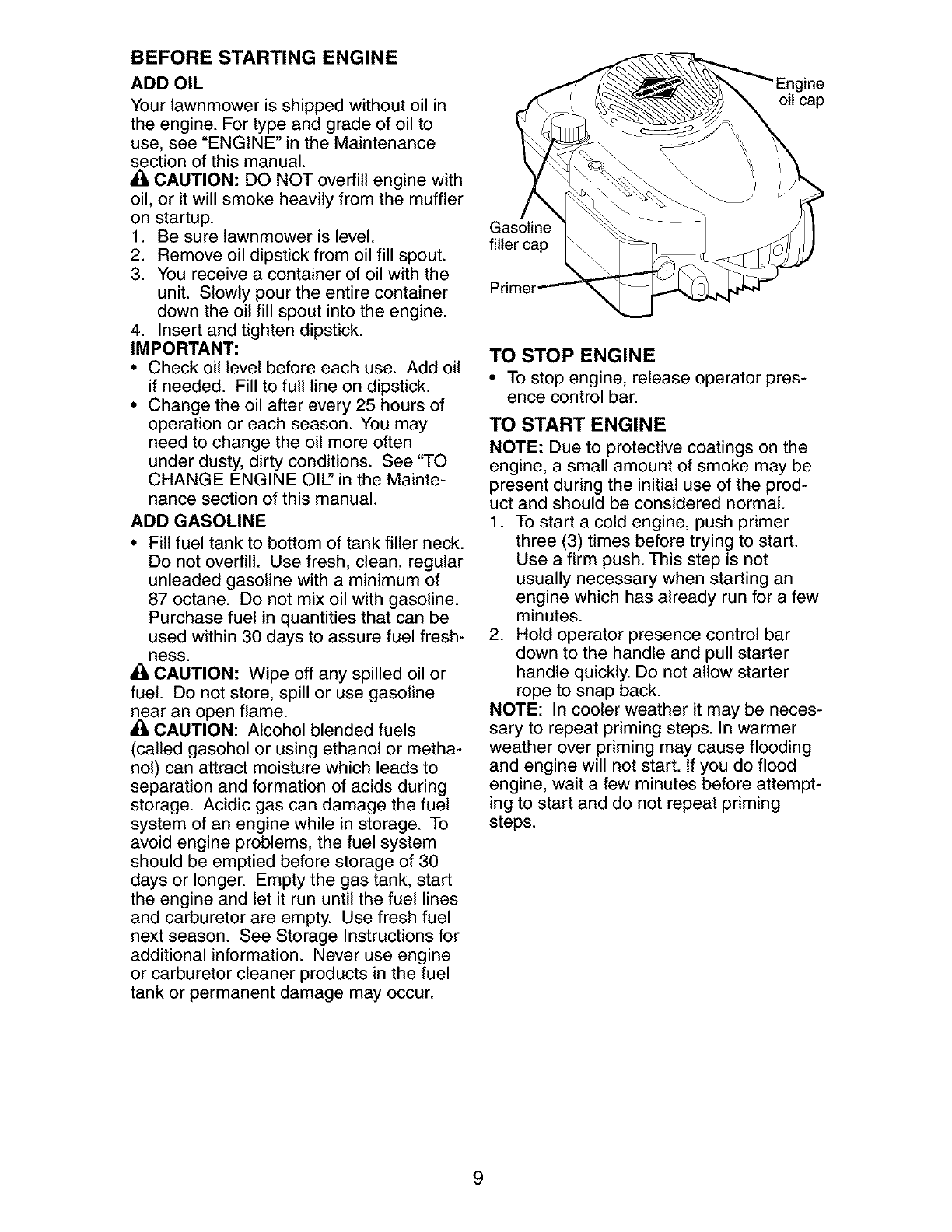

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

4[_CAUTION: DO NOT overfill engine with

oil, or it will smoke heavily from the muffler

on startup.

1. Be sure lawnmower is level.

2. Remove oil dipstick from oil fill spout.

3. You receive a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

4. Insert and tighten dipstick.

IMPORTANT:

• Check oil level before each use. Add oil

if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions. See "TO

CHANGE ENGINE OIC' in the Mainte-

nance section of this manual.

ADD GASOLINE

• Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of

87 octane. Do not mix oil with gasoline.

Purchase fuel in quantities that can be

used within 30 days to assure fuel fresh-

ness.

CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or metha-

nol) can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. Empty the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

oil cap

Gasoline

filler cap

Primer

TO STOP ENGINE

•To stop engine, release operator pres-

ence control bar.

TO START ENGINE

NOTE: Due to protective coatings on the

engine, asmall amount of smoke may be

present during the initial use of the prod-

uct and should be considered normal.

1. To start a cold engine, push primer

three (3) times before trying to start.

Use a firm push. This step is not

usually necessary when starting an

engine which has already run for afew

minutes.

2. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

NOTE: In cooler weather it may be neces-

sary to repeat priming steps. In warmer

weather over priming may cause flooding

and engine will not start. If you do flood

engine, wait a few minutes before attempt-

ing to start and do not repeat priming

steps.

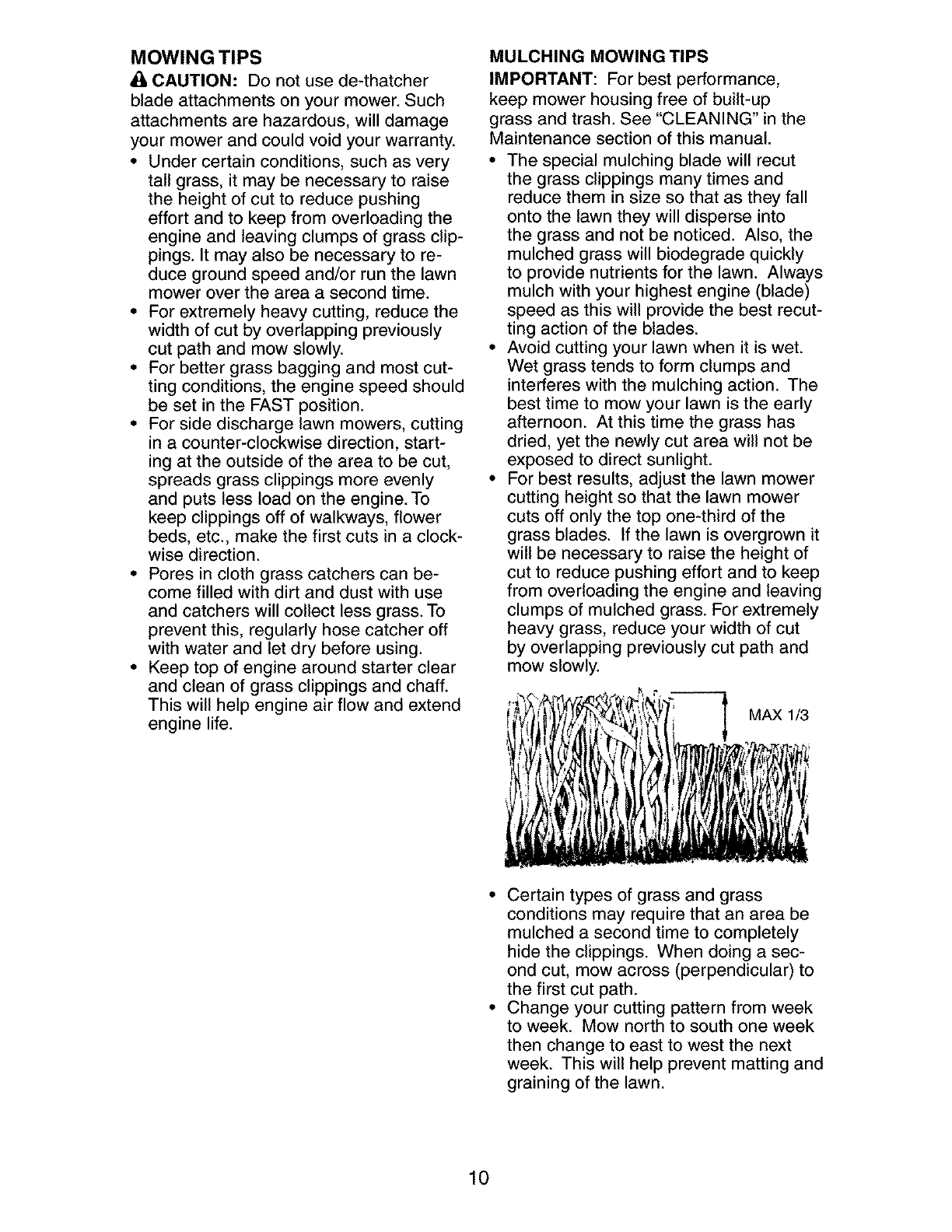

MOWING TIPS

_i_CAUTION: Do not use de-thatcher

blade attachments on your mower. Such

attachments are hazardous, will damage

your mower and could void your warranty.

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass clip-

pings. It may also be necessary to re-

duce ground speed and/or run the lawn

mower over the area a second time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most cut-

ting conditions, the engine speed should

be set in the FAST position.

• For side discharge lawn mowers, cutting

in a counter-clockwise direction, start-

ing at the outside of the area to be cut,

spreads grass clippings more evenly

and puts less load on the engine. To

keep ctippings off of walkways, flower

beds, etc., make the first cuts in a clock-

wise direction.

• Pores in cloth grass catchers can be-

come filled with dirt and dust with use

and catchers will collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

MULCHING MOWING TIPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

• The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass will biodegrade quickly

to provide nutrients for the lawn. Always

mulch with your highest engine (blade)

speed as this will provide the best recut-

ting action of the blades.

• Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried, yet the newly cut area will not be

exposed to direct sunlight.

• For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut

by overlapping previously cut path and

mow slowly.

MAXI_

• Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a sec-

ond cut, mow across (perpendicular) to

the first cut path.

• Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting and

graining of the lawn.

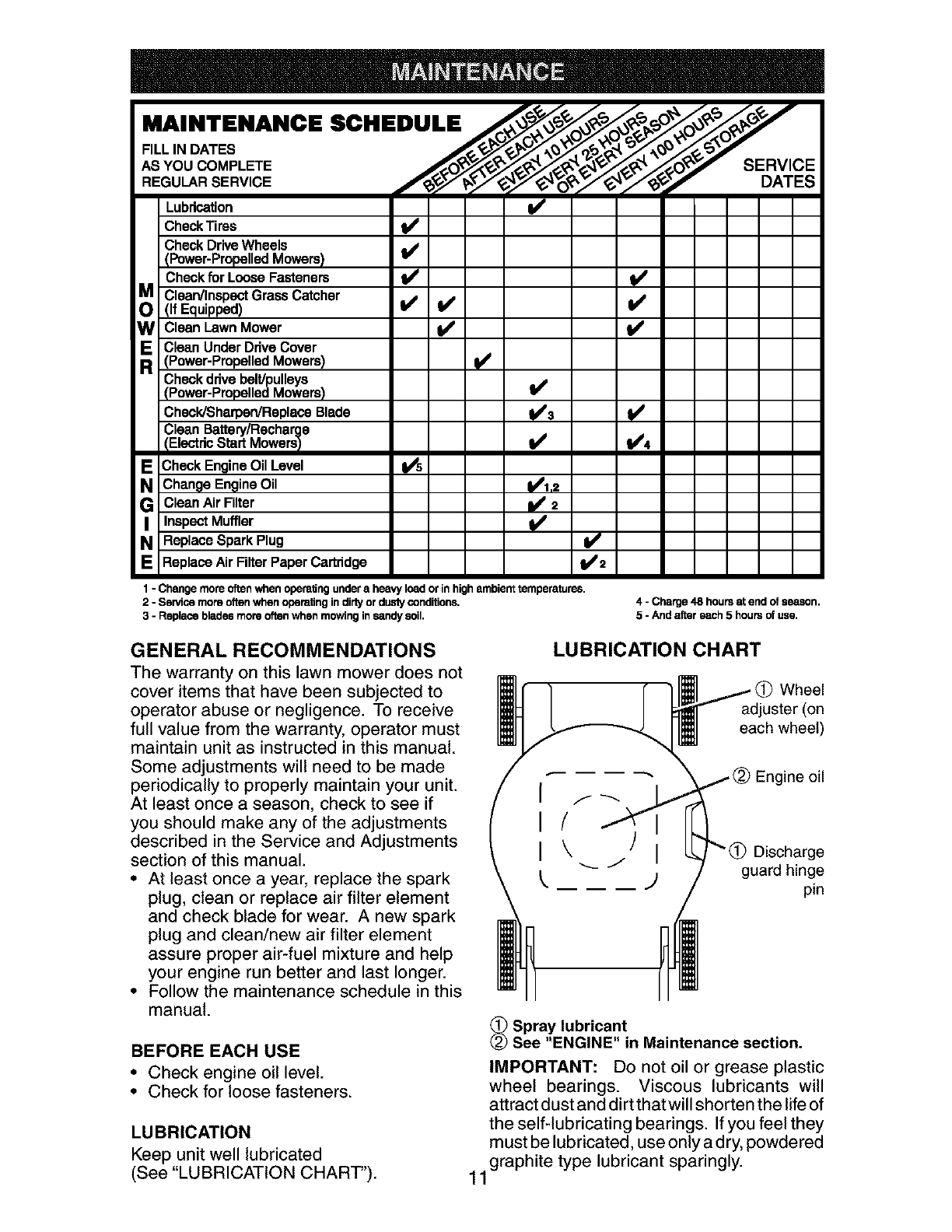

MAINTENANCE SCHEDULE /_:t,_°_o_y

AS YOU COMPLETE S

Lubrication I/

CheckTires I_

CheckDriveWheels

(Power-Propelled Mowers) I/'

Check for Loose Fasteners I_ Ik/

Clean/Inspect Grass Catcher

(If Equipped) _

W Clean Lawn Mower _l/

RE Clean Under Drive Cover(Power-Propelled Mowers)

Check drive belt/pulleys

(Power-Propelled Mowers)

Check/Sharpen/Replace Blade

Clean Battery/Recharge

IElectdc Start MowersI

E Check Engine Oil Level

Change Engine Oil

GI Clean Air Filter

Inspect Muffler

NReplace Spark Plug

Replace Air Filter Paper Cartridge

v' l/

v'3 i/

l/ v',

1_1,2

V'=

i/ i/

i/=

1 - Change moreoftenwhenopem6ngunderaheavy loador inhigh ambient temperatures.

2-Servicemoraoftenwhen operatingindirtyordustyconditions,

3-Replacebladesmoreoftenwhen mowinginsandysoil, 4 - Charge48 hoursat end of season.

5-And alter each 5 hoursof use.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain unit as instructed in this manual.

Some adjustments will need to be made

periodically to properly maintain your unit.

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

• At least once a year, replace the spark

plug, clean or replace air filter element

and check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

• Follow the maintenance schedule in this

manual.

BEFORE EACH USE

• Check engine oil level.

• Check for loose fasteners.

LUBRICATION

Keep unit well lubricated

(See "LUBRICATION CHART").

LUBRICATION CHART

Wheel

adjuster (on

each wheel)

-- -- ;ne oil

I\ )Discharge

..._ l" guard hinge

_" Jpin

_Spray lubricant

See "ENGINE" in Maintenance section.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirtthatwill shorten the life of

the self-lubricating bearings. If you feel they

must be lubricated, use only a dry, powdered

11graphite type lubricant sparingly.

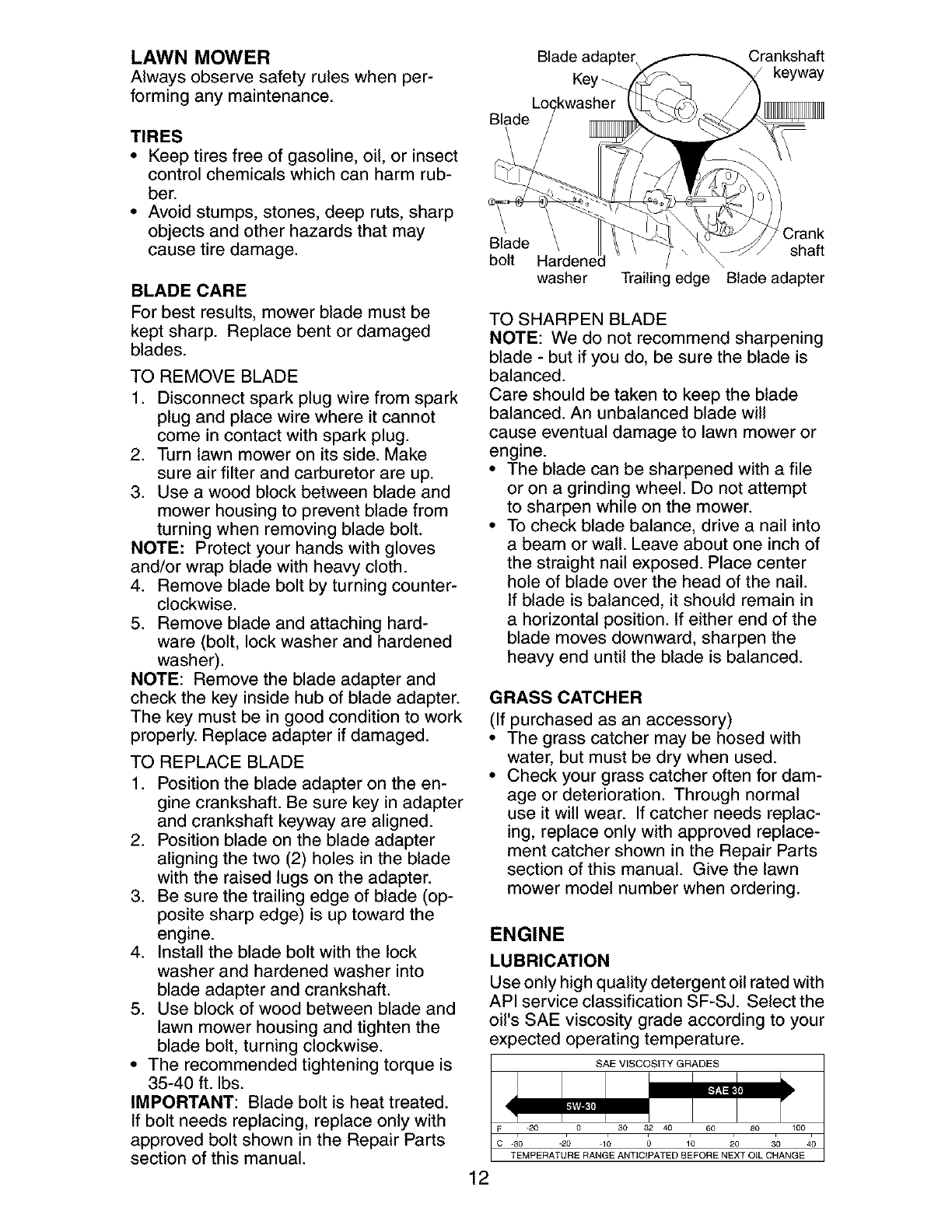

LAWN MOWER

Always observe safety rules when per-

forming any maintenance.

TIRES

•Keep tires free of gasoline, oil, or insect

control chemicals which can harm rub-

ber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

BLADE CARE

For best results, mower blade must be

kept sharp. Replace bent or damaged

blades.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hard-

ware (bolt, lock washer and hardened

washer).

NOTE: Remove the blade adapter and

check the key inside hub of blade adapter.

The key must be in good condition to work

properly. Replace adapter if damaged.

TO REPLACE BLADE

1. Position the blade adapter on the en-

gine crankshaft. Be sure key in adapter

and crankshaft keyway are aligned.

2. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

3. Be sure the trailing edge of blade (op-

posite sharp edge) is up toward the

engine.

4. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

5. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is heat treated.

If bolt needs replacing, replace only with

approved bolt shown in the Repair Parts

section of this manual.

Blade adapter Crankshaft

Key _ keyway

Blade

Blade shaft

bolt /\

washer Trailing edge Blade adapter

TO SHARPEN BLADE

NOTE: We do not recommend sharpening

blade - but if you do, be sure the blade is

balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will

cause eventual damage to lawn mower or

engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail into

a beam or wall. Leave about one inch of

the straight nail exposed. Place center

hole of blade over the head of the nail.

If blade is balanced, it should remain in

a horizontal position. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced.

GRASS CATCHER

(If purchased as an accessory)

• The grass catcher may be hosed with

water, but must be dry when used.

• Check your grass catcher often for dam-

age or deterioration. Through normal

use it will wear. If catcher needs replac-

ing, replace only with approved replace-

ment catcher shown in the Repair Parts

section of this manual. Give the lawn

mower model number when ordering.

ENGINE

LUBRICATION

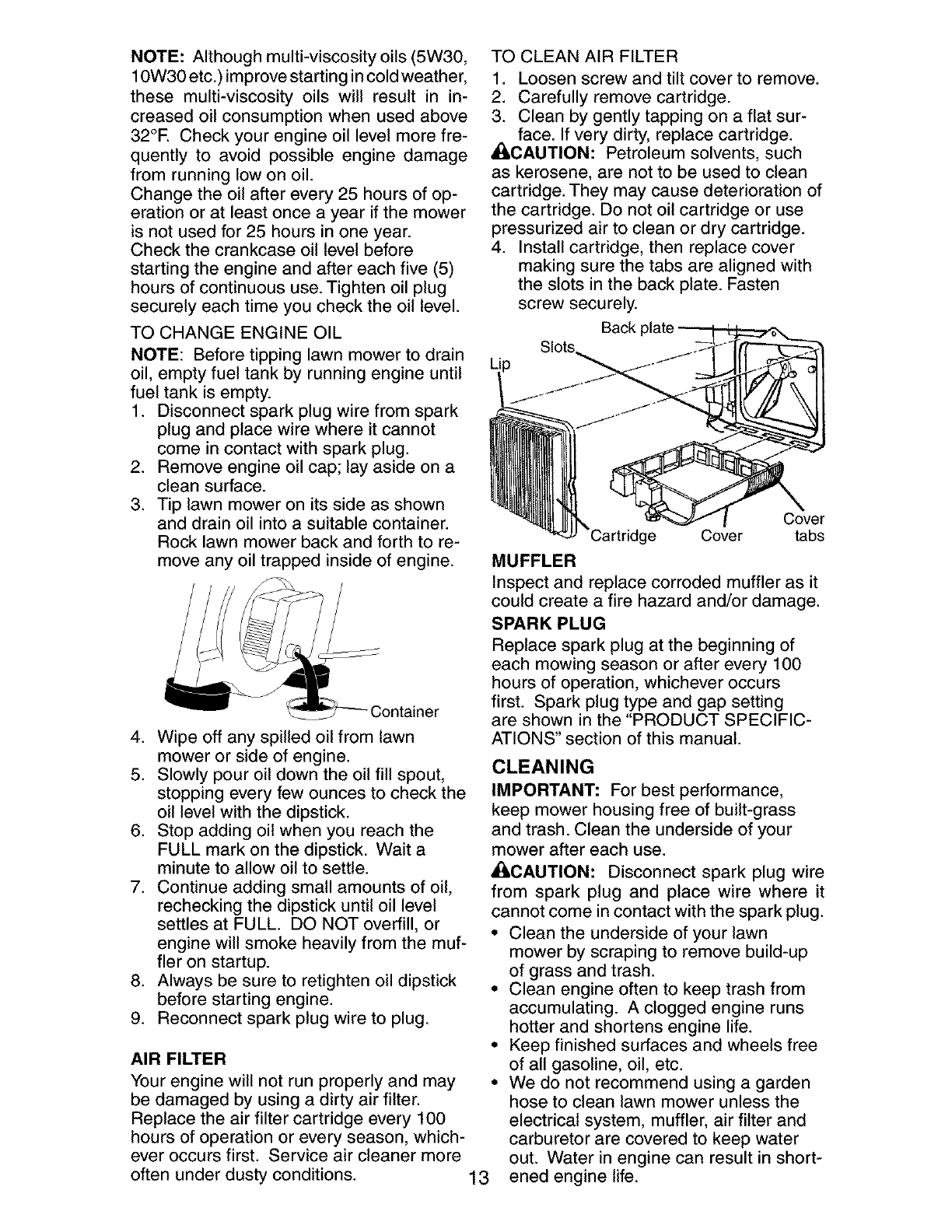

Use only high quality detergent oil rated with

API service classification SF-SJ. Select the

oil's SAE viscosity grade according to your

expected operating temperature.

SAE VISCOSITY GRADES

IO0

NOTE: Althoughmulti-viscosityoils (5W30,

10W30etc.)improvestartingincoldweather,

these multi-viscosityoils will result in in-

creasedoil consumptionwhen used above

32°E Checkyour engineoil levelmorefre-

quently to avoid possible engine damage

from runninglow on oil.

Changethe oil after every25 hoursof op-

erationor at leastonce a yearif the mower

is not used for 25 hours inone year.

Checkthe crankcaseoil levelbefore

startingthe engineand after each five (5)

hoursof continuoususe.Tightenoil plug

securelyeach timeyou checkthe oil level.

TO CHANGEENGINEOIL

NOTE: Beforetippinglawnmowerto drain

oil, emptyfuel tank by runningengine until

fuel tank is empty.

1. Disconnectsparkplug wire from spark

plugand place wire whereit cannot

comein contactwith sparkplug.

2. Removeengineoil cap;layaside ona

cleansurface.

3. Tip lawnmoweron its side as shown

and drainoil intoa suitablecontainer.

Rocklawnmowerbackand forth to re-

moveany oil trappedinsideof engine.

4. Wipe off any spilledoil from lawn

moweror side of engine.

5. Slowlypour oil downthe oil fill spout,

stoppingeveryfew ouncesto check the

oil levelwiththe dipstick.

6. Stopaddingoil whenyou reachthe

FULLmarkon the dipstick. Wait a

minuteto allow oil to settle.

7. Continueadding smallamountsof oil,

recheckingthe dipstickuntil oil level

settlesat FULL. DO NOToverfill,or

enginewill smoke heavilyfrom the muf-

fler on startup.

8. Alwaysbe sureto retightenoil dipstick

beforestartingengine.

9. Reconnectspark plugwire to plug.

AIR FILTER

Your engine will not run properly and may •

be damaged by using a dirty air filter.

Replace the air filter cartridge every 100

hours of operation or every season, which-

ever occurs first. Service air cleaner more

often under dusty conditions. 13

TO CLEAN AIR FILTER

1. Loosen screw and tilt cover to remove.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat sur-

face. If very dirty, replace cartridge.

_I,CAUTION: Petroleum solvents, such

as kerosene, are not to be used to clean

cartridge. They may cause deterioration of

the cartridge. Do not oil cartridge or use

pressurized air to clean or dry cartridge.

4. Install cartridge, then replace cover

making sure the tabs are aligned with

the slots in the back plate. Fasten

screw securely.

Back

Cover

Cartridge Cover tabs

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs

first. Spark plug type and gap setting

are shown in the "PRODUCT SPECIFIC-

ATIONS" section of this manual.

CLEANING

IMPORTANT: For best performance,

keep mower housing free of built-grass

and trash. Clean the underside of your

mower after each use.

• I,CAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with the spark plug.

• Clean the underside of your lawn

mower by scraping to remove build-up

of grass and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in short-

ened engine life.

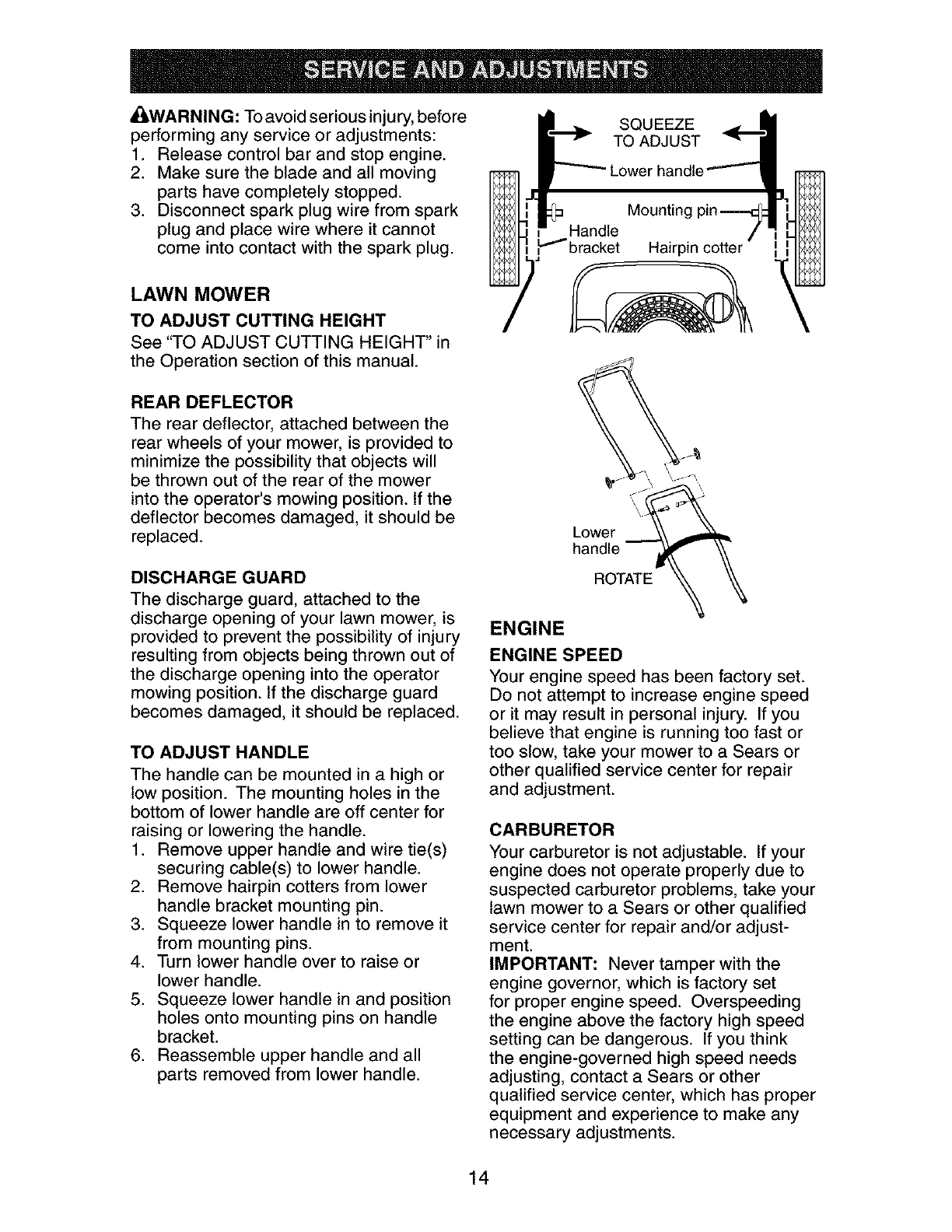

_,WARNING:To avoid serious injury, before

performing any service or adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place wire where it cannot

come into contact with the spark plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT' in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator's mowing position. If the

deflector becomes damaged, it should be

replaced.

DISCHARGE GUARD

The discharge guard, attached to the

discharge opening of your lawn mower, is

provided to prevent the possibility of injury

resulting from objects being thrown out of

the discharge opening into the operator

mowing position. If the discharge guard

becomes damaged, it should be replaced.

TO ADJUST HANDLE

The handle can be mounted in a high or

low position. The mounting holes in the

bottom of lower handle are off center for

raising or lowering the handle.

1. Remove upper handle and wire tie(s)

securing cable(s) to lower handle.

2. Remove hairpin cotters from lower

handle bracket mounting pin.

3. Squeeze lower handle in to remove it

from mounting pins.

4. Turn lower handle over to raise or

lower handle.

5. Squeeze lower handle in and position

holes onto mounting pins on handle

bracket.

6. Reassemble upper handle and all

parts removed from lower handle.

SQUEEZE L

TO ADJUST

Lower handle i

:_ Handle Mounting pin-_: .__

Ybracket Hairpin cotter

Lower

ROTATE

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that engine is running too fast or

too slow, take your mower to a Sears or

other qualified service center for repair

and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due to

suspected carburetor problems, take your

lawn mower to a Sears or other qualified

service center for repair and/or adjust-

ment.

IMPORTANT: Never tamper with the

engine governor, which is factory set

for proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Immediately prepare your lawn mower for

storage at the end of the season or if the

unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your mower handle for storage.

NOTE: The upper handle has an "anti-fold"

bracket located on the right side of the handle.

This bracket prevents the upper handle from

folding forward, which helps protect control

cable(s) from damage.

1. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle bracket,

then move handle forward.

2. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle for

storage or transportation, be sure to fold

the handle as shown or you may damage

the control cables.

• When setting up your handle from the

storage position, the lower handle will au-

tomatically lock into the mowing position.

Operator presence

control bar

Lower

SQUEEZE

TO FOLD

Low(

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Also, alcohol blended fuels (called gasohol

or using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage.

• Empty the fuel tank by starting the en-

gine and letting it run until the fuel lines

and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or stor-

age container. Always follow the mix ratio

found on stabilizer container. Run engine

at least 10 minutes after adding stabilizer

to allow the stabilizer to reach the car-

buretor. Do not empty the gas tank and

carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

Mowing to distribute oil.

position 4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protective

cover that does not retain moisture. Do

not use plastic. Plastic cannot breathe,

which allows condensation to form and

will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

_,CAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame

or spark. Allow the engine to cool before

storing in any enclosure.

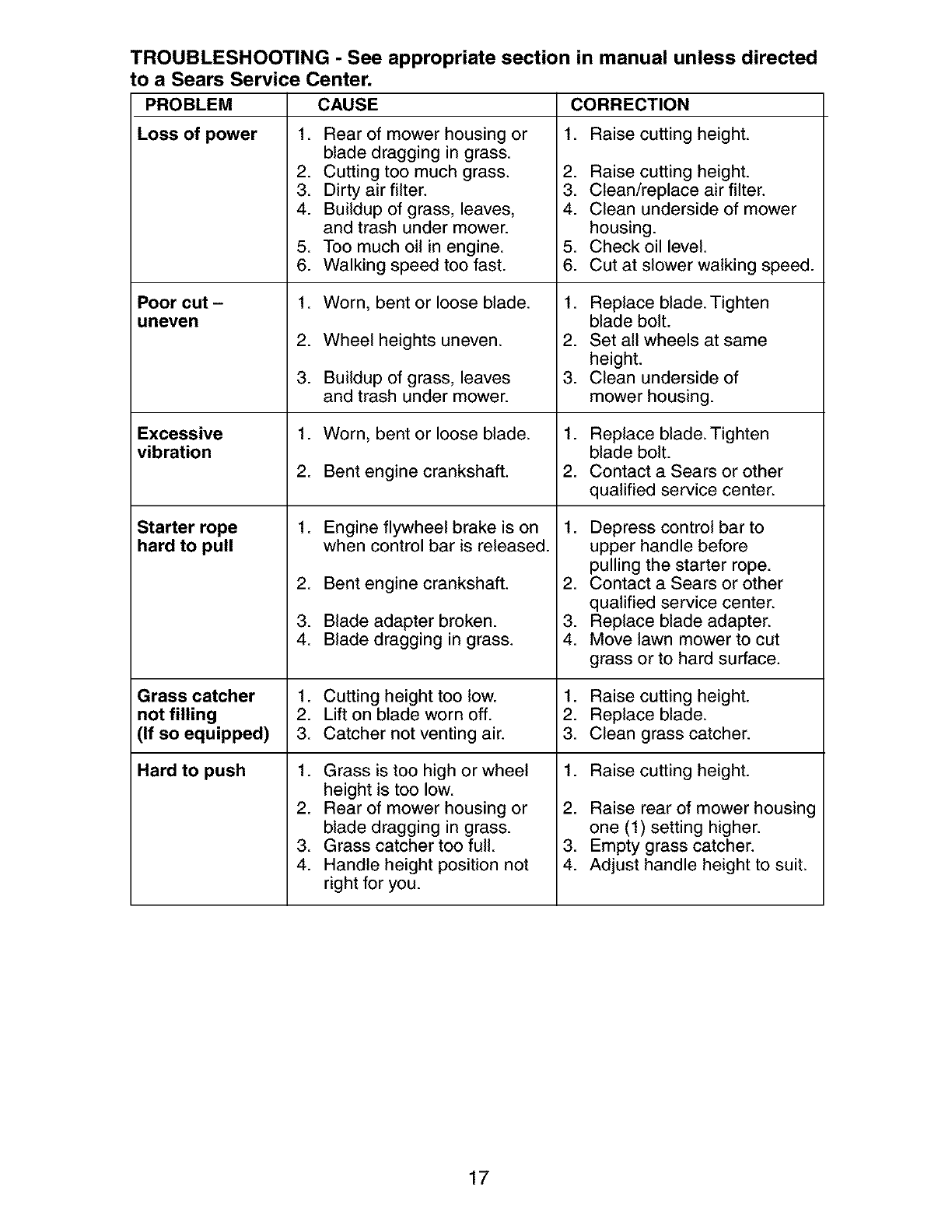

TROUBLESHOOTING -See appropriate section in manual unless directed

to a Sears Service Center.

PROBLEM CAUSE CORRECTION

Does not start 1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

10. Fuel valve lever (if so

equipped) in OFF position.

11. Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

Clean/replace air filter.

Fill fuel tank.

Empty fuel tank and refill tank

with fresh, clean gasoline.

Empty fuel tank and refill tank

with fresh, clean gasoline.

Connect wire to plug.

Replace spark plug.

Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

10. Turn fuel valve lever

to the ON position.

11. Charge battery.

12. Connect battery to engine.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Service Center.

PROBLEM CAUSE

Loss of power 1. Rear of mower housing or

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pull

CORRECTION

1. Raise cutting height.

blade dragging in grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

1. Engine flywheel brake is on

when control bar is released.

2. Bent engine crankshaft.

3. Blade adapter broken.

4. Blade dragging in grass.

1. Cutting height too low.

2. Lift on blade worn off.

3. Catcher not venting air.

1. Grass is too high or wheel

height is too low.

2. Rear of mower housing or

blade dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

2. Raise cutting height.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling the starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

Grass catcher 1. Raise cutting height.

not filling 2. Replace blade.

(If so equipped) 3. Clean grass catcher.

Hard to push 1. Raise cutting height.

2. Raise rear of mower housing

one (1) setting higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

Garantia ......................................................... 18

Reglas de Seguridad ................................ 18-20

Especificaciones del Producto ....................... 20

Montaje /Pre-Operaci6n ............................... 22

Operaci6n ................................................. 23-26

Mantenimiento .......................................... 27-29

Programa de Mantenimiento ......................... 27

Servicio y Adjustes ........................................ 30

AImacenamiento ....................................... 31-32

Identificaci6n de problemas ...................... 32-33

Partes de repuesto .................................. 34-39

Servicio Sears .................................. Contratapa

GARANTiA LIMITADA DE DOS AI_IOS PARA LA SEGADORA A MOTOR CRAFTSMAN

Per dos (2) aSos, a partir de la fecha de compra, cuando esta Segadora Craftsman se mantenga,

lubrique y afine segSn las instrucciones para la operaci6n y el mantenimiento en el manual del

dueSo, Sears repararA gratis todo defecto en el material y la mane de obra.

Si la Segadora Craftsman se usa para fines comerciates o de arriendo, esta garantia s61o se aplica

per noventa (90) dias a partir de la fecha de compra.

Esta Garantia no cubre:

• Arficulos que se desgastan durante el use normal tales come las cuchillas segadoras rotatorias,

los adaptadores de la cuchilla, las correas, los filtros de aire y las bujias.

• Reparaciones necesarias debido al abuse o a la negligencia del operador, incluy_ndose a los

cigeeSales doblados y a la falta de mantenimiento del equipo segSn las instrucciones que se

inctuyen en el manual del dueSo.

El servicio de garantia esta disponible al devolver la segadora a motor Craftsman al Centre de

Servicio Sears mas cercano en los Estados Unidos. Esta garantfa se aplica solamente mientras el

producto este en use en los Estados Unidos.

Esta Garanfia le otorga derechos legales especfficos, y puede que tambi6n tenga otros derechos

que varfan de estado a estado.

Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179 USA

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manes y los manes y los pies y

de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir

lesiones graves o la muerte.

_Busque este sfmbolo que sefala las precau-

ciones de seguridad de importancia. Quiere

decir- iiiATENCION!!! iiiESTE ALERTO!!!

SU SEGURIDAD ESTA COMPROMETIDA.

d_had)VERTENClA: Siempre desconecte el

alambre de la bujfa y p6ngato donde no pueda

entrar en contacto con la bujfa, para evitar et

arranque per accidente, durante la preparaci6n,

el transporte, el ajuste o cuando se hacen

reparaciones.

_DVERTENClA: Los bornes, terminales y

accesorios relatives de la bateria contienen

plomo o compuestos de plomo, productos

qufmicos conocidos en el Estado de California

come causa de cancer y defectos al nacimiento

u otros daSos reproductivos. Lavar lae manes

despu_e de manipularloe.

_[ILPRECAUCI(_N: El tube de escape del motor,

algunos de sus constituyentes y algunos com-

ponentes del vehfculo contienen o desprenden

productos qufmicos conocidos en el Estado de

California come causa de cancer y defectos at

nacimiento u otros daSos reproductivos.

_PRECAUCl0N: El silenciador y otras

piezas del motor llegan a sre extremadamente

calientes durante la operaci6n y siguen siendo

calientes despu_s de que el motor haya parade.

Para evitar quemaduras severas, permanezca

lejos de estas Areas.

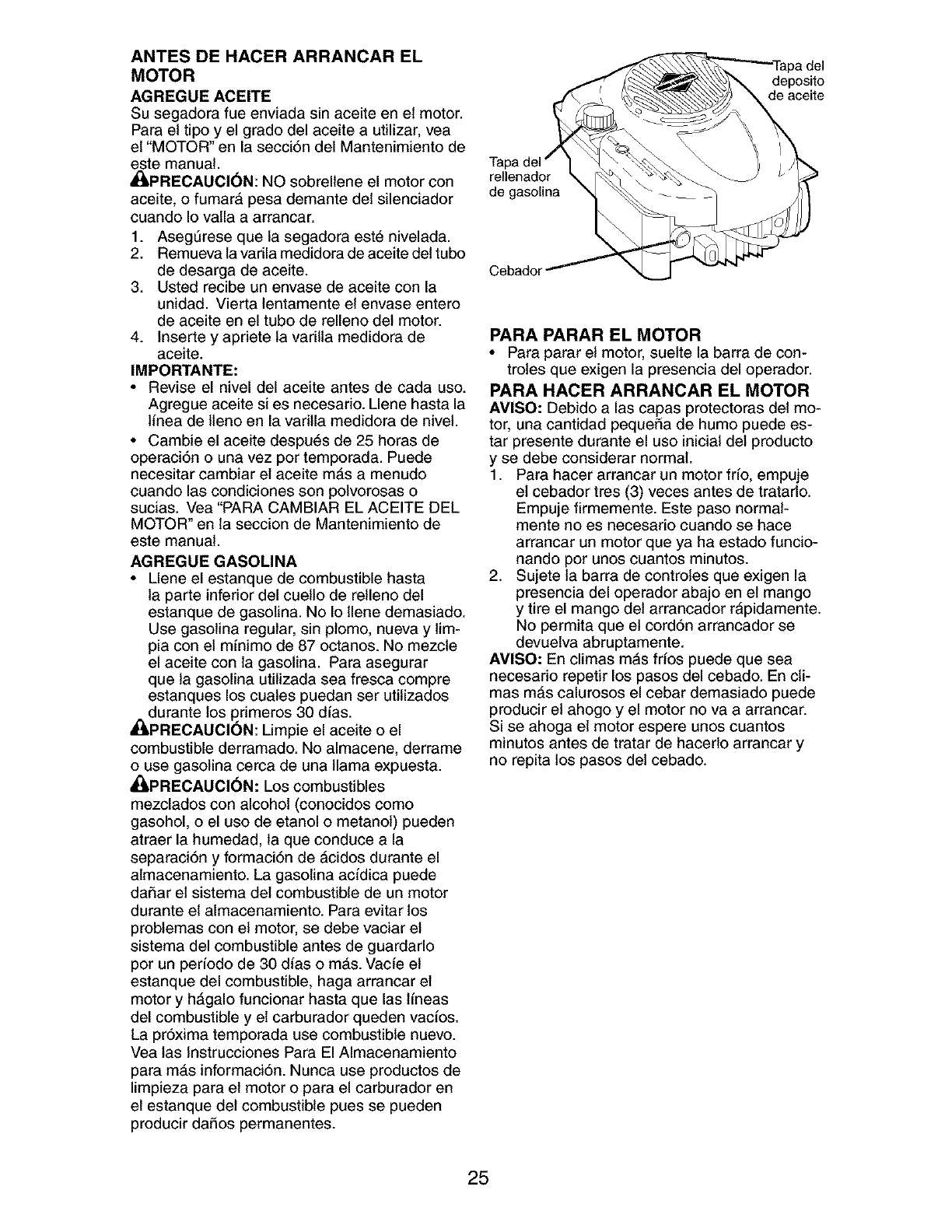

I. OPERAClON

• Antes de empezar, debe familiarizarse comple-

tamente con los controles y el uso correcto de

la maquina. Para esto, debe leer y comprender

todas las instrucciones que aparecen en la ma-

quina yen los manuales de operaci6n.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mant6ngase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas re-

sponsables que est6n familiarizadas con las

instrucciones operen la mAquina.

• Despeje el Area de objetos tales como pie-

dras, juguetes, alambres, huesos, palos, etc.

que pueden ser recogidos y lanzados por las

cuchillas.

• AsegSrese que el Area no se hallen per-

sonas, antes de segar. Pare la mAquina si

alguien entra en el Area.

• No opere la maquina sin zapatos o con sanda-

lias abiertas. P6ngase siempre zapatos s61idos.

• No tire de la segadora hacia atrAs a menos

que sea absolutamente necesado. Mire

siempre hacia abajo y hacia detrAs antes y

mientras que se mueve hacia atrAs.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

c6sped u otros aditamentos dise ados para

su protecci6n y seguridad.

• Refi_rase alas instrucciones det fabricante

para el funcionamiento e instataci6n de

accesorios. Use t_nicamente accesorios

aprobados por el fabricante.

• Detenga la cuchilla o las cuchillas cuando cruce

por catzadas, calles o caminos de grava.

• Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residuos del tubo.

• Apagar el motor y esperar hasta que las

cuchillas est_n completamente paradas

antes de remover el receptor de hierba.

• Segar solamente con luz del dfa o con una

buena luz artificial.

• No opere la mAquina bajo la influencia del

alcohol o de las drogas.

• Nunca opere la maquina cuando la hierba

est_ mojada. Asegt]rese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmisi6n en

las segadoras que Io tienen antes de poner

en marcha el motor.

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa. General-

mente la vibraci6n suele indicar que existe •

alguna averia.

• Siempre use gafas de seguridad o anteojos con •

protecci6n lateral cuando opere la segadora.

II. OPERACION SOBRE LAS CUESTAS

Los accidentes ocurren con mAs frecuencia en

las cuestas. Estos accidentes ocurren debido a

resbaladas o caidas, las cuales pueden resultar •

en graves lesiones. Operar la recortadora en

cuestas requiere mayor concentraci6n. Si se

siente inseguro en una cuesta, no la recorte. 19

HACER:

• Puede recortar a trav6s de la superficie de

la cuesta, nunca hacia ardba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extraSos, tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obstAculos.

NO HACER:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

III. NINOS

Se pueden producir accidentes trAgicos si el

operador no presta atenci6n a la presencia

de los niSos. A menudo, los niSos se sienten

atraidos por la maquina y por la actividad de

la siega. Nunca suponga que los niSos van a

permanecer en el mismo lugar donde los vio

por _ltima vez.

• Mantenga a los niSos alejados del Area de

la siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Est6 alerta y apague la maquina si hay niSos

que entran at Area.

• Antes y cuando este retrocediendo, mire

hacia atrAs y hacia abajo para verificar si hay

niSos pequeSos.

• Nunca permita que los ni_os operen la mAquina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, Arboles u otros objetos que pueden

interferir con su linea de visi6n.

IV. SERMIClO

• Tenga cuidado extra al manejar la gasolina y

los demAs combustibles. Son inflamables y

los gases son explosivos.

- Use solamente un envase aprobado.

- Nunca remueva la tapa del dep6sito de

gasolina o agregue combustible con el mo-

tor funcionando. Permita que el motor se

enfrfe antes de volver a pone combustible.

No fume.

- Nunca vuelva a poner combustible en la

mAquina en recintos cerrados.

- Nunca almacene la mAquina o el envase

del combustible dentro de algt]n lugar en

donde haya una llama expuesta, tat como

la del calentador de agua.

Nunca haga funcionar una mAquina dentro

de un Area cerrada.

Nunca haga ajustes o reparaciones mientras

el motor est_ en marcha. Desconecte et

cable de la bujfa, y mant_ngalo a cierta

distancia de 6sta para prevenir un arranque

accidental.

Mantenga las tuercas y los pernos, espe-

cialmente los pernos del accesorio de la

cuchilla, apretados y mantenga el equipo en

buenas condiciones.

• Nuncamanipuledeformaindebidalos

dispositivosdeseguridad.Controleregular-

mentesufuncionamientocorrecto.

• Mantengalam&quinalibredehierba,hojas

uotrasacumulacionesdedesperdicio.

Limpielosderramesdeaceiteocombustible.

Permitaquelam&quinaseenfrfeantesde

almacenarla.

• Pareeinspeccioneelequiposi lepegaa un

objeto.Rep&relo,siesnecesario,antesde

hacerloarrancar.

• Enningt]ncasohayqueregularlaalturade

lasruedasmientraselmotorestAenmarcha.

• Loscomponentesdelreceptordelahierba

vansujetosa desgaste,daSosy detedoro,

quepuedenexponerlaspartesenmov-

imientoo permitirqueobjetosseandispara-

dos.Controlarfrecuentementey cuandosea

necesadosustituirconpartesaconsejadas

perelfabricante.

• Lascuchillasdela segadoraest#,nafiladasy

puedencortar.Cubrirlashojasollevarguantes,

y utilizarprecaucionesespecialescuandose

efectt_amantenimientosobrelasmismas.

• Nocambieelajustedelreguladordelmotor

niexcedasuvelocidad.

Nt_mero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.6 Cuartos (Regular sin Plomo)

Tipo de Aceite (API-SF-SJ): SAE 30 (Sobre 32°F); SAE 5W-30 (Debajo 32°F)

Capacidad de Aceite: 20 Onzas

Bujfa (Abertura: .030") Champion RJ19LM o J19LM

Torsi6n del Perno de la Cuchilla: 35-40 ft. Ibs.

• El nt]mero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de ta caja de la segadora. Debe registrar tanto el nQmero de serie come la fecha de compra y

mantengatos en un lugar seguro para refencia en el futuro.

Acuerdos de Protecci6n para la Reparaci6n

Congratulaciones por su buena compra. Su

nuevo producto Craftsman® estA diseSado

y fabricado para funcionar de modo fiable por

muchos aSos. Pero como todos los productos,

puede necesitar alguna reparaci6n de tanto

en tanto. En este caso tener un Acuerdo de

Protecci6n para la Reparaci6n puede hacerles

ahorrar dinero y fastidios.

Compre ahora un Acuerdo de ProtecciSn para

la ReparaciSn y prot&gese de molestias y gas-

tos inesperados.

Un Acuerdo incluye los punto$ $iguientes:

•Servicio experto de nuestros 12.000 espe-

cialistas profesionales en la reparaci6n.

• Servicio ilimitado sin cargo alguno para

las partes y ta mano de obra sobre todas las

reparaciones garantizadas.

• Sustitucion del producto si su producto

garantizado no puede ser arreglado.

•Descuento de110% sobre el precio cor-

riente del servicio y de las partes relativas al

servicio no cubiertas por el acuerdo; tambi_n

el 10% menos sobre el precio corriente de

un control de mantenimiento preventive.

•Ayuda rapida por telefono - soporte tele-

f6nico per parte de un t6cnico Sears sobre

productos que requieren un arreglo en casa,

y adem#,s una programaci6n sobre los a

reglos mAs convenientes.

Cuando se ha comprado el Acuerdo, basta con

una Ilamada telef6nica para programar el servi-

cio. Puede Ilamar cuando quiera, alia y noche o

fijar en linea una cita para obtener el servicio.

Sears tiene m#,s de 12.000 especialistas

profesionales en la reparaci6n, que tienen

acceso a mAs de 4.5 millones de partes y

accesorios de calidad. Este es el tipo de

profesionalidad con que puede contar para

ayudar a alargar la vida det producto que acaba

de comprar, por muchos aSos. iCompre hoy su

Acuerdo de Protecci6n para la Reparaci6n!

Se aplican algunas limitaciones y exclu-

siones. Para conocer los precios y tener

mas informacion, Ilame al 1-800-827-6655.

Servicio de Instalacibn Sears

Para la instalaci6n profesional Sears de

aparatos de casa, puertas de garaje,

calentadores de agua y otros importantes

artfculos para ta casa, en U.S.A. Ilamar a

1-8OO-4-MY-HOME®.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto al

cortacesped. Tambi6n est&n disponibles en la mayorfa de las tiendas de Sears y en los centros de

servicio. Algunos de estos accesorios tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

__ DESVIADOR

DE RECORTES _ESTABILI-

PAPA Sr:GADORAS ZADORES

CON DESCARGA

TRASERA , --

\\ RECOREDOR RECOREDOR

\\\ \\ PAPA PARA

SEGADORAS _ / SEGADORAS

CON DESCARGA _ CON DESCARGA

TRASERA LATERAL

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES FILTROS DE AIRE BUJ[AS

ADAI_rAI_RES ACEI_

CORREAS CUCHILLAS DE CUCHILLA RUEDAS DEL MOTOR

Lea estas instrucciones y este manual comple-

tamente antes de tratar de montar u operar su

segadora nueva.

IMPORTANTE: Este cortac_sped viene SIN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha side montada en la

f&brica con la excepci6n de aquellas partes que

se dejaron sin montar por razones de envio.

Todas tas partes como las tuercas, tas arande-

las, los pernos, etc., que son necesadas para

completar el montaje han side colocadas en la

bolsa de partes. Para asegurarse que su sega-

dora funcione en forma segura y adecuada,

todas las partes y los arficulos de ferreteria que

se monten tienen que ser apretados segura-

mente. Use las herramientas correctas, como

sea necesario, para asegurar que se aprieten

adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se incluyen

con la segadora.

2. Corte las dos esquinas de los extremos

de la caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de empaque, ex-

cepto la curia entre el mango superior y _1

inferior, y la curia que sujeta la barra de los

control que exige la presencia del operador

junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revisela cuidadosamente

para verificar si todavia quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o dafiar los

cables de control.

1. Levante los mangos hasta que la secci6n

del mango inferior se asegure en su lugar,

en la posici6n para segar.

2. Remueva la curia protectora, levante la sec-

ci6n del mango superior hasta su lugar en

el mango inferior, y apriete ambas manillas

del mango.

3. Remueva la curia del mango que sujeta la

barra de los control que exige la presencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse

seg_n le acomode para segar. Refi_rase a

"AJUSTE DEL MANGO" en la secci6n de Servi-

cioy Ajustes de este manual.

Barra de control c la presencia del operador

Mango superior

Mango Inferior

LEVANTAR

Posici6n

para segar

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada Iista para usarse

como una acolchadora de capa vegetal. Para

convertirla de modo que pueda ensacar o

descargar, refi6rase a "PARA CONVERIR LA

SEGADORA" en la secci6n de Operaci6n de

este manual.

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDAD ANTES DE OPARAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

A'n'ENCI(_N OMOTOR MOTOR RAPIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACI(SN BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de control que exige la

presencia del operador

Manilla del mango

Cord6n

arrancador Tapa del deposito de

aciete del motor con varil-

la indicadora de nivel

Cebador

Tapa det deposito

de Silenciador

ProtecciSn

contra la

descarg;

Filtro de aire Ajustador de ta rueda

(en cada rueda)

IMPORTANTE: Este cortac_sped viene SIN ACEITE O GASOLINA en motor.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atr_s, rotatorias, Sears, cumplen con

los est&ndares de seguridad del American National Standards Institute y de la U.S. Consumer

Product Safety Commission. La cuchilla gira cuando el motor estA funcionando.

Barra de control que exige la presencia del

operador - tiene que sujetarse abajo, junto con

el mango, para hacer arrancar el motor. Su_l-

tela para parar el motor.

Cordon arrancador- se usa para hacer ar-

rancar el motor.

Cebador - bombea combustible adicional

desde el carburador al cilindro para uso cuando

se necesita hacer arrancar un motor fr[o.

La operaci6n de cualquier

segadora puede hacer que

satten objetos extrafios dentro de

sus ojos, Io que puede producir

dafios graves en _stos. Siempre

use anteojos de seguridad o protecci6n para

los ojos mientras opere su segadora o cuando

haga ajustes o reparaciones. Recomendamos

gafas o una mascara de seguridad de visi6n

amplia de seguridad usada sobre las gafas.

COMO USAR SU SEGADORA

VELOCIDAD DEL MOTOR

La velocidad del motor se estableci6 en la f_-

brica para un rendimiento 6ptimo. La velocidad

no se puede ajustar.

_NTROL DE ZONA DEL MOTOR

PRECAUClON: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir a un mfnimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Por ningt]n motivo trate de eliminar

la funci6n del control del operador. La cuchilla

gira cuando el motor est& funcionando.

•Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiere que el operador

est6 detrAs del mango de la segadora para

hacerla arrancar y operarla.

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para el corte bajo y baje las

ruedas para el corte alto., ajuste la altura de

corte para que se acomode a sus requisitos. La

posici6n del medio es la mejor para la mayorfa

de los c_spedes.

• Para cambiar la altura de corte, empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de modo

que se acomode a sus requisitos. Aseg=3rese

que todas las ruedas queden igualmente

ajustadas.

AMISO: El ajustador esta correctamente

colocado cuando las orejas de la placa est#,n

insertadas en et agujero det mango. Tambi_n,

los ajustes de 9 posiciones (si equipado) per-

miten que el mango pueda ser movido entre las

orejas de la placa;

PALANCAHACIA ATRAS .r--10rejas

ES'E%o/I _I0",ec'."

°1

PALANCAHACIA ADELANTE

PARALEVANTAREL CORTACESPED

PARA CONVERTIR LA SEGADORA

Su segadora es enviada para usarse como

acolchadora. Para convertida a una operaci6n

de ensacado o de descarga:

• Levante la protecci6n contra la descarga y

remueva la plancha acolchadora.

• Ahora la segadora se puede usar con

descarga lateral o se le puede adjuntar el

recogedor de c_sped opcional.

• Para volver a la operaci6n de acolchamiento,

simplemente vuelva a instalar la plancha

_;iapCOlchadora ,segt_n se muestra.

RECAUCION: No haga funcionar la sega-

dora sin la protecci6n contra la descarga, el

recogedor de c_sped o la plancha acolchadora,

aprobados, en su lugar.

Abra la protecci6n _,

contra la descarga

Abertura del

bastidor

Ganchos

Oregas

Varilla de articulaci6n

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el motor.

Para el tipo y el grado del aceite a utilizar, vea

el "MOTOR" en la secci6n del Mantenimiento de

este manual.

_PRECAUCI(_N: NO sobrellene el motor con

aceite, o fumar& pesa demante del silenciador

cuando Io valla a arrancar.

1. Aseg=3rese que la segadora est6 nivelada.

2. Remueva la varila medidora de aceite del tubo

de desarga de aceite.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente el envase entero

de aceite en el tube de relleno del motor.

4. Inserte y apriete la varilla medidora de

aceite.

IMPORTANTE:

•Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta la

lfnea de lleno en la varilla medidora de nivel.

• Cambie el aceite despu6s de 25 horas de

operaci6n o una vez por temporada. Puede

necesitar cambiar el aceite m#,s a menudo

cuando las condiciones son polvorosas o

sucias. Vea "PARA CAMBIAR EL ACEITE DEL

MOTOR" en la seccion de Mantenimiento de

este manual.

AGREGUE GASOMNA

• Llene el estanque de combustible hasta

la parte inferior del cuello de relleno del

estanque de gasolina. No Io llene demasiado.

Use gasolina regular, sin plomo, nueva y lim-

pia con el mfnimo de 87 octanos. No mezcle

el aceite con la gasolina. Para asegurar

que ta gasolina utilizada sea fresca compre

estanques los cuales puedan ser utilizados

durante los primeros 30 dfas.

AP_PREOAUOION: Limpie el aceite o el

combustible derramado. No almacene, derrame

o use gasolina cerca de una llama expuesta.

A¢_PRECAUOI(_N: Los combustibles

mezclados con alcohol (conocidos come

gasohol, o el uso de etanol o metanol) pueden

atraer la humedad, la que conduce a la

separaci6n y formaci6n de &cidos durante el

almacenamiento. La gasolina acfdica puede

daSar el sistema del combustible de un motor

durante et almacenamiento. Para evitar los

problemas con el motor, se debe vaciar el

sistema del combustible antes de guardarlo

por un perfodo de 30 dias o m_,s.Vacfe el

estanque del combustible, haga arrancar el

motor y h_,galo funcionar hasta que las lfneas

del combustible y el carburador queden vacfos.

La pr6xima temporada use combustible nuevo.

Vea tas Instrucciones Para El Almacenamiento

para mas informaci6n. Nunca use productos de

limpieza para el motor o para el carburador en

el estanque det combustible pues se pueden

producir daSos permanentes.

deposi_

rellenador

de gasolina

Cebado

PARA PARAR EL MOTOR

• Para parar el motor, suelte la barra de con-

troles que exigen la presencia del operador.

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capas protectoras del mo-

tor, una cantidad pequeiSa de humo puede es-

tar presente durante el use inicial del producto

y se debe considerar normal.

1. Para hacer arrancar un motor fifo, empuje

el cebador tres (3) veces antes de tratarlo.

Empuje firmemente. Este paso normal-

mente no es neoesario ouando se haoe

arrancar un motor que ya ha estado funcio-

nando per unos cuantos minutos.

2. Sujete la barra de controies que exigen la

presencia del operador abajo en el mango

y tire el mango det arrancador r&pidamente.

No permita que et cord6n arrancador se

devuelva abruptamente.

AVlSO: En climas mAs frios puede que sea

necesario repetir los pasos del cebado. En cli-

mas m&s calurosos el cebar demasiado puede

producir el ahogo y el motor no va a arrancar.

Si se ahoga el motor espere unos cuantos

minutes antes de tratar de hacerlo arrancar y

no repita los pasos del cebado.

_ONSEJOS PARA SEGAR

RECAUCI(_N: No utilizar dispositivos anti-

paja de la hoja en la segadora ya que estos

accesorios son peligrosos, pueden dafiar su

segadora y anular su garantia.

• Bajo ciertas condiciones, tal como c_sped

muy alto, puede ser necesado el elevar la

altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando mon-

tones de recortes de c_sped. Puede que sea

necesario reducir la velocidad del recorrido

y/o haga funcionar la segadora sobre el &rea

por segunda vez.

• Para un corte muy pesado, reduzca el ancho

del corte pasando parcialmente por encima

del lugar anteriormente cortado y siegue

lentamente.

• Para un mejor ensacado del c_sped y para la

mayoria de tas condiciones de corte, la velo-

cidad del motor debe ajustarse a la posici6n

de R,_PIDO.

• Si las segadoras de descarga lateral cortan

en una direcci6n contrada alas manillas del

reloj, si se empieza en la parte de afuera

del _,rea que se va a cortar, se repartir&n los

recortes del c_sped en forma m;_s pareja y

el motor se cargar& menos. Para evitar que

los recortes caigan en los senderos, en las

fiores, etc., haga los primeros cortes en la

direcci6n de las manillas del reloj.

• Los pores en los recogedores de c6sped de

tela pueden llenarse con mugre y polvo con

el uso y los recogedores recaudar&n menos

c_sped. Para evitar 6sto, rocie el recogedor

con la manguera de agua, regularmente, y

d6jelo secarse antes de usarlo.

• Mantenga ta parte superior del motor, alred-

edor del arrancador, despejada y sin recortes

de c_sped y paja. Esto ayudar_ el flujo del

aire del motor y extender& su duraci6n.

CONSEJOS PARA SEGAR Y ACOLCHAR

IMPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulacion de cesped y basura. Vea

"LIMPIEZA" en la seccion de Mantenimento de

este manual.

• La cuchilla acolchadora especial va a volver

a cortar los recortes de c_sped muchas

veces, y los reduce en tamafio, de modo que

si se caen en el c_sped se van a dispesar

entre 6ste y no se van a notar. Tambi_n, el

c_sped acolchado se va a deshacer r&pidam-

ente entregando substancias nutritivas para

el c_sped. Siempre acolche con la vetocidad

del motor (cuchilla) m_,s alta, pues asf se

obtendr& la mejor acci6n de recorte de las

cuchillas.

• Evite cortar el c_sped cuando est6 mojado.

El c6sped mojado tiende a formar montones

einterfiere con la acci6n de acolchado.

La meier hora para segar el c_sped es

temprano en la tarde. A esa hera 6ste se ha

secado y el &rea reci_n cortada no quedar&

expuesta al sol directo.

• Para obtener los mejores resultados, ajuste

la altura del corte de ta segadora de modo

que _sta corte solamente el tercio superior

de las hojas de c_sped. En el case de que el

c_sped haya crecido demasiado, puede ser

necesario el elevar la altura del corte para

reducir el esfuerzo necesado para empujar la

segadora y para evitar sobrecargar el motor,

dejando montones de recortes de c_sped.

Para un c_sped muy pesado, reduzca el an-

cho del corte pasando per encima del lugar

anteriormente cortado y siegue lentamente.

MAXI_

• Ciertos tipos de c6sped y sus condiciones

pueden exigir que un &rea tenga que ser

acolchada per segunda vez para esconder

completamente los recortes. Cuando se haga

el segundo corte, siegue atravesado (en

forma perpendicular) a la pasada del primer

corte.

• Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste ta pr6xima

semana. Esto evitar#, que el c_sped se

enrede y cambie de direcci6n.

PROQRAMA DE MANTENIMIENTO /__ _-_'_

Lubricaci6n ql_

Controlarlosneum_.ticos ¥1

Controlarlasruedasmotrices

S(segadoras con poder propulsor)Revisarsihaysujetadoressueltos V' V'

Limpiar/inspecoionar el recogedor de

G c_sped(sivieneequipado) I_ _

Limpiarlasegadora

Limpiar debajo delacubiertade latrans-

misidn(segadorasconpoderpropulsor) ll_

R Revisarlascorreasylaspoleasimpul-

sadas (segadorascon poder propulsor) 11_

Revisaro/afilar/cambiarlacuchilla V' 3

Limpiarla baterfa/recargar

(segadorasconarranqueeldctrico) l##_4

MRevisarelniveldelacelte

Cambiar el aceite del motor _1,2

Limpiar elfiltrodeairo _2

O Inspecci°narelsilenciad°r _ _2

Cambiarlabuj[a

Cambiarel cortuchode papel delfiltrodeaire

1 - Cambiarmdsa menudocuandose opensbajocarga pesadao en ambientesconaltas temperaturas.

2 - Dar servidomdsa menudo cuandose opens encondicionessudas o polvorosas. 4 - Cargarpor48 horasal finde la temporada.

3 - Cambielas cuchillasmdsa menudocuandosiegue en terrenoarenoso. 5 - Y despu_sde 5 horasde funclonarnlento.

RECOMENDACIONES GENERALES

La garantia de esta segadora no cubre los

art[culos que han estado sujetos at abuso o a

la negligencia del operador. Para recibir todo

el valor de la garant[a, el operador tiene que

mantener la segadora segdn las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma periddica para poder mantener su

unidad adecuadamente.

AI menos una vez cada estacidn comprobar

si es necesario efectuar los ajustes descdtos

en las secciones de Servicio y Ajustes de este

manual.

•Una vez al aSo, cambie la bujia, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla est& desgastada. Una bujia

nueva y un elemento del filtro de aire limpio/

nuevo aseguran la mezcla de aire-com-

bustible adecuada y ayudan a que su motor

funcione mejor y que dure mAs.

• Siga el programa de mantenimiento en este

manual.

ANTES DE CADA USO

• Revise el nivel del aceite del motor.

• Revise si hay sujetadores sueltos.

LUBRICACI()N

Mantenga la unidad bien lubricada

(vea la "TABLA DE LUBRICACION').

TABLA DE LUBRICACION

Ajustador

de la rueda

(_) Aceite

del

motor

Clavija de

la articula-

tion de la

proteccion

de descarga

Rocie el lubricante

@Vea "MOTOR" en la seccion de Mantenimiento

IMPORTANTE: No aceite o engrase los roda-

mientos de la rueda de plastico. Los lubricantes

viscosos atearan polvo y mugre, 1oacortara la

duracion de los rodamientos autolubdcantes. Si

cree que tienen que lubricarse, use losamente

un lubricante tipo crafito, de polvo seco, en

forma moderada.

SEGADORA

Siempre observe las reglas de seguridad cu-

ando haga el mantenimiento.

LLANTAS

•Mantenga las llantas sin gasolina, aceite o

substancias qu[micas para control de insec-

tos que pueden dai_ar la goma.

• Evite los tocones, las piedras, las gdetas pro-

fundas, los objetos afilados y otros peligros

que pueden daiSar alas Ilantas.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la cuchilla

de la segadora tienen que mantenerse afilada.

Cambie la cuchilla doblada o daSada.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujia y p6ngalo en

donde no pueda entrar en contacto con 6sta.

2. Haga descansar la segadora en su lado.

AsegSrese que el filtro de aire y que et

carburador queden mirando hacia ardba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando sete quite el perno.

AMISO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla girAndolo

en el sentido contrado en que giran las

manillas del reloj.

5. Remueva la cuchilla y los artfculos de fer-

reteria adjuntadores (el perno, la arandela

de seguddad y la arandela endurecida).

AMISO: Remueva el adaptador de la cuchilla y

revise el cubo interior de la ranura del adaptador

de la cuchilla. La ranura tiene que estar en buenas

condiciones para que funcione en forma adec-

uada. Cambie el adaptador si estA daSado.

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de la cuchilla en el

cigueSal del motor. Asegt]rese que la ranura

det adaptador y que el chavetero del cigue-

5at est_n alineados.

2. Ponga la cuchilla en el adaptador de _sta

alineando los dos (2) agujeros en la cuchilla

con tas salientes elevadas en el adaptador.

3. AsegSrese de que el borde de salida de

la cuchilla (opuesto al borde afilado) est6

hacia arriba hacia el motor.

4. Instale el perno de la cuchilla con la aran-

dela de seguddad y la arandela endurecida

en el adaptador de la cuchilla y el cigueSaL

5. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la cuchilla gir#,ndolo en el sentido en que

giran las manillas det reloj.

• La torsi6n para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es

tratado a calo. Si es necesario sustituir los

pernos, sustituirlos s61o con pernos aprobados

mostrados en la secci6n Partes de Reparaci6n

de este manual.

Rant /ciguenal

Cuchilla

Perno Arandela

de la endurecida Cigu_nal

cuchilla Borde de salida Adaptador de la cuchilla

PARA AFILAR LA CUCHILLA

AVISO: No recomendamoselafilarlacuchilla-pero

silo hace, asegQrese de que quede balanceada.

Se tiene que tener cuidado de mantenerla

balanceada. Una cuchilla que no est& bal-

anceada va a producir eventuatmente daSo en

la segadora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alrededor de una pulgada de un clavo recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si ta

cuchilla est#, balanceada debe permanecer

en la posici6n horizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, afile et extremo pesado hasta que 6sta

quede balanceada.

RECOGEDOR DE ClaSPED

(Si comprado como accesorio)

• El recogedor de c6sped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

• Revise su recogedor de c_sped a menudo

para verificar si estA daSado o deteriorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, cambielo

sotamente por uno que sea aprobado por el

fabricante. D_ el nt]mero del modelo de la

segadora cuando Io ordene.

MOTOR

LUBRICACI(_N

Use solamente aceite de detergente de alta

calidad clasificado con la clasificaci6n SF-SJ de

servicio API. Seleccione la catidad de viscosi-

dad SAE segSn su temperatura de operaci6n

esperada.

CALIDADES DE VISCOSIDAD DE SAE

AVISO: A pesar de que los aceites de multi-

viscosidad (5W30, 10W30, etc.) mejoran el

arranque en clima fdo, estos aceites de mul-

tiviscosidad van ha aumentar el consume de

aceite cuando se usan en temperaturas sobre

32 ° E Revise el nivel del aceite del motor mas a

menudo, para evitar un posible daSo en el mo-

tor, debido a que no tiene suficiente aceite.

Cambie el aceite despu6s de 25 horas de

operaci6n o por Io menos una vez al aSo si la

segadora se utiliza menos 25 horas el aSo.

Revise el nivel del aceite del carter antes de arran-

car el motor y despu_s de cada cinco (5) horas de

uso continuado. Apriete el tap6n del aceite en for-

ma segura cada vez que revise el nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVISO: Antes de inclinar la segadora para drenar

el aceite, drene el tanque de combustible hacien-

do correr el motor hasta que el tanque est6 vacio.

1. Desconecte el alambre de la bujfa y

p6ngato de modo que no pueda entrar en

contacto con _sta.

2. Remueva la tapa del dep6sito del aceite;

d6jela a un lade en una superficie limpia.

3. Incline la cortadora de c_sped por este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atras para adelante para re-

mover todo el aceite que se haya quedado

atrapado dentro del motor.

PARA LIMPIAR EL FILTRO DE AIRE

1. Suelte el tornillo e incline la cubierta para

removerlo.

2. Cuidadosamente, remueva el cartucho.

3. Limpielo golpeAndolo suavemente en una

superficie plana. SiestA muy sucio cambie

el cartucho.

_ILPRECAUCl0N: Los solventes de petr61eo,

tales como el kerosene, no se deben usar para

limpiar el cartucho. Pueden producir el deterioro

de 6ste. No aceite el cartucho. No use aire a

presi6n para limpiarlo o secarlo.

4. Instale el cartucho, luego vuelva a poner la

cubierta asegurAndose que las orejas est6n

alineadas con las ranuras en la plancha

trasera. Apriete el tornillo en forma segura.

Ranuras

Labio

Orejas de

Cartucho Cubierta la cubierta

SILENCIADOR

Inspeccione y cambie el silenciador siestA corrof-

do puede producir un peligro de incendio y/o daiSo.

BUJ|A

Cambie el bujfa at comienzo de cada temporada de

siega o despu6s de cada 100 heras de operaci6n,

Io que suceda primero. El tipo de bujia y el ajuste

de la abertura aparecen en "ESPECIFICACIO-

NES DEL PRODUCTO" secci6n de este manual.

4. Limpie todo el aceite derramado en la sega-

dora yen el lado del motor.

5. Echar aceite despacio en el conducto del

aceite, parAndose a intervalos regulares para

controlar el nivel del aceite con la varilla.

6. Parar de aSadir aceite cuando se alcanza la

sei_atde lleno (FULL) en la varilla. Esperar un

minuto para dejar que el aceite se arregle.

7. ContinUe agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora settles del nivel de aciete en Ileno

(FULL). NO sobrellene el motor con aceite,

o fumarA pesa demante del silenciador

cuando lo valla a arrancar.

8. Aseg_rese de apretar la varilla medidora

del aceite antes de arrancar el motor.

9. Vuelva a conectar el atambre de la bujfa a 6sta.

FILTRO DE AIRE

Su motor puede sufrir averfas y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituir el papel del cartucho una vez al aSo

o tras 100 horas de funcionamiento, mAs a

menudo si se utiliza en condiciones de sucie-

dad y polvo particulares.

LIMPIEZA

IMPORTANTE: Para obtener el mejor rendimineto,

mantenga la caja de la segadora sin acumulacion

de cesped y basura. Limpie la parte de abajo de

su segadora despues de cada use.

_LpRECAUCION: Desconecte el alambre de

la bujfa y p6ngalo en donde no pueda entrar en

contacto con 6sta.

•Haga descansar la segadora en su lado.

AsegtJrese que et filtro de aire y que el carbu-

rador queden mirando hacia arriba. Limpie la

parte inferior de su segadora raspAndola para

remover la acumulaci6n de c_sped y basura.

• Limpie el motor a menudo para evitar que

se acumule la basura. Un motor tapado fun-

ciona mAs catiente y se acorta su duraci6n.

• Mantenga las superficies pulidas y las rue-

das sin gasolina, aceite, etc.

• No recomendamos el uso de una manguera

de jardin para limpiar la segadora a menos

que el sistema el_ctrico, el silenciador, el

filtro de aire y el carburador est6n tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duraci6n de 6ste.

_._,DVERTENCIA: Para evitar lesi6nes serias,

antes de dar calquier servico o de hacer

ajustes:

1. Suelte la barra de control y pare el motor.

2. Asegt]rese que la cuchilla y que todas las

partes movibles se hayan detenido comple-

tamente.

3. Desconecte el alambre de ta bujfa y p6n-

galo en donde no pueda entrar en contacto

con 6sta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE CORTE °

en la secci6n de Operaci6n de este manual.

APRIETE

PARA AJUSTE

Mango inferior i

:_Puntal Clavija de montaje_ [__

iL"_'delmango Clavija de horquilla i i

DESVIADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora, para

reducir a un minimo ta posibilidad que objetos

sean lanzados hacia afuera de la parte trasera

de la segadora, en la posici6n en donde se

encuentra el operador. Si se daSa el desviador

debe cambiarse.

PROTECCI(_N CONTRA LA DESCARGA

Se proporciona una protecci6n contra la des-

carga, adjunta a la abertura de descarga de su

segadora, para evitar la posibilidad que objetos

sean lanzados hacia afuera de la abertura de

descarga, en la posici6n en donde se encuen-

tra el operador. Si se daSa la protecci6n contra

la descarga debe cambiarse.

PARA AJUSTAR EL MANGO

El mango puede ser montado a una posici6n

alta o baja. Los agujeros de montaje en el

mango inferior est#,n fuera del centro para

levantar y bajar el mango.

1. Remueva el mango superior y conexi6ne(s)

el asegurar 61(los) cable(s) al mango infe-

rior.

2. Remueva las clavijas de horquilla de la

ctavija de montaje del puntal del mango.

3. Apreite el mango inferior hacia dentro para

removerlo de las clavijas de montaje.

4. Gire el mango inferior per encima para

levantar o bajar el mango.

5. Vuelva a montar las clavijas de horquilla por

encima de las clavijas de montaje.

6. Vuelva a montar el mango superior y todas

las partes removidas del mango inferior.

Mango

GIRAR

MOTOR

VELOCIDAD DEL MOTOR

La vetocidad del motor ha sido ajustada en la f&-

brica. No trate de aumentar la velocidad del motor

pues se pueden producir lesiones personales. Si

cree que el motor est& funcionando demasiado

r&pido odemasiado lento, Ileve su segadora a

mas con su centro de servicio Sears o con un

otro centro de servicio cualificado.

CARBURADOR

Su carburador tiene un chorro principal fijo no

ajustable para controlar la mezcla. Si su motor

no est#, funcionando en forma adecuada debido

a problemas que se sospecha vienen del carbu-

rador, Ileve su segadora a contacto con su centre

de servicio Sears o con un otro centro de servicio

cuatificado para repararla y/o ajustarla.

IMPORTANTE: Nunca manipule el regulador

det motor, el que ha side ajustado en la f&brica

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la f_,brica. Si cree que la velocidad alta regu-

lada del motor necesita ajuste,contacto con su

centro de servicio Sears o con un otro centre

de servicio cualificado, el que cuenta con el

equipo adecuado y la experiencia para hacer

los ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o si

la unidad no se va a usar por 30 dias o mas.

SEGADORA

Cuando se va a guardar la segadora por cierto

perfodo de tiempo, Ifmpiela cuidadosamente,

remueva toda la mugre, la grasa, las hojas, etc.

GuArdeta en un Area limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA" en

la secci6n de Mantenimento de este manual).

2. Lubrfquela segSn se muestra en la secci6n

de Mantenimento de este manual.

3. Aseg_rese de que todas las tuercas y

ctavijas y todos los pemos y tornillos est6n

apretados en foma segura. Inspeccione

las partes que se mueven para vedficar si

estan dafiadas, quebradas o desgastadas.

C&mbielas si es necesado.

4. Retoque todas las superficies que est6n

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

NOTA: El mango superior tiene un soporte

"contra-dobla" situado en el lado derecho

del mango. Este soporte evita que el mango

superior doble hacia adelante, Io cual ayuda

a proteger 51(los) cable(s) de control contra

cualquier dafio.

1. Apdete los extremes inferiores del mango

inferior entre sf hasta que el mango inferior

quede separado del puntal del mango,

luego mu_valo hacia adetante.

2. Suelte los pemos de montaje del mango su-

perior 1osuficiente como para permitir que et

mango superior se pueda doblar hacia atr&s.

IMPORTANTE: Cuando doble el mango para el

almacenamiento o el transporte, asegt_rese que

Io doble segt]n se muestra o purde dafiar los

cables de control.

• Cuando prepare sus mangos a partir de

la posici6n de almacenamiento, el mango

inferior automAticamente se asegurarA en la

posici6n para segar.

IMPORTANTE: Cuando doble el mango para el

almacenamiento o el transporte, asegt_rese que

Io doble segt]n se muestra o purde dafiar los

cables de control.

APRIETE II

PARA DOBkAR _"_

Mango inferior "-'-'-- |

Barra de control que

operador

Mango

Posici6n

pa_ segar

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que

se formen depositos de coma en partes

fundamentales del sistemade combustible tales

como el carburador, el filtro del combustible,

la mangura del combustible o en el estanque

durante el atmacenamiento. Los combustibles

mezclados con alcohol (conocido come

gasohol o que tienen etanol o metanol)

Pueden atraer humedad, Io que conduce a la

separacion y a la formaci6n de acidos durante

el almacenamiento. La gasolina acida puede

danar el sistema de combustible de un motor

durante el perido de almacenamiento.

• Vaciar el dep6sito del carburante poniendo

en marcha el motor y dej&ndolo funcionar

hasta que el carburante termine y el

carburador est6 vacfo.

• Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir dafios

permanentes.

• Use combustible nuevo la pr6xima temporada.

AVlSO: El estabilizador de combustible es una

alternativa aceptable para reducir a un mfnimo

la formaci6n de dep6sitos de goma en el com-

bustible durante el perfodo de almacenamiento.

Agregue estabilizador a la gasolina en el

estanque de combustible o en el envase para el

almacenamiento. Siempre siga la proporci6n de

mezcla que se encuentra en el envase del esta-

bilizador. Haga funcionar el motor per Io menos

10 minutos despu6s de agregar el estabilizador,

para permitir que este Ilegue al carburador. No

vacfe la gasolina del estanque de gasolina y el

carburador si se est& usando estabilizador de

combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y c_mbielo

con aceite de motor limpio. (Vea "MOTOR" en la

secci6n de Mantenimento de este manual.)

CILINDRO

1. Remueva la bujia.

2. Vacfe una onza (29 mi) de aceite a trav_s

del agujero de la bujfa en el cilindro.

3. Tire la manilla de arranque lentamente unas

cuantas veces para distribuir el aceite.

4. Vuelva a montar la nueva bujfa.

OTROS

• No guarde la gasolina de una temporada a la

otra.

• Cambie el envase de la gasolina si se emp-

ieza a oxidar. La oxidaci6n y/o la mugre en

su gasolina producir&n problemas.

• Si es posible, guarde su unidad en un recinto

cerrado y c_brala para protegerla contra el

polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use pl_,stico. El plAstico no puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que producir#, ta oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape todavia

estan catientes.

_[I,PRECAUCl0N: Nunca atmacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfr[e el motor antes de

almacenarla en atgSn recinto cerrado.

SOLUCION DE PROBLEMAS - Vea la secci6n apropiada en el manual amenos que

estd dirigido a un

PROBLEMA

centro de servico Sears.

CAUSA

No arranca 1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujia desconectado.

6. Bujia mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

10. VAlvula del combustible (si equ-

ipada) est& en la posici6n OFE

11. Baterfa d6bi (si equipada).

12. Desconecte el conector

de la bater[a (si equipada).

CORRECCI(3N

1. Umpie/cambie el filtro de aire.

2. Uene el estanque de combustible.

3. Vaciar el estanque y vuelva a

llenarlo con combustible limpio

y nuevo.

4. Vaciar el estanque y vuelva a

llenarlo con combustible limpio

y nuevo.

5. Conecte el atambre a la bujia.

6. Cambie la buj[a.

7. Apriete el perno de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

10. Gire a la v_lvula del combustible

a la posici6n ON.

11. Cague la bateria.

12. Conecte la bater[a al motor.

SOLUCION DE PROBLEMAS - Vea la secci6n apropiada en el manual amenos que

estd dirigido a un centro de servico Sears.

PROBLEMA

Falta de

fuerza

Mal corte-

disparejo

Vibracion

excesiva

Cordbn

arrancador

dificil de tirar

Recogedor de

cdsped no se

Ilena (si viene

equipado)

Dificil de

empujar

CAUSA

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Velocidad del motor lenta.

4. Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

5. Demasiado aceite en motor.

6. Velocidad de recorrido

demasiado rApida.

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. CigueiSal del motor doblado.

1. El freno del volante del motor

estA aplicado cuando se

suelta la barra de control.

2. CigueiSal del motor doblado.

3. Adaptador de la cuchilla quebrado.

4. La cuchilla se arrastra en

el c_sped.

1. Altura de corte demasiado baja.

2. Levantamiento de la cuchilla

desgastado.

3. Recogedor sin ventilaci6n de aire.

1. El c_sped est#, demasiado alto o la

altura de la rueda demasiado baja.

2. Parte trasera de la

caja/cuchilla de la segadora

arrastrAndose en el c_sped.

3. Recogedor de c6sped

demasiado lleno.

4. Posici6n de la altura del mango

no adecuada para usted.

CORRECCI()N

1. Eleve la attura de corte.

2. Eleve la altura de corte.

3. Limpie/cambie el filtro de aire.

4. Limpie la parte inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido mAs lenta.

1. Cambie la cuchilla. Apriete el perno

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar

en donde et c6sped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

1. Eleve ta altura de corte.

2. Cambie las cuchillas.

3. Limpie el recogedor de c_sped.

1. Eleve la attura de corte.

2. Eteve la parte trasera de la caja de

la segadora (1) un lugar m&s alto.

3. Vacfe el recogedor de c_sped.

4. Ajuste la altura del mango de

modo que le acomode.

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.387390

_ " _,_ 40

j16

41 \

70 40 47

51 44

-6

23 75

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.387390

KEY

NO.

PART

NO.

188152

185349

186079

169709X479

169708X479

63601

131959

176556

750634

86899X004

181254

51793

165858

66426

160831

160832

160833

63124

170373X479

170374X479

160835X007

168360X004

185348

180410X004

88348

183901

160828

181624

83923

150339

180637

74760514

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

O-Ring

Control Bar

Rope Guide /Anti-Fold Bracket

Upper Handle

Lower Handle

Locknut 1/4-20

Handle Bolt 5/16-18

Engine Zone Control Cable

HexThread Rolling Screw #10-24 x 1/2

Up-Stop Bracket

Handle Knob

Hairpin Cotter

Rear Deflector

Wire Tie

Discharge Guard

Torsion Spring

Hinge Rod

Locknut 5/16-18

Wheel Bracket Support (Left)

Wheel Bracket Support (Right)

Wheel Bracket Adjuster

Selector Spring

Selector Knob

Axle Arm Assembly (RR)

Washer. Flat 3/8

Washer

Shoulder Bolt

Wheel Assembly (Rear)

Locknut 1/16-18

Wheel Assembly (Front)

Hubcap

Hex Head Bolt 5/16-18 x 3/4

52 150406

55 85463

59 185360

61 184590

62 141114

63 851074

64 850263

65 851084

67 ---

70 180409X004

72 167132X004

73 167133X004

74 166785

75 160830

76 161622

77 74760412

79 180621

81 132004

-- 185351

-- 161058

Hex HeadThread Rolling Screw 3/8-16 x 1

Danger Decal

Lawn Mower Housing (Includes Key Number 55)

Blade Adapter

22" Blade

Hardened Washer

Helical Lockwasher 3/8

Hex Head Screw 3/8-24 x 1/4 Grade 8

Engine, Briggs and Stratton, Model Number

123KO2-0258-E1 (See Breakdown)

Axle Arm Assembly (LR)

Axle Arm Assembly (LF)

Axle Arm Assembly (RF)

Nut

Plate, Mulcher

Clip, Closeout

Hex Head Screw 1/4

Hubcap

Nut, Hex

Owner's Manual (English/Spanish)

Warning Decal (Not Shown)

Available accessories not included with lawn mower:

71 33623

71 33500

71 33000

71 33076

Gas Can (2.5 Gallon Capacity)

Fuel Stabilizer

SAE 30W Oil (20 Ounce Bottle)

Grass Catcher

NOTE: All component dimensions given in U,S. inches.

1 inch = 25,4 mm

BRIGGS & STRATTON &CYCLE ENGINE MODEL NUMBER 123K02-0258-E1

I 1019 LABEL KI11

383

635 _7

1_ 34

684

287

5251 I

524

307_

8684% 4_45

228_ 32A 41

146_

741

15 8

2o_

lO_

562_

334

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 123K02-0258-E1

404

425

3©

358 ENGINE GASKET SET

8428 s24

617

745

968 443_

445

613

977 CARBURETOR

GASKET SET

633 O --

276_

_66

970 _188

365

121 CARBURETOR OVERHAUL KIT

6330

lO4_

276 _127

127_

633 O

130 95

617

137

276_

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 123K02-0258-E1

S64_

604

3_63 304

305

[ 1036 EMISSIONS LABEL I

670

190

969 332

592_

689 O

456

597_=_

KEY PART

NO. NO. DESCRIPTION

1 697322 Cylinder Assembly

2 399269 Kit-Bushing/Seal

3 299819 •Seal-Oil (Magneto Side)

4 493279 Sump-Engine

5 691160 Head-Cylinder

7 692249 • Gasket-Cylinder Head

8 695250 Breather Assembly

9 696125 Gasket-Breather

10 691125 Screw (Breather Assembly)

11 691260 Tube-Breather

12 692232 • Gasket-Crankcase

13 690912 Screw (Cylinder Head)

15 691680 Plug-Oil Drain

16 691450 Crankshaft

20 399781 • Seal-Oil (PTO Side)

KEY PART

NO. NO.

22 691092

23 692315

24 222698

25 697339

69734O

697341

697342

26 499425

499426

499427

499428

27 691866

28 499423

29 499424

32 691664

DESCRIPTION

Screw (Engine Sump)

Flywheel

Key-Flywheel

Piston Assembly (Standard)

Piston Assembly (.010" Oversize)

Piston Assembly (.020" Oversize)

Piston Assembly (.030" Oversize)

Ring Set-Piston (Standard)

Ring Set-Piston (.010" Oversize)

Ring Set-Piston (.020" Oversize)

Ring Set-Piston (.030" Oversize)

Lock-Piston Pin

Pin-Piston

Rod-Connecting

Screw (Connecting Rod)

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 123K02-0258-E1

KEY PART

NO. NO. DESCRIPTION KEY PART

NO. NO. DESCRIPTION

32A 695759 Screw (Connecting Rod) 459 281505

33 262651 Valve-Exhaust 505 231082

34 262652 Valve-Intake 523 495264

35 691270 Spring-Valve (Intake) 524 692296

36 691270 Spring-Valve (Exhaust) 525 495265

37 694086 Guard-Flywheel 529 691923

40 692194 Retainer-Valve 562 92613

43 691997 Slinger-Governor/Oil 564 698589

45 690548 Tappet-Valve 584 692342

46 691449 Camshaft 585 691879

48 498829 Short Block (Replacement 592 690800

Engine 125K02-0253) 597 691696

50 497465 Manifold-Intake 601 95162

51 272199 • Gasket-Intake 604 698588

54 691650 Screw (Intake Manifold) 608 497680

55 691421 Housing-Rewind Starter 613 691340

58 692259 Rope-Starter (Cut to Length) 615 690340

60 281434 Grip-Starter Rope 616 698801

65 690837 Screw (Rewind Starter) 617 270344

78 691108 Screw (Flywheel Guard) 621 692310

81 691740 Lock-Muffler Screw 633 691321

95 691636 Screw (Throttle Valve) 635 66538

97 696565 Shaft-Throttle 668 493823

104 691242 O Pin-Float Hinge 670 692294

117 498978 Jet-Main (Standard) 684 690345

118 497466 Jet-Main (High Altitude) 689 691855

121 498260 Kit-Carburetor Overhaul 718 690959

125 498170 Carburetor 741 691830

127 694468 O Plug-Welch 745 691648

130 696564 VaIve-Throftle 842 691031

133 398187 Float-Carburetor 847 692017

134 398188 OValve-Needle/Seat 851 493880

137 693981 OSGasket-FIoat Bowl 868 697338

146 690979 Key-Timing 869 691155

159 691753 Bracket-Air Cleaner Primer 870 690380

163 272653 •QSGasket-Air Cleaner 871 262001

187 691050 Line-Fuel (Cut to Required Length) 63709

188 693399 Screw (Control Bracket) 921 698587

190 690940 Screw (FueITank) 922 692135

202 691829 Link-Mechanical Governor 923 695891

209 690319 Spring-Governor 957 397974

222 692467 Bracket-Control 966 496116

227 690783 Control Lever-Governor 968 692298

276 271716 O_SealingWasher 969 691138

287 690940 Screw (Dipstick Tube) 970 691669

300 692038 Muffler 972 495224

304 695892 Housing-Blower 975 493640

305 691108 Screw (Blower Housing) 976 694395

306 690450 Shield-Cylinder 977 498261

307 690345 Screw (Cylinder Shield) 1019 494256

332 690662 Nut (Flywheel) 1036 697456

333 802574 Armature-Magneto 1059 692311

334 691061 Screw (Armature Magneto) 1210 498144

337 802592 Plug-Spark 1211 498144

356 692390 Wire-Stop

358 497316 Engine Gasket Set

363 19069 Flywheel Puller

365 692524 Screw (Carburetor)

383 89838 Wrench-Spark Plug

404 690272 Washer (Governor Crank)

425 690670 Screw (Air Cleaner Cover)

443 692523 Screw (Air Cleaner Primer Base)

445 491588 Filter-Air Cleaner Cartridge

455 691219 Cup-Flywheel

456 692299 Plate-Pawl Friction

PawI-Ratchet

Nut (Governor Control Lever)

Dipstick

• Seal-Dipstick Tube

Tube-Dipstick

Grommet

Bolt (Governor Control Lever)

Screw (Control Cover)

Cover-Breather Passage

• Gasket-Breather Passage

Nut (Rewind Starter)

Screw (Pawl Friction Plate)

Clamp-Hose

Cover-Control

Starter-Rewind

Screw (Muffler)

Retainer-Governor Shaft

Crank-Governor

•O$SeaI-O Ring (Intake Manifold)

Switch-Stop

O$SeaI-Throttle Shaft

Boot-Spark Plug

• Spacer (Includes 2)

Spacer-Fuel Tank

Screw (Breather Passage Cover)

Spring-Friction

Pin-Locating

Gear-Timing

Screw (Brake)

• SeaI-O Ring (DipstickTube)

Assembly-Dipstick/Tube

Terminal-Spark Plug

Seal-Valve

Seat-Valve (Intake)

Seat-Valve (Exhaust)

Bushing-Guide (Exhaust)

Bushing-Guide (Intake)

Cover-Blower Housing

Spring-Brake

Brake

Cap-Fuel Tank

Base-Air Cleaner Primer

Cover-Air Cleaner

Screw (Blower Housing Cover)

Screw (Air Cleaner Primer Bracket)

Tank-Fuel

Bowl-Float

Primer-Carburetor

Set-Carburetor Gasket

Kit-Label

Label-Emissions

Kit-Screw/Washer

Assembly-Pulley/Spring (Pulley)

Assembly-Pulley/Spring (Spring)

RPM Settings: Low: 1900-2100; High:3000-3200

Included in Engine Gasket Set, Key No. 358

O Included in Carburetor Overhaul Kit, Key No. 121

Included in Carburetor Gasket Set, Key No. 977

NOTE: All component dimensions given in U.S. inches

1 inch = 25.4 mm

Get it fixed, at your home or ours!

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ®Anytime, day or night

(1-800-469-4663) (U S A and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S A only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (u S_) 1-800-361-6665 (Canada)

Para pedir servicio de reparaciSn

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR sM

(1-888-784-6427)

Au Canada pour service en fran_2.ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www sears ca

SEARS

® Registered Trademark /TMTrademark /su Service Mark of Sears, Roebuck and Co

® Marca Reglstrada /TMMarca de Fabnca /sr,_Marca de Servlclo de Sears, Roebuck and Co

r,_cMarque de commerce /MDMarque deposee de Sears, Roebuck and Co

185351 Rev. 1 07.17.03 BY Printed in U.S.A.

Craftsman 917387390 User Manual LAWN MOWER Manuals And Guides L0307261

CRAFTSMAN Walk Behind Lawnmower, Gas Manual L0307261 CRAFTSMAN Walk Behind Lawnmower, Gas Owner's Manual, CRAFTSMAN Walk Behind Lawnmower, Gas installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
