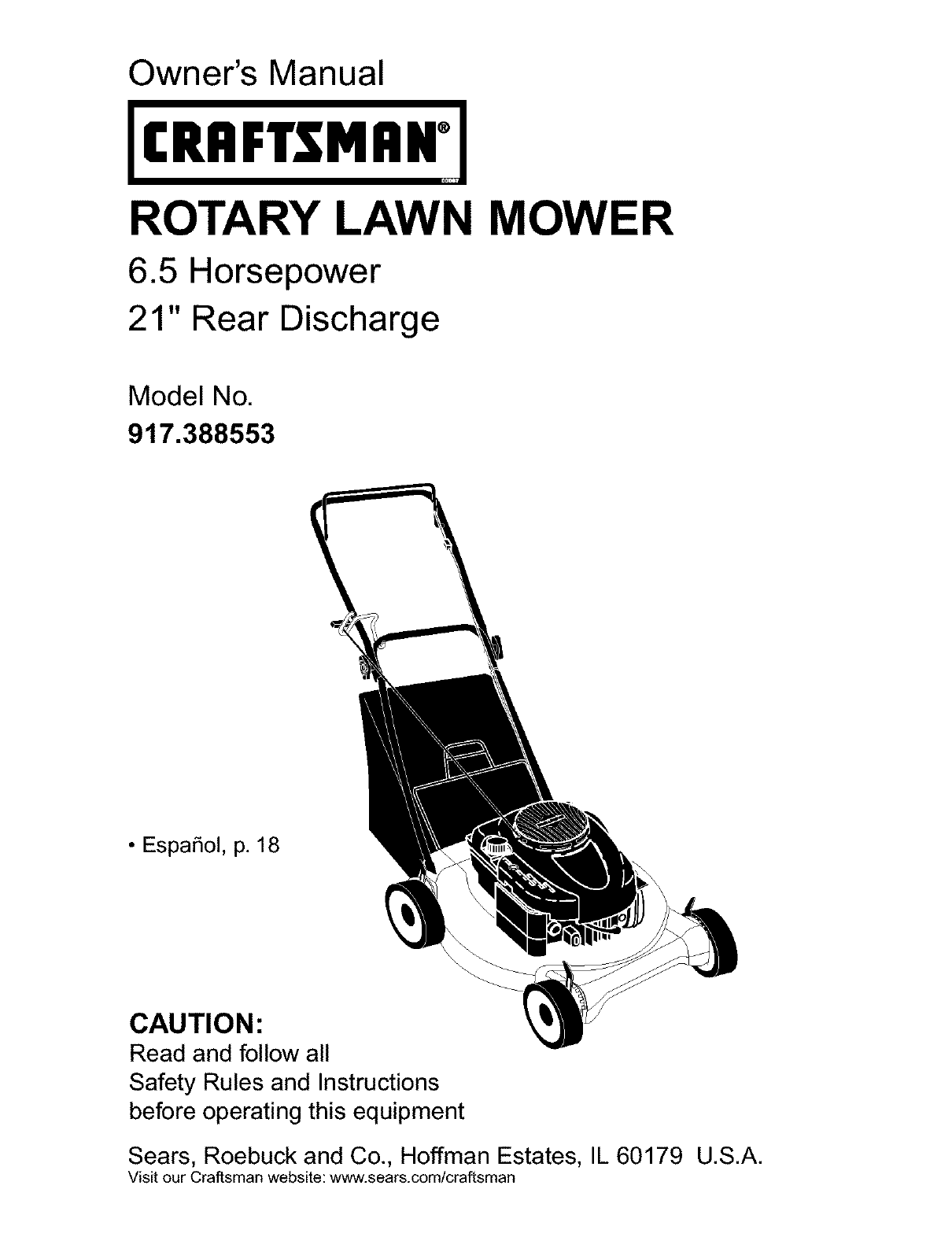

Owner's Manual

IC..FTSMnWl

ROTARY LAWN MOWER

6.5 Horsepower

21" Rear Discharge

Model No.

917.388553

• EspaSol, p. 18

CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website: www.sears.com/craftsman

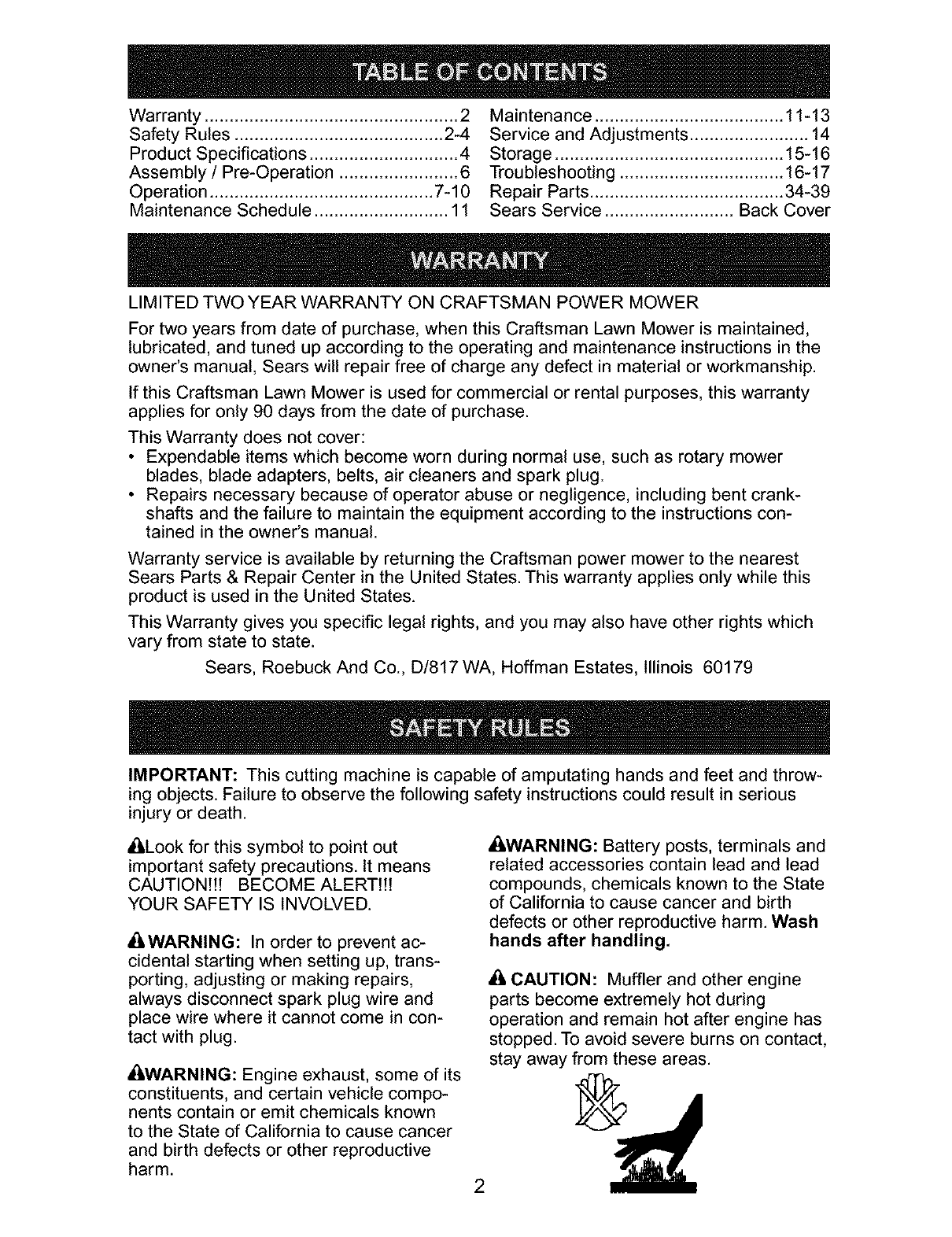

Warranty ................................................... 2

Safety Rules .......................................... 2-4

Product Specifications .............................. 4

Assembly /Pre-Operation ........................ 6

Operation ............................................. 7-10

Maintenance Schedule ........................... 11

Maintenance ...................................... 11-13

Service and Adjustments ........................ 14

Storage .............................................. 15-16

Troubleshooting ................................. 16-17

Repair Parts ....................................... 34-39

Sears Service .......................... Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in the

owner's manual, Sears will repair free of charge any defect in material or workmanship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent crank-

shafts and the failure to maintain the equipment according to the instructions con-

tained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest

Sears Parts & Repair Center in the United States. This warranty applies only while this

product is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck And Co., D/817 WA, Hoffman Estates, Illinois 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and throw-

ing objects. Failure to observe the following safety instructions could result in serious

injury or death.

_,Look for this symbol to point out

important safety precautions. It means

CAUTION!!! BECOME ALERT!!!

YOUR SAFETY IS INVOLVED.

&WARNING: In order to prevent ac-

cidental starting when setting up, trans-

porting, adjusting or making repairs,

always disconnect spark plug wire and

place wire where it cannot come in con-

tact with plug.

_,WARNING: Engine exhaust, some of its

constituents, and certain vehicle compo-

nents contain or emit chemicals known

to the State of California to cause cancer

and birth defects or other reproductive

harm.

_i,WARNING: Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm. Wash

hands after handling.

_, CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine has

2

stopped. To avoid severe burns on contact,

stay away from these areas.

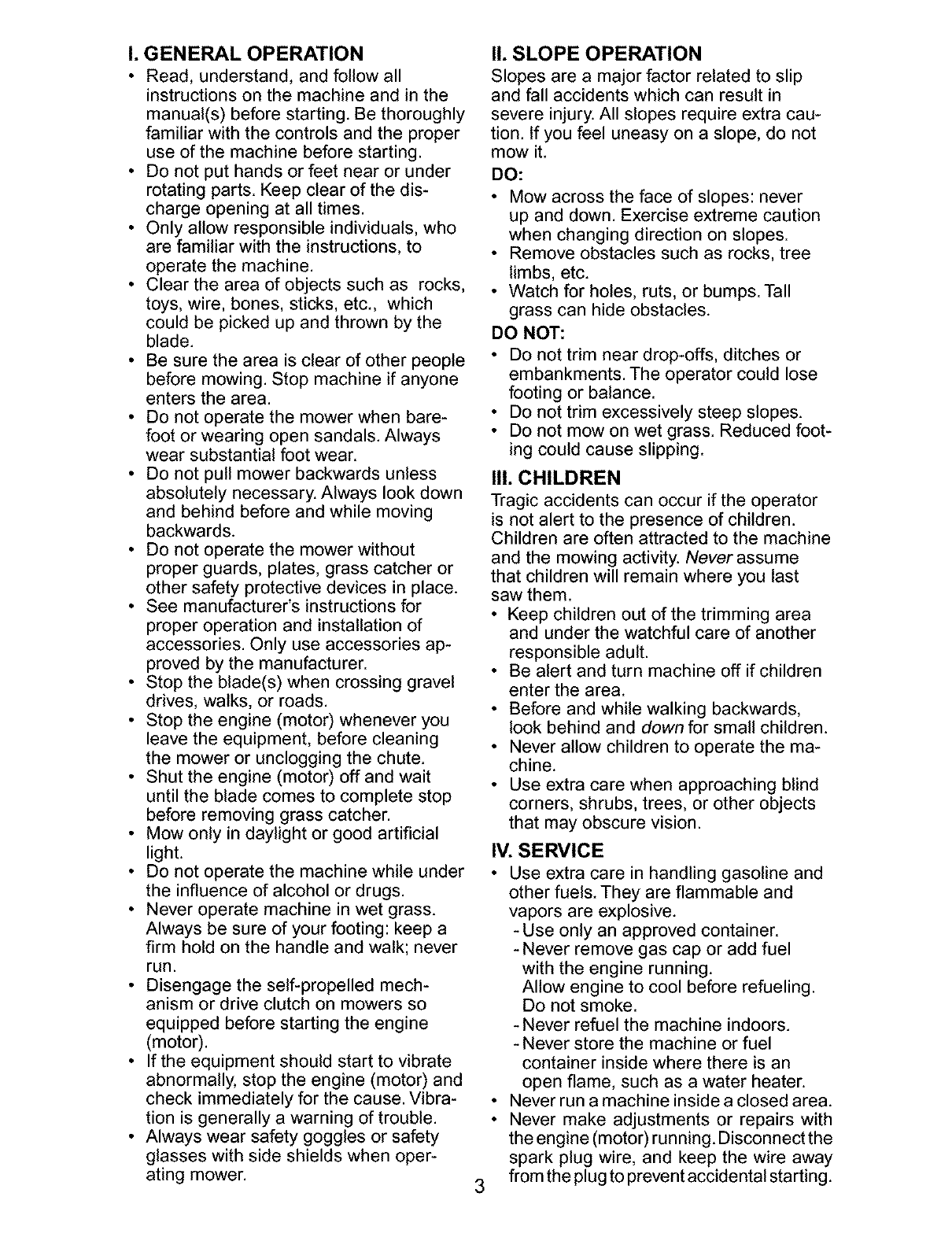

I. GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

•Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

charge opening at all times.

• Only allow responsible individuals, who

are familiar with the instructions, to

operate the machine.

• Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by the

blade.

•Be sure the area is clear of other people

before mowing. Stop machine if anyone

enters the area.

•Do not operate the mower when bare-

foot or wearing open sandals. Always

wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look down

and behind before and while moving

backwards.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories ap-

proved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning

the mower or unclogging the chute.

• Shut the engine (motor) off and wait

until the blade comes to complete stop

before removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while under

the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle and walk; never

run.

• Disengage the self-propelled mech-

anism or drive clutch on mowers so

equipped before starting the engine

(motor).

• If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

• Always wear safety goggles or safety

glasses with side shields when oper-

ating mower. 3

II. SLOPE OPERATION

Slopes are a major factor related to slip

and fall accidents which can result in

severe injury. All slopes require extra cau-

tion. If you feel uneasy on a slope, do not

mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced foot-

ing could cause slipping.

III. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the machine

and the mowing activity. Never assume

that children will remain where you last

saw them.

•Keep children out of the trimming area

and under the watchful care of another

responsible adult.

•Be alert and turn machine off if children

enter the area.

•Before and while walking backwards,

look behind and down for small children.

• Never allow children to operate the ma-

chine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SERVICE

•Use extra care in handling gasoline and

other fuels. They are flammable and

vapors are explosive.

-Use only an approved container.

-Never remove gas cap or add fuel

with the engine running.

Allow engine to cool before refueling.

Do not smoke.

- Never refuel the machine indoors.

- Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

• Never run a machine inside a closed area.

• Never make adjustments or repairs with

the engine (motor) running. Disconnect the

spark plug wire, and keep the wire away

from the plug to prevent accidental starting.

• Keepnutsand bolts,especiallyblade

attachmentbolts,tight and keep equip-

mentin good condition.

• Nevertamperwithsafetydevices.Check

their properoperationregularly.

• Keep machinefree of grass, leaves, or

otherdebrisbuild-up.Cleanoilorfuel spill-

age.Allowmachinetocool beforestoring.

• Stop and inspectthe equipmentif you

strike anobject.Repair,if necessary,

beforerestarting.

• Neverattempttomakewheelheightadjust-

mentswhiletheengine(motor)isrunning.

• Grasscatchercomponentsare subject

to wear,damage,anddeterioration,

whichcouldexposemovingparts or

allowobjectsto bethrown.Frequently

checkcomponentsand replacewith

manufacturer'srecommendedparts,

when necessary.

• Mowerblades aresharp and can cut.

Wrapthe blade(s)or wear gloves,and

useextracautionwhen servicingthem.

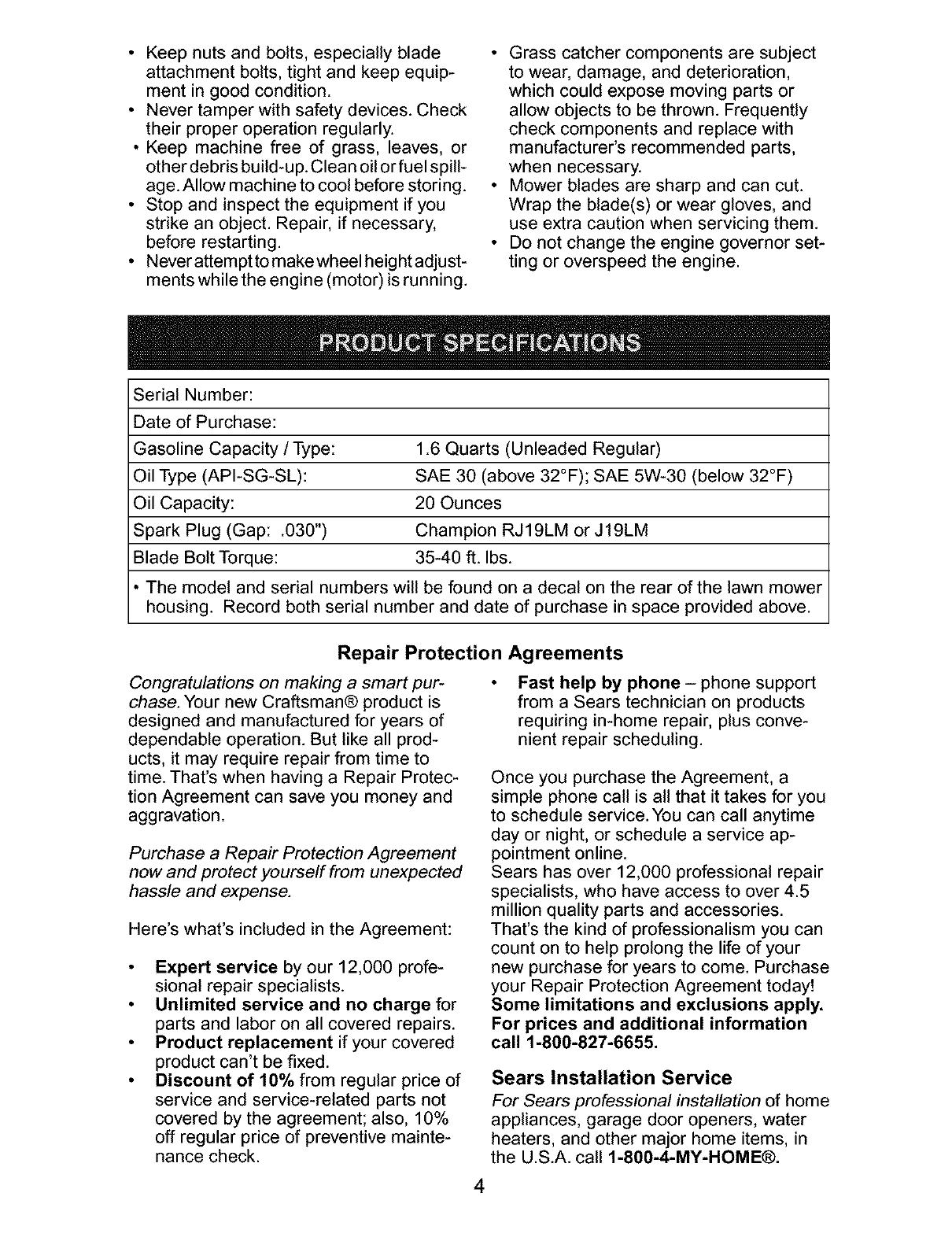

• Donot changethe engine governorset-

tingor overspeedthe engine.

Serial Number:

Dateof Purchase:

GasolineCapacity/Type: 1.6Quarts (UnleadedRegular)

OilType(API-SG-SL): SAE 30 (above32°F);SAE 5W-30(below32°F)

Oil Capacity: 20 Ounces

Spark Plug (Gap: .030") Champion RJ19LM or J19LM

Blade Bolt Torque: 35-40 ft. Ibs.

The model and serial numbers will be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase in space provided above.

Repair Protection Agreements

Congratulations on making a smart pur-

chase. Your new Craftsman@ product is

designed and manufactured for years of

dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec-

tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement

now and protect yourself from unexpected

hassle and expense.

Here's what's included in the Agreement:

Expert service by our 12,000 profe-

sional repair specialists.

Unlimited service and no charge for

parts and labor on all covered repairs.

Product replacement if your covered

product can't be fixed.

Discount of 10% from regular price of

service and service-related parts not

covered by the agreement; also, 10%

off regular price of preventive mainte-

nance check.

Fast help by phone - phone support

from a Sears technician on products

requiring in-home repair, plus conve-

nient repair scheduling.

Once you purchase the Agreement, a

simple phone call is all that it takes for you

to schedule service. You can call anytime

day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4.5

million quality parts and accessories.

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come. Purchase

your Repair Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information

call 1-800-827-6655.

Sears Installation Service

For Sears professiona/ insta//ation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call 1-800-4-MY-HOME®.

4

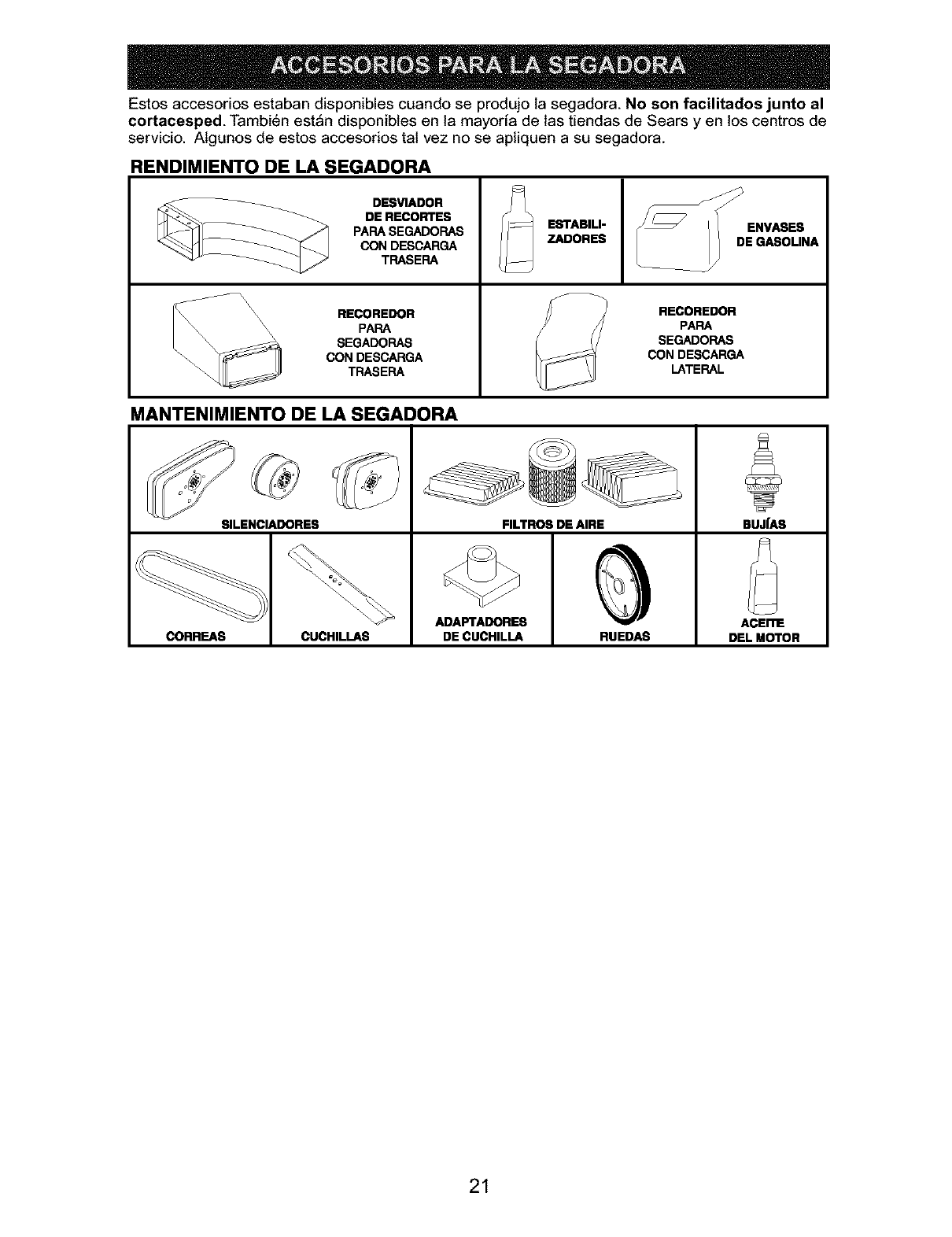

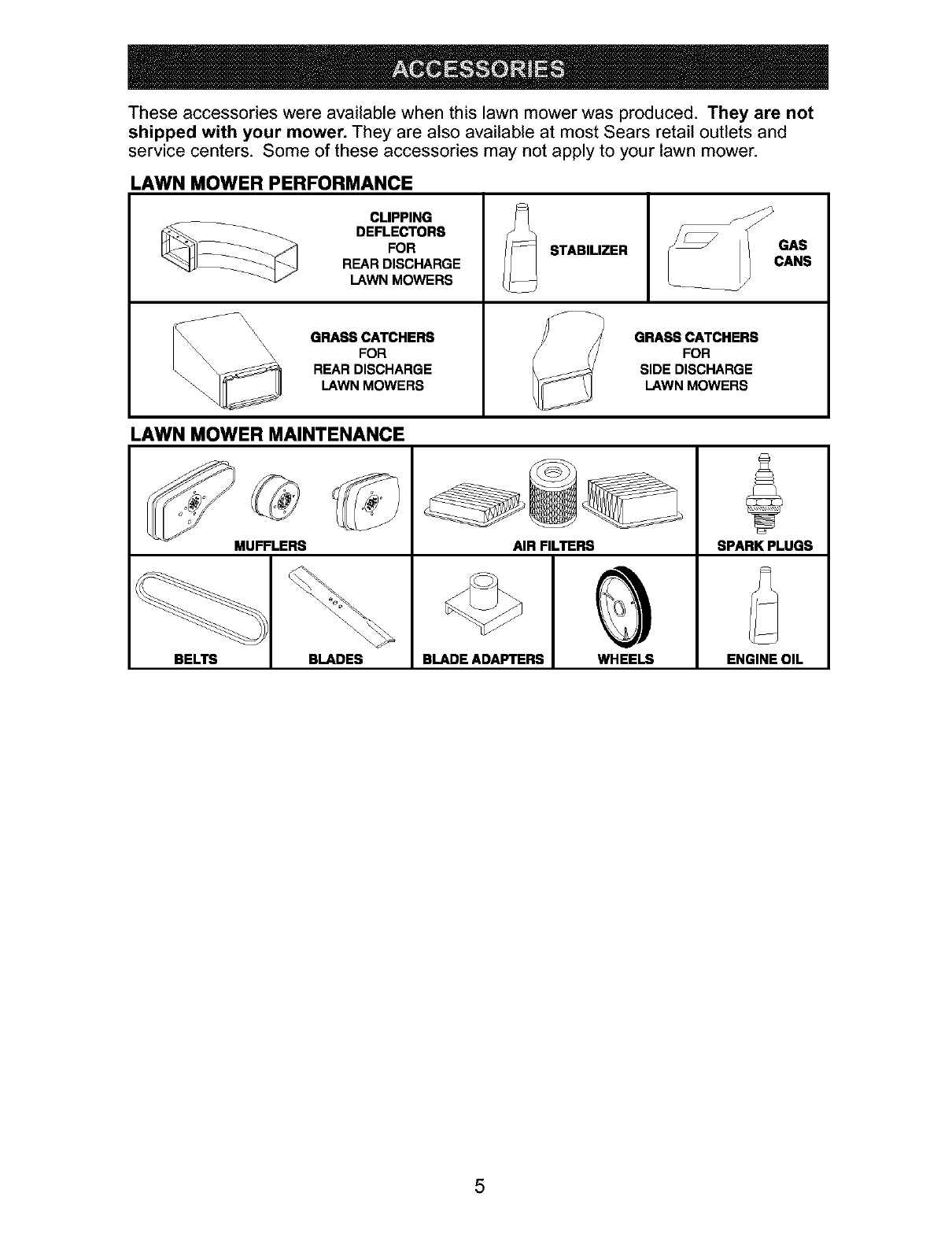

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and

service centers. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING

___ DEFLECTORS __

FOR -- STABILIZER

REAR DISCHARGE

LAWN MOWERS i\

\\ GRASS CATCHERS GRASS CATCHERS

_\\ \\ FOR FOR

REAR DISCHARGE SIDE DISCHARGE

LAWN MOWERS LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS AIR FILTERS SPARK PLUGS

BELTS BLADES BLADE ADAPTERS WHEELS ENGINE OIL

5

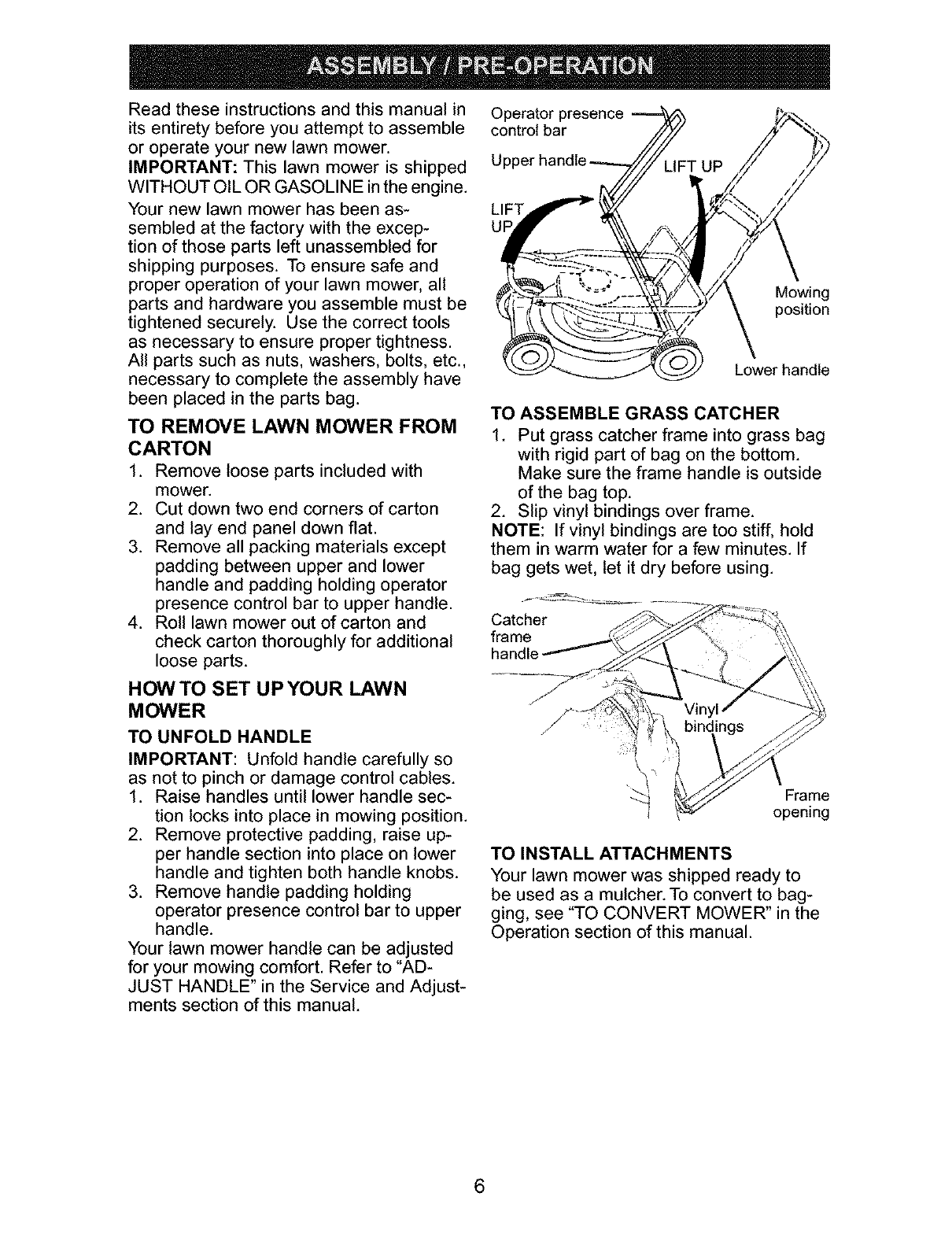

Read these instructions and this manual in

its entirety before you attempt to assemble

or operate your new lawn mower.

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the engine.

Your new lawn mower has been as-

sembled at the factory with the excep-

tion of those parts left unassembled for

shipping purposes. To ensure safe and

proper operation of your lawn mower, all

parts and hardware you assemble must be

tightened securely. Use the correct tools

as necessary to ensure proper tightness.

All parts such as nuts, washers, bolts, etc.,

necessary to complete the assembly have

been placed in the parts bag.

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

HOWTO SET UPYOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle sec-

tion locks into place in mowing position.

2. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both handle knobs.

3. Remove handle padding holding

operator presence control bar to upper

handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and Adjust-

ments section of this manual.

Operator presence

control bar

LIFT

UF

Mowing

position

Lower handle

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

Catcher

frame

handle

"._ Frame

opening

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to

be used as a mulcher. To convert to bag-

ging, see "TO CONVERT MOWER" in the

Operation section of this manual.

6

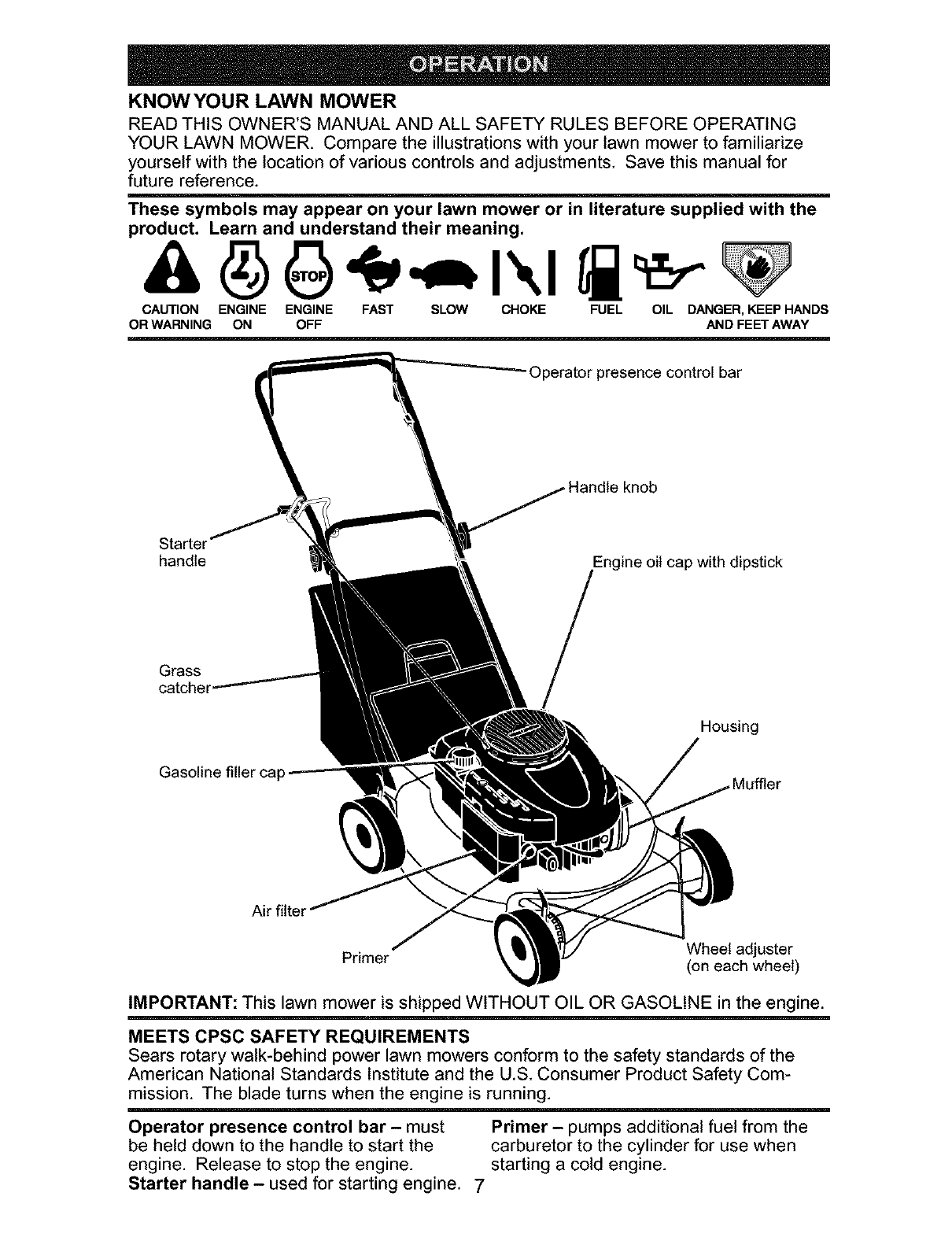

KNOWYOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Operator presence control bar

Starter

handle Engine oil cap with dipstick

Grass

Housing

Gasoline filler cap

Air filter

Wheel adjuster

Primer (on each wheel)

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Com-

mission. The blade turns when the engine is running.

Operator presence control bar - must

be held down to the handle to start the

engine. Release to stop the engine.

Starter handle - used for starting engine. 7

Primer - pumps additional fuel from the

carburetor to the cylinder for use when

starting a cold engine.

The operationof anylawn

mowercanresultin foreign

objectsthrown into the

eyes,whichcan resultin

severeeyedamage.Always

wear safetyglassesor eye shieldswhile

operatingyour lawnmoweror performing

anyadjustmentsor repairs.We recom-

menda standardsafetyglassesor wide

vision safetymaskworn over spectacles.

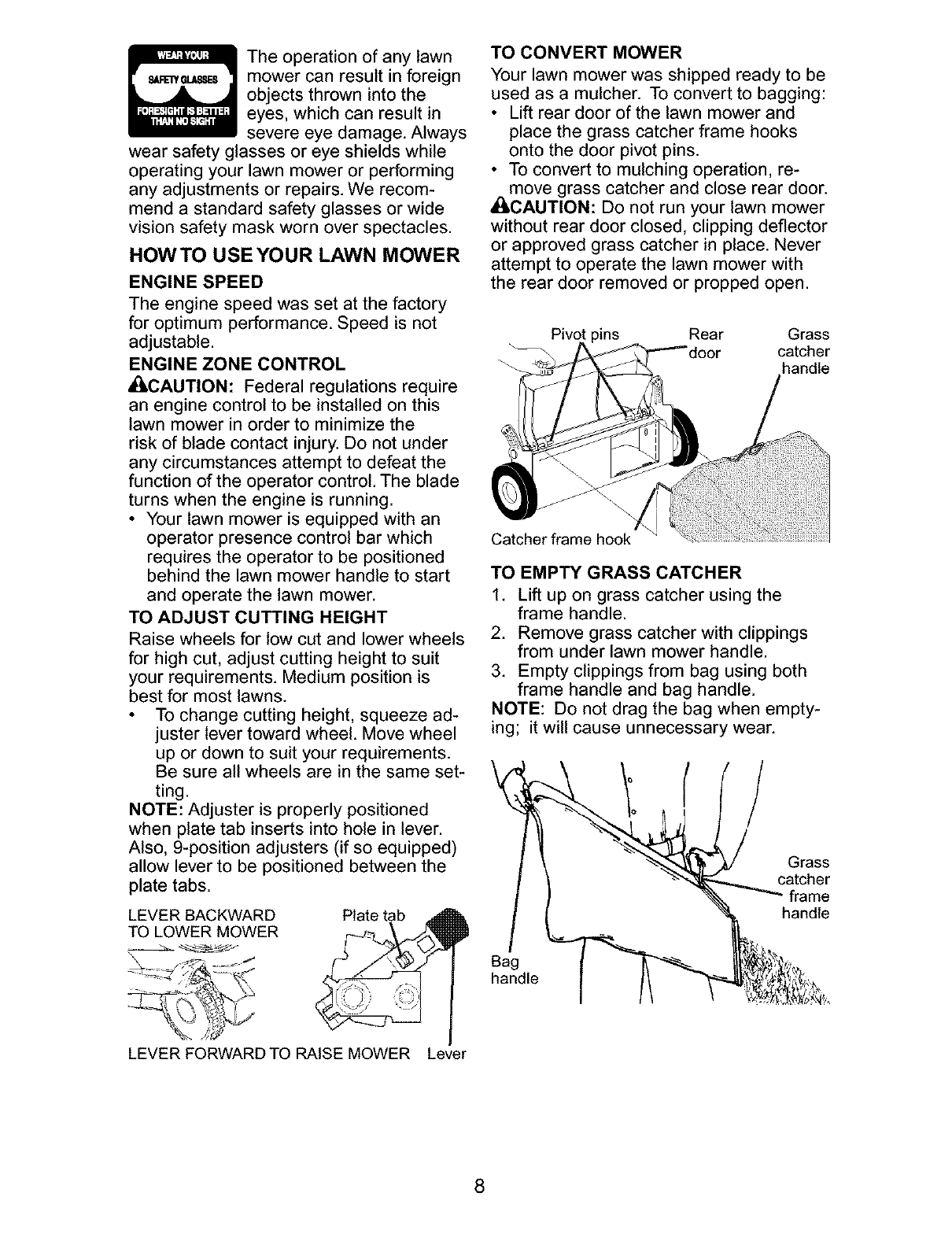

HOWTO USEYOUR LAWN MOWER

ENGINE SPEED

The engine speed was set at the factory

for optimum performance. Speed is not

adjustable.

ENGINE ZONE CONTROL

AqLCAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the

risk of blade contact injury. Do not under

any circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower wheels

for high cut, adjust cutting height to suit

your requirements. Medium position is

best for most lawns.

To change cutting height, squeeze ad-

juster lever toward wheel. Move wheel

up or down to suit your requirements.

Be sure all wheels are in the same set-

ting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

LEVER BACKWARD

TO LOWER MOWER

LEVER FORWARD TO RAISE MOWER Lever

TO CONVERT MOWER

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging:

• Lift rear door of the lawn mower and

place the grass catcher frame hooks

onto the door pivot pins.

• To convert to mulching operation, re-

move grass catcher and close rear door.

CAUTION: Do not run your lawn mower

without rear door closed, clipping deflector

or approved grass catcher in place. Never

attempt to operate the lawn mower with

the rear door removed or propped open.

Rear Grass

--='-"door catcher

Catcher frame hook

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag using both

frame handle and bag handle.

NOTE: Do not drag the bag when empty-

ing; it will cause unnecessary wear.

Grass

catcher

frame

handle

Bag

handle

8

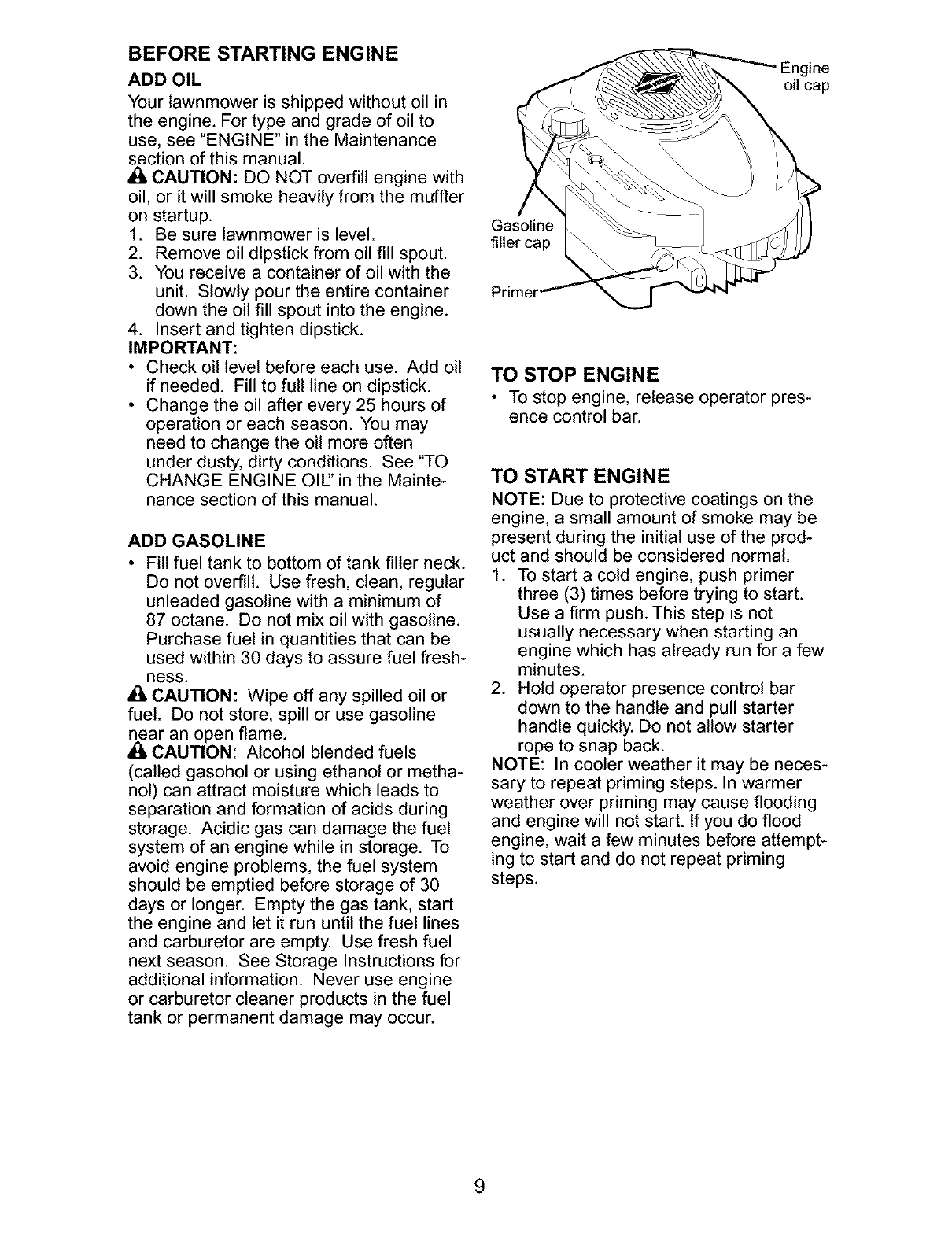

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

CAUTION: DO NOT overfill engine with

oil, or it will smoke heavily from the muffler

on startup.

1. Be sure lawnmower is level.

2. Remove oil dipstick from oil fill spout.

3. You receive a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

4. Insert and tighten dipstick.

IMPORTANT:

• Check oil level before each use. Add oil

if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions. See "TO

CHANGE ENGINE OIL' in the Mainte-

nance section of this manual.

ADD GASOLINE

• Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of

87 octane. Do not mix oil with gasoline.

Purchase fuel in quantities that can be

used within 30 days to assure fuel fresh-

ness.

A_, CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

_ar an open flame.

CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or metha-

nol) can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. Empty the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

Engine

oil cap

Gasoline

filler cap

Prime=

TO STOP ENGINE

• To stop engine, release operator pres-

ence control bar.

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the prod-

uct and should be considered normal.

1. To start a cold engine, push primer

three (3) times before trying to start.

Use a firm push. This step is not

usually necessary when starting an

engine which has already run for afew

minutes.

2. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

NOTE: In cooler weather it may be neces-

sary to repeat priming steps. In warmer

weather over priming may cause flooding

and engine will not start. If you do flood

engine, wait a few minutes before attempt-

ing to start and do not repeat priming

steps.

9

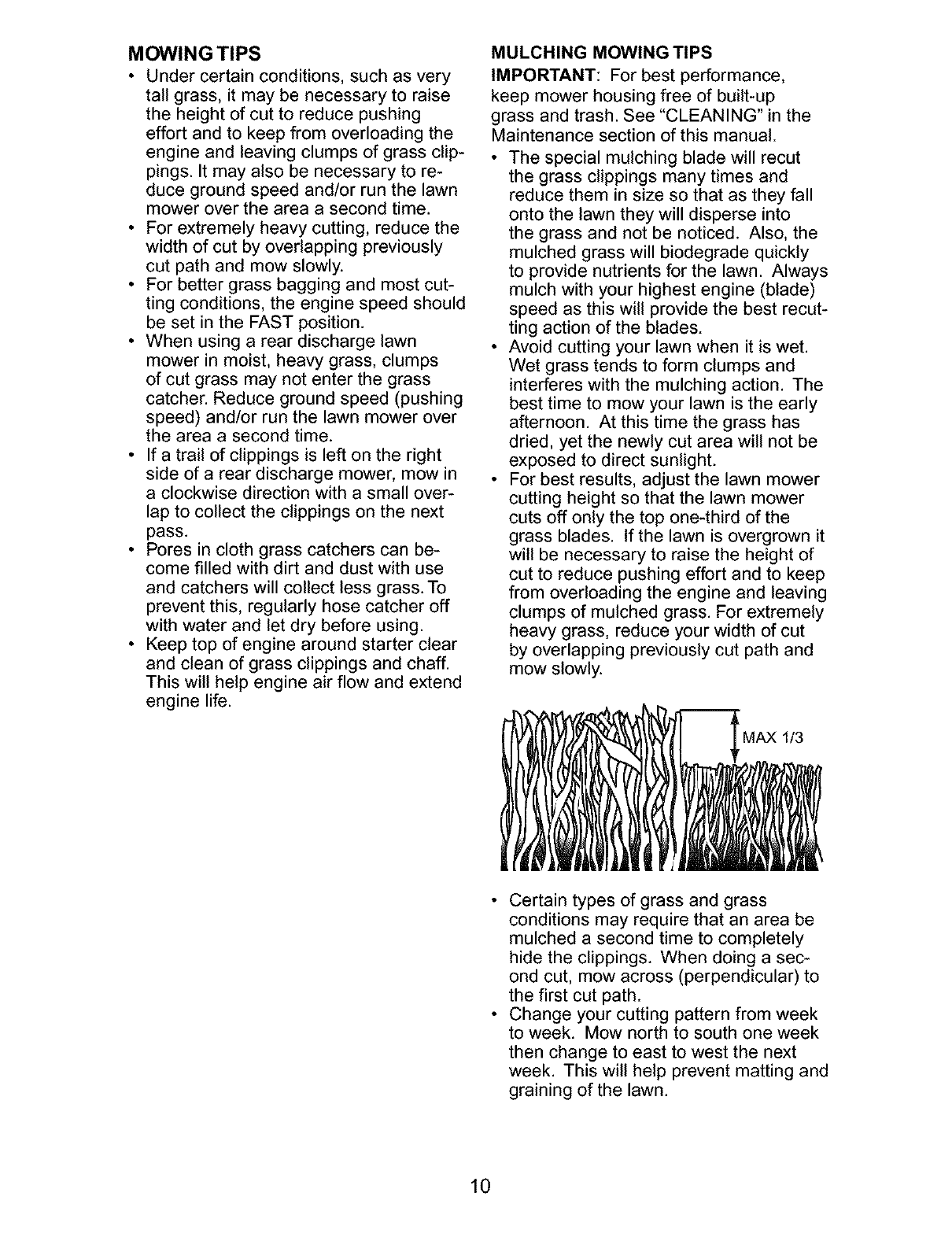

MOWING TIPS

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass clip-

pings. It may also be necessary to re-

duce ground speed and/or run the lawn

mower over the area a second time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most cut-

ting conditions, the engine speed should

be set in the FAST position.

• When using a rear discharge lawn

mower in moist, heavy grass, clumps

of cut grass may not enter the grass

catcher. Reduce ground speed (pushing

speed) and/or run the lawn mower over

the area a second time.

• If a trail of clippings is left on the right

side of a rear discharge mower, mow in

a clockwise direction with a small over-

lap to collect the clippings on the next

pass.

• Pores in cloth grass catchers can be-

come filled with dirt and dust with use

and catchers will collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

MULCHING MOWING TIPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

• The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass will biodegrade quickly

to provide nutrients for the lawn. Always

mulch with your highest engine (blade)

speed as this will provide the best recut-

ting action of the blades.

• Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried, yet the newly cut area will not be

exposed to direct sunlight.

• For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut

by overlapping previously cut path and

mow slowly.

• Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a sec-

ond cut, mow across (perpendicular) to

the first cut path.

• Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting and

graining of the lawn.

10

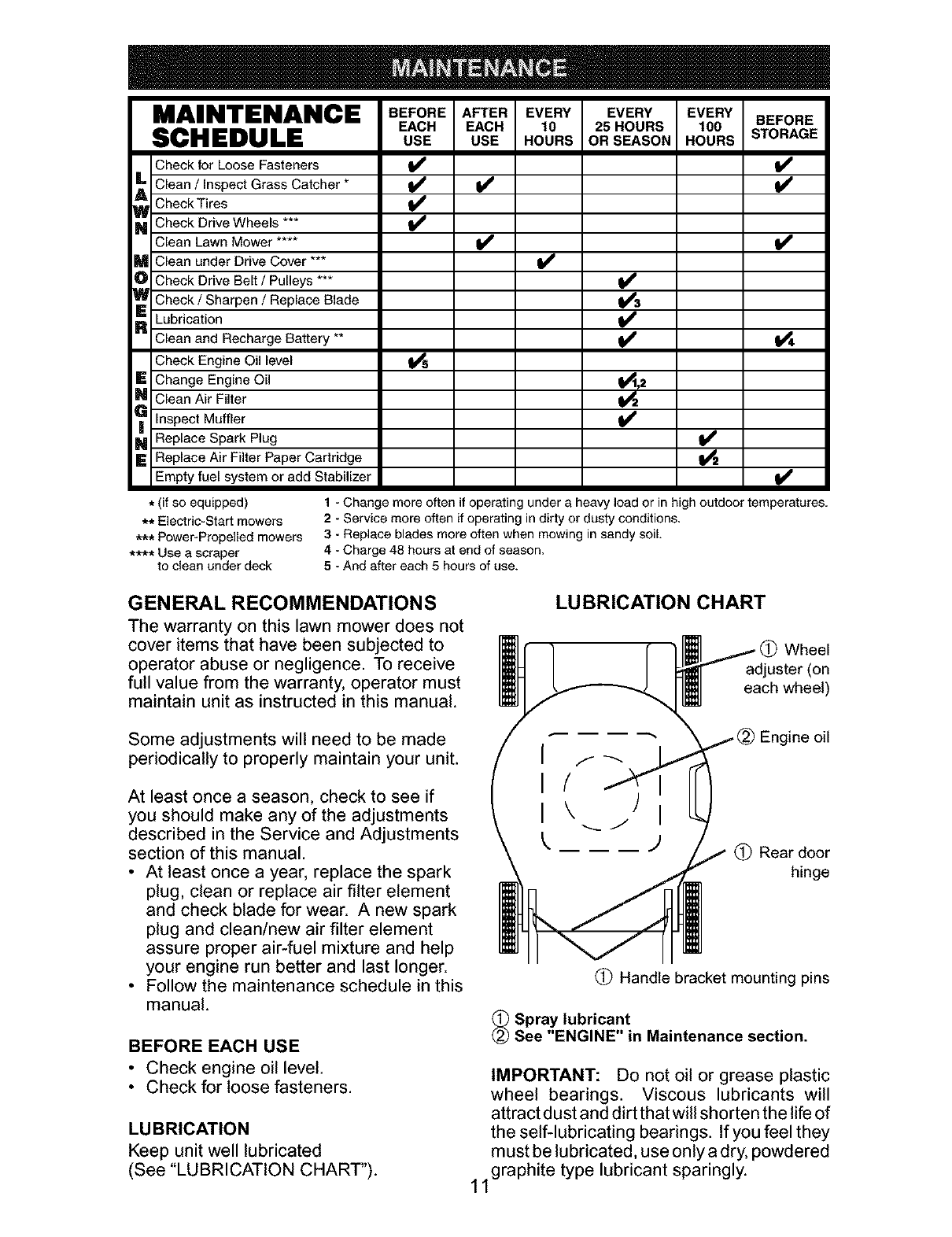

MAINTENANCE BEFOREAPTEREVERY EVERY EVERYBEFORE

EACH EACH 10 25HOURS 100

SCHEDULE USE USE HOURS ORSEASON HOURS STORAGE

Check for Loose Fasteners

_ Clean /Inspect Grass Catcher *

Check Tires

_ Check Drive Wheels

Clean Lawn Mower ....

M Clean under Drive Cover ***

D Check Drive Belt /Pulleys ***

_ Check /Sharpen /Replace Blade

R Lubrication

Clean and Recharge Battery **

Check Engine Oil level

E Change Engine Oil

_ Clean Air Filter

Inspect Muffler

_ Replace Spark Plug

E Replace Air Filter Paper Cartridge

Empty fuel system or add Stabilizer

,, r,

t/

t_,2

_4

t/

*(if so equipped)

** Electric-Start mowers

*** Power-Propelled mowers

**** Use a scraper

to clean under deck

1 - Change more often if operating under a heavy load or in high outdoor temperatures.

2-Service more often if operating in dirty or dusty conditions.

3-Replace blades more often when mowing in sandy soil.

4-Charge 48 hours at end of season.

5-And after each 5 hours of use.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain unit as instructed in this manual.

LUBRICATION CHART

Wheel

adjuster (on

each wheel)

Some adjustments will need to be made

periodically to properly maintain your unit.

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

• At least once a year, replace the spark

plug, clean or replace air filter element

and check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

• Follow the maintenance schedule in this

manual.

BEFORE EACH USE

• Check engine oil level.

• Check for loose fasteners.

LUBRICATION

Keep unit well lubricated

(See "LUBRICATION CHART").

J

ine oil

(_ Rear door

hinge

(_ Handle bracket mounting pins

_Spray lubricant

See ENGINE in Maintenance section.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirt that will shorten the life of

the self-lubricating bearings. If you feel they

must be lubricated, use only a dry, powdered

11graphite type lubricant sparingly.

LAWN MOWER

Always observe safety rules when per-

forming any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

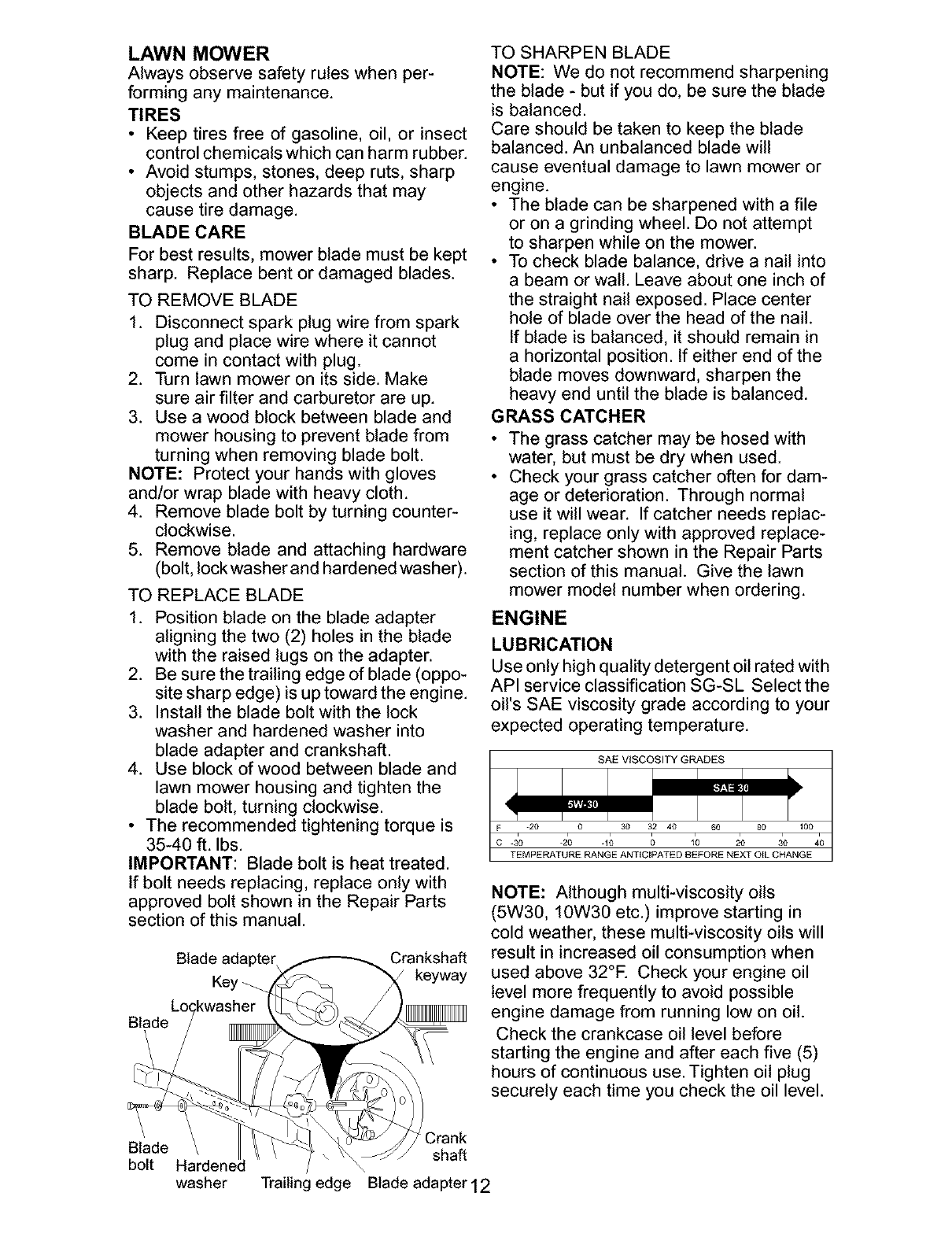

BLADE CARE

For best results, mower blade must be kept

sharp. Replace bent or damaged blades.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hardware

(bolt, lock washer and hardened washer).

TO REPLACE BLADE

1. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

2. Be sure the trailing edge of blade (oppo-

site sharp edge) is up toward the engine.

3. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

4. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is heat treated.

If bolt needs replacing, replace only with

approved bolt shown in the Repair Parts

section of this manual.

Blade adapter Crankshaft

Key _ keyway

Blade shaft

bolt Hardene /\

washer Trailing edge Blade adapter 12

TO SHARPEN BLADE

NOTE: We do not recommend sharpening

the blade - but if you do, be sure the blade

is balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will

cause eventual damage to lawn mower or

engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail into

a beam or wall. Leave about one inch of

the straight nail exposed. Place center

hole of blade over the head of the nail.

If blade is balanced, it should remain in

a horizontal position. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced.

GRASS CATCHER

The grass catcher may be hosed with

water, but must be dry when used.

Check your grass catcher often for dam-

age or deterioration. Through normal

use it will wear. If catcher needs replac-

ing, replace only with approved replace-

ment catcher shown in the Repair Parts

section of this manual. Give the lawn

mower model number when ordering.

ENGINE

LUBRICATION

Use only high quality detergent oil rated with

API service classification SG-SL Select the

oil's SAE viscosity grade according to your

expected operating temperature.

SAE VISCOSITY GRADES

-20 0 30 32 40 60 80 100

-30 -20 -10 0 _0 20 30 40

TEMPERATURE RANGE ANTiCiPATED BEFORE NEXT OIL CHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.) improve starting in

cold weather, these multi-viscosity oils will

result in increased oil consumption when

used above 32°E Check your engine oil

level more frequently to avoid possible

engine damage from running low on oil.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

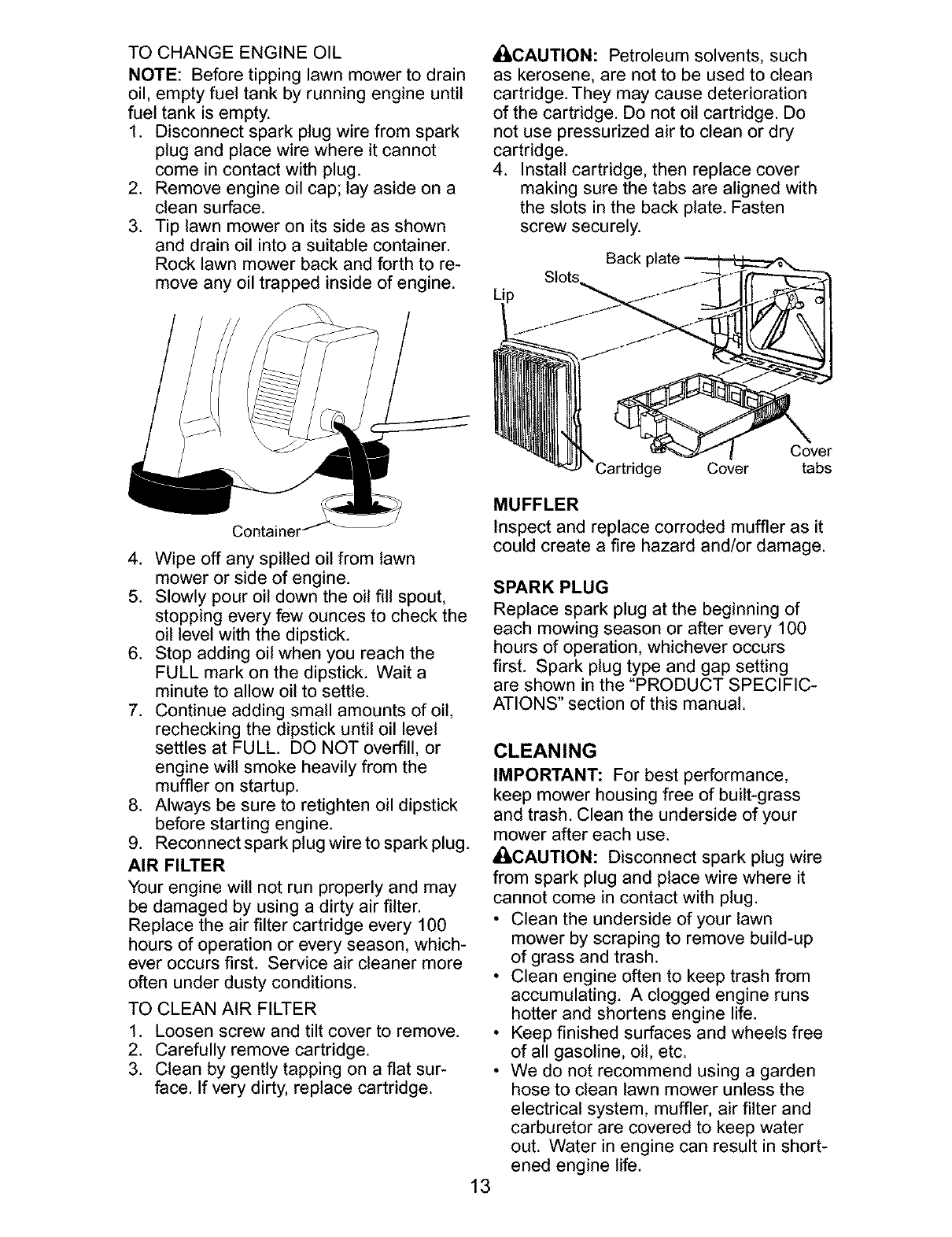

TO CHANGEENGINEOIL

NOTE: Beforetipping lawnmowerto drain

oil, emptyfueltank byrunningengine until

fueltank isempty.

1. Disconnectsparkplugwire from spark

plugand placewire where it cannot

comein contactwith plug.

2. Removeengine oil cap;lay asideon a

clean surface.

3. Tip lawn moweron its side as shown

and drain oil into a suitablecontainer.

Rocklawn mowerbackandforth to re-

moveany oil trapped insideof engine.

_i, CAUTION: Petroleum solvents, such

as kerosene, are not to be used to clean

cartridge. They may cause deterioration

of the cartridge. Do not oil cartridge. Do

not use pressurized air to clean or dry

cartridge.

4. Install cartridge, then replace cover

making sure the tabs are aligned with

the slots in the back plate. Fasten

screw securely.

Back

Container _

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Slowly pour oil down the oil fill spout,

stopping every few ounces to check the

oil level with the dipstick.

6. Stop adding oil when you reach the

FULL mark on the dipstick. Wait a

minute to allow oil to settle.

7. Continue adding small amounts of oil,

rechecking the dipstick until oil level

settles at FULL. DO NOT overfill, or

engine will smoke heavily from the

muffler on startup.

8. Always be sure to retighten oil dipstick

before starting engine.

9. Reconnect spark plug wire to spark plug.

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter cartridge every 100

hours of operation or every season, which-

ever occurs first. Service air cleaner more

often under dusty conditions.

TO CLEAN AIR FILTER

1. Loosen screw and tilt cover to remove.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat sur-

face. If very dirty, replace cartridge.

Cover

Cartridge Cover tabs

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs

first. Spark plug type and gap setting

are shown in the "PRODUCT SPECIFIC-

ATIONS" section of this manual.

13

CLEANING

IMPORTANT: For best performance,

keep mower housing free of built-grass

and trash. Clean the underside of your

mower after each use.

_LCAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with plug.

• Clean the underside of your lawn

mower by scraping to remove build-up

of grass and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

• We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in short-

ened engine life.

m

_WARNING: To avoid serious injury,

before performing any service and

adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

LAWN MOWER

Mowing

cot[er _ f

Mounting'_

pin LOW POSITION HIGH POSITION

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator mowing position. If the

deflector becomes damaged, it should be

replaced.

TO ADJUST HANDLE

The handle can be mounted in a high or

low position. The mounting holes in the

bottom of lower handle are off center for

raising or lowering the handle.

1. Remove upper handle and all wire

tie(s) securing cable(s) to lower handle.

2. Remove hairpin cotters from lower

handle bracket mounting pin.

3. Squeeze lower handle in to remove it

from mounting pins.

4. Turn lower handle over to raise or

lower handle.

5. Squeeze lower handle in and position

holes onto mounting pins on handle

bracket.

6. Reassemble upper handle and all

parts removed from lower handle.

SQUEEZE

TO ADJUST

Lower handle /

_ :_ Handle Mounting pin-_

I bracket Hairpin cotter

Lower

handle.

ROTATE

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that engine is running too fast or

too slow, take your mower to a Sears or

other qualified service center for repair

and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properlydue to sus-

pected carburetor problems, take your lawn

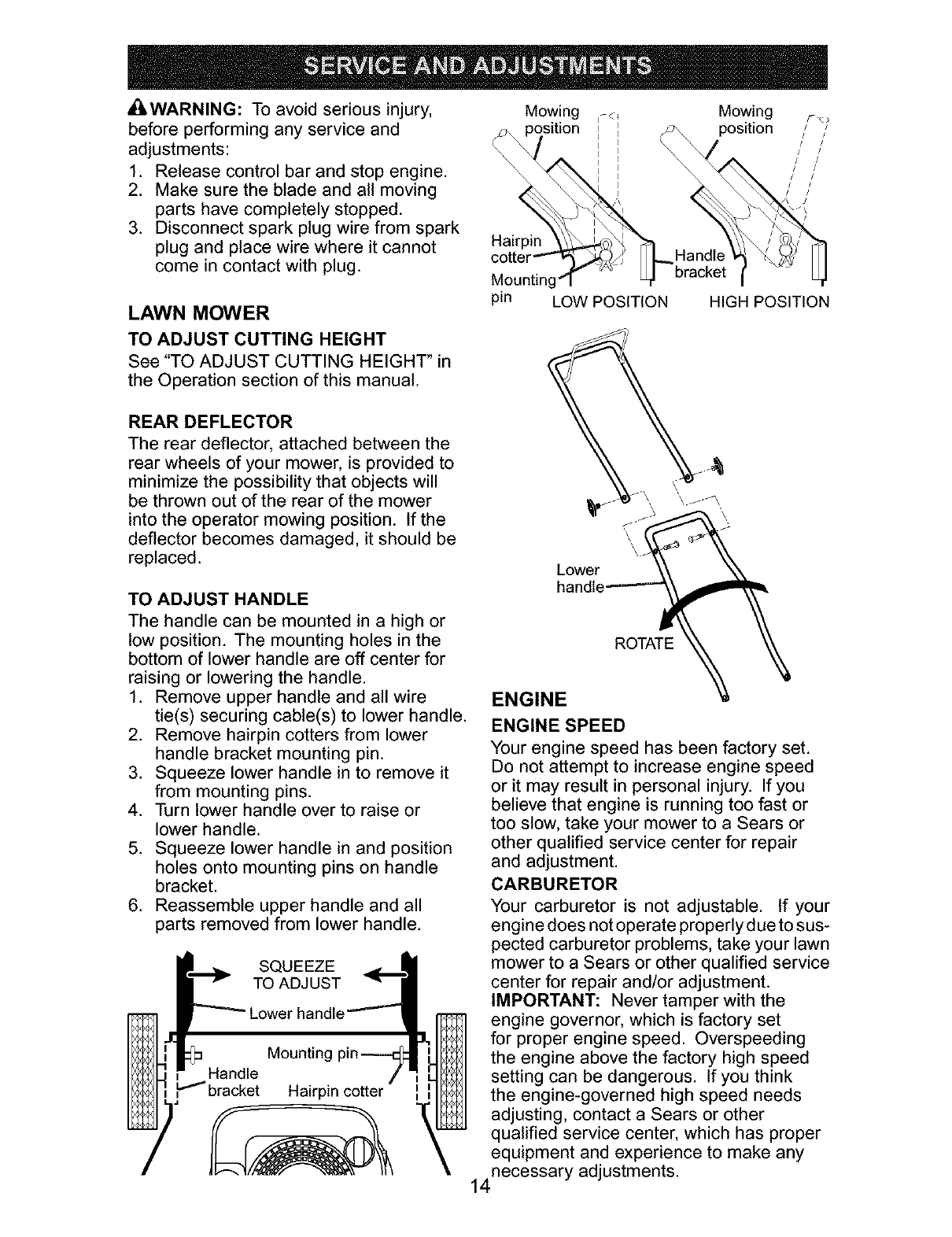

mower to a Sears or other qualified service

center for repair and/or adjustment.

IMPORTANT: Never tamper with the

engine governor, which is factory set

for proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

\necessary adjustments.

14

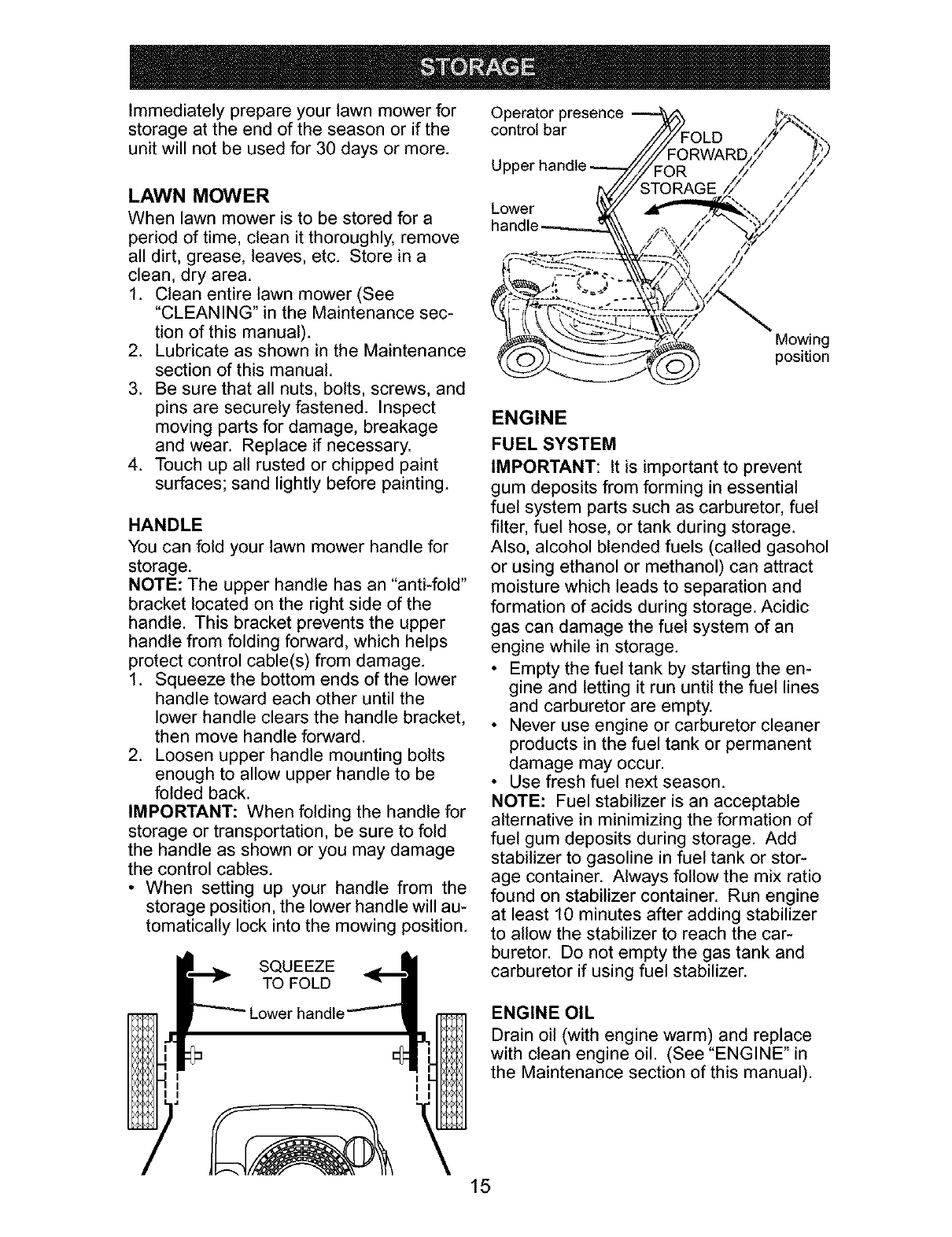

Immediatelyprepareyour lawn mowerfor

storageat the end of the seasonor if the

unitwill not be usedfor 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your lawn mower handle for

storage.

NOTE: The upper handle has an "anti-fold"

bracket located on the right side of the

handle. This bracket prevents the upper

handle from folding forward, which helps

protect control cable(s) from damage.

1. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle bracket,

then move handle forward.

2. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle for

storage or transportation, be sure to fold

the handle as shown or you may damage

the control cables.

• When setting up your handle from the

storage position, the lower handle will au-

tomatically lock into the mowing position.

SQUEEZE

TO FOLD

Lower handle _"-

\15

Operator presence

control bar

Lower

han(

Mowing

position

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Also, alcohol blended fuels (called gasohol

or using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage.

• Empty the fuel tank by starting the en-

gine and letting it run until the fuel lines

and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or stor-

age container. Always follow the mix ratio

found on stabilizer container. Run engine

at least 10 minutes after adding stabilizer

to allow the stabilizer to reach the car-

buretor. Do not empty the gas tank and

carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

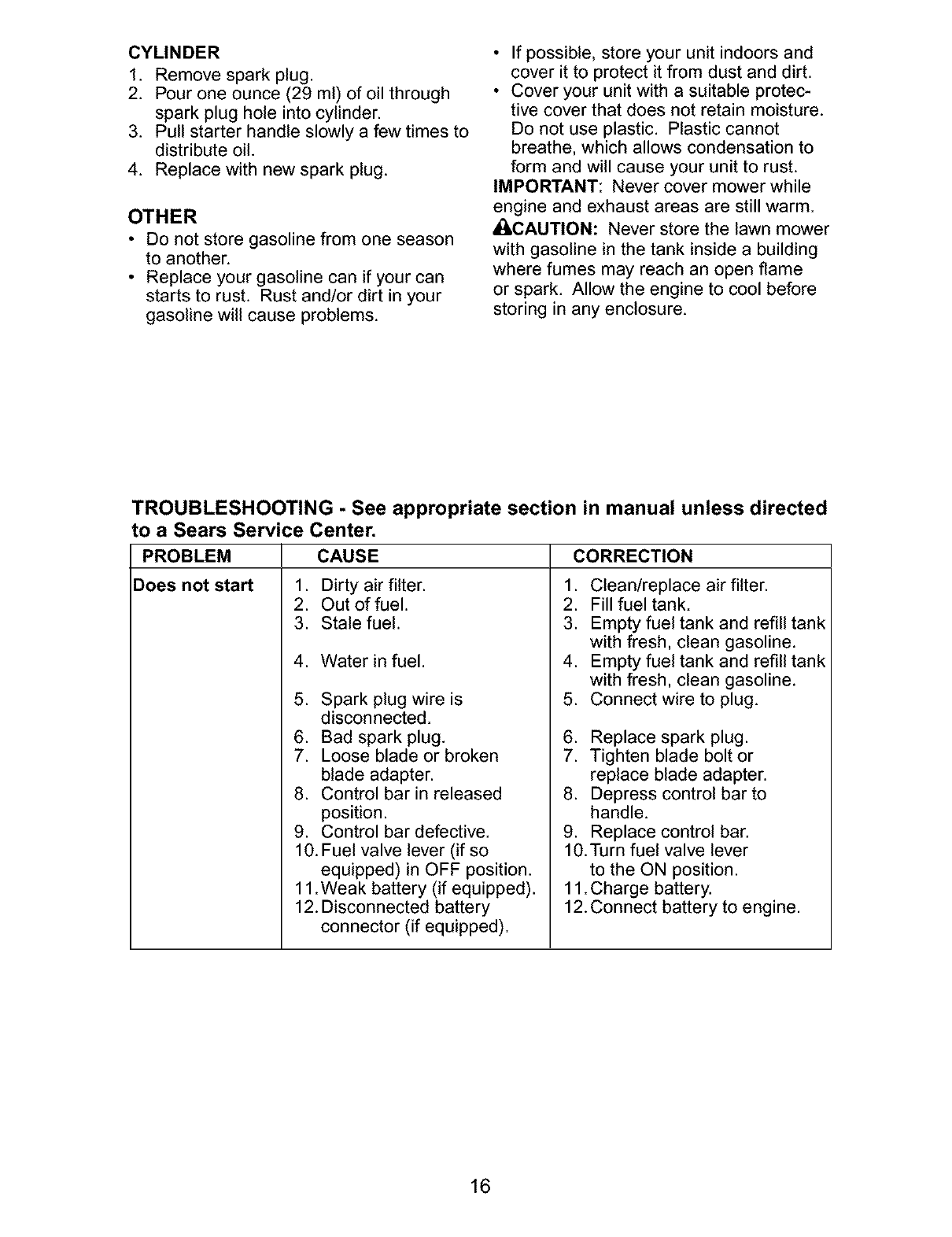

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times to

distribute oil.

4. Replace with new spark plug.

OTHER

•Do not store gasoline from one season

to another.

•Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

_i, CAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame

or spark. Allow the engine to cool before

storing in any enclosure.

TROUBLESHOOTING -See appropriate section

to a Sears Service Center. in manual unless directed

PROBLEM CORRECTION

Does not start

CAUSE

1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

10. Fuel valve lever (if so

equipped) in OFF position.

11. Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

1. Clean/replace air filter.

2. Fill fuel tank.

3. Empty fuel tank and refill tank

with fresh, clean gasoline.

4. Empty fuel tank and refill tank

with fresh, clean gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

10.Turn fuel valve lever

to the ON position.

11. Charge battery.

12. Connect battery to engine.

16

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Service Center.

PROBLEM CAUSE

Loss of power 1. Rear of lawn mower

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pull

CORRECTION

1. Raise cutting height.

housing or cutting blade

dragging in heavy grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

1. Engine flywheel brake is on

when control bar is released.

2. Bent engine crankshaft.

3. Blade adapter broken.

4. Blade dragging in grass.

Cutting height too low.

Lift on blade worn off.

Catcher not venting air.

Grass is too high or wheel

height is too low.

2. Rear of lawn mower

housing or cutting blade

dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

2. Raise cutting height.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

Grass catcher 1. 1. Raise cutting height.

not filling 2. 2. Replace blade.

(If so equipped) 3. 3. Clean grass catcher.

Hard to push 1. 1. Raise cutting height.

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

17

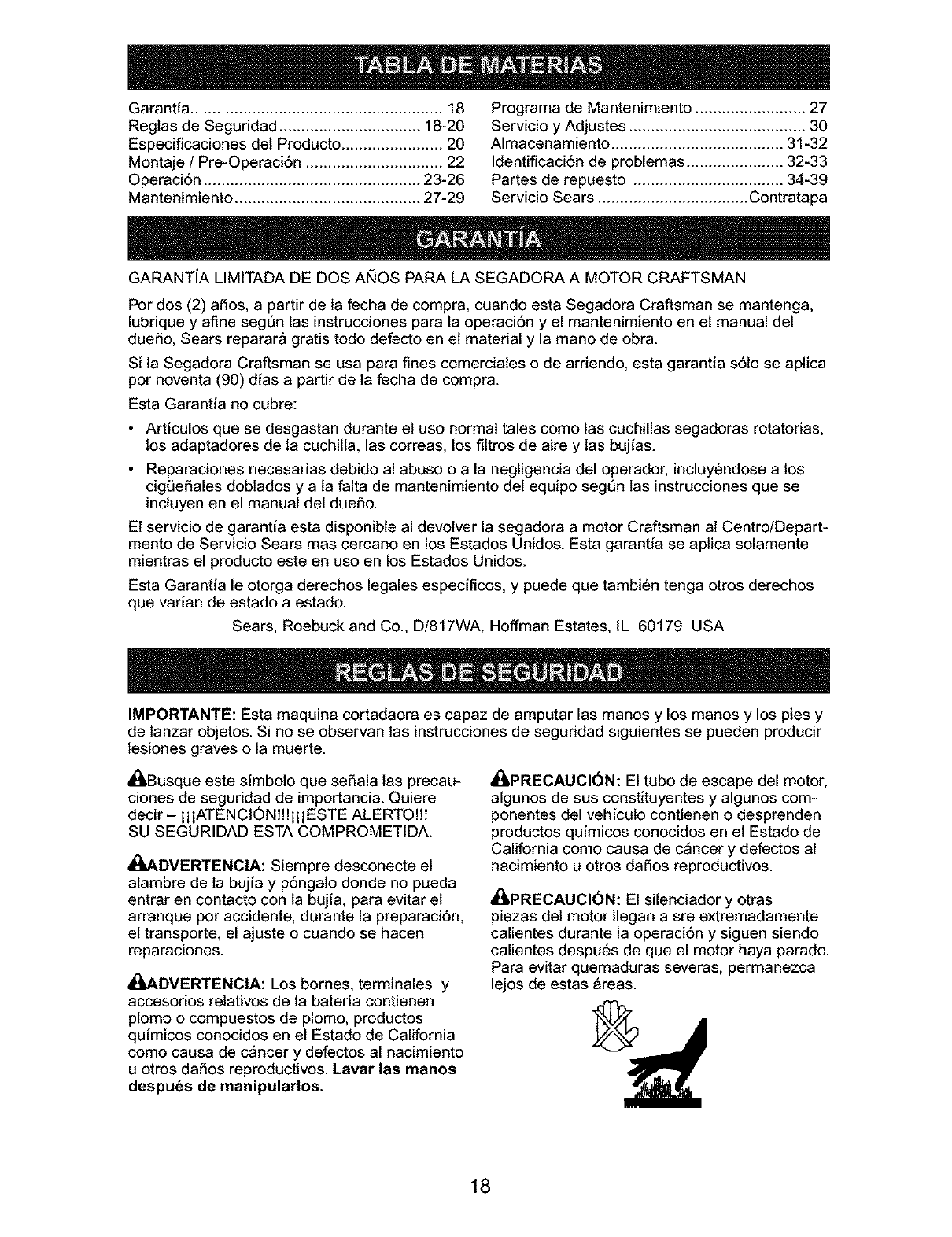

Garantia ......................................................... 18

Reglas de Seguridad ................................ 18-20

Especificaciones del Producto ....................... 20

Montaje /Pre-Operaci6n ............................... 22

Operaci6n ................................................. 23-26

Mantenimiento .......................................... 27-29

Programa de Mantenimiento ......................... 27

Servicio y Adjustes ........................................ 30

Almacenamiento ....................................... 31-32

Identificaci6n de problemas ...................... 32-33

Partes de repuesto .................................. 34-39

Servicio Sears .................................. Contratapa

GARANTiA LIMITADA DE DOS A_IOS PARA LA SEGADORA A MOTOR CRAFTSMAN

Por dos (2) aSos, a partir de la fecha de compra, cuando esta Segadora Craftsman se mantenga,

lubrique y afine segQn las instrucciones para la operaci6n y el mantenimiento en et manual del

dueSo, Sears reparar_ gratis todo defecto en el material y la mano de obra.

Si la Segadora Craftsman se usa para fines comerciales o de arriendo, esta garantia s61o se aplica

por noventa (90) dias a partir de la fecha de compra.

Esta Garantia no cubre:

• Articulos que se desgastan durante el uso normal tales como las cuchillas segadoras rotatorias,

los adaptadores de la cuchilla, las correas, los filtros de aire y las bujias.

• Reparaciones necesarias debido al abuso o a la negligencia del operador, incluyendose a los

cigQeSales doblados y a la falta de mantenimiento del equipo segQn las instrucciones que se

incluyen en el manual del dueSo.

El servicio de garantia esta disponible al devolver la segadora a motor Craftsman al Centro/Depart-

mento de Servicio Sears mas cercano en los Estados Unidos. Esta garantia se aplica solamente

mientras el producto este en uso en los Estados Unidos.

Esta Garantia le otorga derechos legales especificos, y puede que tambi_n tenga otros derechos

que varian de estado a estado.

Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179 USA

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los pies y

de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir

lesiones graves o la muerte.

_Busque este sfmbolo que seSala las precau-

clones de seguridad de importancia. Quiere

decir- iiiATENCI6N!!!iiiESTE ALERTO!!!

SU SEGURIDAD ESTA COMPROMETIDA.

_L&DVERTENCIA: Siempre desconecte et

alambre de la bujfa y p6ngalo donde no pueda

entrar en contacto con la bujia, para evitar el

arranque por accidente, durante la preparaci6n,

el transporte, el ajuste o cuando se hacen

reparaciones.

_u_DVERTENCIA: Los bornes, terminales y

accesorios relativos de la bateria contienen

plomo o compuestos de plomo, productos

qufmicos conocidos en el Estado de California

como causa de c_ncer y defectos al nacimiento

u otros daSos reproductivos. Lavar las manos

despu_s de manipularlos.

/kPRECAUCI6N: El tube de escape del motor,

algunos de sus constituyentes y algunos com-

ponentes del vehiculo contienen o desprenden

productos qufmicos conocidos en el Estado de

California como causa de c_ncer y defectos al

nacimiento u otros daSos reproductivos.

_PRECAUCI(SN: El silenciador y otras

piezas del motor llegan a sre extremadamente

calientes durante la operaci6n y siguen siendo

calientes despues de que el motor haya parado.

Para evitar quemaduras severas, permanezca

lejos de estas areas.

18

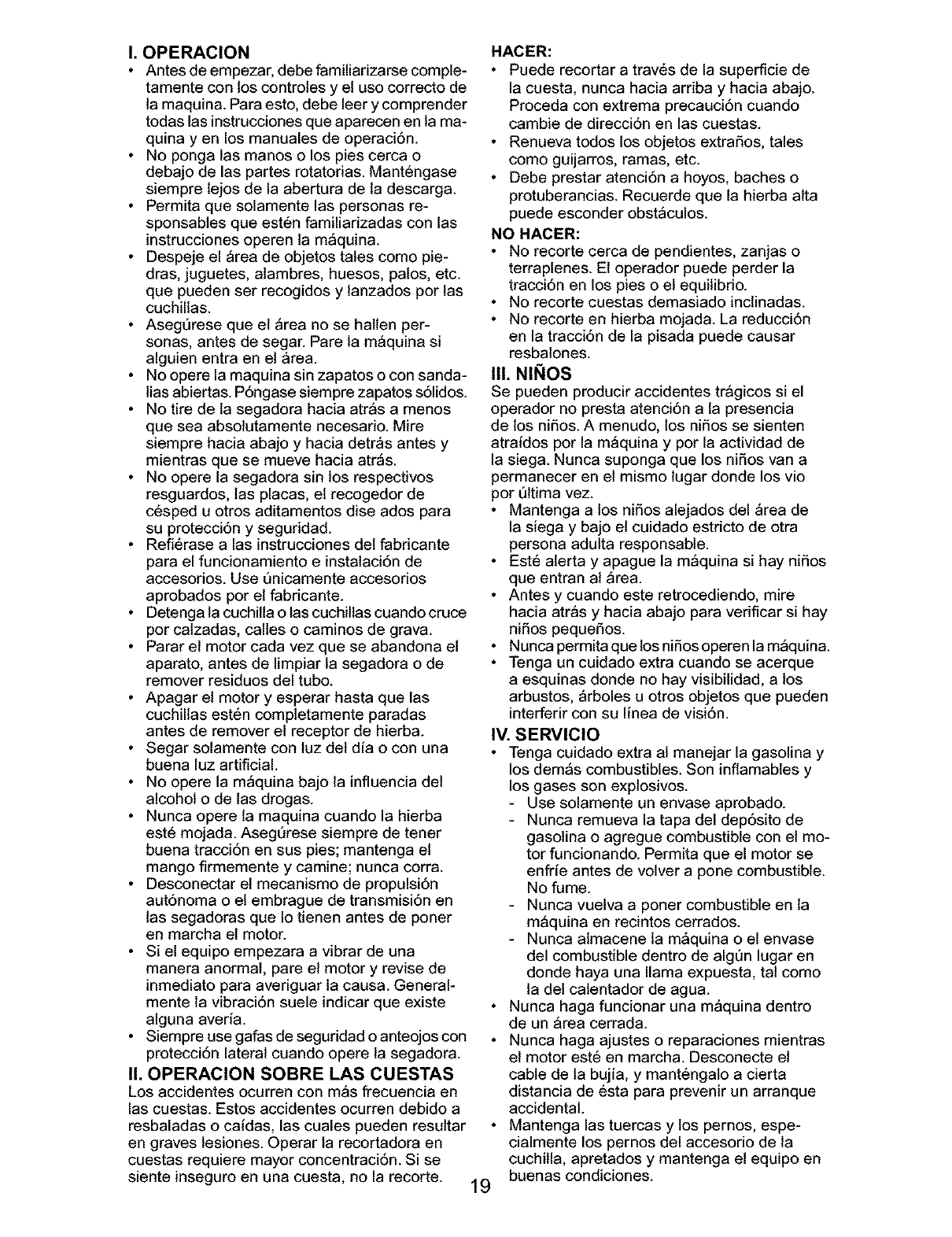

I. OPERACION

•Antes de empezar, debe familiarizarse comple-

tamente con los controles y el uso correcto de

la maquina. Para esto, debe leer y comprender

todas las instrucciones que aparecen en la ma-

quina y en los manuales de operaci6n.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mantengase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas re-

sponsables que est_n familiarizadas con las

instrucciones operen la m_quina.

• Despeje el _rea de objetos tales come pie-

dras, juguetes, alambres, huesos, palos, etc.

que pueden ser recogidos y lanzados por las

cuchillas.

• AsegQrese que el _rea no se hallen per-

sonas, antes de segar. Pare la m&quina si

alguien entra en et _rea.

• No opere la maquina sin zapatos o con sanda-

lias abiertas. P6ngase siempre zapatos s61idos.

• No tire de la segadora hacia atr&s a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detr_s antes y

mientras que se mueve hacia atr_s.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

c_sped u otros aditamentos dise ados para

su protecci6n y seguridad.

• Refi_rase alas instrucciones del fabdcante

para el funcionamiento e instalaci6n de

accesorios. Use Qnicamente accesorios

aprobados por el fabricante.

• Detenga la cuchilla o las cuchillas cuando cruce

por calzadas, calles o caminos de grava.

• Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residuos del tubo.

• Apagar el motor y esperar hasta que las

cuchillas esten completamente paradas

antes de remover el receptor de hierba.

• Segar solamente con luz del dia o con una

buena luz artificial.

• No opere la m_quina bajo la influencia del

alcohol o de las drogas.

• Nunca opere la maquina cuando la hierba

este mojada. AsegQrese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmisi6n en

las segadoras que Io tienen antes de poner

en marcha el motor.

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa. General-

mente la vibraci6n suele indicar que existe o

alguna averia.

• Siempre use gafas de seguridad o anteojos con o

protecci6n lateral cuando opere la segadora.

II. OPERAClON SOBRE LAS CUESTAS

Los accidentes ocurren con m_s frecuencia en

las cuestas. Estos accidentes ocurren debido a

resbaladas o caidas, las cuales pueden resultar •

en graves lesiones. Operar la recortadora en

cuestas requiere mayor concentraci6n. Si se

siente inseguro en una cuesta, no la recorte. 19

HACER:

• Puede recortar a trav6s de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extraSos, tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obst_culos.

NO HACER:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

III. NII_IOS

Se pueden producir accidentes tr&gicos si el

operador no presta atenci6n a ta presencia

de los niSos. A menudo, los niSos se sienten

atraidos por la m&quina y por la actividad de

la siega. Nunca suponga que los niSos van a

permanecer en el mismo lugar donde los vio

por _ltima vez.

• Mantenga a los niSos alejados del _rea de

la siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Est_ alerta y apague la m&quina si hay niSos

que entran al _rea.

• Antes y cuando este retrocediendo, mire

hacia atr&s y hacia abajo para verificar si hay

niSos pequeSos.

• Nunca permita que los niSos operen la m&quina.

• Tenga un cuidado extra cuando se acerque

a esquinas deride no hay visibilidad, a los

arbustos, _rboles u otros objetos que pueden

interferir con su I{nea de visi6n.

IV. SERVlClO

• Tenga cuidado extra al manejar la gasolina y

los demos combustibles. Son inflamables y

los gases son explosivos.

- Use solamente un envase aprobado.

- Nunca remueva la tapa del dep6sito de

gasolina o agregue combustible con el mo-

tor funcionando. Permita que el motor se

enfrie antes de volver a pone combustible.

No fume.

- Nunca vuelva a porter combustible en la

m&quina en recintos cerrados.

- Nunca almacene la m_quina o el envase

del combustible dentro de algQn lugar en

donde haya una llama expuesta, tal como

la del calentador de agua.

Nunca haga funcionar una m_quina dentro

de un &rea cerrada.

Nunca haga ajustes o reparaciones mientras

el motor este en marcha. Desconecte el

cable de la buj[a, y mantengalo a cierta

distancia de esta para prevenir un arranque

accidental.

Mantenga las tuercas y los pernos, espe-

cialmente los pernos del accesorio de la

cuchilla, apretados y mantenga el equipo en

buenas condiciones.

• Nuncamanipuledeformaindebidalos

dispositivosdeseguridad.Controleregular-

mentesufuncionamientocorrecto.

• Mantengalam_quinalibredehierba,hojas

u otrasacumulacionesdedesperdicio.

Limpielosderramesdeaceiteo combustible.

Permitaquelam_quinaseenfr[eantesde

almacenarla.

• Paree inspeccioneelequiposile pegaa un

objeto.Rep_relo,siesnecesario,antesde

hacerloarrancar.

• Enning6ncasohayqueregularlaalturade

lasruedasmientrasel motorest&enmarcha.

• Loscomponentesdelreceptordelahierba

vansujetosadesgaste,dafiosy deterioro,

quepuedenexponerlaspartesenmov-

imientoo permitirqueobjetosseandispara-

dos.Controlarfrecuentementey cuandosea

necesariosustituirconpartesaconsejadas

porelfabricante.

• Lascuchillasdelasegadoraest&nafiladasy

puedencortar.Cubrirlashojasollevarguantes,

y utilizarprecaucionesespecialescuandose

efect6amantenimientosobrelasmismas.

• Nocambieelajustedelreguladordelmotor

niexcedasuvelocidad.

N0mero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.6 Cuartos (Regular sin Plomo)

Tipo de Aceite (API-SG-SL): SAE 30 (Sobre 32°F); SAE 5W-30 (Debajo 32°F)

Capacidad de Aceite: 20 Onzas

Bujia (Abertura: .030") Champion RJ19LM o J19LM

Torsi6n del Perno de la Cuchilla: 35-40 ft. Ibs.

El n6mero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el n6mero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

Acuerdos de Proteccibn para la Reparacibn

Congratulaciones por su buena compra. Su

nuevo producto Craftsman® est_ diseSado

y fabricado para funcionar de modo fiabie por

muchos afios. Pero como todos los productos,

puede necesitar alguna reparaci6n de tanto

en tanto. En este caso tener un Acuerdo de

Protecci6n para la Reparaci6n puede hacerles

ahorrar dinero y fastidios.

Compre ahora un Acuerdo de Protecci6n para

la Reparaci6n y protegese de molestias y gas-

tos inesperados.

Un Acuerdo incluye los puntos siguientes:

• Servicio experto de nuestros 12.000 espe-

cialistas profesionales en la reparaci6n.

• Servicio ilimitado sin cargo alguno para

las partes y la mano de obra sobre todas las

reparaciones garantizadas.

• Sustitucibn del producto si su producto

garantizado no puede ser arreglado.

•Descuento de110% sobre el precio cor-

riente del servicio y de las partes relativas al

servicio no cubiertas por el acuerdo; tambien

el 10% menos sobre el precio corriente de

un control de mantenimiento preventive.

•Ayuda r_pida por tel6fono- soporte tele-

f6nico per parte de un t_cnico Sears sobre

productos que requieren un arreglo en casa,

y adem&s una programaci6n sobre los a

reglos mas convenientes.

Cuando se ha comprado el Acuerdo, basta con

una Ilamada telef6nica para programar el servi-

cio. Puede Ilamar cuando quiera, d[a y noche o

fijar en linea una cita para obtener et servicio.

Sears tiene mas de 12.000 especialistas

profesionales en la reparaci6n, que tienen

acceso a m&s de 4.5 millones de partes y

accesorios de calidad. Este es el tipo de

profesionalidad con que puede contar para

ayudar a alargar la vida del producto que acaba

de comprar, por muchos afios, iCompre hey su

Acuerdo de Protecci6n para la Reparaci6n!

Se aplican algunas limitacionee y exclu-

siones. Para conocer los precios y tener

mbs informacibn, Ilame al 1-800-827-6655.

Servicio de Instalacibn Sears

Para la instalaciSn profesional Sears de

aparatos de casa, puertas de garaje,

calentadores de agua y otros importantes

articulos para ta casa, en U.S.A. Ilamar a

1-800-4-MY-HOME®.

20

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto al

cortacesped. Tambi_n est_n disponibles en la mayoria de las tiendas de Sears yen los centros de

servicio. Algunos de estos accesorios tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DE RECORTES

PARASEGADORAS

CONDESCARGA

TRASERA

\\ RECOREDOR

_\\ \\ PARA

SEGADORAS

CONDESCARGA

TRASERA

ESTABILI-

ZADORES

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES FILTROS DE AIRE BUJ[AS

ADAFrA_RES ACEI_

CORREAS CUCHILLAS DE CUCHILLA RUEDAS DEL MOTOR

21

Lea estas instrucciones y este manual comple-

tamente antes de tratar de mortar u operar su

segadora nueva.

IMPORTANTE: Este cortacesped viene SIN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la

f_brica con la excepci6n de aquellas partes que

se dejaron sin mortar por razones de env[o.

Todas las partes como las tuercas, las arande-

las, los pernos, etc., que son necesarias para

completar el montaje hart sido colocadas en la

bolsa de partes. Para asegurarse que su sega-

dora funcione en forma segura y adecuada,

todas las partes y los articulos de ferreteria que

se monten tienen que ser apretados segura-

mente. Use las herramientas correctas, como

sea necesario, para asegurar que se aprieten

adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se incluyen

con ta segadora.

2. Corte las dos esquinas de los extremos

de ta caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de empaque, ex-

cepto la curia entre el mango superior y 61

inferior, y la curia que sujeta ta barra de los

control que exige la presencia del operador

junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revisela cuidadosamente

para verificar si todavia quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o dafiar los

cables de control.

1. Levante los mangos hasta que la secci6n

del mango inferior se asegure en su lugar,

en la posici6n para segar.

2. Remueva la curia protectora, levante la sec-

ci6n del mango superior hasta su lugar en

el mango inferior, y apriete ambas manillas

del mango.

3. Remueva la curia del mango que sujeta la

barra de los control que exige la presencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse

segQn le acomode para segar. Refi_rase a

"AJUSTE DEL MANGO" en la secci6n de

Servicio y Ajustes de este manual.

Barra de control que

Mango superior

Mango Inferior

LEVANTAR

la presencia del operador

Posici6n

para segar

PARA MONTAR EL RECOGEDOR DE ClaSPED

1. Ponga el bastidor del recogedor de c_sped

en la bolsa del cesped con la parte r[gida

de la bolsa en la parte inferior. AsegQrese

que el mango del bastidor este en el exte-

rior de la parte superior de la bolsa.

2. Deslice los sujetadores de vinilo sobre el

bastidor.

AVlSO: Si los sujetadores de vinilo est&n muy

duros, m_talos en agua caliente por algunos

minutos. Si se moja la bolsa, d_jela que se

seque antes de usarla.

Mango del

bastidor del

recogedor

\ [,

_i Abertura

del bastidor

PARA INSTALAR LOS ACCESORIOS

Su segadora rue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertirla de modo que pueda ensacar,

refi6rase a "PARA CONVERIR LA SEGADORA"

en la secci6n de Operaci6n de este manual.

22

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENOY LAS REGLAS DE SEGURIDAD ANTES DE OPARAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para referencia en et futuro.

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

A'n'ENCI(_N OMOTOR MOTOR RAPIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACION BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de control que exige la

presencia del operador

Manilla del mango

Cord6n

arrancador Tapa del deposito de

aciete del motor con

varilla indicadora de nivel

Recogedor

de c_sped

Tapa deldeposito

dela gasolina

Filtro de aire

Cebador _ustadordelarueda

(en cadarueda)

IMPORTANTE: Este cortacesped viene SIN ACEITE O GASOLINA en motor.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras amotor, que se conducen desde la parte de atr_s, rotatorias, Sears, cumplen con

los est_ndares de seguridad del American National Standards Institute y de la U.S. Consumer

Product Safety Commission. La cuchilla gira cuando el motor esta funcionando.

Barra de control que exige la presencia del

operador - tiene que sujetarse abajo, junto

con el mango, para hacer arrancar el motor.

Sueltela para parar el motor.

Cordbn arrancador - se usa para hacer ar-

rancar el motor.

Cebador - bombea combustible adicional

desde et carburador al cilindro para uso cuando

23se necesita hacer arrancar un motor frio.

Laoperaci6ndecualquier

segadorapuedehacerque

saltenobjetosextraSosdentrode

susojos,Ioquepuedeproducir

daSosgravesenestos.Siempre

useanteojosdeseguridado protecci6npara

losojosmientrasoperesusegadoraocuando

hagaajusteso reparaciones.Recomendamos

gafaso unamascaradeseguridaddevisi6n

ampliadeseguridadusadasobrelasgalas.

COMO USAR SU SEGADORA

VELOCIDAD DEL MOTOR

La velocidad del motor se estableci6 en la f_-

brica para un rendimiento 6ptimo. La vetocidad

no se puede ajustar.

_NTROL DE ZONA DEL MOTOR

PRECAUCI6N: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir a un minimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Por ningQn motivo trate de eliminar

la funci6n del control del operador. La cuchilla

gira cuando el motor est_ funcionando.

• Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiere que el operador

este detr&s del mango de la segadora para

hacerla arrancar y operarla.

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para el corte bajo y baje las

ruedas para el corte alto., ajuste la altura de

corte para que se acomode a sus requisitos. La

posici6n del medio es la meier para la mayoria

de los cespedes.

• Para cambiar la altura de corte, empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de modo

que se acomode a sus requisitos. AsegQrese

que todas las ruedas queden igualmente

ajustadas.

AVISO: El ajustador esta correctamente

colocado cuando las orejas de la placa estan

insertadas en el agujero del mango. Tambien,

los ajustes de 9 posiciones (si equipado) per-

miten que el mango pueda ser movido entre las

orejas de la placa.

PARA UN CORTE ALTO,

BAJE LAS RUEDAS

Orejas_dela placa _

Mango

PARA UN CORTE BAJO, LEVANTELAS RUEDAS

PARA CONVERTIR LA SEGADORA

Su segadora rue enviada lista para usarse

como acolchadora de capa vegetal. Para con-

vertir la a una operaci6n de ensacado:

• Levantar la puerta trasera de cortacesped

y colocar los ganchos det armaz6n de la

recolectora de hierba en los pasadores del

quicio de la puerta.

• Para pasar a la opercai6n de acolchamiento,

remover la recolectora de hierba y cerrar la

_[iLpuerta trasera.

PREOAUCI(_N: No haga funcionar su sega-

dora sin puerta trasera cerrada o el desviador

de recortes o sin el recogedor de c_sped,

aprobados, en su lugar. Nunca trate de operar

la segadora cuando se ha removido la puerta

trasera o cuando est& un poco abierta.

Pasador del Mango del

trasera bastidor del

recogedor

de cesped

Gancho lateral del

bastidor del recogedor

PARAVACIAR EL RECOGEDOR DE C#SPED

1. Levante el recogedor de c_sped usando el

mango del bastidor.

2. Remueva el recogedor de c_sped, con los

recortes, de debajo del mango de la sega-

dora.

3. Vacie los recortes de la bolsa usando tanto

el mango del bastidor como _1de la bolsa.

AVISO: No arrastre la bolsa cuando la vacie;

se producir_ un desgaste innecesario.

recogedor

de cesped

Mango de

la bolsa

24

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el motor.

Para el tipo y el grado del aceite a utilizar, vea

el "MOTOR" en la secci6n del Mantenimiento de

este manual.

_PRECAUGI6N: NO sobrellene el motor con

aceite, o fumara pesa demante det silenciador

cuando Io valla a arrancar.

1. AsegQrese que la segadora est_ nivelada.

2. Remueva la varila medidora de aceite del tubo

de desarga de aceite.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente el envase entero

de aceite en el tubo de relleno del motor.

4. Inserte y apriete la varilla medidora de

aceite.

IMPORTANTE:

• Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta la

linea de lleno en la varilla medidora de nivel.

• Cambie el aceite despu_s de 25 horas de

operaci6n o una vez per temporada. Puede

necesitar cambiar el aceite m_s a menudo

cuando las condiciones son polvorosas o su-

cias. Vea "PARA CAMBIAR EL ACEITE DEL

MOTOR" en la seccion de Mantenimiento de

este manual.

AGREGUE GASOLINA

•Llene el estanque de combustible hasta

la parte inferior del cuello de relleno del

estanque de gasolina. No Io llene demasiado.

Use gasolina regular, sin plomo, nueva y lim-

pia con el minimo de 87 octanos. No mezcle

el aceite con la gasolina. Para asegurar

que la gasolina utilizada sea fresca compre

estanques los cuales puedan ser utilizados

durante los primeros 30 dias.

PREGAUClI_N: Limpie el aceite o el

combustible derramado. No almacene, derrame

o use gasolina cerca de una llama expuesta.

A_,PREGAUCI6N: Los combustibles

mezclados con alcohol (conocidos come

gasohol, o el uso de etanol o metanol) pueden

atraer la humedad, la que conduce a la

separaci6n y formaci6n de _cidos durante el

almacenamiento. La gasolina acidica puede

daSar el sistema det combustible de un motor

durante el almacenamiento. Para evitar los

problemas con el motor, se debe vaciar el

sistema del combustible antes de guardarlo

per un periodo de 30 dias o m&s. Vacie el

estanque del combustible, haga arrancar et

motor y h&galo funcionar hasta que las lineas

del combustible y el carburador queden vacios.

La prSxima temporada use combustible nuevo.

Vea las Instrucciones Para El Almacenamiento

para m&s informaci6n. Nunca use productos de

limpieza para el motor o para el carburador en

el estanque del combustible pues se pueden

producir dafios permanentes.

deposito de

aceite

Tapa del

rellenador

de

gasolina

Cebador

PARA PARAR EL MOTOR

* Para parar el motor, suelte la barra de con-

troles que exigen la presencia del operador.

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capas protectoras del mo-

tor, una cantidad pequefia de humo puede es-

tar presente durante el use inicial del producto

y se debe considerar normal.

1. Para hacer arrancar un motor frio, empuje

el cebador tres (3) veces antes de tratarlo.

Empuje firmemente. Este paso normal-

mente no es necesario cuando se hace

arrancar un motor que ya ha estado funcio-

nando por unos cuantos minutos.

2. Sujete la barra de controles que exigen la

presencia del operador abajo en el mango

y tire el mango del arrancador r_pidamente.

No permita que el cord6n arrancador se

devuelva abruptamente.

AVISO: En climas m&s frios puede que sea

necesario repetir los pasos del cebado. En cli-

mas m_s calurosos el cebar demasiado puede

producir el ahogo y el motor no va a arrancar.

Si se ahoga el motor espere unos cuantos

minutos antes de tratar de hacerlo arrancar y

no repita los pasos del cebado.

25

CONSEJOS PARA SEGAR

•Bajo ciertas condiciones_ tal como c_sped

muy alto, puede ser necesario el elevar la

altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando mon-

tones de recortes de cesped. Puede que sea

necesario reducir la velocidad del recorrido

y/o haga funcionar la segadora sobre et _rea

por segunda vez.

• Para un corte muy pesado, reduzca el ancho

del corte pasando parcialmente por encima

del lugar anteriormente cortado y siegue

lentamente.

• Para un mejor ensacado del cesped y para la

mayoria de las condiciones de corte, la velo-

cidad del motor debe ajustarse a la posici6n

de R,&PIDO.

• Cuando use una segadora con descarga

trasera en c_sped hQmedo y pesado, los

montones del c_sped cortado puede que no

entren en el recogedor de c_sped. Reduzca

la velocidad del recorrido (velocidad de em-

puje) y/o haga funcionar la segadora sobre el

_rea por segunda vez.

• Si queda una huella de cortes en el lado

derecho de una segadora con descarga

trasera, siegue en la direcci6n en que giran

las manillas del reloj, solapando un poco

para recaudar los recortes en la pr6xima

pasada.

• Los poros en los recogedores de c_sped de

tela pueden llenarse con mugre y polvo con

el uso y los recogedores recaudar_n menos

c_sped. Para evitar este, rocie el recogedor

con la manguera de agua regularmente y

dejelo secarse antes de usarlo.

• Mantenga la parte superior del motor, alred-

edor del arrancador, despejada y sin recortes

de c_sped y paja. Esto ayudar_ el flujo del

aire del motor y extender& su duraci6n.

CONSEJOS PARA SEGARY ACOL-

CHAR

IMPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulacion de cesped y basura. Vea

"LIMPIEZA" en la seccion de Mantenimento de

este manual.

• La cuchilla acolchadora especial va a volver

a cortar los recortes de cesped muchas

veces, y los reduce en tamaSo, de modo que

si se caen en el c_sped se van a dispesar

entre este y no se van a notar. Tambi_n, el

cesped acolchado se va a deshacer r_pidam-

ente entregando substancias nutritivas para

el c_sped. Siempre acolche con la velocidad

del motor (cuchilla) mas alta, pues asf se

obtendr_ la mejor acci6n de recorte de las

cuchillas.

• Evite cortar el cesped cuando este mojado.

El cesped mojado tiende a formar montones

einterfiere con la acci6n de acolchado.

La mejor hora para segar el cesped es

temprano en ta tarde. A esa hora _ste se ha

secado y el &rea reci_n cortada no quedar_

expuesta al sol directo.

• Para obtener los mejores resultados, ajuste

la altura del corte de la segadora de modo

que _sta corte solamente el tercio superior

de las hojas de cesped. En el caso de que el

cesped haya crecido demasiado, puede ser

necesario el elevar la altura del corte para

reducir el esfuerzo necesario para empujar la

segadora y para evitar sobrecargar el motor,

dejando montones de recortes de cesped.

Para un cesped muy pesado, reduzca el an-

cho del corte pasando por encima del lugar

anteriormente cortado y siegue lentamente.

• Ciertos tipos de c_sped y sus condiciones

pueden exigir que un _rea tenga que ser

acolchada por segunda vez para esconder

completamente los recortes. Cuando se haga

el segundo corte, siegue atravesado (en

forma perpendicular) a la pasada del primer

corte.

• Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitar& que el cesped se

enrede y cambie de direcci6n.

26

PROGRAMA DE CADA A,TESDEL

MANTENIMIENTO DEUSOCADA TEMPORADA2S.ORASO ALMACE-

ES Umpiar/Inspeccionar el RecogedordeC_sped *

Controlar tos Neum_ticos

Controlar tas Ruedas Mortices ***

Limpiar la Segadora .... V'

_ impiar debajo la Cubierta de la Transmisidn ***

Revisar las Correas y las PoSeas Impulsadas *** "Jr

Revisar/Afitar/CambiarlaCuchilta

Lubricaci6n

Limpiar /Recargar la Bateria ** _

Revisar el nivel del Aceite

_ ambiar el Aceite del motor _2

Limpiar el Filtro de Aire

_ Inspeccionar el Silenciador _1_

Cambiar la Bujia _2

RCambiar el Cartucho de Papel del Filtro de Aire

Vaciar el sistema del carburante =J

o afiadir un estabilizador de carburante.

* (si vier_ equipado) 1 - Cambiar rn_s a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas

** Segadoras con Arn_que El_ctrico 2 -Dar servido mds a menudo cuando se opere en condiciones sucias o polvorosas

*** Segadoras con Poder Pmpulsor 3 -Cambie las cuchillas rn_s a rnenudo cuando siegue en terreno arenoso

**** Utilizar una rasqueta pata limpiat 4 - Cargar por 48 horas al fin de la ternporada

debaJode la cublerta del cortac_;ped 5 -Y despuds de 5 hotas de funcionarniertto

RECOMENDACIONES GENERALES

La garantia de esta segadora no cubre los

articulos que han estado sujetos al abuso o a

la negligencia del operador Para recibir todo

el valor de la garantia, el operador tiene que

mantener la segadora seg_n las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

AI menos una vez cada estaci6n comprobar

si es necesario efectuar los ajustes descritos

en las secciones de Servicio y Ajustes de este

manual.

•Una vez al aSo, cambie la bujia, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla est_ desgastada. Una bujia

nueva y un elemento del filtro de aire limpio/

nuevo aseguran la mezcla de aire-com-

bustible adecuada y ayudan a que su motor

funcione mejor y que dure m&s.

•Siga el programa de mantenimiento en este

manual.

ANTES DE CADA USO

•Revise el nivel del aceite del motor.

• Revise si hay sujetadores sueltos.

LUBRICACl6N

Mantenga la unidad bien lubricada

(vea la "TABLA DE LUBRICACION").

TABLA DE LUBRICACION

(_) Ajustador

de la rueda

(_) Aceite

del

motor

Bisagra

de la

puerta

traser

(_ Clavija de montaje del puntal del mango

Rocie el lubricante

Vea "MOTOR" en la seccion de Mantenimiento

IMPORTANTE: No aceite o engrase los roda-

mientos de la rueda de plastico. Los lubricantes

viscosos atearan polvo y mugre, lo acortara la

duracion de los rodamientos autolubricantes. Si

cree que tienen que lubricarse, use losamente

un lubricante tipo crafito, de polvo seco, en

forma moderada.

27

SEGADORA

Siempre observe las reglas de seguridad cu-

ando haga el mantenimiento.

LLANTAS

• Mantenga las llantas sin gasolina, aceite o

substancias quimicas para control de insec-

tos que pueden dafiar la goma.

• Evite los tocones, las piedras, las gdetas pro-

fundas, los objetos afilados y otros peligros

que pueden dafiar alas Ilantas.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la cuchilla

de la segadora tienen que mantenerse afilada.

Cambie ta cuchilla doblada o dal]ada.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre dela bujia y p6ngalo en

donde no pueda entrar en contacto con _sta.

2. Haga descansar la segadora en su lado.

AsegQrese que el filtro de aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AVISO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla gir&ndolo

en el sentido contrario en que giran las

manillas del reloj.

5. Remueva la cuchilla y los articulos de fer-

reteria adjuntadores (el perno, la arandela

de seguridad y la arandela endurecida).

PARA CAMBIAR LA CUCHILLA

1. Ponga la cuchilla en el adaptador de esta

alineando los dos (2) agujeros en la cuchilla

con las salientes elevadas en el adaptador.

2. AsegQrese de que el borde de salida de

la cuchilla (opuesto al borde afilado) est_

hacia arriba hacia el motor.

3. Instale el perno de la cuchilla con la aran-

dela de seguridad y la arandela endurecida

en el adaptador de la cuchilla y el ciguel]aL

4. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la cuchilla girandolo en el sentido en que

giran las manillas del reloj.

• La torsi6n para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es tratado

a calo. Si es necesario sustituir los pernos,

sustituirlos s61ocon pernos aprobados mostrados

en la secci6n Partes de Reparaci6n de este manual.

Ran /ciguenal

Cuchilla

P rn Arandela

e o

de la endurectda

cuchilla Borde de salida

PARA AFILAR LA CUCHILLA

AVISO: Norecomendamoselafilarla cuchilla-pero

silo hace, asegQrese de que quede balanceada.

Se tiene que tener cuidado de mantenerla

balanceada. Una cuchilla que no est_ bal-

anceada va a producir eventualmente daSo en

la segadora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alrededor de una pulgada de un clavo recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la

cuchilla est& balanceada debe permanecer

en la posici6n horizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, afile et extremo pesado hasta que _sta

quede balanceada.

RECOGEDOR DE ClaSPED

• El recogedor de c_sped puede ser rociado

con el agaa de la manguera pero tiene que

estar seco caando se vaya a asar.

•Revise sa recogedor de cesped a menudo

para verificar si est_ danado odeteriorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, c_lmbielo

sotamente pot uno que sea aprobado pot el

fabricante. De el nLImero del modelo de la

segadora caando Io ordene.

MOTOR

LUBRICACI6N

Use solamente aceite de detergente de alta cali-

dad clasificado con la clasificaci6n SG-SL de ser-

vicio API. Seleccione la calidad de viscosidad SAE

segQn su temperatura de operaci6n esperada.

AVISO: A pesar de que los aceites de multi-

viscosidad (5W30, 10W30, etc.) mejoran el

arranque en clima frio, estos aceites de mul-

tiviscosidad van ha aumentar el consumo de

aceite cuando se usan en temperaturas sobre

32° E Revise el nivel del aceite del motor m&s a

menudo, para evitar un posible daSo en et mo-

tor, debido a que no tiene suficiente aceite.

Cambie el aceite despu_s de 25 horas de

operaci6n o por to menos una vez al aSo si la

segadora se utiliza menos 25 horas et al]o.

Revise el nivel del aceite del c_rter antes de

arrancar el motor y despu_s de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el

nivel del aceite.

Ciguenal

Adaptador de la cuchilla 28

PARA CAMBIAR EL ACEITE DEL MOTOR

AVISO: Antes de inclinar la segadora para drenar

el aceite, drene el tanque de combustible hacien-

do correr el motor hasta que el tanque est_ vacio.

1. Desconecte el alambre de la bujfa y

p6ngalo de modo que no pueda entrar en

contacto con 6sta.

2. Remueva la tapa det dep6sito del aceite;

dejela a un lado en una superficie limpia.

3. Incline la cortadora de cesped por este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atr&s para adelante para re-

mover todo el aceite que se haya quedado

atrapado dentro del motor.

_ilLPRECAUCION: Los solventes de petr61eo,

tales como el keroseno, no se deben usar para

limpiar el cartucho. Pueden producir el deterioro

de _ste. No aceite el cartucho. No use aire a

presi6n para limpiarlo o secarlo.

4. Instale el cartucho, luego vuelva a poner la

cubierta asegur&ndose que las orejas est_n

alineadas con las ranuras en la plancha

trasera. Apriete el tornillo en forma segura.

Planch_

Ranuras

Labio

Orejas de

Cartucho la cubierta

Envase

4. Limpie todo el aceite derramado en la sega-

dora y en el lado del motor.

5. Echar aceite despacio en el conducto del

aceite, par_ndose a intervalos regulares para

controlar el nivet del aceite con la varilla.

6. Parar de aSadir aceite cuando se alcanza la

serial de lleno (FULL) en la varilla. Esperar un

minuto para dejar que el aceite se arregle.

7. ContinQe agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora settles det nivel de aciete en Ileno

(FULL). NO sobrellene el motor con aceite,

o fumara pesa demante det silenciador

cuando lo valla a arrancar.

8. AsegQrese de apretar la varilla medidora

del aceite antes de arrancar el motor.

9. Vuelva a conectar el alambre de la bujia a esta.

FILTRO DE AIRE

Su motor puede sufrir averias y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituir el papel del cartucho una vez al aSo

o tras 100 horas de funcionamiento, m_s a

menudo si se utiliza en condiciones de sucie-

dad y polvo particulares.

PARA LIMPIAR EL FILTRO DE AIRE

1. Suelte el tornillo e incline la cubierta para

removerlo.

2. Cuidadosamente, remueva el cartucho.

3. Limpielo golpe_ndolo suavemente en una

superficie plana. Si est& muy sucio cambie

el cartucho.

SILENClADOR

Inspeccione y cambie el silenciador si est& corroi-

do puede producir un peligro de incendio y/o dafio.

BUJIA

Cambie el bujia al comienzo de cada tempo-

rada de siega o despu_s de cada 100 horas

de operaci6n, 1oque suceda primero. El tipo de

bujia y el ajuste de la abertura aparecen en "ES-

PECIFICACIONES DEL PRODUCTO" secci6n

de este manual.

LIMPIEZA

IMPORTANTE: Para obtener el mejor rendimineto,

mantenga la caja de la segadora sin acumulacion

de cesped y basura. Limpie la parte de abajo de

su segadora despues de cada uso.

_ILPRECAUCI6N: Desconecte el alambre de

la bujia y p6ngalo en donde no pueda entrar en

contacto con _sta.

• Haga descansar la segadora en su lado.

AsegQrese que el filtro de aire y que el carbu-

rador queden mirando hacia arriba. Limpie la

parte inferior de su segadora rasp_ndola para

remover la acumulaci6n de cesped y basura.

• Limpie el motor a menudo para evitar que

se acumule la basura. Un motor tapado fun-

ciona m_s caliente y se acorta su duraci6n.

• Mantenga las superficies pulidas y las rue-

das sin gasolina, aceite, etc.

• No recomendamos el uso de una manguera

de jardin para limpiar la segadora a menos

que el sistema electrico, el silenciador, el

filtro de aire y el carburador esten tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duraci6n de _ste.

29

_DVERTENCIA: Para evitar lesi6nes serias,

antes de dar calquier servico o de hacer

ajustes:

1. Suelte la barra de control y pare el motor.

2. AsegQrese que la cuchilla y que todas las

partes movibles se hayan detenido comple-

tamente.

3. Desconecte el alambre de la buj[a y p6n-

galo en donde no pueda entrar en contacto

con esta.

Posici6n

Clavija

de

I

I

I

I

I

Puntal

Posici6n r-,_

segar / /

/

/ /

/

II

I

I

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE CORTE"

en la secci6n de Operaci6n de este manual.

montaje POSICION BAJA POSICION ALTA

DESVIADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora, para

reducir a un m[nimo la posibilidad que objetos

sean lanzados hacia afuera de la parte trasera

de la segadora, en la posici6n en donde se

encuentra et operador. Si se dafia el desviador

debe cambiarse.

PARA AJUSTAR EL MANGO

El mango puede ser montado a una posici6n

alta o baja. Los agujeros de montaje en el

mango inferior est&n fuera del centro para

levantar y bajar el mango.

1. Remueva el mango superior y conexi6ne(s)

el asegurar el (los) cable(s) al mango infe-

rior.

2. Remueva las clavijas de horquilla de la

clavija de montaje del puntal del mango.

3. Apreite el mango inferior hacia dentro para

removerlo de las clavijas de montaje.

4. Gire el mango inferior per encima para

levantar o bajar el mango.

5. Vuelva a montar las clavijas de horquilla por

encima de las clavijas de montaje.

6. Vuelva a montar el mango superior y todas

las partes removidas del mango inferior.

APRIETE

_"_ PARA AJUSTE

_ Mango inferior i

I_H 0=Punta' Clavija de m°ntaje_

jl"_del mango Clavija de horquilla

Mango

MOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en la f&-

brica. No trate de aumentar la velocidad del motor

pues se pueden producir lesiones personales. Si

cree que el motor est& funcionando demasiado

r_pido o demasiado lento, Ileve su segadora a

mas con su centro de servicio Sears o con un

otro centro de servicio cualificado.

CARBURADOR

Su carburador tiene un chorro principal fijo no

ajustable para controlar la mezcla. Si su motor

no esta funcionando en forma adecuada debido

a problemas que se sospecha vienen del carbu-

Fader, Ileve su segadora a contacto con su centre

de servicio Sears o con un otro centro de servicio

cualificado para reparada y/o ajustarla.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha sido ajustado en la f_brica

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de atta velocidad

de la fabrica. Si cree que la velocidad alta regu-

lada del motor necesita ajuste,contacto con su

centro de servicio Sears o con un otro centre

de servicio cualificado, el que cuenta con el

equipo adecuado y la experiencia para hacer

los ajustes necesarios.

30

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o si

la unidad no se va a usar por 30 dias o mas.

SEGADORA

Cuando se va a guardar la segadora por cierto

periodo de tiempo, limpiela cuidadosamente,

remueva toda la mugre, la grasa, las hojas, etc.

Gu_rdela en un _rea limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA"

en la secci6n de Mantenimento de este

manual).

2. Lubriquela segQn se muestra en la secci6n

de Mantenimento de este manual.

3. AsegQrese de que todas las tuercas y

clavijas y todos los pernos y tornillos esten

apretados en foma segura. Inspeccione

las partes que se mueven para verificar si

est&n daSadas, quebradas o desgastadas.

C_mbielas si es necesario.

4. Retoque todas las superficies que est_n

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

NOTA: El mango superior tiene un soporte

"contra-dobla" situado en el tado derecho

del mango. Este soporte evita que el mango

superior doble hacia adelante, Io cual ayuda

a proteger 61(los) cable(s) de control contra

cualquier daSo.

1. Apriete los extremes inferiores det mango

inferior entre si hasta que el mango inferior

quede separado det puntal del mango,

luego muevalo hacia adelante.

2. Suelte los pernos de montaje del mango

superior Io suficiente como para permitir

que el mango superior se pueda doblar

hacia atr_s.

IMPORTANTE: Cuando doble el mango para el

almacenamiento o el transporte, asegQrese que

Io doble segQn se muestra o purde daSar los

cables de control.

•Cuando prepare sus mangos a partir de

la posici6n de almacenamiento, el mango

inferior autom&ticamente se asegurar& en la

posici6n para segar.

APRIETE

PARA DOBLAR

Barra de control que

operador

Mang

Mango

Posicion

para segar

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que

se formen depositos de coma en partes

fundamentales del sistemade combustible tales

como el carburador, el filtro del combustible,

la mangura del combustible o en el estanque

durante el almacenamiento. Los combustibles

mezclados con alcohol (conocido come

gasohol o que tienen etanol o metanol)

Pueden atraer humedad, Io que conduce a la

separacion y a la formaci6n de acidos durante

el almacenamiento. La gasolina acida puede

danar el sistema de combustible de un motor

durante el perido de almacenamiento.

• Vaciar el dep6sito del carburante poniendo

en marcha el motor y dej_ndolo funcionar

hasta que el carburante termine y el

carburador est_ vacio.

• Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir daSos

permanentes.

• Use combustible nuevo la pr6xima temporada.

AVISO: El estabilizador de combustible es una

alternativa aceptable para reducir a un minimo

la formaci6n de dep6sitos de goma en el com-

bustible durante el periodo de almacenamiento.

Agregue estabilizador a la gasolina en el

estanque de combustible o en el envase para el

almacenamiento. Siempre siga la proporci6n de

mezcla que se encuentra en el envase del esta-

bilizador. Haga funcionar el motor per Io menos

10 minutos despues de agregar el estabilizador,

para permitir que este Ilegue al carburador. No

drene la gasolina det estanque de gasolina y el

carburador si se est_ usando estabilizador de

combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y c_mbieto

con aceite de motor limpio. (Vea "MOTOR" en la

secci6n de Mantenimento de este manual.)

31

ClLINDRO

1. Remueva la bujia.

2. Vacfe una onza (29 ml) de aceite a traves

del agujero de la bujia en et cilindro.

3. Tire la manilla de arranque lentamente unas

cuantas veces para distribuir el aceite.

4. Vuelva a montar la nueva bujia.

OTROS

•No guarde la gasolina de una temporada a la

otra.

• Cambie el envase de la gasolina si se emp-

ieza a oxidar. La oxidaci6n y/o la mugre en

su gasolina producir_n problemas.

• Si es posible, guarde su unidad en un recinto

cerrado y cbbrala para protegerla contra el

polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use pl&stico. El pl&stico no puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que producir& la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape todavia

estan calientes.

_ILPRECAUCI(SN: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfrie el motor antes de

almacenarla en algbn recinto cerrado.

SOLUCI6N DE PROBLEMAS -Vea la seccibn apropiada en el manual amenos que

est_ dirigido a un centro de servico Sears.

PROBLEMA CAUSA

No arranca 1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en et combustible.

5. Alambre de la bujia desconectado.

6. Bujia mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

10. V_lvula del combustible (si equ-

ipada) est_ en la posici6n OFE

11. Bateria debi (si equipada).

12. Desconecte el conector

de la bateria (si equipada).

CORRECCI6N

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Vaciar el estanque y vuelva a

llenarlo con combustible limpio

y nuevo.

4. Vaciar el estanque y vuelva a

llenarlo con combustible limpio

y nuevo.

5. Conecte el alambre a la bujia.

6. Cambie la bujia.

7. Apriete el perno de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

10. Gire a la v&lvula del combustible

a la posici6n ON.

11. Cague ta bateria.

12. Conecte la bateria al motor.

32

SOLUCION DE PROBLEMAS -Vea la seccibn apropiada en el manual amenos que

estd dirigido a un centro de servico Sears.

CAUSA CORRECCI6N

PROBLEMA

Falta de

fuerza

Mal corte-

disparejo

Vibracibn

siva

Cordbn

arrancador

dificil de tirar

Recogedorde

cesped no se

Ilena(siviene

equipado)

Dificil de

empujar

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Velocidad del motor lent&

4. Acumulaci6n de cesped, hojas o

basura debajo de la segadora.

5. Demasiado aceite en motor.

6. Velocidad de recorrido

demasiado r&pida.

1. Cuchilla desgastada, doblada

o suelta.

2. AItura de las ruedas dispareja.

3. Acumulaci6n de cesped, hojas o

basura debajo de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. CigueSal del motor doblado.

1. El freno del volante del motor

est& aplicado cuando se

suelta la barra de control.

2. CigueSal del motor doblado.

3. Adaptador de la cuchilla quebrado.

4. La cuchilla se arrastra en

el cesped.

1. Altura de corte demasiado baja.

2. Levantamiento de la cuchilla

desgastado.

3. Recogedor sin ventilaci6n de aire.

1. El cesped est_ demasiado alto o la

altura de la rueda demasiado baja.

2. Parte trasera de la

caja/cuchilla de la segadora

arrastr_ndose en el c_sped.

3. Recogedor de cesped

demasiado Ileno.

4. Posici6n de la altura del mango

no adecuada para usted.

1. Ajuste a la posici6n de

"Corte m_s alto."

2. Ajuste a la posici6n de

"Corte m_s alto."

3. Limpie/cambie el filtro de aire.

4. Limpie la parte inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido m_s lent&

1. Cambie la cuchilla. Apriete et perno

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchilla. Apriete et exce-

perno de la cuchilla.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. PSngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva ta segadora a un lugar

en donde el cesped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

1. Eleve la altura de corte.

2. Cambie las cuchillas.

3. Limpie et recogedor de cesped.

1. Eleve la altura de corte.

2. Eleve la parte trasera de la caja de

la segadora (1) un lugar mas alto.

3. Vacie el recogedor de c_sped.

4. Ajuste la altura del mango de

modo que le acomode.

33

68

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.388553

70

33

37

25 33

30

41 22-

24

_J 34 19

C

39

15

4.0

37 40

40 37

&O

3O

37

\36

27

30

20

29

45

56

54

I

&-53

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.388553

O3

O1

KEY

NO.

1

2

3

4

6

7

11

12

13

14

15

17

18

19

20

21

22

23

24

25

26

27

29

30

32

33

34

36

37

39

4O

PART

NO.

86902

169709X479

169708X479

186079

191574

66426

176556

750634

86899X004

189713x428

51793

165946X479

17600406

186577X004

186578X004

188987

168360X004

186612

73930500

166111X479

166112X479

851856

160835X007

183901

169421X004

87877

186576X004

160828

151157

83923

77400

DESCRIPTION

Control Bar

Upper Handle

Lower Handle

Rope Guide /Anti-Fold Bracket

Handle Bolt

Wire Tie

Engine Zone Control Cable

Hex Washer Head Screw

Up-Stop Bracket Handle Knob

Hairpin Cotter

Support Bracket

Screw

Axle Arm Assembly - LF

Axle Arm Assembly - RF

Rear Skirt

Selector Spring - Front

Rear Door Assembly Kit (Includes Springs)

Locknut 5/16-18

Handle Bracket Assembly (Left)

Handle Bracket Assembly (Right)

Screw 1/4-20 x 3/8

Wheel Adjusting Bracket - Front

Spacer

Selector Spring - Rear

Selector Knob

Axle Arm Assembly - LR

Shoulder Bolt 5/16-18

Wheel Assembly

Flanged Locknut

Hubcap

KEY PART

NO. NO. DESCRIPTION

41 88652 Hinge Screw

42 165766 Spring (LH)

43 165767 Spring (RH)

44 184193 Door Bolt

45 150406 Hex Head Thread Rolling Screw 3/8-16 x 1

46 85463 Danger Decal

48 186575X004 Axle Arm Assembly - RR

52 189309 Housing Assembly

(Includes Key Numbers 17, 18 and 46)

53 851084 Hex Head Screw 3/8-24 x 1-3/8 Grade 8

54 850263 Helical Lockwasher

55 851074 Hardened Washer

56 189028 21" Blade

57 184590 Blade Adapter

67 188812 Grass Bag

68 188813 Frame, Grass Bag

70 - - - Engine, Briggs & Stratton, Model Number

123K02-0258-E1 (See Breakdown)

71 132004 Nut, Hex

-- 161058 Warning Decal (Not Shown)

- - 192822 Owner's Manual

Available accessories not included with lawn mower:

71 33623

71 33500

71 33000

71 33088

Gas Can (2.5 Gallon)

Fuel Stabilizer

SAE 30W Oil (20 oz.)

Clipping Deflector

NOTE: All component dimensions given in U.S. inches.

1 inch = 25.4 mm

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 123K02-0258-E1

I 1019 LABEL Kl'q

51_

383

635

684

5

307_

745

32

32A_

15_

718 [_

306

2o@

287 8471

52511

524

36

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 123K02-0258-E1

425

968

445

443_

188

358 ENGINE GASKET SET

3© 20_ 842@ 524_668

613

977 CARBURETOR

GASKET SET

365

633 G --

276_

121 CARBURETOR OVERHAUL KIT

633 O

276 _127

127_

51

617

130 95

617

276_

.J 276_

37

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 123K02-0258-E1

969 I

304

615

404

562_

332

I

I 1036 EMISSIONS LABEL I

455

334_

65

58

592_

4so l

6O

689 O

23

KEY PART

NO. NO. DESCRIPTION

1 697322 Cylinder Assembly

2 399269 Kit-Bushing/Seal

3 299819 • Seal-Oil (Magneto Side)

4 493279 Sump-Engine

5 691160 Head-Cylinder

7 692249 • Gasket-Cylinder Head

8 695250 Breather Assembly

9 696125 Gasket-Breather

10 691125 Screw (Breather Assembly)

11 691260 Tube-Breather

12 692232 •Gasket-Crankcase

KEY PART

NO. NO.

13 690912

15 691680

16 691450

20 399781

22 691092

23 692315

24 222698

25 697339

697340

697341

697342

38

DESCRIPTION

Screw (Cylinder Head)

Plug-Oil Drain

Crankshaft

• Seal-Oil (PTO Side)

Screw (Engine Sump)

Flywheel

Key-Flywheel

Piston Assembly (Standard)

Piston Assembly (,010" Oversize)

Piston Assembly (,020" Oversize)

Piston Assembly (,030" Oversize)

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 123K02-0258-E1

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO. DESCRIPTION

26 499425 Ring Set-Piston (Standard) 443 692523 Screw (Air Cleaner Primer Base)

499426 Ring Set-Piston (.010" Oversize) 445 491588 Filter-Air Cleaner Cartridge

499427 Ring Set-Piston (.020" Oversize) 455 691219 Cup-Flywheel

499428 Ring Set-Piston (.030" Oversize) 456 692299 Plate-Pawl Friction

27 691866 Lock-Piston Pin 459 281505 PawI-Ratchet

28 499423 Pin-Piston 505 231082 Nut (Governor Control Lever)

29 499424 Rod-Connecting 523 495264 Dipstick

32 691664 Screw (Connecting Rod) 524 692296 •SeaI-DipstickTube

32A 695759 Screw (Connecting Rod) 525 495265 Tube-Dipstick

33 262651 Valve-Exhaust 529 691923 Grommet

34 262652 Valve-Intake 562 92613 Bolt (Governor Control Lever)

35 691270 Spring-Valve (Intake) 564 698589 Screw (Control Cover)

36 691270 Spring-Valve (Exhaust) 584 692342 Cover-Breather Passage

37 694086 Guard-Flywheel 585 691879 •Gasket-Breather Passage

40 692194 Retainer-Valve 592 690800 Nut (Rewind Starter)

43 691997 Slinger-Governor/Oil 597 691696 Screw (Pawl Friction Plate)

45 690548 Tappet-Valve 601 95162 Clamp-Hose

46 691449 Camshaft 604 698588 Cover-Control

48 498829 Short Block (Replacement 608 497680 Starter-Rewind

Engine 125K02-0253) 613 691340 Screw (Muffler)

50 497465 Manifold-Intake 615 690340 Retainer-Governor Shaft

51 272199 •Gasket-Intake 616 698801 Crank-Governor

54 691650 Screw (Intake Manifold) 617 270344 "O:l:SeaI-O Ring (Intake Manifold)

55 691421 Housing-Rewind Starter 621 692310 Switch-Stop

58 692259 Rope-Starter (Cut to Length) 633 691321 O:l:SeaI-ThrottleShaft

60 281434 Grip-Starter Rope 635 66538 Boot-Spark Plug

65 690837 Screw (Rewind Starter) 668 493823 •Spacer (includes 2)

78 691108 Screw (Flywheel Guard) 670 692294 Spacer-Fuel Tank

81 691740 Lock-Muffler Screw 684 690345 Screw (Breather Passage Cover)

95 691636 Screw (Throttle Valve) 689 691855 Spring-Friction

97 696565 Shaft-Throttle 718 690959 Pin-Locating

104 691242 OPin-FloatHinge 741 691830 Gear-Timing

117 498978 Jet-Main (Standard) 745 691648 Screw (Brake)

118 497466 Jet-Main (High Altitude) 842 691031 •SeaI-O Ring (DipstickTube)

121 498260 Kit-Carburetor Overhaul 847 692017 Assembly-Dipstick/Tube

125 498170 Carburetor 851 493880 Terminal-Spark Plug

127 694468 O Plug-Welch 868 697338 Seal-Valve

130 696564 Valve-Throttle 869 691155 Seat-Valve (intake)

133 398187 Float-Carburetor 870 690380 Seat-Valve (Exhaust)

134 398188 OValve-Needle/Seat 871 262001 Bushing-Guide (Exhaust)

137 693981 O:l:Gasket-FloatBowl 63709 Bushing-Guide(Intake)

146 690979 Key-Timing 921 698587 Cover-Blower Housing

159 691753 Bracket-Air Cleaner Primer 922 692135 Spring-Brake

163 272653 ._:l:Gasket-Air Cleaner 923 695891 Brake

187 691050 Line-Fuel (Cut to Required Length) 957 397974 Cap-FueITank

188 693399 Screw (Control Bracket) 966 496116 Base-Air Cleaner Primer

190 690940 Screw (FueITank) 968 692298 Cover-Air Cleaner

202 691829 Link-Mechanical Governor 969 691138 Screw (Blower Housing Cover)

209 690319 Spring-Governor 970 691669 Screw (Air Cleaner Primer Bracket)

222 692467 Bracket-Control 972 495224 Tank-Fuel

227 690783 Control Lever-Governor 975 493640 Bowl-Float

276 271716 O:l:SealingWasher 976 694395 Primer-Carburetor

287 690940 Screw (Dipstick Tube) 977 498261 Set-Carburetor Gasket

300 692038 Muffler 1019 494256 Kit-Label

304 695892 Housing-Blower 1036 697456 Label-Emissions

305 691108 Screw (Blower Housing) 1059 692311 Kit-Screw/Washer

306 690450 Shield-Cylinder 1210 498144 Assembly-Pulley/Spring (Pulley)

307 690345 Screw (Cylinder Shield) 1211 498144 Assembly-Pulley/Spring(Spring)

332 690662 Nut (Flywheel)

333 802574 Armature-Magneto RPM Settings: Low: 1900-2100; High: 3000-3200

334 691061 Screw (Armature Magneto)

337 802592 Plug-Spark Included in Engine Gasket Set, Key No. 358

356 692390 Wire-Stop

358 497316 Engine Gasket Set O Included in Carburetor Overhaul Kit, Key No. 121

363 19069 Flywheel Puller

365 692524 Screw (Carburetor) -1: Included in Carburetor Gasket Set, Key No. 977

383 89838 Wrench-Spark Plug

404 690272 Washer (Governor Crank) NOTE: All component dimensions given in U.S. inches

425 690670 Screw (Air Cleaner Cover) 1 inch = 25.4 mm

39

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ®Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.S.A_) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1.888-SU-HOGAR sM

Au Canada pour service en franqais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

SE/AR6

@Sears, Roebuck andCo.

® Registered Trademark /TMTrademark /SMService Mark of Sears, Roebuck and Co.

® Marca Registrada /TMMarca de F_brica /SMMarca de Servicio de Sears. Roebuck and Co.

MCMarque de commerce /MDMarque d6pos6e de Sears, Roebuck and Co.

192822 5.10.04 rad Printed in U.S.A.
