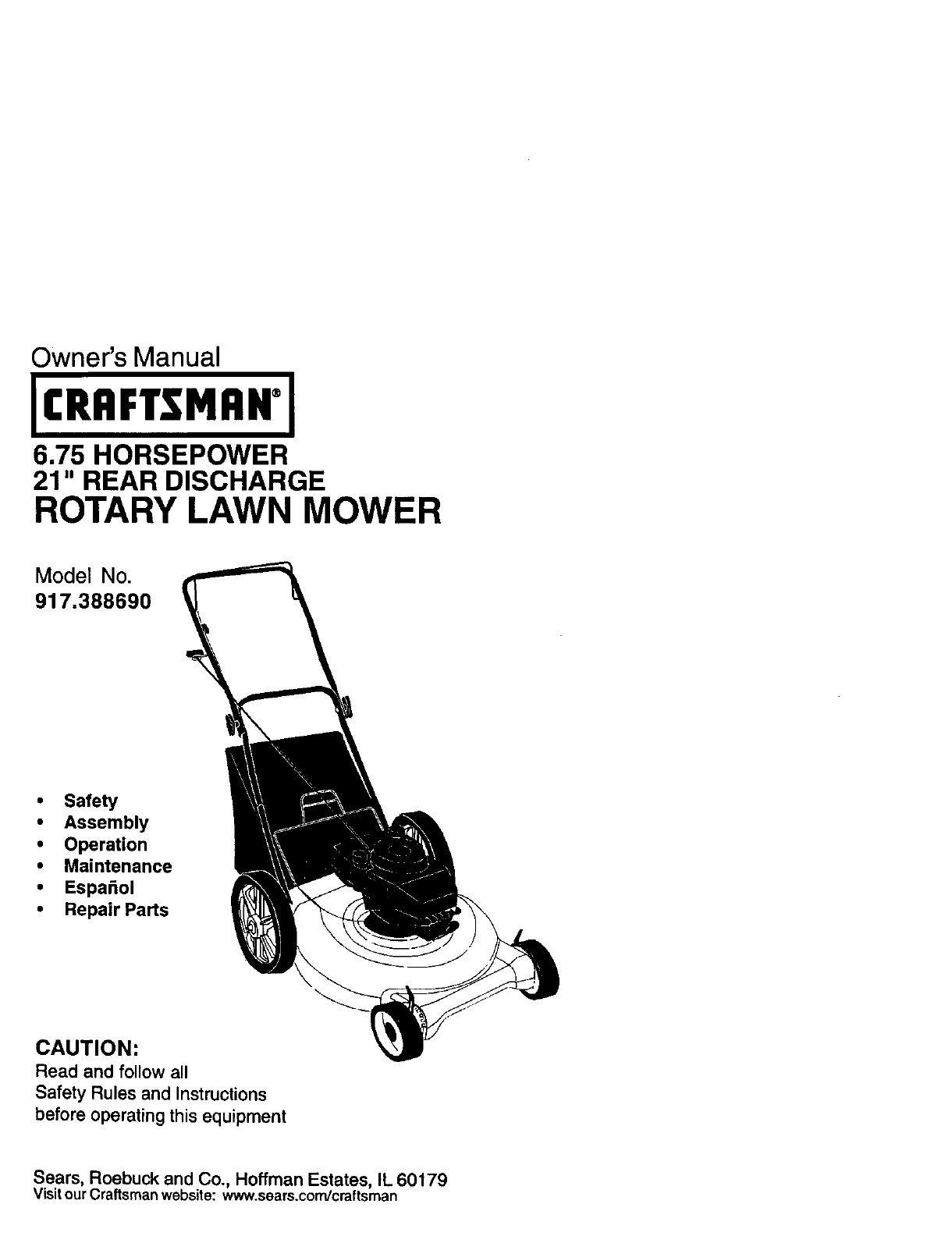

Owner's Manual

ICRRFTSMRN°I

6.75 HORSEPOWER

21" REAR DISCHARGE

ROTARY LAWN MOWER

Model No

917.388690

• Safety

•Assembly

•Operation

•Maintenance

•EspaSol

•Repair Parts

CAUTION:

Read and followall

Safety Rules and Instructions

before operatingthisequipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179

visit our Craftsman website: www.sears.com/craftsman

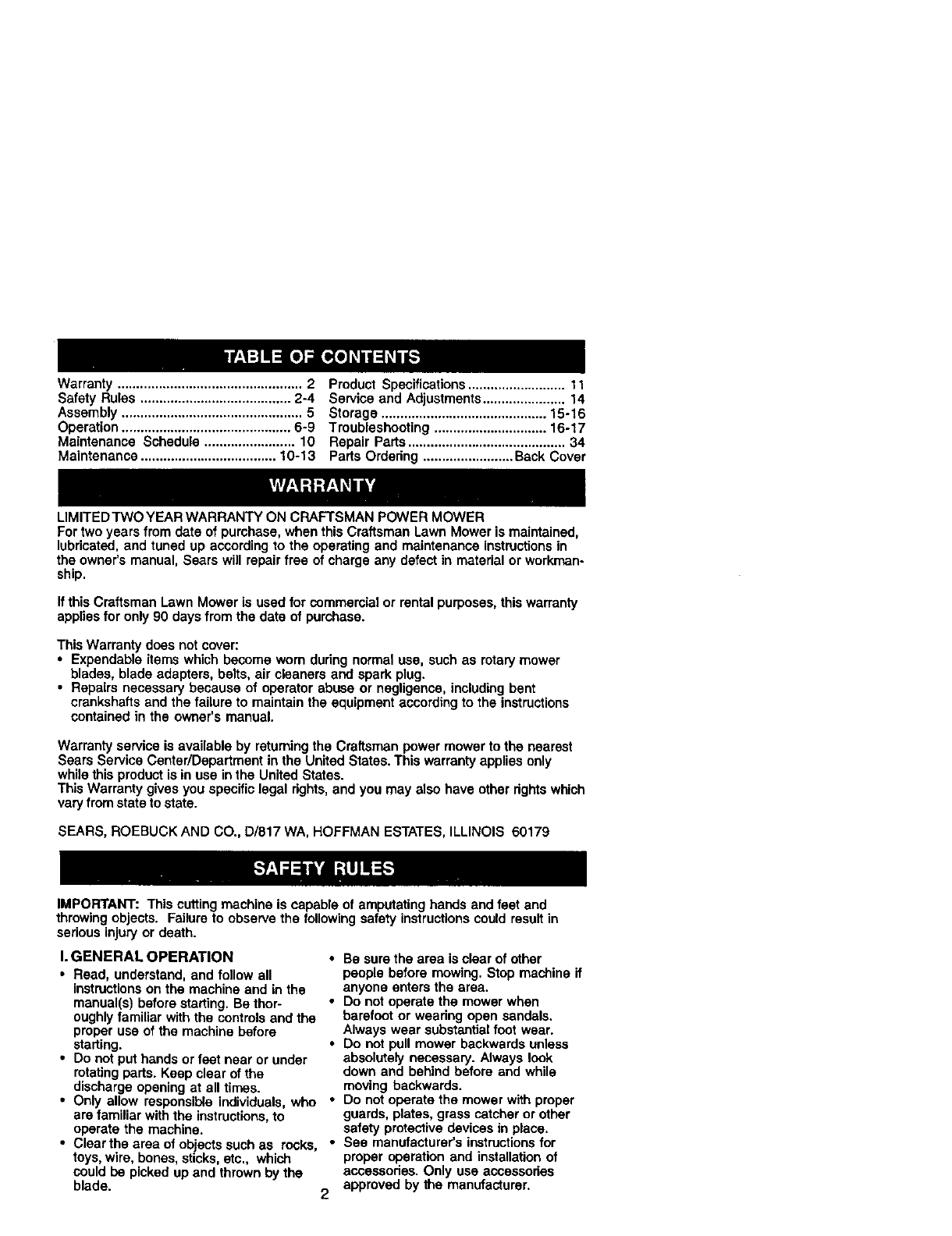

Warranty ................................................. 2 Product Specifications .......................... 11

Safety Rules ........................................ 2-4 Service and Adjustments ...................... 14

Assembly ................................................ 5 Storage ............................................ 15-16

Operation ............................................. 6-9 Troubleshooting .............................. 16-17

Maintenance Schedule ........................ 10 Repair Parts .......................................... 34

Maintenance .................................... 10-13 Parts Ordedng ........................ Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubdcated, and tuned up according to the operating and maintenance instructions in

the owner's manual, Sears will repair free of charge any defect in material or workman-

ship.

Ifthis Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn dudng normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent

crankshafts and the failure to maintain the equipment according to the instructions

contained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest

Sears Service Center/Department in the United States. This warranty applies only

while this product is in use in the United States.

This Warranty gives you specific legal dghts, and you may also have other rights which

vary from state to state.

SEARS, ROEBUCK AND CO., D/817 WA, HOFFMAN ESTATES, ILLINOIS 6O179

IMPORTANT: This cutting machine is capable of ampufating hands and feet and

throwingobjects. Failure to observe the following safety instructionscould result in

serious injury or death.

I. GENERAL OPERATION

•Read, understand, and follow all

instructionson the machine and in the

manual(s) before starting. Be thor-

oughly familiar with the controls and the

proper use of the machine before

starting.

•Do not put hands or feet near or under

rotating parts. Keep clear of the

discharge opening at all times.

•Only allow responsible individuals, who

are familiar with the instructions,to

operate the machine.

•Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by the

blade.

• Be sure the area is clear of other

people before mowing. Stop machine ff

anyone enters the area.

•Do not operate the mower when

barefoot or weadng open sandals.

Always wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look

down and behind before and while

moving backwards.

•Do not operate the mower with proper

guards, plates, grass catcher or other

safety protective devices in place.

•See manufacturer's instructionsfor

proper operation and installationof

accesaodes. Only use accessories

approved by the manufacturer.

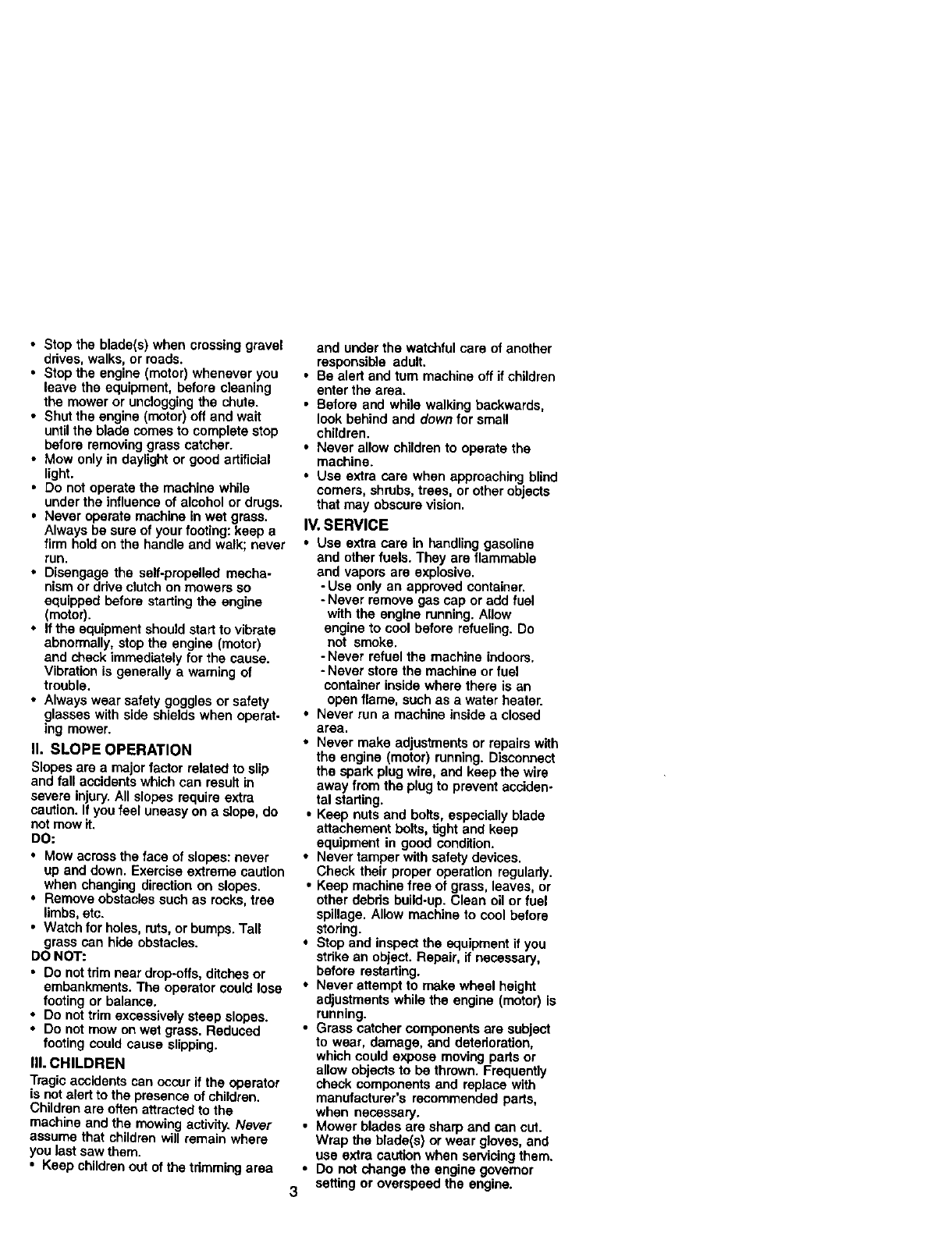

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

•Stop the engine (motor) whenever you

leave the equipment, before cleaning

the mower or unclogging the chute.

•Shut the engine (motor) off and wait

untilthe blade comes to complete stop

before removing grass catcher.

•Mow only in daylight or good artificial

light.

•Do not operate the machine while

under the Influence of alcohol or drugs.

•Never operate machine in wet grass.

Always be sure of your footing: keep a

firm holdon the handle and wall<; never

run.

•Disengage the selt-propelled mecha-

nism or drive clutch on mowers so

equipped before starting the engine

(motor).

•If the equipment should start to vibrate

abnormally, stop the engine (motor)

and check immediately for the cause.

Vibration is generally a warning of

trouble.

•Always wear safety goggles or safety

glasses with side shields when operat-

ing mower.

I1. SLOPE OPERATION

Slopes are a major factor related to slip

and fall accidentswhich can result in

severe injury. All slopes require extra

cautlan. If you feel uneasy on a slope, do

not mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changk_g direction on slopes.

•Remove obstacles such as rocks, tree

limbs,etc.

•Watch for holes, ruts,or bumps. Tall

grass can hide obstacles.

DO NOT:

•Do not trlm near drop-ads, ditches or

embankments. The operator could lose

footing or balance.

•Do not trim excessively steep slopes.

•Do not mow on wet grass. Reduced

footing could cause slipping.

IlL CHILDREN

Tragic accidents can occurif the operator

is not alert to the presence of children.

Children are of_ana_racted to the

machine and the mowing activity. Never

assume that children will remain where

you last saw them.

•Keep childrenout of the trimming area

and under the watchful care of another

responsible adult.

•Be alert and rum machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small

children.

• Never allow children to operate the

machine.

•Use extra care when approaching blind

comers, shrubs, trees, or other objects

that may obscure vision.

IV. SERVICE

•Use extra care in handling gasoline

and other fuels. They are flammable

and vapors are explosive.

-Use only an approved container.

- Never remove gas cap or add fuel

with the engine running. Allow

engine to cool before refueling. Do

not smoke.

- Never refuel the machine indoors.

-Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

• Never run a machine inside a closed

area.

•Never make adjustments or repairs with

the engine (motor) runnlt',g.Disconnect

the spark plug wire, and keep the wire

away from the plug to prevent acciden-

tal starting.

•Keep nuts and bolts, especially blade

attachemant bolts, tight and keep

equipment in good condition.

•Never tamper with safety devices.

Check their proper operation regularly.

•Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

•Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

•Never attempt to make wheel height

adjustments while the engine (motor) is

running.

•Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

•Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra ca_ion when servicing them.

•Do not change the engine governor

3 setting or overspeed the engine.

ALook for this symbol to point out

importantsafety precautions. It means

CAUTIONI!I BECOME ALERT!I! YOUR

SAFETY IS INVOLVED,

AWARNING: In order to prevent

accidental starting when setting up,

transporting, adjusting or making repairs,

always disconnect spark plug wire and

place wire where it cannot contact spark

plug.

AWARNING: Engine exhaust, some of

its constituents,and certain vehicle

components contain or emit chemicals

known to the State of California to cause

cancer and birth defects or other repro-

ductive harm.

AWARNING: Battery posts, terminals and

related acoessories contain lead and

lead compounds, chemicals known to the

State of California to cause cancer and

birth defects or other reproductiveharm.

Wash hands after handling.

ACAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine

has stopped. To avoid severe burns on

contact, stay away from these areas.

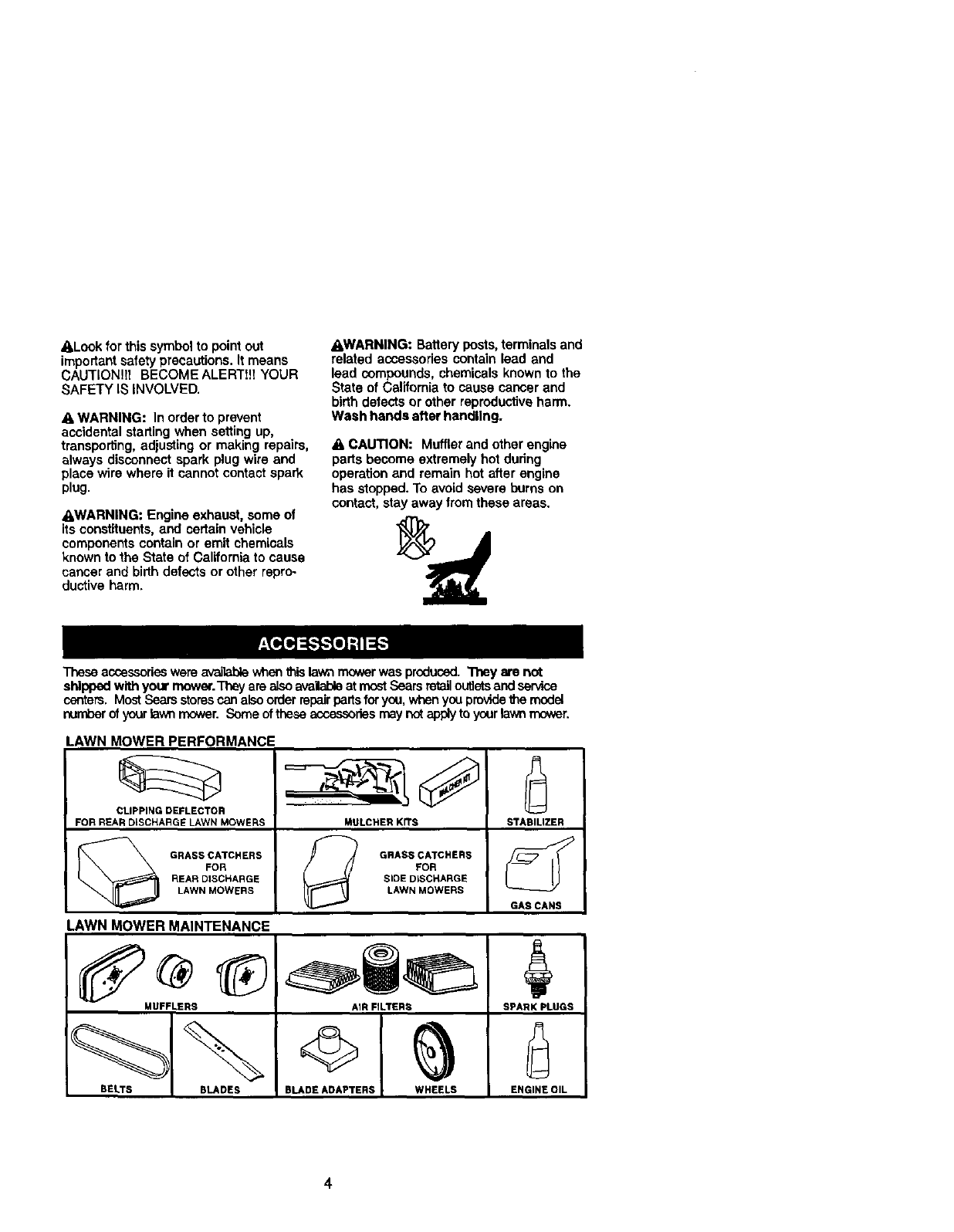

These accessorieswere availa_ when this lawn mower was produced. They are not

shipped with your mower. They are alsoavailableat mostSears retail outletsand service

centers. MostSearsstorescanalsoorder repairpartsfor you, when youprovide the model

numberof yourlawnmower. Some of theseaccessories maynot app_ to yourlawnmower.

LAWN MOWER PERFORMANCE

FOR REAR DISCHARGE LAWN MOWERS MDLCHER KQS STABILIZER

GRASS CATCHERS _GRASS CATCHERS

FOR FOR

REAR DISCHARGE SIDE DISCHARGE

LAWN MOWERS LAWN MOWERS

GAS CANS

LAWN MOWER MAINTENANCE

MUFFLERS AIR FILTERS SPARK PLUGS

BELTS BLADES BLADE ADAPTERS WHEELS ENGINE OIL

4

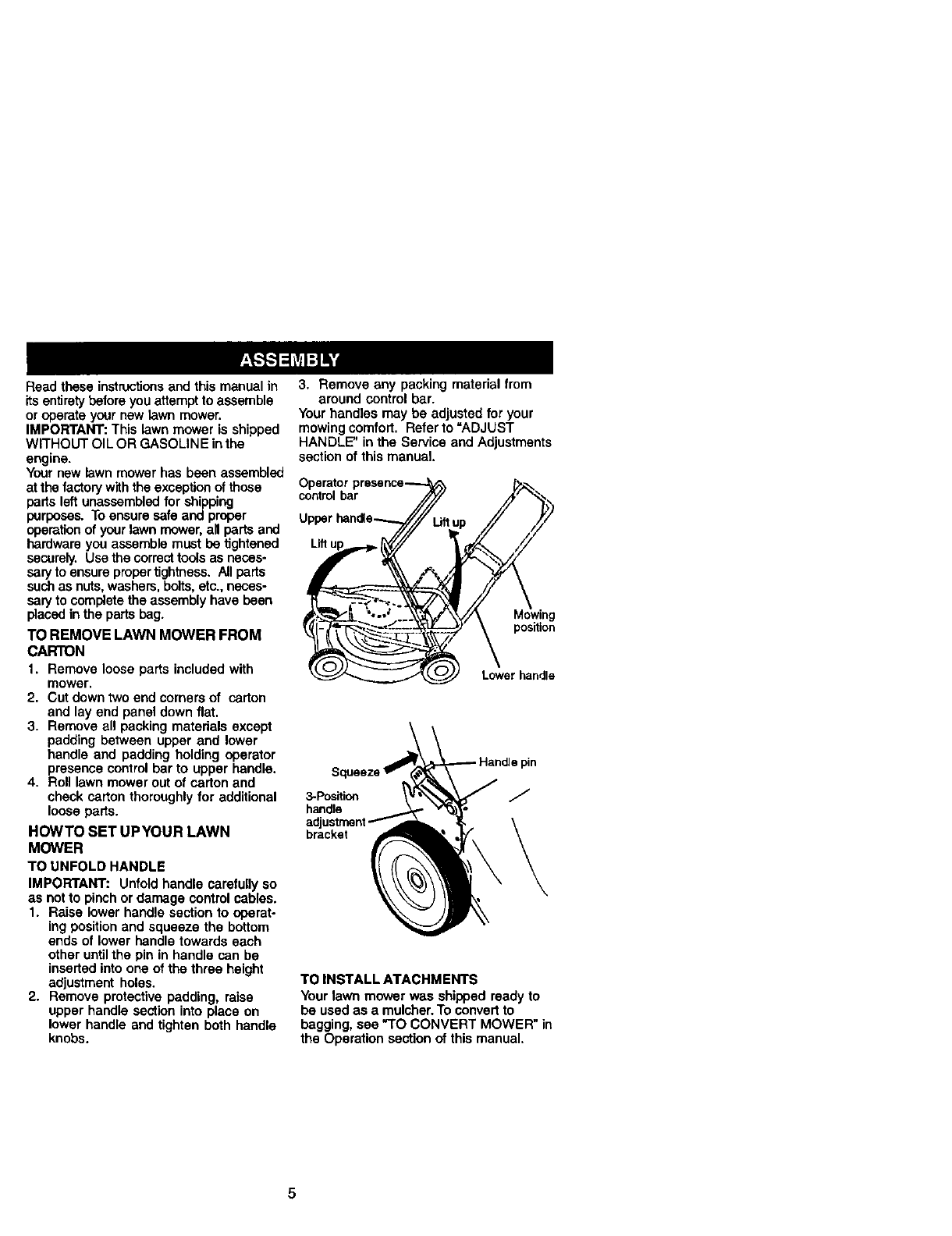

Read these instructionsand this manual in

its entiretybefore you attempt to assemble

or operate your new lawn mower.

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the

engine.

Your new lawn mower has been assembled

at the factory withthe exceptionof those

parts left unasssmbled for shipping

purposes. Toensure safe and proper

operationof yourlawn mower, all parts and

herdware yon assemble must be tightened

securely. Use the correcttools as neces*

sary to ensure propartightness. All parts

such as nuts, washers, bolts, etc., neces-

sary to completethe assembly have been

placed in the parts bag.

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

HOWTO SET UPYOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise lower handle section to operat-

ing positionand squeeze the bottom

ends of lower handle towards each

other untilthe pin in handle can be

inserted into one of the three height

adjustment holes.

2. Remove protective padding, raise

upper handle section into place on

lower handle and tighten both handle

knobs.

3. Remove any packing material from

around control bar.

Your handles may be adjusted for your

mowing comfort. Refer to =ADJUST

HANDLE" in the Service and Adjustments

section of this manual.

control bar

Liftu

position

Lower handle

3-Position

handle

bracket

pin

J

TO INSTALL ATACHMENTS

Your lawn mower was shipped ready to

be used as a mulcher.To convert to

bagging, see "TO CONVERT MOWER" in

the Operation section of this manual.

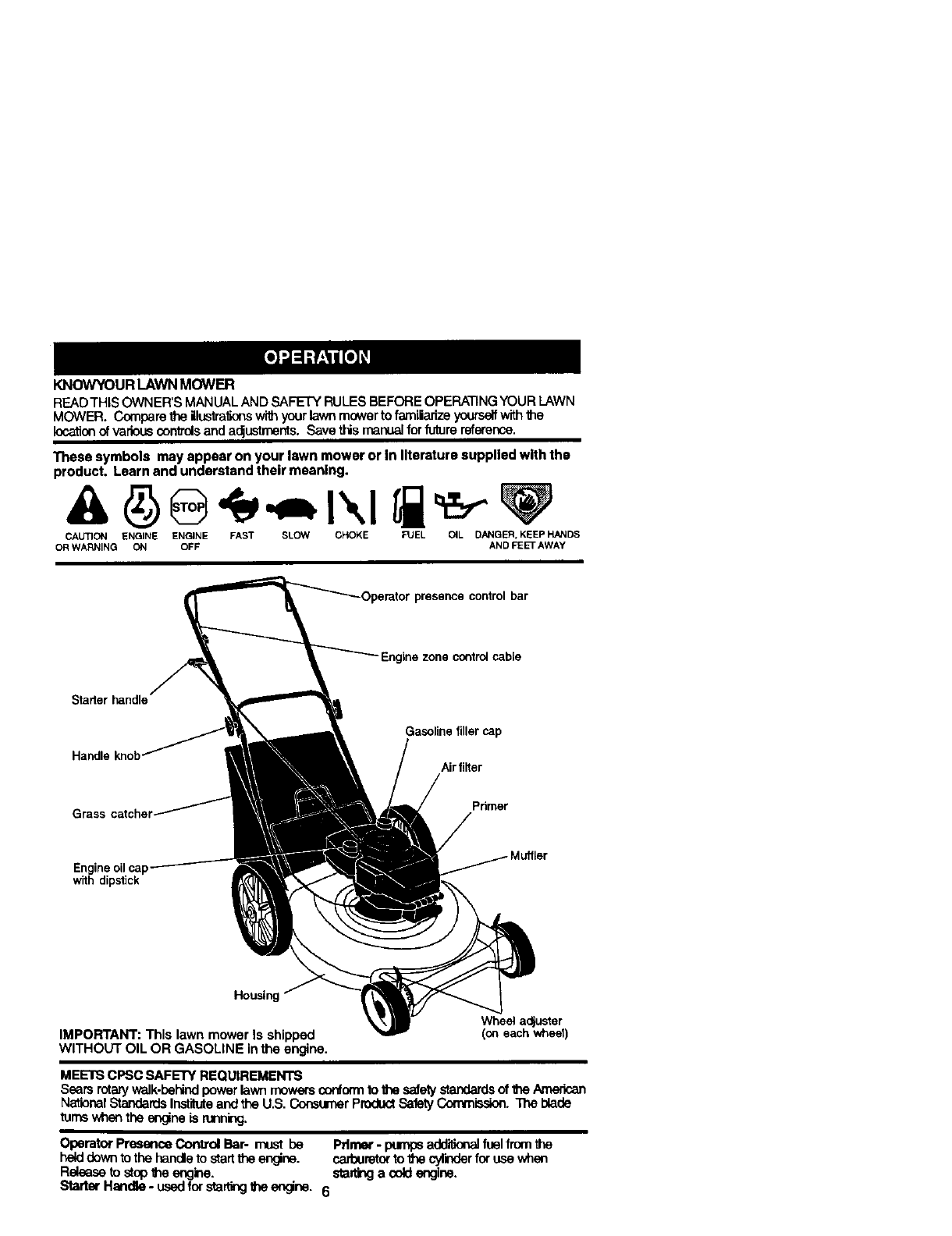

KNOWYOURLAWNMOWER

READTHIS OWNER'S MANUAL AND SAFETY RULES BEFORE OPERATINGYOUR LAWN

MOWER. Compare the ilustraSons withyour lawn mower to familiarize yourself with the

location of various controlsand ac_ustments.Save this manualfor future referer_e.

These symbols may appear on your lawn mower or In literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNINQ ON OFF AND FEET AWAY

•Engine zone control cable

Starter handle

Gasoline filler cap

Handle I Air filter

Pdmer

Engine oil cap

with dipstick

Housing

Wheel adjuster

IMPORTANT: This lawn mower Is shipped (on each wheet)

WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotarywalk-behindpower lawn mowerscooformto the safetystandardsof the American

NationalStandardsInstituteand the U.S. ConsumerP_ SafetyCommission.The blade

toms when the engine is running.

Operator Presence Control Bar- must be Primer -pumpsadd_ fuelfromthe

helddown totbe handleto startthe engine, carberetorto the cySnderfor use whea

Release to stopthe engine, start_g a _engine.

Starter Handle -ussd for starting the e_ine. 6

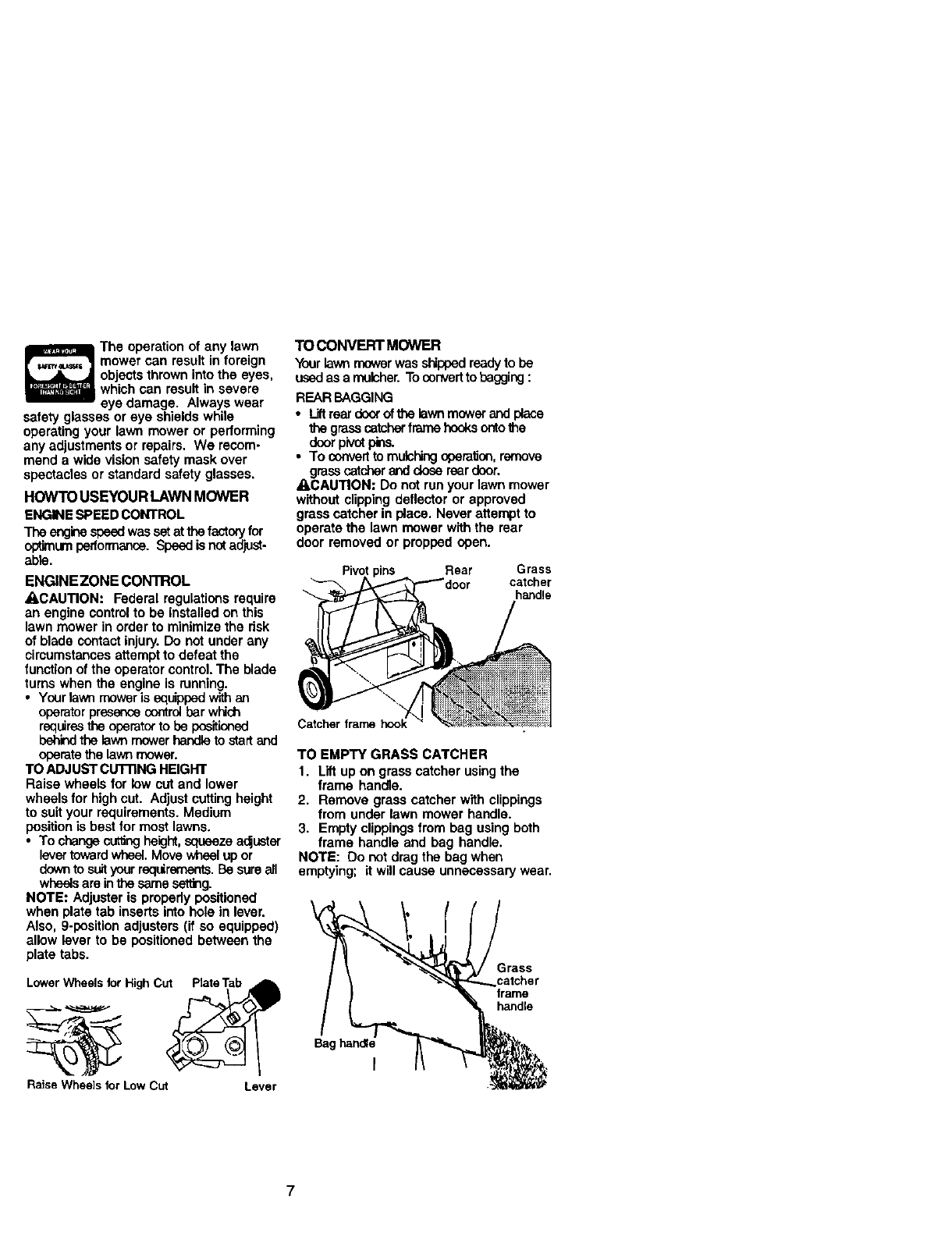

Theoperationofanylawn

mowercanresultinforeign

objectsthrown into the eyes,

which can result in severe

eye damage. Always wear

safety glasses or eye shields while

operating your lawn mower or performing

any adjustments or repairs. We recom-

mend a wide vision safety mask over

spectacles or standard safety glasses.

HOWTO USEYOUR LAWN MOWER

ENGINE SPEED CONTROL

The eegine speedwas setat thefactory for

optVnurnperformance. Speed is not adjust-

able.

ENGINEZONE CONTROL

_,CAUTION: Federal regulations require

an engine controlto be installed on this

lawn mower in order to minimize the risk

of blade contact injury. Do not under any

circumstancesattempt to defeat the

function of the operator control.The blade

turns when the engine is running.

•Your lawnmower is equippedwith an

operatorpresencecontrolbar which

requiresthe operatorto be pesitloeed

behindthe lawnmowerhandle to startand

operatethe lawnmower.

TO ADJUST cu'n3NG HEIGHT

Raise wheels for low cut and lower

wheels for high cut. Adjust cutting height

to suit your requirements. Medium

positionis best for most lawns.

•To change curing height,squeeze ac_uster

levertowardwheel. Move wheelup or

down_suityourrequirements.Besure all

whealsare in the same setting.

NOTE: Adjuster is propedy positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

Lower Wheels for High Cut Plate Tab

RaiseWheels for Low Cut Lever

TO CONVERT MOWER

Yourlawn mowerwas shippedready to be

usedas a moP..her.To oonvertto bagging :

REAR BAGGING

• Liftrear doorof the lawn mower and place

thegrasscatcherframehooksontothe

deer pivotpins,

•To convertto mulching opera,an, remove

grasscatcher anddose reardoor.

ACAUTION: Do not run your lawn mower

without clipping deflector or approved

grass catcher in place. Never attempt to

operate the lawn mower with the rear

door removed or propped open.

Pivot " Rear Grass

cafchor

handle

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippingsfrom bag using both

frame handle and bag handle.

NOTE: Do not drag the bag when

emptying; it willcause unnecessary wear.

Grass

frame

handle

Baghandle

I

7

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. Engine holds 20 oz. of oil.

Fortype and grade of oilto use, see

"ENGINE" in Maintenance section of this

manual.

1. Be sure lawnmower is level and area

around oil fill is clean.

2, Remove engine oil cap and fill to the

full line on the dipstick. Pour oil slowly.

Do not over fill.

NOTE: Allow oil to settle down into engine

for accurate reading. To read proper level,

tighten engine oil cap, then remove it to

read the dipstick,

3. Reinstall engine oil cap and tighten.

• Check oil level before each use. Add

oil if needed. Fill to full line on dipstick.

•Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions.

ADD GASOLINE

•Fill fuel tank. Use fresh, clean, regular

unleaded gasoline with aminimum of

87 octane. Do not mix oil with gaso-

line, Purchase fuel in quantities that

can be used within 30 days to assure

fuel freshness.

AWARNING: Experience indicates that

alcohol blended fuels (called gasohol or

using ethanol or methanol) can attract

moisturewhich leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage, To avoid engine

problems, the fuel system should be

emptied before storage of 30 days or

longer. Drain the gas tank, start the

engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructionsfor

additional information. Never use engine

or carburetorcleaner products in the fuel

tank or permanent damage may occur.

_, CAUTION: Fill to bottom of gas tank

filler neck. Do not overfill. Wipe off any

spilled oil or fuel. Do not store, spillor

use gasoline near an open flame.

Ga,O,c' ;

Engine _/_ _f,_Z.i_(T_L"ilnI

o=1cap

TO START ENGINE

NOTE: Due to protective coatings onthe

engine, a small amount of smoke may be

present during the initial use of the

product and should be considered

normal.

1. To start a cold engine, push primer

three (3) times before trying to start.

Use a firm push, This step is not

usually necessary when starting an

engine which has already run fora

few minutes.

2. Hold operator presence controlbar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

TO STOP ENGINE

•To stop engine, release operator

presence control bar.

NOTE: In cooler weather itmay be

necessary to repeat primingsteps. In

warmer weather over priming may cause

flooding and engine will not start. If you

do flood engine, wait a few minutes

before attempting to start and do not

repeat priming steps.

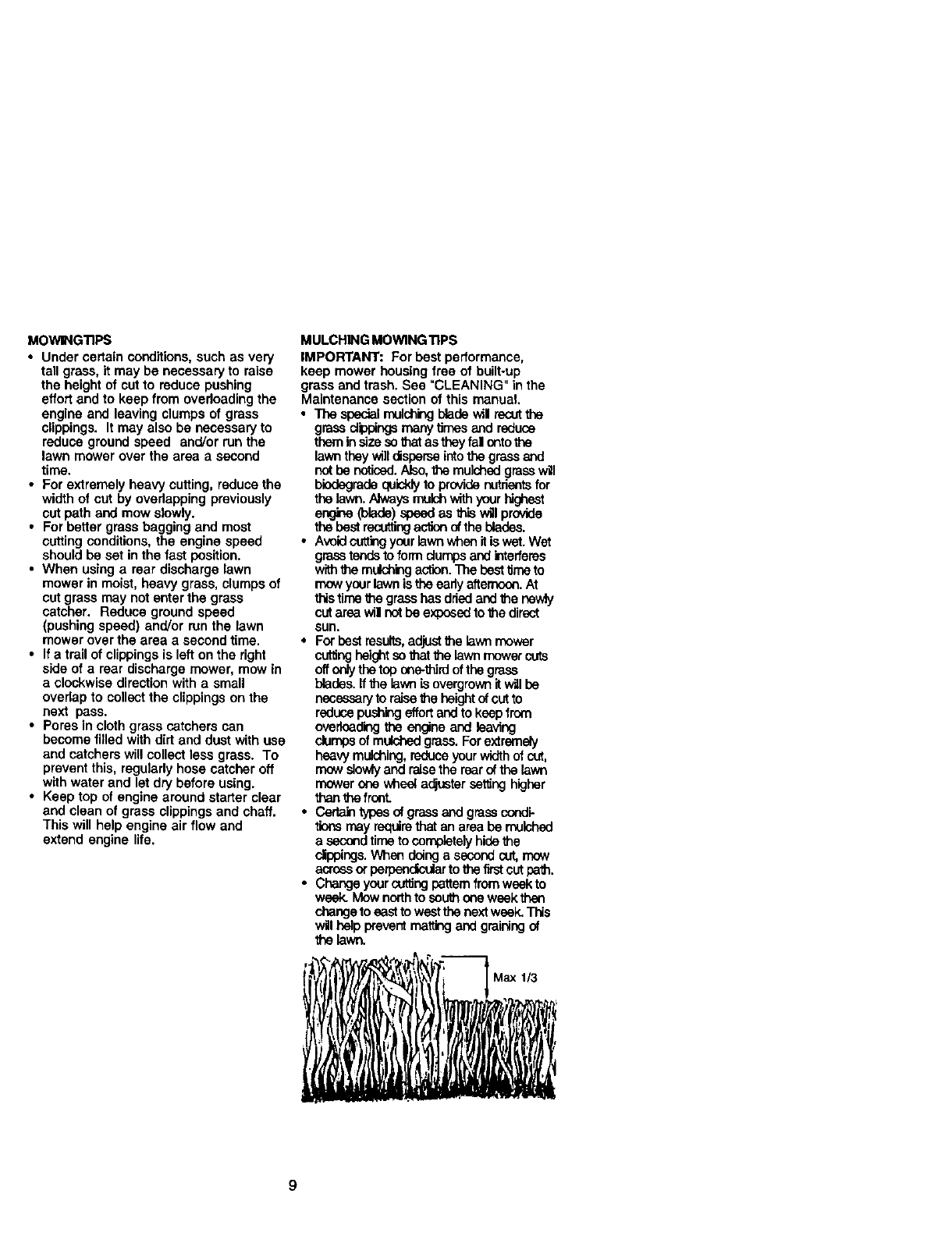

MOWING'rIPS

• Undercertain conditions, such as very

tall gross, it may be necessary to raise

the height of cut 1o reduce pushing

effort and to keep from ovedoading the

engine and leaving clumps of grass

clippings. It may also be necessary to

reduce ground speed and/or run the

lawn mower over the area a second

time.

•For extremely heavy cutting, reduce the

width of cut by ovedapping previously

cut path and mow stow|y.

•For better grass bagging and most

cutting conditions, the engine speed

should be set in the fast position.

•When using arear discharge lawn

mower in moist, heavy grass, clumps of

cutgrass may not enter the grass

catcher. Reduce ground speed

(pushing speed) and/or run the lawn

mower over the area a second time.

•If a trail of clippingsis left onthe right

side of a rear discharge mower, mow in

a clockwise direction with a small

ovedap to collect the clippings on the

next pass.

• Pores in cloth grass catchers can

become filled with dirt and dust with use

and catchers will collect less grass. To

provent this, regularly hose catcher off

with water and let dry before using.

•Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and

extend engine life.

MULCHING MOWlNGTIPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual

•The specialmulchingbladewil recat the

grassclippingsmany timesend reduce

them insizeso that as theyfal ontothe

lawn they willdisperseinto the grass and

not be noticed.Also,the mulchedgrasswill

biodegradequicklyto pr_de nutrientsfor

the lawn.Always mulchwithyour Nghest

engine(blade) speedas this will provide

the best recutiingactionof the blades.

•Avoidcuttingyour lawnwhen it is wet. Wet

grasstendsto form dumps and interferes

withthe mulchingaction.The best time to

mew your lawnis the eadyettemoon. At

thistime the grasshas driedand the newly

cutarea wil not be exp<_;edto the direct

sun.

• For best results,adjust _ lawn mower

cutting height so that the lawn mower cuts

off onlythe top one-third of the grass

blades. If the lawn is overgrown it wglbe

necessary to raise the height of cut to

reduce puchk_geffortand to keep from

overloading the engine and leaving

clumps of mulched grass. For extremely

heavy mulching, reduce your width of cut,

rr_N slowly and raisethe rearof the lawn

mowerone wheel a_uster set_nghigher

than_e fronL

•Certaintypes of grass end grass condk

tionsmay requirethatan areabe mulched

asecondtimetocompletelyhidethe

clippings.When doing a second cut, mow

acrossor perpondcularto the tirst cutpath.

• Change yourcutiJngpatternfromweak to

week. Mc_wP_rthto eau_ one weak then

changeto east to west thenextweek. "INs

wighelp preventmattingand grainingof

the lawn.

Max 1/3

9

MAINTENANCE SCHEDULE

FILL IN DATES

AS YOU COMPLETE

REGULAR SERVICE SERVICE DATES

Check for Loose Fasteners "t/ ' " ' if/

Clearvlnspect Grass Catcher

(If Equipped) I_ IV#t_

Clean Lawn Mower W/ i_/

Clean Under Drive Cover

(power-Propelled Mowers) V/

Check drive beJtl ulleys

(p ower.P ropellJ_eaPMowem) I_

ChecWSharpen/Replace Blade _3

Lubrication Chart _it/

Clean Batte_//Rechar, e

IElectrlc Start Mowers f_/ 11/4

Check Engine Oir Level

Chanqe Engine 0 b/1.2

Clean Air Ftlter I_

Inspect Muffler

Clean or Replace Spark Plug ¥/

Replace Air Filter Paper Cartridge 11_2

1-Cl_mge n'_ reoften whe_ 0t0erattlg under aheavy Iced or Ii_high ambierdt_rt_"

2-Ser_ mo_l oftl_ when opecatit_g_dirtyor dL_ty CCJldi_ons.

3 - Replace blades r_,to often when mowing in wdy _

4-Ckarge 48 hours at I_,r_dof w.

GENERAL RECOMMENDA'I1ONS

The warrantyon_is lawn rr_wer does nct

coverffernsthat havebeen subjectedto

operatorabuseor negiigence.Toreceivefull

valuefrom the warrant_operatormust

maintainmoweras ins'a'uctedinthismanual.

Some a_us_nentsv_l need to be made

periodicallyto properlymaintain your u_.

All adjus_nents inMe Service and

Aclustments section of this manual should be

checkedat least once each season.

•Once a year, replacethe sparkplug,

replaceair filterelement and check blade

for wear.Anew sparkplug and clea_-_ew

airfilter elementassureproperair-fuel

mixtureand help your engine run better

and last longer.

•Follow the maintenance schedule in tNs

manual.

BEFORE EACH USE

I. Check engine oil level.

2. Check for loose fasteners.

LUBRICATION

Keep unitwelllubricated(See

"LUBRIC,_'ION CHART").

LUBRICATION CHART

(_)Whoel adjusters )Brake spring bracket

(on each wheel)

)Engine oil

Rear door hinge

Handle bracket mounting pins

(_) Spray LUbricanl

_) Referto "ENGINE"in 1heMaintenancesection.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirtthat willshorten the

life of the self lubricatingbearings. If you

feel they must be lubduated, use only a

dry,powdered graphite type lubricant

loSparingly -

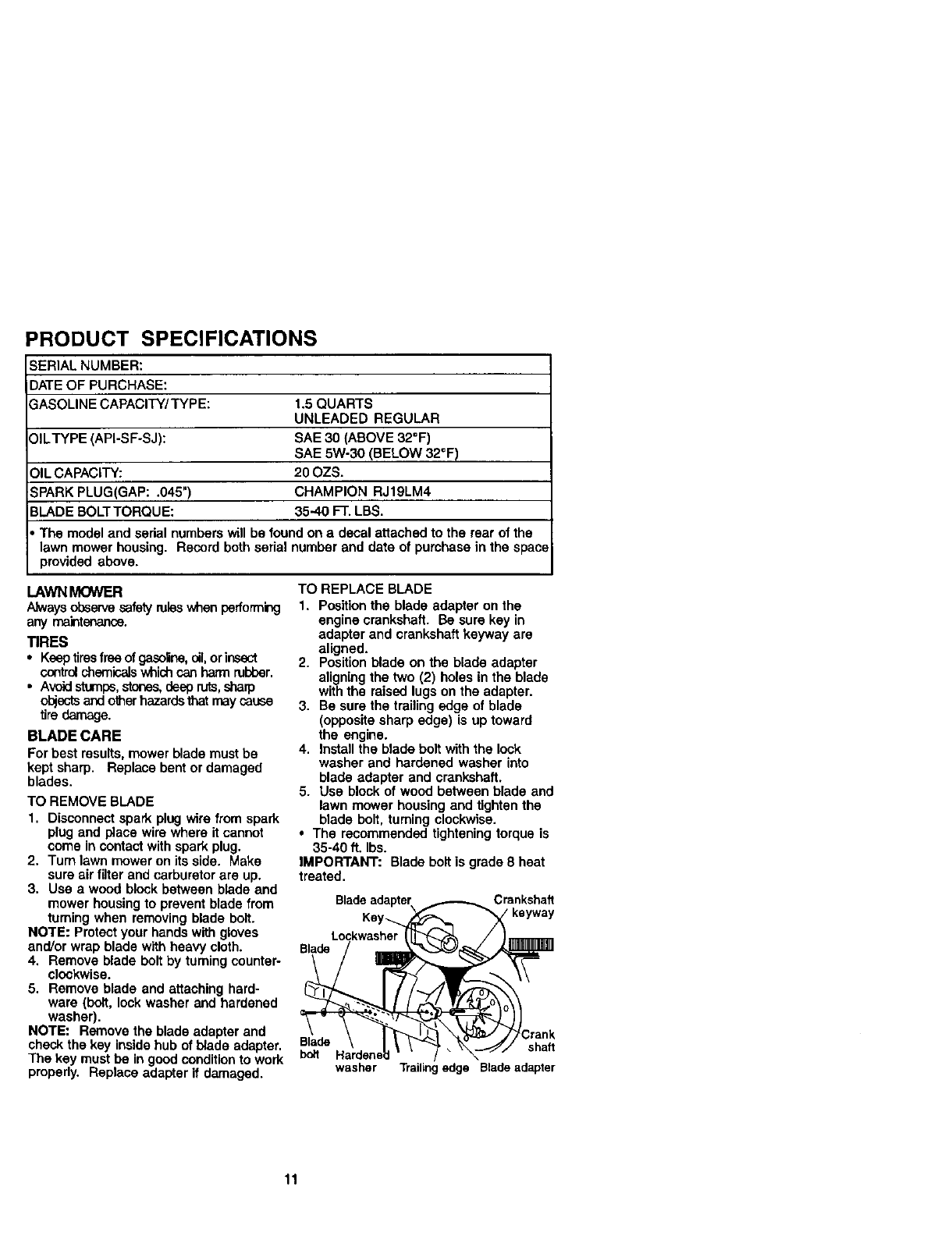

PRODUCT SPECIFICATIONS

SERIAL NUMBER:

DATE OF PURCHASE:

GASOLINE CAPACITY/TYPE: 1.5 QUARTS

UNLEADED REGULAR

Z)ILTYPE (API-SF-SJ): SAE 30 (ABOVE 32=F)

SAE 5W-30 (BELOW 32°F)

_)ILCAPACITY: 20 OZS.

;PARKPLUG(GAP: .045") CHAMPION RJ19LM4

BLADE BOLTTORQUE: 35-40 FT. LBS.

,The model and serial numbers will be found on adecal attached to the rear of the

lawn mower housing. Record both sedal number and date of pumhase in the space

provided above.

LAWN MOWER

Alwaysobsewe safetyruleswhen performing

any maintenance.

TIRES

• Keaptiresfreeof gasoine, oil, orinsect

controlchemicalswhich canharm rubber.

•Avoid stumps, stones, deep nJts,sharp

objects and other hazards that may cause

tire damage.

BLADE CARE

For best results, mower blade must be

kept sharp. Replace bent or damaged

blades,

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Usa a wood blockbetween blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hard-

ware (bolt, lock washer and hardened

washer).

NOTE: Remove the blade adapter and

check the key inside hub of blade adapter.

The key must be in good conditionto work

properly. Replace adapter if damaged.

TO REPLACE BLADE

1. Position the blade adapter on the

engine crankshaft. Be sure key in

adapter and crankshaft keyway are

aligned.

2. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

3. Be sure the trailing edge of blade

(opposite sharp edge) is up toward

the engine.

4. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

5. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

•The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bait is grade 8 heat

treated.

Bladeadapter _Crankshaft

Key._. _.1 "_ keyway

__j' _ _C_rank

washer Trailing edge Blade adapter

11

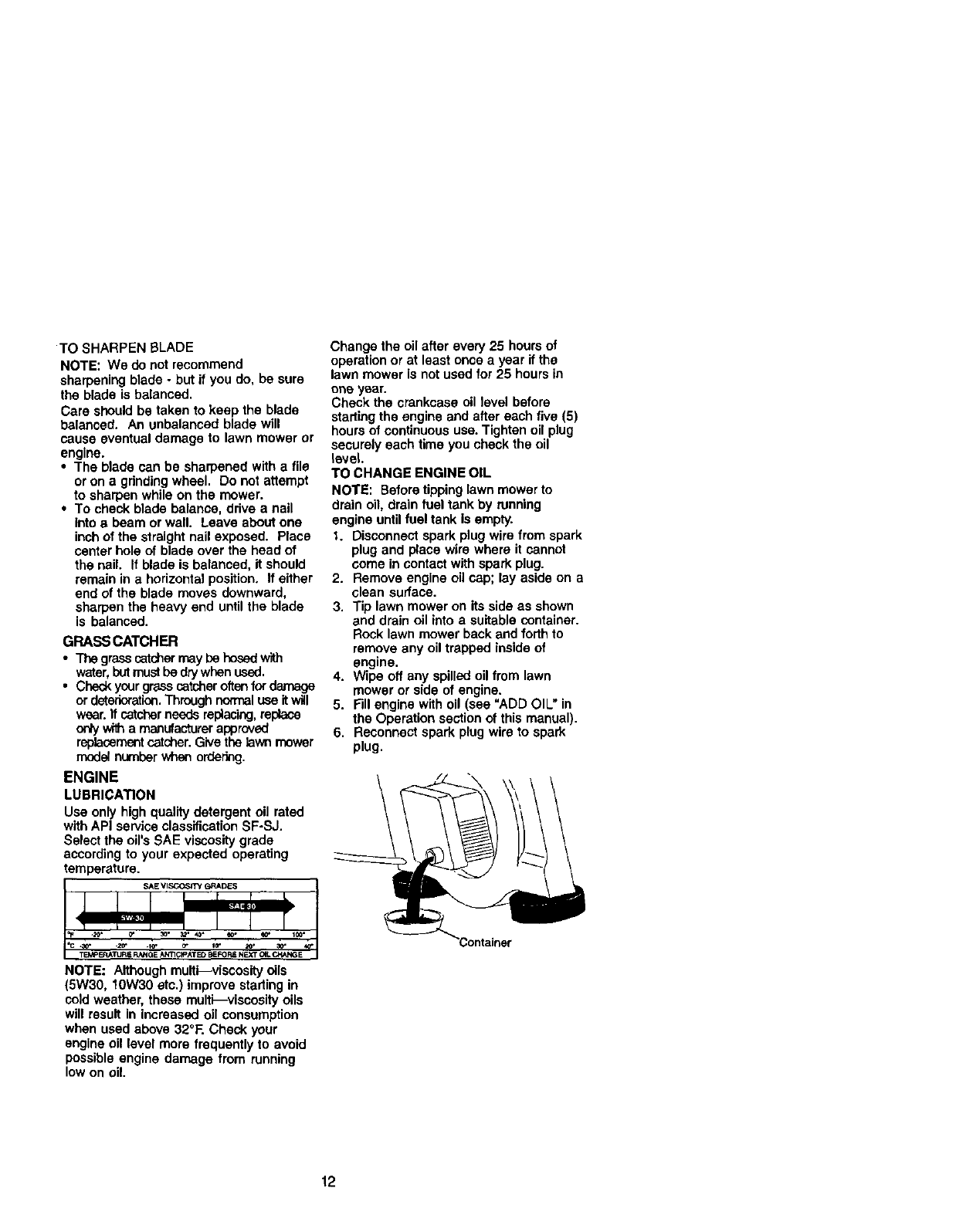

TO SHARPEN BLADE

NOTE: We do not recommend

sharpening blade - but if you do, be sure

the blade is balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will

cause eventual damage to lawn mower or

engine.

•The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

•To check blade balance, drive a nail

Into abeam or wall. Leave about one

inch of the straight nail exposed. Place

center hole of blade over the head of

the nail. If blade is balanced, it should

remain in a horizontal position, If either

end of the blade moves downward,

sharpen the heavy end until the blade

is balanced.

GRASS CATCHER

• The grass catcherrnay be _ with

water, but mustbe dry when used.

•Ch_:_ your grass catcher often for damage

or deterioratien. Through normal use it will

wear. If catcherneeds replacing,replace

onlywitha manufacturerapproved

replacementcatcher.Give the lawn mower

model numberwhen ordering.

ENGINE

LUBRICATION

Use only high quality detergent oil rated

withAPI service classification SF-SJ.

Select the oil's SAE viscositygrade

according to your expected operating

temperature.

L T_TUR_ _IGE ANT1CpAT_ BIE,_ Rll NE_ _ _i_ E

NOTE: Although muiti_viscosity oils

(5W30, 10W30 etc.) improve starting in

cold weather, these multi_viscosity oils

will result in increased oil consumption

when used above 32°R Check your

engine oil level more frequently to avoid

possible engine damage from running

low on oil

Change the oil after every 25 hours of

operation or at least once a year if the

lawn mower is not used for 25 hours in

one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil

level

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to

drain oil, drain fuel tank by rUnning

engine until fuel tank is empty.

t. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to

remove any oil trepped inside of

engine.

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Fill engine with oil (see "ADD OIL" in

the Operation section of this manual).

6. Reconnect spark plug wire to spark

plug.

12

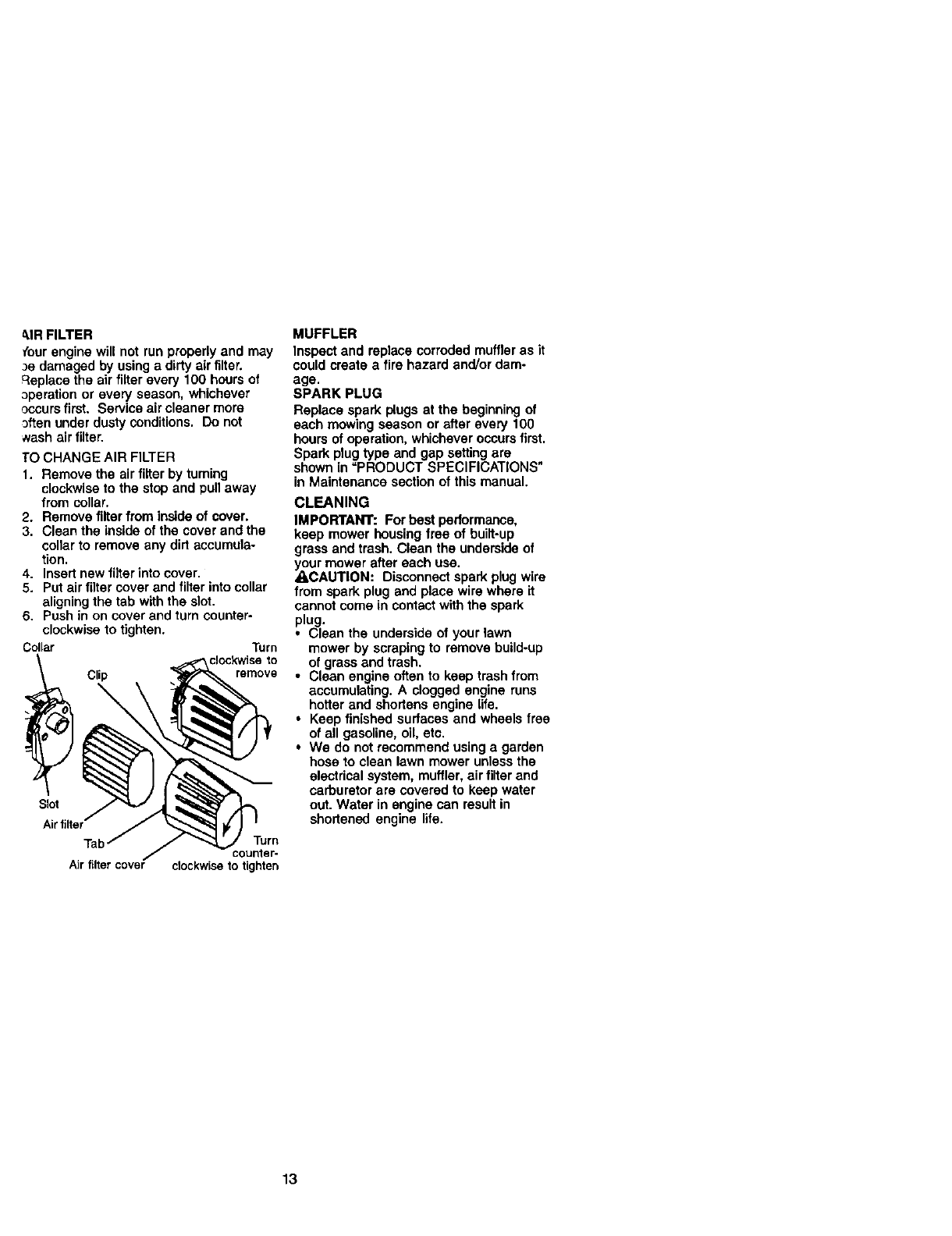

_.IRFILTER

_our engine will not run properly and may

3e damaged by using a dirty air filter.

Cteplacathe air filter every 100 hours of

operation or every season, whichever

occursfirst. Service air cleaner more

_ffen under dusty conditions. Do not

,rash air filter.

TO CHANGE AIR FILTER

1. Remove the air filter by turning

clockwise to the stop and pull away

from collar.

2. Remove filter from inside of cover.

3. Clean the inside of the cover and the

collar to remove any dirt accumula-

tion.

4. Insert new filter into cover.

5. Put air filter cover and filter into collar

aligning the tab with the slot.

6. Push in on cover and turn counter-

clockwiseto tighten.

Collar Turn

clockwiseto

Clip remove

Slot

Air tilter'

Turn

counter-

Air filter cover clockwise to tighten

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or dam-

age.

SPARK PLUG

Replace spark plugs at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs first.

Spark plug type and gap setting are

shown in =PRODUCT SPECIFICATIONS"

in Maintenance section of this manual.

CLEANING

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. Clean the underside of

your mower after each use.

_,CAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with the spark

plug.

•Clean the underside of your lawn

mower by scraping to remove build-up

of grass and trash.

•Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

• We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in

shortened engine life.

13

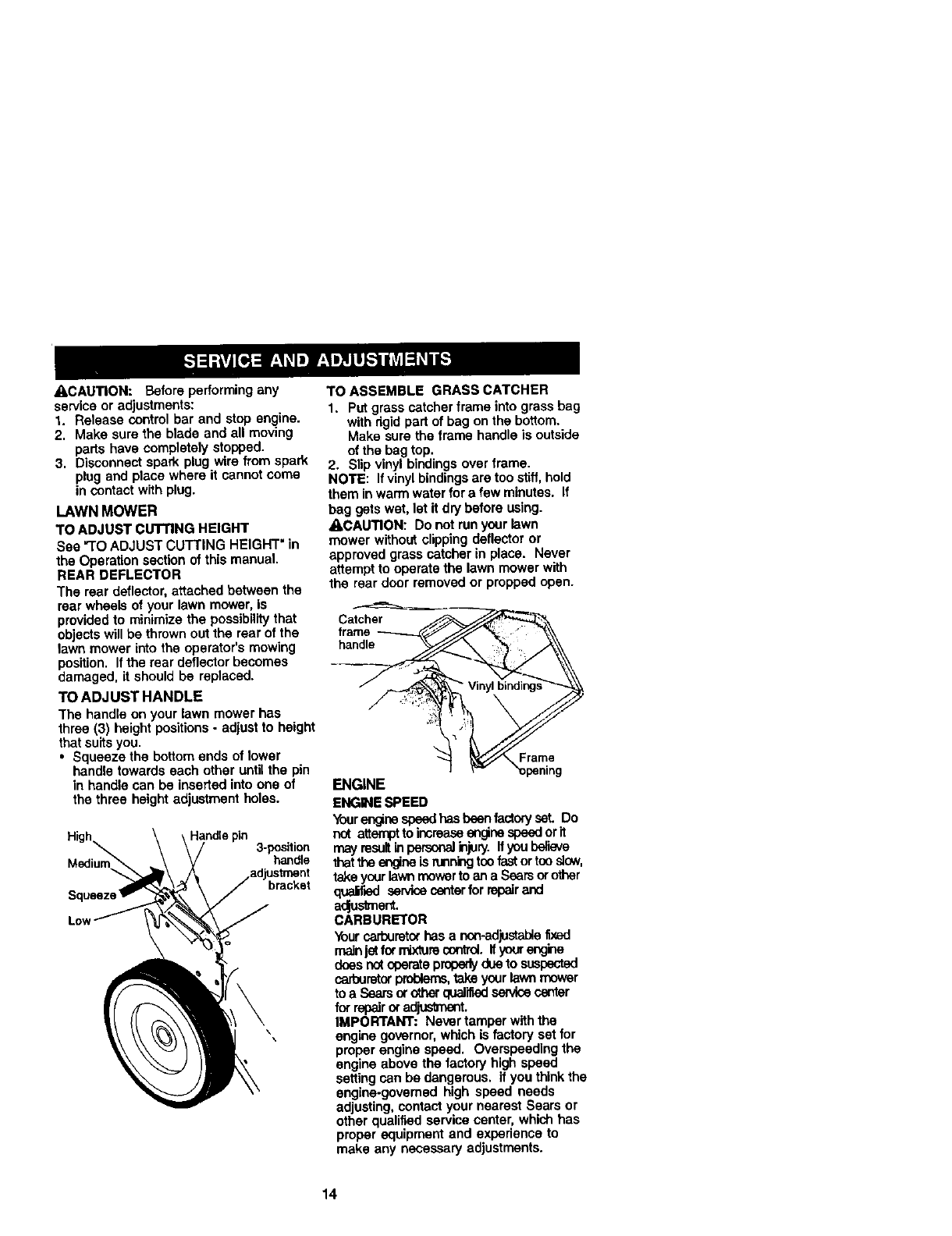

ACAUTION: Before performing any

service or adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stooped.

3. Disconnect spark plug wire from spark

plug and place where it cannot come

in contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See _'O ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector,attached between the

rear wheels of your lawn mower, is

provided to minimize the possibilitythat

objects will be thrown out the rear of the

lawn mower into the operator's mowing

position. If the rear deflector becomes

damaged, it should be replaced.

TO ADJ UST HANDLE

The handle on your lawn mower has

three (3) height positions- adjust to height

that suits you.

• Squeeze the bottom ends of lower

handle towards each other untilthe pin

in handle can be inserted into one of

the three height adjustment holes.

3-position

handle

bracket

\\

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with dgidpart ofbag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: Ifvinyl bindingsare too stiff,hold

them in warm water for a few minutes. If

bag gets wet, let it dnj before using.

•-CAUTION: Do not run your lawn

mower without clipping deflector or

approved grass catcher in place. Never

attempt to operate the lawn mower with

the rear door removed or propped open.

Catcher

frame

handle

Frame

ENGINE

ENGINE SPEED

Yourangina speedhas been factory set. Do

not attemptto increaseengine speedor it

may resuitinpersocalinjury.Ifyoubellsve

thattheenglne is runnix:jtca fastor tous/ow,

ta_e yourlawn mowerto an a Sears orother

qusiflad servicecenterfor repairand

a_usknent,

CARBURETOR

Yourcarburetorhas a non-adjustablefixed

mainjetfor ntxturecontrol, it yourangine

does notoperate properlydueto suspected

cafouretorproofems,take yourlawn mower

to a Seara or otherquafiFtedseMce canter

for repairor adjusl_',ent.

IMPORTANT: Never tamper with the

engine governor, which is factory set for

proper engine speed. Overspeeding the

engine above the factory high speed

setting can be dangerous, if you think the

engine.governed high speed needs

adjusting, contact your nearest Sears or

other qualified service center, which has

proper eduipment and experience to

make any necessary adjustments.

14

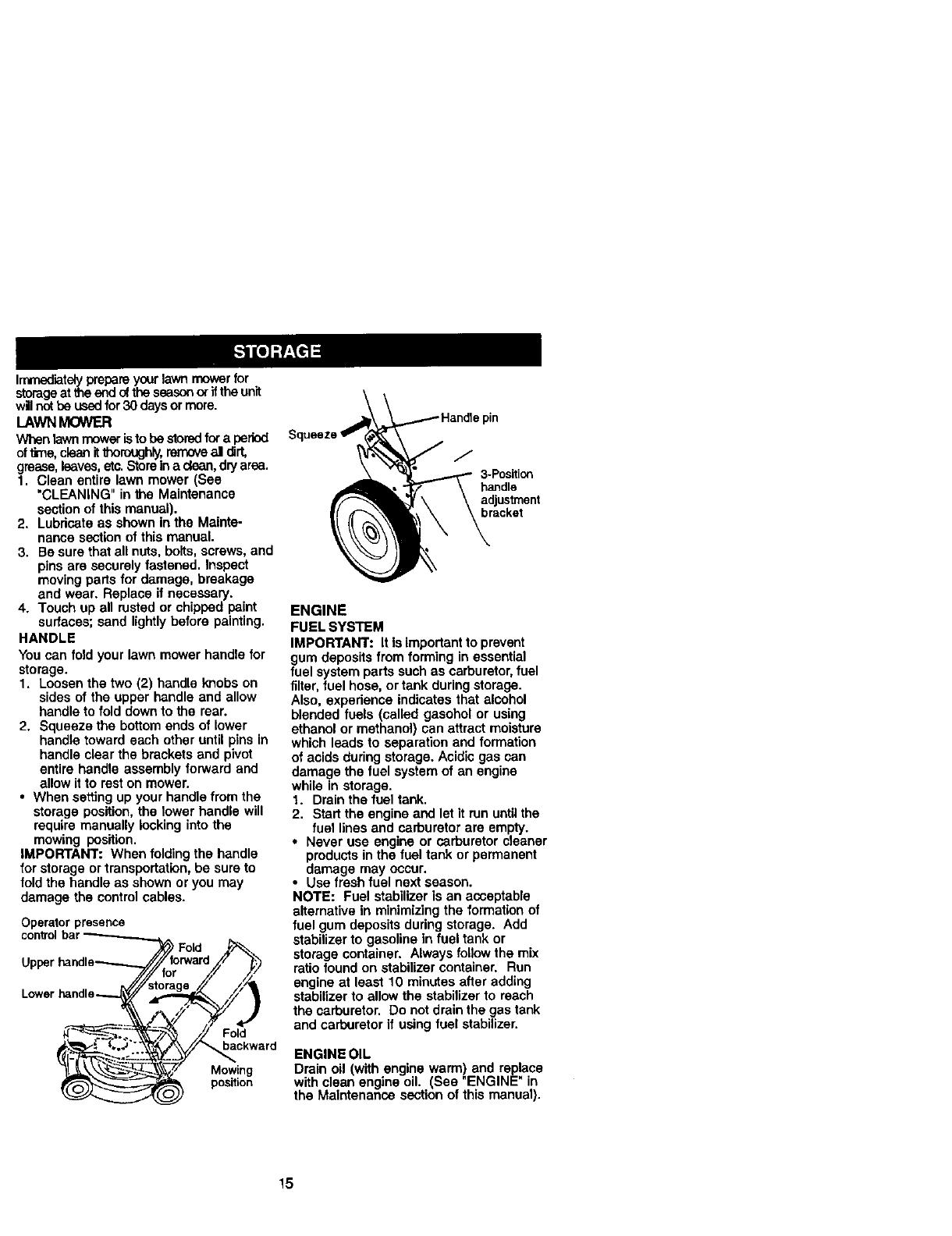

Immediatelypreparey_ar lawn mowerfor

storageat the end of theseason orifthe unit

willnot be usedfor 30 daysormore.

LAWN MOWER

Whenlawn moweristo be storedfor a pedod

of time, clean itthoroughly,removeal dirt,

grease,leaves,etc. Storeina dean, dryarea.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance

section of this manual).

2. Lubricate as shown in the Mainte-

nance section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

sudacas; sand lightly before painting.

HANDLE

You can fold your lawn mower handle for

storage.

1. Loosen the two (2) handle knobs on

sides of the upper handle and allow

handle to fold down to the rear.

2. Squeeze the bottomends of lower

handle toward each other until pins in

handle clear the brackets and pivot

entire handle assembly forward and

allow it to rest on mower.

• When setting up your handle from the

storage position, the lower handle will

require manually locking into the

mowing position.

IMPORTANT: When folding the handle

for storage ortransportation, be sure to

fold the handle as shown or you may

damage the control cables.

Operator presence

Upper

Lower

Fold

backward

Mowing

position

pin

/

3-Position

adjustment

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor,fuel

filter, fuel hose, or tank during storage.

Also, experience indicates that alcohol

blended fuels (called gasohol or using

ethanol or methanol) can attract moisture

which leads to separation and formation

of acids during storage. Acidic gas can

damage the fuel system of an engine

while in storage.

1. Drain the fuel tank.

2. Start the engine and let it run untilthe

fuel lines and carburetor are empty.

•Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

•Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or

storage container. Always followthe mix

ratio found on stabilizer container. Run

engine at least 10 minutes after adding

stabilizer to allow the stabilizer to reach

the carburetor. Do not drain the gas tank

and carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

15

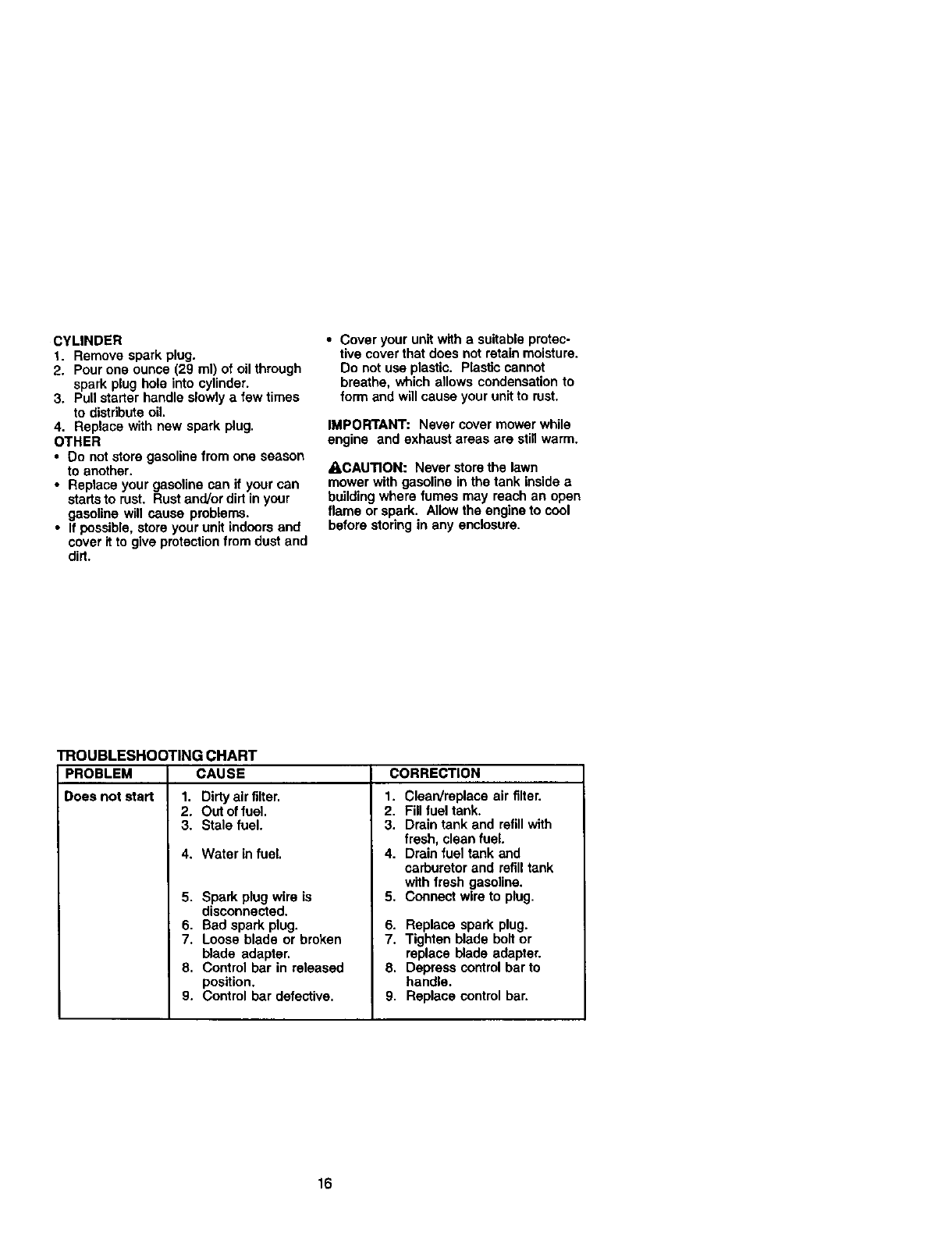

CYLINDER

t. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

•Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

startsto rust. Rust and/or dirtin your

gasoline will cause pmblerns.

• If possible, store your unit indoors and

cover it to give protectionfrom dust and

dirt.

•Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plasfic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

_I,CAUTION: Never store the lawn

mower with gasoline in the tank inside a

building where fumes may reach an open

flame or spark. Allow the engine to cool

before storing in any enclosure.

TROUBLESHOOTING CHART

PROBLEM CAUSE

Does not start 1. Dirty air filter,

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

CORRECTION

1. Clean/replace air filter.

2. Fill fuel tank.

3. Drain tank and refill with

fresh, clean fuel.

4. Drain fuel tank and

carburetor and refill tank

with fresh gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

16

TROUBLESHOOTING CHART

PROBLEM CAUSE

Loss of power

Poor cut -

uneven

Excessive

vibration

1. Rear of lawn mower

Starter rope

hard to pull

housingor cutting blade

dragging in heavy grass.

2. Cuttingtoo much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

1. Engine flywheel brake is

on when controlbar is

released.

2. Bent engine crankshaft.

3. Blade adapter broken.

4. Blade dragging in grass.

CORRECTION

1. Set to "Higher Cut*

position,

2. Set to =Higher Cut"

position.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking

speed.

1. Replace blade. Tighten

blade bblt.

2. Set all wheels at same

height,

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling starter rope.

2, Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

Grass catcher 1. Cutting height too low. 1. Raise cutting height.

not flUlng (if so 2, Lift on blade wom oft, 2, Replace blade,

equipped) 3. Catcher not venting air. 3. Clean grass catcher.

Hardtopush 1. Raise cutting height.

1. Grass is too high or wheel

height is too low.

2. Rear of lawn mower

housing or cutting blade

dragging in grass.

3. Grass catcher too full.

4. Handle height position not

rightfor you.

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to

suit.

17

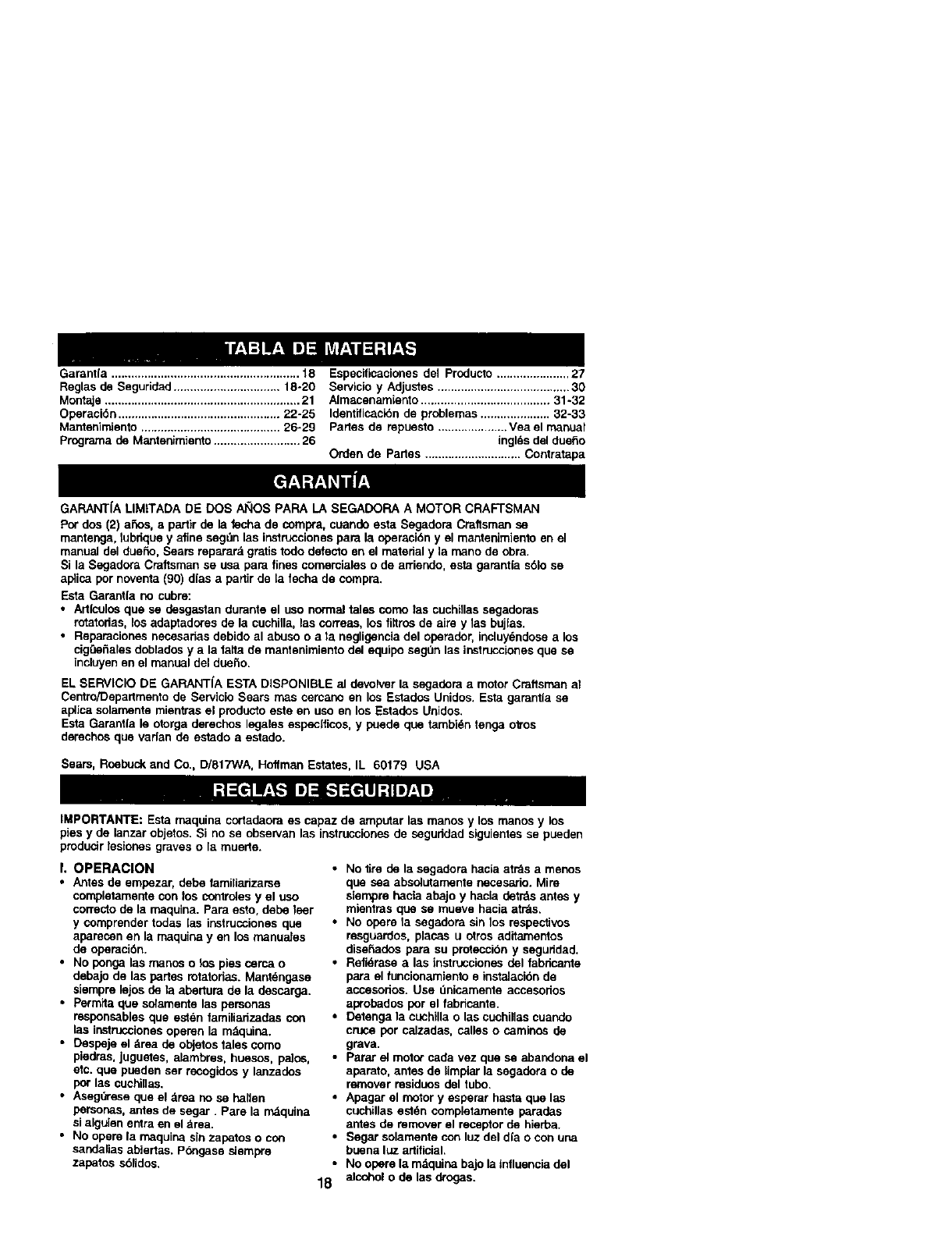

GaranSa ......................................................... 18 Especificaciones de1 Producto ...................... 27

Reglas de Seguridad ................................ 18-20 Servicio y Adjostes ........................................ 30

Montaje ........................................................... 21 Almacenam[ento ....................................... 31-32

Operacidn ................................................. 22-25 Identificack_nde problemas ..................... 32-33

Mantenimiento .......................................... 26-29 Partes de repuesto ..................... Vea el manual

programa de Mantenimiento .......................... 26 ingles dal duer3o

Orden de Partes ............................. Contratapa

GARANTfA LIMITADA DE DOS ,t_OS PARA LA SEGADORA A MOTOR CRAFTSMAN

Pot dos (2) afios, apar6r de la fecha de compra, cuando esta Segadora Craftsman se

mantenga, lubdque y aline segdn las inslrucciones para la operaci6n y el mantenimiento en el

manual dal dueSo, Sears reparard gratis todo defecto en el material y la mano de obra.

Si la Segadora Craftsman se usa pare fines comemiales o de arriendo, esta garanfla sblo se

apiica por noventa (90) dlas a partir de la fecha de compra.

Esta Garantfa no cubre:

•Artlculos que se desgastan durante el uso normal tales como las cuchillas segadoras

rotatorias, los adaptadores de la cuchilla, las correas, los filtros de airs y las bujlas.

•Reparacionos nocesarias debido al abuso o a ta negligencia del operador, incluy6ndose a los

cigQefiales doblados y a la falta de mantenimiento del equipe segt3nlas instrucciones que se

incluyen en el n_nual dal duefio.

EL SERVICIO DE GARANTIA ESTA DISPONIBLE al devolver la segadera amotor Craftsman al

Centro/Departmento de Sewicio Sears mas oercano en los Estados Unidos. Esta garantfa se

aplica solamente mientras el producto este an uso en los Estados Unidos.

Esta Garantfa le otorga derechos legales espec|ficos, y pueds que tarnbi_n tenga olros

derachos que varlan de estado a estado.

Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179 USA

IMPORTANTE: Esta maquina cortadaora as capaz de amputar las manos y los manos ylos

pies y de lanzar objetos. Si no se obser,,an las instrucciones de segurided siguientes se pueden

producir lesiones graves o la muerte.

LOPERACION

•Antes de empezar, debe lamiliarizarse

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instrucciones que

aparecen an la maquina y an los manuales

de operaci6n.

•No penga las manos o los pies cerca o

debajo de las pertes mtalodas. Mant_ngase

slempre lejos de la absrtura de la descarga.

•PernTrtaque salameote las personas

responsables que esten familiadzadas con

las instrucciones operen la mdquina.

•Despeje el draa de objetos tales como

piedras, juguetes, alambres, huesos, palos,

etc. qua pueden ser recogidos y lanzades

per las cuchillas.

•AsegOrese qua el drea no se haflen

personas, antes de segar. Pare la m_quina

si alguien entra en el _rea.

•No opere la maquina sin zapatos o con

sandalias abiertas. Pbngase sJempre

zapatos sbfidos.

•No tire de la segadora hacia atr_s a menos

que sea absolotarnente necesatio. Mire

siempre haala abajo y hacia detrds antes y

mientras que se mueve hacia atr_s.

•No opera la segadora sin los respectivos

resguardos, placas u otros aditamentos

diseSados para su proteccion y seguddad.

•Refidrase alas instrucciones del fabricante

para el funcionamiento e instalacion de

accesodos. Use dnicamente accesodos

aprobados per el fabncante.

•Detenga la cuchilla o las cuchillas cuando

crose por calzadas, calles o caminos de

grava.

•Parar el moto_cada vez que se abandona el

aperato, antes de limpiar la segadora o de

remover msiduos del tubo.

•Apagar el motor y esperar hasta que las

cucl_llas est_n completarnents parades

antes de remover el receptor de hierba.

•Segar solamente con luz del dla o con una

buena luz artificial.

•No opere la mdquina bajo la intluencia del

18 alcohol o de las drogas.

. Nuncaoperelarnaquinacuandolahierba

est& mojada Aseg0rese siempre de tener

buena tracci6n ensus pies; mantenga el

mango firmemente y camine; nunca corra

• Desconectar el mecaalsmo de propulsibn

autbnoma o el embrague de transmisibn en

las segadoras que Io tienen antes de poner

en marcha el motor

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inrnediato para avenguar la causa

Generalmente la vibracibn suele indicar que

existe alguna averla

• Siempre use gafas de seguridad o ante_jos

con protecci6n lateral cuando opere la

segadora

II. OPERACION $OBRE LA$ CUESTAS

Los accidentes ocurren con rods frecuencia

en las cuestas Estos accidentes ocurren

debido a resbaladas o cafdas, las cuales

pueden resultar en graves lesiones Operar la

recortadora en cuestas requiere mayor

concentracibn Si se siente inseguro en una

cuesta, no la recorte.

HACER:

•Puede recortar a tray,s de la superficie de

la cuesta, nunca hacia arriba y hacia abajo

Proceda con extrema precaucibn cuando

cambie de direccibn en las cuestas

• Renueva todos los objetos extraRos, tales

como guijarros, rarnas, etc

•Debe prestar atencibn a boyos baches o

protuberancias Recuerde que la hierba alia

puede esconder obstdculos

NO HACER:

0 No recorte cerca de pendientes zanjas o

terraplenes El operador puede perder la

traccibn en los pies o el equilibrio

. No recorte cuestas demasiado inclinades

. No recoile en hierba mojada La reduccibn

an la traccibn de la pisada puede causar

resbalones

Ill Nll;IO S

Se pueden producir accidentes trdgicos si el

oderador no presta atenckY_a la presencia de

rosniRos A menudo, los niSos se sienten

atrafdos por la rn_quina y por la actividad de la

_iega Nunca suponga que los niRos van a

permanecer en el mismo lugar donde los vio

por Oltima vez,

• Mantenga a los niSosalejades del drea de la

siega y bajo el cuidado estdcto de otra

persona adelta responsab[e,

•Este alerta y apague la mdquina si hay

niRos que entran al area.

, Antes y cuando este retrocediendo, mire

hacia atr_s y hacia abajo para verfficar si

hay niSos dequeRos,

• Nunca permita que los niSos operen la

mdquina.

•Tenga un cuidado extra cuando se acerque

aesquinas donde no hay visibilidad,a los

arbustos, drboles u otros objetos que

pueden interferir con su linea de visibn

IV. SERVIClO

•Tenga cuidado extra al manejar la gasolina

ylos den_s combustibles. Son inflamables

y los gases son explcoivos.

-Use solamente un envase aprobado.

-Nunca remueva la tapa del depbsito

de gasolir_ o agregue combustible

con el motor funcionando Permita

que el motor se enfde antes de

volver a pone combustible No fume

Nunca vueiva a poner combustible

en la m_quina en recintos cerrados

Nunca almacene la rndquina o el

envase del combustible dentro de

alg0n lugar en donde haya una llama

expuesta, tar como la del calentador

de agua

•Nunca haga funcionar una n_quina dentro

de un _ea cerrada

•Nunca haga ajustes o reparaciones

miantras el motor estd en marcha

Oescanecte el cable de la bujia, y

mantdngalo a cierta distancia de 6sta para

prevenir un arranque accidental

•Mantenga las tuercas y los pemos,

especialmente los pemos del accesorio de

la cuchilla apretados y mantenga el equipo

en buenas condiciones

•Nunca maalpule de forma indebida los

dispositivos de seguddad. Contrale

regularrnente su funcionamiento correcto

•Mantenga la rndquina litxe de hierba, hojas

uotras acumulaciones de desperdicio

Limpie los derrames de acelte o combus-

tible Permita que la m&quina se enfrfe antes

de almacenarla

•Pare e inspeccione el equipo si le pega aun

objeto Repdrelo, si es necesado, antes de

hacedo arrancar

•En ningun caso hay que regular la altura de

las ruedas mientras el motor estd en

marcha

•Los componentes del receptor de la hierba

van sujetos a desgaste, daRos y detedoro

que pueden exporter las partes en

movimiento o perrnilJrque objetos sean

disparados Controlar frecuentemente y

cuando sea necesario sustituir con partes

aconsejadas por el fabdcante

•Las cuchillas de la segadora est_n aflladas

y pueden corlar Cubrir las hojas o ]levar

guantes, y otilizar precauciones especiales

cuando se efectde mantenimiento sobre las

mismas

•No cambie el ajuste del regulader del motor

ni exceda su velocided

19

_Busque este sfmbolo que sepia )as

precauciones de seguridad de importancia.

Quiere decir- fiiATENCI(_NrNiEiESTE

ALERTOI!t SU SEGURIDAD ESTA

COMPROMETIDA.

J_ADVERTIENClA: Siempre desconecle el

alambre de la bujia y pbngalo donde no pueda

entrar en contacto con la bujia, para evitar el

arranque por accidente, durante la

preparaci6n, el transpode, el ajuste o cuando

se hacen reparaciones,

_J_DVERT1ENCIA: Los bomes, tenninales y

accesorios relativos de la baterfa conlienen

plorno o compuestos de p_omo, productos

qufmicos conocfdos en el Estado de California

como causa de cdncer y defectos al

nacimiento u otros da_os reproduclivos. Lavar

las manos despu6s de manipulados.

4_ADVERTENCIA; El tubo de escape del

motor, algunos de sus constituyentes y

algunos componentes del vehiculo contienen

o desprenden productos qufmicos conocidos

en el Estado de California como causa de

cdncer y defectos al nacimiento u otros da_os

reproductivos.

Estosaccesonos estaban disponiblescuandose pmdt_ola segadora.No son facilitados junto al

cortacesped. Estdn disponiblesen la mayorfade laslJendasde Seam yen loscentrosde _. La

n_yoda de _tiendas Sears larnb_n pueden _a pedir p,_rtesde repuestopara usted,si les

propomior_el nt_memdelmodetode su segadom. AJgunosde est_ acceso_ostaJvez no se apliquena

su seg_dora.

RENDIMIENTO DE LA SEGADORA

PARA SEGADORAS CON DESCARGA TRASERA JUEGOS PARA t.A ACOLC HADORA ESTABILIZADORES

SEQADORAS $EGADORAS

CON DESCARGA CON DESCARGA

TRASERA LATERAL ENVASES

DE GASOMNA

MANTENIMIENTO DE LA SEGADORA

SlLENClADORES FILTROS DE AIRE BUJ|AS

CORR EAS CUCHILLAS DE CUCHILLA RUEDAS DEL MOTOR

20

_anestan i_ y este manual

:ompletamenteanles de _tar de rnontaru oparar

;U Se(_doi_ nL_va.

MPORTANTE: Este cortac_spad viene SIN

_CEITE O GASOLINA an el motor.

3u segadora nueva ha side montada an la

abrica con la excepcibn de aquellas partes

lue se dejaron sin montar par razones de

_nvio. Todas las parian como las tuercas, las

_mndelas, los pemos, etc., qua son

._ecesadas pare completar el rnontaje hen sido

colccadas en la boise rio partes. Para

_sngorarse qua su segadom funcione an

forma segura y adecuada, todas las partes y

,os articulos de ferreterfa que se monten

rienen qua ser apretados seguramenfe. Use

'as herramientas correctas, como sen

_ecesario, para asegurar que se aprieten

_decuadamente.

PARA REMOVER LA SEGADORA DE LA

CAJA DE CART6N

1. Remueva las partes sueltas que se

incluyen con la segadora.

._. Corte Fas dos esquinas de los extremos rio

la caja de cartbn y tienda el panel del

exVemo piano.

3. Remueva todo el material rio empaque,

excepto la curia entre el mango supedor y

eI inferior, y la cuSa qua sujnta la barm de

los control que exige la presencia del

operador junto con el mango superior.

$. Haga rodar la segadera hada afuera de la

caja de cart6n y rev[sala cuidadosamente

para vedficar el todavla quedan partes

suel_as adicionales.

COMO PREPARAR SU SEGADORA

aARA DESDOBLAFI EL MANGO

MPORTANTE: Desdeble el mango con

_-uidadopare no pincher o da_r los cable de

:ontrol.

I. Levante la seccibn del mango inferior ala

posicibn de operack_n y presione las

exlremidades inferioran del mando infedor

una en contra una rio la otra haste qua la

pinza del mando puede set insertade en uno

de los tres ngujeros del control de la attura.

__Levante la seccibn del mango superior

haste la poalcion rio operaci6n, remueva la

cuRa protectora y apriete las maniflas dal

mango en forma segura.

3, Remueva el material de empaque de

alrededor de la barra de control.

Sus mangos pueden ajustarse para qua le

acomode al segar, Refl_rase ala seccibn de

Servielo y Ajustes en este manual.

Barradecontrolquesxigela presenciadelopemdor

Mangoinfedc9 antar /

Levarltat •//

Plnza de4mango

Sopode de

ajust e mango

PAPA INSTALAR LOS ACCESORIOS

Su segadora rue enviada Iista pare usarse

como una acolchadom de capa vegetel. Para

convertirla de modo qua puede ensacar,

Refi_ase a =PARA CONVERTIR LA

SEGADORA" in la seccide de Operacibn an

este manual.

21

FAM|UARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUEllO Y I.AS REGLAS DE SEGURIDAD ANTES DE OPERAR SU

SEGADOFtA.Compare las ilustrack_es con su segadQ-apara famil_arizarsecon _aubicack_ de los

diversoscontrolesyajustes.Guarde este manual para referenda en el lutum,

Estos slmbolos pueden apam._ sobm su segadora o en la literatura proporclonada con el

producto. Apmnda y comprenda sus s_jnif'mados.

ATiqENC_N OMOTOR MOTOR RAPIDO LENTO E_U COM- AcEn'E PEUGRO, GUARDIE I.AS

ADVERTENCIA ENCENDIDO APAGADO LACI_I BUS31BLE MANO_yLosPIESLEJOS

Barra de controlque exlge

la presenda del opemdor

Cable de controLde La

vetocldad del motor

Tapa del relleno de la gasolina

Filtro del aJre

Cebador

Tapa del deposito de

aceite del motor con

vartlla Indicadora de nlvel

AjL=stadordela rueda

IMPORTANTE: Este cortacdsped viene (encadarueda)

SIN ACEITE O GASOLINA en el motor.

CUMPLIE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

LassecJadorasa motor,que se cct_tjcen desde h parte de _, rolator_s, Seam, cumplen con los

estdndamsde seguddaddel/Vnedca_ _Standa_s I_ y de la U.S. Consumer Product

SafetyCommission.La cuchillagka cuandoel moqorestdfuncionando.

Cebador-- bombea combustible addooal desde

el cafoumdoral cilindropara uso cuandose

n_cesita hacer arrancarun motor trio.

Cordbn ='nmcador-.-se usa para hacer

_el motet.

Barra de conbol que exlge la prese_tda del

operador-- t_eneope sqetaF=eabajo,juntocon el

mango, para hater anancar el rnotor.Sudltela

pare parar el motor.

22

La operani6n de cualquier

segedora puede hater que

salten objetos exlta_os denlrO

de sus ojos, Io que puede

prodL_Cirda_os graves en 6stos.

Siempre use anteojos de seguddad o

proteccidn para los ojos miantras opera su

segadora o cuando haga ajustes o

reparaciones. Recomendamos una mascara

de seguridad de visi6n amplia, para use

esgejuelos o anteojos de seguridad

estandarte.

COMe USAR SU SEGADORA

VELOCIDAD DEL MOTOR

La velocidad del motor se estableci6 en ta

f:_bdcapara un rendimiento 6ptimo. La

ve]ooldad no se puede ajustar.

CONTROL DE ZONA DEL MOTOR

_,PRECAUClC)N; Las regulaolones federales

exigen que se instale un control para el motor

en esta segadora para reducir aun minimo el

_esgo de lesionarse debido al contacto con la

cuchilla. For ningOnmotive irate de eliminar la

funci6n del control del operador. La cuchilla

_]ira cuando el reeler esta funcionando.

• Su seged_a viene equipadacon una bana de

conbolqL_ exige la presenc_ del ogerador,Io

que requiemque el opstador est8 defa'dsdel

mange de b segedora para hacerla amancary

operada.

_'ARA AJUSTAR LA ALTURA DE CORTE

_evante las ruedas para el corte bajo y baje

as ruedas para el corte alto. Ajuste la altura

_e code para que se acornode a sus

equisitos. La posici6n del medio es la meier

)ara la mayorla de los c_spedes.

Para cambiarla alturade corte,empuje la

pabr:ca del ajustadorhaolala rueda. Mueva b

ruedahacia aniba o hacia aba.lode mode que

se aoomodeasus requisites.AsegOmseque

tcdas las rusdas queden _=Jalrnenteajustadas.

_,VISO: El ajustador esta correctamente

olccado cuando las orelas de la placa estdn

_sertades en el agujero del mango. Tambidn,

)s ajusles de 9 posiciones (si equipado)

ermilen que el mango pueda ser movido

ntre las orejas de la placa,

ara uncodealto,

aje laS ruedas

ara un corte bajo, leva_te las rueda.s

PARA CONVERTIR LA SEGADORA

Su segadora rue enviada lista para usarse

come acolchadora de capa vegetal, para

convertir la a una operacibn de ensacado:

SEGADORAS CON DESCARGA TRASERA

•Levantar la puerta trasera de cortacdsped y

colocar los ganchos del armazbn de la

recolectora de hierba en los pasadores del

quicio de la puerta.

• Para pasar a la opercai(_n de

acolchamiento, remover la recolec_ora de

hierba y cerrar la puerta trasera.

_PRECAUCI_N: No haga funcionar su

segadora sin el desviador de recortes o sin el

recogedor de c_sped, aprobados, an su Ingar.

Nunca trate de operar la segadora cuando se

ha removido la puerta trasera o cuando estd

un Ix)co abierta.

M_u_jodel

trasera b_tidor del

recogedor

de c_sped

G_ncho lateral del

bastldor del recogedor

PARA VACIAR EL RECOGEDOR DE

C_SPED

1. Levante el recogedor de cdsped usando el

mango del bastidor.

2. Remueva el recogedor de cesped, con los

recorles, de debajo del mango de la

segadora.

3. Vacfe los recortes de la bolsa usando

tanto el mango del baslidor come dl de la

bolsa.

AVISO: No amastre la bolsa cuando la vac[e;

se producird un desgaste innecesado.

Mango del

bastldof del

23

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segador'a lue enviada sin aceite en el

motor. El motor puede contener 20 oz. de

aceite. Para el tipo y la calidad yea =MOTOR"

en laseccibn de las Mantenimiento en este

manual.

1. AsegOrese qua la segadom estd nivelada

y que el drea alrededor del depbsito de

acelte est6 limpia.

2. Remueva la tapa del depdsito de aceite del

motor y rellene haste la Ilnea de Ileno en

6sta. Vacle el acetie lentamiente. No Io

i]ene dernasiado.

AVISO: Permita que el acelte se aciente bien

an el motor para una leotura exacta. Pare leer

el nivel apropiade, apdete Tatapa del relleno

del acelte de motor, remuevala paneleer la

vadlla rnedidora del acede.

3. Vuelva a insta]ar la tapa del dep6sito del

aceite y apri_tela.

•Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesado. Llene haste

la IInea de Ileno en la varilla indicadora de

nivel.

• Cambie el aceite despuds de 25 horas de

operecide o una vez por temporada. Puede

necesitar camblar el aceite mds a menudo

cuando las condiciones son polvorosas o

sucias.

AGREGUE GASOLINA

•Llene el estanque de combustible. Use

gasolina regular, sin plomo, nueva y limpia

con el minimo de 87 octanos. (El uso de

gasoline con plomo aumentard los

dep6sitos de 6xido de plomo y carbono y so

reducird la duracibn de la valvula). No

mezcle el acelte con la gasolina. Pare

asegurer qua la gasoline utilizade sea

fresca compre estanques los cuales

puedan ser utilizados durante los primeros

30 dies.

_JADVERTENCIA;La experiecoia ha indicado

que los combustibles rnezclades con alcohol

(conocidos como gasoho[, o el use de etanol o

metanol) pueden atraer la humedad, la que

conduce ale separacibn y formaci6n de

_cidos durante el almacenamJento. La gasoline

acidica puede dafiar el sistema del combus-

tible de un motor durente el alrnacenamiento.

Para evitat los problernas con el motor, se

debe vaciar el sistema clef combustible antes

de guardado por un perfodo de 30 dies o rnds.

Vacle el estanque del combustible, haga

arrancar el motor y hdgalo funcionar haste

que las lineas del combustible y el carburader

queden vacios. La pr6xima temporada use

combustible nuevo. Vea las instrucciones para

El Almacenamiento pare rods informaci6n.

Nunca use productos de limpleza para el

motor opare el carburador en el estanque del

combustible puss se pueden p_oducir da,5os

_errnanentes.

_PRECAUCI(_N: Llene haste la parte inferior

del cuello de relleno del estanque de gasolina.

No Io Ilene demaslado. LJmpieel aceite o el

combustible derramado. No almacene,

derrame o use gasolina cerca de una llama

expuesta.

Tape del

gasoline

Tapa d_

deposito de

acelto co_

varilla Indicadora

de nivel

PARA HACER ARRANCAR EL MOTOR

NORA: Deblde alas capes protectoms del

motor, una cantidad peque_a de humo puede

ester presente durante el use inicial del

producto y se debe considerar no_mal.

1. Pare hacer arrencar un motor frio, empuje

el cebador tres (3) veces antes de trntade.

Empuje tirmemente. Este paso

norrnalmente no es necesede cuando se

hace arrancar un motor que ya ha estado

fucoionando por unos cuantos minotos.

2. Sujete la barra de contr_es que exigen la

presencia del operador abajo en el mango

y tire el mango del amancador

rdpidamente. No permita que el cordbn del

arrencador se devuelva abruptamente.

PARA PARAR EL MOTOR

•Pare parer el motor, suelte la barra de

contreles que exlgen la presencia del

operador.

AVISO: En climes rods frios puede que sea

necesario repetir los pasos del cebado. En

climes reds calurosos el cebar dernasiado

puede producir el ahogo y el motor no va a

arrancar. Si se ahoga el motor espere unos

cuantos minotos antes de tratar de hacedo

a_rancar y no repita los pesos del cebado.

24

CONSEJOS PARA SEGAR

• Bajo cle_s cor_liciones, tel como c6sped

muy alto, puede sar necesario el elevar la

altura del corte pare reducir el esfuarzo

necesado Dam emp(iJarla segadora y pars

evitar sobmcargar el motor, dejando

montones de recortes de c6sped. Puede

qua sea necesario reducir la velocidad del

recorrido y/o hags ]uncionar la seg_dom

sobre el drea por segunda vsz.

• Pare un corte muy penado, reduzca el

ancho de1corte pasando parciaJrnentepor

eos[ma dot lugar antedorments cortado y

siegue tentamente.

•Pars un major ensacado del c_sped y pars

la mayorfa de las condiciones de code, la

velcoidad del motor dsbe ajustarse ala

posicibn de r_pido.

•Cuando use una segadora con descarga

trasera en c_sped hdrnedo y posade, los

montones del c6sped cortado puedo qce no

entrenen el renogedor de cdsped. Reduzca

la velocidad del recorddo (velocidad de

empuje) y/o haga funcionar la segadom

sobre el ,_rea por segunda vez.

•Si queda ur_ huella de cortes en el lade

darecho de una, segadora con descarga

trasera, siegue en la direcoi_ en qua glmn

las manillas del reloj, solapando un peco

para recauder los recortes en la prbxima

pasada.

• Los poros en los recogedores de c6sped

de tela pueden Itenarse con mugre y polvo

con el uso y los recogedores recaudan_n

menos cdsped, para evltar dste, rcot'e el

recogedor con la marbguera de ague

regularmente y dejelo senarse antes de

usado.

• Mantenga la parts superior del motor,

aimdedor del a_'ancador, despejada y sin

recortes de cdsped y paja. Esto ayudar_ el

ltujo del airs del motor y extender_ su

doraci6n.

CONSEJOS PARA SEGAR Y

ACOLCHAR

IMPORTANTE: para obtensr el mejor

rendimiento mantenga la caja de la segadom

sin acumutacico de cesped y basura. Vea

"LtMPIF.ZA" in la sencion Mantenimiento de

este manual.

•La cuchilla acolchadora especial va a volver

a cortar los recortes de c_sped mUchas

vecos, y los reduce an tamel_o, de modo

qua si se caen en el c6sped se van a

disperser entre ds_ey no se Van acotar.

Tambidn, el crisped acolchado saw a

deshacer rdpidamente entregando

subs_anclas nutrith/aspars el cdsped.

Siempre acolche con la velocidad del motor

(coshilta) I'ndsalta, puss as| ss obtendrd la

major acci6n de recorte de 1ascuchUlas,

• Evite cortar el c_sped nuando est6 rnojado.

El c6sped mojedo tlende afon'nar montones

eintediere con ta accidn de acelchado. La

major hora pars segar el c_sped es

tempmno en la tarde. A esa hera 6ste se ha

secado y el ;Ires reckoncortada no quedard

expuesta al sol directo.

•Pars obte_er los mo.iores resultados, ajusts

la altura del corta de la segadora de mode

qua _sta corte sdame_te el temio superior

de las hojas de c6sped. En el caso de qce

el cSsped hays creddo demaslado, puede

ser nenesario el elevar la altura del corte

pars reducir el esfuerzo necesar_o pars

empuJar la segadora y para evltar

sobrecargar el motor, dejando montones de

recortes de cdsped. Para un acolchamiento

muy pesado, reduzca el ancho del corte

posando por encima del lugar antedormonte

cortado y siegue lentamente.

•Cierlos lJpos de c_sped y sus condiciones

pueden exigir qce un drea tenga qua sar

acolchada ;)or segunda vez para oscondar

completamente los recortes. Cuando se

haga el segundo code, siegce a_'avesado o

en forma perpendicular ala pasada del

pdmer code.

•Cambie su patrbn de code de semana a

sarnana. Siegue de node a sur una semana

y luego cambie de ests a oeste la prbxima

semana. Esto evltard qua el cSsped se

enrede y cambie de direnci6n.

25

PROGRAMADE MANTENIMIENTO

LLENELASFECHASAMEDIDA

QUECOMPLETESUSERVICIOREGULAR Fr:CHASDE SERVICIO

Revtsarsl ha}'$ujetadomssue_os t/ Iv/

Limpl_t/lnspecdonarelrecogedorde

(elvelne+qu_o) t/I/ V'

Lkllplar la segadora fJ I_

LLlll_aat deba o de la cub_srla de la trans-

ml_t6n(=egadomsconpodetpmpubor

Reelsarlascormasylaspoleas impul- it_4

sadas (se_dorasoon poder p_opulsorI

Re'_sato/afllar/camblatlacuchilla _3

Tabladelubrlc_cl_n ll_ 11_

Llmplar labateriWre_gar

(segadorus con arranque el6ctrlco) 11_ 1_4

Rev_sarel niveldedacelt eI_

Camb_arel ace_tedetmotor 11_1J

LImpiat elflltmdeairs I/'2

Inspeccionar el elleneledor

Limplar cJcambiarla bujia

Cambiarelcartuchodepapel delflltto 1_2

deaim

1-_n_s arNm udo cuando se opere bejo _rga pee_da o en ambieetes c_1 aP+as_aturas

2-Dar eevlclo n,d6a raenudo cuando se opete en conelcionessucias o pclvor_eas.

3. Can_ [as ct:chillaa n_ art_n_ldo c_ndo s_gue en tetreno a retloso_

4-Cargar pot 48 hor_ al fin de la temporada,

RECOMENDACIONES GENERALES

La garantiade estasegadora no cubre bs

atticulosque hartestado sujetosal ab4Jsoo a la

negligendadel op_ader. Para recibirrode el va_

de la garantia,el cperadortiene que mantenerla

segadem seg0n las instrucaonesdescntasen

este manual.

Hay alguncsajustesque se tienel cluehacer en

for'mapedbdicapara poder m_ntener su unidad

adecuadememe.

Todeslos ajustesen b seccidnde ServL--ioy

Ajuslesde esle n_nu_ tienen que ser revisados

p<xIomen<_ un vez p<xcada temporade.

•Unavez al afro,cambie la buj[a,limpie o cambie

el e_rnento del lilvo de aim y revisesi la cuchiUa

es_ desgas_da. Una bu_far_uevay un

elemento delflltro de aim limpio/nuevoaseejJran

la mezcla de airs-combustibleadecuada y

ayudan a qu_ su m_or func_re mejory que

dure rnds.

• Siga el prograrnade mantenim]enloen este

itl_qual.

ANTES DE CADA USO

1. Revise el nivel del aceite del motor.

2. Revise si hay sujetadores suellos.

LUBRICACI(_N

Mantenga la unidad blen lubricada

(Vea la "TABIA DE LUBRICACI_N').

TABLA DE LUBRICACI6N

(_) Ajustadc¢ Punt_lderesodedelfmno

dela rueda

Aceite de rnolor

IBisagra de la puerta trasera

) Clavlja de montaje del puntal del mango

(_) Rccie el lubricants

Refierase a I_ seccion Mantenirnenlo en

(_ "MOTOR"

IMPORTANTE: No aceite o engrase los

rodamientos de la rueda de plastico. Los

lubdcantes viscosos atraeran polvo y mugre,

Io que acortara la duraci6n de los rodamientos

autolubdcantes. Si cme que tienen que

lubdcarse, use solamente un lubricante fipo

grafito, de polvo seco in forma moderade.

26

ESPECIFICACIONES DEL PRODUCTO

1.5 Cuartos

REGULAR SIN PLOMO

SAE 30 (sobre 32°F)

SAE 5W-30 Idebalo 32_F)

20 oz.

CHAMPION RJ19LM4

NOMERO DE SERIE:

FECHA DE COMPRA:

CAPACIDAD Y TIPO

DE GASOLINA:

TIPO DE ACEITE:

API-SF-SJ)

CAPACIDAD DE ACEITE:

.045")

;ION DEL PERNO

DE LA CUCHILLA: 35-40 FT. LBS.

• El numerodel nodeloy el de sedese encuentranen la catcomaniaadjuntaala partetrasera

de la cajade la segadora.Deberegistrartanto el num_rode sedecomela _echade compray

mantengalosen un lugarseguropara refenciaen el futaro,

SEGADORA

Siempre observe las reglas de seguridad

cuando haga el rnantenimiento.

LLANTAS

•Manteega las Ilant_s sin gasoline, aceite o

substancias qufmicas para conlrol de

insectos que pueden daSar ta goma.

•Evite los tocones, las piedras, las gdetas

profundas, los objetos afilados y otros

peligros que pueden daSar alas Ilantas.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la

cuchilia de la segadora denen que mantenerse

afilada. Carnbie la cuchilladoblada o daSada.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujia y

pbngalo en donde no pueda entrar en

contacto con _sta.

2. Haga descansar la segadora en su lade.

Asegdrese que el filtm de aire y que el

carburader queden mirando hacia arnba.

3. Use un bloque de madera entre la cuchina

y la caja de la segadera para evitar que la

cuchilla gire cuando se le quite el pemo.

AVISO: Proteja sus manos con guantes y/o

envuelva la cuchiila con una tela gruesa.

4. Remueva el perno de la cuchilla girdndolo

en el sentido contrario en que giran las.

manillas del reloj.

5. Remueva la cuchilla y los artlculos de

ferreterla adjuntadores (el perno, la

amndela de seguddad y la arandela

endurecida).

AVISO: Remueva el adaptador de la cuchilla y

revise el cubo interior de la ranura del

adeptador de la cuchilla. La ranura tiene que

estar en buenas condiciones pare que

funcione en forma adecuada. Cambie el

adeptador si estzi de5ade.

PARA CAMBIAR LA CUCHILLA

1. Poega el adaptador de la cuchilla en el

ciguefial del motor. Aseg0rese que la

ranura del adaptador y que el chavetero

del ciguefial est_n alineados.

2. Poega la cuchilla en el adaptador de dsta

alineando los dos (2) agujeros en la

cuchilta con las satientes elevadas en el

adaptador.

3. Aseg_3resede que el horde de salida de la

cuchilla (opuesto al borde afilado) esle

hacia arriba hacia el motor.

4. Instale el pemo de la cuchilla con la

amndela de seguddad y la arandela

endurecida en el adaptador de la cuchilla y

el ciguehal.

5. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la cuchillagirandolo en el sentido en

que giran las manillas del reloj.

•La torsibn pare apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El pemo de la cuchina es

clase 8 tratado a calor.

Adaptader de la cuchllla

Ranu_ _

Amndela de

segurided

Cuchlla

Chaveterodel

dguenat

Arandeta

perno endumcid_ gu_naJ

dek_

cuchifla Borde de sallda Adeptader de la cuchilla

27

PARA AFILAR LA CUCHILLA

AVISO: No recomendamos el afilar la cuchilla -

pero si Io hace, asegt]rese de que quede

balanceada.

Se tiene que tener cuidedo de manteneda

batanceada. Una cuchilta que no estd

balanceada va aproducir evectualmente da5o

en ta segadora o en el motor.

•La cuchilla puede afilarse con una lima o en

una ruede rectJflcadora. No trate de afilarla

mientras se encuentra en la segadore.

•Para revisar el balance de la cuchilta, clave

un clavo en una riga o en la pared. Deje

almdedor de una putgade de un clavo recto

expoesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la

cuchilla est_ balanceada debe permanecer

en la posici6n horizontal. Si cualquiera de los

extremos de la cuchilla se mueve hacia

abajo, afile el ex_mmo posado hasta que

dsta quede balanceada.

RECOGEDOR DE CESPED

•El recogeder de c_sped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuande se vaya ausar.

•Revise su recogedor de cesped a menudo

para vedficar si est_ daSado o detedorado.

Se va adesgastar con el uso normal. Si se

necesita cambiar el recogedor, c_mbielo

solamente pot uno que sea apmbado por el

fabdcante. Dr, el n_mero del rnodelo de la

segadora cuando Io ordene.

MOTOR

LUBRICACI(_N

Use solamente aceite de detergente de alta

catidad clasificado con la clasificacibn SF-SJ

de servicio API. Seleccione la calidad de

viscosidad SAE seg,3n su temperatura de

operaci6n esperada.

CALIDAO_S 0£ VISCOSIDAD DE SAE

AV|SO: A posar de que los aceites de

multiviscosidad (5W30, 10W30, etc.) mejoren

el arranque en clima frio, estos aceites de

multiviscosidad van a aurnentar el consumo

de aceite cuando se usan el3 temperatures

solxe 32= E Revise el nivel del aceite del

motor mds a menudo, para evitar un posible

daf_o en el motor, debido a que no tiene

suficiente aceite.

Carnbie el aceite despuds de 25 bores de opera-

cibno por Io menos una vez al az3osi la segadora

se ul_lizarnenos 25 horas et a6o.

Revise el nivel del aceite del carter antes de

anancar el motor y despues de cada cinco (5)

ho_as de uso continuado. Apdete el talx_ del

aceile en forma segura ceda vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVISO: Antes de inclinarla segadora para

dmnar el aceite, drene el tanque de combus-

tible haciendo cower el motor hasta que el

tanque estd vacio.

1. Desconecte el alarnbre de la buj[a y

p6ngeto de rnodo que no pueda entrar en

coctacto con 6sta.

2. Rernueva la tapa del depbsito del aceite;

dejela a un _ado en una supedicie limpia.

3. Incline la cortadora de cesped por este

costado tal como se mueetra y purgue el

acei_e en un recipiente id6neo. Mueva la

segadora de arras para adelante para

remover todo el aceite que se haya

quedado atrapado dentin del motor.

4. Umpie todo el aceite derramade en la

segadore yen el lade del motor.

5. Rellene el motor con aceite. (Vea =PARA

AGREGAR EL ACEITE" en la seccibn de

Operacibn de este manual.)

6. Vuelva a conectar el alarnbre de la buj[a a

esta.

28

FILTRO DE AIRE

Su motor puede sufdr averias y funcionar de

manera incorrecta con un flltro del aire sucio.

Sustituirel papel del carfucho una vez al aRo o

tras 100 horas de luncionamiento, rods a

menude si se utilize on condieiones de

suciedad y polvo particulares. No lava el filtm

de Are,

PAPA CAMBIAR EL FILTRO DE AIRE

1. Remueva el filtro de aire gir_ndolo an et

sentido en que gfrela de tas manil]as del

reloj para apretada, haste el tope, y retirelo

del collar.

2. Rernueva el filtJ'ode la parts interior de la

cubierta.

3. Limpie la parte intedor de la cubierta y el

collar pare remover toda acumulacibn de

rnugre.

4. Inserte el filtro nuevo en la cubierta.

5. Ponga la cubierta del filtro de aire dentro

del coltar alineando la oreja con la ranura.

6. Empuje la cub4ertahacla adentro y glrela

en el sentido eontrado de 1asrnani[lasdel

reloj para apretada.

Collar GIm enel senttdoalas manillasdel

relcJpare

Abrazad_ra r_r

P,antJr&

Filtro de aire

Sire en

)1sentJdo

conttado las manUlas

Cublerta del filtrode aim del reloj pare apreiar

SILENClADOR

Inspeccioney cambieel silenciadorsi estd

corroldopuedeproducirun peligrode incendio

y/o da_o.

BUJ|AS

Cambie las bujlas al cornienzo de cada

temporada do sisga o despLl_S de carla 100

horas de operacibn, Io que suceda pdmero. El

tipo de bujfa y el ajuste do la abertura

aparecen en "ESPEClFICACIONES DEL

PRODUCTO" seccion do este manual.

LIMPIEZA

IMPORTANTE: Pare obtener el mejor

rendimiento, mantenga la caja de la segadora

sin acumutacion de cesped y basura. Limpin la

parle de abajo de su segadora despues de

cada uso.

_kPRECAUCI(_N: Desconecle el alambre de

la bujia y pbngalo on donde no pueda entrar

eft contacto COl3 _sta.

•Limpie ta parte infedor de su segadom

raspandola pare remover la acumulacibn do

c_sped y basura.

•Limpie el motor a menudo pare evitar que

se acumule la basura. Un motor tapado

funciona rods caliente y se acorta su

duraciOn.

• Mantenga las superficies pulidas y las

ruedas sin gasotina, aceite, etc.

• No recomendamos el uso de una manguera

de jard[n pare limpiar la segadora a menos

que el sistema eldctrlco, el silenciador, el

firm de alre y el carburador estdn tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duracibn de dste.

29

APRECAUCI6N: Antes de dar calquier

sen/icio o de hacer ajustes:

1. Suelte la barra de control y pare el motor.

2. AsegOrese que la cuchilla y que todas las

partes movibles se hayan detenide

completamente.

3, Desconecte el alambre de la bujla y

p6ngalo en dende no pueda entrar en

contacto con esta.

SEGADORA

pAPA AJUSTAR LA ALTURA DE CORTE

yea =PAPA AJUSTAR LA ALTURA DE CORTE"

en laseccibnde Operaci_ de estemanual.

DESVIADOR TRASERO

Se _un desviader 'tasem, a_unto entre

las nJedes_aseras de su segadora, pare reducir

a un minimola posibilidaclque objetossean

lanzados haciaafuera de la parte trasera de la

segadora,en la posJd6nen donde se encuenlta el

operador. Si se da_a el desviador debe carnbiame.

PARA AJUSTAR EL MANGO

El mango de su segadora cuenta con tres (3)

posiciones de altura - ajestelo ala altum que le

acomode.

• Preelone las extremidades infedores del

mando infedor una en contra una de la otra

hasta que la pinza del mango pueda ser

insertada en uno de los tres agujeros del

control de la altura,

Pinza del mango

Sopode de

ajuste mango

de 3 posidones

2. Deelice los sujetadores de vinilo sobre el

bastidor.

AVISO: Si los sujetadores de vinilo estdn muy

duros, n_talos en agua caliente por algunos

minutos. Si se rnoja la bolsa, ddjela que se

seque antes de usada.

_.PRECAUCI_N: No haga funcionar su

segadora sin el desviador de recortes o sin el

recogedor de cesped, aprobades, en su lugar.

Nunca trate de operar la segadora cuando se

ha remm/ido la puerta trasera o cuando est_

un poco abierta.

PARA MONTAR Y ADJUNTAR EL

RECOGEDOR DE ClaSPED

1. Ponga ef bastidor det recogedor de c_sped

en la bolsa del cdsped con la parte dgida

de la bolsa en la parte inferior.Aseg_rese

que el mango del bastidor est(t en el

Marcodel

basUd_

MOTOR

CARBURADOR

Su carburador lJene un chorro principal fijo no

ajustable para controlar la mezcta. Si su motor

no estd funcionando en forma adecuada

debido a problemas que se sospecha vienen

del carburador, neve su ssgadora aun centro

de servicio Sears o con un otro centre de

servico cualificado pare repararla y/o ajustarla

IMPORTANTE: Nunca manipulee el reguador

del motor, el que ha side ajustado en ta |agrica

para ta velocidad del motor adecuada, puede

ser poligroso hacer funcionar el motor auna

velocided por sobre el ajuste de atta velocided

de la fabrica. Si cree que la velosidad alia

regulada des motor necesita ajuste, pongase

en contacto con centro/departmento de

servicio Seam o con un otro centro de servico

cualificado mas cerano, el que cuenta con el

equipdo ade cuado y la expedencia para hacer

los ajustes necesarios.

VELOClDAD DEL MOTOR

La velocidad del motor ha side ajustada en la

fabrica. No tmte de aumentar ta velocidad det

motor pues se pueden pmdudr leelones

personales. Si cree que el motor est_

funcionando demasiado r'&pidoo demasiado

lento, Ileve su segadora a un centro de

servicio Sears o con un otro centro de servico

cualificado para reparade o ajustada.

exterior de la partesupedorde la bolsa. 30

Inrnediatamente prepare su segadora pare el

alrnacenamiento al rinal de cada temporada osi

la unidad no se va a user por 30 dias o m_.s.

SEGADORA

Cuando se va a guardar la segadora por cierto

periode de tiempo, limpLela cuidadesarneote,

remueva toda la mugre, la grasa, las hojas, etc.

Gu_rdela en un area limpia y seca.

1. Limpie toda la segadora (Vea =LIMPIEZA"

en ta seecibn de Mantenimento de este

manuat).

2. Lubrlquela seg0n se muestm en la seccibn

de Mantenimanto de este manual.

3. Asegdrese de que todas las tuercas y

clavijas y todos los pemos ytomillos est6n

apretados en foma segura. Inspeccione las

partes que se mueven para verificar el

est_ln dariadas, quebradas o desgastadas.

Cdmbietas si es necesario.

4. Retoque todas las superficies que estdn

oxidades o con la pintura picade; use una

lija antes de pintar.

MANGO

Puede doblar elmango de su segadora para el

almacenamiento.

1. Suelte las dos (2) manillas del mango en

cada lade del mango superior y permita

que el mango sa dobte hacia detras.

2. Apdete los extremos inferiores del mango

infedor entre si haste que el mango infeder

quede separado del puntal del mango,

luego mueva]o hacia adelante.

•Cuando prepare su mango a partirde la

posicioh de alrnacenamiento, el mango

inferior nesecitara cerrarlo manualmente

para la posicibn de sega.

IMPORTANTE: Cuando doble el mango pare el

alrnacenamiento o el transporte, aseg0resa

que Io doble seg_n se muestra o purde dariar

los cables de contml.

Barrade con_olque

exJgela presenelade1

operador p_Mangosupedor

Mango Inferior__.._ ..r-r. j-

__: "_.,.,j.,,.._.. ._.

Doblar

hacla

lelantepar

z_ Doblat hacia

atr_s

Po_icl6n para segar

/Sopodede

_uste

Mangode3

posiclones

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que se

formen depositos de goma an partes

fundamenteles del sistema de combustible

tales como el carburador, el fittm dal

combustible, la manguera del combustible o an

el estanque durante el elmacenamiento. La

expedncia tambien endica que los

combustibles Mezclados con alcohol

(conocido ccrno gasohol o que denen etanbl o

metanel) pueden atraer hurnedad, Io

queconduce a la separacion y a la formacion

de acidos durante el almacanamiento. La

gasolina acdica puede denar el sistema de

combustible de un motor durante el pedodo de

almacenamiento.

1. Drene el estanque de combustible.

2. Haga arrancar el motor y deJelo funcionar

hasta que las Ifneas del combustible y el

carburador est6n vacios.

•Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir daSos

permanenles.

•Use combustible nuevo la prbxima

temporada.

AVISO: El estabilizador de combustible es una

alternativa aceptable para mducir a un minlmo

la formacibn de del_sitos de goma en el

combustible duranta el periodo de

almacenamiento. Agmgue estabitizador ala

gasolina an el estanque de combustible o an el

envase para el elmacanamiento. Siempre siga

la pmporcibn de mezcla que se encuantra an

el envase del estabilizador. Haga funcionar el

motor por Io menos 10 minutos despu_s de

agregar el estabilizador, para permitir qua este

Ilegue al carburador. No drene la gasolina del

estanque de gasolina y el carburador si se

est& usando estabilizador de combustible.

31

ACEITIE DEL MOTOR

Drene el aceite (con el moto_caliente) y

c_mbielo con aceite de rnotot limpio. (Vea

=MOTOR" en ]a secci6n de Mantenimento de

este manual.)

CILINDRO

1. Remueva la bujla.

2. Vacle una onza (29 ml) de aceite atrav_s

del agujero de la buj[a en el cilindro.

3. Tire la manilla de arranque lentamente

unas cuantas veces para distribuir el

aceite.

4. Vuelva a montar la nueva bujla.

OTROS

• No guarde la gasolina de una temperade a _a

otra.

•Carnble el envase de la gasdina si se

empieza a oxider. La oxidad6n y/o la mugre

en su gasolina produciran problemas.

Si es posible, guarde su unidad en un recinto

cerrado y cdbrala para protegeda contra el

polvo y la mugre.

Cubt-a su Ur_ldadcon un forro protector

adecuade qua no retenga la humsdad. No

use pl_stJco.El plds_cono puede respirar, Io

qua permite la formaci6n de condensaci6n, Io

que produci_ la oxidaci6n de su unided.

IMPORTANTE: Nunca cubra la segadora

nientras el motor y las areas de escape

todavia estan calientes.

APRECAUCI_N: Nunca alrnacene la

segadora con gasolina an el estanque dentro

de un edificio en dende los gases pueden

alcanzar una llama expuesta o una chispa.

Perrn_taqua se enfrle el motor antes de

almacenade en elgOn recinto celTado.

IDENTIFICACI6N DE PROBLEMAS

CAUSA

PROBLEMA

No a_anca 1.

2,

3,

4.

5.

6.

7.

8.

9.

_a de fue_a 1,

2.

3.

4.

5.

6.

Filtro de aire sucio.

Sin combustible.

Combustible rancio.

Agua en el combustible.

Alambre de la bujia

desconectado.

Bujla mala.

CuchiIla suelta o adaptador

de la cuchilla quebrado.

Barra de controlen la

posici6n suelta,

Barra de control defectuosa.

Cuchilla desgastada, doblada

o suerta.

Altura de las ruedas dispereja.

Velocidad del motor lenta.

Acumulaci6n de c6sped,

hojas o basura debajo

de la segadera.

Demasiado aceite en

el motor.

Velocidad de recorndo

demasiado rdpide.

CORRECCKSN

1. Umpie/carnbie el fittrode aire.

2. Liana el estanque de combus-

tible.

3. Drene el estanque y vuelva a

]lenarlo con combustible _impio

ynuevo.

4. Drene e] estanque de combus-

tible y el carburador y vuelva a

I]enar e] estanque con gosolina

nueva.

5. Conecte el aJambre a la bujfa.

6. Cambie la bujfa.

7. Apdete el pemo de la cuchilla

cambie el adaptador de la

cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barta de control.

1. Ajuste a la posici6n de "Cone

m_tsaJ_o."

2. Ajuste a la posici6n de =Cone

rn_tsalto._

3. IJmpie/cambie el filtro de aire.

4. Limpie la pane inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Code auna velocidad de

recorrido m_Lslenta.

32

IDENTIFICACI6N DE PROBLEMAS

CAUSAPROBLEMA

Ma! corte-

dlspareJo

_ibracl6n

mxcesiva

_ord6n

arrancador

:liflc|l de tlrar

Racogedor de

c6sped no se

Ilena (s| vlene

Bquipado)

Dif|c|| de empuJar

CORRECCI_N

1. CuchiUa desgastada, doblada

osuelta.

2. Altura de las ruedas dispareja.

3. Acuroulacibn de c_sped,

hojas o basum debajo

de la segadora.

1. Cuchi]la desgastada, doblada

o suelta.

2, CigueRal del motor dobLado.

1. El freno del vc4antedel

motor estd ap_icado

cuando se suelta la barra de

control.

2. Cigue_al del motor doblado.

3. Adaptador de la cuchilla

quebrado.

4. La cuchilla se arrastra en 4.

el cdsped.

1, Altura de code demasiado 1.

baja.

2. Levantamiento de la cuchilla 2.

desgastado,

3. Recogeder sin ventiLacidn 3.

de aire.

1. El c_sped estzt demasiado 1.

alto o la airura de la rueda

demasiade baja.

2. Parte trasera de la 2,

caja/cuchilla de la segadora

arrastrdndose en el cdsped.

3. Recogsdor de c_sped 3.

demas[ado Ileno.

4, Posicibn de la altura del mango 4.

no adecuada para usted.

1. Cambie la cuchiUa.Apriete el

peroo de la cuchilla.

2, Ajuste todas las ruedas a la

roisma altura,

3, Liropiela parts infedor de la

caja de la segadora,

1. Cambie la cuchilla. Apriete el

peroo de la cuchilla.

=2. p_gase en cootacto con su

centro de serviclo Sears o con

un otro centro de servicio

cualiflcado.

1. Presione la barra de control

hacia el mango

super;or antes de tirar el

cordbn an'ancador.

2. Pbngase an contacts con su

centro de servic]o Sears o con

un otro centro de servlcio

cualificade.

3. Cambie el adaptador de la

cuchilla.

Mueva la segadora a un lugar

en dende el c_sped ha sido

cortado o a una supedicie flrme

para hacer arrancar el motor.

Eleve la altura de corte.

Carobie las cuchinas.

Limpie el rocogodor de c_sped.

Eteve la attura de coda.

Eleve la parte trasera de la caja

de la segadora (1) un lugar

rn_s alto.

Vacle el recogodor de c_sped

Ajuste la altum del mango de

modo que le acomode.

33

CRAFTSMANROTARYLAWNMOWER-- MODEL NUMBER 917.388690

34

31

33

19

31

lO

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.388690

KEY PART

NO. NO, DESCRIPTION

1 131696

2 166860X479

3 1611GSX479

4132001

5132G04

6 131959

766426

8 74780512

9 166785

t0 164362

11 156577

12 750634

13 850733X004

_i_ 14 136376

15 51793

17 165946X479

18 17600406

19 167132X004

20 167133XCO4

21 165858

22 168360X004

I_75

24 751153

166236X479

2_ 166243X479

27 851856

28 63124

29 1608353(007

30 19112222

31 151161

33 878"/7

ControlBar

Upper Handle

l_owerl_le

RopeGuide

LOcknut 1/4-20

Handle Bolt

Wite Tie

Hex Bolt 5/16-18 x 3/4

Locknut5/16-18

Shoulder Bott

Engine Zone Control Cable

Hex Washer Head Screw #10-24 x 1/2

Up*Stop Bracket

Handle Knob

H_irpinCotter

Support Bracket

Screw

Axle Ann Assembly. LF

Axle Arm Assembly -RF

Rear Skirt

Selector Spring

Rear Door Assembly Kit (Incl. Spdngs)

Locknut 5/16-18

Handle BrBcket Assembly (Left)

Handle Bracket Assembly (Right)

Screw 114-20 x 3/8

Nut

Wheel Adjusting Bracket - Front

Spacer

Wh_

Select o_"Knob

KEY PART

NO, NO. DESCRIPTION

34 167130X004 Axle Arm Assembly - LR

35 57143 Wavewasher

36 160828 ShouldBr Boit 5/16.18

37 151162 WheelAssembly

38 7399(]_00 Nut

39 83923 Flangnd Locknut

40 77400 Hubcap

41 88652 PLklgeScreNv

42 165766 Spring (LH)

43 165767 Spr_ng(RH)

44 165912 Door Bolt

45 150406 Hex Head Thread Rolling Screw 3/8-16 x 1

46 85463 Danger Decal

47 161551 Adjusbnent Belt

48 167131XCO4 Axle Arm Assembly - RR

52 166872 Houslng Assembty (Incl. Ref, #17. 18 & 46)

53 851084 Hex Head Screw 5/6.24 x 1-3/8 Grd. 8

54 850263 Helical Lockw_.he r

55 851074 HardenedWa,sher

56 175064 21" Blade

57 851514 BladeAdapter

67 166113 Grass Bag

68 16o-755 CatcherFrame

70 - - - Engine, Craftsman, Model Number

143.016706 (See Breakdown)

--161058 Warning Decal JNotShown)

- - 175875 Owner's Manual

NOTE: All component dimensions given in U.S. inches.

1 inch -25.4 mm

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.016706

400

130

120

416

41',._

18 19

1821C/

178

119

174

36

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.016706

KEY pART

NO. NO. DESCRIPTION

1 37465

2 26727

6 33734

7 36557

12 36775

12A 36558

12B 06694

14 28277

15 30589

16 34839A

17 31335

18 651018

19 36281

20 32600

30 37464

40 40027

40 40028

41 40025

41 40026

42 40006

42 40007

43 20381

45 36777

46 32610A

48 27241

50 37460

52 29914

69 37609

70 37608

72 37614

75 27897

80 30574A

81 30590A

82 30591

83 30588A

86 650488

69 611004

90 611112

92 650815

93 650816

100 34443C

101 610118

103 651007

104 37480

110 37047

119 36787

120 36825

125 36780

125 37288

126 37289

130 6021A

135 37598

KEY PART

NO, NO, DESCRIPTION

Cylinder(Incl. 2 & 20) 150 31672 Verve Spring

Dowel Pin 151 31673 Valve Swing Cap

Breather Element 151A 40017 Intake Verve Seal

Breather Ass'y.(incL 6 & 12A) 169 36783 " Valve Cover Gasket

Breather Tube 172 36784 Valve Cover

Breather Cover & Tube 174 30200 Screw, 10-24 x 9/16°

(includes Key Number 12B) 178 29752 Nut & Lock Washer, 1/4-28

Breather Tube Elbow 182 6201 Screw, 1/4-28 x 7/8"

Washer 184 26756 *Carb. To Intake Pipe Gasket

Governor Rod (!ncl. 14) 185 37466 intake Pipe

Governor Lever 186 32653 Governor Link

Governor Lever Clamp 189 650839 Screw, 1/4-20 x 3/8"

Screw, Tom "1"-15,8-32x19/64 191 36559A S.E. Brake Bracket (IncL 195)

Extension Spring 195 610973 Terminal

Oil Seal 207 34336 Throttle Link

Crankshaft 216 33086 R.P.M. AdjustingLever

Piston, Pin & Ring Set (Std.) 223 650451 Screw, 1/4-20 x 1"

Piston, Pin & Ring Set 224 36786 * Intake Pipe Gasket

(.010" Oversize) 238 650932 Screw, 10-32 x 49/64"

Piston & PinAssembly (Std.) 239 34338 * Air Cleaner Gasket

(Includes Key Number 43) 241 36919 Air Cleaner Collar

Piston & Pin Assembly 245 36905 Air Cleaner Filter

(.OlO" OS)(Includes Key#43) 250 37122 Air Cleaner Cover

Ring Set (Std.) 260 36980 Blower Housing

Ring Set (.010" OS) 261 30200 Screw, 10-24 x 9/16"

Piston Pin Retaining Ring 262 650831 Screw, 1/4-20 x 1/2"

Connecting Rod Assembly 275 36790A Muffler

(Includes Key Number 46) 277 650988 Screw, 1/4-20 x 2-5/16"

Connecting Rod Bolt 285 35000A Starter Cup

Valve Lifter 287 650926 Screw, 8-32 x 21/64"

Camshaft(Exhaust MCR) 290 29774 Fuel Line

(includes Key Number 104) 292 26460 Fuel Une Clemp

Oit Pump Assembly 298 28763 Screw, 10-32 x 33/64"

• Mounting Flange Gasket 300 36916 Fuel Tank (Incl. 292 & 301)

Moungng Flange (Incl. 72-83) 301 36246 Fuel Cap

Oil Drain Plug 305 35647 Oil FillTube

Oil Seal 306 37610 * =O'-Ring

Governor Shaft 307 35499 =O'-Ring

Washer 309 650562 Screw, 10-32 x 1/2"

Governor Gear Assembly 309A 650783 Screw, 10-24 x 3/4"

(IncludesKey Number 81) 310 35648 Dipstick

Governor Spool 311A 37611 Hold Down Bracket

Screw, 1/4-20 x 1-1/4" 313 34080 Spacer

Flywheel Key 370A 36261 LubricaSonDecal

Flywheel 370C 37318 PrknerDecal (3X)

BellevilleWasher 370R 37317 Hot Surface Decal

Flywheel Nut 380 640271 Carburetor(incl. 184)

Solid State Ignition 390 590737 Rewind Starter

Spark Plug Cover 400 36792B Gasket Set

Screw,Ton( T-15, (inc;udesAll Items Marked °)

#10-24 x 15/16" 416 36085 Spark Arrestor KIt (Inoludes

Cam Bushing Key Number 417)(Optional)

Ground Wire 417 650760 Screw, 8-32 x 3/8" (Optional)

• CylinderHead Gasket 900 750865 Replacement S/B

CylinderHead order from 71-999

Exhaust Valve (1/32" OS)

(Includes Key Number 151) RPM High 2900 to 3200

Exhaust Valve (Standard)

(Includes Key Number 151) NOTE: This engine could have been built with

Intake Valve (Std.) (Incl. 151) 590694 starter.

Screw, 5/16-18 x 1-1/2"

ResistorSpark Plug NOTE: All componentdk_en.sionsgiven in U.S.

(RJ19LM4) inches. 1 Lqch= 25.4 mm

37

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.016706

KEY

NO.

..

1

2

4

5

6

7

16

17

18

2o

20A

25

27

28

29

30

31

35

36

36A

37

40

44

47

48

6O

PART

NO. DESCRIP_ON

640271 Carburetor (Incl, 184 of Engine Parts List)

31615 Throttle Shaft & Lever Assembly

31767 Throttle Return Spring

631164 * Dust Seal W_sher

631163 * Dust Seal (Throttle)

640070 Throttle Shutter

650506 * Shu_er Screw

631807 Fuel Fitting

651025 ThrotSe Crack Screw/Idle Speed Screw

630766 Tension Spring

640027 Idle Restdctor Screw

640200 Idle Res'_iotor Scrwe Cap (Black)

631867 Float Bowl

631024 * Float Shaft

632019 Float

631028 * Float Bowl "O" Ring

631021 * Inlet Needle, Seat, & Clip (Incl, 31)

631022 Spdng Clip

640259 Primer Bulb/Retainer Ring

640680 Main Nozzle Tube

632766 Carburetor Tube

632547 * "O_Ring, Main Nozzle Tube

640030 High Speed Bowl Nut

27110A * Bowl Nut Washar

630748 ° Welch Plug, Idle Mixture Well

631027 * Welch Plug, Atmospheric Vent

632760S Repair _(inel, items Marked * in Notes)

38

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.016706

KEY

NO.

°°

1

2

3

4

5

6

7

8

11

12

13

PART

NO.

590694

590599A

590600

590696

590601

590697

590698

590699

590700

590695

590535

590701

DESCRIPTION

RecogStarter

Spring Pin (Incl.4)

Washer

Retainer

Washer

Brake Spring

Starter Dog

Dog Spring

Pulley & Rewind Spring

Assembly

Starter HousingAssembly

(40 degree grommet)

Starter Rope

( 98' long x 9/64' diameter)

Starter Handle

ill M --I 13

KEY PART

NO. NO.

-- 590737

3 590740

6 590616

7 590617

8 590618A

11 590687A

590535

590701

590760

DESCRIPTION

Rewind Starter

Retainer

Starter Dog

DOg Spring

Pugey & Rewind spring Ass'y

Starter Housing Assembly

(40 degree grommet)

Starter Rope

(98" long x 9/64" diameter)

Starter Handle

Spring Clip

For repairof major brandappliancesIn your own home...

nomatterwhomade it,no matterwhosoldit]

1-800-4-MY-HOME _._ne, dayo.-_l

(1_) (U.S.A.andCanada

_&_VW.soaI'8.COlTI Www.seozns.ca

For repairofcarry-inproducts like vacuums,lawn equipment,and

elec_onics,callfor thenearestSears Parts and RepairCenter.

1-800-488-1222 An_, dayorr'i_tt(U.SAonl,,,)

t&'_,_t.r.e_l_. Oollri

Forthe replacementparts, accessoriesandowner'smanuals

thatyouneedto do-it-yourseff,callSears PartsDirectS_J

1-800-366-PART 6 a.m.- 11 p.rn., 7daysaweek

0-8oo_7278) (U.s._m_A

www__

To purchaseor inquireabout a Sears ServiceAgreement

orSears MaintenanceAgreement:

1-800-827..6655 (U.S.A.) 1-800-361-6665 (Canada)

7a.rn.- 5 p.rn.,CST, Mort.- Sat 9a.m.- 8 p.m.EST, M- F,4p.m.Sat

®Registered Trademark/'rM Trademark /s_ Service Mark of Sears, Roebuck and Co.

®Marca Registrada I"r_Mama de Fdbdca /s_ Marc& de Servlclo de Sears, Roebuck and Co.

McMarque de commerce /MoMarque d_posee de Sears, Roebuck and Co.

175875 03.21.01 BY Printed in U.S.A.
