Owner's Manual

CRRFT$14Rli°

SNOW THROWER

1450 Series Briggs and Stratton Engine

Power-Propelled

30" Two-Stage

Model No.

917.881065

• Espafiol, p. 21

CAUTIO ."

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website: www.sears.com/craftsman

iMPORTANT

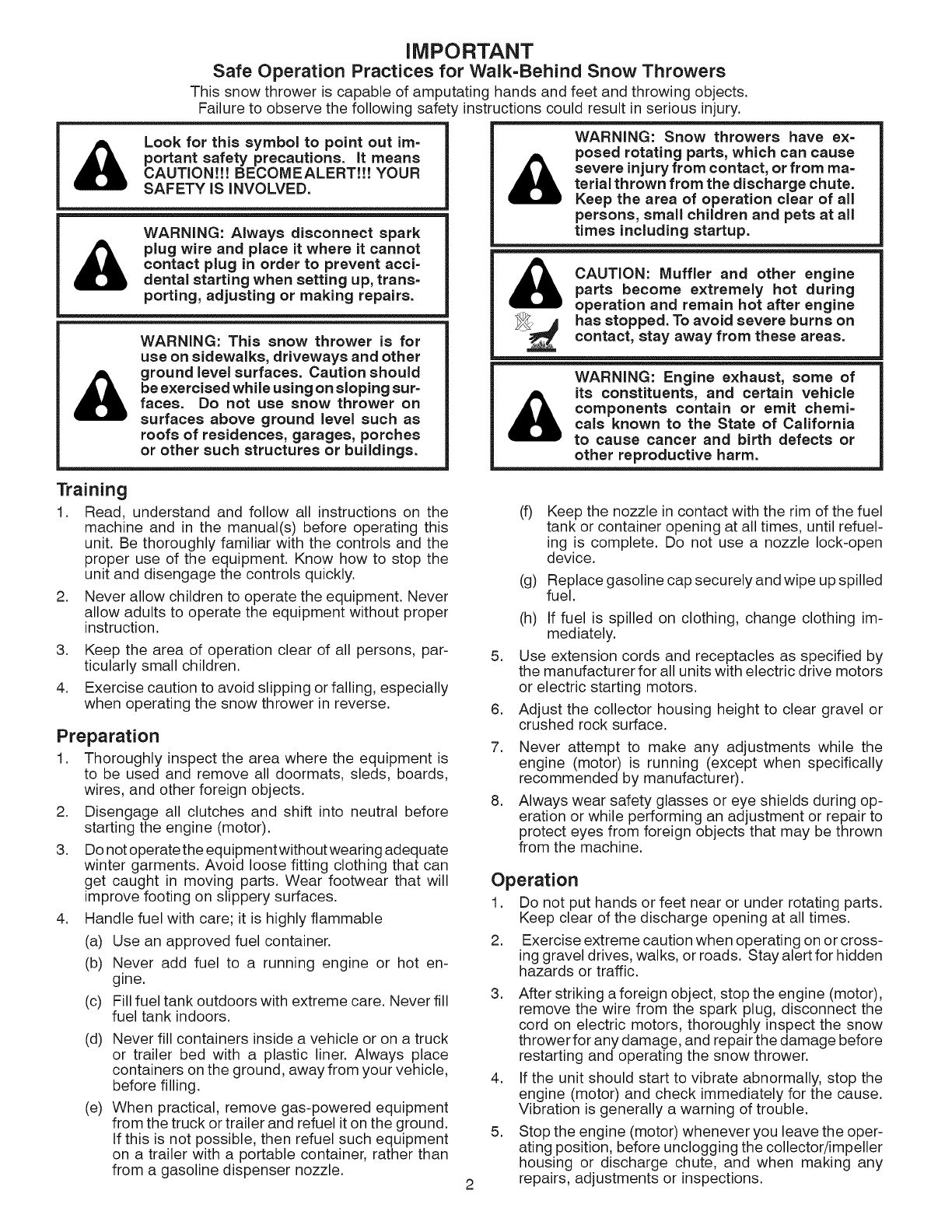

Safe Operation Practices for Walk-Behind Snow Throwers

This snow thrower is capable of amputating hands and feet and throwing objects.

Failure to observe the following safety instructions could result in serious injury.

&Look for this symbol to point out ira=

portant safety precautions. It means

CAUTION!!! BECOMEALERT!!! YOUR

SAFETY IS INVOLVED.

&WARNING: Always disconnect spark

plug wire and place it where it cannot

contact plug in order to prevent acci=

dental starting when setting up, trans-

porting, adjusting or making repairs.

WARNING: This snow thrower is for

use on sidewalks, driveways and other

ground level surfaces. Caution should

be exercised while using on sloping sur=

faces. Do not use snow thrower on

surfaces above ground level such as

roofs of residences, garages, porches

or other such structures or buildings.

&WARNING: Snow throwers have ex=

posed rotating parts, which can cause

severe injury from contact, or from ma=

terial thrown from the discharge chute.

Keep the area of operation clear of all

persons, small children and pets at all

times including startup.

CAUTION: Muffler and other engineparts become extremely hot during

operation and remain hot after engine

_as stopped. To avoid severe burns oncontact, stay away from these areas.

&WARNING: Engine exhaust, some of

its constituents, and certain vehicle

components contain or emit chemi=

cals known to the State of California

to cause cancer and birth defects or

other reproductive harm.

Training

1. Read, understand and follow all instructions on the

machine and in the manual(s) before operating this

unit. Be thoroughly familiar with the controls and the

proper use of the equipment. Know how to stop the

unit and disengage the controls quickly.

2. Never allow children to operate the equipment. Never

allow adults to operate the equipment without proper

instruction.

3. Keep the area of operation clear of all persons, par-

ticularly small children.

4. Exercise caution to avoid slipping or falling, especially

when operating the snow thrower in reverse.

Preparation

1. Thoroughly inspect the area where the equipment is

to be used and remove all doormats, sleds, boards,

wires, and other foreign objects.

2. Disengage all clutches and shift into neutral before

starting the engine (motor).

3. Do not operate the equipment without wearing adequate

winter garments. Avoid loose fitting clothing that can

get caught in moving parts. Wear footwear that will

improve footing on slippery surfaces.

4. Handle fuel with care; it is highly flammable

(a) Use an approved fuel container.

(b) Never add fuel to a running engine or hot en-

gine.

fuel tank indoors.

(d) Never fill containers inside a vehicle or on a truck

or trailer bed with a plastic liner. Always place

containers on the ground, away from your vehicle,

before filling.

(e) When practical, remove gas-powered equipment

from the truck or trailer and refuel it on the ground.

If this is not possible, then refuel such equipment

on a trailer with a portable container, rather than

from a gasoline dispenser nozzle.

(f) Keep the nozzle in contact with the rim of the fuel

tank or container opening at all times, until refuel-

ing is complete. Do not use a nozzle lock-open

device.

(g) Replace gasoline cap securely and wipe up spilled

fuel.

(h) If fuel is spilled on clothing, change clothing im-

mediately.

Use extension cords and receptacles as specified by

the manufacturer for all units with electric drive motors

or electric starting motors.

Adjust the collector housing height to clear gravel or

crushed rock surface.

Never attempt to make any adjustments while the

engine (motor) is running (except when specifically

recommended by manufacturer).

Always wear safety glasses or eye shields during op-

eration or while performing an adjustment or repair to

protect eyes from foreign objects that may be thrown

from the machine.

Operation

1. Do not put hands or feet near or under rotating parts.

Keep clear of the discharge opening at all times.

2. Exercise extreme caution when operating on or cross-

ing gravel drives, walks, or roads. Stay alert for hidden

hazards or traffic.

3. After striking a foreign object, stop the engine (motor),

remove the wire from the spark plug, disconnect the

cord on electric motors, thoroughly inspect the snow

thrower for any damage, and repair the damage before

restarting and operating the snow thrower.

4. If the unit should start to vibrate abnormally, stop the

engine (motor) and check immediately for the cause.

Vibration is generally a warning of trouble.

5. Stop the engine (motor) whenever you leave the oper-

ating position, before unclogging the collector/impeller

housing or discharge chute, and when making any

repairs, adjustments or inspections.

6. Whencleaning,repairingorinspectingthesnowthrower,

stoptheengineandmakecertainthecollector/impel-

ler andall movingpartshavestopped.Disconnect

thesparkplugwireandkeepthewireawayfromthe

plug.topreventsomeonefromaccidentallystartingthe

engine.

7. Donotruntheengineindoors,exceptwhenstarting

theengineandfortransportingthesnowthrowerinor

outof thebuilding.Opentheoutsidedoors;exhaust

fumesaredangerous.

8. Exerciseextremecautionwhenoperatingonslopes.

9. Neveroperatethesnowthrowerwithoutproperguards,

andothersafetyprotectivedevicesinplaceandwork-

ing.

10.Neverdirectthe dischargetowardpeopleor areas

wherepropertydamagecanoccur.Keepchildrenand

othersaway.

11.Donotoverloadthemachinecapacitybyattempting

toclearsnowattoofasta rate.

12.Neveroperatethemachineat hightransportspeeds

onslipperysurfaces.Lookbehindandusecarewhen

operatinginreverse.

13.Disengagepowertothecollector/impellerwhensnow

throweristransportedornotinuse.

14.Useonlyattachmentsandaccessoriesapprovedby

themanufacturerofthesnowthrower(suchaswheel

weights,counterweights,orcabs).

15.Neveroperatethesnowthrowerwithoutgoodvisibility

orlight.Alwaysbesureofyourfooting,andkeepafirm

holdonthehandles.Walk;neverrun.

16.Nevertouchahotengineormuffler.

Clearing aClogged Discharge Chute

Hand contact with the rotating impeller inside the discharge

chute is the most common cause of injury associated with

snow throwers. Never use your hand to clean out the dis-

charge chute. To clear the chute:

1. SHUT THE ENGINE OFF!

2. Wait 10 seconds to be sure the impeller blades have

stopped rotating.

3. Always use a clean-out tool, not your hands.

Maintenance and Storage

1. Check shear bolts and other bolts at frequent intervals

for proper tightness to be sure the equipment is in safe

working condition.

2. Never store the machine with fuel in the fuel tank

inside a building where ignition sources are present

such as hot water heaters, space heaters, or clothes

dryers. Allow the engine to cool before storing in any

enclosure.

3. Always refer to operator's manual for important details

if the snow thrower is to be stored for an extended

period.

4. Maintain or replace safety and instruction labels, as

necessary.

5. Run the machine a few minutes after throwing snow

to prevent freeze-up of the collector/impeller.

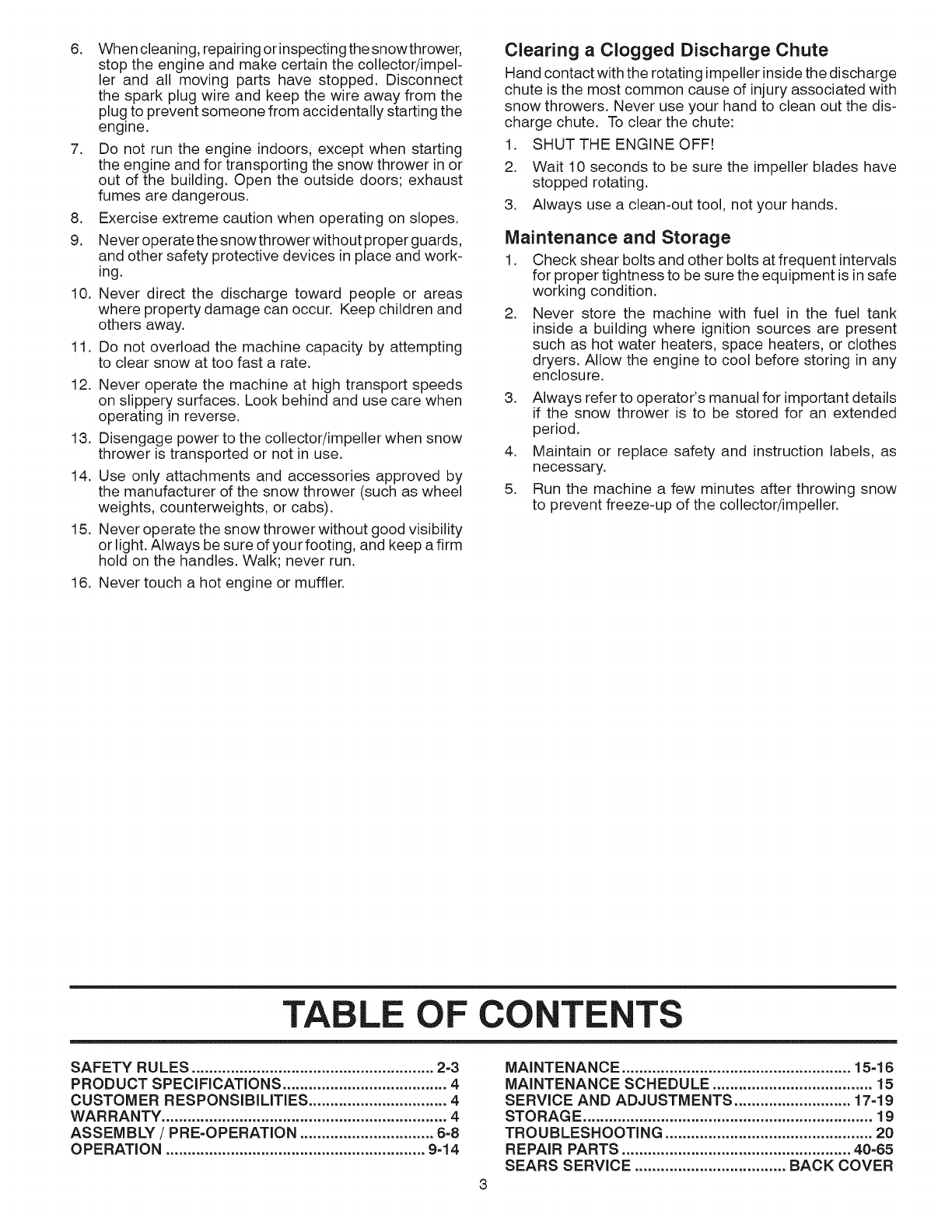

TA L OF CONTENTS

SAFETY RULES ........................................................ 2-3

PRODUCT SPECIFICATIONS ...................................... 4

CUSTOMER RESPONSIBILITIES ................................ 4

WARRANTY .................................................................. 4

ASSEMBLY /PRE-OPERATION ............................... 6-8

OPERATION ............................................................ 9=14

MAINTENANCE ..................................................... 15=16

MAINTENANCE SCHEDULE ..................................... 15

SERVICE AND ADJUSTMENTS ........................... 17-19

STO RAG E...................................................................19

TROUBLESHOOTING ................................................ 20

REPAIR PARTS ..................................................... 40-65

SEARS SERVICE ................................... BACK COVER

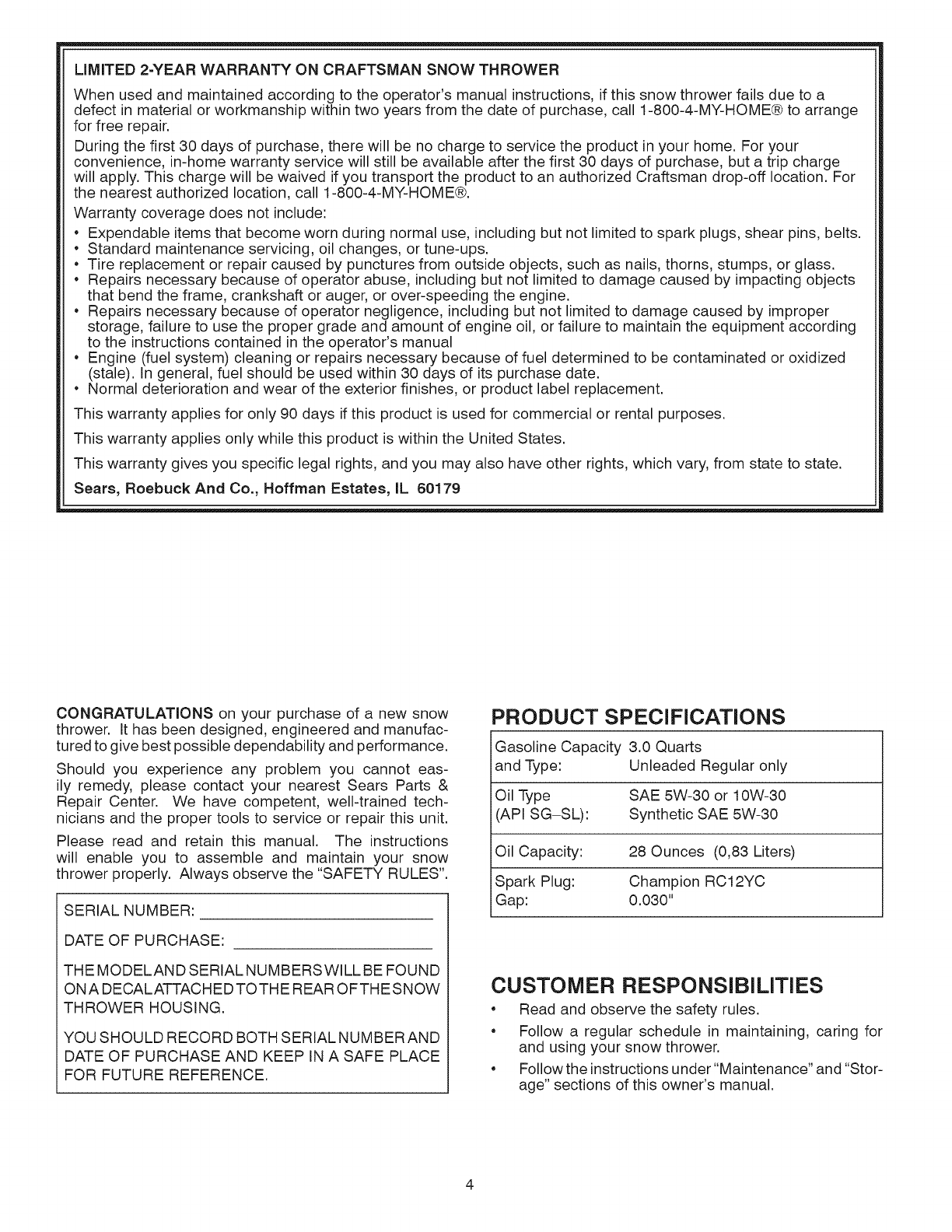

LIMITED 2-YEAR WARRANTY ON CRAFTSMAN SNOW THROWER

When used and maintained according to the operator's manual instructions, if this snow thrower fails due to a

defect in material or workmanship within two years from the date of purchase, call 1-800-4-MY-HOME® to arrange

for free repair.

During the first 30 days of purchase, there will be no charge to service the product in your home. For your

convenience, in-home warranty service will still be available after the first 30 days of purchase, but a trip charge

will apply. This charge will be waived if you transport the product to an authorized Craftsman drop-off location. For

the nearest authorized location, call 1-800-4-MY-HOME®.

Warranty coverage does not include:

• Expendable items that become worn during normal use, including but not limited to spark plugs, shear pins, belts.

• Standard maintenance servicing, oil changes, or tune-ups.

• Tire replacement or repair caused by punctures from outside objects, such as nails, thorns, stumps, or glass.

• Repairs necessary because of operator abuse, including but not limited to damage caused by impacting objects

that bend the frame, crankshaft or auger, or over-speeding the engine.

• Repairs necessary because of operator negligence, including but not limited to damage caused by improper

storage, failure to use the proper grade and amount of engine oil, or failure to maintain the equipment according

to the instructions contained in the operator's manual

• Engine (fuel system) cleaning or repairs necessary because of fuel determined to be contaminated or oxidized

(stale). In general, fuel should be used within 30 days of its purchase date.

• Normal deterioration and wear of the exterior finishes, or product label replacement.

This warranty applies for only 90 days if this product is used for commercial or rental purposes.

This warranty applies only while this product is within the United States.

This warranty gives you specific legal rights, and you may also have other rights, which vary, from state to state.

Sears, Roebuck And Co., Hoffman Estates, IL 60179

CONGRATULATIONS on your purchase of a new snow

thrower. It has been designed, engineered and manufac-

tured to give best possible dependability and performance.

Should you experience any problem you cannot eas-

ily remedy, please contact your nearest Sears Parts &

Repair Center. We have competent, well-trained tech-

nicians and the proper tools to service or repair this unit.

Please read and retain this manual. The instructions

will enable you to assemble and maintain your snow

thrower properly. Always observe the "SAFETY RULES".

SERIAL NUMBER:

DATE OF PURCHASE:

THE MODELAND SERIAL NUMBERSWILL BE FOUND

ON A DECALATTACHED TO THE REAR OFTHE SNOW

THROWER HOUSING.

YOU SHOULD RECORD BOTH SERIAL NUMBER AND

DATE OF PURCHASE AND KEEP IN A SAFE PLACE

FOR FUTURE REFERENCE.

PRODUCT SPECIFICATIONS

Gasoline Capacity 3.0 Quarts

and Type: Unleaded Regular only

Oil Type SAE 5W-30 or 10W-30

(API SG-SL): Synthetic SAE 5W-30

Oil Capacity: 28 Ounces (0,83 Liters)

Spark Plug: Champion RC12YC

Gap: 0.030"

CUSTOMER RESPONSIBILITIES

• Read and observe the safety rules.

•Follow a regular schedule in maintaining, caring for

and using your snow thrower.

•Follow the instructions under "Maintenance" and "Stor-

age" sections of this owner's manual.

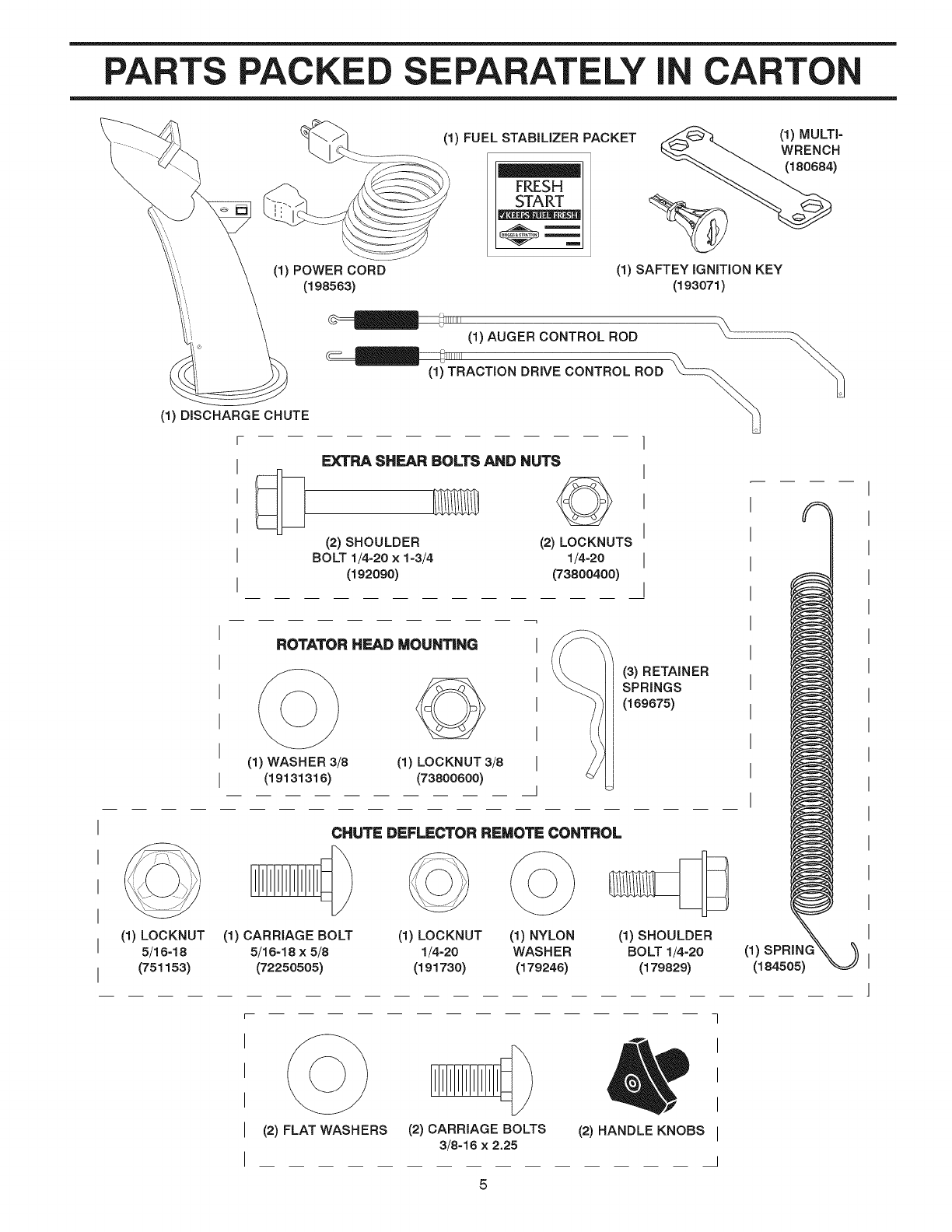

PARTS PACKE E ELY ICARTON

(1) POWER CORD

(198583)

(1) FUEL STABiLiZER PACKET

FRES_

(1) MULTi-

WRENCH

(180684)

(1) SAFTEY iGNiTiON KEY

(193071)

(1) AUGER CONTROL ROD

_1111111

(1) TRACTION DRIVE CONTROL ROD

(1) DISCHARGE CHUTE

EXTRA SHEAR BOLTS AND NUTS

(2) SHOULDER (2) LOCKNUTS

BOLT 1/4=20 x 1=3/4 1/4=20

(192090) (73800400)

ROTATOR HEAD MOUNTING I

(1) WASHER 3/8 (1) LOCKNUT 3/8 I

(19131316) (73800600) J

(3) RETAINER

SPRINGS

(189875)

(1) LOCKNUT

5/16-18

(751153)

(1) CARRIAGE BOLT

5/16=18 x 5/8

(72250505)

CHUTE DEFLECTOR REMOTE CONTROL

(1) LOCKNUT (1) NYLON (1) SHOULDER

1/4=20 WAS HE R BO LT 1/4=20

(191730) (179246) (179829)

(2) FLAT WASHERS (2) CARRIAGE BOLTS

3/8=16 x 2.25

(2) HANDLE KNOBS I

(1)

(184505)

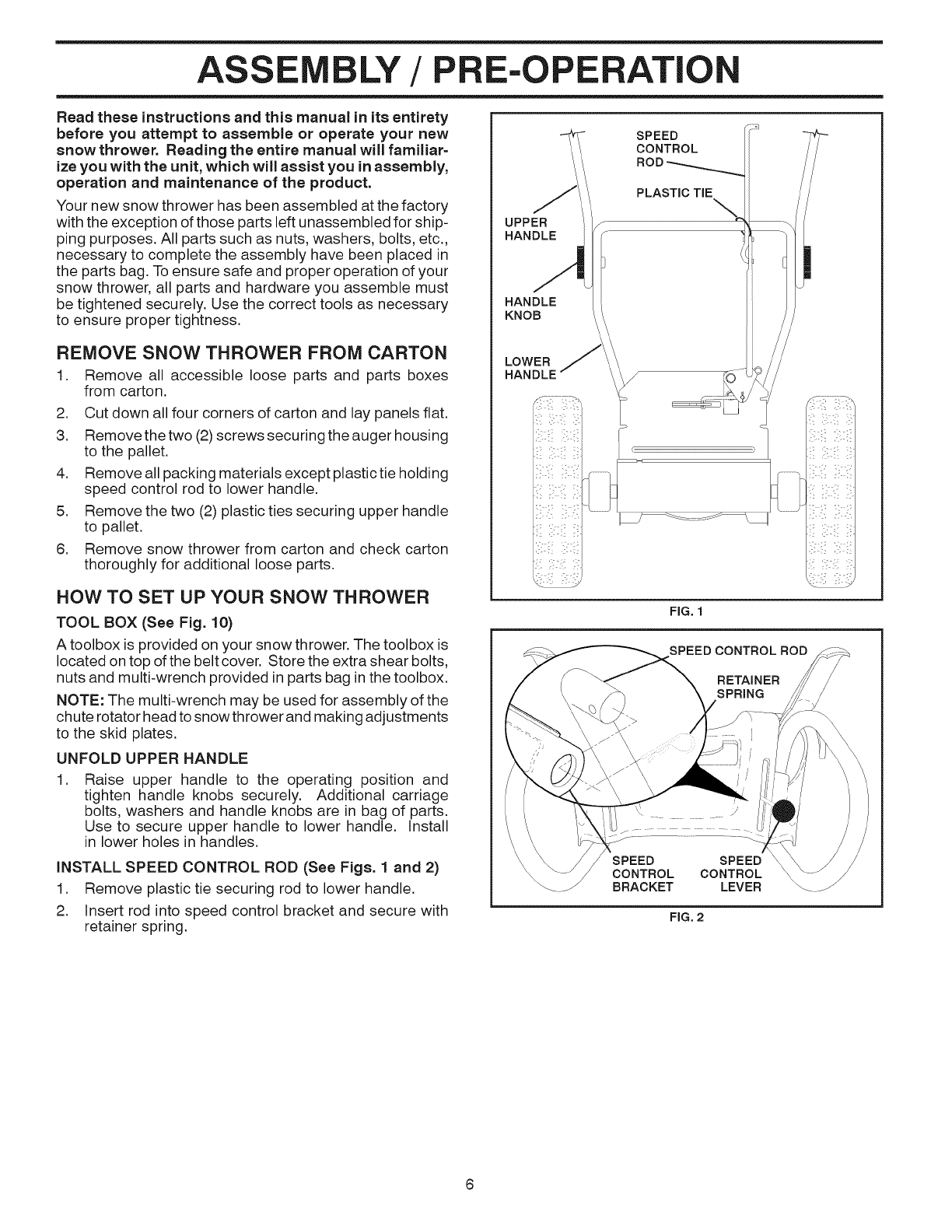

ASSE BLY /PRE-OPERATION

Read these instructions and this manual in its entirety

before you attempt to assemble or operate your new

snow thrower. Reading the entire manual will familiar-

ize you with the unit, which will assist you in assembly,

operation and maintenance of the product.

Your new snow thrower has been assembled at the factory

with the exception of those parts left unassembled for ship-

ping purposes. All parts such as nuts, washers, bolts, etc.,

necessary to complete the assembly have been placed in

the parts bag. To ensure safe and proper operation of your

snow thrower, all parts and hardware you assemble must

be tightened securely. Use the correct tools as necessary

to ensure proper tightness.

REMOVE SNOW THROWER FROM CARTON

1. Remove all accessible loose parts and parts boxes

from carton.

2. Cut down all four corners of carton and lay panels flat.

3. Remove the two (2)screws securing the auger housing

to the pallet.

4. Remove all packing materials except plastic tie holding

speed control rod to lower handle.

5. Remove the two (2) plastic ties securing upper handle

to pallet.

6. Remove snow thrower from carton and check carton

thoroughly for additional loose parts.

HOW TO SET UP YOUR SNOW THROWER

TOOL BOX (See Fig. 10)

A toolbox is provided on your snow thrower. The toolbox is

located on top of the belt cover. Store the extra shear bolts,

nuts and multi-wrench provided in parts bag in the toolbox.

NOTE: The multi-wrench may be used for assembly of the

chute rotator head to snow thrower and making adjustments

to the skid plates.

UNFOLD UPPER HANDLE

.Raise upper handle to the operating position and

tighten handle knobs securely. Additional carriage

bolts, washers and handle knobs are in bag of parts.

Use to secure upper handle to lower handle. Install

in lower holes in handles.

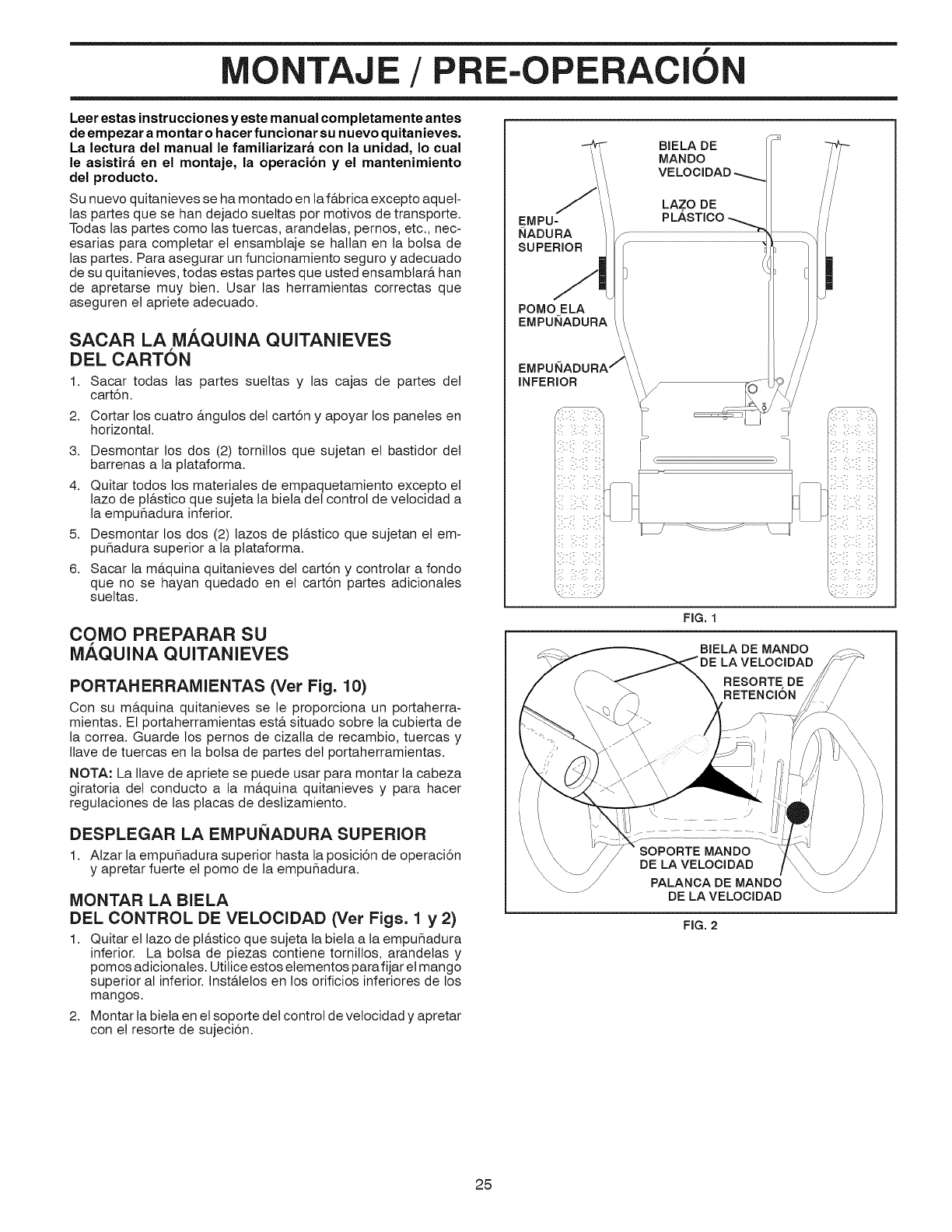

iNSTALL SPEED CONTROL ROD (See Figs. 1 and 2)

1. Remove plastic tie securing rod to lower handle.

2. Insert rod into speed control bracket and secure with

retainer spring.

UPPER

HANDLE

KNOB

LOWER

HANDLE

SPEED

CONTROL

ROD_

PLASTIC TIE

FIG. 1

SPEED CONTROL ROD

RETAINER

SPRING

SPEED

CONTROL

BRACKET

SPEED

CONTROL

LEVER

FIG. 2

LY /E-OPERATION

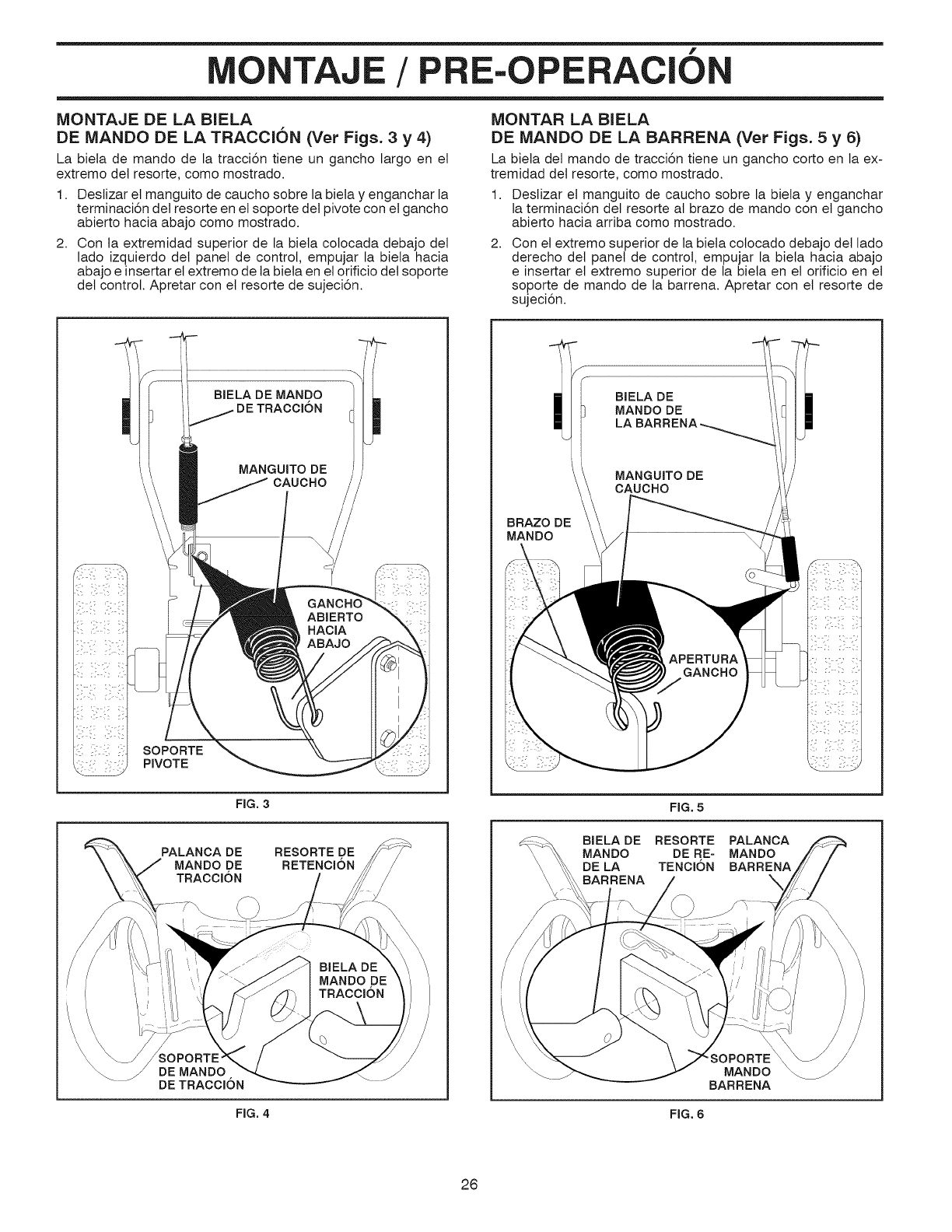

iNSTALL TRACTION DRIVE CONTROL ROD

(See Figs. 3 and 4)

The traction drive control rod has the long loop on the end

of the spring as shown.

1. Slide rubber sleeve up rod and hook end of spring into

pivot bracket with loop opening down as shown.

2. With top end of rod positioned under left side of control

panel, push rod down and insert top end of rod intohole

in drive control bracket. Secure with retainer spring.

iNSTALL AUGER CONTROL ROD (See Figs. 5 and 6)

The auger control rod has the short loop on the end of the

spring as shown.

1. Slide rubber sleeve up rod and hook end of spring into

control arm with loop opening up as shown.

2. With top end of rod positioned under right side of

control panel, push down on rod and insert end of rod

into hole inauger control bracket. Secure with retainer

spring.

BRACKET

DRIVE

CONTROL

ARM

AUGER

CONTROL

ROD

RUBBER

SLEEVE

FIG. 3

DRIVE RETAINER

SPRING

CONTROL

BRACKET

FIG. 4

FiG, 5

AUGER CONTROL ROD

RETAINER

SPRING

AUGER

CONTROL

LEVER

CONTROL

BRACKET

FIG. 6

ASSE BLY/PRE-OPERATION

iNSTALL DISCHARGE CHUTE /CHUTE ROTATOR

HEAD (See Fig. 7)

NOTE: The multi-wrench provided in your parts bag may

be used to install the chute rotator head.

1. Place discharge chute assembly on top of chute base

with discharge opening toward front of snow thrower.

2. Position chute rotator head over chute bracket. If neces-

sary, rotate chute assemblyto align square and pin on un-

derside of chute rotator head with holes in chute bracket.

3. With chute rotator head and chute bracket aligned,

position chute rotator head on pin and threaded stud

of mounting bracket.

4. Install 3/8 washer and Iocknut on threaded stud and

tighten securely.

_3/8 LOCKNUT

_3/8 WASHER

STUD

CHUTE

BRACKET

ROTATOR HEAD

CHUTE MOUNTING

ROTATOR HEAD BRACKET

FIG. 7

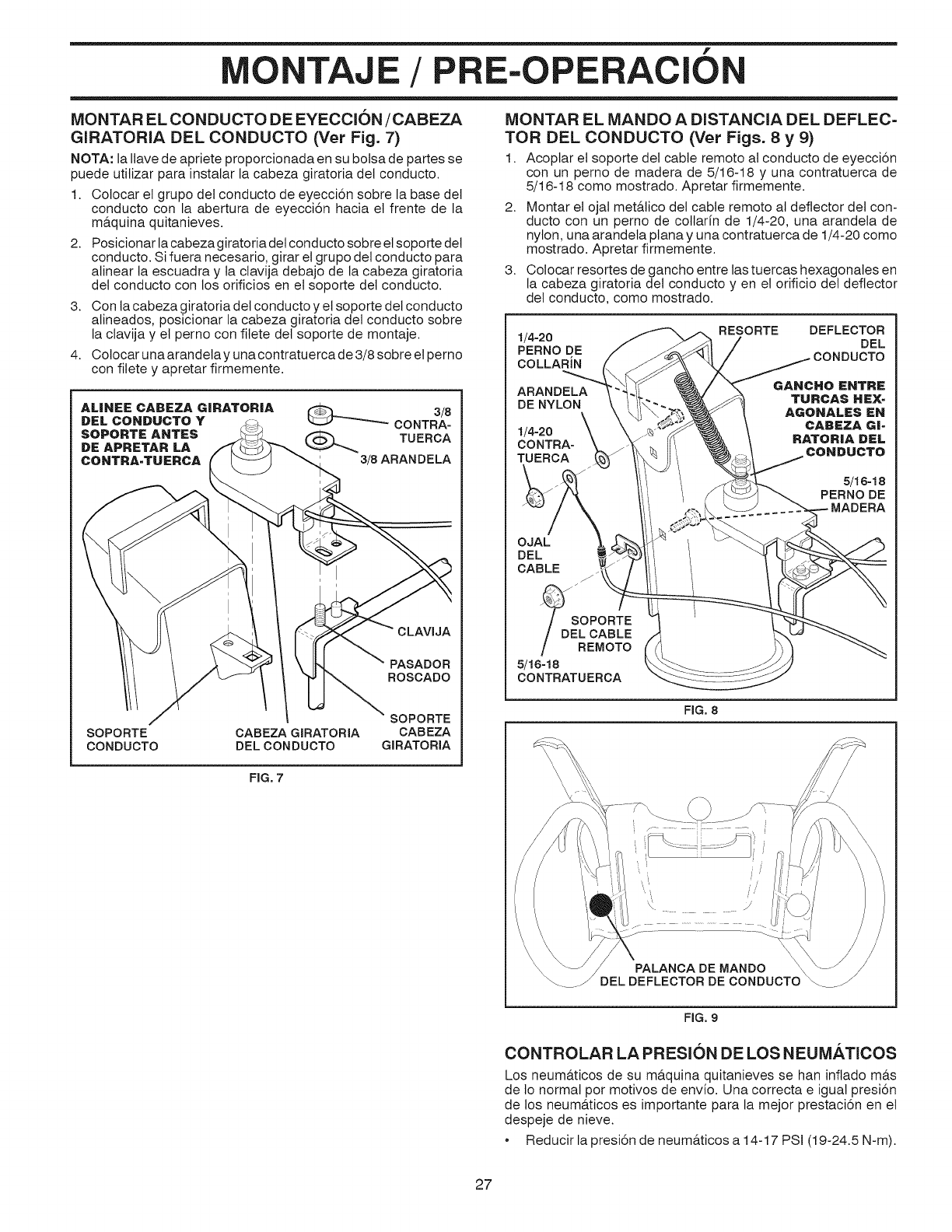

iNSTALL CHUTE DEFLECTOR REMOTE CONTROL

(See Figs. 8 and 9)

1. Install remote cable bracket to discharge chute with

5/16-18 carriage bolt and 5/16-18 Iocknut as shown.

Tighten securely.

2. Install remote cable eyelet to chute deflector with

1/4-20 shoulder bolt, nylon washer and 1/4-20 Iocknut

as shown. Tighten securely.

3. Install spring hooks between hex nuts on chute rotator

head and into hole in chute deflector as shown.

1/4-20 SPRING

SHOULDER CHUTE

DEFLECTOR

HOOK

NYLON BETWEEN

WASHER HEX NUTS

ON CHUTE

1/4-20 ROTATO R

LOCKNUT HEAD

CABLE

EYELET

_B _EMOTE

CABLE

RACKET

5/16-18

LOCKNUT

FIG. 8

CHUTE DEFLECTOR

CONTROLLEVER

FIG. 9

CHECK TiRE PRESSURE

The tires on your snow thrower were overinflated at the fac-

tory for shipping purposes. Correct and equal tire pressure

is important for best snow throwing performance.

•Reduce tire pressure to 14-17 PSI (19-24.5 N-m).

OPERATI

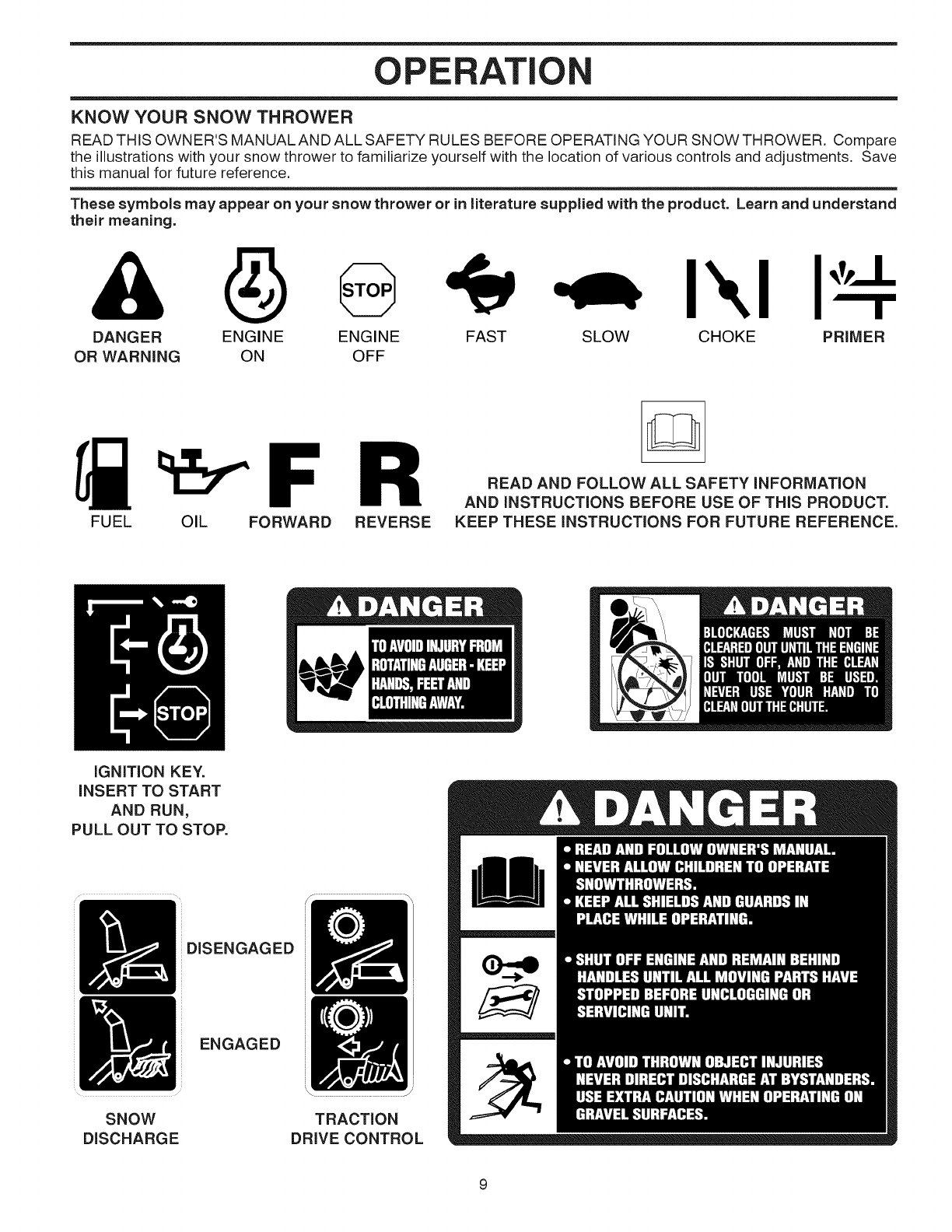

KNOW YOUR SNOW THROWER

READ THIS OWNER'S MANUALAND ALL SAFETY RULES BEFORE OPERATING YOUR SNOWTHROWER. Compare

the illustrations with your snow thrower to familiarize yourself with the location of various controls and adjustments. Save

this manual for future reference.

These symbols may appear on your snow thrower or in literature supplied with the product. Learn and understand

their meaning. I\1

ENGINE FAST

OFF

DANGER ENGINE SLOW CHOKE PRIMER

OR WARNING ON

FUEL OIL FORWARD REVERSE

READ AND FOLLOW ALL SAFETY INFORMATION

AND INSTRUCTIONS BEFORE USE OF THiS PRODUCT.

KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE.

IGNITION KEY.

INSERT TO START

AND RUN,

PULL OUT TO STOP.

DISENGAGED

ENGAGED

SNOW

DISCHARGE

TRACTION

DRIVE CONTROL

GASOLINE

CONTROL

OPERATION

ELECTRIC AUGER

START BUTTON CONTROL

LEVER DRIVE SPEED

RECOIL _ONTROL LEVER

STARTER

HANDLE

CHUTE

DEFLECTOR

DISCHARGE CHUTE CONTROL LEVER

DEFLECTOR REMOTE

CONTROLLEVER

DRIVE

CONTROL

LEVER

SAFETY

iGNiTiON

KEY ON /OFF

SWITCH

NOTE: iTEMS ABOVE

ARE SHOWN iN

THEIR TYPICAL

LOCATION ON THE

ENGINE. ACTUAL

LOCATION MAY VARY

WITH THE ENGINE

ON YOUR UNIT,

CHUTE

CLEAN=OUT TOOL

=H TURN

TRIGGER

LIGHT

KNOB

TOOLBOX

O DRIFT CUTTER

AUGERS

PLATE

FIG. 10

MEETS A.N.S.I. SAFETY REQUIREMENTS

Our snow throwers conform to the standards of the American National Standards Institute.

Toolbox = used to store spare shear bolts, locknuts and

wrench.

Safety ignition key -must be inserted for the engine to

start and run. Remove when snow thrower is not in use.

Electric start button = used for starting the engine.

Recoil (auxiliary) starter handle- used for starting engine.

Primer = pumps additional fuel from the carburetor to the

cylinder for use when starting a cold engine.

Choke Control = used for starting a cold engine.

ON /OFF switch -used to STOP the engine.

LH and RH turn triggers -used to steer the snow thrower. 10

Drive speed control lever = used to select forward or

reverse motion and speed of snow thrower.

Traction drive control lever = used to engage power-pro-

pelled forward or reverse motion of snow thrower.

Auger control lever = used to engage auger motion

(throw snow).

Discharge chute control lever = used to change the

direction the snow is thrown.

Deflector remote control lever = used to change the

distance the snow is thrown.

Skid plate = used to adjust height of scraper bar from ground.

Drift cutter - used to cut through deep snowdrifts.

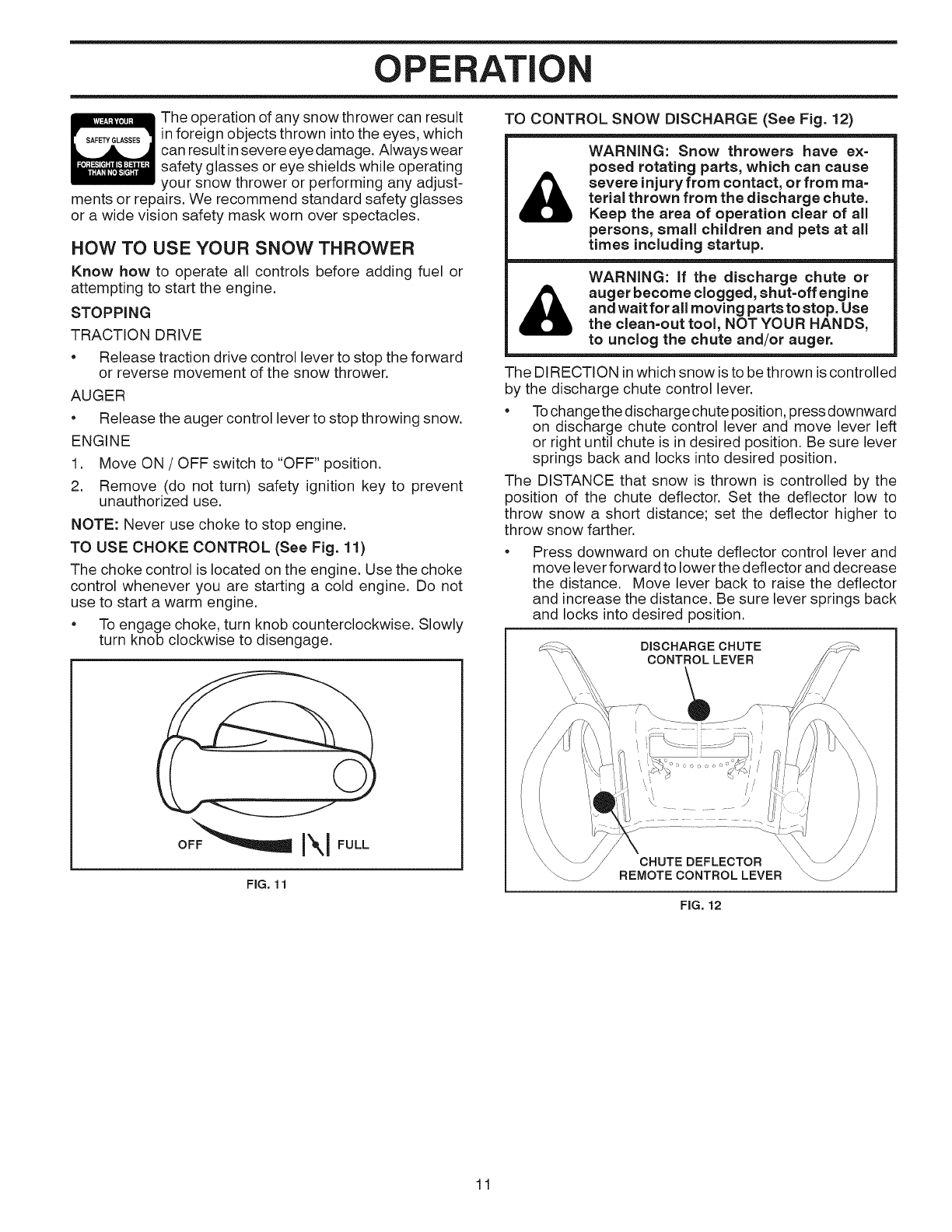

OPERATI

The operation of any snow thrower can result

in foreign objects thrown intothe eyes, which

can result insevere eye damage. Always wear

safety glasses or eye shields while operating

your snow thrower or performing any adjust-

ments or repairs. We recommend standard safety glasses

or a wide vision safety mask worn over spectacles.

HOW TO USE YOUR SNOW THROWER

Know how to operate all controls before adding fuel or

attempting to start the engine.

STOPPING

TRACTION DRIVE

Release traction drive control lever to stop the forward

or reverse movement of the snow thrower.

AUGER

Release the auger control lever to stop th rowing snow.

ENGINE

1. Move ON /OFF switch to "OFF" position.

2. Remove (do not turn) safety ignition key to prevent

unauthorized use.

NOTE: Never use choke to stop engine.

TO USE CHOKE CONTROL (See Fig. 11)

The choke control is located on the engine. Use the choke

control whenever you are starting a cold engine. Do not

use to start a warm engine.

To engage choke, turn knob counterclockwise. Slowly

turn knob clockwise to disengage.

I\l

FIG. 11

TO CONTROL SNOW DISCHARGE (See Fig. 12)

&WARNING: Snow throwers have ex=

posed rotating parts, which can cause

severe injury from contact, or from ma=

terial thrown from the discharge chute.

Keep the area of operation clear of all

persons, small children and pets at all

times including startup.

&WARNING: if the discharge chute or

auger become clogged, shut=off engine

and wait for all moving parts to stop. Use

the clean=out tool, NOT YOUR HANDS,

to unclog the chute and/or auger.

The DIRECTION inwhich snow isto be thrown is controlled

by the discharge chute control lever.

• Tochange the discharge chute position, press downward

on discharge chute control lever and move lever left

or right until chute is in desired position. Be sure lever

springs back and locks into desired position.

The DISTANCE that snow is thrown is controlled by the

position of the chute deflector. Set the deflector low to

throw snow a short distance; set the deflector higher to

throw snow farther.

Press downward on chute deflector control lever and

move lever forward to lower the deflector and decrease

the distance. Move lever back to raise the deflector

and increase the distance. Be sure lever springs back

and locks into desired position.

DISCHARGE CHUTE

CONTROLLEVER

CHUTE DEFLECTOR

REMOTE CONTROLLEVER

FIG. 12

OPERATION

TO THROW SNOW (See Fig. 13)

The auger rotation is controlled by the auger control lever

located on the right side handle.

• Squeeze auger control lever to handle to engage the

auger and throw snow.

• Release the auger control lever to stop throwing snow.

AUGER

CONTROL

LEVER

FIG. 13

USING THE CLEAN=OUT TOOL (See Fig. 14)

In certain snow conditions, the discharge chute may be-

come clogged with ice and snow. Use the clean-out tool

to dislodge this blockage.

When cleaning, repairing, or inspecting, make

certain all controls are disengaged and the au=

get/impeller and all moving parts have stopped.

Disconnect the spark plug wire and keep the

wire away from the spark plug to prevent ac=

cidental starting.

TO MOVE FORWARD AND BACKWARD (See Fig. 15)

SELF-PROPELLING, forward and reverse movement of

the snow thrower, is controlled by the traction drive control

lever located on the left side handle.

• Squeeze traction drive control lever to handle to engage

the drive system.

• Release traction drive control lever to stop the forward

or reverse movement of the snow thrower.

SPEED and DIRECTION are controlled by the drive speed

control lever.

Press downward on the speed control lever and move

lever to desired position BEFORE engaging the trac-

tion drive control lever. Be sure lever springs back and

locks into desired position.

CAUTION: Do not move speed control lever

when traction drive control lever is engaged.

Damage to the snow thrower can result.

• Slower speeds are for heavier snow and faster speeds

are for light snow and transporting the snow thrower. It

is recommended that you use a slower speed until you

are familiar with the operation of the snow thrower.

NOTE: When both traction drive and auger control levers

are engaged, the traction drive control lever will lock the

auger control lever in the engaged position. This will allow

you to release your right hand from the handle and adjust

the discharge chute direction without interrupting the snow

throwing orocess.

Release the auger control lever and shut off the engine.

Remove the clean-out tool from it'smounting clip. Grasp

the tool firmly by the handle and push and twist the tool

into the discharge chute to dislodge the blockage.

After the packed snow has been dislodged, return the clean-

out tool to it's mounting clip by pushing it into the clip.

• Make sure the discharge chute is pointed in a safe di-

rection (no vehicles, buildings, people, or other objects

are in the direction of discharge) before restarting the

engine.

• Restart the engine, then squeeze the auger control

lever to the handle to clear snow from the auger hous-

ing and the discharge chute.

DISCHARGE CHUTE

CLEAN-OUT

TOOL

TRACTION DRIVE

CONTROL LEVER

FIG. 15

POWER STEERING OPERATION (See Fig. 10)

Steering triggers are used to assist in steering your snow

thrower. The triggers are located on the underside of each

handle. When a trigger is squeezed, it disengages the drive

wheel on that side of snow thrower and allows it to turn in

that direction.

• To turn left - squeeze left side trigger.

• To turn right - squeeze right side trigger.

LH TURN RH TURN

TRIGGER TRIGGER

FIG, 14 12 FIG. 16

OPERATI

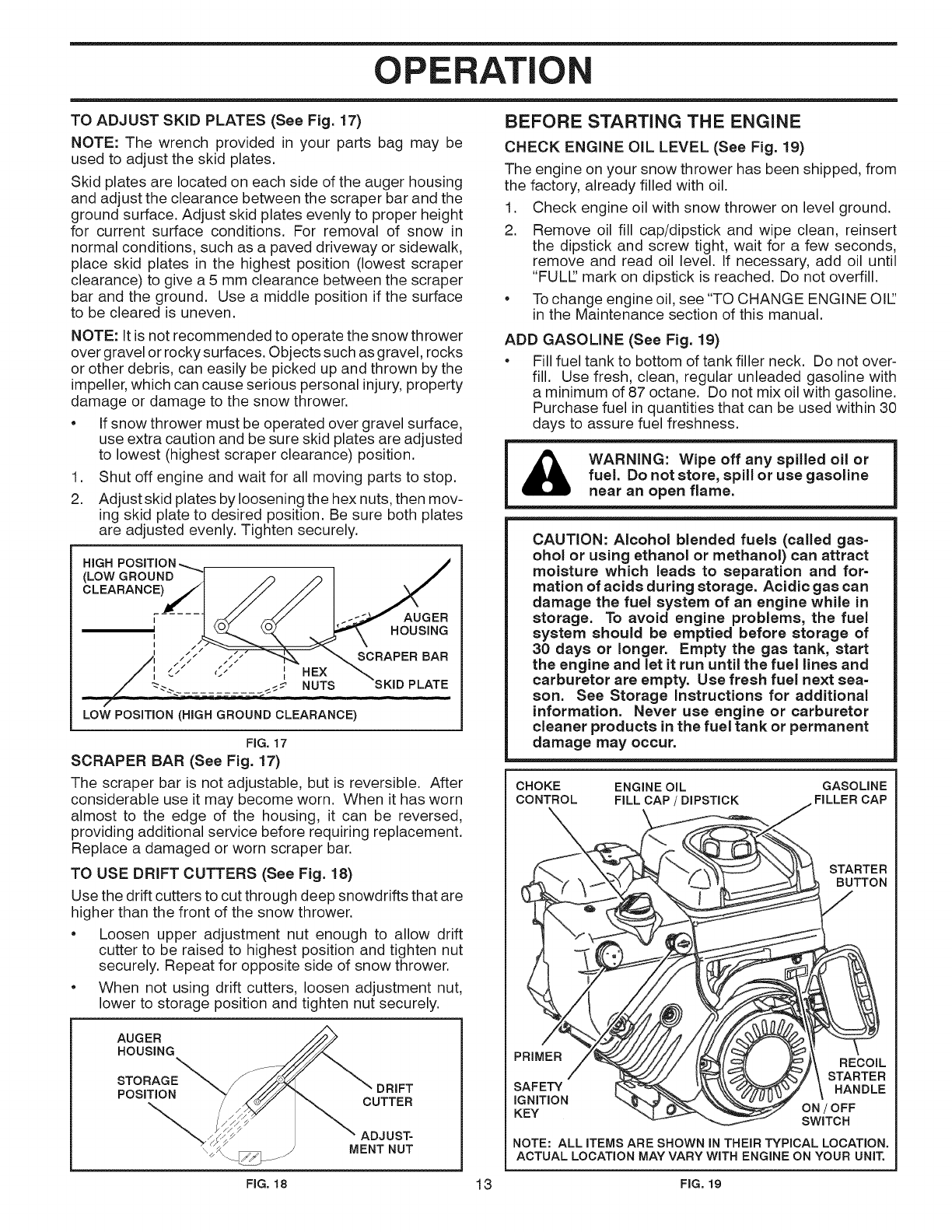

TO ADJUST SKID PLATES (See Fig. 17)

NOTE: The wrench provided in your parts bag may be

used to adjust the skid plates.

Skid plates are located on each side of the auger housing

and adjust the clearance between the scraper bar and the

ground surface. Adjust skid plates evenly to proper height

for current surface conditions. For removal of snow in

normal conditions, such as a paved driveway or sidewalk,

place skid plates in the highest position (lowest scraper

clearance) to give a 5 mm clearance between the scraper

bar and the ground. Use a middle position if the surface

to be cleared is uneven.

NOTE: It is not recommended to operate the snow thrower

over gravel or rocky surfaces. Objects such as gravel, rocks

or other debris, can easily be picked up and thrown by the

impeller,which can cause serious personal injury,property

damage or damage to the snow thrower.

• If snow thrower must be operated over gravel surface,

use extra caution and be sure skid plates are adjusted

to lowest (highest scraper clearance) position.

1. Shut off engine and wait for all moving parts to stop.

2. Adjustskid plates by loosening the hex nuts, then mov-

ing skid plate to desired position. Be sure both plates

are adjusted evenly. Tighten securely.

HIGH

(LOW GROUND

AUGER

II HOUSING

i-"/.SCRAPER BAR

.-- == __=.._ NUTS= = PLATE

LOW POSITION (HIGH GROUND CLEARANCE)

FIG. 17

SCRAPER BAR (See Fig. 17)

The scraper bar is not adjustable, but is reversible. After

considerable use it may become worn. When it has worn

almost to the edge of the housing, it can be reversed,

providing additional service before requiring replacement.

Replace a damaged or worn scraper bar.

TO USE DRIFT CUTTERS (See Fig. 18)

Use the drift cutters to cut through deep snowdrifts that are

higher than the front of the snow thrower.

• Loosen upper adjustment nut enough to allow drift

cutter to be raised to highest position and tighten nut

securely. Repeat for opposite side of snow thrower.

When not using drift cutters, loosen adjustment nut,

lower to storage position and tighten nut securely.

AUGER

HOUSING

DRIFT

CUTTER

ADJUST-

MENT NUT

BEFORE STARTING THE ENGINE

CHECK ENGINE OIL LEVEL (See Fig. 19)

The engine on your snow thrower has been shipped, from

the factory, already filled with oil.

1. Check engine oil with snow thrower on level ground.

2. Remove oil fill cap/dipstick and wipe clean, reinsert

the dipstick and screw tight, wait for a few seconds,

remove and read oil level. If necessary, add oil until

"FULl" mark on dipstick is reached. Do not overfill.

• To change engine oil, see "TO CHANGE ENGINE OIL'

in the Maintenance section of this manual.

ADD GASOLINE (See Fig. 19)

Fill fuel tank to bottom of tank filler neck. Do not over-

fill. Use fresh, clean, regular unleaded gasoline with

a minimum of 87 octane. Do not mix oil with gasoline.

Purchase fuel in quantities that can be used within 30

days to assure fuel freshness.

_JL WARNING: Wipe off any spilled oil or

dfuel. Do not store, spill or use gasoline

near an open flame.

CAUTION: Alcohol blended fuels (called gas-

ohol or using ethanol or methanol) can attract

moisture which leads to separation and for=

mation of acids during storage. Acidic gas can

damage the fuel system of an engine while in

storage. To avoid engine problems, the fuel

system should be emptied before storage of

30 days or longer. Empty the gas tank, start

the engine and let it run until the fuel lines and

carburetor are empty. Use fresh fuel next sea=

son. See Storage instructions for additional

information. Never use engine or carburetor

cleaner products in the fuel tank or permanent

damage may occur.

CHOKE ENGINE OIL GASOLINE

CONTROL FILL CAP /DIPSTICK FILLER CAP

STARTER

BUTTON

PRIMER RECOIL

STARTER

SAFETY HANDLE

IGNITION ON /OFF

KEY SWITCH

NOTE: ALL ITEMS ARE SHOWN IN THEIR TYPICAL LOCATION.

ACTUAL LOCATION MAY VARY WiTH ENGINE ON YOUR UNIT.

FIG. 18 13 FIG. 19

OPERATION

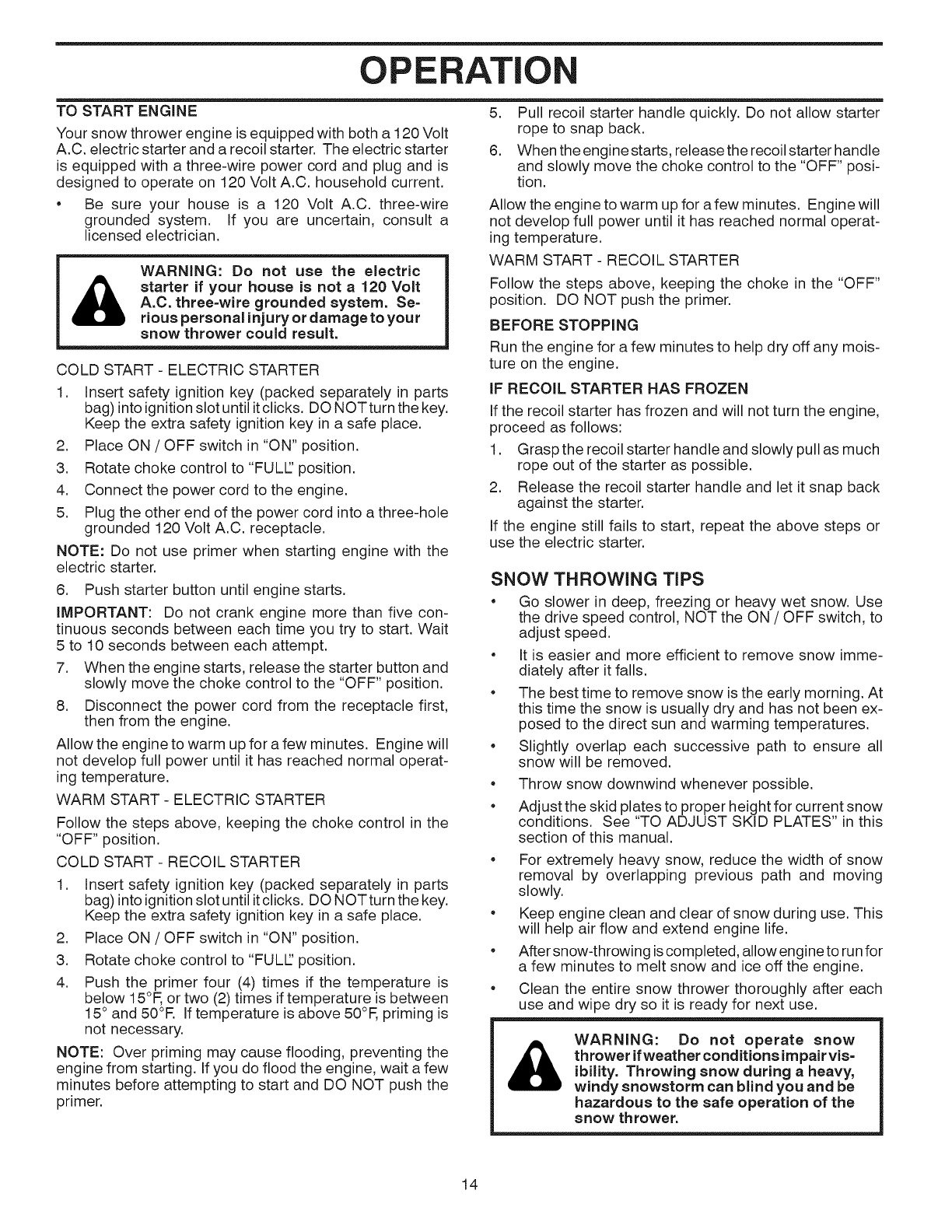

TO START ENGINE

Your snow thrower engine is equipped with both a 120 Volt

A.C. electric starter and a recoil starter. The electric starter

is equipped with a three-wire power cord and plug and is

designed to operate on 120 Volt A.C. household current.

• Be sure your house is a 120 Volt A.C. three-wire

grounded system. If you are uncertain, consult a

licensed electrician.

WARNING: Do not use the electric

starter if your house is not a 120 Volt

A.C. three=wire grounded system. Se=

rious personal injury or damage to your

snow thrower could result.

COLD START - ELECTRIC STARTER

1. Insert safety ignition key (packed separately in parts

bag) into ignition slot until it clicks. DO NOT turn the key.

Keep the extra safety ignition key in a safe place.

2. Place ON /OFF switch in "ON" position.

3. Rotate choke control to "FULl" position.

4. Connect the power cord to the engine.

5. Plug the other end of the power cord into a three-hole

grounded 120 Volt A.C. receptacle.

NOTE: Do not use primer when starting engine with the

electric starter.

6. Push starter button until engine starts.

IMPORTANT: Do not crank engine more than five con-

tinuous seconds between each time you try to start. Wait

5 to 10 seconds between each attempt.

7. When the engine starts, release the starter button and

slowly move the choke control to the "OFF" position.

8. Disconnect the power cord from the receptacle first,

then from the engine.

Allow the engine to warm up for a few minutes. Engine will

not develop full power until it has reached normal operat-

ing temperature.

WARM START - ELECTRIC STARTER

Follow the steps above, keeping the choke control in the

"OFF" position.

COLD START - RECOIL STARTER

1. Insert safety ignition key (packed separately in parts

bag) into ignition slot until it clicks. DO NOT turn the key.

Keep the extra safety ignition key in a safe place.

2. Place ON /OFF switch in "ON" position.

3. Rotate choke control to "FULl" position.

4. Push the primer four (4) times if the temperature is

below 15°F, or two (2) times if temperature is between

15° and 50°R If temperature is above 50°F, priming is

not necessary.

NOTE: Over priming may cause flooding, preventing the

engine from starting. If you do flood the engine, wait a few

minutes before attempting to start and DO NOT push the

primer.

5. Pull recoil starter handle quickly. Do not allow starter

rope to snap back.

6. When the engine starts, release the recoil starter handle

and slowly move the choke control to the "OFF" posi-

tion.

Allow the engine to warm up for afew minutes. Engine will

not develop full power until it has reached normal operat-

ing temperature.

WARM START- RECOIL STARTER

Follow the steps above, keeping the choke in the "OFF"

position. DO NOT push the primer.

BEFORE STOPPING

Run the engine for a few minutes to help dry off any mois-

ture on the engine.

IF RECOIL STARTER HAS FROZEN

If the recoil starter has frozen and will not turn the engine,

proceed as follows:

1. Grasp the recoil starter handle and slowly pull as much

rope out of the starter as possible.

2. Release the recoil starter handle and let it snap back

against the starter.

If the engine still fails to start, repeat the above steps or

use the electric starter.

SNOW THROWING TiPS

• Go slower in deep, freezing or heavy wet snow. Use

the drive speed control, NOT the ON /OFF switch, to

adjust speed.

• It is easier and more efficient to remove snow imme-

diately after it falls.

• The best time to remove snow is the early morning. At

this time the snow is usually dry and has not been ex-

posed to the direct sun and warming temperatures.

• Slightly overlap each successive path to ensure all

snow will be removed.

Throw snow downwind whenever possible.

Adjust the skid plates to proper height for current snow

conditions. See "TO ADJUST SKID PLATES" in this

section of this manual.

• For extremely heavy snow, reduce the width of snow

removal by overlapping previous path and moving

slowly.

• Keep engine clean and clear of snow during use. This

will help air flow and extend engine life.

• After snow-throwing iscompleted, allow engine to run for

a few minutes to melt snow and ice off the engine.

• Clean the entire snow thrower thoroughly after each

use and wipe dry so it is ready for next use.

&WARNING: Do not operate snow

thrower if weather conditions impair vis-

ibility. Throwing snow during aheavy,

windy snowstorm can blind you and be

hazardous to the safe operation of the

snow thrower.

E A CE

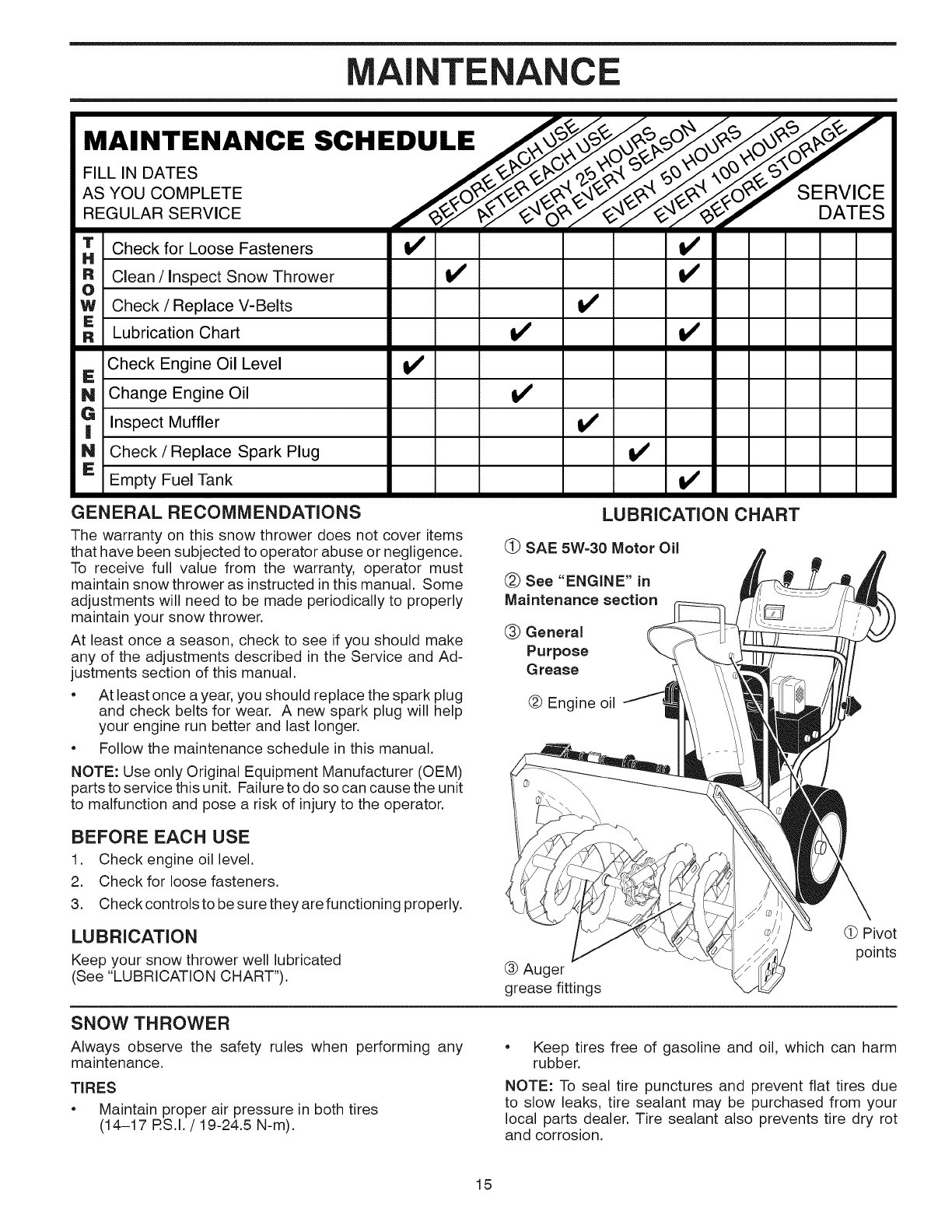

MAINTENANCE

FILL IN DATES

AS YOU COMPLETE

REGULAR SERVICE

Check for Loose Fasteners

RClean /Inspect Snow Thrower

WCheck/Replace V=Belts

RE Lubrication Chart

v' v'

Check Engine Oil Level

N Change Engine Oil

Inspect Muffler

N Check /Replace Spark Plug

EEmpty Fuel Tank

v' v'

GENERAL RECOMMENDATIONS

The warranty on this snow thrower does not cover items

that have been subjected to operator abuse or negligence.

To receive full value from the warranty, operator must

maintain snow thrower as instructed in this manual. Some

adjustments will need to be made periodically to properly

maintain your snow thrower.

At least once a season, check to see if you should make

any of the adjustments described in the Service and Ad-

justments section of this manual.

• At least once a year, you should replace the spark plug

and check belts for wear. A new spark plug will help

your engine run better and last longer.

• Follow the maintenance schedule in this manual.

NOTE: Use only Original Equipment Manufacturer (OEM)

parts to service this unit. Failure to do so can cause the unit

to malfunction and pose a risk of injury to the operator.

LUBRiCATiON CHART

(_ SAE 5W=30 Motor Oil

(_) See "ENGINE" in

Maintenance section

(_ General

Purpose

Grease

@ Engine oil

BEFORE EACH USE

1. Check engine oil level.

2. Check for loose fasteners.

3. Check controls to be sure they are functioning properly.

LUBRICATION

Keep your snow thrower well lubricated

(See "LUBRICATION CHART"). ® Auger

grease fittings

(_ Pivot

points

SNOW THROWER

Always observe the safety rules when performing any

maintenance.

TIRES

•Maintain proper air pressure in both tires

(14-17 RS.I./19-24.5 N-m).

•Keep tires free of gasoline and oil, which can harm

rubber.

NOTE: To seal tire punctures and prevent flat tires due

to slow leaks, tire sealant may be purchased from your

local parts dealer. Tire sealant also prevents tire dry rot

and corrosion.

INTEN CE

BELTS

Check belts for deterioration and wear after every 50 hours

of operation and replace if necessary. The belts are not

adjustable. Replace belts if they begin to slip from wear.

(See "TO REMOVE BELT COVER" in the Service and

Adjustments section of this manual).

The belts on your snow thrower are of special construction

and should be replaced by original equipment manufacturer

(OEM) belts available from your nearest dealer. Using other

than OEM belts can cause personal injury or damage to

the snow thrower.

AUGER GEAR CASE

The gear case was filled with lubricant to the proper

level at the factory. The only time the lubricant needs

attention is if service has been performed on the gear

case.

•If lubricant is required, use only Ronex ED #1 grease.

TRACTION DRIVE SYSTEM

DO NOT lubricate the drive components inside the snow

thrower. The sprockets, hex shafts, drive disc and friction

wheel require no lubrication. The bearings and bushings

are lifetime lubricated and require no maintenance.

CAUTION: Any lubricating of the above compo-

nents can cause contamination of the friction

wheel and damage to the drive system of your

snow thrower.

ENGINE

LUBRICATION

Use only high quality detergent oil rated with API service

classification SG-SL. Select the oil's SAE viscosity grade

according to your expected operating temperature.

SAE ViSCOSiTY GRADES

! I

i°F -20 0 30 32 40

i°c -30 -2o 40 6 lo

TEMPERATURE RANGE ANTiCiPATED

BEFORE NEXT OiL CHANGE

NOTE: Although multi-viscosity oils (5W30, 10W30 etc.)

improve starting in cold weather, these multi-viscosity oils

will result in increased oil consumption when used above

32°F/0°C. Check your engine oil level more frequently to

avoid possible engine damage from running low on oil.

Change the oil after every 25 hours of operation or at least

once a year if the snow thrower is not used for 25 hours

in one year.

Check the crankcase oil level before starting the engine and

after each five (5) hours of continuous use. Tighten oil fill

cap /dipstick securely each time you check the oil level.

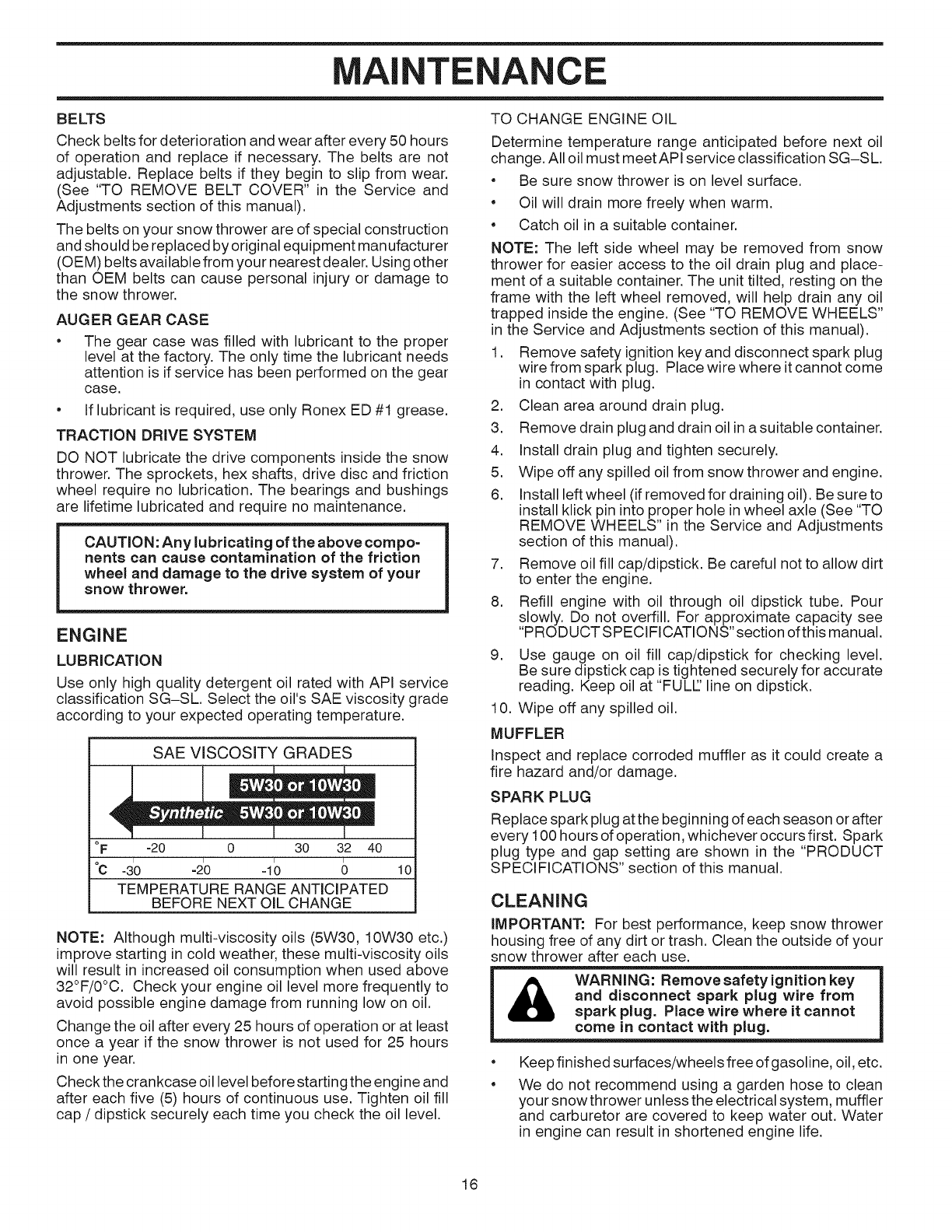

TO CHANGE ENGINE OIL

Determine temperature range anticipated before next oil

change. All oil must meet API service classification SG-SL.

• Be sure snow thrower is on level surface.

•Oil will drain more freely when warm.

• Catch oil in a suitable container.

NOTE: The left side wheel may be removed from snow

thrower for easier access to the oil drain plug and place-

ment of a suitable container. The unit tilted, resting on the

frame with the left wheel removed, will help drain any oil

trapped inside the engine. (See "TO REMOVE WHEELS"

in the Service and Adjustments section of this manual).

1. Remove safety ignition key and disconnect spark plug

wire from spark plug. Place wire where it cannot come

in contact with plug.

2. Clean area around drain plug.

3. Remove drain plug and drain oil in a suitable container.

4. Install drain plug and tighten securely.

5. Wipe off any spilled oil from snow thrower and engine.

6. Install left wheel (if removed for draining oil). Besureto

install klick pin into proper hole in wheel axle (See "TO

REMOVE WHEELS" in the Service and Adjustments

section of this manual).

7. Remove oil fill cap/dipstick. Be careful not to allow dirt

to enter the engine.

8. Refill engine with oil through oil dipstick tube. Pour

slowly. Do not overfill. For approximate capacity see

"PRODUCT SPECIFICATIONS" section of this manual.

9. Use gauge on oil fill cap/dipstick for checking level.

Be sure dipstick cap is tightened securely for accurate

reading. Keep oil at "FULE' line on dipstick.

10. Wipe off any spilled oil.

MUFFLER

Inspect and replace corroded muffler as it could create a

fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of each season or after

every 100 hours of operation, whichever occurs first. Spark

plug type and gap setting are shown in the "PRODUCT

SPECIFICATIONS" section of this manual.

CLEANING

iMPORTANT: For best performance, keep snow thrower

housing free of any dirt or trash. Clean the outside of your

snow thrower after each use.

&WARNING: Remove safety ignition key

and disconnect spark plug wire from

spark plug. Place wire where it cannot

come in contact with plug.

Keep finished surfaces/wheels free of gasoline, oil, etc.

We do not recommend using a garden hose to clean

your snow thrower unless the electrical system, muffler

and carburetor are covered to keep water out. Water

in engine can result in shortened engine life.

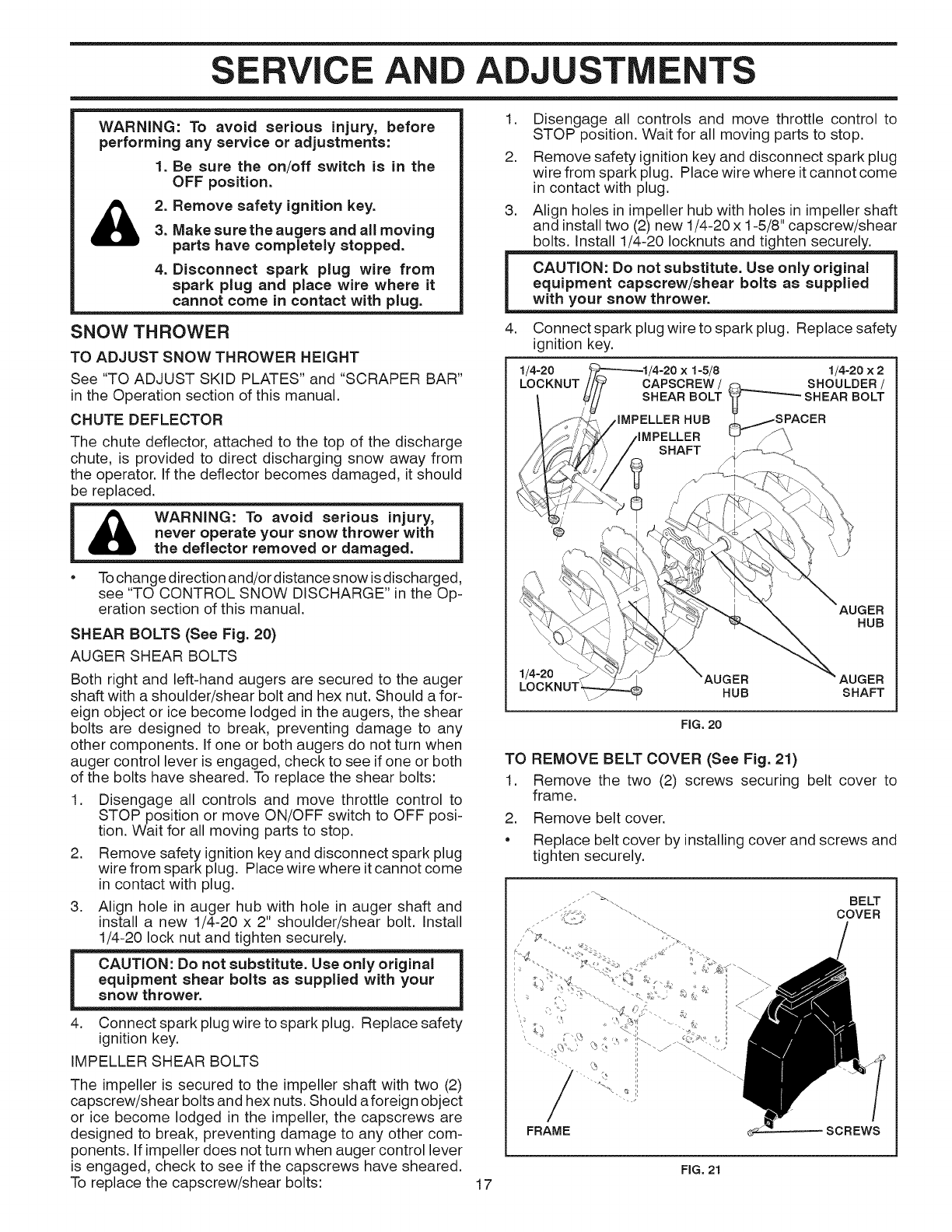

SE iCE ADJ ENTS

WARNING: To avoid serious injury, before

performing any service or adjustments:

1. Be sure the on/off switch is in the

OFF position.

2. Remove safety ignition key.3. Make sure the augers and all moving

parts have completely stopped.

4. Disconnect spark plug wire from

spark plug and place wire where it

cannot come in contact with plug.

SNOW THROWER

TO ADJUST SNOW THROWER HEIGHT

See "TO ADJUST SKID PLATES" and "SCRAPER BAR"

in the Operation section of this manual.

CHUTE DEFLECTOR

The chute deflector, attached to the top of the discharge

chute, is provided to direct discharging snow away from

the operator. If the deflector becomes damaged, it should

be replaced.

never operate your snow thrower with

the deflector removed or damaged.

• Tochange direction and!or distance snow isdischarged,

see "TO CONTROL SNOW DISCHARGE" in the Op-

eration section of this manual.

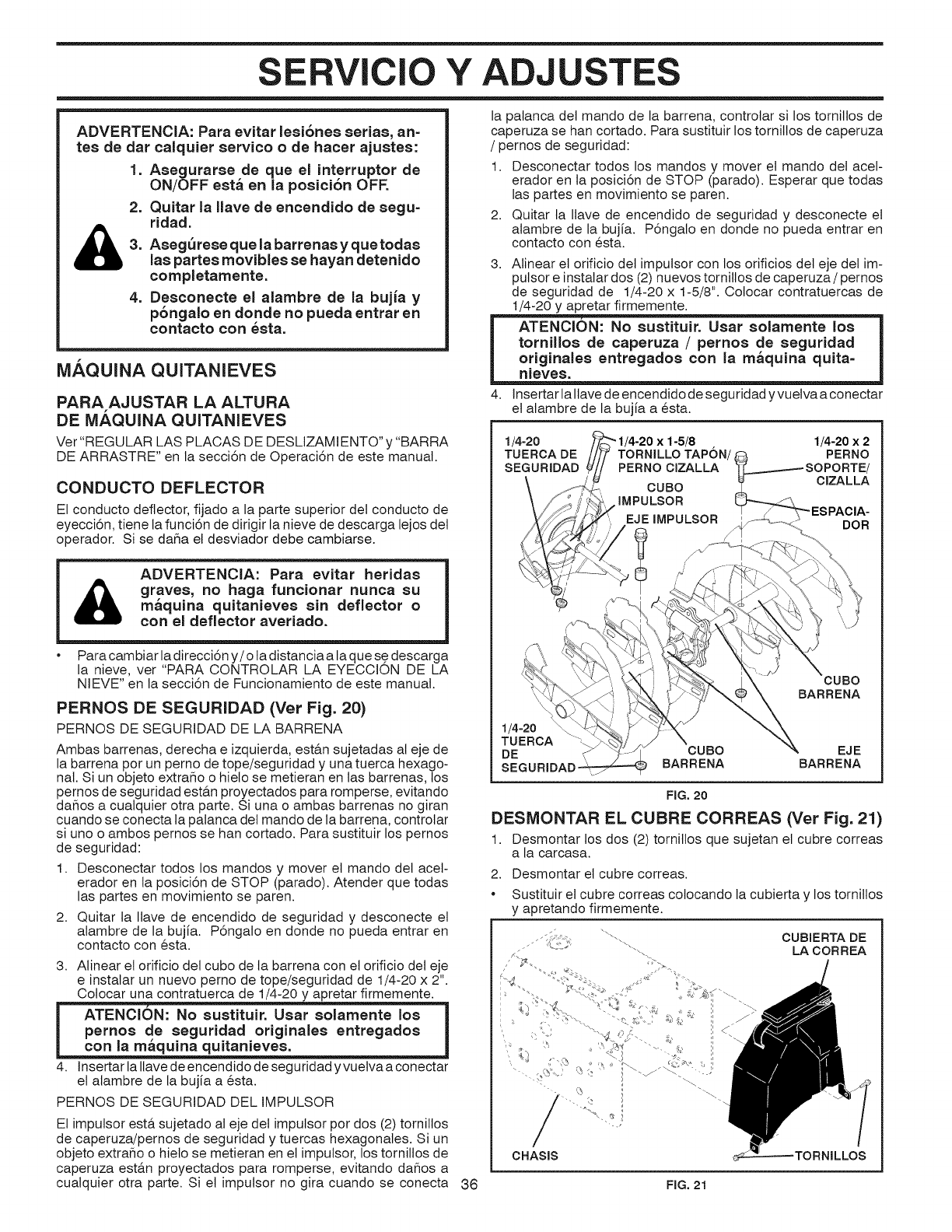

SHEAR BOLTS (See Fig. 20)

AUGER SHEAR BOLTS

Both right and left-hand augers are secured to the auger

shaft with a shoulder/shear bolt and hex nut. Should a for-

eign object or ice become lodged in the augers, the shear

bolts are designed to break, preventing damage to any

other components. If one or both augers do not turn when

auger control lever is engaged, check to see if one or both

of the bolts have sheared. To replace the shear bolts:

1. Disengage all controls and move throttle control to

STOP position or move ON/OFF switch to OFF posi-

tion. Wait for all moving parts to stop.

2. Remove safety ignitionkey and disconnect spark plug

wire from spark plug. Place wire where it cannot come

in contact with plug.

3. Align hole in auger hub with hole in auger shaft and

install a new 1/4-20 x 2" shoulder/shear bolt. Install

1/4-20 lock nut and tighten securely.

equipment shear bolts as supplied with your

snow thrower.

4. Connect spark plug wire to spark plug. Replace safety

ignition key.

IMPELLER SHEAR BOLTS

The impeller is secured to the impeller shaft with two (2)

capscrew/shear bolts and hex nuts. Should a foreign object

or ice become lodged in the impeller, the capscrews are

designed to break, preventing damage to any other com-

ponents. If impeller does not turn when auger control lever

is engaged, check to see if the capscrews have sheared.

To replace the capscrew/shear bolts: 17

1. Disengage all controls and move throttle control to

STOP position. Wait for all moving parts to stop.

2. Remove safety ignitionkey and disconnect spark plug

wire from spark plug. Place wire where it cannot come

in contact with plug.

3. Align holes in impeller hub with holes in impeller shaft

and install two (2) new 1/4-20 x 1-5/8" capscrew/shear

bolts. Install 1/4-20 Iocknuts and tighten securely.

4. Connect spark plug wire to spark plug. Replace safety

ignition key.

1/4-20

LOCKNUT 1-5/8 1/4-20 x 2

CAPSCREW /_SHOULDER /

SHEAR BOLT _-__-'-"---" SHEAR BOLT

IMPELLER HUB _/SPACER

iMPELLER _ _';

AUGER

HUB

1/4-20 AUGER AUGER

HUB SHAFT

FIG, 20

TO REMOVE BELT COVER (See Fig. 21)

1. Remove the two (2) screws securing belt cover to

frame.

2. Remove belt cover.

• Replace belt cover by installing cover and screws and

tighten securely.

/S _, .... BELT

_',_-_ , COVER

- _%

FRAME SCREWS

FIG. 21

SERVICE AADJ

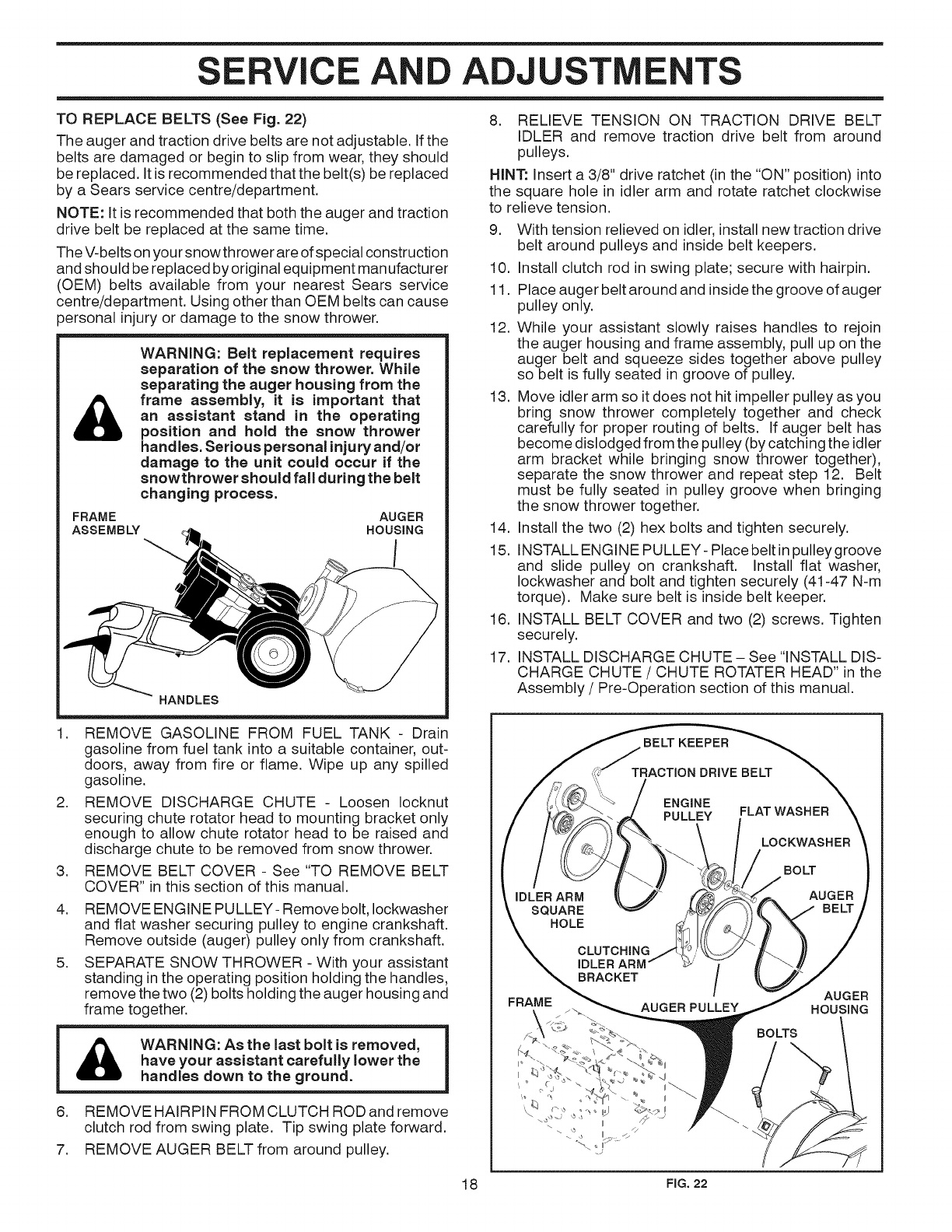

TO REPLACE BELTS (See Fig. 22)

The auger and traction drive belts are not adjustable. If the

belts are damaged or begin to slip from wear, they should

be replaced. It is recommended that the belt(s) be replaced

by a Sears service centre/department.

NOTE: It is recommended that both the auger and traction

drive belt be replaced at the same time.

The V-belts on your snow thrower are of special construction

and should be replaced by original equipment manufacturer

(OEM) belts available from your nearest Sears service

centre/department. Using other than OEM belts can cause

)ersonal injury or damage to the snow thrower.

WARNING: Belt replacement requires

separation of the snow thrower. While

separating the auger housing from the

frame assembly, it is important that

an assistant stand in the operating

position and hold the snow thrower

handles. Serious personal injury and/or

damage to the unit could occur if the

snowthrower should fall during the belt

changing process.

FRAME

ASSEMBLY AUGER

HOUSING

HANDLES

REMOVE GASOLINE FROM FUEL TANK - Drain

gasoline from fuel tank into a suitable container, out-

doors, away from fire or flame. Wipe up any spilled

gasoline.

REMOVE DISCHARGE CHUTE - Loosen Iocknut

securing chute rotator head to mounting bracket only

enough to allow chute rotator head to be raised and

discharge chute to be removed from snow thrower.

REMOVE BELT COVER - See "TO REMOVE BELT

COVER" in this section of this manual.

REMOVE ENGINE PULLEY- Remove bolt, Iockwasher

and flat washer securing pulley to engine crankshaft.

Remove outside (auger) pulley only from crankshaft.

SEPARATE SNOW THROWER - With your assistant

standing inthe operating position holding the handles,

remove the two (2) bolts holding the auger housing and

frame together.

WARNING: As the last bolt is removed,

have your assistant carefully lower the

handles down to the ground.

6. REMOVE HAIRPIN FROM CLUTCH ROD and remove

clutch rod from swing plate. Tip swing plate forward.

7. REMOVE AUGER BELT from around pulley.

8. RELIEVE TENSION ON TRACTION DRIVE BELT

IDLER and remove traction drive belt from around

pulleys.

HINT: Insert a 3/8" drive ratchet (in the "ON" position) into

the square hole in idler arm and rotate ratchet clockwise

to relieve tension.

9. With tension relieved on idler, install new traction drive

belt around pulleys and inside belt keepers.

10. Install clutch rod in swing plate; secure with hairpin.

11. Place auger belt around and inside the groove of auger

pulley only.

12. While your assistant slowly raises handles to rejoin

the auger housing and frame assembly, pull up on the

auger belt and squeeze sides together above pulley

so belt is fully seated in groove of pulley.

13. Move idler arm so it does not hit impeller pulley as you

bring snow thrower completely together and check

carefully for proper routing of belts. If auger belt has

become dislodged from the pulley (by catching the idler

arm bracket while bringing snow thrower together),

separate the snow thrower and repeat step 12. Belt

must be fully seated in pulley groove when bringing

the snow thrower together.

14. Install the two (2) hex bolts and tighten securely.

15. INSTALL ENGINE PULLEY- Place belt in pulley groove

and slide pulley on crankshaft. Install flat washer,

Iockwasher and bolt and tighten securely (41-47 N-m

torque). Make sure belt is inside belt keeper.

16. INSTALL BELT COVER and two (2) screws. Tighten

securely.

17. INSTALL DISCHARGE CHUTE - See "INSTALL DIS-

CHARGE CHUTE /CHUTE ROTATER HEAD" in the

Assembly /Pre-Operation section of this manual.

BELT KEEPER

TRACTION DRIVE BELT

ENGINE

PULLEY FLAT WASHER

LOCKWASHER

BOLT

IDLER ARM

SQUARE

HOLE

AUGER

BELT

CLUTCHING

IDLER ARM /

BRACKET

FRAME AUGER PULLEY

BOLTS

AUGER

HOUSING

18 FIG.22

TOREMOVEWHEELS(SeeFig.23)

Removetheklikpinandremovewheelfromaxle.

IMPORTANT:Wheninstalling wheel, be sure to use the

axle hole closest to the end of the shaft - do not use the

hole in the wheel hub (if equipped). Inner hole in axle and

hole in wheel hub are not used for your model snow thrower.

KLIK PiN (iNSTALL OUTER HOLE

iN OUTER HOLE

OF AXLE ONLY)

d AXLE

WHEEL WHEELHUB

FIG. 23

NOTE: To seal punctures or prevent flat tires due to slow

leaks, tire sealant may be purchased from your local parts

dealer. Tire sealant also prevents tire dry rot and corrosion.

ENGINE

CARBURETOR

Your carburetor is not adjustable. Engine performance

should not be affected at altitudes up to 7,000 feet (2,134

meters). If your engine does not operate properly due to

suspected carburetor problems, take your snow thrower

to a Sears service centre/department.

ENGINE SPEED

Never tamper with the engine governor, which is factory set

for proper engine speed. Overspeeding the engine above

the factory high speed setting can be dangerous and will

void the warranty. If you think the engine-governed high

speed needs adjusting, contact a Sears Parts & Repair

Center, which has the proper equipment and experience

to make any necessary adjustments.

STORAGE

Immediately prepare your snow thrower for storage at

the end of the season or if the unit will not be used for 30

days or more.

&WARNING: Never store the snow

thrower with gasoline inthe tank inside

abuilding where fumes may reach an

open flame, spark or pilot light as on a

furnace, water heater, clothes dryer or

gas appliance. AIIowthe engine to cool

before storing in any enclosure.

SNOW THROWER

When snow thrower is to be stored for a period of time,

clean it thoroughly, remove all dirt, grease, leaves, etc.

Store in a clean, dry area.

1. Clean entire snow thrower (See "CLEANING" in the

Maintenance section of this manual).

2. Inspect and replace belts, if necessary (See "TO RE-

PLACE BELTS" inthe Service and Adjustments section

of this manual).

Lubricate as shown in the Maintenance section of this

manual.

Be sure that all nuts, bolts, screws, and pins are securely

fastened. Inspect moving parts for damage, breakage

and wear. Replace if necessary.

Touch up all rusted or chipped paint surfaces; sand

lightly before painting.

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent gum deposits from

forming in essential fuel system parts such as carburetor,

fuel hose, or tank during storage. Alcohol blended fuels

(called gasohol or using ethanol or methanol) can attract

moisture which leads to separation and formation of acids

during storage. Acidic gas can damage the fuel system of

an engine while in storage.

• Empty the fuel tank by starting the engine and letting

it run until the fuel lines and carburetor are empty.

• Never use engine or carburetor cleaner products in

the fuel tank or permanent damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable alternative in min-

imizing the formation of fuel gum deposits during storage.

Add stabilizer to gasoline in fuel tank or storage container.

Always follow the mix ratio found on stabilizer container.

Run engine at least 10 minutes after adding stabilizer to

allow the stabilizer to reach the carburetor. Do not empty

the gas tank and carburetor if using fuel stabilizer.

ENGINE OiL

Drain oil (with engine warm) and replace with clean engine

oil. (See "ENGINE" in the Maintenance section of this

manual).

CYLINDER

Remove spark plug.

Pour approximately one ounce (30 ml) of oil through

spark plug hole into cylinder.

Pull recoil starter handle slowly a few times to distribute

oil.

Replace with new spark plug.

OTHER

• Remove safety ignition key; store it in a safe place.

• Do not store gasoline from one season to another.

• Replace your gasoline can if your can starts to rust.

Rust and/or dirt in your gasoline will cause problems.

• If possible, store your snow thrower indoors and cover

it to protect it from dust and dirt.

•Cover your snow thrower with a suitable protective

cover that does not retain moisture. Do not use plastic.

Plastic cannot breathe, which allows condensation to

form and will cause your snow thrower to rust.

IMPORTANT: Never cover snow thrower while engine/ex-

haust area is still warm.

TROUBLESHOOTI G

See appropriate section in manual unless directed

CAUSEPROBLEM

Does not start

iLoss of power

Engine idles or

runs roughly

Excessive

vibration

Recoil starter

iis hard to pull

1. Fuel shut-off valve (if so

equipped) in OFF position.

2. Safety ignition key

is not inserted.

3. Out of fuel.

4. Throttle in STOP position

(or ON/OFF switch is OFF).

5. Choke in OFF position.

6. Primer not depressed.

7. Engine is flooded.

8. Spark plug wire is

disconnected.

9. Bad spark plug.

10. Stale fuel.

11. Water infuel.

Loss of traction

drive /slowing

iof drive speed

Loss ofsnow

discharge or

slowing of

snow discharge

1. Spark plug wire loose.

2. Throwing too much snow.

3. Fuel tank cap is covered

with ice or snow.

4. Dirty or clogged muffler.

1. Choke is in FULL position.

2. Blockage in fuel line.

3. Stale fuel.

4. Water infuel.

5. Carburetor is in need of

adjustment or overhaul.

.Loose parts or damaged

augers or impeller.

1. Frozen recoil starter.

1. Drive belt is worn.

2. Drive belt is off of pulley.

3. Friction drive wheel is worn.

1. Auger belt is off of pulley.

2. Auger belt is worn.

3. Clogged discharge chute.

4. Augers /impeller jammed.

to a Sears service centre/department.

CORRECTION

1. Turn fuel shut-off valve to OPEN position.

2. Insert safety ignition key.

3. Fill fuel tank with fresh, clean gasoline.

4. Move throttle to FAST position

(or ON/OFF switch to ON position).

5. Move to FULL position.

6. Prime as instructed in the Operation section of this manual.

7. Wait a few minutes before restarting, DO NOT prime.

8. Connect wire to spark plug.

9. Replace spark plug.

10. Empty fuel tank & carburetor, refill with fresh, clean gasoline.

11. Empty fuel tank & carburetor, refill with fresh, clean gasoline.

1. Reconnect spark plug wire.

2. Reduce speed and width of swath.

3. Remove ice and snow on and around fuel tank cap.

4. Clean or replace muffler.

1. Move choke to OFF position.

2. Clean fuel line.

3. Empty fuel tank & carburetor, refill with fresh, clean gasoline.

4. Empty fuel tank & carburetor, refill with fresh, clean gasoline.

5. Contact a Sears service centre/department.

1. Tighten all fasteners. Replace damaged parts. If vibration

remains, contact a Sears service centre/department.

1. See "IF RECOIL STARTER HAS FROZEN"

in the Operation section of this manual.

1. Check /replace drive belt.

2. Check /reinstall drive belt.

3. Contact a Sears service centre/department.

1. Check /reinstall auger belt.

2. Check /replace auger belt.

3. Clean snow chute.

4. Remove debris or foreign object from augers /impeller.

IMPORTANTE

Procedimientos de Funcionamiento Seguro Para Maquinas Quitanieves

Esta m&quina puede amputar manos y pies y lanzar objetos.

El no observar las siguientes instrucciones de seguridad puede dar lugar a heridas graves.

Busque este simbolo que se-

_ala las precaueiones de segu-

ridad de ,importancia. Quiere decir

iATENCION! iESTE ALERTO! SU

SEGURIDAD ESTA COMPROMETIDA.

&ADVERTENCIA: Siempre desconecte el

alambre de la bujia yp6ngalo donde no

pueda entrar en eontacto con la bujia,

para evitar el arranque pot aceidente,

durante la preparacibn, el transporte, el

ajuste o cuando se hacen reparaciones.

ADVERTENCIA: Esta m_quina quita-

nieves se puede utilizar en aceras,

vias de acceso y otras _reas a nivel

del suelo. Hay que tener precauei6n

us_ndola sobre pendientes. No usar la

m_quina quitanieves en _reas sobre el

nivel del suelo, como techos de easas,

garajes, p6rtieos u otras estructuras o

edificios similares.

ADVERTENCIA: Las m_quinas quita=

nieves tienen partes giratorias expues-

tas, que pueden causar heridas graves

pot contaeto, opot material lanzado

desde el eonducto de eyecci6n. Man=

tenet siempre el _rea de operaci6n li-

bre de toda persona, nihos pequehos y

animales dom6stieos, incluso durante

la puesta en marcha.

&PRECAUCION: El sileneiador y otras

piezas del motor Ilegan a sre e×trema-

damente calientes durante la operaci6n

ysiguen siendo calientes despu_s de

que el motor haya parado. Para evitar

quemaduras severas, permanezca lejos

de estas _reas.

ADVERTENCIA: El tubo de escape del

motor, algunos de sus constituyentesy

algunoseomponentes delvehiculo con=

tienen o desprenden productos quimi-

cos eonocidos en el Estado de Califor-

nia como causa de c_neer y defeetos al

naeimiento uotrosda_os reproductivos.

Formacibn

1. Antes de hacerfuncionar esta unidad hay que leer, com-

prender y seguir todas las instrucciones en al m&quina

yen el manual(es). Familiarizarse completamente con

los mandos y el uso correcto de la m&quina. Hay que

saber como parar la unidad y desconectar los mandos

r&pidamente.

2. No permitir nunca que menores de edad utilicen la

maquina. No permitir nunca que adultos sin adecuada

instrucci6n previa utilicen la maquina.

3. Mantener el &rea de operaci6n libre de toda persona,

especialmente nitros peque_os y animales domesti-

COS.

4. Atenci6n a evitar de resbalarse o caerse especialmente

cuando se va marcha atr&s.

Preparaci6n

1. Inspeccionar a fondo el &rea donde se va a utilizar la

maquina y quitar todos los felpudos, trineos, planchas,

hilos y otros objeto ajenos.

2. Desconectar todos los embragues en la posici6n neutra

antes de poner en marcha el motor.

3. No accionar la m&quina sin Ilevar vestidos invernales

adecuados para el exterior. Evitar vestidos sueltos y

colgantes que puedan quedarse atrapados en las partes

giratorias. Calzar zapatos que mejoren la estabilidad

en &reas resbaladizas.

4. Manejar el carburante con precauci6n; es altamente

inflamable.

(a) Usar un contenedor aprobado para carburante.

(b) No a_adir nunca carburante a un motor en mar-

cha o caliente.

extrema precauci6n. No Ilenar nunca el dep6sito

de carburante al interior de un edificio.

(d)

(e)

No Ilenar nunca contenedores dentro un vehfculo

o en un cami6n o remolque revestido con forro de

pl&stico. Posicionar siempre los contenedores en

el suelo, lejos de su vehfculo antes de Ilenarlos.

Cuando sea pr&ctico, quitar los aparatos alimen-

tados por gas del cami6n o del remolque y abas-

tecer en el suelo. Si esto no fuera posible, enton-

ces hay que abastecer tales aparatos sobre un

remolque mediante contenedores port&tiles, m&s

bien que con un inyector de distribuci6n de gaso-

lina.

(t) Mantener siempre la boquilla en contacto con el

borde de la apertura del dep6sito de carburante,

hasta que el reaprovisionamiento este completo.

No usar un dispositivo de cierre de la boquilla.

TABLA DE MATERIAS

REGLAS DE SECURIDAD .................................... 21=22

ESPECIFICACIONES DEL PRODUCTO ................... 23

GARANTIA ........................... ;...................................... 23

MONTAJE /PRE-OPERACION ............................. 25=27

OPERACION .......................................................... 28-33

MANTENIMIENTO ................................................. 34°35 21

PROGAMA DE MANTENIMIENTO ............................ 34

SERVICIO Y AJUSTES ......................................... 36-38

ALMACENAMIENTO .................................................. 38

IDENTIFICACION DE PROBLEMAS ......................... 39

PARTES DE REPUESTO ...................................... 40-65

SERVlClO SEARS ...................................... CONTRAPA

(g) Reponereltap6ndecarburantefirmementey se-

carelcarburantederramado.

(h) Sielcarburantesederramasobrevestidos,cam-

biarlosinmediatamente.

5. Paratodaslasunidadesconmotoresdemandoel6ctrico

odeencendidoel@ctrico,usarcablesdeprolongamiento

y receptficulosespecificadosporelfabricante.

6. Regularlaalturadelamfiquinaquitanievesparaevitar

fireasdegravillaodepedrisco.

7. Nointentarnuncahacerregulacionesmientraselmotor

est6enmarcha(exceptocuandoestfirecomendado

especfficamenteporelfabricante).

8. Llevarsiempregafasdeprotecci6no mfiscaraspara

losojosdurantelautilizaci6ndelamfiquinaomientras

sehagaunaregulaci6nounareparaci6nparaproteger

losojosdeobjetosextra_osquepuedenserlanzados

porlamaqulnaquitanieves.

Funcionamiento

1. No meter las manos o los pies cerca o debajo de partes

giratorias. No acercarse nunca al firea de apertura de

eyecci6n.

2. Tener extrema cautela mientras la mfiquina funcione en

avenidas, caminos, carreteras de gravilla o los cruce.

Estar alerta por peligros escondidos o trfifico.

3. Despu@s de golpear un objeto ajeno, parar el motor,

quitar el cable de la bujia de encendido, desconectar el

cable de los motores el6ctricos, inspeccionar a fondo

la mfiquina quitanieves para detectar da_os y repara-

rlos antes de volver a encender y utilizar la mfiquina

quitanieves.

4. Si la unidad empezara a vibrar de manera anormal,

parar el motor y controlar inmediatamente para detectar

la causa. Las vibraciones son generalmente indicio de

problemas.

5. Parar el motor cada vez que se abandone la posici6n

de funcionamiento, antes de limpiar el alojamiento

del colector /impulsor o el conducto de eyecci6n y

cuando se hagan reparaciones, regulaciones o inspec-

ciones.

.Cuando se limpie, repare o inspeccione la mfiquina,

cerciorarse de que todos los mandos est@n desco-

nectados y que la colector /impulsor y todas las partes

m6viles est@n paradas. Desconectar el cable de la

buj[a de encendido y mantener el cable lejano de la

buj[a de encendido para prevenir puestas en marcha

accidentales.

7. No hacer funcionar el motor al interior, excepto en la

puesta en marcha y para transportar la mfiquina quita-

nieves dentro o afuera del edificio. Abrir las puertas que

dan al exterior; los gases de escape son peligrosos.

8. Tener mucho cuidado cuando se trabaja en terrenos

pendientes.

9. Nunca hacer funcionar el quitanieves sin que sus pro-

tecciones y los otros dispositivos de seguridad est@n

bien colocados y funcionen.

10. No dirigir nunca la eyecci6n hacia personas o 6.reas

donde se pueden producir da_os. No permitir que los

nitros se acerquen.

11. No sobrecargar la capacidad de la mfiquina intentando

despejar nieve a una velocidad demasiado alta.

12. No conducir la mfiquina demasiado rfipidamente sobre

superficies resbaladizas. Mirar atrfis y ser prudente

durante la marcha atrfis.

13. Desconectar la alimentaci6n de la barrena /impulsor

cuando se transporta o no se utiliza la mfiquina quita-

nieves.

14. Usar Onicamente accesorios aprobados por el con-

structor de la mfiquina quitanieves (como pesos para

las ruedas, contrapesos o cabinas).

15. No hacer funcionar nunca la mfiquina quitanieves sin

una buena visibilidad o iluminaci6n. Hay que estar

siempre seguros de los propios pasos y agarrarse

firmemente a la empu_adura. Caminar; nunca cor-

rer.

16. Nunca tocar un motor o un silenciador de escape

calientes.

Limpiar un conducto de descarga obturado

El contacto de la mano con el impulsor giratorio al interior

del conducto de descarga es la causa mils comL_n de

lesiones con las mfiquinas quitanieve. Nunca usar las

manos para limpiar el conducto de descarga. Para limpiar

el conducto:

1. iAPAGAR EL MOTOR!

2. Esperar 10segundos para asegurarse de que las hojas

del impulsor hayan parado de girar.

3. Usar siempre una herramienta para limpiar, nunca las

manos.

Mantenimiento yconservaci6n

1. Controlar frecuentemente que el perno de cizalla y

los demfis pernos est@n adecuadamente apretados

para asegurar que la mfiquina puede trabajar con

seguridad.

2. No dejar nunca la mfiquina quitanieves con carburante

en su dep6sito dentro de un edificio donde hayan fuen-

tes de ignici6n, como agua caliente y calentadores de

ambiente o secadoras de ropa. Dejar enfriar el motor

antes de guardar la mfiquina al interior.

3. Hacer siempre referencia a la gu[a de instrucciones del

operador para detalles importantessi se tiene que guar-

dar la mfiquina quitanieves por un largo periodo.

4. Mantener o sustituir las etiquetas de seguridad e in-

strucci6n, si fuera necesario.

5. Hacer funcionar la mfiquina quitanieves por algunos

minutos despues de lanzar nieve, para limpiar la

mfiquina y prevenir el congelamiento de la colector /

impulsor.

GARANTiA LIMITADA DE 2 A_IOS DEL LANZADOR DE NIEVE CRAFTSMAN

Siempre que se Io utilice y se Io mantenga de acuerdo a las instrucciones del manual del usuario, si este lanzador de

nieve Ilega a fallar debido a un defecto de los materiales o de fabricaci6n dentro de los dos a_os posteriores a la fecha de

compra, Ilame al 1-800-4-MY-HOME® para gestionar su reparaci6n sin cargo.

Durante los primeros 30 dias de dicho plazo, se le brindar& el servicio a domicilio sin costo. Para su conveniencia,

tambi6n podr& disponer del servicio a domicilio despu_s de los primeros 30 dias, pero se le cobrar& un vi&tico. El mismo

no ser& aplicable si usted Ileva la unidad a un centro autorizado de Craftsman. Para saber cu&l le queda m&s cerca, Ilame

al 1-800-4-MY-HOME®

La cobertura de la presente Garantia no incluye:

. Aquellos elementos perecederos que se desgastan por el uso habitual, incluidos, de manera no taxativa, las bujias, los

pernos del cortador y las correas.

. El servicio de mantenimiento est&ndar, los cambios de aceite o los afinados.

. El cambio o reparaci6n de neum&ticos pinchados por objetos extranos, tales como clavos, espinas, troncos o vidrios.

. Aquellas reparaciones que deban hacerse por problemas derivados de mal uso por parte del operador, incluidos, de

manera no taxativa, danos causados por el impacto de objetos que tuerzan el bastidor, el eje del cigOer_al o la barrena,

o bien por exigir demasiado al motor.

. Aquellas reparaciones que deban realizarse por problemas derivados de negligencia por parte del operador, incluidos,

de manera no taxativa, los daSos que se produzcan por guardarlo en condiciones inapropiadas, el no utilizar aceite de

motor del grado adecuado yen la cantidad correcta, o bien el no mantener el equipo de acuerdo alas instrucciones del

manual del usuario.

. Aquellas limpiezas o reparaciones que se le deban hacer al motor (sistema de combustible) toda vez que se determine

que el combustible estaba contaminado u oxidado (en mal estado). En general, se debe utilizar el combustible dentro

de los 30 dias posteriores a su compra.

. El deterioro y desgaste normales de las terminaciones exteriores o el reemplazo de la etiqueta del equipo.

La presente garantia ser& v&lida por solo 90 dias en caso que el equipo sea utilizado para fines comerciales o de alquiler.

La presente garantia solo ser& v&lida mientras el equipo permanezca dentro del territorio de los Estados Unidos.

La presente garantia le otorga derechos legales especificos. Puede que usted tenga tambi6n otros derechos, los cuales

varian de un estado a otro.

Sears, Roebuck and Co., Hoffrnan Estates, IL 60179

FELICITACIONES por la compra de su M_.quina Quitanieves.

Ha sido disehado, planificado y fabricado para darle la mejor

confiabilidad y et mejor rendimiento posibte.

En et caso de que se encuentre con cualquier problema que

no pueda sotucionar fa.cilmente, haga el favor de ponerse en

contacto con un Centro de Piezas y Reparaci6n Sears o con

un otro centro de servicio cualificado. Cuenta con tecnicos

bien capacitados y competentes y con las herramientas adec-

uadas para darle servicio o para reparar este unidad.

Haga el favor de leer y de guardar este manual. Estas instruc-

clones le permitir_.n montar y mantener su unidad en forma

adecuada. Siempre observe las "REGLAS DE SEGURIDAD."

NOMERO

DE SERIE:

FECHA DE COMPRA:

EL NUMERO DEL NODELO Y EL DE SERIE SE

ENCUENTRAN EN LA CALCOMANIA ADJUNTA A LA

PARTE TRASERA DE LA CAJA DE LA MAQUINA QUITA-

NIEVES.

DEBE REGISTRAR TANTO EL NUMERO DE SERIE

COME LA FECHA DE COMPRA Y MANTENGALOS EN

UN LUGAR SEGURO PARA REFENCIA EN EL FUTURO.

ESPECIFICACIONES DEL PRODUCTO

Capacidad y 3.0 Cuartos

Tipo de Gasolina: Regular sin Plomo

Tipo de Aceite SAE 5W-30 o

(API SG-SL): Sintetico SAE 5W-30

Capacidad de Aceite: 28 Onzas

Bujia: Champion RC12YC

Abertura: 0.030"

RESPONSABILIDADES DEL CLIENTE

•Lea y observe las reglas de seguridad.

•Siga un programa regular de mantenimiento, cuidado y uso

de su M&quina Quitanieves.

•Siga las instrucciones descritas en las secciones "Manten-

imiento" y '_,tmacenamiento" de este Manual det Due_o.

PARTES EMPACADAS POR SEPARADO EL LA CAJA DE CARTON

(1) PAQUETE DE (1) MULTJ-

ESTABI LIZADOR LLAVE

DEL COMBUSIBLE (180684)

(1) CABLE DE

ALIMENTACION

(198563)

FRESH

_===_Z_IIIIIII

(1) LLAVE DE

IGNJCJON DE

SEGURiDAD

(193071)

(1) BIELA DE MANDO DE TALADRO

_1111111

-- (1) BIELA DE MANDO DE TRACClON

(1) CONDUCTO LA DESCARGA

PERNOS Y TURCAS EXTRA PARA LA CIZALLA

(2) PERNO DON

RESALTO 1/4-20 ×1-3/4

(192090)

(2) TUERCAS DE

SEGURiDAD 1/4-20

(73800400)

SOPORTE DE CABEZA G|RATORIA

(1) ARANDELA 3/8

(19131316)

(1) TUERCA DE

SEGURIDAD 3/8

(73800600)

MANDO A D|STANC|A DEL DEFLECTOR DEL CONDUCTO

(3) RESORTES

DE RETENCION

(169675)

(1) TUERCA DE (1) PERNO DE (1) TUERCA DE

SEGURIDAD ACARREO SEGURIDAD

5/16-18 5/16-18 ×5/8 1/4-20

(751153) (72250505) (191730)

(1) ARANDELA (1) PERNO DON

DE NILON RESALTO 1/4-20

(179246) (179829)

(2) ARANDELAS

PLANAS

(2) PERNO DE

ACARREO

3/8-16 × 2.25

(2) MANEJE LAS

PERJLLAS

]

(1) RESORTE

(184505)

MONTAJE /PRE-OPE ACION

Leer estas instrucciones y este manual completamente antes

de empezar a montar o hacer fu ncionar su nuevo quitanieves.

La lectura del manual le familiarizara con la unidad, Io cual

le asistira en el montaje, la operaci6n y el mantenimiento

del producto.

Su nuevo quitanieves se ha montado en la f&brica excepto aquet-

las partes que se han dejado sueltas por motivos de transporte.

Todas las partes como las tuercas, arandelas, pernos, etc., nec-

esarias para completar et ensamblaje se haltan en la bolsa de

las partes. Para asegurar un funcionamiento seguro y adecuado

de su quitanieves, todas estas partes que usted ensamblar& han

de apretarse muy bien. Usar las herramientas correctas que

aseguren et apriete adecuado.

SACAR LA MAQUINA QUITANIEVES

DEL CARTON

1. Sacar todas las partes suettas y las cajas de partes det

cart6n.

2. Cortar los cuatro &ngutos det cart6n y apoyar los panetes en

horizontal.

3. Desmontar los dos (2) tornitlos que sujetan et bastidor det

barrenas a la plataforma.

4. Quitar todos los materiales de empaquetamiento excepto el

lazo de pl&stico que sujeta la bieta det control de vetocidad a

la empuhadura inferior.

5. Desmontar los dos (2) lazos de pl&stico que sujetan et em-

puhadura superior a la plataforma.

6. Sacar la m&quina quitanieves det cart6n y controlar a fondo

que no se hayan quedado en et cart6n partes adicionales

suettas.

EMPU-

i_ADURA

SUPERIOR

POMO ELA

EMPUI{IADURA

EMPUNADURA /

INFERIOR

BIELA DE

MANDO

VELOOIDAD _J

LAZO DE

.............................P sT'c°......................................

COMO PREPARAR SU

MAQUINA QUITANIEVES

PORTAHERRAMIENTAS (Vet Fig. 10)

Con su m&quina quitanieves se le proporciona un portaherra-

mientas. El portaherramientas est& situado sobre la cubierta de

la correa. Guarde los pernos de cizalla de recambio, tuercas y

Ilave de tuercas en la botsa de partes det portaherramientas.

NOTA: La Ilave de apriete se puede usar para montar la cabeza

giratoria del conducto a la m&quina quitanieves y para hacer

regutaciones de las ptacas de deslizamiento.

DESPLEGAR LA EMPUNADURA SUPERIOR

1. Atzar la empuhadura superior hasta la posici6n de operaci6n

y apretar fuerte el pomo de la empuhadura.

MONTAR LA BIELA

DEL CONTROL DE VELOCIDAD (Vet Figs. 1 y 2)

1. Quitar et lazo de pl&stico que sujeta la biela a la empuhadura

inferior. La botsa de piezas contiene tornillos, arandelas y

pomos adicionales. Utilice estos etementos para fijar el mango

superior al inferior. Inst&letos en los orificios inferiores de los

mangos.

2. Montar la bieta en el soporte det control de vetocidad y apretar

con et resorte de sujeci6n.

FIG. 1

BIELA DE MANDO

LA VELOCIDAD

RESORTE DE

RETENCION

SOPORTE MANDO

DE LA VELOCIDAD

PALANCA DE MANDO

DE LA VELOCIDAD

FIG, 2

MONTAJE /PRE-OPERACI

MONTAJE DE LA BIELA

DE IVlANDO DE LA TRACCION (Vet Figs. 3 y 4)

La bieta de mando de la tracci6n tiene un gancho largo en et

extremo det resorte, como mostrado.

1. Destizar et manguito de caucho sobre la bieta y enganchar la

terminaci6n det resorte en el soporte det pivote con et gancho

abierto hacia abajo como mostrado.

2. Con la extremidad superior de la bieta cotocada debajo del

lado izquierdo det panel de control, empujar la biela hacia

abajo e insertar el extremo de ta bieta en el orificio det soporte

det control. Apretar con et resorte de sujeci6n.

MONTAR LA BIELA

DE MANDO DE LA BARRENA (Vet Figs. 5 y 6)

La biela del mando de tracci6n tiene un gancho corto en la ex-

tremidad det resorte, como mostrado.

1. Deslizar el manguito de caucho sobre la biela y enganchar

la terminaci6n del resorte al brazo de mando con et gancho

abierto hacia arriba como mostrado.

2. Con el extremo superior de la biela colocado debajo del lado

derecho del panel de control, empujar la biela hacia abajo

e insertar et extremo superior de la bieta en et orificio en el

soporte de mando de la barrena. Apretar con et resorte de

sujeci6n.

SOPORTE

PIVOTE

BRAZO DE

MANDO

BIELA DE '__I

MANDO DE

LABARRENA_

MANGUITO DE

CAUCHO

FIG. 3

PALANCA DE

MANDO DE

TRACCI6N

RESORTE DE

RETENCI6N

SOPORTE

DE MANDO

DETRACCION

FIG. 4

FIG. 5

BIELA DE RESORTE PALANCA

MANDO DE RE- MANDO

DE LA TENCION BARRENA

BARRENA

SOPORTE

MANDO

BARRENA

FIG. 6

MONTAJE /PRE-OPE ACION

MONTAR EL CONDUCTO DE EYECCION /CABEZA

GIRATORIA DEL CONDUCTO (Ver Fig. 7)

NOTA: la Ilave de apriete proporcionada en su botsa de partes se

puede utilizar para instalar la cabeza giratoria del conducto.

1. Cotocar el grupo del conducto de eyecci6n sobre la base det

conducto con la abertura de eyecci6n hacia et frente de la

m&quina quitanieves.

2. Posicionar la cabeza giratoria del conducto sobre el soporte del

conducto. Si fuera necesario, girar et grupo del conducto para

alinear ta escuadra y ta ctavija debajo de la cabeza giratoria

del conducto con los orificios en et soporte det conducto.

3. Con ta cabeza giratoria det conducto y el soporte det conducto

alineados, posicionar la cabeza giratoria del conducto sobre

la ctavija y et perno con filete det soporte de montaje.

4. Colocar una arandeta y una contratuerca de 3/8 sobre et perno

con filete y apretar firmemente.

ALINEE CABEZA GIRATOR|A _3/8

DEL CONDUCTO Y kL-_-_ CONTRA-

SOPORTE ANTES _ TUERCA

DE APRETAR LA

CONTRA-TUERCA 3/8 ARANDELA

CLAVIJA

PASADOR

ROSCADO

SOPORTE

CONDUCTO

SOPORTE

CABEZA GIRATORIA CABEZA

DEL CONDUCTO GIRATORIA

FIG. 7

MONTAR EL MANDO A DISTANCIA DEL DEFLEC=

TOR DEL CONDUCTO (Ver Figs. 8y9)

1. Acoplar et soporte del cable remoto al conducto de eyecciSn

con un perno de madera de 5/16-18 y una contratuerca de

5/16-18 como mostrado. Apretar firmemente.

2. Montar et ojal met&lico del cable remoto al deflector del con-

ducto con un perno de cotlar[n de 1/4-20, una arandela de

nylon, una arandela plana y una contratuerca de 1/4-20 como

mostrado. Apretar firmemente.

3. Colocar resortes de gancho entre las tuercas hexagonales en

la cabeza giratoda del conducto y en el odficio det deflector

det conducto, como mostrado.

1/4-20

PERNO DE

COLLARiN

ARANDELA

DE NYLON

1/4-20

CONTRA-

TUERCA

RESORTE DEFLECTOR

DEL

CONDUCTO

5/le-18

PERNO DE

MADERA

OJAL

DEL

CABLE J

OPORTE

LCABLE

REMOTO

5/16-18

CONTRATUERCA

FIG, 8

PALANCA DE MANDO

DELDEFLECTOR DE CONDUCTO

FIG, 9

CONTROLAR LA PRESION DE LOS NEUMATICOS

Los neum&ticos de su m&quina quitanieves se han inflado m&s

de to normal por motivos de envio. Una correcta eigual presi6n

de los neum&ticos es importante para la mejor prestaci6n en et

despeje de nieve.

* Reducir la presi6n de neum&ticos a 14-17 PSI (19-24.5 N-m).

OPERAC

FAMILIARJCESE CON SU MAQUINA QUITANIEVES

LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU Mi_QUINA QUITANIEVES.

Compare las ilustraciones con su segadora para familiarizarse con ta ubicaci6n de los diversos controles y ajustes. Guarde este manual

para referencia en et futuro.

Estos sJmbolos pueden apareser sobre su m_quJna quJtanJeves o en la literatura proporcionada con el producto, Aprenda y

comprenda sus signJficados. I\1 It¢

MOTOR RAPIDO

APAGADO

PELIGRO oMOTOR LENTO ESTRANGULACION CEBADOR

ATENCION ENCENDIDO

;F R

COMBUSTIBLE ACEITE DALANTERO REVI_S

LEER Y SEGUIR TODAS LAS

INFORMACIONES DE SEGURIDAD

ANTES DE USAR ESTE PRODUCTO.

GUARDAR ESTAS INSTRUCCIONES

PARA CONSULTAS FUTURAS.

LLAVE DE IGNICION,

INTRODUCIR PARA

PONER EN MARCHA,

EXTRAER PARA APAGAR.

DESEN=

GANCHADO

iENGANCHADO, M

DESCARGA

DE LA NIEVE

MANDO DE

LATRACCION

DEPOSITO

DE GASOLINA

SILEN-

CIADOR

CON-

TROL

DE LA

ESTRA-

NGU-

LACION

PERACl

MANGO DE

RETROCESO DE

MANGO DE

RETROCESO

{RANQUE

DEFLECTOR DE

DESCARGA

PALANCA DE CONTROL DEL CONDUCTO DE EYECCION

PALANCA PALANCA DE

DE CONTROLDELA PALANCA DECONTROLDEL

CONTROL VELOCIDAD DE DEFLECTOR A DISTANCIA

DE LA GUiA PALANCA

BARRENA DE

X CONTROL

DELA

GUiA CON

TRACCION

CEBADOR

LLAVE DE

ENCENDIDO DE

SEGURIDAD INTERRUPTOR

DE ON/OFF

CONDUCTO DE_

DESCARGA

HERRAMIENTA PARA LIMPIAR

NOTA:LAS PARTES

MOSTRADAS ARRIBA

SE ENCUENTRAN EN

SU TiPICA POSICION

EN EL MOTOR. LA

POSICION REAL

PUEDEVARIAR

DEPENDIENDO

DEL MOTOR EN

SU UNIDAD.

FIG. 10

CUMPLE CON LOS REQUISITOS

DE SEGURIDAD DE LA A.N.SJ.

Nuestras m_quina quitanieves cumplen con los est_ndares

de seguridad del American National Standards Institute.

3ATILLO

VUELTA A

IZQUIERDA

LUZ

MANILLA

DEL MANGO

SILENCIADOR

CORTADOR DE

PLACASDE

Llave de encendido de seguridad-tiene que introducirse para

que et motor arranque y funcione. Quftese cuando no se usa la

m&quina quitanieves.

Mango de retroceso (auxiliar) de arranque - utilizado para

poner en marcha el motor.

Cebador - bombea m&s carburante desde et carburador al

cilindro pare arranques con et motor frio.

Control de la estrangulaci6n - utilizado para arrancar con

motor frio.

Palanca de control de la barrena - utilizada para conectar et

movimiento de la barrena (lanza nieve).

Portaherramientas - utitizada para guardar pernos varios y

tuercas de recambio y llave de tuercas.

Gatillos de vuelta a izquierda y derecha - utilizados para

dirigir la m&quina quitanieves.

Palanca de control de le velocidad de guia - utilizada para

seleccionar la marcha adetante o atr&s y la vetocidad de la

m&quina quitanieves.

Interruptor de ON /OFF - utilizado para parar (STOP) et

motor.

Palanca de control de le guia con tracci6n - utilizada para

accionar et movimiento propulsado de potencia adetante o

marcha atr&s de la m&quina quitanieves.

Palanca de control del conducto de eyecci6n - utilizada

pare cambiar la direcci6n de lanzamiento de la nieve.

Palanca de control del deflector a distancia - utilizada para

regular la distancia ala que se lanza la nieve.

Places de deslizamiento - utilizada para regular la altura de la

barra de arrastre del sueto.

Cortador de acurnulaciones - usado para cortar a traves de

acumutaciones de nieve.

OPE f

ACION

La operaci6n de cualquier m&quina quitanieves

puede hacer que salten objetos extraflos dentro

de sus ojos, Io que puede producir daflos graves

en estos. Siempre use anteojos de seguridad

o protecci6n para los ojos mientras opere su

m&quina quitanieves o cuando haga ajustes o

reparaciones. Recomendamos gafas o una mascara de se-

guridad de visi6n amptia de seguridad usada sobre las gafas.

$EGURIDAD

COMO UTILIZAR SU M._QUINA QUITANIEVES

Conozca como hacer funcionar todos los mandos antes de afladir

carburante o intentar poner en marcha et motor.

PARARSE

GU[A CON TRACCION

Soltar la patanca de control de gufa a tracci6n para parar

et movimiento hacia detante o marcha atr&s de la m&quina

quitanieves.

BARRENA

Soltar la palanca de control de la barrena para parar de lanzar

nieve.

MOTOR

1. Poner et interruptor de ON /OFF en la posici6n de "OFF".

2. Quitar (sin girar) la Ilave de encendido de seguridad para

prevenir un uso no autorizado.

NOTA: No usar nunca et cebador para parar et motor.

USAR EL CONTROL DE LA ESTRANGULACION

(Vet Fig. 11)

El mando det cebador est& en el motor. Utilizar et mando det

cebador siempre que se arranque con motor frio. No utilizar para

poner en marcha un motor caliente.

* Para conectar et cebador, girar el mando en et sentido inverso

de las agujas del retoj. Para desconectar, girar et mando poco

a poco en el sentido al de las agujas det retoj.

OERRADA I\1ESTRANGOLAO,6N

FIG. 11

CONTROLAR LA EYECCION DE LA NIEVE

(Vet Fig. 12)

ADVERTENCIA: Las m6quinas quitanieves

tienen partes giratorias expuestas, que pu-

eden causar heridas graves pot contacto,

opot material lanzado desde el conducto

de eyecci6n. Mantener siempre el 6tea de

operaci6n libre de toda persona, niflos

pequeflos y animales dom6sticos, incluso

durante la puesta en marcha.

Si el conducto de descarga o la barrena se atascan,

apagar el motor y espera que las partes en movimiento

se hayan parado. Usar la herramienta de limpieza, NO

LAS MANOS, para liberar el conducto y/o la barrena.

La DIRECCION en ta que se lanza la nieve se controla mediante

la palanca det mando det conducto de eyecci6n.

Para cambiar la posici6n del conducto de eyecci6n, empujar

hacia abajo la palanca det mando del conducto de eyecci6n y

mover la palanca hacia la izquierda o la derecha hasta que el

conducto este en la posici6n deseada. Cerciorarse de que la

palancase suette yse quede btoqueada en ta posici6n deseada.

La DISTANCIA a la que se lanza la nieve se controta mediante

la posici6n del deflector del conducto. Colocar et deflector bajo

para lanzar nieve a breve distancia; colocarlo m&s alto para

lanzar la nieve m&s tejos.

Presionar hacia abajo la palanca de mando del deflector det

conducto y mover la palanca hacia adelante para bajar et

deflector y disminuir la distancia. Mover la patanca det mando

del deflector del conducto hacia atr&s para alzar et deflector

y aumentar la distancia. Asegurarse de que la palanca vaya

atr&s y fijarla en la posici6n deseada.

PALANCA DE CONTROLDEL

CONDUCTO DE EYECCION /

PALANCA DECONTROL

DELDEFLECTOR A DISTANCIA

FIG. 12

/// /,/

OPERAC

LANZAR LA NIEVE (Vet Fig. 13)

La rotaci6n de la barrena se controla con ta palanca de mando

de la barrena posicionada en la empufladura derecha.

* Apretar la palanca de mando de la barrena hacia la empufla-

dura para conectar la barrena y lanzar nieve.

* Soltar la palanca de mando de la barrena para parar de lanzar

nieve.

PALANCA DE

CONTROL

IVIOVERSE ADELANTE Y ATRAS (Vet Fig. 15)

El movimiento AUTO-PROPULSADO, hacia adetante y marcha

atrAs de la m&quina quitanieves, se controta mediante la palanca

de mando de la guia de tracci6n posicionada en la empufladura

izquierda.

Apretar la patanca de mando de la guia de tracci6n hacia la

empufladura para conectar et sistema de guia.

Soltar la palanca de mando de la guia de tracci6n para parar

el movimiento hacia detante o marcha atr&s de la m&quina

quitanieves.

VELOCIDAD y DIRECCION se controlan con la 3alanca det

mando de vetocidad de guia.

Mover la palanca del mando de la velocidad en la posici6n

deseada ANTES de conectar la palanca det mando de guia

de tracci6n. Asegurarse de que la palanca vaya atr&s y fijarla

en la posici6n deseada.

FIG. 13

USAR LA HERRAMIENTA PARA LilVIPIAR

(Vet Fig. 14)

En ciertas condiciones de la nieve, et conducto de descarga pu-

ede atascarse con hieto y nieve. Usar la herramienta de limpieza

para quitar et btoqueo.

Cuando ae limpia, repara o se inspecciona la

m_guina, asegurarse de que todos los mandos

eaten desconectados y que la barrena/impul=

sot y todas las partes que se mueven est_n

parados. Desconectar el cable de la clavija y

mantener el cable alejado de la bujia para evitar

una puesta en marcha accidental.

ATENCION: No mover la palanca del mando de

la velocidad cuando la palanca del mando de

la guia de tracci6n esta conectada. Esto puede

perjudicar la m_quina quitanieves.

* Velocidades m&s lentas son para nieve mAs pesada y ve-

Iocidades m&s altas para nieve ligera y para transportar la

mAquina quitanieves. Se recomienda usar una velocidad m&s

baja hasta que se este acostumbrado alas operaciones de

la m&quina quitanieves.

NOTA: Cuando ambas palancas de mando de la guia de tracci6n

y de la barrena esten conectadas, la palanca del mando de guia

de tracci6n bloquear& la palanca de mando de la barrena en ta

posici6n de conexi6n. Esto permitirA sottar la mano derecha de

la empufladura y regular la direcci6n det conducto de eyecci6n

sin interrumpir et proceso de lanzamiento de la nieve.

•Sottar la patanca de mando de la barrena y apagar el motor.

•Quitar la herramienta para limpiar de su clip de soporte.

Agarrar la herramienta de modo firme pot la empufladura y

empujar y girar la herramienta en et conducto de descarga

para etiminar et atasco.

Despues de eliminar la nieve acumulada, votver a colocar la

herramienta en su clip empujAndolo en et clip.

•Asegurarse de que etconducto de descarga este dirigido hacia

una direcci6n segura (no vehiculos, edificios, personas u que

otros objetos esten en la direcci6n de la descarga) antes de

poner en marcha el motor.

•Volver a poner en marcha el motor, luego oprimir la palanca

de mando de la barrena hacia la empufladura para limpiar la

nieve det alojamiento de la barrena y et conducto de descarga.

CONDUCTO DE

DESCARGA

HERRAMIENTA

PARA LllVlPIAR

CLIP DE SOPORTE

// //

PALANCA DE

CONTROLDELA

CONTRACCION

PALANCA

DE CONTROL DE LA

VELOCIDAD DE GUiA

FIG. 15

FUNCIONAMIENTO DE LA DIRECCION (Vet Fig. 16)

Los activadores de direcci6n se utilizan para ayudar a dirigir su

m&quina quitanieves. Los activadores est&n posicionados en la

parte inferior de cada empufladura. Cuando se aprieta un activa-

dor, se desconecta la rueda motriz de aquel tado de la m&quina

quitanieves y esto permite girar en esa direcci6n.

•Para girar hacia la izquierda, apretar et activador del lado izq.

•Para girar hacia la derecha, apretar et activador det lado dcha.

ACTIVADOR ACTIVADOR

VUELTA A VUELTA A

IZQ. DCHA.

FIG. 14 31 FIG, 16

OPE f

ACION

REGULAR LAS PLACAS DE DESLIZAMIENTO

(Vet Fig. 17)

NOTA: la Ilave de apriete proporcionada en su bolsa de partes

puede utitizarse para regular las ptacas de deslizamiento.

Las placas de deslizamiento est&n posicionadas a cada lado

del alojamiento de la barrena y regutan la distancia entre la

barra de arrastre y et suelo. Regute las placas de deslizamiento

uniformemente a la altura apropiada a las condiciones de la

superficie. Para despejar nieve en condiciones normales, como

en vias de acceso adoquinadas o aceras, meter los placas de

destizamiento en la posici6n m&s alta (menor distancia de bar-

rido) para dar una distancia de 1/8" entre la barra de arrastre y

et sueto. Utilizar una posici6n intermedia si la superficie que se

debe despejar no es uniforme.

NOTA: No hacer funcionar la m&quina quitanieves sobre gravitla

o superficies rocosas. Objetos como gravilla, piedras u otros

escombros, pueden ser f&cilmente recogidos y lanzados por et

imputsor, Io que puede causar heridas personales graves, dahos

a propiedades o a la m&quina quitanieves.

• Si se tiene que utilizar ta m&quina quitanieves sobre una

superficie de gravilla, cerciorarse de que las placas de desl-

izamiento esten regutadas en la posici6n m&s baja (mayor

distancia de barrido.

Apagar et motor y esperar a que todas tas partes en movimiento

se hayan parado.

Regular los placas de deslizamiento destornillando tan los

tuercas, seguidamente mover la placa de deslizamiento en

la posici6n deseada. Asegurarse de que las dos ptacas esten

regutadas uniformemente. Apretar firmemente.

POSICI6N BASTIDOR

(DISTANCIA DEL BARRE=

BAJA DESDE NAS

EL SUELO)

II BARRA DE

PLACA DE

DESLIZAMIENTO

POSICI6N BAJA (DISTANCIA ALTA DESDE EL SUELO)

FIG. 17

BARRA DE ARRASTRE (Vet Fig. 17)

La barra de arrastre no se puede regular, pero es reversible.

Despues de un uso muy prolongado, puede desgastarse. Cuando

se haya consumido casi hasta et borde del alojamiento, se puede

usar por el otro lado, pudiendota utilizar por m&s tiempo antes de

que sea necesario un recambio. Sustituir una barra de arrastre

dahada o desgastada.

USAR LOS CORTADORES DE ACUIVIULACIONES

(Vet Fig. 18)

Usar los cortadores de acumulaciones para cortar a traves de

acumulaciones de nieve que son m&s altas que la parte frontal

det quitanieves.

•Aftojar latuerca de ajuste superior para permitir que el cortador

de acumutaciones suba hasta la posici6n m&s alta y apretar

firmemente. Repetir para et lado opuesto det quitanieves.

•Cuando no se usan los cortadores de acumulaciones, aftojar

la tuerca de ajuste, bajar hasta la posici6n de almacenaje y

apretar la tuerca de modo seguro.

BASTIDOR DEL

BARRENAS

POSICI6NDE_

ALMACEN_ "_//, /o

/_J,P

CORTADORE DE

LACIONES

" TUERCA

DE AJUSTE

FIG. 18

ANTES DE PONER EN MARCHA EL MOTOR

CONTROLAR EL NIVEL DE ACEITE DEL MOTOR

(Vet Fig. 19)

El motor de su m&quina quitanieves viene de la f&brica ya Ileno

de aceite.

1. Controlar et aceite det motor con ta m&quina quitanieves sobre

un terreno llano.

2. Sacar ettap6n/varilla de nivel del relleno de aceite y limpiarla,

votver a porter lavarilla yenroscar el tap6n firmemente, esperar

algunos segundos, sacar la varilla y leer el nivet de aceite. Si

fuera necesario, ahadir aceite hasta Ilegar a la marca "FULE'

(lleno) en la varilla. No Ilenar demasiado.

* Para cambiar el aceite del motor, ver "COMO CAMBIAR EL

ACEITE DEL MOTOR" en la secci6n de Mantenimiento de

este manual.

CONTROL TAPA DEL DEPOSITO DE ACEITE DEL TAPA DEL

DE LA ES- MOTOR CON VARILLA INDICADORA DEPOSITO

TRANGU- DE NIVEL DE

LACION

LLAVE DE

ENCENDIDO DE

SEGURIDAD

BOTON DE

ARRAN-

QUE

ELEC-

MANGO

DE RETRO-

CESO (AUX-

ILIAR) DE

ARRANQUE

INTERRUPTOR DE ON/OFF

NOTA, TODAS LAS

PARTES SE MUESTRAN EN SU POSICI6N TiPICA. LA POSICl6N

REAL PUEDE CAMBIAR SEGUN EL MOTOR DE SU UNIDAD.

FIG. 19

AGREGUE GASOUNA (Vet Fig. 19)

•Llene el estanque de combustible hasta la parte inferior

del cuetto de relteno del estanque de gasolina. No Io Ilene

demasiado. Use gasolina regular, sin plomo, nueva y limpia

con et m[nimo de 87 octanos. No mezcle et aceite con la

gasolina. Para asegurar que la gasolina utilizada sea fresca

compre estanques los cuales puedan ser utilizados durante

los primeros 30 dias.

OPERAC

PUESTA EN IVIARCHA DEL MOTOR

El motor de su m&quina quitanieves est& equipado tanto con un

arrancador electrico de 120 Voltios A.C. como con un arrancador

de retroceso. El arrancador etectrico est& equipado con un cable

de potencia de tres hilos y un enchufe yest& proyectado para

que funcione con corriente domestica de 120 Vottios A.C.

* AsegQrese que la instalaci6n etectrica de su casa sea un

sistema de tres hilos puesta a tierra de 120 Voltios A.C. Si

no est& seguro, consutte un etectricista autorizado.

&ADVERTENCIA: No use el arrancador

el_ctrico si la instalaei6n el@ctrica de

su casa no es un sisterna de tres hilos

puesta a tierra de 120 Voltios A.C. Po=

drian resultar heridas personal graves

oda_os asu rn_quina quitanieves.

PUESTA EN MARCHA CON EL MOTOR FRIO

- ARRANCADOR ELE_CTRICO

1. Insertar la tlave de encendido de seguridad (embalado sepa-

rado en bolso de tas piezas) en la posici6n de encendido hasta

que haga un ruido seco. NO girar la llave. Guardar la llave de

encendido de seguridad de recambio en un lugar seguro.

2. Poner et interruptor de ON /OFF en la posici6n de "ON".

3. Girar el mando det obturador en la posici6n FULL.

4. Conectar et cable de potencia al motor.

5. Enchufar ta otra extremidad det cable de potencia en un en-

chufe de tres hitos con puesta a tierra de 120 Voltios A.C.

NOTA: No usar el cebador cuando se pone en marcha et motor

con et arranque etectrico.

6. Pulsar et bot6n de arranque hasta que et motor se enci-

ende.

IMPORTANTE: No hacer girar el motor por m&s de 5 segundos

continuativamente cada vez que intente poner en marcha et mo-

tor. Esperar de 5 a 10 segundos entre cada tentativa.

7. Cuando et motor se pone en marcha, sottar el bot6n de ar-

ranque y mover lentamente et mando det obturador hasta la

posici6n OFR

8. Desconectar et cable de potencia antes del enchufe y despues

del motor.

Dejar que el motor se caliente por algunos minutos. Et motor no

proporcionar& la ptena potencia hasta que no haya alcanzado

la temperatura normal de funcionamiento.

PUESTA EN MARCHA CON EL MOTOR CALIENTE -

ARRANCADOR ELE_CTRICO

Seguir los pasos descritos arriba, manteniendo et mando det

obturador en la posici6n OFR

PUESTA EN MARCHA CON EL MOTOR FR[O -

ARRANCADOR DE RETROCESO

1. Insertar la tlave de encendido de seguridad (embalado sepa-

rado en bolso de tas piezas) en la posici6n de encendido hasta

que haga un ruido seco. NO girar la llave. Guardar la llave de

encendido de seguridad de recambio en un lugar seguro.

2. Poner et interruptor de ON /OFF en la posici6n de "ON".

3. Girar et mando det obturador en ta posici6n FULL.

4. Pulsar et cebador cuatro (4) veces si la temperatura est& por

debajo de los 15°F, o dos (2) veces si la temperatura est&

entre los 15° y los 50°R Si la temperatura est& pot encima

de los 50°R et cebador no es necesario.

NOTA: Utilizar demasiado el cebador puede ahogar el motor,

impidiendo el arranque. En caso de que se ahogue el motor,

esperar algunos minutos antes de intentar poner en marcha y

NO pulsar et cebador.

5. Tirar la empufladura det arrancador de retroceso r&pidamente.

No sottar de gotpe la cuerda del arrancador.

6. Cuando et motor arranca, sottar la empufladura det arranca-

dor de retroceso y mover lentamente et mando det obturador

hasta la posici6n OFR

Dejar que el motor se caliente por algunos minutos. Et motor no

proporcionar& la plena potencia hasta que no haya alcanzado

la temperatura normal de funcionamiento.

PUESTA EN MARCHA CON EL MOTOR CALIENTE -

ARRANCADOR DE RETROCESO

Seguir los pasos descritos arriba, manteniendo el mando det

obturador en la posici6n OFR NO pulsar el cebador.

ANTES DE PARAR

Hacer funcionar el motor por algunos minutos para ayudar a

secar toda humedad det motor.

SI EL ARRANCADOR DE RETROCESO SE HA CONGE-

LADO

Si el arrancador de retroceso se ha congetado y no pone en

marcha et motor, hacer Io siguiente:

1. Coger la empufladura del arrancador de retroceso ytirar lenta-

mente cuanta m&s cuerda sea posibte fuera det arrancador.

2. Sottar la empufladura det arrancador de retroceso y dejarla

ir contra et arrancador.

Si aun asi et motor no arranca, repetir los pasos descritos arriba

o utilizar et arrancador electrico.

CONSEJOS PARA LANZAR LA NIEVE

* Ir m&s tentamente en nieve alta, hetada ofuertemente mojada.

Para regular lavelocidad con respecto al sueto, utilizar el mando

de vetocidad de guia, y NO et interruptor de ON/OFR

* Es m&s f&cil y eficiente despejar la nieve inmediatamente

despues de que haya cafdo.

* Et mejor momento para despejar la nieve es temprano por la

maflana. En este momento la nieve est& normalmente seca

y no ha sido expuesta directamente al sol y a temperaturas

calientes.

Hacer coincidir cada camino sucesivo paraasegurar el despeje

de toda la nieve.

Lanzar la nieve sotavento siempre que sea posibte.

Regular las placas de destizamiento a la altura adecuada a

las actuales condiciones de la nieve. Ver "PARA REGULAR

LAS PLACAS DE DESLIZAMIENTO" en esta secci6n det

manual.

Para nieve considerablemente pesada, reducir la anchura

del despeje de nieve sobreponiendo los caminos previos y

andando lentamente.

Mantener et motor limpio y libre de nieve durante et uso. Esto

ayudar& a hacer pasar aire y prolongar& la vida det motor.

Despues de comptetar el trabajo de despejar nieve, dejar que

el motor gire por algunos minutos para derretir nieve y hieto

que puedan estar en et motor.

Limpiar a fondo toda la m&quina quitanieves despues de cada

uso y secarla para que este lista para et pr6ximo uso.

ADVERTENCIA: No hacer funcionar la

rn_quina quitanieves si las condieiones

del tiempo deterioran la visibilidad.

Despejar nieve durante una fuerte

yventosa tormenta de nieve puede

ofuscarles y set peligroso para un

funcionamiento seguro de la rn_quina

quitanieves.

NTO

M Revisar si hay Sujetadores Sueltos

Limpiar /Inspeccionar el m&quina quitanieves

Cambiar /Revisar las Correas

N Lubricaci6n

ARevisar el nivel del Aceite t/

M Cambiar el Aceite del motor

Inspeccionar el Silenciador

Cambiar /Revisar la Bujia

Vaciar el Dep6sito del Combustible

TABLA DE LUBRICACK)N

RECOMENDACIONES GENERALES

La garantia de esta maquina quitanieves no cubre los articutos

que han estado sujetos al abuso o a la negligencia det operador.

Para recibir todo el valor de la garantia, el operador tiene que

mantener lamaquina quitanieves segOn las instrucciones descritas

en este manual. Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su maquina quitanieves

adecuadamente. At menos una vez cada estaci6n comprobar si

es necesario efectuar los ajustes descritos en las secciones de

Servicio y Ajustes de este manual.

•Una vez al aflo, cambie la bujia, limpie o cambie el etemento

del filtro de aire y revise si la cuchitla est& desgastada. Una

bujia nueva y un etemento del filtro de aire limpio/nuevo

aseguran la mezcta de aire-combustible adecuada y ayudan

a que su motor funcione mejor y que dure m&s.

•Siga et programa de mantenimiento en este manual.

NOTA: Usar solo parte originales del equipo del fabricante

(OEM) para reatizar et mantenimiento de esta unidad. No hacer

esto puede causar el funcionamiento incorrecto de la unidad y

arriesgar la salud det operador.

ANTES DE CADA USO

1. Revise et nivel det aceite del motor.

2. Revise si hay sujetadores sueltos.

3. Controtar los mando para asegurarse de que funcionen ad-

ecuadamente.

LUBRlCAClON

Mantenga el maquina quitanieves bien lubricada

(ver la "TABLA DE LUBRICACION").

(_ SAE 5W-30

Aceite del Motor

(_) Yea "MOTOR"

en la seccion de

Mantenimiento

(_) Grasa Para

Uso General

Aceite del

® Casquillo_

Grasa Barrena

Puntos

Pivote

ANTE A TO

MAQUINA QUITANIEVES

Siempre observe las regtas de seguridad cuando haga et man-

tenimiento.

LLANTAS

• Mantener la presi6n adecuada en ambos neumaticos

(14-17 RS.I. /19-24.5 N-m).

• Mantenga las Ilantas sin gasolina o aceite, que pueden daflar

la goma.

NOTA: Para setlar los neumaticos y prevenir neumaticos desin-

flados a causa de perdidas tigeras, se puede comprar setlador al

efecto en el revendedor de partes local. Etsetlador para neumaticos

tambien previene grietas y corrosi6n det neumatico.

CORREAS EN V

Controtar el deterioro y el desgaste de las correas en V despues

de 50 horas de funcionamiento y sustituir si fuera necesario. Las

correas no se pueden regular. Sustituir las correas si empiezan a

resbatar debido al desgaste. (Ver" QUITAR ELCU BR ECOR REAS"

en la secci6n Mantenimiento y Regutaciones de este manual).

Las correas en V de su quitanieve tienen una construcci6n especial

y han de ser sustituidos con correas originales (OEM) disponibles

en su revendedor mas cercano. Usar otras correas no originales

puede causar heridas personales o daflar et quitanieve.

CAJA DE ENGRANAJES DE LA BARRENA

* La caja de engranajes fue ttenada en ta fabrica con tubricante

hasta et nivel. Se tiene que prestar atenci6n al lubricante s61osi

se ha efectuado un mantenimiento a la caja de engranajes.

. Si se requiere lubricante, usar s6to grasa Ronex ED #1.

SISTEMA DE TRACCION

NO lubricar las partes de gufa dentro de la maquina quitanieves.

Las coronas dentadas, los arboles hexagonales, et disco de guia

y la rueda de fricci6n no necesitan lubricaci6n. Los rodamientos y

cojinetes estan lubricados a por vida y no necesitan mantenimiento.

ATENCION: Toda lubricaci6n de las partes

descritas arriba puede causar contaminaci6n

de la rueda de fricci6n y da6ar el sisterna de

guia de su rn_quina quitanieves.

MOTOR

LUBRICAClON

Use solamente aceite de detergente de alta catidad clasificado con

la clasificaci6n SG-SL de servicio API. Seteccione la calidad de

viscosidad SAE seg[Sn su temperatura de operaci6n esperada.

CALIDADES DE VISCOSIDAD DE SAE

°F -20 0 30 32 40

°c -1; ;

GAMADETEMPERATURAANTICIPADA

ANTES DEL PROXIMOCAMBIO DEACEITE

AVISO: A pesar de que los aceites de muttiviscosidad (5W30,

10W30, etc.) mejoran et arranque en ctima frio, estos aceites de

muttiviscosidad van ha aumentar el consumo de aceite cuando

se usan en temperaturas sobre 32° R Revise el nivet del aceite

del motor mas a menudo, para evitar un posibte daflo en et motor,

debido a que no tiene suficiente aceite. Cambie et aceite despues

de 25 horas de operaci6n o por Io menos una vez al aflo si la

maquina quitanieves se utiliza menos 25 horas et aflo. Revise

et nivel del aceite del carter antes de arrancar et motor y despues

de cada cinco (5) horas de uso continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el nivet det aceite. 35

PARA CAMBIAR EL ACEITE DEL MOTOR

Determinar la temperatura anticipada antes de cambiar et aceite.

Todo el aceite ha de cumptir con la clasificaci6n SG-SL de man-

tenimiento API.

• AsegQrese que la maquina quitanieves este en una superficie

nivelada.

• El aceite se drenara mas facilmente siesta caliente.

• Recoja el aceite en un envase adecuado.

NOTA: Es posible desmontar la rueda det lado izquierdo de la

maquina quitanieves para tener un acceso mas facit al tap6n

de vacfo det aceite y para colocar un apropiado contenedor. Et

inclinar la unidad, que quedara apoyada a ta carcasa con la rueda

izquierda desmontada, ayudara avaciar et aceite atrapado dentro

et motor. (Ver"PARA DESMONTAR LAS RUEDAS" en ta secci6n

de Mantenimiento y Regutaciones de este manual).

1. Quitar la Ilave de encendido de seguridad y desconecte

et alambre de la bujia y p6ngalo de modo que no pueda entrar

en contacto con esta.

2. Limpiar el area alrededor del tap6n de drenaje.

3. Remueva el tap6n de drenaje del dep6sito de aceite y drenaje

et aceite en un envase adecuado.

4. Vuelva a poner et tap6n de drenaje det dep6sito de aceite en

su tugar y aprieteto en forma segura.

5. Limpie todo el aceite derramado en la maquina quitanieves

y en et lado del motor.

6. Montar la rueda izquierda (si se ha desmontado para vaciar el

aceite). Asegurarse de que se cotoque el pasador de lingQete

en el orificio apropiado det eje de la rueda (Ver "PARA DES-

MONTAR LAS RUEDAS" en al secci6n de Mantenimiento y

Regulaciones de este manual).

7. Sacar et tap6n /varilla de nivel del dep6sito de aceite. Atenci6n

a no dejar entrar suciedad en et motor.

8. Llenar de aceite el motor atraves del tubo de lavarilla de nivet

del aceite. Verter lentamente. No tlenar demasiado. Para la

capacidad aproximada ver la secci6n "ESPECIFICACIONES

DEL PRODUCTO" de este manual.

9. Usar el indicador del tap6n /varilla de nivet det dep6sito de

aceite para controlar et nivet. Asegurarse de que et tap6n de

la varilla de nivel esta bien cerrado para una lectura precisa

del nivel. Mantener et nivet de aceite sobre la linea "FULtL'

(lteno) de la varilla de nivet.

10. Limpie todo el aceite derramado.

SILENCIADOR

Inspeccione y cambie etsilenciador siesta corroido puede producir

un pe!igro de incendio y/o daflo.

BUJIA

Cambie el buj[a al comienzo de cadatemporada de siega o despues

de cada 1O0horas de operaci6n, Io que suceda primero. Et tipo de

buj[a y el ajuste de la abertura aparecen en "ESPECIFICACION ES

DEL PRODUCTO" en tasecci6n de Mantenimiento de este manual.

LIMPIEZA

IMPORTANTE: Para obtener et mejor rendimiento, mantenga

la caja de la maquina quitanieves sin acumutacion de suciedad

y basura. Limpin ta parte de abajo de su maquina quitanieves

despues de cada uso.

&ADVERTENCIA: Quitar la Ilave de en=

cendido de seguridad y desconecte

el alambre de la bujia. P6ngalo en

donde no pueda entrar en contacto

con 6sta.

Mantenga las superficies putidas y las ruedas sin gasolina,

aceite, etc.

No recomendamos et uso de una manguera de jardfn para

limpiar la maquina quitanieves a menos que et sistema elec-

trico, el silenciador y et carburador esten tapados para evitar

que les entre et agua. Et agua en et motor puede acortar la

duraci6n de este.

ERVlCIO Y ADJUSTES

ADVERTENCIA: Para evitar lesi6nes serias, an=

tes de dar calquier servico o de hater ajustes:

1. Asegurarse de que el interruptor de

ON/OFF est_ en la posici6n OFF.

2. Quitar la Ilave de encendido de segu-

ridad.

3. Aseg_rese la barrenas todas

que Yque

las partes movibles se hayan detenido

cornpletarnente.

4. Desconecte el alambre de la bujia y

p6ngalo en donde no pueda entrar en

contacto con _sta.

MAQUINA QUITANIEVES

PARA AJUSTAR LA ALTURA

DE IVIAQUINA QUITANIEVES

Ver"REGULAR LAS PLACAS DE DESLIZAMIENTO" y"BARRA

DE ARRASTRE" en la secci6n de Operaci6n de este manual.

CONDUCTO DEFLECTOR

El conducto deflector, fijado a la parte superior del conducto de

eyecci6n, tiene la funci6n de dirigir la nieve de descarga lejos det

operador. Si se dafla el desviador debe cambiarse.

&ADVERTENCIA: Para evitar heridas

graves, no haga funcionar nunca su

rn_quina quitanieves sin deflector o

con el deflector averiado.

Para cambiar la direcci6n y/o la distancia a la que se descarga

la nieve, ver "PARA CONTROLAR LA EYECCION DE LA

NIEVE" en la secci6n de Funcionamiento de este manual.

PERNOS DE SEGURIDAD (Vet Fig. 20)

PERNOS DE SEGURIDAD DE LA BARRENA

Ambas barrenas, derecha e izquierda, est&n sujetadas al eje de

la barrena por un perno de tope/seguridad y una tuerca hexago-

nal. Si un objeto extraflo o hielo se metieran en las barrenas, los

pernos de seguridad estan proyectados para romperse, evitando

daflos a cualquier otra parte. Si una o ambas barrenas no giran

cuando se conecta la palanca del mando de la barrena, controlar

si uno o ambos pernos se han cortado. Para sustituir los pernos

de seguridad:

1. Desconectar todos los mandos y mover et mando del acel-

erador en la posici6n de STOP (parado). Atender que todas

las partes en movimiento se paren.

2. Quitar ta Ilave de encendido de seguridad y desconecte el

alambre de la bujia. P6ngalo en donde no pueda entrar en

contacto con esta.

3. Alinear et orificio det cubo de la barrena con el orificio det eje

e instalar un nuevo perno de tope/seguridad de 1/4-20 x 2".

Colocar una contratuerca de 1/4-20 y apretar firmemente.

ATENCION: No sustituir. Usar solamente los

pernos de seguridad originales entregados

con la rn_quina quitanieves.

4. Insertar la Ilave de encendido de seguridad yvuetva a conectar

et alambre de la bujia a esta.

PERNOS DE SEGURIDAD DEL IMPULSOR

El impulsor esta sujetado al eje del impulsor por dos (2) tornillos

de caperuza/pernos de seguridad y tuercas hexagonales. Si un

objeto extraflo o hieto se metieran en el impulsor, los tornillos de

caperuza estan proyectados para romperse, evitando daflos a

cualquier otra parte. Si et imputsor no gira cuando se conecta

la palanca det mando de la barrena, controlar si los tornillos de

caperuza se han cortado. Para sustituir los tornitlos de caperuza

/pernos de seguridad:

1. Desconectar todos los mandos y mover et mando det acel-

erador en la posici6n de STOP (parado). Esperar que todas

las partes en movimiento se paren.

2. Quitar la Ilave de encendido de seguridad y desconecte el

alambre de la bujia. P6ngalo en donde no pueda entrar en

contacto con esta.

Alinear el orificio del impulsor con los orificios det eje del im-

pulsor einstatar dos (2)nuevostornitlos de caperuza/pernos

de seguridad de 1/4-20 x 1-5/8". Colocar contratuercas de

1/4-20 y apretar firmemente.

ATENCI6N: No sustituir. Usar solamente los

tornillos de caperuza /pernos de seguridad

originales entregados con la rn_quina quita-

nieves.

Insertar la Ilave de encendido de seguridad yvuelva a conectar

et alambre de la bujia a esta.

1/4-20 _ 1/4-20 x 1-5/8 ,

TUERCA DE //]_ TORNiLLO TAPON/,

SEGURIDAD /_U PERNO CIZALLA

_ Ci'/_, CUBO

_;_y EJE IMPULSOR

1/4-20 x 2

PERNO

CIZALLA

DOR

CUBO

BARRENA

1/4-20

TUEROA

DE CUBO EJE

BARRENA BARRENA

FIG. 20

DESMONTAR EL CUBRE CORREAS (Vet Fig. 21)

1. Desmontar los dos (2) tornitlos que sujetan et cubre correas

a la carcasa.

2. Desmontar el cubre correas.

• Sustituir el cubre correas colocando la cubierta y los tornillos

y apretando firmemente.

CHASlS

36 FIG. 21

ERVlCIO Y ADJUSTES

SUSTITUIR LAS CORREAS (Vea Fig. 22) CONSEJO: Insertar un perforador de trinquete de 3/8" (en la

Las correas de la barrena y de la tracci6n no se pueden regular. Si

las correas est&n dahadas o empiezan a resbalar por el desgaste,

se tendr[an que sustituir. Se recomienda que la(s) correa(s) sean

sustituidas por et Centro de Piezas y Reparaci6n Sears.

NOTA: Se recomienda que se sustituyan at mismo tiempo las

correas de la barrena y de la tracci6n.

Las correas en V de su quitanieve tienen una construcci6n especial

y han de ser sustituidos con correas originales (OEM) disponibles

en su Centro de Piezas y Reparaci6n Sears m&s cercano. Usar

otras correas no originales puede causar heridas personales o

dahar et quitanieve.

ADVERTENCIA: Para sustituir las cot=

teas, es necesario desmontar la m_qui=

na quitanJeves. Mientras se desmonta eJ

aiojamiento de la barrena de la careasa,

es importante que un ayudante se sit_e

en la posJei6n de operaci6n y agar,re.

Heridas personales graves y/o avenas

ala unidad podrian ocasionarse si la

m_quina quitanieves cayera durante el

cambio de las eorreas.

ENSAMBLAJE ALOJAMIENTO

DEL CHASIS BARRENA

EMPUNADURAS

VACIAR LA GASOLINA DEL DEPOSITO DE CARBURANTE

- Vaciar la gasotina del dep6sJto del carburante en un con-

tenedor apropiado, al exterior, legos de fuego o llamas. Limpiar

toda gasotina derramada.

DESMONTAR EL CONDUCTO DE EYECCION - Aflojar la

contratuerca que asegura la cabeza giratoria del conducto al

soporte de montaje lo suficiente para poder tevantar la cabeza

gJratoria del conducto y desmontar et conducto de eyeccJ6n

de la maquina quitanieves.

DESMONTAR EL CUBRE CORREAS - Ver "DESMONTAR

EL CUBRE CORREAS" en esta secci6n det manual.

DESMONTAR LA POLEA DEL MOTOR - Desmontar el perno,

la arandela de freno y la arandeta plana que aseguran ta polea

de transmisi6n al arbot del motor. Desmontar det arbol s6to

la polea de transmisJ6n externa (de la barrena).

DESMONTAR LA MAQUINA QUITANIEVES - Con su ayu-

dante en la posici6n de operaci6n y agarrando las empuhadu-

ras, desmontar los dos (2) pernos que sujetan et alojamiento

de la barrena a la carcasa.

&ADVERTENCIA: Apenas se ha desmon=

tado el ultimo perno, el ayudante tiene

que bajar con atenei6n las empu_adu=

ras a tierra.

VACIAR LA PERNO DEL BARRA DEL EMBRAGUE y vaciar

la barra embrague det ptaca det oscitaci6n. Pivot la ptaca det

oscitaci6n detantero.

7. DESMONTAR LA CORREA DE LA BARRENA de alrededor

de la polea de transmisi6n.

8. AFLOJAR EL TENSOR DE LA CORREA DE TRACCION y

desmontar la correa de traccJ6n de alrededor de las poleas

de transmisi6n.

posici6n "ON") en el orificio cuadrado del brazo del tensor y hacer

girar et perforador de trinquete en et sentido de las agujas det

retoj para afiojar et tensi6n.

g. Con tatensi6n aflojado, colocar una nueva correa de tracci6n

alrededor de ta polea de transmisi6n y dentro de la protecci6n

de la correa.

10. MONTAR ta barra embrague del ptaca det oscJtacJ6n;asegQrela

con la perno.

11. Colocar la correa de la barrena alrededor y dentro de la ranura

de la polea de transmisi6n de la barrena exctusivamente.

12. Mientras el ayudante levanta lentamente las empuhaduras

hasta acoptar nuevamente et alojamiento de la barrena y la

carcasa, levante la correa de la barrena y apretar los lados

juntos sobre ta polea de transmisi6n asi que la correa se asiente

completamente en la ranura de la polea de transmisi6n.

13.Mueva el brazo de direccJ6n para que no choque con ta polea

del rotor cuando se active el quitanieves yasegQrese de que no

haya ningQn obstaculo en el recorrido de las correas. Acabar

de montar la maquina quitanieves completamente y controlar

atentamente el apropiado recorrido de las correas. Si la cor-

rea de la barrena se ha separado de ta polea de transmisi6n

(atrapandose en et alojamiento del brazo del tensor mientras

se montaba la maquina quitanieves), desmontar la maquina

quitanieves y repetir et punto 12. La correa tiene que estar

comptetamente asentada en ta ranura de la polea de trans-

misi6n cuando se monta de nuevo la maquina quitanieves.

14. Colocar los dos (2) pernos hexagonales y arandetas de freno

y apretar firmemente.

15. MONTAR LA POLEA DE TRANSMISION DEL MOTOR

- Cotocar la correa en la ranura de la potea y hacer deslizar

la polea sobre el _.rbot. Cotocar la arandela plan& la arandeta

de freno y et perno y apretar fJrmemente 35-40 ft. Ibs. (41-47

N-m de par). Asegurarse que la correa este dentro de la

protecci6n de la correa.

16. COLOCAR EL CUBRE CORREAS y dos (2) tornillos. Apretar

firmemente.

17. MONTAR EL CONDUCTO DE EYECCIC')N -Ver"MONTAR et

conducto de eyecci6n /CABEZA giratoria DEL CONDUCTO"

en la secci6n de Montaje de este manual.

BRAZO

NEUTRO

CHASIS ALOJAMIENTO

BARRENA

37 FIG. 22

DESMONTAR LAS RUEDAS (Vet Fig. 23)

•Desmontar el perno de lingOete y desmontar la rueda det eje.

IMPORTANTE: Cuando se montan las ruedas, asegurarse de

que se use et orificio det eje m&s cercano al extremidad del arbol.

- no utilizar et orificio en et cubo de la rueda, si provisto. Los

orificios internos det eje y del cubo de la rueda no se usan para

este modeto de m&quina quitanieves.

PERNO DE LINGUETE ORIFIClO

(INSTALAR EXTERNO

SOLAMENTE EN

EL ORIFICIO

EXTERIOR

DEL

_. ', EJE

RUEDA

FIG. 23

CUBO

DE LA

RUEDA

NOTA: Para arregtar pinchazos a los neum&ticos y prevenir

neum&ticos desinftados a causa de perdidas lentas, se puede

comprar al representante de partes de recambio local un com-

puesto settador para neum&ticos. El compuesto settador tambien

previene que los neum&ticos se sequen o corrompan.

MOTOR

CARBURADOR

Su carburador no es ajustable. Las prestaciones det motor no

son afectadas por la altitud hasta 7000 pies (2,134 metros). Si

su motor no est& funcionando en forma adecuada debido a prob-

lemas que se sospecha vienen del carburador, Ileve su m&quina

quitanieves a contacto con su Centro de Piezas y Reparaci6n

Sears para repararla y/o ajustarla.

ACELERACION DE MOTOR

Nunca manipute el regulador det motor, et que ha sido ajustado

en ta f&brica para la velocidad del motor adecuada. Puede ser

petigroso hacer funcionar et motor a una velocidad por sobre et

ajuste de alta vetocidad de laf&brica. Si cree que la vetocidad alta

regutada del motor necesita ajuste, contacto con su Centro de

Piezas y Reparaci6n Sears, el que cuenta con el equipo adecuado

y la experiencia para hacer los ajustes necesarios.

ACE I TO

Inmediatamente prepare su m&quina quitanieves para el alma-

cenamiento al final de cada temporada o si la unidad no se va a

usar pot 30 dias o m&s.

PRECAUCION: Nunca almacene la

maquina quitanieves con gasolina en

el deposito dentro de un edificio en

donde los gases pueden alcanzar una

llama expuesta o una chispa, una chispa

o una luz piloto como en un horno,

calentadores de agua, secadoras de

ropa o aparatos de gas. Permita que se

enfrie el motor antes de alma-cenarla

en algun recinto cerrado.

MAQUINA QUITANIEVES

Cuando se va a guardar la m&quina quitanieves por cierto periodo

de tiempo, limpieta cuidadosamente, remueva toda la mugre, la

grasa, las hojas, etc. Gu&rdela en un &rea limpia y seca.

1. Limpie toda la m&quina quitanieves (Ver "LIMPIEZA:' en la

secci6n de Mantenimiento de este manual).

2. Inspeccionar y sustituir las correas, si es necesario (Ver"SUS-

TITUIR LAS CORREAS" en la secci6n de Mantenimiento y

Regutaciones de este manual).

3. Lubriqueta segOn se muestra en la secci6n de Mantenimiento

de este manual.

4. AsegOrese de que todas las tuercas y clavijas y todos los per-

nosy torniltos esten apretados en forma segura. Inspeccione

las partes que se mueven para verificar si est&n dafladas,

quebradas o desgastadas. C&mbietas si es necesario.

5. Retoque todas las superficies que esten oxidadas o con la

pintura picada; use una lija antes de pintar.

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que se formen dep6sitos

de goma en partes fundamentates det sistema de combustible

tales como el carburador, et filtro det combustible, la manguera

del combustible o en el estanque durante et almacenamiento. Los

combustibles mezclados con alcohol (conocido como gasohol

o que tienen etanol o metanol) pueden atraer humedad, Io que

conduce a la separacion y a ta formacion de acidos durante et

almacenamiento. La gasolina acidica puede daflar el sistema de

combustible de un motor durante et periodo de almacenamiento. 38

Vaciar el dep6sito del carburante poniendo en marcha el

motor y dej&ndolo funcionar hasta que et carburante termine

y et carburador este vacfo.

Nunca use los productos para limpieza det carburador o del

motor en el estanque de combustible pues se pueden producir

daflos permanentes.

Use combustible nuevo la pr6xima temporada.

AVlSO: Et estabitizador de combustible es una alternativa acept-

able para reducir a un minimo la formaci6n de dep6sitos de goma

en et combustible durante el periodo de almacenamiento. Agregue

estabilizador a la gasotina en el estanque de combustible o en el

envase para et almacenamiento. Siempre siga la proporci6n de

mezcla que se encuentra en et envase del estabilizador. Haga

funcionar et motor por Io menos 10 minutos despues de agregar

el estabilizador, para permitir que este tlegue al carburador. No

drene la gasotina del estanque de gasotina y et carburador si se

est& usando estabilizador de combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y cb,mbielo con aceite de

motor limpio. (Ver "MOTOR" en la secci6n de Mantenimiento de

este manual.)

CILINDRO

1. Remueva la bujia.

2. Vacie una onza (29 ml) de aceite a traves det agujero de la

bujia en el cilindro.

3. Tire ta manitla de arranque retroceso lentamente unas cuantas

veces para distribuir et aceite.

4. Oambie pot una bujia nueva.

OTROS

Quitar la Ilave de encendido de seguridad; guardar en un lugar

seguro.

No guarde la gasolina de una temporada a la otra.

Cambie el envase de la gasotina si se empieza a oxidar. La oxi-

daci6n y/o ta mugre en su gasotina producir&n problemas.

Si es posibte, guarde su m&quina quitanieves en un recinto cer-

rado y cObrala para protegerla contra et potvo y la mugre.

Cubra su m&quina quitanieves con un forro protector adecuado

que no retenga la humedad. No use pt&stico. Et pt&stico no

puede respirar, Io que permite la formaci6n de condensaci6n,

Io que producir& la oxidaci6n de su m&quina quitanieves.

IMPORTANTE: Nunca cubra la m&quina quitanieves mientras et

motor y las areas de escape to davia estan calientes.

IENTIFICACl

Vea la secci6n apropiada en el manual amenos que est6 dirigido a un Centro de Piezas y Reparaci6n Sears.

PROBLEMA

No arranca

Falta de

fuerza

El motor

marcha

lentamente o

de manera

irregular

Vibraci6n

e×eesiva

Cord6n

arrancador

dificil de tirar

P6rdida de

impulsi6n o

retardase de

la veloeidad

P6rdida de

eyecci6n de

nieve o

aflojamiento

de la eyecei6n

de nieve

CAUSA

1. VAlvula del combustible estA OFR

2. La Ilave de encendido de

seguridad no estA puesta.

3. Sin combustible.

4. Acelerador en posici6n de STOP (o

interruptor de ON /OFF estA OFF).

5. Obturador en posici6n OFR

6. El cebador no estA presionado.

7. El motor estA ahogado.

8. Alambre de la buj[a desconectado.

9. Bujia mala.

10. Combustible rancio.

11. Agua en el combustible.

1. Bujia de encendido suelta.

2. Lanzamiento excesivo de nieve.

3. El tap6n del dep6sito del carburante

est6. obstruido de hielo y nieve.

4. Silenciador sucio u obstruido.

CORRECCION

1. Gire a la v_lvula del combustible a la posici6n ON.

2. Poner la Ilave de encendido de seguridad.

3. Llene el estanque de combustible.

4. Meter el acelerador en posici6n FAST

(o meter el interruptor de ON /OFF en posici6n ON).

5. Poner en posici6n FULL.

6. Usar el cebador como descrito en la secci6n

de Funcionamiento de este manual.

7. Esperar algunos minutos antes de volver a arrancar,

NO utilizar el cebador.

8. Conecte el alambre a la buj[a.

9. Cambie la buj[a.

10. Drene el estanque de combustible y vuelva

a Ilenar el estanque con gasolina nueva.

11. Drene el estanque de combustible y vuelva

a Ilenar el estanque con gasolina nueva.

1. Volver a conectar la buj[a de encendido.

2. Reducir la velocidad y la anchura de barrido.

3. Quitar hielo y nieve en y del tap6n del dep6sito

de carburante.

4. Limpiar o sustituir el silenciador.

1. El obturador esta en la posici6n FULL.

2. Obstrucci6n en el conducto de carburante.

3. Combustible rancio.

4. Agua en el combustible.

5. Se necesita regular o revisar el carburador.

1. Meter el obturador en la posici6n OFR

2. Limpiar el conducto de carburante.

3. Drene el estanque de combustible y vuelva

a Ilenar el estanque con gasolina nueva.

4. Drene el estanque de combustible y vuelva

a Ilenar el estanque con gasolina nueva.

5. Contactar un Centro de Piezas y Reparaci6n.

Partes sueltas o barrenas

o impulsor da_ados.

Arrancador de retroceso

congelado.

Desgaste de la correa.

La correa de mando

La correa de gu[a se ha gastado.

La correa de las barrenas

estA fuera de la polea.

La correa de las barrenas

estA desgastada.

Conducto de eyecci6n obturado.

Barrenas /impulsor atascados.

1. Apretar todos los cerrojos. Sustituir las partes

averiadas. Si la vibraci6n persiste, contactar un

Centro de Piezas y Reparaci6n Sears.

1. Vea "SI EL ARRANCADOR DE RETROCESO SE

HA CONGELADO" en la secci6n de Funcionamiento

de este manual.

1. Revise/cambie la correa de impulsi6n.

2. Revise/vuelva a instalar la correa de impulsi6n.

est& fuera de la polea.

3. Contactar un Centro de Piezas y Reparaci6n Sears.

1. Controlar /sustituir la correa de las barrenas.

2. Controlar /sustituir la correa de las barrenas.

3. Limpiar el conducto de la nieve.

4. Quitar escombros u objetos extraSos

de las barrenas /impulsor.

REPAIR PARTS SNOW THROWER - - MODEL NUMBER 917,881065

AUGER HOUSING /iMPELLER ASSEMBLY

6_11 7

11 10

2 (EXPLODED)

01.07.004-B

NOTE: All component dimensions given in U.S. inches. 1inch = 25.4 mm

IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts.

Failure to do so could be hazardous, damage your snow thrower and void your warranty.

REPAIR PARTS SNOW THROWER - - MODEL NUMBER 917,881065

AUGER HOUSING /iMPELLER ASSEMBLY

KEY PART

NO. NO. DESCRIPTION

1 175321X479 IMPELLER

2 196710 GEARBOX ASSEMBLY

3 188909 BEARING

4 191079 IMPELLER PULLEY

5 175322 DISCHARGE BASE

6 178675X008 CORNER BRACKET

7 192199 CLEAN OUT TOOL

8 405400 TOOL CLIP

9 73800400 NUT 1/4-20

10 74780426 SCREW 1/4-20 X .625

11 155377 NUT 5/16-18

12 163183 SCREW 5/16-18 X .625

13 19111507 WASHER

14 10040500 LOCKWASHER 5/16

15 74940516 SCREW 5/16-18 X 1.00

16 180355 CARRIAGE BOLT

17 194189 SCREW 13-16 X .625

18 407760 PLUG

19 407761 GEARBOX COVER RH

20 407766 GASKET

21 407770 SEAL

22 407762 BEARING

23 174697 THRUST WASHER 1.00

24 407763 WORM GEAR

25 407764 AUGER SHAFT

26 189282 SQUARE KEY

27 407758 BEARING

28 174683 THRUST WASHER

29 407757 IMPELLER SHAFT

30 7836M ROLL PIN

31 174681 THRUST WASHER

32 174684 THRUST BEARING

33 407769 BEARING

34 407768 O-RING

35 407767 SCREW 5/16-18 X .750

36 407765 GEARBOX COVER LH

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm

iMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts.

Failure to do so could be hazardous, damage your snow thrower and void your warranty.

REPAIR PARTS SNOW THROWER - - MODEL NUMBER 917,881065

AUGER HOUSING /iMPELLER ASSEMBLY

(5x)

KEY PART

NO. NO.

404930X615

404933X479

72270505

155377

DESCRIPTION

AUGER HOUSING

SCRAPPER BAR

CARR IAGE BOLT 5/16-18 X .625

N UT 5/16-18

01.07.003-A

01.07.019-A

KEY PART

NO. NO.

420497X479

420498X479

DESCRiPTiON

AUGER ASSEMBLY 30 LH

AUGER ASSEMBLY 30 RH

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm

iMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts.

Failure to do so could be hazardous, damage your snow thrower and void your warranty.

REPAIR PARTS SNOW THROWER - - MODEL NUMBER 917,881065

AUGER HOUSING /iMPELLER ASSEMBLY

2_ KEY PART

.NO.

420478

411939

3 179582

01.07.024-B

DESCRIPTION

AUGER BEARING

BEARING PLUG

SCREW 5/18-18 X 1.00

-3

KEY PART

NO. NO. DESCRIPTION

1 174782X479 SKID PLATE LH

2 178777X479 SKID PLATE RH

3 72270508 CARRIAGE BOLT 5/18-18 X .75

4 751153 NUT 5/18-18

NOTE: All component dimensions given in U.S. inches. 1inch = 25.4 mm

iMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts.

Failure to do so could be hazardous, damage your snow thrower and void your warranty.

REPAIR PARTS SNOW THROWER - - MODEL NUMBER 917,881065

AUGER HOUSING /iMPELLER ASSEMBLY

3 2

01.16.001-A

KEY PART

NO. NO.

1 181160X479

2 72270506

3 179246

4 10040500

5 128638

DESCRIPTION

DRIFT CUTTER BAR

CARR IAGE BOLT 5/16-18 X .750

PLASTIC WASHER

LOCKWASHER 5/16

N UT 5/16-18

NOTE: All component dimensions given in U.S. inches. 1inch = 25.4 mm

iMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts.

Failure to do so could be hazardous, damage your snow thrower and void your warranty.

REPAIR PARTS SNOW THROWER --MODEL NUMBER 917,881065

CONTROL PANEL /DISCHARGE CHUTE

KEY PART

NO. NO. DESCRIPTION

1 404770X615

2 178833X615

3 420873

4 420325

5 414280

6 128415

7 17501010

*8 179829

*9 179246

"10 191730

"11 72250505

"12 751153

"13 184505

14 420679

15 420872

CHUTE WELDMENT

DEFLECTOR WELDMENT

DEFLECTOR CONTROL ASSEMBLY

DEFLECTOR SEAL 6

KNOB BLACK

POP RIVET

SCREW 10-24 X .625 1

SHOULDER SCREW

PLASTIC WASHER

NUT 1/4-20

CARRIAGE BOLT 5/16-18 X .50

N UT 5/16-18

DEFLECTOR SPRING

(SERVICE PART) DEFLECTOR CONTROL HEAD

(SERVICE PART) DEFLECTOR CONTROL CABLE

01.09.002-B

"12

NOTE:

1. ALL ITEMS INDICATED WITH AN *ARE PROVIDED IN THE BAG OF ITEMS SHIPPED LOOSE WITH PRODUCT.

2. ITEMS 14 AND 15 ARE SERVICE PART NUMBERS TO ALLOW PURCHASE OF INDIVIDUAL ITEMS IF

NECESSARY.

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm

iMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts.

Failure to do so could be hazardous, damage your snow thrower and void your warranty.

REPAIR PARTS SNOW THROWER - - MODEL NUMBER 917,881065

CONTROL PANEL /DISCHARGE CHUTE

KEY PART

NO. NO.

1 420337

2 17501010

*3 420878

*4 420877

*5 420875

"8 420874

DESCRiPTiON

LEVER/CABLE ROTATOR ASSEMBLY

SCREW 10-24 X .825

ROTATOR HEAD

ROTATOR PIVOT BRACKET

PULLEY PIVOT

CABLE ASSEMBLY

01.09.007-A

NOTES:

1. ITEMS INDICATED WITH AN * ARE LISTED AS REFERENCE FOR SERVICE PARTS ONLY.

KEY PART

NO. NO.

188303

74041024

DESCRIPTION

STEER CABLE

SCREW 10-24 X 1.50

01.15.005-A

NOTE: All component dimensions given in U.S. inches. 1inch = 25.4 mm

iMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts.

Failure to do so could be hazardous, damage your snow thrower and void your warranty.

REPAIR PARTS

HANDLES

SNOW THROWER - - MODEL NUMBER 917,881065

13\

(_14 _12

01.08.002-E

KEY PART

NO. NO. DESCRIPTION

1 412683X479 CONTROL PANEL

2 412681X479 CONTROL LEVER LH

3 412682X479 CONTROL LEVER RH

4 412679X008 TRACTION ROD ARM

5 420889X008 IMPELLER ROD ARM

6 412677 INTERLOCK ROD

7 421613 SPACER

8 169675 RETAINER

9 17060408 SCREW 1/4-20 X .50

10 414280 KNOB BLACK

11 414281 KNOB RED

12 178899 HANDLE KNOB

13 19131316 WASHER 3/8

14 72120618 CARRIAGE BOLT 3/8-16 X 2.25

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm

iMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts.

Failure to do so could be hazardous, damage your snow thrower and void your warranty.

REPAIR PARTS

HANDLES

SNOW THROWER - - MODEL NUMBER 917,881065

KEY PART

NO. NO. DESCRIPTION

1 419798X479 LOOP HANDLE LH

2 419799X479 LOOP HANDLE RH

3 74780524 SCREW 5/16-18 X 1.50

4 751153 NUT 5/16-18

01.08.004-B

01,05,004-B _'_4

KEY PART

NO. NO. DESCRIPTION

1 419797X479 LOWER TUBE

2 418313X479 PIVOT SUPPORT

3 150078 BOLT 5/16-18 X .750

4 17000616 SCREW 3/8-16 X 1.00

NOTE: All component dimensions given in U.S. inches. 1inch = 25.4 mm

iMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts.

Failure to do so could be hazardous, damage your snow thrower and void your warranty.

REPAIR PARTS

HANDLES

SNOW THROWER - - MODEL NUMBER 917,881065

01.08.007-B

KEY PART

NO. NO. DESCRIPTION

1 412675X004 INTERLOCK SPRING

2 414572 INTERLOCK CAM

3 178831 TORSION SPRING

4 169675 RETAINER

5 17060410 SCREW 1/4-20 X .625

6 421252X004 INTERLOCK STOP

01.10.006-B

KEY PART

NO. NO. DESCRIPTION

1 182906 PANEL CONSOLE

2 178668 HEADLIGHT BEZEL

3 178666 HALOGEN HEADLIGHT

4 184471 SHOULDER SCREW

5 175262 SCREW 10-24 X 1.25

6 180964 WIRE HARNESS

7 401620 BULB

NOTE: All component dimensions given in U.S. inches. 1inch = 25.4 mm

iMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts.

Failure to do so could be hazardous, damage your snow thrower and void your warranty.

REPAIR PARTS

HANDLES

SNOW THROWER - - MODEL NUMBER 917,881065

KEY PART

NO. NO.

1 180480

2 405740

3 180445

4 187716

5 180447

6 178669

7 180926

8 72270506

9 155377

10 169675

DESCRIPTION

IMPELLER ROD ASSEMBLY

TRACTION ROD ASSEMBLY

SHIFTER ROD TOP

SHIFTER ROD BOTTOM

SPRING SLEEVE

IMPELLER SPRING

TRACTION SPRING

CARRIAGE BOLT 5/16-18 X .75

N UT 5/16-18

RETAINER

01.12.001-B

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm

IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts.

Failure to do so could be hazardous, damage your snow thrower and void your warranty.

REPAIR PARTS

DRIVE

SNOW THROWER - - MODEL NUMBER 917,881065

01.03.002-A

KEY PART

NO. NO. DESCRIPTION

1 404923 AXLE ASSEMBLY (assy of la,1 b)

la 404307 AXLE SHAFT

lb 9465M1 ROLL PIN 3/16 X 1.50

2 402691 SPROCKET

3 174697 THRUST WASHER

4 179830 BEARING

5 146315 SCREW 5/16-18 X .625

6 17490508 SCREW 5/16-18 X .500

7 155443 KLIK PIN 1/4 X 1.50

8 189282 SQUARE KEY

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm

iMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts.

Failure to do so could be hazardous, damage your snow thrower and void your warranty.

REPAIR PARTS

DRIVE

SNOW THROWER - - MODEL NUMBER 917,881065

26,

24- 27._

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm

IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts.

Failure to do so could be hazardous, damage your snow thrower and void your warranty.

REPAIR PARTS

DRIVE

SNOW THROWER - - MODEL NUMBER 917,881065

KEY PART

NO. NO.

198474

17501010

402685X615

17490508

57079

405485

198580

403097X004

402881

403096X004

191730

402856X004

416717X004

187101

700279

406109

402568

169675

401732

402310

402882

402878

751153

408981

73930500

198176X479

179831

175344

178613

74760514

12000012

402187

401619

417234

17490408

401984X479

180135

402652

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

SPEED SELECTOR 39 12000007 E-RING .375

ASSEMBLY 40 184471 SHOULDER SCREW

SCREW 10-24 X .625 41 410877 BOTTOM PAN

END PLATE 42 413429X479 SPRING BRACKET

SCREW 5/16-18 X .50 43 402689 DRIVE PLATE ASSEMBLY

WASHER 44 414557 IDLER SPRING

CONTROL ARM 45 180522 IDLER PULLEY

CLEVIS PIN 46 74780520 SCREW 5/16-18 X 1.25

SHIFTER PLATE 47 187786 IDLER ARM

SHOULDER BOLT 48 73930500 NUT 5/16-18

SHIFTER BRACKET 49 59289 WASHER

NUT 1/4-20 50 175331 PIVOT BUSHING

CLUTCH PLATE 51 10040500 LOCKWASHER 5/16

CLUTCH BRACKET 52 74610516 SCREW 5/16-18 X 1.00

SHIFTER LINK 53 409475 SPACER

RETAINER 54 180478 TRACTION PULLEY

CONTROL SHAFT 55 400026 WASHER 3/8

CLUTCH ROD 56 850263 LOCKWASHER 3/8

RETAINER 57 11050500 LOCKWASH ER

SHIFTER YOKE 58 155452 BELT GUIDE

PIVOT ROD 59 419925X479 IDLER ARM

RETAINER 60 175324X479 IDLER BRACKET

RETURN SPRING 61 180523 IDLER PULLEY

NUT 5/16-18 62 74780524 SCREW 5/16-18 X 1.50

BEARING 63 166785 NUT 5/16-18

NUT 5/16-18 64 175330 PIN IDLER PIVOT

RUBBER WHEEL PLATE 65 178828 IDLER SPRING

RUBBER RING 66 85179 RETAINER

BEARING 67 851084 SCREW 3/8-24 X 1.375

WHEEL HUB 68 402504 PULLEY SHAFT

SCREW 5/16-18-.875 69 401820 DRIVE PLATE

RETAINER RING 70 198791 BEARING

HEX SHAFT 71 402393 PULLEY HALF

CHAIN 72 17541008 SCREW 10-24 X .50

SPROCKET SHAFT 73 402511 SPACER BEARING

SCREW 1/4-20 X .50 74 418894X479 SWING PLATE

SHIFTER BRACKET 75 132010 NUT 3/8-16

SPRING 76 150078 SCREW 5/16-18 X .750

PLATE PIVOT ROD

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm

iMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts.

Failure to do so could be hazardous, damage your snow thrower and void your warranty.

REPAIR PARTS SNOW THROWER - - MODEL NUMBER 917,881065

CHASSIS /ENGINE /PULLEYS

01.00.006-B

KEY PART

NO, NO,

1 409348X815

2 423185X815

3 150408

4 150078

DESCRIPTION

B&S ENGINE MODEL 20M314-0927-E1

FRAME WELDMENT

ENGINE MOUNT PLATE

ENGINE BOLT 3/8-18

SCREW 5/18-18 X .750

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm

IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts.

Failure to do so could be hazardous, damage your snow thrower and void your warranty.

REPAIR PARTS SNOW THROWER --MODEL NUMBER 917,881065

CHASSIS /ENGINE /PULLEYS

KEY PART

NO. NO. DESCRiPTiON

1 192213 BELT COVER

2 179157 IMPELLER PULLEY

3 419744 TRACTION BELT

4 408007 IMPELLER BELT

4 01.04.019-A

NOTE: All component dimensions given in U.S. inches. 1inch = 25.4 mm

iMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts.

Failure to do so could be hazardous, damage your snow thrower and void your warranty.

REPAIR PARTS

WHEELS

SNOW THROWER - - MODEL NUMBER 917,881065

_'-2 01.15.001-A

KEY PART

NO. NO. DESCRIPTION

1 405161 COVER

2 184471 SHOULDER SCREW

3 12000045 RETAINER RING

4 192126 WHEEL DRIVER

5 182466 RETAINER RING

6 187622 WHEEL LOBE

7 194941 CLUTCH SLIDE

8 179139 SPRING

9 189282 SQUARE KEY

10 194940 AXLE LOBE

11 174697 THRUST WASHER

12 193506X479 STEERING YOKE

13 179148X479 STEERING BRACKET

14 17490508 SCREW 5/16-18 X .50

15 194943X008 PIVOT BRACKET

16 194944X008 BE LLC RAN K

17 181847 BELLCRANK PIN

18 17600406 SCREW 1/4-20 X .375

19 405077 STEERING LINK

20 700279 RETAINER

21 85179 RETAINER

22 193885 SPRING

23 182015 LEVER PIN

24 194939X008 PIVOT BRACKET

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm

IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts.

Failure to do so could be hazardous, damage your snow thrower and void your warranty.

REPAIR PARTS

WHEELS

SNOW THROWER - - MODEL NUMBER 917,881065

.003-A

(_ KEY PART

NO. NO.

3 1 410293

2 410294

3 17060410

DESCRIPTION

CABLE BRACKET LH

CABLE BRACKET RH

SCREW 1/4-20 X .625

KEY PART

NO. NO.

425166X417

425168X417

DESCRIPTION

WHEEL ASSEMBLY LH

WHEEL ASSEMBLY RH

01 06.009-A

NOTE: All component dimensions given in U.S. inches. 1inch = 25.4 mm

iMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts.

Failure to do so could be hazardous, damage your snow thrower and void your warranty.

REPAIR PARTS

BAG OF PARTS

SNOW THROWER - - MODEL NUMBER 917,881065

1 198563

s-._ (_9 2 169675

3 180684

4 184505

6 179246

lo 7 191730

8 72250505

9 751153

10 73800600

11 19131316

12 192090

13 73800400

2 _1 _'N-13

'_ 0t.t4.001-A 2

KEY PART

NO. NO. DESCRIPTION

POWER CORD

RETAINER PIN

WRENCH

REMOTE SPRING

SHOULDER BOLT 1/4-20

NYLON WASHER 1/4-20

LOCKNUT 1/4-20

CARRIAGE BOLT 5/16-18 X 5/8

LOCKNUT 5/16-18

LOCKN UT 3/8-16

WASHER 3/8

SHOULDER BOLT 1/4-20

LOCKNUT 1/4-20

(_ KEY PART

NO. NO.

1 1 193071

01.14.007-A

DESCRIPTION

SAFETY IGNITION KEY

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm

iMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts.

Failure to do so could be hazardous, damage your snow thrower and void your warranty.

REPAIR PARTS

DECALS

SNOW THROWER - - MODEL NUMBER 917,881065

KEY PART

NO. NO.

1 181038

2 421233

3 181034

4 181041

5 421232

6 181032

9 415478

10 183729

11 415399

12 415398

- - 421883

DESCRIPTION

DECAL, DANGER

DECAL, CRAFTSMAN, 30"

DECAL, DANGER, DEFLECTOR

DECAL, DANGER

DECAL, CRAFTSMAN

DECAL, INSTRUCTION

DECAL, SPEED CONTROL

DECAL, REMOTE DEFLECTOR

DECAL, LH TRIGGER

DECAL, RH TRIGGER

OWNER'S MANUAL

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm

iMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts.

Failure to do so could be hazardous, damage your snow thrower and void your warranty.

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 20M314-0927-E1

3O7 '%

1523 I <_,

8 | \-_ /842

287_ | _ _-_

524 '_

[

3061 ....

1351

741\

24_

725

1298

746

742 _

1095 VALVE GASKET SET

51Aq

1022

868 , _, 883

718A

1329 REPLACEMENT ENGINE t

48 SHORT BLOCK I

358 ENGINE GASKET SET

883 51

868 _,_

51A

163 "

1o22

BRIGGS & STRATTON 4-CYCLE ENGINE

I'_ _ ..... L____J

7.......... 2g-7_

( (X_;:// .........

868 883

MODEL NUMBER 20M314-O927-E1

1171

13 c_c('_..... '_

383 _-¢ ,:w"_J

337

635

914 _-_/,_

45 026 .:::::::::::::: ......

51A(

108

117 t_

369 _

105 0

975_ 137

1127

632 _

121 CARBURETOR OVERHAUL KIT

127 _

137 _ =_-_'

104 <_% 163 "_:_'_'_"_'i\:_

105

117

51A(

633 6_)

977 CARBURETOR GASKET SET

51A( 163

137

633 (.oa

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 20M314-0927-E1

727

990

976

528

732 472 ?610

1196

1288

1251A

668 "

892

1251

1352

731

1011

613

613A%_

[ 1036 EMISSIONS LABEl ]

1211

3O4

309

697

/ /

930

957

578 1005

356 _) 1070

190 _

601

455 1119

334 d_

851

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 20M314-0927=E1

663

281

163

123O

222

604A

564

78 _ 505

615 @ <__

209

616

604

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 20M314-0927=E1

KEY PART

NO. NO. DESCRiPTiON

1 794849

2 698340

3 391086s •

5 794871

7 694872 "+

11 696750

12 694953 •

13 794829

15 695757

15A 691686

16 794720

18 791965

19 698340

20 391086s •

21 281658s

22 794825

23 794812

24 222698s

25 793561

792144

26 792026

792073

27 690975

28 696581

29 694691

30 694692

32 690976

33 499596

34 792200

35 694865

36 694865

42 499586

45 690977

46 790958

48 794910

51 694874"+ Q$

51A 694875"+ G$

53 795017

55 696710

58 693389

60 695740

95 690718

97 696387

98 695408 Q

104 694918 Q

105 696136 G

108 696736

109 793520

117 696134 Q

118 696135 G

121 696146

122 694876 G $

125 793161

127 690727 G

KEY

NO.

Cylinder Assembly 130

Kit-Bushing!Seal (Magneto Side) 133

Seal-Oil (Magneto Side) 135

Head-Cylinder 137

Gasket-Cylinder Head 146

Tube-Breather 163

Gasket-Crankcase 187

Screw (Cylinder Head) 188

Plug-Oil Drain 190

Plug-Oil Drain 192

Crankshaft 209

Cover-Crankcase 219

Kit-Bushing!Seal (PTO Side) 220

Seal-Oil (PTO Side) 222

Cap-Oil Fill 227

Screw (Crankcase Cover/Sump) 278

Flywheel 281

Key-Flywheel 287

Piston Assembly (Standard) 300

Piston Assembly (.020" Oversize) 304

Ring Set (Standard) 305

Ring Set (.020" Oversize) 306

Lock-Piston Pin 307

Pin-Piston 309

Rod-Connecting 332

Dipper-Connecting Rod 333

Screw (Connecting Rod) 334

Valve- Exhaust 337

Valve-In take 347

Spring-Valve (Intake) 356

Spring-Valve (Exhaust) 358

Keeper-Valve 369

Tappet-Valve 383

Camshaft 455

Short Block 456

Gasket-Intake 459

Gasket-Intake 472

Stud (Carburetor) 474

Housing-Rewind Starter 505

Rope-Starter (Cut to Required 523

Length) 524

Grip-Starter Rope 525

Screw (Throttle Valve) 528

Shaft-Throttle 529

Kit-Idle Speed 552

Pin-Float Hinge 562

Valve-Float Needle 564

Valve-Choke 578

Shaft-Choke 597

Jet-Main (Standard) 601

Jet-Main (High Altitude) 604

Kit-Carburetor Overhaul 604A

Spacer-Carburetor 608

Carburetor 610

Plug-Welch 613

PART

NO.

696139

694914

696142

695426

690979

692277

698080

699479

692127

690083

695491

693578

691724

794801

694864

792008

697268

699629

794947

791479

699480

697240

794822

793524

794824

492341

699477

491055s

698338

692603

697715

695422

19374s

795011

692299

281505s

791948

793640

691251

790477

691876

792041

793006

791822

694674

793216

699854

792576

691696

791850

696758

790473

699335

794541

794846

DESCRiPTiON

Valve-Throttle

Float-Carburetor

Tube-Fuel Transfer

Gasket-Float Bowl

Key-Timing

Gasket-Air Cleaner

Line-Fuel

Screw (Control Bracket)

Screw (Fuel Tank)

Adjuster-Rocker Arm

Spring-Governor

Gear-Governor

Washer (Governor Gear)

Bracket-Control

Lever-Governor Control

Washer (Governor Control Lever)

Panel-Control

Screw (Dipstick Tube)

Muffler

Housing-Blower

Screw (Blower Housing)

Shield-Cylinder

Screw (Cylinder Shield)

Motor-Starter

Nut (Flywheel)

Armature-Magneto

Screw (Magneto Armature)

Plug-Spark

Switch-Rocker

Wire-Stop

Gasket Set-Engine

Spring-Float Bowl

Wrench-Spark Plug

Cup-Flywheel

Plate-Pawl Friction

PawI-Ratchet

Knob-Choke Shaft

Alternator

Nut (Governor Control Lever)

Dipstick

SeaI-O Ring (Dipstick Tube)

Tube-Dipstick

Hose-Primer

Grommet

Bushing-Governor Crank

Bolt (Governor Control Lever)

Screw (Control Cover)

Wire Assembly

Screw (Pawl Friction Plate)

Clamp-Hose

Cover-Control

Starter-Rewind

Arrester-lntake

Screw (Muffler)

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 20M314-0927-E1

KEY PART

NO. NO. DESCRiPTiON

613A 794844

615 694676

616 694675

632 695917

633 690998 G $

635 691909

663 699854

668 794539

676 697816

677 699776

689 691855

697 795012

718 690959

718A 695178

725 696756

727 697465

731 793621

731A 794540

732 699200

741 691288

742 692564

746 694679

798 697890

842 795015

847 790476

851 692424

868 794086 "+

883 695398 "+

892 791944

914 794827

930 696709

957 694261

972 694260

975 696138

976 790221

977 696147

990 695756

998 792928

Screw (Muffler)

Retainer-Governor Shaft

Crank-Governor

Spring!Link-Mechanical

Governor

Seal-Choke/Throttle Shaft

Boot-Spark Plug

Screw (Control Panel)

Spacer

Deflector-Muffler

Screw (Muffler Deflector)

Spring-Friction

Screw (Starter Motor)

Pin-Locating

Shield-Heat

Cover-Starter Drive

Hood-Snow

Screw (Starter Drive Cover)

Gear-Timing

Retainer-E Ring

Gear-Idler

Screw (Rocker Cover)

SeaI-O Ring (Dipstick Tube)

Dipstick/Tube Assembly

Terminal-Spark Plug

Seal-Valve

Gasket-Exhaust

Switch-Key

Screw (Rocker Cover)

Guard-Rewind

Cap-Fuel

Tank-Fuel

Bowl-Float

Primer-Carburetor

Gasket Set-Carburetor

Key Set

Pipe-Oil

KEY PART

NO. NO. DESCRiPTiON

1005 794815

1011 794544

1022 690971 _+

1023 698042

1026 695177

1029 690972

1036

1070 794821

1095 695440

1100 791959

1119 699772

1127 695407

1171 794828

1196 696692

1210 498144

1211 498144

1230 699847

1251 696762

1251A790471

1252 699480

1288 696757

1298 795016

1318 794838

1329 20P414-0015

1351 794847

Fan-Flywheel

Tube-Vent

Gasket-Rocker Cover

Cover-Rocker

Rod-Push

Arm-Rocker

Label-Emissions (Available from

an authorized Briggs & Stratton

Service Dealer)

Screw (Flywheel Fan)

Gasket Set-Valve

Pivot-Rocker Arm

Screw (Alternator)

Screw (Float Bowl)

Stud (Rocker Arm Cover)

Screw (Snow Hood)

Pulley/Spring Assembly (Pulley)

Pulley/Spring Assembly (Spring)

Stud (Control Bracket)

Shield-Snow

Screw (Snow Shield)

Nut (Snow Hood)

Nut (Heat Shield)

Knob-Snow Hood

Replacement Engine (Transfer

Muffler and/or Spark Arrester

Assemb ly from the origi nal engine

if suitable for additional service

or add new parts as required).

Stud (Cylinder Shield)

Included in Engine Gasket Set, Key. No. 358

Included in Carburetor Overhaul Kit, Key. No. 121

Included in Carburetor Gasket Set, Key. No. 977

Included in Valve Gasket Set, Key. No. 1095

NOTE: All component dimensions given in U.S. inches

1 inch = 25.4 mm

Engine Power Rating Information

The gross power rating for individual gas engine models is labeled in accordance with SAE (Society of Automotive Engi-

neers) code J11940 (Small Engine Power & Torque Rating Procedure), and rating performance has been obtained and

corrected in accordance with SAE J1995 (Revision 2002-5). Actual gross engine power will be lower and is affected by,

among other things, ambient operating conditions and engine-to-engine variability. Given both the wide array of prod-

ucts on which engines are placed and the variety of environmental issues applicable to operating the equipment, the

gas engine will not develop the rated gross power when used in a given piece of power equipment (actual "on-site" or

net horsepower). This difference is due to a variety of factors including, but not limited to, accessories (air cleaner, ex-

haust, charging, cooling, carburetor, fuel pump, etc.), application limitations, ambient operating conditions (temperature,

humidity, altitude), and engine-to-engine variability. Due to manufacturing and capacity limitations, Briggs & Stratton

may substitute an engine of higher rated power for this Series engine.

SERVICE OTES

SERVICE NOTES

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800=4-MY=HOME ® Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www,sears,com www,sears,ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1=800=488-1222 Anytime, day or night (U.S.A. only)

www,seal's,com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800=827=6655 (U.S.A.) 1 =800=361 =6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888=SU-HOGAR ®

(1-888-784-6427)

Au Canada pour service en frangais:

1-800-LE-FOYER Mc

(1-800-533--6937)

www.sears.ca

S@ irs

® Registered Trademark /TMTrademark /SMService Mark of Sears Brands, LLC

® Marca Registrada /TMMarca de Fabrica /SMMarca de Servicio de Sears Brands, LLC

MCMarque de commerce /aD Marque depos6e de Sears Brands, LLC

421883 Rev 1 11.07.08 SR/TH Printed in the U.S.A,

Craftsman 917881065 User Manual SNOW THROWER Manuals And Guides L0811872

CRAFTSMAN Snowthrower, Gas Manual L0811872 CRAFTSMAN Snowthrower, Gas Owner's Manual, CRAFTSMAN Snowthrower, Gas installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
