Owner's Manual

i (RRFTSMRNq

Permanently Lubricated

Single Stage

Portable

AIR COMPRESSOR

Model No.

919.165570

•Safety Guidelines

•Assembly

•Operation

•Maintenance

•Service and Adjustments

•Troubleshooting

•Repair Parts

CAUTION: Read the Safety Guidelines

and All Instructions Carefully Before

Operating.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website: www.sears.com/craftsman

A00844 Rev. 0 12/07/03

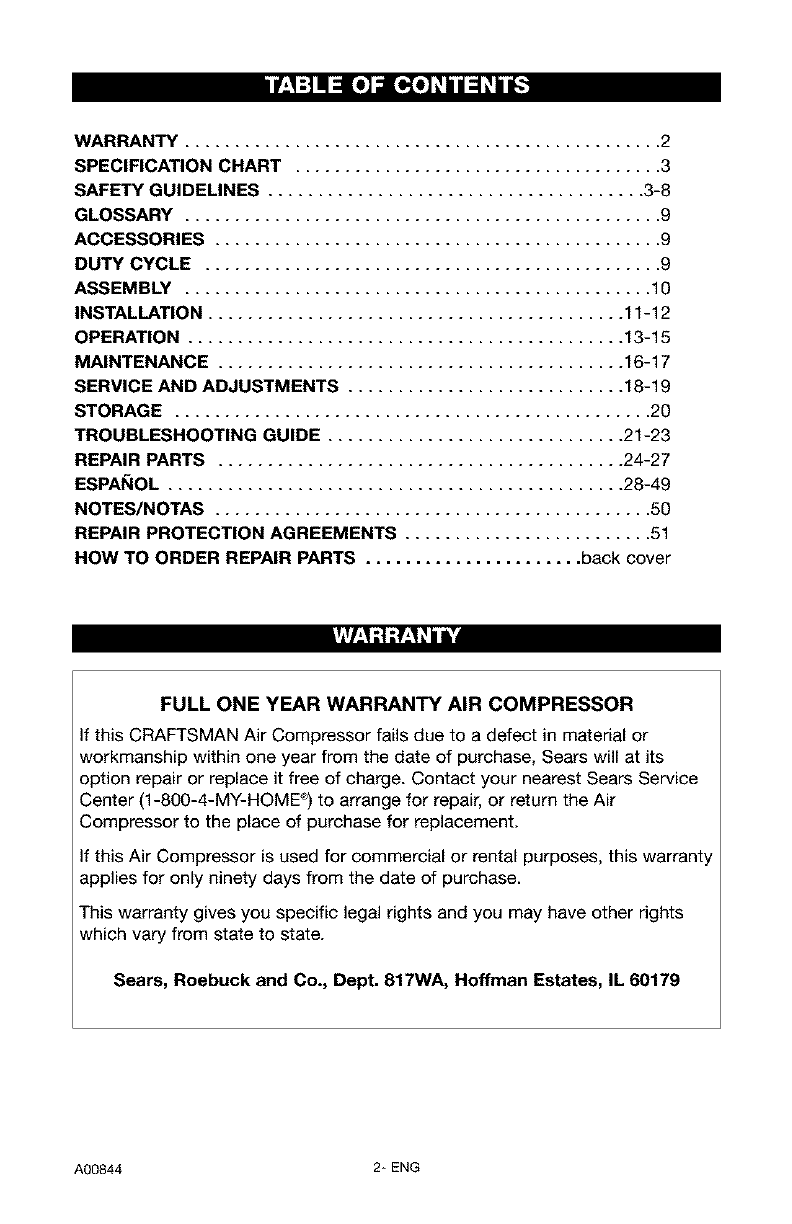

WARRANTY ................................................ 2

SPECIFICATION CHART ..................................... 3

SAFETY GUIDELINES ...................................... 3-8

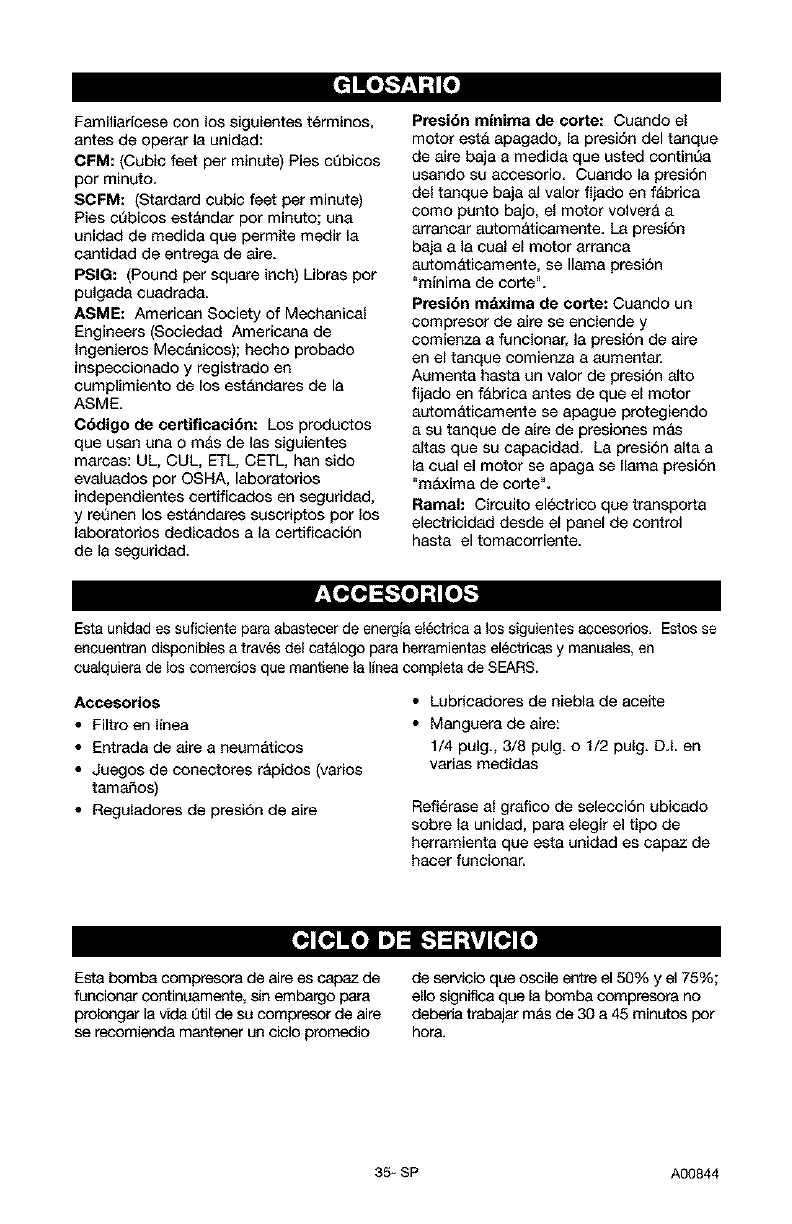

GLOSSARY ................................................ 9

ACCESSORIES ............................................. 9

DUTY CYCLE .............................................. 9

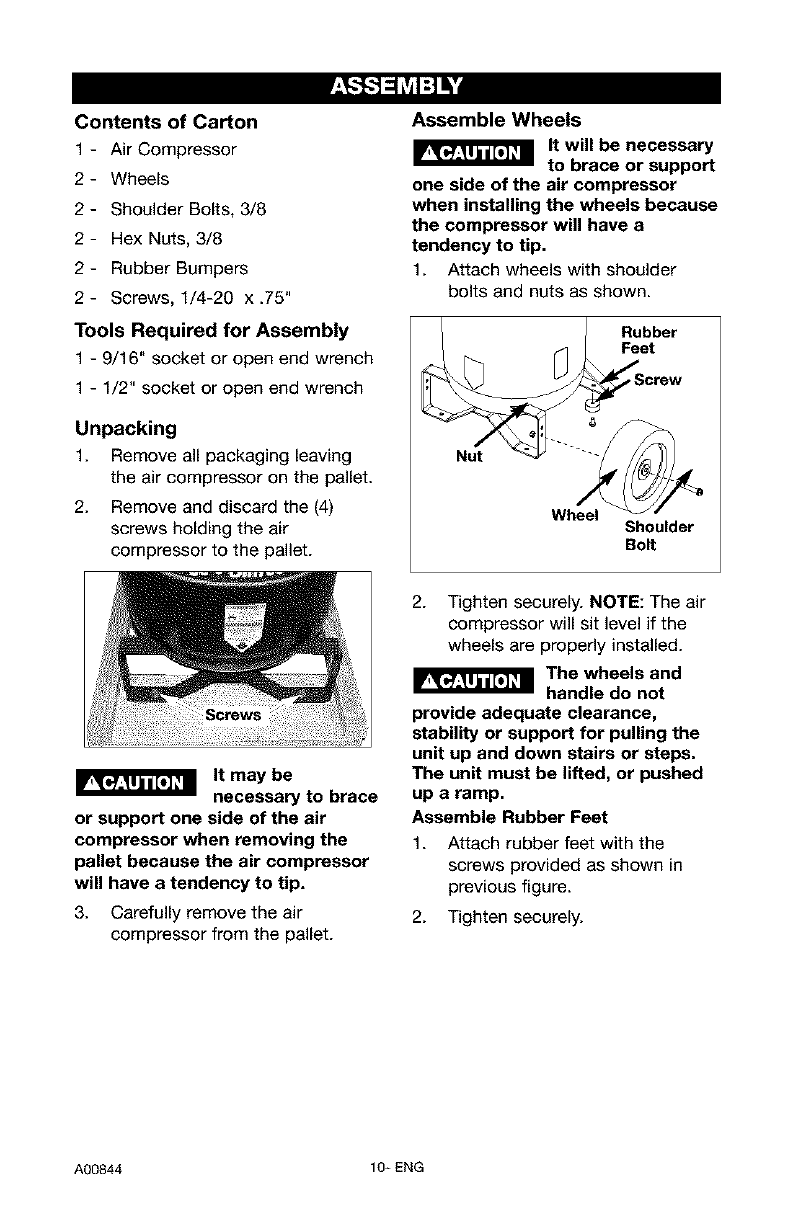

ASSEMBLY ............................................... 10

INSTALLATION .......................................... 11-12

OPERATION ............................................ 13-15

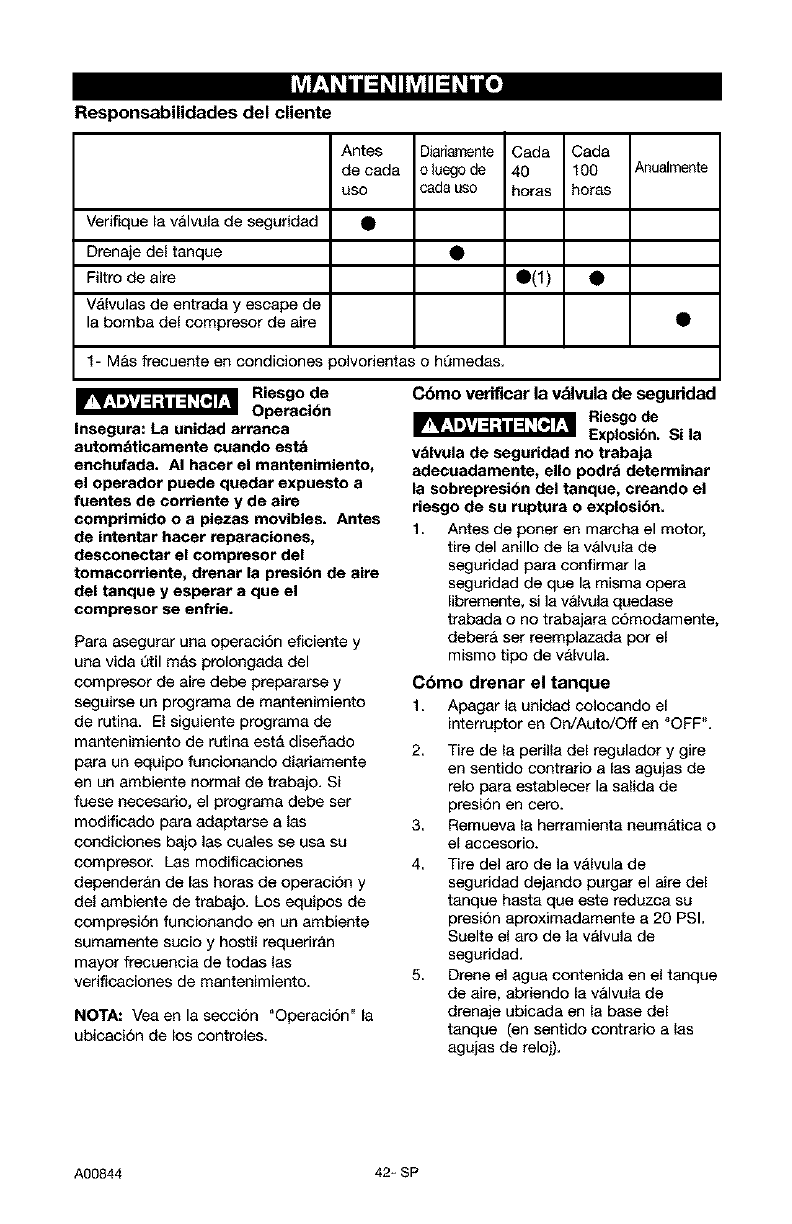

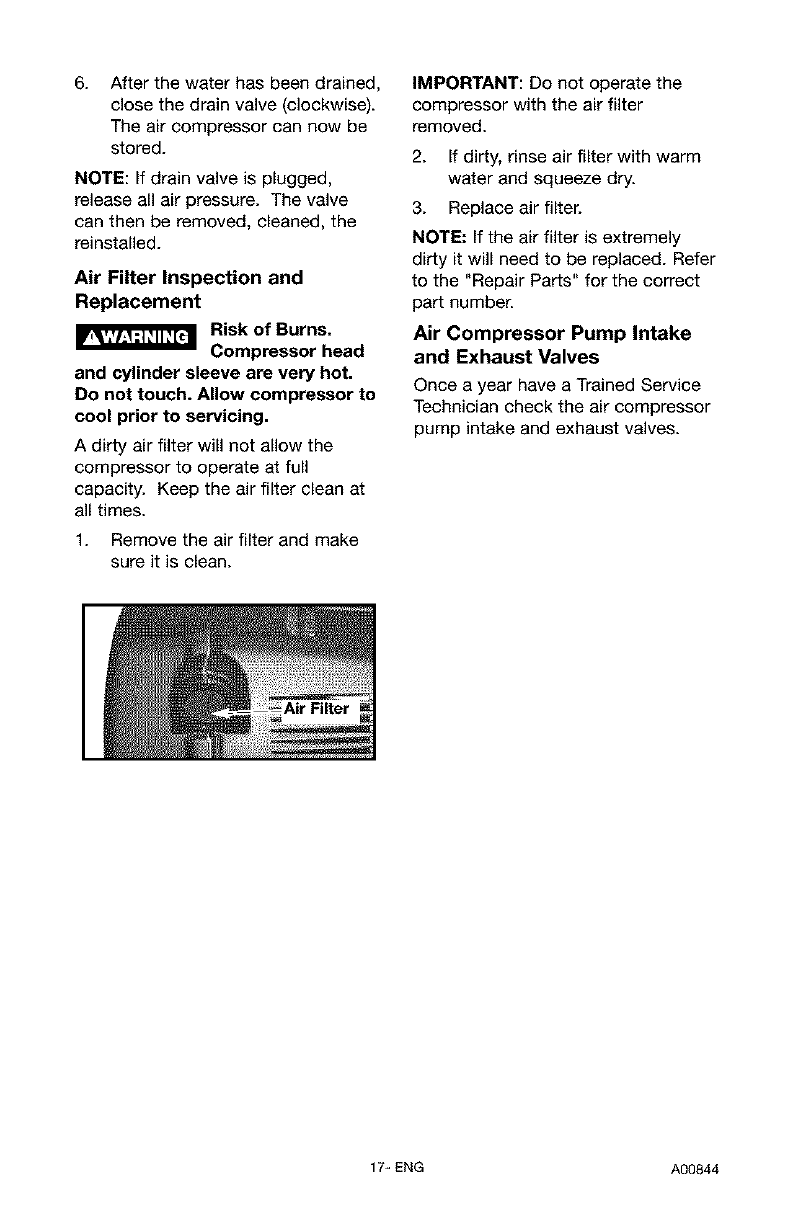

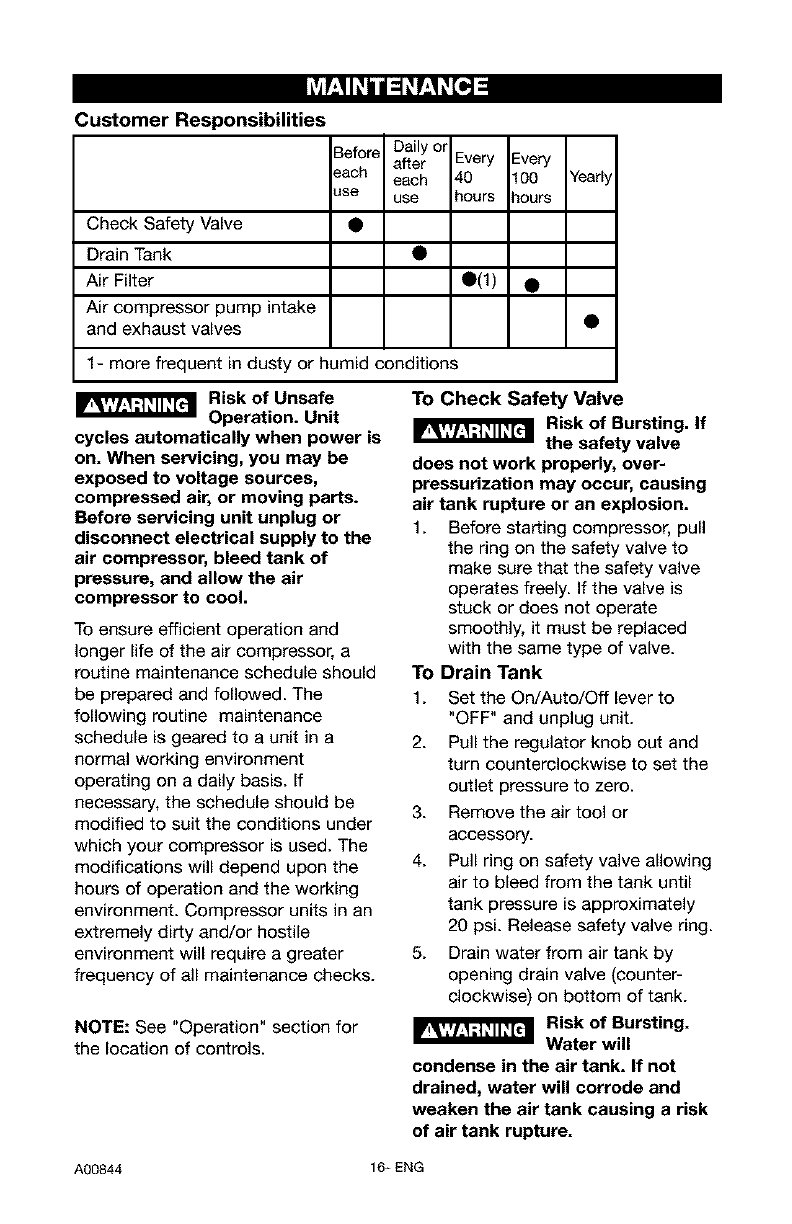

MAINTENANCE ......................................... 16-17

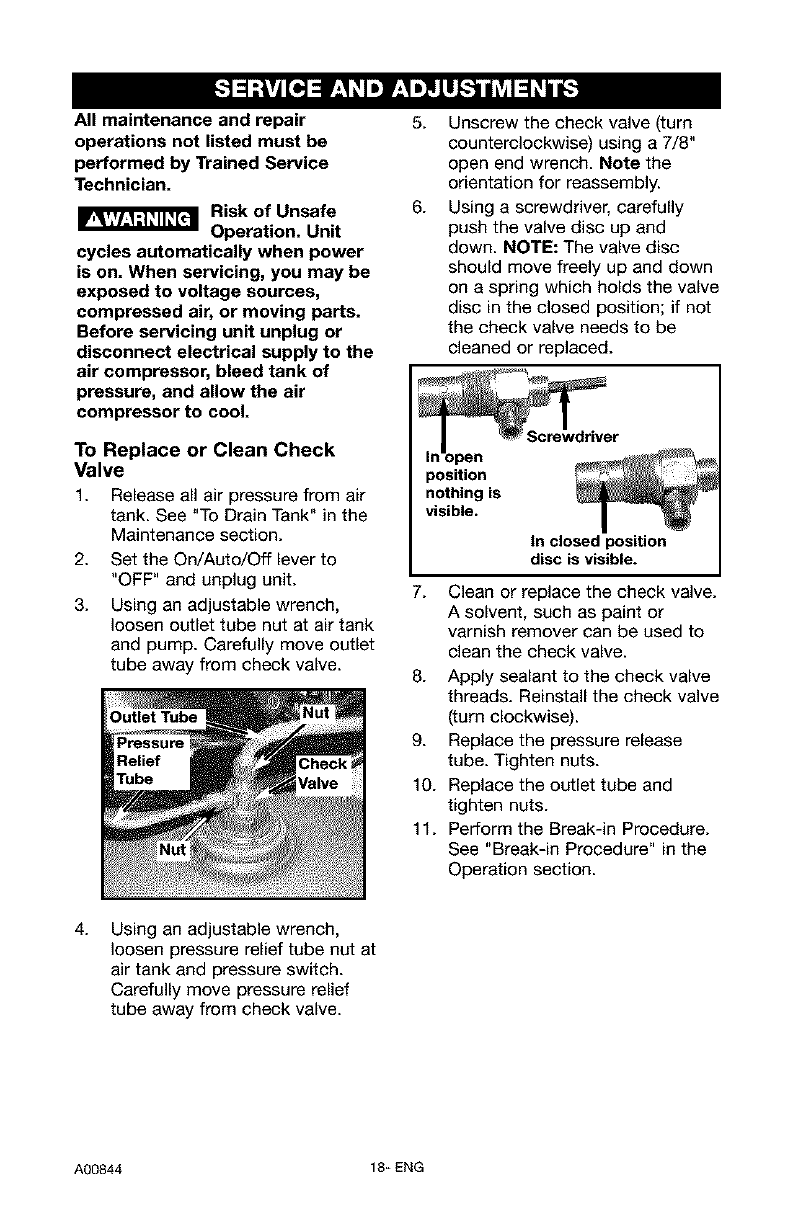

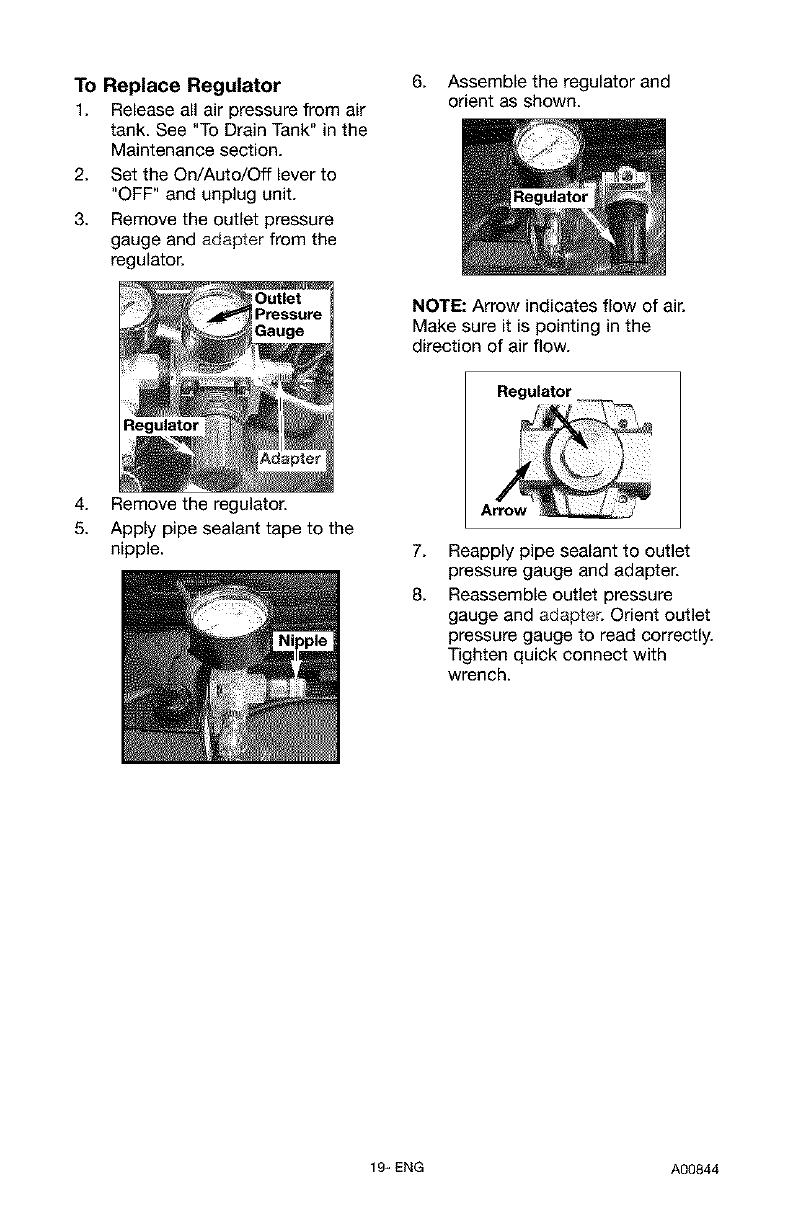

SERVICE AND ADJUSTMENTS ............................ 18-19

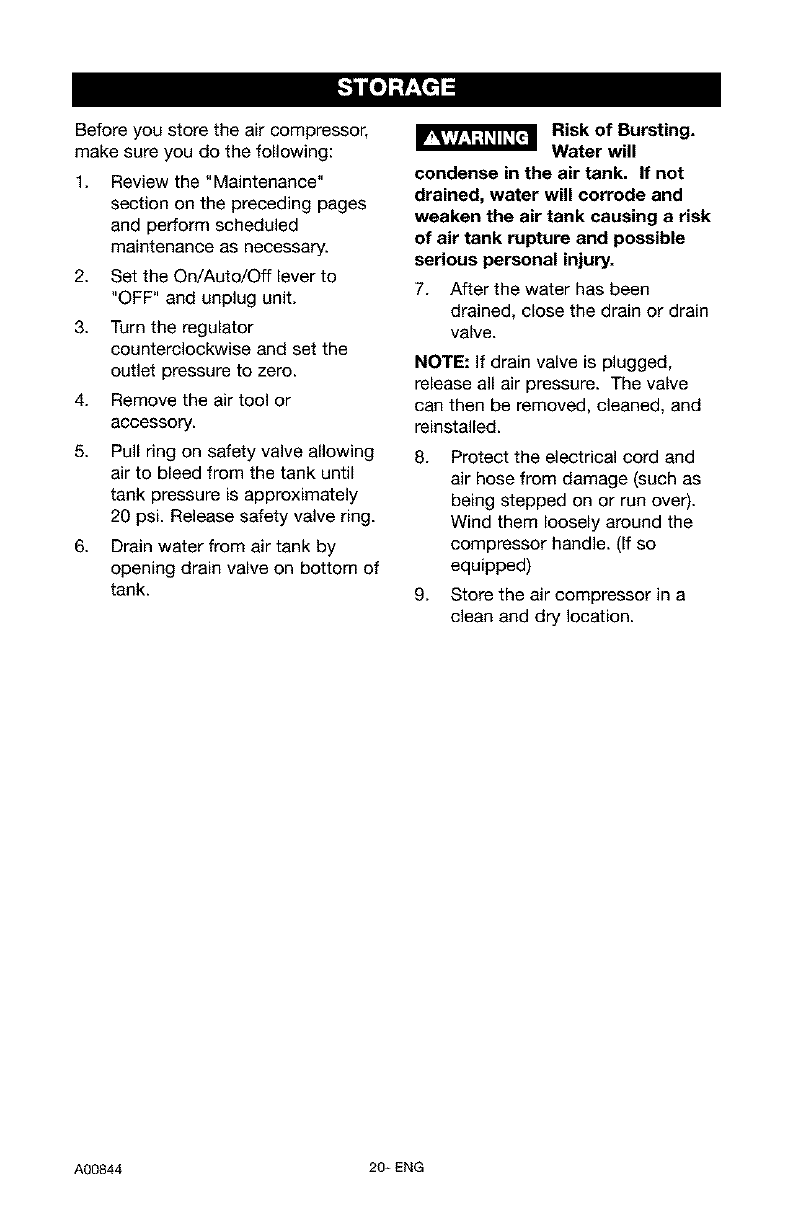

STORAGE ................................................ 20

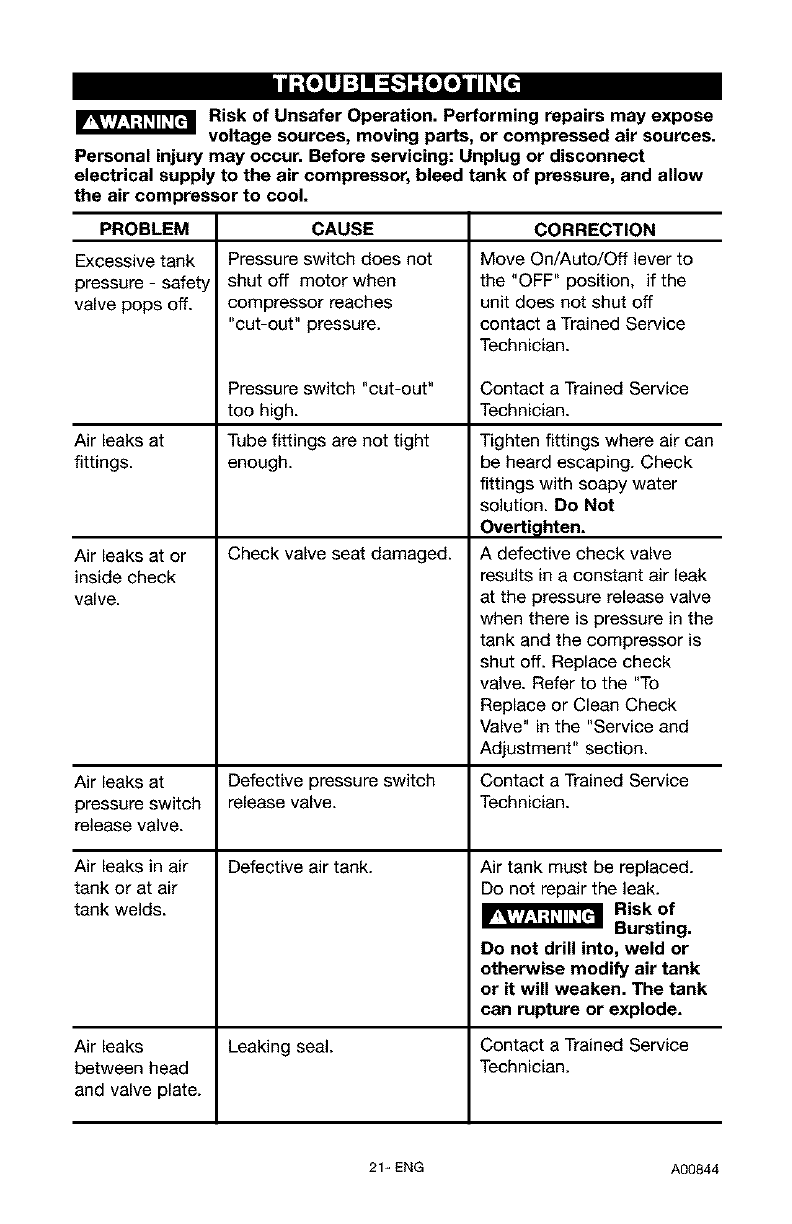

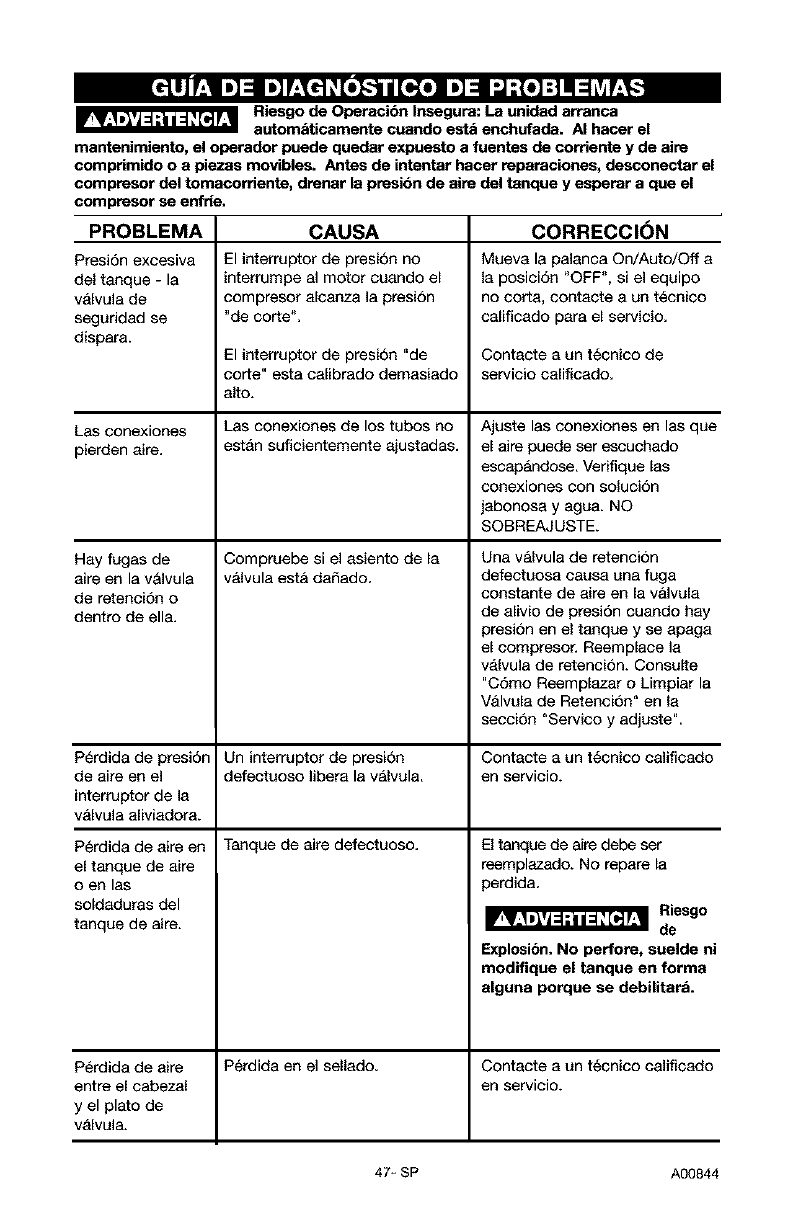

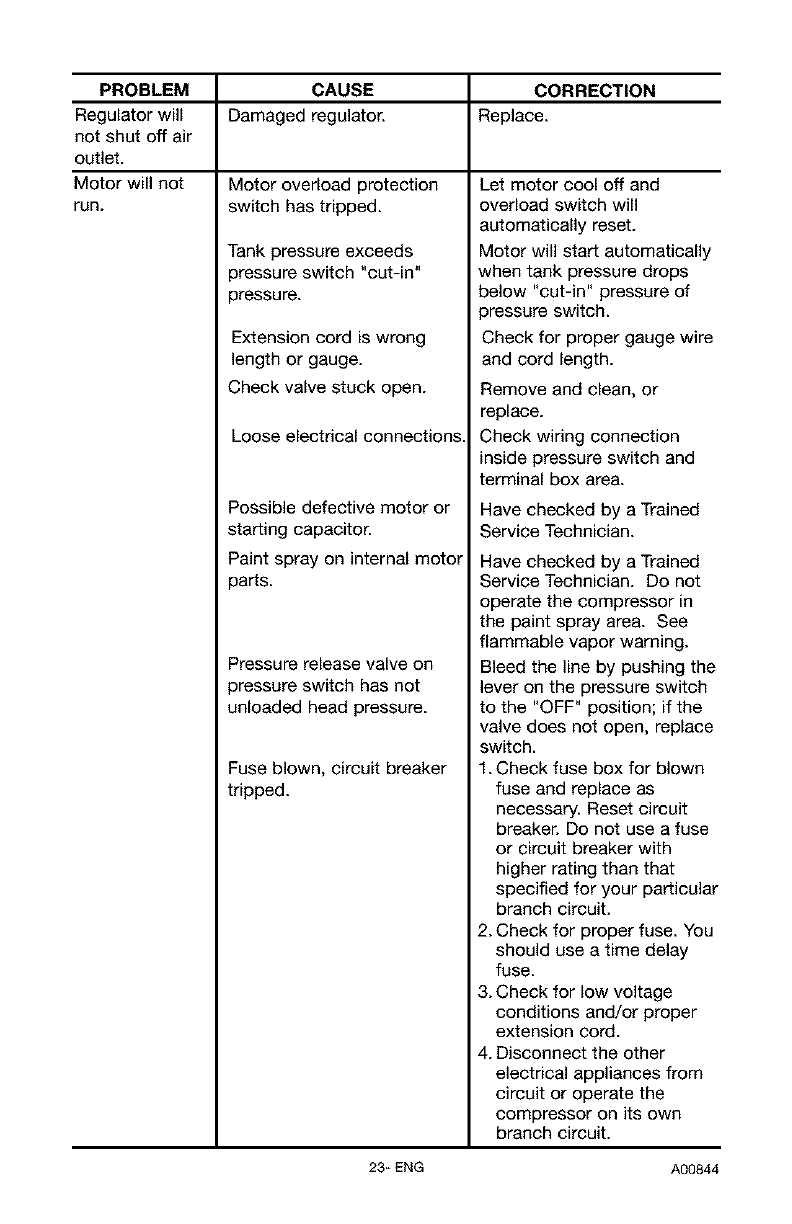

TROUBLESHOOTING GUIDE .............................. 21-23

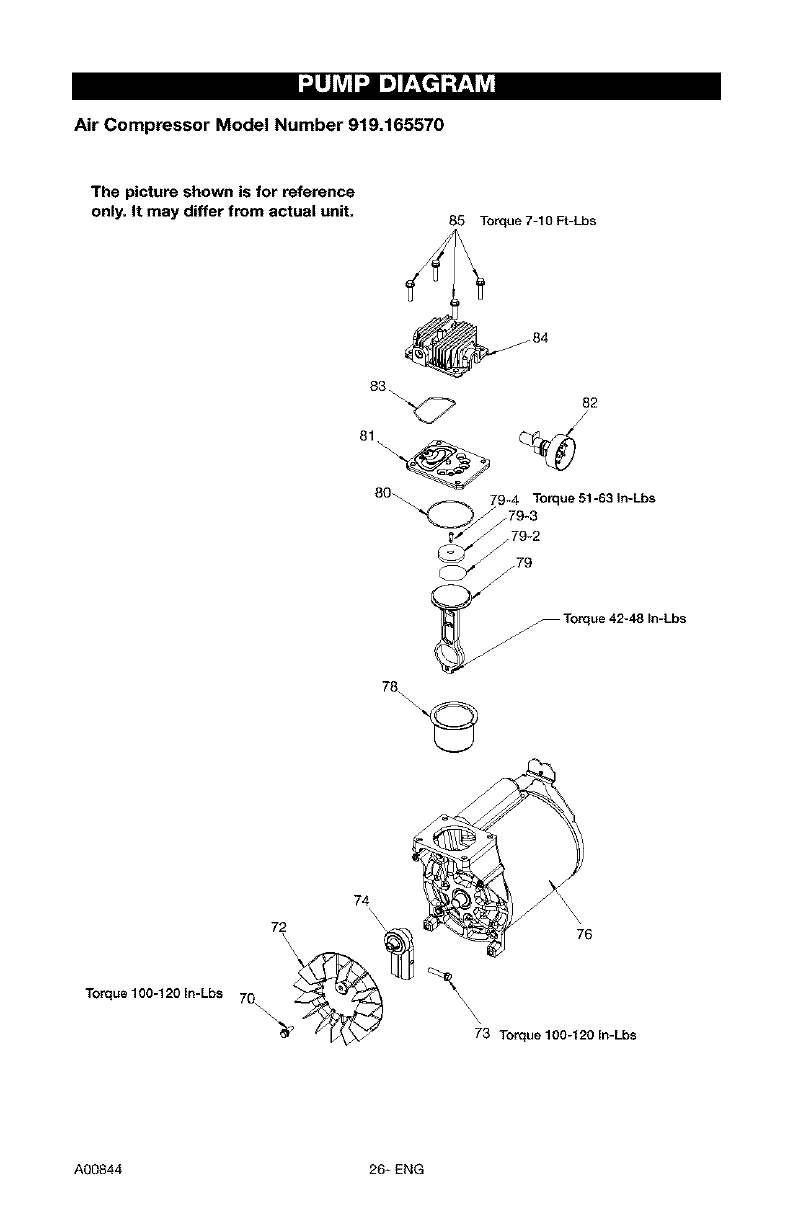

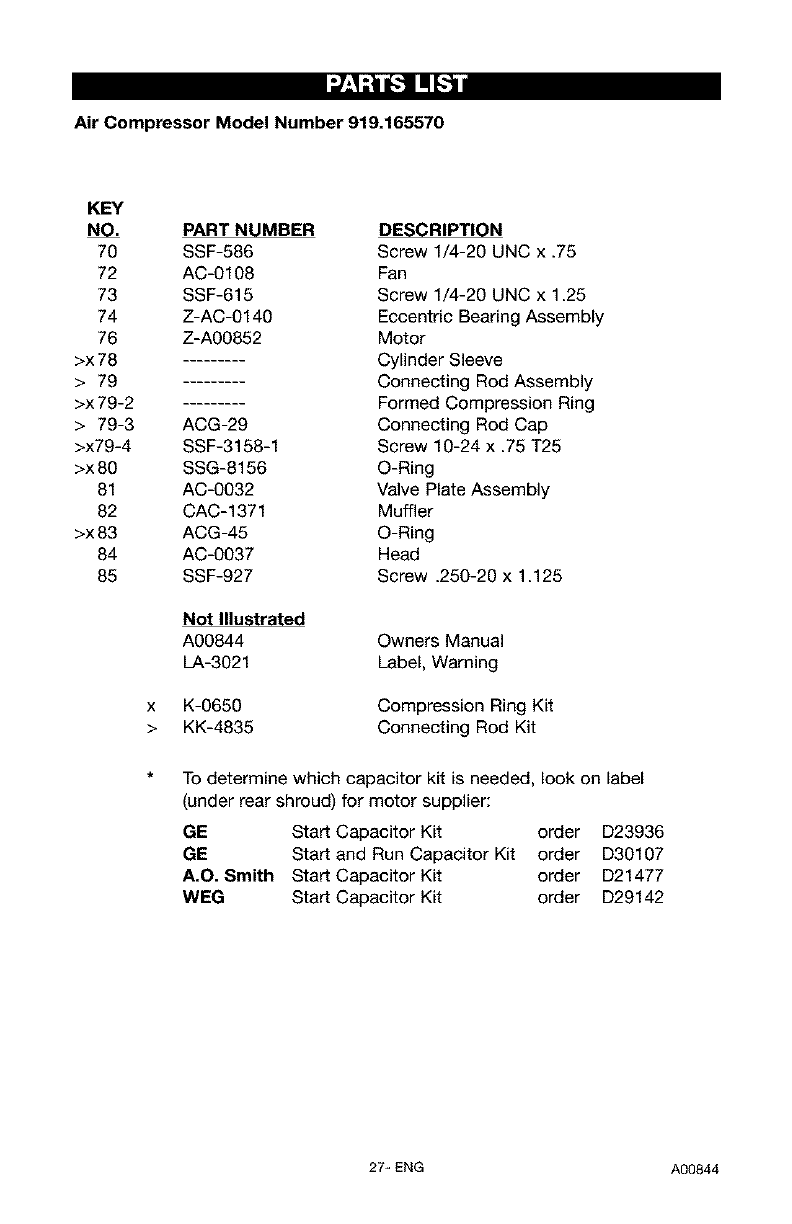

REPAIR PARTS ......................................... 24-27

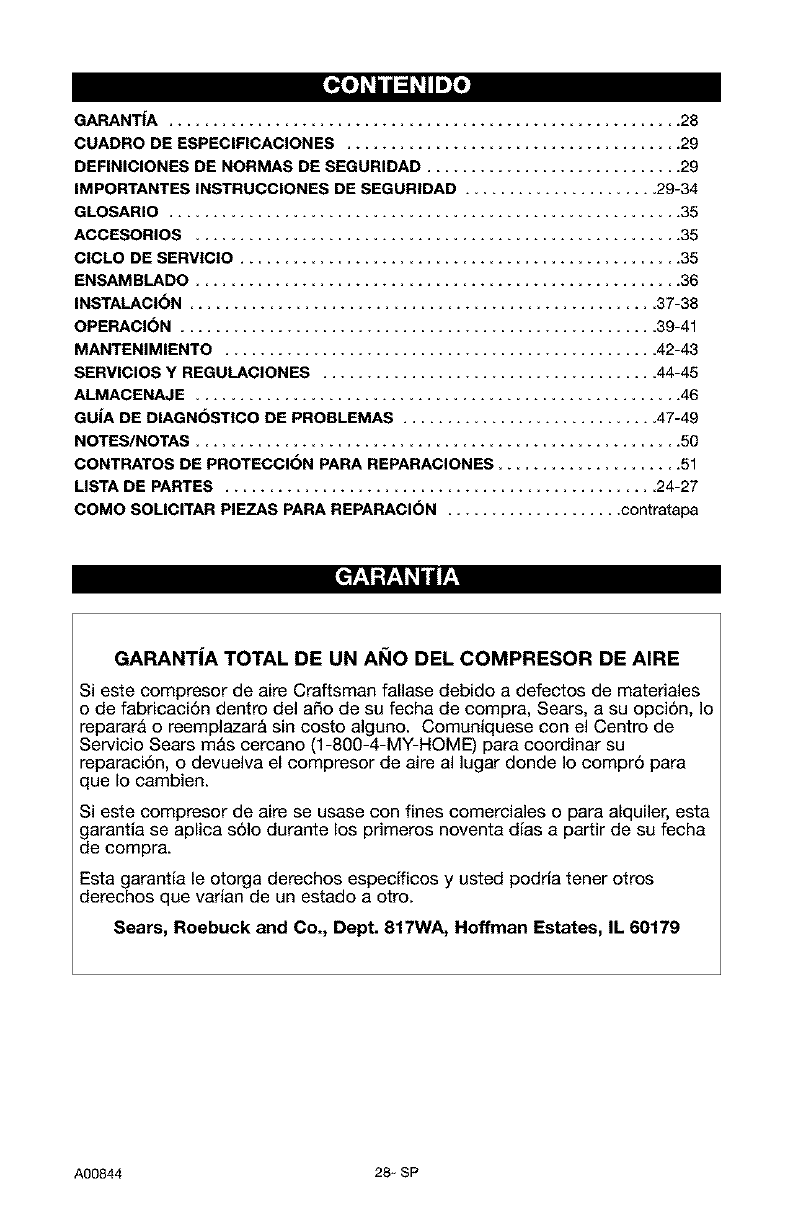

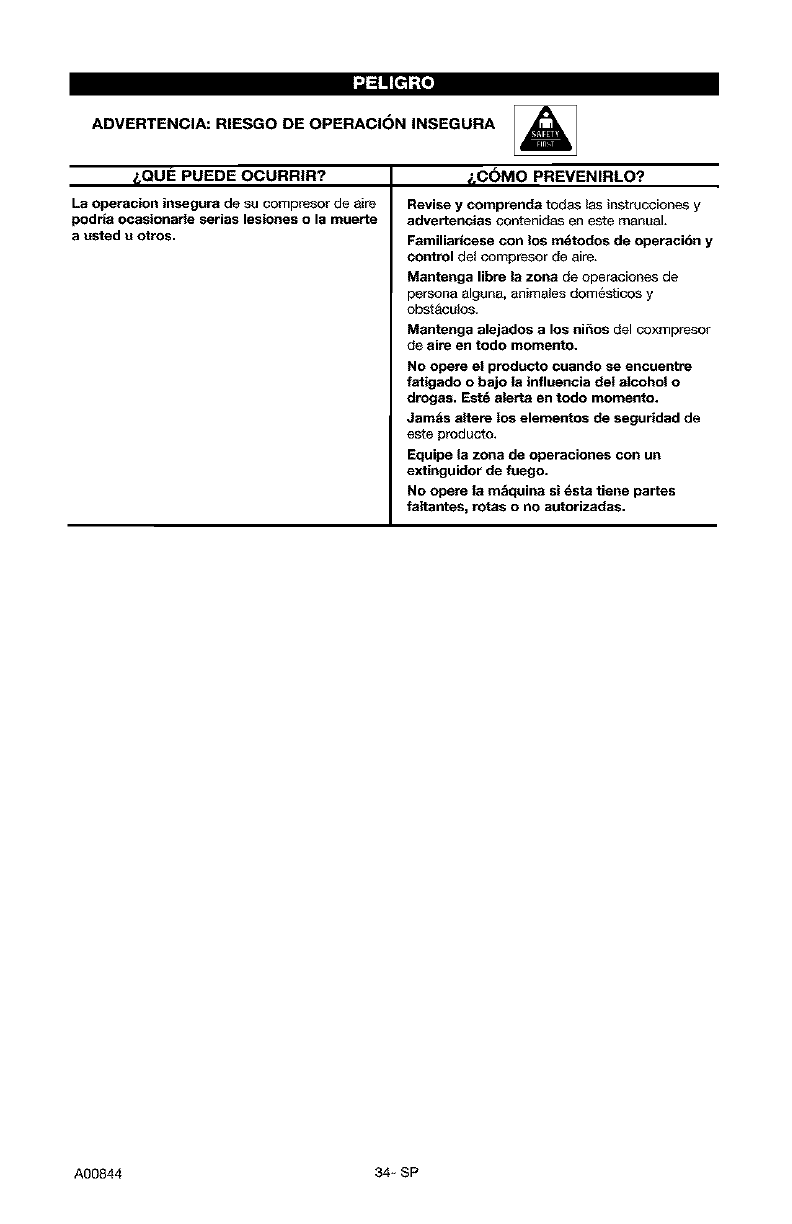

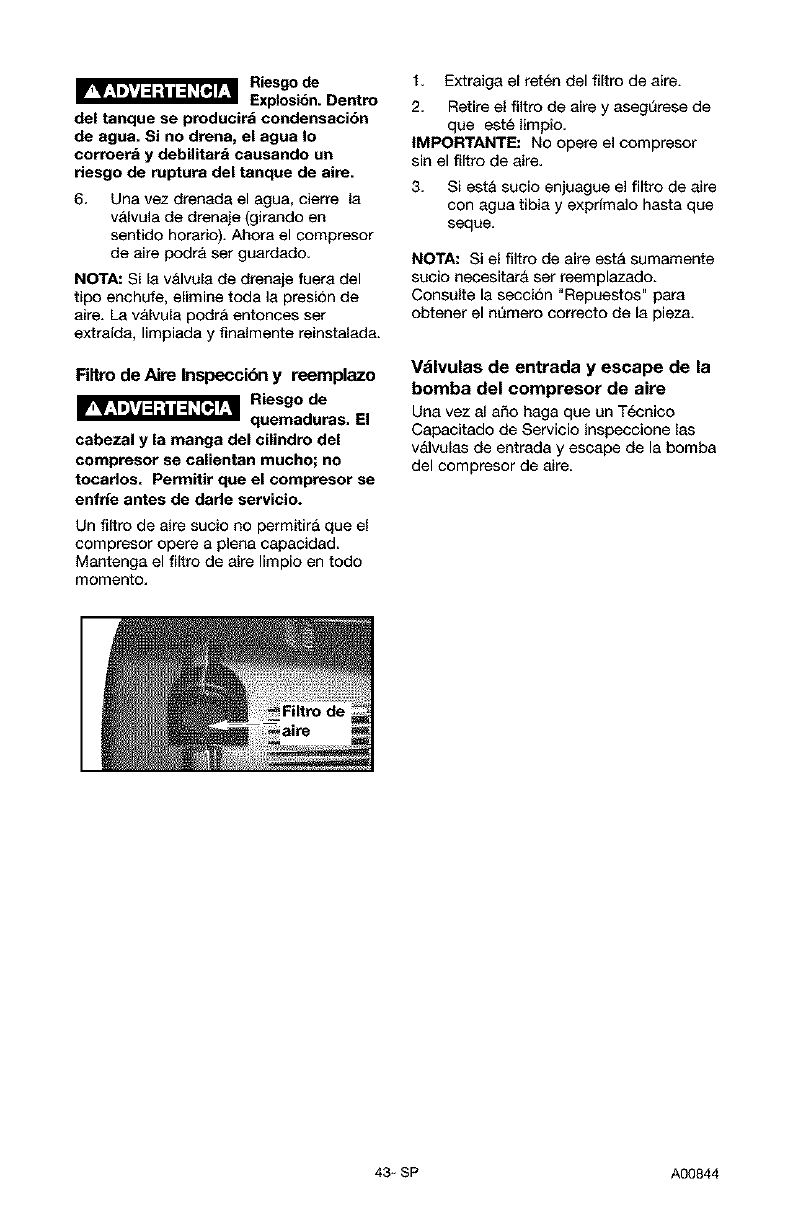

ESPAI_IOL .............................................. 28-49

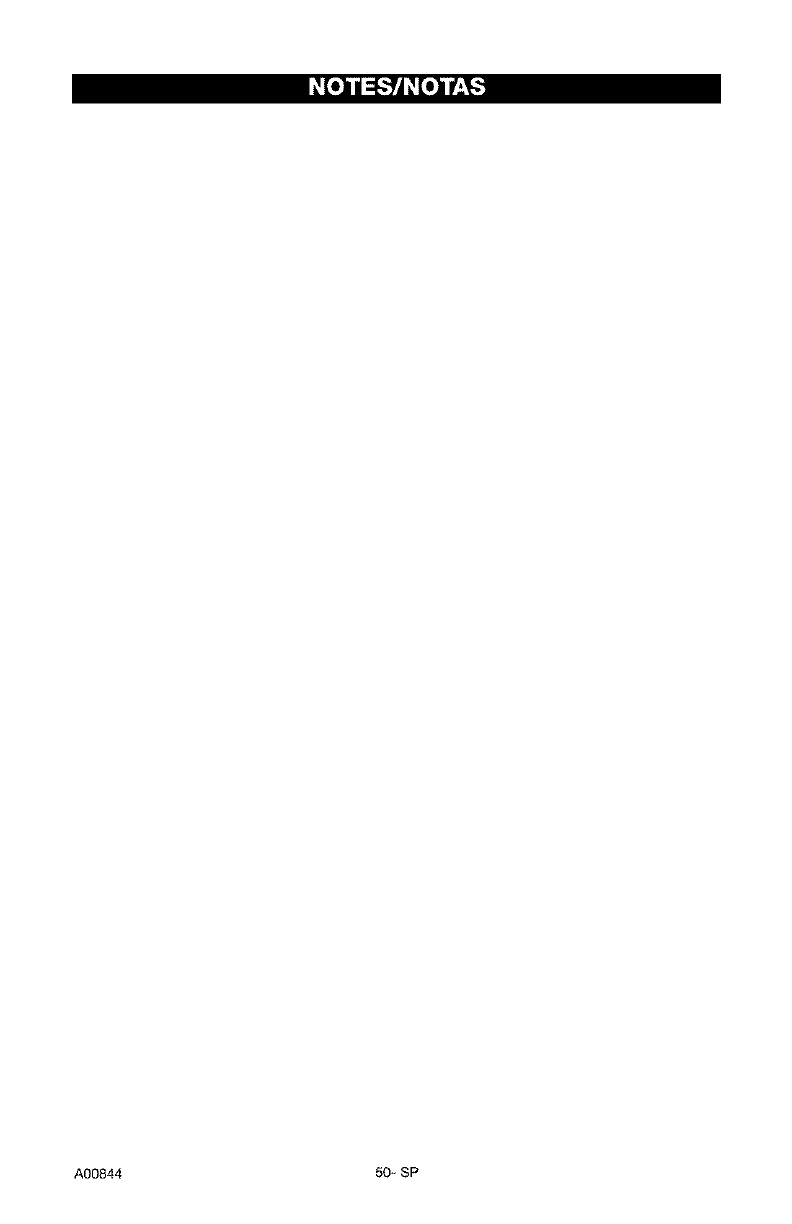

NOTES/NOTAS ............................................ 50

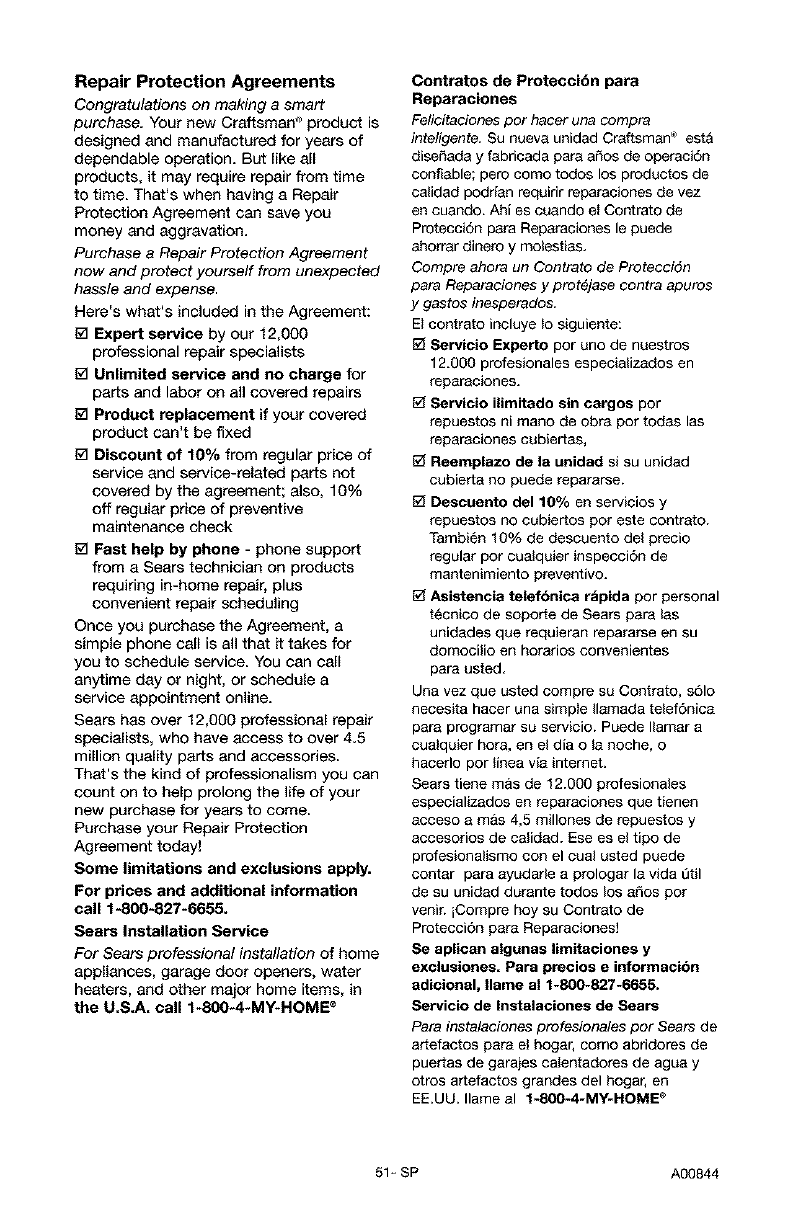

REPAIR PROTECTION AGREEMENTS ......................... 51

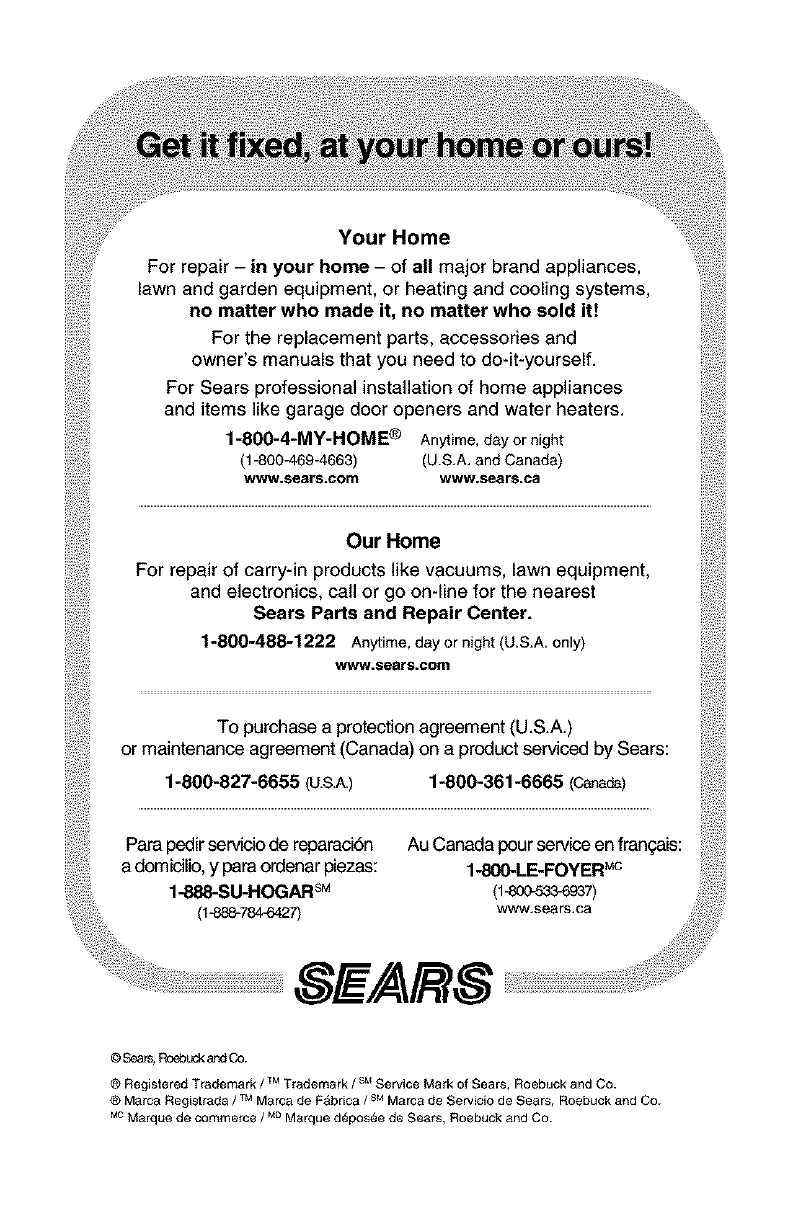

HOW TO ORDER REPAIR PARTS ...................... back cover

ltl__1;| ;[_I_ hi"

FULL ONE YEAR WARRANTY AIR COMPRESSOR

If this CRAFTSMAN Air Compressor fails due to a defect in material or

workmanship within one year from the date of purchase, Sears will at its

option repair or replace it free of charge. Contact your nearest Sears Service

Center (1-800-4-MY-HOME ®)to arrange for repair, or return the Air

Compressor to the place of purchase for replacement.

If this Air Compressor is used for commercial or rental purposes, this warrant

applies for only ninety days from the date of purchase.

This warranty gives you specific legal rights and you may have other rights

which vary from state to state.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179

A00844 2* ENG

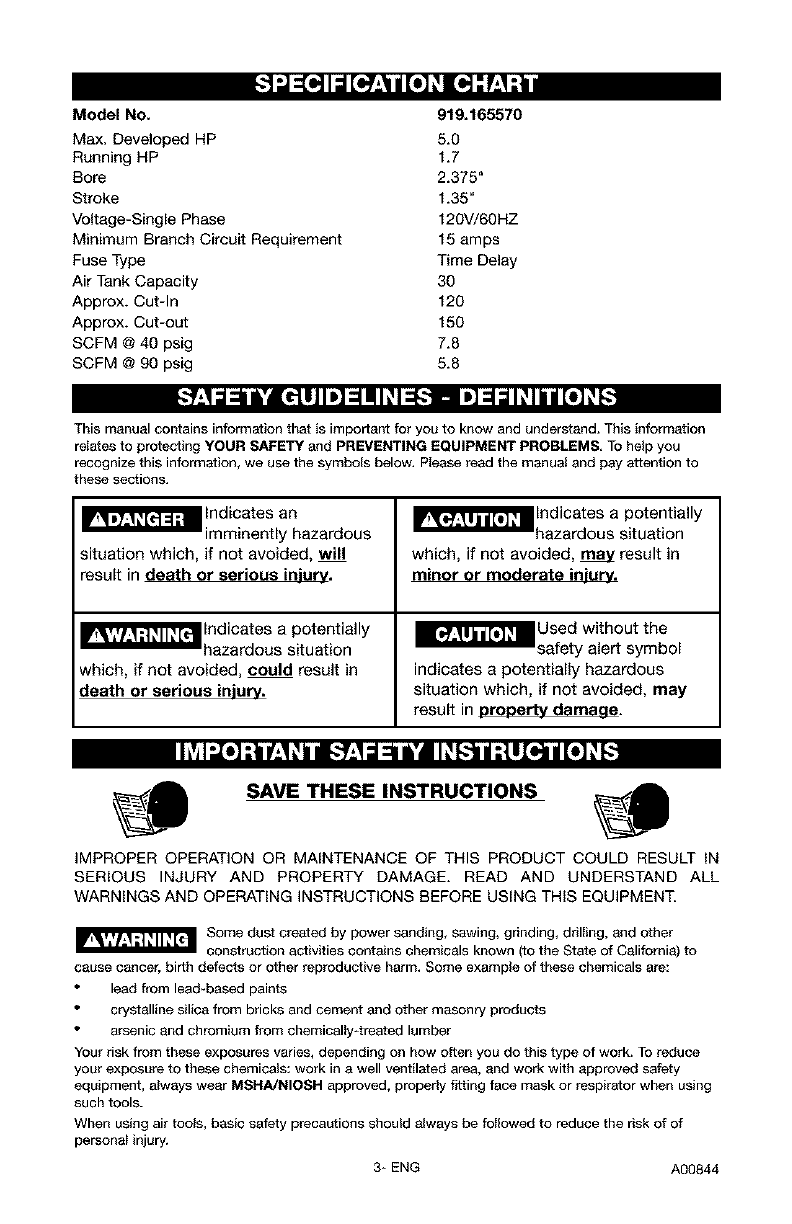

Model No. 919.165570

Max. Developed HP 5.0

Running HP 1.7

Bore 2.375"

Stroke 1.35"

Voltage-Single Phase 120V/60HZ

Minimum Branch Circuit Requirement 15 amps

Fuse Type Time Delay

Air Tank Capacity 30

Approx. Cut-In 120

Approx. Cut-out 150

SCFM @40 psig 7.8

SCFM @ 90 psig 5.8

[.'-Yzl=_ li'l_l] Im]=1III#I=[_'].,Im]=1=I#lil II[o_]_:]

This manual contains information that iS important for you to know and understand. This information

relates to protecting YOUR SAFETY and PREVENTING EQUIPMENT PROBLEMS. To help you

recognize this information_ we use the symbols below. Please read the manual and pay attention to

these sections.

_ Indicates an

imminently hazardous

situation which, if not avoided, will

result in death or serious in iury.

_'f_'_'_lndicates a potentially

hazardous situation

which, if not avoided, could result in

death or serious injury.

_l_'T_lndicates a potentially

hazardous situation

which, if not avoided, _ result in

minor or moderate injury.

_Used without the

safety alert symbol

indicates a potentially hazardous

situation which, if not avoided, may

result in orooertv damaae.

Ih_l_o]-'tpL+_+hnlb"Y.'_l_*'4 _[IP.[-:-]ljt,ttl_o,]njl[o_]P.[-.+

SAVE THESE INSTRUCTIONS

IMPROPER OPERATION OR MAINTENANCE OF THIS PRODUCT COULD RESULT IN

SERIOUS INJURY AND PROPERTY DAMAGE. READ AND UNDERSTAND ALL

WARNINGS AND OPERATING INSTRUCTIONS BEFORE USING THIS EQUIPMENT.

Some dust created by power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known (to the State of California) to

cause cancer, birth defects or other reproductive harm. Some example of these chemicals are:

lead from leed-based paints

crystalline silica from bricks and cement and other masonry products

arsenic and chromium from chemicalty4reated lumber

Your risk from these exposures varies, depending on how often you do this type of work. To reduce

your exposure to these chemicals: work in a well ventilated area, and work with approved safety

equipment, always wear MSHA/NIOSH approved, properly fitting face mask or respirator when using

such tools.

When using air tools, basic safety precautions should always be followed to reduce the risk of of

personal injury.

3- ENG A00844

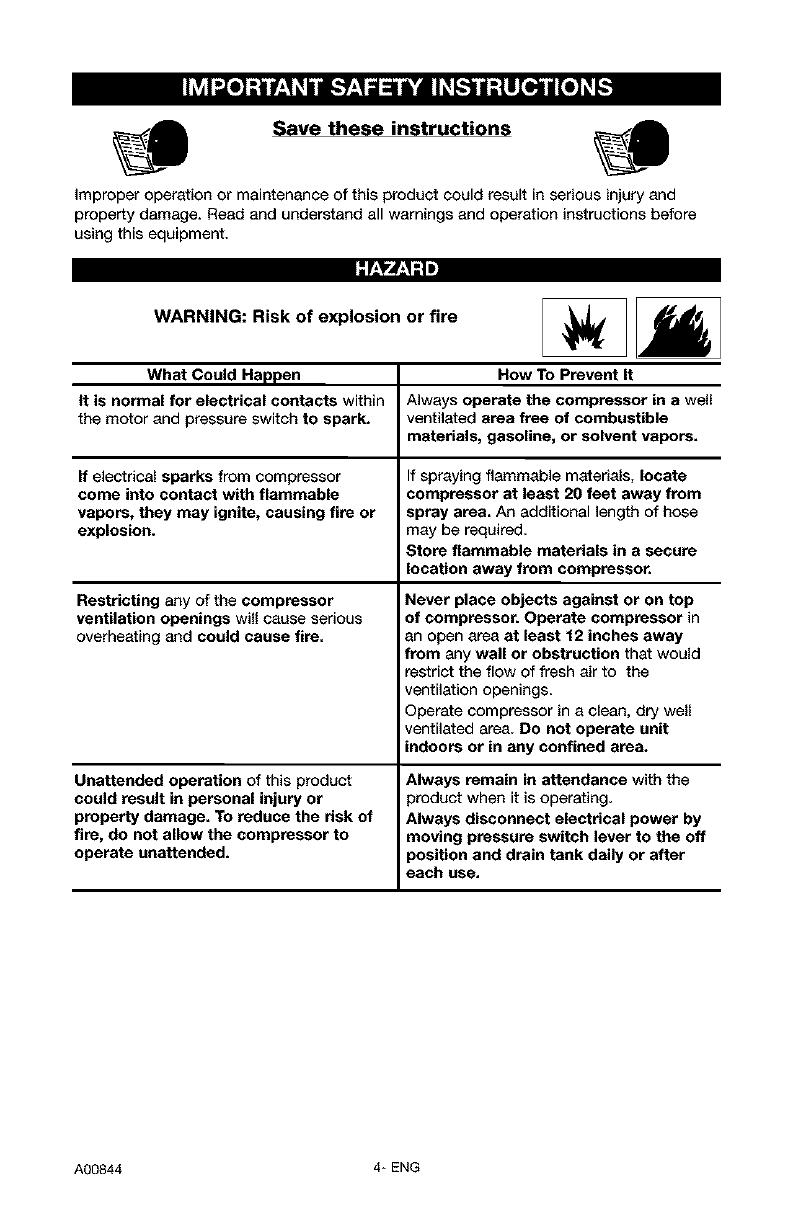

I1_I_o];]lL"_ +Ill [,,'9'-'I_1_ i'dl I+F,,,_11_o _+]L_,[,,I

Save these instructions

Improper operation or maintenance of this product could result in serious injury and

property damage. Read and understand all warnings and operation instructions before

using this equipment.

,I;1"1.,I;I n

WARNING: Risk of explosion or fire

What Could Happen

tt is normal for electrical contacts within

the motor and pressure switch to spark.

If electrical sparks from compressor

come into contact with flammable

vapors, they may ignite, causing fire or

explosion.

Restricting any of the compressor

ventilation openings will cause serious

overheating and could cause fire.

Unattended operation of this product

could result in personal injury or

property damage. To reduce the dsk of

fire, do not allow the compressor to

operate unattended.

How To Prevent It

Always operate the compressor in a wall

ventilated area free of combustible

materials, gasoline, or solvent vapors.

If spraying flammable materials, locate

compressor at least 20 feet away from

spray area. An additional length of hose

may be required.

Store flammable materials in a secure

location away from compressor.

Never place objects against or on top

of compressor. Operate compressor in

an open area at least 12 inches away

from any wall or obstruction that would

restrict the flow of fresh air to the

ventilation openings.

Operate compressor in a clean, dry well

ventilated area. De not operate unit

indoors or in any confined area.

Always remain in attendance with the

product when it is operating.

Always disconnect electrical power by

moving pressure switch lever to the off

position and drain tank daily or after

each use.

A00844 4* ENG

F_

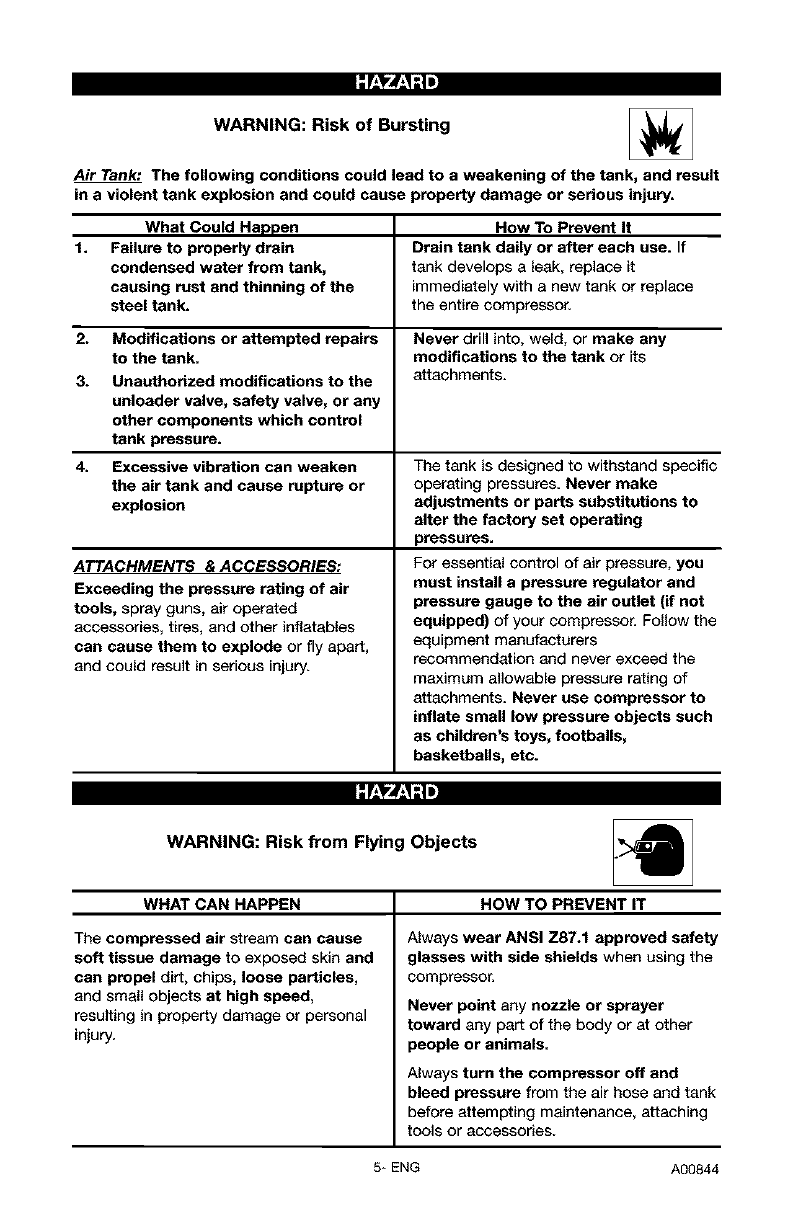

WARNING: Risk of Bursting

Air Tank: The following conditions could lead to a weakening of the tank, and result

in a violent tank explosion and could cause property damage or serious injury.

2.

3.

What Could Happen

Failure to properly drain

condensed water from tank,

causing rust and thinning of the

steel tank.

How To Prevent It

Drain tank daily or after each use. If

tank develops a leak, replace it

immediately with a new tank or replace

the entire compressor,

Modifications or attempted repairs

to the tank.

Unauthorized modifications to the

unloader valve, safety valve, or any

other components which control

tank pressure.

Excessive vibration can weaken

the air tank and cause rupture or

explosion

Never drill into, weld, or make any

modifications to the tank or its

attachments.

4. The tank is designed to withstand specific

operating pressures. Never make

adjustments or parts substitutions to

alter the factory set operating

pressures.

ATTACHMENTS & ACCESSORIES:

Exceeding the pressure rating of air

tools, spray guns, air operated

accessories, tires, and other inflatables

cart cause them to explode or fly apart,

and could result in serious injury.

For essential control of air pressure, you

must install a pressure regulator and

pressure gauge to the air outlet (if not

equipped) of your compressor. Follow the

equipment manufacturers

recommendation and never exceed the

maximum allowable pressure rating of

attachments. Never use compressor to

inflate small low pressure objects such

as children's toys, footballs,

basketballs, etc.

,I;1"1'.I;1=

WARNING: Risk from Flying Objects

WHAT CAN HAPPEN HOW TO PREVENT IT

The compressed air stream can cause

soft tissue damage to exposed skin and

can propel dirt, chips, loose particles,

and small objects at high speed,

resulting in property damage or personal

injury.

Always wear ANSI Z87.1 approved safety

glasses with side shields when using the

compressor,

Never point any nozzle or sprayer

toward any part of the body or at other

people or animals.

Always turn the compressor off and

bleed pressure from the air hose and tank

before attempting maintenance, attaching

tools or accessories.

5* ENG A00844

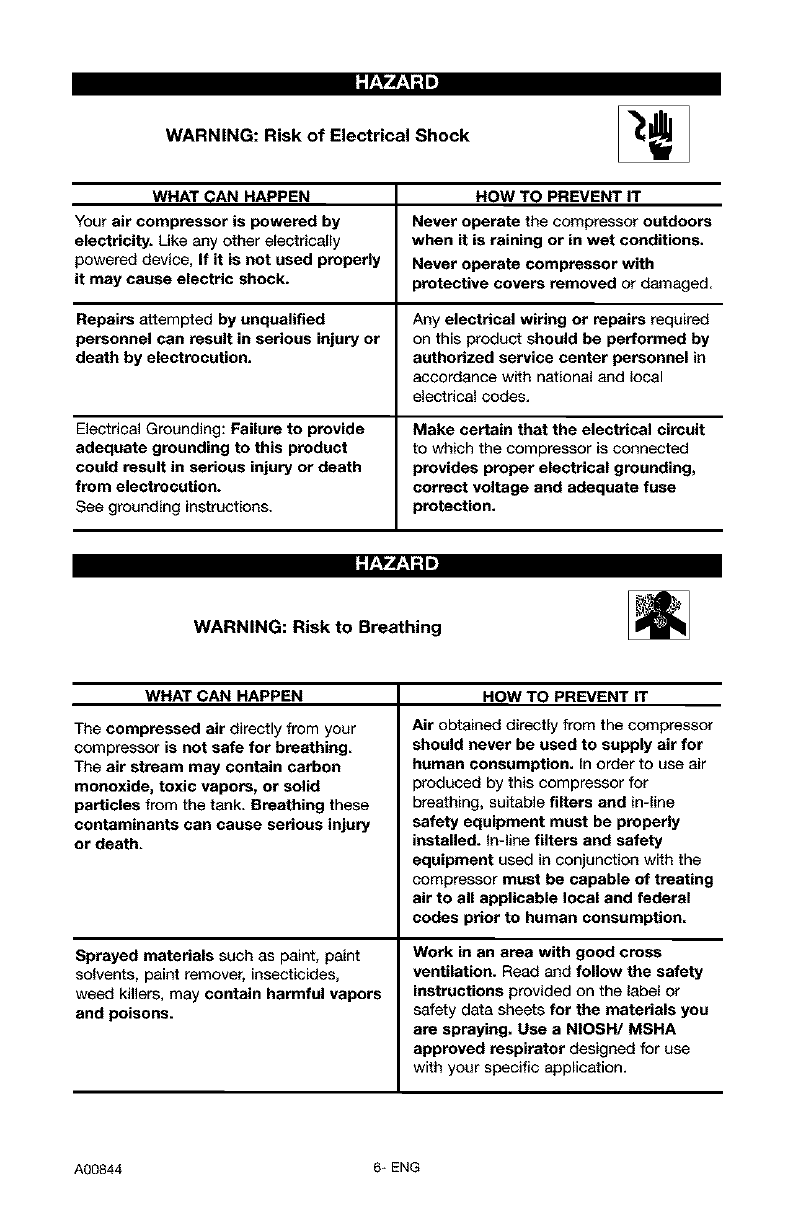

WARNING: Risk of Electrical Shock

WHAT CAN HAPPEN

Your air compressor is powered by

electricity. Like any other electrically

powered device, If it is not used properly

it may cause electric shock.

Repairs attempted by unqualified

personnel can result in serious injury or

death by electrocution,

Electrical Grounding: Failure to provide

adequate grounding to this product

could result in serious injury or death

from electrocution.

See grounding instructions.

HOW TO PREVENT IT

Never operate the compressor outdoors

when it is raining or in wet conditions,

Never operate compressor with

protective covers removed or damaged,

Any electrical wiring or repairs required

on this product should be performed by

authorized service center personnel in

accordance with national and local

electrical codes.

Make certain that the electrical circuit

to which the compressor is connected

provides proper electrical grounding,

correct voltage and adequate fuse

protection,

,I;1"1'.I;1=

WARNING: Risk to Breathing

WHAT CAN HAPPEN

The compressed air directly from your

compressor is not safe for breathing

The air stream may contain carbon

monoxide, toxic vapors, or solid

particles from the tank. Breathing these

contaminants can cause serious injury

or death.

Sprayed materials such as paint, paint

solvents, paint remover, insecticides,

weed killers, may contain harmful vapors

and poisons.

HOW TO PREVENT IT

Air obtained directly from the compressor

should never be used to supply air for

human consumption, In order to use air

produced by this compressor for

breathing, suitable filters and in-line

safety equipment must be properly

installed. In-line filters and safety

equipment used in conjunction with the

compressor must be capable of treating

air to all applicable local and federal

codes prior to human consumption.

Work in an area with good cross

ventilation. Read and follow the safety

instructions provided on the label or

safety data sheets for the materials you

are spraying, Use a NtOSH/MSHA

approved respirator designed for use

with your specific application.

A00844 6* ENG

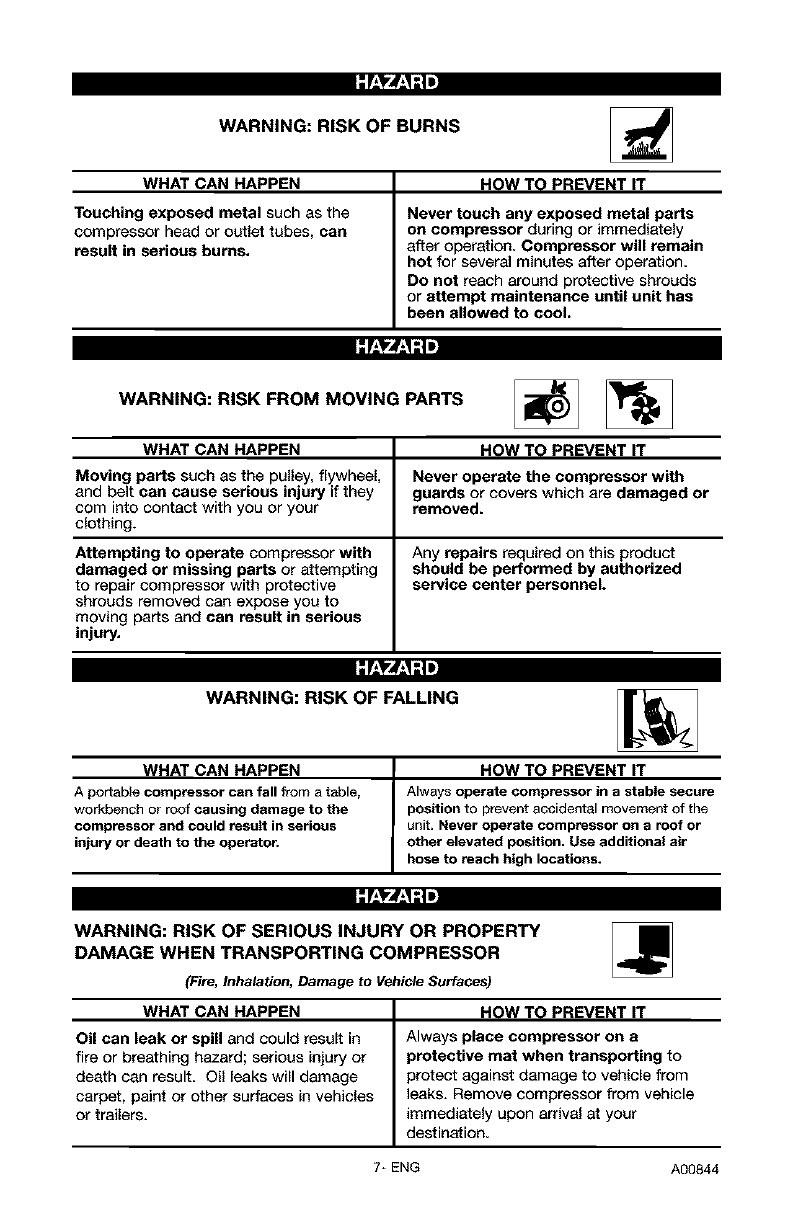

WARNING: RISK OF BURNS

WHAT CAN HAPPEN

Touching exposed metal such as the

compressor head or outlet tubes, can

result in serious burns,

HOW TO PREVENT IT

Never touch any exposed metal parts

on compressor during or immediately

after operation. Compressor will remain

hot for several minutes after operation.

Do not reach around protective shrouds

or attempt maintenance until unit has

been allowed to cool.

,I;1"1'.I;1=

WARNING: RISK FROM MOVING PARTS

WHAT CAN HAPPEN

Moving parts such as the pulley, flywheel,

and belt can cause serious injury if they

corn into contact with you or your

clothing.

Attempting to operate compressor with

damaged or missing parts or attempting

to repair compressor with protective

shrouds removed can expose you to

moving parts and can result in serious

injury,

HOW TO PREVENT IT

Never operate the compressor with

guards or covers which are damaged or

removed.

Any repairs required on this product

should be performed by authorized

service center personnel.

,I;1"1'.I;1=

WARNING: RISK OF FALLING

WHAT CAN HAPPEN

Aportable compressor can fall from a table,

workbench or roof causing damage to the

compressor and could result in serious

injury or death to the operator.

HOW TO PREVENT IT

Always operate compressor in a stable secure

position to prevent accidental movement of the

unit. Never operate compressor on a roof or

other elevated position. Use additional air

hose to reach high locations.

,I;1"1'.I;1=

WARNING: RISK OF SERIOUS INJURY OR PROPERTY

DAMAGE WHEN TRANSPORTING COMPRESSOR

(Fire, Inhalation, Damage to Vehicle Surfaces)

WHAT CAN HAPPEN

Oil can leak or spill and could result in

fire or breathing hazard; serious injury or

death can result. Oil leaks will damage

carpet, paint or other surfaces in vehicles

or trailers.

HOW TO PREVENT IT

Always place compressor on a

protective mat when transporting to

protect against damage to vehicle from

leaks. Remove compressor from vehicle

immediately upon arrival at your

destination.

7÷ ENG A00844

WARNING: RISK OF UNSAFE OPERATION

WHAT CAN HAPPEN

Unsafe operation of your air compressor

could lead to serious injury or death to

you or others.

HOW TO PREVENT IT

Review and understand all instructions

and warnings in this manual.

Become familiar with the operation and

controls of the air compressor_

Keep operating area clear of all persons,

_ets, and obstacles.

Keep children away from the air

compressor at all times.

Do not operate the product when

fatigued or under the influence of

alcohol or drugs. Stay alert at all times.

Never defeat the safety features of this

_roduct.

Equip area of operation with a fire

extinguisher.

DO not operate machine with missing,

broken, or unauthorized parts.

A00844 8* ENG

Become familiar with these terms

before operating the unit.

CFM: Cubic feet per minute.

SCFM: Standard cubic feet per

minute; aunit of measure of air

delivery.

PSlG: Pounds per square inch

gauge; a unit of measure of pressure.

Code Certification: Products that

bear one or more of the following

marks: UL, CUL, ETL, CETL, have

been evaluated by OSHA certified

independent safety laboratories and

meet the applicable Underwriters

Laboratories Standards for Safety.

Cut-In Pressure: While the motor is

off, air tank pressure drops as you

continue to use your accessory.

When the tank pressure drops to a

certain low level the motor will restart

automatically. The low pressure at

which the motor automatically

restarts is called "cut-in" pressure.

Cut-Out Pressure: When an air

compressor is turned on and begins

to run, air pressure in the air tank

begins to build. It builds to a certain

high pressure before the motor

automatically shuts off, protecting

your air tank from pressure higher

than its capacity. The high pressure

at which the motor shuts off is called

"cut-out" pressure.

Branch Circuit: Circuit carrying

electricity from electrical panel to

outlet.

This unit is capable of powering the following Accessories. The accessories are

available through the current Power and Hand Tool Catalog or full-line Sears

stores.

Accessories

=In Line Filter

•Tire Air Chuck

• Quick Connector Sets (various

sizes)

• Air Pressure Regulators

• Oil Fog Lubricators

• Air Hose: 1/4", 3/8" or 1/2" I.D. in

various lengths

Refer to the selection chart located

on the unit to select the tools this unit

is capable of powering.

ml_Tujnj_[e,_ q=1

This air compressor pump is capable

of running continuously. However, to

prolong the life of your air

compressor, it is recommended that a

50%-75% average duty cycle be

maintained; that is, the air

compressor pump should not run

more than 30-45 minutes in any given

hour.

9- ENG A00844

Contents of Carton

1 - Air Compressor

2- Wheels

2 - Shoulder Bolts, 3/8

2- Hex Nuts, 3/8

2- Rubber Bumpers

2 - Screws, 1/4-20 x .75"

Tools Required for Assembly

1 - 9/16" socket or open end wrench

1 - 1/2" socket or open end wrench

Unpacking

1. Remove all packaging leaving

the air compressor on the pallet.

2. Remove and discard the (4)

screws holding the air

compressor to the pallet.

Assemble Wheels

It will be necessary

to brace or support

one side of the air compressor

when installing the wheels because

the compressor will have a

tendency to tip.

1. Attach wheels with shoulder

bolts and nuts as shown.

Rubber

Feet

Nut

Wheel Shoulder

Bolt

It may be

_[_=_|h / [o]_1 necessary to brace

or support one side of the air

compressor when removing the

pallet because the air compressor

will have a tendency to tip.

3. Carefully remove the air

compressor from the pallet.

2. Tighten securely. NOTE: The air

compressor will sit level if the

wheels are properly installed.

The wheels and

handle do not

provide adequate clearance,

stability or support for pulling the

unit up and down stairs or steps.

The unit must be lifted, or pushed

up a ramp.

Assemble Rubber Feet

1. Attach rubber feet with the

screws provided as shown in

previous figure.

2. Tighten securely.

A00844 10_ ENG

II_[411v;_II Ir;'ul[o_J

HOW TO SET UP YOUR

UNIT

Location of the Air Compressor

Locate the air compressor in a clean,

dry and well ventilated area. The air

compressor should be located at

least 12" away from the wall or other

obstructions that will interfere with

the flow of air. The air compressor

pump and shroud are designed to

allow for proper cooling. The

ventilation openings on the

compressor are necessary to

maintain proper operating

temperature. Do not place rags or

other containers on or near these

openings.The air filter must be kept

clear of obstructions which could

reduce air flow to the air compressor.

GROUNDING INSTRUCTIONS

F_F"_ Risk of Electrical

Shock. In the event

of ashort circuit, grounding

reduces the risk of shock by

providing an escape wire for the

electric current. This air

compressor must be properly

grounded.

The portable air compressor is

equipped with a cord having a

grounding wire with an appropriate

grounding plug (see following

illustrations). The plug must be used

with an outlet that has been installed

and grounded in accordance with all

local codes and ordinances.

1. The cord set and plug with this

unit contains a grounding pin.

This plug MUST be used with a

grounded outlet.

IMPORTANT: The outlet being used

must be installed and grounded in

accordance with all local codes and

ordinances.

2. Make sure the outlet being used

has the same configuration as

the grounded plug. DO NOT

USE AN ADAPTER. See

illustration.

II_lu_j_Grounded

l_Outlet s

Grou_d!ing Pin

3. Inspect the plug and cord before

each use. Do not use if there are

signs of damage.

4. If these grounding instructions

are not completely understood,

or if in doubt as to whether the

compressor is properly

grounded, have the installation

checked by a qualified

electrician.

_'_ Risk of Electrical

Shock. Improper

grounding can result in electrical

shock.

Do not modify the plug provided. If

it does not fit the available outlet, a

correct outlet should be installed

by a qualified electrician.

Repairs to the cord set or plug

MUST be made by a qualified

electrician.

11_ ENG A00844

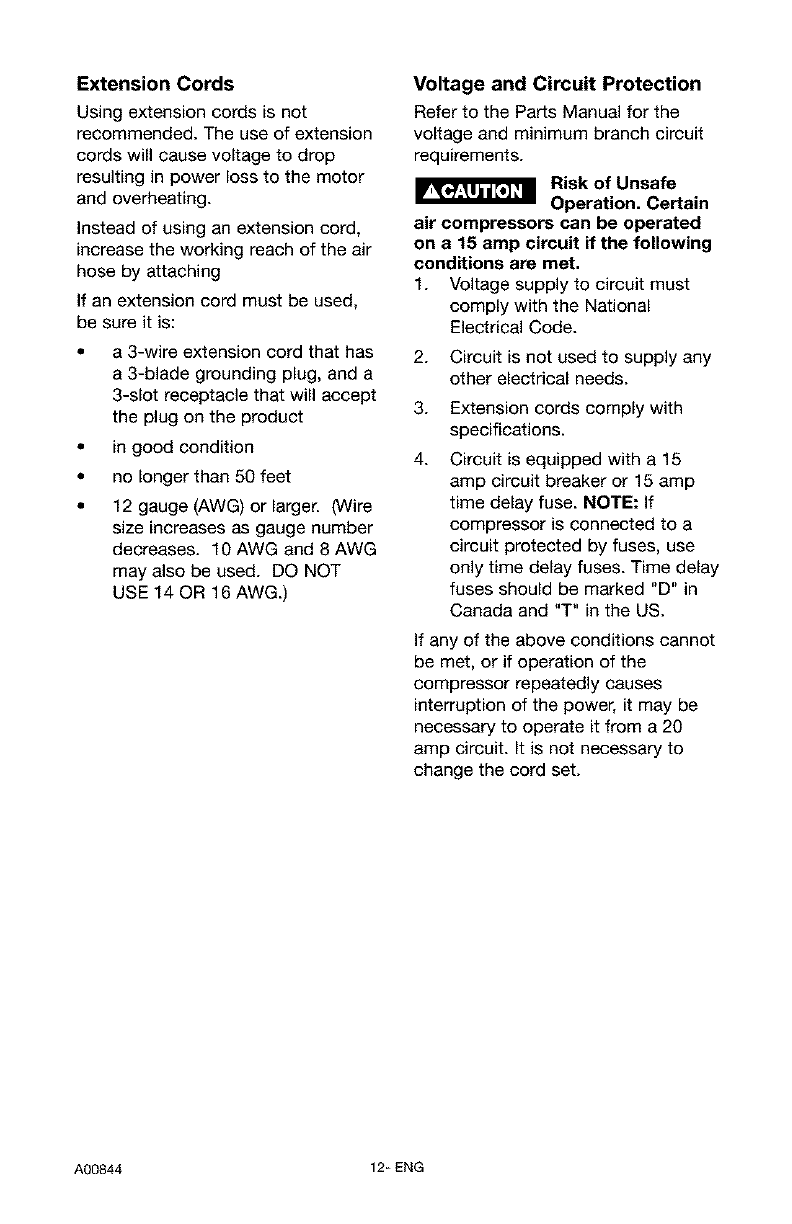

Extension Cords

Using extension cords is not

recommended. The use of extension

cords will cause voltage to drop

resulting in power loss to the motor

and overheating.

Instead of using an extension cord,

increase the working reach of the air

hose by attaching

If an extension cord must be used,

be sure it is:

a 3-wire extension cord that has

a 3-blade grounding plug, and a

3-slot receptacle that will accept

the plug on the product

*in good condition

,. no longer than 50 feet

12 gauge (AWG) or larger. (Wire

size increases as gauge number

decreases. 10 AWG and 8 AWG

may also be used. DO NOT

USE 14 OR 16 AWG.)

Voltage and Circuit Protection

Refer to the Parts Manual for the

voltage and minimum branch circuit

requirements.

Risk of Unsafe

Operation. Certain

air compressors can be operated

on a 15 amp circuit if the following

conditions are met,

1. Voltage supply to circuit must

comply with the National

Electrical Code.

2. Circuit is not used to supply any

other electrical needs.

3. Extension cords comply with

specifications.

4. Circuit is equipped with a 15

amp circuit breaker or 15 amp

time delay fuse. NOTE: If

compressor is connected to a

circuit protected by fuses, use

only time delay fuses. Time delay

fuses should be marked "D" in

Canada and "T" in the US.

If any of the above conditions cannot

be met, or if operation of the

compressor repeatedly causes

interruption of the power, it may be

necessary to operate it from a 20

amp circuit. It is not necessary to

change the cord set.

A00844 12- ENG

Know Your Air Compressor

READ THIS OWNER'S MANUAL AND SAFETY RULES BEFORE OPERATING

YOUR UNIT. Compare the illustrations with your unit to familiarize yourself with

the location of various controls and adjustments. Save this manual for future

reference.

Tank Pressure Gauge Outlet

Switch Pressure i

Gauge

On/Auto/Off

Switch

Safety Valve

Description of Operation

Become familiar with these controls

before operating the unit.

On/Auto/Off Switch: Turn this switch

"ON/AUTO" to provide automatic

power to the pressure switch and

"OFF" to remove power at the end of

each use.

Pressure Switch: The pressure

switch automatically starts the motor

when the air tank pressure drops

below the factory set "cut-in"

pressure. It stops the motor when the

air tank pressure reaches the factory

set "cut-out" pressure.

Safety Valve: If the pressure switch

does not shut off the air compressor

at its "cut-out" pressure setting, the

safety valve will protect against high

pressure by "popping out" at its

factory set pressure (slightly higher

than the pressure switch "cut-out"

setting).

Outlet Pressure Gauge: The outlet

pressure gauge indicates the air

pressure available at the outlet side

of the regulator. This pressure is

controlled by the regulator and is

always less than or equal to the tank

pressure.

Tank Pressure Gauge: The tank

pressure gauge indicates the reserve

air pressure in the tank.

Regulator: Controls the air pressure

shown on the outlet pressure gauge.

Pull the knob out and turn clockwise

to increase pressure and

counterclockwise to decrease

pressure. When the desired pressure

is reached push knob in to lock in

place.

Drain Valve: The drain valve is

located at the base of the air tank

and is used to drain condensation at

the end of each use.

Cooling System (not shown): This

compressor contains an advanced

design cooling system. At the heart

of this cooling system is an

engineered fan. It is perfectly normal

for this fan to blow air through the

vent holes in large amounts. You

know that the cooling system is

working when air is being expelled.

13_ ENG A00844

Air Compressor Pump (not shown):

Compresses air into the air tank.

Working air is not available until the

compressor has raised the air tank

pressure above that required at the

air outlet.

Check Valve: When the air

compressor is operating, the check

valve is "open", allowing compressed

air to enter the air tank. When the air

compressor reaches "cut-out"

pressure, the check valve "closes",

allowing air pressure to remain inside

the air tank.

Pressure Release Valve: The

pressure release valve located on the

side of the pressure switch, is

designed to automatically release

compressed air from the compressor

head and the outlet tube when the air

compressor reaches "cut-out"

pressure or is shut off. The pressure

release valve allows the motor to

restar_ freely. When the motor stops

running, air will be heard escaping

from this valve for a few seconds.

No air should be heard leaking when

the motor is running or after the unit

reaches "cut-out" pressure.

Motor Overload Protector: The

motor has an automatic reset thermal

overload protector. If the motor

overheats for any reason, the

overload protector will shut off the

motor. The motor must be allowed to

cool down before restarting. The

compressor will automatically restart

after the motor cools.

How to Use Your Unit

How to Stop:

1. Set the On/Auto/Off lever to

"OFF".

Before First Start-up

Risk of Unsafe

Operation. Serious

damage may result if the following

break-in instructions are not

closely followed,

This procedure is required before the

air compressor is put into service and

when the check valve or a complete

compressor pump has been

replaced.

1. Make sure the On/Auto/Off lever

is in the "OFF" position.

NOTE: If quick connect is installed,

pull coupler back until it clicks to

prevent air from escaping through the

quick connect.

2. Plug the power cord into the

correct branch circuit receptacle.

(Refer to Voltage and Circuit

Protection paragraph in the

Installation section of this

manual.)

3. Open the drain valve fully

(counterclockwise) to permit air

to escape and prevent air

pressure build up in the air tank

during the break-in period.

NOTE: Always drain tank on a

washable surface or in a suitable

container to prevent damaging or

staining surfaces.

A00844 14_ ENG

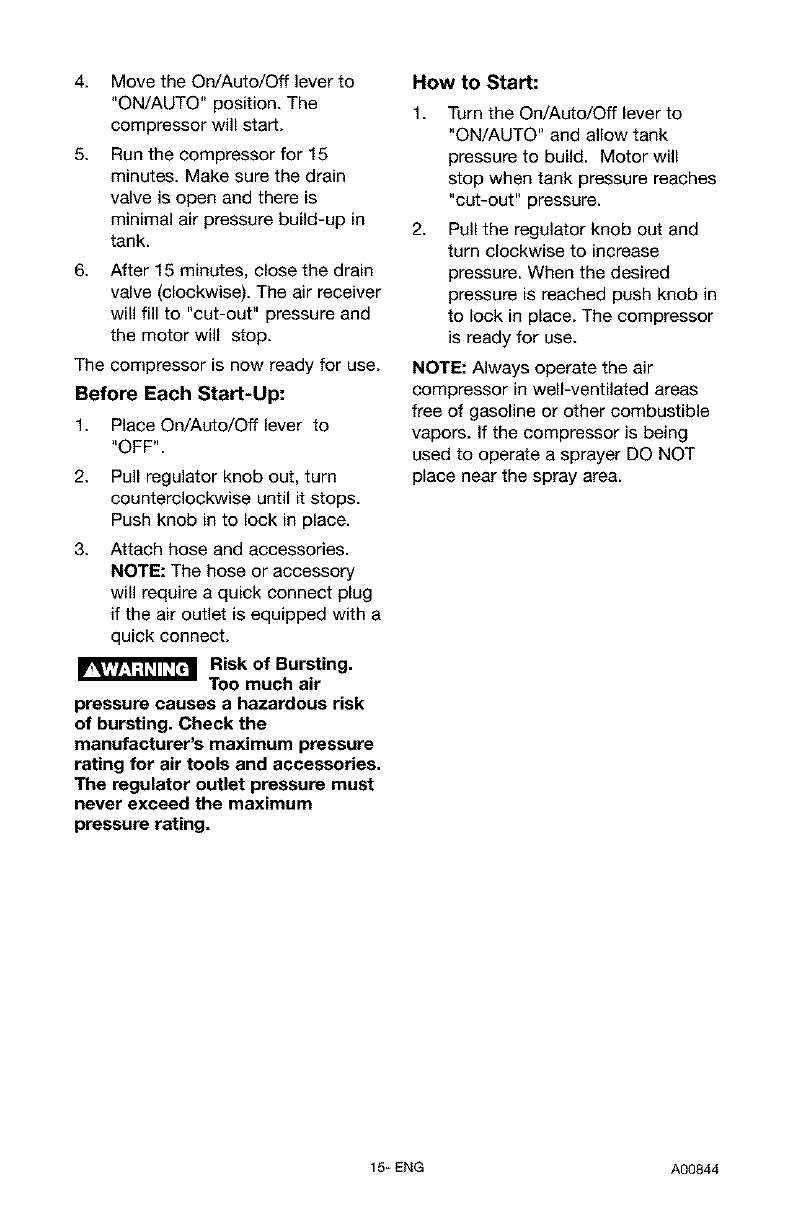

4. Move the On/Auto/Off lever to

"ON/AUTO" position. The

compressor will start.

5. Run the compressor for 15

minutes. Make sure the drain

valve is open and there is

minimal air pressure build-up in

tank.

6. After 15 minutes, close the drain

valve (clockwise). The air receiver

will fill to "cut-out" pressure and

the motor will stop.

The compressor is now ready for use.

Before Each Start-Up:

1. Place On/Auto/Off lever to

"OFF".

2. Pull regulator knob out, turn

counterclockwise until it stops.

Push knob in to lock in place.

3. Attach hose and accessories.

NOTE: The hose or accessory

will require aquick connect plug

if the air outlet is equipped with a

quick connect.

Risk of Bursting.

Too much air

pressure causes a hazardous risk

of bursting. Check the

manufacturer's maximum pressure

rating for air tools and accessories.

The regulator outlet pressure must

never exceed the maximum

pressure rating.

How to Start:

1. Turn the On/Auto/Off lever to

"ON/AUTO" and allow tank

pressure to build. Motor will

stop when tank pressure reaches

"cut-out" pressure.

2. Pullthe regulator knob out and

turn clockwise to increase

pressure. When the desired

pressure is reached push knob in

to lock in place. The compressor

is ready for use.

NOTE: Always operate the air

compressor in well-ventilated areas

free of gasoline or other combustible

vapors. If the compressor is being

used to operate a sprayer DO NOT

place near the spray area.

15_ ENG A00844

Customer Responsibilities

Before Daily ol

after Every Every

aach each 40 100 Yearly

use use hours "_ours

Check Safety Valve •

Drain Tank •

Air Filter 0(1) •

Air compressor pump intake

and exhaust valves •

1- more frequent in dusty or humid conditions

Risk of Unsafe

Operation. Unit

cycles automatically when power is

on. When servicing, you may be

exposed to voltage sources,

compressed air, or moving parts.

Before servicing unit unplug or

disconnect electrical supply to the

air compressor, bleed tank of

pressure, and allow the air

compressor to cool.

To ensure efficient operation and

longer life of the air compressor, a

routine maintenance schedule should

be prepared and followed. The

following routine maintenance

schedule is geared to a unit in a

normal working environment

operating on a daily basis. If

necessary, the schedule should be

modified to suit the conditions under

which your compressor is used. The

modifications will depend upon the

hours of operation and the working

environment. Compressor units in an

extremely dirty and/or hostile

environment will require a greater

frequency of all maintenance checks.

NOTE: See "Operation" section for

the location of controls.

To Check Safety Valve

I_ Risk of Bursting. If

the safety valve

does not work properly, over-

pressurization may occur, causing

air tank rupture or an explosion.

1. Before starting compressor, pull

the ring on the safety valve to

make sure that the safety valve

operates freely. If the valve is

stuck or does not operate

smoothly, it must be replaced

with the same type of valve.

To Drain Tank

1. Set the On/Auto/Off lever to

"OFF" and unplug unit.

2. Pull the regulator knob out and

turn counterclockwise to set the

outlet pressure to zero.

3. Remove the air tool or

accessory.

4. Pull ring on safety valve allowing

air to bleed from the tank until

tank pressure is approximately

20 psi. Release safety valve ring.

5. Drain water from air tank by

opening drain valve (counter-

clockwise) on bottom of tank.

Risk of Bursting.

Water will

condense in the air tank. If not

drained, water will corrode and

weaken the air tank causing a risk

of air tank rupture.

A00844 16_ ENG

6. After the water has been drained,

close the drain valve (clockwise).

The air compressor can now be

stored.

NOTE: If drain valve is plugged,

release all air pressure. The valve

can then be removed, cleaned, the

reinstalled.

Air Filter Inspection and

Replacement

Risk of Burns.

Compressor head

and cylinder sleeve are very hot.

Do not touch. Allow compressor to

cool prior to servicing.

A dirty air filter will not allow the

compressor to operate at full

capacity. Keep the air filter clean at

all times.

1. Remove the air filter and make

sure it is clean.

IMPORTANT: Do not operate the

compressor with the air filter

removed.

2. If dirty, rinse air filter with warm

water and squeeze dry.

3. Replace air filter.

NOTE: If the air filter is extremely

dirty it will need to be replaced. Refer

to the "Repair Parts" for the correct

part number.

Air Compressor Pump Intake

and Exhaust Valves

Once a year have a Trained Service

Technician check the air compressor

pump intake and exhaust valves.

Air Filter

17_ ENG A00844

An maintenance and repair

operations not listed must be

performed by Trained Service

Technician.

Risk of Unsafe

Operation. Unit

cycles automatically when power

is on. When servicing, you may be

exposed to voltage sources,

compressed air, or moving parts.

Before servicing unit unplug or

disconnect electrical supply to the

air compressor, bleed tank of

pressure, and allow the air

compressor to cool.

To Replace or Clean Check

Valve

1. Release all air pressure from air

tank. See "To Drain Tank" in the

Maintenance section.

2. Set the On/Auto/Off lever to

"OFF" and unplug unit.

3. Using an adjustable wrench,

loosen outlet tube nut at air tank

and pump. Carefully move outlet

tube away from check valve.

Outlet Tube

5.

6.

Unscrew the check valve (turn

counterclockwise) using a 7/8"

open end wrench. Note the

orientation for reassembly.

Using a screwdriver, carefully

push the valve disc up and

down. NOTE: The valve disc

should move freely up and down

on a spring which holds the valve

disc in the closed position; if not

the check valve needs to be

cleaned or replaced.

_e

ii s !,,,, _ ,

r

In open

position _....

nothing is

visible.

tn closed position

disc is visible.

7. Clean or replace the check valve.

A solvent, such as paint or

varnish remover can be used to

clean the check valve.

8. Apply sealant to the check valve

threads. Reinstall the check valve

(turn clockwise).

9. Replace the pressure release

tube. Tighten nuts.

10. Replace the outlet tube and

tighten nuts.

11. Perform the Break-in Procedure.

See "Break-in Procedure" in the

Operation section.

4. Using an adjustable wrench,

loosen pressure relief tube nut at

air tank and pressure switch.

Carefully move pressure relief

tube away from check valve.

A00844 18_ ENG

To Replace Regulator

1. Release all air pressure from air

tank. See "To Drain Tank" in the

Maintenance section.

2. Set the On/Auto/Off lever to

"OFF" and unplug unit.

3. Remove the outlet pressure

gauge and adapter from the

regulator.

Regulator

4. Remove the regulator.

5. Apply pipe sealant tape to the

nipple.

6. Assemble the regulator and

orient as shown.

NOTE: Arrow indicates flow of air.

Make sure it is pointing in the

direction of air flow.

Regulator

7.

8.

Reapply pipe sealant to outlet

pressure gauge and adapter.

Reassemble outlet pressure

gauge and adapter. Orient outlet

pressure gauge to read correctly.

Tighten quick connect with

wrench.

19_ ENG A00844

Before you store the air compressor,

make sure you do the following:

1. Review the "Maintenance"

section on the preceding pages

and perform scheduled

maintenance as necessary.

2. Set the On/Auto/Off lever to

"OFF" and unplug unit.

3. Turn the regulator

counterclockwise and set the

outlet pressure to zero.

4. Remove the air tool or

accessory.

5. Pull ring on safety valve allowing

air to bleed from the tank until

tank pressure is approximately

20 psi. Release safety valve ring.

6. Drain water from air tank by

opening drain valve on bottom of

tank.

Risk of Bursting.

Water will

condense in the air tank. If not

drained, water will corrode and

weaken the air tank causing a risk

of air tank rupture and possible

serious personal injury.

7. After the water has been

drained, close the drain or drain

valve.

NOTE: If drain valve is plugged,

release all air pressure. The valve

can then be removed, cleaned, and

reinstalled.

8.

g.

Protect the electrical cord and

air hose from damage (such as

being stepped on or run over).

Wind them loosely around the

compressor handle. (If so

equipped)

Store the air compressor in a

clean and dry location.

A00844 20_ ENG

d:{ollJ :] il ::F-"]-"[oIo]l III _[I

Risk of Unsafer Operation. Performing repairs may expose

voltage sources, moving parts, or compressed air sources.

Personal injury may occur. Before servicing: Unplug or disconnect

electrical supply to the air compressor, bleed tank of pressure, and allow

the air compressor to cool.

PROBLEM

Excessive tank

pressure - safet

valve pops off.

Air leaks at

fittings.

Air leaks at or

inside check

valve.

CAUSE

Pressure switch does not

shut off motor when

compressor reaches

"cut-out" pressure.

Pressure switch "cut-out"

too high.

Tube fittings are not tight

enough.

Check valve seat damaged.

Air leaks at Defective pressure switch

pressure switch release valve.

release valve.

Defective air tank.Air leaks in air

tank or at air

tank welds.

CORRECTION

Move On/Auto/Off lever to

the "OFF" position, if the

unit does not shut off

contact a Trained Service

Technician.

Contact a Trained Service

Technician.

Tighten fittings where air can

be heard escaping. Check

fittings with soapy water

solution. Do Not

Overfi_lhten.

A defective check valve

results in a constant air leak

at the pressure release valve

when there is pressure in the

tank and the compressor is

shut off. Replace check

valve. Refer to the "To

Replace or Clean Check

Valve" in the "Service and

Adjustment" section.

Contact a Trained Service

Technician.

Air tank must be replaced.

Do not repair the leak.

Risk of

Bursting.

Do not drill into, weld or

otherwise modify air tank

or it will weaken. The tank

can rupture or explode.

Air leaks Leaking seal. Contact a Trained Service

between head Technician.

and valve plate.

21_ENG A00844

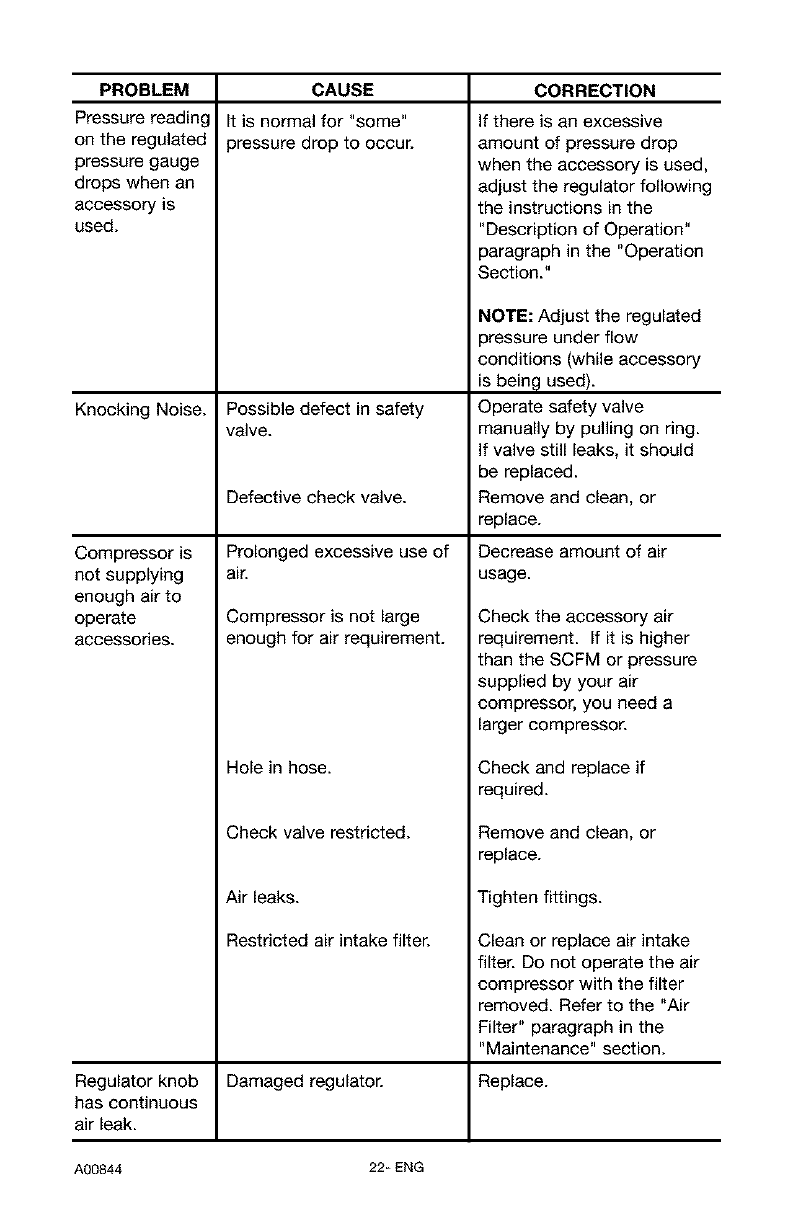

PROBLEM CORRECTION

Pressure reading

on the regulated

pressure gauge

drops when an

accessory is

used.

CAUSE

It is normal for "some"

)ressure drop to occur.

Knocking Noise.

Compressor is

not supplying

enough air to

operate

accessories.

Possible defect in safety

valve.

Defective check valve.

Prolonged excessive use of

air.

Compressor is not large

enough for air requirement.

Hole in hose.

Check valve restricted.

Air leaks.

Restricted air intake filter. Clean or replace air intake

filter. Do not operate the air

compressor with the filter

removed. Refer to the "Air

Filter" paragraph in the

"Maintenance" section.

If there is an excessive

amount of pressure drop

when the accessory is used,

adjust the regulator following

the instructions in the

"Description of Operation"

paragraph in the "Operation

Section."

NOTE: Adjust the regulated

)ressure under flow

conditions (while accessory

is being used).

Operate safety valve

manually by pulling on ring.

If valve still leaks, it should

be replaced.

Remove and clean, or

replace.

Decrease amount of air

usage.

Check the accessory air

requirement. If it is higher

than the SCFM or pressure

supplied by your air

compressor, you need a

larger compressor.

Check and replace if

required.

Remove and clean, or

replace.

Tighten fittings.

Regulator knob Damaged regulator. Replace.

has continuous

air leak.

A00844 22- ENG

PROBLEM

Regulator will

not shut off air

outlet.

Motor will not

run.

CAUSE CORRECTION

Damaged regulator. Replace.

Motor overload protection

switch has tripped.

Tank pressure exceeds

pressure switch "cut-in"

pressure.

Extension cord is wrong

length or gauge.

Check valve stuck open.

Loose electrical connections.

Possible defective motor or

starting capacitor.

Paint spray on internal motor

3arts.

Pressure release valve on

pressure switch has not

unloaded head pressure.

Fuse blown, circuit breaker

tripped.

Let motor cool off and

overload switch will

automatically reset.

Motor will start automatically

when tank pressure drops

below "cut-in" pressure of

)ressure switch.

Check for proper gauge wire

and cord length.

Remove and clean, or

replace.

Check wiring connection

inside pressure switch and

terminal box area.

Have checked by a Trained

Service Technician.

Have checked by a Trained

Service Technician. Do not

operate the compressor in

the paint spray area. See

flammable vapor warning.

Bleed the line by pushing the

lever on the pressure switch

to the "OFF" position; if the

valve does not open, replace

switch.

1. Check fuse box for blown

fuse and replace as

necessary. Reset circuit

breaker. Do not use a fuse

or circuit breaker with

higher rating than that

specified for your particular

branch circuit.

2. Check for proper fuse. You

should use a time delay

fuse.

3. Check for low voltage

conditions and/or proper

extension cord.

4. Disconnect the other

electrical appliances from

circuit or operate the

compressor on its own

branch circuit.

23_ ENG A00844

._I-'I_o]_V_l*_-'!_o] -IIm]¥,___,___v

Air Compressor Model Number 919.165570

1Tore Je 15-25 tn-Lbs

9-12 Ft-Lbs 11

14_ 2O

36

35 Torque 100-120 In-Lbs

34

/

33

3O

\

27

5-7 Ft-Lbs

1

Torque

15-25 In-Lbs

54

/

53

A00844 24_ENG

Air Compressor Model Number 919.165570

KEY

NO. PART NO. DESCRIPTION

1 ACG-408 Assembly Fastener (3)

2 D23362 Front Shroud

3 91895680 Screw 1/4 - 20 x .75 (2)

4 ACG-18 Saddle Mount Cup (2)

6 D24233 Foam Filter

8 AC-0609 Handle

9 SSP-6021 Bushing Reducer 1/8 - 1/4 NPT

11 Z-D27212 Gauge 2"OD (2)

14 Z-D26612 Pressure Switch

15 D20114 Safety Valve

17 D26615 Cord Assembly

19 D24888 Nipple 1/4-18 NPT x 2.50

20 SS-2071 Nipple 1/4-18 NPT x 1.50

21 AC-0630 Pressure Relief Tube .25 OD

22 D27253 Regulator

23 D26889 Hose Adapter

24 D23000 Drain Valve

25 Z-D23364 Tank 30 Gallon

26 SSP-7811 Nut Sleeve Assembly 1/4"

27 AC-0631 Check Valve

28 D21172 Screw, .250-20 x.50 (4)

30 D23363 Rear Shroud

31 SSP-7813 Nut Sleeve Assembly 3/8"

32 AC-0774 Isolator (3)

33 AC-0292 Outlet Tube

34 SSP-7821-1 Nut Tubing 3/8" OD

35 SSG-3105 O-Ring

36 + Pump Assembly

45 A00850 Label, Craftsman

46 LA-3027 Label, Drain Tank Eng/Spa

47 LA-3108 Label, Hot Surface

48 SST-107 Recess Rubber Bumper (2)

49 SSF-630 Screw (2)

50 D23565 Label, Star Rating

51 D23138 Wheel 9" (2)

52 CAC-60 Shoulder Bolt 3/8 - 16 UNC (2)

53 SSF-8080-ZN Hex Nut 3/8 - 16 UNC (2)

54 A00849 Label, Performance

+ Order individual parts, see pump diagram

25_ ENG A00844

Air Compressor Model Number 919.165570

The picture shown is for reference

only, It may differ from actual unit, 85 Torque 7-10 Ft-Lbs

j84

83 _

82

80_ S% orqoo,l-03,o-Lbo

Torque 42-48 tn-Lbs

78\ \

74 \

72 \

Torque100-1201n-Lbs 70_\__

76

\\,

73 Torque 100-120 In-Lbs

A00844 26_ ENG

Air Compressor Model Number 919.165570

KEY

NO. PART NUMBER DESCRIPTION

70 SSF-586 Screw 1/4-20 UNC x .75

72 AC-0108 Fan

73 SSF-615 Screw 1/4-20 UNC x 1.25

74 Z-AC-0140 Eccentric Bearing Assembly

76 Z-A00852 Motor

>x 78 Cylinder Sleeve

> 79 Connecting Rod Assembly

>x79-2 Formed Compression Ring

> 79-3 ACG-29 Connecting Rod Cap

>x79-4 SSF-3158-1 Screw 10-24 x .75 T25

>x 80 SSG-8156 O-Ring

81 AC-0032 Valve Plate Assembly

82 CAC-1371 Muffler

>x 83 ACG-45 O-Ring

84 AC-0037 Head

85 SSF-927 Screw .250-20 x 1.125

x

>

Not Illustrated

A00844 Owners Manual

LA-3021 Label, Warning

K-0650

KK-4835

Compression Ring Kit

Connecting Rod Kit

To determine which capacitor kit is needed, look on label

(under rear shroud) for motor supplier:

GE Start, Capacitor Kit order D23936

GE Start and Run Capacitor Kit order D30107

A.O. Smith Start, Capacitor Kit order D21477

WEG Start Capacitor Kit order D29142

27_ ENG A00844

GARANT|A 28

CUADRO DE ESPECIFICACIONES ...................................... 29

DEFINICIONES DE NORMAS DE SEGURIDAD ............................. 29

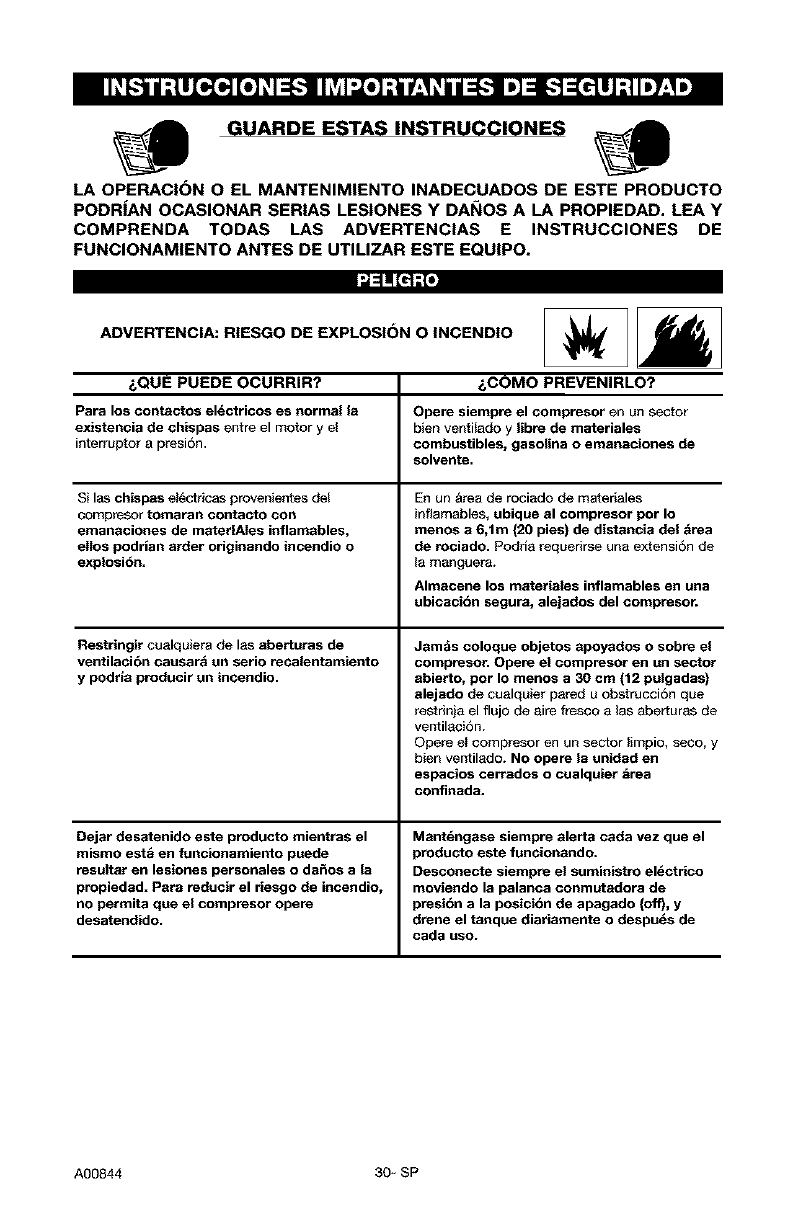

IMPORTANTES INSTRUCCIONES DE SEGURIDAD ...................... 29-34

GLOSARIO .......................................................... 35

ACCESORIOS ....................................................... 35

CICLO DE SERVICIO .................................................. 35

ENSAMBLADO ....................................................... 36

INSTALACION ..................................................... 37-38

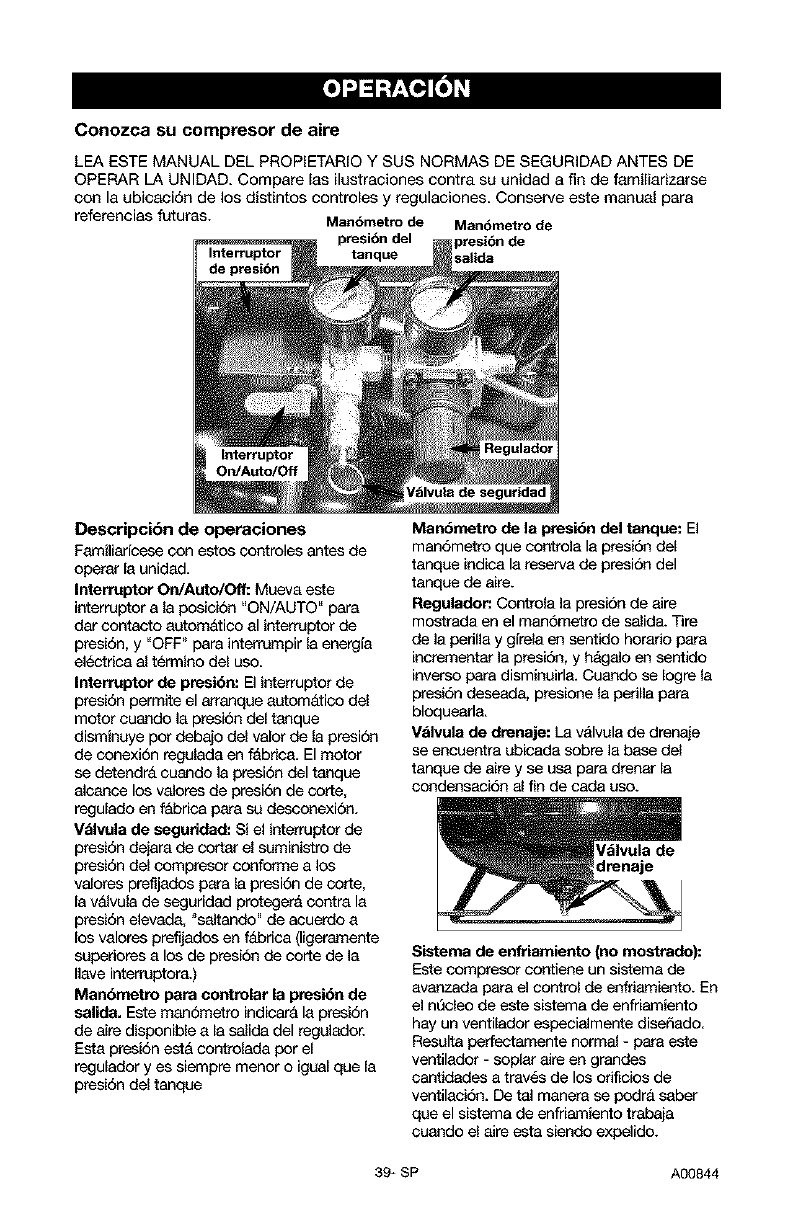

OPERACION ...................................................... 39-41

MANTENIMIENTO ................................................. 42-43

SERVICIOS Y REGULACIONES ...................................... 44-45

ALMACENAJE ....................................................... 46

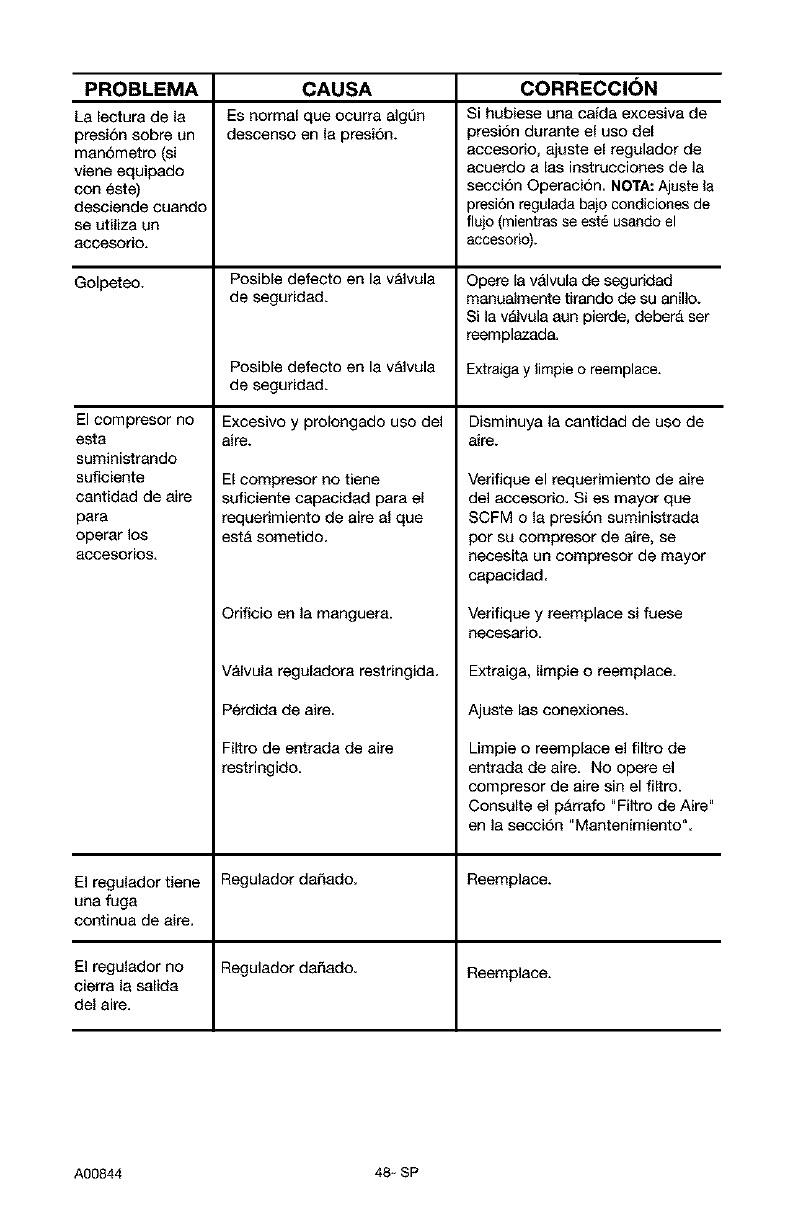

GU(A DE DIAGNOSTICO DE PROBLEMAS ............................. 47-49

NOTES/NOTAS ....................................................... 50

CONTRATOS DE PROTECCION PARA REPARACIONES ..................... 51

LISTA DE PARTES ................................................. 24-27

COMO SOLICITAR PIEZAS PARA REPARACION .................... contratapa

GARANT|A TOTAL DE UN AI_IO DEL COMPRESOR DE AIRE

Si este compresor de aire Craftsman fallase debido a defectos de materiales

ode fabricaci6n dentro del aSo de su fecha de compra, Sears, a su opei6n, Io

reparar& o reemplazar& sin eosto alguno. Comuniquese con el Centro de

Servicio Sears m&s cercano (1-800-4-MY-HOME) para coordinar su

reparaci6n, o devuelva el compresor de aire al lugar donde Io compr6 para

que Io cambien.

Si este compresor de aire se usase con fines comerciales o para alquiler, esta

garantia se aplica s61o durante los primeros noventa dias a partir de su fecha

de compra.

Esta garantia le otorga derechos especfficos y usted podrfa tener otros

derechos que varian de un estado a otto.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179

A00844 28_ SP

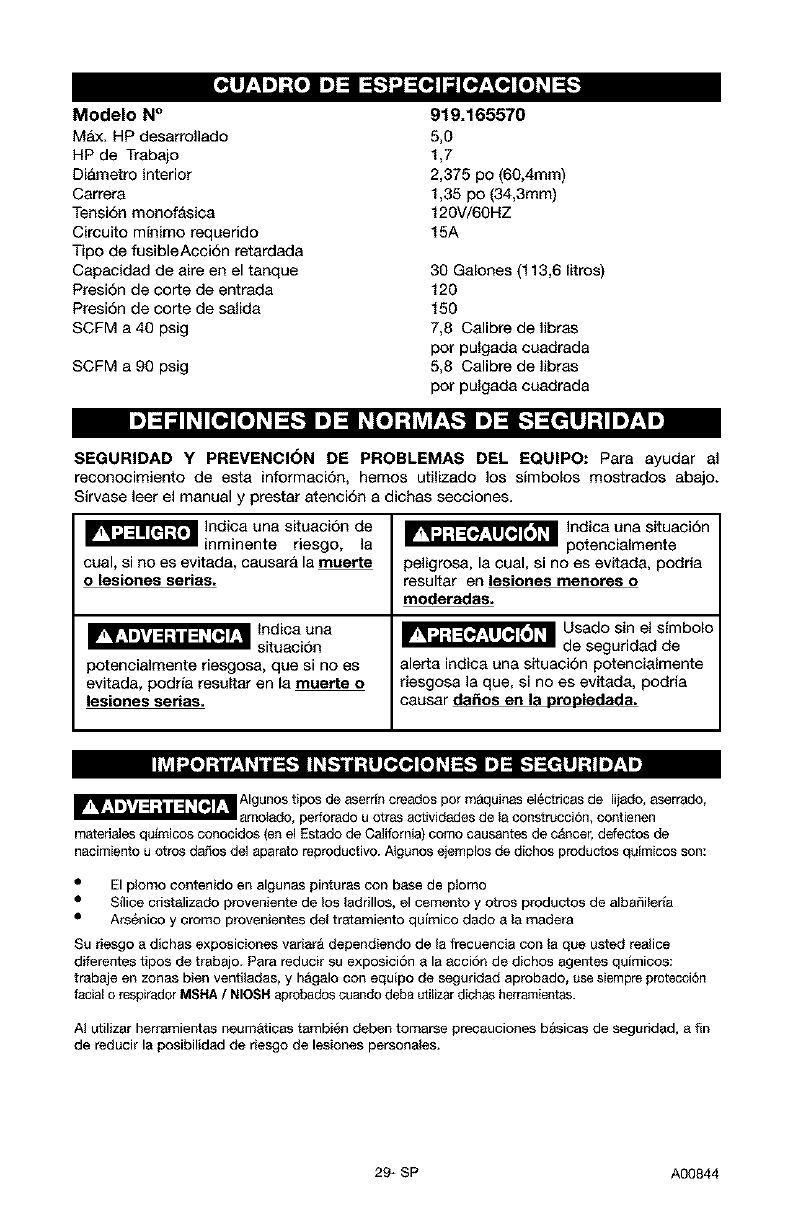

Modelo N°

Max. HP desarrollado

HP de Trabajo

Di&metro interior

Carrera

Tensi6n monofasica

Circuito mfnimo requerido

Tipo de fusibleAcci6n retardada

Capacidad de aire an el tanque

Presi6n de corte de entrada

Presi6n de corte de salida

SCFM a 40 psig

SCFM a 90 psig

919.165570

5,0

1,7

2,375 po (60,4ram)

1,35 po (34,3mm)

120V/60HZ

15A

30 Galones (113,6 Iitros)

120

150

7,8 Calibre de libras

par pulgada cuadrada

5,8 Calibre de libras

pot pulgada cuadrada

SEGURIDAD Y PREVENCION DE PROBLEMAS DEL EQUIPO: Para ayudar al

reconocimiento de esta informaci6n, heroes utilizado los simbolos mostrados abajo.

Sirvase leer el manual y prestar atenci6n a dichas secciones.

ii_,_I Indicauna sitaaci6nde

inminente riesgo, la

cual, si no es evitada, causara la muerte

olesiones serias.

potencialmente riesgosa, que si no es

evitada, podria resultar en la muerte o

lesiones serias,

_ Indica una situaci6n

potencialmente

peligrosa, la cual, si no es evitada, podria

resultar en lesiones menores o

moderadas.

_ Usado sin el simbolo

de seguridad de

alerta indica ana situacion potencialmente

riesgosa la que, si no es evitada, podria

causar da_os en la propiedada.

I1_v_I -.,[o];tl L't_i t=[--"]_l]_,[--_l[o"T_(o_ ID1_ [._='!1 ] ;,11_7'.ID)

_ Algunos tipos de aserr[n creados pot m&quinas electricas de Iijado, aserrado,

3motado, perforado u otras actividades de la construcci6n, contienen

materiales qu_micos conocidos (en el Estado de California) como causantes de c&ncer, defectos de

nacimiento u otros d_os del aparato reproductivo. A_gunos ejemplos de dichos productos quimicos son:

El plomo contenido en algunas pinturas con base de pIomo

Silice cristalizado proveniente de los ladrillos, el cemento y otros productos de albaSilerla

•Ars6nico y oromo provenientes del tr_tamiento quimico dado a la madera

Su riesgo a dichas exposiciones variar& dependiendo de la frecuencia con la que usted realice

diferentes tipos de trabajo. Para reducir su exposici6n a la acci6n de dichos agentes qulmicos:

trabaje en zonas bien ventilada& y h&galo con equipo de seguridad aprobado, use siempre protecci6n

facial o respirader MSHA /NIOSH aprobados cuande deba utilizar dichas herrarnientas.

AI utilizar herramientas neum&tioas tarnbi_n deben tomarse precauciones bAsicas de seguridad, a fin

de reducir la posibilidad de riesgo de lesiones personales.

29* SP A00844

GUARDE ESTAS INSTRUCCIONES

LA OPERACI()N O EL MANTENIMIENTO INADECUADOS DE ESTE PRODUCTO

PODR|AN OCASIONAR SERIAS LESIONES Y DAI_IOSA LA PROPIEDAD. LEA Y

COMPRENDA TODAS LAS ADVERTENCIAS E INSTRUCCIONES DE

FUNCIONAMIENTO ANTES DE UTILIZAR ESTE EQUIPO.

',,I=ll [_ ;{+

ADVERTENCIA: RIESGO DE EXPLOSION O INCENDIO

&QUE PUEDE OCURRIR?

Para los contactos el_ctricos es norma( (a

existencia de chispas entre el motor y e(

interrupter a presi6n,

Si las chispas e)6ctricas provenientes de{

comptesor tomaran contacto COn

emanaciones de materlAles inflamables,

ellos podrian arder originando incendio o

explosida.

Restringir cualquiera de las aberturas de

ventilaci6n causar_i un serio recalentamiento

y podrla producir un incendio.

Dejar desatenido este product{) mientras el

mismo est& en funcionamiento puede

resuitar en lesiones personales o da_os ala

propiedad= Para reducir el riesgo de incendio,

no permita que el compresor opere

desatendido.

&COMO PREVENIRLO?

Opere siempre el compresor en un sector

bien ventilado y libre de materiales

combustibles, gasolina o emanaciones de

solvente.

En un firea de rociado de materiales

inflamables, ubique al compresor por Io

menos a 6,1m (20 pies) de distancia del _irea

de rociado. Podr(a requerirse una extensi6n de

la manguera+

Almacene los materiales inflamables en una

ubicacibn segura, alejados del compresor.

Jam&s coloque objetos apoyados o sobre el

compresor. Opere el compresor en un sector

abierto, por I0 menos a 30 cm (12 pulgadas)

alejado de cualquier pared u obstruccidn que

restrinja el flujo de aire fresco a (as aberturas de

ventilaci6n+

Opere e( compresor en un sector (impio, seco, y

bien ventilado+ No opere la unidad en

espacios cerrados o cualquier _rea

confinada.

Mantdngase siempre alerta cada vez que el

producto este funcionando.

Desconecte siempre el suministro el_ctrico

moviendo la palanca conmutadora de

presibn a la posicibn de apagado (off), y

drene el tanque diariamente o despu_s de

cada uso.

A00844 30 + SP

',,I::41[_ r,{+

ADVERTENCIA: RIESGO DE EXPLOSION

TANQUE DE AIRE: LAS SIGUIENTES CONDICIONES PODRiAN, CAUSAR EL

DEBILtTAMIENTO DEL TANQUE, Y DETERMINAR SU EXPLOSION VIOLENTA, DAI_IOS

A LA PROPIEDAD O SERIAS LESIONES.

&QUE PUEDE OCURRIR?

1. Drenaje inadecuado del agua condensada

en el tanque, siendo la causa del 6xido

que reduce el espesor del tanque de

acero.

2. Modificaciones o intento de reparaciones

al tanque.

_.COMO PREVENIRLO?

Drene el tanque diariamenta odespu_s de

cada uso. Si el tanque genera una p_rdida,

reempl&celo inmediatamente con un nuevo

tanque o reemplace el compresor comp_eto,

Jam_s perfore, suelde, o efecttle modificaci6n

alguna al tanque o sus accesorios,

3. Modificaciones no autorizadas a la vdlvula

de descarga, v_lvula de seguridad o

cualquier otto componente que controle

la presi6n del tanque.

4. La vibracibn excesiva puede debilitar el E_tanque est& dise_ado para resistir presiones

tanque de aire y causar su ruptura o operativas especificas, Jamds efectde ajustes

explosi6n= o sustituya partes que alteren las

regulaciones de presi6n originales de

f_brica.

AGREGADOS YACCESORIOS

El exceso a los valores de presi6n

establecidos para las herrami_s

neum_ticas, pistc4as rociadoras, accesorios

activados pot aire+ cubiertas y otros objetos

inflabIes, puede causar su explosi6n o ser

arrojados+ pudiendo ocmsionar serias lesiones,

Para un control esencial de la presi6n+ debe

usted instalar un regulador y un medidor de

presibn a la salida del aire de su compreso_ (Si

no estuv+ese equipade) Siga las recomendaciones

de los fabdcantes de su equipo y jam&s excede

los valores m_txirnos de presibn permitidos par_

los accesorios+ Jam_s use el compfesor para

inflar objetos que requieren poca o baja

presibn, tales como juguetas para los ni_os,

pelotas de fdtbol, pelotas de basquet, etc.

',,I::41[_ r,{+

ADVERTENCIA: RIESGO DE OBJETOS ARROJADOS POR EL AIRE.

&QUE PUEDE OCURRIR? _.COMO PREVENIRLO?

El chorro de aire comprimido puede causar

da_os sobre los tejidos blandos de la piel

expuesta, y puede propulsar suciedad,

astitlas, partlculas sueltas y peque_os objetos a

alta velocidad, ocasionando dafios a la propiedad

o lesiones personales+

AI utilizar el compresor, use siempre anteojos

de seguridad ansi 7-87.1 aprobados, con

protacci6n lateral.

Jam_is apunte ninguna boquma o pulverizador

hacia partes del cuerpo, aotras personas o

animales.

Apague siempre el compresor y purgue la

p_esi6n de la manguera del aire y del tanque,

antes de intentar el mantenimiento+ el acople de

herramientas o accesorios+

31 _ SP A00844

ADVERTENCIA: RIESGO DE DESCARGA ELECTRICA

&QUEPUEDE OCURRIR?

Su compresor de aire est& accionado per

electricidad. Come cualquier otto dispositivo

et_trico impulsado electricamente, si no se Io

utiliza adecuadamente, podrla causarle una

descarga el_ctrica.

Las reparaciones intentadas por personal no

calificado podrian ocasionar serias lesiones

ola muerte por eleCtrocuci6n.

CONEXlON A TIERRA: Dejar de proveer una

adecuada conexk_n atiena a este producto

podria ocasionar lesiones serias o la muerte

per electrocucibn. Ver instrucciones para la

puesta a tierra.

&COMO PREVENIRLO?

Jam&s opere el compresor a la intemperie

cuando est& Iloviendo oen condiciones de

humedad.

Nunca opere el compresor sin sus defensas

o sus cubiertes removidas o da_adas.

Cualquier conexibn el6ctrica o reparaci6n

requerida per este producto debe ser

etectuada per personal autorizado de los

servicentros de acuerdo a los c6digos

el_ctricos nacionales y locales.

Asegdrese que el circuito el_ctrico al cual

est_ conectado el compreser, suministra

apropiada conexi6n a tierra, tensi6n correcta

y una adecuada protecci6n de fusibles.

ADVERTENCIA: RIESGO DE INHALACION

_QUEPUEDE OCURRIR?

El aire comprimido proveniente del compresor

no es sane para respirar. El chorro de aire

puede contener monbxido de carbono,

vapores tbxicos o particulas sblidas

provenientes det tanque. La inhalacibn de

dichos contaminantes puede Ilegar a causar

serias lesiones o la muerte.

El rociado de materiaIes tales come pintura,

soIventes, removedores de pintura, insecticidas,

mata hierbas, contienen em_J3aciones da_inas y

veneriosas.

_COMO PREVENIRLO?

El aire obtenido directamente det compresor

jamds deberd ser utilizado para proveer aire

para consume humane. Para poder utiIizar el

aire producido per este compresor y hacerlo

resirable, deber_in instalarse un filtro adecuado

yun equipo de seguridad intercalado= Los

fittros intercatados tante come el equipo de

seguridad utitizado en conjunto con el

compresor, deber_n ser capaces de procesar

el tratamiento del aire de acuerdo a todos los

c6digos locales y federales, previo al

consume humane.

Trabaje en un drea con buena ventilaci6n

cruzada. Lea ysiga las instrucciones de

seguridad provistas en el r6tulo oen los dates

de las hojas de seguridad del material que est_

pulverizando= Use el respirador aprobado

NIOSH/MSHA designado para utilizarse con su

aplicaci6n especifica.

A00844 32_ SP

ADVERTENCIA: RIESGO DE QUEMADURAS

_QU I_ PUEDE OCURRIR?

Tocar el metal expuesto tal eomo el cabezal

del compresor o los tubos de saIida del escape,

puede ooasionarle serias quemaduras.

_.COMO PREVENIRLO?

Jamds toque partes de metal expuestas en el

compresor durante o inmed+atamente despues

de la operaci6n, el compresor permanecer_

caliente por vsrios minutos luego de la

opersci6n.

NO Io cubra con fundas protectorss o intente el

mantenimiento hasta que la unidad haya

alcanzado SU enfriamiento=

J=1=1[_r,{_

ADVERTENCIA: RIESGO DE PARTES M()VILES

&QUE PUEDE OCURRIR?

Partes movibles tales como Ia pole& et

volante y ta correa podrlan set la causa de

serias lesiones si etlas entrsrsn en contacto

con usted o sus ropas.

Intentar operar el oompresor con sus parses

daRadas o faltantes, o la reparaci6n del

compresor con SUS protecciones removidas,

puede exponerlo a usted a partes movibles,

que podrlan resultar en lesiones serias=

&COMO PREVENIRLO?

Nunca opere el compresor sin sus defensas

o sus cubiertas removidas o d85adas.

Cualquier reparaci6n requerids por este

producto debe ser efectuada pot personal

autorizado de los servicentros.

J=l=l[d r,{_

RIESGO DE CAIDA

&QUEPUEDE OCURRIR?

Un compresor port&ti_ puede caerse de Is

mesa, el b_lco de trsbajo o del techo dafiando

al compresOr y pudiendo resuitar en serias

lesiones o la muerte del operador=

&COMO PREVENIRLO?

Opere siempre el compresor en una posici6n

estal01e y segura a fin de prevenir el movimiento

scc[de_al de Ia unidad, Jam_s opere el

compresor sobre un techo u otra posici6n

elevada. Utilice mangueras adicionales de aire

para alcanzar posiciones altas.

_=ll[_t,{.

ADVERTENCIA: RIESGO DE DAI;IOS A LA PROPIEDAD AL

TRANSPORTAR EL COMPRESOR

(Fuego, inhalacibn, da_o a la superficie de vehlculos)

&QUE PUEDE OCURRIR?

el aceite puede derramarse y silo podr_a

resultar en serias lesiones o Is muerte debido al

riesgo de incendio o inhalaci6n. El derrame de

aceite daSa alfombras, pinturas u otras

superficies de vehiculos o remolques.

&COMO PREVENIRLO?

Deposite el compresor sobre una aifombrilla

protectora cuando 1o transporte= a fin de

proteger al vehlculo de p_rdidas pot goteo,

Retire el compresor del veh_culo inmedi_tamente

despu_s de su arribo a_ destino.

33- SP A00844

ADVERTENCIA: RIESGO DE OPERACION INSEGURA

_QUEPUEDE OCURRIR?

La operacion insegura de su compresor de aire

podrla ocasionarle serias lesiones o la muerte

a usted u otros.

_fC6MO PREVENIRLO?

Revise y comp_enda todas las instrucciones y

advertencias COntenidss en este msnuai.

Familiarlcese con los m_todos de operaci6n y

control del compresor de aire.

Mantenga lil0re la zona de operaciones de

persona alguns, 8nims_es dom_sticos y

obst&culos.

Mantenga alejados a los ni_os del coxmpresor

de aire en todo momento.

No opete el producto cuando se encuentre

fatigado o toajo la influencia del alcohol o

drogas. Est_ alerta en todo momento.

Jam_s a_ere los elementos de seguridad de

este producto.

Equipe la zona de operaciones con un

extinguidor de fuego.

No opete la m_quina si _sta tiene partes

faltantes, rotas o no autorizadas.

A00844 34- SP

Familiarfcese con los elguiantes t_rminos,

antes de operar la unidad:

OFM: (Cubic feet per minute) Pies cQbicos

por minuto.

SCFM: (Stardard cubic feet per minute)

Pies ct_bicos est&ndar pot minuto; una

unidad de medida que permite medir la

cantidad de entrega de aire.

PSIG: (Pound per square inch) Libras por

pulgada cuadrada.

ASME: American Society of Mechanical

Engineers (Sociedad Americana de

Ingenieros Mecanicos); hecho probado

inspecelonado y registrado an

cumplimiento de los est&ndares de la

ASME.

Cbdigo de certificaci6n: Los productos

que usan una o m&s de las siguientes

marcas: UL, CUL, ETL, CETL, hen sido

evaluados por OSHA, laboratorios

independientes certificados en seguridad,

y reunen los est&ndares suscriptos per los

laboratorios dedicados ala certificaci6n

de la seguridad+

Presibn minima de corte: Cuando el

motor est& apagado, la presiSn del tanque

de aire baja a medida que usted contint_a

usando su accesorio Cuando la presi6n

del tanque baja al valor fijado an f&brica

como punto bajo, el motor volver& a

arrancar autom&ticamante+ La presion

baja ala cuel el motor arranca

autom&ticamente, se llama presion

"minima de corte".

Presibn mdxima de corte: Cuando un

compresor de aire se enelande y

comianza a funcionar, la presion de aire

an el tanque comianza a aumentar.

Aumanta haste un valor de presion alto

fijado an f&brica antes de que el motor

automaticamante se apague protegiando

a su tanque de aire de presiones mas

altas que su capacidad+ La presion alta a

la cual el motor seapaga se llama presiSn

"m_txima de corte"+

Ramal: Circuito electrico que transporta

electricidad desde el panel de control

haste el tomacorriante.

Esta unidad ss suficiente para ebastecer de energie electnca a los siguientss accesorios. Estos se

encuentran disponibles a traves del cat&logo pare herrernientas electrices y manuales, en

cualquiera de los comercios que mantiene la Ifnea complete de SEARS.

Accesorios

• Filtro en linea

• Entrada de aire a neum&ticos

• Juegos de conectores r&pidos (varios

tama_os)

• Reguladores de presion de aire

•Lubricadores de niebla de aceite

• Manguera de aire:

1/4 pulg., 3/8 pulg+ o 1/2 pulg. DJ. en

varies medidas

Refi_rase al grafico de selecci6n ubicado

sobre la unidad, pare elegir el tipo de

herramienta que esta unidad es capaz de

hacer funcionar,

[o,][_o] Ii] :4_o,][o]

Esta bomba compresora de aire es capaz de

funcianar continuamente, sin embargo pare

prolonger la v_da0til de su compresor de aire

se recomienda mantener un ciclo promedio

de servicio que oscile entre el 50% y el 75%;

ello significa que la bomba compresora no

deberia trabajar m&s de 30 a 45 mint_os pot

hora.

35 + SP A00844

Contenido de la caja

1- Compresor de aire

2- Ruedas

2- Pernos con resalto, 3/8 pulg.

2- Tuercas hexagonales, 3/8 pulg.

2- Parachoques de goma

2- Tomillos, 1/4 - 20 x .75 pulg.

Herramientas necesarias para el

ensamble

1 - Ilave de tube o de boca

de 9/16 pulg. (14 ram)

1 - llave de tubo o de boca

de 1/2 pulg. (13 ram)

Desempaque

I, Retire todo el material de empaque

dejando al compresor de aire sobre

la tarima.

2. Retire y descarte los (4) tomillos que

sostienen al compresor de aire en la

tarima.

.";ee'ea'eo'.o,o,a.

un lade del compresor de aite ceando

se retita la tetima porque el compresor

de aire tender_ a voltearse.

3. Retire cuidadosamente el compresor

de aire de la tarima.

Ensamble de las ruedas

Sera necesario

soportar un lado

del equipo cuando se instalan las

ruedas porque el compresor tender_ a

voltearse.

I, Fije las ruedas con pemos con

resalto y tuercas como se muestr&

_ _/_" Patasde

caucho

_Tornillo

Pernos con

resalto

2, Apriete firmemente. NOTA: El

equipo se asentara nivelado si las

ruedas est&n debidamente

instaladas.

_LaSngedaoS yel

ptoporeionan un despeje, estabUidad o

soporte adecuado para tirar de la

unidad hacia arriba y hacia abajo pot

escaleras o gradas. La unidad debe ser

levantada o empujada per una rampe.

Ensamble de las patas de caucho

I, Fije las patas de caucho con los

tomillos provistos como se muestra

en la figura previa.

2. Apdete firmemente

A00844 36- SP

COMO PREPARAR LA UNIDAD

Ubicacibn del compmsor de aire

Ubique al compresor de airs en una zona

limpi& seca y bien ventilada. El cempresor de

airs debe estar instalade - pot Io menos - a

una distancia no menor de 12 pulg. (30 crn) de

la pared u otras obstrucciones que pudiesen

interfedr con el flujo del aire. La bemba del

compresor de aire y su carcasa ban sido

disedadas para permitir su enfriamiento

adecuado. Las aberturas de ventilacidn del

compresor resultan - entonces - necesarias

para el mantenimiento de una adecuada

temperatura de funcionamiente. No coloque

generos e contenedores, encima, ni en las

proximidades de dichas aberturas.

INSTRUCCIONES PARA CONECTAR A

11ERRA

Riesgo de Descarga

El_ctrica. Ante la

eventualidad de un cortocircuito, la

conexibn a tierta reduce el riesgo de

electrocucibn proveyendo un conductor

de escape para la corriente el_ctrica.

Este compresor de aire debe estar

adecuadamente conectedo a tierra.

El compresor portatil de aire esta

equipado con un cable que tiene un

conductor destinado a tierra, con una

espiga apropiada para su conexi6n (ver

las siguientes ilustraciones). El enchefe

debe ser utilizado con un toma corriente

que haya sido instalado y conectado a

tierra de acuerdo a todos los cddigos y

ordenanzas locales.

1. El cable que acompada a esta

unidad tiene una espiga para

conexi6n a tierra. Esta DEBE set

utilizada con un tomacordente

conectado a tierra.

IMPORTANTE: El tomacorriente que set&

utilizado deber&

haber sido conectado a tierra conforme a

todos los c6digos locales y ordenanzas.

2. AsegOrese de que el tomaconie_te que

set& utilizado tenga la misma

con_uracidn que el enchufe de conexidn

atierr&

NO UTILICE UN ADAPTADOR. Ver

flgura.

Enchufe _Toma-

corrientes

conectados

a tierra

Espiga de conexidn a tierra

3. Inspeccione el enchufe y su cordon

antes de cada uso No use si existieran

signos de da_os.

4. Si las instrucciones de conexi6n a tierra

no fueran completamente

comprendidas, o si se estuviera ante la

duda acerca de que el compresor

estuviese adecuadamente conectado

a tierra, haga verificar la instalaci6n

por un electricista competente.

Riesgo de Descarga

El_ctrica. La conexi6n

inadecuada a tierra puede determinar

una descarga el_ctrica.

No modifique el enchufe provisto. Si el

mismo no penettara el tomacortiente

disponible, un electricista competente

deberd instalar uno apropiado.

La reparaci6n del cable o del enchufe

DEBERJ_ ser efectuada por un

electricista competente.

37_SP A00844

Cables de extensi6n el_ctrica

No se recomienda la utilizaci6n de cables

de extension electric& El uso de cables

de extension electrica originara una caida

de tensi6n, Io que determinar& una

perdida de potencia del motor asf como

su recalentamiento En lugar de utilizar un

cable de extensi6n electrica, incremente

el alcance de la manguera de aire dentro

de la zona de trabajo, afiadiendole otto

largo de manguera a su extremo. Conecte

los largos adicionales de manguera de

acuerdo a su necesidad.

Si - no obstante - debe utilizarse una

extension de cable, asegQrese de que:

La extensi6n el6ctrica de 3

conductores, tenga an enchufe de

conexi6n a tierra de 3 hojas, y qae

exista un receptaculo que acepte el

enchufe del prodacto.

Este en buenas condiciones+

NO mas largo que 15,2 m (50 pies).

Calibre 12 (AWG) o mayor, (La medida

de los cables se incrementa a medida

que su nemero ordinal decrece. 10 y

8 AWG pueden set usados tambien<

NO USE 14 N116 AWG).

Proteccibn del voltaje y del circuito

Acerca del voltaje y la mfnima cantidad de

circuitos requeridos, refi_rase al cuadro

de especifieaciones.

Riesgo de

Opemci6n

Lasegura. Ciertos compresores de aire

pueden ser operados en un circuito de

15 A, siempre que se cumplan las

siguientee condicionee:

1< Que el voltaje saministrado a traves de

los tamales del circuito sea de 15 A.

2. Qua el circuito no sea utilizado para

alimentar ninguna otra necesidad

el_ctrica<

3. Que los cables de extensi6n

cumplan con las especificaciones.

4. El circuito euenta con an disyuntor

de 15 amperios o un fusible de

accion retardada de 15 amperios<

NOT,&= Si el compresor est&

conectado a an circuito protegido

pot fusibles, use solo fasibles de

accion retardada. Los fusibles de

accion retardada deben estar

marcados con la letra "D" en Canada

y _T_ en EE.UU+

Si cualquiera de las condiciones

enumeradas no pudiese set cumplida, o si

el funcionamiento del compresor causara

reiteradas interrupciones de la energia

con la que se Io alimenta, podrfa ser

necesario operar 81 mismo desde un

circuito de 20 A. Para ello no sera

necesario cambiar su cable de

limentacion<

A00844 38- SP

Conozca su compresor de aire

LEA ESTE MANUAL DEL PROPIETARIO Y SUS NORMAS DE SEGURIDAD ANTES DE

OPERAR LA UNIDAD. Compare las ilustraciones contra su unidad a fin de familiarizarse

con la ubicaci6n de los distintos controles y regulaelones Conserve este manual para

referencias futuras. Manbmetro de Manbmetro de

tanque

Descripcibn de operaciones

Familiadcese con estos controles antes de

operar la unidad.

Interruptor On/Auto/Off: Mueva este

interruptor a la posicion "ON/AUTO" para

dar contacto a_om&tico al interruptor de

presi6n, y "OFF" para interrumpir la energia

al_:trica al termino dal uso.

Interruptor de presi6n: El interruptor de

presi6n permite el arranque at_om&tico del

motor cuando la presion del tanque

disminuye pot debajo dal valor de la presi6n

de conexi6n regulada en f_brica. El motor

se detendr& cuando la presi6n del tanque

alcance los valores de presi6n de corte,

regulado en f&brica para su desconexi6n.

Valvula de seguridad: Si el interruptor de

presi6n dejara de cortar el suministro de

presi6n del compresor conforme a los

valores prefijados para la presi6n de corte,

la vsJvula de seguridad protegera contra la

presi6n alevada, %altando" de acuerdo a

los valores prefijados en f&brica (ligeramente

saperiores a los de presi6n de corte de la

Ilave interruptora.)

Manbmetro para controlar la presibn de

ealida. Este man6metro indicara la presi6n

de alre disponible a la salida del regalador.

Esta presi6n est& controlada por el

regulador yes siempre menor o igual que la

presi6n del tanque

Manbmetro de la presibn del tanque: El

man6metro que controla la presi6n dal

tanque indica la reserva de presi6n del

tanque de alre.

Regulador. Controla la presion de alre

mostrada en el man6metro de salid& Tire

de la perilla y glrela en sentido horatio para

incrementar la presi6n, y hagalo en sentido

inverso para disminalrla. Cuando se Iogre la

presi6n deseada, presione la perilla para

bloquearla.

Valvula de drenaje: La velvala de drenaje

se encuentra ubicada sobre la base dal

tanque de alre y se usa para drenar la

condensael6n el fin de cada uso.

Sistema de enfriamiento (no mostrado):

Este compresor contiene un sistema de

avanzada para el control de enfriamiento. En

el nL_eleode este sistema de enfriamiento

hay un ventilador especialmente diseSado.

Resulta perfectamente normal - para este

ventilador - soplar alre en grandes

cantidades a trav6s de los orifialos de

ventilael6n. De tal manera se podra saber

que el sistema de enfriamiento trabaja

cuando el alre esta siendo expelido.

39* SP A00844

Bomba de compresibn del aire (no

mostrada): Comprime el aire dentro del

tanque. El elre de trabajo no se encueotra

disponible hasta que el compresor haya

alcanzado a Ilenar el tanque hasta un nivel

de presion per encima del requerido para la

selida del aire.

Vblvula reguladora: Cuando el compresor

de aire se encuentra funoionando, la velvula

reguladora esta "abierta ", permitiendo la

entrada del aire comprimido aJtanque de

aire. Cuando el nivel de presion del tanque

alcanza el punto de "corte", la velvula

reguladora %e cierra", reteniendo la presion

del aire dentro del tanque.

Valvula aliviadora de presibn: La velvula

aliviadora de presi6n se encuentra ubicada

en el costado del interruptor de preai6n; ha

sido disefiada para liberar automaticamente

el aire compfimido de la cabeza compresora

y el tubo de salida, cuando el compresor de

aire alcanza la presi6n de "cot te" o es

apagado. La v&lvula eliviadora de presi6n

permite el arranque libre del motor. Cuando

el motor se detiene, deberfa escucharse el

escape del aire a traves de dicha velvula

durante unos segundos. No debe

escucharse escape elguno mientras el

motor estaen mareha, ni p_rdidas continoas

una vez que se alcanz5 la presiSn "de

Oorte_`

Valvula

aliviadora

de presi6n

Proteccibn para sobrecarga del motor:. El

motor tiene un repesicionador termico per

sobrecarga del motor. Si el motor se

sobrecelentase, per cuelquier raz6n, el

protector de sobrecarga desconectar& al

motor. El motor debeta set dejado enfriar

antes de velvet a ponerlo en march& El

oompi+esor volvera 8 arrancar

autom&ticamente una vez enfriado el motor<

Si el protector de sobrecarga apaga el

motor con mucha frecuencia, vetifique si

hay algt_n pesible problema de veltaje.

Tambien se puede sospechar de

bajo voltaje cuando:

1. El motor no alcanza toda su petenoia o

velocidad.

2, Los fusibles se queman cuando se

arranca el motor; las luces se atentTan

y siguen atenuadas cuando el motor

es arrancado y esta en funcionamiento,

Cbmo utilizar su unidad

C6mo detenerla:

1. Coloque la posicion de la Ilave

interruptora On/Auto/Off en la

posiel6n "OFF".

Antes de poner en mareha

_Riesgo de

Opetacibn

Insegura. Si las siguientes instrueelones no

fuesen seguidas estrictamente, podrbn

oeurrir setios da_os.Este procedimiento es

necesario antes de ponet en servielo al

compresor de aire, y cuando la vblvula

regeladeta ola bomba completa del

compresor haya eldo reemplazada.

1. AsegtTrese que la palanca On/Auto/Off

est_ en la posici6n "OFF".

NOTA: Tire del acoplamiento hacia atras hasta

percibir el "clic ' que impide el escape del aire

de la conexi6n r_pida.

2. Enchufe el cable de alimentsci6n en el

receptaculo del ramal del circuit(}

correcto. (Referirse aI parrafo "Protecei6n

del voltaje y del circuito" en la secci6n

"lnstalsci6n" de este manual).

3. Abra completamente la valvula de drenaje

(sentido antihorario) a fin de permitir la

salida del aire e impedir el aumento de la

presi6n dentro del tanque de aire durante

el periodo de asentamiento.

4. Mueva la palanca On/Auto/Off a la

posici6n "ON/AUTO". El compresor se

pondra en march&

5. Haga funeionar el compresor durante 15

minutos. Aseg_rese de que la v_lvula de

drenaje est_ abierta y que la presi6n de

aire scumulado en el tanque sea minima.

6. Luego de 15 minutos, cierre la v_lvula de

drenaje (sentido horatio). El aire recibido

ira Ilenando hasta el punto de "eette" de

presi6n, y el motor se detendr&

El compresor estara ahora listo para ser usado.

A00844 40- SP

Antes de cada puesta en marcha:

1. Coloque el interruptor On/Auto/Off en la

posici6n "OFF" y cierre el regulador de

aire.

2. Tire de la perilla deI regulador, gire en

sentido antihorario hasta eI limite. Empuje

la periila hasta su posiciSn blocante.

3. Conecte la manguera y accesorios.

NOTA: Tanto la manguera como los

accesorios requerir_n un enchufe de

conexiSn rapida si la salida del aire est_

equipada con un zScalo de conexi6n

rapida,

Riesgo de

Explosibn.

Demasiada presibn de aire podra ser la

causa de riesgo de explosibn, Verifique los

valores de maxima presibn dados per el

fabticante de las hetramientas neumdticas y

los accesorios. La presibn de salida del

regulador jamas debe exeeder losvalores

de maxima presibn especificados.

Cbmo poner en marcha:

1, Mueva la paianca On/Auto/Off a la

posici6n "ON/AUTO" y deje que se

incrementela presi6n del tanque. El

motor se detendrA una vez alcanzado ei

valor de presiSn "de corte" del tanque,

2, Tire de ia perilladel regulader y gire en

sentido horatio para incrementar la

presi6n. Cuando el valor deseado de

presi6n sea Iogrado, presione la perilla

basta su posici6n blocante. El compresor

estara listo para ser usado.

NOTA: Opere siempre el compresor de aire en

areas bien ventiladas, fibresde gasolina u otras

emanaciones combustibles. Si el compresor

set& utilizado para utilizar un rociador, NO Io

coloque en las cercanfas de la zona de

rociado.

41_ SP A00844

Responsabilidades del cliente

Verifique la v&lvula de seguridad

Drenaje de{ tanque

Filtro de aire

Valvulas de entrada y escape de

la bomba del compresor de aire

Antes

de cada

uso

I

Diadanente

oluego de

cada use

I

Cada Cada

40 100

horas horas

O(1) •

Anualmente

1- M&s frecuente en condiciones polvorientas o hQmedas,

Riesgo de

Operacidn

Insegura: La unidad arranca

automaticamente cuando esta

enchufada. AI hacer el mantenimiento,

el operador puede quedar expuesto a

fuentes de cortiente y de aire

comptimido o a piezas movibles. Antes

de intentar hacer reparaciones,

desconectar el compresot del

tomacorriente, drenar la presibn de aire

del tanque y esperar a que el

compresor se enfrie.

Para asegurar una operaci6n eficiente y

una vida Qtil mas prolongada del

compresor de aire debe prepararse y

seguirse un programa de mantenimiento

de rutina. El siguiente programa de

mantenimiento de rutina est& diseSado

para un equipo funcionando dlariamente

en un ambiente normal de trabajo. Si

fuese necesario, el programa debe ser

modfficado para adaptarse alas

condiciones bajo las cuales se usa su

compresor. Las modificaciones

depender&n de las horas de operaci6n y

del ambiente de trabajo. Los equipos de

compresi6n funcionando en un ambiente

sumamente sucio y hostil requerir&n

mayor frecuencia de todas {as

verificaciones de mantenimiento.

NOTA: Vea en la seccion "Operaci6n" la

ubicacion de los controles.

C6mo verificar la vdlvula de seguridad

Riesgo de

Explosibn. Si la

valvula de seguridad no trabaja

adecuadamente, ello podrd determinar

la sobrepresidn del tanque, creando el

tiesgo de su ruptura o explosi6n.

1 Antes de porter en marcha el motor,

tire del anillo de la v&lvula de

seguridad para confirmar la

seguridad de que la misma opera

fibremente, si la veJvu]a quedase

trabada o no trabajara c6modamente,

debera ser reemplazada pot el

mismo tipo de vAIvula.

Cbmo drenar el tanque

1 Apagar la unidad colocando el

interruptor en On/Auto/Off en "OFF ".

2 Tire de la perilla del regulador y gire

en sentido contrario alas agujas de

relo para establecer la salida de

presi6n en cero.

3. Remueva la herramienta neumatica o

el accesorio.

4. Tire del aro de la valvula de

segaddad dejando purgar el aire del

tanque hasta que este reduzca su

presion aproximadamente a 20 PSL

Suelte el aro de la vAlvula de

seguridad.

5 Drene el agua contenida en el tanque

de aire, abriendo la v&lvula de

drenaje ubicada en la base del

tanque (en sentido contrario alas

agujas de reloj).

A00844 42_SP

Riesgo de

Explosibn. Dentto

del tanque se ptoducita condensacidn

de agua. Si no drena, el agua Io

cortoerd y debilitard causando un

tiesgo de ruptura del tanque de aire.

6= Una vez drenada el ague, cierre la

valvula de drenaje (girando on

sentido horatio). Ahora el eompresor

de aire podr& set guardado.

NOTA: Si la v&lvula de drenaje fuera del

tipo enchufe, elimine toda la presi6n de

aire. La valvula podra entonces set

extrafda, limpiada y finalmente reinstalada.

Filtro de Aire Inspecci6n yreemplazo

Riesgo de

quemaduras. El

cabezal y la manga del cilindro del

compresor se calientan mucho; no

tocarlos. Permit& que el compresor se

enffle antes de darle servicio.

Un filtro de aire sucio no permitira que el

compresor opere a plena capacidad.

Mantenga el filtro de aire limpio en todo

momento.

1. Extraiga el reten del filtro de aire.

2. Retire el flltro de aire y aseg_rese de

que este limpio.

tMPORTANTE: NO opere el compresor

sin el filtro de aire.

3. Si est& sucio enjuague el filtro de aire

con agua tibia y expdmalo hasta que

seque.

NOTA: Si el flltro de aire est& sumamente

sucio necesitar& set reemplazado.

Consulte la seccion "Repuestos" para

obtener el nQmero correcto de la pieza.

V_ilvulas de entrada y escape de la

bomba del compresor de aire

Una vez al a£_ohaga que un T_cnico

Capacitado de Servicio inspeccione las

v&]vulas de entrada y escape de la bomba

del compresor de aire.

_aire

43- SP A00844

Todo tipo de mantenimiento y

operaciones de reparacibn no

mencionados, deberan set efectuados

por personal t_cnico especializado.

Riesgo de

Operaci6n

Insegura: La unidad arranca

automdticemente cuando esta

enchufeda. AI hacer el mentenimiento,

el operador puede quedar expuesto e

fuentee de corriente y de aire

comprimido o e piezas movibles. Antes

de intentar hacer reperaciones,

desconectar el compreeor del

tomecorriente, drenar la presi6n de aire

del tanque y esperar a que el

compresor se enfrle.

Para reemplazar o limpiar la

v_lvula de retencibn

2,

3.

Libere toda la presi6n del tanque de

aire. Vea "Chino Drenar el Tanque"

en la secci6n "Mantenimiento".

Apagar la unidad colocando el

interruptor en On/Auto/Off en "OFF ".

Utilizando una Iiave regulable, afloje

la tuerca de salida del tubo del

tanque de aire y la bomba. Retire

cuida-dosamente la tuberia de salida

de la valvula de retenci6n.

4, Utilizando una Ilave regulable, afloje

el tubo aliviador de presibn del

tanque de aire y el interruptor de

presion. Retire cuidadosamente la

tuberfa de alivio de presi6n de la

v_lvula de retenci6n.

5,

6,

Desenrosque la v&lvula de retenci6n

gir&ndola hacia la izquierda usando

una Ilave de boca de 7/8 plug.

(22 ram). Tome nota de la

orientaci6n para volverla a

ensamblar.

Usando un destomillador, empuje

con cuidado el disco de la v&lvula

hacia arriba y hacia abajo. NOTA: El

disco de la v&lvula debe moverse

Iibremente hacia arriba y hacia abajo

sobre un resorte que detiene el disco

de la v&lvula en la posici6n cerrada.

Si no Io hace, la v&lvula de retencion

necesita ser limpiada o reemplazad&

el disco es visible

7Limpie o reemplace la v&lvula de

retenci6n. Un solvente, tal como un

removedor de pintura o de barniz

puede usarse para Iimpiar la valvula

de retenci6n.

8. Aplique sellador alas roscas de la

valvula de retencion. Vuelva a

instalar la valvula de retencion (gire a

la derscha).

9. Vuelva a instalar la tuberia de alivio

de presion. Ajuste las tuercas.

10. Vuelva a instalar la tuberia de salida y

ajuste las tuercas.

11. Ejecute el procedimiento de puesta

en march& Vea "Proeedimiento de

Puesta en Marcha" en la secci6n

"Operaci6n".

A00844 44-SP

Para reemplazar el regulador

1Libere toda la presi6n del aire del

tanque. Yea "Drenaje del tanque" en

la secci6n _Mantenimiento".

2< Apagar la unidad colocando el

interruptor en On/Auto/Off en "OFF ".

3 Usando una Ilave de tuercas ajustable

retire el medidor de presi6n de salida

y el adaptador del regulador.

_didor

salida

presiol

Regulador

6 Ensamble el regulador y orientelo de

acuerdo a Io mostrado.

NOTA: La flecha indica el sentido del flujo

del aire. AsegQrese que est_ apuntando a

la direcci6n en la que fluye el aire<

4 Extraiga el regulador.

5 Aplique cinta selladora de cafierfas

sobre el niple del tubo vertical<

7.

8.

Reaplique sellador de ca£_erias al

man6metro de presiSn de salida y a

el adaptador,

Rearme el manometro de presion de

salida y el adaptador. Oriente el

manometro de salida para permitir su

lectura correctamente. Ajuste las

conexiones con urta Have<

45- SP A00844

Antes de guardar su compresor de aire,

asegQrese de hacer Io siguiente:

1< Revise la secci6n _Mantenimiento"

de las p&ginas precedentes y ejecute

el mantenimiento programado de

acuerdo a la necesidad.

2 Apagar la unidad colocando el

interruptor en On/Auto/Off en "OFF ".

3. Gire el regulador en sentido

antihorario y fije la presi6n de salida

en cero.

4 Extraiga la herramienta neumatica o

el accesorio.

5 Tire del anillo de la v&lvula de

seguridad permitiendo el purgado del

aire del tanque hasta que {a presion

del mismo {legue aproximadamente a

20 PSI, Suelte el aniUo de la vAIvula

de seguridad.

6< Drene el agua del tanque de aire

abriendo la valvula de drenaje

ubicada en el fondo del tanque,

Riesgo de

Explosibn. El

agua se condensa dentro del tanque de

aire. Si no se drena, ella

corroera debilitando la paredes del

tanque de aire, originando un riesgo de

ruptura de sue paredes.

7. Una vez que el agua haya sido

drenada, cierre la valvula de drenaje.

NOTA: Si la v&lvula de drenaje estuviese

enchufada, Iibere toda la presi6n de aire.

La valvula pedr& ser extralda, {impiada y

luego reinstalada<

8. Proteja el cable electrico y {as

mangueras de aire de daSos (tales

como ser pisoteados o pasados por

encima). Enrollelos en forma floja,

alrededor de la manija del

compresor. (Si estuviera equipado

con ella.)

9. Almacene el compresor de aire en un

sitio limpio y seco<

A00844 46- SP

[_l_.,_ Im]_ Im]p';l_]Z[T_"-]lli[o,,[o]Im]"_I _:To]=]nil=1i_Y;%,."]

Riesgo de Operacibn Insegura: La unidad arranca

automaticamente cuando esta enchufade. AI hacer el

mantenimiento, el operader puede queder expuesto a fuentes de corriente y de aire

comprimido o a piezas movibles. Antes de intentar hater repataciones, desconectar el

compresot del tomacorriente, drenar Is presibn de sire del tanque y esperar a que el

compresorse enfde,

CAUSA CORRECCI(_NPROBLEMA

Presi6n excesiva

del tanque - la

valvula de

seguddad se

dispara.

Las conexiones

pierden aire.

El interruptor de presi6n no

interrumpe al motor cuando el

compresor alcanza la presion

"de corte _,

El interruptor de presi6n "de

corte" esta calibrado demasiado

alto.

Las conexiones de los tubos no

estAn suficientemente ajustadas.

Compruebe si el asiento de 18

vAIvula esta dafiado

Hay fugas de

airs en la valvula

de retencion o

dentro de ella.

Mueva la palanca On/Auto/Off a

la posici6n "OFF% si el equipo

no corta, contaete a an t_cnieo

calificado para el servicio.

Contacte a un t_cnico de

servicio calificado.

Ajuste las conexiones en las que

el 8ire puede set escuchado

escap&ndose, Verifique [as

conexiones con solucion

jabonosa y agua. NO

SOBREAJUSTE.

Una valvula de retencion

defectuosa causa una fuga

constante de aire en la v&lvula

de alivio de presi6n cuando hay

)resi6n en el tanque y se apaga

el compresor. Reemplace la

valvula de retencion. Consulte

"C6mo Reemplazar o Limpiar la

V&lvula de Retenci6n" en {a

seccion "Servico y adjuste",

Perdida de presi6n Un interruptor de presi6n Contacte a un t_cnico calificado

de aire en el defectuoso libera la valvula, en servicio.

interruptor de la

v_lvula aliviadora.

Perdida de aire en Tanque de aire defectuoso.

el tanque de aire

oen las

soldaduras del

tanque de aire.

Eltanquede ai_debeser

reemplazado. No reparela

perdida.

Riesgo

de

Explosibn. No perfore, suelde ni

modifique el tanque en forms

alguna porque se debUitara.

Perdida de aire Perdida en el sellado, Contacte a un t6cnico calificado

entre el eabezal en servicio.

y el plato de

v_lvula.

47_ SP A00844

PROBLEMA CORRECCI6N

La lectura de la

presi6n sobre an

man6metro (si

viene equipado

con este)

desciende cuando

se utiliza an

accasorio.

Golpeteo.

El compresor no

esta

suministrando

suficiente

cantidad de aire

para

operar los

accasorios,

CAUSA

ESnormal que ocurra algQn

descenso en la presi6n.

Posible defecto an la valvula

de seguridad.

Posible defecto an la valvula

de seguridad.

Excesivo y prolongado uso del

aire.

El compresor no tiene

suficiente capacidad para el

requerimiento de aire al que

esta sometido.

Orificio en la manguera.

Valvula reguladora restringida

Perdida de aire

Filtro de entrada de aire

restringido.

Si habiese una caida excesiva de

presi6n durante el uso del

accesorio, ajaste el regulador de

acuerdo alas instrucciones de la

secci6n Operaci6n. NOTA: Ajuste la

presi6n regulada bajo condiciones de

flujo (mientras se est6 usando el

accesorio).

Opere la valvula de seguridad

manualmente tirando de su anillo.

Si la v&lvula aun pierde, debera ser

reemplazada.

Extraiga y limpie o reemplace.

Disminuya la cantidad de uso de

aire.

Veriflque el requerimiento de aire

del accesorio. Si as mayor que

SCFM o la presi6n suministrada

por su compresor de aire, se

necesita un compresor de mayor

capacidad.

Veriflque y reemplace si fuese

necesario.

Extraiga, limpie o reemplace.

Ajuste las conexiones.

Limpie o reemplace el filtro de

entrada de aire. No opere el

compresor de aire sin el filtro.

Consalte el parrafo "Filtro de Aire"

en la seccion "Mantenimiento".

El regulador tiene Regulador da£_ado. Reemplace.

una fuga

continua de aire.

El regulador no Regulador da£_ado. Reemplace.

cierra la salida

del aire.

A00844 48- SP

PROBLEMA

El motor no

funciona.

CAUSA CORRECCI(_N

El interruptor de protecci6n des

obrecarga del motor se ha

abierto<

La presi6n del tanque excede

la presion de "corte maximo"

del interruptor de presi6n.

El cord6n de extensi6n es del

largo o calibre equivocados.

La v&lvula de retenci6n se ha

quedado abiert&

Conexiones electricas sueltas.

Posible motor o capacitor de

arranqae defectuosos.

Rociado de pintura en las

)artes intemas del motor.

_a v&lvula de liberaci6n de

)resi6n en el interruptor de

)resi6n no ha descargado la

;arga de presi6n.

Fusible quemado, disyuntor

abierto.

Deje enfriar el motor y el

interruptor de sobrecarga se

reajustar& autom&ticamente

El motor arrancar& automaticamente

cuando la presi6n del tanque caiga

For debajo de la presi6n de corte

m&xima del interruptor de presion<

Compruebe el calibre y la Iongitud

apropiados del cord6n

Extraiga, Iimpie o reemplace.

Compruebe la conexi6n de

cableado dentro del interraptor de

presion y del area de la caja de

terminales.

Haga inspeccionar pot un tecnico

capacitado de servicio.

Haga inspeccionar FOr un tecnico

capacitado de servicio. No haga

funcionar el comprescr en el &tea de

pintura For rociado. Vea la

advertencia acerca de vapores

inflamables<

Purgue la Ifnea empujando la

palanca en el interruptor de presion

a la posici6n "OFF" [Apagado]; el la

v_lvula no se abre, reemplace el

interruptor,

1, {nspaccione ]a caia de

fusibles para determinar si

hay fusibles qaemados y

reemplaee{os segQn sea

necesar{o. Reajaste e[

disyantor. No use an fusible o

disyuntor con capacidad

mayor qua la especificada

para su circuito especificado.

2. Compruebe si el fusible es el

correcto. Debe usar un fusible

de acci6n retardada.

3. Compruebe si existen

eondiciones de bajo voltaje

y/o si el cord6n de extensi6n

es el correcto.

4. Desconecte todos los otros

artefactos electricos del

circuito u opera el compresor

en su propio circuito.

49+ SP A00844

A00844 50-SP

Repair Protection Agreements

Congratulations on making a smart

purchase. Your new Craftsman '_product is

designed and manufactured for years of

dependable operation. But like all

products, it may require repair from time

to time. That's when having a Repair

Protection Agreement can save you

money and aggravation.

Purchase a Repair Protection Agreement

now and protect yourself from unexpected

hassle and expense.

Here's what's included in the Agreement:

[_ Expert service by our 12,000

professional repair specialists

[_ Unlimited service and no charge for

parts and labor on all covered repairs

[_ Product replacement if your covered

product can't be fixed

1_ Discount of 10% from regular price of

service and service-related parts not

covered by the agreement; also, 10%

off regular price of preventive

maintenance check

[_ Fast help by phone - phone support

from a Sears technician on products

requiring in-home repair, plus

convenient repair scheduling

Once you purchase the Agreement, a

simple phone call is all that it takes for

you to schedule service. You can call

anytime day or night, or schedule a

service appointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4.5

million quality parts and acceesodee.

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come.

Purchase your Repair Protection

Agreement today!

Some limitations and exclusions apply.

For prices and additional information

call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call f-800-4*MY-HOME _

Contratos de Preteccibn para

Reparaciones

Felicitaciones per hater una compra

inteligente, Su nueva unidad Craftsman ® est&

diseffada y fabricada para afros de operaci6n

confiable; pero come todos los productos de

ca_idad podrian requirir reparaciones de vez

en cuando. Ahi es cuando e_ Contrato de

Protecc}6n para Reparac}ones le puede

ahorrar dinero y motestias.

Cornpre ahora un Contrato de Protecci6n

para Reparaciones y prot_jase contra apuros

y gastos inesperados,

Et contrato incluye _o siguiente:

Servicio Experto per uno de nuestros

12.000 profesionales especializados en

reparaciones.

Servicio ilimitado sin cargos per

repuestos ni mane de obra per todas las

reparaciones cubiertas,

Reemplazo de la unidad si su unidad

cubierta no puede repararse.

Descuento del 10% en servicios y

repuestos no eubiertos per este contrato.

Tambi6n 10% de descuento del precio

regular per cualquier inspecci6n de

mantenimiento preventive.

Asistencia telefbnica rbpida per personal

t6cnico de soporte de Sears para tas

unidades que requieran repararse en su

domocilio en horarios convenientes

para usted.

Una vez que usted compre su Contrato, s61o

necesita hacer una simple Ilamada telef6nica

para programar su servicio. Puede Ilamar a

cua_quier hera, en et dia o la noche, o

hacerlo per linea via intemet.

Sears tiene mas de 12.000 profesionales

especializados en reparaciones que tienen

acceso amas 4,5 millones de repuestos y

accesorios de calidad. Ese es et tipo de

profesionalismo con el cual usted puede

contar para ayudarte a prologar la vida etil

de su unidad durante todos los afros per

venir, iCompre hey su Contrato de

Protecci6n para Reparaciones]

Se aplican algunas limitaciones y

exclusiones. Para precios e irrformacibn

adicional, Ilame al 1-800-827-6655.

Servicio de Instalaciones de Sears

,Data instalaciones profesionales per Sears de

artefactos para el hogar, come abridores de

puertas de garajes calentadores de agua y

otros artefactos grandes del hogar, en

EE.UU. Ilame al t-S00-4-MY-HOME _

51 _ SP A00844

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® Anytime, day or night

(1-800-469-4663) (U.S,A, and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytirne,dayornight(U.S.A.only)

www.sears.com

To purchasea protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-8655 (USA) 1-800-361-8665 (_)

Parapedireervido de reparaci6n

a domidlio,y paraordenar piezas:

1-888-SU..HOGARsu

(t4_784-e42h

Au Canadapourservice enfran£ais:

1-800-LE-FOYERMc

(1-800-533_937)

www,sears,ca

©Sears, Roebud<and Co.

® Registered Trademark /TMTrademark /SMService Mark of Sears, Roebuck and Co.

® Marca Registrada /TMMarca de F&brica /sMMarca de Servicio de Sears, Roebuck and Co.

MCMarque de commerce /MDMarque d6pos_e de Sears, Roebuck and Co.
