Operator's Manual

evoiv TM

® @ @@@® @@® ® • @ ®

air compressor

26-gallon

1,5 HP

oil-free, direct drive

model no, 921,167500

CAUTION:

Before using this product,

read this manual and follow

all its Safety Rules and

Operating instructions.

. Safety instructions

. Installation & Operation

. Haintenance & Storage

. Troubleshooting Guide

. Parts List

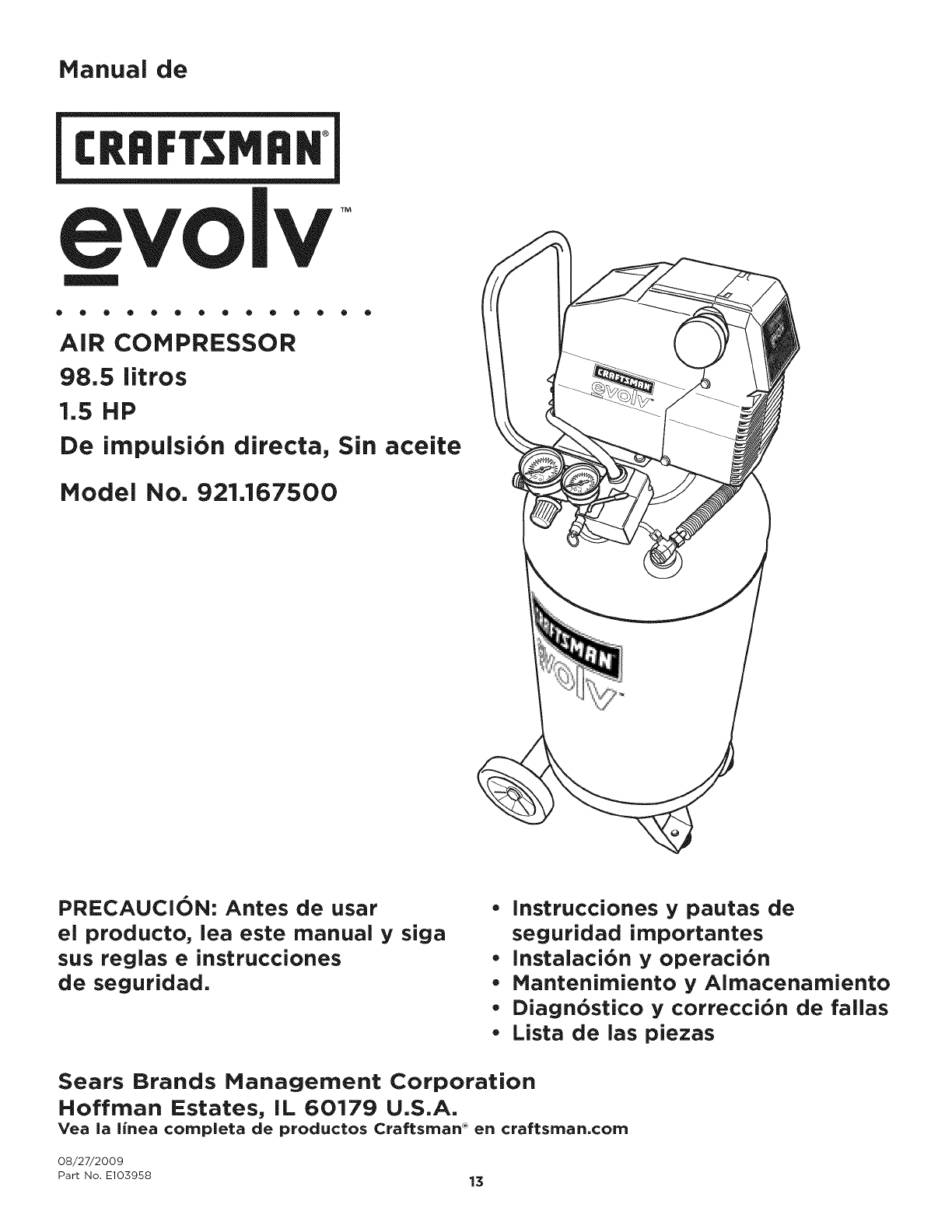

.Espa_ol, p. 13

Sears Brands Management Corporation

Hoffrnan Estates, IL 60179 U.S.A.

See the full line of Craftsman "_products at craftsman.corn

08/27/2009

Part No. E103958

Table of Contents

Page

Warranty .............................................................. See Below

Safety Symbols .......................................................... 1

Important Safety Instructions & Guidelines ................................. 1

Specifications ........................................................... 2

Glossary ................................................................ 2

Duty Cycle .............................................................. 2

Parts & Features ......................................................... 3

Installation & Assembly ................................................... 4

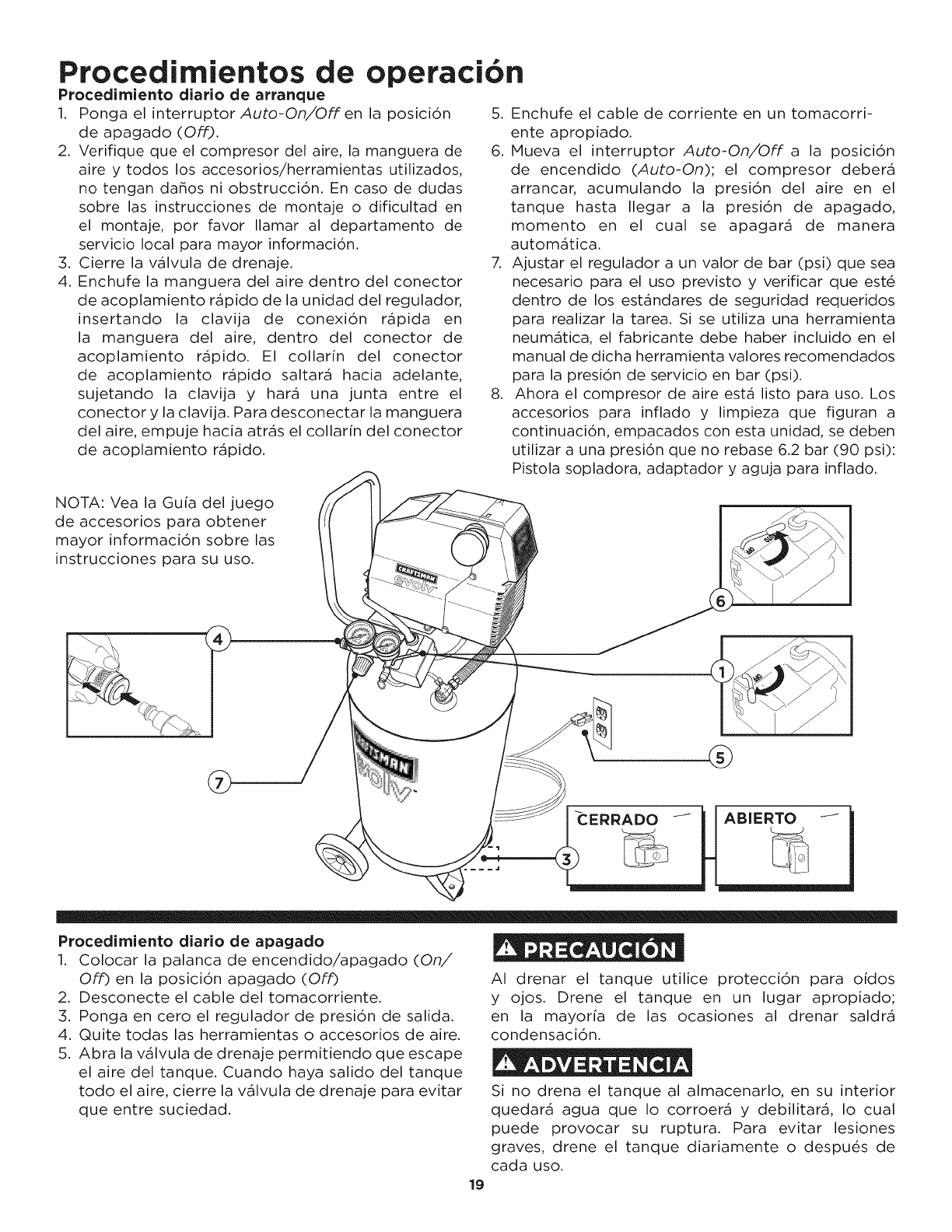

Operating Procedures .................................................... 5

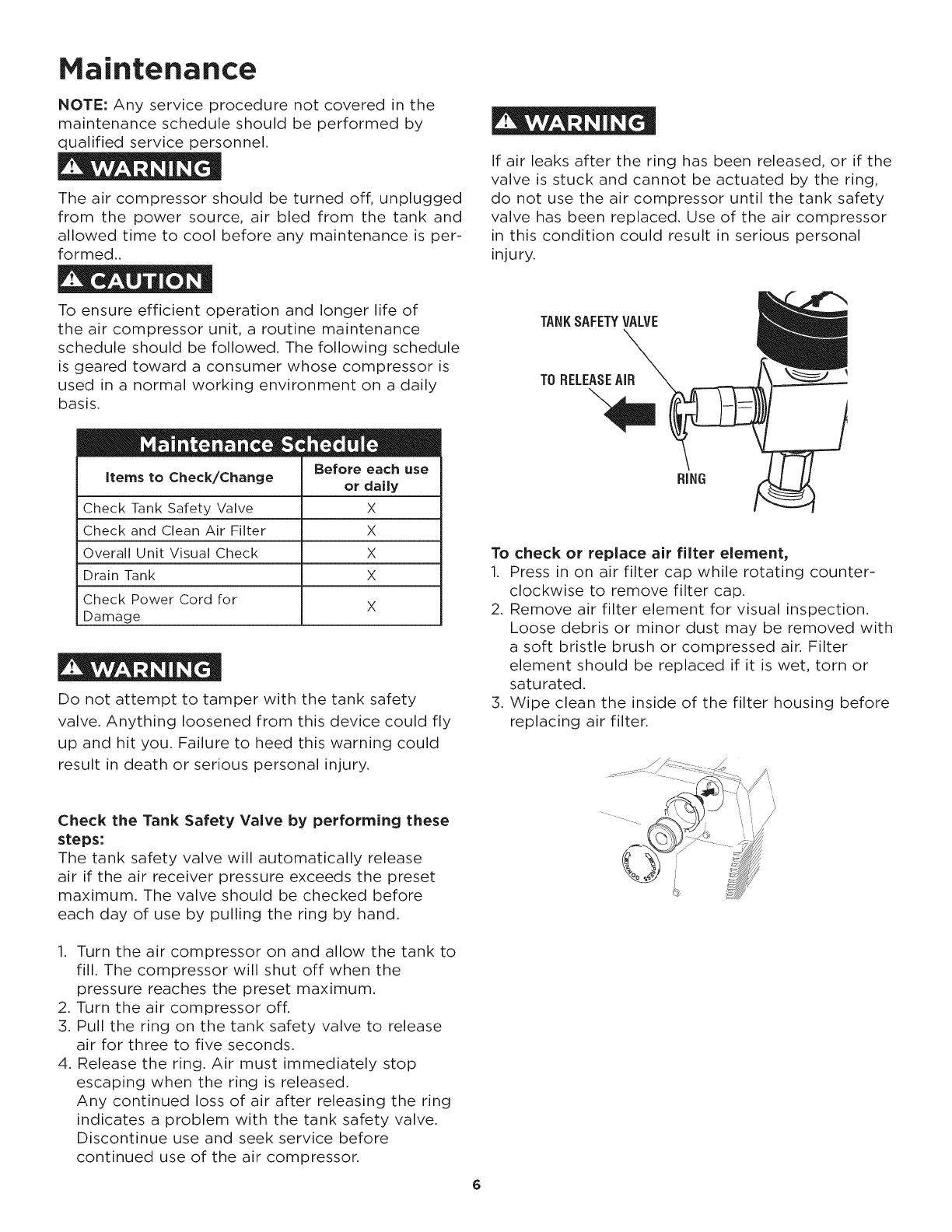

Maintenance ............................................................. 6

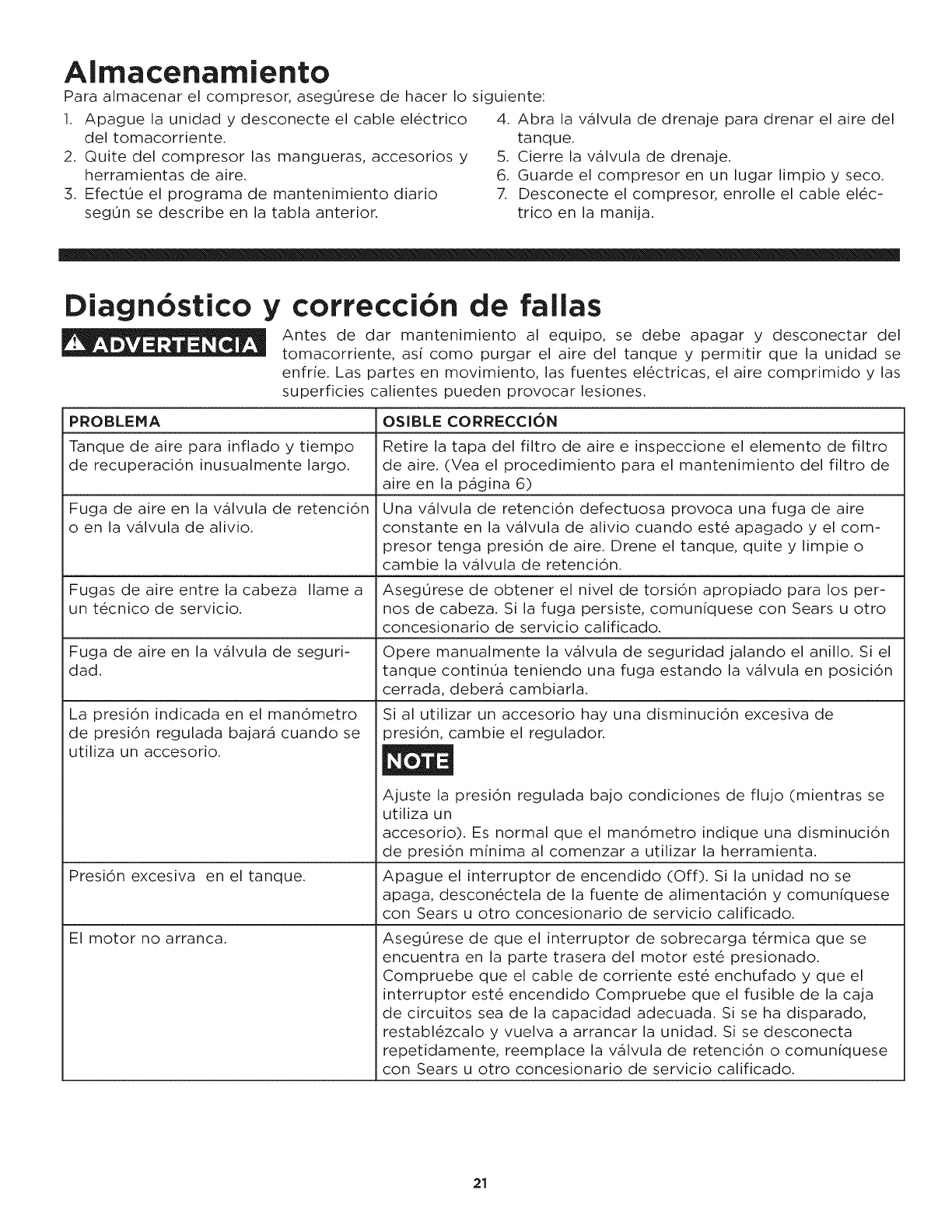

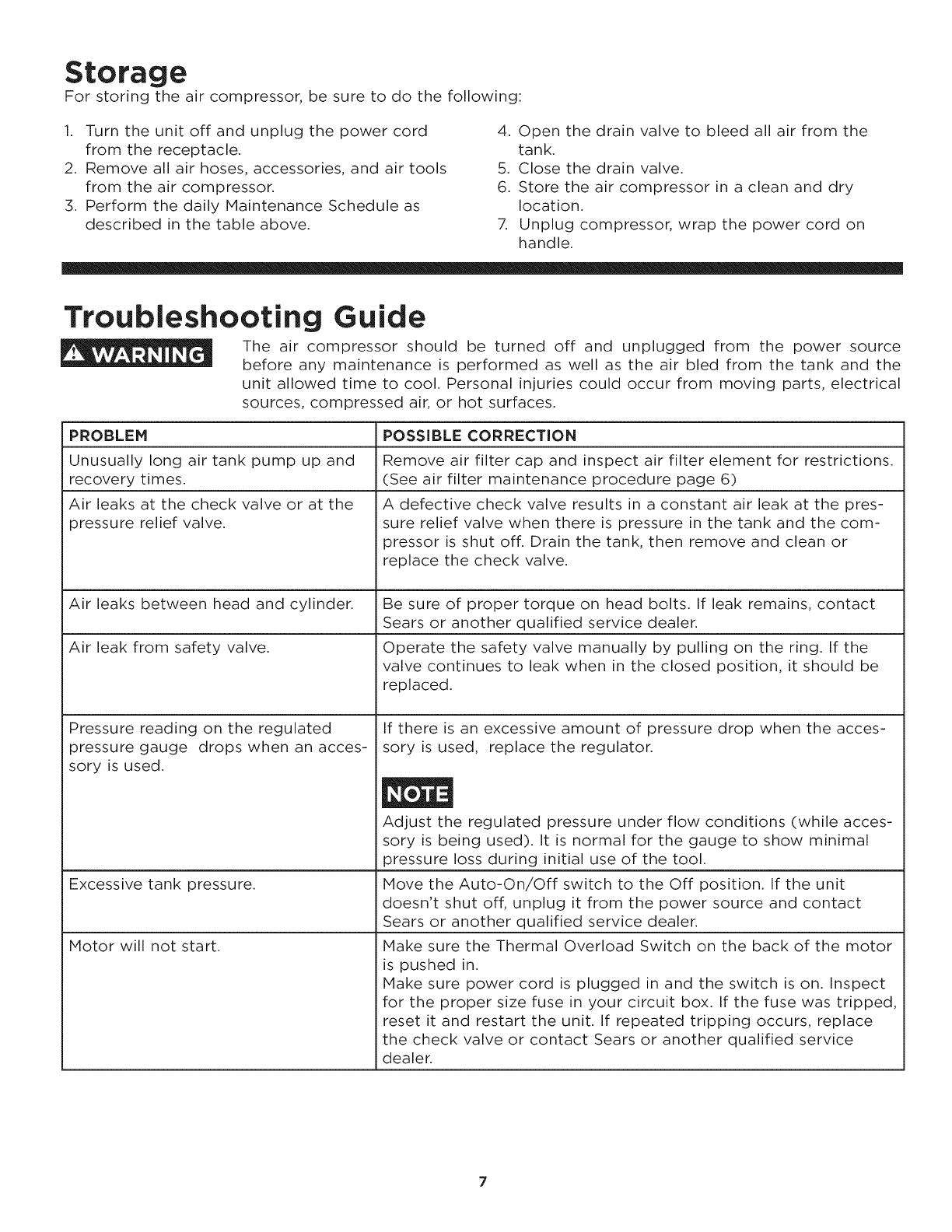

Storage ................................................................. 7

Troubleshooting Guide ................................................... 7-8

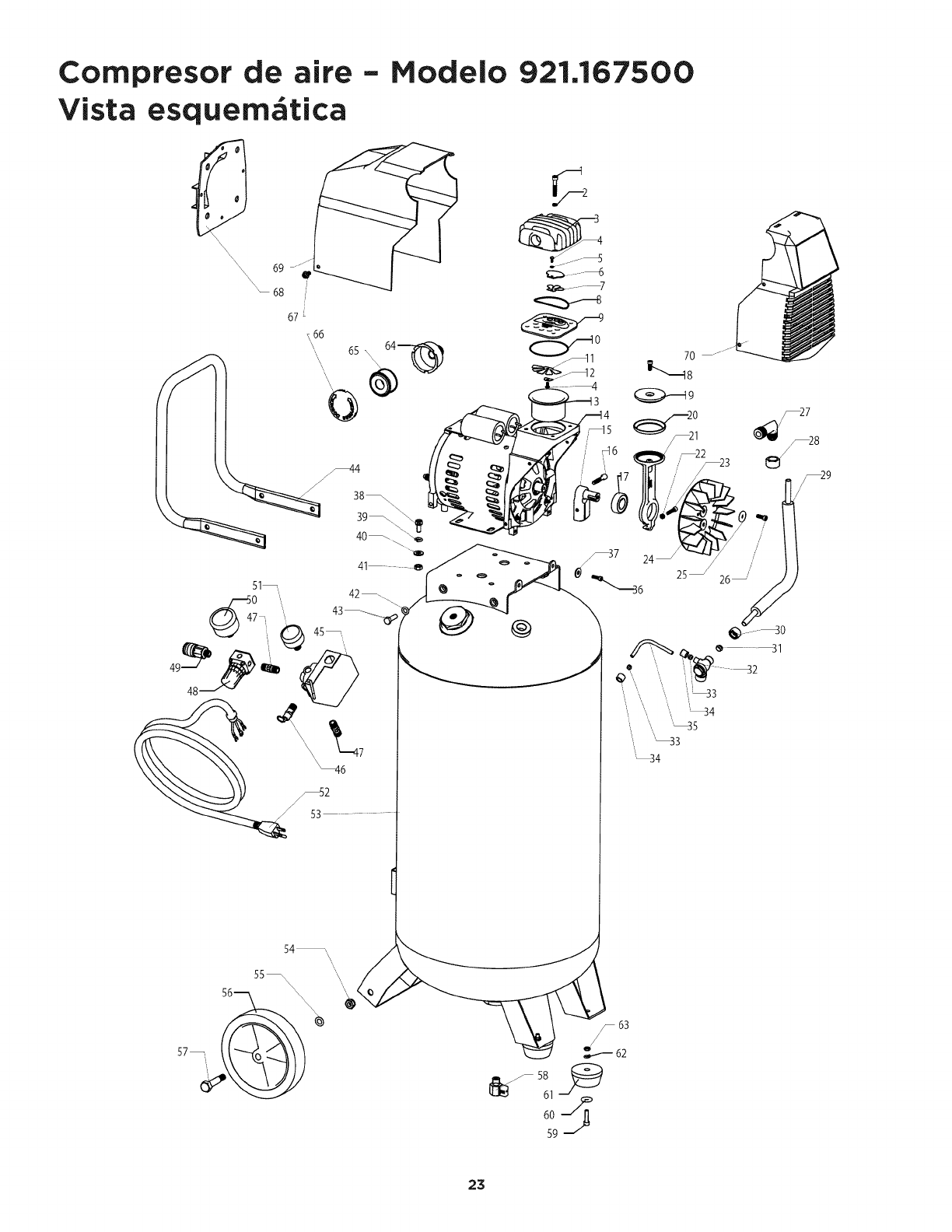

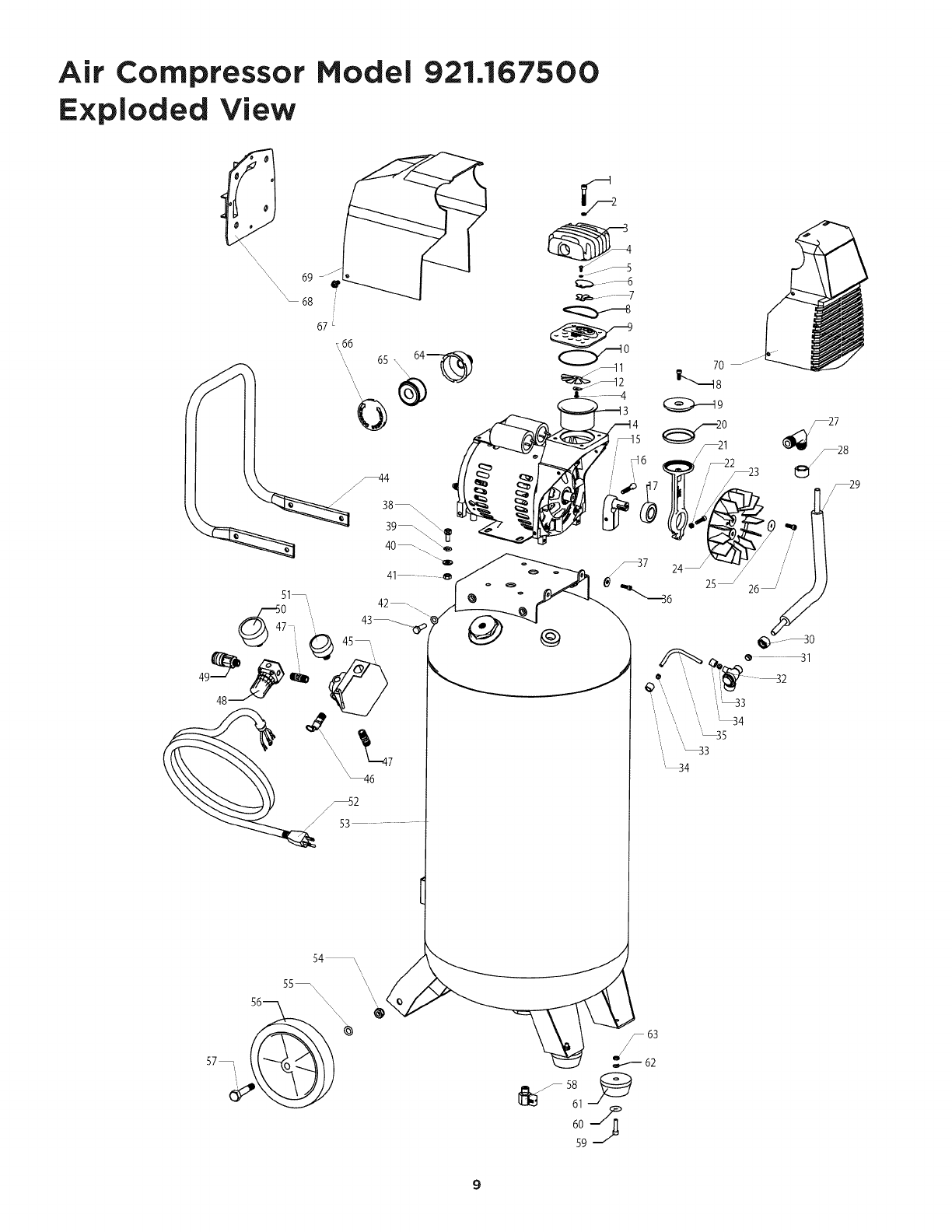

Exploded View .......................................................... 9

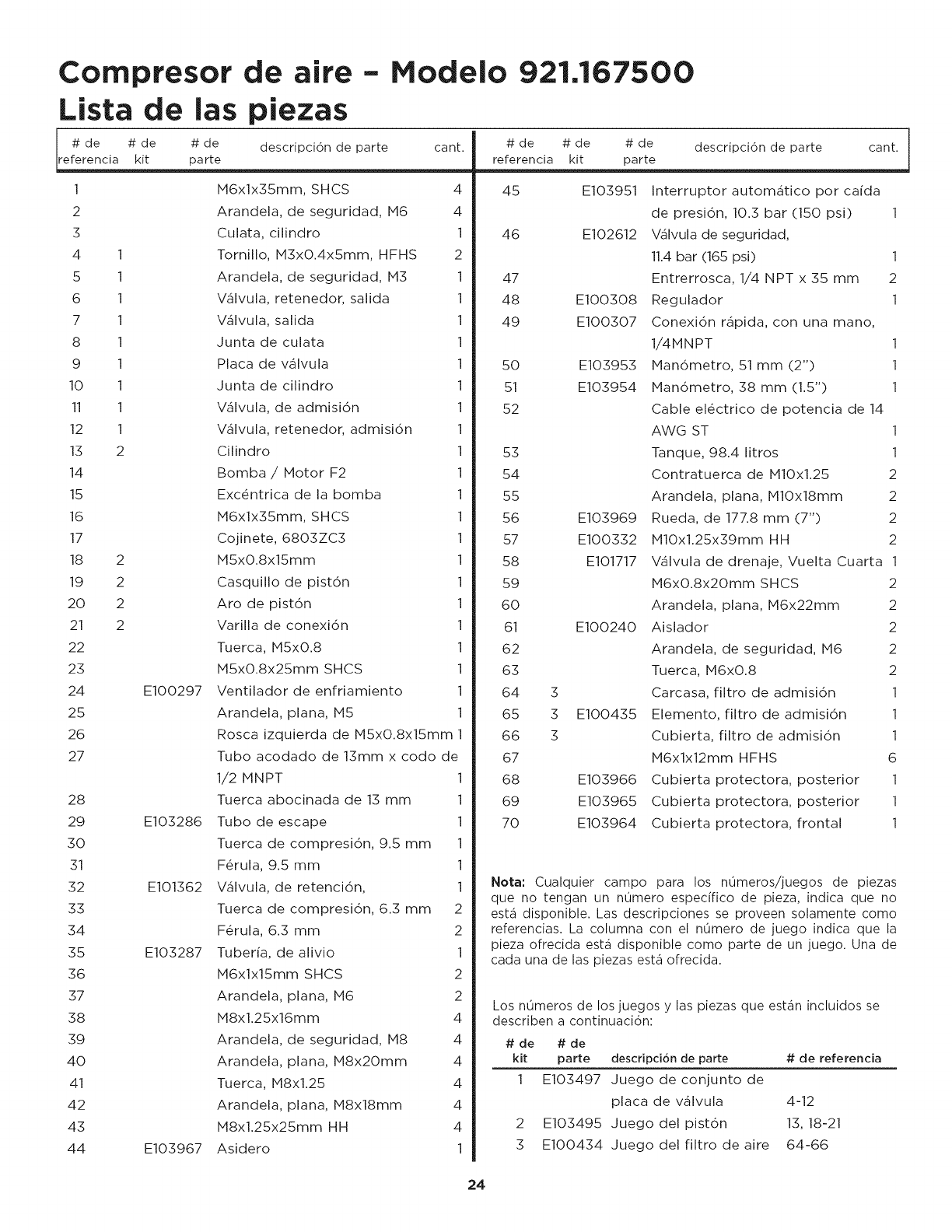

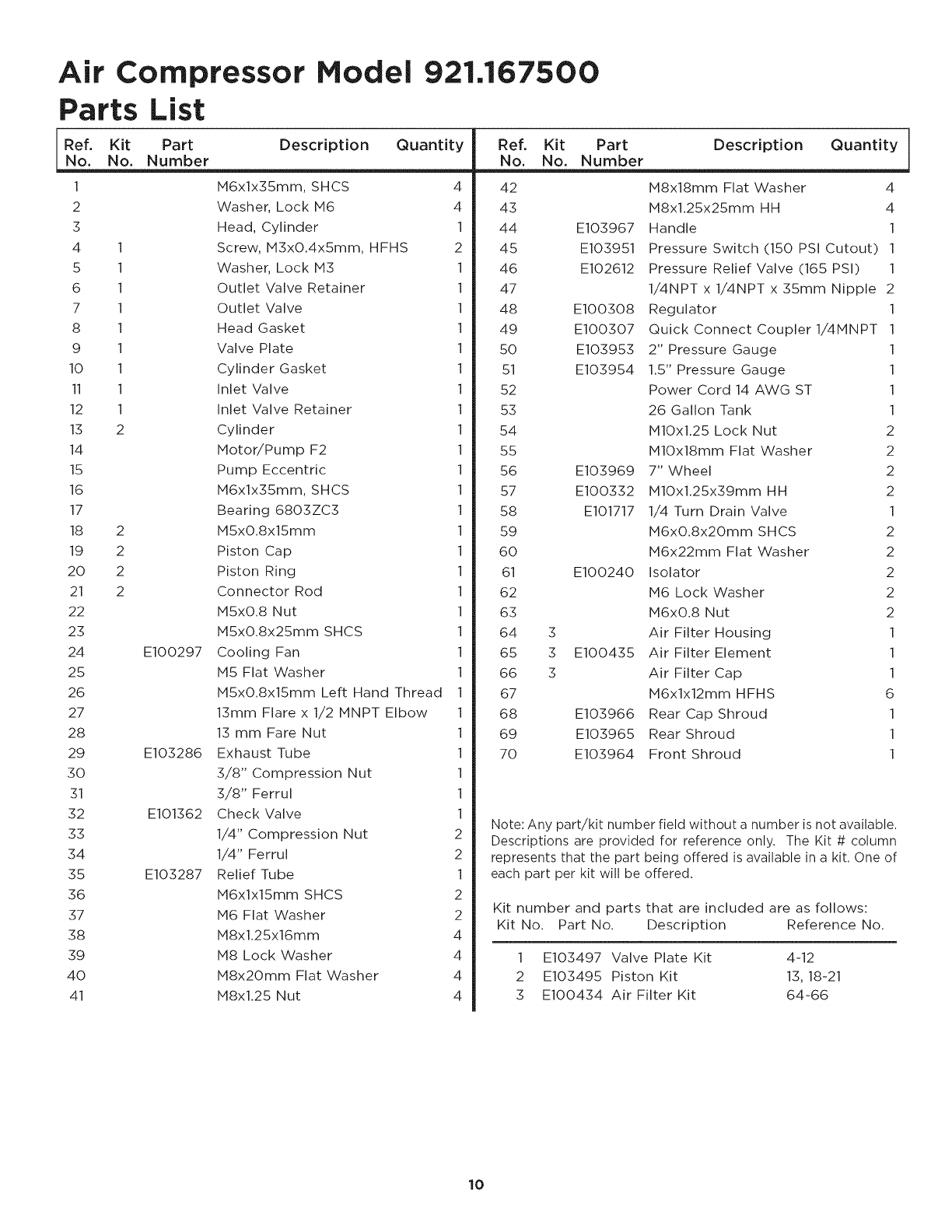

Parts List ................................................................ 10

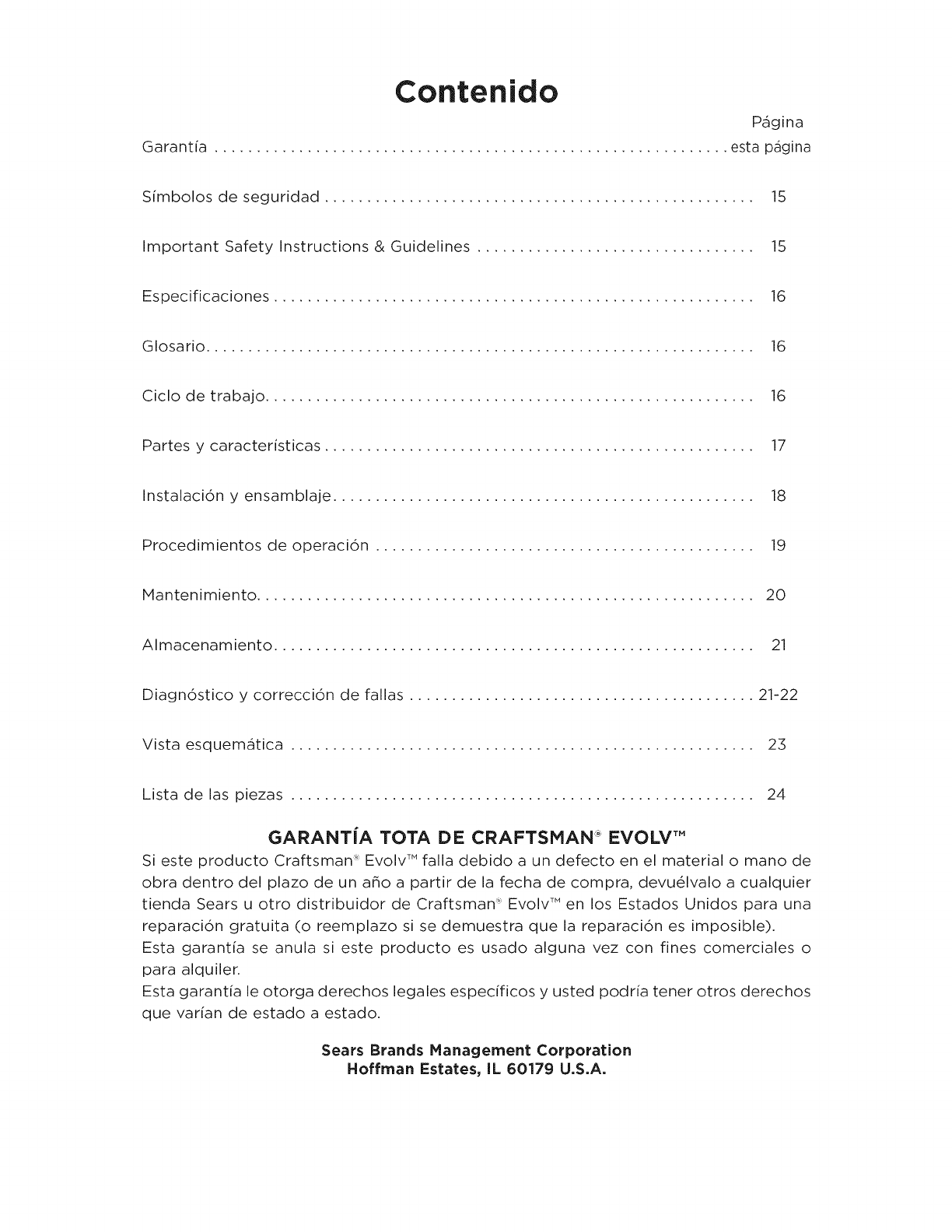

Espanol ................................................................. 13

CRAFTSMAN": EVOLV TM FULL WARRANTY

If this Craftsman _ Evolv TM product fails due to a defect in material or workmanship

within one year from the date of purchase, return it to any Sears store or other

Craftsman _ Evolv TM outlet in the United States for free repair (or replacement if repair

proves impossible).

This warranty is void if this product is ever used for commercial or rental purposes.

This warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears Brands Management Corporation

Hoffman Estates, IL 60179 U.S.A.

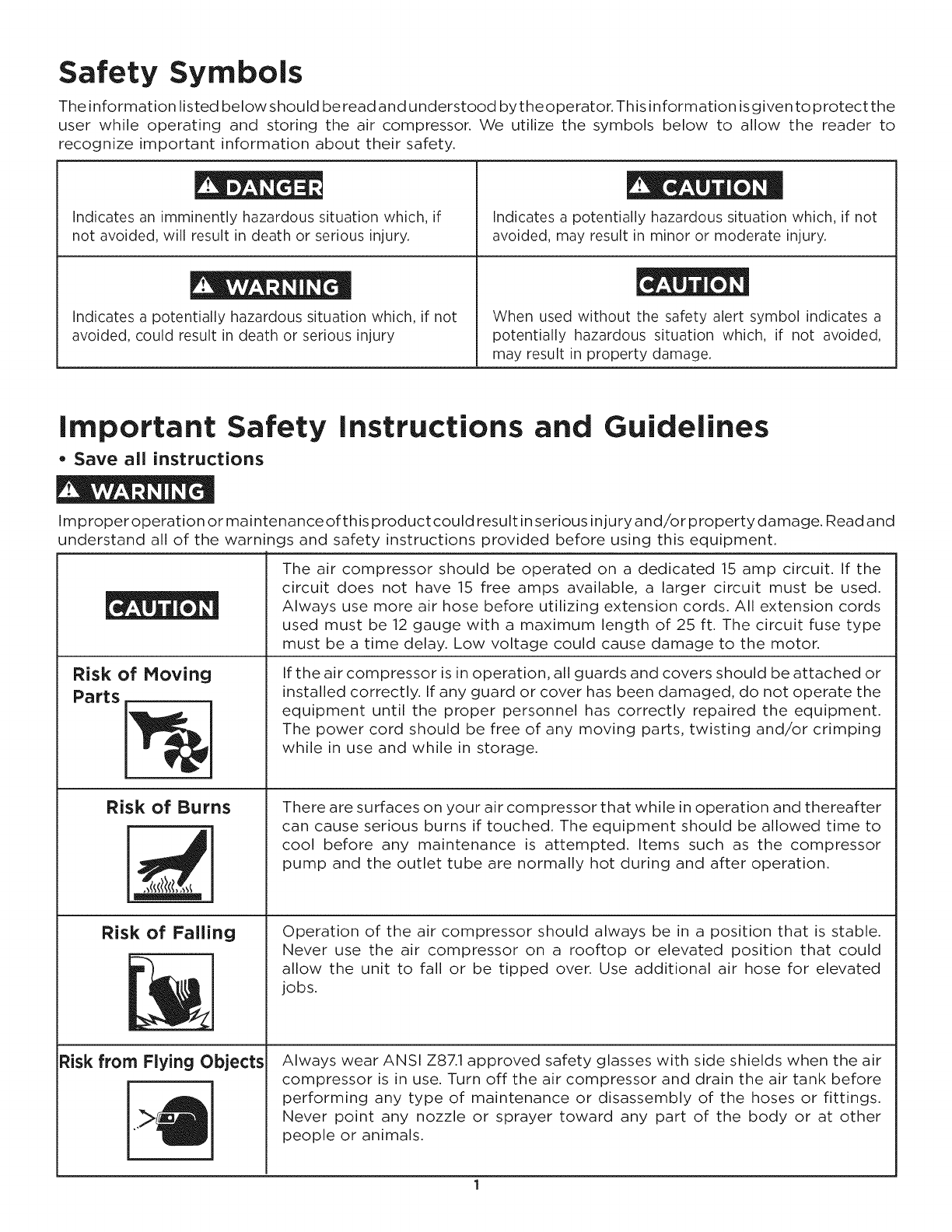

Safety Symbols

The information listed below should be read and understood by theoperator. This information is given to protect the

user while operating and storing the air compressor. We utilize the symbols below to allow the reader to

recognize important information about their safety.

Indicates an imminently hazardous situation which, if

not avoided, will result in death or serious injury.

Indicates a potentially hazardous situation which, if not

avoided, could result in death or serious injury

Indicates a potentially hazardous situation which, if not

avoided, may result in minor or moderate injury.

When used without the safety alert symbol indicates a

potentially hazardous situation which, if not avoided,

may result in property damage.

Important Safety Instructions and Guidelines

• Save all instructions

Improperoperation or maintenanceofthis productcould result in serious injury and/or propertydamage. Read and

understand all of the warnings and safety instructions provided before using this equipment.

Risk of Hoving

Parts

Risk of Burns

Risk of Failing

Risk from Flying Objects

The air compressor should be operated on a dedicated 15 amp circuit. If the

circuit does not have 15 free amps available, a larger circuit must be used.

Always use more air hose before utilizing extension cords. All extension cords

used must be 12 gauge with a maximum length of 25 ft. The circuit fuse type

must be a time delay. Low voltage could cause damage to the motor.

If the air compressor is in operation, all guards and covers should be attached or

installed correctly. If any guard or cover has been damaged, do not operate the

equipment until the proper personnel has correctly repaired the equipment.

The power cord should be free of any moving parts, twisting and/or crimping

while in use and while in storage.

There are surfaces on your air compressor that while in operation and thereafter

can cause serious burns if touched. The equipment should be allowed time to

cool before any maintenance is attempted. Items such as the compressor

pump and the outlet tube are normally hot during and after operation.

Operation of the air compressor should always be in a position that is stable.

Never use the air compressor on a rooftop or elevated position that could

allow the unit to fall or be tipped over. Use additional air hose for elevated

jobs.

Always wear ANSI Z87.1 approved safety glasses with side shields when the air

compressor is in use. Turn off the air compressor and drain the air tank before

performing any type of maintenance or disassembly of the hoses or fittings.

Never point any nozzle or sprayer toward any part of the body or at other

people or animals.

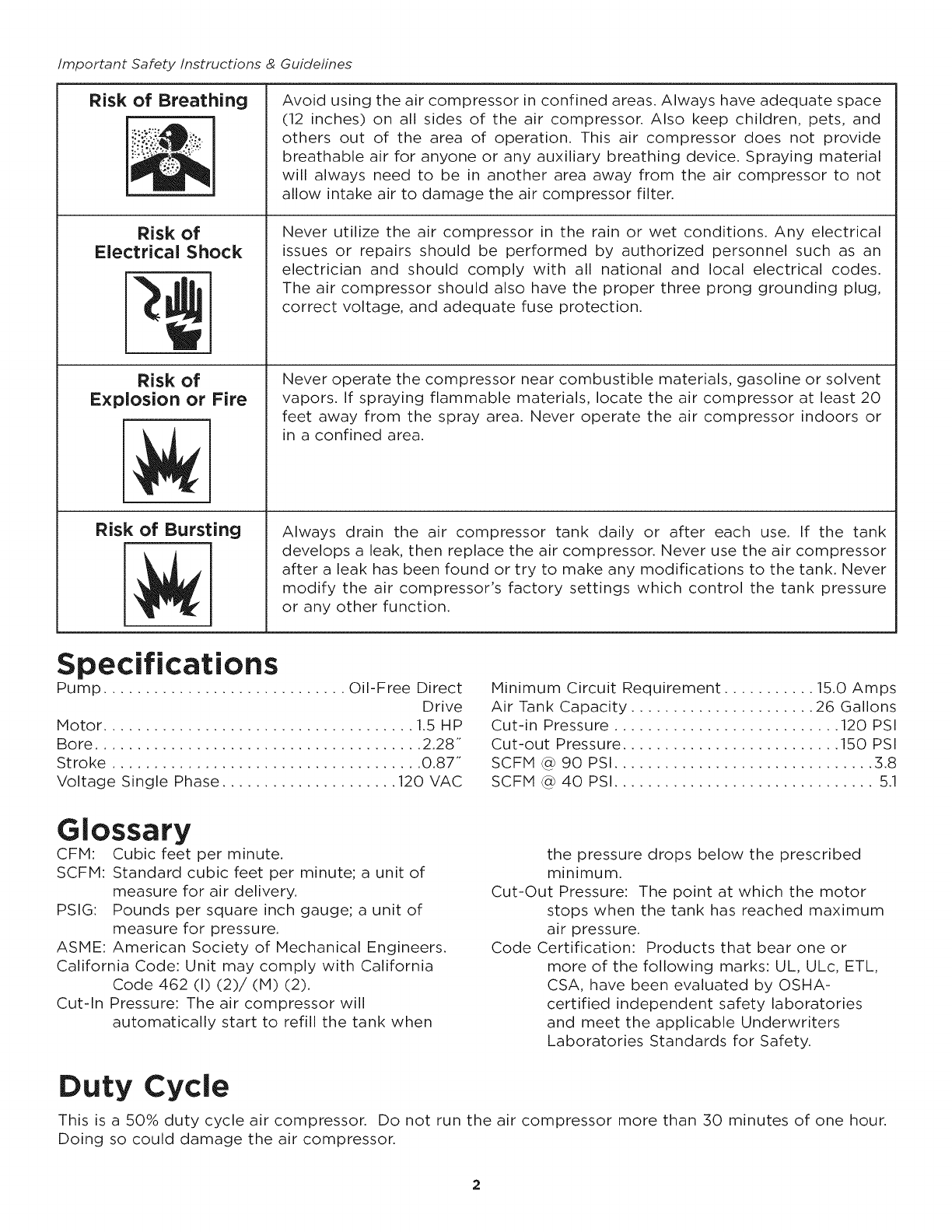

Important Safety Instructions & Guidelines

Risk of Breathing

Risk of

Electrical Shock

Risk of

Explosion or Fire

Risk of Bursting

Avoid using the air compressor in confined areas. Always have adequate space

(12 inches) on all sides of the air compressor. Also keep children, pets, and

others out of the area of operation. This air compressor does not provide

breathable air for anyone or any auxiliary breathing device. Spraying material

will always need to be in another area away from the air compressor to not

allow intake air to damage the air compressor filter.

Never utilize the air compressor in the rain or wet conditions. Any electrical

issues or repairs should be performed by authorized personnel such as an

electrician and should comply with all national and local electrical codes.

The air compressor should also have the proper three prong grounding plug,

correct voltage, and adequate fuse protection.

Never operate the compressor near combustible materials, gasoline or solvent

vapors. If spraying flammable materials, locate the air compressor at least 20

feet away from the spray area. Never operate the air compressor indoors or

in a confined area.

Always drain the air compressor tank daily or after each use. If the tank

develops a leak, then replace the air compressor. Never use the air compressor

after a leak has been found or try to make any modifications to the tank. Never

modify the air compressor's factory settings which control the tank pressure

or any other function.

Specifications

Pump ............................. Oil-Free Direct

Drive

Motor ..................................... 1.5 HP

Bore ....................................... 2.28"

Stroke ..................................... 0.87"

Voltage Single Phase ..................... 120 VAC

Minimum Circuit Requirement ........... 15.0 Amps

Air Tank Capacity ...................... 26 Gallons

Cut-in Pressure ........................... 120 PSI

Cut-out Pressure .......................... 150 PSI

SCFM _ 90 PSI ............................... 3.8

SCFM _ 40 PSI ............................... 5.1

Glossary

CFM: Cubic feet per minute.

SCFM: Standard cubic feet per minute; a unit of

measure for air delivery.

PSIG: Pounds per square inch gauge; a unit of

measure for pressure.

ASME: American Society of Mechanical Engineers.

California Code: Unit may comply with California

Code 462 (I) (2)/(M) (2).

Cut-In Pressure: The air compressor will

automatically start to refill the tank when

the pressure drops below the prescribed

minimum.

Cut-Out Pressure: The point at which the motor

stops when the tank has reached maximum

air pressure.

Code Certification: Products that bear one or

more of the following marks: UL, ULc, ETL,

CSA, have been evaluated by OSHA-

certified independent safety laboratories

and meet the applicable Underwriters

Laboratories Standards for Safety.

Duty Cycle

This is a 50% duty cycle air compressor. Do not run the air compressor more than 30 minutes of one hour.

Doing so could damage the air compressor.

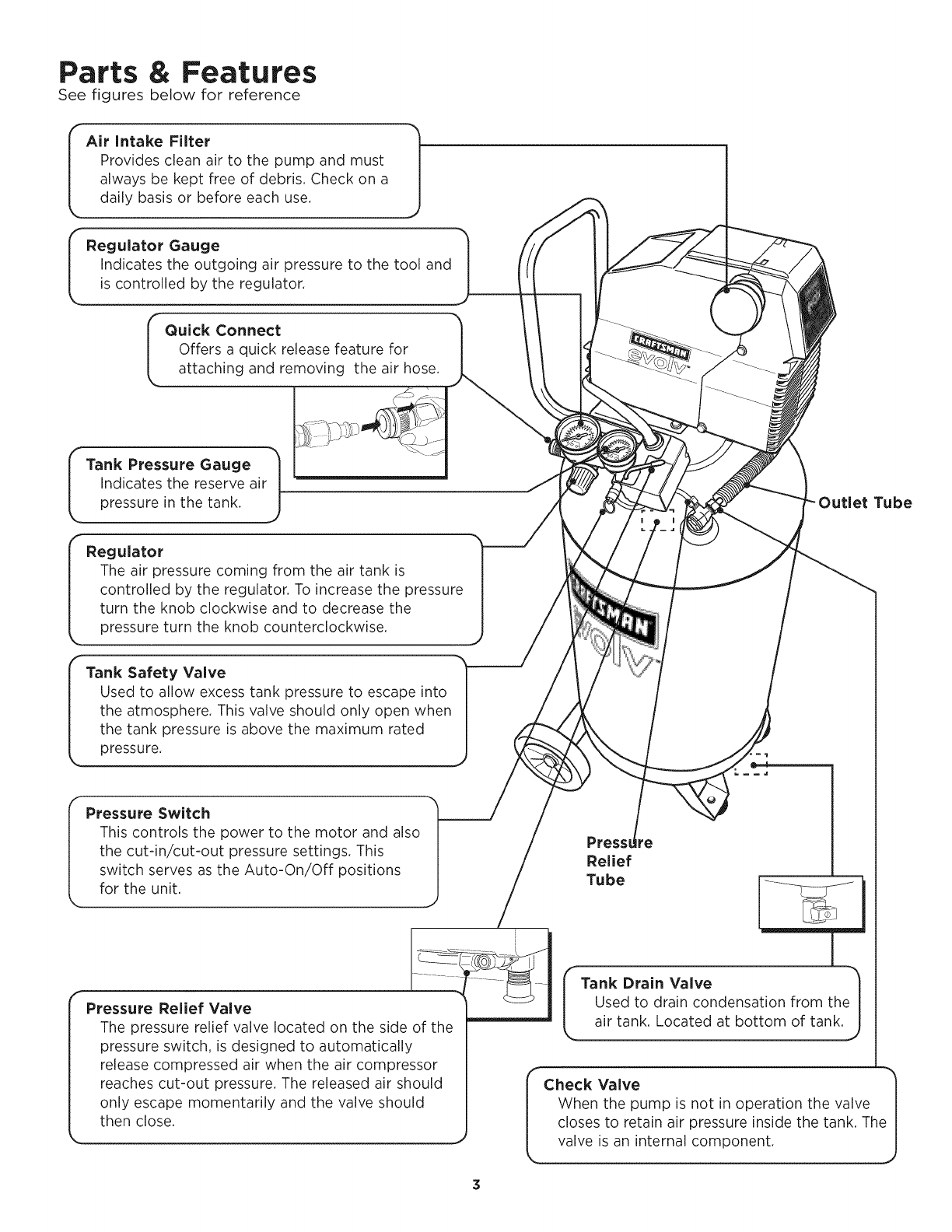

Parts & Features

See figures below for reference

Air Intake Filter

Provides clean air to the pump and must |

always be kept free of debris. Check on a |

daily basis or before each use. J

f "l

| Indicates the outgoing air pressure to the tool and |

L is controlled by the regulator. J_

Quick Connect

Offers a quick release feature for

attaching and removing the air hose.

Tank Pressure Gauge

Indicates the reserve air

pressure in the tank. Tube

Regulator

The air pressure coming from the air tank is

controlled by the regulator. To increase the pressure

turn the knob clockwise and to decrease the

pressure turn the knob counterclockwise.

Tank Safety Valve

Used to allow excess tank pressure to escape into

the atmosphere. This valve should only open when

the tank pressure is above the maximum rated

pressure.

Pressure Switch

This controls the power to the motor and also

the cut-in/cut-out pressure settings. This

switch serves as the Auto-On/Off positions

for the unit.

Pressure Relief Valve

The pressure relief valve located on the side of the

pressure switch, is designed to automatically

release compressed air when the air compressor

reaches cut-out pressure. The released air should

only escape momentarily and the valve should

then close.

Pr,

Relief

Tube

ITank Drain Valve

Used to drain condensation from the

air tank. Located at bottom of tank. ,,

Check Valve ")

When the pump is not in operation the valve |

closes to retain air pressure inside the tank. The I

Installation & Assembly

The air compressor should be turned off, unplugged

from the power source, the air bled from the tank and

the unit allowed time to cool before any maintenance

is performed. Personal injuries could occur from

moving parts, electrical sources, compressed air or

hot surfaces. The quick connect assembly must be

attached before use. Failure to assemble correctly

could result in leaks and possible injury. If unsure of

assembly instructions or you experience difficulty in

the assembly please call your local service department

for further information.

Getting Started =Location of the Air Compressor

The air compressor should always be located in a

clean, dry and well ventilated environment. The unit

should have at minimum, 12 inches of space on each

side. The air filter intake should be free of any debris

or obstructions.

Check the air filter on a daily basis to make sure it is

clean and in working order.

Risk Of Fire Or Explosion

This product incorporates snap action switch contacts

and a universal electric motor which tend to produce

arcs and sparking and therefore should not be

exposed to flammable liquids or vapors. This product

is not intended for installation or use in a commercial

garage or shop environment.

Grounding instructions

This product must be grounded. In the event of an

electrical short circuit, grounding reduces the risk

of electric shock by providing an escape wire for the

electric current.

This product is equipped with a cord having a

grounding wire with an appropriate grounding plug.

(See the figure below.) The plug must be plugged

into an outlet that is properly installed and grounded

in accordance with all local codes and ordinances.

Check with a qualified electrician or service personnel

if these instructions are not completely understood

or if in doubt as to whether the tool is properly

grounded.

...... i_ Grounded

Out/et

Grounding Pin ._

Improper installation of the grounding plug will result

in a risk of electric shock. If repair or replacement

of the cord or plug is necessary, do not connect

the grounding wire to either flat blade terminal.

The wire with insulation having an outer surface

that is green with or without yellow stripes is the

grounding wire. Check with a qualified electrician

or serviceman if the grounding instructions are not

completely understood, or if in doubt as to whether

the product is properly grounded. Do not modify the

plug provided.

If it will not fit the outlet, havethe proper outlet installed

by a qualified electrician.

This product is for use on a circuit having a nominal

rating of 120 volts and is factory-equipped with a

specific electric cord and plug to permit connection

to a proper electric circuit. Hake sure the product is

connected to an outlet having the same configuration

as the plug. An adapter should not be used with this

product. If the product must be reconnected for use

on a different type of electric circuit, qualified service

personnel should make the reconnection.

Extension Cords

Use only a 3-wire extension cord that has a 3-blade

grounding plug and a 3-slot receptacle that will

accept the plug on the product. Hake sure your

extension cord is in good condition. When using an

extension cord, be sure to use one heavy enough

to carry the current your product will draw. Cords

must not exceed 25 feet and No. 12 AWG size must

be used. An undersized cord will cause a drop in line

voltage resulting in loss of power and overheating.

Break In Procedures

No break in procedure is required by the user.

This product is factory tested to ensure proper

operation and performance.

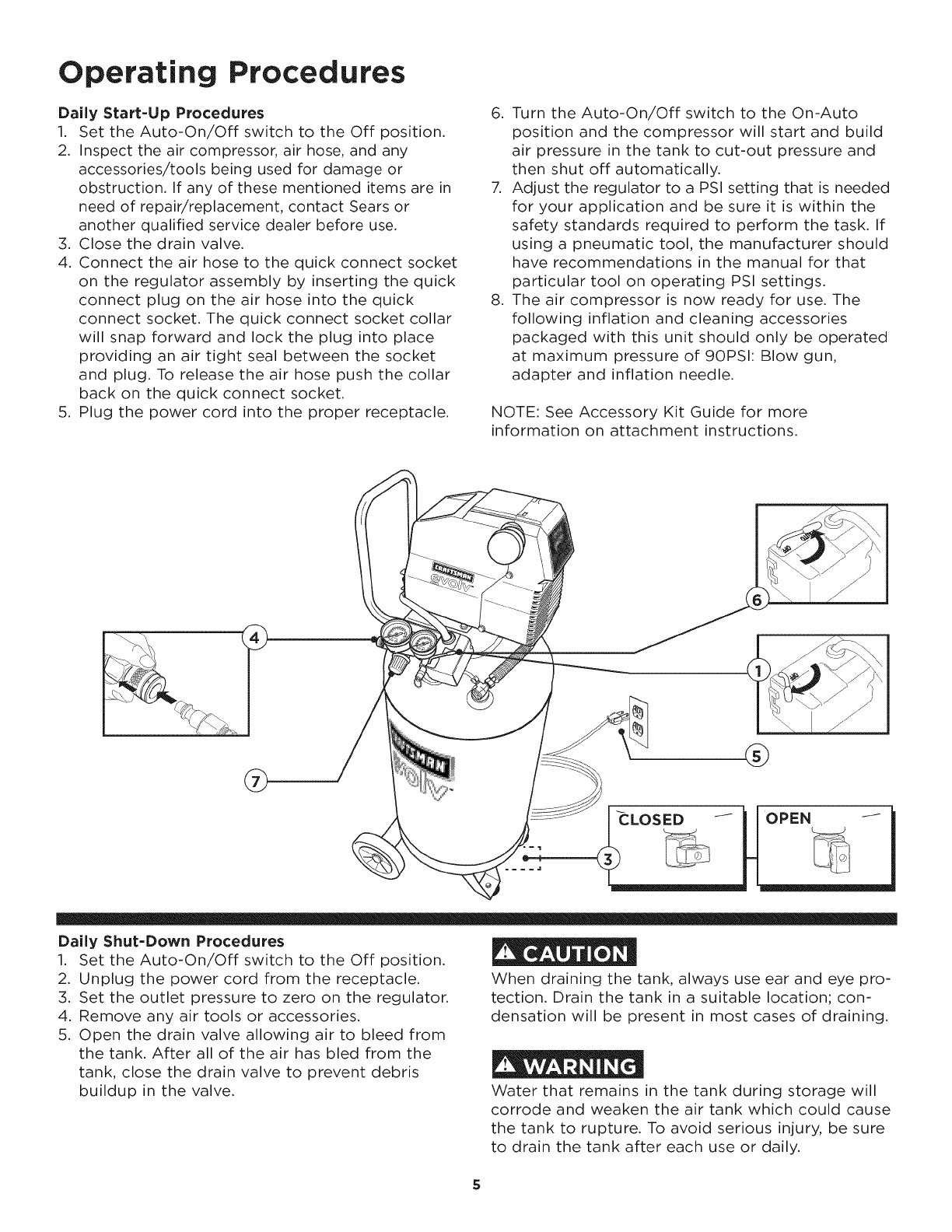

Operating Procedures

Daily Start=Up Procedures

1. Set the Auto-On/Off switch to the Off position.

2. Inspect the air compressor, air hose, and any

accessories/tools being used for damage or

obstruction. If any of these mentioned items are in

need of repair/replacement, contact Sears or

another qualified service dealer before use.

3. Close the drain valve.

4. Connect the air hose to the quick connect socket

on the regulator assembly by inserting the quick

connect plug on the air hose into the quick

connect socket. The quick connect socket collar

will snap forward and lock the plug into place

providing an air tight seal between the socket

and plug. To release the air hose push the collar

back on the quick connect socket.

5. Plug the power cord into the proper receptacle.

6. Turn the Auto=On/Off switch to the On-Auto

position and the compressor will start and build

air pressure in the tank to cut-out pressure and

then shut off automatically.

7. Adjust the regulator to a PSI setting that is needed

for your application and be sure it is within the

safety standards required to perform the task. If

using a pneumatic tool, the manufacturer should

have recommendations in the manual for that

particular tool on operating PSI settings.

8. The air compressor is now ready for use. The

following inflation and cleaning accessories

packaged with this unit should only be operated

at maximum pressure of 90PSI: Blow gun,

adapter and inflation needle.

NOTE: See Accessory Kit Guide for more

information on attachment instructions.

Daily Shut=Down Procedures

1. Set the Auto=On/Off switch to the Off position.

2. Unplug the power cord from the receptacle.

3. Set the outlet pressure to zero on the regulator.

4. Remove any air tools or accessories.

5. Open the drain valve allowing air to bleed from

the tank. After all of the air has bled from the

tank, close the drain valve to prevent debris

buildup in the valve.

When draining the tank, always use ear and eye pro-

tection. Drain the tank in a suitable location; con-

densation will be present in most cases of draining.

Water that remains in the tank during storage will

corrode and weaken the air tank which could cause

the tank to rupture. To avoid serious injury, be sure

to drain the tank after each use or daily.

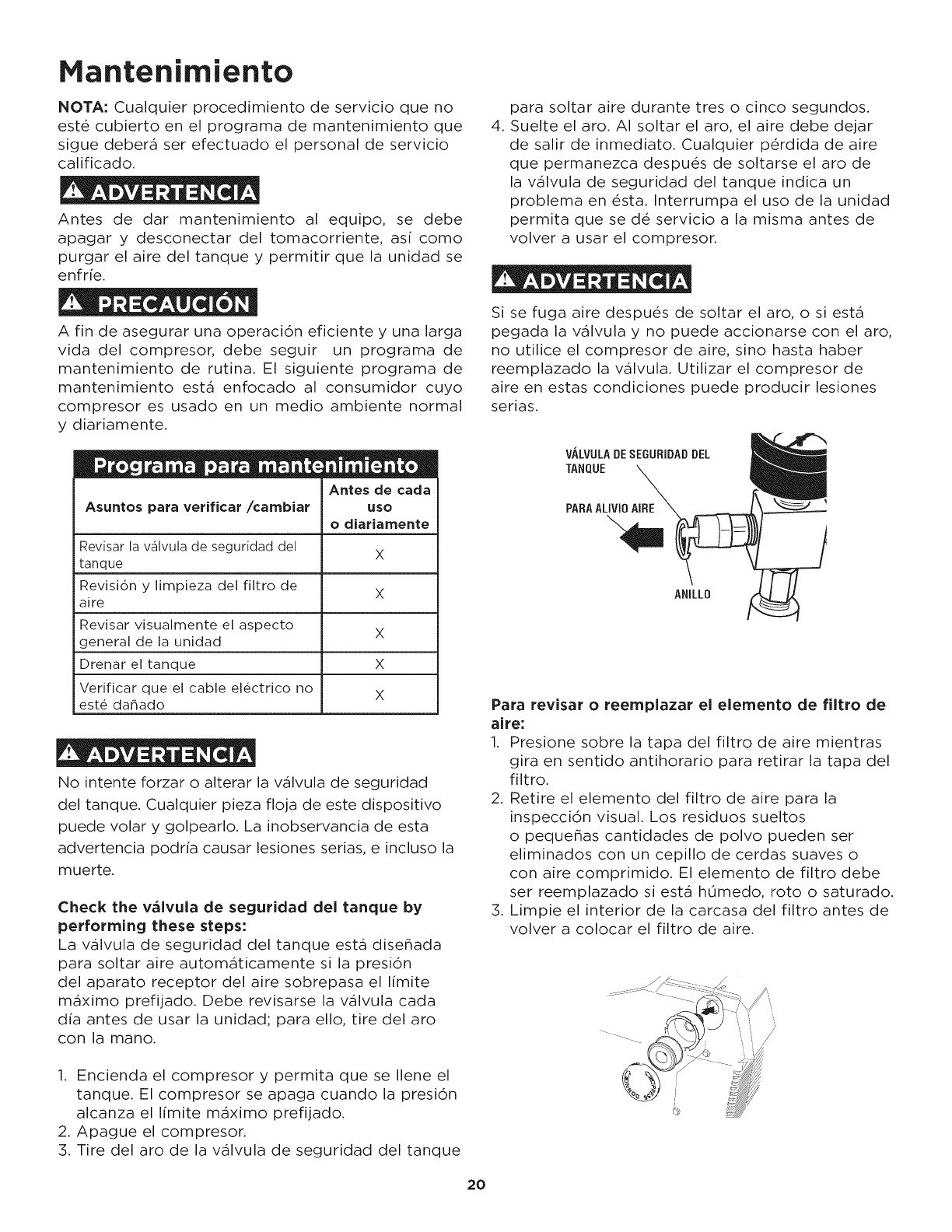

Maintenance

NOTE: Any service procedure not covered in the

maintenance schedule should be performed by

qualified service personnel.

The air compressor should be turned off, unplugged

from the power source, air bled from the tank and

allowed time to cool before any maintenance is per-

formed..

To ensure efficient operation and longer life of

the air compressor unit, a routine maintenance

schedule should be followed. The following schedule

is geared toward a consumer whose compressor is

used in a normal working environment on a daily

basis.

items to Check/Change

Check Tank Safety Valve

Check and Clean Air Filter

Overall Unit Visual Check

Drain Tank

Check Power Cord for

Damage

Before each use

or daily

Do not attempt to tamper with the tank safety

valve. Anything loosened from this device could fly

up and hit you. Failure to heed this warning could

result in death or serious personal injury.

If air leaks after the ring has been released, or if the

valve is stuck and cannot be actuated by the ring,

do not use the air compressor until the tank safety

valve has been replaced. Use of the air compressor

in this condition could result in serious personal

injury.

TANKSAFETYVALVE

TO RELEASEAIR

RiNG

To check or replace air filter element,

1. Press in on air filter cap while rotating counter-

clockwise to remove filter cap.

2. Remove air filter element for visual inspection.

Loose debris or minor dust may be removed with

a soft bristle brush or compressed air. Filter

element should be replaced if it is wet, torn or

satu rated.

5. Wipe clean the inside of the filter housing before

replacing air filter.

Check the Tank Safety Valve by performing these

steps:

The tank safety valve will automatically release

air if the air receiver pressure exceeds the preset

maximum. The valve should be checked before

each day of use by pulling the ring by hand.

1. Turn the air compressor on and allow the tank to

fill. The compressor will shut off when the

pressure reaches the preset maximum.

2. Turn the air compressor off.

3. Pull the ring on the tank safety valve to release

air for three to five seconds.

4. Release the ring. Air must immediately stop

escaping when the ring is released.

Any continued loss of air after releasing the ring

indicates a problem with the tank safety valve.

Discontinue use and seek service before

continued use of the air compressor.

Storage

For storing the air compressor, be sure to do the following:

1. Turn the unit off and unplug the power cord

from the receptacle.

2. Remove all air hoses, accessories, and air tools

from the air compressor.

3. Perform the daily Maintenance Schedule as

described in the table above.

4. Open the drain valve to bleed all air from the

tank.

5. Close the drain valve.

6. Store the air compressor in a clean and dry

location.

7. Unplug compressor, wrap the power cord on

handle.

Troubleshooting Guide

The air compressor should be turned off and unplugged from the power source

before any maintenance is performed as well as the air bled from the tank and the

unit allowed time to cool. Personal injuries could occur from moving parts, electrical

sources, compressed air, or hot surfaces.

PROBLEM

Unusually long air tank pump up and

recovery times.

Air leaks at the check valve or at the

pressure relief valve.

Air leaks between head and cylinder.

Air leak from safety valve.

Pressure reading on the regulated

pressure gauge drops when an acces-

sory is used.

Excessive tank pressure.

Motor will not start.

POSSIBLE CORRECTION

Remove air filter cap and inspect air filter element for restrictions.

(See air filter maintenance procedure page 6)

A defective check valve results in a constant air leak at the pres-

sure relief valve when there is pressure in the tank and the com-

pressor is shut off. Drain the tank, then remove and clean or

replace the check valve.

Be sure of proper torque on head bolts. If leak remains, contact

Sears or another qualified service dealer.

Operate the safety valve manually by pulling on the ring. If the

valve continues to leak when in the closed position, it should be

replaced.

If there is an excessive amount of pressure drop when the acces-

sory is used, replace the regulator.

Adjust the regulated pressure under flow conditions (while acces-

sory is being used). It is normal for the gauge to show minimal

pressure loss during initial use of the tool.

Move the Auto-On/Off switch to the Off position. If the unit

doesn't shut off, unplug it from the power source and contact

Sears or another qualified service dealer.

Make sure the Thermal Overload Switch on the back of the motor

is pushed in.

Make sure power cord is plugged in and the switch is on. Inspect

for the proper size fuse in your circuit box. If the fuse was tripped,

reset it and restart the unit. If repeated tripping occurs, replace

the check valve or contact Sears or another qualified service

dealer.

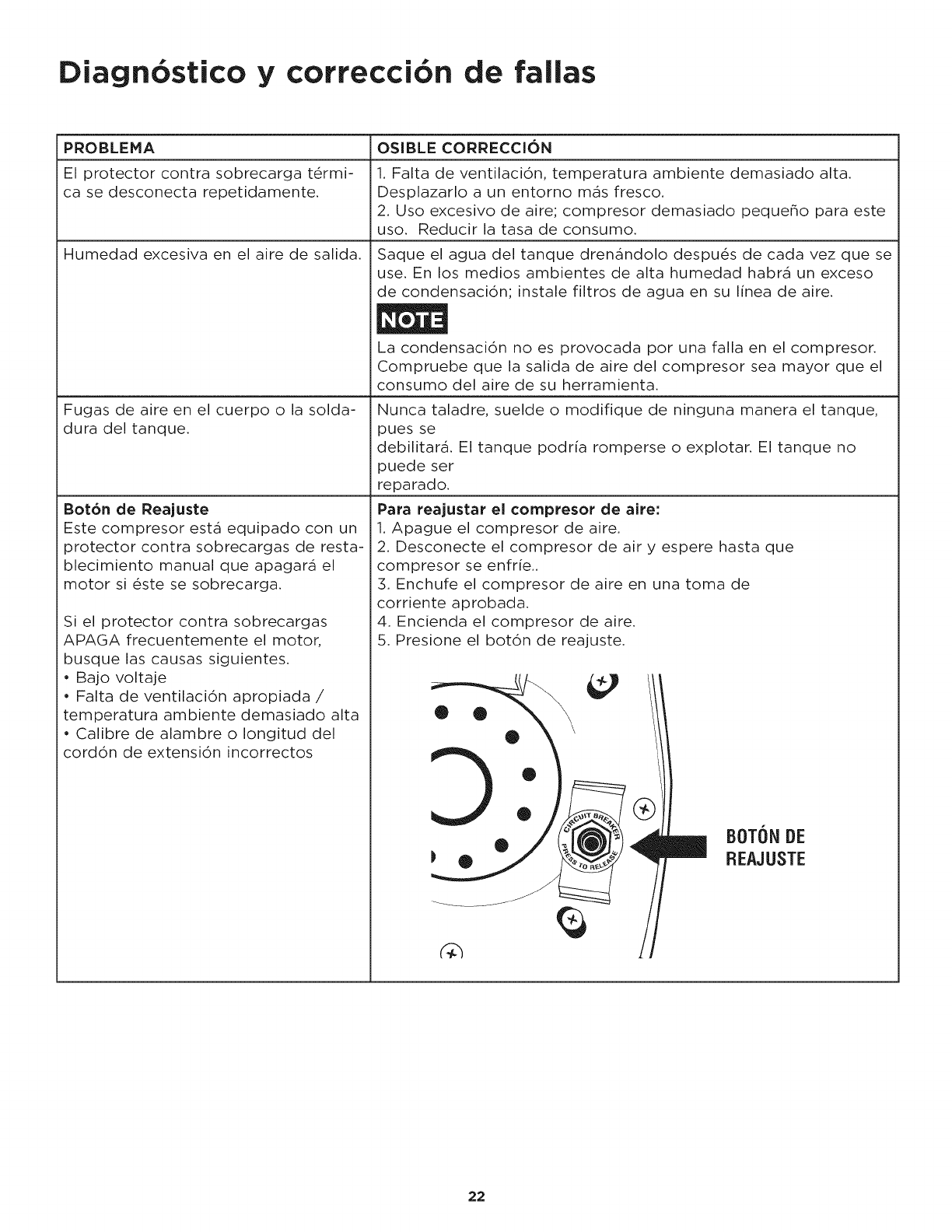

Troubleshooting Guide

PROBLEM POSSIBLE CORRECTION

Thermal overload protector cuts

out repeatedly,

Excessive moisture in the discharge

air.

Air leaks from the tank body or tank

welds.

Reset Button

This compressor is equipped with

a manual reset overload protector

which will shut off motor if it becomes

overloaded.

1. Lack of ventilation, room temperature too high. Move to cooler

environment.

2. Excessive air usage, compressor too small for this application.

Lower rate of consumption.

Remove the water in the tank by draining after each use. High

humidity environments will cause excessive condensation. Utilize

water filters on your air line.

Water condensation is not caused by compressor malfunction.

Be sure the compressor's air output is greater than your tool's air

consumption rate.

Never drill into, weld or otherwise modify the air tank or it will

weaken. The tank can rupture or explode. Compressor cannot be

repaired. Discontinue use of the air compressor.

To reset the air compressor:

1. Turn the air compressor off.

2. Unplug air compressor and wait until compressor cools down.

3. Plug the air compressor into an approved outlet.

4. Turn the air compressor on.

5. Press the reset button.

If overload protector shuts motor

OFF frequently, look for the following

causes:

, Low voltage

, Lack of proper ventilation/room

temperature too high

*Wrong gauge wire or length of

extension cord

RESET BUTTON

Air Compressor Hodel 921.1675OO

Exploded View

\ 69%

\_ 68

54_

55_ \\ \\

Air Compressor Hodel 921.167500

Parts List

Ref. Kit Part Description Quantity Ref. Kit Part Description Quantity

No. No. Number No. No. Number

1 M6xlx3Smm, SHCS 4

2 Washer, Lock M6 4

:3 Head, Cylinder 1

4 1 Screw, M3xO.4xSmm, HFHS 2

S 1 Washer, Lock M3 1

6 1 Outlet Valve Retainer 1

7 1 Outlet Valve 1

8 1 Head Gasket 1

9 1 Valve Plate 1

10 1 Cylinder Gasket 1

11 1 Inlet Valve 1

12 ] Inlet Valve Retainer ]

13 2 Cylinder 1

14 Motor/Pump F2 1

15 Pump Eccentric 1

16 M6xlx35mm, SHCS 1

17 Bearing 6803ZC3 1

18 2 MSxO.8xlSmm 1

19 2 Piston Cap 1

20 2 Piston Ring 1

21 2 Connector Rod ]

22 MSxO.8 Nut 1

2:3 MSxO.8x2Smm SHCS 1

24 E100297 Cooling Fan 1

25 MS Flat Washer 1

26 HSxO.8xlSmm Left Hand Thread 1

27 13ram Flare x 1/2 HNPT Elbow 1

28 13 mm Fare Nut 1

29 E103286 Exhaust Tube 1

:30 3/8" Compression Nut 1

:31 3/8" Ferrul 1

:32 E101362 Check Valve 1

3:3 1/4" Compression Nut 2

:34 1/4" Ferrul 2

:35 E103287 Relief Tube 1

:36 M6xlxlSmm SHCS 2

:37 M6 Flat Washer 2

:38 H8xl.25x16mm 4

:39 H8 Lock Washer 4

40 H8x2Omm Flat Washer 4

41 H8xl.25 Nut 4

42 M8x18mm Flat Washer 4

43 M8xl.2Sx2Smm HH 4

44 E103967 Handle 1

45 E103951 Pressure Switch (150 PSI Cutout) 1

46 E102612 Pressure Relief Valve (165 PSI) 1

47 1i4NPT x 1i4NPT x 35mm Nipple 2

48 E100308 Regulator 1

49 E100307 Quick Connect Couplerli4MNPT 1

SO E103953 2" Pressure Gauge

51 E103954 1.5" Pressure Gauge

52 Power Cord 14 AWG ST

5:3 26 Gallon Tank

54 H1Oxl.25 Lock Nut

55 H1Ox18mm Flat Washer

56 E103969 7" Wheel

57 EIOO332 H1Oxl.25x39mm HH

58 E101717 1/4 Turn Drain Valve

59 H6xO.8x2Omm SHCS

60 H6x22mm Flat Washer

61 E100240 Isolator

62 M6 Lock Washer

6:3 M6xO.8 Nut

64 :3 Air Filter Housing

65 :3 EIOO435 Air Filter Element

66 :3 Air Filter Cap

67 H6xlx12mm HFHS

68 E103966 Rear Cap Shroud

69 E103965 Rear Shroud

70 E103964 Front Shroud

Note: Any part/kit number field without a number is not available.

Descriptions are provided for reference only. The Kit # column

represents that the part being offered is available in a kit. One of

each part per kit will be offered.

Kit number and parts that are included are as follows:

Kit No. Part No. Description Reference No.

1 E103497 Valve Plate Kit 4-12

2 E103495 Piston Kit 1:3,18-21

:3 E100434 Air Filter Kit 64-66

NOTES

Hanual de

evomvTM

® 0 • 0 • ® ® 0 ® ® O • ® ®

AiR COMPRESSOR

98,5 litros

1,5 HP

De impulsi6n directa, Sin aceite

Hodel No, 921,167500

PRECALICION: Antes de usar

el producto, lea este manual y siga

sus reglas e instrucciones

de seguridad.

, Instrucciones y pautas de

seguridad importantes

, Instalacibn y operacibn

, Hantenirniento y AIrnacenarniento

, Diagnbstico y correccibn de fallas

, Lista de las piezas

Sears Brands Management Corporation

Hoffman Estates, IL 60179 U.S.A.

Yea la linea completa de productos Craftsman _en craftsman.corn

08/27/2009

Part No. E103958 13

Contenido

Pagina

Garantia ............................................................. esta pagina

Simbolos de seguridad ................................................... 15

Important Safety Instructions & Guidelines ................................. 15

Especificaciones ......................................................... 16

Glosario ................................................................. 16

Ciclo de trabajo .......................................................... 16

Partes y caracteristicas ................................................... 17

Instalaci6n y ensamblaje .................................................. 18

Procedimientos de operaci6n ............................................. 19

Mantenimiento ........................................................... 20

Almacenamiento ......................................................... 21

Diagn6stico y correcci6n de fallas ......................................... 21-22

Vista esquem_Stica ....................................................... 2:3

Lista de las piezas ....................................................... 24

GARANTJA iOTA DE CRAFTSMAN '_'EVOLV TM

Si este producto Craftsman _Evolv TM falla debido a un defecto en el material o mano de

obra dentro del plazo de un ano a partir de la fecha de compra, devu61valo a cualquier

tienda Sears u otro distribuidor de Craftsman _ Evolv TM en los Estados Unidos para una

reparaci6n gratuita (o reemplazo si se demuestra que la reparaci6n es imposible).

Esta garantia se anula si este producto es usado alguna vez con fines comerciales o

para alquiler.

Esta garantia le otorga derechos legales especificos y usted podria tener otros derechos

que varian de estado a estado.

Sears Brands Management Corporation

Hoffman Estates, IL 60179 U.S.A.

Sirnbolos comunes de seguridad

El operador debe leer y entender la informaci6n descrita a continuaci6n. Esta informaci6n se ofrece para

proteger al usuario al operar y almacenar el compresor de aire. Los simbolos siguientes son los que se utilizan

_ara indicar al lector informaci6n que es importante para su seguridad.

Indica una situaci6n de riesgo inminente que, al no

protegerse, provocara lesiones graves o la muerte.

Indica una situaci6n potencialmente peligrosa que, al

no protegerse, podria provocar lesiones graves o la

muerte.

Indica una situaci6n potencialmente peligrosa que,

de no evitarse, podria provocar lesiones menores o

moderadas.

Cuando no aparezca sin el simbolo de alerta de

seguridad, esto quiere decir que hay una situaci6n

potencialmente peligrosa que, al no protegerse, podria

causar dafios materiales.

Instrucciones y pautas de seguridad importantes

• Guarde todas las instrucciones

La operaci6n y el mantenimiento inadecuados de este producto pueden provocar lesiones graves y danos

materiales. Antes de utilizar este equipo, lea y entienda las advertencias e instrucciones de seguridad aqui

contenidas.

Riesgo pot partes

en rnovirniento

Riesgo de quernaduras

Riesgo de caida

Riesgo de lanzarniento

de objetos

El compresor de aire se debe operar desde un circuito especial de 15 amperios.

Si el circuito no dispone de una capacidad de 15 amperios, se debe usar un circuito

de mayor capacidad. Si es necesario, antes de emplear una extensi6n electrica, a_ada

una manguera de aire mas larga. Las extensiones electricas deben ser de calibre 12 y

tener una Iongitud maxima de 7,6 metros. El fusible del circuito debe ser de acci6n

retardada. Un voltaje demasiado bajo puede da_ar el motor.

AI operar el compresor, todos los protectores y cubiertas deben estar fijados

e instalados correctamente. Si alguno de los protectores o cubiertas esta

danado, no opere el equipo hasta que personal calificado repare el problema.

El cable de corriente debe mantenerse alejado de las partes m6viles del equipo

y nodebetorcerse ni prensarsedurantesu empleo, nial almacenarse.

En su compresor hay superficies que, al ser tocadas durante y despu6s de su

operaci6n, pueden causar quemaduras graves. Antes de darle mantenimiento al

equipo, se debe dejar enfriar. Por Io normal, durante y despu6s de su operaci6n,

ciertas partes como la bomba del compresor y el tubo de salida estaran

calientes.

El compresor siempre debe ser operado en una posici6n estable. Nunca utilice el

compresor sobre un techo o en una posici6n elevada ya que podria caer o

volcarse. AI trabajar en posiciones elevadas, utilice una manguera de aire mas

larga.

AI emplear el compresor, siempre utilice anteojos de seguridad con

protectores laterales que cumplan con la norma ANSI Z87.1. Antes de

Ilevar a cabo cualquier clase de mantenimiento y antes de desconectar

las mangueras y los acopladores, apague el compresor y drene el tanque

de aire. Nunca apunte la boquilla o el rociador hacia ninguna parte de su

cuerpo, ni 61de otros seres.

Instrucciones y pautas de seguridad importantes

Riesgo para la

respiraci6n

Riesgo de

descargas el ctricas

Riesgo de

e×plosi6n yfuego

Riesgo de estallido

Evite utilizar el compresor de aire en areas encerradas. Siempre tenga

un espacio libre adecuado (30 cm.) en todos los lados del compresor.

Tambi6n mantenga fuera del area de operaci6n a las mascotas,

nihos y otras personas. Este compresor de aire no provee aire

que pueda ser respirado ni empleado con un dispositivo respiratorio

auxiliar. El material de rociado siempre debera estar en otra zona, alejado

del compresor de aire, para evitar que el aire aspirado dane al filtro del

compresor.

Nunca utilice el compresor de aire bajo Iluvia o en lugares mojados. Los

problemas el6ctricos deben ser reparados por personal autorizado, tal como

ser[a un electricista, y deben cumplir con las normas el6ctricas nacionales

y locales. El compresor tambi6n debe tener la clavija apropiada de tres

terminales para hacer tierra y contar con un suministro el6ctrico que sea del

voltaje correcto y con un fusible de protecci6n adecuado.

Nunca opere el compresor cerca de materiales combustibles, gasolina ni va pores

de solventes. Siesta rociando materiales inflamables, coloque el compresor a una

distancia de cuando menos 6 metros del area de rociado. Nunca opere el

compresor de aire en interiores o en lugares cerrados.

Drene el compresor diariamente o despu6s de cada utilizaci6n. Si el tanque

tiene una fuga, reemplace el compresor. Nunca utilice el compresor si se ha

detectado una fuga, ni trate de modificar el tanque. Nunca modifique los

ajustes de fabrica del compresor que controlan la presi6n del tanque y demas

funciones.

Especificaciones

Bomba ................... Sin aceite, De impulsi6n

directa

Motor .......................... 1.5 HP (Universal)

Diametro ................................. 58 mm

Carrera .................................. 22 mm

Voltaje monofasico ....................... 120 VAC

Capacidad minima del circuito .............. 15.0 A

Capacidad del tanque de aire ........... 98.5 litros

Presi6n de arranque ........... 827.4 KPa /120 PSI

Presi6n de parada ................ 10:34.2 KPa /150

PSI

Pies cubic0s p0r minut0 (SCFM)a 90 LPPC 3.8

Pies cubic0s p0r minut0 (SCFM)a 40 LPPC 5.1

61osario

CFH: Piesc0bicos porminuto. el c6digo de California 462 (I) (2)/(PI) (2).

SCFH: Pies c0bicos estandar por minuto; unidad de

medici6n de suministro del aire.

PSIG: Librasporpulgadacuadradasobrelapresi6n

atmosf6rica; unidad de medici6n de presi6n.

ASHE:Sociedad estadounidense de ingenieros

mecanicos.

C6digo de California: La unidad puede cumplir con

Ciclo de trabajo

Presi6n de arranque: El compresor arranca automati-

camente cuando la presi6n baja a menos del

minimo prescrito.

Presi6n de parada: El motor se para cuando el

tanque alcance la presi6n maxima de aire.

Certificaci6n de c6digo: Los productos que tienen

alguna ovarias de lassiguientes marcas han sido

evaluados por laboratorios de seguridad

independientes certificados por OSHA, y

cumplen con las normas de seguridad de

Underwriters Laboratories: UL, ,ETL, CSA.

Este compresor tiene un ciclo de trabajo de 50%. Nunca opere el compresor por mas de 30 minutos cada

hora. Ya que al hacerlo, podria danarlo.

Partes y caracteristicas

Como referencia, vea las ficjuras abajo,

I Filtro del aire "]-I

Suministra aire limpio a la bomba. Siempre debe conservarlo I

limpio. Rev[selo diariamente o antes de cada uso. J

_Hanbmetro de presi6n de salida ]

Indica la presion de salida del aire que entra en la |

herramienta, la cual que es controlada por el regulador, L

Conector de acoplarniento r_pido

Permite conectar y desconectar rapidamente

la manguera del aire.

Hanbrnetro de presi6n

del tanque

Indica la presion de la

reserva de aire del

tanque.

Regulador

La presion del aire que sale del tanque es controlada

por el regulador, Para aumentar la presi6n, gire la perilla

en direccion de las manecillas; para disminuirla, gire la

perilla en direccion contraria alas manecillas,

Wilvula de seguridad del tanque

Permite que el exceso de presion en el tanque escape

hacia el medio ambiente, Esta valvula s61o se abrira

cuando la presion en el tanque este por encima de la

presion maxima nominal del modelo,

I Interruptor de presi6n

Controla el suministro electrico en el motor y

tambien los ajustes de presion de arranque y

presion de parada. Este interruptor sirve como

posici6n de autoencendido y apagado (Auto-On/

Off) de la unidad.

Wilvula de alivio de ptesi6n

Esta valvula, que se encuentra en el costado del

interruptor de presion, esta dise_ada para liberar aire

comprimido de manera automatica cuando el compresor

Ilegue a la presion de parada. El aire s61o debera escapar

durante un instante, cerrandose la valvula se cerrara en

seguida.

Tubo de alivio

de presibn

rV,_lvula de drenaje

| Sirve para drenar la condensaci6n |

| acumulada en el fondo del tanque, Se |

l Wilvula de retencibn

Cuando la bomba no est_ en operaci6n, esta

va'lvula se cierra para retener la presi6n de aire

dentro del tanque. Es un componente interno.

Instalacibn y ensarnblaje

Antes de darle cualquier tipo de mantenimiento al

compresor de aire, se debe apagar y desconectar

de la fuente de alimentaci6n el6ctrica, ademas de

purgar el aire del tanque y darle suficiente tiempo

para enfriarse. Existe el riesgo de que las partes

m6viles, las fuentes el6ctricas, el aire comprimido

y las superficies calientes provoquen lesiones.

El ensamblaje de conexi6n rapida debe estar

instalado antes de usar el compresor. Un ensamblaje

inadecuado puede ser causa de fugas y posiblemente

de lesiones. En caso de dudas sobre las instrucciones

de montaje o dificultad en el montaje, por favor

Ilamar al departamento de servicio local para mayor

informaci6n.

Primer paso: Ubicaci6n del compresor del aire

El compresor del aire siempre debe estar en un medio

ambiente limpio, seco y bien ventilado. La unidad

debe tener por Io menos :50 cm de espacio libre en

cada lado. La toma del filtro del aire debe estar limpia

y sin ningun tipo de obstrucci6n. Examinar el filtro de

aire diariamente para verificar que est_ limpio yen

buenas condiciones de funcionamiento.

Riesgo de incendio o explosi6n

Este producto incorpora un interruptor con contactos

de transici6n brusca y un motor el6ctrico universal

quetienden a producirarcos y chisporroteo. Pot Io

tanto, no se Io debe exponer a I[quidos o vapores

inflamables. Este producto no esta previsto para

uso o instalaci6n en un entorno de garaje o taller

comercial.

Instrucciones de conexi6n a tierra

Este producto se debe conectar a tierra. En el caso

de que haya un cortocircuito, la conexi6n a tierra

reduce el riesgo de descargas el6ctricas al ofrecer

una ruta de escape para la corriente el6ctrica.

Este producto cuenta con un cable que tiene un

alambre de tierra y una clavija con terminal de

tierra (ver la figura a continuaci6n).

i s_._._ _._._

Grounded

...........Outlet

La clavija debe enchufarse en un tomacorriente

instalado y puesto a tierra segun las normas

locales. Hable con un electricista o agente de

servicio calificado si no entiende completamente

estas instrucciones, o si tiene dudas sobre la

correcta puesta a tierra de la herramienta.

Una conexi6n a tierra inadecuada puede provocar

una descarga el6ctrica. Si necesita reparar o cambiar

el cable o la clavija, no conecte el alambre de tierra

con ninguna de las terminales planas. El alambre de

tierra es de color verde, con o sin franjas amarillas.

Si no entiende completamente las instrucciones

de conexi6n a tierra, o si tiene dudas sobre la

correcta puesta a tierra de la herramienta, hable

con un electricista o agente de servicio calificado.

No modifique la clavija que viene con el equipo;

si no puede enchufarla en el tomacorriente, Ilame

a un electricista calificado para que le instale el

tomacorriente adecuado.

Este producto esta disenado para trabajar en un

circuito con un voltaje nominal de 120 voltios y esta

equipado en la fabrica con un cable y clavija que

permiten su conexi6n a un circuito el6ctrico apropiado.

Asegurese de que el producto est6 conectado a un

tomacorriente con la misma configuraci6n que la

clavija. No se debe usar un adaptador con este

equipo. Si debeconectar el equipocon un circuito

el6ctrico de diferente tipo, consiga la ayuda de

personal calificado para realizar la reconexi6n.

Cables de extensi6n

$61o utilice un cable de extensi6n de tres alambres con

una clavija con extensi6n a tierra de tres terminales

que pueda enchufarse en un tomacorriente de tres

orificios. Asegurese de que su cable de extensi6n

est6 en buenas condiciones. Si utiliza un cable de

extensi6n, compruebe que sea de la capacidad de

la corriente que requiere su equipo. Las extensiones

no deben ser de mas de 25 pies (7,6 m) de largo

y deben tener cable de calibre 12 AWG. Un cable

mas delgado provocara una ca[da en el voltaje de la

I[nea, Io que provocar[a una p6rdida de potencia y

sobrecalentamiento.

Procedimiento initial de preparaci6n

No se requiere un procedimiento inicial de prepa raci6n.

Este producto ha sido probado en la fabrica para

asegurar su operaci6n y rendimiento adecuados.

Proced

Procedirniento diario de arranque

1. Ponga el interruptor Auto=On/Off en la posici6n

de apagado (Off).

2. Verifique que el compresor del aire, la manguera de

aire y todos los accesorios/herramientas utilizados,

no tengan da_os ni obstrucci6n. En caso de dudas

sobre las instrucciones de montaje o dificultad en

el montaje, por favor Ilamar al departamento de

servicio local para mayor informaci6n.

3. Cierre la valvula de drenaje.

4. Enchufe la manguera del aire dentro del conector

de acoplamiento rapido de la unidad del regulador,

insertando la clavija de conexi6n rapida en

la manguera del aire, dentro del conector de

acoplamiento rapido. El collarin del conector

de acoplamiento rapido saltara hacia adelante,

sujetando la clavija y hard una junta entre el

conector y la clavija. Para desconectar la manguera

del aire, empuje hacia arras el collarin del conector

de acoplamiento rapido.

imientos de operaci6n

5. Enchufe el cable de corriente en un tomacorri-

ente apropiado.

6. Mueva el interruptor Auto=On/Off a la posici6n

de encendido (Auto=On); el compresor debera

arrancar, acumulando la presi6n del aire en el

tanque hasta Ilegar a la presi6n de apagado,

momento en el cual se apagara de manera

automatica.

7. Ajustar el regulador a un valor de bar (psi) que sea

necesario para el uso previsto y verificar que est6

dentro de los estandares de seguridad requeridos

para realizar la tarea. Si se utiliza una herramienta

neumatica, el fabricante debe haber incluido en el

manual de dicha herramienta valores recomendados

para la presi6n de servicio en bar (psi).

8. Ahora el compresor de aire est_ listo para uso. Los

accesorios para inflado y limpieza que figuran a

continuaci6n, empacados con esta unidad, se deben

utilizar a una presi6n que no rebase 6.2 bar (90 psi):

Pistola sopladora, adaptador y aguja para inflado.

NOTA: Vea la Guia del juego

de accesorios para obtener

mayor informaci6n sobre las

instrucciones para su uso.

_3ERRADO I- ABIERTO

Procedimiento diario de apagado

1. Colocar la palanca de encendido/apagado (On/

Off) en la posici6n apagado (Off)

2. Desconecte el cable del tomacorriente.

3. Ponga en cero el regulador de presi6n de salida.

4. Quite todas las herramientas o accesorios de aire.

5. Abra la valvula de drenaje permitiendo que escape

el aire del tanque. Cuando haya salido del tanque

todo el aire, cierre la valvula de drenaje para evitar

que entre suciedad.

AI drenar el tanque utilice protecci6n para oidos

y ojos. Drene el tanque en un lugar apropiado;

en la mayoria de las ocasiones al drenar saldra

condensaci6n.

Si no drena el tanque al almacenarlo, en su interior

quedara agua que Io corroera y debilitar& Io cual

puede provocar su ruptura. Para evitar lesiones

graves, drene el tanque diariamente o despu6s de

cada uso.

Hantenimiento

NOTA: Cualquier procedimiento de servicio que no

est_ cubierto en el programa de mantenimiento que

sigue debera ser efectuado el personal de servicio

calificado.

Antes de dar mantenimiento al equipo, se debe

apagar y desconectar del tomacorriente, as[ como

purgar el aire del tanque y permitir que la unidad se

enfr[e.

para soltar aire durante tres o cinco segundos.

Suelte el aro. AI soltar el aro, el aire debe dejar

de salir de inmediato. Cualquier p6rdida de aire

que permanezca despu6s de soltarse el aro de

la valvula de seguridad del tanque indica un

problema en 6sta. Interrumpa el uso de la unidad

permita que se d6 servicio a la misma antes de

volver a usar el compresor.

A fin de asegurar una operaci6n eficiente y una larga

vida del compresor, debe seguir un programa de

mantenimiento de rutina. El siguiente programa de

mantenimiento esta enfocado al consumidor cuyo

compresor es usado en un medio ambiente normal

y diariamente.

Antes de carla

Asuntos para verificar/carnbiar uso

o diariarnente

Revisar la valvula de seguridad del X

tanque

Revisi6n y IJmpJeza del filtro de X

aire

RevJsar vJsualmente el aspecto X

general de la unJdad

Drenar el tanque X

VerJficar que el cable electrico no X

este da_ado

Si se fuga aire despu6s de soltar el aro, o siesta

pegada la valvula y no puede accionarse con el aro,

no utilice el compresor de aire, sino hasta haber

reemplazado la valvula. Utilizar el compresor de

aire en estas condiciones puede producir lesiones

serias.

VALVLILADESEGURIDABDEL

TANQUE

No intente forzar o alterar la valvula de seguridad

del tanque. Cualquier pieza floja de este dispositivo

puede volar y golpearlo. La inobservancia de esta

advertencia podr[a causar lesiones serias, e incluso la

muerte.

Check the vz_lvula de seguridad del tanque by

performing these steps:

La valvula de seguridad del tanque esta disenada

para soltar aire automaticamente si la presi6n

del aparato receptor del aire sobrepasa el I[mite

maximo prefijado. Debe revisarse la valvula cada

d[a antes de usar la unidad; para ello, tire del aro

con la mano.

1. Encienda el compresor y permita que se Ilene el

tanque. El compresor se apaga cuando la presi6n

alcanza el I[mite maximo prefijado.

2. Apague el compresor.

3. Tire del aro de la valvula de seguridad del tanque

PARAALIVlOAIRE

ANILLO

Para revisar oreemplazar el elemento de filtro de

aire:

1. Presione sobre la tapa del filtro de aire mientras

gira en sentido antihorario para retirar la tapa del

filtro.

2. Retire el elemento del filtro de aire para la

inspecci6n visual. Los residuos sueltos

o pequenas cantidades de polvo pueden ser

eliminados con un cepillo de cerdas suaves o

con aire comprimido. El elemento de filtro debe

ser reemplazado si esta humedo, roto o saturado.

3. Limpie el interior de la carcasa del filtro antes de

volver a colocar el filtro de aire.

Almacenamiento

Para almacenar el compresor, aseg0rese de hacer Io siguiente:

1. Apague la unidad y desconecte el cable el6ctrico

del tomacorriente.

2. Quite del compresor las mangueras, accesorios y

herramientas de aire.

3. Efect0e el programa de mantenimiento diario

seg0n se describe en la tabla anterior.

4. Abra la valvula de drenaje para drenar el aire del

tanque.

5. Cierre la valvula de drenaje.

6. Guarde el compresor en un lugar limpio y seco.

7. Desconecte el compresor, enrolle el cable el6c-

trico en la manija.

Diagn6stico y correccibn de fallas

Antes de dar mantenimiento al equipo, se debe apagar y desconectar del

tomacorriente, as[ como purgar el aire del tanque y permitir que la unidad se

enfr[e. Las partes en movimiento, las fuentes el6ctricas, el aire comprimido y las

superficies calientes pueden provocar lesiones.

inflado y tiempo

PROBLEMA

Tanque de aire para

de recuperaci6n inusualmente largo.

Fuga de aire en la valvula de retenci6n

o en la valvula de alivio.

Fugas de aire entre lacabeza Ilamea

un t6cnico de servicio.

Fuga de aire en la valvula de seguri-

dad.

La presi6n indicada en el man6metro

de presi6n regulada bajara cuando se

utiliza un accesorio.

en el tanque.

Presi6n excesiva

El motor no arranca.

OSIBLE CORRECCION

Retire la tapa del filtro de aire e inspeccione el elemento de filtro

de aire. (Vea el procedimiento para el mantenimiento del filtro de

aire en la pagina 6)

Una valvula de retenci6n defectuosa provoca una fuga de aire

constante en la valvula de alivio cuando est_ apagado y el com-

presor tenga presi6n de aire. Drene el tanque, quite y limpie o

cambie la valvula de retenci6n.

Aseg0rese de obtener el nivel de torsi6n apropiado para los per-

nos de cabeza. Si la fuga persiste, comun[quese con Sears u otro

concesionario de servicio calificado.

Opere manualmente la valvula de seguridad jalando el anillo. Si el

tanque contin0a teniendo una fuga estando la valvula en posici6n

cerrada, debera cambiarla.

Sial utilizar un accesorio hay una disminuci6n excesiva de

presi6n, cambie el regulador.

Ajuste la presi6n regulada bajo condiciones de flujo (mientras se

utiliza un

accesorio). Es normal que el man6metro indique una disminuci6n

de presi6n minima al comenzar a utilizar la herramienta.

Apague el interruptor de encendido (Off). Si la unidad no se

apaga, descon6ctela de la fuente de alimentaci6n y comun[quese

con Sears u otro concesionario de servicio calificado.

Asegurese de que el interruptor de sobrecarga t6rmica que se

encuentra en la parte trasera del motor est6 presionado.

Compruebe que el cable de corriente est6 enchufado y que el

interruptor est_ encendido Compruebe que el fusible de la caja

de circuitos sea de la capacidad adecuada. Si se ha disparado,

restabl_zcalo y vuelva a arrancar la unidad. Si se desconecta

repetidamente, reemplace la valvula de retenci6n o comun[quese

con Sears u otro concesionario de servicio calificado.

Diagn6stico y correcci6n de fallas

PROBLEHA

El protectorcontra sobrecarga t6rmi-

ca se desconecta repetidamente.

Humedad excesiva en el aire de salida.

Fugas de aire en el cuerpo o la solda-

dura del tanque.

Bot6n de Reajuste

Este compresor esta equipado con un

protector contra sobrecargas de resta-

blecimiento manual que apagara el

motor si 6ste se sobrecarga.

Si el protector contra sobrecargas

APAGA frecuentemente el motor,

busque las causas siguientes.

, Bajo voltaje

, Falta de ventilaci6n apropiada /

temperatura ambiente demasiado alta

, Calibre de alambre o Iongitud del

cord6n de extensi6n incorrectos

OSIBLE CORRECCION

1. Falta de ventilaci6n, temperatura ambiente demasiado alta.

Desplazarlo a un entorno mas fresco.

2. Uso excesivo de aire; compresor demasiado pequeno para este

uso. Reducirlatasadeconsumo.

Saque el agua del tanque drenandolo despu6s de cada vez que se

use. En los medios ambientes de alta humedad habra un exceso

de condensaci6n; instale filtros de agua en su linea de aire.

La condensaci6n no es provocada por una falla en el compresor.

Compruebe que la salida de aire del compresor sea mayor que el

consumo del aire de su herramienta.

Nunca taladre, suelde o modifique de ninguna manera el tanque,

aues se

debilitar&El tanque podria romperse o explotar.Eltanque no

auede set

reparado.

Para reajustar el compresor de aire:

1. Apague el compresor de aire.

2. Desconecte el compresor de air y espere hasta que

compresor se enfrie..

:5. Enchufe el compresor de aire en una toma de

corriente aprobada.

4. Encienda el compresor de aire.

5. Presione el bot6n de reajuste.

® ®

BOTON DE

REAJUSTE

Compresor de aire- IVlodelo 921.167500

Vista escluem&tica

\66

\ 65

_221

/_29

57--i

Compresor de aire- Modelo 921.167500

Lista de las piezas

# de # de # de descripci6n de parte cant. # de # de # de descripci6n de parte cant.

referencia kit parte referencia kit parte

E100297

E103286

E101362

E103287

E103967

M6xlx35mm, SHCS 4

Arandela, de seguridad, M6 4

Culata, cilindro 1

Tornillo,M3xO.4xSmm, HFHS 2

Arandela, de seguridad, M3 I

V_Ivula, retenedor, salida I

V_Ivula, salida I

Junta de culata I

Placa de v_lvula 1

Junta de cilindro ]

V_lvula, de admisi6n ]

V_lvula, retenedor, admisi6n ]

Cilindro 1

Bomba /Motor F2 1

Excentrica de la bomba ]

M6xlx35mm, SHCS 1

Cojinete, 6803ZC3 1

MSxO.8x]Smm ]

Casquillo de pist6n ]

Aro de pist6n ]

Varilla de conexi6n ]

Tuerca, MSxO.8 ]

MSxO.8x25mm SHCS 1

Ventilador de enfriamiento ]

Arandela, plana, M5 ]

Rosca izquierda de MSxO.8xlSmm ]

Tubo acodado de ]3ram x codo de

I/2 MNPT 1

Tuerca abocinada de 13 mm 1

Tubo de escape 1

Tuerca de compresi6n, 9.5 mm 1

Ferula, 9.5 mm 1

V_lvula, de retenci6n, ]

Tuerca de compresi6n, 6.:3 mm 2

Ferula, 6.3 mm 2

Tuberia, de alivio 1

M6xlxlSmm SHCS 2

Arandela, plana, M6 2

M8xl.25x16mm 4

Arandela, de seguridad, M8 4

Arandela, plana, M8x2Omm 4

Tuerca, M8xl.25 4

Arandela, plana, M8x18mm 4

M8xl.25x25mm HH 4

Asidero 1

45 E103951

46 E102612

48 E100308

49 E100307

50 E103953

51 E103954

56 E103969

57 E100332

58 E101717

61 E100240

64 3

65 :3 E100435

66 3

68 E103966

69 E103965

70 E103964

Interruptor autom_itico por ca[da

de presi6n, 10.3 bar (150 psi) 1

V_lvula de seguridad,

11.4bar (165 psi) 1

Entrerrosca, 1/4 NPT x 35 mm 2

Regulador 1

Conexi6n r_pida, con una mano,

Ii4MNPT 1

Man6metro, 51 mm (2") 1

Man6metro, 38 mm (1.5") 1

Cable electrico de potencia de 14

AWG ST 1

Tanque, 98.4 litros 1

Contratuerca de MlOxl.25 2

Arandela, plana, MlOx18mm 2

Rueda, de 177.8 mm (7") 2

MlOxl.25x39mm HH 2

V_lvula de drenaje, Vuelta Cuarta 1

M6xO.8x2Omm SHCS 2

Arandela, plana, M6x22mm 2

Aislador 2

Arandela, de seguridad, M6 2

Tuerca, M6xO.8 2

Carcasa, filtro de admisi6n 1

Elemento, filtro de admisi6n 1

Cubierta, filtro de admisi6n 1

M6xlx12mm HFHS 6

Cubierta protectora,posterior 1

Cubierta protectora, frontal 1

Nora: Cualquier campo para los nOmeros/juegos de piezas

que no tengan un nOmero especffico de pieza, indica que no

esta disponible. Las descripciones se proveen solamente como

referencias. La columna con el nOmero de juego indica que la

pieza ofrecida esta disponible como parte de un juego. Una de

cada una de las piezas esta ofrecida.

Los nOmeros de los juegos y las piezas que est_in incluidos se

describen a continuaci6n:

#de #de

kit parte descripci6n de parte # de referencia

1 E103497 Juegodeconjuntode

placa de v_lvula 4-12

2 E103495 Juego del pist6n 1:3,18-21

3E100434 Juegodelfiltrodeaire 64-66

NOTAS

Your Home

For expert troubleshooting and home solutions advice:

www.managemyhome.com

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ®

(1-800-469-4663)

www.sears.com

Call anytime, day or night

(U.S.A. and Canada)

www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of the nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

www.sears.com www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR®

(1-888-784-6427)

Au Canada pour service en franc,.ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

® Registered Trademark /TMTrademark /SMService Mark of Sears Brands, LLC

® Marca Registrada /TM Marca de Fabrica /SMMarca de Servicio de Sears Brands, LLC

MC Marque de commerce /MDMarque d6pos6e de Sears Brands, LLC

Craftsman 921167500 User Manual AIR COMPRESSOR Manuals And Guides L0912205

CRAFTSMAN Air compressor Manual L0912205 CRAFTSMAN Air compressor Owner's Manual, CRAFTSMAN Air compressor installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
