Operator’s Manual

ZTS 6000

Zero-Turn Rear Engine Riders with Electric Start

Model No.

107.289930 (26HP Kohler Engine with 52” Mower)

CAUTION: Before using this product, read

the manual and follow all its Safety Rules

and Operating Instructions.

For answers to your questions about this

product, call:

1-800-659-5917

Sears Craftsman Help Line

5 am - 5 pm, Mon - Sat

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website: www.sears.com/craftsman

Nota: Una traducción en español de este Manual

del Operador puede encontrarse en la página 37.

Not for

Reproduction

Not for

Reproduction

TABLE OF CONTENTS

Warranty Statement.....................................................3

Safety Rules & Information.........................................4

Identification Numbers................................................9

Assembly....................................................................10

Pre-Operation.............................................................13

Operation....................................................................14

Maintenance...............................................................21

Service & Adjustments .............................................29

Storage .......................................................................34

Specifications ............................................................34

Troubleshooting.........................................................35

Spanish Operator’s Manual ......................................37

Repair Parts .........................................................PTS-1

Hardware and Torque Specifictions.................PTS-36

Repair Protection Agreement........Inside Back Cover

Service Numbers........................................Back Cover

NOTE: In this manual, “left” and “right” are referred to as seen from the operating position.

WARRANTY

CRAFTSMAN FULL WARRANTY

When operated and maintained according to all supplied instructions, if any non-expendable part of this riding equip-

ment fails due to a defect in material or workmanship within two years from the date or purchase, call 1-800-659-5917

to arrange for free in-home repair.

The frame and front axle will be repaired free of charge for five years from the date of purchase if defective in material

or workmanship.

All of the above warranty coverage applies for only 90 days from the date of purchase if this riding equipment is ever

used for commercial or rental purposes.

In all cases, if repair proves impossible, the riding equipment will be replaced free of charge with the same or an

equivalent model.

The battery will be replaced free of charge for 90 days from the date of purchase if defective in material or workman-

ship (our testing proves that it will not hold a charge).

This warranty covers ONLY defects in material and workmanship. Sears will NOT pay for:

• Expendable items that become worn during normal use, including but not limited to blades, spark plugs, air

cleaners, belts, and oil filters.

• Standard maintenance servicing, oil changes, or tune-ups.

• Tire replacement or repair caused by punctures from outside objects, such as nails, thorns, stumps, or glass.

• Tire or wheel replacement or repair resulting from normal wear, accident, or improper operation or maintenance.

• Repairs necessary because of operator abuse, including but not limited to damage caused by towing objects

beyond the capability of the riding equipment, impacting objects that bend the frame or crankshaft, or over-

speeding the engine.

• Repairs necessary because of operator negligence, including but not limited to, electrical and mechanical damage

caused by improper storage, failure to use the proper grade and amount of engine oil, failure to keep the deck clear

of flammable debris, or failure to maintain the riding equipment according to the instructions contained in the opera-

tor's manual.

• Engine (fuel system) cleaning or repairs caused by fuel determined to be contaminated or oxidized (stale). In

general, fuel should be used within 30 days of its purchase date.

• Normal deterioration and wear of the exterior finishes, or product label replacement.

This warranty applies only while this product is within the United States.

This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Not for

Reproduction

GENERAL OPERATION

• Read, understand, and follow all instructions in the

manual and on the unit before starting.

• Do not put hands or feet near rotating parts or under

the machine. Keep clear of the discharge opening at

all times.

• Only allow responsible adults, who are familiar with

the instructions, to operate the unit (local regulations

can restrict operator age).

• Clear the area of objects such as rocks, toys, wire,

etc., which could be picked up and thrown by the

blade(s).

• Be sure the area is clear of other people before mow-

ing. Stop the unit if anyone enters the area.

• Never carry passengers.

• Do not mow in reverse unless absolutely necessary.

Always look down and behind before and while travel-

ling in reverse.

• Never direct discharge material toward anyone. Avoid

discharging material against a wall or obstruction.

Material may ricochet back toward the operator. Stop

the blade(s) when crossing gravel surfaces.

• Do not operate the machine without the entire grass

catcher, discharge guard (deflector), or other safety

devices in place and operational.

• Slow down before turning.

• Never leave a running unit unattended. Always disen-

gage the blades (PTO), set parking brake, stop

engine, and remove keys before dismounting.

• Disengage blades (PTO) when not mowing. Shut off

engine and wait for all parts to come to a complete

stop before cleaning the machine, removing the grass

catcher, or unclogging the discharge guard.

• Operate the machine only in daylight or good artificial

light.

• Do not operate the unit while under the influence of

alcohol or drugs.

• Watch for traffic when operating near or crossing

roadways.

• Use extra care when loading or unloading the unit

into a trailer or truck.

• Always wear eye protection when operating this unit.

• Data indicates that operators, age 60 years and

above, are involved in a large percentage of power

equipment-related injuries. These operators should

evaluate their ability to operate the equipment safely

enough to protect themselves and others from injury.

• Follow the manufacturer’s recommendations for wheel

weights or counterweights.

• Keep in mind the operator is responsible for accidents

occurring to other people or property.

• All drivers should seek and obtain professional and

practical instruction.

• Always wear substantial footwear and trousers.

Never operate when barefoot or wearing sandals.

• Before using, always visually check that the blades

and blade hardware are present, intact, and secure.

Replace worn or damaged parts.

• Disengage attachments before: refueling, removing

an attachment, making adjustments (unless the

adjustment can be made from the operator’s posi-

tion).

• When the machine is parked, stored, or left unattend-

ed, lower the cutting means unless a positive

mechanical lock is used.

• Before leaving the operator’s position for any reason,

engage the parking brake (if equipped), disengage

the blades (PTO), stop the engine, and remove the

key.

• To reduce fire hazard, keep the unit free of grass,

leaves, & excess oil. Do not stop or park over dry

leaves, grass, or combustible materials.

• It is a violation of California Public Resource Code

Section 4442 to use or operate the engine on or near

any forest-covered, brush-covered, or grass-covered

land unless the exhaust system is equipped with a

spark arrester meeting any applicable local or state

laws. Other states or federal areas may have similar

laws.

• OSHA regulations may require the use of hearing

protection when exposed to sound levels greater than

85 dBA for an 8 hour time period.

Read these safety rules and follow them closely. Failure to obey these rules could result in loss of control

of unit, severe personal injury or death to you, or bystanders, or damage to property or equipment.

This mowing deck is capable of amputating hands and feet and throwing objects.

The triangle in text signifies important cautions or warnings which must be followed.

TRANSPORTING AND STORAGE

• When transporting the unit on an open trailer, make

sure it is facing forward, in the direction of travel. If

the unit is facing backwards, wind lift could damage

the unit.

• Always observe safe refueling and fuel handling prac-

tices when refueling the unit after transportation or

storage.

• Never store the unit (with fuel) in an enclosed poorly

ventilated structure. Fuel vapors can travel to an igni-

tion source (such as a furnace, water heater, etc.)

and cause an explosion. Fuel vapor is also toxic to

humans and animals.

• Always follow the engine manual instructions for

storage preparations before storing the unit for both

short and long term periods.

• Always follow the engine manual instructions for

proper start-up procedures when returning the unit to

service.

• Never store the unit or fuel container inside where

there is an open flame or pilot light, such as in a

water heater. Allow unit to cool before storing.

CAUTION

This machine produces sound levels in

excess of 85 dBA at the operator’s ear and

can cause hearing loss though extended

periods of exposure.

Wear hearing protection when operating this

machine.

SAFETY RULES AND INFORMATION

Not for

Reproduction

CHILDREN

Tragic accidents can occur if the operator is not alert to the

presence of children. Children are often attracted to the unit

and the mowing activity. Never assume that children will

remain where you last saw them.

• Keep children out of the mowing area and under the

watchful care of another responsible adult.

• Be alert and turn unit off if children enter the area.

• Before and during reverse operation, look behind and

down for small children.

• Never carry children, even with the blade(s) off. They

may fall off and be seriously injured or interfere with

safe unit operation. Children who have been given

rides in the past may suddenly appear in the mowing

area for another ride and be run over or backed over

by the machine.

• Never allow children to operate the unit.

• Use extra care when approaching blind corners,

shrubs, trees, or other objects that may obscure

vision.

EMISSIONS

• Engine exhaust from this product contains chemicals

known, in certain quantities, to cause cancer, birth

defects, or other reproductive harm.

• Look for the relevant Emissions Durability Period and

Air Index information on the engine emissions label.

IGNITION SYSTEM

• This spark ignition system complies with Canadian

standard ICES-002.

SLOPE OPERATION

Slopes are a major factor related to loss-of-control and tip-

over accidents, which can result in severe injury or death.

Operation on all slopes requires extra caution. If you cannot

back up the slope or if you feel uneasy on it, do not operate

on it.

Control of a walk-behind or ride-on machine sliding on a

slope will not be regained by the application of the brake.

The main reasons for loss of control are: insufficient tire

grip on the ground, speed too fast, inadequate braking, the

type of machine is unsuitable for its task, lack of awareness

of the ground conditions, incorrect hitching and load distri-

bution.

• Mow across slopes, not up and down.

• Watch for holes, ruts, or bumps. Uneven terrain could

overturn the unit. Tall grass can hide obstacles.

• Choose a slow speed so that you will not have to stop

or change speeds while on the slope.

• Do not mow on wet grass. Tires may loose traction.

• Never mow down slopes.

• Avoid starting, stopping, or turning on a slope. If tires

lose traction (i.e. machine stops forward motion on a

slope), disengage the blade(s) (PTO) and drive slow

off the slope.

• Keep all movement on slopes slow and gradual. Do

not make sudden changes in speed or direction,

which could cause the machine to rollover.

• Use extra care while operating machines with grass

catchers or other attachments; they can affect the

stability of the unit. Do not use on steeps slopes.

• Do not try to stabilize the machine by putting your

foot on the ground (ride-on units).

• Do not mow near drop-offs, ditches, or embank-

ments. The mower could suddenly turn over if a

wheel is over the edge of a cliff or ditch, or if an edge

caves in.

• Do not use grass catchers on steep slopes.

• Do not mow slopes if you cannot back up them.

• See your authorized dealer/retailer for recommenda-

tions of wheel weights or counterweights to improve

stability.

• Remove obstacles such as rocks, tree limbs, etc.

• Use slow speed. Tires may lose traction on slopes

even through the brakes are functioning properly.

• Do not turn on slopes unless necessary, and then,

turn slowly and gradually uphill, if possible. Never

mow down slopes.

TOWED EQUIPMENT (RIDE-ON UNITS)

• Tow only with a machine that has a hitch designed for

towing. Do not attach towed equipment except at the

hitch point.

• Follow the manufacturer’s recommendations for

weight limit for towed equipment and towing on

slopes. See attaching a trailer under OPERATION.

• Never allow children or others in or on towed equip-

ment.

• On slopes, the weight of the towed equipment may

cause loss of traction and loss of control.

• Travel slowly and allow extra distance to stop.

• Do not shift to neutral and coast down hill.

WARNING

Never operate on slopes greater than 17.6 percent

(10°) which is a rise of 3-1/2 feet (106 cm) vertically in

20 feet (607 cm) horizontally.

Select slow ground speed before driving onto slope.

Use extra caution when operating on slopes with rear-

mounted grass catchers.

Mow across the face of slopes, not up and down,use

caution when changing directions and DO NOT

START OR STOP ON SLOPE.

Not for

Reproduction

WARNING: To avoid serious injury, operate your unit up and

down the face of slopes, never across the face. Do not operate

on slopes greater than 10 degrees. Make turns gradually to

prevent tipping or loss of control. Exercise extreme caution

when changing direction on slopes. Braking may be affected by

attachments. Reduce speed on slopes.

1. Fold this page along dotted line indicated above.

2. Hold page before you so that its left edge is vertically parallel to a tree

trunk or other upright structure.

3. Sight across the fold in the direction of hill slope you want to measure.

4. Compare the angle of the fold with the slope of the hill.

ONLY RIDE UP AND DOWN HILL,

NOT ACROSS HILL

LON

TED LI

THIS IS A

10 DEGREE SLOPE

10 DEGREES MAX.

SUGGESTED GUIDE FOR SIGHTING SLOPES FOR SAFE OPERATION

Not for

Reproduction

SERVICE AND MAINTENANCE

Safe Handling of Gasoline

• Extinguish all cigarettes, cigars, pipes, and other

sources of ignition.

• Use only approved gasoline containers.

• Never remove the gas cap or add fuel with the engine

running. Allow the engine to cool before refueling.

• Never fuel the machine indoors.

• Never store the machine or fuel container where there

is an open flame, spark, or pilot light such as near a

water heater or other appliance.

• Never fill containers inside a vehicle or on a truck bed

with a plastic bed liner. Always place containers on

the ground away from your vehicle before filling.

• Remove gas-powered equipment from the truck or

trailer and refuel it on the ground. If this is not possi-

ble, then refuel such equipment on a trailer with a

portable container, rather than from a gasoline dis-

penser nozzle.

• Keep nozzle in contact with the rim of the fuel tank or

container opening at all times until fueling is com-

plete. Do not use a nozzle lock-open device.

• If fuel is spilled on clothing, change clothing immedi-

ately.

• Never over-fill the fuel tank. Replace gas cap and

tighten securely.

• Use extra care in handling gasoline and other fuels.

They are flammable and vapors are explosive.

• If fuel is spilled, do not attempt to start the engine but

move the machine away from the area of spillage and

avoid creating any source of ignition until fuel vapors

have dissipated.

• Replace all fuel tank caps and fuel container caps

securely.

Service & Maintenance

• Never run the unit in an enclosed area where carbon

monoxide fumes may collect.

• Keep nuts and bolts, especially blade attachment

bolts, tight and keep equipment in good condition.

• Never tamper with safety devices. Check their proper

operation regularly and make necessary repairs if

they are not functioning properly.

• Keep unit free of grass, leaves, or other debris build-

up. Clean up oil or fuel spillage. and remove any fuel-

soaked debris. Allow machine to cool before storage.

• If you strike an object, stop and inspect the machine.

Repair, if necessary, before restarting.

• Never make adjustments or repairs with the engine

running.

• Check grass catcher components and the discharge

guard frequently and replace with manufacturer’s rec-

ommended parts, when necessary.

• Mower blades are sharp. Wrap the blade or wear

gloves, and use extra caution when servicing them.

• Check brake operation frequently. Adjust and service

as required.

• Maintain or replace safety and instructions labels, as

necessary.

• Do not remove the fuel filter when the engine is hot

as spilled gasoline may ignite. Do not spread fuel line

clamps further than necessary. Ensure clamps grip

hoses firmly over the filter after installation.

• Do not use gasoline containing METHANOL, gasohol

containing more than 10% ETHANOL, gasoline addi-

tives, or white gas because engine/fuel system dam-

age could result.

• If the fuel tank must be drained, it should be drained

outdoors.

• Replace faulty silencers/mufflers.

• Maintain or replace safety and instruction labels as

necessary.

• Use only factory authorized replacement parts when

making repairs.

• Always comply with factory specifications on all set-

tings and adjustments.

• Only authorized service locations should be utilized

for major service and repair requirements.

• Never attempt to make major repairs on this unit

unless you have been properly trained. Improper

service procedures can result in hazardous operation,

equipment damage and voiding of manufacturer’s

warranty.

• On multiple blade mowers, take care as rotating one

blade can cause other blades to rotate.

• Do not change engine governor settings or over-

speed the engine. Operating the engine at excessive

speed can increase the hazard of personal injury.

• Disengage drive attachments, stop the engine,

remove the key, and disconnect the spark plug wire(s)

before: clearing attachment blockages and chutes,

performing service work, striking an object, or if the

unit vibrates abnormally. After striking an object,

inspect the machine for damage and make repairs

before restarting and operating the equipment.

• Never place hands near the moving parts, such as a

hydro pump cooling fan, when the tractor is running.

(Hydro pump cooling fans are typically located on top

of the transaxle).

• Units with hydraulic pumps, hoses, or motors: WARN-

ING: Hydraulic fluid escaping under pressure may

have sufficient force to penetrate skin and cause seri-

ous injury. If foreign fluid is injected into the skin it

must be surgically removed within a few hours by a

doctor familiar with this form of injury or gangrene

may result. Keep body and hands away from pin

holes or nozzles that eject hydraulic fluid under high

pressure. Use paper or cardboard, and not hands, to

search for leaks. Make sure all hydraulic fluid con-

nections are tight and all hydraulic hoses and lines

are in good condition before applying pressure to the

system. If leaks occur, have the unit serviced imme-

diately by your authorized dealer.

• WARNING: Stored energy device. Improper release

of springs can result in serious personal injury.

Springs should be removed by an authorized techni-

cian.

• Models equipped with an engine radiator: WARNING:

Stored energy device. To prevent serious bodily injury

from hot coolant or steam blow-out, never attempt to

remove the radiator cap while the engine is running.

Stop the engine and wait until it is cool. Even then,

use extreme care when removing the cap.

Not for

Reproduction

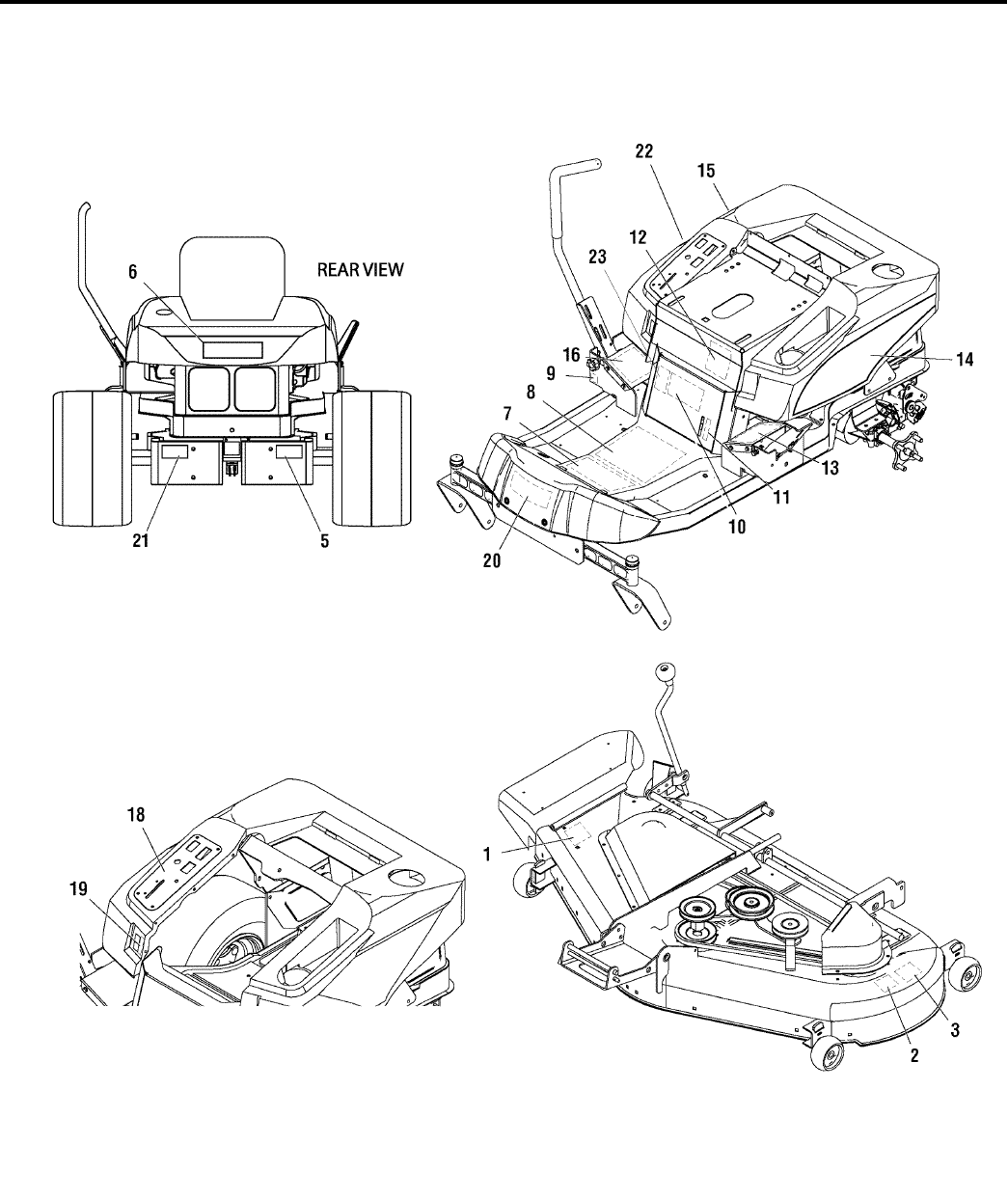

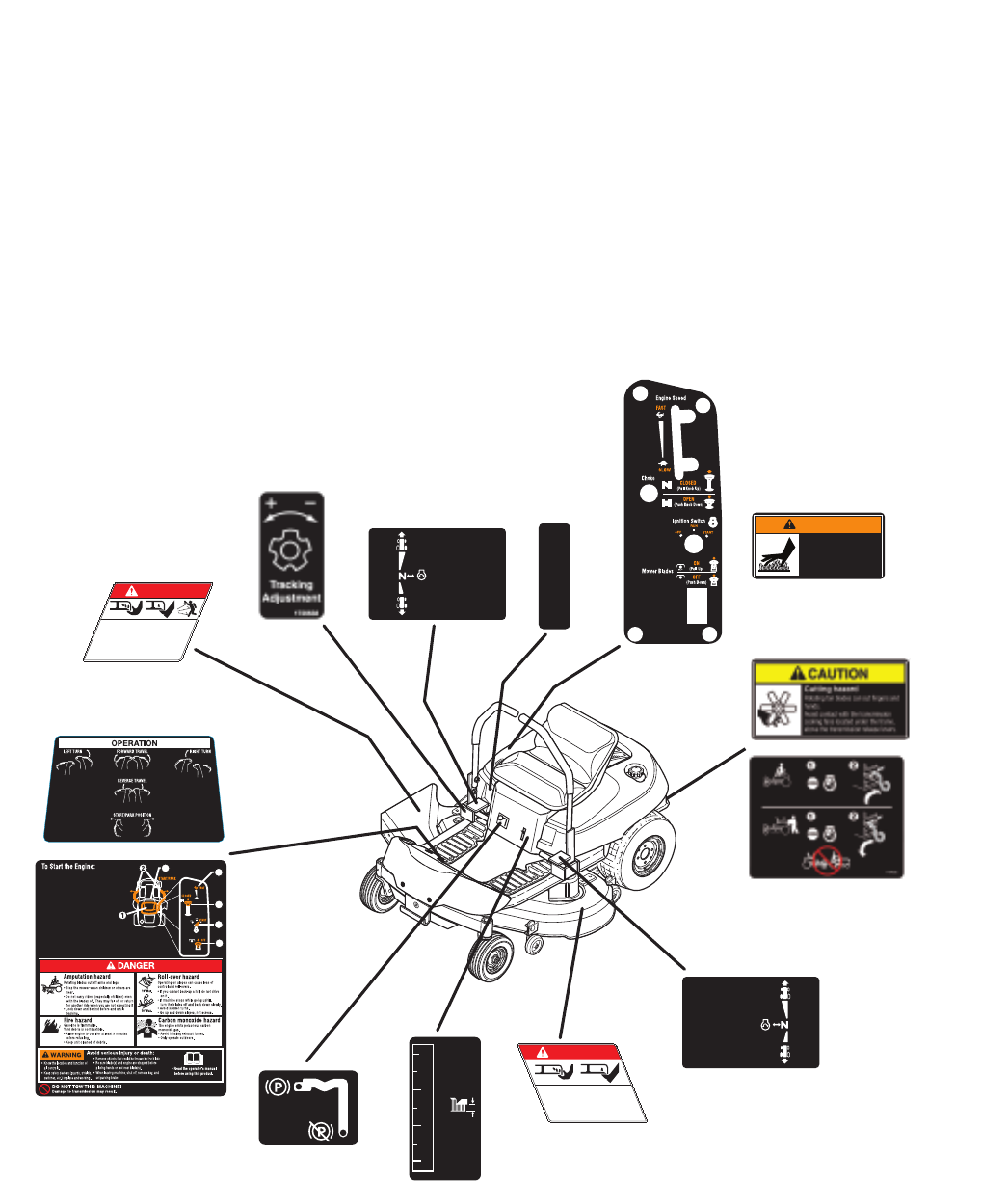

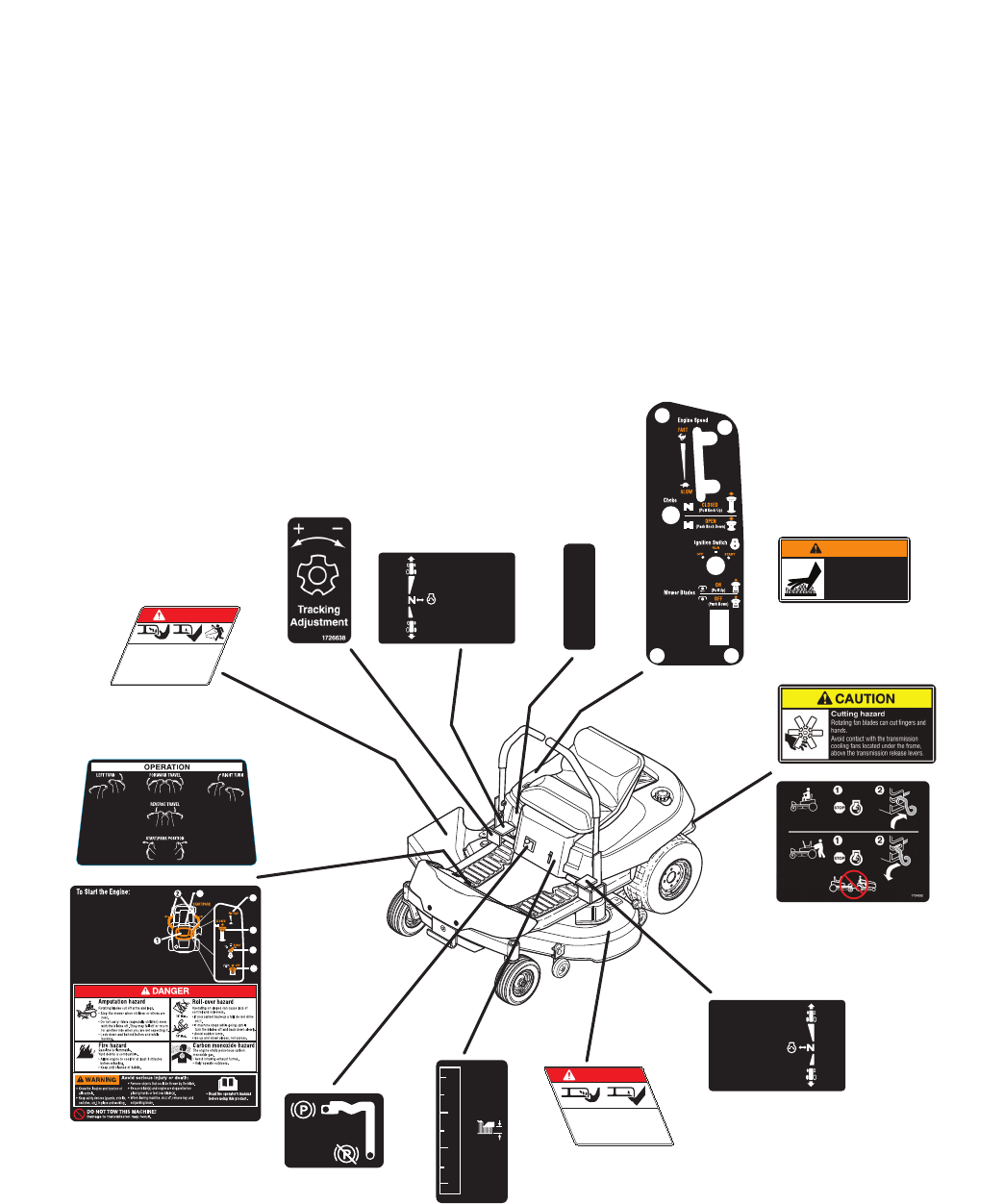

SAFETY & OPERATION DECALS

This unit has been designed and manufactured to pro-

vide you with the safety and reliability you would expect

from an industry leader in outdoor power equipment

manufacturing.

Although reading this manual and the safety instructions

it contains will provide you with the necessary basic

knowledge to operate this equipment safely and effec-

tively, we have placed several safety labels on the unit to

remind you of this important information while you are

operating your unit.

All DANGER, WARNING, CAUTION and instructional

messages on your rider and mower should be carefully

read and obeyed. Personal bodily injury can result when

these instructions are not followed. The information is for

your safety and it is important! The safety decals below

are on your rider and mower.

If any of these decals are lost or damaged, replace them

at once. Contact a Sears Parts & Service Center for

replacements.

These labels are easily applied and will act as a constant

visual reminder to you, and others who may use the

equipment, to follow the safety instructions necessary for

safe, effective operation.

Burn hazard

The exhaust pipe and surrounding

surfaces are hot and can cause

burns.

Avoid contact with hot surfaces.

WARNING

173xxxx

Right Ground

Speed Lever

(Controls Right Drive Wheel)

Forward

Neutral Start / Park

Reverse

174xxxx

Left Ground

Speed Lever

(Controls Right Drive Wheel)

Forward

NeutralStart / Park

Reverse

1733458

Low Cut

High Cut

1734276

Decal - Ground

Speed Lever

Part No. 7102576YP

Decal - Ground Speed Lever

Part No. 1734270SM

Decal - Cutting Height

Indicator

Part No. 1734335SM

Decal - Parking Brake

Part No. 7102578YP

Decal - Amputation Hazard

Part No. 1704276SM

Decal - Amputation and

Thrown Objects Hazard

Part No. 1704277SM

Decal - Operation, Lower

Part No. 7102574YP

Decal - Operation, Upper

Part No. 7102575YP

Decal - Cutting

Height Switch

Part No.

1734276SM

Decal - Hot Surfaces

Part No. 1734273SM

(Located on RH side)

Decal - Transmission

Release

Part No. 1734532SM

(Located on rear frame)

Decal - Control Panel

Part No. 7103214YP

DANGER

Amputation Hazard

1704276

To avoid injury from rotating

blades, stay clear of deck edge.

DANGER

Amputation and

Thrown Objects Hazard

1704277

To avoid injury from rotating blades and

thrown debris, stay clear of deck edge

and discharge. Do not mow without

deflector or entire grass catcher in place.

Decal - Tracking

Adjustment

Part No.

1726638SM

Decal - Cutting Hazard

Part No. 1734672SM

(Located on rear frame)

Cutting

Height

RAISE

MOWER

LOWER

MOWER

1734276

7102574

7102575

To Turn On the Mower Blades:

1. Sit in seat.

2. Start the engine (see “To Start Engine”).

3. Pull the mower blade switch UP to

turn the mower blades ON.

To Stop the Engine:

1. Move ground speed levers to

START/PARK.

2. Move parking brake lever to

ENGAGE position.

3. Move engine speed control

to SLOW.

4. Turn ignition switch to OFF.

To Turn the Mower Blades Off:

1. Push the mower blade switch DOWN to

turn the mower blades OFF.

To Drive:

1. Start the engine (see “To Start Engine”).

2. Move parking brake control to

DISENGAGE position.

3. Move both ground speed levers in from

PARK position.

4. Move levers as shown to travel.

7102576

7102578

Sit in the seat.

Move the ground speed levers to START/PARK

positions (move both levers out).

Move parking brake control to ENGAGE position.

Turn the mower blades OFF (push switch down).

Move engine speed control to FAST position

(levers full forward).

Pull the choke knob up to CLOSED position.

Turn ignition switch to START to crank the engine.

After the engine starts:

-release the ignition switch key (it will return to RUN position)

-push the choke knob down to OPEN position

Always set the engine speed to FAST for mowing.

7102574

Not for

Reproduction

LITERATURE PACKAGE CONTENTS

OPTIONAL ACCESSORIES

See your local Sears retailer to purchase the following

accessories:

• Two Bin Grass Collector

• Headlight Kit

• Front Bumper Kit

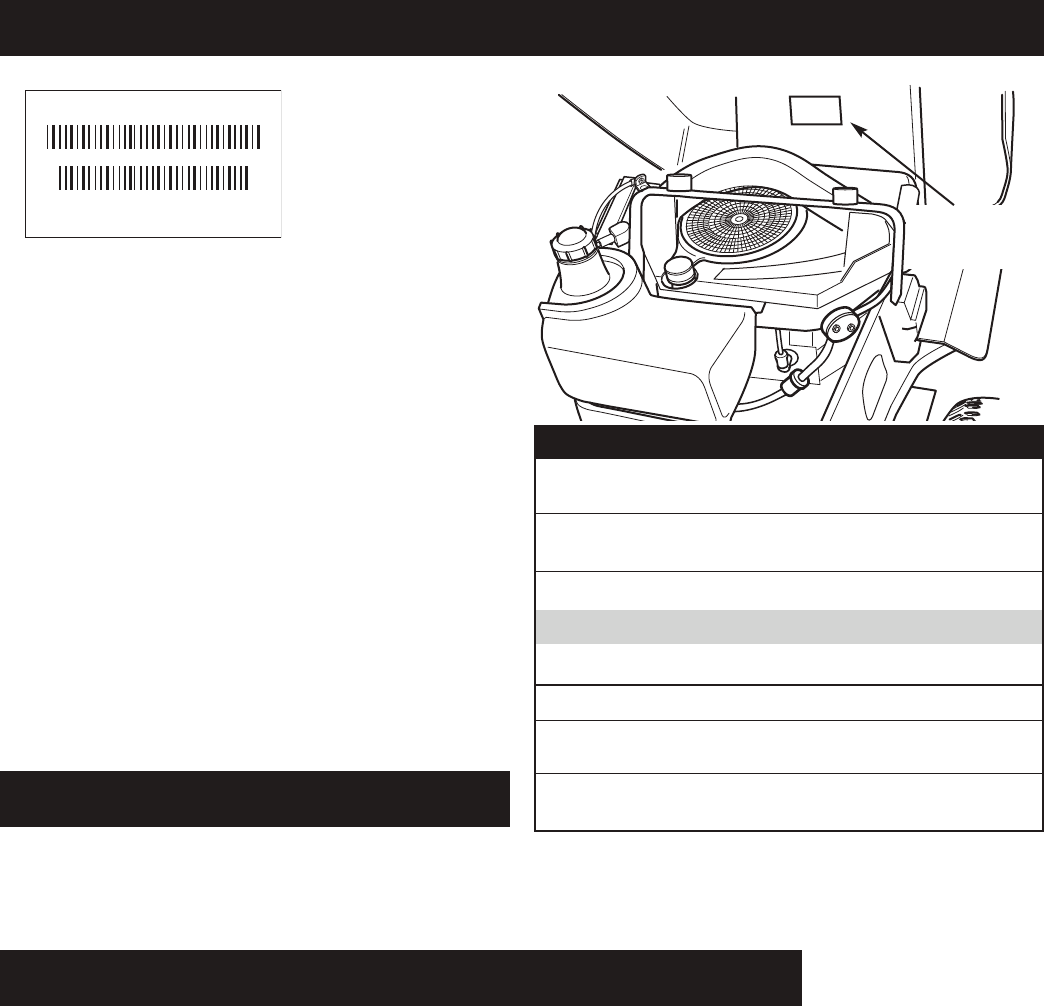

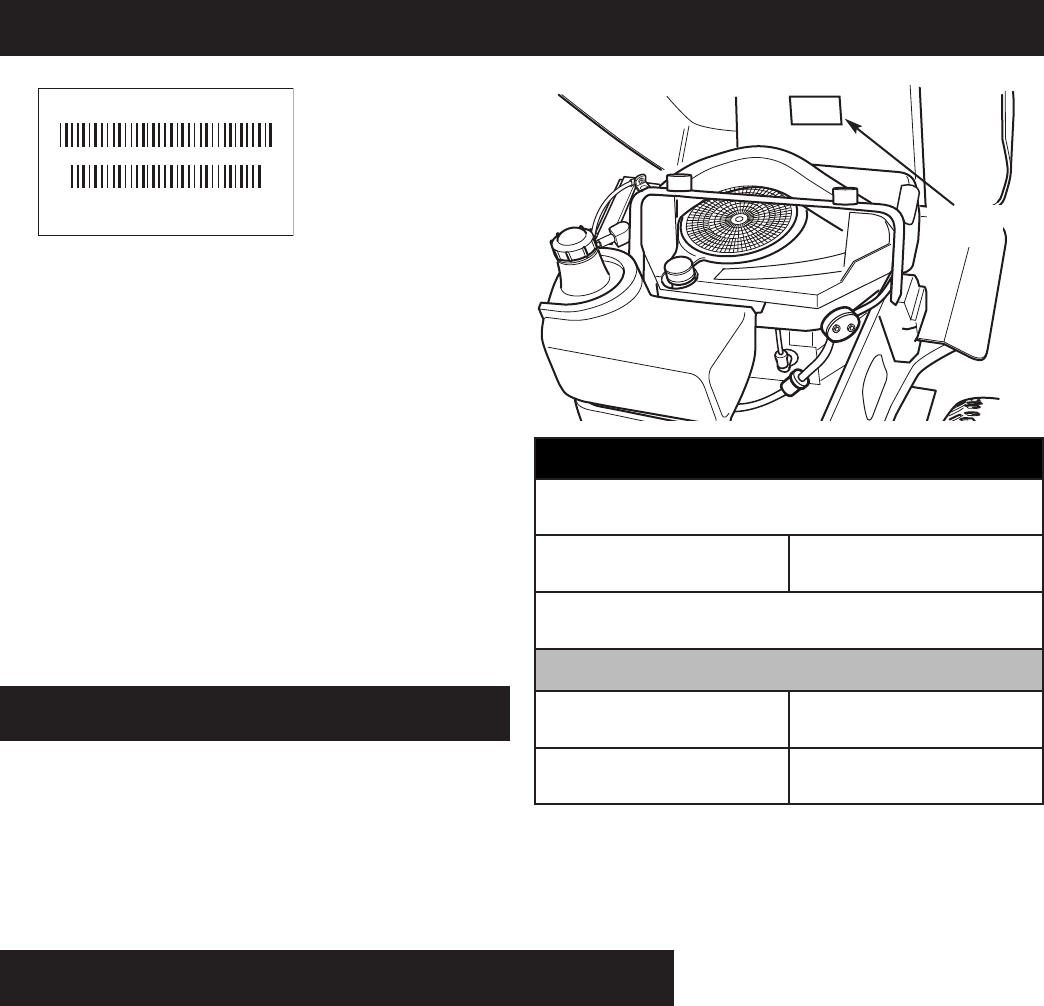

IDENTIFICATION NUMBERS

ID Tag

When contacting the service center for replacement

parts, service, or information you MUST have these

numbers.

Record your model name/number, manufacturer’s

identification numbers, and engine serial numbers in the

space provided for easy access.

The identification tag is located on the underside of the

seat. Tilt the seat forward to access the ID tag.

For answers to your questions about this product, call:

1-800-659-5917

Sears Craftsman Help Line, 5 am - 5 pm,

Monday-Saturday.

Model No. 107.27XXXX

Serial No. 000000XXXX

Sears, Roebuck and Co. Hoffman Estates, IL 60179

For Parts & Service Call 1-800-4MY-HOME

CRAFTSMAN

Conforms to B71.1 - 1998 Safety Standards

SAAMMPPLE

PRODUCT REFERENCE DATA

Model Description Name/Number

Stock Number Unit Serial Number

Date Purchased

ENGINE REFERENCE DATA

Engine Make Engine Model

Engine Type/Spec Engine Code/Serial Number

• Keys

• Quick Start Guide

(English and Spanish)

• Operator’s Manual & Parts Book

(English and Spanish)

Not for

Reproduction

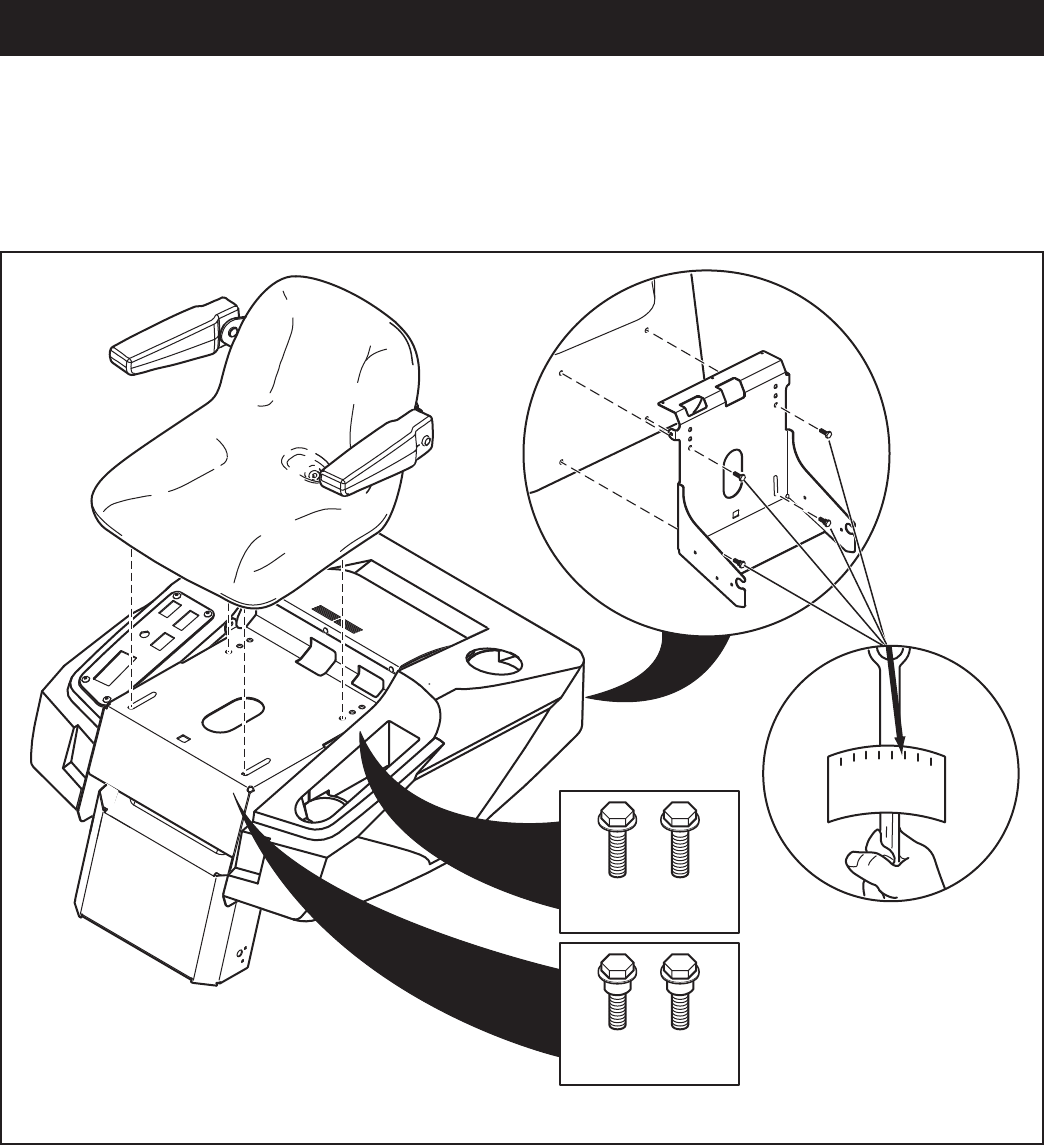

INSTALLING THE SEAT

1. Raise the seat base (see Figure 1).

2. Align the holes in the seat bottom with the holes in

the seat base.

5/16-18 x 3/4

14-19 ft-lbs

19-25 Nm

Figure 1. Installing the Seat

3. Secure the seat to the seat base with two 5/16-18 x

3/4 serrated head bolts for the rear seat slots, and

two 5/16-18 x 3/4 shoulder bolts for the front slots.

4. Tighten to 14-19 ft-lbs (19-25 Nm).

ASSEMBLY

Not for

Reproduction

INSTALLING THE SEAT SAFETY

SWITCH

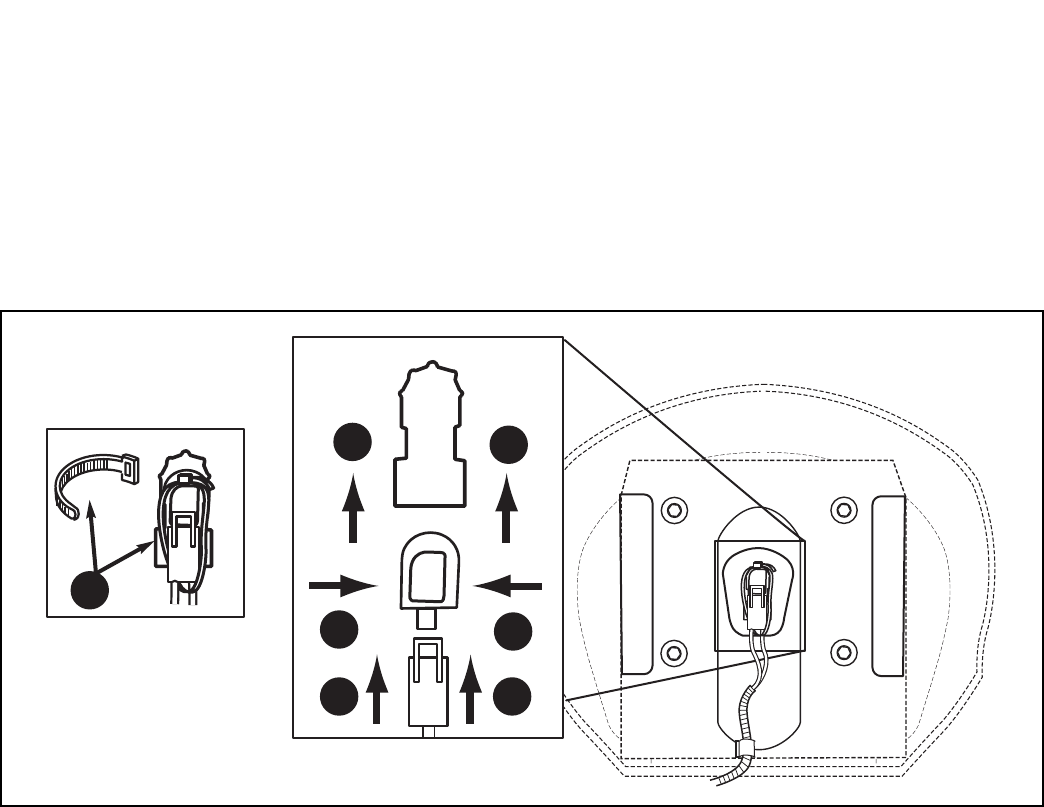

1. Squeeze the side clips of the safety switch (A, Figure

2), and insert the switch into the slot (B) in the seat

bottom. Be sure to slide the switch fully forward.

2. Connect the harness terminal housing (C) to the seat

switch.

3. Loop the wire tie (D) around both the switch body and

the terminal housing.

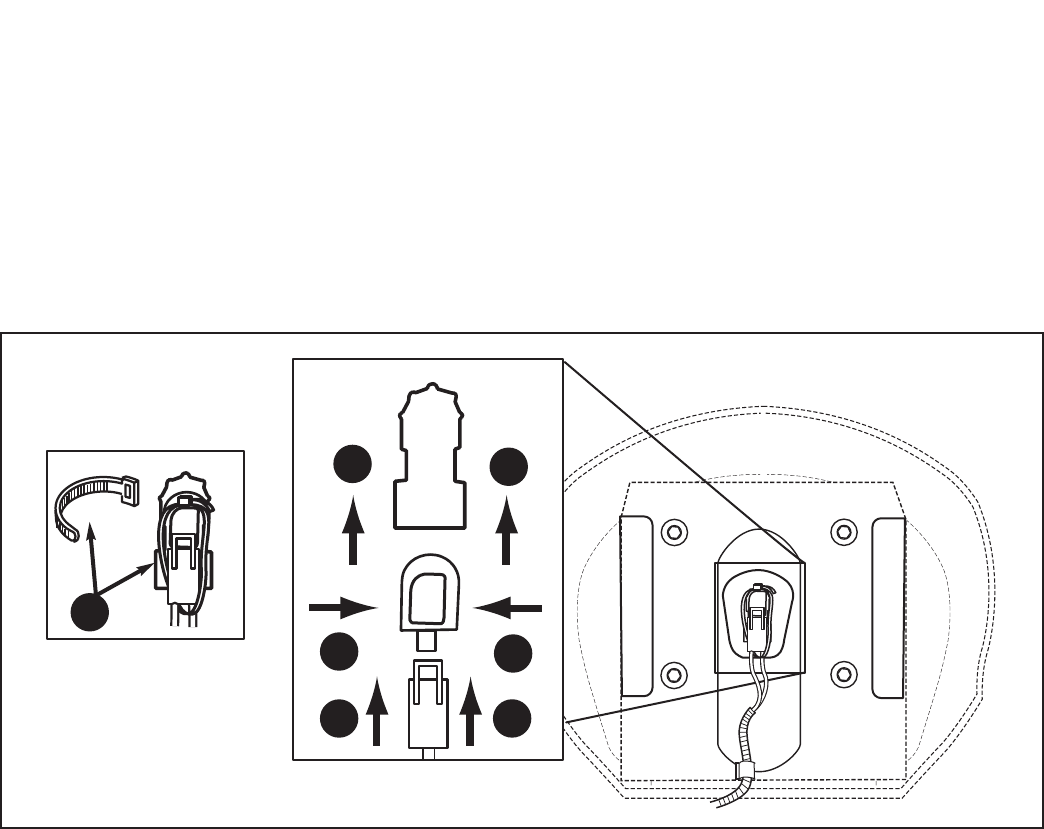

Figure 2. Installing the Seat Safety Switch

Not for

Reproduction

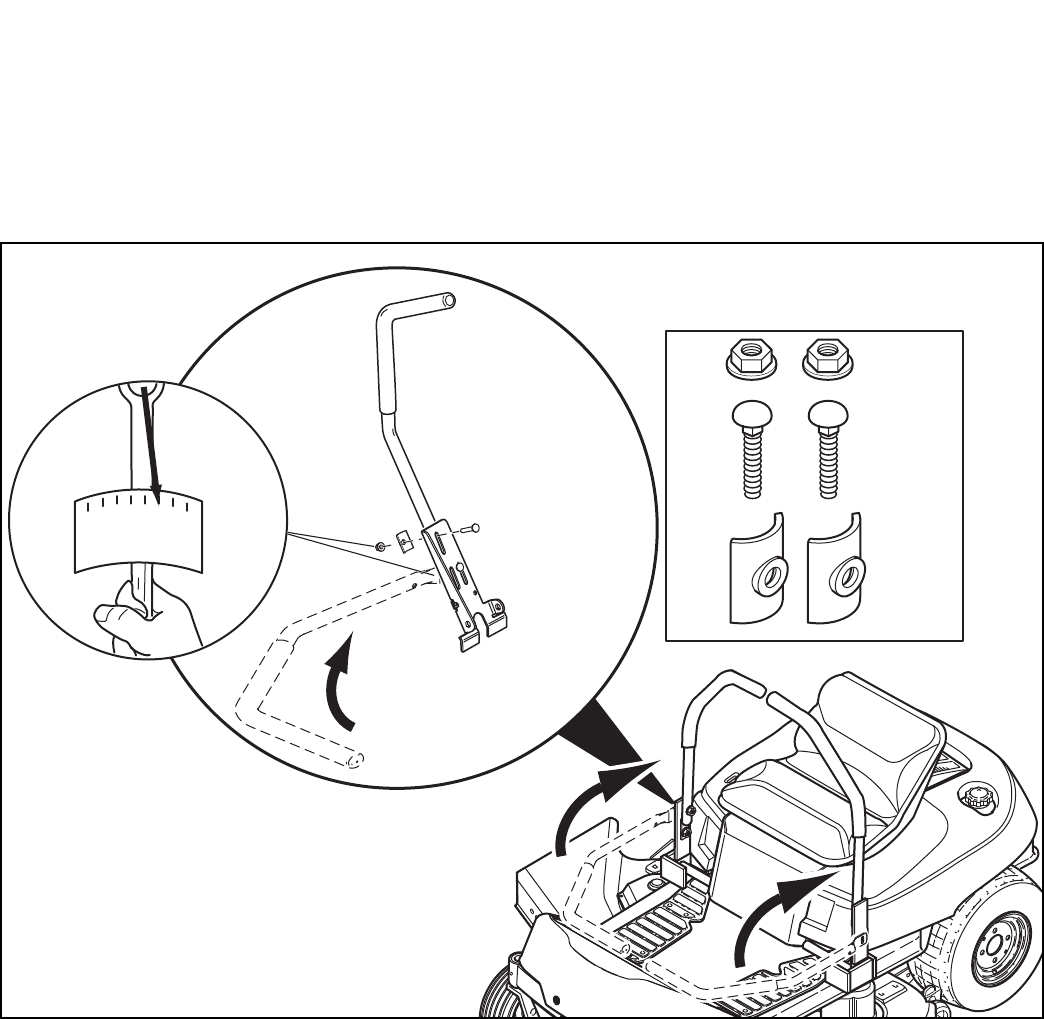

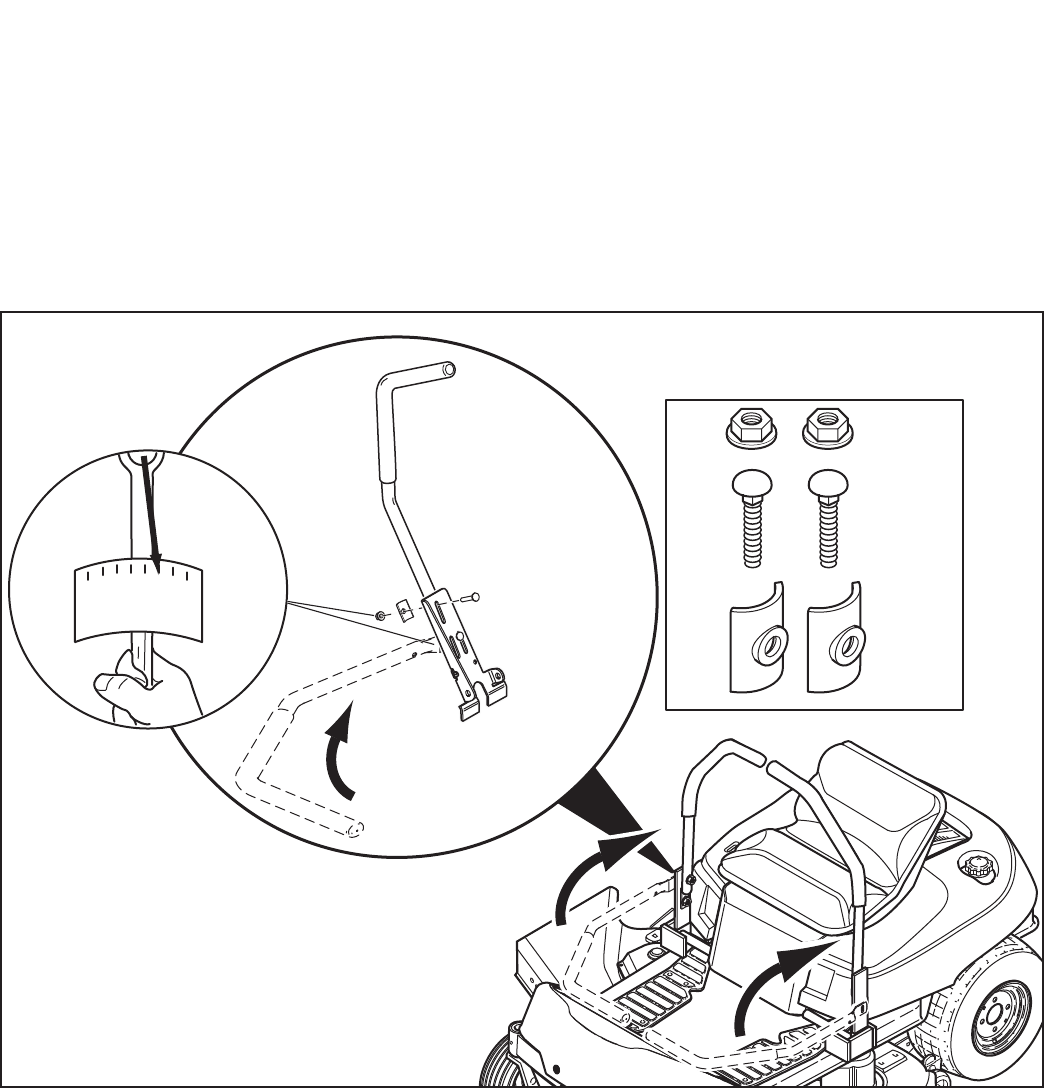

SETTING UP THE GROUND SPEED

CONTROL LEVERS

1. Loosen (do not remove) the hardware securing the

ground speed control levers to the lever bases (see

Figure 3).

2. Raise the levers, aligning the upper hole in each lever

with the upper slotted hole in the lever base.

5/16-18

x 1-3/4

5/16-18

15-17 ft-lbs

20-23 Nm

Figure 3. Setting Up the Ground Speed Control Levers

3. Install the hardware as shown in Figure 3. Tighten to

15-17 ft-lbs (20-23 Nm).

NOTE: Ground speed control levers must be adjusted

prior to use. Refer to the “Ground Speed Control

Adjustment” section.

Not for

Reproduction

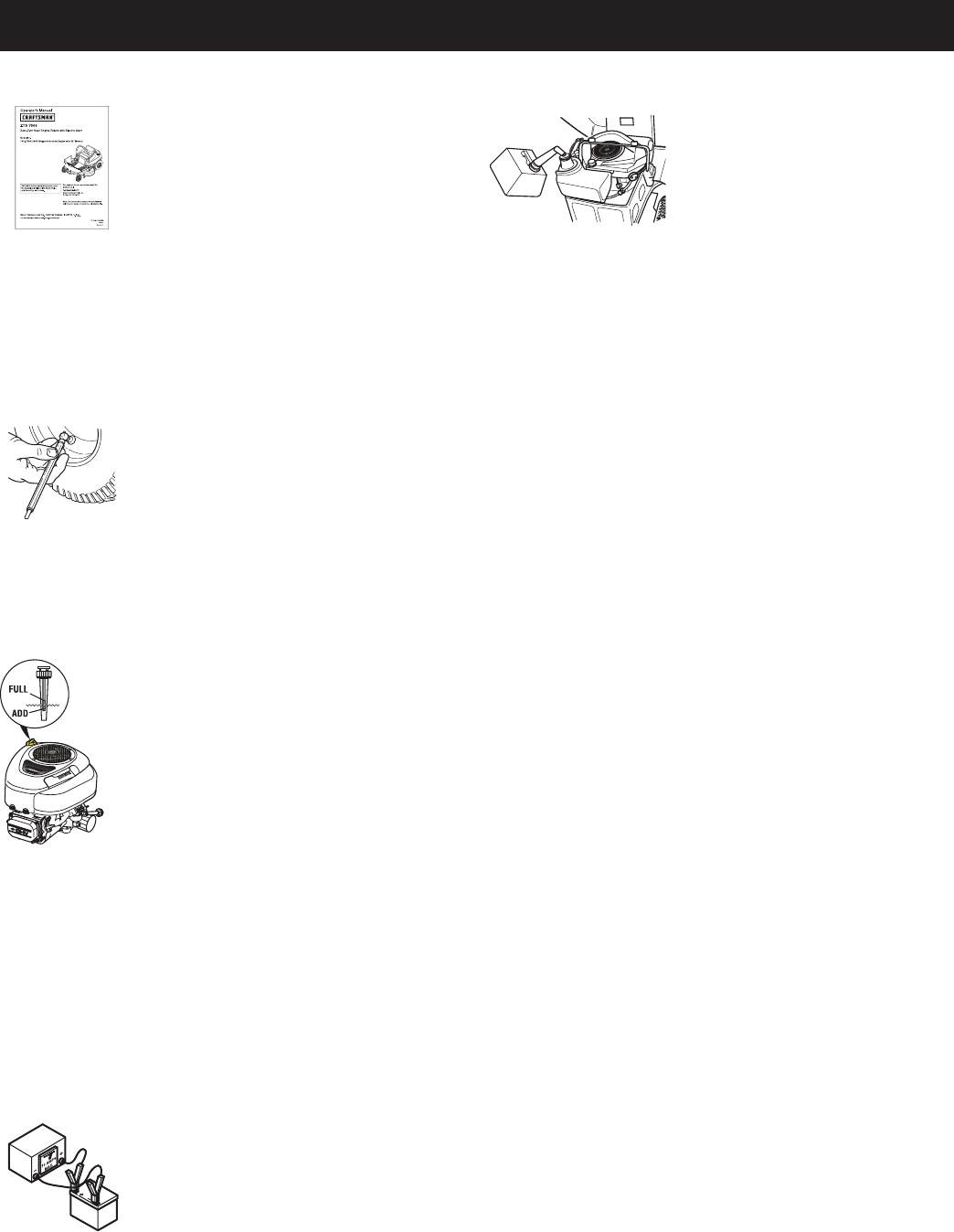

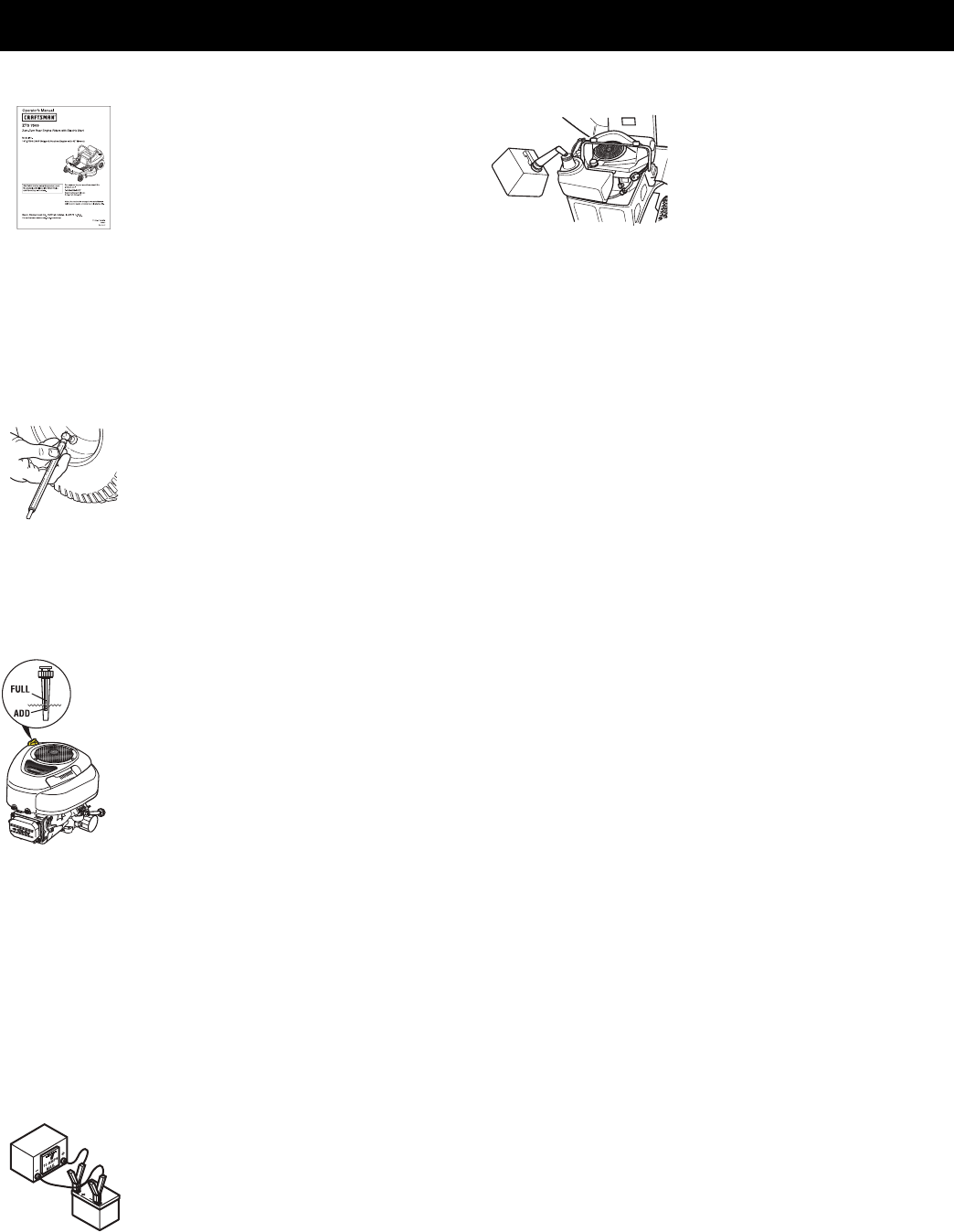

Fill-Up with FRESH Gasoline

Lift the seat deck to access the

fuel cap and tank.

Remove the fuel tank cap and fill

the tank with fresh fuel. After

fueling, securely install the cap

and wipe up any fuel that may

have spilled. See the Operator’s Manual for fuel

recommendations.

The single most common service issue is stale or

contaminated fuel! Fuel should not be more than 30

days old. Use fuel stabilizer to extend the life of your

fuel, and always store fuel in an approved, sealed, plastic

gas can. Stale fuel clean-out is not covered under your

warranty.

Fuel Tank Capacity: 4.0 Gallons (15,14 L)

Start the Engine and Drive the Unit Off the

Crate

Refer to the STARTING THE ENGINE and DRIVING

PRACTICE sections of this manual for information on

starting the unit and driving it off the crate.

Remove the Packaging Materials

Remove the cardboard from the crate.

Remove any steel branding securing the

unit to the crate. Locate the manual

packet.

Read the Operator’s Manual

Locate the operator’s manual in the

manual packet. You should always read and follow the

instructions in the operator’s manual. Proper care,

performance tips, and safety information are located in

this important document.

Check the Tire Pressure

Reduce the tire pressures to the

pressures shown below. Tires are over-

inflated for shipping purposes and must

be set to the correct pressures for

optimum traction.

Rear Tire Pressure: 10-12 PSI

Front Tire Pressure: 18-20 PSI

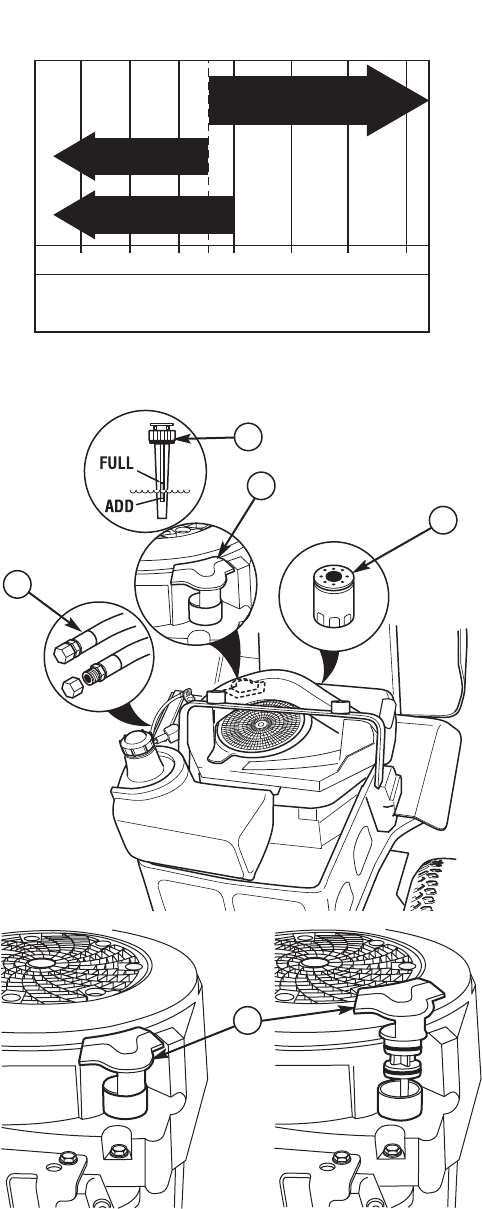

Check Engine Oil Level

Note: Engine is shipped with oil. Add

10W-30 premium engine oil if oil level is

low. See MAINTENANCE for complete

engine oil specifications and maintenance

requirements.

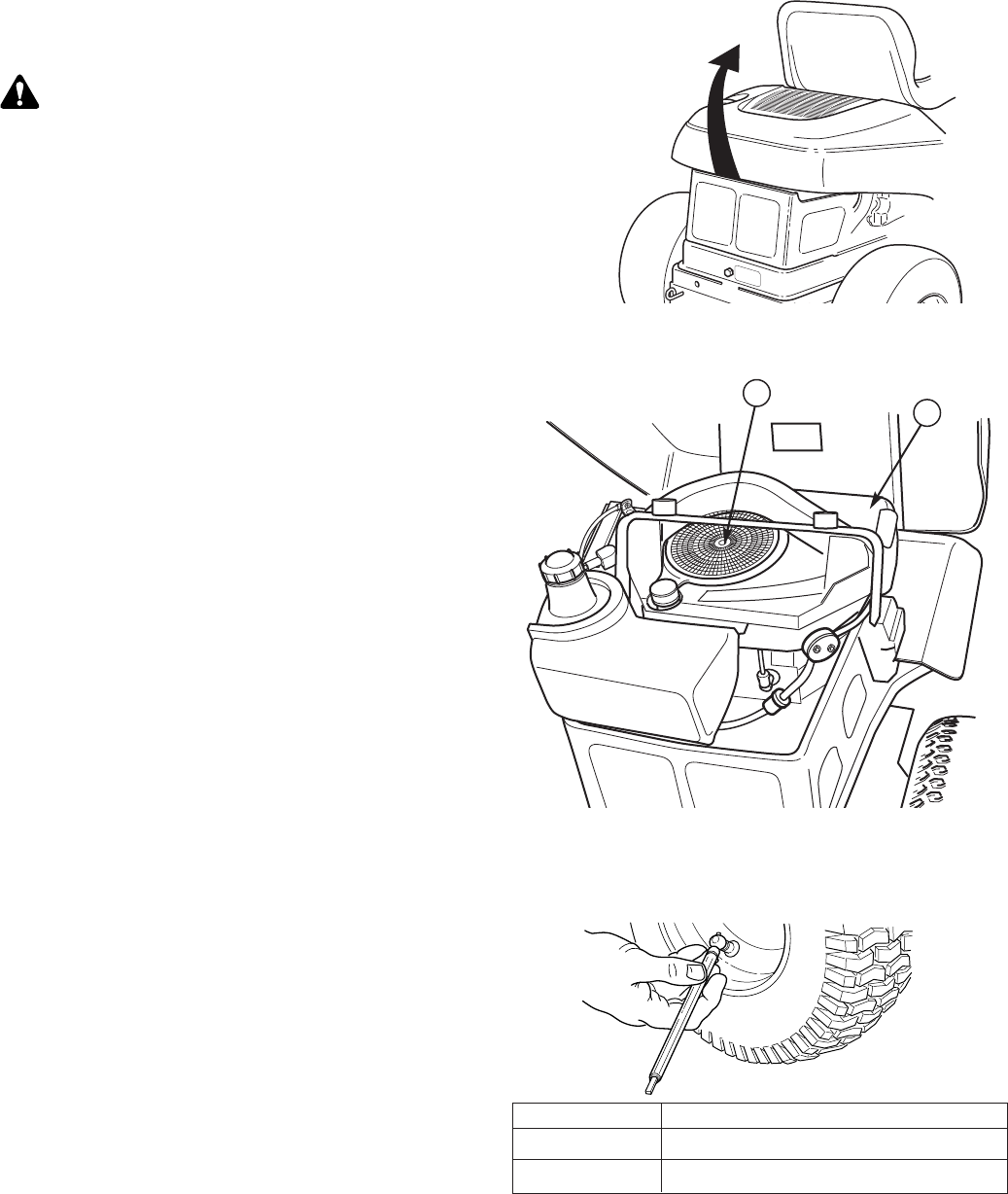

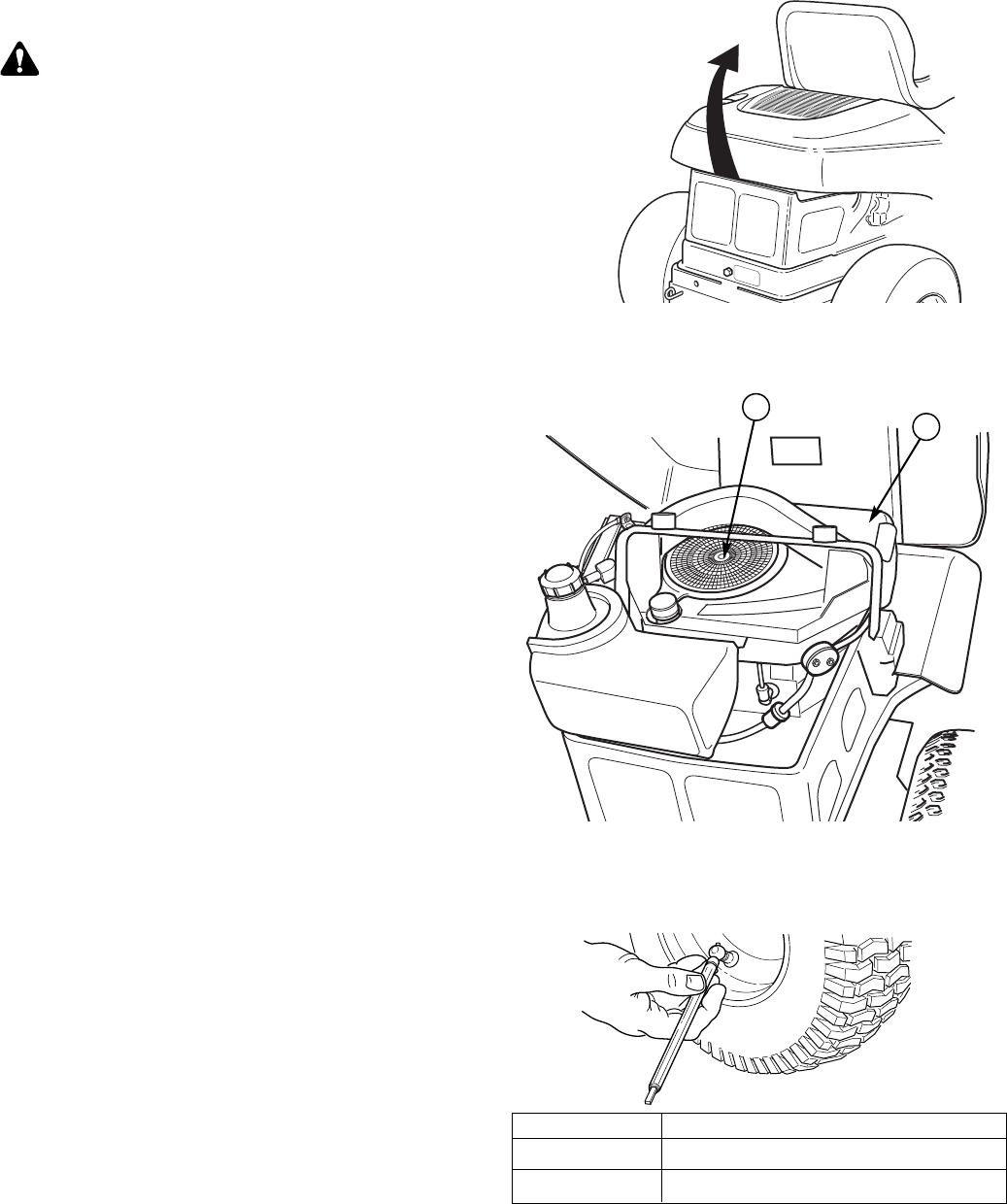

Lift the seat deck (Figure 17) to access

the engine compartment.

Clean the area around the dip stick/oil fill

tube. Remove the dip stick from the oil fill

tube and wipe the dip stick with a clean rag.

Insert the dip stick into the oil fill tube (thread in or push

down completely).

Remove and check the engine oil level. Oil level should

be between Full and Add marks. If necessary, add oil to

the oil fill tube.

Replace and fully secure the dip stick.

Charge the Battery

Lift the seat deck to access the battery.

If the unit is being put into service after

the month and year indicated on the

battery date tag (located on top of

battery) charge the battery for one hour

at 6-10 amps. Refer to the SERVICE &

ADJUSTMENTS section of this manual for battery

charging information.

PRE-OPERATION

Not for

Reproduction

OPERATION

Ground Speed Levers

These levers control the ground speed of the rider. The

left lever controls the left rear drive wheel and the right

lever controls the right rear drive wheel.

Pushing the levers out to the side, away from the opera-

tor’s lap (top inset, Figure 4), is the proper position for

starting the rider. Pulling the levers in across the opera-

tor’s lap puts the levers in DRIVE positions.

From DRIVE position, moving a lever forward increases

the FORWARD speed of the associated wheel. Pulling

back on a lever increases the REVERSE speed. The fur-

ther a lever is pushed, the faster the drive wheel will turn.

See DRIVING PRACTICE for steering instructions.

Parking Brake Lever

Move the parking brake lever (bottom inset, Figure 4) up

and across and into the locking notch to engage and lock

the parking brake. Move the parking brake lever across

and down to disengage the parking brake. The engine

will not start unless the parking brake is engaged.

NOTE: The parking brake must be disengaged before

operating the ground speed levers.

Engine Speed Control

The engine speed control adjusts engine speed. Always

set the engine speed to FAST for driving and mowing.

Move the engine speed control back to SLOW to

decrease engine speed. NEVER turn on the mower

blades with the engine speed set to SLOW. Only turn on

the mower blades with the engine speed set to FAST.

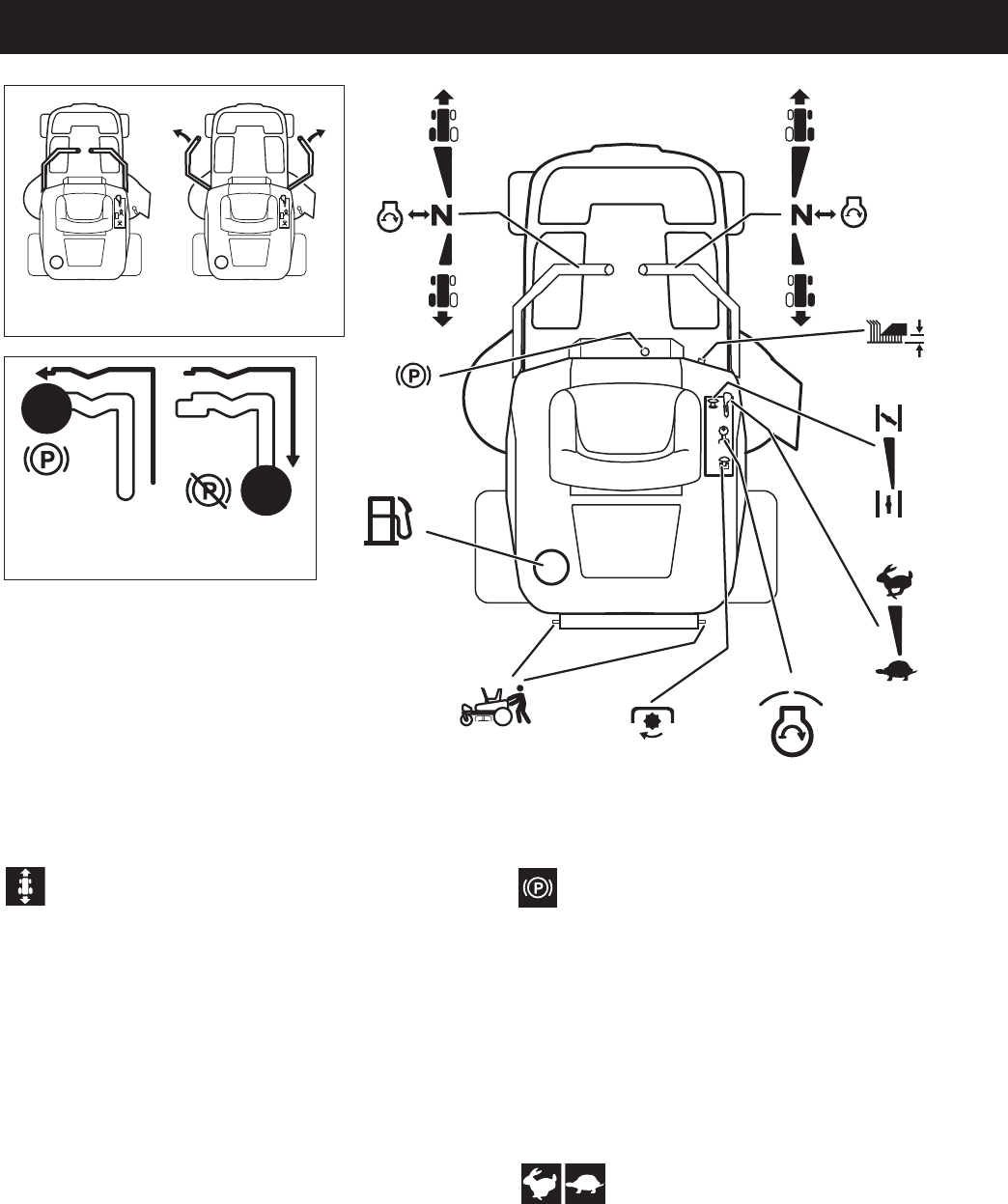

Figure 4. Controls

Left

Ground Speed

Control Lever

Fuel Tank

Cap

Transmission

Release Levers

Right

Ground Speed &

Parking Brake

Lever

Mower

Cutting

Height

Switch

Ignition

Switch

Mower Blade

Switch

Parking

Brake

Lever

Engine

Speed

(Fast)

Engine

Speed

(Slow)

Choke

(Closed)

Choke

(Open)

OFF RUN START

Ground Speed Levers -

DRIVE Positons

Ground Speed Levers -

START/PARK Positons

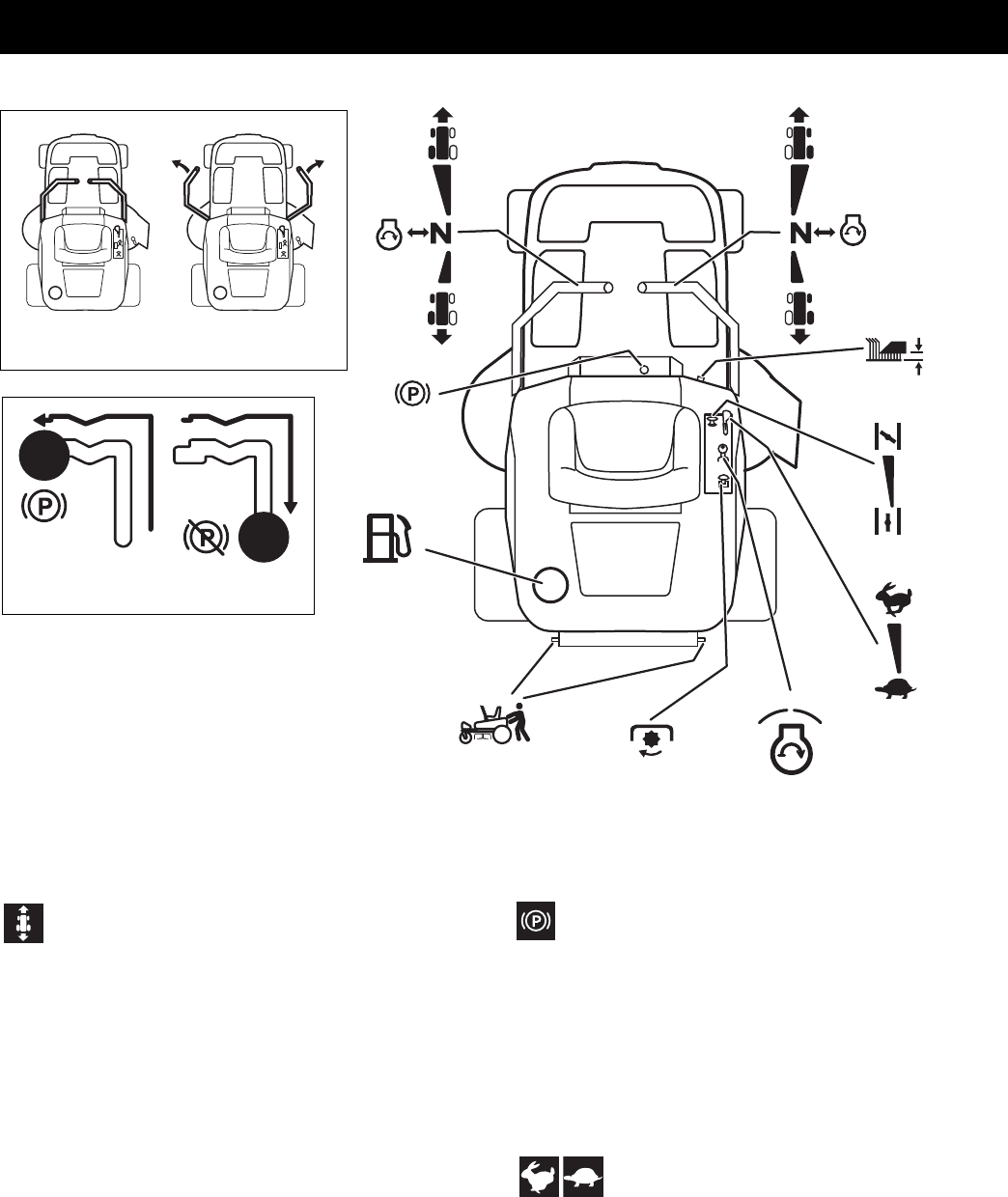

CONTROL FUNCTIONS

The information below briefly describes the

function of individual controls. Starting, stop-

ping, driving, and mowing require the combined

use of several controls applied in specific

sequences. To learn what combination and

sequence of controls to use for various tasks

please read the entire section.

Parking Brake Lever -

DISENGAGE Positon

Parking Brake Lever -

ENGAGE Positon

Not for

Reproduction

Choke

CLOSE the choke for cold starting (pull knob up). OPEN

the choke once the engine starts (push knob down). If

the engine is warm, it may not require choking. If this is

the case, set the choke to OPEN (push the knob down)

while cranking the engine. In most cases, you will need

to close the choke in order to start the engine.

Mower Cutting Height Switch

To increase the mower cutting height (raise the mower

deck), press the top of the yellow cutting height switch.

To decrease mower cutting height (lower the mower

deck), press the bottom of the switch. Mower cutting

height range is approximately 3-3/4” to 1-1/2” (9,5 to 3,8

cm). The cutting height gauge indicates the position of

the mower deck. The cutting height gauge is located on

the front of the rider, just behind the driver’s left leg.

Ignition Switch

The ignition switch starts and stops the engine; it has

three positions:

OFF Stops the engine and shuts off the

electrical system.

RUN Allows the engine to run and powers the

electrical system.

START Cranks the engine for starting.

NOTE: Never leave the ignition switch in the RUN posi-

tion with the engine stopped. This drains the battery.

WARNING

If you do not understand how a specific control

functions, or have not yet thoroughly read the

CONTROL FUNCTIONS section, do so now.

Do NOT attempt to operate the rider without first

becoming familiar with the location and function

of ALL controls.

Mower Blade Switch

The yellow mower blade switch turns the mower blades

on and off. To turn the mower blades ON, pull the switch

up. To turn the mower blades OFF, push the switch down.

Always set the engine speed control to FAST before turn-

ing the mower blades ON, and while mowing.

Transmission Release Levers

The transmission release levers deactivate the transmis-

sions so that the unit can be pushed by hand. See

PUSHING THE UNIT BY HAND for operational informa-

tion.

Fuel Tank

To remove the fuel tank cap, turn it counterclockwise.

GENERAL OPERATING SAFETY

Before first time operation:

• Be sure to read all information in the Safety and

Operation sections before attempting to operate this

rider and mower.

• Become familiar with all of the controls and how to

stop the unit.

• Drive in an open area without mowing to become

accustomed to driving the unit.

Not for

Reproduction

WARNING

Never allow passengers to ride on the unit.

Before leaving the operator’s position for any

reason, engage the parking brake, disengage the

PTO, stop the engine and remove the key.

To reduce fire hazard, keep the engine, rider and

mower free of grass, leaves and excess grease.

Do not stop or park rider over dry leaves, grass or

combustible materials.

Gasoline is highly flammable and must be

handled with care. Never fill the tank when the

engine is still hot from recent operation. Do not

allow open flame, smoking or matches in the area.

Avoid over-filling and wipe up any spills.

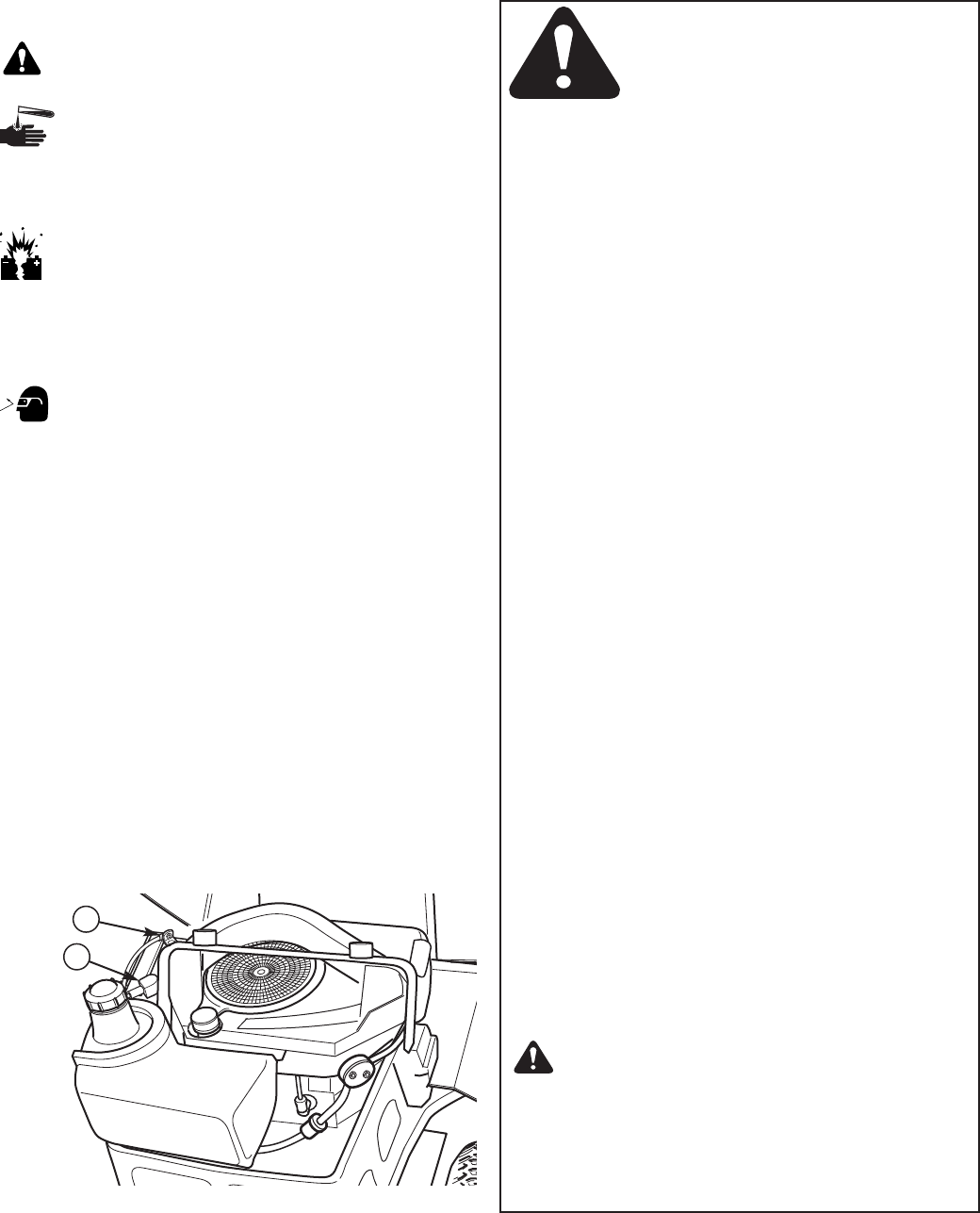

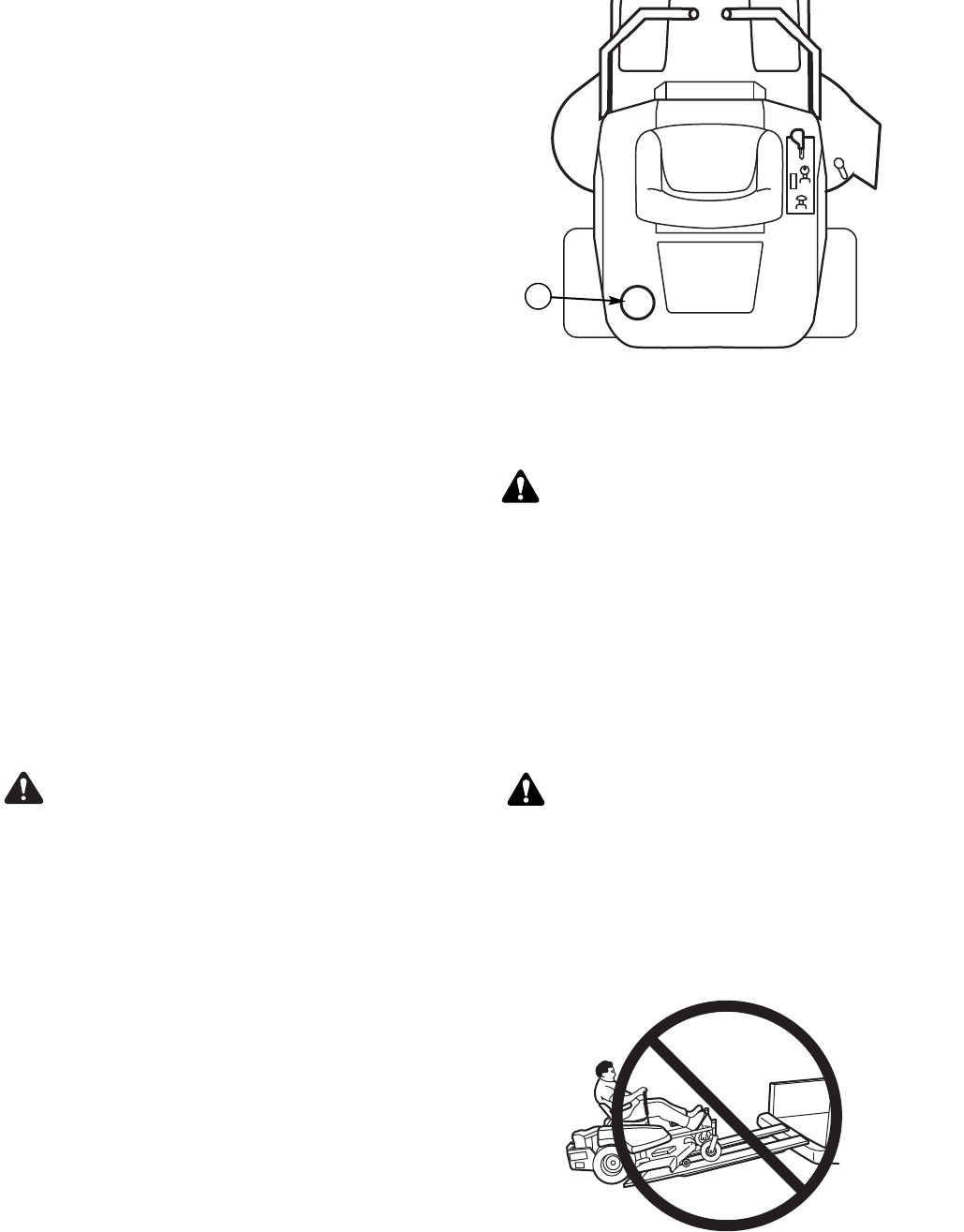

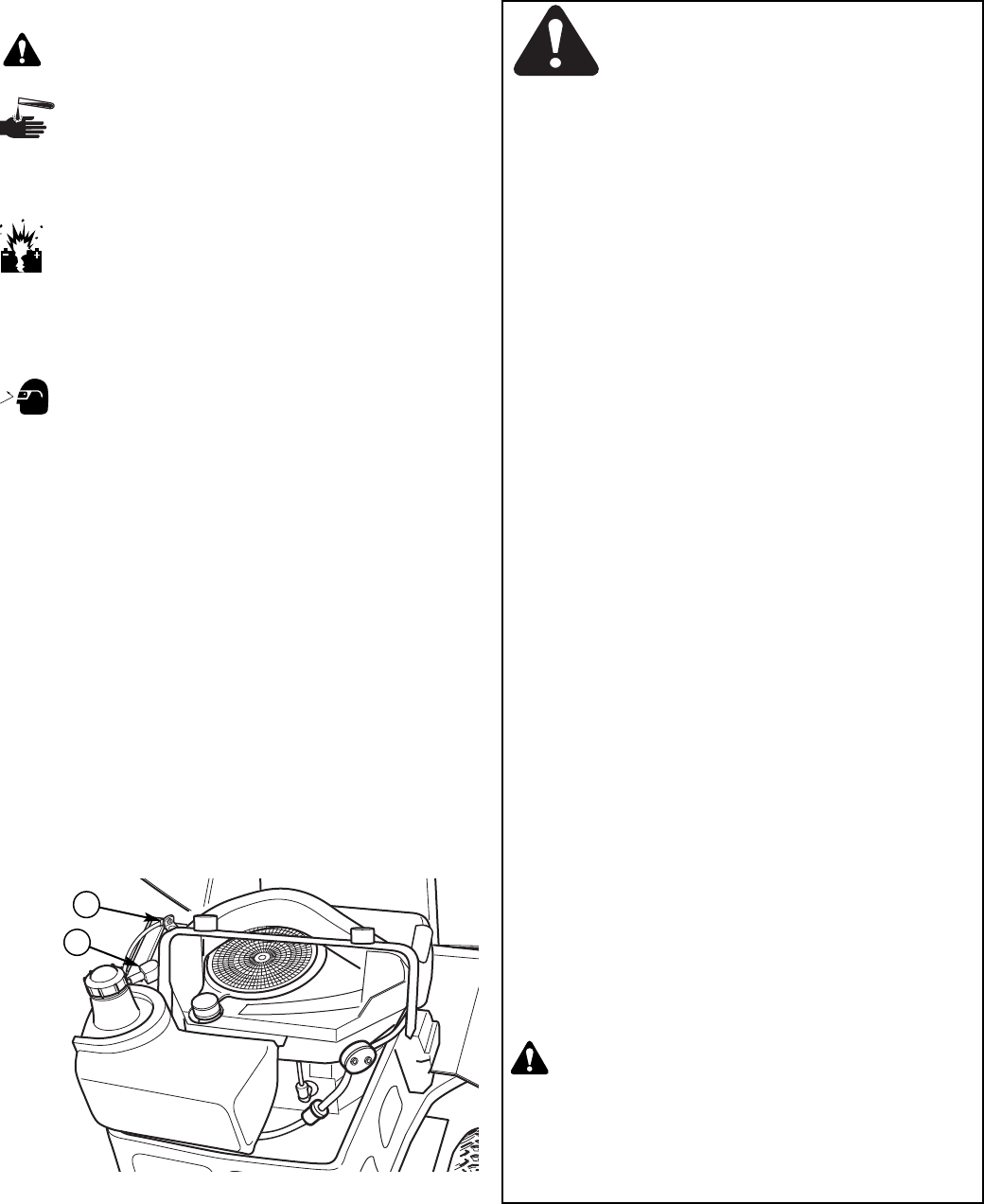

Figure 5. Pre-Start Checks

A. Fuel Tank Cap

WARNING

Never operate on slopes greater than 17.6 percent

(10°) which is a rise of 3-1/2 feet (106 cm)

vertically in 20 feet (607 cm) horizontally.

Select slow ground speed before driving onto a

slope. Use extra caution when operating on

slopes with a rear-mounted grass catcher.

Mow across the face of slopes, not up and down.

Use caution when changing directions and DO

NOT START OR STOP ON A SLOPE.

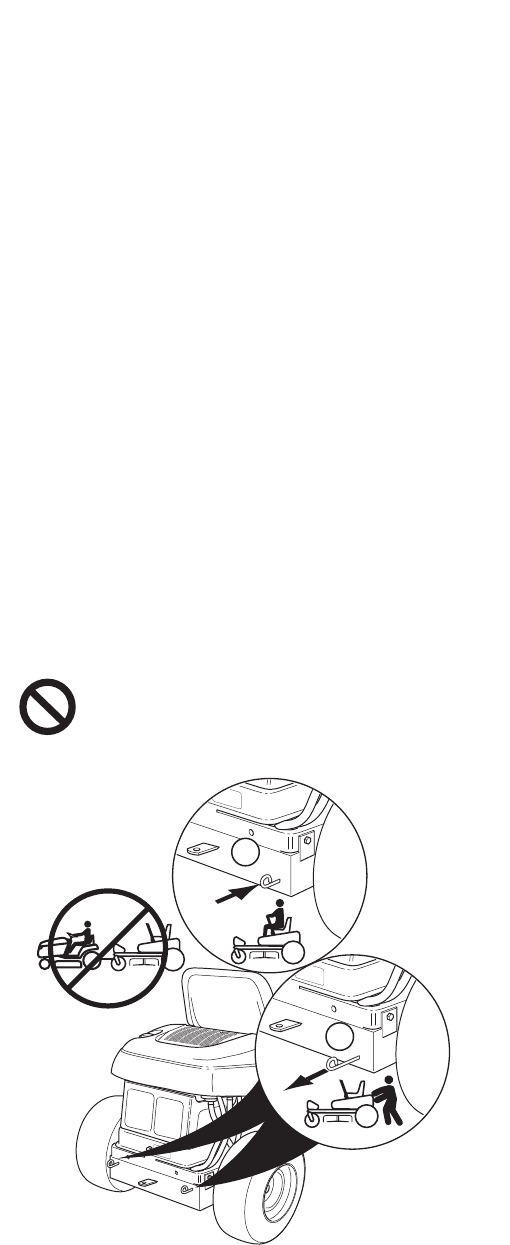

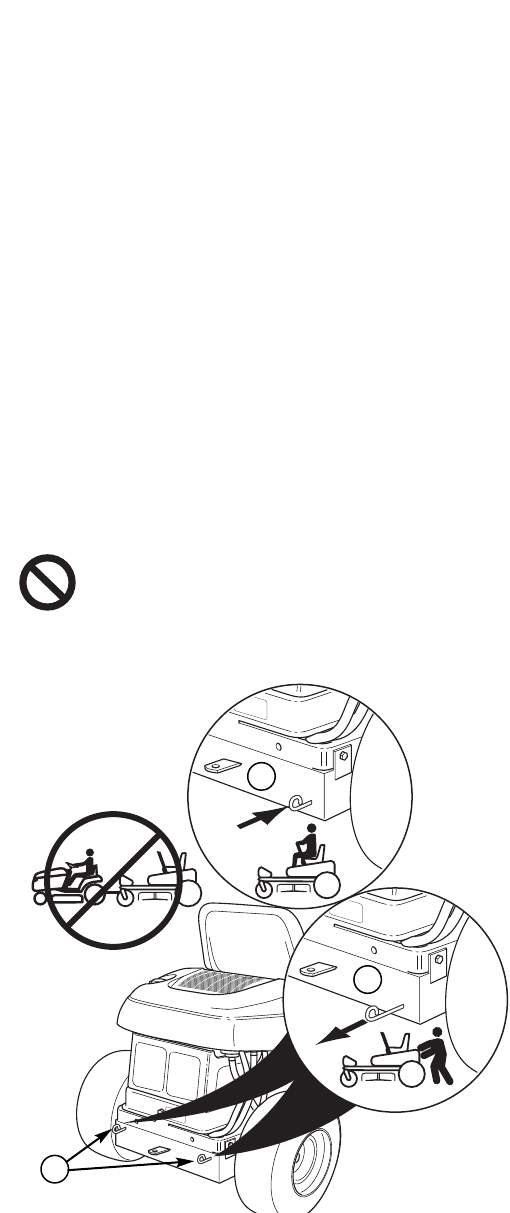

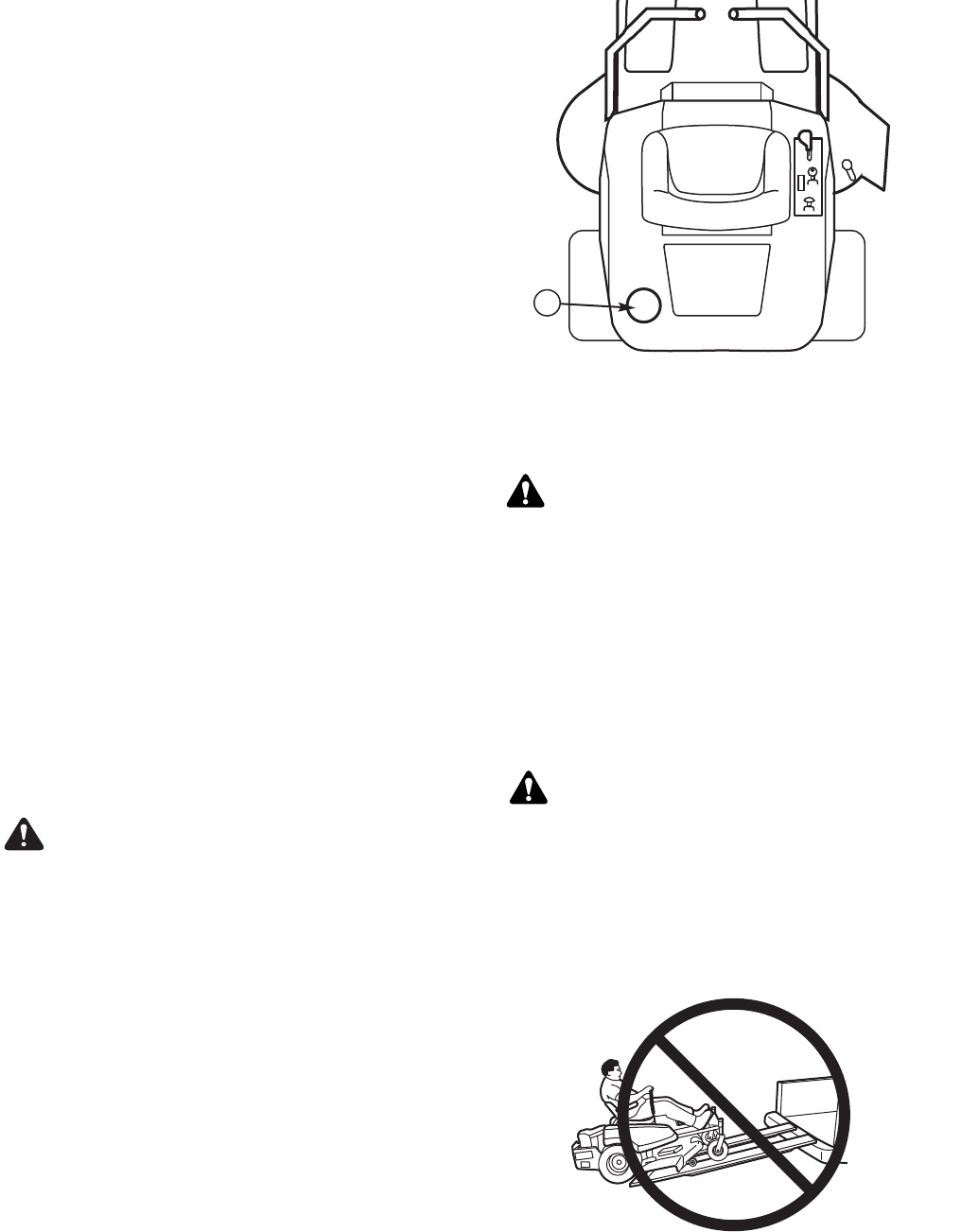

Do not load this zero-turn rider on a trailer or

truck using two separate ramps. Only use a single

ramp that is at least one foot wider than the width

of the rear wheels of this rider. This rider has a

zero turning radius and the wheels could fall off

the ramps, or the rider could tip over injuring the

operator or bystanders.

WARNING - TRAILERS

CHECKS BEFORE STARTING

• Check that the crankcase oil is filled to full mark on

dipstick.

• Fill the fuel tank with fresh fuel.

FUEL RECOMMENDATIONS

For daily operation: Use only unleaded gasoline with a

pump sticker octane rating of 87 or higher. Gasohol (up

to 10% ethyl alcohol, 90% unleaded gasoline by volume)

is approved as a fuel. Methyl Teriary Butyl Ether (MTBE)

and unleaded gasoline blends (up to a maximum of 15%

MTBE by volume) are approved as a fuel. No other gaso-

line/alcohol or gasoline/ether blends are approved. Do

not use fuel additives other than fuel stabilizer.

For storage: CAUTION: Alcohol blended fuels (called

gasohol or using ethanol or methanol) can attract mois-

ture which leads to separation and formation of acids

during storage. Acidic gas can damage the fuel system

of an engine while in storage.

To avoid engine problems always use fuel stabilizer,

especially before storage of 30 days or longer. Use fresh

fuel next season. See STORAGE instructions for addi-

tional information.

Never use engine or carburetor cleaner products in the

fuel tank or permanent damage may occur. To add fuel:

1. Remove the fuel cap (B, Figure 5).

2. Fill the tank. Do not overfill. Leave room in the tank for

fuel expansion.

3. Install and hand tighten the fuel cap.

Not for

Reproduction

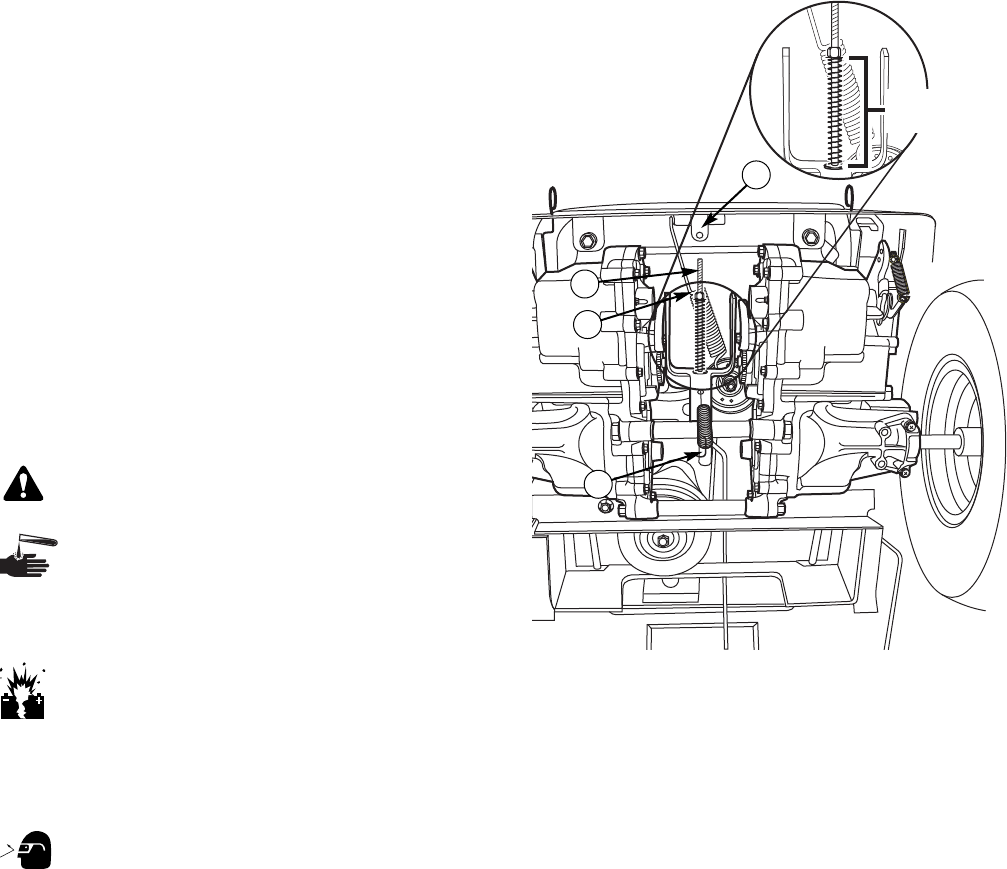

Figure 6. Transmission Release Levers

A. Drive Position

B. Push Position

C. Transmission Release Levers

PUSHING THE RIDER BY HAND

NOTE: Do not disengage the transmission if parked on a

slope

1. Turn the mower blades OFF, push the ground speed

control levers out to their START/PARK positions,

engage the parking brake, turn the ignition switch

OFF, remove the key, and wait for all moving parts to

stop.

2. Locate the transmission release levers (C, Figure 6)

at the rear of the unit.

3. Pull both levers back and down to release the trans-

missions (position B, Figure 6).

4. Pull the ground speed control levers in to their DRIVE

positions, and disengage the parking brake.

The rider can now be pushed by hand.

5. After moving the rider, set the ground speed control

levers to START/PARK, engage the parking brake,

and push both transmission release levers forward to

re-engage the transmissions (position A, Figure 6).

DO NOT TOW RIDER

Towing the unit will cause transmission dam-

age. Do not use another vehicle to push or

pull this unit. Do not use this unit to push or

pull another vehicle or object.

EMERGENCY STOPPING

In the event of an emergency the engine can be stopped

by simply turning the ignition switch to STOP. Use this

method only in emergency situations. For normal engine

shut down follow the procedure given in STOPPING THE

RIDER AND ENGINE.

STOPPING THE RIDER & ENGINE

1. Return the ground speed control levers to

START/PARK positions to stop rider movement.

2. Engage the parking brake.

3. Turn off the mower blades by pushing the mower

blade switch down to the OFF position.

4. Move the engine speed control to SLOW position and

turn the ignition switch to OFF. Remove the key.

STARTING THE ENGINE

1. While sitting in the seat, make sure the mower blade

switch is OFF and the ground speed control levers

are locked in START/PARK positions.

2. Move the engine speed control fully forward to FAST.

Set the choke control to CLOSED (pull knob UP).

NOTE: A warm engine may not require choking. In this

case, set the choke control to OPEN (push knob down).

3. Insert the key into the ignition switch and turn it to

START to crank the engine.

4. After the engine starts, release the key. It will return to

the RUN position. Gradually push the choke knob

down to OPEN position. Warm the engine by running

it for at least a minute before turning on the mower

blades, or driving the unit.

ALWAYS operate the unit with the engine speed

control set to FAST when mowing or driving.

NEVER engage the mower blades with the engine

speed set to SLOW.

MOWING

1. Start the engine (see STARTING THE ENGINE).

2. Set the mower cutting height to the desired setting

using the mower cutting height switch.

3. Set the engine speed control to FAST.

4. Turn the mower blades ON (pull switch up).

5. Disengage the parking brake.

6. Move the ground speed control levers in from

START/PARK positions to drive positions (levers in

across the operator’s lap).

7. Begin mowing (see DRIVING PRACTICE).

8. When finished, turn the mower blades OFF (push

switch down).

9. Stop the rider and engine (see STOPPING THE

RIDER AND ENGINE).

Not for

Reproduction

DRIVING PRACTICE -

BASIC DRIVING

WARNING: Never operate on slopes greater than 17.6%

(10°). See SLOPE OPERATION in the safety section.

Zero turn riders operate differently from other four-

wheeled vehicles. The drive wheels are also your steer-

ing wheels. If you cannot drive the unit on a hill, you will

not be able to steer the unit on it. Operating zero turn

units on slopes requires extra caution.

The lever controls of the zero turn rider are very respon-

sive, and learning to gain a smooth and efficient control

of the rider’s forward, reverse, and turning movements

will take some practice.

Spend some time going through the following maneuvers

and becoming familiar with how the unit accelerates,

travels, and steers - before you begin mowing - is

absolutely essential to getting the most out of the zero

turn rider.

Locate a smooth, flat area of your lawn - one with

plenty of room to maneuver. (Clear the area of objects,

people and animals before you begin.) Operate the unit

at mid-throttle during this practice session (ALWAYS

operate at full throttle when mowing), and turn slowly to

prevent tire slippage and damage to your lawn.

We suggest you begin with the Smooth Travel procedure

to the right, and then advance through the forward,

reverse, and turning maneuvers.

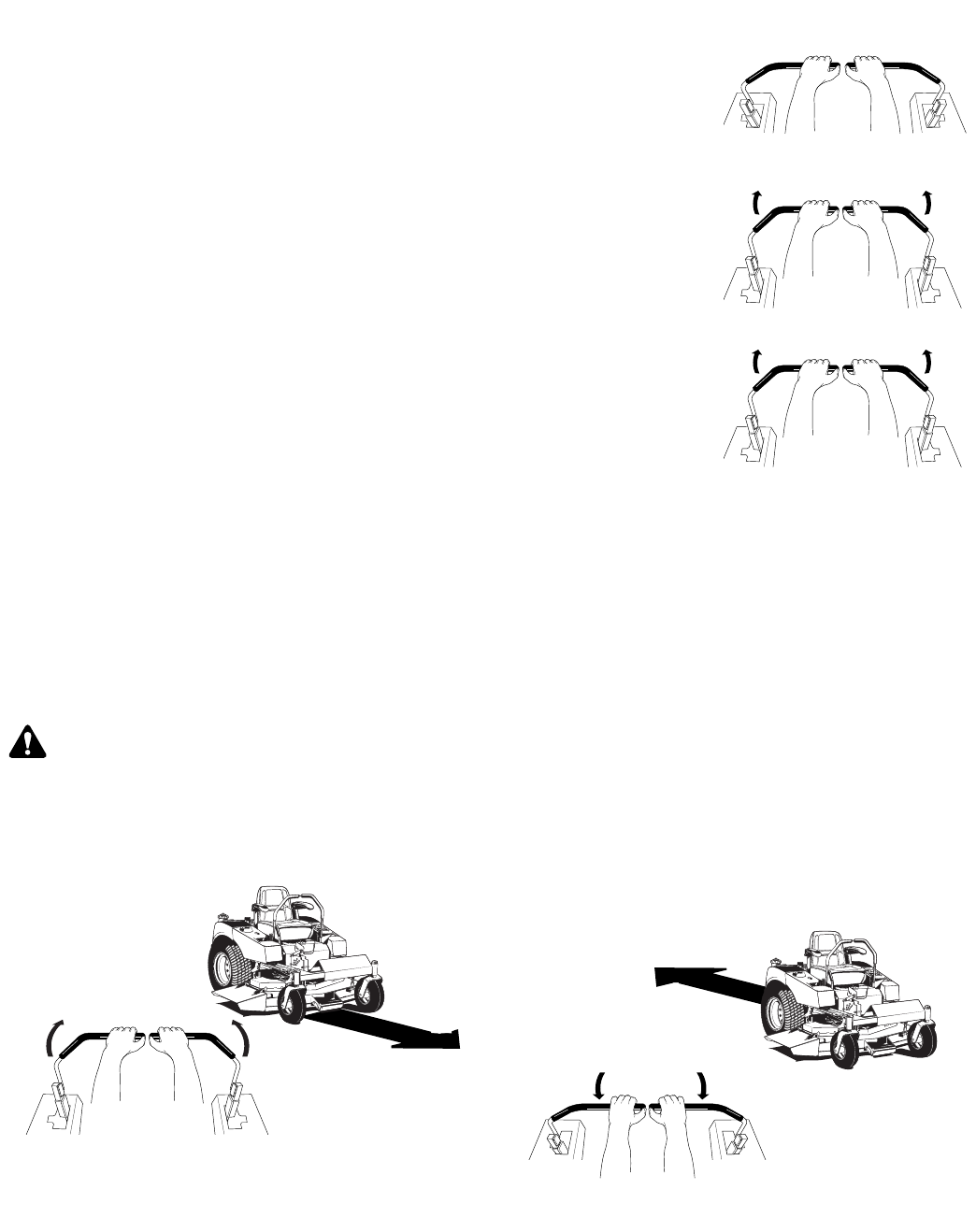

Forward Travel Practice

Gradually move both ground speed control levers evenly

FORWARD from neutral (see Figure 8). Slow down and

repeat.

Reverse Travel Practice

LOOK DOWN & BEHIND, then gradually move both

ground speed control levers evenly BACK from neutral

(see Figure 9). Slow down and repeat.

NOTE: Practice backing up for several minutes before

attempting to do so near objects. The rider turns as

sharply in reverse as when going forward, and backing

up straight takes practice.

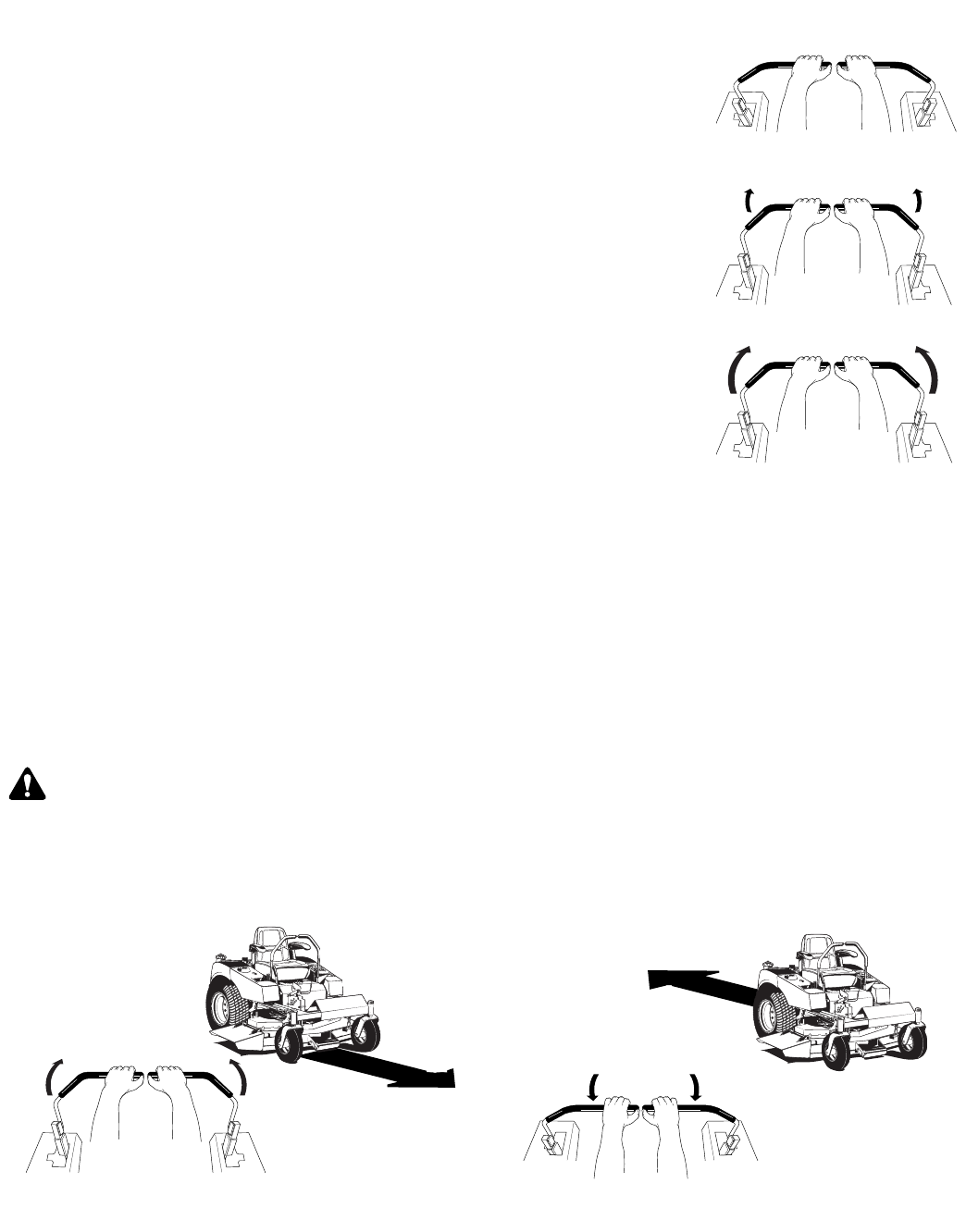

Figure 8. Forward Travel

Forward Travel

Figure 9. Reverse Travel

Reverse Travel

Smooth Travel

The lever controls of the

zero turn rider are

highly responsive.

The BEST method of

handling the ground

speed control levers is in

three steps - as shown

in Figure 7.

FIRST place your hands

onto the levers as

shown.

SECOND, to go forward

gradually push the levers

forward with your palms.

THIRD, to speed up

move the levers farther

forward. To slow down

smoothly, slowly move

the levers back toward

neutral.

Figure 7. Move Control

Levers Gradually

WARNING

Do not mow in reverse unless absolutely

necessary. Always look down and behind before

and while travelling in reverse.

Not for

Reproduction

ADVANCED DRIVING

Executing an End-Of-Row Zero

Turn

Your zero turn rider’s unique ability to turn in

place allows you to turn around at the end of

a cutting row rather than having to stop and

make a Y-turn before starting a new row.

For example, to execute a right end-of row

zero turn:

1. Slow down at the end of the row.

2. Move the LEFT ground speed control

lever forward slightly while moving the

RIGHT ground speed control lever back to

center and then slightly back from center

(see Figure 12). Be sure to keep both

wheels moving to avoid turf damage.

3. Begin mowing forward again.

This technique turns the rider RIGHT and

slightly overlaps the row just cut - eliminating

the need to back up and re-cut missed grass.

As you become more familiar and experi-

enced with operating the zero turn rider, you

will learn more maneuvers that will make your

mowing time easier and more enjoyable.

Remember, the more you practice, the bet-

ter your control of the rider will be!

Practice Turning Around a Corner

While traveling forward allow one handle to gradually

return back toward neutral (see Figure 10). Practice sev-

eral times before mowing.

NOTE: To prevent damaging your lawn by pivoting direct-

ly on the tire tread, it is best to keep both wheels going at

least slightly forward.

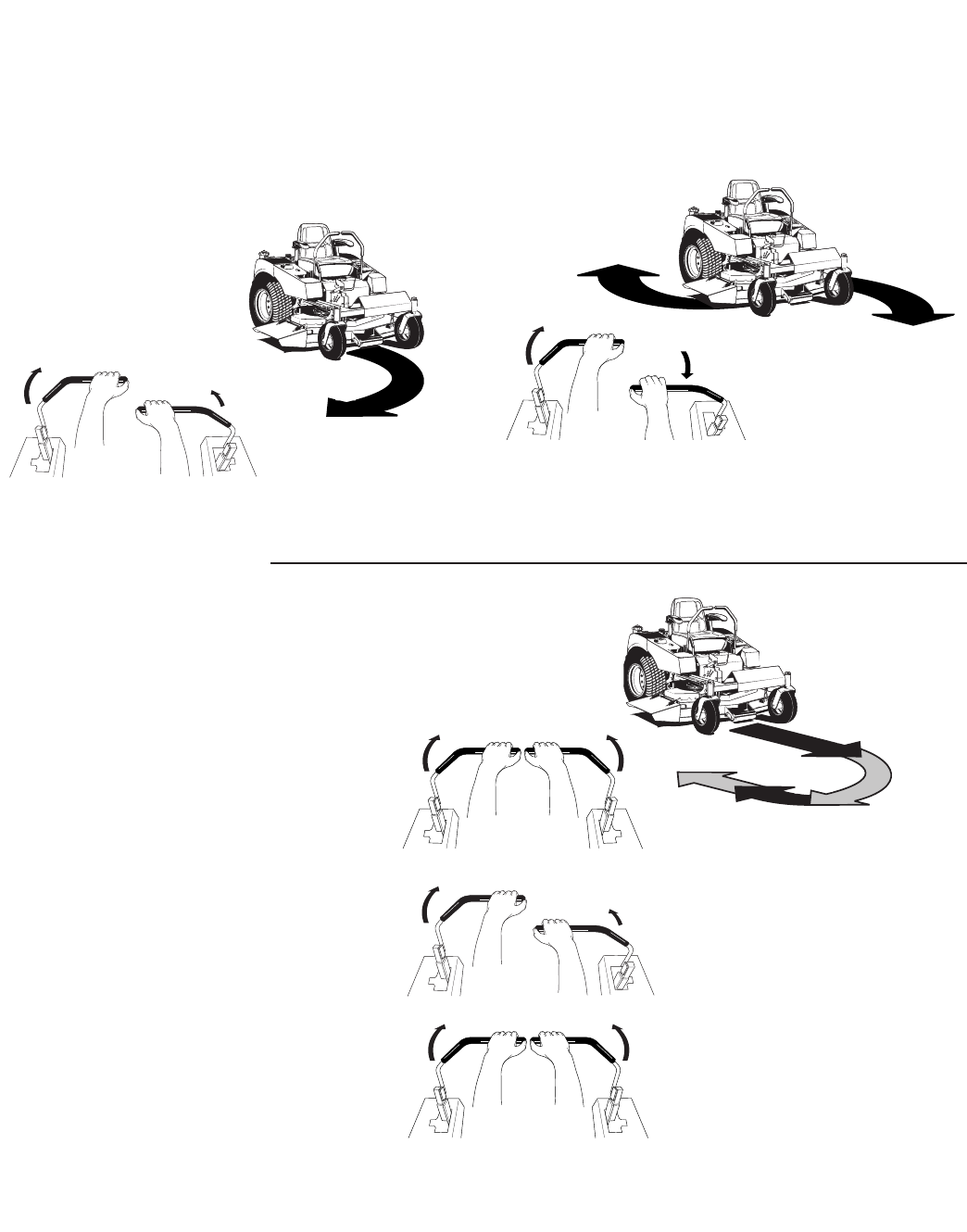

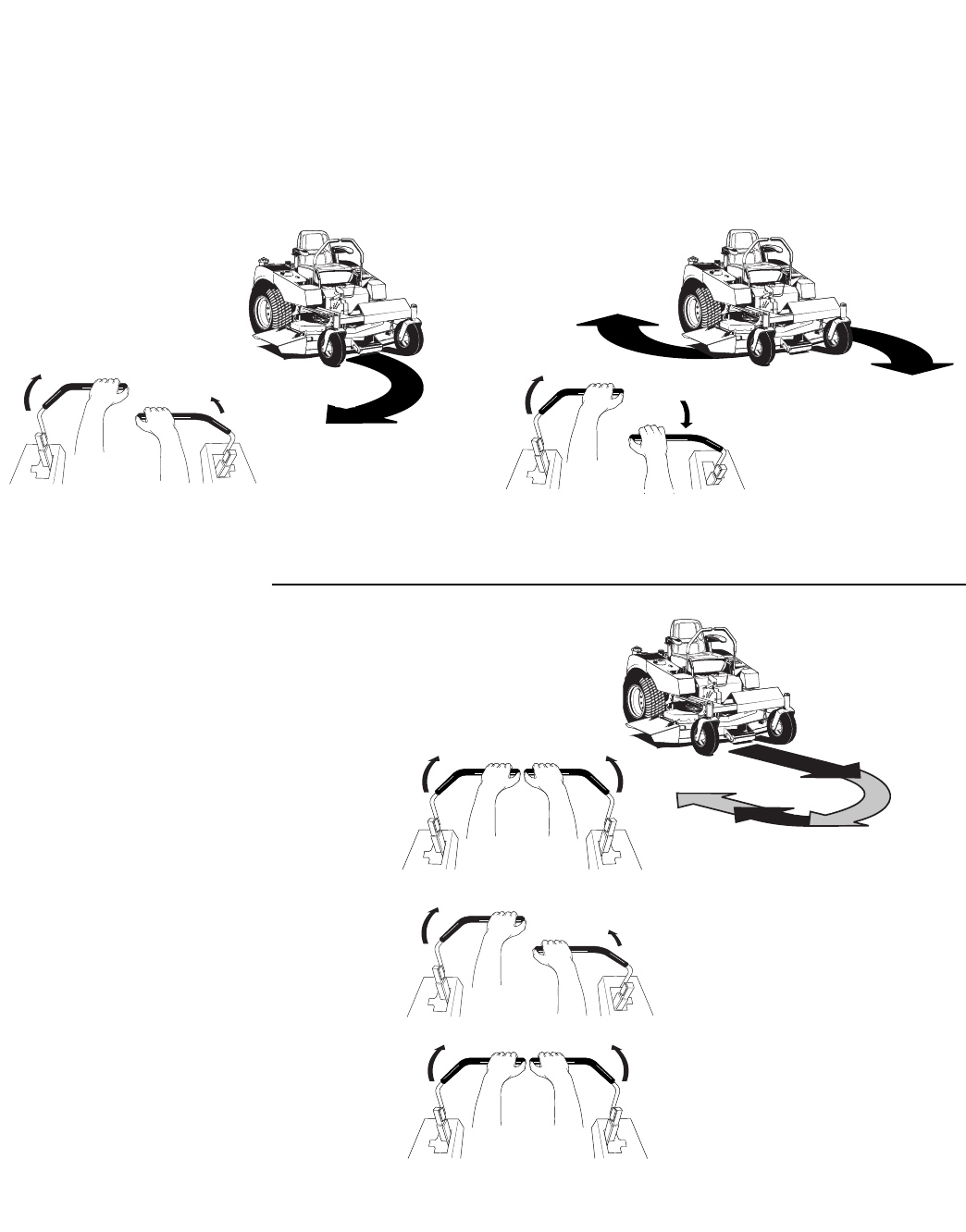

Executing Turns

Figure 10. Right Turn Figure 11. Turning in Place

Turning In Place

Figure 12. Executing an End-Of-Row Turn

Practice Turning In Place

To “zero turn” means to turn in place. To turn in place,

gradually move one ground speed control lever forward

from neutral and one lever back from neutral simultane-

ously (see Figure 11). Repeat several times.

Not for

Reproduction

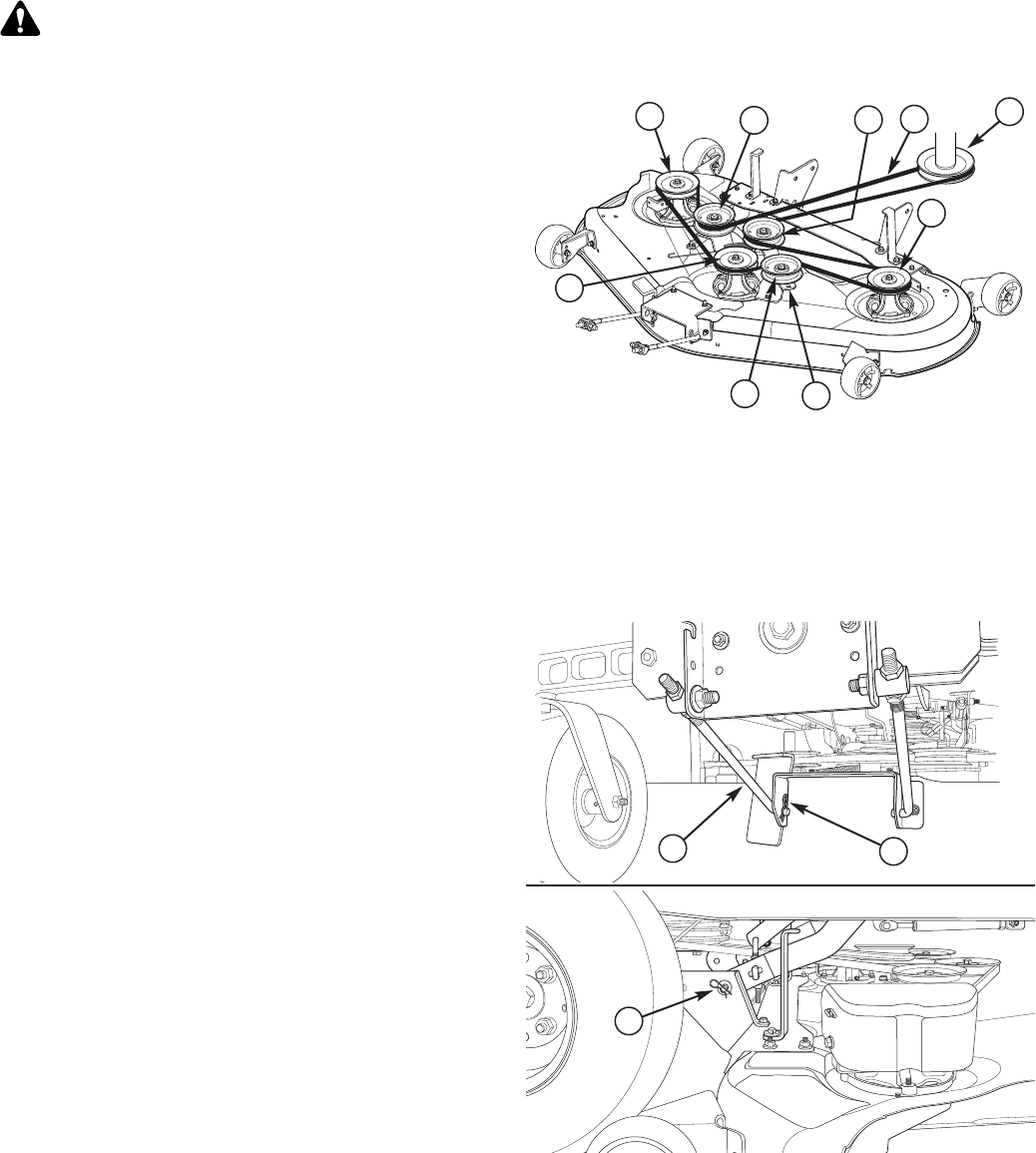

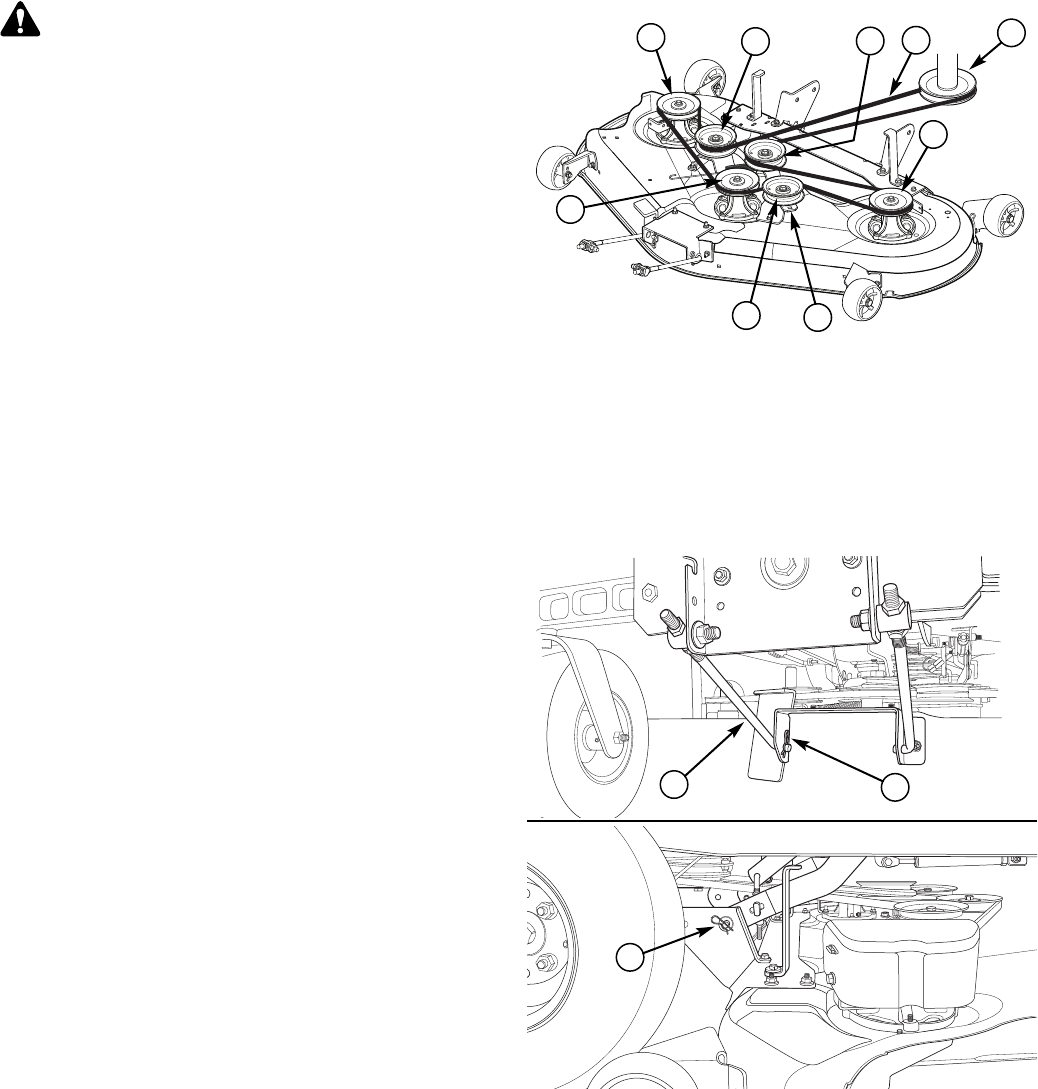

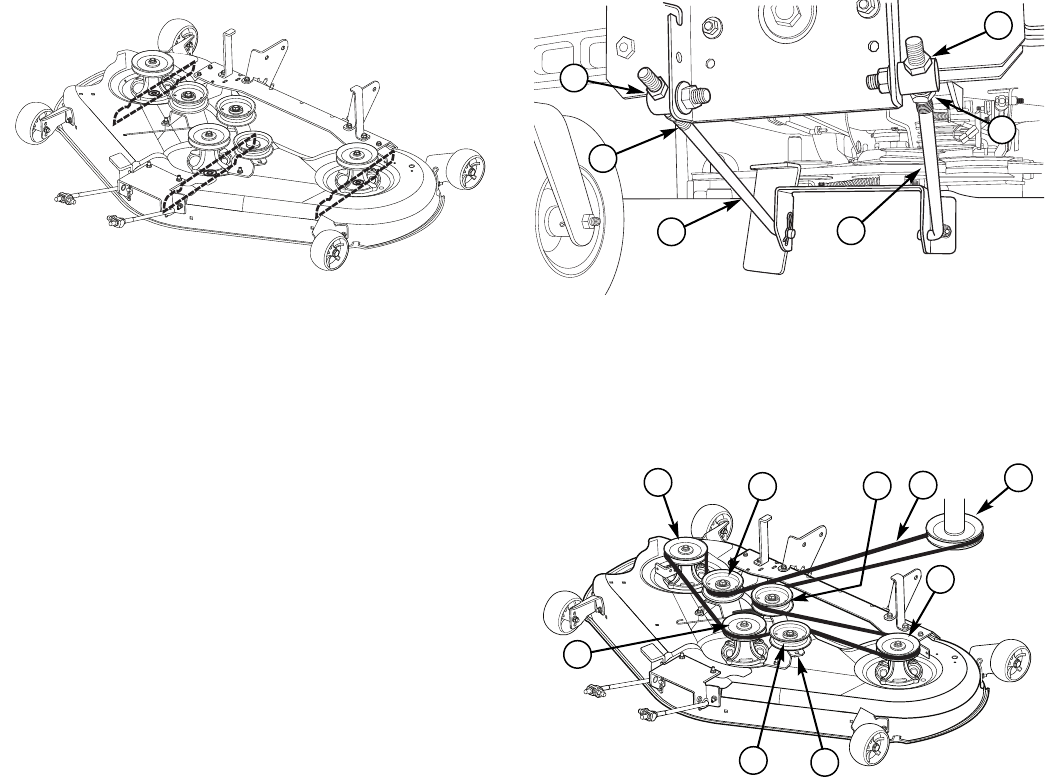

Figure 13. Mower Belt Routing

A. Idler Pulley Arm

B. Mower Belt

C. Engine Drive Pulley

D. Fixed Idler Pulley (2)

E. Arbor Drive Pulley (3)

F. Adjustable Tension Idler Pulley

MOWER DECK REMOVAL &

INSTALLATION

NOTE: Perform mower removal and installation on a

hard, level surface such as a concrete floor.

Removing the Mower Deck

1. Turn the mower blades OFF, put the ground speed

control levers in START/PARK position, turn the igni-

tion OFF, and wait for all moving parts to stop.

2. Pivot the front wheels forward.

3. Insert ratchet into 3/8” (9.5 mm) square in idler pulley

arm (A, Figure 13) and pull to release belt tension.

Remove the mower belt (B) from engine drive pulley

(C).

4. Turn the ignition switch from OFF to RUN without

starting the engine.

5. Use the mower cutting height switch to raise the

mower deck.

6. Place 4x4 wood blocks under the front and rear lip of

the mower deck to securely support it.

7. Use the mower cutting height switch to fully lower the

mower so that is it resting on the 4x4 wood blocks.

8. Turn the ignition switch to OFF and remove the key.

9. Remove the hair pin clip (A, Figure 14) securing the

rear mower lift arm. Separate the lift arm from the

mower deck. Repeat for both sides of mower.

10. Remove hair pin clip (B) securing the front hitch rod

(C). Separate the front hitch rod from the mower

deck. Repeat for both sides of mower.

11. Slide the mower deck out from under the rider.

Installing the Mower Deck

1. Slide the mower deck under the right side of the rider.

Slide the mower forward and hook the front hitch rod

(C, Figure 14) to the front mower deck hooks.

2. Install the front hitch rods and secure with hair pin

clips (B).

3. Slide the mower deck backwards and connect the

rear lift arms to the mower deck. Secure with hair pin

clips (A).

4. Insert the key into the ignition switch. Turn the switch

from OFF to RUN without starting the engine.

5. Use the cutting height switch to raise the mower until

it is no longer resting on the 4x4 wood blocks.

WARNING

After lowering the mower cutting height, engage

parking brake, turn off the mower blades, turn the

ignition switch to STOP, and remove key before

attempting to install or remove the mower.

Figure 14. Mower Hitch Components

A. Hair Pin Clip, Rear

B. Hair Pin Clip, Front

C. Front Hitch Rod

EDFB

6. Turn the ignition switch OFF and remove the key.

Remove the 4x4 wood blocks.

7. Insert ratchet into 3/8” (9.5 mm) square hole in idler

pulley arm (A, Figure 13) and pull to release belt ten-

sion. Install the mower belt (B) as shown in Figure 13.

Not for

Reproduction

MAINTENANCE

MAINTENANCE SCHEDULE

The following schedules should be followed for normal care of your rider and mower.

* More often in hot (over 85° F: 30° C) weather or dusty operating conditions.

** Check the function of the safety system after the unit has been stored for 30 days or longer.

† These services should be performed by Sears or other qualified service dealer.

RIDER MAINTENANCE, All Models Before

Each Use

Spring

& Fall

Hours

100

Hours

200

Hours

Yearly

Clean Debris from Rider and Engine Compartment * •

Clean Debris from Engine Cooling Areas & Air Filter * •

Check Tire Pressure •

Lubricate Rider & Mower * •

Clean Deck & Check/Replace Mower Blades •

Clean Battery & Cables •

Check Rider Safety System ** • • •

Check / Adjust PTO Clutch •

ENGINE MAINTENANCE,

26HP Kohler

8 Hours

or Daily

25 Hours or

2 Months

100 Hours

or Annually

200 Hours

or 2 Years

200

Hours

500

Hours

Check Engine Oil Level * •

Replace Air Filter * •

Change Oil & Filter * •

Remove Shroud, Clean Cooling Fins * •

Replace Fuel Filter † •

Check & Re-Gap / Replace Spark Plug • •

Service Starter Drive, Check & Adjust Valve

Clearance † •

Not for

Reproduction

Rider Maintenance Items

ACCESSING THE ENGINE

COMPARTMENT

Lift up on the back edge of the seat deck to access the

engine compartment (see Figure 15).

CLEAN DEBRIS FROM RIDER AND

ENGINE COMPARTMENT

Service Interval: Before each use.

CAUTION: If debris is not removed from the engine

compartment and other hot surfaces, it creates a fire

hazard. Before starting the unit at the beginning of the

mowing session, remove any grass clippings, dirt,

leaves, or other debris from the unit. Also clean out the

engine compartment.

CLEAN DEBRIS FROM ENGINE

COOLING AREAS AND AIR FILTER

Service Interval: Before each use.

CAUTION: If debris is not removed from the engine

compartment and other hot surfaces, it creates a fire

hazard. Before starting the unit at the beginning of the

mowing session, lift the seat deck and clean any debris

from the intake screen on top of the engine (A, Figure

16), exposed engine cooling fins, and around the air filter

assembly. Also open the air filter cover (B) and remove

any debris that has accumulated in the air filter compart-

ment.

CHECK TIRE PRESSURE

Service Interval: 25 hours.

Tire pressure should be checked periodically, and main-

tained at the levels shown in Figure 17. Note that these

pressures may differ slightly from the “Max Inflation”

stamped on the side-wall of the tires. The pressures

shown provide proper traction, improve cut quality, and

extend tire life.

Tire Pressure

Front 18-20 psi (1,24-1,38 bar)

Rear 10-12 psi (,69-,83 bar)

Figure 16. Engine Compartment

A. Intake Screen

B. Air Filter Cover

Figure 15. Accessing the Engine Compartment

Figure 17. Tire Pressures

WARNING

Move the ground speed levers to START/PARK

positions, engage the parking brake, turn the

mower blades OFF, turn the ignition switch OFF,

and wait for all moving parts to stop before

accessing the engine compartment or performing

any maintenance procedures.

Not for

Reproduction

LUBRICATION

Service Interval: 25 hours.

Lubricate the unit at the locations shown in Figures 18

through 21 as well as the following lubrication points.

Grease:

• front wheel grease fittings

• front wheel bushings

• mower arbors

Use grease fittings when present.

Not all greases are compatible. Use automotive-type lithi-

um grease.

Oil:

• hydro linkage

• brake linkage

• frame pivot points

• mower deck height adjustment linkage

Generally, all moving metal parts should be oiled where

contact is made with other parts. Keep oil and grease off

belts and pulleys. Remember to wipe fittings and sur-

faces clean both before and after lubrication.

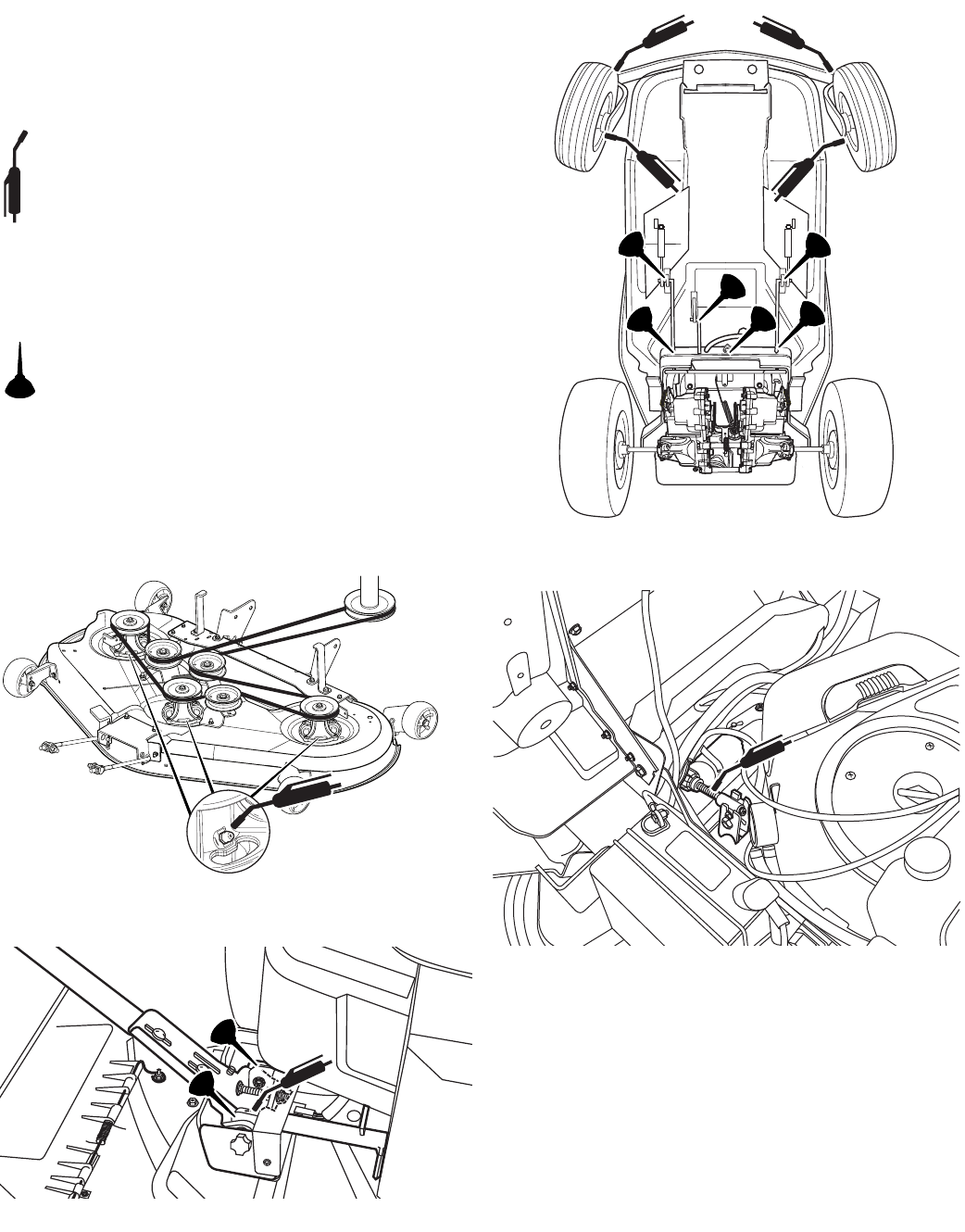

Figure 18. Mower Lubrication

Figure 20. Lubricating Rider

Figure 19. Lubricating Rider

Figure 21. Lubricating Mower Lift

Not for

Reproduction

CLEAN DECK &

CHECK / REPLACE MOWER BLADES

Service Interval: 25 hours or as required.

1. Remove mower deck (see MOWER DECK

REMOVAL in the Operation section).

2. Remove blade to inspect it or to safely access the

underside of the mower deck (see Figure 22). Use a

block of wood to prevent blade rotation while loosen-

ing the capscrew by turning it counterclockwise.

3. Remove the capscrew (A, Figure 23), spring washer

(B), and blade.

4. Clean the underside of the mower deck.

5. Inspect the blades for nicks or dull edges. Use a file

to sharpen blade to a fine edge. If the blade is dam-

aged, it must be replaced.

6. Balance the blade as shown in Figure 24. Center the

blade’s hole on a nail lubricated with a drop of oil. A

balanced blade will remain level. If the blade is not

balanced, continue to sharpen the heavy side until it

balances.

7. Reinstall the blade with the lift wings (C, Figure 23)

pointing up toward the mower deck as shown.

8. Reinstall the spring washer (B) and capscrew (A).

Use a wooden block (B) to prevent blade rotation

while tightening the capscrew (A) to 45-55 ft-lbs (61-

75 Nm). Turn capscrew clockwise to tighten.

WARNING

For your personal safety, do not handle the sharp

mower blades with bare hands. Careless or

improper handling of blades may result in serious

injury.

WARNING

For your personal safety, blade mounting

capscrews must each be installed with a spring

washer, then securely tightened. Torque blade

mounting capscrew to 45-55 ft-lbs (61-75 Nm).

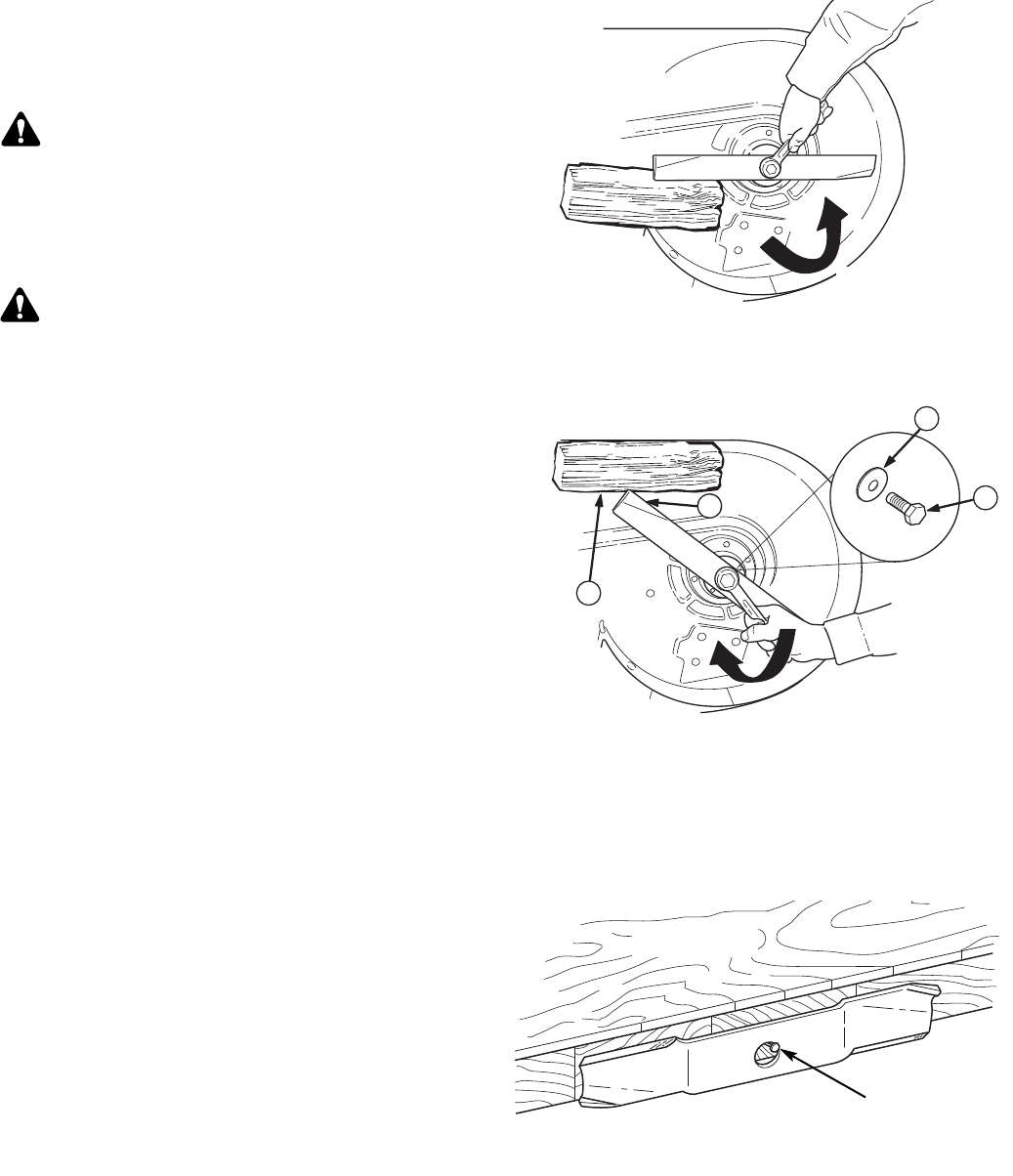

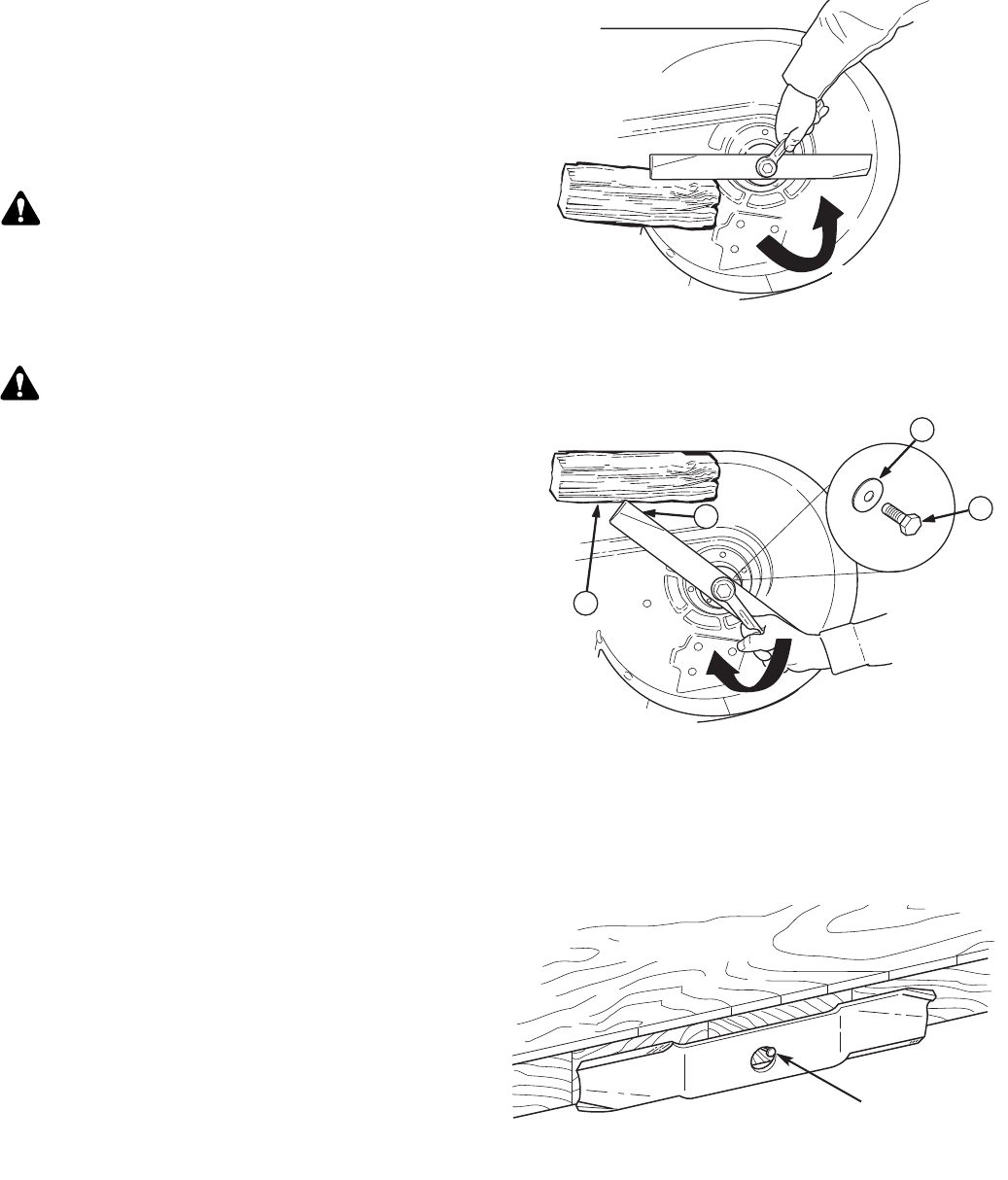

Figure 24. Balancing the Blade

Workbench

Nail

LOOSEN

Figure 22. Blade Removal

Figure 23. Blade Installation

A. Blade Capscrew

B. Spring Washer

C. Lift Wings

D. 4x4 Wood Block

Not for

Reproduction

Service Interval: 100 hours.

1. Disconnect the cables from the battery, negative

cable first (B, Figure 25).

2. Remove the rubber strap securing the battery, and

remove the battery.

3. Clean the battery and battery compartment with a

solution of baking soda and water.

4. Clean the battery terminals and cable ends with a

wire brush until shiny.

5. Reinstall the battery and secure with the rubber strap.

6. Reattach the battery cables: first attach the positive

cable (see A, Figure 25), then attach the negative

cable (B).

7. Coat the cable ends and battery terminals with petro-

leum jelly or non-conducting grease.

Figure 25. Engine Compartment

A. Positive (+) Battery Cable

B. Negative (-) Battery Cable

CHECK RIDER SAFETY

SYSTEM

Service Interval: Every 100 hours, every spring/fall,

and after storage of 30 days or longer.

This unit is equipped with safety interlock switches.

These safety systems are present for your safety. Do

not attempt to bypass safety switches, and never tamp-

er with safety devices. Check their operation regularly.

Operational SAFETY Checks

TEST 1 — ENGINE SHOULD NOT CRANK IF:

• Mower blades switch is ON, OR

• Ground speed control levers are not in their

START/PARK positions, OR

• Parking brake lever is in DISENGAGE position.

TEST 2 — ENGINE SHOULD CRANK IF:

• Mower blade switch is OFF, AND

• Ground speed control levers are in their

START/PARK positions, AND

• Parking brake lever is in ENGAGE position.

TEST 3 — ENGINE SHOULD SHUT OFF IF:

• Operator rises off seat with the mower blade switch

ON, OR

• Operator rises off seat with the ground speed levers

in DRIVE positions, OR

• Operator rises off seat with the parking brake in

DISENGAGE position, OR

• Operator moves the left and/or right ground speed

control lever out of its START/PARK position with

the parking brake lever in ENGAGE position.

TEST 4 — BLADE BRAKE CHECK

The mower blades and mower drive belt should come

to a complete stop within five seconds after the mower

blade switch is turned OFF. If mower drive belt does

not stop within five seconds, contact your local author-

ized dealer.

NOTE: Once the engine has stopped, the mower blade

switch must be turned OFF, the ground speed control

levers must be locked in their START/PARK positions,

and the parking brake lever must be in the ENGAGE

position in order to start the engine.

WARNING

If the unit does not pass a safety test, do not oper-

ate it. See your local authorized dealer. Under no

circumstance should you attempt to defeat the pur-

pose of the safety interlock system.

WARNING

Corrosion hazard.

Batteries contain acid. Always keep the

battery upright and do not spill the

electrolyte. Avoid contact with skin and

eyes.

Explosion hazard.

Changing the battery produces explosive

hydrogen gas. Only charge the battery in a

well ventilated area, away from any ignition

source such as a water heater, electric

motor, or a lit cigarette.

Wear Protective Equipment

Always wear gloves and safety glasses

when handling the battery and battery

cables.

CLEANING THE BATTERY AND

CABLES

Not for

Reproduction

CHECK / ADJUST PTO CLUTCH

Service Interval: 200 hours.

The Power Take Off (PTO) clutch drives the mower

blades. The PTO clutch is engaged and disengaged by

the mower blade switch. Check the PTO clutch adjust-

ment every 200 hours of operation. Also perform the fol-

lowing procedure if the clutch is slipping, will not engage,

or if a new clutch has been installed.

1. Remove key from ignition switch and disconnect

spark plug wires to prevent the possibility of acciden-

tal starting while the PTO is being adjusted.

2. Note the position of the 3 adjustment windows (A,

Figure 26) in the side of the brake plate and the

nylock adjustment nuts (B).

3. Insert a .012”-.015” (2,5-4 mm) feeler gauge (C)

through each window, positioning the gauge between

the rotor face and the armature face as shown in

Figure 27.

4. Alternately tighten the adjustment nuts (B, Figure 27)

until the rotor face and armature face just contacts

the gauge.

5. Check the windows for an equal amount of tension

when the gauge is inserted and removed, and make

any necessary adjustments by tightening or loosen-

ing the adjustment nuts.

NOTE: The actual air gap between the rotor and arma-

ture may vary even after performing the adjustment pro-

cedure. This is due to dimensional variations on compo-

nent parts, and is an acceptable condition.

6. Check the mower blade stopping time. The mower

blades and mower drive belt should come to a com-

plete stop within five seconds after the electric PTO

switch is turned off. If adjustment does not stop a

mower braking problem, replace the electric PTO

clutch.

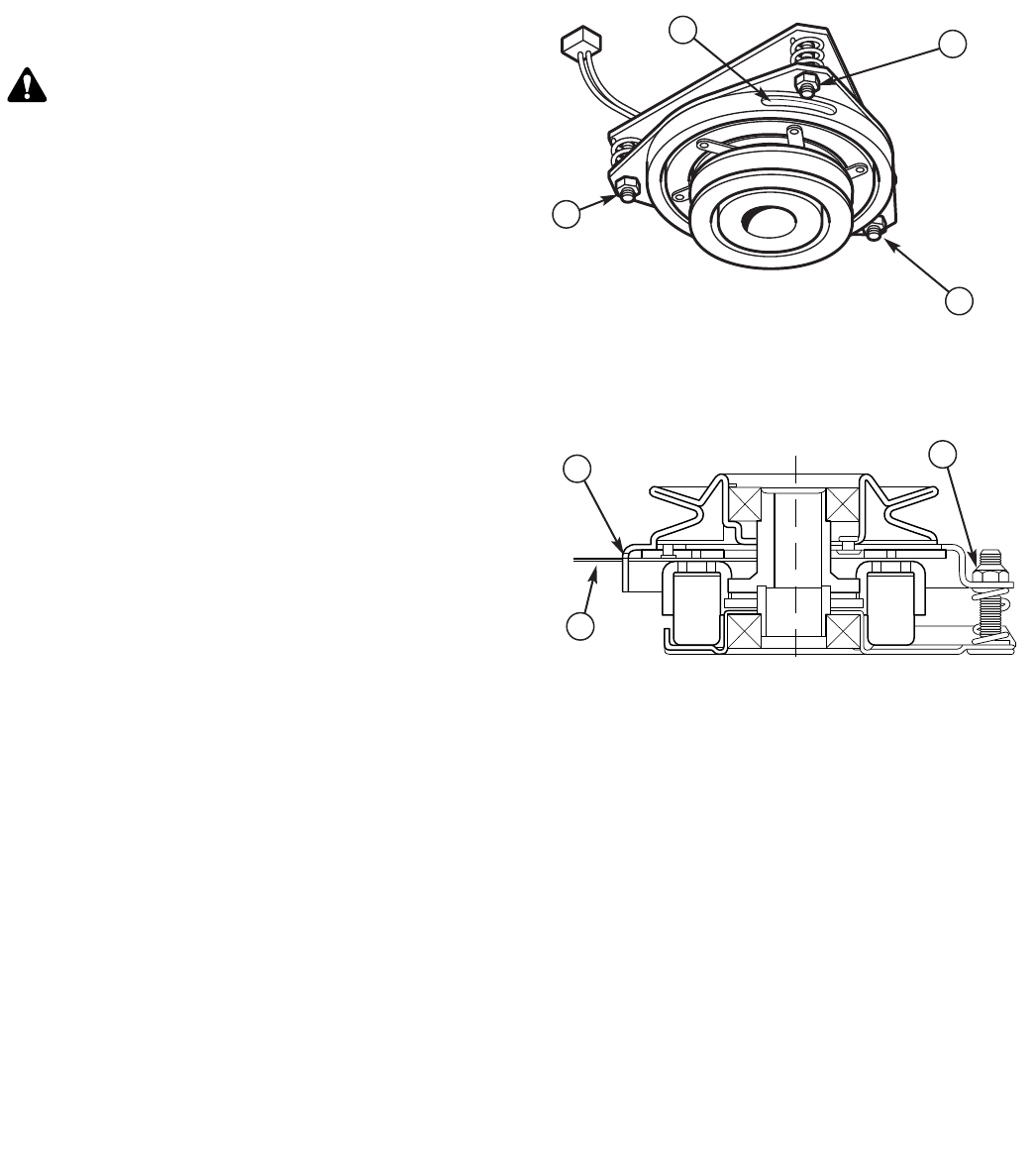

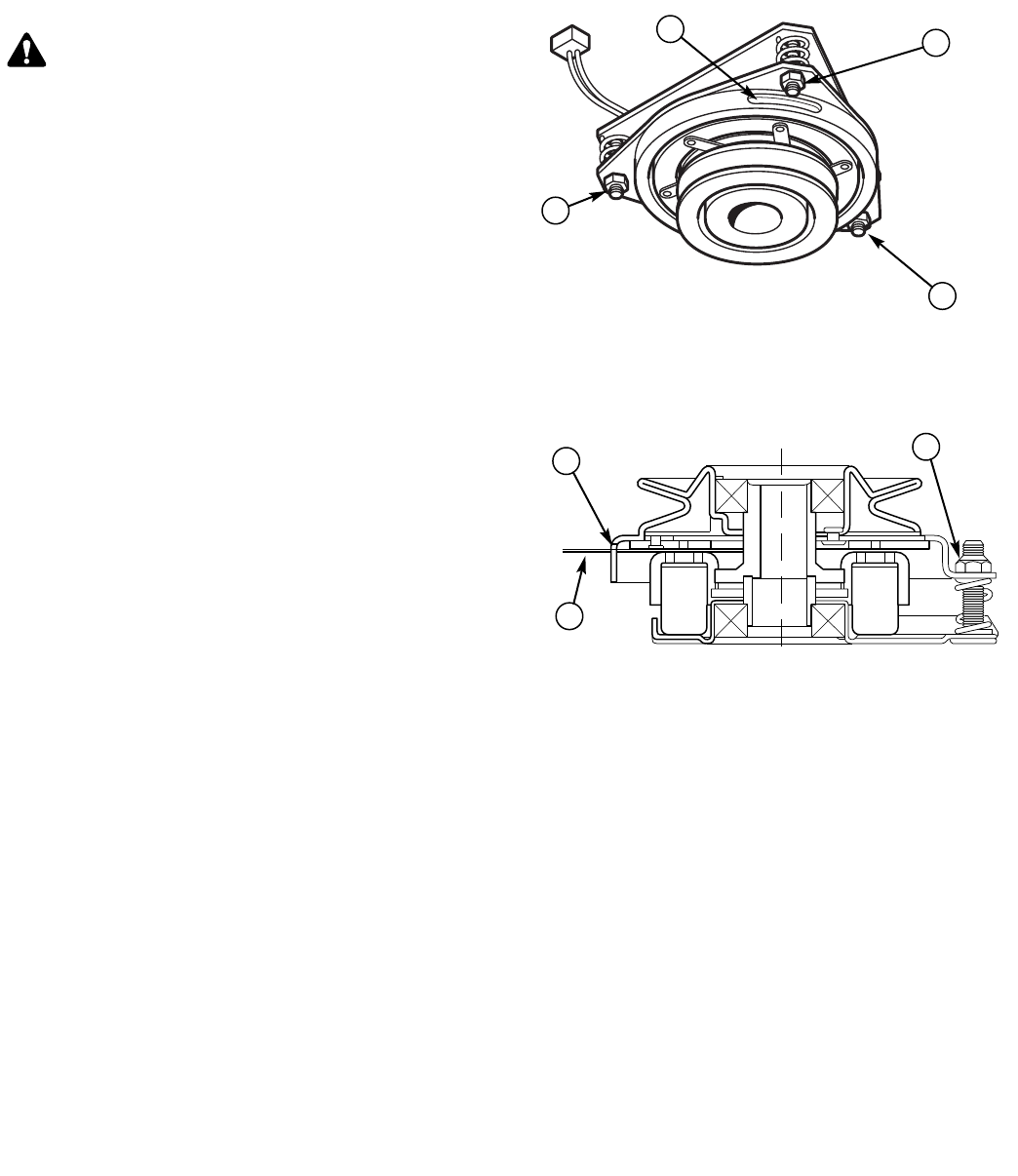

Figure 26. PTO Clutch Adjustment

A. Adjustment Window (Qty. 3, one shown)

B. Adjustment Nut (3)

Figure 27. Adjust PTO Clutch

A. Window

B. Adjustment Nut

C. Feeler Gauge

WARNING

To avoid serious injury, perform adjustments only

with engine stopped, key removed and tractor on

level ground.

Not for

Reproduction

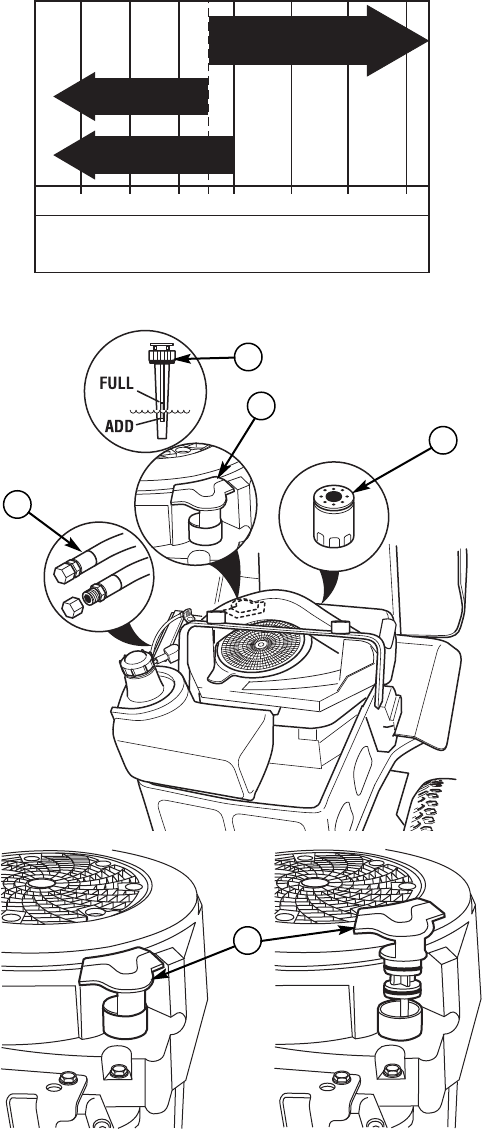

Figure 28. Recommended Engine Oil

Use oil classified API Service Class SG,

SH, SJ or better with SAE Viscosity:

10080604020 320-20

3827164-7 0-18-30

˚F

˚C

5W-20, 5W-30

Conventional

5W-20, 5W-30

Synthetic*

*Recommended: Synthetic oils provide better starting below -10˚F.

10W-30, 30 Conventional

Or Synthetic

Engine Maintenance Items

CHECK ENGINE OIL LEVEL

Service Interval: Before each use, and every 8 hours.

1. Turn the engine off, and set the ground speed con-

trols to PARK. Park on a level surface. Allow the

engine to cool.

2. Clean the area around the dip stick (C, Figure 29).

3. Remove the dip stick (C) and clean it with a paper

towel.

4. Insert the dip stick back into the engine, and push

firmly into place.

5. Remove the dip stick and read the oil level. The oil

level should be between the “F” and “L” marks (D). If

not, add oil according to the oil recommendations

chart (see Figure 28).

CHANGE ENGINE OIL & FILTER

Service Interval: 100 hours.

NOTE: Change engine oil while the engine is warm. Run

the engine for a few minutes, then shut the engine off

and allow it to cool.

1. Clean the area around the dip stick (C, Figure 29)

and oil drain (A).

2. Remove the oil drain plug (A) and dip stick (C). Allow

ample time for complete drainage.

3. Remove the oil filter (B). Discard the filter.

4. Turn the new filter upside down and fill with fresh

engine oil. Allow the oil to seep into the new filter for

two minutes.

5. Using a drop of oil on your finger tip, wet the rubber

gasket on the bottom of the new filter.

6. Dump the oil out of the filter and install the filter on

the filter base. Turn the filter clockwise until the rubber

gasket meets the filter base. Then turn 2/3 to 1 full

turn more.

7. Reinstall the oil drain plug (A) and route the oil drain

hose along side the engine.

8. Fill the crankcase with oil. See CHECK ENGINE OIL

LEVEL above.

9. Test run the engine to check for leaks. Stop the

engine for 1 minute, then recheck the oil level.

Figure 29. Oil Change

A. Oil Drain Tube

B. Oil Filter

C. Dip Stick

D. Checking Oil Level

Not for

Reproduction

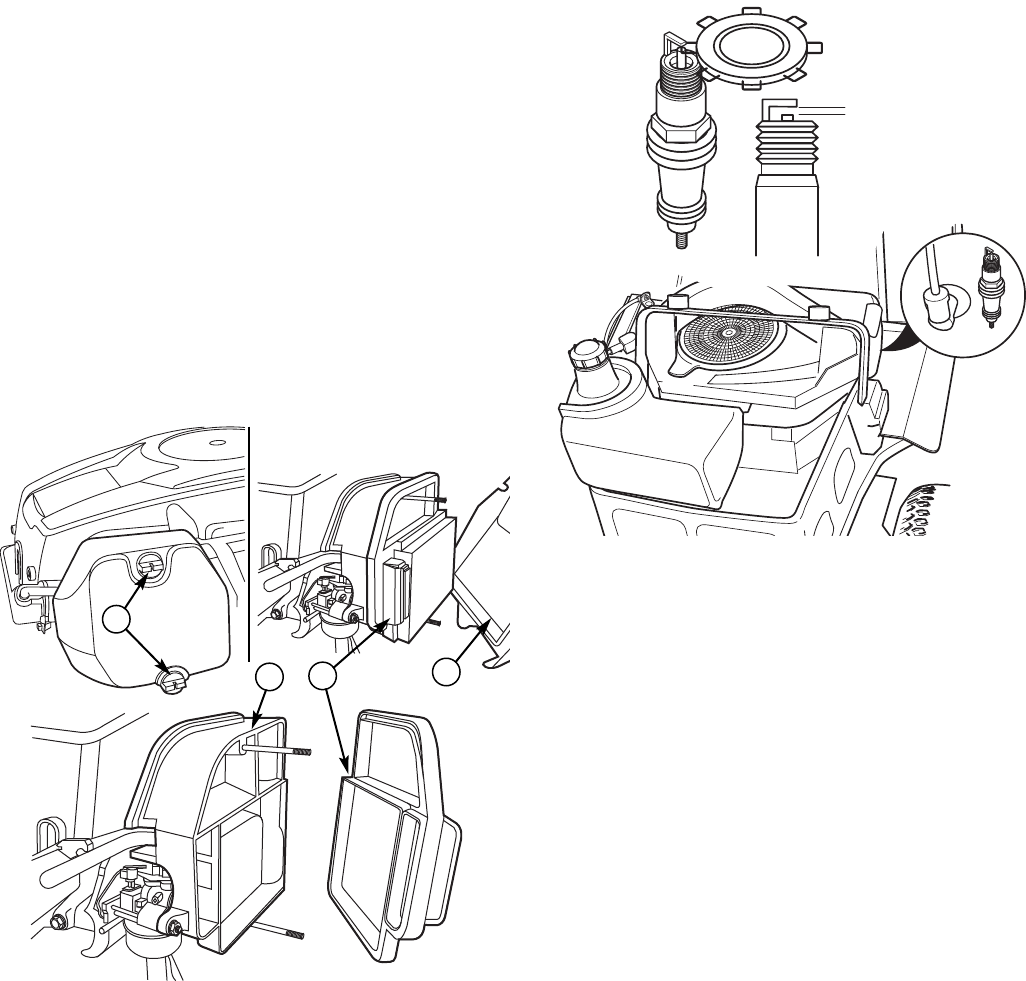

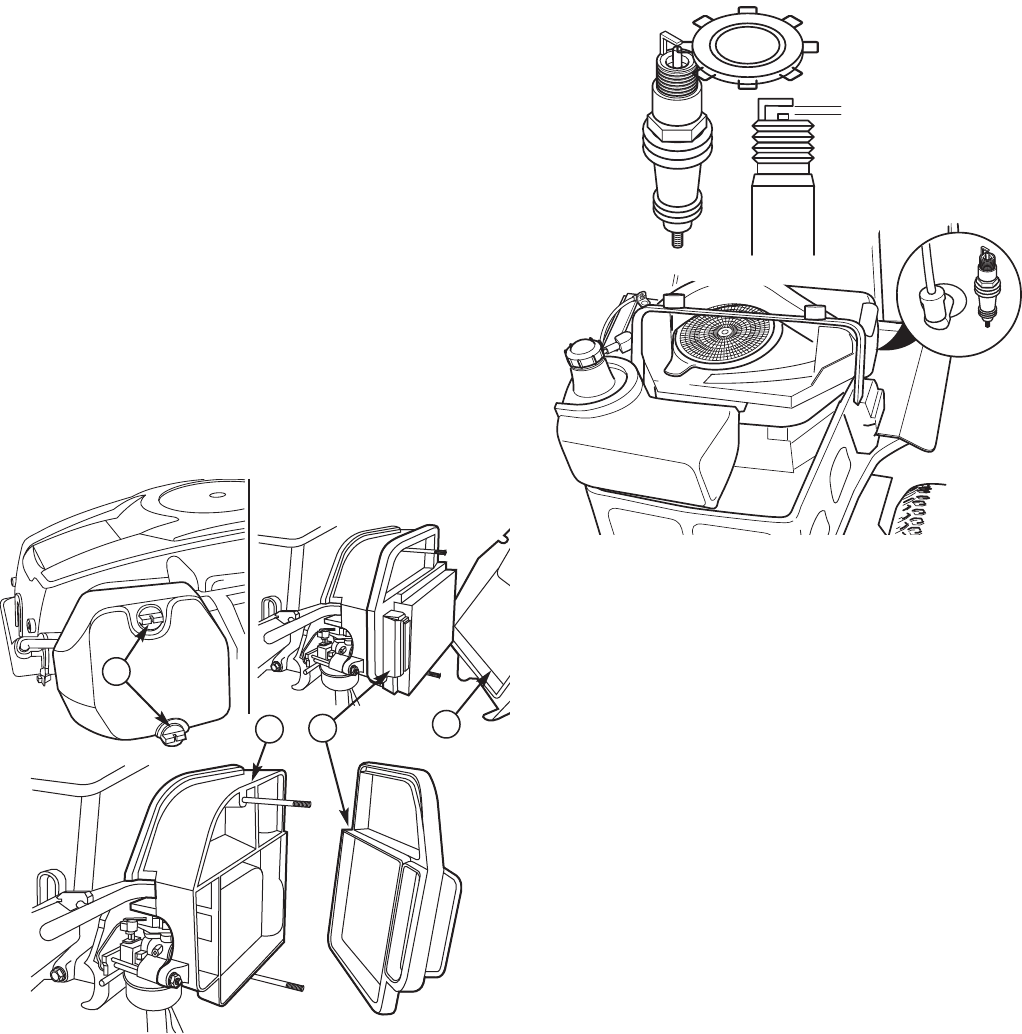

Figure 30. Air Filter Assembly

A. Knobs

B. Cover

C. Air Filter

D. Base

REPLACE AIR FILTER

Service Interval: Every 25 hours or two months, or as

required.

1. Loosen the air filter cover knobs (A, Figure 30) and

remove the cover (B). Clean out any debris from

around the air filter. Inspect the condition of the seal-

ing surfaces of the air filter element (C) and filter

base (D). Replace any damaged parts.

2. Remove the air filter element (C).

3. Install the new air filter element with the pleated side

out and seat it onto the edges of the air cleaner base

(D).

4. Reinstall the air filter cover (B) and secure with the

two knobs (A).

.030” (.76 mm)

Figure 31. Spark Plug Gapping

SERVICE SPARK PLUG

Service Interval: Inspect and re-gap every 200 hours or

two years. Replace every 500 hours or as required.

Spark Plug Gap: .030” (.76 mm)

1. Stop the engine and allow it to cool.

2. Clean the area around the spark plug.

3. Remove the spark plug and inspect it. If at all dam-

aged or worn, replace it.

4. Check the spark plug gap. The gap (new or used

plug) should be .030” (see Figure 31).

5. Reinstall the plug into the cylinder head. Tighten the

plug to 28-32 ft-lbs (38-43 Nm).

DCB

Not for

Reproduction

SERVICE & ADJUSTMENTS

GROUND SPEED CONTROL LEVER

ADJUSTMENT

The control levers have three adjustments:

To Adjust Control Lever Height: Pull the levers in

across the operator’s lap to their DRIVE positions.

Loosen the mount bolts (D, Figure 32) and raise or lower

the levers to the desired position. Tighten the mounting

bolts.(D).

To Adjust Control Lever End Gap: The control lever

end gap should be adjusted so that the levers do not

contact each other when placed in DRIVE positions.

Loosen the jam nut (A, Figure 32) and adjust the length

of the carriage bolt (B) so that the levers do not contact

each other. Repeat on the opposite side. Tighten the jam

nut (A) to lock the carriage bolt in position.

To Adjust Operator Clearance: The space between the

operator and the control levers can be increase by

removing the lower mounting bolt (D, Figure 32), pivoting

the lever forward, and reinstalling the capscrew through

the control lever and forward slot (C). Repeat with the

other ground speed lever.

SPEED BALANCING ADJUSTMENT

If the rider veers to the right or left when the ground

speed control levers are in the maximum forward posi-

tion, the top speed of the right lever can be balanced by

turning the adjustment knob (E, Figure 32). Loosen the

jam nut and turn the knob COUNTERCLOCKWISE to

increase speed or CLOCKWISE to decrease speed.

Tighten the jam nut when complete.

CUTTING HEIGHT ADJUSTMENT

To increase the mower cutting height (raise the mower

deck), press the top of the mower cutting height switch

(A, Figure 33). To decrease mower cutting height (lower

the mower deck), press the bottom of the switch. Mower

cutting height range is 3-3/4” to 1-1/2” (9,5-3,8 cm). The

cutting height gauge indicates the position of the mower

deck. The cutting height gauge (B) is located on the front

of the rider, just behind the driver’s left leg.

PTO CLUTCH ADJUSTMENT

See CHECK / ADJUST PTO CLUTCH in the

Maintenance Section.

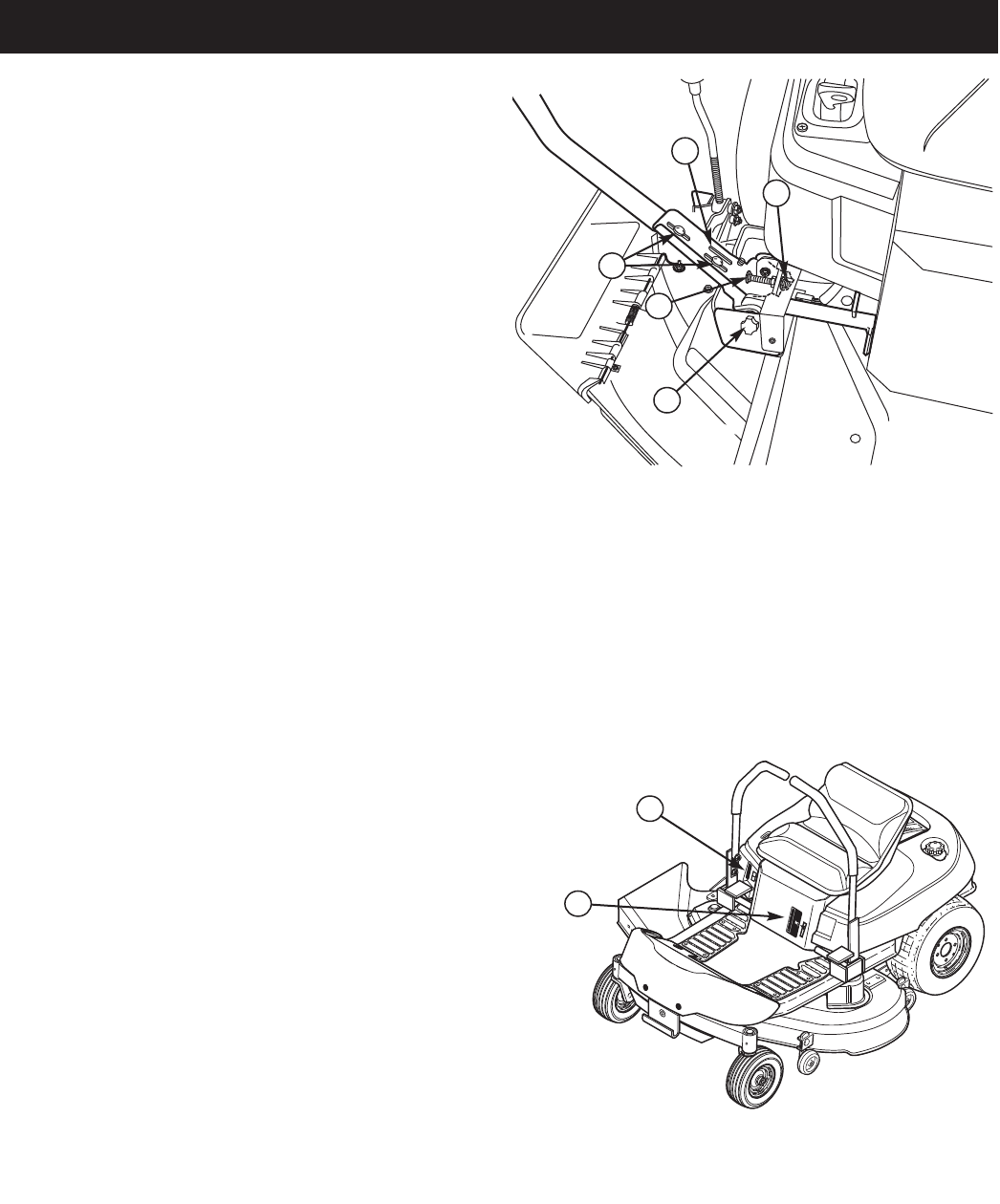

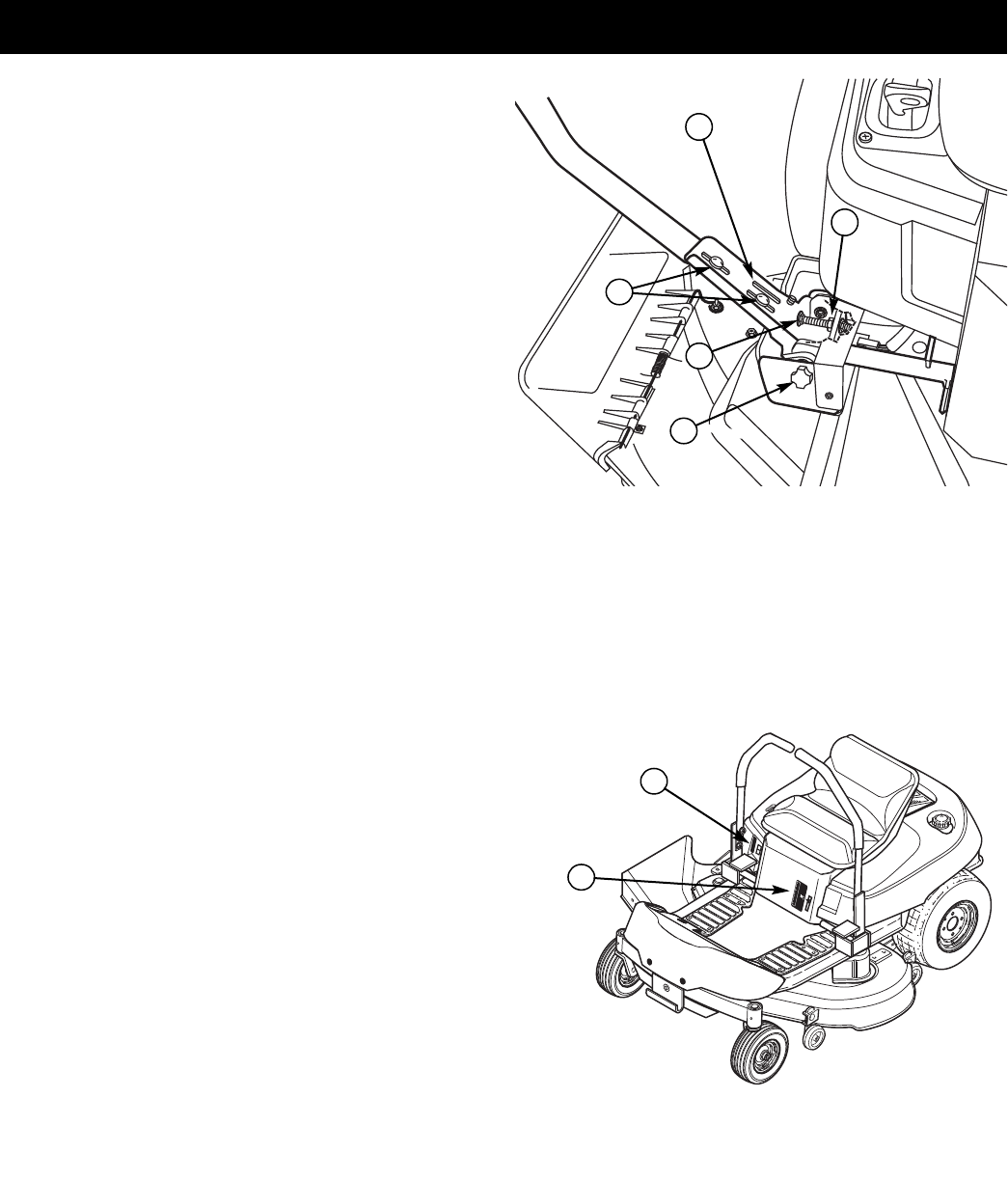

Figure 32. Control Lever Adjustment

A. Jam Nut

B. Carriage Bolt

C. Forward Slot

D. Mount Bolts

E. Knob

1733458

Low Cut

High Cut

Cutting

Height

RAISE

MOWER

LOWER

MOWER

1734276

Figure 33. Cutting Height Adjustment

A. Cutting Height Adjustment Switch

B. Cutting Height Gauge

Not for

Reproduction

BRAKE ADJUSTMENT

1. Stop the unit, set the ground speed levers to

START/PARK positions, set the parking brake lever to

the ENGAGE position, turn the ignition OFF, and wait

for all moving parts to stop. Remove the key.

2. Set both transmission release levers to the PUSH

position. (Refer to PUSHING THE RIDER BY HAND.)

3. Push the rider forward to make sure both transmis-

sion brakes are fully engaged and both rear wheels

are locked in the stationary position (no rotation).

4. Locate the brake rod (A, Figure 34) and adjustment

nut (B).

5. Measure the parking brake spring. Its compressed

length, with the parking brake lever in the ENGAGE

position, should be 3-1/2” (8,89 cm). Adjust the spring

length by turning the adjustment nut (B), if necessary.

WARNING

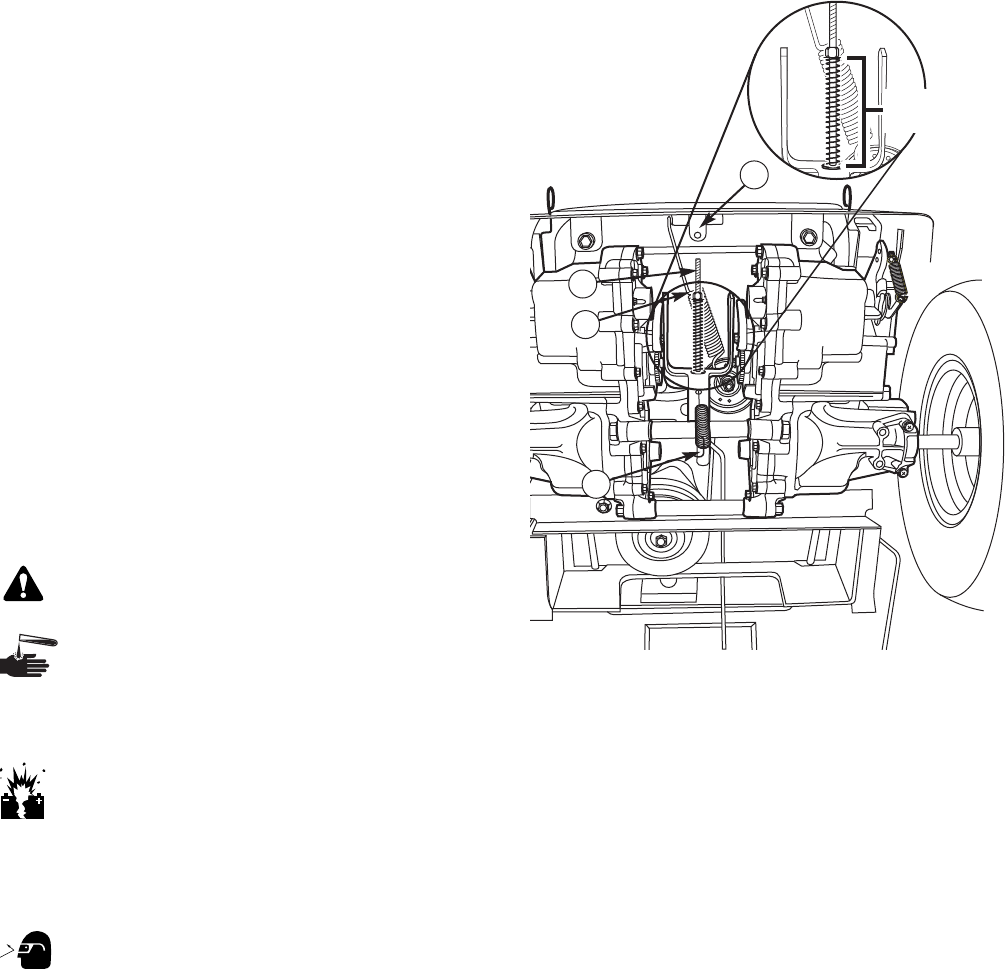

Figure 34. Brake Adjustment

A. Brake Rod

B. Adjustment Nut

C. Return Spring (Removed for Illustration Only)

D. Return Spring Hole

3" (7.62cm)

Corrosion hazard.

Batteries contain acid. Always keep the

battery upright and do not spill the

electrolyte. Avoid contact with skin and

eyes.

Explosion hazard.

Changing the battery produces explosive

hydrogen gas. Only charge the battery in a

well ventilated area, away from any ignition

source such as a water heater, electric

motor, or a lit cigarette.

Wear Protective Equipment

Always wear gloves and safety glasses

when handling the battery and battery

cables.

BATTERY CHARGING

A dead battery or one too weak to start the engine may

be the result of a defect in the charging system or other

electrical component. If there is any doubt about the

cause of the problem, contact your local dealer. If you

need to replace the battery, follow the steps under

CLEANING THE BATTERY & CABLES in the

Maintenance Section.

To charge the battery, follow the instructions provided by

the battery charger manufacturer as well as all warnings

included in the safety rules sections of this book. Charge

the battery until fully charged (until the specific gravity of

the electrolyte is 1.250 or higher and the electrolyte tem-

perature is at least 60° F). Do not charge at a rate higher

than 10 amps.

ENGINE ADJUSTMENTS

The engine is designed to deliver the correct perform-

ance under all operating conditions. Any adjustments

must be performed by a Sears or other qualified service

dealer.

Not for

Reproduction

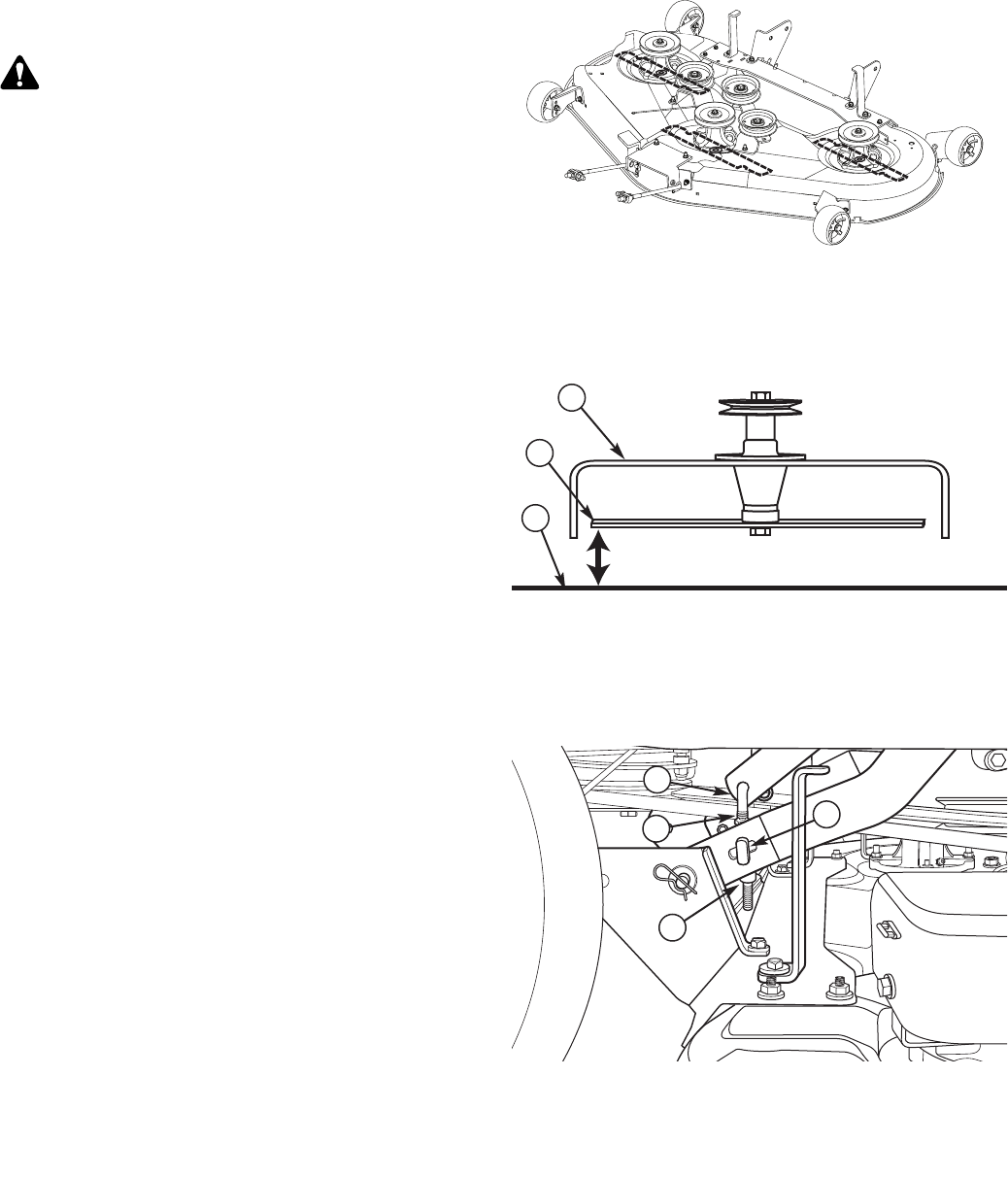

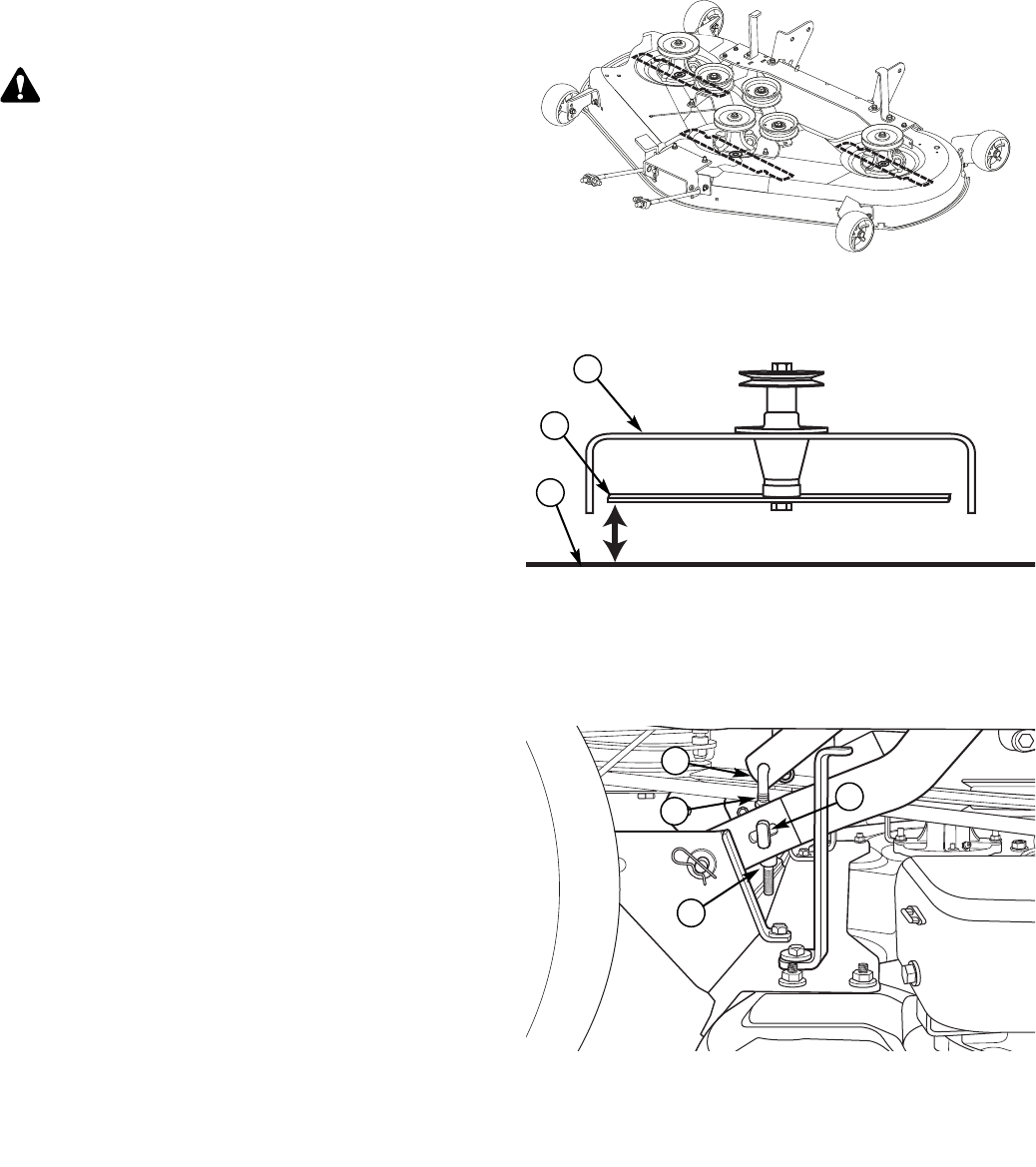

Figure 36. Measure Blade Tips to Ground

A. Mower Deck

B. Blade Tip

C. Level Ground

Figure 35. Orient Blades Side-to-Side

MOWER DECK LEVELING

ADJUSTMENTS

Side to Side Leveling

If the cut is uneven, the mower may need leveling.

Unequal or improper tire pressure may also cause an

uneven cut. See CHECK TIRE PRESSURE.

1. With the mower installed, place the rider on a

smooth, level surface such as a concrete floor. Turn

the front wheels straight forward. Turn the engine off,

set the ground speed control levers to PARK, and

wait for all moving parts to stop.

2. Check for bent blades and replace if necessary.

3. Check the tire pressures. See CHECK TIRE PRES-

SURE.

4. Set the cutting height to mid position. Arrange the

mower blades so that they are pointing from side-to-

side (see Figures 35 & 36).

5. Measure the distance between the tips of the outside

blades and the ground (see Figure 36). If there is

more than 1/8" (3 mm) difference between the meas-

urements on each side, proceed to Step 6. If the dif-

ference is 1/8" (3 mm) or less, proceed to Front To

Back Leveling.

6. Side-to-side leveling is accomplished using the

threaded rods (A, Figure 37) and trunnion (B) on the

right and left rear sides of the mower deck. Loosen

the jam nuts (C) and adjust the nuts up or down to

adjust the mower level. When complete, tighten the

jam nuts against the trunnion to lock the adjustment

in place.

WARNING

Before adjusting the mower, turn the mower

blades OFF, turn the ignition switch OFF, remove

the key, and allow all moving parts to stop.

Disconnect the spark plug wire and fasten it away

from the spark plug.

Figure 37. Side-to-Side Leveling

A. Threaded Rod

B. Trunnion

C. Jam Nuts

Not for

Reproduction

Figure 38. Orient Blades Front-to-Back

Front To Back Leveling

If the cut is uneven, the mower may need leveling.

Unequal or improper tire pressure may also cause an

uneven cut. See CHECK TIRE PRESSURE.

1. Turn the blades front-to-back as shown in Figure 38.

Measure the distance from the ground to front tip of

center blade, and from ground to rear tips of left hand

and right hand blades (see Figure 38). Front tips

should be 1/8"-1/4" (3-6 mm) higher than rear tips. If

not, proceed to Step 2.

2. The front hitch rod (A, Figure 39) is used to adjust

front-to-back leveling. To raise or lower the front of the

mower deck, loosen the two rear jam nuts (B) on both

sides of the front hitch rod (A). Adjust the front jam

nuts (C) on both sides of the front hitch rod (A) to

adjust the mower deck level. When adjusted correctly,

tighten the rear jam nuts (B) to lock the front hitch rod

in place.

MOWER BELT REPLACEMENT

1. Park the rider on a level surface. Disengage the PTO,

turn off the engine and set the ground speed control

levers to PARK. Remove the key.

2. Remove belt covers.

3. Insert ratchet into 3/8” (9.5 mm) square hole in idler

pulley arm (A, Figure 40) and pull to release belt ten-

sion.

4. Remove the mower drive belt (B) from the engine

drive pulley (C).

5. Remove the belt from the remaining deck pulleys.

NOTE: It is not necessary to remove the mower deck

to replace the belt.

6. Install the new mower belt as shown in Figure 40.

Figure 40. Mower Belt Routing

A. Idler Pulley Arm

B. Mower Belt

C. Engine Drive Pulley

D. Fixed Idler Pulley (2)

E. Arbor Drive Pulley (3)

F. Adjustable Tension Idler Pulley

Figure 39. Front-to-Back Leveling

A. Front Hitch Rod

B. Rear Jam Nut

C. Front Jam Nut

EDFB

Not for

Reproduction

MOWER DECK WASHOUT PORT

NOTE: The washout port allows you to connect a typical

garden hose to the trim side (L.H.) of the mower deck to

remove grass and debris from the underside. This

ensures proper and safe operation of the mower.

1. Place the lawn tractor on a smooth level surface.

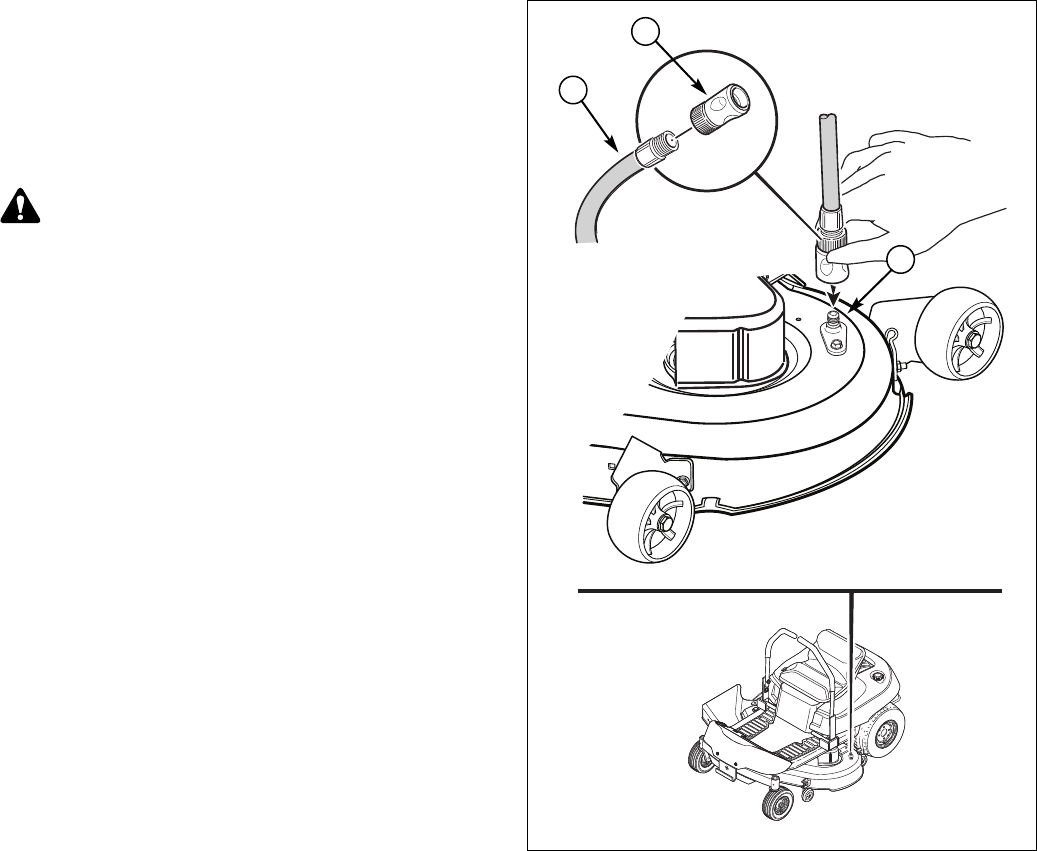

Figure 41. Mower Deck Washout Port

A. Quick Disconnect

B. Hose

C. Washout Port

WARNING

Before running the mower, make sure the hose is

properly connected and does not come into contact

with the blades. When the mower is running and the

blades are engaged, the person cleaning the mower

deck must be in the operator position, and there are

no bystanders. Failure to follow these precautions

may result in serious injury or death.

2. Attach the quick disconnect (A, Figure 41) to garden

hose (B) and connect to washout port (C) on mower

deck.

3. Turn the mower on and place in the highest cutting

position.

4. Run water to remove grass and debris from under-

side of mower deck.

5. Turn the mower off.

6. Remove the garden hose and quick disconnect from

the washout port when completed.

Not for

Reproduction

STORAGE

WARNING

Never store the unit (with fuel) in an enclosed,

poorly ventilated structure. Fuel vapors can travel

to an ignition source (such as a furnace, water

heater, etc.) and cause an explosion.

Fuel vapor is also toxic to humans and animals.

STORAGE

Before Storage

Before you store your unit for the off-season, read the

Maintenance and Storage instructions in the Safety

Rules section, then perform the following steps:

• Turn the mower blades OFF, set the ground speed

control levers to START / PARK, set the parking brake

lever to ENGAGE, and remove the key from the igni-

tion switch.

• Check all fluid levels. Check all maintenance items.

• Battery life will be increased if it is removed, put in a

cool, dry place and fully charged about once a

month. If the battery is left in the unit, disconnect the

negative cable.

It is important to prevent gum deposits from forming in

the essential fuel system parts such as the carburetor,

fuel filter, fuel line, and fuel tank during storage. Also,

alcohol blended fuels (called gasohol or using ethanol or

methanol) can attract moisture which leads to the sepa-

ration and formation of acids during storage. Acidic gas

can damage the fuel system of an engine while in stor-

age.

To avoid engine problems use fuel stabilizer, especially

before storage of 30 days or longer.

After Storage

Before starting the unit after it has been stored:

• Check all fluid levels. Check all maintenance items.

• Fill with FRESH fuel.

• After starting, allow the engine to warm before oper-

ating.

SPECIFICATIONS

ENGINE:

Make Kohler

Model Courage SV735S

Horsepower 26 @ 3600 rpm

Displacement 44.2 cu in. (724 cc)

Electrical System 12 Volt, 16 amp. Alternator, Battery: 230 CCA

Oil Capacity 1.7-1.9 qt (1,6-1,8 L)

CHASSIS:

Fuel Tank Capacity: 4.0 Gallons (15,14 Liters)

Rear Wheels Tire Size: 18 x 8.5 - 8

Inflation Pressure: 10-12 psi (,69-,83 bar)

Front Wheels Tire Size: 11 x 4 - 5

Inflation Pressure: 18-20 psi (1,24-1,30 bar)

TRANSMISSION:

Type Hydro-Gear EZT ZC-AHBB-2A7B-1DPX

Hydraulic Fluid 20w 50 Premium Engine Oil

Continuous Torque 115 ft-lbs (160 Nm)

Output

Maximum Weight 340 lbs (154,2 kg)

per Axle

NOTE: Specifications are correct at time of printing and are subject to change without notice.

The gross power rating for individual gas engine models is labeled in accordance with SAE (Society of Automotive Engineers)

code J1940 (Small Engine Power & Torque Rating Procedure), and rating performance has been obtained and corrected in

accordance with SAE J1995 (Revision 2002-05). Torque values are derived at 3060 RPM; horsepower values are derived at 3600

RPM. Actual gross engine power will be lower and is affected by, among other things, ambient operating conditions and engine-to-

engine variability. Given both the wide array of products on which engines are placed and the variety of environmental issues

applicable to operating the equipment, the gas engine will not develop the rated gross power when used in a given piece of power

equipment (actual "on-site" or net horsepower). This difference is due to a variety of factors including, but not limited to,

accessories (air cleaner, exhaust, charging, cooling, carburetor, fuel pump, etc.), application limitations, ambient operating

conditions (temperature, humidity, altitude), and engine-to-engine variability. Due to manufacturing and capacity limitations, Briggs

& Stratton may substitute an engine of higher rated power for this Series engine.

Not for

Reproduction

TROUBLESHOOTING

While normal care and regular maintenance will extend

the life of your equipment, prolonged or constant use

may eventually require that service be performed to allow

it to continue operating properly. The troubleshooting

guide below lists the most common problems, their caus-

es and remedies.

If you prefer, all of these procedures can be performed

for you by a Sears Parts & Repair Center. See the back

cover for important Sears Parts & Repair Center informa-

tion.

WARNING

To avoid serious injury, perform maintenance on

the rider or mower only when the engine is

stopped and the ground speed levers are set to

PARK.

Always remove the ignition key, disconnect the

spark plug wire and fasten it away from the plug

before beginning the maintenance, to prevent

accidental starting of the engine.

Troubleshooting the Rider

PROBLEM CAUSE REMEDY

Engine will

not turnover

or start.

Ground speed levers not set to START/PARK. Set to START/PARK.

Mower blade switch in ON position. Place in OFF position.

Ground speed levers not set to START/PARK. Set to START/PARK.

Choke not in CLOSED position. Move choke to CLOSED position.

Ignition switch not turned fully to START position. Turn ignition switch fully to START position.

Out of fuel. Allow engine to cool, then refill the fuel tank.

Engine flooded. Set choke to OPEN position when cranking engine.

Fuel is old or stale, or water in fuel. Drain fuel & replace with fresh fuel. Contact Sears

Parts & Repair.

Battery terminals require cleaning. Clean the battery terminals.

Battery discharged or dead. Recharge or replace.

Spark plug(s) faulty, fouled or incorrectly gapped. Clean and gap or replace.

Wiring loose or broken. Visually check wiring & replace broken or frayed

wires. Tighten loose connections.

Solenoid or starter motor faulty. Replace. Contact Sears Parts & Repair.

Safety interlock switch faulty. Replace. Contact Sears Parts & Repair.

Engine starts

hard or runs

poorly.

Air filter plugged. Service pre-cleaner and/or replace air filter

element.

Choke not set to CLOSED position when

cranking the engine, OR choke not set to OPEN

after engine starts.

Set choke to CLOSED when cranking. Set choke to

OPEN when engine is running. A warm engine may

not require choking.

Spark plug faulty, fouled, or incorrectly gapped. Clean and gap or replace.

Engine

knocks.

Low oil level. Check/add oil as required.

Using wrong grade oil. See "Change Engine Oil" in the Maintenance

Section.

Excessive oil

consumption.

Engine running too hot. Clean engine cooling fins, blower screen and air

cleaner.

Using wrong weight oil. See "Change Engine Oil" in the Maintenance

Section.

Too much oil in crankcase. Drain excess oil.

Engine

exhaust is

black.

Dirty air filter or pre-cleaner, or both. Service or replace as required. See Maintenance

Section.

Choke set to CLOSED when engine is running. Set choke to OPEN as soon as engine starts.

Not for

Reproduction

Engine runs, but

rider will not

drive.

Transmission release levers in PUSH

positions.

Move levers to DRIVE positions.

Drive belt slips. Clean or replace belt as necessary.

Belt is broken. Replace drive belt. Contact Sears Parts & Repair.

Parking brake is not fully released. Contact Sears Parts & Repair.

Rider drive belt

slips.

Pulleys or belt greasy or oily. Clean as required.

Belt stretched or worn. Replace belt. Contact Sears Parts & Repair.

Parking brake

will not hold.

Parking brake is incorrectly adjusted. See Service & Adjustments Section.

Rider steers or

handles poorly.

Improper tire inflation. See Maintenance Section.

Steering linkage is loose. Check and tighten any loose connections.

Rider tracks to

one side.

Ground speed adjustment knobs

not adjusted.

See SPEED BALANCING ADJUSTMENT in Service &

Adjustments section.

Troubleshooting the Mower

PROBLEM CAUSE REMEDY

Mower cutting

height does not

adjust.

Cutting height motor screw dirty or requires

lube.

Thoroughly clean and lubricate cutting height motor

screw.

Cutting height linkage disconnected. Check that mower linkage is connected.

Mower cut is

uneven.

Rider tires not inflated equally or properly. See Maintenance Section.

Mower not leveled properly. See "Mower Leveling" in Service & Adjustments.

Mower cut is

rough looking.

Engine speed too slow. Always set engine speed to FAST when mowing.

Ground speed too fast. Decrease ground speed.

Blades are dull. Sharpen or replace blades. See Maintenance

Section.

Mower drive belt slipping because it is oily or

worn.

Clean or replace belt as necessary.

Blades not properly fastened to arbors. See "Check/Replace Mower Blades" in Maintenance

Section.

Engine stalls

easily with

mower engaged.

Engine speed too slow. Always set engine speed to FAST when mowing.

Ground speed too fast. Decrease Ground Speed.

Cutting height set too low. Cut tall grass at maximum cutting height during first

pass.

Underside of mower deck dirty. Remove mower deck and clean underside.

Discharge chute jamming with cut grass. Cut grass with discharge pointing toward previously

cut area.

Excessive

mower

vibration.

Blade mounting bolts are loose. Tighten to 45-55 ft-lbs (61-75 Nm).

Mower blades, arbors, or pulleys are bent. Check and replace as necessary.

Mower blades are out of balance. Replace or balance blades. See Maintenance

Section.

Belt installed incorrectly. Reinstall correctly.

Mower drive belt

slips or fails to

drive.

Idler pulley spring broken or not properly

attached.

Repair or replace as needed.

Mower drive belt broken. Replace drive belt.

PTO clutch out of adjustment. Adjust PTO clutch. See Maintenance Section.

Not for

Reproduction

Manual Del Dueño

PRECAUCIÓN: Este producto tiene un mot

or con expulsión baja el cual funciona difer-

entemente a otros motores. Antes que

arranque el motor, lea y comprenda el

Manual del Dueño.

Para obtener respuestas a cualquier pregunta

sobre este producto, llame al numéro de telé-

fono-(sin cobro) siguiente:

1-800-659-5917

Servicio de ayuda Sears Craftsman

5 am - 5 pm, Lunes a Sabado

ZTS 6000

Gire a cero los montables posteriores del motor con el

arranque eléctrico

No. de modelo

107.289930 (26HP Kohler Engine con segadora de 52”)

Not for

Reproduction

Not for

Reproduction

ÍNDICE

Declaración de Garantía ...........................................39

Reglas e Información de Seguridad ........................40

Números de Identificación........................................45

Montaje.......................................................................46

Pre-Operación............................................................49

Operación...................................................................50

Mantenimiento ...........................................................57

Servicio y Ajustes......................................................65

Almacenamiento........................................................70

Especificaciones .......................................................70

Diagnóstico................................................................71

Partes de Refacción ............................................PTS-1

Hardware y Especificaciones del Esfuerzo de

Torsión..............................................................PTS-42

Repare El Acuerdo de la

Protección..................Dentro De la Cubierta Trasera

Mantenga Los Números De

Phono ...............................................Cubierta Trasera

NOTA: En este manual, "izquierda" y "derecha" se refieren según como se vea desde la posición de operación.

GARANTÍA

GARANTÍA COMPLETA DE FABRICACIÓN

Cuando se opera y mantiene de acuerdo con todas las instrucciones que se proporcionan, si alguna pieza no ampliable

de este equipo falla debido a un defecto en los materiales o en la fabricación dentro de dos años desde la fecha de

compra, llame a 1-800-659-5917 para solicitar una reparación gratuita en su hogar.

La cubierta y el eje delantero se repararán de manera gratuita durante cinco años desde la fecha de compra si se trata

de un defecto de material o de fabricación.

La cobertura de la garantía anterior se aplica solo durante 90 días desde la fecha de compra si este equipo se usa algu-

na vez con propósitos comerciales o de arriendo.

En todos los casos, si la reparación no es posible, el equipo se reemplazará de manera gratuita con el mismo modelo o

un modelo equivalente.

La batería se reemplazará de manera gratuita durante 90 días desde la fecha de compra si es defectuosa en los materi-

ales o en la fabricación (nuestra prueba comprueba que no mantiene carga).

Esta garantía SOLAMENTE cubre defectos de material y fabricación. Sears NO pagará:

• Artículos prescindibles que se gasten durante el uso normal, entre los que figuran, entre otros, aspas, bujías, purifi-

cadores de aire, correas y filtros de aceite.

• Servicio de mantenimiento normal, cambios de aceite o afinamientos.

• Reemplazo o reparación de neumáticos debido a pinchazos por objetos exteriores, como clavos, espinas, tocones o

vidrio.

• Reemplazo o reparación de neumáticos o ruedas producto de desgaste, accidentes, o mantenimiento o fun-

cionamiento inadecuados.

• Reparaciones necesarias debido a abuso del operador, incluidos, entre otros, daños provocados por remolcar objetos

que sobrepasen la capacidad del equipo, impactos a objetos que doblen el bastidor o cigüeñal, o sobrepasar la

velocidad del motor.

• Reparaciones necesarias debido a negligencia del operador, incluidos, entre otros, daños mecánicos o eléctricos

provocados por almacenamiento inadecuado, no utilizar el tipo o la cantidad correcta de aceite de motor, no mantener

la cubierta libre de desperdicios inflamables o no mantener al equipo de acuerdo con las instrucciones que se

incluyen en el manual del operador.

• Reparaciones o limpiezas al motor (sistema de combustible) provocadas por combustible que se determine contami-

nado u oxidado (deteriorado). En general, se debe utilizar el combustible dentro de 30 días a partir de la fecha de

compra.

• Desgaste y deterioro normal de los acabados exteriores o reemplazo de la etiqueta del producto.

Esta garantía sólo se aplica mientras este producto esté dentro de los Estados Unidos.

Esta garantía le otorga derechos legales específicos, y Vd. puede ostentar otros derechos, que pueden variar de estado

en estado.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Not for

Reproduction

REGLAS DE SEGURIDAD

OPERACIÓN GENERAL

• Lea, entienda y siga todas las instrucciones en el manual y

en la unidad antes de arrancar.

• No coloque las manos o pies cerca de las partes giratorias

o debajo de la máquina. Manténgase alejado de la abertu-

ra de expulsión en todo momento.

• Sólo permita que un adulto responsable, que esté familiar-

izado con las instrucciones, opere la unidad (los reglamen-

tos locales pueden restringir la edad del operador).

• Retire del área objetos tales como piedras, juguetes, etc.,

que pueden ser cogidos y arrojados por las aspas.

• Asegúrese de que el área esté libre de otra gente antes de

podar el césped. Detenga la unidad si alguien entra en el

área.

• Nunca lleve pasajeros.

• No pode el césped en reversa a menos que sea absoluta-

mente necesario. Siempre mire hacia abajo y hacia atrás

antes de echarse en reversa y mientras lo hace.

• Nunca descargue el material directamente hacia alguien.

Evite descargar el material contra una pared u obstrucción.

El material puede rebotar hacia el operador. Detenga las

aspas cuando cruce por superficies cubiertas de grava.

• No opere la máquina sin el recogedor completo de hierba,

guarda de descarga (deflector) ni otros dispositivos de

seguridad en su lugar y operacionales.

• Baje la velocidad antes de dar la vuelta.

• Nunca deje la unidad operando sin supervisión. Siempre

desacople las cuchillas (PTO), ponga el freno de mano,

detenga el motor y quite las llaves antes de desmontar.

• Desacople las cuchillas (PTO) cuando no esté podando el

césped. Apague el motor y espere a que todas las partes

se detengan por completo antes de limpiar la máquina,

quitar el recolector de hierba o desatascar la guarda de la

descarga.

• Opere la máquina sólo a la luz del día o con buena luz arti-

ficial.

• No opere la unidad si usted está bajo la influencia de alco-

hol o drogas.

• Tenga cuidado con el tráfico si opera cerca de alguna calle.

• Sea extremadamente cuidadoso al cargar o descargar la

unidad en un remolque o camioneta.

• Siempre protéjase los ojos cuando opere esta unidad.

• Los datos indican que operadores, de 60 años y más, están

involucrados en un gran porcentaje de lesiones asociadas

con equipos motorizados. Estos operadores deberían eval-

uar su habilidad de operar el equipo con la suficiente

seguridad para protegerse a sí mismos y a otros de

lesiones.

• Siga las recomendaciones del fabricante respecto a los

pesos y contrapesos para llantas.

• Recuerde que el operador es responsable de los acci-

dentes que ocurran a otra gente o propiedad.

• Todos los conductores deberían pedir y obtener instruc-

ciones profesionales y prácticas.

• Siempre use zapatos cerrados y pantalones. Nunca opere

la unidad descalzo o usando sandalias.

• Antes de su uso, siempre verifique visualmente que las

cuchillas y sus aditamentos estén presentes, intactos y afi-

anzados. Reemplace las partes dañadas o desgastadas.

• Desacople los accesorios antes de: cargar combustible,

retirar un accesorio, hacer ajustes (a menos de que el

ajuste pueda hacerse desde el puesto del operador).

• Cuando la máquina está estacionada, almacenada o se

deja sin supervisión, baje los medios de corte a menos de

que use una traba mecánica positiva.

• Antes de dejar el puesto del operador por cualquier razón,

accione el freno de mano (si viene equipado con uno),

desacople las cuchillas (PTO), detenga el motor y quite la

llave.

• Para reducir el peligro de incendio, mantenga la unidad

libre de césped, hojas y aceite excesivo. No se detenga ni

estacione sobre hojas secas, césped o materiales com-

bustibles.

• Usar u operar un motor sobre o cerca de tierras cubiertas

de bosques, matorrales o césped es una violación de la

Sección 4442 del Código de Recursos Públicos de

California a menos que el sistema de escape esté equipa-

do con un parachispas que cumpla con las leyes locales o

estatales aplicables. Es posible que otras áreas estatales o

federales tengan leyes similares.

• Las regulaciones del OSHA pueden requerir el uso de la

protección de oído cuando están expuestas a los niveles de

sonido mayor DBA de 85 por un período de 8 horas.

Lea estas reglas de seguridad y sígalas con cuidado. No obedecer estas reglas puede ocasionar la pérdida

del control sobre la unidad, lesiones severas a la persona o la muerte de usted, o espectadores, o daños a la

propiedad o al equipo. Esta cubierta de la podadora es capaz de amputar manos y pies y de arrojar

objetos. El triángulo en el texto denota precauciones o advertencias importantes que deben obedecerse.

TRANSPORTE Y ALMACENAMIENTO

• Cuando se transporta la unidad sobre un remolque abierto,

asegúrese de que mire hacia el frente, en dirección del

desplazamiento. Si la unidad está mirando hacia atrás, la

fuerza del aire puede dañar la unidad.

• Siempre obedezca las prácticas seguras para cargar com-

bustible y manejar combustible al cargar la unidad con

combustible después del transporte o almacenamiento.

• Nunca almacene la unidad (con combustible) en una

estructura cerrada con poca ventilación. Los vapores del

combustible pueden viajar a una fuente de ignición (como

un horno, calentador de agua, etc.) y ocasionar una

explosión. Los vapores del combustible también son tóxicos

para los humanos y animales.

• Siempre siga las instrucciones del manual del motor

respecto a las preparaciones de almacenamiento antes de

almacenar la unidad ya sea por períodos cortos o largos.

• Siempre siga las instrucciones del manual del motor

respecto a los procedimientos apropiados de arranque

cuando reintegre la unidad al servicio.

• Nunca almacene la unidad ni el contenedor de combustible

en un lugar cerrado, donde haya una llama abierta o piloto,

como sucede con un calentador de agua. Permita que la

unidad se enfríe antes de almacenarla.

CAUTION

Esta máquina produce niveles de sonido en el

exceso de DBA 85 en el oído del operador y

puede causar períodos sin embargo prolongados

de la pérdida de oído de la exposición.

Protección de oído del desgaste al funcionar esta máquina.

Not for

Reproduction

• Nunca permita que los niños u otros se suban o metan al

equipo remolcado.

• En las cuestas, el peso del equipo remolcado puede oca-

sionar pérdida de tracción y pérdida de control.

• Trasládese lentamente y conceda una distancia adicional

para frenar.

• No cambie a neutral para deslizarse cuesta abajo.

NIÑOS

Pueden ocurrir accidentes trágicos si el operador no está alerta a

la presencia de niños. Los niños con frecuencia se ven atraídos

por la unidad y la poda de césped. Nunca suponga que los niños

se quedarán donde usted los vio la última vez.

• Mantenga a los niños lejos del área de poda del césped y

bajo el cuidado atento de otro adulto responsable.

• Esté alerta y apague la unidad si los niños entran al área.

• Antes y durante la operación en reversa, mire hacia atrás y

abajo por si hay niños pequeños.

• Nunca lleve niños, ni siquiera con las cuchillas apagadas.

Éstos pueden caerse y salir gravemente heridos o interferir

con la operación segura de la unidad. Los niños que reci-

bieron un paseo anteriormente pueden aparecer repentina-

mente en el área de poda del césped para que les den otro

paseo y ser atropellados por la máquina.

• Nunca permita que un niño opere la unidad.

• Extreme precauciones cuando se acerque a esquinas fuera

de su ángulo de visión, arbustos, árboles u otros objetos que

pueden obstruir la visión.

EMISIONES

• Se descubrió que las emisiones del motor de este producto

contienen químicos que, en ciertas cantidades, causan

cáncer, defectos de nacimiento u otros daños reproduc-

tivos.

• Busque la información relevante sobre el Período de

Durabilidad de las Emisiones e Índice del Aire en las eti-

quetas de emisiones del motor.

SISTEMA DE ENCENDIDO

• Este sistema de encendido de la bujía cumple con la

norma canadiense ICEA-002.

OPERACIÓN EN CUESTAS

Las cuestas son un factor importante relacionado con los acci-

dentes por pérdida de control y volcaduras, y pueden propiciar

lesiones severas o la muerte. Cualquier operación en cuestas

exige precauciones extremas. Si usted no puede dar marcha

atrás en una cuesta o se siente inquieto en ella, no opere en

ella.

No se puede recuperar el control de una máquina de empujar

o montable que se desliza por una cuesta accionando el freno.

Las principales razones de pérdida de control son: agarre

insuficiente de las llantas en la tierra, velocidad demasiado

alta, frenado inadecuado, el tipo de máquina es inadecuada

para la labor, falta de conocimiento sobre las condiciones de la

tierra, enganche y distribución de la carga incorrectos.

• Pode el césped de la cuesta de un lado a otro, no hacia arri-

ba y abajo.

• Tenga con cuidado con los baches, raíces o topes. Un ter-

reno accidentado puede volcar la unidad. El césped alto

puede ocultar obstáculos.

• Opte por una velocidad lenta de modo que no tenga que

detenerse o cambiar de velocidad mientras esté en la cuesta.

• No pode césped mojado. Las llantas pueden perder la trac-

ción.

• Nunca pode el césped cuesta abajo.

• Evite arrancar, detenerse o dar la vuelta sobre una cuesta. Si

las llantas pierden tracción (es decir, la máquina detiene el

movimiento hacia adelante en una cuesta), desacople las

cuchillas (PTO) y conduzca lentamente hasta salir de la cues-

ta.

• Mantenga todos los movimientos en la cuesta lentos y grad-

uales. No haga cambios bruscos de velocidad o dirección,

pues esto podría hacer que se vuelque la máquina.

• Extreme precauciones mientras opere máquinas con recolec-

tores de hierba u otros accesorios; éstos pueden afectar la

estabilidad de la unidad. No los use en cuestas pronunciadas.

• No intente estabilizar la máquina poniendo el pie en el piso

(en unidades montables).

• No pode el césped cerca de barrancos, zanjas o diques. La

podadora podría volcarse repentinamente si una llanta cae

por la orilla de un acantilado o zanja o si se derrumba una

orilla.

• No use los recolectores de hierba en cuestas pronunciadas.

• No pode el césped en cuestas en las cuales no pueda dar

marcha atrás.

• Consulte con su distribuidor o concesionario autorizado

respecto a recomendaciones sobre pesos o contrapesos

para llantas para mejorar la estabilidad.

• Quite obstáculos tales como piedras, ramas de árboles, etc.

• Use la velocidad lenta. Las llantas pueden perder la tracción

en las cuestas aun cuando los frenos funcionan debida-

mente.

• No dé vuelta en una cuesta a menos de que sea necesario, y

entonces, gire lenta y gradualmente cuesta arriba, si es posi-

ble. Nunca pode el césped cuesta abajo.

EQUIPO REMOLCADO (UNIDADES MONTA-

BLES)

• Solamente remolque aquellas máquinas que tienen un

enganche diseñado para remolcar. No enganche el equipo

remolcado excepto en el punto del enganche.

• Siga las recomendaciones del fabricante respecto al límite

de peso para el equipo remolcado y el declive de remolca-

do. Vea enganchar un remolque en la sección de

OPERACIÓN.

ADVERTENCIA

Nunca opere en cuestas mayores a 17.6 por ciento

(10°) lo cual es una inclinación de 3 1/2 pies (106 cm)

verticalmente en 20 pies (607 cm) horizontalmente

Opte por una velocidad lenta antes de subir la

cuesta. Extreme precauciones al opere en cuestas

con un recolector de césped montado en la parte

trasera.

Pode el césped de la cuesta de un lado al otro y no

hacia arriba hacia abajo, extreme precauciones al

cambiar de dirección y NO ARRANQUE NI SE

DETENGA EN LA CUESTA.

Not for

Reproduction

GUÍA SUGERIDA PARA EL AVISTAMIENTO DE PENDIENTES PARA

UNA OPERACIÓN SEGURA DEL MONTABLE CON ACCESORIO

DOBLAR A LO LARGO DE LA LÍNEA INFERIOR

ESTA ES UNA PENDIENTE DE 10 GRADOS

CONDUZCA SÓLO HACIA ARRIBA Y

HACIA ABAJO POR LA PENDIENTE

NUNCA DE UN LADO A OTRO

10 GRADOS MÁXIMO

ADVERTENCIA: Para evitar lesiones graves, opere la unidad hacia

arriba y hacia abjo por la pendiente, nunca de un lado a otro. No opere

en pendientes con una inclinación mayor a 10 grados. Gire gradualmente

para evitar volcarse o perder el control. Tenga mucho cuidado al

cambiar de dirección en una pendiente. Los accessorios tendrán un

efecto al momento de frenar. Reduzca la velocidad en las pendientes.

1. Doble la página a lo largo de la linea punteada como se indica arriba.

2. Sostenga la página frente a usted de modo que el borde izquierdo esté

verticalmente paralelo al tronco de un árbol u otra estructura ventical.

3. Mire por encima del doblez en dirección de la pendiente que desea medir.

4. Compare el ángulo del doblez con la pendiente de la colina.

Not for

Reproduction

SERVICIO Y MANTENIMIENTO

Manejo Seguro de la Gasolina

• Apague cigarros, puros, pipas y otras fuentes de ignición.

• Use sólo los contenedores aprobados para gasolina.

• Nunca quite el tapón de la gasolina ni cargue combustible

con el motor encendido. Permita que el motor se enfríe

antes de poner combustible.

• Nunca cargue combustible para la máquina en espacios

cerrados.

• Nunca almacene la máquina ni el contenedor de com-

bustible donde haya una llama abierta, chispa o piloto,

como cerca de un calentador de agua u otro dispositivo.

• Nunca llene los contenedores dentro de un vehículo o en la

caja de una camioneta con cobertor de platón de plástico.

Siempre coloque los contenedores en el piso, lejos de su

vehículo antes del rellenado.

• Retire el equipo accionado por gasolina de la camioneta o

remolque y cargue el combustible estando el equipo en el

piso. Si esto no es posible, entonces cargue el combustible

en el equipo colocado en el remolque con un contenedor

portátil, en vez de usar un dispensador de gasolina.

• Mantenga el dispensador en contacto con la orilla del

tanque de gasolina o con la abertura del contenedor en

todo momento hasta que termine de cargar combustible.

No use un dispensador con un dispositivo de cerrado y

abierto.

• Si derrama combustible sobre la ropa, cámbiese de ropa de

inmediato.

• Nunca llene demasiado el tanque de gasolina. Coloque

nuevamente el tapón de la gasolina y apriételo fijamente.

• Extreme precauciones en el manejo de la gasolina y otros

combustibles. Son inflamables y los vapores son explo-

sivos.

• Si se derrama combustible, no intente arrancar el motor

sino más bien mueva la máquina lejos del área de derrame

y evite crear cualquier fuente de ignición hasta que se

hayan disipado los vapores del combustible.

• Vuelva a colocar fijamente las tapas del tanque de gasolina

y las tapas del contenedor del combustible.

Servicio y Mantenimiento

• Nunca ponga en marcha la unidad en un área cerrada

donde se pueden acumular los gases del monóxido de car-

bono.

• Mantenga apretadas las tuercas y pernos, en especial los

pernos de ajuste para las cuchillas, y mantenga el equipo

en buenas condiciones.

• Nunca manipule los dispositivos de seguridad. Verifique su

operación adecuada con regularidad y asegúrese de hacer

las reparaciones necesarias si no funcionan debidamente.

• Mantenga la unidad libre de césped, hojas u otra acumu-

lación de despojos. Limpie derrames de aceite o com-

bustible y quite cualquier despojo impregnado de com-

bustible. Siempre permita que su máquina se enfríe antes

de almacenarla.

• Detenga e inspeccione la máquina, si pega contra un obje-

to. Repare, si es necesario, antes de volver a arrancar.

• Nunca haga ajustes ni reparaciones con el motor encendi-

do.

• Verifique los componentes del recolector de hierba y la

guarda de la descarga con frecuencia y reemplácelos con

las partes recomendadas por el fabricante, cuando sea

necesario.

• Las cuchillas de la podadora están afiladas. Envuelva las

cuchillas o utilice guantes, y extreme precauciones cuando

les dé mantenimiento.

• Verifique la operación de los frenos con frecuencia. Ajuste

y dé mantenimiento según se requiera.

• Mantenga o reemplace las etiquetas de seguridad y de

instrucciones según sea necesario.

• No quite el filtro de la gasolina cuando el motor está

caliente ya que la gasolina que se derrame se puede incen-

diar. No extienda las abrazaderas de la tubería del com-

bustible más allá de lo necesario. Asegúrese de que las

abrazaderas agarren firmemente la manguera sobre el filtro

después de la instalación.

• No use gasolina que contenga METANOL, gasohol con

más del 10% de ETANOL, aditivos para gasolina ni gas

blanco porque podría ocasionar daños al motor o a la insta-

lación del combustible.

• Si debe drenar el tanque de gasolina, debe hacerlo al aire

libre.

• Reemplace los silenciadores/mofles defectuosos.

• Mantenga o reemplace las etiquetas de seguridad y de

instrucciones según sea necesario.

• Use sólo las partes de repuesto autorizadas de fábrica al

reparar la unidad.

• Siempre acate las especificaciones de fábrica respecto a

todas las disposiciones y ajustes.

• Sólo acuda a lugares autorizados de servicio si requiere de

servicio y reparaciones mayores.

• Nunca intente hacer reparaciones mayores en esta unidad

a menos que tenga la preparación para ello. Los proced-

imientos inadecuados de mantenimiento pueden ocasionar

peligros en la operación, daños al equipo y anulación de la

garantía del fabricante.

• En las podadoras con cuchillas múltiples, tenga cuidado ya

que hacer girar una cuchilla puede hacer que otras

cuchillas también giren.

• No cambie el limitador de velocidad del motor ni acelere

demasiado el motor. Operar el motor a una velocidad exce-

siva puede aumentar los peligros de lesiones a la persona.

• Desacople los accesorios de conducción, detenga el motor,

quite la llave y desconecte el cable de la bujía antes de:

desatorar obstrucciones en accesorios y tolvas, dar man-

tenimiento a la unidad, pegarle a un objeto o si la unidad

vibra de modo anormal. Después de pegarle a un objeto,

inspeccione la máquina para ver si fue dañada y haga las

reparaciones antes de volver a arrancar y operar el equipo.

• Nunca coloque sus manos cerca de las partes en

movimiento, como el ventilador de enfriamiento de la

bomba hidráulicas, cuando la unidad está encendida. (Los

ventiladores de enfriamiento de las bombas hidráulicas nor-

malmente se encuentran arriba del transeje).

• Las unidades con bombas hidráulicas, mangueras o

motores: ADVERTENCIA: El fluido hidráulico que se fuga

bajo presión tiene la suficiente fuerza para penetrar la piel y

ocasionar lesiones graves. Si se inyecta un fluido extraño

bajo la piel, un médico familiar con esta forma de lesión

debe sustraerlo quirúrgicamente en el lapso de unas cuan-

tas horas o puede acabar en gangrena. Mantenga el cuer-

po y las manos lejos de los orificios de regulación o inyec-

tores que expulsan fluido hidráulico bajo alta presión. Use

papel o cartón, y no las manos, para buscar fugas.

Asegúrese de que todas las conexiones del fluido hidráuli-

co están fijas y que todas las mangueras y líneas hidráuli-

cas estén en buenas condiciones antes de ejercer presión

sobre el sistema. Si hay fugas, mande la unidad de inmedi-

ato a mantenimiento con su distribuidor autorizado.

• ADVERTENCIA: Aparato eléctrico almacenado. El desen-

ganche indebido de resortes puede ocasionar lesiones

graves a la persona. Los resortes deben ser quitados por

un técnico autorizado.

• Modelos equipados con un radiador para motor: ADVER-

TENCIA: Aparato eléctrico almacenado. Para evitar

lesiones graves al cuerpo por líquido refrigerante caliente o

erupción de vapor, nunca intente quitar la tapa del radiador

mientras el motor está encendido. Detenga el motor y

espere hasta que haya enfriado un poco. Incluso entonces,

extreme precauciones al quitar la tapa.

Not for

Reproduction

CALCOMANÍAS DE SEGURIDAD Y

OPERACIÓN

Esta unidad fue diseñada y fabricada para ofrecerle la seguridad

y confiabilidad que usted esperaría de un líder en la industria de

la fabricación de equipos motorizados para el exterior.

Aunque leer este manual y las medidas de seguridad que con-

tiene le proporcionará el conocimiento básico necesario para

operar este equipo sin percances y eficazmente, hemos coloca-

do varias etiquetas de seguridad en la unidad para recordarle

esta importante información mientras usted opera su unidad.

Debe leer cuidadosamente y acatar todos los mensajes de

PELIGRO, ADVERTENCIA, PRECAUCIÓN y de instrucciones

en su tractor y podadora. No seguir las instrucciones puede

resultar en lesiones personales al cuerpo. ¡La información es

para su seguridad y es importante! Las calcomanías de

seguridad abajo están sobre su tractor y podadora.

Si pierde o se daña alguna de estas calcomanías, reempláce-

las inmediatamente. Póngase en contacto con un Centro de

Partes y Servicio de Sears para obtener reposiciones.

Estas etiquetas son fáciles de aplicar y fungirán como co

stantes recordatorios visuales para usted, y otros que puedan

llegar a usar el equipo, para que sigan las medidas de seguri-

dad necesarias para una operación eficaz y sin percances.

Burn hazard

The exhaust pipe and surrounding

surfaces are hot and can cause

burns.

Avoid contact with hot surfaces.

WARNING

173xxxx

Right Ground

Speed Lever

(Controls Right Drive Wheel)

Forward

Neutral Start / Park

Reverse

174xxxx

Left Ground

Speed Lever

(Controls Right Drive Wheel)

Forward

NeutralStart / Park

Reverse

1733458

Low Cut

High Cut

1734276

Calcomanía -

Palanca de

velocidad

de avance

No. de pieza :

7102576YP

Calcomania - Palanca de

velocidad

No. de pieza : 1734270SM

Calcomania - Indicador de

altura de corte

No. de pieza : 1734335SM

Calcomania - Freno de

estacionamiento

No. de pieza : 7102578YP

Calcomania - Peligro de

amputación

No. de pieza : 1704276SM

Calcomania - Peligro de

amputación y objetos arrojados

No. de pieza : 1704277SM

Calcomania - Operación, superior

No. de pieza : 7102575YP

Calcomania -

Ajuste de

de altura

corte

No. de pieza :

1734276SM

Calcomania - Superficies calientesl

No. de pieza : 1734273SM

(Ubicado en costado derecho)

Calcomania - Desembrague de

la transmisión

No. de pieza : 1734532SM

(Ubicado en el armazón trasero)

Calcomania - Panel de control

No. de pieza : 7103214YP

DANGER

Amputation Hazard

1704276

To avoid injury from rotating

blades, stay clear of deck edge.

DANGER

Amputation and

Thrown Objects Hazard

1704277

To avoid injury from rotating blades and

thrown debris, stay clear of deck edge

and discharge. Do not mow without

deflector or entire grass catcher in place.

Calcomanía

Ajuste de rastreo

No. de pieza :

1726638SM

Calcomania - Peligro de corte

No. de pieza : 1734672SM

(Ubicado en el armazón trasero)

Cutting

Height

RAISE

MOWER

LOWER

MOWER

1734276

7102574

7102575

To Turn On the Mower Blades:

1. Sit in seat.

2. Start the engine (see “To Start Engine”).

3. Pull the mower blade switch UP to

turn the mower blades ON.

To Stop the Engine:

1. Move ground speed levers to

START/PARK.

2. Move parking brake lever to

ENGAGE position.

3. Move engine speed control

to SLOW.

4. Turn ignition switch to OFF.

To Turn the Mower Blades Off:

1. Push the mower blade switch DOWN to

turn the mower blades OFF.

To Drive:

1. Start the engine (see “To Start Engine”).

2. Move parking brake control to

DISENGAGE position.

3. Move both ground speed levers in from

PARK position.

4. Move levers as shown to travel.

7102576

7102578

Calcomania - Operación, superior

No. de pieza : 7102574YP

1734272

Sit in the seat.

Move the ground speed levers to START/PARK

positions (move both levers out).

Move parking brake control to ENGAGE position.

Turn the mower blades OFF (push switch down).

Move engine speed control to FAST position

(levers full forward).

Pull the choke knob up to CLOSED position.

Turn ignition switch to START to crank the engine.

After the engine starts:

-release the ignition switch key (it will return to RUN position)

-push the choke knob down to OPEN position

Always set the engine speed to FAST for mowing.

7102574

Not for

Reproduction

ACCESORIOS OPCIONALES

• Recolector de Hierba con Bolsa Gemela

•Faro delantero

CONTENIDO DEL PAQUETE DE LITERATURA

NÚMEROS DE IDENTIFICACIÓN

Chapa de

Identificación

Cuando se ponga en contacto con el centro de servi-

cio para obtener partes de repuesto, servicio o infor-

mación usted DEBERÁ proporcionar estos números.

Anote el nombre/número del modelo, números de identi-

ficación del fabricante y los números de serie del motor

en el espacio provisto para su fácil acceso.

La chapa de identificación se encuentra en la cara inferior

de la cubierta del asiento. Incline la tapa del asiento hacia

adelante para ganar acceso a la chapa de identificación.

Para obtener respuestas a sus preguntas sobre el pro-

ducto, llame al: 1-800-659-5917

Servicio Telefónico de Asistencia de Sears Craftsman,

5 am - 5 pm, Lunes - Sábado. DATOS DE REFERENCIA DEL MOTOR

Nombre/Número de Descripción del Modelo

Número de INVENTARIO

DATOS DE REFERENCIA DEL PRODUCTO

Número de SERIE de la Unidad

Fecha de Compra

Marca del Motor

Tipo/Espec del Motor

Modelo del Motor

Código/Número de Serie del Motor

Model No. 107.27XXXX

Serial No. 000000XXXX

Sears, Roebuck and Co. Hoffman Estates, IL 60179

For Parts & Service Call 1-800-4MY-HOME

CRAFTSMAN

Conforms to B71.1 - 1998 Safety Standards

SSAAMMPPLLEE

• Llaves

• Instrucciones de Disposición

(Inglés/Español)

• Manual del Operador y Libro de Partes

(Inglés/Español)

Not for

Reproduction

INSTALACIÓN DEL ASIENTO

1. Levante la base del asiento (vea la Figura 1).

2. Alinee los orificios en la parte de abajo del asiento

con los orificios en la base del asiento.

5/16-18 x 3/4

14-19 ft-lbs

19-25 Nm

Figura 1. Instalación del asiento

3. Sujete el asiento a la base del asiento con dos tuer-

cas de cabeza dentada de 5/16-18 x ¾ para los orifi-

cios traseros del asiento, y dos tuercas con traba

punta de cañonera para las ranuras delanteras.

4. Apriete a 19-25 Nm (14-19 lbs-pies).

MONTAJE

Not for

Reproduction

INSTALACIÓN DEL INTERRUPTER DE

SEGURIDAD DEL ASIENTO

1. Apriete los ganchos laterales del interruptor de

seguridad (A, Figura 2), e inserte el interruptor en la

ranura (B) en la parte baja del asiento. Asegúrese de

deslizar el interruptor completamente hacia adelante.

2. Connecte la caja del terminal de cableado (C) al

interruptor del asiento.

3. Enrosque la atadura de cable (D) en torno de ambos,

el cuerpo del interruptor y la caja del terminal.

Figura 2. Procedimiento de instalación del interruptor de seguridad del asiento

Not for

Reproduction

MONTAJE DE LAS PALANCAS DE

CONTROL DE VELOCIDAD DE

DESPLAZAMIENTO

1. Aflojo (no retire) los herrajes que sujetan a las palan-

cas de control de velocidad de desplazamiento a sus

bases (vea la Figura 3).

2. Levante las palancas, alineando el orificio superior en

cada palanca con el orificio rasurado superior en la

base de palanca.

5/16-18

x 1-3/4

5/16-18

15-17 ft-lbs

20-23 Nm

Figura 3. Montaje de las palancas de control de velocidad de desplazamiento

3. Instale los herrajes como indica la Figura 3. Apriete a

20-23 Nm (15-17 lbs-pies).

NOTA: Se debe ajustar las palancas de control de veloci-

dad de desplazamiento antes de su uso. Consulte la

sección “Ajuste de control de velocidad de desplaza-

miento” sección.

Not for

Reproduction

PRE-OPERACIÓN

Llenar con Gasolina FRESCA

Levante el asiento para ganar

acceso al tapón de la gasolina y

al tanque.

Quite el tapón del tanque y llene

el tanque con combustible fresco.

Después de llenar el tanque,

instale fijamente el tapón y limpie el combustible derra-

mado. Vea el Manual del operador para obtener las

recomendaciones para el combustible.

El problema más común en las reparaciones es el com-

bustible viciado o contaminado. El combustible no debe

tener más de 30 días. Use un estabilizador de com-

bustible para extender la vida de su combustible y siem-

pre almacene el combustible en un envase plástico

aprobado y sellado para gasolina. La limpieza interior

por combustible viciado no está amparada por su garan-

tía.

Capacidad del Tanque de Combustible: 15,14 L

(4.0 galones)

Arrancar el Motor y Conducir la Unidad

Fuera del Cajón de Embalaje

Consulte las secciones ARRANCAR EL MOTOR y

PRÁCTICA DE MANEJO de este manual para obtener

información sobre arrancar la unidad y conducirla fuera

del cajón de embalaje.

Retirar los Materiales de Empaque

Quite el cartón del cajón de embalaje.

Quite el encintado de acero que sujeta

la unidad al cajón de embalaje. Ubique

el paquete del manual.

Leer el Manual del Operador

Ubique el manual del operador en el

paquete del manual. Lea siempre el manual del oper-

ador y siga las instrucciones ahí incluidas. En este

importante documento hay información sobre el debido

cuidado, consejos de rendimiento y seguridad.

Revisar la Presión de las Llantas

Reduzca la presión de las llantas a la presión

mostrada a continuación. Las llantas se

inflan demasiado para el embarque y

deben ponerse a la presión correcta

para que tengan una tracción óptima.

Presión de llanta trasera: 10-12 PSI

Presión de llanta delantera: 18-20 PSI

Revisar el Nivel de Aceite del Motor

Nota: El motor es enviado con aceite. Agregue

aceite para motor 10W-30 premium si el nivel

de aceite es bajo. Vea MANTENIMIENTO

para obtener las especificaciones y requisitos

de mantenimiento completos para el aceite de

motor.

Levante el asiento (Figura 17) para ganar

acceso al compartimiento del motor.

Limpie la zona alrededor de la varilla medidora

de aceite y del tubo para llenado de aceite.

Quite la varilla medidora de aceite del tubo para llenado de

aceite y limpie la varilla con un trapo limpio.

Introduzca la varilla medidora de aceite en el tubo para llenado

de aceite (gire y empuje hasta abajo).

Sáquela y revise el nivel de aceite del motor. El nivel de aceite

debe estar entre las marcas Full (lleno) y Add (agregar). De ser

necesario, agregue aceite por el tubo para llenado de aceite.

Vuelva a poner la varilla medidora de aceite y fíjela.

Cargar la Batería

Levante el asiento para ganar acceso a

la batería. Si la unidad se envía a servi-

cio después del mes y año indicados en

la fecha señalada en la batería (en la

parte superior de la misma), cargue la

batería por una hora a 6-10 amps.

Consulte la sección SERVICIO Y AJUSTES de este

manual respecto a la información de carga de la batería.

Not for

Reproduction

OPERACIÓN

Figura 4. Controles

Ahogador

(Abierto)

OFF

RUN

START

Palanca de Control

de Velocidad de

Avance Izquierda

Palanca de

Velocidad de

Avance Derecha &

Freno de Mano

Tapón del

Tanque de

Gasolina

Palancas de

Desembrague de

Transmisión

Palanca del

frenco de

estacionamiento

Ajuste de

Altura de

Corte

Interruptor de

Encendido

Interruptor de

Cuchillas de

Sesgadora

Acelerador

(Lento)

Ahogador

(Cerrado)

Acelerador

(Rápido)

Palancas de Velocidad -

Posición de DRIVE

Palancas de Velocidad -

Posición de PARK

Palanca del freno de

estacionamiento -

Posición ENGRANAR

Palanca del freno de

estacionamiento -

Posición DESENGRANAR

FUNCIONES DE CONTROL

La información abajo describe brevemente la fun-

ción de los controles individuales. Arrancar,

detenerse, conducir y podar el césped requiere

del uso combinado de varios controles aplicados

en secuencias específicas. Para aprender qué

combinaciones y secuencia de controles deben

usarse para diversas tareas le rogamos que lea

la sección completa.

Palancas de Velocidad de Avance

Estas palancas controlan la velocidad de avance y el freno

de mano del montable. La palanca izquierda controla la

rueda de tracción trasera izquierda y la palanca derecha

controla la rueda de tracción trasera derecha y el freno de

mano.

Empujar las palancas hacia afuera hacia los costados,

lejos del regazo del operador, fije el freno de mano en

PARK (estacionar) (diagrama pequeño, Figura 4). Ésta es

la posición indicada para arrancar el montable. Jalar las

palancas hacia adentro, encima del regazo del operador,

las pone en posición de DRIVE (avance).

Desde la posición de DRIVE (avance), mover la palanca

hacia adelante aumenta la velocidad HACIA ADELANTE

de la llanta asociada. Jalar la palanca hacia atrás aumenta

la velocidad de REVERSA. Entre más se empuje una

palanca, más rápido girará la rueda de tracción.

Consulte la sección PRÁCTICA DE MANEJO para obten-

er instrucciones de direccionamiento.

Palanca del freno de estacionamiento

Mueva la palanca del freno de estacionamiento (encarte

inferior, Figura 4) para arriba y hacia el costado, y hacia

adentro de la muesca de trabamiento para engranar y tra-

bar el freno de estacionamiento. Mueva la palanca del

freno de estacionamiento hacia el costado y hacia abajo

para desengranar el freno de estacionamiento. El motor

no arrancará si el freno de estacionamiento está engrana-

do.

NOTA: Se debe desengranar el freno de estacionamiento

antes de operar las palancas de velocidad de desplaza-

miento.

Control de Velocidad del Motor

El control de velocidad del motor ajusta la velocidad del

motor. Coloque siempre la velocidad del motor en FAST

(rápido) para conducir o podar el césped. Mueva el con-

trol de velocidad del motor de regreso a SLOW (lento)

para disminuir la velocidad del mismo. NUNCA active las

cuchillas de la sesgadora con la velocidad del motor en

SLOW (lento). Sólo active las cuchillas de la sesgadora

con la velocidad del motor en FAST (rápido).

Not for

Reproduction

ADVERTENCIA

Si usted no entiende cómo funciona un control

específico, o no ha leído con detenimiento la sección

de FUNCIONES DE CONTROL, hágalo ahora.

NO intente operar el tractor sin antes

familiarizarse con la ubicación y la función de

TODOS los controles.

Ahogador

CIERRE el ahogador para arrancar en frío (jale la perilla

hacia arriba). ABRA el ahogador una vez que el motor

arranque (empuje la perilla hasta adentro). Si el motor

está caliente, es posible que no requiera el ahogador.

En este caso, coloque el ahogador en OPEN (abierto)

(empuje la perilla hasta adentro) mientras da marcha al

motor. En la mayoría de los casos, será necesario que

cierre el ahogador para poder arrancar el motor.

Ajuste de Altura de Corte de la

Sesgadora

Para aumentar la altura de corte de la sesgadora (elevar

la cubierta de la sesgadora), oprima la parte superior del

ajuste de altura de corte amarillo de la sesgadora. Para

disminuir la altura de corte de la sesgadora (bajar la

cubierta de la sesgadora), oprima la parte inferior del

ajuste. El rango de la altura de corte de la sesgadora es

9,5 a 3,8 cm (3-3/4" a 1-1/2"). El indicador de altura de

corte indica la posición de la cubierta de la sesgadora. El

indicador de altura de corte se encuentra en la parte

frontal del montable, justo detrás de la pierna izquierda

del conductor.

Interruptor de Encendido

El interruptor de encendido arranca y detiene el motor;

tiene tres posiciones:

OFF (apagado) - Detiene el motor y corta el sistema

eléctrico.

RUN (activo) - Permite que el motor corra y suministra

energía al sistema eléctrico.

START (arrancar) - Mueve el motor para que arranque.

NOTA: Nunca deje el interruptor de encendido en la posi-

ción de RUN con el motor detenido. Esto drena la

batería.

Interruptor de Cuchillas de la

Sesgadora

El interruptor de cuchillas de la sesgadora amarillo activa

y desactiva las cuchillas de la sesgadora. Para activar

las cuchillas de la sesgadora, jale el interruptor hacia

arriba. Para desactivar las cuchillas de la sesgadora,

empuje el interruptor hacia abajo. Coloque siempre el

control de velocidad del motor en FAST (rápido) antes de

activar las cuchillas de la sesgadora, y mientras poda el

césped.

Palancas de Desembrague de

Transmisión

Las palancas de desembrague de la transmisión desacti-

van las transmisiones para que la unidad pueda empu-

jarse manualmente. Vea EMPUJAR LA UNIDAD MAN-

UALMENTE respecto a la información operacional.

Tanque de Gasolina

Para quitar el tapón, gire a la izquierda.

SEGURIDAD GENERAL DE OPERACIÓN

Antes de la primera operación:

• Asegúrese de leer toda la información en las sec-

ciones de Seguridad y Operación antes de intentar

operar el tractor o la podadora.

• Familiarícese con todos los controles y cómo detener

la unidad.

• Conduzca en un área abierta sin podar el césped

para acostumbrarse a conducir la unidad.

Not for

Reproduction

ADVERTENCIA

Nunca permita que pasajeros se paseen en la unidad.

Antes de dejar el puesto del operador por cualquier

razón, accione el freno de mano, desacople el PTO,

detenga el motor y quite la llave.

Para reducir el peligro de un incendio, mantenga el

motor, el tractor y la podadora libre de césped, hojas

y aceite excesivo. No detenga ni estacione el tractor

sobre hojas secas, césped o materiales combustibles.

La gasolina es altamente inflamable y debe manejarse

con cuidado. Nunca llene el tanque cuando el motor

todavía está caliente por la reciente operación. No

permita que nadie se acerque con llamas abiertas,

cigarros o cerillos al área. Evite llenar demasiado y

quite lo derramado con un trapo.

Figura 5. Verificaciones Previas al Arranque

A. Tapón del Tanque de Gasolina

ADVERTENCIA

Nunca opere en cuestas mayores a 17.6 por ciento (10°)

lo cual es una inclinación de 3-1/2 pies (106 cm)

verticalmente en 20 pies (607 cm) horizontalmente.

Seleccione la velocidad lenta antes de conducir cuesta

arriba. Sea extremadamente precavido al operar en cuestas

con un recolector de hierba montado en la parte trasera.

Pode el césped de la cuesta de un lado a otro, no hacia

arriba y abajo. Sea precavido al cambiar de dirección y

NO ARRANQUE NI SE DETENGA EN UNA CUESTA.

No cargue este tractor de giro cero en un remolque

o camioneta usando dos rampas separadas. Sólo

use una sola rampa que por lo menos sea un pie más

ancho que las llantas de la parte trasera de este tractor.

Este tractor tiene un radio de giro cero y las llantas

pueden caer de las rampas, o el tractor puede vol-

carse lesionando al operador o a los espectadores.

ADVERTENCIA - REMOLQUES

VERIFICACIONES ANTES DE ARRANCAR

• Verifique que el aceite del cárter esté en la marca de

lleno de la varilla de nivel de aceite.

• Llene el tanque de gasolina con combustible fresco.

RECOMENDACIONES DE COMBUSTIBLE

Para operación diaria: Use sólo gasolina sin plomo donde la

calcomanía de la bomba indique un octanaje de 87 o mayor.

El gasohol (hasta 10% de alcohol etílico, 90% de gasolina sin

plomo por volumen) está aprobado como combustible. El

Metilerbutil Éter (MTBE, por sus siglas en inglés) y las mezclas

de gasolina sin plomo (hasta un máximo de 15% MTBE por

volumen) están aprobados como combustible. Ninguna otra

mezcla de gasolina/alcohol o gasolina/éter está aprobada. No

use aditivos para gasolina excepto el estabilizador de combustible.

Para almacenamiento: PRECAUCIÓN: Los combustibles

mezclados con alcohol (llamados gasohol o usando etanol o

metanol) puede atraer humedad que lleva a la separación y

formación de ácidos durante el almacenamiento. El gas acídi-

co puede dañar la instalación de combustible de un motor

mientras está en almacenamiento.

Para no tener problemas con el motor, use "estabilisador de

gasolina", especialment si la gasolina ha estado guardada mas

de 30 dias.Vea las instrucciones de ALMACENAMIENTO para

obtener información adicional.

Nunca use productos de limpieza para motores o carbu-

radores en el tanque de gasolina o pueden ocurrir daños per-

manentes. Para agregar combustible:

1. Quite el tapón de la gasolina (A, Figura 5).

2. Llene el tanque. No llene demasiado. Deje espacio en el

tanque para la expansión del combustible.

3. Instale y apriete manualmente el tapón de la gasolina.

Not for

Reproduction

NO REMOLQUE EL TRACTOR

Remolcar la unidad dañará la transmisión.

No use otro vehículo para empujar o jalar la

unidad.

Figura 6. Palanca de Desembrague de la Banda

A. Posición de Drive

B. Posición de Empujar

8. Cuando termine, desactive las cuchillas de la sesgadora

(empuje el interruptor hacia abajo).

9. Detenga el montable y el motor (consulte DETENER EL

MONTABLE Y EL MOTOR).

EMPUJAR EL MONTABLE MANUAL-

MENTE

NOTA: No desengranar la transmisión si está parqueado en

una cuesta

1. Desactive las cuchillas de la sesgadora, empuje las palan-

cas de control de velocidad de avance a la posición de

START/PARK (arrancar), gire el interruptor de encendido

para apagar el motor, quite la llave y espere hasta que

todas las piezas móviles se detengan.

2. Ubique las palancas de desembrague de la transmisión (C,

Figura 6) en la parte trasera de la unidad.

3. Jale las dos palancas hacia atrás y hacia abajo para

desembragar las transmisiones (posición B, Figura 6).

4. Jale las palancas del control de velocidad de avance a la

posición de DRIVE (avance). Ahora puede empujar el

montable manualmente.

5. Después de mover el montable, coloque las palancas de

control de velocidad de avance en START/PARK (arrancar),

engranar el freno de estacionamiento, y empuje las dos

palancas de desembrague de la transmisión hacia adelante

para volver a embragar las transmisiones (posición A,

Figura 6).

PARO DE EMERGENCIA

En caso de emergencia, el motor puede detenerse simple-

mente girando el interruptor de encendido a STOP (paro). Use

este método sólo en situaciones de emergencia. Para apagar

el motor normalmente, siga el procedimiento indicado en

DETENER EL MONTABLE Y EL MOTOR.

DETENER EL MONTABLE Y EL

MOTOR

1. Regrese las palancas de control de la velocidad de avance

a la posición de START/PARK (arrancar) para detener el

avance del montable y ponga el freno de mano.

2. Engranar el freno de estacionamiento.

3. Desactive las cuchillas de la sesgadora empujando el inter-

ruptor de cuchillas de la sesgadora hacia abajo a la posi-

ción de OFF (apagado).

4. Mueva el control de velocidad del motor a la posición de

SLOW (lento) y gire la llave de encendido a OFF (apaga-

do). Quite la llave.

ARRANCAR EL MOTOR

1. Estando sentado en el asiento, asegúrese de que el inter-

ruptor de cuchillas de la sesgadora esté DESACTIVADO y

que las palancas del control de velocidad de avance estén

fijas en posición de START/PARK (arrancar).

2. Mueva el control de velocidad del motor completamente

hacia adelante a FAST (rápido). Coloque el control del

ahogador en CLOSED (cerrado) (jale la perilla hacia ARRIBA).

NOTA: Si el motor está caliente, es posible que no requiera el

ahogador. En este caso, ponga al control de ahogador en OPEN

(abierto) (empuje la perilla hasta adentro).

3. Introduzca la llave en el interruptor de encendido y gírela a

START (arrancar) para dar marcha al motor.

4. Después de que arranque el motor, suelte la llave. Ésta

regresará a la posición de RUN (activo). Gradualmente

empuje la perilla del ahogador hasta adentro a la posición

de OPEN (abierto). Caliente el motor dejándolo correr al

menos un minuto antes de activar las cuchillas de la ses-

gadora o de conducir la unidad.

Opere la unidad SIEMPRE con el control de velocidad

del motor en FAST (rápido) cuando pode el césped o

conduzca. NUNCA active las cuchillas de la sesgadora

con la velocidad del motor en SLOW (lento).

PODAR EL CÉSPED

1. Arranque el motor (consulte ARRANCAR EL MOTOR).

2. Ajuste la altura de corte de la sesgadora a la altura desea-

da usando el ajuste de altura de corte de la sesgadora.

3. Coloque el control de velocidad del motor en FAST (rápi-

do).

4. Active las cuchillas de la sesgadora (jale el ajusta hacia

arriba).

5. Desengranar el freno de estacionamiento

6. Mueva las palancas del control de velocidad de avance de

la posición de START/PARK (arrancar) a la posición de

DRIVE (avance) (las palancas hacia adentro sobre el rega-

zo del operador).

7. Empiece a podar el césped (consulte PRÁCTICA DE

MANEJO).

Not for

Reproduction

PRÁCTICA DE MANEJO -

MANEJO BÁSICO

ADVERTENCIA: Nunca opere en cuestas mayoras a 17.6%

(10°). Vea OPERACIÓN EN CUESTAS en la sección de seguri-

dad. Los tractores de giro cero operan de modo diferente a

otros vehículos de cuatro ruedas. Las ruedas de tracción tam-

bién son sus ruedas de dirección. Si usted no puede conducir

la unidad en una colina, usted no podrá dirigir la unidad en ella.

Operar unidades de giro cero en cuestas requiere de precau-

ciones extremas.

Los controles de palanca del tractor de giro cero son muy sen-

sibles, y aprender a dominar los movimientos de avance, rever-

sa y vuelta del tractor con eficiencia y sin problemas requiere

práctica.

Dedique algo de tiempo probando las siguientes maniobras y

para familiarizarse con cómo acelera, se traslada y dirige la

unidad - antes de empezar a podar del césped - es absoluta-

mente esencial para sacarle el mayor provecho al tractor de

giro cero.

Encuentre un área lisa y plana en su jardín — un área con

mucho espacio para maniobrar. (Antes de empezar quite del

área cualquier objeto, gente y animales.) Opere la unidad a

media aceleración durante esta sesión de práctica (SIEMPRE

opere con el acelerador en FULL al podar el césped), y gire

lentamente para evitar que derrapen las llantas y se dañe su

jardín.

Le sugerimos que empiece con el procedimiento de traslado

sin problemas a la derecha, y luego siga con las maniobras de

avance, reversa y vuelta.

Usted debe poner el freno de mano en DRIVE antes de mover

las palancas de control fuera de la posición de PARK.

Práctica en el Manejo Hacia Adelante

Gradualmente mueva las dos palancas del control de velocidad

HACIA ADELANTE de modo uniforme lejos del neutral (vea la

Figura 8). Desacelere y repita.

Práctica en el Manejo en Reversa

MIRE HACIA ATRÁS Y ABAJO, luego mueva gradualmente las

dos palancas del control de velocidad HACIA ATRÁS de modo

uniforme lejos del neutral (vea la Figura 9). Desacelere y repita.

NOTA: Practique echarse en reversa durante varios minutos

antes de intentar hacerlo cerca de algún objeto. El tractor gira

tan abruptamente en reversa como cuando va hacia adelante,

y andar en reversa en línea recta requiere de práctica.

Figura 8. Manejo Hacia Adelante

Manejo Hacia

Adelante

Figura 9. Manejo en Reversa

Manejo en

Reversa

Traslado sin prob-

lemas

Los controles de palanca

del tractor de giro cero son

altamente sensibles.

El MEJOR método de

manejar las palancas del

control de velocidad es en

tres pasos - como se

muestra en la Figura 7.

PRIMERO coloque sus

manos en las palancas

como se muestra.

SEGUNDO, para avanzar

empuje gradualmente la

palanca hacia adelante con

sus palmas.

TERCERO, para acelerar

mueva las palancas más

hacia adelante. Para bajar

suavemente la velocidad,

mueva las palancas lenta-

mente hacia atrás en direc-

ción de neutral. Figura 7. Mover las

Palancas de Control

Gradualmente

ADVERTENCIA

No pode el césped en reversa a menos que sea absolu-

tamente necesario. Siempre mire hacia abajo y hacia

atrás antes de echarse en reversa y mientras lo hace.

Not for

Reproduction

MANEJO AVANZADO

Ejecutar un Giro Cero al Final de la

Fila

La habilidad única de su tractor de giro cero de

dar vuelta en su lugar le permite dar la vuelta al

final de una fila de corte en vez de tener que

detenerse y hacer una vuelta en U antes de ini-

ciar con la siguiente fila.

Por ejemplo, para ejecutar un giro cero de final

de fila a la derecha:

1. Desacelere al final de la fila.

2. Mueva la palanca de control velocidad

IZQUIERDA ligeramente hacia adelante

mientras que mueve la palanca de control

velocidad DERECHA de regreso al centro y

luego ligeramente de regreso del centro

(vea la Figura 12). Asegúrese de que ambas

ruedas se muevan para evitar daños al

césped.

3. Empiece de nuevo a podar el césped hacia

adelante.

Esta técnica gira el tractor a la DERECHA y se

traslapa ligeramente con la fila recién cortada -

eliminando la necesidad de regresar y cortar de

nuevo el césped omitido.

A medida que se familiarice más y tenga experi-

encia con la operación del tractor de giro cero,

usted aprenderá más maniobras que le harán

más fácil y agradable el podado del césped.

¡Recuerde que entre más practique, mejor

controlará el tractor!

Práctica de dar Vuelta en una Esquina

Mientras viaja hacia adelante permita que una palanca

regrese gradualmente en dirección del neutral (vea la

Figura 10). Practique varias veces antes de podar el

césped.

NOTA: Para evitar girar directamente sobre la banda de

rodamiento, es mejor mantener las dos ruedas en mar-

cha hacia adelante aunque sea ligeramente.

Ejecutar Vueltas

Figura 10. Vuelta a la Derecha

Figura 11. Vuelta en el Mismo Lugar

Vuelta en el

Mismo Lugar

Figura 12. Ejecutar una Vuelta al Final de la Fila

Práctica de Vuelta en el Lugar

Hacer un "giro cero" significa girar en el mismo lugar.

Para dar la vuelta en el mismo lugar, gradualmente

mueva la palanca de control de velocidad hacia adelante

de neutral y una palanca hacia atrás del neutral

simultáneamente (vea la Figura 11). Repita varias veces.

Not for

Reproduction

REMOCIÓN E INSTALACIÓN DE LA

CUBIERTA DE LA SESGADORA

NOTA: Ejecute la remoción e instalación de la sesgadora

sobre una superficie dura y nivelada como un piso de con-

creto.

ADVERTENCIA

Después de bajar la altura de corte de la sesgadora,

accione el freno de mano, desactive las cuchillas de

la sesgadora, gire el interruptor de encendido a

STOP y quite la llave antes de intentar instalar o

retirar la sesgadora.

Figura 13. Dirección de la correa del cortacésped

A. Brazo de la polea tensora

B. Correa del cortacésped

C. Polea del motor de transmisión

D. Polea tensora fijada (2)

E. Polea de mandril de la transmisión (3)

F. Polea más ociosa ajustable de tensión

Figura 14. Componentes de enganche del cortacésped

A. Clip de horquilla posterior

B Clip de horquilla frontal

C. Barra de enganche delantera

5. Utilice el ajuste de altura de corte para alzar el cor-

tacésped hasta que deje de descansar en los bloques de

madera de 4x4.

6. Gire el interruptor de encendido a la posición APAGADO

y retire la llave. Retire los bloques de madera de 4x4.

7. Inserte el trinquete en el orificio cuadrado de 9,5 mm (3/8

pulg.) del brazo de polea tensora (A, Figura 13) y tire

para liberar la tensión de la correa. Instale la correa del

cortacésped (B) en la forma que se muestra en la

Figura 13.

RETIRAR LA PLATAFORMA DEL

CORTACÉSPED

1. APAGUE las cuchillas del cortacésped, sitúe las palan-

cas de control de avance en sus posiciones ENCENDI-

DO/ESTACIONAR, ponga el interruptor de encendido en

APAGADO y espere a que todas las partes móviles se

detengan.

2. Gire las ruedas delanteras hacia delante.

3. Inserte el trinquete en el orificio cuadrado de 9,5 mm (3/8

pulg.) del brazo de polea tensora (A, Figura 13) y tire

para liberar la tensión de la correa. Retire la correa del

cortacésped (B) de la polea del motor de transmisión (C).

4. Gire el interruptor de encendido (desde la posición APA-

GADO) hasta la posición MARCHA sin poner el motor en

marcha.

5. Utilice el ajuste de altura de corte del cortacésped para

levantar la plataforma del cortacésped.

6. Sitúe bloque de madera de 4x4 bajo el reborde frontal y

posterior de la plataforma del cortacésped para que éste

quede firmemente apoyado.

7. Utilice el ajuste de altura de corte del cortacésped para

hacer bajar por completo el cortacésped, de forma que

descanse sobre los bloques de madera de 4x4.

8. Gire el interruptor de encendido hasta la posición APA-

GADO y retire la llave.

9. Retire el clip de la horquilla (A, Figura 14) que fija el

brazo elevador posterior del cortacésped. Separe el

brazo elevador de la plataforma del cortacésped. Repita

el proceso en ambos lados del cortacésped.

10. Retire el clip de horquilla (B) que fija la barra de

enganche delantera (C). Separe la barra de enganche

delantera del la plataforma del cortacésped. Repita el

proceso en ambos lados del cortacésped.

11. Haga deslizar la plataforma del cortacésped para extraer-

la de debajo del cabalgador.

INSTALAR LA PLATAFORMA DEL

CORTACÉSPED

1. Haga deslizar la plataforma del cortacésped por debajo

del lado derecho del cortacésped. Haga deslizar el cor-

tacésped hacia delante y enganche la barra de enganche

frontal (C, Figura 14) a los ganchos frontales.

2. Monte las barras de enganche frontales y fíjelas con los

clips de horquilla (B).

3. Haga deslizar la plataforma del cortacésped hacia atrás y

conecte los brazos elevadores posteriores a la platafor-

ma del cortacésped. Fíjela con los clips de horquilla (A).

4. Introduzca la llave en el interruptor de encendido. Gire el

interruptor (desde la posición APAGADO) hasta la posi-

ción MARCHA sin poner el motor en marcha.

EDFB

Not for

Reproduction

MANTENIMIENTO

* Más frecuentemente en climas con temperaturas altas (más de 85° F: 30° C) o funcionamiento en condiciones

polvorientas.

** Verifique el funcionamiento del sistema de seguridad cuando la unidad haya estado almacenada por 30 días o un

período mayor.

† Estos servicios deberán ser efectuados por Sears u otro taller de servicio calificado.

PROGRAMA DE MANTENIMIENTO

El siguiente programa debe seguirse para el cuidado normal de su tractor y podadora.

MANTENIMIENTO DEL MONTABLE, de todos los

modelos

Antes de

cada uso

Primavera y

Verano

Horas

100

Horas

200

Horas

Anual

mente

Limpie el residuo del montable y del compartimiento

del motor *

•

Limpie el residuo de las áreas de refrigeración del

motor y del filtro de aire *

•

Verifique la presión de las llantas •

Lubrique el montable y la segadora * •

Limpie la base y verifique/reemplace las cuchillas de

la segadora

•

Limpie la batería y los cables •

Verifique el sistema de seguridad del montable ** • • •

Verifique / ajuste el embrague PTO •

MANTENIMIENTO DEL MOTOR 26HP Kohler 8 Horas o

Diariamente

25 Horas

o 2 Meses

100 Horas o

Anualmente

200 Horas

o 2 Años

200

Horas

500

Horas

Verifique el nivel de aceite del motor * •

Dele servicio al filtro de aire * •

Cambie el aceite y el filtro * •

Remueva la cubierta, limpie las aletas de refrig-

eración *

•

Reemplace el filtro del combustible † •

Verifique y ajuste / Reemplace la bujía de encendido • •

Dele servicio al propulsor del arrancador, verifique y

ajuste la holgura de la válvula †

•

Not for

Reproduction

Llanta Presión

Delantera 18-20 psi (1.24-1.38 bar)

Trasera 10-12 psi (.69-.83 bar)

Figura 16. Compartimiento del Motor

A. Rejilla de Admisión

B. Cubierta del Filtro de Aire

Figura 17. Presión de las Llantas

Elementos de Mantenimiento

del Tractor

GANAR ACCESO AL COMPAR-

TIMIENTO DEL MOTOR

Levante la parte posterior del asiento para ganar acceso al

compartimiento del motor (vea la Figura 15).

LIMPIAR DESPOJOS DEL TRACTOR Y

DEL COMPARTIMIENTO DEL MOTOR

Intervalo de Servicio: Antes de cada uso.

PRECAUCIÓN: Si no se quitan los despojos del com-

partimiento del motor y otras superficies calientes, se

crea un peligro de incendio. Antes de arrancar la unidad

al inicio de la sesión de podado de césped, elimine

cualquier hierba cortada, mugre, hojas u otros despojos de

la unidad. También limpie el interior del compartimiento del

motor.

LIMPIAR DESPOJOS DEL ÁREA

ENFRIAMIENTO DEL MOTOR Y DEL

FILTRO DE AIRE

Intervalo de Servicio: Antes de cada uso.

PRECAUCIÓN: Si no se quitan los despojos del com-

partimiento del motor y otras superficies calientes, se

crea un peligro de incendio. Antes de arrancar la unidad

al inicio de la sesión de podado de césped, levante el asien-

to y limpie cualquier despojo de la rejilla de admisión en la

parte superior del motor (A, Figura 16), el abanico de enfri-

amiento expuesto del motor y alrededor de la instalación

del filtro de aire. También abra la tapa del filtro de aire (B) y

elimine cualquier suciedad que se haya acumulado en el

compartimiento del filtro de aire.

VERIFICAR PRESIÓN DE LAS LLAN-

TAS

Intervalo de Servicio: 25 horas.

La presión de las llantas debe revisarse periódicamente y

mantener en los niveles mostrados en la Figura 17. Tome

en cuenta que las presiones pueden diferir ligeramente de

la "Inflación Máx" estampada a los lados de las llantas. Las

presiones mostradas ofrecen una tracción apropiada, mejor

calidad de corte y vida extendida para las llantas.

Figura 15. Ganar acceso al compartimiento del

motor

ADVERTENCIA

Mueva las palancas de velocidad de

desplazamiento a las posiciones

ARRANCAR/ESTACIONAR, engrane el freno de

estacionamiento, APAGUE las cuchillas del

cortacésped, APAGUE el interruptor de ignición, y

espere que todas las piezas móviles se detengan

antes de acceder al compartimiento del motor o

realizar cualquier procedimiento de

mantenimiento.

Not for

Reproduction

Figura 18. Lubricación de la Podadora

LUBRICACIÓN

Intervalo de Servicio: 25 horas.

Lubrique la unidad en los lugares mostrados en las Figuras 18

a 21 así como en los siguientes puntos de lubricación.

Grasa:

• engrasadores de la rueda delantera

• bujes de la rueda delantera

• árboles de sujeción de la podadora

Use engrasadores cuando estén presentes.

No todas las grasas son compatibles. Use grasa de litio de tipo

automotriz.

Aceite: • acoplamiento hidráulico

• acoplamiento del freno

• puntos del pivote del bastidor

• acoplamiento del ajuste de altura de la cubierta

de la podadora

Generalmente, todas las partes de metal para podado deben

engrasarse donde entran en contacto con otras partes. No

ponga aceite ni grasa en las bandas y poleas. Recuerde

limpiar con un trapo los acoples y superficies antes y después

de la lubricación. Figure 20. Lubricación del montable

Figure 19. Lubricación del montable

Figure 21. Lubricación del elevador de la sesgadora

Not for

Reproduction

LIMPIAR CUBIERTA Y VERIFICAR/

REEMPLAZAR ASPAS DE PODADORA

Intervalo de Servicio: 25 horas o según se requiera.

1. Quite la cubierta de la podadora (vea REMOCIÓN

DE LA CUBIERTA DE LA PODADORA en la sección

de Operación).

2. Quite el aspa para inspeccionarla o para ganar acce-

so seguro al lado inferior de la cubierta de la podado-

ra (vea la Figura 22). Use un bloque de madera para

evitar que gire el aspa mientras afloja el tornillo de

cabeza hexagonal girándolo a la izquierda.

3. Quite el tornillo de cabeza hexagonal (A, Figura 23),

arandela elástica (B), y aspa.

4. Limpie el lado inferior de la cubierta de la podadora.

5. Inspeccione las aspas para ver que no tengan

muescas o rebordes desafilados. Use una lima para

afilar el aspa a un filo cortante. Si el aspa está daña-

da, debe reemplazarla.

6. Equilibre el aspa como se muestra en la Figura 24.

Centre el orificio del aspa con un clavo lubricado con

una gota de aceite. Un aspa equilibrada permanecerá

nivelada. Si el aspa no está equilibrada, siga afilando

el lado pesado hasta que esté equilibrada.

7. Reinstale el aspa con las aletas de izado (C, Figura

23) apuntando arriba hacia la cubierta de la podadora

como se muestra.

8. Reinstale la arandela elástica (B) y tornillo de cabeza

hexagonal (A). Use un bloque de madera (E) para

evitar que el aspa gire mientras aprieta el tornillo de

cabeza hexagonal (A) a 45-55 ft-lbs (61-75 Nm). Gire

el tornillo de cabeza hexagonal a la derecha para

apretarlo.

ADVERTENCIA

Para su seguridad personal, no maneje las aspas

afiladas de la podadora con las manos

descubiertas. El manejo imprudente o indebido

de las aspas puede resultar en lesiones graves.

ADVERTENCIA

Para su seguridad personal, los tornillos de cabeza

hexagonal para montar las aspas deben instalarse con

y una arandela elástica, y luego apretar fijamente.

Apriete el tornillo de cabeza hexagonal para montar el

aspa a un par de torsión de 45-55 ft-lbs (61-75 Nm).

Figura 24. Equilibrar el Aspa

Banco de trabajo

Clavo

LOOSEN

Figura 22. Remoción del Aspa

Afloje

Figura 23. Instalación del Aspa

A. Tornillo de Cabeza Hexagonal del Aspa

B. Arandela Elástica

C. Aletas de Izado

D. Bloque de Madera de 4x4

Not for

Reproduction

REVISAR SISTEMA DE

SEGURIDAD DEL

MONTABLE

Intervalo de servicio: Cada 100 horas, cada primavera y otoño

y después de estar guardado por más de 30 días.

Esta unidad está equipada con interruptores de intercierre de

seguridad. Estos sistemas de seguridad están presentes para su

seguridad. No intente evitar los interruptores de seguridad y

nunca haga cambios indebidos a los dispositivos de seguridad.

Revise su operación con regularidad.

Revisiones de SEGURIDAD de Operación

PRUEBA 1: EL MOTOR NO DEBE ARRANCAR SI:

• El interruptor de cuchillas de la sesgadora está ACTIVADO,

O BIEN

• Las palancas del control de velocidad de avance no están en

posición de START/PARK (arrancar), Y

• La palanca del freno de mano está en la posición DESEN-

GRANAR.

PRUEBA 2: EL MOTOR DEBE ARRANCAR SI:

• El interruptor de cuchillas de la sesgadora está

DESACTIVADO, Y

• Las palancas del control de velocidad de avance están en

posición de START/PARK (arrancar).

• La palanca del freno de mano está en la posición

ENGRANAR. .

PRUEBA 3 - EL MOTOR DEBE APAGARSE SI:

• El operador se levanta del asiento con el interruptor de

cuchillas de la sesgadora ACTIVADO, O BIEN

• El operador se levanta del asiento con las palancas de

velocidad de avance en posición de DRIVE (avance), O

BIEN

• El operador se levanta del asiento con el freno de mano en

la posición DESENGRANAR, O

• El operador quita la palanca de control de velocidad de

desplazamiento derecha y/o izquierda de su posición

ARRANCAR/ESTACIONAR con la palanca del freno de

mano en la posición ENGRANAR.

PRUEBA 4 - VERIFICACIÓN DE FRENO DE ASPAS

Las aspas y la banda de tracción de la podadora deben deten-

erse por completo en un lapso de cinco segundos después de

poner el interruptor PTO en OFF. Si la banda de tracción de la

podadora no se detiene en cinco segundos, póngase en contac-

to con el Centro de Partes y Reparaciones de distribudor.

NOTA: Una vez que se haya detenido el motor, debe poner el

interruptor PTO en OFF, el freno de mano en PARK y las palan-

cas del control de velocidad fijas en la posición de PARK para

que pueda arrancar el motor

ADVERTENCIA

Si la unidad no pasa una prueba de seguridad, no

la opere. Visite un Centro de Partes y Reparaciones

de Sears. Bajo ninguna circunstancia intente anu-

lar la finalidad del sistema del intercierre de seguri-

dad.

Intervalo de Servicio: 200 horas.

1. Desconecte los cables de la batería, primero el cable

negativo (B, Figura 25).

2. Quite la banda de goma que sujeta la batería y quite

la batería

3. Limpie la batería y el compartimiento de la batería

con una solución de bicarbonato de sodio y agua.

4. Limpie las terminales de la batería y los extremos del

cable con un cepillo de alambre hasta que brillen.

5. Reinstale la batería y sujétela con la banda de goma.

6. Reconecte los cables de la batería: primero conecte

el cable positivo (A, Figura 25), luego conecte el

cable negativo (B).

7. Aplique una capa de parafina o grasa no conductora

a los extremos del cable y a las terminales de la

batería.

Figura 25. Compartimiento del Motor

A. Cable Positivo (+) de la Batería

B. Cable Negativo (-) de la Batería

ADVERTENCIA

Peligro de corrosión.

Las baterías contienen ácido. Conserve la

batería siempre de pie y no derrame el

electrolito. Evite el contacto con la piel y

los ojos.

Peligro de explosión.

Cuando quite o instale los cables de la

batería, desconecte PRIMERO el cable

negativo y conéctelo al FINAL. Si no se

hace en este orden, la terminal positiva

puede causar un cortocircuito con el

bastidor al contacto con una herramienta.

Use equipo protector

Use siempre guantes y gafas de seguridad

cuando manipule la batería y sus cables.

LIMPIAR BATERÍA Y CABLES

Not for

Reproduction

VERIFICAR/AJUSTAR EMBRAGUE

DEL PTO

Intervalo de Servicio: 200 horas.

El embrague del PTO se embraga y desembraga con el

interruptor PTO. El embrague suministra la energía y

frena las aspas de la podadora. Verifique el ajuste del

embrague del PTO cada 200 horas de operación.

También realice el siguiente procedimiento si se barre el

embrague, no embraga o si instaló un embrague nuevo.

1. Quite la llave del interruptor de encendido y

desconecte los cables de las bujías para evitar un

posible arranque accidental mientras ajusta el PTO.

2. Tome nota de la posición de las 3 ventanas de ajuste

(A, Figura 26) en el lado del disco portafreno y las

tuercas mecánicas de ajuste (B).

3. Inserte una lámina calibradora (C) de 2,5-4 mm

(.012"-.015") por cada ventana, colocando el cali-

brador entre la cara del rotor y la cara del armazón

como se muestra en la Figura 27.

4. Alternativamente apriete las tuercas de ajuste (B,

Figura 27) hasta que la cara del rotor y la cara del

armazón apenas hagan contacto con el calibrador.

5. Verifique las ventanas para ver que la tensión sea

igual cuando el calibrador se introduce y se saca, y

haga los ajustes necesarios apretando o aflojando

las tuercas de ajuste.

NOTA: El espacio vacío existente entre el rotor y el

armazón puede variar aún después de realizar el pro-

cedimiento de ajuste. Esto se debe a las variaciones

dimensionales de los componentes y es una condición

aceptable.

6. Verifique el tiempo en que se detienen las aspas de

la podadora. Las aspas y la banda de tracción de la

podadora deben detenerse por completo en un lapso

de cinco segundos después de apagar el interruptor

PTO eléctrico. Si el ajuste no termina el problema de

frenado de la podadora, reemplace el embrague

eléctrico del PTO.

Figura 26. Ajuste del Embrague del PTO

A. Ventana de Ajuste (Ctd. 3, se muestra una)

B. Tuerca de Ajuste (3)

Figura 27. Ajustar Embrague del PTO

A. Ventana

B. Tuerca de Ajuste

C. Lámina Calibradora

ADVERTENCIA

Para evitar lesiones graves, sólo haga los ajustes

con el motor detenido, la llave quitada y el tractor

en terreno nivelado.

Not for

Reproduction

Figura 28. Aceite de Motor Recomendado

Use oil classified API Service Class SG,

SH, SJ or better with SAE Viscosity:

10080604020 320-20

3827164-7 0-18-30

˚F

˚C

5W-20, 5W-30

Conventional

5W-20, 5W-30

Synthetic*

*Recommended: Synthetic oils provide better starting below -10˚F.

10W-30, 30 Conventional

Or Synthetic

Elementos de Mantenimiento

del Motor

VERIFIQUE EL NIVEL DE ACEITE DEL

MOTOR

Service Interval: Before each use, and every 8 hours.

1. Apague el motor, y coloque los controles de velocidad de

suelo en la posición de PARK (parado). Estacione la unidad

en una superficie plana. Deje que el motor se enfríe.

2. Limpie el área alrededor de la varilla para medición del

nivel (C, Figura 29).

3. Remueva la varilla para medición del nivel (C) y límpiela

con una toalla de papel.

4. Inserte la varilla para medición del nivel en el motor, y

empújela para colocarla en su posición.

5. Remueva la varilla para medición del nivel y lea el nivel de

aceite. El nivel de aceite deberá estar entre las marcas “F”

y “L” (D). De lo contrario, añada aceite de acuerdo con las

recomendaciones de la tabla del aceite (vea la Figura 28).

CAMBIAR ACEITE DEL MOTORY FILTRO

Intervalo de Servicio: 200 horas.

Capacidad del Aceite: .95 de cuarto de galón (.90 litros)

con cambio de filtro de aceite.

NOTA: Cambie el aceite del motor mientras el motor está

tibio. Deje correr el motor por unos minutos, luego apague

el motor y deje que enfríe de caliente a tibio.

1. Limpie el área alrededor de la varilla de nivel de aceite

(C, Figura 29) y el drenaje del aceite (A).

2. Quite el tapón del drenaje del aceite (A) y la varilla de

nivel de aceite (C). Conceda un buen tiempo para que

termine de drenar.

3. Quite el filtro del aceite (B). Tire el filtro a la basura.

4. Voltee el filtro nuevo y llénelo con aceite fresco. Permita

que el aceite trasmine en el filtro nuevo por dos minutos.

5. Usando una gota de aceite en la punta del dedo, moje el

empaque de goma en la parte inferior del filtro nuevo.

6. Tire el aceite del filtro e instale el filtro en la base del filtro.

Gire el filtro a la derecha hasta que el empaque de goma

tope con la base del filtro. Luego dé 2/3 a 1 vuelta completa

más.

7. Reinstale el tapón de drenaje de aceite (A).

8. Llene el cárter con aceite.Vea arriba VERIFICAR NIVEL

DE ACEITE DEL MOTOR.

9. Pruebe el motor para verificar que no haya fugas. Detenga

el motor por 1 minuto, luego vuelva a verificar el nivel del

aceite. Figura 29. Cambio de Aceite

A. Tubo de Drenaje de Aceite

B. Filtro de Aceite

C. Varilla de Nivel de Aceite

D. Verificar Nivel del Aceite

Use aceite de Servicio clasificado para API de

Clase SG, SH, SJ o mejor con viscosidad SAE.

10W-30, 30 Convencional o

Sintético

5W-20, 5W-30

Convencional

5W-20, 5W-30

Sintético*

* Los aceites sintéticos recomendados ofrecen un mejor arranque a temperatura

menores a -10°F

Not for

Reproduction

Figura 31. Entrehierro de la Bujía

REEMPLAZAR BUJÍA

Intervalo de Servicio: 200 horas.

Bujía de Repuesto: Champion RC12YC o equivalente

Entrehierro de Bujía: .030" (.76 mm)

1. Detenga el motor y permita que se enfríe.

2. Limpie el área alrededor de la bujía (A, Figura 31).

3. Quite la bujía e inspecciónela. Si está dañada o des-

gastada, reemplácela.

4. Verifique el entrehierro de la bujía. El entrehierro (de

una bujía nueva o usada) debe ser de .030".

5. Reinstale la bujía en la culata del cilindro. Apriete la

bujía a un par de torsión de 38-43 Nm (28-32 ft-lbs).

REEMPLACE EL FILTRO DE AIRE

Intervalo de servicio: Cada 25 horas o cada dos

meses, o conforme sea necesario.

1. Afloje los botones de la cubierta del filtro de aire (A,

Figura 30) y remueva la cubierta (B). Limpie cualquier

residuo alrededor del filtro de aire. Inspeccione la

condición de las superficies de sellamiento del ele-

mento del filtro de aire (C) y de la base del filtro (D).

Reemplace cualquier parte dañda.

2. Remueva el elemento del filtro de aire (C).

3. Instale el elemento del filtro de aire nuevo con el lado

plisado hacia afuera y asíentelo en los bordes de la

base del purificador de aire (D).

4. Reinstale la cubierta del filtro de aire (B) y asegúrela

con los dos botones (A).

Figura 30. Ensamble del filtro de aceite

A. Botón

B. Cubierta

C. Filtro de aire

D. Base

DCB

.030” (.76 mm)

Not for

Reproduction

SERVICIO Y AJUSTES

AJUSTE DE PALANCA DE CONTROL

DE VELOCIDAD

Las palancas de control tienen tres ajustes:

Para Ajustar la Altura de las Palancas de Control:

Jale las palancas hacia adentro, encima del regazo del

operador a la posición de DRIVE. Afloje los pernos de

montaje (D, Figura 32) y suba o baje las palancas a la

posición deseada. Apriete los pernos de montaje (D).

Para Ajustar la Brecha Final de las Palancas de

Control: La brecha final de las palancas de control

deben ajustarse de modo que las palancas no se toquen

entre sí cuando se pongan en posición de DRIVE. Afloje

la contratuerca (A, Figura 32) y ajuste la longitud del

tornillo de cabeza redonda (B) de modo que las palan-

cas no se toquen entre sí. Repita lo mismo en el lado

opuesto. Apriete la contratuerca (A) para fijar el tornillo

de cabeza redonda en su posición.

Para Ajustar el Espacio Libre para el Operador: El

espacio entre el operador y las palancas de control

puede incrementarse quitando el perno de montaje más

bajo (D, Figura 32), girando la palanca hacia adelante y

reinstalando el tornillo de cabeza hexagonal a través de

las palancas de control y la ranura delantera (C). Repita

lo mismo con la palanca de velocidad.

AJUSTE DE BALANCEO DE VELOCIDAD

Si el tractor vira a la derecha o a la izquierda cuando las

palancas del control de velocidad están en la posición de

velocidad máxima hacia adelante, la velocidad máxima

de cada una de las palancas puede balancearse girando

las perillas de ajuste (E, Figura 32). Gire la perilla A LA

IZQUIERDA para aumentar la velocidad o A LA

DERECHA para disminuir la velocidad.

AJUSTE DE LA ALTURA DE CORTE

Para aumentar la altura de corte de la sesgadora (elevar

la cubierta de la sesgadora), oprima la parte superior del

ajuste de altura de corte de la sesgadora (A, Figura 33).

Para disminuir la altura de corte de la sesgadora (bajar

la cubierta de la sesgadora), oprima la parte inferior del

ajuste. El rango de la altura de corte de la sesgadora es

9,5 a 3,8 cm (3-3/4" a 1-1/2"). El indicador de altura de

corte indica la posición de la cubierta de la sesgadora. El

indicador de altura de corte (B) se encuentra en la parte

frontal del montable, justo detrás de la pierna izquierda

del conductor.

AJUSTE DE EMBRAGUE DEL PTO

Vea REVISAR / AJUSTAR EMBRAGUE DEL PTO en la

sección de Mantenimiento.

Figura 32. Ajuste de las Palancas de Control

A. Contratuerca

B. Tornillo de Cabeza Redonda

C. Ranura Delantera

D. Pernos de Montaje

E. Perilla

1733458

Low Cut

High Cut

Cutting

Height

RAISE

MOWER

LOWER

MOWER

1734276

Figura 33. Ajuste de la altura de corte

A. Ajuste de la altura de corte

B. Indicador de altura de corte

Not for

Reproduction

Figura 34. Ajuste del freno

A. Varilla del freno

B.Tuerca de ajuste

C. Resorte de retorno

D. Orificio de resorte de retorno

RECARGA DE LA BATERÍA

Una batería descargada o una demasiado baja para arran-

car el motor puede ser el resultado de un defecto en el sis-

tema de recarga o algún otro componente eléctrico. Si tiene

alguna duda sobre la causa del problema, póngase en con-

tacto con un distribudor. Si necesita reemplazar la batería,

siga los pasos bajo LIMPIEZA DE BATERÍA Y CABLES en

la Sección de Mantenimiento.

Para recargar la batería, siga las instrucciones sumin-

istradas por el fabricante del recargador de baterías así

como todas las advertencias incluidas en la sección de

reglas de seguridad de este libro. Recargue la batería hasta

que esté completamente cargada (hasta que la gravedad

específica del electrolito sea 1.250 o mayor y la temperatu-

ra del electrolito sea por lo menosde 15.5° C). No recargue

a un índice mayor de 10 amperes.

AJUSTES DEL MOTOR

El motor está diseñado para brindar un rendimiento correcto

bajo todas las condiciones de operación. Cualquier tipo de

ajustes deberán ser efectuados por distribudor u otro taller de

servicio calificado.

AJUSTE DE LOS FRENOS

1. Detenga la unidad, coloque las palancas de veloci-

dad de desplazamiento en las posiciones

START/PARK (ARRANCAR/ESTACIONAR), coloque

la palanca del freno de estacionamiento en la posi-

ción ENGAGE (ENGRANAR), apague la ignición

(OFF), y espere que todas las piezas móviles se

detengan. Quite la llave.

2. Coloque ambas palancas de liberación de la trans-

misión en la posición PUSH (EMPUJAR). (Consulte

CÓMO EMPUJAR LA UNIDAD MANUALMENTE.)

3. Empuje la unidad hacia delante para asegurar que

ambos frenos de la transmisión estén totalmente

engranados y ambas ruedas traseras estén traba-

jadas en la posición estacionaria (sin rotación).

4. Ubique la varilla del freno (A, Figura 34) y la tuerca

de ajuste (B).

5. Mida el resorte del freno de mano. Su largo comprim-

ido, con la palanca del freno de mano en la posición

ENGAGE (ENGRANAR), debe ser de 8.89 cm (3-

1/2″). Ajuste el largo del resorte girando la tuerca de

ajuste (B), si fuera necesario.

ADVERTENCIA

Peligro de corrosión.

Las baterías contienen ácido. Conserve la

batería siempre de pie y no derrame el

electrolito. Evite el contacto con la piel y

los ojos.

Peligro de explosión.

Cuando quite o instale los cables de la

batería, desconecte PRIMERO el cable

negativo y conéctelo al FINAL. Si no se

hace en este orden, la terminal positiva

puede causar un cortocircuito con el

bastidor al contacto con una herramienta.

Use equipo protector

Use siempre guantes y gafas de seguridad

cuando manipule la batería y sus cables.

3" (7.62cm)

Not for

Reproduction

Figura 36. Medir las Puntas del Aspa con el Suelo

A. Cubierta de la Podadora

B. Punta del Aspa

C. Suelo Nivelado

Figura 35. Orientar las Aspas de un Lado a Otro

AJUSTE DE NIVEL DE LA CUBIERTA

DE LA PODADORA

Si el corte es desigual, es posible que necesite nivelar la

podadora. La causa del corte desigual puede ser que la

presión de las llantas sea desigual o inadecuada. Vea

VERIFICAR LA PRESIÓN DE LAS LLANTAS.

Nivelado de un Lado a Otro

1. Con la podadora instalada, coloque el tractor en una

superficie lisa y nivelada como un piso de concreto.

Gire las ruedas delanteras para que apunten hacia

adelante. Apague el motor, ponga el freno de mano

en PARK y espere a que se detengan todas las

partes en movimiento.

2. Verifique que las aspas no estén dobladas y reem-

plácelas si es necesario.

3. Verifique la presión de las llantas. Vea VERIFICAR

LA PRESIÓN DE LAS LLANTAS.

4. Ajuste la altura de corte a posición media. Coloque

las aspas de la podadora de modo que apunten de

un lado a otro (vea la Figura 35 y 36).

5. Mida la distancia entre las puntas de las aspas exter-

nas y el suelo (vea la Figura 36). Si hay una diferen-

cia mayor a 1/8" (3mm) entre las medidas en cada

lado, proceda con el paso 6. Si la diferencia es de

1/8" (3mm) o menos, proceda con el Nivelado de

Adelante hacia Atrás.

6. El nivelado de un lado a otro se logra usando las var-

illas roscadas (A, Figura 37) y el muñón (B) en la

parte posterior derecha e izquierda de la cubierta de

la sesgadora. Afloje las contratuercas (C) y ajústelas

hacia arriba o hacia abajo para ajustar el nivel de la

sesgadora. Cuando termine, apriete las contratuer-

cas unas con otras para sujetar el ajuste en su lugar.

ADVERTENCIA

Antes de realizar ajustes a la sesgadora, desactive

las cuchillas de la misma, gire el interruptor de

encendido para apagar el motor, quite la llave y

espere a que se detengan todas las piezas móviles.

Desconecte el cable de bujías y sujételo lejos de

la misma.

Figura 37. Nivelado de un Lado a Otro

A. Varilla roscada

B. Muñón

C. Contratuercas

Not for

Reproduction

Figura 38. Orientar las Aspas de Adelante hacia Atrás

NIVELADO FRONTOPOSTERIOR

Si el corte es desigual, puede ser necesario el nivelado del

cortacésped. La presión de neumáticos desigual o inade-

cuada también puede ser caso de un corte desigual. Véase

COMPROBAR LA PRESIÓN DE LOS NEUMÁTICOS.

1. Gire las cuchillas frontoposteriormente según se mues-

tra en la Figura 38. Mida la distancia desde el suelo

hasta la punta frontal de la cuchilla central, y desde el

suelo hasta las puntas posteriores de las cuchillas

izquierda y derecha (Figura 38). Las puntas frontales

deberán ser entre 3 y 6 mm (1/8 pulg. y 1/4 pulg.) más

altas que las puntas posteriores. Si no es así, proceda

con el paso 2.

2. La barra de enganche frontal (A, Figura 39) se utiliza

para ajustar el nivelado frontoposterior. Para subir o

bajar el frente de la plataforma del cortacésped, afloje

las dos tuercas de bloqueo (B) en ambos lados de la

barra de enganche delantera (A). Ajuste las tuercas de

bloqueo (C) a ambos lados de la barra de enganche (A)

para ajustar en nivel de la plataforma del cortacésped.

Cuando estén correctamente ajustadas, apriete las tuer-

cas de bloqueo posteriores (B) para bloquear en su

posición la barra de enganche delantera.

SUSTITUCIÓN DE LA COREA DEL COR-

TACÉSPED

1. Posicione el cortacésped sobre una superficie nivelada.

Desactive el PTO, apague el motor, sitúe las palancas

de control de velocidad de avance en ESTACIONAR.

Retire la llave.

2. Retire la tapa de la correa.

3. Inserte el trinquete en el orificio de 9,5 mm (3/8 pulg.)

del brazo de polea tensora (A, Figura 40) y tire para lib-

erar la tensión de la correa.

4. Retire la correa de transmisión del cortacésped (B) de

la polea del motor de transmisión (C).

5. Retire la correa desde las restantes poleas de la

plataforma del cortacésped.

NOTA: No es necesario retirar la plataforma del cor-

tacésped para cambiar la correa.

6. Instale la nueva correa del cortacésped en la forma que

se muestra en la Figura 40.

Figure 39. Nivelado de adelante hacia atrás

A. Varilla

B. Contratuerca trasera

C. Contratuerca delantera

Figura 40. Dirección de la correa del cortacésped

A. Brazo de la polea tensora

B. Correa del cortacésped

C. Polea del motor de transmisión

D. Polea tensora fijada (2)

E. Polea de mandril de la transmisión (3)

F. Polea más ociosa ajustable de tensión

EDFB

Not for

Reproduction

PUERTO DE DESLAVE DE LA

PLATAFORMA DEL CORTACÉSPED

NOTA: El puerto de deslave le permite conectar una

manguera de jardín típica al lado de corte (izquierdo) de

la plataforma del cortacésped para retirar el pasto y

desechos de su parte inferior. Esto asegura el fun-

cionamiento seguro y correcto del cortacésped.

1. Coloque el tractor cortacésped sobre una superficie

lisa y nivelada.

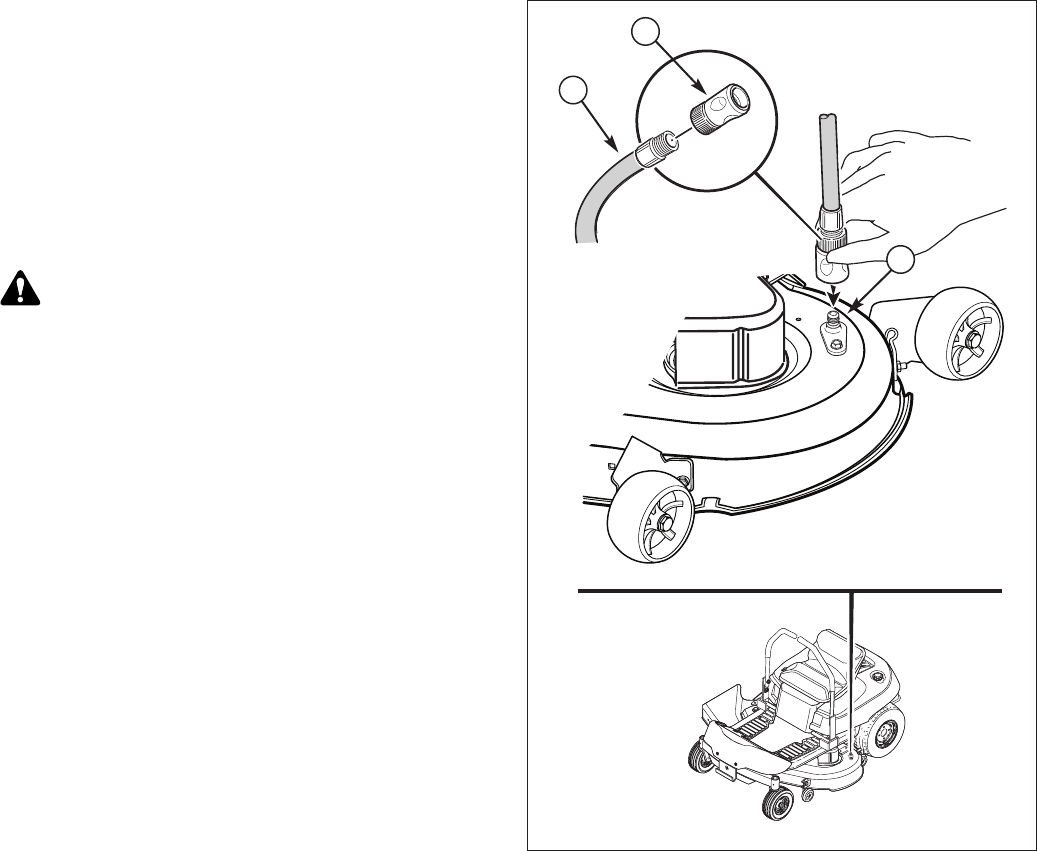

Figura 41 Puerto de deslave de la plataforma del

cortacésped

A. Desconector rápido

B. Manguera

C. Puerto de deslave

ADVERTENCIA

Antes de operar el cortacésped, asegúrese que la

manguera esté conectada correctamente y no toque

las cuchillas. Cuando el cortacésped esté en

funcionamiento y las cuchillas estén engranadas, la

persona que esté limpiando la plataforma del

cortacésped debe estar en la posición de operador

y no debe haber personas cerca. El no seguir estas

precauciones puede resultar en lesiones graves o

muerte.

2. Conecte el desconector rápido (A, Figura 41) a la

manguera de jardín (B) y conéctela al puerto de

deslave (C) en la plataforma del cortacésped.

3. Encienda el cortacésped y colóquelo en la posición

de corte más alta.

4. Deje correr agua para retirar el pasto y los desechos

de la parte inferior de la plataforma del cortacésped.

5. Apague el cortacésped.

6. Retire la manguera de jardín y el desconector rápido

del puerto de deslave al finalizar.

Not for

Reproduction

ALMACENAMIENTO

ADVERTENCIA

Nunca almacene la unidad (con combustible) en una

estructura cerrada con poca ventilación. Los vapores

del combustible pueden viajar a una fuente de ignición

(como un horno, calentador de agua, etc.) y ocasionar

una explosión.

Los vapores del combustible también son tóxicos para

los humanos y animales.

ALMACENAMIENTO

Antes de almacenar su unidad en la temporada baja, lea las

instrucciones de Mantenimiento y Almacenamiento en la sec-

ción de Reglas de Seguridad, luego realice los siguientes

pasos:

• Desacople el PTO, ponga el freno de mano y quite la llave.

• Verifique el nivel de todos los fluidos. Verifique todos los

elementos de mantenimiento.

• La vida de la batería se incrementará si la quita, y la coloca

en un lugar seco y fresco y la carga por completo una vez

al mes. Si deja la batería en la unidad, desconecte el cable

negativo.

Es importante evitar que se formen depósitos de goma en las

partes esenciales de la instalación de combustible como el car-

burador, filtro de la gasolina, tubería del combustible y el

tanque de gasolina durante el almacenamiento. Además, los

combustibles mezclados con alcohol (llamados gasohol o

usando etanol o metanol) puede atraer humedad que lleva a la

separación y formación de ácidos durante el almacenamiento.

El gas acídico puede dañar la instalación de combustible de un

motor mientras está en almacenamiento.

Para evitar problemas con el motor, la instalación de com-

bustible debe vaciarse antes del almacenamiento de 30 días o

más. Siga estas instrucciones;

Para proteger el motor, se recomienda el uso del estabilizador

de combustible.

Antes de arrancar la unidad después de estar almacenada:

• Verifique el nivel de todos los fluidos. Verifique todos los

elementos de mantenimiento.

• Llene con combustible FRESCO.

• Después de arrancar, permita que el motor se caliente

antes de operar.

ESPECIFICACIONES

MOTOR:

Marca Kohler

Modelo Courage SV735S

Potencia en

caballos de fuerza* 26 a 3060 rpm*

Desplazamiento 724 cc (44,2 pulgadas cúbicas)

Sistema eléctrico 12 voltios, 16 amp. Alternador,

batería: 230 CCA

Capacidad de aceite 1,6-1,8 L (1,7-1,9 qt)

TRANSMISIONES:

Tipo Hydro-Gear EZT ZC-AHBB-2A7B-1DPX

Líquido para

maquinaría hidráulica Aceite del motor premium 20w 50

Par motor continuo

Salida 160 Nm (115 lb-pie)

Peso máximo

en el eje 154,2 kg (340 lbs)

* Clasificación de Potencia

La clasificación de potencia para un modelo de motor en particular se desarrolla inicialmente comenzando con el código J1940 de

SAE (Sociedad de Ingenieros Automotrices) (Procedimiento de Clasificación de Potencia & Torque del Motor Pequeño) (Revisión

2002–05). Dado ambos un amplio conjunto de productos en los cuales son puestos nuestros motores, y la variedad de asuntos ambi-

entales aplicables al operar el equipo, puede que el motor que usted haya comprado no desarrolle la potencia nominal cuando sea

usado en una parte del equipo acoplado (potencia real “en–el sitio”). Esta diferencia es debido a una variedad de factores incluyendo,

pero no limitándose a, lo siguiente: diferencias en altitud, temperatura, presión barométrica, humedad, combustible, lubricación del

motor, máxima velocidad regulada del motor, el motor particular a la variabilidad del motor, diseño de la parte en particular del equipo

acoplado, la manera en la cual es operado el motor, el despegue –del motor para reducir la fricción y la limpieza de las cámaras de

combustión, los ajustes a las válvulas y al carburador, y otra variedad de factores. Esta clasificación de potencia puede también ser

ajustada basándose en comparaciones a otros motores semejantes utilizados en aplicaciones similares, y por lo tanto no se igualarán

necesariamente los valores derivados usando los códigos anteriores.

NOTA: Las especificaciones son correctas al momento de la impresión y están sujetas a cambio sin previo aviso.

CHASIS:

Cap. del tanque

de combustible Capacidad: 12,3 Liters (3,25 Galones)

Ruedas traseras Tamaño del neumático: 18 x 8.5 - 8

Presión de inflado: 0,69 bar-,0,83 bar

(10-12 psi)

Ruedas delanteras Tamaño del neumático: 11 x 4 - 5

Presión de inflado: 1,24 - 1,30 bar (18-20 psi)

Not for

Reproduction

DIAGNÓSTICO

Si lo prefiere, todos estos procedimientos

pueden ser ejecutados para usted por un

Centro de Partes y Reparaciones de dis-

tribudor.

ADVERTENCIA

Para evitar lesiones graves, realice el mantenimiento del tractor o la

podadora sólo con el motor apagado y el freno de mano en PARK.

Siempre quite la llave del encendido, desconecte el cable de la bujía

y sujételo lejos de la bujía antes de empezar con el mantenimiento,

para evitar que el motor arranque accidentalmente.

Diagnóstico del Tractor

PROBLEMA CAUSA REMEDIO

El motor no

rota ni

arranca.

Las palancas de velocidad de avance no están

en START/PARK (arrancar).

Colóquelas en START/PARK (arrancar).

La cuchilla de la sesgadora está activada. Desactívela.

Laspalancasde velocidadnoestán enSTART/PARK. Colóquelas en START/PARK (arrancar).

El ahogador no está en posición de CLOSED. Mueva el ahogador a la posición de CLOSED.

El interruptor de encendido no está en START. Gire el interruptor de encendido a la posición de START.

No tiene combustible. Deje enfriar el motor y llene de nuevo el tanque de

combustible.

Motor ahogado. Coloque el ahogador en posición de OPEN (abierto)

cuando dé marcha al motor.

El combustible está viejo o viciado, o hay agua

en el combustible.

Drene el combustible y llene con gasolina fresca.

Comuníquese con Piezas y Reparaciones de Sears.

Batería descargada. Recargue o reemplace la batería.

Bujías defectuosas, sucias o con entrehierro incorrecto. Limpie y ajuste a entrehierro o reemplace.

Cableado suelto o roto. Revise el cableado y reemplace los cables rotos o

raídos. Apriete las conexiones sueltas.

Solenoide o motor de arranque defectuoso. Reemplace. Comuníquese con Piezas y

Reparaciones de Sears.

Interruptor del intercierre defectuoso. Reemplace. Comuníquese con Piezas y

Reparaciones de Sears.

Interruptor del intercierre de seguridad defectuoso. Reemplace. Contacte Partes y Reparaciones de Sears.

El motor

arranca difí-

cil o no fun-

ciona bien.

Filtro de aire obstruido. Dé servicio al pre-limpiador y/o reemplace el ele-

mento del filtro de aire.

Ahogador sin colocar en la posición CLOSED

(cerrado) durante el arranque del motor, o el

ahogador sin colocar en la posición OPEN

(abierto) después de que el motor haya arran-

cado.

Coloque el ahogador en la posición CLOSED (cerra-

do) durante el arranque del motor. Coloque el

ahogador en la posición OPEN (abierto) cuando el

motor esté andando. Si el motor está caliente no

requerirá ser ahogado.

Bujía defectuosa, sucia o con entrehierro incorrecto. Limpie y ajuste a entrehierro o reemplace.

Motor

golpetea.

Nivel del aceite bajo. Verifique/agregue aceite según se requiera.

Uso de aceite de grado incorrecto. Vea "Cambiar el Aceite del Motor" en la Sección de

Mantenimiento.

Excesivo

consumo de

aceite.

Motor se calienta demasiado mientras opera. Limpie el abanico de enfriamiento del motor, la rejilla

sopladora y el limpiador de aire.

Uso de aceite de peso incorrecto. Vea "Cambiar el Aceite del Motor" en la Sección de

Mantenimiento.

Demasiado aceite en el cárter. Drene el aceite excedente.

El humo del

escape del

motor es

negro.

Filtro de aire sucio. Reemplace el filtro de aire. Vea "Reemplazar el

Elemento del Filtro de Aire".

Control del ahogador en posición de cerrado. Abra el control del ahogador.

Not for

Reproduction

El motor opera

pero el tractor

no avanza.

Las palancas de desembrague de la

transmisión en posición de EMPUJAR.

Mueva las palancas a la posición de DRIVE.

La banda de tracción se barre. Limpie o reemplace la banda según sea necesario.

La banda está rota. Reemplace banda. Contacte Partes y Reparaciones de Sears.

Freno de mano no está desaccionado. Contacte Partes y Reparaciones de Sears.

Banda de trac-

ción se barre.

Poleas o la banda con grasa o aceite. Limpie según se requiera.

La banda está estirada o desgastada. Reemplace banda. Contacte Partes y Reparaciones de Sears.

El freno de mano

no se mantiene.

El freno de mano está mal ajustado. Vea la Sección de Ajustes.

Tractor se direc-

ciona o maneja

con deficiencia.

Inflado inadecuado de las llantas. Vea la Sección de Mantenimiento.

Acoplamiento de dirección está flojo. Verifique y apriete las conexiones sueltas.

Tractor estira

para un lado.

Las perillas de ajuste de velocidad no

están ajustadas.

Vea AJUSTE DE BALANCEO DE VELOCIDAD.

Diagnóstico de la sesgadora

PROBLEMA CAUSA REMEDIO

Es difícil ajustar la

altura de corte de

la sesgadora.

El tornillo del motor para la altura de

corte está sucio o necesita lubricarse.

Limpie a conciencia y lubrique la manivela de altura

de corte con aceite.

Mecanismo para la altura de corte

desconectado.

Reconecte el mecanismo para la altura de corte.

El corte de la ses-

gadora es desigual.

Las llantas del montable no están

infladas de manera correcta o uniforme. Vea la sección de Mantenimiento.

La sesgadora no está debidamente nivelada. Vea "Nivelado de la Sesgadora" en Servicio y ajustes.

El corte de la ses-

gadora es de

aspecto tosco.

La velocidad del motor es muy lenta. Siempre ponga el acelerador en FAST cuando pode

el césped.

La velocidad de avance es muy alta. Disminuya la velocidad.

Las cuchillas están desafiladas. Afile o reemplace las cuchillas. Vea la sección de

Mantenimiento.

La banda de tracción se barre porque

tiene aceite o está desgastada.

Limpie o reemplace la banda según sea necesario.

Las cuchillas no están debidamente afi-

anzadas al árbol de sujeción.

Vea "Revisar/Ajustar Cuchillas de Sesgadora" en la

sección de Mantenimiento.

El motor se atasca

con facilidad con la

sesgadora activa-

da.

La velocidad del motor es muy lenta. Siempre ponga el acelerador en FAST al podar el césped.

La velocidad de avance es muy alta. Disminuya la velocidad.

La altura de corte es muy baja. Corte el césped alto con la altura máxima de corte

en la primera pasada.

Lado inferior de la cubierta está sucio. Quite la cubierta de la sesgadora y limpie el lado inferior.

La tolva de expulsión se atasca con la

hierba cortada.

Corte el césped con la expulsión apuntando hacia

el área anteriormente cortada.

Vibración excesiva

de la sesgadora.

Pernos de montaje de las cuchillas flojos. Apriete a 61-75 Nm (45-55 ft-lbs).

Las cuchillas, árboles de sujeción o

poleas están doblados.

Revise y reemplace según sea necesario.

Las cuchillas de la sesgadora están fuera

de equilibrio.

Reemplace o equilibre las cuchillas. Vea la sección

de Mantenimiento.

Banda instalada incorrectamente. Reinstale correctamente.

La banda de trac-

ción de la sesgado-

ra se barre o no

impulsa.

El resorte de la polea tensora está roto o

no está debidamente fijo.

Repare o reemplace según sea necesario.

La banda de tracción está rota. Reemplace la banda de tracción.

Embrague del PTO fuera de ajuste. Ajusteel embraguedelPTO. Vea la sección de Mantenimiento.

Not for

Reproduction

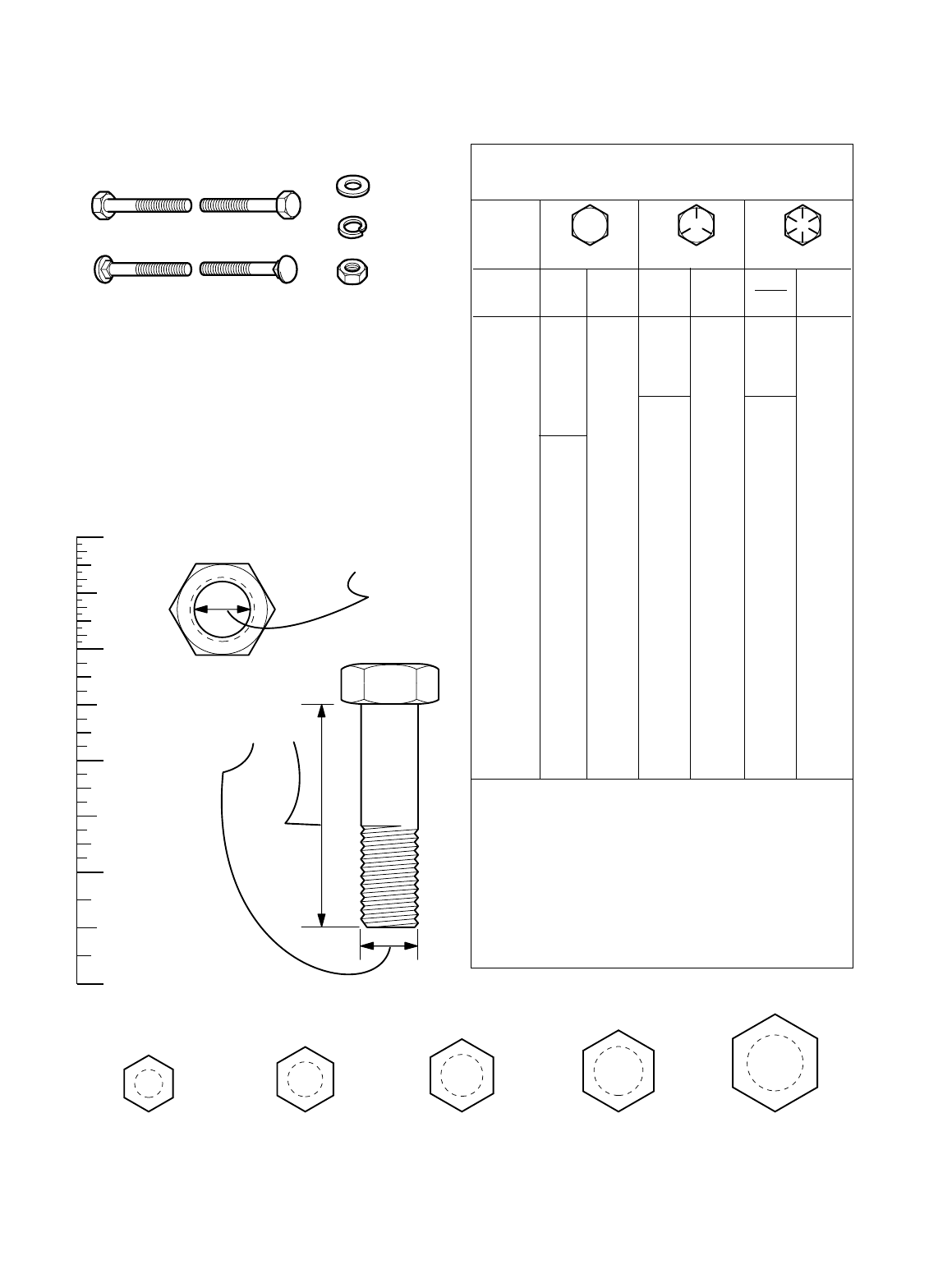

Repair Parts

PTS - 1

Not for

Reproduction

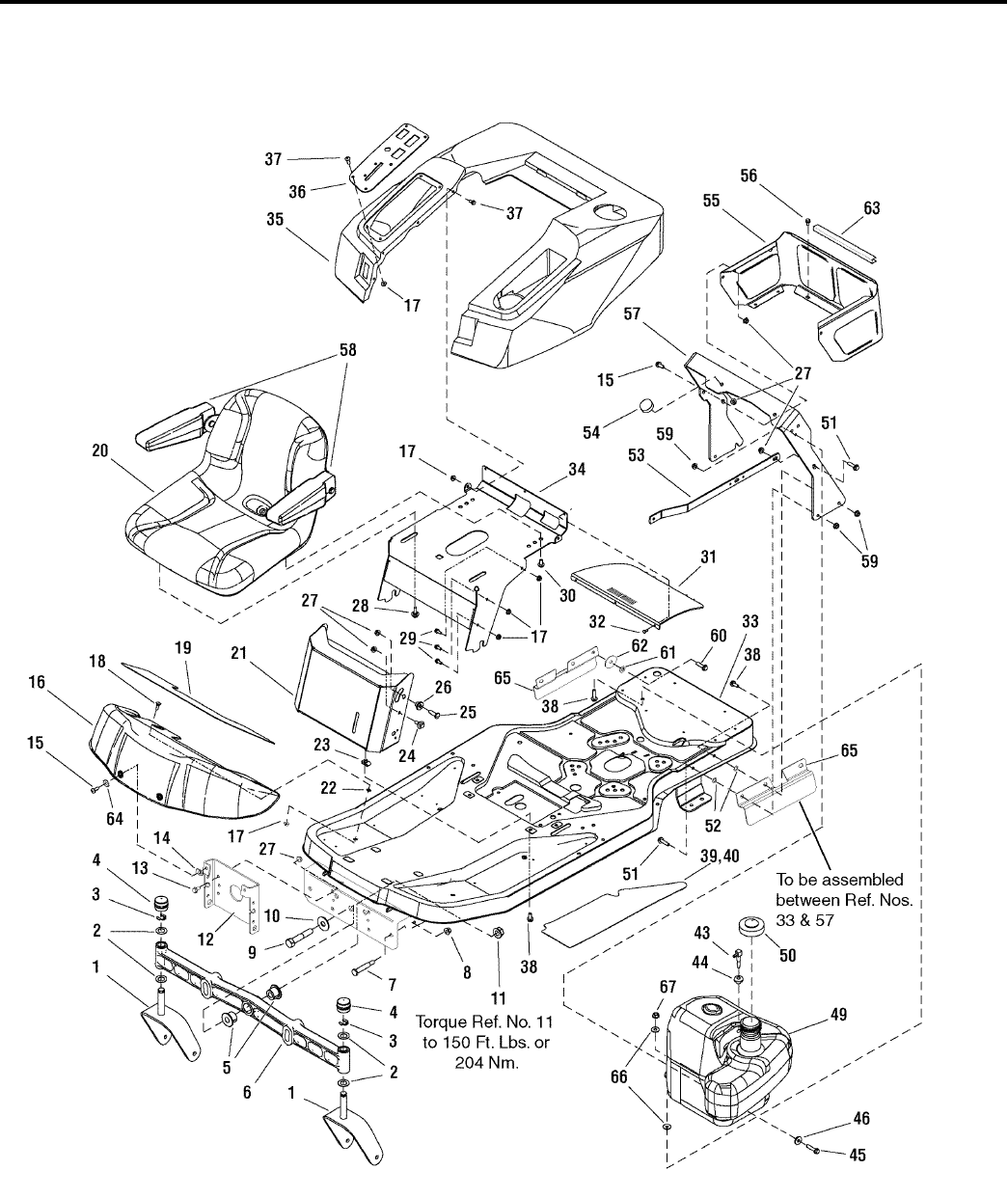

Frame, Body & Seat Group

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

ZTS 6000 -107.289930

PTS - 2

Not for

Reproduction

PART NO. DESCRIPTIONREF NO QTY.

Frame, Body & Seat Group

Footnotes

ZTS 6000 -107.289930

CASTER ASSEMBLY 1 1733448ASM 2

WASHER, 3/4 ID x 1.6 OD x .05 THK 2 1960160SM 4

RING, Klipring, 3/4 3 1611710SM 2

CAP, Hub 4 1734135SM 2

BUSHING, Axle Pivot 5 1730186SM 2

AXLE, Casting (Includes Ref. Nos. 1, 2, 3, 4 & 5) 6 1733426ASM 1

BOLT, Shoulder, G5 7 1733571SM 2

NUT, Hex Flange, 3/8-16 ESNA 8 1960687SM 3

CAPSCREW, Hex Head, 5/8-11 x 3-1/4, G5 9 2860744SM 1

WASHER, 5/8, .64 ID x 1-3/4 OD x .11 THK 10 1960035SM 1

NUT, Hex Flange Two-Way Lock, 5/8-11 11 2860646SM 1

BRACKET, Front Footrest Support 12 1737339AYP 1

BOLT, Hex Head Taptite, 5/16-18 x 5/8 13 1931334SM 4

NUT, Speed Lug Type, 1/4-20 14 1960368SM 2

CAPSCREW, Hex Head, 5/16 - 18 x 1 15 1921333SM 1

FRONT FOOTREST Sears 6000 Craftsman Red 16 1726025BNYP 1

NUT, Hex Flange, 1/4-20 ESNA 17 1960694SM 14

CARRIAGE BOLT, 1/4-20 x 3/4, G5 18 1931317SM 2

PAD, Footrest Panel 19 1726306SM 1

SEAT ASSEMBLY, with Armrests 20 1726018SM 1

PANEL, Front - Manual Brake and Deck Lift 21 7300752AYP 1

NUT, Push, 1/4 22 1960518SM 2

NUT, Speed Lug Type, 5/16-18 23 1935255SM 4

BOLT, Shoulder 24 009X67MA 2

CARRIAGE BOLT, 5/16-18 x 1-1/4, G5 25 1960223SM 2

PIVOT, Hood, Powdered Metal 26 1728086SM 2

NUT, Hex Flange Whiz Lock, 5/16-18 27 1931277SM 8

BOLT, Shoulder, G5 28 1716654SM 2

SCREW, Hex Whiz Lock Flange, 1/4-20 x 5/8 29 1960295SM 6

SCREW, Hex Flange Whiz Lock, 5/16-18 x 3/4 Dog PT 30 1960738SM 2

SCREEN, Seat Deck 31 7102141SM 1

RIVET, Pop 32 1673320SM 3

FRAME ASSEMBLY 33 1733227ASM 1

SUPPORT, Seat 34 1733965ASM 1

SEAT DECK, Plastic Sears Craftsman Red ZTS 35 7102654YP 1

PLATE, Control 36 7301055BMYP 1

SCREW, Truss Head Torx, 1/4-20 x 3/4 37 1960715SM 6

SCREW, Hex Whiz Lock Flange, 5/16-18 x 3/4 38 7091591SM 5

PAD, Footrest R.H. 39 1728986SM 1

PAD, Footrest L.H. 40 1728987SM 1

ELBOW, Gas Tank 43 1674792SM 1

PTS - 3

Not for

Reproduction

Frame, Body & Seat Group

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

ZTS 6000 -107.289930

PTS - 4

Not for

Reproduction

PART NO. DESCRIPTIONREF NO QTY.

Frame, Body & Seat Group

Footnotes

ZTS 6000 -107.289930

BUSHING, Fuel 44 1726400SM 1

CAPSCREW, 5/16, 18 x 1-1/2 45 1921221SM 1

WASHER, 5/16, .34 ID x 1 OD x .13 THK 46 1919381SM 1

LOCKWASHER, External Tooth, 3/8 47 7090189SM 1

SPACER 48 7024340SM 1

TANK, Fuel 49 7102860YP 1

CAP, Fuel Tank 50 1734320SM 1

CAPSCREW, Hex Head, 5/16-18 x 1-1/4, G5 51 1921977SM 5

NUT, Push Pal, 5/16 DIA Thread, 5/8 OD 52 1933988SM 4

BRACE, Tank 53 1727810ASM 1

BUMPER, Rubber 54 1726390SM 2

SHROUD, Rear 55 1715962ASM 1

SCREW, Hex Washer Head Taptite, 1/4-20 x 1/2 56 1925003SM 6

SUPPORT, Seat Deck 57 1733393ASM 1

ARM REST KIT, L.H. & R.H. 58 1687021SM 1

NUT, Hex Flange Nylock, 5/16-18 59 1960686SM 9

CAPSCREW, 3/8 - 16 x 1-1/4 60 1920415SM 1

NUT, Push Pal, 3/8 61 1931942SM 1

WASHER, 3/8 62 1960534SM 1

TRIM, 8" 63 7070814SM 1

WASHER, External Tooth, 1/4 64 1921880SM 2

GUARD, Debris 65 1734392ASM 2

WASHER, 3/8 66 1924940SM 2

NUT, Hex Flange Two-Way Lock, 3/8-16 67 1930645SM 1

PTS - 5

Not for

Reproduction

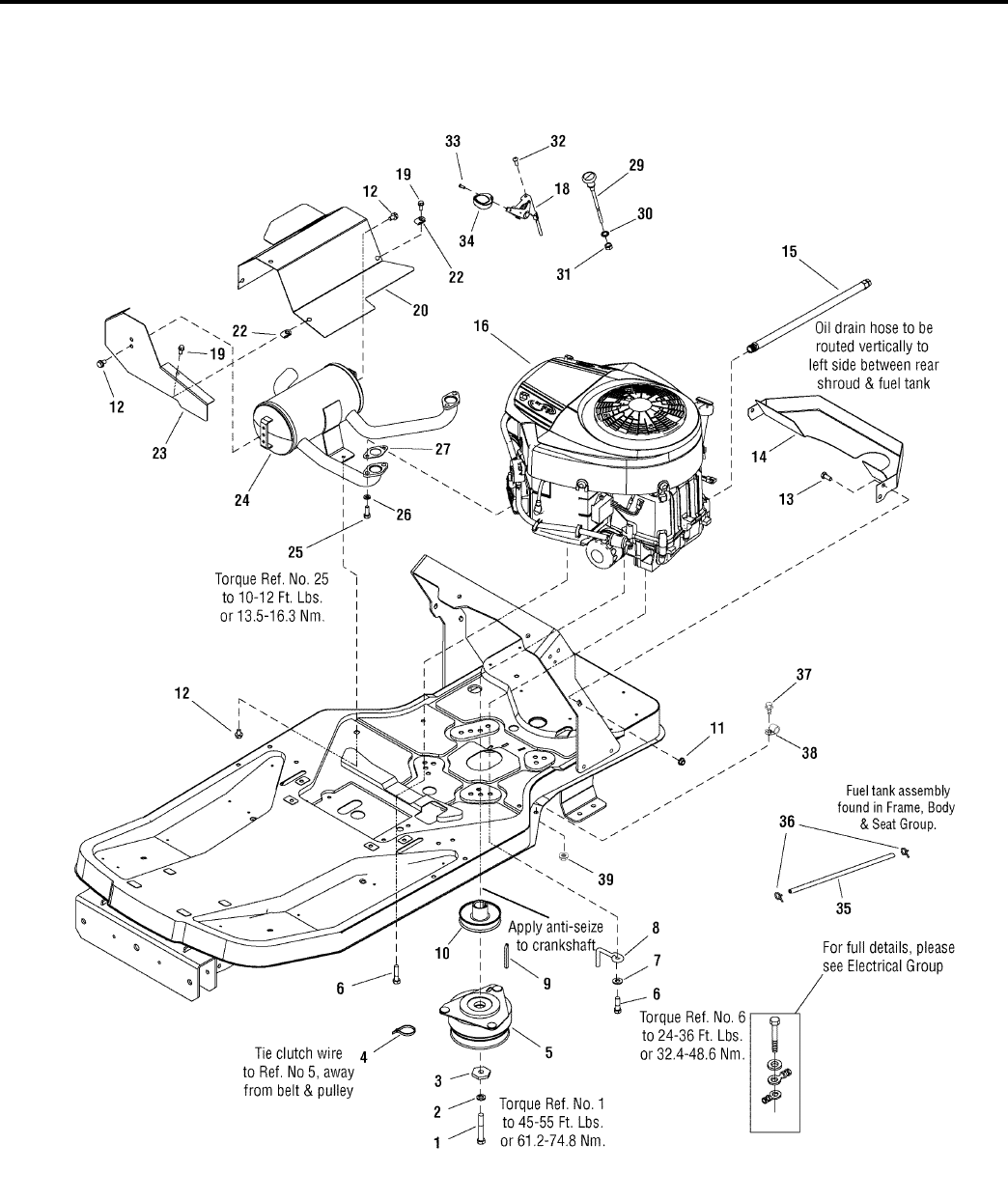

Engine Group - 26HP Kohler

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

ZTS 6000 -107.289930

PTS - 6

Not for

Reproduction

PART NO. DESCRIPTIONREF NO QTY.

Engine Group - 26HP Kohler

Footnotes

ZTS 6000 -107.289930

CAPSCREW, Hex Head, 7/16-20 x 2-3/4, G5 1 7027266SM 1

LOCKWASHER, Spring 2 1918199SM 1

WASHER, Hex, 7/16 3 1708264SM 1

TIE, Self-Locking, 3.62" 4 2832747SM 1

CLUTCH, Electric Ogura 5 1686880SM 1

SCREW, Hex Washer Head Taptite, 3/8-16 x 1-1/4 6 2828635SM 4

WASHER, 3/8 7 1924940SM 1

RETAINER, Clutch 8 7101717SM 1

KEY 9 2154096SM 1

PULLEY ASSEMBLY, Engine 10 7101716SM 1

NUT, Hex Whiz Lock Flange, 5/16-18 11 1931277SM 2

SCREW, Hex Washer Head Taptite, 5/16-18 x 1/2 12 1924856SM 4

CAPSCREW, Hex Head, 5/16-18 x 3/4, G5 13 1921332SM 2

AIR DUCT, Inlet 14 7300970ASM 1

HOSE, Oil Drain, 16.5" 15 1726498SM 1

ENGINE, 26HP Kohler, V-Twin Courage (Model - SV735, Type - 0018) 16 SV735-0018 1

THROTTLE ASSEMBLY 18 7075449SM 1

SCREW, Hex Whiz Lock Flange, 1/4-20 x 5/8 19 1960295SM 5

HEAT SHIELD, Muffler Top 20 7300971ASM 1

NUT, Speed, 1/4-20 22 1960368SM 5

HEAT SHIELD, Muffler Side 23 1727939ASM 1

MUFFLER, 26HP Kohler V-Twin Courage 24 7102318SM 1

CAPSCREW, Hex Head, 5/16-18 x 3/4, G8 25 1936228SM 4

LOCKWASHER, Spring, 5/16 26 1917356SM 4

GASKET, Exhaust 27 1731214SM 2

CABLE, Choke 29 7102344SM 1

WASHER, Lock Internal Tooth, 3/8 30 7090390SM 1

NUT, Hex, 3/8 31 7091630SM 1

SCREW, Taptite Pan Head Torx, 1/4-20 x 5/8 32 7090999SM 2

SCREW, Taptite Pan Head Combo, #10-16 x 3/4 33 7091195SM 1

KNOB, Throttle 34 7100529SM 1

HOSE, Fuel, 24" (See Frame, Body & Seat Group for fuel tank assembly.) 35 1735196SM 1

CLAMP, Hose 36 7029900SM 2

CAPSCREW, Hex Head 5/16-18 x 3/4 37 1930591SM 1

CLIP, Harness 38 7900020SM 1

NUT, Hex Whiz Lock Flange, 5/16-18 39 1931277SM 1

Note *See your local Kohler Distributor for parts and service

PTS - 7

Not for

Reproduction

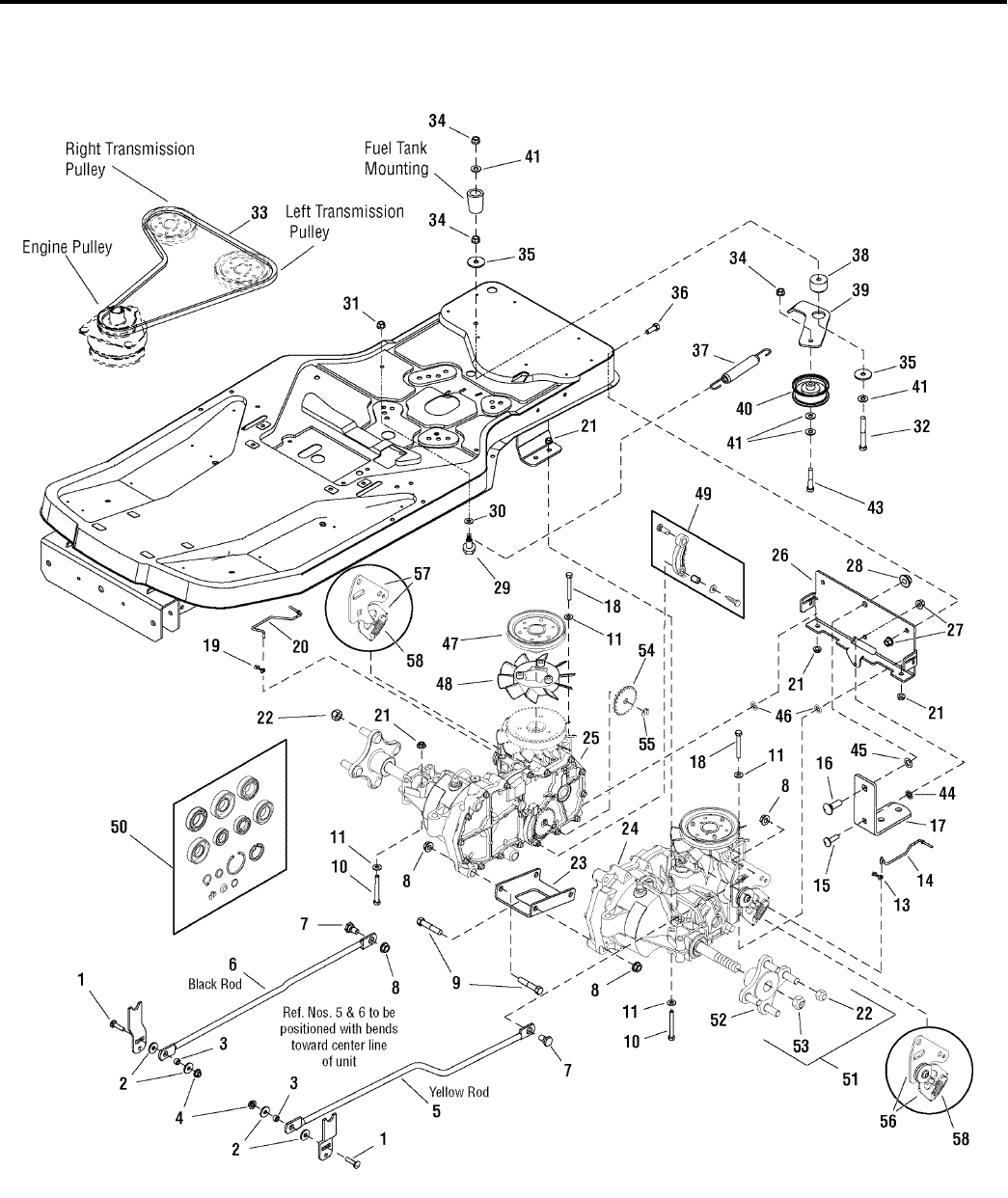

Transmission Group

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

ZTS 6000 -107.289930

PTS - 8

Not for

Reproduction

PART NO. DESCRIPTIONREF NO QTY.

Transmission Group

Footnotes

ZTS 6000 -107.289930

CARRIAGE BOLT, 5/16-18 x 1-1/4, G5 1 1960223SM 2

WASHER, .34 ID x 1 OD x .13 THK 2 1919381SM 4

SPACER 3 1703900SM 2

NUT, Hex Keps, 5/16-18 4 1960684SM 2

ROD, Control L.H. 5 1727555SM 1

ROD, Control R.H. 6 1727556SM 1

BOLT, Shoulder 7 1727831SM 2

NUT, Hex Flange Two-Way Lock, 7/16-14 8 1930650SM 6

CAPSCREW, Hex Head, 7/16-14 x 2-1/4, G8 9 1927120SM 4

CAPSCREW, Hex Head, 5/16-18 x 2-3/4, G5 10 1923141SM 4

WASHER, .34 ID x 3/4 OD x .06 THK 11 1919326SM 6

CLIP, Rod End Linkage 13 1717024SM 1

ROD, Tow Valve L.H. 14 1733913SM 1

CARRIAGE BOLT, 3/8-16 x 1-1/4, G5 15 1960268SM 1

CARRIAGE BOLT, 1/2-13 x 1-1/2, G5 16 1960758SM 1

DRAWBAR 17 1733305ASM 1

CAPSCREW, Hex Head, 5/16-18 x 2-1/2, G5 18 1921719SM 2

CLIP, Rod End Linkage 19 1725550SM 1

ROD, Tow Valve R.H. 20 1733914SM 1

NUT, Hex Flange Whiz Lock, 5/16-18 21 1931277SM 6

NUT, Wheel Hex, 1/2-20 22 5020601SM 8

SUPPORT, Transmission Center 23 1733309ASM 1

TRANSMISSION, Hydro Gear EZT L.H. 24 1733351SM 1

TRANSMISSION, Hydro Gear EZT R.H. 25 1733352SM 1

SUPPORT, Transmission Rear 26 1733302ASM 1

NUT, Hex Flange, 3/8-16 ESNA 27 1960687SM 3

NUT, Hex Flange, 1/2-13 28 5025396SM 1

BOLT, Shoulder 29 1728976SM 1

WASHER, .34 ID x .87 OD x .06 THK 30 1924874SM 1

NUT, Hex Flange, 5/16-18 31 1927557SM 1

CAPSCREW, 3/8-16 x 2-1/2 Hex Head, GR5 32 7091501SM 1

V-BELT, Transmission Drive, 54.4 33 1732224SM 1

NUT, Hex Flange Two-Way Lock, 3/8-16 34 1930645SM 3

WASHER, .41 ID x 1-1/2 OD x .12 THK 35 1924356SM 2

CAPSCREW, Hex Head, 3/8-16 x 1, G5 36 1921210SM 2

SPRING, Extension 37 1734316SM 1

SPACER, Powdered Metal 38 1729007SM 1

ARM, Idler 39 1733303ASM 1

PULLEY, Idler Flat 40 1721133SM 1

WASHER, .41 ID x .87 OD x .08 THK 41 1924940SM 5

CAPSCREW, Hex Head, 3/8-16 x 2, G5 43 1923701SM 1

NUT, Push Pal, 3/8 44 1931942SM 1

NUT, Push Pal, 1/2 45 1960759SM 1

PTS - 9

Not for

Reproduction

Transmission Group

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

ZTS 6000 -107.289930

PTS - 10

Not for

Reproduction

PART NO. DESCRIPTIONREF NO QTY.

Transmission Group

Footnotes

ZTS 6000 -107.289930

NUT, Push Pal, 5/16 46 1933988SM 2

PULLEY, 4-1/2" Transmission 47 1728073SM 2

FAN, 6" Transmission 48 1728074SM 2

PARKING BRAKE ARM ASSEMBLY, Transmission 49 1728075SM 1

HYDRO SEAL KIT 50 1728060SM 1

HUB REPLACEMENT KIT (Includes Ref. Nos. 52 & 53) 51 1687329SM 2

HUB, EZT Transmission (Included in Ref. No. 51) 52 -- 2

NUT, EZT Transmission (Included in Ref. No. 51) 53 -- 2

GEAR, Parking Brake, Transmission 54 1728076SM 1

CLIP, E Transmission Parking Brake 55 1716622SM 1

ARM, Control Kit L.H. 56 1735490SM 1

ARM, Control Kit R.H. 57 1735491SM 1

SPRING, Extension (Used only on Hydro Gear P/N ZC-AHBB-2A7B-1DPX and ZC-

DHBB-2A7C-1DPX)

58 1735483SM 2

SPRING, Extension (Used only on Hydro Gear P/N ZC-AHBB-2ADB-1DPX and ZC-

DHBB-2ADC-1DPX)

58 1735482SM 2

PTS - 11

Not for

Reproduction

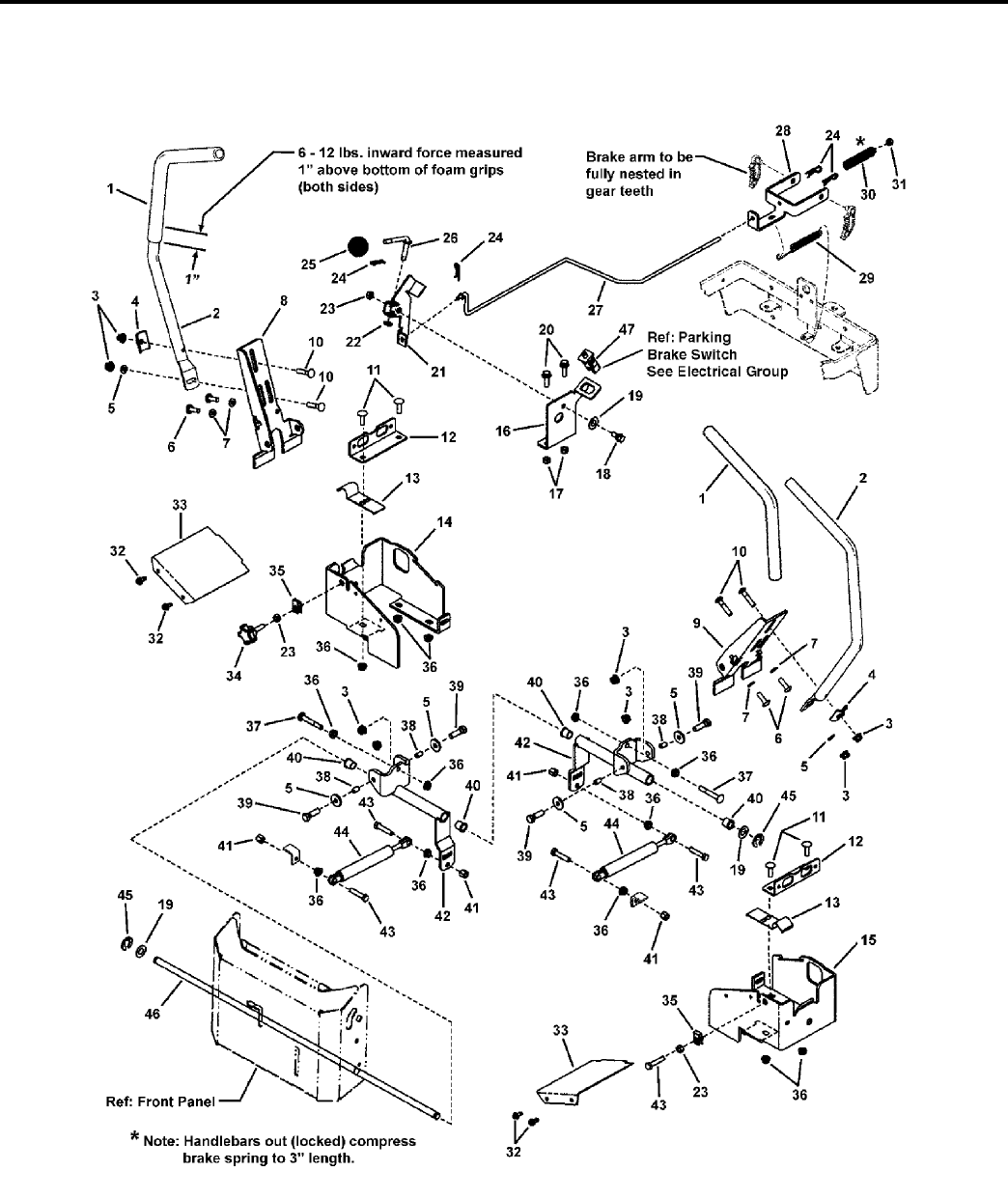

Controls Group

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

ZTS 6000 -107.289930

PTS - 12

Not for

Reproduction

PART NO. DESCRIPTIONREF NO QTY.

Controls Group

Footnotes

ZTS 6000 -107.289930

GRIP, Foam Handle Bar 1 1726410SM 2

TUBE, Handle 2 1727796ASM 2

NUT, Hex Flange, Nylock, 5/16-18 3 1960686SM 10

CLAMP, Tube, Saddle 4 1720452SM 2

WASHER, Flat, 5/16 5 1919381SM 6

SCREW, Truss Head Torx, 5/16-18 x 7/8 6 1960086SM 4

LOCKWASHER, Spring 5/16 7 1917356SM 4

BRACKET, Tube Mount LH 8 1727926ASM 1

BRACKET, Tube Mount RH 9 1727927ASM 1

BOLT, Carriage, 5/16-18 x 1-3/4 10 1931338SM 4

BOLT, Carriage, 5/16-18 x 1, GR5 11 1931335SM 4

BRACKET, “L” Switch 12 1727663ASM 2

CLIP, Brake 13 1727919SM 2

BRACKET, Mounting Handle Pivot, RH 14 1728010ASM 1

BRACKET, Mounting Handle Pivot, LH 15 1728009ASM 1

BRACKET, Brake Pivot- ZT 16 7300992AYP 1

NUT, Hex Nylock, 5/16-18-3B 17 7091298YP 3

BOLT, Shoulder, 5/16-18 18 7015761YP 1

WASHER, Flat, 1/2 19 1960027SM 3

BOLT, Hex Flange Lock, 5/16-18 x 1 20 7091591SM 2

ARM, Brake Pivot- ZT 21 7300993AYP 1

WASHER, Flat, .34 x .69 x .08 22 7090188SM 1

NUT, Hex Jam, 5/16-18 23 1920161SM 7

HAIR PIN 24 1722460SM 4

KNOB, w/5/16-18 NILN (Brake/Clutch) 25 7072403YP 1

ROD, Park Brake- ZT (5/16-18 thread) 26 7102567YP 1

ROD, Manual Parking Brake (1/4-20 threads) 27 7102551YP 1

BRACKET, Dual Brake 28 1727814ASM 1

SPRING, Extension 29 1709314SM 1

SPRING, Compression 30 1729277SM 1

NUT, Hex Flange Nylock, 1/4-20 31 1960694SM 1

CASCREW, Hex Washer Head, Taptite, 1/4-20 x 1/2 32 1925003SM 4

COVER, Lower Handle 33 1727933ASM 2

KNOB, 5/16-18 x 1-1/4” Extension Thread 34 1726839SM 1

NUT, 5/16-18 Speed (Lug Type .050/.200, Black) 35 1960717SM 2

NUT, 5/16-18 Hex Flange Lock, Small - Black 36 1931277SM 8

BOLT, Carriage, 5/16-18 x 2-1/4, GR5 37 1960723SM 2

SPACER, Powdered Metal 38 1666697SM 4

CAPSCREW, Hex Head, 5/16-18 x 1-1/4, GR5 39 1921977SM 5

BUSHING 40 1715025SM 4

NUT, Hex Lock, ESNA Light, 5/16-18 41 1919438SM 4

PIVOT CONTROL 42 1727603ASM 2

CAPSCREW, Hex Head, 5/16-18 x 1-1/2, GR5 43 1921221SM 4

PTS - 13

Not for

Reproduction

Controls Group

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

ZTS 6000 -107.289930

PTS - 14

Not for

Reproduction

PART NO. DESCRIPTIONREF NO QTY.

Controls Group

Footnotes

ZTS 6000 -107.289930

SHOCK ABSORBER 44 1727918SM 2

RING, Klipring Extension (for .500 Dia. Shaft) 45 1703805SM 2

SHAFT, Cross 46 1725927SM 1

SWITCH, Push Button (Parking Brake Switch) 47 7022886YP 1

PTS - 15

Not for

Reproduction

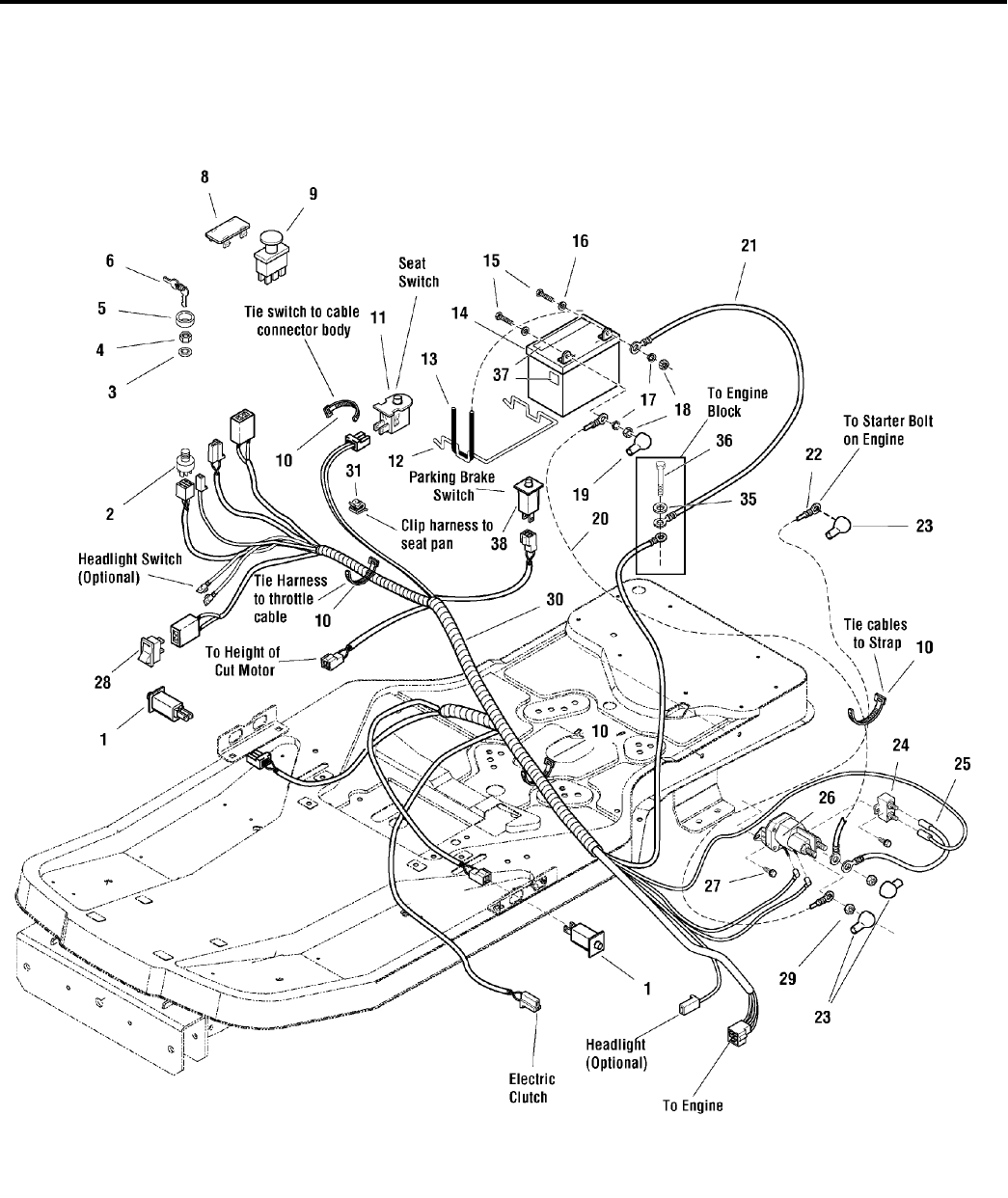

Electrical Group

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

ZTS 6000 -107.289930

PTS - 16

Not for

Reproduction

PART NO. DESCRIPTIONREF NO QTY.

Electrical Group

Footnotes

ZTS 6000 -107.289930

SWITCH, Push Button (Handle Switches) 1 7022886YP 2

SWITCH ASSEMBLY, Ignition, 5/8-32 6 Pin Indak (Includes Ref. Nos. 20, 21, 26, &

37)

2 1686734SM 1

LOCKWASHER, Internal Tooth, 5/8 Thin 3 1960547SM 1

NUT, Hex Flange, 5/8-32 IGN SW Die Cast 4 1717549SM 1

COVER, Ignition Switch 5 1717550SM 1

KEYS (Set of Two) 6 1717163SM 2

PLUG, Hole 8 1722611SM 1

SWITCH, PTO Push/Pull Symbols 9 1722887SM 1

TIE, Self Locking, .184 WD 7.31 LG 10 1701011SM 4

SWITCH, Push Button 11 7023354YP 1

BRACE, Battery, .19 DIA Wire 12 1667805SM 1

STRAP, Black Rubber, .19 SQ 7.88 OD Battery 13 1665872SM 1

BATTERY, 12 Volt 6 Cell 340CCA 14 1685215SM 1

CAPSCREW, Hex Head, 1/4-20 x 3/4, G5 15 2823341SM 2

WASHER, 1/4, .27 ID x .62 OD x .05 THK 16 2821319SM 2

LOCKWASHER, Spring, 1/4 17 2816964SM 2

NUT, Hex, 1/4-20 NC-2B 18 2816622SM 2

BOOT, Insulator, Red PVC Warning 19 1677296SM 1

CABLE, # 6 x 10 LG, Red Two-Ring Terminals 20 1716549SM 1

CABLE, 15.0 LG, Two-Ring Terminals 21 7045310SM 1

CABLE, # 6 x 15 LG, Two-Ring Terminals 22 1727668SM 1

COVER, Terminal Red PVC 23 1724588SM 3

BREAKER, Circuit, 12 Volt 20 AMP 24 1665238SM 1

WIRE, 12 Gauge, 7.9 LG 25 1665237SM 1

SOLENOID, Two Terminals, Trombetta 26 7075622SM 1

SCREW, Hex Washer Head Taptite, 1/4-20 x 1/2 27 1925003SM 2

SWITCH, Electric Height of Cut 28 1734141SM 1

NUT, Hex Keps, 5/16-24 29 2860750SM 2

HARNESS, Wiring 30 7103103YP 1

CABLE, Clip 31 2172434SM 1

WASHER, 5/16, .34 ID x 3/4 OD x .06 THK 35 7091294SM 1

SCREW, 1/4-20 x 1/2" Hex Washer Self-Tap 36 7090539YP 1

DECAL, Diehard 37 1734375SM 1

SWITCH, Push Button (Parking Brake Switch) 38 7022886YP 1

PTS - 17

Not for

Reproduction

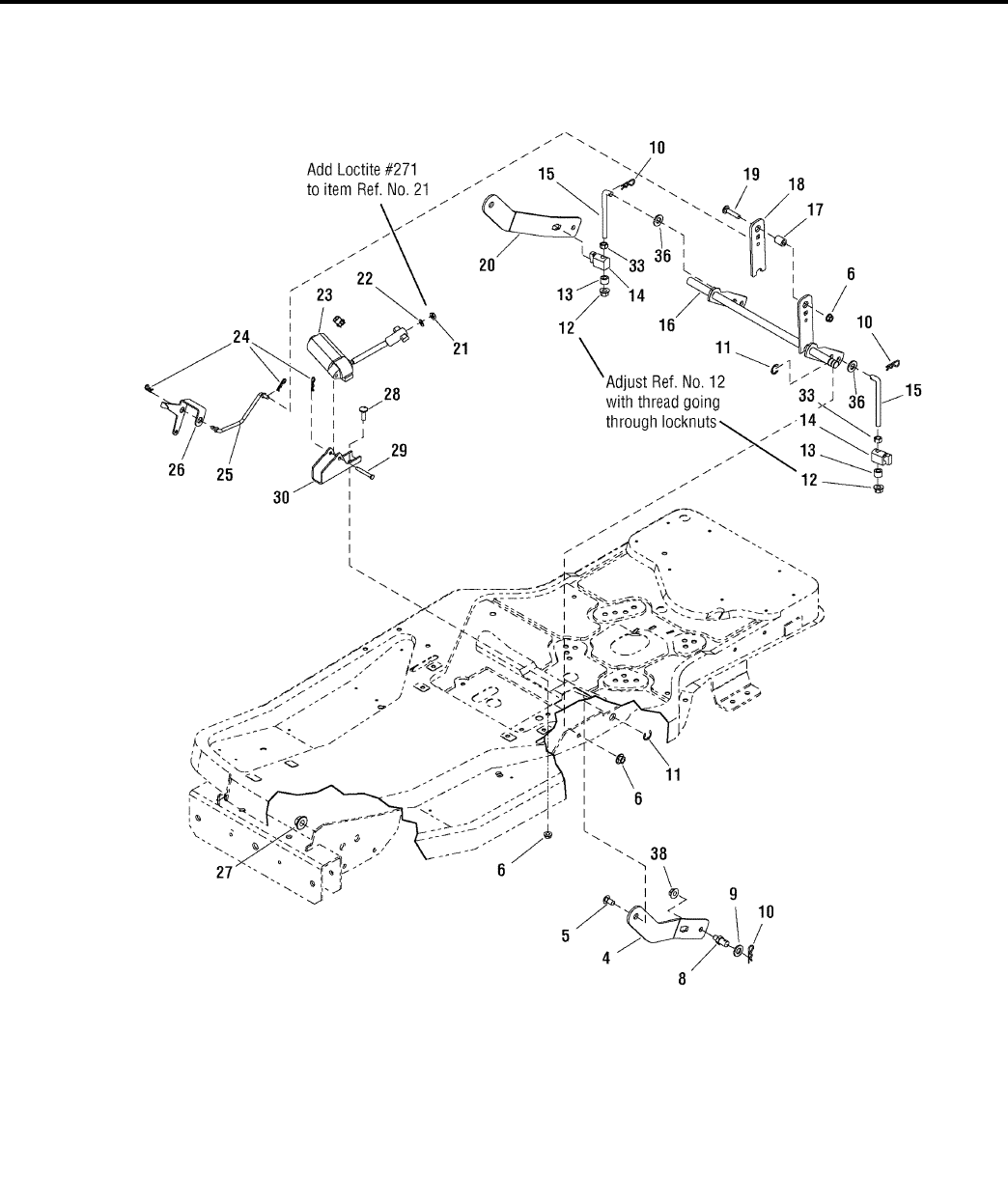

Lift Group

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

ZTS 6000 -107.289930

PTS - 18

Not for

Reproduction

PART NO. DESCRIPTIONREF NO QTY.

Lift Group

Footnotes

ZTS 6000 -107.289930

ARM, Mower Lift L.H. 4 1733535ASM 1

BOLT, Shoulder 5 009X67MA 2

NUT, Hex Whiz Lock Flange, 5/16-18 6 1931277SM 5

PIN, Threaded Shoulder 8 094067MA 2

WASHER, 1/2" 9 1960170SM 2

CLIP, Hair Pin 10 1960074SM 4

RING, Klipring, 5/8" 11 1704420SM 2

NUT, Hex Flange, 3/8-16 ESNA 12 1960687SM 2

SPACER 13 1666294SM 2

TRUNNION 14 1731894SM 2

ROD, Mower Lift 3/8-16 x 1 LG Thread 15 1734217SM 2

LIFT SHAFT ASSEMBLY 16 1733356ASM 1

SPACER, Powdered Metal 17 1673796SM 1

ARM, Lift Trunnion 18 1734336ASM 1

CARRIAGE BOLT, 5/16-18 x 1-1/2, G5 19 1931337SM 1

ARM, Mower Lift R.H. 20 1733536ASM 1

NUT, Hex, 1/4-20 L.H. Thread 21 1960757SM 1

WASHER, 1/4" 22 1921319SM 1

MOTOR, Mini Actuator 23 1733513SM 1

PIN, Quick 24 1722460SM 3

ROD, Height of Cut Indicator 25 1733572SM 1

INDICATOR, Height of Cut 26 1733454SM 1

NUT, Hex Two-Way Lock, 1/2-13 27 1930644SM 2

CARRIAGE BOLT, 5/16-18 x 1, G5 28 1931335SM 1

PIN, Shear 29 1668344SM 1

BRACKET, Electric Motor Mount 30 1733533ASM 1

NUT, Hex 3/8 - 16 33 1916950SM 2

WASHER, 3/8 36 1924940SM 2

NUT, Hex Two-Way Lock Flange, 3/8 - 16 38 1930645SM 2

PTS - 19

Not for

Reproduction

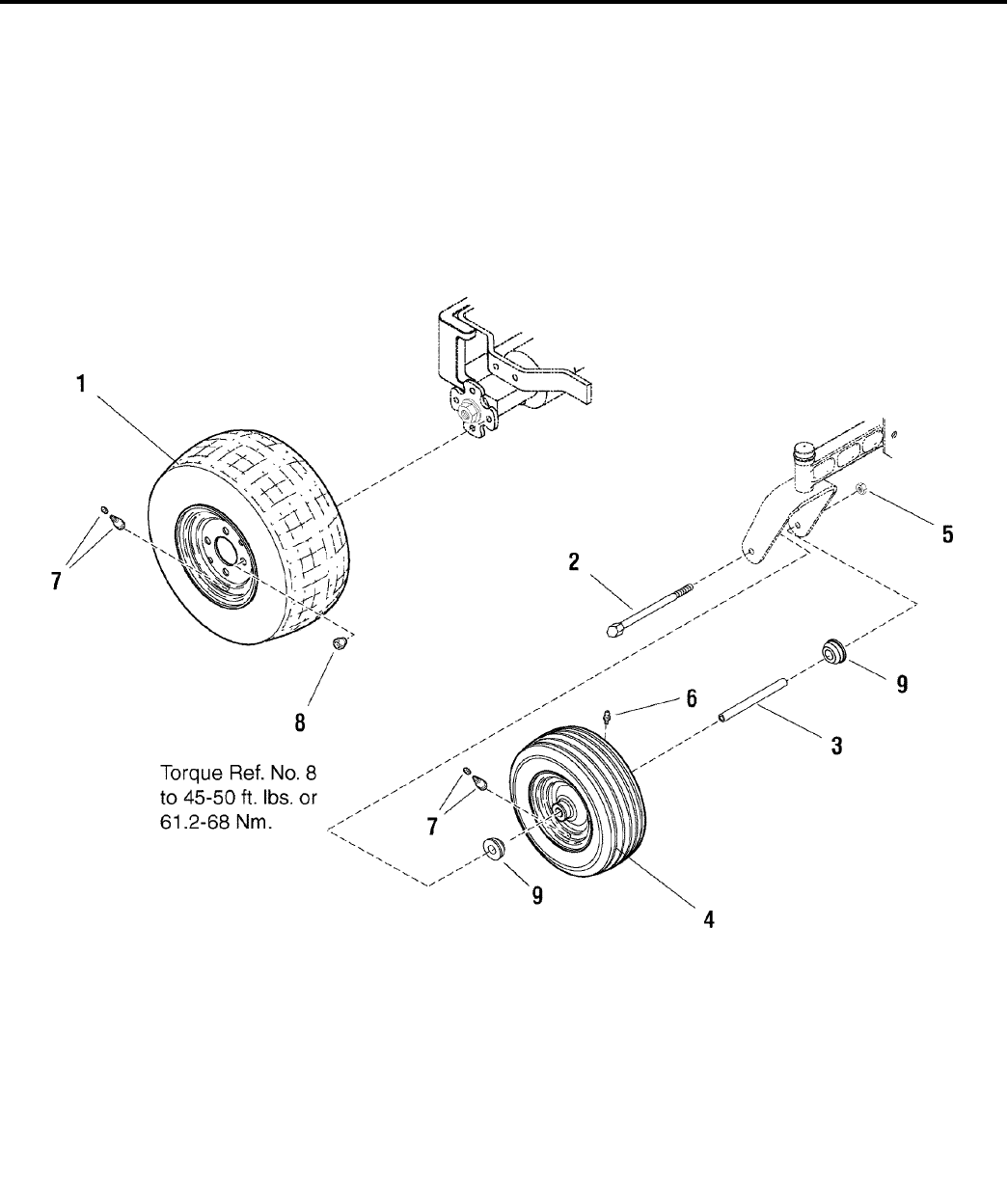

Wheel & Tire Group

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

ZTS 6000 -107.289930

PTS - 20

Not for

Reproduction

PART NO. DESCRIPTIONREF NO QTY.

Wheel & Tire Group

Footnotes

ZTS 6000 -107.289930

WHEEL & TIRE ASSEMBLY, 18 x 8-1/2-8 1 1726383SM 2

CAPSCREW, Hex Head 2 7091772SM 2

TUBE, Caster Wheel Spacer 3 7035359SM 2

WHEEL & TIRE ASSEMBLY, 11 x 4-5 4 1734013SM 2

NUT, Hex Center Lock 5 7090839SM 2

FITTING, Lube 6 7104428YP 2

VALVE STEM & CAP 7 2172353SM 2

NUT, Hex Lug, 7/16-20 8 2177725SM 8

BUSHING, 0.632ID 1.377OD, .62 9 1739281YP 2

PTS - 21

Not for

Reproduction

Decals Group

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

ZTS 6000 -107.289930

PTS - 22

Not for

Reproduction

PART NO. DESCRIPTIONREF NO QTY.

Decals Group

Footnotes

ZTS 6000 -107.289930

DECAL, Danger Do Not Operate without Deflector (English/French) 1 1704277SM 1

DECAL, Danger Do Not Put Hands/Feet in Mower (English/French) 2 1704276SM 1

DECAL, 52" 3 7103181YP 1

DECAL, OPEI Certified ANSI 4* 1

DECAL, Transmission Release Instructions (English/French) 5 1720543SM 1

DECAL, Craftsman ZTS 6 7103145YP 1

DECAL, Operator Instructions Upper (English/French) 7 7102575YP 1

DECAL, Operator Instructions Lower (English/French) 8 7102574YP 1

DECAL, Tracking Adjustment 9 1726638SM 1

DECAL, Powered by 26HP 10 7103215YP 1

DECAL, Height of Cut 11 1734335SM 1

DECAL, Service Parts Kohler, 26HP 12 7103193YP 1

DECAL, Handle Control, L.H. 26HP 13 1734270SM 1

DECAL, Seat Deck L.H. Craftsman ZTS 14 7103067YP 1

DECAL, Seat Deck R.H. Craftsman ZTS 15 7103068YP 1

DECAL, Handle Control R.H. 16 7102576YP 1

DECAL, Instrument Panel 18 7103214YP 1

DECAL, Height of Cut 19 1734276SM 1

LITERATURE PACK, SEARS ZTS 6000 26/52 (Not Shown) -- 7103174 1

DECAL, Craftsman Logo 20 7103146YP 1

DECAL, Caution Cut Hazard 21 1734672SM 1

DECAL, Hot Surfaces 22 1734273SM 1

DECAL, ZT PARKING BRAKE 23 7102578YP 1

Note * Not a serviceable part.

PTS - 23

Not for

Reproduction

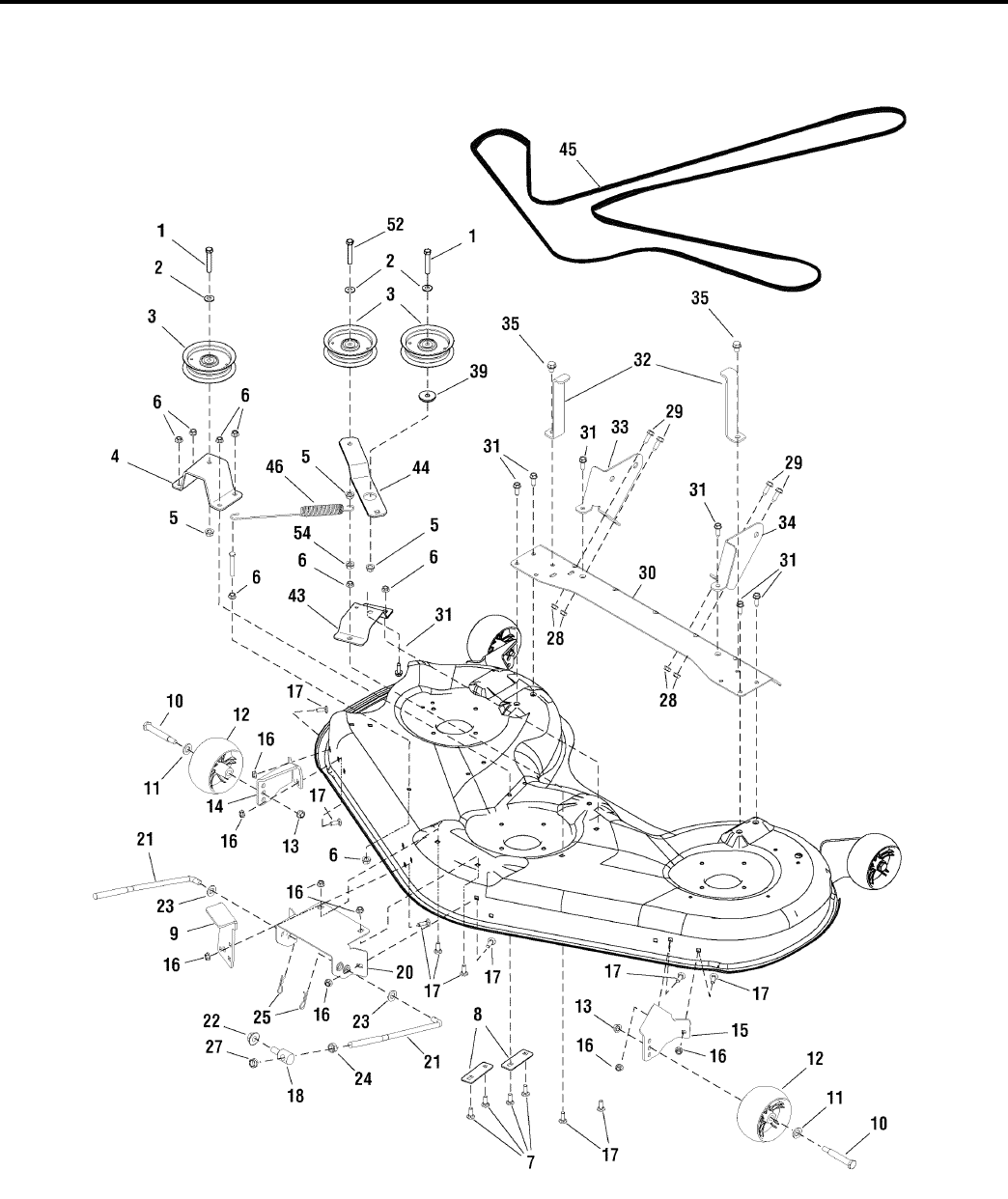

52" Mower Deck - Clutch & Support Group

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

ZTS 6000 -107.289930

PTS - 24

Not for

Reproduction

PART NO. DESCRIPTIONREF NO QTY.

52" Mower Deck - Clutch & Support Group

Footnotes

ZTS 6000 -107.289930

CAPSCREW, Hex Head, 3/8-16 x 2-1/4 1 1922130SM 2

WASHER, 3/8 2 1924940SM 9

PULLEY, Idler 3 1736540YP 3

BRACKET, Fixed Idler, Rear 4 1736438BMYP 1

NUT, Hex Flange, 3/8-16 5 1931211SM 3

NUT, Hex Flange, 5/16-18 6 1927557SM 6

BOLT, Carriage, 5/16-18 x 1 7 1931335SM 4

PLATE, Backing 8 1737229BMYP 2

UPSTOP, Front, 52" Mower 9 1737439BMYP 1

BOLT, Shoulder, 3/8-16 x 3-7/8 10 1736539YP 4

WASHER 1/2 11 1960170SM 4

WHEEL, Gauge, 5" 12 1736896YP 4

NUT, Hex Flange, 3/8-16 ESNA 13 1960687SM 4

BRACKET, Gauge Wheel, Left 14 1736075BMYP 1

BRACKET, Gauge Wheel, Right 15 1736074BMYP 1

NUT, Hex Flange, 5/16-18 16 1931277SM 8

BOLT, Carriage, 5/16-18 x 7/8 17 1931334SM 12

TRUNNION, Unthreaded 18 1737417YP 2

HITCH, Front 20 1736071BMYP 1

ROD, Front Rail 21 1736081YP 2

NUT, Hex Flange, 1/2-13, Two Way Lock 22 1930644SM 4

WASHER 1/2 23 1960170SM 2

NUT, Hex Jam, 1/2-13 24 1913744SM 2

CLIP, Hairpin 25 1960074SM 2

NUT, Hex, Esna Lock, 1/2-13 27 1960379SM 2

NUT, Hex Flange 5/16-18 ESNA 28 1960686SM 4

CAPSCREW, Whizlock 5/16-18 x 3/4 29 1930591SM 4

SUPPORT, Rear Cross 30 1736070BMYP 1

SCREW, Hex Washer Head, Taptit, 5/16-18 x 1 31 1960373SM 10

UPSTOP, Rear, 46" + 52" MOWERS 32 1737219BMYP 2

BRACKET, Rear mower Pickup, Right 33 1736398BMYP 1

BRACKET, Rear mower Pickup, Left 34 1736397BMYP 1

SCREW, 3/8-16 x 1/2 35 9344MA 2

SPACER, 3/8 39 1714255SM 2

BRACKET, Idler Mount, Front 43 1736437BMYP 1

ARM, Idler 44 1736439BMYP 1

V-BELT, HA 132" 45 1736516YP 1

SPRING, Extension, PTO 46 1737415YP 1

CAPSCREW, Hex Head, 3/8-16 x 2-1/2 52 1933685SM 1

NUT, Hex Flange, 3/8-16 54 1960339SM 8

PTS - 25

Not for

Reproduction

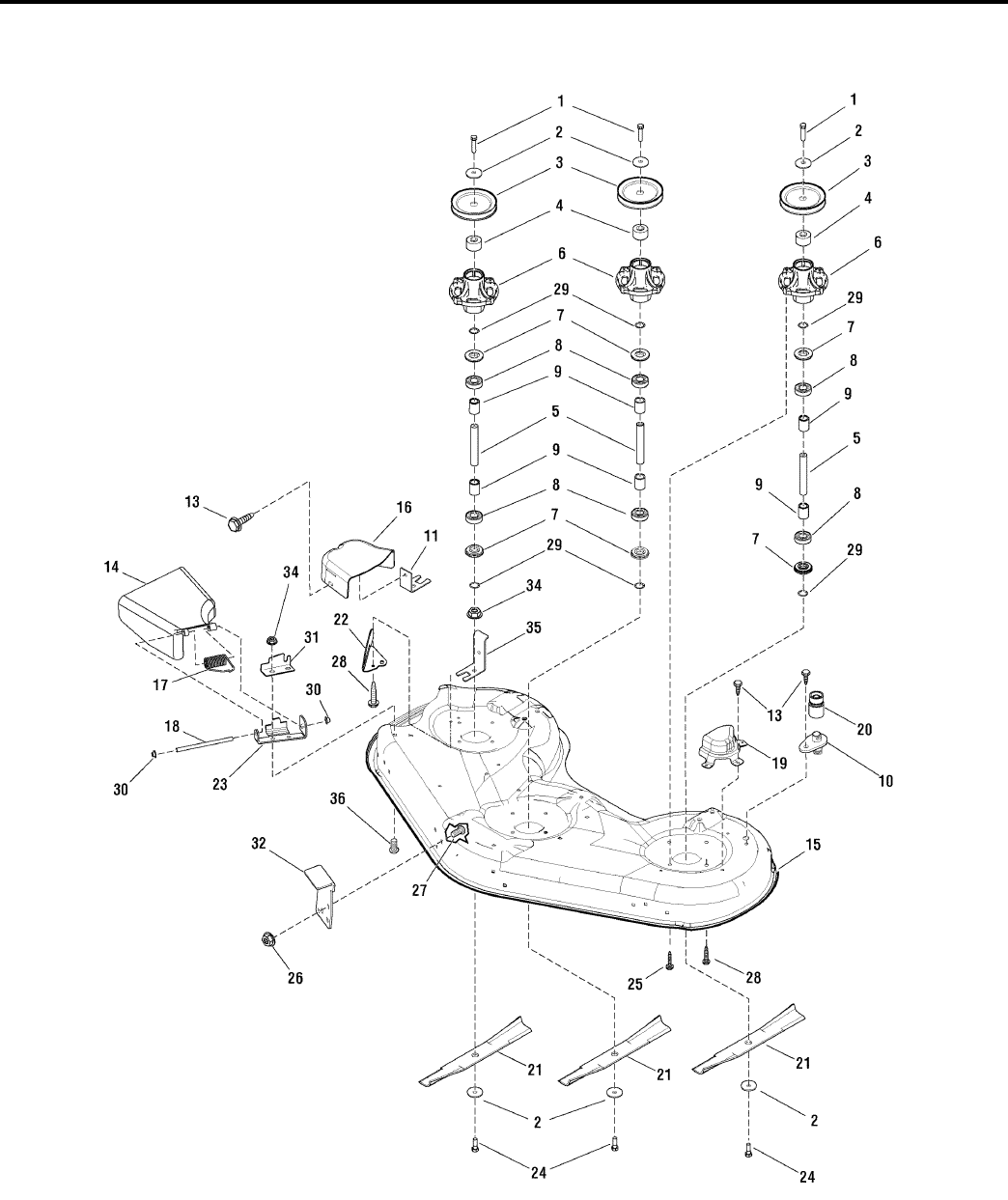

52" Mower Deck - Housing & Arbor Group

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

ZTS 6000 -107.289930

PTS - 26

Not for

Reproduction

PART NO. DESCRIPTIONREF NO QTY.

52" Mower Deck - Housing & Arbor Group

Footnotes

ZTS 6000 -107.289930

CAPSCREW, Hex 7/16-14 x 1-3/4 1 1923027SM 3

WASHER, Spring, 3/4 2 1656916SM 6

PULLEY, 5.5", Split 3 1735733YP 3

SPACER, Pulley 4 1736445YP 3

SHAFT, Spindle, 20mm 5 1735326YP 3

HOUSING, Spindle 6 1735573YP 3

SHIELD, Arbor, 2" 7 1735323YP 6

BEARING,, Ball, 20mm 8 1735399YP 6

SPACER, Bearing, 9 1735328YP 6

ADAPTER, Washout Port 10 1735716YP 1

BRACKET, Belt Cover, Front 11 1736518BMYP 1

SCREW, Hex Washer, Taptit, 5/16,18 x 3/4 13 1664847SM 5

DEFLECTOR, Discharge 14 1735447YP 1

HOUSING, Mower Deck, 52" 15 1735735BNYP 1

COVER, Belt 16 1735752YP 1

SPRING, Torsion Deflector 17 1736364YP 1

ROD, Deflector 18 1736366YP 1

COVER, Belt, Left 19 1736505YP 1

WASHOUT PORT, Connector 20 1736898YP 1

BLADE, Mower 21 1737252AYP 3

BAFFLE, Pinchoff 22 1737279BMYP 1

HINGE, Deflector 23 1737418BMYP 1

CAPSCREW, Hex, 7/16-14 x 1 24 1920676SM 3

SCREW, Hex Washer Head, Taptit, 5/16-18 x 1-1/2 25 1930600SM 2

NUT, Hex Flange, 5/16-18 26 1931277SM 4

BOLT, Carriage, 5/16-18 x 7/8 27 1931334SM 2

SCREW, Hex Washer Head, Taptit, 5/16-18 x 1 28 1960373SM 11

RING, Self Locking 29 1960766YP 6

NUT, Push, 5/16 30 7012542YP 2

PLATE, Deflector Closeoff 31 1737359BMYP 1

UPSTOP 32 1737439BMYP 1

NUT, Hex Flange, 5/16-18 34 1931277SM 4

BRACKET, Belt Cover, Rear 35 1736519BMYP 1

BOLT, Round Head Shoulder, 5/16-18 x 3/4 36 1931333SM 2

PTS - 27

Not for

Reproduction

PTS - 28

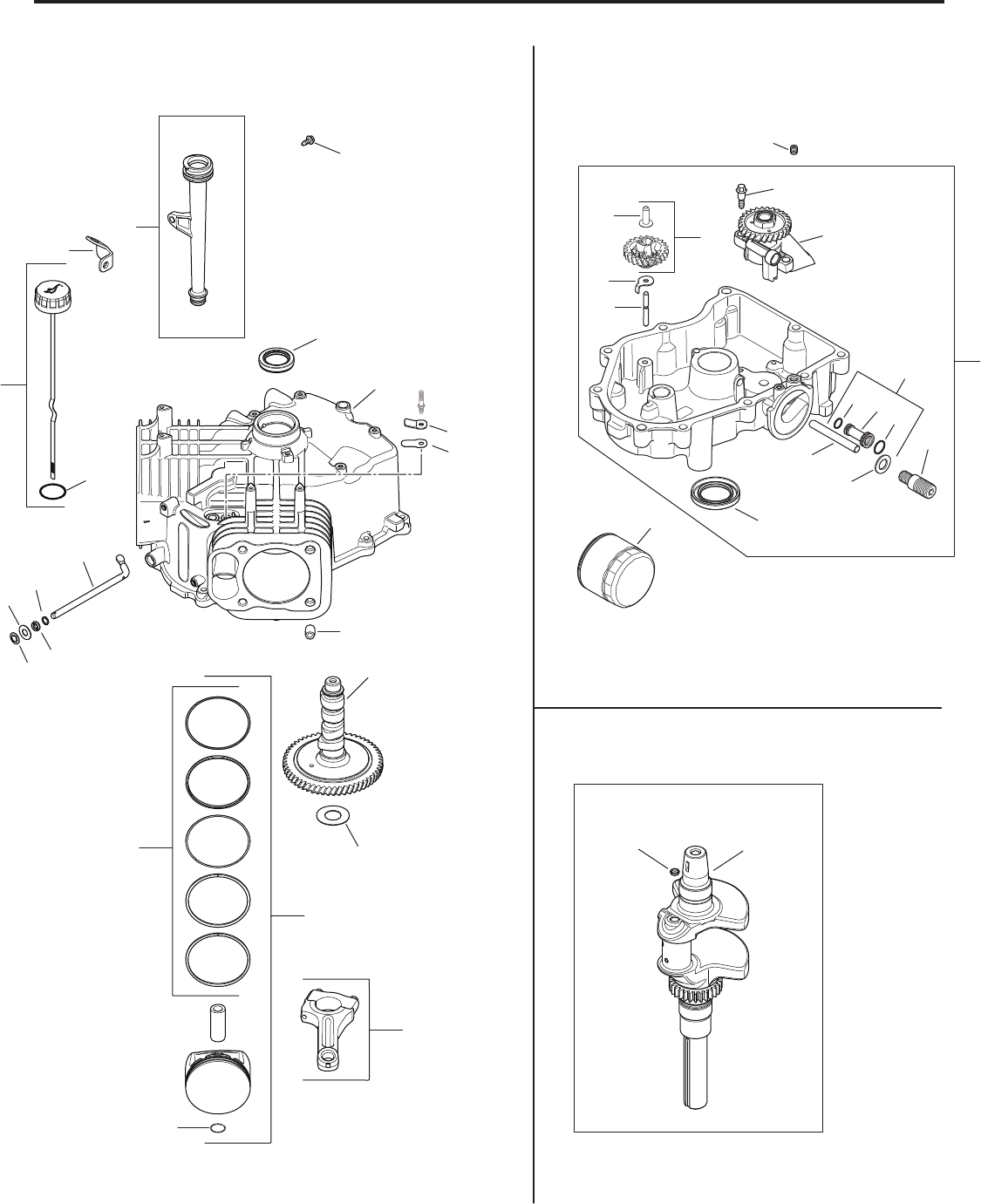

Crankcase - Group 2 Oil Pan / Lubrication - Group 3

Crankshaft - Group 1

ZTS 6000 - Model No. 107.289930

Kohler Engine Parts - SV735-0018

28/39

14/25/40/41

17/29/30/31/32/33/34

21 22

20 19

211

2425

Not for

Reproduction

CRANKSHAFT - Group 1

2 52 139 09-S PLUG, CUP

3 32 014 04-S CRANKSHAFT (INCLUDES 2)

CRANKCASE - Group 2

2 25 153 02-S DIPSTICK, ASSY (CUB YELLOW)

(INCLUDES 2)

3 M-545013-S SCREW, FLG THD FRM M5X0.8X13

7 24 126 19-S BRACKET, OIL FILL TUBE

10 24 018 04-S RETAINER, BREATHER REED

11 12 402 02-S REED, BREATHER

12 24 380 16-S PIN, LOCATING

14 25 874 01-S KIT, PISTON W/RING SET (STD)

(INCLUDES 15, 39)

15 24 018 01-S RETAINER, PISTON PIN

17 12 422 07-S SHIM, CAMSHAFT (WHITE .028")

18 32 012 01-S KIT, CAMSHAFT

(INCLUDES 25 357 14-S)

19 28 032 09-S SEAL, GOVERNOR CROSS SHAFT

20 24 018 09-S RETAINER, RING

21 M-931010-S WASHER, FLAT 9 MM

22 24 468 15-S WASHER, FLAT 11/32"

23 24 144 38-S SHAFT, GOVERNOR CROSS

24 24 038 04-S DIPSTICK, ASSY

25 25 874 03-S KIT, PISTON W/RING SET (0.25)

83mm

28 24 108 16-S RING SET (.25)

29 12 422 08-S SHIM, CAMSHAFT (BLUE .03")

30 12 422 09-S SHIM, CAMSHAFT (RED .032")

31 12 422 10-S SHIM, CAMSHAFT (YELLOW .034")

32 12 422 11-S SHIM, CAMSHAFT (GREEN .036")

33 12 422 12-S SHIM, CAMSHAFT (GRAY .038")

34 12 422 13-S SHIM, CAMSHAFT (BLACK .04")

36 24 032 19-S SEAL, OIL (HELIX LIP)

37 24 067 24-S CONNECTING ROD (STD)

38 25 123 07-S TUBE ASSEMBLY

(INCLUDES 4-6)

39 24 108 14-S RING SET (STD)

40 32 874 09-S USE 24 874 27-S KIT

41 24 874 27-S USE 25 874 02-S KIT

NOT ILLUSTRATED

25 357 14-S LUBRICANT, CAMSHAFT

ZTS 6000 - Model No. 107.289930

Kohler Engine Parts - SV735-0018

PTS - 29

REF. PART DESCRIPTION REF. PART DESCRIPTION

OIL PAN/LUBRICATION - Group 3

2 32 086 01-S SCREW, SHD THD FRM M6X.0X6.5

3 32 393 10-S PUMP ASSEMBLY, OIL

4 24 043 12-S KIT, COVERNOR GEAR W/PIN

(INCLUDES 5)

5 12 380 01-S PIN, GOVERNOR REGULATING

6 24 448 02-S TAB, LOCKING

7 12 144 02-S SHAFT, GOVERNOR GEAR

8 25 032 06-S SEAL, OIL

9 32 123 01-S TUBE, OIL FEED - FILTER TO PAN

11 24 153 01-S O-RING, OIL PICK-UP

13 25 139 60-S PLUG, CTSK PIPE 1/8"

17 12 050 01-S FILTER, OIL

18 24 086 17-S SCREW, FLG M8X1.25X45

19 25 139 57-S PLUG, SQ HD PIPE 3/8"

23 32 199 07-S PAN ASSEMBLY, OIL

(INCLUDES 2-9,11[QTY 1],24-27)

24 32 123 06-S TUBE, OIL FEED

25 32 153 05-S O-RING

26 32 136 05-S NIPPLE, OIL FILTER

27 32 468 02-S WASHER, FLAT

39 32 123 09-S OIL FEED TUBE ASSEMBLY

(INCLUDES 11[QTY 1],24,25)

32 522 03 SV710-740 SHORTBLOCK

32 755 01-S GASKET SET

SPECIAL PARTS

Not for

Reproduction

PTS - 30

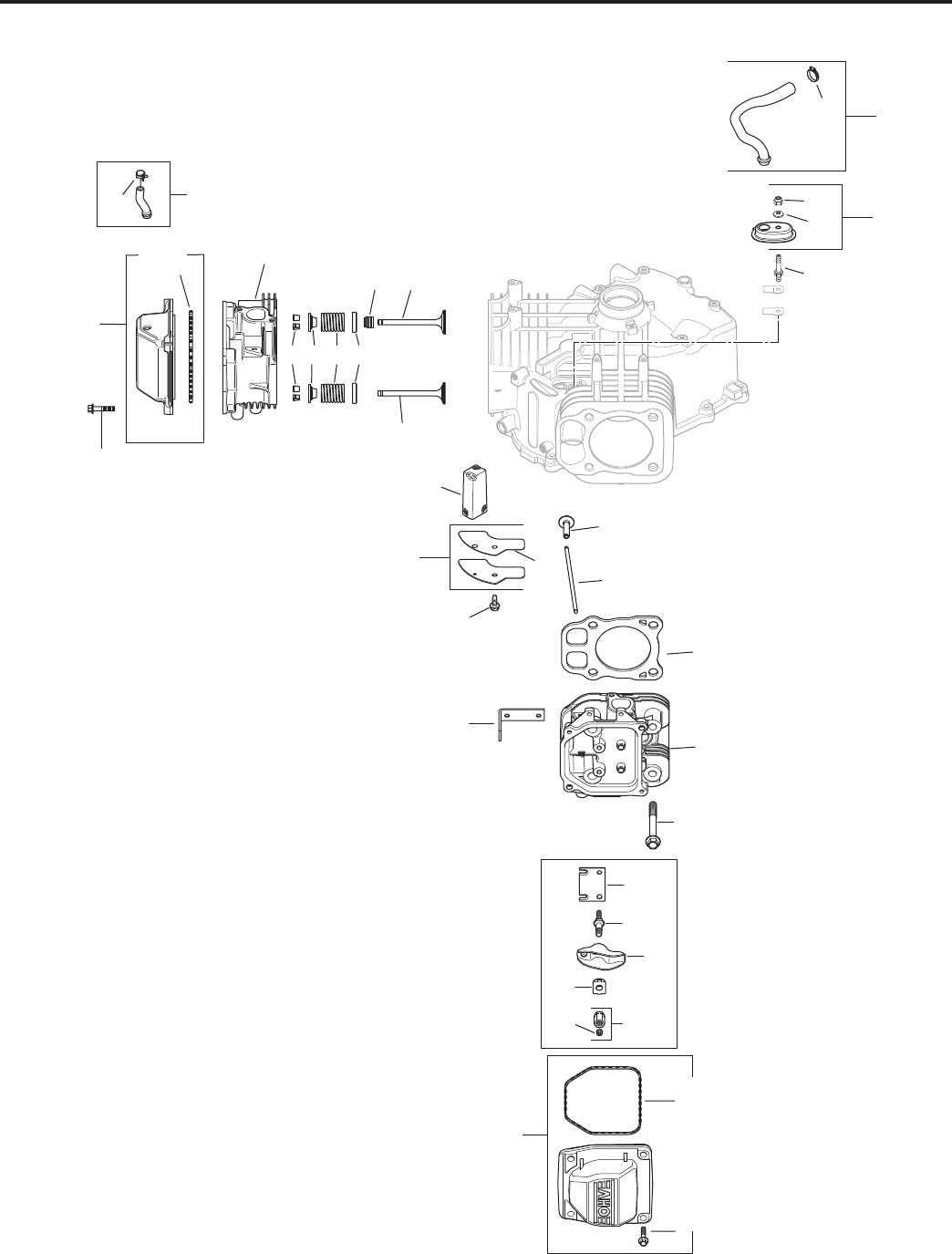

Head/Valve/Breather - Group 4

ZTS 6000 - Model No. 107.289930

Kohler Engine Parts - SV735-0018

5678

40 39

31 32

Not for

Reproduction

PTS - 31

ZTS 6000 - Model No. 107.289930

Kohler Engine Parts - SV735-0018

HEAD/VALVE/BREATHER - Group 4

1 32 096 06-S KIT, BREATHER VALVE COVER

(INCLUDES 2 [QTY 1])

2 24 153 30-S O-RING, VALVE COVER

3 M-651030-S SCREW, FLG M6X1.0X30

5 12 755 03-S KIT, RETAINER

6 12 173 01-S CAP, VALVE SPRING

7 24 089 02-S SPRING, VALVE

8 235011-S RETAINER, SPRING

9 66 032 05-S SEAL, VALVE STEM

10 24 017 01-S VALVE, INTAKE (STD)

11 24 016 01-S VALVE, EXHAUST (STD)

12 32 326 06-S KIT, BREATHER HOSE

(INCLUDES 13)

13 25 237 14-S CLAMP, HOSE 1/2"

14 32 081 02-S KIT, BREATHER HOUSING

(INCLUDES 15,16)

15 M-547050-S NUT, LOCK M5X.8

16 32 468 01-S WASHER, SEALING

17 32 072 03-S STUD, BREATHER COVER

18 32 019 02-S TAPPET

20 32 841 01-S KIT, CYLINDER HEAD GASKET

(INCLUDES 26[QTY 4]

& 24 041 49-S, 24 153 27-S)

26 12 086 16-S SCREW, FLG M10X1.5X90

28 24 755 141-S KIT, BREATHER VALVE COVER

(INCLUDES 2 [QTY 1], 3 [QTY 4])

29 25 445 01-S STRAP, LIFTING

30 M-645016-S SCREW, FLG THD FRM M6X1.0X16

31 32 096 04-S KIT, BREATHER COVER

(INCLUDES 32)

33 32 050 01-S FILTER, BREATHER

34 32 318 13-S KIT, #1 CYLINDER HEAD ASSY

(INCLUDES EXHAUST

MOUNTING HARDWARE)

35 32 318 14-S KIT, #2 CYLINDER HEAD ASSY

(INCLUDES EXHAUST

MOUNTING HARDWARE)

36 32 146 09-S PLATE, GUIDE

37 32 072 04-S STUD, ROCKER

38 32 186 03-S ARM, ROCKER

39 32 100 05-S HEX NUT ASSEMBLY

(INCLUDES 39)

40 25 086 168-S SCREW, SET

41 25 599 01-S PIVOT, ROCKER ARM

42 32 411 04-S ROD, PUSH

43 32 326 07-S KIT, FUEL PUMP HOSE W/CLAMP

(INCLUDES 44)

44 25 237 01-S CLAMP, HOSE

NOT ILLUSTRATED

32 755 03-S KIT, CYLINDER HEAD HARDWARE

(SERVICES 1 HEAD. QUANTITIES

LISTED ARE FOR BOTH HEADS)

(INCLUDES 5-11,19,22,25,34)

24 041 49-S GASKET, EXHAUST

24 153 27-S O-RING, INTAKE PORT

REF. PART DESCRIPTION REF. PART DESCRIPTION

Not for

Reproduction

Ignition / Electrical - Group 5 Blower Housing & Baffles - Group 6

Starting System - Group 7

Fuel System - Group 8

PTS - 32

ZTS 6000 - Model No. 107.289930

Kohler Engine Parts - SV735-0018

711

Not for

Reproduction

ZTS 6000 - Model No. 107.289930

Kohler Engine Parts - SV735-0018

REF. PART DESCRIPTION REF. PART DESCRIPTION

PTS - 33

IGNITION/ELECTRICAL - Group 5

1 32 162 03-S SCREEN, GRASS

2 12 086 14-S SCREW, FLG M10X1.5X45

3 12 468 03-S WASHER, FLAT 13/32"

4 20 146 05-S PLATE, FAN MOUNTING

5 32 157 01-S FAN

7 X-42-15-S KEY, 3/16" X 5/8"

8 25 155 41-S CONNECTOR

11 237878-S KIT, 15 AMP STATOR

(INCLUDES 25 452 01-S)

12 47 154 01-S CLIP, CABLE

14 M-548025-S SCREW, THD FRM M5X0.8X25

17 M-545020-S SCREW, FLG THD FRM M5X.8X20

18 32 025 15-S FLYWHEEL ASSEMBLY (SV735/740)

21 25 132 12-S PLUG, SPARK (PRO SERIES)

29 24 584 52-S MODULE SPARK ADV (DSAI) ASSY

NOT ILLUSTRATED

25 452 01-S TERMINAL

25 454 03-S TIE, WIRE

25 454 05-S TIE

32 176 17-S KIT, HARNESS, WIRING

BLOWER HOUSING & BAFFLES - Group 6

1 32 027 03-S KIT, HOUSING BLOWER

(INCLUDES 2, 41 037 10-S)

2 32 096 08-S COVER, AIR CLEANER

4 M-545016-S SCREW, FLG THD FRM M5X0.8X16

5 M-645016-S SCREW, FLG THD FRM M6X1.0X16

6 32 146 05-S KIT, BACKING PLATE

7 32 063 12-S BAFFLE, CYL BARREL - #2 SIDE

8 32 063 02-S BAFFLE, VALLEY #2 SIDE

9 M-545010-S SCREW, FLG THD FRM M5X.8X10

10 32 063 03-S BAFFLE, VALLEY #1 SIDE

11 32 063 10-S BAFFLE, CYL BARREL - #1 SIDE

12 24 086 12-S SCREW, TAP M6X1.7X18

15 41 403 10-S REGULATOR/RECTIFIER

16 25 086 158-S SCREW, FLNG THD

FRM M6X1.0X10

NOT ILLUSTRATED

41 037 10-S NAMEPLATE, SERVICE

STARTING SYSTEM - Group 7

2 32 098 01-S STARTER ASSEMBLY

(INCLUDES 3-9)

3 12 755 39-S KIT, DRIVE

4 12 755 38-S KIT, DRIVE PARTS

(INCLUDES 5)

5 32 141 01-S RING, RETAINING

6 12 100 07-S NUT, HEX FLG 1/4-20"

7 12 243 04-S COMMUTATOR, END CAP

8 32 211 01-S BOLT, THRU

9 32 227 01-S CAP, DRIVE END

16 M-851080-S SCREW, FLG M8X1.25X80

FUEL SYSTEM - Group 8

1 32 853 12-S KIT, CARBURETOR W/GASKETS

(INCLUDES 2,3)

2 24 041 52-S GASKET, CARBURETOR

3 24 041 14-S GASKET, AIR CLEANER BASE

4 M-629105-S STUD, M6X1.0X106

5 M-641060-S NUT, FLG M6X1.0

6 25 237 14-S CLAMP, HOSE 1/2"

7 25 111 34-S LINE, FUEL (24"-CUT TO LENGTH)

11 24 086 12-S SCREW, TAP M6X1.7X18

12 24 393 16-S PUMP, FUEL

14 47 154 01-S CLIP, CABLE

16 24 050 13-S FILTER, FUEL

NOT ILLUSTRATED

24 757 36-S KIT, REPAIR SERVICE CHOKE

(INCLUDES 2,3)

24 757 38-S KIT, REPAIR SERVICE GASKET

(INCLUDES 2,3)

24 757 44-S KIT, FLOAT

(INCLUDES 2,3)

24 757 45-S KIT, REPAIR SOLENOID VALVE

(INCLUDES 2,3)

24 757 46-S KIT, REPAIR OVERHAUL

(INCLUDES 2,3)

Not for

Reproduction

PTS - 34

Engine Controls - Group 9

Artwork is representative.

Actual labels may

differ depending

on model and

specification number.

Decals - Group 12

ZTS 6000 - Model No. 107.289930

Kohler Engine Parts - SV735-0018

15 14

33 30

Air Intake/Filtration - Group 10

Exhaust - Group 11

Not for

Reproduction

ZTS 6000 - Model No. 107.289930

Kohler Engine Parts - SV735-0018

REF. PART DESCRIPTION REF. PART DESCRIPTION

PTS - 35

ENGINE CONTROLS - Group 9

1 24 211 03-S BOLT, RD HD SQ NECK M6X1.0X25

3 M-641060-S NUT, FLG M6X1.0

4 24 089 01-S SPRING, LINKAGE

5 25 158 08-S BUSHING, LINKAGE RETAINING

6 24 079 04-S LINKAGE, THROTTLE

7 25 158 11-S BUSHING, THROTTLE LINKAGE

12 M-645016-S SCREW, FLG THD FRM M6X1.0X16

14 12 237 01-S CLAMP, CABLE

15 24 086 43-S SCREW, LBD THD FRM M5x0.8x16

16 24 079 22-S LINKAGE, CHOKE

30 24 089 55-S SPRING, GOVERNOR

33 24 089 18-S SPRING, GOVERNOR

35 24 090 51-S LEVER, GOVERNOR

AIR INTAKE/FILTRATION - Group 10

1 24 164 91-S KIT, INTAKE MANIFOLD

(INCLUDES 2-4)

2 24 041 52-S GASKET, CARBURETOR

3 24 153 27-S O-RING, INTAKE PORT

4 25 139 60-S PLUG, CTSK PIPE 1/8"

5 32 094 04-S KIT, AIR CLEANER BASE

(INCLUDES 5,6)

6 24 041 14-S GASKET, AIR CLEANER BASE

7 32 344 02-S LATCH, AIR CLEANER ELEMENT

8 32 083 03-S ELEMENT, AIR FILTER

9 M-651040-S SCREW, FLG M6X1.0X40

10 32 083 05-S PRE-CLEANER, ELEMENT

EXHAUST - Group 11

6 24 041 49-S GASKET, EXHAUST MANIFOLD

8 X-21-1-S WASHER, SPRING LOCK 5/16"

(AFTER S/N 3810100003)

9 25 086 87-S SCREW, HEX SOCKET HEAD CAP

(AFTER S/N 3810100003)

DECALS - Group 12

1 25 113 39-S DECAL, CLEAR LAMINATE

4 32 113 60-S DECAL, FILL CHECK

27 32 113 23-S DECAL, WING SET SEARS

29 32 113 27-S DECAL, 26HP

Not for

Reproduction

Torque Specification Chart

FOR STANDARD MACHINE HARDWARE (Tolerance ± 20%)

Hardware

Grade

SAE Grade 2 SAE Grade 5 SAE Grade 8

Size Of

in/lbs in/lbs

in/lbs

Hardware ft/lbs Nm. ft/lbs Nm. ft/lbs Nm.

8-32

2.1

3.4

4.6

8-36

2.3

3.5

4.9

10-24

3.1

4.9

6.8

10-32

3.5

5.5

7.7

1/4-20

7.6 810.9 12 16.3

1/4-28

8.6 10 13.6 14 19.0

5/16-18 11 15.0 17 23.1 25 34.0

5/16-24 12 16.3 19 25.8 27 34.0

3/8-16 20 27.2 30 40.8 45 61.2

3/8-24 23 31.3 35 47.6 50 68.0

7/16-14 30 40.8 50 68.0 70 95.2

7/16-20 35 47.6 55 74.8 80 108.8

1/2-13 50 68.0 75 102.0 110 149.6

1/2-20 55 74.8 90 122.4 120 163.2

9/16-12 65 88.4 110 149.6 150 204.0

9/16-18 75 102.0 120 163.2 170 231.2

5/8-11 90 122.4 150 204.0 220 299.2

5/8-18 100 136 180 244.8 240 326.4

3/4-10 160 217.6 260 353.6 386 525.0

3/4-16 180 244.8 300 408.0 420 571.2

7/8-9 140 190.4 400 544.0 600 816.0

7/8-14 155 210.8 440 598.4 660 897.6

1-8 220 299.2 580 788.8 900 1,244.0

1-12 240 326.4 640 870.4 1,000 1,360.0

Hex Head Capscrew

Hex Nut

Lockwasher

Washer

Carriage Bolt

NOTES

1. These torque values are to be used for all hardware

excluding: locknuts, self-tapping screws, thread forming

screws, sheet metal screws and socket head setscrews.

2. Recommended seating torque values for locknuts:

a. for prevailing torque locknuts - use 65% of grade 5

torques.

b. for flange whizlock nuts and screws - use 135% of

grade 5 torques.

3. Unless otherwise noted on assembly drawings, all torque

values must meet this specification.

Hardware Identification & Torque Specifications

Common Hardware Types

Screw, 1/2 x 2

Body

Diameter

Body

Length

Inside

Diameter

Nut, 1/2”

Marks

3/8” Bolt or Nut

Wrench—9/16”

3/8

5/16” Bolt or Nut

Wrench—1/2”

5/16

1/4” Bolt or Nut

Wrench—7/16”

1/4

1/2” Bolt or Nut

Wrench—3/4”

1/2

DIA.

7/16

DIA.

7/16” Bolt or Nut

Wrench (Bolt)—5/8”

Wrench (Nut)—11/16”

Wrench & Fastener Size Guide

Standard Hardware Sizing

When a washer or nut is identified as 1/2”, this is the

Nominal size

, meaning the

inside diameter

is 1/2 inch; if a

second number is present it represent the

threads per inch

When bolt or capscrew is identified as 1/2 - 16 x 2”, this

means the

Nominal size

, or

body diameter

is 1/2 inch; the

second number represents the

threads per inch

(16 in this

example, and the final number is the

body length

of the

bolt or screw (in this example 2 inches long).

The guides and ruler furnished below are designed to

help you select the appropriate hardware and tools.

1/4 3/4

1/2

1/4 3/4

1/2

1/4 3/4

1/2

1/4 3/4

1/2

PTS - 36

Not for

Reproduction

PTS - 37

Not for

Reproduction

PTS - 38

Not for

Reproduction

Repair Protection Agreements

Congratulations on making a smart purchase.

Your new

Craftsman® product is designed and manufactured for

years of dependable operation. But like all products, it

may require repair from time to time. That’s when having

a Repair Protection Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement now and

protect yourself from unexpected hassle and expense.

Here’s what’s included in the Agreement:

Expert service by our 12,000 professional repair

specialists

Unlimited service and no charge for parts and

labor on all covered repairs

Product replacement if your covered product can’t

be fixed

Discount of 10% from regular price of service and

service-related parts not covered by the agreement;

also, 10% off regular price of preventive maintenance

check

Fast help by phone – phone support from a Sears

technician on products requiring in-home repair, plus

convenient repair scheduling.

Once you purchase the Agreement, a simple phone call

is all that it takes for you to schedule service. You can call

anytime day or night, or schedule a service appointment

online.

Sears has over 12,000 professional repair specialists,

who have access to over 4.5 million quality parts and

accessories. That’s the kind of professionalism you can

count on to help prolong the life of your new purchase for

years to come. Purchase your Repair Protection

Agreement today!

Some limitations and exclusions apply. For prices

and additional information call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home appliances,

garage door openers, water heaters, and other major

home items, in the U.S.A. call 1-800-4-MY-HOME®

Acuerdo de Protección de Reparaciones

Felicidades por su compra inteligente.

Su nuevo

producto de Craftsman® fue diseñado y fabricado para

años de operación confiable. Pero como todos los

productos, es posible que cada cierto tiempo requiera de

reparaciones. Ahí es donde tener un Acuerdo de

Protección de Reparaciones puede ahorrarle dinero y

contrariedades.

Compre un Acuerdo de Protección de Reparaciones

ahora y protéjase usted mismo de molestias y gastos

inesperados.

Aquí está lo que incluye el Acuerdo:

Servicio experto de nuestros 12,000 especialistas

profesionales en reparación

Servicio ilimitado y sin cargo por las partes y la

mano de obra en todas las reparaciones cubiertas

Reemplazo del producto si su producto cubierto no

puede ser arreglado

Descuento del 10% del precio regular de servicio y

partes relacionadas con el servicio no cubierto por el

acuerdo; además, de un 10% de descuento del

precio regular por revisiones de mantenimiento

preventivo

Ayuda rápida por teléfono – soporte telefónico de

técnicos de Sears sobre productos que requieren

reparaciones a domicilio, además de programación

conveniente de reparación.

Una vez que compre el Acuerdo, una simple llamada

telefónica es lo único que se necesita para que le

programen el servicio. Usted puede llamar a cualquier

hora del día o de la noche, o programar una cita de

servicio por Internet.

Sears cuenta con más de 12,000 especialistas

profesionales en reparación, que tienen acceso a más

de 4.5 millones partes y accesorios de calidad. Ese es el

tipo de profesionalismo con el que usted puede contar

para ayudarle a prolongar la vida de su nueva compra

por muchos años venideros. ¡Compre su Acuerdo de

Protección de Reparaciones hoy!

Aplican algunas limitantes y exclusiones. Para

obtener información sobre el precio e información

adicional llame al 1-800-827-6655.

Servicio de Instalación de Sears

Para obtener información sobre la instalación profesional

de Sears para electrodomésticos, abridores para

cocheras, calentadores de agua y otros artículos

grandes, en los Estados Unidos llame a 1-800-4-MY-HOME®

PTS - 39

Not for

Reproduction

® Registered Trademark / TM Trademark of KCD IP, LLC in the United States, or Sears Brands, LLC in other countries

® Marca Registrada / TM Marca de Fábrica de KCD IP, LLC en Estados Unidos, o Sears Brands, LLC in otros países

MC Marque de commerce / MD Marque déposée de Sears Brands, LLC

Get it fixed, at your home or ours!

Your Home

For troubleshooting, product manuals and expert advice:

www.managemylife.com

For repair – in your home – of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner’s manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME® (1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

www.sears.com www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparación

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR®

(1-888-784-6427)

www.sears.com

Au Canada pour service en français:

1-800-LE-FOYER

(1-800-533-6937)

www.sears.ca

Not for

Reproduction

Craftsman 107 28993 Users Manual Domestic_OPS

10728993 c982b2c6-2d48-4b20-a006-58493ecfc592 Craftsman Lawn Mower 107.28993 User Guide |

Navigation menu

Versions of this User Manual:

Views

Navigation
