Manual del operador
SIERRA DE MESA PORTÁTIL DE
10 PULGADAS
Modelo N.° 137.415030
PRECAUCION:
Antes de utilizar esta sierra de mesa
cortar ingletes, lea este manual
y siga todas las reglas de seguridad
y las instrucciones de operación
● Instrucciones de seguridad
● Ensamble
● Funcionamiento
● Mantenimiento
Línea de asistencia
a cliente
1-800-843-1682
Centro de repuestos y
reparaciones de
Sears1-888-331-4569
Sears Brands Management Corporation Hoffman Estates, IL60179 USA
Vea la línea completa de productos Craftsman® en craftsman.com
¡Pulse en el enlace Craftsman Club® y únase hoy mismo!
Pieza N.° 137415030001 Impreso en China
58 59
58 59
2014/01
CRAFTSMAN GARANTIA LIMITADA POR UN AÑO
POR EL PLAZO DE UN AÑO desde la fecha de compra, este producto es garantizado contra
los defectos en materiales o mano de obra. Con la prueba de compra, el producto defectuoso
recibirá reparación gratuita o reemplazo según lo desee el vendedor. En cuanto a los detalles
de esfera de garantía sobre reparación gratuida o sustitución, sírvase visitar el página web:
www.craftsman.com/warranty
La presente garantía no incluye la hoja, que es una parte consumible y desgasta bano uso
normal dentro el plazo de garantía. La presente Garantía por el plazo de UN AÑO es inválida
siempre que este producto sea usado para ofrecer los servicios comerciales o cuando el mismo
sea alquilado a otra persona. En cuanto a las condiciones de uso comercial o de alquiler por
el plazo de 90 DIAS, véase Página Web sobre Garantía de Craftsman. Esta garantía le da
derechos legales específicos; usted podría tener otros derechos que varían de un estado a otro.
Sears Brands Management Corporation, Hoffman Estates, IL 60179
PROPOSICION 65 DE CALIFORNIA
Cierto polvo generado por el lijado,aserrado, amolado y taladrado mecánicos, y por otras
actividades de construcción, contiene agentes químicos que se sabe de california que
causan cáncer, defectos de nacimiento u otros daños sobre la reproducción. Algunos
ejemplos de estos agentes químicos son:
● Plomo de pinturas a base de plomo,
●
Sílice cristalina de ladrillos y cemento y otros productos de mampostería, y
● Arsénico y cromo de madera tratada químicamente.
Su riesgo por causa de estas exposiciones varía, dependiendo de con cuánta frecuencia
realice este tipo de trabajo. para reducir su exposición a estos agentes químicos: trabaje
en un área bien ventilada y trabaje con equipo de seguridad aprobado, como por ejemplo
máscaras antipolvo que estén diseñadas especialmente para impedir mediante filtración
el paso de partículas microscópicas. Evite el contacto prolongado con el polvo generado
por el lijado, aserrado, amolado, taladrado y por otras actividades de construcción. utilice
vestimenta de protección y lave las áreas expuestas con agua y jabón. dejar que el polvo
ingrese en la boca o en los ojos, o permanezca en la piel, puede provocar la absorción de
agentes químicos nocivos.
ADVERTENCIA
!
INDICE
GARANTIA
SECCIÓN PÁGINA
Garantía ................................................................................................................... 58
Especificaciones del producto ................................................................................. 59
Simbolos .................................................................................................................. 60
Seguridad de herramientas eléctricas ..................................................................... 61
Seguridad de la sierra de mesa ............................................................................... 64
Requisitos eléctricos y de seguridad ....................................................................... 68
Accesorios y acoples ............................................................................................... 70

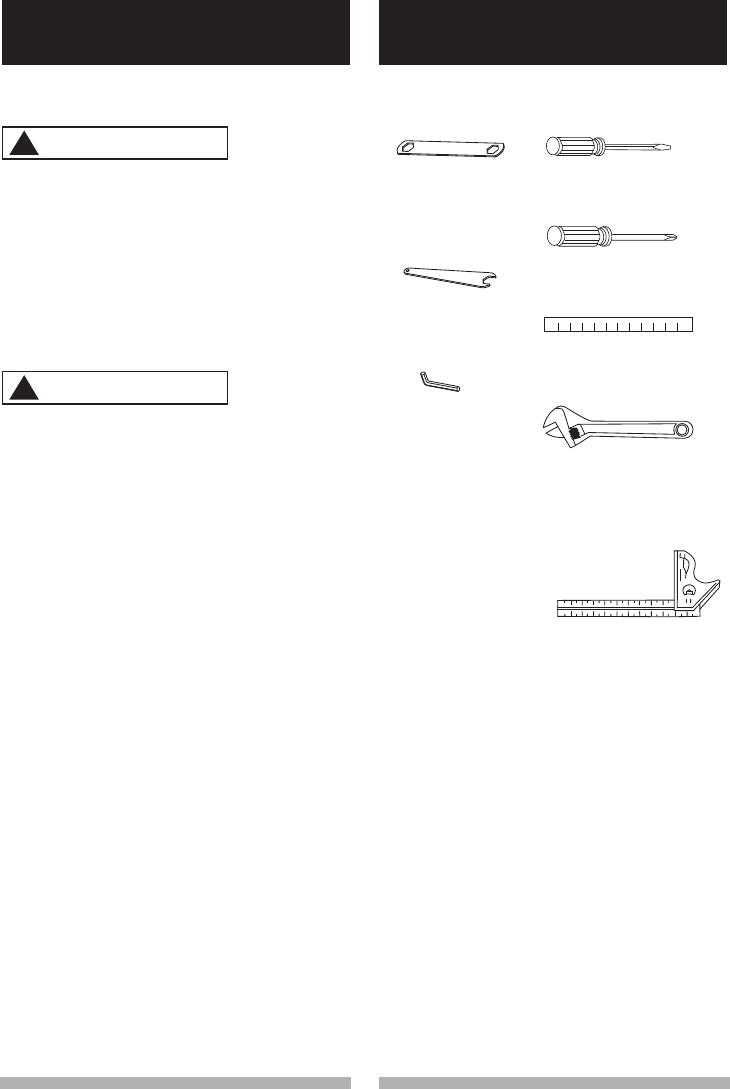

Herramientas necesarias para el ensamblado ........................................................ 70

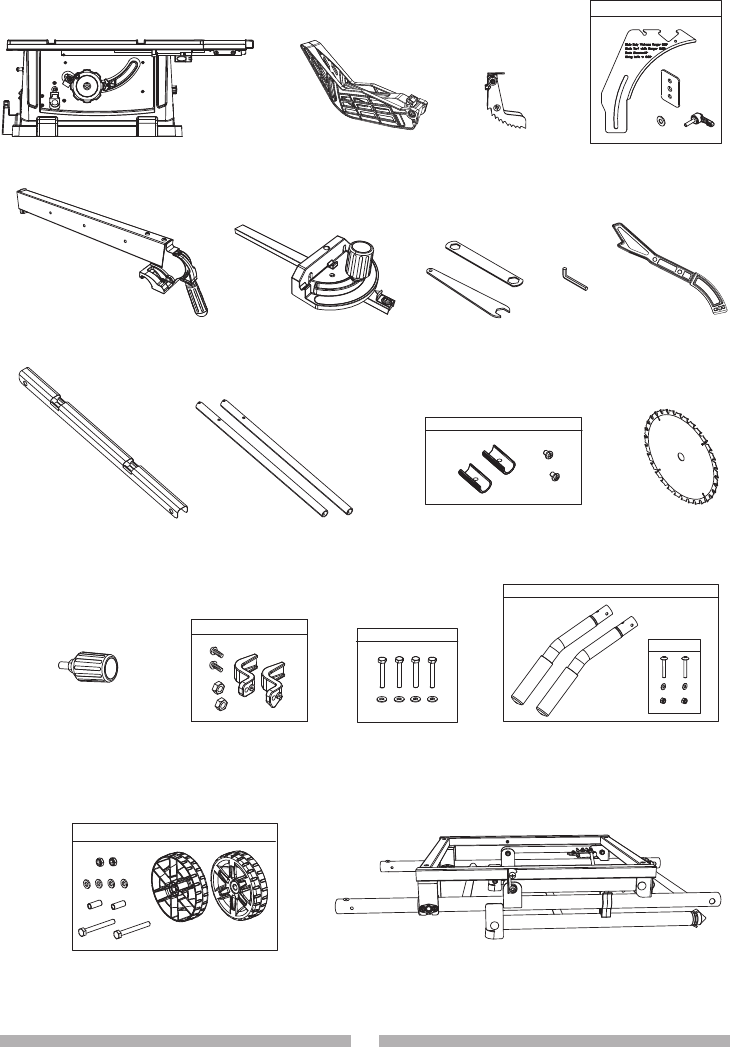

Contenido de la caja ................................................................................................ 71
Conozca su sierra de mesa ..................................................................................... 73
Glosario de términos ................................................................................................ 74
Ensamble ................................................................................................................. 76
Ajustes ..................................................................................................................... 85
Funcionamiento ........................................................................................................ 91
Mantenimiento .......................................................................................................... 101
Guía para la solución de problemas ......................................................................... 104
Acuerdos para la protección de reparaciones ........................................................ 107
58 59
58 59
ESPECIFICACIONES DEL PRODUCTO
MOTOR
Tipo......................................................................... Universal
Amperios................................................................. 15 Amp
Voltaje.................................................................... 120 V AC
Hz............................................................................ 60 Hz
RPM (sin carga)...................................................... 5000 RPM (sin carga)
Protección por sobrecarga...................................... SÍ
TAMAÑO DE LA HOJA
Diámetro.................................................................. 25,4 cm
Arbol........................................................................ 1,59 cm
SIERRA
Separador-limitador................................................. SÍ
Indicador de bisel.................................................... SÍ
Capacidad de corte ................................................ 21,59 cm Izquierdo
60,96 cm Derecho
Profundidad máxima de corte a 90°........................ 7,7 cm
Profundidad máxima de corte a 45°........................ 6,4 cm
Diámetro máximo de la hoja para cortar ranuras.... 15,24 cm
(Apilable solamente)
Ancho de corte máximo de la hoja
para cortar ranuras.................................................. 1,27 cm
Para evitar riesgos de descargas eléctricas, incendios o daños en las
herramientas, utilice una protección para circuitos adecuada. Esta
herramienta está fabricada para funcionar con un voltaje de 110 V a 120 V.
Debe estar conectada a un fusible de retardo o a un interruptor de
circuitos de 110 V o 120 V y de 15 A. Para evitar descargas eléctricas o
incendios, reemplace el cable eléctrico inmediatamente si está desgastado,
cortado o dañado de alguna manera. Antes de utilizar la herramienta, es
imprescindible que lea y entienda estas reglas de seguridad. Si no sigue
estas reglas, puede sufrir lesiones graves o dañar la herramienta.
ADVERTENCIA
!
60 61
60 61
SIMBOLOS
ICONOS DE ADVERTENCIA
La herramienta eléctrica y el manual del usuario pueden contener “ICONOS
DE ADVERTENCIAS” (símbolos dibujados para alertar o instruir al usuario
para que evite situaciones de riesgo). La comprensión y la observación de
estos símbolos lo ayudarán a manipular su herramienta mejor y con más
seguridad. Abajo se muestran algunos de los símbolos que puede encontrar.
ALERTA DE SEGURIDAD: Precauciones para su seguridad.
PROHIBIDO
UTILICE PROTECCION PARA LOS OJOS: Siempre use gafas o
anteojos de seguridad con protectores laterales.
LEA Y ENTIENDA EL MANUAL DE INSTRUCCIONES: Para reducir
el riesgo de lesiones, el usuario y todos los espectadores deben leer y
comprender el manual de instrucción antes de usar este producto.
APOYE LA PIEZA DE TRABAJO Y ASEGURELA CON ABRAZADERAS
MANTENGA LAS MANOS ALEJADAS DE LA HOJA: El no mantener
las manos alejadas de la hoja puede causar graves lesiones personales.
UTILICE PROTECCIÓN RESPIRATORIA Y AUDITIVA: Siempre utilice
protección respiratoria y auditiva.
PELIGRO: Indica una situación de riesgo inminente que, si
no se evita, puede ocasionar lesiones graves o la muerte.
ADVERTENCIA: Indica una posible situación de
riesgo que, si no se evita, puede ocasionar lesiones
graves o la muerte.
PRECAUCION: Indica una posible situación de
riesgo, que si no se evita, puede ocasionar lesiones
mínimas o moderadas.
PRECAUCION: Cuando aparece sin el símbolo de
alerta de seguridad, indica una situación de riesgo
potencial que, si no se evita, puede producir daños
materiales.
PRECAUCION
ADVERTENCIA
!
PRECAUCION
!
PELIGRO
!
60 61
60 61
SEGURIDAD EN EL MANEJO DE HERRAMIENTAS ELÉCTRICAS
INSTRUCCIONES GENERALES DE
SEGURIDAD ANTES DE UTILIZAR
ESTA HERRAMIENTA ELECTRICA
La seguridad es una combinación
de sentido común, precaución y
conocimiento del manejo de la herr
mienta eléctrica.
● Para evitar errores que podrían
ocasionarle lesiones graves, no
enchufe la herramienta hasta
haber leído y entendido lo
siguiente.
● Lea todas las instrucciones antes
de trabajar con el producto.
La inobservancia de todas
las instrucciones indicadas a
continuación puede ocasionar
una descarga eléctrica, fuego y/o
lesiones graves.
1. LEA y familiarícese
con todo el Manual del
operador. APRENDA todo
lo relacionado con la utilización, las
limitaciones y los posibles riesgos
de la herramienta.
2. MANTENGA LOS PROTECTORES
EN SU POSICION y en correcto
funcionamiento.
3. EXTRAIGA LAS LLAVES
DE AJUSTE Y LAS LLAVES
INGLESAS. Acostúmbrese a
revisar la herramienta y a ver que
se extraigan de ella las llaves de
ajuste antes de ENCENDERLA.
4. MANTENGA LIMPIA EL AREA DE
TRABAJO. Los bancos y las áreas
de trabajo desordenados provocan
accidentes.
ADVERTENCIA
!
5. NO LA USE EN UN AMBIENTE
PELIGROSO. No use las
herramientas eléctricas en lugares
húmedos, ni las exponga a la lluvia
o a la nieve. Mantenga el área de
trabajo bien iluminada.
6. MANTENGA ALEJADOS A LOS
NIÑOS. Todos los visitantes y los
transeúntes deben permanecer a
una distancia segura del área de
trabajo.
7.
EVITE QUE SUS HERRAMIENTAS
PUEDAN SER UTILIZADAS POR
LOS NIÑOS, mediante candados o
interruptores maestros, o mediante la
extracción de las llaves de encendido.
8. NO FUERCE LA HERRAMIENTA.
De esta manera, realizará su
trabajo mejor, con más seguridad
y a la velocidad para la que está
diseñada la herramienta.
9. UTILICE LA HERRAMIENTA
ADECUADA. No intente hacer que
la herramienta o los acoplamientos
realicen trabajos para los cuales no
fueron diseñados.
10. UTILICE UNA EXTENSION
ELECTRICA ADECUADA.
Asegúrese de que la extensión
eléctrica esté en buenas
condiciones. Al utilizar una
extensión eléctrica, asegúrese de
que sea suficientemente gruesa
para proporcionar la corriente que la
herramienta necesita. La utilización
de una extensión de menor medida
ocasionará una caída en el voltaje
de la línea y una pérdida de
flujo eléctrico que recalentará la
herramienta. La utilización de una
62 63
62 63
extensión de menor medida
ocasionará una caída en el voltaje
de la línea y una pérdida de
flujo eléctrico que recalentará la
herramienta. La tabla de la página
69 muestra la medida correcta que
debe utilizar según el largo de la
extensión y el rango de amperios
especificado en la placa. Si tiene
dudas, utilice el calibre mayor más
próximo. Cuanto menor sea el
calibre, mayor deberá ser el grosor
del cable.
11. USE LA VESTIMENTA
APROPIADA. No utilice ropa
suelta, guantes, corbatas, anillos ni
brazaletes u otros tipos de alhajas
que puedan atascarse en las piezas
móviles. Se recomienda utilizar
calzado antideslizante. Utilice una
protección para cubrir y contener el
cabello largo.
12. UTILICE SIEMPRE
PROTECCION PARA
LOS OJOS. Cualquier
herramienta eléctrica podría despedir
y hacer que se introduzcan en sus
ojos objetos extraños que podrían
ocasionar un daño permanente.
Utilice SIEMPRE gafas de seguridad
(no lentes comunes) que cumplan
con la norma de seguridad Z87.1
de ANSI. Los lentes comunes
sólo tienen cristales resistentes
a los golpes. NO SON gafas de
seguridad. Las gafas de seguridad
están disponibles en Sears.
NOTA: Los lentes o las gafas que
no cumplan con la norma ANSI
Z87.1 podrían ocasionarle graves
lesiones si se rompen.
13. UTILICE UNA MASCARA
FACIAL O UNA
MASCARILLA CONTRA
EL POLVO. El trabajo realizado con
sierras produce polvo.
14. REALICE UN TRABAJO
SEGURO. Si le resulta
práctico, utilice prensas o
un tornillo de banco para sujetar el
material de trabajo. Es más seguro
que utilizar una mano y libera
las dos manos para manejar la
herramienta.
15. DESCONECTE LAS
HERRAMIENTAS DE LA FUENTE
DE ENERGIA antes de realizar el
mantenimiento y cuando cambie
accesorios, como hojas, brocas
y cortadores.
16. REDUZCA EL RIESGO DE QUE
SE PRODUZCA UN ARRANQUE
NO DESEADO. Asegúrese de que
el interruptor esté en la posición
de APAGADO antes de enchufar
la herramienta.
17. UTILICE LOS ACCESORIOS
RECOMENDADOS. Consulte el
Manual del operador para hallar
los accesorios recomendados.
La utilización de los accesorios
inapropiados puede implicar riesgos
de lesiones para usted o para otras
personas.
18. NUNCA SE PARE ENCIMA DE
LA HERRAMIENTA. Dar vuelta la
herramienta o tocar accidentalmente
la hoja de corte puede ocasionarle
lesiones graves.
62 63
62 63
24. NO opere la herramienta bajo
la influencia de drogas, alcohol
o medicamentos que pudieran
afectar su capacidad para utilizar la
herramienta correctamente.
25. El polvo
originado
por ciertos materiales puede ser
dañino para su salud. Maneje
siempre la sierra en lugares bien
ventilados y proporcione un
método adecuado para la remoción
de polvo.
26. Las personas
que tienen
dispositivos electrónicos, como
marcapasos, deben consultar
al médico antes de usar este
producto. La operación de equipo
eléctrico cerca de un marcapasos
puede causar interferencia o la falla
del marcapasos.
27. UTILICE PROTECCIÓN
AUDITIVA para reducir
el riesgo de pérdida de la
audición ocasionada por el ruido.
19. COMPRUEBE QUE NO HAYA
PIEZAS DAÑADAS. Antes de
seguir utilizando la herramienta,
debe revisar cuidadosamente los
protectores u otras piezas que
estén dañados para comprobar que
funcionarán correctamente. Revise
la alineación y el acoplamiento de
las piezas móviles y compruebe
que no haya roturas en las piezas o
en el montaje y que no existan otras
condiciones que puedan afectar su
funcionamiento. Los protectores
u otras piezas que estén dañados
deben arreglarse o reemplazarse
debidamente.
20. NUNCA DEJE DESATENDIDA
UNA HERRAMIENTA. CORTE EL
SUMINISTRO ELECTRICO. No se
aleje de una herramienta hasta que
la hoja se detenga por completo y la
herramienta esté desenchufada de
la fuente de energía.
21. NO FUERCE LA POSTURA.
Mantenga el equilibrio y el apoyo
correcto de los pies en todo
momento. NUNCA pase a través
de recorrido de hoja de corte
cuando la herramienta está en
funcionamiento.
22. MANTENGA LAS
HERRAMIENTAS CON CUIDADO.
Mantenga las herramientas
afiladas y límpielas para que su
funcionamiento sea mejor y más
seguro. Siga las instrucciones para
la lubricación y el reemplazo de
los accesorios.
23. NO utilice herramientas eléctricas
en presencia de líquidos o gases
inflamables.
PELIGRO
!
ADVERTENCIA
!
64 65
64 65
SEGURIDAD DE LA SIERRA DE MESA
1. SIEMPRE UTILICE UN
PROTECTOR DE HOJA DE
SIERRA, una cuchilla separadora
y fiadores antirebote en cada

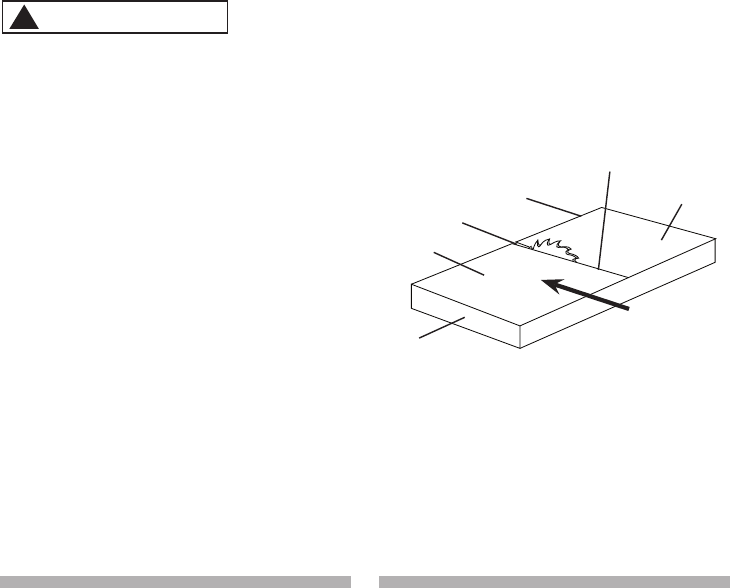

operación de corte de un lado a
otro. Las operaciones de corte de
lado a lado son aquellos en los que
la hoja corta la pieza de trabajo de
lado a lado por completo cuando
se realizan cortes en dirección a
la veta o transversales. Asegúrese
siempre de que el protector de la
hoja esté bien ajustado.
2. SIEMPRE SUJETE FIRMEMENTE
LA PIEZA DE TRABAJO contra
el cartabón de ingletes o contra la
guía de corte en dirección a la veta.

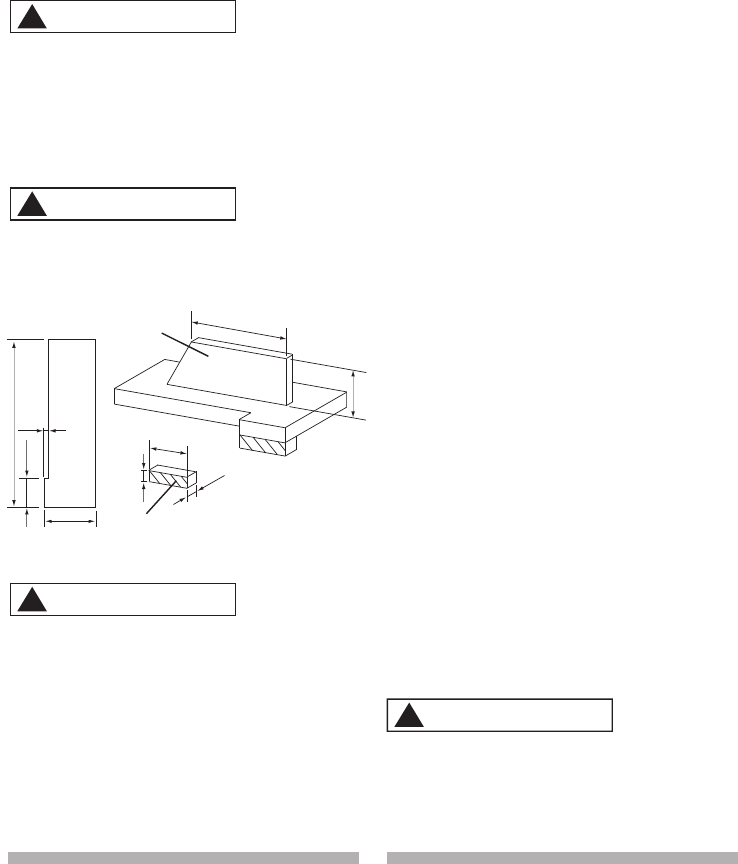

3. SIEMPRE UTILICE una vara o
bloque de empuje, especialmente
cuando asierre troncos estrechos.
Lea las instrucciones sobre cómo
realizar cortes en dirección a la
veta, que encontrará en el Manual
del operador, en la sección que se

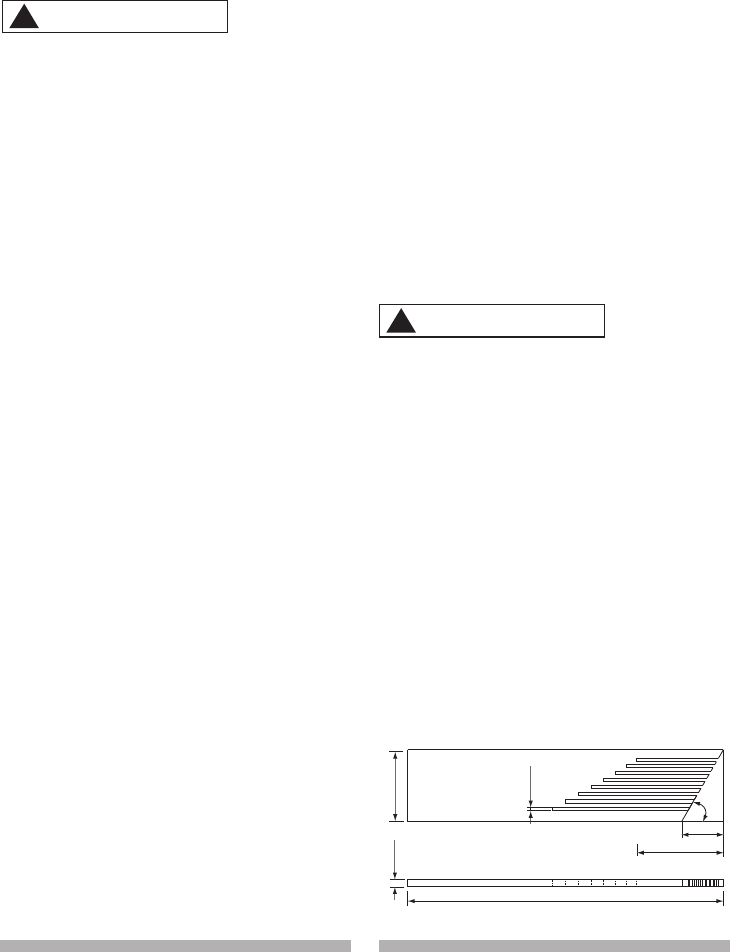

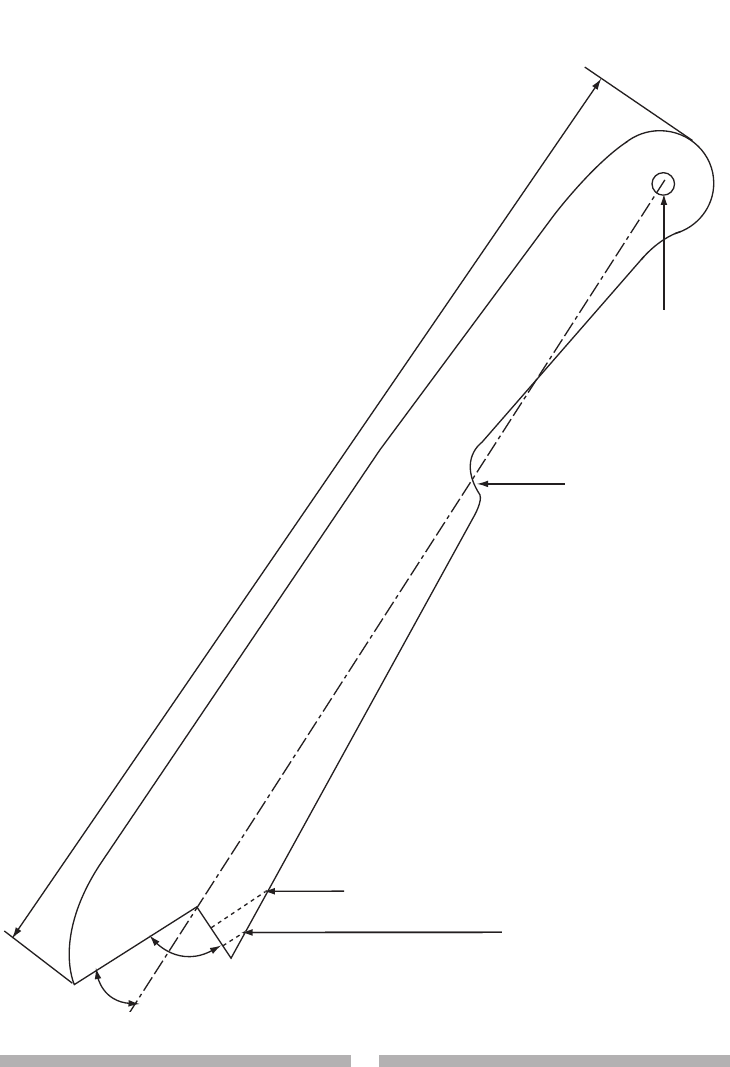

refiere a la pieza de empuje. En la
página 106, aparece ilustrado un
modelo para hacer su propia pieza
de empuje.
4. NUNCA REALICE CORTES A
PULSO, lo que significa utilizar sólo
las manos para sostener o guiar la
pieza de trabajo. Utilice siempre la
guía o el cartabón de ingletes para
ubicar y guiar la pieza de trabajo.
EL CORTE A PULSO ES LA CAUSA
PRINCIPAL DE RETROCESO Y
AMPUTACIONES DE DEDOS
Y MANOS. EVITE USAR EL
CARTABON DE INGLETES Y LA
GUIA SIMULTANEAMENTE.
5. NUNCA SE PARE delante de la
hoja ni deje que alguna parte de
su cuerpo quede en línea con la
trayectoria de la hoja de la sierra.
Mantenga las manos fuera de la
trayectoria de la hoja de la sierra.
6. NUNCA COLOQUE LAS MANOS
detrás de la herramienta de corte ni
sobre ella por ningún motivo.
7. NUNCA use una guía de corte en
dirección a la veta cuando esté
realizando un corte transversal.
8. NO USE cabezales para moldear
con esta sierra.
9. DIRECCION DE AVANCE. Haga
avanzar la pieza de trabajo por
una hoja o cortador en contra del
sentido de rotación de la hoja o
cortador únicamente.
10.NUNCA use la guía de corte en
dirección a la veta como cartabón
para realizar cortes transversales.
11. NUNCA INTENTE LIBERAR
UNA HOJA DE LA SIERRAQUE
SE HAYA ATASCADO sin antes
APAGAR la sierra. Ponga el
interruptor en la posición de
APAGADO y desconecte el
enchufe de la fuente de energía de
inmediato para evitar que se dañe
el motor, antes de quitar el material.
12. PROPORCIONE UN SOPORTE
ADECUADO para la parte posterior
y para las partes laterales de la
mesa para piezas de trabajo largas
o anchas.
ADVERTENCIA
!
64 65
64 65
13.EVITE CONTRAGOLPES (el rebote
hacia usted de la pieza de trabajo)
manteniendo la hoja afilada, la
guía de corte paralela a la hoja de
la sierra y manteniendo la cuchilla
separadora, los fiadores antirebote
y los protectores en su lugar,
alineados y funcionando. No suelte
la pieza de trabajo hasta que ésta
haya atravesado la hoja de la sierra.
No realice cortes en dirección a la
veta en piezas de trabajo que estén
retorcidas, deformadas o que no
tengan un borde recto para dirigirlas
por la guía. No intente retirar la
pieza de trabajo mientras la sierra
esté funcionando.
14. EVITE TAREAS EXTRAÑAS y
posturas de las manos que puedan,
en un desplazamiento repentino,
hacer que su mano toque la hoja.
15. NUNCA USE SOLVENTES para
limpiar las piezas plásticas. Los
solventes pueden disolver o
incluso dañar el material. Debe
usar únicamente un paño suave
y húmedo para limpiar las piezas
plásticas.

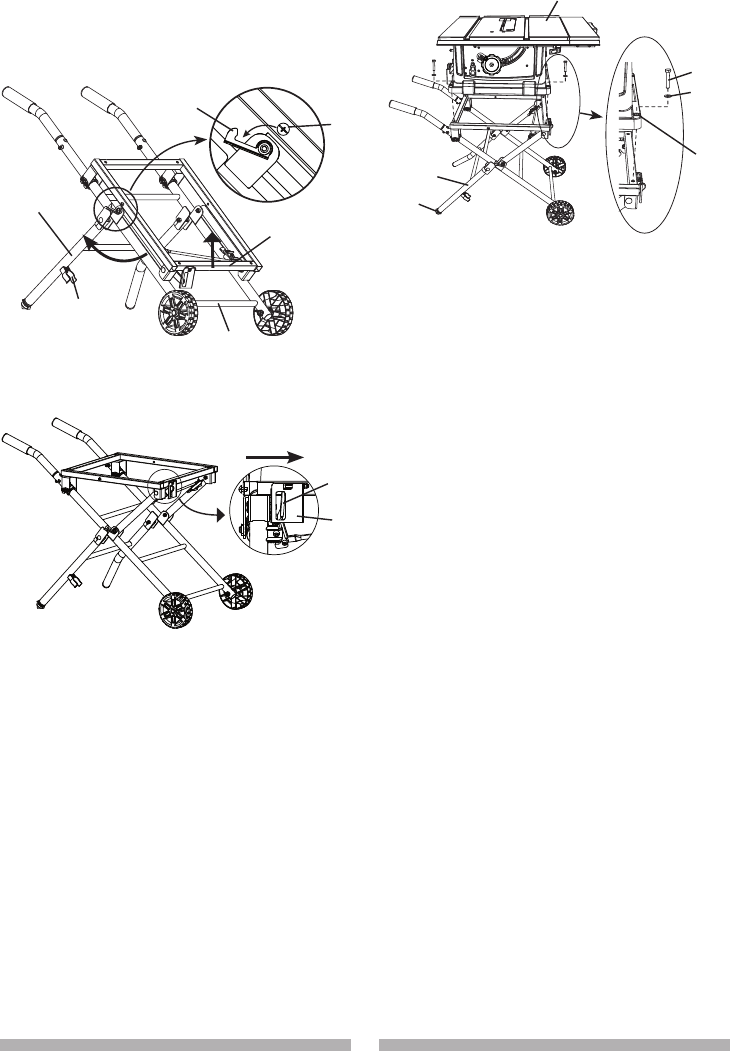

16.MONTE la sierra de mesa sobre
un banco o un pedestal antes de
realizar cualquier operación de
corte. Vea la sección ENSAMBLE
en la página 76. Fije la herramienta
debidamente para evitar el
movimiento inesperado.
17.
NUNCA corte metales o productos
de mampostería con esta
herramienta. Esta sierra para
ingletes está diseñada para uso con
madera y productos similares a la
madera únicamente.
18.UTILICE SIEMPRE LA SIERRA EN
UNA ZONA CORRECTAMENTE
VENTILADA. Elimine el polvo
generado con frecuencia. Limpie
el polvo generado y acumulado en
el interior de la sierra para evitar
los posibles riesgos de incendio.

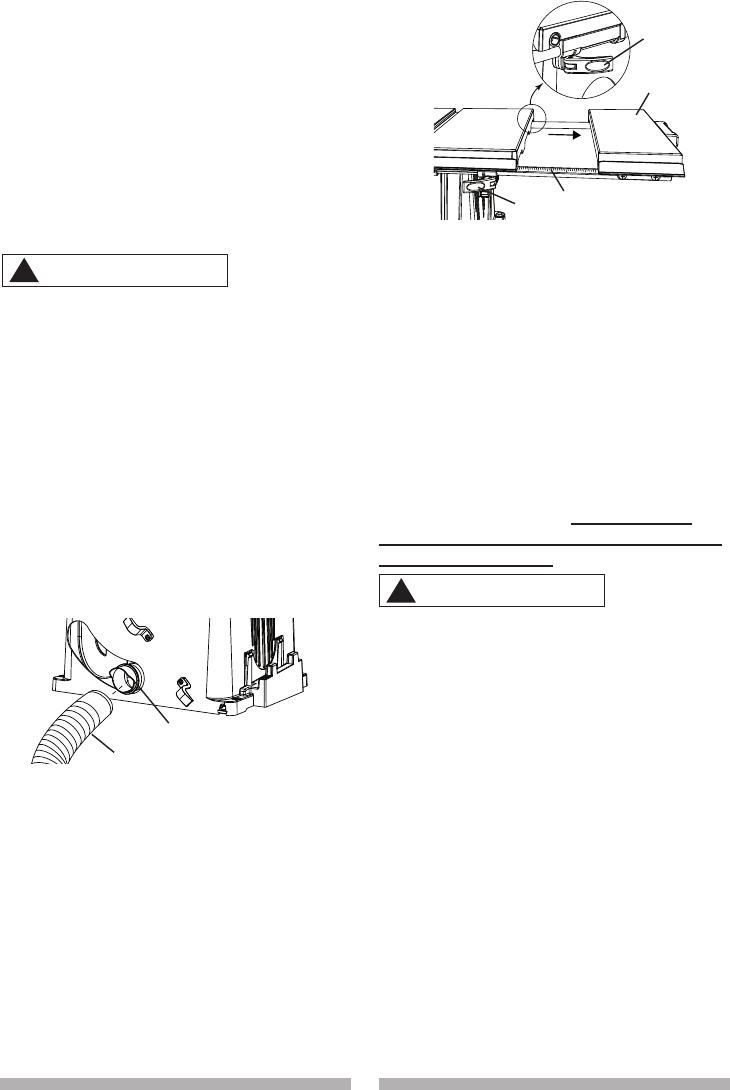

Conecte una aspiradora al conducto
de escape del aserrón, para poder
extraer más polvo.
19.NUNCA DEJE DESATENDIDA LA
SIERRA. No deje la sierra hasta
que se detenga por completo.
20.Siga las instrucciones del Manual
del operador para su ENSAMBLE
Y AJUSTES adecuado (consulte
las páginas 76). Si no hace este
agujero, el aserrín se acumulará en
el área del motor y puede ocasionar
un riesgo de incendio y un potencial
daño en el motor.
21.UTILICE ÚNICAMENTE hojas de
sierra recomendadas con la adver-
tencia de que la cuchilla separadora
no debe ser más gruesa que el an-
cho de la ranura de corte por la hoja
de la sierra ni más delgada que el
cuerpo de la hoja de la sierra.
22.UTILICE UNA VARA O BLOQUE
DE EMPUJE para alimentar la
pieza de trabajo más allá de la hoja
de la sierra. La vara o bloque de
empuje debe siempre guardarse
con la máquina cuando no esté
en uso.
ADVERTENCIA
!
66 67
66 67
SEGURIDAD DE LA SIERRA DE MESA

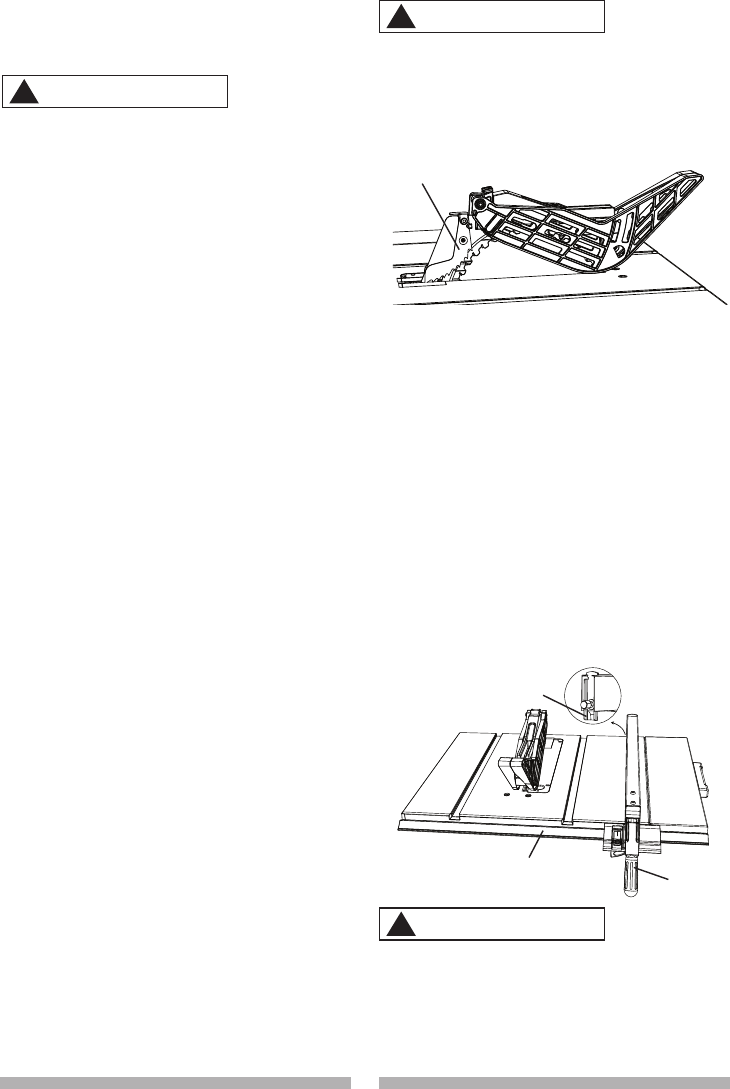

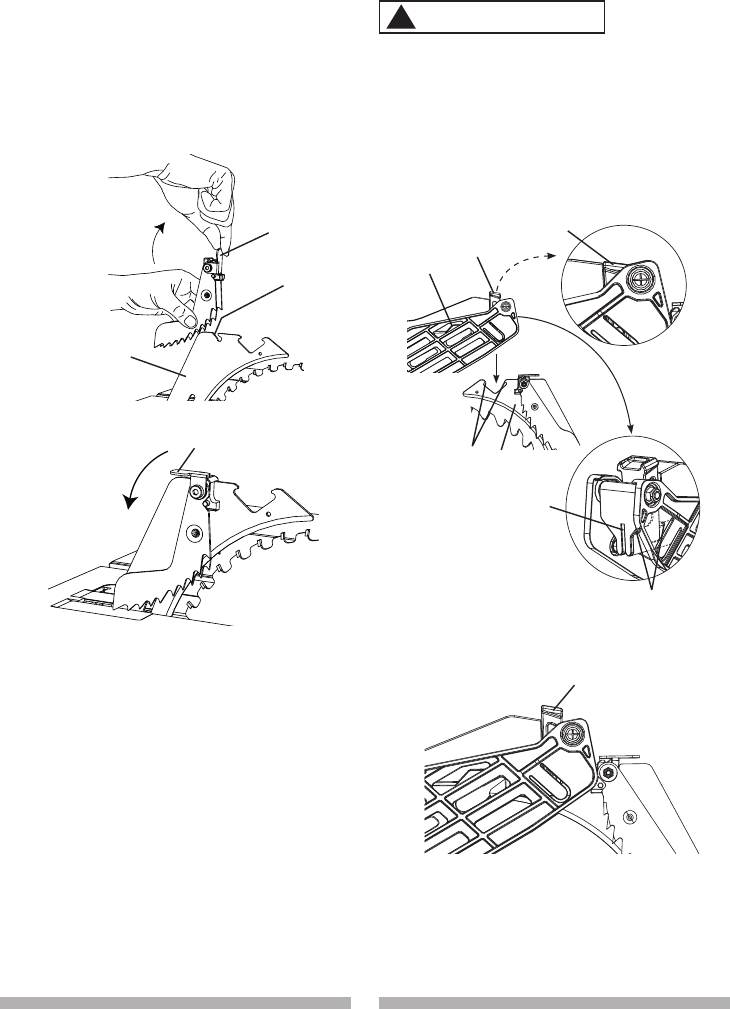

ENSAMBLE DE PROTECCIÓN DE LA
HOJA DE LA SIERRA, ENSAMBLE Y
CUCHILLA SEPARADORA

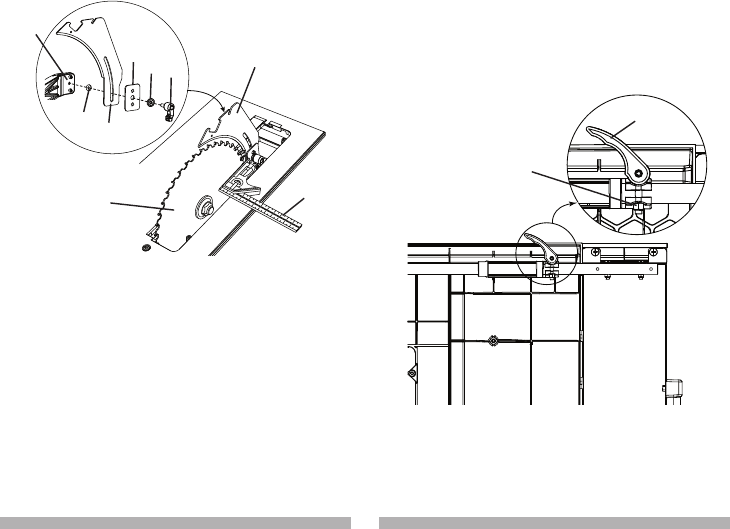

Su sierra de mesa viene equipada
con un ensamble de protección de
hoja, ensamble antirrebote y cuchilla
separadora que cubre la hoja y
disminuye la posibilidad de contacto
accidental con la hoja. La cuchilla
separadora es una placa plana que
encaja en el corte hecho por la hoja de
la sierra y combate de manera efectiva
el rebote disminuyendo la tendencia
de la hoja a doblarse en el corte. El
ensamble de protección de la hoja y el
ensamble antirrebote pueden utilizarse
solamente para hacer cortes de lado a
lado que separan la madera. Cuando
haga rebajes y otros cortes que no
sean cortes de un lado a otro, deberá
retirar el ensamble de protección de
la hoja y el ensamble antirrebote y
bajar la cuchilla separadora hasta la
posición de corte sin traspasar (de un
lado a otro), la cual está marcada en la
cuchilla separadora. Los dos fiadores
antirrebote ubicados a los lados de la
cuchilla separadora permiten que la
madera pase a través de la hoja en la
dirección de corte pero disminuyen la
posibilidad de que el material rebote
hacia el operador. Utilice todos los
componentes del sistema de protección
(Compartimiento para almacenaje
del protector de la hoja, cuchilla
separadora y el ensamble antirrebote)
para cada operación para la cual
puedan ser utilizados incluyendo todos
los cortes de un lado a otro. Si elige no
utilizar ninguno de estos componentes
para una aplicación en particular,
ejerza precaución adicional en
relación al control de la pieza de
trabajo, el uso de piezas de empuje, la
posición de sus manos con relación a
la hoja, el uso de gafas de seguridad,
los medios para evitar el contragolpe y
todas las otras advertencias contenidas
en este manual y en la sierra misma.
Reemplace los sistemas de protección
tan pronto como vuelva a efectuar los
cortes de lado a lado.
CONTRAGOLPES
CONTRAGOLPES: Los contragolpes
pueden ocasionar lesiones graves.
El contragolpe ocurre cuando una
parte de la pieza de trabajo se atora
entre el disco y la guía, o el disco
mismo u otro objeto fijo se levanta de
la superficie de trabajo y es arrojado
hacia el operador. Los contragolpes
se pueden evitar atendiendo a las
siguientes condiciones.
Como Evitarlos y Como Protegerse
de Posibles lesiones:
a. Asegúrese que el disco esté
paralelo a la guía.
b. No corte tiras aplicando fuerza a
la sección de la pieza de trabajo
que se desprenderá. La fuerza de
alimentación debe ser aplicada
siempre entre el disco y la guía.
Utilice una vara para piezas cortas,
de 6 pulg. (152 mm) o menores.
66 67
66 67
c. Conserve el ensamble de
protección de la hoja de la sierra, la
cuchilla separadora y el ensamble
antirrebote en su lugar y en
condiciones operativas adecuadas.
Si el ensamble antirrebote no está
operativo, devuelva la unidad
al centro de servicio autorizado
más cercano para su reparación.
La cuchilla separadora deberá
estar alineada con la hoja de la
sierra y el ensamble antirrebote
deberá detener un rebote una vez
que se haya iniciado. Revise su
accionamiento antes de aserrar
presionando la madera debajo del
ensamble antirrebote. Verifique el
funcionamiento antes de cortar
en tiras.
d. Se pueden cortar plásticos y
aglomerados en su sierra. Sin
embargo, ya que estos materiales
son duros y resbalosos, los
trinquetes anti contragolpes pueden
no funcionar. Por consiguiente,
ponga especial atención a los
siguientes procedimientos iniciales
y de corte en tiras.
e. Utilice la guarda del disco y el
separador en todas las operaciones
que puedan ser empleados,
incluyendo cortes a todo lo largo.
f. Push the workpiece past the saw
blade prior to release.
g. Nunca asierre una pieza de trabajo
que esté torcida o deformada o no
tenga un borde recto que actúe
como indicador en la guía de corte.
h. Nunca asierre una pieza de trabajo
grande que no pueda controlar.
i. Nunca utilice la guía de corte como
indicador o tope de largo cuando
haga cortes transversales.
j. Nunca asierre una pieza de trabajo
con nudos sueltos, fallas, clavos ni
otros objetos extraños.
k. Nunca asierre una pieza de trabajo
de menos de 10 pulg. (254 mm).
l. NUNCA utilice una hoja sin filo –
cámbiela o mándela a afilar.
m. NUNCA utilice una guía de corte y
un calibrador de ingletes juntos.
n. Mantenga las manos apartadas de
la hoja de la sierra.
68 69
68 69
REQUISITOS ELÉCTRICOS Y DE SEGURIDAD
ESPECIFICACIONES DEL
SUMINISTRO ELÉCTRICO
Y DEL MOTOR
Para evitar riesgos de descargas
eléctricas, incendios o daños en las
herramientas, utilice una protección
para circuitos adecuada. Utilice un
circuito eléctrico diferente para sus
herramientas. Laherramientas
viene cableada de fábrica para
operaciones de 120 voltios.
Conéctela a un circuito de 120 V y
15 A, y use un interruptor de circuito
o un fusible de acción retardada
de 15 A. Para evitar descargas
eléctricas o incendios, si el cable
de alimentación está desgastado,
cortado o dañado de alguna manera,
solicite sea reemplazado
inmediatamente.
INSTRUCCIONES PARA LA
CONEXIÓN A TIERRA
La herramienta debe estar conectada
a tierra mientras esté funcionando,
para proteger al operador contra
descargas eléctricas.
EN CASO DE QUE EXISTA UNA
FALLA EN EL FUNCIONAMIENTO
O UNA AVERIA, la conexión a tierra
proporciona una menor resistencia
para la corriente eléctrica y reduce el
riesgo de descargas. Esta herramienta
está equipada con un cable eléctrico
que tiene un conductor y un enchufe
para conexión a tierra. El enchufe debe
estar conectado a un tomacorriente
de combinación que esté instalado
debidamente y conectado a tierra
según TODOS los códigos y las
ordenanzas locales.
NO MODIFIQUE EL ENCHUFE QUE
SE PROPORCIONA. Si no encaja en
el tomacorriente, haga que un técnico
califi cado instale uno adecuado.
LA CONEXION INAPROPIADA del
conductor de conexión a tierra del
equipo puede ocasionar un riesgo
de descarga eléctrica. El conductor
con aislamiento verde (con rayas
amarillas o sin ellas) es el conductor de
conexión a tierra. Si el cable eléctrico
o el enchufe necesitan ser reparados
o remplazados, NO conecte este
conductor a una terminal que
tenga corriente.
HAGA QUE un electricista califi cado
o una persona del servicio técnico
revisen la conexión si no entiende
completamente las instrucciones
para la conexión a tierra o si no está
seguro de que la herramienta está
correctamente conectada a tierra.
UTILICE únicamente extensiones
eléctricas de 3 cables que tengan
enchufes de conexión a tierra de 3
espigas y tomacorrientes de 3 polos
que concuerden con el enchufe de
la herramienta. Repare o reemplace
inmediatamente las extensiones
eléctricas dañadas o desgastadas.
Utilice un circuito eléctrico separado
para la herramienta. Este circuito no
debe tener cables menores que los
N.° 14 y debe estar protegido con un
fusible de retardo de 15 A. Antes de
conectar el motor a la línea de energía
eléctrica, asegúrese de que el inter
ruptor esté en la posición de APAGADO
y de que la corriente eléctrica sea la
misma que la especificada en la placa
del motor. Si la herramienta funciona con
un voltaje menor, el motor se dañará.
ADVERTENCIA
!
ADVERTENCIA
!
68 69
68 69
UTILICE UNA EXTENSIÓN
ELÉCTRICA APROPIADA.
Asegúrese de que la extensión eléctrica
esté en buenas condiciones. Al utilizar
una extensión eléctrica, asegúrese
de que sea sufi cientemente gruesa
para proporcionar la corriente que la
herramienta necesita. Una extensión
eléctrica de menor medida puede
ocasionar una caída en el voltaje de la
línea y, en consecuencia, una pérdida
de potencia y el recalentamiento de
la máquina.
DIRECTRICES PARA LOS
EXTENSIONES ELECTRICAS
Asegúrese de que la extensión
eléctrica esté bien conectada y en
buenas condiciones. Reemplace
siempre las extensiones eléctricas
dañadas o haga que un técnico
calificado las repare antes de
utilizarlas. Proteja las extensiones
eléctricas contra los objetos afi lados
y el calor excesivo, y aléjelas de las
áreas húmedas o mojadas.
Esta herramienta puede usarse
solamente en interiores. No la exponga
a la lluvia ni la utilice en lugares
mojados.

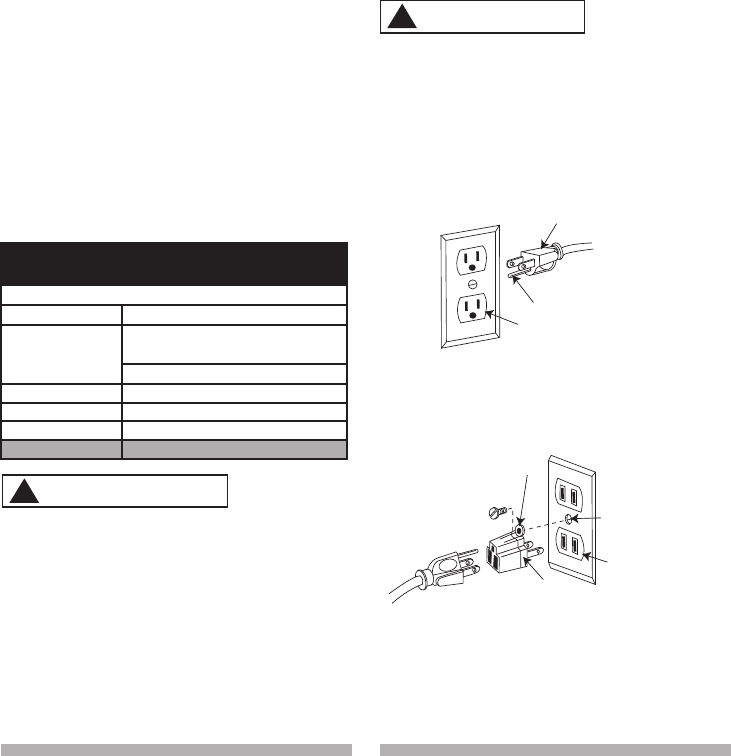

Esta herramienta está diseñada
para ser utilizada con un circuito que
tenga un tomacorriente como el que
se muestra en la Figura 1. La Figura
1 muestra un enchufe eléctrico de
tres espigas y un tomacorriente con
conexión a tierra. Si no dispone de
un tomacorriente adecuadamente
conectado a tierra, puede utilizar
un adaptador (Fig. 2) para conectar
provisoriamente este enchufe a un
tomacorriente de 2 espigas, con
conexión a tierra.
El adaptador (Figura 2) tiene un borne
rígido que DEBE estar conectado
permanentemente a tierra, por ejemplo,
en una caja de tomacorriente. El
Código Eléctrico Canadiense prohíbe
el uso de adaptadores.
En todos los casos, asegúrese de que
el tomacorriente esté correctamente
conectado a tierra. Si no está seguro,
haga que un técnico calificado revise el
tomacorriente.
Enchufe de 3 espigas
Espiga de conexión a tierra
Tomacorriente de 3
espigas adecuadamente
conectado a tierra
Borne de
conexión a tierra Asegúrese de
enchufarla a una
conexión a tierra
confi able.
Tomacorriente
de 2 espigas
Adaptador
Fig. 1
Fig. 2
ADVERTENCIA
!
PRECAUCIÓN
!
CALIBRE MINIMO PARA EXTENSIONES
ELECTRICAS (AWG)
(Sólo cuando la corriente es de 120 V)
Rango de amperios Longitud total del cable en pies
Más de No más de 120 V 25 50 100 150 ft.
(7,62 15,24 30,48 45,72 m)
AWG- Calibre estadounidense para cables
0 6 18 16 16 14
6 10 18 16 14 12
10 2 16 16 14 12
12 16 14 12 No se recomienda
70 71
70 71
Llave de cabo
de caja
Llave de
extremo abierto
ACCESORIOS Y
ACOPLES
ACCESORIOS RECOMENDADOS
Visite el Departamento de ferretería
de Sears o consulte el catálogo
de herramientas manuales y
eléctricas de Sears para comprar los
accesorios recomendados para esta
herramienta eléctrica.
308K RANURAS INSERTAR PLATO
Para evitar el riesgo de heridas
personales:
● No use hojas para cortar ranuras
que sean ajustables (oscilantes)
o que tengan puntas de carburo.
● Utilice hojas apilables para cortar
muescas solamente.
● El ancho máximo de la hojas para
muesca es de 12,7 mm.
● No utilice una hoja para muesca
con un diámetro superior a las
152,4 mm.
● No utilice un juego de cabezales
para molduras con esta sierra.
● No modifique esta sierra ni utilice
accesorios que no hayan sido
recomendados.
ADVERTENCIA
!
ADVERTENCIA
!
HERRAMIENTAS NECESARIAS
PARA EL MONTAJE
NO SE SUMINISTRAN
Destornillador plano
Llave ajustable y/o
llave de 5 mm,
8 mm, 10 mm,
13 mm, 17 mm
Destornillador
Phillips
Escuadra mixta
Regla de acero
SUMINISTRAN
Llave hexagonal
de 4 mm
70 71
70 71
TABLA DE PIEZAS SUELTAS
SIERRA DE LA MESA
ARTÍCULO DESCRIPCIÓN CANTIDAD
AEnsamblado de la sierra de mesa 1
B Ensamblado del protector de la hoja 1
C Ensamble de los fiadores antirebote 1
DBolsa de herrajes para el ensamble de la cuchilla
separadora 1
E Guía de corte en dirección a la veta 1
F Cartabón de ingletes 1
G Llaves de hoja 2
H Llave hexagonal de 4 mm 1
I Pieza de empuje 1
J Soporte posterior 1
K Tubos de soporte posterior 2
L Bolsa de herrajes para el soporte posterior 1
M Hoja 1
N Volante manejar 1
O Almacenamiento del tope-guía 1
P Bolso de ferretería para montar la sierra de mesa 4 cada
PEDESTAL
Q Bolsa de herrajes para pierna del soporte manija 1
RBolsa de accesorios para el ensamble de la rueda
giratoria 1
S Ensamblado del pedestal 1
Si faltase alguna pieza o si se
encontrase dañada, no intente
montar la sierra de mesa, conectar
el cable, o encender la unidad,
hasta que consiga la pieza que falta
y la instale correctamente. Llame
al 1-800-843-1682 en caso de que
falten piezas o estén dañadas.
Saque todas las piezas del embalaje.
Compruebe cada pieza con la ilustración
de la siguiente página y con la “Tabla
de Piezas”, para asegurarse de que
dispone de todos los elementos antes de
deshacerse del material de embalaje.
NOTA: Para facilitar el montaje,
mantenga en una misma ubicación el
contenido de la caja.
CONTENIDO DE LA CAJA
ADVERTENCIA
!
72 73
72 73
DESEMPAQUE DE LA SIERRA DE MESA
ABCD
E F G H I
J K L M
N O P Q
S
R
72 73
72 73
CONOZCA SU SIERRA DE MESA
Protector de hoja Guía de corte
en dirección a
la veta
Palanca de
bloqueo
de ala de
extensión
Rueda de mano de
elevación/inclinación
de la hoja
Interruptor de reinicio
por sobrecarga
Almacenamiento de
la guía de ingletes
Almacenamiento
de la pieza de empuje
Interruptor de
ENCENDIDO/
APAGADO con llave
Cartabón de
ingletes
Soportar manejar
Pie de nivelación
Gancho de seguridad
Grapa de pie
Hoja
Inserto de
la mesa Ensamble de los
fiadores antirebote
Cuchilla separadora
Ala de extensión
de salida posterior
Puerto de polvo
Rueda
Mesa de extensión
derecha
Palanca de bloqueo
de pedestal
Almacenaje
del cable de
alimentación
Pedestal
74 75
74 75
GLOSARIO DE TÉRMINOS
DISPOSITIVO ANTI-RETROCESO –
Evita que la pieza de trabajo sea
golpeada hacia la parte delantera de la
sierra de mesa mediante la hoja giratoria.
BASTIDOR – Eje sobre el que se
monta la hoja o dado.
CORTE EN CHAFLÁN – Un corte en
ángulo sobre la pieza de trabajo.
ESCALA DE HOJA EN CHAFLÁN –
Mide el ángulo de inclinación de la hoja
cuando se realiza un corte en chaflán.
RUEDA DE MANO DE ELEVACIÓN/
INCLINACIÓN DE LA HOJA – Eleva
y baja la hoja. Inclina la hoja hasta
colocarla en un ángulo de 0o a 45o para
realizar cortes de bisel.
PROTECTOR DE HOJA – Cubierta
de plástico transparente que se coloca
sobre la hoja mientras se realiza el corte.
CORTE COMPUESTO – Un corte en
chaflán y con bisel.
CORTE TRANSVERSAL – Un corte a
todo lo ancho de la pieza de trabajo.
HOJA PARA MUESCA – Hoja especial
para cortar que se utiliza para hacer
muescas en una pieza de trabajo.
TABLA CON CANTOS BISELADOS –
Cuando asierre una pieza de trabajo
en su sierra de mesa, la mantiene de
manera firme y segura contra la guía
de corte. También ayuda a evitar la
vibración, escopleado y el peligroso
rebote.
OPERACIÓN A MANOS LIBRES –
Realización de un corte utilizando el
separador-limitador, el indicador de
bisel, fijador u otro dispositivo adecuado
para evitar que la pieza de trabajo se
doble durante la operación de corte.
SAVIA – Una sustancia viscosa de
las maderas.
INCLINACIÓN – Incorrecta alineación
de la hoja.
TUERCA DE AGARRE – Tuerca
utilizada para mantener otra tuerca en
su posición sobre un pasador o perno
roscado.
RESIDUOS – El material retirado por
la hoja de corte.
OPERACIÓN A MANOS LIBRES –
Realización de un corte utilizando el
separador-limitador, el indicador de
bisel, fijador u otro dispositivo
adecuado para evitar que la pieza de
trabajo se doble durante la operación
de corte.
CORTE EN BISEL – Un corte
en ángulo a lo ancho de la pieza
de trabajo.
CARTABÓN DE INGLETE – Una
guía utilizada para las operaciones de
corte transversal que se desliza en los
canales superiores de la mesa (ranuras)
ubicados a cada lado de la hoja. Ayuda
a realizar cortes transversales precisos
rectos o en ángulo.
ASERRADO SIN TRASPASAR – se
refiere a cualquier corte que no sea de
un lado a otro de la pieza de trabajo.
74 75
74 75
INTERRUPTOR DE REINICIO POR
SOBRECARGA – Protege el motor si
se sobrecarga durante el.
PIEZA DE EMPUJE – Accesorio
especial de madera que se utiliza para
empujar una pequeña pieza de trabajo
al realizar un corte muy cerca de la
hoja de la sierra.
BLOQUE DE EMPUJE – Se utiliza
para la operación de aserrado cuando
la pieza de trabajo es demasiado
estrecha para utilizar una vara de
empuje. Siempre utilice un bloque de
empuje para aserrar piezas con un
ancho de menos de 2 pulg. (50,8 mm).
VOLVER A ASERRAR – darle vuelva
al material para hacer un corte que
la sierra no es capaz de hacer con
un pase.
No se recomienda hacer esto.
REVOLUCIONES POR MINUTO
(RPM) – El número de giros realizados
por un objeto giratorio durante un
minuto.
GUIA DE CORTE EN DIRECCION
A LA VETA – Guía que se usa para
cortar en dirección a la veta y que se
sujeta en la parte superior de la mesa.
Permite cortar la pieza de modo que el
corte quede derecho.
CORTE EN VETA – Corte con la veta
de la madera sólida o a lo largo de la
longitud de la pieza de trabajo.
CUCHILLA SEPARADORA
–
Una
pieza metálica de ensamble de guardia
ubicada detrás y alineada con la hoja.
Ligeramente más delgada que la hoja
de la sierra, ayuda a mantener el corte
abierto y evita el rebote.
ADVERTENCIA
!
TRAYECTORIA DE CORTE DE
LA SIERRA – El área de la pieza
de trabajo o parte superior de la
mesa directamente en línea con el
desplazamiento de la hoja o parte de la
pieza de trabajo cortada.
ANCHURA – La distancia comprendida
entre dos puntas de hoja de la sierra,
dobladas hacia fuera en dirección
opuesta la una a la otra. Cuanto más
alejadas se encuentran las puntas,
mayor es la anchura.
PASADOR DE MESA – Pasador de
metal que se retira de la mesa para
instalar o retirar las hojas. También se
retira para el corte con dado. Al realizar
un corte con dado, habrá que utilizar
un pasador de dado.
CORTE COMPLETO – Realización de
un corte de lado a lado del largo o el
ancho total de la pieza de trabajo.
PIEZA DE TRABAJO – Material que
se va cortar.
NOTA: El ensamble de la pieza de
trabajo se ha retirado para fines de la
ilustración únicamente.
Borde principal
Ranura
Superficie
Guía de la hoja
de la sierra Borde
posterior
Pieza de
trabajo
Dirección de la
pieza de trabajo
76 77
76 77
ENSAMBLE
Para su seguridad, nunca conecte
el enchufe al tomacorriente hasta
haber concluido todos los pasos
del ensamblaje y hasta haber leído
y entendido las instrucciones de
seguridad y de operación.

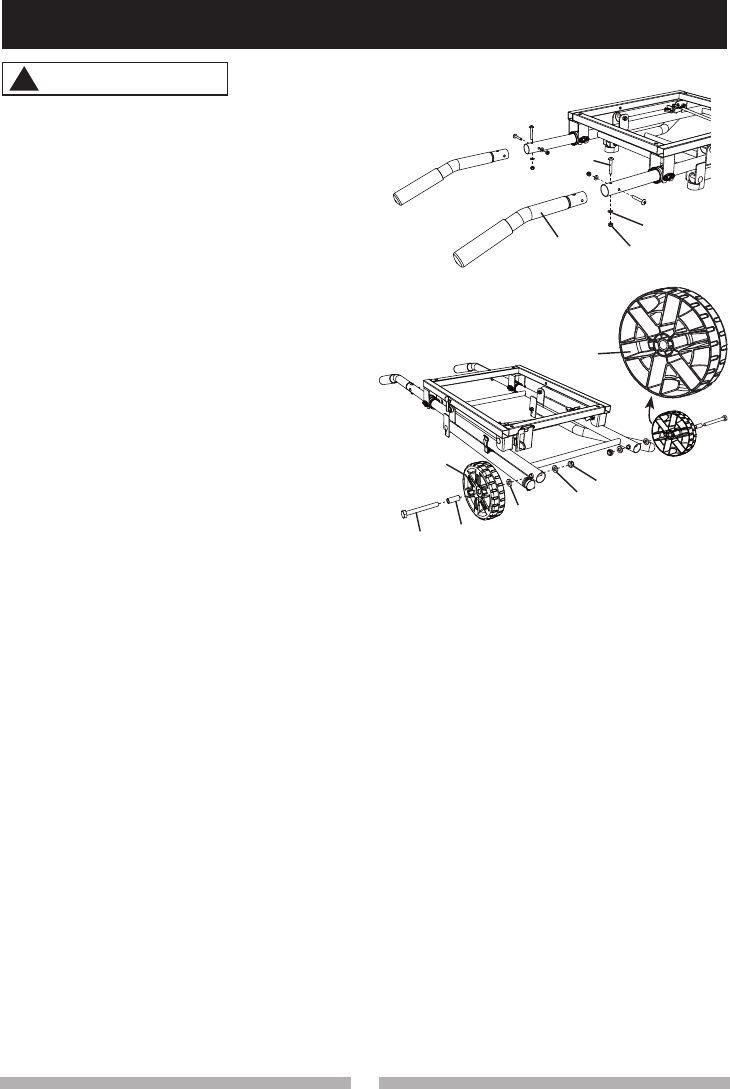

ENSAMBLE DE LA RUEDA
GIRATORIA Y MANGOS AL
SOPORTE DE APOYO (FIG. A, B, C)
1. Retire los pernos (2), las arandelas (3)
y las tuercas (4) del tubos de de
el pedestal. Inserte un mango de
pie (1) en un tubo de el pedestal
izquierdo y alinee los agujeros en
el mango y el tubo. Utilice dos
pernos (2), dos arandelas (3) y dos
tuercas (4) para asegurar el pierna
del soporte manija. (Fig. A)
2. Aprete con el destornillador phillips
y un llave 10 mm.
3.
Repita los pasos 1 - 2 para ensamblar
la otra pierna del soporte manija.
4. Sujete una rueda (5) al lado exterior
de una pie de pedestal derecho con
el hex perno (6), manguito (7), dos
arandelas llanas (8) y tuerca (9).
(Fig. B)
NOTA: Verifique si el lado de rueda
con concavidades (10) está de cara
hacía el pedestal como lo mostrado
en Fig. B.
5. Apriete la tuerca y el perno
hexagonal con dos llaves de 17 mm.
NOTA: No apriete demasiado. Al
hacerlo no permitirá que las
ruedas giren.
6. Repita los pasos 4 - 5 para
ensamblar la otra rueda.
MONTAJE DEL SOPORTE DE
APOYO (FIG. C, D)
1. Levante el pedestal y colóquela en
posición vertical.
2. Levante el juego de pie (1) por
todo el camino. Entonces, baje el
pedestal hasta que el juego de
pie (1) apoye en el suelo.
3. Libere el gancho de bloqueo (2) del
tornillo de tope (3).
4. Pise la varilla de pedestal derecho
inferior (4) para apalancamiento, y
agarre el lado derecho de marco
de pedestal (7) con dos manos, y
tire para levantarse hasta la más
alta posición.
NOTA: Deberá escuchar el soindo
de “manipulación” cuando el
pedestal se cierre en su lugar.
1
2
3
4
Fig. A
Fig. B
67
5
889
10
ADVERTENCIA
!
76 77
76 77
4. Coloque el soporte sobre una
superficie nivelada y ajuste la pie
de nivelación (6) situado en la
pata delantera izquierda de pie.
Ajuste hasta que todas las patas
estén en contacto con el suelo y se
encuentran en un ángulo similar
al suelo.
NOTA: Antes de usar la sierra,
compruebe que la sierra de mesa
esté asegurada en su posición.

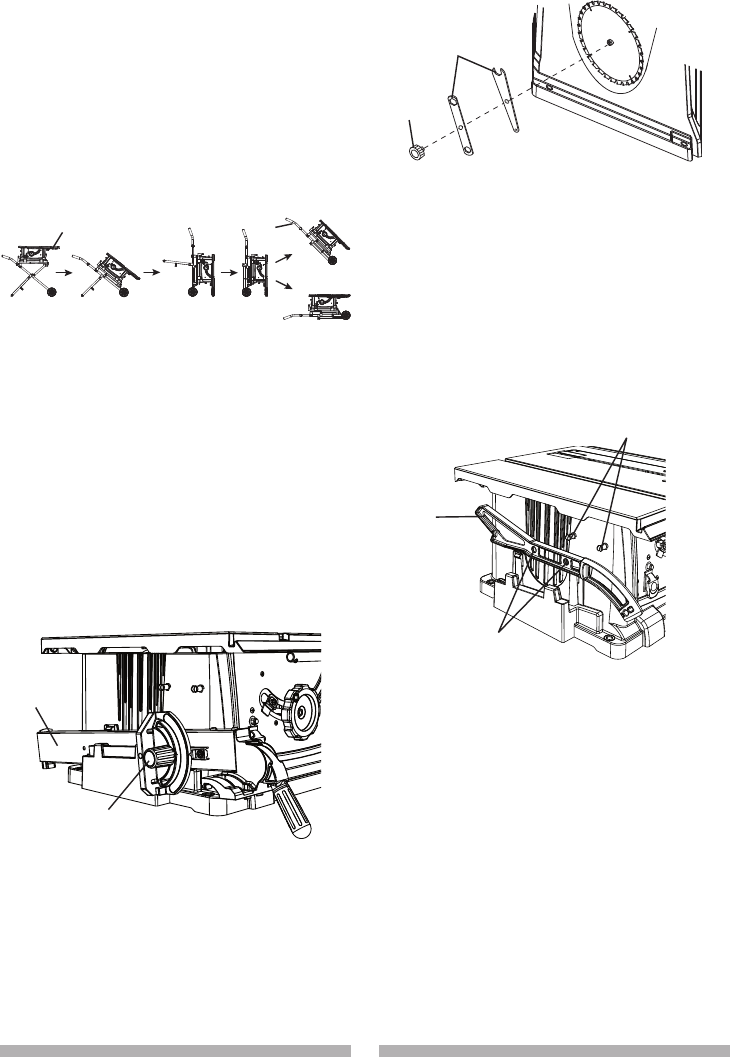

PLEGABLE EL SOPORTE
DE TRANSPORTE O
ALMACENAMIENTO (FIG. C, D, F)
1. Levante el lado derecho de la sierra
de mesa (8 - Fig. F) un poco, eleve
la placa de cubierta (6) del lado
derecho del pedestal, tire la palanca
cerrada de pedestal (5) a la derecha
como la dirección de disparo, y
luego mueva la sierra acercándola
a la rueda. (Fig. D)
2. Gire el gancho (2) hacia el tornillo
limitador (3) para asegurar las patas
del pedestal en su posición. (Fig. C)
3. Descanse el lado derecho de la
sierra en el piso.
4. Pliegue el juego de pie (1) cerca de
la base hasta que la grapa de pie (9)
arrague la pie del lado derecho.
(Fig. C)
5. Verifique para aseguarse si la
palanca cerrada (5) está en la
ranura de la cubreplaca (6). (Fig. D)
ENSAMBLE DE LA SIERRA DE
MESA EN EL PEDESTAL (FIG. E)
1. Levante el cuerpo de la sierra (1)
y colóquelo sobre el pedestal (2),
alinee los surcos de montaje (3) de
la base de la sierra con los cuatro
orificios de montaje de la placa
superior del pedestal.
2. Fije la sierra de mesa al pedestal
con cuatro pernos cabeza
hexagonal (4) y arandelas (5).
3. Ajuste los pernos de montaje con
una llave con una llave de 13 mm.
NOTA: No apriete demasiado los
cuatro pernos que esto puede
causar daños en la base de la sierra.
Fig. C
Fig. D
Fig. E
5
6
Palanca de bloqueo
de pedestal hacia la
liberación
1
23
4
9
7
1
23
4
5
6
78 79
78 79
Pieza de empuje (Fig. I)
El titular de almacenamiento para la
pieza de empuje (1) se encuentra en el
lado izquierdo de la caja de sierra.
1. Guarde la pieza de empuje (1) en la
horca que a los titulares (2) a través
de los orificios (3) de la varilla de
empuje (1).
Instalacion de las grapas de
almacenaje del cordon de potencia
(Fig. J)
1. Fije las grapas de almacenaje del
cordón de potencia (1) en el juego
de agujero en la parte posterior
de la sierra de mesa base con los
tornillos (2) y las tuercas (3).
NOTA: La tuerca se colocada
dentro la base.
2. Repita otra grapa ubicada en el
fondo derecho en la base de
la sierra.
5. Doble el pedestal lentamente hacia
abajo como lo mostrado en Fig. F.
6. Mueva la sierra a la posición
deseada para trabajar o guárdela
en un ambiente secot usando
los mangos de pedestal del lado
izquierdo (10).
ALMACENAJE
Guía de corte en dirección a la veta,
cartabón de ingletes (Fig. G)
Los soportes para almacenaje de la
guía de corte en dirección a la veta (1)
y el cartabón de ingletes (2) están
ubicados en el lado izquierdo de la
carcasa de la sierra.
Hoja/Llave hexagonal (Fig. H)
1. Afloje y retire la perilla (1) en el lado
derecho de la carcasa de la sierra.
2. Coloque las llaves de las hojas (2),
las hojas extra (no se incluyen) en
el eje.
Fig. F
8
Cómo plegar
Cómo transportar
10
Fig. G
1
2
Fig. H
1
2
Fig. I
1
2
3
78 79
78 79
Cable de alimentacion (Fig. J-1)
Envuelva el cable de alimentación (1)
como se ilustra. No enrolle el cable
alrededor del orificio para polvo (2).

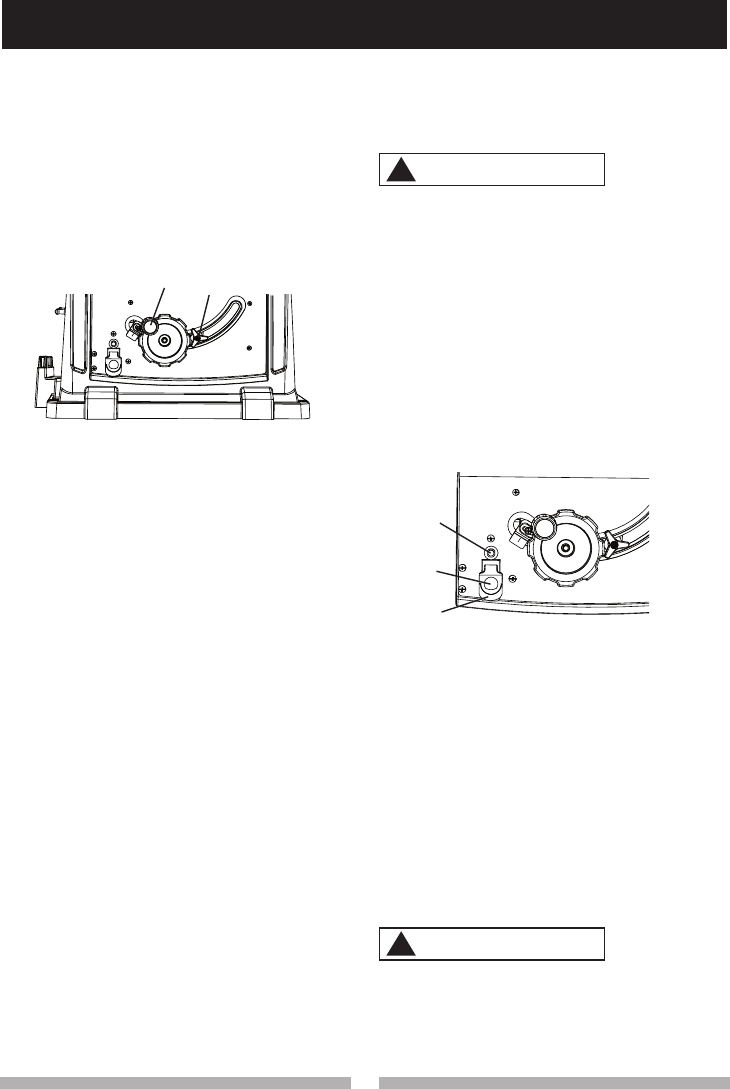

INSTALACIÓN DE LA MANIJA DEL
VOLANTE (FIG. K)
NOTA: UP-DOWN (Arriba-Abajo) está
impreso en este volante.
1. Inserte la manija del volante (1)
en el agujero del volante (2) y
luego apriete.
INSTALACIÓN LA SOPORTE
POSTERIOR (FIG. L, M)
1. Inserte los dos tubos de soporte
posterior (2) en la soporte posterior
mesa (1). (Fig. L)
NOTA: Deberán insertarse en la
parte posterior de la extensión
con el extremo doblado de último,
de modo que la barra sostenga la
extensión en su lugar.
2. Coloque a presión dos fijadores
de posición de plástico negro (3)
sobre los dos tubos de soporte
posterior (2). Compruebe que
la clavija del fijador de posición
plástico negro encaja en el agujero
correspondiente en el tubo de
soporte. Esto permitirá “trabar” el
tubo en la soporte. (Fig. L)
NOTA: Los topes plásticos (3)
deben ser instalados debajo los
tubos de soporte posterior (2).
3. Introduzca los tubos de soporte
posterior (2) en los dos orificios de
la parte posterior de la mesa de la
sierra, y en las agarraderas del tubo
de soporte bajo la mesa. Coloque
el soporte posterior mesa de forma
que las etiquetas con instrucciones
miren hacia arriba. (Fig. M)
4. Apriete un tornillo mariposa limitador
de soporte (4) en el extremo de los
tubos izquierdos traseros de soporte
posterior (2). Verifique que el tornillo
se encuentre totalmente introducido
en el agujero correspondiente en el
tubo de soporte. (Fig. M)
Fig. L
doblado fin
1
2
3
1
2
Fig. J-1
Fig. K
Fig. J
13
2
1
2
80 81
80 81
INSTALACION DE LA HOJA
(FIG. N, O, P)
Para evitar lesiones por encendidos
accidentales, asegúrese de que el
interruptor esté en la posición de
APAGADO y de que el enchufe no
esté conectado al tomacorriente.
NOTA: La hoja de sierra se presenta
en el almacenamiento blade situado en
el lado derecho de la base.
1.
Retire el inserto de la mesa (1)
insertando sus dedo en la apertura (2)
y tirando arriba. Eleve el bastidor
de la hoja hasta la máxima altura,
girando la manejar de la volante
manual del elevación/inclinación de
la hoja en dirección contraria a las
agujas del reloj. (Fig. N)

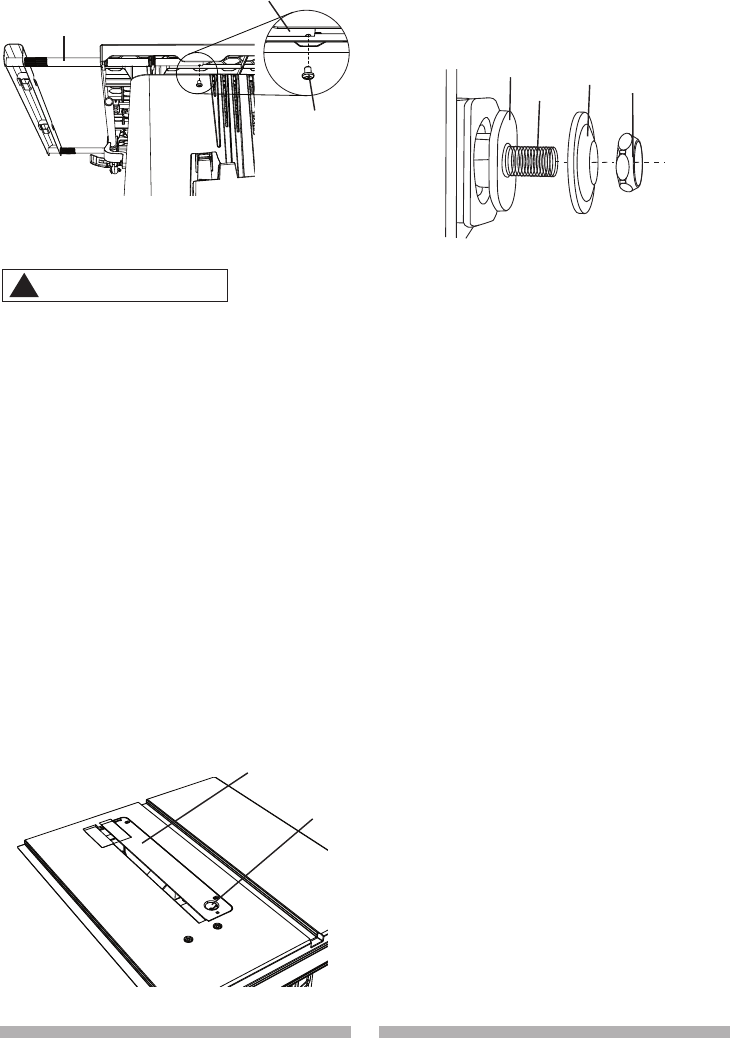

Fig. M
2
4
2
Fig. N 1
2
2. Retire la tuerca del bastidor (3) y la
brida exterior (4). (Fig. O)
3. Instale la hoja (7) sobre el eje (5)
con los dientes mirando hacia la
parte frontal de la sierra. (Fig. P)
NOTA: Deje franja de plástica
alrededor de la hoja de sierra en
este momento. Eliminar antes de
usar la sierra por primera vez.
4. Compruebe que la hoja quede a ras
contra la brida interna (6). (Fig. O)
5. Limpie la brida externa (4) de la
hoja e instálela en el eje (5) y contra
la hoja (7). (Fig. P)
6. Inserte la tuerca del bastidor (3)
del eje en el eje, verificando que el
lado plano de la tuerca se encuentre
contra la hoja, luego apriete a mano.
7. Para apretar la tuerca del bastidor (3)
coloque la llave de extremo abierto (8)
sobre las superficies lisas del
bastidor de la sierra para evitar que
éste gire. (Fig. P)
8. Coloque el llave con cajo de caja (9)
sobre la tuerca del bastidor (3), y
gírela en la dirección de las agujas
del reloj (hacia la parte posterior de
la sierra de mesa). (Fig. P)
9. Baje la hoja a su posición de altura
mínima y coloque el inserto (1) en
posición. (Fig. N)
543
6
Fig. O
ADVERTENCIA
!
80 81
80 81
Para evitar posibles heridas y daños
a la pieza de trabajo, asegúrese
de INSTALAR LA HOJA CON LOS
DIENTES MIRANDO HACIA LA
PARTE FRONTAL DE LA MESA en la
dirección de la flecha de rotación del
protector de la hoja.
REMOCION DE LA HOJA (FIG. N, P)
Para evitar lesiones por encendidos
accidentales, asegúrese de que el
interruptor esté en la posición de
APAGADO y de que el enchufe no
esté conectado al tomacorriente.
1.
Retire el inserto de la mesa (1)
insertando sus dedo en la apertura (2)
y tirando arriba. Eleve el bastidor
de la hoja hasta la máxima altura,
girando la manejar de la volante
manual del elevación/inclinación de
la hoja en dirección contraria a las
agujas del reloj. (Fig. N)
2. Afloje la tuerca del eje (3), coloque
la llave de extremo abierto (8) en
las partes planas del eje de la sierra
para evitar que el eje gire. (Fig. P)
3. Coloque el llave con cajo de caja (9)
en la tuerca del eje (3) y gírela en el
sentido contrario. (Fig. P)
4. Retire la tuerca del eje (3), la brida
externa (4) y la hoja (7). Limpie
pero no retire la brida interna de la
hoja antes de volver a ensamblar la
hoja. (Fig. P)
INSTALE EL LA CUCHILLA
SEPARADORA (FIG. P, Q, R)
● Para evitar las lesiones que
pudieran ocurrir por la activación
accidental, compruebe que el
interruptor esté en la posición
OFF (APAGADO) y el enchufe esté
desconectado del tomacorriente
que suministra energía.
● Nunca utilice esta herramienta
sin la cuchilla separadora en la
posición correcta.
1. Retire el inserto de la mesa.
2. Eleve la hoja a su altura máxima
girando el volante manual del
elevación/inclinación de la hoja (1)
en el sentido horario. (Fig. P)
3. Afloje la perilla de fijación de la
hoja (2) no hale la perilla.
Simplemente gire y mueva el
volante manual (1) a 45° en la
escala del bisel.
4. Apriete la perilla de fijación de la
hoja (2).

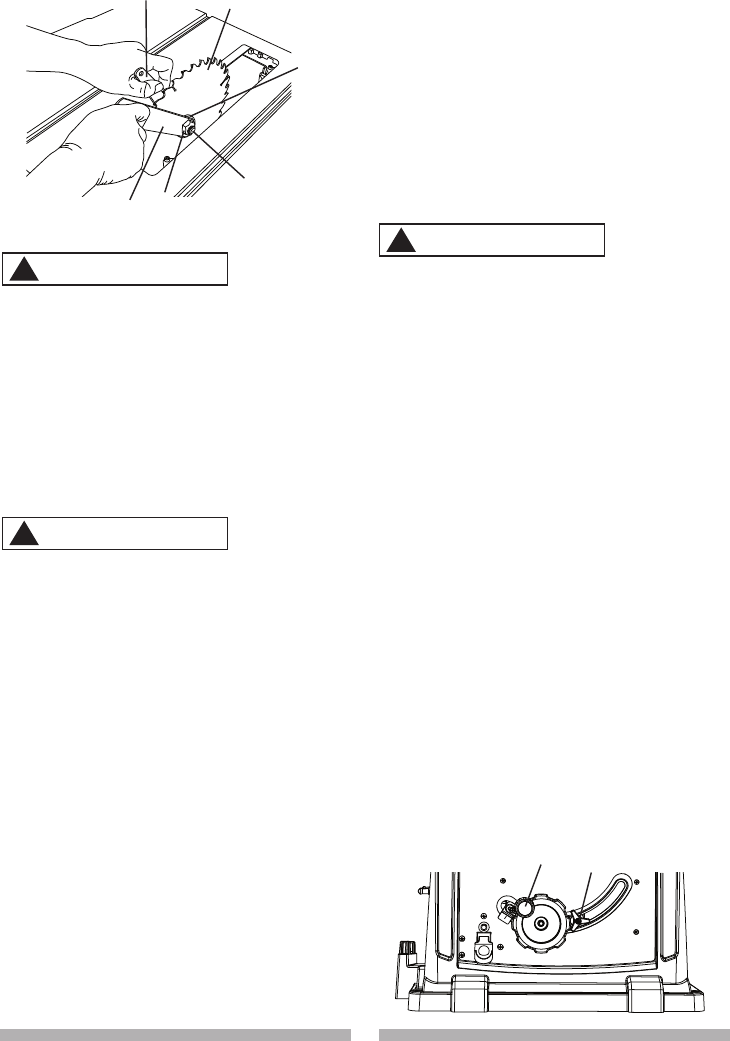

Fig. P 12
Fig. P
3
5
9
87
4
ADVERTENCIA
!
ADVERTENCIA
!
ADVERTENCIA
!
82 83
82 83
5. Coloque la cuchilla separadora (3)
en del soporte de montaje (4)
ubicado detrás de la hoja de la sierra.
Las dos clavijas del soporte (5)
debe
encajar en la ranura en la ranura de
la cuchilla separadora. (Fig. Q)
6. Cerciórese de que la cuchilla
separadora (3) esté en su posición
más alta.
7. Coloque la placa de ajuste (6), y
asegure que dos agujeros exteriores
puedan adaptarse en dos pasadoras
en la ménsula de montaje.
8. Inserte la arandela (7) en la palanca
de sujeción (8), e inserte la placa
de ajuste (6) en el agujero central
y aprete.
9. Afloje el perilla de fijación de la
hoja (2) y devuelva la hoja a 0°
y sujete.
10. Coloque el inserto de mesa a
la posición.
● Para evitar la injerencia del
inserto de mesa por la palanca
de sujeción, después de haber
apretado la cuchilla rajada, ponga
la palanca de sujeción abajo antes
de usar la sierra. Si el inserto
de nivel no es mantenecido
propiamente, es posible causar el
daño serio al operador.
● La palance se puede tirar afuera
a fin de permitir a girar a una
posición nueva abajo. (Fig. R)
CONJUNTO PROTECTOR DE HOJA
Y ENSAMBLADO DE LOS FIADORES
ANTIREBOTE (FIG. S, T, U, V)
Para evitar lesiones por un encendido
accidental, asegúrese de que el
interruptor esté en la posición de
APAGADO y de que el enchufe no esté
conectado al tomacorriente.
● Cuando instale el protector de la
hoja, cubra los dientes de la hoja
con un trozo de cartón doblado
para protegerse a sí mismo de
posibles lesiones.
● Nunca opere esta herramienta sin el
protector de seguridad en su lugar
para todas las operaciones de corte
de lado a lado.
Instalación del protector de la
hoja y el ensamble de los fiadores
antirebote (Fig. S, T, U, V)
1. Cerciórese de que la hoja esté
elevada a su posición de altura
máxima y que el bisel esté colocado
a 0°. Cerciórese de quela perilla de
fijación de la hoja esté apretada.
2.
Levante la cuchilla separadora (1)
a su posición más alta (a través
de corte). Tome el ensamble de
los fiadores antirebote y levante la
palanca de traba (2) ubicada en la
parte superior. (Fig. S)

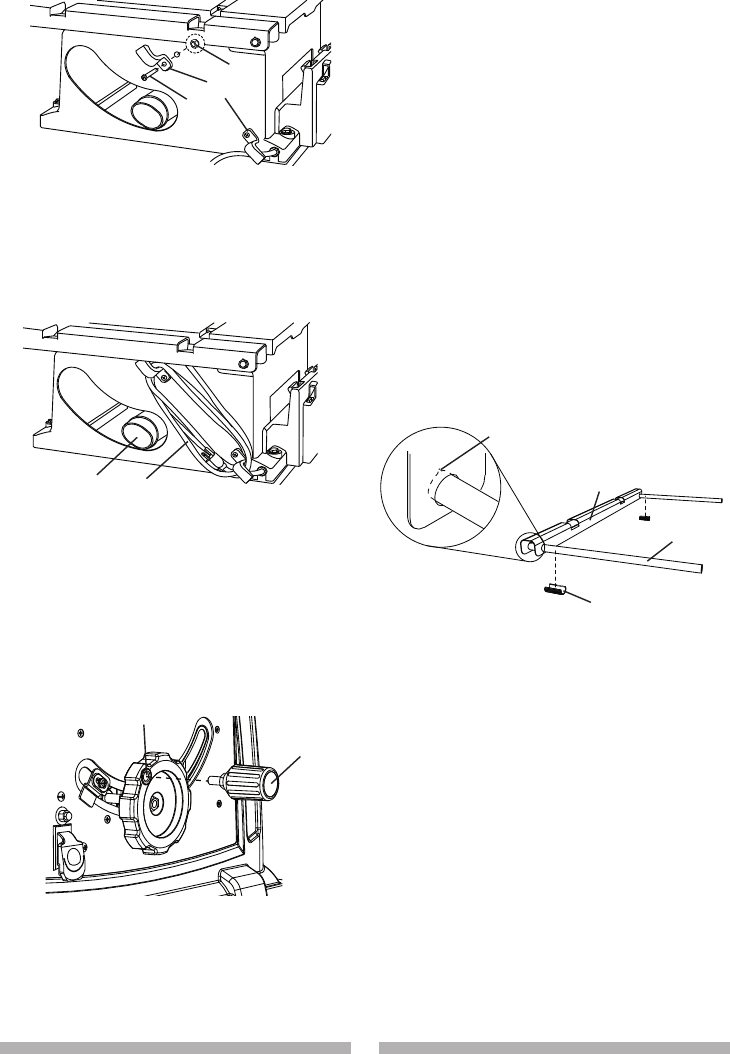

Fig. Q
Fig. R
cara de la cravity a la
palanca de bloqueo
3
4
5
67
8
3
6
8
ADVERTENCIA
!
ADVERTENCIA
!
82 83
82 83
7. Cerciórese de que el ensamble esté
fijado en su lugar tanto al frente
como en la parte posterior. (Fig. V)
Para reducir el riesgo de lesiones,
utilice la guarda del disco y el
separador en todas las operaciones
que puedan ser empleados,
incluyendo cortes a todo lo largo.
3. Coloque el frente del ensamble en
la ranura (3) y presione hacia abajo
asegurándose de que el ensamble
esté enganchado en las ranuras.
Presione hacia abajo la palanca de
traba (2). (Fig. S, T)
NOTA: Asegure que el ensamblaje
de anticontragolpe es cerrado en la
posición antes de marchar la sierra.
4. Tome la guardia de hoja (4), y
prense abajo en el rojo botón
de resorte (5) en el cumbre del
ensamblaje. (Fig. U)
5. Ponga la guardia de hoja sobre
el cuchillo de rajar (1), y alinee la
ranura (6) al cuchillo de rajar (1)
como lo mostrado en Fig. U.
6. Baje el ensamblaje de guardia (4)
en el cuchillo de rajar (1). Afloje
rojo botón de resorte (5) para que
dos pestillos (7) pueda engranarse
en dos ganchos cerrados (8)
enteramente. (Fig. U, V)
Fig. S
Fig. T
Afloje
1
2
3
2
Apriete
Fig. V
5
Fig. U
1
8
455
6
7
Apretar
ADVERTENCIA
!
84 85
84 85
Retire del protector de la hoja y el
ensamble de los fiadores antirebote
(Fig. S, V)
Para evitar lesiones por encendidos
accidentales, asegúrese de que el
interruptor esté en la posición de
APAGADO y de que el enchufe no
esté conectado al tomacorriente.
1. Eleve la hoja a su altura máxima
girando el volante manual del
elevación/inclinación de la hoja en
el sentido horario.
2. Loosen the blade bevel lock knob
and turn the handwheel to 90° on the
bevel scale.
3. Apriete la perilla de fijación de
la hoja.
4. Retire el ensamble del fiador de
rebote presionando la palanca de
traba (2). (Fig. S)
5. Quite el ensamblaje de guardia de
hoja prensando abajo el rojo botón
de resorte (5) y levantando arriba el
ensamblaje. (Fig. V)
EVITE CONTRAGOLPES (FIG. W)
A evite contragolpes (Teniendo el
trabajo tirado violentamente hacia
atrás usted), manteniendo la hoja
afilada, la guía de corte en dirección a
la veta paralela a la hoja de la sierra,
y el separador, los trinquetes para
evitar contragolpes y los protectores
en sus lugares correspondientes y en
correcto funcionamiento. No suelte
la pieza antes de que ésta haya
atravesado completamente la hoja de
la sierra y haya salido de la mesa. No
realice cortes en dirección a la veta en
piezas de trabajo que estén retorcidas,
deformadas o que no tengan un borde
recto para guiarlas según la guía.
La alineación incorrecta de la
cuchilla separadora puede ocasionar
“contragolpe” y lesiones serias.
INSTALACIÓN DEL GUÍA DE CORTE
(FIG. X)
1. Levante la manivela del guía
de corte (1) de manera que la
abrazadera de agarre posterior (2)
quede totalmente extendida.
2. Coloque el tope-guIa en la mesa
de sierra y fije la abrazadera de
sujeci (2) a la parte posterior de la
mesa. Baje el extremo frontal sobre
el riel delantero (3).
3. Presione sobre la manivela del guía
de corte (1) para bloquear.
Nunca use una guía de corte y la
guía de inglete juntos.
Dispositivo Anti-retroceso
Fig. W
Fig. X
2
1
3
ADVERTENCIA
!
ADVERTENCIA
!
ADVERTENCIA
!
84 85
84 85
AJUSTES

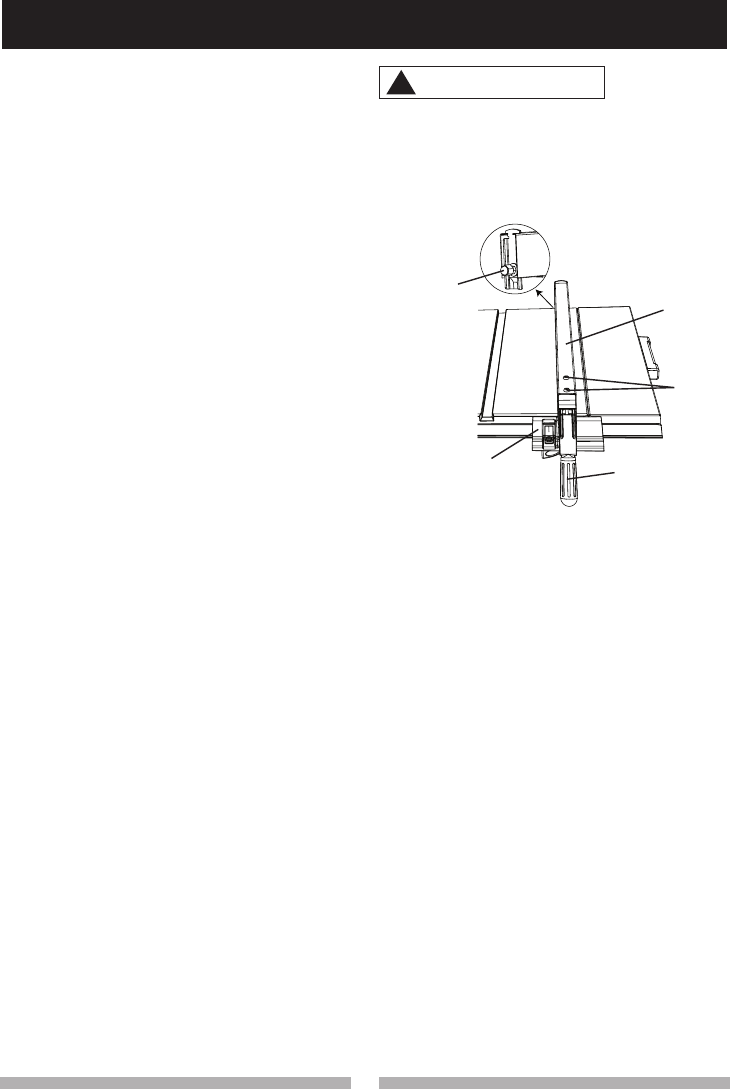

AJUSTE DEL GUÍA DE CORTE (FIG. Y)
1. El guía (1) puede ser recolocado
levantando arriba en el manivela (2)
y deslizándolo hasta la ubicación
deseada. Al presionar hacia abajo
sobre la manivela, se bloquea la
posición del guía.
2. Coloque el guía (1) a la derecha de
la mesa y a lo largo del extremo de
la ranura del indicador de bisel.
3. Bloquee la manivela del guía (2).
El guía debería encontrarse en
paralelo con la ranura del indicador
de bisel.
4. Si fuese necesario realizar un ajuste
para colocar en paralelo el guía con
la ranura, siga los siguientes pasos:
● Afloje los dos tornillos (3) y
levante la manivela (2).
● Sujete firmemente la agarradera
del guía (4) contra la parte
frontal de la mesa de sierra.
Desplace el guía hasta que se
encuentre paralelo con la ranura
del indicador de bisel.
● Apriete ambos tornillos y presione
la manivela para trabarla.
5. Si el guía se encuentra suelto
cuando la manivela se encuentra
en la posición de bloqueo (hacia
abajo), realice los siguientes pasos:
● Mover la manivela (2) hacia
arriba y gire la tuerca de ajuste (5)
en sentido horario usando
una llave de 10 mm hasta que
la abrazadera trasera quede
ajustada. NO gire el tornillo de
ajuste más de 1/4 vuelta por vez.
● Un apriete excesivo del tornillo
de ajuste hará que el guía se
salga de la alineación.
La incorrecta alineación del guía
puede provocar “un retroceso de la
sierra” y heridas graves
AJUSTE DEL INDICADOR DEL GUÍA
DE CORTE
(FIG. Z)
1. El indicador del guía de corte (1)
apunta hacia la escala (2) de
medición. La escala muestra la
distancia desde el lateral del guía
de corte hasta el lado más próximo
de la hoja.
2. Mida la distancia con una regla. Si
existe distancia suficiente entre la
medición y el indicador, ajuste el
indicador (1).
3. Afloje el tornillo (3) y deslice el
indicador hasta la medición correcta
en la escala (2). Apriete el tornillo y
vuelva a medir con la regla.

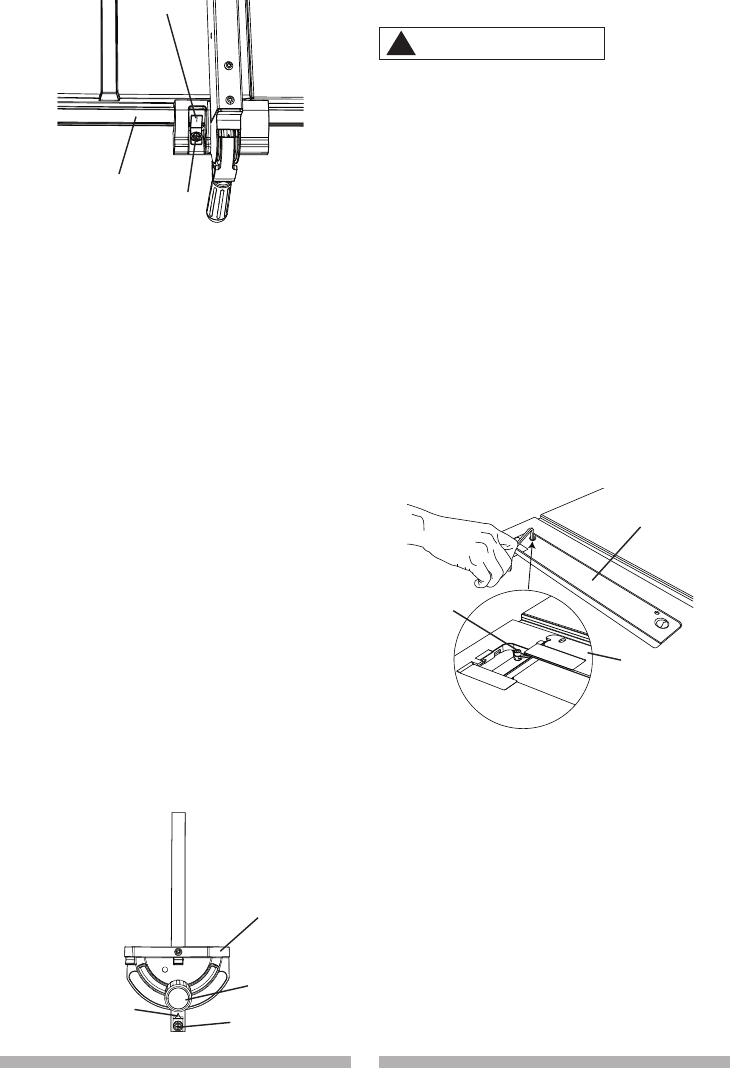

Fig. Y
1
2
3
4
5
ADVERTENCIA
!
86 87
86 87
AJUSTE DEL CARTABON DE
INGLETES (FIG. AA)
1.
Afloje el mango de sujeción (1)
para permitir que la estructura del
cartabón (2) gire libremente. Coloque
la estructura del cartabón (2) de
ingletes a 90° de modo que los
topes predeterminados la sujeten en
la posición correcta. Ajuste el mango
de sujeción para sujetar la estructura
del cartabón en su posición.
2. Si el indicador (3) requiere ajuste,
afloje el tornillo (4) con una
destornillador. Ajuste el indicador
a 90° de la escala y luego ajuste
firmemente ambos tornillo de ajuste.
3. Para cambiar los ángulos del
cartabón de ingletes, afloje el
mango de sujeción (1) y haga girar
la estructura del cartabón (2) para
ingletes hasta el ángulo deseado
según lo indique el indicador.
Trábela en su posición ajustando el
mango de sujeción (1).
Fig. Z
Fig. AA
1
2
34
AJUSTE DEL INSERTO DE LA MESA
(FIG. BB)
Para evitar lesiones graves, el inserto
de la mesa (1) deberá estar a nivel con
la mesa. Si el inserto de la mesa no
está a nivel con la misma, ajuste los
dos pernos (2) con una llave hexagonal
de 4 mm hasta que esté paralelo con
la mesa.
NOTA: Para elevar el inserto, gire los
tornillos hexagonales en el sentido
contrario a las manecillas del reloj,
para bajar el inserto, gire los tornillos
hexagonales en dirección a las
manecillas del reloj. No retire el inserto,
los ajustes deberán efectuarse con
el inserto en su lugar para obtener el
nivel adecuado.
AJUSTE DE LOS TOPES DE
SEGURIDAD DE 90° Y 45° (FIG. CC, DD)
Su sierra cuenta con topes de
seguridad que permitirán un
posicionamiento rápido de la hoja de
sierra en un ángulo de 90° y 45° con
respecto a la mesa. Realice los ajustes
sólo si es necesario.
Tope de seguridad a 90°
1 Desconecte la sierra de la toma
de corriente.
2. Coloque la hoja a la altura máxima.
Fig. BB
1
1
2
3
2
1
ADVERTENCIA
!
86 87
86 87
3. Afloje la perilla de fijación de la
hoja, mueva la hoja a su posición
vertical máxima y apriete la perilla
de fijación de la hoja.
4. Coloque una escuadra de
combinación sobre la mesa y contra
la hoja (1) para determinar si la hoja
se encuentra en una posición de 90°
con respecto a la mesa. (Fig. CC)
5. Si la hoja no está a 90° de la mesa,
afloje o apriete (dependiendo de si
aumenta o disminuye los grados) el
tornillo hexagonal (3) con una llave
hexagonal de 5 mm hasta que logre
90°. (Fig. DD)
6. Afloje la perilla de fijación de la hoja,
gire la volante manual del elevación/
inclinación de la hoja para desplazar
la hoja hasta la posición de 90°con
respecto de la mesa, y apriete el
perilla de fijación de la hoja.
7. Verifique de nuevo para ver si la
hoja está a 90° de la mesa. Si no lo
está, repita el paso 5.
8. Por último, verifique la escala del
ángulo del bisel. Si el puntero no lee
90°, afloje el tornillo que sostiene
el puntero y muévalo de modo que
esté preciso a 0° y vuelva a apretar
el tornillo del puntero.

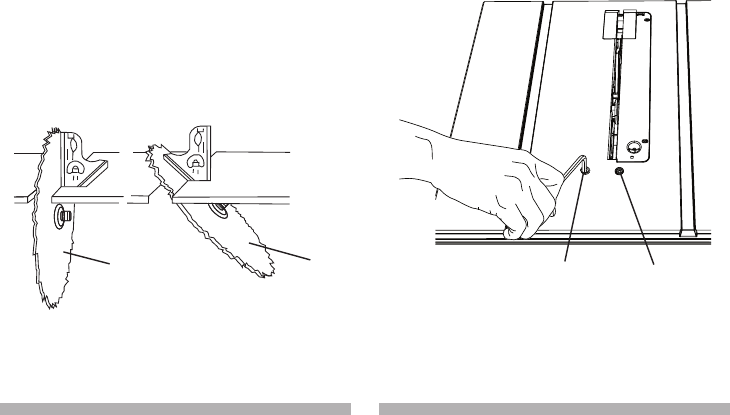

Fig. CC
90°
12
45°
Tope de seguridad a 45°
1. Desconecte la sierra de la toma
de corriente.
2. Coloque la hoja a la altura máxima.
3. Afloje la perilla de fijación de la
hoja y mueva la hoja a la máxima
posición del bisel y apriete la perilla
de fijación de la hoja.
4. Coloque una escuadra combinada
en la mesa y contra la hoja (2) para
determinar si la hoja está a 45° de
la mesa. (Fig. CC)
5. Si la hoja no está a 45° de la mesa,
afloje o apriete (dependiendo de si
aumenta o disminuye los grados) el
tornillo hexagonal (4) con una llave
hexagonal de 5 mm hasta que logre
45°. (Fig. DD)
6. Luego vuelva a aflojar la perilla de
fijación de la hoja y recoloque la
hoja a la posición máxima del bisel
(45°), luego apriete la perilla de
fijación de la hoja.
7. Verifique de nuevo para ver si la
hoja está a 45° de la mesa. Si no lo
está, repita el paso 5.
Fig. DD
34
88 89
88 89
PUNTERO DE INCLINACIÓN DE
HOJA (FIG. EE)
1. Cuando la hoja se encuentre
posicionada a 90°, ajuste el puntero
de inclinación de la hoja (1) para
que se de una lectura de 0° en
la escala.
2. Afloje el tornillo de montaje (2),
coloque el puntero de posición
sobre 0° y apriete el tornillo.
NOTA: Realice un corte de prueba
sobre una madera desechable,
antes de realizar cortes críticos.
Mida la exactitud.
ALINEACION DE LA HOJA CON
LA RANURA DEL CARTABON DE
INGLETES (FIG. FF)
Este ajuste se realiza en la fábrica,
pero se debe volver a controlar y a
ajustar, si es necesario.
Para evitar lesiones corporales:
● Siempre desconecte el enchufe
de la fuente de energía antes de
hacer un ajuste.
● Este ajuste debe ser correcto
y preciso, caso contrario, no
se podrán realizar los cortes.
De la misma manera, un ajuste
inexacto puede ocasionar una
descarga eléctrica o provocar
una lesión grave.

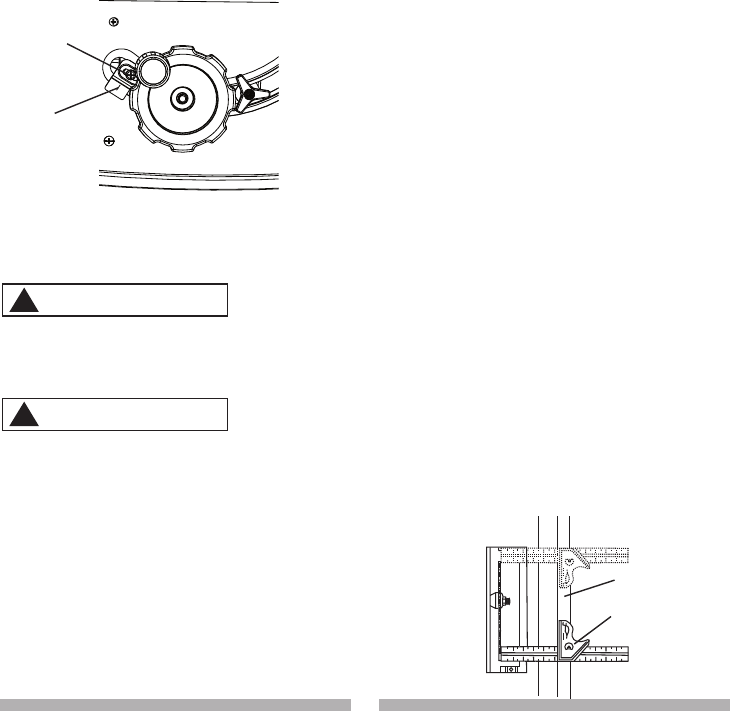

Fig. EE
1
2
1. Quite la llave de seguridad del
interruptor y desenchufe la sierra.
2. Retire el protector de la hoja para
este procedimiento pero vuélvalo
a instalar y realinear después
del ajuste.
3. Levante la hoja hasta la posición
más alta y colóquela en el ángulo
de 0° (90° en posición vertical).
4.
Seleccione y marque con un
marcador con punta de fieltro un
diente de la hoja y rote la hoja de
forma que el diente marcado se
encuentre a 12,7 mm sobre la mesa.
5. Coloque la base de la escuadra
mixta (1) en la ranura derecha del
cartabón de ingletes (2).
6. Ajuste la regla para que toque el
diente delantero marcado y trábela
para que se mantenga en su posición
en el ensamblado de la escuadra.
7. Gire la hoja y lleve el diente
marcado hacia la parte trasera
hasta que quede aproximadamente
a 12,7 mm sobre la hoja.
8. Deslice cuidadosamente la
escuadra mixta hacia la parte
trasera hasta que la regla toque el
diente marcado.
9. Si la regla toca el diente marcado en
la posición delantera y en la trasera,
no es necesario hacer ningún ajuste.
Si no es así, o si la regla ya no está
alineada con el borde de la ranura
del cartabón de ingletes, realice el
procedimiento de ajuste descrito en
la siguiente sección.
Fig. FF
2
1
ADVERTENCIA
!
ADVERTENCIA
!
88 89
88 89

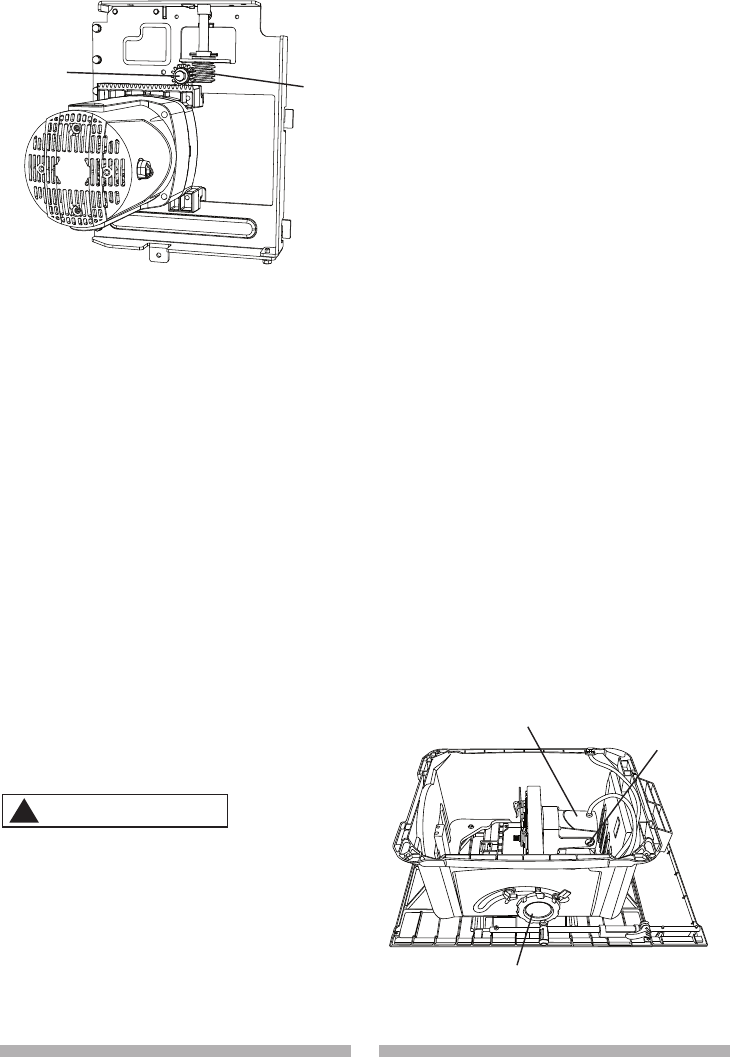

AJUSTES ADICIONALES DE HOJA
(FIG. GG)
NOTA: El mecanismo de ajuste se
encuentra ubicado por encima del
volante manual del elevación/inclinación
de la hoja bajo la parte superior de la
mesa. Si las mediciones delantera y
posterior no son las mismas:
Si la hoja se encuentra parcialmente
hacia el lado derecho:
1. Gire el tornillo ajuste izquierdo (1) en
contra de las agujas del reloj. Luego
ajuste el tornillo derecho (2) en la
dirección de las agujas del reloj.
2. Vuelva a realizar la medición tal y
como aparece descrita en los pasos
4 al 9 de la sección anterior.
3. Cuando haya logrado la alineación,
gire el tornillo ajuste izquierdo (1)
hasta que toque el perno
pivotante (3).
Si la hoja se encuentra parcialmente
hacia el lado izquierdo:
1. Gire el tornillo derecho (2) en contra
de las agujas del reloj y luego
ajuste el tornillo izquierdo (1) en la
dirección de las agujas del reloj.
2. Vuelva a realizar la medición tal y
como aparece descrita en los pasos
4 al 9 de la sección anterior.
3. Cuando haya logrado la alineación,
gire el tornillo derecho (2) hasta que
toque el perno pivotante (3).

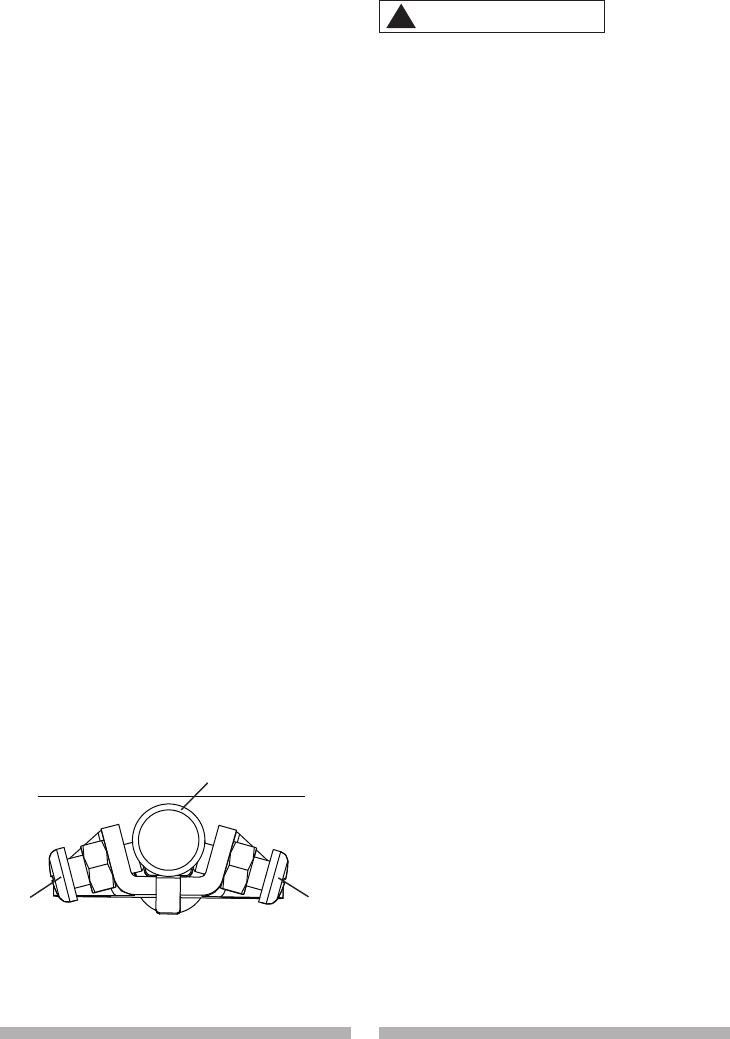

Fig. GG
12
3
ALINEACIÓN DE LA CUCHILLA
SEPARADORA (FIG. HH)
● Para evitar las lesiones que
pudieran ocurrir por la activación
accidental, compruebe que el
interruptor esté en la posición
OFF (APAGADO) y el enchufe esté
desconectado del tomacorriente
que suministra energía.
● Nunca utilice esta herramienta
sin la cuchilla separadora en la
posición correcta.
● Nunca opere esta herramienta sin
el protector de seguridad en su
lugar para todas las operaciones
de corte de lado a lado.
● Este ajuste se efectuó en fábrica
pero debe revisarse y reajustarse
si fuese necesario.
1. Retire el inserto de la mesa y eleve
la hoja a su altura máxima girando
el volante manual del elevación/
inclinación de la hoja en el
sentido horario.
2. Retire el protector de la hoja y el
ensamble del los fiadores antirebote.
3. Afloje la perilla de fijación de la hoja.
Gire y mueva el volante manual del
elevación/inclinación de la hoja a 0°
en la escala del bisel, y apriete la
perilla de fijación de la hoja.
4. Para ver si la hoja (1) y la cuchilla
separadora (2) están correctamente
alineadas, coloque una escuadra
combinada (3) a lo largo del costado
de la hoja y contra la cuchilla
separadora (asegurándose de que
la escuadra quede entre los dientes
de la hoja).
5. Incline la hoja a la posición de
45° y compruebe la alineación
nuevamente.
6. Si la hoja y la cuchilla separadora
no están correctamente alineadas:
ADVERTENCIA
!
90 91
90 91
● La distancia radial máxima entre
la cuchilla separadora y el borde
dentado de la hoja de la sierra es
3 mm ~ 8 mm.
● La punta de la cuchilla separadora
no debe estar más baja de 1 mm ~
5 mm desde la punta del diente.
● La cuchilla separadora es más
delgada que el ancho del corte
en aproximadamente 0,4 mm en
cada lado.
● El cuerpo de la hoja de corte deberá
ser más delgado que el espesor
de la cuchilla separadora pero
las muescas de la hoja de corte
deberán tener mayor espesor que
la cuchilla separadora.
CÓMO AJUSTAR LA PALANCA DE
BLOQUEO DE LA LEVA (FIG. II)
Si la extensión de la mesa se mueve
cuando está abierta y bloqueada,
entonces la palanca de bloqueo de la
leva (1) está floja y necesita ser ajustada.
Para ajustarla, gire la tuerca (2) con
una llave de 8 mm hasta que se apriete
evitando apretar demasiado.
Vista de la Parte de Abajo de la Mesa
Fig. II 1
2
a. Quite la palanca cerrada (4),
arandelas (5), placa de ajuste (6)
y cuchillo de hender (2) desde la
ménsula de montaje (7).
b. Inserte la arandela (8) entre
la cuchilla separadora y el
soporte (7).
c.
Reemplace la cuchilla
separadora (2), la placa de
ajuste (6), la arandela (5) y la
palanca de sujeción (4).
Entonces, vuelva a apretarv el
palanca de sujeción (4).
7. Verifique la alineación de la cuchilla
separadora y la hoja de nuevo tanto
a 0° como a 45°.
8. Añada o retire los espaciadores
hasta que el alineamiento sea
el correcto.
9. Reemplace el inserto de la mesa, el
protector de la hoja y el ensamble
del los fiadores antirebote.
NOTA:
● Esta sierra de mesa se suministra
con una hoja de corte de 254 mm
de diámetro con un espesor de
cuerpo de 1,8 mm con muescas de
2,6 mm. La cuchilla separadora tiene
2,2 mm de espesor. El diámetro
y el cuerpo de la hoja de corte, y
las dimensiones de las muescas
deberán corresponder con el
espesor de la cuchilla separadora.
Fig. HH
1
2
3
4
5
6
7
82
90 91
90 91
FUNCIONAMIENTO
OPERACIONES BÁSICAS DE LA
SIERRA
ELEVACIÓN DE LA HOJA (FIG. JJ)
Para elevar o bajar la hoja, gire
la volante manual del elevación/
inclinación de la hoja (1) hasta la altura
de hoja deseada.
INCLINACION DE LA HOJA (FIG. JJ)
Afloje la perilla de fijación de la hoja (2),
mueva el volante manual (1) al ángulo
deseado y luego apriete la perilla de
fijación de la hoja.
INTERRUPTOR ON/OFF (FIG. KK)
El interruptor ON/OFF tiene una llave de
como medida de seguridad (1). Con la
llave retirada del interruptor, se minimiza
el uso no autorizado o peligroso por
parte de los niños u otras personas.
1. Para activar la sierra, inserte la llave
del interruptor de seguridad (1) en
la ranura del interruptor (2). Mueva
el interruptor hacia arriba hacia la
posición ON.
2. Para apagar la sierra, mueva el
interruptor hacia abajo a la
posición OFF.
3. Para asegurar el interruptor en
la posición OFF, agarre el parte
amarilla de la llave del interruptor de
seguridad (1) y hálelo hacia afuera.
4. Cuando la llave de remoción
de seguridad se ha retirado, el
interruptor no funciona.
5. Si la llave de remoción de seguridad
se retira mientras la sierra está
en funcionamiento, puede que se
apague pero no podrá arrancar
nuevamente sin insertar la llave del
interruptor (1).
SIEMPRE bloquee el interruptor en
“OFF” cuando la sierra no esté en
uso. retire la llave y consérvela en
un lugar seguro. En caso de una
falla del suministro eléctrico, un
fusible quemado o que se dispare
el disyuntor de circuito, gire el
interruptor a “OFF” (apagado)
y retire la llave, para evitar un
arranque accidental cuando se
restituya el suministro eléctrico.
PROTECCION CONTRA LA
SOBRECARGA (FIG. KK)
Esta sierra tiene un botón de reinicio por
sobrecarga (3) que restablece el motor
después de que se apague debido
a una sobrecarga o una bajada de
tensión. Si el motor se detiene durante
el funcionamiento, coloque el interruptor
de encendido (ON/OFF) en la posición
OFF. Espere unos cinco minutos para
que se enfríe el motor, entonces pulse
el botón de reposición (3) y coloque el
interruptor en la posición ON.
Para evitar heridas, el interruptor
ON / OFF debería encontrarse en la
posición OFF y el enchufe tendrá
que estar desconectado mientras se
produce la refrigeración. De este
Fig. JJ 12
Fig. KK
1
2
3
ADVERTENCIA
!
ADVERTENCIA
!
92 93
92 93
modo se evita un arranque imprevisto
en caso de pulsar el botón de
reinicio. El sobrecalentamiento puede
estar provocado por piezas mal
alineadas, por una hoja poco afilada
o por un cable extensor demasiado
corto. Inspeccione la sierra para que
presente los ajustes necesarios antes
de volver a ser utilizada.
CÓMO USAR EL CONDUCTO PARA
EL ASERRÍN (FIG. LL)
Para prevenir peligros de incendio,
limpie y retire el aserrín que se
encuentra debajo de la sierra
frecuentemente.
Para prevenir la acumulación de
aserrín en la caja de la sierra, conecte
una manguera de aspiradora (1)
(la manguera no está incluida) al
conducto para el aserrín (2) en la
parte posterior de la sierra de mesa.
NO opere la sierra con la manguera
conectada a menos que la aspiradora
se encuentre encendida.
EL USO DE LA EXTENSIÓN DE
MESA (FIG. MM)
1. Suelte las palancas de bloqueo de
la leva de extensión (1) en la parte
delantera y trasera posiciones de
la tabla.
2. Deslice la extensión de la mesa (2)
hacia fuera hasta que la medición
correcta aparezca reflejada en la
escala del tubo (3). El usuario podrá
visionar la escala del extremo de
la mesa.
3. Apriete todas las palancas de
bloqueo de las levas (1).
Fig. LL
12
ADVERTENCIA
!
OPERACIONES DE CORTE
Existen dos tipos básicos de corte: corte
siguiendo la veta y corte transversal.
El primero es un corte que se realiza
siguiendo la veta de la pieza de trabajo.
El corte transversal es un corte a todo
lo ancho de la pieza de trabajo o de la
veta de la pieza de trabajo. (Ninguno de
estos dos tipos de corte puede realizarse
de forma segura simplemente utilizando
las manos.) El corte siguiendo la veta
requiere del uso del separadorlimitador,
y el corte transversal requiere el uso
del indicador de bisel. NUNCA USE
UNA GUÍA DE CORTE Y LA GUÍA DE
INGLETE JUNTOS.
Antes de utilizar la sierra, compruebe
siempre los siguientes puntos:
1. Que la hoja se encuentra
correctamente apretada sobre
el bastidor.
2. Que el perilla de fijación de la
hoja se encuentra apretado.
3. Si el corte realizado es el de veta,
compruebe que el picaporte del
separador se encuentra apretado
y que éste se encuentra paralelo a
las ranuras del indicador de bisel.
4. Que el protector de la hoja se
encuentra en su lugar y funciona
de forma adecuada.
5. Que se llevan puestas las gafas
de seguridad.
El incumplimiento de estas normas
de seguridad comunes y el de
aquellas impresas en la parte
delantera de este manual puede
2
1
13
Fig. MM
ADVERTENCIA
!
92 93
92 93
afectar en gran medida a las
posibilidades de aparición de
heridas graves.
CORTE EN DIRECCION LA VETA
(FIG. NN, OO)
Para evitar lesiones graves:
● Nunca intente utilizar el cartabón
de ingletes al realizar un corte en
dirección a la veta.
● Nunca utilice más de una guía
de corte en dirección a la veta
durante un corte individual.
● No permita que la costumbre ni
el uso frecuente de su sierra de
mesa le hagan cometer errores
por falta de cuidado. recuerde que
simplemente con una fracción
de segundo sin atención, pueden
producirse heridas graves.
● Mantenga ambas manos
apartadas de la hoja y de la
trayectoria de la hoja.
● La pieza de trabajo debe tener un
extremo recto apoyado contra el
separador, y no debe encontrarse
doblada o combada cuando corte
en dirección a la veta.
1. Retire el cartabón de ingletes y
guárdelo en el compartimiento de
almacenaje en la base de la sierra.
2. Asegure la guía de corte en
dirección a la veta a la mesa.
3. Eleve la hoja de manera que quede
aproximadamente a 3,17 mm por
encima de la parte superior de la
pieza de trabajo.
4. Coloque la pieza de trabajo de
forma plana en la mesa y contra la
guía. Mantenga la pieza de trabajo
alejada de la hoja.
5. Encienda la sierra y espere a que la
hoja adquiera velocidad.
6. Incorpore lentamente la pieza de
trabajo a la sierra presionando hacia
adelante únicamente en la sección
de la pieza de trabajo (1) que pasará
entre la hoja y la guía. (Fig. NN)
7. Mantenga los pulgares fuera de la
parte superior de la mesa. Cuando
ambos pulgares toquen el borde
frontal de la mesa (2), termine el
corte con una pieza de empuje (3).
Para hacer una pieza de empuje
adicional, utilice el patrón en la
página 106.
(Fig. OO)
EVITE EL RETROCESO empujando
hacia adelante en la sección de
la pieza de trabajo que pasa entre
la hoja y la guía. Nunca ejecute
operaciones a pulso.
Cuando el ancho o el corte sea
inferior a 50,8 mm no puede utilizarse
la vara de empuje porque el protector
de la hoja interferirá. utilice la guía
auxiliar (5) y el bloque de empuje (6)
como se ilustra en Fig. OO.
8. Continúe presionando la pieza de
trabajo (4) con la vara de empuje (3)
o el bloque de empuje (6 - Fig. OO)
hasta que pase a través del
protector de la hoja y la parte
posterior de la mesa. (Fig. NN)
Fig. NN
213
4
Fig. OO
4
7
6
5
ADVERTENCIA
!
ADVERTENCIA
!
ADVERTENCIA
!
94 95
94 95
9. Nunca hale la pieza hacia atrás
cuando la hoja esté girando.
Mueva el interruptor a la posición
OFF. Cuando la hoja se detenga
completamente, puede entonces
retirar la pieza de trabajo.
Nunca intente tirar de la pieza de
trabajo hacia atrás durante una
operación de corte. Ello podría
provocar un retroceso y heridas
serias al operador. Cuando la hoja
se detenga completamente, eleve
el ensamble de los fiadores
antirebote (7) en cada lado de la
cuchilla separadora y deslice la pieza
de trabajo hacia afuera. (Fig. OO)
CORTE EN BISEL EN DIRECCION
A LA VETA
Este corte es igual que el corte en
dirección a la veta, excepto que el
ángulo del bisel de la hoja es distinto
a 0°
CORTES DE PIEZAS PEQUEÑAS EN
DIRECCION A LA VETA
Para evitar las lesiones por causa
del contacto con la hoja, nunca haga
cortes más pequeños de 19 mm.
1.
Cortar pieza pequeñas en dirección a
la veta es inseguro. En lugar de hacer
esto, corte en dirección a la veta una
pieza de mayor tamaño para obtner el
tamaño de la pieza deseada.
2. Cuando vaya a aserrar una pieza
de poco ancho, su mano no estará
colocada de forma segura entre la
hoja y la guía de corte; utilice la vara
o el bloque de empuje para pasar la
pieza de trabajo completamente a
través y más allá de la hoja.
IMPLEMENTOS ÚTILES
Para hacer algunos cortes, es
necesario utilizar dispositivos como
bloque de empuje, tabla de cantos
biselados y guía auxiliar, los cuales
puede hacer usted mismo. He aquí
algunas plantillas para su referencia.
TABLA DE CANTOS BISELADOS
(FIG. PP, QQ)
Una tabla de cantos biselados es un
dispositivo utilizado para ayudar a
controlar la pieza de trabajo guiándola
de forma segura contra la mesa o la
guía. Las tablas de cantos biselados
son especialmente útiles cuando corta
piezas de trabajo pequeñas y para
hacer cortes que no sean de un lado
a otro. El extremo está en ángulo
con una cantidad de cortes de poca
longitud para darle un agarre por
fricción en la pieza de trabajo y fijarla
en posición en la mesa con las
abrazaderas en C. Compruebe que
pueda resistir un contragolpe.
Coloque la tabla de cantos biselados
contra la porción sin cortar de
la pieza de trabajo para evitar el
contragolpe que podría causar
lesiones personales serias.
HAGA UNA TABLA DE CANTOS
BISELADOS (FIG. PP)
Elija una pieza sólida de madera
de aproximadamente 1,9 cm de
espesor, 10,2 cm de ancho y 45,7
cm de largo. Para hacer una tabla de
cantos biselados, corte un extremo de
la madera a 60 grados, luego corte
ranuras de 20,3 cm de largo con una
separación de 6,4 mm en el extremo en
ángulo como se ilustra en la Fig. PP.
Fig. PP
ADVERTENCIA
!
ADVERTENCIA
!
60o
10,2 cm
3,2 mm
1,9 cm
5,8 cm
20,23 cm
45,72 cm
94 95
94 95

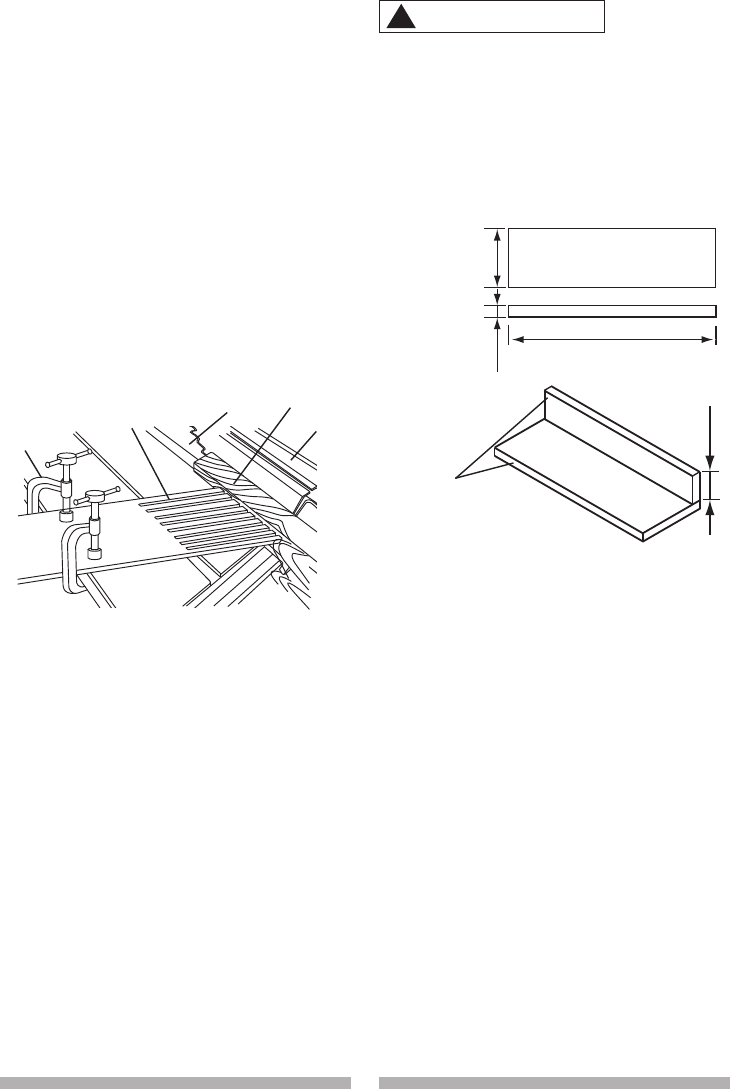

UTILICE UNA TABLA DE CANTOS
BISELADOS (FIG. QQ)
1. Baje la hoja de la sierra (1).
2. Coloque la guía de corte (2) en el
posición deseado y fije la guía
de corte.
3. Coloque la pieza de trabajo (3)
contra la guía de corte y sobre el
área de la hoja de la sierra.
4. Ajuste la tabla de cantos biselados (4)
para que oponga resistencia a la
pieza de trabajo hacia adelante de
la hoja.
5. Fije las abrazaderas en C (5)
para asegurar la tabla de cantos
biselados al borde de la mesa.
SEPARADOR AUXILIAR (FIG. RR)
Realización la base:
● Comience con una pieza de
contrachapado de 9,5 mm y de al
menos 13,97 cm de ancho y
53,34 cm ó más de largo.
● Corte la pieza a la forma y tamaño
que se ilustran.
Realización del lateral:
● Comience con una pieza de
contrachapado de 1,9 cm y de al
menos 4,44 cm de ancho y
53,34 cm ó más de largo.
● Corte la pieza a la forma y tamaño
que se ilustran.
Acoplamiento:
● Fije las piezas juntas con
pegamento y tornillos para madera.
12
3
4
5
Fig. QQ
Asegúrese de que las cabezas de
los tornillos no sobresalgan de la
parte inferior de la base; ellos deben
quedar a ras o embutidas. La parte
inferior deberá quedar plana y lisa lo
suficiente para que descanse en la
mesa de la sierra sin que se balancee.
BLOQUE DE EMPUJE
Utilice para la operación de aserrado
cuando la pieza de trabajo sea
demasiado estrecha para utilizar una
vara de empuje. Siempre utilice un
bloque de empuje para aserrar piezas
con un ancho de menos de 5,1 cm.
HAGA UN BLOQUE DE EMPUJE
(FIG. SS)
Cómo hacer la base:
● Comience con madera
contrachapada de 9,5 mm y al
menos 14 cm de ancho o más y
30,5 cm de largo o más.
● Corte la pieza a la forma y tamaño
que se ilustran.
Cómo hacer la agarradera:
●
Comience con madera dura de 1,9 cm
y al menos 12,7 cm de ancho o más
y 17,8 cm de largo o más.
● Corte la pieza a la forma y tamaño
que se ilustran.
Fig. RR
ADVERTENCIA
!
21 in
5-1/2 in
3/8 in
1-3/4 in
El borde deberá estar
paralelo con la cara
Base de contrachapado
de 9,5 cm de grosor
Madera dura de ¾ in. (1,9 cm)
Madera contrachapada
de 3/8 in. (9,5 mm)
53,34 cm
13,97 cm
9,5 mm
4,44 cm
96 97
96 97
Cómo hacer el soporte:
● Comience con una madera de 9,5
mm y al menos 9,5 mm de ancho o
más y 6,4 cm de largo o más.
● Corte la pieza a la forma y tamaño
que se ilustran.
Como armarlo:
● Fije la base y la agarradera juntas
con pegamento y tornillos para
madera.
Asegúrese de que las cabezas de
los tornillos no sobresalgan de la
parte inferior de la base; ellos deben
quedar a ras o embutidas.
● Fije la base y el soporte juntos
con pegamento.
Para evitar lesiones, no utilice los
tornillos para fijar la base y el soporte.
CORTE TRANSVERSAL (FIG. TT)
Para evitar lesiones graves:
● No permita que el hecho de
estar familiarizado con la sierra
de mesa debido a la utilización
frecuente lo lleve a cometer un
error por descuido. Recuerde
que un descuido de una fracción
de segundo es suficiente para
ocasionar una lesión grave.
Fig. SS
●
Mantenga ambas manos lejos de la
hoja y de la trayectoria de la hoja.
● Nunca intente tirar de la pieza de
trabajo mientras está realizando
un corte. Esto causará un
retroceso, y usted puede resultar
gravemente herido.
1. Retire la guía de corte en dirección
a la veta y coloque el cartabón de
ingletes en una ranura del cartabón
de ingletes en la mesa.
2. Ajuste la altura de la hoja de
manera que quede a 3,18 mm
sobre la parte superior de la pieza
de trabajo.
3. Sostenga la pieza de trabajo
firmemente contra el cartabón de
ingletes con la trayectoria de la hoja
en línea con la ubicación deseada
del corte. Coloque la pieza de
trabajo de modo que quede a una
pulgada de distancia de la hoja.
4. Encienda la sierra y espere a que la
hoja tome el máximo de velocidad.
Nunca se ubique en línea con la
trayectoria de la hoja de la sierra,
ubíquese siempre del lado de la
hoja que está cortando.
5. Mantenga la pieza de trabajo (1)
contra la cara del cartabón de
ingletes (2) y en posición horizontal
sobre la mesa. Luego empuje
lentamente la pieza de trabajo a
través de la hoja.
6. No intente tirar de la pieza de
trabajo con la hoja en movimiento.
Ponga el interruptor en la
posición de APAGADO y deslice
cuidadosamente la pieza de trabajo
hacia afuera cuando la hoja se haya
detenido por completo.
Ubique siempre la superficie de
mayor tamaño de la pieza de trabajo
sobre la mesa cuando realice cortes
transversales y/o cortes transversales
de bisel, para evitar la inestabilidad.
ADVERTENCIA
!
ADVERTENCIA
!
ADVERTENCIA
!
12 in
2-1/2 in
5-1/2 in
3/8 in
3/8 in
2-1/2 in
3
/
8
i
n
5 in
7
i
n
1
2
Base de madera contrachapada de
3/8 in. (9,5 mm) de espesor
17,78 cm
12,7 cm
9,5 mm
6,35 cm
9,5 mm
13,97 cm
9,5 mm
6,35 cm
30,48 cm
ADVERTENCIA
!
96 97
96 97
UTILIZACION DE UNA GUARNICION
DE MADERA EN EL CARTABON DE
INGLETES (FIG. UU)
Se proporcionan ranuras en el
cartabón de ingletes para fijar una
guarnición auxiliar (1) para facilitar el
corte de piezas muy largas o cortas.
Elija una pieza adecuada de madera
lisa, perfore dos agujeros a través de
ella y fíjela al cartabón de ingletes con
tornillos. Compruebe que la guarnición
no interfiera con el funcionamiento
adecuado del protector de la hoja de la
sierra. Cuando corte piezas de trabajo
largas, puede hacer un soporte simple
del lado de salida fijando una pieza de
contrachapado a un burro.

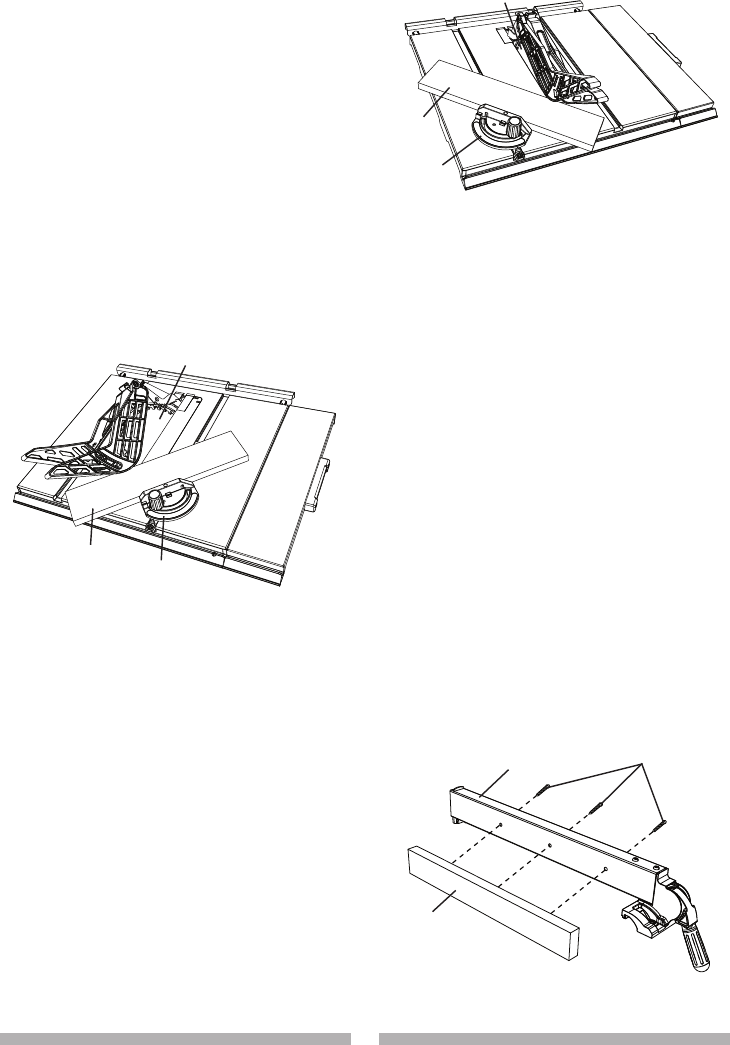

CORTE TRANSVERSAL DE BISEL
(FIG. VV)
BISEL DE LA HOJA DE 0° A 45° Y
ANGULO DE INGLETE DE 90°
Esta operación de corte es igual a la
del corte transversal, salvo en que el
ángulo del bisel de la hoja no es de 0°.
Fig. TT
1
2
Fig. UU 1
Siempre trabaje a la derecha
de la hoja durante este tipo de
operaciones de corte. El cartabón
de ingletes debe estar en la ranura
derecha, ya que el ángulo del bisel
puede hacer que el protector de la
hoja. interrumpa el corte si se usa
en la ranura izquierda.
1.
Baje la hoja a la posición inferior.
2. Ajuste la hoja (1) según el ángulo
deseado y ajuste la perilla de
sujeción de la hoja.
3. Ajuste el mango de sujeción de
ingletes (2) a 90°.
4. Sostenga firmemente la pieza
de trabajo (3) contra la cara del
cartabón de ingletes durante la
operación de corte.
CORTE COMPUESTO DE INGLETES
(FIG. WW)
BISEL DE LA HOJA DE 0° A 45° Y
ANGULO DE INGLETES DE 0° A 45°
Esta operación de corte con la sierra
incluye un ángulo de inglete y uno
del bisel.
Siempre trabaje a la derecha
de la hoja durante este tipo de
operaciones de corte. El cartabón
de ingletes debe estar en la ranura
Fig. VV 1
23
ADVERTENCIA
!
ADVERTENCIA
!
98 99
98 99
derecha, ya que el ángulo del bisel
puede hacer que el protector de la
hoja. interrumpa el corte si se usa
en la ranura izquierda.
1. Coloque el cartabón de ingletes (1)
en el ángulo deseado.
2. Coloque el cartabón de ingletes en
la ranura derecha de la mesa.
3. Coloque el bisel de la hoja (2) en el
ángulo del bisel deseado.
4. Sostenga la pieza de trabajo (3)
firmemente contra la cara del
cartabón de ingletes durante toda la
operación de corte.
UNION DE INGLETE (FIG. XX)
ANGULO DE INGLETE DE 0° A 45°
Esta operación de corte es igual a la
de corte transversal, excepto cuando el
cartabón de ingletes se bloquea en un
ángulo que diferente a 90°.
1. Coloque la hoja (1) a 0° del ángulo
del bisel.
2. Coloque el cartabón de ingletes (2)
en el ángulo de inglete deseado y
trábelo en su posición ajustando el
mango de sujeción del cartabón
de ingletes.
3. Sostenga la pieza de trabajo (3)
firmemente contra la cara del
cartabón de ingletes durante todo
el corte.
Fig. WW
1
2
3
USO DE FRENTES DE MADERA EN
LA GUIA DE CORTE EN DIRECCION
A LA VETA (FIG. YY)
Cuando realice algún tipo de corte
especial, puede agregar un frente de
madera en cualquiera de los lados de la
guía de corte en dirección a la veta (1).
1. Use una tabla de madera lisa y
recta de 19 mm de ancho (2) que
tenga el mismo largo que la guía de
corte en dirección a la veta.
2. Fije la guarnición de madera a la
guía con tornillos para madera (3)
(no se suministran) a través de
los agujeros en la guía. Debe
utilizarse una guía de madera si
corta en dirección a la veta algunos
materiales, como paneles delgados,
a fin de evitar que el material se
atasque entre la parte inferior de la
guía y la mesa.
Fig. XX
1
2
3
Fig. YY 3
1
2
98 99
98 99

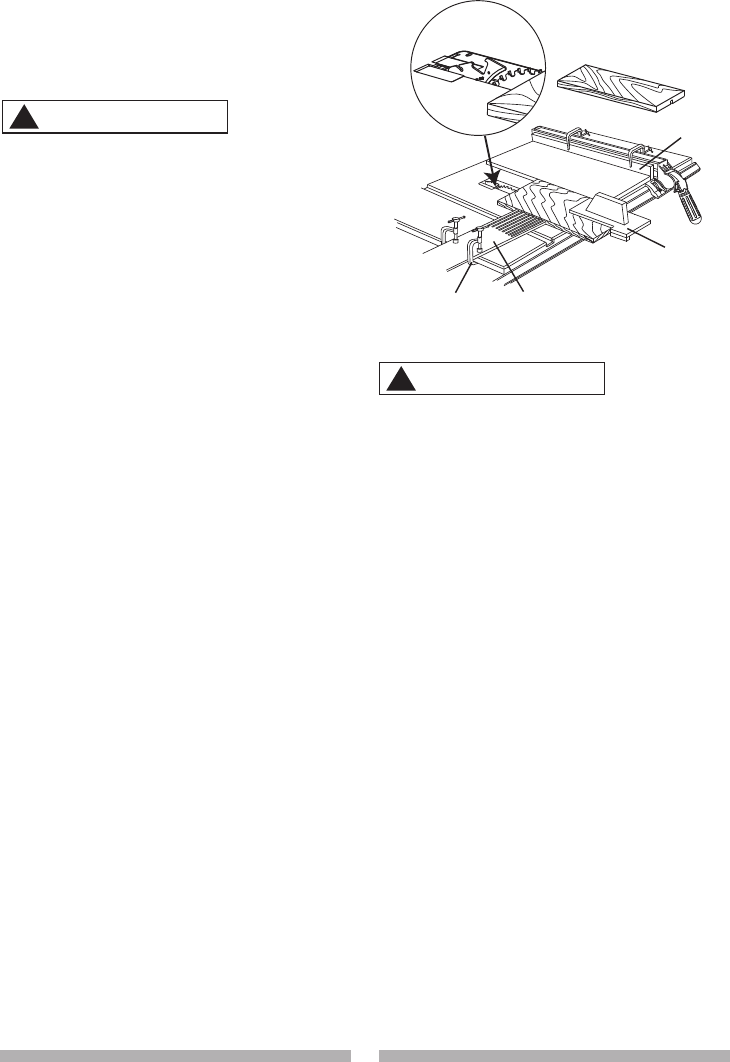

CORTES QUE NO SEAN DE UN
LADO A OTRO (FIG. ZZ)
Un corte que no sea de un lado a otro
se utiliza para cortar y ranuras de
trabajo sin exponer la hoja.
● Únicamente este tipo de corte se
efectúa sin instalar el ensamble
de la hoja, el ensamble de los
fiadores antirebote.
● Para evitar lesiones procedentes
de un arranque accidental,
compruebe que el interruptor
esté en la posición OFF (apagado)
y el enchufe esté desconectado
del tomacorriente.
● Para evitar el riesgo de lesiones
personales. Siempre utilice el
bloque de empuje, la guía auxiliar
y la tabla de cantos biselados
cuando haga un corte que no sea
de un lado a otro.
1. Antes de arrancar la sierra de mesa,
baje la hoja a la posición inferior.
2. Retire el ensamble del protector
de la hoja y el ensamble de los
fiadores antirebote cuando vaya a
efectuar un corte que no sea de un
lado a otro.
3.
Utilice la tabla de cantos biselados (1)
con las abrazaderas en C (3)
para fijar la pieza de trabajo de
forma segura.
4. Monte la guía auxiliar (4) con las
abrazaderas en C.
5. Utilice el bloque de empuje (2) para
mover la pieza de trabajo.
NOTA: Monte la tabla de cantos
biselados en la mesa como se ilustra,
de modo que los bordes delanteros de
la tabla con cantos biselados ayuden al
corte completo de la pieza de trabajo.
CORTES DE RANURAS (FIG. aa, bb)
● Para esta sierra, deben utilizarse
únicamente hojas para cortar
ranuras que sean apilables.
● NO utilice hojas ajustables ni
oscilantes para cortar ranuras.
● El ancho máximo de corte de
ranuras es de 12,7 mm.
● El diámetro máximo de la hoja
circular tipo dado es de 152,4 mm.
NOTA: Una placa de insertar ranuras
(número 308K no está incluida) es
necesaria para este procedimiento.
1. Retire el inserto de la mesa, la hoja
de la sierra, el ensamble del fiador
de rebote, el ensamble del protector
de la hoja y el ensamble de la
cuchilla separadora para los cortes
de dado ÚNICAMENTE. Vuelva a
instalar y a alinear el protector de
la hoja para todas las operaciones
de corte de lado a lado. Instale una
hoja para cortar ranuras con un
diámetro no mayor de 152,4 mm y
un ancho no mayor de 12,7 mm.
Fig. ZZ
Cortes que no sean
de un lado a otro
3 1
2
4
ADVERTENCIA
!
ADVERTENCIA
!
100 101
100 101
Para su propia seguridad, siempre
reemplace la hoja, el ensamblado del
protector de la hoja, el dispositivo
anti-retroceso, el cuchilla separadora
y el inserto cuando haya terminado
la operación de corte de ranura.
2. Instale el inserto de la mesa
tipo hoja para cortar ranuras
asegurándose de que la parte
trasera del inserto esté alineada
con la mesa. Si el inserto del dado
no está a nivel con la mesa, ajuste
los dos pernos en el inserto con una
llave hexagonal de 4 mm hasta que
esté paralelo con la mesa.
3. Las instrucciones para utilizar el
inserto para cortar ranuras vienen
empacadas con el juego del inserto,
que se compra por separado (no se
incluye con la unidad).
4. El eje de esta sierra (1) limita el
ancho máximo del corte a 12,7 mm.
5. No es necesario instalar el reborde
exterior (2) antes de enroscar la
tuerca del eje (3) para cortes de
ranuras con un ancho máximo de
12,7 mm. Asegúrese de que la
tuerca del eje (3) esté ajustada y de
que por lo menos una rosca del eje
exceda la tuerca.
6. Utilice únicamente el número
adecuado de hojas externas
redondeadas y de astilladoras
internas, como se muestra en el
manual de instrucciones del juego
de la hoja para cortar ranuras. La
hoja o la astilladora no deben tener
un ancho total exceder la 12,7 mm.
7. Revise la sierra para asegurarse
de que la hoja para cortar ranuras
no golpeará la carcasa, el inserto
o el motor cuando esté en
funcionamiento.
Fig. aa
2
1
3
Fig. bb Cortes de
ranuras
ADVERTENCIA
!
100 101
100 101
MANTENIMIENTO
MANTENIMIENTO DE LA SIERRA
DE MESA
MANTENIMIENTO GENERAL
Por su propia seguridad, coloque el
interruptor en OFF y retire la llave
del interruptor. Retire el enchufe del
tomacorriente antes de proporcionar
mantenimiento o lubricar su sierra.
1. Extraiga todo el aserrín que se haya
acumulado dentro del gabinete de
la sierra y dentro del motor.
2. Pula la mesa de la sierra con cera
para automóviles para mantenerla
limpia y facilitar el deslizamiento de la
pieza de trabajo.
3. Limpie las hojas de corte con
removedor de resina y goma.
4. Si el cable está gastado, cortado
o dañado deberá cambiarse
de inmediato.
Las reparaciones eléctricas o
mecánicas sólo podrán ser realizadas
por técnicos especializados.
Contacte el departamento de servicio
al cliente para que le proporcione
asistencia. Cualquier otra pieza
puede suponer un peligro.
5. Utilice lavavajillas y agua para
limpiar las piezas de plástico.
NOTA: Determinados productos
químicos de limpieza puede dañar
las piezas de plástico.
6. Evite el uso de los siguientes
químicos o disolventes, amoníaco
o detergentes que contengan
amoníaco.
MECANISMO DE ELEVACIÓN E
INCLINACIÓN DE LA HOJA
(FIG. cc, dd)
Después de cada cinco horas de
operación, los mecanismos de elevación
e inclinación de la cuchilla deberán
revisarse para detectar anormalidades
de afl ojamiento, unión u otras.
1. Con la sierra desconectada de la
toma de energía, déle vuelta a la
sierra y hale hacia arriba y presione
hacia abajo en la unidad del motor.
2. Observe cualquier movimiento en el
mecanismo de montaje del motor.
3. Afloje o apriete los cuatro tornillos
hexagonales (1) con la llave
hexagonal para una operación fluida.
Ajuste solo 1/8 de giro de cada vez.
(Fig. cc)
NOTA: No adjuste el tornillo más de
1/2 giro en total proque es posible
dañar el mecanismo.
4. Coloque una pequeña cantidad de
lubricante seco en el engranaje del
bisel (2). La barra de empuje (3)
deberá mantenerse limpia y sin
aserrín, goma, alquitrán u otros
contaminantes para lograr un
funcionamiento sin obstáculos.
(Fig. dd)
Fig. cc
1
1
1
ADVERTENCIA
!
ADVERTENCIA
!
102 103
102 103
NOTA: Si se observa holgura excesiva
en cualquier parte de los mecanismos
de elevación o inclinación de la
cuchilla, Llame al servicio al cliente, al
número que aparece en el frente de
este manual.
LUBRICACIÓN
Todos los cojinetes del motor se
lubrican permanentemente en la fábrica
y no requieren lubricación adicional.
En todas las partes mecánicas de su
sierra de mesa donde está presente
un gorrón o vástago roscado, lubricar
usando grafi to o silicona. Estos
lubricantes secos no atraparán polvo
como el aceite o la grasa.
REEMPLAZO DE LAS ESCOBILLAS
DE CARBON (FIG. ee, ff)
Siempre desconecte el enchufe
del suministro eléctrico antes de
inspeccionar las escobillas.
Fig. dd
23
Las escobillas de carbón que se
incluyen con la unidad durarán
aproximadamente 50 horas de
tiempo de operación o 10.000 ciclos
de encendido/apagado (ON/OFF).
Reemplace las dos escobillas de carbón
cuando tengan menos de 6,35 mm de
carbón restante a lo largo o si el resorte
o el cable están dañados o quemados.
1.
Quite de la sierra de mesa el
protector de la hoja, la hoja, la guía
de corte en dirección a la veta, el
cartabón de ingletes y la estructura
del pedestal.
2. Baje la hoja hasta su posición de
altura mínima. Esto facilitará el
acceso a los cepillos.
3.
Coloque un trozo de cartón o una
sábana en el piso para proteger la
superficie de la sierra de mesa.
4.
Coloque la sierra en posición
invertida sobre el material de
protección.
5.
Incline el volante manual de
elevación/inclinación de la hoja (1)
a 45°. (Fig. ee)
6.
Retire el capuchón plástico negro (2)
del lado del motor (3).
Fig. ee
3
2
1
ADVERTENCIA
!
102 103
102 103

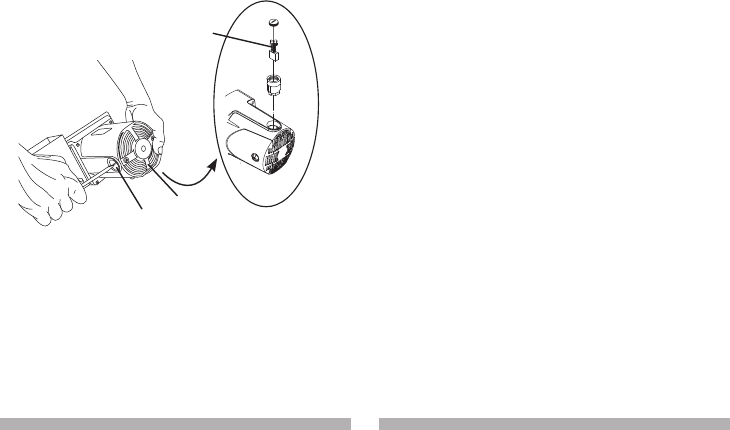

7.
Quite cuidadosamente la tapa, ya
que tiene un resorte, y después
quite la escobilla (4) y reemplácela.
(Fig. ff)
8.
Repita el paso 6 y 7 para el otro
lado del motor.
9.
Ponga el cepillo nuevo en la
abertura del motor. Asegure que
las orejas en el cabo metálico de
ensamble pueda entrar en el mismo
agujero en que la parte de carbono
se adapta. No ajuste demasiado la
tapa plástica.
10.Coloque cuidadosamente la sierra
en posición vertical sobre una
superficie limpia y plana.
11.Reemplace el protector de la hoja,
la hoja, la guía de corte en dirección
a la veta, el cartabón de ingletes y
la estructura del pedestal.
NOTA: Para volver a instalar las
mismas escobillas, primero asegúrese
de que ingresen en la misma forma
en que salieron. Esto evitará un
período de adaptación, que reduce el
rendimiento del motor y aumenta
el desgaste.
Fig. ff 4
3
2
104 105
104 105
GUÍA PARA LA SOLUCIÓN DE PROBLEMAS
PROBLEMA CAUSAS DEL PROBLEMA SOLUCIÓN
La sierra no
enciende.
1. La sierra no está enchufada.
2. Hay un fusible quemado o
un interruptor de circuito
averiado.
3. El cable está dañado.
4. Desechos en el interruptor de
encendido/apagado
1. Enchufe la sierra.
2. Reemplace el fusible o
einicie el interruptor de
circuito.
3. Substituya el cable eléctrico.
4. Quite el interruptor de la
sierra y sepárelo por la mitad.
Limpie cualquier desecho
acumulada adentro.
La sierra no
realiza cortes
precisos de 45°
ni de 90° en
dirección a la
veta.
1. Las posiciones
predeterminadas no se han
ajustado correctamente.
2. Indicador del ángulo de la
inclinación no se ha fijado
correctamente.
1. Revise la hoja con la
escuadra y ajuste las
posiciones predeterminadas.
2. Revise la hoja con la
escuadra y ajústela en el
punto cero.
El material
pellizcó la hoja
cuando realizaba
un corte en
dirección a la
veta.
1. La guía de corte en dirección
a la veta no está alineada con
la hoja.
2. La madera está deformada,
y el borde apoyado contra la
guía no es recto.
1. Verifique y alinee la hoja.
2. Seleccione otra pieza de
madera.
El material
se adhiere
a la cuchilla
separadora.
1. La cuchilla separadora no
está correctamente alineada
con la hoja.
1. Verifique y alinee la cuchilla
separadora con la hoja.
La sierra hace
cortes que no lo
satisfacen.
1. La hoja está desafilada.
2. La hoja está montada con los
dientes hacia atrás.
3. Hay goma o resina sobre la
hoja.
4. La hoja no es la adecuada
para el trabajo que realiza.
5. La goma o la resina en la hoja
hacen que la alimentación
sea errática.
1. Reemplace la hoja.
2. Los dientes de la hoja deben
apuntar hacia adelante.
3. Extraiga la hoja y límpiela
con trementina y con fibra de
acero gruesa.
4. Extraiga la hoja y límpiela
con trementina y con fibra de
acero gruesa.
5. Límpie la mesa con
trementina y con fibra de
acero.
Para evitar lesiones por encendidos accidentales, APAGUE y desconecte
siempre la herramienta antes de moverla, reemplazar las hojas o hacer
ajustes.
ADVERTENCIA
!
104 105
104 105
Para evitar lesiones por encendidos accidentales, APAGUE y desconecte
siempre la herramienta antes de moverla, reemplazar las hojas o hacer
ajustes.
ADVERTENCIA
!
PROBLEMA CAUSAS DEL PROBLEMA SOLUCIÓN
El material fue
despedido por
la hoja.
1. La guía de corte en dirección
a la veta no está ajustada
correctamente.
2. La cuchilla separadora no está
alineada con la hoja.
3. Se guía el material sin la guía de
corte en dirección a la veta.
4. La cuchilla separadora no está
en su lugar.
5. El usuario suelta el material
antes de que haya pasado por la
hoja de la sierra.
6. El mango de sujeción del ángulo
de inglete no está ajustado.
7. La perilla de la cerradura del
ángulo de los ingletes no es
apretada.
1. Alinee la guía de corte
con la ranura del calibre
del inglete.
2. Alinee la cuchilla
separadora con la hoja.
3. Instale y utilice la guía de
corte en dirección a la veta.
4. Instale y utilice la
cuchilla separadora. (con
protector)
5. Empuje el material hasta
que haya atravesado
completamente la hoja
antes de soltar la pieza
de trabajo
6. Ajuste el mango.
7. Apriete la perilla.
La hoja no
se eleva ni
se inclina
libremente.
1. Hay aserrín y suciedad
acumulados en los mecanismos
de elevación e inclinación.
1. Cepille o sople y el
aserrín o la suciedad.
La sierra no
desarrolla
la velocidad
máxima.
1. La extensión eléctrica es
demasiado liviana o demasiado
larga.
2. El voltaje de la línea de su casa
es bajo.
1. Reemplácela con una
extensión de la medida
adecuada.
2. Contáctese con su
compañía proveedora de
electricidad.
La máquina
vibra
excesivamente.
1. La sierra no está bien
asegurada sobre el banco de
trabajo.
2. El pedestal no está a nivel.
3. La hoja de la sierra está
dañada.
1. Ajuste todos los
aditamentos de montaje.
2. Coloque de nuevo en
superficie llana plana.
3. Reemplace la hoja.
La sierra no
realiza cortes
transversales
de 45° ni de 90°
precisos.
1. El cartabón de ingletes no está
ajustado correctamente. 1. Ajuste la galga de los
ingletes.
106 107
106 107
CONSTRUCCION DEL EMPUJADOR
● Use madera contrachapada de buena
calidad o madera sólida.
● Use material de 1/2 pulgada ó 3/4 pulgada.
● EI empujador DEBE ser más angosto que el
ancho del material que está cortando.
90°
20° - 30°
Taladre el
agujero
para colgarlo
Muesca para
evltar que la
mano se deslice
15-3/4 pulgada (400 mm)
Corte aquí para
empujar una madera
de 1/2 pulgada Corte aquí para
empujar una madera
de 3/4 pulgada
106 107
106 107
Felicitaciones por realizar una compra inteligente.
Su nuevo producto
Craftsman® pestá diseñado y fabricado para proporcionarle años de
funcionamiento confiable. Pero, como todos los productos, puede que necesite
reparaciones de cuando en cuando. Es ahí donde tener un acuerdo para la
protección de reparaciones puede ahorrarle dinero y molestias.
Aquí está lo que incluye el acuerdo de protección de reparaciones:
Servicio experto por parte de nuestros 10.000 profesionales especialistas
en reparación
Servicio ilimitado sin cargo para las piezas y mano de obra en todas las
reparaciones amparadas
Reemplazo del producto hasta $1.500 si el producto amparado no puede
ser reparado
Descuento del 25% del precio regular del servicio y de las piezas
instaladas relacionadas que no estén amparadas por el acuerdo; también
25% de descuento sobre el precio regular de la revisión de mantenimiento
preventivo
Ayuda rápida telefónica – lo llamamos Resolución Rápida – apoyo
telefónico por parte de un representante de Sears. Piense en nosotros
como en un “manual parlante del propietario”
Una vez que compre el acuerdo de protección para reparaciones, una simple
llamada telefónica es todo lo que necesita hacer para programar el servicio.
Puede llamar a cualquier hora del día o de la noche o programar una cita de
servicio a través de Internet.
El acuerdo de protección de reparaciones es una compra sin riesgos.
Si cancela por cualquier razón durante el período de garantía del producto, le
reembolsaremos la totalidad del monto pagado. O, efectuaremos un reembolso
prorrateado en cualquier momento después de que venza el período de la
garantía. Adquiera su acuerdo para la protección de reparaciones hoy mismo!
Se aplican algunas limitaciones y exclusiones. Para los precios y mayor
información en EE.UU., llame al 1-800-827-6655.
*La cobertura en Canadá varía sobre algunos productos. Para obtener
información más detallada llame a Sears Canadá al 1-800-361-6665.
Servicio de instalación de Sears
Para contactar a Sears para la instalación profesional de electrodomésticos
para el hogar, abridores de puertas de garaje, calentadores u otros artículos
importantes en EE.UU. o Canadá, llame al 1-800-MY-HOME®.
ACUERDOS PARA LA PROTECCIÓN DE REPARACIONES
56 56

Navigation menu
