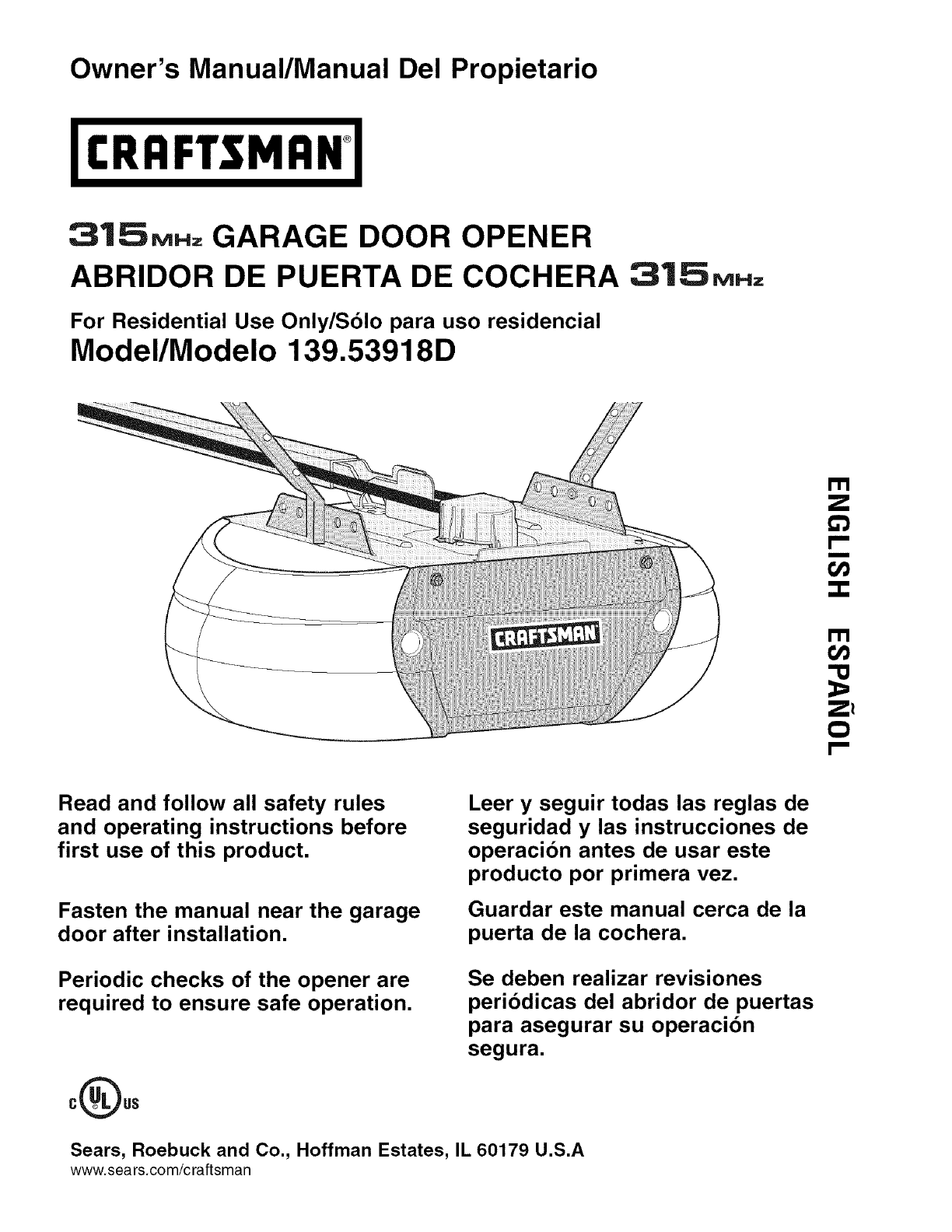

Owner's Manual/Manual Del Propietario

I:RRFTSMR

315MM= GARAGE DOOR OPENER

ABRIDOR DE PUERTA DE COCHERA 315MN_,

For Residential Use Only/Solo para uso residencial

Model/Modelo 139.53918D

Read and follow all safety rules

and operating instructions before

first use of this product.

Fasten the manual near the garage

door after installation.

Leer y seguir todas las reglas de

seguridad y las instrucciones de

operacion antes de usar este

producto por primera vez.

Guardar este manual cerca de la

puerta de la cochera.

Periodic checks of the opener are

required to ensure safe operation.

Se deben realizar revisiones

periodicas del abridor de puertas

para asegurar su operacion

segura.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A

www.sears.com/craftsman

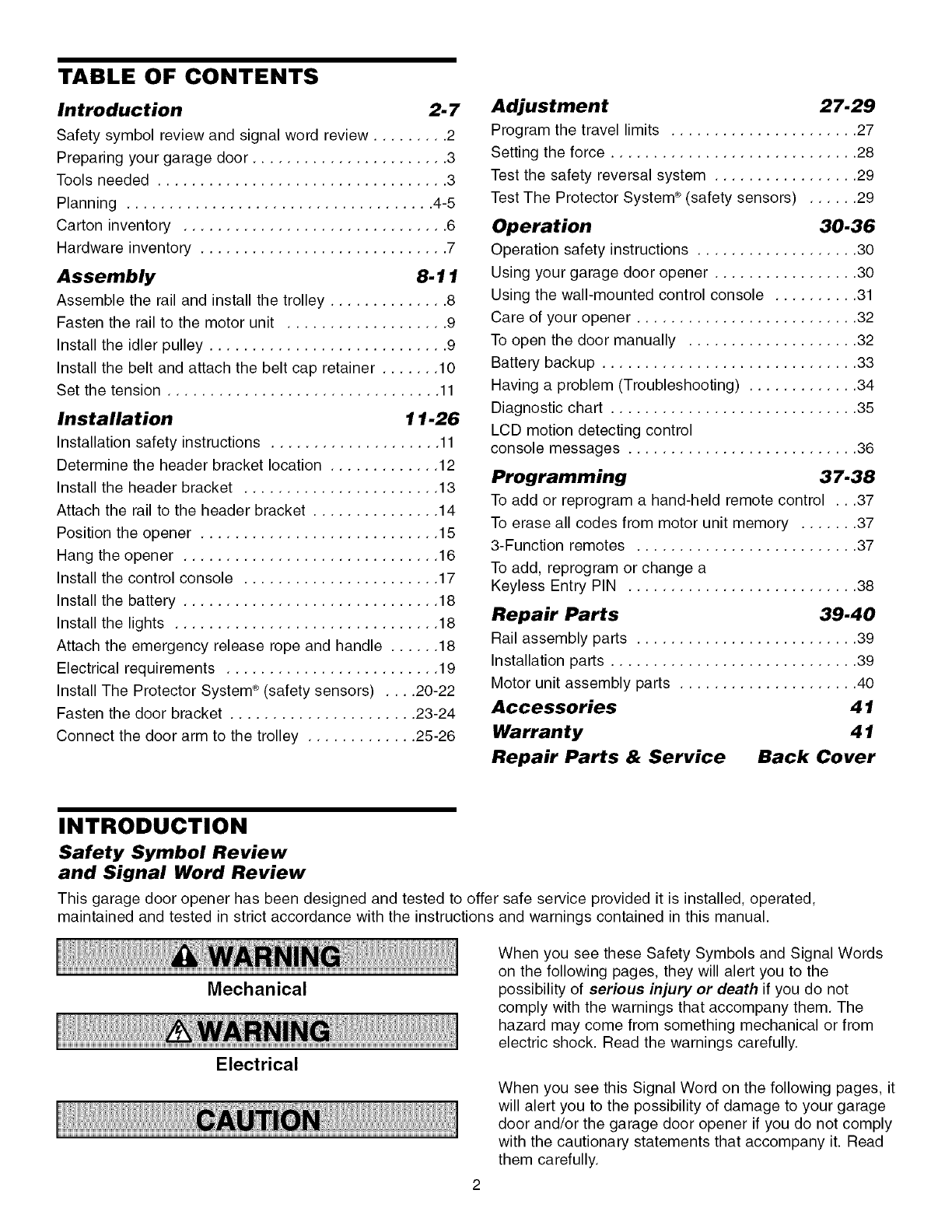

TABLE OF CONTENTS

Introduction 2.7

Safety symbol review and signal word review ......... 2

Preparing your garage door ....................... 3

Tools needed .................................. 3

Planning .................................... 4-5

Carton inventory ............................... 6

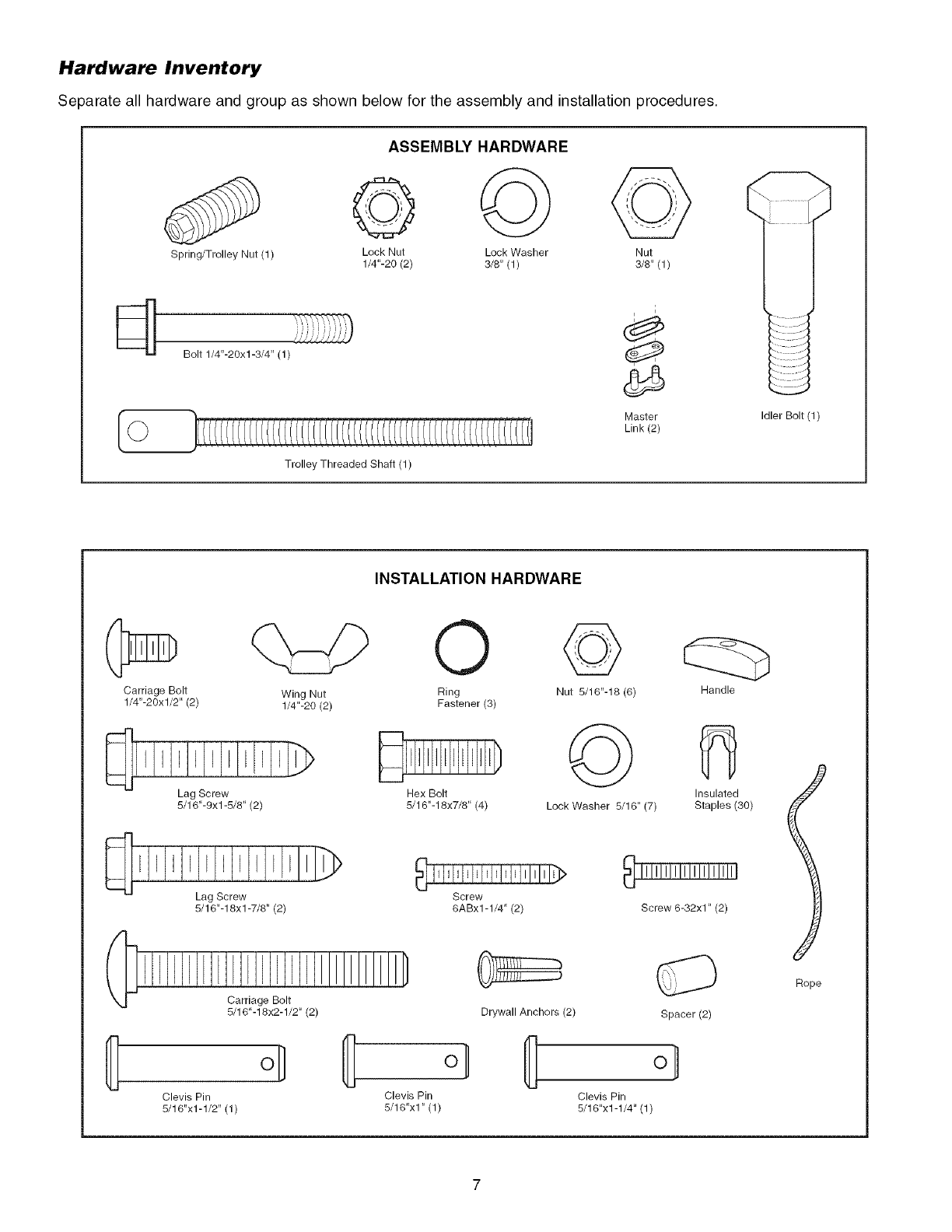

Hardware inventory ............................. 7

Assembly 8.11

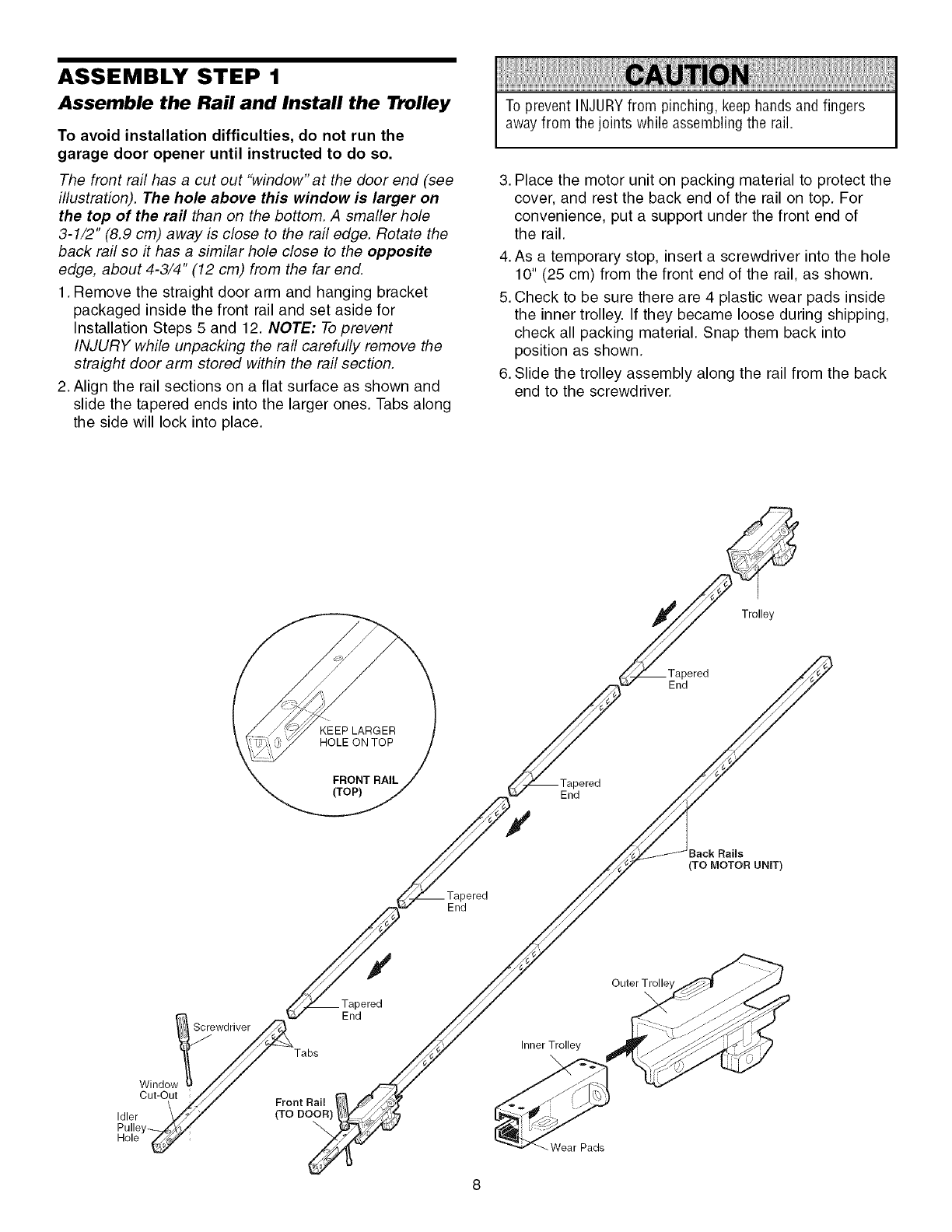

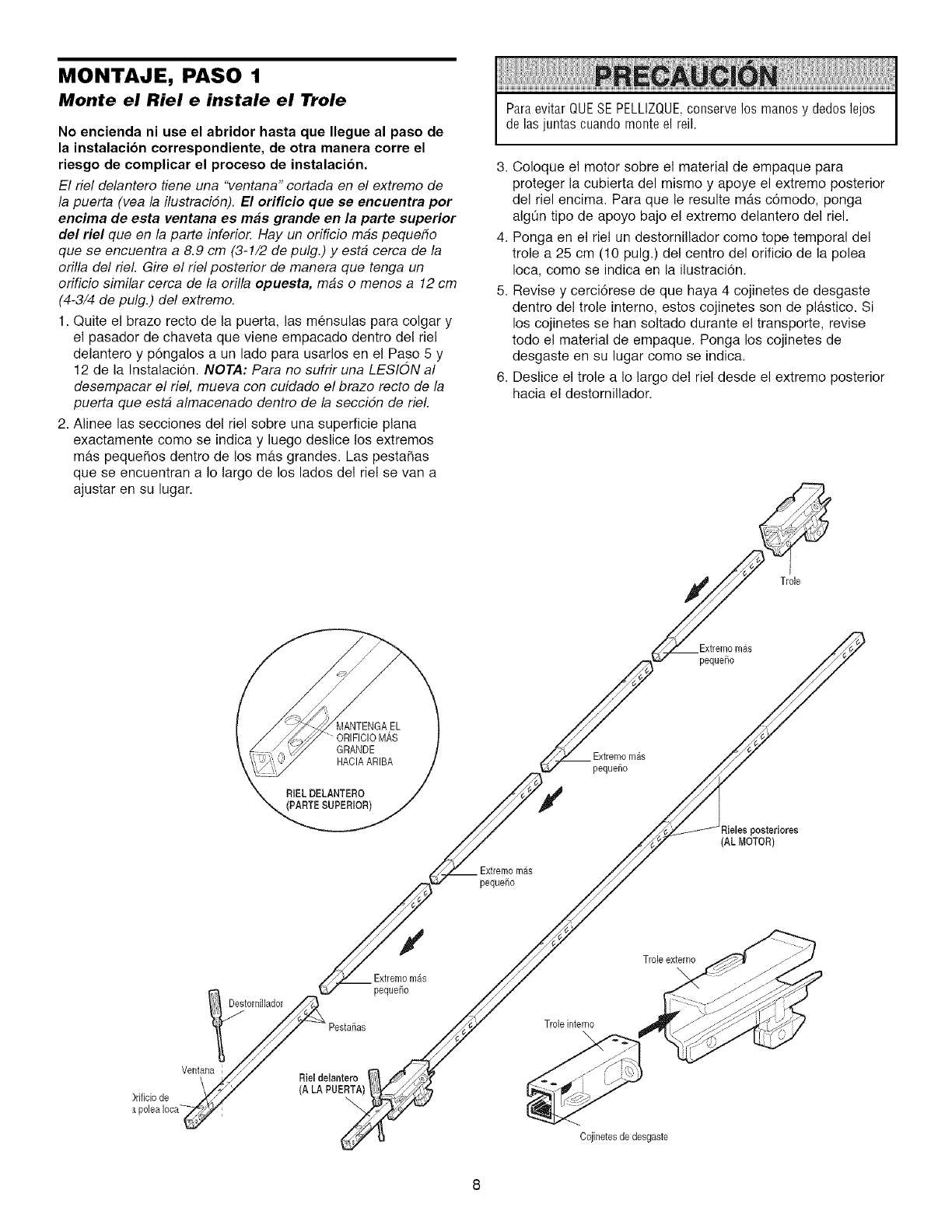

Assemble the rail and install the trolley .............. 8

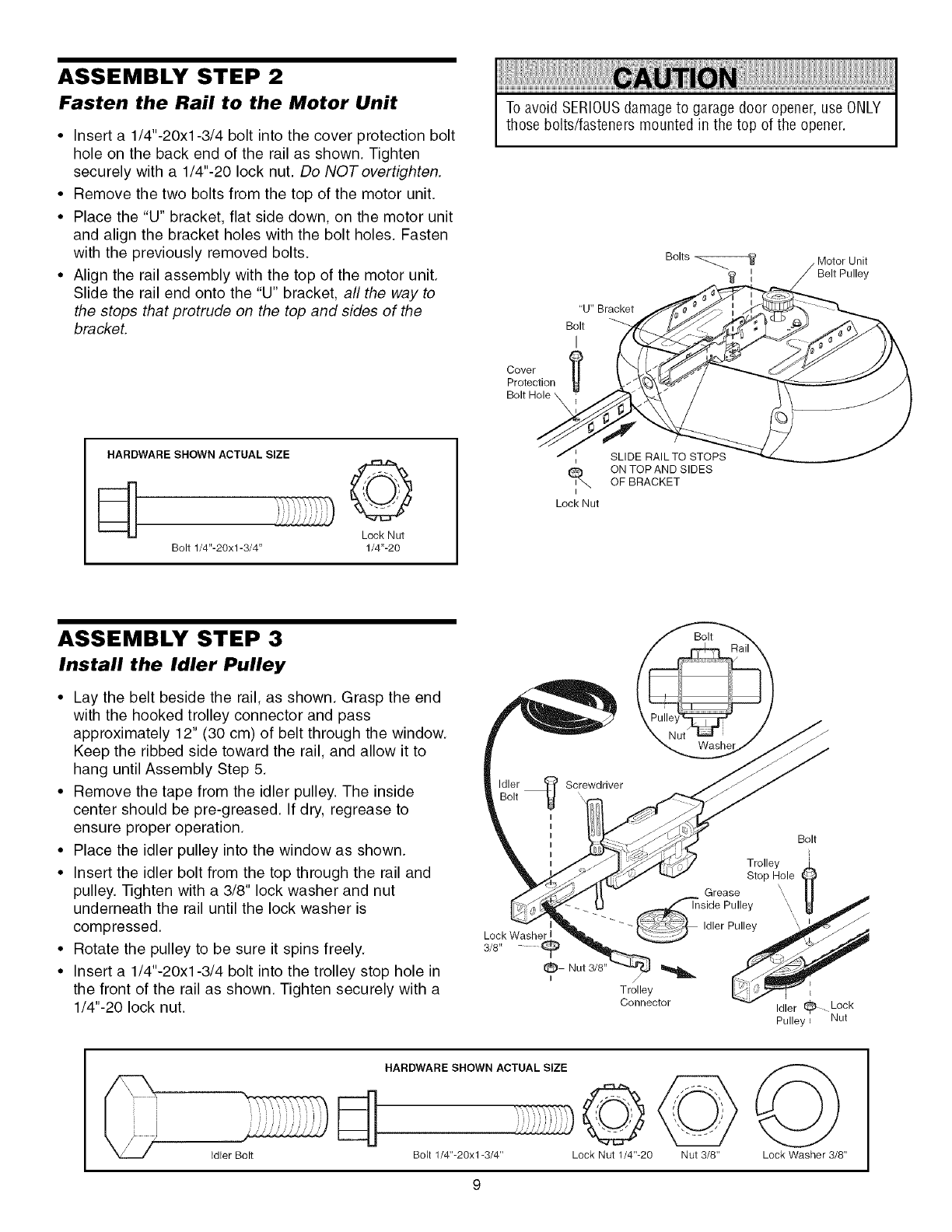

Fasten the rail to the motor unit ................... 9

Install the idler pulley ............................ 9

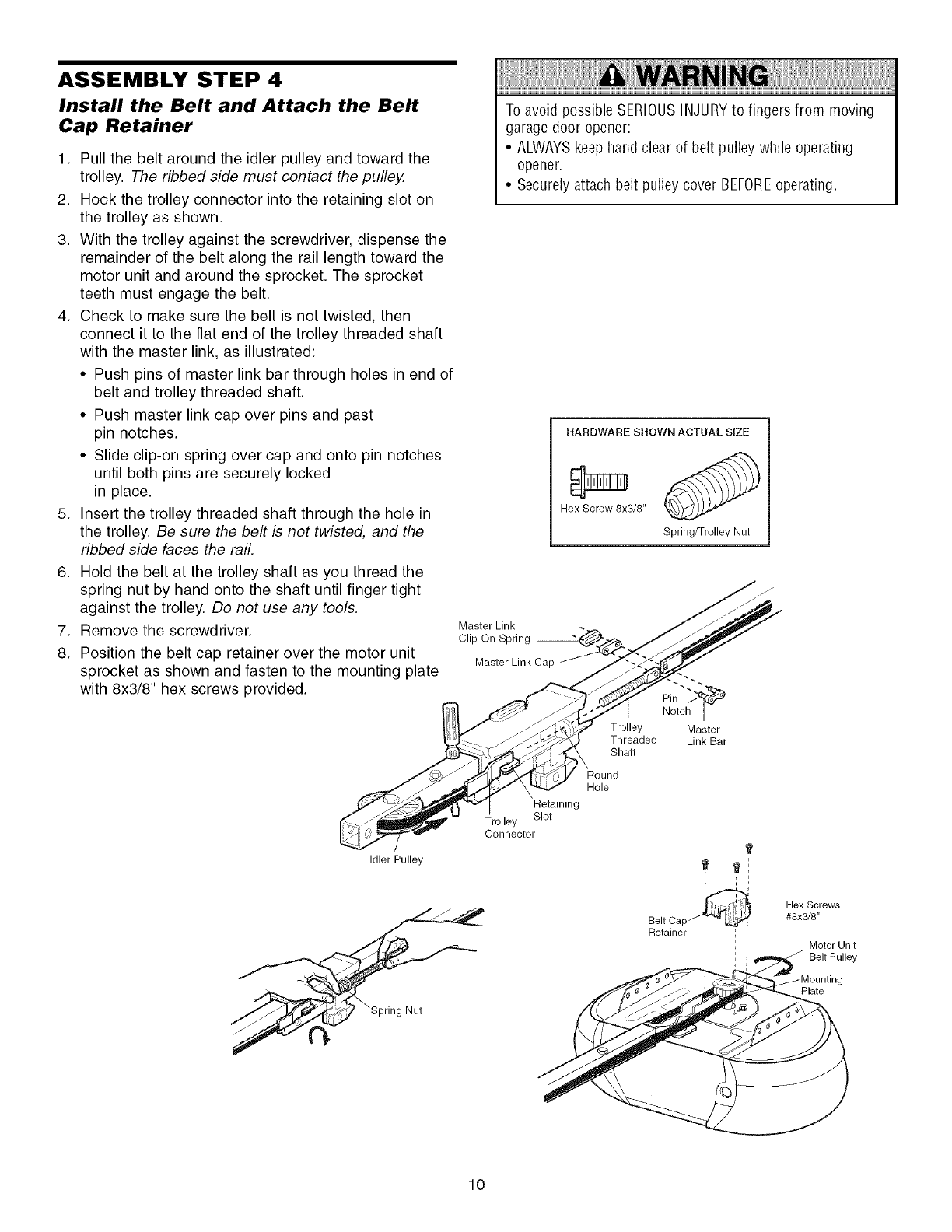

Install the belt and attach the belt cap retainer ....... 10

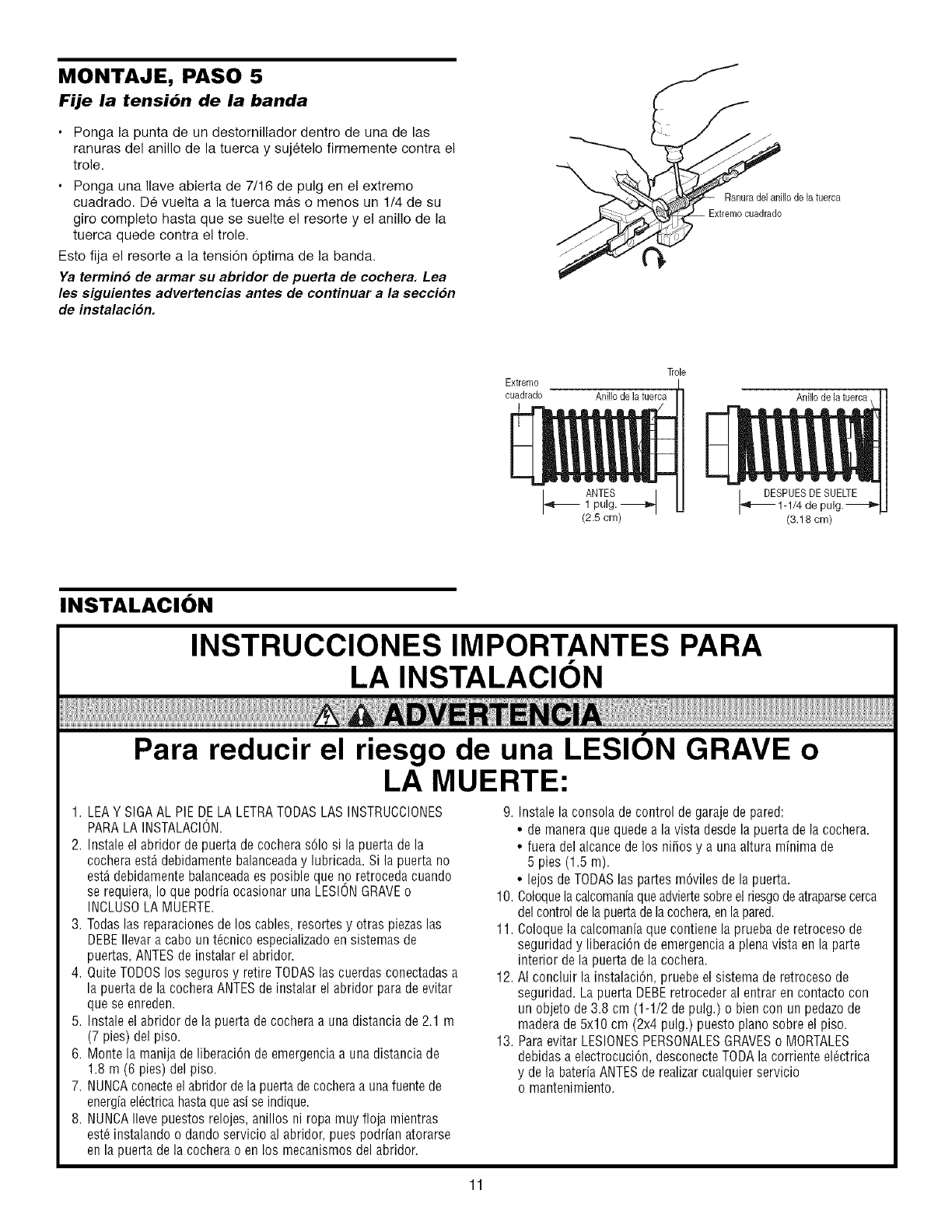

Set the tension ................................ 11

Installation 11-26

Installation safety instructions .................... 11

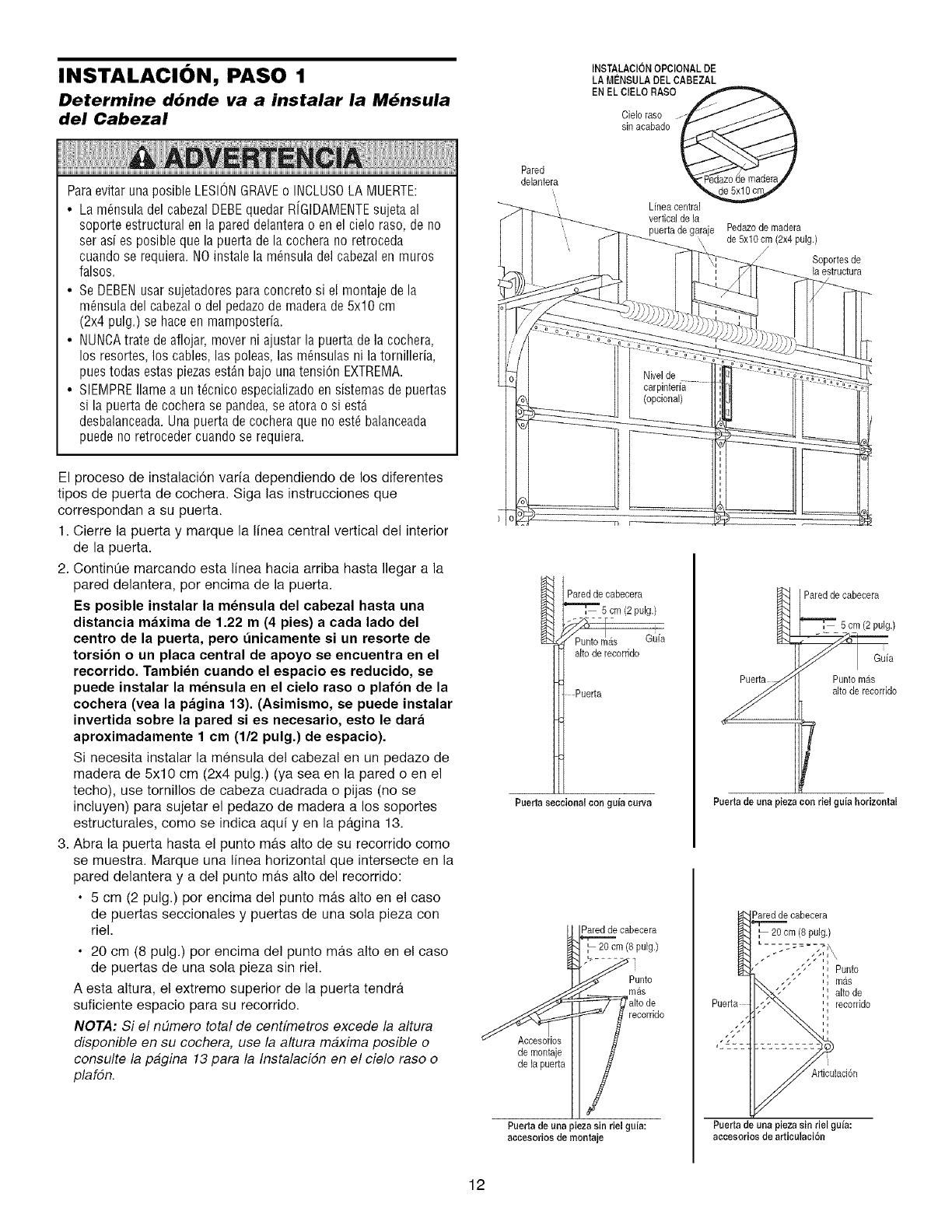

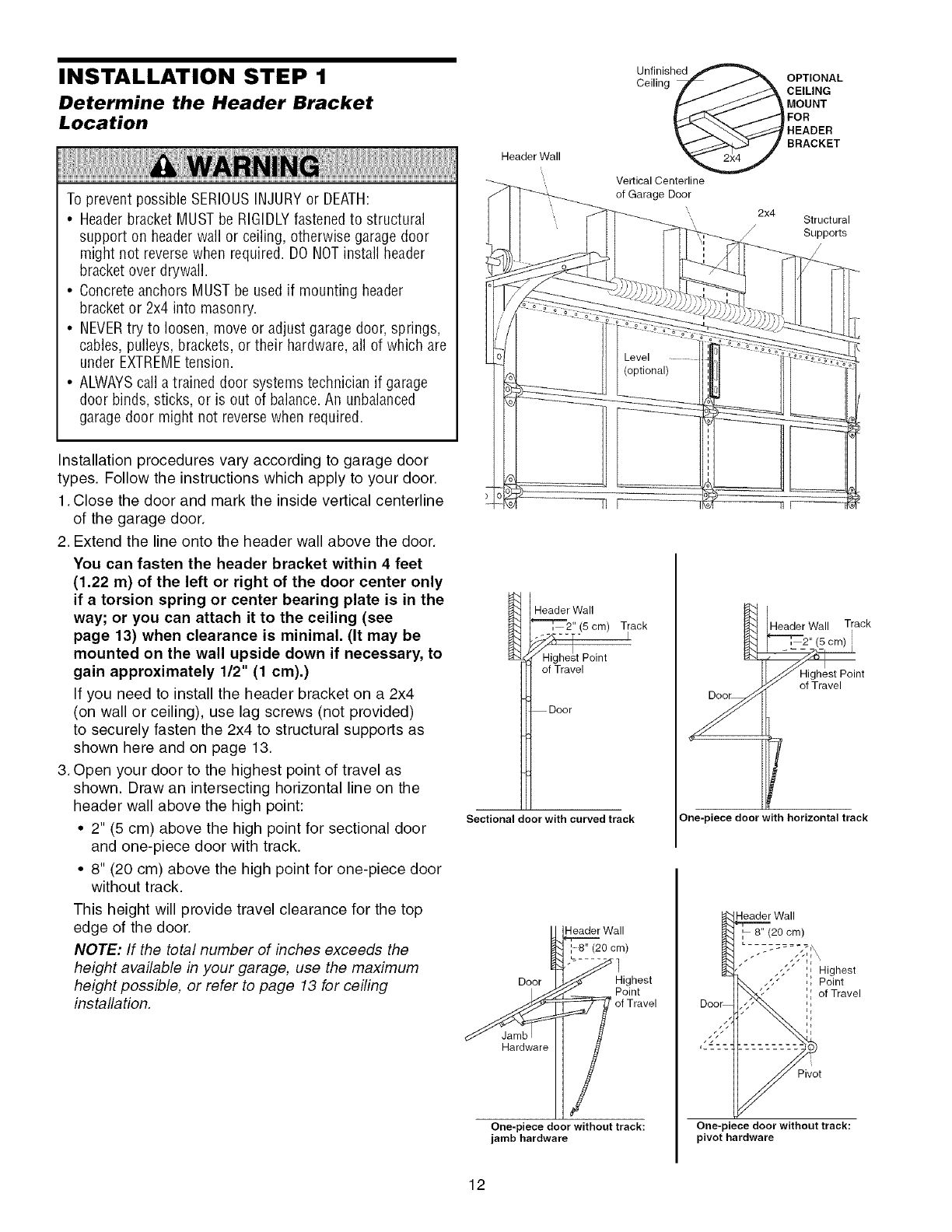

Determine the header bracket location ............. 12

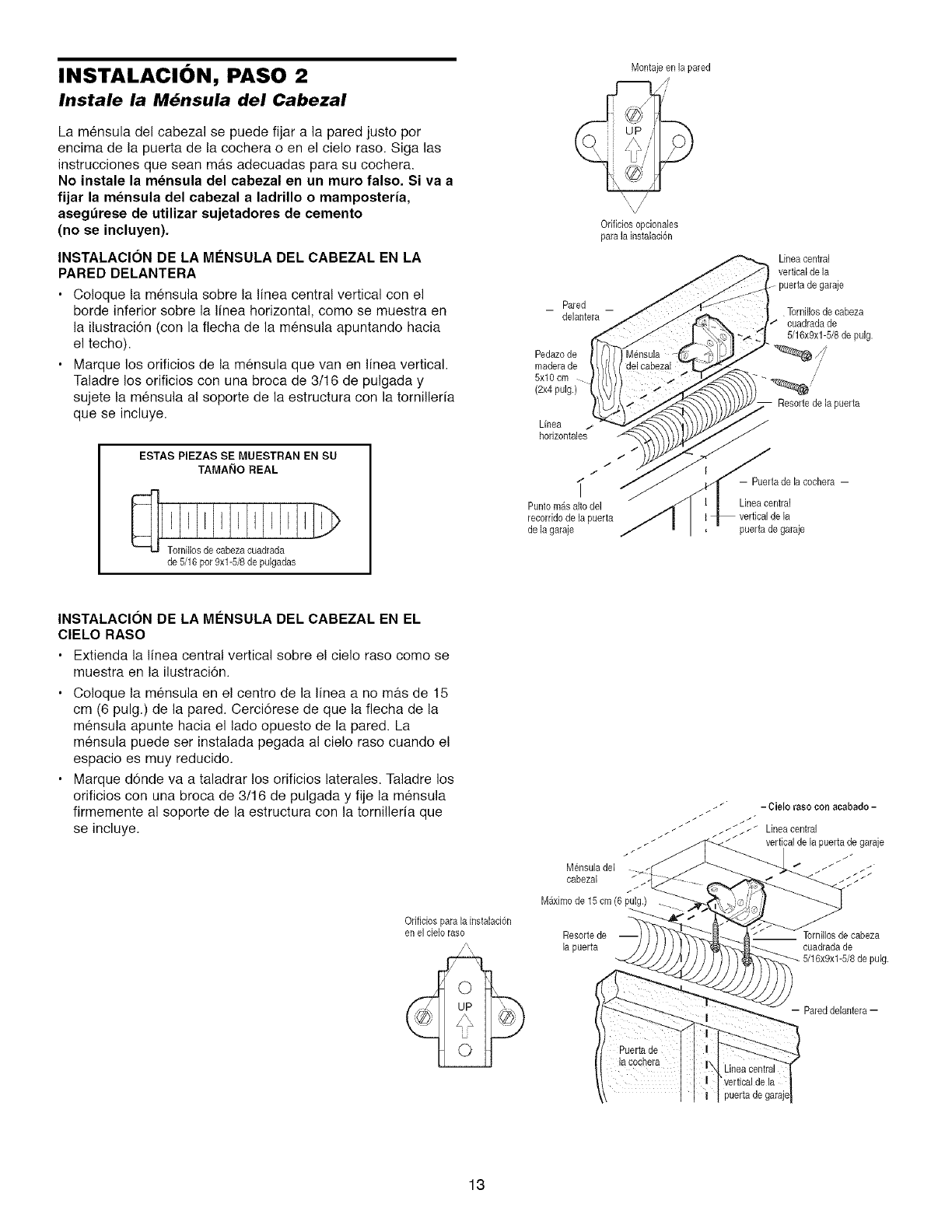

Install the header bracket ....................... 13

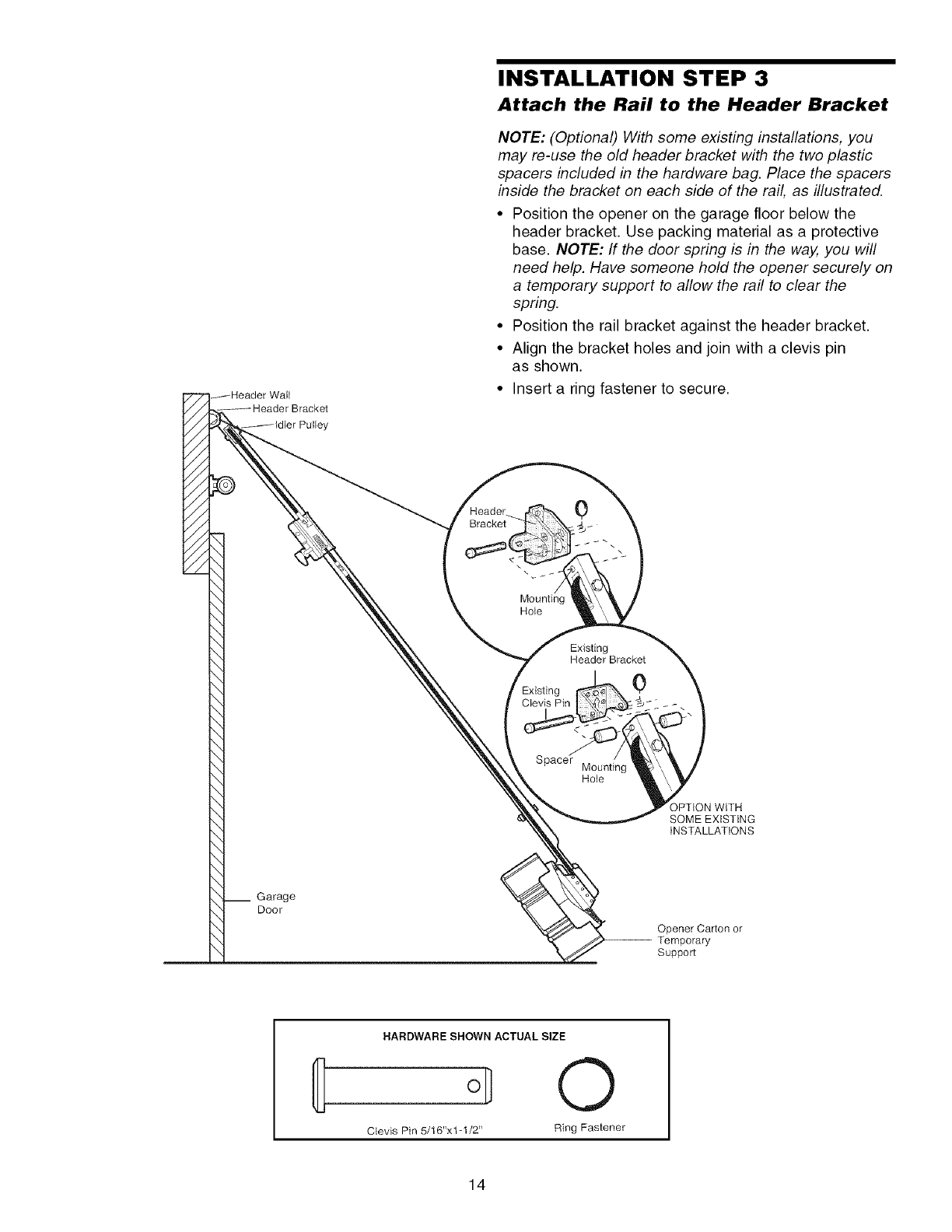

Attach the rail to the header bracket ............... 14

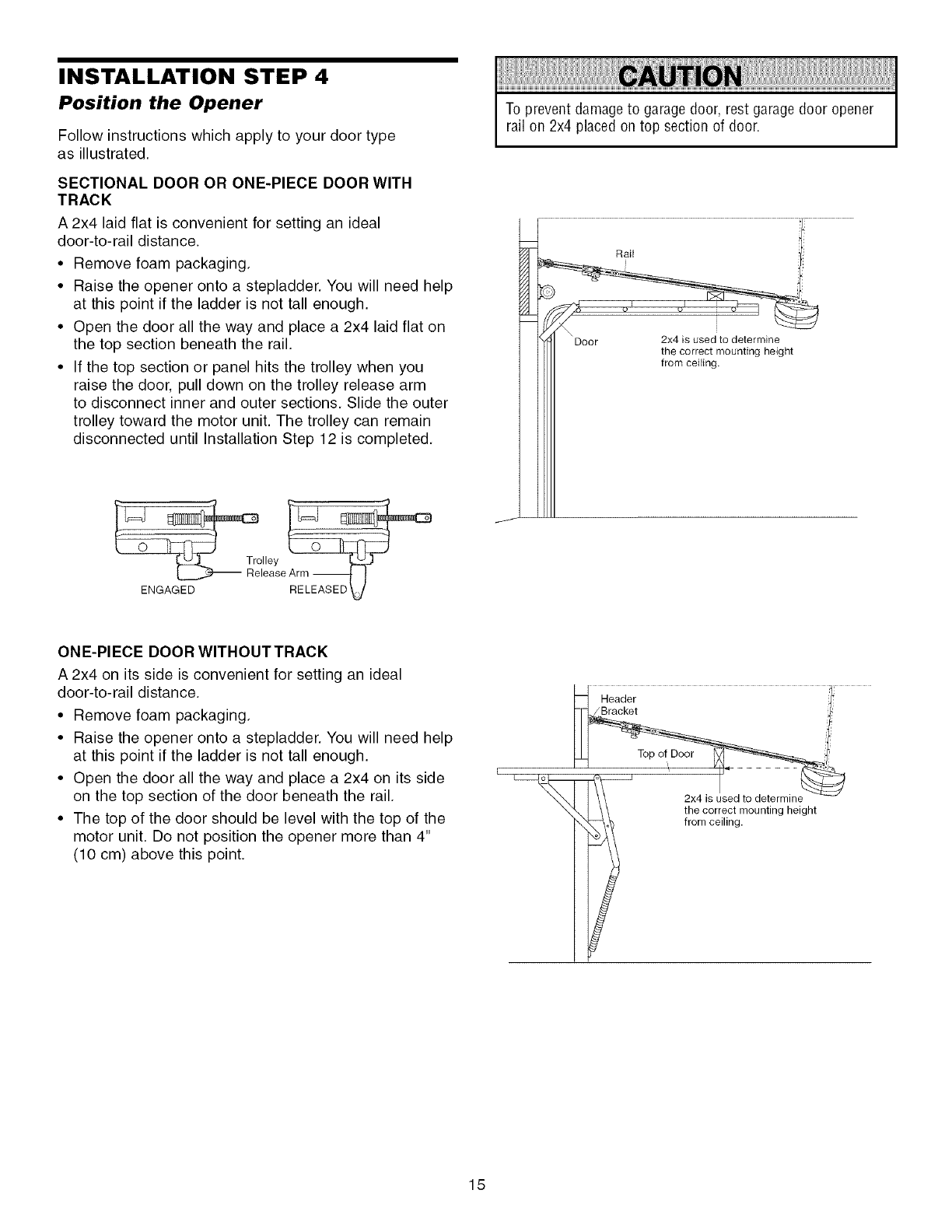

Position the opener ............................ 15

Hang the opener .............................. 16

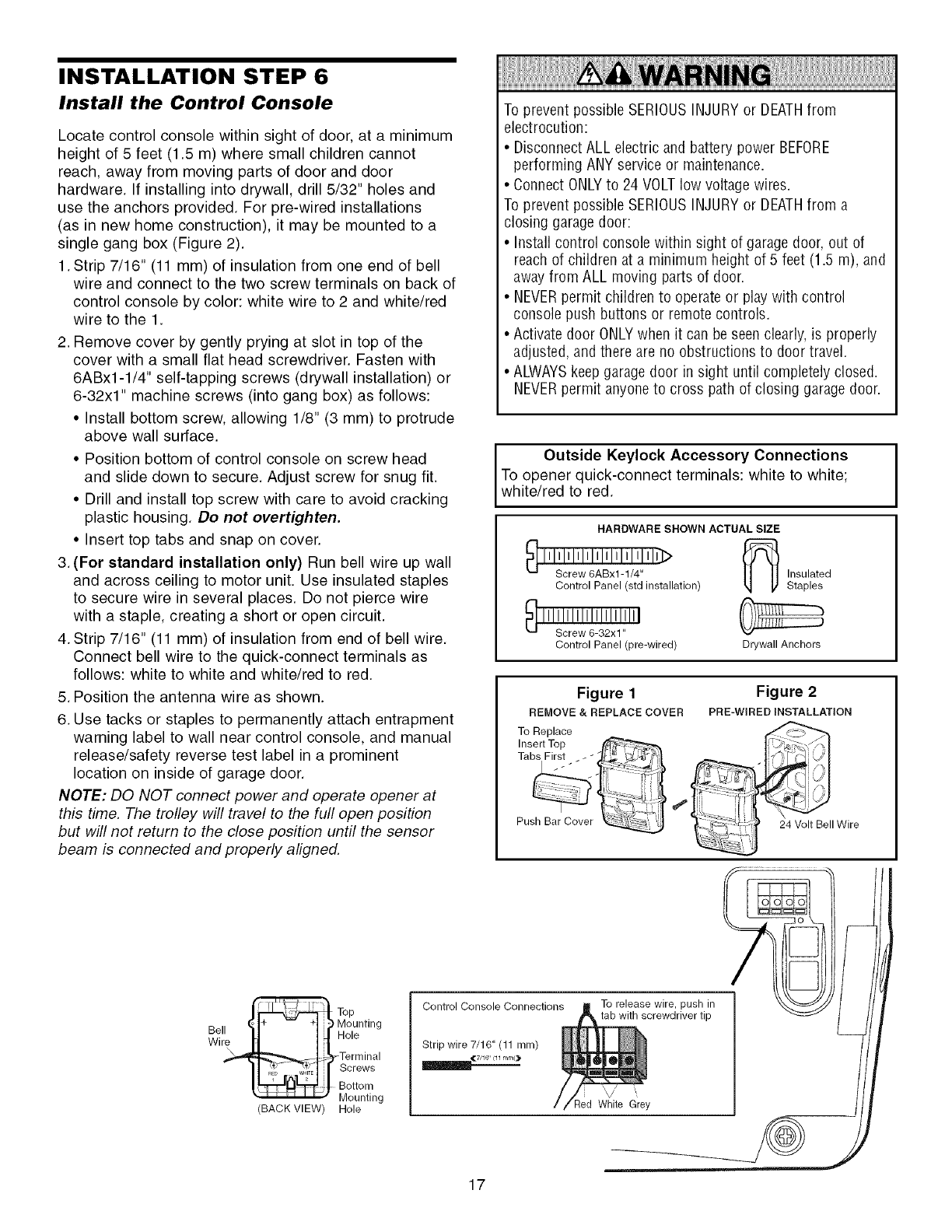

Install the control console ....................... 17

Install the battery .............................. 18

Install the lights ............................... 18

Attach the emergency release rope and handle ...... 18

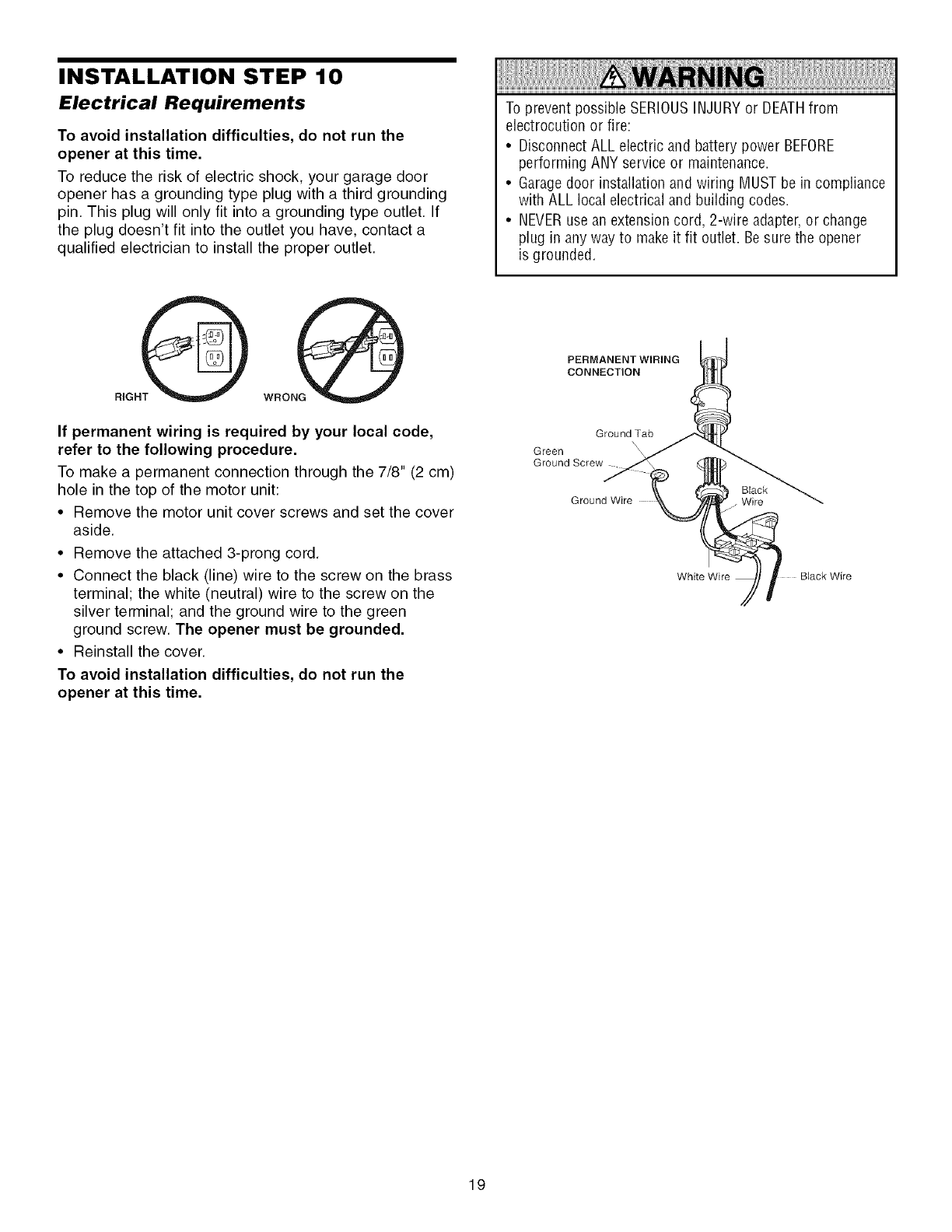

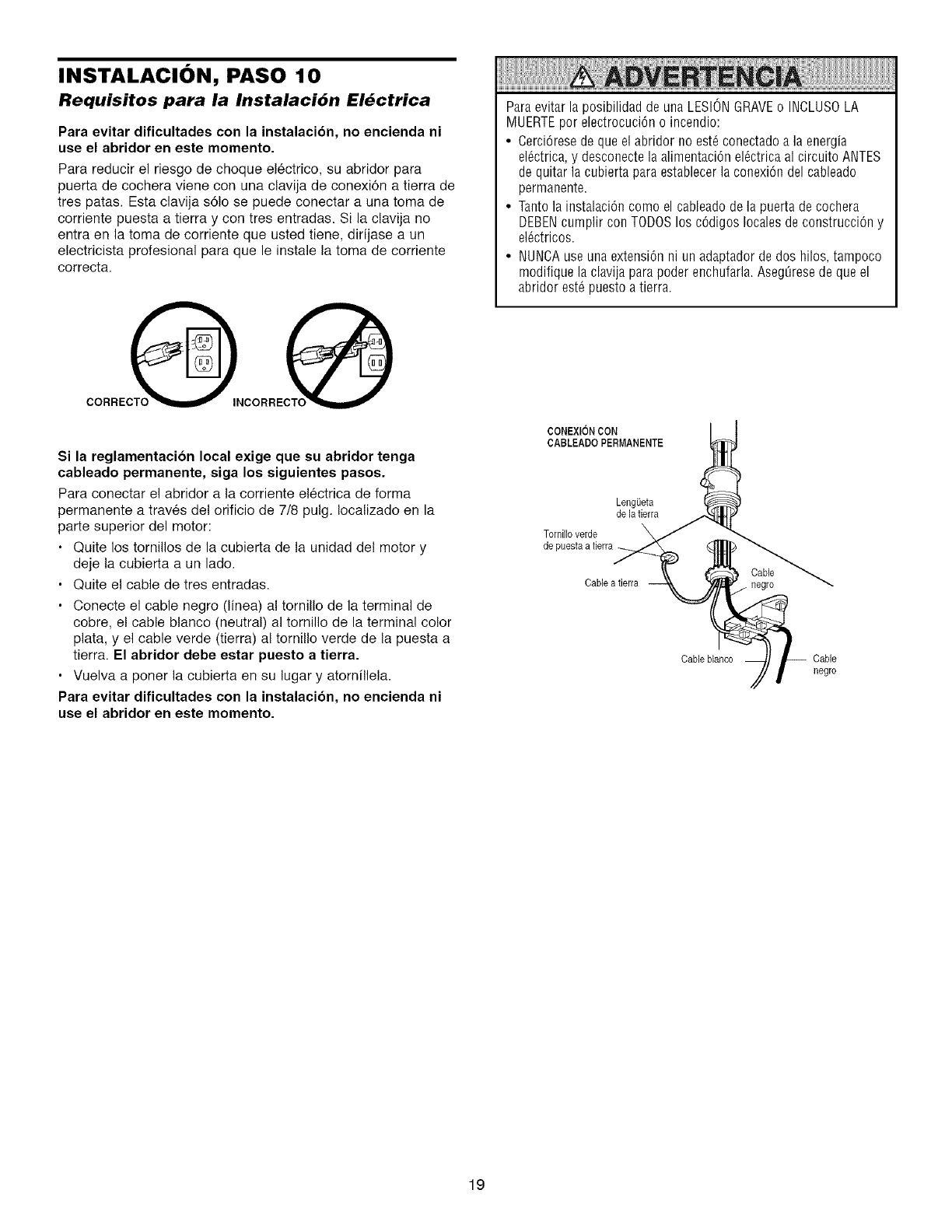

Electrical requirements ......................... 19

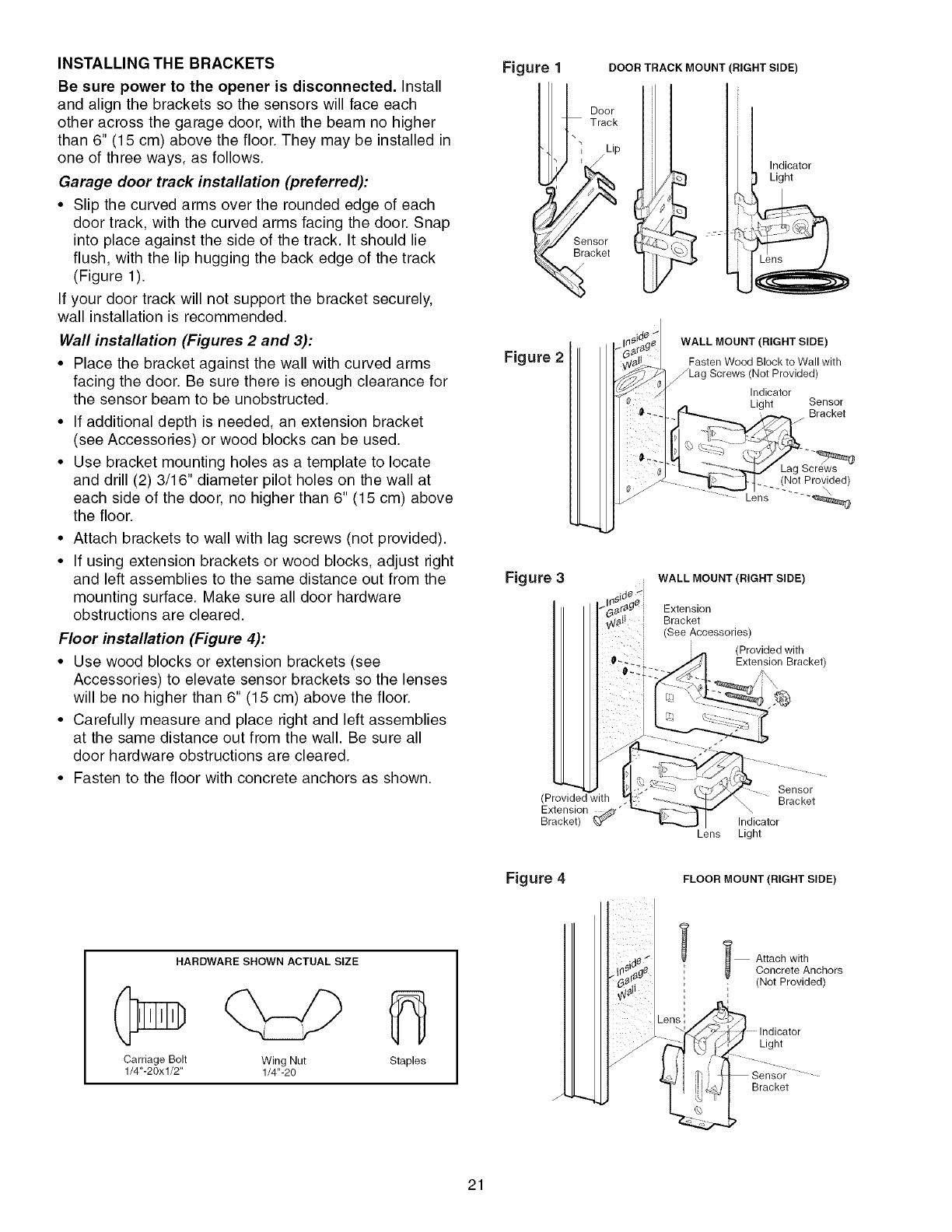

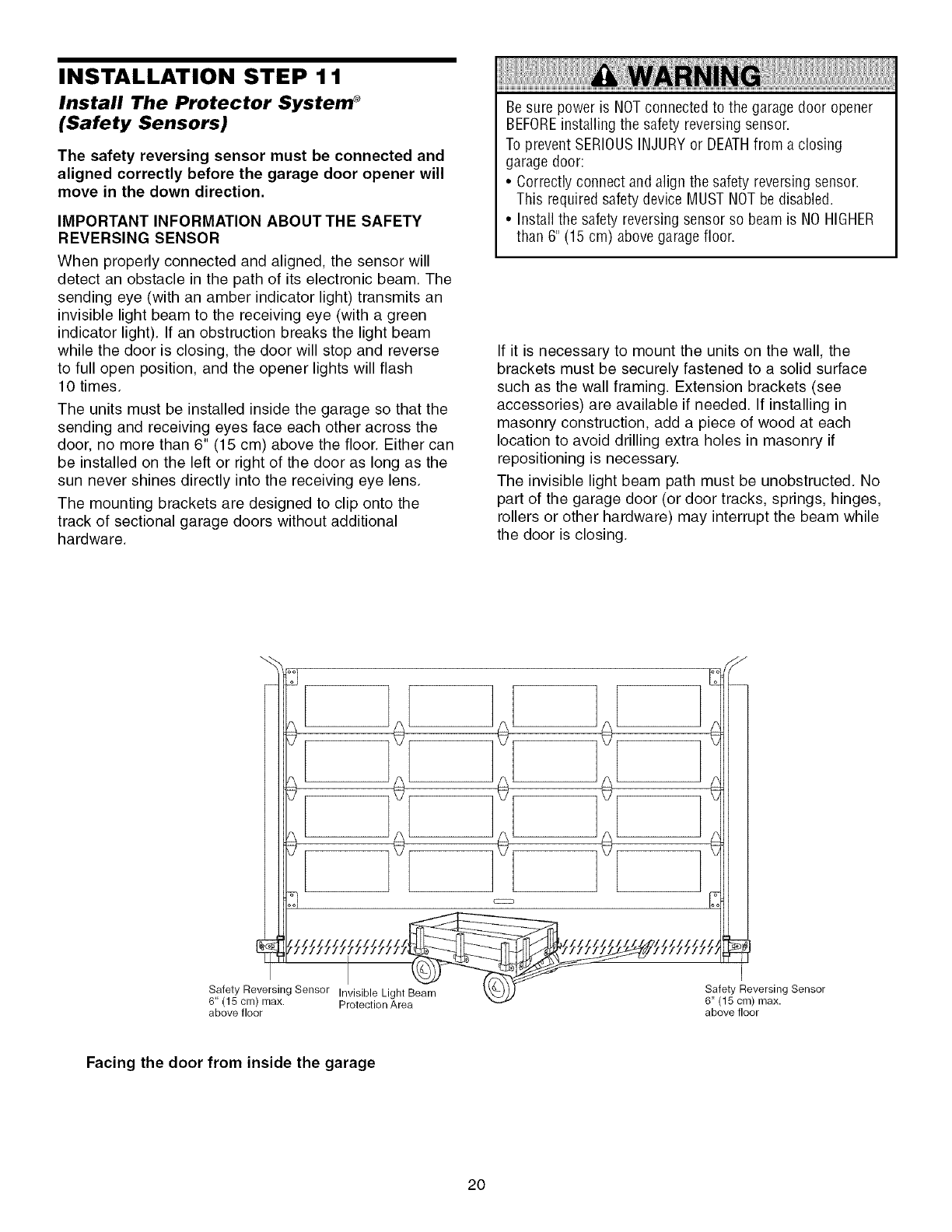

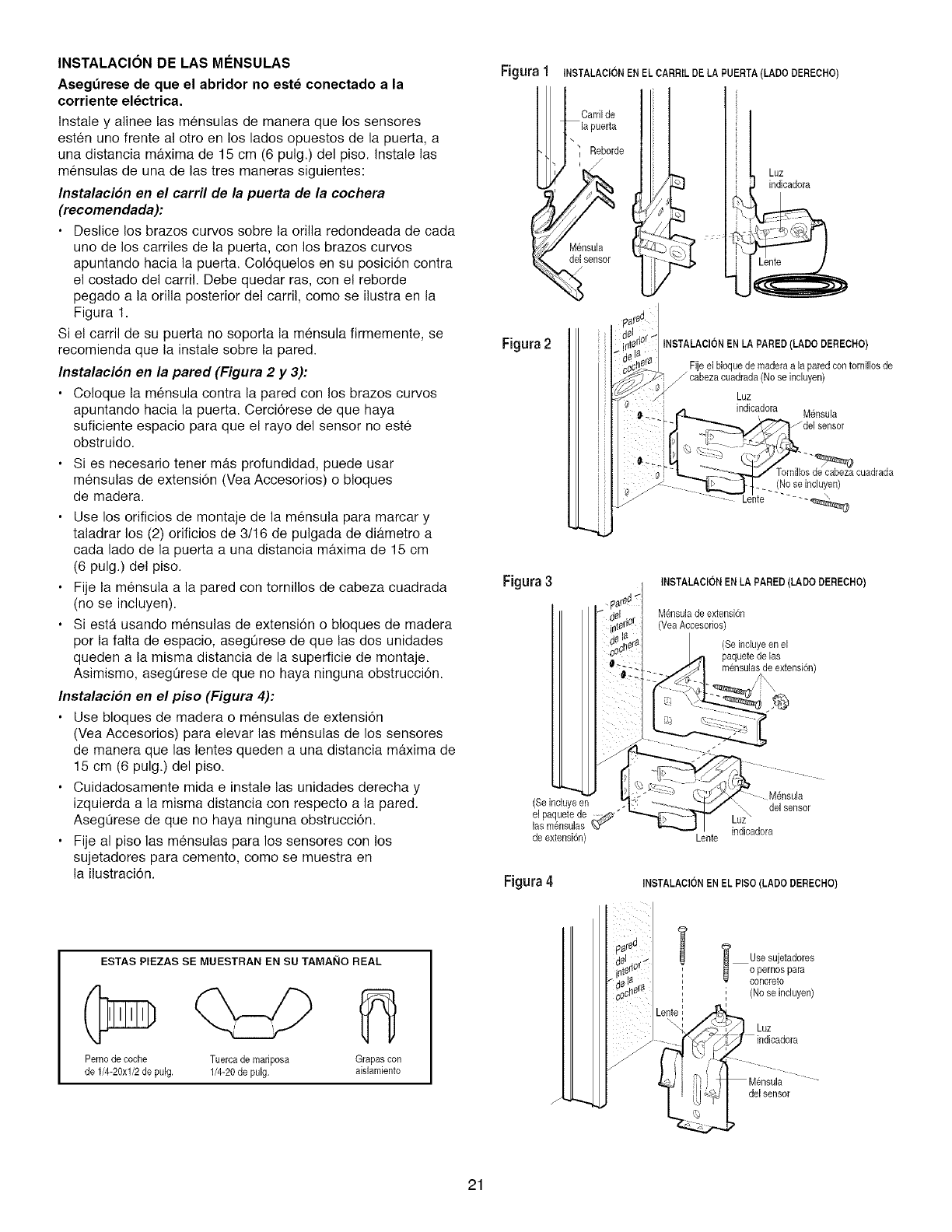

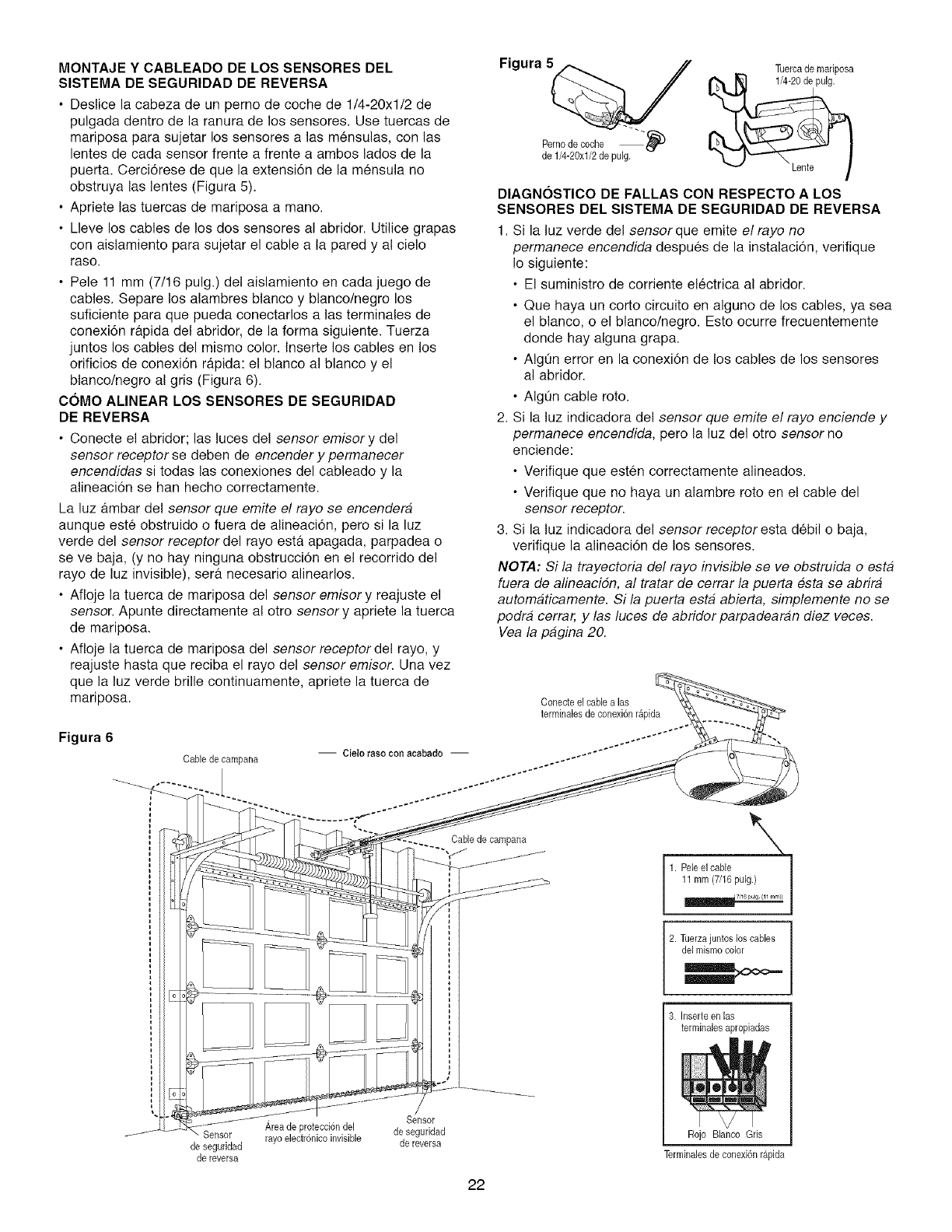

Install The Protector System ®(safety sensors) .... 20-22

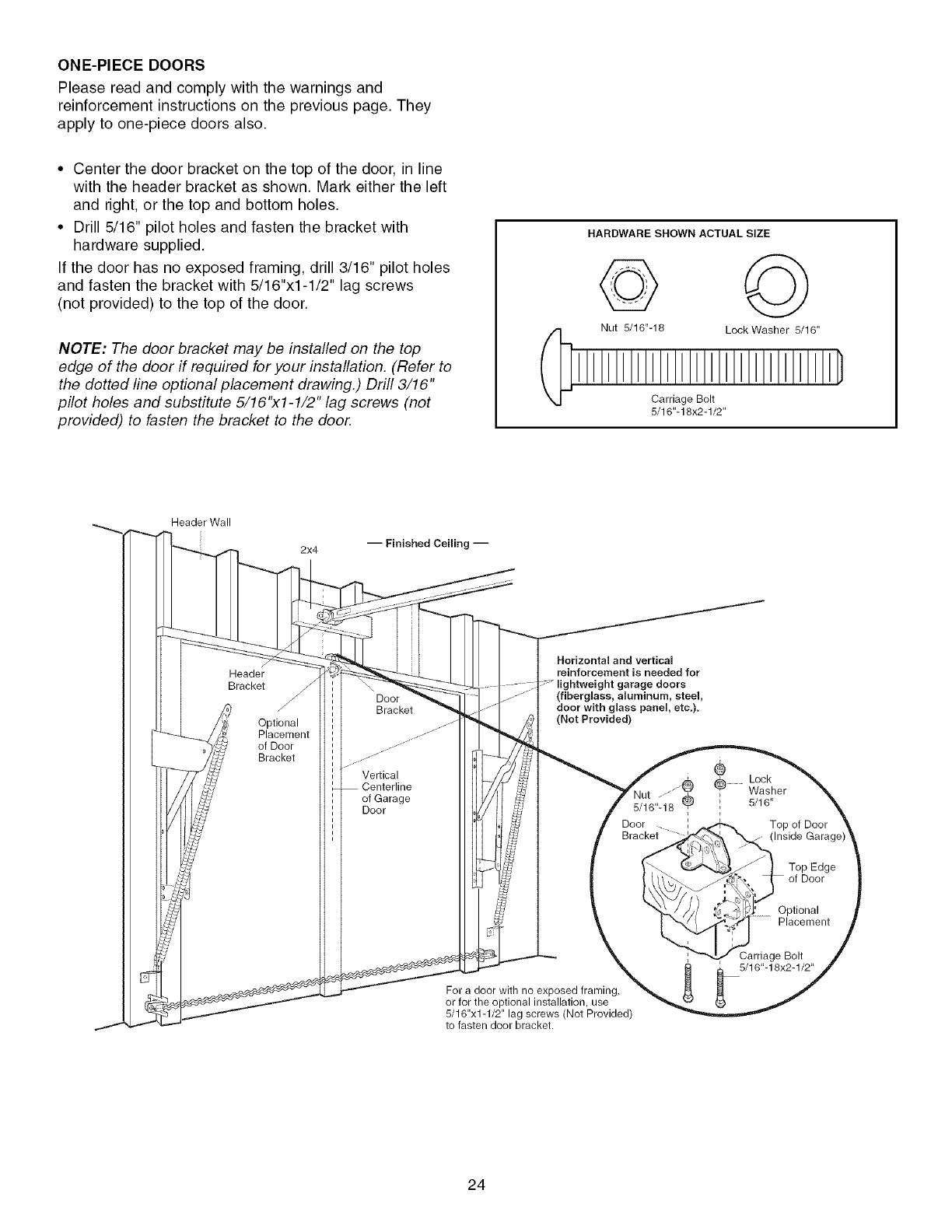

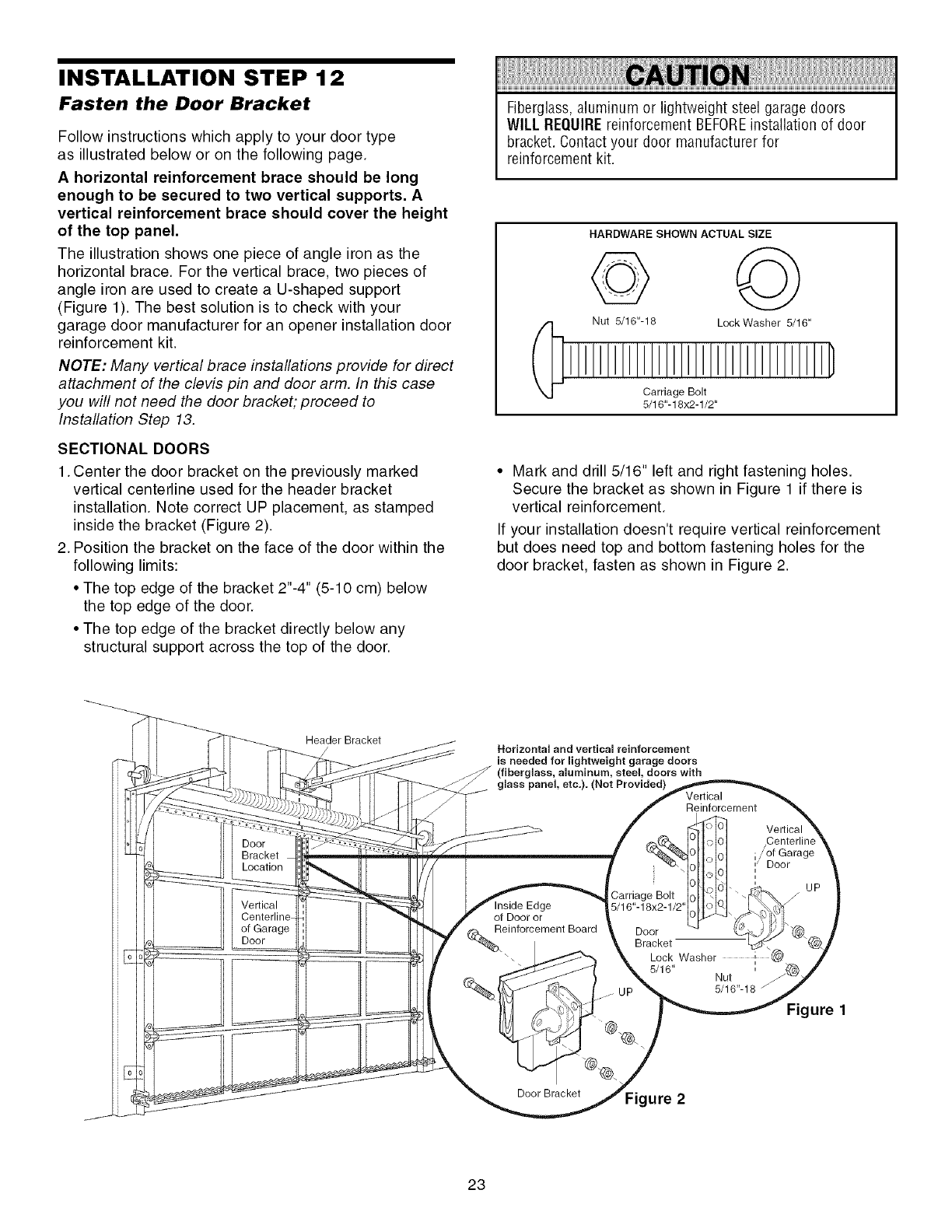

Fasten the door bracket ...................... 23-24

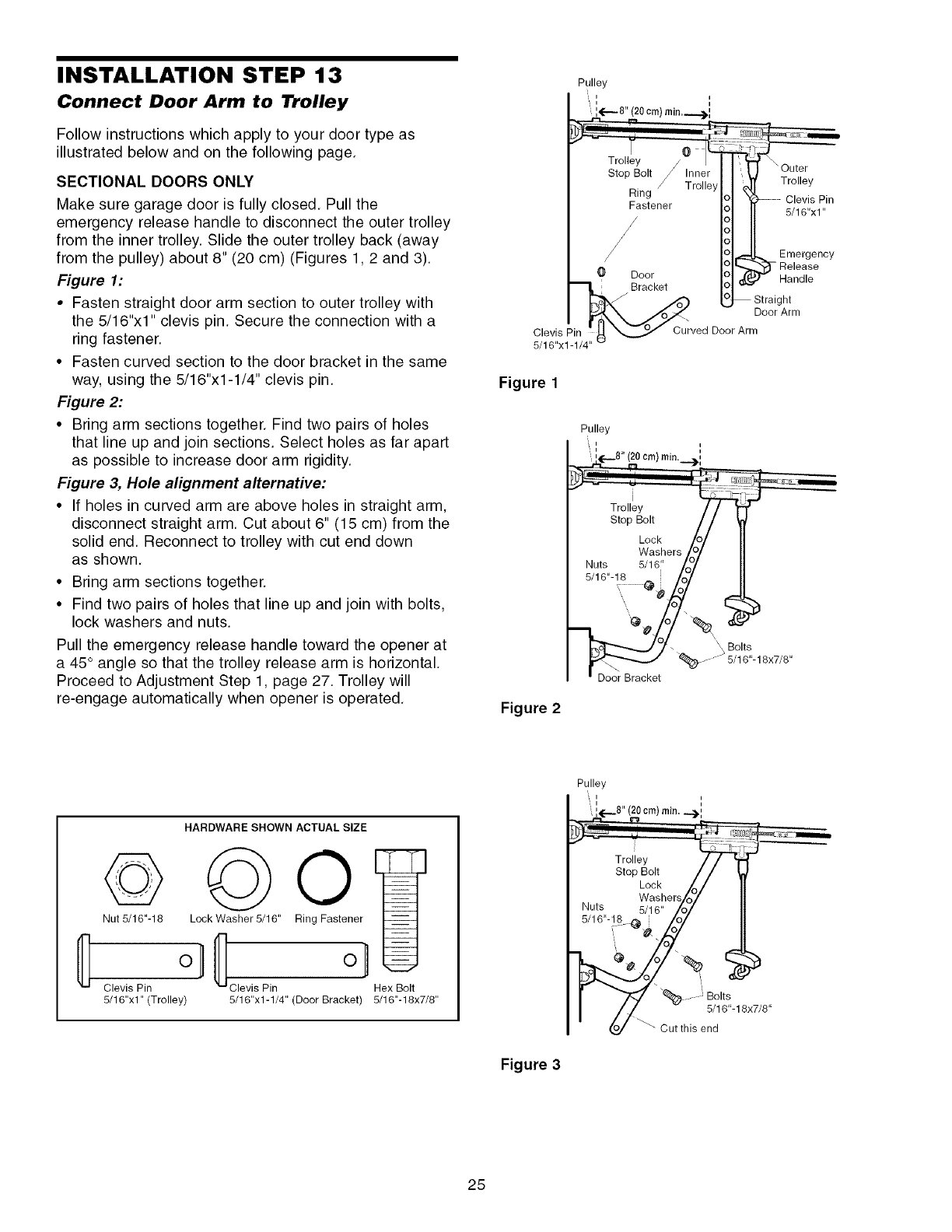

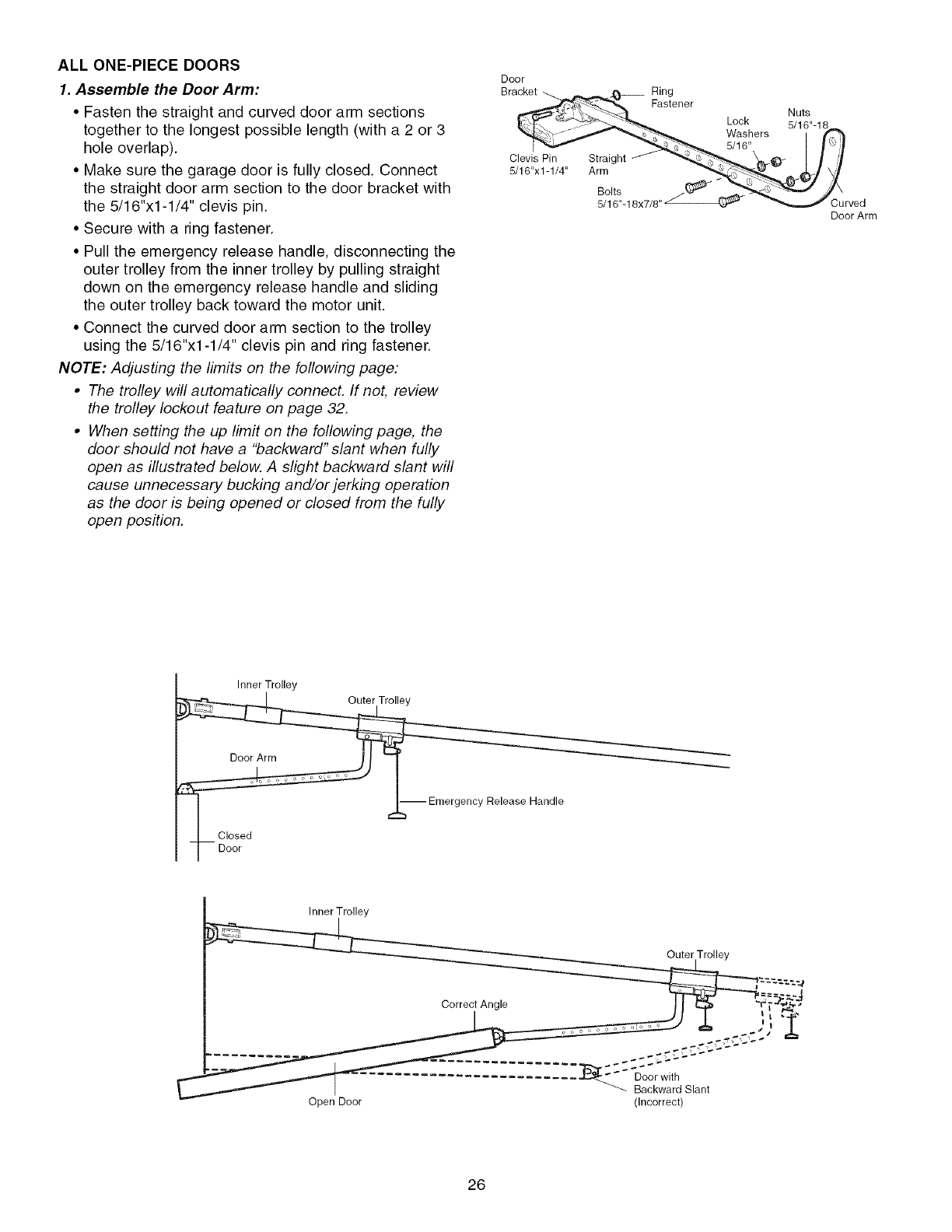

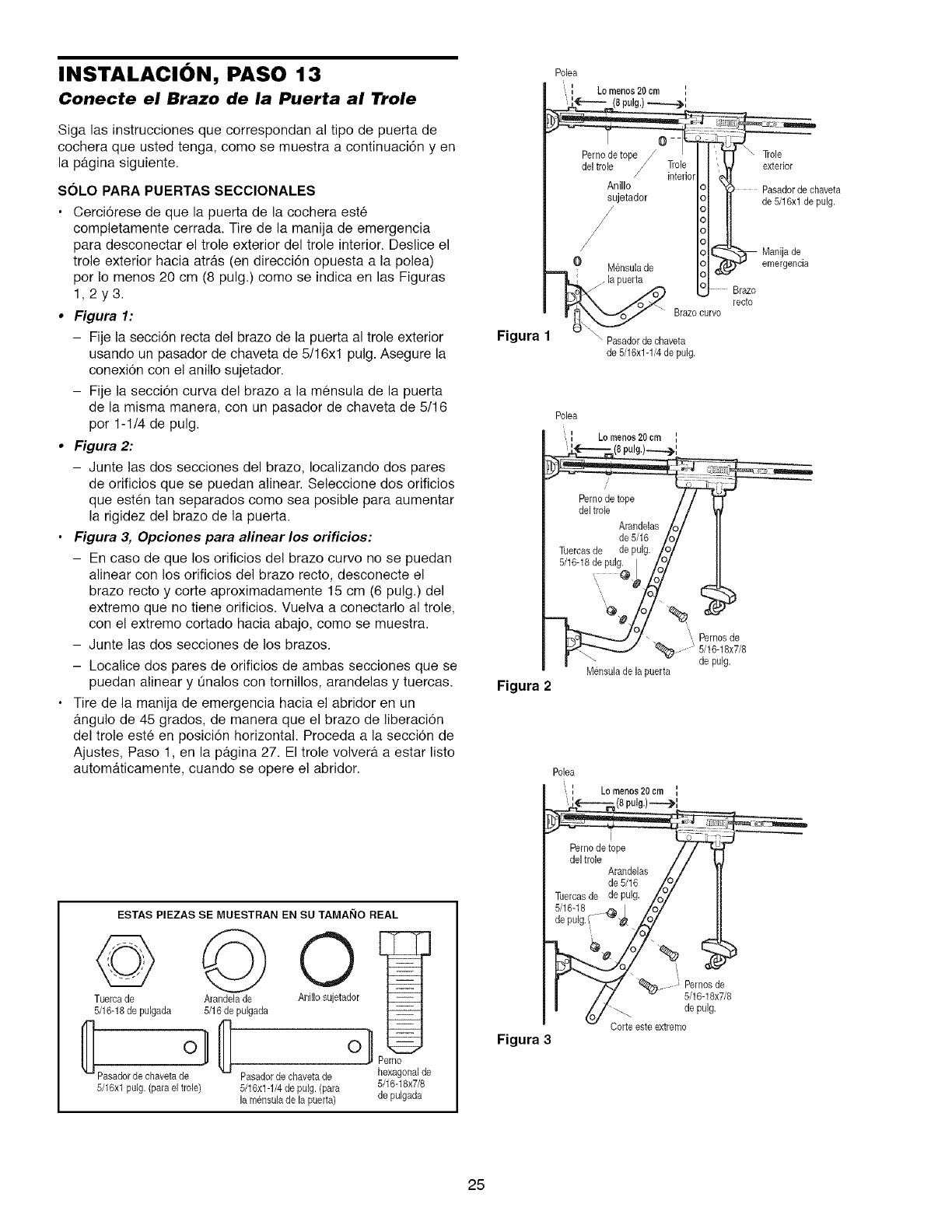

Connect the door arm to the trolley ............. 25-26

Adjustment 27-29

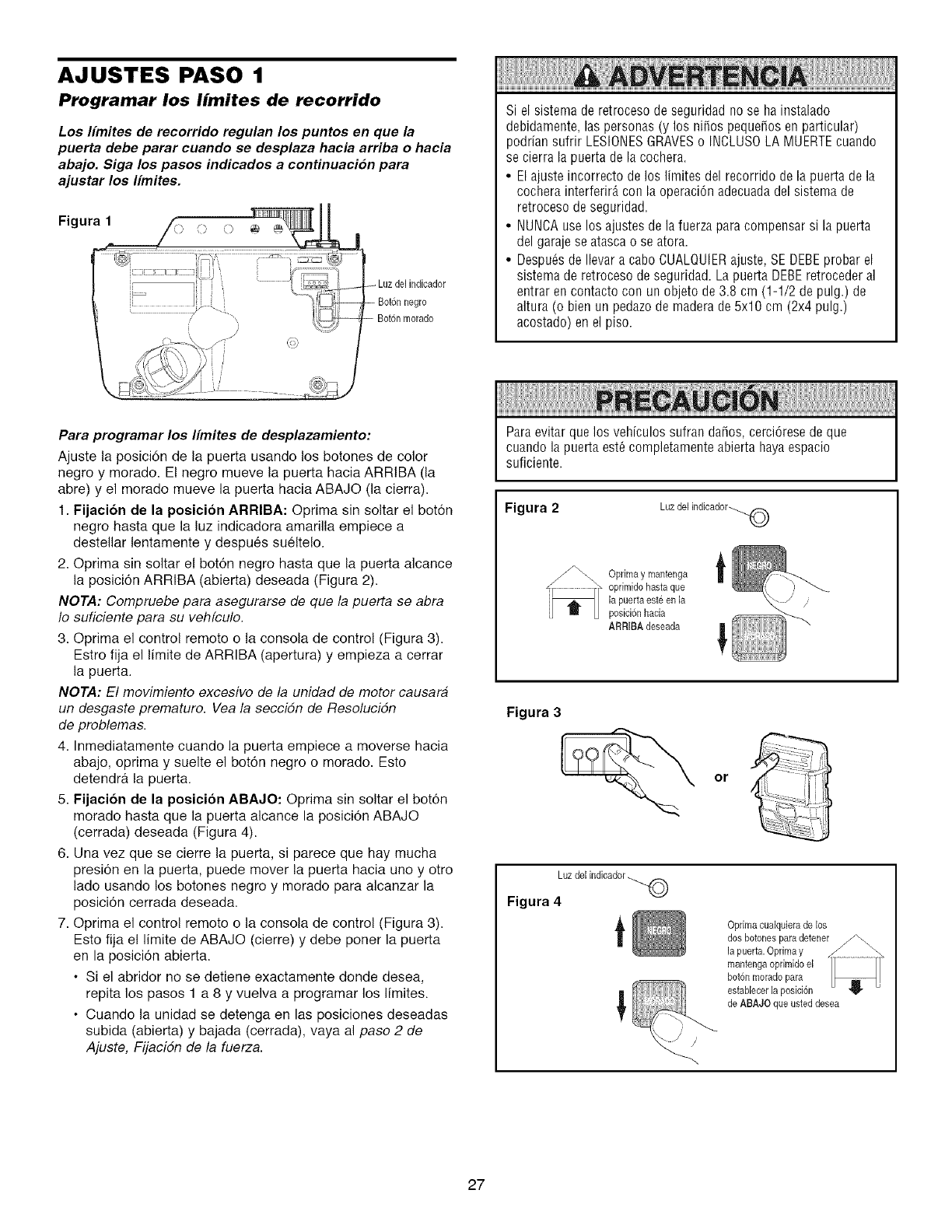

Program the travel limits ...................... 27

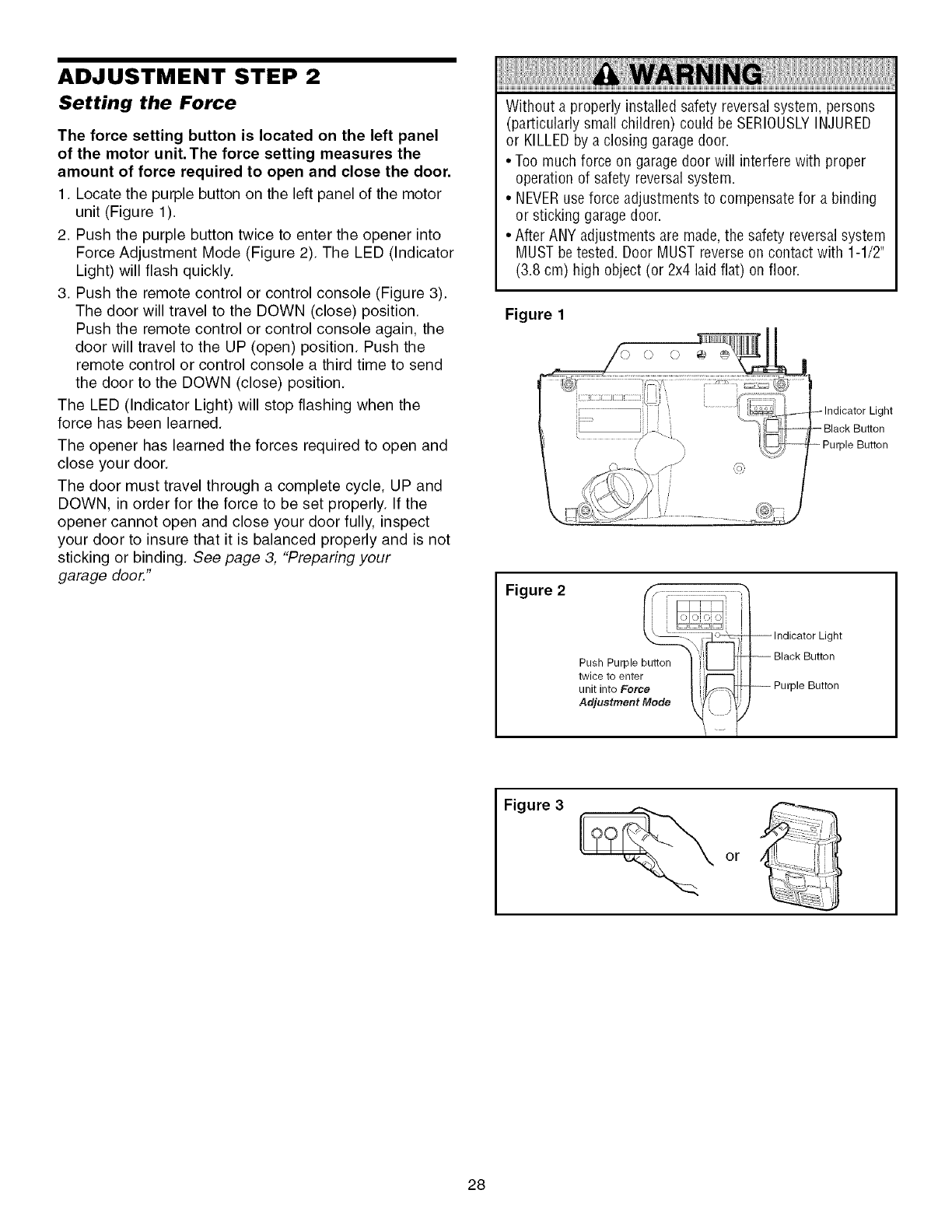

Setting the force ............................. 28

Test the safety reversal system ................. 29

Test The Protector System ®(safety sensors) ...... 29

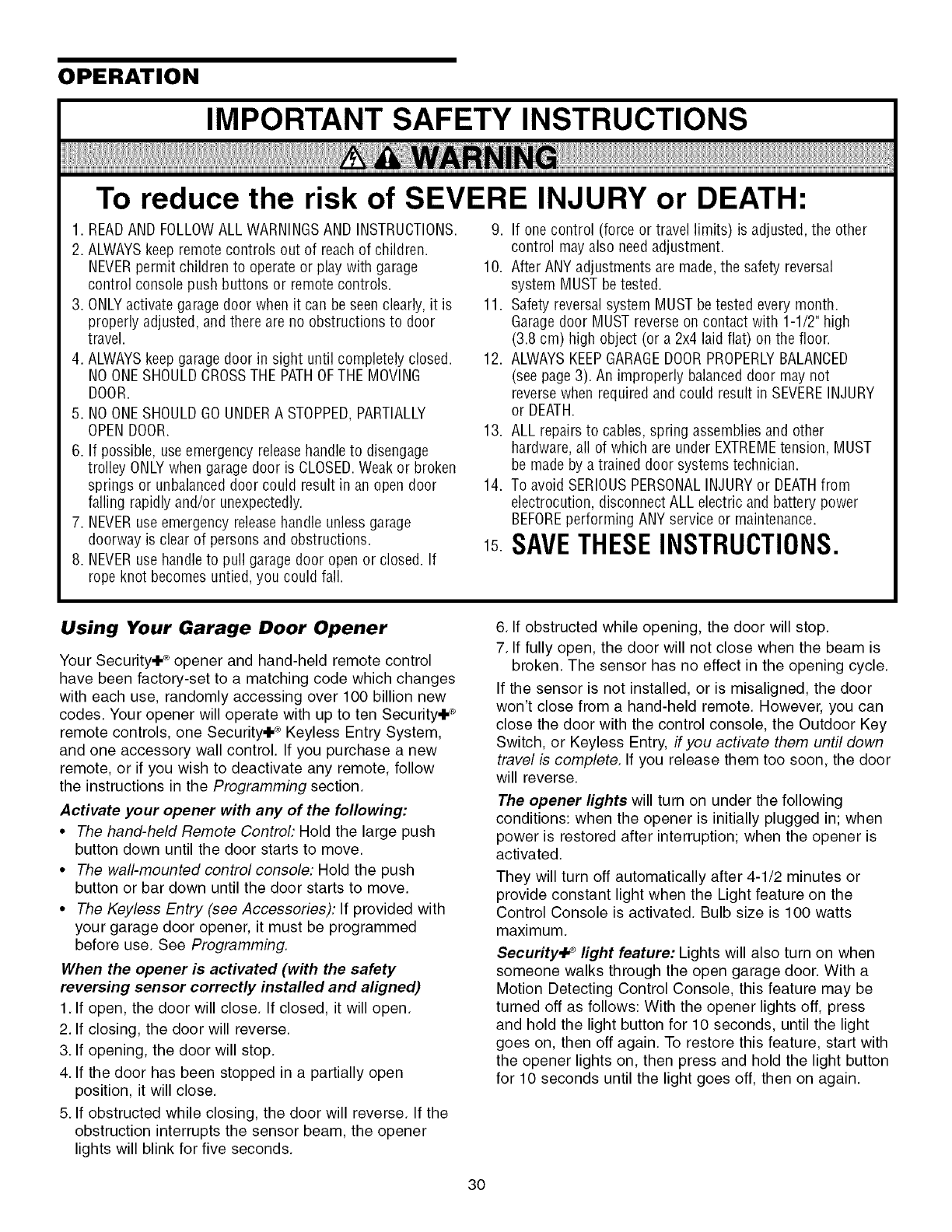

Operation 30-36

Operation safety instructions ................... 30

Using your garage door opener ................. 30

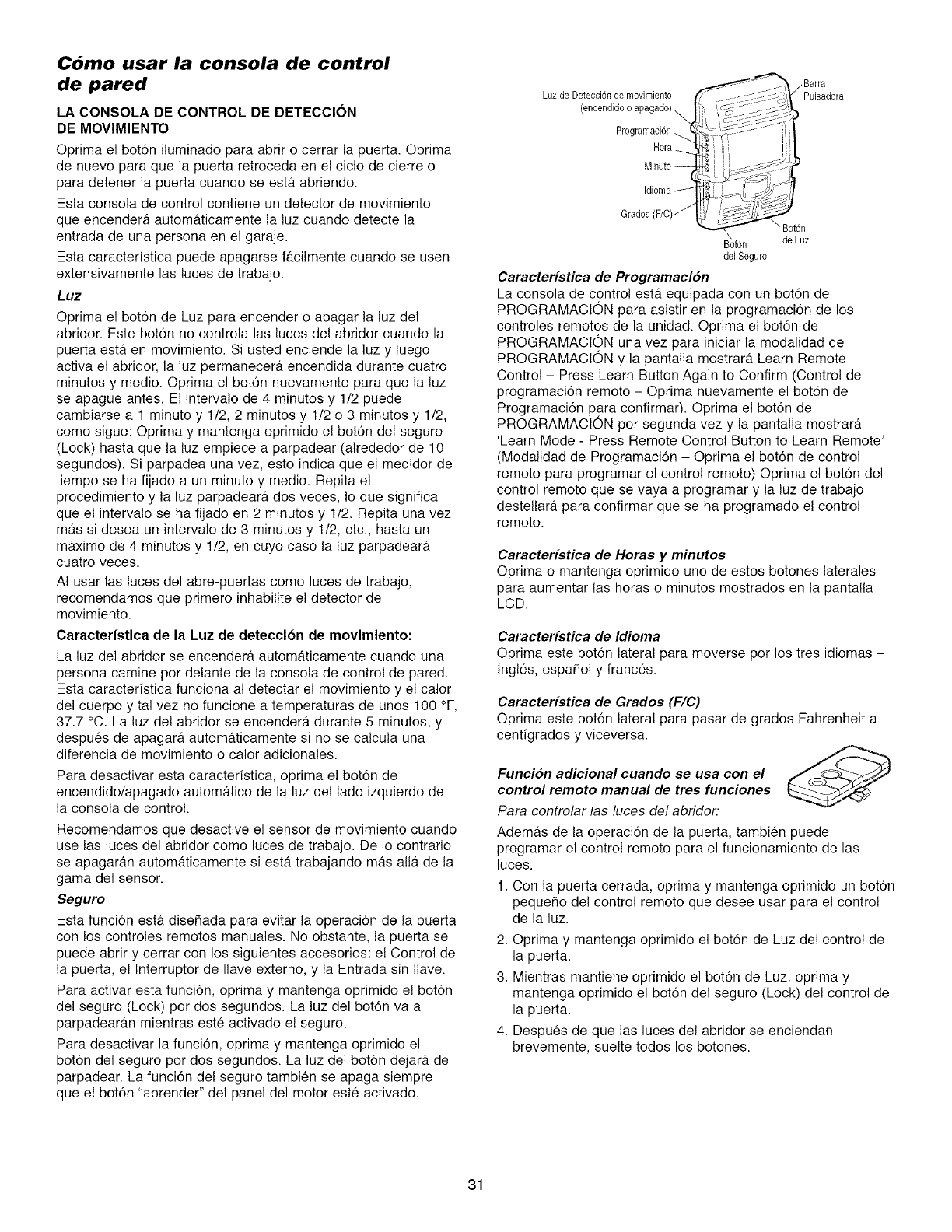

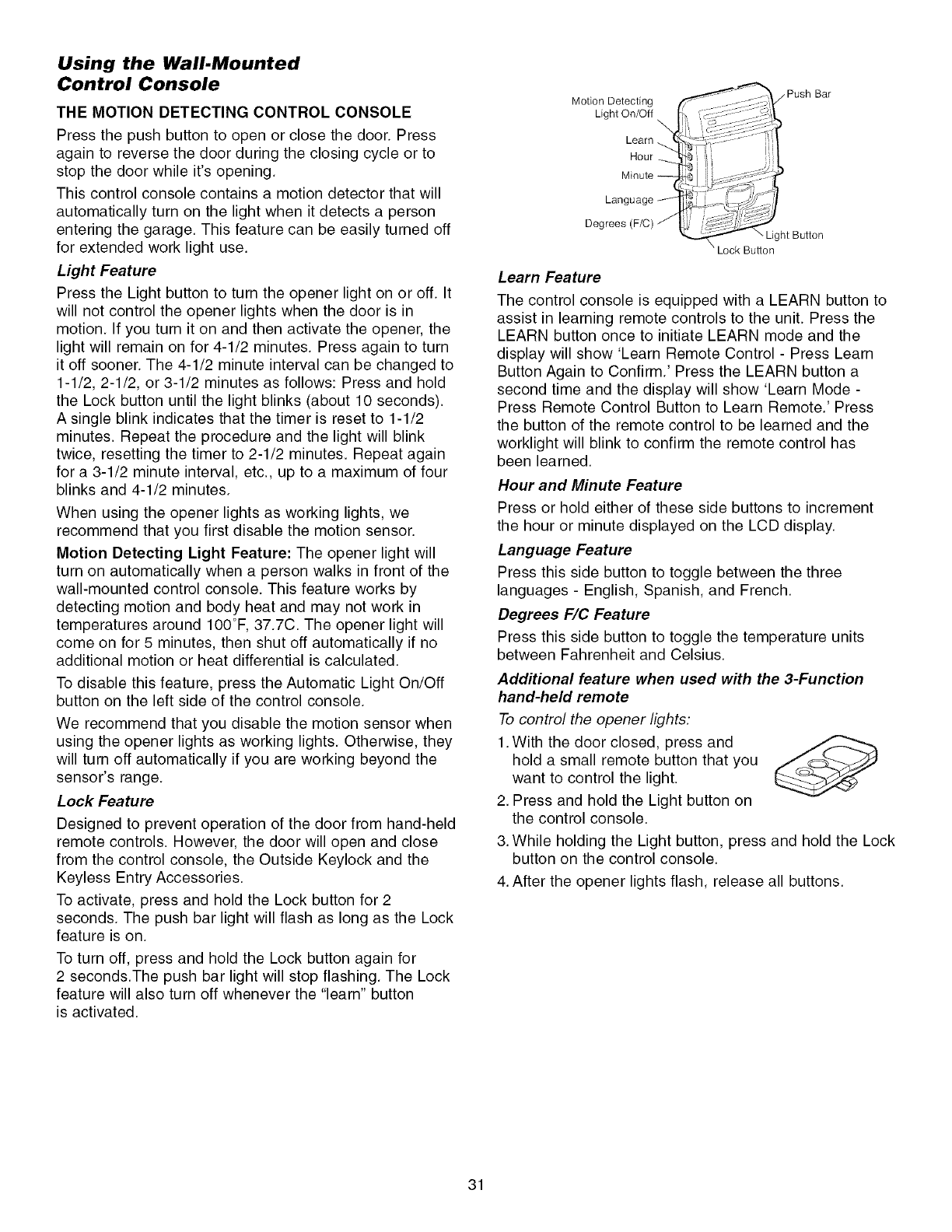

Using the wall-mounted control console .......... 31

Care of your opener .......................... 32

To open the door manually .................... 32

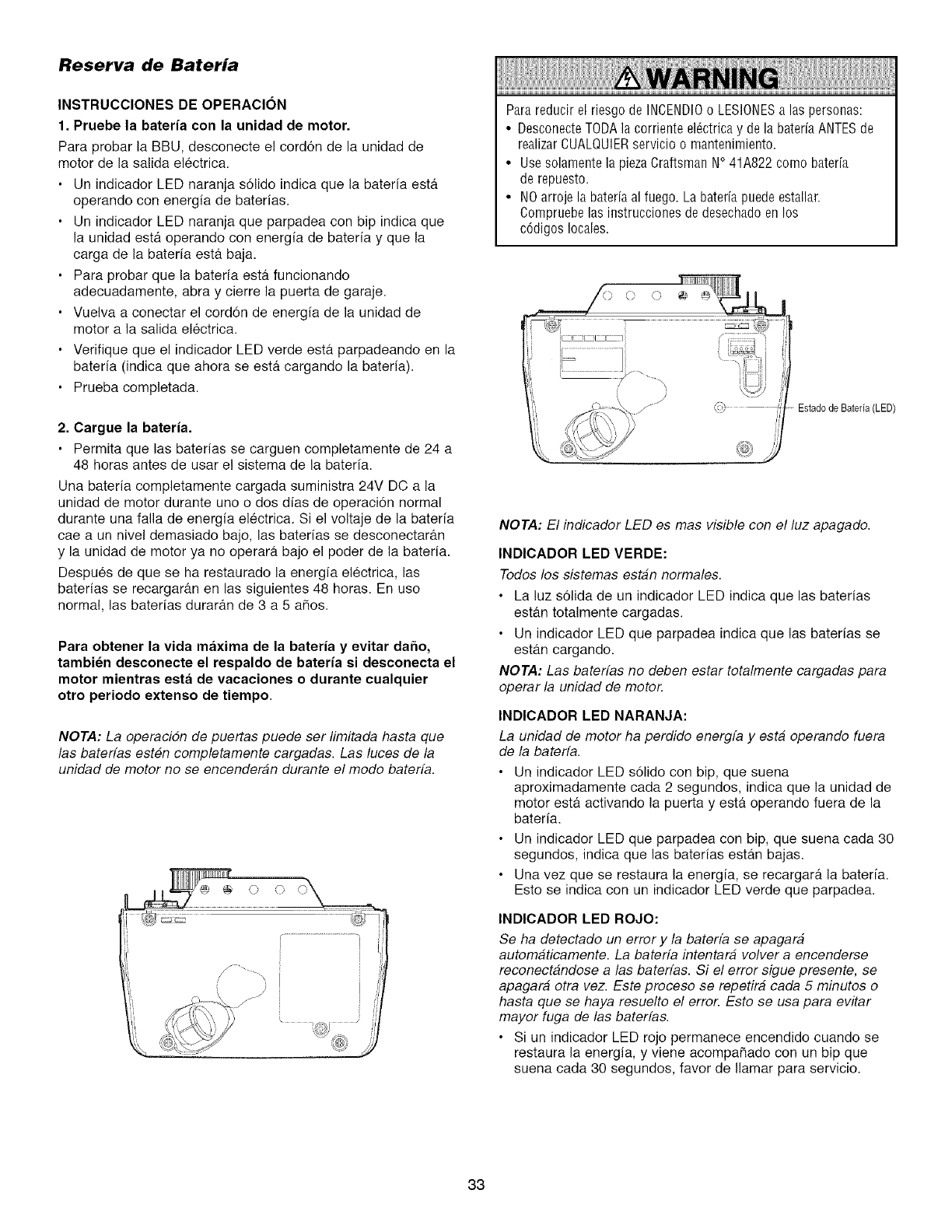

Battery backup .............................. 33

Having a problem (Troubleshooting) ............. 34

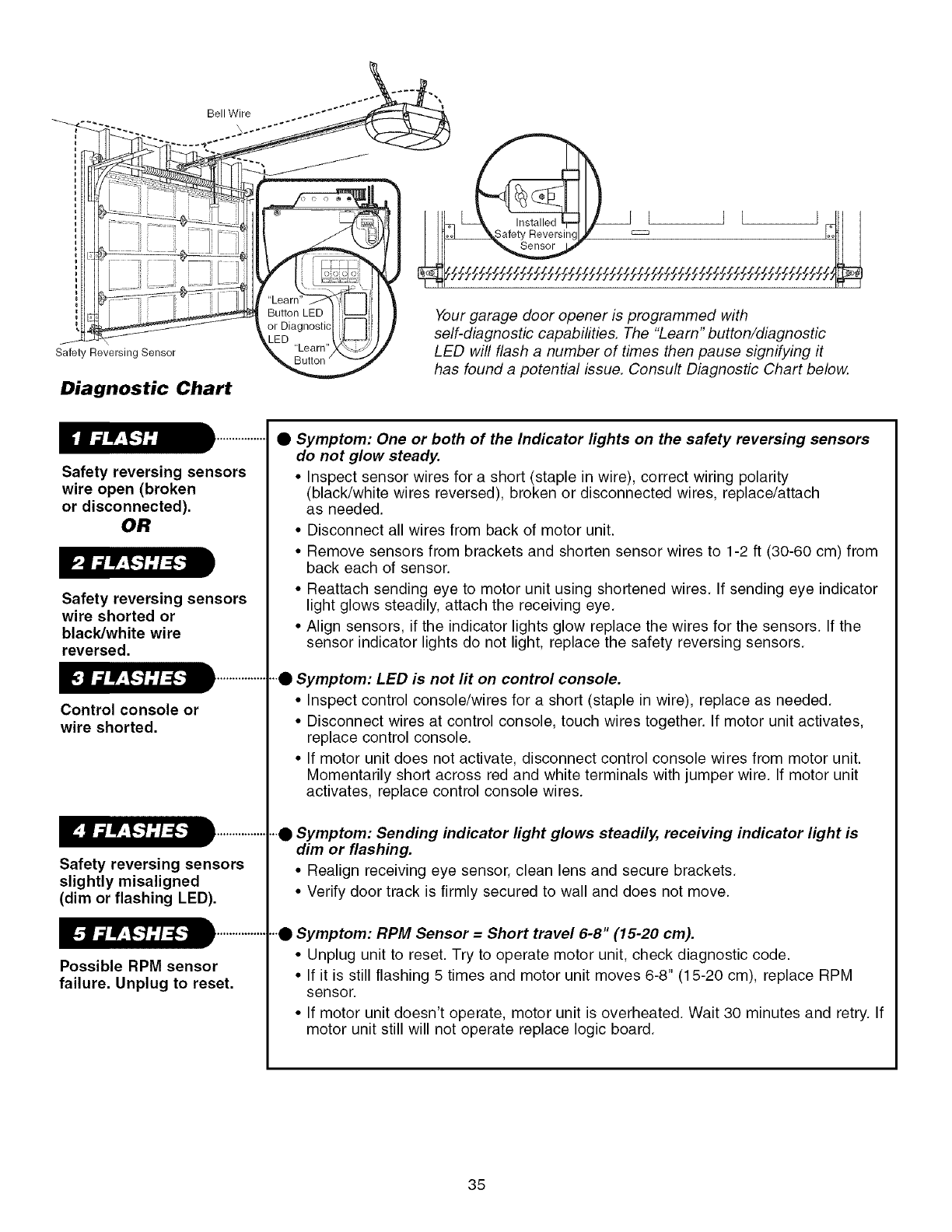

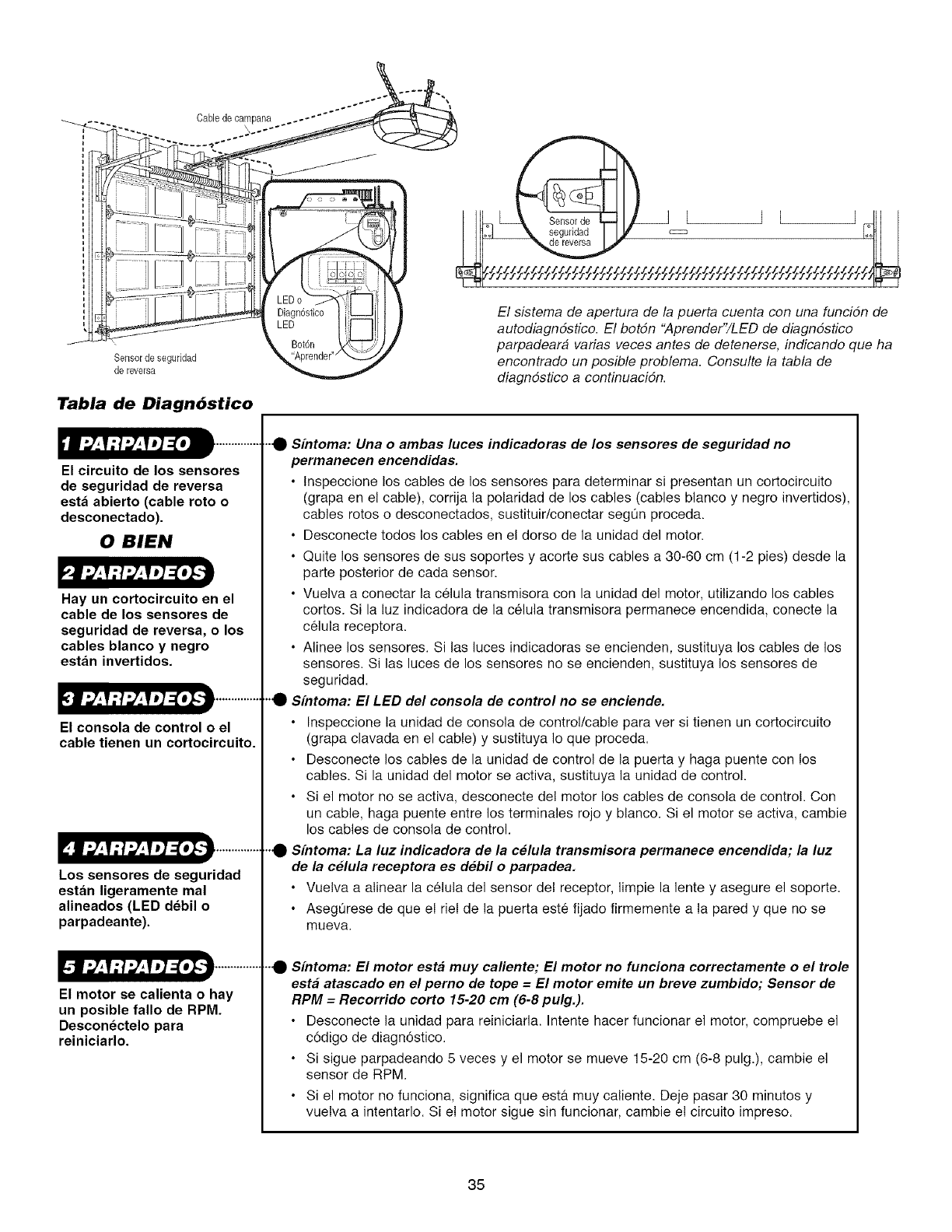

Diagnostic chart ............................. 35

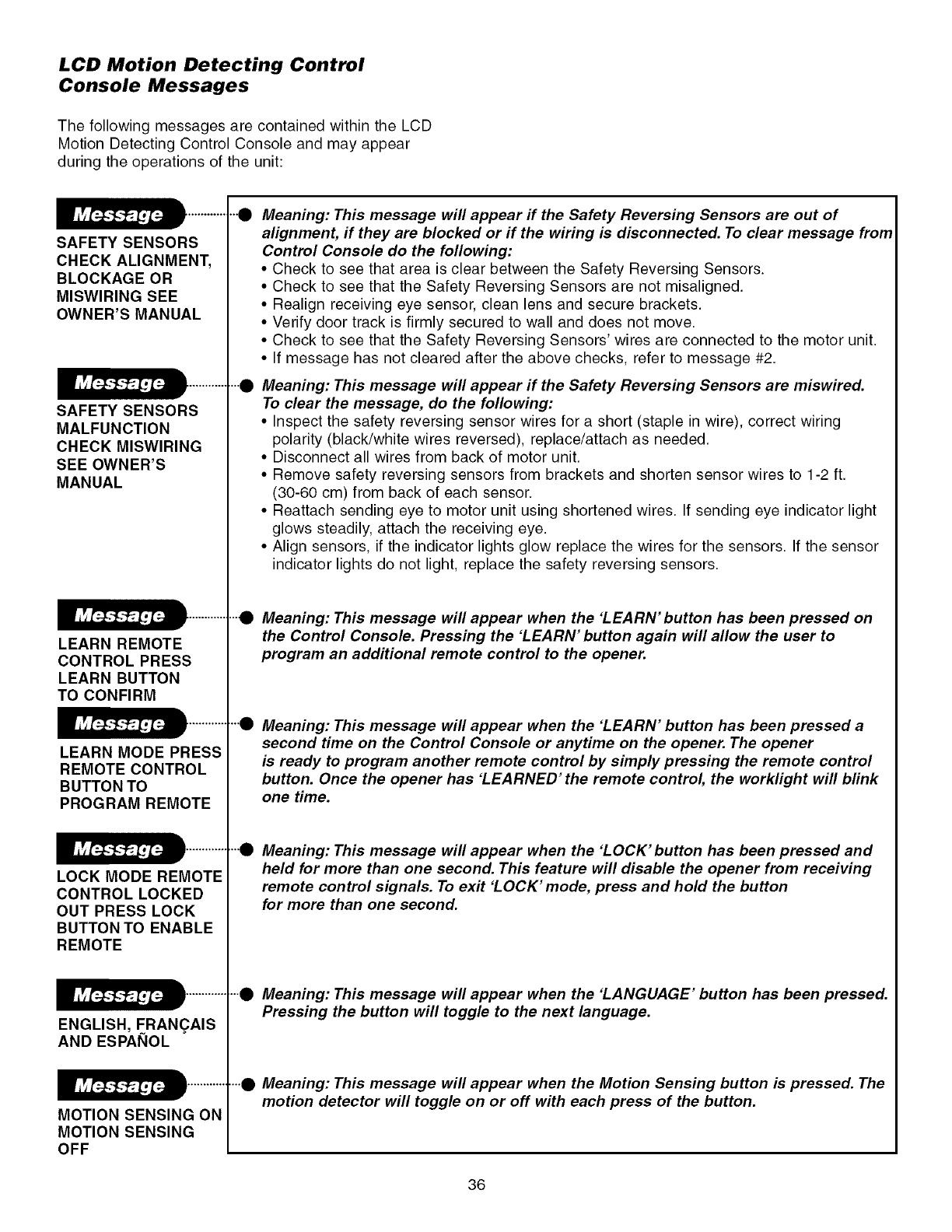

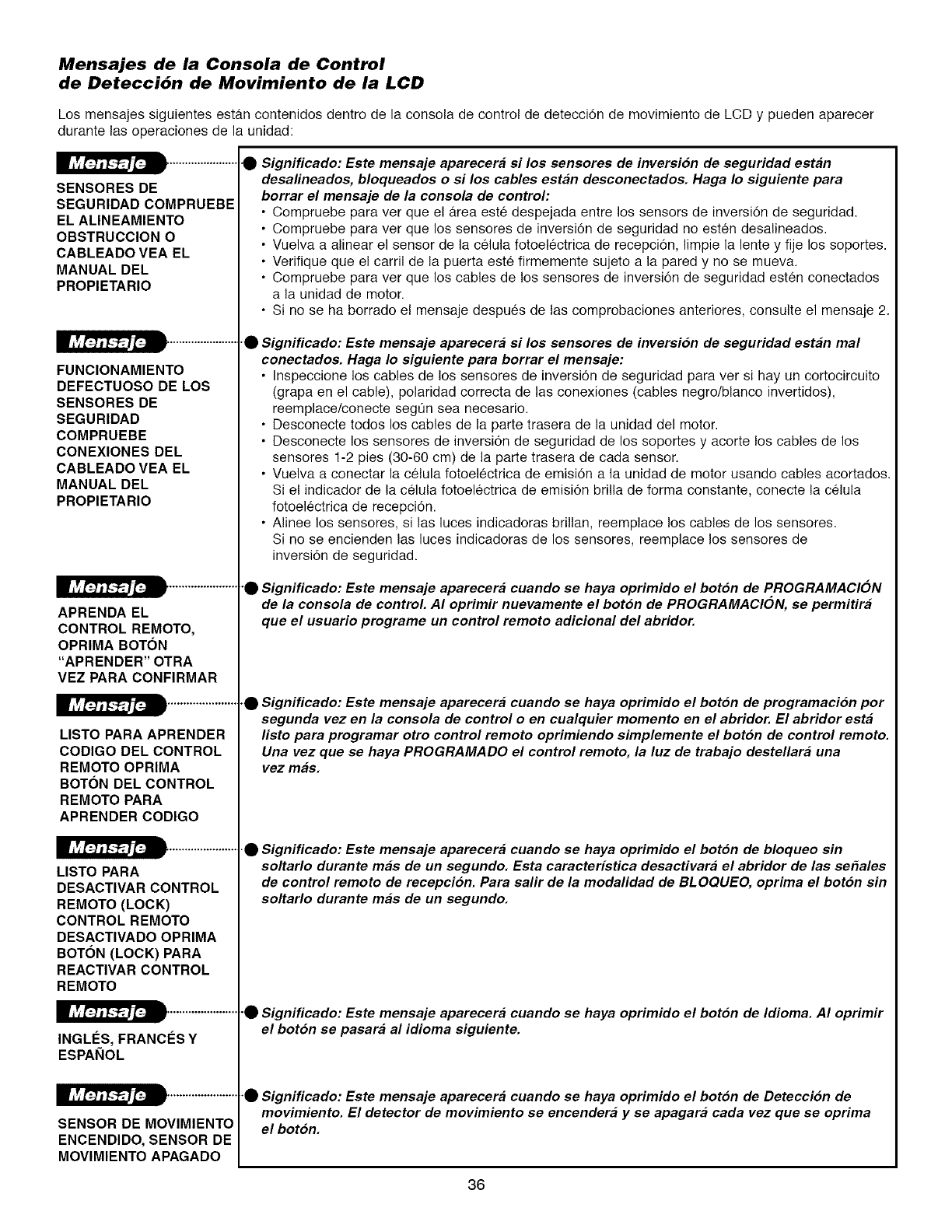

LCD motion detecting control

console messages ........................... 36

Programming 37.38

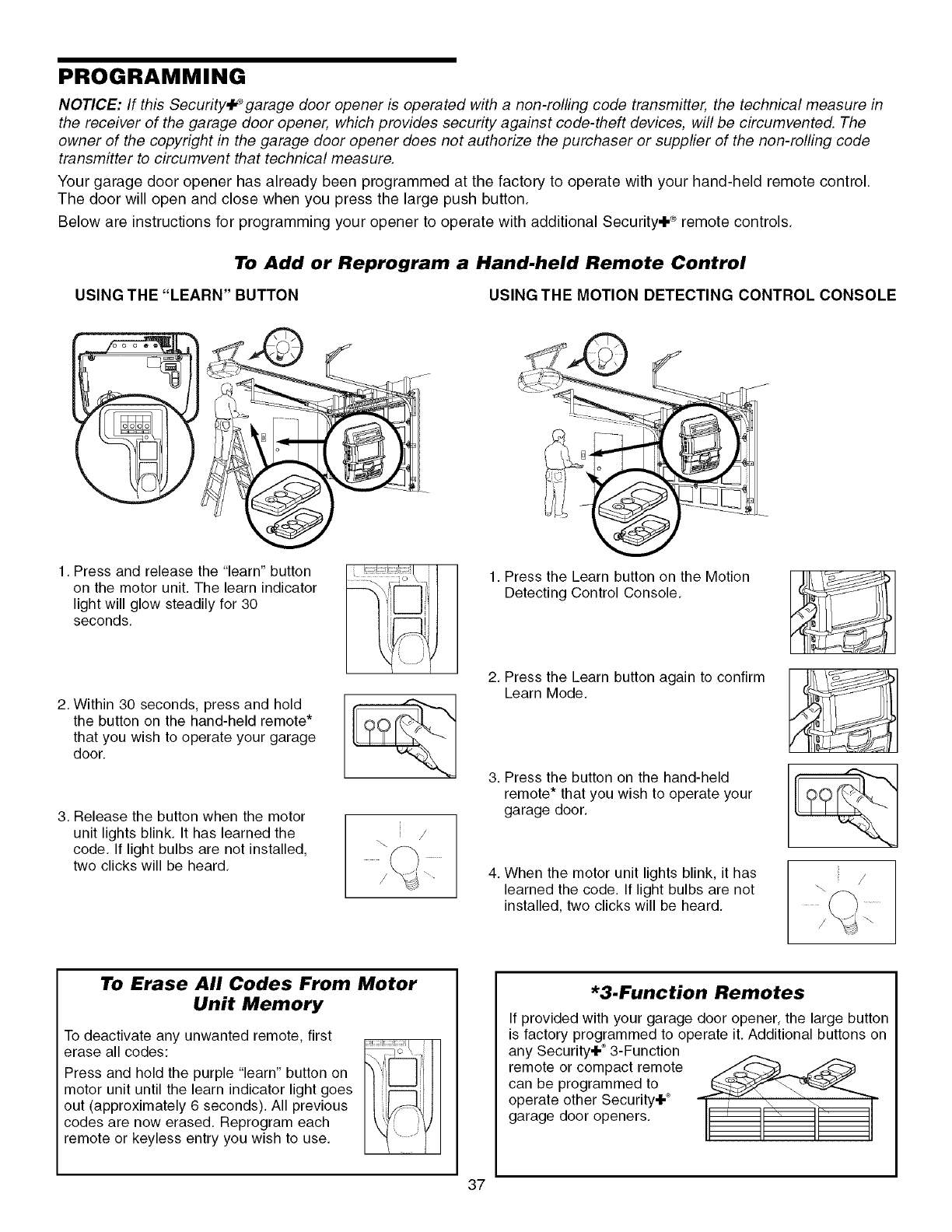

To add or reprogram a hand-held remote control ...37

To erase all codes from motor unit memory ....... 37

3-Function remotes .......................... 37

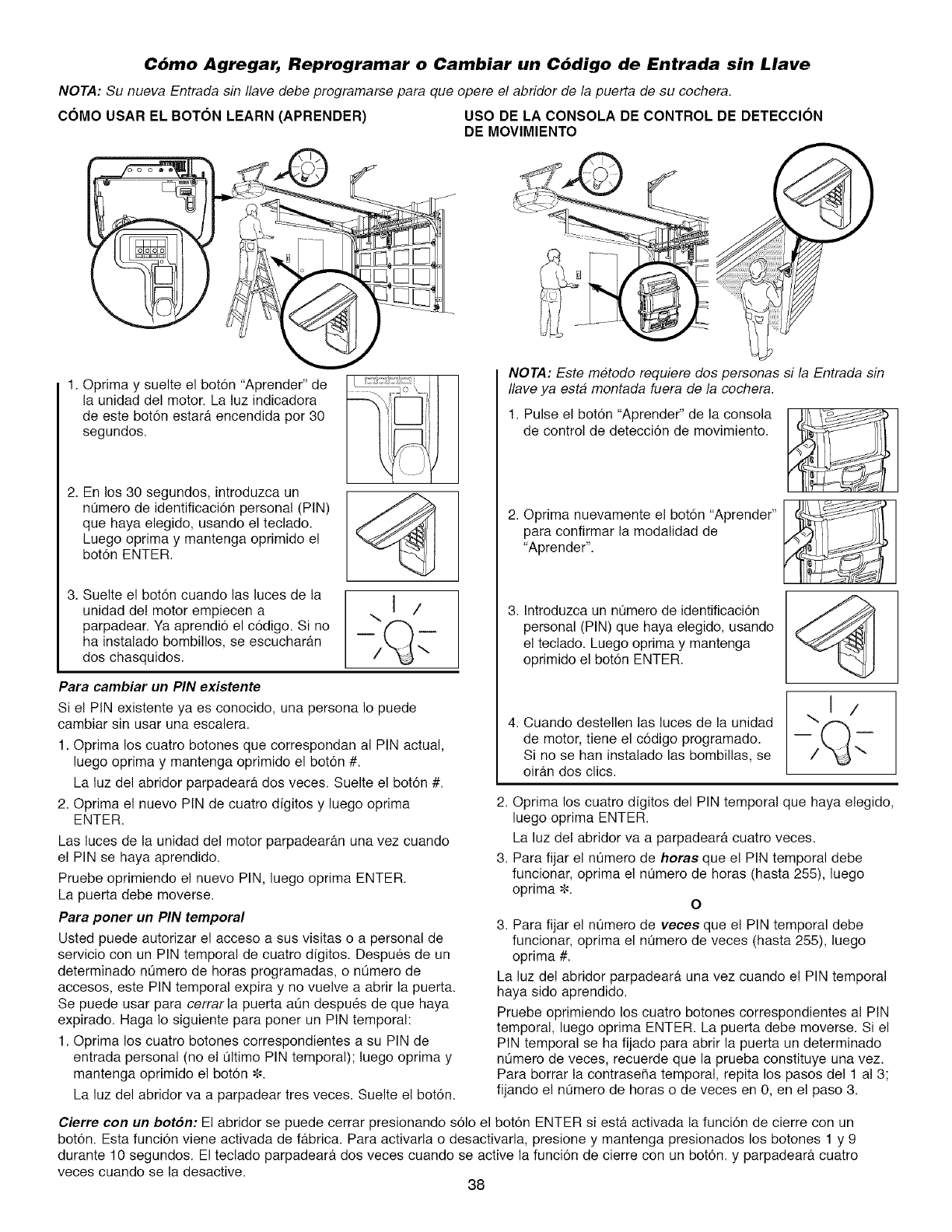

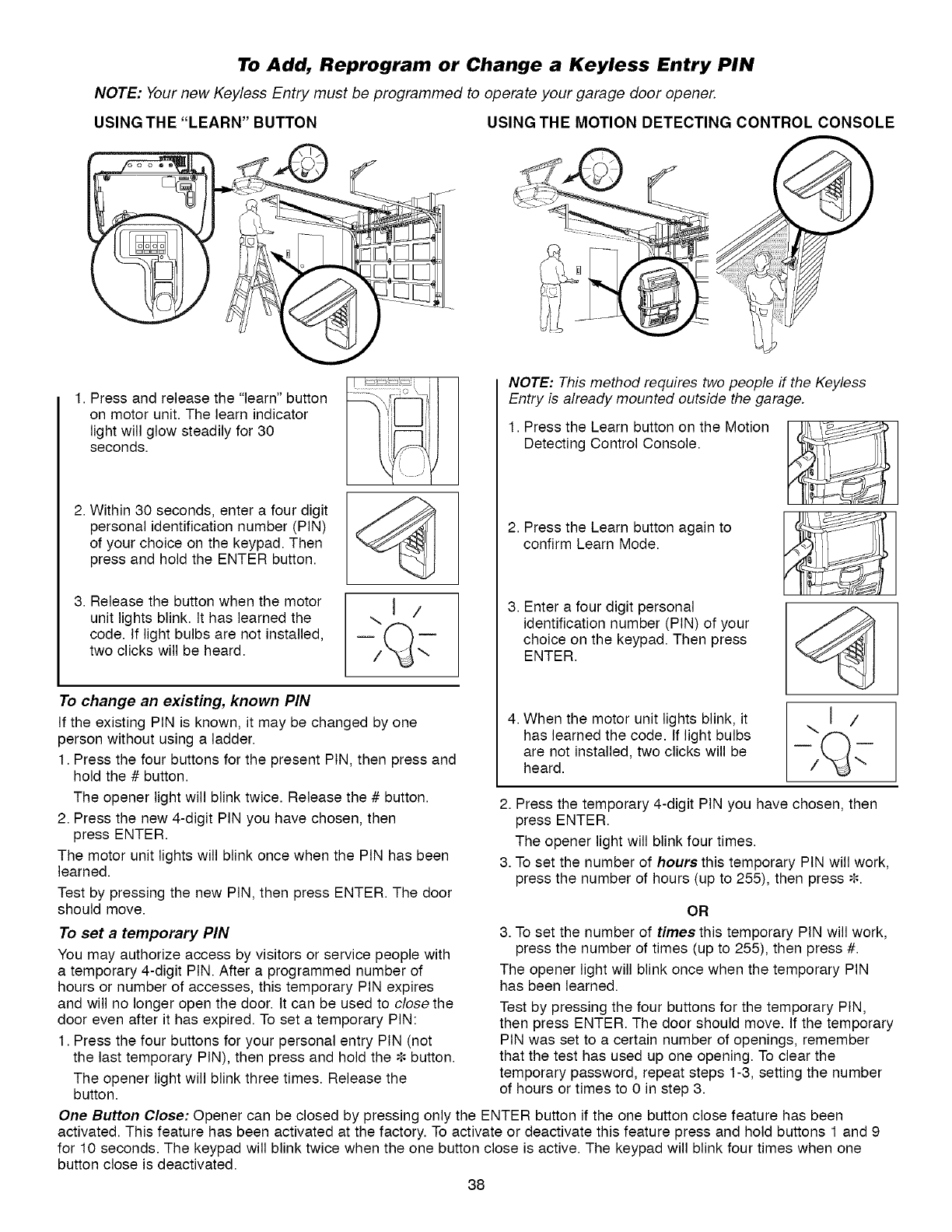

To add, reprogram or change a

Keyless Entry PIN ........................... 38

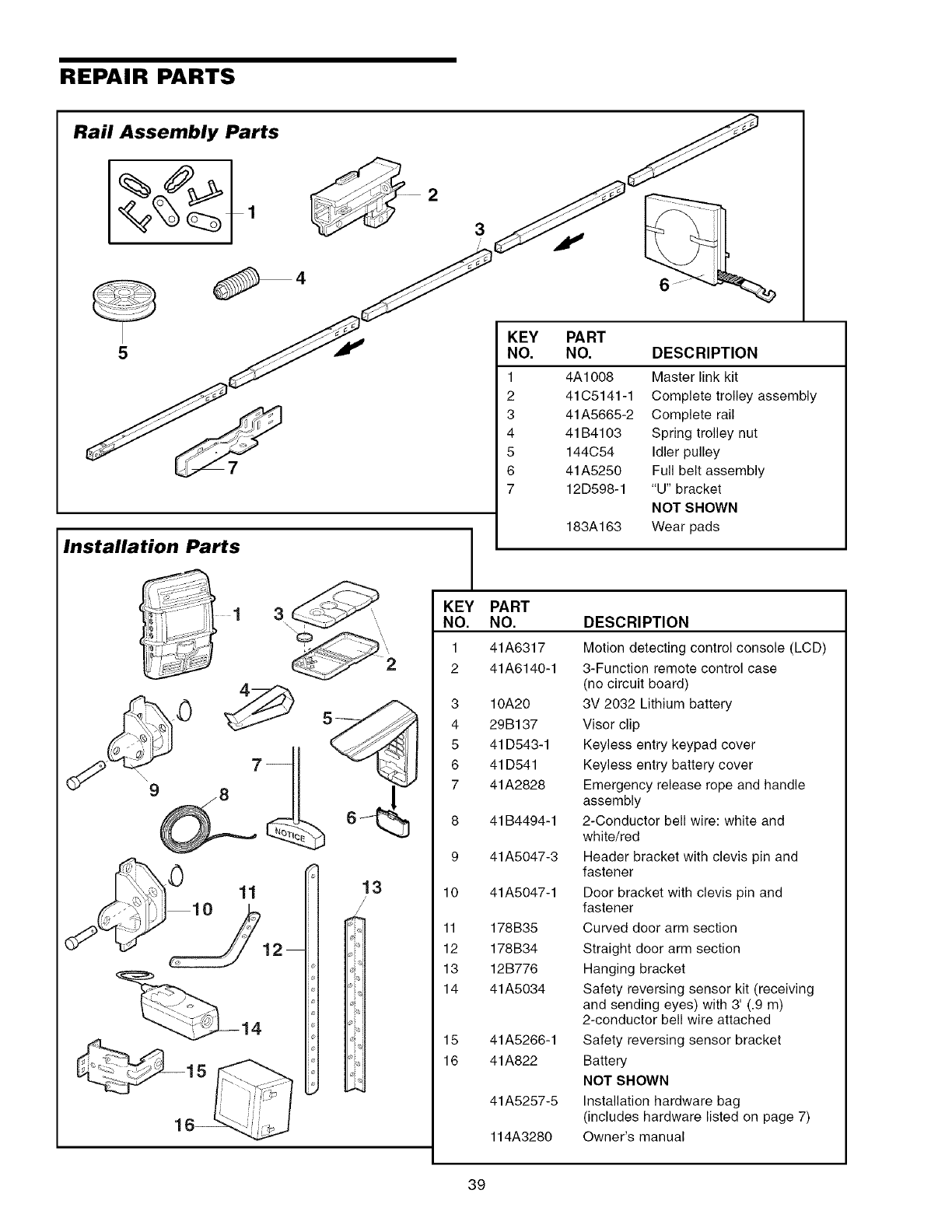

Repair Parts 39-40

Rail assembly parts .......................... 39

Installation parts ............................. 39

Motor unit assembly parts ..................... 40

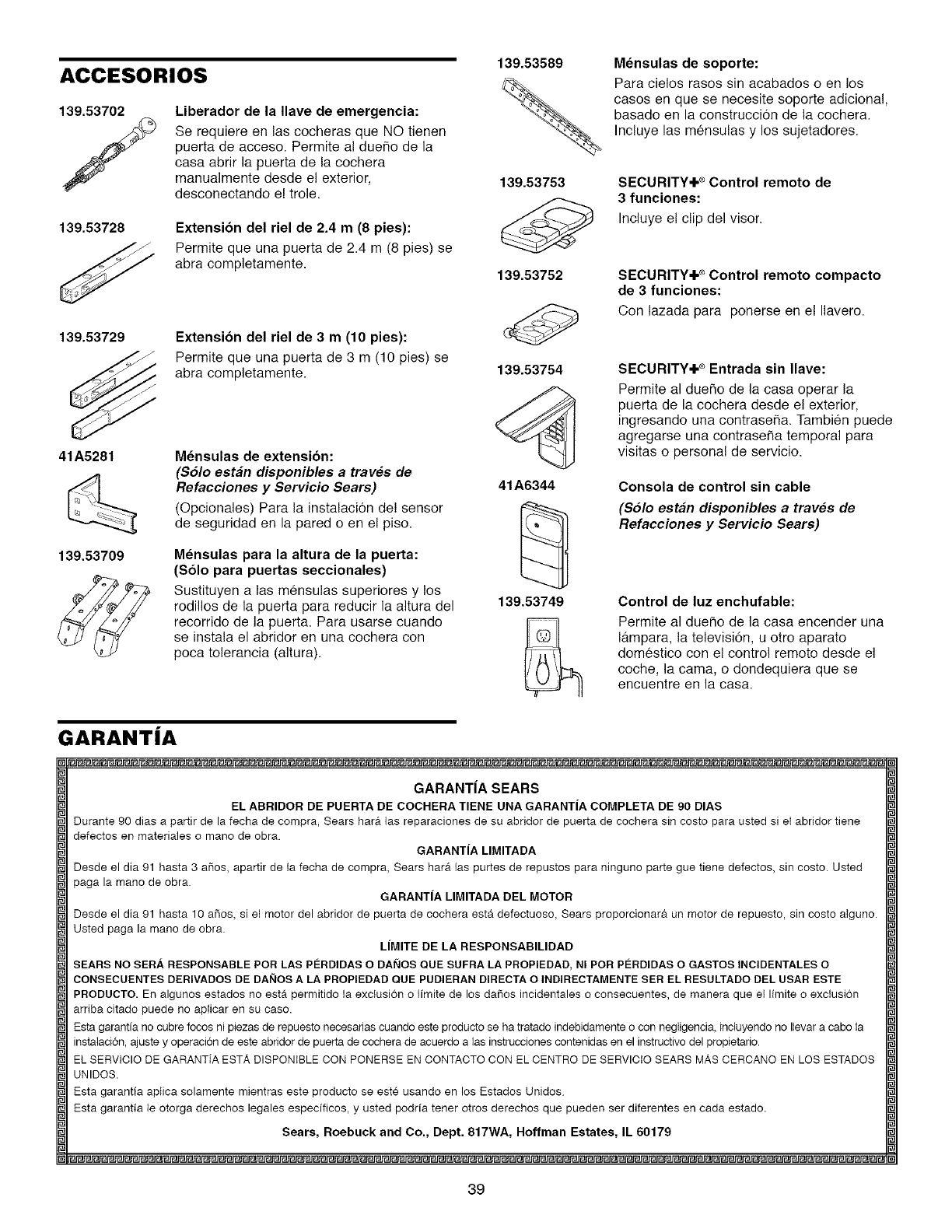

Accessories 41

Warran ty 41

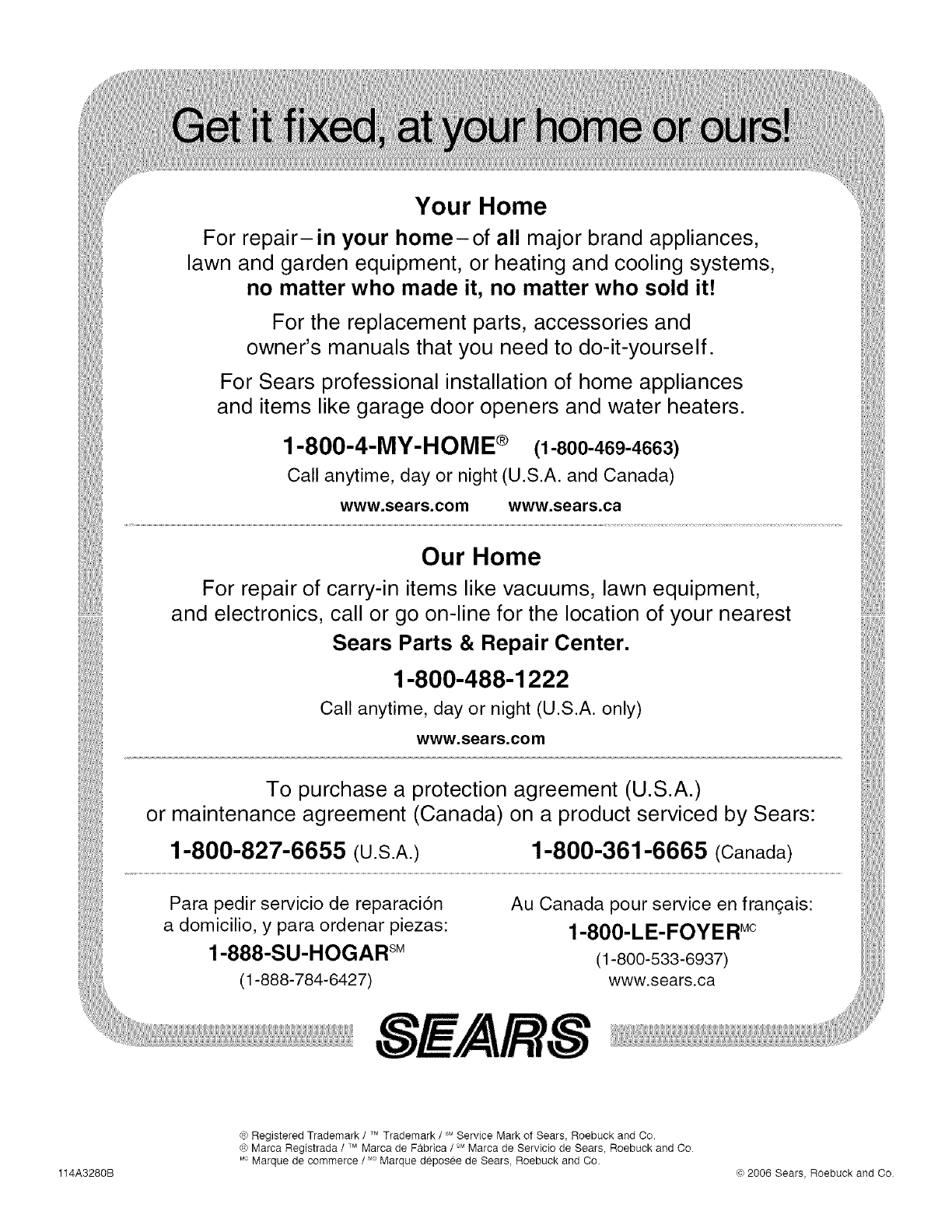

Repair Parts & Service Back Cover

INTRODUCTION

Safety Symbol Review

and Signal Word Review

This garage door opener has been designed and tested to offer safe service provided it is installed, operated,

maintained and tested in strict accordance with the instructions and warnings contained in this manual.

Mechanical

Electrical

When you see these Safety Symbols and Signal Words

on the following pages, they will alert you to the

possibility of serious injury or death if you do not

comply with the warnings that accompany them. The

hazard may come from something mechanical or from

electric shock. Read the warnings carefully.

When you see this Signal Word on the following pages, it

will alert you to the possibility of damage to your garage

door and/or the garage door opener if you do not comply

with the cautionary statements that accompany it. Read

them carefully.

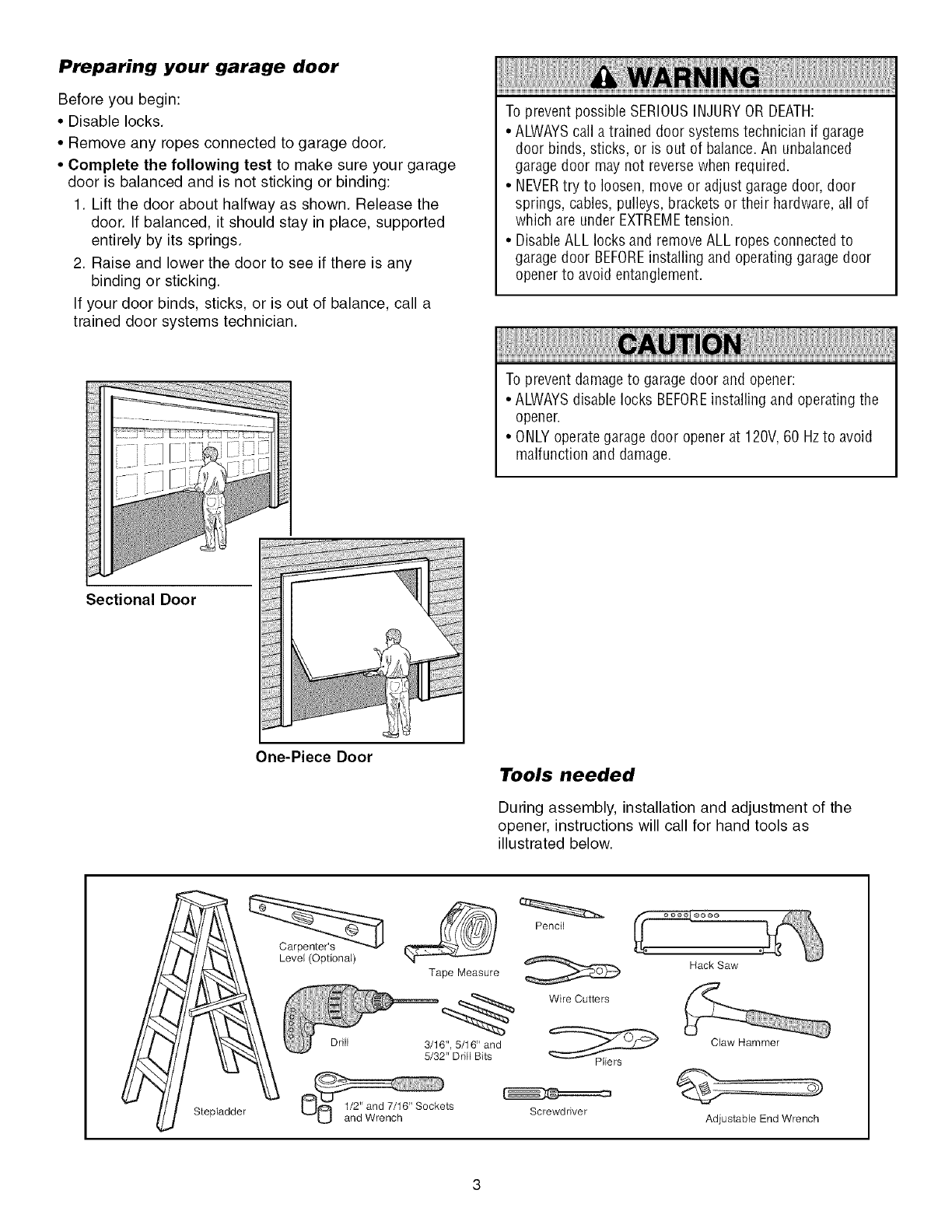

Preparing your garage door

Before you begin:

• Disable locks.

• Remove any ropes connected to garage door.

• Complete the following test to make sure your garage

door is balanced and is not sticking or binding:

1. Lift the door about halfway as shown. Release the

door. If balanced, it should stay in place, supported

entirely by its springs.

2. Raise and lower the door to see if there is any

binding or sticking.

If your door binds, sticks, or is out of balance, call a

trained door systems technician.

To prevent possible SERIOUSINJURYOR DEATH:

•ALWAYScall a trained door systems technician if garage

door binds, sticks, or is out of balance An unbalanced

garagedoor may not reversewhen required

•NEVERtry to loosen, move or adjust garagedoor, door

springs, cables, pulleys, brackets or their hardware,all of

which are under EXTREMEtension

•DisableALL locks and removeALL ropes connected to

garagedoor BEFOREinstalling and operating garagedoor

openerto avoid entanglement.

To prevent damageto garage door and opener:

•ALWAYSdisable locks BEFOREinstalling and operating the

opener

•ONLYoperategarage door opener at 120V, 60 Hzto avoid

malfunction and damage

Sectional Door

One-Piece Door Tools needed

During assembly, installation and adjustment of the

opener, instructions will call for hand tools as

illustrated below.

Stepladder

Level (Optional)

Pencil

Tape Measure

Wire Cutters

Drill 3/16" 5/16" and

5/32" Drill Bits

ts Scre wd rive r

Hack Saw

Claw Hammer

Adjustable End Wrench

Planning

Identify the type and height of your garage door. Survey

your garage area to see if any of the conditions below

apply to your installation. Additional materials may be

required. You may find it helpful to refer back to this page

and the accompanying illustrations as you proceed with

the installation of your opener.

Depending on your requirements, there are several

installation steps which may call for materials or

hardware not included in the carton.

• Installation Step 1 - Look at the wall or ceiling above

the garage door. The header bracket must be securely

fastened to structural supports.

• Installation Step 5 - Do you have a finished ceiling in

your garage? If so, a support bracket and additional

fastening hardware may be required.

• Installation Step 11 - Depending upon garage

construction, extension brackets or wood blocks may

be needed to install sensors.

• Installation Step 11 -Alternate floor mounting of the

safety reversing sensor will require hardware not

provided.

Do you have an access door in addition to the garage

door? If not, Model 139.53702 Emergency Key

Release is required. See Accessories page.

Look at the garage door where it meets the floor. Any

gap between the floor and the bottom of the door must

not exceed 1/4" (6 mm). Otherwise, the safety reversal

system may not work properly. See Adjustment Step 3.

Floor or door should be repaired.

SECTIONAL DOOR INSTALLATIONS

• Do you have a steel, aluminum, fiberglass or glass

panel door? If so, horizontal and vertical

reinforcement is required (Installation Step 12).

• The opener should be installed above the center of the

door. If there is a torsion spring or center bearing plate

in the way of the header bracket, it may be installed

within 4 feet (1.22 m) to the left or right of the door

center. See Installation Steps 1 and 12.

• If your door is more than 7 feet (2.13 m) high, see rail

extension kits listed on Accessories page.

SECTIONAL DOOR INSTALLATION

Horizontal and vertical reinforcement

is needed for lightweight garage doors

(fiberglass, steel, aluminum, door with

glass panels, etc.). See page 23 for details.

\ Header Wall

\\ i

Rail

Extension Spring.

Torsion Spring

FINISHED CEILING /

Support bracket &

fastening hardware

is required.

See page 16.

Centerline I I

iof Garage I i !

Door j _I ...... _!

Wall-

mounted

Door

Control

Safety Reversing Sensor

Gap between floor

and bottom of door

must not exceed 1/4" (6 mm).

Safety

Reversing

Sensor

Door

eader

fall

arage

oor

Header

Bracket Trolley

Stop Bolt

CLOSED POSITION

Trolley

Garage

Door

Spring

Door

Bracket

Curved

Door

Arm

Belt

Emergency Release

Rope & Handle

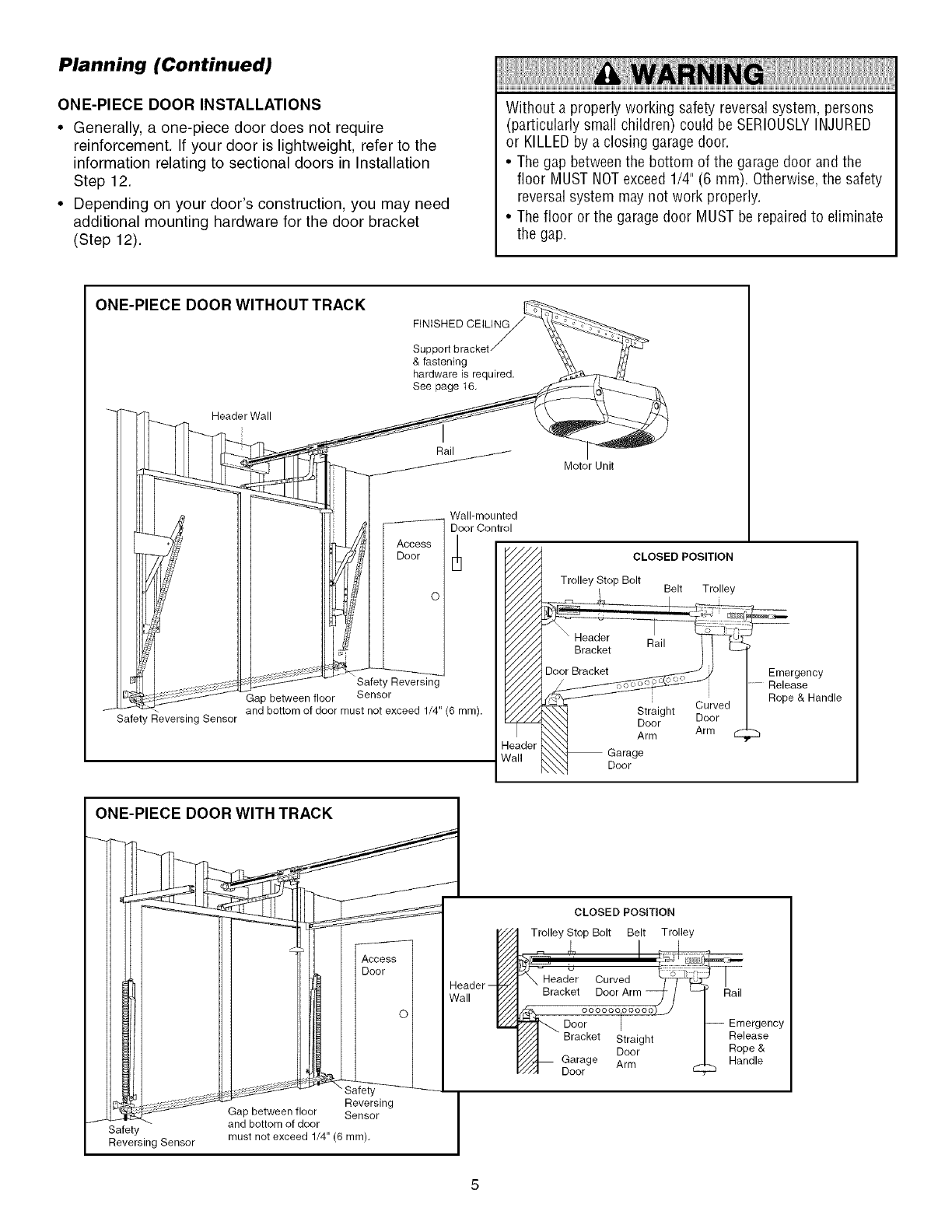

Planning (Continued)

ONE-PIECE DOOR INSTALLATIONS

• Generally, a one-piece door does not require

reinforcement. If your door is lightweight, refer to the

information relating to sectional doors in Installation

Step 12.

• Depending on your door's construction, you may need

additional mounting hardware for the door bracket

(Step 12).

Without a properly working safety reversal system, persons

(particularly small children) could be SERIOUSLYINJURED

or KILLEDby a closing garagedoor.

• The gap betweenthe bottom of the garage door and the

floor MUST NOTexceed 1/4"(6 mm). Otherwise,the safety

reversal system may not work properly.

• The floor or the garage door MUST be repairedto eliminate

the gap.

ONE-PIECE DOOR WITHOUT TRACK

FINISHED

_-'_ Header Wall

drt1 I

Safety Reversing Sensor

& fastening

hardware is required.

See page t6,

Rail

Access

Door

Safety Reversing

Sensor

Gap between floor

and bottom of door must not exceed 1/4" (6 mm).

Wall-mounted

Door Control

_eader

Vail

Motor Unit

CLOSED POSITION

Trolley Stop Bolt Belt Trolley

Straight

Door Door

Arm Arm

Garage

Door

Emergency

Release

Rope & Handle

ONE-PIECE DOOR WITH TRACK

let

Reversing

Gap between floor Sensor

iSafety and bottom of door

Reversing Sensor must not exceed 1/4" (6 ram),

Header

Wall

CLOSED POSff[ON

Trolley Stop Bolt Belt Trolley

I --

S'_-Head_r Curved

Bracket Door Arm _j- /

idh,. °°°°°°1°°°°°)_

Door I

_////'_ Bracket Straight

"//A Door

///'A-- Garage Arm

_/I Door

Rail

-- Emergency

Release

Rope &

Handle

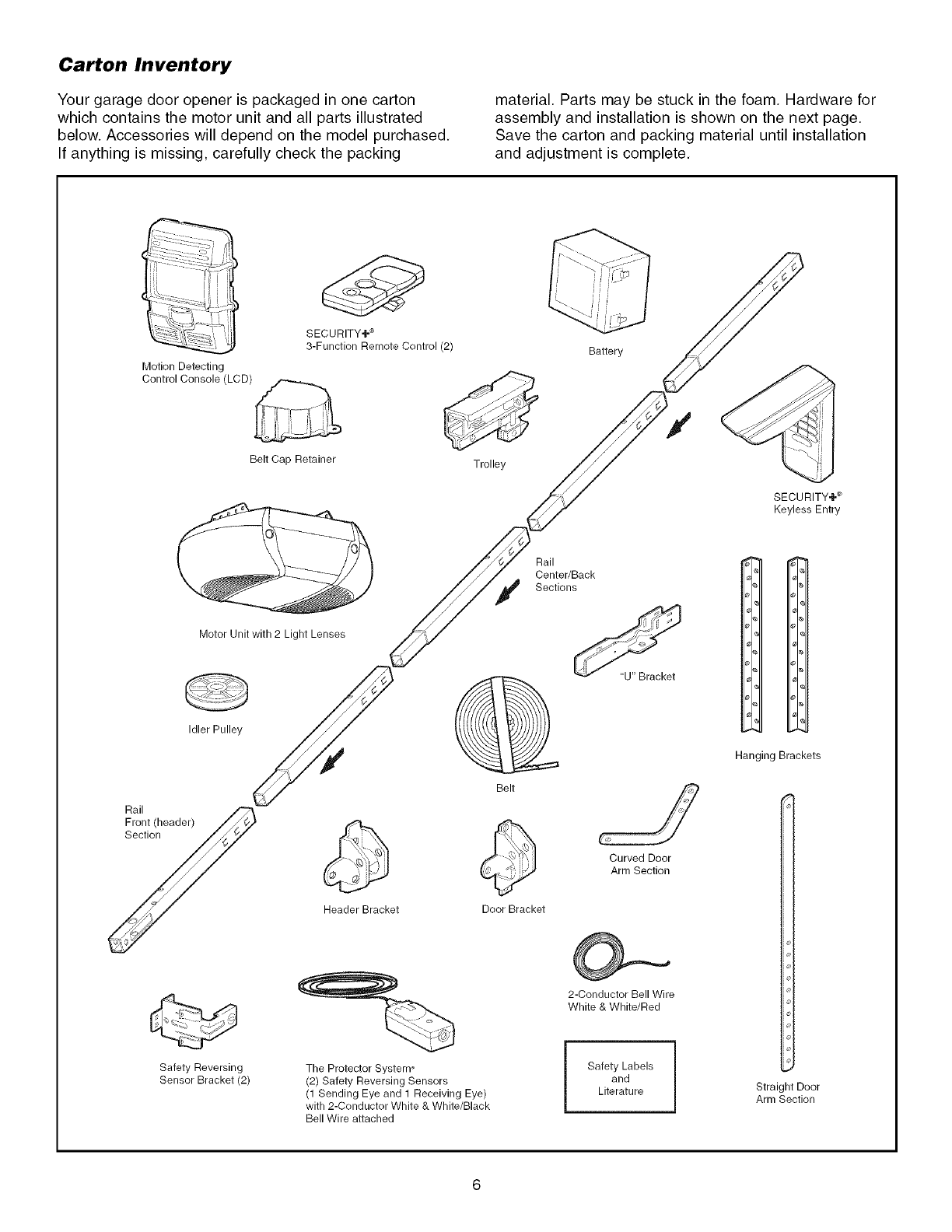

Carton Inventory

Your garage door opener is packaged in one carton

which contains the motor unit and all parts illustrated

below. Accessories will depend on the model purchased.

If anything is missing, carefully check the packing

material. Parts may be stuck in the foam. Hardware for

assembly and installation is shown on the next page.

Save the carton and packing material until installation

and adjustment is complete.

;Z:z :b

:::?b- -_ i a!

,% ._ ,,,

Motion Detecting

Control Console (LCD)

SECURITY÷ ®

3-Function Remote Control (2)

Belt Cap Retainer Trolley

Battery

SECURITY+ ®

Keyless Entry

Rail

Center/Back

Sections

Motor Unit with 2 Light Lenses

Idler Pulley

Belt

Rail

Fron! (header) /_¢v2

Safety Reversing

Sensor Bracket (2)

Header Bracket Door Bracket

The Protector System _

(2) Safety Reversing Sensors

(1 Sending Eye and 1 Receiving Eye)

with 2-Conductor White & White/Black

Bell Wire attached

Curved Door

Arm Section

2-Conductor Bell Wire

White & White/Red

Safety Labels

and

Literature

Hanging Brackets

Straight Door

Arm Section

Hardware Inventory

Separate all hardware and group as shown below for the assembly and installation procedures.

ASSEMB_ HARDWARE

Spring/Trolley Nut (1) Lock Nut Lock Washer Nut

1/4"-20 (2) 3/8" (1) 3/8" (1)

Bolt 1/4"-20x 1-3/4" ( 1)

Trolley Threaded Shaft (1)

Master

Link (2)

Idler Bolt (1)

INSTALLATION HARDWARE

Carriage Bolt

1/4"-20xl/2" (2) Wing Nut

1/4"-20 (2)

Lag Screw

5/16"-9xl -5/8" (2)

Lag Screw

5/16"-18xl -7/8" (2)

Carriage Bolt

5/16"-18x2-1/2" (2)

Clevis Pin

5/16"x1-1/2" (1)

Ring

Fastener (3)

llllllll[_

Hex Bolt

5/16"-18x7/8" (4)

Nut 5/16"-18 (6)

Lock Washer 5/16" (7)

Screw

6ABx1-1/4" (2)

Handle

Insulated

Staples (30)

Screw 6-32xl" (2)

Drywall Anchors (2) Spacer (2)

o] I_ o_

Clevis Pin Clevis Pin

5/16"x1" (1) 5/16"x1-1/4" (1)

Rope

ASSEMBLY STEP 1

Assemble the Rail and Install the Trolley

To avoid installation difficulties, do not run the

garage door opener until instructed to do so.

The front rail has a cut out "window"at the door end (see

illustration). The hole above this window is larger on

the top of the rail than on the bottom. A smaller hole

3-1/2" (8.9 cm) away is close to the rail edge. Rotate the

back rail so it has a similar hole close to the opposite

edge, about 4-3/4" (12 cm) from the far end.

1. Remove the straight door arm and hanging bracket

packaged inside the front rail and set aside for

Installation Steps 5 and 12. NOTE: To prevent

INJURY while unpacking the rail carefully remove the

straight door arm stored within the rail section.

2. Align the rail sections on a flat surface as shown and

slide the tapered ends into the larger ones. Tabs along

the side will lock into place.

To prevent INJURYfrom pinching, keep hands and fingers

awayfrom the joints while assembling the rail.

3. Place the motor unit on packing material to protect the

cover, and rest the back end of the rail on top. For

convenience, put a support under the front end of

the rail.

4. As a temporary stop, insert a screwdriver into the hole

10" (25 cm) from the front end of the rail, as shown.

5. Check to be sure there are 4 plastic wear pads inside

the inner trolley. If they became loose during shipping,

check all packing material. Snap them back into

position as shown.

6. Slide the trolley assembly along the rail from the back

end to the screwdriver.

Trolley

End

9ered

End

)ered

End

Rails

(TO MOTOR UNIT)

Windo_

Cut-Out

Idler

Pulle

Screwdriver

Tabs

Front Rail I

(TO DOOR)

,ered

End

ASSEMBLY STEP 2

Fasten the Rail to the Motor Unit

•Insert a 1/4"-20xl -3/4 bolt into the cover protection bolt

hole on the back end of the rail as shown. Tighten

securely with a 1/4"-20 lock nut. Do NOTovertighten.

• Remove the two bolts from the top of the motor unit.

• Place the "U" bracket, flat side down, on the motor unit

and align the bracket holes with the bolt holes. Fasten

with the )reviously removed bolts.

• Align the rail assembly with the top of the motor unit.

Slide the rail end onto the "U" bracket, all the way to

the stops that protrude on the top and sides of the

brackeL

To avoid SERIOUSdamageto garagedoor opener, use ONLY

those bolts/fasteners mounted in the top of the opener.

"U" Bracket

Bolt

Bolts _ Motor Unit

:Belt Pulley

Cover

Protection

Bolt Hole _

HARDWARE SHOWN ACTUAL SIZE

Lock Nut

Bolt 1/4"-20x1-3/4" 1/4"-20

Lock Nut

SLIDE RAIL TO STOPS

ON TOP AND SIDES

OF BRACKET

ASSEMBLY STEP 3

Install the Idler Pulley

• Lay the belt beside the rail, as shown. Grasp the end

with the hooked trolley connector and pass

approximately 12" (30 cm) of belt through the window.

Keep the ribbed side toward the rail, and allow it to

hang until Assembly Step 5.

• Remove the tape from the idler pulley. The inside

center should be pre-greased. If dry, regrease to

ensure proper operation.

• Place the idler pulley into the window as shown.

• Insert the idler bolt from the top through the rail and

pulley. Tighten with a 3/8" lock washer and nut

underneath the rail until the lock washer is

compressed.

• Rotate the pulley to be sure it spins freely.

• Insert a 1/4"-20xl-3/4 bolt into the trolley stop hole in

the front of the rail as shown. Tighten securely with a

1/4"-20 lock nut.

Lock Washer

3/8"

Bolt

Trolley

Stop Hole _p

Grease \\ | | __

-. _/side Pulley '\\ U _

Trolley

Connector Idler _.. Lock

Pulley i Nut

Idler Bolt

HARDWARE SHOWN ACTUAL SIZE

Bolt 1/4"-20xl-3/4" Lock Nut 1/4"-20 Nut 3/8" Lock Washer 3/8"

ASSEMBLY STEP 4

Install the Belt and Attach the Belt

Cap Retainer

1. Pull the belt around the idler pulley and toward the

trolley. The ribbed side must contact the pulley,

2. Hook the trolley connector into the retaining slot on

the trolley as shown.

3. With the trolley against the screwdriver, dispense the

remainder of the belt along the rail length toward the

motor unit and around the sprocket. The sprocket

teeth must engage the belt.

4. Check to make sure the belt is not twisted, then

connect it to the flat end of the trolley threaded shaft

with the master link, as illustrated:

• Push pins of master link bar through holes in end of

belt and trolley threaded shaft.

• Push master link cap over pins and past

pin notches.

• Slide clip-on spring over cap and onto pin notches

until both pins are securely locked

in place.

5. Insert the trolley threaded shaft through the hole in

the trolley. Be sure the belt is not twisted, and the

ribbed side faces the rail.

To avoid possible SERIOUSINJURYto fingers from moving

garage door opener:

• ALWAYSkeep hand clear of belt pulley while operating

opener•

• Securelyattach belt pulley cover BEFOREoperating.

HARDWARE SHOWN ACTUAL S_ZE

Hex Screw 8x3/8"

Spring/Trolley Nut

6. Hold the belt at the trolley shaft as you thread the

spring nut by hand onto the shaft until finger tight /f

• the Do tools. _/

against trolley, not use any __

7. Remove the screwdriver. M,asterLink. _ _z_

bllp-un bprlng _'_._ / /_/.,_pv_*.-

8. Position the belt cap retainer over the motor unit _....<'<_-._/jy._

• Master Link Cap ->_._

sprocket as shown and fasten to the mounting plate J_J_

with 8x3/8" hex screws provided. __'_'"-'._'<,_,

"Pin

___,_/" Trolley Master

___) Threaded Link Bar

Sh t

_ __r_'_fO ,y Round

__'_" I Retaining

Oonnee,or

Idler Pulley

I'I

Belt Cap_

Retainer

Hex Screws

#8x3/8"

Motor Unit

Belt Pulley

Plate

ASSEMBLY STEP 5

Set the Tension

•Insert a screwdriver tip into one of the nut ring slots

and brace it firmly against the trolley.

• Place a 7/16" open end wrench on the square end.

Rotate the nut about 1/4 turn until the spring releases

and snaps the nut ring against the trolley.

This sets the spring to optimum belt tension.

You have now finished assembling your garage door

opener. Please read the following warnings before

proceeding to the installation section.

Square

End

S j

Trolley

Nut Ring

I AFTERRE'EASE

1-1/4"

(2.5 cm) (3.18 cm)

Nut Rin(

INSTALLATION

IMPORTANT INSTALLATION INSTRUCTIONS

To reduce the risk of SEVERE INJURY or DEATH:

1. READAND FOLLOWALL INSTALLATIONWARNINGS

AND INSTRUCTIONS.

2. Install garagedoor opener ONLYon properly balanced

and lubricated garagedoor. An improperly balanced door

may not reversewhen required and could result in

SEVEREINJURYor DEATH.

3. ALL repairs to cables, spring assembliesand other

hardware MUST be made by a trained door systems

technician BEFOREinstalling opener.

4. Disable ALL locks and remove ALL ropes connected to

garage door BEFOREinstalling openerto avoid

entanglement.

5. Install garagedoor opener 7 feet (2.1 m) or more above

floor.

6. Mount emergency releasehandle6 feet (1.8 m) above

floor.

7. NEVERconnect garage door openerto power source until

instructed to do so.

8. NEVERwear watches, rings or loose clothing while

installing or servicing opener.They could becaught in

garagedoor or opener mechanisms.

9. Install wall-mounted garagecontrol console:

•within sight of the garage door.

•out of reachof children at minimum height of 5 feet

(1.5 m).

• away from ALL moving parts of the door.

10. Place entrapment warning label on wall next to garage

control console.

11. Place manual release/safetyreversetest label in plain

view on inside of garage door.

12. Upon completion of installation, test safety reversal

system. Door MUST reverse on contact with a 1-1/2"

(3.8 cm) high object (or a 2x4 laid flat) on the floor.

13. To avoid SERIOUSPERSONALINJURY or DEATHfrom

electrocution, disconnect ALL electric and battery power

BEFOREperforming ANYservice or maintenance.

INSTALLATION STEP 1

Determine the Header Bracket

Location

To prevent possible SERIOUSINJURYor DEATH:

•Header bracket MUST be RIGIDLYfastened to structural

support on headerwall or ceiling, otherwise garagedoor

might not reversewhen required. DO NOTinstall header

bracket over drywall.

• Concreteanchors MUST be used if mounting header

bracket or 2x4 into masonry.

• NEVERtry to loosen, move or adjust garagedoor, springs,

cables, pulleys, brackets, or their hardware, all of which are

under EXTREMEtension.

• ALWAYScall a trained door systems technician if garage

door binds, sticks, or is out of balance.An unbalanced

garagedoor might not reversewhen required.

Installation procedures vary according to garage door

types. Follow the instructions which apply to your door.

1. Close the door and mark the inside vertical centerline

of the garage door.

2. Extend the line onto the header wall above the door.

You can fasten the header bracket within 4 feet

(1.22 m) of the left or right of the door center only

if a torsion spring or center bearing plate is in the

way; or you can attach it to the ceiling (see

page 13) when clearance is minimal. (It may be

mounted on the wall upside down if necessary, to

gain approximately 1/2" (1 cm).)

If you need to install the header bracket on a 2x4

(on wall or ceiling), use lag screws (not provided)

to securely fasten the 2x4 to structural supports as

shown here and on page 13.

3. Open your door to the highest point of travel as

shown. Draw an intersecting horizontal line on the

header wall above the high point:

• 2" (5 cm) above the high point for sectional door

and one-piece door with track.

• 8" (20 cm) above the high point for one-piece door

without track.

This height will provide travel clearance for the top

edge of the door.

NOTE: If the total number of inches exceeds the

height available in your garage, use the maximum

height possible, or refer to page 13 for ceiling

installation.

Header Wall Unfinished 2x4_

Ceiling q CEILINGOPTIONALHEADERFORMOUNTBRACKET

Vertical Centerline

of Garage Door

2x4 Structural

/' Supports

Header Wall

_*=T_L_2"(5 crn) Track

Highest Point

of Travel

Door

Sectional door with curved track

_L Header Wall Track

_=="T_, 2" (5 cm)

_nt of Travel

One-piece door with horizontal track

_Wall

DOlOr_ Hight st

_Hardw,are i i_ of Travel

One-piece door without track:

jamb hardware

One-piece door without track:

pivot hardware

INSTALLATION STEP 2

Install the Header Bracket

You can attach the header bracket either to the wall

above the garage door, or to the ceiling. Follow the

instructions which will work best for your particular

requirements. Do not install the header bracket over

drywall. If installing into masonry, use concrete

anchors (not provided).

WALL HEADER BRACKET INSTALLATION

•Center the bracket on the vertical centerline with the

bottom edge of the bracket on the horizontal line as

shown (with the arrow pointing toward the ceiling).

• Mark the vertical set of bracket holes. Drill 3/16" pilot

holes and fasten the bracket securely to a structural

support with the hardware provided.

HARDWARE SHOWN ACTUAL SIZE

111111111

Lag Screw

5/16"-9xl -5/8"

Wall Mount

Optional

Mounting Holes

Header

- Wall-

2x4

Structural

Support

Horizontal

Line .-" /

Highest Point of

Garage Door Travel

Vertical

Centerlinee Door

Lag Screws

5/16"x9x1-5/8"

Spring

Garage

-- Door-

Centerline

of Garage Door

CEILING HEADER BRACKET INSTALLATION

• Extend the vertical centerline onto the ceiling as

shown.

• Center the bracket on the vertical mark, no more than

6" (15 cm) from the wall. Make sure the arrow is

pointing away from the wall. The bracket can be

mounted flush against the ceiling when clearance

is minimal.

• Mark the side holes. Drill 3/16" pilot holes and fasten

bracket securely to a structural support with the

hardware provided.

Ceiling Mounting Holes

__ -- Finished Ceiling --

/_ _ Vertical Centerline

__ __ _ / _ __ of Garage Door

Header

Bracket /_

6" (15 cm) Maximum

Door

Spring " Lag Screws

5/16"x9x1-5/8"

-- Header Wall --

Centerline

of Garage Door

Garage

Door

INSTALLATION STEP 3

Attach the Rail to the Header Bracket

NOTE: (Optional) With some existing installations, you

may re-use the old header bracket with the two plastic

spacers included in the hardware bag. Place the spacers

inside the bracket on each side of the rail, as illustrated.

• Position the opener on the garage floor below the

header bracket. Use packing material as a protective

base. NOTE: If the door spring is in the way, you will

need help. Have someone hold the opener securely on

a temporary support to allow the rail to clear the

spring.

• Position the rail bracket against the header bracket.

• Align the bracket holes and join with a clevis pin

as shown.

• Insert a ring fastener to secure.

Mounting

Hole

Existing

Header Bracket

Existing 0

Clevis Pin

Spacer

Hole

)PTION W[TH

SOME EXISTING

INSTALLATIONS

Opener Carton or

Temporary

Support

HARDWARE SHOWN ACTUAL SIZE

oH @

C{evie Pin 5/16"xl -1/2" Ring Fastener

INSTALLATION STEP 4

Position the Opener

Follow instructions which apply to your door type

as illustrated.

SECTIONAL DOOR OR ONE-PIECE DOOR WITH

TRACK

A 2x4 laid flat is convenient for setting an ideal

door-to-rail distance.

• Remove foam packaging.

• Raise the opener onto a stepladder. You will need help

at this point if the ladder is not tall enough.

• Open the door all the way and place a 2x4 laid flat on

the top section beneath the rail.

• If the top section or panel hits the trolley when you

raise the door, pull down on the trolley release arm

to disconnect inner and outer sections. Slide the outer

trolley toward the motor unit. The trolley can remain

disconnected until Installation Step 12 is completed.

Iley

ReleaseArm _ I

ENGAGED RELEASED _d

To prevent damageto garage door, rest garage door opener

rail on 2x4 placed on top section of door.

ONE-PIECE DOOR WlTHOUTTRACK

A 2x4 on its side is convenient for setting an ideal

door-to-rail distance.

• Remove foam packaging.

• Raise the opener onto a stepladder. You will need help

at this point if the ladder is not tall enough.

• Open the door all the way and place a 2x4 on its side

on the top section of the door beneath the rail.

• The top of the door should be level with the top of the

motor unit. Do not position the opener more than 4"

(10 cm) above this point.

H Reader i'

L_ 2X4 is used to determine

the correct mounting height

from ceiling.

INSTALLATION STEP 5

Hang the Opener

Three representative installations are shown. Yours may

be different. Hanging brackets should be angled

(Figure 1) to provide rigid support. On finished ceilings

(Figures 2 and 3), attach a sturdy metal bracket to

structural supports before installing the opener. This

bracket and fastening hardware are not provided.

1. Measure the distance from each side of the motor unit

to the structural support.

2. Cut both pieces of the hanging bracket to required

lengths.

3. Drill 3/16" pilot holes in the structural supports.

4. Attach one end of each bracket to a support with

5/16"-18xl -7/8" lag screws.

5. Fasten the opener to the hanging brackets with

5/16"-18x7/8" hex bolts, lock washers and nuts.

6. Check to make sure the rail is centered over the door

(or in line with the header bracket if the bracket is not

centered above the door).

7. Remove the 2x4. Operate the door manually. If the

door hits the rail, raise the header bracket.

NOTE: DO NOT connect power to opener at this time.

HARDWARE SHOWN ACTUAL SIZE

To avoid possible SERIOUSINJURYfrom a falling garage

door opener, fasten it SECURELYto structural supports of

the garage. Concreteanchors MUST be used if installing any

brackets into masonry.

Figure 1

r' Supports

Measure ',

Distance

Bolt 5/16"-18x7/8" ',

Lock Washer 5/16"

Nut 5/16"-18

Lag Screws

5/16"-18xl -7/8"

Figure 2

Hidden _ __ _

Bracket Support _ _ __

(Not Provided) _ _ .... _ --_t_

_ FINISHED CEILING

_ Lag Screws

_ 5/16"-18xl-7/8" _J

(Not Provided)

Bolt 5/16"-18x7/8"

_ Lock Washer 5/16"

Nut 5/16"-18

Bolt 5/16"-18x7/8"

Lock Washer 5/16"

Nut 5/16"-18

Figure 3

Lag Screws _ _ _ _ _-

5/16"-18xl -7/8" _ _ _

Bolt 5/16"-18x7/8" "_\ ,/js/ Nut 5/16"-18

INSTALLATION STEP 6

Install the Control Console

Locate control console within sight of door, at a minimum

height of 5 feet (1.5 m) where small children cannot

reach, away from moving parts of door and door

hardware. If installing into drywall, drill 5/32" holes and

use the anchors provided. For pre-wired installations

(as in new home construction), it may be mounted to a

single gang box (Figure 2).

1.Strip 7/16" (11 mm) of insulation from one end of bell

wire and connect to the two screw terminals on back of

control console by color: white wire to 2 and white/red

wire to the 1.

2. Remove cover by gently prying at slot in top of the

cover with a small flat head screwdriver. Fasten with

6ABx1-1/4" self-tapping screws (drywall installation) or

6-32x1" machine screws (into gang box) as follows:

• Install bottom screw, allowing 1/8" (3 mm) to protrude

above wall surface.

• Position bottom of control console on screw head

and slide down to secure. Adjust screw for snug fit.

• Drill and install top screw with care to avoid cracking

plastic housing. Do not overtighten.

• Insert top tabs and snap on cover.

3. (For standard installation only) Run bell wire up wall

and across ceiling to motor unit. Use insulated staples

to secure wire in several places. Do not pierce wire

with a staple, creating a short or open circuit.

4. Strip 7/16" (11 mm) of insulation from end of bell wire.

Connect bell wire to the quick-connect terminals as

follows: white to white and white/red to red.

5. Position the antenna wire as shown.

6. Use tacks or staples to permanently attach entrapment

warning label to wall near control console, and manual

release/safety reverse test label in a prominent

location on inside of garage door.

NOTE: DO NOT connect power and operate opener at

this time. The trolley will travel to the full open position

but will not return to the close position until the sensor

beam is connected and properly aligned.

_Top

(_ I+ -- +11*')Mounting

Bell II I :1 Hole

Wire II 14 '

_. _JA-_--Terminal

II il Screws

I _,_-L-.__N'-m£ii Bottom

' Mounting

(BACK VIEW) Hole

To prevent possible SERIOUSINJURYor DEATHfrom

electrocution:

• Disconnect ALL electric and battery power BEFORE

performing ANY service or maintenance.

• Connect ONLYto 24 VOLTlow voltage wires.

To prevent possible SERIOUSINJURYor DEATHfrom a

closing garagedoor:

• Install control console within sight of garage door, out of

reach of children at a minimum height of 5 feet (1.5 m), and

awayfrom ALL moving parts of door.

• NEVERpermit children to operate or play with control

console push buttons or remote controls.

• Activate door ONLYwhen it can be seen clearly, is properly

adjusted, and there are no obstructions to door travel.

• ALWAYSkeepgarage door in sight until completely closed.

NEVERpermit anyoneto cross path of closing garage door.

Outside Keylock Accessory Connections

To opener quick-connect terminals: white to white;

white/red to red.

HARDWARE SHOWN ACTUAL SIZE

Control Panel (std installation)

Control Panel (pre-wired)

Insulated

Staples

Drywall Anchors

Figure 1

REMOVE & REPLACE COVER

To Replace

Ta__lnsertTop

Push Bar Cover

Figure 2

PRE-WIRED INSTALLATION

24 Volt Bell Wire

Control Console Connections

Strip wire 7/16" (11 mm)

To release wire, push in

tab with screwdriver tip

Red White Grey

INSTALLATION STEP 7

Install the Battery

•Make sure motor unit is unplugged.

• Using a Phillips head screwdriver, remove the battery

cover on the motor unit.

• Partially insert battery into motor unit with terminals

facing out.

• Connect the red (+) and black (-) wires from motor unit

to corresponding terminals on battery.

• Replace battery cover.

Battery

INSTALLATION STEP 8

Install the Lights

• Press the release tabs on both sides of lens. Gently

rotate lens back and downward until the lens hinge is

in the fully open position. Do not remove the lens.

• Install up to a 100 watt maximum light bulb in each

socket. The lights will turn ON and remain lit for

approximately 4-1/2 minutes when power is

connected. Then the lights will turn OFF.

• Reverse the procedure to close the lens.

• If the bulbs burn out prematurely due to vibration,

replace with a Garage Door Opener bulb.

NOTE: Use only standard light bulbs. The use of short

neck or speciafity light bulbs may overheat the endpanel

or light socket.

INSTALLATION STEP 9

Attach the Emergency Release Rope

and Handle

• Thread one end of the rope through the hole in the top

of the red handle so "NOTICE" reads right side up

as shown. Secure with an overhand knot at least

1" (2.5 cm) from the end of the rope to prevent

slipping.

• Thread the other end of the rope through the hole in

the release arm of the outer trolley.

• Adjust rope length so the handle is 6 feet (1.83 m)

above the floor. Ensure that the rope and handle clear

the tops of all vehicles to avoid entanglement. Secure

with an overhand knot.

NOTE: If it is necessary to cut the rope, heat seal the cut

end with a match or lighter to prevent unraveling.

To prevent possible OVERHEATINGof the endpanel or light

socket:

•DO NOTuse short neck or specialty light bulbs.

•DO NOTuse halogen bulbs. UseONLYincandescent.

Release Tab

100 Watt (Max) _ )

Standard Light Bulb

'i /

100 Watt (Max) _ Lens

Standard Hinge

Light Bulb --

To prevent possible SERIOUSINJURYor DEATHfrom a

falling garage door:

• If possible, use emergency release handleto disengage

trolley ONLYwhen garage door is CLOSED.Weakor

broken springs or unbalanced door could result in an open

door falling rapidly and/or unexpectedly.

• NEVERuse emergency releasehandle unless garage

doorway is clear of persons and obstructions.

• NEVERuse handleto pull door open or closed. If rope knot

becomes untied,you could fall.

Trolley

Release arm

Emer,

Release Handle

Overhand

Knot

INSTALLATION STEP 10

Electrical Requirements

To avoid installation difficulties, do not run the

opener at this time.

To reduce the risk of electric shock, your garage door

opener has a grounding type plug with a third grounding

pin. This plug will only fit into a grounding type outlet. If

the plug doesn't fit into the outlet you have, contact a

qualified electrician to install the proper outlet.

To prevent possible SERIOUSINJURYor DEATHfrom

electrocution or fire:

• Disconnect ALL electric and battery power BEFORE

performing ANY service or maintenance.

• Garagedoor installation and wiring MUSTbe in compliance

with ALL local electrical and building codes.

• NEVERuse an extension cord, 2-wire adapter,or change

plug in any way to makeit fit outlet. Besure the opener

is grounded.

RIGHO

If permanent wiring is required by your local code,

refer to the following procedure.

To make a permanent connection through the 7/8" (2 cm)

hole in the top of the motor unit:

• Remove the motor unit cover screws and set the cover

aside.

• Remove the attached 3-prong cord.

• Connect the black (line) wire to the screw on the brass

terminal; the white (neutral) wire to the screw on the

silver terminal; and the ground wire to the green

ground screw. The opener must be grounded.

• Reinstall the cover.

To avoid installation difficulties, do not run the

opener at this time.

PERMANENT WIRING

CONNECTION

Ground Tab

Green

Ground Screw

Black

Ground Wire Wire

White Wire Black Wire

INSTALLATION STEP 1 1

Install The Protector System ®

(Safety Sensors)

The safety reversing sensor must be connected and

aligned correctly before the garage door opener will

move in the down direction.

IMPORTANT INFORMATION ABOUTTHE SAFETY

REVERSING SENSOR

When properly connected and aligned, the sensor will

detect an obstacle in the path of its electronic beam. The

sending eye (with an amber indicator light) transmits an

invisible light beam to the receiving eye (with a green

indicator light). If an obstruction breaks the light beam

while the door is closing, the door will stop and reverse

to full open position, and the opener lights will flash

10 times.

The units must be installed inside the garage so that the

sending and receiving eyes face each other across the

door, no more than 6" (15 cm) above the floor. Either can

be installed on the left or right of the door as long as the

sun never shines directly into the receiving eye lens.

The mounting brackets are designed to clip onto the

track of sectional garage doors without additional

hardware.

Be sure power is NOTconnected to the garagedoor opener

BEFOREinstalling the safety reversingsensor.

To prevent SERIOUSINJURYor DEATHfrom a closing

garage door:

• Correctly connect and align the safety reversing sensor.

This required safety device MUST NOTbe disabled.

• Install the safety reversing sensor so beam is NO HIGHER

than 6" (15 cm) above garage floor.

If it is necessary to mount the units on the wall, the

brackets must be securely fastened to a solid surface

such as the wall framing. Extension brackets (see

accessories) are available if needed, If installing in

masonry construction, add a piece of wood at each

location to avoid drilling extra holes in masonry if

repositioning is necessary.

The invisible light beam path must be unobstructed, No

part of the garage door (or door tracks, springs, hinges,

rollers or other hardware) may interrupt the beam while

the door is closing.

above floor

Safety Reversing Sensor

Protection Area 6" (15 cm) max.

above floor

Facing the door from inside the garage

INSTALLING THE BRACKETS

Be sure power to the opener is disconnected. Install

and align the brackets so the sensors will face each

other across the garage door, with the beam no higher

than 6" (15 cm) above the floor. They may be installed in

one of three ways, as follows.

Garage door track installation (preferred):

• Slip the curved arms over the rounded edge of each

door track, with the curved arms facing the door. Snap

into place against the side of the track. It should lie

flush, with the lip hugging the back edge of the track

(Figure 1).

If your door track will not support the bracket securely,

wall installation is recommended.

Waft installation (Figures 2 and 3):

• Place the bracket against the wall with curved arms

facing the door. Be sure there is enough clearance for

the sensor beam to be unobstructed.

• If additional depth is needed, an extension bracket

(see Accessories) or wood blocks can be used.

• Use bracket mounting holes as a template to locate

and drill (2) 3/16" diameter pilot holes on the wall at

each side of the door, no higher than 6" (15 cm) above

the floor.

• Attach brackets to wall with lag screws (not provided).

• If using extension brackets or wood blocks, adjust right

and left assemblies to the same distance out from the

mounting surface. Make sure all door hardware

obstructions are cleared.

Floor installation (Figure 4):

• Use wood blocks or extension brackets (see

Accessories) to elevate sensor brackets so the lenses

will be no higher than 6" (15 cm) above the floor.

• Carefully measure and place right and left assemblies

at the same distance out from the wall. Be sure all

door hardware obstructions are cleared.

• Fasten to the floor with concrete anchors as shown.

Figure 1DOOR TRACK MOUNT (RIGHT SIDE)

Door

Track

Sensor

Bracket

Indicator

Light

Figure 2

WALL MOUNT (RIGHT SIDE)

Fasten Wood Block to Wall with

j/Lag Screws (Not Provided)

Indicator

Light Sensor

Bracket

Figure 3

/G;_r

d#l! i

WALL MOUNT (RIGHT SIDE)

Extension

Bracket

(See Accessories)

i (Provided with

Extension Bracket)

(Provided with

Extension

Bracket) _"

Lens

Sensor

Bracket

Indicator

Light

Figure 4 FLOOR MOUNT (RIGHT SIDE)

HARDWARE SHOWN ACTUAL SIZE

Carriage Bolt Wing Nut

1/4"-20xl/2" 1/4"-20 Staples

l Attach with

Concrete Anchors

, (Not Provided)

Light

Bracket

MOUNTING AND WIRING THE SAFETY

REVERSING SENSORS

• Slide a 1/4"-20xl/2" carriage bolt head into the slot on

each sensor. Use wing nuts to fasten sensors to

brackets, with lenses pointing toward each other

across the door. Be sure the lens is not obstructed by

a bracket extension (Figure 5).

• Finger tighten the wing nuts.

• Run the wires from both sensors to the opener. Use

insulated staples to secure wire to wall and ceiling.

• Strip 7/16" (11 mm) of insulation from each set of

wires. Separate white and white/black wires sufficiently

to connect to the opener quick-connect terminals. Twist

like colored wires together. Insert wires into

quick-connect holes: white to white and white/black

to grey (Figure 6).

ALIGNING THE SAFETY REVERSING SENSORS

• Plug in the opener. The indicator lights in both the

sending and receiving eyes will glow steadily if wiring

connections and alignment are correct.

The sending eye amber indicator light will glow

regardless of alignment or obstruction. If the green

indicator light in the receiving eye is off, dim, or flickering

(and the invisible light beam path is not obstructed),

alignment is required.

• Loosen the sending eye wing nut and readjust, aiming

directly at the receiving eye. Lock in place.

• Loosen the receiving eye wing nut and adjust sensor

until it receives the sender's beam. When the green

indicator light glows steadily, tighten the wing nut.

Figure 6

Bell Wire

Reversing

Sensor

Figure 5

CarriageBolt--"_ _)

1/4"-20xl/2"

Wing Nut

TROUBLESHOOTING THE SAFETY

REVERSING SENSORS

1. If the sending eye indicator light does not glow steadily

after installation, check for:

• Electric power to the opener.

• A short in the white or white/black wires. These can

occur at staples, or at opener connections.

• Incorrect wiring between sensors and opener.

• A broken wire.

2. If the sending eye indicator light glows steadily but the

receiving eye indicator light doesn't:

• Check alignment.

• Check for an open wire to the receiving eye.

3. If the receiving eye indicator light is dim, realign either

sensor.

NOTE: When the invisible beam path is obstructed or

misaligned while the door is closing, the door will reverse.

If the door is already open, it will not close.

The opener lights will blink 10 times. See page 20.

Connect Wire to

Quick-Connect Terminals

Finished °.÷_'_ ._

-- Ceiling -- .....--'"

Bell Wire \

1. Strip wire 7/16"

(11 mm)

2. Twist like colored

wires together

3. Insert into

appropriate terminals

Safety

Reversing

Sensor

Red White Grey

Quick-Connect Terminals

INSTALLATION STEP 12

Fasten the Door Bracket

Follow instructions which apply to your door type

as illustrated below or on the following page.

A horizontal reinforcement brace should be long

enough to be secured to two vertical supports. A

vertical reinforcement brace should cover the height

of the top panel.

The illustration shows one piece of angle iron as the

horizontal brace. For the vertical brace, two pieces of

angle iron are used to create a U-shaped support

(Figure 1). The best solution is to check with your

garage door manufacturer for an opener installation door

reinforcement kit.

NOTE: Many vertical brace installations provide for direct

attachment of the clevis pin and door arm. In this case

you will not need the door bracket; proceed to

Installation Step 13.

SECTIONAL DOORS

1. Center the door bracket on the previously marked

vertical centerline used for the header bracket

installation. Note correct UP placement, as stamped

inside the bracket (Figure 2).

2. Position the bracket on the face of the door within the

following limits:

• The top edge of the bracket 2"-4" (5-10 cm) below

the top edge of the door.

• The top edge of the bracket directly below any

structural support across the top of the door.

Fiberglass,aluminum or lightweight steel garagedoors

WILL REQUIREreinforcement BEFOREinstallation of door

bracket. Contactyour door manufacturer for

reinforcement kit.

HARDWARE SHOWN ACTUAL SIZE

Nut 5/16"-18 Lock Washer 5/16"

Carriage Bolt

5/16"-18x2-1/2"

• Mark and drill 5/16" left and right fastening holes.

Secure the bracket as shown in Figure 1 if there is

vertical reinforcement.

If your installation doesn't require vertical reinforcement

but does need top and bottom fastening holes for the

door bracket, fasten as shown in Figure 2.

Header Bracket

Door

Bracket

Location

Vertical

of Garage

Door

Horizontal and vertical reinforcement

is needed for lightweight garage doors

(fiberglass, aluminum, steel, doors with

glass panel, etc.). (Not Provided) Vertical

Reinforcement

Inside Edge

of Door or

Reinforcement Board

3arriage Bolt

5/16"-18x2-1/;

Vertical

Door

Bracket

Lock Washer ,,

5/16" Nut j_

5/16"-18

@-_.

@._.

Door Bracket Figure 2

Figure

ONE-PIECEDOORS

Please read and comply with the warnings and

reinforcement instructions on the previous page. They

apply to one-piece doors also.

• Center the door bracket on the top of the door, in line

with the header bracket as shown. Mark either the left

and right, or the top and bottom holes.

• Drill 5/16" pilot holes and fasten the bracket with

hardware supplied.

If the door has no exposed framing, drill 3/16" pilot holes

and fasten the bracket with 5/16"x1-1/2" lag screws

(not provided) to the top of the door.

NOTE: The door bracket may be installed on the top

edge of the door if required for your installation. (Refer to

the dotted line optional placement drawing.) Drill 3/16"

pilot holes and substitute 5/16"x1-1/2" lag screws (not

provided) to fasten the bracket to the door.

HARDWARE SHOWN ACTUAL SIZE

Nut 5/16"-16 Lock Washer 5/16"

Carriage Bolt

5/16"-18x2-1/2"

Header Wall

2x4 -- Finished Ceiling --

Header

Bracket

Optional

Placement

of Door

Bracket

Vertical

Centerline

of Garage

Door

Horizontal and vertical

reinforcement is needed for

garage doors

(fiberglass, aluminum, steel,

doer with glass panel, etc.).

(Not Provided)

Door

Bracket

For a door with no exposed framing,

or for the optional installation, use

5/16"x1-1/2" lag screws (Not Provided)

to fasten door bracket.

Lock

Washer

5/16"

Top of Door

Top Edge

Optional

Placement

Carriage Bolt

5/16"-18x2-1/2"

INSTALLATION STEP 13

Connect Door Arm to Trolley

Follow instructions which apply to your door type as

illustrated below and on the following page.

SECTIONAL DOORS ONLY

Make sure garage door is fully closed. Pull the

emergency release handle to disconnect the outer trolley

from the inner trolley. Slide the outer trolley back (away

from the pulley) about 8" (20 cm) (Figures 1,2 and 3).

Figure 1:

• Fasten straight door arm section to outer trolley with

the 5/16"x1" clevis pin. Secure the connection with a

ring fastener.

• Fasten curved section to the door bracket in the same

way, using the 5/16"x1-1/4" clevis pin.

Figure 2:

• Bring arm sections together. Find two pairs of holes

that line up and join sections. Select holes as far apart

as possible to increase door arm rigidity.

Figure 3, Hole alignment alternative:

• If holes in curved arm are above holes in straight arm,

disconnect straight arm. Cut about 6" (15 cm) from the

solid end. Reconnect to trolley with cut end down

as shown.

• Bring arm sections together.

• Find two pairs of holes that line up and join with bolts,

lock washers and nuts.

Pull the emergency release handle toward the opener at

a 45 ° angle so that the trolley release arm is horizontal.

Proceed to Adjustment Step 1, page 27. Trolley will

re-engage automatically when opener is operated.

Pulley

J i

"..'{--.8" (20 cm) rain _',

Trolley / I I # \

Stop Bolt /Inner I I tJ "Outer

/Tro,eyl I ,4Pi' Trolley

FR_ngener Iol Clevis Pin

r-'l II 5/16"x1"

/i 1 Emergency

O IVlL'--_ Release

, Door I°_1_ Handle

'_ _ Bracket El w

_ _ Straight

_'_k,_/- Door Arm

C)161s1_1/4 _ _ _ Curved Door Arm

Figure 1

Figure 2

._ Bolts

"_ ....... 5/16"-18x7/8"

Door Bracket

HARDWARE SHOWN ACTUAL SIZE

Nut 5/16"-18

Clevis Pin

5/16"x1"(Trolley)

Lock Washer 5/16" Ring Fastener

Clevis Pin Hex Bolt

5/16"x1-1/4" (Door Bracket) 5/16"-18x7/8"

Figure 3

Pulley

"_'Le" (20 era) rain _'

'_ _ "--7 L

Trolley _ _

Stop Bolt / /

Lock /o/

Washers/,*,-/

Nuts 5/16" /o7

5/16"-!8¢ _ 1o/

o_ Cut this end

ALLONE-PIECEDOORS

1. Assemble the Door Arm:

• Fasten the straight and curved door arm sections

together to the longest possible length (with a 2 or 3

hole overlap).

• Make sure the garage door is fully closed. Connect

the straight door arm section to the door bracket with

the 5/16"x1-1/4" clevis pin.

• Secure with a ring fastener.

• Pull the emergency release handle, disconnecting the

outer trolley from the inner trolley by pulling straight

down on the emergency release handle and sliding

the outer trolley back toward the motor unit.

• Connect the curved door arm section to the trolley

using the 5/16"x1-1/4" clevis pin and ring fastener.

NOTE: Adjusting the limits on the following page:

•The trolley will automatically connect. If not, review

the trolley lockout feature on page 32.

•When setting the up limit on the following page, the

door should not have a "backward" slant when fully

open as illustrated below. A slight backward slant will

cause unnecessary bucking and/or jerking operation

as the door is being opened or closed from the fully

open position.

Door

Bracket

Clevis Pin Straight

5/16"x 1- 1/4" Arm

Ring

Fastener

Bolts

5/16"-18x7/8'

Lock

Washers

5/16"

Nuts

5/16"- 18

Curved

Door Arm

Inner Trolley

ncy Release Handle

Inner Trolley

Outer Trolley

Correct Angle r_/___ --'1

Backward Slant

Open Door (Incorrect)

ADJUSTMENT STEP 1

Program the Travel Limits

Travel limits regulate the points at which the door

will stop when moving up or down. Follow the steps

below to set the limits.

ii /

- Indicator Light

-- Black Button

-- Purple Button

To program the travel limits:

Adjust the position of the door by using the black and

purple buttons. Black moves the door UP (open) and

purple moves the door DOWN (close).

1. Setting the UP position: Press and hold the black

button until the yellow indicator light starts flashing

slowly then release.

2. Push and hold the black button until the door reaches

the desired UP (open) position (Figure 2).

NOTE: Check to be sure the door opens high enough for

your vehicle.

3. Push the remote control or door control (Figure 3).

This sets the UP (open) limit and begins closing the

door.

NOTE: Excessive movement of the motor unit will cause

premature wear. See Troubleshooting section.

4. Immediately when the door begins to move down,

press and release either the black or purple button.

This will stop the door.

5. Setting the DOWN position: Push and hold the

purple button until the door reaches the desired

DOWN (closed) position (Figure 4).

6. Once the door is closed, if there appears to have too

much pressure on the door, you may toggle the door

back and forth using the black and purple buttons to

reach the desired closed position.

7. Push the remote control or the door control (Figure 3).

This sets the DOWN (close) limit and should bring the

door to the open position.

•If the opener is not stopping exactly where you

would like it, repeat steps 1 through 8 and program

the limits again.

• When the unit stops in both the desired up (open)

and down (close) positions, proceed to

Adjustment Step 2, Setting the Force.

Without a properly installed safety reversal system, persons

(particularly small children) could be SERIOUSLYINJURED

or KILLEDby a closing garagedoor.

• Incorrect adjustment of garage door travel limits will

interfere with proper operation of safety reversalsystem.

• NEVERuse force adjustments to compensatefor a binding

or sticking garage door.

• After ANY adjustments are made,the safety reversalsystem

MUST be tested. Door MUST reverseon contact with 1-1/2"

(3.8 cm) high object (or 2x4 laid flat) on floor.

To prevent damageto vehicles, besure fully open door

provides adequateclearance.

Figure 2Indicator Light

Push and hold

until the door

is at desired UP

position

Figure 3

Figure 4

Indicator Light

tPusheither

button to stop

door at desired

DOWN position

ADJUSTMENT STEP 2

Setting the Force

The force setting button is located on the left panel

of the motor unit. The force setting measures the

amount of force required to open and close the door.

1. Locate the purple button on the left panel of the motor

unit (Figure 1).

2. Push the purple button twice to enter the opener into

Force Adjustment Mode (Figure 2). The LED (Indicator

Light) will flash quickly.

3. Push the remote control or control console (Figure 3).

The door will travel to the DOWN (close) position.

Push the remote control or control console again, the

door will travel to the UP (open) position. Push the

remote control or control console a third time to send

the door to the DOWN (close) position.

The LED (Indicator Light) will stop flashing when the

force has been learned.

The opener has learned the forces required to open and

close your door.

The door must travel through a complete cycle, UP and

DOWN, in order for the force to be set properly. If the

opener cannot open and close your door fully, inspect

your door to insure that it is balanced properly and is not

sticking or binding. See page 3, "Preparing your

garage door."

Without a properly installed safety reversal system, persons

(particularly small children) could be SERIOUSLYINJURED

or KILLEDby a closing garagedoor.

• Too much force on garage door will interfere with proper

operation of safety reversalsystem.

• NEVERuse force adjustments to compensatefor a binding

or sticking garage door.

• After ANY adjustments are made,the safety reversalsystem

MUST be tested. Door MUST reverseon contact with 1-1/2"

(3.8 cm) high object (or 2x4 laid flat) on floor.

Figure 1

C; C_

ight

Button

Figure 2

Push Purple button

twice to enter

unit into Force

Adjustment Mode

ight

Button

)le Button

Figure 3

ADJUSTMENT STEP 3

Test the Safety Reversal System

TEST

•With the door fully open, place a 1-1/2" (3.8 cm) board

(or a 2x4 laid flat) on the floor, centered under the

garage door.

• Operate the door in the down direction. The door must

reverse on striking the obstruction.

ADJUST

• If the door stops on the obstruction, it is not traveling

far enough in the down direction. Complete Adjustment

Steps 1 and 2.

NOTE: On a sectional door, make sure limit

adjustments do not force the door arm beyond a

straight up and down position. See Figure 3, page 25.

• Repeat the test.

• When the door reverses on the 1-1/2" (3.8 cm) board

(or 2x4 laid flat), remove the obstruction and run the

opener through 3 or 4 complete travel cycles to test

adjustment.

• If the unit continues to fail the Safety Reverse Test, call

for a trained door systems technician.

IMPORTANT SAFETY CHECK:

Test the Safety Reverse System after:

• Each adjustment of door arm length, limits, or force

controls.

• Any repair to or adjustment of the garage door

(including springs and hardware).

• Any repair to or buckling of the garage floor.

• Any repair to or adjustment of the opener.

Without a properly installed safety reversal system, persons

(particularly small children) could be SERIOUSLYINJURED

or KILLEDby a closing garage door.

• Safety reversal system MUST be tested every month.

• After ANY adjustments are made,the safety reversal

system MUST be tested. Door MUST reverse on contact

with 1-1/2" high (3.8 cm) object (or 2x4 laid flat) on

the floor.

ADJUSTMENT STEP 4

Test The Protector System ®

(Safety Sensors)

• Press the remote control push button to open the door.

• Place the opener carton in the path of the door.

• Press the remote control push button to close the door.

The door will not move more than an inch (2.5 cm),

and the opener lights will flash.

The garage door opener will not close from a remote if

the indicator light in either sensor is off (alerting you to

the fact that the sensor is misaligned or obstructed).

If the opener closes the door when the safety

reversing sensor is obstructed (and the sensors are

no more than 6" (15 cm) above the floor), call for a

trained door systems technician.

Without a properly installed safety reversing sensor, persons

(particularly small children) could be SERIOUSLYINJURED

or KILLEDby a closing garage door.

-- j

Safety Reversing Sensor Safety Reversing Sensor

OPERATION

IMPORTANT SAFETY INSTRUCTIONS

To reduce the risk of SEVERE INJURY or DEATH:

1. READAND FOLLOWALL WARNINGSAND INSTRUCTIONS.

2. ALWAYSkeep remote controls out of reach of children.

NEVERpermit children to operate or play with garage

control console push buttons or remote controls.

3. ONLYactivate garagedoor when it can beseenclearly, it is

properly adjusted, and there are no obstructions to door

travel.

4. ALWAYSkeep garage door in sight until completely closed.

NO ONESHOULDCROSSTHE PATHOFTHE MOVING

DOOR.

5. NO ONESHOULDGOUNDERA STOPPED,PARTIALLY

OPENDOOR.

6. If possible, use emergency releasehandleto disengage

trolley ONLYwhen garage door is CLOSED.Weak or broken

springs or unbalanced door could result in an open door

failing rapidly and/or unexpectedly.

7. NEVERuse emergency releasehandle unless garage

doorway is clear of persons and obstructions.

8. NEVERuse handleto pull garage door open or closed. If

rope knot becomes untied, you could fall.

9. If onecontrol (force or travel limits) is adjusted, the other

control may also need adjustment.

10. After ANY adjustments are made,the safety reversal

system MUST betested.

11. Safety reversalsystem MUST betested every month.

Garagedoor MUST reverse on contact with 1-1/2" high

(3.8 cm) high object (or a 2x4 laid flat) on the floor.

12. ALWAYSKEEPGARAGEDOORPROPERLYBALANCED

(see page3). An improperly balanced door may not

reversewhen required and could result in SEVEREINJURY

or DEATH.

13. ALL repairs to cables, spring assembliesand other

hardware, all of which are under EXTREMEtension, MUST

be made by a trained door systems technician.

14. To avoid SERIOUSPERSONALINJURYor DEATHfrom

electrocution, disconnect ALL electric and battery power

BEFOREperforming ANY service or maintenance.

SAVETHESEINSTRUCTIONS.

Using Your Garage Door Opener

Your Security+ ® opener and hand-held remote control

have been factory-set to a matching code which changes

with each use, randomly accessing over 100 billion new

codes. Your opener will operate with up to ten Security+ ®

remote controls, one Security+ ®Keyless Entry System,

and one accessory wall control. If you purchase a new

remote, or if you wish to deactivate any remote, follow

the instructions in the Programming section.

Activate your opener with any of the following:

•The hand-held Remote Control: Hold the large push

button down until the door starts to move.

• The wall-mounted control console: Hold the push

button or bar down until the door starts to move.

• The Keyless Entry (see Accessories): If provided with

your garage door opener, it must be programmed

before use. See Programming.

When the opener is activated (with the safety

reversing sensor correctly installed and aligned)

1. If open, the door will close. If closed, it will open.

2. If closing, the door will reverse.

3. If opening, the door will stop.

4. If the door has been stopped in a partially open

position, it will close.

5. If obstructed while closing, the door will reverse. If the

obstruction interrupts the sensor beam, the opener

lights will blink for five seconds.

6. If obstructed while opening, the door will stop.

7. If fully open, the door will not close when the beam is

broken. The sensor has no effect in the opening cycle.

If the sensor is not installed, or is misaligned, the door

won't close from a hand-held remote. However, you can

close the door with the control console, the Outdoor Key

Switch, or Keyless Entry, if you activate them until down

travel is complete. If you release them too soon, the door

will reverse.

The opener lights will turn on under the following

conditions: when the opener is initially plugged in; when

power is restored after interruption; when the opener is

activated.

They will turn off automatically after 4-1/2 minutes or

provide constant light when the Light feature on the

Control Console is activated. Bulb size is 100 watts

maximum.

Security,I _light feature: Lights will also turn on when

someone walks through the open garage door. With a

Motion Detecting Control Console, this feature may be

turned off as follows: With the opener lights off, press

and hold the light button for 10 seconds, until the light

goes on, then off again. To restore this feature, start with

the opener lights on, then press and hold the light button

for 10 seconds until the light goes off, then on again.

Using the Wall.Mounted

Control Console

THE MOTION DETECTING CONTROL CONSOLE

Press the push button to open or close the door. Press

again to reverse the door during the closing cycle or to

stop the door while it's opening.

This control console contains a motion detector that will

automatically turn on the light when it detects a person

entering the garage. This feature can be easily turned off

for extended work light use.

Light Feature

Press the Light button to turn the opener light on or off. It

will not control the opener lights when the door is in

motion. If you turn it on and then activate the opener, the

light will remain on for 4-1/2 minutes. Press again to turn

it off sooner. The 4-1/2 minute interval can be changed to

1-1/2, 2-1/2, or 3-1/2 minutes as follows: Press and hold

the Lock button until the light blinks (about 10 seconds).

A single blink indicates that the timer is reset to 1-1/2

minutes. Repeat the procedure and the light will blink

twice, resetting the timer to 2-1/2 minutes. Repeat again

for a 3-1/2 minute interval, etc., up to a maximum of four

blinks and 4-1/2 minutes.

When using the opener lights as working lights, we

recommend that you first disable the motion sensor.

Motion Detecting Light Feature: The opener light will

turn on automatically when a person walks in front of the

wall-mounted control console. This feature works by

detecting motion and body heat and may not work in

temperatures around IO0°F, 37.7C. The opener light will

come on for 5 minutes, then shut off automatically if no

additional motion or heat differential is calculated.

To disable this feature, press the Automatic Light On/Off

button on the left side of the control console.

We recommend that you disable the motion sensor when

using the opener lights as working lights. Otherwise, they

will turn off automatically if you are working beyond the

sensor's range.

Lock Feature

Designed to prevent operation of the door from hand-held

remote controls. However, the door will open and close

from the control console, the Outside Keylock and the

Keyless Entry Accessories.

To activate, press and hold the Lock button for 2

seconds. The push bar light will flash as long as the Lock

feature is on.

To turn off, press and hold the Lock button again for

2 seconds.The push bar light will stop flashing. The Lock

feature will also turn off whenever the "learn" button

is activated.

Motion Detecting

Light On/Off

Learn

Hour

Minute

Bar

Language

Degrees (F/C)

ight Button

Lock Button

Learn Feature

The control console is equipped with a LEARN button to

assist in learning remote controls to the unit. Press the

LEARN button once to initiate LEARN mode and the

display will show 'Learn Remote Control - Press Learn

Button Again to Confirm.' Press the LEARN button a

second time and the display will show 'Learn Mode -

Press Remote Control Button to Learn Remote.' Press

the button of the remote control to be learned and the

worklight will blink to confirm the remote control has

been learned.

Hour and Minute Feature

Press or hold either of these side buttons to increment

the hour or minute displayed on the LCD display.

Language Feature

Press this side button to toggle between the three

languages - English, Spanish, and French.

Degrees F/C Feature

Press this side button to toggle the temperature units

between Fahrenheit and Celsius.

Additional feature when used with the 3-Function

hand-held remote

To control the opener lights:

1. With the door closed, press and

hold a small remote button that you

want to control the light.

2. Press and hold the Light button on

the control console.

3. While holding the Light button, press and hold the Lock

button on the control console.

4. After the opener lights flash, release all buttons.

Care of Your Opener THE REMOTECONTROL BATTERY

MAINTENANCE SCHEDULE

Once a Month

•Manually operate door. If it is unbalanced or binding,

call a trained door systems technician.

• Check to be sure door opens and closes fully. Adjust

limits and/or force if necessary (see pages 27 and 28).

• Repeat the safety reverse test. Make any necessary

adjustments (See Adjustment Step 3).

Once a Year

• Oil door rollers, bearings and hinges. The opener does

not require additional lubrication. Do not grease the

door tracks.

To prevent possible SERIOUSINJURY or DEATH:

•NEVERallow small children near batteries

•If battery is swallowed, immediately notify doctor

The lithium battery should

produce power for up to

5 years. To replace battery,

use the visor clip or

screwdriver blade to pry open

the case as shown. Insert

battery positive side up (+).

Dispose of old battery properly.

Open this end

first to avoidJ L..._

crack:ing _ d_._--_..._/--_J

hous_

NOTICE:To comply with FCCand or Industry Canadarules (IC), adjustment or modificationsof

this receiver and/or transmitter are prohibited, exceptfor changingthe code setting or replacing

the battery. THEREARENOOTHERUSERSERVICEABLEPARTS.

Testedto Comply with FCC StandardsFORHOME OR OFFICEUSE.Operation is subject to the

following two conditions: (1) this devicemay not causeharmful interference,and (2) this device

must acceptany interferencereceived,including interferencethat may cause undesiredoperation.

To Open the Door Manually

DlSCONNECTTHE TROLLEY:

The door should be fully closed if

possible. Pull down on the

emergency release handle (so

that the trolley release arm snaps

into a vertical position) and lift the

door manually. The lockout

feature prevents the trolley from

reconnecting automatically, and

the door can be raised and

lowered manually as often as

necessary.

TO RE-CONNECTTHE

TROLLEY:

Pull the emergency release

handle toward the opener at an

angle so that the trolley release

arm is horizontal. The trolley will

reconnect on the next UP or

DOWN operation, either

manually or by using the control

console or remote.

Trolley

Trolley -- .°_

Release Arm

(In Manual

Disconnect

Position)

Lockout position

(Manual disconnect)

Trolley

Emergency "" "__

Release Handle _ '_ ._

(Down and Back) _"_._'

To reconnect

To prevent possible SERIOUSINJURYor DEATHfrom a

falling garage door:

• If possible, useemergency releasehandle to disengage

trolley ONLYwhen garage door is CLOSED.Weakor

broken springs or unbalanced door could result in an open

door falling rapidly and/or unexpectedly.

• NEVERuse emergency release handle unless garage

doorway is clear of persons and obstructions.

• NEVERusehandleto pull door open or closed. If rope knot

becomes untied,you could fall.

Battery Backup

OPERATING INSTRUCTIONS

1. Test the installed battery with the motor unit.

To test the battery, disconnect the motor unit power cord

from the electrical outlet.

• A solid orange LED indicates the battery is operating

on battery power,

• A flashing orange LED with beep indicates the unit is

operating on battery power and that the battery charge

is low,

• To test the battery is functioning properly, open and

close the garage door,

• Re-connect the motor unit power cord back into the

electrical outlet.

• Verify that the green LED is flashing on the BBU

(indicates that the battery is now charging).

• Test completed,

To reduce the risk of FIREor INJURYto persons:

•Disconnect ALL electric and battery power BEFORE

performing ANYservice or maintenance.

•Use only Craftsman part #41A822 for replacement battery.

•Do NOTdispose of battery in fire. Battery mayexplode.

Checkwith local codes for disposal instructions.

Battery

Status LED

2. Charge the battery.

• Battery will take 24 to 48 hours to fully charge.

A fully charged battery supplies 12V DC to the motor unit

for one to two days of normal operation during an

electrical power outage. If the battery voltage drops too

low, the batteries will disconnect and the motor unit will

no longer operate under battery power.

After the electrical power has been restored, the battery

will recharge within 48 hours. Under normal usage

batteries will last 3 to 5 years.

To obtain maximum battery life and prevent damage,

disconnect the battery when the motor unit is

unplugged for an extended period of time.

NOTE: Door operation may be limited until battery is fully

charged. The motor unit's lights will not turn on during

battery mode.

NOTE: LED is most visible with worklight off.

GREEN LED:

All systems are normal

• A solid LED light indicates the battery is fully charged.

• A flashing LED indicates the battery is being charged.

NOTE: Battery does not have to be fully charged to

operate the motor unit.

ORANGE LED:

The motor unit has lost power and is operating off of the

battery.

• A solid LED with beep, sounding approximately every

2 seconds, indicates the motor unit is activating the

door and is operating off of the battery.

• A flashing LED with beep, sounding every 30 seconds,

indicates battery is low.

• Once the power is restored the battery will recharge.

This is indicated by a flashing green LED.

RED LED:

• If a red LED remains on when the power is restored,

and is accompanied by a beep sounding every 30

seconds, please call for service.

• To obtain maximum battery life and prevent damage,

also disconnect the battery if you unplug the motor unit

while on vacation or any other extended period of

time.

Having a Problem (Troubleshooting)

NOTE: Always unplug battery prior to troubleshooting.

1. My door will not close and the light bulbs blink on

my motor unit: The safety reversing sensor must be

connected and aligned correctly before the garage

door opener will move in the down direction.

• Verify the safety reversing sensors are properly

installed, aligned and free of any obstructions. Refer

to Installation Step 11: Install The Protector Syster_.

• Check diagnostic LED for flashes on the motor unit

then refer to the Diagnostic Chart on the

following page.

2. My remotes will not activate the door:

• Verify your Motion Detecting Control Console does

not display "Lock Mode." If it does, deactivate the

Lock Mode following the instructions for Using the

Motion Detecting Control Console.

• Reprogram remotes following the programming

instructions. Refer to Programming.

• If remote will still not activate your door, check

diagnostic LED for flashes on motor unit then refer to

Diagnostic Chart on the following page.

....... ii

Safety Reversing Sensor

Bell Wire

Sending Eye Safety

Reversing Sensor

(Amber Indicator Light)

Receiving Eye

Safety Reversing Sensor

(Green Indicator Light)

3. My door reverses for no apparent reason: Repeat

safety reverse test after adjustments to force or travel

limits. The need for occasional adjustment for the force

and limit settings is normal. Weather conditions in

particular can affect door travel.

• Manually check door for balance or any binding

problems.

• Refer to Adjustment Step 2, Setting the Force.

4. My door reverses for no apparent reason after fully

closing and touching the floor: Repeat safety

reverse test after adjustments to force or travel limits.

The need for occasional adjustment for the force and

limit settings is normal. Weather conditions in particular

can affect door travel.

• Refer to Adjustment Step 1, Program the

Travel Limits.

5. My lights will not turn off when door is open:

• The garage door opener is equipped with a security

light feature. This feature activates the light on when

the safety reversing sensor beam has been

obstructed. Refer to Operation section; Using the

Wall Mounted control console, Light Feature.

6. My motor unit hums briefly:

• First verify that the trolley is against the stop bolt.

• Release the door from the opener by pulling the

Emergency Release Rope.

• Manually bring the door to a closed position.

• Loosen the belt by adjusting the outer nut4 to 5

turns. This relieves the tension.

• Run the motor unit from the remote control or control

console. The trolley should travel towards the door

and stop. If the trolley re-engages with the door, pull

the Emergency Release Rope to disengage.

• Decrease the UP travel.

_1_ 1-1/4"

(3.18 cm)

• Re-Tighten the outer nut until the trolley spring is

approximately 1-1/4" (3.18 cm) in length.

• If the trolley does not move away from the bolt,

repeat the steps above.

7. Battery status LED is not lit properly:

• Check battery connections.

Bell Wire

Safety Reversing Sensor

Diagnostic Chart

Your garage door opener is programmed with

self-diagnostic capabilities. The "Learn" button/diagnostic

LED will flash a number of times then pause signifying it

has found a potential issue. Consult Diagnostic Chart below.

Safety reversing sensors

wire open (broken

or disconnected).

Safety reversing sensors

wire shorted or

black/white wire

reversed.

Control console or

wire shorted.

Safety reversing sensors

slightly misaligned

(dim or flashing LED).

Possible RPM sensor

failure. Unplug to reset.

Symptom: One or both of the Indicator lights on the safety reversing sensors

do not glow steady.

• Inspect sensor wires for a short (staple in wire), correct wiring polarity

(black/white wires reversed), broken or disconnected wires, replace/attach

as needed.

• Disconnect all wires from back of motor unit.

• Remove sensors from brackets and shorten sensor wires to 1-2 ft (30-60 cm) from

back each of sensor.

• Reattach sending eye to motor unit using shortened wires. If sending eye indicator

light glows steadily, attach the receiving eye.

• Align sensors, if the indicator lights glow replace the wires for the sensors. If the

sensor indicator lights do not light, replace the safety reversing sensors.

...• Symptom: LED is not fit on control console.

• Inspect control console/wires for a short (staple in wire), replace as needed.

• Disconnect wires at control console, touch wires together. If motor unit activates,

replace control console.

• If motor unit does not activate, disconnect control console wires from motor unit.

Momentarily short across red and white terminals with jumper wire. If motor unit

activates, replace control console wires.

•..0 Symptom: Sending indicator light glows steadily, receiving indicator light is

dim or flashing.

• Realign receiving eye sensor, clean lens and secure brackets.

• Verify door track is firmly secured to wall and does not move.

•..0 Symptom: RPM Sensor = Short travel 6-8" (15-20 cm).

• Unplug unit to reset. Try to operate motor unit, check diagnostic code.

• If it is still flashing 5 times and motor unit moves 6-8" (15-20 cm), replace RPM

sensor.

• If motor unit doesn't operate, motor unit is overheated. Wait 30 minutes and retry. If

motor unit still will not operate replace logic board.

LCD Motion Detecting Control

Console Messages

The following messages are contained within the LCD

Motion Detecting Control Console and may appear

during the operations of the unit:

SAFETY SENSORS

CHECK ALIGNMEN_

BLOCKAGE OR

MlSWlRING SEE

OWNER'S MANUAL

SAFETY SENSORS

MALFUNCTION

CHECK MISWlRING

SEE OWNER'S

MANUAL

LEARN REMOTE

CONTROL PRESS

LEARN BUTTON

TO CONFIRM

LEARN MODE PRESS

REMOTE CONTROL

BUTTON TO

PROGRAM REMOTE

LOCK MODE REMOTE

CONTROL LOCKED

OUT PRESS LOCK

BUTTON TO ENABLE

REMOTE

ENGLISH, FRAN(_AIS

AND ESPANOL

MOTION SENSING ON

MOTION SENSING

OFF

""O

""0

Meaning: This message will appear if the Safety Reversing Sensors are out of

alignment, if they are blocked or if the wiring is disconnected. To clear message from

Control Console do the following:

• Check to see that area is clear between the Safety Reversing Sensors.

• Check to see that the Safety Reversing Sensors are not misaligned.

• Realign receiving eye sensor, clean lens and secure brackets.

• Verify door track is firmly secured to wall and does not move.

• Check to see that the Safety Reversing Sensors' wires are connected to the motor unit.

• If message has not cleared after the above checks, refer to message #2.

Meaning: This message will appear if the Safety Reversing Sensors are miswired.

To clear the message, do the following:

• Inspect the safety reversing sensor wires for a short (staple in wire), correct wiring

polarity (black/white wires reversed), replace/attach as needed.

• Disconnect all wires from back of motor unit.

• Remove safety reversing sensors from brackets and shorten sensor wires to 1-2 ft.

(30-60 cm) from back of each sensor.

• Reattach sending eye to motor unit using shortened wires. If sending eye indicator light

glows steadily, attach the receiving eye.

• Align sensors, if the indicator lights glow replace the wires for the sensors. If the sensor

indicator lights do not light, replace the safety reversing sensors.

""0 Meaning: This message will appear when the 'LEARN'button has been pressed on

the Control Console. Pressing the 'LEARN'button again will allow the user to

program an additional remote control to the opener.

"'0 Meaning: This message will appear when the 'LEARN" button has been pressed a

second time on the Control Console or anytime on the opener. The opener

is ready to program another remote control by simply pressing the remote control

button. Once the opener has 'LEARNED" the remote control, the worklight will blink

one time.

"e Meaning: This message will appear when the 'LOCK'button has been pressed and

held for more than one second. This feature will disable the opener from receiving

remote control signals. To exit 'LOCK" mode, press and hold the button

for more than one second.

•..Q Meaning: This message will appear when the 'LANGUAGE" button has been pressed.

Pressing the button will toggle to the next language.

....• Meaning: This message will appear when the Motion Sensing button is pressed. The

motion detector will toggle on or off with each press of the button.

PROGRAMMING

NOTICE: If this Security.l._ garage door opener is operated with a non-rolling code transmitter, the technical measure in

the receiver of the garage door opener, which provides security against code-theft devices, will be circumvented. The

owner of the copyright in the garage door opener does not authorize the purchaser or supplier of the non-rolling code

transmitter to circumvent that technical measure,

Your garage door opener has already been programmed at the factory to operate with your hand-held remote control,

The door will open and close when you press the large push button,

Below are instructions for programming your opener to operate with additional Security÷ ®remote controls,

To Add or Reprogram a Hand-held Remote Control

USING THE "LEARN" BUTTON USING THE MOTION DETECTING CONTROL CONSOLE

1, Press and release the "learn" button

on the motor unit. The learn indicator

light will glow steadily for 30

seconds.

2, Within 30 seconds, press and hold

the button on the hand-held remote*

that you wish to operate your garage

door.

_!z_£1!s_sL i

1::i_ o \ ][[

3, Release the button when the motor

unit lights blink. It has learned the

code, If light bulbs are not installed,

two clicks will be heard,

1. Press the Learn button on the Motion

Detecting Control Console,

2, Press the Learn button again to confirm

Learn Mode,

3. Press the button on the hand-held

remote* that you wish to operate your

garage door.

4. When the motor unit lights blink, it has

learned the code. If light bulbs are not

installed, two clicks will be heard.

To Erase All Codes From Motor

Unit Memory

To deactivate any unwanted remote, first

erase all codes:

Press and hold the purple "learn" button on

motor unit until the learn indicator light goes

out (approximately 6 seconds). All previous

codes are now erased, Reprogram each

remote or keyless entry you wish to use,

/ I; IJ I

\ _ii i ui

[i_[I

\l, ,V

*3.Function Remotes

If provided with your garage door opener, the large button

is factory programmed to operate it, Additional buttons on

any Security÷ ®3-Function

remote or compact remote ._d_A _ _

can be programmed to

operate other Security÷ _ \

garage door openers.

To Add, Reprogram or Change a Keyless Entry PIN

NOTE: Your new Keyless Entry must be programmed to operate your garage door opener.

USING THE "LEARN" BUTTON USING THE MOTION DETECTING CONTROL CONSOLE

1. Press and release the "learn" button

on motor unit. The learn indicator

light will glow steadily for 30

seconds.

2. Within 30 seconds, enter a four digit

personal identification number (PIN)

of your choice on the keypad. Then

press and hold the ENTER button.

3. Release the button when the motor

unit lights blink. It has learned the

code. If light bulbs are not installed,

two clicks will be heard.

I--]i(

...I /

To change an existing, known PIN

If the existing PIN is known, it may be changed by one

person without using a ladder.

1. Press the four buttons for the present PIN, then press and

hold the #button.

The opener light will blink twice. Release the # button.

2. Press the new 4-digit PIN you have chosen, then

press ENTER.

The motor unit lights will blink once when the PIN has been

learned.

Test by pressing the new PIN, then press ENTER. The door

should move.

To set a temporary PIN

You may authorize access by visitors or service people with

a temporary 4-digit PIN. After a programmed number of

hours or number of accesses, this temporary PIN expires

and will no longer open the door. It can be used to close the

door even after it has expired. To set a temporary PIN:

1. Press the four buttons for your personal entry PIN (not

the last temporary PIN), then press and hold the ¢ button.

The opener light will blink three times. Release the

button.

NOTE: This method requires two people if the Keyless

Entry is already mounted outside the garage.

1. Press the Learn button on the Motion

Detecting Control Console.

2. Press the Learn button again to

confirm Learn Mode.

3. Enter a four digit personal

identification number (PIN) of your

choice on the keypad. Then press

ENTER.

4. When the motor unit lights blink, it

has learned the code. If light bulbs

are not installed, two clicks will be

heard.

2. Press the temporary 4-digit PIN you have chosen, then

press ENTER.

The opener light will blink four times.

3. To set the number of hours this temporary PIN will work,

press the number of hours (up to 255), then press _.

3. To set the number of times this temporary PIN will work,

press the number of times (up to 255), then press #.

The opener light will blink once when the temporary PIN

has been learned.

Test by pressing the four buttons for the temporary PIN,

then press ENTER. The door should move. If the temporary

PIN was set to a certain number of openings, remember

that the test has used up one opening. To clear the

temporary password, repeat steps 1-3, setting the number

of hours or times to 0 in step 3.

One Button Close: Opener can be closed by pressing only the ENTER button if the one button close feature has been

activated. This feature has been activated at the factory. To activate or deactivate this feature press and hold buttons 1 and 9

for 10 seconds. The keypad will blink twice when the one button close is active. The keypad will blink four times when one

button close is deactivated.

REPAIR PARTS

Rail Assembly Parts

Installation Parts

1 3

11 13

KEY

NO.

183A 163

KEY PART

NO. NO.

1 41A6317

2 41A6140-1

3 10A20

4 29B137

5 41 D543-1

6 41 D541

7 41A2828

8 41B4494-1

9 41A5047-3

10 41A5047-1

11 178B35

12 178B34

13 12B776

14 41A5034

15 41A5266-1

16 41A822

PART

NO. DESCRIPTION

4A1008 Master link kit

41C5141-1 Complete trolley assembly

41A5665-2 Complete rail

41B4103 Spring trolley nut

144C54 Idler pulley

41A5250 Full belt assembly

12D598-1 "U" bracket

NOT SHOWN

Wear pads

41A5257-5

114A3280

DESCRIPTION

Motion detecting control console (LCD)

3-Function remote control case

(no circuit board)

3V 2032 Lithium battery

Visor clip

Keyless entry keypad cover

Keyless entry battery cover

Emergency release rope and handle

assembly

2-Conductor bell wire: white and

white/red

Header bracket with clevis pin and

fastener

Door bracket with clevis pin and

fastener

Curved door arm section

Straight door arm section

Hanging bracket

Safety reversing sensor kit (receiving

and sending eyes) with 3' (.9 m)

2-conductor bell wire attached

Safety reversing sensor bracket

Battery

NOT SHOWN

Installation hardware bag

(includes hardware listed on page 7)

Owner's manual

Motor Unit Assembly Parts

KEY

NO.

PART

NO.

41C76

41B4245

41B4375-3

41A6281

41A6282

41A6327

41A6328

41 D794

41 DB102-2

DESCRIPTION

Belt cap and sprocket

Line cord

Terminal block with screws

Wire harness kit Complete with:

Battery wires and plug

Light socket wires and plug

RPM/passpoint wires with plug

Motor with positioning sensor

Receiver logic assembly

KEY PART

NO. NO.

7 41A6268

8 41C190

9 41D503-2

10 108D77

11 175B88

41A822

DESCRIPTION

End panel with battery door

and screw

Transformer and harness

Cover

Light lens

Light socket

NOT SHOWN

Battery kit

CONTENIDO

Introducci6n 2- 7

Revision de los simbolos y terminos de seguridad .......... 2

Preparaci6n de la puerta de su cochera .................. 3

Herramientas necesarias .............................. 3

Planificaci6n ...................................... 4-5

Inventario de la caja de carton ......................... 6

Inventario de piezas .................................. 7

Montaje 8-11

Monte el riel y instale el trole ........................... 8

Fije el riel a la unidad del motor ........................ 9

Instale la polea Ioca .................................. 9

Instale la banda y sujete el reten de la cubierta

de la banda ....................................... 10

Fije la tensi6n de la banda ............................ 11

Instalaci6n 11.26

Instrucci6nes importantes para la instalaci6n ........... 11

Determine d6nde va a instalar la mensula del cabezal ...12

Instale la mensula del cabezal ...................... 13

Coloque el riel en la mensula del cabezal ............. 14

Coloque el abridor en posici6n ...................... 15

Cuelgue el abridor ............................... 16

Instale la consola de control .......................... 17

Instale la bateria ................................... 18

Instale las luces .................................... 18

Instale la manija y la cuerda de emergencia .............. 18

Requisitos para la instalacion electrica .................. 19

Instale La Sistema de Protecci6n ® ................... 20-22

Fije la mensula de la puerta ........................ 23-24

Conecte el brazo de la puerta a! trole ................ 25-26

Ajustes 27.29

Ajuste el limite del recorrido .......................... 27

Ajuste la fuerza .................................... 28

Pruebe el sistema de retroceso de seguridad ............. 29

Pruebe La Sistema de Proteccion _ ..................... 29

Operaci6n 30.36

Instrucciones importantes de seguridad ................. 30

C6mo usar su abridor de puerta de cochera .............. 30

C6mo usar la consola de control de pared ............... 31

Mantenimiento de su abridor de puerta de cochera ........ 32

C6mo abrir la puerta manualmente ..................... 32

Reserva de bateria ................................. 33

Si tiene algt3n problema (Diagnostico de fallas) ........... 34

Tabla de diagn6stico ................................ 35

Mensajes de la consola de control

de deteccion de movimiento de la LCD .................. 36

C6mo Programar el Abridor 37.38

C6mo agregar o reprogramar un

control remoto manual ............................... 37

Para borrar todos los codigos de la memoria

de la unidad la motor ................................ 37

Controles remotos de 3 funciones ...................... 37

C6mo agregar, reprogramar o cambiar un

c6digo de entrada sin Ilave ........................... 38

Accesorios 39

Garantia 39

Nbmeros de Servicio Contratapa

INTRODUCClON

Revisi6n de los Simbolos y T_rminos

de Seguridad

Este abridor de puerta de cochera ha sido disefiado y probado para un funcionamiento seguro, siempre y cuando se instale, se

pruebe, se opere y se le de mantenimiento como se indica en este manual, cumpliendo a! pie de la letra con todas las advertencias e

instrucciones generales aqui contenidas.

Estas advertencias y/o simbolos de seguridad que aparecen en

este manual le alertaran de que existe el riesgo de una lesion

seria o de muerte si no se siguen las instrucciones

correspondientes. El peligro puede ser electrico (electrocucion)

o mecanico. Lea las instrucciones con mucho cuidado.

Mecanica

Electrica Cuando vea esta palabra y/o simbolo de seguridad en este

manual, le alertara de que existe el riesgo de daflar la puerta

de la cochera y/o el abridor si no se siguen las instrucciones

correspondientes. Lea las instrucciones con mucho cuidado.

Preparaci6n de la puerta de su cochera

Antes de comenzar:

• Quite los seguros.

• Retire cualquier cuerda o cable que este conectado

a la puerta.

• Haga la siguiente prueba con su puerta para verificar que

este balanceada y que no se atore ni se pandee:

1. Levante la puerta hasta la mitad de su recorrido como se

muestra. Suelte la puerta. Siesta. balanceada, debera

mantenerse en esa posicion con solo el soporte de los

resortes.

2. Suba y baje la puerta; observe si se atora con algo o si

se pandea.

Si su puerta se atora o se pandea, o no esta balanceada

Ilame a un tecnico especializado en sistemas de puertas.

Paraevitar una LESIONGRAVEo INCLUSOLA MUERTE:

• SIEMPREflame a un t_cnico profesional para que le d_ servicio a

su puerta de cochera si _sta se atora, se pandea o est,.

desbalanceada.Una puerta de cochera que no est_ bien

balanceadapuede que no retroceda como se requiere.

• NUNCAintente aflojar, mover ni ajustar la puerta de su cochera,

los resortes de la puerta, los cables, las poleas, las m_nsulas ni la

tornilleria, pues todos estos elementosest_n bajo tensi6n

EXTREMA.

• Quite TODOSlos seguros y retire TODASlas cuerdas conectadas

a la puerta de cochera ANTESde instalar y operar el abridor de la

puerta de cochera paraevitar que se enreden.

Para evitar que se da_en el puerta y el abridor:

• SIEMPREquite los seguros ANTESde instalar y/o de operar el

abridor.

• SOLAMENTEopere el abridor de puerta de cochera con corriente

de 120V,60Hz con objeto de evitar su mal funcionamiento y que

el abridor se da_e.

Puerta seccional

Puerta de una sola pieza

Herramientas necesarias

Durante el montaje, instalaci6n y ajuste del abridor, las

instrucciones le indicara.n como usar las herramientas que

aparecen en la siguiente ilustracion.

Escalera

Cinta de medir

Taladro Brocas de 3/16,5/16

y 5/32de pulgada

00 7/t o o j er :s12

L_piz

Cortadorade alambre

Sierra de mano

Martillo

Destor nillador

Llave inglesa

Planificaci6n

Identifique la altura y el tipo de su puerta de cochera. Revise el

area de su cochera y observe si alguna de las siguientes

instalaciones corresponden a la suya. A veces se requieren

materiales adicionales, asi que tal vez sea conveniente tener

esta hoja y las ilustraciones correspondientes a mano cuando

inicie la instalacion de su abridor.

Dependiendo de sus necesidades individuales, es posible que

en algunos casos vaya a necesitar materiales o herramientas

que no se incluyen con este producto.

• Instalaci6n Paso 1 - Observe la pared o el cielo raso justo

por encima de la puerta de la cochera. La mensula del

cabezal debe estar firmemente sujeta a los soportes de la

estructura.

• Instalaci6n Paso 5 - Si el plaf6n o cielo raso de su cochera

tiene acabado, es posible que necesite una mensula de

soporte y/o mas pernos y tornilleria para la instalaci6n.

• Instalaci6n Paso 11 - Dependiendo del tipo de construccion

de su cochera, es posible que necesite mensulas de

extensi6n o bloques de madera para instalar los sensores.

• Instalacion Paso 11 - El montaje en el piso del sensor que

activa el sistema de retroceso de seguridad podria requerir

piezas que no se incluyen.

•),Hay otra puerta que de acceso a la cochera? Si no es asi,

sera necesario contar con el sistema de Ilave de emergencia

Modelo 139.53702. Vea la p_tgina de Accesorios.

• Observe el punto donde la puerta hace contacto con el piso.

El espacio entre la base de la puerta y el piso no debe

exceder 6 mm (1/4 de pulgada). Si no es asi, se corre el

riesgo de que el sistema de retroceso de emergencia no

funcione correctamente. Vea Ajustes, Paso 3. Sera necesario

reparar ya sea e! piso o la puerta.

INSTALACION CON UNA PUERTA SECCIONAL

• Si tiene una puerta de acero, aluminio, fibra de vidrio o con

paneles de vidrio, necesitara refuerzos verticales y

horizontales en la puerta. (Instalaci6n, Paso 12.)

• El abridor se debe instalar por encima del centro de la

puerta, pero si existe algOn resorte de tension o placa de

apoyo en el paso de la mensula del cabezal, se puede

instalar hasta a 1.22 m (4 pies) a la derecha o a la izquierda

del centro de la puerta. Vea Instalaci6n, Pasos del 1 a112.

• Si su puerta es de mas de 2.t3 m (7 pies) de altura, vea

Extensiones de riel en la secci6n de Accesorios.

INSTALACION CON UNA PUERTA SECCIONAL

Losrefuerzosverticalesy horizontalesson

necesados para las puertasde cochera de

matedalesm_s Dianos (fibrade vidrie, acero,

aluminioo puertas con panelesde vidrio).

Vea la pagina 23, donde encontrar_m_s detalles.

:\\ Pared delantera

Resortede extensi6n

Resortede torsi6n

CIELO RASO CONACABADO

Se requiere mensulade

soporte y tornillos e

sujetadores.Yea la pagina 16.

Unidaddel motor

Unidad de

control de

la puerta,

instalada

en la paled

Sensordel sistema

de retrocesode seguridad

El espacioentre la base de

la puerta y el piso nodebe

exceder6 mm (1/4 de pulg.).

Sensordel sistema

de retrocesode seguridad

Puertade

acceso

ired

lantera

Jerta --t-

chera

M_nsula

deIcabezaI Perno de

ENPOSICIONCERRADA

Trole

Braze

curvede

la puerta

de [a

puerta

Banda

Cuerday manija

del sistema de

[iberaci6n

de emergencia

Planificaci6n (continba)

INSTALACION CON PUERTAS DE UNA SOLA PIEZA

•Generalmente una puerta de una sola pieza no requiere

refuerzos adicionales. Si usted tiene una puerta de material

liviano y quiere reforzarla, consulte la informaci6n respecto a

puertas seccionales, contenida en tnstalaci6n, Paso 12.

• Dependiendo del diseflo de su puerta, tal vez necesite

piezas de montaje adicionales para la mensula de la puerta

(Paso 12).

Sinun sistemaderetrocesodeseguridadquefuncione

debidamente, al cerrar la puerta de la cochera se corre el riesgo de

quelas personas(y enparticularlos nifiospequefios)sufran

LESIONESGRAVESo INCLUSOLAMUERTE.

• El espacio entre la basede la puerta de la cochera y el piso [t0

DEBEexceder6 mm (1/4depulgada).Denoser asi,elsistema

de retroceso de seguridad nova a funcionar debidamente.

• El piso o la puerta de la cochera SE DEBEreparar para eliminar

este espacio.

PUERTA DE UNA SOLA PIEZA

SIN CARRIL

Paredde[antera

Sensordel sistema de

retrocesode segurldad

El espac[oentre [a base

la puerta y el piso nodebe de

exceder6 mm (1/4 de pulg.).

CIELO RASOCON ACABADO /

Serequiere m6nsulade soporte '

y torniflos osujetadores,

Vea [a p_gina 16,

Riel

Puertade

acceso

Sensor del sistemade

retrocesode seguddad

Unidaddel motor

Unldad de controlde la puerta,

instalada en la pared

Fared

c._lantera

PUERTA DE UNA PIEZA CON CARRIL

Sensor del sistemade

retroceso deseguddad

El espacioentre la base de

la puerta y el plso no debede

exceder6 mm (1/4 de pulg.).

Puert_

S_nsor del

sistemade

retrocesode seguddad

Pared

delanter_

EN POSICIONCERRADA

Pemode paro Banda Trole

de[ trole I I [

6nsula Brazo de la

delcabeza[ puertacurvo___/ '-_ R,e,

oc ()( ( o(Jooo )',

_/'J la puerta razo reclo [ del sistema de

_/_ de la puerta [ I[beraci6n

_/_ Puertade _ de emergencla

/"_ lacochera

Inventario de la Caja de Cart6n

Su abridor viene empacado en una caja de carton que contiene

el motor y las piezas que se muestran en la siguiente

ilustracion. Tome nota de que los accesorios dependeran del

modelo que haya comprado. Si falta alguna pieza, revise con

cuidado el material de empaque ya que en ocasiones las

piezas se atoran en e! mismo. Toda la tornilleria y las piezas

necesarias para el montaje e instalaci6n de su puerta se

ilustran en la siguiente pagina. Conserve la caja y los

materiales de empaque hasta que la instalaci6n y el ajuste se

hayan terminado.

r [

Consola de control de

detecci6nde movimiento(LCD)

SECURITY.lt,e

Controlesremoto de 3funciones (2)

Cubiertade la banda Trole

Bateria

Secdonescentral

y posteriordel riel

SECURITY,_÷

Entrada sin Ilave

Unidaddel motorcon dos lente

PoleaLoca

Secci6ndelantera

M_nsulas paralos sensoresdel

sistema de retrocesode seguridad(2)

Banda

Mensuladel cabeza[ M_nsulade la puerta

The ProtectorSysteme

Sensoresdel sistemade

retrocesode seguridad(un ojo emisor

y un ojo receptor)conectadosa un cable

de campanade dos conductores.

Blancoy blancdnegro (2)

M_nsula en 'U'

Secci6ncurva del

brazo de la puerta

Cablede campanade 2 conductores

Blancoy blanco/rojo

Etiquetasde

seguridady

literatura

Mensulas para colgar

Secci6nrecta

del brazo de

la puerta

Inventario de Piezas

Antes de la instalaci6n, organice todas las piezas en grupos como se muestra en la siguiente ilustraci6n.

TORNILLER|A Y PIEZAS PARA EL MONTAJE

Tuercade Arandelade Tuercade

Resorte/tuerca del trole (1) 1/4-20 de pulg. (2) 3/8de pulg. (1) 3/8 de pulg. (1)

Pemo de

1/4-20xl-3/4 de pulg. (2)

Flecha roscadadel trole (1)

Enlacemaestro(2)

PernoIoco (1)

TORNILLERJA Y PIEZAS PARA LA INSTALACION

Pemo de coche Tuerca de mariposa

de 1/4-20xl/2 de pulg. (2) 1/4-20de pulg. (2)

'Tol ''

de 5/16-9xl-5/8 de pulg. (2)

IllllJlJlll_

_ rornillo de cabeza cuadrada '

de 5/16-18xl-7/8 de pulg. (2)

Anillo sujetador(3)

,1111111111_

Pemohexagonal

de 5/16-18x7/8de pulg.(4)

Tuerca de

5/16-18de pulg. (6)

Arandelade 5/16 de pulg. (7)

Pemode cochede 5/16-18x2-1/2de pulg.(2) Taquete para murofalse (2)

Manija

Grapascon

aislamiento(30)

_ IIlllllllllllllllllll

Tornillo de 6-32xl de pulg. (2)

Espaciador(2)

Pasadorde chaveta Pasadorde chaveta Pasadorde chaveta

de 5/16x1-1/2de pulg. (1) de 5/16xl de pulg. (1) de 5/16x1-1/4de pulg. (1)

Cuerda

MONTAJE, PASO 1

Monte el Riel e instale el Trole

No encienda ni use el abridor hasta que Ilegue al paso de

la instalacion correspondiente, de otra manera corre el

riesgo de complicar el proceso de instalacion.

El riel delantero tiene una "ventana" cortada en el extremo de

la puerta (vea la ilustracidn). El orificio que se encuentra por

encima de esta ventana es m#s grande en la parte superior

del riel queen la parte inferio_ Hay un orificio mas peque#o

que se encuentra a 8.9 cm (3-1/2 de pulg.) y esta cerca de la

orilla del riel. Gire el riel posterior de manera que tenga un

orificio similar cerca de la orilla opuesta, mas o menos a 12 cm

(4-3/4 de pulg.) del extremo.

1. Quite el brazo recto de la puerta, las mensulas para colgar y

el pasador de chaveta que viene empacado dentro del riel

delantero y p6ngalos a un lado para usarlos en el Paso 5 y

12 de la Instalacion. NOTA: Para no sufrir una LESION al

desempacar el riel, mueva con cuidado el brazo recto de la

puerta que esta almacenado dentro de la secciSn de riel.

2. Alinee las secciones del riel sobre una superficie plana

exactamente como se indica y luego deslice los extremos

mas pequefios dentro de los ma.s grandes. Las pestafias

que se encuentran a Io largo de los lados del rie! se van a

ajustar en su lugar.

ParaevitarQUESEPELLIZQUE,conservelos manosy dedoslejos

delasjuntascuandomonteel reil.

3. Coloque el motor sobre el material de empaque para

proteger la cubierta del mismo y apoye el extremo posterior

del riel encima. Para que le resulte mas comodo, ponga

algQn tipo de apoyo bajo e! extremo delantero del riel.

4. Ponga en el riel un destornillador como tope temporal del

trole a 25 cm (10 pulg.) del centro del orificio de la polea

Ioca, como se indica en la ilustraci6n.

5. Revise y cerci6rese de que haya 4 cojinetes de desgaste

dentro del trole interno, estos cojinetes son de pla.stico. Si

los cojinetes se han soltado durante el transporte, revise

todo el material de empaque. Ponga los cojinetes de

desgaste en su lugar como se indic&

6. Deslice el trole a Io largo de! riel desde el extremo posterior

hacia e! destomillador.

Trole

Extremomas

pequefio

Extremom_s

pequefio

E_remo m_s

pequefio

pos_riores

(AL MOTOR)

)rificio de

Destornillador

Ventana ; Riel delantero

Extremom_s

pequeflo

Trole interno

Trole extemo

Cojinetes de desgaste

MONTAJE, PASO 2

Fije el Riel a la Unidad del Motor

•Coloque un perno de 1/4-2Oxl-3/4 de pulg. dentro del orificio

de la cubierta de protecci6n que se encuentra en el extremo

posterior del riel, como se indica en la ilustracion. Apriete

bien el perno con tuerca del/4-20 de pulg.

NO ajuste demasiado la tuerca.

• Quite dos pernos de la parte superior del motor.

• Ponga la mensula en 'U' sobre el motor con el lado piano

hacia abajo y alinee los orificios de la mensula con los

orificios de los pernos. Sujete con los pernos que quit6

antes.

• Alinee el riel con la parte superior del motor. Deslice el

extremo del riel en la mensula en 'U', hasta los topes que

sobresalen en la parte superior y a los lados de la mensula.

Use SOLOel perno y la tuerca que vienen m0ntados en la parte

superior del abrid0r para evitar que el abridor de la puertade

c0chera se da#e SERIAMENTE.

Orificiopara

el pernoen

lacubierta

de protecci6n

M_nsulaen 'U'

Perno

Perno Ruedadentadadel motor

ESTAS PIEZAS SE MUESTRAN EN SU TAMAI_IO REAL

:_/,/Z, Tuercade

Perno de 1/4-20xl-3/4 de pulg. 1/4-20 de pulg.

j DESLICEEL RIEL HASTA

LOS TOPESQUE ESTANEN

LA PARTESUPERIORY A LOS

i Tuerca LADOSDELA MENSULA

MONTAJE, PASO 3

Instale la Polea Loca

• Ponga la cadena y cable a un lado del riel como se muestra

en la ilustracion. Tome el extremo del cable y pase por la

ventana aproximadamente 30 cm (12 pulg.) Dejelo que

cuelgue hasta que Ileque al Paso 5 de Montaje.

• Retire la cinta de la polea Ioca. El interior del centro debe

estar engrasado. Si se ha secado, vuelva a engrasarlo para

asegurar que la operacion sea adecuada.

• Coloque la polea Ioca dentro de la ventana como se muestra

en la ilustracion.

• Inserte el perno Ioco desde la parte superior y a traves del

riel y la polea. Apriete con una arandela y una tuerca de 3/8

de pulg. por debajo del riel hasta que la arandela quede

comprimida.

• Haga girar la polea para cerciorarse de que da vuelta

libremente.

• Pase un perno de 1/4-20xl-3/4 de pulg. por el orificio de

paro del trole que se encuentra en la parte delantera del rie!,

como se muestra en la ilustracion. Apriete bien con una

tuerca de 1/4-20 de pulg.

Arandela de

3/8 de

Perno

Orificiode .,_

paro del trole _

Engraseel interior '\, II

de la poiea '\\

_ _ PoleaIoca \

O Tuerc_

t 3/8 de pulg. J

Conector

del trole PoleaIoca _-- Tuerca

Pernoloco

ESTAS PIEZAS SE MUESTRAN EN SU TAMAI_IO REAL

Pernode 1/4-20xl-3/4 de pulg. Tuerca de

1/4-20de pulg.

Tuerca de Arandela de

3/8 de pulg. 3/8 de pulg.

MONTAJE, PASO 4

Instale la banda y sujete el ret_n de

la cubierta de la banda

1. Jale la banda alrededor de la polea Ioca hacia el trole.

El lade acanalado debe estar en contacto con la polea.

2. Enganche el conectador del trole en la ranura de retenci6n

que se encuentra en el trole come se indica en la ilustraci6n.

3. Ponga el trole contra las pinzas y alimente el resto de la

banda a todo Io largo del riel hacia la unidad del motor y

alrededor de la rueda dentada. Los dientes de la rueda

dentada deben retener la polea.

4. Verifique que la banda no este torcida y luego conectela a!

lade plane de la flecha dentada del trole con el eslab6n

maestro, come aparece en la ilustraci6n.

• Ponga los pasadores de la barra del eslabon maestro a

traves de los orificios que se encuentran en el extreme de

la banda y per la flecha dentada del trole.

• Ponga la cubierta del eslabon maestro sobre los pasadores

y mas alia de las ranuras de los pasadores.

• Deslice el resorte de clip sobre la cubierta yen las ranuras

de los pasadores hasta que ambos pasadores queden

firmes y seguros en su lugar.

5. Inserte la fiecha dentada del trole en el orificio del trole.

Cercidrese de que la banda no este torcida y que el lade

acanalade este hacia el riel.

6. Sostenga la banda en la flecha del trole a medida que

atornilla la tuerca de resorte manualmente en la flecha hasta

que este bien ajustada contra el trole. No use herramientas

para hacer esto.

7. Quite el destornillador.

8. Coloque el reten de la cubierta de la banda sobre la rueda

dentada del abridor come se muestra en la ilustraci6n, y

sujete la placa de montaje con los tornillo hexagonales de

8x3/8 de pulg. que se incluyen.

Paraevitar posibles LESIONESGRAVESen los dedos causadas per

las partes m6viles del abridor de puerta de cochera:

• Aparte SIEMPREla mane de la polea de la correa mientras haga

funcionar el abridor.

• Conecte bien la cubierta de la polea de la correa ANTESde

hacer funcionar.

ESTAS PIEZAS SE MUESTRAN

EN SU TAMANO NORMAL

Tornillohexagonal

8x3/8de pulg. Resorte/tuerca del trole

Resorte de clip __

del enlace maestro

Tapadel

enlaee maestro

Eje roseado del pemo Barradel

del trole enlacemaestro

Orificio Ternillohexagonals

redondo 8x3/8 de pulg.

CoReetor

del trole

Polea

Ioca

I..Z_I resorte

RetChde la

cubiertade ._

la banda

Placa de

montaje

MONTAJE, PASO 5

Fije la tensibn de la banda

•Ponga la punta de un destornillador dentro de una de las

ranuras del anillo de la tuerca y sujetelo firmemente contra el

trole.

• Ponga una Ilave abierta de 7/16 de pulg en el extremo

cuadrado. De vuelta a la tuerca mas o menos un 1/4 de su

giro completo hasta que se suelte e! resorte y el anillo de la

tuerca quede contra el trole.

Esto fija el resorte a la tensi6n 6ptima de la banda.

Ya termino de armar su abridor de puerta de cochera. Lea

les siguientes advertencias antes de continuar a la seccion

de instalacion.

llo de la tuerca

Extremo

cuadrado

Tro[e

Anillo de la tuerca

ANTES

I,,<'_ 1 pulg. _1

(2.5 cm)

Anillo de la tuerca

SPUESDE SUELTE

1-1/4 de

(3.18 cm)

INSTALACION

INSTRUCCIONES IMPORTANTES PARA

LA INSTALACION

Para reducir el riesgo de una LESION GRAVE o

LA MUERTE:

1. LEAY SIGAALPIEDELALETRATODASLASINSTRUCCIONES

PARALAINSTALACION.

2. Instaleelabridordepuertadecocheras61osi lapuertadela

cocheraestAdebidamentebalanceaday lubricada.Sila puertano

estAdebidamentebalanceadaesposiblequenoretrocedacuando

se requiera,Io quepodriaocasionarunaLESIONGRAVEo

INCLUSOLAMUERTE.

3. Todaslas reparacionesde loscables,resortesy otraspiezaslas

DEBEIlevara cabount_cnicoespecializadoensistemasde

puertas,ANTESdeinstalarelabridor.

4. QuiteTODOSlos segurosy retireTODASlascuerdasconectadasa

lapuertadela cocheraANTESdeinstalarelabridorparadeevitar

queseenreden.

5. Instaleelabridordela puertadecocheraa unadistanciade2.1 m

(7 pies)delpiso.

6. Montelamanijadeliberaci6ndeemergenciaa unadistanciade

1.8 m (6 pies)delpiso.

7. NUNCAconecteelabridordela puertadecocheraa unafuentede

energiael_ctricahastaqueasise indique.

8. NUNCAIlevepuestosrelojes,anillosniropamuyfloja mientras

est_instalandoo dandoservicioal abridor,puespodrianatorarse

enlapuertadela cocherao enlos mecanismosdelabridor.

9. Instale la consola de control de garaje de pared:

• de manera que quede a la vista desde la puerta de la cochera.

• fuera del alcance de los ni_os y a una altura minima de

5 pies (1.5 m).

• lejos de TODAS las partes mOvilesde la puerta.

10. Coloquelacalcomaniaqueadviertesobreel riesgodeatraparsecerca

del control de lapuertade lacochera,en lapared.

11. Coloque la calcomania que contiene la prueba de retroceso de

seguridad y liberaci6n de emergencia a plena vista en la parte

interior de la puerta de la cochera.

12. AI concluir la instalaci6n, pruebe el sistema de retroceso de

seguridad. La puerta DEBEretroceder al entrar en contacto con

un objeto de 3.8 cm (1-1/2 de pulg.) o bien con un pedazode

madera de5x10 cm (2x4 pulg.) puesto piano sobre el piso.

13. Paraevitar LESIONESPERSONALESGRAVESo MORTALES

debidasa electrocuci6n, desconecte TODA la corriente el_ctrica

y de la bateria ANTESde realizar cualquier servicio

o mantenimiento.

INSTALAClONOPCIONAL DE

INSTALACION, PASO 1 LAMENSULADELCABEZAL

ENEL ClELO RASO

Determine d6nde va a instalar la M_nsula

del Cabezal Cielo raso

sin acabado

Paraevitar unaposible LESIONGRAVEo INCLUSOLA MUERTE:

• La m_insuladel cabezal DEBEquedar R[GIDAMENTEsujeta al

soporte estructural en la pared delanterao enel cielo raso, de no

ser asf es posible que la puerta de la cochera no retroceda

cuando se requiera. NOinstale la m_nsula del cabezal en muros

falsos.

• Se DEBENusar sujetadores para concreto si el montaje de la

m_nsula del cabezalo del pedazode madera de 5x10 cm

(2x4 pulg.) se hace en mamposteffa.

• NUNCAtrate de aflojar, mover ni ajustar la puerta de la cochera,

los resortes, los cables, las poleas, las m_nsulas nila tornilleria,

pues todas estas piezasestAn bajo una tensi6n EXTREMA.

• SIEMPREIlame a un t_cnico especializadoen sistemas de puertas

si la puerta decochera se pandea,se atora o siestA

desbalanceada.Una puerta de cochera que no est,1balanceada

puede no retroceder cuando se requiera.

El proceso de instalaci6n varia dependiendo de los diferentes

tipos de puerta de cochera. Siga las instrucciones que

correspondan a su puerta.

1. Cierre la puerta y marque la linea central vertical del interior

de la puerta.

2. ContinOe marcando esta linea hacia arriba hasta Ilegar ala

pared delantera, por encima de la puerta.

Es posible instalar la mensula del cabezal hasta una

distancia maxima de 1.22 m(4 pies) a cada lado del

centro de la puerta, pero t_nicamente si un resorte de

torsion o un placa central de apoyo se encuentra en el

recorrido. Tambien cuando el espacio es reducido, se

puede instalar la mensula en el cielo raso o plafon de la

cochera (vea la pagina 13). (Asimismo, se puede instalar

invertida sobre la pared si es necesario, esto le dara

aproximadamente 1 cm (1/2 pulg.) de espacio).

Si necesita instalar la mensula del cabezal en un pedazo de

madera de 5x10 cm (2x4 pulg.) (ya sea en la pared o en el

techo), use tornillos de cabeza cuadrada o pijas (no se

incluyen) para sujetar el pedazo de madera a los soportes

estructurales, como se indica aqui yen la pagina 13.

3. Abra la puerta hasta el punto mas alto de su recorrido como

se muestra. Marque una linea horizontal que intersecte en la

pared delantera y adel punto ma.s alto del recorrido:

• 5 cm (2 pulg.) por encima del punto ma.s alto en el caso

de puertas seccionales y puertas de una sola pieza con

riel.

• 20 cm (8 pulg.) por encima del punto mas alto en el caso

de puertas de una sola pieza sin riel.

A esta altura, el extremo superior de la puerta tendra

suficiente espacio para su recorrido.

NOTA: Si el nE/mero total de centfmetros excede la altura

disponible en su cochera, use la altura maxima posible o

consulte la pagina 13 para la Instalacidn en el cielo raso o

plafdn.

Pared

delantera

Lineacentral

vertical de la

puerta degaraje

Pared de cabecera

5 cm (2 pu[g.)

Pun oma_s Guia

alto de recorrido

Puerta

Puerf_ eeecioea[ con guia eurva

_ cabecera

m (8pulg.)

>-_uRto

mas

Puerta de una pieza sin riel geia:

aecesorios de montaje

Pedazode madera

de 5x10 cm (2x4pulg.)

Sopertes de

laestructura

Pared de cabecera

5cm (2 pulg.)

Guia

Puerta Puntemile

_ alto de recorddo

Puerf_ de unapieza con riel guia horizontal

3aredde cabeeera

', Punto

','_mas

',i alto de

Puert_ reeerdde

Puerta de unapieza sin riel guia:

acceeorioe de artieulaei6e

INSTALACION, PASO 2 Mon ajeenlapare

Instale la M6nsula del Cabezal

La mensula del cabezal se puede fijar a la pared justo por

encima de la puerta de la cochera o en el cielo raso. Siga las

instrucciones que sean mas adecuadas para su cochera.

No instale la mensula del cabezal en un muro false. Si va a

fijar la mensula del cabezal a ladrillo o mamposteria,

asegt_rese de utilizar sujetadores de cemento

(no se incluyen).

INSTALACION DE LA M#NSULA DEL CABEZAL EN LA

PARED DELANTERA

•Coloque la mensula sobre la linea central vertical con el

borde inferior sobre la linea horizontal, como se muestra en

la ilustracion (con la flecha de la mensula apuntando hacia

el techo).

• Marque los orificios de la mensula que van en linea vertical.

Taladre los orificios con una broca de 3/16 de pulgada y

sujete la mensula a! soporte de la estructura con la tornilleria

que se incluye.

ESTAS PIEZAS SE MUESTRAN EN SU

TAMAi_IO REAL

de 5/16 pot 9xl-5/8 de pulgadas

Orificios opcionales

)arala instalaci6n

_Pared

deiantera

Pedazode

maderade

5x10 cm

(2x4 pulg.)

L[nea

horizontales

Puntom_s altodel

recorrido de la puerta

de la garaje

Linea central

vertical de la

-puerta de garaje

Tornillos de cabeza

cuadradade

5/16xgx1-5/8de pulg.

Resorte de la pueMa

- Puertade lacochera -

Lineacentral

vertical de [a

puerta de garaje

INSTALACION DE LA M#NSULA DEL CABEZAL EN EL

CIELO RASO

• Extienda la linea central vertical sobre el cielo raso come se

muestra en la ilustraci6n.

• Coloque la mensula en el centre de la linea a no ma.s de 15

cm (6 pulg.) de la pared. Cerci6rese de que la flecha de la

mensula apunte hacia el lado opuesto de la pared. La

mensula puede ser instalada pegada a! cielo raso cuando el

espacio es muy reducido.

• Marque donde va a taladrar los orificios laterales. Taladre los

orificios con una broca de 3/16 de pulgada y fije la mensula

firmemente al soporte de la estructura con la tornilleria que

se incluye.

Orificiospara [a insta[aci6n

en el cie[oraso

-" - Cielo raso con acabado -

.-'_ _-';_" Lineacentral

_.-" _ _ vertical de la puerta de garaje

Mensuladel _ _¢

cabezal " . _."

Ma_ximede 15 cm (6 pulg.)

ResoMede

la puerta cuadrada de

5/16xgxl-5/8 de pulg.

--Pared delantera--

/ /

Pared de[antera

Pue_ade

la cochera

INSTALACION, PASO 3

Coloque el Riel en la M_nsula del Cabezal

NOTA: (Opcional) Con algunas instalaciones anteriores puede

reutilizar la antigua m#nsula del cabezal con los dos

espaciadores de plastico que se incluyen en la bolsa de

componentes. Coloque los espaciadores en el interior de la

mensula, a cada lado del riel, tal y como se muestra en la

flustra cidn.

• Coloque el abridor sobre el piso de la cochera debajo de la

mensula del cabezal. Use el material de empaque como

base para protegerlo. NOTA: Si el resorte de la puerta esta

obstruyendo, va a necesitar ayuda. Otra persona tendra que

sostener el abridor firmemente sobre un soporte temporal

para permifir que el riel pueda librar el resorte.

• Coloque el extremo del riel delantero dentro de la mensula

del cabezal y una ambos elementos con un pasador de

chaveta de 5/16 por 1-1/2 pulg., como se muestra en la

ilustraci6n.

• Sujetelos con un anillo sujetador.

Mensula 0

del

eabezal __ "

Odfieiode

montaje

Mensula de

cabezal existente

chaveta 0

existente

Espaeiador

de montaje

OPCION PARAALGUNAS

INSTALACIONESPREVIA

Caja del abridor

o soporte temporal

ESTAS PIEZAS SE MUESTRAN EN SU TAMAI_IO REAL

ol O

Pasadorde ehavetade Anillo sujetador

5/16 per 1-1/2 pulg.

INSTALACION, PASO 4

Coloque el Abridor en Posici6n

Siga las instrucciones correspondientes al tipo de puerta de su

cochera, como se muestra en la ilustracion.

PUERTA SECClONAL O PUERTA DE UNA SOLA PIEZA

CON CARRIL

Un pedazo de madera de 5x10 cm (2x4 pulg.) le sera de

ayuda al determinar la distancia ideal entre la puerta y el rie!.

•Retire la espuma de embalaje.

• Ponga el abridor sobre la escalera; si la escalera no es Io

suficientemente alta, va a necesitar ayuda.

• Abra cempletamente la puerta y celoque el pedazo de

madera de 5x10 cm (2x4 pulg.) en la secci6n superior, de

manera que quede debajo del riel.

• Si el panel superior golpea e! trole al levantar la puerta, tire

hacia abaje el brazo de liberaci6n del trole para desconectar

las secciones interna y externa del mismo. Deslice el trele

externo hacia el motor. El trele puede permanecer

desconectado hasta e! final de! Paso 12 de la seccion de

tnstalacion.

Paraevitar que la puerta de cochera sufra dafios, apoye el riel del

abridor de la misma sobre un pedazode madera de 5x10 cm

(2x4 pulg.) colocado en la secci6n superior de la puerta.

zo de

cc.Ec o 2"-

PUERTA DE UNA SOLA PIEZA SIN CARRIL

Coloque un pedazo de madera de 5x10 cm (2x4 pulg.) sobre

su lado de ayuda al determinar la distancia ideal entre la puerta

ye! riel.

• Retire la espuma de embalaje.

• Penga el abridor sobre la escalera; si la escalera no es Io

suficientemente alta, va a necesitar ayuda.

• Abra completamente la puerta y coleque un pedazo de

madera de 5x10 cm (2x4 pulg.) sobre su lado en la secci6n

superior, de manera que quede debajo del riel.

• La parte superior de la puerta debe estar alineada con la

parte superior de la unidad del motor. No instale el abrider a

mas de 10 cm (4 pulg.) per encima de este punto.

Me0s0,a iii

Elpedazode maderade

5x10 cm (2x4 puig.) seufilizapara determinar

ladistancia correctade instaiaci6ndesdeel techo.

INSTALACION, PASO 5

Cuelgue el Abridor

Aqui se muestran tres ejemplos distintos para la instalaci6n; sin

embargo, es posible que su cochera no concuerde con ninguno

de ellos. Las mensulas de soporte deben estar en angulo

(Figura 1), para que proporcionen un soporte rigido. En caso

de tener un cielo raso acabado (Figura 2 y Figura 3), instale

una mensula de metal resistente en algQn soporte de la

estrucura antes de instalar e! abridor. No se incluye esta

mensula ni la tornilleria.

1. Mida la distancia desde cada lado de la unidad del motor

hasta el soporte de la estructura.

2. Corte las dos partes de las mensulas colgantes a la medida

adecuada.

3. Taladre los orificios de 3/16 de pulgada en los soportes de la

estructura.

4. Fije un extremo de cada mensula al soporte con tornillos de

cabeza cuadrada de 5/16 -18xl-7/8 de pulg.

5. Fije el abridor alas mensulas colgantes con pernos

hexagonales de 5/16 -18x7/8 de pulg., y sus tuercas y

arandelas correspondientes.

6. Verifique que el abridor este centrado sobre la puerta

(o alineado con la mensula del cabezal, si la mensula no

esta centrada sobre la puerta).

7. Quite el pedazo de madera de 5x10 cm (2x4 pulg.). Haga

funcionar la puerta manualmente. Si la puerta golpea el rie!,

suba la mensula del cabezal.

NOTA: NO conecte el abridor a la fuente de energfa electrica

en este momento.

ESTAS PIEZAS SE MUESTRAN EN SU

TAMAI_IO REAL

Pemo hexagonal

de 5/16-18x7/8de pulg.

Tornillo de cabezacuadrada

de 5/16-18xl-7/8 de pulg.

Tuerca de

5/16-18de pulg. Arandela de 5/16 de pulg.

Paraevitarla posibilidaddeunaLESIONGRAVEsi se caeel abridor

delapuertadecochera,suj_teloFIRMEMENTEalos soportes

estructuralesdela cochera.SeDEBENusarsujetadorespara

concretosi algunadelas m_nsulassevaa instalaren

mamposteria.

Figura 1

,,/' la estructu(a

Mida la ',

distancia

Pemosde ,

5/16-18x7/8de pulg. ',

Arandelasde

5/16 de pulg.

Tuercasde

5/16-18de pulg.

Tornillosde cabeza

cuadradade

5/16-18xl-7/8 de pulg.

Figura 2

Pernosde

5/16-18x7/8de pulg.

Arandelasde

5/16de pulg.

Tuercasde

5/16-18de pulg.

ClELO RASO CONACABADO

(Nose incluyen)

Pernosde

5/16-18x7/8de pulg.

Arandelasde 5/16 de pulg.

Tuercasde 5/16-18de pulg.

Figura 3

Pernos de

5/16-18x7/8pulg.

Tomillosde cabezacuadrada _ _ _ _ _ _ _ _-_- -

de 5/16-18xl-7/8 de pulgj _ _ _ _ _

_ _ _ _ _ ClELO RASO CON ACABADO

(No se incluyen)

Pernosde

5/16-18x7/8de pulg.

Arandelasde 5/16 de pulg.

Tuercasde 5/16-18de pulg.

5/16 de pulg.

Tuercasde

5/16-18 de pulg.

INSTALACION, PASO 6

Instale la Consola de Control

Ubique la consola de control de manera que quede a la

vista desde la puerta y a una altura minima de 1.5 m

(5 pies) donde los nihos peque_os no Io puedan alcanzar y

lejos de las partes m6viles de la puerta y de la tornilleria. Si se

va a instalar en un muro falso, taladre dos orificios de 5/32 de

pulg. y use los sujetadores que se incluyen. Para una

instalaci6n precableada, (por ejemplo, en una casa en

construccion) los modelos de consola se pueden instalar en

una caja mt_ltiple estandar (Figura 2).

1. Pele 11 mm (7/16 de pulg.) del extremo del cable de campana

y conectelo alas terminales de tornillo correspondientes al

color del cable en la parte posterior de la unidad de control de

la puerta; blanco a 2 y blanco y rojo a 1.

2. Con un destornillador abra la tapa por el costado. Sujete con

un tornillo autorroscante de 6AB por 1-t/4 pulgadas

(instalacion en muro falso) o con un tornillo para metales de 6-

32 por 1 pulgadas (dentro de la caja mQItiple) como se indica a

continuaci6n:

• tnstale el tornillo de la parte inferior de manera que

sobresalga por Io menos 3 mm (1/8 de pulg.) de la pared.

• Coloque la parte inferior de la unidad de control de la

puerta sobre la cabeza del tornillo y deslicelo para

sujetarlo, vuelva a apretar el tornillo para un ajuste firme.

• Taladre y coloque el tornillo de la parte superior con

precauci6n de no romper la cubierta pla.stica de la unidad.

No apriete en exceso.

• lnserte las lengeetas superiores y cierre la cubierta.

3. (Unicamente para las instalaciones estandar) Corra el

cable de campana al motor a Io largo de la pared y el techo;

use grapas con aislamiento en varies puntos a Io largo del

cable para sujetarlo. Tenga cuidado de no perforar el cable al

engrapado, creando asi un corto circuito o un circuito abierto.

4. Pele 11 mm (7/16 pulg.) del aislamiento en un extremo del

cable de campana. Conecte el cable a las terminales de

conexi6n rapida de acuerdo a su color, come sigue: el blanco

al blanco y el blanco/rojo al rojo.

5. Coloque el cable de la antena come se indic&

6. Use tachuelas o grapas para sujetar permanentemente

la calcomania de advertencia sobre el riesgo de quedar

atrapado; esta calcomania debe estar en la pared y cerca

del control de la puerta. La calcomania de advertencia de la

prueba de retroceso de seguridad y liberaci6n manual debe

colocarse en un punto prominente del interior de la puerta de

la cochera.

NOTA: NO conecte el abridor a la energ/a electrica ni Io haga

funcionar en este momento. El trole hara el recorrido hasta

Ilegar a la posici4n completamente abierta, pero no regresara a

la posici4n cerrada hasta que el rayo del sensor este

conectado y alineado debidamente.

Orifici£

_lt 11 _ superior

CaNe de |l I Jdemontaje

campana II I I

.,,,_----L--_ Tornillos

11:YL q[ te,m'°a' s

.... inferior

(VISTAPOSTERIOR) de montaje

ParaevitarlaposibilidaddeunaLESIONGRAVEo INCLUSOLA

MUERTEporelectrocuci6n:

• DesconecteTODAlacorrienteel_ctricay de labatefiaANTESde

realizarCUALQUIERservicioo mantenimiento.

• ConecteelcontrolSOLOacablesdebajovoltajede24VOLTIOS.

ParaevitarlaposibilidaddeunaLESIONGRAVEe INCLUSO

LAMUERTEcuandola puertadelacocherase estAcerrando:

• Instaleelcontroldela puertade maneraquequedealavista desde

la puertadelacochera,fueradelalcancedelos ni#osa unaaltura

minimade1.5 m (5 pies),y alejadodelas partesm6vilesdela

puerta.

• NUNCApermitaquelos niSoshaganfuncionaro jueguencon los

botonesdecontroldela puertani con lostransmisoresdecontrol

remoto.

• HagafuncionarlapuertaSOLOsi lapuedeverclaramente,si la

puertaest_debidamenteajustada,y si nonohayninguna

obstrucci6nen su recorrido.

• SIEMPREtengaalavista lapuertadelacocherahastaqueest_

completamentecerrada.NUNCApermitaquealguiense atraviese

enel recorridodela puertadelacocheracuandose estAcerrando.

Conexiones para la Unidad de Control Exterior

Conecte a las terminales de conexion rapida: el blanco al

blanco; blanco/rojo al rojo.

ESTAS PIEZAS SE MUESTRAN EN SU TAMANO REAL

iiJ'ii]'i'i'i'fiiqiJq'>

Tornillopara la consola decontrol de

6ABpot 1-1/4 pulg. (instalaci6nest_ndar)

_de control de

6-32 pot 1 pulg. (instalacidnprecaNeada)

_[_ Grapascon

aMamiento

Sujetadorespara muro falso

QUITAR Y VOLVERA PONERLA TAPA

Paravolvera ponerla,

_rimeroinserte las

lengQetas_superiores.-

Tapa de barra

pulsadora

INSTALACION PRECABLEADA

Cable de campanade

24 voltios dedes conductores

Conexionesde la consolade control

Pele el cable11 mm (7/16 pulg.)

_[ 11 mm _7,16 pulg)_

Rojo Blanco Gris

Parasoltar el cable,

empujela lengQeta

haciadentro con la

punta de un

destorniflador

INSTALACION, PASO 7

Instale la Bateria

•AsegQrese de que la unidad de motor este desenchufada.

• Quite la tapa de la bateria de la unidad de motor usando un

destornillador de cabeza Phillips.

• Introduzca parcialmente la bateria en la unidad de motor con

los terminales apuntando hacia afuera.

• Conecte los cables rojos (+) y negros (-) de la unidad de

motor con los terminales correspondientes de la bateria.

• Vuelva a co!ocar la tapa de la bateria.

Bater[a

Tapade la Bateria

INSTALACION, PASO 8

Instale las Luces

• Oprima las lengOetas de liberaci6n a ambos lades

de la lente. Rote la lente suavemente hacia atras y hacia

abajo hasta que la bisagra quede en la posicion totalmente

abierta. No quite la lente.

• Instale bombillos de hasta 100 vatios como maximo en cada

portalampara. En cuanto se conecte la electricidad, las luces

se ENCENDERA, N y permaneceran encendidas per

aproximadamente cuatro minutos y medio; luego las luces

se APAGAN.

• Invierta el procedimiento para cerrar la lente.

• Si los bombillos se funden prematuramente debido a la

vibraci6n, use los bombillos para el abridor de puerta

de cochera.

NOTA: Sdlo utilice bombillos estanda_ El use de bombillos de

cuello corto o especiales puede sobrecalentar el panel o

la portalampara.

INSTALACION, PASO 9

Instale la Manija y la Cuerda

de Emergencia

• Pase un extremo de la cuerda a traves del orificio que se

encuentra en la parte superior de la manija roja de manera

que la palabra "NOTICE" (aviso) sea legible, como se indica

en la ilustracion. AsegOrela con un nudo por Io menos a

2.5 cm (1 pulg.) de! extremo de la cuerda para evitar que

se resbale.

• Pase el otro extremo de la cuerda a traves del orificio de!

brazo de liberacion del trole exterior.

• Ajuste el largo de la cuerda de tal manera que la manija

quede a 1.83 m (6 pies) del piso. Haga un nudo para

asegurarla. Para evitar que la cuerda o la manija se

enganche en algo, asegQrese de que no toquen el techo

de ningOn vehiculo.

NOTA: Si es necesario cortar la cuerda, queme con un cerillo

o un encendedor el extreme que cortd para sellarla y evitar que

se desenrede.

Paraevitar un posible SOBRECALENTAMIENTOdel

portabombillas:

• NO utilice bombillas de cuello corto ni detipo especial.

• NO utilice bombillas hal6genas. Utilice SOLObombillas

incandescentes.

Leng_eta

de liberaci6n

Bombillo est_ndar(_

de 100 vatios --

(mAximo)

BombilloestAndar

de 100vatios _

Bisagra

de la lente

Paraevitar la posibilidad de una LESIONGRAVEo INCLUSOLA

MUERTEsi la puerta de la cochera se cae:

• De ser posible, use la manija de emergencia para soltar el trole

SOLOcuando la puerta de la cochera est_ CERRADA.Si los

resortes estAd_biles o rotos, o bien si la puerta estA

desbalanceada,la puerta abierta podria caerserApiday/o

inesperadamente.

• NUNCA usela manija de emergenciaa menos que la entrada a la

cochera est_ libre deobstrucciones y no haya ninguna persona

presente.

• NUNCA use la manija paratirar de la puerta para abrirla o

cerrarla. Si el nudo de la cuerda se suelta, usted podria caerse.

Trole

Brazode

liberacion

Manijade Nudo

emergencia

INSTALACION, PASO 10

Requisitos para la Instalaci6n El6ctrica

Para evitar dificultades con la instalacion, no encienda ni

use el abridor en este momento.

Para reducir el riesgo de choque electrico, su abridor para

puerta de cochera viene con una clavija de conexion a tierra de

tres patas. Esta clavija s61o se puede conectar a una toma de

corriente puesta a tierra y con tres entradas. Si la clavija no

entra en la toma de corriente que usted tiene, dirijase a un

electricista profesional para que le instale la toma de corriente

correcta.

CORREC@NCORREC@

Si la reglamentacion local exige que su abridor tenga

cableado permanente, siga los siguientes pasos.

Para conectar el abridor a la corriente electrica de forma

permanente a traves del orificio de 7/8 pulg. Iocalizado en la

parte superior del motor:

• Quite los tornillos de la cubierta de la unidad de! motor y

deje la cubierta a un lade.

• Quite el cable de tres entradas.

• Conecte el cable negro (linea) a! tornillo de la terminal de

cobre, el cable blanco (neutral) al tornillo de la terminal color

plata, y el cable verde (tierra) al tornillo verde de la puesta a

tierra. El abridor debe estar puesto a tierra.

• Vuelva a poner la cubierta en su lugar y aternillela.

Para evitar dificultades con la instalacion, no encienda ni

use el abridor en este momento.

Paraevitar la posibilidad de una LESIONGRAVEo INCLUSOLA

MUERTEpor electrocuci6n o incendio:

• CerciOresede que el abridor no est_ conectado a la energia

el6ctrica, y desconecte la alimentaci6n el_ctrica al circuito ANTES

de quitar la cubierta para establecer la conexiOn delcableado

permanente.

• Tanto la instalaciOn como el cableado de la puerta de cochera

DEBENcumplir con TODOSlos c6digos locales de construcci6n y

el_ctricos.

• NUNCAuse una extensi6n ni un adaptador de dos hilos, tampoco

modifique la clavija para poder enchufarla. Aseg_rese de que el

abridor est_ puesto a tierra.

CONEXIONCON

CABLEADO PERMANENTE

Leng_eta

de latierra

Tornilloverde

de puestaa tierra

Cable a tierra

Cable blanco Cable

negro

INSTALACION, PASO 11

Instale La Sistema de Protecci6n ®

El sensor del sistema de retroceso de seguridad debe

estar instalado y alineado correctamente, antes de que el

abridor de la puerta de cochera mueva la puerta hacia

abajo.

INFORMACION IMPORTANTE CON RESPECTO

AL SENSOR DEL SISTEMA DE RETROCESO

DE SEGURIDAD

Si se instala y se alinea correctamente, el sensor del sistema

de retroceso de seguridad detectara cualquier obstaculo que

se cruce en el recorrido del rayo electr6nico. El ojo emisor (el

que tiene la luz indicadora de color a.mbar) envia un rayo

electr6nico invisible al ojo receptor (e! que tiene la luz

indicadora de color verde).

Si algOn objeto obstruyera este rayo invisible mientras la

puerta se esta. cerrando, la puerta se detendra

automaticamente, retrocedera hasta abrirse por completo, y la

luz del abridor parpadeara diez veces.

Estos sensores se deben instalar en el interior de la cochera

de manera que el ojo emisor y el ojo receptor esten uno frente

al otro a ambos lados de la puerta y a una distancia ma.xima

de 15 cm (6 pulg.) del piso. Ambos sensores se pueden

instalar en cualquiera de los dos lados de la puerta, ya sea el

derecho o el izquierdo,

siempre y cuando nunca le de e! sol directamente a la lente del

ojo receptor.

Cerci6rese de que la energia el@trica no est_conectada al abridor

de la puertade la cochera ANTESde instalar el sensor del sistema

de retroces0 de seguridad.

Paraevitar una LESIONGRAVEo INCLUSOLA MUERTEcuand0 la

puerta de la c0@era se est&cerrand0:

• Conecte y alinee c0rrectamente el sensor del sistema de retroceso

de seguridad. Estedisp0sitivo de seguridad es necesari0 y NOSE

DEBEdesactivar.

• Instale el sensor del sistema de retr0ceso de seguridad de

manera que el rayo NOESTI_ a m&sde 15 cm (6 pulg.) del piso.

Las mensulas para la instalacion han sido diseSadas para que

se sujeten directamente al carril de la puerta, sin la necesidad

de tornilleria ni piezas adicionales.

Si es necesario instalar las unidades sobre la pared,

asegOrese de que todas las mensulas esten sujetas a una

superficie solida, por ejemplo, uno de los soportes de la pared.

Las mensulas de extensi6n estan disponibles, si se necesitan

(vea la secci6n de accesorios). Siva a instalar los sensores

sobre ladrillo o mamposteria, use un pedazo de madera para

evitar hacer orificios innecesarios sobre la mamposteria en

caso que necesite cambiarlos de lugar.

El trayecto del rayo elecr6nico invisible debe estar libre de

cualquier obstrucci6n. Ninguna de las partes de la puerta

(los carriles, resortes, bisagras, rodillos, u otras piezas o

tornilleria) debe interrumpir el rayo cuando la puerta se este

cerrando.

Rayo del sensor a

una distanciamaxima

de 15 cm (6 pulg.)

del piso

Rayo del sensor a

una distancia maxima

de 15 cm (6 pulg.)

del piso

_,reade protecci6ndel

rayoelectr6nico invisible

Vista de la puerta desde el interior de la cochera

INSTALACION DE LAS MI_NSULAS

Asegurese de que el abridor no este conectado a la

corriente electrica.

lnstale y alinee las mensulas de manera que los sensores

esten uno frente al otro en los lades opuestos de la puerta, a

una distancia maxima de 15 cm (6 pulg.) del piso. Instale las

mensulas de una de las tres maneras siguientes:

Instalaci6n en el carril de la puerta de la cochera

(recomendada):

• Deslice los brazos curves sobre la orilla redondeada de cada

uno de los carriles de la puerta, con los brazos curvos

apuntando hacia la puerta. Coloquelos en su posici6n contra

el costado del carril. Debe quedar ras, con el reborde

pegado a la orilla posterior de! carril, como se ilustra en la

Figura 1.

Si el carril de su puerta no soporta la mensula firmemente, se

recomienda que la instale sobre la pared.

Instalaci6n en la pared (Figura 2 y 3):

• Co!oque la mensula contra la pared con los brazos curves

apuntando hacia la puerta. Cerciorese de que haya

suficiente espacio para que e! rayo del sensor no este

obstruido.

• Si es necesario tener mas profundidad, puede usar

mensulas de extensi6n (Vea Accesorios) o bloques

de madera.

• Use los orificios de montaje de la mensula para marcar y

taladrar los (2) orificios de 3/t6 de pulgada de dia.metro a

cada lade de la puerta a una distancia ma.xima de 15 cm

(6 pulg.) del piso.

• Fije la mensula a la pared con tornillos de cabeza cuadrada

(no se incluyen).

• Siesta usando mensulas de extensi6n o bloques de madera

por la falta de espacio, asegQrese de que las dos unidades

queden a la misma distancia de la superficie de montaje.

Asimismo, asegQrese de que no haya ninguna obstrucci6n.

Instalaci6n en el piso (Figura 4):

• Use bloques de madera o mensulas de extensi6n

(Vea Accesorios) para elevar las mensulas de los sensores

de manera que las lentes queden a una distancia maxima de

15 cm (6 pulg.) del piso.

• Cuidadosamente mida e instale las unidades derecha y

izquierda a la misma distancia con respecto a la pared.

AsegOrese de que no haya ninguna obstruccion.

• Fije al piso las mensulas para los sensores con los

sujetadores para cemento, como se muestra en

la ilustracion.

Figura 1 INSTALACIONEN EL CARRIL DE LA PUERTA(LADO DERECHO)

Figura 2

Carrilde

la puerta

_ Reborde

M6nsula

del sensor

Luz

indicadora

r_d

eri°rl _. INSTALACIONEN LA PARED LADO DERECHO

_e_ra [ Fijeel bIoquede maderaa ,a paredcon torni,,osde

_J cabeza cuadrada (No se incluyen)

_ Luz

_-..i _ indicadora M_nsula

o, % n,,osde a e a oa rada

flNose odoyeo/

/_Lehte ......

Figura3 INSTALAClON EN LA PARED (LADODERECHO)

M_nsulade extensi6n

(VeaAccesorios)

(Seinchye en

el paquetede _""

las mensulas

de extensi6n) Lente

M_nsula

delsensor

indicadora

Figura4INSTALAClON EN EL PISO(LADO DERECHO)

ESTAS PIEZAS SE MUESTRAN EN SU TAMAI_IO REAL

Perno de coche Tuerca de mariposa Grapascon

de 1/4-20xl/2 de pulg. 1/4-20de pulg. aislamiento

i '_ Use sujetadores

o pernospara

I_ concreto

, (No se incluyen)

Luz

indicadora

del sensor

MONTAJE Y CABLEADO DE LOS SENSORES DEL

SISTEMA DE SEGURIDAD DE REVERSA

•Deslice la cabeza de un perno de coche de 1/4-20xl/2 de

pulgada dentro de la ranura de los sensores. Use tuercas de

mariposa para sujetar los sensores alas mensulas, con las

lentes de cada sensor frente a frente a ambos lados de la

puerta. Cerciorese de que la extensi6n de la mensula no

obstruya las lentes (Figura 5).

• Apriete las tuercas de mariposa a mano.

• Lleve los cables de los dos sensores al abridor. Utilice grapas

con aislamiento para sujetar el cable a la pared y a! cielo

raso.

• Pele 11 mm (7/16 pulg.) del aislamiento en cada juego de

cables. Separe los alambres blanco y blanco/negro los

suficiente para que pueda conectarlos alas terminales de

conexi6n rgtpida del abridor, de la forma siguiente. Tuerza

juntos los cables del mismo color, lnserte los cables en los

orificios de conexi6n rapida: el blanco al blanco y e!

blanco/negro al gris (Figura 6).

COMO ALINEAR LOS SENSORES DE SEGURIDAD

DE REVERSA

• Conecte el abridor; las luces del sensor emisory del

sensor receptor se deben de encender y permanecer

encendidas si todas las conexiones del cableado y la

alineaci6n se han hecho correctamente.

La luz ambar del sensor que emite el rayo se encendera

aunque este obstruido o fuera de alineaci6n, pero si la luz

verde del sensor receptor del rayo esta apagada, parpadea o

se ve baja, (y no hay ninguna obstruccion en el recorrido del

rayo de luz invisible), sergt necesario alinearlos.

• Afloje la tuerca de mariposa del sensor emisory reajuste el

sensor• Apunte directamente a! otro sensor y apriete la tuerca

de mariposa.

• Afloje la tuerca de mariposa del sensor receptordel rayo, y

reajuste hasta que reciba el rayo del sensor emisor. Una vez

que la luz verde brille continuamente, apriete la tuerca de

mariposa.

Figura 6

Cable de campana

• Sensor

de seguridad

de reversa

Figura 5

DIAGNOSTICO DE FALLAS CON RESPECTO A LOS

SENSORES DEL SISTEMA DE SEGURIDAD DE REVERSA

1• Si la luz verde del sensorque emite el rayo no

permanece encendida despues de la instalacion, verifique

Io siguiente:

• El suministro de corriente electrica al abridor.

• Que haya un corto circuito en alguno de los cables, ya sea

el blanco, o el blanco/negro. Esto ocurre frecuentemente

donde hay alguna grapa.

• AIg0n error en la conexi6n de los cables de los sensores

al abridor.

• AIg0n cable roto.

2• Si la luz indicadora del sensor que emite el rayo enciende y

permanece encendida, pero la luz del otro sensor no

enciende:

• Verifique que esten correctamente alineados.

• Verifique que no haya un alambre roto en el cable del

sensor receptor.

3. Si la luz indicadora de! sensor receptoresta debil o baja,

verifique la alineaci6n de los sensores.

NOTA: Si la trayectoria del rayo invisible se ve obstruida o esta

fuera de alineacidn, al tratar de cerrar la puerta #sta se abrird

automaticamente. Si la puerta esta abierta, simplemente no se

podra cerrar, y las luces de abridor parpadearan diez veces.

Vea la pagina 20.

Conecteel cablealas

terminalesde conexi6n r_pida

-- Cielo raso con acabado -- ..---'""

Cablede campana

1.Peleelcable

11mm(7/16pulg.)

2.Tuerzajuntosloscables

delmismocolor

3. Inserteon las

terminalesapropiadas

Sensor

Area de protection del de seguridad

rayoelectr6nico invisible de reversa Rojo Blanco Gris

Terminalesde conexbn r@ida

INSTALACION, PASO 12

Fije la M6nsula de la Puerta

Siga las instrucciones que correspondan al tipo de puerta de

cochera que usted tenga, como se muestra en la ilustracion o

en la pagina siguiente.

Si usa un puntal horizontal, este debe ser Io

suficientemente largo para sujetarlo a dos soportes

verticales. Si usa un puntal vertical, este debe ser de la

altura del panel superior.

La ilustraci6n muestra una pieza de hierro en angulo como

puntal horizontal. Para el puntal vertical se deben usar dos

piezas de hierro en a.ngulo con objeto de crear un soporte en

"U" (Figura 1). La mejor soluci6n es ponerse en contacto con la

compaflia fabricante de la puerta de su cochera e informarse

acerca de los juegos de refuerzos de puertas para la

instalaci6n de un abridor.

NOTA: Muchas de las instalaciones con soporte o

puntal vertical toman en cuenta la instalacidn directa de los

pasadores de chaveta y el braze de la puerta. En este case, no

necesitara instalar la mensula para la puerta; proceda al

Paso 13.

PUERTAS SECCIONALES

1. Coloque la mensula para la puerta sobre la linea central

vertical que habia marcado previamente para la instalacion

de la mensula del cabezal. AsegQrese de que la leyenda

"UP" (arriba) este en la posici6n correcta, come esta.

indicado en la parte interior de la mensula (Figura 2).

2. Coloque la mensula sobre la parte frontal de la puerta,

dentro de los limites siguientes:

• El borde superior de la mensula 5-10 cm (2-4 pulg.) debajo

del borde superior de la puerta.

Enel caso de puertas de fibra de vidrio, aluminio o acero ligero, E$

NECESARIOcolocar un refuerzo ANTESde instalar el marco de la

puerta. P6ngase en contacto con el fabricante de su puerta para

obtener un kit de refuerzo.

ESTAS PIEZAS SE MUESTRAN EN SU TAMAI_IO REAL

de pulg. Arandela de 5/16 de pulg.

Pernode coche de

5/16-18per2-1/2 de pulg.

• La orilla superior de la mensula debe estar directamente

debajo de algQn soporte de la estructura a Io largo de la

parte superior de la puerta.

• Marque y taladre dos orificios de 5/16 pulg. para los

sujetadores a la derecha y a la izquierda. Sujete la mensula

al refuerzo vertical (si este existe), como se muestra en la

Figura 1.

Si el tipo de instalacion de su cochera no requiere refuerzos

verticales, pero si necesita los orificios para los sujetadores de

la mensula, taladre y fijelos como se muestra en la Figura 2.

Ubicaci0nde

de la puerta

nea central

puerta de garaje

M_nsuladel cabezal Si eu puerta ee de metal, aluminio,

fibra de vidrio o con paneles de vidrio,

siempre son neeesarios refuerzos

verticales y horizoatales,

(No se ineluyen) Refuerzovertical

puerta o del refuerzo

e madera

Pernode coche

de 5/16-18x2-1_

de pulg.

Mensulade

Arandela de

.... =

5/16de pulg. Tuercade

5/16-18de pulg.

-- ARRIBA

M_nsulade la puerta ura 2

vertical de la

puerfa de garaje

,,/

HACIAARRIE

Figura 1

PUERTAS DE UNA SOLA PIEZA

Lea y respete todas las advertencias e instrucciones respecto

a los refuerzos, contenidas en la pagina anterior, Instalacion de

puertas seccionales, ya que todos los refuerzos para su puerta

de una sola pieza son los mismos.

•Coloque la mensula de la puerta en el centro de la parte

superior de la misma, alineada con la mensula del cabezal,

segQn se indica en la ilustraci6n. Marque ya sea los orificios

derecho e izquierdo o superior y inferior.

• Taladre los orificios piloto de 5/16 de pulg. y sujete la

mensula con la tornilleria que se incluye.

Si la puerta no tiene un marco exterior expuesto, taladre dos

orificios de 3/16 de pulg. y sujete la mensula a la parte

superior de la puerta con tornillos de cabeza cuadrada de

5/16xt-1/2 de pulg. (no se incluyen).

NOTA: La mensula para la puerta puede ser instalada sobre la

orilla superior de la puerta si es necesario para su instalacidn

en particula_ (Vea la ilustracidn de colocacidn opcional,

seffalada con la Ifnea punteada). Taladre dos orificios de 3/16

de pulg. y sujete la mensula a la parte superior de la puerta

con tomillos de cabeza cuadrada de 5/16x1-1/2 de pulgadas

(no se incluyen).

ESTAS PIEZAS SE MUESTRAN EN SU TAMAI_IO REAL

de pulg. Arandela de 5/16 de pulg.

Perno de coche de

5/16-18per 2-1/2 de pulg.

Paredde[antera

Maderade 5x10 cm

(2x4pulg.) -- Cielo raso con aeabado --

Mensuladel cabezal

Colocaci6n

opciona[,para

[a m_nsula

de [a puerta

Lineacentral

vertical de la

puerta de garaje

Si sn pnerta es de metal, aluminio,

fibra de vidrio o con paneles de

necesarios

refnerzos verticalee y horizontales

(No se incluyen.)

de 5/16-18

Sisu puertano fiene un marcoexterior

expuesto, o en casode que tenga que

recurrira la instalaci6nopcional, usetornillos

de cabeza cuadradade 5/16x1-1/2de pulg.

para sujetar la m_nsulade la puerta (Estos

tornillos no se incluyen.)

Arandela

, de 5/16 de pulg.

Extreme

superiorde la

puerta (interior

de la cochera)

de la puerta

Colocaci6n

opciona[

Perno de coche

de 5/16-18 por

2-1/2de pulg.

INSTALACION, PASO 13

Conecte el Brazo de la Puerta al Trole

Siga las instrucciones que correspondan al tipo de puerta de

cochera que usted tenga, como se muestra a continuaci6n yen

la pa.gina siguiente.

SOLO PARA PUERTAS SECCIONALES

•Cerciorese de que la puerta de la cochera este

completamente cerrada. Tire de la manija de emergencia

para desconectar el trole exterior del trole interior. Deslice el

trole exterior hacia atras (en direcci6n opuesta a la polea)

por Io menos 20 cm (8 pulg.) como se indica en las Figuras

1,2y3.

•Figura 1:

- Fije la secci6n recta del brazo de la puerta al trole exterior

usando un pasador de chaveta de 5/16xl pulg. Asegure la

conexion con el anillo sujetador.

- Fije la seccion curva del brazo a la mensula de la puerta

de la misma manera, con un pasador de chaveta de 5/16

por 1-1/4 de pulg.

•Figura 2:

- Junte las dos secciones del brazo, Iocalizando dos pares

de orificios que se puedan alinear. Seleccione dos orificios

que esten tan separados como sea posible para aumentar

la rigidez del brazo de la puerta.

•Figura 3, Opciones para alinear los orificios:

- En caso de que los orificios del braze curve no se puedan

alinear con los orificios del brazo recto, desconecte el

brazo recto y corte aproximadamente 15 cm (6 pulg.) del

extremo que no tiene orificios. Vuelva a conectarlo al trole,

con el extremo cortado hacia abajo, como se muestra.

- Junte las dos secciones de los brazos.

- Localice dos pares de orificios de ambas secciones que se

puedan alinear y 0nalos con tornillos, arandelas y tuercas.

• Tire de la manija de emergencia hacia el abridor en un

angulo de 45 grados, de manera que el braze de liberacion

del trole este en posici6n horizontal. Proceda a la seccion de

Ajustes, Paso 1, en la pagina 27. El trole volvera, a estar listo

automaticamente, cuando se opere el abridor.

ESTAS PIEZAS SE MUESTRAN EN SU TAMAI_IO REAL

Tuerca de

5/16-18 de pulgada

_ Pasadorde chavetadOi _"

5/1@1 pulg. (para el trole)

Arandelade

5/16 de pulgada

Anillo sujetador

Paeador de chaveta de

5/16x1-1/4 de pulg. (para

lam6nsuladelapuerta)

Perno

hexagonalde

5/16-18x7/8

de puigada

Poiea

,Lo menos20cm ',

_',',_=--'=- (8pulg.)*----..-_',

.... /interiorlI d.I

Anillo, Iol "_ Pasadorde chaveta

I@anija de

Iol emeigenc a

\ _"'_/_._. recto

Figura 1 c v

de 5/16x1-1/4de pulg.

Polea

, Lomenos 20crn ',

Figura 2

\, Pemosde

"_.----_ 5/16-18x7/8

de pulg.

Mensula de la puerta

Polea

,Lomenos20 cm ',

(8pulg,)----_',

Figura 3

_[8'_.--_ Pernosde

5/16-18x7/8

de pulg.

Corte este extreme

TODAS LAS PUERTAS DE UNA SOLA PIEZA

1. Arme el brazo de la puerta:

•Sujete las dos secciones de los brazos de la puerta

(recto y curvo) a la mayor distancia posible, de manera que

dos o tres de los orificios se sobrepongan uno al otro.

• Cierre la puerta y fije la secci6n recta del brazo a la mensula

de la puerta con el pasador de chaveta de 5/16x1-1/4 de

pulgada.

• AsegOrelos con un anillo sujetador.

• Tire hacia abajo de la manija de separaci6n de emergencia,

desconectando el trole extemo del trole interno y deslice e!

trole externo hacia la unidad del motor.

• Conecte la secci6n curvada del brazo de la puerta a la

puerta usando la clavija horquilla de 5/16x1-1/4 de pulg. y

sujetador anular.

NOTA Ajuste los ffmites en la pagina siguiente:

•El trole se conecta automaticamente. Si no, consultar la

caracterfstica de traba del trole en la pagina 32.

•AI establecer el ffmite hacia arriba como se indica en la

pagina siguiente, la puerta no debe tener una inclinacidn

"hacia atras" cuando este totalmente abierta, como se ilustra

abajo. Una ligera inclinacidn hacia atr#s ocasionard que la

puerta se pandee innecesariamente y/o que la operacidn no

sea uniforme al abrir o cerrar la puerta desde la posicidn

totalmente abierta.

M_nsulade ]a puerta

Anillosujetador

Tuerca de

Arandela de 5/16-18

' " 5/16-18x7/8 _ _ \

de pulg. Brazo curve

Trole intemo

emergencia

Trele interne

Puerta abierta

Angulo de la puerta

(incorrecte)

AJUSTES PASO 1

Programar los limites de recorrido

Los Ifmites de recorrido regulan los puntos en que la

puerta debe parar cuando se desplaza hacia arriba o hacia

abajo. Siga los pasos indicados a continuacion para

ajustar los Ifmites.

-- Luzdel indicador

-- Bot6nnegro

Bot6n morado

Siel sistemaderetrocesodeseguridadnosehainstalado

debidamente,las personas(y los nifiospequefiosenparticular)

podriansufrirLESlONESGRAVESo II/CLUS0LAMUERTEcuando

se cierralapuertadela cochera.

• Elajusteincorrectodelos limitesdelrecorridode lapuertadela

cocherainterferir_,conlaoperaci6nadecuadadelsistemade

retrocesodeseguridad.

• NUNCAuselos ajustesdelafuerzaparacompensarsi la puerta

delgarajeseatascao se atora.

• Despu_sdeIlevara caboCUALQUIERajuste,SEDEBEprobarel

sistemaderetrocesodeseguridad.LapuertaDEBEretrocederal

entrarencontactocon unobjetode3.8 cm(1-1/2de pulg.)de

altura(o bienunpedazodemaderade5x10cm (2x4 pulg.)

acostado)en elpiso.

Para programar los fimites de desplazamiento:

Ajuste la posici6n de la puerta usando los botones de color

negro y morado. El negro mueve la puerta hacia ARRtBA (la

abre) y el morado mueve la puerta hacia ABAJO (la cierra).

1. Fijacion de la posicion ARRIBA: Optima sin soltar el boton

negro hasta que la luz indicadora amarilla empiece a

destellar lentamente y despues sueltelo.

2. Oprima sin soltar el boton negro hasta que la puerta alcance

la posicion ARRIBA (abierta) deseada (Figura 2).

NOTA: Compruebe para asegurarse de que la puerta se abra

Io suficiente para su vehfculo.

3. Oprima el control remoto o la consola de control (Figura 3).

Estro fija el limite de ARRIBA (apertura) y empieza a cerrar

la puerta.

NOTA: El movimiento excesivo de la unidad de motor causara

un desgaste prematuro. Vea la seccidn de Resolucidn

de problemas.

4. Inmediatamente cuando la puerta empiece a moverse hacia

abajo, oprima y suelte el bot6n negro o morado. Esto

detendra la puerta.

5. Fijacion de la posicion ABAJO: Oprima sin soltar el boton

morado hasta que la puerta alcance la posici6n ABAJO

(cerrada) deseada (Figura 4).

6. Una vez que se cierre la puerta, si parece que hay mucha

presion en la puerta, puede mover la puerta hacia uno y otro

lado usando los botones negro y morado para alcanzar la

posici6n cerrada deseada.

7. Oprima el control remoto o la consola de control (Figura 3).

Esto fija el limite de ABAJO (cierre) y debe poner la puerta

en la posici6n abierta.

• Si el abridor no se detiene exactamente donde desea,

repita los pasos 1 a 8 y vuelva a programar los limites.

• Cuando la unidad se detenga en las posiciones deseadas

subida (abierta) y bajada (cerrada), vaya al paso 2 de

Ajuste, Fijacidn de la fuerza.

Paraevitar que los vehfculos sufran dafios, cerci6rese de que

cuando la puerta est_ completamente abierta hayaespacio

suficiente.

Figura 2 Luzdel indicador_

Optimay mantenga

oprimido basraque

la puerta esteen la

posici6nhacia

ARRIBA deseada !

Figura 3

Luz del indicador

Figura 4 i

Oprimacua[quierade los

dos botonespara detener_

la puerta.Optima y _

mantengaoprimido el

bot6n moradopara _}

establecer[a posici6n _ _

de ABAJO que usteddesea

AJUSTES PASO 2

Ajustar la fuerza

El boton de ajuste de la fuerza se encuentra en el panel

trasero de la unidad del motor. El ajuste de fuerza medida

la cantidad de potencia que se requiere para abrir y cerrar

la puerta.

1. Ubique el boton morado en el panel trasero de la unidad

(Figura 1).

2. Oprima el bot6n morado una vez para que la unidad entre

en modo Ajuste de la fuerza (Figura 2). El LED (luz del

indicador) parpadeara rapidamente.

3. Oprima el bot6n del control remoto o el control de la puerta

(Figura 3). La puerta se desplazara hasta la posici6n hacia

ABAJO (cerrada). Oprima el boton del control remoto o el

control de la puerta otra vez para que la puerta se desplace

hasta la posici6n hacia ARRtBA (abierta). Oprima el bot6n

del control remoto o el control de la puerta por tercera vez

para que la puerta alcance la posici6n hacia ABAJO

(cerrada).

El LED (luz del indicador) dejara de parpadear cuando la

unidad haya aprendido e! ajuste de fuerza.

La unidad habra aprendido las fuerzas necesarias para abrir y

cerrar la puerta.

La puerta debe pasar por un ciclo completo hacia ARRIBA y

hacia ABAJO para que la fuerza se establezca correctamente.

Si la unidad no puede abrir y cerrar la puerta por completo,

inspeccione la puerta para asegurarse de que este

correctamente equilibrada y que no se atasque ni se atore.

Vea la pagina 3, Preparacidn de la puerta del garaje.

Si el sistema de retroceso de seguridad no se ha instalado

debidamente, las personas (y los nifios pequefios en particular)

podrian sufrir LESlONESGRAVESo INCLUS0 LA MUERTEcuando

se cierra la puerta de la cochera.

• Elajuste incorrecto de los limites del recorrido de la puerta de la

cochera interferirA con la operaci6n adecuadadel sistema de

retroceso de seguridad.

• NUNCAuse los ajustes de la fuerza para compensar si la puerta

del garaje se atasca o se atora.

• Despu_s de Ilevar a cabo CUALQUIERajuste, SE DEBEprobar el

sistema de retroceso de seguridad. La puerta DEBEretroceder al

entrar en contacto con un objeto de3.8 cm (1-1/2 de pulg.) de

altura (o bien un pedazo de madera de 5x10 cm (2x4 pulg.)

acostado) en el piso.

Figura 1

• i

- Luzdel indicador

-- Boronnegro

-- Bot6n morado

Figura 2

Oprima el boronmorado

dos veces para que la

unidad entre en el mode

Aiuete de la fuerza

Figura 3

AJUSTES, PASO 3

Pruebe el sistema de reversa de seguridad

PRUEBA

•Abra completamente la puerta, coloque un pedazo de

madera de 3.8 cm (o un tablon de madera de 2x4 pulg.)

acostado sobre el piso al centro de la puerta del garaje.

• Opere la puerta en la direccion hacia abajo. La puerta

debera entrar en reversa automaticamente al hacer contacto

con la obstruccion. Cuando Iogre ejecutar la prueba del

sistema de reversa con exito, siga con Ajustes paso 4.

AJUSTE

• Si la puerta se detiene al toparse con la obstrucci6n, esto

significa que el recorrido HACIAABAJO (cerrar) no es

suficiente. Termine los pasos de progresidn 1 y 2 del ajuste

que programan los Ifmites y las fuerzas.

NOTA: Si su puerta es seccional, aseg_rese de que los

ajustes al Ifmite no hagan que el brazo de la puerta se

mueva mas alia de una posicidn recta hacia arriba y hacia

abajo. Vea Figura 3, de la pagina 25.

• Repita la prueba.

• Si la puerta retrocede automaticamente al hacer contacto

con el pedazo de madera de 3.8 cm, quite la obstruccion y

abra y cierre la puerta completamente por Io menos cuatro o

cinco veces para verificar que el ajuste sea adecuado.

• Si la unidad ann no pasa la prueba del sistema de reversa,

Ilame a un tecnico especializado en sistemas de apertura de

puertas.

VERIFICACION IMPORTANTE DE SEGURIDAD:

Pruebe del sistema de reversa de seguridad despues de que:

• Se hagan ajustes al largo del brazo de la puerta, los limites

del recorrido, o los controles de la fuerza.

• Se hagan reparaciones o ajustes a la puerta del garaje

(incluyendo los resortes y la perneria).

• Se hagan reparaciones a! piso de! garaje porque esta

desnivelado, etc.

• Se hagan reparaciones o ajustes al abre-puertas.

Siel sistemadereversadeseguridadnose hainstalado

debidamente,las personas(y los nifiospequefiosenparticular)

podriansufrirLESIONESGRAVES0 INCLUSOLAMUERTEcuando

se cierrelapuertadelgaraje.

• Elsistemade reversade seguridadSEDEBEprobarcadames.

•Despu_sdeIlevara cabocualquierajuste,SEDEBEprobarel

sistemadereversadeseguridad.LapuertaDEBEretrocederal

entrarencontactoconun objetode3.8 cm (1-1/2depulg.)de

altura(o untabl6ndemaderade2x4 pulg.)acostadoenelpiso.

_1 1/2 de pulg)

(o un tabl6nde maderade 5x10 cm (2x4 pulg.)

acostadosobre el piso)

AJUSTES, PASO 4

Prueba la Sistema de Proteccion ®

• Abra la puerta con el control remoto.

• Coloque en el piso la caja en la que vino embalado el abre-

puertas, adonde interfiera con el recorrido de la puerta.

• Comande el cierre de la puerta con el control remoto. La

puerta no se movera mas de 2.5 cm (1 pulgada) y la luz del

abre-puertas comenzara a destellar.

El abre-puertas no ejecutara el cierre con comando remoto si

la luz indicadora de cualquiera de los sensores de seguridad

estuviera apagada (adviertiendo al usuario que los sensores

estan desalineados o hay una obstrucci6n).

Si el abre-puertas comanda el cierre de la puerta con una

obstruccion presente (y los sensores de seguridad no

estan instalados a mas de 15 cm (6 pulgadas) de altura

sobre el piso), Ilame a un tecnico especializado para

reparar este problema.

Siel sistemadeauto-reversadeseguridadnosehainstalado

debidamente,las personas(y los nifiospequefiosenparticular)

podriansufriraccidentesGRAVESo FATALEScuandosecierrela

puertadelgaraje.

Sensor de ieversa de seguridad Sensorde reversade secJridad

OPERACION

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Para reducir el riesgo de LESIONES GRAVES o

LA MUERTE:

1. LEAY SIGATODAS LASADVERTENCIASY LAS INSTRUCCIONES

DEOPERACION.

2. SIEMPREconserve los controles remotos fuera del alcance de los

nifios. NUNCApermita que los nifios operen o jueguen con los

botones del control de la puerta de la cochera ni con los

controles remotos.

3. SOLOactive la puerta de la cochera siempre y cuando la pueda

ver con claridad, est_ debidamente ajustaday no haya ninguna

obstrucci6n en el recorrido de la puerta al cerrarse.

4. SIEMPREtenga la puerta de la cocheraa la vista hastaque est_

completamente cerrada.NADIEDEBEATRAVESAREL RECORRIDO

DELAPUERTACUANDOESTAENMOVIMIENTO.

5. NADIEDEBEPASARPOR DEBAJODELA PUERTASIESTA

DETENIDAY PARCIALMENTEABIERTA.

6. Deser posible, use la liberaci6n de emergencia para soltar el trole

SOLOcuando la puerta de la cochera est_ CERRADA.Si los

resortes est_.nd_biles o rotos, o bien si la puerta est;_

desbalanceada,puede que la puerta se caiga rdpida y/o

inesperadamentecuaodo est_abierta.

7. NUNCAuse la manija de Iiberaci6n de emergencia a menos que la

entrada a la cochera est_ libre de obstrucciones y no haya

ninguna persona presente.

8. NUNCAusela manija paratirar de la puerta paraabrirla o cerrarla.

Si el nudo de la cuerda se suelta, usted podria caerse.

9. Si ajusta un0 de los contr01es(limites de la fuerza 0 del

recorrid0), es p0sible que sea necesari0ajustar tambi_n el otro

control.

10. Despu_sde Ilevar a cabo CUALQUIERajuste, SE DEBEprobar el

sistema de retroceso de seguridad.

11. Elsistema de retroceso de seguridad SE DEBEpr0bar cada mes.

Lapuerta DEBEretroceder al entrar en c0ntact0 con un 0bjeto

de 3.8 cm (1-1/2 de pulg.) de altura (o bien unpedaz0 de

maderade 5x10 cm (2x4 pulg.) ac0stad0) en el pis0.

12. SlEMPRE MANTENGALA PUERTADELA COCHERA

DEBIDAMENTEBALANCEADA(vea la p_gina 3). Si la puerta no

est,. debidamente balanceadapodria no retroceder cuando se

requiera, Io que podria ocasionar una LESIONGRAVEo

INCLUSOLA MUERTE.

13. Todas las reparaciones necesarias en los cables, resortes y otras

piezaslas DEBEIlevar a cabo un t_cnico especializadoen

sistemas de puertas, pues todas estas piezasestdn bajo una

tensi6n EXTREMA.

14. Paraevitar LESIONESPERSONALESGRAVESo MORTALES

debidas a electrocuci6n, desconecteTODA la corriente el_ctrica

y de la bateria ANTESde realizar cualquier servicio

o mantenimiento.

15.CONSERVEESTASINSTRUCCIONES.

C6mo Usar su Abridor de Puerta de Cochera

Su abridor Security÷ ®y el control remoto manual han sido

programados en la f_tbrica con un codigo coincidente que

cambia cada vez que se usa, accesando al azar mas de

100,000 millones de c6digos nuevos. Su abridor funcionara

hasta con 10 controles remotos Security÷ ®y un sistema de

entrada sin Ilave Security÷ ®.Si compra un control remoto

nuevo, o si desea desactivar algOn control remoto, siga las

instrucciones que aparecen en la seccion sobre Cdmo

programar el abridor.

Active su abridor de alguna de las siguientes maneras:

•El Control remoto manual. Mantenga oprimido el boton

grande hasta que la puerta se empiece a mover.

• La Consola de control de pared. Mantenga oprimido el bot6n

hasta que la puerta se empiece a mover.

• La Entrada sin Ilave (Vea Accesorios): Si su abridor de

puerta de cochera viene con este accesorio, debera estar

programado antes de usarlo. Vea Cdmo programar el

abrido_

Una vez activado el abridor (con el sensor de seguridad de

retroceso correctamente instalado y alineado)

1. Si la puerta esta abierta se va a cerrar. Si la puerta esta

cerrada se va a abrir.

2. Si la puerta se esta. cerrando va a retroceder.

3. Si la puerta se esta. abriendo se va a detener.

4. Si la puerta se ha detenido en un punto parcialmente abierta,

se va a cerrar.

5. Sial cerrarse la puerta se topo con alguna obstrucci6n, va a

retroceder. Si la obstruccion interrumpe el rayo del sensor,

las luces del abridor van a parpadear durante cinco

segundos.

6. Sial abrirse la puerta se topo con alguna obstruccion, se va

a detener.

7. Si la puerta ester completamente abierta, no va a cerrar si el

rayo esta interrumpido. El sensor no tiene ningOn efecto en

el ciclo de apertura.

Si el sensor no se ha instalado o esta desalineado, la puerta no

se cerrara con el control remoto manual. Sin embargo, la

puerta se puede cerrar con el Control de la puerta, el

Interruptor de Ilave externo, o la Entrada sin Ilave, siempre y

cuando los active hasta que el recorrido hacia abajo haya

terminado. Si los suelta demasiado pronto, la puerta va a

retrocedera.

Las luces tel abridor se encenderan en los siguientes casos:

Siempre que conecte el abridor inicialmente; cuando se

restaura el suministro de energia despues de una interrupci6n;

cuando el abridor se activa.

Las luces se apagan automaticamente despues de 4 minutos y

1/2 o se quedan encendidas cuando se activa Luz en la

consola de control. Los bombillos deben ser de 100 vatios

maximo.

La funci6n de la luz del Security4_: Las luces se encendera.n

tambien si alguien camina por la puerta de la cochera cuando

esta abierta. Si tiene la consola de control de deteccion de

movimiento, esta funci6n puede desactivarse como sigue: Con

las luces del abridor apagadas, oprima y mantenga oprimido el

bot6n de la luz durante 10 segundos hasta que la luz se

encienda y se apague de nuevo. Para volver a activar esta

funcion, empiece el procedimiento con las luces encendidas,

luego oprima y mantenga oprimido el bot6n de la luz durante

10 segundos hasta que la luz se apague y luego se encienda

de nuevo.

C6mo usar la consola de control

de pared

LA CONSOLA DE CONTROL DE DETECCION

DE MOVIMIENTO

Oprima el boton iluminado para abrir o cerrar la puerta. Oprima

de nuevo para que la puerta retroceda en el ciclo de cierre o

para detener la puerta cuando se ester abriendo.

Esta consola de control contiene un detector de movimiento

que encendera automaticamente la luz cuando detecte la

entrada de una persona en el garaje.

Esta caracteristica puede apagarse facilmente cuando se usen

extensivamente las luces de trabajo.

Luz

Oprima el boton de Luz para encender o apagar la luz del

abridor. Este boton no controla las luces del abridor cuando la

puerta esta en movimiento. Si usted enciende la luz y luego

activa el abridor, la luz permanecera encendida durante cuatro

minutos y medio. Oprima el bot6n nuevamente para que la luz

se apague antes. El intervalo de 4 minutos y 1/2 puede

cambiarse a 1 minuto y 1/2, 2 minutos y 1/2 o 3 minutos y 1/2,

como sigue: Oprima y mantenga oprimido el boton del seguro

(Lock) hasta que la luz empiece a parpadear (alrededor de 10

segundos). Si parpadea una vez, esto indica que el medidor de

tiempo se ha fijado a un minuto y medio. Repita el

procedimiento y la luz parpadeara dos veces, Io que significa

que el intervalo se ha fijado en 2 minutos y 1/2. Repita una vez

mas si desea un intervalo de 3 minutos y 1/2, etc., hasta un

maximo de 4 minutos y 1/2, en cuyo caso la luz parpadeara

cuatro veces.

AI usar las luces del abre-puertas como luces de trabajo,

recomendamos que primero inhabilite e! detector de

movimiento.

Caracteristica de la Luz de deteccion de movimiento:

La luz del abridor se encendera automaticamente cuando una

persona camine por delante de la consola de control de pared.

Esta caracteristica funciona al detectar el movimiento y el calor

del cuerpo y tal vez no funcione a temperaturas de unos 100 °F,

37.7 °C. La luz del abridor se encendera durante 5 minutos, y

despues de apagara automaticamente si no se calcula una

diferencia de movimiento o calor adicionales.

Para desactivar esta caracteristica, oprima el bot6n de

encendido/apagado automatico de la luz del lado izquierdo de

la consola de control.

Recomendamos que desactive el sensor de movimiento cuando

use las luces del abridor como luces de trabajo. De Io contrario

se apagaran automaticamente siesta trabajando mas a!la de la

gama del sensor.

$eguro

Esta funcion esta disefiada para evitar la operaci6n de la puerta

con los controles remotos manuales. No obstante, la puerta se

puede abrir y cerrar con los siguientes accesorios: e! Control de

la puerta, e! Interruptor de Ilave externo, y la Entrada sin Ilave.

Para activar esta funci6n, oprima y mantenga oprimido el boton

del seguro (Lock) por dos segundos. La luz del bot6n va a

parpadearan mientras este activado e! seguro.

Para desactivar la funcion, oprima y mantenga oprimido el

bot6n del seguro por dos segundos. La luz del bot6n dejara de

parpadear. La funcion del seguro tambien se apaga siempre

que e! boton "aprender" del panel del motor este activado.

Luz de Detecci6nde movimient0 Pulsadora

Programaci6n

Hora

Minuto

Idioma

Grados

B0t6n de Luz

del Segur0

Caracteristica de Programacion

La consola de control esta equipada con un boton de

PROGRAMACION para asistir en la programacion de los

controles remotos de la unidad. Oprima el bot6n de

PROGRAMACION una vez para iniciar la modalidad de

PROGRAMACION y la pantalla mostrara Learn Remote

Control - Press Learn Button Again to Confirm (Control de

programacion remoto - Oprima nuevamente el bot6n de

Programaci6n para confirmar). Oprima el bot6n de

PROGRAMACION por segunda vez y la pantalla mostrara

'Learn Mode - Press Remote Control Button to Learn Remote'

(Modalidad de Programaci6n - Oprima el boton de control

remoto para programar el control remoto) Oprima el bot6n del

control remoto que se vaya a programar y la luz de trabajo

destellara para confirmar que se ha programado el control

remote.

Caracteristica de Floras y minutos

Optima o mantenga oprimido uno de estos botones laterales

para aumentar las horas o minutes mostrados en la panta!la

LCD.

Caracteristica de Idioma

Oprima este bot6n lateral para moverse por los tres idiomas -

Ingles, espaflol y frances.

Caracteristica de Grados (F/C)

Oprima este bot6n lateral para pasar de grados Fahrenheit a

centigrados y viceversa.

Funcion adicional cuando se usa con el _(_

control remoto manual de tres funciones

Para controlar las luces del abridor.

Ademas de la operaci6n de la puerta, tambien puede

programar el control remoto para el funcionamiento de las

luces.

1. Con la puerta cerrada, oprima y mantenga oprimido un boton

pequeflo del control remoto que desee usar para e! control

de la luz.

2. Oprima y mantenga oprimido el bot6n de Luz de! control de

la puerta.

3. Mientras mantiene oprimido el bot6n de Luz, oprima y

mantenga oprimido el bot6n del seguro (Lock) de! control de

la puerta.

4. Despues de que las luces del abridor se enciendan

brevemente, suelte todos los botones.

Mantenimiento de su Abridor de Puerta de LA BATER[A DEL CONTROL REMOTO

Cochera

CALENDARIO DE MANTENIIVlIENTO

Una vez al mes

•Haga funcionar la puerta manualmente. Si esta.

desbalanceada o se pandea, Ilame a un tecnico

especializado en sistemas de puertas.

• Revise para cerciorarse de que la puerta se abra y se cierre

completamente. Ajuste los limites de ser necesario (Vea las

paginas 27 y 28).

• Repita la prueba de la retroceso de seguridad. Haga los

ajustes necesarios. (Vea Ajustes, Paso 3.)

Una vez al afio

• Ponga aceite en los rodillos, los cojinetes y las bisagras de la

puerta. El abridor no necesita lubricacion adiciona!. No

lubrique los carriles de la puerta.

Cdmo Abrir la Puerta Manualmente

COMO DESCONECTAR EL TROLE:

La puerta debe estar completamente

cerrada si es posible. Tire de la

manija de liberaci6n de emergencia

(de manera que el brazo de

liberacion del trole quede en una

posicion vertical) y levante la puerta

manualmente. La funci6n de seguro

evita que el trole se vuelva a

conectar automaticamente, y la

puerta pueda subirse y bajarse

manualmente con la frecuencia que

sea necesaria.

COMO RECONECTAR EL TROLE:

Tire de la manija de liberacion de

emergencia hacia el abridor en un

angulo que el brazo de liberaci6n

del trole quede horizontal. El trole

se reconecta en la siguiente

operaci6n HACIAARRIBA o HACtA

ABAJO, ya sea manual o mediante

el uso del control de la puerta o de!

control remoto.

Trole

_ I

Brazode -- ...,

liberaci6n

(en la posici6n

de desconexi6n

manual)

Posicidncon el seguro

(desconexi6nmanual)

Trole

_ I

_d P

_ liberacidn

Manija de \-._k del trole

liberaci6nde

emergencia _..-

(por debajo y por detras) ,'_._,_'

Para reconectar

Paraevitar la posibilidad de LESIONESGRAVESo INCLUSO

LAMUERTE:

•NUNCApermita que los nifios pequefios est_n cerca de

las baterias.

•Si alguiense traga una bater[a, Ilame al m_dico de inmediato.

La bateria de litio debe producir

energia durante cinco afios. Para Abra esteextremo

primeropara

cambiar la bateria use el clip del visor evitarque J (

o un destornillador para abrir la caja, lacajase,/._Z_...,/-'_J

como se indica en la ilustracion, agnete _J

Inserte la bateria de acuerdo con las

instrucciones de polaridad indicadas

en el cubierto del control o en el

tablero electronico.

Deseche las baterias viejas de la manera adecuada.

AVISO: Para cumplir con las reglas de la FCC y/o de Canada (IC), ajustes o modificaciones de este

receptor y/o emisor estan prohibidos, excepto pot el cambio de la graduaci6n del c6di9o o el reemplazo de

la pila. NO HAY OTRAS PIEZAS REPARABLES DEL USUARIO.

Se ha probado para cumplir con las normas de la FCC para USO DEL HOGAR 0 DE LA OFICINA. La

operaci6n esta su]eta alas dos condiciones siguientes:(1) este dispositivo no puede causar interferencia

perjudicial, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo la interlerencia

que puede causar una operac 6n no deseab e.

Paraevitar la posibilidad de una LESIONGRAVEo INCLUSOLA

MUERTEsi la puerta de la cochera se cae:

• De ser posible, use la manija de liberaci6n de emergencia para

soltar el trole SOLOcuando la puerta de la cochera est_

CERRADA.Si los resortes estAn d_biles o rotos, o bien si la

puerta estAdesbalanceada,la puerta abierta podria caerse rApida

y/o inesperadamente.

• NUNCAuse la manija de liberaci6n de emergenciaa menos que la

entradaa la cochera est,1libre de obstrucciones y no haya

ninguna personapresente.

• NUNCAuse la manija paratirar de la puerta para abrirla o cerrarla.

Si el nudo de la cuerda se suelta, usted podria caerse.

Reserva de Bateria

INSTRUCCIONES DE OPERACION

1. Pruebe la bateria con la unidad de motor.

Para probar la BBU, desconecte e! cordon de la unidad de

motor de la salida electrica.

• Un indicador LED naranja s61ido indica que la bateria esta

operando con energia de baterias.

• Un indicador LED naranja que parpadea con bip indica que

la unidad esta operando con energia de bateria y que la

carga de la bateria ester baja.

• Para probar que la bateria esta funcionando

adecuadamente, abra y cierre la puerta de garaje.

• Vuelva a conectar el cordon de energia de la unidad de

motor a la salida electrica.

• Verifique que el indicador LED verde esta parpadeando en la

bateria (indica que ahora se esta cargando la bateria).

• Prueba completada.

2. Cargue la bateria.

• Permita que las baterias se carguen completamente de 24 a

48 horas antes de usar el sistema de la bateria.

Una bateria completamente cargada suministra 24V DC a la

unidad de motor durante uno o dos dias de operaci6n normal

durante una falla de energia electrica. Si el voltaje de la bateria

cae a un nivel demasiado bajo, las baterias se desconectaran

y la unidad de motor ya no operara bajo el poder de la bateria.

Despues de que se ha restaurado la energia electrica, las

baterias se recargaran en las siguientes 48 horas. En uso

normal, las baterias duraran de 3 a 5 afios.

Para obtener la vida maxima de la bateria y evitar da_o,

tambien desconecte el respaldo de bateria si desconecta el

motor mientras esta de vacaciones o durante cualquier

otro periodo extenso de tiempo.

NOTA: La operacidn de puertas puede ser limitada hasta que

las baterfas esten completamente cargadas. Las luces de la

unidad de motor no se encenderdn durante el modo baterfa.

Para reducir el riesg0 de INCENDIO0 LESlONESa las personas:

• Desconecte TODAla corriente el_ctrica y de la baterfaANTESde

realizarCUALQUIERservicio 0 mantenimiento.

• Use solamente la piezaCraftsman N° 41A822 corn0 bater[a

de repuest0.

• NOarr0je la bateda al fuego. La baterfapuede estallar.

Compruebelas instrucci0nes de desechad0en los

c6dig0s locales.

Estado de Bateda (LED)

NOTA: El indicador LED es mas visible con el luz apagado.

INDICADOR LED VERDE:

Todos los sistemas estan normales.

• La luz solida de un indicador LED indica que las baterias

estan totalmente cargadas.

• Un indicador LED que parpadea indica que las baterias se

estan cargando.

NOTA: Las baterfas no deben estar totalmente cargadas para

operar la unidad de moto_

INDICADOR LED NARANJA:

La unidad de motor ha perdido energfa y esta operando fuera

de la baterfa.

Un indicador LED s61ido con bip, que suena

aproximadamente cada 2 segundos, indica que la unidad de

motor esta activando la puerta y esta operando fuera de la

bateria.

Un indicador LED que parpadea con bip, que suena cada 30

segundos, indica que las baterias estan bajas.

Una vez que se restaura la energia, se recargara la bateria.

Esto se indica con un indicador LED verde que parpadea.

INDICADOR LED ROJO:

Se ha detectado un error y la baterfa se apagara

automaticamente. La baterfa intentara volver a encenderse

reconectandose alas baterfas. Si el error sigue presente, se

apagara otra vez. Este proceso se repetira cada 5 minutos o

hasta que se haya resuelto el error. Esto se usa para evitar

mayor fuga de las baterfas.

• Si un indicador LED rojo permanece encendido cuando se

restaura la energia, y viene acompafiado con un bip que

suena cada 30 segundos, favor de Ilamar para servicio.

Tiene algbn problema (Diagn6stico

de fallas)

NOTA: Desenchufe siempre la baterfa antes de resolver

problemas.

1. La puerta no cierra y las luces de la unidad del motor

parpadean: El sensor del sistema de retroceso de seguridad

debe estar instalado y alineado correctamente para que el

sistema de apertura de la puerta de la cochera se mueva en

sentido descendente.

• AsegOrese de que los sensores de seguridad esten

instalados y alineados correctamente, y que esten libres de

obstrucciones. Consulte la seccion Instalacion, Paso 11:

Instale La Sistema de ProteccidrP.

• Compruebe los LED de diagn6stico de la unidad de! motor

para ver si parpadean. Luego consulte la tabla de

diagndstico en la siguiente pagina.

2. El control remoto no activa la puerta:

• Compruebe consola de control de detecci6n de

movimiento para ver si parpadea. En caso afirmativo,

desactive el modo de bloqueo siguiendo las instrucciones

de Use la consola de control de detecciSn de movimiento.

• Vuelva a programar el control remoto segOn las

instrucciones. Consulte la seccion sobre su programacidn.

• Si el control remoto sigue sin activar la puerta, compruebe

el LED de diagnostico de la unidad del motor para ver si

parpadea; luego consulte la tabla de diagndstico en la

siguiente pagina.

3. La puerta invierte el movimiento sin ninguna razon

aparente: ajuste la fuerza o los limites del recorrido y repita

la prueba de retroceso de seguridad. Es normal tener que

ajustar la fuerza y los limites del recorrido periodicamente.

Las condiciones atmosfericas pueden afectar al recorrido de

la puerta.

• Compruebe manualmente si la puerta tiene problemas de

equilibrado o si queda atascada.

• Consulte e! apartado Ajustes, Paso 2: Ajuste la fuerza.

4. La puerta se cierra completamente, toca el suelo y se

vuelve a abrir, sin ningt_n motivo aparente: ajuste la

fuerza o los limites del recorrido y repita la prueba de

retroceso de seguridad. Es normal tener que ajustar la

fuerza y los limites del recorrido periodicamente. Las

condiciones atmosfericas pueden afectar al recorrido de la

puerta.

• Consulte el apartado Ajustes, Paso 1: Ajuste los Ifmites del

recorrido hacia ARRIBA y hacia ABAJO.

5. Las luces no se apagan cuando la puerta se abre:

• El sistema de apertura de la puerta de la cochera cuenta

con una funcion de seguridad de luz. Esta funcion activa la

luz cuando el haz del sensor esta obstruido; Uso la

consola de control de pared, Luz.

CaNede eampana

Sensor de seguridad

de reversa

Sensor de seguirdadsensor emisor

(Luz [ndicadoraambar)

Sensor deseguirdadsensor recepto

(Luz indieadoraverde)

6. La unidad del motor emite un breve zumbido:

• En primer lugar, compruebe si el trole esta atascado en e!

perno de tope.

• Libere la puerta del abridor tirando de la cuerda de

emergencia.

• Cierre la puerta manualmente.

• Afloje la cadena haciendo girar la tuerca exterior4 6 5

vueltas. Se aliviara la tension.

• Haga funcionar la unidad del motor con el control remoto o

con el conmutador de pared. El trole debe desplazarse

hacia la puerta, y detenerse. Si se engrana con la puerta,

tire de la cuerda de liberacion de emergencia para

desengranarlo.

• Disminuya e! desplazamiento hacia arriba.

(1-1/4 de pulg.)

• Vuelva a apretar la tuerca exterior hasta que el resorte del

trole este aproximadamente a 3.18 cm (1-1/4 de pulg.)

de Iongitud.

• Repita estos pasos si e! trole no se libera del perno

de tope.

7. Indicador LED de estado de bateria no illuminado:

• Compruebe los conexi6nes de la bateria.

! JL _ _ __

_ : _Diagn6sfic_ El sistema de apertura de la puerta cuenta con una funcidn de

LED autodiagndstico. El botdn "Aprender'YLED de diagndstico

parpadeard varias veces antes de detenerse, indicando que ha

Sensor de seguridad encontrado un posible problema. Consulte la tabla de

de reversa diagndstico a continuacidn.

Tabla de Diagn6stico

El circuito de los sensores

de seguridad de reversa

esta abierto (cable roto o

desconectado).

0 BIEN

Hay un cortocircuito en el

cable de los sensores de

seguridad de reversa, o los

cables blanco y negro

estan invertidos.

El consola de control o el

cable tienen un cortocircuito.

Los sensores de seguridad

estan ligeramente mal

alineados (LED debil o

parpadeante).

El motor se calienta o hay

un posible fallo de RPM.

Desconectelo para

reiniciarlo.

•._ Sfntoma: Una o ambas luces indicadoras de los sensores de seguridad no

permanecen encendidas.

•Inspeccione los cables de los sensores para determinar si presentan un cortocircuito

(grapa en el cable), corrija la polaridad de los cables (cables blanco y negro invertidos),

cables rotos o desconectados, sustituir/conectar segQn proceda.

• Desconecte todos los cables en el dorso de la unidad del motor.

• Quite los sensores de sus soportes y acorte sus cables a 30-60 cm (1-2 pies) desde la

parte posterior de cada sensor.

• Vuelva a conectar la celula transmisora con la unidad del motor, utilizando los cables

cortos. Si la luz indicadora de la celula transmisora permanece encendida, conecte la

celula receptora.

• Alinee los sensores. Si las luces indicadoras se encienden, sustituya los cables de los

sensores. Si las luces de los sensores no se encienden, sustituya los sensores de

seguridad.

•"_ Sfntoma: El LED del consola de control no se enciende.

• Inspeccione la unidad de consola de control/cable para ver si tienen un cortocircuito

(grapa clavada en el cable) y sustituya Io que proceda.

• Desconecte los cables de la unidad de control de la puerta y haga puente con los

cables. Si la unidad del motor se activa, sustituya la unidad de control.

• Si el motor no se activa, desconecte del motor los cables de consola de control. Con

un cable, haga puente entre los terminales rojo y blanco. Si el motor se activa, cambie

los cables de consola de control.

•"_ S[ntoma: La luz indicadora de la celula transmisora permanece eneendida; la luz

de la celula receptora es debil o parpadea.

• Vuelva a alinear la celula del sensor del receptor, limpie la lente y asegure el soporte.

• AsegQrese de que e! rie! de la puerta este fijado firmemente a la pared y que no se

mueva.

Sfntoma: El motor esta muy caliente; El motor no funciona correctamente o el trole

esta atascado en el perno de tope =El motor emite un breve zumbido; Sensor de

RPM = Recorrido corto 15-20 cm (6-8 pulg.).

• Desconecte la unidad para reiniciarla. Intente hacer funcionar el motor, compruebe el

c6digo de diagn6stico.

• Si sigue parpadeando 5 veces y el motor se mueve 15-20 cm (6-8 pulg.), cambie el

sensor de RPM

• Si el motor no funciona, significa que esta muy caliente. Deje pasar 30 minutos y

vuelva a intentarlo. Si e! motor sigue sin funcionar, cambie e! circuito impreso.

Mensajes de la Consola de Control

de Deteccibn de Movimiento de la LCD

Los mensajes siguientes estan contenidos dentro de la consola de control de detecci6n de movimiento de LCD y pueden aparecer

durante las operaciones de la unidad:

SENSORES DE

SEGURIDAD COMPRUEBE

EL ALINEAMIENTO

OBSTRUCCION O

CABLEADO VEA EL

MANUAL DEL

PROPIETARIO

FUNCIONAMIENTO

DEFECTUOSO DE LOS

SENSORES DE

SEGURIDAD

COMPRUEBE

CONEXIONES DEL

CABLEADO VEA EL

MANUAL DEL

PROPIETARIO

APRENDA EL

CONTROL REMOTO,

OPRIMA BOTON

"APRENDER" OTRA

VEZ PARA CONFIRMAR

LISTO PARA APRENDER

CODIGO DEL CONTROL

REMOTO OPRIMA

BOTON DEL CONTROL

REMOTO PARA

APRENDER CODIGO

LISTO PARA

DESACTIVAR CONTROL

REMOTO (LOCK)

CONTROL REMOTO

DESACTIVADO OPRIMA

BOTON (LOCK) PARA

REACTIVAR CONTROL

REMOTO

INGL#S, FRANC#S Y

ESPAI_OL

SENSOR DE MOVIMIENTO

ENCENDIDO, SENSOR DE

MOVIMIENTO APAGADO

0Significado: Este mensaje aparecera si los sensores de inversi6n de seguridad estan

desalineados, bloqueados o si los cables estan desconectados. Haga Io siguiente para

borrar el mensaje de la consola de control:

•Compruebe para ver que el a.rea este despejada entre los sensors de inversi6n de seguridad.

• Compruebe para ver que los sensores de inversi6n de seguridad no esten desalineados.

• Vuelva a alinear el sensor de la celula fotoelectrica de recepci6n, limpie la lente y fije los soportes.

• Verifique que el carril de la puerta este firmemente sujeto a la pared y no se mueva.

• Compruebe para ver que los cables de los sensores de inversi6n de seguridad esten conectados

a la unidad de motor.

• Si no se ha borrado e! mensaje despues de las comprobaciones anteriores, consulte el mensaje 2.

Significado: Este mensaje aparecera si los sensores de inversi6n de seguridad estan real

conectados. Haga Io siguiente para borrar el mensaje:

• Inspeccione los cables de los sensores de inversion de seguridad para ver si hay un cortocircuito

(grapa en el cable), polaridad correcta de las conexiones (cables negro/blanco invertidos),

reemplace/conecte segOn sea necesario.

• Desconecte todos los cables de la parte trasera de la unidad del motor.

• Desconecte los sensores de inversion de seguridad de los soportes y acorte los cables de los

sensores 1-2 pies (30-60 cm) de la parte trasera de cada sensor.

• Vuelva a conectar la celula fotoelectrica de emisi6n a la unidad de motor usando cables acortados.

Si el indicador de la celula fotoelectrica de emision brilla de forma constante, conecte la celula

fotoelectrica de recepcion.

• Alinee los sensores, si las luces indicadoras brillan, reemplace los cables de los sensores.

Si no se encienden las luces indicadoras de los sensores, reemplace los sensores de

inversi6n de seguridad.

Significado: Este mensaje aparecera cuando se haya oprimido el bot6n de PROGRAMACION

de la consola de control. AI oprimir nuevamente el bot6n de PROGRAMACION, se permitira

que el usuario programe un control remoto adicional del abridor.

•_Significado: Este mensaje aparecera cuando se haya oprimido el bot6n de programaci6n por

segunda vez en la consola de control o en cualquier momento en el abridor. El abridor esta

listo para programar otro control remoto oprimiendo simplemente el bot6n de control remoto.

Una vez que se haya PROGRAMADO el control remoto, la luz de trabajo destellara una

vez mas.

•Significado: Este mensaje aparecera cuando se haya oprimido el bot6n de bloqueo sin

soltarlo durante mas de un segundo. Esta caracteristica desactivara el abridor de las se_ales

de control remoto de recepci6n. Para salir de la modafidad de BLOQUEO, oprima el bot6n sin

soltarlo durante mas de un segundo.

"0 Significado: Este mensaje aparecera cuando se haya oprimido el bot6n de Idioma. AI oprimir

el bot6n se pasara al idioma siguiente.

"0 Significado: Este mensaje aparecera cuando se haya oprimido el bot6n de Detecci6n de

movimiento. El detector de movimiento se encendera y se apagara cada vez que se oprima

el bot6n.

COMO PROGRAMAR EL ABRIDOR

AVlSO: Si utiliza este abre puertas de garaje Security÷ _con un transmisor no dorado de un sistema de cddigos de salto (cddigo

aleatorio), se veran circunvenidas las medidas tecnicas incorporadas en el receptor del abridor para proteger contra los aparatos de

captura de cddigos. El propietario de los derechos propiedad intelectual del abridor no autoriza ni al comprador ni al proveedor de un

transmisor no dorado de un sistema de cddigos de salto (cddigo aleatorio) a circunvenir dichas medidas t#cnicas.

Su abridor de puerta de cochera ya viene programado de fabrica para operar con su contro! remoto manual. La puerta se abrira y se

cerrara cuando oprima el bot6n grande.

A continuacion se proveen las instrucciones para programar su abridor para que opere con controles remotos Security+ _ adiciona!es.

C6mo Agregar o Reprogramar un Control Remoto Manual

COMO USAR EL BOTON LEARN (APRENDER) USO DE LA CONSOLA DE CONTROL DE DETECCION

DE MOVIMIENTO

1. Oprima y suelte el bot6n "Aprender" de

la unidad del motor. La luz indicadora de

este boton estara encendida per 30

segundos.

i _i_siJ_;_i_;_L i

o __[

2. En los 30 segundos, oprima y mantenga

oprimido el boton del control remoto

manual* que desee usar para su puerta

de cochera.

3. Suelte el bot6n cuando las luces de la

unidad del motor empiecen a parpadear.

Ya aprendio el codigo. Si no se hart

puesto bombi!los, se escucharan dos

chasquidos.

1. Pulse el bot6n "Aprender" de la consola

de control de detecci6n de movimiento.

2. Oprima nuevamente el bot6n "Aprender"

para confirmar la modalidad de

"Aprender'.

3. Oprima el bot6n del control remoto*

porta.til que desee usar para la puerta de

su garaje.

4. Cuando destellen las luces de la unidad

de motor, tiene el codigo programado. Si

no se han instalado las bombillas, se

oiran dos clics.

...J /

Para Borrar Todos los C6digos de la

Memoria de la Unidad del Motor

Para desactivar cua!quier control remoto que no desee usar,

antes que nada borre todos los codigos:

Oprima y mantenga oprimido el boton "Aprender"

de la unidad del motor, hasta que la luz del

indicador de Aprender se apague

(aproximadamente 6 segundos). Ya estar_tn

borrados todos los codigos anteriores. Vuelva a

programar cada uno de los contro!es remotos o la

entrada sin Ilave que desee usar.

71;Ji t(: !i I

\1, J v

*Controles Remotos de 3 Funciones

Si es provisto con su abridor de puerta de la cochera, el boton

grande ha sido programado en la fabrica para operacion de su

abridor. Los botones

adicionales de cualquier

control remoto de funciones

mQItiples Security,_ o de un

minicontrol remoto pueden

programarse para operar otros

abridores de puerta de

cochera Security÷ _.

C6mo Agregar, Reprogramar o Cambiar un C6digo de Entrada sin Llave

NOTA: Su nueva Entrada sin Ilave debe programarse para que opere el abridor de la puerta de su cochera.

COMO USAR EL BOTON LEARN (APRENDER) USO DE LA CONSOLA DE CONTROL DE DETECClON

DE MOVIMIENTO

1. Oprima y suelte el bot6n "Aprender" de

la unidad del motor. La luz indicadora

de este bot6n estara encendida por 30

segundos.

2. En los 30 segundos, introduzca un

nQmero de identificaci6n personal (PIN)

que haya elegido, usando el teclado.

Luego oprima y mantenga oprimido el

bot6n ENTER.

3. Suelte el bot6n cuando las luces de la

unidad de! motor empiecen a

parpadear. Ya aprendio el c6digo. Si no

ha instalado bombillos, se escucharan

dos chasquidos.

I /'i L__Ji/II

\1/

Para cambiar un PIN exietente

Si el PIN existente ya es conocido, una persona Io puede

cambiar sin usar una escalera.

1. Oprima los cuatro botones que correspondan al PIN actual,

luego oprima y mantenga oprimido el bot6n #.

La luz del abridor parpadeara, dos veces. Suelte el bot6n #.

2. Oprima el nuevo PIN de cuatro digitos y luego oprima

ENTER.

Las luces de la unidad del motor parpadeargtn una vez cuando

el PIN se haya aprendido.

Pruebe oprimiendo el nuevo PIN, luego oprima ENTER.

La puerta debe moverse.

Para poner un PIN temporal

Usted puede autorizar el acceso a sus visitas o a personal de

servicio con un PIN temporal de cuatro digitos. Despues de un

determinado nQmero de horas programadas, o nQmero de

accesos, este PIN temporal expira y no vuelve a abrir la puerta.

Se puede usar para cerrar la puerta alan despues de que haya

expirado. Haga Io siguiente para poner un PIN temporal:

1. Oprima los cuatro botones correspondientes a su PIN de

entrada personal (no el L_ltimoPIN temporal); luego oprima y

mantenga oprimido el boton _.

La luz del abridor va a parpadear tres veces. Suelte el boton.

)

NOTA: Este metodo requiere dos personas si la Entrada sin

Ilave ya esta montada fuera de la cochera.

1. Pulse el bot6n "Aprender" de la consola

de control de deteccion de movimiento.

2. Oprima nuevamente el bot6n "Aprender"

para confirmar la modalidad de

"Aprender".

3. Introduzca un nOmero de identificacion

personal (PIN) que haya elegido, usando

el teclado. Luego optima y mantenga

oprimido el bot6n ENTER.

...[ /

4. Cuando destellen ]as luces de la unidad

de motor, tiene el c6digo programado.

Si no se han instalado las bombillas, se

oiran dos clics.

2. Oprima los cuatro digitos del PIN temporal que haya elegido,

luego oprima ENTER.

La luz del abridor va a parpadeara cuatro veces.

3. Para fijar el nQmero de horae que el PIN temporal debe

funcionar, oprima el nOmero de horas (hasta 255), luego

oprima _. O

3. Para fijar el nQmero de vecee que el PIN temporal debe

funcionar, oprima el nOmero de veces (hasta 255), luego

oprima #.

La luz del abridor parpadeara una vez cuando e! PIN temporal

haya sido aprendido.

Pruebe oprimiendo los cuatro botones correspondientes al PIN

temporal, luego oprima ENTER. La puerta debe moverse. Si el

PIN temporal se ha fijado para abrir la puerta un determinado

nQmero de veces, recuerde que la prueba constituye una vez.

Para borrar la contrasefia temporal, repita los pasos del 1 al 3;

fijando el nOmero de horas o de veces en 0, en el paso 3.

Cierre con un boton: El abridor se puede cerrar presionando solo el bot6n ENTER siesta activada la funci6n de cierre con un

boton. Esta funci6n viene activada de fabric& Para activarla o desactivarla, presione y mantenga presionados los botones 1 y 9

durante 10 segundos. El teclado parpadeara dos veces cuando se active la funci6n de cierre con un boton, y parpadeara, cuatro

veces cuando se la desactive. 38

ACCESORIOS

139.53702

fLiberador de la Ilave de emergencia:

Se requiere en las cocheras que NO tienen

puerta de acceso. Permite al duefio de la

casa abrir la puerta de la cochera

manualmente desde el exterior,

desconectando e! trole.

139.53728 Extension del riel de 2.4 m(8 pies):

Permite que una puerta de 2.4 m (8 pies) se

abra completamente.

139.53729 Extension del riel de 3 m(10 pies):

Permite que una puerta de 3 m (10 pies) se

abra completamente.

41A5281

139.53709

Mensulas de extension:

($61o estan disponibles a traves de

Refacciones y Servicio Sears)

(Opcionales) Para la instalacion de! sensor

de seguridad en la pared o en el piso.

Mensulas para la altura de la puerta:

(Solo para puertas seccionales)

Sustituyen alas mensulas superiores y los

rodillos de la puerta para reducir la altura del

recorrido de la puerta. Para usarse cuando

se instala el abridor en una cochera con

poca tolerancia (altura).

139.53589

139.53753

139.53752

139.53754

41A6344

139.53749

Mensulas de soporte:

Para cielos rasos sin acabados o en los

casos en que se necesite soporte adiciona!,

basado en la construccion de la cochera.

Incluye las mensulas y los sujetadores.

SECURITY÷ _Control remoto de

3funciones:

Incluye e! clip del visor.

SECURITY÷ _Control remoto compacto

de 3 funciones:

Con lazada para ponerse en e! Ilavero.

SECURITY÷ _Entrada sin Ilave:

Permite al dueflo de la casa operar la

puerta de la cochera desde e! exterior,

ingresando una contrasefia. Tambien puede

agregarse una contrasefia temporal para

visitas o personal de servicio.

Consola de control sin cable

($61o estan disponibles a traves de

Refacciones y Servicio Sears)

Control de luz enchufable:

Permite al dueflo de la casa encender una

lampara, la televisi6n, u otro aparato

domestico con el control remoto desde el

coche, la cama, o dondequiera que se

encuentre en la casa.

GARANTiA

GARANT|A SEARS

EL ABRIDOR DE PUERTA DE COCHERA TIENE UNA GARANTIA COMPLETA DE 90 DIAS

Durante 90 dias a partir de la fecha de compra, Sears harb. 1as reparaciones de su abridor de puerta de cochera sin costo para usted si et abridor tiene

defectos en materiales o mano de obra.

GARANTiA LIMITADA

Desde el dia 91 hasta 3 aries, apartir de Ia fecha de compra, Sears harb. 1as purtes de repustos para ninguno parte gue tiene defectos, sin costo. Usted

paga la mano de obra.

GARANTiA LIMITADA DEL MOTOR

Desde el dia 91 hasta 10 aflos, si el motor del abridor de puerta de cochera est& defectuoso, Sears proporcionar& un motor de repuesto, sin costo alguno.

Usted paga la mano de obra.

LIMITE DE LA RESPONSABILIDAD

SEARS NO SERA RESPONSABLE POR LAS PC:RDIDAS O DAI_IOS QUE SUFRA LA PROPIEDAD, NI POR PC:RDIDAS O GASTOS INClDENTALES O

CONSECUENTES DERIVADOS DE DAI_IOS A LA PROPIEDAD QUE PUDIERAN DIRECTA O INDIRECTAMENTE SER EL RESULTADO DEL USAR ESTE

PRODUCTO. En algunos estados no estb. permitido la exclusion o limite de los daflos incidentales o consecuentes, de manera que el limite o exclusi6n

arriba citado puede no aplicar en su case.

Esta garantia no cubre feces ni piezas de repuesto necesarias cuando este producto se ha tratado indebidamente o con negligencia, incluyendo no Itevar a cabo ta

instalaciOn, ajuste y operaci6n de este abridor de puerta de cochera de acuerdo a 1as instrucoiones contenidas en el instructivo del propietario.

EL SERVtCIO DE GARANTiA ESTA DISPONtBLE CON PONERSE EN CONTACTO CON EL CENTRO DE SERVICtO SEARS MAS CERCANO EN LOS ESTADOS

UNIDOS.

Esta garantia apiica solamente mientras este producto se este usando en los Estados Unidos.

Esta garantia le otorga derechos legales especificos, y usted podria tenet otros derechos que pueden ser diferentes en cada estado.

Sears, Roebuckand Co., Dept. 817WA, Hoffman Estates, IL 60179

Your Home

For repair-in your home-of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® (1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www,sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Center.

1-800-488-1222

Call anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR sM

(1-888-784-6427)

Au Canada pour service en fran£:ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

(R)Registered Trademark /TMTrademark /s_ Service Mark of Sears, Roebuck and Co.

(R)Marca Registrada /TMMarca de Fabr{ca /sMMarca de Servicio de Sears, Roebuck and Co

MoMarque de commerce /'_° Marque deposee de Sears, Roebuck and Co.

114A3280B _) 2006 Sears, Roebuck and Co

Craftsman 139 53918D Users Manual

13953918D 13953918D CRAFTSMAN GARAGE DOOR OPENER - Manuals and Guides L0610484 View the owners manual for your CRAFTSMAN GARAGE DOOR OPENER #13953918D. Home:Garage Door & Opener Parts:Craftsman Parts:Craftsman GARAGE DOOR OPENER Manual

CRAFTSMAN Garage Door Opener Manual L0610484 CRAFTSMAN Garage Door Opener Owner's Manual, CRAFTSMAN Garage Door Opener installation guides

139.53918d L0610484

Navigation menu

Versions of this User Manual:

Views

Navigation
