Owner's Manual/Manual Del Propietario

1/2 HP

GARAGE DOOR OPENER

ABRIDOR DE PUERTA DE COCHERA

For Residential Use Oniy/Sbio para uso residencial

Model/Modelo 139.53910

m

I11

o_

Z_

Read and follow all safety rules

and operating instructions before

first use of this product.

Fasten the manual near the garage

door after installation.

Periodic checks of the opener are

required to ensure safe operation.

Leer y seguir todas ias regias de

seguridad y las instrucciones de

operacibn antes de usar este

producto por primera vez.

Guardar este manual cerca de la

puerta de la cochera.

Se deben realizar revisiones

peribdicas del abridor de puertas

para asegurar su operacibn

segura.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A

www.sears.com/craftsman

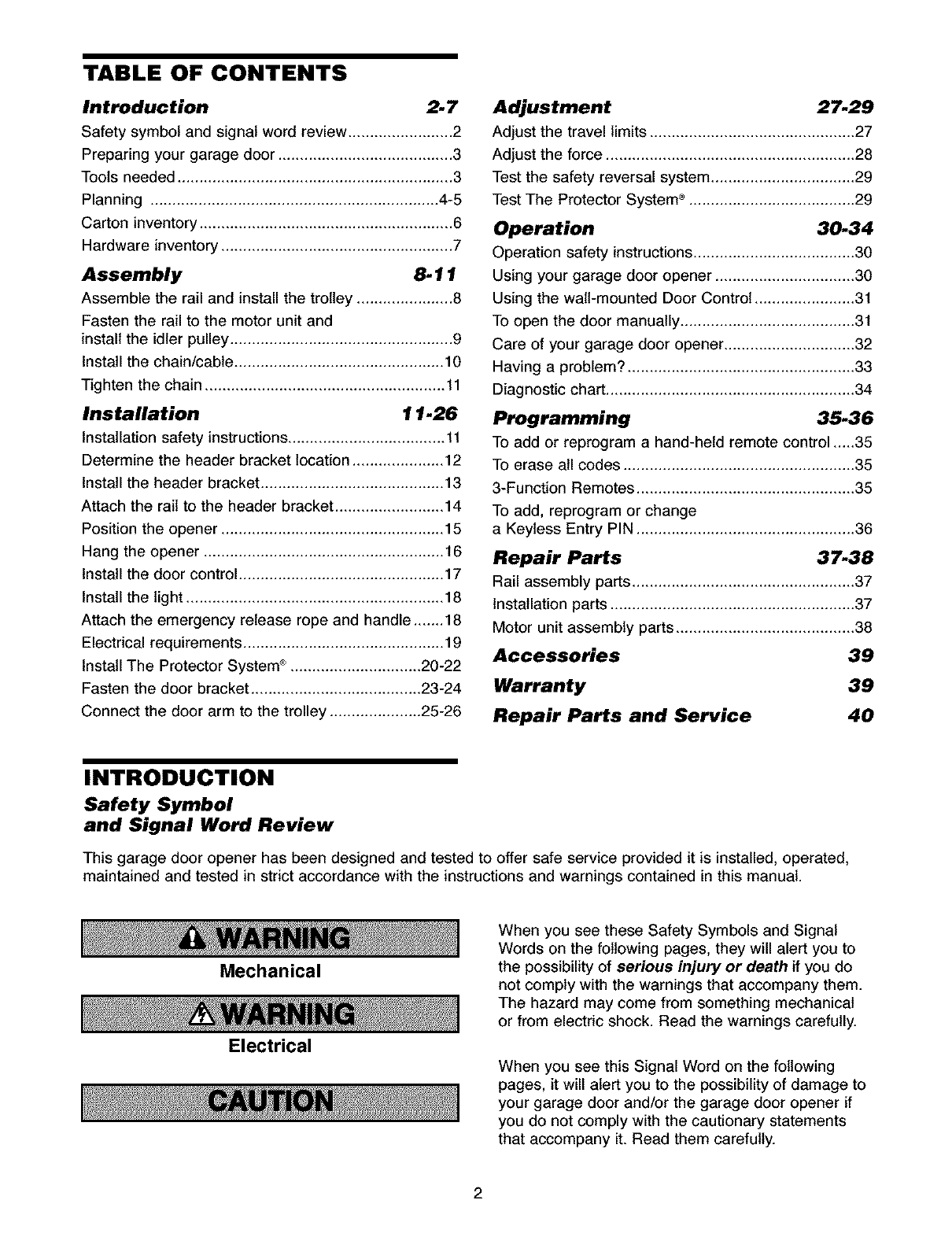

TABLE OF CONTENTS

Introduction 2.7

Safety symbol and signal word review ........................ 2

Preparing your garage door ........................................ 3

Tools needed ............................................................... 3

Planning .................................................................. 4-5

Carton inventory .......................................................... 6

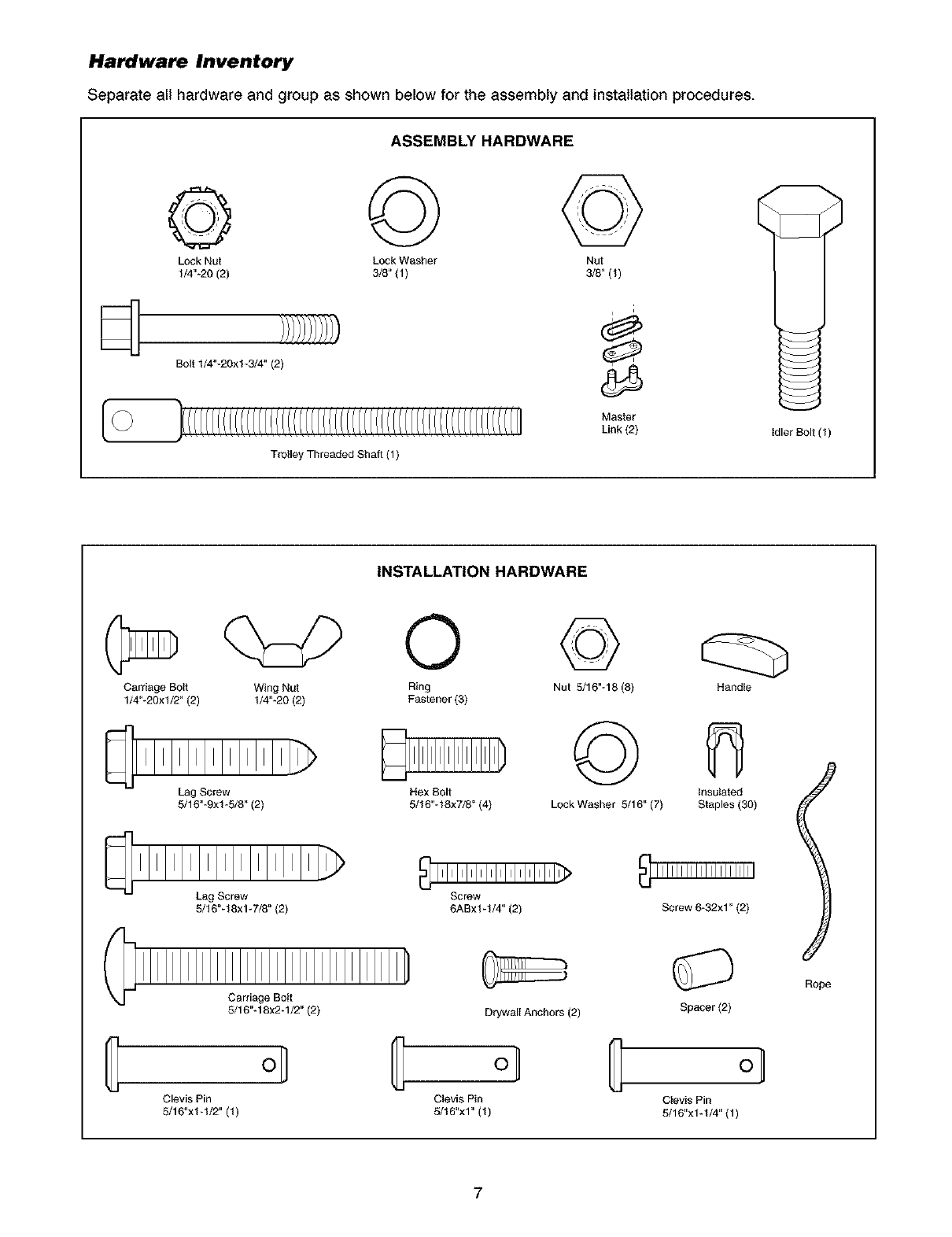

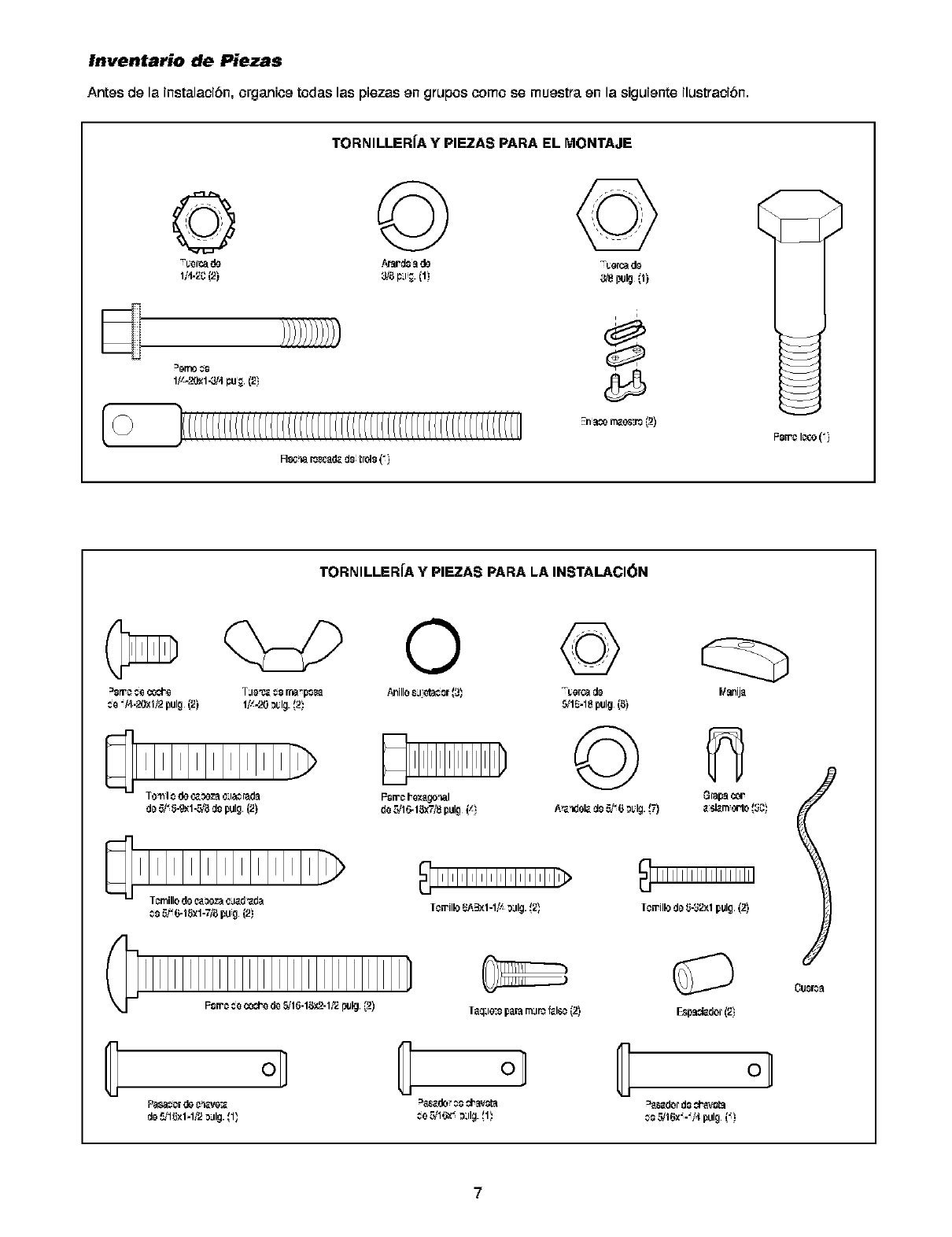

Hardware inventory ..................................................... 7

Assembly 8-11

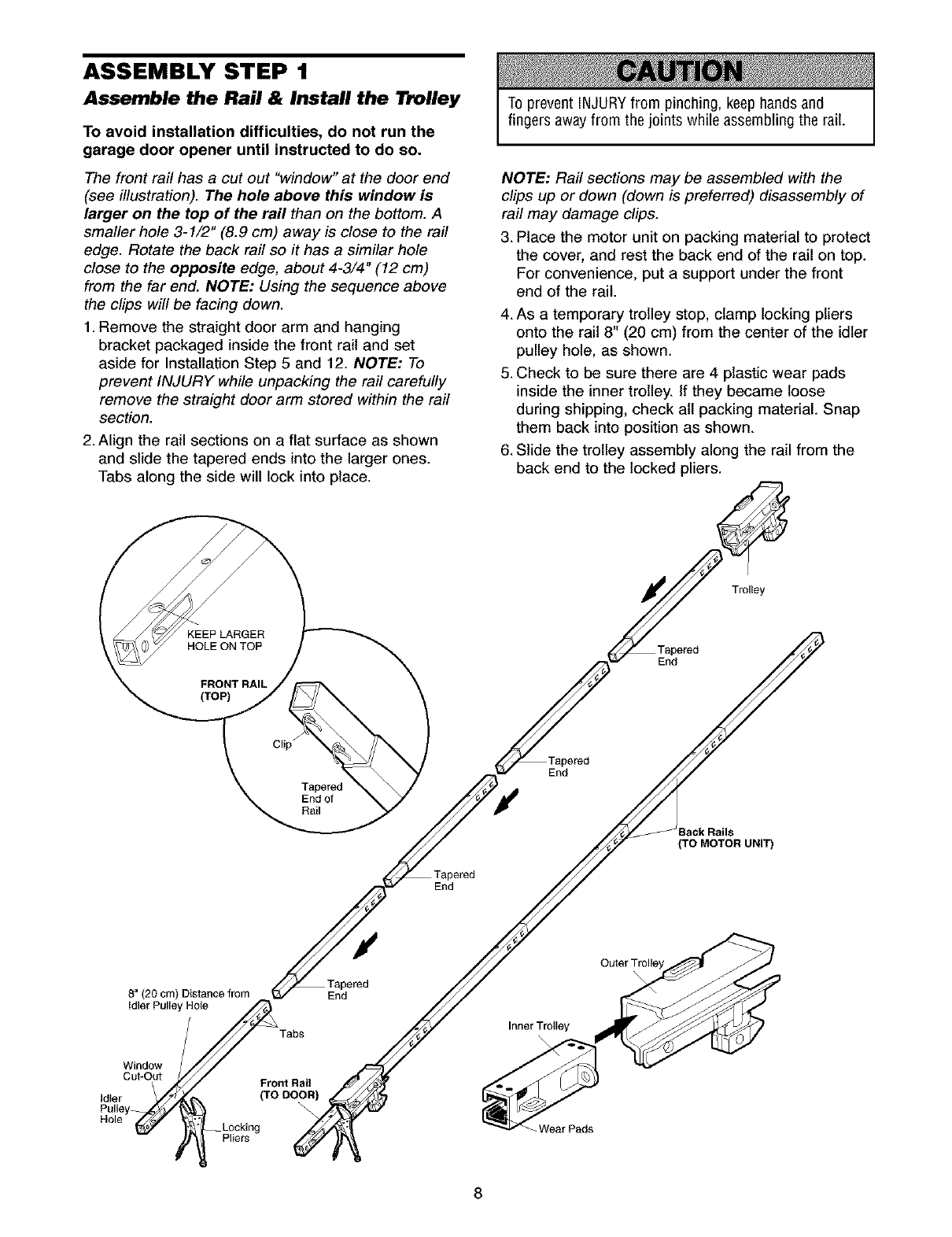

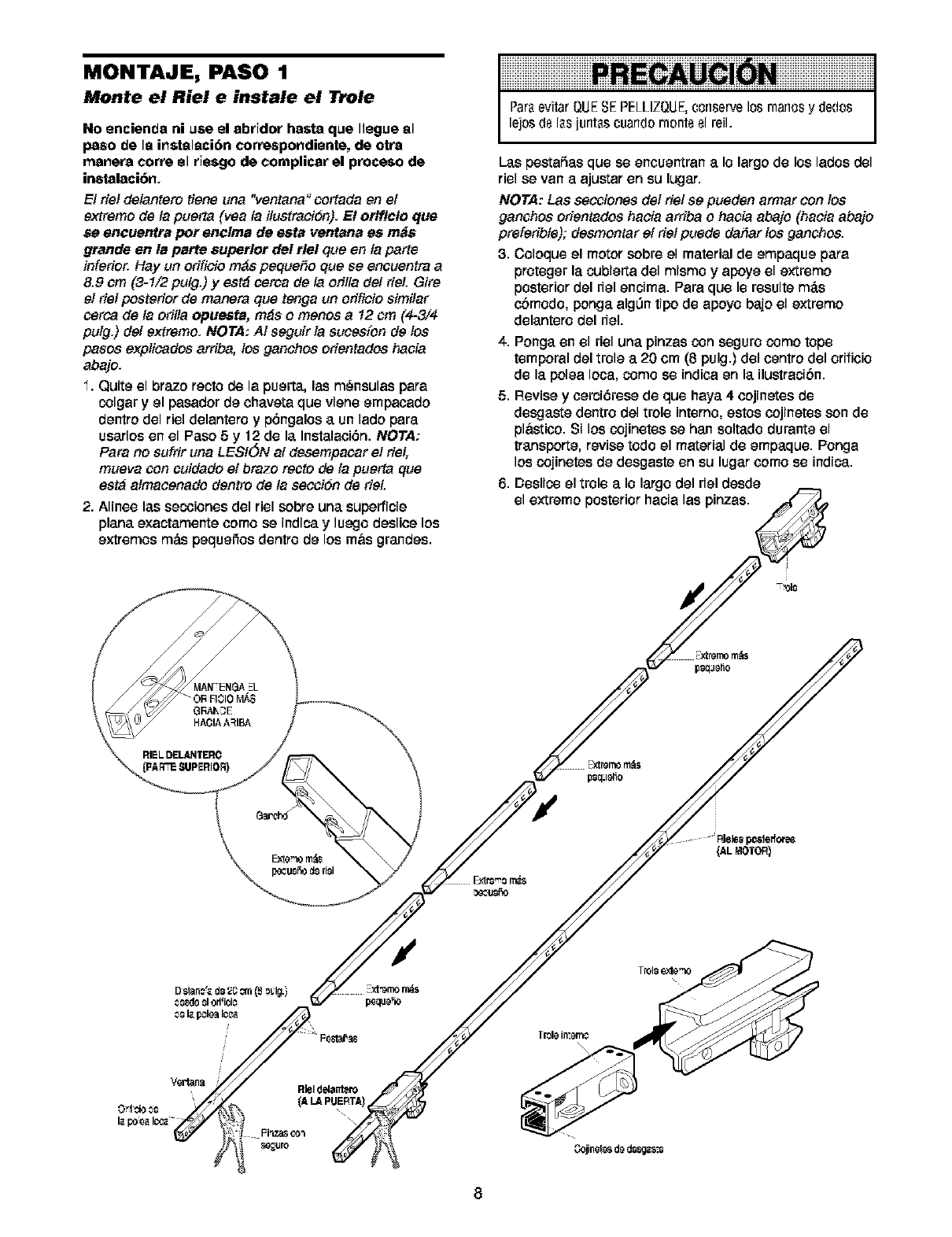

Assemble the rail and install the trolley ...................... 8

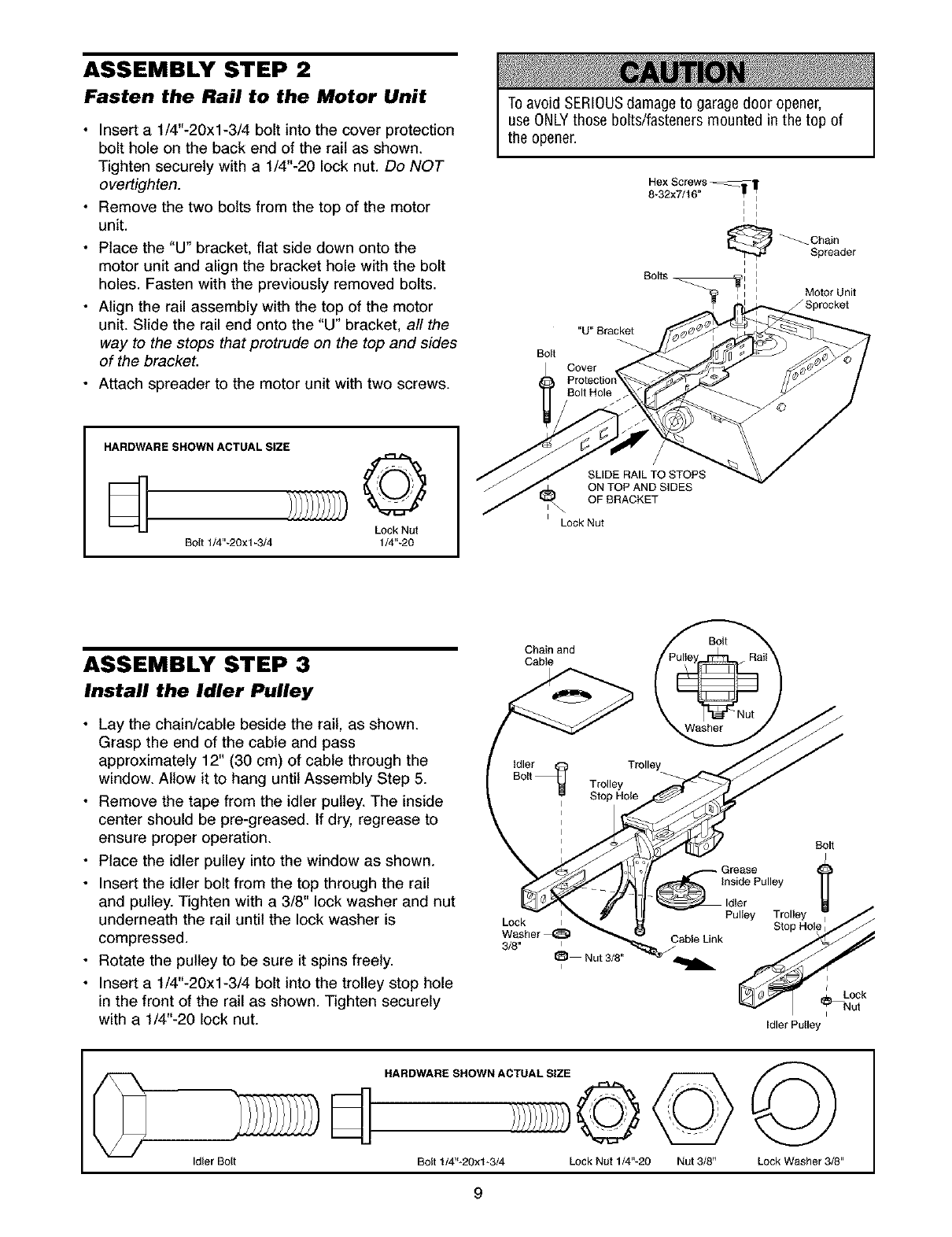

Fasten the rail to the motor unit and

install the idler pulley ................................................... 9

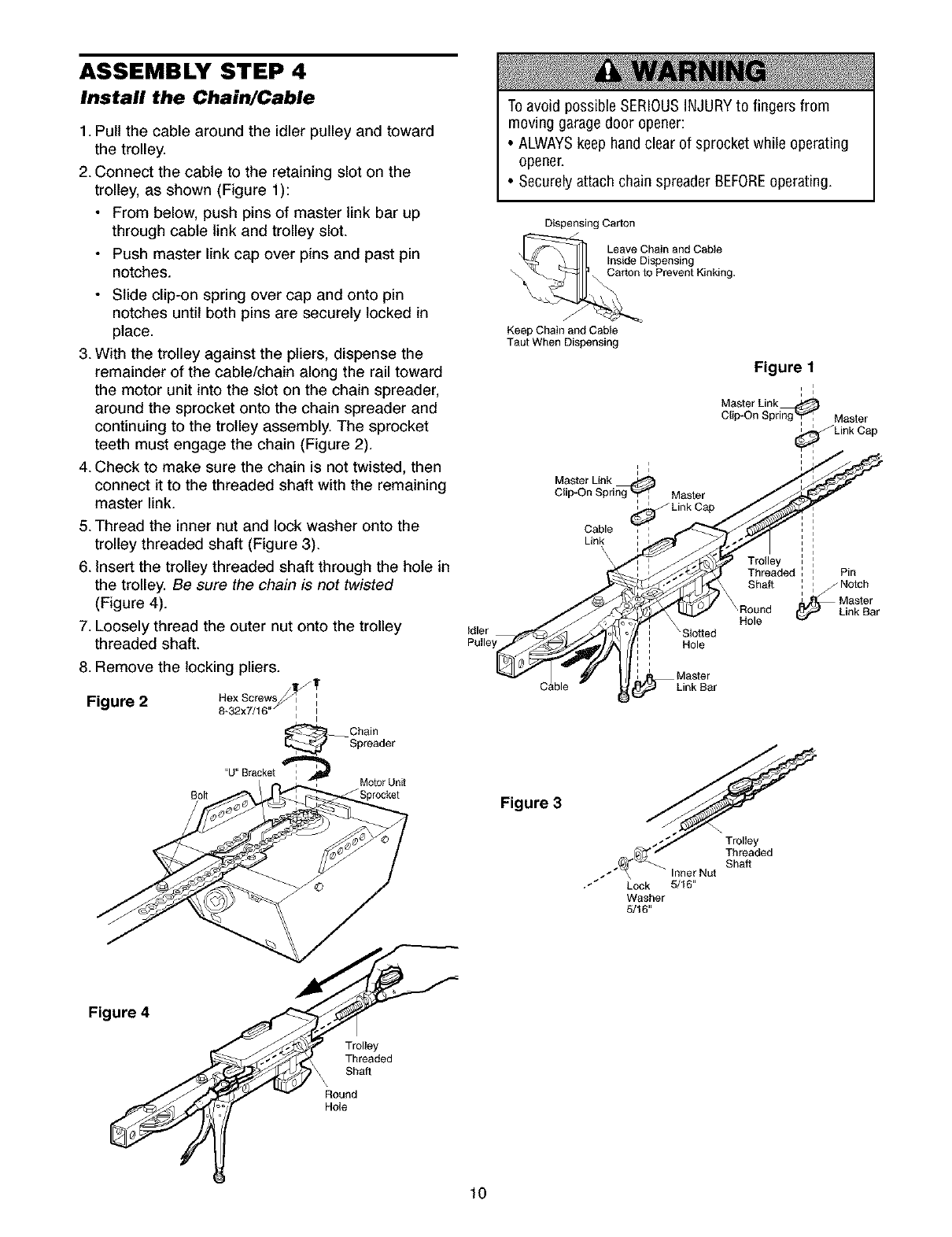

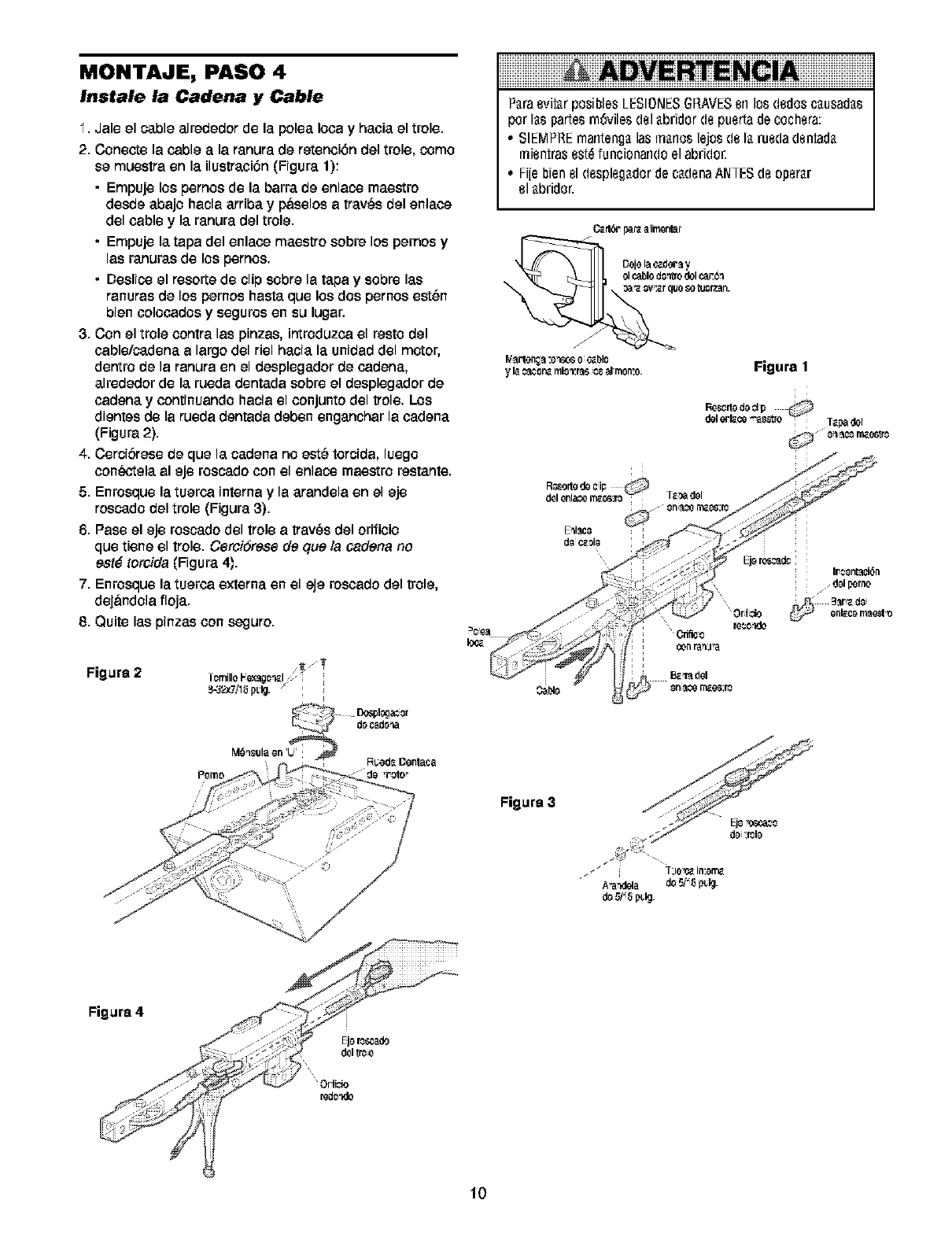

install the chain/cable ................................................ 10

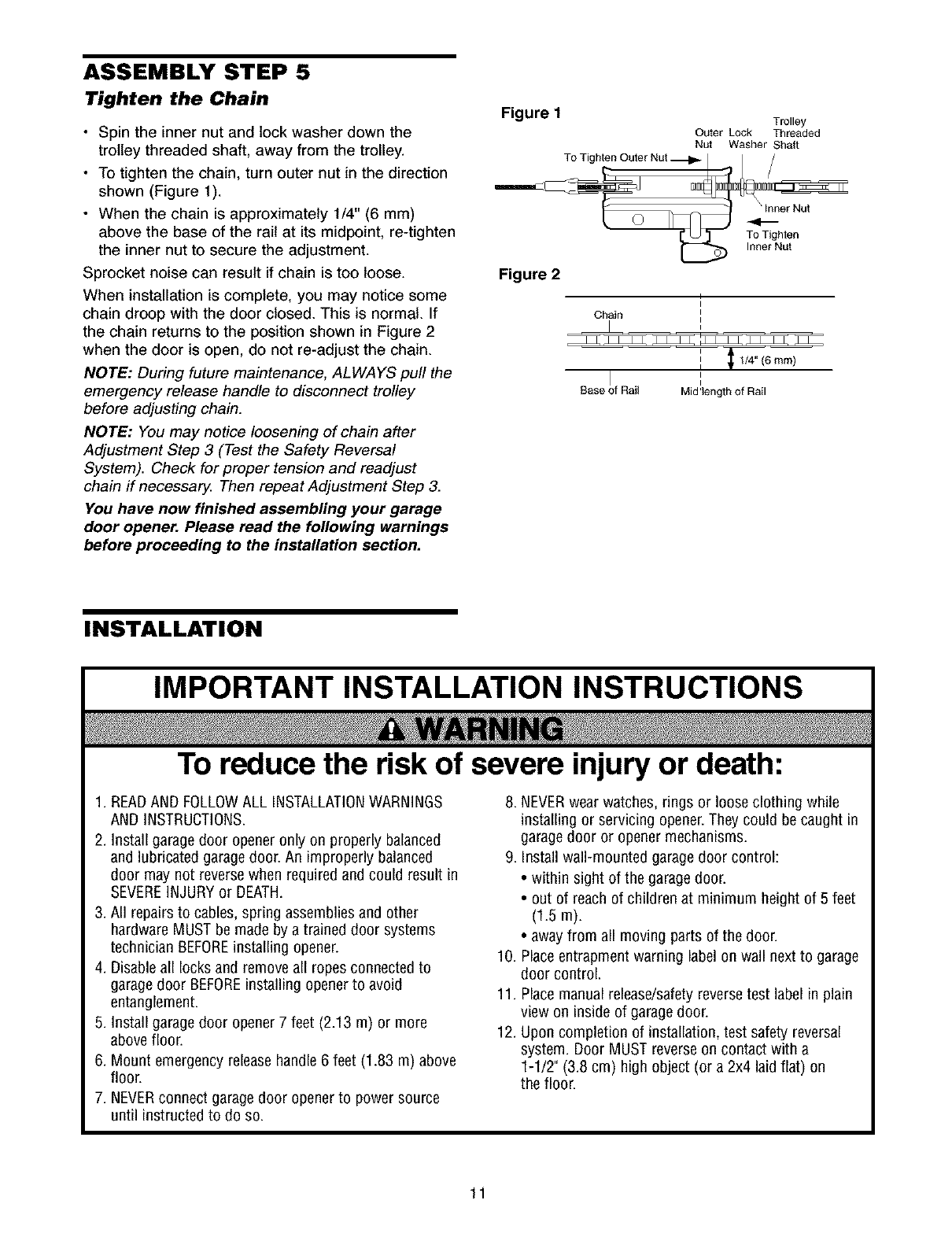

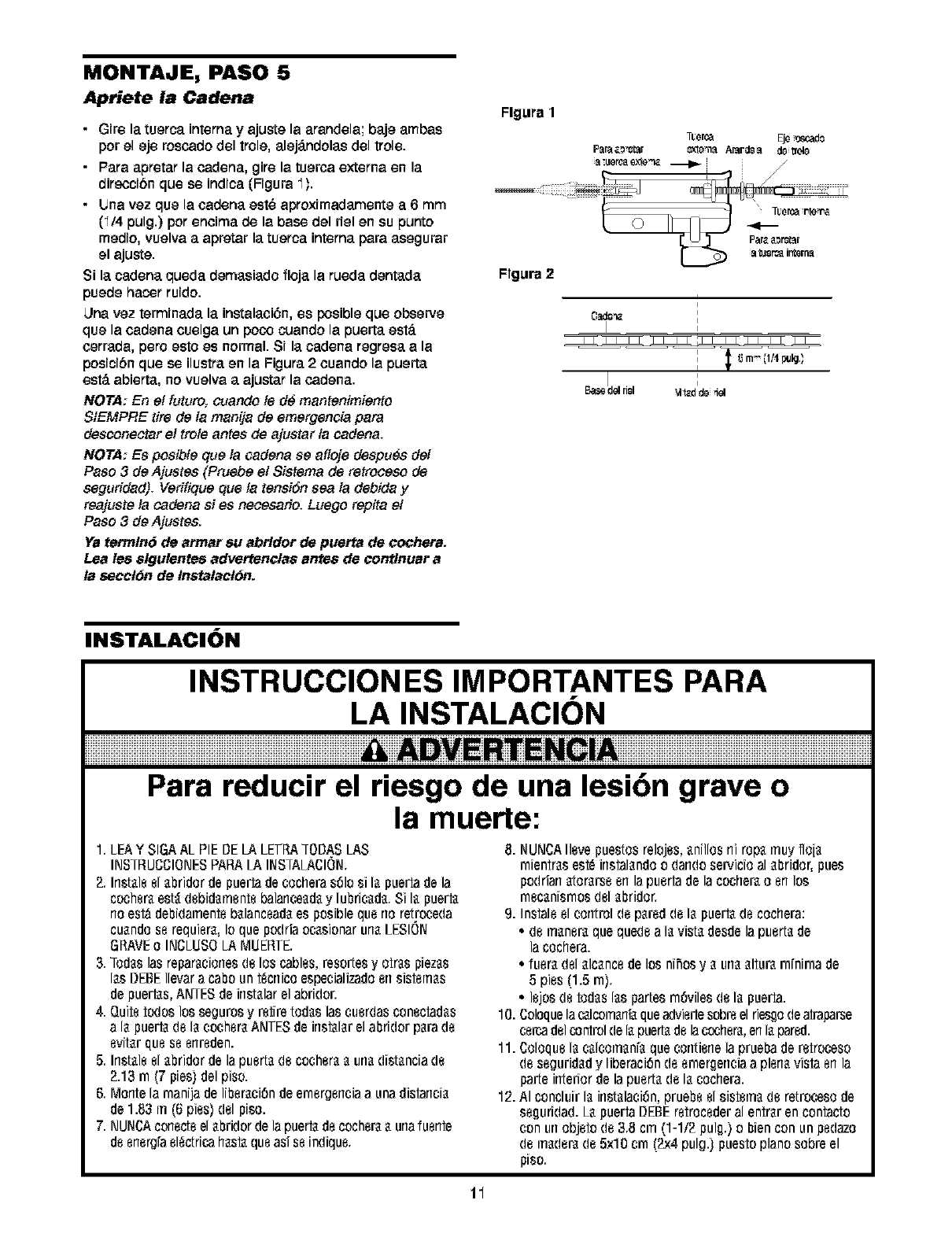

Tighten the chain ....................................................... 11

Installation 11.26

installation safety instructions .................................... 11

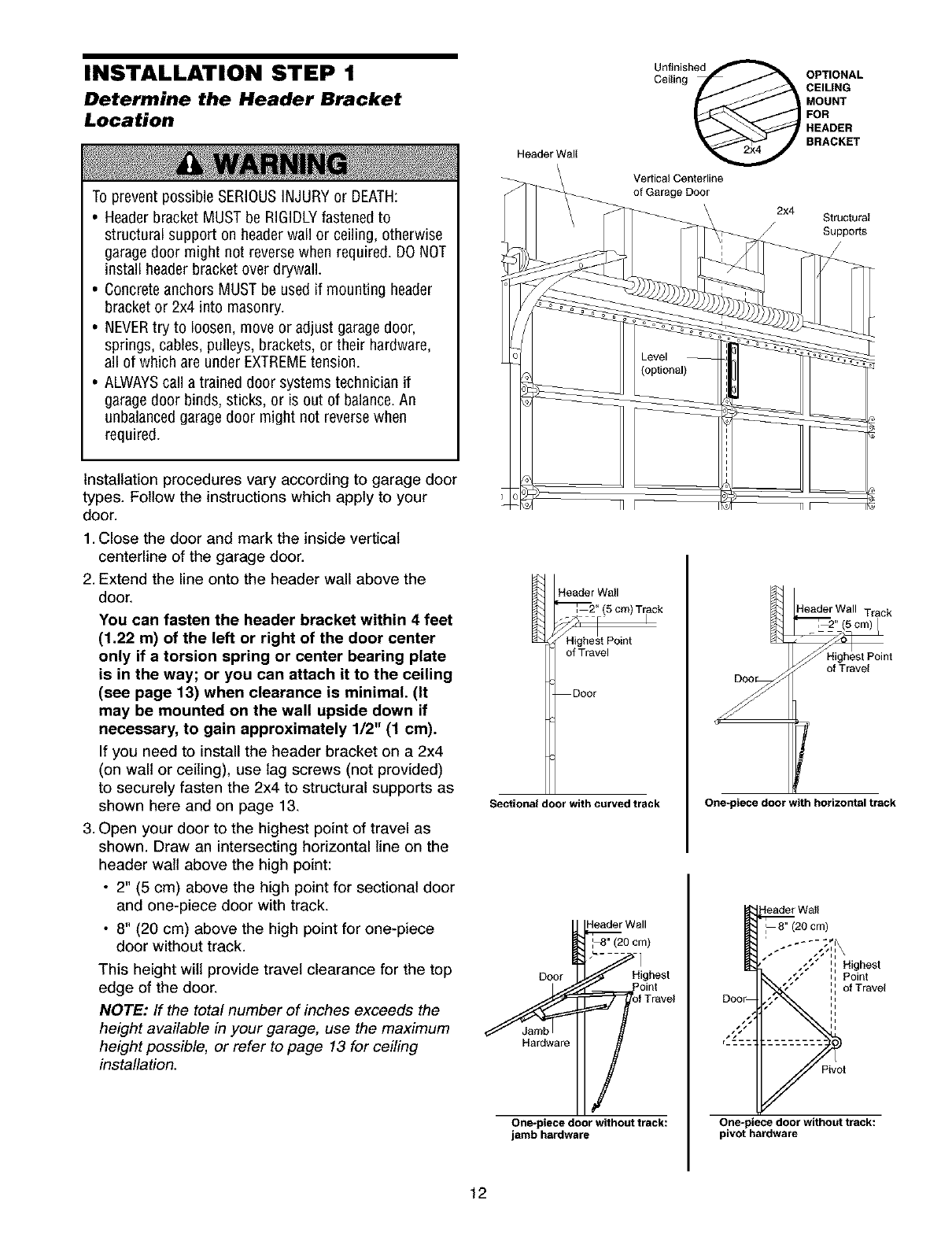

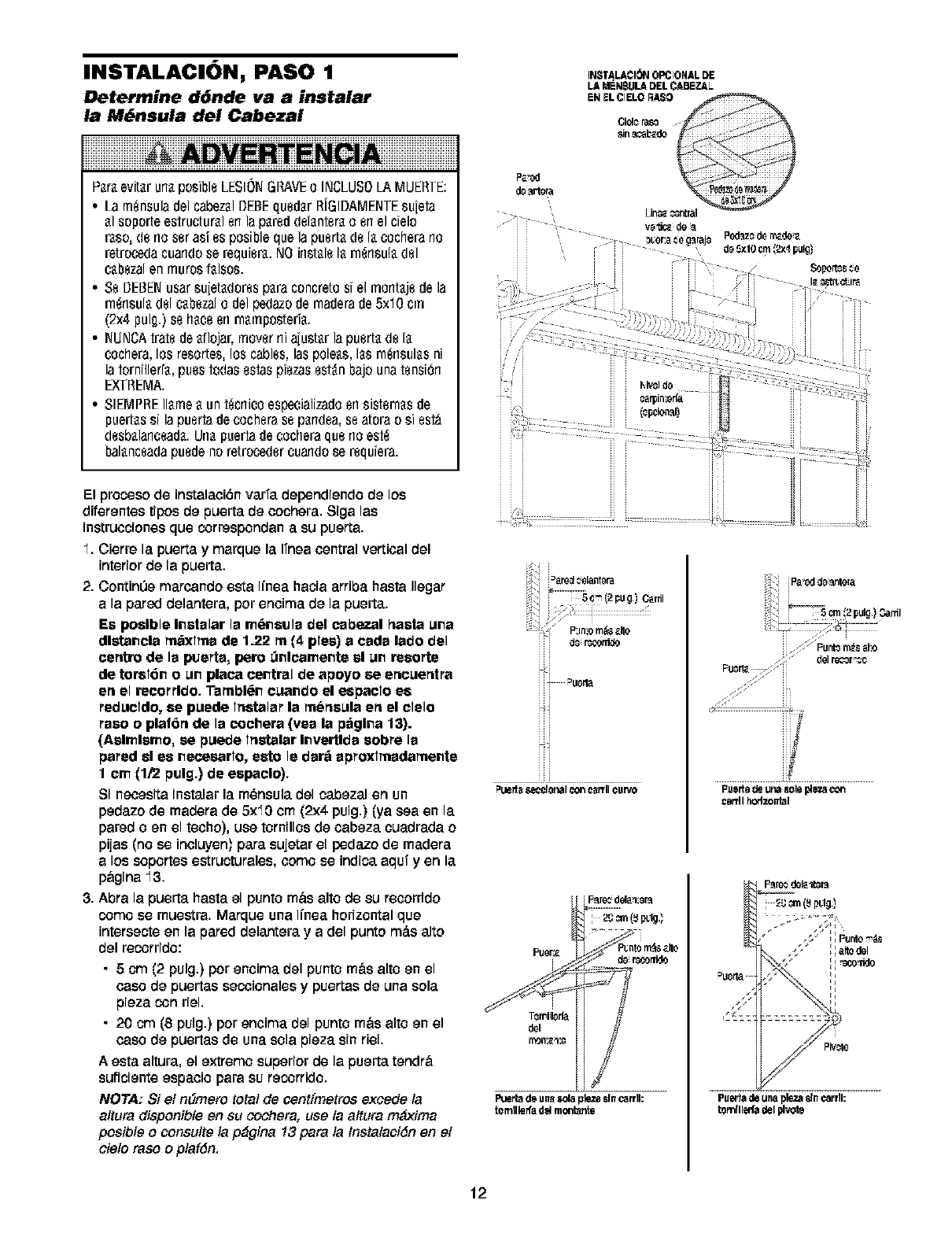

Determine the header bracket location ..................... 12

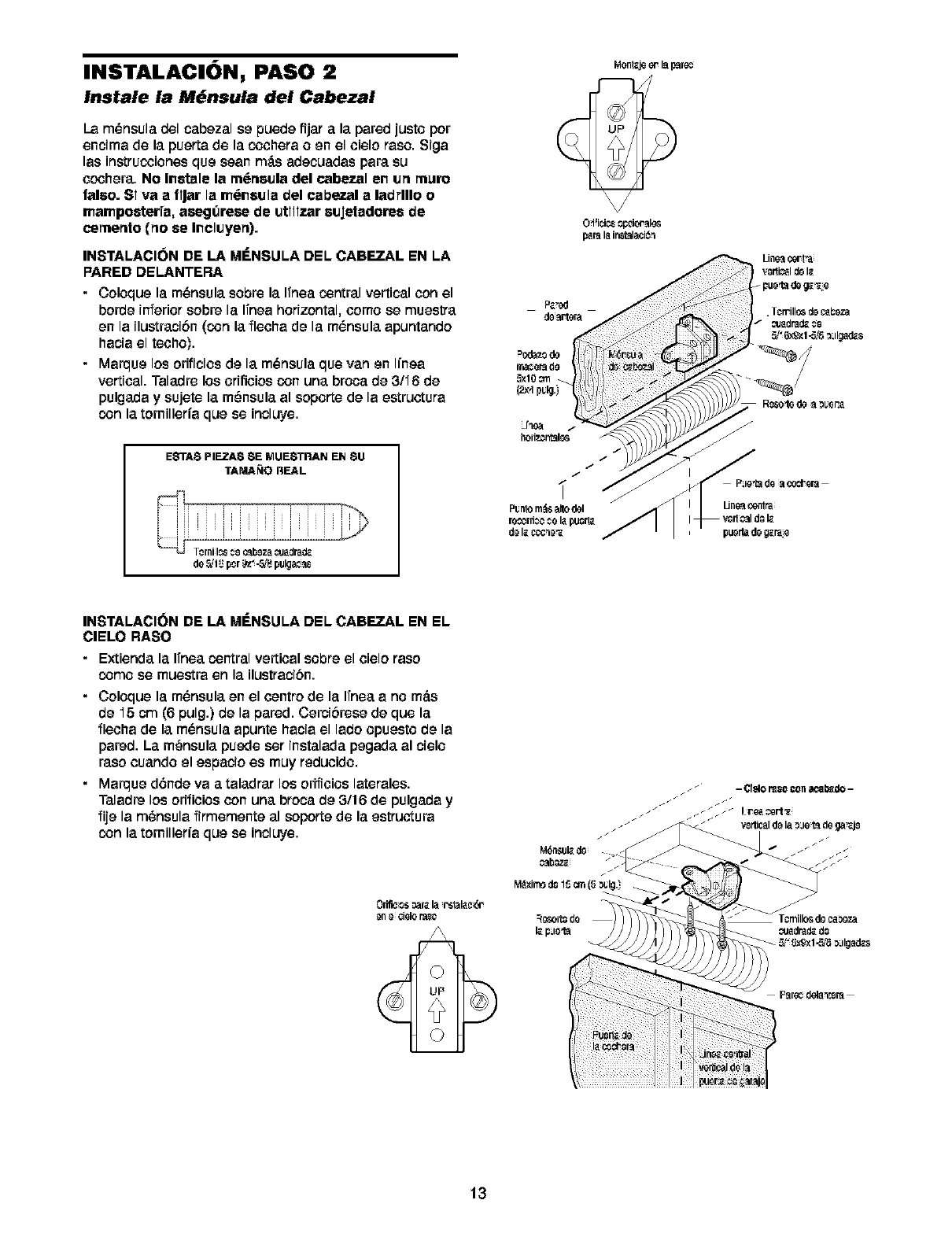

install the header bracket .......................................... 13

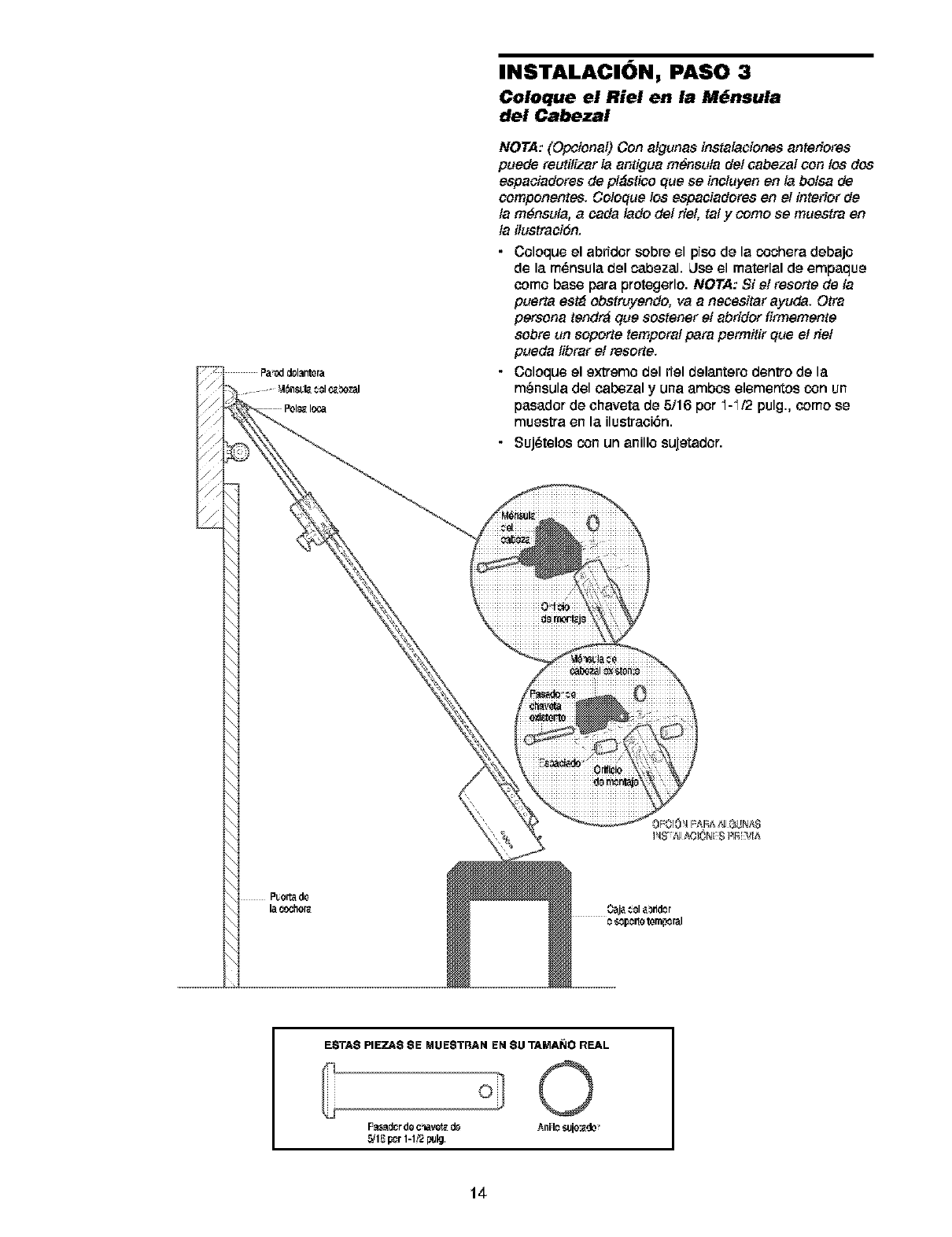

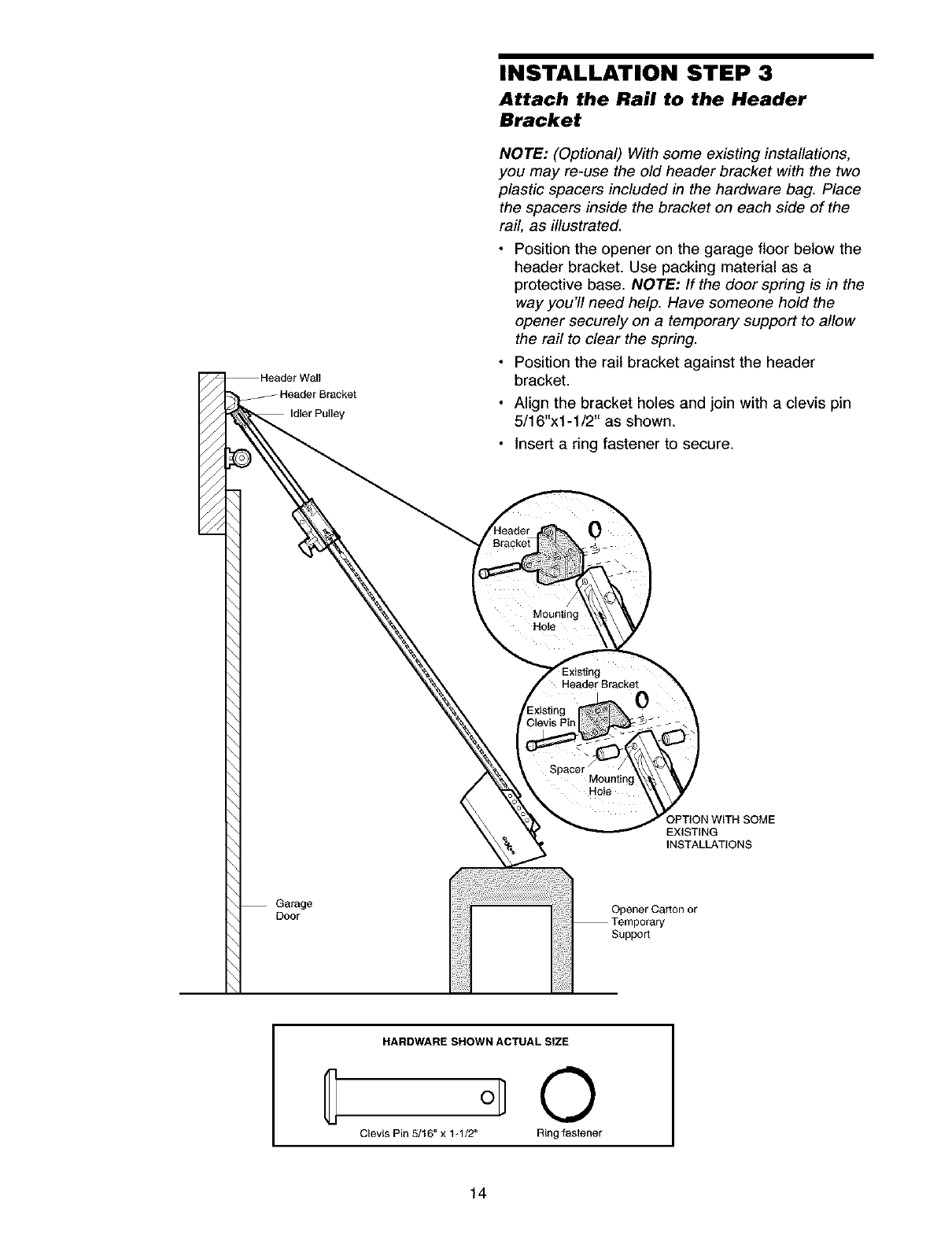

Attach the rail to the header bracket ......................... 14

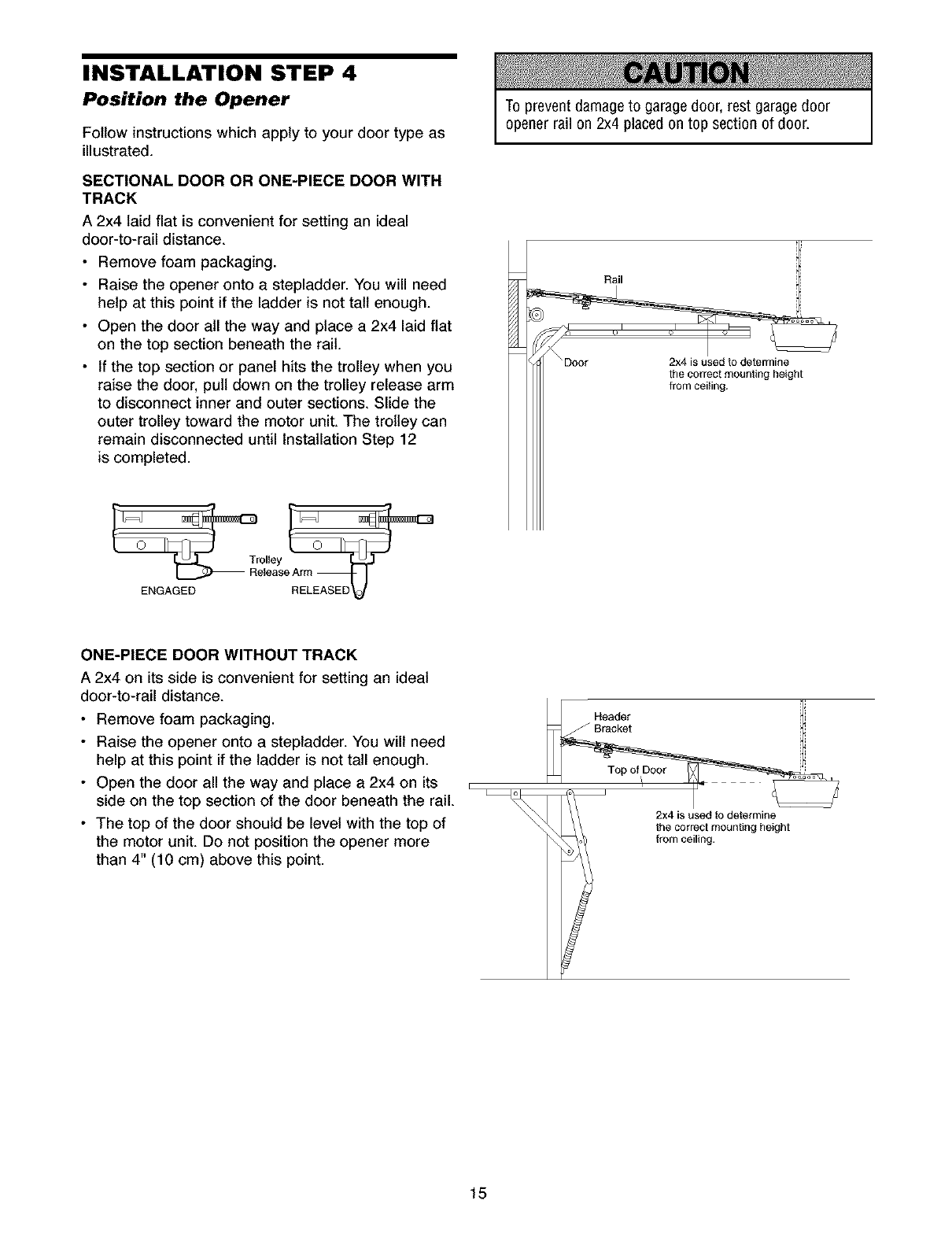

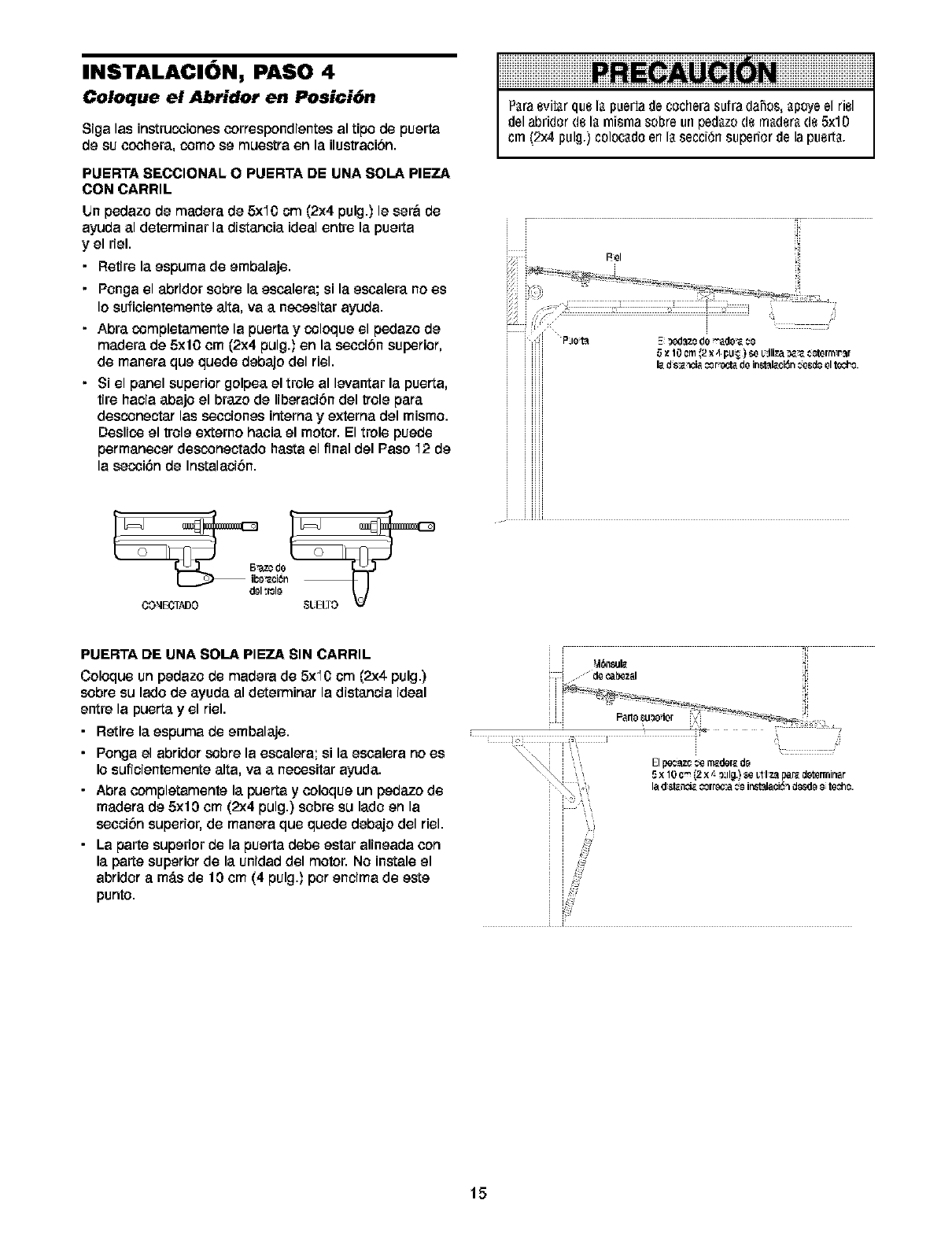

Position the opener ................................................... 15

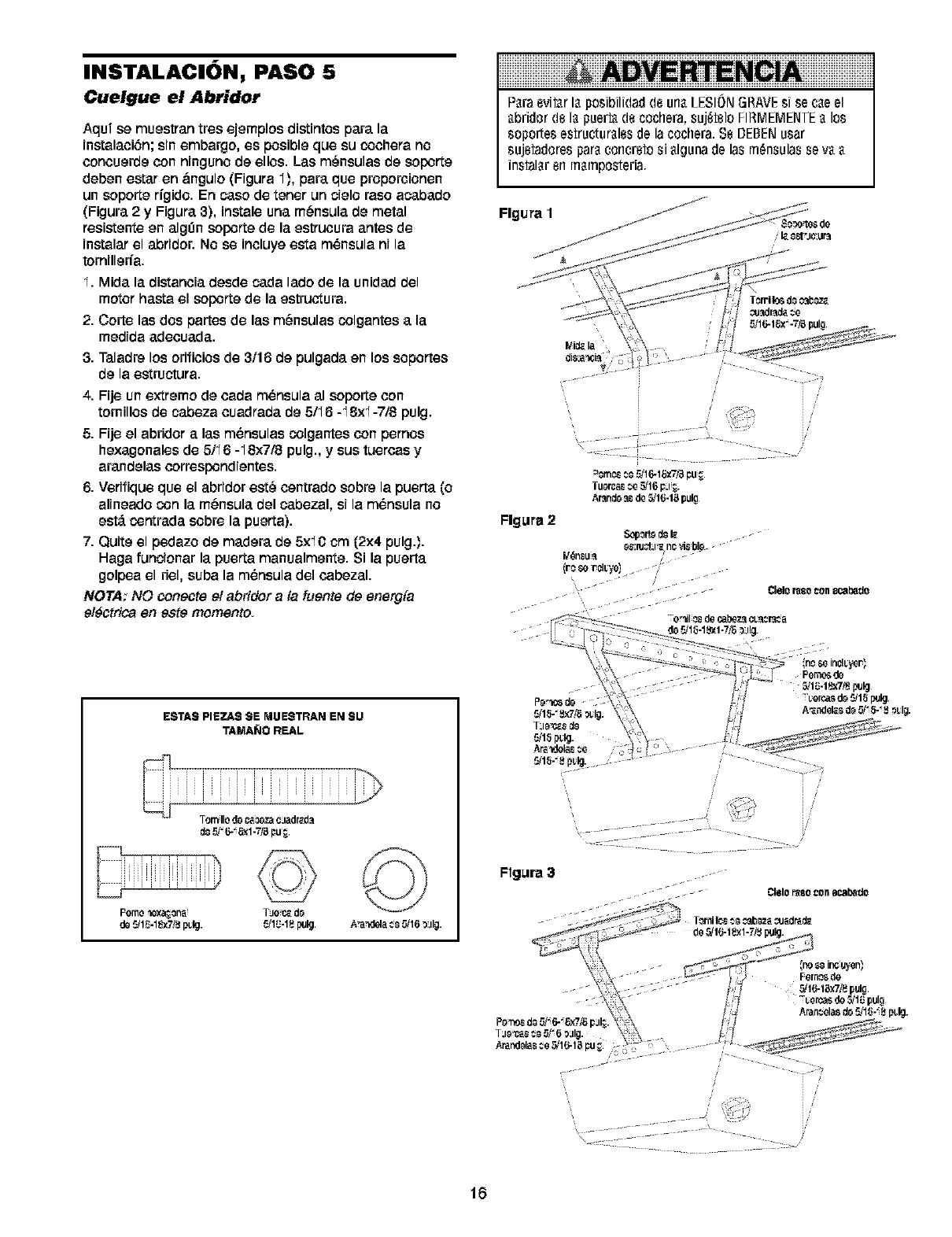

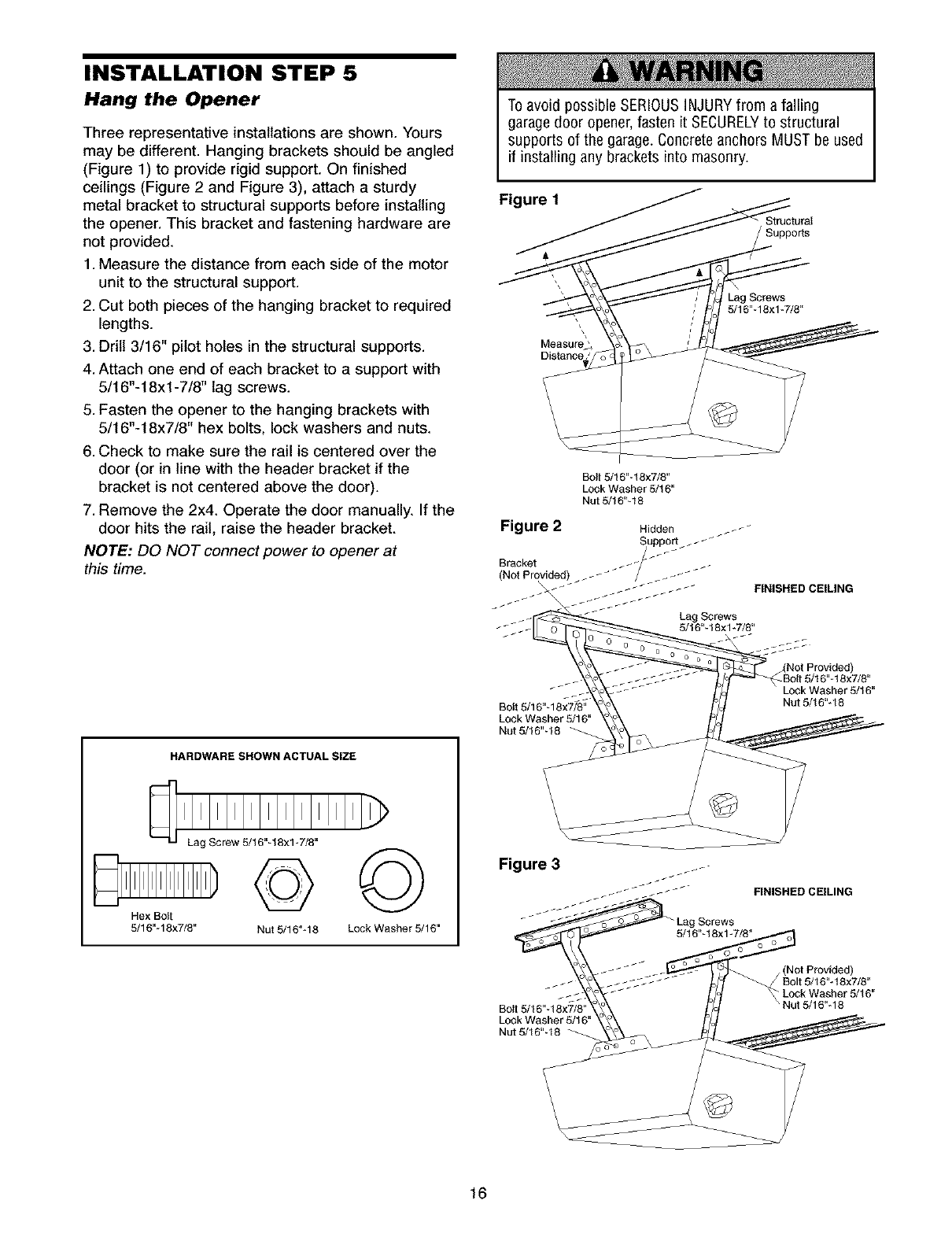

Hang the opener ....................................................... 16

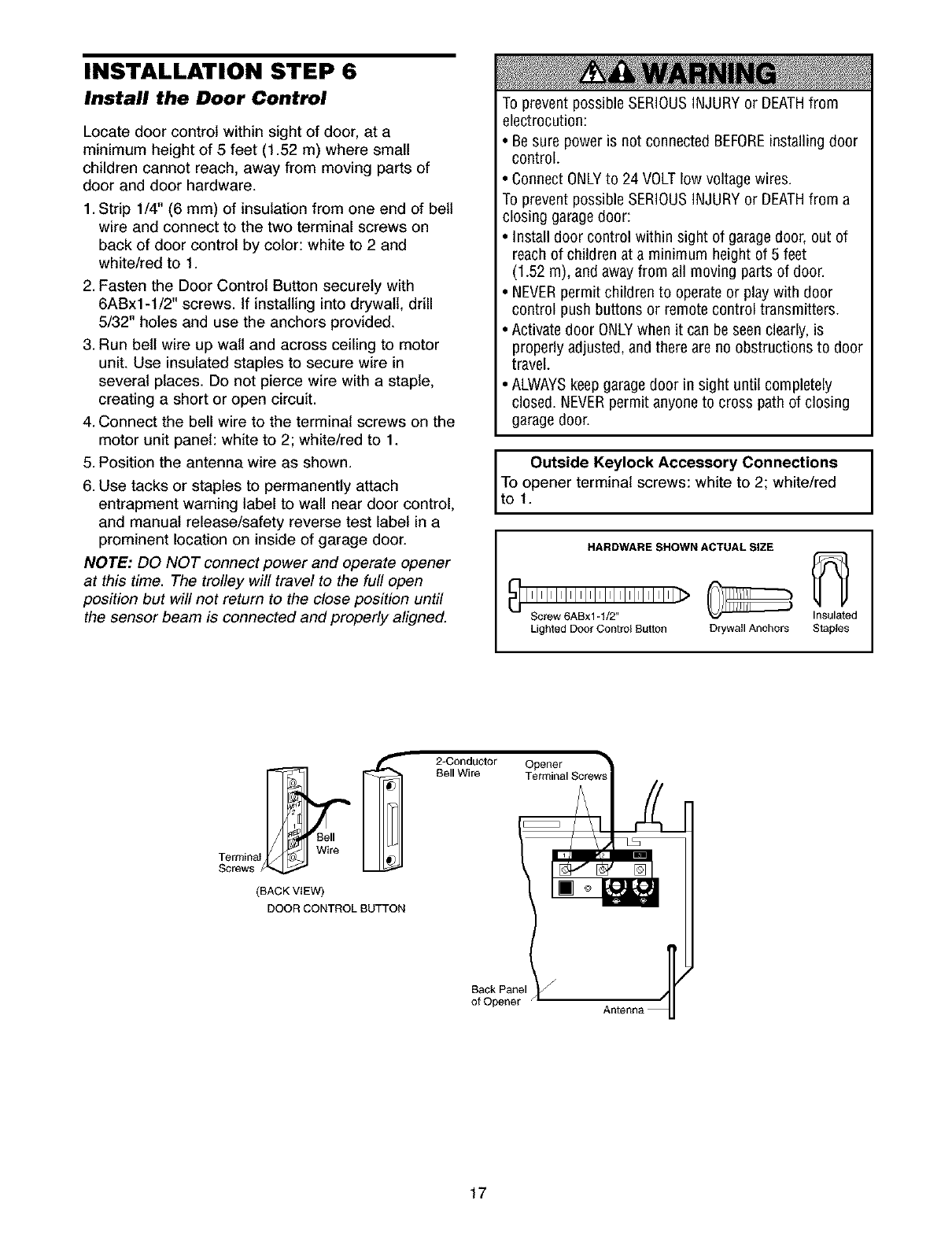

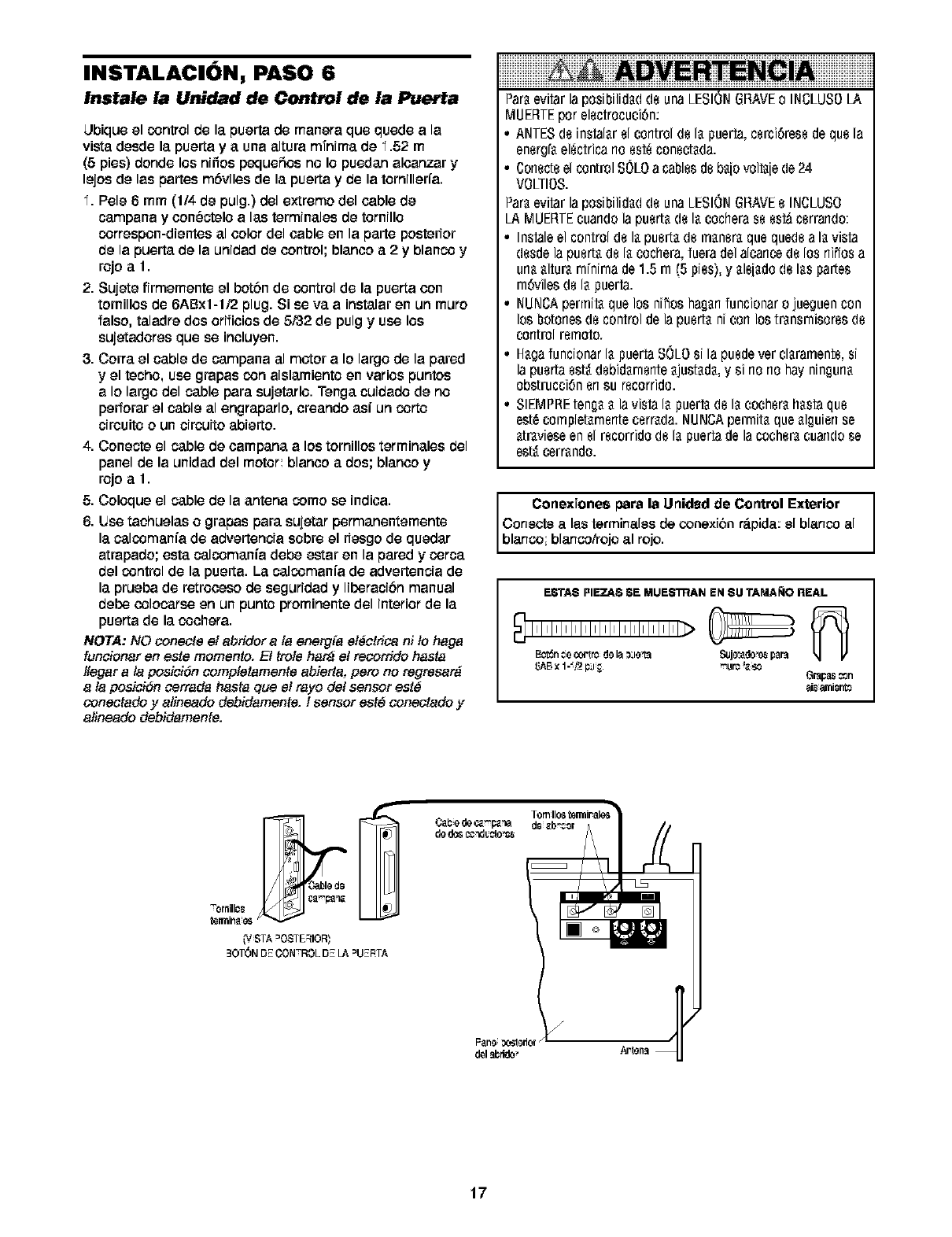

install the door control ............................................... 17

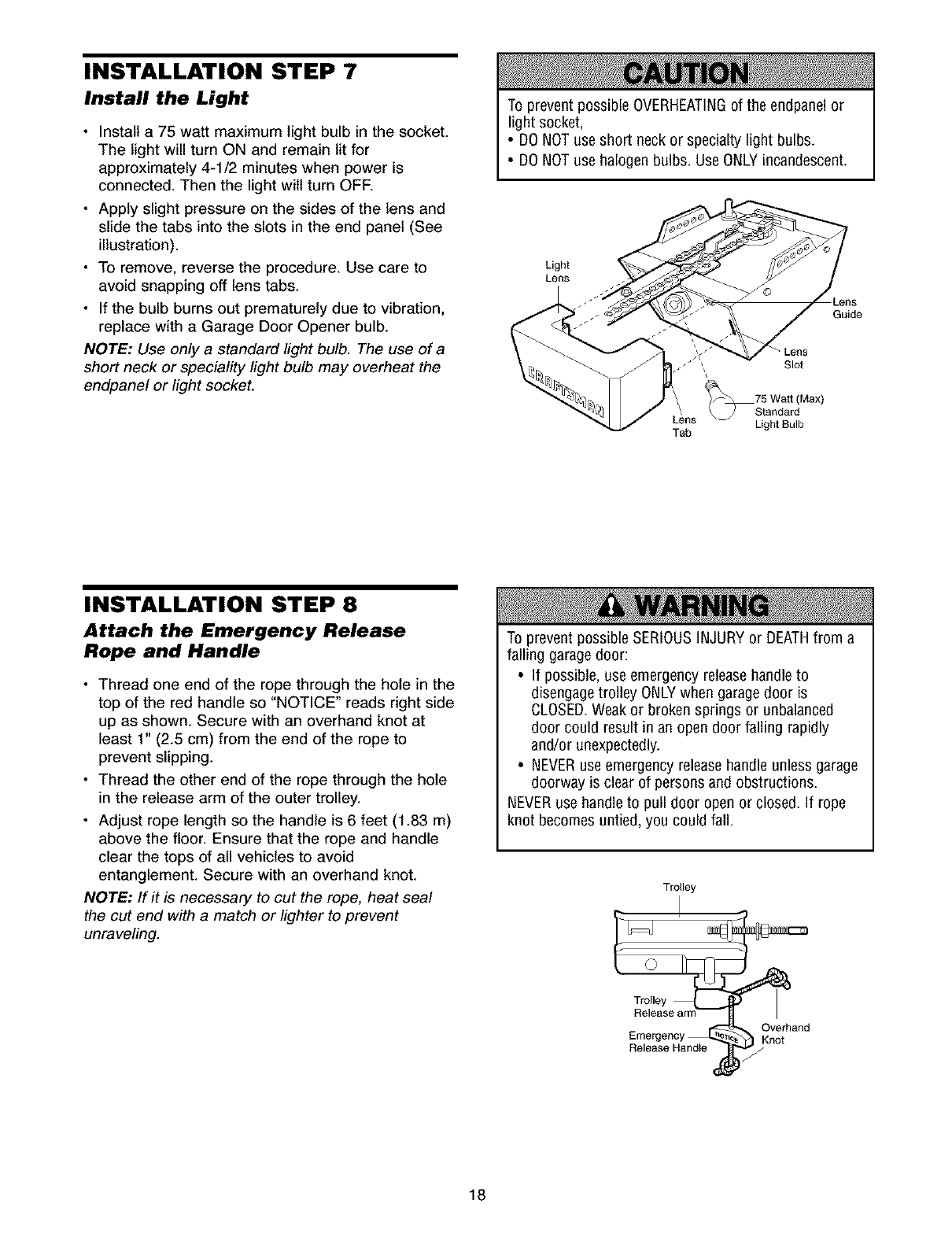

install the light ........................................................... 18

Attach the emergency release rope and handle ....... 18

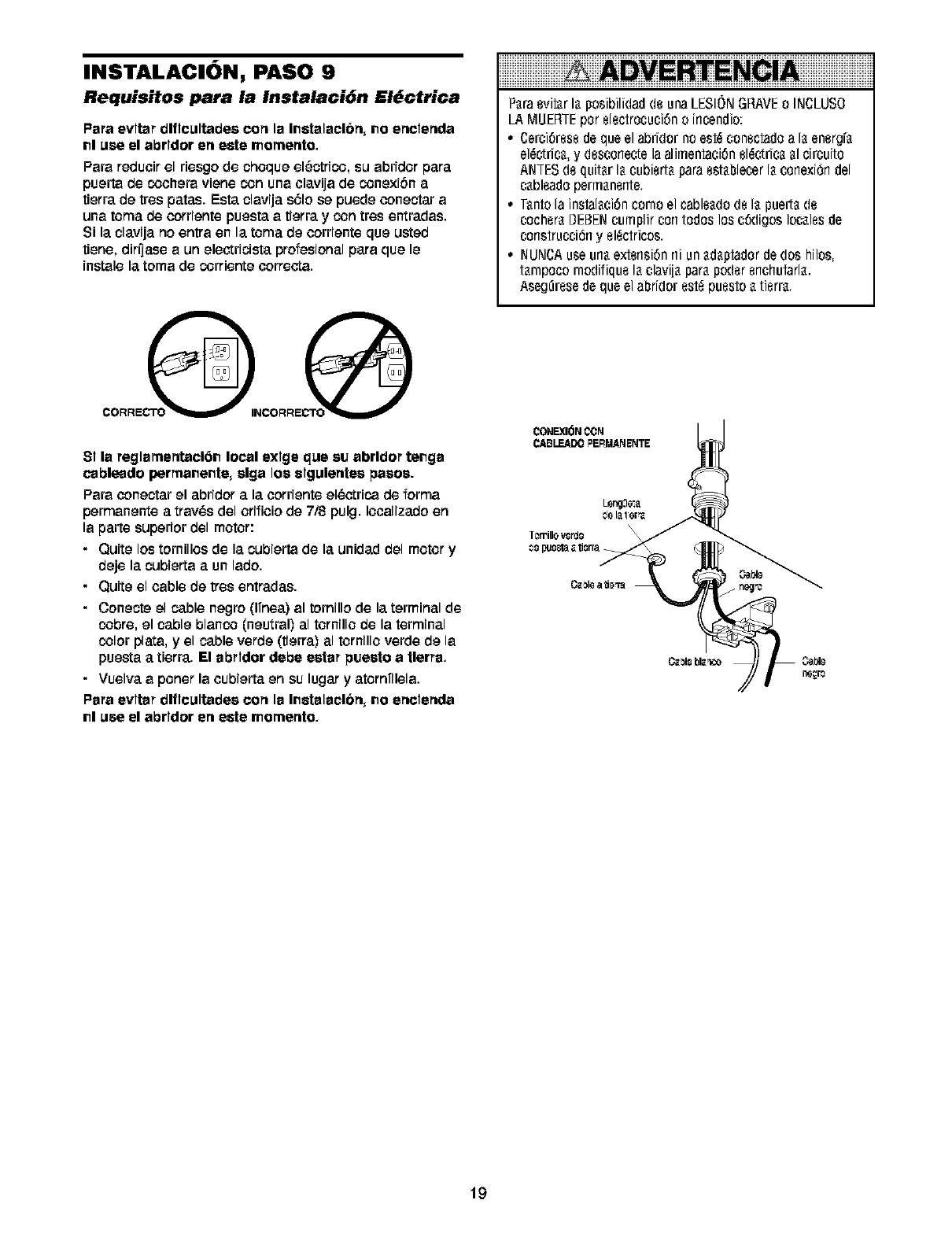

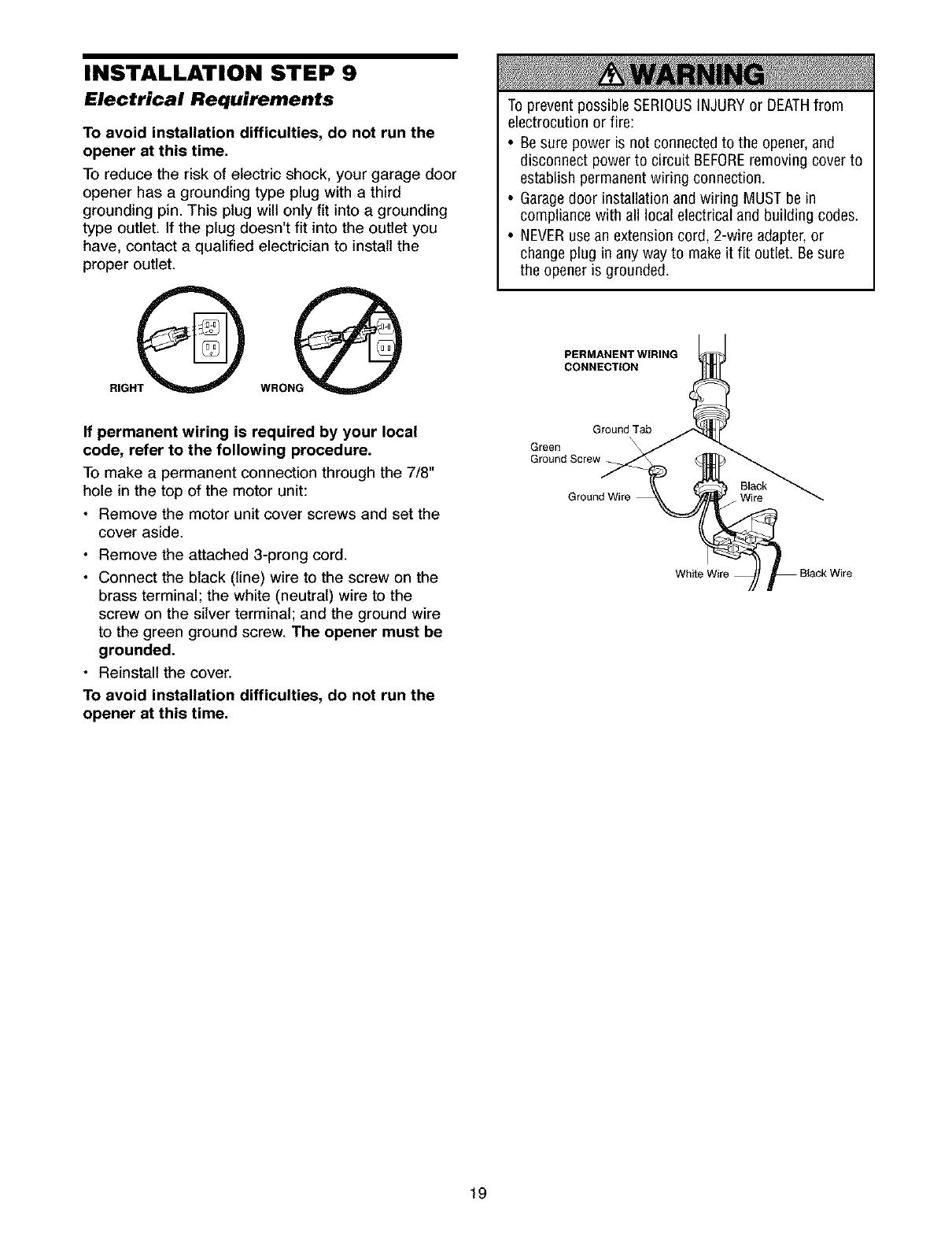

Electrical requirements .............................................. 19

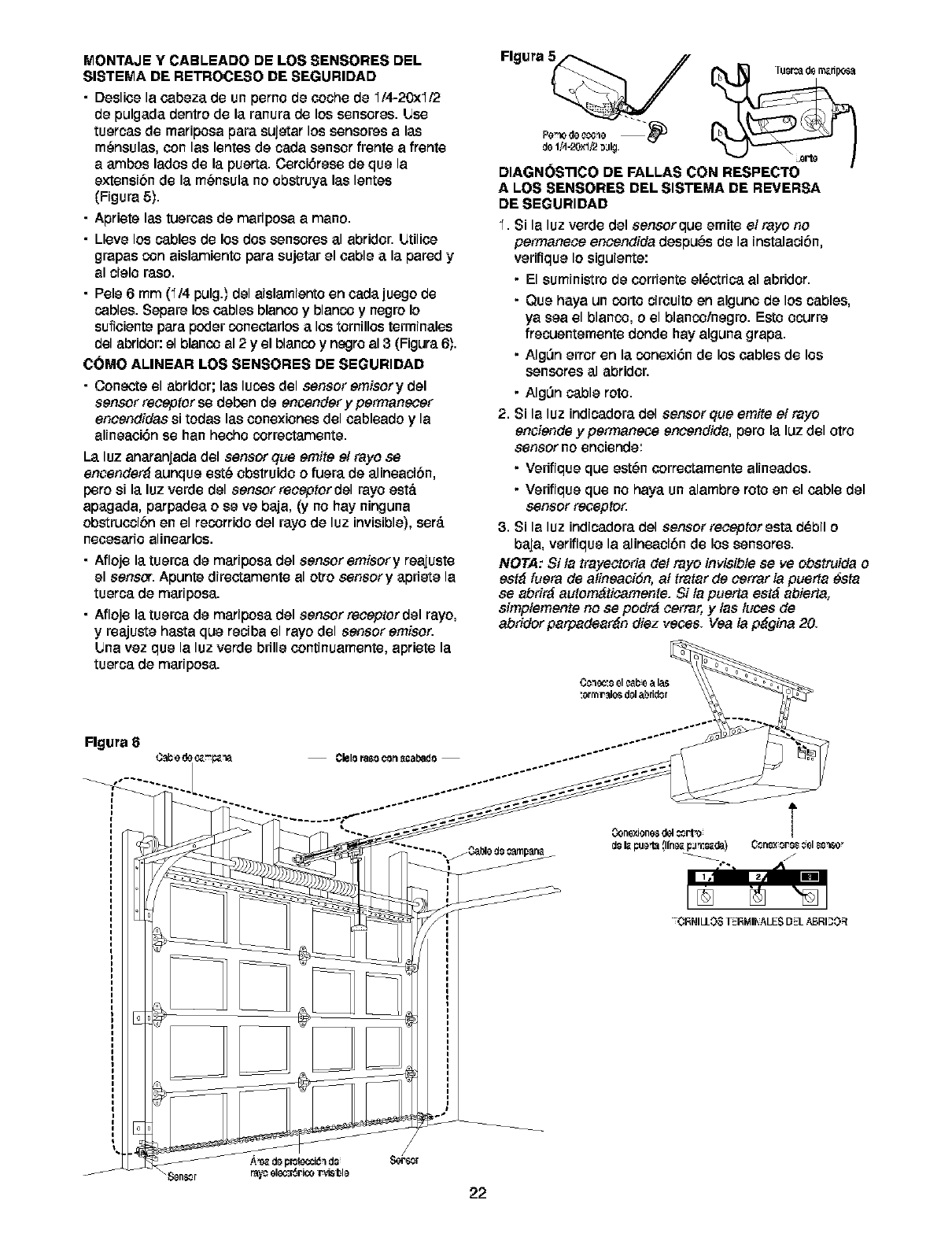

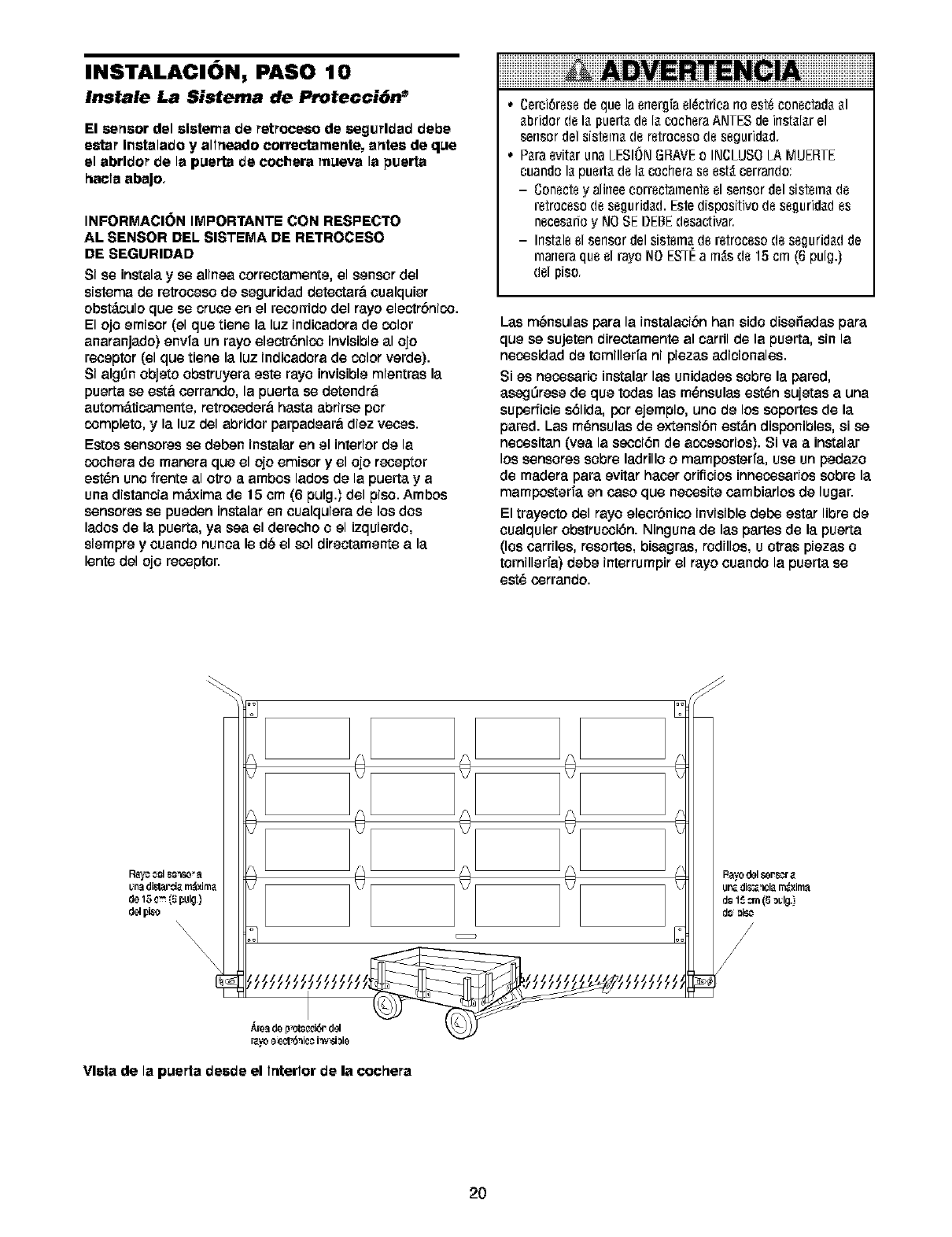

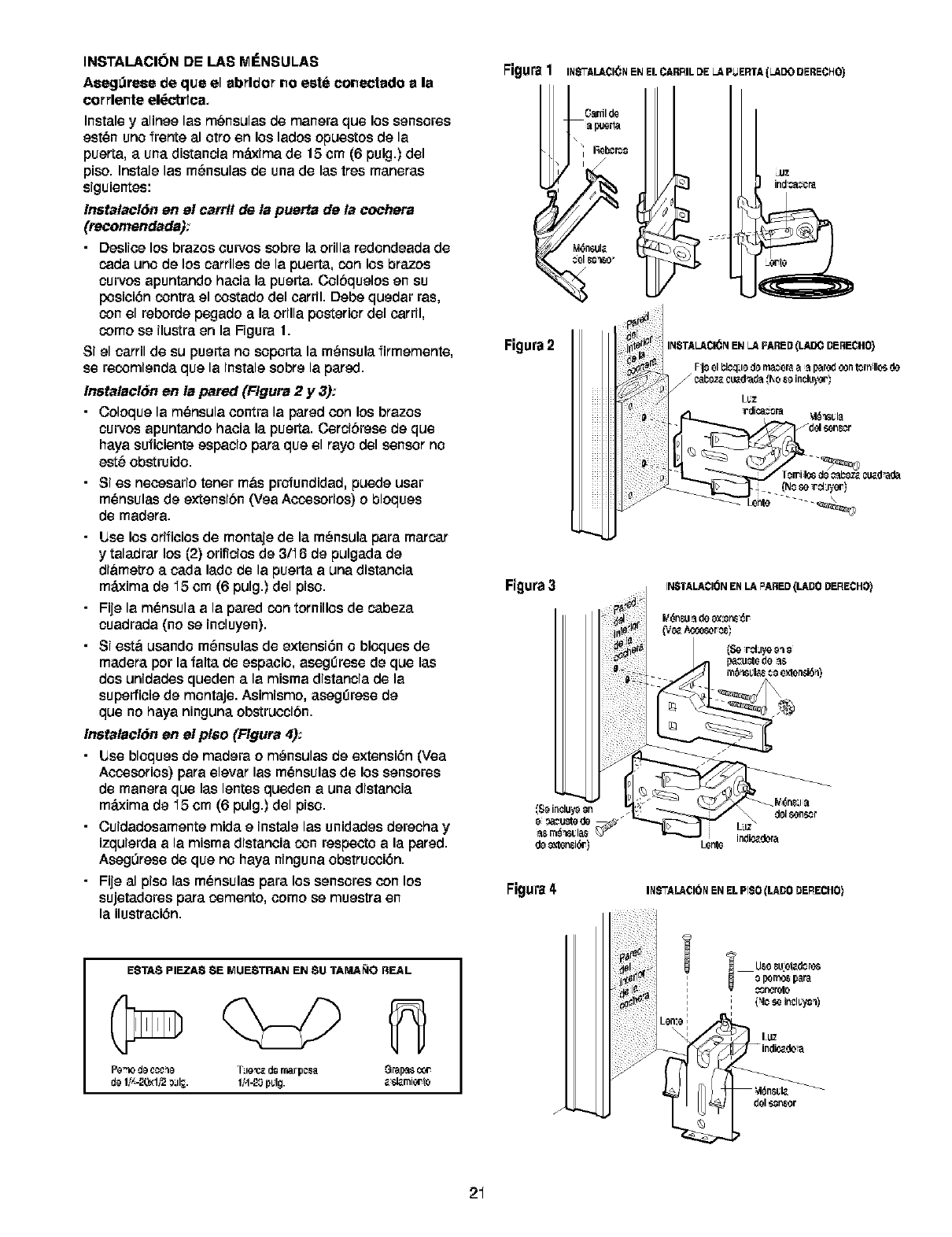

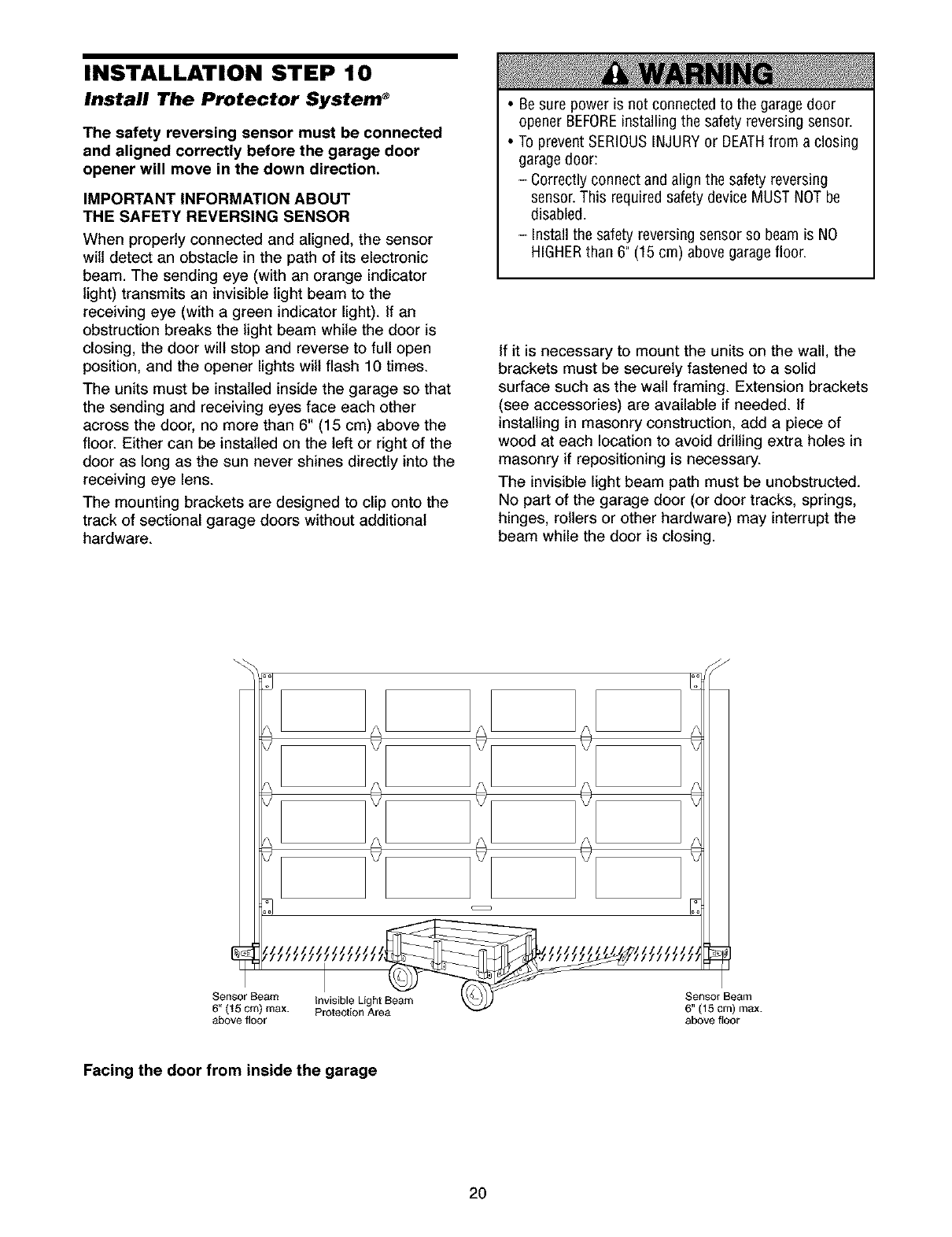

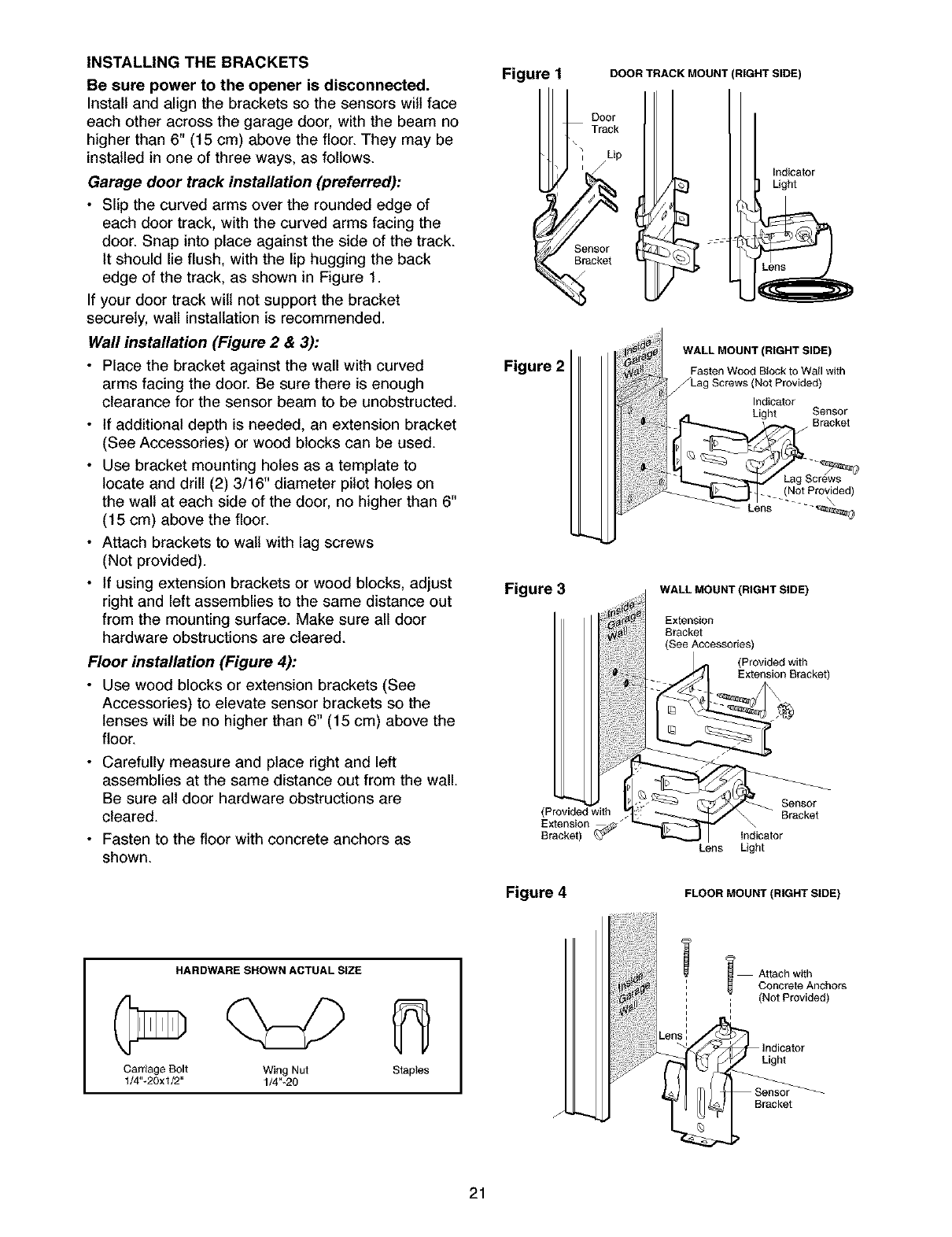

install The Protector System ®.............................. 20-22

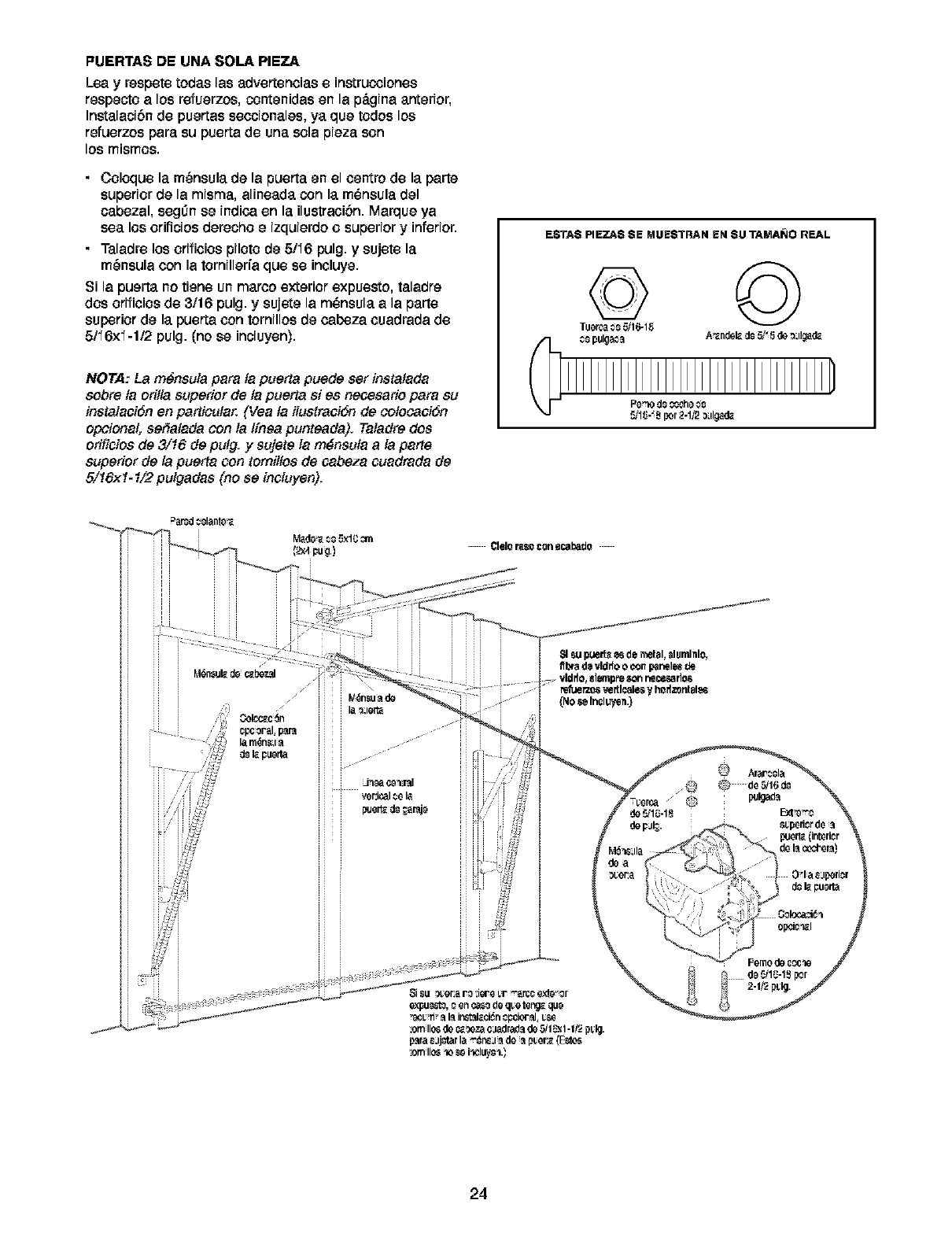

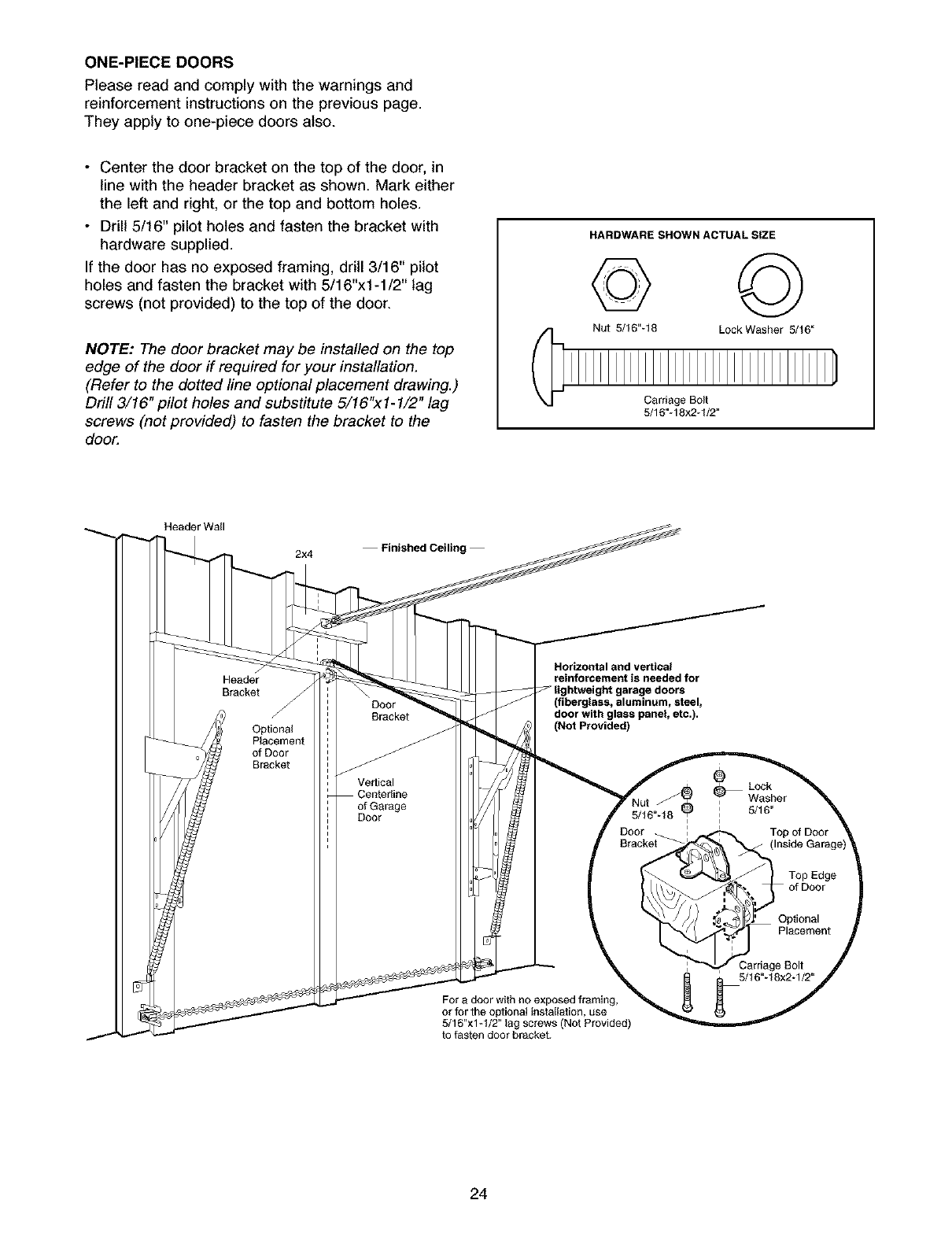

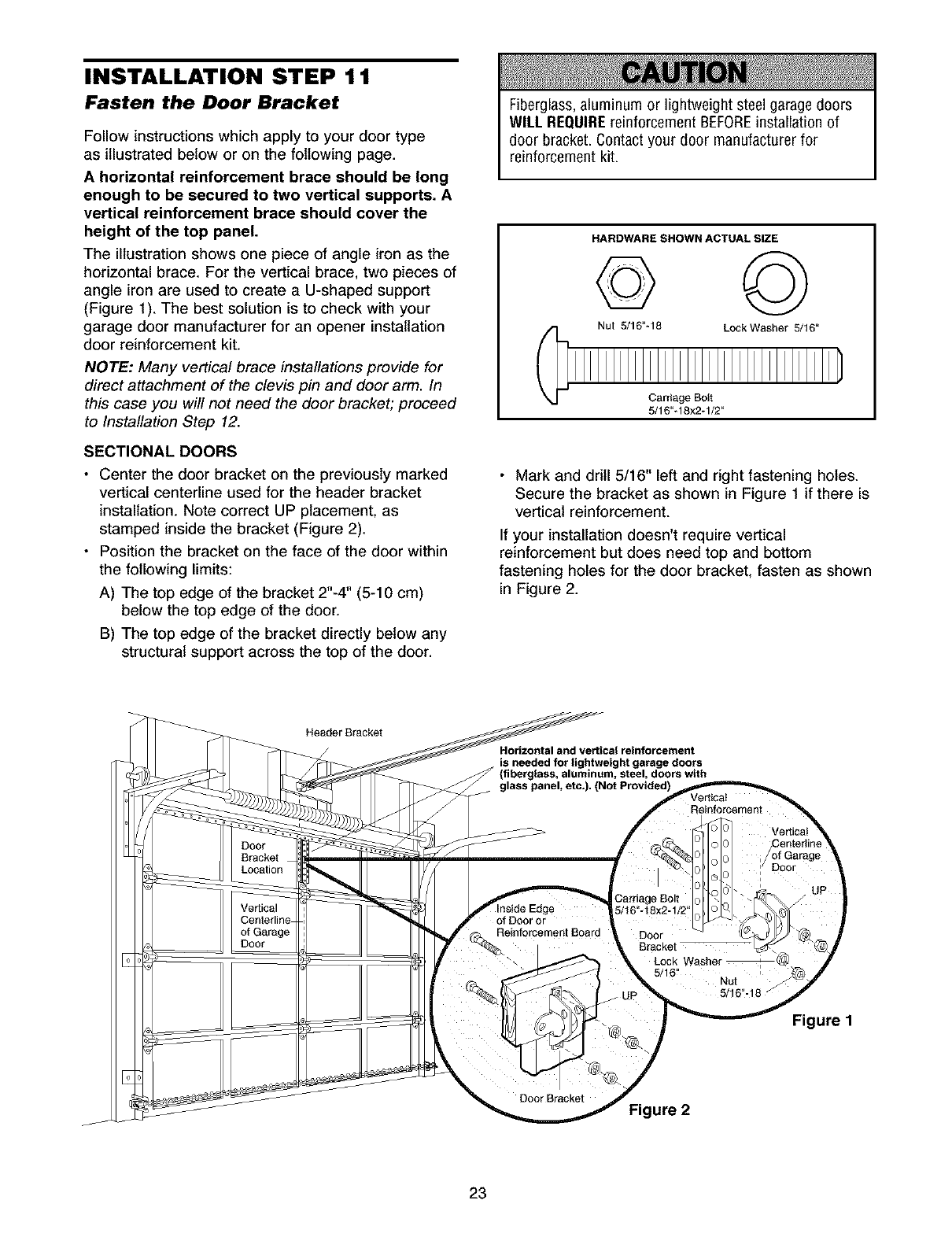

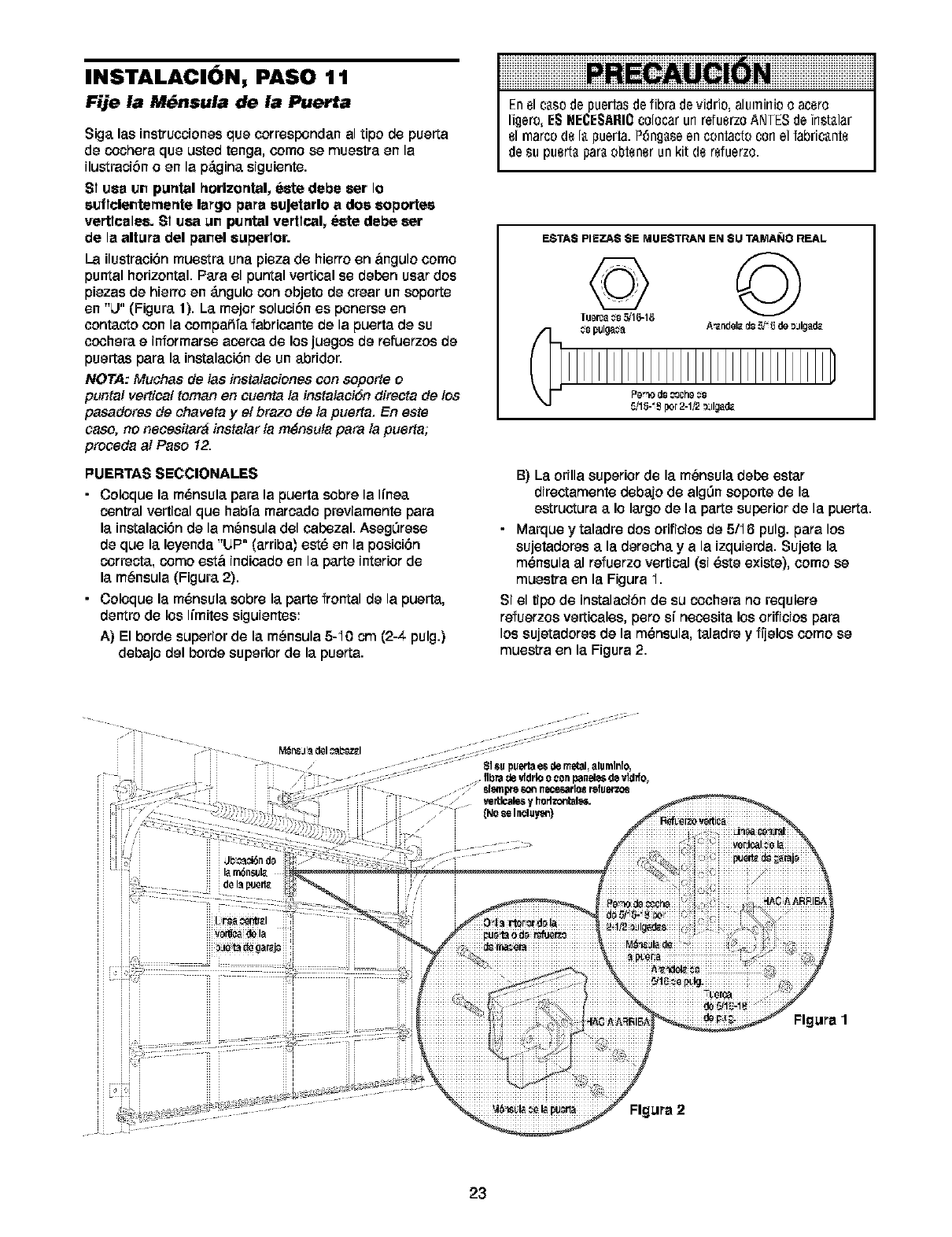

Fasten the door bracket ....................................... 23-24

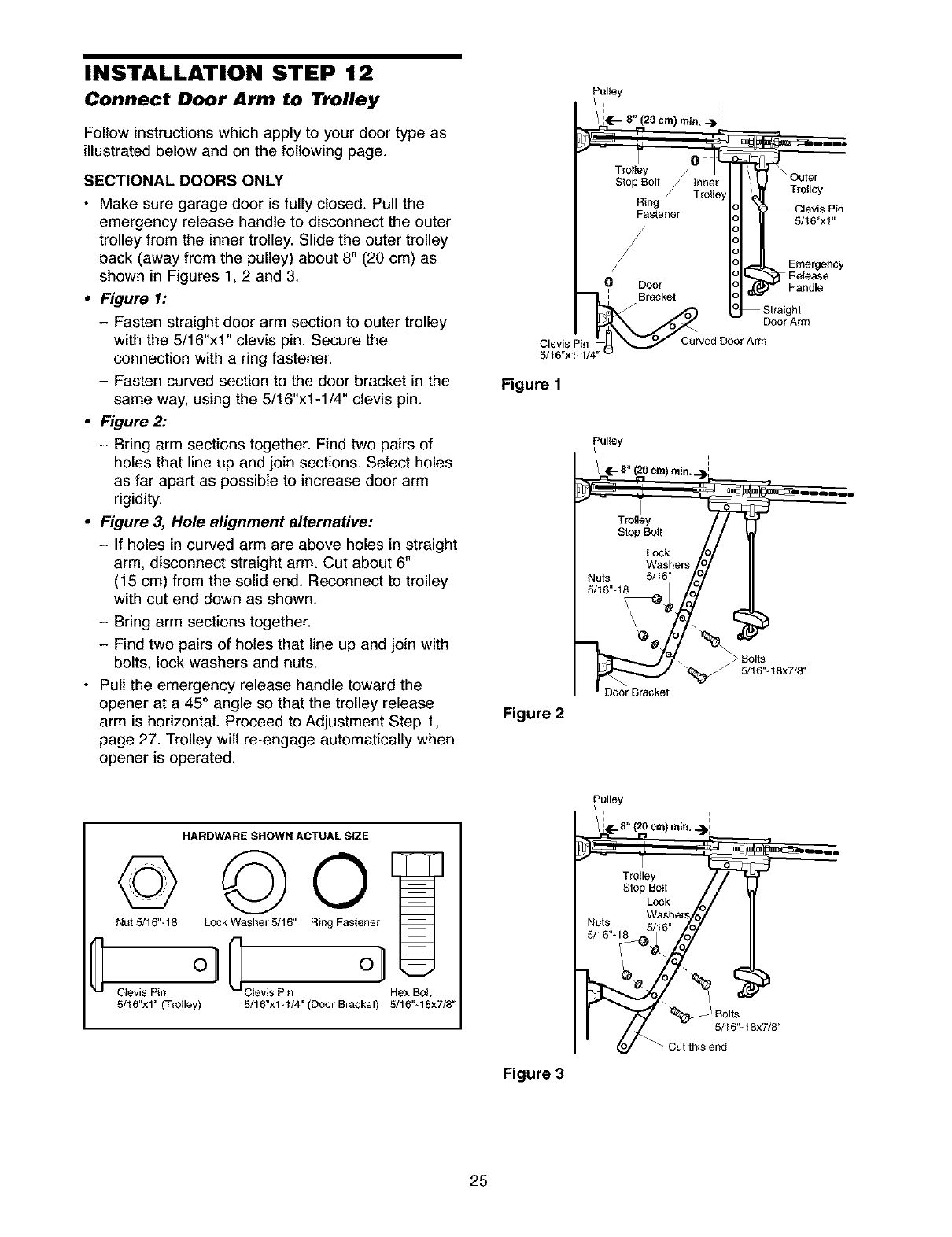

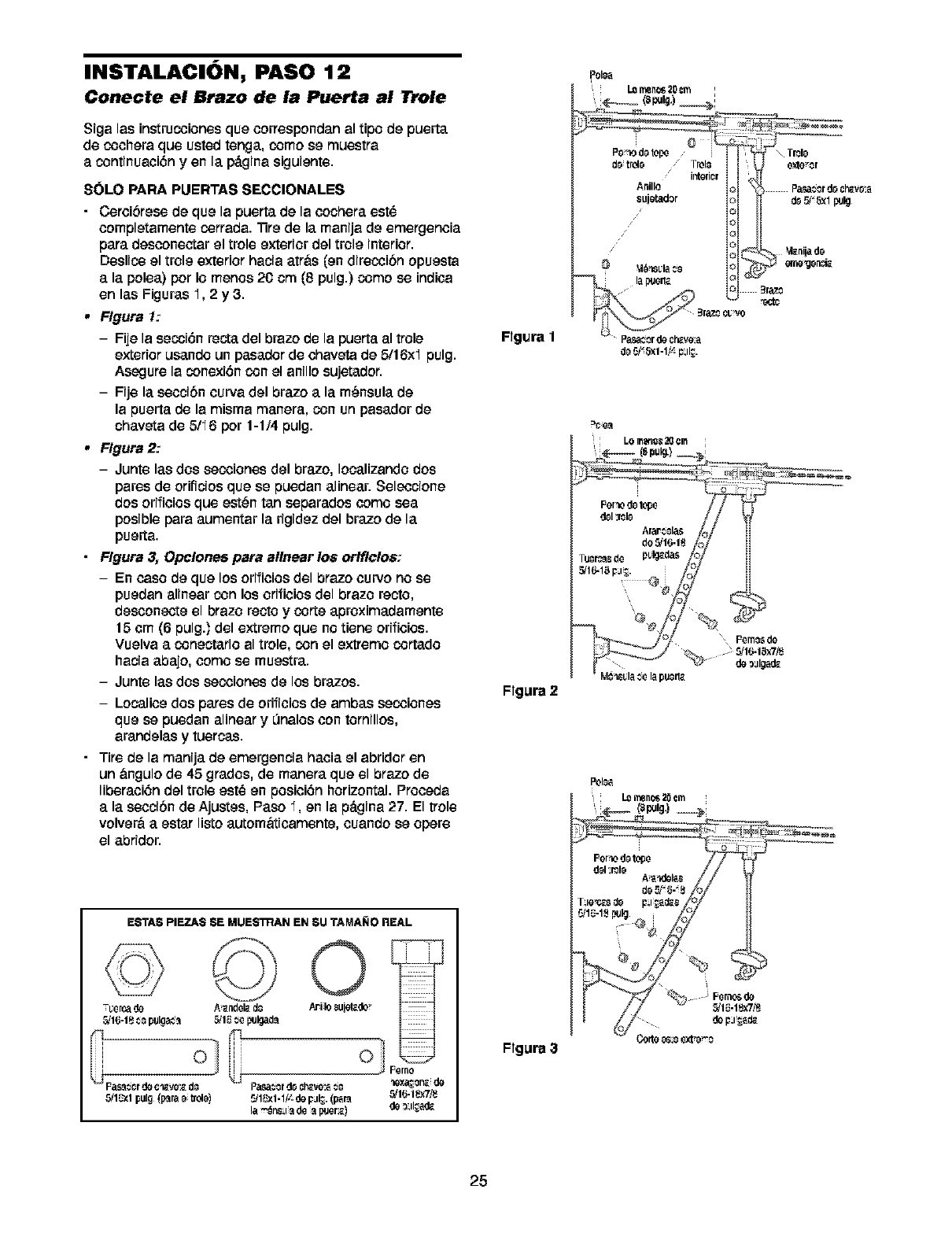

Connect the door arm to the trolley ..................... 25-26

Adjustment 27.29

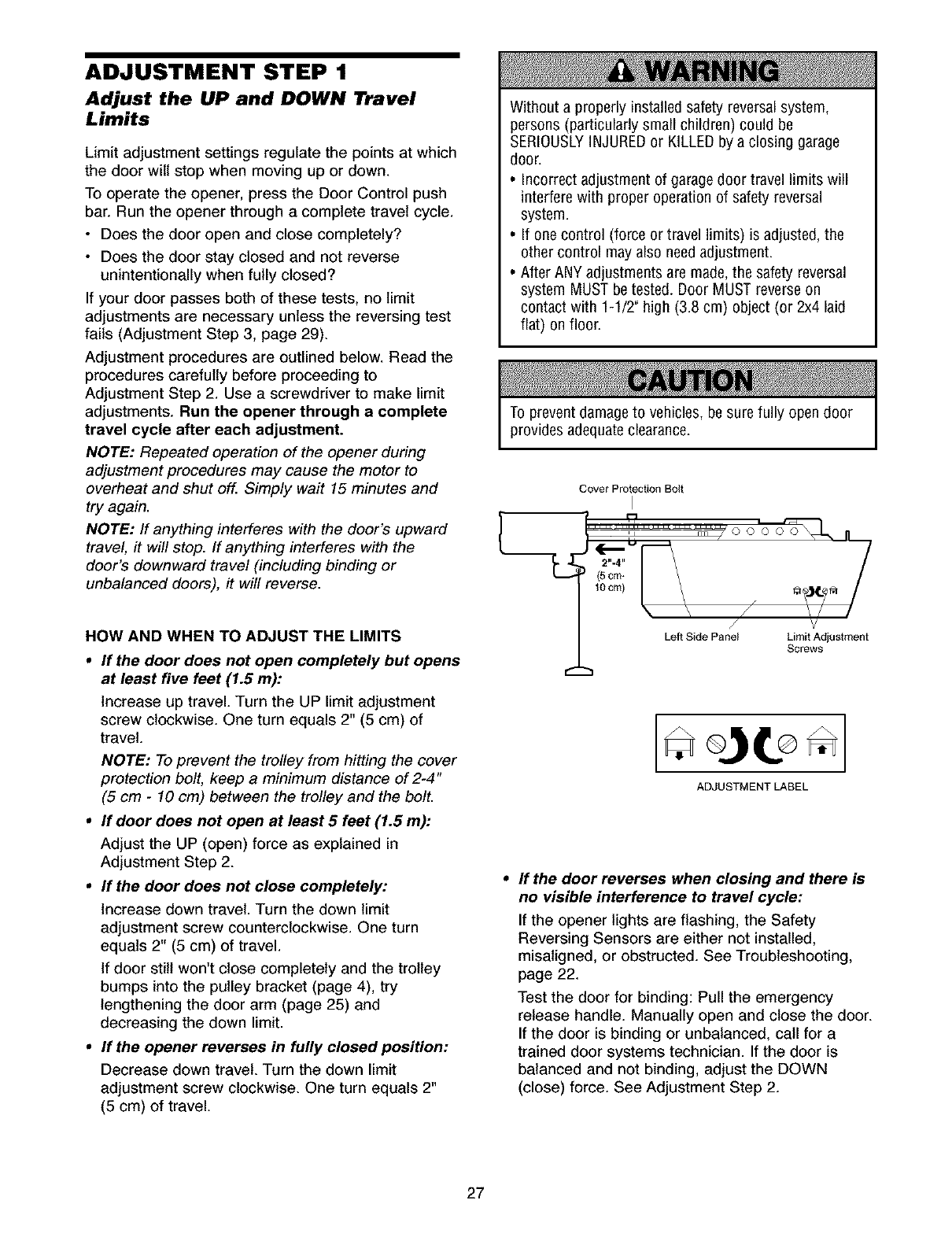

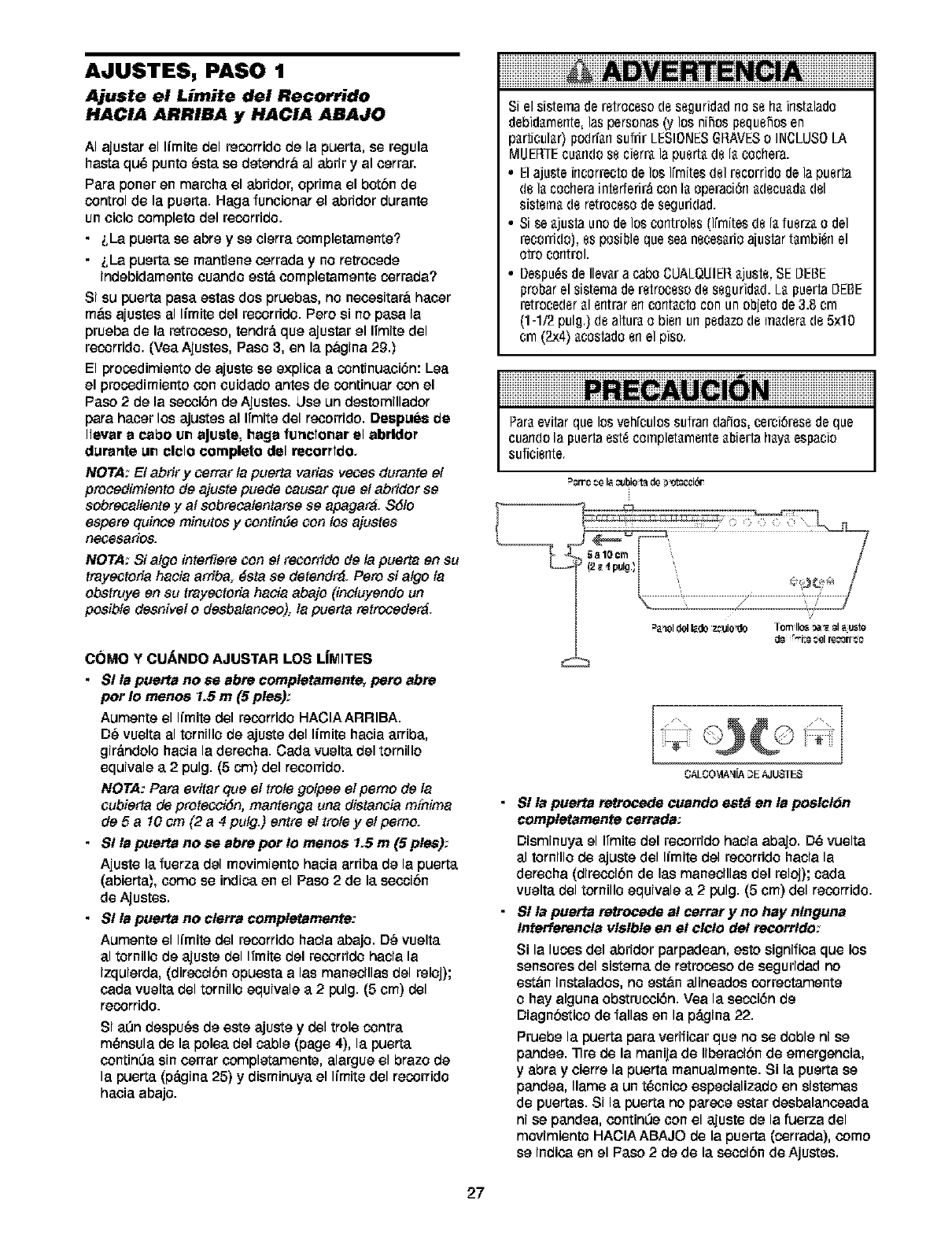

Adjust the travel limits ............................................... 27

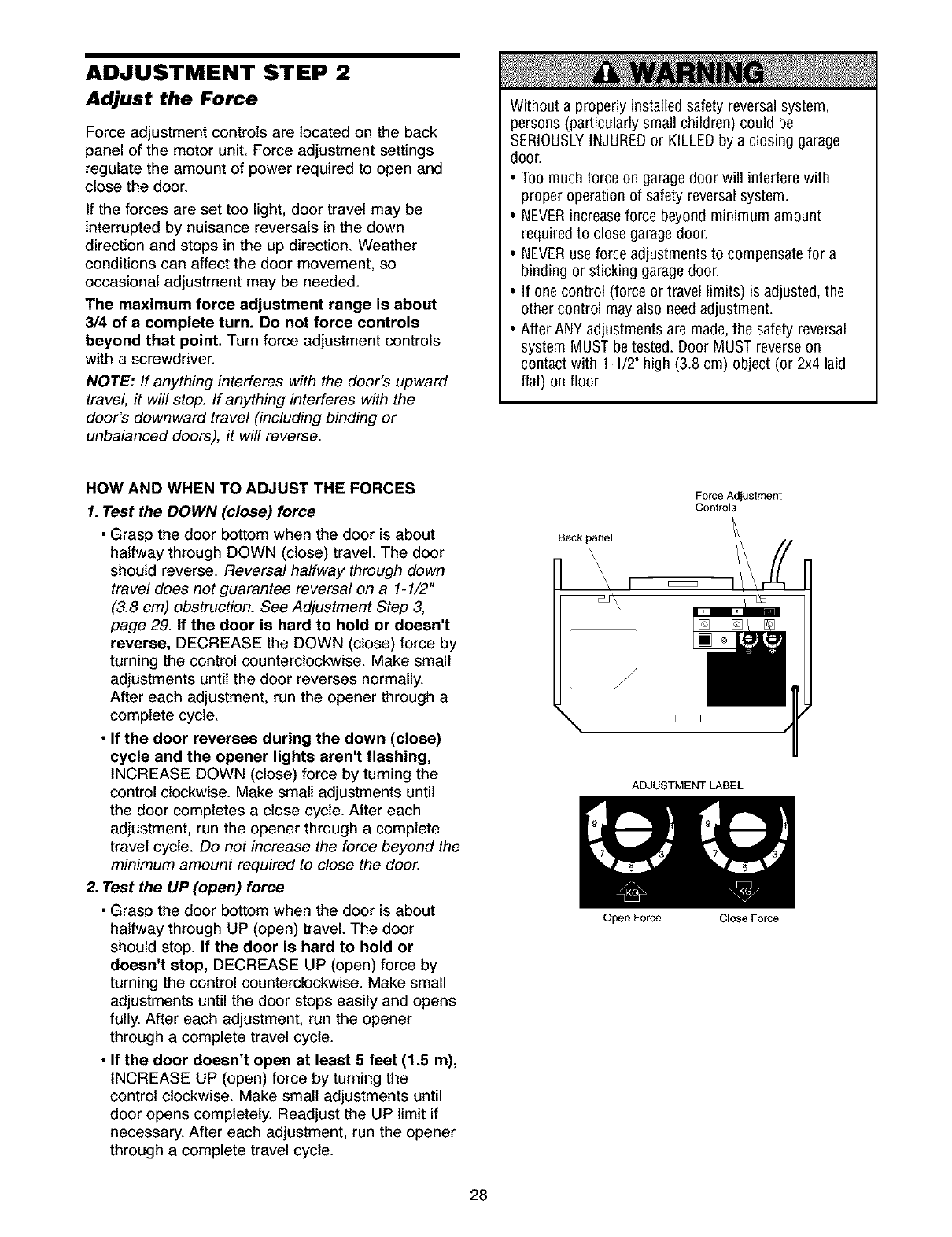

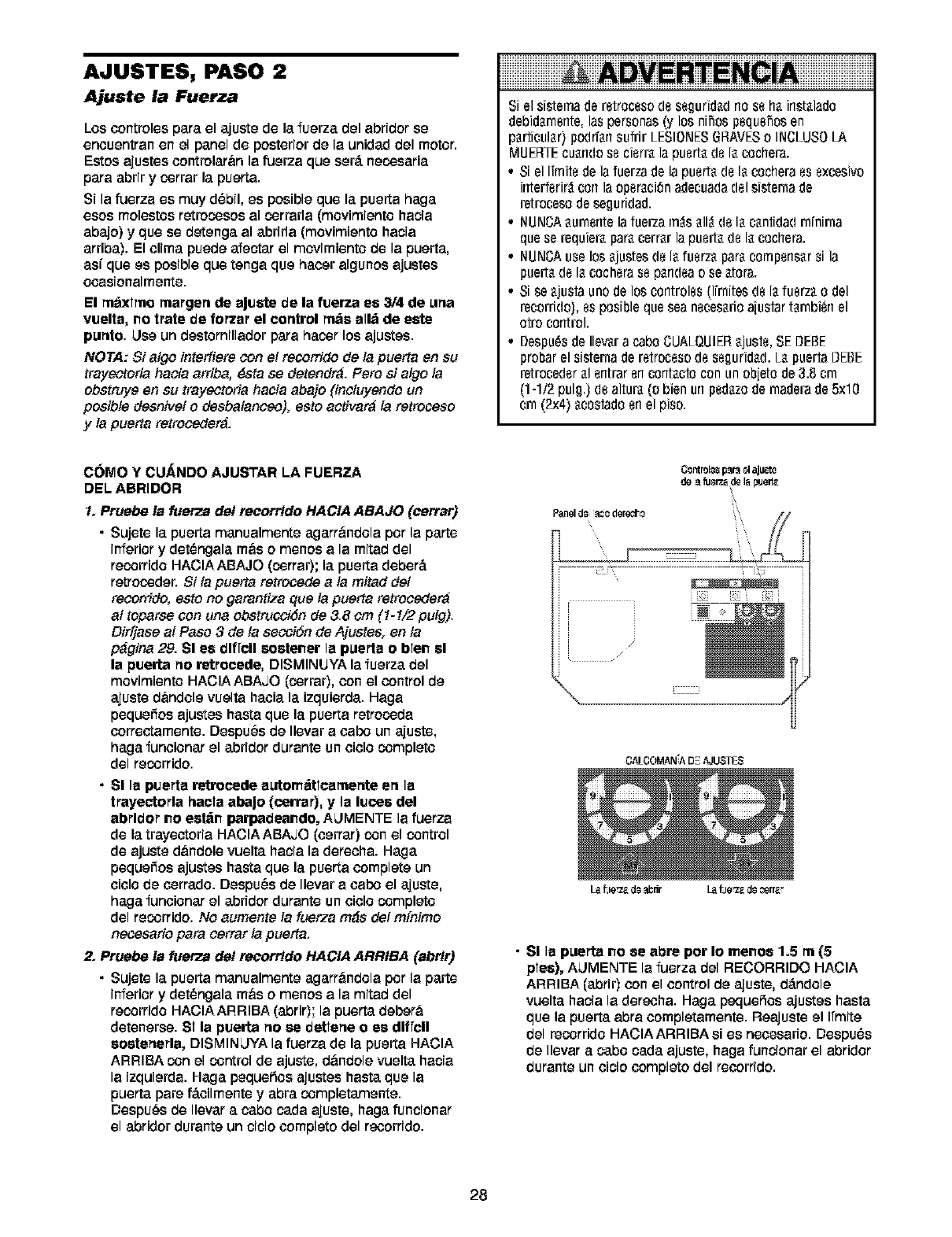

Adjust the force ......................................................... 28

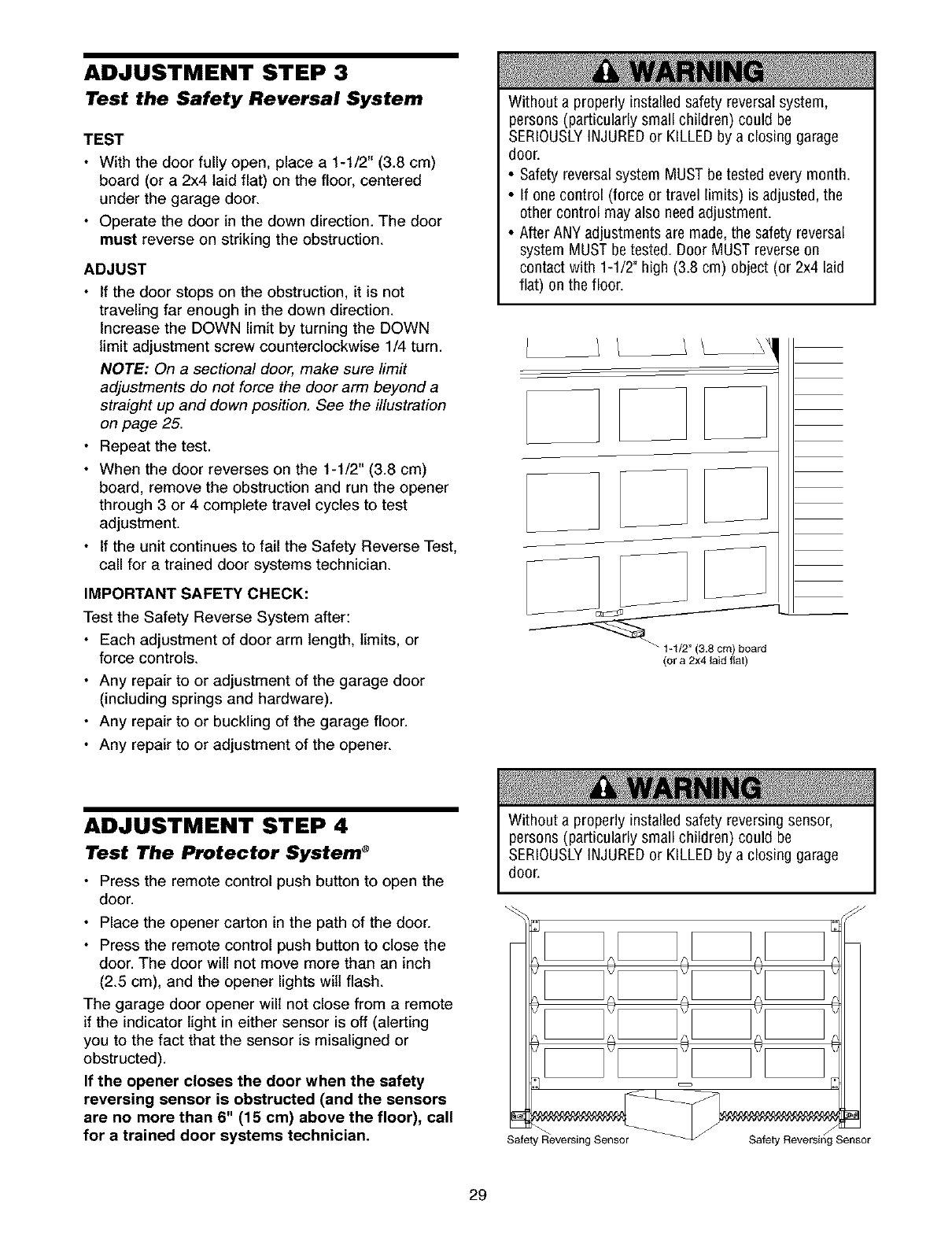

Test the safety reversal system ................................. 29

Test The Protector System ®...................................... 29

Operation 30.34

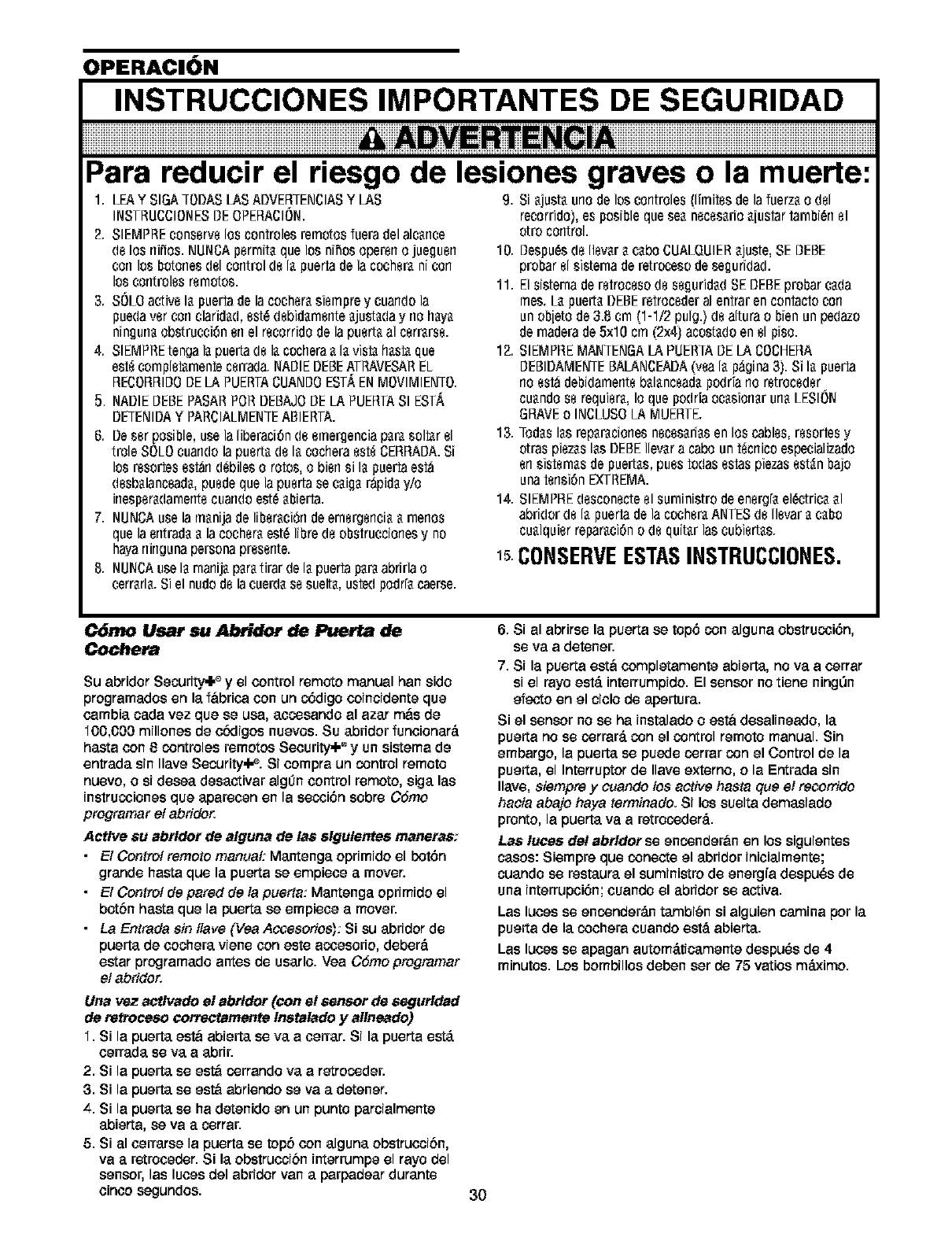

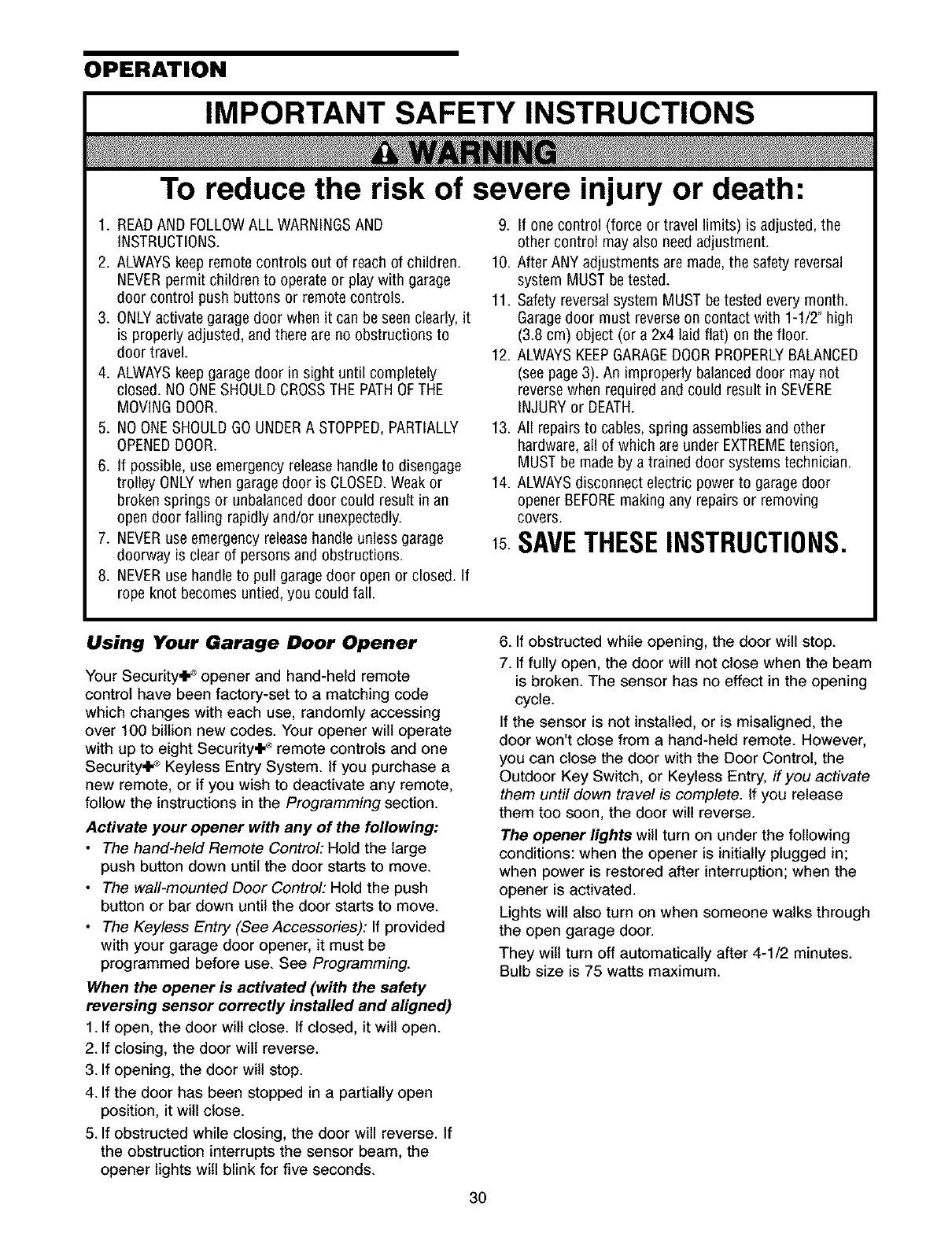

Operation safety instructions ..................................... 30

Using your garage door opener ................................ 30

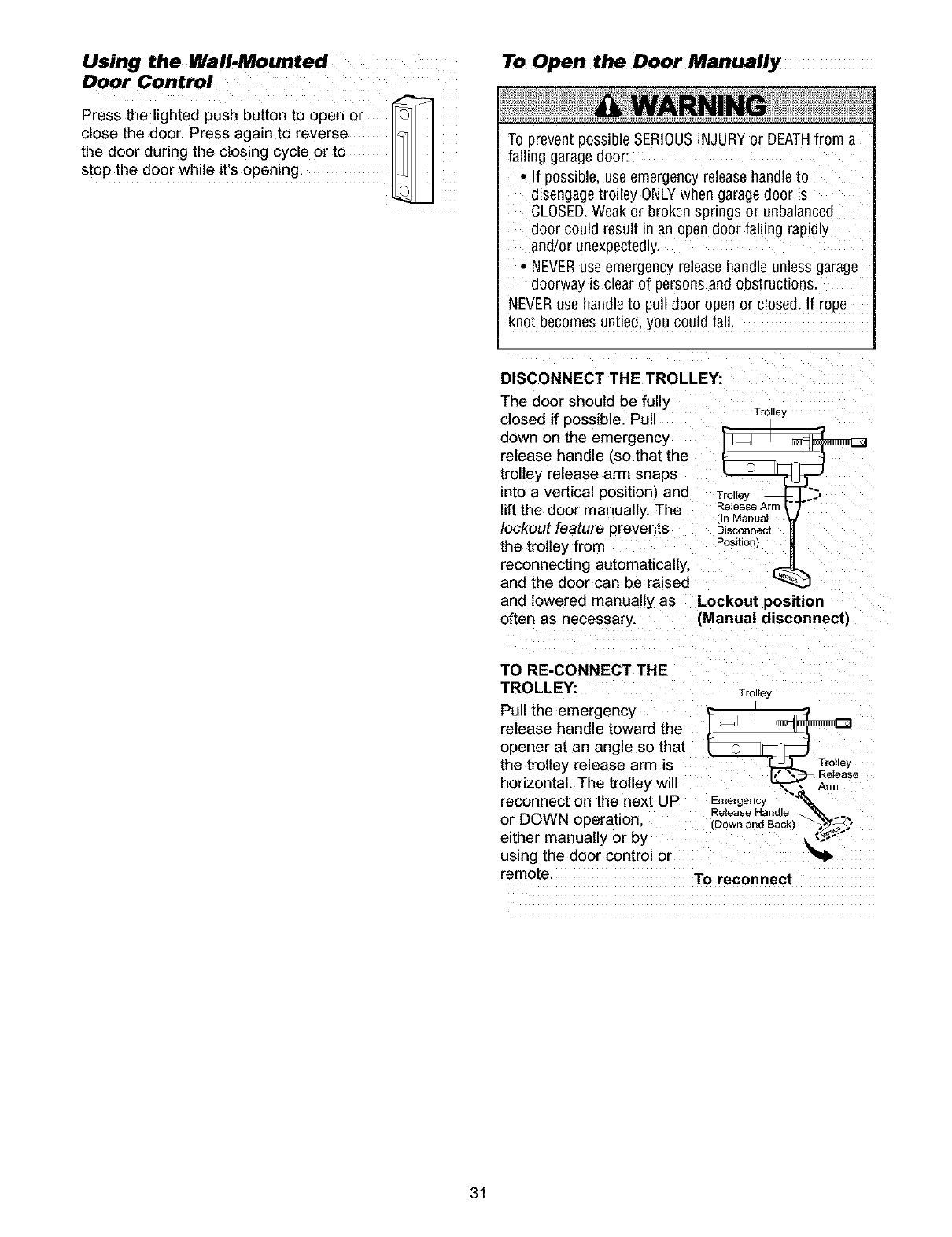

Using the walt-mounted Door Control ....................... 31

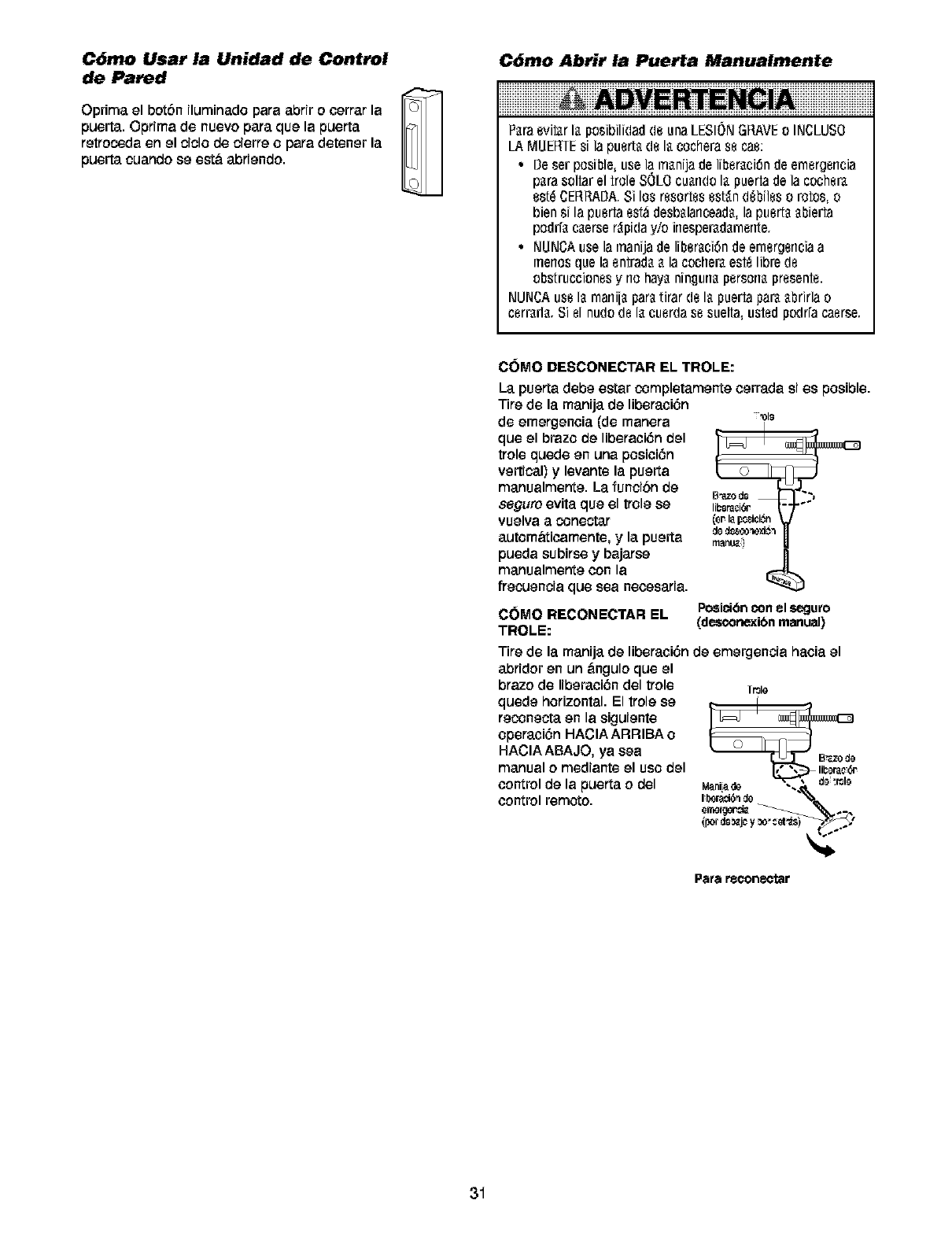

To open the door manually ........................................ 31

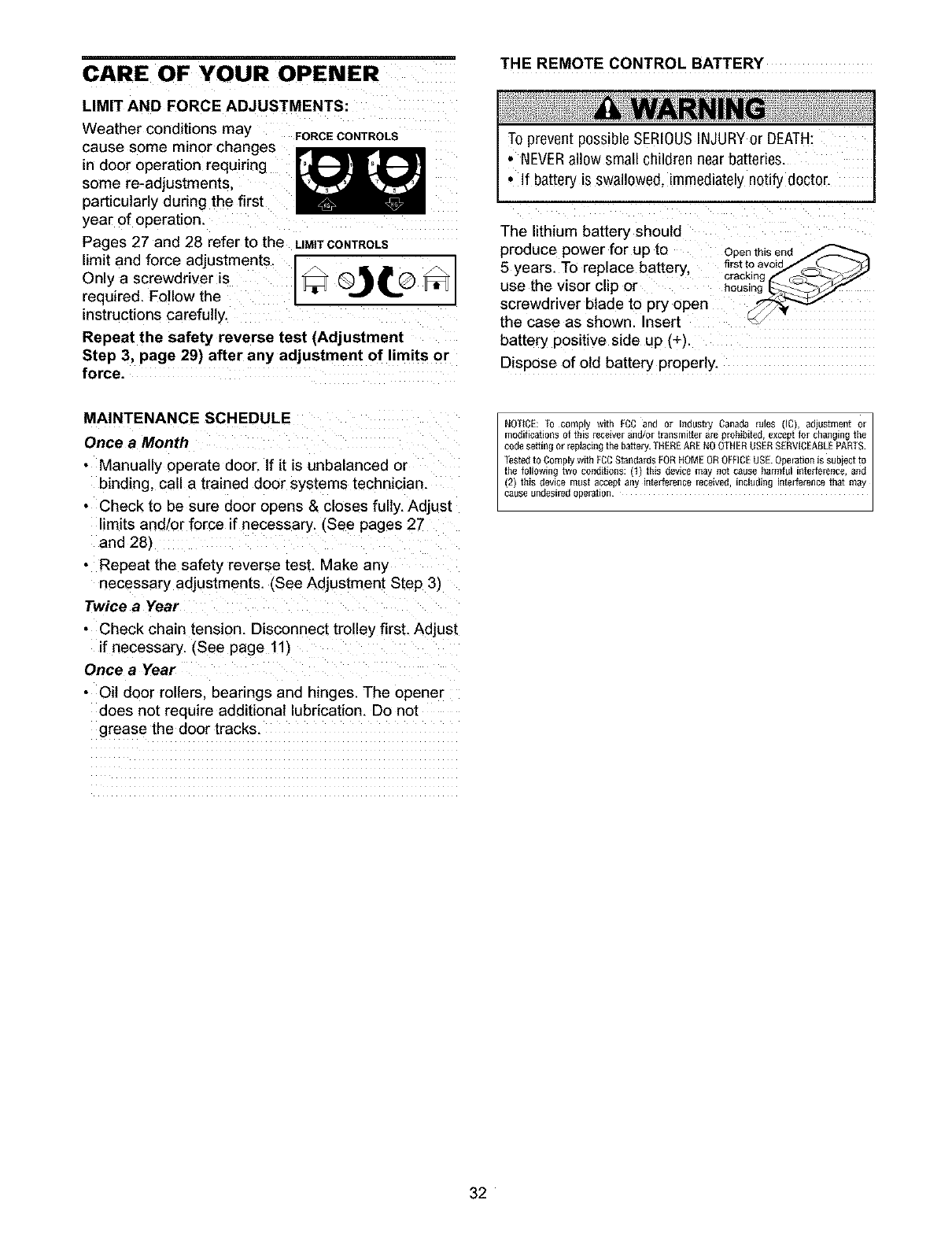

Care of your garage door opener .............................. 32

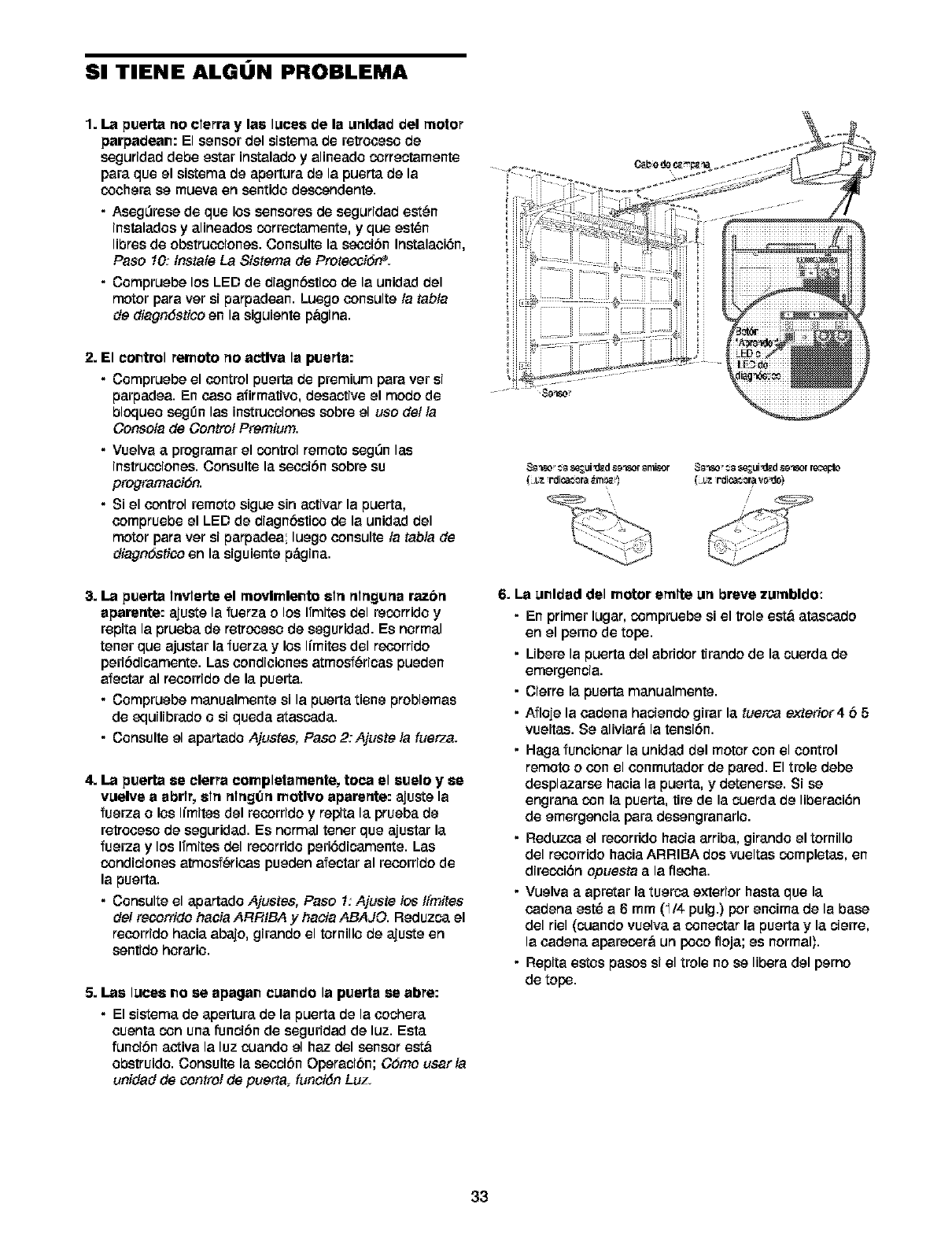

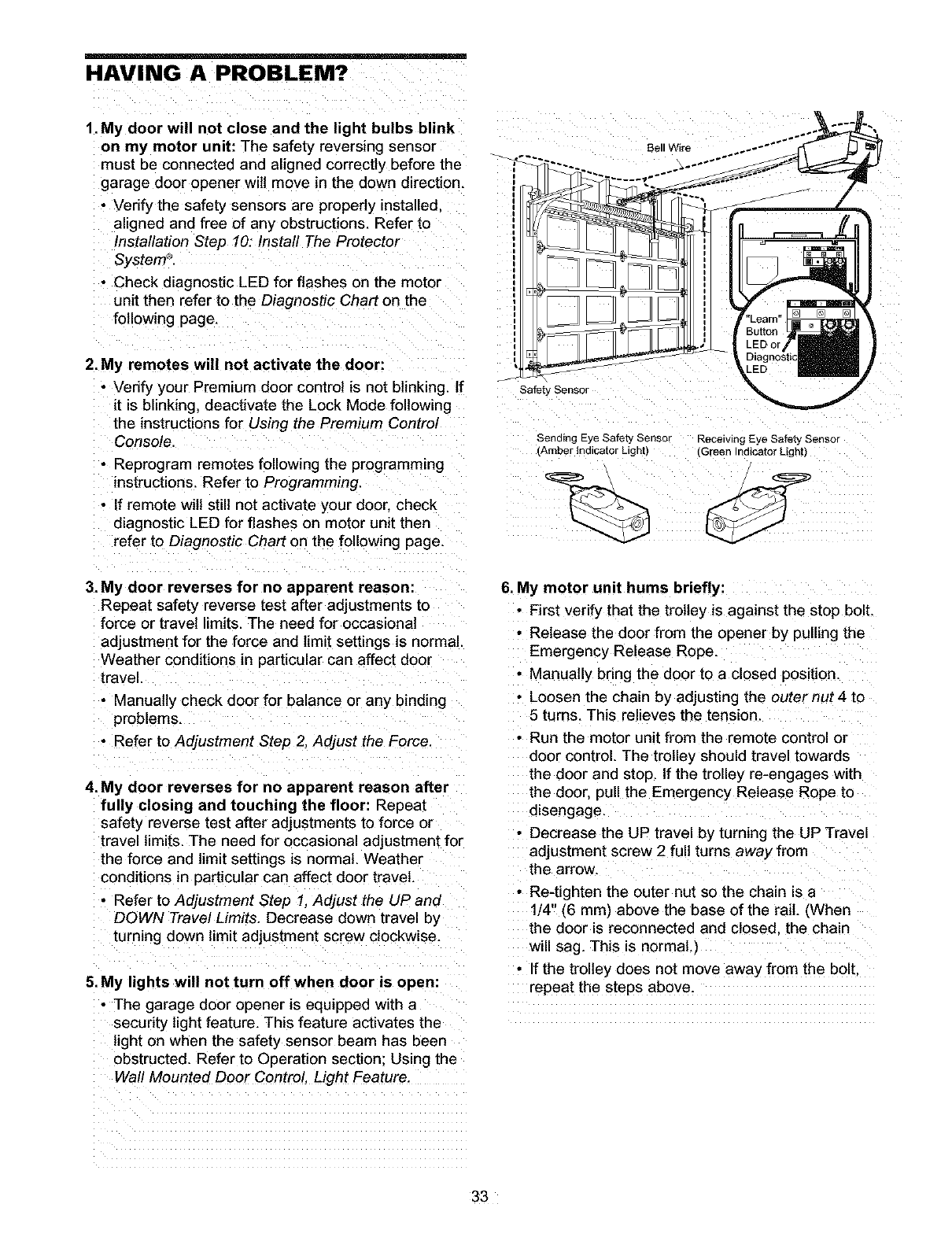

Having a problem? .................................................... 33

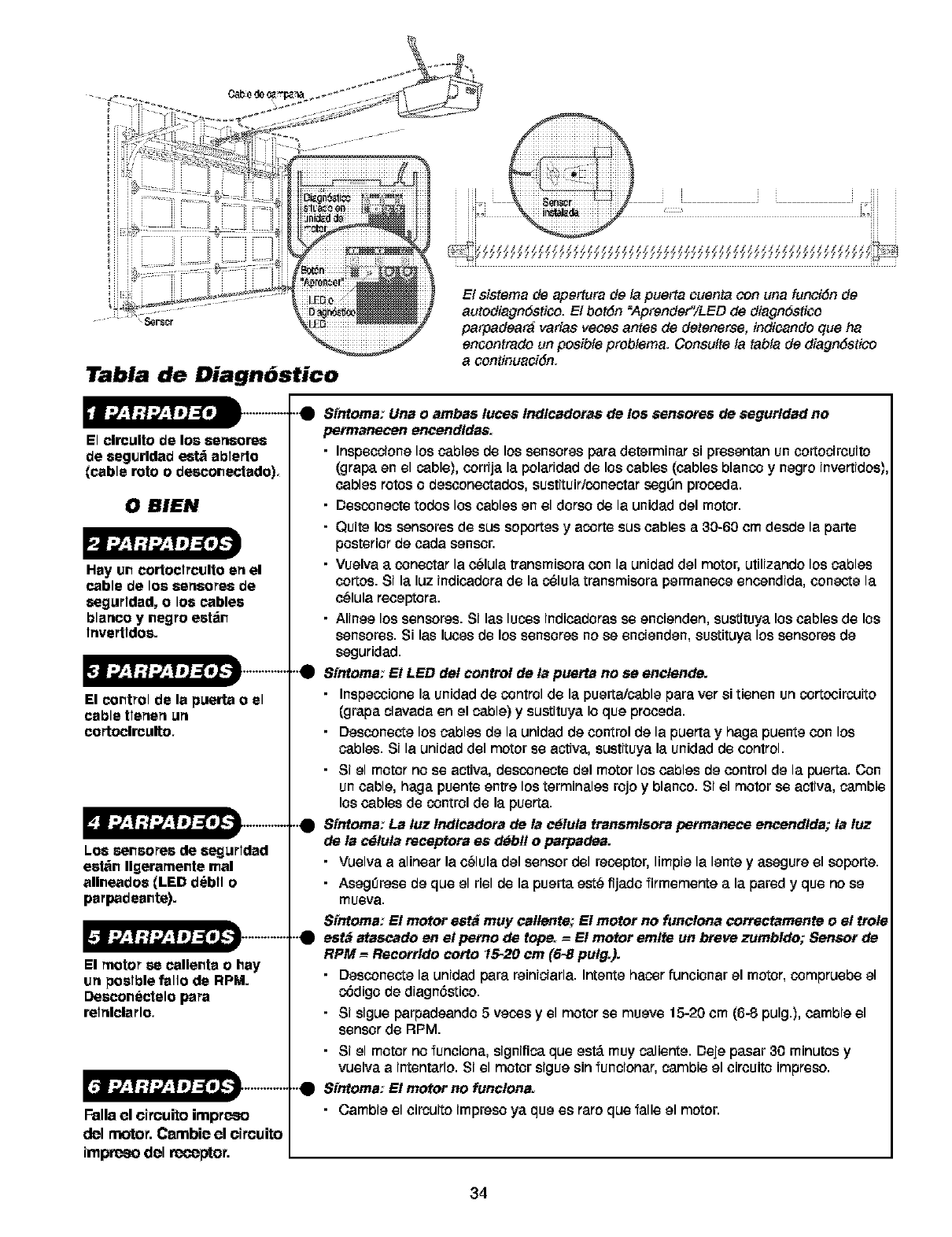

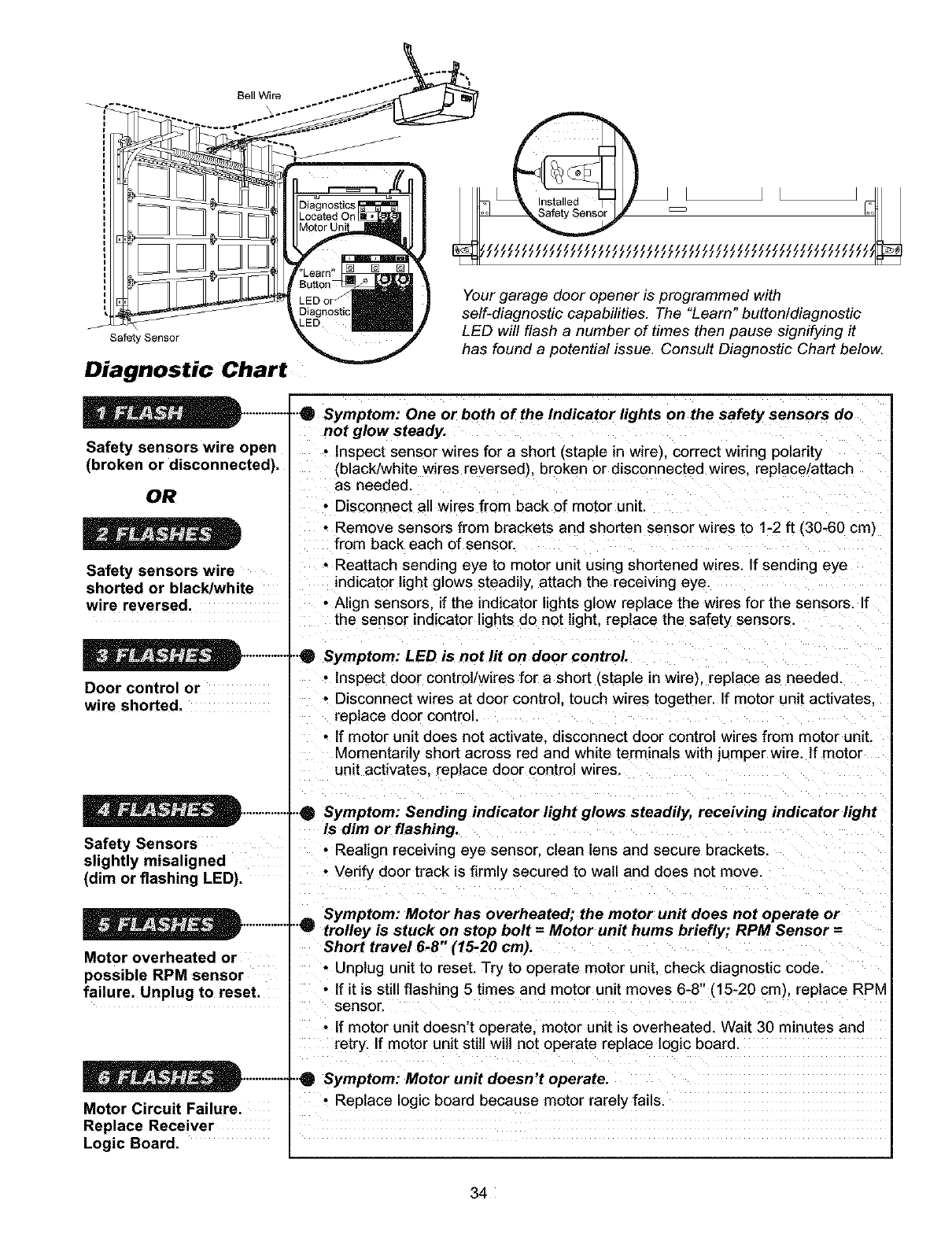

Diagnostic chart ......................................................... 34

Programming 35-36

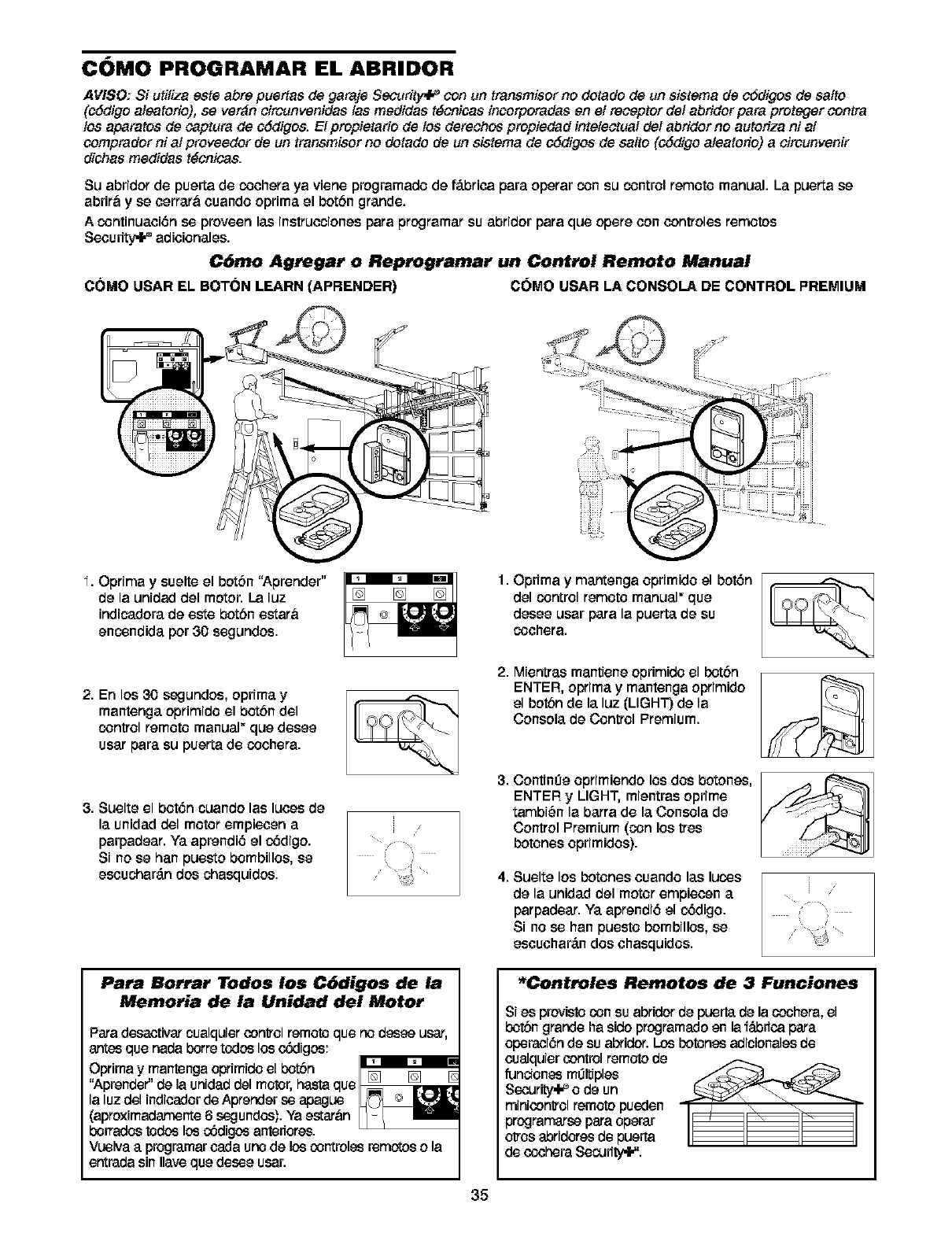

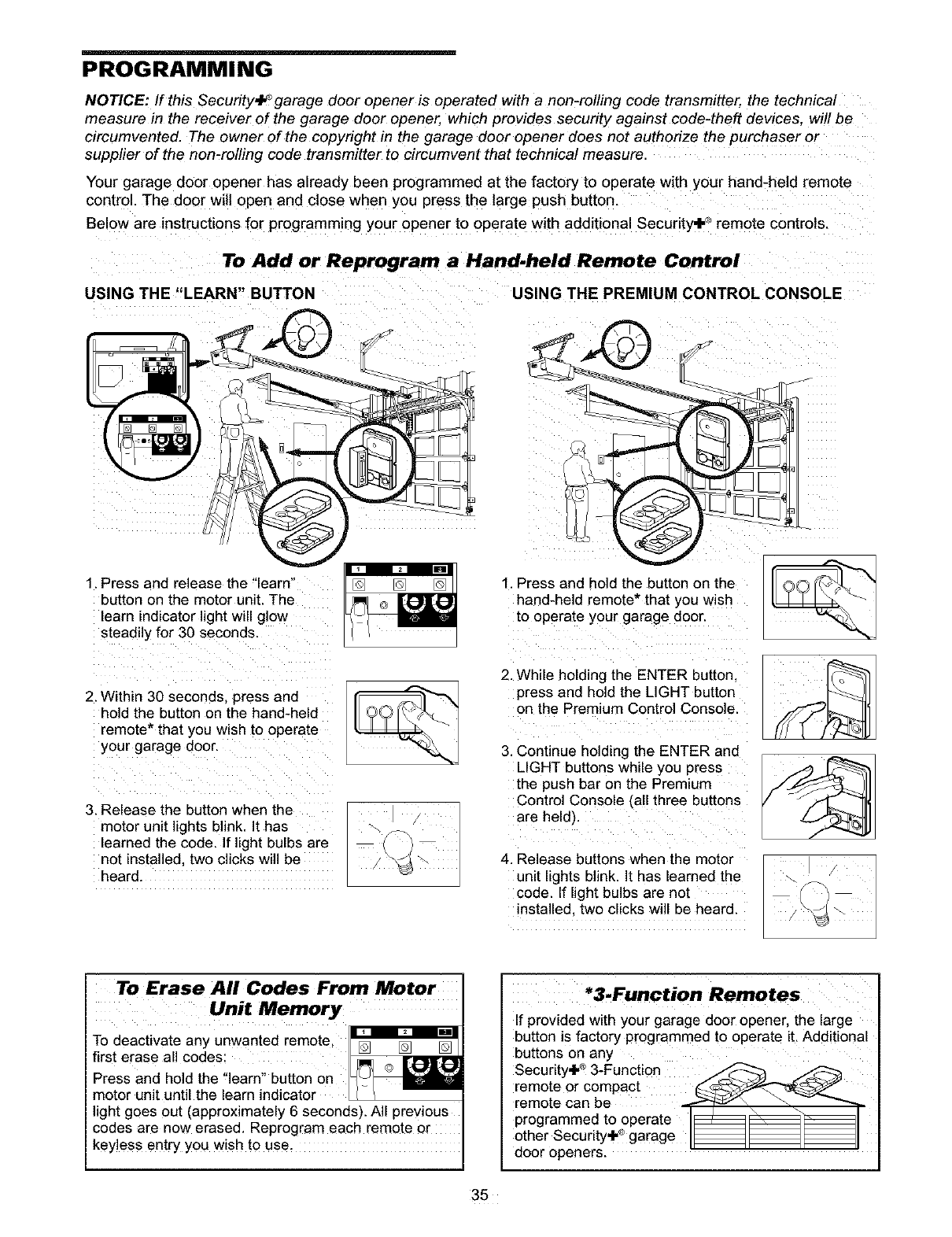

To add or reprogram a hand-held remote control .....35

To erase all codes ..................................................... 35

3-Function Remotes .................................................. 35

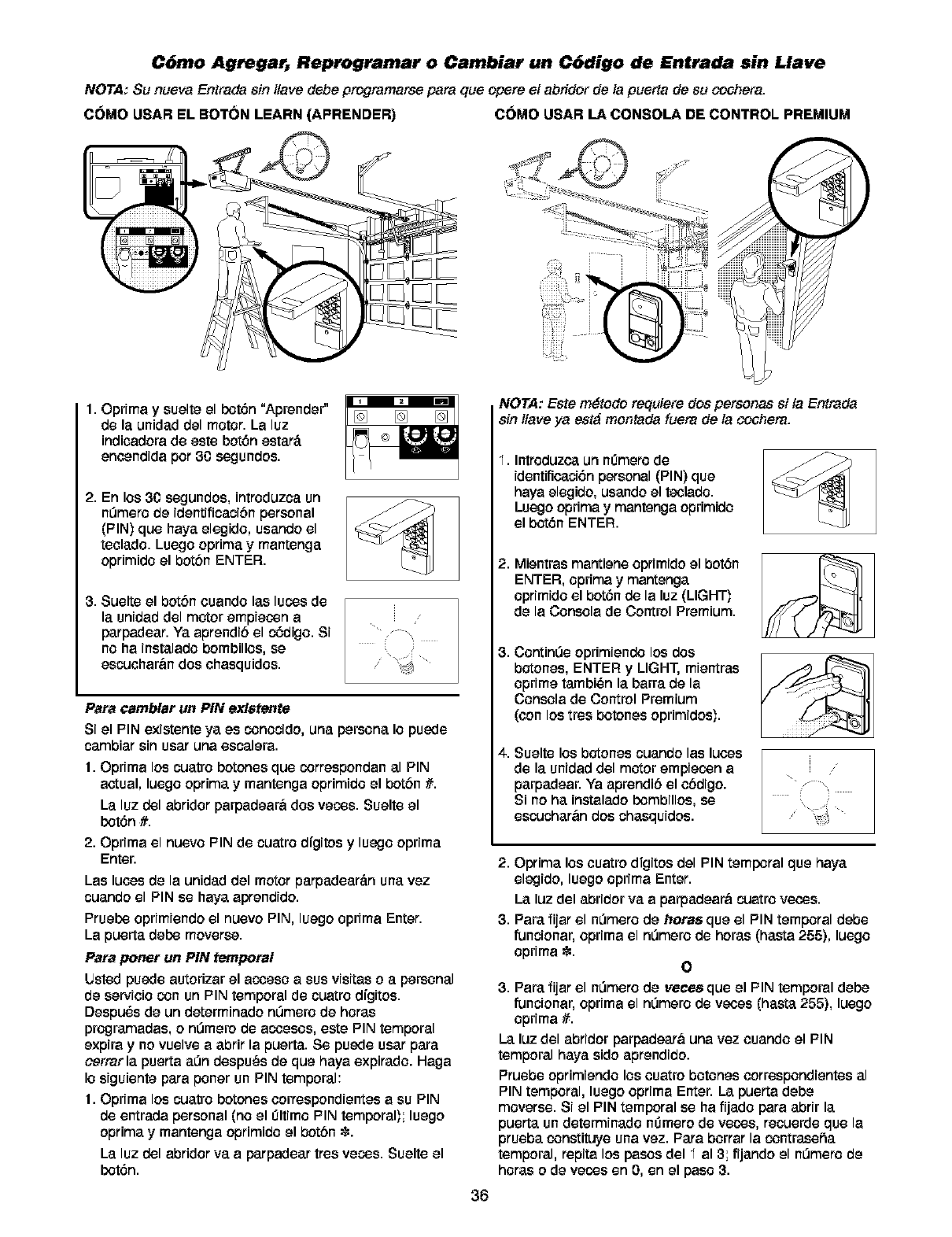

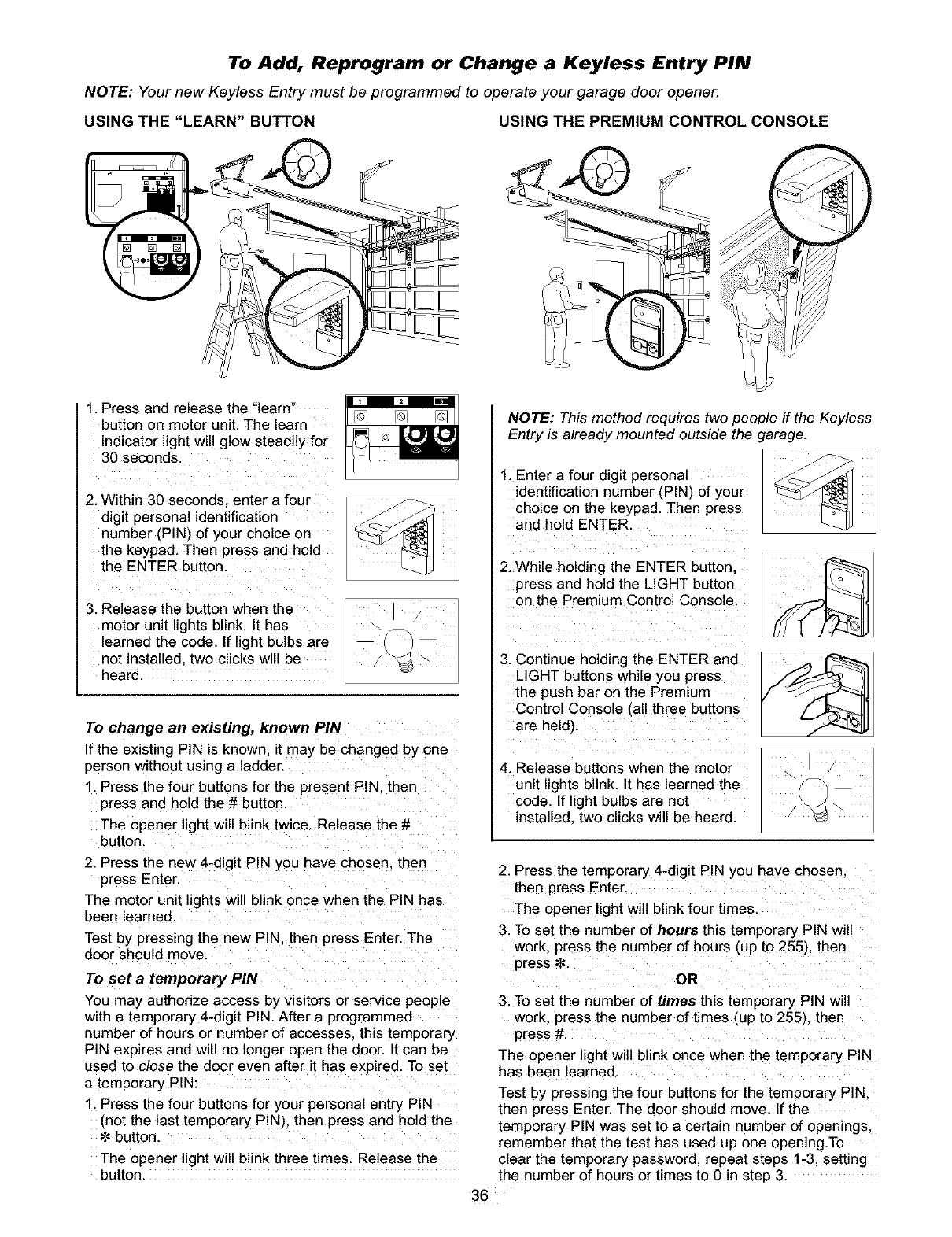

To add, reprogram or change

a Keyless Entry PIN .................................................. 36

Repair Parts 37.38

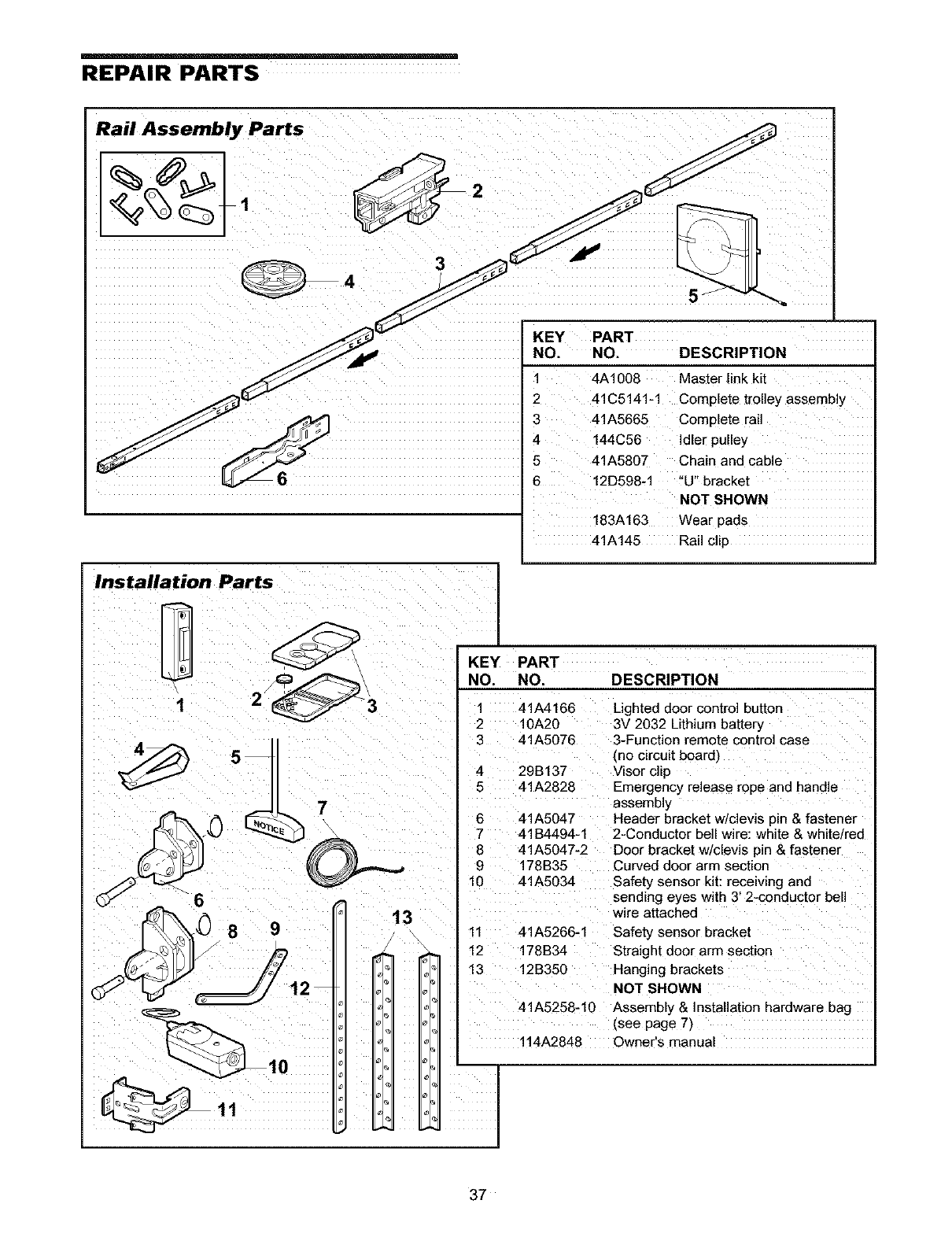

Rail assembly parts ................................................... 37

installation parts ........................................................ 37

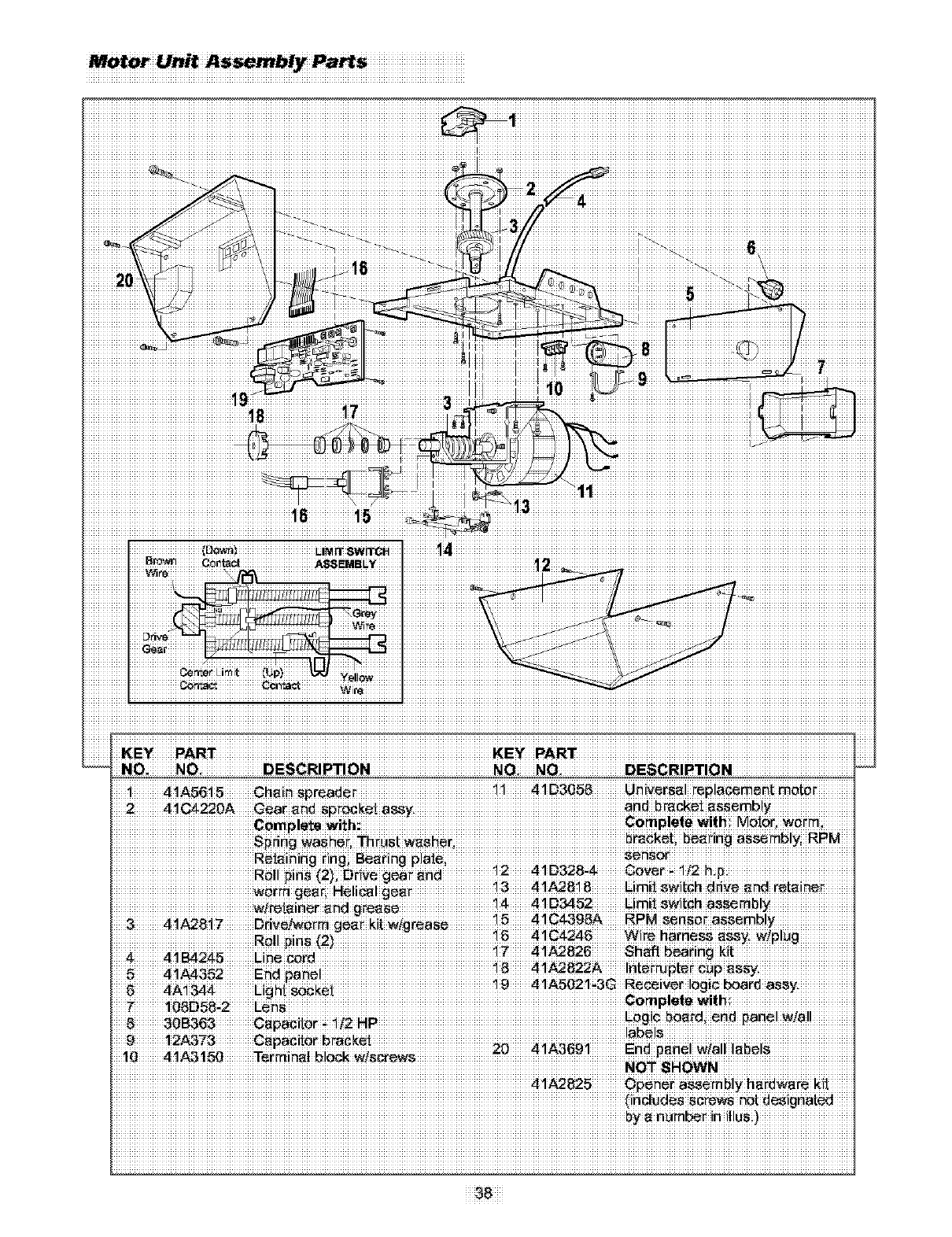

Motor unit assembly parts ......................................... 38

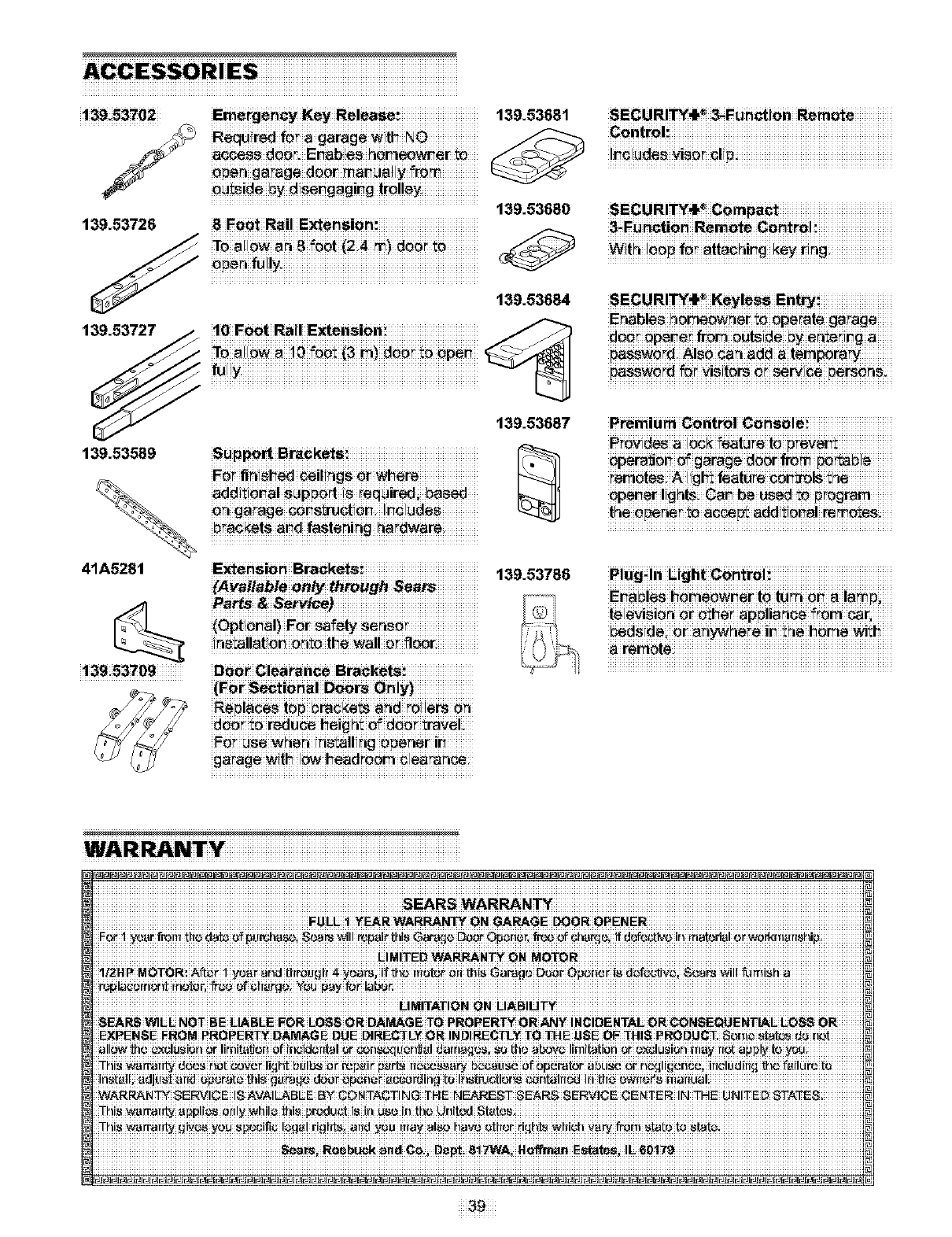

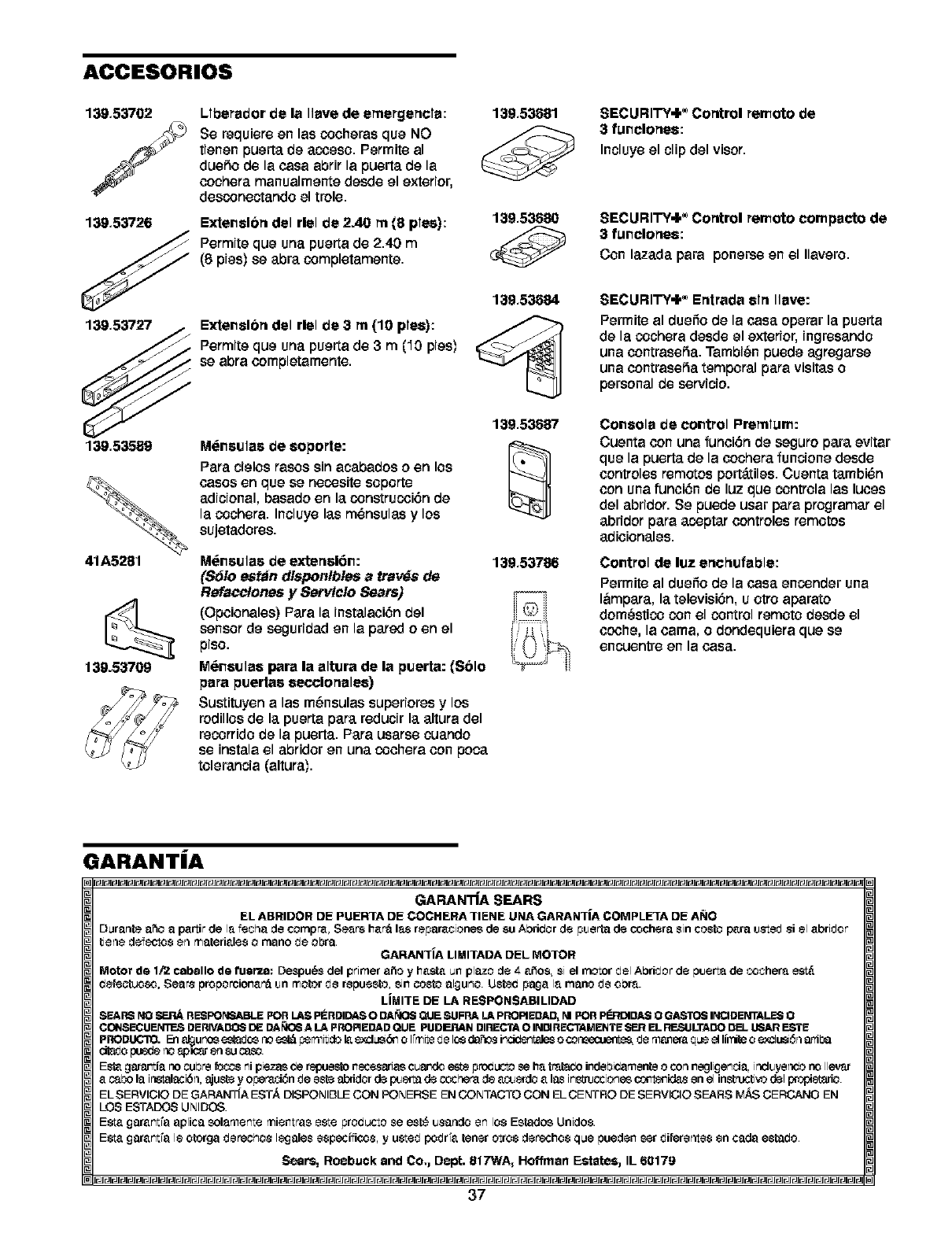

Accessories 39

Warranty

Repair Parts and Service

39

40

INTRODUCTION

Safety Symbol

and Signal Word Review

This garage door opener has been designed and tested to offer safe service provided it is installed, operated,

maintained and tested in strict accordance with the instructions and warnings contained in this manual.

Mechanical

Electrical

When you see these Safety Symbols and Signal

Words on the following pages, they will alert you to

the possibility of serious injury or death if you do

not comply with the warnings that accompany them.

The hazard may come from something mechanical

or from electric shock. Read the warnings carefully.

When you see this Signal Word on the following

pages, it will alert you to the possibility of damage to

your garage door and/or the garage door opener if

you do not comply with the cautionary statements

that accompany it. Read them carefully.

2

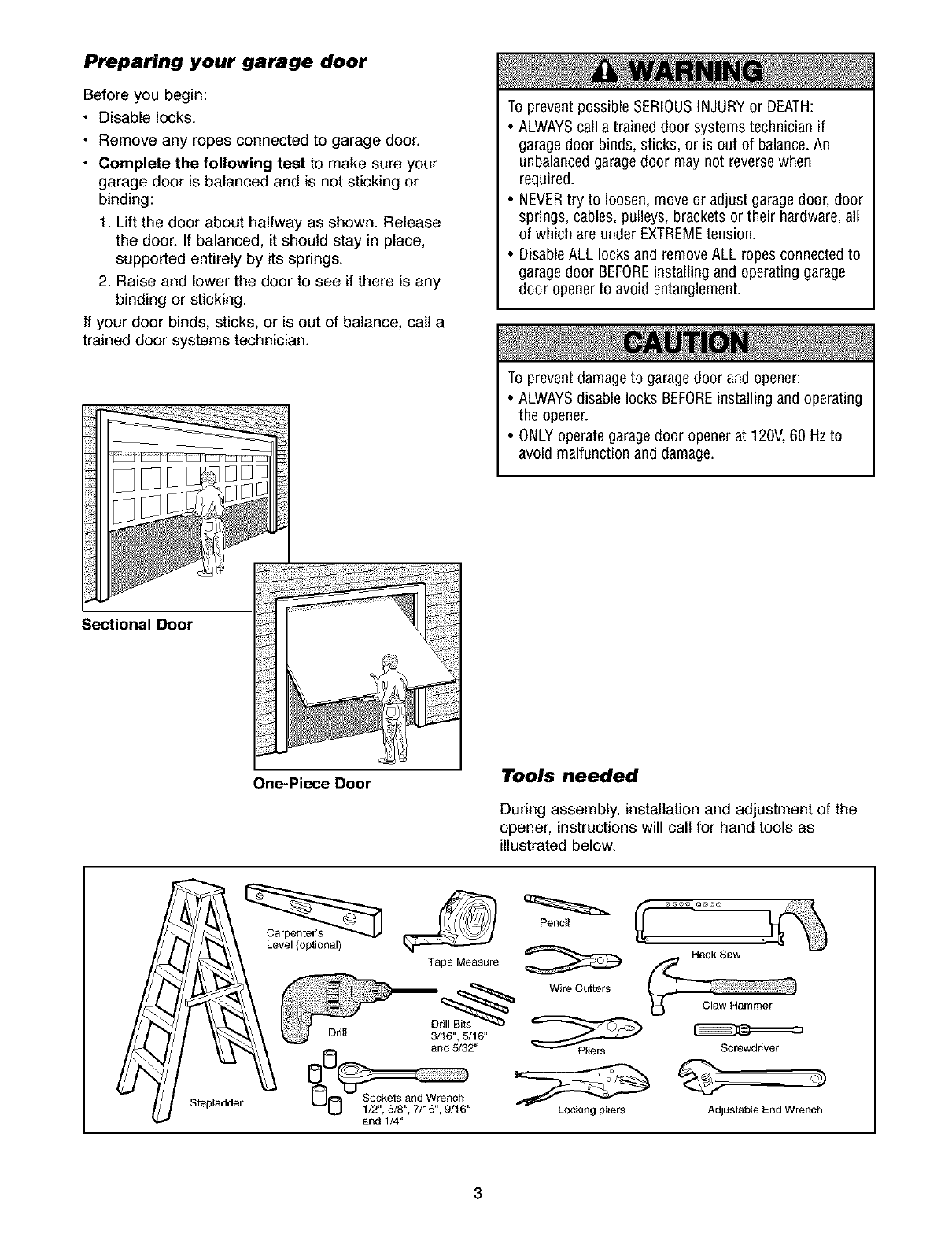

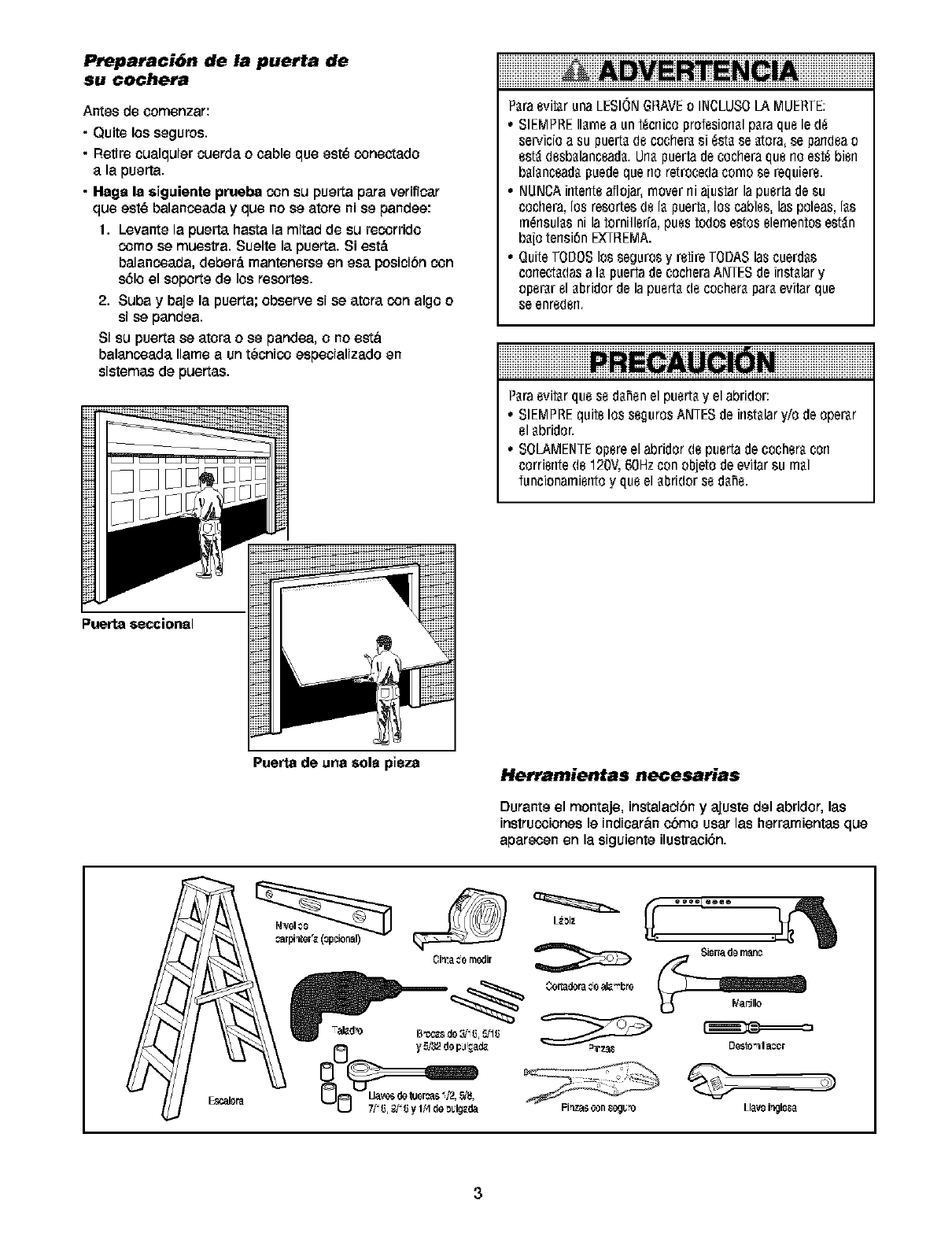

Preparing your garage door

Before you begin:

•Disable locks

• Remove any ropes connected to garage door

• Complete the following test to make sure your

garage door is balanced and is not sticking or

binding:

1 Lift the door about halfway as shown. Release

the door. If balanced, it should stay in place,

supported entirely by its springs.

2 Raise and lower the door to see if there is any

binding or sticking

If your door binds, sticks, or is out of balance, call a

trained door systems technician.

Sectional Door

To prevent possibleSERIOUSINJURY or DEATH:

•ALWAYScall a trained door systems technician if

garage door binds, sticks, or is out of balance.An

unbalancedgaragedoor may not reversewhen

required

• NEVERtry to loosen, move or adjust garage door, door

springs, cables, pulleys, brackets or their hardware, all

of which are under EXTREMEtension.

• DisableALL locks and remove ALL ropes connected to

garage door BEFOREinstalling and operating garage

door openerto avoid entanglement.

To preventdamage to garagedoor and opener:

• ALWAYSdisable locks BEFOREinstalling and operating

the opener.

• ONLYoperate garagedoor openerat 120V,60 Hz to

avoid malfunction and damage

One-Piece Door Tools needed

During assembly, installation and adjustment of the

opener, instructions will call for hand tools as

illustrated below.

Stepladder

Pencil

Level (optionml)

Tape Measure Hack Smw

Screwdriver

o)

Adjustable End Wrench

3

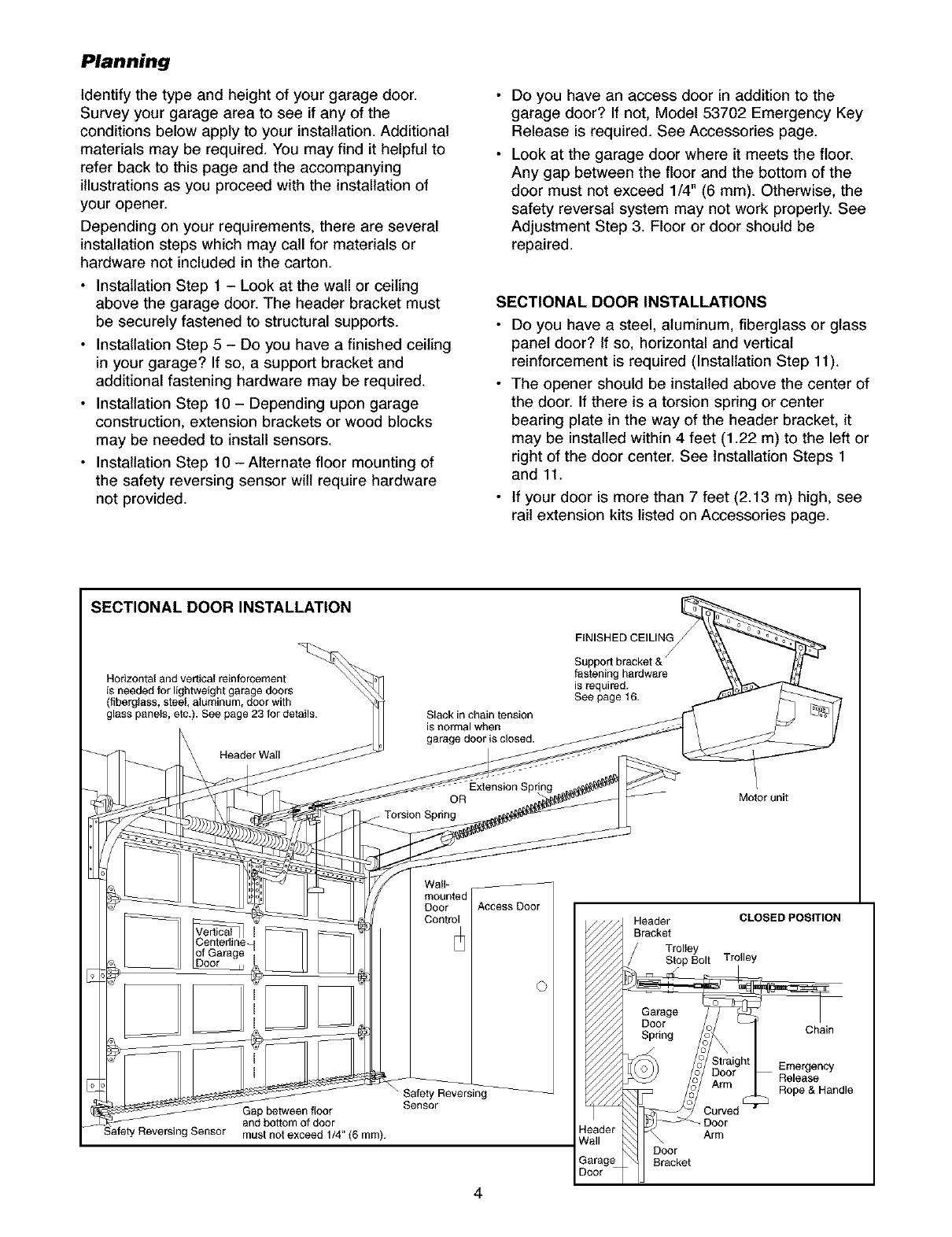

Planning

Identify the type and height of your garage door.

Survey your garage area to see if any of the

conditions below apply to your installation. Additional

materials may be required. You may find it helpful to

refer back to this page and the accompanying

illustrations as you proceed with the installation of

your opener.

Depending on your requirements, there are several

installation steps which may call for materials or

hardware not included in the carton.

•Installation Step 1 -Look at the wall or ceiling

above the garage door. The header bracket must

be securely fastened to structural supports.

• Installation Step 5 - Do you have a finished ceiling

in your garage? If so, a support bracket and

additional fastening hardware may be required.

• Installation Step 10 - Depending upon garage

construction, extension brackets or wood blocks

may be needed to install sensors.

• Installation Step 10 -Alternate floor mounting of

the safety reversing sensor will require hardware

not provided.

Do you have an access door in addition to the

garage door? If not, Model 53702 Emergency Key

Release is required. See Accessories page.

Look at the garage door where it meets the floor.

Any gap between the floor and the bottom of the

door must not exceed 1/4" (6 mm). Otherwise, the

safety reversal system may not work properly. See

Adjustment Step 3. Floor or door should be

repaired.

SECTIONAL DOOR INSTALLATIONS

Do you have a steel, aluminum, fiberglass or glass

panel door? If so, horizontal and vertical

reinforcement is required (Installation Step 11).

The opener should be installed above the center of

the door. If there is a torsion spring or center

bearing plate in the way of the header bracket, it

may be installed within 4 feet (1.22 m) to the left or

right of the door center. See Installation Steps 1

and 11.

• If your door is more than 7 feet (2.13 m) high, see

rail extension kits listed on Accessories page.

SECTIONAL DOOR INSTALLATION

FINISHED CEILING

Horizontal and vertical reinforcement

is needed for lightweight garage doors

(fiberglass, steel, aluminum, door with

glass panels, etc.). See page 23 for details.

Header Wall

Slack in chain tension

is normal when

garage door is closed.

fastening hardware

is required.

See page 16.

OR

fTorsion Spring

Motor unit

Wall-

Door

Contro

Gap between floor

and bottom of door

must not exceed 1/4" (6 mm).

Safety Reversing

Sensor

Access Door

}ader

all

Header CLOSED POSITION

Bracket

Trolley

Stop Bolt Trolley

Garage

sOOn gChain

P g 2

o Straig Emergency

_i_g _m °el Release

_ _id _ Rope& Handle

Door

Arm

Door

_rage

)or

4

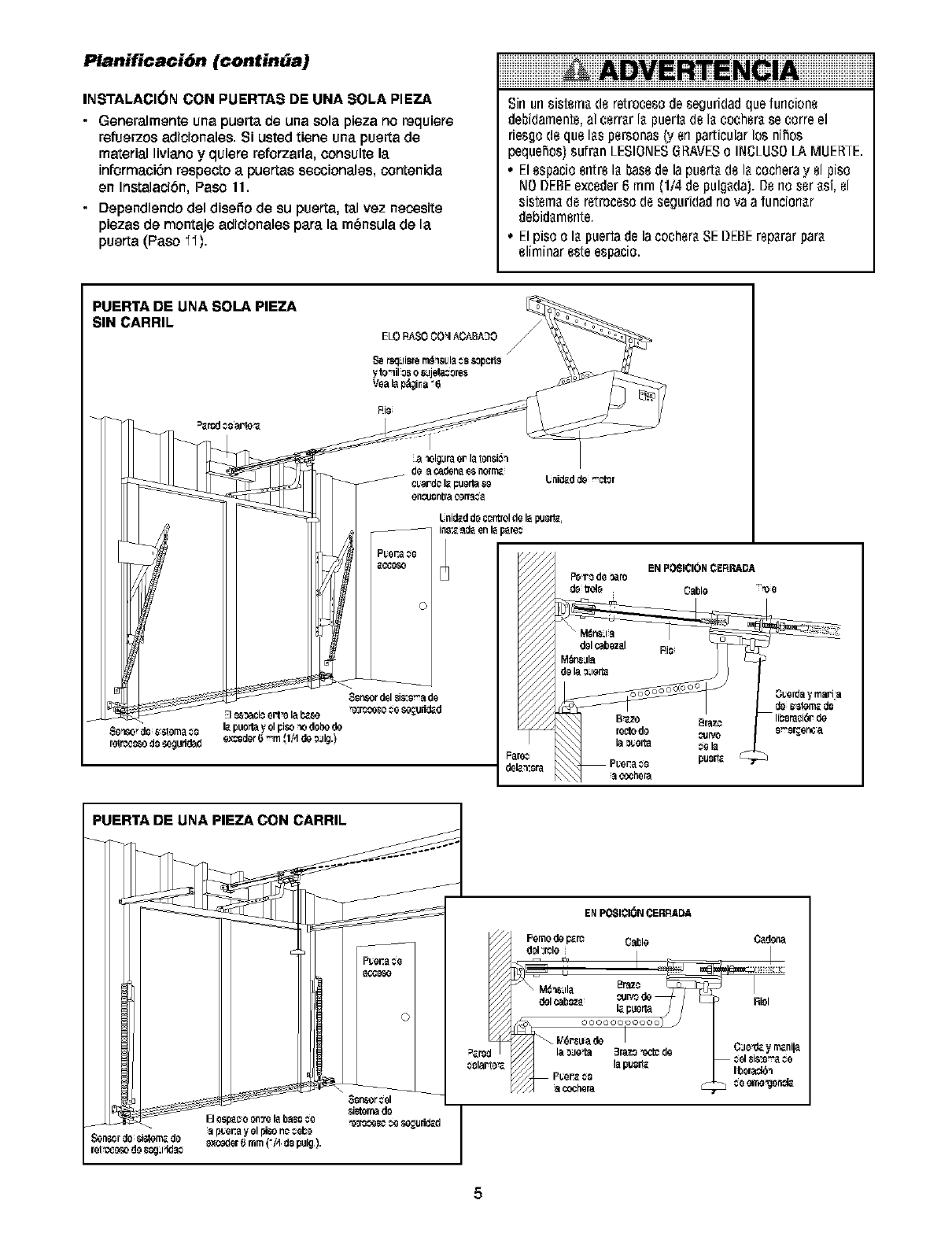

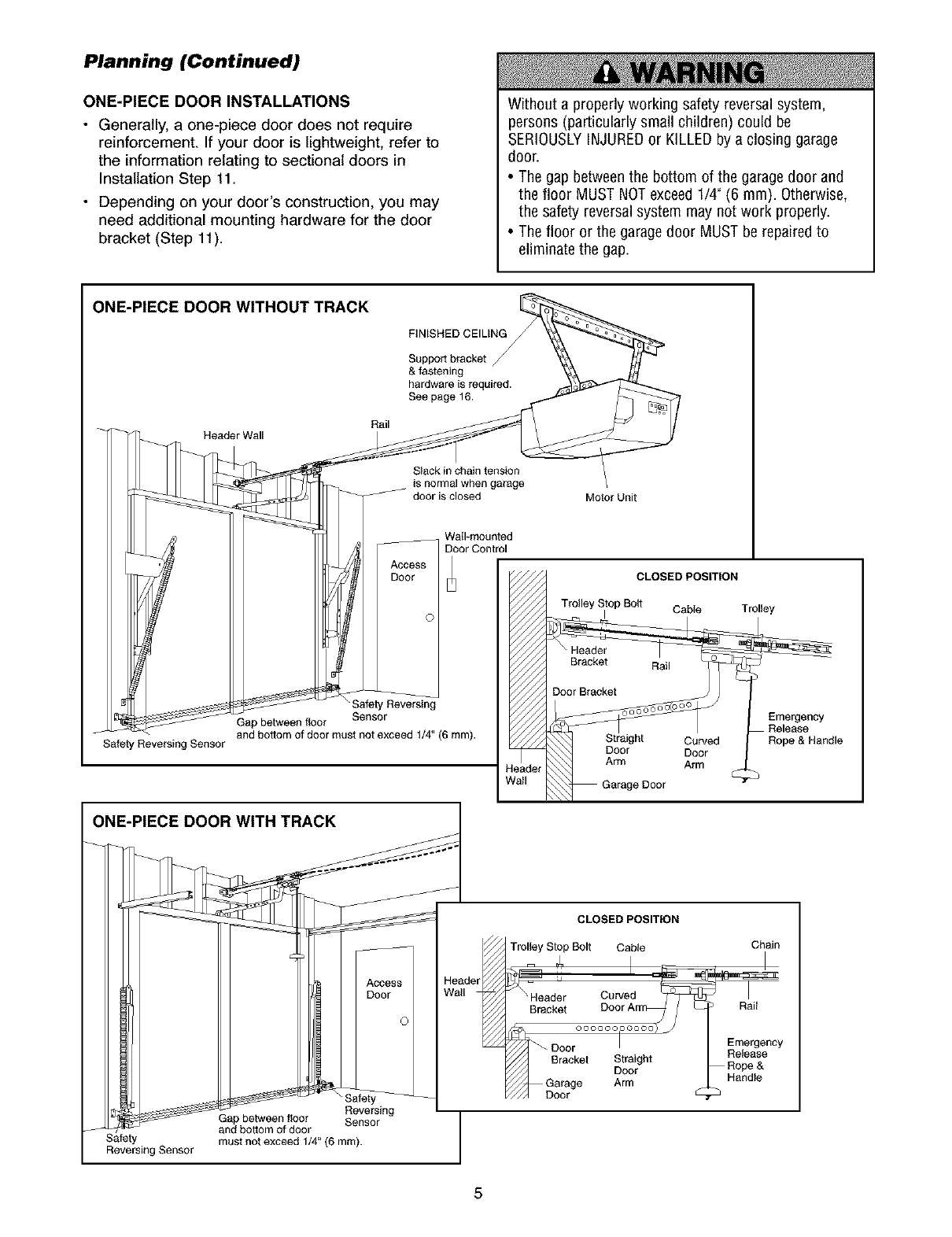

Planning (Continued)

ONE-PIECE DOOR INSTALLATIONS

•Generally, a one-piece door does not require

reinforcement. If your door is lightweight, refer to

the information relating to sectional doors in

Installation Step 11.

• Depending on your door's construction, you may

need additional mounting hardware for the door

bracket (Step 11).

Without a properly working safety reversalsystem,

persons (particularly small children) could be

SERIOUSLYINJUREDor KILLEDby a closing garage

door.

•The gap betweenthe bottom of the garagedoor and

the floor MUST NOTexceed 1/4" (6 ram). Otherwise,

the safety reversalsystem may not work properly.

• The floor or the garagedoor MUST be repairedto

eliminate the gap.

ONE-PIECE DOOR WITHOUT TRACK

FINISHED CEILING

Support bracket

& fastening

hardware is required.

See page 16.

Safety Reversing Sensor

Rail

Slack in chain tension

is normal when garage

door is closed

Wail-mounted

Door Control

Safety Reversing

Gap between floor Sensor

and bottom of door must not exceed 1/4" (6 rnm).

Motor Unit

Trolley Stop Bolt

eader

/atl

CLOSED POSITION

cable Trolley

Emergency

Release

Rope & Handle

ONE-PIECE DOOR WITH TRACK

Safety

Reversing Sensor

Access I

Door I

()1

Revel*sing

Gap between floor Sensor

and bottom of door

must not exceed 1/4" (6 mm).

CLOSED POSITION

Trolley Stop Bolt Cable

Header Cu_'ed

Bracket Door Ar

_D °°°°°°°©°

Door I

Bracket Straight

Door

Garage Arm

oct

Chain

Rail

Eme_ency

Release

Rope &

Handle

5

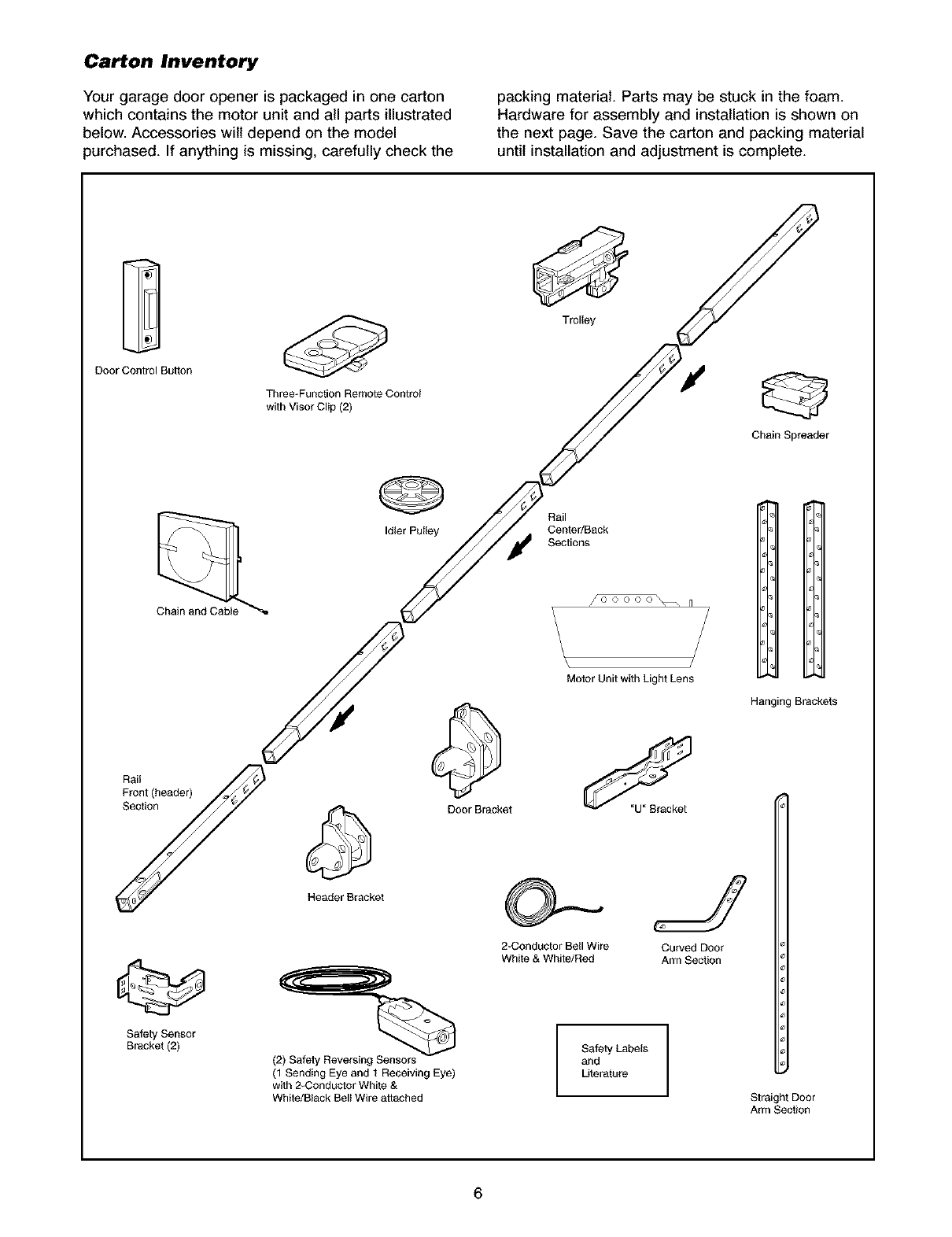

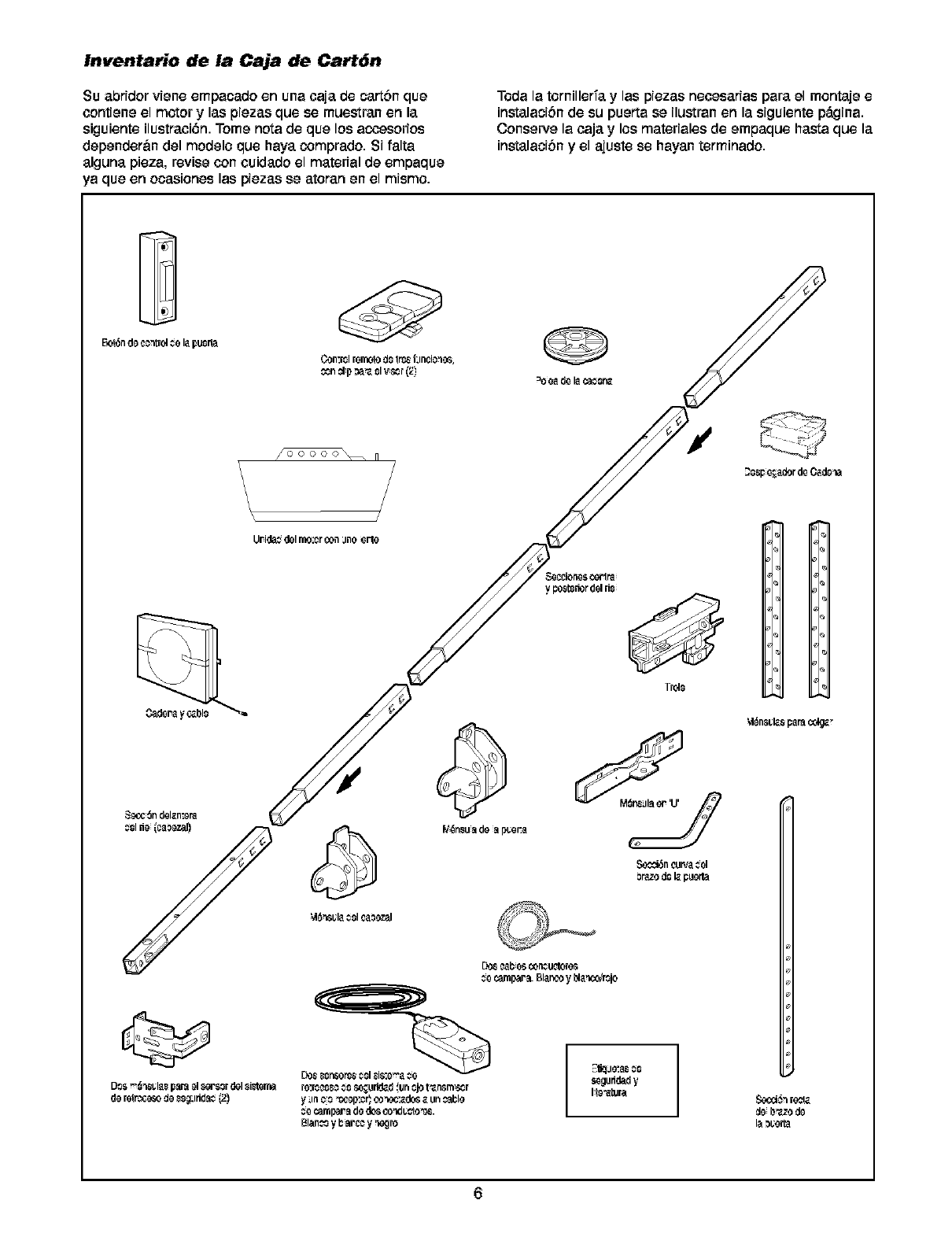

Carton Inventory

Your garage door opener is packaged in one carton

which contains the motor unit and all parts illustrated

below. Accessories wilt depend on the model

purchased. If anything is missing, carefully check the

packing material. Parts may be stuck in the foam.

Hardware for assembly and installation is shown on

the next page. Save the carton and packing material

until installation and adjustment is complete.

Door Control Button

Three*Function Remote Control

with Visor Clip (2)

Trolley

Chain Spreader

Idler Pulley

Rail

CentedBack

Sections

H

Motor Unit with Light Lens

Hanging Brackets

Rraoln!(header)._

Y

Safety Sensor

Bracket (2)

Door Bracket

HeaderBracket

(2) Safety Reversing_

(1 Sending Eye and I Receiving Eye)

with 2-Conductor White &

White/Black Bell Wire attached

2-Conductor Bell Wire

White & White/Red

"U" Bracket

Curved Door

Arm Section

Safety Labels

and

Literature

Straight Door

Arm Section

6

Hardware Inventory

Separate all hardware and group as shown below for the assembly and installation procedures.

ASSEMBLY HARDWARE

© @ ©

Lock Nut Lock Washer Nut

1/4"-20 (2) 3/8" (1) 3/8" (1)

Bolt 1/4"-20x1-314" (2)

Trolley Threaded Shaft (1)

INSTALLATION HARDWARE

i

Master

Link (2) Idler Bolt (1)

Carriage Bolt

1/4"-20xl/2" (2)

Wing Nut Ring Nut 5/16"q8 (8)

1/4"-20 (2) Fastener (3)

Lag Screw Hex Bolt

5/16"_9x1_5/8" (2) 5/16"_18x7/8" (4)

Lag Screw Screw

5/16"-18x1_7/8" (2) 6ABxl-1/4" (2)

©

LockWasher 5/16" (7)

Handle

Insulated

Staples (30)

Screw 6-32xl" (2)

Carriage Bolt

5/16"q 8x2q/2" (2) Drywall Anchors (2) Spacer (2)

Clevis Pin Clevis Pin Clevis Pin

5/16"x1-1/2" (1) 5/16"x1" (1) 5/16"x1-1/4" (1)

l

Rope

7

ASSEMBLY STEP 1

Assemble the Rail & Install the l_olley

To avoid installation difficulties, do not run the

garage door opener until instructed to do so.

The front rail has a cut out "window" at the door end

(see illustration). The hole above this window is

larger on the top of the rail than on the bottom. A

smaller hole 3-1/2" (8.9 cm) away is close to the rail

edge. Rotate the back rail so it has a similar hole

close to the opposite edge, about 4-3/4" (12 cm)

from the far end. NOTE: Using the sequence above

the clips will be facing down.

1. Remove the straight door arm and hanging

bracket packaged inside the front rail and set

aside for Installation Step 5 and 12. NOTE: To

prevent INJURY while unpacking the rail carefully

remove the straight door arm stored within the rail

section.

2. Align the rail sections on a flat surface as shown

and slide the tapered ends into the larger ones.

Tabs along the side will lock into place.

To prevent INJURYfrom pinching, keep hands and

fingers away from the joints while assembling the rail.

NOTE: Rail sections may be assembled with the

clips up or down (down is preferred) disassembly of

rail may damage clips.

3. Place the motor unit on packing material to protect

the cover, and rest the back end of the rail on top.

For convenience, put a support under the front

end of the rail.

4. As a temporary trolley stop, clamp locking pliers

onto the rail 8" (20 cm) from the center of the idler

pulley hole, as shown.

5. Check to be sure there are 4 plastic wear pads

inside the inner trolley. If they became loose

during shipping, check all packing material. Snap

them back into position as shown.

6. Slide the trolley assembly along the rail from the

back end to the locked pliers.

KEEP LARGER

HOLE ON TOP

FRONT RAIL

(TOP)

Clip"

Tapered

End of

Rail

End

Trolley

Tapered

End

(TO MOTOR UNIT)

End

8" (20 cm) Distance from End

idler Pulley Hole

Tabs

Window

CutOut

\Front Rail

Idler (TO DOOR)

Inner Trolley

Wear Pads

Outer Trolley

8

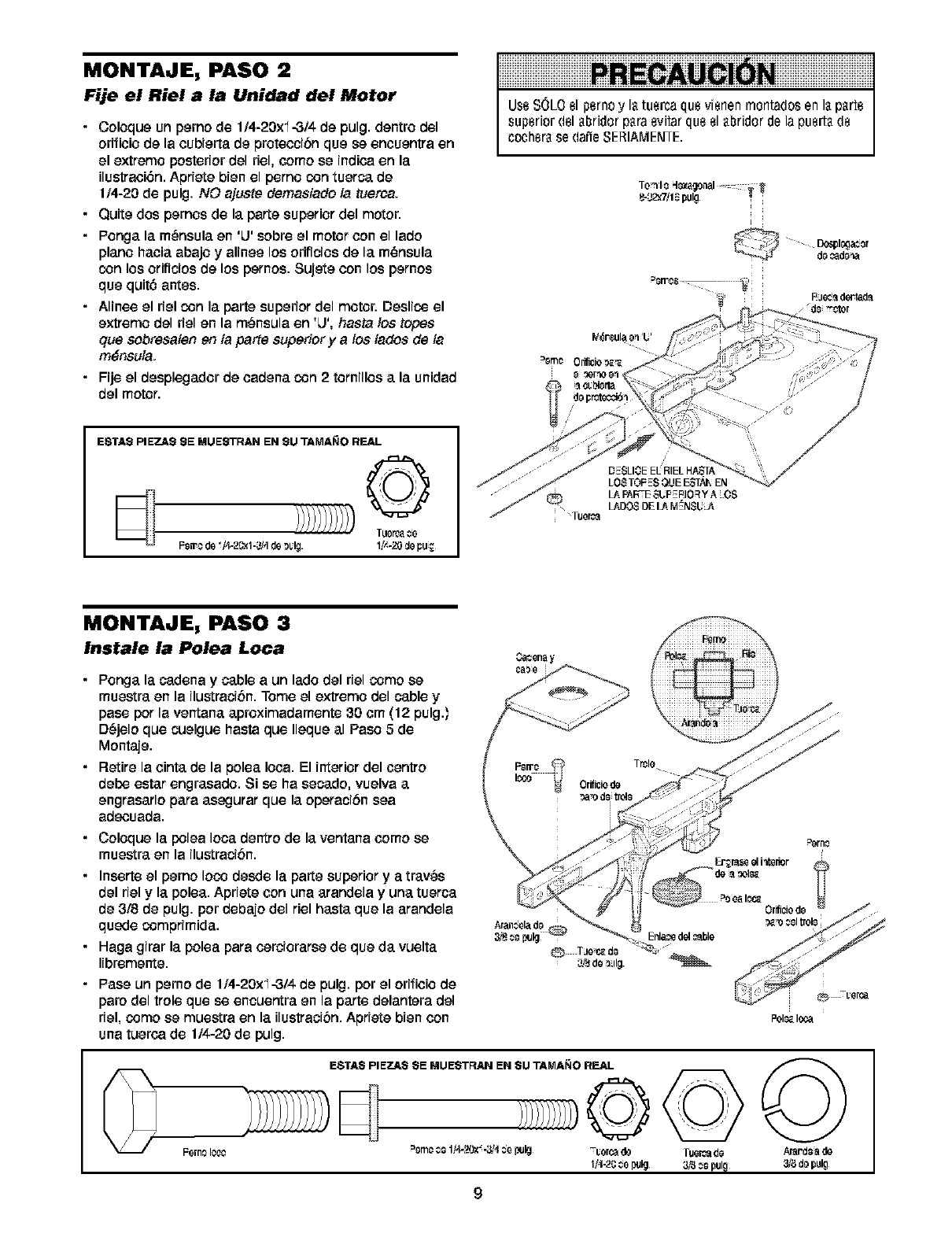

ASSEMBLY STEP 2

Fasten the Rail to the Motor Unit

•Insert a 1/4"-20xl-3/4 bolt into the cover protection

bolt hole on the back end of the rail as shown.

Tighten securely with a 1/4"-20 lock nut. Do NOT

overtighten.

• Remove the two bolts from the top of the motor

unit.

• Place the "U" bracket, flat side down onto the

motor unit and align the bracket hole with the bolt

holes. Fasten with the previously removed bolts.

• Align the rail assembly with the top of the motor

unit. Slide the rail end onto the "U" bracket, all the

way to the stops that protrude on the top and sides

of the bracket.

• Attach spreader to the motor unit with two screws.

To avoid SERIOUSdamage to garagedoor opener,

use ONLYthose bolts/fasteners mounted in the top of

the opener.

Bolt

Hex Screws _==_o

8-32x7/16" 11I"

I I

I i

Bolts -

"U" Bracket

Cover

I _ Chain

Spreader

Motor Unit

_Sprecket

HARDWARE SHOWN ACTUAL SIZE ©

Lock Nut

Bolt 1/4"-20x1-3/4 1/4"-20

SLIDE RAIL TO STOPS

ON TOP AND SIDES

OF BRACKET

Lock Nut

ASSEMBLY STEP 3

Install the Idler Pulley

• Lay the chain/cable beside the rail, as shown.

Grasp the end of the cable and pass

approximately 12" (30 cm) of cable through the

window. Allow it to hang until Assembly Step 5.

• Remove the tape from the idler pulley. The inside

center should be pre-greased. If dry, regrease to

ensure proper operation.

• Place the idler pulley into the window as shown.

• Insert the idler bolt from the top through the rail

and pulley. Tighten with a 3/8" lock washer and nut

underneath the rail until the lock washer is

compressed.

• Rotate the pulley to be sure it spins freely.

• Insert a 1/4"-20xl-3/4 bolt into the trolley stop hole

in the front of the rail as shown. Tighten securely

with a 1/4"-20 lock nut.

Chain and

Cable

Trolley

Lock

Washer

3/8" I_1 Nut 3/8"

Bolt

Grease

Inside Pulley

Idler

Pulley Trolley

Stop HOl,

Cable Link /

I

Lock

_ut

Idler Pulley

Idler Bolt

HARDWARE SHOWN ACTUAL SIZE

Bolt 1/4"-20xl-3/4 Lock Nut 1/4"-20 Nut 3/8" Lock Washer 3/8"

9

ASSEMBLY STEP 4

Install the Chain/Cable

1. Pull the cable around the idler pulley and toward

the trolley.

2. Connect the cable to the retaining slot on the

trolley, as shown (Figure 1):

• From below, push pins of master link bar up

through cable link and trolley slot.

• Push master link cap over pins and past pin

notches.

• Slide clip-on spring over cap and onto pin

notches until both pins are securely locked in

place.

3. With the trolley against the pliers, dispense the

remainder of the cable/chain along the rail toward

the motor unit into the slot on the chain spreader,

around the sprocket onto the chain spreader and

continuing to the trolley assembly. The sprocket

teeth must engage the chain (Figure 2).

4. Check to make sure the chain is not twisted, then

connect it to the threaded shaft with the remaining

master link.

5. Thread the inner nut and lock washer onto the

trolley threaded shaft (Figure 3).

6. insert the trolley threaded shaft through the hole in

the trolley. Be sure the chain is not twisted

(Figure 4).

7. Loosely thread the outer nut onto the trolley

threaded shaft.

8. Remove the locking pliers.

Figure 2RexScrews_

8-32x7/16" :

Chain

Spreader

"U" Bracket :MOtOrUnit

Bolt

To avoid possible SERIOUSINJURYto fingers from

moving garage door opener:

• ALWAYSkeep handclear of sprocket while operating

opener.

• Securely attach chain spreader BEFOREoperating.

Dispensing Carton

Leave Chain and Cable

Inside Dispensing

to Prevent Kinking.

Keep Chain and Cable

Taut When Dispensing

Figure 1

, :

i

Master Link _Link

Clip-On Spring_ Master

Cap

o j

clip.onSpri Master

Cable : :

Link : , /

, , Trolley

_: , Threaded :Pn

_ Shaft ,_ Notch

_ __ Master

" Hole Link Bar

Idler _,__ F_ Sl-otted Hole '

o,ey O : r

Figure 3

,eaded

Shaft

" Inner Nut

•JLock 5/16"

Washer

5/16"

Figure 4

Trolley

Threaded

Shaft

Round

Hole

lO

ASSEMBLY STEP 5

Tighten the Chain

•Spin the inner nut and lock washer down the

trolley threaded shaft, away from the trolley.

•To tighten the chain, turn outer nut in the direction

shown (Figure 1).

• When the chain is approximately 1/4" (6 mm)

above the base of the rail at its midpoint, re-tighten

the inner nut to secure the adjustment.

Sprocket noise can result if chain is too loose.

When installation is complete, you may notice some

chain droop with the door closed. This is normal. If

the chain returns to the position shown in Figure 2

when the door is open, do not re-adjust the chain.

NOTE: During future maintenance, ALWAYS pull the

emergency release handle to disconnect trolley

before adjusting chain.

NOTE: You may notice loosening of chain after

Adjustment Step 3 (Test the Safety Reversal

System). Check for proper tension and readjust

chain if necessar_ Then repeat Adjustment Step 3.

You have now finished assembling your garage

door opener. Please read the following warnings

before proceeding to the installation section.

Figure ITrolley

Outer Lock Threaded

Nut Washer Shaft

TO Tighten Outer Nut

Figure 2

TO Tighten

Inner Nut

Chain i

I

Base of Rail Mid!length of Rail

INSTALLATION

IMPORTANT INSTALLATION INSTRUCTIONS

To reduce the risk of severe injury or death:

1. READAND FOLLOWALL INSTALLATIONWARNINGS

AND INSTRUCTIONS.

2. Install garage door opener only on properly balanced

and lubricated garagedoor. An improperly balanced

door may not reversewhen required and could result in

SEVEREINJURY or DEATH.

3. All repairs to cables, spring assembliesand other

hardware MUST be made by a trained door systems

technician BEFOREinstalling opener.

4. Disableall locks and remove all ropes connected to

garagedoor BEFOREinstalling openerto avoid

entanglement.

5. Install garage door opener 7 feet (2.13 m) or more

above floor.

6. Mount emergency releasehandle 6 feet (1.83 m) above

floor.

7. NEVERconnect garage door openerto power source

until instructed to do so.

8. NEVERwear watches, rings or loose clothing while

installing or servicing opener.Theycould be caught in

garage door or opener mechanisms.

9. Install wall-mounted garagedoor control:

• within sight of the garage door.

• out of reach of children at minimum height of 5 feet

(1.5m).

• away from all moving parts of the door.

10. Placeentrapment warning label on wall next to garage

door control.

11. Place manual release/safetyreversetest label in plain

view on inside of garage door.

12. Upon completion of installation, test safety reversal

system. Door MUST reverseon contact with a

1-1/2" (3.8 cm) high object (or a 2x4 laid flat) on

the floor.

11

INSTALLATION STEP 1

Determine the Header Bracket

Location

To prevent possible SERIOUSINJURY or DEATH:

•Header bracket MUST be RIGIDLYfastened to

structural support on headerwall or ceiling, otherwise

garage door might not reversewhen required. DONOT

install header bracket over drywall.

• Concrete anchors MUST be used if mounting header

bracket or 2x4 into masonry.

• NEVERtry to loosen, move or adjust garage door,

springs, cables, pulleys, brackets, or their hardware,

all of which are under EXTREMEtension.

• ALWAYScall a trained door systems technician if

garage door binds, sticks, or is out of balance.An

unbalanced garagedoor might not reversewhen

required.

Installation procedures vary according to garage door

types. Follow the instructions which apply to your

door.

1. Close the door and mark the inside vertical

centerline of the garage door.

2. Extend the line onto the header wall above the

door.

You can fasten the header bracket within 4 feet

(1.22 m) of the left or right of the door center

only if a torsion spring or center bearing plate

is in the way; or you can attach it to the ceiling

(see page 13) when clearance is minimal. (It

may be mounted on the wall upside down if

necessary, to gain approximately 1/2" (1 cm).

If you need to install the header bracket on a 2x4

(on wall or ceiling), use lag screws (not provided)

to securely fasten the 2x4 to structural supports as

shown here and on page 13.

3. Open your door to the highest point of travel as

shown. Draw an intersecting horizontal line on the

header walt above the high point:

• 2" (5 cm) above the high point for sectional door

and one-piece door with track.

• 8" (20 cm) above the high point for one-piece

door without track.

This height wilt provide travel clearance for the top

edge of the door.

NOTE: If the total number of inches exceeds the

height available in your garage, use the maximum

height possible, or refer to page 13 for ceiling

installation.

Header Wall

Unfinishe_

Ceilin OPTIONAL

gCEILING

MOUNT

FOR

HEADER

BRACKET

Vertical Centerline

of Garage Door

2x4 Structural

Suppods

Header Wal_

"--'--2" (5 cm) Track

of Travel

Door

Sectional door with curved track

4eader Wall Track

/f Highest Point

of Travel

One-piece door with horizontal track

_0 ci_)HeaderWall

Doer __ _!igihl!;tel

One-piece door without track:

jamb hardware

Header Wall

Pivot

One-piece door without track:

pivot hardware

12

INSTALLATION STEP 2

Install the Header Bracket

You can attach the header bracket either to the wall

above the garage door, or to the ceiling. Follow the

instructions which will work best for your particular

requirements. Do not install the header bracket

over drywall. If installing into masonry, use

concrete anchors (not provided).

WALL HEADER BRACKET INSTALLATION

• Center the bracket on the vertical centerline with

the bottom edge of the bracket on the horizontal

line as shown (with the arrow pointing toward the

ceiling).

• Mark the vertical set of bracket holes (do not use

the holes designated for ceiling mount). Drill 3/16"

pilot holes and fasten the bracket securely to a

structural support with the hardware provided.

HARDWARESHOWNACTUALSIZE

Lag Screw

5/16"-9xl-5/8"

Wall Mount

Optional

Mounting Holes

Header

Wall

2x4

Structural

Support

/

Horizontal

Line / /

/

Highest Point of

Garage Door Travel

Ve_ical

Centerline

Door

Lag Screws

5/16"x9x1-5/8"

DoorSp#ng

f

Garage

Door

Centetline

of Garage Door

CEILING HEADER BRACKET INSTALLATION

• Extend the vertical centerline onto the ceiling as

shown.

• Center the bracket on the vertical mark, no more

than 6" (15 cm) from the walt. Make sure the arrow

is pointing away from the wall. The bracket can be

mounted flush against the ceiling when clearance

is minimal.

• Mark the side holes. Drill 3/16" pilot holes and

fasten bracket securely to a structural support with

the hardware provided.

Ceiling Mounting Holes

Header /

Bracket

6" (15 cm) Maximum

Door

Spring

_J

Lag Screws

5/16"x9x1-5/8"

Header Wall

13

Header Bracket

Idler Pulley

INSTALLATION STEP 3

Attach the Rail to the Header

Bracket

NOTE: (Optional) With some existing installations,

you may re-use the old header bracket with the two

plastic spacers included in the hardware bag. Place

the spacers inside the bracket on each side of the

rail, as illustrated.

• Position the opener on the garage floor below the

header bracket. Use packing material as a

protective base. NOTE: If the door spring is in the

way you'll need help. Have someone hold the

opener securely on a temporary support to allow

the rail to clear the spring.

• Position the rail bracket against the header

bracket.

• Align the bracket holes and join with a clevis pin

5/16"xl-1/2" as shown.

• Insert a ring fastener to secure.

0

Mounting

Hole

Header Bracket 0

Mounting

Hote

OPTION WITH SOME

EXISTING

INSTALLATIONS

Garage

Door Opener Carton or

Suppod

HARDWARE SHOWN ACTUAL SIZE

C0

Clevis Pin 5/16" x 1-1/2" Ring fastener

14

INSTALLATION STEP 4

Position the Opener

Follow instructions which apply to your door type as

illustrated.

SECTIONAL DOOR OR ONE-PIECE DOOR WITH

TRACK

A 2x4 laid flat is convenient for setting an ideal

door-to-rail distance.

•Remove foam packaging.

• Raise the opener onto a stepladder. You will need

help at this point if the ladder is not tall enough.

• Open the door all the way and place a 2x4 laid flat

on the top section beneath the rail.

• If the top section or panel hits the trolley when you

raise the door, pull down on the trolley release arm

to disconnect inner and outer sections. Slide the

outer trolley toward the motor unit. The trolley can

remain disconnected until Installation Step 12

is completed.

To prevent damage to garage door, rest garage door

opener rail on 2x4 placed on top section of door.

Rail

2x4 is used to determine

the correct mounting height

from ceiling.

ENGAGED

ONE-PIECE DOOR WITHOUT TRACK

A 2x4 on its side is convenient for setting an ideal

door-to-rail distance.

• Remove foam packaging.

• Raise the opener onto a stepladder. You will need

help at this point if the ladder is not tall enough.

• Open the door all the way and place a 2x4 on its

side on the top section of the door beneath the rail.

• The top of the door should be level with the top of

the motor unit. Do not position the opener more

than 4" (10 cm) above this point.

_ 2x4 is used to determine

the correct mounting height

from ceiling.

15

INSTALLATION STEP 5

Hang the Opener

Three representative installations are shown. Yours

may be different. Hanging brackets should be angled

(Figure 1) to provide rigid support. On finished

ceilings (Figure 2 and Figure 3), attach a sturdy

metal bracket to structural supports before installing

the opener. This bracket and fastening hardware are

not provided.

1. Measure the distance from each side of the motor

unit to the structural support.

2. Cut both pieces of the hanging bracket to required

lengths.

3. Drill 3/16" pilot holes in the structural supports.

4. Attach one end of each bracket to a support with

5/16"-18xl -7/8" lag screws.

5. Fasten the opener to the hanging brackets with

5/16"-18x7/8" hex bolts, lock washers and nuts.

6. Check to make sure the rail is centered over the

door (or in line with the header bracket if the

bracket is not centered above the door).

7. Remove the 2x4. Operate the door manually. If the

door hits the rail, raise the header bracket.

NOTE: DO NOT connect power to opener at

this time.

HARDWARE SHOWN ACTUAL SIZE

Hex Bolt

5/16"- 18x7/6"

©©

Nut 5/16"q8 Lock Washer 5/16"

To avoid possible SERIOUSINJURYfrom a falling

garage door opener,fasten it SECURELYto structural

supports of the garage. Concrete anchors MUST be used

if installing any brackets into masonry.

Figure 1

/Suppo_s

Measure_

Distance

Lag Screws

5/16"-18xl-7/8"

Bolt 5/16"-18x7/6"

Lock Washer 5/16"

Nut 5/16"-16

Figure 2 Hidden __"

Bracket z _ - -

(Not Provided) _ _--"" - _ _ .- _ FINISHED CEIUNG

Lag Screws

5/16"-18x 1-7/8"

Bott 5/16"- 18x7/8"

Lock Washer 5/16"

Nut 5/16"-18

%I%--

/(Not Provided)

Bolt 5/! 6"-18x7/8"

r 5/16"

Nut 6/16"-18

Figure 3

-" -- _ -- -_" FINISHED CEILING

X ,_ _L_.,_- _ _(NotProvided)

_ Oo _Lock Washer 6/16"

Bott 5/16"-18x7/8" ° Nut 5/16"-18

Livou_k_/_sher 5/16 ....

16

INSTALLATION STEP 6

Install the Door Control

Locate door control within sight of door, at a

minimum height of 5 feet (1.52 m) where small

children cannot reach, away from moving parts of

door and door hardware.

1. Strip 1/4" (6 mm) of insulation from one end of bell

wire and connect to the two terminal screws on

back of door control by color: white to 2 and

white/red to 1.

2. Fasten the Door Control Button securely with

6ABx1-1/2" screws. If installing into drywall, drill

5/32" holes and use the anchors provided.

3. Run bell wire up walt and across ceiling to motor

unit. Use insulated staples to secure wire in

several places. Do not pierce wire with a staple,

creating a short or open circuit.

4. Connect the bell wire to the terminal screws on the

motor unit panel: white to 2; white/red to 1.

5. Position the antenna wire as shown.

6. Use tacks or staples to permanently attach

entrapment warning label to wall near door control,

and manual release/safety reverse test label in a

prominent location on inside of garage door.

NOTE: DO NOT connect power and operate opener

at this time. The trolley will travel to the full open

position but will not return to the close position until

the sensor beam is connected and properly aligned.

To prevent possible SERIOUSINJURY or DEATHfrom

electrocution:

•Be sure power is not connected BEFOREinstalling door

control.

• Connect ONLYto 24 VOLTlow voltage wires.

To prevent possible SERIOUSINJURY or DEATHfrom a

closing garagedoor:

• Install door control within sight of garage door, out of

reach of children at a minimum height of 5 feet

• (1.52 m), and away from all moving parts of door.

NEVERpermit children to operate or play with door

control push buttons or remote control transmitters.

• Activate door ONLYwhen it can be seen clearly, is

properly adjusted, and there are no obstructions to door

travel.

• ALWAYSkeep garagedoor in sight until completely

closed. NEVERpermit anyone to cross path of closing

garagedoor.

Outside Keylock Accessory Connections

To lo.pener terminal screws: white to 2; white/red

HARDWARE SHOWN ACTUAL SIZE

''''''''''''> n oated

Lighted Door Control Button D_ywatl Anchors Staples

Bell

Tern_inat Wire

Screws

(BACK VIEW)

DOOR CONTROL BUTTON

2*Conductor

Bell Wire Opener

Terminal Screws

Back Panel J

of Opener

17

INSTALLATION STEP 7

Install the Light

•Install a 75 watt maximum light bulb in the socket.

The light will turn ON and remain lit for

approximately 4-1/2 minutes when power is

connected. Then the light will turn OFR

• Apply slight pressure on the sides of the lens and

slide the tabs into the slots in the end panel (See

illustration).

• To remove, reverse the procedure. Use care to

avoid snapping off lens tabs.

• If the bulb burns out prematurely due to vibration,

replace with a Garage Door Opener bulb.

NOTE: Use only a standard light bulb. The use of a

short neck or speciality light bulb may overheat the

endpanel or light socket.

To prevent possible OVERHEATINGof the endpanel or

light socket,

•DONOTuse short neck or specialty light bulbs.

• DONOTuse halogen bulbs. UseONLYincandescent.

Light

Lens

Guide

Lens

_" Slot

75 Watt (Max)

Standard

Lens Light Bulb

Tab

INSTALLATION STEP 8

Attach the Emergency Release

Rope and Handle

• Thread one end of the rope through the hole in the

top of the red handle so "NOTICE" reads right side

up as shown. Secure with an overhand knot at

least 1" (2.5 cm) from the end of the rope to

prevent slipping.

• Thread the other end of the rope through the hole

in the release arm of the outer trolley.

• Adjust rope length so the handle is 6 feet (1.83 m)

above the floor. Ensure that the rope and handle

clear the tops of all vehicles to avoid

entanglement. Secure with an overhand knot.

NOTE: If it is necessary to cut the rope, heat seal

the cut end with a match or lighter to prevent

unraveling.

To prevent possible SERIOUSINJURYor DEATHfrom a

falling garage door:

• If possible, use emergency releasehandleto

disengage trolley ONLYwhen garagedoor is

CLOSED.Weak or broken springs or unbalanced

door could result in an open door falling rapidly

and/or unexpectedly.

• NEVERuse emergency releasehandle unless garage

doorway is clear of persons and obstructions.

NEVERuse handle to pull door open or closed. If rope

knot becomes untied, you could fall.

Trolley

Enlergency _ _) KOnVe[band

Release Handle _,

18

INSTALLATION STEP 9

Electrical Requirements

To avoid installation difficulties, do not run the

opener at this time.

To reduce the risk of electric shock, your garage door

opener has a grounding type plug with a third

grounding pin. This plug will only fit into a grounding

type outlet. If the plug doesn't fit into the outlet you

have, contact a qualified electrician to install the

proper outlet.

RIGHT

To prevent possible SERIOUSINJURY or DEATHfrom

electrocution or fire:

• Be sure poweris not connected to the opener,and

disconnect power to circuit BEFOREremoving cover to

establish permanent wiring connection.

• Garagedoor installation and wiring MUST be in

compliance with all local electrical and building codes.

• NEVERuse an extension cord, 2-wire adapter, or

change plug in any way to make it fit outlet. Be sure

the opener is grounded.

PERMANENT WIRING

CONNECTION

If permanent wiring is required by your local

code, refer to the following procedure.

To make a permanent connection through the 7/8"

hole in the top of the motor unit:

• Remove the motor unit cover screws and set the

cover aside.

• Remove the attached 3-prong cord.

• Connect the black (line) wire to the screw on the

brass terminal; the white (neutral) wire to the

screw on the silver terminal; and the ground wire

to the green ground screw. The opener must be

grounded.

• Reinstall the cover.

To avoid installation difficulties, do not run the

opener at this time.

Ground Tab

Green

Ground Screw

Ground Wire

19

INSTALLATION STEP 10

Install The Protector System _

The safety reversing sensor must be connected

and aligned correctly before the garage door

opener will move in the down direction.

IMPORTANT INFORMATION ABOUT

THE SAFETY REVERSING SENSOR

When properly connected and aligned, the sensor

will detect an obstacle in the path of its electronic

beam. The sending eye (with an orange indicator

light) transmits an invisible light beam to the

receiving eye (with a green indicator light). If an

obstruction breaks the light beam while the door is

closing, the door will stop and reverse to full open

position, and the opener lights will flash 10 times.

The units must be installed inside the garage so that

the sending and receiving eyes face each other

across the door, no more than 6" (15 cm) above the

floor. Either can be installed on the left or right of the

door as long as the sun never shines directly into the

receiving eye lens.

The mounting brackets are designed to clip onto the

track of sectional garage doors without additional

hardware.

•Besure poweris not connected to the garagedoor

opener BEFOREinstalling the safety reversing sensor.

• To prevent SERIOUSINJURYor DEATHfrom a closing

garagedoor:

- Correctly connect and align the safety reversing

sensor. This required safety device MUST NOTbe

disabled.

- Install the safety reversing sensor so beam is NO

HIGHERthan 6" (15 cm) above garage floor.

If it is necessary to mount the units on the wall, the

brackets must be securely fastened to a solid

surface such as the wall framing. Extension brackets

(see accessories) are available if needed. If

installing in masonry construction, add a piece of

wood at each location to avoid drilling extra holes in

masonry if repositioning is necessary.

The invisible light beam path must be unobstructed.

No part of the garage door (or door tracks, springs,

hinges, rollers or other hardware) may interrupt the

beam while the door is closing.

6" (15 crn) max. Protection Area

above floor

Sensor Beam

6" (15 cm) max.

above f_oor

Facing the door from inside the garage

2O

INSTALLING THE BRACKETS

Be sure power to the opener is disconnected.

Install and align the brackets so the sensors will face

each other across the garage door, with the beam no

higher than 6" (15 cm) above the floor. They may be

installed in one of three ways, as follows.

Garage door track installation (preferred):

•Slip the curved arms over the rounded edge of

each door track, with the curved arms facing the

door. Snap into place against the side of the track.

It should lie flush, with the lip hugging the back

edge of the track, as shown in Figure 1.

If your door track wilt not support the bracket

securely, wall installation is recommended.

Wall installation (Figure 2 & 3):

• Place the bracket against the wall with curved

arms facing the door. Be sure there is enough

clearance for the sensor beam to be unobstructed.

• If additional depth is needed, an extension bracket

(See Accessories) or wood blocks can be used.

• Use bracket mounting holes as a template to

locate and drill (2) 3/16" diameter pilot holes on

the walt at each side of the door, no higher than 6"

(15 cm) above the floor.

• Attach brackets to wall with lag screws

(Not provided).

• if using extension brackets or wood blocks, adjust

right and left assemblies to the same distance out

from the mounting surface. Make sure all door

hardware obstructions are cleared.

Floor installation (Figure 4):

• Use wood blocks or extension brackets (See

Accessories) to elevate sensor brackets so the

lenses will be no higher than 6" (15 cm) above the

floor.

• Carefully measure and place right and left

assemblies at the same distance out from the wall.

Be sure all door hardware obstructions are

cleared.

• Fasten to the floor with concrete anchors as

shown.

Figure 1DOORTRACKMOUNT

Door

Track

Sensor _ ::_

Bracket

RIGHT SIDE)

Indicator

Light

Figure 2

WALL MOUNT (RIGHT SIDE)

Fasten Wood Block to Wall with

/Lag Screws (Not Provided)

Indicator

Light Sensor

Bracket

Figure 3 WALL MOUNT (RIGHT SIDE)

Extension

Bracket

(See Accessories)

(Provided with

Extension Bracket)

(Provided with

Extension

Bracket) _" Indicator

Lens Light

SeRsor

Bracket

Figure 4 FLOOR MOUNT (RIGHT SIDE)

HARDWARE SHOWN ACTUAL SIZE

Carriage Bolt Wing Nut Staples

1/4"-20xl/2" 1/4"-20

J

i Attach with

Concrete Anchors

;(Not Provided)

Indicator

Light

21

MOUNTING AND WIRING THE SAFETY SENSORS

• Slide a 1/4"-20xl/2" carriage bolt head into the slot

on each sensor. Use wing nuts to fasten sensors to

brackets, with lenses pointing toward each other

across the door. Be sure the lens is not obstructed

by a bracket extension (Figure 5).

• Finger tighten the wing nuts.

• Run the wires from both sensors to the opener. Use

insulated staples to secure wire to wall and ceiling.

• Strip 1/4" (6 mm) of insulation from each set of

wires. Separate white and white/black wires

sufficiently to connect to the terminal screws: white

to 2 and white/black to 3 (Figure 6).

ALIGNING THE SAFETY SENSORS

• Plug in the opener. The indicator lights in both the

sending and receiving eyes will glow steadily if

wiring connections and alignment are correct.

The sending eye orange indicator light will glow

regardless of alignment or obstruction. If the green

indicator light in the receiving eye is off, dim, or

flickering (and the invisible light beam path is not

obstructed), alignment is required.

• Loosen the sending eye wing nut and readjust,

aiming directly at the receiving eye. Lock in place.

• Loosen the receiving eye wing nut and adjust

sensor until it receives the sender's beam. When

the green indicator light glows steadily, tighten the

wing nut.

Figure 5

TROUBLESHOOTING THE SAFETY SENSORS

1. If the sending eye indicator light does not glow

steadily after installation, check for:

• Electric power to the opener.

• A short in the white or white/black wires. These

can occur at staples, or at opener connections.

• Incorrect wiring between sensors and opener.

• A broken wire.

2. If the sending eye indicator light glows steadily but

the receiving eye indicator light doesn't:

• Check alignment.

• Check for an open wire to the receiving eye.

3. If the receiving eye indicator light is dim, realign

either sensor.

NOTE: When the invisible beam path is obstructed

or misaligned while the door is closing, the door will

reverse. If the door is already open, it will not close.

The opener lights will blink 10 times. See page 20.

Figure 6 Connect Wire to

Terminal Screws

Bell Wire Finished

Ceiling

Bell Wire

DoorControl

Connections

(do_edline) _

/

Sensor

Connections

OPENER TERMINAL SCREWS

\ Sensor

Sensor_

Invisible Light Beam

Protec_onArea

22

INSTALLATION STEP 11

Fasten the Door Bracket

Follow instructions which apply to your door type

as illustrated below or on the following page.

A horizontal reinforcement brace should be long

enough to be secured to two vertical supports. A

vertical reinforcement brace should cover the

height of the top panel.

The illustration shows one piece of angle iron as the

horizontal brace. For the vertical brace, two pieces of

angle iron are used to create aU-shaped support

(Figure 1). The best solution is to check with your

garage door manufacturer for an opener installation

door reinforcement kit.

NOTE: Many vertical brace installations provide for

direct attachment of the clevis pin and door arm. In

this case you will not need the door bracket; proceed

to Installation Step 12.

SECTIONAL DOORS

•Center the door bracket on the previously marked

vertical centerline used for the header bracket

installation. Note correct UP placement, as

stamped inside the bracket (Figure 2).

• Position the bracket on the face of the door within

the following limits:

A) The top edge of the bracket 2"-4" (5-10 cm)

below the top edge of the door.

B) The top edge of the bracket directly below any

structural support across the top of the door.

Fiberglass,aluminum or lightweight steel garagedoors

Will. REQUIREreinforcement BEFOREinstallation of

door bracket. Contactyour door manufacturer for

reinforcement kit.

HARDWARE SHOWN ACTUAL SIZE

© ©

Nut 5/16"_18 LockWasher 5/16"

Carnage Bolt

5/16"_18x2-1/2"

• Mark and drill 5/16" left and right fastening holes.

Secure the bracket as shown in Figure 1 if there is

vertical reinforcement.

If your installation doesn't require vertical

reinforcement but does need top and bottom

fastening holes for the door bracket, fasten as shown

in Figure 2.

HeaderBracket

Horizontal and vertical reinforcement

is needed for lightweight garage doors

(fiberglass, aluminum, steel, doors with

Vertical

Figure 1

ure 2

23

ONE-PIECE DOORS

Please read and comply with the warnings and

reinforcement instructions on the previous page.

They apply to one-piece doors also.

•Center the door bracket on the top of the door, in

line with the header bracket as shown. Mark either

the left and right, or the top and bottom holes.

• Drill 5/16" pilot holes and fasten the bracket with

hardware supplied.

If the door has no exposed framing, drill 3/16" pilot

holes and fasten the bracket with 5/16"x1-1/2" lag

screws (not provided) to the top of the door.

NOTE: The door bracket may be installed on the top

edge of the door if required for your installation.

(Refer to the dotted line optional placement drawing.)

Drill 3/16" pilot holes and substitute 5/16"xl- 1/2" lag

screws (not provided) to fasten the bracket to the

door.

HARDWARE SHOWN ACTUAL SIZE

© ©

Nut 5/16"-18 LockWasher 5/f6"

Carriage Bolt

5/16"-18x2*f/2"

Header Wall

2x4 Finished Ceiling

Horizontal and vertical

reinforcement is needed for

doors

(fiberglass, aluminum, steel,

door with glass panel, etc.).

(Not Provided)

For a door with no exposed framing,

or for the optional installation, use

5/16"x1-f/2" lag screws (Not Provided)

to fasten door bracket.

24

INSTALLATION STEP 12

Connect Door Arm to Trolley

Follow instructions which apply to your door type as

illustrated below and on the following page.

SECTIONAL DOORS ONLY

• Make sure garage door is fully closed. Pull the

emergency release handle to disconnect the outer

trolley from the inner trolley. Slide the outer trolley

back (away from the pulley) about 8" (20 cm) as

shown in Figures 1, 2 and 3.

•Figure 1:

-Fasten straight door arm section to outer trolley

with the 5/16"xl" clevis pin. Secure the

connection with a ring fastener.

- Fasten curved section to the door bracket in the

same way, using the 5/16"xl-1/4" clevis pin.

•Figure 2:

- Bring arm sections together. Find two pairs of

holes that line up and join sections. Select holes

as far apart as possible to increase door arm

rigidity.

• Figure 3, Hole alignment alternative:

- If holes in curved arm are above holes in straight

arm, disconnect straight arm. Cut about 6"

(15 cm) from the solid end. Reconnect to trolley

with cut end down as shown.

-Bring arm sections together.

-Find two pairs of holes that line up and join with

bolts, lock washers and nuts.

• Pull the emergency release handle toward the

opener at a 45° angle so that the trolley release

arm is horizontal. Proceed to Adjustment Step 1,

page 27. Trolley wilt re-engage automatically when

opener is operated.

Pulley

L.- '

i i

8" (20 cm) rain. -)1 ....

Trolley /

Stop Bolt Inner

/Tr°llr Y I _ii121

Ring Clevis Pin

Fastener 5/t6"xt"

Emergency

Door Handle

:Bracket oLoLo_¢_St j:: dIe

_ Door Arm

Clevis Pin Curved Door Arm

5/t6°xt.i__

Figure 1

Figure 2

Pulley

Bolts

5/t6"-t8x7/8"

DoorBracket

HARDWARE SHOWN ACTUAL SIZE

©©0

Nut 5/16"-18 Lock Washer 5/16" Ring Fastener

C °lC ol

Clevis Pin Clevis Pin Hex Bolt

5/16"x1" (Trolley) 5/16"x1-t/4" (Door Bracket) 5/16"-18x7/8"

Figure 3

Pulley

/4[..8" (20 cm) min...)i

%F

P/'

5%.t8x,,8.

25

ALL ONE-PIECE DOORS

1.Assemble the door arm, Figure 4:

• Fasten the straight and curved door arm sections

together to the longest possible length (with a 2

or 3 hole overlap).

• With the door closed, connect the straight door

arm section to the door bracket with the

5/16"xl -1/4" clevis pin.

• Secure with a ring fastener.

2. Adjustment procedures, Figure 5:

• On one-piece doors, before connecting the door

arm to the trolley, the travel limits must be

adjusted. Limit adjustment screws are located on

the left side panel as shown on page 27. Follow

adjustment procedures below.

• Open door adjustment: decrease UP

travel limit

- Turn the UP limit adjustment screw

counter-clockwise 4 turns.

- Press the Door Control push button. The trolley

wilt travel to the fully open position.

- Manually raise the door to the open position

(parallel to the floor), and lift the door arm to the

trolley. The arm should touch the trolley just in

back of the door arm connector hole. Refer to

the fully open trolley/door arm positions in the

illustration. If the arm does not extend far

enough, adjust the limit further. One full turn

equals 2" (5 cm) of trolley travel.

•Closed door adjustment: decrease DOWN

travel limit

- Turn the DOWN limit adjustment screw

clockwise 4 complete turns.

Figure 5

Door

Bracket

Clevis Pin Straight

5/16"x1-1/4" Arm

Fastener

Lock

Washers

5/16"

Nuts

5/16"-18

Figure 4

Bolts

5/16"_18x7/8 Cuwed

DoorArm

- Press the Door Control push button. The trolley

will travel to the fully closed position.

- Manually close the door and lift the door arm to

the trolley. The arm should touch the trolley just

ahead of the door arm connector hole. Refer to

the fully closed trolley/door arm positions in the

illustration. If the arm is behind the connector

hole, adjust the limit further. One full turn equals

2" (5 cm) of trolley travel.

3. Connect the door arm to the trolley:

• Close the door and join the curved arm to the

connector hole in the trolley with the remaining

clevis pin. It may be necessary to lift the door

slightly to make the connection.

• Secure with a ring fastener.

• Run the opener through a complete travel cycle.

If the door has a slight "backward" slant in full

open position as shown in the illustration,

decrease the UP limit until the door is parallel

to the floor.

NOTE: When setting the up limit on the following

page, the door should not have a "backward' slant

when fully open as illustrated below. A slight

backward slant will cause unnecessary bucking

and/or jerking operation as the door is being opened

or closed from the fully open position.

Inner Trolley

Outer Trolley

Door Arm

Emergency Release Handle

Closed

Inner Trolley

Outer Trolley

±_.ii-]:

Backward Slant

Open Door (Incorrect)

26

ADJUSTMENT STEP 1

Adjust the UP and DOWN Travel

Limits

Limit adjustment settings regulate the points at which

the door wilt stop when moving up or down.

To operate the opener, press the Door Control push

bar. Run the opener through a complete travel cycle.

• Does the door open and close completely?

• Does the door stay closed and not reverse

unintentionally when fully closed?

If your door passes both of these tests, no limit

adjustments are necessary unless the reversing test

fails (Adjustment Step 3, page 29).

Adjustment procedures are outlined below. Read the

procedures carefully before proceeding to

Adjustment Step 2. Use a screwdriver to make limit

adjustments. Run the opener through a complete

travel cycle after each adjustment.

NOTE: Repeated operation of the opener during

adjustment procedures may cause the motor to

overheat and shut oft Simply wait 15 minutes and

try again.

NOTE: If anything interferes with the door's upward

travel, it will stop. If anything interferes with the

door's downward travel (including binding or

unbalanced doors), it will reverse.

HOW AND WHEN TO ADJUST THE LIMITS

• If the door does not open completely but opens

at least five feet (1.5 m):

Increase up travel. Turn the UP limit adjustment

screw clockwise. One turn equals 2" (5 cm) of

travel.

NOTE: To prevent the trolley from hitting the cover

protection bolt, keep a minimum distance of 2-4"

(5 cm -10 cm) between the trolley and the bolt.

•If door does not open at least 5 feet (1.5 m):

Adjust the UP (open) force as explained in

Adjustment Step 2.

•If the door does not close completely:

Increase down travel. Turn the down limit

adjustment screw counterclockwise. One turn

equals 2" (5 cm) of travel.

If door still won't close completely and the trolley

bumps into the pulley bracket (page 4), try

lengthening the door arm (page 25) and

decreasing the down limit.

•If the opener reverses in fully closed position:

Decrease down travel. Turn the down limit

adjustment screw clockwise. One turn equals 2"

(5 cm) of travel.

Without a properlyinstalled safety reversal system,

persons (particularly small children) could be

SERIOUSLYINJUREDor KILLEDby a closing garage

door.

• Incorrect adjustment of garagedoor travel limits will

interfere with proper operation of safety reversal

system.

• If one control (force or travel limits) is adjusted, the

other control mayalso needadjustment.

• After ANY adjustments are made, the safety reversal

system MUST be tested. Door MUST reverseon

contact with 1-1/2" high (3.8 cm) object (or 2x4 laid

flat) on floor.

To prevent damageto vehicles, besure fully open door

provides adequateclearance.

Cover Protection Bolt

L _ _oo_ I

(5cm- I\

t°cm) I\ *

/v

Left Side Panel Limit Adjustment

Screws

If the door reverses when closing and there is

no visible interference to travel cycle:

If the opener lights are flashing, the Safety

Reversing Sensors are either not installed,

misalgned, or obstructed. See Troubleshooting,

page 22.

Test the door for binding: Pull the emergency

release handle. Manually open and close the door.

If the door is binding or unbalanced, call for a

trained door systems technician. If the door is

balanced and not binding, adjust the DOWN

(close) force. See Adjustment Step 2.

27

ADJUSTMENT STEP 2

Adjust the Force

Force adjustment controls are located on the back

panel of the motor unit. Force adjustment settings

regulate the amount of power required to open and

close the door.

If the forces are set too light, door travel may be

interrupted by nuisance reversals in the down

direction and stops in the up direction. Weather

conditions can affect the door movement, so

occasional adjustment may be needed.

The maximum force adjustment range is about

3/4 of a complete turn. Do not force controls

beyond that point. Turn force adjustment controls

with a screwdriver.

NOTE: If anything interferes with the door's upward

travel, it will stop. If anything interferes with the

door's downward travel (including binding or

unbalanced doors), it will reverse.

Without a properly installed safety reversal system,

persons (particularly small children) could be

SERIOUSLYINJUREDor KILLEDby a closing garage

door.

• Too much force on garagedoor will interfere with

proper operation of safety reversalsystem.

• NEVERincreaseforce beyond minimum amount

required to close garagedoor.

• NEVERuse force adjustments to compensatefor a

binding or sticking garage door.

• If one control (force or travel limits) is adjusted, the

other control may also needadjustment.

• After ANY adjustments are made,the safety reversal

system MUST be tested. Door MUST reverseon

contact with 1-1/2" high (3.8 cm) object (or 2x4 laid

flat) on floor.

HOW AND WHEN TO ADJUST THE FORCES

1. Test the DOWN (close) force

•Grasp the door bottom when the door is about

halfway through DOWN (close) travel. The door

should reverse. Reversal halfway through down

travel does not guarantee reversal on a 1-1/2"

(3.8 cm) obstruction. See Adjustment Step 3,

page 29. If the door is hard to hold or doesn't

reverse, DECREASE the DOWN (close) force by

turning the control counterclockwise. Make small

adjustments until the door reverses normally.

After each adjustment, run the opener through a

complete cycle.

• If the door reverses during the down (close)

cycle and the opener lights aren't flashing,

INCREASE DOWN (close) force by turning the

control clockwise. Make small adjustments until

the door completes a close cycle. After each

adjustment, run the opener through a complete

travel cycle. Do not increase the force beyond the

minimum amount required to close the door.

2. Test the UP (open) force

• Grasp the door bottom when the door is about

halfway through UP (open) travel. The door

should stop. If the door is hard to hold or

doesn't stop, DECREASE UP (open) force by

turning the control counterclockwise. Make small

adjustments until the door stops easily and opens

fully. After each adjustment, run the opener

through a complete travel cycle.

• If the door doesn't open at least 5 feet (1.5 m),

INCREASE UP (open) force by turning the

control clockwise. Make small adjustments until

door opens completely. Readjust the UP limit if

necessary. After each adjustment, run the opener

through a complete travel cycle.

Force Adjustment

Controls

Back panel

\

\l

ADJUSTMENT LABEL

Open Force Close Force

28

ADJUSTMENT STEP 3

Test the Safety Reversal System

TEST

•With the door fully open, place a 1-1/2" (3.8 cm)

board (or a 2x4 laid flat) on the floor, centered

under the garage door.

• Operate the door in the down direction. The door

must reverse on striking the obstruction.

ADJUST

• If the door stops on the obstruction, it is not

traveling far enough in the down direction.

Increase the DOWN limit by turning the DOWN

limit adjustment screw counterclockwise 1/4 turn.

NOTE: On a sectional door, make sure limit

adjustments do not force the door arm beyond a

straight up and down position. See the illustration

on page 25.

• Repeat the test.

• When the door reverses on the 1-1/2" (3.8 cm)

board, remove the obstruction and run the opener

through 3 or 4 complete travel cycles to test

adjustment.

• If the unit continues to fail the Safety Reverse Test,

call for a trained door systems technician.

IMPORTANT SAFETY CHECK:

Test the Safety Reverse System after:

• Each adjustment of door arm length, limits, or

force controls.

• Any repair to or adjustment of the garage door

(including springs and hardware).

• Any repair to or buckling of the garage floor.

• Any repair to or adjustment of the opener.

Without a properly installed safety reversal system,

persons (particularly small children) could be

SERIOUSLYINJUREDor KILLEDby a closing garage

door.

• Safety reversalsystem MUST be tested every month.

• If one control (force or travel limits) is adjusted, the

other control may also needadjustment.

• After ANY adjustments are made,the safety reversal

system MUST be tested. Door MUST reverseon

contact with 1-1/2" high (3.8 cm) object (or 2x4 laid

flat) on the floor.

/, _1 _&

J

I 1/2 (38cm)board

(or a 2x4 laid fiat)

ADJUSTMENT STEP 4

Test The Protector System _

• Press the remote control push button to open the

door.

• Place the opener carton in the path of the door.

• Press the remote control push button to close the

door. The door will not move more than an inch

(2.5 cm), and the opener lights will flash.

The garage door opener will not close from a remote

if the indicator light in either sensor is off (alerting

you to the fact that the sensor is misaligned or

obstructed).

If the opener closes the door when the safety

reversing sensor is obstructed (and the sensors

are no more than 6" (15 cm) above the floor), call

for a trained door systems technician.

Without a properly installed safety reversing sensor,

persons (particularly small children) could be

SERIOUSLYINJUREDor KILLEDby a closing garage

door.

Safety Reversing Sensor

29

OPERATION

IMPORTANT SAFETY INSTRUCTIONS

To reduce the risk of severe injury or death:

1. READAND FOLLOWALL WARNINGSAND

INSTRUCTIONS.

2. ALWAYSkeep remote controls out of reach of children.

NEVERpermit children to operate or play with garage

door control push buttons or remote controls.

3. ONLYactivategarage door when it can be seen clearly, it

is properly adjusted, and there are no obstructions to

door travel.

4. ALWAYSkeep garagedoor in sight until completely

closed. NO ONESHOULDCROSSTHEPATHOFTHE

MOVINGDOOR.

5. NO ONESHOULDGOUNDERA STOPPED,PARTIALLY

OPENEDDOOR.

6. If possible, use emergency release handleto disengage

trolley ONLYwhen garagedoor is CLOSED.Weakor

broken springs or unbalanced door could result in an

open door falling rapidly and/or unexpectedly.

7. NEVERuse emergency releasehandle unless garage

doorway is clear of personsand obstructions.

8. NEVERuse handleto pull garagedoor open or closed. If

rope knot becomes untied, you could fall.

9. If one control (force or travel limits) is adjusted, the

other control mayalso needadjustment.

10. After ANY adjustments are made,the safety reversal

system MUST betested.

11. Safety reversal system MUST be tested every month.

Garagedoor must reverseon contact with 1-1/2" high

(3.8 cm) object (or a 2x4 laid flat) on the floor.

12. ALWAYSKEEPGARAGEDOORPROPERLYBALANCED

(see page3). An improperly balanceddoor may not

reversewhen required and could result in SEVERE

INJURYor DEATH.

13. All repairs to cables, spring assemblies and other

hardware,all of which are under EXTREMEtension,

MUST be made by a trained door systems technician.

14. ALWAYSdisconnect electric power to garage door

openerBEFOREmaking any repairs or removing

covers.

15.SAVETHESEINSTRUCTIONS.

Using Your Garage Door Opener

Your Security÷ ®opener and hand-held remote

control have been factory-set to a matching code

which changes with each use, randomly accessing

over 100 billion new codes. Your opener will operate

with up to eight Security4 ,_ remote controls and one

Security÷ ®Keyless Entry System. If you purchase a

new remote, or if you wish to deactivate any remote,

follow the instructions in the Programming section.

Activate your opener with any of the following:

•The hand-held Remote Control: Hold the large

push button down until the door starts to move.

• The wall-mounted Door Control: Hold the push

button or bar down until the door starts to move.

• The Keyless Entry (See Accessories): If provided

with your garage door opener, it must be

programmed before use. See Programming.

When the opener is activated (with the safety

reversing sensor correctly installed and aligned)

1. If open, the door will close. If closed, it wilt open.

2. If closing, the door will reverse.

3. If opening, the door will stop.

4. If the door has been stopped in a partially open

position, it will close.

5. If obstructed while closing, the door will reverse, if

the obstruction interrupts the sensor beam, the

opener lights will blink for five seconds.

6. If obstructed while opening, the door will stop.

7. If fully open, the door will not close when the beam

is broken. The sensor has no effect in the opening

cycle.

If the sensor is not installed, or is misaligned, the

door won't close from a hand-held remote. However,

you can close the door with the Door Control, the

Outdoor Key Switch, or Keyless Entry, if you activate

them until down travel is complete. If you release

them too soon, the door will reverse.

The opener lights will turn on under the following

conditions: when the opener is initially plugged in;

when power is restored after interruption; when the

opener is activated.

Lights will also turn on when someone walks through

the open garage door.

They will turn off automatically after 4-1/2 minutes.

Bulb size is 75 watts maximum.

3O

Using the Wall.Mounted

Door Control

Press the lighted push button to open or i_

close the door. Press again to reverse I_] I

the door during the closing cycle or to I

stop the door while it's opening. ILl I

To Open the Door Manually

To prevent possible SERIOUSINJURYor DEATHfrom a

falling garage door:

• If possible, use emergency releasehandleto

disengage trolley ONLYwhen garagedoor is

CLOSED.Weakor broken springs or unbalanced

door could result in an open door falling rapidly

and/or unexpectedly.

• NEVERuse emergency releasehandle unless garage

doorway is clear of persons and obstructions.

NEVERuse handleto pull door open or closed. If rope

knot becomes untied, yOu could fall.

DISCONNECT THE TROLLEY:

The door should be fully

closed if possible. Pull

down on the emergency

release handle (so that the

trolley release arm snaps

into a vertical position) and

lift the door manually. The

lockout feature prevents

the trolley from

reconnecting automatically,

and the door can be raised

and lowered manually as

often as necessary.

mrOll6j

Release Arm

In Manual

Disconnect

Positiont

Lockout position

(Manual disconnectl

TO RE-CONNECT THE

TROLLE_

Pull the emergency

release handle toward the

opener at an angle so that

the trolley release arm is

horizontal. The trolley will

reconnect on the next UP

or DOWN operation.

either manually or by

using the door control or

Trolle_

Emergency _,F_

remote. To reconnect

31

CARE OF YOUR OPENER

LIMIT AND FORCE ADJUSTMENTS:

Weather conditions may FORCECONTROLS

cause some minor changes _

in door operation requiring

some re-adjustments,

particularly during the first

year of operation.

Pages 27 and 28 refer to the LIMITCONTROLS

limit and force adjustments, z\ ,= =, z\

Only a screwdriver is _ Q '_ _r (_)

requ red. Fo ow the " _

instructions carefully.

Repeat the safety reverse test (Adjustment

Step 3, page 29) after any adjustment of limits or

force.

THE REMOTE CONTROL BATTERY

,!f battery is swallowed,immediately notify doctor.

Z Z Z Z

The lithium battery should

produce power for up to Openthisend

5 years. To replace battery, firstt?avoidJ C_

• . crackmg

use the visor chp or housing g _J

screwdriver blade to pry open

the case as shownl Insert _ "

battery positive side up (+).

Dispose of old battery properly.

MAINTENANCE SCHEDULE

Once a Month

• Manually operate door. If it is unbalanced or

binding, call a trained door systems technician.

• Check to be sure door opens & closes fully. Adjust

limits and/or force if necessary. (See pages 27

and 28)

•Repeat the safety reverse test. Make any

necessary adjustments. (See Adjustment Step 3)

Twice a Year

• Check chain tension. Disconnect trolley first. Adjust

if necessary. (See page 11)

Once a Year

• Oil door rollers, bearings and hinges. The opener

does not require additional lubrication. Do not

grease the door tracks.

1

NOTICE:To comply with FCC and or h]dusti_ Canada rules ([C), adjustment or [

modifications of this receiverand/or transmitter are prohibited, exceptfor changingthe

cede setting or r_pl_cg_gthe battery.THEREARENO OTHERUSERSERVICEABLEPARTS.

the following two co_]ditiong:(f) this device may _]otcause harmful int_fere_]ce, a_d

Testedto Comply with FCCStandardsFORNOMEOR OFFICEUSE.Operation issubject to

(2) this device must _ccept any intederence received,including interference that may

cause undes_edopela ion.

32

HAVING A PROBLEM?

1. My door will not close and the light bulbs blink

on my motor unit: The safety reversing sensor

must be connected and aligned correctly before the

garage door opener will move in the down direction.

• Verify the safety sensors are properly installed

aligned and free of any obstructions. Refer to

Installation Step 10: Install The Protector

System _.

• Check diagnostic LED for flashes on the motor

unit then refer to the Diagnostic Chart on the

following page.

2. My remotes will not activate the door:

• Verify your Premium door control is not blinking. If SafetySensor

it is blinking, deactivate the Lock Mode following

the instructions for Using the Premium Control

Console.

•Reprogram remotes following the programming

instructions. Refer to Programming.

• If remote will still not activate your door. check

diagnostic LED for flashes on motor unit then

refer to Diagnostic Chart on the following page.

Sending Eye Safety Sensor Receiving Eye Safety Sensor

(Amber Indicator Light) (Green Indicator Light)

/

3. My door reverses for no apparent reason:

Repeat safety reverse test after adjustments to

force or travel limits. The need for occasional

adjustment for the force and limit settings is normal.

Weather conditions in particular can affect door

travel.

• Manually check door for balance or any binding

problems.

• Refer to Adjustment Step 2, Adjust the Force.

4. My door reverses for no apparent reason after

fully closing and touching the floor: Repeat

safety reverse test after adjustments to force or

travel limits. The need for occasional adjustment for

the force and limit settings is normal. Weather

conditions in particular can affect door travel.

• Refer to Adjustment Step 1, Adjust the UP and

DOWN Travel Limits. Decrease down travel by

turning down limit adjustment screw clockwise.

5. My lights will not turn off when door is open:

• The garage door opener is equipped with a

security light feature. This feature activates the

light on when the safety sensor beam has been

obstructed Refer to Operation section; Using the

Wall Mounted Door Control Light Feature

6. My motor unit hums briefly:

• First verify that the trolley is against the stop bolt.

•Release the door from the opener by pulling the

Emergency Release Rope.

• Manually bring the door to a closed position.

, Loosen the chain by adjusting the outer nut 4 to

5 turns. This relieves the tension.

• Run the motor unit from the remote control or

door control. The trolley should travel towards

the door and stop. If the trolley re-engages with

the door, pull the Emergency Release Rope to

disengage.

, Decrease the UP travel by turning the UP Travel

adjustment screw 2 fu!l turns away from

the arrow.

• Re-tighten the outer nut so the chain is a

1/4" (6 mm) above the base of the rail. (When

the door is reconnected and closed, the chain

will sag. This is normal,)

• If the trolley does not move away from the bolt,

repeat the steps above.

33

Bell Wire

Safe_ Sensor

Diagnostic Chart

Your garage door opener is programmed with

self-diagnostic capabilities. The "Learn" button/diagnostic

LED will flash a number of times then pause signifying it

has found a potential issue. Consult Diagnostic Chart below.

Safety sensors wire open

(broken or disconnected).

OR

Safety sensors w=re

shorted or black/white

wire reversed

Door control or

wire shorted.

Safety Sensors

slightly misaligned

(dim or flashing LED).

"-0 Symptom: One or both of the Indicator lights on the safety sensors do

not glow steady.

• Inspect sensor wires for ashort (staple in wire), correct wiring polarity

/black/white wires reversed'L broken or disconnected wires, replace/attach

as needed.

•Disconnect all wires from back of motor unit

• Remove sensors from brackets and shorten sensor wires to 1-2 fl (30-60 cm;

from back each of sensor.

•Reattach sending eye to motor unit using shortened wires. If sending eye

indicator light glows steadily, attach the receiving eye.

• Align sensors if the indicator lights glow replace the wires for the sensors. If

the sensor indicator lights do not light, replace the safety sensors

-0 Symptom: LED is not lit on door control

• Inspect door control/wires for a short (staple in wire), replace as needed.

• Disconnect wires at door control, touch wires together. If motor unit activates.

replace door control.

• If motor unit does not activate, disconnect door control wires from motor unit.

Momentarily short across red and white terminals with jumper wire. If motor

unit activates replace door control wires.

_ymptom: Sending indicator light glows steadily, receiving indicator light

is dim or flashing.

•Realign receiving eye sensor, clean lens and secure brackets.

• Verify door track is firmly secured to wall and does not move.

| == Symptom: Motor has overheated; the motor unit does not operate or

..............T"'w trolley is stuck on stop bolt =Motor unit hums briefly; RPM Sensor =

Motor overheated or

possible RPM sensor

failure. Unplug to reset.

Motor Circuit Failure.

Replace Receiver

Logic Board.

Short travel 6-8" (15-20 cm).

• Unplug unit to reset. Try to operate motor unit, check diagnostic code.

• If it is still flashing 5 times and motor unit moves 6-8" (15-20 cm), replace RPM

sensor.

• If motor unit doesn't operate, motor unit is overheated. Wait 30 minutes and

retry. If motor unit still wilt not operate replace logic board.

)tom: Motor unit doesn't operate.

•Replace logic board because motor rarely fails.

34

PROGRAMMING

NOTICE: If this Security,l_ garage door opener is operated with a non-rolling code transmitter, the technical

measure in the receiver of the garage door opene_ which provides security against code-theft devices, will be

circumvented. The owner of the copyright in the garage door opener does not authorize the purchaser or

supplier of the non-rolling code transmitter to circumvent that technical measure.

Your garage door opener has already been programmed at the factory to operate with your hand-held remote

control. The door will open and close when you press the large push button.

Below are instructions for programming your opener to operate with additional Security÷ _ remote controls.

To Add or Reprogram a Hand.held Remote Control

USING THE "LEARN" BUTTON USING THE PREMIUM CONTROL CONSOLE

1. Press and release the "learn"

button on the motor unit. The

learn indicator light will glow

steadily for 30 seconds.

1. Press and hold the button on the

hand-held remote* that you wish

to operate your garage door.

2. Within 30 seconds press and

2. While holding [he ENTER 3utton.

press and holdthe LIGHT button

on the Premium Control Console.

hold the button on the hand-held

remote* that you wish to operate

your garage door. 3,

3. Release the button when the

motor unit lights blink. It has

learned the code. If light bulbs are

not installed. [wo clicks will be

heard

4,

Continue holding [he ENTER and

LIGHT buttons while you press

the push bar on the Premium

Control Console (all three buttons

are heldL

Release buttons when the motor

unit lights blink. It has learned the

code. If light bulbs are not

installed, two clicks will be heard.

To Erase All Codes From Motor

Unit Memory

To deactivate any unwanted remote,

first erase all codes:

Press and hold the "learn" button on

motor unit until the learn indicator

light goes out (approximately 6 seconds). All previous

codes are now erased. Reprogram each remote or

keyless entry you wish to use.

*3.Function Remotes

If provided with your garage door opener, the large

button is factory programmed to operate it. Additional

buttons on any

Security÷ _ 3-Function _

remote or compact _'_

remote Can be _ _

programmed to operate _ __

other Security.l._garage ___

door openers.

35

To Add, Reprogram or Change a Keyless Entry PIN

NOTE: Your new Keyless Entry must be programmed to operate your garage door opener.

USING THE "LEARN" BUTTON USING THE PREMIUM CONTROL CONSOLE

[]

1. Press and release the "learn"

button on motor unit. The learn

indicatorlightwill glow steadily for

30 seconds.

[] []

2. Within 30 seconds enter a four

digit personal identification

number (PIN) of your choice on

the keypad. Then press and hold

the ENTER button.

3. Release the button when the

motor unit lights blink. It has

learned the code. If light bulbs are

not installed, two clicks will be

heard.

To change an existing, known PIN

if the existing PIN is known, it may be changed by one

person without using a ladder.

1. Press the four buttons for the present PIN. then

press and hold the # butter

The opener lightwill blink twice. Release the #

button.

2. Press the new4-digit PIN you have chosen. Lhen

press Enter.

The motor unitlightswill blink once when the PIN has

_eenlearned.

Test by pressing the new PIN. then press Enter. The

door should move.

To set a temporary PIN

You may authorize access by visitors or service people

with a temporary 4-digit PIN. After a programmed

qumber of hours or number of accesses, this temporary

PIN expires and will no longer open the door. It can be

used to close the door even after it has expired. To set

a temporary PIN:

1. Press the four buttons for your personal entry PIN

(nat the last temporary PIN), then press and hold the

butter

The opener lightwill blink three times. Release the

button.

NOTE: This method requires two people if the Keyless

Entry is already mounted outside the garage.

1. Enter a four digit personal

identification number (PIN) of your

choice on the keypad. Then press

and hold ENTER.

2. While holding the ENTER button,

press and hold the LIGHT button

on the Premium Control Console.

3. Continue holding the ENTER and

LIGHT buttons while you press

the push bar on the Premium

Control Console (all threebuttons

are held).

4, Release buttons when the motor

unit lights blink. It has learned the

code. If light bulbs are net

installed, two clicks will be heard.

2. Press the temporary 4-digit PIN you have chosen,

then press Enter.

The opener light will blink four times.

3. To set the number of hours this temporary PIN will

work, press the number of hours (up to 255), then

press _. OR

3, To set the number of times this temporary PIN will

work, press the number of times (up to 255), then

press #.

The opener lightwill blink once when the temporary PIN

has been Jearned.

Test by pressing the four buttons for the temporary PIN,

then press Enter. The door should move. If the

temporary PIN was set to a certain number of openings,

remember that the test has used up one opening.To

clear the temporary password, repeat steps 1-3, setting

the number of hours or times to 0 in step 3,

36

REPAIR PARTS

Rail Assembly Parts

5.

KEY PART

NO. NO. DESCRIPTION

1 4A1008 Master link kit

2 41C5141-1 Complete trolie

3 41A5665 Complete rail

4 144C56 Idler pulley

5 41A5807 Chain and cable

6 12D598-1 "U" bracket

NOT SHOWN

183A163 Wear pads

41A145 Rail clip

Installation Parts

I 2

KEY PART

NO. NO. DESCRIPTION

1 41A4166

2 10A20

3 41A5076

4 29B137

5 41A2828

6 41A5047

7 41B4494-1

8 41A5047-2

9 178B35

10 41A5034

Lighted door control button

3V 2032 Lithium battery

3-Function remote control case

(no circuit board_

Visor clip

Emergency release rope and handle

assembly

Header bracket w/clevis pin & fastener

2-Conductor bell wire: white & white/red

Door bracket w/clevis pin & fastener

Curved door arm section

Safety sensor kit: receiwng and

sending eyes with 3' 2-conductor bell

wire attached

11 41A5266-1 Safety sensor bracket

12 178B34 Straight door arm section

13 12B350 Hanging brackets

NOT SHOWN

41A5258-10 Assembly & Installation hardware bag

(see page 7_

114A2848 Owner s manual

1

37

MotorUnitAs_mblyPa_s

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiN_T8H_Niiiiiiiiiiiiiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

ACCESSORIES

___________________________________________________________________________________

139i53702

139.53726

EmergenCY KeY Re!_a_i 139.53681 SECURi_4,_ _Fd n_io, Remo_e

........................................................... 139.53680 SECURI_4,_ Compact

139.53727

139.53684 SEaCbURIT_or_K:y/e_so_ert_at:eg_rageii .....

139.53687

139.53589 SUFpo_ B_cketSi

41A5281 ExtemsiOn Bracketsi 139.53786

{Avaitable on_ _Ugh Sea_

139i53709 DO_ Glea_an_ Bra_ke_ i

dO0_:_0redu_ I_e!gh_O_dO0__:ravel:

Pemlum Control Gonsole

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

WA RRJ_

CONTENIDO

Introducci6n 2-7

Revisi6n de lossfmbolos y t6rminos de seguridad .........2

Preparaci6n de la puerta de su cochera ......................... 3

Herramientas necesarias ................................................. 3

Planificaci6n ................................................................. 4-5

Inventario de la caja de cart6n ........................................ 6

Inventario de piezas......................................................... 7

Montaje 8-11

Monte el riel y instale el trole ........................................... 8

Fije el riel al motor e instale la polea Ioca....................... 9

Instale la cadena y cable .............................................. 10

Apriete la cadena ........................................................... 1.1

Instalaci6n 11.26

Instrucoi6nes de seguridad para letinstalaci6n .............. .11

Determine dSnde va a instalar

la m6nsula del cabezal .................................................. .12

Instale la m6nsula del cabezal ...................................... .13

Coloque el riel en la m6nsula del cabezal ..................... .14

Coloque el abridor en posici6n ...................................... .15

Cuelgue el abridor ......................................................... .16

Instale la unidad de control de la puerta ....................... .17

Instale la luz ................................................................... 18

Instale la manija y la cuerda de emergencia ................. .18

F_equisitospara la instalaci6n el6ctrica ......................... .19

Instale La Sistema de Protecoi6n_ ........................... 20-22

Fije la m6nsula de la puerta ..................................... 23-24

Conecte el braze de la puerta al trole ...................... 25-26

Ajustes 27-29

Aju_e el Ifmite del recorrido.......................................... 27

Aju_e la fuerza .............................................................. 28

F_ruebeel sistema de retroceso de seguridad ............... 29

F_ruebeLa Sistema de ProtecciSn_................................ 29

Operaci6n 30-34

Instrucci6nesde seguridad para la operaci6n ............... 30

C6mo usar su abridor de puerta de cochera ................. 30

C6mo usar la unidad de control de pared ..................... 3"i

C6mo abrir la puerta manualmente ............................... 3.1

Mantenimiento de su abridor de puerta de cochera.,..,.32

Si tiene alg=3nproblema ................................................. 33

Tabla de diagn6stico ...................................................... 34

C6mo Programar el Abridor 35-36

C6mo agregar oreprogramar un

control remote manual ................................................... 35

C6mo borrar redes los cSdigos ...................................... 35

Controles remotos de 3 funciones ................................. 35

C6mo agregar, reprogramar ocambiar un

cSdigo de entrada sin Ilave............................................ 36

Accesorios 37

Garantia 37

N_meros de Servicio Contratapa

INTRODUCCION

Revisi6n de los Simbolos y T_rminos

de Seguridad

Este abridor de puerta de cochera ha side disefiado y probado para un funcionamiento seguro, siempre y coando se instale,

se pruebe, se opere y se le d_ mantenimiento come se indica en este manual, cumpliendo al pie de la letra con todas las

advertencias e instrucoiones generales aqufcontenidas.

Mecdnica

Eldctrica

Estas advertencias y/e stmboles de seguridad que

aparecen en este manual le alertar_.nde que existe el

riesgo de una lesl6n serla o de muerte si nose siguen

las instrucoionescorrespondientes. El peligropuedeser

el_ctrico (electrocucibn)o mec_.nico.Lea las instrucoiones

con muchocuidado.

Cuando yea esta palabra y/o stmbolo de seguridad en este

manual, le alertar_,de que existe el riesgo de dafiar la

puerta de la cochera y/o el abridor si no se siguen las

instrucoionescorrespondientes. Lea las instrucoionescon

touche cuidado.

2

Preparaci6n de !,,1puerta de

su cochera

Antes de comenzar:

•Quite los seguros.

• Retire cualquier cuerda o cableque est_ conectado

a la puerta.

•Haga la $iguiente prueba consu puerta para verificar

que est_ balancoada y que no se atore ni se pandee:

1. Levante la puerta basra la mitad de su recorrido

come se muestra. Sueltela puerta. Si est,.

balancoada, deber_, mantenerse en esa posicibn con

s61oel soporte de losresortes.

2. Suba ybaje la puerta;observe si se atora con algoo

si se pandea.

Si su puertase atora o se pandea,ono esta

balancoada Ilamea unt_cnicoespecializado en

sistemasde puertas.

Puerta $ecoional

Paraevit_runaLESIONGRAVEo INCLUSOLAMUERTE:

•SIEMPREIlamea unt_cnicoprofesionalparaquele(1_

servicioasupuertadecocher_si _stase_tora,se pan(leao

est_(lesbalanceada.Urlapuertadecocheraquerioest_bier1

balanceadapuedequeno retrocedacomose requiere.

•NUNCAintenteaflojar,movernia[ustarla puertadesu

cochera,los resortesdela puem, los cables,las poleas,las

m_nsulasni latornillerfa,puestodosestoselementosest_n

ba[oterlsi_nEXTREMA.

• QuiteTODOSlos segurosyretireTODASlas cuerdas

coneciadasala puertadecocheraANTESdeinstalary

operarelabridordela puertade cocheraparaevitarque

seenreden.

Paraevit_rquesedahenel puertayel abridor:

° SIEMPREquitelos segurosANTESdeinstalaryiodeoperar

el abridor.

= SOLAMEN_Eopereelabridordepuertadecocheracon

corrientede 120V,60Hzcon ob[etodeevitarsu real

funcionamierltoy queel abridorse dahe.

PuePm de una sole pieza Herramientas necesarias

Durante el montaje, instalacibn y ajuste del abridor, las

instrucoiones le indicar&n ¢bmo usar las herramientas que

aparecen en la siguiente ilustraci6n.

E_iz

C._r_dora_o_.-br_

Sierrado m_n¢

3

Planificaci6n

Identifiquela altura y el ripe de su puerta de coohera.

Revise el _.reade su oechera y observe si alguna de

las siguientes instalaoiones corresponden a la suya.

A vecos se requieren materiales adicionales, asf que tal

vez sea conveniente tenor esta hoja y los ilustracienes

oerrespendientes a mane coando inicie la instalacibnde su

abridor.

Dependiendo de sus necesidades individuales,es posible

queen algunoscasesvaya a necositar materiales o

herramientas que nose incluyen coneste producto.

•InstalacibnPaso 1-Obsewe la paredo el oielo raso

justoper encima de la puertade la coohera. La m_nsula

del cabezal debe estar firmemente sujetaalossoportes

de la estructura.

•InstalacibnPaso 5 - Si el plafSno cielo rose de su

coohera tiene aoabado, es posible que necosite una

m_nsula de soporte y/o m_.spernos y tornillerfa para la

instalaoi6n.

•InstalacibnPaso 10 - Dependiendodel ripe de

construcoi6n de su oochera, es posible que necosite

m_nsulas de extensi6n o blcques de madera para

instalar los sensores.

•InstalacibnPaso 10 - El montaje en el piso del sensor

que activa el sistema de retrocoso de seguridad podrfa

requerir piezas que no se incluyen.

i,Hay otra puerto que d_ accoso a la cochera? Si no es

asf, set&necosario contar con el sistema de Ilave de

emergencia Modelo 53702. Yea la p_gina de Acoesorios.

Obsewe el punto donde la puerto haco contacto con el

piso. El espaoio entre la base de la puerto y el piso no

debe excoder 6 mm (1/4 de pulgada). Si no es asf, se

corre el riesgo de que el sistema de retrocoso de

emergencia no funoione correotamente. Vea Ajustes,

Paso 3. Ser&neoesario reparar ya sea el piso o la

puerta.

INSTALACI(_N CON UNA PUERTA SECCIONAL

Si tiene una puerto de acoro, aluminio, libra de vidrio o

con paneles de vidrio, necositar_, re1_uerzosverticales y

horizontales en la puerta. (Instalaoi6n, Paso 11.)

El abridor se debe instalar per enoima del centre de la

puerta, pore si existe algOn resorte de tensibn o plaoa de

apoyo en el paso de la m_nsula del cabezal, se puede

instalar hasta a1.22 rn (4 pies) ala derecha o ala

izquierda del centre de la puerto. Yea Instalaoi6n, Poses

del 1 a111.

• Si su puerta es de m&s de 2.13 m (7 pies) de altura, yea

Extensiones de riel en la secoi6n de Acoesorios.

INSTALACI(_N CON UNA PUERTA SECCIONAL

Uride_ del rno_or

©

4

Planificaci6n (continUa)

INSTALACI6N CON PUERTAS DE UNA SOLA PIEZA

•Generalmenteuna puertade una sola pJezano requJere

refuerzosadicionales.Si usted tiene unapuertade

materiallivianoy quierereforzarla,oonsulte la

informaoi6nrespectoapuertassecoionales,contenida

en Instalacibn,Paso 11.

•Dependiendodel disefiode su puerta,tal vez necesite

piezas de montaje adicionalespara la m_nsula de la

puerta(Paso 11).

Sinurlsistemaderetrocesodeseguridadquefurlcione

debidamente,al cerrarlapuem delacocherasecorreel

riesgodequelas pen_onas(y erlparticularlos nihos

pequehos)sultan LESIONESGRAVESo INCLUSOLA MUER_E.

•Elespacioentrela basedelapuertadelacocheray el piso

NODEBEexceder6 turn (1/4depulgada).Benoser ast,el

sistemade retrocesodeseguridadriovaa funcionar

debidarnente.

= Elpiso o lapuertadela cocheraSEDEBErepararpara

elirninaresteespacio.

PUERTA DE UNA SOLA PIEZA

SIN CARRIL

PUERTA DE UNA PIEZA CON CARRIL

Oadena

Rill

5

Inventario de la Caja de Cart6n

Su abridor viena ampacado an unacaja de cartbnqua

contiene el motor y las plazas qua sa muastran an la

siguianta ilustraci6n. Tome norade qua los accasorios

dependarbn del modelo qua haya comprado. Si falta

alguna plaza, revise con cuidado el material de ampaque

ya qua an ocasioneslas plazas se atoran an al mismo.

Toda la tornillarfaylas plazas nacesarias para el montaje a

instalacibn de su puerta se ilustranan la siguiantap_gina.

Conserve la caja y los matarialas de empaqua basra qua la

instalacibn y el ajusta sa hayan tarminado.

6

Inventario de Piezas

Antes de la instalacibn, organice todas las piezas en grupos¢omo se muestra en la siguiente ilustracibn.

TORNILLERfA Y PIEZAS PARA EL MONTAJE

© © ©

1/x.L_<l-_d pu,_ (2]

R_c_ar_scad_d_trol_(_]

TORNILLERfA Y PIEZAS PARA LA INSTALACI_N

O

_o _/,I120-xl12pulg (2) 1/x.20 _ulg. _2)

do5/_54_1 -_'8 d_ pulg (2) do_16-18_ pulg (_)

Taq_le:_papam_lmf_.ls¢(2}

©

_l;Gr_ do

©

_anija

Grapaco_

TcrrJllodo5.-'J_ 1pulg(2)

Esp_dor(_)

ol

do_'1_1-1_2 _ iIg._1_ _ _16x_ _ iIg._1_ _ _16x_-_/4 pulg (_)

7

MONTAJE, PASO 1

Monte el Riel e instale el Trole

No encienda ni use el abridor haste que Ilegue el

paso de la instalaci6n cor_spondiente, de otra

manera corre el rieago de complicar el proceso de

inetalaci6n,

El riel delantero tiene una "ventana" ¢ortada en et

extreme de ta puerta {yea ta ilustreciSn). E! otlf!¢!o que

se eneuentra pot enelma de esta ventana es m_,$

grande en la parte super!or del tie! queen ta parte

inferio_ Hay un orificio m_s peque_o que se encuentre a

8.9 cm (3-1/2 putg.) y est_ osrea de la orilta del rieL Gire

el riel posterior de manera clue tenga un orificio similar

osrca de ta oritla opuesta, m_s o menos a 12 cm (4-3/4

pulg.) del extreme. NOTA: AI seguir la suces[on de los

pesos explicados arriba, los ganchos orientados hacia

abajo.

I. Quite el braze recto de la puerta, las m_nsulas para

colgar y el pasador de ohaveta que viene empaoado

dentro del riel delantero y p6ngalos a un lade pare

usarlos en el Paso 5 y 12 de la Instalaoi6n. NOTA:

Pare no sufrir una LESI6N at desempacar el riel,

mueva con cuidedo et brezo recto de ta pueria Clue

est_ almacenado dentro de ta secoiSn de rieL

2. Alinee las secoiones del riel sobre una superficie

plane exactamente come se indicay luego deslioe los

extremes mds pequeffos dentro de los m&s grandes.

Par_evitarQUESEPELLIZQUE,conservelos manosy de(los

lejos(leI_s[urlt_ScuarldOmonteel reil.

Las pesta5as que se encuentran a Iolargode loslades del

riel se van a ajustar en su lugar.

NOTA: Lee secoionesdel riel se pueden armar con los

ganchos orientados hacia amba o hacia abajo (hacia abajo

preferibte); desmontar et riet puede der}ar los ganchos.

3. Coleque el motor sebre el material de empaque para

proteger la cubierta del mismo y apeye el extreme

posterior del riel encima. Pare que le resulte m_.s

o6modo, penga alg0n tipe de apeyo baje el extreme

delantero del riel.

4. Pongaen el riel una pinzas consegurocome tope

temporal deltrole a 20 om (8 pulg.) del centre del ofifioio

de la pelea leca, come se indioa en la ilustraci6n.

5. Revise y oerci6rese de que haya 4 cojinetes de

desgaste dentro del trele interne, estos cojinetes sen de

pl&stico. Si los cojinetes se hen soltadodurante el

transperte, revise rode el material de empaque. Ponga

los cojinetes de desgaste en su lugar come se indica.

6. Deslico el trole a Io largo del riel desde

el extreme posterior hacia las pinzas.

8

MONTAJE, PASO 2

Fije el Riel a la Unidad del Motor

•Coloque un perno de 1/4-20xi-3/4 de pulg. dentro del

orificio de la cubierta de proteccibn que se encuentra en

el extremo posterior del riel, como se indica en la

ilustraci6n. Apdete bien el perno con tuerca de

1,4-20 de pulg. NO ajuste demasiado ia tueroa.

• Quite dos pernos de la parte superior del motor.

• Ponga la m_nsula en %!' sobre el motor con el lado

piano hacia abajo y alinee los orificios de la m_nsula

con los orificios de los pernos. Sujete con los pernos

que quit6 antes.

• Alinee el riel con la parte superior del motor. Deslico el

extremo del riel en la m_nsula eft 'L!', hasta los topes

clue sobresaien en ta parte superior y alos tados de ta

m6nsuia.

• Fije el desplegador de cadena con 2 tornillos a la unidad

del motor.

ESTAS PIEZAS SE MUESTRAN EN SU TAMANO REAL

//li/i/i//),°o °o0

P_rr¢ de _J4-2_1-_4 de _lg. 1/x.20 dopu;.

do_do_a

MONTAJE, PASO 3

Instale la Polea Loca

• Ponga la cadena ycable aun lado del riel como se

muestra en la ilustracibn. Tome el extremo del cable y

pase por la ventana aproximadamente 30 cm (12 pulg.)

D_jelo que cuelgue basra que Ileque al Paso 5 de

Montaje.

• Retire la cinta de la polea Iota. El interior del centro

debe estar engrasado. Si se ha Secado, vuelva a

engrasarlo para asegurar que la operaciSn sea

ad_cuada.

• Coloque la polea Iooa dentro de la ventana como se

muestra en la ilustraci6n.

• Inserte el perno Ioco desde la parte superior y a trav_s

del riel y la polea. Apriete con una arandela y una tuerca

de 3/8 de pulg. por debajo del riel basra que la arandela

quede comprimida.

• Haga girar la polea para cerciorarse de que da vuelta

libremente.

• Pase un perno de 1f4-20x'i-3/4 de pulg. por el orificio de

paro del trole que se encuentra en la parte delantera del

riel, como se muestra en la ilustraciSn. Apriete bien con

una tuerca de 1f4-20 de pulg.

Fern_lcc¢

ESTA$ PIEZA$ SE MUESTRAN EN SU TAMANO REAL

9

POI_ I_,a

,_ard__ de

3/_dopulg

MONTAJE, PASO 4

Instale la Cadena y Cable

I. Ja.le el ca.ble a.lrededor de la. polea. Ioca. y ha.cia,el trole.

2. Conecte la. cable a. la. ra.nura,de retenci6n del trole, come

se muestra, en la. ilustra.ci6n (Figura. 1):

• Empuje los pernos de la. ba.rra,de enla.co maestro

desde a.ba.joha.cia, a.rriba,yp&selos a. tra.v_s del enla.ce

del cable y la.ra.nura, del trole.

• Empuje la.ta.pa,del enla.ce maestro sobre los pernos y

la.s ra.nura.sde los pemos.

• Deslico el resorte de clip sobre la. ta.pa,y sobre la.s

ra.nura.s de los pernos ha.sta,que los dos pernos est_n

bien coloca.dos y seguros en su luga.r.

3. Con el trole contra, la.s pinza.s, introduzca, el resto del

ca.ble/ca.dena, a. largo del riel ha.cia, la.unida.d del motor,

dentro de la. ra.nura,en el desplega.dor de ca.dena.,

a.lrededor de la.rueda, denta.da, sobre el desplega.dor de

ca.dena, y continua.ndo ha.cia,el conjunto del trole. Los

dientes de la. rueda, dentada, deben enga.ncha.r la.ca.dena.

(Figura 2).

4. Cercibrese de que la.cadena no est_ torcida, luego

con_.,ctela,a.Ieje rosca.do con el enla.co maestro resta.nte.

5. Enrosque la.tuerca, interna, y la. a.ra.ndela,en el eje

rosca.do del trole (Figura. 3).

6. Pa.se el eje rosca.do del trole a. tra.v_s del orificio

que tiene el trole. Cercidrese de clue/a ca.dena, no

est6 torcida (Figura. 4).

7. Enrosque la.tuerca, externa, en el eje rosca.do del trole,

dej&ndola, floja..

8. Quite la.s pinzas con seguro.

Figure 2 T_milloI-ex_l _-

!iii!iii!iii!iii!iii!iii!iii!iii!iii!iii!iii!iii!iii!iii iii!iiA TEIA!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

P_raevit_rposiblesLESIONESGRAVESerllos (ledosc_usad_s

por I_spartesm6vilesdel_bridor(le puertadecochera:

•SIEMPREmanteng_las m_noslejosdeI_ ruedadentad_

mientrasest_funcionandoelabridor.

•Filebienel despleg_dordec_denaAN_ESdeoper_r

el _bridor.

C_.rt6rpar_aimont_r

Dojela_der_ y

ol cablod_'itsodel_E_

W9_ten,;._:o'isos o ¢_.bl0

y lam_r_ mimosas_ _1m_m_. Figura 1

R6scrt_d_ _p

del erl_.ce_a_'tro ; T_.padel

Figure 3

Figure 4

r_dc_Jo

lO

MONTAJE, PASO 5

Apriete la Cadena

•Gire la tuerca interna y ajuste la arandela; baje ambas

per el eje rescade del trole, alej_.ndelas del trele.

•Para apretar la cadena, gire la tuerca externa en la

direccibn que ea indica (Figura I ).

•tJna vez que la ¢adena est_ aproximadamente a 6 mm

(I/4 pulg.) per encima de la base del riel en su punto

mealie, vuelva a apretar la tuerca interna para aeagurar

el ajuste.

Si la cadena queda demasiado floja la rueda dentada

puede hacer ruido.

Llna vez terminada la instalaci6n, es posible que observe

que la cadena cuelga un poco cuando la puerta est,.

terraria, pete esto es normal. Si la cadena regresa a la

posicibn que ea ilustra en la Figura 2 cuando la puerta

est,. abierta, no vuelva a ajustar la ¢adena.

NOTA: En el future: cuando te d_ mantenimiento

SIEMPRE tire de la manija de emergencia para

deseanectar el trote antes de ajustar ta cadena.

NOTA: Es peaibte que la cadena ea afloje despu_s de/

Paso 3 de Ajustea (Pruebe el Sistema de retroceao de

eagurided). Verifique clue ta tensiSn sea la debida y

reajuste la cadena si es neoeaado. Luego repita el

Paso 3 de Ajustea.

Ye terrain6 de ermer su ebrldor de puerta de cochera.

Lee lea $!gulentes edvettencle$ antes de continuer e

te eacc!6n de Instatec!6n.

Flgura 1

Flgura 2

i

i

0_o_ i

,_3m_ (1/4 pulg_

i

I

Bas_del rill _d do del

INSTALACION

INSTRUCCION ES IMPORTANTES PARA

LA INSTALAClON

ERTEN¢!

Para reducir el riesgo de una lesibn grave o

la muerte:

1. LEAYSIGAALPIEBELALETRATOBAS/AS

INSTRUCCIONESPAPALA INSTA/ACION.

2. Irlst_leel_bridordepuertadecocheras61osi I_ puertadela

cocher_est_debid_mentepalance_d_y lubric_d_.Si I_ puert_

rioest_debidamenteb_lancead_es posiblequerioretroceda

cu_ndose requier_,Io quepodriaoc_sionarurl_LESION

GRAVEo INCLUSO/AMUERTE.

3.Ted,s las repar_ciorles(lelos cables,resortesyorris piez_s

I_sDEBEIlevara caDount_crlicoespacializadoerlsistem_s

depuert_s,ANTESdeinst_larelabridor.

4. Quitetodoslos segurosyretiretodaslascoerdasconectad_s

a la puert_dela cocheraANTESde ir_st_larelabridorparade

evit_rquese erlreden.

5. Irlst_leel_bridordelapuert_decocher__ url_dist_nciade

2.13rn (7 pies)delpiso.

6. Montelarnanijadeliber_ci6ndeernergerlciaa unadistarlci_

de1.83m (6pies)delpiso.

7. NUNCAcorlecteel_Dridordeiapue_ decocher'__ urlafuerlte

deer_erg[ael_ctricahast_queasTseindique.

8. NUNCAIlevepuestosrelojes,_nillosr_irop_muyflo[_

rnientr_sest_irlstal_ndoo darldOservicioal _bridor,pues

podrTarl_tor_rseerllapuertadela cooher-&o erllos

mec_nismosdel_bridor.

9. Instaleelcontroldep_reddeI_ puert_decochera:

• (Iem_ner'_quequedea I_vist_desdelapuert_de

lacochera.

•fuer_del_lc_ncede los nihosy_url__ltur'_rn[nirnade

5 pies(1.5 rn).

• lejosdeted,sI_spartesrn6vilesdeI_puerta.

10. Coloquela(_lcom_rfi_queadviertesobr_el riesgodeatraparse

cercadelcontroldeI_puert_delaccoher_,enI_pared.

11. ColoqueI_ c_lcom_n[_quecorltierlela pruepaderetroceso

desegurid_dy liberaci6nde ernergerlciaa plerl_vistaerlla

parteinteriordela puert_deI_Cochera.

12.AIconcluirI_ inst_laci6n,pruebeel sistem_deretrocesode

seguridad.L_puertaDEBEretrocederal entr_rencontacto

conur_objeto(le3.8 cm (1-1/2pulg.)o bienconun pedazo

(lem_(ler'_(le5x10crn (2x4pulg.)puestopianosobreel

piso.

11

INSTALACION, PASO 1

Determine d6nde va a instalar

la M6nsula del Cabezal

Pareevf[arunaposibleLESIONGRAVEo INCLUSO/AMUERTE:

•La m_nsuladelcabezalBEBEquedarRiGIDAMENTEsu[eta

al soporteestrucLuralerllapareddelanterao erlel cielo

raso,(lerioserosi esposiblequelapuertadelacocherorio

retrocedecuorldOserequiera.NOirlstalelarn_rlsula(lel

cabezaleninuresraises.

•SeBEBENusarsu[etadorespareconcretesi el montajedela

rn_nsuladelcabezalo delpedazode rnaderade5x10cm

(2x4 pulg.)sehaceen mamposteda.

•NUNCAIratedeaflojar,moverniojustarlapuertadela

cochero,los resortes,los cables,lospoleas,las rn_nsulasni

latorniller[a,puesto(losestospiezosest_nbojounatensiGn

EXTREMA.

•SIEMPREflamea unt_crlicoespeciolizodoensistemasde

puertassi lapuertadecocherase pan(lea,seatorao si est_

desbalonceoda.Unapuertodecocheroquenoest_

balanceadapuedenoretrocedercuandose requiera.

El procoso de instalaci_;nvarfa dependiendo de los

diferentes tipos de puerta de cochera. Siga las

instrucoiones que correspondan a su puerta.

I. Cierre la puerta y marque la Ifnea central vertical del

interior de la puerta.

2. ContinUe marcando esta l/nea hacia arriba haste Ilegar

a la pared delantera, per encima de la puerta.

Ee peelble Inetalar la m_neula del cabe_al haste una

dlstancla rm_xlrna de 1.22 rn (4 plee) a cede lade del

certtro de la puerta, pero _nlcamente el un reeorte

de toral6n o un place central de apoyo se encuentra

en el racorrldo, Tarnbl6n cuando el e_paclo ee

reducldo, ee puede lnstalar la rneneula en el clelo

race o plafGn de la cochera {yea la p6glna 13).

{Aelmlemo, se puede lnstalar Invertlda sabre la

pared el ee necesarlo, esto le dar6 aproxlmadarnente

1 cm (1/2 pulg,) de eepaclo),

Si ngcesita instalar la m_nsula del cabezal en un

pedazo de madera de 5xI0 cm (2x4 pulg.) (ya sea en la

pared o en el techo), use tornillos de cabeza cuedreda o

pijas (no se incluyen) pare sujetar el pedazo de madera

a los soportes estrueturales, come se indica aquf yen la

p&gina I3.

3. Abra la puerta haste el punto m&s alto de su recorrido

come se muestra. Marque una l/nea horizontal que

intersecte en la pared delantera y a del punto m_.s alto

del recorrido:

•5cm (2 pulg.) per encima del punto m&salto en el

case de puertas secoionales y puertas de una sole

pieza con riel.

• 20 cm (8 pulg.) per encima del punto m&salto en el

case de puertas de una sola pieza sinriel.

A esta altura, el extreme superior de la puerta tendr&

suficiente espacio pare su recorrido.

NOTA: Si et nSmero total de osnt[metros exc'edela

altura disponibte en su cochera, use ta attura m_:ima

posible o ¢onsulte la p_gina 13 pare la tnstataciGnen et

cielo raso o plafGn.

INSTALACI_N OPCIONALDE

LA MENeULA DEL CABEZAL.

dead.tara

ii 5¢_(2pug)Oarril

f! ;/

d_r_conido

:i

ii_ _u_r_

Puertt__clonal ¢o_ Ct_l'llc_rvo

j;; Funt__s _1:o

Puertade unasole _co_

cawll h_lzontal

Pt_rt_ d_ un_LS_a p]ezasfn_rrll:

tom]llerfa d_4m_te Pue_a de una ple,,.asrn_r rll:

tomfllsffa del idvo'_

12

INSTALACION, PASO 2

Instale la M_nsula del Cabezal

La m_nsula dol cabezal so puode fijar a la pared justo por

oncima do la puerta do la cochora o on el cioloraso. Siga

las instruceionos que scan m_s adecuadas para su

ccehera. No Inotalo la rn_rmula del cabezal on un mum

faleo. St va aflJarla m_neula del cabezal aladrlllo o

mamposterra, asegOrese de utlltzar eujotadoree de

cernento (no so Incluyen).

INSTALACION DE LA MI_NSULA DEL CABF-ZAL EN LA

PARED DELANTERA

•Coloque la m_nsula sobro la ITnoacentral vortical conel

horde inferiorsobro la ITneahorizontal, comoso muestra

on la ilustraciSn(con la flocha de la m_nsula apuntando

hacia ol tocho).

• Marque los oriflcicede la m_nsula qce van on linea

vortical, maladrolosofificios con una broca de 3/I6 de

pulgada y sujoto la m_nsula al soporto de la ostructura

con la tornilloda que ce incluyo.

ESTAS PIEZAS SE MUESTRAN EN SU

TAMA _O REAL

de_1_ per_ -St_pulga_

O_ici_ Gpcioral_

parala instalaci_'_

INSTALACION DE LA MENSULA DEL CABEZAL EN EL

CIELO RASO

• Extionda la ITnoacentral vorticalsobroel cioloraso

cemo ce muostra on la ilustracibn.

• Coloquo la m_nsulaon el controdo la ITnoaano m_.s

de "i5cm (6 pulg.) de la pared. CerciSrose de quo la

flooha do la m_nsula apunto hacia el lado opuesto de la

pared. La m_nsula puedo cer instaladapegada al ciolo

raso cuandoel espacioos muyreduoido.

• Marque d6nde va a taladrar los orifioicelatoralos.

Taladro los orifioiosconuna broca de 3/16 do pulgada y

fije la m_nsula firmomente al soporte do la estructura

con la tornilloria que ce incluyo.

0rifi_ 0s _r_. la Psf_lac_

onocislor3_c

13

INSTALACION, PASO 3

Coloque el Riel en la M_nsula

del Cabezal

NOTA: (Opcional) Con algunas instalaciones ante#ores

puede reutitizar la antigua m_nsuta det oabezal con los dos

ospaciadores de pl_stico que se incluyen en la botsa de

componentes. Coloque los espaciadores en el interior de

ta m_nsuta, a cada lade del riet: tat y como se muostra en

ta ilustraciSn.

•Coloque el abridor sobre el piso de la cochera debajo

de la m_risula del cabezal, LIse el material de empaque

como base para protegerlo. NOTA: 5i et resorte de ta

puerta es_ obstruyendo, va a neossitar ayude. Otra

persona tendr_ que sostener et abridor firmemente

sobre un soporte temporal para permitir que et riet

pueda tibrar et resorte.

•Coloque el extreme del riel delantero dentro de la

m_nsula del cabezal y una ambos elemerttos con un

pasador de chaveta de 5/16 per I-I12 pulg., come se

muestra en la ilustraci6n.

•Suj_telos con un anillo sujetador.

ESTA$ PIEZA$ SE MUESTRAN EN SU TAMA_JO REAL

F_cr de c,la_te_do Anil¢ slJie'2.dor

_1_ pcr1-1Y2pul_

14

INSTALACION, PASO 4

Coloque el Abridor en Posici6n

Siga las instrucoiones oorrespondientes al ripe de puerta

de su ocohera, come se muestra en la ilustraoibn.

Paraevitarquela puertadecocherasufradahos,apoyeel riel

delabridordela rnisrnasobreurlpedazode maderade 5x10

cm (2×4pulg.) colocadoenla secci6nsuperiordelapuerta.

PUERTA SECCIONAL O PUERTA DE UNA SOLA PIEZA

CON CARRIL

tJnpedazo de madera de 5xl 0 cm (2x4 pulg.) le sera de _

ayuda al determinar la distanoia ideal entre la puerta

y el riel.

•Retire la espuma de embalaje.

•Ponga el abfidor sobre la esoalera; si la esoalera no es

Io sufioientemente alta, va a neGesitar ayuda.

• Abra completamente la puerta y coloque el pedazo de

madera de 5x10 om (2x4 pulg.) en la secoibn superior,

de manera que quede debajo del riel.

•Si el panel superior golpea el trole al levantar la puerta,

tire hacia abajo el braze de Iiberacibn del trole para

desconectar las secoiones interna y externa del mismo.

Deslico el trole externo haoia el motor. El trole puede

permaneoer desconectado basra el final del Paso I2 de

la secoi6n de Instalacibn.

E _0d_ de made_ 58

x 10 cm_2x,I pu_) s6 _!iliza_k_.__6rm_r_r

OONECTP_)0

PUERTA DE UNA SOLA PIEZA SIN CARRIL

Coloque un pedazo de madera de 5x'i0 cm (2x4 pulg.)

sobre su lade de ayuda al determinar la distancia ideal

entrela puerta y el riel.

•Retire la espumade embalaje.

• Ponga el abridor sobrela escalera; si la escaleranoes

Iosuficientementealta, va anecositarayuda.

•Abraoompletamente la puertay ooloque un pedazode

madera de 5x10 om (2:<4pulg.)sobresu ladeen la

secoibnsuperior,de manera que quede debajo del riel.

•La partesuperiorde la puertadebe estar alineadacon

la partesuperiorde la unidaddel motor. No instaleel

abridora m0.sde 10 om (4 pulg.)per encima de este

punto.

lad s_n;i_. _,_rr_;':a_8 inst_la¢i6_d_d8 8 t6dh¢.

i i ii

i i

15

INSTALACION, PASO 5

Cuelgue el Abridor

Aquf se muestran tres ejemplos distintos para la

instalaciGn;sinembargo, es posible que su cochera no

concoerdeconninguno de ellos. Las m_nsulas de soporte

deben estar en bngulo (Figura I), para que proporcionen

un soporte rfgido. En case de toner un cielo raso acabado

(Figura 2 y Figura 3), instale una m_nsula de metal

resistente en algOnsoporte de la estrucora antes de

instalar el abddor. No se incluye esta m_nsula ni la

tornillerfa.

I. Mida la distancia desde cada lade de la unidaddel

motor hasta el Soporte de la estructura.

2. Corte las dos partes de lag m_nsulas colgantes a la

medida adecoada.

3. Taladre los orificios de 3f16 de pulgada en los soportes

de la estructura.

4. Fije un extreme de cada mGnsulaal soporte con

tornillos de cabeza coadrada de 5/I 6 -I8xl-7/8 pulg.

5. Fije el abridor alas mGnsulascolgantes con pernos

hexagonales de 5/I6 -I8x7/8 pulg., y sus tuercas y

arandelas correspondientes.

6. Verifique que el abridor est6 centrado sobre la puerta (o

alineado con la mGnsuladel cabezal, si la mGnsulano

est,. contrada sobre la puerta).

7. Quite el pedazo de madera de 5xi0 cm (2x4 pulg.).

Haga funcionar la puerta manualmente. Sila puerta

golpea el riel, suba la mGnsuladel cabezal.

NOTA: NO conecteet abridor a ta fuente de energ[a

el_ctrica en este memento.

ESTA$ PIEZA$ $E MUESTRAN EN $U

TAMAN0 REAL

C!I dr_.L_

d=£v'_6-_8xl-T/_ pu;

Perno_x_na T!le'_.do

de_1_-18x7_pLy. _1_'18pU_ A"a'vJela_s_16 _!llg.

!!!!!!!!!!!!!!!

P_raevit_rI_posibilidaddeun_LESIONGRAVEsi sec_eel

abridordela puert_de cochera,suj_teloFIRMEMENTEa los

soportesestrucLuralesdela cochera.SeDEBENusar

sujetadoresparaconcretosi algunadelasm_nsulasse vaa

instalarenmamposteda.

Flgura 2

S,c,ported_ I_.

W_n_u_

(re se rclLye) //

_lelo I_80 =on 88alr_dO

Ftgura 3

_lelo i_SO con 88ab_dO

16

INSTALACION, PASO 6

Instale la Unidad de Control de la Puerta

Llbiqueel control de la puerta de manera que quede ala

vista desde la puerta y a una altura mTnimade 1.52 m

(5 pies) donde los niffos peque5os no Io puedan alcanzar y

lejos de las partes mSviles de la puerta y de la tornillerfa.

I. Pele 6 mm (1/4 de pulg.) del extreme del cable de

campana y cen_ctelo alas terminales de tornillo

correspon-dientes al color del cable en la parte posterior

de la puerta de la unidad de control; blanco a 2 y blanco y

rojo a 1.

2. Sujete firmemente el botbn de control de la puerta con

ternillos de 6ABxl-1/2 plug. Si se vaa instalar en un mute

false, taladre dos orificios de 5,'32de pulg y use los

sujetadores que se incluyen.

3. Corra el cable de campana al motor a Io largo de la pared

y el techo, use grapas con aislamiente en varies puntos

a Io largo del cable pare sujetarlo. Tenga cuidado de no

perforar el cable al engraparlo, creando as{ un corto

circoite oun circuito abierto.

4. Conecte el cable de campana alos torn,los terminales del

panel de la unidad del motor: blanco a dos; blanco y

rojo a 1.

5. Coloque el cable de la antena come se lndica.

6. Use tachuelas o grapas pare sujetar permanentemente

la calcomanfa de advertencla sobre el rlesgo de querier

atrapado; esta calcomanfa debe estar en la pared y corca

del control de la puerta. La calcomanfa de advertencla de

la prueba de rotroceso de segurldad y Ilberaclbn manual

debe colocarse en un punte prominente del interior de la

puerta de la cochera.

NOTA: NO oone_e el abridor ala energfa ei_clrica ni to haga

foncionar en este momenlo. Et trote har_ et recomdo haste

llegar ata posiciSn complelamente abierta, pete no regresar_

ata posiciSn cerrada haste que et rayo det sensor est_

conectado y aiineado debidamente, t sensor est_ cone_ado y

aiineado debidamente.

!iii!iii!iii!iii!iii!iii!iii!iii!iii!iii!i ii !iii!iii!

Par_evitarlaposibilid_d(leuna LESIONGRAVEo INCLUSOLA

MUERTEper electrocuci_n:

° ANTESde instal_relcontroldeI_ puerta,cerciOresede quela

energ[_electricarioest_conecL_da.

•Corlecteel controlSOLOacablesdeb_[ovolt_[ede24

VO/TIOS.

Par_evitarlaposibilid_d(leuna LESIONGRAVEe INCLUSO

/A MUERTEcuarldOlapuert_(leI_cocheraseest;_cerrarldO:

•Instaleel controlde I_puert_dem_ner_quequedea I_vista

desdela puert_(le I_cochera,fueradelalcarlce(lelos rliffosa

url__ltur,_rn[nirnade 1.5rn (5 pies),y _le[_dodeI_spartes

rndvilesde I_puerta.

•NLINCApermit_quelos nihoshagarlfuncionaro jueguencon

los botonesde controldelapuert_nicon lostr_nsrnisoresde

controlremote.

•H_gafuncionarI_ puertaSOLOsi lapuedever cl_ramente,si

lapuertaest_debid_rnente_just_d_,y si r_or_ohay ningun_

obstrucci_nensu recorrido.

•SIEMPREteng__ lavistaI_ puert_deI_ cocher_h_staque

est_complet_rnentecerr_da.NLINCAperrnit_que_lguierlse

_tr_vieseenel recorrido(leI_puertadela cocher_cuandose

est_cerr_ndo.

Conexionespare la Unidad de Control Exterior

Conecte alas terminales de conexibnr_i.pida:el blanco al

banco; b anco/roo a reo.

ESTAS PIEZAS SE MUE_N EN SU TAMAle REAL

_'_IIIIIIIIIIIIIIIIIIIIIIIIIIIIIII_ _ _

_n *_ cor_ d_la_:le_ Suj_:ado_par_

Gr_as _n

at8 ami_nto

17

INSTALACION, PASO 7

Instale la Luce

•Optima las leng0etasde liberaoi6n aambos lados

de la lente. Rote la lente suavamente hacia atr&s y

hacia abajo basra qua la bisagra quede an la posioi6n

totalmente abierta. No quite la lente.

• Instale bombillo de hasta 100 vatios como m_'_ximoan

cada portal_.mpara.En cuanto se oonecte la

electrioidad, la luoe se ENCENDERANy permanecor_.n

encondidas pot aproximadamentacuatro minutos y

medio; luego la luz se APAGAN.

• Invierta el procodimiento para corrar la lente.

• Si el bombillo se funden prematuramente debido a la

vibracibn, use el bombillo para el abridor de puerta

de oochera.

NOTA; S6lo utilice bombitlos est_nde_ El uso de bomb#los

de ¢uelto ¢orto o especiates puede sobrecalantar el panel

ola portal&mpara.

Paraevit_r un posible SOBBECALENTAMIENT0del

port_bombill_s:

• NO utilicebombill_s de cuello cortoni de tipo especial.

• NO utilicebombillas h_16genas.Utilice SOLObombillas

incandescentes.

INSTALACION, PASO 8

Coloque la Cuerda y la Manija

de Emergencia

• Pase un axtramode la coerda a tray,s del orificio qua

se encuentra an la parta superior de la manija roja de

manera qua la palabra "NOTICE" (aviso) sea legible,

como se indioaan la ilustracibn. Asegdrala con un

nudo por Io menos a 2.5 om (1 pulg.) del extramo de la

cuerda para evitar qua se rasbale.

• Pasa el otto axtramo de la cuarda a trav_sdal orifioio

del brazo de libaraoi6n del trole exterior.

• Ajusta el largo de la cuerda de tal manara qua la

manija quada a 133 rn (6 pies) dal piso. Haga unnudo

para asegurarla. Para avitar qua la cuerda ola manija

se enganohe an algo, asegdrase de qua no toquen el

techo de ningL_nvahiculo.

NOTA; Si es necesario cortar ta cuerda, quame con un

¢eritlo o un encendedor et extramo qua cort6 para satlarla

y evitar clue ae desenrede.

e eNeiA

Para8vit_rlaposibilidad(18unaLESIONGRAVEo INCLUS0

/A MUER_Esi lapusrta(18lacocheras8caB:

° D8ssrposibls,us8la marlija(188mergenciaparasoltar81

trois SOLOcuandola puerta(18la cochsra8st_CERRADA.

Si los resortesest_d_bileso rotos,o bisnsi lapuerta

est;_desbalanceada,lapuertaabisrtapodriacasrser;_pida

yio insspsradaments.

•NUNCAusela marli[ad8 8mergsnciaa rnsrlosqu8la

entradaa lacochsra8st_libr8deobstruccionssy riohaya

ningunapsrsonapresents.

NUNCAus8la rnani[aparatirar d8 lapuertapav_abrirlao

csrrarla.Si81nudo(18la cusrdas8 suelta,ustsdpodr[_

caerse.

Tr¢le

18

INSTALACION, PASO 9

Requisitos para la Instalaci6n El_ctrica

Para evltar dlflc_Itadee con la l_etalacl6n, _o enclenda

[II use el abrtdor en eete mornento,

Para reducir el riesgo de choque el_otrico, su abridor para

puerta de cochera viene con una clavijade conexi6n a

tierra de tres paras. Esta clavija s61ose puede coneotara

una toma de corrientepuesta a tierra y con tres entradas.

Si la clavija no entra en la toma de corrienteque usted

tiene, dir_ase a un electricista pro1_esionalpara que le

instalela toma de corriente correcta.

SI la reglarnerY(acl61_ local exlge que su abrldor tei_ga

cablemdo perrnai_ei_te, slga los elgulentes pasos.

Para coneotar el abridor a la corriente el_ctrica de forma

permanente a tray,s del ofificio de 7/8 pulg. Iocalizado en

la parte superior del motor:

•Quite los tornillos de la cubierta de la unidad del motor y

deje la cubierta a un lado.

• Quite el cable de tres entradas.

• Conecte el cable negro (Ifnea) al tornillo de la terminal de

cobre, el cable blanco (neutral) al tornillo de la terminal

color plata, y el cable verde (tierra) al tornillo verde de la

puesta a tierra. El abrldor debe estar puesto a tlerra,

• Vuelva a porter la cubierta en su lugar y atornTIlela.

Para evltar dlflc_ltades con la I_etalacl6rt, _o ertclertda

nl use el abrldor err eete memento,

¢!A

P_raevit_rI_posibilidadde unaLESIONGRAVEo INCLUSO

/A MLIEH_Epor electrocuci6noincendio:

• Cerci6resedequeel abridornoest_conectadoa I_energf_

el_¢'[ric_,y descone¢'[elaalimentaci6nel_¢'[ric__1circuito

ANTESdequit_rI_cubiert_paraest_blecerI_conexi6ndel

c_bleadoperm_nente.

•T_ntola instal_ci6ncornoel cable_(Io(leI_ puert_(le

cocher_BEBENcumplircon todoslosc6digoslocalesde

construcci6ny el_ctricos.

• NUNCAuseurl_extsrlsi6nrliun_d_ptadorde(los hilos,

t_rnpocornodifiqueI_clavi[_par_poderenchufarl_.

Aseg_resedequeelabridorest_puesto_tierr'a.

19

INSTALACION, PASO 10

Instale La Sistema de Protecci6n _

El sensor del slatema de re_(rocseo de segurldad debe

as'tar ll_atalado y altneado correctarnente, antes de q_e

el abrldor be la puerta de cochera mueva la puerta

hacla abaJo,

INFORMACION IMPORTANTE CON RESPECTO

AL SENSOR DEL SISTEMA DE RETROCESO

DE SEGURIDAD

Si se instalayse alinea oorreotamente, el sensordel

sistemade retroceec de seguridad detectara cualquier

obst_.culoqua se cruoeen el recorfido del rayo eleotrbnico.

El ojo emiecr(el qua tiene la luz indioadorade color

anaranjado) anvfa un rayo elaotr6nico invisible al ojo

receptor (el qua tiene la luz indioadorade color verde).

Si algdn objato obstruyera este rayo invisible miantras la

puerta se est& oerrando, la puerta se detendr&

autom_.ticamente,retrcoeder&basra abfirse par

completo, y la luz del abridor parpadear&diez races.

Estos sensoresse deben instalaren el interiorde la

coohera de maneraquael ojoemiecr yel ojo receptor

est_n uno frente al otto a ambos lados de la puerta y a

una distancia m_Lximade 15 am (6 pulg.) del piec.Ambos

sensoresse pueden instalar en coalquiera de los dos

lados de la puerta, ya sea el derecho o el izquierdo,

siempra y coando nunca le d_ el sol diraotamante a la

lente del ojo receptor.

E EN !A

• Cerci_resedequelaenergfael_ctricarioest_conectad__1

_bridordeI_ puert_de I_cocheraANTESde inst_l_rel

sensordelsistem_de retrocesodesegurid_d.

•P_raevit_runaLESIONGRAVE0 INCLUSO/AMUERTE

cuandoI_puert_deI_cocheras88st_cerrarldO;

-Conectey alineecorrectamenteelsensordelsistemade

retrocesodeseguridad.Estedispositivodeseguridades

neces_rioy NOSEDEBEdesa(,tivar.

-Irlstaleelsensordelsistemaderetrocesode seguridadde

rnaneraquael rayoNOESTI_a m_sde15 cm(6 pulg.)

delpiso.

Las m_nsulas para la instalacibn ban sido diseffadas para

qua se sujeten directamente al carril de la puerta, sin la

necosidad de tornillerfa ni piezas adicionales.

Si as necosario instalar las unidades ecbre la pared,

asegL_resede qua todas las m_nsulas est_n sujetas a una

superficie s61ida,par ejemplo, uno de los ecportes de la

pared. Las m_nsulas de extensibn est_.ndisponibles, si se

necositan (vea la secci6n de acoeecrios). Siva a instalar

lossenecresecbre ladrilloo mamposterfa, use un pedazo

de maderapara avitarhaoer orificios innecosariosecbre la

mamposterTaan oaso qua necosite oambiaflosde lugar.

Eltrayeoto del rayo elecrbnicoinvisibledebe estar libra de

coalquier obstrucoi6n. Ninguna de las partes de la puerta

(los oarriles, resortes, bisagras, rodillos, u otras plazas o

tornillerTa)debe interrumpirel rayo coando la puerta se

est_ corrando.

Vista de la puerta dsede el l_erlor de la cochera

2O

INSTALACION DE LAS MENSULAS

Aseg_rese de que el abrldor no eete conectado a la

corrlente el6ctrlca,

Instale y alinee las m_nsulas de manera que los senseres

est_n uno frente al otro en los lades opuestosde la

puerta, auna distancia m&xima de 15 om (6 pulg.) del

pied. Instale las m_nsulas de una de las tree maneras

siguientes:

Instatacl6n en el cattY!de la puerta de ta cochera

(recomendada):

• Deslicelos brazes cuwos sobre la orillaredondeada de

cada uno de los oarriles de la puerta, con los brazes

curves apuntando hacia la puerta. Colbquelos en su

posioi6n contra el costado del carnl. Debe quedar ras,

con el reborde pegado a la odlla posterior del cardl,

come se ilustra en la Figura 1.

Si el carril de su puerta no soportala m_nsula firmemente,

se recomienda que la instale sobre la pared.

Instatacl6n en la paz_d (Flgura 2 y 3):

•Coloquela m_nsula oontra la paredcon losbrazes

curves apuntandohacia la puerta. Cercibrese de que

haya suficiente espacio para que el rayo del sensorno

est_ obstruido.

• Si es necesariotener m&s pr_fundidad, puede usar

m_nsulas de extensibn (VeaAccosorios) o bloques

de madera.

• tJse los orifioios de montaje de la m_nsulapara maroar

y taledrar los (2) orificios de 3/I 6 de pulgeda de

di&metroa ceda lade de la puerta auna distancia

m_Lximade I5 cm (6 pulg.) del pied.

• Fije la m_nsula a la pared con tornillos de cabeza

cuadreda (no se incluyen).

• Siest& usando m_nsulas de extensi6n o bloques de

madera per la falta de espacio, asegl3resede que las

dos unidades queden a la misma distancia de la

superficiede montaje. Asimismo, asegl3resede

que no haya ninguna obstrucoibn.

Instatacl6n en el p!$o (Flgura 4):

•tJsebloques de madera om_nsulas de extensi6n (Yea

Accosorios)paraelevar las m_nsulas de lossensores

de manera que las lentesquedenauna distancia

m_Lximade I5 cm (6 pulg.)del piso.

• Cuidadosamente mida e instalelas unidedesderecha y

izquierdaa la misma distanciacon respectoa la pared.

AsegL_resede que no haya ningunaobstrucoi6n.

•Fije al pisolas m_nsulas para lossensorescon los

sujetedoresparacomento, cored se muestra en

la ilustraci6n.

ESTAS PIEZAS SE MUESTP, AN EN SU TAMA_O REAL

CD

Fe"to de 000't0 T%Ie'C_.pa mar pOea Grap_ o_

Figura1 INS'ALA¢I_N EN EL CARRILDE L.&PIJEFRA{l.AOODERECHO)

IOarrilde

Figura2

Figura3

Figura#INSTALA¢ION EN EL PIe0 (LADO DERECHO)

Luz

pal _neor

21

MONTAJE Y CABLEADO DE LOS SENSORES DEL

SISTEMA DE RETROCESO DE SEGURIDAD

• Deslicela cabeza do un perno do coche do I/4-20xi/2

do pulgada dentro do la ranura do los sensores.Use

tuercas do mariposa para sujetarlos sensoresa las

m_nsulas, con las lentes do cada sensor frente afrente

a ambos lades do la puerta. Cerci6rese do que la

extensibn do la m_nsula no obstruya las lentes

(Figura 5).

• Apriete las tuercas do mariposa a mane.

• Lleve los cablesdo los dos sensores al abridor.IJtilice

grapas con aislamiento para sujetar el cable a la pared y

al cielo raso.

• Polo 6mm (I/4 pulg.) del aislamientoon cada juego do

cables. Separe los cables blanco y blanco y negro Io

suficiente para pealerconectarlosa los tornillca terminales

del abridor:el blanco al 2 y el blancoy negroal 3 (Figura 6).

COMe ALINEAR LOS SENSORES DE SEGURIDAD

• Congcte el abridor; las lucos del seceoremisory del

sensor receptor so deben do encender y permanecer

encendidas si todas las conexiones del cableado y la

alineaciSn so ban heche correetamente.

La luz anaranjadadel sensor que emite ei rayo se

encender_ aunque est_ obstruido ofuera do alineacibn,

pete si la luz verde del sensor receptor del rayo est,.

apagada, parpadea oso ve baja, (y no hay ninguna

obstrucoibnon el recorrido del rayo do luz invisible), ser_.

necesario alinearlca.

• Afloje la tuerca do mariposa del sensoremisory reajuste

el sensct. Apunte directamente al otto sensory apriete la

tuerca do mariposa.

• Afloje la tuerca do mariposa del sensorreceptor del rayo,

y reajuste basra que reciba el rayo del sensoremisor.

IJna vez que la luz verde brille continuamente, apriete la

tuerca do mariposa.

FIglJra

Tu_r_ de rr_dposa

DIAGNOSTICO DE FALLAS CON RESPECTO

A LOS SENSORES DEL SISTEMA DE REVERSA

DE SEGURIDAD

I. Si la luz verde del sensorque emite elreyo no

permanece encendida despu_s do la instalacibn,

verifique Io siguiente:

• El suministro do corriente el_ctrica al abridor.

• Que haya un corto circuito on alguno do los cables,

ya sea el blanco, oel blanco/negro. Esto ocurre

frecuentemente donde hay alguna grapa.

• AIg_n error on la conexi6n do los cables do los

sensores al abridor.

• AIgQn cable rote.

2. Si la luz indicadora del sensor que emite et reyo

enciende ypermanec, e encendida, pore la luz del otto

sensor no enciende:

• Verifique que est_n correctamente alineados.

• Verifique que no haya un alambre rote on el cable del

sensor recepPo_

3. Si la luz indicadora del sensor receptor esta d_bil o

baja, verifique la alineacibn do los sensores.

NOTA: Si ta trayectoria det reyo invisible seve obstmida o

est_ fuera de atineaciSn, at tretar do cerrer ia puerta _sta

se abrir_ autom_ticamente. Si ta puerta est_ abierta:

simptemente no se podr_ cerrer, ytas lutes de

abridor parpadear_n diez veces. Vea ia p_gina 20.

FIglJra 6

INSTALACION, PASO 1 1

Fije la M_nsula de la Puerta

Siga las instrucoionas qua ¢orrespendan al tipo de puarta

de cochera qua u_ad tenga, como sa muastra an la

ilustracibn o an la pdgina siguiente.

SI usa un puntal horizontal, este debe sar Io

auflclenternente largo para auJetarlo a dos soportea

vertlcalsa. SI usa un purdal vertical, este debe sar

de la altura del panel superior.

La ilustraci6n muestra una plaza de hierro en angulo como

puntal horizontal, Para el puntal vertical se daben usar dos

piazas de hiarro an _.ngulo con objeto de craar un soporte

en "J" (Figura 1). La major solucibn es ponersa en

contacto con la compafiTa fabricante de la puerta de su

ccohara ainformarse acorca de los juagos de refuerzos de

puartas para la instalaci6n de un abddor.

NOTA: Muchas de las instalaciones con soporte o

puntal vertical toman en ¢uenta la instalaciSn directa de los

pasadores de chaveta y et brazo de la pueda. En este

¢aso, no necesitar_ instalar ta m_nsuta para la pueda;

proseda al Paso 12.

PUERTAS SECCIONALES

•Coloque la m_nsulapara la puerta sobrala I{nsa

central verticalqua habTamarcadopraviamente para

la instalaci6n de la m_nsula del cabezal. Asag_rase

de qua la leyanda "ljp" (arriba) est_ an la posici6n

corracta, como eat& indicado en la parta interior de

la m_nsula (Figura 2).

• Coloque la m_nsula sobre la parts frontal de la puarta,

dantro de los I{mitessiguiantes:

A) El borde superior de la m_nsula 5-f0 cm (2-4 pulg.)

debajo dal horde superior de la puarta.

En81caso de puertas delibra de vidrio, alumirlio o acsro

ligero, ES NECESARI0colocar url refusrzo ANTES de instalar

81marco d8 la puerta. Pdngaseen contacto corl el fabricant8

de su pusrta para obtsnsr un kit d8 rsfuerzo.

ESTA$ PIEZA$ $E MUESTPJ_N EN $U TAMA_IO REAL

B) La orilla superior de la m_nsula dabe estar

directamente debajo de algQn soporta de la

astructura a Io largo de la parta superior de la puerta.

• Marqueytala_redosorificiosda51f6pulg. paralos

sujetadoras a la daracha y a la izquiarda. Sujete la

m_nsula al rafuerzo vertical (si _sta exista), como sa

muastra en la Figura f.

Si el tipo de instalacibn de su cochera no requiere

rafuarzos varticales, pero si necosita los orificios para

los sujatadoras de la m_nsula, taladra y ffjalos como sa

muestra en la Figura 2.

Flgura 1

23

PUERTAS DE UNA SOLA PIEZA

Lea y respete todas las advertencias e instrucoiones

respecto alos r_uerzos, contenidas en la pdgina anterior,

Instalacibn de puertas secoionales, ya que todos los

refuerzos para su puerta de una sola pieza son

los mismos.

• Coloque la m_nsulade la puerta en el centre de la parte

superior de la misma, alineada con la m_nsula del

cabezal, segOnse indica en la ilustracibn. Marque ya

sea los orificiosderechoe izquierdo o superioryinferior.

• Taladre los orificios piloto de 5/I6 pulg. y sujete la

m6nsula con la tornilleda que se incluye.

Si la puerta no tiene un marco exterior expuesto, taladre

dos orificios de 3,'16pulg. y sujete la m_nsula a la parte

superior de la puerta con tornillos de cabeza coadrada de

5/I6xi-1/2 pulg. (no se incluyen).

NOTA: La m6nsuia para ta puerta puede ser instatada

sobre ta oritia superior de ta puerta si es necesario para su

instaiaciSn en particular. {Vea ta iiustraciSn de cotocaciSn

opcional, serfatada con ia ifnea punteada). Taiadre dos

orificios de 3/16 de putg. y sujete ia m6nsuta a ia parle

superior de ia puerta con tomiitos de ¢abeza ¢uadrada de

5/!6:<!-1/2 puigadas (no se inciuyen).

ESTA$ PIEZA$ SE MUESTRAN EN SU TAMA_JO REAL

refuerzo$vertlcalesyhodzontal_s

(No_ Incluyen.)

24

INSTALACION, PASO 12 Polo

Conecte el Brazo de la Puerta al Trole

Siga las instrucoiones que correspondan al ripe de puerta

de cochera que usted tenga, come se muestra

a continuaoi6n yen la pdgina siguiente.

SOLO PARA PUERTAS SECCIONALES

•Ceroibrese de que la puerta de la cochera est_

completamente corrada. "nrede la manija de emergencia

para desconectar el trole exterior del trole interior.

Deslico el trole exterior hacia atr&s (en direcoibn opuesta

a la polea) per Io menos 20 cm (8 pulg.) come se indica

en las Figuras I, 2 y 3.

•Flgura 1:

- Fije la secoi6n recta del braze de la puerta al trole

exterior usando un pasador de chaveta de 5/16xl pulg.

As_Jure la conexi6n con el anillo sujetador.

- Fije la sec:cibn ourva del braze a la m_nsula de

la puerta de la misma manera, con un pasador de

chaveta de 5/I 6 per 1-1/4 pulg.

•Flgura 2:

- Junte las dos secoiones del braze, Iocalizando dos

pares de orificios que se puedan alinear. Sel_ccione

dos orificios que est_n tan separados come sea

posible para aumentar la rigidaz del braze de la

puerta.

•Flgura 3, Opc!ones para allnear los orlflclos:

-En case de que los orificios del braze curve no se

puedan alinear con los ofificios del braze recto,

descongcte el braze recto y corte aproximadamente

15 cm (6 pulg.) del extreme que no tiene orificios.

Vuelva a conectarlo al trole, con el extreme cortado

hacia abajo, come se muestra.

- Junte las dos secoiones de los brazes.

- Localice dos pares de orificios de ambas secoiones

que se puedan alinear y 0nalos con tornillos,

arandelas y tuercas.

• Tire de la manija de emergencia haoia el abridor en

un &ngulo de 45 grades, de manera que el braze de

liberaoi6n del trole est_ en posici6n horizontal. Proceda

a la sec:cibn de Ajustes, Paso I, en la p_.gina 27. El trole

volver& a estar listo autom&ticamente, coando se opere

el abfidor.

Flgura 1

Flgura 2

Po-_odotop_

do trolo /Trolo

,' interior

Anillo

suj_tador

/

ESTAS PIEZA$ SE MUES'mAN EN SU TAMASJO REAL

E 7

-i,6rca de A_ndel_. do ,_J'iIo _uje_de_

_16-18 _o pulga_ _18 _6 pl#_de

_1_1 pulg_p_ra_trol_) _1_1-1_depid_.(p_r_ _16-1_

Flgura 3

25

TODAS LAS PUERTAS DE UNA SOLA PIEZA

1. Arme el brazo de la puerta, Flgura 4:

• Sujete las des secoienes de lee brazes de la puerta

(recte y cuwe) a la mayer distancia pesible, de

manera que des e tres de les erificies se sebrepengan

une al etre.

• Cierre la puerta y fije la secoi6nrecta del braze a la

m_nsulade la puerta con el pasader de chaveta de

5/I 6x1-1/4 de pulgada.

• Aseg_reles con un anille sujetader.

2. Procedlmlento de ajuste, Flgura 5:

• Si tiene una puerta de una sela pieza, deber#,ajustar

les Ifmites del recorride antes de conectar el braze de

la puerta. Los ternilles de ajuste del Ifmite de recorfide

se encoentran en el panel del lade izquierde, como se

muestra en la ilustracibn que aparece en la p&gina27.

Siga el precedimiente de ajuste que apareco a

continuaci6n.

•Ajuste de la puerta el abrlrla: Dlsrnlrluya el limlte

del recorrldo HACIA ARRIBA

-Ajuste el tornille para ajustar el Ifmitedel recorride

HACIAARRIBA, d&ndele 4 vueltashaeia la izquierda.

- Optima el bot6n de control de la puerta. El trele

deber& ir hasta la pesJcibncompletamente abierta.

- Abra la puerta manualmente de manera que est_

paralela con el pise y suba el braze de la puerta al

trele. El braze de la puerta deber&tecar el trele juste

en la parts posterior del erificie conecter. Censults la

ilustracibn correspendiente al braze de la puerta y al

trele en su posJcJ6n completamente abierta. Si el

braze ne se extiende le suficiente,ajuste el Ifmite del

recorride de la puerta; cada vuelta completa del

ternille equivale a 2 pulg. (5 cm) del recorride del

trele.

•Ajuste de la puerta el eerrarla: Dlernlnuya el limlte

del recorrldo HACIA ABAJO

-Ajuste el tornille para ajustar el Ifmite del recorride

HACIAABAJO, d&ndele 4 vueltas completas hacia la

derecha.

Flgura 5 Tt_leinte13o

T_6 ex_r130

-Oprima el betbn de control de la puerta, el trele

deber_, ir hasta la pesici6n completamente terraria.

- Cierre la puerta manualmente y suba el braze de la

puerta al trele. El braze de la puerta deber#, tcoar el

trele juste delante del erificie conecter del braze de la

puerta. Censulte la ilustracibn correspendiente al

braze de la puerta y al trele en su posici6n

completamente corrada. Si el braze queda detr_.s del

erificie conecter, ajuste el Ifmite del recorride de la

puerta; cada vuelta completa del tornille equivale a

2 pulg. (5 cm) de recorride del trele.

3. Conecte e! braze de la puerta a! trote:

• Cierre la puerta ysujete el braze curveal erificie

conector del trolecon el 131timepasaderde chaveta.

Esposibleque necositelevantarun pcoo la puerta

manualmente para poderhaeer es_aconexibn.

• Asegure con unanillo sujetador.

•Opere el abrider duranteun title complete del

recorride. Si la puerta pareco estar en cierte #.ngule

(haeia atr&s) cuande est#.completamente abierta,

come se muestra en la siguiente ilustracibn, disminuya

el limits del recorride haeia arriba hasta que la puerta

quede paralela al pise.

NOTA: AI estabteeer el l[mite hacia arriba come se indica

en la p#gina siguiente:la puerta ne debe tener una

inctinaciSn "hacia arras" cuande est6 tetalmente abierta,

come se ilustra abaje. Una figera inctinaciSn hacia atr_s

ocasienar_ Clueta puerta se pandee innecesariamente y/e

que la eperaciSn ne sea unifenne at abrir e ¢errar ta puerta

desde la pesiciSn tetatmente abierta.

T_le rte-_o

P!lerta_)J_Je_ ,_g!l 0 de _p_er:a

(r_rre_e)

26

AJUSTES, PASO 1

Ajuste el Limite del Recorrido

HACIA ARRIBA y HACIA ABAJO

AI ajustar el Iimite del recorrido de la puerta, se ragula

basra qu6 punto 6sta se detendr& al abfir y al cerrar.

Para poner en marcha el abfidor, optima el botbn de

control de la puerta. Haga funcionar el abfidor durante

un title complete del recorrido.

•LLa puerta se abre y se cierra completamente?

•LLa puerta se mantiene cerrada y no retrocede

indebidamente cuando est& completamente corrada?

Si su puerta pasa estas dos pruebas, no necesitar& hacer

m&s ajustes al Iimite del recorrido. Pete si no pasa la

prueba de la retrocoso, tendr_, que ajustar el li'mite del

recorrido. (Vea Ajustes, Paso 3, en la p&gina 29.)

El procodimiento de ajuste se explica a continuaciSn: Lea

el procodimiento con cuidado antes de continuar con el

Paso 2 de la secoiSn de Ajustes. Llse un destornillador

para hacer los ajustes al li'mite del recorfido. Despuee de

Ilevar a cabo un aJuete, haga furlclonar el abrldor

durartte un clcle complete del recorrldo,

NOTA: Et abrir y cerrarta puerta varias veces durante et

prooedimiento de ajuste puede causar que et abridor se

sobreca#ente y at sobrecatentarse se apagar_. Sdlo

espere quince minutes y continSe con toe ajustes

necesafios.

NOTA: Si atgo interfiere con et recorrido de la puerta en su

trayectofia hacia arfiba: dsta se detendr_. Pete si atgo ta

obstmye en su trayectofia hacia abajo (inctuyendo un

posibte de,snivel o desbatanoeo): la puerta retroceder_.

C(_MO Y CUAHDO AJUSTAR LOS L|MITES

•S! la puerta no se abre completamente, pete abre

per !o menos 1.5 m (5 pies):

Aumente el Iimite del recorrido HACIAARRIBA,

D6 vuelta al tornillo de ajuste del Iimite hacia arriba,

gir_.ndolo hacia la derecha. Cada vuelta del tornillo

equivale a 2 pulg. (5 cm) del recorrido.

NOTA: Para evitar que el trote gotpee el pemo de la

¢ubierta de protecoidn, mantenga una distancia m[nima

de 5 a 10 cm (2 a 4 putg.) entre el trote yet pemo.

•St la puerta no se abre per !o menos 1.5 m (5 pies):

Ajuste la fuerza del movimiento hacia arriba de la puerta

(abierta), come se indica en el Paso 2 de la secoibn

de Ajustes.

•S! la puetta no clett_ completamente:

Aumente el Iimite del recorrido hacia abajo. D6 vuelta

al tornillo de ajuste del li'mite del recorrido hacia la

izquierda, (direcci6n opuesta alas manecillas del reloj);

carla vuelta del tornillo equivale a 2 pulg. (5 cm) del

recorrJdo.

Si a0n despu6sde este ajuste y del trole contra

m6nsula de la polea del cable (page 4), la puerta

contin0a sincerrar completamente, alargue el braze de

la puerta (pdgina 25) y disminuya el Iimite del recorrido

hacia abajo.

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Siel sistemader_trocssods ssguridadriossflairlstalado

debidarnsnte,laspersonas(y los nihospsqushosen

particular)podrfansufrir LESIONESGRAVESo INCLUS0LA

MUEH_EcuarldOss cisrralapusrtads la cochera.

•Elajusteincorrectodelos Ifrnitesdsl rscorridode lapusrta

ds lacocheraintsrferir_conla operaci6rladscuadadsl

sistsmads retrocssodeseguridad.

• Siseajustaunodelos corltrolss0frnitesds lafusrzao del

recorrido),ssposiblequeseanscesarioa[ustartarnbi_rlel

otro control.

• Despu_sdeIlevara caboCUALQUIEHajusts,SEDEBE

probarelsisternaderstrocssods ssguridad.LapuertaDEBE

retrocedsralsntrarsncontactocon unob[etode3.8cm

(1-1,2pulg.)(Isalturao bisnun psdazo(Is ma(Isra(Is5x10

crn(2x4) acostadosn el piso.

u iIi6i iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

Paraevitar que los vehfoulos sufrarl daf_os,cerci_rsss de que

cuarldOla puerta sst_ completamsrlte abierta haya espacio

suficisrlte.

=str¢ _6 I__bie_ d6 __Jt_cci61"

=a_oldolI_.doz_gie'do Tom II0s_ 81_gste

d8 '_1_8_61r_rr_¢

•SI la puerta retrocede cuando esta en la poslc!_n

completamente cerrada:

Disminuya el li'mitedel recorfido hacia abajo. D6 vuelta

al tornillo de ajus_e del Iimite del recorrido hacia la

derecha (direcoibn de las manecillas del reloj); cada

vuelta del tornillo equivale a 2 pulg. (5 cm) del recorrido.

•SI la puerta retrocede at cerrar y no hay n/nguna

/nterferenc/a visible en e! clc/o de! recort_do:

Si la lucos del abridor parpadean, estosignifica que los

sensores del sistema de retrocoso de seguridadno

est&n instalados,no est&n alineados correctamente

o hay alguna obstrucoiSn. Yea la secoiSnde

DiagnSsticode fallas en la p_Lgina22.

Pruebe la puerta para vefificar que no se doble ni se

pandee. "13rede la manija de liberacibn de emergencia,

y abra y cierre la puerta manualmente. Si la puerta se

pandea, Ilame a un t6cnico especializado en sistemas

de puertas. Si la puerta no parece estar desbalanceada

ni se pandea, continL_econ el ajuste de la fuerza del

movimiento HACIAABAJO de la puerta (corrada), come

se indica en el Paso 2de de la secoiOnde Ajustes.

27

AJUSTES, PASO 2

Ajuste la Fuerza

Los controles pare el ajuste de la fuerza delabfiderse

encoentran en el panel de posterior de la unidad del motor.

Estos ajustescontrolar&n la fuerza que ser_.necosaria

pare abfir y corrar la puerta.

Si la fuerza es muy d_bil, es posible que la puerta haga

esos molestes retrocosos al corrarla (mevimiente hacia

abajo) y que se detenga al abfirla (movimiento hacia

arriba). El clime puede afeotar el mevimiento de la puerta,

asf que es posible que tenga que hacer algunos ajustes

ocasionalmente.

El rn_xlrno rnargerl de eju_e de la fuerza ee 3/4 de urla

vuella, no Irate de for'zar el control rn_s all_ de este

purtlo. Llse un destornillador para hacor los ajustes.

NOTA: Si atgo intediere con el recorrido de la puerta en su

trayectoria hacia amba, _sta se detendr_. Pero si algo la

obstrJye en su trayectoria hacia abajo {inctuyendo un

posibte desnivei o desbatanceo): esto activar_ la retroceso

yla puerta retroceder_.

Siel sistemaderetrocesode Segurid_drio$8h_irlst_lado

debid_rnsnte,laspersonas(y los nihospsqushosen

p_rticul_r)podr[_nsufrir LESIONESGRAVESo INCLUS0LA

MUER_Ecu_ndoss cisrr_lapusrt_ds I_ cochera.

° Siel ITmitsdelafuerzadela pusrt_ds I_cocherass sxcesivo

interfsrir_con laopsr_ci_nadecuadadsl sisternade

retrocesodeseguridad.

° NUNCA_urnsntelafuerzam_s_11_ds I_c_ntidadrn[nirna

quese requier_par_cerr_rlapusrt_ds I_cochera.

° NUNCAuselos _justesds I_fusrz_par_compsns_rsi la

puert_ds I_cochsrassp_rldsao se_tora.

° Sise_justaunodelos controlss(l[rnitesds I_fusrz_o del

recorrido),ssposiblequeseansces_rioa[ustart_rnbi_rlel

otro control.

° Despu_sdeIlev_ra caboCUALQUIER_justs,SEBEBE

probarelsisternaderstrocssods ssgurid_d.L_puertaBEBE

retrocedsr_1sntrarsncont_ctocon unob[etode3.8crn

(1-1/2pulg.)ds altur,_(o bienun psd_zodernaderade5x10

crn(2x4) _costadosn el piso.

COMO Y CU/_.NDO AJUSTAR LA FUERZA

DEL ABRIDOR

1. Pruebe la fuerza de! recorrldo HACIA ABAJO (oerrar)

•Sujete la puerta manualmente agarr&ndola per la parte

inferior y det_ngala m&s omenos ala mired del

recorride HACIA ABAJO (corrar); la puerta deber_.

retrocoder. Sita puerta retrocede ala mired de/

recorrido, esto no garantiza que la puerta retroceder_

at toparse con una obstmociGn de 3.8 cm {!-!/2 pulg).

Dirfjase al Paso 3de ta seociSn de Ajustes: en ta

p_gina 29. SI ee dlficll soslener le puede o blen el

la puerta no retrocede, DISMINUYA la fuerza del

movimiento HACIA ABAJO (corrar), con el control de

ajuste d&ndele vuelta hacia la izquierda. Haga

pequeffos ajustes haste que la puerta retrocoda

correctamente. Despu_s de Ilevar a cabo un ajuste,

haga funcienar el abridor durante un cicle complete

del recorrido.

•SI le puede retrocede eutom_tlcerne_e err le

trayectorla haole abaJo(cerrar), yle luces del

abrldor no eet;_nparpadeando, ALIMENTE la fuerza

de la trayectoria HACIAABAJO (cerrar) con el control

de ajuste d&ndole vuelta hacia la derecha. Haga

pequeffos ajustes haste que la puerta complete un

cicle de cerrade. Despu_s de Ilevar acabo el ajuste,

haga funcienar el abridor durante un cicle complete

del recorrido. No aumente la fuerza m_s del m[nimo

necesariopare cerrar la puerta.

2. Pruebe la fuerza de/recorrldo HACIA ARRIBA (abrlr)

•Sujete la puerta manualmente agarr&ndolaper la parte

inferiory det_ngala m&somenos a la mired del

recorride HACIAARRIBA (abrir); la puerta deber&

detenerse. SI la puerta no se de_leneo ee dlficll

eostenerla, DISMINJYA la fuerza de la puerta HACIA

ARRIBA con el control de ajuste, dandole vueltahacia

la izquierda.Haga peque_iosajustes haste que la

puerta pare f_.cilmentey abra completamente.

DespuGsde Ilevar a cabe cada ajuste, haga funcionar

el abridor durante un ciclo complete del recorfido.

Paneld= _oo dere_'o

O0ntrol_sp_u_ol aju_'t_

L_ f!le_ d_ _l_dr L_ f!le_ d_ _rr_._

•SI le puerta no se abre par Io menos 1.5 m (5

pies), ALIMENTE la fuerza del RECORRIDO HACIA

ARRIBA (abrir) con el control de ajuste, d_.ndole

vuelta hacia la derecha. Haga peque_ies ajustes haste

que la puerta abra completamente. Reajuste el ITmite

del recorride HACIA ARRIBA si es necesafio. Despu_s

de Ilevar a cabe cada ajuste, haga funcionar el abrider

durante un ciclo complete del recorfido.

28

AJUSTES, PASO 3

Pruebe el Sistema de Retroceso de

Seguridad

PRUEBA

•Abra completamente la puerta, coloque unpedazo de

madera de 3.5 om (1-1/2 pulg.) (o un pedazo de madera

de 5)('i0 om (2x4 pulg.) acoetado sobre el piso) en el

centre de la puerta de la coohera.

• Opere la puerta en la direcoibn hacia abajo. La puerta

deber6 retrooeder autom&tioamenteal haoer

oontacto con la obstrucoi6n.

AJUSTE

•Si la puerta se detiene al toparse con la obstrucoi6n,

eeto significa que el recorrido HACIA ABAJO (corrar) no

es sufioiente. Aumente el Ifmite del reoorrido HACIA

ABAJO, con el tornillo correspondiente, haci_ndolo girar

I/4 de vuelta haoia la izquierda.

NOTA: Si su puerta es secoionat, asegSrese de clue los

ajustes al t[mite no hagan clue et braze de ta puerta se

mueva m_s alt_ de una posici6n recta hacia arriba y

hacia abajo. Vea ta itustraciSn en ta p_gina 25.

• Repita la prueba.

•Si la puerta retrocede autom_.ticamente al hacor

oontacto con el pedazo de madera de 3.5 cm

(1-1/2 pulg.), quite la obstrucoi6n y abra y oierre la

puerta completamente per Io menos tres oouetro vecos

para verificar que el ajuste sea adecoado.

•Si la unidad sigue fallando la prueba del sistema de

reversa de seguridad, Ilame aun t_onico en sietemas de

puertas.

VERIFICACION IMPORTANTE DE SEGURIDAD:

Compruebe el sistemade reversa de seguridad despu_s

de que:

•Se hagan ajustes al largo del braze de la puerta, los

Ifmites del recorrido, o los oontrolesde la fuerza.

•Se hagan reparaciones oajuetes ala puerta de la

oochera (inoluyendo los resertes y la tornillerfa).

•Se hagan reparaciones al piso de la coohera porque

eet_ desnivelado, etc.

•Se hagan reparaciones oajuetes al abridor.

AJUSTES, PASO 4

Pruebe La Sistema de Protecci6n _

• Oprima el botbn de la unidad de control remote para

abrir la puerta.

• Coloque la caja de cartbn del abridor en la trayectoria

de la puerta.

• Oprima de nuevo el botbn de la unidad de control

remote para oerrar la puerta; _sta no se deber&mover

mds de una pulgada (2.5 ore)y las luoes del abridor

empezar_.na parpadear.

La puerta no se podr_,oerrar con ninguno de los controles

remetos si las lucos indicadorasde coalquiera de los

sensores est_.napagadas (indic_.ndoleque los sensores

eet_.nfuera de alineaci6n, oque existe alguna obstrucoi6n).

SI el abrldor clerra la p_erta c_ando el sensor del

elstema de retrocesode segurldade_t_ obstruldo(y los

sensores no est_n a m6e de 15 cm (6 pulg.) del plso),

Ilamea un t_cnlco eepeclallzadoen eletemae de puertae,

29

E ENC!A

Siel sistsm_ds rstrocssods segurid_driossh_irlst_l_do

dsbid_rnsnte,I_spsrson_s(ylos rfiffospequehosen

particular)podfiarlsufrir LESIOr'JESGRAVESo INCLUS0

LAMUERTEcuandosecierraI_ puertade lacochsr_.

•Elsistsm_ds retrocesodeseguridadSEDEBEprober

c_darues.

•Sissa[ustaunods los controlss(l[rnitesds I_fusrzao del

rscorrido),ssposiblsqus ssanecesarioajust_rt_rnbi_nel

otrocontrol.

•DespudsdeIlevara caboCUALQUIERajusts,SEDEBE

proberel sistsm_ds rstrocssods ssgurid_d.LapusrtaDEBE

rstroceder_1srltraren contactocorlurlob[etode3.8cm

(1-1/2pulg)ds altur_(obisn un psd_zodernaderads 5x10

crn (2x4)acostadosn elpiso.

Siel ssnsords retrocssodeseguridadnossh_ instal_do

debid_rnsnte,laspersonas(y los nihospsqushosen

p_rticul_r)podr[_nsufrir LESI0r'JESGRAVESo INCLUS0

/A MUERTEcuandosecisrraI_ puert_ds I_ cochsr_.

' ii,

ill i

ill¸¸¸ :

, iii i

ill L J L i i i i i

'_or d_ s st_r_. _

retmc_o d_ segufida_

/

Sen_r d_l sJetorn_ d_

OPERACION

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

E ENC!

Para reducir el riesgo de lesiones graves o la muerte:

1. LEAY SIGATODASLASADVERTENCIASY LAS

INSTRUCCIONESDEOPEP,ACION.

2. SIEMPREconservelos controlesremotosfueradelalcarlce

delos rlifios.NUNCAperrnitaquelos nihosopererlojueguerl

con los botones(lelcontrol(lelapuertadela cocheranicon

los corltrolesrernotos.

3. SOLOactivela puertade lacocherasiempreycuandola

puedavercon claridad,est_debidarnerlteajustaday riohaya

ningunaobstrucci6nenel recorridodelapuertaal cerrarse.

4. SIEMPREtengalapuertade lacocheraa lavistahastaque

est_cornpletarnentecerrada.NADIEDEBEATRAVESAREL

RECORRII]OBELAPUERTACUANBOESTAENMOVIMIENTO.

5 NADIEDEBEPASARPORDEBAJODE/A PUERTASI EST._,

DETENIDAY PARCIALMENTEABIERTA.

6. Deserposible,uselaliberaci6ndeemergenciaparasoltarel

trole SOLOcuandolapuertadela cocheraest_CEBBAI]A.Si

los resortesest;_rld_bileso rotes,o bier1si la puertaest&

desbalanceada,puedequela puertase caigar_pidayio

irlesperadarnerltecuarldOest_abierta.

7. NUNCAusela manijadeliberaci6rldeernergerlciaarnerlos

quelaentradaa lacocheraest_libredeobstruccionesy no

hayaningunapersonapresente.

8. NUNCAuselarnarlijaparaNrardelapuertaparaabrirlao

terraria.Siel nudedelacuerdasesuet[a,ustedpodrfacae_e.

9. Siajustaurlodeloscorltroles(limitasdelafuerzao del

recorrido),esposiblequeseanecesarioajustartarnbi_nel

otro control.

10. I]espu_sde IlevaracaboCUALQUIERajuste,SEI]EBE

probarelsisternaderetrocesodeseguridad.

11. ElsisternaderetrocesodeseguridadSEI]EBEprobarcada

rues.LapuertaDEBEretrocederal entrarencontactocon

unobjetode3.8 crn (1-1/2pulg.)dealturao bienunpedazo

dernaderade5x10 cm(2x4)acostadoenelpiso.

12. SIEMPREMANTENGALAPUERTADELACOCHERA

DEBIDAMENTEBALANCEADA(yeala p_gina3).Si la puerta

noest;_debidamerltebalanceadapodriano retroceder

cuandose requiera,Io quepodriaocasionarunaLESION

GRAVEo INCLUSO/AMUEItTE.

13. Todaslas reparacionesnecesariasenlos cables,resortesy

otraspiezaslasOEBEIlevara cabount_crlicoespecializado

erlsistarnasdepuertas,puestodasestaspiezasest_nbajo

unatensi6nEXTREMA.

14. SIEMPREdesconecteel surninistrodeenerg[aeld¢¢ricaal

abridorde lapuertadelacocheraANTESdeIlevara cabo

cualquierreparaci6no(le quitarlascubiertas.

CONSERVEESTASINSTRUCCIONES.

C6mo Usar su Abridor de Puerta de

Cochera

Su abridorSecurity_l,_yel control remote manual han side

programados en la f&bricacon un c6digo coincidente que

cambia cada vez que se usa, accosando al azar m&sde

"i00,000 millones de cbdigos nuevos. Su abridor funcionar_.

basra con 8 controles remotos Secority,I." y un sistema de

entrada sin Ilave Security4-_.Si compra un control remote

nuevo, o si desea desactivar algOncontrol remote, siga las

instrucoionesque aparecen en la secoi6n sobre Cdmo

programar et abridor.

Active su abrldor de atguna de tas slgulentes maneras;

• EI Centre/remete manua/: Mantenga eprimide el bot6n

grande basra que la puerta se empiece a mover.

•EI Control de pared de la puerta: Mantenga oprimido el

botbn basra que la puerta se empiece a mover.

• La Entrada sin//ave (Vea Acoesorios): Si su abridor de

puerta de cochera viene con este acoesorio, deber_.

estar programado antes de usarlo. Yea C6mo programar

et abridor.

Una vez aetlvado el abrldor (con e! sensor de segurldad

de retroceso eor_ctamente Instalado y allneado)

"i. Si la puertaest& abierta seva a cerrar. Si la puertaest,.

cerrada se va a abdr.

2. Si la puertase est& corrando va a retrocoder.

3. Si la puertase est& abriendose va a detener.

4. Si la puertase ha detenidoen un puntoparcialmente

abierta, se va a corrar.

5. Sial cerrarse la puertase topbcon alguna obstrucoibn,

va arotroceder.Si la obstrucoibninterrumpeel rayodel

sensor,las lutes del abddorvan aparpadeardurante

cinco segundos.

6. Si al abrirsela puerta se top6 con alguna obstrucoi6n,

se va a detener.

7. Si la puerta est& completamente abierta, no va a cerrar

si el rayo est,. interrumpido. El sensor no tiene ning0n

efecto en el ciclo de apertura.

Si el sensorno se ha instaladoo est& desalineado, la

puerta no se corrar_,con el control remote manual. Sin

embargo,la puerta se puede corrar con el Control de la

puerta, el Interrupter de Ilaveexterno, o la Entrada sin

,ave, siempre y cuando tos active basra que el recorrido

hacia abajo haya terminado. Si los suelta demasiado

pronto, la puerta va a retrocoder_..

Las lutes de! abrldor se enconder&n en los siguientes

cases:Siempre queconecte el abddor inicialmente;

cuandose restaurael suministrode energia despu_sde

una interrupci6n;coando el abddor se activa.

Las lutes se enconder_.ntambi_nsi alguiencaminaper la

puertade la cochera coando est,. abierta.

Las lutes se apagan autom_.ticamentedespu_sde 4

minutes.Losbombilles deben ser de 75 variesm_Lximo.

3O

C6mo Usar la Unidad de Control

de Pared

Oprima el botbn iluminado para abdr o cerrar la

puerta. Oprima de nuevo para que la puerta

retroceda en el title de cierre o para detener la

puerta cuando se est& abriendo.

C6mo Abrir la Puerta Manualmente

P_raevit_rI_posibilidad(le unaLESIONGRAVEo INCLUS0

/A MUER_Esi lapuert_(leI_cocherasecae:

• Beser posible,usela m_nijade liber_ci_ndeemergencia

p_rasoltarelVoleSOLOcu_ndoI_ puertadelacochera

est_CEItRABA.Si los resortesest_n(l_bilesorotos,o

biensi la puertaest_desb_lancead_,la puert__bierta

podr{_c_erser_pidayio inesperad_rnente.

• NUNCAuselamanijadeliber_ci_ndeernergenciaa

menosquela entradaa la cocher_est_librede

obstruccionesy no hayaningunapersonapresente.

NUNCAuseI_ rnani[_par_Nrarde I_puertapara_brirlao

cerrarl_.Siel nudodeI_ cuerdase suelta,ustedpodr{acaerse.

COMO DESCONECTAR EL TROLE:

La puerta debe estar completamente cerrada si es posible.

Tire de la manija de liberaci6n -_OI0

de emergencia (de manera

que el braze de liberaci6n del

trole quede en una posici6n

vertical) y levante la puerta

manualmente. La funcibn de

seguro evita que el trolese lib_raci6r

vuelva a Coneotat (er la p_sici_n

de d_o_eyJ_

autom&ticamente, y la puerta marius)

pueda subirse y bajarse

manualmente con la

frecuencia que sea necesaria.

COMO RECONECTAR EL

TROLE:

Posici_nconel s_juro

(desconexibn manual)

Tire de la manija de liberaci6n de emergencia hacia el

abridor en un angulo que el

braze de liberaci6n del trole tr_le

quede horizontal. El trole se

reconeeta en la siguiente

operaci6n HACIA ARRIBA o

HACIA ABAJO, ya sea B_zode

manual omediante el use del

control de la puerta odel de:role

control remote.

Para reconectar

31

MANTENIMIENTO DE SU

ABRIDOR DE PUERTA DE

COCHERA

AJUSTES DE LfMITE Y FUERZA:

I-ascondiciones

climatol6gicas pueden

ocasionar cambios menoras

en la operaciSn de la puerta,

los cuales van a requerir

algunos reajustes,

en particular durante el primer

CONTROLESDEFUERZA

ado de operacibn. CONTROLESDEL{MITE

En las p,ginas 27 y 28 se _ (_)_(D

encuentra la informaci6n _u o

sobre los ajustes de Ifmite y

de fuerza, Lo _nico qua

necosita as un destornillador. Siga las instrucoiones con

cuidado.

Replta la prueba de retroceso de segurldad {AJustes,

Peso 3, P_gtna 29) despuea de hacer aJuatea a los

I[rnltes o la fuerza.

CALENDARIO DE MANTENIMIENTO

Una v_z a! rn_;

•Haga funcionar la puerta manualmente. Si eat&

desbalancoada o se pandea, llama a un t6cnico

especializado en sistemas de puertas.

• Revise para oerciorarse de qua la puerta se abra y se

cierre completamente. Ajuste los Ifmites y/o la fuerza de

ser necesafio. (Yea las p&ginas 27 y 28.)

• Repita la prueba de la retrcoeso de seguridad. Haga los

ajustes necosarios. (Yea Ajustes, Paso 3.)

DOS races al afio

• Verifique la tensiSn de la cadena. Pfimero desconecte el

trois y ajL_stelosi es necosario. (Vea la p_ina 11.)

Una vP.zal a_o

• Ponga acoite en los rodillos, los cojinetas ylas bisagras

de la puerta. El abridor no necosita lubricacidn adicional.

No lubfique los carriles de la puerta.

LA BATER{A DEL CONTROL REMOTO

ERTErt¢i

Paraevit_r la posibilidad de LESIONESGRAVESo INCLUSO

/A MUER_E:

•NUNCApermita qua los rlifios pequehos esten cerca de

las hater[as.

•Si alguien se traga una baterfa, Ilarneal rn_dico de

inrnediato.

La baterfa de litio debe producir

energfa durante cinco a_os. Para A_ eetee_re_

pdmsl__Fpara

cambiar la baterfa use el clip del _ar qua

visor o un destornillador para abfir lacaase

ilustraci6n. Coloque la baterfa con

el lado positivo hacia arriba (+).

Deseohe las baterfas viejas de la manera adecoada.

[ AVISO:F,__ _ur_plir_rl I_ _egl_ dela FC6y/_de _rT_ (IO) a]u_tCsOTn_Jifi_ciOTlCSdee_te

r_lpl_zo tiela pila.',0 HAYOT-3AS¸_EZ_8 I=EPAP_31.E_ D-3.U_L_-31C. /

/

/

32

Sl TIENE ALGUN PROBLEMA

1. La puerta no clerra y lee I_ces de la _nldad del motor

parpadean: El sensor del sistemade retroceso de

seguridaddebe estar instaladoy alineadocorreetamente

paraque el sistemade apertura de la puertade la

cocherase mueva en sentidodescendente.

•Aseg0rese de que los sensorosde seguridadest_n

instalados yalineados correetamente, y que est_n

libres de obstrucciones.Consulte la seccibn Instalaci6n,

Paso 10: instate La Sistema de Proteosi6fP.

•Compruebe los LED de diagnbstios de la unidad del

motor para ver si parpadean. Luego consulte ta tabta

de diagn6stico en la siguiente pbgina.

2. El control remote rio actlva la puerta:

•Compruebe el control puerta de premium para ver si

parpadea. En case afirmativo, desactive el modo de

bloqueo segOn las instrucciones sobre el use de/la

Consota de Control Premium.

•Vuelva a programar el control remote segL_nlas

instrucciones. Consulte la seooi6n sobre su

programaci6n.

•Si el control remote sigue sin activar la puerta,

¢ompruebe el LED de diagnbstios de la unidad del

motor para ver si parpadea; luego consulte ta tabla de

diagndstico en la siguiente p_Lgina.

(=l_Zrdica¢orav0_J0)

3. La puerta lrtvlerte el rnovlrnlento elrt rtlrtgurta razbrt

aparertte: ajuste la fuerza olos ITmitesdel reosrrido y

repita la prueba de retroseso de seguridad. Es normal

tener que ajustar la fuerza y los Iimites del recorrido

peribdicamente. Las condiciones atmosfbricas pueden

a1_ectaral recorfido de la puerta.

•Compruebe manualmente si la puerta tiene problemas

de equilibrado osi queda atascada.

•Consulte el apertado Ajustes, Paso 2: Ajuste la fuerza.

4. La puerta ee clerra completarnertte, toca el euelo y ee

vuelve a abrlr, eln rtlngOn motlvo aparertte: aiuste la

fuerza o los Iimites del recorrido yrepita la prueba de

retroceso de seguridad. Es normal tener que ajustar la

fuerza y los ITmitos del reosrrido peri6dicamente. Las

condicionos atmosf_ricas pueden a1_eetaral recorrido de

la puerta.

• Consulte el apartado Ajustes, Paso 1:Ajuste los t[mites

del recorrido hacia AFIRtBA y hacia ABAJO. Reduzca el

recorrido hacia abajo, girando el tornillo de ajuste en

sentido horatio.

5. Lee ILeceeno se epagan cLeando la puerta se abre:

• El sistema de apertura de la puerta de la ¢ochera

cuenta con una funcibn de seguridad de luz. Esta

funcibn activa la luz cuando el haz del sensor estb

obstruido. Consulte la seccibn Operacibn; C6mo usar la

unidad de control de puerta: funci6n Luz.

6. La unldad del motor ernlte urt breve zurnbldo:

• En primer lugar,compruebe si el troleestb atascado

en el perno de tope.

• Ubere la puerta del abridor tirando de la cuerda de

emergencia.

• Cierre la puerta manualmente.

• A1_lojela ¢adena haciendo girarla tuerca exterior4 b 5

vueltas. Se aliviara la tensibn.

•Hagafuncionar la unidad del motorcon el control

remote ocon el ¢onmutador de pared. El trole debe

desplazarse hacia la puerta, y detenerse. Si se

engrana con la puerta, tire de la cuerda de liberaci6n

de emergencia para desengranarlo.

• Reduzca el reosrrido hacia arriba, girando el tornillo

del recorrido hacia ARRIBA dos vueltas completas, en

direcci6n opuesta a la flecha.

• Vuelva a apretar la tuerca exterior hasta que la

cadena est_ a 6 mm ('i/4 pulg.) per encima de la base

del riel (cuando vuelva a coneetar la puerta y la cierre,

la cadena aparecera un pete floja; es normal).

• Repita estos pasos si el trole no se libera del perno

de tope.

33

Tabla de Diagn6stico

El $ietema de ape_ra de la puerta cuenta con una funci6n de

autodiagndetico. EI bot6n "Aprendef'iLED de diagndetico

parpadearg variae veces antes de detenerse, indicando clue ha

encontrado un posible problema. Coneulte ta _abla de diagn6stico

a continuaci6n.

El clrc_lto de los eeneoree

de eegurldad _ablerto

(cable roto o deeconectedo),

0 BIEN

Hay un cortoclrculto en el

cable be los sensores be

seg_rlded, o los cables

blenco y negro eet_n

lnvertldoe.

El control de la puerta o el

cable tlenen urt

cortocln:ulto,

Los seneoree de eegurldad

eet_n Ilgeramente real

allneadoe (LED debll o

parpadeante).

El motor se callenta o hay

un poelble fallo de RPM.

Deeconectelo pare

relnlclarlo,

Falla el circuito innpreeo

d_l motor, Cannbieel circuito

irnpr_so del receptor,

Sfntoma: Una o ambas tuces Indlcadoras de los sensor.s de segurldad no

permane_en en_andldas.

•Inspecoione los cablesde los sensoresparadeterminar si presentanuncortocircuito

(grapa en el cable), corrija la polaridad de los cables (cables blanco y negro invertidos),

cables rotos o desconectados, sustituir/conectar seg0n procoda.

• Desconecte todos los cables en el dorso de la unidad del motor.

•Quitelossensores de sus soportes y acortesus cablesa30-60 cm desde la parte

posterior de cada sensor.

• Vuelva a conectar la c_lula transmisora con la unidad del motor, utilizando los cables

cortos.Si la luz indicadorade la c_lula transmisora permanece encendida, conectela

c_lula receptora.

• Alinee los sensores. Si las lucos indicadorasse encienden, sustituya los cables de los

sensores. Si las luces de los sensores no se encienden, sustituya los sensores de

seguridad.

Sfntoma: E! LED del control de ta puerta no se enclende.

•Inspecoionela unidadde controlde la puerta/cableparaver si tienen uncortcoircuito

(grapa clavadaen el cable)y sustituyaIoque proceda.

•Desconectelos cablesde la unidad de control de la puerta y haga puente con los

cables. Si la unidad del motor se activa, sustituya la unidad de control.

• Si el motor no se activa, desconecte del motor los cables de control de la puerta. Con

un cable, haga puente entre los terminales rojo y blanco. Si el motor se activa, cambie

los cables de control de la puerta.

..._ Sfntoma: La tuz Indlcadora de la celuta transmlsora permaneco en_andlda; ta luz

de la c_tuta recoptora es deb!! o parpadea.

• Vuelva aalinear la c_luladel sensordel receptor, limpie la lente y asegure el soporte.

• AsegOresede que el riel de la puerta est_ fijado firmemente a la pared y que no se

mueva.

Sfntoma: E! motor est_ muy callente; El motor no funclona cort_ctamento o e! trote

eet_ ataecado en e! perno de tope. -- El motor emlte un bt_ve zumbldo; Sensor de

RPM -- Recorrldo corto 15-20 cm (6-8 putg_).

•Desconecte la unidad para reiniciarla. Intente hacor funcionar el motor, compruebe el

c6digo de diagn6stico.

•Si sigue parpadeando 5 vecos y el motor se mueve 15-20 cm (6-8 pulg.l, cambie el

sensor de RPM.

• Si el motor no funciona, significa que est,. muy caliente. Deje pasar 30 minutos y

vuelva aintentarlo. Si el motor sigue sin funcionar, cambie el circuito impreso.

-0 Sfntoma: E! motor no func!ona.

• Cambie el circuito impreso ya que es raro que falle el motor.

34

COMO PROGRAMAR EL ABRIDOR

AVISO; Si utitiza oste abre puertas de garaje Security_ con un transmisor no dorado de un sistema de oSdigee de satto

(¢Sdigo aleetorio), ee ver_n circunvenidas #asmedidas t_cnicas incorporedas en el receptor de/abridor para proteger contra

los aparafos de ceptura de cSdigos. EI propietario de los derechos propiedad intetectual de/abridor no autoriza ni at

comprador ni a#proveedor de un transmisor no dotado de un sistema de cSdigos de salto {cSdigo ateatofio) a cireunvenir

dichas medidas t_coice&

Su abridorde puerta de cochera ya viene programado de f_.bricapara operarcon su control remoto manual. La puerta ee

abrir& y ee eerrar&cuando oprimael bot6n grands.

Acontinuaci6n ee proveen las instrucoionespara programar su abfidor para que opere con controles remotos

Security_l," adicionalee.

C6mo Agrogar o Reprogramar un Control Remoto Manual

C(}MO USAR EL BOT(}N LEARN (APRENDER) cor_o USAR LA CONSOLA DE CONTROL PREMIUM

I. Optima y suelteel bot6n "Aprender"

de la unidad del motor.La luz

indicadora de este bot6n estarQ

encondidapor 30 eegundes.

[]

i

i/'

:i

1. Oprima y mantenga oprimJdoel bot6n

del control remoto manual" que

deeee usar para la puerta de su

cochera.

2. En los 30 segundes, oprimay

mantengaoprimidoel botbn del

control remoto manual" que deeee

ueer para su puerta de cochera.

3. Suelte el bot6n cuando les luees de

la unidad del motor empieeen a

parpadeer. Ya aprendi6 el c6digo.

Si no ee ban puesto bombillee, ee

escuchar#.n dos chesquides.

Para Borrar Todos los C6digos de la

Memoria de la Unidad del Motor

Para desactivar cualquiercor_ol remoto que no desee ueer,

antes que nada borre todes los c,Sdiges:

Oprima y mantonga oprimido el botbn

"Aprender" de la unidad del motor, hesta que []

la luz del indicador de Aprender ee apague

(aproximadamente 6 eegundos). Ya estar&n

borrados todes los c_diges antedores.

Vuelva a programar cada uno de los controles remc_os o la

entrada sin Ilave que deese usar.

2,

3,

4,

Mientras mantiene oprimido el bot6n

ENTER, optima y mantenga opfimido

el bot6n de la luz (LIGHT) de la

Coneela de Control Premium.

Contim3e opfimiendo los dos botonee

ENTER y LIGHT, mientres oprime

tambi_n la barra de la Consola de

Control Premium (con los tree

botones oprimidee).

Sueltelos botones cuandolab lucos

de la unidad del motor empieeen a

parpadear. Ya aprendi6 el c6digo.

Si no ee han puesto bombillos, ee

escuchar#.ndos chesquidee.

/'

{

\i

*Controles Remotos de 3 Funciones

SI ee provisto con su abridor de puerta de la ccohera, el

bot6n grands ha sido programado en la f&biica para

operaci6n de su abridor. Los Ix)tones adicionalee de

cualquiercontrolremotode

fundones m{31tiplee

Security,l.#o de un

minicor_ol remotopueden

programareeparaoperar

o{_osabfidoreede puerta

de ccoheraSecudty,P.

35

C6mo Agregar, Reprogramar o Cambiar un C6digo de Entrada sin Llave

NOTA: Su nueva Entrada sin ltave debe programarse para que opere el abridor de la puerta de su ¢'ochera.

COMO USAR EL BOTON LEARN (APRENDER) COMO USAR LA CONSOLA DE CONTROL PREMIUM

1. Oprima y suelte el bot6n "Aprender"

de la unidad del motor. La luz

indioadora de este bot6n estate.

enoendida por 30 segundos.

2. En los 30 segundos, intraduzca un

nL_mera de identificacibn personal

(PIN) que haya elegido, usando el

teolado. Luego oprima y mantenga

oprimido el botbn ENTER.

3. Suelte el bot6n ouando las lucos de

la unidad del motor empiecon a

parpadear. Ya aprendi6 el c6digo. Si

no ha instalado bombillos, se

escuohar&n dos ohasquidos.

/

Para carnblar un PiN ex!$tente

Si el PiN exi_ente ya es Conocido,una persona Io puede

cambiar sin usar una escalera.

1. Oprima los cuatro botones que correspondan al PIN

actual, luego optima y mantenga oprimido el bot6n #.

La luz del abridor parpadear& dos vecos. Suelte el

bot6n #.

2. Oprima el nuevo PIN de cuatro dfgitos y luego oprima

Enter.

Las luoesde la unidad del motorparpadear_.nunavez

cuandoel PIN se haya aprendido.

Pruebeoprimiendo el nuevo PIN, luego oprima Enter.

La puerta debe moverse.

Para porter un PiN temporal

tJstedpuede autorizar el acoeso a sus visitaso a personal

de sewioio con un PIN temporal de cuatrodfgitos.

Despu_s de un determinado nL_merode horas

programadas, onL_merode acoesos, este PIN temporal

expira y no vuelve a abrir la puerta. Se puede usar para

cerrar la puerta alandespu_s de que haya expirado. Haga

Io siguiente para poner un PINtemporal:

1. Oprima los cuatro botones oorrespondientes a su PIN

de entrada personal (no el 01timoPIN temporal); luego

optimay mantenga oprimidoel botbn _.

La luz del abridorva aparpadear tres vecos. Suelteel

bot6n.

NOTA: Este m#todo requiere dos personas si ta Entrada

sin ltave ya est_ mon_ada fuera de la ¢'ochera.

I. Introduzca un n0mero de

identificaci6n personal (PIN) que

haya elegido, usando el teclado.

Luego oprima y mantenga oprimido

el bot6n ENTER.

2. Mientras mantiene opfimido el bot6n

ENTER, oprima y mantenga

oprimido el bot6n de la luz (LIGHT)

de la Consola de Control Premium.

3. Contin0e oprimiendo los dos

botones, ENTER y LIGHT, mientras

oprime tambi_n la barra de la

Consola de Control Premium

(con los tras botones oprimidos).

z_.Suelte los botones cuando las lutes

de la unidad del motor empiecon a

parpadear. Ya aprandi6 el obdigo.

Si no ha instalado bombillos, se

escuchar&n dos chasquidos.

i//

36

2. Optima losouatrodfgitos del PIN temporal que haya

elegido, luego oprima Enter.

La luz del abridor va a parpadear& cuatro vecos.

3. Para fijar el n0mera de horas que el PIN temporal debe

funcionar, oprima el nL_merode horas (basra 255), luego

oprima _. O

3. Para fijar el nL_merode vecesque el PIN temporal debe

funcionar, oprima el nL_merode veces (basra 255), luego

oprima #.

La luz del abridor parpadear& una vez coando el PIN

temporal haya sido aprendido.

Pruebe oprimiendo los coatro botones oorrespondientes al

PIN temporal, luego optima Enter. La puerta debe

moverse. Si el PIN temporal se ha fijado para abfir la

puerta un determinado nOmerode vecos, recuerde que la

prueba constituye una vez. Para borrar la contrasefia

temporal, repita los pasos del "i al 3; fijando el nL_merode

horas o de vecosen 0, en el paso 3.

ACCESORIOS

139,53702

139,53726

Llberador de la Ileve de ernergencla:

Se requiere en las cocheras que NO

tienen puerta de acoeso. Permite al

duefio de la casa abrir la puerta de la

cechera manualmente deede el exterier,

desconeetando el trele.

Extenelbrtdel rlel de 2.40 rn(8 pies):

Permite que una puerta de 2.40 m

(Bpies) se abra completamente.

139,53681

139,53680

139,53684

139,53727 Extenelbrtdel rlel de 3 rn(10 plee):

_ Permiteque una puertade 3m (iOpies)

Be abraoompletamente.

139,53687

139.53589 M_neulae de eoporte:

Pare cielosrases sinacabadoso en los

oases en que se necositesoporte

adicional, basado en la construcoi6nde

la cochera.Incluyelas m_nsulas y los

sujetedores.

41A5281 M6neulae de extertel6n: 139,53786

($61o estan dlsponlbles a travd$ de

Reface!ones y Servlclo Sears)

(Opoionales)Pare la instalaoi6n del

sensor de segurided en la pared oen el

piso.

M_nsulas papala altura de la puerta: (Solo

pare puertae eecclonalee)

Sustituyen alas m_nsulassuperioresy los

rodillosde la puertapare reducirla altura del

recorridode la puerta.Para usarse cuando

se instalael abridor en una cocheracon poca

tolerancia(altura).

139.53709

SECURITY,I ,_ Corttrol remote de

3 funclortee:

Incluye el clip del visor.

SECURITY,I ,_ Corttrol remote compacto de

3 funclortee:

Con lazeda para ponerseen el Ilavere.

SECURITY,I ,_ Erttrada elrt Ilave:

Permite al duefio de la case operar la puerta

de la cochera desde el exterior, ingresando

una contrasefia. Tambi_n puede agregarse

una contrasefia temporal pare visitas o

personal de servicio.

Console de control Premium:

Cuenta con una funoi_;nde seguropare evitar

que la puerta de la oocherafuncione desde

controles remotos port,.tiles. Cuenta tambi_n

con una funci6n de luz que controla las lutes

del abridor. Se puede usar para programar el

abridor pare acoptar controles remotos

adicionales.

Control de luz ertchufable:

Permiteal duefio de la case encender una

lampara,la televisi6n,u otto aparato

dom_sticoconel control remotedeede el

ccohe, la cama, o dondequiera que se

encuentre en la case.

GARANT|A

GARAN'iiA SEARS

EL ABRIDOR DE PUER'rA DE COCHERA TIENE UNA GARANT|A COMPLETA DE ANO

D_ranto a_o a I_'trIirde le feohe de compre, Seer_ hee_ I_s repareoiones de su Abric_orde puerta de cochera sin costo I_'trauste_Jsi el ebri_Jor

tiene d_fectos en materieles o mane _Jeobra. GARANT|A LIMll'ADA DEL MOTOR

Motor de 1/2 cabello de reeve: Despu6s del primer erie yheata un plazo de 4 afros, si el motor _JelAbri_Jorde puerIe de coohere est#,

c_efeotuoso,Sears proporoionae_ un motor _Jerepuesto, sin ¢osto alguno. USto_page le mane _Jeobre.

LiMI'rE DE LA RESPONSABILIDAD

SEARS NO SEF_ RESFONSABLE POR LAS PERDIDAS O DA_ilOS Q_JESUFRA LA PROPIEDAD, NI POR PBIDIDAS O GASTOS INCIDENTALES O

COINSECUEN3T=.SDE RIVADOS DE DAt'_CJ6A LA PRO RE DAD QUE PUDEP.AJNDIRECI_ O INDIR ECTAMENTE Sr_R EL RESULTADO DEL _R ESTE

dt_o pu_e r'_ ap _r erl _J _.

Est_ g_a_r_{a r_oCubn_ _o_._s ni piezas de r_JeSto n_:es_rias C_SndO _ p no_L_.'_Ose he tn_d_o indebiden_ente o corl negligen_ia, ir_luy_r_o no llevar

a _o la ir'_lalaci6n,ajustey o_e_:i_n de este _d3ridorde l_S_a de C_c_e_ de a_._srdoalas inst_ccionescor_nidE_sen el instn_ti_ del pmf_rio.

EL $ERVIOIO DE GARAN_'A EST,&, DISPONIBLE CON PONERSE EN CO NTACTO CON EL CENTRe DE SERVIOIO SEARS i_$ OEROANO EN

LOS ES3-ADOS UNIDO$.

Esta garant'e eplica solemente mientres este proc_ucto se est_ usande en los Estados Unidos.

Esta garant'e le otorge _Jereohos lecjales espec|linos, y uste_Jpo_Jr'a toner oIros detaches que pueden ser _Jiferer_esen cede estac_o.

Sears, Roebuck and Co., Dept. 81T-NA, Ho_fman Estates, IL 60179

37

Your Home

For repair-in your home-of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ®(1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Center.

1-800-488-1222

Call anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a produc_ serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR sM

(1-888-784-6427)

Au Canada pour service en frangais:

1-800-LE-FOYER M°

(1-800-533-6937)

www.sears.oa

_') Registered Trademt_rk l_" Trademark /_" Service Mark o'f 8ears, RoebuoK amd Co.

® Marca Registrada !_" M_rc_ de F_brica ! _ M_rc_ de 8ervicio de Sears, Roeb_lck arid Co.

Marque (is commerce/"" MarQue d6p<_s_e (is Sears, Roebuck _n(J Co. ©200,1 Sears, Roeb_lck arid Co.

Primte_ imMexic_
