Owner's Manual

I CRRFTSMRH°I

Lawn Utility Vehicle

Model No.

247,270250

CAUTION: Before

using this product,

read this manual and

follow all safety rules

and operating

instructions.

•Safety

•Operation

•Maintenance

•Storage

•Espanbl

Sears, Roebuck And Co., Hoffman Estates, IL 60179 U.S.A.

Visit our website: www.sears.com/craftsman FORM NO. 769-00054

Printed in U.S.A. (2/2002)

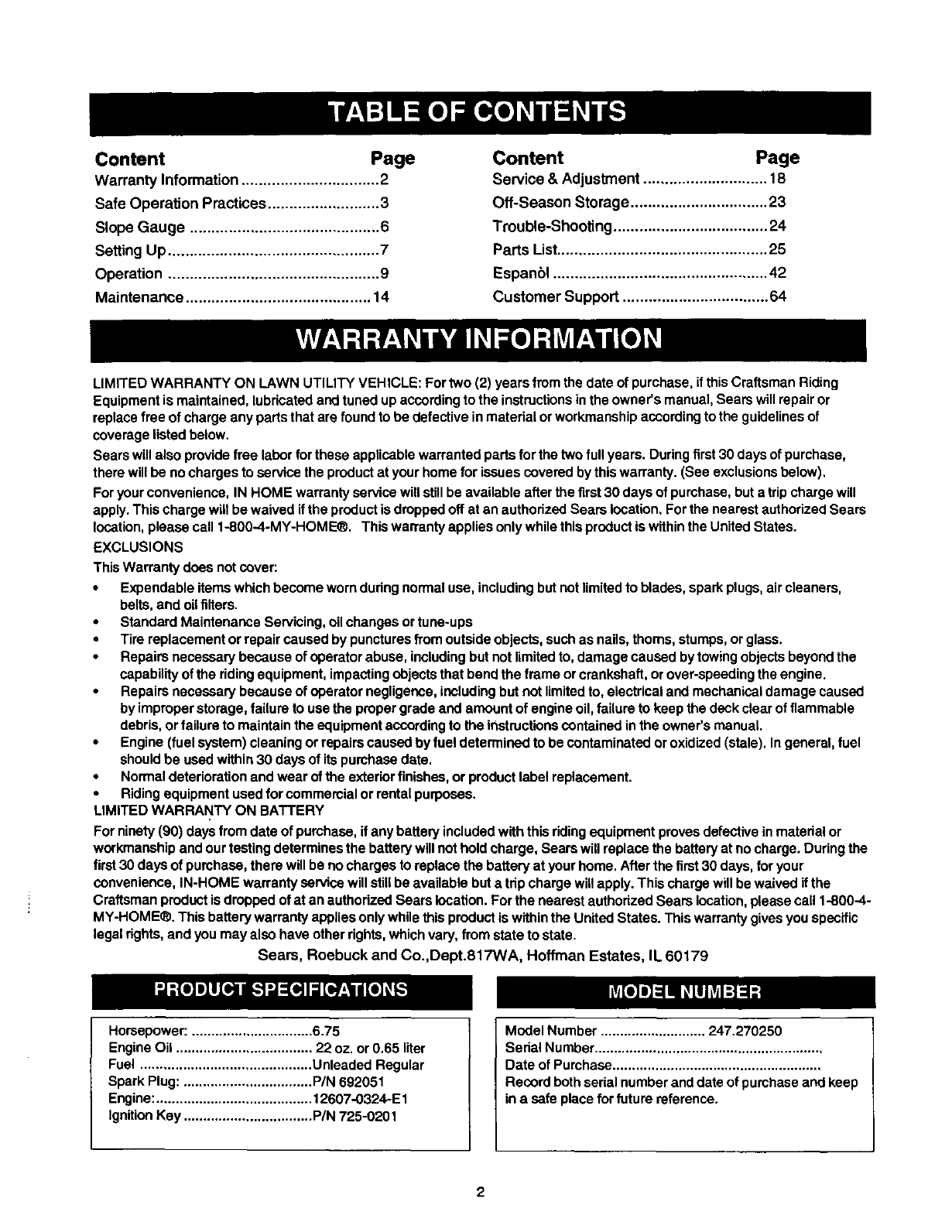

Content Page

Warranty Information ................................ 2

Safe Operation Practices .......................... 3

Slope Gauge ............................................ 6

Setting Up ................................................. 7

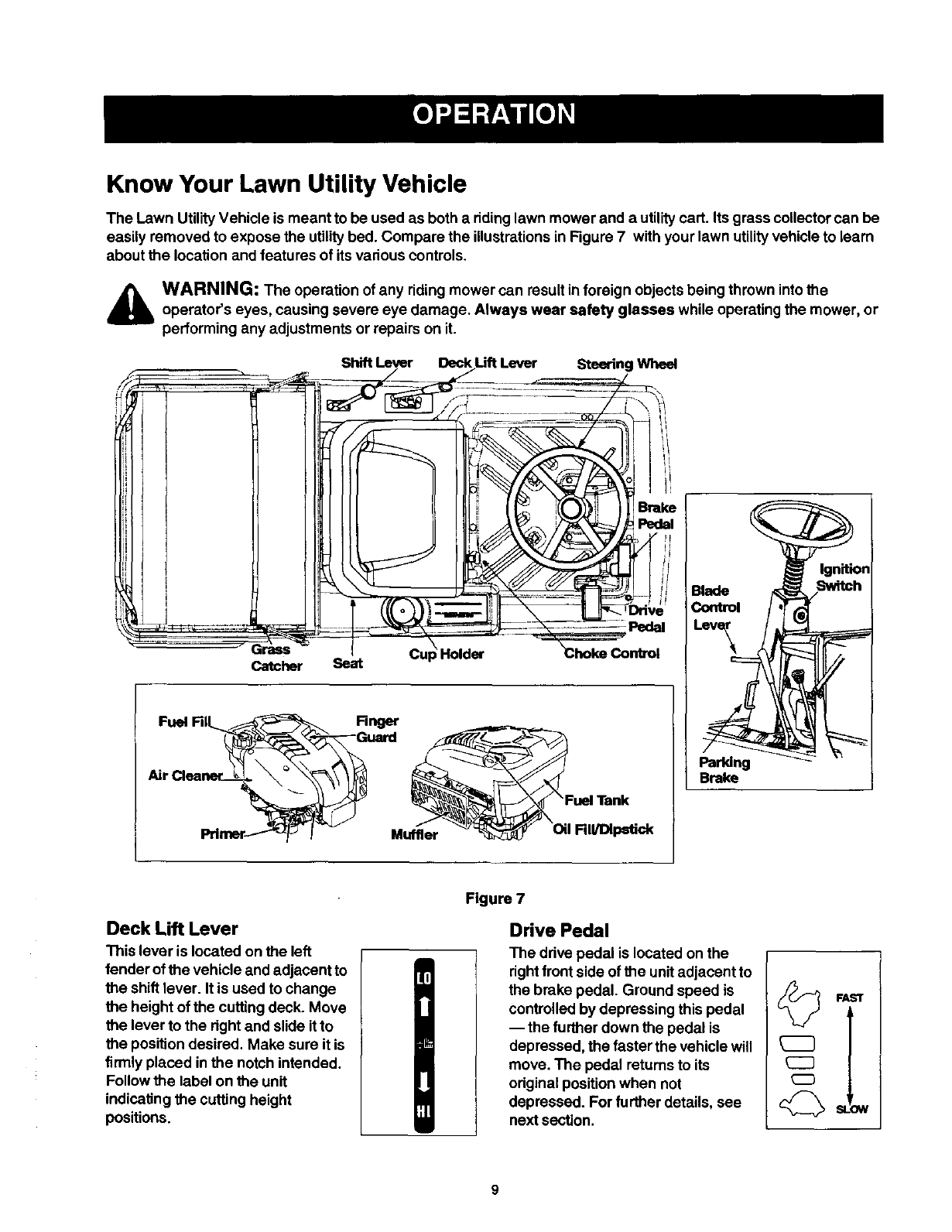

Operation ................................................. 9

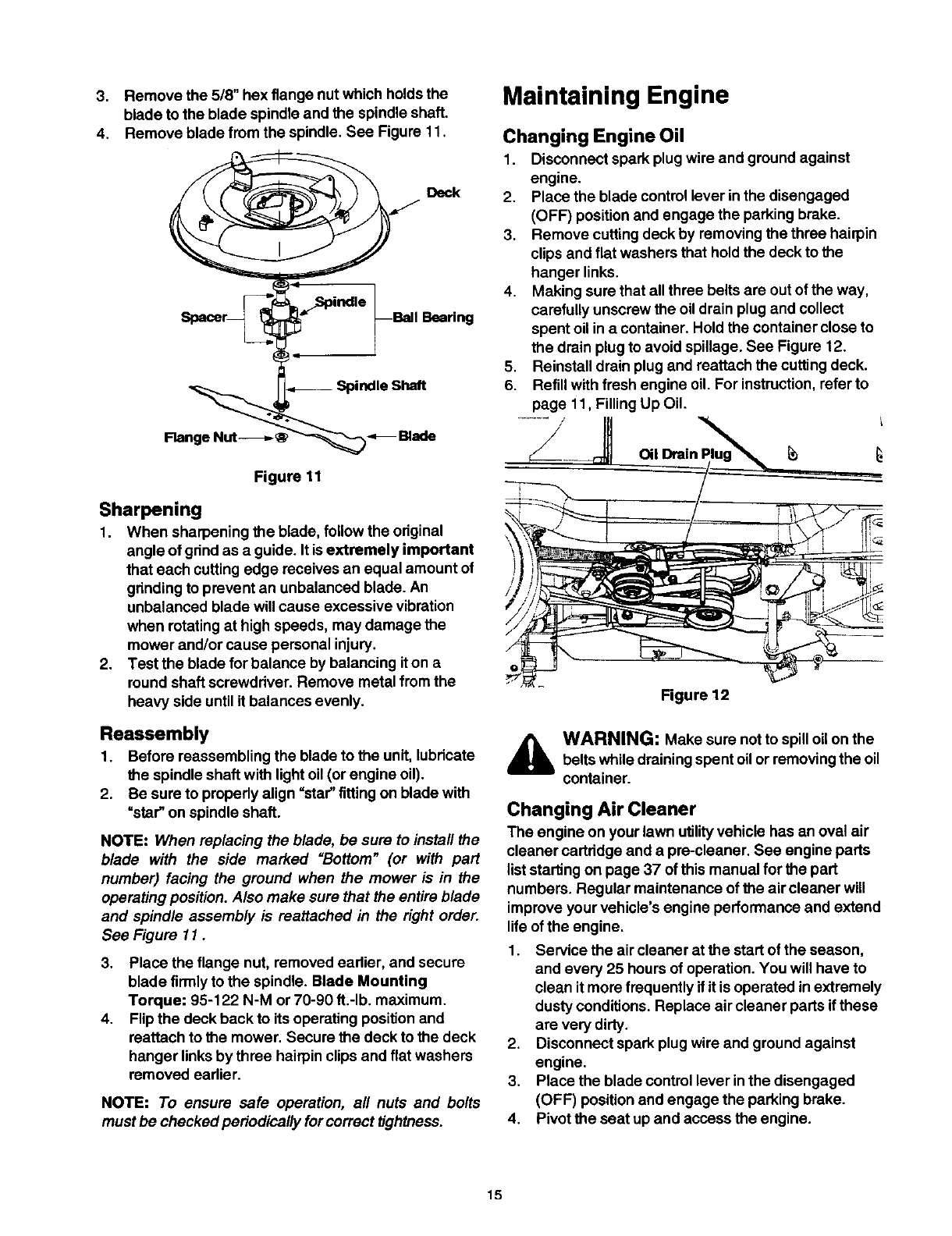

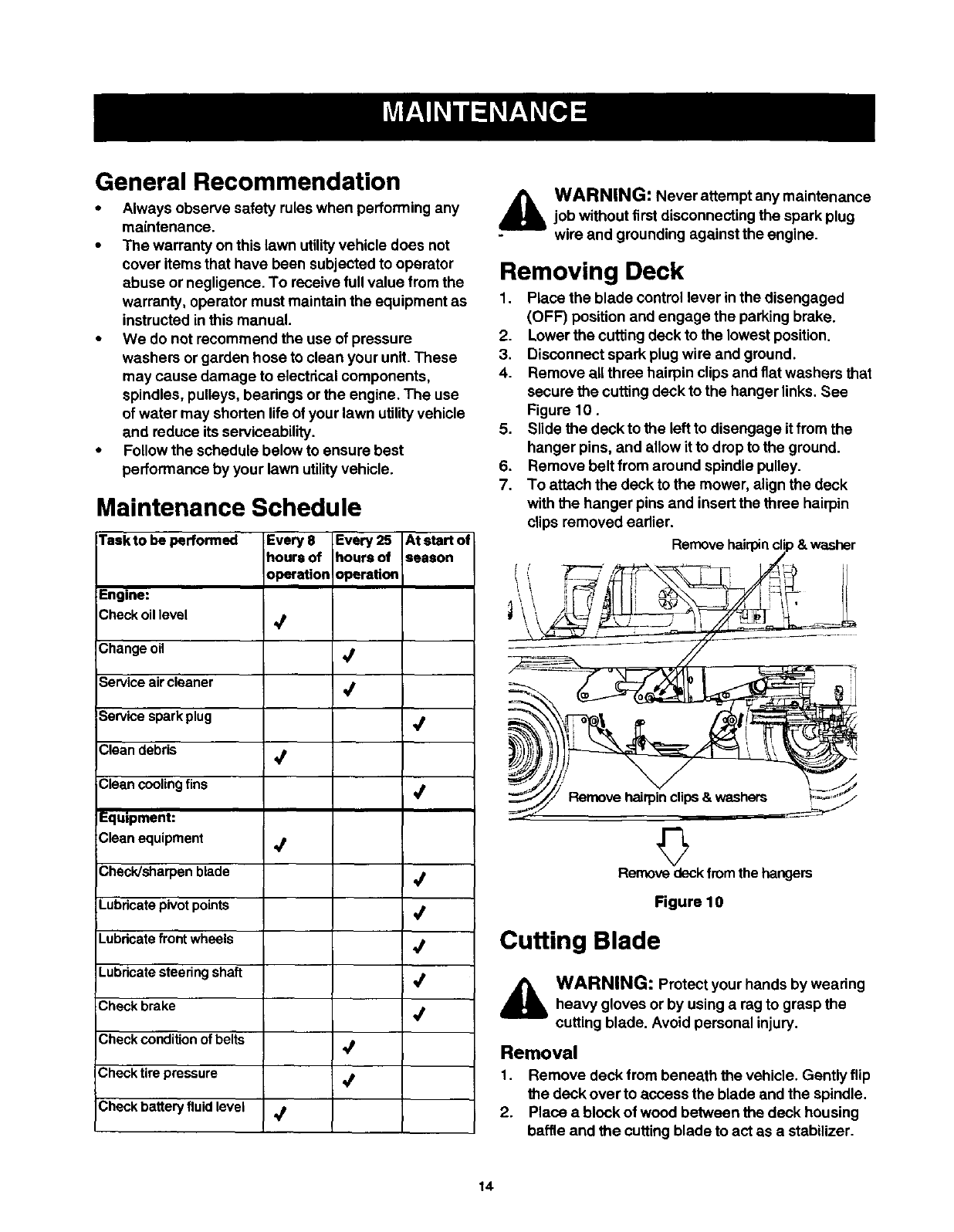

Maintenance ........................................... 14

Content Page

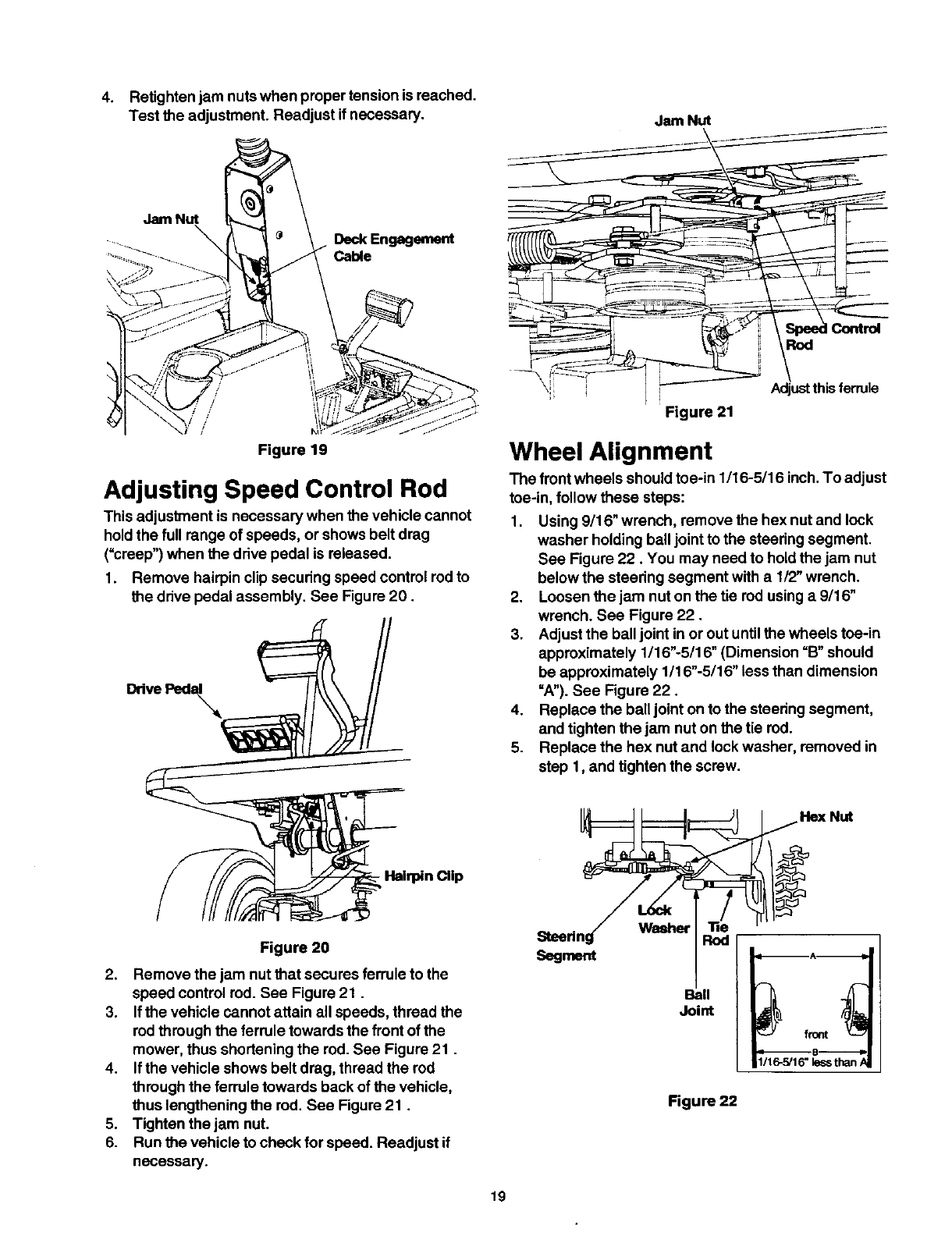

Service & Adjustment ............................. 18

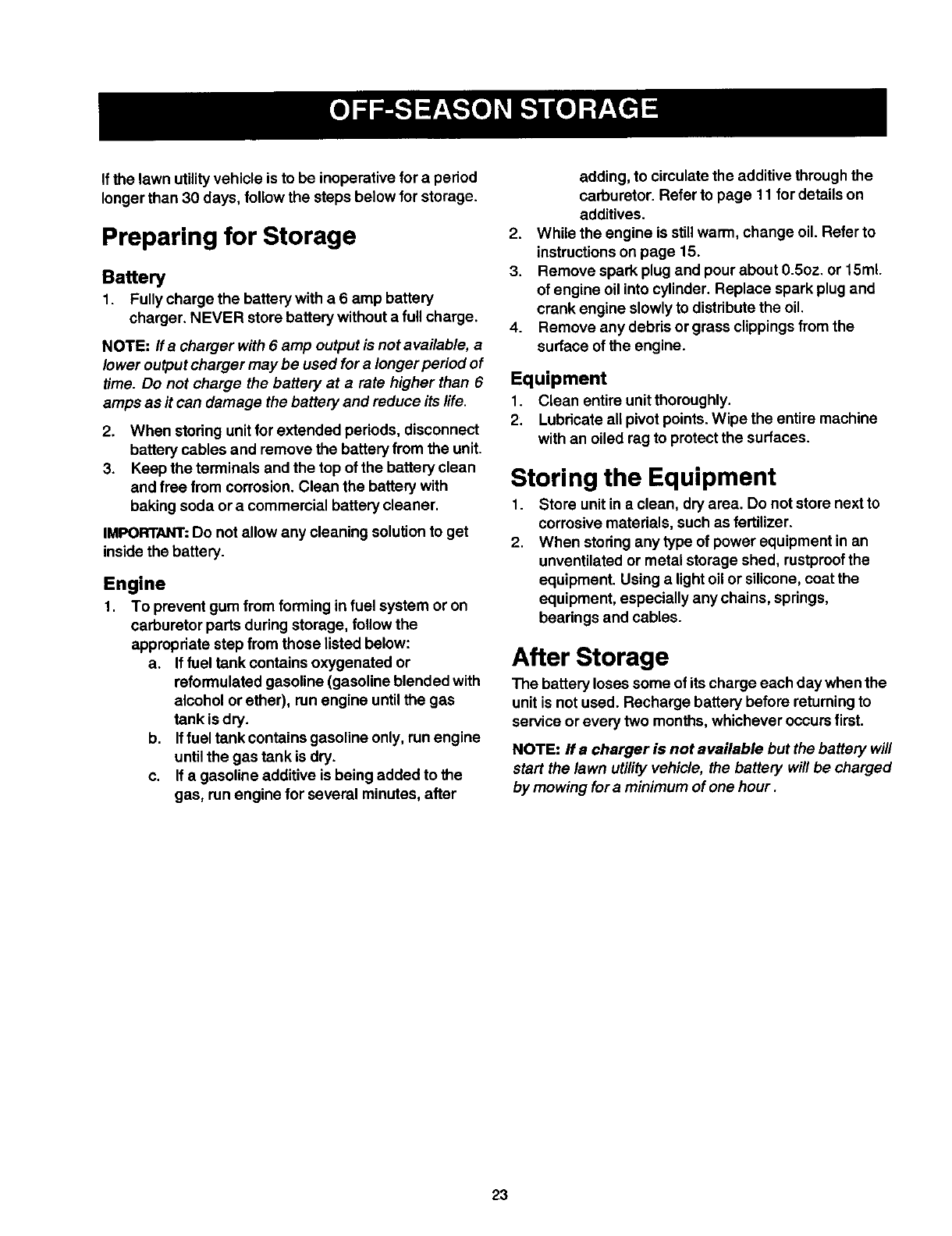

Off-Season Storage ................................ 23

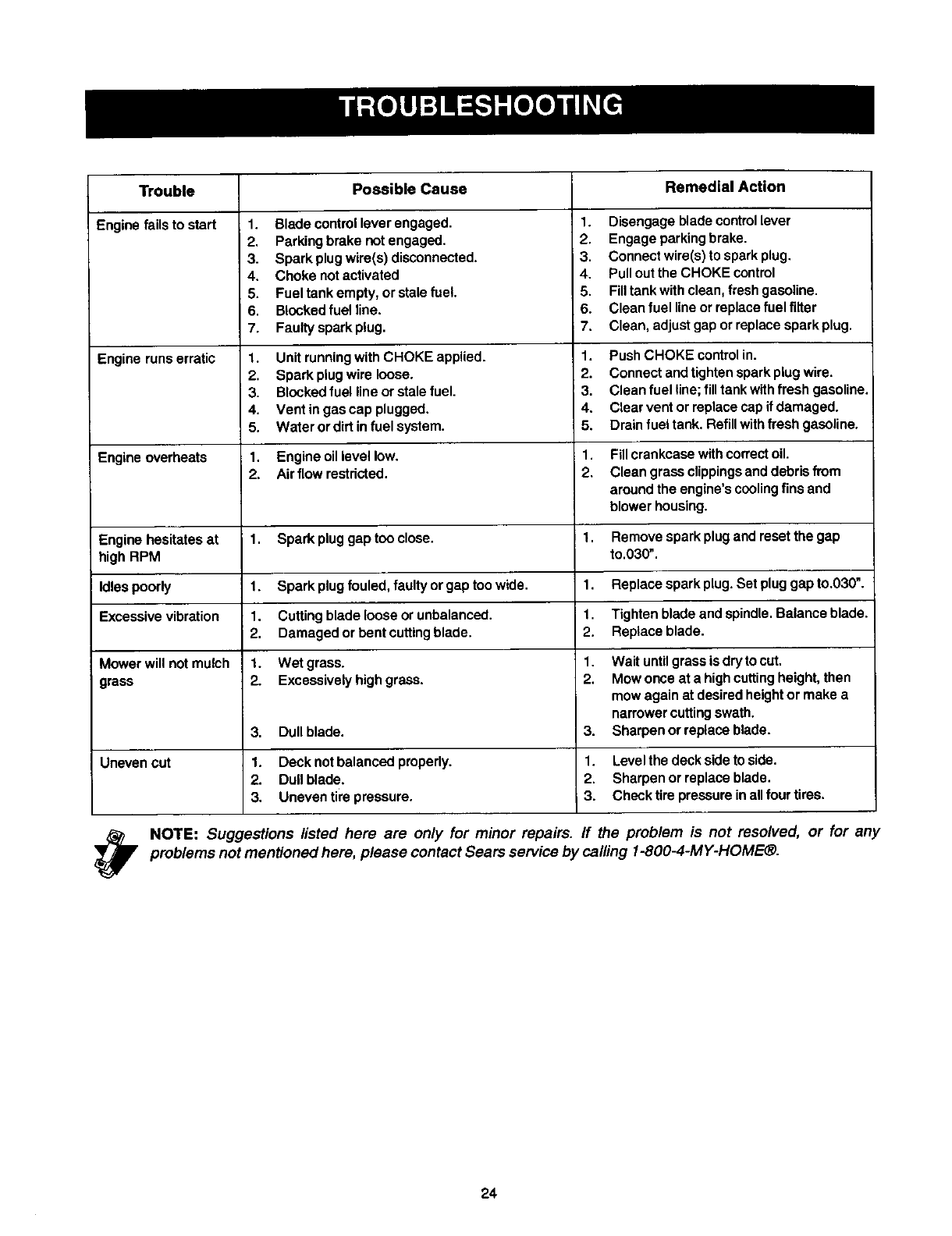

Trouble-Shooting .................................... 24

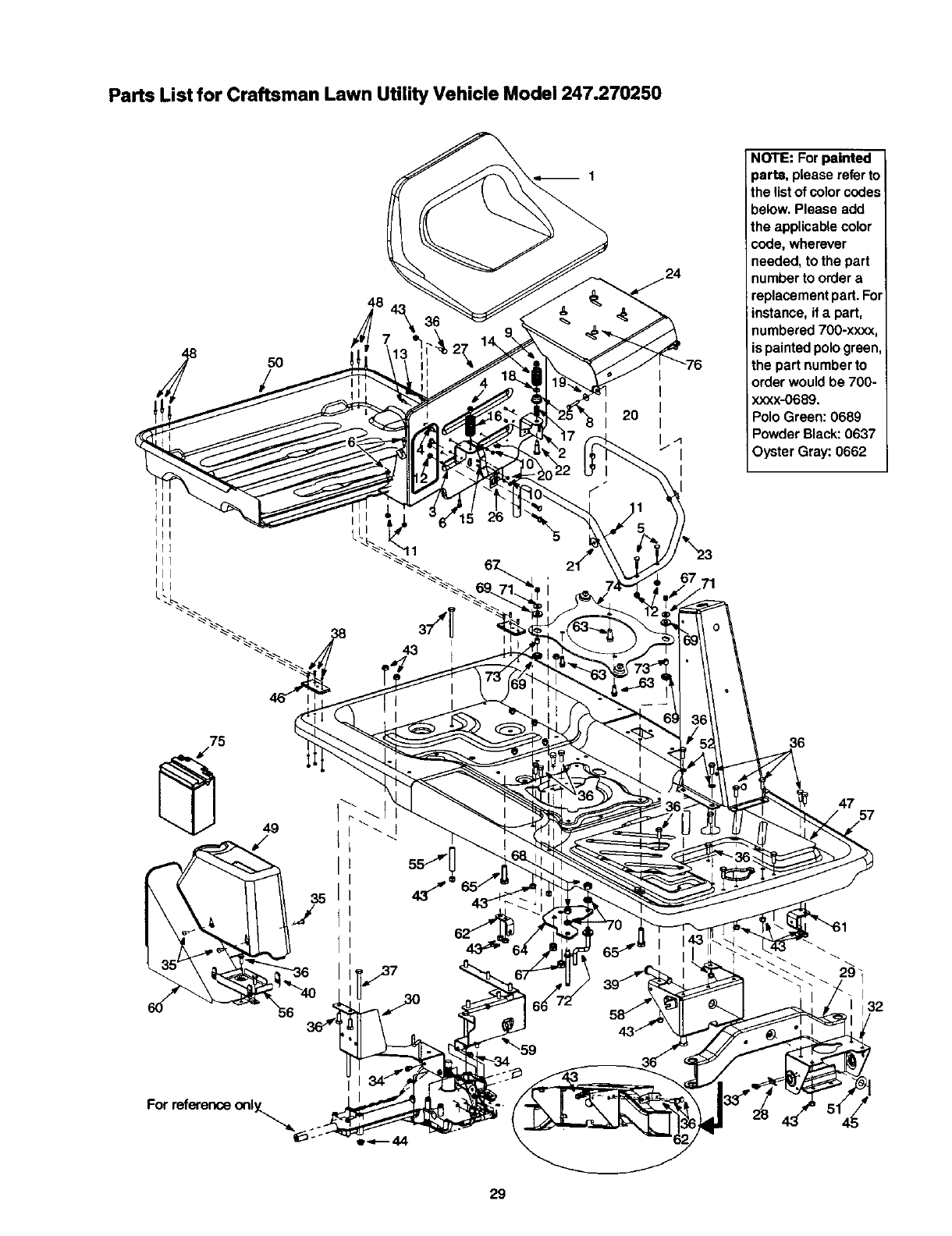

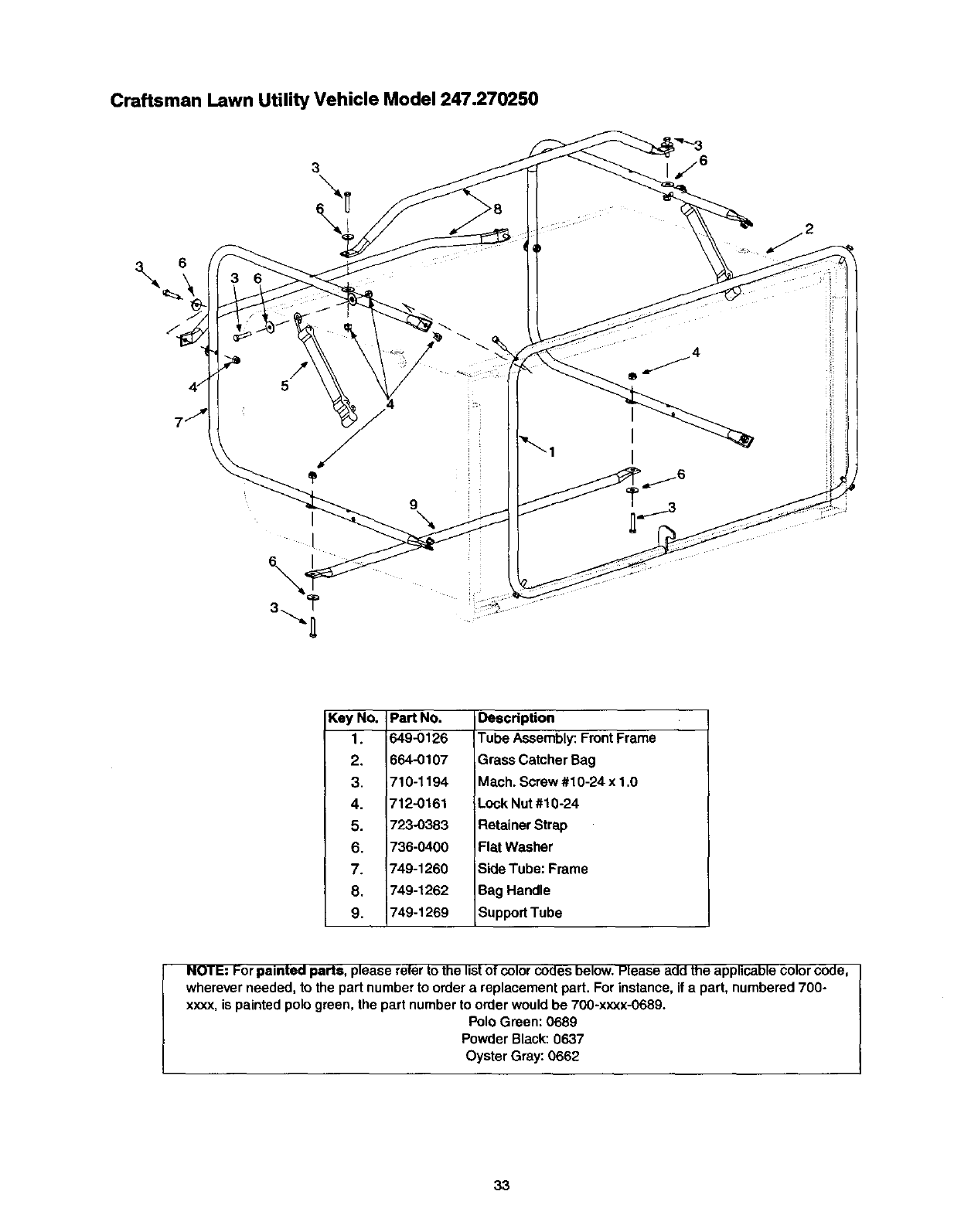

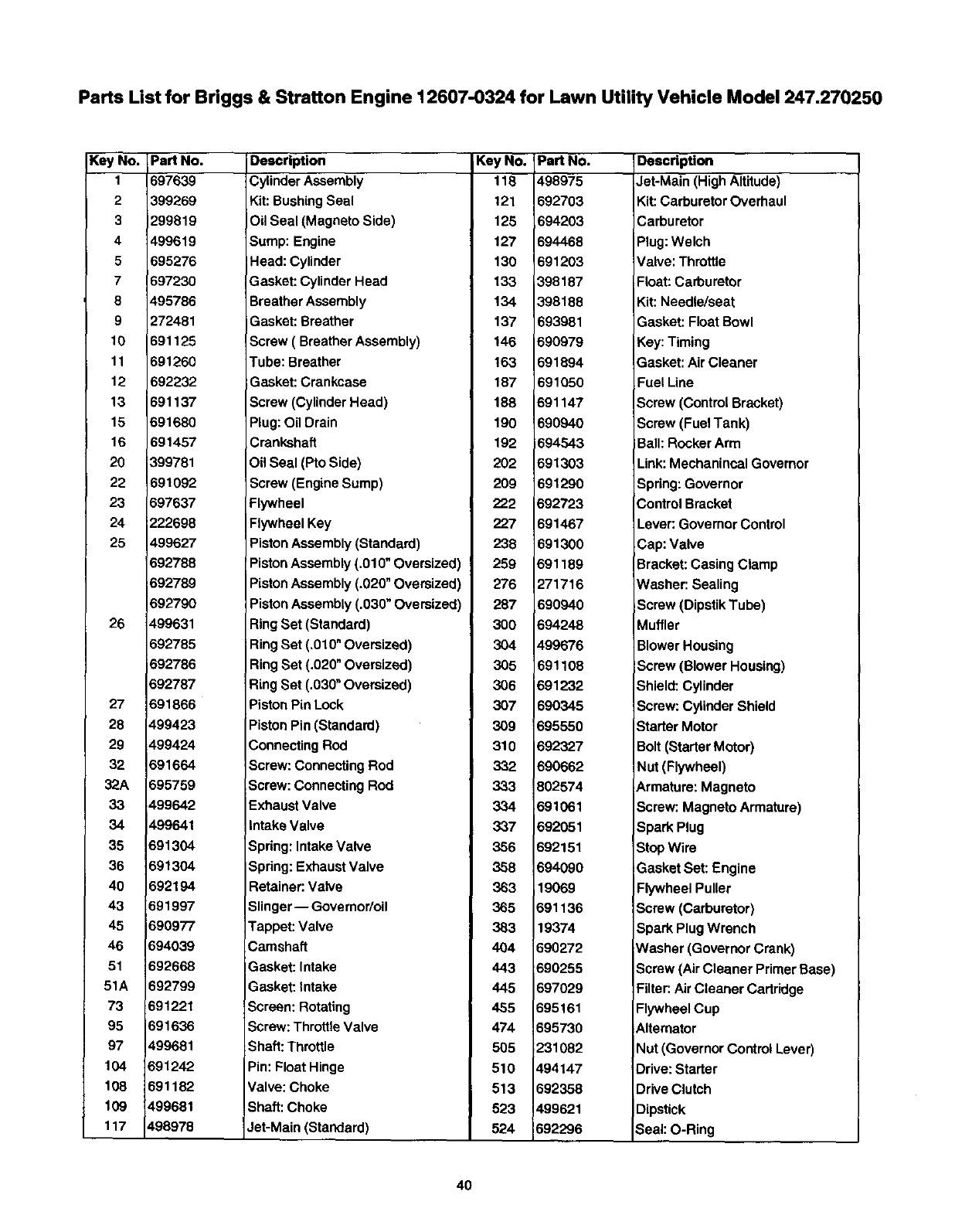

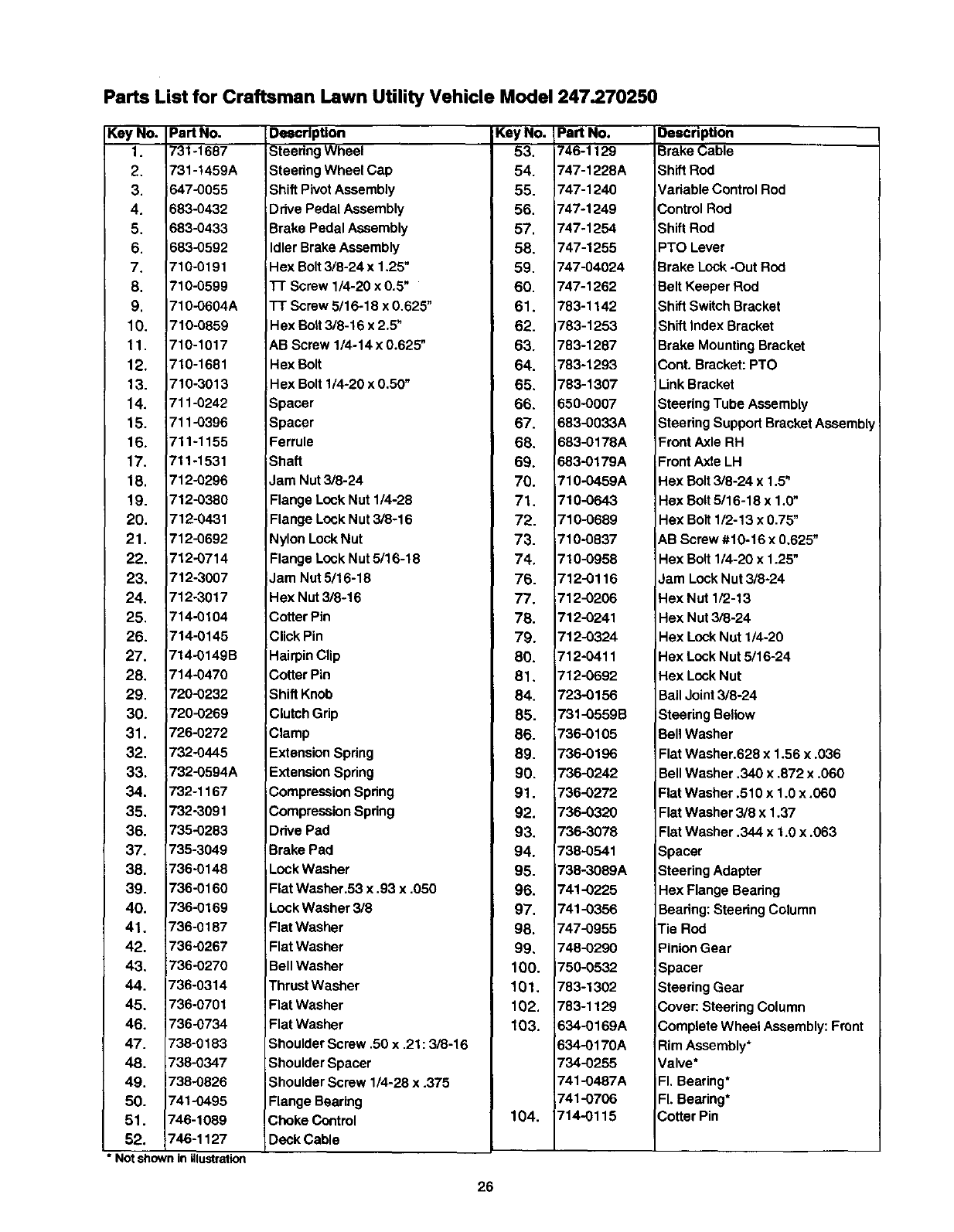

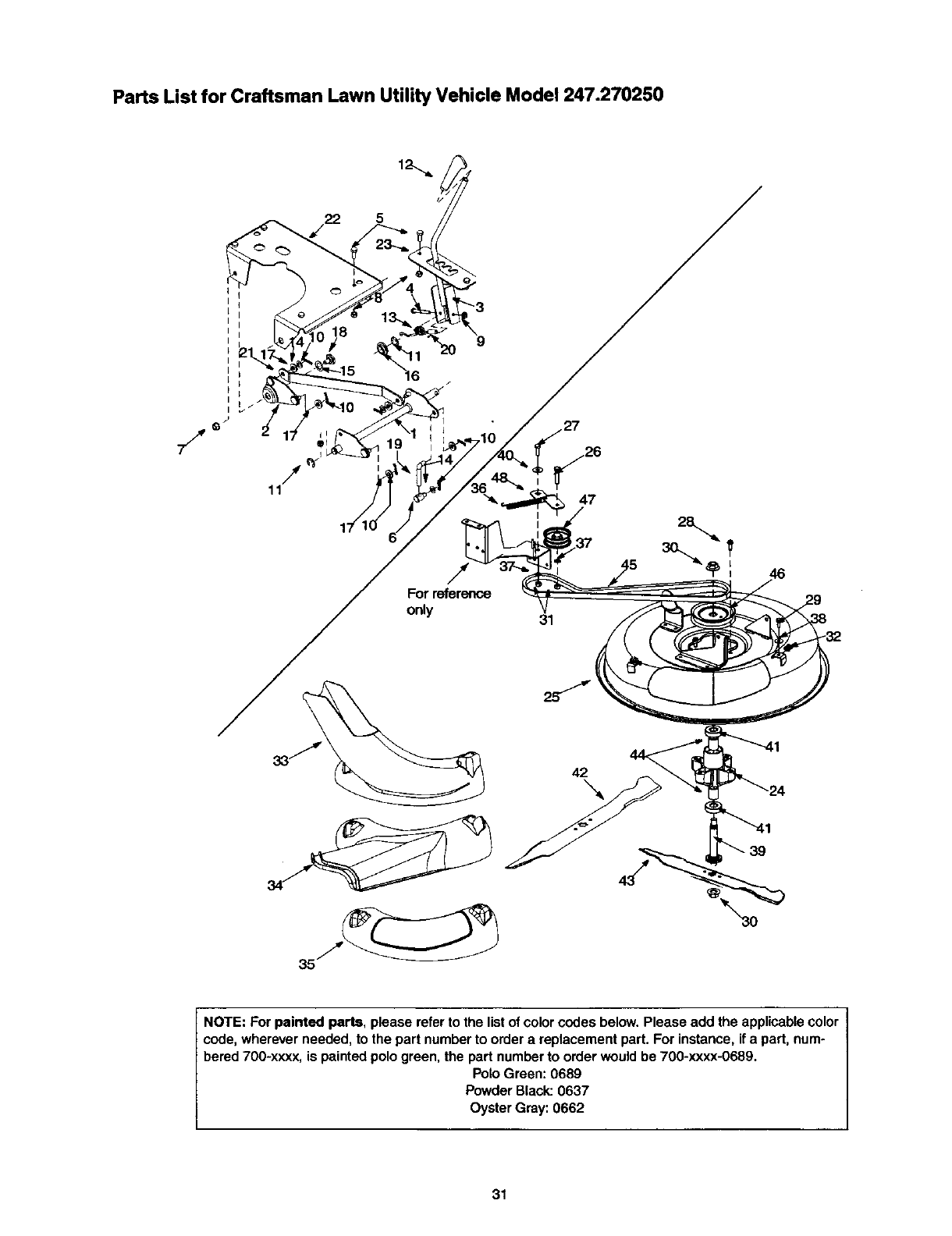

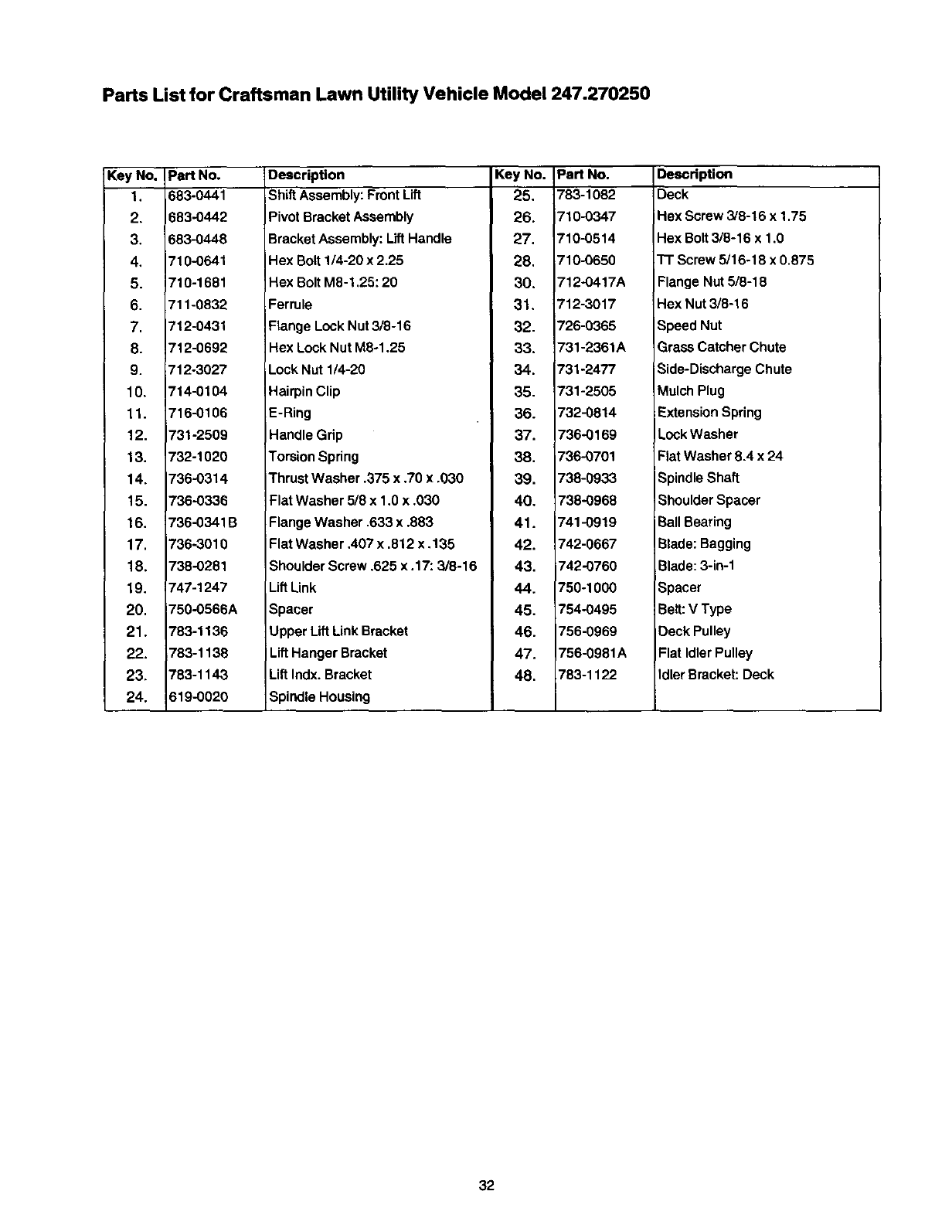

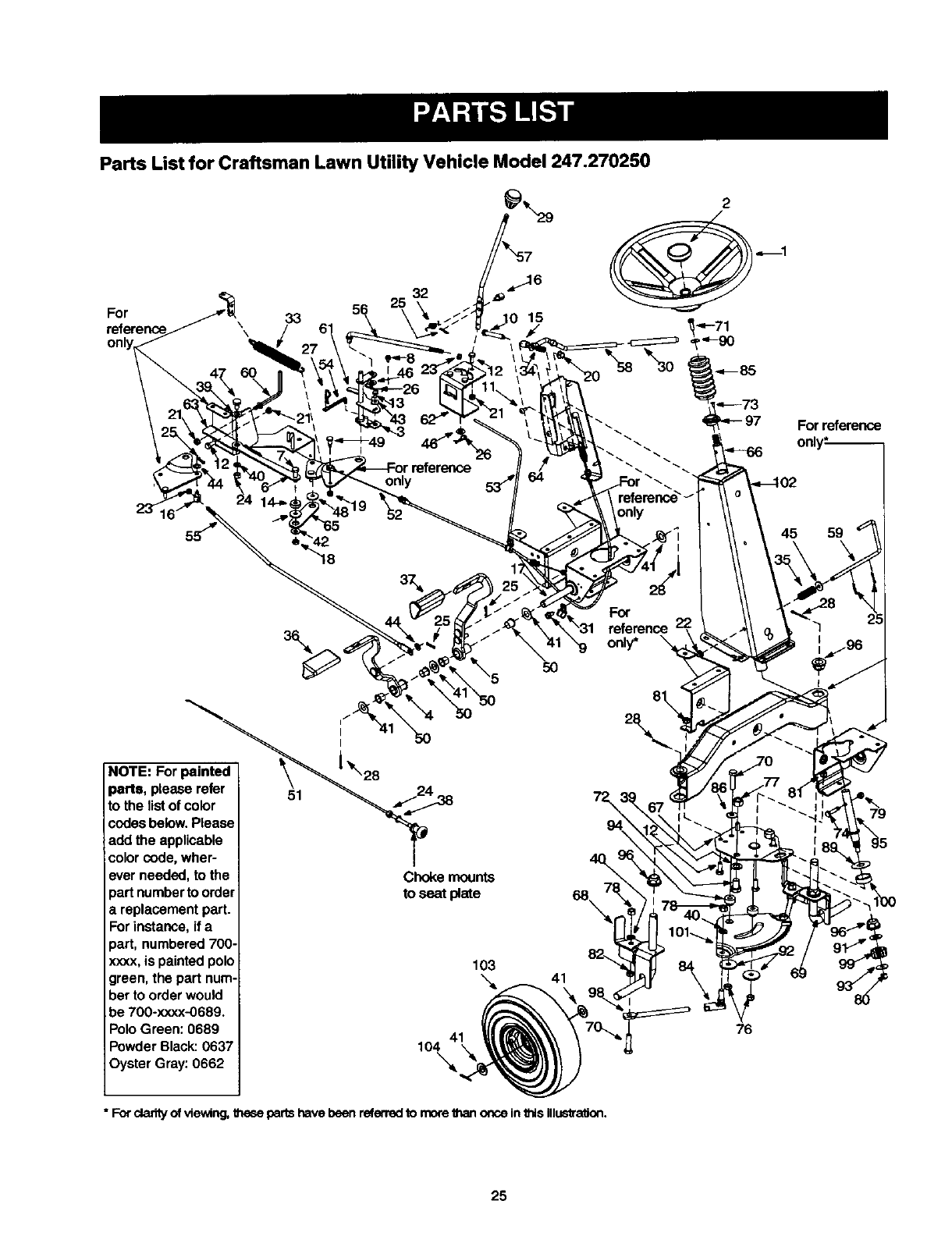

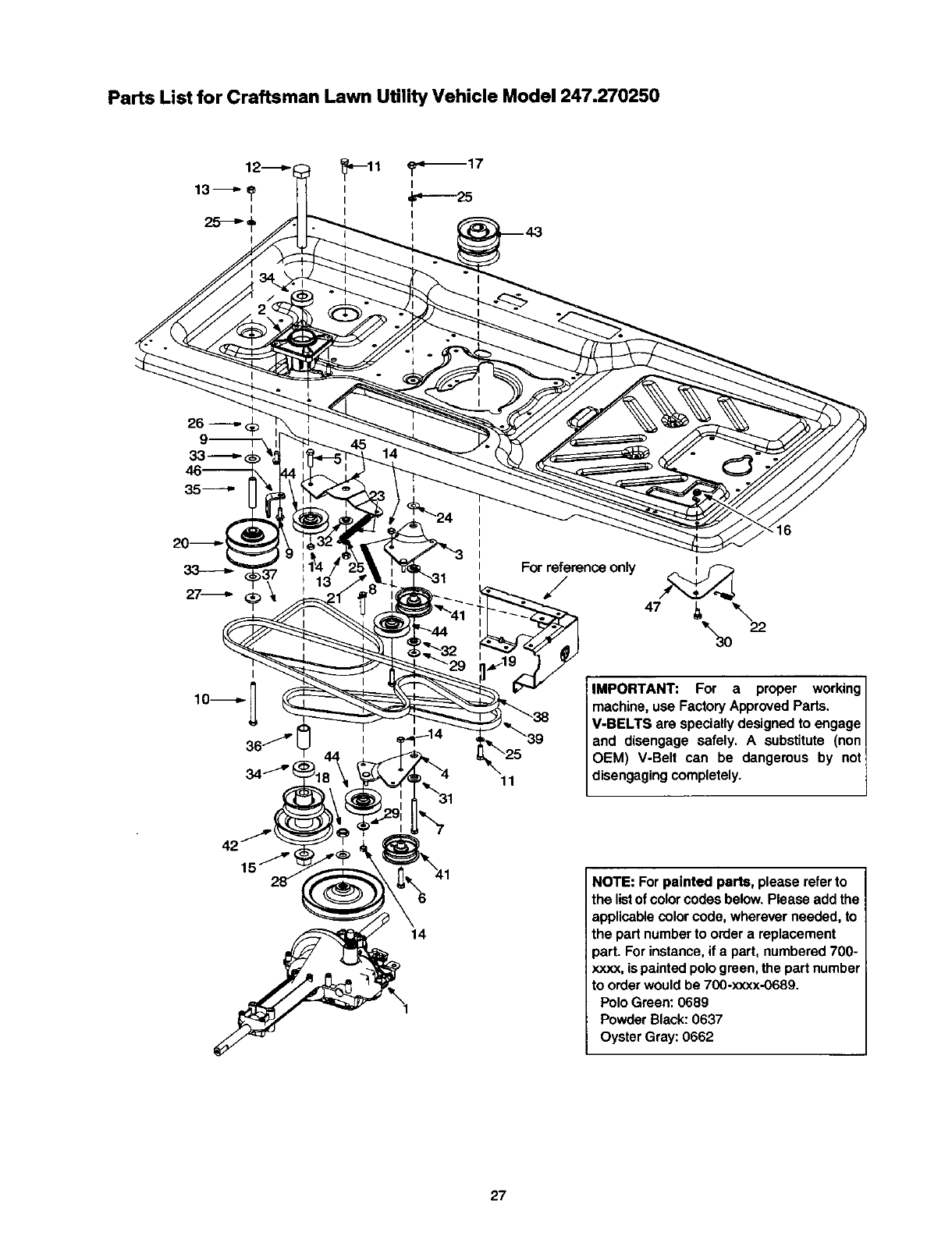

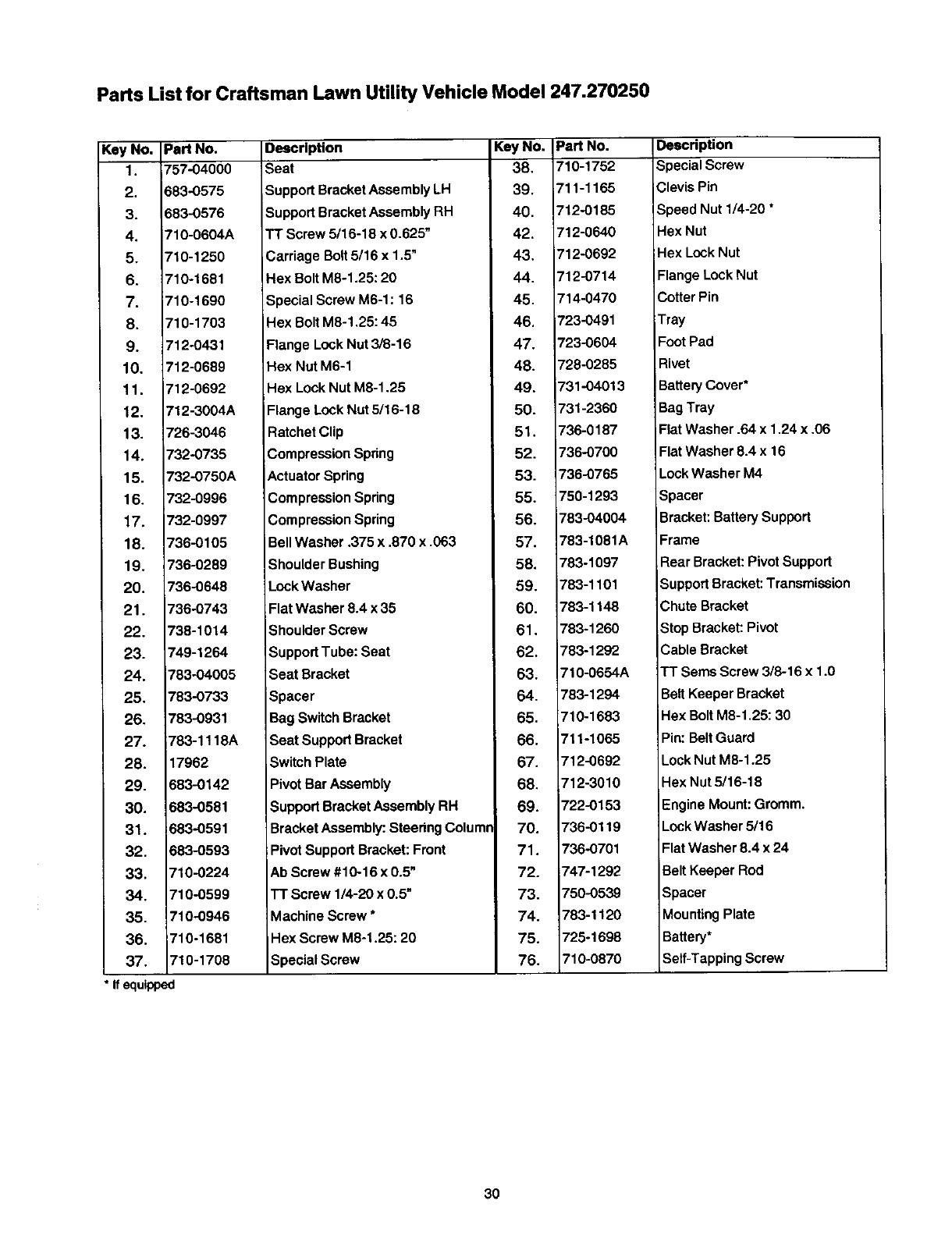

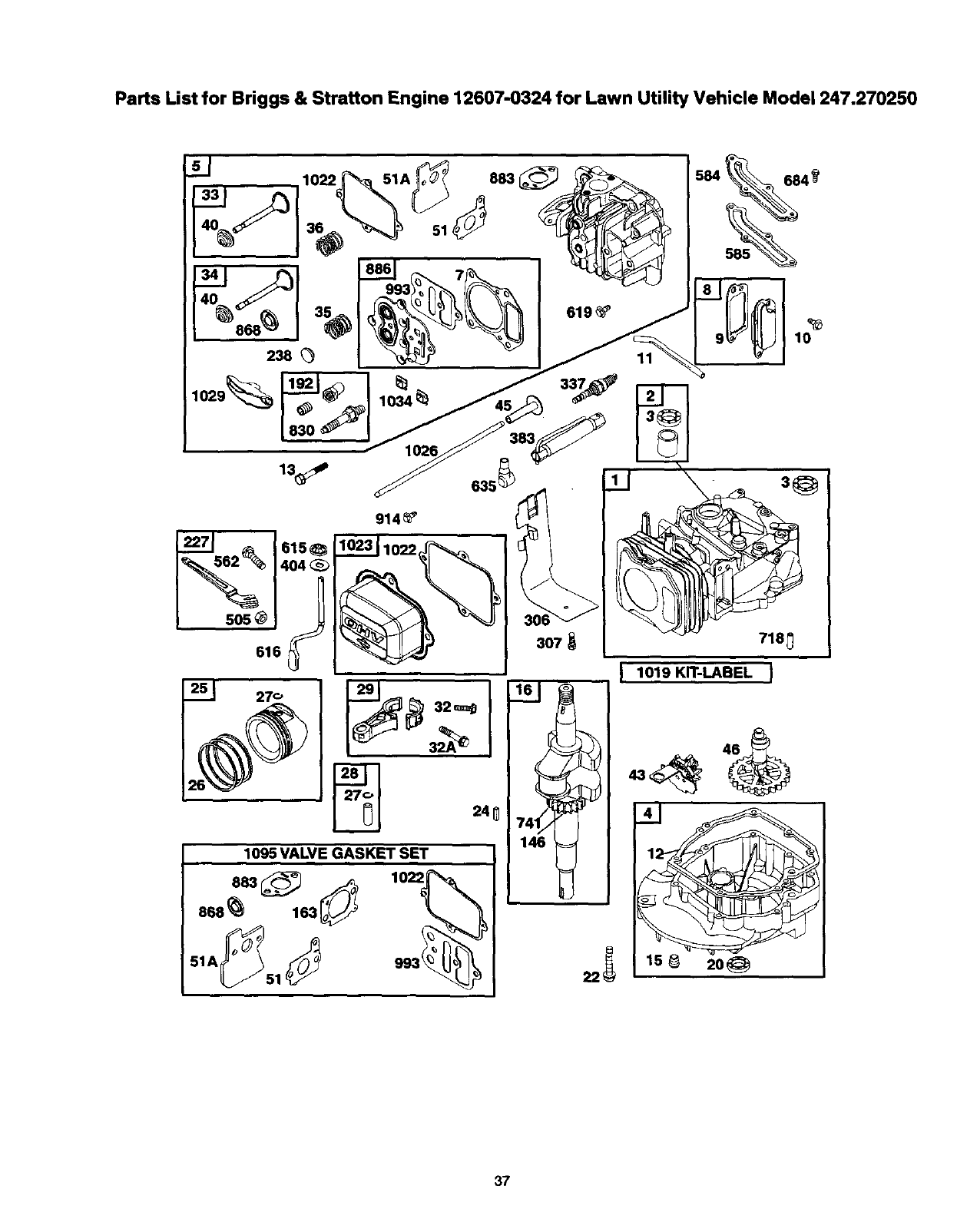

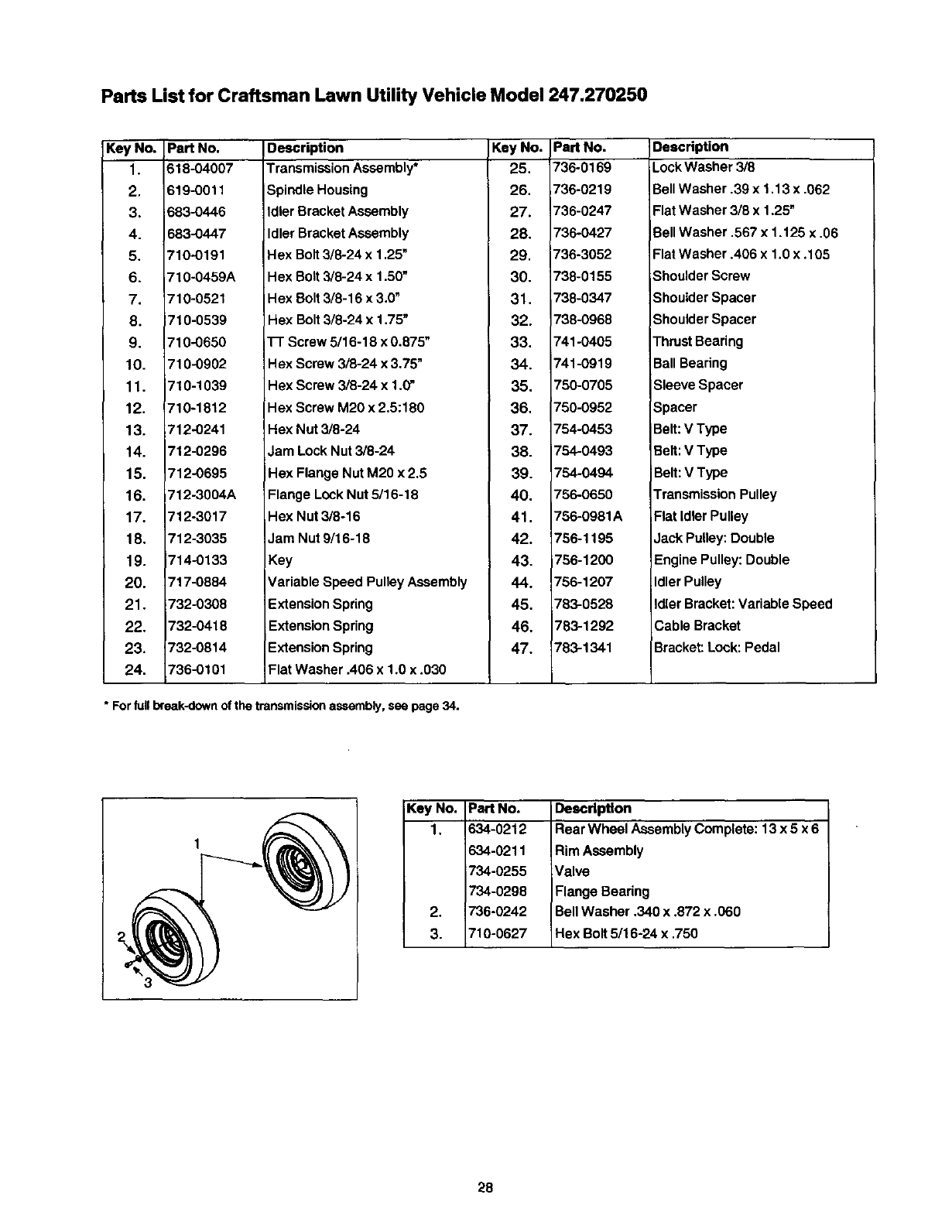

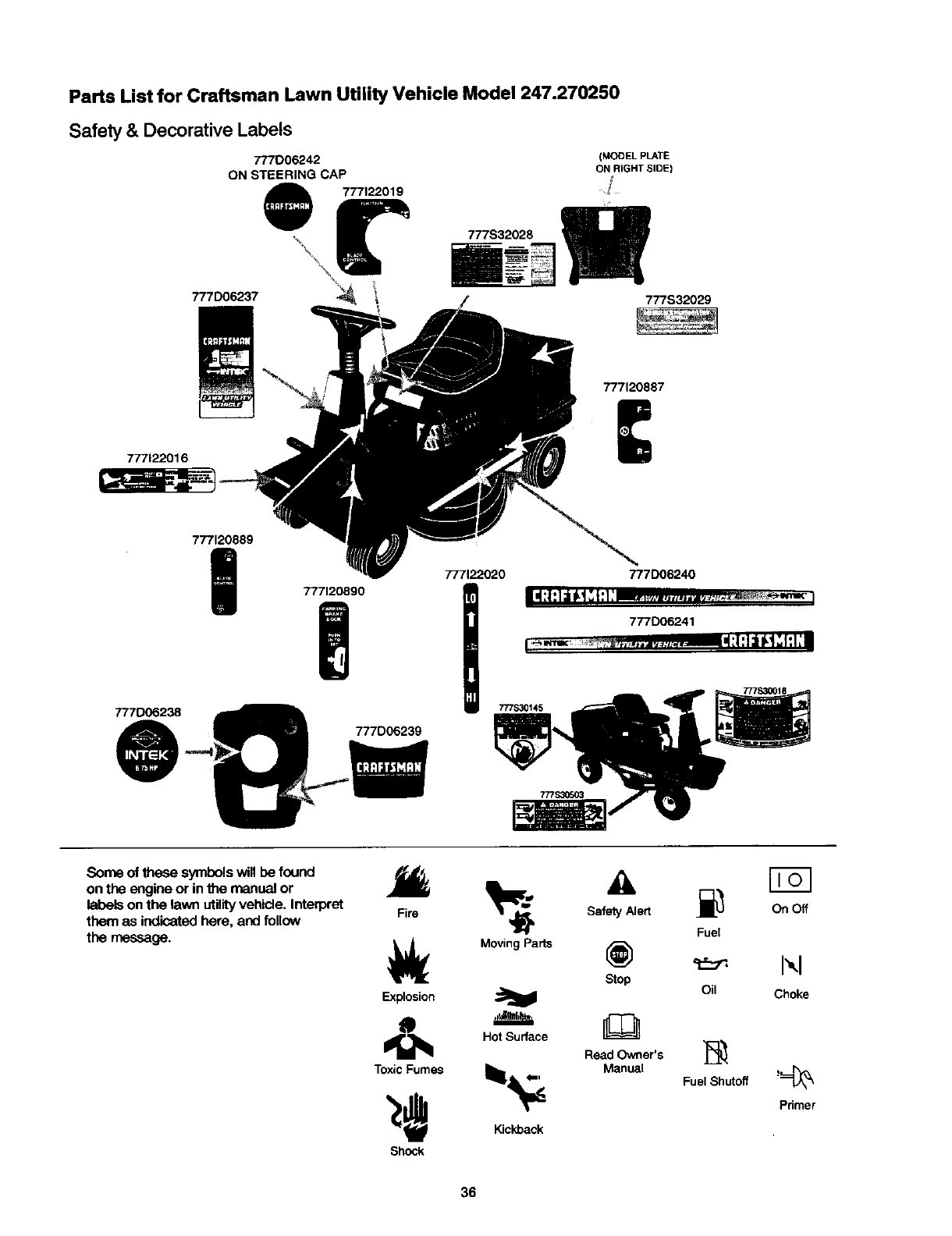

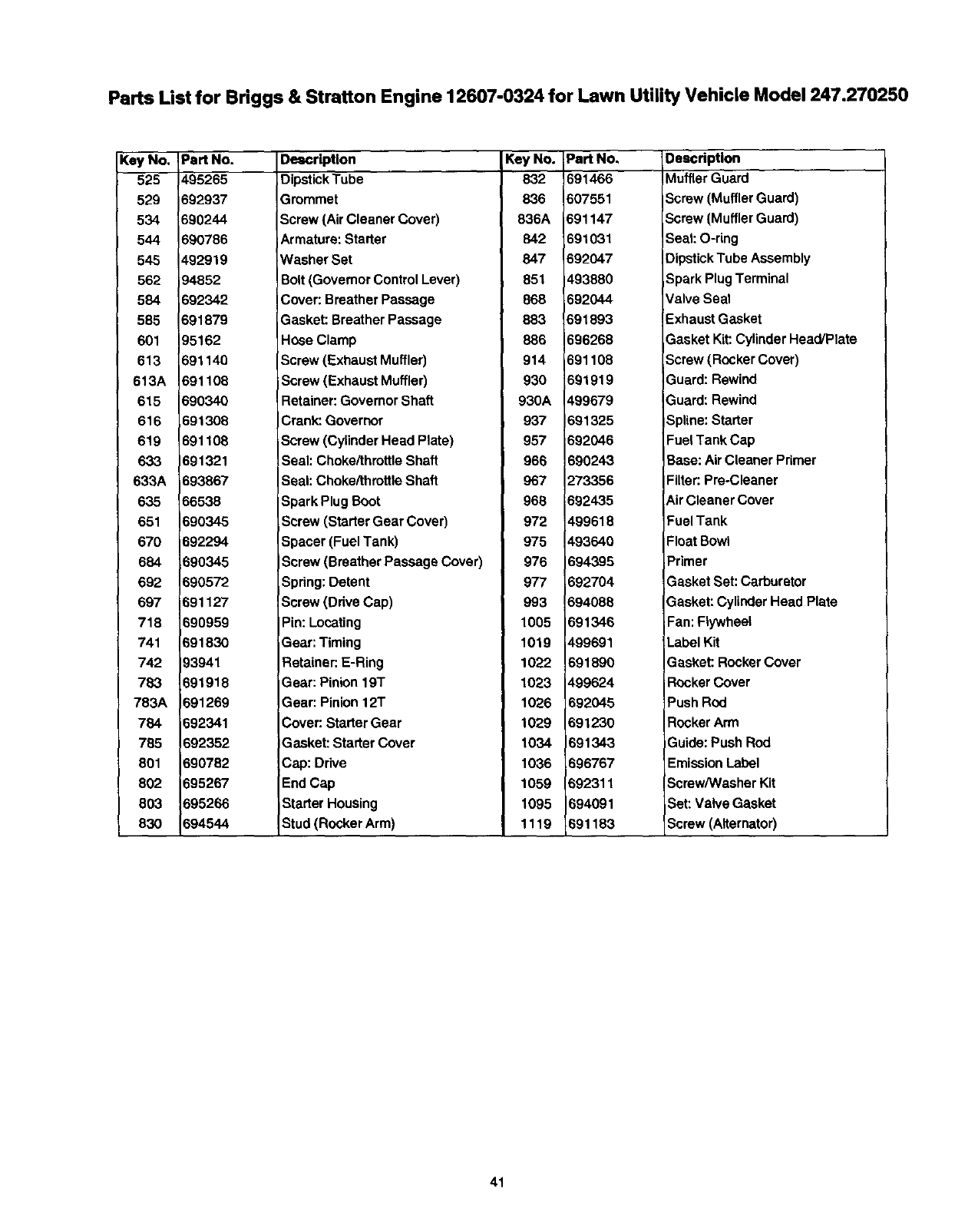

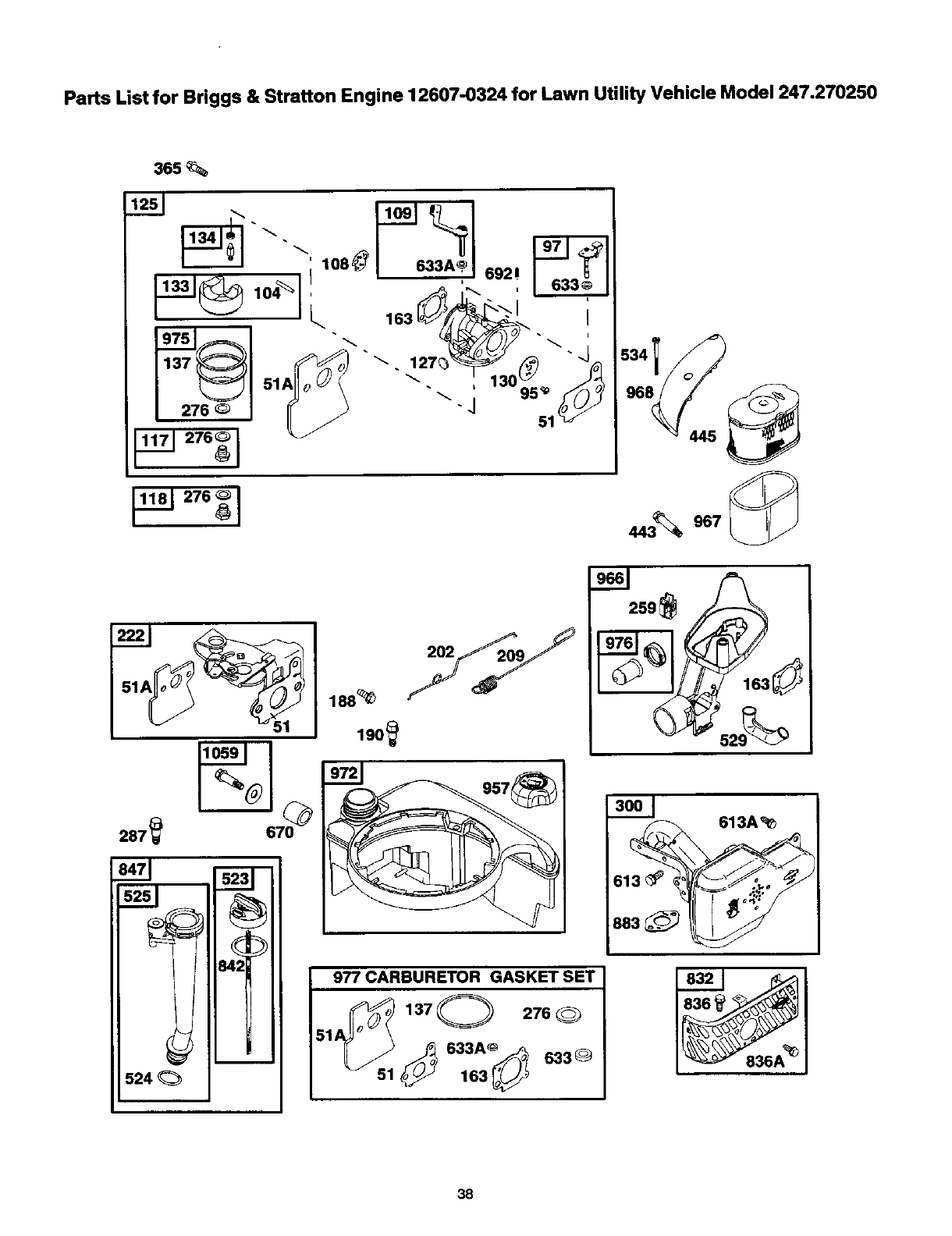

Parts List ................................................. 25

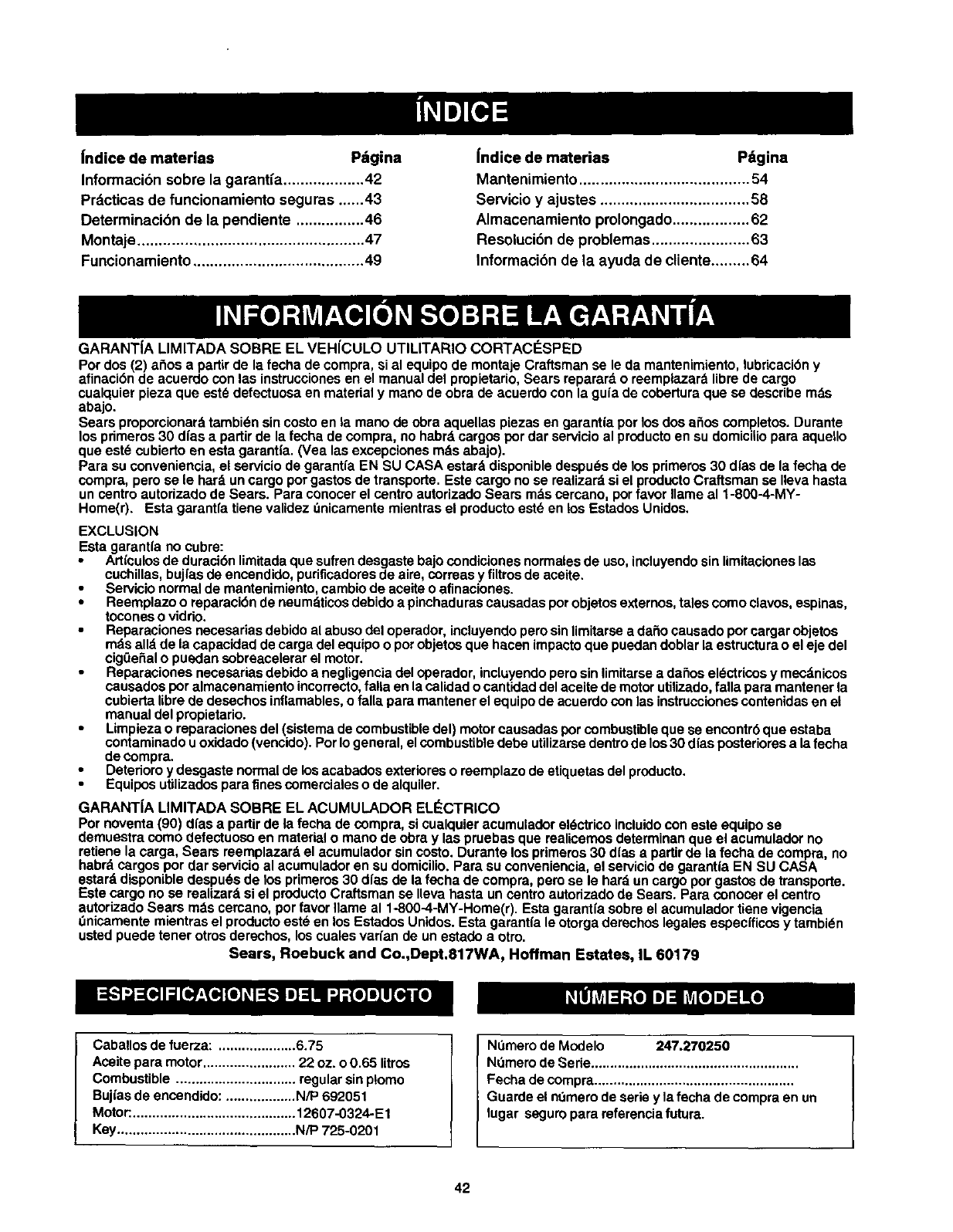

Espan61 .................................................. 42

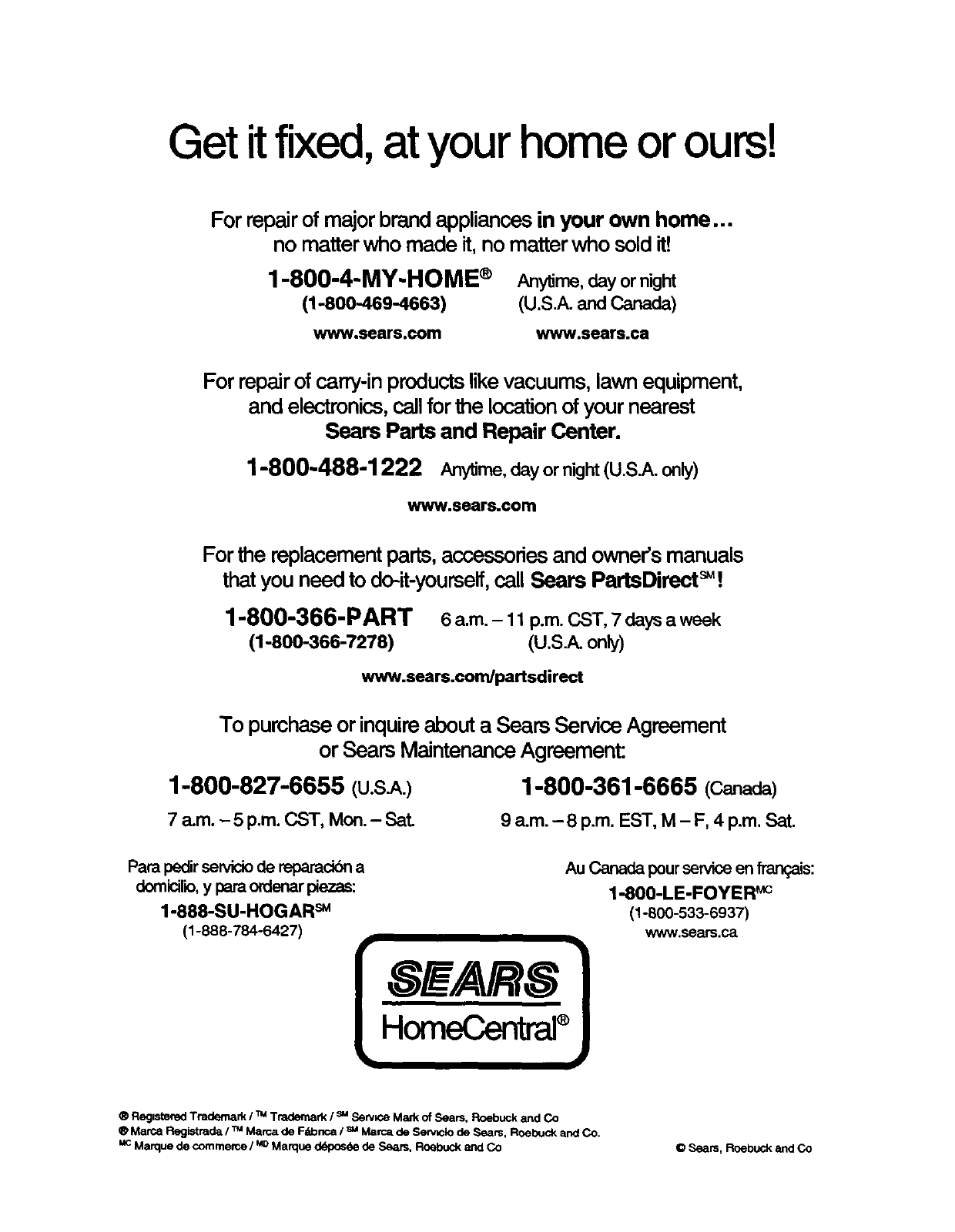

Customer Support .................................. 64

LIMITED WARRANTY ON LAWN UTILITY VEHICLE: For two (2) years from the date of purchase, if this Craftsman Riding

Equipment is maintained, lubricated and tuned up according to the instructions in the owner's manual, Sears will repair or

replace free of charge any parts that are found to be defective in material or workmanship according to the guidelines of

coverage listed below.

Sears will also provide free labor for these applicable warranted parts for the two full years. During first 30 days of purchase,

there will be no charges to service the product at your home for issues covered by this warranty. (See exclusions below),

For your convenience, IN HOME warranty service will still be available after the first 30 days of purchase, but atrip charge will

apply. This charge will be waived if the product is dropped off at an authorized Sears location, For the nearest authorized Sears

location, please call 1-800-4-MY-HOM E®. This warranty applies only while this preduct is within the United States.

EXCLUSIONS

This Warranty does not cover:

• Expendable items which become worn dudng normal use, including but not limited to blades, spark plugs, air cleaners,

belts, and oil filters.

• Standard Maintenance Servicing, oil changes or tuoe-ups

• Tire replacement or repair caused by punctures from outside objects, such as nails, thorns, stumps, or glass.

• Repairs necessary because of operator abuse, including but not limited to, damage caused by towing objects beyond the

capability of the riding equipment, impacting objects that bend the frame or crankshaft, or over-speeding the engine.

Repairs necessary because of operator negligence, including but not limited to, electrical and mechanical damage caused

by improper storage, failure to use the proper grade and amount of engine oil, failure to keep the deck clear of flammable

debris, or failure to maintain the equipment according to the ibstructionscontained in the owner's manual.

•Engine (fuel system) cleaning or repairs caused by fuel determined to be contaminated or oxidized (stale). In general, fuel

should be used within 30 days of its pumhase date.

•Normal deterioration and wear of the exterior finishes, or product label replacement.

•Riding equipment used for commercial or rental purposes.

LIMITED WARRANTY ON BATTERY

For ninety (90) days from date of purchase, ifany battery Included with this riding equipment proves defective in matedal or

workmanship and our testing determines the battery willnot hold charge, Sears will replace the battery at no charge. During the

first 30 days of purchase, there will be no charges to replace the battery at your home, After the first30 days, for your

convenience, IN-HOME warranty service will stillbe available but atrip charge willapply. This charge will be waived ifthe

Craftsman product is dropped of at an authorized Sears location. For the nearest authodzed Sears location, please call 1-800-4-

MY-HOME®. This battery warranty applies only while this product is within the United States. This warranty gives you specific

legal rights, and you may also have other rights, which vary, from state to state.

Sears, Roebuck and Co.,Dept.817WA, Hoffman Estates, IL 60179

Horsepower: ............................... 6.75

Engine Oil ................................... 22 oz. or 0.65 liter

Fuel ............................................ Unleaded Regular

Spark Plug: ................................. PIN 692051

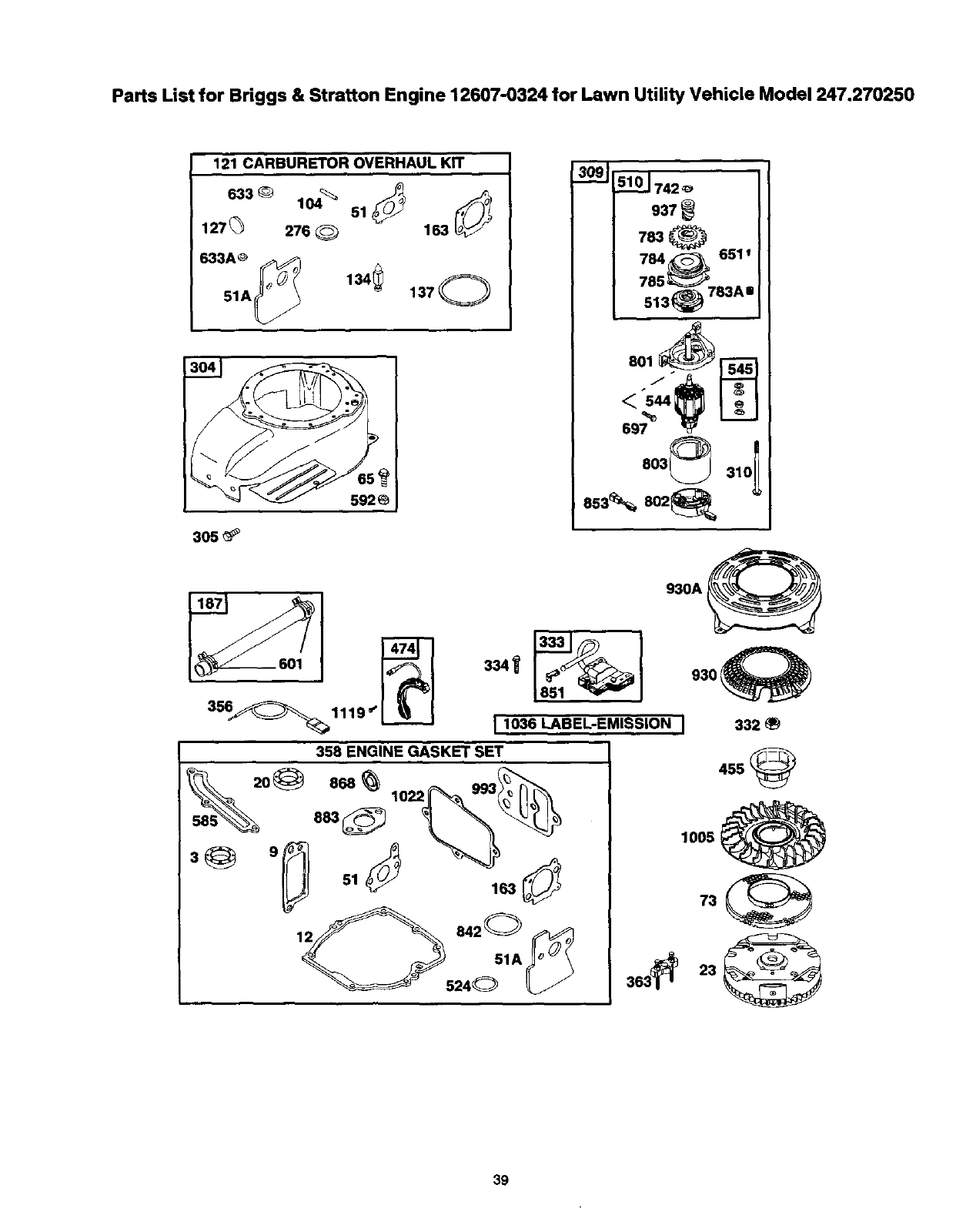

Engine: ........................................ 12607-0324-E1

Ignition Key ................................. PIN 725-0201

Model Number ........................... 247.270250

Sedal Number ...........................................................

Date of Purchase ......................................................

Record both serial number and date of purchase and keep

in a safe place for future reference.

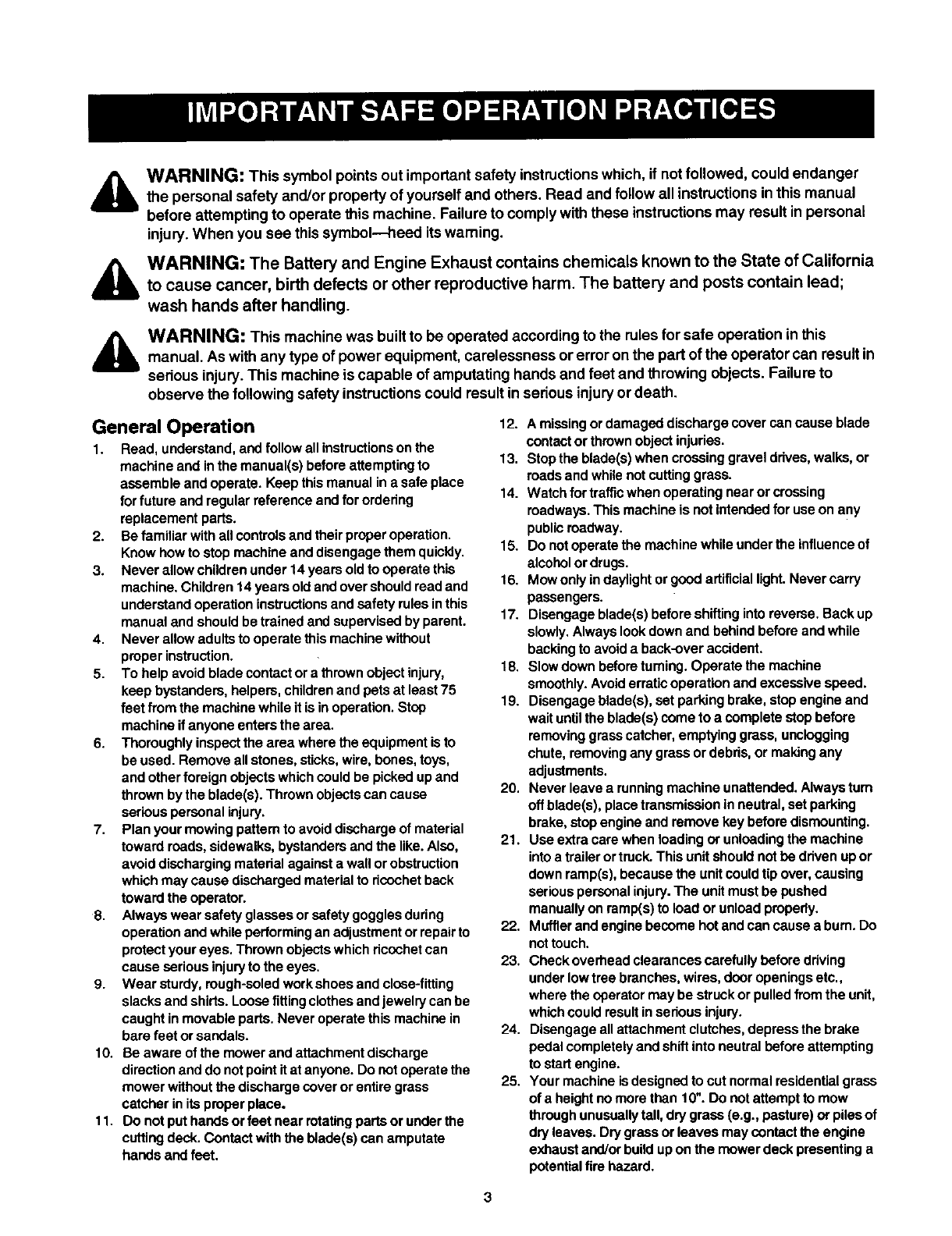

WARNING: This symbol points out important safety instructionswhich, if not followed, could endanger

the personal safety and/or property of yourself and others. Read and followall instructions in this manual

before attempting to operate this machine. Failure to comply with these instructions may result in personal

injury. When you see this symbol--heed itswarning.

WARNING: The Battery and Engine Exhaust contains chemicals known to the State of California

to cause cancer, birth defects or other reproductive harm. The battery and posts contain lead;

wash hands after handling.

WARNING: This machine was built to be operated according to the rules for safe operation in this

manual. As with any type of power equipment, carelessness or error on the part of the operator can result in

sedous injury. This machine is capable of amputating hands and feet and throwing objects. Failure to

observe the following safety instructions could result in serious injury or death.

General Operation

1. Read, understand, and follow all instructions on the

machine and in the manual(s) before attempting to

assemble and operate. Keep this manual in asafe place

for future and regular reference and for ordering

replacement parts.

2. Be familiar with all controls and their proper operation.

Know how to stop machine and disengage them quickly.

3. Never allow children under 14 years old to operate this

machine. Children 14 years old and over should read and

understand operation instructionsand safety rules in this

manual and should be trained and supervised by parent.

4. Never allow adults to operate this machine without

proper instruction.

5. To help avoid blade contact or a thrown object injury,

keep bystanders, helpers, children and pets at least 75

feet from the machine while it is in operation. Stop

machine if anyone enters the area.

6. Thoroughly inspect the area where the equipment is to

be used. Remove allstones, sticks, wire, bones, toys,

and other foreign objects which could be picked up and

thrown by the blade(s). Thrown objects can cause

serious personal injury.

7. Plan your mowing pattern to avoid discharge of material

toward roads, sidewalks, bystanders and the like. Also,

avoid discharging matedal against a wall or obstruction

which may cause discharged material to dcochet back

toward the operator.

8. Always wear safety glasses or safety goggles during

operation and while performing an adjustment or repair to

protect your eyes. Thrown objects which dcoshet can

cause serious injuryto the eyes.

9. Wear sturdy, rough-soled work shoes and close-fitting

slacks and shirts. Loose fitting clothes and jewelry can be

caught in movable parts. Never operate this machine in

bare feet or sandals.

10. Be aware of the mower and attachment discharge

direction and do not point itat anyone. Do net operate the

mower without the discharge cover or entire grass

catcher in its proper place.

11. Do not put hands or feet near rotatingparts or under the

cuffing deck. Contact with the blade(s) can amputate

hands and feet.

12. A missing or damaged discharge cover can cause blade

contact or thrown object injuries.

13. Stop the blade(s) when crossing gravel drives, walks, or

roads and while not cutting grass.

14. Watch for traffic when operating near or crossing

roadways. This machine is not Intended for use on any

public roadway.

15. Do not operate the machine while under the influence of

alcohol or drugs.

16. Mow only indaylight or good artificial light. Never carry

passengers.

17. Disengage blade(s) before shifting into reverse. Back up

slowly. Always look down and behind before and while

backing to avoid a back-over accident.

18. Slow down before tuming. Operate the machine

smoothly. Avoid erratic operation and excessive speed.

19. Disengage blade(s), sat parking brake, stop engine and

wait untilthe blade(s) come to a complete stop before

removing grass catcher, emptying grass, unclogging

chute, removing any grass or debds, or making any

adjustments.

20. Never leave a running machine unattended. Always turn

off blade(s), place transmission in neutral, set parking

brake, stop engine and remove key before dismounting.

21. Use extra care when loading or unloading the machine

into a trailer or truck. This unit should not be ddven up or

down ramp(s), because the unit could tip over, causing

serious personal injury. The unit must be pushed

manually on ramp(s) to load or unload pmpedy.

22. Muffierandenginebecomehotandcancauseabum.Do

not touch.

23. Check overheed clearances carefully before ddving

under low tree branches, wires, door openings etc.,

where the operator may be struck or pulled fromthe unit,

which could result in serious injury.

24. Disengage all sttachment clutches, depress the brake

pedal completely and shift into neutral before attempting

to start engine.

25. Your machine is designed to cut normal residential grass

of a height no more than 10". Do not attempt to mow

through unusually tall, dry grass (e.g., pasture) or piles of

dry leaves. Dry grass or leaves may contact the engine

exhaust and/or build up on the mower deck presenting a

potential fire hazard.

26. Use only accesaories and attachments approved for this

machine by the machine manufacturer. Read,

understand and follow all instructions provided with the

accessory or attachment.

27. Data indicates that operators, age 60 years and above,

are involved in alarge percentage of tractor-relsted

injuries. These operators should evaluate their ability to

operate the tractor safely enough to protect themselves

and others from serious injury.

28. If situations occur which are not covered inthis manual,

use care and good judgment. Contact Sears service

center for assistance.

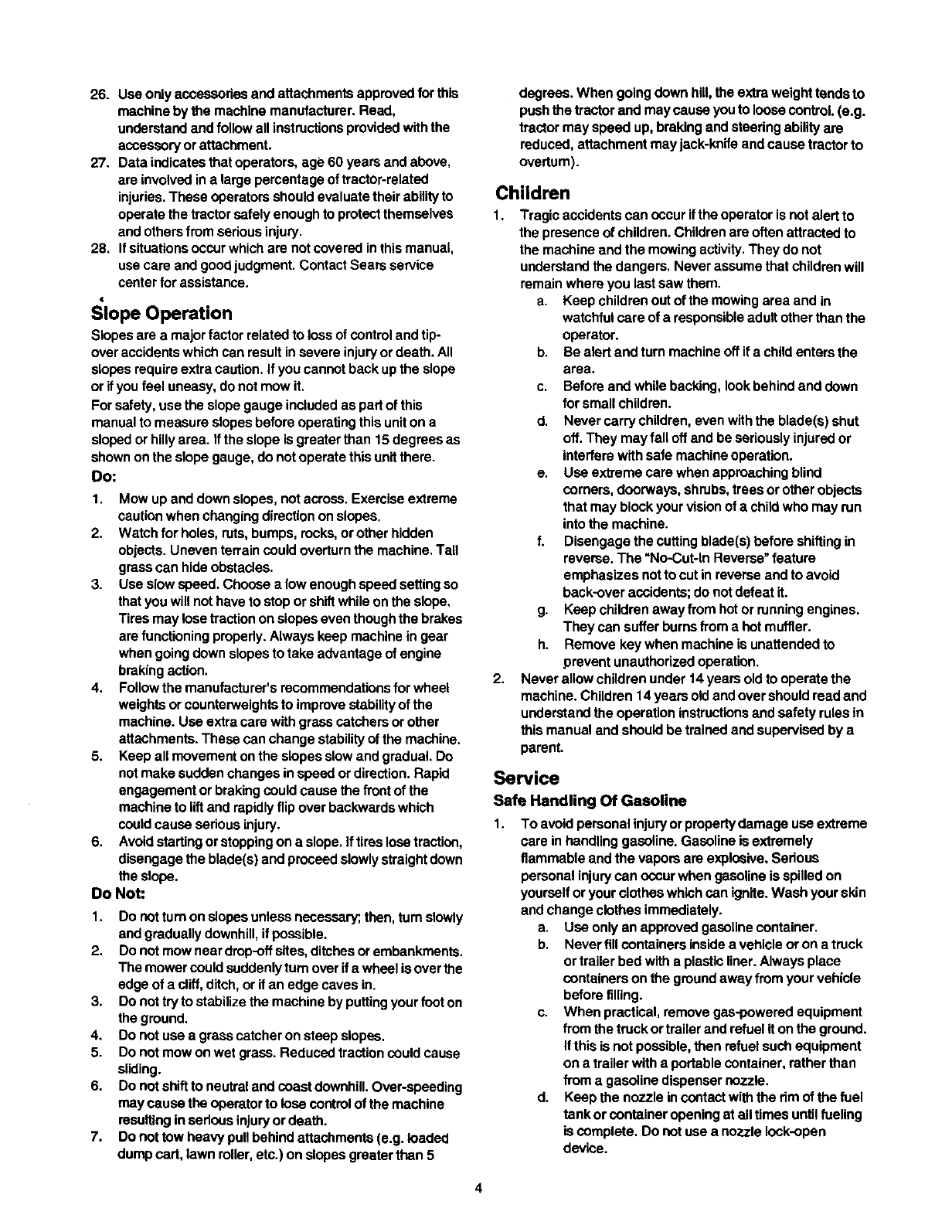

Slope Operation

Slopes are a major factor related to loss of control and tip-

over accidents which can result in severe injury or death. All

slopes require extra caution. If you cannot back up the slope

or ifyou feel uneasy, do not mow it.

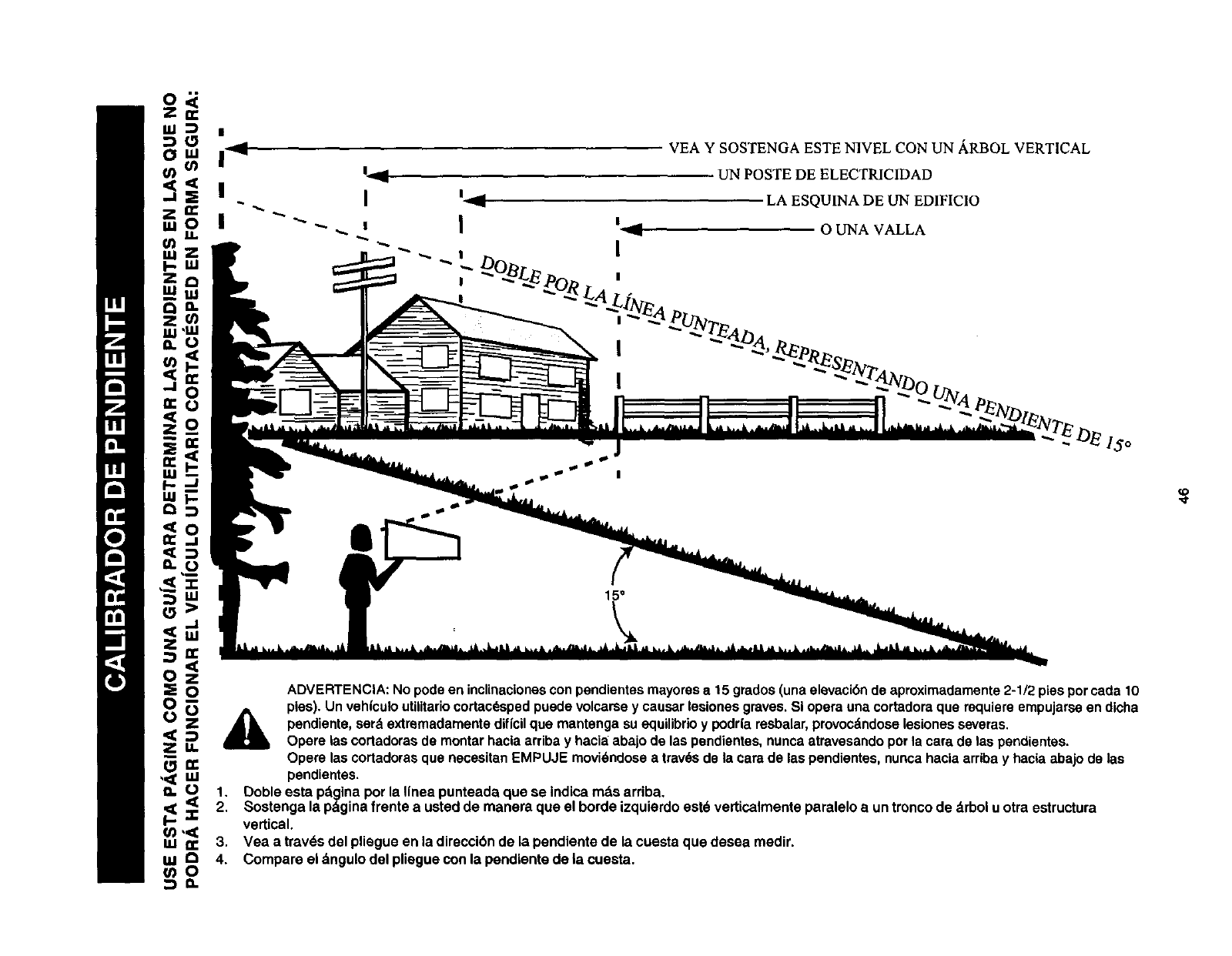

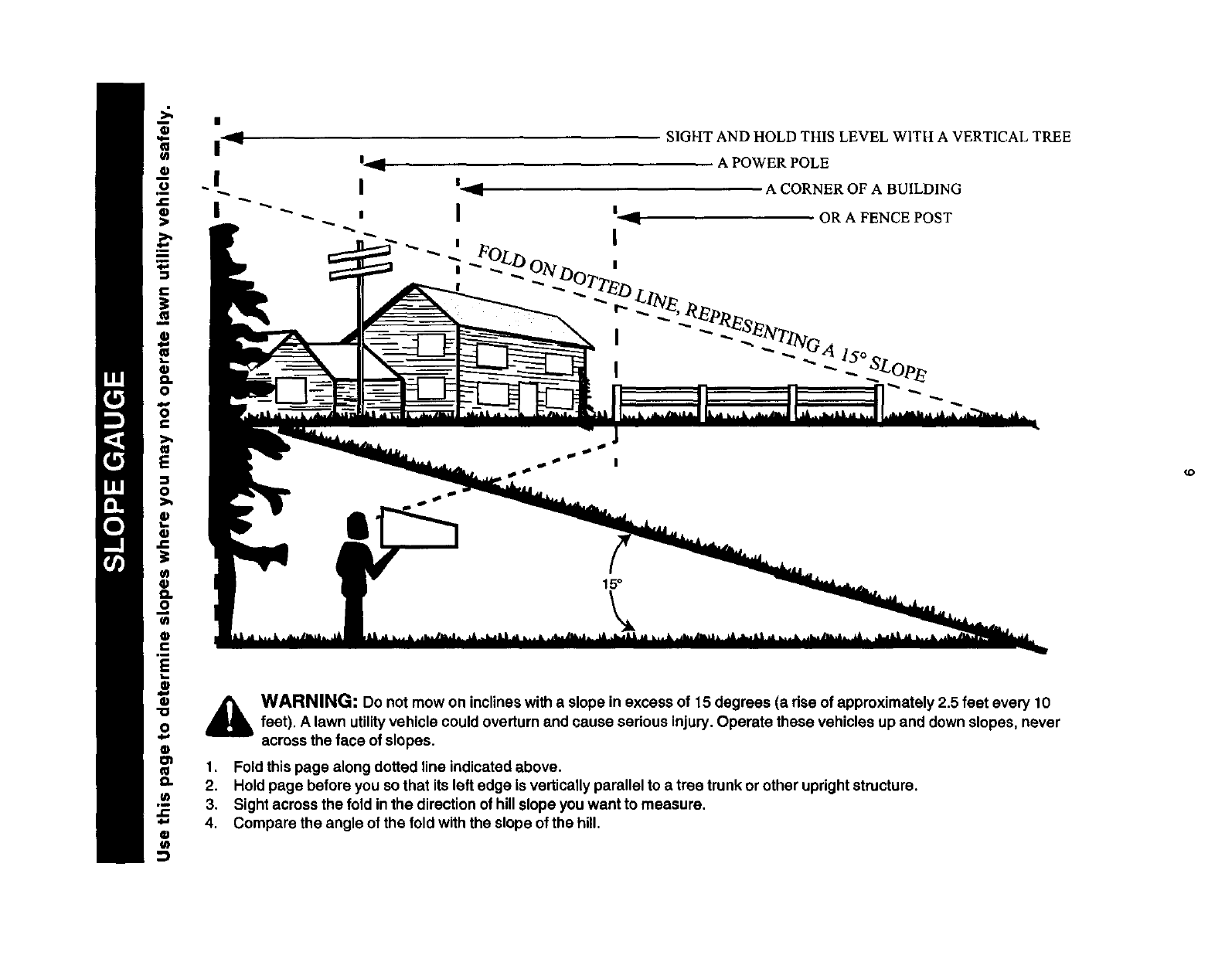

For safety, use the slope gauge included as part of this

manual to measure slopes before operating this unit on s

sloped or hilly area. If the slope is greater than 15 degrees as

shown on the slope gauge, do not operate this unit there.

Do:

1. Mow up and down slopes, not across. Exercise extreme

caution when changing direction on slopes.

2. Watch for holes, ruts, bumps, rocks, or other hidden

objects. Uneven terrain could overturn the machine. Tall

grass can hide obstacles.

3. Use slow speed. Choose a low enough speed setting so

that you will not have to stop or shiftwhile on the slope,

Tires may lose traction on slopes even though the brakes

are functioning properly. Always keep machine in gear

when going down slopes to take advantage of engine

braking action.

4. Follow the manufacturer's recommendations for wheel

weights or counterweights to improve stability of the

machine. Usa extra care with grass catchers or other

attachments. These can change stability of the machine.

5. Keep all movement on the slopes slow and gradual. Do

not make sudden changes in speed or direction. Rapid

engagement or braking could cause the front of the

machine to liftand rapidly flipover backwards which

could cause serious injury.

6. Avoid starting or stopping on a slope. If tires lose traction,

disengage the blade(s) and proceed slowly straight down

the slope.

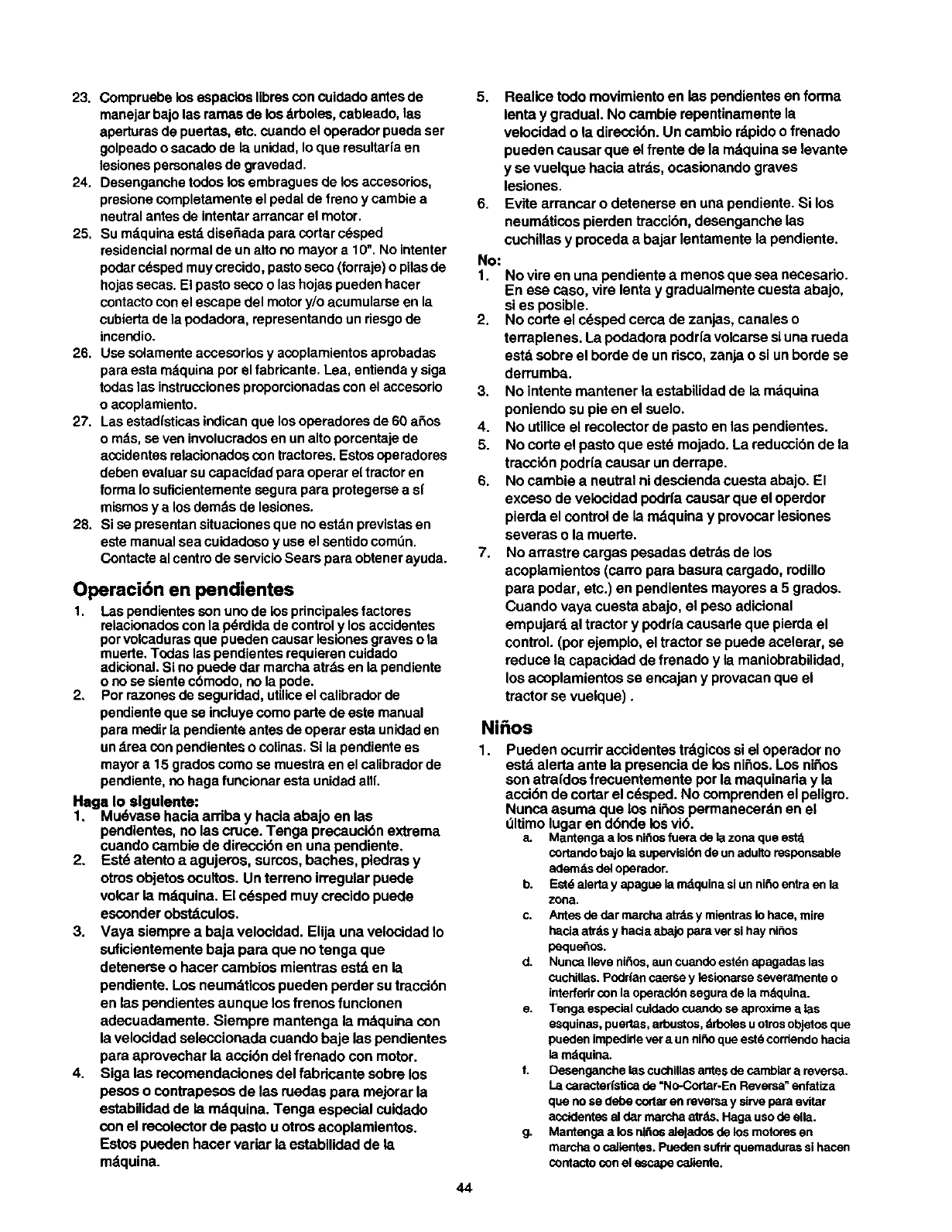

Do Not"

1. Do not turn on slopes unless necessary;,then, turn slowly

and gradually downhill, if possible.

2. Do not mow near drop-off sites, ditches or embankments.

The mower could suddenly turn over if a wheel is over the

edge of a cliff, ditch, or ifan edge caves in.

3. Do not try to stabilize the machine by putting your foot on

the ground.

4. Do not use agrass catcher on steep slopes.

5. Do not mow on wet grass. Reduced traction could cause

sliding.

6. Do not shift to neutral and coast downhill. Over-speeding

may cause the operator to lose controlof the machine

resulting in serious injury or death.

7. Do not tow heavy pull behind attachments (e.g. loaded

dump cart, lawn roller, etc.) on slopes greater than 5

degrees.When goingdownhill,the extraweighttendsto

pushthe tractorandmaycauseyouto loosecontrol. (e.g.

tractor mayspeed up,brakingand steedngabilityare

reduced,attachmentmayjsck-kniteandcausetractorto

overfum).

Children

1, Tragic accidents can occur it the operator is not alert to

the presence of children. Children are often attracted to

the machine and the mowing activity. They do not

understand the dangers. Never assume that children will

remain where you lastsaw them.

a. Keep children out of the mowing area and in

watchful care of a responsible adult other than the

operator.

b. Be alert and turn machine off if a childenters the

area.

c. Before and while backing, look behind and down

for small children.

d. Never carry children, even with the blade(s) shut

off. They may fall off and be seriously injured or

interfere with safe machine operation.

e. Usa extreme care when approaching blind

corners, doorways, shrubs, trees or other objects

that may block your vision of achild who may run

into the machine.

f. Disengage the cutting blede(s) before shifting in

reverse. The =No-Cut-in Reverse" feature

emphasizes not to cut in reverse and to avoid

back-over accidents; do not defeat it.

Keep children away from hot or running engines.

They can suffer burns from a hot muffler.

Remove key when machine is unattended to

prevent unauthorized operation.

Never allow children under 14 years old to operate the

machine. Children 14 years oldand over should read and

understand the operation instructions and safety rules in

this manual and should be trained and supervised by a

parent.

Service

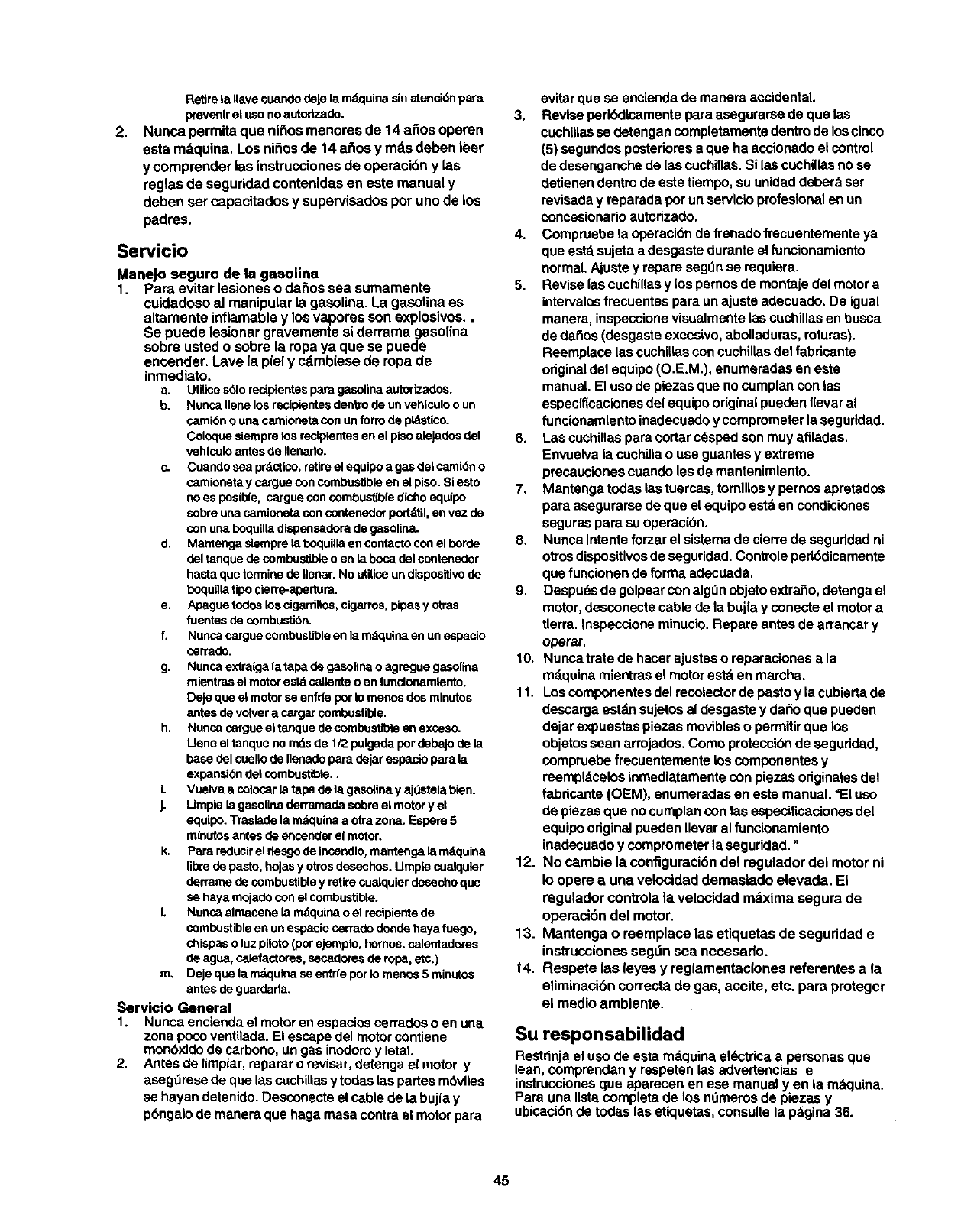

Safe Handling Of Gasoline

1. To avoid personal injury or property damage usa extreme

care in handling gasoline. Gasoline is extremely

flammable and the vapors are explosive. Serious

personal injurycan occur when gasoline is spilled on

yourself or your clothes which can ignite. Wash your skin

and change clothes immediately.

a. Usa only an approved gasoline container.

b. Never fill containers inside a vehicle or on a truck

or trailer bed with a plastic liner. Always place

containers on the ground away from your vehicle

before filling.

c. When practical, remove gas-powered equipment

from the truck or trailor and refuel it on the ground.

If this is not possible, then refuel such equipment

on a trailer with a portable container, rather than

trom a gasoline dispenser nozzle.

d. Keep the nozzle in contact with the rim of the fuel

tank or container opening at all times until fueling

is complete. Do not use a nozzle lock-open

device.

e. Extinguishall cigarettes, cigars, pipes and other

sources of ignition.

f. Never fuel machine indoors.

g. Never remove gas cap or add fuel while the

engine is hot or running. Allow engine to cool at

least two minutes before refueling.

h. Never over fill fuel tank. Fill tank to no more than

½inch below bottom of filler neck to allow space

for fuel expansion.

i. Replace gasoline cap and tighten securely.

j. If gasoline is spilled, wipe itoff the engine and

equipment. Move unit to another area. Wait 5

minutes before starting the engine.

k. To reduce fire hazards, keep machine free of

grass, leaves, or other debris build-up. Clean up

oil orfuel spillage and remove any fuel soaked

debris.

LNever store the machine orfuel container inside

where there is an open flame, spark or pilot light

as on a water heater, space heater, fumace,

clothes dryer or other gas appliances.

m. Allow a machine to cool at least 5 minutes before

storing.

General Service

1. Never run an engine indoors or in a poorly ventilated

area. Engine exhaust contains carbon monoxide, an

odorless, and deadly gas.

2. Before cleaning, repeidng, or inspecting, make certain

the blade(s) and all moving parts have stopped.

Disconnect the spark plug wire and ground against the

engine to prevent unintended starting.

3. Periodically check to make sure the blades come to

complete stop within approximately (5) five seconds after

operating the blade disengagement control. If the blades

do not stop within the this time frame, your unit should be

serviced professionally by an authorized dealer.

4. Check brake operation frequently as it is subjected to

wear dudng normal operation. Adjust and service as

required.

5. Check the blade(s) and engine mounting bolts at

frequent intervals for proper tightness. Also, visually

inspect blade(s) for damage (e.g., excessive wear, bent,

cracked).

DANGER

Replace the blade(s) with the original equipment

manufacturer's (O.E.M.) blade(s) only, listed in this

manual. "Use of parts which do not meet the original

equipment specifications may lead to improper

performance and compromise safety!"

6. Mower blades are sharp. Wrap the blade or wear gloves,

and use extra caution when servicing them.

7. Keep all nuts, bolts, and screws tight to be sure the

equipment is in safe working condition.

8. Never tamper with the safety interlock system or other

safety devices. Check their proper operation regutarly.

9. After striking a foreign object, stop the engine, disconnect

the spark plug wire(s) and ground against the engine.

Thoroughly inspect the machine for any damage. Repair

the damage before starting and operating.

10. Never attempt to make adjustments or repairs to the

machine while the engine is running.

11. Grass catcher components and the discharge cover are

subject to wear and damage which could expose moving

parts or allow objects to be thrown. For safety protection,

frequently check components and replace immediately

with original equipment manufacturer's (O.E.M.) parts

only, listed in this manual. "Use of parts which do not

meet the original equipment specifications may lead to

improper performance and compromise safety!"

12. Do not change the engine governor settings or over-

speed the engine. The governor controls the maximum

safe operating speed of the engine.

13. Maintain or replace safety and instruction labels, es

necessary.

14. Observe proper disposal laws and regulations for gas,

oil, etc. to protect the environment,

Your Responsibility

Restrict the use of this power machine to persons who

read, understand and follow the warnings and instructions

in this manual and on the machine.

Illustrated below are safety labels on the equipment.

For a full list of part numbers and location of all the

labels, see page 36.

I_FARTINQ

114s'lrN U C'lr lid HS

e|41_t_ ttu4 I_l_ iod

one, a _,w h m

• _,r_N _n

la=

WARNING: Do not mow on inclines with aslope in excess of 15 degrees (a rise of approximately 2.5 feet every 10feet). A lawn utilityvehicle could overturn and cause serious injury. Operate these vehicles up and down slopes, never

across the face of slopes.

1. Fold this page along dotted line indicated above.

2. Hold page before you so that its leftedge is vertically parallel to a tree trunk or other updght structure.

3, Sight across the fold in the direction of hillslope you want to measure.

4, Compare the angle of the fold with the slope of the hill.

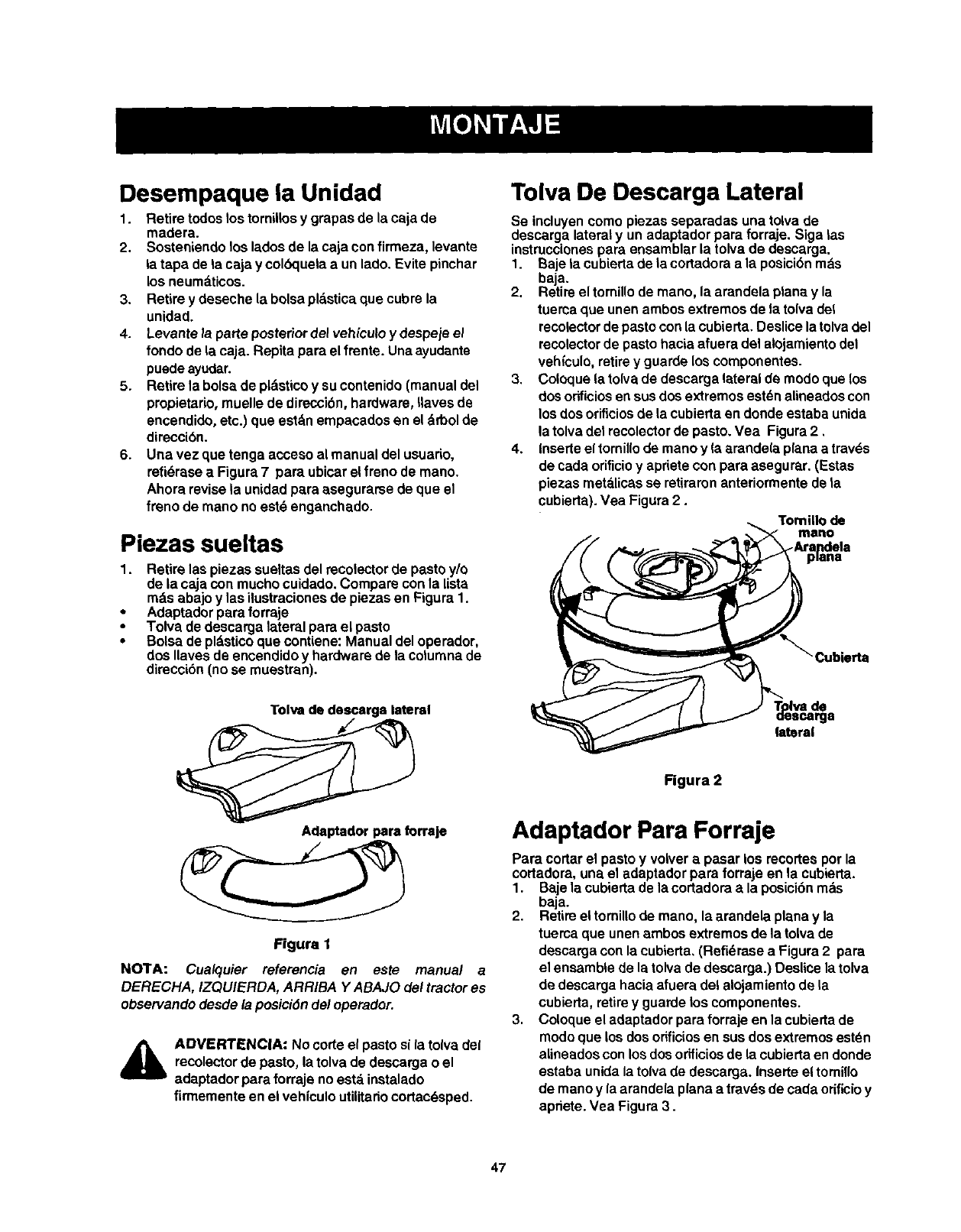

Unpacking Unit

1. Remove all screws and staples from the crete.

2. Holding sides of the crete firmly, lifttop of the crate

up and set itaside. Avoid tire punctures.

3. Remove and discard plastic bag covering the unit.

4. Liftthe rear of the vehicle offthe crate. Repeat for

the front. This may require two people.

5. Remove plastic bag and its contents (owner's

manual, ignition keys etc.) that are packed on the

steering shaft.

6. Refer to Figure 7 in Owner's Manual for location of

the parking brake. Check to make sure that the

parking brake is disengaged so that the vehicle can

be rolled forward.

Loose Parts

1. Remove loose parts from the grass catcher and/or

the crate very carefully. Compare with list below

and part illustrationsin Figure 1.

•Mulch plug

•Side-discharge chute

•Plastic bag carrying operator's manual and two

ignition keys(not shown)

Side-Discharge Chute

1. Lower the cutting deck to the lowest positionby

sliding the deck liftlever to the appropriate slot

indicated bythe label. Refer to Figure 7 and

description on page 9 for more details.

2. Remove the thumb screw and flat washer attaching

the two ends of the grass catcher chute to the deck.

Slide the grass catcher chute out of the vehicle

housing; remove and save the hardware.

3. Place the side-discharge chute on the deck so that

the two holes on itstwo ends align with the two

holes on the deck where the grass catcher chute

was attached. See Figure 2.

4. Insert a thumb screw and a flat washer, removed in

step 2, through the left hole on the chute and the

corresponding hole on the deck. See Figure 2.

Thread the screw a few turns to secure, but do not

tighten at this time.

5. Repeat on the dght side. Tighten both screws.

Thumb

-Rat Washer

Figure 1

NOTE: Any reference in this manual to RIGHT, LEFT,

TOP and BOTTOM of the tractor is observed from the

operator's position when sitting on the vehicle seat.

Attaching Side-Discharge Chute

WARNING: Do not mow grass if any one of

the grass catcher chute, discharge chute or

mulch plug is notfirmly installed on the lawn

utilityvehicle.

Figure 2

Attaching Mulch Plug

To mulch grass and recirculate clippings back to the

lawn, attach the mulching plug to the deck.

1. Lower the cutting deck to the lowest position.

2. Remove the thumb screw and flat washer attaching

the two ends of the discharge chute to the deck.

(Refer to Figure 2 for the discharge chute set-up.)

Slide the discharge chute out of the deck housing;

remove and save the hardware.

3. Place the mulch plugon the deck so that the two

holes on its two ends align with the two holes on the

deck where the discharge chute was attached.

4. Insert thumb screw and fiat washer, removed in

step 2, through the left hole on the mulch plug and

corresponding hole on the deck. See Figure 3.

Thread the screw a few turns to secure, but do not

tighten at this time.

5. Repeat on the right side. Tighten both screws.

Flat Washer

Deck

_Mulch Plug

Figure 3

NOTE: The grass bag must be in position, on the

vehicle, for any kind of mowing operation, including

mulching and side-discharge of grass clippings.

Attaching Grass Catcher

The grass catcher is assembled at the factory and

attached to the vehicle for shipping convenience. The

grass catcher has to be attached to the vehicle only

when cuffing grass and/or bagging the grass clippings.

If the grass catcher was removed from the unitfor some

reason, re-attach by following instructions below.

1. Hold the grass catcher by the two handles and slide

it on top of the utilitybed at the back of the vehicle.

Make sure that the side of the grass catcher with

the opening is aligned with the vehicle frame

behind the seat.

2. Pull the two retainer straps on two sides of the

grass catcher and attach loose ends of the strap to

the respective hook on the frame of the vehicle.

See Figure 4.

NOTE: The bag switch will automatically shut off the

engine if the grass catcher is not attached to the unit

while cutting grass. Do not remove the bag even when

using the mulch plug or the side-discharge chute.

Grass

Grass Catcher

Handle Catcher

Grass Catcher Chute

Place the cuffing deck in the lowest posiUonby

sliding the deck lift lever to the appropriate slot.

Slide the elbow of the grass catcher chute through

the vehicle frame and align the chute opening with

the corresponding opening on the vehicle frame.

See Figure 5.

Vehicle Frame Grass Catcher

Chute

Deck

-Lift

Lever

Figure 5

3. Align the two holes on the other end of the chute

with the two corresponding holes on the deck. See

Figure 6.

4. Insert thumb screw and fiat washer, removed

earlier, through the left hole on the grass catcher

chute and corresponding hole on the deck. Thread

the screw a few turns to secure, but do not tighten.

See Figure 6.

5. Repeat on the rightside. Tighten both screws.

Thumb

Screw

Deck

strap

Figure 4

Alignholeshere

Grass Catcher

Chute

Figure 6

Removing Grass Catcher

1. Unhook the two retainer straps securing the grass

catcher to the frame of the vehicle.

2. Holding the grass catcher firmly by the handle, slide

it slightly upward and outward to remove.

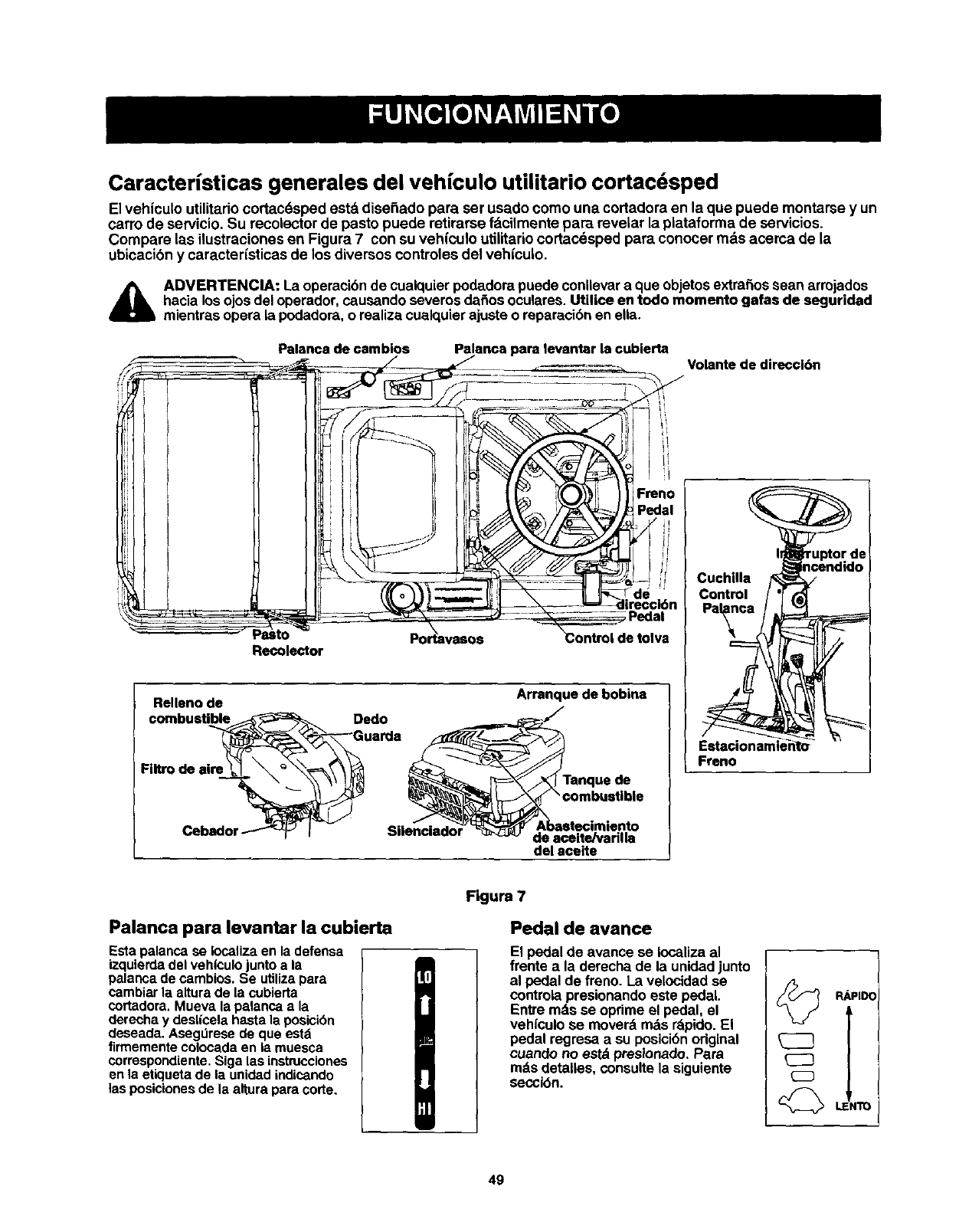

Know Your Lawn Utility Vehicle

The Lawn Utility Vehicle is meant to be used as both aridinglawn mower and a utilitycart. Its grass collector can be

easily removed to expose the utility bed. Compare the illustrationsin Figure 7 with your lawn utilityvehicle to learn

about the location and features of its vadous controls.

,_ WARNING: The operation of any riding mower can result inforeign objects being thrown into theoperator's eyes, causing severe eye damage. Always wear safety glasses while operating the mower, or

3erforming any adjustments or repairs on it.

Ignition

Switch

Rnger

_Gual't:l :uelTank

Muffler RII/Dlpstick

Parldng

Brake

Deck Lift Lever

This lever is located on the left

fender of the vehicle and adjacent to

the shift lever. It is used to change

the height of the cutting deck. Move

the lever to the right and slide it to

the position desired. Make sure it is

firmly placed in the notch intended.

Follow the label on the unit

indicating the cuffing height

positions.

Figure 7

Drive Pedal

The drive pedal is located on the

rightfront side of the unit adjacent to

the brake pedal. Ground speed is

controlled by depressing this pedal

-- the further down the pedal is

depressed, the faster the vehicle will

move. The pedal returns to its

original position when not

depressed. For further details, see

next section. SLOW

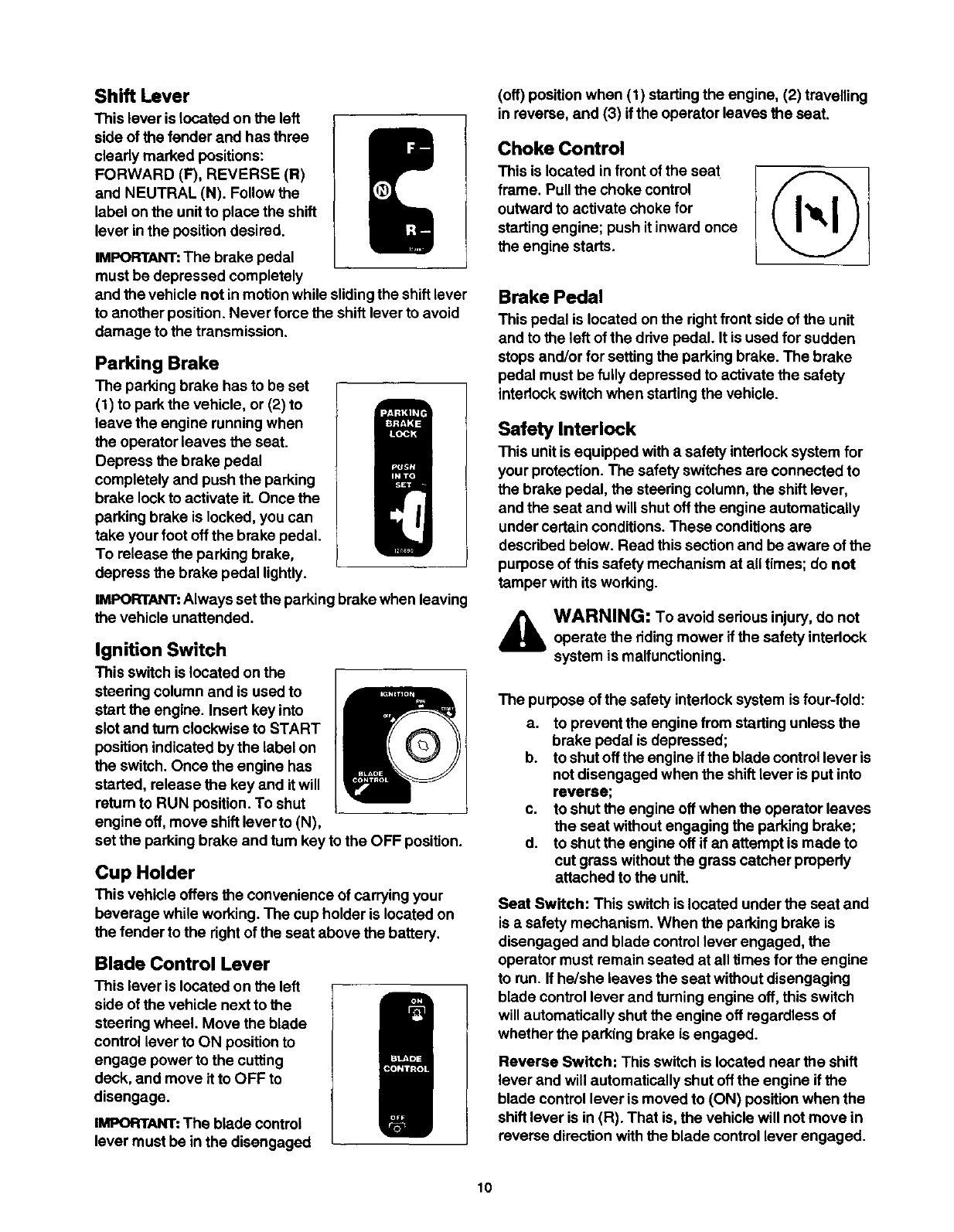

ShiR Lever

This lever is located on the left

side of the fender and has three

clearly marked positions:

FORWARD (F), REVERSE (R)

and NEUTRAL (N). Follow the

label on the unit to place the shift

lever in the position desired.

IMPORTANT:The brake pedal

must be depressed completely

and the vehicle not inmotion while slidingthe shift lever

to another position. Never force the shift lever to avoid

damage to the transmission.

Parking Brake

The parking brake has to be set

(1) to park the vehicle, or (2) to

leave the engine running when

the operator leaves the seat.

Depress the brake pedal

completely and push the parking

brake lockto activate it. Once the

parking brake is locked, you can

take your foot off the brake pedal.

To release the parking brake,

depress the brake pedal lightly.

IMPORTANT:Always set the parking brake when leaving

the vehicle unattended.

Ignition Switch

This switch is located on the

steering column and is used to

start the engine. Insert key into

slot and turn clockwise to START

position indicated by the label on

the switch. Once the engine has

started, release the key and itwill

return to RUN position. To shut

engine off, move shiftlever to (N),

set the parking brake and turn key to the OFF position.

Cup Holder

This vehicle offers the convenience of carrying your

beverage while working. The cup holder is located on

the fender to the rightof the seat above the battery,

Blade Control Lever

This lever is located on the left

side of the vehicle next to the

steedng wheel. Move the blade

control lever to ON position to

engage power to the cuffing

deck, and move it to OFF to

disengage.

IMPORTANT..The blade control

lever must be in the disengaged

(off) position when (1) startingthe engine, (2) travelling

in reverse, and (3) if the operator leaves the seat.

Choke Control

This is located in front of the seat

frame. Pull the choke control

outward to activate choke for

starting engine; push it inward once

the engine starts.

Brake Pedal

This pedal is located on the rightfront side of the unit

and to the left of the drive pedal. It is used for sudden

stops and/or for setting the parking brake. The brake

pedal must be fully depressed to activate the safety

interlock switch when startingthe vehicle.

Safety Interlock

This unit is equipped witha safety intedock system for

your protection. The safety switches are connected to

the brake pedal, the steering column, the shift lever,

and the seat and will shut offthe engine automatically

under certain conditions. These conditions are

descdbed below. Read this section and be aware of the

purpose of this safety mechanism at all times; do not

tamper with its working.

_lb WARNING: To avoid serious injury, do notoperate the ridingmower if the safety intedock

system is malfunctioning.

The purpose of the safety intedock system is four-fold:

a. to prevent the engine from starting unless the

brake pedal is depressed;

b. to shut off the engine if the blade control lever is

not disengaged when the shiftlever is put into

reverse;

c. to shut the engine off when the operator leaves

the seat without engaging the parking brake;

d. to shut the engine off if an attempt is made to

cut grass without the grass catcher propedy

attached to the unit.

Seat Switch: This switch is located under the seat and

is asafety mechanism. When the parking brake is

disengaged and blade control lever engaged, the

operator must remain seated at all times for the engine

to run. If he/she leaves the seat without disengaging

blade control lever and turning engine off, this switch

will automatically shut the engine oft regardless of

whether the parking brake is engaged.

Reverse Switch: This switch is located near the shift

lever and will automatically shut off the engine if the

blade control lever is moved to (ON) position when the

shift lever is in (R). That is,the vehicle will not move in

reverse direction withthe blade control lever engaged.

Brake Switch: This switch is located under the brake

pedal assembly. The engine will not start without first

depressing the brake pedal. This switch will also shut

off the engine if the operator attempts to get off the unit

without setting the parking brake,

Blade Control Switch: This switch is located in the

steering column. If the operator attempts to start the

engine, get off the seat or remove grass bag with the

blade control lever stillengaged, it will shut engine off.

Grass Bag Switch: This switch is located in the

bulkhead behind the engine. If the operator attempts to

cut grass when the grass catcher is not properly

attached to the vehicle, itwill shut engine off.

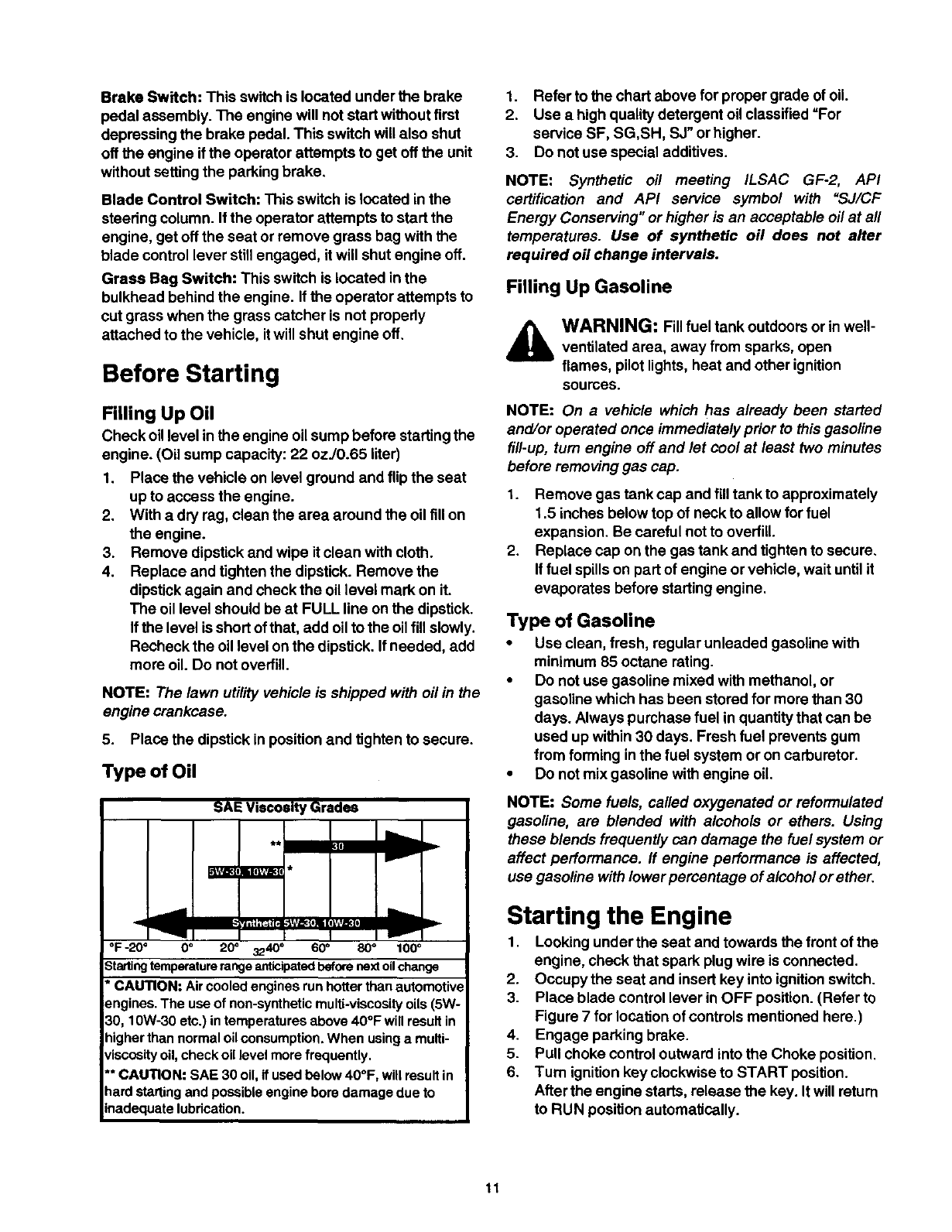

Before Starting

Filling Up Oil

Check oil level inthe engine oilsump before starting the

engine. (Oil sump capacity: 22 ozJ0.65 liter)

1. Place the vehicle on level ground and flip the seat

up to access the engine.

2. With a dry rag, clean the area around the oil fill on

the engine.

3. Remove dipstick and wipe it clean with cloth.

4. Replace and tighten the dipstick. Remove the

dipstick again and check the oil level mark on it.

The oil level should be at FULL line on the dipstick.

If the level is short of that, add oil to the oil fill slowly.

Recheck the oil level on the dipstick. If needed, add

more oil. Do not overfill.

NOTE: The lawn utility vehicle is shipped with oil in the

engine crankcase.

5. Place the dipstick inposition and tighten to secure.

Type of Oil

SAE Viscosity Grades

lIll

_mi[llvdE_

°F -20 °O°20 ° 3240 °60 _80 °100 °

3tading temperature range anticipated before next oil change

*CAUTION: Air cooledenginesrunhotterthanautomotive

_=ngines.The useof non-syntheticmulti-viscosityoils(5W-

30, 10W-30 etc.) intemperaturesabove40°F willresultin

nigherthannormaloilconsumption.When usinga multi-

/iscosltyoil,checkoil levelmorefrequently.

'* CAUTION: SAE 30 oil,if usedbelow40°F, will resultin

lard startingandpoesibleengineboredamagedue to

nadequatelubrication.

1. Refer to the chart above for proper grade of oil.

2. Use a high quality detergent oil classified =For

service SF, SG,SH, SJ" or higher.

3. Do not use special additives.

NOTE: Synthetic oil meeting ILSAC GF-2, API

certification and API service symbol with "SJ/CF

Energy Conserving" or higher is an acceptable oil at all

temperatures. Use of synthetic off does not alter

required oil change intervals.

Filling Up Gasoline

WARNING: Fillfuel tank outdoors or in well-

ventilated area, away from sparks, open

flames, pilot lights, heat and other ignition

sources.

NOTE: On a vehicle which has already been started

and/or operated once immediately prior to thisgasoline

fill-up, turn engine off and let cool at least two minutes

before removing gas cap.

1. Remove gas tank cap and fill tank to approximately

1.5 inches below top of neck to allow for fuel

expansion. Be careful not to overfill.

2. Replace cap on the gas tank and tighten to secure.

If fuel spills on part of engine or vehicle, wait until it

evaporates before startingengine.

Type of Gasoline

• Use clean, fresh, regular unleaded gasoline with

minimum 85 octane rating.

•Do not use gasoline mixed with methanol, or

gasoline which has been stored for more than 30

days. Always purchase fuel in quantity that can be

used up within30 days. Fresh fuel prevents gum

from forming in the fuel system or on carburetor.

•Do not mix gasoline with engine oil.

NOTE: Some fuels, called oxygenated or reformulated

gasoline, are blended with alcohols or ethers. Using

these blends frequently can damage the fuel system or

affect performance. If engine performance is affected,

use gasoline with lower percentage of alcohol or ether.

Starting the Engine

1. Looking under the seat and towards the front of the

engine, check that spark plugwire is connected.

2. Occupy the seat and insert key into ignition switch.

3. Place blade control lever in OFF position. (Refer to

Figure 7 for location of controls mentioned here.)

4. Engage parking brake.

5. Pull choke control outward into the Choke position.

6. Tum ignition key clockwise to START position.

After the engine starts, release the key. It will retum

to RUN position automatically.

NOTE: Do not hold the key in the START position for

longer than ten seconds at atime. Doing so may cause

damage to your vehicle engine's electric starter.

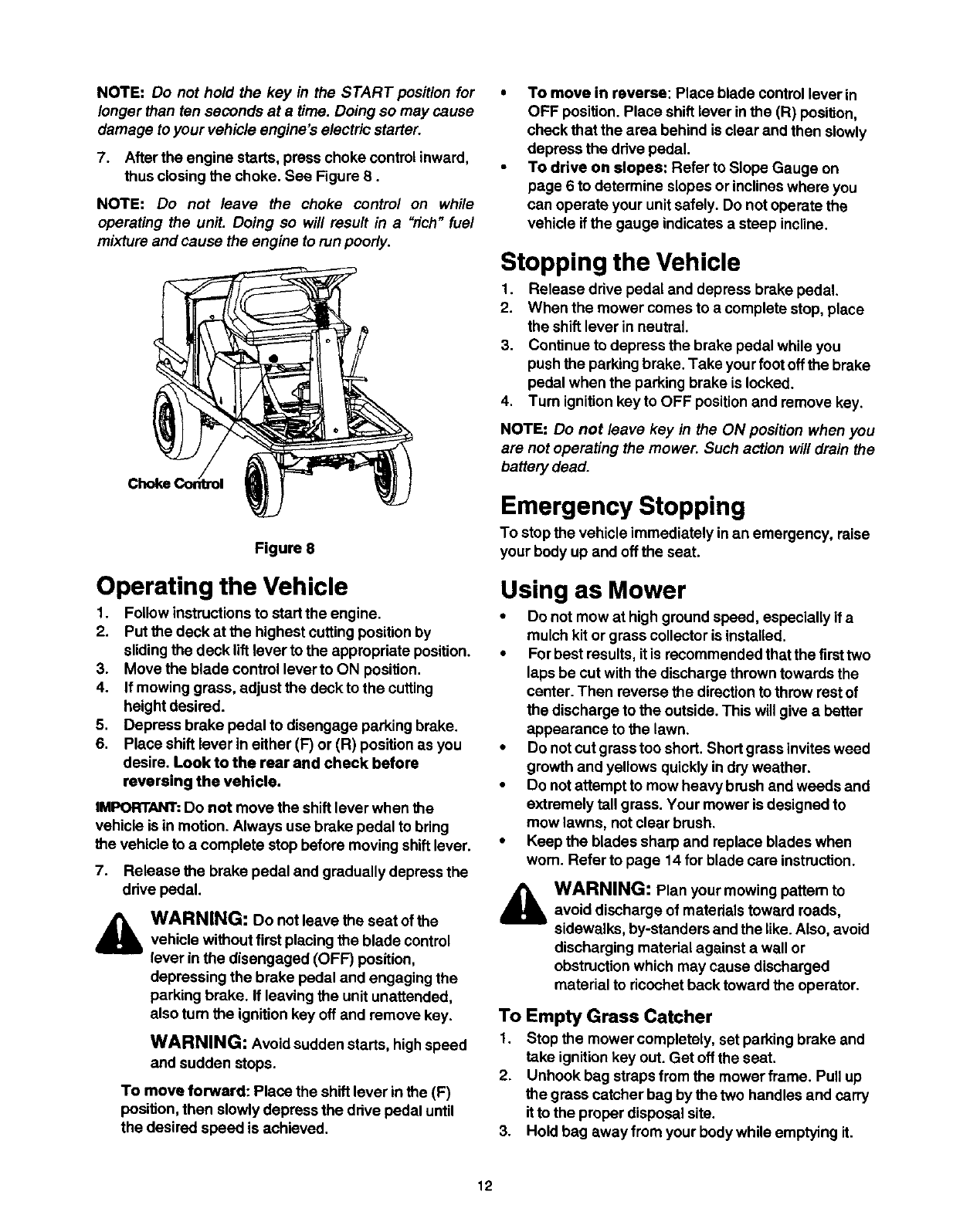

7. After the engine starts, press choke control inward,

thus closing the choke. See Figure 8.

NOTE: Do not leave the choke control on while

operating the unit. Doing so will result in a "rich"fuel

mixture and cause the engine to run poorly.

Figure 8

Operating the Vehicle

1. Follow instructions to start the engine.

2. Put the deck at the highest cutting position by

slidingthe deck liftlever to the appropdate position.

3. Move the blade control lever to ON position.

4. If mowing grass, adjust the deck to the cutting

height desired.

5. Depress brake pedal to disengage parking brake.

6. Place shift lever in either (F')or (R) position as you

desire. Look to the rear and check before

reversing the vehicle.

IMPORTANT: Do not move the shiftlever when the

vehicle is in motion. Always use brake pedal to bdng

the vehicle to a complete stop before moving shift lever.

7. Release the brake pedal and gradually depress the

ddve pedal.

WARNING: Do not leave the seat of the

vehicle without first placing the blade control

lever in the disengaged (OFF) position,

depressing the brake pedal and engaging the

parking brake. If leaving the unit unattended,

also turn the ignition key off and remove key.

WARNING: Avoid sudden starts, high speed

and sudden stops.

To move forward: Place the shiftlever in the (F)

position, then slowly depress the ddve pedal until

the desired speed is achieved.

•To move in reverse: Place blade control lever in

OFF position. Place shift lever inthe (R) position,

check that the area behind is clear and then slowly

depress the drive pedal.

•To drive on slopes: Refer to Slope Gauge on

page 6 to determine slopes or inclines where you

can operate your unit safely. Do not operate the

vehicle if the gauge indicates a steep incline.

Stopping the Vehicle

1. Release drive pedal and depress broke pedal.

2. When the mower comes to acomplete stop, place

the shift lever in neutral.

3. Continue to depress the brake pedal while you

push the parking brake. Take your foot off the brake

pedal when the parking brake is locked.

4. Tum ignition keyto OFF positionand remove key.

NOTE: Do not leave key in the ON position when you

are not operating the mower. Such action will drain the

battery dead.

Emergency Stopping

To stop the vehicle immediately in an emergency, raise

your body up and off the seat.

Using as Mower

•Do not mow at high ground speed, especially if a

mulch kit or grass collector is installed.

•For best results, it is recommended that the firsttwo

laps be cut with the discharge thrown towards the

center. Then reverse the direction to throw rest of

the discharge to the outside. This will give a better

appearance to the lawn.

•Do not cut grass too short. Short grass invites weed

growth and yellows quickly indry weather.

•Do not attempt to mow heavy brush and weeds and

extremely tall grass. Your mower is designed to

mow lawns, notclear brush.

Keep the blades sharp and replace blades when

worn. Refer to page 14 for blade care instruction.

WARNING: Plan your mowing pattem to

avoid discharge of materials toward reads,

sidewalks, by-standers and the like. Also, avoid

discharging material against a wall or

obstruction which may cause discharged

material to ricochet back toward the operator.

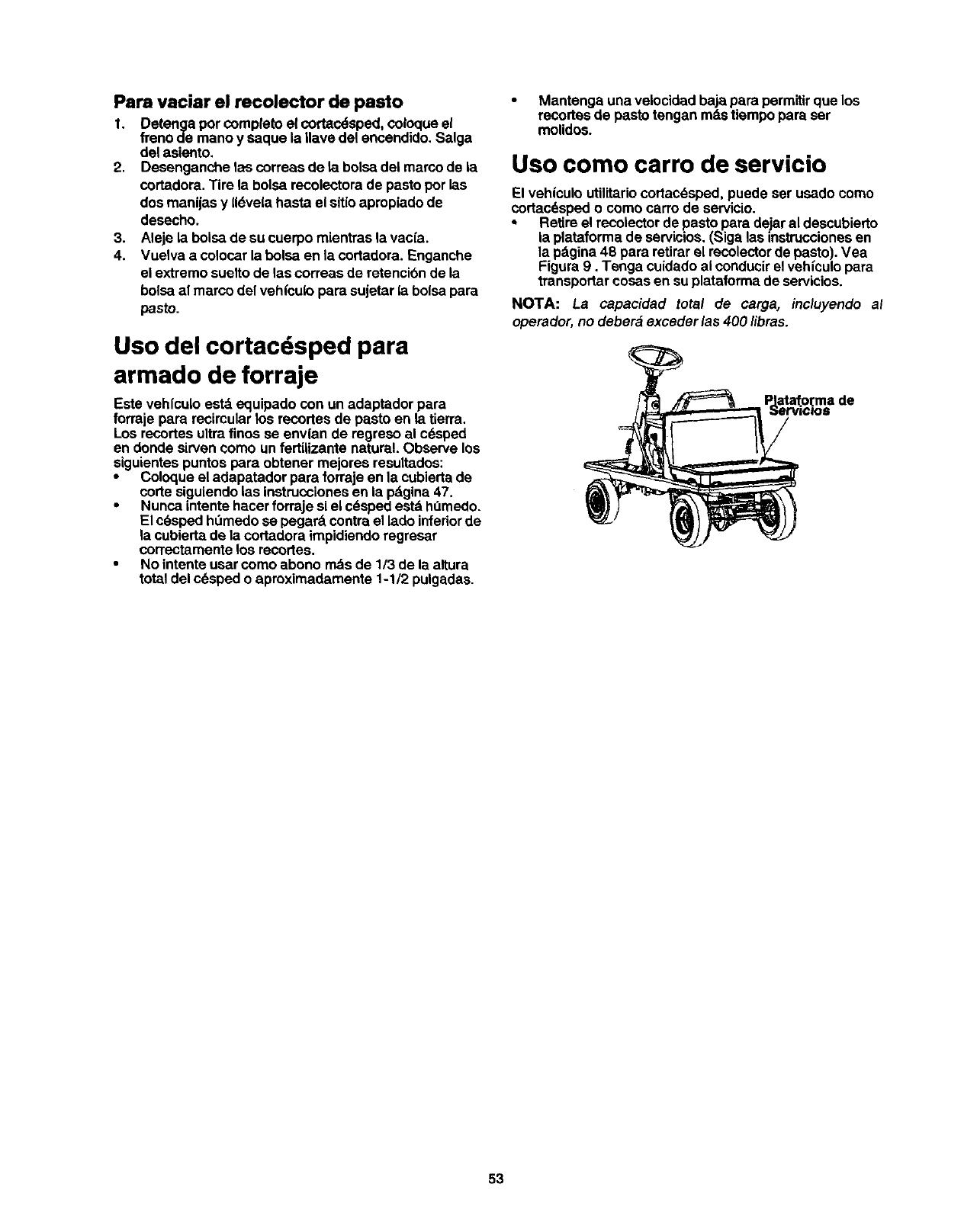

To Empty Grass Catcher

1. Stop the mower completely, set parking brake and

take ignition key out. Get off the seat.

2. Unhook bag straps from the mower frame. Pull up

the grass catcher bag by the two handles and carry

it to the proper disposal site.

3. Hold bag away from your body while emptying it.

4. Replace the bag on to the mower. Hook the loose

end of the bag retainer straps to the vehicle frame

to secure the grass bag.

Using as Mulcher

This vehicle is shipped with a mulch plug to recirculate

grass clippings into the lawn. The ultra-fine clippings

are forced back into the lawn where they act as a

natural fertilizer. Observe the following for best results:

•Attach the mulch plug to the cutting deck following

instructions on page 7.

•Never attempt to mulch if the lawn is damp. Wet

grass tends to stick to the undemide of the cutting

deck preventing proper mulching of the clippings.

•Do notattempt to mulch more than 1/3 the total

height of the grass orapproximately 1-1/2 inches,

•Maintain a slow ground speed to allow the grass

clippings more time to be effectively mulched.

Using as Utility Cart

The lawn utilityvehicle, as its name suggests, can be

used as both a ridinglawn mower and a utilitycart.

Remove grass catcher to expose the utilitybed.

See Figure 9, Follow instructions on page 7 for

grass catcher removal. Exemise caution in ddving

the vehicle when hauling things on its utilitybed.

NOTE: Total load capacity, including operator, should

not exceed 400 Ibs.

Figure 9

General Recommendation

•Always observe safety rules when performing any

maintenance.

• The warranty on this lawn utilityvehicle does not

cover items that have been subjected to operator

abuse or negligence. To receive full value from the

warranty, operator must maintain the equipment as

instructed in this manual.

•We do not recommend the use of pressure

washers or garden hose to clean yourunit. These

may cause damage to electrical components,

spindles, pulleys, beadngs or the engine. The use

of water may shorten life of your lawn utilityvehicle

and reduce its serviceability.

•Follow the schedule below to ensure best

performance by your lawn utilityvehicle.

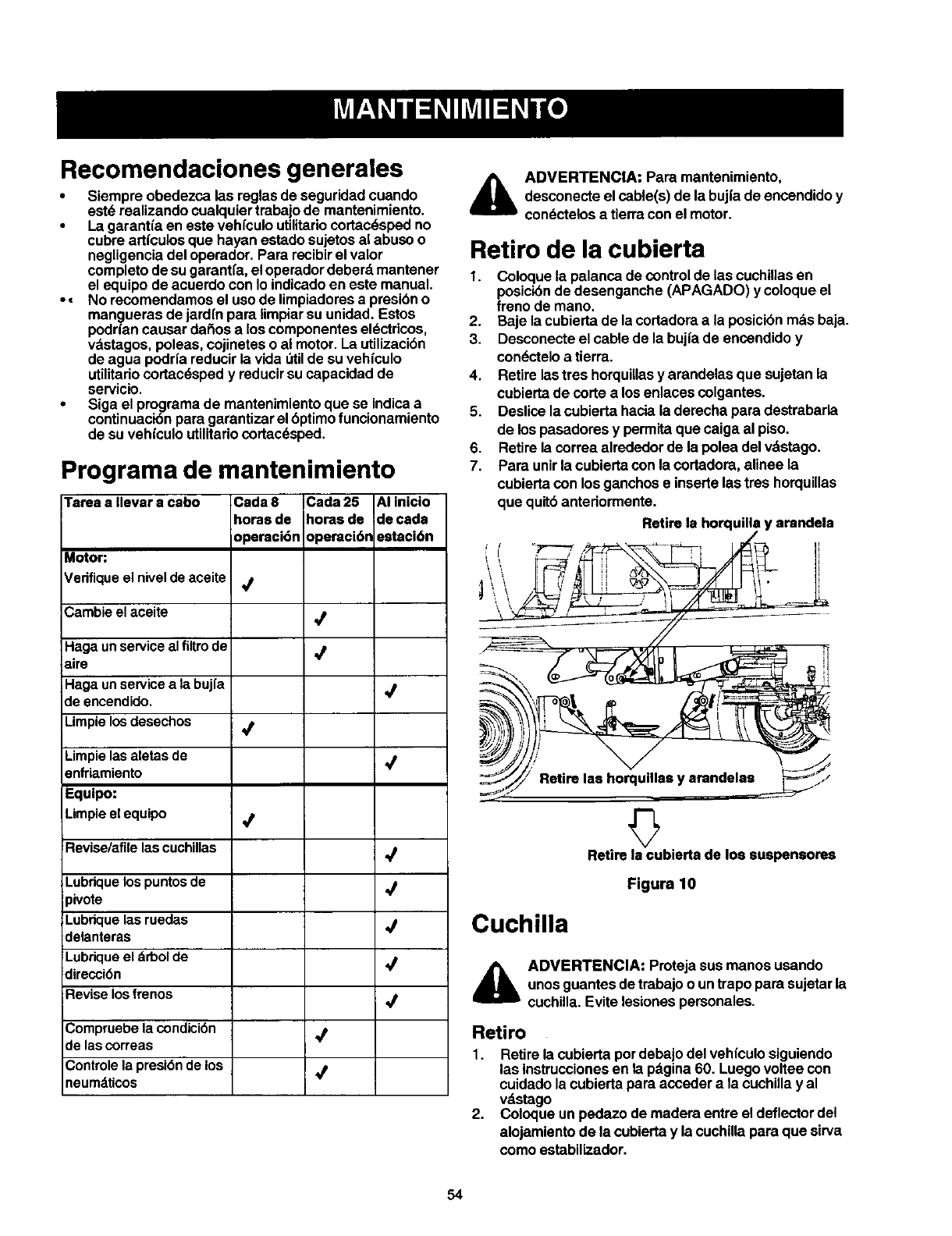

Maintenance Schedule

Task to be performed Every 8 Every 25 At start of

hours of hours of season

operation operation

Engine:

Check oil level ./

Change oil

Service air cleaner e/

Service spark plug

Clean debris

Clean cooling fins _f

Equipment:

Clean equipment

Check/sharpen blade ,_

Lubricate pivot points

Lubricate front wheels ,_

Lubricate steering shaft _t

Check brake _f

Check condition of belts

Check tire pressure

Check battery fluid level ,_

_lb WARNING: Neverattemptanymaintenancejob without first disconnecting the spark plug

wire and grounding against the engine.

Removing Deck

1. Place the blade control lever inthe disengaged

(OFF) position and engage the parking brake.

2. Lower the cutting deck to the lowest position.

3. Disconnect spark plug wire and ground.

4. Remove all three hairpin clips and flat washers that

secure the cutting deck to the hanger links. See

Figure 10.

5. Slide the deck to the left to disengage it from the

hanger pins, and allow it to drop to the ground.

6. Remove belt from around spindle pulley.

7. To attach the deck to the mower, align the deck

with the hanger pins and insert the three hairpin

clips removed earlier.

Remove hairpin cl , & washer

Removedeck fromthe hangers

Figure 10

Cutting Blade

_lb ARNING: Protect your hands by wearing

heavy gloves or by using a rag to grasp the

cutting blade. Avoid personal injury.

Removal

1. Remove deck from beneath the vehicle. Gently flip

the deck over to access the blade and the spindle.

2. Piece a block of wood between the deck housing

baffle and the cutting blade to act as a stabilizer.

3. Remove the 5/8" hex flange nut which holds the

blade to the blade spindle and the spindle shaft.

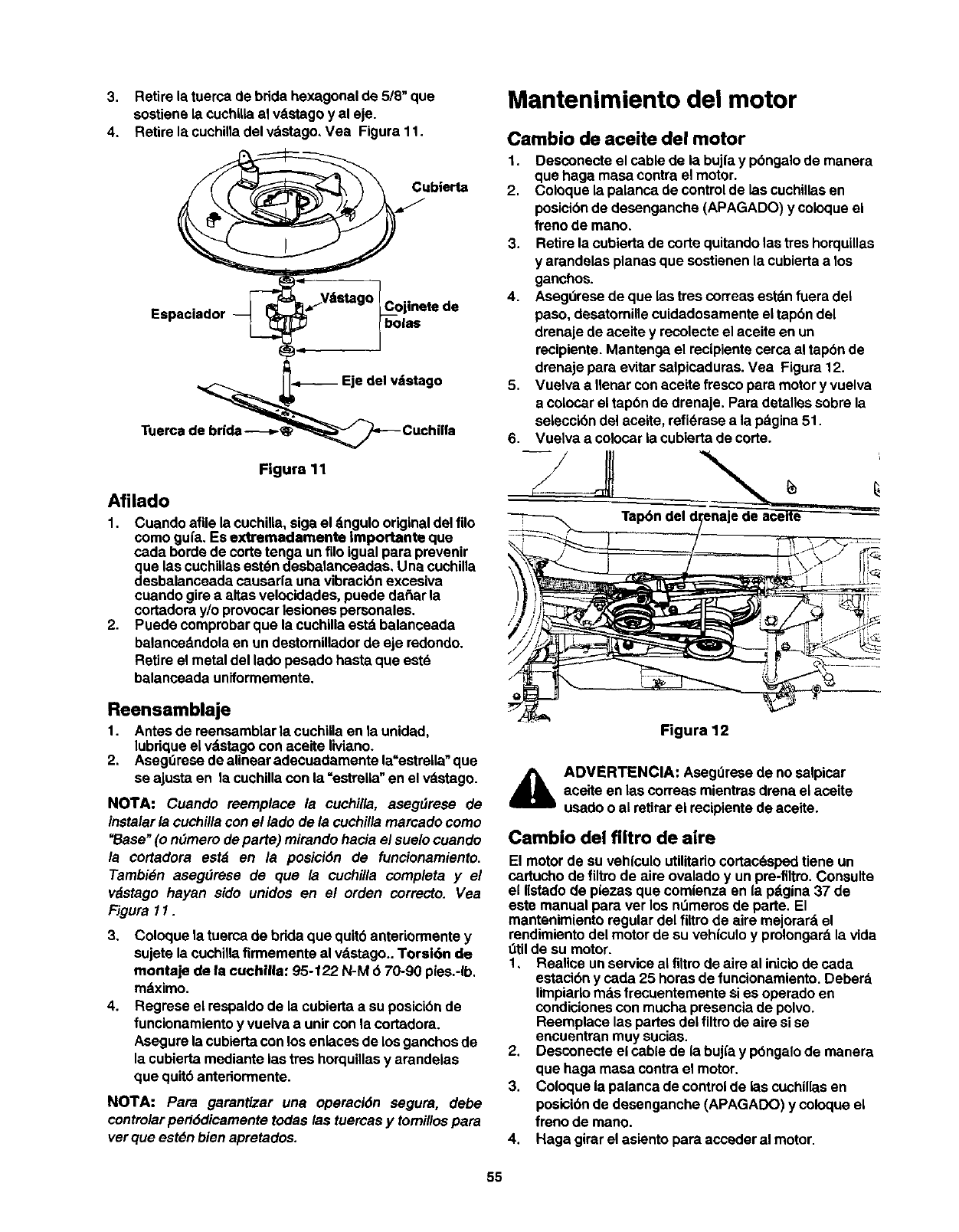

4. Remove blade from the spindle. See Figure 11.

Ball _dng

Iq-

.,_ Spindle Shaft

Flange Nut-___ Blade

Figure 11

Sharpening

1. When sharpening the blade, follow the original

angle of gdnd as a guide. It is extremely important

that each cutting edge receives an equal amount of

gnnding to prevent an unbalanced blade. An

unbalanced blade will cause excessive vibration

when rotating at high speeds, may damage the

mower and/or cause personal injury.

2. Test the blade for balance by balancing it on a

round shaft screwddver. Remove metal from the

heavy side until it balances evenly.

Reassembly

1. Before reassembling the blade to the unit, lubdcate

the spindle shaft with light oil (or engine oil).

2. Be sure to propedy align "star"fittingon blade with

=star" on spindle shaft.

NOTE: When replacing the blade, be sure to install the

blade with the side marked =Bottom" (or with part

number) facing the ground when the mower is in the

operating position. Also make sure that the entire blade

and spindle assembly is reattached in the right order.

See Figure 11.

3. Place the flange nut, removed eadier, and secure

blade firmly to the spindle. Blade Mounting

Torque: 95-122 N-M or 70-90 ft,-Ib, maximum.

4. Flipthe deck back to its operating position and

reattach to the mower. Secure the deck to the deck

hanger links by three hairpinclips and flat washers

removed eadier.

NOTE: To ensure safe operation, all nuts and bolts

must be checked periodically forcorrect tightness.

Maintaining Engine

Changing Engine Oil

1. Disconnect spark plug wire and ground against

engine.

2. Place the blade control lever in the disengaged

(OFF) positionand engage the parking brake.

3. Remove cutting deck by removing the three hairpin

clips and flat washers that hold the deck to the

hanger links.

4. Making sure that all three belts are out of the way,

carefully unscrew the oil drain plug and collect

spent oil ina container. Hold the container close to

the drain plug to avoid spillage. See Figure 12.

5. Reinstall drain plug and reattach the cutting deck.

6. Refill with fresh engine oil. For instruction,refer to

page 11, Filling Up Oil.

Figure 12

,_ WARNING: Make sure not to spilloil on thebelts while draining spent oil or removing the oil

container.

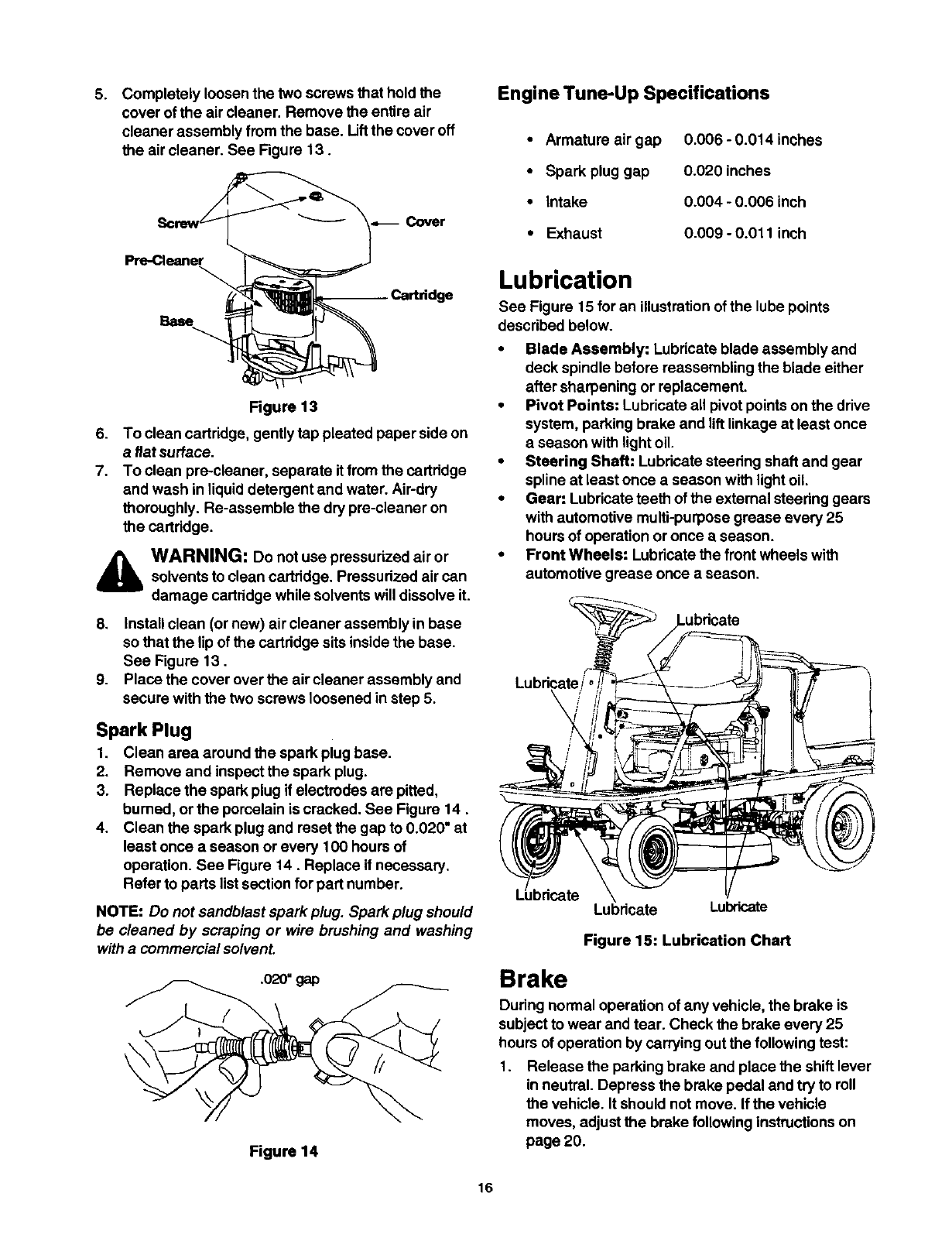

Changing Air Cleaner

The engine on your lawn utilityvehicle has an oval air

cleaner cartridge and a pre-cleaner. See engine parts

liststarting on page 37 of this manual for the part

numbers. Regular maintenance of the air cleaner will

improve your vehicle's engine performance and extend

life of the engine.

1. Service the air cleaner at the startof the season,

and every 25 hours of operation. You will have to

clean it more frequently if it is operated in extremely

dusty conditions. Replace air cleaner parts ifthese

are very dirty.

2. Disconnect spark plug wire and ground against

engine.

3. Place the blade control lever inthe disengaged

(OFF) positionand engage the parking brake.

4. Pivot the seat up and access the engine.

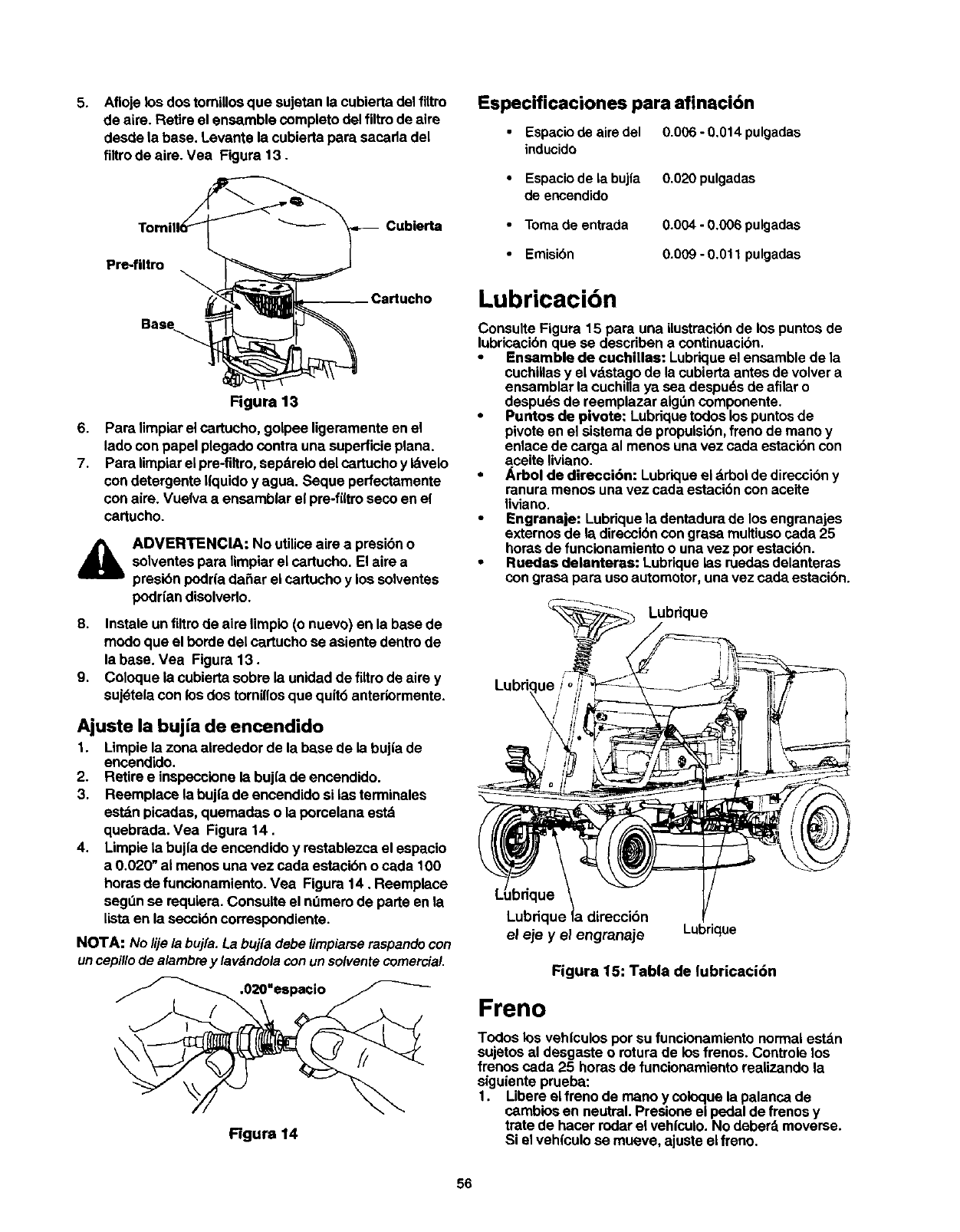

5. Completely loosen the two screws that hold the

cover of the air cleaner. Remove the entire air

cleaner assembly from the base. Liftthe cover off

the air cleaner. See Figure 13.

Cover

Base

Figure 13

6. To clean cartridge, gently tap pleated paper side on

aflat surface.

7. To clean pre-cleaner, separate it from the cartridge

and wash in liquid detergent and water. Air-dry

thoroughly. Re-assemble the dry pre-cleaner on

the cartridge.

,_ WARNING: Do not use pressurized air orsolvents to clean cartridge. Pressurized air can

damage cartridge while solvents will dissolve it.

8. Install clean (or new) air cleaner assembly in base

so that the lip of the cartridge sits inside the base.

See Figure 13.

9. Place the cover over the aircleaner assembly and

secure with the two screws loosened in step 6.

Spark Plug

1. Clean area around the spark plug base.

2. Remove and inspect the spark plug.

3. Replace the spark plug if electrodes are pitted,

bumed, or the porcelain is cracked. See Figure 14.

4. Clean the spark plug and reset the gap to 0.020" at

least once a season or every 100 hours of

operation. See Figure 14. Replace if necessary.

Refer to parts listsection for part number.

NOTE: Do not sandblast spark plug. Spark plug should

be cleaned by scraping or wire brushing and washing

witha commercial solvent.

.020"gap

Figure 14

Engine Tune-Up Specifications

• Armature air gap

•Spark plug gap

•Intake

•Exhaust

0.006 - 0.014 inches

0.020 inches

0.004 -0.006 inch

0.009 - 0.011 inch

Lubrication

See Figure 15 for an illustrationof the lube points

described below.

• Blade Assembly: Lubricate blade assembly and

deck spindle before reassembling the blade either

after sharpening or replacement.

•Pivot Points: Lubricate all pivot points on the drive

system, parking brake and liftlinkage at least once

a season with light oil.

•Steering Shaft: Lubricate steedng shaft and gear

spline at least once a season with lightoil.

•Gear: Lubricate teeth of the external steering gears

with automotive multi-purpose grease every 25

hours of operation or once aseason.

•Front Wheels: Lubricate the front wheels with

automotive grease once a season.

_ricete Lubricate Lubricate

Figure 15: Lubrication Chart

Brake

During normal operation of any vehicle, the brake is

subject to wear and tear. Check the brake every 25

hours of operation by carrying out the following test:

1. Release the parking brake and place the shift lever

in neutral. Depress the brake pedal and try to roll

the vehicle. It should not move. If the vehicle

moves, adjust the brake following instructions on

page 20.

2. Set the parking brake and push the vehicle. Ifthe

rear wheels roll, adjust the brake following

instructions on page 20.

Tires

_lb ARNING: Never exceed maximum limit ofair pressure shown on sidewall of the tire.

The recommended operating tire pressure is 20-22 psi

for both sets of tires. Refer to the tire sidewall for exact

tire manufacturer's recommendation. Do not

ovednflate. Uneven tire pressure could cause the

cutting deck to mow unevenly.

Battery

The battery is located under the cup holder to the right

of the seat. The positive battery terminal is marked Pos.

(+). The negative battery terminal is marked Neg. (-).

_ARNING: Battery posts, terminals and

related accessories contain lead and lead

compounds. Wash hands after handling.

•Always keep battery cables and terminals clean

and free of corrosive build-up.

•After cleaning, apply a lightcoat of petroleum jelly

or grease to both terminals.

•Always keep the rubber boot positioned over the

positive terminal to prevent shorting.

•If removing the battery for any reason, disconnect

the NEGATIVE (black) wire from itsterminal first,

followed by the POSITIVE (red) wire. When re-

installing battery, always connect the POSITIVE

(red) wire to its terminal first, followed by the

NEGATIVE (black) wire.

IMPORTANT:Be certain that wires are connected to the

correct terminals; reversing them could change poladty

and cause damage to the engine's alternating system.

•Check fluid level inside each cell of the battery

every two weeks and before and after charging.

Always maintain level just below the split rings.

• Add only distilled water. Never add additional acid

or any other chemicals to the battery after initial

activation.

NOTE: ff you have operated the tractor for a long

period, check the fluid level of the battery as it can

overheat and lose fluid.

Connecting Battery Cables

To reconnect battery cables, if the battery was removed

for some reason, follow instructions below.

Remove throe screws holding the cup and battery

holder to the frame of the unit.

Remove red and black insulation caps from battery

terminals.

_r !' //

l1\Cable j

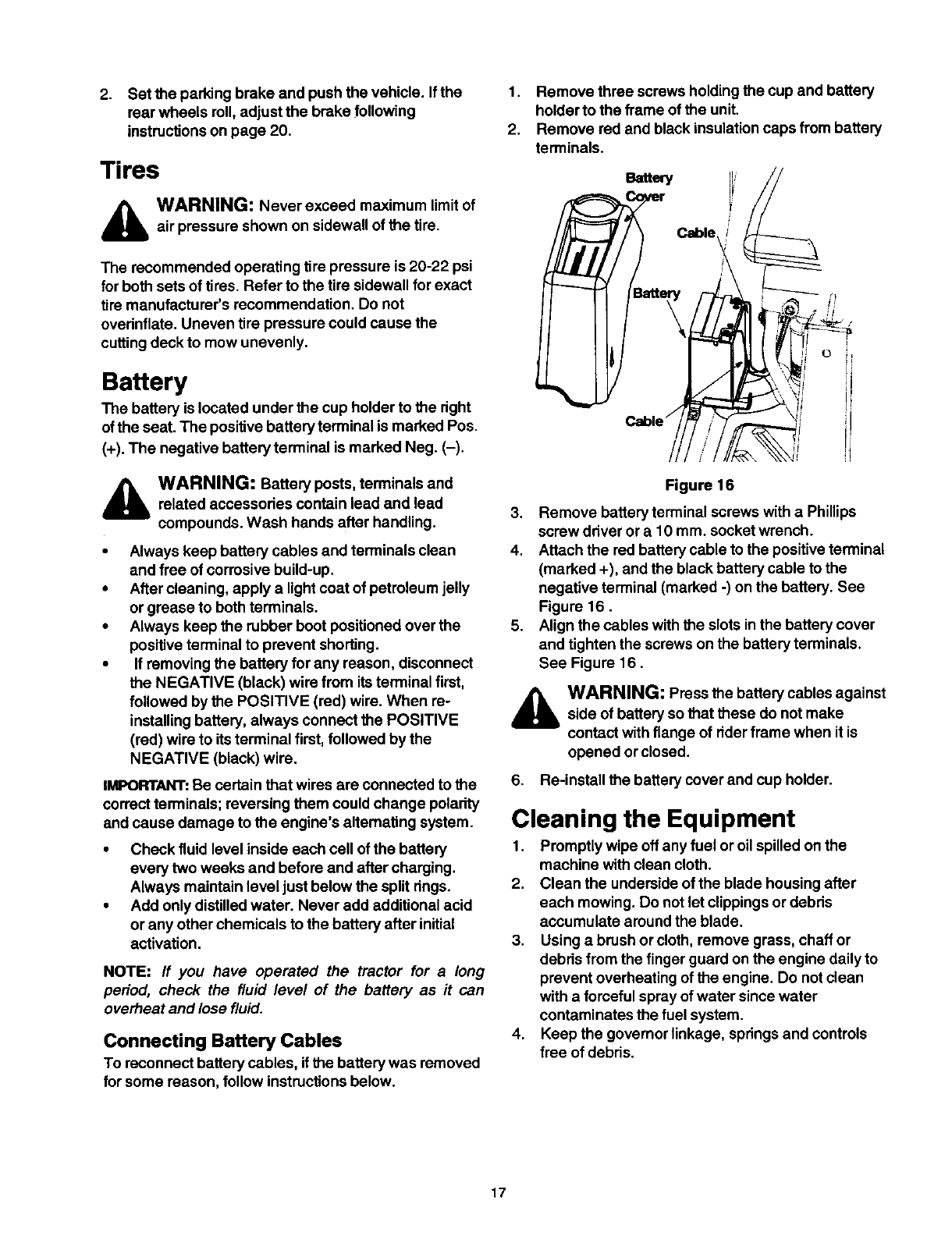

Figure 16

3. Remove battery terminal screws with a Phillips

screw driver or a 10 mm. socket wrench.

4. Attach the red battery cable to the positive terminal

(marked +), and the black battery cable to the

negative terminal (marked -) on the battery. See

Figure 16.

5. Align the cables with the slots inthe battery cover

and tighten the screws on the battery terminals.

See Figure 16.

WARNING: Press the battery cables against

side of battery so that these do not make

contact with flange of riderframe when it is

opened or closed.

6. Re-install the battery cover and cup holder.

Cleaning the Equipment

1. Promptly wipe off any fuel or oil spilled on the

machine with clean cloth.

2. Clean the underside of the blade housing after

each mowing. Do not let clippings or debits

accumulate around the blade.

3. Using a brush or cloth, remove grass, chaff or

debds from the finger guard on the engine daily to

prevent overheating of the engine. Do not clean

with a fomeful spray of water since water

contaminates the fuel system.

4. Keep the governor linkage, springs and controls

free of debris.

WARNING: Never attempt any adjustment

while the engine is running, except where

specified in the operator's manual.

WARNING: For all other adjustments,

disconnect the spark plug wire(s) and ground

against the engine first. Then proceed with the

adjustment.

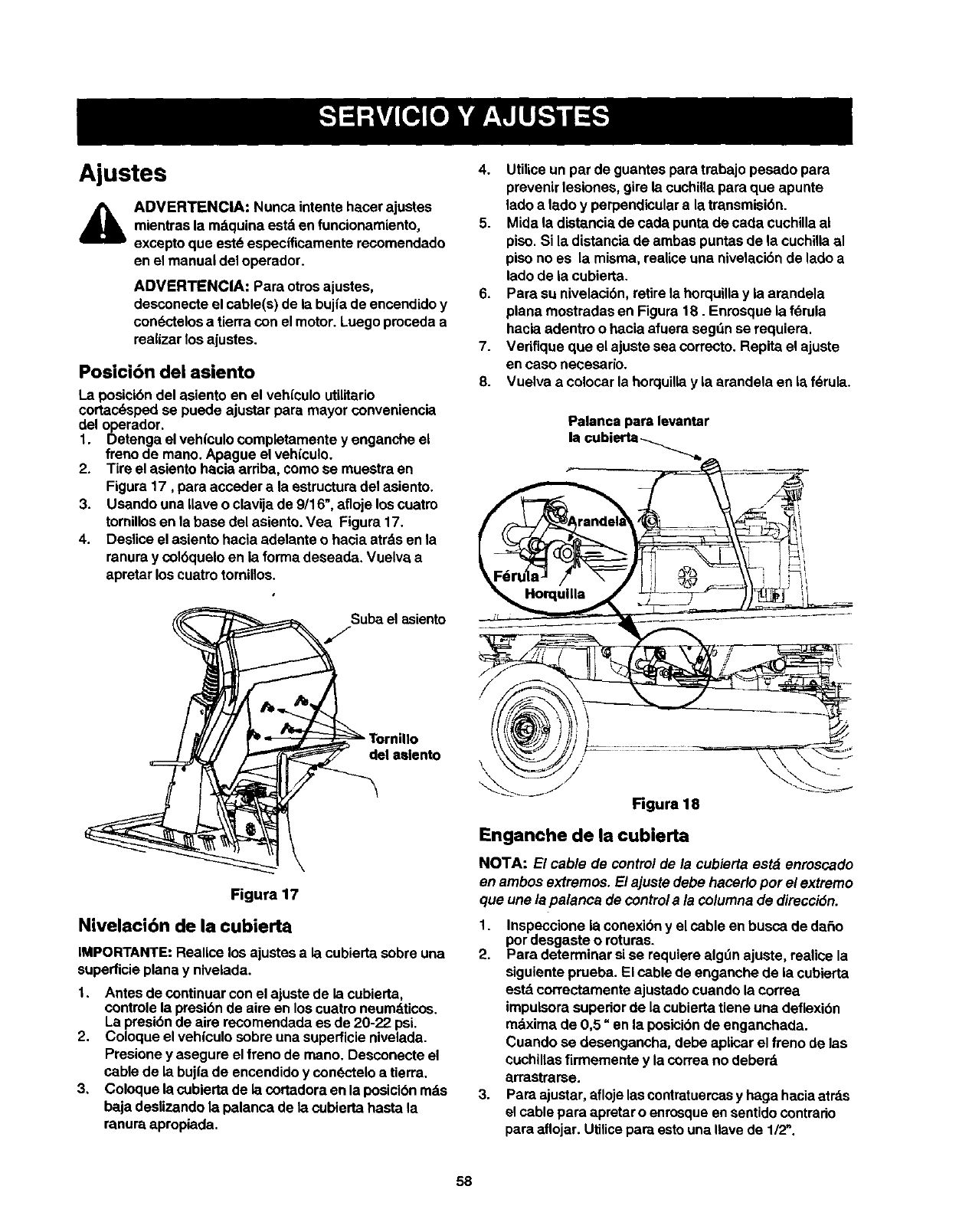

Adjusting Seat Position

The seat position on the lawn utilityvehicle can be

adjusted to maximize the operator's convenience.

1. Stop the vehicle completely and engage the

parking brake. Tum ignition off.

2. Pivot the seat up, as shown in Figure 17, to access

seat hardware.

3. Using a 9/16" wrench or socket, loosen the four

self-tapping screws on the bottom of the seat. See

Figure 17.

4. Slide the seat forward or backward in the slot, and

position it as desired. Retighten the four screws.

Figure 17

Deck Levelling

1. In case of uneven mowing, check air pressure in all

four tires and fill up if needed. Recommended air

pressure is 20-22 psi. If this does not correct the

problem, proceed with deck levelling.

IMPORTANT: Perform adjustments to the deck on a fiat,

level surface.

2. Place the vehicle on alevel surface. Depress and

lock the parking brake. Disconnect the spark plug

wire and ground it.

3. Place the deck inthe lowest cutting position by

sliding the deck lever to the appropriate position.

4. Wearing a pair of heavy work gloves to prevent

injury, rotate the cutting blade so that it is pointed

side to side and perpendicular to the dder.

5. Measure the distance from each tip of the blade to

the ground, If the distance from both blade tips to

the ground is not the same, perform a side to side

levelling of the deck.

6. For levelling, remove the hairpin clip and flat

washer shown in Figure 18. Thread the ferrule in or

out as required.

7. Check for correct adjustment. Repeat adjustment if

necessary

8. Reattach the hairpin clip and flat washer to ferrule.

Deck Lift Lever-_._ _ --_-

== • i !1

Ciip_ _-_-__I.....

/[ I _ --- i.,r

,, \W%,,,,,,,,,_/// ,.................. _-,-__.

Figure 18

Deck Engagement

NOTE: The deck control cable is threaded at both ends;

adjustment has to be made at the end that attaches to

the control lever on the steering column.

1. Inspect the linkage and cable for damage through

wear and tear.

2. To determine whether adjustment is necessary,

perform the following test. The deck engagement

cable is correctly adjusted when the upper deck

drive belt has a maximum deflection of 0.5" inthe

engaged position. When disengaged, the blade

brake should be firmly applied and the belt should

not drag.

3. To adjust, loosen the jam nuts and back the cable

out to tighten or thread inward to loosen. Use a 1/2"

wrench for this purpose.

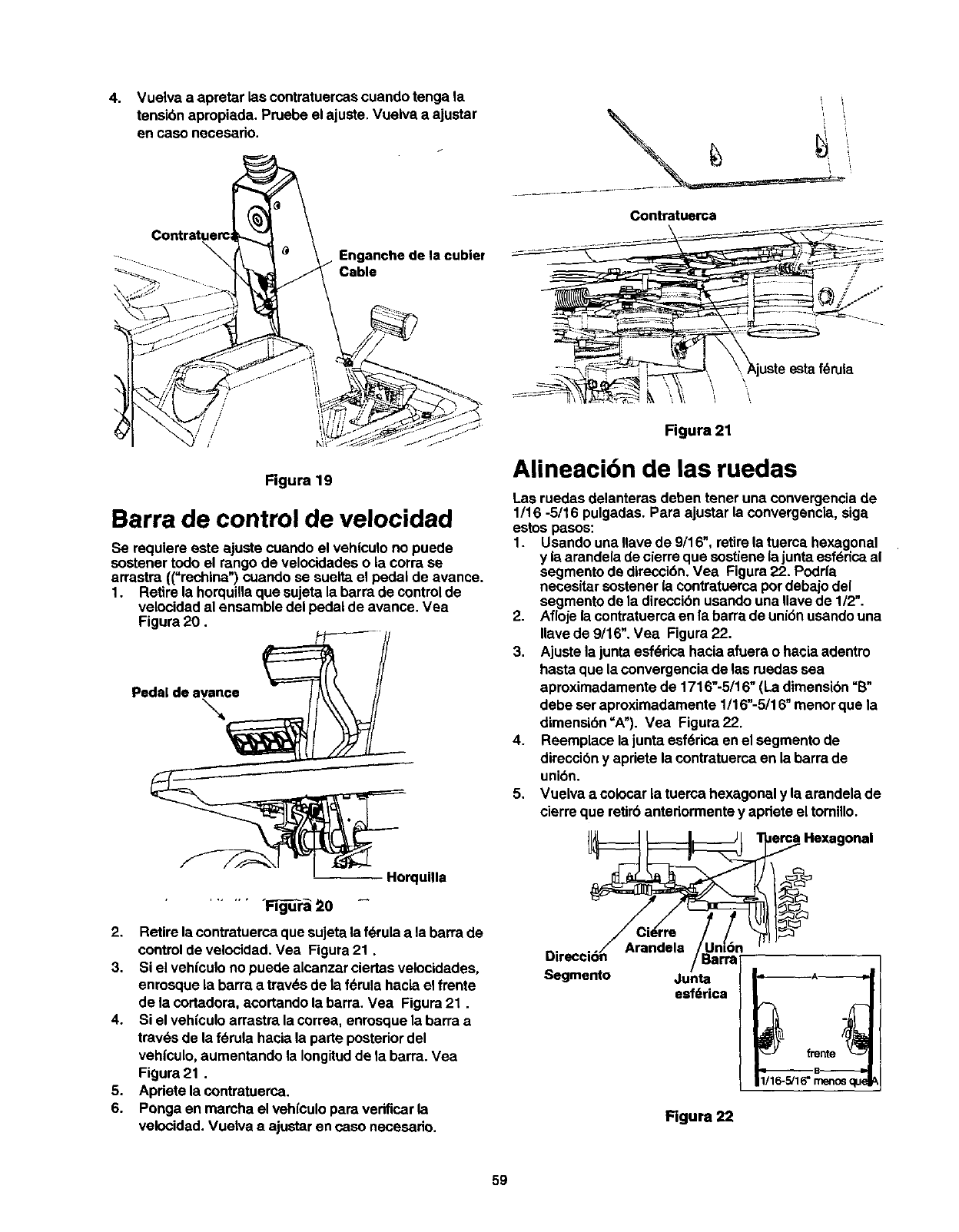

4. Retighten jam nuts when proper tension is reached.

Test the adjustment. Readjust if necessary. Jam Nut

Jam Nut

Deck Engagement

............ Cable

Figure 19

Adjusting Speed Control Rod

This adjustment is necessary when the vehicle cannot

hold the full range of speeds, or shows belt drag

(=creep")when the drive pedal is released.

1. Remove hairpin clip secudng speed control rod to

the drive pedal assembly. See Figure 20.

Drive Pedal

Control

Rod

Figure 21

Adjust this ferrule

Wheel Alignment

The front wheels should toe-in 1/16-5/16 inch. To adjust

toe-in, follow these steps:

1. Using 9/16" wrench, remove the hex nut and lock

washer holding ball jointto the steedng segment.

See Figure 22. You may need to hold the jam nut

below the steering segment with a 1/2" wrench.

2. Loosen the jam nut on the tie red using a 9/16"

wrench. See Figure 22.

3. Adjust the ball joint in or out untilthe wheels toe-in

approximately 1/16"-5/16" (Dimension =B" should

be approximately 1/16"-5/16" less than dimension

=A").See Figure 22.

4. Replace the ball joint on to the steering segment,

and tighten the jam nut on the tie rod.

5. Replace the hex nut and lock washer, removed in

step 1, and tighten the screw.

Hex Nut

- Hairpin Clip

Figure 20

2. Remove the jam nut that secures ferrule to the

speed control rod. See Figure 21.

3. If the vehicle cannot attain all speeds, thread the

rod through the ferrule towards the front of the

mower, thus shortening the rod. See Figure 21.

4. If the vehicle shows belt drag, thread the rod

through the ferrule towards back of the vehicle,

thus lengthening the rod. See Figure 21.

5. Tighten the jam nut.

6. Run the vehicle to check for speed. Readjust if

necessary.

Segment

Waeher Rod

Ball

Joint

Figure 22

1/16-5/16" lessthan /

Adjusting Brake

AWARNING: Do not adjust the brake while

engine is running. Be sureto block the wheels

of the vehicle before attempting any

adjustment on the brake cable.

NOTE: Adjustments are done at the cable end; for

adjustment of the calipers, see a Sears service center.

IMPORTANT:The brake cable should be adjusted so

that it has a bit of slack when the brake is released.

The front cable bracket is mounted onthe frame behind

the pedal assembly. Both ends of the brake cable are

threaded; the longer threaded area at the pedal end

offers a wider range of adjustments.

1. Using a pair of 1/2"wrenches, loosen the jam nuts

and back the cable out to tighten or thread inward

to loosen. See Figure 23.

2. RetJghtenthe jam nuts when preper tension is

reached, See Figure 23.

3. Unlock the parking brake and check adjustment.

Re-adjust if necessary.

Jam

Nut

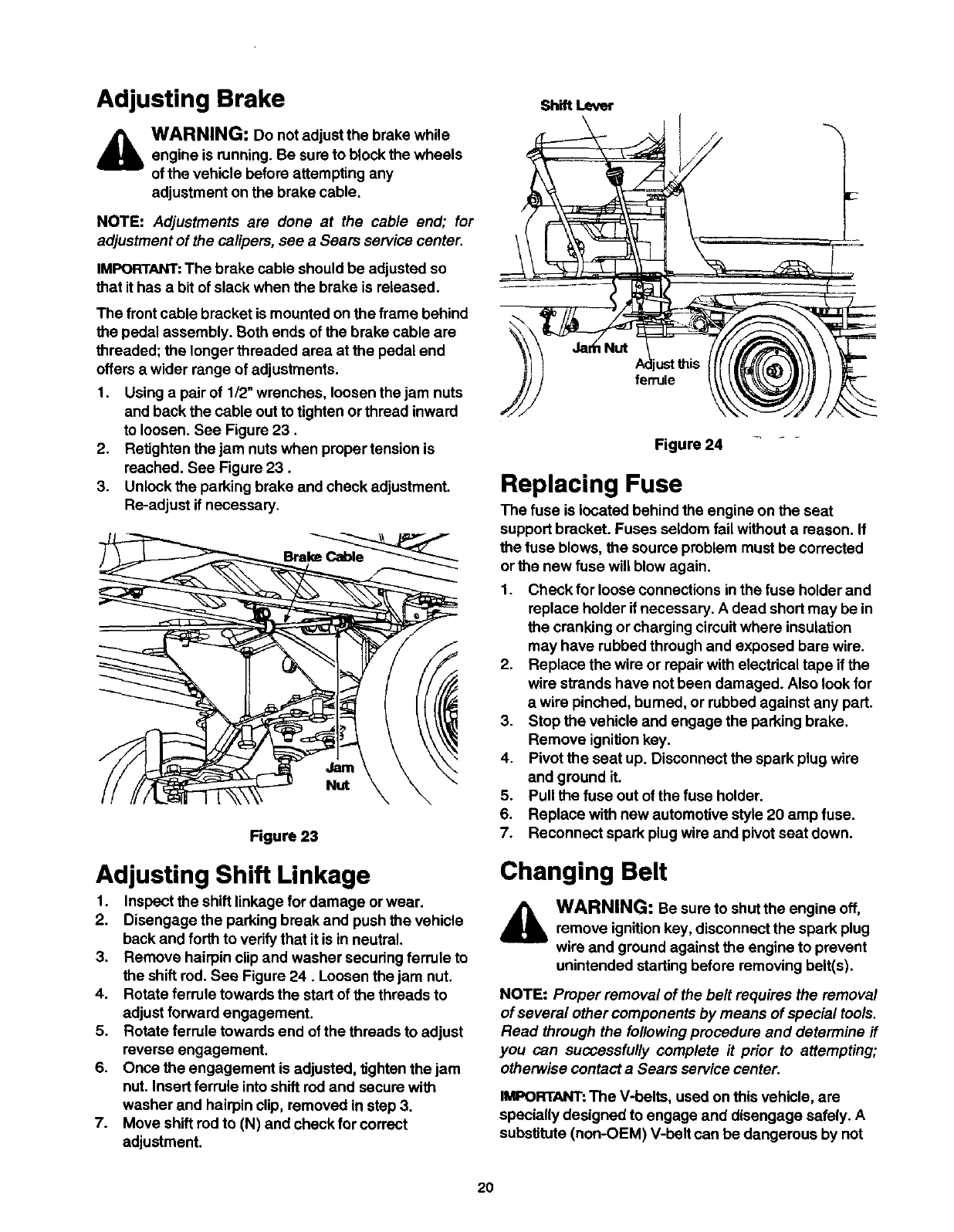

Rgure 23

Adjusting Shift Linkage

1. Inspect the shift linkage for damage orwear.

2. Disengage the parking break and push the vehicle

back and forth to verify that it is in neutral.

3. Remove hairpin clip and washer securing ferrule to

the shift rod. See Figure 24. Loosen the jam nut.

4. Rotate ferrule towards the start of the threads to

adjust forward engagement.

5. Rotate ferrule towards end of the threads to adjust

reverse engagement.

6. Once the engagement is adjusted, tighten the jam

nut. Insert ferrule into shift rod and secure with

washer and hairpin clip, removed in step 3.

7. Move shift rod to (N) and check for correct

adjustment.

Shift Lever

ferrule

Figure 24

Replacing Fuse

The fuse is located behind the engine on the seat

support bracket. Fuses seldom fail without a reason. If

the fuse blows, the source problem must be corrected

or the new fuse will blow again.

1. Check for loose connections in the fuse holder and

replace holder if necessary. A dead short may be in

the cranking or charging circuit where insulation

may have rubbed through and exposed bare wire.

2. Replace the wire or repair with electdcal tape if the

wire strands have not been damaged. Also look for

a wire pinched, burned, or rubbed against any part.

3. Stop the vehicle and engage the parking brake.

Remove ignition key.

4. Pivot the seat up. Disconnect the spark plug wire

and ground it.

5. Pull the fuse out of the fuse holder.

6. Replace with new automotive style 20 amp fuse.

7. Reconnect spark plug wire and pivot seat down.

Changing Belt

WARNING: Be sure to shut the engine off,

remove ignition key, disconnect the spark plug

wire and ground against the engine to prevent

unintended starting before removing belt(s).

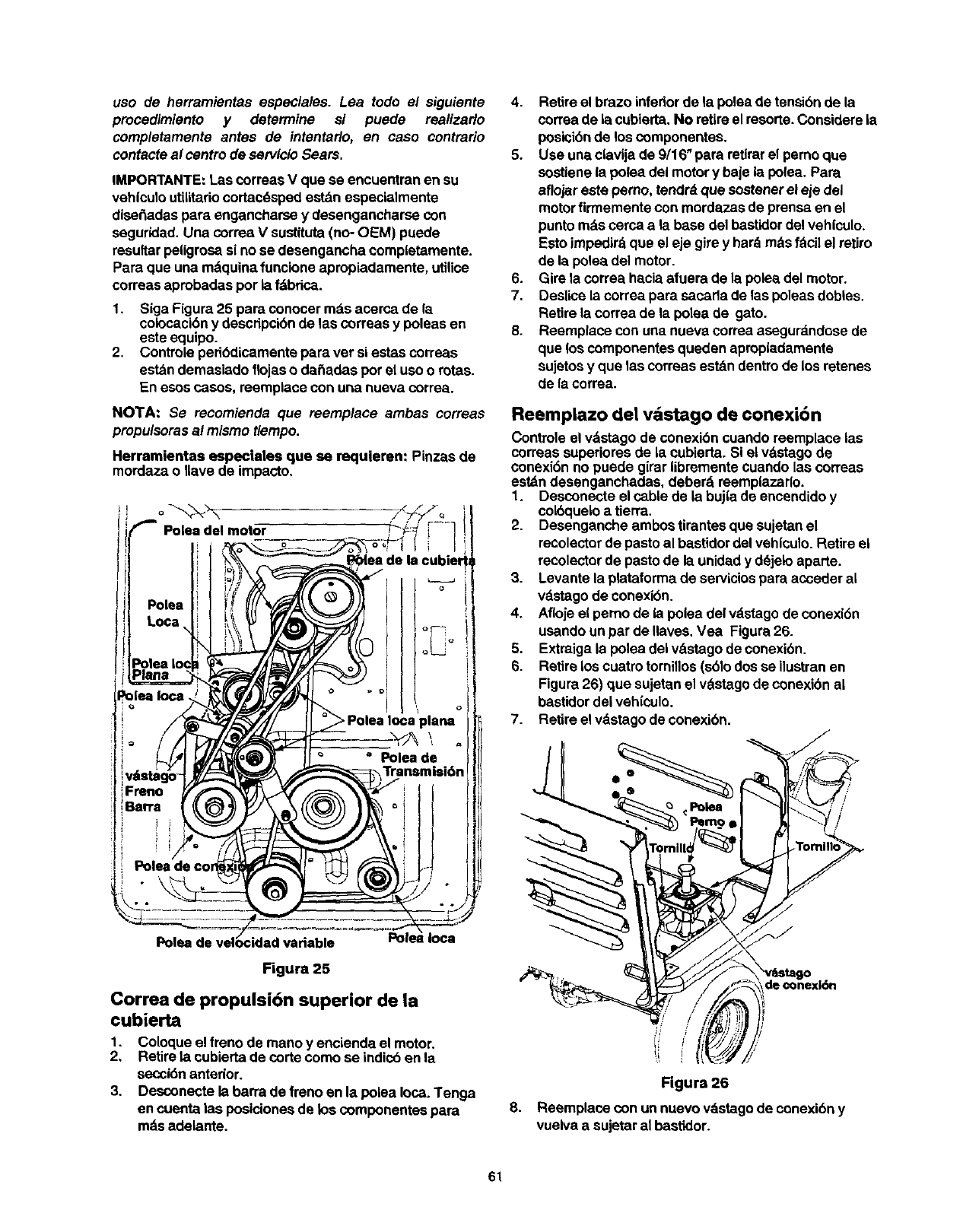

NOTE: Proper removal of the belt requires the removal

of several other components by means of special tools.

Read through the following procedure and determine if

you can successfully complete it prior to attempting;

otherwise contact a Sears service center.

IMPORTANT:The V-belts, used on this vehicle, are

specially designed to engage and disengage safely. A

substitute (non-OEM) V-belt can be dangerous by not

disengagingcompletely.Foraproperworkingmachine,

usebeltsavailablefromSears.

2. Follow Figure 25 for routing of belts and pulleys.

Periodically check to see if these belts are too loose

or damaged through wear and tear. If so, replace

with new belt.

NOTE: It is recommended that both drive belts be

replaced at the same time.

Special tools required: Vise grips or impact wrench.

_-- Engine Pulley

Idler

PulleyJ

FlatIdler X(

Spin

Brak _/f

Jack Pulley

"Transmissiol

Idlel

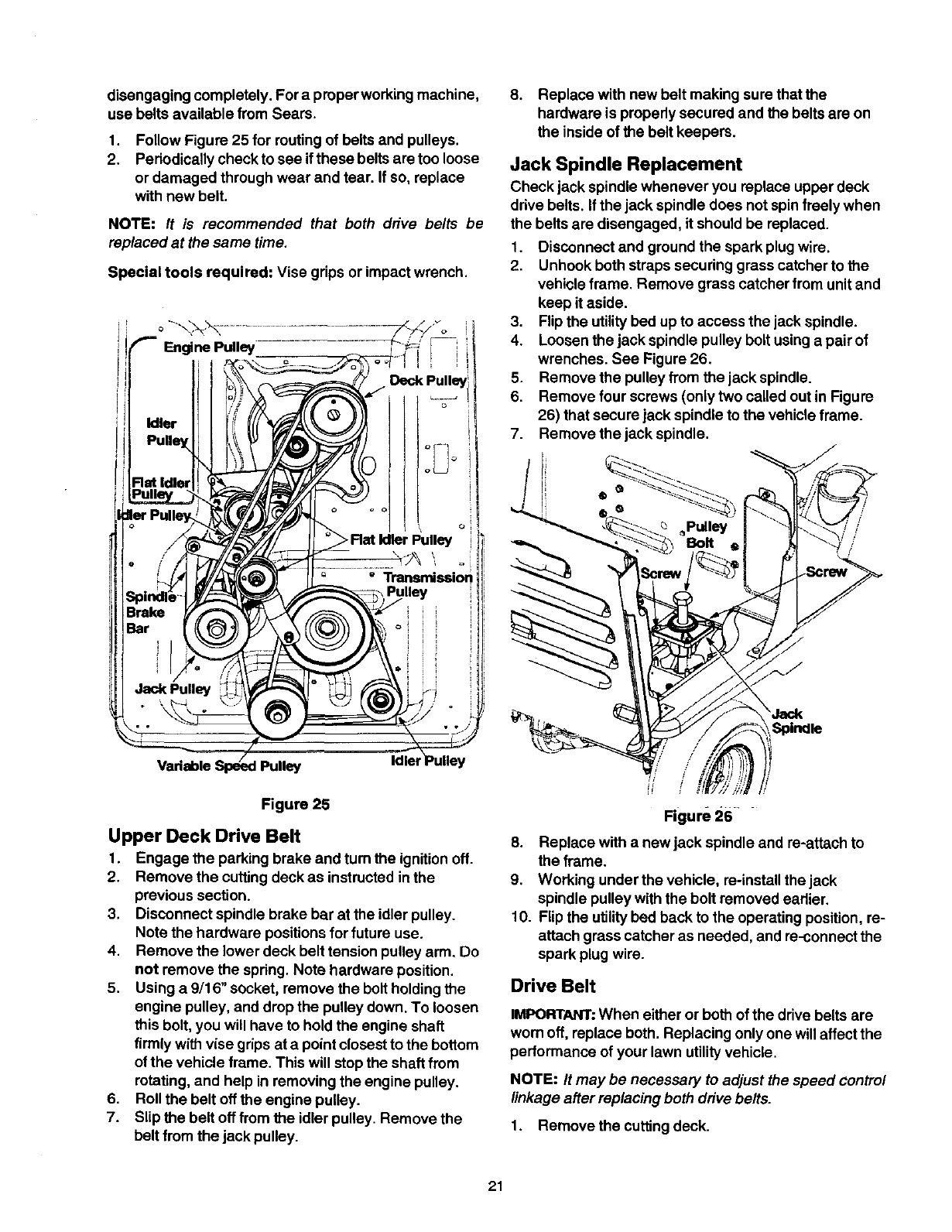

Figure 25

Upper Deck Drive Belt

I. Engage the parking brake and tum the ignition off.

2. Remove the cutting deck as instructed in the

previous section.

3. Disconnect spindle brake bar at the idler pulley.

Note the hardware positions for future use.

4. Remove the lower deck belt tension pulley arm. Do

not remove the spring. Note hardware position.

5. Using a 9/16" socket, remove the bolt holding the

engine pulley, and drop the pulley down. To loosen

this bolt, you will have to hold the engine shaft

firmly withvise grips at a point closest to the bottom

of the vehicle frame. This will stopthe shaft from

rotating, and help in removing the engine pulley.

6. Roll the belt off the engine pulley.

7. Slip the belt off from the idler pulley. Remove the

belt from the jack pulley.

8. Replace with new belt making sure that the

hardware is propedy secured and the belts are on

the inside of the belt keepers.

Jack Spindle Replacement

Check jack spindle whenever you replace upper deck

drive belts. If the jack spindle does not spin freely when

the belts are disengaged, it should be replaced.

1. Disconnect and ground the spark plugwire.

2. Unhook both straps securing grass catcher to the

vehicle frame. Remove grass catcher from unit and

keep it aside.

3. Flip the utilitybed up to access the jack spindle.

4. Loosen the jack spindle pulley bolt using a pair of

wrenches. See Figure 26.

5. Remove the pulley from the jack spindle.

6. Remove four screws (only two called out in Figure

26) that secure jack spindle to the vehicle frame.

7. Remove the jack spindle.

_Pulley

Bolt

Spindle

Figure 26 ....

8. Replace with a new jack spindle and re-attach to

the frame.

9. Working under the vehicle, re-install the jack

spindle pulley with the bolt removed earlier.

10. Flip the utilitybed back to the operating position, re-

attach grass catcher as needed, and re-connect the

spark plug wire.

Drive Belt

IMPORTANT:When either or both of the drive belts are

worn off, replace both. Replacing only one willaffect the

performance of your lawn utilityvehicle.

NOTE: It may be necessary to adjust the speed control

linkage after replacing both drive belts.

1. Remove the cutting deck.

2. Remove the upper drive belt first by working from

the back of the unit. Roll the belt off the idler pulley

first and then off the transmission pulley. Next roll it

off the variable speed pulley.

3. Working from the side of the unit, pullthe lower

drive belt tension pulley to the rightand rollthe

lower drive belt off this pulley.

4. Using a 9/16 socket, remove the bolt holding the

engine pulley, and drop the pulley down. To loosen

this bolt, you will have to hold the engine shaft

firmly with vise grips at a pointclosest to the bottom

, of the vehicle frame. This will stop the shaft from

rotating,and will facilitate in removing the engine

pulley.

5. Remove the belt from the two idler pulleys.

6. Remove the belt from the variable speed pulley and

the transmission pulley.

7. Replace upper deck drive belts following earlier

instructions.

8. Replace the drive belt. When re-installing the belt,

make sure belts are on the inside of the three belt

keepers. See Figure 27.

NOTE: While re-attaching the lower deck belt tension

pulley ann, make sure the spring does not fall off. To

check that the spring is attached correctly, pivot the

utilitybed up and you should see one end of the spring

hooked to the larger of the two holes on the bed.

Belt

Keeper

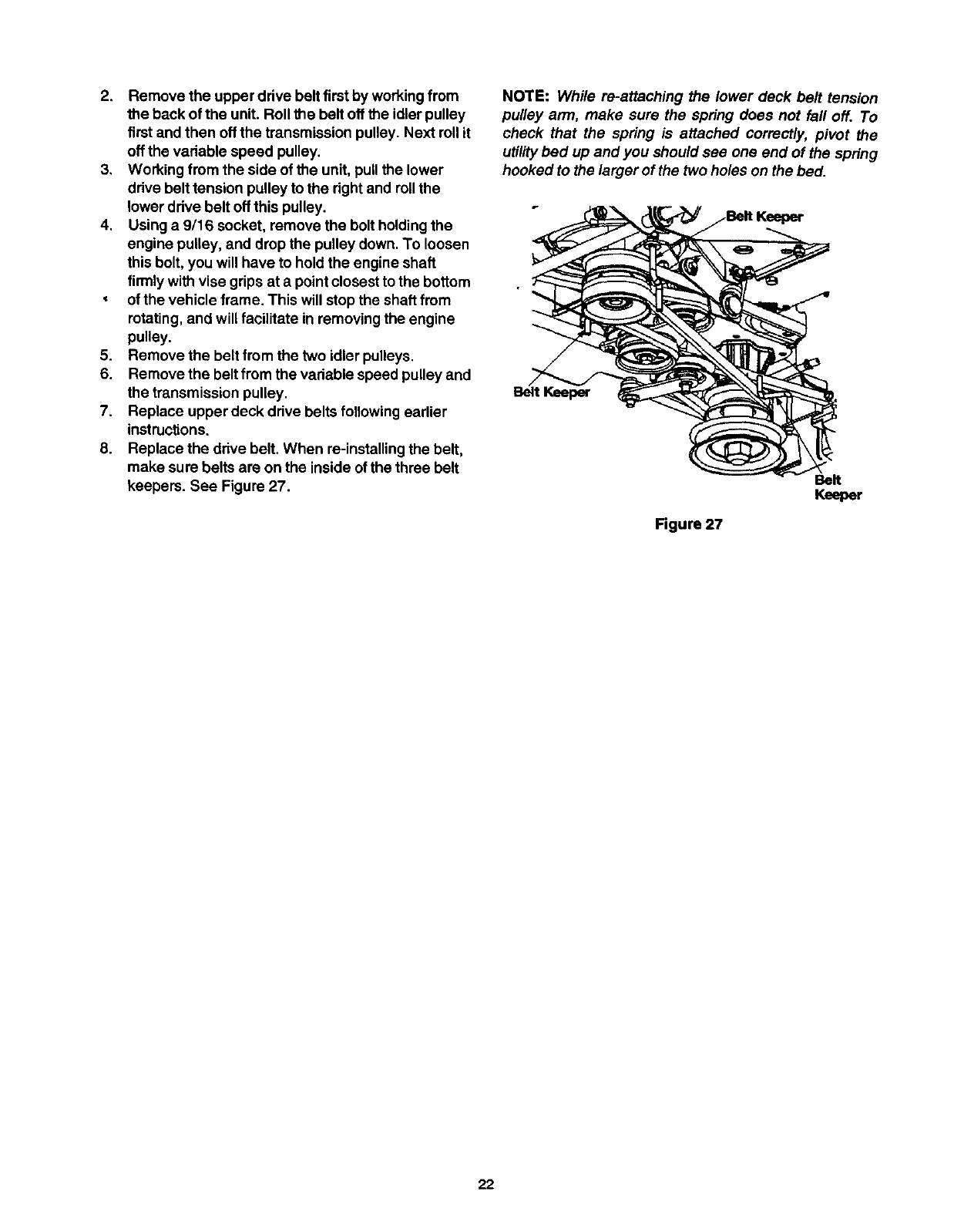

Figure 27

If the lawn utilityvehicle is to be inoperative for a period

longer than 30 days, follow the steps below for storage.

Preparing for Storage

Battery

1. Fully charge the battery with a 6 amp battery

charger. NEVER store battery without a full charge.

NOTE: ff a charger with 6amp output is not available, a

lower output charger may be used for a longer period of

time. Do not charge the battery at a rate higher than 6

amps as it can damage the battery and reduce its life.

2. When storing unit for extended periods, disconnect

battery cables and remove the battery from the unit.

3. Keep the terminals and the top of the battery clean

and free from corrosion. Clean the battery with

baking soda or a commercial battery cleaner.

IMPORTANT:Do not allow any cleaning solution to get

inside the battery.

Engine

1. To prevent gum from forming in fuel system or on

carburetor parts during storage, follow the

apprepriate step from those listed below:

a. If fuel tank contains oxygenated or

reformulated gasoline (gasoline blended with

alcohol or ether), run engine untilthe gas

tank is dry.

b. If fuel tank contains gasoline only, run engine

until the gas tank is dry.

c. If a gasoline additive is being added to the

gas, run engine for several minutes, after

adding, to circulate the additive through the

carburetor. Refer to page 11 for details on

additives.

2. While the engine is stillwarm, change oil. Refer to

instructions on page 15.

3. Remove spark plug and pour about 0.5oz. or 15mL

of engine oil into cylinder. Replace spark plug and

crank engine slowly to distribute the oil.

4. Remove any debris or grass clippings from the

surface of the engine.

Equipment

1. Clean entire unit thoroughly.

2: Lubricate all pivot points, Wipe the entire machine

with an oiled rag to protect the surfaces.

Storing the Equipment

1. Store unit in a clean, dry area. Do not store next to

corrosive materials, such as fertilizer.

2. When storing any type of power equipment in an

unventilated or metal storage shed, rustproofthe

equipment. Using a lightoil or silicone, coat the

equipment, especially any chains, springs,

beadngs and cables.

After Storage

The battery loses some of its charge each day when the

unit is not used. Recharge battery before returning to

service or every two months, whichever occurs first.

NOTE: If acharger is not available but the battery will

start the lawn utilib/ vehicle, the battery will be charged

by mowing for a minimum of one hour.

Trouble PossibleCause RemedialAction

Enginefailstostart 1. Blade control lever engaged.

2. Parking brake not engaged.

3. Spark plug wire(s) disconnected.

4. Choke not activated

5. Fuel tank empty, or stale fuel.

6. Blocked fuel line.

7. Faulty spark plug.

1. Disengage blade control lever

2. Engage parking brake.

3. Connect wire(s) to spark plug.

4. Pull out the CHOKE control

5. Fill tank with clean, fresh gasoline.

6. Clean fuel line or replace fuel filter

7. Clean, adjust gap or replace spark plug.

Engine runs erratic 1. Unit running with CHOKE applied. 1. Push CHOKE controlin.

2. Spark plugwire loose. 2. Connect and tighten spark plug wire.

3. Blocked fuel line or stale fuel. 3. Clean fuel line; fill tank with fresh gasoline.

4. Vent in gas cap plugged. 4. Clear vent or replace cap ifdamaged.

5. Water or dirt in fuel system. 5. Drain fuel tank. Refill withfresh gasoline.

Engine overheats 1. Engine oil level low. 1. Fill crankcase with correct oil.

2. Air flow restricted. 2. Clean grass clippings and debris from

around the engine's cooling fins and

blower housing.

Engine hesitates at 1. Spark plug gap too close. 1. Remove spark plugend reset the gap

high RPM to.030".

Idles poorly 1. Spark plug fouled, faulty or gap too wide. 1. Replace spark plug. Set plug gap to.030".

Excessive vibration 1. Cutting blade loose or unbalanced, i 1. Tighten blade and spindle. Balance blade.

2. Damaged or bent cutting blade. 2. Replace blade.

Mower will not mulch 1. Wet grass. 1. Wait untilgrass is dry to cut.

grass 2. Excessively high grass. 2. Mow once at a high cutting height, then

mow again at desired height or make a

narrower cutting swath.

3. Dull blade. 3. Sharpen or replace blade.

Uneven cut 1. Deck not balanced properly. 1. Level the deck side to side.

2. Dull blade. 2. Sharpen or replace blade.

3. Uneven til'e pressure. 3. Check tire pressure in all four tires.

NOTE: Suggestions listed hero are only for minor repairs, ff the problem is not resolved, or for any

problems not mentioned here, please contact Sears service by calling 1-800-4-MY-HOME®.

Parts List for Craftsman Lawn Utility Vehicle Model 247.270250

For \33 15

only

For reference

45 59

For

reference

only* \

NOTE: For painted

parts, please refer

to the list of color

codes below. Please

add the applicable

color code, wher-

ever needed, to the

part numbar to order

a replacement part.

For instance, if a

part, numbered 700-

xxxx, is painted polo

green, the part num-

ber to order would

be 700-xxxx-0689.

Polo Green: 0689

Powder Black: 0637

Oyster Gray: 0662

Choke mounts

to seat plate

103

'_ 41

104

• For cladty of viewing, these parts have been referred to more than once in this illustration.

Parts List for Craftsman Lawn Utility Vehicle Model 247.270250

Key No. Part No.

1. 731-1687

2. 731-t459A

3. 647-0055

4. 683-0432

5. 683-0433

6. 683-0592

7. 710-0191

8, 710-0599

9, 710-0604A

10. 710-0859

11, 710-1017

12. 710-1681

13. 710-3013

14. 711-0242

15. 711-0396

16. 711-1155

17. 711-1531

18. 712-0296

19. 712-0380

20. 712-0431

21. 712-0692

22. 712-0714

23. 712-3007

24. 712-3017

25. 714-0104

26. 714-0145

27. 714-0149B

28. 714-0470

29. 720-0232

30. 720-0269

31. 726-0272

32. 732-0445

33. 732-0594A

34, 732-1167

35. 732-3091

36. 735-0283

37. 735-3049

38. 736.0146

39. 736-0160

40. 736-0169

41, 736-0187

42. 736-0267

43. 736-0270

44. 736-0314

45. 736-0701

46, 736-0734

47. 738-0183

48. 738-0347

49. 738,-0826

50. 741-0495

51. 746-1089

52. 746-1127

•Not shownin illustration

Description

Steedng Wheel

Steering Wheel Cap

Shift Pivot Assembly

Ddve Pedal Assembly

Brake Pedal Assembly

Idler Brake Assembly

Hex Bolt 3/8-24 x 1.25"

]-r Screw 1/4-20 x 0.5"

TT Screw 5/16-18 x 0.625"

Hex Bolt 3/8-16 x 2.5"

AB Screw 1/4-14 x 0.625"

Hex Bolt

Hex Bolt 1/4-20 x 0.50"

Spacer

Ferrule

Shaft

Jam Nut 3/8-24

Flange Lock Nut 1/4-28

Flange Lock Nut 3/8-16

Nylon Lock Nut

Flange Lock Nut 5/16-18

Jam Nut 5/16-18

Hex Nut 3/8-16

Cotter Pin

Click Pin

Hairpin Clip

Cotter Pin

Shift Knob

Clutch Grip

Clamp

Extension Spring

Compression Spring

Compression Spdng

Drive Pad

Brake Pad

Lock Washer

Flat Washer.53 x .93 x .050

Lock Washer 3/8

Flat Washer

Bell Washer

Thrust Washer

Flat Washer

Shoulder Screw ,50 x ,21 : 3/8-16

Shoulder Spacer

Shoulder Screw 1/4-28 x .375

Flange Bearing

Choke Control

Deck Cable

Key No. Part No.

53. 746-1129

54. 747-1228A

55. 747-1240

56. 747-1249

57, 747-1254

58. 747-1255

59. 747-04024

60, 747-1262

61. 783-1142

62. 783-1253

63. 783-1287

64. 783-1293

65. 783-1307

66. 650-0007

67. 683-0033A

68. 683-0178A

69. 683-0179A

70. 710-0459A

71, 710-0643

72. 710-0689

73. 710-0837

74, 710-0958

76. 712-0116

77. 712-0206

78. 712-0241

79. 712-0324

80. 712-0411

81. 712-0692

84. 723-0156

85. 731-0559B

86. 736-0105

89. 736-0196

90. 736-0242

91. 736-0272

92. 736-032O

93. 736-3078

94. 738-0541

95. 738-3089A

96. 741-0225

97. 741-0356

98. 747-0955

99, 748-0290

100, 750-O532

101, 783-1302

102. 783-1129

103. 634-0169A

634-0170A

734-0255

741-0487A

741-0706

104. 714-0115

Oescription

Brake Cable

Shift Rod

Variable Control Rod

Control Rod

Shift Rod

PTO Lever

Brake Lock -Out Red

Belt Keeper Rod

Shift Switch Bracket

IShift Index Bracket

Brake Mounting Bracket

Cont. Bracket: PTO

Link Bracket

Steering Tube Assembly

Steering Support Bracket Assembly

Front Axle RH

Front Axle LH

Hex Bolt 3/8-24 x 1.5"

Hex Bolt 5/16-18 x 1,0"

Hex Bolt 1/2-13 x 0.75"

A.BScrew #10-16 x 0,625"

Hex Bolt 1/4-20 x 1.25"

Jam Lock Nut 3/8-24

Hex Nut 1/2-13

Hex Nut 3/8-24

Hex Lock Nut 1/4-20

Hex Lock Nut 5/16-24

Hex Lock Nut

Bail Joint 3/8-24

Steering Bellow

Bell Washer

Flat Washer.628 x 1.56 x .036

Bell Washer ,340 x ,872 x .060

Flat Washer .510 x 1.0 x .060

Flat Washer 3/8 x 1.37

Flat Washer ,344 x 1.0 x .063

Spacer

Steering Adapter

Hex Flange Bearing

Beadng: Steering Column

iTie Rod

Pinion Gear

Spacer

Steering Gear

3over: Steering Column

Complete Wheel Assembly: Front

Rim Assembly*

Valve*

FI. Bearing*

Cotter Pin

Parts List for Craftsman Lawn Utility Vehicle Model 247.270250

For reference only

IMPORTANT: For a proper working

machine, use Factory Approved Parts.

V-BELTS are specially designed to engage

and disengage safely. A substitute (non

OEM) V-Belt can be dangerous by not

disengaging completely.

NOTE: For painted parts, please refer to

the listof color codes below. Please add the

applicable color code, wherever needed, to

the part number to order a replacement

part. For instance, if a part, numbered 700-

xxxx, is painted polo green, the part number

to order would be 700-xxxx-0689.

Polo Green: 0689

Powder Black: 0637

Oyster Gray: 0662

Parts List for Craftsman Lawn Utility Vehicle Model 247.270250

Key No.

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

21.

22.

23.

24.

Pert No,

618-04007

619-0011

683-0446

683-0447

710-0191

710-0459A

710-0521

710-0539

710-0650

710-0902

710-1039

710-1812

712-0241

712-0296

712-0695

712-3004A

712-3017

712-3035

714-0133

717-0884

732-0308

732-0418

732-0814

736-0101

Description Key No. Part No.

Transmission Assembly* 25. 736-0169

Spindle Housing 26. 736-0219

Idler Bracket Assembly 27. 736-0247

Idler Bracket Assembly 28, 736-0427

Hex Bolt 3/8-24 x 1,25" 29, 736-3052

Hex Bolt 3/8-24 x 1.50" 30. 738-0155

Hex Bolt 3/8-16 x 3,0" 31. 738-0347

Hex Bolt 3/8-24 x 1,75" 32. 738-0968

TT Screw 5/16-18 x 0.875" 33. 741-0405

Hex Screw 3/8-24 x 3,75" 34. 741-0919

Hex Screw 3/8-24 x 1.0" 35. 750-0705

Hex Screw M20 x 2.5:180 36, 750-0952

Hex Nut 3/8-24 37. 754-0453

lam Lock Nut 3/8-24 38. 754-0493

Hex Flange Nut M20 x 2.5 39. 754-0494

Flange Lock Nut 5/16-18 40. 756-0650

Hex Nut 3/8-16 41. 756-0981A

Jam Nut 9/16-18 42. 756-1195

Key 43. 756-1200

Variable Speed Pulley Assembly 44. 756-1207

Extension Spring 45. 783-0528

Extension Spring 46. 783-1292

Extension Spring 47. 783-1341

Flat Washer .406 x 1.0 x ,030

Description

Lock Washer 3/8

Bell Washer .39 x 1.13 x .062

Flat Washer 3/8 x 1.25"

Bell Washer .567 x 1.128 x .06

Flat Washer .406 x 1.0 x. 105

Shoulder Screw

Shoulder Spacer

Thrust Bearing

Ball Bearing

Sleeve Spacer

Spacer

Belt: V Type

Belt:V Type

Transmission Pulley

Flat idler Pulley

Jack Pulley: Double

Engine Pulley: Double

Idler Pulley

Idler Bracket: Variable Speed

Cable Bracket

Bracket: Lock: Pedal

* For full break-down of the transmission assembly, see page 34.

Key No. Part No.

1, 634-0212

634-0211

734-0255

734-0298

2, 736-0242

3. 710-0627

Description

Rear Wheel Assembly Complete: 13 x 5 x 6

Rim Assembly

Valve

Flange Bearing

Bell Washer .340 x ,872 x ,060

Hex Bolt 5116-24 x .750

Parts List for Craftsman Lawn Utility Vehicle Model 247.270250

Iii

llq

111

III

IL_

NOTE: For painted

parts, please refer to

the list of color codes

below. Please add

the applicable color

code, wherever

needed, to the part

number to order a

replacement part. For

instance, if a part,

numbered 700-xxxx,

is painted polo green,

the part number to

order would be 700-

xxxx-0689.

Polo Green: 0689

Powder Black: 0637

Oyster Gray: 0662

For reference only_

Parts List for Craftsman Lawn Utility Vehicle Model 247.270250

Key No. Pert No.

1. 757-04000

2. 683-0575

3. 683-0576

4. 710-0604A

5. 710-1250

6. 710-1681

7. 710-1690

8. 710-1703

9. 712-0431

10. 712-0689

11. 712-0692

12. 712-3004A

13, 726-3046

14. 732-0735

15. 732-0750A

16. 732-0996

17. 732-0997

18. 736-0105

19. 736-0289

20. 736-0648

21. 736-0743

22. 738-1014

23. 749-1264

24. 783-04005

25. 783-0733

26. 783-0931

27. 783-1118A

28. 17962

29. 683-0142

30. 683-0581

31. ;683-0591

32. 583-0593

33. 710-0224

34. 710-0599

35. 710-0946

36. 710-1681

37. 710-1708

* Ifequipped

Description

_eat

Support Bracket Assembly LH

Support Bracket Assembly RH

TT Screw 5/16-18 x 0.625"

Carriage Boll 5/16 x 1.5"

Hex Bolt M8-1.25: 20

Special Screw M6-1:16

Hex Bolt M8-1,25: 45

Flange Lock Nut 3/8-16

Hex Nut M6-1

Hex Lock Nut M8-1.25

Flange Lock Nut 5/16-18

Ratchet Clip

Compression Spdng

Actuator Spring

Compression Spdng

Compression Spring

Bell Washer .375 x .870 x .063

Shoulder Bushing

Lock Washer

Flat Washer 8.4 x 35

Shoulder Screw

Support Tube: Seat

Seat Bracket

Spacer

Bag Switch Bracket

Seat Support Bracket

Switch Plate

Pivot Bar Assembly

Support Bracket Assembly RH

Bracket Assembly: Steedng Columr

Pivot Support Bracket: Front

Ab Screw #10-16 x 0.5"

TT Screw 1/4-20 x 0.5"

Machine Screw *

Hex Screw M8-1.25:20

Special Screw

Key No.

38,

39.

40.

42.

43.

44.

45.

46.

47.

48.

49.

50.

51.

52.

53.

55.

56.

57.

58.

59.

60.

61.

62.

63.

64.

65.

66.

67.

68,

69.

70.

71.

72.

73.

74.

75.

76.

Part No.

710-1752

711-1165

'12-0185

712-0640

712-0692

712-0714

714-0470

723-0491

723-0604

728-0285

731-04013

731-2360

736-0187

736-0700

736-0765

750-1293

783-04004

783-1081A

783-1097

783-1101

783-1148

783-1260

783-1292

710-O654A

783-1294

710-1683

'11-1065

712-0692

712-3010

722-0153

736-0119

736-0701

747-1292

750-0539

783-1120

725-1698

710-0870

Description

Special Screw

Clevis Pin

Speed Nut 1/4-20 *

Hex Nut

Hex Lock Nut

Flange Lock Nut

Cotter Pin

Tray

Foot Pad

Rivet

Battery Cover*

Bag Tray

Flat Washer .64 x 1.24 x .06

Flat Washer 8.4 x 16

Lock Washer M4

Spacer

Bracket: Battery Support

Frame

Rear Bracket: Pivot Support

Support Bracket: Transmission

Chute Bracket

Stop Bracket: Pivot

Cable Bracket

TT Seres Screw 3/8-16 x 1.0

Bell Keeper Bracket

Hex Bolt M8-1.25: 30

Pin: Belt Guard

Lock Nut M8-1.25

Hex Nut 5/16-18

Engine Mount: Gromm.

Lock Washer 5/16

Flat Washer 8.4 x 24

Belt Keeper Rod

Spacer

Mounting Plate

Battery*

Self-Tapping Screw

Parts List for Craftsman Lawn Utility Vehicle Model 247.270250

For reference

only

NOTE: For painted parts, please refer to the list of color codes below. Please add the applicable color

code, wherever needed, to the part number to order a replacement part. For instance, if a part, num-

bered 700-xxxx, is painted polo green, the part number to order would be 700-xxxx-0689.

Polo Green: 0689

Powder Black: 0637

Oyster Gray: 0662

Parts List for Craftsman Lawn Utility Vehicle Model 247.270250

Key No. Part No.

1. 683-0441

2, _83..0442

3. _83-0448

4, 710-0641

5. 710-1681

6. 711-0832

7. 712-0431

8. 712-0692

9. 712-3027

10. 714-0104

11. 716-0106

12. 731-2509

13. 732-1020

14. 736-0314

15. 736.-0336

16. 736-0341B

17. 736-3010

18. 738-0281

19. 747-1247

20. 750-0566A

21. 783-1136

22. 783-1138

23, 783-1143

24. 619-0020

Description Key No. Part No.

Shift Assembly: Front Lift 25. 783-1082

Pivot Bracket Assembly 26. 710-0347

Bracket Assembly: Lift Handle 27. 710-0514

Hex Bolt 1/4-20 x 2.25 28, 710-0650

Hex Bolt M8-1,25: 20 30. 712-0417A

Ferrule 31. 712-3017

Flange Lock Nut 3/8-16 32. 726-0365

Hex Lock Nut M8-1.25 33. 731-2361A

Lock Nut 1/4-20 34. 731-2477

Hairpin Clip 35. 731-2505

E-Ring 36. 732-0814

Handle Grip 37. 736-0169

Torsion Spring 38, 736-0701

Thrust Washer .375 x .70 x .030 39, 738-0933

Flat Washer 5/8 x 1.0 x .030 40, 738-0968

Flange Washer ,633 x .883 41. 741-0919

Flat Washer ,407 x ,812 x .135 42. 742-0667

Shoulder Screw .625 x. 17:3/8-16 43. 742-0760

Lift Link 44. 750-1000

Spacer 45. 754-0495

Upper Lift Link Bracket 46. 756-0969

Lift Hanger Bracket 47. 756-0981A

Lift Indx. Bracket 48, 783-1122

Spindle Housing

Description

Deck

Hex Screw 3/8-16 x 1.75

Hex Bolt 3/8-16 x 1.0

"17"Screw 5/16-18 x 0,875

Flange Nut 5/8-18

Hex Nut 3/8-16

Speed Nut

Grass Catcher Chute

Side-Discharge Chute

Mulch Plug

;Extension Spring

Lock Washer

Flat Washer 8.4 x 24

Spindle Shaft

Shoulder Spacer

Ball Bearing

Blade: Bagging

Blade: 3-in-1

Spacer

Belt: V Type

Deck Pulley

Flat Idler Pulley

Idler Bracket: Deck

Craftsman Lawn Utility Vehicle Model 247.270250

Key No. Part NO.

1. 649-0126

2. 664-0107

3. 710-1194

4. 712-0161

5. 723-0383

6. 736-0400

7. 749-1260

8. 749-1262

9. 749-1269

Description

Tube Assembly: Front Frame

Grass Catcher Bag

Mach. Screw #10-24 x 1.0

Lock Nut #10-24

Retainer Strap

Flat Washer

Side Tube: Frame

Bag Handle

Support Tube

NOTE: For painted parts, please refer to the list of color codes below. Please add the applicable color code,

wherever needed, to the part number to order a replacement part. For instance, if a part, numbered 700-

xxxx, is painted polo green, the part number to order would be 700-xxxx-0689.

Polo Green: 0689

Powder Black: 0637

Oyster Gray: 0662

Parts List for Craftsman Lawn Utility Vehicle Model 247.270250

Key No.

10.

11.

12.

13.

Part No.

611-0011

618-0072B

610-0135

610-04009

661-0043

710-1325

717-0678

719-0313B

732-0863

737-0148

741-0862

761-0202

618-04007

Description

Shaft Assembly: Detent

Upper Housing Assembly

Drive Shaft Assembly: LH Brake

Axle Assembly

Brake Assembly: Yoke LH

TT Screw 1/4-20 x 1.625"

Break Pad

Lower Housing

Spring Detent

Grease

Ball: Detent: .250

Brake Disc

Transmission Assembly Complete:

Single Speed

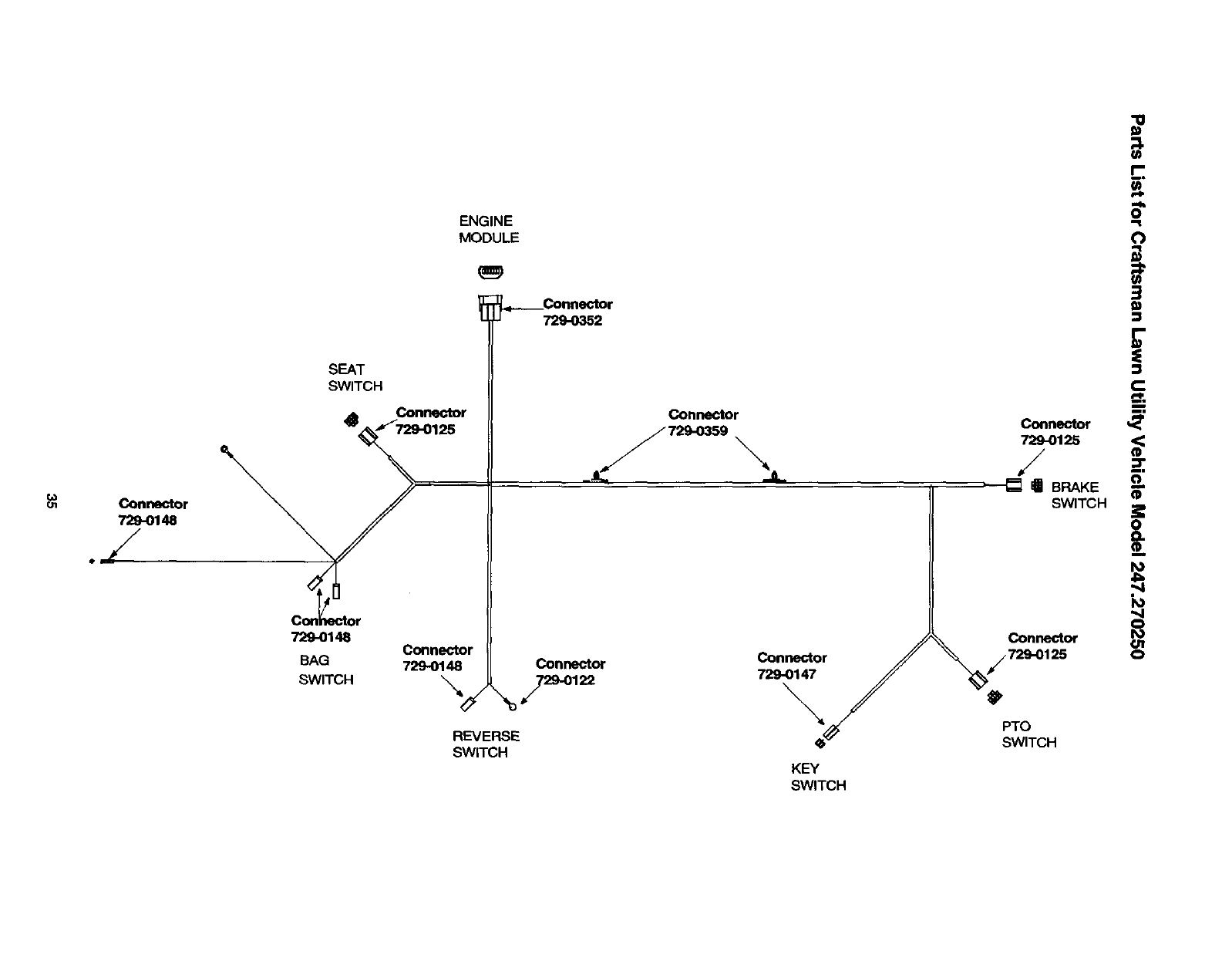

SEAT

SWITCH

7"_-0148

BAG

SWITCH

ENGINE 0

MODULE (1

u 729-0352 _

_Connector Connector _

125 7L_.._59 Connector

' - " _-_ a BRAKE

SWITCH _

C_n_r O

Connector

729-0148 Connector Connector 125 0

7290147

Connector

729-0148

REVERSE

SWITCH

PTO

SWITCH

KEY

SWITCH

Parts List for Craftsman Lawn Utility Vehicle Model 247.270250

Safety &Decorative Labels

777D06237

777006242

ON STEERING CAP

777122019

777S32028

(MODEL PLATE

ON RIGHT SIDE)

777S32029

777122016

777120887

777D06238

777120889

|777120890

777D06239

777122020 777D06240

777D06241

777S30018

Some of these symbols will be found

on the engine or in the manual or

labels on the lawn utility vehicle. Interpret

them as indicated here, and follow

the message,

Fire

Explosion

Toxic Fumes

Shock

Fuel

Moving Parts @

Stop I'-,I

Oil Choke

Hot Surface

Read Owner's ]_

_1_ Manua, Fuel Shutoff '_

Primer

Kickback

Parts List for Briggs & Stratton Engine 12607-0324 for Lawn Utility Vehicle Model 247.270250

684 9

238

1029_ _337_

1034

5o5@

914_

383

616

29 32,=q_

24_

1095 VALVE GASKET SET

883 (_ _1022

868_ 163_

307

718_

146

L 1019 KIT-LABEL J

15 _20_

Parts List for Briggs & Stratton Engine 12607-0324 for Lawn Utility Vehicle Model 247.270250

365%

445_

524

188_

190_

977 CARBURETOR GASKET SET

"3A°s ?

sl _ 163_ 633®

_13_

883_

613A_

J\_836A _

Parts List for Briggs & Stratton Engine 12607-0324 for Lawn Utility Vehicle Model 247.270250

121 CARBURETOR OVERHAUL KIT

6330 104_' 51_

127_ 276 _163

633A_

51A_ 134_ 1370

305_

309_ 5101742_

937_

784_ 651t

785_'_J_7" Aa

513_) oo

803_ 310_

553%502

I 1036 LABEL-EMISSION I

930A_

930_

332_

455@

1005_

Parts List for Briggs & Stratton Engine 12607-0324 for Lawn Utility Vehicle Model 247.270250

Key No.

32.A

51A

104

108

109

117

PaN No.

897639

399269

299619

499619

695276

B97230

495786

272481

691125

B91260

692232

691137

691680

691467

399781

591092

697637

222698

499627

692788

B92789

692790

499631

692785

$92786

692787

691866

499423

499424

691664

695759

499642

499641

691304

692194

691997

690977

694039

692668

692799

691221

691636

499681

691242

691182

499681

498978

Description Key No.

Cylinder Assembly 118

Kit: Bushing Seal 121

Oil Seal (Magneto Side) 125

Sump: Engine 127

Head: Cylinder 130

Gasket: Cylinder Head 133

Breather Assembly 134

Gasket: Breather 137

Screw ( Breather Assembly) 146

Tube: Breather 163

Gasket: Crankcase 187

Screw (Cylinder Head) 188

Plug: Oil Drain 190

Crankshaft 192

Oil Seal (Pto Side) 202

Screw (Engine Sump) 209

Flywheel 222

Flywheel Key 227

Piston Assembly (Standard) 238

Piston Assembly (.010" Oversized) 259

Piston Assembly (.020" Oversized) 276

Piston Assembly (.030" Oversized) 287

Ring Set (Standard) 300

Ring Set (.010" Oversized) 304

Ring Set (.020" Oversized) 305

Ring Set (.030" Oversized) 306

Piston Pin Lock 307

Piston Pin (Standard) 309

Connecting Rod 310

Screw: Connecting Rod 332

Screw: Connecting Rod 333

Exhaust Valve 334

Intake Valve 337

Spring: Intake Valve 356

Spring: Exhaust Valve 358

Retainer: Valve 363

Slinger-- Govemor/oil 365

Tappet: Valve 383

Camshaft 404

IGasket: Intake 443

Gasket: Intake 445

Screen: Rotating 455

Screw: Throttle Valve 474

Shaft: Throttle 505

Pin: Float Hinge 510

Valve: Choke 513

Shaft: Choke 523

Jet-Main (Standard) 524

IPart No.

1498975

592703

694203

594468

591203

_398187

398188

593981

590979

591894

691050

691147

590940

594543

591303

691290

592723

591467

691300

591189

271716

690940

594248

499676

691108

591232

590345

695550

892327

590662

802574

691061

692051

692151

694090

19069

691136

19374

690272

690255

697029

695161

695730

231082

494147

692358

499621

692296

Description

Jet-Main (High Altitude)

Kit: Carburetor Overhaul

Carburetor

Plug: Welch

Valve: Throttle

Float: Carburetor

Kit: Needle/seat

Gasket: Float Bowl

Key: Timing

Gasket: Air Cleaner

Fuel Line

Screw (Control Bracket)

Screw (Fuel Tank)

Ball: Rocker Arm

Link: Mechanincal Governor

Spring: Governor

Control Bracket

Lever: Governor Control

Cap: Valve

Bracket: Casing Clamp

Washer: Sealing

Screw (Dipstik Tube)

Muffler

Blower Housing

Screw (Blower Housing)

Shield: Cylinder

Screw: Cylinder Shield

Starter Motor

Bolt (Starter Motor)

Nut (Flywheel)

Armature: Magneto

Screw: Magneto Armature)

Spark Plug

Stop Wire

Gasket Set: Engine

Flywheel Puller

Screw (Carburetor)

Spark Plug Wrench

Washer (Governor Crank)

Screw (Air Cleaner Primer Base)

Filter: Air Cleaner Cartridge

Flywheel Cup

Alternator

Nut (Governor Control Lever)

Drive: Starter

Drive Clutch

Dipstick

Seal: O-Ring

Parts List for Briggs & Stratton Engine 12607-0324 for Lawn Utility Vehicle Model 247.270250

Key No, Part No.

525 495265

529 692937

534 690244

544 690786

545 492919

562 94852

584 692342

585 691879

601 95162

613 691140

613A 691108

616 690340

616 691306

619 691108

633 691321

633A 693867

635 66538

651 690345

670 692294

684 690345

692 690572

697 691127

718 690959

741 691830

742 93941

783 691918

783A 691269

784 692341

785 692352

801 690782

802 695267

803 695266

830 694544

Description Key No. Part No.

Dipstick Tube 832 691466

Grommet 836 607551

Screw (Air Cleaner Cover) 836A 691147

Armature: Starter 842 691031

Washer Set 847 692047

Bolt (Governor Control Lever) 851 493880

Cover: Breather Passage 868 692044

Gasket: Breather Passage 883 691893

Ho6e Clamp 886 696268

Screw (Exhaust Muffler) 914 691108

Screw (Exhaust Muffler) 930 691919

Retainer: Governor Shaft 930A 499679

Crank: Governor 937 691325

Screw (Cylinder Head Plate) 957 692046

Seal: Choke/throttle Shaft 966 690243

Seal: Choke/throttle Shaft 967 273356

Spark Plug Soot 968 692435

Screw (Starter Gear Cover) 972 499618

Spacer (Fuel Tank) 975 493640

IScrew (Breather Passage Cover) 976 694395

Spring: Detent 977 692704

Screw (Ddve Cap) 993 694088

Pin: Locating 1005 691346

Sear: Timing 1019 499691

Retainer: E-Ring 1022 691890

Gear: Pinion 19T 1023 499624

Gear: Pinion 12T 1026 ._92045

Cover: Starter Gear 1029 691230

Gasket: Starter Cover 1034 1691343

Cap: Drive 1036 _96767

End Cap 1059 692311

Starter Housing 1095 594091

Stud (Rocker Arm) 1119 691183

Description

Muffler Guard

Screw (Muffler Guard)

Seat: O-ring

Dipstick Tube Assembly

Spark Plug Terminal

Valve Seal

Exhaust Gasket

Gasket Kit: Cylinder Head/Plate

Screw (Rocker Cover)

Suard: Rewind

Guard: Rewind

Spline: Starter

Fuel Tank Cap

Base: Air Cleaner Primer

Filter: Pre-Cleaner

Air Cleaner Cover

Fuel Tank

Float Bowl

Primer

Gasket Set: Carburetor

Gasket: Cylinder Head Plate

Fan: Flywheel

Label Kit

Gasket: Rocker Cover

Rocker Cover

Push Rod

Rocker Arm

Guide: Push Rod

Emission Label

Screw/Washer Kit

Set: Valve Gasket

Screw (Alternator)

|ndice de materias Pdgina

Informacibn sobre la garantfa ................... 42

Prdcticas de funcionamiento seguras ...... 43

Determinacibn de la pendiente ................ 46

Monta}e..................................................... 47

Funcionamiento ........................................ 49

|ndice de materias Pdgina

Mantenimiento ........................................ 54

Servicio y ajustes ................................... 58

Almacenamiento prolongado.................. 62

Resoluci6n de problemas ....................... 63

Informacidn de la ayuda de cliente ......... 64

GARANT[A LIMITADA SOBRE EL VEH[CULO UTILITARIO CORTACI_SPED

Pot dos (2) afios a partir de la fecha de compra, sial equipo de monta e Craftsman se le da mantenimiento, lubricacibn y

afinacidn de acuerdo con las instmcciones en el manua del prop etario, Sears reparard o reemp azard libre de cargo

cualquier pieza que est6 defectuosa en material y mano de obra de acuerdo con la gufa de cobertura que se describe rods

abajo.

Sears proporcionard tambidn sin costo en la mano de obra aqueUas piezas en garantia por los dos afios cornpletos. Durante

los primeros 30 dfas a partir de la fecha de compra, no habrd cargos por dar servicio al producto en su domicillo para aquello

que est_ cubierlo en esta garantl'a. (Vea las excepciones rods abajo).

Para su conveniencia, el servicio de garantfa EN SU CASA estard disponible despu_Ys de los primeros 30 dfas de la fecha de

compra, pero se le hard un cargo por gastos de transporte. Este cargo no se realizard si el producto Craftsman se Ileva hasta

un osntro autorizado de Sears. Para conocer el centro autorizado Sears m_s carcano, por favor Ilame al 1-800-4-MY-

Home(r). Esta garantfa tiene validez dnicamente mientras el producto estd en los Estados Unidos.

EXCLUSION

Esta garantfa no cubre:

•Artfculos de duracidn limitada que sufren desgaste bajo condiclones normales de uso, incluyendo sin limitaciones las

cuchillas, bujfas de encendido, pudficadores de aire, correas y filtros de aceite.

Serviclo normal de mantenimiento, camblo de aceite oafinaclones.

• Reemplazo oreparacibn de neum_ticos debido a pinchaduras causadas por objetos externos, tales como clavos, espinas,

tocones o vidrio.

Reparaciones necesarias debido al abuso del operador, incluyendo pero sin limitarse a dafio causado pot cargar objetos

mds alld de la capacidad de carga del equipo o por objetos que hacen impacto que puedan doblar la estructura o el eje del

cig0efial o puedan sobreacelerar el motor.

Reparaciones necesarias debido anegligencia del operador, incluyendo pero sin limitarse a dafios el_ctricos y mecdnicos

causados por almacanamiento incorrecto, falla en la calidad o cantidad del aceite de motor utilizado, falla para mantener la

cubierta libre de desechos inflamables, o falla para mantener el equipo de acuerdo con las instrucciones contenidas en el

manual del propietario.

•Limpieza o reparaciones del (sistema de combustible del) motor causadas por combustible que se encontr6 que estaba

contaminado uoxidado (vencido). Por lo general, el combustible debe utilizarse dentro de los 30 dias posteriores a la fecha

de compra.

•Deterioro y desgaste normal de los acabados exteriores o reemplazo de etiquetas del producto.

Equipos utUizados para fines comerciales o de alquiler.

GARANT[A LIMITADA SOBRE EL ACUMULADOR ELt_CTRICO

Por noventa (90) dfas a partir de la fecha de compra, si cualquier acumulador el(_ctrico incluido con este equipo se

demuestra como defectuoso en material o mano de obra y las pruebas que realicemos determinan que el acumulador no

retiene la carga, Sears reemplazard el acumulador sin costo. Durante los primeros 30 dfas a partir de la fecha de compra, no

habrd cargos por dar servicio al acumulador en su domicilio. Para su conveniencia, el servicio de garant|a EN SU CASA

estard disponible despu_s de los primeros 30 dfas de la fecha de compra, pero se le hard un cargo por gastos de transporte.

Este cargo no se realizard si el producto Craftsman se Ileva hasta un osntro autorizado de Sears. Para conocer el centro

autorizado Sears mds cercano, por favor Ilame al 1-800-4-MY-Home(r). Esta garantla sobre el acumulador tiene vigencia

_nicamente mientras el producto estd en los Estados Unidos. Esta garantfa le otorga derechos legales especfficos y tambidn

usted puede tener otros derechos, los cuales varfan de un estado a otro.

Sears, Roebuck and Co.,Dept.817WA, Hoffman Estates, IL 60179

CabaUos de fuerza: .................... 6.75

Aceite para motor ........................ 22 oz. o 0.65 litros

Combustible ............................... regular sin p!omo

Buj{as de encendido: .................. N/P 692051

Motor:........................................... 12607-0324-E1

Key.............................................. N/P 725-0201

N0mem de Modelo 247.270250

Ndmero de Serie ......................................................

Fecha de compra....................................................

Guarde el ndmero de serie y la fecha de compra en un

lugar osguro para referenda futura.

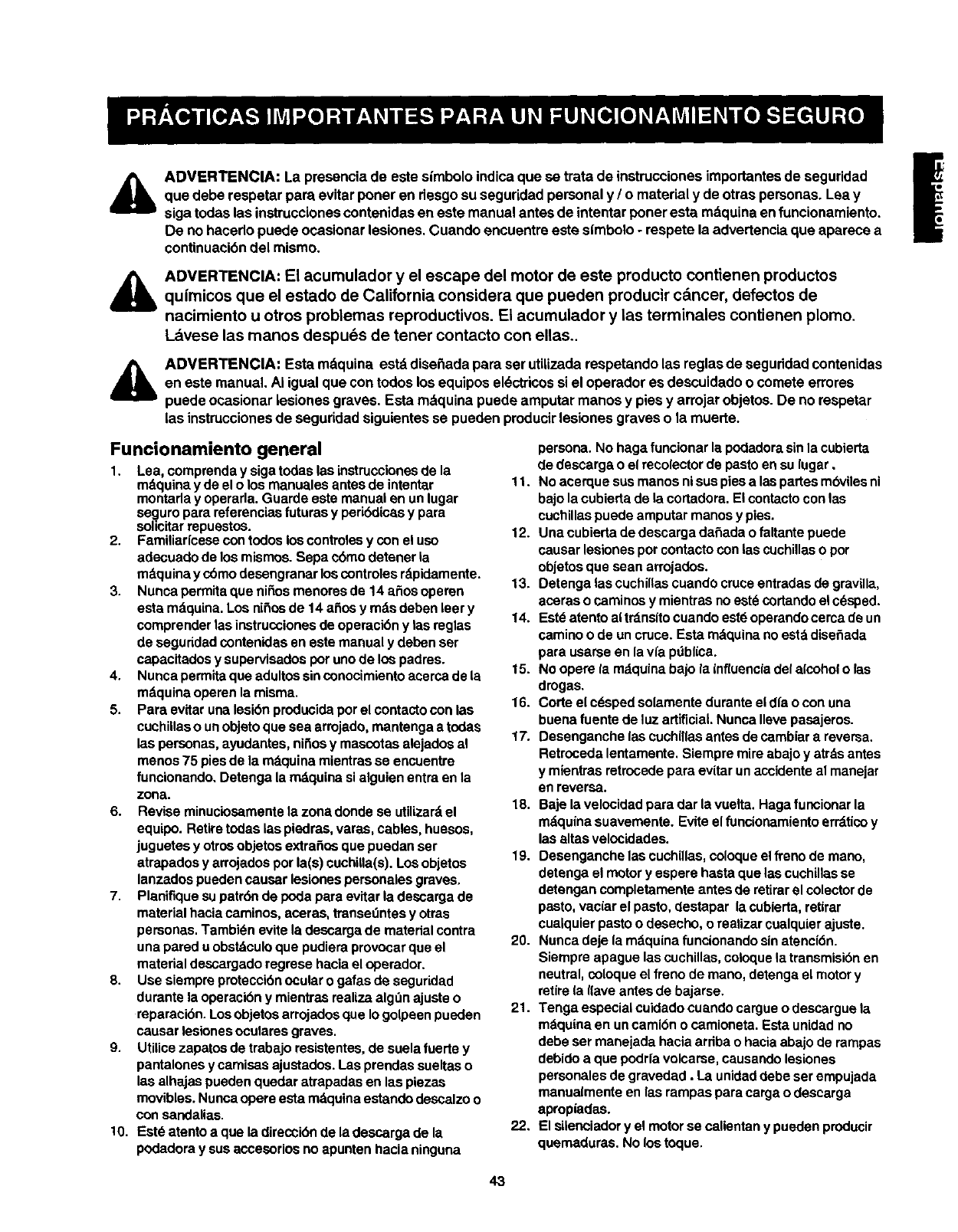

ADVERTENCIA: La presencia de este simbolo indica que se trata de instrucciones importantes de seguridad

que debe rospetar para evitar porter en desgo su seguridad personal y /o material y de otras personas. Lea y |

siga todas las instrucciones contenidas en este manual antes de intentar poner esta mdquina en funcionamiento.

De no haeerlo puede ocasionar lesiones. Cuando encuentre este simbolo - respete la advertencia que aparece a

continuaei6n del mismo.

ADVERTENClA: El acumulador y el escape del motor de este producto contienen productos

quimicos que el estado de California considera que pueden producir cdncer, defectos de

nacimiento u otros problemas reproductivos. El acumulador y las terminales contienen plomo.

Lavese las manos despu6s de tener contacto con elias..

ADVERTENCIA: Esta mdquina estd dise_ada para ser utilizadarespetando las reglasde seguddad contenidas

en este manual. AI igual que contodos losequipos el6ctricossi el operador es descuidadoo comete errores

puede ocasionar lesionesgraves. Esta mdquina puede amputar manos y piesy arrojar objetos. De no respetar

las instruccionesde seguridadsiguientes se pueden producirlesionesgraves o la muerte.

Funcionamiento general

1. Lea, comprenda y siga todas las instrucciones de la

mdquina y de el o los manuales antes de intentar

montarla y operada. Guarde este manual en un lugar

se._uro para referencias futuras y peri6dices y para

sohcitar repuestos.

2. Familiarfcese con tedos los controles y con el uso

adecuado de los mismos. Sepa c6mo detener la

mdquina y cbmo desengranar los controles rbpidamente.

3. Nunca permita que ni_os menores de 14 ahos operen

esta mdquina. Los ni_os de 14 a_os y mds deben leer y

comprender las instrucoiones de operaci6n y las reglas

de seguddad contenidas en este manual y deben ser

capacitados y supervisados per uno de los padres.

4. Nunca permita que adultos sin conocimiento acerca de la

mdquina operen la misma.

5. Para evitar una lesibn producida por el contacto con las

cuchillas o un objeto que sea arrojado, mantenga atedas

las personas, ayudantes, nii_osy mascotas alejados al

menos 75 pies de la m_.quina mientras se encuentre

funcionando. Detenga la mdquina si alguien entra en la

zona.

6. Revise minuciosamente la zona donde se utilizard el

equipe. Retire tedas las piedras, varas, cables, huesos,

juguetes y otros objetos extra_os que puedan ser

atrapados y arrojados por la(s) cuchilla(s). Los objetos

lanzados pueden causar lesiones personales graves.

7. Planifique su patr6n de poda para evitar la descarga de

material hacia caminos, aceras, transeOntes y otras

personas. Tambi_n evite la descarga de material contra

una pared uobstdculo que pudiera provocar que el

material descargado regrese hacia el operador.

8. Use siempre protecoi6n ocular o galas de segurided

durante la operacibn y mientras realiza alg,',n ajuste o

reparacibn. Los objetos arrojados que Io golpeen pueden

causar lesiones oculares graves.

9. Utilice zapatos de trabajo resistentes, de suela fuerte y

pantalones y camisas ajustedos. Las prendas sueltas o

las alhajas pueden quedar atrapadas en las piezas

movibles. Nunca opere esta m_quina estando descalzo o

con sandalias.

10. Est6 atento a que la direcci6n de la descarga de la

podedora y sus acoesories noapunten hacia ninguna

persona. No haga funcionar la podadora sin la cubierta

de descarga o el recolector de paste en su lugar.

11. No acerque sus manos nisus pies alas partes mbviles ni

bajo la cubierta de Lacortadora. El contacto con las

cuchillas puede amputar manos y pies.

12. Una cubierta de descarga dafiada o faltante puede

causar lesiones per contacto con las cuchillas o per

objetos que sean arrojados.

13. Detenga las cuchillas cuando cruce entradas de gravilla,

aceras o caminos y mientras no est6 cortando el c6sped.

14. Est_ atento al trdnsito cuando estd operando cerca de un

camino o de un cruce. Esta mdquina no estd disefiada

para usarse en la via pdblica.

15. No opere la mdquina bajo la inftuencia del a|cohol o las

drogas.

16. Corte el cdsped solamente durante el dfa o con una

buena fuente de luz artificial. Nunca ,eve pasajeros.

17. Oesenganche las cuchillas antes de cambiar a reversa.

Retroceda lentamente. Siempre mire abajo yatrds antes

y mientras retrocede para evitar un accidente al manejar

en reversa.

18. Baje lavelocidad para dar la vuelta. Haga funcionar la

mdquina suavemente. Evite el funcionamiento errdtico y

las altas velocidades.

19. Desenganche las cuchUlas, coloque el freno de mano,

detenga el motor y espere hasta que las cuchinas se

detengan completamente antes de reUrarel colector de

pasto, vaciar el pasto, destapar la cubierta, retirar

cualquier pasto o desecho, o realizar cualquier ajuste.

20. Nunca deje la mdquina funcionando sin atenci6n.

Siempre apague las cuchUlas, coloque la transmisi6n en

neutral, colOClueel freno de mane, detenga el motor y

retire {a I{ave antes de bajarse.

21. Tenga especial cuidado cuando cargue o descargue la

mdquina en un cami6n o camioneta. Esta unidad no

debe ser manejada hacia ardba o hacia abaio de rampas

debido a que pedrfa volcarse, causando lesiones

personales de gravedad. La unidad debe ser empujada

manuaimente en las rampas para carga o descarga

apropiadas.

22. El sUenciador y el motor se calientan y pueden preducir

quereaduras. No los toque.

23. Compruebe los espaclo_ libres con cuidado antes de

manejar bajo las ramas de los drboles, cableado, las

aperturas de puertas, etc. cuando el operador pueda set

golpeado o sacado de la unidad, Io que resultada en

lesiones personales de gravedad.

24. Desenganche todos los embragues de los accesorios,

presione completamente el pedal de freno y cambie a

neutral antes de intentar arrancar el motor.

25. Su mdquinaestddiseSadaparacortarc_sped

residencial normal de un alto no mayor a 10". No intenter

podar cdsped muy crecido, pasto seco (forraje) o piias de

hojas secas. El pasto seco o las hojas pueden hacer

contacto con el escape del motor y/o acumularse en la

cubierta de la podadora, representando un riesgo de

incendio.

26. Use soiamente accescrios y acoplamientos aprobadas

para esta mdquina por el fabricante. Lea, entienda y siga

todas ias instrucclones proporcionadas con el accesorlo

o acoplamiento.

27. Las estadfsticas indican que losoperadores de 60 a_os

orods, se yen involucrados en un alto porcentaje de

accidentes reiacionados con tractores. Estos operadores

deben evaluar su capacidad para operar el tractor en

forma lo suflcientemente segura para protegerse a sf

mismos y a los demds de lesiones.

28. Si se presentan situaciones que no estdn previstas en

este manual sea cuidacloso y use el sentido com0n.

Contacte al centro de servicio Sears pars obtener ayuda.

Operaci6n en pendientes

1. Las pendientessonunode los princtpalesfactores

reiacionadosconla pdrdidade controly losaccidentes

porvolcadurasquepuedencausarlesionesgraveso ia

muerte.Todaslas pendientesrequiereccuidado

adicional.Si no puededar marchaatrdsen ia pendiente

o nosesientecbmodo,no ia pode.

2. Porrazonesde seguridad,utiliceel calibradorde

pendientequese incluyecomopartede astemanual

paramediria pendienteantes deoperarestaunidaden

undreaconpendienteso colinas.Si la pendientees

mayora 15 gradoscomose muestraen el calibradorde

pendiente,no hagafunclonarestaunidadallf.

Haga Io sigulente:

1, Mudvase haciaarriba y haciaabajo en las

pendientes,no laa cruce. Tenga precauci6n extrema

cuando cambie de direcci6n en una pendiente,

2. Estd atento aagujeros, surcos,baches, piedrasy

otrosobjetosocultos. Un terreno irregularpuede

volcar ia mdquina. El c6sped muy crecido puede

esconderobstdculos.

3. Vaya siernpre a baja velocidad. Elija una velecidadlo

suficientementebaja para que no tenga qua

detenerse o hacercambios mientras estd en la

pendiente. Losneum_ticos pueden perdersu traccibn

en las pendientes aunque losfrenos funcionen

adecuadamente. Siempre mantenga la mdquinacon

la velocidad seleccionada cuandobaje las pendientes

para aprovechar ia acci<_ndel frenado con motor.

4. Siga las recomendacionesdel fabdcante sobre los

pesos o contrapesos de las ruedae para mejorarla

estabilidadde ia mdquina. Tenga especial cuidado

conel recoiactorde pesto u otrosacoplamientos.

Estos pueden hacer variar la estabilidadde la

mdquina.

5. Realice todo movimientoen las pendientesen forma

lentay gradual. No cambie repentinamentela

velocidad o la direccidn.Un cambio rdpidoo frenado

pueden causarque el frente de la mdquinase levante

y se vuelque hacia atrds, ocasionandograves

lesiones.

6. Evite arrancar o detenerse en una pendiente.Si los

neumdticospierden traccibn,desanganchelas

cuchillasy procedaa bajar lentamente ia pendiente.

No:

1. No vire en unapendiente a menosquesea necesado.

En ese caso, vire lenta y gradualmentecuesta abajo,

si es posible.

2. No code el cdspedcerca de zanjas, canaleso

terraplenes.La podadora podrl'avolcarsesiuna rueda

estd sobre el bordede un risco,zanja o si unbordese

derrumba.

3. No intente mantener la estabilidadde la mdquina

poniendosu pieen el suelo.

4. No utiliceel recolectorde pasto en las peadientes.

5. No corteel pastoque est_ mojado.La reducck_nde la

tracci<_npodrfacauear underrape.

6. Nocambie a neutral nidesciendacuesta abajo. El

exceso de velocidad podrfacausarque el operdor

pierda el controlde la mdquinay provocarIosiones

severas o la muerte.

7. No arrastre cargas pesadas detrds de los

acoplamientos(carro pars basura cargado, rodillo

para podar, etc.) en pendientesmayoresa 5 grados.

Cuando vaya cuesta abajo, el pesoadicional

empujard,al tractory poddacausade qua pierdael

control.(per ejemplo, el tractor se puede acelerar, se

reduce la capacidad de frenado y la maniobrabilidad,

losacoplamientosse encajan y provacanque el

tractor se vuelque).

Ni os

1. Pueden ocurriraccidentestrdgicossi el operadorno

estd alerta ante la presenciade losni_os.Los niSos

son atrafdoefrecuentemente por la maquinariay la

acci6n de coriarel cdsped. No comprendenel peligro.

Nunca asuma que los ni_ospermanecerdnen el

01timolugar en d6nde los vi6.

a. Mantenga a los ni_os fuera de la zona que est_

cortando bajo la supervision de un adulto responsable

ademds del operader.

b. Est_ alerta y apague ia mdquina si un ni_o entra en la

zona.

c. Antes de dar marcha atrds y mientras lo hace, mire

hacia atrds y hacia a_jo pare ver si hay nit=os

peque_os.

d. NuncaIleveni_os, aun cuandeestdnapagadas las

cuchilias.Podriancaersey loslonarseseveramenteo

interfedrconiaoperaclon segurade iarndquina.

e. Tenga especial cuidedecoandose aproxime aias

e.squinas, puertas, arbustos,_rbolosuotrosobjetos que

pueden impedidevera unniP,oqueestdcordendohacia

la mdquina.

LDesenganche iascuchiliasantesdecambiarareversa.

Lacaracterfsticade"No-Cortar*EnReversa"enfatiza

quenoseddeecortarenreversay sirveparaevitar

accidentesal_marchaatrds,Haga uso deella.

g. Mantengaalos ni_osaleJados delosmotoresen

marchaocallontes.Puedeneufdrquemaduras sihacon

contactoconel escapecaliente.

RetirelaUavecuandodale la mdquina sinatencibnpara

preveflirel usonoautorlzado.

Nunca permitaqua nifiosmenores de 14a_os operen

esta md,quina. Losnifiosde 14 afiosy mdsdeben leer

y comprenderlas instruccionesde operaci6n y las

reglas de seguridadcontenidasen este manual y

deben ser capacitadosy supervisadosper unode los

padres.

Servicio

Manejo seguro de la gasoline

1. Pare evitar lesiones o dahos sea sumamente

cuidadoso al manipular la gasolina.La gasolina es

altamente inflamable y los vapores son explosivos..

Se puede lesionar gravemente si derrama gasolina

sobre usted o sobre la rope ya qua se puede

encender. Lave la piely cdmbiese de ropa de

inmediato.

a. Utilico s61o redpientes para gasolina autorizados.

b. Nunca Ilene los recipleotes dentro de un vehlculo o un

camlen o una camleneta con un form de pL_stico.

Coleque siernpre los reciplontes en el piso alejados del

vehlculo antes de nenorto.

c. Cuando sea prdctico, retire el equipo a gas del camidn o

camioneta y cargue con combustible an el piso. Si esto

no es posible, cargue con combustible dicho equipo

sobre una camioneta con contenedor port4til, en vez de

con una boquUladispensedora de gasolina.

d. Mantanga siempre la baquilla en contacto con el borde

del tanque de combustible o en la boca del conteneOor

haste qua tonnine de Ilenar. No utiUco un dispoeltivo de

boquille tipo cierre-abarture,

e, Apague todse los cigarrilles, cigarros, pipes y otras

fuantes de combustidn.

f. Nunca cargue combustible en la rndquina en un espacio

serrado.

g. Nunca extraiga la taba de gasoline o agregue gasoline

mientras el motor est,. caliente o an funcionamlento.

Deje que el motor se enfrle por le menos dos minutos

antes de velver a cargar combustible.

h. Nunca cargue el tanquo de combustible en excoso.

Ueno el tanque no rodsde 1/2 pulgada por debajo de la

base del cuello de Ilenado para dejar espacle para la

expansibn del combustible..

i. Vuelva a colecar la tapa de la gasoliba y ajustela bien.

j. Umple la gasoliba derramada sobre el motor y el

equipo. Traslade la mdquloa a otra zona. Espere 5

minutos antes de enconder el motor.

k. Pare reducir el desgo de incondio, mantanga la mdquina

libre de pasto, hojas y otros desechos. Umple cuak:luier

derrame de combustible y retire cuelquler desecho que

se haya mojado con el combustible.

LNunca elmacane le mbquloa o el recipiente de

combustible en un espacio cenade donde haya fuego,

chispas o luz piloto (por ejemple, homos, calentadores

de agua, calefactores, secadores de ropa, etc,)

m. Deje qua la mdquina se anfrfe por Io menos 5 minutos

antes de guardeda.

Servieio General

1. Nunca encienda el motor en espacios carrados o en una

zone poco ventilada. El escape del motor contiene

monbxido de carbono, un gas inodoro y letaL

2. Antes de limpiar, reperar o reviser, detenga e( motor y

asegt]rese de que las cuchiUas y todas las partes m6viles

se hayan detenido. Desconecte el cable de la bujla y

pbngalo de manera que haga masa contra el motor para

evitar qua se encienda de manera accidental.

3. Revise peribdicamente para asegurarse de que las

cuchUlas se detengan completamente dentr0 de los cinco

(5) segundos postedores a que ha accionado el control

de desenganche de las cuchiflas. Si [as cuchilias no se

detienen dentro de este tiempo, su unidad deberd ser

revisada y reparada per un servicio profeslonal en un

concesionario autorizado.

4. Compruebe la operack_n de frenado frecuentemente ya

que estd suieta a desgaste durante el funclonamiento

normal. Ajuste y repare seg0n se requiera.

5. Revise las cuchillas y los pemos de montaje del motor a

intervalos frecuentes para unajuste adecuado. De igual

manera, inspeccione visualmente las cuchillas en busca

de dafios (desgaste excesivo, abolladuras, roturas).

Reemplace las cuchiilas con cuchillas del fabricante

original del equipe (O.E.M.), enumeradas en este

manual. El uso de piezas que no cumplan con las

especificaciones del equipo original pueden Ilevar al

funcionamiento inadecuado y comprometer la seguddad.

6. Las cuchillas para cotter c_sped son muy efiladas.

Envuelva la cuchilla o use guantes y extreme

precauclones cuando les de mantenimiento.

7. Mantenga todaystea tuercas, tomillos y pernc6 apretados

para asegurarse de que el equipo estd en condiciones

seguras para su operackSn.

8. Nunca intente forzar el sistema de cierre de seguridad ni

otros dispositivos de seguridad. Controle ped6dicamente

que funcionen de forma adecuada.

9. Despu_s de golpear con algt_n objeto extrai_o, detenga el

motor, desconecte cable de la bujla y conecte el motor a

tierra. Inspecclone minuclo. Repare antes de arrancar y

operar.

10. Nunca trate de hacer ajustes o reperaciones ala

mdquina mientras el motor estd en marcha.

11. Los compenentes del recolector de pasto y la cubierta de

descarga estdn sujetos al desgaste y dafio que pueden

dejar expuestas plazas movtbles o permitir qua los

objetos sean arrojados. Como proteccibn de seguddad,

compruebe frecuentemente los componentes y

mempldcelos inmediatamente con piezas originales del

fabricante (OEM), enumeradas en este manual. "El uso

de piezas que no cumplan con las especificaciones del

equipo odginal pueden Ilevar al funclonamiento

inadecuado y comprometer la seguridad."

12. No cambie la configuracibn del regulador del motor ni

Io opere auna velocidad demasiado elevada. Ei

regulador controla la velocidad mdxima segura de

operacibn del motor.

13. Mantenga o reemplace las etiquetas de seguddad e

instrucciones segOn sea necesado.

14. Respete las leyes y reglamentaciones referentes ala

eliminaci6n correcta de gas, aceite, etc. pare proteger

el medio ambiente.

Su responsabilidad

Restrtnja el uso de esta mdquina elL=ctricaa personas que

lean, comprendan y respeten las advertencias e

inatrucciones que aparecen en ese manual yen la mdquina.

Pare una liste completa de los n0meres de piezas y

ubicackSn de todas las efiquetas, consulte la pdgina 36.

VEA Y SOSTENGA ESTE N1VEL CON UN _RBOL VERTICAL

UN POSTE DE ELECTRICIDAD

LA ESQUINA DE UrN EDIFICIO

0 UNA VALLA

-. DE lSo

ADVERTENCIA:Nopode en inclinacionesconpendientesmayoresa15grades(una elevacibnde aproximadamente 2-1/2 piespercada 10

pies). Unvehfculoutilitariocortac_spedpuedevolcarsey causarlesionesgraves.SI operauna cortadoraque requiereempujarseen dicha

pendiente,ser&extremadamentediffcUque mantengasu equilibrio y podrfaresbalar,provoc_ndoselesionesseveras.

Opere lascortadorasde mentarhaclaarribay haciaabajo de las pendientes,nuncaatravesandoperla cara de las pendientes.

Opere las cortadorasque necesitanEMPUJE movi_ndoseatrav_sde la cara de laspendientes,nuncahactaarribay haclaabajode las

,0=__ _ pendientes.

1. Doble esta pdgina per la Ifneapunteada que se indicamds arriba.

2• Sostenga la p_ginafrente a ustedde manera que el borde izquierdoest_ verUcalmenteparalelo a untroncode _.rbol u otra estructura

I._<Z vertical.

w n- 3. Vea a trav_s del pliegue en la direccibnde la pendiente de la cuesta que desea medir.

_ _ 4. Compareel_ngulodelpliegueconlapendlentedelacuosta.

Desempaque la Unidad

1. Retire todos los tornillos y grapas de la caja de

madera.

2. Sosteniendo loslados de la caja confirmeza, levante

la tapa de la caja y colbquela a un lado. Evite pinchar

los neumdticos.

3. Retire y deseche la bolsa pl_,sticaque cubre la

unidad.

4. Levantela parteposteriordelvehlculoydespeje el

fondo de ta caja. Repita para el frente. Una ayudante

puede ayudar.

5. Retire la bolsa de pldstico y su contenido(manual del

propietario, muelle de direcoibn, hardware, Ilaves de

encendido, etc.) que estdn empacados en el drbol de

direcci6n.

6. Una vez que tenga acoeso al manual del usuario,

refi_rasea Figura7 pare ubicarel freno de mano.

Ahorarevisela unidadparaasegurarsede que el

freno de mano noest6 enganchado.

Piezas sueltas

1. Retire las piezas sueltasdel recolector de pastoy/o

de la caja con mucho cuidado. Compare con la lista

mds abajoylas ilustraeiones de piezas en Figura 1.

•Adaptador para forraje

• Tolva de descarga lateral para el pasto

•Bolsa de pldstico que contiene: Manual del operador,

dos Ilaves de encendido y hardware de la columna de

direcci6n (no se muestran).

Tolva De Descarga Lateral

Se incluyen como piezas separadas una tolva de

descarga lateral y un adaptador para forraje. Siga las

instrucciones para ensamblar la tolva de descarga.

1. Baje ta cubierta de la cortadora ala posici6n rods

baja,

2. Retire el tornillo de mano, la arandela plana y la

tuerca que unen ambos extremos de la tolva del

recolector de pasto con la cubierta. Deslice la tolva del

recolector de pasto hacia afuera del alojamiento del

veh(culo, retire y guarde los componentes.

3. Coloque la tolva de descarga lateral de modo que los

dos o_icios en sos dos extremos est_n alineados con

los dos orificios de ta cubierta en donde estaba unida

la tolva del recolector de pasto. Vea Figura 2,

4. Inserte el tornillo de mano yla erande(a plana a trav(_s

de cada orificio y apdete con para asegurar. (Estas

piezas met_.licas se retiraren anteriormente de ta

cubierta). Vea Figura 2.

Tomillo de

mano

Tolva de desosrga lateral

lateral

Figura 2

Adaptedorpara forraje

Figure 1

NOTA: Cualquier referencia en este manual a

DERECHA, IZQUIERDA, ARRIBA YABAJO del tractor es

observando desde la posici6n del operador.

AADVERTENCIA: No corteel pastosi la tolva def

recolectorde pasto, la tolvade descarga o el

adaptador pareforraje noest,. instalado

firmementeen el vehfculoutilitariocortac6sped.

Adaptador Para Forraje

Para cortarel pastoy volvera pasar los recortespor la

cortadora,una el adaptadorpara forrajeen la cubierta.

1. Bajela cubiertade la cortadoraala posicibnmbs

baja.

2. Retireel tomillode mano, la arandela plana y la

tuercaque unenambosextremosde la tolvade

descargacon la eubierta, (Refi_rase a Figura 2 pare

el ensambiede la tolvade descarga.) Deslice la tolva

de descargahaciaafuera dei alojamientode la

cubierta,retirey guardelos eomponentes.

3. Coloqueel adaptadorparaforraje en la cubiertade

modoque losdosorificiosen sus dosextremosest_n

alineadosconlosdosorificiosde la cubiertaen donde

estaba unidala tolvade descarga.Inserteel tomillo

de manoy la arandelaplane a trav6sde cada orificioy

apriete.Vea Figura 3.

NOTA: La bolsa para pasto debe estar colocada en su

posici6n en el veh[culo utilitario cortac6sped, pare

cualquier operaci6n de pods, incluyendo el forraje y la

descarga lateral de recorte depasto. illo de mano

Cublerta

aptador pare forraje

Figure 3

Recolector de pasto

El recolectorde pasto viene ensamblado de fdbrica y

unido al vehIculo por convenienciaen el envlo. El

recolectorde pasto debe ester unido al vehfculo

solamente cuando estd cortando pastoy/o embolsando

los recortes de pasto. Slga los pasosa continuaclbnpara

unirel recolectorde pasto ala unidad.

1. Sostenga el recolectorde pasto por las dos asas y

deslicelo hasta la parte superiorde la plataformade

servicioen la parte deatrds del vehloulo.Asegt_rese

de que el lado del recolectorde pastocon la abertura

est6 alineado con el marcodel vehloulodetrds del

asiento.

2. Tire de las doscoffees de retencibna ambos lados

de/recolector de pasto y ate losextremosde las

correas consus respectivosganchos en el marcodel

vehfculo.Vea Figure 4.

NOTA: El interruptor de embolsado apagard

autom_iticamenteel motor si el recolector de pasto no est_

unido ala unidad mientras estd cortando el pasto. No

retire la bolsa a_n cuando estd usandola adaptacJ6npara

forrajeo/a tolva de descarga lateral

Pasto

Recolector de pasto

Manija Recolect_

Tolva del recolector de pasto

1. Coloquela cubiertade la cortadoraen la posJci6r) mds

bajadeslizando la palanca de la cubierta haste la

mnura apropiada.

2. Deslice el code de la tolvadel recolectorde pastoa

trav6sdel marcodel veh(culoyalinee la abertura de la

tolvacon la abertura correspondienteen el marcodel

vehiculo.Vea Figure5.

Marco del

vehfcuIo de

Cubierta

- Levantar

Palancs

Figure 5

3. Alinee los dosodficlosen el otto extremode la tolva

con losdos orificioscorrespondientesen la cubierta.

Vea Figure6.

4. Inserte un tomiilode manoy una arandela planaa

trav_s de cada juego de odflolos.Vea Figure 6.

5. Coloqueen la cubiertacomose muestra en Figura 6 y

apriete el tomillo.Repita en el otro lado.

Tornlno de mano

Cubierta

Alines los odfloios

aquf

Recoleetor de pasto

Tolva

Correa

|coffee

Figure 4

Figure 6

Retiro del recolector de pasto

1. Desenganche las doscorreas de retencibnque

sujetan el recolectorde pasto conel marco del

vehiculo.

2. Sosteniendofirmemente el recolectorde pastopor la

manija,deslicelo ligeramente hacia arribay hacia

afuera para sacado.

CaracteHsticas generales del vehfculo utilitario cortacdsped

El vehfculo utilitario cortacdsped estd dise_ado para set usado como una cortadora en la que puede montarse y un

carro de servicio. Su recolector de pasto puede retirarse fdcilmente pare revelar la piataforma de servicios.

Compare las ilustraciones en Figura 7 con su vehiculo utilitario cortacdsped para conocer rods acerca de la

ubicacibn y caracterfsticas de los diversos controles del vehfculo.

4_lb ADVERTENCIA: La operacibnde cualquierpodadora puede conllevar a que objetosextraSossean arrojados

hacia losojosdel operador, causando severos da_os oculares. Utilice en todo momento gafas de seguridad

mientras opera la podadora, o realiza cualquier ajusteo reparacibnen ella.

Palanca de cambios Palanca para levantar la cubierta Volante de direccldn

Recolector

Relleno de

combustible Dedo

FIItro de air_

de tolva

Arranque de bobina

Tanque de

de aceite/varilla

del aceite

Cuchllla

Control

Freno

Palanca para levantar la cubierta

Estapalancase Iocalizaen la defensa

izquierdadel vehl'culojuntoa la

palancade cambios.Se utilizapara

cambiarla alturade la cubierta

cortadora.Mueva la palancaa la

derecha y desl|celahasta la posici6n

deseada. Asegniresede que estd

flrmementecolocadaen ia muesca

correspondiente.Sigalas instrucciones

en la etiquetade la unidadindicando

las posicionesde la altura paracode.

Figure 7

Pedal de avance

El pedal de avance se Iocaliza al

frente a la derecha de la unidadjunto

al pedal de freno. La velocidadse

controlapresionandoeste pedal.

Entre mds se oprime el pedal, el

vehfculose moverb mds rbpido.El

pedal regresa a su posicibnoriginal

cuando no estd presionado. Pera

rods detalies, consultela siguiente

secci(_n. RiPIDC

LENTO

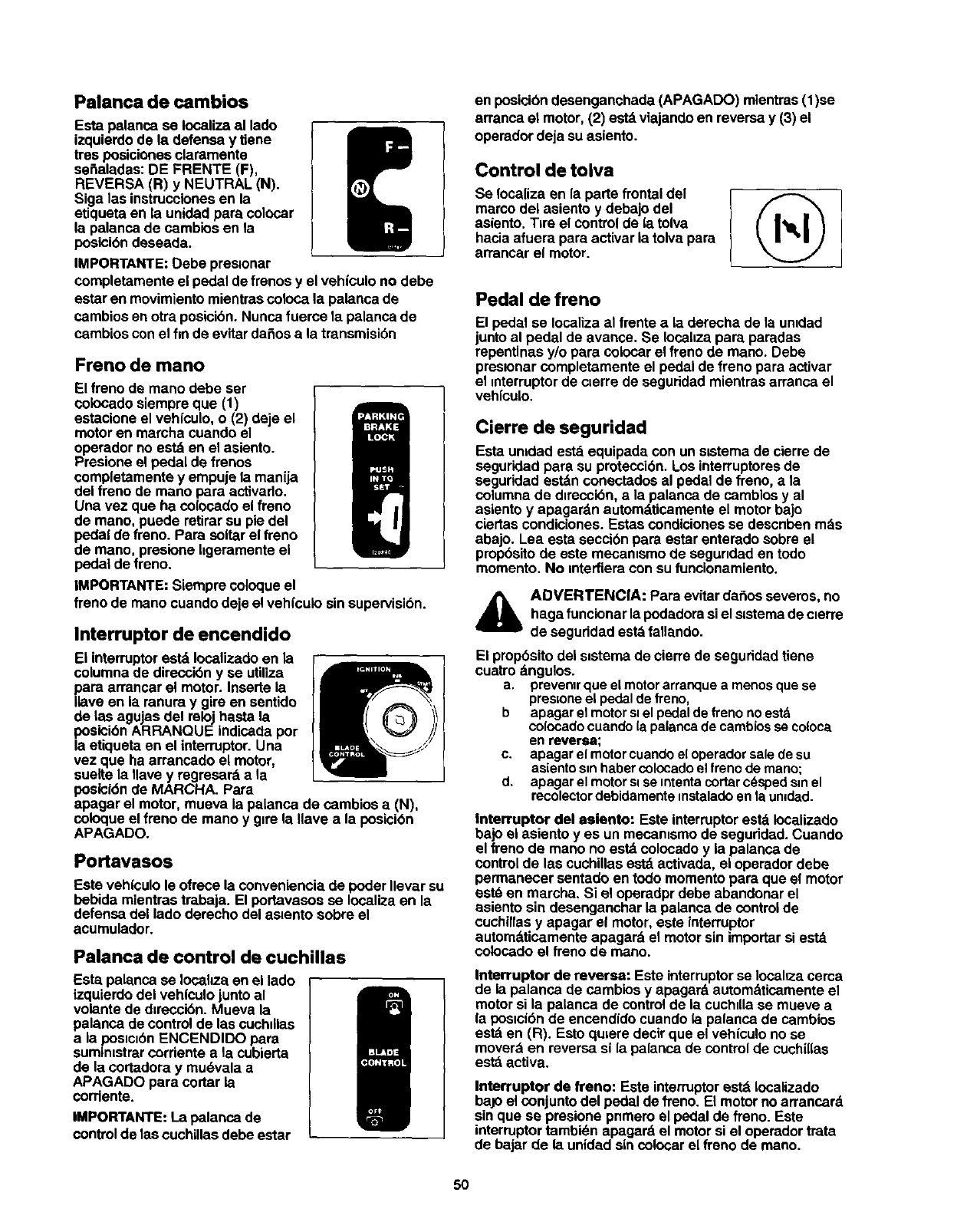

Palanca de cambios

Esta palanca se Iocaliza al lado

izquierdode la defensa y tiene

tres posicionesclaramente

sei_aladas:DE FRENTE (F),

REVERSA (R) y NEUTRAL (N).

Siga las instruccionesen la

etiqueta en la unidad para colocar

la palanca de cambios en la

posici6n deseada.

IMPORTANTE: Debe preslonar

completamenteel pedal de frenos y el vehfculono debe

estar en movimientomientrascoloca la palanca de

cambios en otra posicibn.Nunca fuerce la palanca de

cambios conel finde evitardaSosa la transmisibn

Freno de mano

El freno de mano debe ser

coiocado siempre que (1)

estacione el vehfculo, o (2) deje el

motor en marcha cuandoel

operador no estd en el asiento.

Presione el pedal de frenos

completamentey empuje la manija

del freno de mano para activado.

Una vez que ha co(ocadoel freno

de mano, puede retirarsu piedel

pedal de freno. Para soltar el freno

de mano, presione llgeramenta ei

pedal de freno,

IMPORTANTE: Siempre coloque el

freno de mano cuandodeje el vehlcuio sin supervisi6n.

Interruptor de encendido

Ei interruptorestd Iocalizado en la

columnade direcci6n y se utiliza

para arrancar el motor. Inserte la

Ilave en la ranura y gire en sentido

de tas agujas del relojhasta la

posicibnARRANQUE indicada por

la etiqueta en el interruptor.Una

vez que ha arrancado el motor,

suelte la Havey regresard a la

posici6nde MARCHA. Para

apagar el motor, mueva la palanca de cambios a (N),

coloqueel freno de mano y glrela Havea la posicibn

APAGADO.

Po_avasos

Este veh|culo le ofrece la conveniencia de poder Ilevar su

bebida mientras trabaja. El portavasosse Iocaliza en la

defensa del lado derecho del as=entosobre el

acumulador.

Palanca de control de cuchillas

Esta palanca se Iocalo.a en el lado

izquierdodel vehfculojuntoal

volante de d=reccibn.Mueva la

palanca de control de las cuchdlas

a la poslclbnENCENDIDO para

sumimstrarcorriente a la cubierta

de la cortadora y mu6vala a

APAGADO para cortar la

corriente.

IMPORTANTE: La palanca de

controlde las cuchillasdebe estar

en posicibndesenganchada (APAGADO) mientras (1)se

arranca el motor,(2) estdviajando en reversa y (3) el

operadordeja su asiento.

Control de tolva

Se Iocaliza en la parte frontaldel

marcodel asiento y debajo del

asiento. Tire el control de (atolva

haciaafuera para activar ia tolva para

arrancar el motor.

Pedal de freno

El pedal se Iocalizaal frente a la derecha de la umdad

junto al pedal de avarice. Se Iocahzapara paradas

repentinas y/o para colocarel freno de mano. Debe

pres=onarcompletamente el pedal de freno para activar

el mterruptorde clerre de seguddadmientras arranca el

vehiculo.

Cierre de seguridad

Esta umdad est_ equipada con un slstema de cierre de

seguridadpara su protecci6n. Losinterruptoresde

seguridad estdn conectadosal pedal de freno, a la

columna de direccibn,ala palanca de cambiosy al

asiento y apagardn automdticamenteel motor bajo

ciertas condiciones.Estas condiciones se descnben m&s

abajo. Lea esta seccibn para estar enterado sobre el

propbsitode este mecanismo de segundaden todo

momento. No mterfiera con su funcionamiento.

_bl AOVERTENCIA: Para evitardar3osseveros, no

haga funcionarla podadorasi el slstemade clerre

de seguridad estbfallando.

El propbsito del s=stema de cierre de seguddad tiene

cuatro dngulos.

a. prevenlr que el motor arranque a menos que se

pres[one el pedal de freno,

b apagar el motor st el pedal de freno no estd

colocado cuando (a palanca de cambios se coloca

en reverse;

c. apagar el motor cuando e(operador sale de su

asiento s=nhaber colocado el freno de mano;

d, apagar el motor si se mtenta cortar c_sped sin el

recolector debidamente mstalado en la umded.

Interruptor del asiento: Este interruptor estd Iocalizado

bajo ei asiento yes un mecanismo de seguddad.Cuando

el freno de mano no estd colocado y ia palanca de

controlde las cuchillasestd activada, ei operadordebe

permanecer sentado en todo momento para que el motor

est_ en marcha. Si el operadprdebe abandonar el

asiento sin desenganchar la palanca de control de

cuchillasy apagar el motor,este intarruptor

autom_tticamenteapagard el motorsin importarsi estd

colocado el freno de mano.

Interruptor de reversa: Este interruptorse Iocahzacerca

de ia palanca de cambios y apagard automdticamente el

motorsila palanca de controlde ia cuchdlase mueve a

la poaicidnde encendido cuando lapalanca de cambios

estd en (R). Esto qulere decir clueel vehiculo no se

mover_ en reversa si la palanca de control de cuchillas

estd activa.

Interruptor de treno: Este interruptor estd Iocalizado

baJo el conjunto del pedal de freno. El motor no arrancard

sin que se presione pnmero el pedal de freno. Este

interruptor tambidn apagard el motor si el operador trata

de bajar de la unidad sin colocar el freno de mano.

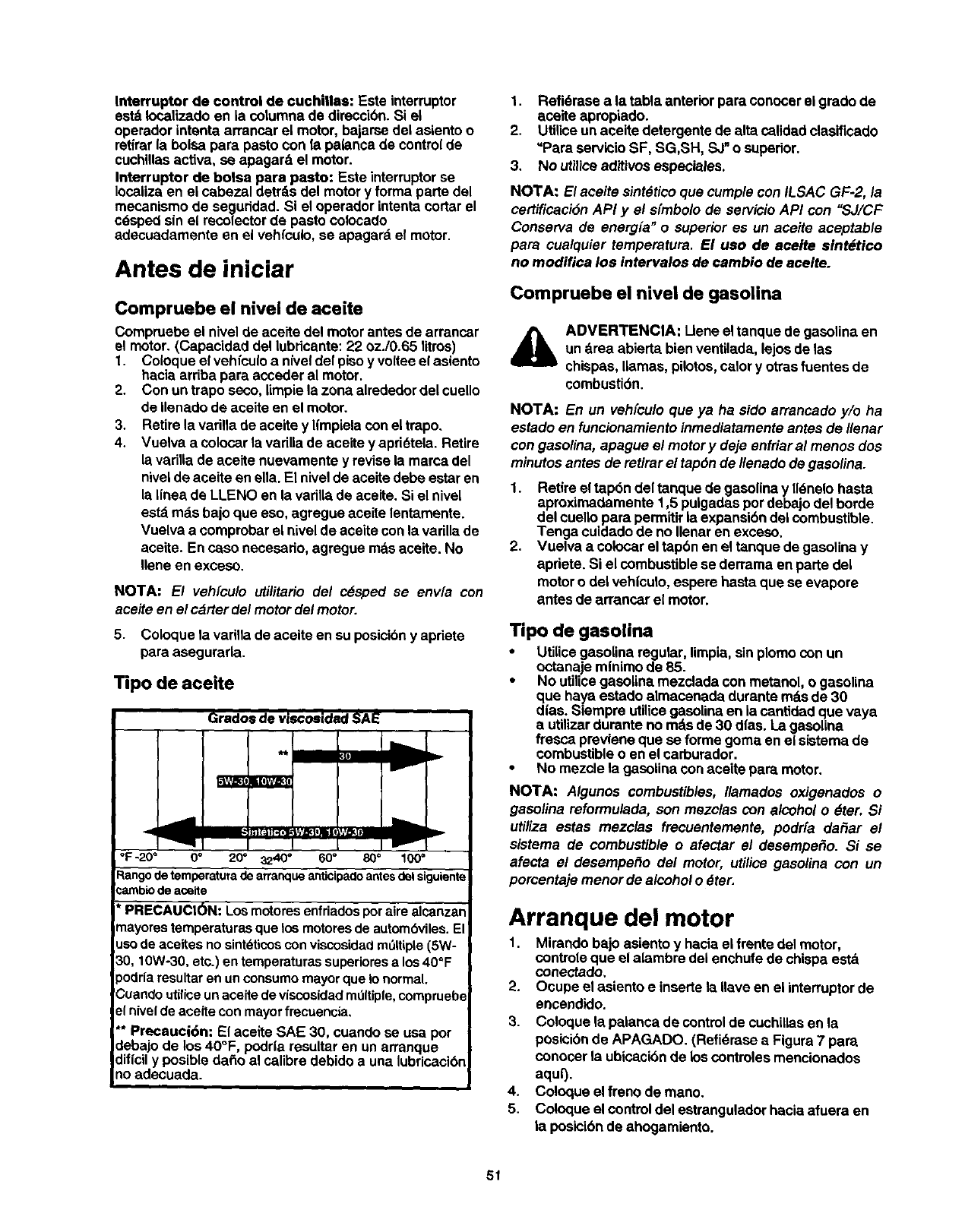

Interroptordecontroldecuchillas:Esteinterruptor

estdIocatizedoeniacotumnadedireccibn.Siei

operadorintentaarrencarelmotor,bajarsedelasientoo

retirarlabolsaparapastoconfapalancadecontrolde

cuchiUasactiva, se apagar6, el motor.

Interruptor de bolsa pare pasto: Este interruptorse

Iocaiiza en ei cabezal detrds del motory forma parte del

mecanismo de seguddad. Si el operedor intenta cortar el

cdsped sin el recolectorde pastocolocado

adecuadamente en el vehfcuio,se apagard el motor.

Antes de iniciar

Compruebe el nivel de aceite

Compruebe ei nivel de aceite del motorantes de arrancar

el motor.(Capacidad del lubrioante:22 oz./0.65 litros)

1. Coioque el vehfcuioan{veldel pisoy volteeel asiento

hacia arribapara accederal motor.

2. Con un trapo seco,limpiela zona alrededordel cuello

de ilenado de aceite en el motor.

3. Retire la varillade aceite y I(mpielaconel trepo.

4. Vuelva a colocarla vadlia de aceite y apri6tela. Retire

la varillade aceite nuevamente y revise la marca del

nivelde aceite en ella. El nivelde aceRedebe estaren

la I[nea de LLENO en la varillade aceite.Si el nivel

estd rods bajo que eso, agregue aceite lentamente.

Vuelva a comprobarel nivelde aceite con la varillade

aceite. En caso necesario, agregue mds aceite. No

Ilene en exceso.

NOTA: El veh[culo utilitario del c_sped se env[a con

aceite en el carter del motordel motor.

5. Coloque la vadlla de aceite en su posicibny apriete

para asegurarla.

Tipo de aceite

Grados de viscosidad SAE

°F-20 ° 0°20 =3240 °60 °80= 100 °

:_angode temperatura de arranque artticipacloantes del siguiente

:ambio de aceite

' PRECAUCION: Los motores enfriados por aire alcanza_

"nayorestemperaturas que los motores de autombviles. El

uso de aceRes no sint_ticos con viscosidad mt_ltiple(5W-

30, 10Wo30, etc.) en temperaturas supedores alos 40_F

)odria resultar en un consumo mayor que Io normal.

'Cuando uttlice unaceite de viscosidad md{tiple, comprueb(

e{ nivel de aceite con mayor frecuencia,

** Precauci6n: El aceite SAE 30, cuando se usa por

debajo de los 40°F, podda resultar en un arranque

diflcil y posible da_o al calibre debido a una lubricacibn

no adecuada.

1. Refi_rase a la tabla anteriorpara conocerel grado de

aceite apropiado.

2. Utilioeun aceite detergente de alta calidadclasifioado

=Pare servicioSF, SG,SH, SJ_o superior.

3, No utiliceaditivosespeciales.

NOTA: El aeeite sintdticoque cumplecon ILSAC GF-2, la

certfficacidnAPI y el sfmbolode servicioAPI con "SJ/CF

Conserva de energfa" o superior es un aceite aceptable

para cualquier temperatura. El uao de aeelte sintdtico

no modifica los intervalos de cambio de aceite.

Compruebe el nive| de gasoUna

ADVERTENClA: Liene el tanque de gasolina en

un drea abierta bien ventilada, lejos de las

chispas, llamas, piiotos,calory otrasfuentes de

combustidn.

NOTA: En un veh[cu/oque ya ha sido arrancado y/o ha

estado en funcionamientoinmediatamente antes de Ilenar

con gasolina, apague el motor y deje enfriaral menos dos

minutos antes de retirarel tapdn de I/enadode gasolina.

1. Retire el tap6n del tanque de gasolinay II_neio hasta

aproximadamente 1,5 pulgadas por debajodel horde

del cuellopara permitir la expansibn delcombustible.

Tenga cuidedo de no Ilenaren exceso,

2. Vuelva a colocarel tap6n en el tanque de gasolina y

apriete. Si el combustiblese derrama en parle del

motorodel vehioulo,espere hasta que se evapore

antes de arrancar e{ motor.

•ripo de gasolina

•Utilicegasolina regular,limpia, sinplomocon un

octanaje mfnimode B5.

•No utilioegasolina mezclada con metanol, o gasolina

que haya estado almacenada durente rods de 30

dias. Siempre utilioegasolinaen ia cantidad que vaya

a utilizardurante no mdsde 30 dfas. La gasolina

fressa previene que se formegoma en el sistema de

combustible o en el carburador.

•No mezcle la gasolina conaceite para motor.

NOTA: Algunos combustibles, Ilamados oxigenados o

gasolina reformulada, son mezclas con alcohol o _ter. Si

utiliza estas mezclas frecuentemente, podr[a da_ar el

sistema de combustible o afectar el desempe_o. Si se

afecta el desempe_o c/elmotor, utilice gasolina con un

porcentaje menor de alcoholo dter.

Arranque del motor

1. Mirando bajo asientoy haciael frentedel motor,

controle que el alambre del enchufe de chispa estd

conectado,

2. Ocupe el asiento e inserte la Ilaveen el interruptorde

encendido.

3. Coloque la palanca de control de cuchiUasen la

posicibnde APAGADO. (Refi_rase aFigure 7 pare

conocer la ubioack_nde loscontroles mencionados

aqurj.

4. Coloque el freno de mano.

5. Coloque el controldel estranguladorhacia afuera en

la posicibnde ahogamiento.

6. Gire la Ilave de encendidoen sentidode las agujas

del relojhasta la posicibnARRANQUE. Despu_s de

cluearranque el motor,sueltela Ilave. Regresard ala

posicibnde MARCHA automdUcamente.

NOTA: No sostenga /a Ilave en la posicidn de ARRANQUE

por rods de diez segundos. Si /o hace puede causar da_o a/

encendido el_ctrico de/motor de su vehfcu/o .

7. Despudsde que el motorarranque, presione el

controldel estranguladora APAGADO. Vea Figure 8.

NOTA: No deje el control de/estrangu/ador encendido

mientras opera la unidad. De hacerlo provocard una

mezcla "rica" de combustible y provocard que el motor

tenga una mala marcha.

Figura 8

Operaci6n del vehfculo

1. Siga las instruccionespara arrancar el motor.

2. Coloquela cubiertade ia codadora en la posicibnmds

alta deslizando la palanca de la cubieda hasta la

ranuraapropiada.

3. Mueva la palanca de controlde las cuchillasa la

posicibnENCENDIDO.

4. Si cortacdsped, ajuste la cubiertaa la altura de corte

deseada,

5. Presione el pedal de freno para desenganchar el

freno de mano.

6. Coloquela palanca de cambiosya sea en (F) 6en (R)

seg0n io desee. Mire hacle atrds y controle antes

de dar marche atrite al vehiculo.

IMPORTANTE: No mueva la palanca de cambios cuando

el vehlculoest8 en movimiento.Use siempre el pedal de

freno para detener completamente el vehiculo antes de

mover la palanca de cambios.

7. Suelte el pedal de frenos y oprimagradualmenteel

pedal de avarice.

•Para avanzar: Coloque la palanca de cambiosen la

posicibn(F), luego oprimalentamente el pedal de

avance hasta que alcance la velooidaddeseeda.

•Para moverse en reversa: Coloque la palanca de

controlde cuchillasen la posici6nde APAGADO.

Coloque la palanca de cambiosen la posicibn(R),

ADVERTENCIA: No deje el asientodel vehfculo

sincolocar primero la palanca de control de

cuchillasen la posicidnde desenganche

(APAGADO), presionandoel pedal de freno y

colocandoel freno de mano. Si deja la unidadsin

atencibn, apague el interruptory retire la Ilave.

ADVERTENCIA: Evite arrancar st_bitamente,

las altas velocidadesy las paradas repentinas.

contrele que la zona detrds suyoestd despejada y

luegopresione lentamente el pedal de avance.

Para conducir en pendientes: Refi_rase a la

medicibn de la pendiente en la pdgina46 para

determinar las pendienteso inclinacionesen lae que

puede operar su unidad en forma segura. No haga

funcionar el vehiculo si el calibradorde pendiente

indicauna pendiente prenunclada.

Detener el vehiculo

1. Suelte el pedal de avance y opdma el pedal de freno.

2. Cuando el cortacdspedse detiene por completo,

coloque la palanca en neutral.

3. Continde presionandoel pedal de freno mientres

empuja el freno de mano. Quite su pie del pedal de

freno cuando se haya trabado el freno de mano.

4. Gire la Ilave en ei interruptorhasta la posici6nde

APAGADO y retire la Ilave.

NOTA: No deje la //ave en la posici6n de ENCENDIDO

cuando no est# operando el cortac6sped. Si Io hace

drenard la carga de la bater[e.

El parar de la emergencia

Pare parar el vehlculo inmediatamente en una

emergencia, levante su cuerpopara arriba y del asiento.

Uso del cortacdsped

• No corteei cdsped a alia velocidad, especialmentesi

ha instaladoun adaptador pare forraje o unrecolector

de pasto.

•Pare mejores resultados,se recomienda que las

pdmeras dos vueltasse corten arrojando la descarga

hacia el centro.Luegocambie la direccibnparaarrojar

el restode la descarga hacia afuera. Esto dardun

mejor aspectoal cdsped.

•No code el pastodemasiado corto. Ei pasto corto

favorece el crecimientode hierbas no deseadas y

amarillas rdpidamenteen el climaseco.

•No intente cortarforraje demasiado espeso y hierbas

con tallos extremadamente largos. Su cortadora estd

dise_ada para podar el c6sped, no para despejar

maleza.

•Mantenga afUadas las cuchillasy reempldcolas

cuando se deegasten. Refldresea la pdgina 54 para

obtener instruccionessobre el ouidadode las

cuchillas,

ADVERTENClA: Planifiquesu patrbn de poda

para evitar la descarga de matedal hacia

caminos, aceras, transedntesy otras personas.

Tambidn evite la descarga de materialcontra una

pared u obstdculoque pudiera provocar que el

matedal descargado regrese hacia el operador.

Para vaciar el recolector de pasto

I. Detenga por completoel cortac_sped,coloque el

freno de manoy saque la ,ave del encendido. Salga

del asiento.

2. Desenganche 1ascorreas de la bolsa del marcode la

cortadora.Tire la bolsa recolectora de pasta por las

dos manijas y (16ve(ahasta el sitioapropiadode

desecho.

3. Aleje la bolsa de su cuerpo mientras la vacia.

4. Vuelva a colocarla bolsa en la cortadora. Fnganche

el extremo sueltode 1ascorreas de retencibnde la

bolsa al marco del vehl"culopara sujetar la bolsapara

pasto.

Uso del cortacdsped para

armado de forraje

Este vehfculo estd equipado con un adaptador para

forraje para recircularlos recortes de pasta en la tierra.

Los recortes ultrafinos se envl'an de regreso al c_sped

en donde sirven como un fertiUzante natural. Observe los

siguientespuntos para obtener mejores resultados:

•Coloqueel adapatador para forrajeen la cubiertade

corte siguiendolas instruccionesen la pdgina 47.

•Nunca intentehacer forrajesi el cdspedestd h,',medo.

El ¢6sped hOmedose pegard contrael lado inferiorde

la cubiertade la cortadora impidiendoregresar

correctamentalos recortes.

•No intenta usar comoabono mdsde 1/3 de la altura

totaldel cdsped o aproximadamente 1-1/2 pulgadas.

•Mantenga unavelocidad baja para permitirque los

recortes de pastotengan rodstiempo para ser

molidos.

Uso como carro de servicio

El vehiculo utilitariocortac_sped,puede ser usado como

cortacdspedo como carro de servicio.

•Retire el recolectorde pasta para dejar al descubierto

la plataforma de servicios.(Siga las instruccionesen

la pdgina 48 para retirarel recolectorde pasto). Vea

Figura9. Tenga cuidado al conducirel vehiculo para

transportarcosas errsu plataformade servicios.

NOTA: La capacidad total de carga, incluyendo al

operador, no deber_ exceder las 400 libras.

PJataf.o_made

_:JerVIClO$

Recomendaciones generales

•Siempre obedezca las reglas de seguridadcuando

est_ realizando cualquiertrabajode mantenimiento.

•La garantfa en este vehfculoutilitariocortac_sped no

cubre artfculosque hayan estadosujetosal abuso o

negligenciadel operador. Para recibirel valor

completode su garantfa,el operadordeberd mantener

el equipo de acuerdo con Ioindicadoen este manual.

• • No recomendamos el usode limpiadoresa presibn o

mangueras de jardfn para limpiarsu unidad. Estos

podr|an causar da_os a los componentesel6ctricos,

vdstagos,poleas, cojineteso al motor.La utilizacibn

de agua podrfa reducir la vida t_tilde su vehfculo

utilitariocortac_spedy reducirsu capacidadde

servicio.

•Siga el programa de mantenimientoque se indicaa

continuacibnpara garantizarel bptimofuncionamiento

de su vehloulouUlitariocortac_sped.

Programa de mantenimiento

Tarea a Ilevar a cabo Cada 8 Cada 25 AI inicio

horasde horasde decada

operaci6n opereci6n ostacidn

Motor:

Vedfique el nivel de aceite _f

Cambie el aceite

Haga un service al flltro de Vp

aire

Haga un service a la bujfa ,_

de encendido,

Limpie los desechos

Limpie las aletas de _t

enfriamiento

Equipo:

Limpie el equipo _t

Revise/afile las cuchillas

Lubdque los puntos de ,_/

_ivote

Lubdque las ruedas ./

delanteras

Lubdque el drbol de ,_

direccibn

Revise los frenos _t

Compruebe la condici(_n _t

de las correas

Controle la presi_n de los _f

neumdticos

,_ ADVERTENClA: Para mantenimiento,

desconecte el cable(s) de la bujfa de encendidoy

con_ctelosa tierra conel motor.

Retiro de la cubierta

1. Coloque la palanca de controlde las cuchillasen

posicibnde desenganche (APAGADO) y coloque el

freno de mano.

2. Baje la cubiertade la cortadoraa la posicibnmds baja.

3. Desconecteel cable de la bujfa de encendidoy

con_cteloa tierra.

4. Retire las tres horquillasy arandelasque sujetan la

cubiertade corte a losenlaces colgantes.

5. Deslice la cubierta hacia la derecha para destrabada

de lospasadores y permita que caiga al piso.

6. Retire la correa alrededorde la polea delvdstago.

7. Para unirla cubiertacon la cortadora,alinee la

cubiertacon losganchose insertelas tres horquillas

que quitbanteriormente.

Retire lahor( y arandela

Cuchilla

Retire la cubierta de los suspensores

Figura 10

_lb ADVERTENCIA: Proteja sus manos usando

unosguantes de trabajo o untrapo para sujetar la

cuchilla.Evite lesionespersonales.

Retiro

1. Retire la cubiertapor debajodel vehfculosiguiendo

las instruccionesen la p_.gina60. Luegovoltee con

cuidado la cubiertapara acceder a la cuchillay al

vdstago

2. Coloque unpedazo de madera entre el deflectordel

alojamientode la cubiertay la cuchillapapaque sirva

comoestabJlizador.

3. Retire la tuerca de bdda hexagonal de 5/8" que

sostiene la cuchillaal vdstagoy al eje.

4. Retire la cuchinadelvdstago, Vea Figura 11.

_ubierta

Espaciador _ _'_V_tstag° _c°jlnete de

F'°"

D"--'-'-- Eje del vatstago

_,_ CuchilfaTuerca de brida---,-_

Figura 11

Afilado

1. Cuando afile la cuchilla,siga el dngulooriginaldel filo

como gufa. Es extremadamente Importante que

cada borde de cortetenga un filo igualpara prevenir

que las cuchiilasestdndesbalanceadas, Una cuchilla

desbalanceada causar|a una vibracibnexcesiva

cuando gire a altas velocidades,puede da_ar la

cortadora y/o provocarlesionespersonales.

2. Puede comprobarque la cuchillaestd balanceada

balancedndolaen un destomilladorde eje redondo.

Retire el metal del lado pesado hasta que estd

balancoada uniformemente.

Mantenimiento del motor

Cambio de aceite del motor

Desconecte el cable de la bujla y pbngalode manera

que haga masa contra el motor.

Coloque la palanca de controlde las cuchillasen

posicibnde desengancha (APAGADO) ycoloque el

freno de mano.

Retire la cubiertade corte quitandolas tres horquillas

y arandelas planas que sostienen la cubiertaa los

ganchos.

Asegdrese de que las tres correas estdnfuera del

paso, desatomillecuidadosamenteel tap6n del

drenaje de aceite y recolecte el aceite en un

recipiente. Mantenga el recipientecerca al tapbn de

drenaje para evitarsalpicaduras.Vea Figura 12.

Vuelva a Ilenar conaceite fresco para motory vuelva

a colocarel tap6n de drenaje. Para detalles sobre la

selecci6n del aceite, refidrasea la pdgina51.

Vuelva acolocarla cubiertade code.

Reensamblaje

1. Antes de reensamblar la cuchilla en la unidad,

lubriqueel vdstagocon aceite liviano.

2, Aseg0rese de aUnear adecuadamente la=estrella"que

se ajusta en la cuchillacon la =estreUa"en el vdstago.

NOTA: Cuando reemplace la cuchilla, asegdrese de

instalarla cuchillacon el lado de la cuchillamarcado como

"Base"(o ndmero de parte) mirando hacia el suelo cuando

la cortadora estd en la posici6n de funcionamiento.

Tambi6n aseg_rese de que la cuchilla completa y el

v_stago hayan sido unidos en e/ orden correcto. Vea

FJgura11.

3. Coloque la tuercade bdda que quit6 anteriormente y

sujete la cuchillafirmemente al vdstago.. Torsi6n de

montaje de la cuehilla: 95-122 N-M (_70-90 pies.-Ib.

mdximo.

4. Regrese el respaldode la cubiertaa su posicibnde

funcionamientoy vuelva a unircon la cortadora.

Asegure la cubiertacon losenlaces de losganchosde

la cubiertamediante las tres horquillasy arandeias

que quit6 antedormente.

NOTA: Para garantizar una operaci6n segura, debe

controlar peri6dicamente todas las tuercas y tomillos para

vet que estdn bien apretados.

Figura 12

,_ ADVERTENCIA: Aseg0rese de no salpicar

acaite en las correas mientrasdrena el aceite

usado o al retirarel racipientede aceite.

Cambio del filtro de aire

El motor de su veh(culoutilitariocortac6spedtiene un

cartucho de filtro de aira ovalado y un pre-tiltre.Coneulte

el listadode piezas que comienza en la pdgina 37 de

este manual para ver los nOmerosde parte. El

mantenimiento regular del fiitra de aire mejorard el

rendimientodel motorde su veh|culoy prolongardla vida

t]tilde su motor.

1, Realiee un serviceal filtrode aire al iniciode cada

estactbny cada 25 horas de funcionamiento.Deberd.

limpiadomds frecuentemente si es operado en

condicionescon mucha presenciade polvo.

Reemplace las partesdelfiltro de aire si se

encuentran muy sucias.

2. Desconecte el cable de la bujl'ay p6ngalo de manera

que haga masa contra el motor.

3. Coloque la palanca de controlde las cuchillasen

posicibnde desenganche (APAGADO) y coloque el

freno de mano.

4. Haga girarel asiento para acceder al motor.

5. Aflojelosdos tomillosque sujetan la cubiertadelfiltro

de alre. Retire el ensemble completodelfiltrode aire

desde la base. Levante la cubiertapare sacada del

flltrode aire. Vea Figura t3.

Cubierta

Pre4iltro

Cartucho

Figure 13

6. Pare limpiar el cartucho, golpee ligeramente en el

lado conpapel plegado contra una superficieplana.

7. Para limpiarel pre-filtro,sepdreiodel cartuchoyIdvelo

condetergente h'quidoy agua. Seque perfectamente

con aim. Vuelva a ensamblar el pre-fi(troseco en el

cartucho.

ADVERTENCIA: No utiliceaire a presibno

solventespare limpiarel cartucho. El aire a

presibnpodrl'ada_ar ei cartuchoy los solventes

poddan disolvedo.

8. Instale unfiltrode aim limplo(o nuevo) en la base de

modoque el hordedel cartuchose asiente dentrode

la base. Vea Figure 13.

9. Coloque la cubiertasobre la unidadde filtrode aire y

suj_tela con losdos tomillosque quitb antedormente.

Ajuste la bujfa de encendido

1. Limpiela zona alrededor de la base de la bujia de

encendido.

2. Retire e inspeccionela bujfa de encendido.

3. Reemplace la buj|a de encendidosi las terminales

estdnpicadas, quemadas o la porcelana estd

quebrada. Vea Figura 14.

4. Limpiela buj|a de encendidoy restablezcael espacio

a 0.020" ai menos una vez cada estacibn o cada 100

horasde funcionamiento.Vea Figura 14. Reemplace

seg_n se requiem. Consulte el n_mem de parte en la

listaen la seccibncorrespondiente.

NOTA: No lije la buj[a. La buj{a debe limpiarse raspando con

un cepillo de alambre y lavdndola con un solvente comercial,

.020"espacio

Figure 14

Especificaciones para afinaci6n

Espacio de aire del

inducido

• Espacio de la buj|a

de encendido

•Toma de entrada

Emisibn

0.006 - 0.014 pulgadas

0.020 pulgades

0.004 -0.006 pulgadas

0.009 - 0.011 pulgadas

Lubricacidn

Consulte Figura 15 para una ilostracibnde lospuntosde

lubricacibnque se describen a continuacibn.

•Ensemble de cuchilles: Lubriqueel ensemble de la

cuchillasy el vdstago de la cubiertaantes de volvera

ensarnblarla cuchillaya sea despudsde afilaro

despu_s de reemplazar alg_n componente.

• Puntos de pivote: Lubdquetodos los puntosde

pivote en el sistema de propulsibn,freno de manoy

enlace de carga al menos unavez cada estacibncon

aseite liviano.

•_,rbol de direcci6n: Lubrk:lueel drbol de direccibny

ranura menos una vez cada estaci6n conaceite

liviano.

•Engranaje: Lubriquela dentadurade los engranajes

extemos de la direccibncon grasa multiusocarla 25

horas de funclonamientoo unavez pot estacibn.

•Ruedas delanteras: Lubriquelas ruedasdelanteras

con grasapara usoautomotor, una vez cada estacibn.

Lubrique

Lubdque

el eje yel engranaje Lubrique

Figure 15: Table de lubricacidn

Freno

Todos los veh|culos per su funcionamientonormalest_n

sujetos al desgaste o rotura de los frenos. Controielos

frenos cada 25 horas de funcionamientorealizando la

siguiente prueba:

1. Libereel freno de mano y coloquela palanca de

camblosen neutral. Presioneei pedal de frenosy

trate de hacer rodarel vehfculo.No deberd moverse.

Si el veh{culose mueve, ajusteel freno.

2. Coloque el freno de mano yempuje el vehleulo.Si los

neumdticos traseros ruedan, ajuste losfranos

siguiendolas instruccionesen la pdgina 60.

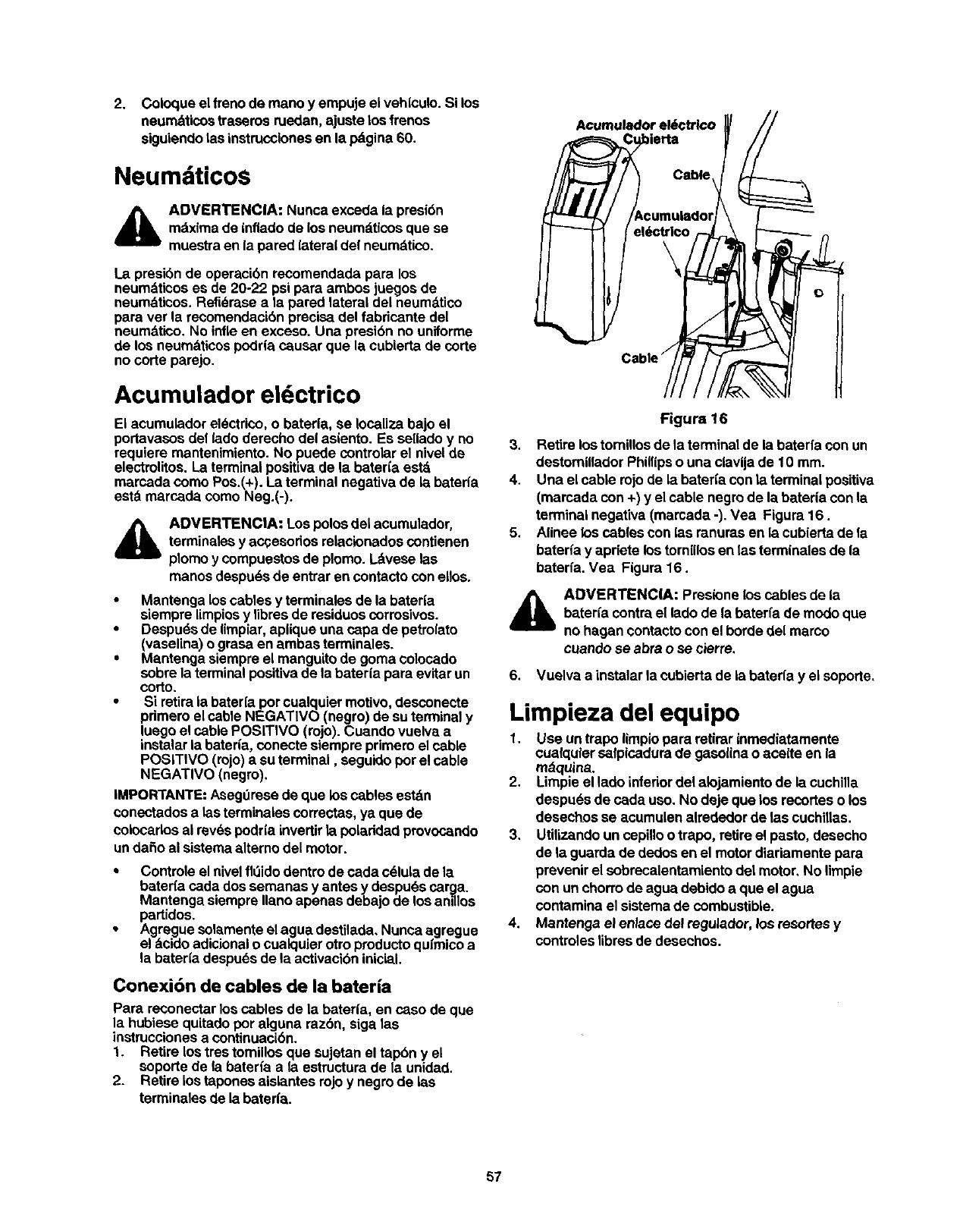

Neumdticos

4_b ADVERTENCIA: Nunca exceda la presi6n

mdximade intiadode los neumdticosque se

muestraen la pared (ateraldel neumdtico.

La presibn de operacibn recomendada para los

neumdticoses de 20-22 psi para ambos juegos de

neumdticos.Refidrase a la pared lateral del neumdtico

para ver la recomendacibnprecisa del fabdcante del

neumdtico. No infle en exceso. Una presibn no uniforme

de los neumdticospodrla caucar que la cublerta de corte

no corte parejo.

Acumulador eldctrico

El acumuledoreldctrico,o baterla, se Iocaliza bajo el

portavasosdel (adoderecho del aslento. Es selladoy no

requiera mantenimiento. No puede controlarel nivelde

electrolitos.La terminalpositivade la bateria estd

marcada como Pos.(+). La terminal negativa de la baterfa

estd marcada como Neg.(-).

ADVERTENClA: Lospolosdel acumulador,

terminaleay accesodos relaclenadoscontienen

plomoy compuestosde plomo. Ldveselas

manos despu6s de entrar en contacto conelles.

•Mantenga loscables y terminalesde la bateda

siempre limpiosy libresde residuososrrosivos.

•De,spudsde limpiar,aplique una capa de petrolato

(vaselina) o grasa en ambas terminales.

• Mantenga slempre el manguito de goma colocado

sobre la terminalpositivade la bateda para evitarun

corto.

•Si retiraia bater(apor cualquiermotivo,desconecte

primero el cable NEGATIVO (negro) de su terminaly

luego el cablePOSITWO (rojo). Cuando vuelva a

instalar la baterla, conecte siempm primeroel cable

POSITIVO (rojo)asu terminal, seguidopor el cable

NEGATIVO (negro).

IMPORTANTE:Aseg_rase de que los cables estdn

conectados alas terminalescorrectas,ya que de

colecados ai revdspodr(a invertirla poladdad provocando

unda_o al sistema alterno del motor.

•Controle el niveltiOido dentro de cada cdlulade la

baterfa cada dos semanas y antes y despu6s car_.a.

Mantenga siempra llano apenas debajo de lee amllos

partidos.

•Agregue solamente el agua destilada, Nunca agregue

el deido adicionalo cualquierotro praductoqufmicoa

la bateria despu(_sde la activacibninicial.

Conexi6n de cables de la bateria

Para reconectarlos cables de la baterla, en caso de que

la hubiese quitado pot alguna razbn, siga las

instruccionesa continuacibn.

1. Retire los tres toraillosque sujetanel tap6n y el

soporte de la baterfa ale estructurade la unidad.

2. Retire lostapones alelantes rojoy negrode las

terminales de la baterfa.

Acumulador el6ctrlco

Figura 16

3. Retire los tomillosde la terminalde la baterfa con un

destoraillador Phillipso una ciavija de 10 mm.

4. Una el cable rojode la bateda con la terminalpositiva

(marcada con +) y el cable negrode la bateria con la

terminal negativa (mamada -). Vea Figura 16.

5. AUnee los cables con las ranurasen la cubiertade la

baterfa y aprlete lostomiUosen las terminales de la

baterfa. Vea Figura 16.

_lb DVERTENClA: Praslene los cablesde la

bateda contra el lado de la baterfa de modo que

nohagan contactocon el bordedel marco

cuando se abra o se cierre,

6. Vuelva a instalarla cubiertade la baterfa y el soporte,

Limpieza del equipo

1. Use untrapo limplopara retirar inmediatamente

cuaiquiersalpicadurade gasolinao acoite en la

mdquina.

2. Limpieel lado inferior del alojamiento de la cuchilla

despuds de cada uso. No deje que los recortes o los

desechos se acumulenalradedor de las cuchillas.

3, Utilizandoun cepilloo trap<),retire el pasto, desecho

de la guarda de dedos en el motor diariamente para

prevenir el sobracalentamientodel motor,No limpie

con un chorrode agua debido aque el agua

contaminael sistema de combustible.

4. Mantenga el enlace del regulador,/os resortesy

controleslibrasde desechos.

Ajustes

ADVERTENClA: Nunca intente hacer ajustes

mientras la mdquina estd en funcionamiento,

excepto que est_ especificamente recomendado

en el manual del operador.

ADVERTENCIA: Para otrosajustes,

desconecte el cable(s) de la bujia de encendidoy

condctelosa tierra con el motor. Luegoprocedaa

realizar los ajustes.

Posicibn del asiento

La posicibndel asiento en el vehiculo utilitario

cortac6spedse puede ajustarpara mayor conveniencia

del operador.

1. Detenga el vehiculocompletamente y enganche el

freno de mano. Apague el vehiculo.

2. Tire el asiento hacia arriba, comose muestra en

Figura 17, para acceder ala estructuradel asiento.

3. Usando una Uaveo clavija de 9/16", afloje loscuatro

tomillosen la base del asiento.Vea Figura 17.

4. Deslice el asiento hacia adelanteo hacia atrdsen la

ranuray col6queloen la formadeseada. Vuelva a

apratar loscuatro tornillos.

/Suba el asiento

Ire _" Tornillo

_el aslento

Figura 17

Nivelaci6n de la cubierta

IMPORTANTE: Realice los ajustesa la cubiertasobre una

superficieplana y nivelada.

1. Antes de continuarcon el ajuste de la cubierta,

controlela presi6nde aire en los cuatro neumdticos.

La presibnde aira recomendadaes de 20-22 psi.

2. Coloque el vehiculo sobre una superficie nivelada.

Presione yasegure el freno de mano. Desconecte el

cablede la buj|a de encendidoy con_.-'teloa tierra.

3. Coloque la cubiertade la cortadora ell la posicibnrods

baja deslizandola palanca de la cubiertahasta la

ranura apropiada.

4. Utiliceun par de guantes para trabajopesado para

prevenirlesiones, gire la cuchillapara que apunte

lado a 1adoy perpendiculara la transmisibn.

5. Mida la distanciade cada punta de ceda cuchillaal

piso.Si la distanciade ambas puntas de la cuchiUaal

pisono es la misma, realice una nivelacibnde lado a

lado de la cubierta.

6. Para su nivelaci6n,retire la horquillay la arandela

plana mostradasen Figura 18. Enrosque la fdrula

hacia adentro o hacia afuera segdn se requiera.

7. Vedfique que el ajuste sea correcto. Repita el ajuste

en caso neeesaric.

8. Vuelva acolocar la horquillay la arandela en la f_rula.

Palanca para levantar

la cubi_'_ _

Figura 18

Enganche de la cubierta

NOTA: El cable de control de la cubierta estd enroscado

en ambos extrernos. El ajuste debe hacerlopor el extremo

que unela palanca de control a la colurnnade direcci6n.

1. Inspeccione la conexibny el cable en busca de dafio

pordesgaste o roturas.

2. Para determinar si se requierealgtlnajuste, realiee la

siguienteprueba. El cable de enganche de la cubierta

estd correctamente ajustedocuando la correa

impulsorasuperiorde la cubiertatiene una deflexibn

mdximade 0,5 =en la posicibnde enganchada.

Cuando se desengancha, debe aplicarel freno de las

cuchillasfirmemente y la correa no deberd

arrastrarse.

3. Para ajustar,aflojelas contratuemasy haga haciaatrds

el cable para apretar o enrosqueen sentidocontrario

para aflojar. Utilicepara estouna nave de 1/2_.

4. Vuelva a apretar las contratuercas cuando tenga la

tensi6n apropiada. Pruebe el ajuste. Vuelva a ajustar

en caso necesado.

Enganche de la cubier

Cable

Figura 19

Barra de control de velocidad

Se requiere este ajuste cuando el vehtculono puede

sostener todo el rangode velocidadeso la corra se

arrastra ((=rechina")cuandose suelta el pedal de avance.

1. Retire la horquillaque sujeta labarra de controlde

velocidadal ensamble delpedal de avance. Vea

Figura 20.

Pedal de avance

Horquilla

....... ,gFi r --

2. Retire la contratuercaque sujetala f_rula a la barra de

controlde velocidad. Vea Figura 21.

3. Si el vehiculo no puede alcanzar ciertasvelocidades,

enrosque la barra a trav6s de la f_rula hacia el frente

de la cortadora,acortando la barra. Vea Figura 21.

4. Si el vehfculo arrastra la correa, enrosque la barra a

travds de la t_rula hacia la parte posteriordel

vehfculo,aumentando la Iongitudde la barra. Vea

Figure 21.

5. Apdete la contratuerca.

6. Ponga en marcha el veh[culopara vedficar la

velocidad.Vuelva a ajustar en caso necesado.

Contratuerca

Figura 21

Alineacibn de las ruedas

Laa ruedas delanteras deben tener una convergencia de

1/16 -5/16 pulgadas. Para ajustar la convergencia, siga

estos pasos:

1. Usando una ,ave de 9/16", retirela tuerca hexagonal

y la arandela de cierre que sostiene lajunta esf6dca al

segmento de direcci6n.Vea Figura22. Podria

necesitar sostener (acontratuercapor debajodel

segmento de la direccibnusandouna Ilave de 1/2".

2. Afloje la contratuercaen la barra de uni6nusandouna

,ave de 9/16". Vea Figura 22.

3. Ajustela juntaesf6dca hacia afuera o haciaadentro

hasta que la convergenciade las ruedas sea

aproximadamentede 1716"-5/16" (La dimensibn_B"

debe set aproximadamente 1/16"-5/16" menorque la

dimensi6n "A"). Vea Figura 22.

4. Reemplace la junta esf6rica en el segmento de

direcci6n y apriete la contratuerca en la barra de

unibn.

5. Vuelva a colocarla tuercahexagonal y la arandela de

cierre que retirbantedormente y apriete el tomillo.

a Hexagonal

DireccWn ..... //Ba'r_'"

Segmento Junta

esfe_rica

1116-5/16"_¢

Figura 22

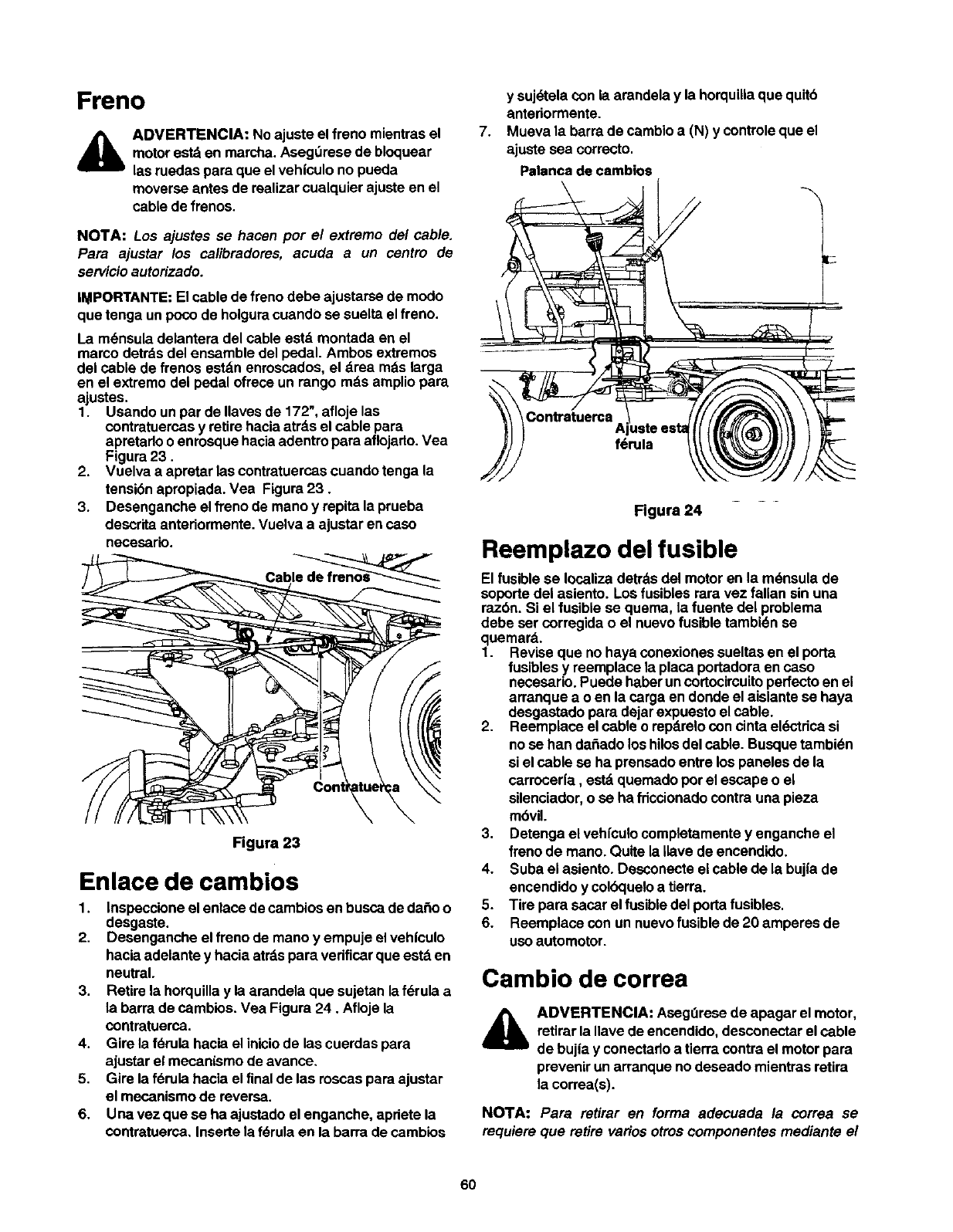

Freno

ADVERTENCIA: No ajuste el freno mientrasel

motorestd en marcha. AsegL_resede bloquear

las ruedas para que el vehiculo no pueda

moverse antes de realizarcualquier ajusteen el

cablede frenos.

NOTA: Los ajustes se hacen per el extremo del cable.

Para ajustar los calibradores, acuda a un centro de

servicioautorizado.

IMPORTANTE: El cable de frenodebe ajustarse de modo

que tenga un poco de holguracuando se suelta el freno.

La m_nsula delantera del cable estd montada en el

marco detrds del ensamble del pedal. Ambos extremos

del cable de frenos estdn enroscados,el drea rods larga

en el extremo del pedal ofrece un rango rods ampliopara

ajustes.

1. Usando un par de Ilavesde 172", afloje las

contratuercasy retire haciaatrds el cable pars

apretado o enrosque haciaadentropara aflojado.Vea

Figura 23.

2. Vuelva a apretar las contratuercascuando tenga la

tensibnapropiada. Vea Figura23.

3. Desenganche el (Teno de manoy repita la prueba

descritaanteriormente. Vuelva a ajustar en caso

necesario.

Figura 23

Enlace de cambios

1. Inspeccioneel enlace de cambios en busca de da_o o

desgaste.

2. Desenganche el freno de mano y empuje el vehfculo

hacia adelante y hacia atrdspara veriflcarque estd en

neutral.

3. Retire la horquillay la arandela que sujetan la f_rula a

la barra de cambios. Vea Figura 24. Afloje la

contratuerca.

4. Gire la f(_rulahacia el iniciode las cuerdas para

ajustar el mecanismode avance,

5. Gire la f6rula hacia el final de las roscaspara ajustar

el mecanismo de reversa.

6. Una vez que se ha ajustadoel enganche, apdete la

contratuerca,Inserte la fdrula en la barra de cambios

y suj_tela conla arandelay la horquiliaque quitb

antedormente.

Mueva la barrade cambio a (N) y controleque el

ajuste sea correcto.

Palanca de cambios

Contratuerca A

f6rula

Figura 24

Reemplazo del fusible

El fusiblese Iocaliza detrds del motor en la m(_nsulade

soportedel asiento. Losfusiblesrara vez falian sin una

raz6n. Si el fusiblese quema, la fuente del preblema

debe ser corregidao el nuevo fusibletambk_nse

quemard.

1. Reviseque no haya conexionessueltasen el porta

fusiblesy reemplace la placa portadoraen caso

necesario. Puede haberun cortocircuitoperfectoen ei

arranque a o en la carga en donde el aisiante se haya

desgastadopara dejarexpuesto el cable.

2. Reemplace el cable o repdrelocon cintaeldctdca si

no se han dahado loshilosdel cable. Busquetambi(_n

si el cable se ha prensadoentre los paneles de la

carrocer|a, estd quemado porel escape o el

silenciador,o se ha fdcoionado contra una pieza

mbvil.

3. Detenga el vehl'culocompletamentey enganche el

frano de mano. Quite la Ilave de encendido.

4. Suba el asiento. Desconecte el cable de la bujfade

encendidoy colbqueloa tierra.

5. Tire para sacar el fusible del porta fusibles.

6. Reemplace con un nuevofusible de 20 amperes de

uso automotor.

Cambio de correa

ADVERTENCIA: AsegOresede apagar el motor,

retirar la nave de encendido,desconectarel cable

de bujia y conectarloa tierra contra el motorpara

prevenir un arranque nodeseado mientras retira

la correa(s).

NOTA: Para retirar en forma adecuada la correa se

requiere que retire varios otroscomponentes mediante el

uso de herramientas especiales. Lea todo el siguiente

procedimiento y determine si puede realizarlo

completamente antes de intentarlo, en caso contrario

contacteat centro de servicioSears.

IMPORTANTE: Las correae V que se encuentran en su

veh|culo utllitariocortacdspedestdn especialmente

dise_adas pare engancharse y desengancharse con

seguridad. Una correa V sustituta(no- OEM) puede

resultar peligrosasi nose desengancha compietamente.

Para que una mdquina funcioneapropiadamente, utilioe

correas aprobadas per ia fdbrica.

1. Siga Figure 25 pare conocer mds acerca de la

colocacibny descdpcibnde las correas y poleas en

este equipo.

2. Controle pedbdicamentepara ver si estascorreas

estdn demasiadoflojas o daSadas pot el usoo rotas.

En esos casos, reemplace con una nueva correa.

NO'I'A: Se recomienda que reemplace ambas correas

propulsorasal mismo tiempo.

Herremientas especiales que se requieren: Pinzas de

mordaza o Ilave de impacto,

FPoleadel motor

Pole=

Loca

Polea k

Plane

_oiea Ioca

iFreno

iBan'a

biel

plane

Polea de velocidad variable Polea Ioca

Figura 25

Correa de propulsi6n superior de |a

cubierta

1, Coloque el freno de mano y encienda el motor.

2, Retire tacubierta de code come se indicb en la

secci6nanterior.

3, Desconecte la barra de freno en la polea loca. Tenga

en euenta las posicionesde los componentes para

mds adelante.

4. Retire el brazo infedorde la polea de tensibnde la

correa de la cubierta. No retire el resorte.Considerela

posicibnde loscomponentes.

5. Use unaclavija de 9/16" para retirarel pemo que

sostiene la pofeadel motory baje la pofea. Para

aflojareste perno, tendrdque sostenerel eje del

motorfirmemente con mordazasde prensa en el

punto rodscerca ala base del bastidordel veh|culo.

Esto impedirdque el eje gire y hard mds fdcil el retJro

de la polea del motor.

6. Gire la correa hacia afuera de la polea del motor.

7. Deslice la correa para sacada de las poleas dobtes.

Retire la correa de la polea de gato.

8. Reemplace con una nueva correaasegurdndose de

que los componentesqueden apropiadamente

sujetosy que las correas est_n dentrode losretenes

de la correa.

Reemplazo del vdstago de conexi6n

Controleel v_tstagode conexibn cuando reemplace las

correas superioresde la cubierta. Si el vdstago de

conexi6n no puede girar iibrementecuando las correas

estdn desenganchadas, deberd reemplazarlo.

1. Desconecte el cable de la buj|ade encendidoy

colbqueloatierra.

2. Desenganche ambostirantes que sujetanel

recolectorde pastoal bastidordel veh|culo. Retire el

recolectorde pastode la unidady ddjeloaparte.

3. Levante la plataforma de serviciospare acceder al

vdstago de conexi6n.

4. Afloje el pemo de la polea del vdstagode conexi6n

usandounpar de llaves.Vea Figura 26.

5. Extraiga ia polea dei vdstago de conexi6n.

6. Retire los cuatrotominos(s61odos se ilustranen

Figura 26) que sujetan el vdstago de conexibn al

bastidordel vehiculo.

7. Retire el vdstago de conexi6n.

Polea /

Figura 26

Reemplace con un nuevo vdstagode conexi6ny

vuelva asujetar al bastidor.

9. Trabajandopordebajodelvehiculo,vuelvaainstalar

lapoleadelvdstagodeconexibnconelpemoque

retirbantedormente,

10.Levantelaplataformadeserviciosderegresoensu

posicibndeoperacibn,vuelvaaunitelrecolectorde

pastossiserequiereyvuelvaaconectarel cable de la

bujlade encendido.

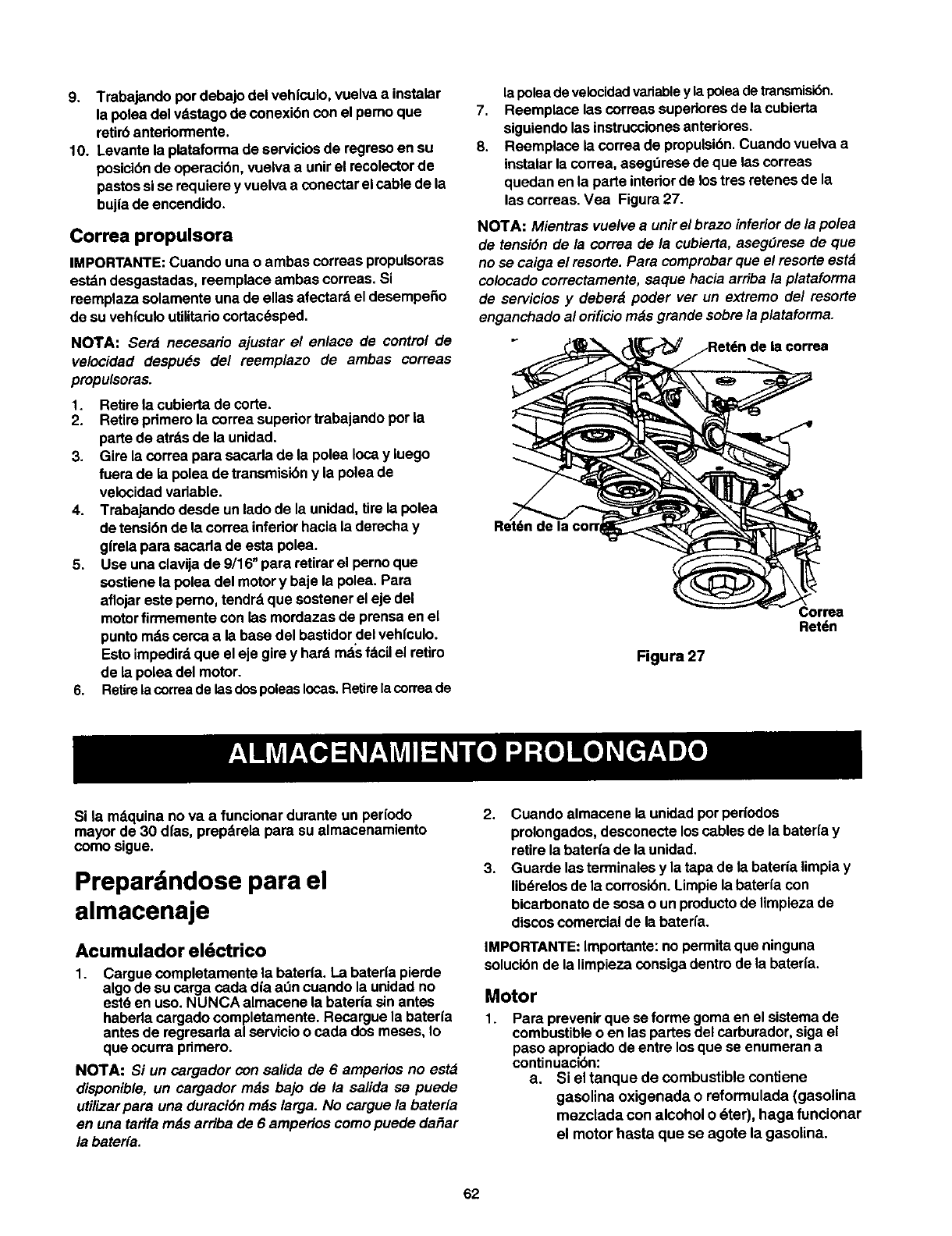

Correa propulsora

IMPORTANTE:Cuando una o ambas correas propulsoras

estdndesgastadas, reemplace ambas correas. Si

reemplaza solamente una de elias afectard el desempeho

de su vehfculoutilitariocortacdsped.

NOTA: Serd necesatio ajustar el enlace de control de

velocidad despu_s de/ reemplazo de ambas correas

propulsoras.

1. Retire la cubierta de corte.

2. Retire pdmero la correa superiortrabajandopor la

parte de atrdsde la unidad.

3. Gire la correa para sacada de la polea Iocay luego

fuera de la polea de transmisi6ny la polea de

velocidad variable.

4. Trabajando desde unlado de la unidad, tirela polea

de tensibnde la correa inferiorhacia la derecha y

girela para sacada de esta polea.

5. Use una clavija de 9/16" para retirarel pernoque

sostienela polea del motory baje la polea. Para

aflojareste pemo, tendrd que sostener el eje del

motorfirmemente con las mordazas de prensa en el

puntomds cama a la base del bastidordel vehfculo.

Esto impedirdque el eje gire y hard mds fdcil el retiro

de la polea del motor.

6. Retirelacorreade lasdospoleasIocas.Retirelacorreade

la polea de velocidad variable y la polea de transmisi6n.

Reemplaca las correas superiores de la cubierta

siguiendo las instrucciones anteriores.

Reemplace la correa de propulsibn. Cuando vuelva a

instalar la correa, asegt_rese de que las correas

quedan en la parte interior de los tres retenes de la

las correas. Vea Figura 27.

NOTA: Mientras vuelvea unirel brazo inferiorde la polea

de tensi6n de/a correa de la cubierta, asegdrese de que

no se caiga e/resorte. Para comprobarque el resorte estd

co/ocado correctamente, saque haciaarriba la plataforma

de serviciosy deber_ poder vet un extreme de/ resorte

enganchadoa/orfficiorods grande sobre la p/ataforma.

:orrea

Re_t6nde

Correa

Ret_n

Figura 27

Si la mdquina nova a funcionardurante un periodo

mayor de 30 dl'as, prepdrela para su almacenamiento

como sigue.

Prepardndose para el

alrnacenaje

Acumulador el6ctrico

1. Cargue completamente la bateria. La bateda pierde

algo de su carga cada dfa adn cuando la unidad no

estd en uso. NUNCA almacene la bateda sin antes

habeda cargado completamente. Recargue la baterla

antes de regresarla al servieioo cada dosmeses, Io

queocurra primero.

NOTA: Si un cargador con salida de 6 amperios no estd

disponible, un cargador rods bajo de la salida se puede

utilizarpara una duracidn mds larga. No cargue la bater[a

en una tarifa rods arriba de 6 amperios cornopuede dar_ar

la bater(a.

2. Cuando almacene la unidad porperiodos

prolongados,desconecte loscables de la batert'ay

retire la baterl'a de la unidad.

3. Guarde las terminales y la tapa de la bateda limpiay

libdrelosde la corrosibn.Limpiela baterla con

bicarbonatode sosa o unproductode Iimpiezade

discos comercialde la baterla.

IMPORTANTE: Importante: no permitaque ninguna

solucibnde la Iimpieza consigadentre de la baterla.

Motor

1. Para prevenirque se forme goma en el sistemade

combustibleo en las partesdel carburador, sigael

paso apropiado de entre losque se enumeran a

continuacibn:

a. Si el tanque de combustible contiene

gasolina oxigenada o reformulada (gasolina

mezclada con alcohol o 6ter), haga funcionar

el motor hasta que se agote la gasolina.

b. Si el tanque contiene t_nicamente gasolina,

haga funcionar el motor hasta que se agote

el combustible.

c. Si agrega un aditivo a la gasolina en el

tanque, t_agafuncionar el motor durante

vados minutos despues de agregarlo para

que el aditivo circule por el carburador.

Refidrase a la pdgina 51 para obtener

detalles sobre aditivos.

Mientras el motortodavla estdtibio, cambie el aceite.

Consulte las instruccionesen la pdgina 55.

Retire la bujfa y vacfeaproximadamente0,5 oz o 15

ml.de aceite para motoren el cilindro.Vuelva a

colocarla bujfa de encendidoy dd marchaal motor

lentamente para distribuirel aceite.

Limpiecualquierdesecho o recorte de pastode la

superficiedel motor.

Equipo

1. Limpieperfectamente toda la unidad.

2. Lubriquelos puntosde pivote.Pase untrapo aceitado

pot toda la md.quinaparaproteger las superficies.

Salvando el equipo

1. Almacene la unidad en una zona limpiay seca. No la

almacene cerca de materiales corrosivoscomo por

ejemplofertilizantes.

2. Cuando almacene cualquiertipo de equipo eldctrico

en un lugarsinventilacibno metdlico,co[oqueun

protectorcontra la oxidaci6nal equipo. Utiliceun

aceite livianoo silicona,cubra el equipo,

especialmente cualquiercadena, resorte,rodamiento

y cables.

Despuds del almacenaje

1. La baterfa pierde algo de su carga cada dfa en que la

unidad nose utiliza. Recargue la bateda antes de

volver al servicioo a cada dos meses, cualquiera

ocurreprimero.

NOTA: Si un charger no estd disponible, pero la bater[a

enciende el veh[culo, la bater[a puede ser cargada

ejecutando el veh(culopara un m[nimode una hora.

El motorno

arranca

El motor

funclena de

manora errdtica

El motor se

sobrecallenta

1. La palanca de control de cuchilla estd activa.

2. NO estd colocado el freno de mano.

3. Se ha desconectado el cable de la bujla.

4. No estd activo el estrangulador

5. El tanque de combustible estd vacfo

6. L_neade combustible obstruida.

7. La buj{a no funclona correctamente.

1. La unidad marcha con el estrang_Jladoractivo.

2. El cable de la bujla estd flojo.

3. La Iloea del combustible estd tapada o el mismo e_ viejo.

4. La ventilacibn en la tapa de gasolina estd ol)struida.

5. Agua o suclodad en el sistema del combustible.

1. El nivel de aceite del motor es bajo.

2. El flujo de aim est_ obstruido.

1. Desenganche la palanca de control de cuchilla

2. Coloque el freno de mano.

3. Conecto el cable a la bujfa.

4. Tire hacia fuera el control de estrangulamlento.

5. Llene el tanque con gasolina limpia y fresca.

6. Limple la Iloea de combustible.

7. Umple, aJuste o reemplaca la bujfa de encendido.

1. Empuje el control de estrangulamionto hacia adentro.

2. Conecte y ajuste el cable de la bujfa.

3. Limple la Ifnea del combustible

4. Limple la ventilacibn o reemplaca el tapbn

5. Vaste el tanque del combustible. Vuelva a Ilenarlo con

combustible fresco.

:1.

2. Uene el calder con aceite adecuado.

Umpie los recortes de pasto y desechos de alrededor d_

las elstas de enfriamiento del motor y alojamiento del

ventilador.

El motor vacila a 1. I.a distanola disrt_tiva de la bujfa es muy poca. 1. Retire la bujfa y restablezca el espacio a 0.030".

altas RPM.

Funciona mst er 1. Bujfa atorade, fallada o separaclon demaslede ancha. 1. Reemplace la bujia de encondide. Coloque el espacio

rnarcha lenta de la bujfa an .030".

La cortadora no 1. El pasto estd hdmedo. 1. Espere hasta que el pasto estd seco para cortarlo.

haca forraje. 2. El pasto estd demasiado crecide. 2. Code auna eltura mayor primero, luego vuelva a cortar

a la attura deseada, o haga patronos de corte mds

estrechos.

3. La cuchilla no tieno file. 3. Afile o reemplace la cuchilla.

Corte disparejo 1. La c_Jbiertano estd balancaada adecuadamente. 1. Nivele la cubierta de lado a lado.

2. La oJchilla no tlene filo. 2. Afile o reemplace la cuchilla.

3. La presibn de losneumsticos no es uniforme. 3. Controle la presibn de los neumdticos en las cuatro

ruedas.

_/_ OTA: Las sugerencias que se muestran aqu{ son solamente para reparaciones menores. Si no soluciona el

prob/ema, o se encuentra ante un problema que no se menciona aqu(, por favor contacte a su centro de servicio

Sears (I-888-784-5427).

Get itfixed, at your home or ours!

For repair of major brand appliances in your own home...

no matter who made it, no matter who sold it!

1-800-4-MY-HOME ® Any"me,dayornight

(1-800-469-4663) (U.S.A. and Canada)

www.sears.com www.sears.ca

Forrepair of carry-in products likevacuums,lawnequipment,

and electronics, call for the location of your nearest

Sears Parts and Repair Center.

1-800-488-1222 Any,me,day or night (U.S.A. only)

www.sears.com

For the replacement parts, accessories and owner's manuals

that you need to do-it-yourself,call Sears PartsDirectS"!

1-800-366-PART

(1-800-366-7278)

6a.m.- 11 p.m. CST, 7 days a week

(U.S.A. only)

www.sears.com/partsdirect

To purchase or inquireaboutaSears ServiceAgreement

orSears Maintenance Agreement:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

7 a.m. -5 p.m. CST, Mon.- Sat. 9 a.m. - 8 p.m. EST, M - F, 4 p.m. Sat.

Parapedirserviciode reparacibna

domicilio,y paraordenarpiezas:

1-888-SU-HOGAR s"

(1-888-784-6427)

Au Canada pourserviceen frar_:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

®Registered Trademan_/TMTrademark /SMServme Mark of Sears. Roebuck and Co

@Marca Registrade./TMMama de Fdbnca /suMan:a de Serv=clode Sears. Roebuck and Co.

ac Marque de commerce /uo Marque ddpos_e de Sears, Roebuck and CO O ,_ears, Roebuck and CO

Craftsman 270 Users Manual

247270250 247270250 CRAFTSMAN LAWN UTILITY VEHICLE - Manuals and Guides L0203131 View the owners manual for your CRAFTSMAN LAWN UTILITY VEHICLE #247270250. Home:Lawn & Garden Parts:Craftsman Parts:Craftsman LAWN UTILITY VEHICLE Manual

CRAFTSMAN Lawn, Riding Mower Rear Engine Manual L0203131 CRAFTSMAN Lawn, Riding Mower Rear Engine Owner's Manual, CRAFTSMAN Lawn, Riding Mower Rear Engine installation guides

270 to the manual af7013ce-5a32-4f42-94de-6d27bf5c82fe

Navigation menu

Versions of this User Manual:

Views

Navigation
