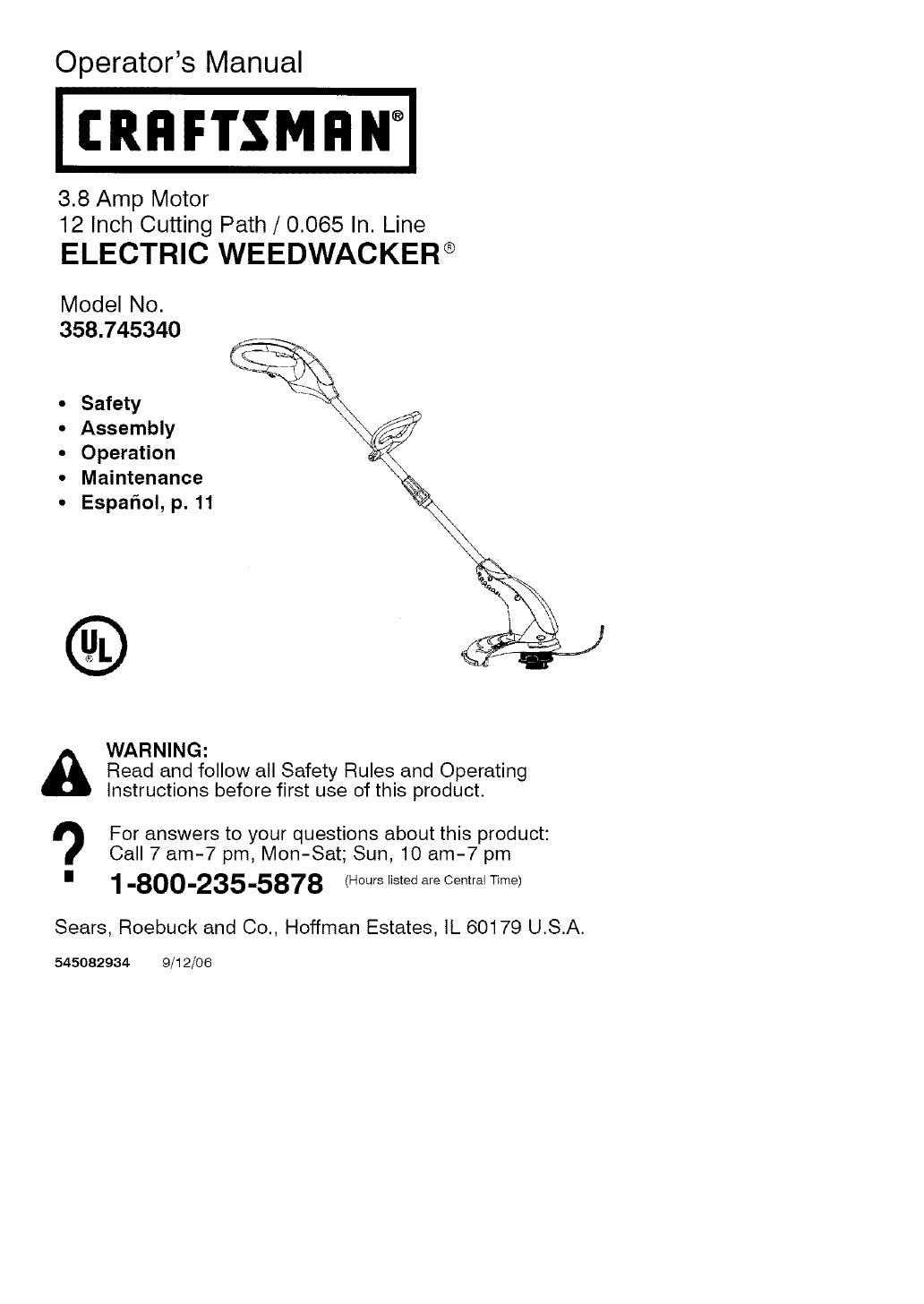

Operator's Manual

ICRRFTSMRN°I

3.8 Amp Motor

12 Inch Cutting Path /0.065 In. Line

ELECTRIC WEEDWACKER ®

Model No.

358.745340

• Safety

•Assembly

• Operation

•Maintenance

•Espa6ol, p 11

®

WARNING:

Read and follow all Safety Rules and Operating

Instructions before first use of this product.

For answers to your questions about this product:

Call 7 am-7 pm, Mon-Sat; Sun, 10 am-7 pm

•1-800-235-5878 (Hours listed are Central Time)

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

545082934 9/12/06

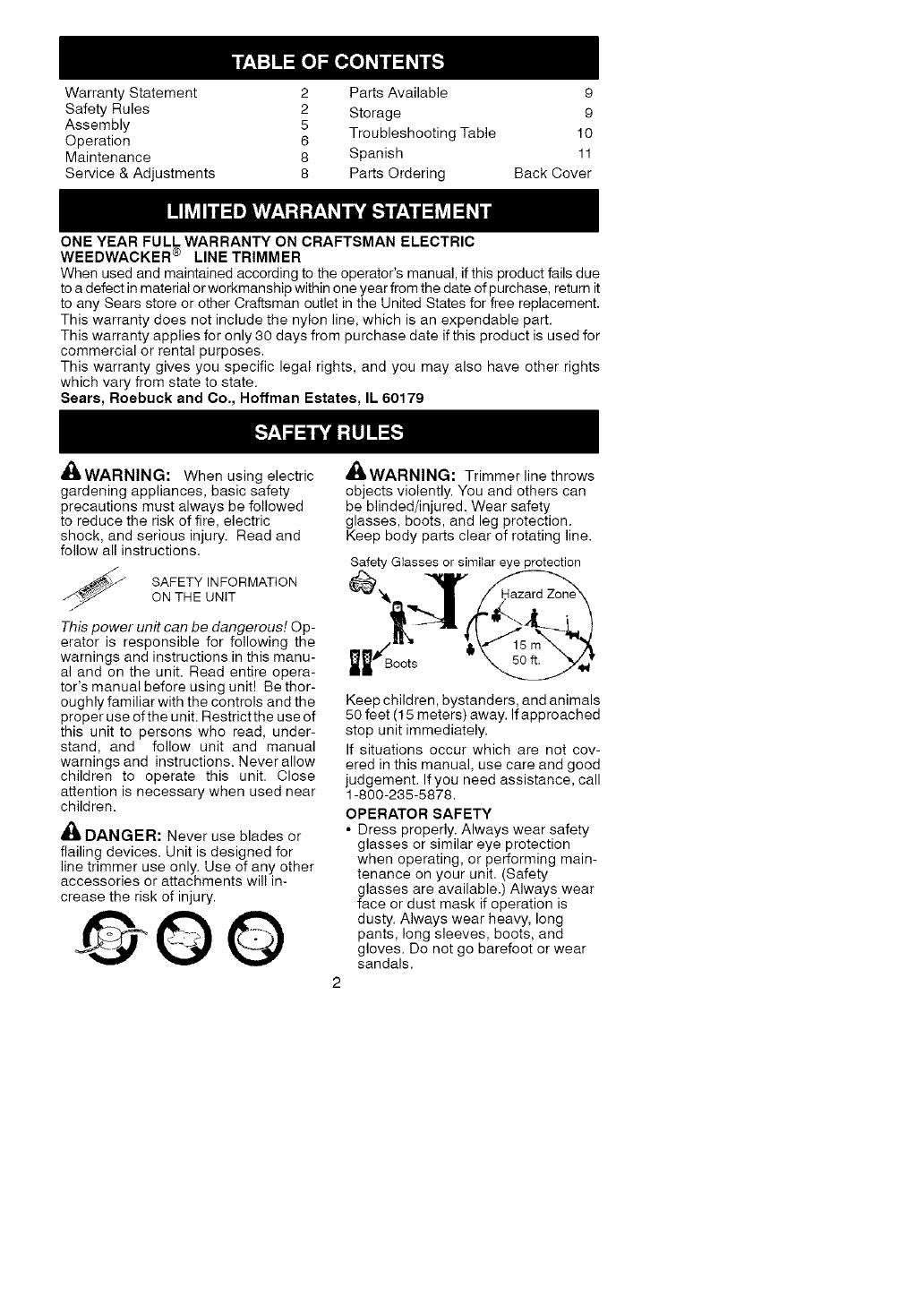

Warranty Statement 2 Parts Available 9

Safety Rules 2 Storage 9

Assembly 5 Troubleshooting Table 10

Operation 6

Maintenance 8 Spanish 11

Service & Adjustments 8 Parts Ordering Back Cover

ONE YEAR FULL WARRANTY ON CRAFTSMAN ELECTRIC

WEEDWACKER ®LINE TRIMMER

When used and maintained according to the operator's manual, if this product fails due

to a defect in material or workmanship within one year from the date of purchase, return it

to any Sears store or other Craftsman outlet in the United States for free replacement.

This warranty does not include the nylon line, which is an expendable part.

This warranty applies for only 30 days from purchase date if this product is used for

commercial or rental purposes.

This warranty gives you specific legal rights, and you may also have other rights

which vary from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

_WARNING: When using electric

gardening appliances, basic safety

precautions must always be followed

to reduce the risk of fire, electric

shock, and serious injury. Read and

follow all instructions.

_.._ SAFETY INFORMATIONON THE UNIT

This power unit can be dangerous! Op-

erator is responsible for following the

warnings and instructions in this manu-

al and on the unit. Read entire opera-

tor's manual before using unit! Be thor-

oughly familiar with the controls and the

proper use ofthe unit. Restrict the use of

this unit to persons who read, under-

stand, and follow unit and manual

warnings and instructions. Never allow

children to operate this unit. Close

attention is necessary when used near

children.

_& DANGER: Never use blades or

flailing devices. Unit is designed for

line trimmer use only. Use of any other

accessories or attachments will in-

crease the risk of injury.

O

J_,WARNING: Trimmer line throws

objects violently. You and others can

be blinded/injured. Wear safety

glasses, boots, and leg protection.

Keep body parts clear of rotating line.

Safety Glasses or similar eye protection

Boots

Keep children, bystanders, and animals

50 feet (15 meters) away. If approached

stop unit immediately.

If situations occur which are not cov-

ered in this manual, use care and good

judgement. If you need assistance, call

1-800-235-5878.

OPERATOR SAFETY

• Dress properly. Always wear safety

glasses or similar eye protection

when operating, or performing main-

tenance on your unit. (Safety

glasses are available.) Always wear

face or dust mask if operation is

dusty. Always wear heavy, long

pants, long sleeves, boots, and

gloves. Do not go barefoot or wear

sandals.

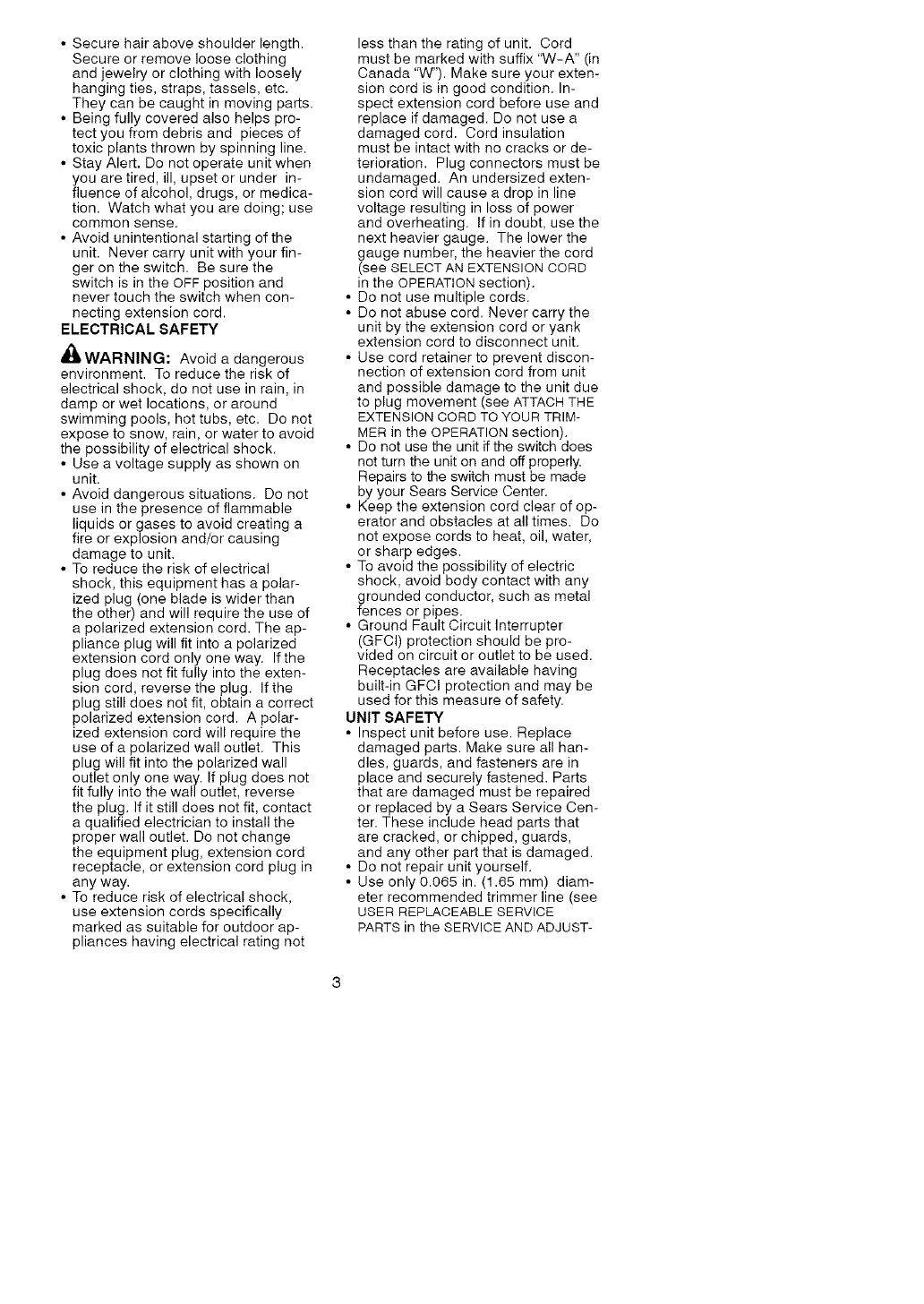

• Securehairaboveshoulderlength.

Secureorremovelooseclothing

andjewelryorclothingwithloosely

hangingties,straps,tassels,etc.

Theycanbecaughtinmovingparts.

• Beingfullycoveredalsohelpspro-

tectyoufromdebrisandpiecesof

toxicplantsthrownbyspinningline.

• StayAlert.Donotoperateunitwhen

youaretired,ill,upsetorunderin-

fluenceofalcohol,drugs,ormedica-

tion.Watchwhatyouaredoing;use

commonsense.

• Avoidunintentionalstartingofthe

unit.Nevercarryunitwithyourfin-

gerontheswitch.Besurethe

switchisintheOFFpositionand

nevertouchtheswitchwhencon-

nectingextensioncord.

ELECTRICAL SAFETY

'_WARNING: Avoid a dangerous

environment. To reduce the risk of

electrical shock, do not use in rain, in

damp or wet locations, or around

swimming pools, hot tubs, etc. Do not

expose to snow, rain, or water to avoid

the possibility of electrical shock.

• Use a voltage supply as shown on

unit.

• Avoid dangerous situations. Do not

use in the presence of flammable

liquids or gases to avoid creating a

fire or explosion and/or causing

damage to unit.

• To reduce the risk of electrical

shock, this equipment has a polar-

ized plug (one blade is wider than

the other) and will require the use of

a polarized extension cord. The ap-

pliance plug will fit into a polarized

extension cord only one way. If the

plug does not fit fully into the exten-

sion cord, reverse the plug. If the

plug still does not fit, obtain a correct

polarized extension cord. A polar-

ized extension cord will require the

use of a polarized wall outlet. This

plug will fit into the polarized wall

outlet only one way. If plug does not

fit fully into the wall outlet, reverse

the plug. If it still does not fit, contact

a qualified electrician to install the

proper wall outlet. Do not change

the equipment plug, extension cord

receptacle, or extension cord plug in

any way.

• To reduce risk of electrical shock,

use extension cords specifically

marked as suitable for outdoor ap-

pliances having electrical rating not

less than the rating of unit. Cord

must be marked with suffix "W-A" (in

Canada "W"). Make sure your exten-

sion cord is in good condition. In-

spect extension cord before use and

replace if damaged. Do not use a

damaged cord. Cord insulation

must be intact with no cracks or de-

terioration. Plug connectors must be

undamaged. An undersized exten-

sion cord will cause a drop in line

voltage resulting in loss of power

and overheating. If in doubt, use the

next heavier gauge. The lower the

gauge number, the heavier the cord

(see SELECT AN EXTENSION CORD

in the OPERATION section).

• Do not use multiple cords.

• Do not abuse cord. Never carry the

unit by the extension cord or yank

extension cord to disconnect unit.

• Use cord retainer to prevent discon-

nection of extension cord from unit

and possible damage to the unit due

to plug movement (see ATTACH THE

EXTENSION CORD TO YOUR TRIM-

MER in the OPERATION section).

• Do not use the unit if the switch does

not turn the unit on and off properly.

Repairs to the switch must be made

by your Sears Service Center.

• Keep the extension cord clear of op-

erator and obstacles at all times. Do

not expose cords to heat, oil, water,

or sharp edges.

• To avoid the possibility of electric

shock, avoid body contact with any

grounded conductor, such as metal

fences or pipes.

• Ground Fault Circuit Interrupter

(GFCI) protection should be pro-

vided on circuit or outlet to be used.

Receptacles are available having

built-in GFCI protection and may be

used for this measure of safety.

UNIT SAFETY

• Inspect unit before use. Replace

damaged parts. Make sure all han-

dles, guards, and fasteners are in

place and securely fastened. Parts

that are damaged must be repaired

or replaced by a Sears Service Cen-

ter. These include head parts that

are cracked, or chipped, guards,

and any other part that is damaged.

• Do not repair unit yourself.

• Use only 0.065 in. (1.65 ram) diam-

eter recommended trimmer line (see

USER REPLACEABLE SERVICE

PARTS in the SERVICE AND ADJUST-

MENTSsection).Neverusewire,

rope,string,etc.

• Usespecifiedtrimmerspool.Make

surespoolisproperlyinstalledand

allpartsaresecurelyfastened.

• UseonlyCraftsman(_replacement

partsandaccessoriesasrecom-

mended.

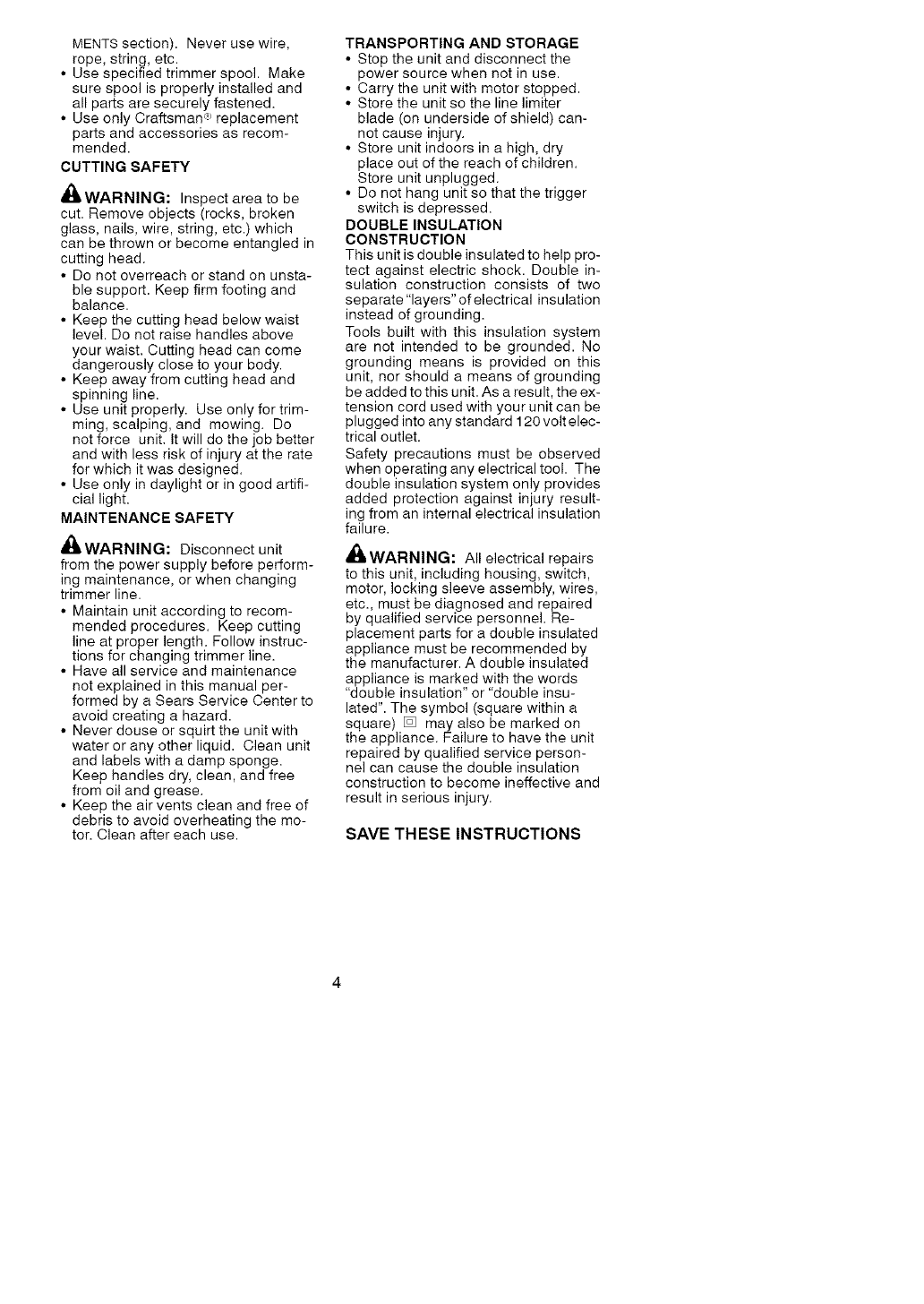

CUTTINGSAFETY

_.WARNING: Inspect area to be

cut. Remove objects (rocks, broken

glass, nails, wire, string, etc.) which

can be thrown or become entangled in

cutting head.

• Do not overreach or stand on unsta-

ble support. Keep firm footing and

balance.

• Keep the cutting head below waist

level. Do not raise handles above

your waist. Cutting head can come

dangerously close to your body.

• Keep away from cutting head and

spinning line.

• Use unit properly. Use only for trim-

ming, scalping, and mowing. Do

not force unit. It will do the job better

and with less risk of injury at the rate

for which it was designed.

• Use only in daylight or in good artifi-

cial light.

MAINTENANCE SAFETY

_iWARNING: Disconnect unit

from the power supply before perform-

ing maintenance, or when changing

trimmer line.

• Maintain unit according to recom-

mended procedures. Keep cutting

line at proper length. Follow instruc-

tions for changing trimmer line.

• Have all service and maintenance

not explained in this manual per-

formed by a Sears Service Center to

avoid creating a hazard.

• Never douse or squirt the unit with

water or any other liquid. Clean unit

and labels with a damp sponge.

Keep handles dry, clean, and free

from oil and grease.

• Keep the air vents clean and free of

debris to avoid overheating the mo-

tor= Clean after each use.

TRANSPORTING AND STORAGE

• Stop the unit and disconnect the

power source when not in use.

• Carry the unit with motor stopped.

• Store the unit so the line limiter

blade (on underside of shield) can-

not cause injury.

• Store unit indoors in a high, dry

place out of the reach of children.

Store unit unplugged.

• Do not hang unit so that the trigger

switch is depressed.

DOUBLE INSULATION

CONSTRUCTION

This unit is double insulated to help pro-

tect against electric shock. Double in-

sulation construction consists of two

separate "layers" of electrical insulation

instead of grounding.

Tools built with this insulation system

are not intended to be grounded. No

grounding means is provided on this

unit, nor should a means of grounding

be added to this unit. As a result, the ex-

tension cord used with your unit can be

plugged into any standard 120 volt elec-

trical outlet.

Safety precautions must be observed

when operating any electrical tool. The

double insulation system only provides

added protection against injury result-

ing from an internal electrical insulation

failure.

,_WARNING: All electrical repairs

to this unit, including housing, switch,

motor, locking sleeve assembly, wires,

etc., must be diagnosed and repaired

by qualified service personnel. Re-

placement parts for a double insulated

appliance must be recommended by

the manufacturer. A double insulated

appliance is marked with the words

"double insulation" or "double insu-

lated". The symbol (square within a

square) [] may also be marked on

the appliance. Failure to have the unit

repaired by qualified service person-

nel can cause the double insulation

construction to become ineffective and

result in serious injury.

SAVE THESE INSTRUCTIONS

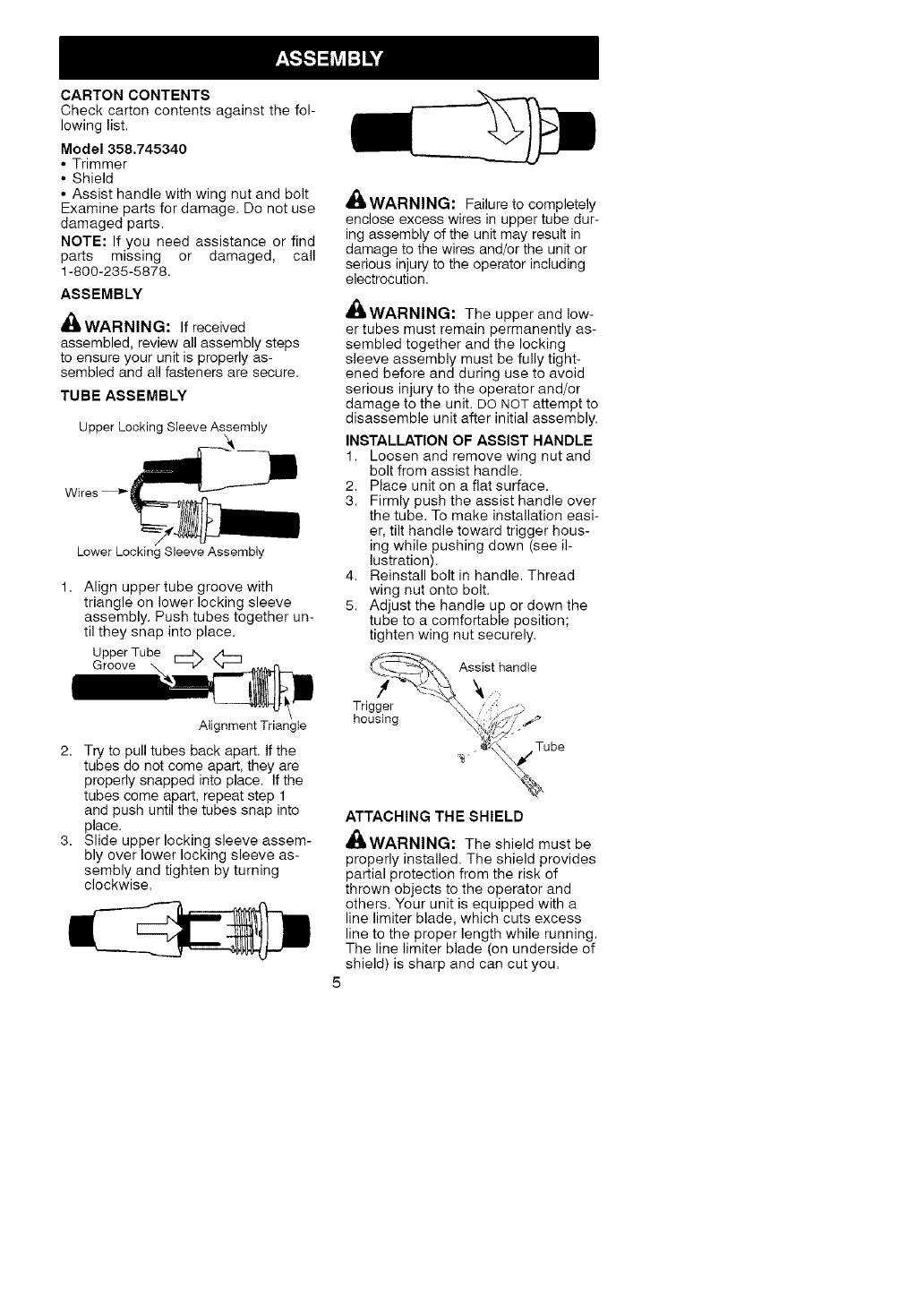

CARTON CONTENTS

Check carton contents against the fol-

lowing list.

Model 358.745340

• Trimmer

•Shield

• Assist handle with wing nut and bolt

Examine parts for damage. Do not use

damaged parts.

NOTE: If you need assistance or find

parts missing or damaged, call

1-800-235-5878.

ASSEMBLY

_.WARNING: If received

assembled, review all assembly steps

to ensure your unit is properly as-

sembled and all fasteners are secure.

TUBE ASSEMBLY

Upper Locking Sleeve Assembly

Wires

Lower Locking Sleeve Assembly

1. Align upper tube groove with

triangle on lower locking sleeve

assembly. Push tubes together un-

til they snap into place.

Upper Tube

Groove E_<_

Alignment Triangle

2. Try to pull tubes back apart. If the

tubes do not come apart, they are

properly snapped into place. If the

tubes come apart, repeat step 1

and push until the tubes snap into

place.

3. Slide upper locking sleeve assem-

bly over lower locking sleeve as-

sembly and tighten by turning

clockwise.

A

A_ WARNING: Failure to completely

enclose excess wires in upper tube dur-

ing assembly of the unit may result in

damage to the wires and/or the unit or

serious injury to the operator including

electrocution.

AllWARNING: The upper and low-

er tubes must remain permanently as-

sembled together and the locking

sleeve assembly must be fully tight-

ened before and during use to avoid

serious injury to the operator and/or

damage to the unit. DO NOT attempt to

disassemble unit after initial assembly.

INSTALLATION OF ASSIST HANDLE

1. Loosen and remove wing nut and

bolt from assist handle.

2. Place unit on a flat surface.

3. Firmly push the assist handle over

the tube. To make installation easi-

er, tilt handle toward trigger hous-

ing while pushing down (see il-

lustration).

4. Reinstall bolt in handle. Thread

wing nut onto bolt.

5. Adjust the handle up or down the

tube to a comfortable position;

tighten wing nut securely.

_} As_st handle

Trigge_r m._ --"Z)

_ Tube

'_ \%

ATTACHING THE SHIELD

_&WARNING: The shield must be

properly installed. The shield provides

partial protection from the risk of

thrown objects to the operator and

others. Your unit is equipped with a

line limiter blade, which cuts excess

line to the proper length while running.

The line limiter blade (on underside of

shield) is sharp and can cut you.

5

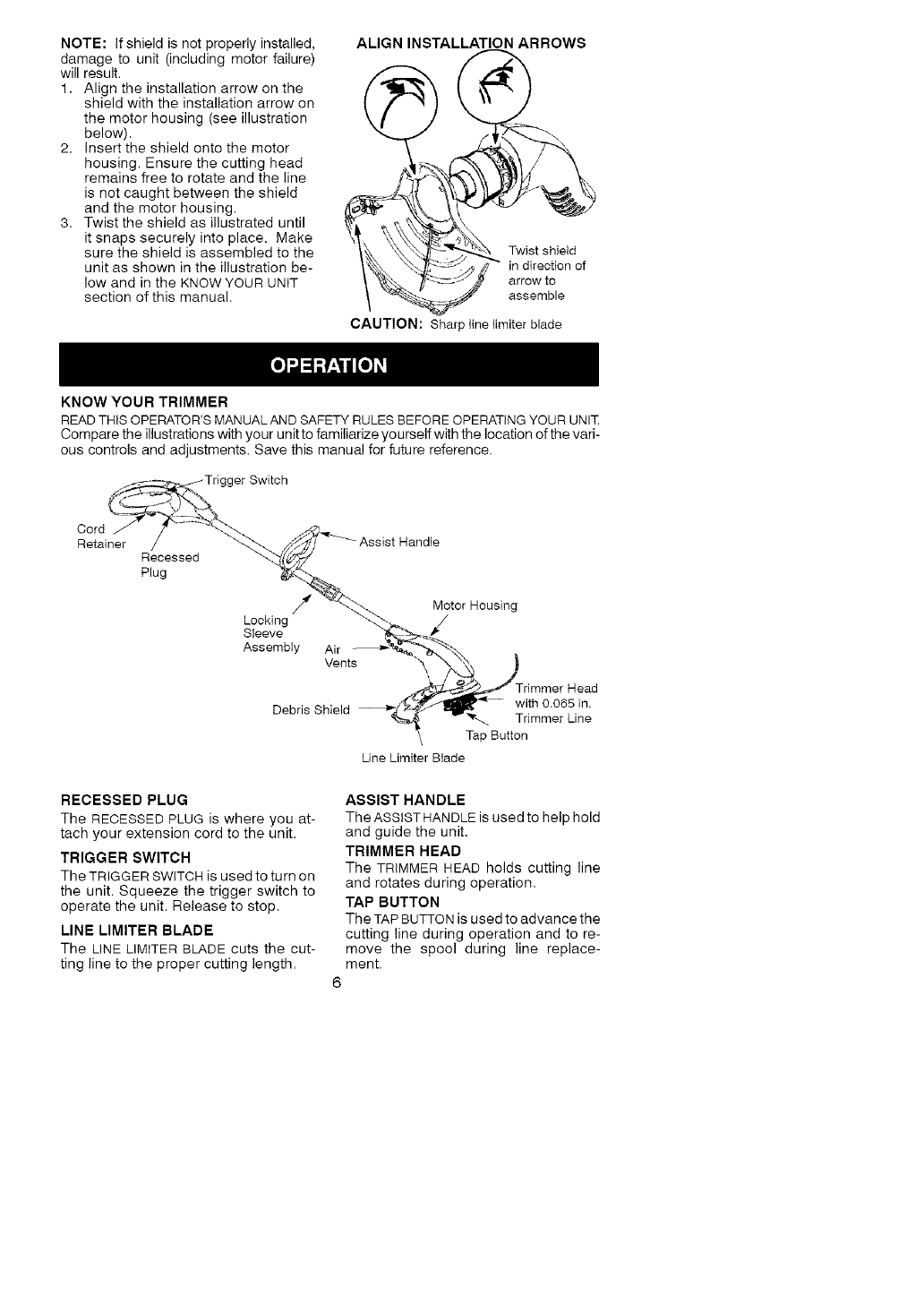

NOTE:Ifshieldisnotproperlyinstalled,

damagetounit(includingmotorfailure)

willresult.

1=Aligntheinstallationarrowonthe

shieldwiththeinstallationarrowon

themotorhousing(seeillustration

below).

2=Inserttheshieldontothemotor

housing.Ensurethecuttinghead

remainsfreetorotateandtheline

isnotcaughtbetweentheshield

andthemotorhousing.

3. Twisttheshieldasillustrateduntil

itsnapssecurelyintoplace.Make

suretheshieldisassembledtothe

unitasshownintheillustrationbe-

lowandintheKNOWYOURUNIT

sectionofthismanual.

ALIGNINSTALLATION ARROWS

Twist shield

in direction of

arrow to

assemble

CAUTION: Sharp line Iimiter blade

KNOW YOUR TRIMMER

READ THiS OPERATOR'S MANUAL AND SAFETY RULES BEFORE OPERATING YOUR UNIT

Compare the illustrations with your unit to familiarize yourself with the location of the vari-

ous controls and adjustments. Save this manual for future reference.

ar Switch

Cord

Retainer Recessed

Plug

Locking

Sleeve

Assembly Air

Vents

Debris Shield

RECESSED PLUG

The RECESSED PLUG is where you at-

tach your extension cord to the unit.

TRIGGER SWITCH

The TRIGGER SWITCH is used to turn on

the unit. Squeeze the trigger switch to

operate the unit. Release to stop.

LINE LIMITER BLADE

The LINE LIMITER BLADE cuts the cut-

ting line to the proper cutting length.

Motor Housing

-nmmer Head

with 0,065 in,

Trimmer Line

Tap Button

Line Limiter Blade

ASSIST HANDLE

The ASSIST HANDLE is used to help hold

and guide the unit.

TRIMMER HEAD

The TRIMMER HEAD holds cutting line

and rotates during operation.

TAP BUTTON

The TAP BUTTON is used to advance the

cutting line during operation and to re-

move the spool during line replace-

ment.

6

OPERATINGINSTRUCTIONS

Use only a voltage supply as specified

on your unit.

SELECT AN EXTENSION CORD

Extension Cord Gauge Chart

Length of Cord Gauge

25 Ft. (7.5 m) 18 Gauge

50 Ft. (15 m) 16 Gauge

100 Ft. (30 m) 16 Gauge

Extension cords are available for this

unit at Sears.

Extension Cord

(16 Gauge) ............ 71-85708

ATTACH THE EXTENSION

CORD TO YOUR TRIMMER

Loop your extension cord through the

handle and around the hook as shown.

Insure the plug and cord are firmly and

fully engaged.

Cord Retainer

z.J"

Extension Cord

CORRECT OPERATING POSITION

i

_WARNING: Always wear eye

protection. Never lean over the trimmer

head. Rocks or debris can ricochet or

be thrown into eyes and face and

cause blindness or other serious injury.

When operating unit, stand as shown

and check for the following:

• Wear eye protection and heavy

clothing.

• Hold trigger handle with right hand

and assist handle with left hand.

• Keep unit below waist level.

• Cut only from your right to your left to

ensure debris is thrown away from

you. Without bending over, keep line

near and parallel to the ground and

not crowded into material being cut.

ADVANCING THE CUTTING LINE

Advance line by tapping bottom of cut-

ting head lightly on the ground while unit

is running at full speed. A metal line lim-

iter blade attached to the shield will cut

the line to the proper length.

_,WARNING: Use only 0.065 inch

(1.65 mm) diameter line. Other sizes of

line will not advance properly and will

result in improper cutting head function

or can cause serious injury. Do not use

other materials such as wire, string,

rope, etc. Wire can break off during cut-

ting and become a dangerous missile

that can cause serious injury. See page

2 for warning concerning other cutting

devices.

TRIMMING

Hold the bottom of the trimmer head

about 3 inches (8 cm) above the

ground and at an angle. Allow only the

tip of the line to make contact. Do not

force trimmer line into work area.

Trimming

3 in. (8 cm)

Above Ground

SCALPING

The scalping technique removes un-

wanted vegetation down to the

ground. Hold the bottom of the trim-

mer head about 3 inches (8 cm)

above the ground and at an angle. Al-

low the tip of the line to strike the

ground around trees, posts, monu-

ments, etc. This technique increases

line wear.

Sea,pingII

i o_ ,-r.:

\.}/ ,u_ ,

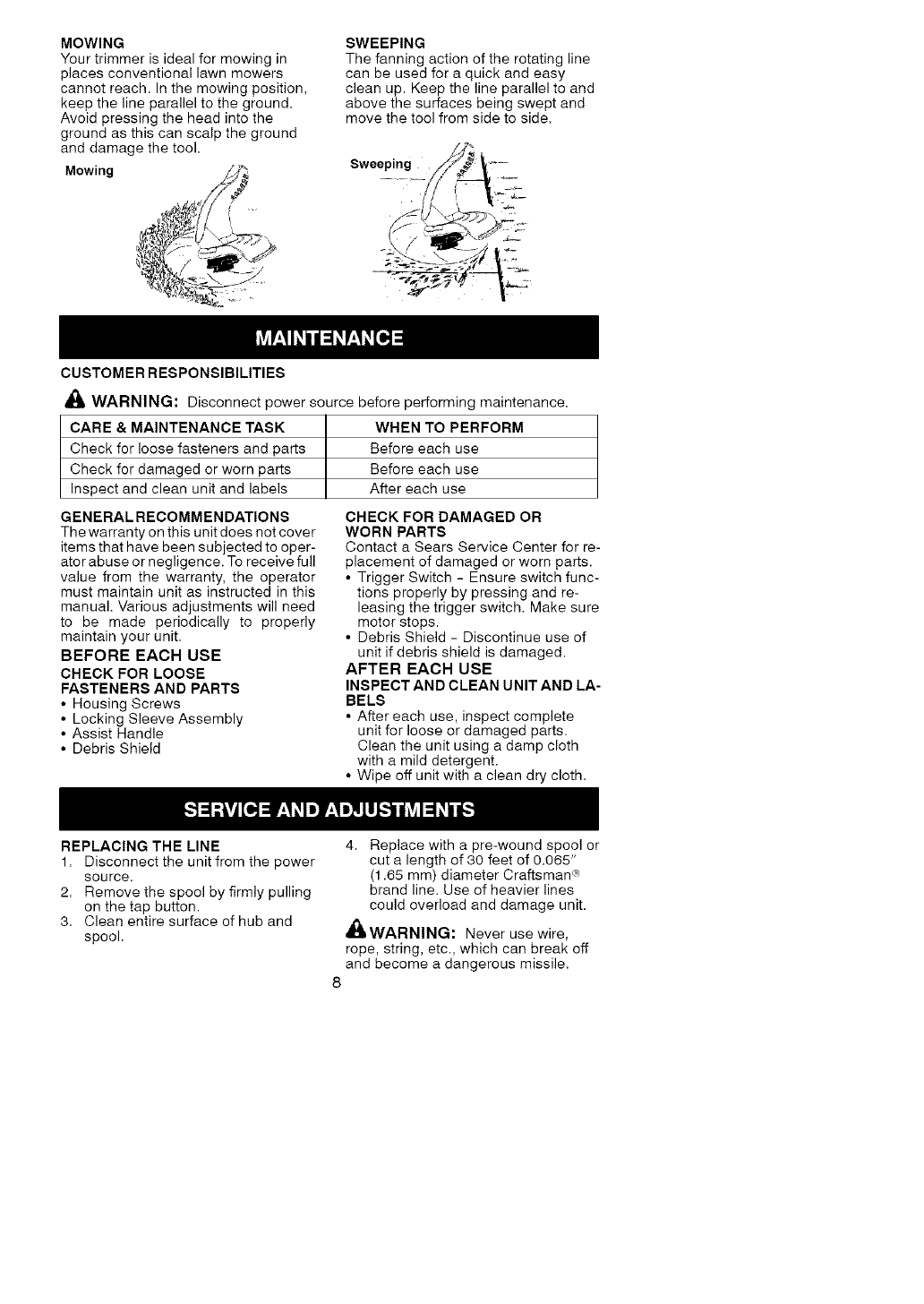

MOWING

Your trimmer is ideal for mowing in

places conventional lawn mowers

cannot reach. In the mowing position,

keep the line parallel to the ground.

Avoid pressing the head into the

ground as this can scalp the ground

and damage the tool.

Mowing

SWEEPING

The fanning action of the rotating line

can be used for a quick and easy

clean up. Keep the line parallel to and

above the surfaces being swept and

move the tool from side to side.

Sweeping _'¢_: "_--

CUSTOMER RESPONSIBILITIES

,_ WARNING: Disconnect power source before performing maintenance.

CARE & MAINTENANCE TASK

Check for loose fasteners and parts

Check for damaged or worn parts

Inspect and clean unit and labels

WHEN TO PERFORM

Before each use

Before each use

After each use

GENERAL RECOMMEN DATIONS

The warranty on this unit does not cover

items that have been subjected to oper-

ator abuse or negligence. To receive full

value from the warranty, the operator

must maintain unit as instructed in this

manual. Various adjustments will need

to be made periodically to properly

maintain your unit.

BEFORE EACH USE

CHECK FOR LOOSE

FASTENERS AND PARTS

• Housing Screws

• Locking Sleeve Assembly

• Assist Handle

• Debris Shield

REPLACING THE LINE

CHECK FOR DAMAGED OR

WORN PARTS

Contact a Sears Service Center for re-

placement of damaged or worn parts.

• Trigger Switch - Ensure switch func-

tions properly by pressing and re-

leasing the trigger switch. Make sure

motor stops.

• Debris Shield - Discontinue use of

unit if debris shield is damaged.

AFTER EACH USE

INSPECT AND CLEAN UNIT AND LA-

BELS

• After each use, inspect complete

unit for loose or damaged parts.

Clean the unit using a damp cloth

with a mild detergent.

• Wipe off unit with a clean dry cloth.

1. Disconnect the unit from the power

source.

2. Remove the spool by firmly pulling

on the tap button.

3. Clean entire surface of hub and

spool.

4. Replace with a pre-wound spool or

cut a length of 30 feet of 0.065"

(1.65 mm) diameter Craftsman®

brand line. Use of heavier lines

could overload and damage unit.

'Ig&WARNING: Never use wire,

rope, string, etc., which can break off

and become a dangerous missile.

8

5. Insertoneendofthelineabout1/2

inch(1cm)intothesmallholein-

sidethespool.

6. Windthelineevenlyandtightly

ontothespool.Windinthedirec-

tionofthearrowfoundonthe

spool.

7. Pushthelineintothenotch,leav-

ing3to5inches(7- 12cm)un-

wound.

8. Insertthelineintotheexitholein

thehubasshownintheillustra-

tion.

9. Alignthenotchwiththelineexit

hole.

10.Pushthespoolintothehubuntilit

snapsintoplace.

11.Pullonthelineextendingoutside

thehubtoreleaseitfromthe

notch;otherwise,theunitwillnot

functionproperly.

Spool

Button

Line in Notch

Hub Line exit hole

USER REPLACEABLE SERVICE PARTS

REPLACEMENT PART

Spool with 0.065 inch Trimmer Line

Assist Handle

Bolt Carriage, 1/4-20

Wing Nut

Shield Assembly

_WARNING: Perform the follow-

PART NUMBER

71-85837

530403805

530403886

530016152

530404076

ing steps after each use.

• Stopthe unit and disconnect the pow-

er source when not in use.

• Carry the unit with motor stopped.

• Store the unit so the line limiter blade

cannot cause injury.

• Store unit and extension cord indoors

in a high, dry place out of the reach of

children. Store unit unplugged.

• Store unit with all guards in place.

Position unit so that any sharp object

cannot accidentally cause injury.

TROUBLESHOOTING TABLE

WARNING: Always stop unit and disconnect from tile power source before

performing all of the recommended remedies below except remedies that re-

quire unit to be operating.

TROUBLE

Trimmer head

stops under a

load or does not

turn when switch

is pressed,

Line does not

advance or

breaks while

cutting.

CAUSE

1. Crowdh_g trimmer Ih_e

against material being

cut.

2. Electrical failure.

REMEDY

1. Allow tip of line to do the cutting.

3. Thrown circuit breaker.

4. Debris stoppin,q head.

1. Line improperly routed

in head.

2. Line improperly

wound into spool.

3. Incorrect line size

4. Not enough line

outside of head.

5. Dirt buildup on unit.

1. Line size is incorrect.

2. Incorrect spool.

3. Line is being crowded

against material being

cut.

1. Line improperly

routed in head.

2. Spool damaged.

1. Line improperly routed

in head.

2. Line size is incorrect.

3. Crowding line against

material being cut.

4. Spool worn or damaged.

1. Too little line outside

of head.

2. Line size incorrect.

2. Contact Sears Service (see back

cover).

3. Check Breaker Box.

4. Remove debris.

1. Check line routing.

2. Rewind line tightly and evenly.

3. Use only 0.065 inch (1.65 mm) dia. line.

4. Remove cover and pull 4 inches

(10 cm) of line out of head.

5. Clean unit.

1. Use only 0.065 inch (1.65 ram) dia. line.

2. Replace with correct spool.

3. Cut with tip of line fully extended.

Line welds onto

spool.

Line releases 1. Check line routing.

continuously.

2. Replace spool.

Line usage is 1. Check line routing.

excessive.

2. Replace spool.

3. Cut with tip of line fully extended.

4. Replace spool.

Line pulls back 1. Remove cover and pull 4 inches

into head. (10 cm) of line outside of head.

2. Use only 0.065 inch (1.65 mm) dia. line.

10

Declaraci6n de Garantia Limitada 11 Servicio y Ajustes 18

Reglas de Seguridad 11 Piezas de Repuesto 19

Montaje 14 Almacenamiento 19

Uso 16 Tabla Diagn6stica 20

Mantenimiento 18 Piezas y Encargos Contratapa

UN AI_IO COMPLETO DE GARANTiA PARA LA CORTADORA A LINEA

ELECTRICO CRAFTSMAN ®

Si este producto falla por un defecto en el material o de mano de obra dentro del

aSo a partir de la fecha de compra y este se ha utilizado y mantenido de acuerdo

al manual del usuario, envielo a cualquier tienda Sears o otra tienda Craftsman

en los Estados Unidos para su reemplazo gratuita.

Esta garantia excluye la linea de nylon, que son parte desechables.

Esta garantia es aplicable per s61o 30 dias desde la fecha de compra si este pro-

ducto se usa con fines comerciales o se usa para arriendo.

Esta garantia le otorga derechos legales especificos, y usted tambien puede

tener otros derechos que varian de estado a estado.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

_ADVERTENCIA: Siempre que

se use cualquier cortador el_ctrico,

deben observarse precauciones b&si-

cas de seguridad para reducir el ries-

go de incendio, choque el6ctrico y

graves heridas. Lea y cumpla con to-

das las instrucciones.

INFORMACION DE

SEGURIDAD EN EL

APARATO

Este aparato de fuerza puede ser peli-

groso. El usuario tiene la responsabili-

dad de cumplir con todas las instruc-

clones y advertencias en el aparato y

en el manual. Lea el manual del usua-

rio en su totalidad antes de usar el

aparato! Familiaricese completamente

con los controles y el uso correcto del

aparato. Limite el uso de este aparatc

a aquellas personas que lean, com-

prendan, y cumplan con las adverten-

cias e instrucciones en el aparato yen

el manual. Nunca permita a los niSos

que usen el aparato. Toda su atenci6n

es necesaria cuando use este aparato

cerca de lugares en donde haya nii7os.

PELIGRO: Nunca use cuchillas

ni dispositivos desgrandores. Este

aparato ha sido diseSado exclusiva-

mente como cortador a linea. El uso

de cualguier otto accesorio o pieza

incrementar& el peligro de heridas.

0

_ADVERTENCIA: La linea de

corte arroja objetos violentamente.

Los objetos arrojados pueden cegarlo

o herirlo a usted y a terceros. Use an-

teojos de seguridad, botas y protecd-

ci6n para las piernas. Mantenga el

cuerpo alejado de la linea girante.

Anteojos de seguridad o proteccion

similar de ojos.

Botas

Mantenga a los niSos, los animales y

los espectadores a una distancia

minima de 15 metros (50 pies). Pare

el aparato inmediatamente si alguien

se le acerca.

Si acontece alguna situaci6n no pre-

vista en este manual, tenga cuidado y

use buen criterio, si necesita ayuda,

Ilame al 1-800-235-5878.

11

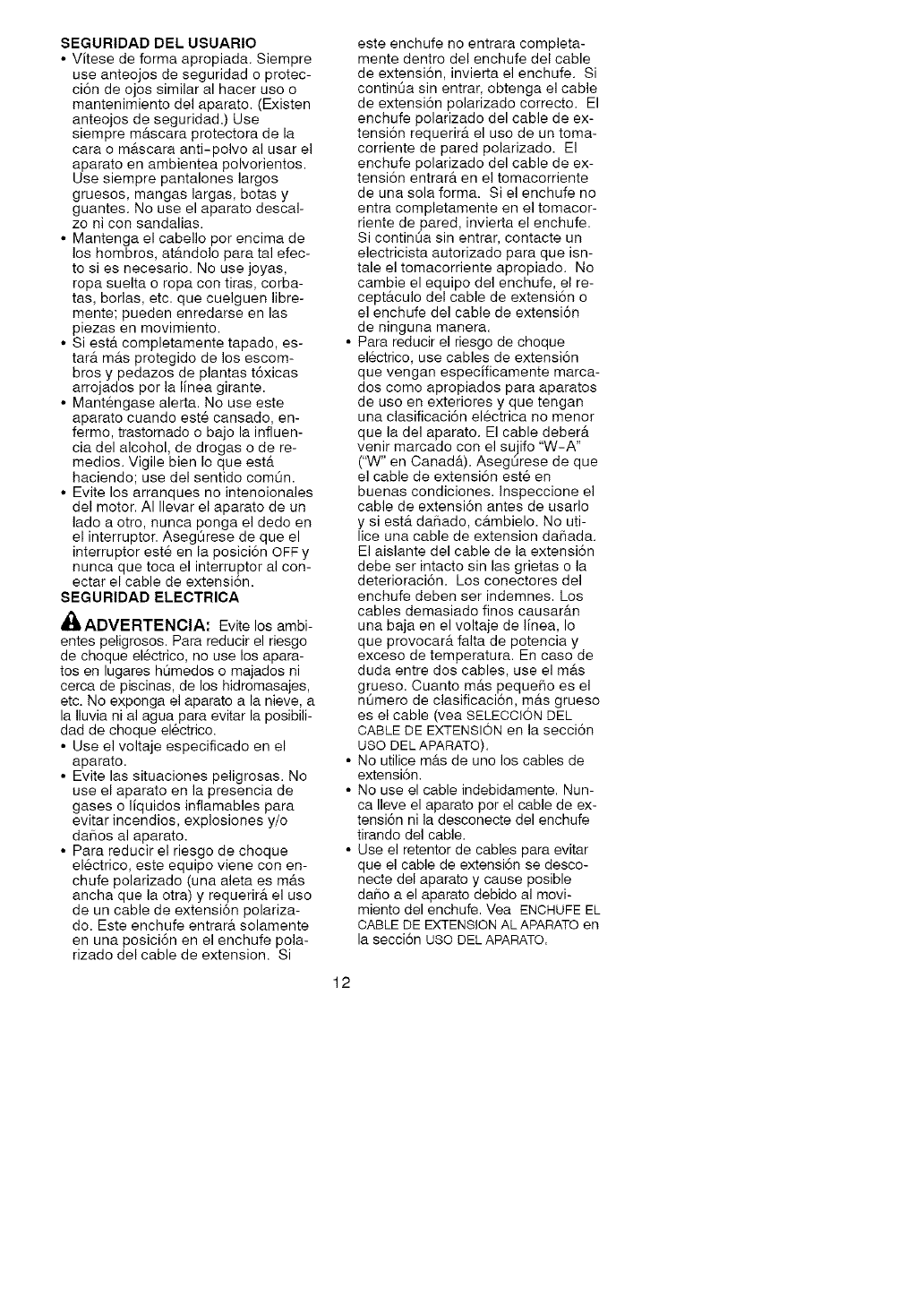

SEGURIDADDI=LUSUARIO

• V[tesedeformaapropiada.Siempre

useanteojosdeseguridadoprotec-

ci6ndeojossimilaralhacerusoo

mantenimientodelaparato.(Existen

anteojosdeseguridad.)Use

siempremascaraprotectoradela

caraom&scaraanti-polvoalusarel

aparato en ambientea polvorientos.

Use siempre pantalones largos

gruesos, mangas largas, botas y

guantes. No use el aparato descal-

zo ni con sandalias.

• Mantenga el cabello por encima de

los hombros, at&ndolo para tal efec-

to si es necesario. No use joyas,

ropa suelta o ropa con tiras, corba-

tas, borlas, etc. que cuelguen libre-

mente; pueden enredarse en las

piezas en movimiento.

• Si est& completamente tapado, es-

tar& m&s protegido de los escom-

bros y pedazos de plantas t6xicas

arrojados por la I[nea girante.

• Mant6ngase alerta. No use este

aparato cuando este cansado, en-

fermo, trastomado o bajo la influen-

cia del alcohol, de drogas o de re-

medics. Vigile bien Io que est&

haciendo; use del sentido comSn.

• Evite los arranques no intenoionales

del motor. AI Ilevar el aparato de un

lado a otro, nunca ponga el dedo en

el interruptor. Aseg0rese de que el

interruptor est6 en la posici6n OFF y

nunca que toca el interruptor al con-

ectar el cable de extensi6n.

SI=GURIDAD ELECTRICA

ADVERTENClA: Evite los ambi-

entes peligrosos. Para reducir el riesgo

de choque el6ctrico, no use los apara-

tos en lugares hSmedos o majados ni

cerca de piscinas, de los hidromasajes,

etc. No exponga el aparato a la nieve, a

la Iluvia ni al agua para evitar la posibili-

dad de choque electrico.

• Use el voltaje especificado en el

aparato.

• Evite las situaciones peligrosas. No

use el aparato en la presencia de

gases o liquidos inflamables para

evitar incendios, explosiones y/o

dafios al aparato.

• Para reducir el riesgo de choque

el6ctrico, este equipo viene con en-

chufe polarizado (una aleta es m&s

ancha que la otra) y requerir& el uso

de un cable de extensi6n polariza-

do. Este enchufe entrara solamente

en una posici6n en el enchufe pola-

rizado del cable de extension. Si

este enchufe no entrara completa-

mente dentro del enchufe del cable

de extensi6n, invierta el enchufe. Si

continQa sin entrar, obtenga el cable

de extensi6n polarizado correcto. El

enchufe polarizado del cable de ex-

tensi6n requerir& el uso de un toma-

corriente de pared polarizado. El

enchufe polarizado del cable de ex-

tensi6n entrar& en el tomacorriente

de una sola forma. Si el enchufe no

entra completamente en el tomacor-

riente de pared, invierta el enchufe.

Si contin0a sin entrar, contacte un

electricista autorizado para que isn-

tale el tomacorriente apropiado. No

cambie el equipo del enchufe, el re-

cept&culo del cable de extensi6n o

el enchufe del cable de extensi6n

de ninguna manera.

• Para reducir el riesgo de choque

el6ctrico, use cables de extensi6n

que vengan especificamente marca-

dos como apropiados para aparatos

de uso en exteriores y que tengan

una clasificaci6n el6ctrica no menor

que la del aparato. El cable deber&

venir marcado con el sujifo "W-A"

("W" en Canad&). AsegOrese de que

el cable de extensi6n este en

buenas condiciones. Inspeccione el

cable de extensi6n antes de usarlo

y si est& dafiado, c&mbielo. No uti-

lice una cable de extension dafiada.

El aislante del cable de la extensi6n

debe ser intacto sin las grietas o la

deterioraci6n. Los conectores del

enchufe deben ser indemnes. Los

cables demasiado finos causar&n

una baja en el voltaje de linea, Io

que provocar& falta de potencia y

exceso de temperatura. En caso de

duda entre dos cables, use el m&s

grueso. Cuanto m&s pequefio es el

nQmero de clasificaci6n, m&s grueso

es el cable (vea SELECOION DEL

CABLE DE EXTENSION en la secci6n

USO DEL APARATO).

• No utilice m&s de uno los cables de

extensi6n.

• No use el cable indebidamente. Nun-

ca Ileve el aparato por el cable de ex-

tensi6n ni la desconecte del enchufe

tirando del cable.

• Use el retentor de cables para evitar

que el cable de extensi6n se desco-

necte del aparato y cause posible

dafio a el aparato debido al movi-

miento del encbufe. Vea ENCHUFE EL

CABLE DE EXTENSION AL APARATO en

la secci6n USO DEL APARATO.

12

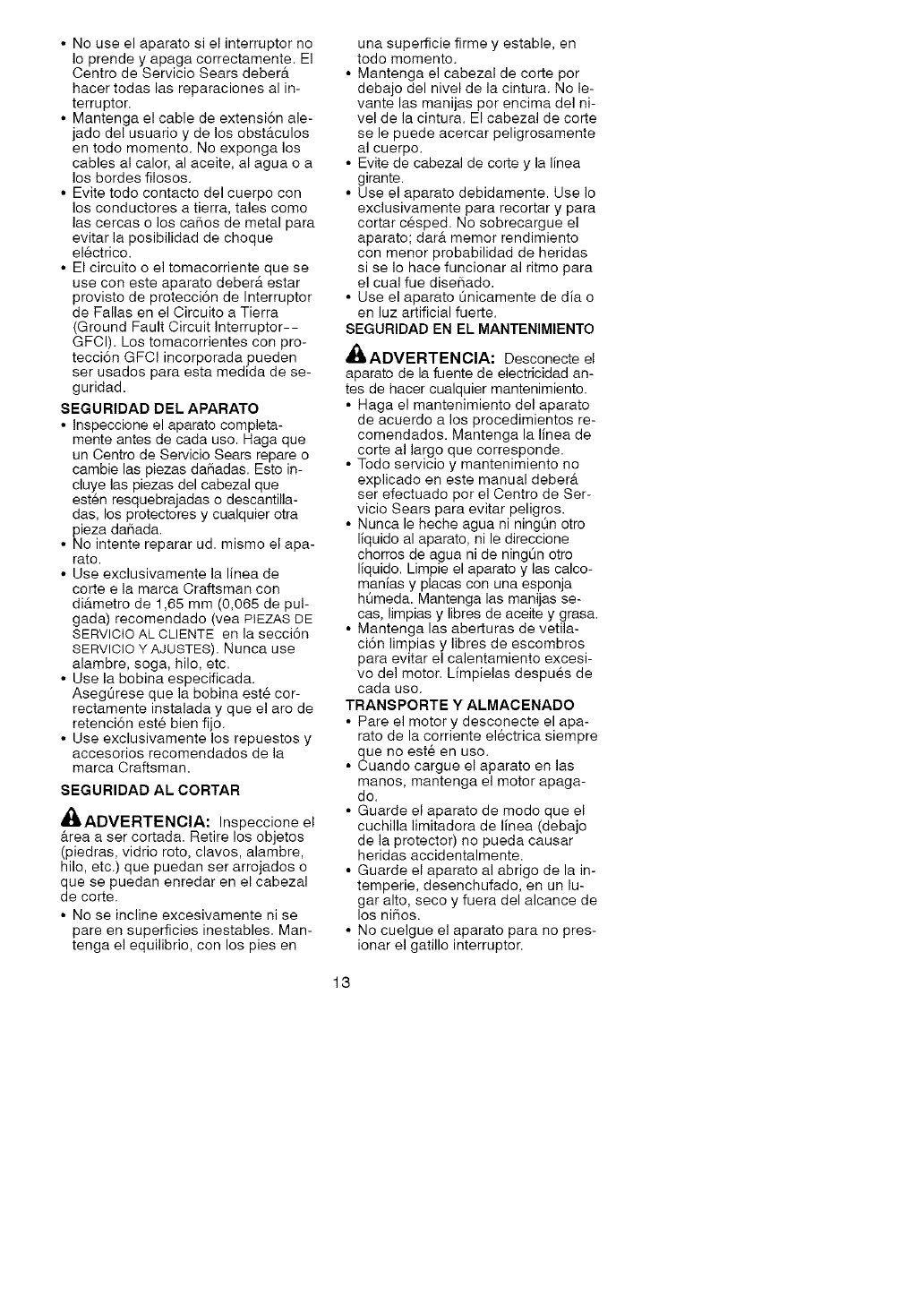

• No use el aparato si el interruptor no

Io prende y apaga correctamente. El

Centre de Servicio Sears deber_t

hacer todas las reparaciones al in-

terrupter.

• Mantenga el cable de extensi6n ale-

jado del usuario y de los obst&culos

en todo momento. No exponga los

cables al calor, al aceite, al agua o a

los bordes filosos.

• Evite todo contacto del cuerpo con

los conductores a tierra, tales come

las cercas o los ca_os de metal para

evitar la posibilidad de choque

el6ctrico.

• El circuito o el tomacorriente que se

use con este aparato deber& estar

provisto de protecci6n de Interruptor

de Fallas en el Circuito a Tierra

(Ground Fault Circuit Interrupter--

GFCI). Los tomacorrientes con pro-

tecci6n GFCI incorporada pueden

set usados para esta medida de se-

guridad.

SEGURIDAD DEL APARATO

• Inspeccione el aparato completa-

mente antes de cada usa. Haga que

un Centre de Servicio Sears repare o

cambie las piezas da_adas. Esto in-

cluye las piezas del cabezal que

est_n resquebrajadas o descantilla-

das, los protectores y cualquier otra

pieza da_ada.

• No intente reparar ud. mismo el apa-

rata.

• Use exclusivamente la linea de

corte e la marca Craftsman con

di&metro de 1,65 mm (0,065 de pul-

gada) recomendado (vea PIEZAS DE

SERVlCIO AL CLIENTE en la secci6n

SERVlClO Y AJUSTES). Nunca use

alambre, soga, bile, etc.

• Use la bobina especificada.

AsegOrese que la bobina este cor-

rectamente instalada y que el arc de

retenci6n est6 bien fijo.

• Use exclusivamente los repuestos y

accesorios recomendados de la

marca Craftsman.

SEGURIDAD AL CORTAR

_I_ADVERTENCIA: Inspeccione el

&rea a ser cortada. Retire los objetos

(piedras, vidrio rote, clavos, alambre,

hilo, etc.) que puedan ser arrojados o

que se puedan enredar en el cabezal

de carte.

• No se incline excesivamente ni se

pare en superficies inestables. Man-

tenga el equilibrio, con los pies en

una superficie firme y estable, en

todo memento.

• Mantenga el cabezal de carte per

debajo del nivel de la cintura. No le-

vante las manijas por encima del ni-

vel de la cintura. El cabezal de corte

se le puede acercar peligrosamente

al cuerpo.

• Evite de cabezal de carte y la linea

girante.

• Use el aparato debidamente. Use Io

exclusivamente para recortar y para

cortar c6sped. No sobrecargue el

aparato; dar& memor rendimiento

con menor probabilidad de heridas

si se Io hace funcionar al ritmo para

el cual fue dise_ado.

• Use el aparato 0nicamente de dia o

en luz artificial fuerte.

SEGURIDAD EN EL MANTENIMIENTO

'_ADVERTENCIA: Desconecte el

aparato de la fuente de electricidad an-

tes de hacer cualquier mantenimiento.

• Haga el mantenimiento del aparato

de acuerdo a los procedimientos re-

comendados. Mantenga la linea de

corte al largo que corresponde.

• Todo servicio y mantenimiento no

explicado en este manual deber&

ser efectuado por el Centro de Ser-

vicio Sears para evitar peligros.

• Nunca le heche agua ni ning0n otto

liquido al aparato, nile direccione

chorros de agua ni de ningOn otto

liquido. Limpie el aparato y las calco-

manias y placas con una esponja

hOmeda. Mantenga las manijas se-

cas, limpias y libres de aceite y grasa.

• Mantenga las aberturas de vetila-

ci6n limpias y libres de escombros

para evitar el calentamiento excesi-

vodel motor. Limpielas despu6s de

cada uso.

TRANSPORTE Y ALMACENADO

• Pare el motor y desconecte el apa-

rate de la corriente el6ctrica siempre

que no est6 en usa.

• Cuando cargue el aparato en las

manos, mantenga el motor apaga-

do.

• Guarde el aparato de modo que el

cuchilla limitadora de linea (debajo

de la protector) no pueda causar

heridas accidentalmente.

• Guarde el aparato al abrigo de la in-

temperie, desenchufado, en un lu-

gar alto, seco y fuera del alcance de

los ni_os.

• No cuelgue el aparato para no pres-

ionar el gatillo interruptor.

13

CONSTRUCCION CON DOBLE AIS-

LAMIENTO

Este aparato tiene aislamiento doble

para incrementar la protecci6n contra

el cheque el6ctdco. El aislamiento

doble consiste de dos "capas" separa-

das de aislamiento electrico en vez de

cable a tierra. Las herramientas y los

electrodomesticos con aislamiento

doble no necesitan cable a tierra. No

se le ha provisto ningOn medio de

conexi6n a tierra a este aparato, tam-

poco se le debe agregar ningQn me-

die de conexi6n a tierra. Come resulta-

do, el cable de extensi6n usado con su

aparato puede ser enchufado en cual-

quier tomacorriente electrico normal de

120 voltios. Deben observarse precau-

ciones de seguridad al trabajar con

toda herramienta el6ctrica. El sistema

de aislamiento doble solamente pro-

vee una protecci6n adicional contra

las heridas provocadas per una falla

en el aislamiento el6ctrico interne.

,_ADVERTENClA: Todo diagn6s-

tico y reparaci6n de indole el6ctrica a

este aparato, incluyendo a la caja, el

interruptor, el motor, el montaje para

sujetar la manga, el alambres, etc.,

deber&n ser efectuados por personal

de servicio capacitado. Los repuestos

para un aparato con aislamiento doble

deben ser recomendados por el fabri-

cante. Los aparatos con aislamiento

doble vienen marcados con las pala-

bras "double insulation" (aislamiento

doble) o "double insulated" (doble-

mente aislado). Tambi6n puede apa-

recer el simbolo (cuadroado dentro de

un cuadroado) [] en el aparato. El

aparato debe ser reparado pot un per-

sonal de servicio cualificado; de Io

contrario el sistema de aislamiento

doble puede quedar inutilizado, acar-

reando graves heridas.

GUARDE ESTAS INSTRUCCIONES

CONTENIDO DE LA CAJA

Verifique el contenido de la caja por la

lista siguiente.

Modelo 358.745340

• Cortadora

• Protector

• Manija Auxiliar con tuerca mariposa

y tornillo

Verifique que las piezas no est6n

da_adas. No use piezas da_adas.

AVlSO: Si necesita ayuda o si faltan

piezas o hay piezas da_adas. No use

piezas da_adas, Ilame al

1-800-235-5878.

MONTAJE

,_ADVERTENCIA: Si recibi6 el

aparato ya armado, repita todos los

pasos para asegurarse de que est6

correctamente armado y que todos

los fijadores est6n bien ajustados.

MONTAJE DEL TUBO

la manga

Alambres

1. Alinee en la ranura de el tubo su-

perior con el tri&ngulo de montaje

inferior para sujetar la manga. Em-

puje los dos tubos juntos hasta

que se encajan en su lugar.

Ranura en el

Tri&ngulo de alineaci6n

2. Trate de separar los tubes. Si no los

puede separar, es que hart encaja-

do correctamente en su lugar. Si los

tubes vienen separados, repita el

paso 1 y empuje hasta que los tu-

bos se encajan en su lugar.

3. Haga deslizar el montaje superior

de la manga para sujetar el montaje

inferior de la manga y apriete dando

vuelta a la derecha.

Montaje inferior para sujetar la manga

14

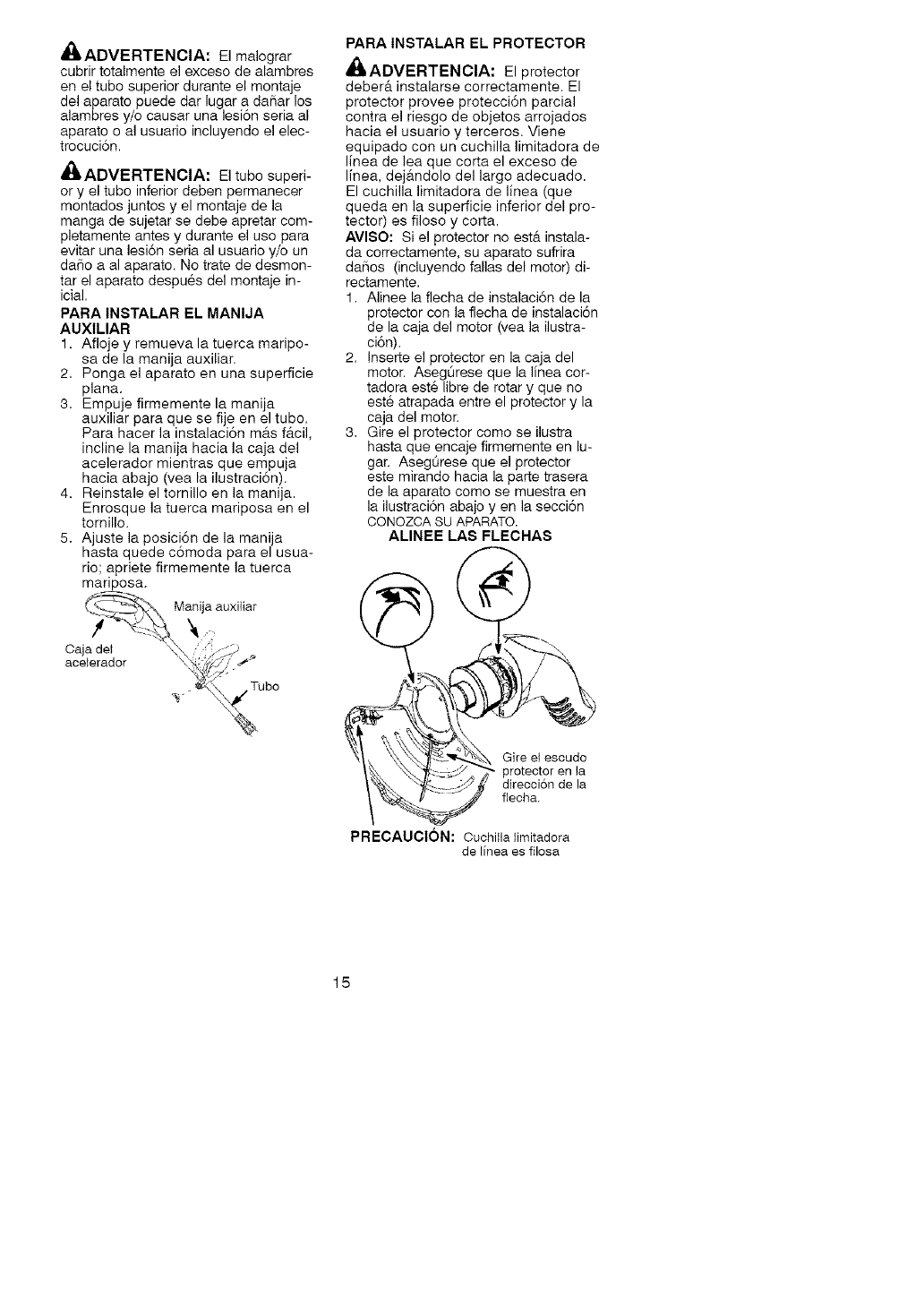

ADVERTENClA: El malograr

cubrir totalmente el exceso de alambres

en el tubo superior durante el montaje

del aparato puede dar lugar a daSar los

alambres y/o causar una lesi6n seria al

aparato o al usuario incluyendo el elec-

trocuci6n.

_ADVERTENClA: El tubo superi-

or y el tubo inferior deben permanecer

montados juntos y el montaje de la

manga de sujetar se debe apretar com-

pletamente antes y durante el uso para

evitar una lesi6n seria al usuario y/o un

daSo a al aparato. No trate de desmon-

tar el aparato despues del montaje in-

icial.

PARA INSTALAR EL MANIJA

AUXlLIAR

1. Afloje y remueva la tuerca maripo-

sa de la manija auxiliar.

2. Ponga el aparato en una superficie

plana.

3. Empuje firmemente la manija

auxiliar para que se fije en el tubo.

Para hacer la instalaci6n m&s f&cil,

incline la manija hacia la caja del

acelerador mientras que empuja

hacia abajo (vea la ilustraci6n).

4. Reinstale el tornillo en la manija.

Enrosque la tuerca mariposa en el

tornillo.

5. Ajuste la posici6n de la manija

hasta quede c6moda para el usua-

rio; apriete firmemente la tuerca

mariposa.

_\ Manija auxiliar

Caja del _ _"S/

acelerador '\_i_:' _'_

PARA INSTALAR EL PROTECTOR

'_ADVERTENCIA: El protector

deber& instalarse correctamente. El

protector provee protecci6n parcial

contra el riesgo de objetos arrojados

hacia el usuario y terceros. Viene

equipado con un cuchilla limitadora de

linea de lea que corta el exceso de

linea, dejb,ndolo del largo adecuado.

El cuchilla limitadora de linea (que

queda en la superficie inferior del pro-

tector) es filoso y corta.

AVlSO: Si el protector no est& instala-

da correctamente, su aparato sufrira

daSos (incluyendo fallas del motor) di-

rectamente.

1. Alinee la flecha de instalaci6n de la

protector con la flecha de instalaci6n

de la caja del motor (vea la ilustra-

ci6n).

2. Inserte el protector en la caja del

motor. AsegOrese que la linea cor-

tadora est6 libre de rotary que no

est6 atrapada entre el protector y la

caja del motor.

3. Gire el protector como se ilustra

hasta que encaje firmemente en lu-

gar. Aseg0rese que el protector

este mirando hacia la parte trasera

de la aparato como se muestra en

la ilustraci6n abajo yen la secci6n

CONOZCA SU APARATO.

ALINEE LAS FLECHAS

JGire el escudo

protector en ta

direcci6n de la

flecha,

PRECAUCION: Cuchilla limitadora

de linea es filosa

15

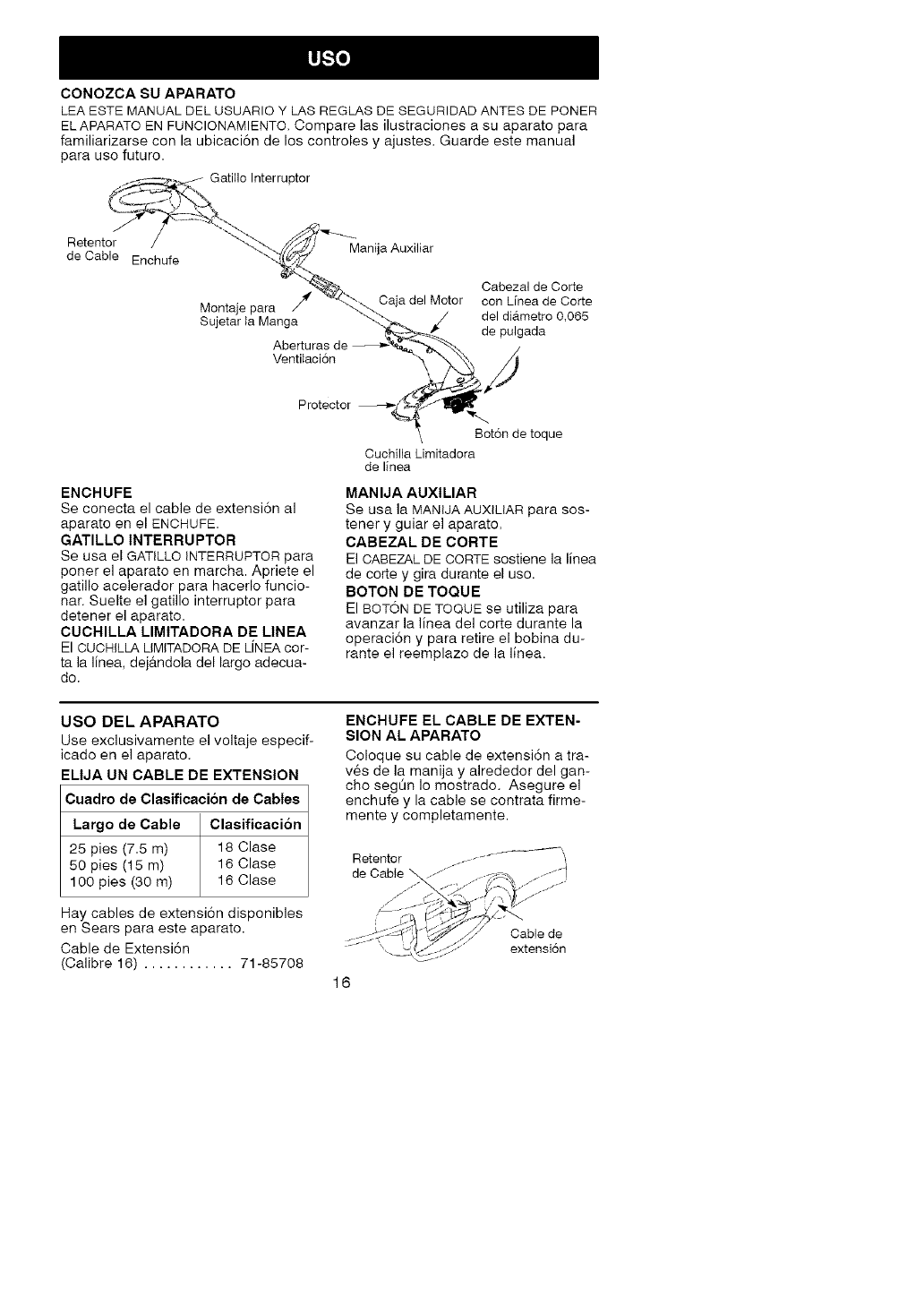

CONOZCA SU APARATO

LEA ESTE MANUAL DEL USUARIO Y LAS REGLAS DE SEGURIDAD ANTES DE PONER

ELAPARATO EN FUNCIONAMIENTO, Compare las ilustraoiones a su aparato para

familiarizarse con la ubicaci6n de los controles y ajustes. Guarde este manual

para uso futuro.

lptor

Retentor Manija Auxiliar

de Cable Enchufe

Cabezal de Corte

Montaje para Caja del Motor con Linea de Corte

Sujetar la Manga del diametro 0,065

de pulgada

Ventilaci6n

Protector

Botch de toque

Cuchilla Limitadora

de linea

ENCHUFE

Se conecta el cable de extensi6n al

aparato en el ENCHUFE.

GATILLO INTERRUPTOR

Se usa el GATILLO iNTERRUPTOR para

poner el aparato en marcha. Apriete el

gatillo acelerador para hacerlo funcio-

nar. Suelte el gatillo interruptor para

detener el aparato.

CUCHILLA LIMITADORA DE LINEA

El CUCHILLA LIMITADORA DE LiNEA cor-

ta la linea, dej&ndola del largo adecua-

do.

MANIJA AUXILIAR

Se usa la MANIJA AUXILIAR para sos-

tenet y guiar el aparato.

CABEZAL DE CORTE

El CABEZAL DE CORTE sostiene la linea

de corte y gira durante el use.

BOTON DE TOQUE

El BOTON DE TOQUE se utiliza para

avanzar la linea del corte durante la

operaci6n y para retire el bobina du-

rante el reemplazo de la linea.

USO DEL APARATO

Use exclusivamente el voltaje especif-

icado en el aparato.

ELIJA UN CABLE DE EXTENSION

Cuadro de Clasificacion de Cables

Largo de Cable Clasificacion

25 pies (7.5 m) 18 Claee

50 pies (15 m) 16 Claee

100 pies (30 m) 16 Claee

Hay cables de extensi6n disponibles

en Sears para este aparato.

Cable de Extensi6n

(Calibre 16) ............ 71-85708

ENCHUFE EL CABLE DE EXTEN-

SION AL APARATO

Coloque su cable de extensi6n a tra-

v6s de la manija y alrededor del gan-

cho segOn Io mostrado. Asegure el

enchufe y la cable se contrata firme-

mente y completamente.

Retentor .._-_ _ _\

de Cable _.-"f ._:_, ..f'_

_- \,, _i/_..1c13;" extensi6n

16

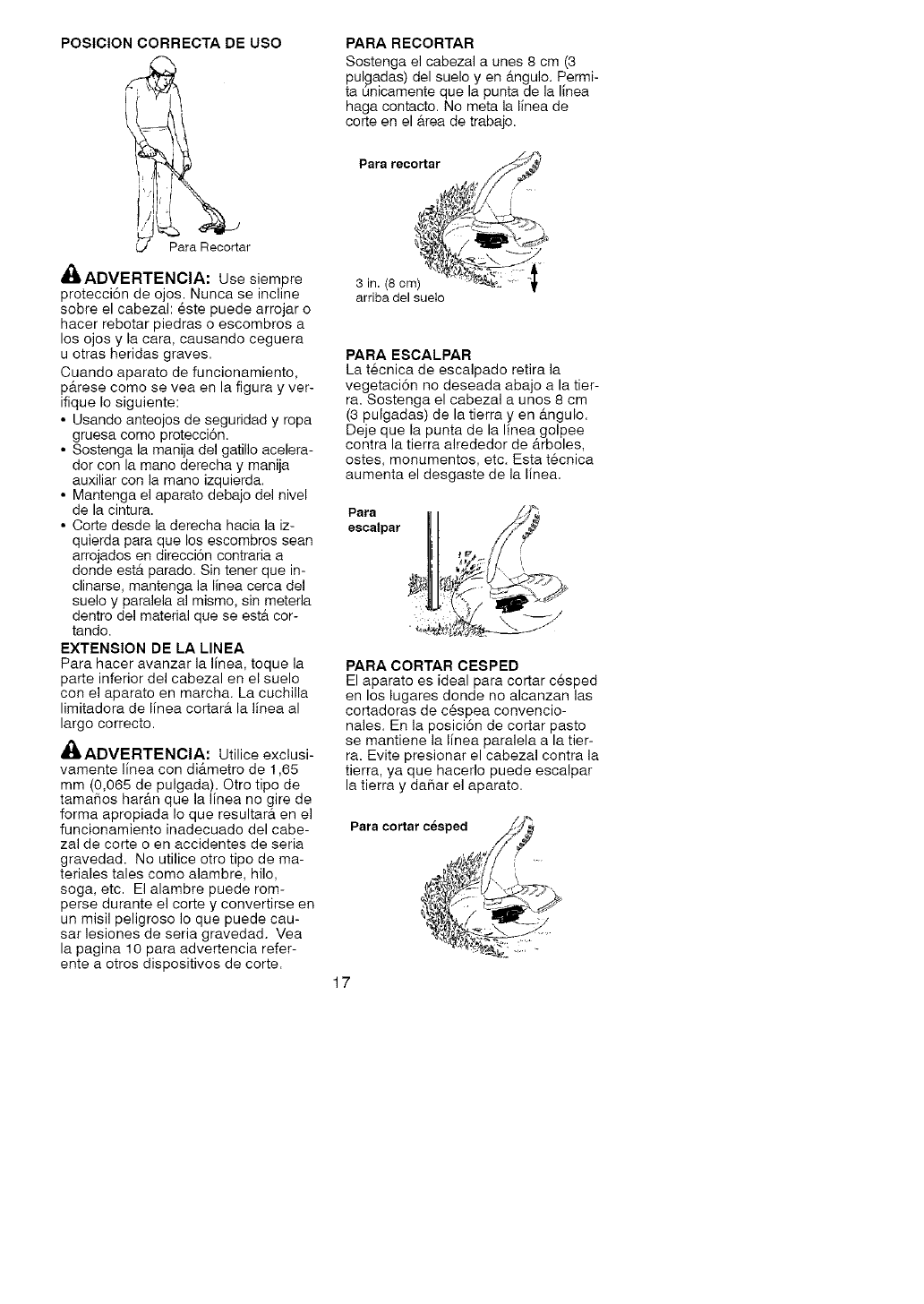

POSICION CORRECTA DE USO

i!!iaRe_oo_a_ r

_L.ADVERTENCIA: Use siempre

protecci6n de ojos. Nunca se incline

sobre el cabezal: 6ete puede arrojar o

hacer rebotar piedrae o escombros a

los ojos y la cara, caueando ceguera

u otras heridas graves.

Cuando aparato de funcionamiento,

p&reee como se vea en la figura y ver-

ifique Io siguiente:

• Usando anteojos de seguridad y ropa

gruesa como protecci6n.

• Soetenga la manija del gatillo acelera-

dot con la mane derecha y manija

auxiliar con la mane izquierda.

• Mantenga el aparato debajo del nivel

de la cintura.

• Corte desde la derecha hacia la iz-

quierda para que los escombros sean

arrojados en direcci6n contraria a

donde est& parade. Sin tener que in-

clinarse, mantenga la linea cerca del

suelo y paralela al mismo, sin meteda

dentro del material que se est& cor-

tando.

EXTENSION DE LA LINEA

Para hacer avanzar la linea, toque la

parte inferior del cabezal en el suelo

con el aparato en marcha. La cuchilla

limitadora de linea cortar& la linea al

largo correcto.

_.ADVERTENCIA: Utilice exclusi-

vamente linea con di&metro de 1,65

mm (0,065 de pulgada). Otto tipo de

tamaSos harAn que la linea no gire de

forma apropiada Io que resultar& en el

funcionamiento inadecuado del cabe-

zal de corte o en accidentee de eeria

gravedad. No utilice otro tipo de ma-

terialee tales como alambre, bile,

soga, etc. El alambre puede rom-

perse durante el corte y convertiree en

un misil peligroeo Io que puede cau-

sar lesiones de eeria gravedad. Yea

la pagina 10 para advertencia refer-

ente a otros dispoeitivoe de corte.

PARA RECORTAR

Sostenga el cabezal a unes 8 cm (3

pulgadae) del suelo yen &ngulo. Permi-

ta Onicamente que la punta de la linea

haga contacto. No meta la linea de

corte en el &tea de trabajo.

Para recortar ,_1-,_t_

• /_'_ _'_

• *',_,f_/_l.:// /

arriba del suelo

PARA ESCALPAR

La t6cnica de escalpado retira la

vegetaci6n no deseada abajo a la tier-

ra. Sostenga el cabezal a unos 8 cm

(3 pulgadas) de la tierra yen &ngulo.

Deje que la punta de la linea golpee

contra la tierra alrededor de &rboles,

ostes, monumentos, etc. Esta tecnica

aumenta el desgaste de la linea.

Pata

escalpar

PARA CORTAR CESPED

El aparato es ideal para cortar c6sped

en los lugares donde no alcanzan las

cortadoras de c6spea convencio-

nales. En la posici6n de cortar pasta

se mantiene la linea paralela a la tier-

ra. Evite presionar el cabezal contra la

tierra, ya que hacerlo puede escalpar

la tierra y daSar el aparato.

Para cortar cesped iJ_

17

PARA BARRER

La acci6n ventiladora de la linea gi-

rante sirve para hacer una limieza

r_tpida y f&cil. Mantenga la linea para-

lela a la superficie que desea limpiar y

por encima, moviendo el aparato de

un lado al otro.

Para barrer ./'W"_•

1 .....

'7(\'<::

CRONOGRAMA DE MANTENIMIENTO

ADVERTENCIA: Desconecte del recurso de energia antes de dar man-

tenimiento a este aparato.

TAREA DE MANTENIMIENTO Y CUIDADO CUANDO HACER

Verificar que no haya fijadores sueltos Antes de cada uso

Verificar que no haya piezas dafiadas Antes de cada uso

Inspeccione y limpiar el aparato y las placas Despu6s de cada uso

RECOMENDACIONES GENERALES

La garantia de este aparato excluye

aquellos articulos que hayan sido

sometidos al abuso o a la negligencia

por parte del usuario. Para recibir el

valor completo de la garantia, el usua-

rio deber_, hacer el mantenimiento del

aparato de acuerdo alas instruc-

ciones en este manual. Ser_. necesa-

rio hacer varios ajustes peri6dica-

mente para mantener el aparaio

debidamente.

ANTES DE CADA USO

VERIFIQUE QUE NO HAY,& FIJA-

DORES SUELTOS NI PIEZAS SUEL-

TAS

• Tornillos de la caja

• Montaje para sujetar la manga

• Manija auxiliar

• Protector

VERIFIQUE QUE NO HAYA PIEZAS

A DAI_IADAS NI GASTADAS

Entre en contacto con el Centro de

Servicio Sears para el reemplazo de

piezas dafiadas o desgastadas.

• Gatillo Interruptor - AsegOrese de

que el interruptor este funcionande

debidamente appretando y

solt_.ndolo. Verifique que el motor se

haya detenido por completo.

• Protector - Deje de usar el aparato

si el protector queda dafiado.

DESPUES DE CADA USO

INSPECCIONE Y LIMPIAR EL APA-

RATO Y LAS PLACAS

• Despu6s de que cada uso, inspec-

cione la aparato completa para saber

si hay piezas flojas o dafiadas. Lira-

pie el aparato y las placas usando un

trapo h_medo con detergente suave.

• Seque el aparato con un trapo limpio

y seco.

PARA CAMBIAR LA LINEA

1. Desconecte el aparato de la fuente

de electricidad.

2. Retire labobina tirando firmemente el

bot6n de toque.

3. Limpie la superficie entera del cudo

y de la bobina.

4. C_.mbiela por una bobina pre-en-

roscada, o corte 10 m (30 pies) de

linea de la marca Craftsman _ con

di_tmetro de 1,65 mm (0,065 de pul-

gada).

,_ADVERTENCIA: Nunca use

alambre, soga, hilo, etc., que se pueden

romper, convirtiendose asl en proyec-

tiles peligrosos.

18

5. Metauncm(1/2pulgada)deuna

puntadelalineaporelorificiope-

gueSoenlabobina.

6. Enrosquelalineadeformaparejay

tiranteenlabobina.Enrosqueenla

direcci6nqueindicalaflechaquese

encuentraenlabobina.

7. Fijelalineaenlamuesca,dejando

unos7a12cm(3a5pulgadas)sin

enroscar.

8. Paselalineaporelorificiodesalida

enelcubocomoseilustre.

9. Alineelamuescaconelorificiode

salida.

10.Junteelcubeylabobina,empujan-

do6stahastaquesetrabeensu

lugarcorespondiente.

11.Tireenlalineaquesobresaledel

cuboparasoltarladelamuesca;si

no,laaparatonofuncionar_tcorrec-

tamente.

Orificio

Peqoe od_'_ Bobina

•', ),, to ,. _'TJ /S

Boton de jq_, X)\ ../;J

toque -- -_._

Linea en ta mella

Orificio para salida de la linea

PIEZAS DE SERVIClO AL CLIENTE

PIEZAS DE REPUESTO

Cabezal y 0,065 de pulgada Linea de Corte

Manija Auxiliar

Tornillo, 1/4-20

Tuerca Mariposa

Protector

N ° de PIEZA

71-85837

530403805

530403886

530016152

530404076

_,ADVERTENCIA: Realice los

siguientes pasos despu@s de cada

use:

• Pare el motor y desconecte el apa-

rato de la corriente el6ctrica siempre

que no est6 en use.

• Cuando cargue el aparato en las

manos, mantenga el motor apaga-

do.

• Guarde el aparato de mode que el

limitador de linea no pueda causar

heridas.

• Guarde el aparato y el cable de ex-

tensi6n al abrigo de la intemperie,

desenchufados, en un lugar alto,

seco y fuera del alcance de los

ni_os.

• Guarde el aparato con todos los

protectores en su lugar correspon-

diente. Cologue el aparato de modo

que ningQn objeto filoso pueda cau-

sar heridas accidentalmente.

19

TABLA DIAGNOSTICA

A_, ADVERTENCIA: Siempre desconecte la unidad antes de hacer cualquiera

de las reparaciones recomendadas que estan listadas siguientemente que

no requieran que la aparato este en operaci6n.

SINTOMA

El cabezal de

corte se detiene

bajo carga o no

gira cuando se

apreta el gatillo

interruptor.

La linea no

avalqza o se

rompe al cortar.

CAUSA

1. Se est&. metiendo la linea

en el material que se

est#. cortando.

2. Falla electrica.

SOLUClON

1. Corte con ia punta de la linea

Onicamente.

2. Entre en contacto con el Servicio

Sears (yea parte trasera de1 manual).

3. Inspeccione la caja de fusibles.

4. Retire los escombros.

3. Interrupter de circuito

accionado.

4. Escombros parando el

cabezal.

1. Trayectoria incorrecta de

ia linea en el cabezal.

2. La linea esta enroscada

de forma incorrecta en la

bobina.

3. Diametro incorrecto de la

linea.

4. Insuficiencia de linea

afuera de1 cabezal

5. Acumulaci6n de tierra

tapa.

1. Diametro incorrecto de la

line&

2. Bobina incorrect&

3. Se esta metiendo la iinea

en el material que se esta

cortando.

1. Trayectoria incorrecta de

ia linea en el cabezal.

2. Bobina da{_ada.

1. Trayectoria incorrecta de

la linea en el cabeal.

2. Diametro incorrecto de la

_inea.

3. Se esta metiendo la linea

en et material que se

ester cortando.

4. Los dientes de la bobina

esten gastados o daSados.

1. Insuficiencia de linea

afuera del cabezaL

2. Diametro incorrecto de

la linea.

1. Verifique la trayectoria de la linea.

2. Rebobinado nuevamente la linea de

forma pareja y tirante.

3. Use s61o lieea del diAmetro correcto

(0.065 de pulgada/1,65 mm).

4. Retire la tapa y saque 10 cm

(4 pulgadas) de linea hacia afuera.

5. Limpie la tap&

La lieea se 1. Use solo lieea dei diAmetro correcto

funde en la (0.065 de pulgada/1,65 mm).

bobina. 2. Uso la bobina apropiada.

3. Corte con ia punta de la lieea

plenamente extendida.

La linea avanza 1. Verifique la trayectoria de la linea.

constantemente.

2. Cambie la bobina.

Uso o desgaste 1. Verifique la trayectoria de la linea.

excesivo de la

lieea. 2. Cambie la bobina.

La iinea retro-

cede al cabe-

zal.

3. Corte con la punta de la linea

plenamente extendida.

4. Cambie la bobina.

1. Retire la tapa y saque 10 cm

(4 pulgadas) de lieea hacia afuera.

2. Uso s61o lieea del diametro correcto

(0.065 de pulgada/1.65 mm).

20
