OPERATOR’S MANUAL

Drawer accessory

10133 Red/Black

10139 Black/Platinum

For use with CRAFTSMAN workbench 10132 or 10138

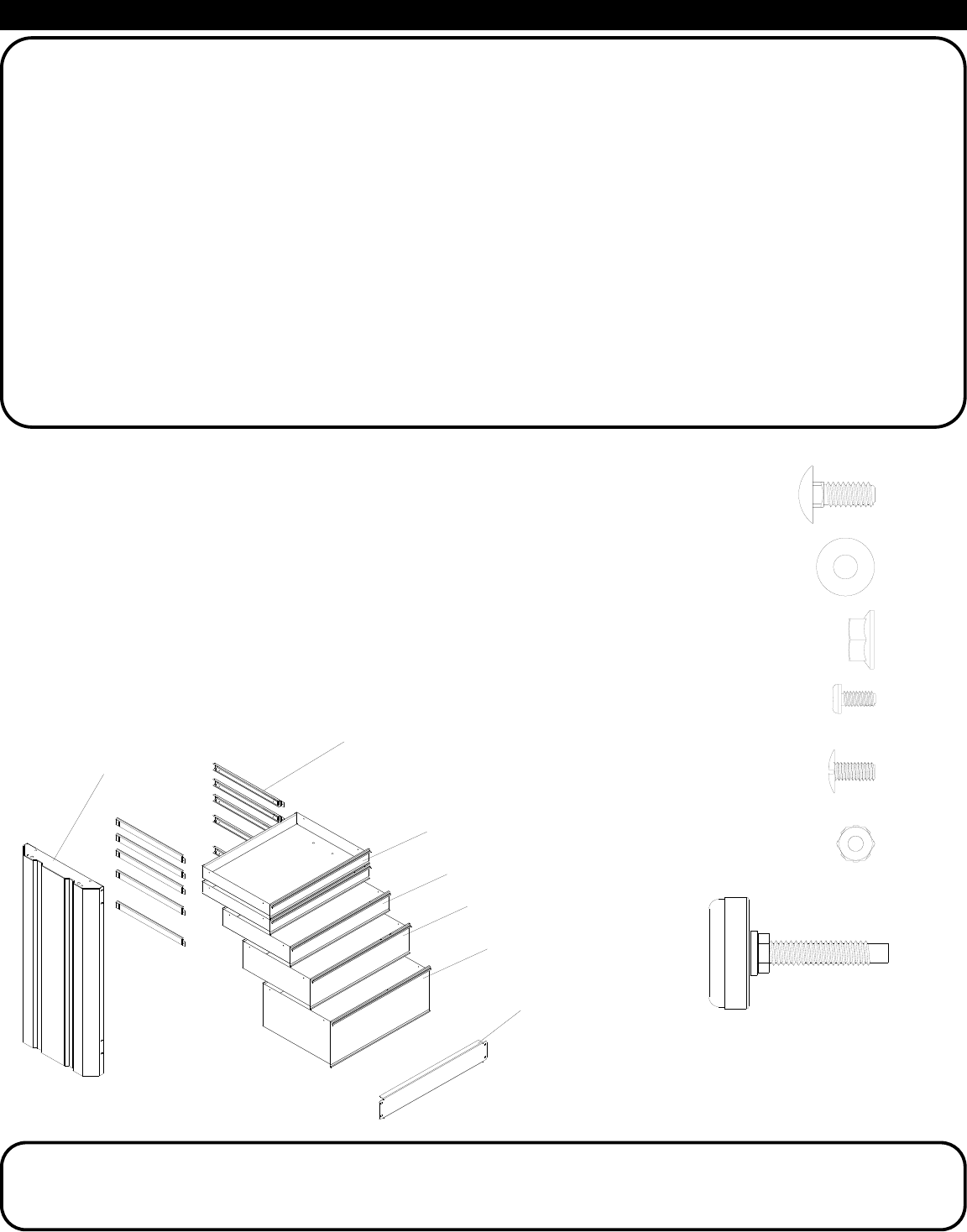

2

SAFETY

SAFETY WARNINGS AND CAUTIONS:

• Use appropriate safety equipment when using power and hand tools. Failure to do so may cause personal injury or product

damage.

• Use adequate manpower when assembling and moving this unit. Failure to do so may cause personal injury or product

damage.

•DO NOT stand on this product. You may fall which may cause personal injury.

•DO NOT mount this product on a truck bed or any other moving object. This may cause personal injury or product damage.

• Appropriately secure this product before moving it with a forklift.

•DO NOT alter this product in any manner. For example, do not weld external lockbars or attach electrical equipment. This

may cause product damage or personal injury.

• Keep the product on level surfaces. The product may become unstable and tip if stored or moved on an un-level surface,

which may cause personal injury or product damage.

•BE CAREFUL when opening more than one drawer. The product may become unstable and tip, which may cause personal

injury or product damage.

•DO NOT step in the drawers. You may fall which may cause personal injury.

• Maximum weight for each drawer should be no more than (35) pounds.

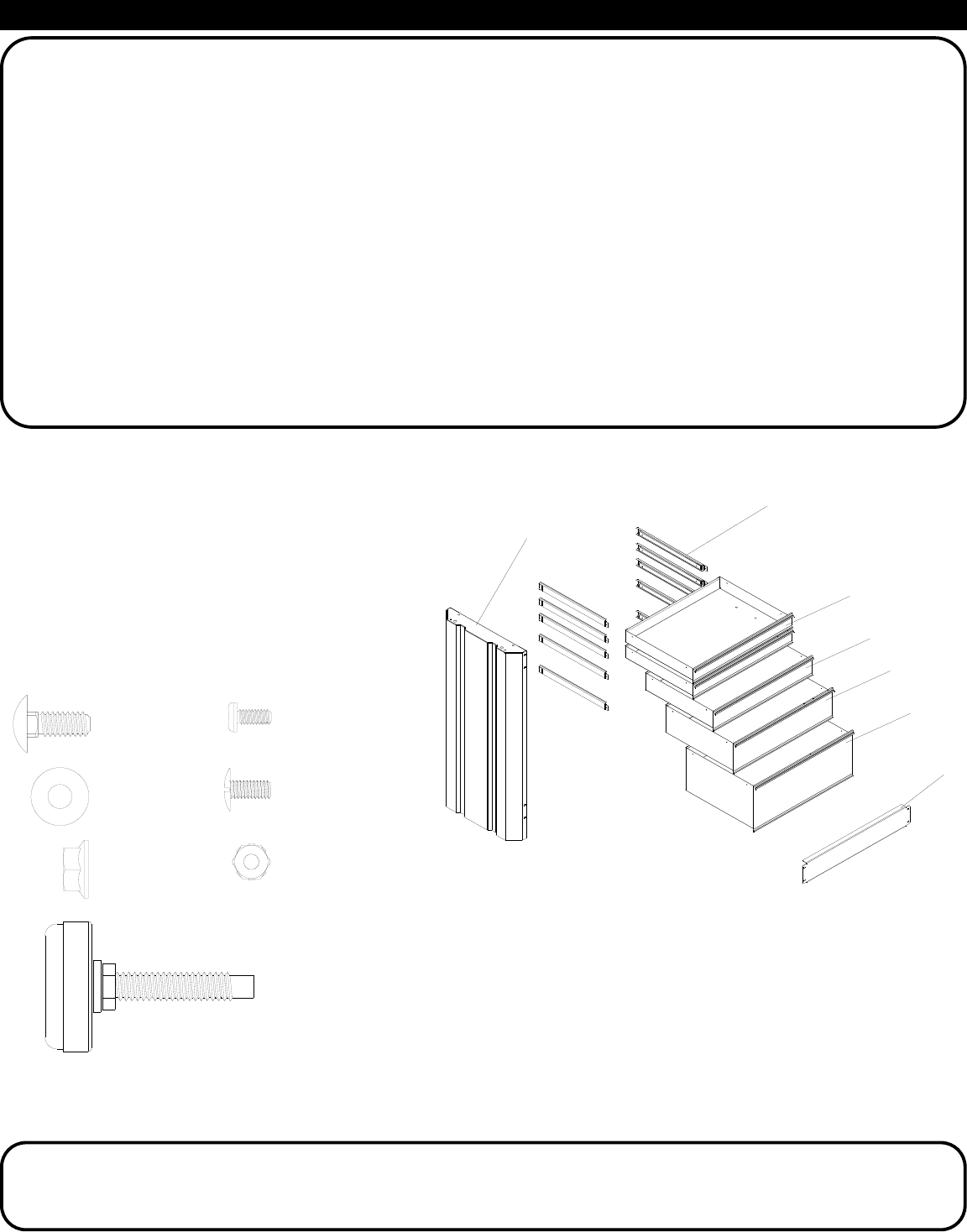

Hardware Included:

AA(12)

1/4-20 X 5/8

carriage bolt

BB(12)

5/16

washer

CC(12)

1/4-20

flange nut

EE(4)

Leveling

foot

EE(20)

8-32 X 3/8

truss head screw

DD(20)

8-32 X 3/8

self tapping screw

8-32

keps nut FF(20)

F

C (2)

D

E

G (10)

B

A

Parts Included:

Label Description Quantity

A Side 1

B Rail 1

C Drawer (3") 2

D Drawer (4") 1

E Drawer (6") 1

F Drawer (9") 1

G Slide 10

Tools Required:

Socket wrench

7/16" socket

11/32" wrench

Screwdriver, crosstip

Screwdriver, flathead

Square

Call 1-800-4MY-HOME (1-800-469-4663) for Service Parts.

Refer to Service Parts Drawing for full listing of Service Parts.

3

1.5"

(38 mm)

A

GG

GG(2)

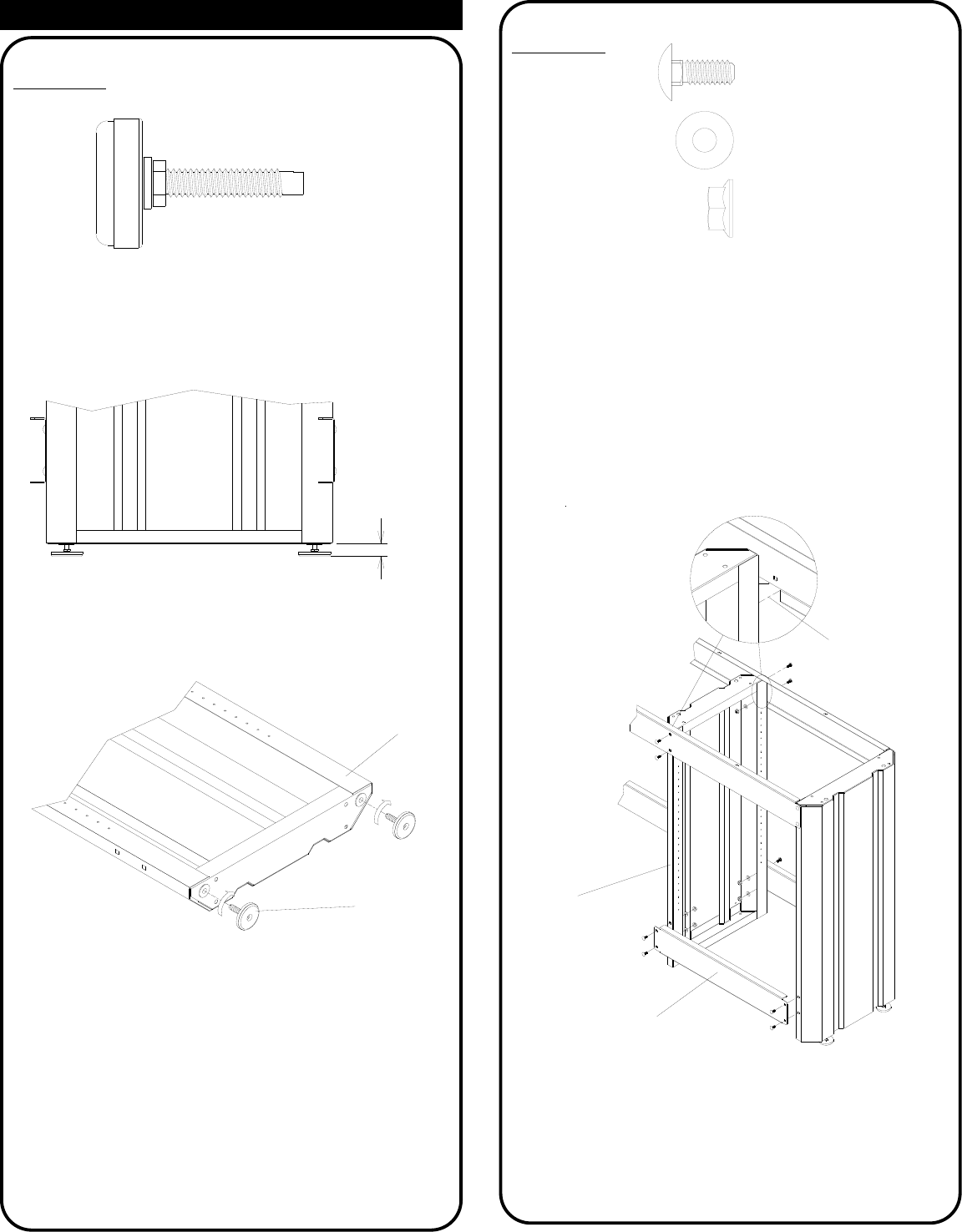

STEP (1):

• Ensure that the leveling screws on the work bench are

extended to at least (1.5) inch, (38 mm). See operation

section; Leveling foot adjustment.

• Assemble (2) adjustment feet (GG) in side panel (A). Make

sure both leveling feet (GG) are fully retracted into A.

Workbench Top

removed for clarity

(A) fits in notch in

workbench rail

A

B

STEP (2):

Note: Drawer kit may be installed on left or right side of

workbench. Installation is shown on right side.

• Lean side panel (A) at an angle to fit under the rails on the

workbench.

• Line up the side panel with notches on the top rails of the

workbench. Rotate side panel (A) to the upright position inside

notches.

• Attach side panel (A) using (6) bolts (AA), (6) washers (BB),

and (6) nuts (CC).

• Attach rail (B), as shown, using (4) bolts (AA), (4) washers

(BB), and (4) nuts CC.

• Adjust bench to desired height. (See operation section;

Leveling foot adjustment.)

AA(10)

BB(10)

CC(10)

ASSEMBLY

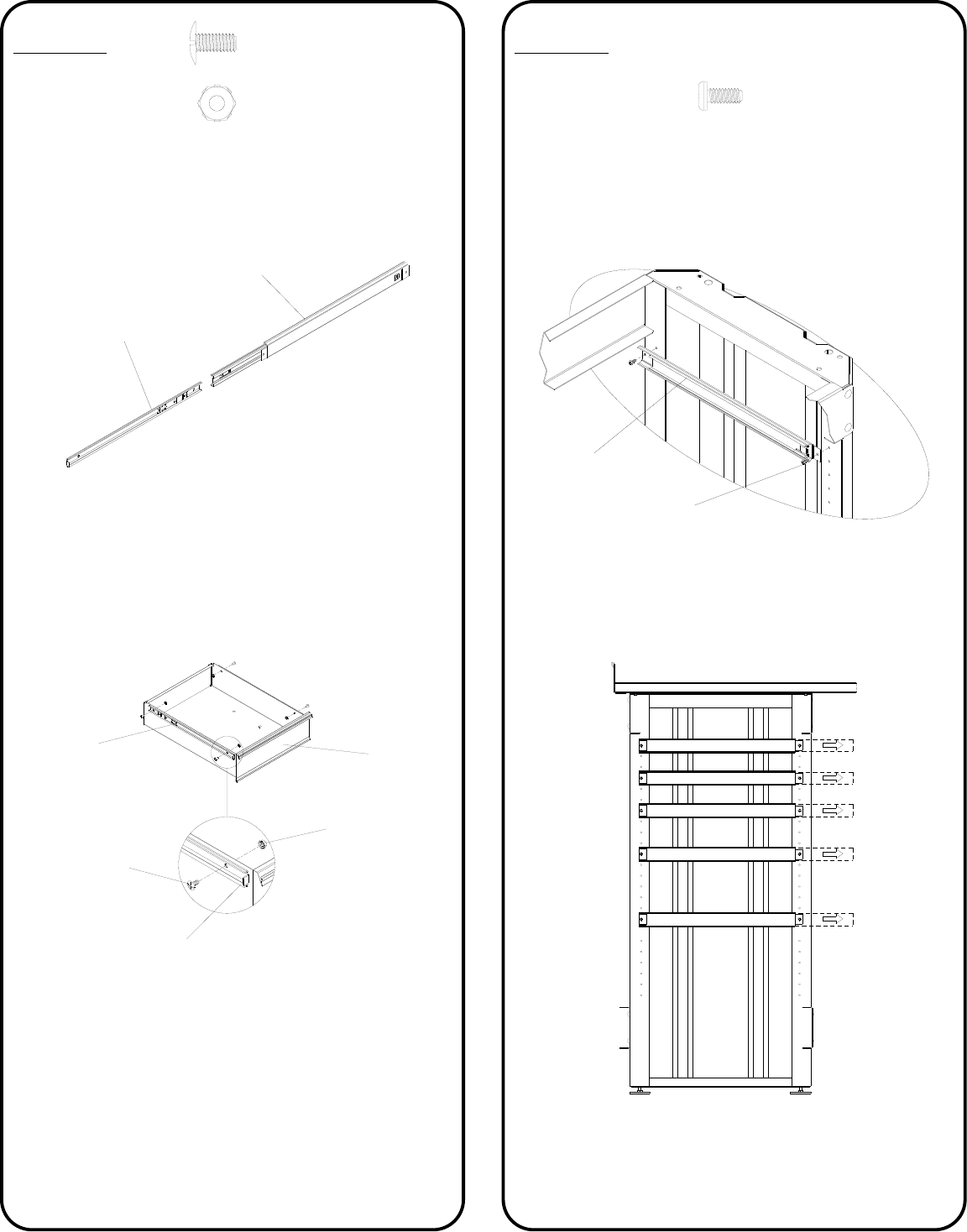

4

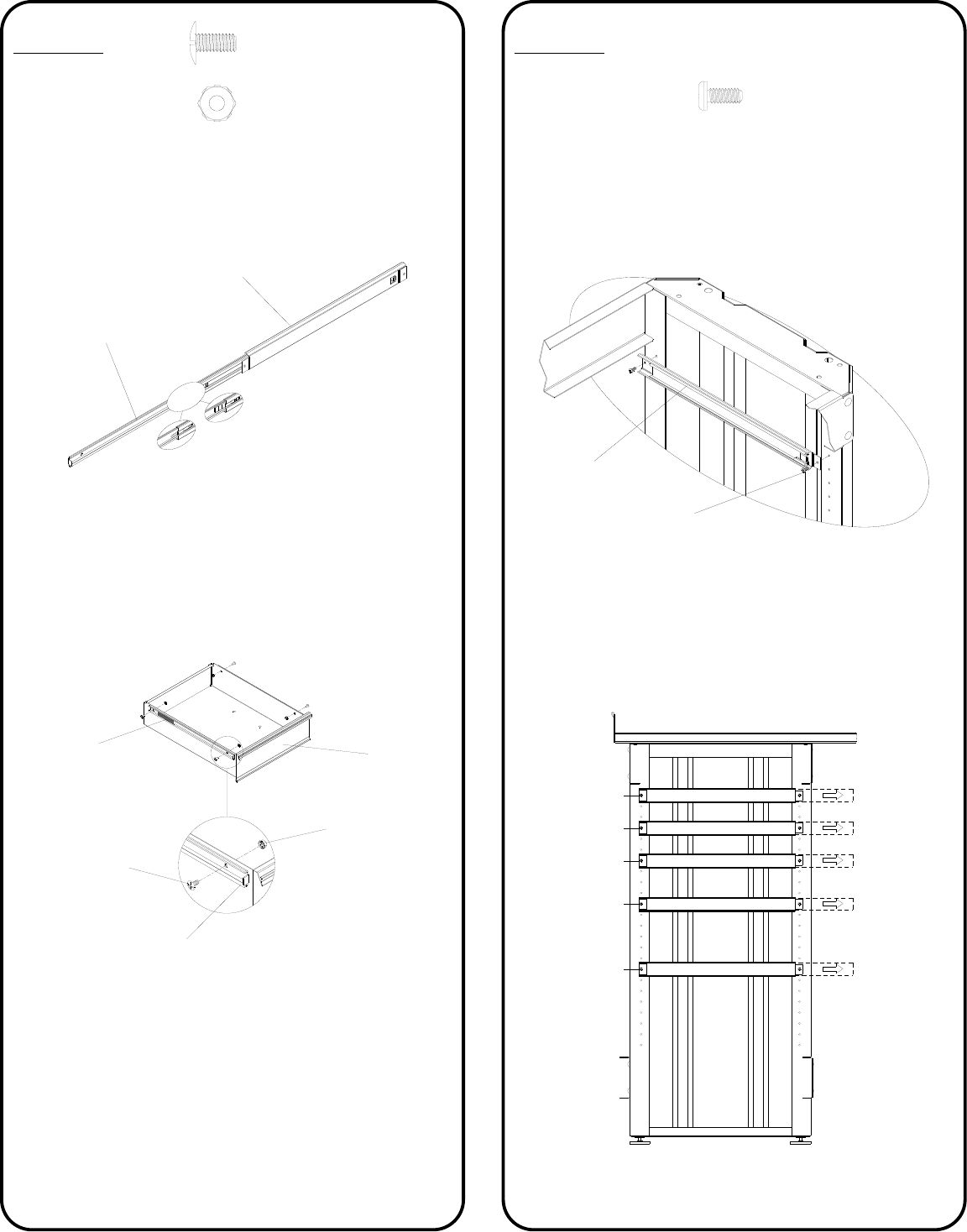

• Separate slide parts. (See drawer removal instructions.)

Gu

Gd

Gd

EE

Drawer

FF

Release

• Attach (2) drawer slides (Gd) to each drawer (C, D, E, and F)

as shown.

• Wrench tighten.

EE(20)

FF(20)

STEP (3):

DD(20)

Workbench top removed for clarity.

Gu

DD

14

8

18

21

24

F

R

O

N

T

STEP (4):

• Install (10) frame slides (Gu) on workbench frame, as shown,

using (2) (DD) in each (Gu).

NOTE: Drawers may be organized in several configurations,

below is the slide positioning for the recommended drawer

configuration.

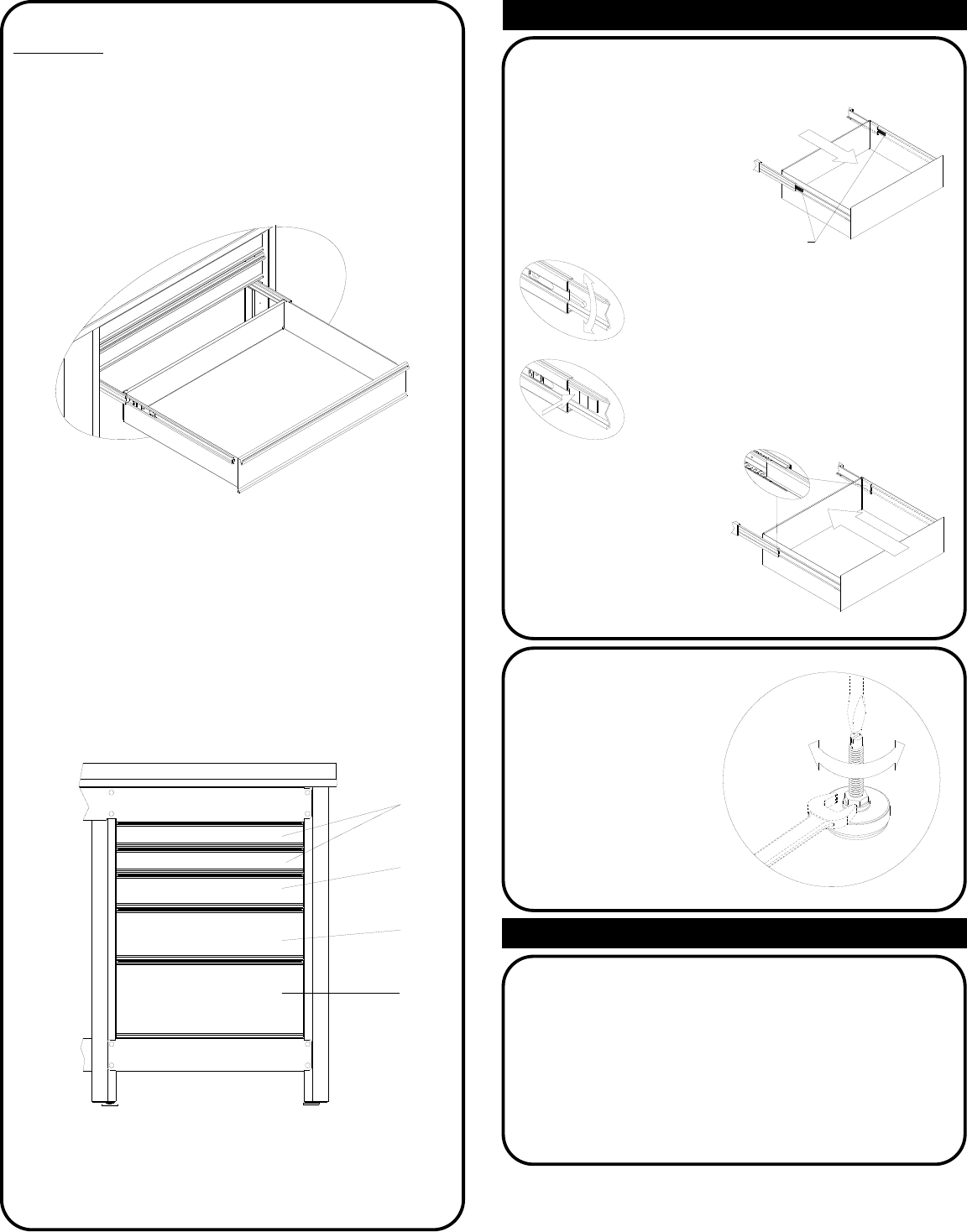

5

Recommended Drawer Configuration

C

E

D

F

STEP (5):

Note: Before inserting each drawer, fully extend the frame slides

for that drawer.

• Insert the drawer slides (Gd) into the workbench slides (Gu)

and push all of the way to the back.

• Pull the drawer open until it stops to ensure proper assembly.

• Repeat for the rest of the drawers.

• Square the unit and adjust for frame for drawer alignment and

smooth operation.

• Remove enough drawers to reach all fasteners. (See drawer

removal and installation instructions.)

• Wrench tighten all fasteners.

• Reinstall drawers. (See drawer removal and installation

instructions.)

• Empty the drawer.

• Fully extend the drawer.

Release

• To reinstall, carefully align

the slides and slowly push

the drawer into the unit until

the drawer stops.

Lever Style - Lift or lower (depending on the

slide) the release lever on both sides, (this

allows the slides to ride over the stops.) Pull

out to remove.

Tab Style - Depress the release tabs on

both sides, (this allows the slides to ride over

the stops.) Pull out to remove.

REMOVING AND INSTALLING DRAWERS:

CLubricate the slides with grease or equivalent, (twice yearly.)

CPeriodically the drawer fronts, drawer trim, and other surfaces

should be cleaned with a mild detergent and water.

CAuto wax will preserve the unit's luster finish. Apply the wax as

to a car. The wax will also help protect the unit against

scratches.

CGrease and oil can be removed with most standard cleaning

fluids. For safety, use a nonflammable cleaning fluid.

OPERATION

MAINTENANCE

Leveling Foot Adjustment

• Adjust leveling foot to

desired position with flat

head screwdriver or 1/2"

open end wrench as shown.

6

F1655A1

Sírvase indicar la siguiente información que encontrará en el dibujo

suministrado de la pieza de servicio.

Número de modelo: ________________________

Descripción del modelo: _____________________

*La unidad que adquirió puede variar con respecto a la ilustración.

Precaución: Lea y siga todas las reglas de seguridad e instrucciones para el

manejo antes de usar la unidad por primera vez. Conserve este manual para

referencia futura.

MANUAL DE USUARIO

GAVETA ACCESORIA

Distribuido por Sears Brands Management Corporation, Hoffman Estates, IL 60179

2

SEGURIDAD

ADVERTENCIAS Y PRECAUCIONES DE SEGURIDAD:

• Utilice el equipo de seguridad adecuado cuando emplee herramientas eléctricas. De lo contrario, podría causarle lesiones personales u

ocasionar daños al producto.

• Utilice el personal adecuado para el montaje y el traslado de esta unidad. De lo contrario podría ocasionarse lesiones personales o

dañar el producto.

•NO se ponga de pie sobre la unidad. Podría caerse y lesionarse.

•NO monte esta unidad en la plataforma de carga de la camioneta ni en ningún otro objeto móvil. Podría causar lesiones personales o

daño a la unidad.

• Asegure adecuadamente la unidad antes de moverla con un montacargas.

•NO altere la unidad en modo alguno. Por ejemplo, no suelde las barras de sujeción externas ni le incorpore equipos eléctricos. Podría

causar daño a la unidad o lesiones personales.

• Mantenga el producto sobre superficies planas. El producto puede desestabilizarse y volcar si se almacena o se mueve en superficies

no llanas, lo cual podría causar lesiones personales o dañar el producto.

•SEA CUIDADOSO cuando abra más de una gaveta. Las unidades podrían quedar inestables y volcarse, lo cual podría ocasional

lesiones personales o daño a la unidad.

•NO se ponga de pie en las gavetas. Podría caerse y lesionarse.

• El peso máximo para cada cajón no debería ser superior a (35) libras ((15,9) kilos.

Ferretería incluida

AA(10) DD(20)

FF(20)

GG(2)

EE(20)

BB(10)

CC(10)

F

C (2)

D

E

G (10)

B

A

Herramientas necasarias:

Llave de tubo

Casquillo adaptador de 7/16 pulgadas

Llave Inglesa de 11/32”

Destornillador, punta de cruz

Destornillador de cabeza plana

Escuadra de carpintero

Llame al 1-800-659-7084 para las piezas de repuesto. Consulte el

dibujo de piezas de servicio si desea un listado completo de piezas de servicio.

3

1.5"

(38 mm)

B

GG

GG(2)

PASO (1):

• Compruebe que los tornillos de nivelación en el banco de trabajo

existente sobresalgan al menos 1,5 in. (38 mm). (Refiérase al ajuste

de la pata niveladora).

• Ensamble (2) (GG) en (A). Compruebe que ambos (GG) estén

totalmente retraídos en (A).

La tapa del banco de

trabajo se quita para

mayor claridad.

(A) encaja en la

muesca en el

larguero del banco

de trabajo

A

B

PASO (2):

Nota: El kit de gaveta puede montarse al lado izquierdo o derecho. La

instalación se ilustra al lado derecho.

• Instale (A) utilizando (6) AA, (6) BB, y (6) CC. Nota: (A) encaja en las

muescas en los largueros superiores del banco de trabajo.

• Sujete la pieza (B), según se muestra, utilizando la (4) (AA), (4) (BB),

y (4) (CC).

• Apriete a mano.

• Ajuste el banco a la altura deseada. (Refiérase al ajuste de la pata

niveladora).

AA(10)

BB(10)

CC(10)

ENSAMBLAJE

4

• Separe las piezas de las guías. (Véanse las instrucciones

para retirar las gavetas.)

Gu

Gd

Gd

EE

Gaveta

FF

Libere

• Fije (2) correderas de gaveta (GD) a cada gaveta (C), (D), (E), y (F)

como se ilustra.

• Ajuste con la llave.

EE(20)

FF(20)

PASO (3):

DD(20)

La tapa del banco de trabajo se quita para mayor claridad.

Gu

DD

F

PR

AO

RN

TT

EA

L

PASO (4):

• Instale (10) (GU) en el marco del banco de trabajo como se ilustra,

utilizando (2) (DD) en cada (GU).

NOTA: Los cajones pueden disponerse en varias configuraciones, más

abajo se indica la situación de la corredera para la configuración de

cajón recomendada.

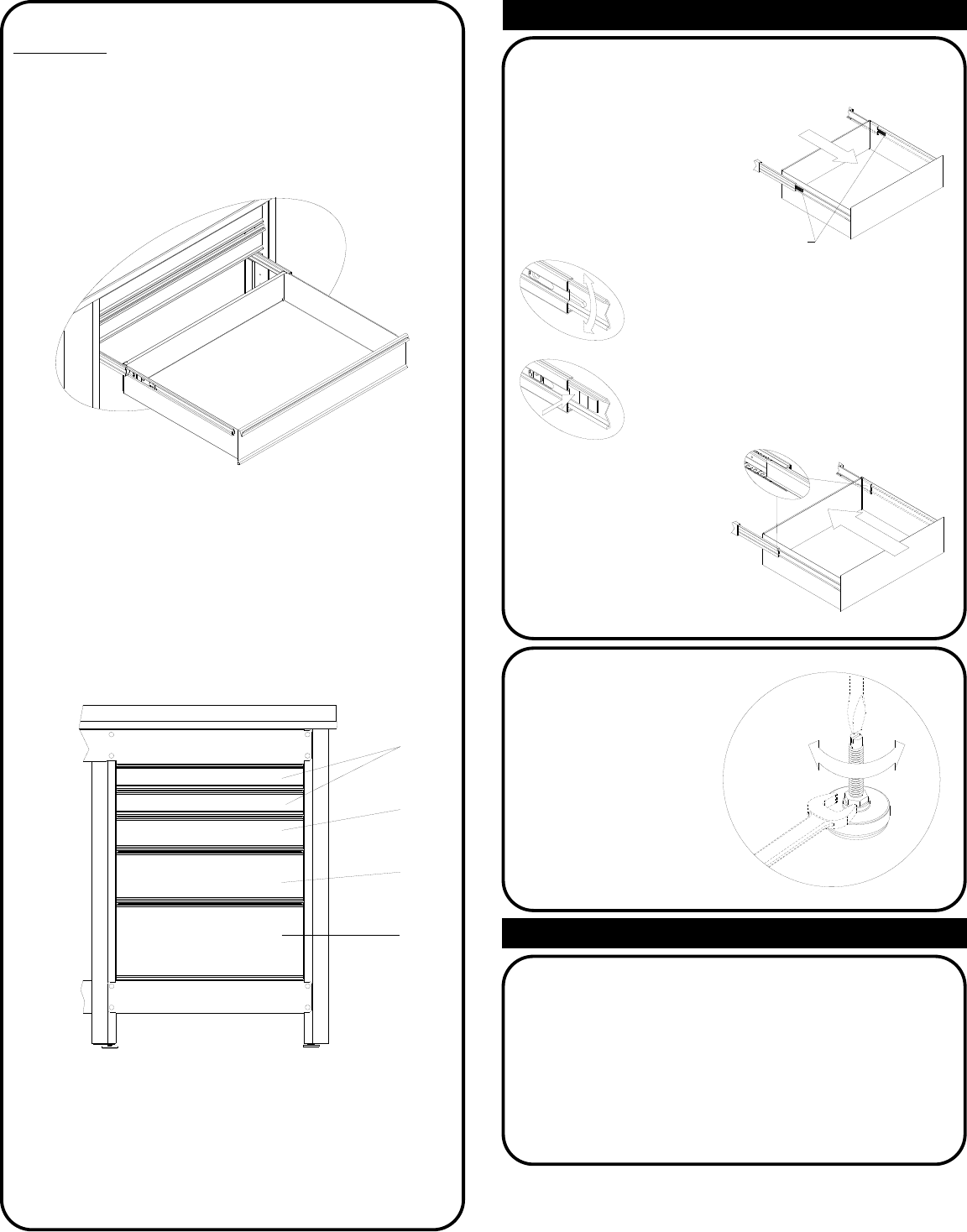

5

Configuración recomendada para la gaveta

C

E

D

F

PASO (5):

• Inserte las correderas de las gavetas (GD) en las correderas del

banco de trabajo (GU) y empuje completamente hacia la parte

posterior.

• Saque totalmente el cajón hasta que haga tope para asegurarse de

que está adecuadamente instalado.

• Repita en el resto de las gavetas.

• Cuadre la unidad y ajuste hasta obtener un óptimo funcionamiento de

las gavetas.

• Retire suficientes gavetas hasta alcanzar todos los sujetadores.

(Refiérase a las instrucciones para retirar e instalar gavetas).

• Apriete con llave todos los sujetadores.

• Vuelva a colocar los cajones. (Consultar las instrucciones de

instalación de los cajones.)

• Vacíe la gaveta.

• Abra completamente la

gaveta.

Libere

•Para reinstalar, alinee

cuidadosamente las placas y

lentamente empuje la gaveta

dentro la unidad hasta que la

misma se detenga.

Estilo palanca – Levante o baje (dependiendo de

la corredera) la palanca de liberación en ambos

lados (esto permite que las correderas pasen

sobre los topes.) Hale hacia afuera para retirar.

Estilo lengüeta – Oprima las lengüetas de

liberación en ambos lados (esto permite que las

correderas pasen sobre los topes.) Hale hacia

afuera para retirar.

REMOCIÓN E INSTALACIÓN DE GAVETAS:

CLubrique las guías con grasa o equivalente (dos veces por

año.)

• Limpie con detergente suave y agua los frontales y los bordes

laterales de los cajones y las demás superficies.

• La cera para automóviles preservará el acabado brilloso de la

unidad. Aplique la cera como lo haría al carro. La cera

también ayudará a proteger la unidad contra raspones.

• La grasa y el aceite pueden retirarse con la mayoría de los

líquidos estándar para limpieza. Por razones de seguridad,

utilice un líquido incombustible para limpieza.

FUNCIONAMIENTO

MANTENIMIENTO

Ajuste Del Pie Nivelador

• Ajuste la pata niveladora a la

posición deseada con un

destornillador de cabeza

plana o con una llave de

tuerca 7/16 como se ilustra.

6
