1
GARAGE DOOR OPENER WITH AssureLink™ CONNECTIVITY
ABRIDOR DE PUERTA DE COCHERA CON CONECTIVO AssureLink™
For Residential Use Only/Sólo para uso residencial
MODELS/MODELOS 139.3043 AND/Y 139.54918
Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A
www.craftsman.com
Owner’s Manual/Manual Del Propietario
Read and follow all safety rules and
operating instructions before first use of this
product.
Fasten the manual near the garage door after
installation.
Periodic checks of the opener are required to
ensure safe operation.
DO NOT enable the Timer-to-Close feature if
you are installing the garage door opener on
a one-piece door. The Timer-to-Close is to be
used ONLY with sectional doors.
Leer y seguir todas las reglas de seguridad y
las instrucciones de operación antes de usar
este producto por primera vez.
Guardar este manual cerca de la puerta de la
cochera.
Se deben realizar revisiones periódicas
del abridor de puertas para asegurar su
operación segura.
NO uso el característica Temporizador
para cierra se el abridor de la puerta es
instalado en un puerta de un sola pieza. El
característica temporizador para cierra es
SOLÓ para uso con puertas seccionales.
ENGLISH ESPAÑOL
®
2
Introduction 2-7
Safety symbol review and signal word review . . . . . . . . . . . . . . . 2
Preparing your garage door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Tools needed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Planning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-5

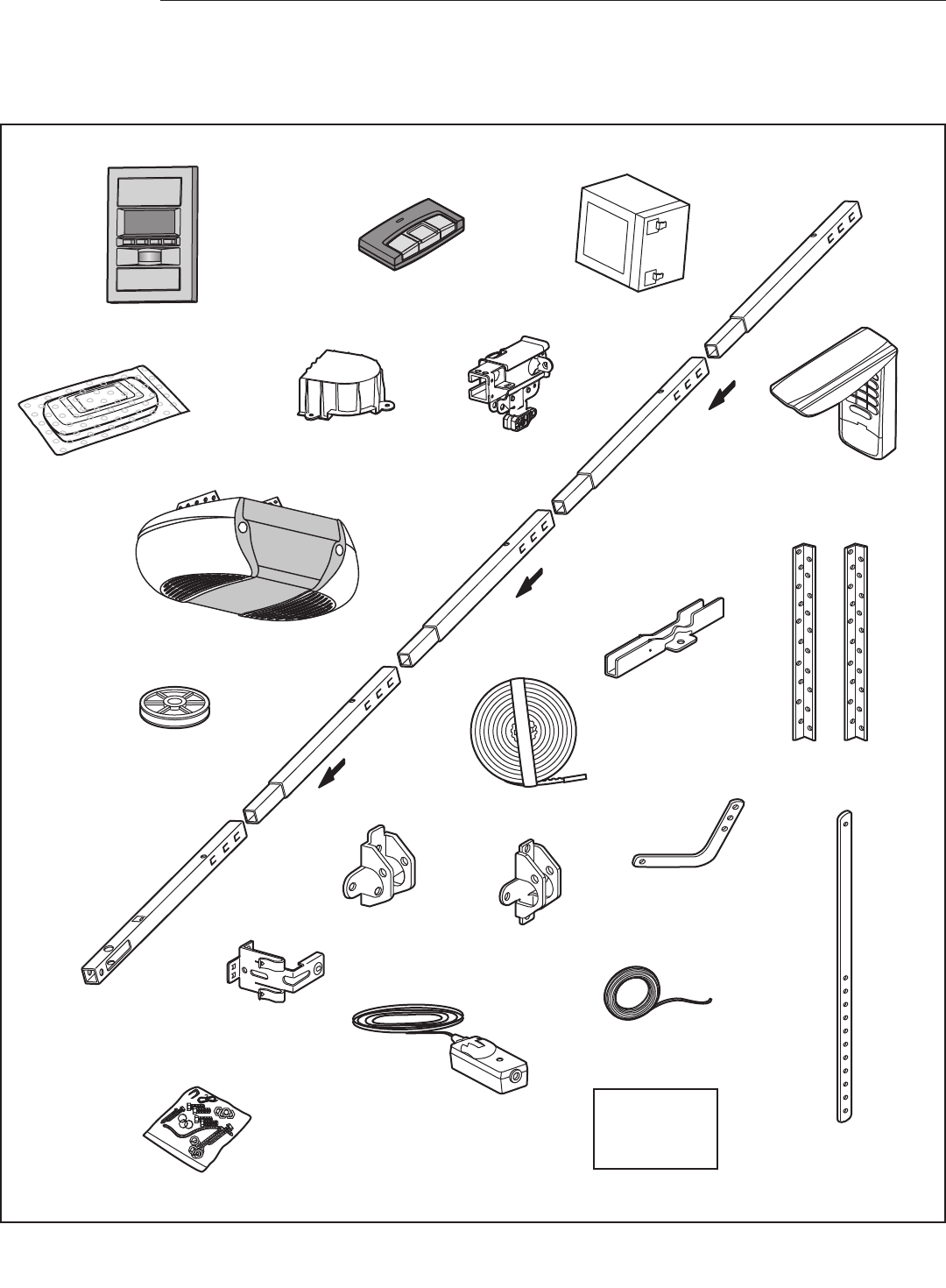

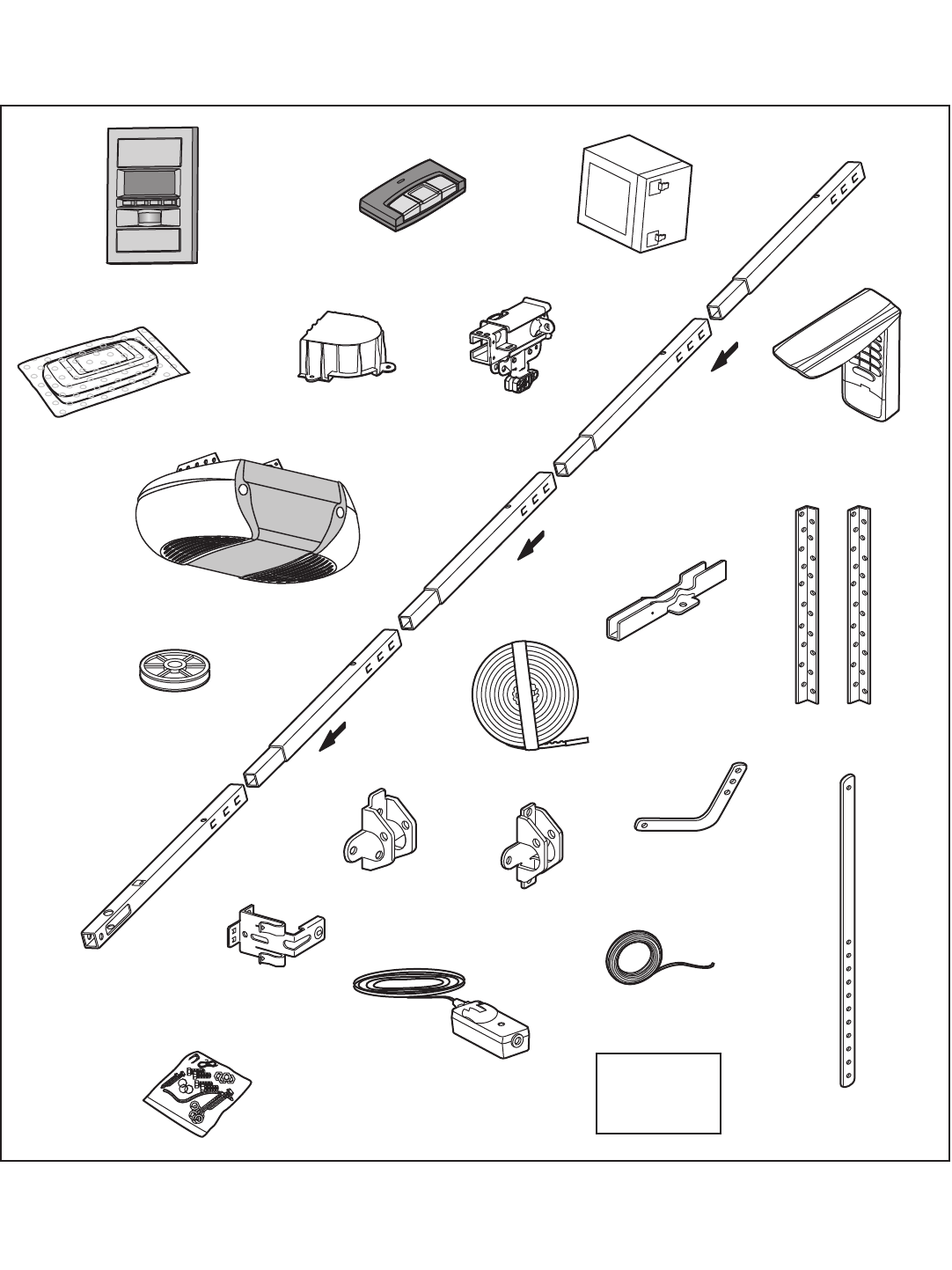

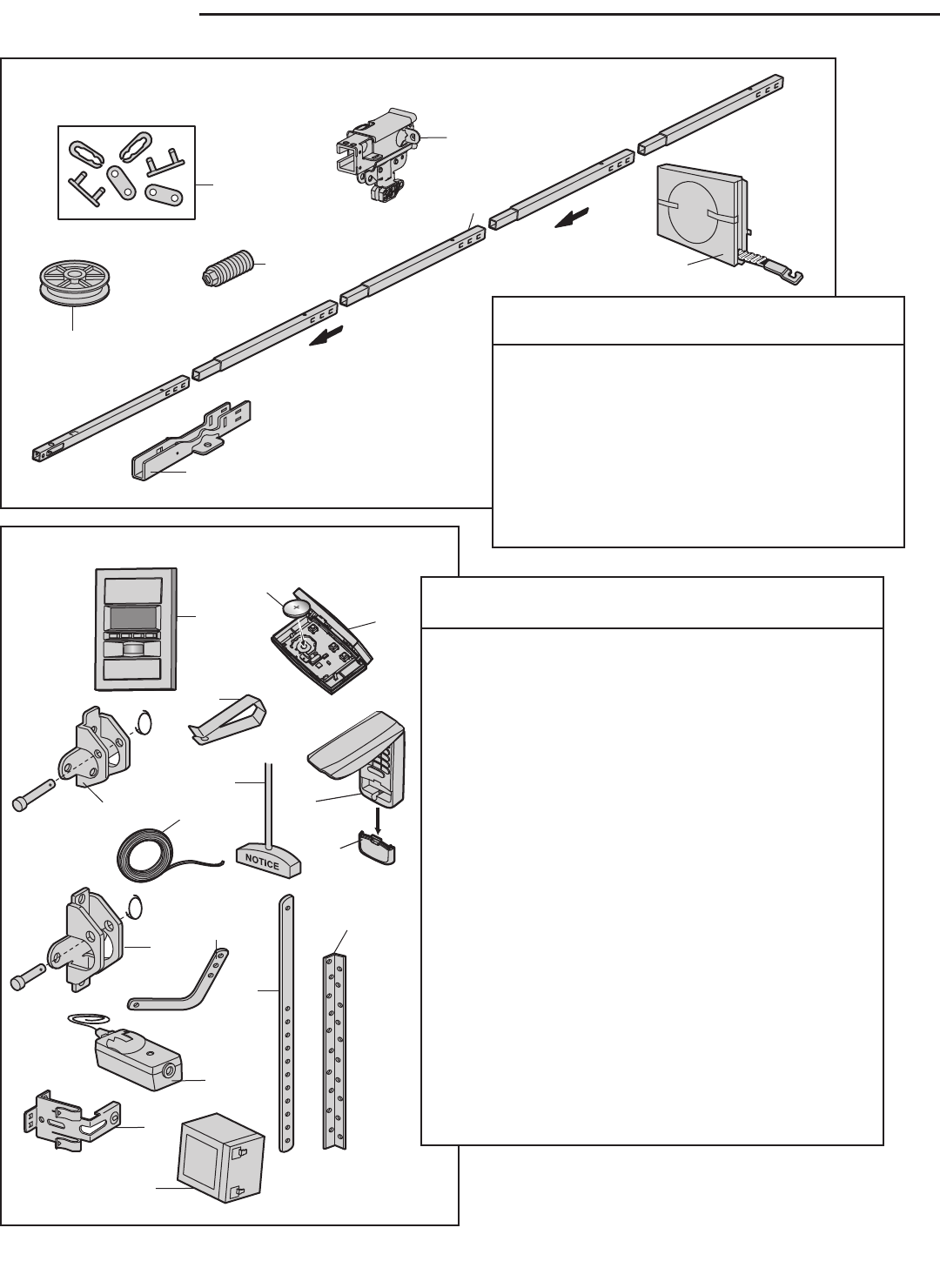

Carton inventory . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

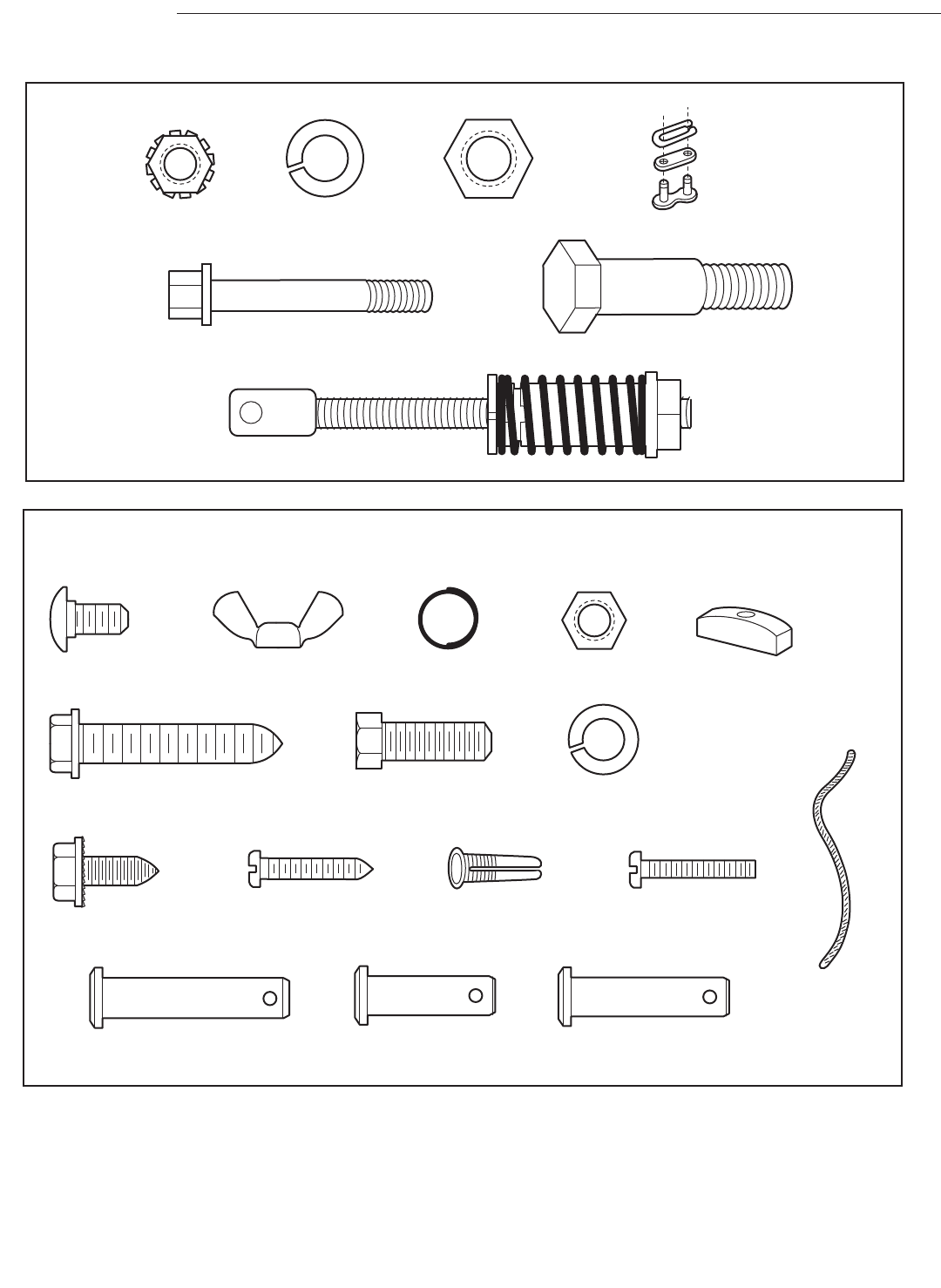

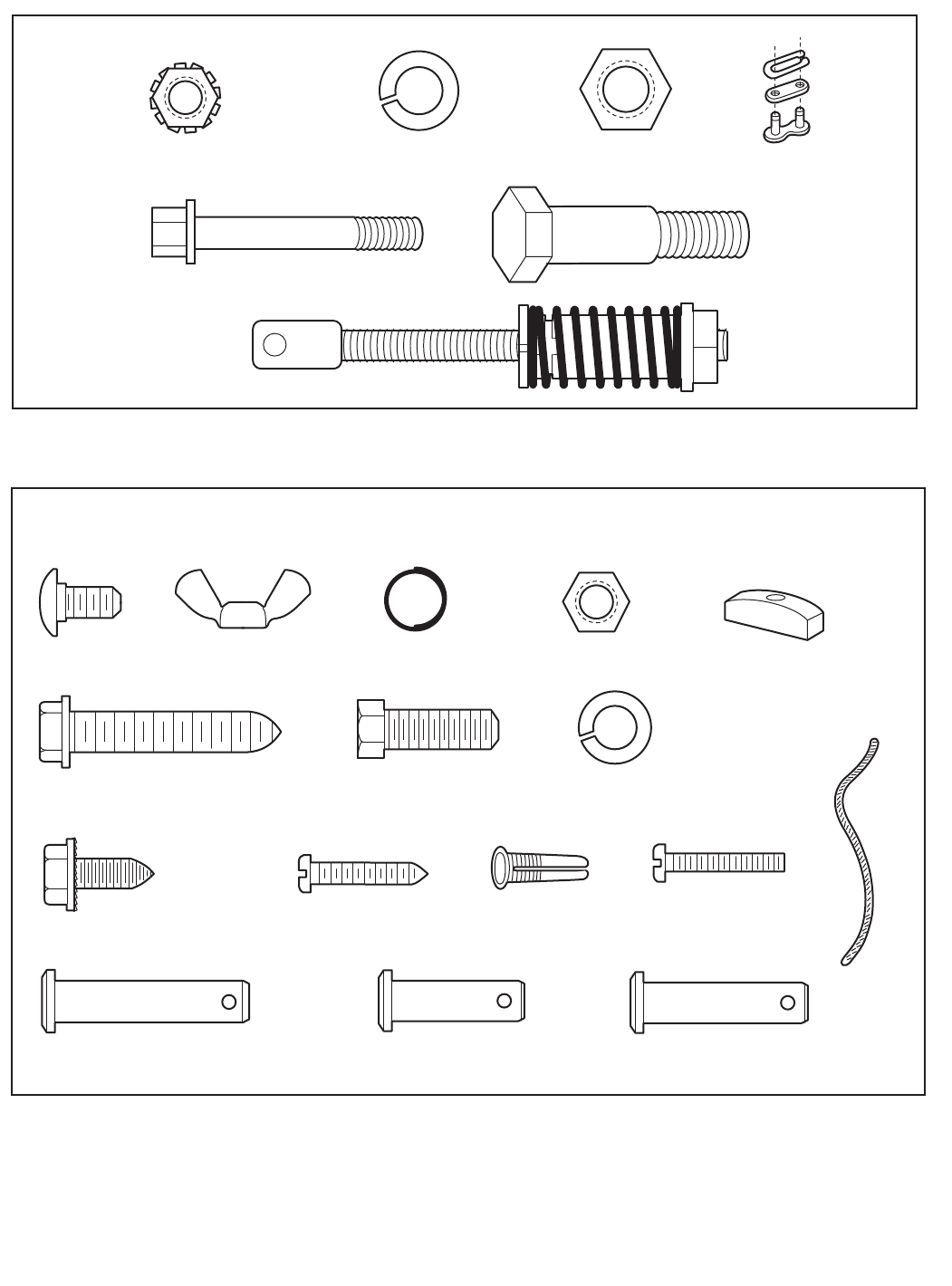

Hardware inventory. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Assembly 8-11

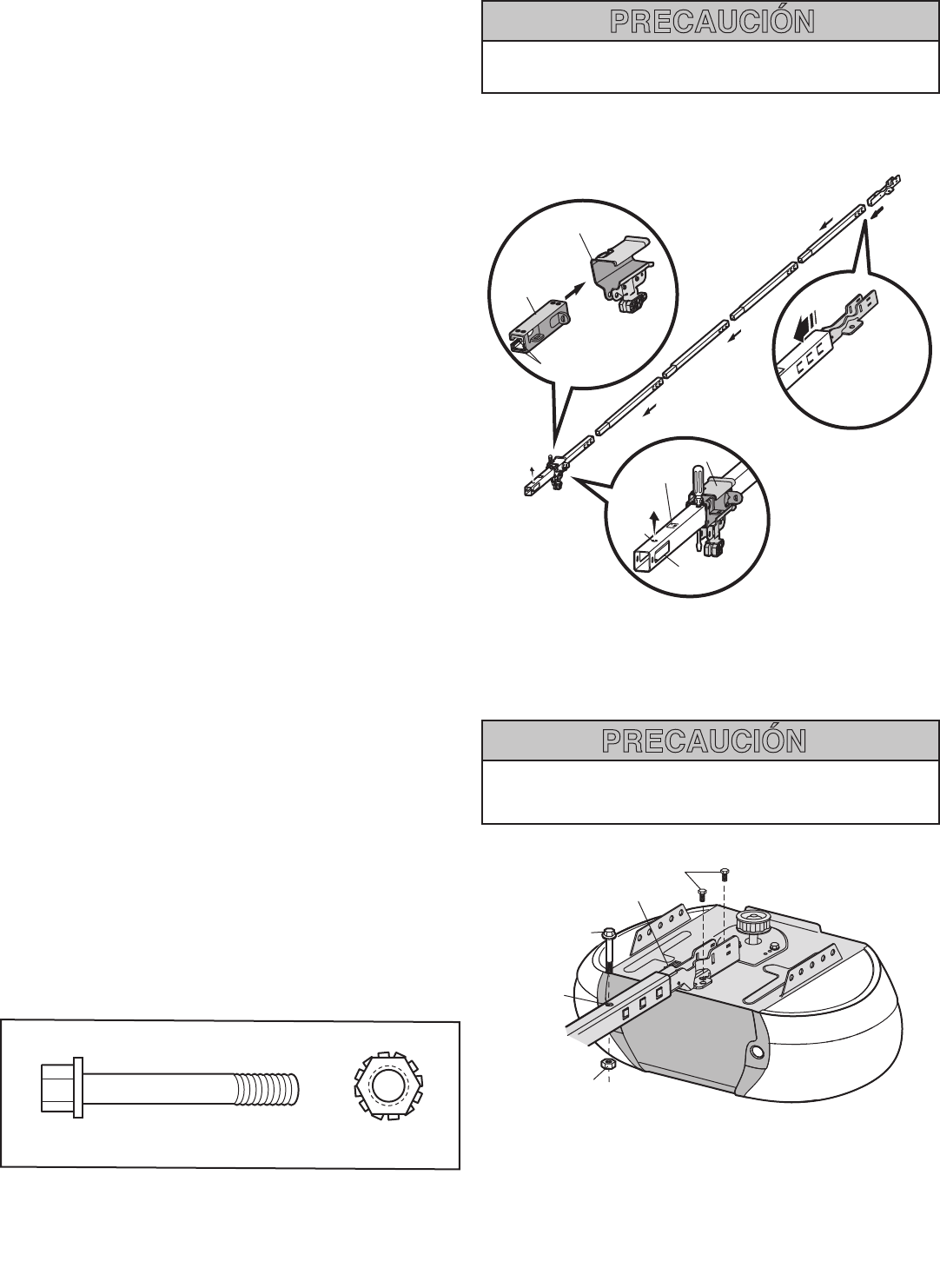

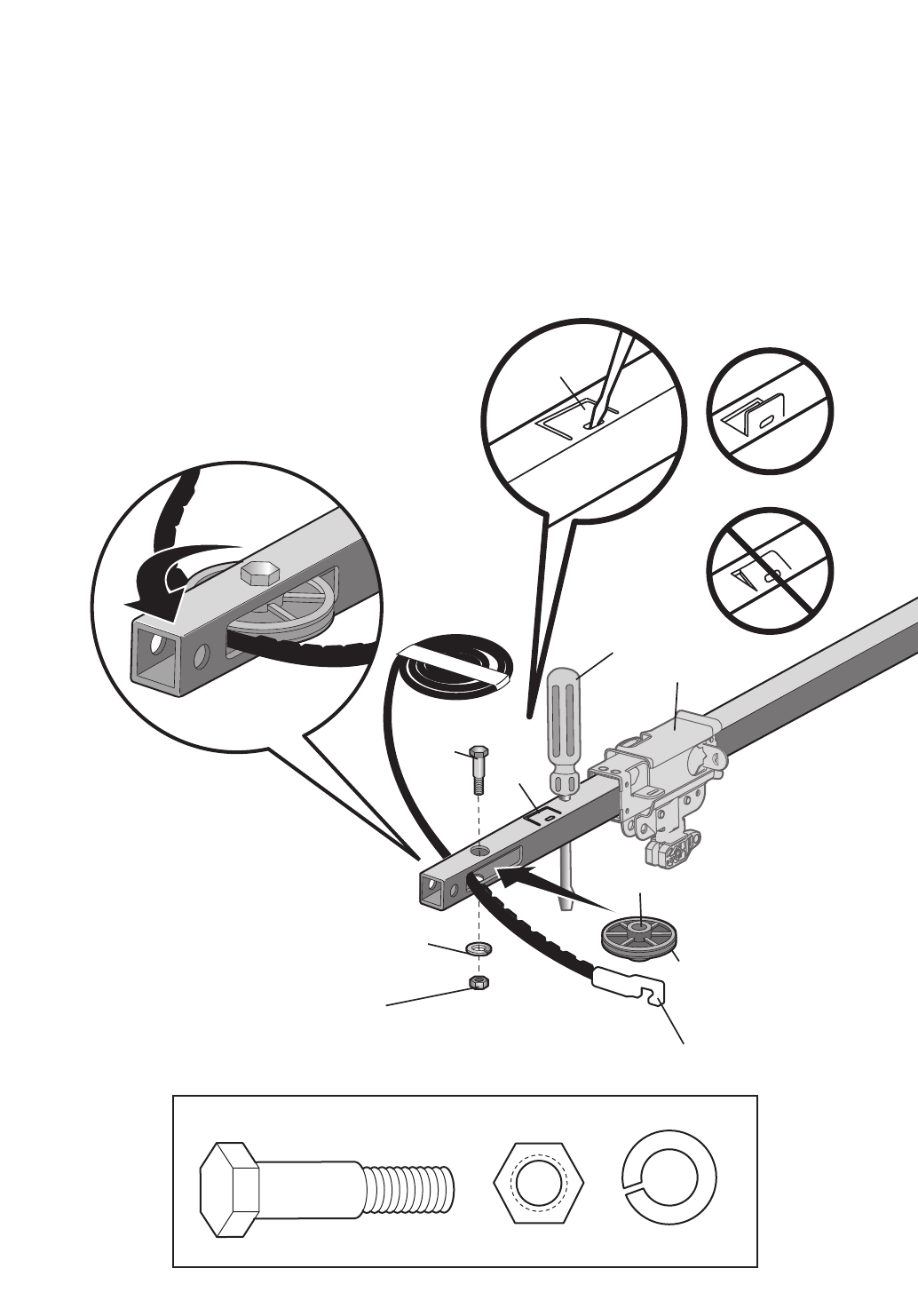

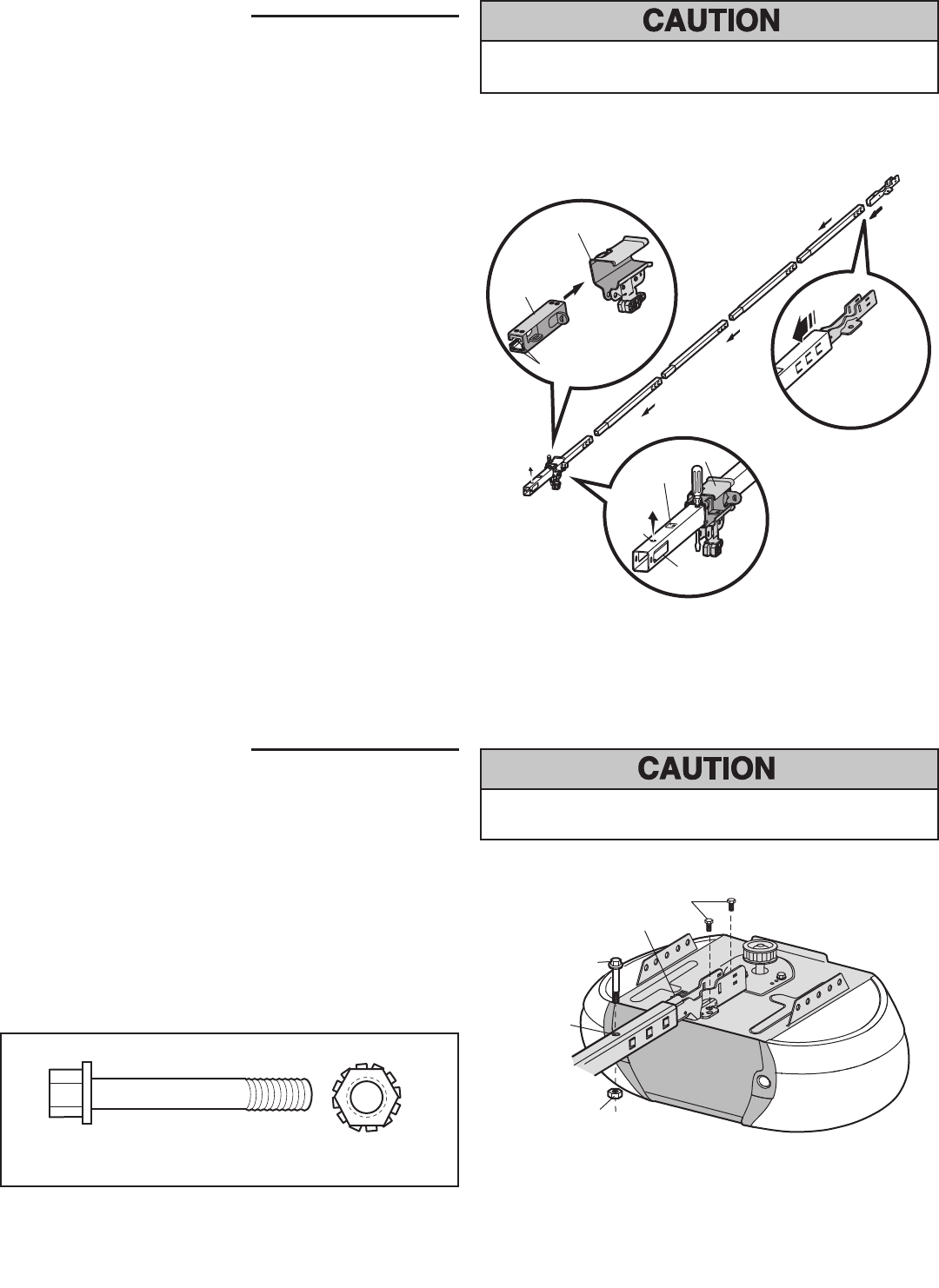

Assemble the rail and install the trolley . . . . . . . . . . . . . . . . . . . . 8
Fasten the rail to the motor unit . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Install the idler pulley . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

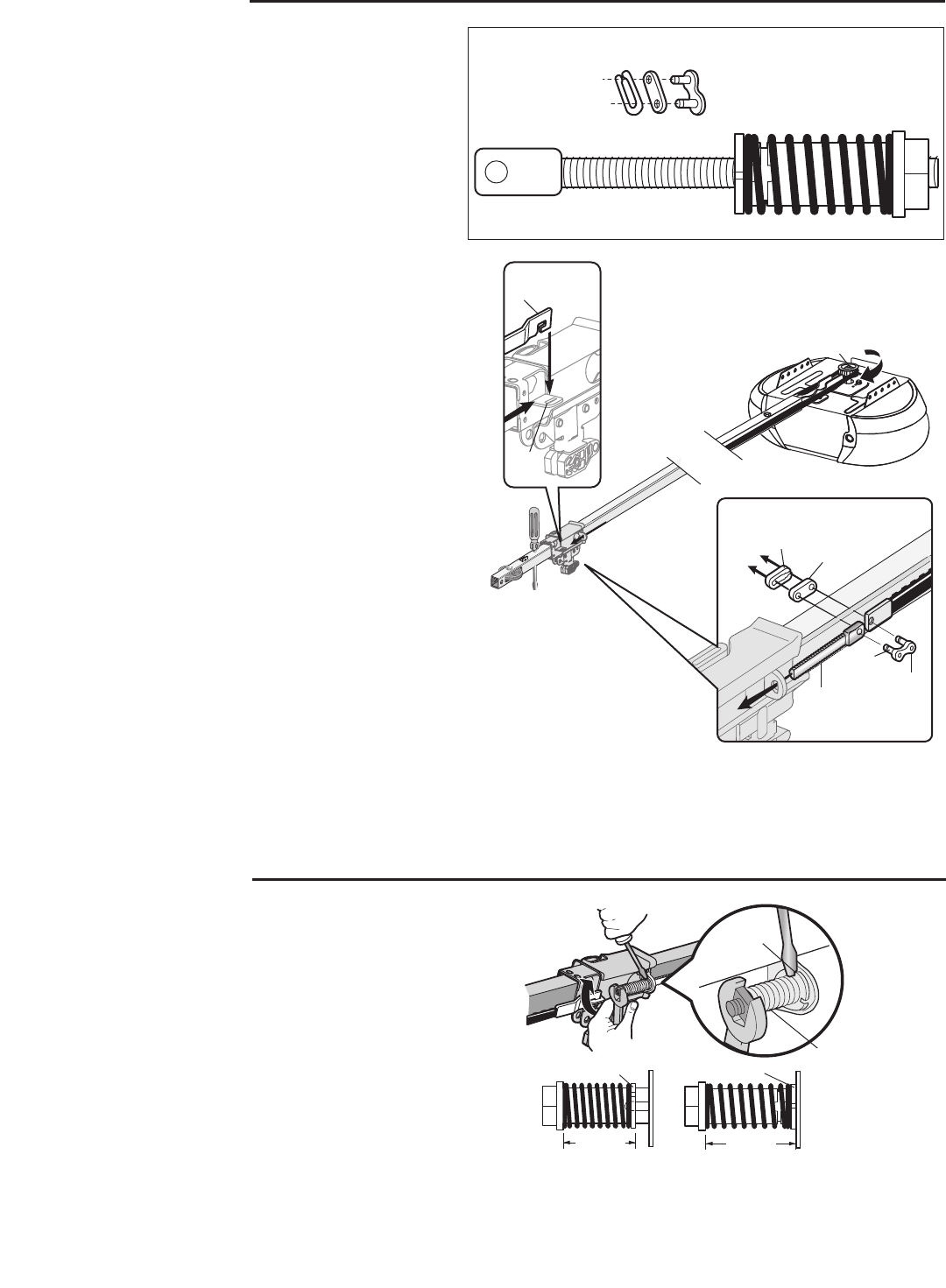

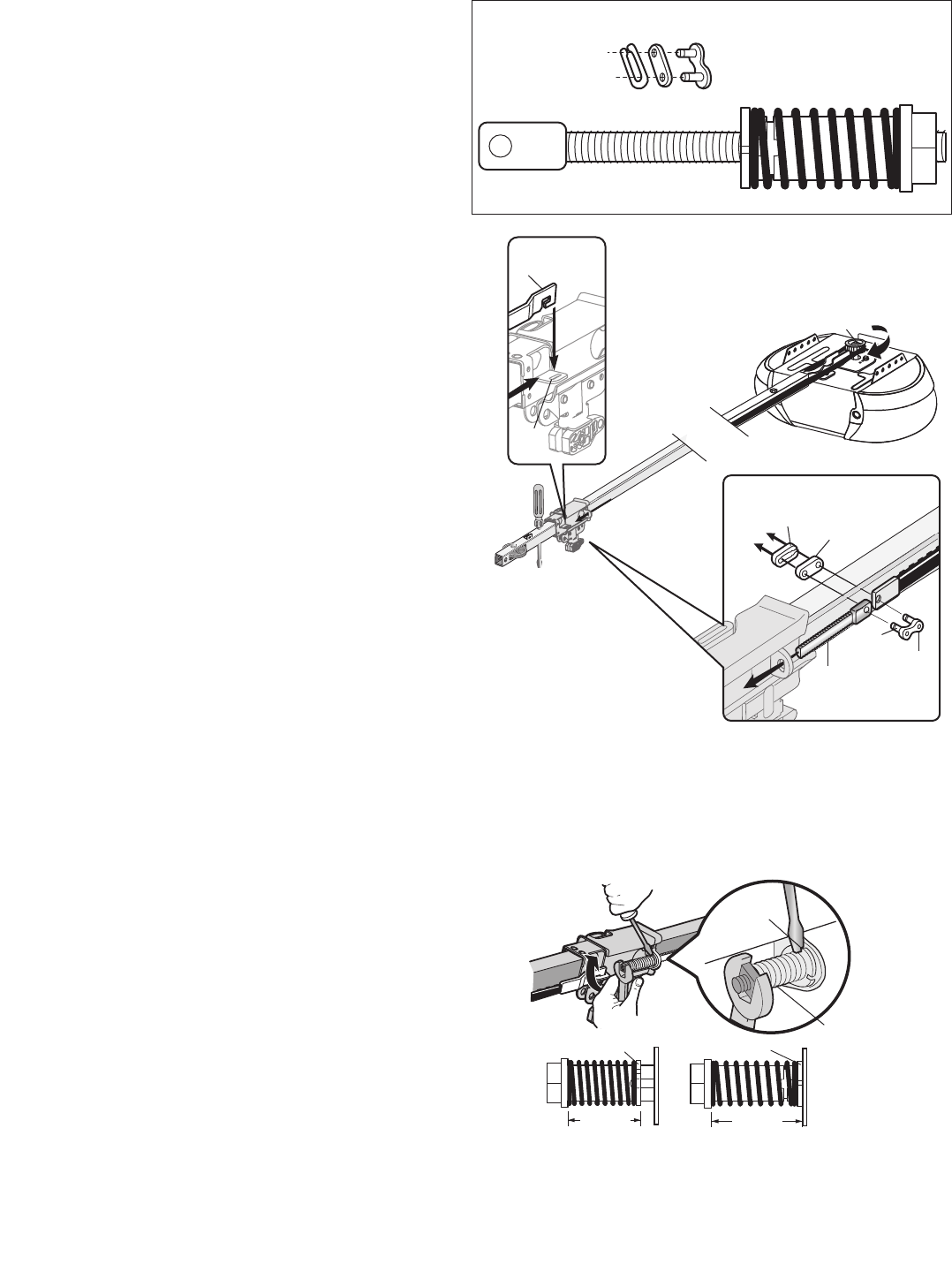

Install the belt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Tighten the belt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

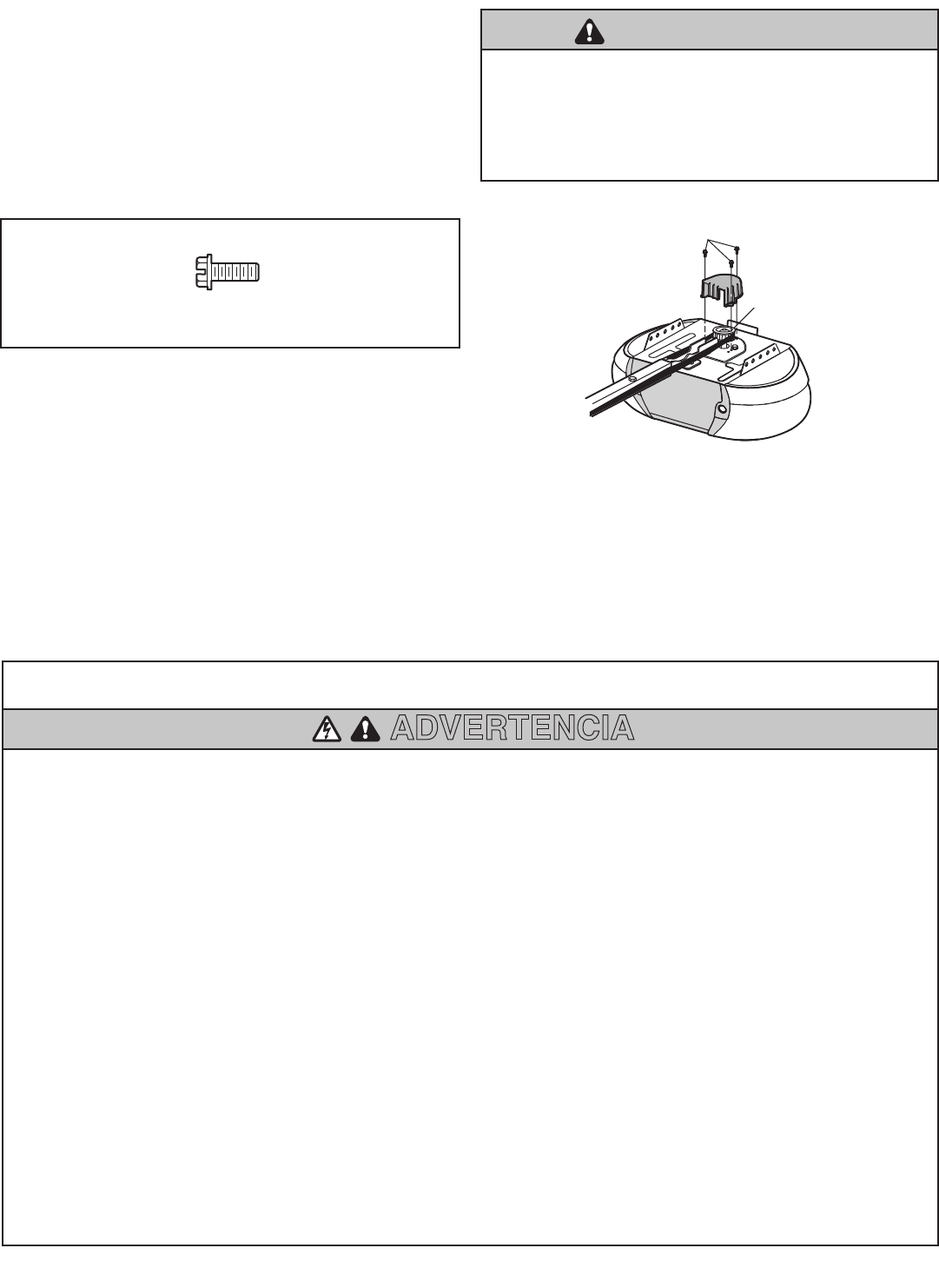

Install the sprocket cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Installation 11-27
Installation safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Determine the header bracket location . . . . . . . . . . . . . . . . . . . . 12

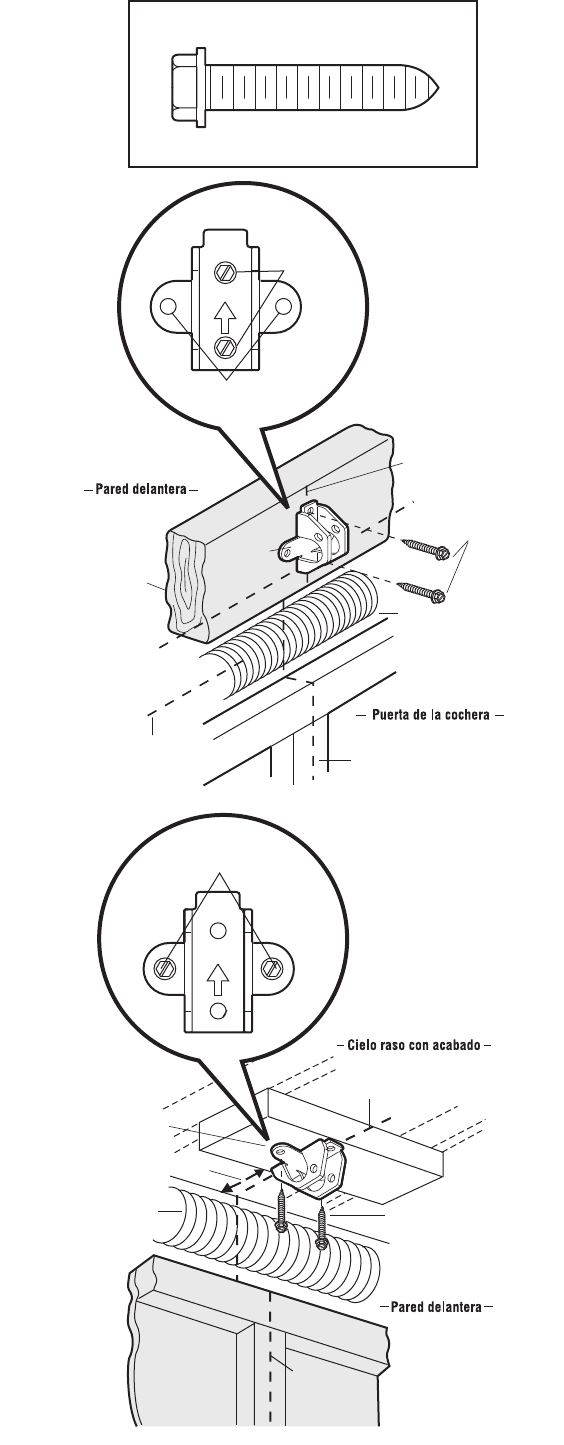

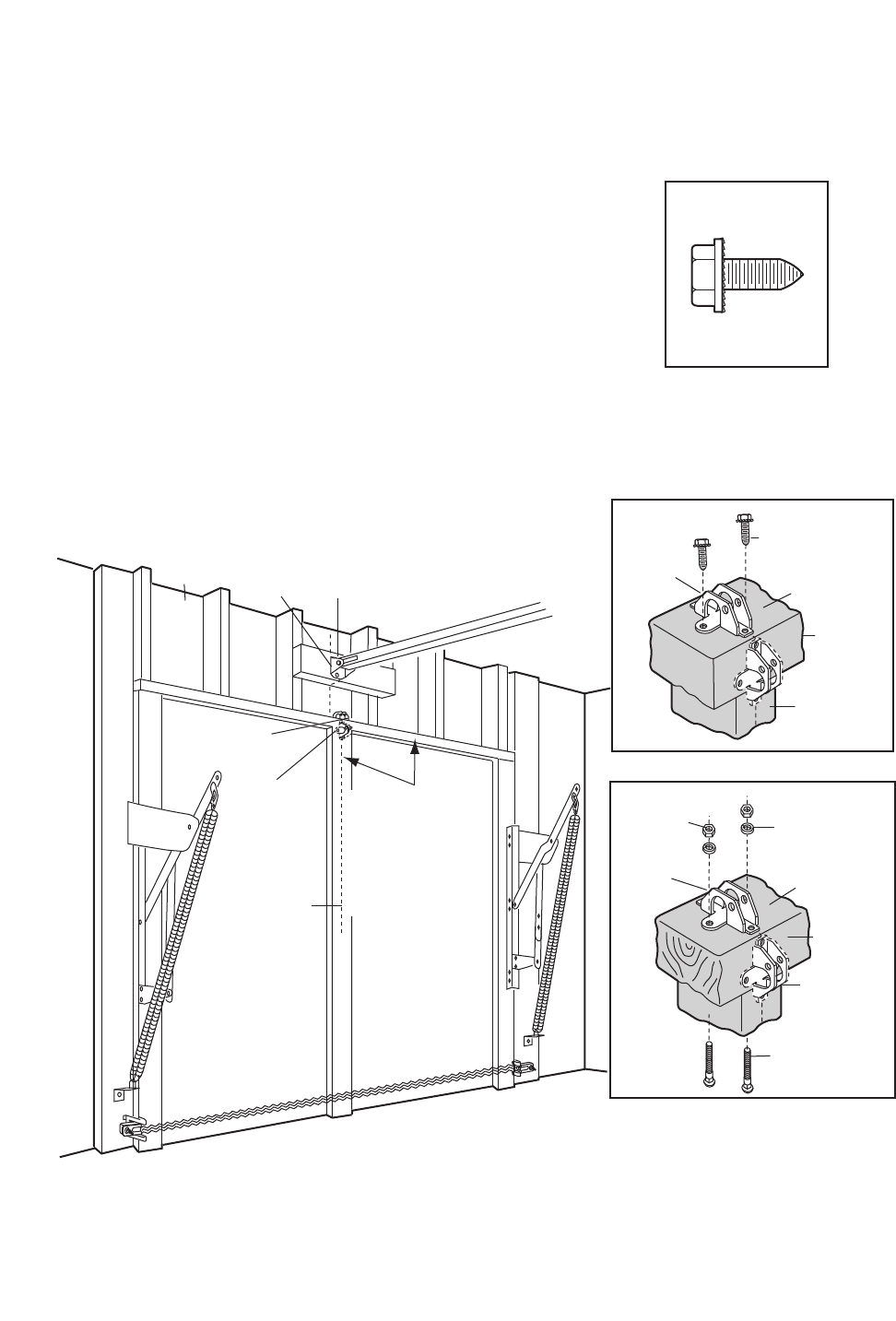

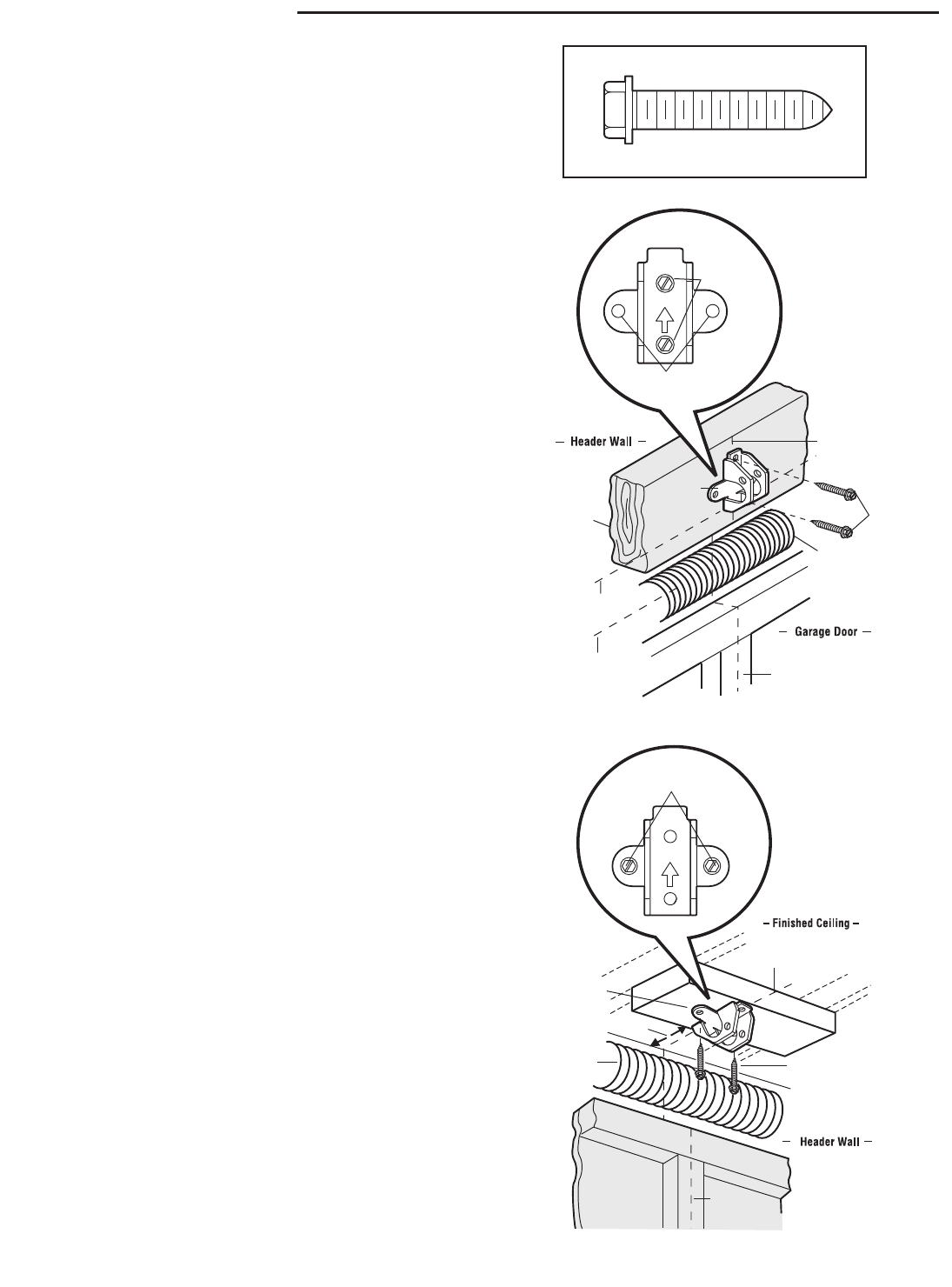

Install the header bracket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

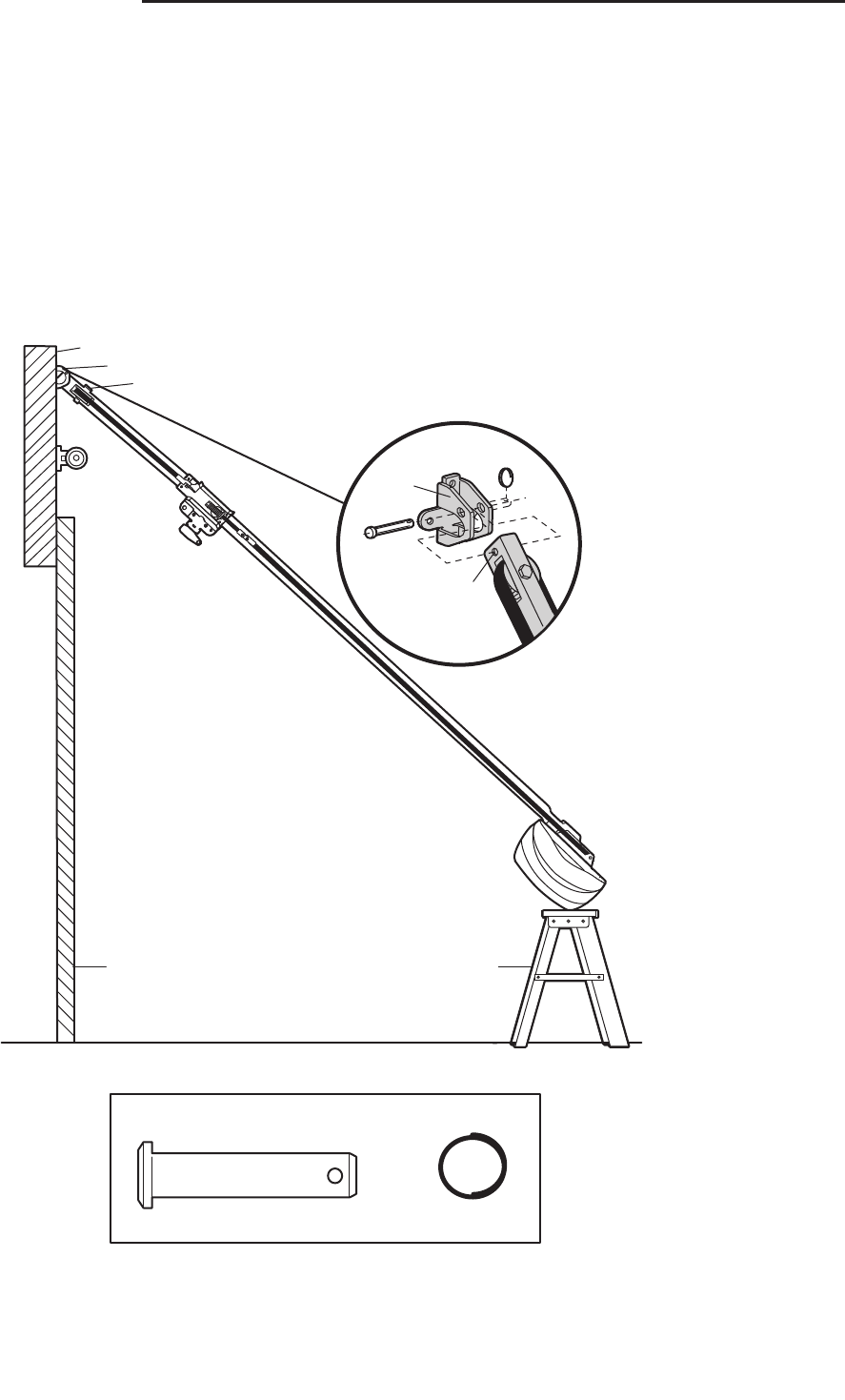

Attach the rail to the header bracket. . . . . . . . . . . . . . . . . . . . . . 14
Position the opener. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

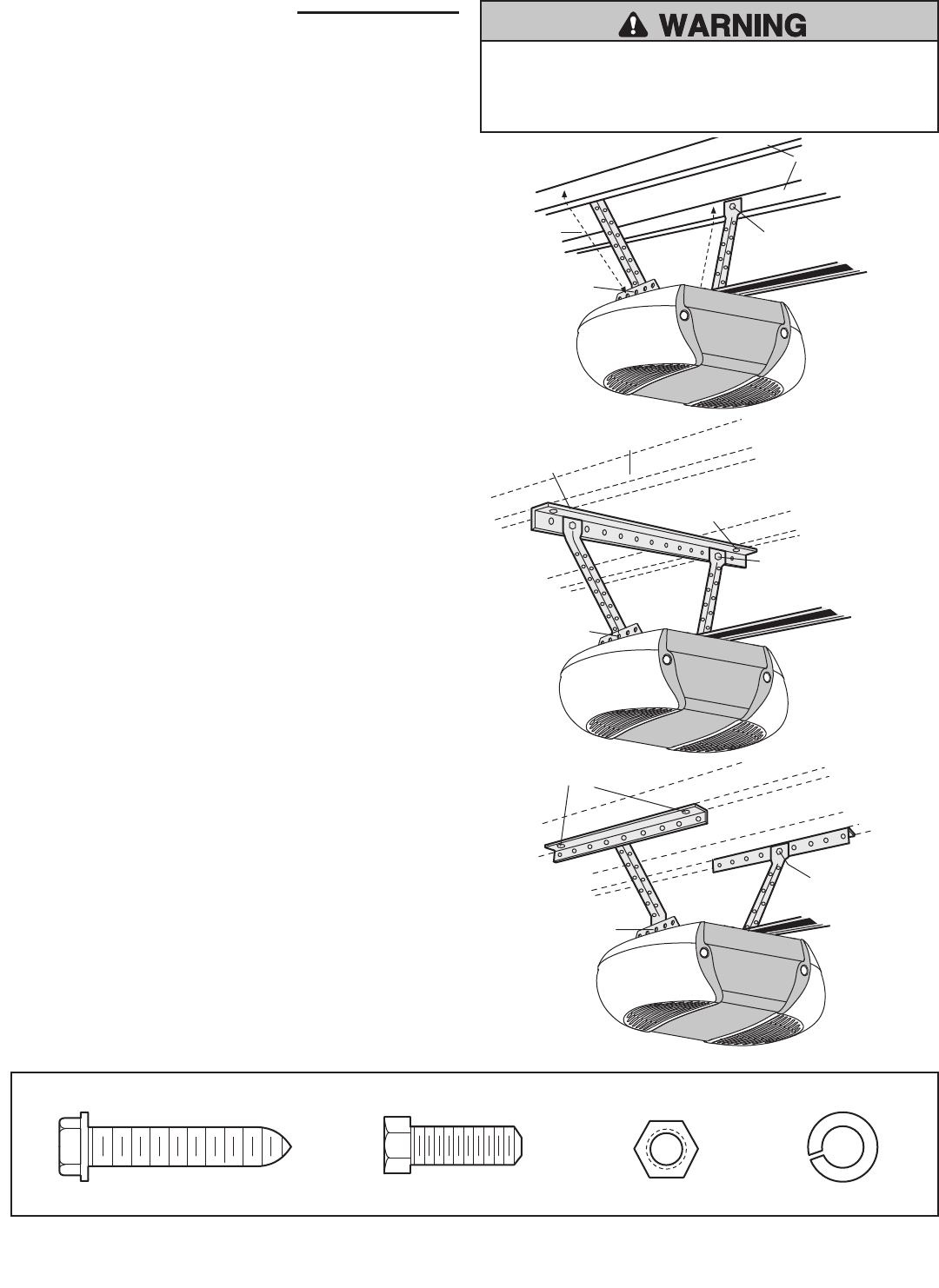

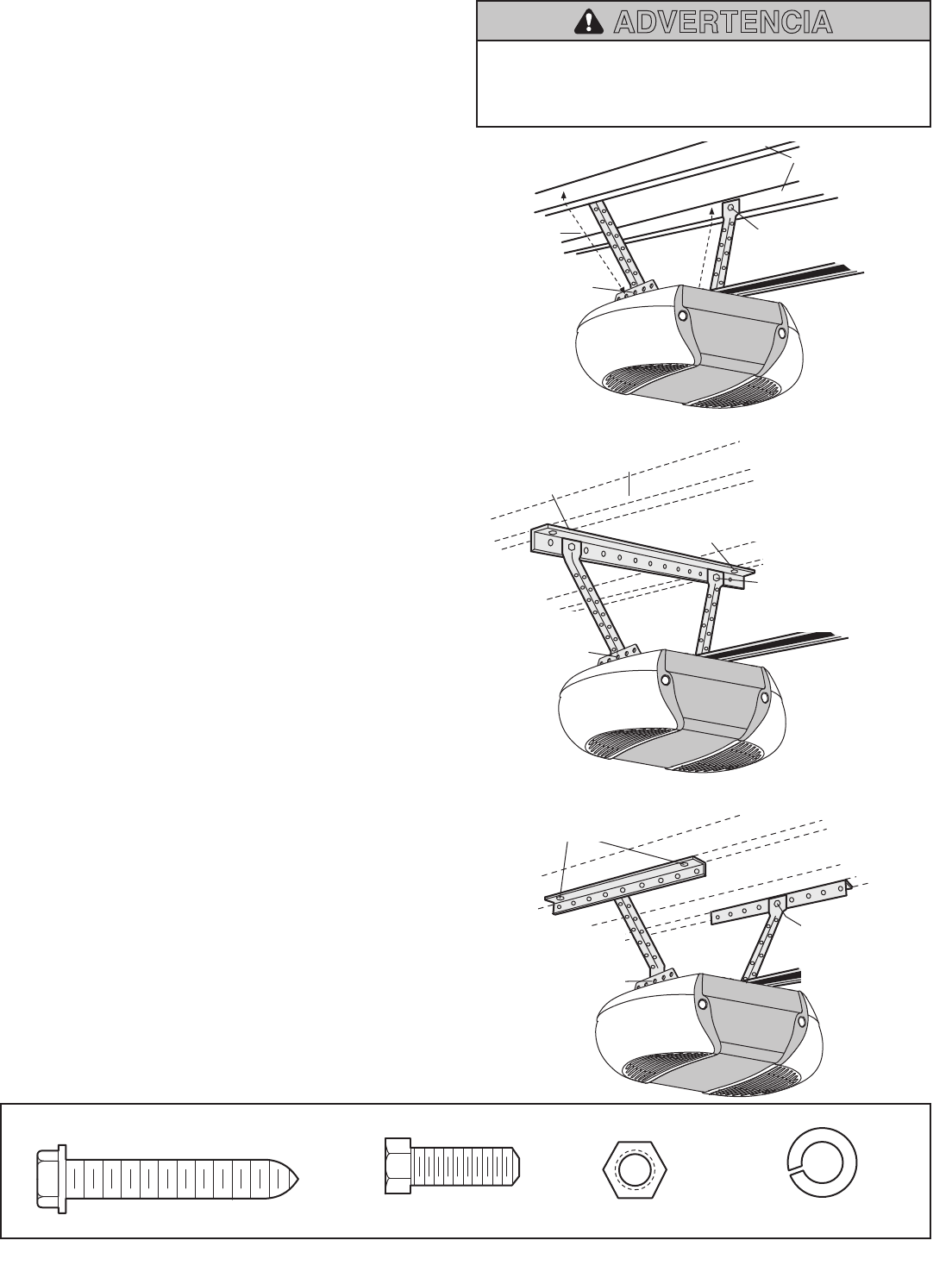

Hang the opener . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

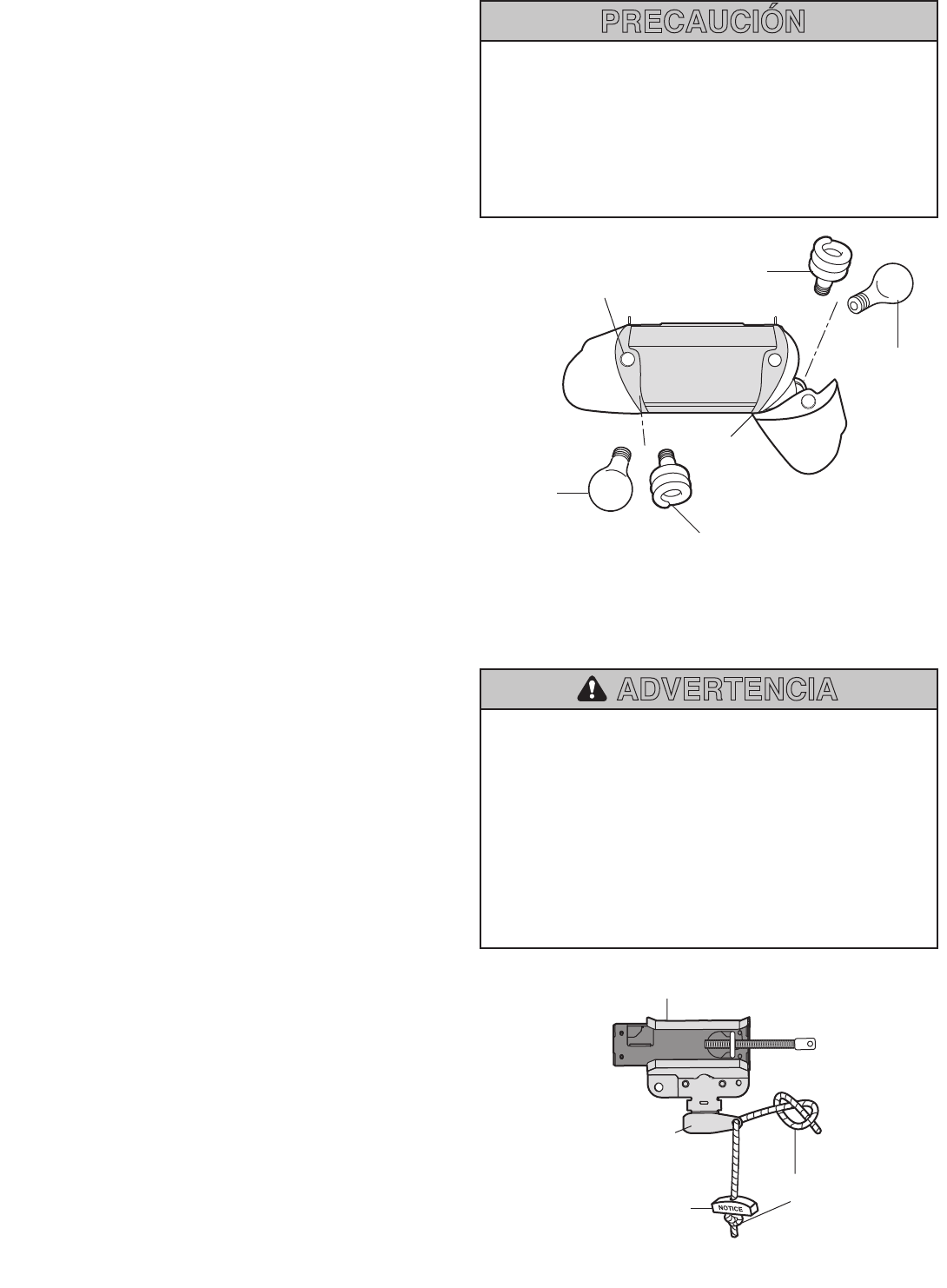

Install the lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Attach the emergency release rope and handle . . . . . . . . . . . . . 17

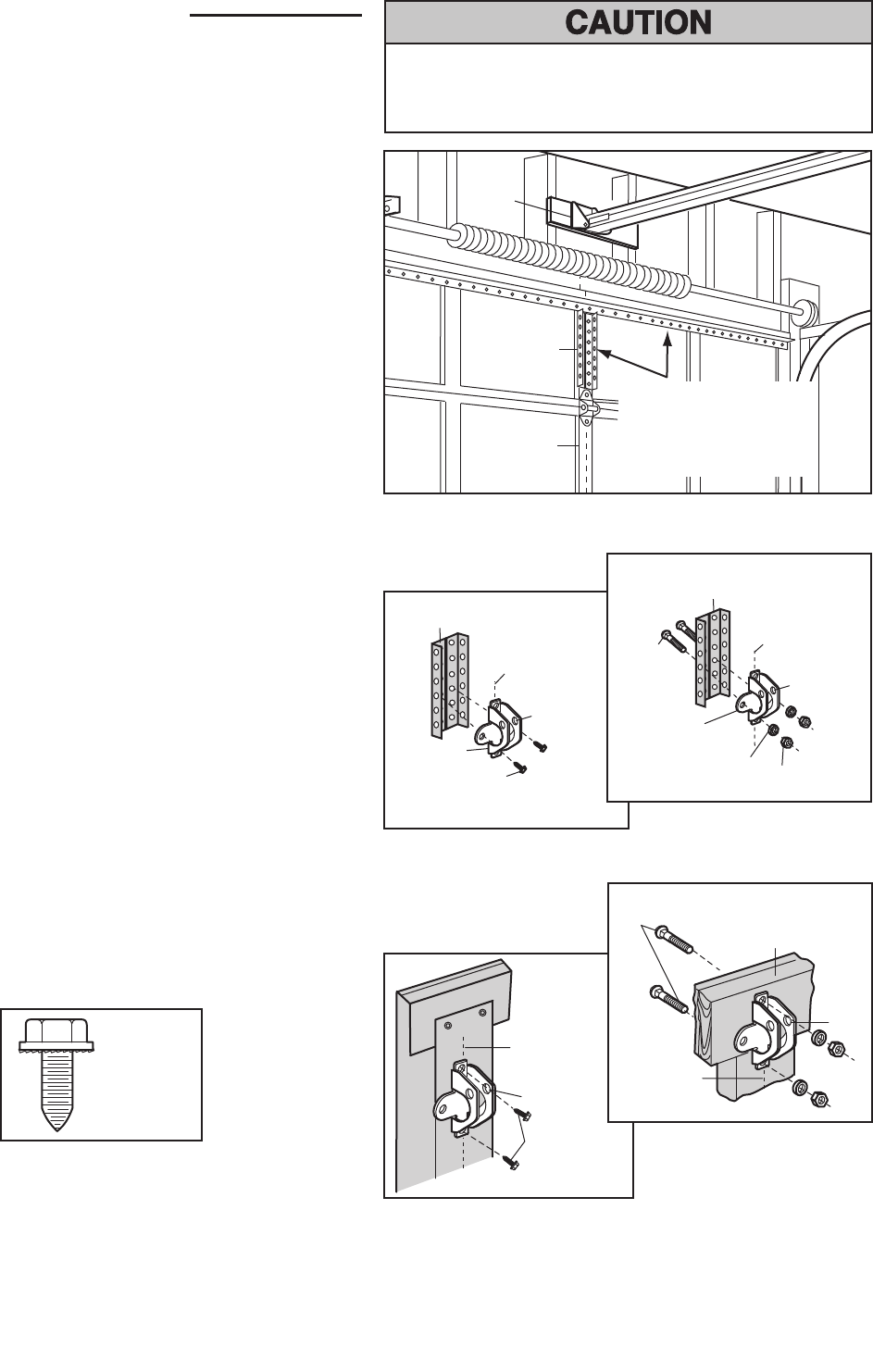

Fasten the door bracket . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18-19

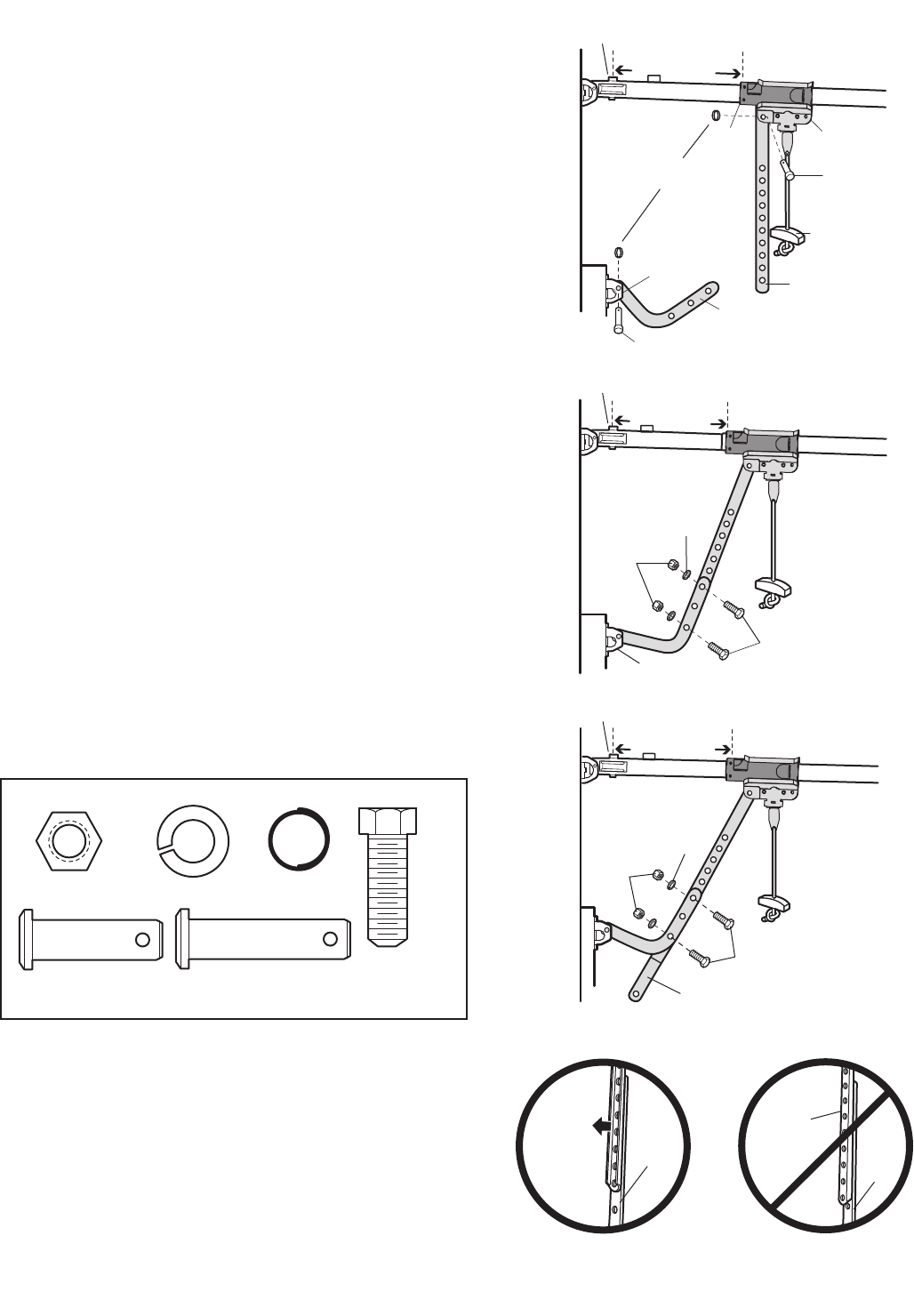

Connect door arm to trolley . . . . . . . . . . . . . . . . . . . . . . . . . .20-21
Attach the warning labels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

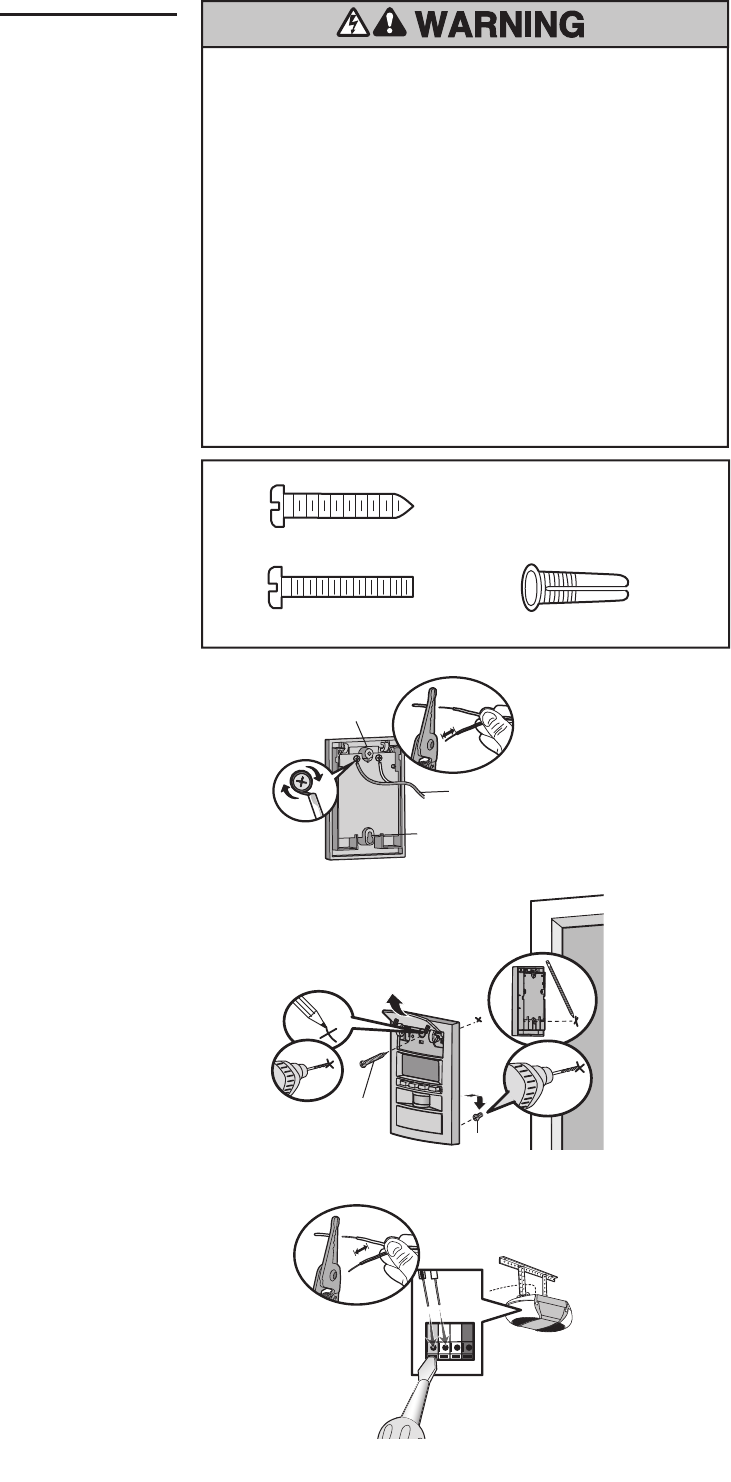

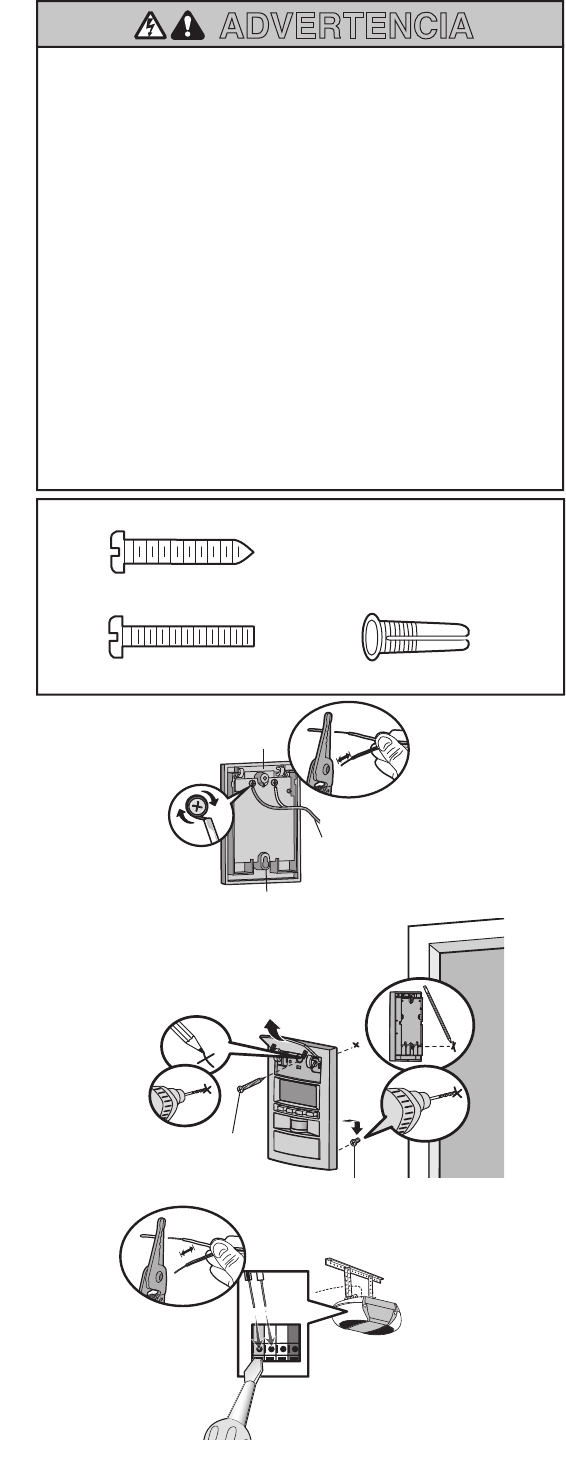

Install the door control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

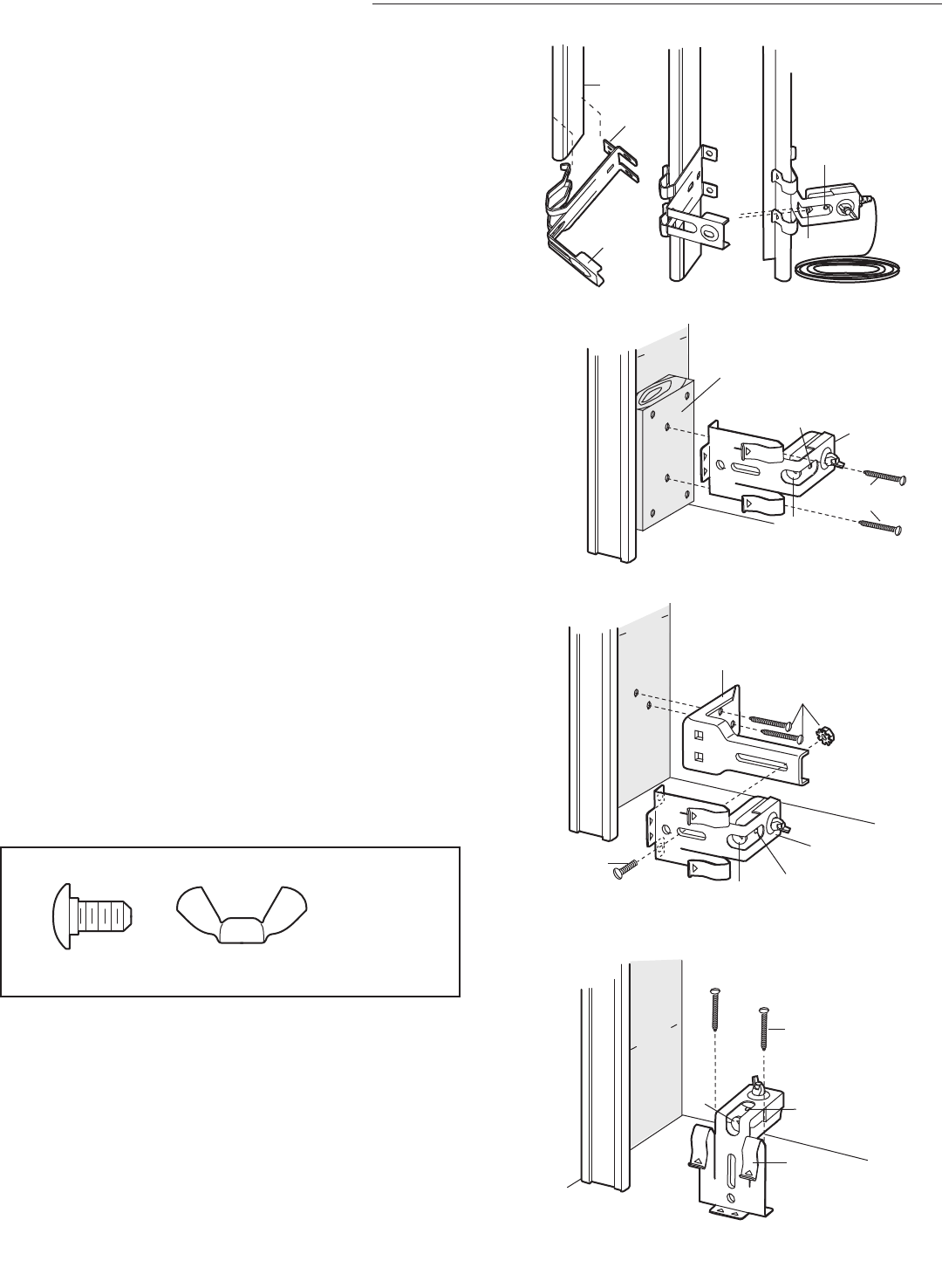

Install The Protector System® . . . . . . . . . . . . . . . . . . . . . . . .23-25

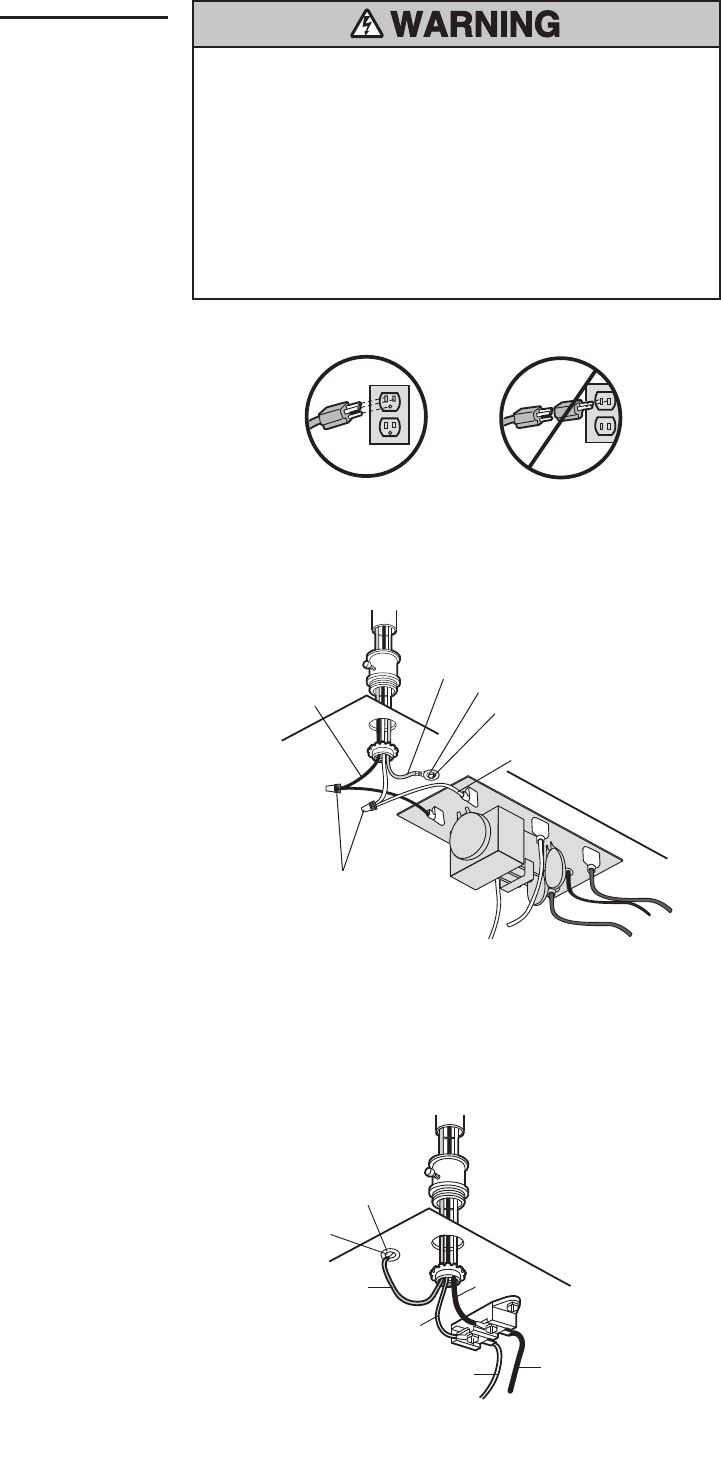

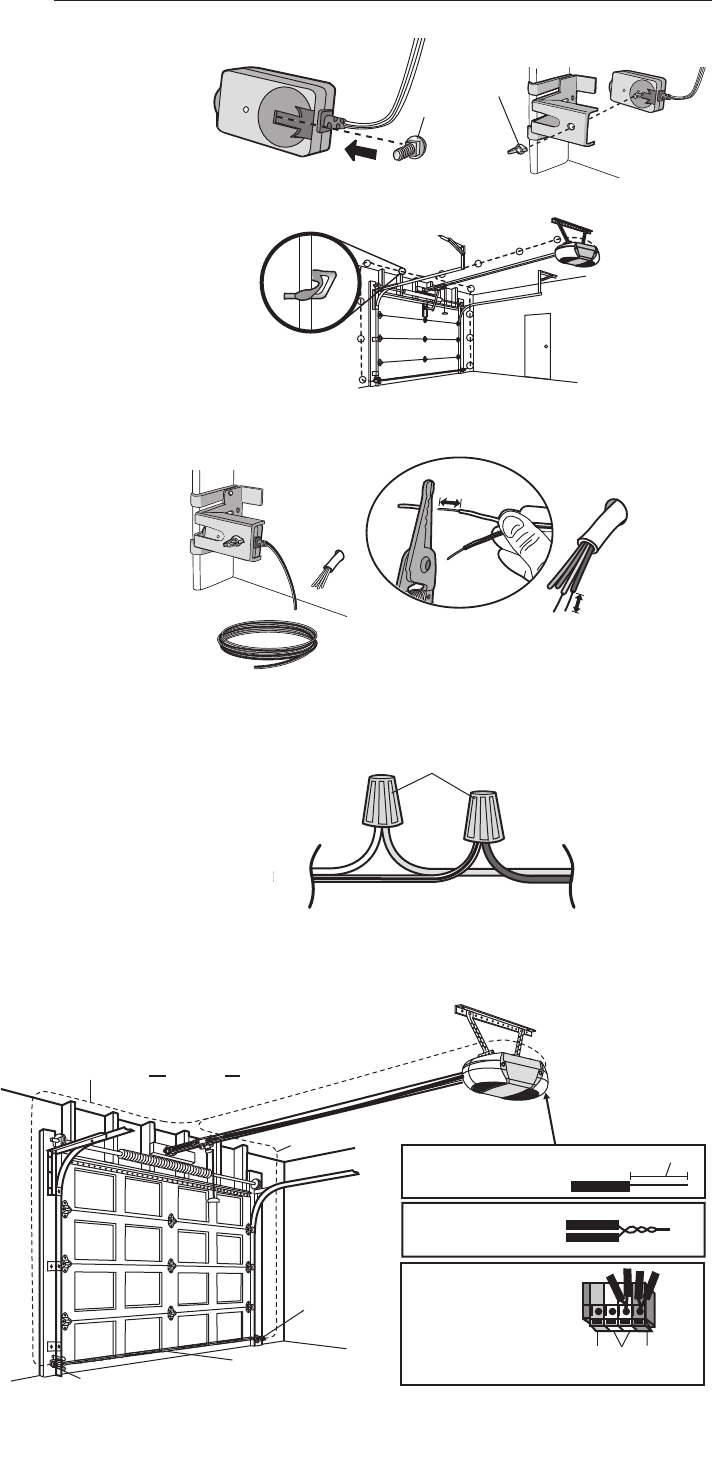

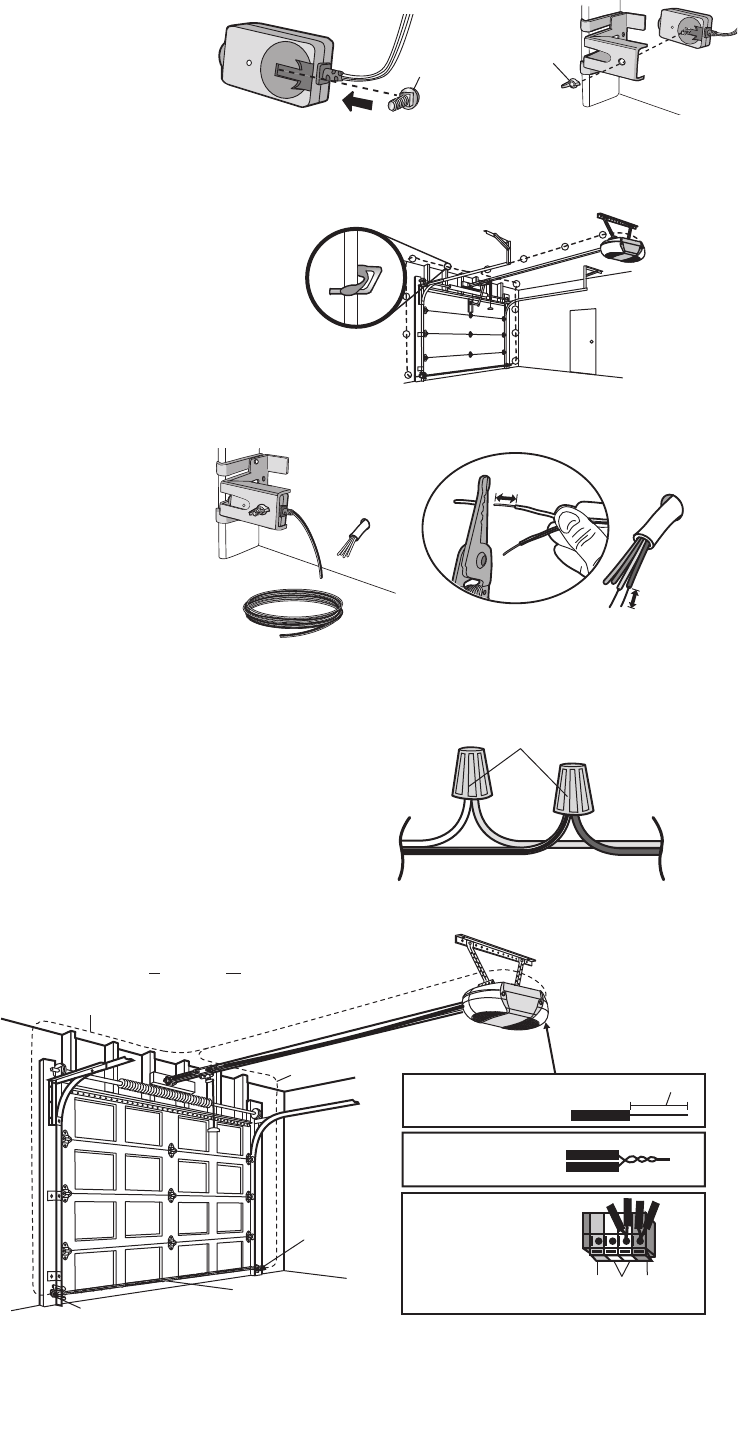

Electrical requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

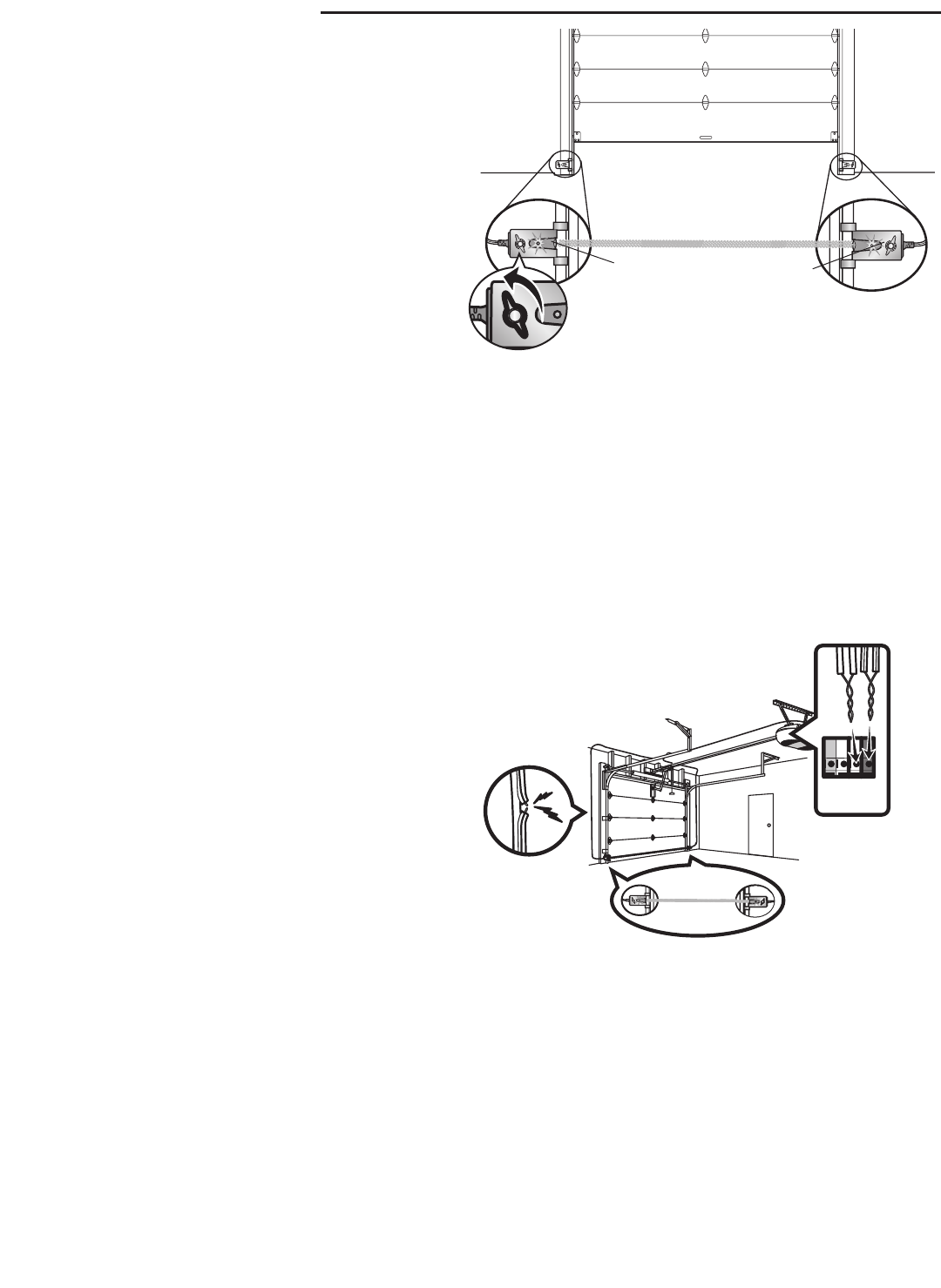

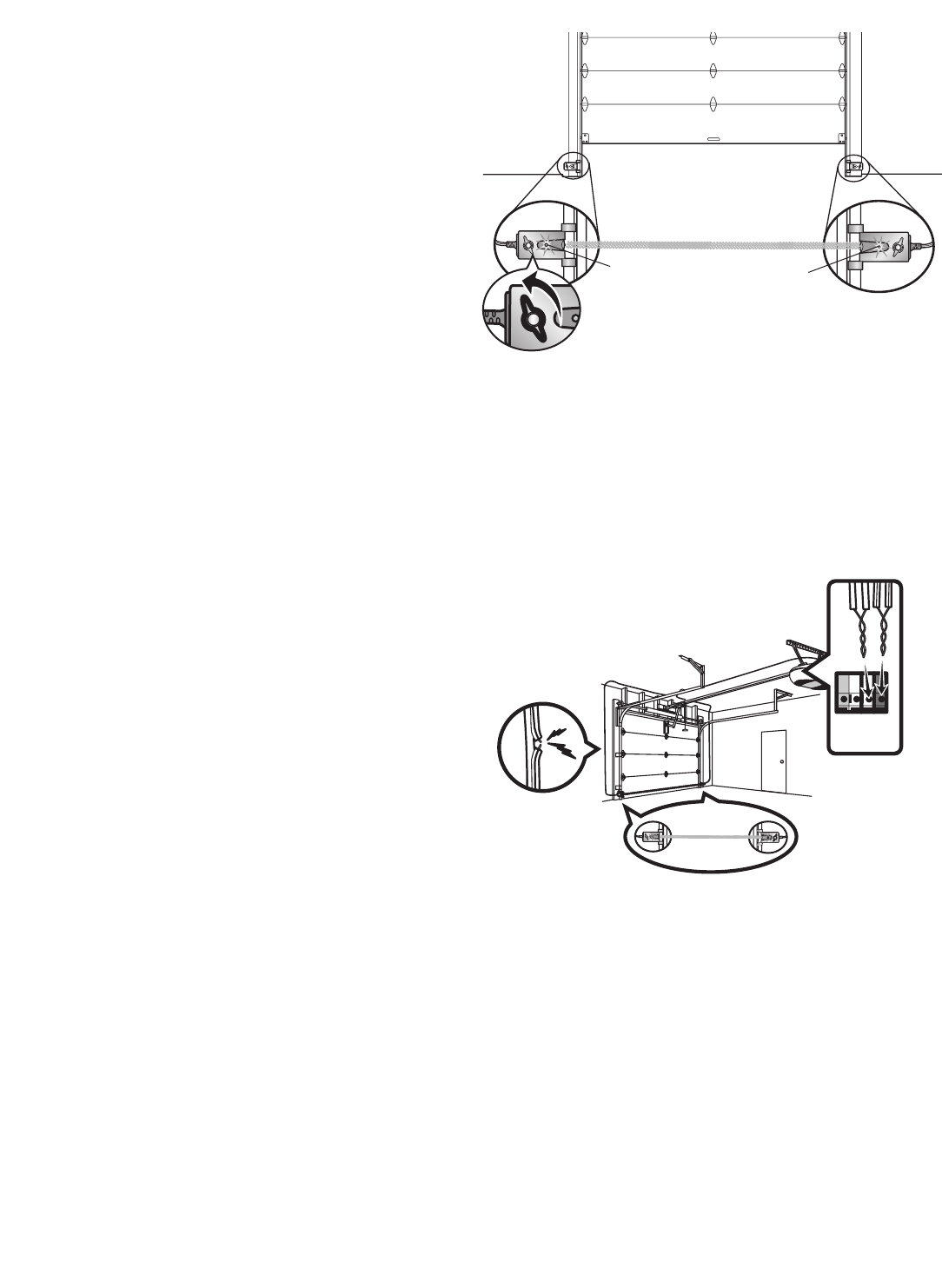

Aligning the safety reversing sensors. . . . . . . . . . . . . . . . . . . . . 27
Adjustment 28-30
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

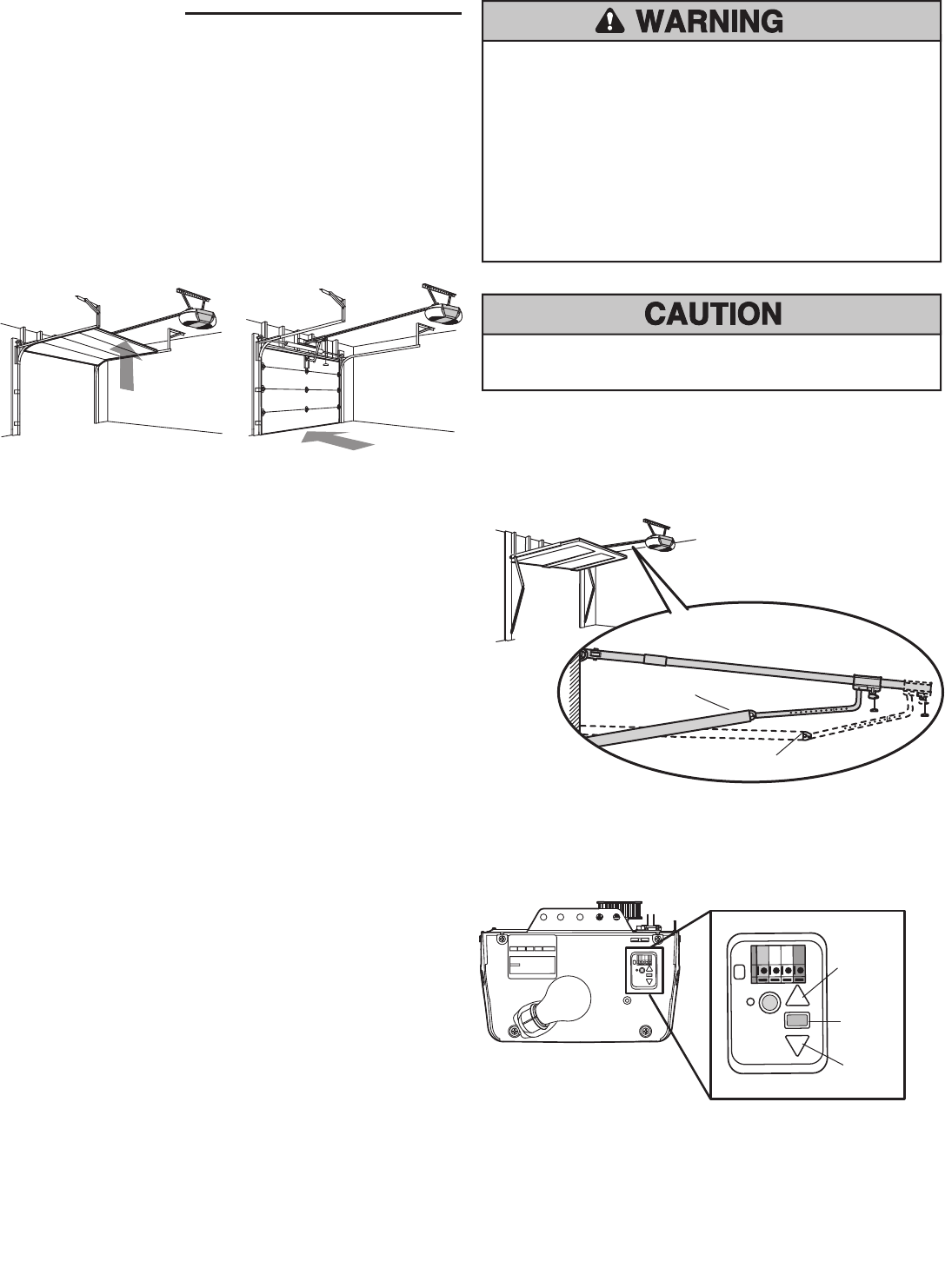

Program the travel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Test the safety reversal system. . . . . . . . . . . . . . . . . . . . . . . . . . 30
Test The Protector System®. . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Battery Backup 31

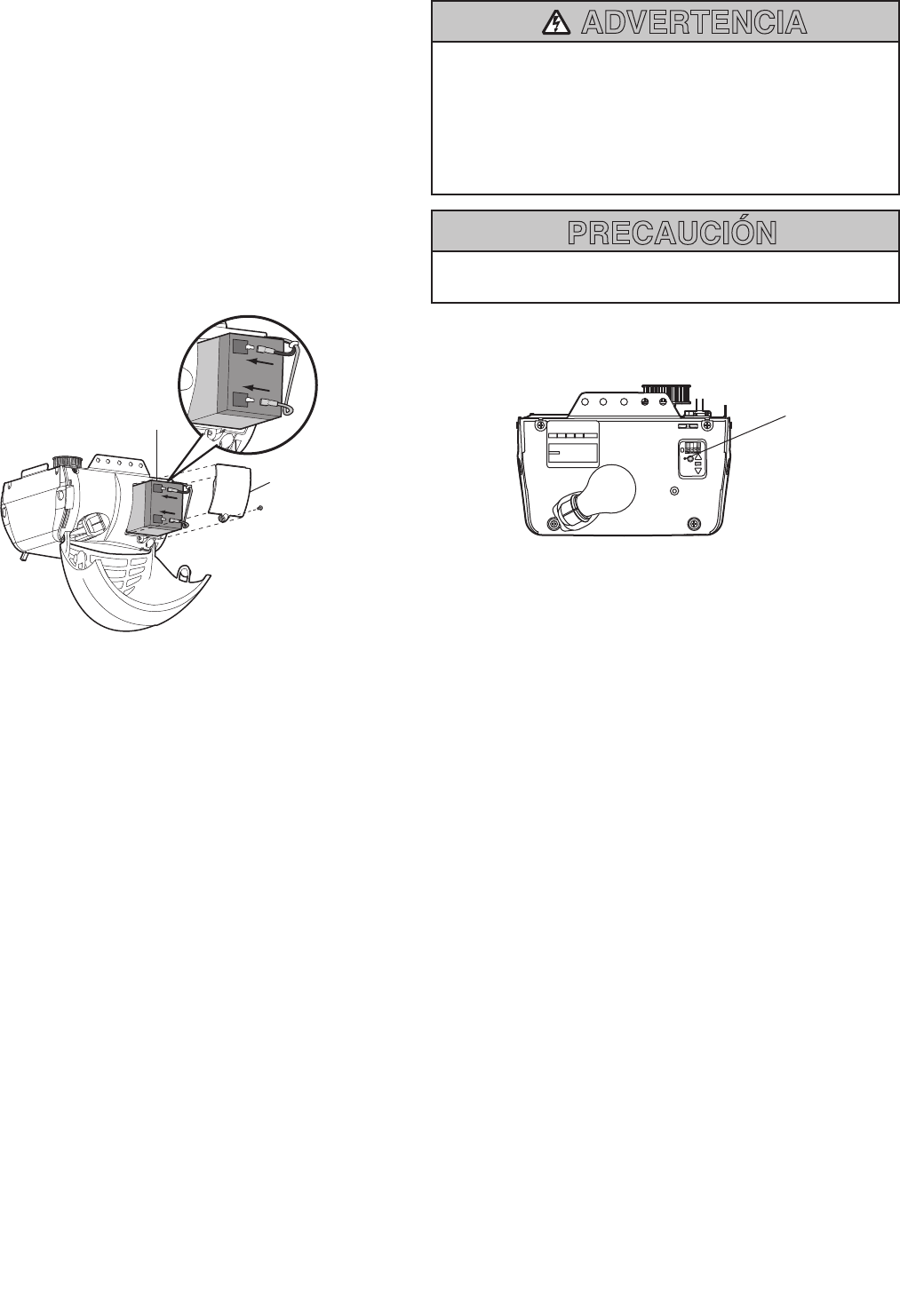

Install the Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Test the battery. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Charge the battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Operation 32-36
Operation safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32-33

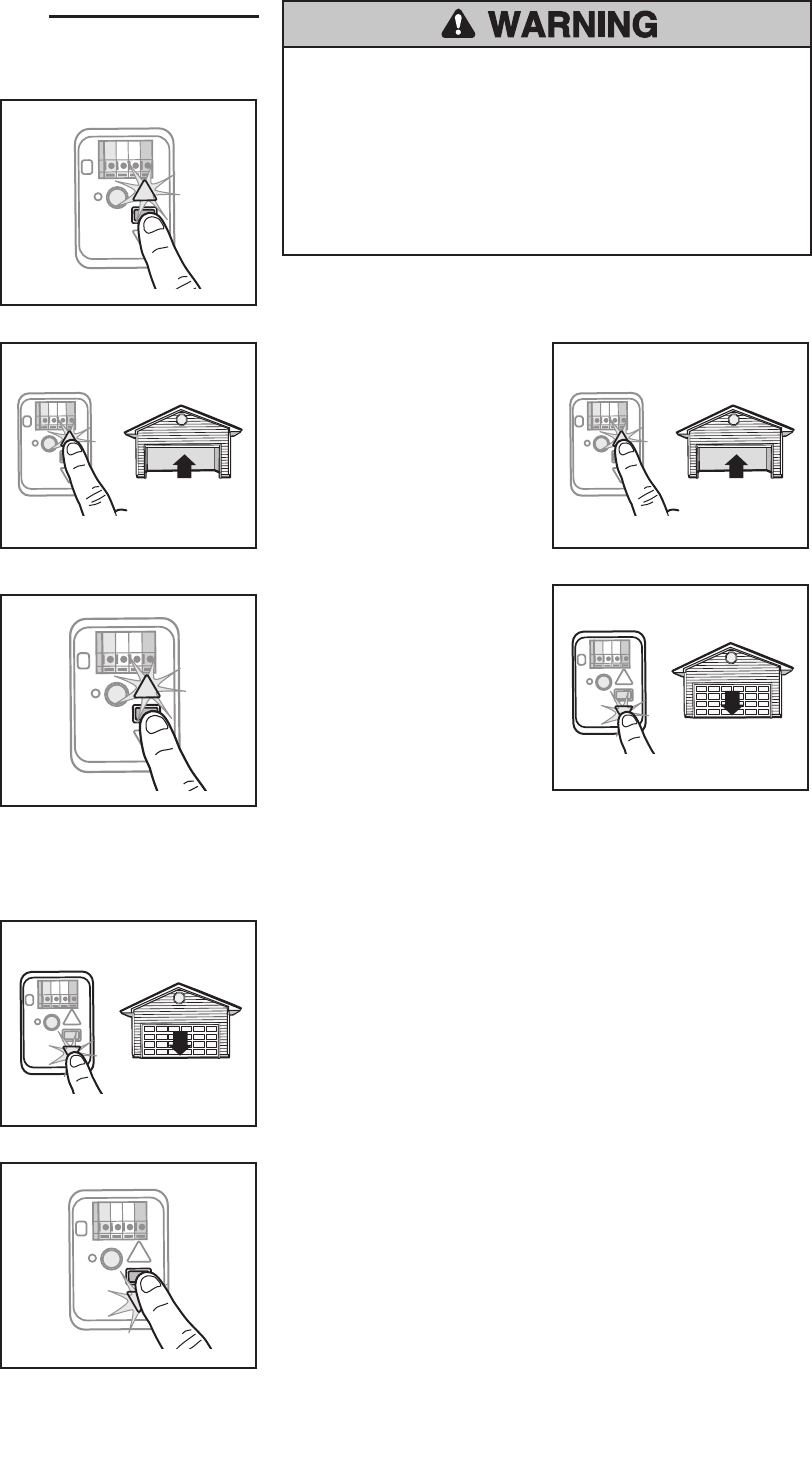

Door control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

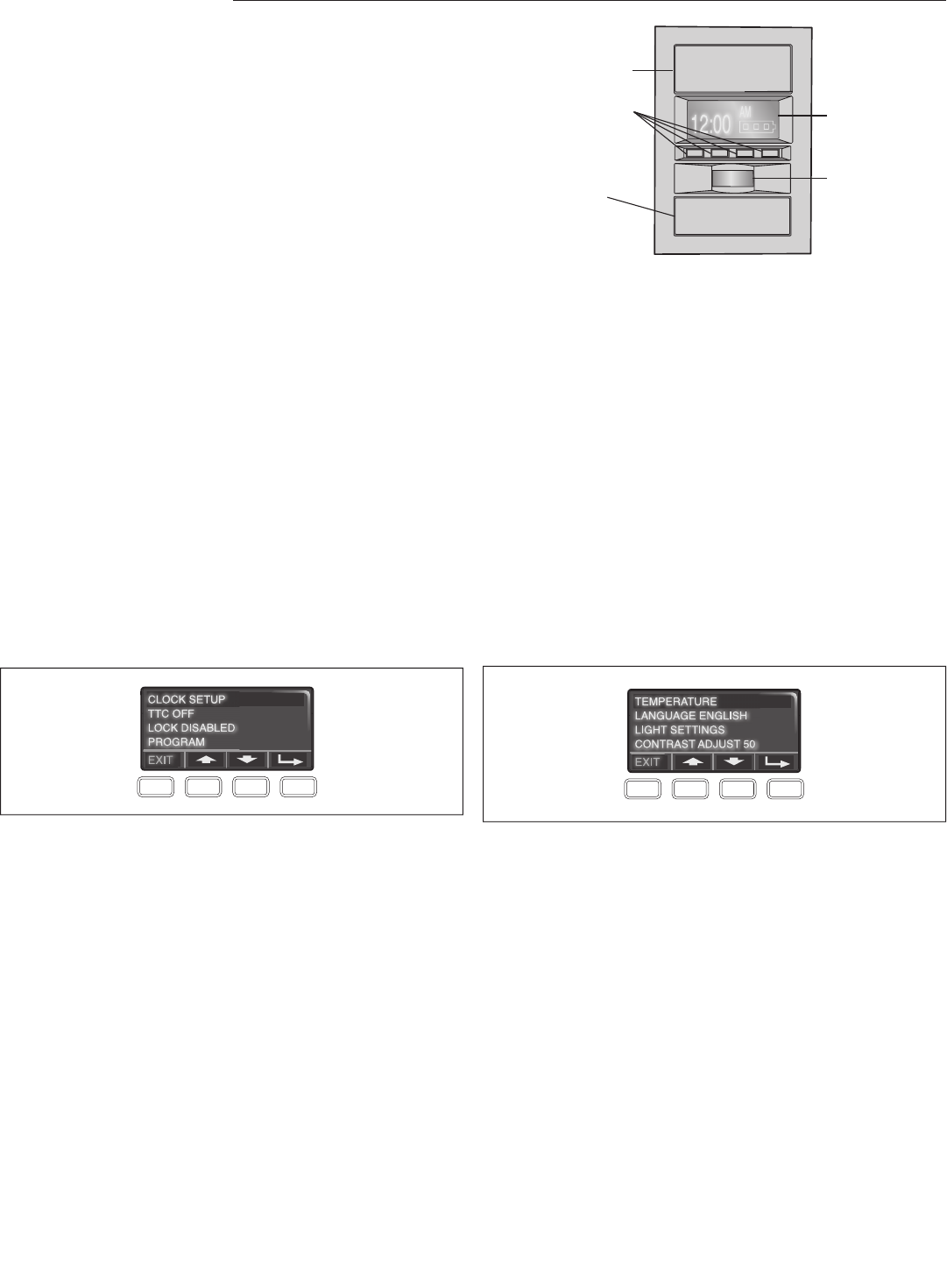

Smart Control Panel setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

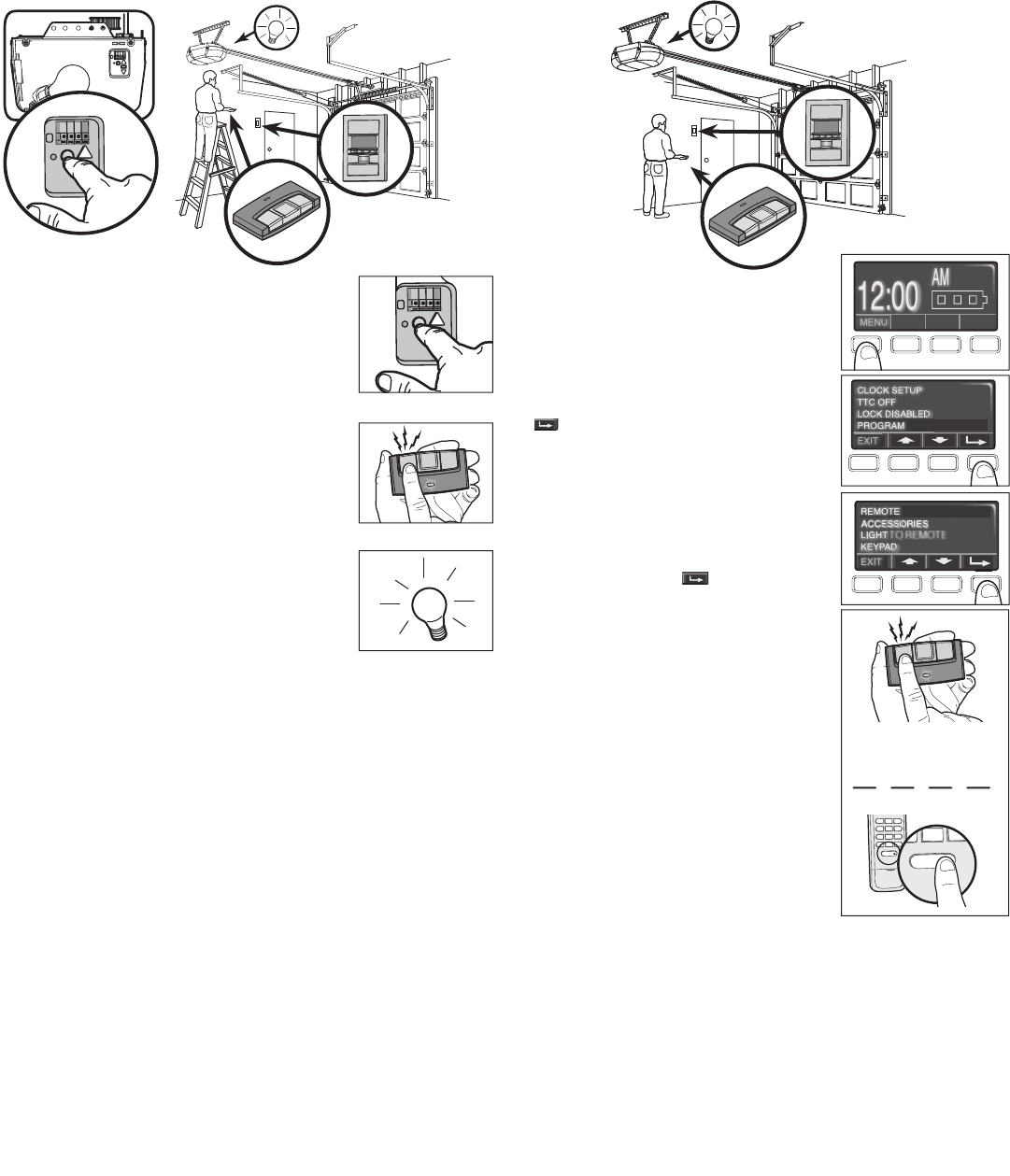

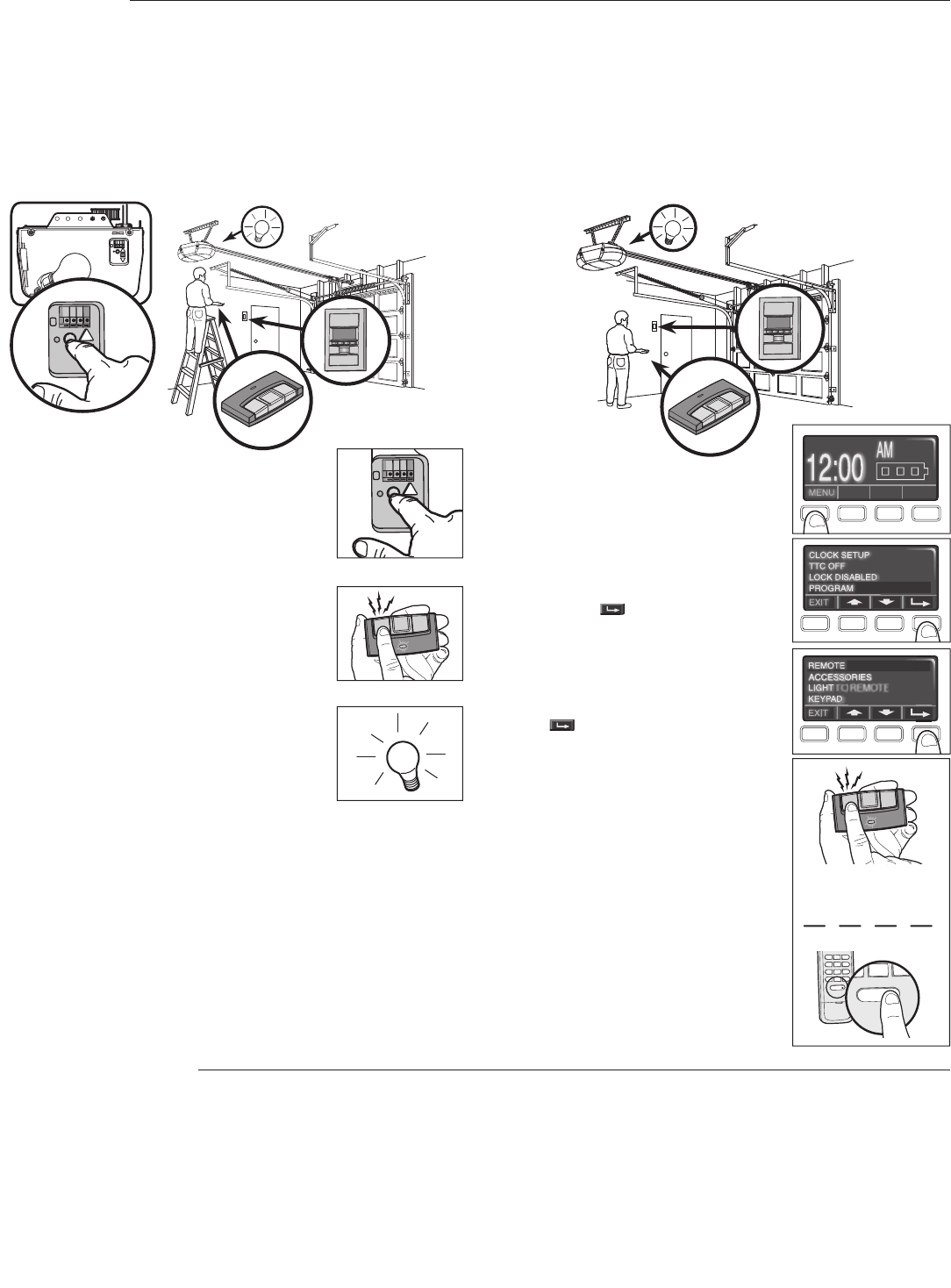

Programming . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
To erase the memory . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
To open the door manually. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Care of your opener . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Troubleshooting 37-38
Repair Parts 39-40
Rail assembly parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Installation parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

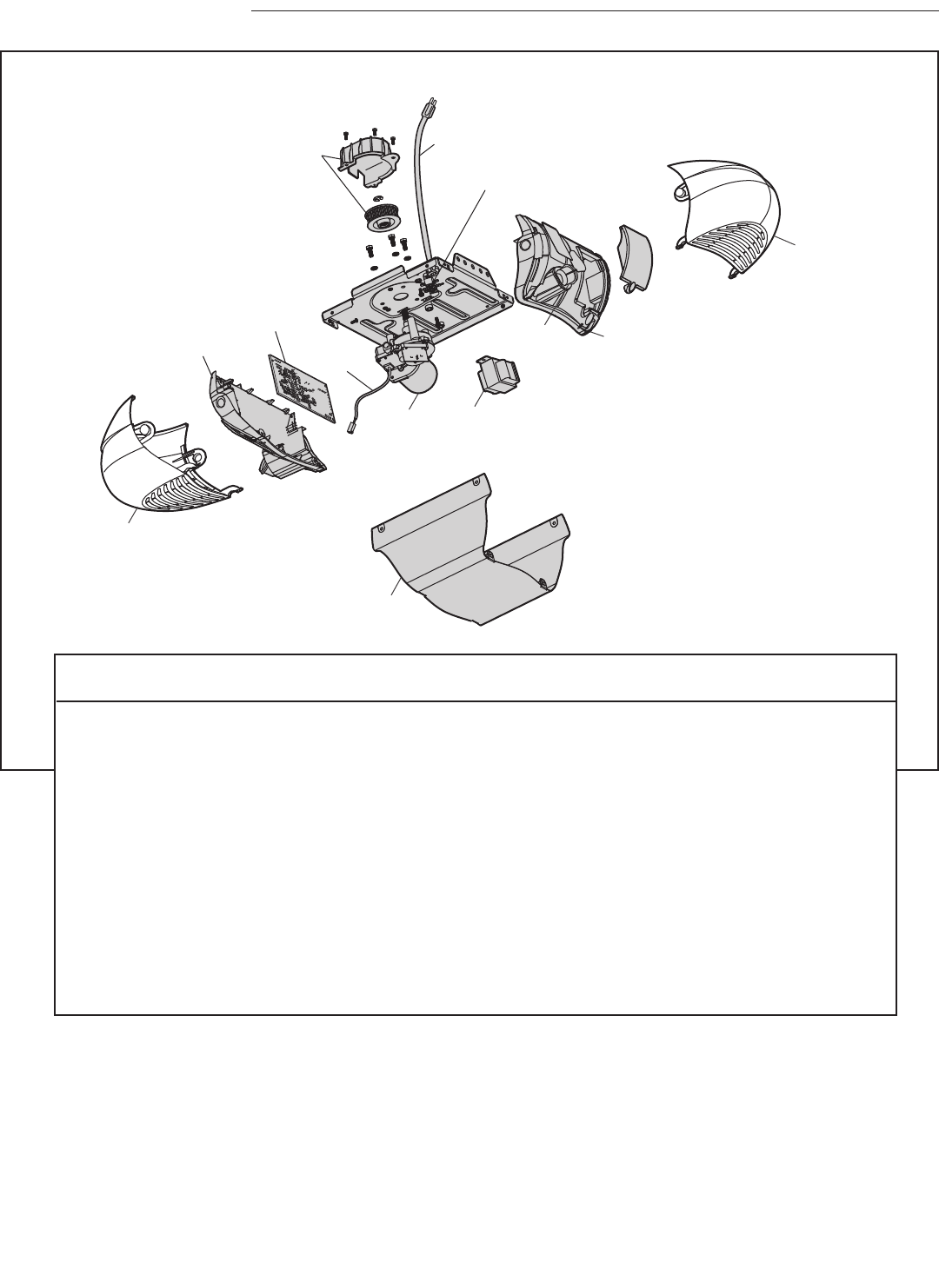

Motor unit assembly parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

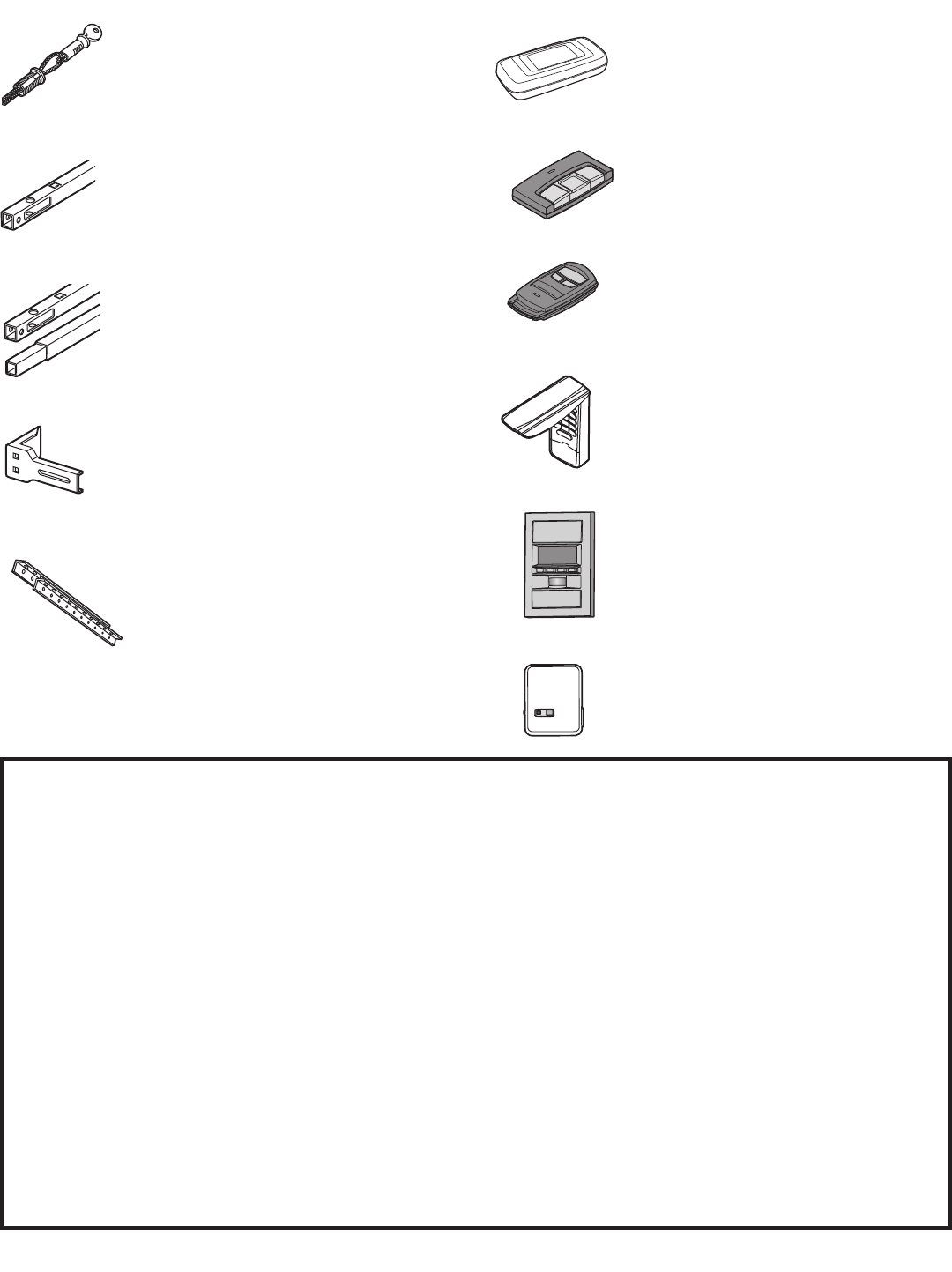

Accessories 41
Warranty 41

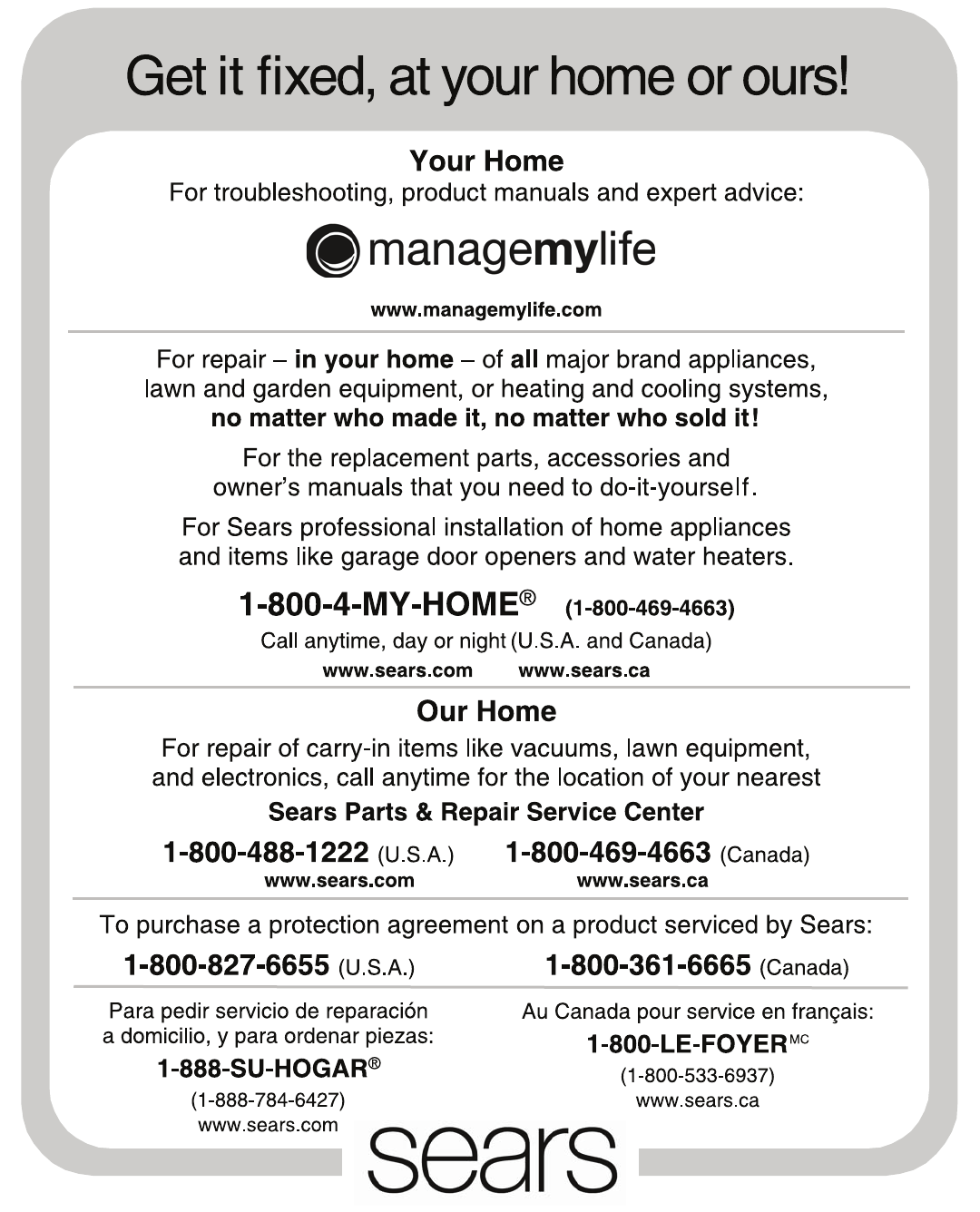

Repair Parts and Service Back Cover
TABLE OF CONTENTS
INTRODUCTION
Safety Symbol Review and Signal Word Review
When you see these Safety Symbols and Signal Words on the
following pages, they will alert you to the possibility of serious
injury or death if you do not comply with the warnings that
accompany them. The hazard may come from something
mechanical or from electric shock. Read the warnings carefully.
When you see this Signal Word on the following pages, it will
alert you to the possibility of damage to your garage door and/or
the garage door opener if you do not comply with the cautionary
statements that accompany it. Read them carefully.
This garage door opener has been designed and tested to offer safe service provided it is installed, operated, maintained and tested in
strict accordance with the instructions and warnings contained in this manual.
Mechanical
Electrical
3
Preparing your garage door
Before you begin:
• Disable locks.
• Remove any ropes connected to garage door.
• Complete the following test to make sure your garage door is
balanced and is not sticking or binding:
1. Lift the door about halfway as shown. Release the door. If
balanced, it should stay in place, supported entirely by its
springs.
2. Raise and lower the door to see if there is any binding or
sticking.
If your door binds, sticks, or is out of balance, call a trained
door systems technician.
To prevent damage to garage door and opener:
• ALWAYS disable locks BEFORE installing and operating the
opener.
• ONLY operate garage door opener at 120V, 60Hz to avoid
malfunction and damage.
To prevent possible SERIOUS INJURY or DEATH:
• ALWAYS call a trained door systems technician if garage
door binds, sticks, or is out of balance. An unbalanced
garage door may NOT reverse when required.
• NEVER try to loosen, move or adjust garage door, door
springs, cables, pulleys, brackets or their hardware, ALL of
which are under EXTREME tension.
• Disable ALL locks and remove ALL ropes connected to
garage door BEFORE installing and operating garage door
opener to avoid entanglement.

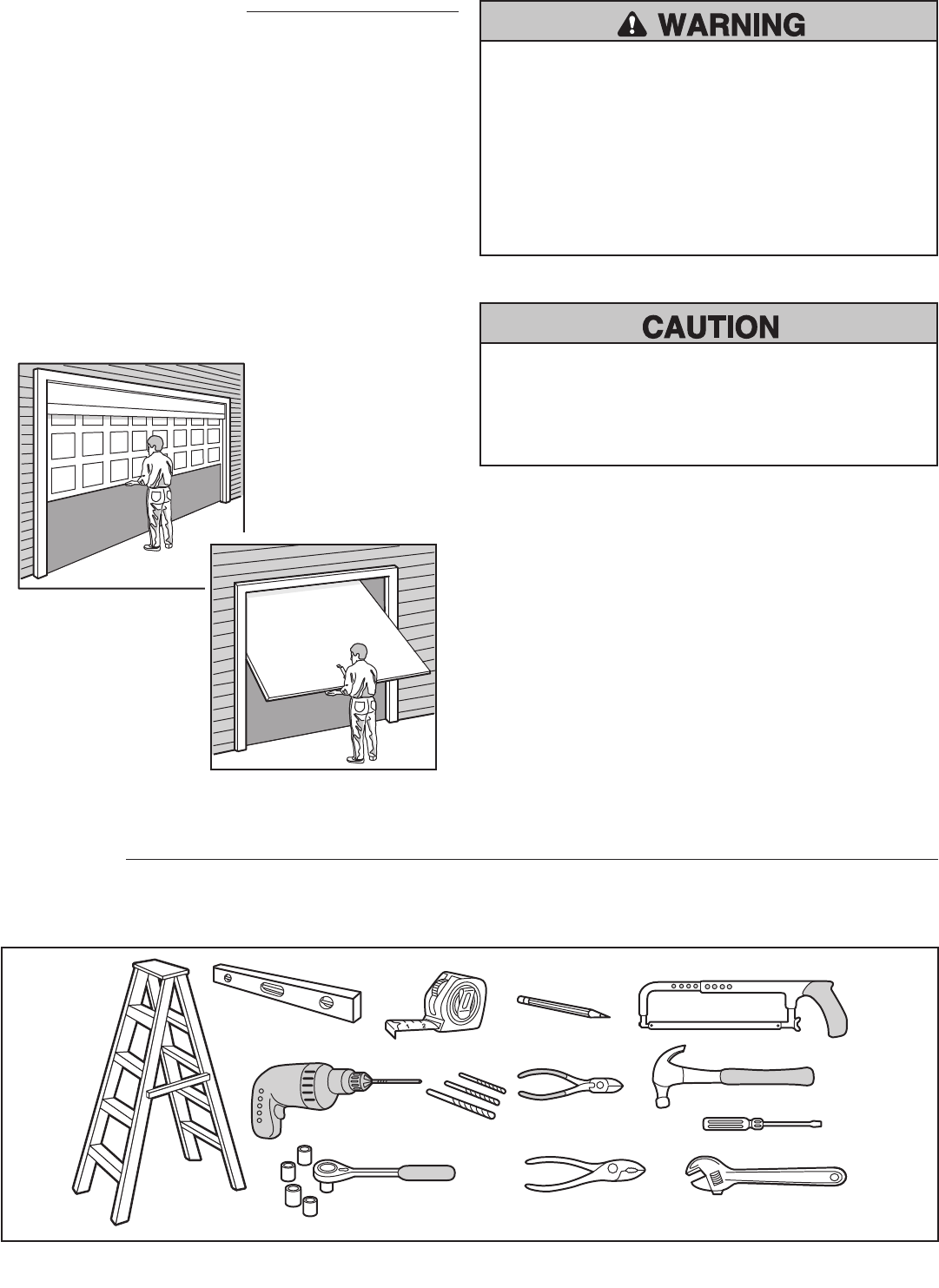

Tools needed
During assembly, installation and adjustment of the opener,
instructions will call for hand tools as illustrated below.
Sectional Door
One-Piece Door
Stepladder
Drill Bits 3/16",
5/16", and 5/32"
Claw Hammer
Carpenter’s Level
(optional) Pencil
Screwdriver
Drill Wire Cutters
Adjustable End Wrench
Tape Measure
Pliers
Sockets and Wrench 1/2",
5/8", 7/16", 9/16", and 1/4"
Hack Saw
4
Safety Reversing Sensor
Header Wall
Access Door
Safety
Reversing
Sensor
Gap between floor
and bottom of door
must not exceed 1/4" (6 mm).
Extension Spring
Horizontal and vertical reinforcement
is needed for lightweight garage doors
(fiberglass, steel, aluminum, door with
glass panels, etc.). See page 23 for details.
Rail
Wall- mounted
Door Control
OR
Torsion Spring
Vertical
Centerline
of Garage
Door
Support bracket &
fastening hardware
is required.
See page 16.
FINISHED CEILING
Motor unit

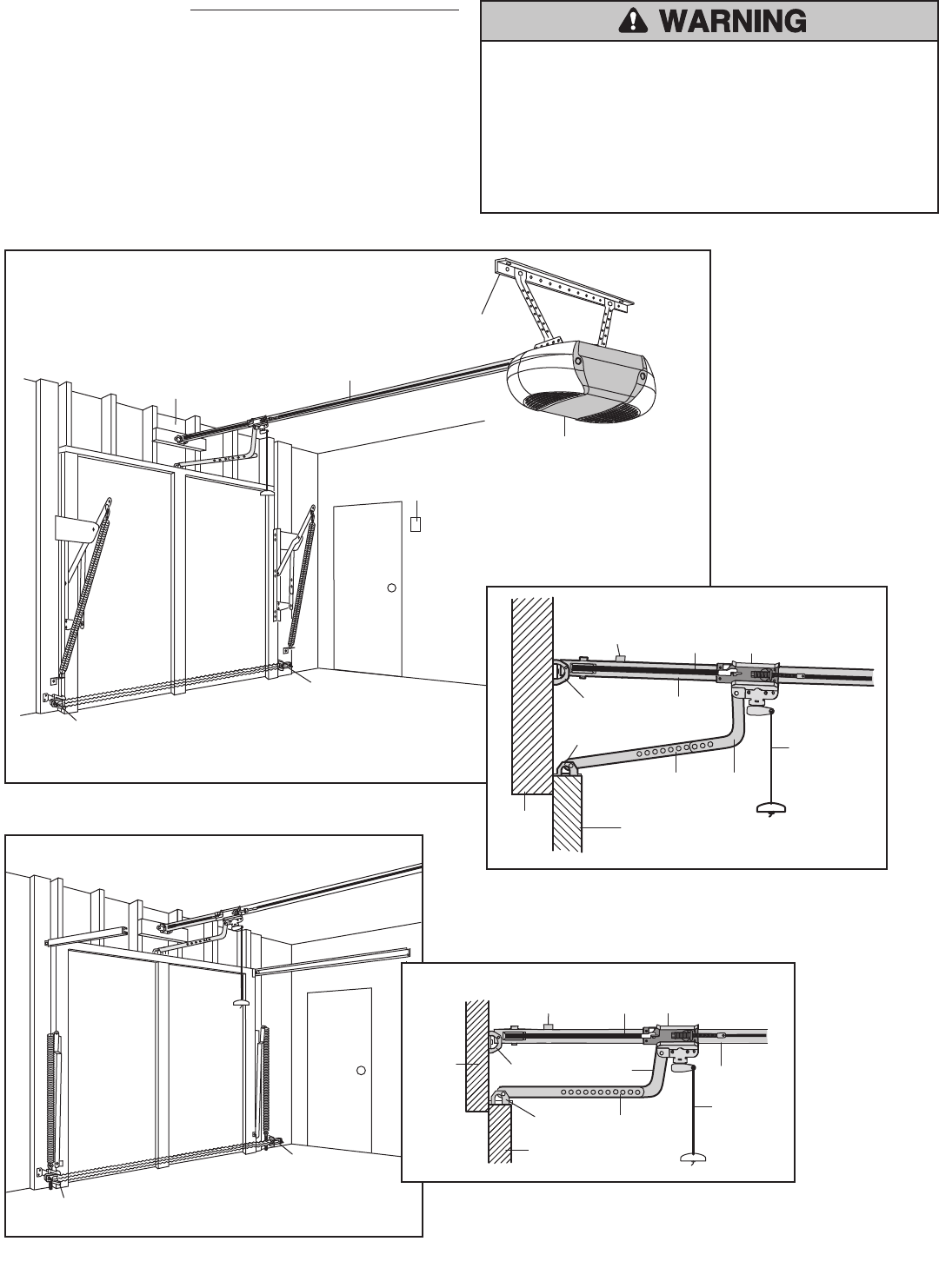

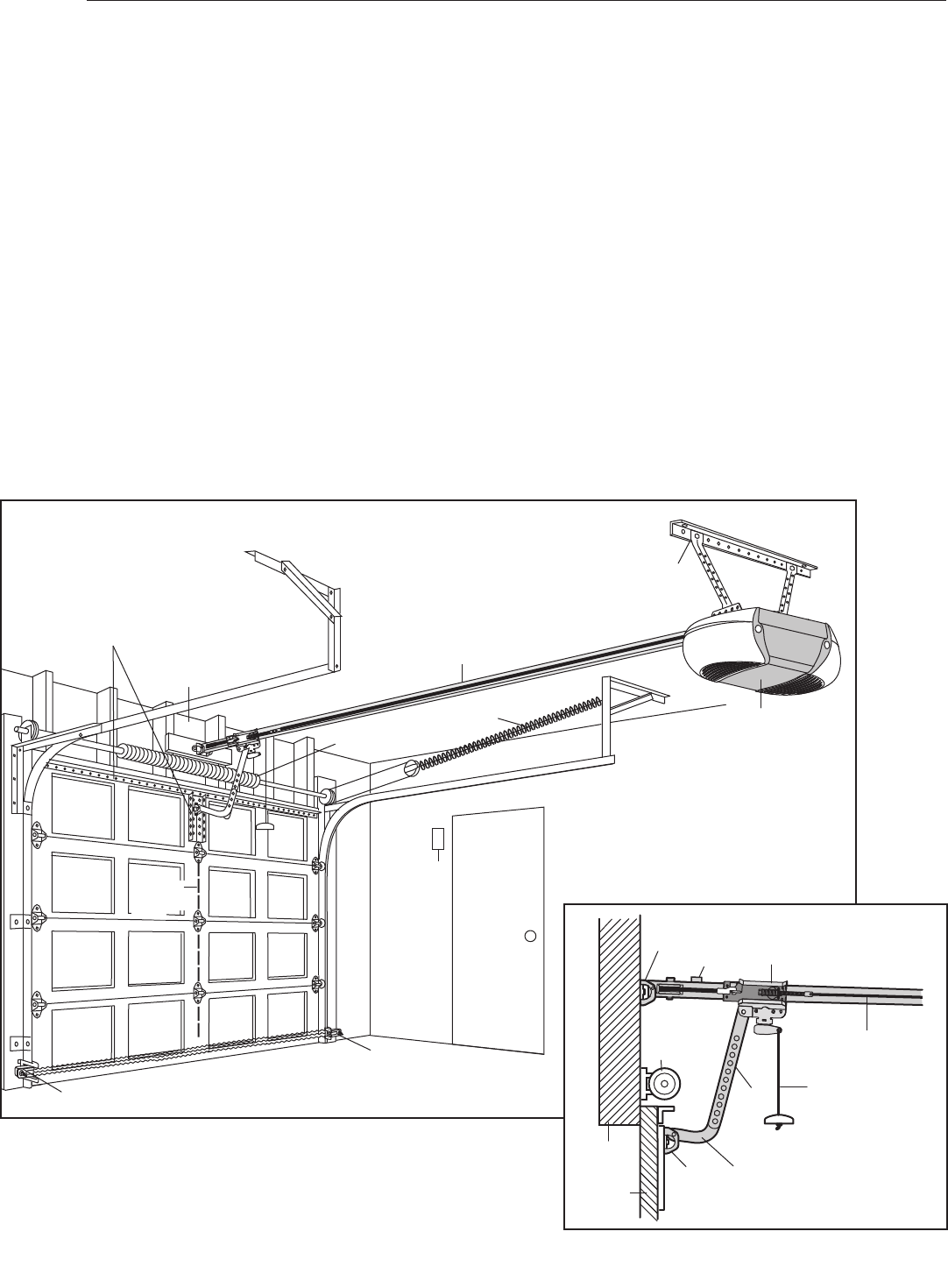

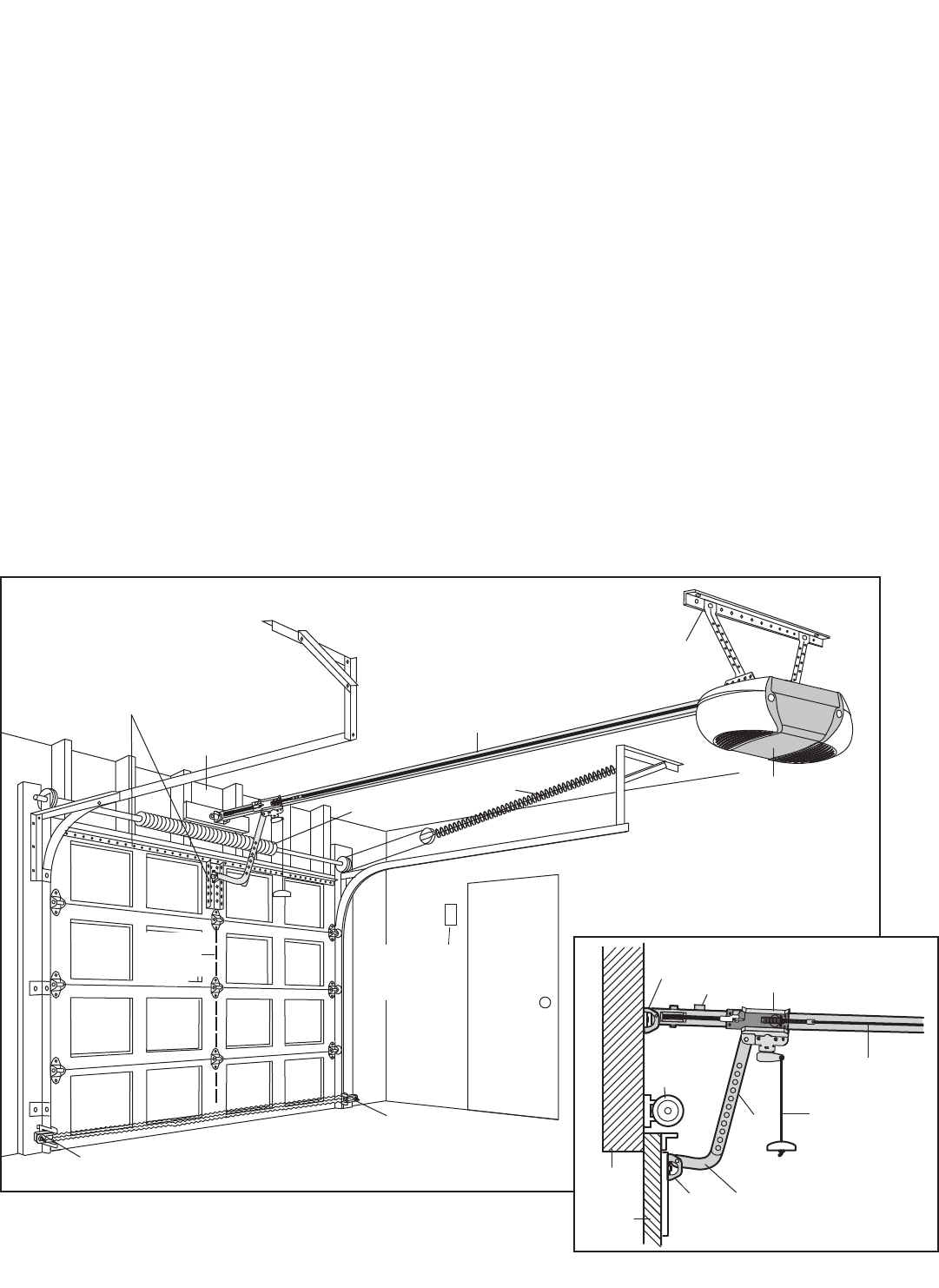

SECTIONAL DOOR INSTALLATION
Horizontal and vertical reinforcement is
needed for lightweight garage doors
(fiberglass, steel, aluminum, door with
glass panels, etc.). See page 18 for details.
Planning
Identify the type and height of your garage door. Survey your
garage area to see if any of the conditions below apply to your
installation. Additional materials may be required. You may find it
helpful to refer back to this page and the accompanying
illustrations as you proceed with the installation of your opener.
Depending on your requirements, there are several installation
steps which may call for materials or hardware not included in
the carton.
• Installation Step 1 – Look at the wall or ceiling above the
garage door. The header bracket must be securely fastened to
structural supports.
• Installation Step 5 – Do you have a finished ceiling in your
garage? If so, a support bracket and additional fastening
hardware may be required.
• Installation Step 12 – Depending upon garage construction,
extension brackets or wood blocks may be needed to install
sensors.
• Installation Step 12 – Alternate floor mounting of the safety
reversing sensor will require hardware not provided.
• Do you have an access door in addition to the garage door? If
not, Model 139.53702 Emergency Key Release is required. See
Accessories page.
• Look at the garage door where it meets the floor. Any gap
between the floor and the bottom of the door must not exceed
1/4" (6 mm). Otherwise, the safety reversal system may not
work properly. See Adjustment Step 2. Floor or door should be
repaired.
SECTIONAL DOOR INSTALLATION
• Do you have a steel, aluminum, fiberglass or glass panel door?
If so, horizontal and vertical reinforce ment is required
(Installation Step 8).
• The opener should be installed above the center of the door.
If there is a torsion spring or center bearing plate in the way
of the header bracket, it may be installed within 4 feet (1.22 m)
to the left or right of the door center. See Installation Steps 1
and 8.
• If your door is more than 7 feet (2.13 m) high, see rail
extension kits listed on Accessories page.
Header
Wall
Garage
Door
Header
Bracket
Straight
Door
Arm
Emergency Release
Rope & Handle
Door
Bracket
Curved
Door Arm
Garage
Door
Spring Belt
Rail Tab
CLOSED POSITION
Trolley
5
Planning (Continued)
ONE-PIECE DOOR INSTALLATIONS
• Generally, a one-piece door does not require reinforcement. If
your door is lightweight, refer to the information relating to
sectional doors in Installation Step 8.
• Depending on your door’s construction, you may need
additional mounting hardware for the door bracket (Step 8).
Without a properly working safety reversal system, persons
(particularly small children) could be SERIOUSLY INJURED or
KILLED by a closing garage door.
• The gap between the bottom of the garage door and the floor
MUST NOT exceed 1/4" (6 mm). Otherwise, the safety
reversal system may NOT work properly.
• The floor or the garage door MUST be repaired to eliminate
the gap.
Safety Reversing
Sensor
Access
Door
FINISHED CEILING
Support bracket
& fastening
hardware is required.
See page 16.
Safety Reversing
Sensor
Header Wall
Gap between floor
and bottom of door must
not exceed 1/4" (6 mm).
Wall-Mounted
Door Control
Rail
Motor Unit
Header
Wall
Header
Bracket
Trolley
Straight
Door
Arm
Emergency
Release
Rope & Handle
Door Bracket
Curved
Door
Arm
Garage
Door
Rail Tab Belt
Rail

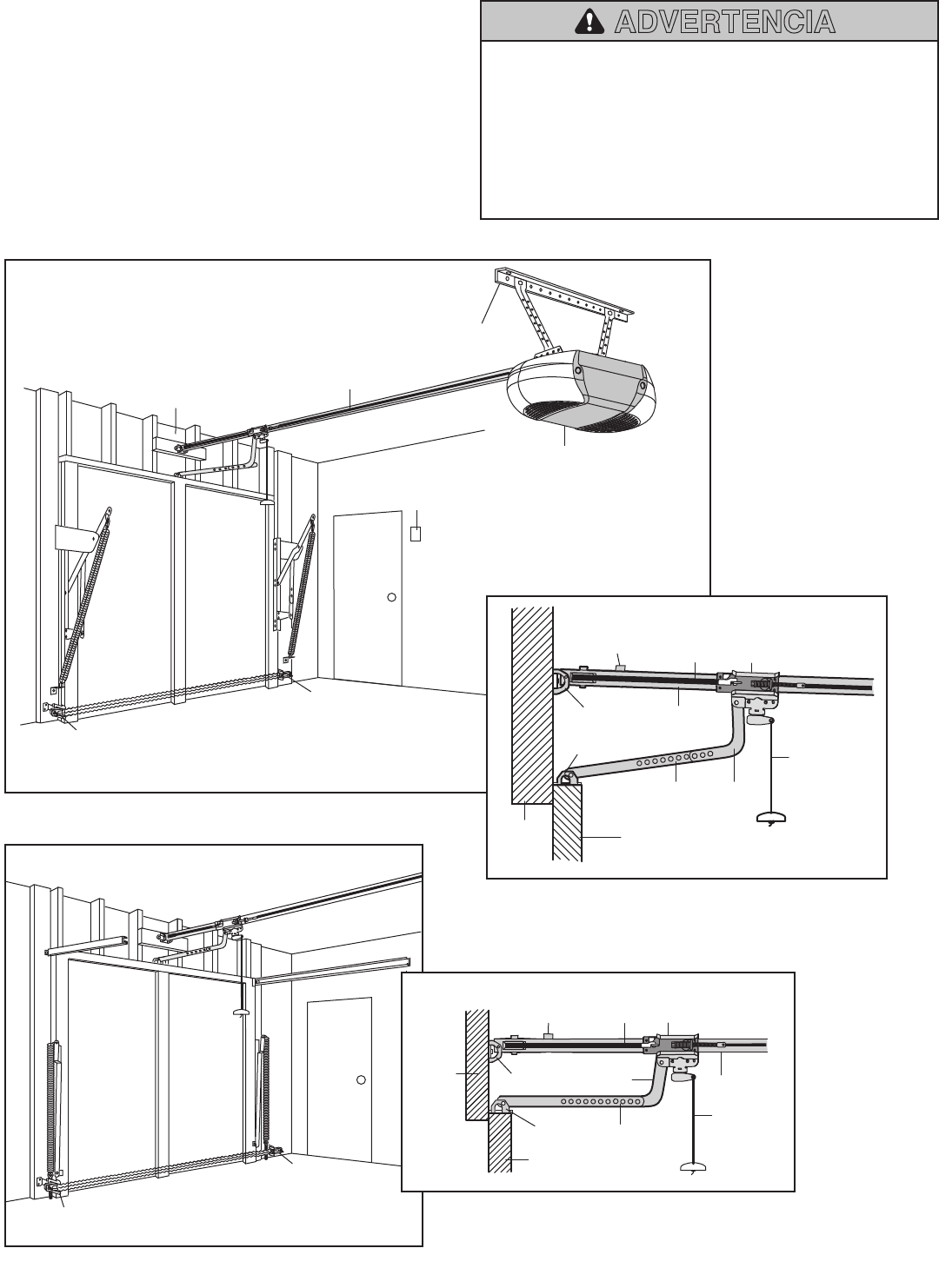

ONE-PIECE DOOR WITHOUT TRACK
CLOSED POSITION
Access
Door
Safety
Reversing Sensor
Safety
Reversing Sensor
Gap between floor
and bottom of door
must not exceed
1/4" (6 mm).
Garage
Door
Header
Wall
Header
Bracket
Door
Bracket Straight
Door
Arm
Curved
Door Arm
Trolley
Emergency
Release
Rope &
Handle
Rail
Belt
Rail Tab
ONE-PIECE DOOR WITH TRACK
CLOSED POSITION
6
Straight Door Arm Section
(packaged inside the front rail)
Curved Door
Arm Section
Safety Labels
and Literature
2-Conductor Bell Wire
White & White/Red
Idler Pulley
(In Hardware Bag)
Motor Unit with 2 Light Lenses
Hanging Brackets
The Protector System
(2) Safety Reversing Sensors
(1 Sending Eye and 1 Receiving Eye)
with 2-Conductor White & White/Black
Bell Wire attached
Door Bracket
3-Button Remote Control (2)
Trolley
Safety Reversing
Sensor Bracket (2)
Rail
Center/Back
Sections
“U” Bracket

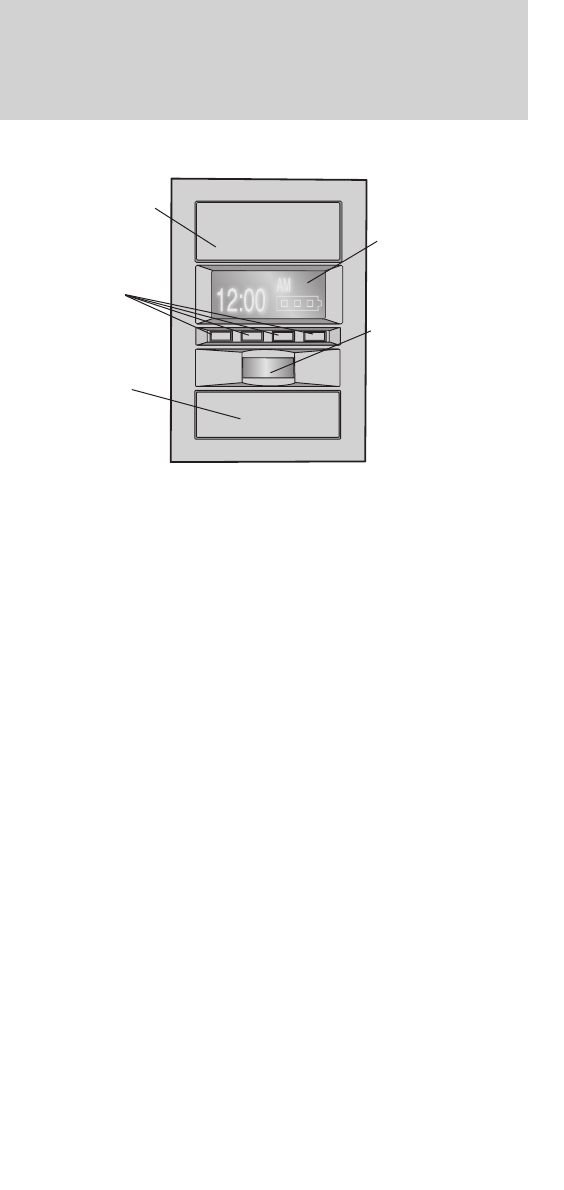

Smart Control Panel®
Header Bracket
Hardware Bag
Wireless Keypad
Sprocket cover
with screws (3)
AssureLink™ Internet Gateway
(Model 139.3043 only)
Battery
Belt
®
Rail
Front (header)
Section
Your garage door opener is packaged in one carton which
contains the motor unit and all parts illustrated below.
Accessories will depend on the model purchased. If anything is
missing, carefully check the packing material.
Hardware for assembly and installation is shown on the next
page. Save the carton and packing material until installation and
adjustment is complete.
Carton Inventory
7
Wing Nut
1/4"-20 (2)
Carriage Bolt
1/4"-20x1/2" (2)
Handle
Nut 5/16"-18 (6)
Ring
Fastener (3)
Insulated Staples
(Not shown)
Drywall Anchors (2)
Clevis Pin
5/16"x1"
Rope
Lock Washer 5/16" (5)
Lag Screw
5/16"-9x1-5/8" (4)
Hex Bolt
5/16"-18x7/8" (4)
Clevis Pin
5/16"x1-1/4"
Screw 6-32x1" (2)
Clevis Pin
5/16"x1-1/2"
Self-Threading Screw
1/4"-14x5/8" (2)
Screw
6ABx1" (2)
Hardware Inventory
Separate all hardware and group as shown below for the assembly and installation procedures.
INSTALLATION HARDWARE
Idler Bolt
Nut 3/8"
Lock Washer 3/8"
Lock Nut
1/4"-20
Bolt 1/4"-20x1-3/4"
Master Link
Threaded Shaft with
Spring Trolley Nut
ASSEMBLY HARDWARE
8
ASSEMBLY STEP 1
Assemble the Rail and Install the Trolley
To avoid installation difficulties, do not run the garage door
opener until instructed to do so.
To prevent INJURY from pinching, keep hands and fingers
away from the joints while assembling the rail.
The front rail has a cut out “window” at the door end. The front
rail has a rail tab. This tab MUST be on the top of the rail when
assembled.
1. Remove the straight door arm and hanging bracket packaged
inside the front rail and set aside for Installation Steps 5 and 9.
NOTE: To prevent INJURY while unpacking the rail carefully
remove the straight door arm stored within the rail section.
2. Align the rail sections on a flat surface as shown and slide the
tapered ends into the larger ones. Tabs along the side will lock
into place.
3. Place the motor unit on packing material to protect the cover,
and rest the back end of the rail on top. For convenience, put a
support under the front end of the rail.
4. As a temporary stop, insert a screwdriver into the hole
10" (25 cm) from the front end of the rail, as shown.
5. Check to be sure there are 4 plastic wear pads inside the inner
trolley. If they became loose during shipping, check all packing
material. Snap them back into position as shown.
6. Slide the trolley assembly along the rail from the back end to
the screwdriver.
7. Slide the rail onto the “U” bracket, until it reaches all the stops
on the top and sides of the “U” bracket.
To avoid SERIOUS damage to garage door opener, use ONLY
those bolts/fasteners mounted in the top of the opener.
ASSEMBLY STEP 2
Fasten the Rail to the Motor Unit
1. Insert a 1/4"-20x1-3/4" bolt into the cover protection bolt hole
on the back end of the rail as shown. Tighten securely with a
1/4"-20 lock nut. DO NOT overtighten.
2. Remove the two bolts from the top of the motor unit.
3. Use the carton to support the front end of the rail.
4. Place the “U” bracket, flat side down onto the motor unit and
align the bracket holes with the bolt holes. Fasten the “U”
bracket with the previously removed bolts; DO NOT use any
power tools. The use of power tools may permanently damage
the garage door opener.
“U” Bracket
Bolts
Cover
Protection
Bolt Hole
Lock Nut
1/4"-20
Bolt 1/4"-20x1-3/4"
Lock Nut
1/4"-20
Bolt 1/4"-20x1-3/4"
HARDWARE SHOWN ACTUAL SIZE
To garage
door opener
(TO MOTOR UNIT)
“U” Bracket
SLIDE TO STOPS
ON TOP AND
SIDES OF
“U” BRACKET
Outer Trolley
Inner Trolley
Wear Pads
Front Rail
Section
(TO DOOR)
Rail
Tab
Trolley
Window
Cut-Out
Idler
Pulley
Hole
9
ASSEMBLY STEP 3
Install the Idler Pulley
1. Lay the belt beside the rail, as shown. Grasp the end with the
hooked trolley connector and pass approximately 12" (30 cm)
of belt through the window. Keep the ribbed side toward the
rail, and allow it to hang until Assembly Step 4.
2. Remove the tape from the idler pulley.
3. Place the idler pulley into the window as shown.
4. Insert the idler bolt from the top through the rail and pulley.
Tighten with a 3/8" lock washer and nut underneath the rail
until the lock washer is compressed.
5. Rotate the pulley to be sure it spins freely.
6. Locate the rail tab. The rail tab is between the idler bolt and the
trolley in the front rail section. Use a flat head screwdriver and
lift the rail tab until the tab is vertical (90°).
Nut 3/8" Washer 3/8"
Idler Bolt Lock
HARDWARE SHOWN ACTUAL SIZE
Idler Bolt
Rail Tab
Rail Tab
Trolley
CORRECT
INCORRECT
Screwdriver
Grease inside pulley
Pulley
Trolley Connector
Lock Washer 3/8"
Nut 3/8"
10
ASSEMBLY STEP 4
Install the Belt
1. Pull the belt around the idler pulley and toward the trolley.
The ribbed side must contact the pulley.
2. Hook the trolley connector into the retaining slot on the trolley
as shown (Figure 1).
3. With the trolley against the screwdriver, dispense the
remainder of the belt along the rail length toward the motor
unit and around the sprocket (Figure 2). The sprocket teeth
must engage the belt.
4. Check to make sure the belt is not twisted. Connect the
trolley threaded shaft with the master link (Figure 3).
• Push pins of master link bar through holes in end of belt
and trolley threaded shaft.
• Push master link cap over pins and past pin notches.
• Slide clip-on spring over cap and onto pin notches until
both pins are securely locked in place.
5. Remove the spring trolley nut from the threaded shaft.
6. Insert the trolley threaded shaft through the hole in the trolley.
ASSEMBLY STEP 5
Tighten the Belt
1. By hand, thread the spring trolley nut on the threaded shaft
until it is finger tight against the trolley. Do not use any tools.
Remove the screwdriver.
2. Insert a flathead screwdriver tip into one of the nut ring slots
and brace it firmly against the trolley.
3. Tighten the spring trolley nut with an adjustable wrench or a
7/16" open end wrench about a quarter turn until the spring
releases and snaps the nut ring against the trolley. This sets
the spring to optimum belt tension.
Threaded Shaft with
Spring Trolley Nut
Master Link
Trolley
Threaded
Shaft
Pin Notch
Sprocket
Master Link Clip-On Spring
Master Link Cap
Master
Link Bar
Figure 2
Figure 3
HARDWARE SHOWN ACTUAL SIZE
Trolley Connector
Figure 1
Retaining
Slot
Nut Ring
BEFORE
1"
(2.5 cm)
Nut Ring
AFTER
1-1/4"
(3.18 cm)
Nut Ring Slot
Spring Trolley
11

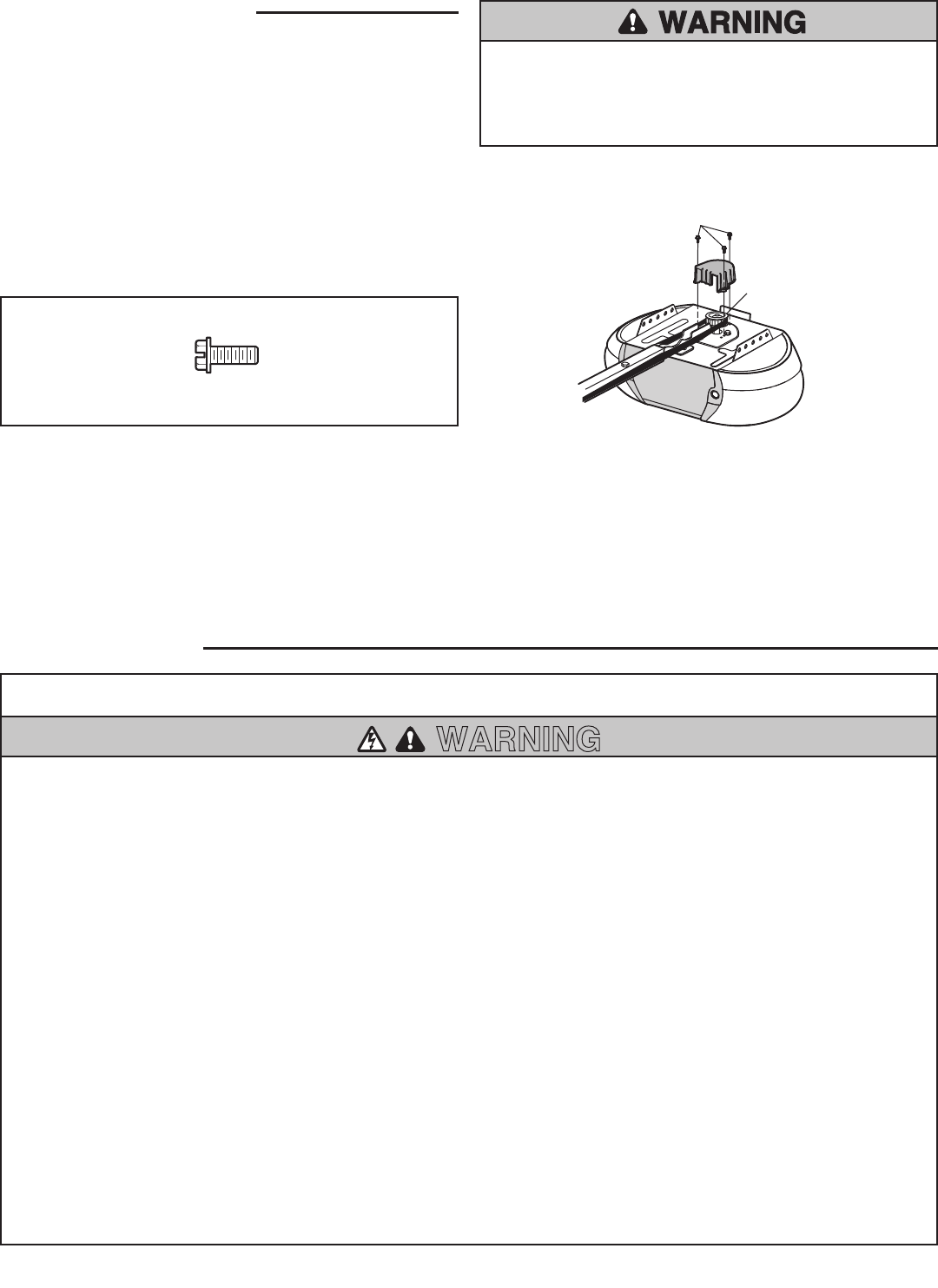

ASSEMBLY STEP 6
Install the Sprocket Cover
1. Position the sprocket cover over the sprocket as shown and
fasten to the mounting plate with 8x3/8" hex screws provided.
You have now finished assembling your garage door opener.
Please read the following warnings before proceeding to the
installation section.
INSTALLATION
IMPORTANT INSTALLATION INSTRUCTIONS
To reduce the risk of SEVERE INJURY or DEATH:
WARNING
1. READ AND FOLLOW ALL INSTALLATION WARNINGS AND
INSTRUCTIONS.
2. Install garage door opener ONLY on properly balanced and
lubricated garage door. An improperly balanced door may
NOT reverse when required and could result in SEVERE
INJURY or DEATH.
3. ALL repairs to cables, spring assemblies and other hardware
MUST be made by a trained door systems technician
BEFORE installing opener.
4. Disable ALL locks and remove ALL ropes connected to
garage door BEFORE installing opener to avoid entanglement.
5. Install garage door opener 7 feet (2.1 m) or more above
floor.
6. Mount the emergency release within reach, but at least 6 feet
(1.83 m) above the floor and avoiding contact with vehicles
to avoid accidental release.
7. NEVER connect garage door opener to power source until
instructed to do so.
8. NEVER wear watches, rings or loose clothing while installing
or servicing opener. They could be caught in garage door or
opener mechanisms.
9. Install wall-mounted garage door control:
• within sight of the garage door.
• out of reach of children at minimum height of
5 feet (1.5 m).
• away from ALL moving parts of the door.
10. Place entrapment warning label on wall next to garage door
control.
11. Place manual release/safety reverse test label in plain view
on inside of garage door.

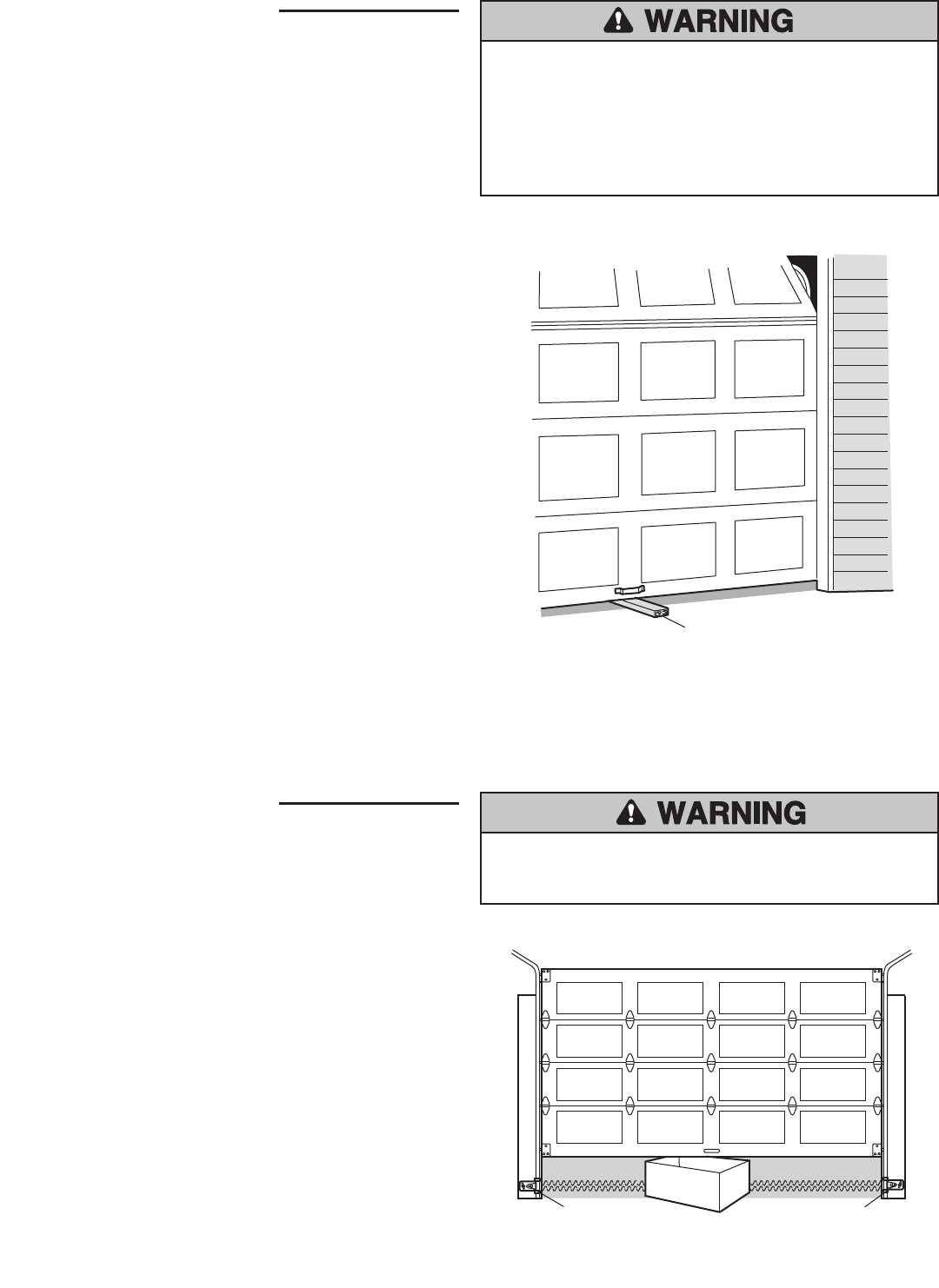

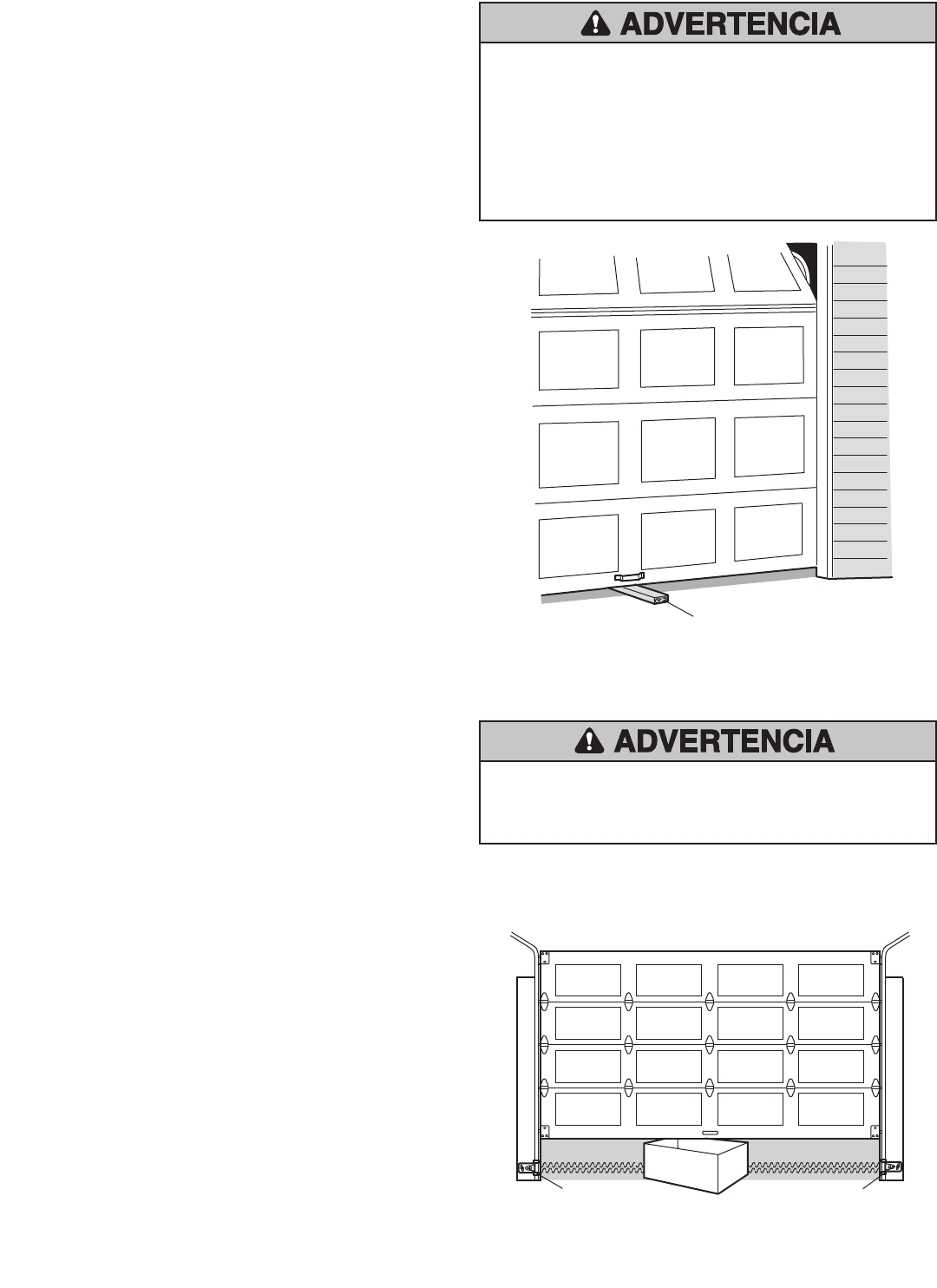

12. Upon completion of installation, test safety reversal
system. Door MUST reverse on contact with a
1-1/2" (3.8 cm) high object (or a 2x4 laid flat) on the floor.
13. To avoid SERIOUS PERSONAL INJURY or DEATH from
electrocution, disconnect ALL electric and battery power
BEFORE performing ANY service or maintenance.
14. DO NOT enable the Timer-to-Close functionality if operating
either one-piece or swinging garage doors. To be enabled
ONLY when operating a sectional door.
Hex Screws
Sprocket
To avoid possible SERIOUS INJURY to fingers from moving
garage door opener:
• ALWAYS keep hand clear of sprocket while operating opener.
• Securely attach sprocket cover BEFORE operating.
Hex Screw 8x3/8"
(Packed with the sprocket cover)
HARDWARE SHOWN ACTUAL SIZE
12

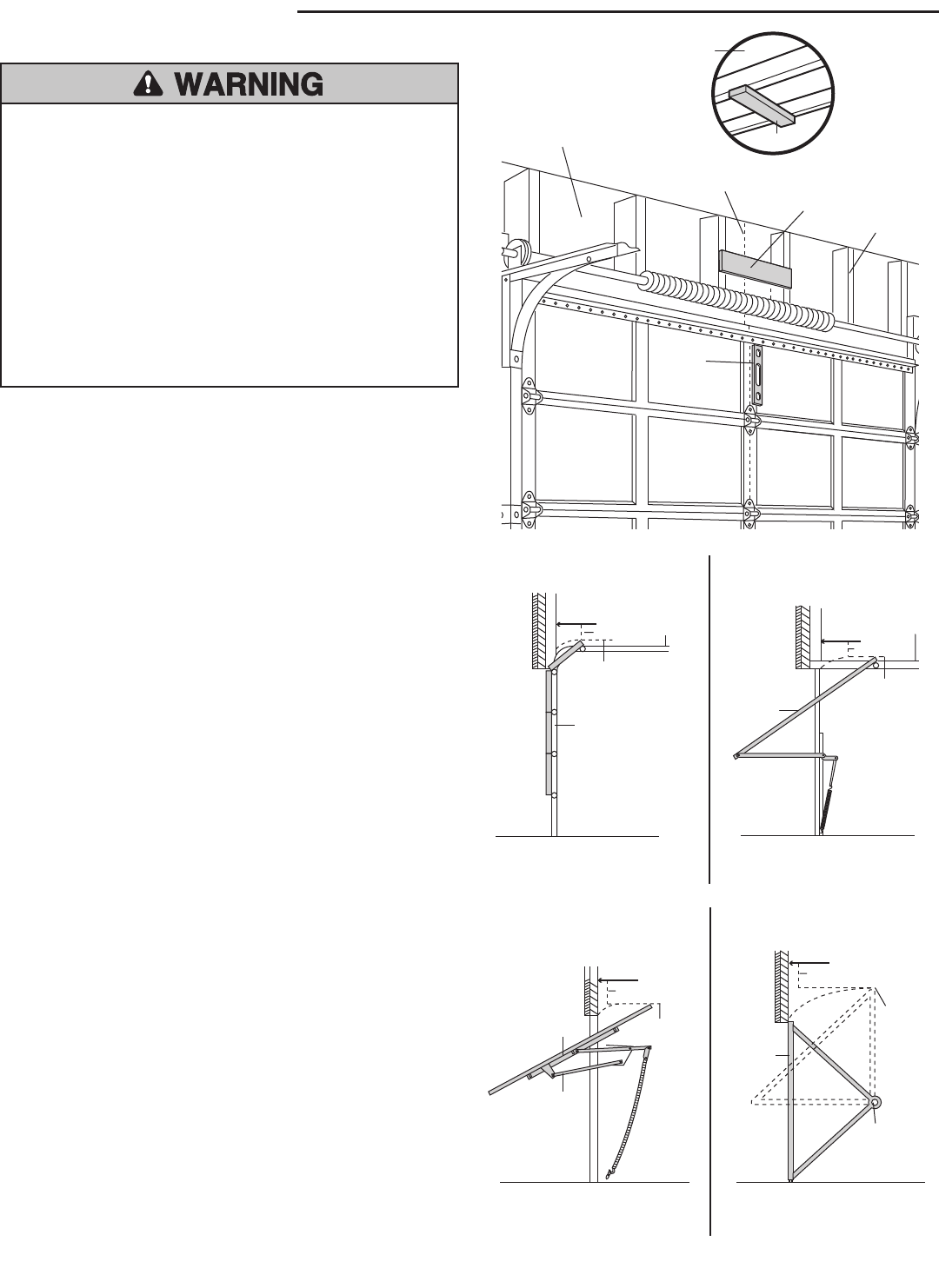

INSTALLATION STEP 1
Determine the Header Bracket Location
Installation procedures vary according to garage door types.
Follow the instructions which apply to your door.
1. Close the door and mark the inside vertical centerline of the
garage door.
2. Extend the line onto the header wall above the door.
You can fasten the header bracket within 4feet (1.22 m) of
the left or right of the door center only if a torsion spring or
center bearing plate is in the way; or you can attach it to the
ceiling (see page13) when clearance is minimal. (It may be
mounted on the wall upside down if necessary, to gain
approximately 1/2" (1 cm).)
If you need to install the header bracket on a 2x4 (onwall or
ceiling), use lag screws (not provided) tosecurely fasten the
2x4 to structural supports as shown here and on page 13.
3. Open your door to the highest point of travel as shown. Draw
an inter secting horizontal line on the header wall above the
high point:
• 2" (5 cm) above the high point for sectional door and
one-piece door with track.
• 8" (20 cm) above the high point for one-piece door without
track.
This height will provide travel clearance for the top edge of the
door.
NOTE: If the total number of inches exceeds the height available
in your garage, use the maximum height possible, or refer to
page 13 for ceiling installation.
To prevent possible SERIOUS INJURY or DEATH:
• Header bracket MUST be RIGIDLY fastened to structural
support on header wall or ceiling, otherwise garage door
might NOT reverse when required. DO NOT install header
bracket over drywall.
• Concrete anchors MUST be used if mounting header bracket
or 2x4 into masonry.
• NEVER try to loosen, move or adjust garage door, springs,
cables, pulleys, brackets, or their hardware, ALL of which are
under EXTREME tension.
• ALWAYS call a trained door systems technician if garage
door binds, sticks, or is out of balance. An unbalanced
garage door might NOT reverse when required.
Header Wall
Highest Point
of Travel
Door
2" (5 cm)
Door
Track
Header Wall
Highest Point
of Travel
2" (5 cm)
Track
Header Wall
Vertical Centerline
of Garage Door
Level
(optional)
2x4
2x4
Structural
Supports
Unfinished
Ceiling
Door
Jamb
Hardware
8" (20 cm)
Highest
Point
of Travel Door
Pivot
8" (20 cm)
Highest
Point
of Travel
Header Wall
Header Wall
OPTIONAL
CEILING
MOUNT
FOR
HEADER
BRACKET
One-piece door with horizontal track
One-piece door without track:
jamb hardware One-piece door without track:
pivot hardware
Sectional door with curved track
13
Lag Screws
5/16"-9x1-5/8"
Door
Spring
6" (15 cm) Maximum
Header
Bracket
Vertical
Centerline
of Garage Door
Garage Door
Vertical Centerline
of Garage Door
UP
Ceiling Mounting Holes
Lag Screws
5/16"-9x1-5/8"
Highest Point of
Garage Door Travel
Vertical
Centerline
of Garage Door
Door Spring
2x4
Structural
Support
Vertical
Centerline
of Garage Door
Header
Bracket
Horizontal
Line
UP
Wall Mount
Optional
Mounting Holes
INSTALLATION STEP 2
Install the Header Bracket
You can attach the header bracket either to the wall above the garage
door, or to the ceiling. Follow the instructions which will work best for
your particular requirements. Do not install the header bracket over
drywall. If installing into masonry, use concrete anchors
(not provided).
WALL HEADER BRACKET INSTALLATION
1. Center the bracket on the vertical centerline with the bottom
edge of the bracket on the horizontal line as shown (with the
arrow pointing toward the ceiling) (Figure 1).
2. Mark the vertical set of bracket holes. Drill 3/16" pilot holes and
fasten the bracket securely to a structural support with the
hardware provided.
Lag Screw
5/16"-9x1-5/8"
HARDWARE SHOWN ACTUAL SIZE
CEILING HEADER BRACKET INSTALLATION
1. Extend the vertical centerline onto the ceiling as shown
(Figure 2).
2. Center the bracket on the vertical mark, no more than
6" (15 cm) from the wall. Make sure the arrow is pointing away
from the wall. The bracket can be mounted flush against the
ceiling when clearance isminimal.
3. Mark the side holes. Drill 3/16" pilot holes and fasten bracket
securely to a structural support with the hardware provided.
Figure 1
Figure 2
14

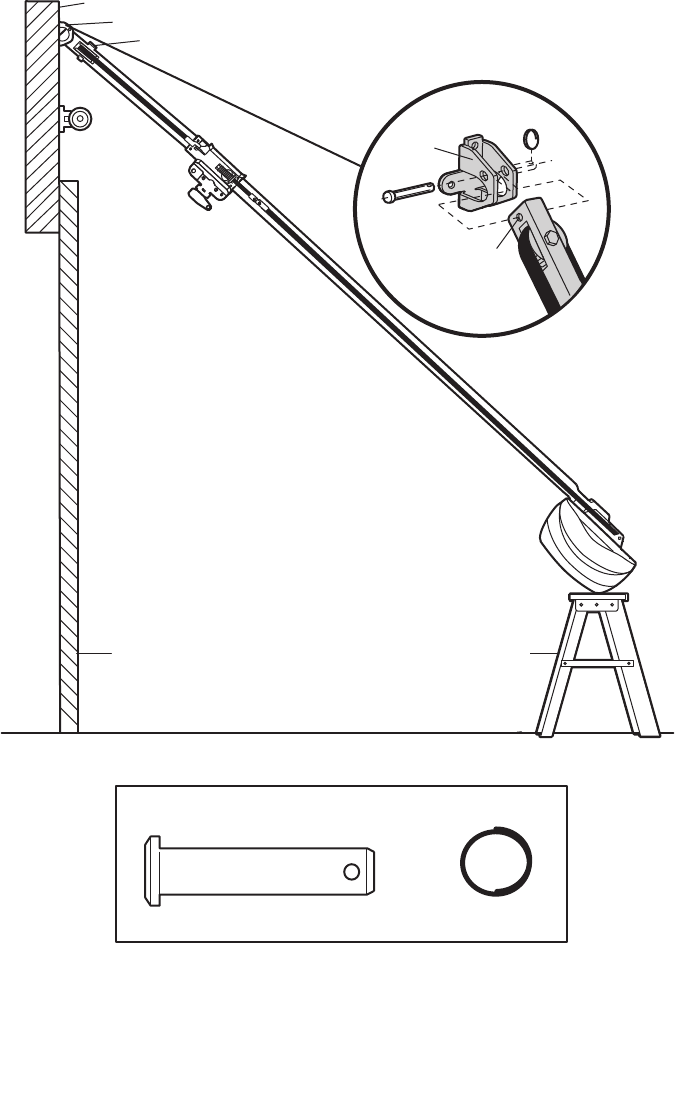

INSTALLATION STEP 3
Attach the Rail to the Header Bracket
1. Position the opener on the garage floor below the header
bracket. Use packing material as a protective base.
NOTE: If the door spring is in the way, you will need help. Have
someone hold the opener securely on a temporary support to
allow the rail to clear the spring.
2. Position the rail bracket against the header bracket.
3. Align the bracket holes and join with a clevis pin as shown.
4. Insert a ring fastener to secure.
Temporary Support
Mounting Hole
Clevis Pin
5/16"x1-1/2"
Header
Ring Fastener
Bracket
Header Bracket
Idler Pulley
Header Wall
Garage Door
HARDWARE SHOWN ACTUAL SIZE
Clevis Pin 5/16"x1-1/2" Ring Fastener
15
ONE-PIECE DOOR WITHOUT TRACK
A 2x4 on its side is convenient for setting an ideal
door-to-rail distance.
1. Raise the opener onto a stepladder. You will need help at this
point if the ladder is not tall enough.
2. Open the door all the way and place a 2x4 on its side on the
top section of the door beneath the rail (Figure 2).
3. The top of the door should be level with the top of the motor
unit. Do not position the opener more than 4" (10 cm) above
this point.

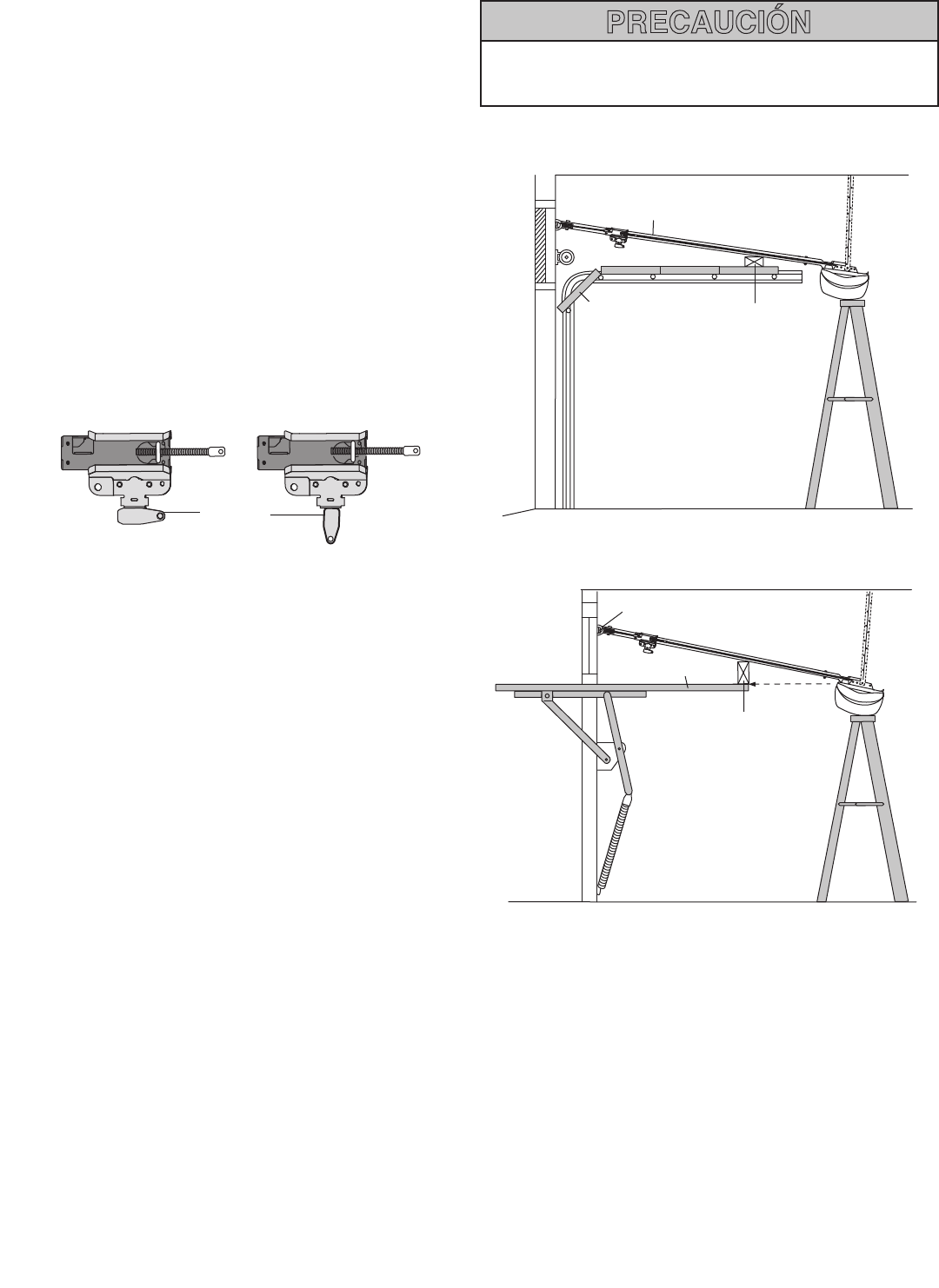

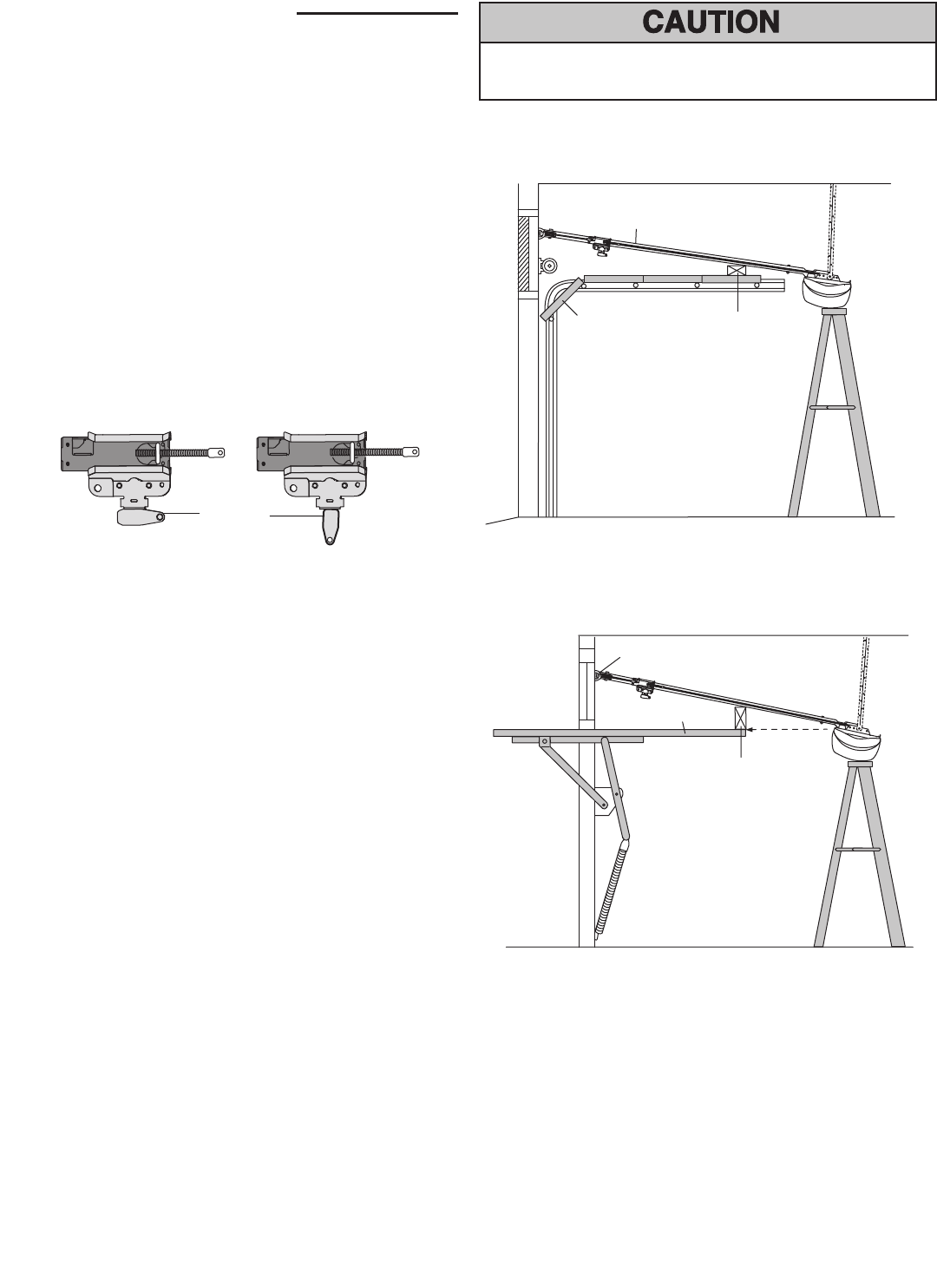

INSTALLATION STEP 4
Position the Opener
Follow instructions which apply to your door type as illustrated.
SECTIONAL DOOR OR ONE-PIECE DOOR WITH TRACK
A 2x4 laid flat is convenient for setting an ideal door-to-rail
distance.
1. Raise the opener onto a stepladder. You will need help at this
point if the ladder is not tall enough.
2. Open the door all the way and place a 2x4 laid flat on the top
section beneath the rail (Figure 1).
3. If the top section or panel hits the trolley when you raise
thedoor, pull down on the trolley release arm todisconnect
inner and outer sections. Slide the outer trolley toward the
motor unit. The trolley can remain disconnected until
Installation Step 12 is completed.
To prevent damage to garage door, rest garage door opener rail
on 2x4 placed on top section of door.
Header Bracket
Top of Door
2x4 is used to determine
the correct mounting height
from ceiling.
2x4 is used to determine
the correct mounting height
from ceiling.
Door
Rail
ENGAGED RELEASED
Trolley
Release Arm
Figure 1
Figure 2
16
Measure
Distance Lag Screw
5/16"-9x1-5/8"
Structural
Supports
Bolt 5/16"-18x7/8"
Lock Washer 5/16"
Nut 5/16"-18
Bracket
(Not Provided)
Lag Screw
5/16"-9x1-5/8"
(Not Provided)
Bolt 5/16"-18x7/8"
Lock Washer 5/16"
Nut 5/16"-18
Hidden
Support
Bolt 5/16"-18x7/8"
Lock Washer 5/16"
Nut 5/16"-18
Bolt 5/16"-18x7/8"
Lock Washer 5/16"
Nut 5/16"-18
Lag Screw
5/16"-9x1-5/8"
(Not Provided)
Bolt 5/16"-18x7/8"
Lock Washer 5/16"
Nut 5/16"-18
INSTALLATION STEP 5
Hang the Opener
Three representative installations are shown. Yours may be
different. Hanging brackets should be angled (Figure 1) to provide
rigid support. On finished ceilings (Figures 2 and 3), attach a
sturdy metal bracket to structural supports before installing the
opener. This bracket and fastening hardware are not provided.
1. Measure the distance from each side of the motor unit to the
structural support.
2. Cut both pieces of the hanging bracket to required lengths.
3. Drill 3/16" pilot holes in the structural supports.
4. Attach one end of each bracket to a support with
5/16"-9x1-5/8" lag screws.
5. Fasten the opener to the hanging brackets with
5/16"-18x7/8" hex bolts, lock washers and nuts.
6. Check to make sure the rail is centered over the door
(or in line with the header bracket if the bracket is not centered
above the door).
7. Remove the 2x4. Operate the door manually. If the door hits
the rail, raise the header bracket.
NOTE: DO NOT connect power to opener at this time.
To avoid possible SERIOUS INJURY from a falling garage door
opener, fasten it SECURELY to structural supports of the
garage. Concrete anchors MUST be used if installing ANY
brackets into masonry.
Hex Bolt
5/16"-18x7/8" Nut 5/16"-18 L
oc
k W
as
h
e
r
5/
1
6
"
Figure 1
Figure 2
Figure 3
FINISHED CEILING
FINISHED CEILING
HARDWARE SHOWN ACTUAL SIZE
17
Trolley
Release Arm
Emergency
Release Handle
Overhand
Knot
Trolley
INSTALLATION STEP 6

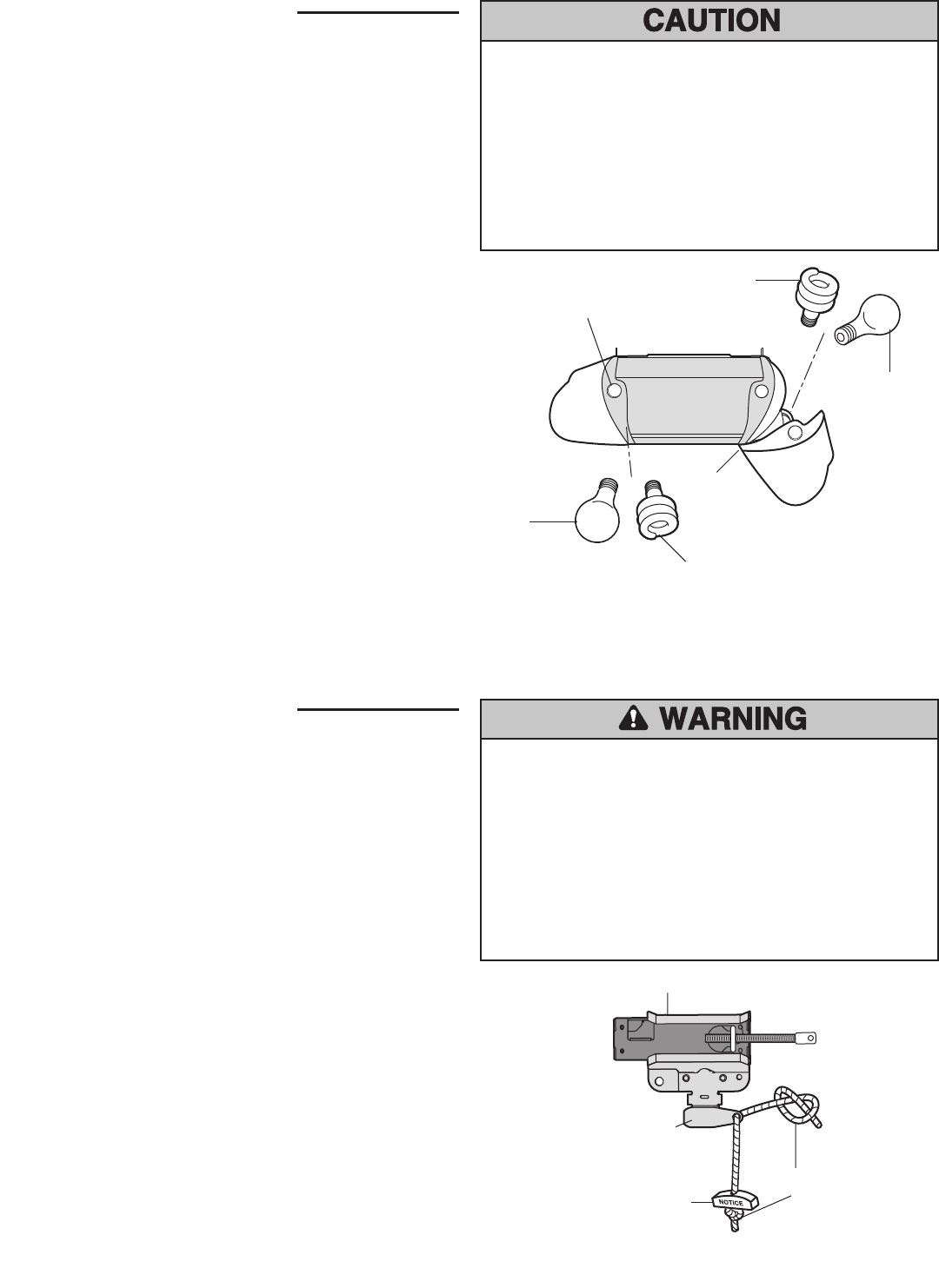

Install the Lights
1. Press the release tabs on both sides of lens. Gently rotate lens
back and downward until the lens hinge is in the fully open
position. Do not remove the lens.
2. Insert an A19 incandescent or compact fluorescent light bulb
(100 watt maximum), into the light socket. The lights will turn
ON and remain lit for approximately 4-1/2 minutes when power
is connected. Then the lights will turn OFF.
3. Reverse the procedure to close the lens.
4. If the bulbs burn out prematurely due to vibration, replace with
a garage door opener bulb. Use A19, standard neck garage
door opener for replacement.
NOTE: DO NOT use halogen, short neck, or specialty light bulbs
as these may overheat the end panel or light socket. Do not use
LED bulbs as they may reduce the range or performance of your
remote control(s).
To prevent possible OVERHEATING of the end panel or light
socket:
• Use ONLY A19 incandescent or compact fluorescent light
bulbs.
• DO NOT use incandescent bulbs larger than 100W.
• DO NOT use compact fluorescent light bulbs larger than
26W (100W) equivalent.
• DO NOT use halogen bulbs.
• DO NOT use short neck or specialty light bulbs.
INSTALLATION STEP 7
Attach the Emergency Release Rope and Handle
1. Insert one end of the emergency release rope through the
handle. Make sure that “NOTICE” is right side up. Tie a knot at
least 1 inch (2.5 cm) from the end of the emergency release
rope.
2. Insert the other end of the emergency release rope through the
hole in the trolley release arm. Mount the emergency release
within reach, but at least 6 feet (1.83 m) above the floor,
avoiding contact with vehicles to prevent accidental release and
secure with a knot.
NOTE: If it is necessary to cut the emergency release rope, seal
the cut end with a match or lighter to prevent unraveling. Ensure
the emergency release rope and handle are above the top of all
vehicles to avoid entanglement.
To prevent possible SERIOUS INJURY or DEATH from a falling
garage door:
• If possible, use emergency release handle to disengage
trolley ONLY when garage door is CLOSED. Weak or broken
springs or unbalanced door could result in an open door
falling rapidly and/or unexpectedly.
• NEVER use emergency release handle unless garage doorway
is clear of persons and obstructions.
• NEVER use handle to pull door open or closed. If rope knot
becomes untied, you could fall.
Release Tab
100 Watt (Max)
Standard Light Bulb
100 Watt (Max)
Standard Light Bulb
Compact Fluorescent
Light Bulb
Compact Fluorescent
Light Bulb
Lens
Hinge
or
or
18
Fiberglass, aluminum or lightweight steel garage doors WILL
REQUIRE reinforcement BEFORE installation of door bracket.
Contact your door manufacturer for reinforcement kit.

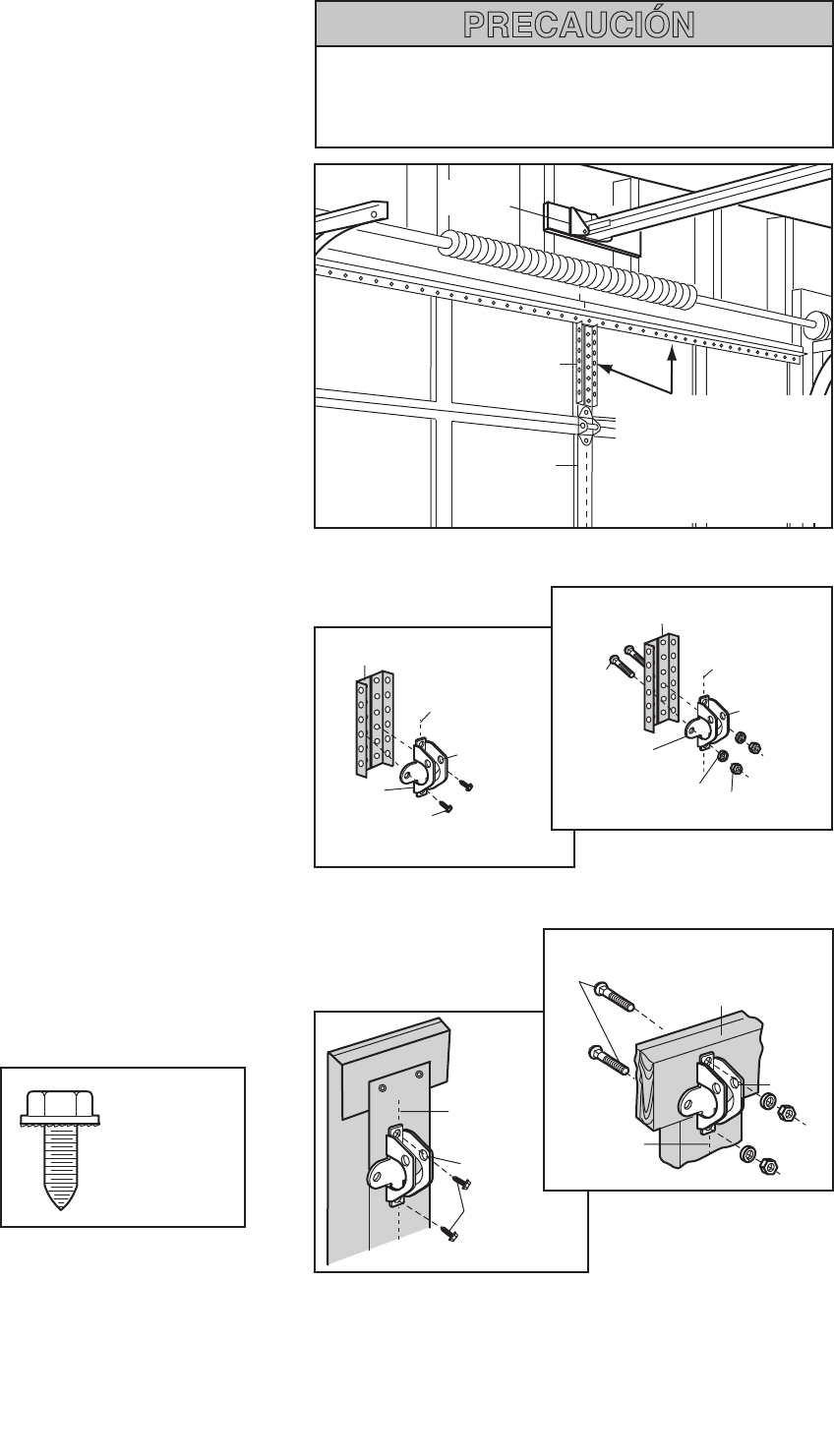

INSTALLATION STEP 8
Fasten the Door Bracket
Follow instructions which apply to your door type asillustrated
below or on the following page.
A horizontal reinforcement brace should be long enough to be
secured to two or three vertical supports. A vertical
reinforcement brace should cover the height of the top panel.
Figure 1 shows one piece of angle iron as the horizontal brace.
For the vertical brace, 2 pieces of angle iron are used to create a
U-shaped support. The best solution is to check with your garage
door manufacturer for an opener installation door reinforcement
kit.
NOTE: Many door reinforcement kits provide for direct
attachment of the clevis pin and door arm. In this case you will
not need the door bracket; proceed to Step 9.
SECTIONAL DOORS
1. Center the door bracket on the previously marked vertical
centerline used for the header bracket installation. Note correct
UP placement, as stamped inside the bracket.
2. Position the top edge of the bracket 2"-4" (5-10 cm) below the
top edge of the door, OR directly below any structural support
across the top of the door.
3. Mark, drill holes and install as follows, depending on your
door’s construction:
Metal or light weight doors using a vertical angle iron brace
between the door panel support and the door bracket:
• Drill 3/16" fastening holes. Secure the door bracket using the
two 1/4"-14x5/8" self-threading screws (Figure2A).
• Alternately, use two 5/16" bolts, lock washers and nuts
(not provided) (Figure 2B).
Metal, insulated or light weight factory reinforced doors:
• Drill 3/16" fastening holes. Secure the door bracket using the
self-threading screws (Figure 3).
Wood Doors:
• Use top and bottom or side to side door bracket holes. Drill
5/16" holes through the door and secure bracket with 5/16"x2"
carriage bolts, lock washers and nuts (not provided) (Figure 4).
NOTE: The 1/4"-14x5/8" self-threading screws are not intended for
use on wood doors.
Vertical
Centerline
of Garage
Door
Door
Bracket
Location
Header
Bracket
Self-Threading
Screw
1/4"-14x5/8"
HARDWARE
SHOWN ACTUAL
SIZE
Figure 3
Figure 4
Figure 2B
Door Bracket
Door
Bracket
Vertical Centerline
of Garage Door
Vertical Reinforcement
Vertical Reinforcement
Self-Threading
Screw 1/4"-14x5/8"
Bolt
5/16"-18x2"
(Not
Provided)
Nut
5/16"-18
Lock Washer 5/16"
UP
UP
Vertical
Centerline
of Garage Door
Vertical
Centerline
of Garage
Door Vertical
Centerline
of Garage
Door
Self-Threading
Screw 1/4"-14x5/8"
Bolt 5/16"-18x2"
(Not Provided)
UP
UP
Inside Edge of Door or
Reinforcement Board
Figure 1
Figure 2A
HORIZONTAL AND VERTICAL
REINFORCEMENT IS NEEDED FOR
LIGHTWEIGHT GARAGE DOORS
(FIBERGLASS, ALUMINUM, STEEL,
DOORS WITH GLASS PANEL, ETC.).
(NOT PROVIDED)
19
Header Wall
Vertical
Centerline of
Garage Door
Optional
Placement
of Door
Bracket
Header
Bracket
Door
Bracket
2x4 Support
For a door with no exposed framing,
or for the optional installation, use
lag screws 5/16"x1-1/2" (Not Provided)
to fasten door bracket.
Top of Door
(Inside Garage)
Door
Bracket
Optional
Placement
Top Edge
of Door
Self-Threading
Screw
1/4"-14x5/8"
Door
Bracket
Top of Door
(Inside Garage)
Carriage Bolt
5/16"x2"
(Not Provided)
Optional
Placement
Lock
Washer
5/16"
Nut
5/16"-18
Top Edge
of Door

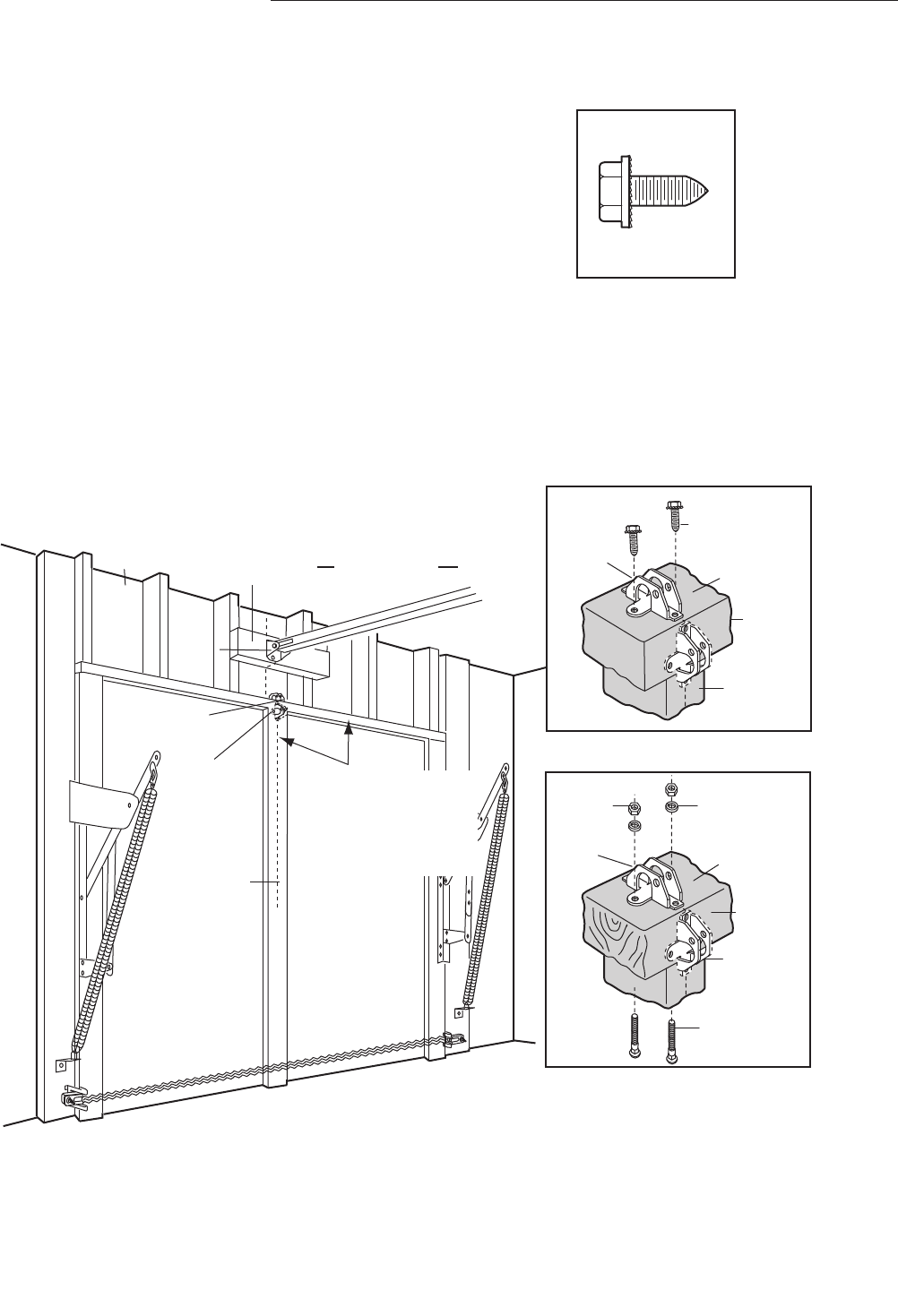

ONE-PIECE DOORS
Please read and comply with the warnings and reinforcement
instructions on the previous page. They apply to one-piece doors
also.
• Center the door bracket on the top of the door, in line with the
header bracket as shown. Mark either the left and right, or the
top and bottom holes.
• Metal Doors: Drill 3/16" pilot holes and fasten the bracket with
the 1/4"-14x5/8" self-threading screws provided.
• Wood Doors: Drill 5/16" holes and use 5/16"x2" carriage bolts,
lock washers and nuts (not provided) or 5/16"x1-1/2" lag
screws (not provided) depending on your installation needs.
NOTE: The door bracket may be installed on the top edge of the
door if required for your installation. (Refer to the dotted line
optional placement drawing.)
Self-Threading Screw
1/4"-14x5/8"
HARDWARE SHOWN
ACTUAL SIZE
METAL DOOR
WOOD DOOR
HORIZONTAL AND VERTICAL
REINFORCEMENT IS NEEDED
FOR LIGHTWEIGHT GARAGE
DOORS (FIBERGLASS, ALUMINUM,
STEEL, DOORS WITH GLASS
PANEL, ETC.). (NOT PROVIDED)
Finished Ceiling
Fasten the Door Bracket (Continued)
20
8" (20 cm) min.
Ring
Fastener
Door
Bracket Straight
Door Arm
Curved Door Arm
Inner
Trolley Outer
Trolley
Lock
Washers
5/16"
Nuts
5/16"-18
Door Bracket
Bolts
5/16"-18x7/8"
Cut this end
Emergency
Release
Handle
Lock
Washers
5/16"
Nuts
5/16"-18
Bolts
5/16"-18x7/8"
Clevis Pin
5/16"x1"
Clevis Pin 5/16"x1-1/4"
Pulley
Pulley
Pulley
8" (20 cm) min.
8" (20 cm) min.

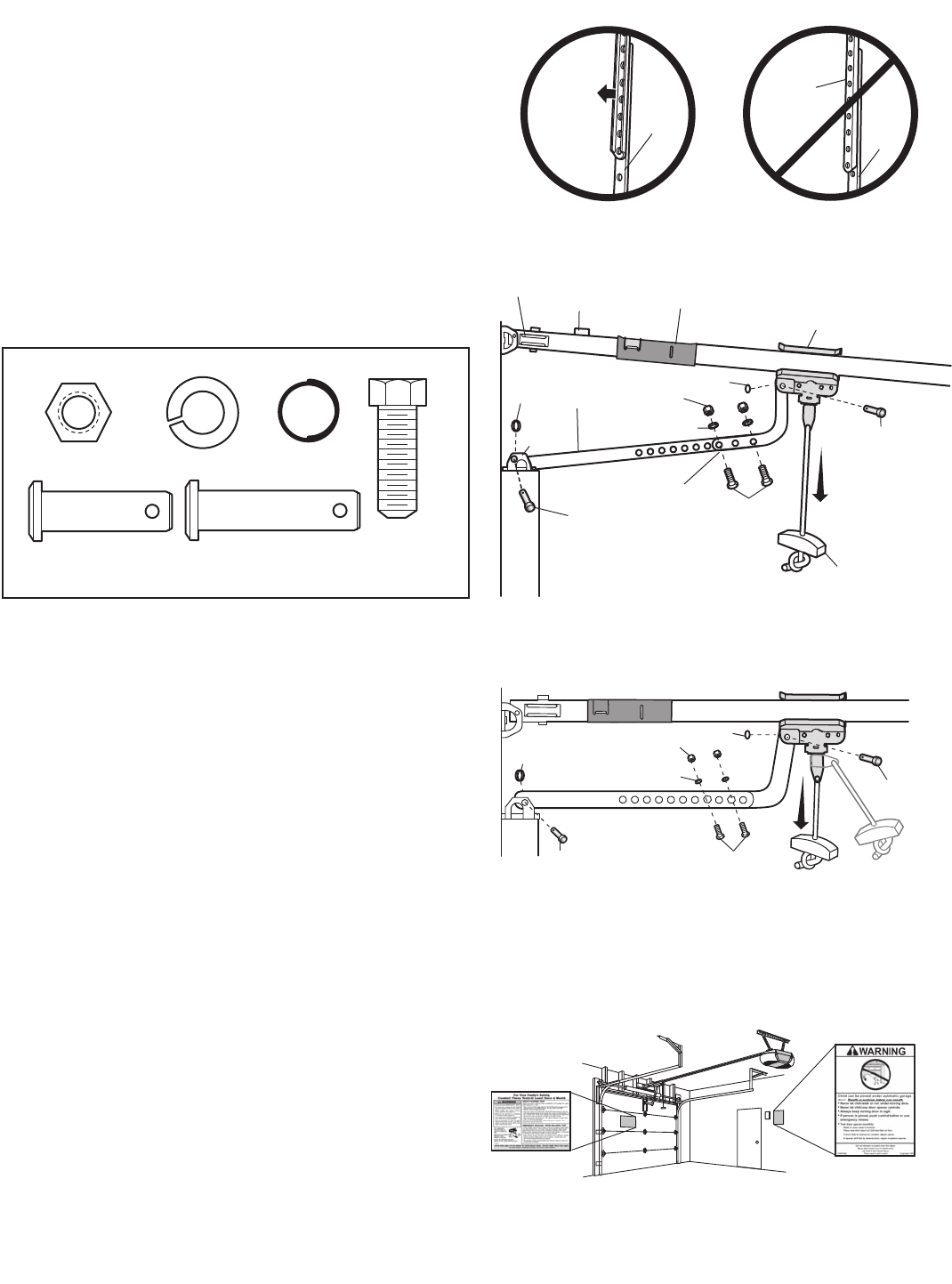

INSTALLATION STEP 9
Connect Door Arm to Trolley
Follow instructions which apply to your door type as illustrated
below and on the following page.
IMPORTANT: The groove on the straight door arm MUST face
away from the curved door arm (Figure 4).

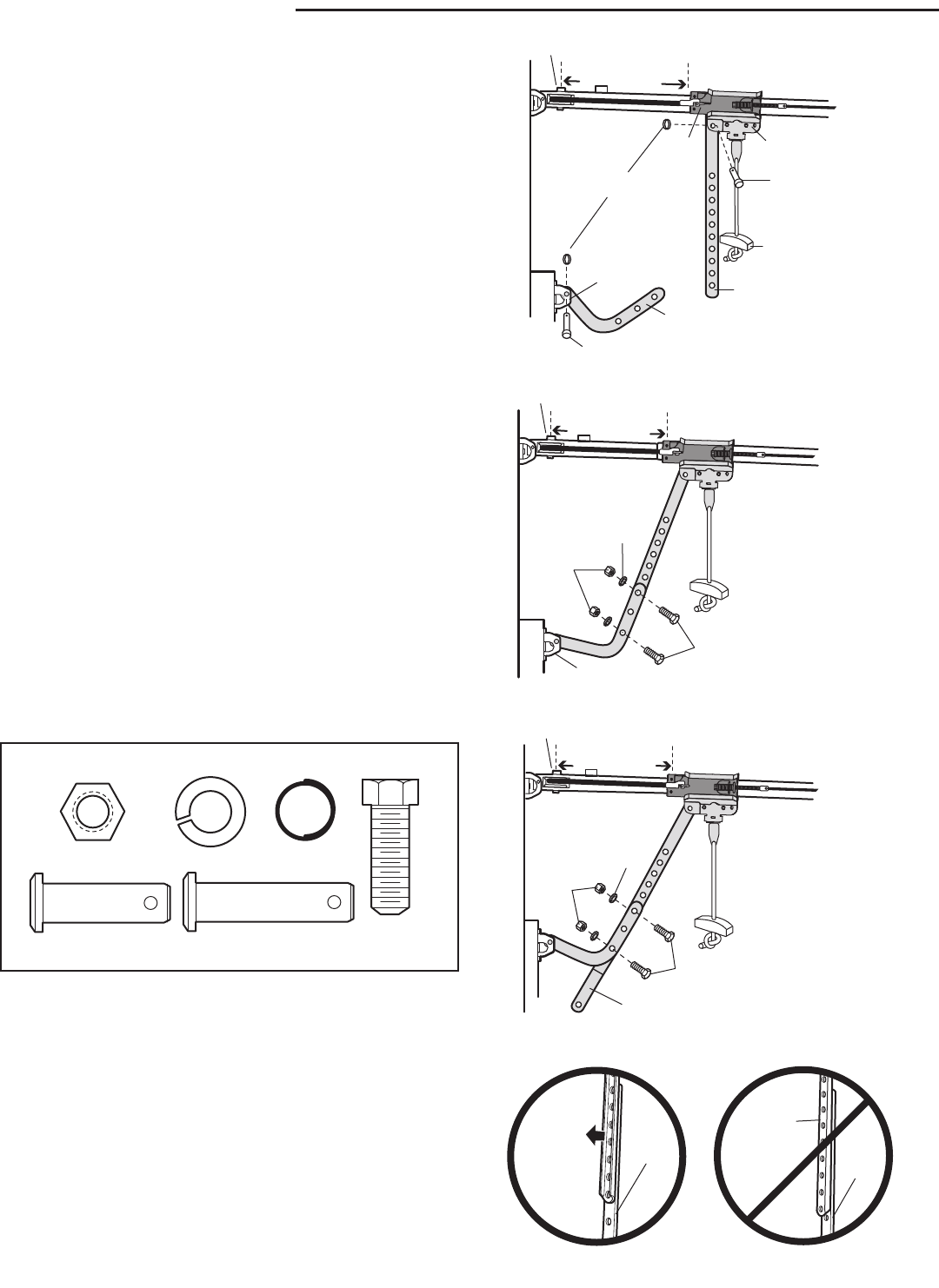

SECTIONAL DOORS ONLY
1. Make sure garage door is fully closed. Pull the emergency
release handle to disconnect the outer trolley from the inner
trolley. Slide the outer trolley back (away from the pulley) about
8" (20 cm) as shown in Figures 1, 2 and 3.
2. Fasten straight door arm section to outer trolley with the
5/16"x1" clevis pin. Secure the connection with a ring fastener
(Figure 1).
3. Fasten curved section to the door bracket in the same way,
using the 5/16"x1-1/4" clevis pin.
4. Bring arm sections together. Find two pairs of holes that line up
and join sections. Select holes as far apart as possible to
increase door arm rigidity (Figure 2).
Hole alignment alternative (Figure 3):
• If holes in curved arm are above holes in straight arm,
disconnect straight arm. Cut about 6" (15 cm) from the solid
end. Reconnect to trolley with cut end down as shown.
• Bring arm sections together.
• Find two pairs of holes that line up and join with bolts, lock
washers and nuts.
Pull the emergency release handle toward the opener at a 45°
angle so that the trolley release arm is horizontal. Trolley will
re-engage automatically when opener is operated during the
adjustments.
Lock Washer 5/16"
Nut 5/16"-18 Ring Fastener
Hex Bolt
5/16"-18x7/8"
Clevis Pin
5/16"x1" (Trolley)
Clevis Pin
5/16"x1-1/4" (Door Bracket)
HARDWARE SHOWN ACTUAL SIZE
Figure 1
Figure 2
Figure 3
Figure 4 CORRECT INCORRECT
Straight
Door Arm
Straight
Door Arm
Curved
Door Arm Curved
Door
Arm
(Groove
facing out)
21
Figure 5
Straight
Door Arm
Curved
Door Arm
(Groove
facing out)
Straight
Door Arm
Curved
Door
Arm
CORRECT INCORRECT
Curved
Door Arm
Rail Tab
Ring
Fastener
Door
Bracket
Outer Trolley
Inner Trolley
Emergency
Release
Handle
Straight
Door
Arm
Pulley
Clevis Pin
5/16"x1-1/4"
Bolts
5/16"-18x7/8"
Lock Washers
5/16"
Nuts
5/16"-18
Ring Fastener
INSTALLATION STEP 10
Attach the Warning Labels
1. Attach the entrapment warning label on the wall near the door
control with tacks or staples.
2. Attach the manual release/safety reverse test label in a visible
location on the inside of the garage door.
Connect Door Arm to Trolley (Continued)

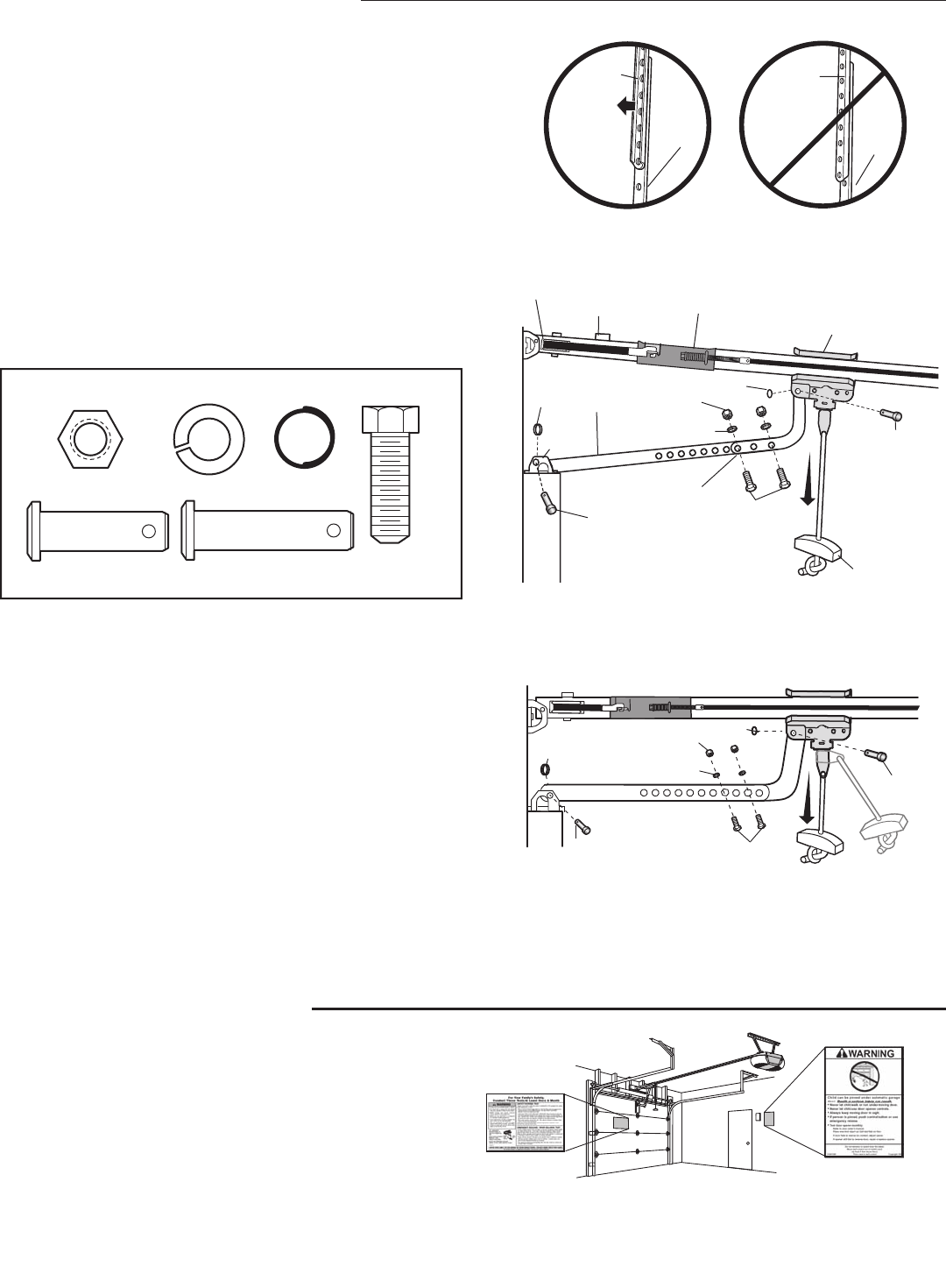

ALL ONE-PIECE DOORS
IMPORTANT: The groove on the straight door arm MUST face
away from the curved door arm (Figure 5).
1. Close the door. Disconnect the trolley by pulling the emergency
release handle.
2. Fasten the straight door arm and the curved door arm together
to the longest possible length (with a 2 or 3 hole overlap).
3. Attach the straight door arm to the door bracket using the
5/16"x1-1/4" clevis pin. Secure with the ring fastener.
4. Attach the curved door arm to the trolley using the 5/16"x1"
clevis pin. Secure with the ring fastener.
5. Pull the emergency release handle toward the garage door
opener until the trolley release arm is horizontal.
Lock Washer 5/16"
Nut 5/16"-18 Ring Fastener
Hex Bolt
5/16"-18x7/8"
Clevis Pin
5/16"x1" (Trolley)
Clevis Pin
5/16"x1-1/4" (Door Bracket)
HARDWARE SHOWN ACTUAL SIZE
Figure 6 One-Piece Door Without Track
Clevis Pin
5/16"x1"
Clevis Pin
5/16"x1"
Ring Fastener
Ring Fastener Nuts 5/16"-18
Figure 7 One-Piece Door With Track
Lock Washers 5/16"
Clevis Pin
5/16"x1-1/4" Hex Bolt 5/16"-18x7/8"
22
Screw
6ABx1"
Drywall Anchors
Insulated Staples
(Not shown)
Screw 6-32x1"
(Pre-wired)
Screw 6ABx1"
(std installation)
To prevent possible SERIOUS INJURY or DEATH from
electrocution:
• Be sure power is NOT connected BEFORE installing door
control.
• Connect ONLY to 12VOLT low voltage wires.
To prevent possible SERIOUS INJURY or DEATH from a closing
garage door:
• Install door control within sight of garage door, out of reach
of children at a minimum height of 5 feet (1.5 m), and away
from ALL moving parts of door.
• NEVER permit children to operate or play with door control
push buttons or remote control transmitters.
• Activate door ONLY when it can be seen clearly, is properly
adjusted, and there are no obstructions to door travel.
• ALWAYS keep garage door in sight until completely closed.
NEVER permit anyone to cross path of closing garage door.
HARDWARE SHOWN ACTUAL SIZE
Screw
6ABx1"
Figure 1
Figure 2
INSTALLATION STEP 11
Install the Door Control
INTRODUCTION
NOTE: Older Craftsman door controls and third party products are
not compatible.
Your garage door opener is compatible with up to 2 AssureLinkTM
door controls.
Install the door control within sight of the door at a minimum
height of 5 feet (1.5 m) where small children cannot reach, and
away from the moving parts of the door.
NOTE: For gang box installations it is not necessary to drill holes
or install the drywall anchors. Use the existing holes in the gang
box.
WIRE THE DOOR CONTROL (FIGURE 1)
1. Strip 7/16 inch (11 mm) of insulation from one end of the wire
and separate the wires.
2. Connect one wire to each of the two screws on the back of the
door control. The wires can be connected to either screw.
Pre-wired installations: Choose any two wires to connect, but
make note of which wires are used so that the correct wires are
connected to the garage door opener in a later step.
MOUNT THE DOOR CONTROL (FIGURE 2)
1. Mark the location of the bottom mounting hole and drill a 5/32
inch (4 mm) hole.
2. Install the bottom screw, allowing 1/8 inch (3 mm) to protrude
from the wall.
3. Position the bottom hole of the door control over the screw and
slide down into place.
4. Lift the push bar and mark the top hole.
5. Remove the door control from the wall and drill a 5/32 inch
(4 mm) hole for the top screw.
6. Position the bottom hole of the door control over the screw and
slide down into place. Attach the top screw.
WIRE THE DOOR CONTROL TO THE GARAGE DOOR OPENER
(FIGURE 3)
Pre-wired installations: When wiring the door control to the
garage door opener make sure you use the same wires that are
connected to the door control.
1. Run the white and red/white wire from the door control to the
garage door opener. Attach the wire to the wall and ceiling with
the staples (not applicable for gang box or pre-wired
installations). Do not pierce the wire with the staple as this may
cause a short or an open circuit.
2. Strip 7/16 inch (11 mm) of insulation from the other end of the
wire near the garage door opener.
3. Connect the wire to the red and white terminals on the garage
door opener.
Bell Wire
Strip wire
7/16" (11 mm)
Top Mounting Hole
Bottom Mounting Hole
RED
WHITE
WHITE
GREY
W
W
R
RE
Door Control
Connections
To insert or release wire, push
in tab with screwdriver tip
Strip wire
7/16" (11 mm)
23

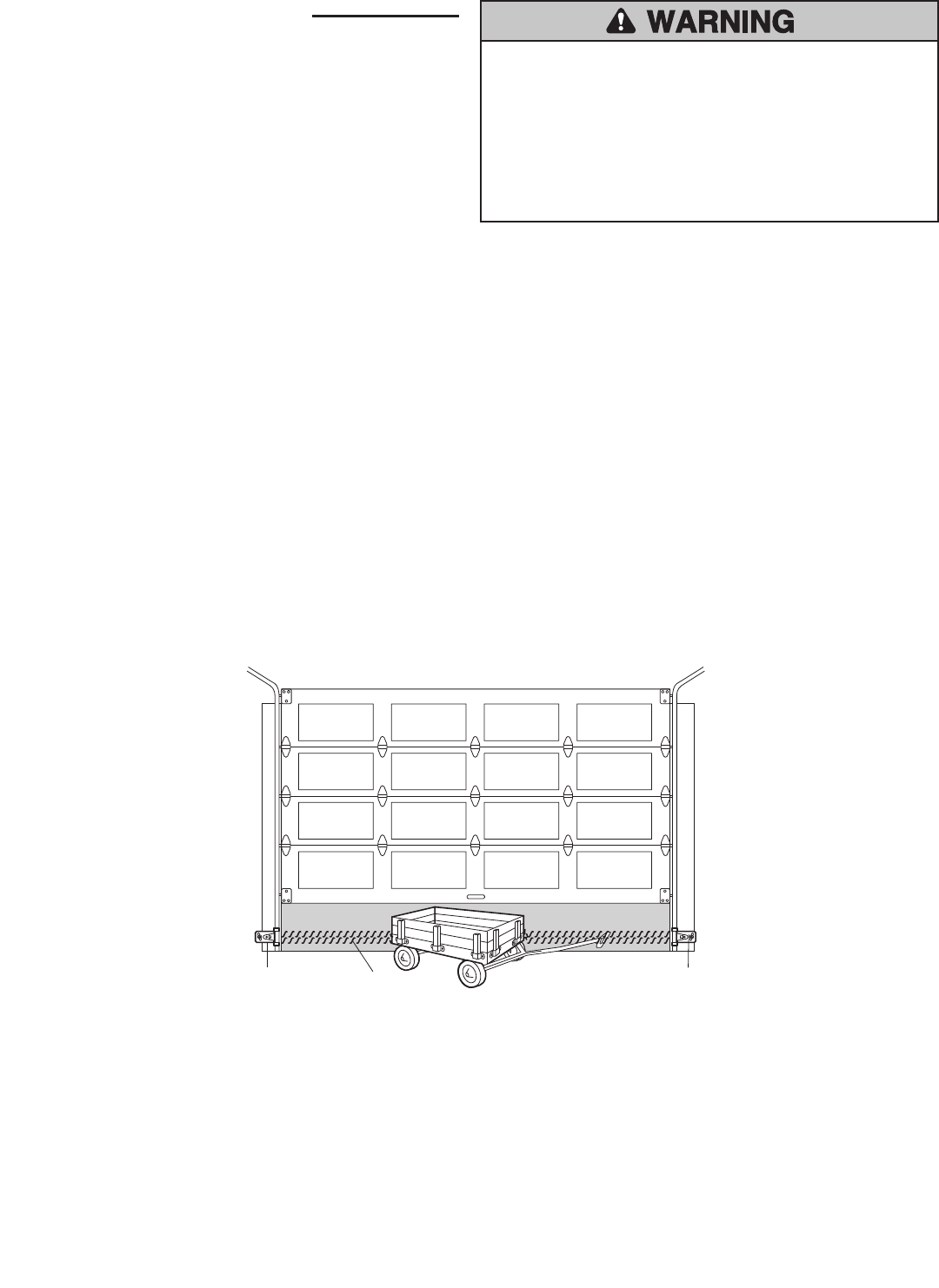

INSTALLATION STEP 12
Install The Protector System®
IMPORTANT INFORMATION ABOUT THE SAFETY REVERSING
SENSOR
The safety reversing sensor must be connected and aligned
correctly before the garage door opener will move in the down
direction.
The sending sensor (with an amber LED) transmits an invisible
light beam to the receiving sensor (with a green LED). If an
obstruction breaks the light beam while the door is closing, the
door will stop and reverse to the full open position, and the
garage door opener lights will flash 10 times.
NOTE: For energy efficiency the garage door opener will enter
sleep mode when the door is fully closed. The sleep mode shuts
the garage door opener down until activated. The sleep mode is
sequenced with the garage door opener light bulb; as the light
bulb turns off the sensor LEDs will turn off and whenever the
garage door opener lights turn on the sensor LEDs will light. The
garage door opener will not go into the sleep mode until the
garage door opener has completed 5 cycles upon power up.
When installing the safety reversing sensors check the following:
• Sensors are installed inside the garage, one on either side of
the door.
• Sensors are facing each other with the lenses aligned and the
receiving sensor lens does not receive direct sunlight.
• Sensors are no more than 6 inches (15 cm) above the floor and
the light beam is unobstructed.
Be sure power is NOT connected to the garage door opener
BEFORE installing the safety reversing sensor.
To prevent SERIOUS INJURY or DEATH from a closing garage
door:
• Correctly connect and align the safety reversing sensor. This
required safety device MUST NOT be disabled.
• Install the safety reversing sensor so beam is NO HIGHER
than 6" (15 cm) above garage floor.
Invisible Light Beam
Protection Area
Safety Reversing Sensor
6" (15 cm) max. above floor Safety Reversing Sensor
6" (15 cm) max. above floor
Facing the door from inside the garage
Safety Reversing Sensor
6" (15 cm) max. above floor
Safety Reversing Sensor
6" (15 cm) max. above floor
Invisible Light Beam
Protection Area
24
Indicator
Light
Lens
Lip
Door
Track
Indicator
Light
Lens
Extension Bracket
(See Accessories)
Inside
Garage
Wall
(Provided with
Extension Bracket)
(Provided with
Extension Bracket)
Attach with
Concrete Anchors
(Not provided)
Inside
Garage
Wall
Lens
Indicator
Light
Inside
Garage
Wall
Indicator
Light Safety
Reversing
Sensor
Bracket
Safety
Reversing
Sensor
Bracket
Lens
Lag Screws
(Not provided)
Fasten Wood Block to Wall with
Lag Screws (Not provided)
Safety
Reversing
Sensor
Bracket
Safety
Reversing
Sensor
Bracket
Wing Nut
1/4"-20
Insulated Staples
(Not Shown)
Carriage Bolt
1/4"-20x1/2"
HARDWARE SHOWN ACTUAL SIZE
Figure 1 DOOR TRACK MOUNT (RIGHT SIDE)
WALL MOUNT (RIGHT SIDE)
WALL MOUNT (RIGHT SIDE)
FLOOR MOUNT (RIGHT SIDE)
Figure 2
Figure 3
Figure 4
INSTALLING THE BRACKETS
Be sure power to the opener is disconnected. Install and align
the brackets so the sensors will face each other across the garage
door, with the beam no higher than 6" (15 cm) above the floor.
They may be installed in one of three ways, as follows.
Garage door track installation (preferred):
1. Slip the curved arms over the rounded edge of each door track,
with the curved arms facing the door. Snap into place against
the side of the track. It should lie flush, with the lip hugging the
back edge of the track, as shown in Figure 1.
If your door track will not support the bracket securely, wall
installation is recommended.
Wall installation (Figures 2 & 3):
1. Place the bracket against the wall with curved arms facing the
door. Be sure there is enough clearance for the sensor beam to
be unobstructed.
2. If additional depth is needed, an extension bracket
(see Accessories) or wood blocks can be used.
3. Use bracket mounting holes as a template to locate and drill (2)
3/16" diameter pilot holes on the wall at each side of the door,
no higher than 6" (15 cm) above the floor.
4. Attach brackets to wall with lagscrews (notprovided).
5. If using extension brackets or wood blocks, adjust right and left
assemblies to the same distance out from the mounting
surface. Make sure all door hardware obstructions are cleared.
Floor installation (Figure 4):
1. Use wood blocks or extension brackets (see Accessories) to
elevate sensor brackets so the lenses will be no higher than
6" (15 cm) above the floor.
2. Carefully measure and place right and left assemblies at the
same distance out from the wall. Be sure all door hardware
obstructions are cleared.
3. Fasten to the floor with concrete anchors as shown.
Install The Protector System® (Continued)
25
Safety Reversing
Sensor
Safety Reversing
Sensor
1. Strip wire 7/16" (11 mm) 7/16" (11 mm)
2. Twist like colored
wires together
3. To insert or release
wire, push in tab with
screwdriver tip
Quick-Connect Terminals
Red White Grey
Bell Wire
Bell Wire
Invisible Light Beam
Protection Area
Connect Wire to
Quick-Connect Terminals
Finished
Ceiling
MOUNTING AND WIRING THE SAFETY REVERSING SENSORS
Mounting:
1. Slide a 1/4"-20x1/2" carriage bolt head into the slot on each
sensor. Use wing nuts to fasten sensors to brackets, with
lenses pointing toward each other across the door. Be sure the
lens is not obstructed by a bracket extension (Figure 5).
2. Finger tighten the wing nuts.
Option A - Installation Without Pre-Wiring:
1. Run the bell wire from both sensors to the garage door opener.
Attach the wire to the wall and ceiling with the staples
(Figure 6).
Option B - Pre-Wired Installation:
If your garage already has wires installed for the safety reversing
sensors, follow the instructions below:
1. Cut the end of the safety sensor wire, making sure there is
enough wire to reach the pre-installed wires from the wall
(Figure 7).
2. Separate the safety sensor wires and strip 7/16 inch (11 mm)
of insulation from each end. Choose two of the pre-installed
wires and strip 7/16 inch (11 mm) of insulation from each end.
Make sure that you choose the same color pre-installed wires
for each sensor (Figure 8).
3. Connect the pre-installed wires to the sensor wires with wire
nuts making sure the colors correspond for each sensor
(Figure 9).
CONNECT TO GARAGE DOOR OPENER:
1. Strip 7/16 inch (11 mm) of insulation from each set of wires.
Separate white and white/black wires sufficiently to connect to
the opener quick-connect terminals. Twist like colored wires
together. Insert wires into quick-connect holes: white to white
and white/black to grey (Figure 10).
Figure 5
Figure 6
Figure 7 Figure 8
Figure 9
Figure 10
Carriage
Bolt 1/4"-
20x1/2"
Wing
Nut
1/4"-20
Safety Reversing
Sensor Wires
7/16"
(11 mm)
7/16"
(11 mm)
Pre-Installed Wires
Not Provided
Pre-Installed
Wires
Safety
Reversing
Sensor
Wires White
White/Black
Install The Protector System® (Continued)
26
INSTALLATION STEP 13
Electrical Requirements
To avoid installation difficulties, do not run the opener at this
time.
To reduce the risk of electric shock, your garage door opener has
a grounding type plug with a third grounding pin. This plug will
only fit into a grounding type outlet. If the plug doesn’t fit into the
outlet you have, contact a qualified electrician to install the proper
outlet.
THERE ARE TWO OPTIONS FOR CONNECTING POWER:
OPTION A TYPICAL WIRING
1. Plug in the garage door opener into a grounded outlet.
2. DO NOT run garage door opener at this time.
OPTION B PERMANENT WIRING (Models manufactured BEFORE
April 12, 2013)
If permanent wiring is required by your local code, refer to the
following procedure. To make a permanent connection through
the 7/8 inch hole in the top of the motor unit (according to local
code):
1. Be sure power is NOT connected to the opener, and
disconnect power to circuit.
2. Remove the garage door opener cover and set aside.
3. Remove the attached green ground terminal.
4. Cut black and white wires and strip away 1/2 inch (1 cm) of
insulation, 3 inch (7.5 cm) before spade terminals.
5. Remove the power cord from opener.
6. Install a conduit or flex cable adapter to the 7/8 inch hole.
7. Run wires through conduit, cut to proper length and strip
insulation.
8. Attach with wire nuts provided. Attach the ground wire to the
green ground screw. The opener must be grounded.
9. Properly secure wire under plastic ties so that wire does not
come in contact with moving parts.
10. Reinstall the cover. DO NOT run garage door opener at
this time.
OPTION B PERMANENT WIRING (Models manufactured AFTER
April 12, 2013)
If permanent wiring is required by your local code, refer to the
following procedure. To make a permanent connection through
the 7/8 inch hole in the top of the motor unit (according to local
code):
1. Remove the motor unit cover screws and set the cover aside.
2. Remove the attached 3-prong cord.
3. Connect the black (line) wire to the screw on the brass
terminal; the white (neutral) wire to the screw on the silver
terminal; and the ground wire to the green ground screw. The
opener must be grounded.
4. Reinstall the cover.
To prevent possible SERIOUS INJURY or DEATH from
electrocution or fire:
• Be sure power is NOT connected to the opener, and
disconnect power to circuit BEFORE removing cover to
establish permanent wiring connection.
• Garage door installation and wiring MUST be in compliance
with ALL local electrical and building codes.
• NEVER use an extension cord, 2-wire adapter, or change plug
in ANY way to make it fit outlet. Be sure the opener is
grounded.
Ground Tab
Green Ground
Screw
Ground Wire
Black
Wire
RIGHT
White Wire
Wire Nuts
WRONG
Option A Typical Wiring
Option B Permanent Wiring
(Models manufactured before April 12, 2013)
Option B Permanent Wiring
(Models manufactured after April 12, 2013)
Green Ground Screw
Ground Tab
Ground Wire
White Wire Black Wire
Black Wire
White Wire
27
INSTALLATION STEP 14
Aligning the Safety Reversing Sensors
The door will not close if the sensors have not been installed
and aligned correctly.
When the light beam is obstructed or misaligned while the door is
closing, the door will reverse and the garage door opener lights
will flash ten times. If the door is already open, it will not close.
1. Check to make sure the LEDs in both sensors are glowing
steadily. The LEDs in both sensors will glow steadily if they
are aligned and wired correctly (Figure 1).
The sensors can be aligned by loosening the wing nuts, aligning
the sensors, and tightening the wing nuts.
Green LED
SENDING SENSOR
Figure 1
RECEIVING SENSOR
Amber LED
If the receiving sensor is in direct sunlight, switch
it with sending sensor so it is on the opposite
side of the door.
(invisible light beam)
IF THE AMBER LED ON THE SENDING SENSOR IS
NOT GLOWING:
1. Make sure there is power to the garage door opener.
2. Make sure the sensor wire is not shorted/broken.
3. Make sure the sensor has been wired correctly: white wires to
white terminal and white/black wires to grey terminal.
IF THE GREEN LED ON THE RECEIVING SENSOR IS NOT
GLOWING:
1. Make sure the sensor wire is not shorted/broken.
2. Make sure the sensors are aligned.
RED
WHITE
WHITE
GREY
28
CORRECT
INCORRECT
UP
Button
Adjustment
Button
DOWN
Button
PROGRAMMING BUTTONS
ADJUSTMENT
Introduction
Your garage door opener is designed with electronic controls to
make setup and adjustments easy. The adjustments allow you to
program where the door will stop in the open (UP) and close
(DOWN) position. The electronic controls sense the amount of
force required to open and close the door. The force is adjusted
automatically when you program the travel.
NOTE: If anything interferes with the door’s upward travel it will
stop. If anything interferes with the door’s downward travel, it will
reverse.
ONE-PIECE DOORS ONLY
When setting the UP travel for a one-piece door ensure that the
door does not slant backwards when fully open (UP). If the door
is slanted backwards this will cause unnecessary bucking and/or
jerking when the door is opening or closing.
Without a properly installed safety reversal system, persons
(particularly small children) could be SERIOUSLY INJURED or
KILLED by a closing garage door.
• Incorrect adjustment of garage door travel limits will interfere
with proper operation of safety reversal system.
• NEVER use force adjustments to compensate for a binding or
sticking garage door.
• After ANY adjustments are made, the safety reversal system
must be tested. Door MUST reverse on contact with 1-1/2"
(3.8 cm) high object (or 2x4 laid flat) on floor.
To prevent damage to vehicles, be sure fully open door
provides adequate clearance.
PROGRAMMING BUTTONS
The programming buttons are located on the left side panel of the
garage door opener and are used to program the travel.
UP (Open)
DOWN (Close)
29
Without a properly installed safety reversal system, persons
(particularly small children) could be SERIOUSLY INJURED or
KILLED by a closing garage door.
• Incorrect adjustment of garage door travel limits will interfere
with proper operation of safety reversal system.
• After ANY adjustments are made, the safety reversal system
MUST be tested. Door MUST reverse on contact with
1-1/2" (3.8 cm) high object (or 2x4 laid flat) on floor.
ADJUSTMENT STEP 1
Program the Travel
1. Press and hold the
Adjustment Button until the
UP Button begins to flash
and/or a beep is heard.
2. Press and hold the UP
Button until the door is in
the desired UP position.
NOTE: The UP and DOWN
Buttons can be used to
move the door up and down
as needed.
4. Press and hold the DOWN
Button until the door is in
the desired DOWN position.
NOTE: The UP and DOWN
Buttons can be used to
move the door up and down
as needed.
3. Once the door is in the
desired UP position press
and release the Adjustment
Button. The garage door
opener lights will flash twice
and the DOWN Button will
begin to flash.
IMPORTANT NOTE: For
one-piece door installations
refer to page 28.
5. Once the door is in the
desired DOWN position
press and release the
Adjustment Button. The
garage door opener lights
will flash twice and the UP
Button will begin to flash.
6. Press and release the UP
Button. When the door
travels to the programmed
UP position, the DOWN
Button will begin to flash.
7. Press and release the DOWN
Button. The door will travel
to the programmed DOWN
position. Programming is
complete.
* If the garage door opener lights are flashing 5 times during the
steps for Program the Travel, the programming has timed out.
If the garage door opener lights are flashing 10 times during
the steps for Program the Travel, the safety reversing sensors
are misaligned or obstructed (refer to page 27). When the
sensors are aligned and unobstructed, cycle the door through a
complete up and down cycle using the remote control or the UP
and DOWN buttons. Programming is complete. If you are
unable to operate the door up and door, repeat the steps for
Programming the Travel.
30
Without a properly installed safety reversal system, persons
(particularly small children) could be SERIOUSLY INJURED or
KILLED by a closing garage door.
• Safety reversal system MUST be tested every month.
• After ANY adjustments are made, the safety reversal system
MUST be tested. Door MUST reverse on contact with
1-1/2" (3.8 cm) high object (or 2x4 laid flat) on the floor.
ADJUSTMENT STEP 3
Test The Protector System®
1. Press the remote control push button to open the door.
2. Place the opener carton in the path of the door.
3. Press the remote control push button to close the door. The
door will not move more than an inch (2.5 cm), and the opener
lights will flash.
The garage door opener will not close from a remote if the
indicator light in either sensor is off(alerting you to the fact that
the sensor is misalignedor obstructed).
If the opener closes the door when the safety reversing sensor
is obstructed (and the sensors are no more than 6" (15 cm)
above the floor), call for a trained door systems technician.
Safety Reversing Sensor Safety Reversing Sensor
Without a properly installed safety reversing sensor, persons
(particularly small children) could be SERIOUSLY INJURED or
KILLED by a closing garage door.
1-1/2" (3.8 cm) board
(or a 2x4 laid flat)
ADJUSTMENT STEP 2
Test the Safety Reversal System
TEST
1. With the door fully open, place a 1-1/2" (3.8 cm) board (or a
2x4 laid flat) on the floor, centered under the garage door.
2. Operate the door in the down direction. The door must reverse
on striking the obstruction.
ADJUST
• If the door stops on the obstruction, it is not traveling far
enough in the down direction. Complete Adjustment Step 1.
NOTE: On a sectional door, make sure limit adjustments do not
force the door arm beyond a straight up and down position.
See Figure 3, page 20.
• Repeat the test.
• When the door reverses on the 1-1/2" (3.8 cm) board (or 2x4
laid flat), remove the obstruction and run the opener through
3 or 4 complete travel cycles to test adjustment.
• If the unit continues to fail the Safety Reverse Test, call for a
trained door systems technician.
IMPORTANT SAFETY CHECK:
Test the Safety Reverse System after:
• Each adjustment of door arm length, limits, or force controls.
• Any repair to or adjustment of the garage door
(including springs and hardware).
• Any repair to or buckling of the garage floor.
• Any repair to or adjustment of the opener.
31

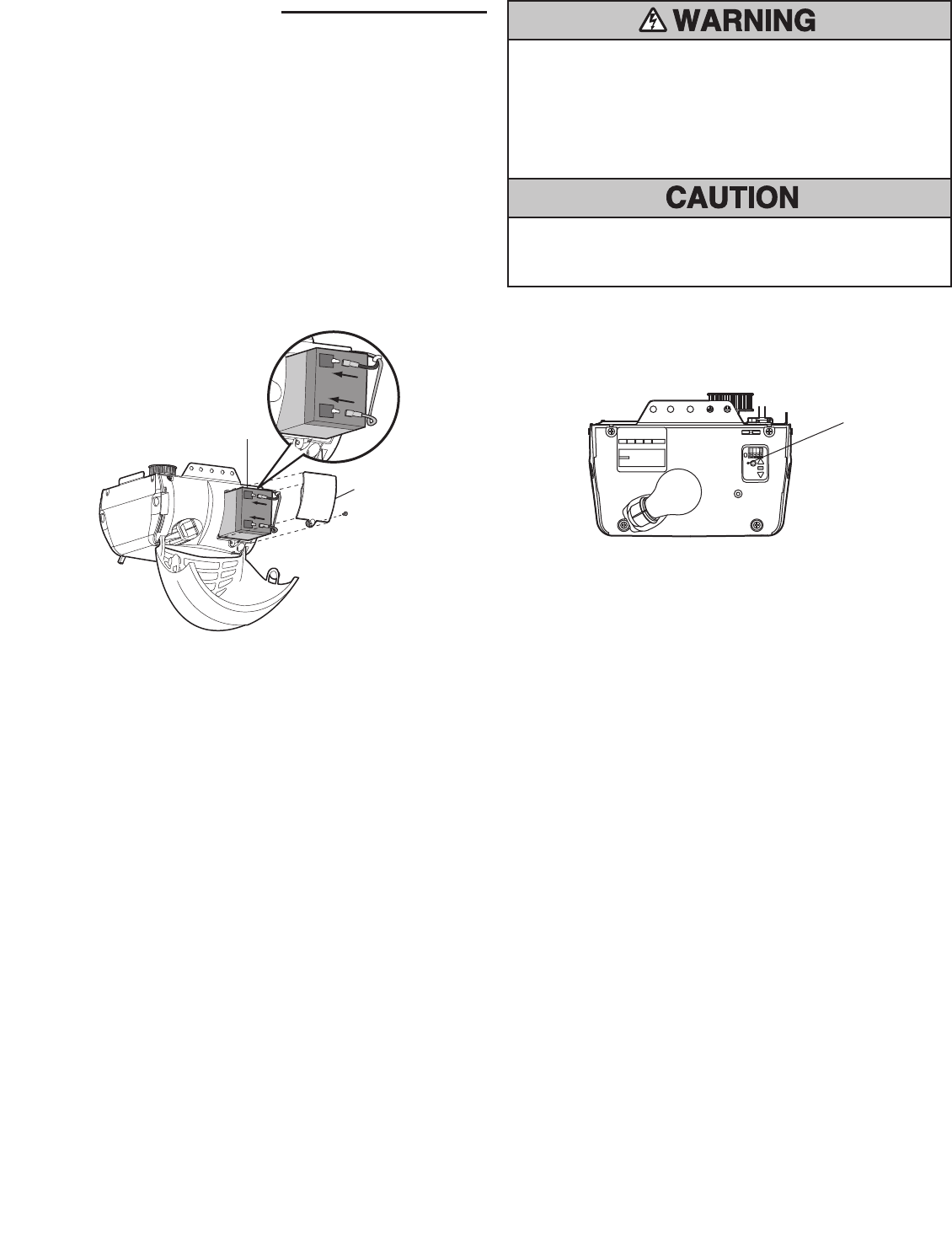

BATTERY BACKUP
Install the Battery (Figure 1)
1. Unplug the garage door opener.
2. Open the light lens on the right side panel of the garage door
opener. Use a Phillips head screwdriver to remove the battery
cover on the garage door opener.
3. Partially insert the battery into the battery compartment with
the terminals facing out.
4. Connect red (+) and black (-) wires from the garage door
opener to the corresponding terminals on the battery.
5. Replace the battery cover.
6. Plug in the garage door opener.
7. Wait for the green Battery Status LED to start flashing before
proceeding to test the battery.
ALWAYS wear protective gloves and eye protection when
changing the battery or working around the battery
compartment.
To reduce the risk of FIRE or INJURY to persons:
• Disconnect ALL electric and battery power BEFORE
performing ANY service or maintenance.
• Use ONLY Craftsman part #41B822 for replacement battery.
• DO NOT dispose of battery in fire. Battery may explode.
Check with local codes for disposal instructions.
Battery Cover
Battery
Test the Battery (Figure 2)
1. Unplug the garage door opener. The battery status LED will
either glow solid orange indicating opener is operating on
battery power or will flash indicating low battery power.
NOTE: Make sure the garage door opener is unplugged.
2. Open and close the door using the remote control or door
control. The garage door opener may run slower if the battery
is not fully charged. The battery will take 24 hours to fully
charge.
3. Plug in the garage door opener. Verify the battery status LED is
flashing green, indicating the battery is charging.
Charge the Battery
The battery charges when the garage door opener is plugged into
a 110 Vac electrical outlet that has power and requires 24 hours
to fully charge. A fully charged battery supplies 12Vdc to the
garage door opener for one to two days of normal operation
during an electrical power outage. After the electrical power has
been restored, the battery will recharge within 24 hours. The
battery will last approximately 1 to 2 years with normal usage.
Instructions for replacement are provided with the battery. To
obtain maximum battery life and prevent damage, disconnect the
battery when the garage door opener is unplugged for an
extended period of time, such as a summer or winter home.
NOTE: Door operation may be limited until the battery is fully
charged. The garage door opener lights will not turn on during
battery backup mode.
BATTERY STATUS LED
NOTE: The Battery Status LED is most visible with the garage
door opener light off. Battery does not have to be fully charged to
operate the garage door opener.
GREEN LED:
All systems are normal.
• A solid green LED light indicates the battery is fully charged.
• A flashing green LED indicates the battery is being charged.
ORANGE LED:
The garage door opener has lost power and is in battery backup
mode.
• A solid orange LED with beep, sounding approximately every
2 seconds, indicates the garage door opener is operating on
battery power.
• A flashing orange LED with beep, sounding every 30 seconds,
indicates the battery is low.
RED LED:
The garage door opener’s 12V battery needs to be replaced.
• A solid red LED with beep, sounding every 30 seconds,
indicates the 12V battery will no longer hold a charge and
needs to be replaced. Please call for replacement battery to
allow your system to operate during a power outage.
Battery
Status LED
Figure 1 Figure 2
32
OPERATION
Features
Your garage door opener is equipped with features to provide you
with greater control over your garage door operation.
TIMER-TO-CLOSE
The Timer-to-Close feature automatically closes the door after a
specified time period that can be adjusted using the door control.
Prior to the door closing there will be an audible and visual alert.
ASSURELINK™
AssureLink™ technology uses a 900MHz signal to provide
two-way communication between the garage door opener and
AssureLink™ accessories. Your garage door opener is compatible
with up to 8 AssureLink™ accessories.
ASSURELINKTM REMOTE CONTROLS AND DOOR CONTROLS
Your garage door opener has already been programmed at the
factory to operate with your remote control, which changes with
each use, randomly accessing over 100 billion new codes. Older
Craftsman accessories are not compatible.
IMPORTANT SAFETY INSTRUCTIONS
To reduce the risk of SEVERE INJURY or DEATH:
WARNING
WARNING
WARNING
WARNING
THE PROTECTOR SYSTEM® (SAFETY REVERSING SENSORS)
When properly connected and aligned, the safety reversing
sensors will detect an obstruction in the path of the infrared
beam. If an obstruction breaks the infrared beam while the door is
closing, the door will stop and reverse to full open position, and
the opener lights will flash 10 times. If the door is fully open, and
the safety reversing sensors are not installed, or are misaligned,
the door will not close from a remote control. However, you can
close the door if you hold the button on the door control or
keyless entry until the door is fully closed. The safety reversing
sensors do no effect the opening cycle.
ENERGY CONSERVATION
For energy efficiency the garage door opener will enter sleep
mode when the door is fully closed. The sleep mode shuts the
garage door opener down until activated. The sleep mode is
sequenced with the garage door opener light bulb; as the light
bulb turns off the sensor LEDs will turn off and whenever the
garage door opener lights turn on the sensor LEDs will light.
The garage door opener will not go into the sleep mode until the
garage door opener has completed 5 cycles upon power up.
LIGHTS
The garage door opener light bulbs will turn on when the opener
is initially plugged in; power is restored after interruption, or
when the garage door opener is activated. The lights will turn off
automatically after 4-1/2 minutes. An incandescent A19 light bulb
(100 watt maximum) or for maximum energy efficiency a 26W
(100W equivalent) compact fluorescent light (CFL) bulb may
be used.
Accessories MEMORY CAPACITY
Remote Controls Up to 8
Door Controls Up to 2 AssureLinkTM door controls.
Keyless Entries Up to 1
1. READ AND FOLLOW ALL WARNINGS AND INSTRUCTIONS.
2. ALWAYS keep remote controls out of reach of children
NEVER permit children to operate or play with garage door
control push buttons or remote controls.
3. ONLY activate garage door when it can be seen clearly, it is
properly adjusted, and there are no obstructions to door
travel.
4. ALWAYS keep garage door in sight and away from people
and objects until completely closed. NO ONE SHOULD
CROSS THE PATH OF THE MOVING DOOR.
5. NO ONE SHOULD GO UNDER A STOPPED, PARTIALLY
OPENED DOOR.
6. If possible, use emergency release handle to disengage
trolley ONLY when garage door is CLOSED. Use caution
when using this release with the door open. Weak or broken
springs or unbalanced door could result in an open door
falling rapidly and/or unexpectedly and increasing the risk of
SEVERE INJURY or DEATH.
7. NEVER use emergency release handle unless garage
doorway is clear of persons and obstructions.
8. NEVER use handle to pull garage door open or closed. if
rope knot becomes untied, you could fall.
9. After any adjustments are made, the safety reversal system
MUST be tested.
10. Safety reversal system MUST be tested every month.
Garage door MUST reverse on contact with 1-1/2" (3.8 cm)
high object (or a 2x4 laid flat) on the floor. Failure to adjust
the garage door opener properly increases the risk of
SEVERE INJURY or DEATH.
11. ALWAYS keep garage door properly balanced (see page 2).
AN improperly balanced door may NOT reverse when
required and could result in SEVERE INJURY or DEATH.
12. ALL repairs to cables, spring assemblies and other
hardware, ALL of which are under extreme tension, must
be made by a trained door systems technician.
13. ALWAYS disconnect electric power to garage door opener
BEFORE making ANY repairs or removing covers.
14. This operator system is equipped with an unattended
operation feature. The door could move unexpectedly. NO
ONE SHOULD CROSS THE PATH OF THE MOVING DOOR.
15. DO NOT enable the Timer-to-Close functionality if
operating either one-piece or swinging garage doors. To be
enabled ONLY when operating a sectional door.
16. SAVE THESE INSTRUCTIONS.
33
USING YOUR GARAGE DOOR OPENER
The garage door opener can be activated through a wall-mounted
door control, remote control, wireless keyless entry or
AssureLink™ accessory.
When the door is closed and the garage door opener is activated
the door will open. If the door senses an obstruction or is
interrupted while opening the door will stop. When the door is in
any position other than closed and the garage door opener is
activated the door will close. If the garage door opener senses an
obstruction while closing, the door will reverse. If the obstruction
SYNCHRONIZE THE DOOR CONTROL
To synchronize the door control to the garage door opener,
press the push bar until the garage door opener activates (it
may take up to 3 presses). Test the door control by pressing the
push bar, each press of the push bar will activate the garage
door opener.
LEARN A DEVICE
Any compatible remote controls, wireless keyless entry, or
AssureLink™ accessories can be programmed to the garage door
opener by accessing the menu and using the navigation buttons
on the Smart Control Panel.
Lock
The LOCK feature is designed to prevent activation of the garage
door opener from remote controls while still allowing activation
from the door control and keyless entry. This feature is useful for
added peace of mind when the home is empty (i.e. vacation).
Timer-to-Close (TTC)
DO NOT enable TTC if operating a one-piece door. TTC is to be
used ONLY with sectional doors.
Factory default is set to off. TTC can be set to automatically close
your garage door from the fully open position after a specified
period of time (1, 5, 10 minute intervals). The Smart Control Panel
also has a custom setting up to 99 minutes. The garage door
opener will beep and the lights will flash before closing the door.
The screen on the door control will display the status of the TTC
such as time to close, paused, or an error. If the door encounters
an obstruction while closing, the garage door opener will make a
second attempt to close the door. If the obstruction has not been
cleared after the second attempt, the garage door opener will
reverse open, stop and WILL NOT close until the obstruction has
been cleared. TTC WILL NOT work if the garage door opener is
operating by battery power or if the safety reversing sensors are
misaligned. This feature is NOT intended to be the primary
method of closing the door. A keyless entry should be installed
in the event of an accidental lock out when using this feature.
AUTOMATIC LIGHT
Motion Sensor
Factory default is set to on. This feature will automatically turn on
the garage door opener lights when motion is sensed. The lights
will come on for the set period of time, then shut off.
If using the garage door opener light as a work light disable the
Automatic Light Feature, otherwise the light will turn off
automatically if you are beyond the range of the sensor.
Light Feature
The lights will turn on when someone enters through the open
garage door and the safety sensor infrared beam is broken.
Push Bar
Press the push bar to open or close the door.
Light Button
Press the LIGHT button to turn the garage door opener lights on
or off. When the lights are turned on they will stay on until the
LIGHT button is pressed again, or until the garage door opener is
activated. Once the garage door opener is activated the lights will
turn off after the specified period of time (the factory setting is
4-1/2 minutes). The LIGHT button will not control the lights when
the door is in motion. The duration of the light timing can be
adjusted using the door control.
Navigation Buttons
Use the navigation buttons to make selections and program
features.
Screen
The screen will display the time and temperature until the menu
button is pressed, and then it will display the menu options. If
there is a problem with the garage door opener the screen will
display the Diagnostic Code. Refer to the Troubleshooting section.
Push Bar
LIGHT Button
Screen
Motion
Sensor
Navigation
Buttons
USING THE DOOR CONTROL
Door Control
interrupts the sensor beam the garage door opener lights will
blink 10 times. However, you can close the door if you hold the
button on the door control or keyless entry until the door is fully
closed. The safety reversing sensors do no effect the opening
cycle.
The safety reversing sensor must be connected and aligned
correctly before the garage door opener will move in the down
direction.
Features (Continued)
The following features are accessible through the screen using
the navigation buttons on the Smart Control Panel:
34

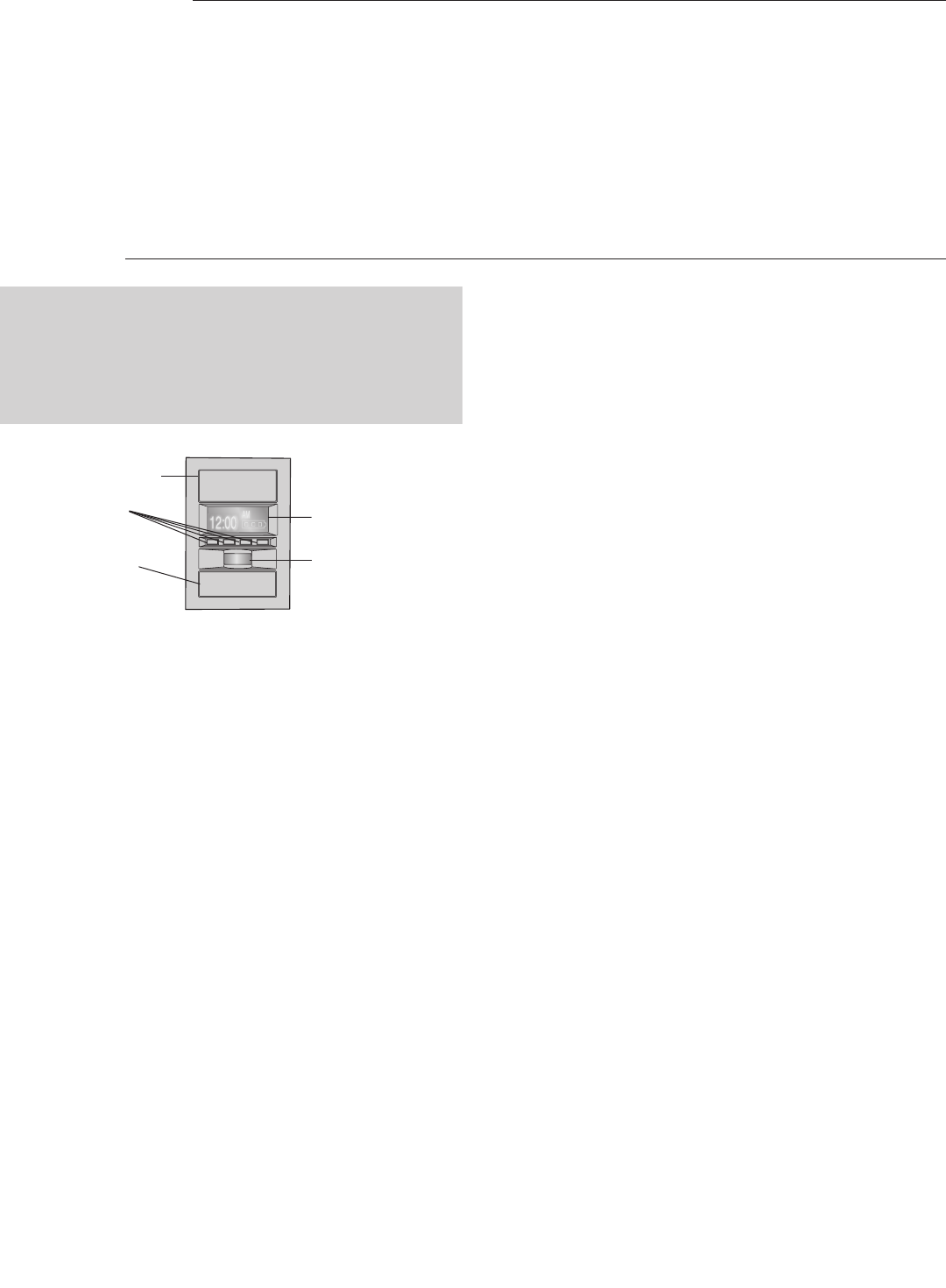

SCREEN AND MENU NAVIGATION
The main screen displays the time, temperature, and current
battery charge (if applicable).
The features on the door control can be programmed through a
series of menus on the screen and the navigation buttons. Refer
to the descriptions below.
FEATURES
Press the navigation button below "MENU" to view the Features
menu.
Clock Setup: Set the time, choose 12 or 24 hour clock and show/
hide clock.
TTC settings (for sectional doors only): Set the
Timer-to-Close feature off/on and set the time interval before door
closes. NOTE: DO NOT enable TTC if operating a one-piece door.
TTC is to be used ONLY with sectional doors.
Lock: Enable/disable lock.
Program: Add remote controls, AssureLink™ devices, an extra
remote button to control your garage door opener lights, or a
keyless entry.
SETTINGS
Press the navigation button below the down arrow till you see
TEMPERATURE to view the Settings menu.
Temperature: Display the temperature in Fahrenheit or Celsius
and show/hide the temperature.
Language: Select a language (English, French, or Spanish).
Light Settings: Set duration for garage door opener light to stay
on after operation, selectable range of 1-1/2 to 4-1/2 minutes.
Turn the Motion sensor off/on, and turn the entry light feature
off/on.
Contrast: Adjust the contrast of the screen.
To program a remote control or keyless entry to the garage door
opener using the door control see page 35.
Smart Control Panel Setup
Push Bar
LIGHT Button
Screen
Motion Sensor
Navigation
Buttons
35
Programming
1. Press the navigation button below
"MENU" to view the Features menu.
2. Use the navigation buttons to scroll to
"PROGRAM" and press the navigation
button under to continue.
3. Select "REMOTE" or "KEYPAD" to
program from the program menu.
Press to continue.
4. Press the button on the remote
control that you wish to operate your
garage door.
OR
Enter a 4-digit personal identification
number (PIN) of your choice on the
keyless entry keypad. Then press the
ENTER button.
TO REMOTEREM
O
T
E
T
O
1. Press and release the Learn
button on the garage door opener. The
Learn indicator light will glow steadily for
30 seconds.
2. Within 30 seconds, press and hold the
button on the remote control.
3. Release the button when the garage door
opener light blinks. It has learned the
code. If light bulbs are not installed, two
clicks will be heard.
Your garage door opener has been programmed at the factory to operate with your remote control. Older Craftsman® accessories
are not compatible, see page 41 for compatible accessories. Programming can be done through the door control or the learn button on
the garage door opener. To program additional remote controls refer to the instructions provided with the additional remote controls.
IMPORTANT NOTE: If your vehicle is equipped with a Homelink®, you may require an external adapter depending on the make, model
and year of your vehicle. Visit www.homelink.com for additional information.
PROGRAM A REMOTE USING THE LEARN BUTTON TO ADD, REPROGRAM, OR CHANGE A REMOTE CONTROL/
KEYLESS ENTRY PIN USING THE SMART CONTROL PANEL
When replacing the light lens cover, ensure the antenna wires are
hanging straight down.
PIN
?? ??
12
ABC
3
DEF
4
GHI
5
JKL
6
MNO
7
PRS
8
TUV
9
WXY
0
QZ
*
#
ENTER
0 QZ
*#
ENTER
OR
To Erase the Memory
ERASE ALL REMOTE CONTROLS AND KEYLESS ENTRIES
1. Press and hold the learn button on garage door opener
until the learn LED goes out (approximately 6 seconds). All
remote control and keyless entry codes are now erased.
Reprogram any accessory you wish to use.
ERASE ALL DEVICES (INCLUDING ASSURELINKTM ACCESSORIES)
1. Press and hold the learn button on garage door opener until the
learn LED goes out (approximately 6 seconds).
2. Immediately press and hold the learn button again until the
learn LED goes out. All codes are now erased.
Reprogram any accessory you wish to use.
36
The lithium battery should produce
power for up to 3years.
To replace battery, use the visor clip
or screwdriver blade to pry open the
case as shown. Insert battery positive
side up (+). Replace the battery with
only 3V2032 coin cell batteries.
Dispose of old battery properly.
Care of Your Opener
MAINTENANCE SCHEDULE
Every month
• Manually operate door. If it is unbalanced or binding, call a
trained door systems technician.
• Check to be sure door opens and closes fully. Adjust if
necessary (refer to Adjustment section).
• Repeat the safety reverse test. Make any necessary
adjustments (refer to Adjustment section).
Every year
• Oil door rollers, bearings and hinges. The garage door opener
does not require additional lubrication. Do not grease the door
tracks.
• Test the battery and consider replacing the battery to ensure
the garage door opener will operate during an electrical power
outage, see page 31 to test the battery backup.
THE REMOTE CONTROL BATTERY
To prevent possible SERIOUS INJURY or DEATH:
• NEVER allow small children near batteries.
• If battery is swallowed, immediately notify doctor.
To reduce risk of fire, explosion or chemical burn:
• Replace ONLY with 3V2032 coin batteries.
• DO NOT recharge, disassemble, heat above 212° F (100° C)
or incinerate.

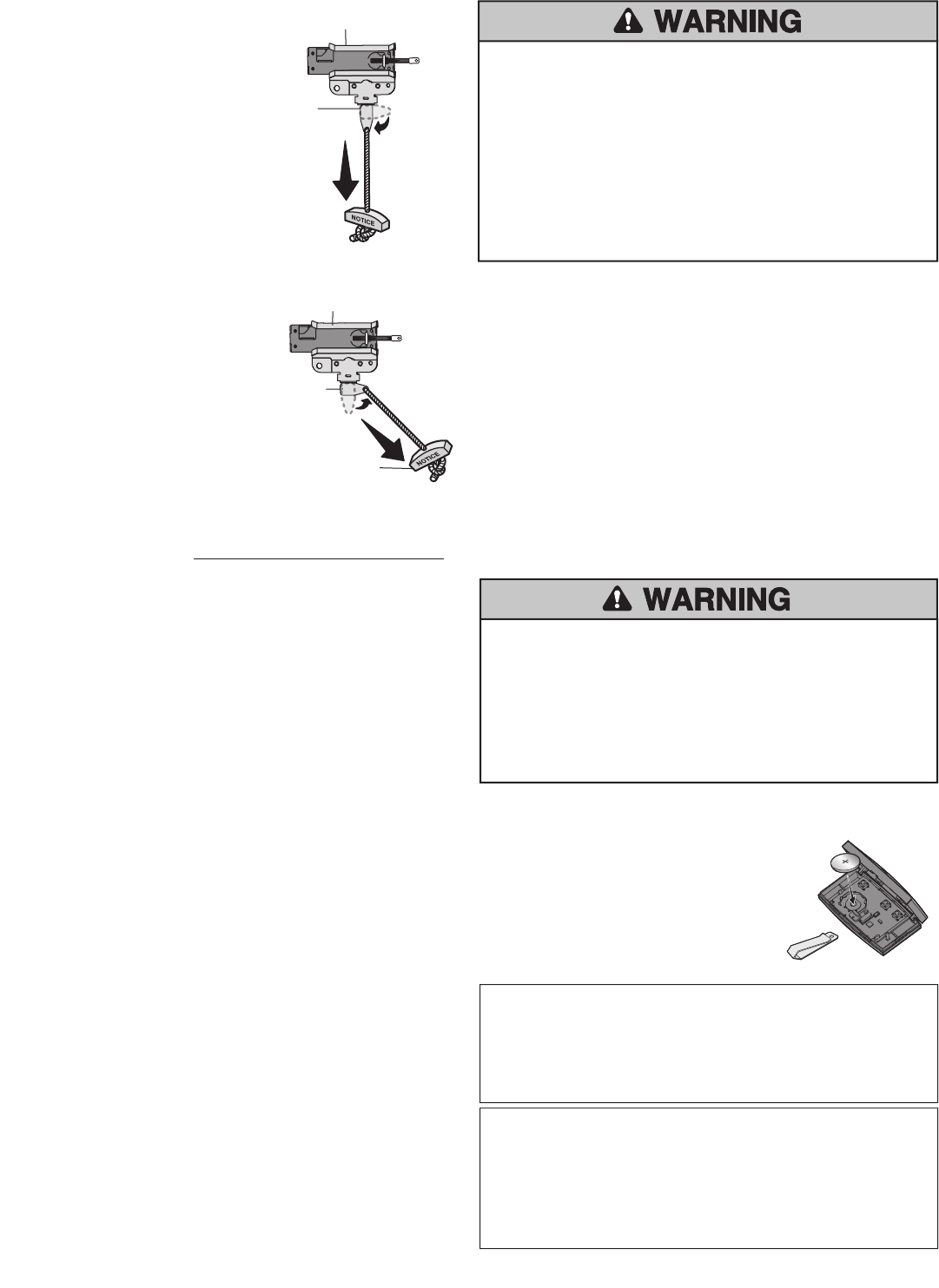

To Open the Door Manually
DISCONNECT THE TROLLEY
The door should be fully closed if
possible. Pull down on the
emergency release handle (so that
the trolley release arm snaps into a
vertical position) and lift the door
manually. The lockout feature
prevents the trolley from
reconnecting automatically, and the
door can be raised and lowered
manually as often as necessary.
TO RE-CONNECT THE TROLLEY
Pull the emergency release handle
toward the opener at an angle so
that the trolley release arm is
horizontal. The trolley will reconnect
on the next UP or DOWN operation,
either manually or by using the door
control or remote.
To prevent possible SERIOUS INJURY or DEATH from a falling
garage door:
• If possible, use emergency release handle to disengage
trolley ONLY when garage door is CLOSED. Weak or broken
springs or unbalanced door could result in an open door
falling rapidly and/or unexpectedly.
• NEVER use emergency release handle unless garage doorway
is clear of persons and obstructions.
• NEVER use handle to pull door open or closed. If rope knot
becomes untied, you could fall.
NOTICE: To comply with FCC and/or Industry Canada (IC) rules, adjustment or modifications of this
transceiver are prohibited. THERE ARE NO USER SERVICEABLE PARTS. Any changes or
modifications not expressly approved by the party responsible for compliance could void the user’s
authority to operate the equipment.
This device complies with Part 15 of the FCC rules and IC RSS-210. Operation is subject to the
following two conditions: (1) this device may not cause harmful interference, and (2) this device
must accept any interference received, including interference that may cause undesired operation.
This Class B digital apparatus complies with Canadian ICES-003.
AVIS : Les règles de la FCC et/ou d’Industrie Canada (IC) interdisent tout ajustement ou toute
modification de ce récepteur. IL N’EXISTE AUCUNE PIÈCE SUSCEPTIBLE D’ÊTRE ENTRETENUE PAR
L’UTILISATEUR. Tout changement ou toute modification non expressément approuvé par la partie
responsable de la conformité peut avoir pour résultat d'annuler l'autorité de l’utilisateur de faire
fonctionner l’équipement.
Cet appareil est conforme aux dispositions de la partie 15 du règlement de la FCC et de la norme IC
RSS-210. Son utilisation est assujettie aux deux conditions suivantes : (1) ce dispositif ne peut
causer des interférences nuisibles, et (2) ce dispositif doit accepter toute interférence reçue, y
compris une interférence pouvant causer un fonctionnement non souhaité.
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
1
2
3
Pry open the case first in the
middle (1), then at each side
(2 and 3) with the visor clip.
Trolley
Release Arm
(In Manual
Disconnect
Position)
Emergency
Release Handle
(Down and Back)
Trolley
Lockout position
(Manual disconnect)
To reconnect
Trolley
Release
Arm
Trolley
37
TROUBLESHOOTING
DIAGNOSTIC CHART
Your garage door opener is programmed with self-diagnostic capabilities. The UP and DOWN arrows on the garage door opener flash
the diagnostic codes.
UP ARROW
FLASH(ES) DOWN ARROW
FLASH(ES) SYMPTOM SOLUTION
11
The garage door opener will
not close and the light bulbs
flash.
Safety sensors are not installed,connected, or wires may be
cut. Inspect sensor wires for a disconnected or cut wire.
12
The garage door opener will
not close and the light bulbs
flash.
There is a short or reversed wire for the safety sensors.
Inspect safety sensor wire at all staple and connection points,
replace wire or correct as needed.
13
The door control will not
function. The wires for the door control are shorted or the door control
is faulty. Inspect door control wires at all staple and
connection points, replace wire or correct as needed.
14
The garage door opener will
not close and the light bulbs
flash.
Safety sensors are misaligned or were momentarily
obstructed. Realign both sensors to ensure both LEDs are
steady and not flickering. Make sure nothing is hanging or
mounted on the door that would interrupt the sensor’s path
while closing.
15
Door moves 6-8" stops or
reverses. Manually open and close the door. Check for binding or
obstructions, such as a broken spring or door lock, correct as
needed. Check wiring connections at travel module and at
logic board. Replace travel module if necessary.
No movement, only a single
click. Manually open and close the door. Check for binding or
obstructions, such as a broken spring or door lock, correct as
needed. Replace logic board if necessary.
Opener hums for 1-2
seconds no movement. Manually open and close the door. Check for binding or
obstructions, such as a broken spring or door lock, correct as
needed. Replace motor if necessary.
16
Door coasts after it has come
to a complete stop. Program travel to coasting position or have door balanced by
a trained door systems technician.
21-5No movement, or sound. Replace logic board.
32
Unable to set travel or retain
position. Check travel module for proper assembly, replace if
necessary.
38
These are additional troubleshooting issues that will not show up
in the diagnostic codes:
My garage door opener beeps every 30 seconds:
• Operating on battery power or the 12 Vdc battery needs to be
replaced. See page 31.
• Garage door opener has been activated through a device such
as Timer-to-Close, garage door monitor or AssureLink™
Internet Gateway, see page 33.
My remote control will not activate the door:
• Verify the Lock feature is not activated on the door control.
• Reprogram the remote control.
• If the remote control will still not activate the door check the
diagnostic codes to ensure the garage door opener is working
properly.
• Ensure both antenna wires are hanging down from the garage
door opener.
My garage door opener light(s) will not turn off when the door
is open:
The garage door opener is equipped with a feature that turns the
light on when the safety reversing sensors have been obstructed
or when the motion sensor on the door control detects movement
in the garage. These features can be disabled using the door
control, refer to the Door Control section.
My neighbor’s remote control opens my garage door:
Erase the memory from your garage door opener and reprogram
the remote control(s).
TROUBLESHOOTING
UP ARROW
FLASH(ES) DOWN ARROW
FLASH(ES) SYMPTOM SOLUTION
41-4
Door is moving stops or
reverses. Manually open and close the door. Check for binding or
obstructions, such as a broken spring or door lock, correct as
needed. If the door is binding or sticking contact a trained
door systems technician. If door is not binding or sticking
attempt to reprogram travel (refer to page 28).
45
Opener runs approximately
6-8”, stops and reverses. Communication error to travel module. Check travel module
connections, replace module if necessary.
46
The garage door opener will
not close and the light bulbs
flash.
Safety sensors are misaligned or were momentarily
obstructed. Realign both sensors to ensure both LEDs are
steady and not flickering. Make sure nothing is hanging or
mounted on the door that would interrupt the sensor’s path
while closing.
39
10
9
12
7
4
11 13
12
16
3
14
15
8
6
5
1
3
6
5
7
2
4
Installation Parts
REPAIR PARTS
Rail Assembly Parts
KEY PART
NO. NO. DESCRIPTION
1 4A1008 Master link kit
2 41C5141-2 Complete trolley assembly
3 41C5665 Complete rail
4 41B4103 Spring trolley nut
5 144C54 Idler pulley
6 41A5250 Full belt assembly
7 12D598-1 “U” bracket
NOT SHOWN
183A163 Wear pads
KEY PART
NO. NO. DESCRIPTION
1 41A7563 Smart Control Panel®
2 139.30498 3-Button remote control
3 10A20 3V2032 lithium battery
4 29B137 Visor clip
5 139.3050 Wireless keypad
6 41D541 Wireless keypad battery cover
7 41A2828 Emergency release rope and handle assembly
8 41B4494-1 2-Conductor bell wire: white and white/red
9 41A5047-3 Header bracket with clevis pin and fastener
10 41A5047-1 Door bracket with clevis pin and fastener
11 178B35 Curved door arm section
12 178B34 Straight door arm section
13 12B776 Hanging bracket
14 41A5034 Safety reversing sensor kit (receiving and
sending eyes) with 2-conductor bell wire
attached
15 041A5266-3 Safety reversing sensor bracket
16 41B822 Battery
NOT SHOWN
10A2 9V battery for wireless keypad
041A7920-2 Installation hardware bag
(includes hardware listed on page 7)
114A4362 Owner’s manual
40
12a & 2b
9
6
7
8
5
4
3a & 3b
12
9
10
11a & 11b
KEY PART
NO. NO. DESCRIPTION
1 41C589-2 Sprocket with sprocket cover
2a 41B135 Line cord (models manufactured
before April 12, 2013)
2b 41B4245-1 Line cord (models manufactured
after April 12, 2013)
3a 41B7418 Wire harness kit
(models manufactured before
April 12, 2013)
3b 041B7610-1 Wire harness kit
(models manufactured after
April 12, 2013)
4 41D1624-1 Motor with travel module
5 45DCT Receiver logic assembly
6 41A7630 End panel with battery door
and screw
KEY PART
NO. NO. DESCRIPTION
7 41A7635 Transformer and harness
8 41D503-4 Cover
9 108D77 Light lens
10 41C279 Light socket
11a 41B7611 Filter board with screws
(models manufactured before
April 12, 2013)
11b 41A3150 Terminal block (models manufactured
after April 12, 2013)
41A7629-1 Receiver logic board end panel
NOT SHOWN
41B822 Battery - 12V
Motor Unit Assembly Parts
41
ACCESSORIES
WARRANTY
10 Foot (3 m) Rail Extension:
To allow a 10 foot (3 m) door to open fully.
139.53729
139.53702 AssureLink™ Internet Gateway:
Internet enabled accessory which connects to
the computer and allows you to monitor and
control garage door openers and lighting
accessories enabled by AssureLink™
technology.
Emergency Key Release:
Required for a garage with NO access door.
Enables homeowner to open garage door
manually from outside by disengaging trolley.
8 Foot (2.4 m) Rail Extension:
To allow an 8 foot (2.4 m) door to open fully.
139.53728
41A7665
Extension Brackets:
(Available only through Sears Parts & Service)
(Optional) For safety sensor installation onto the
wall or floor.
041A5281-1
139.30498
41A7563
139.21255
Keychain Remote Control:
Works with all Craftsman openers 1993-Present.
With key ring.
Remote Control:
Works with all Craftsman openers 1993-Present.
Includes visor clip.
139.30499
Smart Control Panel:
Displays temperature, time and systems
diagnostics, includes a push bar to open and
close the door and lock feature for extra
security.
Plug-In Light Control:
Automatically control your lights using your
garage door opener, an AssureLink™ remote
control or a Craftsman Internet Gateway. Plugs
into any interior outlet.
139.3050 Wireless Keypad:
For use outside of the home to enable access to
the garage using a 4-digit PIN. Works with ALL
Craftsman openers 1993-Present.
Support Brackets:
For finished ceilings or where additional
support is required, based on garage
construction. Includes brackets and fastening
hardware.
139.53589
CRAFTSMAN WARRANTY
90-DAY IN-HOME LIMITED WARRANTY
FOR 90 DAYS from the date of sale, this product is warranted against defects in material or workmanship. With proof of purchase, a defective product will be
repaired free of charge.
LIMITED WARRANTY ON PARTS
FROM THE 91st DAY THROUGH 3 YEARS from the date of sale, this product is warranted against defective parts. With proof of purchase, a new part will be
furnished to replace a defective one free of charge. Any costs for professional installation are not included.
LIMITED WARRANTY ON MOTOR
FROM THE 91st DAY THROUGH 10 YEARS from the date of sale, the motor on this product is warranted against defects in material or workmanship. With proof of
purchase, a new motor will be furnished to replace a defective one free of charge. Any costs for professional installation are not included.
WARRANTY SERVICE
For warranty coverage details to obtain product repair or replacement parts, visit the web page: www.craftsman.com/warranty.
WARRANTY RESTRICTION
This Craftsman Garage Door Opener Limited Warranty does not cover light bulbs, which are expendable parts, or repair parts necessary because of operator abuse
or negligence, including the failure to install, adjust and operate this garage door opener according to instructions contained in the owner’s manual. This limited
warranty also does not cover any problems caused by interference.
LIMITATION ON LIABILITY
Seller will not be liable for loss or damage to property or any incidental or consequential loss or expense from property damage due directly or indirectly to the
use of this product. Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply
to you.
DISCLAIMER OF IMPLIED WARRANTIES
Except for the motor, all implied warranties for this product, including but not limited to any implied warranties of merchantability and fitness for a particular
purpose, are limited in duration to the 90-Day and 91st day through 3-year limited warranty period set forth above. All implied warranties with respect to the motor
are limited in duration to the 91st day through 10-year limited warranty period set forth above. No implied warranties will exist or apply after such periods. Some
states do not allow limitations on how long an implied warranty lasts, so the above limitations may not apply to you.
This warranty applies only while this product is in use in the United States.
This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.
Sears Brands Management Corporation, Hoffman Estates, IL 60179
2
Introducción 2-7
Revisión de los símbolos y términos deseguridad . . . . . . . . . . . . . . . . . . . . . . . . .2
Preparación de la puerta de su cochera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Herramientas necesarias. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Planificación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5
Inventario de la caja de cartón . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Inventario de piezas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Montaje 8-11
Monte el riel y instale el trole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Fije el riel a la unidad del motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Instale la polea loca . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Instale la banda. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Ajuste de la correa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Instalación de la cubierta de la rueda dentada . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Instalación 11-27
Instrucciónes importantes para la instalación. . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Determine dónde va a instalar la ménsula del cabezal . . . . . . . . . . . . . . . . . . . . . .12
Instale la ménsula del cabezal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Coloque el riel en la ménsula del cabezal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Coloque el abridor en posición. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Cuelgue el abridor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Instale las luces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Coloque la cuerda y la manija de emergencia. . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Fije la ménsula de la puerta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-19
Conecte el brazo de la puerta al trole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-21
Colocar las etiquetas de advertencia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Instalar el control de la puerta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Instale la Protector System®. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-25
Requisitos para la instalación eléctrica. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Alineación de los sensores de reversa de seguridad . . . . . . . . . . . . . . . . . . . . . . .27
Ajustes 28-30
Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Programación del desplazamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
Pruebe el sistema de seguridad de reversa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
Prueba la Protector System® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
Batería de reversa 31
Instale la batería . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
Prueba de la batería . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
Carga de la bateria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
Operación 32-36
Instrucciones importantes de seguridad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
Funciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-33
Control de la puerta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
Configuración de la Smart Control Panel® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34
Programación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
Para borrar la memoria. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
Cómo abrir la puerta manualmente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36
Mantenimiento de su abridor de puerta de cochera . . . . . . . . . . . . . . . . . . . . . . . .36
Diagnóstico de problemas 37-38
Accesorios 39
Garantía 39
Piezas y servicio de reparación Contratapa
CONTENIDO
INTRODUCCIÓN
Revisión de los símbolos y términos deseguridad
Este abridor de puerta de cochera ha sido diseñado y probado para un funcionamiento seguro, siempre y cuando se instale, se pruebe, se opere y se
le dé mantenimiento como se indica en este manual, cumpliendo al pie de la letra con todas las advertencias e instrucciones generales aquí
contenidas.
Mecánica
PRECAUCIÓN
ADVERTENCIA
PRECAUCIÓN
ADVERTENCIA
PRECAUCIÓN
ADVERTENCIA
Eléctrica
Estas advertencias y/o símbolos de seguridad que aparecen en este
manual le alertarán de que existe el riesgo de una lesión seria o de
muerte si no se siguen las instrucciones correspondientes. Elpeligro
puede ser eléctrico (electrocución) o mecánico. Lea las instrucciones con
mucho cuidado.
Cuando vea esta palabra y/o símbolo de seguridad en este manual, le
alertará de que existe el riesgo de dañar la puerta de la cochera y/o el
abridor si no se siguen las instrucciones correspondientes. Lea las
instrucciones con mucho cuidado.
3
Preparación de la puerta de su cochera
Antes de comenzar:
• Quite los seguros.
• Retire cualquier cuerda o cable que esté conectado a la puerta.
• Haga la siguiente prueba con su puerta para verificar que esté
balanceada y que no se atore ni se pandee:
1. Levante la puerta hasta la mitad de su recorrido como se muestra.
Suelte la puerta. Si está balanceada, deberá mantenerse en esa
posición con sólo el soporte de los resortes.
2. Suba y baje la puerta; observe si se atora con algo o si se pandea.
Si su puerta se atora o se pandea, o no está balanceada llame a un
técnico especializado en sistemas de puertas.
Pinzas
Cortadora de alambre Martillo
Sierra de mano
Destornillador
Llave inglesa
Llaves de tuercas 1/2, 5/8,
7/16, 9/16 y 1/4 de pulgada
Taladro
Cinta de medir
2
1
Escalera
Lápiz
Brocas de 3/16, 5/16
y 5/32 de pulgada
Nivel de
carpintería (opcional)
Puerta seccional
Puerta de una sola pieza
Herramientas necesarias
Durante el montaje, instalación y ajuste del abridor, las instrucciones le
indicarán cómo usar las herramientas que aparecen en la siguiente
ilustración.
Para evitar que se dañen el puerta y el abridor:
• SIEMPRE quite los seguros ANTES de instalar de operar el abridor.
• SOLAMENTE opere el abridor de puerta de cochera con corriente de
120V, 60Hz con objeto de evitar su mal funcionamiento y que el
abridor se dañe.
Para evitar una LESIÓN GRAVE o INCLUSO LA MUERTE:
• SIEMPRE llame a un técnico profesional para que le dé servicio a su
puerta de cochera si ésta se atora, se pandea o está desbalanceada.
Una puerta de cochera que no esté bien balanceada puede que NO
retroceda como se requiere.
• NUNCA intente aflojar, mover ni ajustar la puerta de su cochera, los
resortes de la puerta, los cables, las poleas, las ménsulas ni la
tornillería, pues TODOS estos elementos están bajo tensión
EXTREMA.
• Quite TODOS los seguros y retire TODAS las cuerdas conectadas a
la puerta de cochera ANTES de instalar y operar el abridor de la
puerta de cochera para evitar que se enreden.
PRECAUCIÓN
ADVERTENCIA
PRECAUCIÓN
ADVERTENCIA
4
Planificación
Identifique la altura y el tipo de su puerta de cochera. Revise el área de
su cochera y observe si alguna de lassiguientes instalaciones
corresponden a la suya. Aveces se requieren materiales adicionales, así
que tal vez sea conveniente tener esta hoja y las ilustraciones
correspondientes a mano cuando inicie la instalación de su abridor.
Dependiendo de sus necesidades individuales, es posible que en algunos
casos vaya a necesitar materiales o herramientas que no se incluyen con
este producto.
• Instalación Paso 1 – Observe la pared o el cielo raso justo por encima
de la puerta de la cochera. La ménsula del cabezal debe estar
firmemente sujeta a los soportes de la estructura.
• Instalación Paso 5 – Si el plafón o cielo raso de su cochera tiene
acabado, es posible que necesite una ménsula de soporte y/o más
pernos y tornillería para la instalación.
• Instalación Paso 12 – Dependiendo del tipo de construcción de su
cochera, es posible que necesite ménsulas de extensión o bloques de
madera para instalar los sensores.
• Instalación Paso 12 – El montaje en el piso del sensor que activa el
sistema de retroceso de seguridad podría requerir piezas que no se
incluyen.
• ¿Hay otra puerta que dé acceso a la cochera? Si no es así, será
necesario contar con el sistema de llave de emergencia Modelo
139.53702. Vea la página de Accesorios.
• Observe el punto donde la puerta hace contacto con el piso.
El espacio entre la base de la puerta y el piso no debe exceder 6 mm
(1/4 de pulgada). Si no es así, se corre el riesgo de que el sistema de
retroceso de emergencia no funcione correctamente. Vea Ajustes,
Paso 2. Será necesario reparar ya sea el piso o la puerta.
INSTALACIÓN CON UNA PUERTA SECCIONAL
• Si tiene una puerta de acero, aluminio, fibra de vidrio o con paneles de
vidrio, necesitará refuerzos verticales y horizontales en la puerta
(Instalación, Paso 8).
• El abridor se debe instalar por encima del centro de la puerta, pero si
existe algún resorte de tensión o placa de apoyo en el paso de la
ménsula del cabezal, se puede instalar hasta a 1.22 m (4 pies) a la
derecha o a la izquierda del centro de la puerta. Vea Instalación, Pasos
del 1 al 8.
• Si su puerta es de más de 2.13 m (7 pies) de altura, vea Extensiones
de riel en la sección de Accesorios.
Sensor de seguridad
de reversa
Pared delantera
Puerta de acceso
Sensor de seguridad
de reversa
El espacio entre la base de
la puerta y el piso no debe
exceder 6 mm (1/4 de pulg.).
Resorte de extensión
Los refuerzos verticales y horizontales son
necesarios para las puertas de cochera de
materiales más livianos (fibra de vidrio, acero,
aluminio o puertas con paneles de vidrio).
Vea la página 18, donde encontrará más detalles.
Se requiere ménsula de soporte
y tornillos o sujetadores.
Vea la página 16.
CIELO RASO CON ACABADO
Unidad del motor
Riel
O
Resorte de torsión
Línea central
vertical de
la puerta de
garage
Unidad de control de
la puerta, instalada
en la pared
INSTALACIÓN CON UNA PUERTA SECCIONAL
Ménsula del
cabezal
Trole
Brazo de
la puerta
recto
Cuerda y manija
del sistema de
liberación de
emergencia
Ménsula
de la puerta
Brazo curvo
de la puerta
Resorte de
la puerta de
garaje Banda
Pestaña
del riel
Pared
delantera
Puerta
de la
cochera
EN POSICIÓN CERRADA
5
Planificación (continúa)
INSTALACIÓN CON PUERTAS DE UNA SOLA PIEZA
• Generalmente una puerta de una sola pieza no requiere refuerzos
adicionales. Si usted tiene una puerta de material liviano y quiere
reforzarla, consulte la información respecto a puertas seccionales,
contenida en Instalación, Paso 8.
• Dependiendo del diseño de su puerta, tal vez necesite piezas de
montaje adicionales para la ménsula de la puerta (Paso 8).
Sin un sistema de retroceso de seguridad que funcione debidamente,
al cerrar la puerta de la cochera se corre el riesgo de que las personas
(y en particular los niños pequeños) sufran LESIONES GRAVES o
INCLUSO LA MUERTE.
• El espacio entre la base de la puerta de la cochera y el piso
NO DEBE exceder 6 mm (1/4 de pulgada). De no ser así, el sistema
de retroceso de seguridad NO va a funcionar debidamente.
• El piso o la puerta de la cochera se DEBE reparar para eliminar este
espacio.
ADVERTENCIA
Sensor de seguridad
de reversa
Puerta de
acceso
CIELO RASO CON ACABADO
Se requiere ménsula
de soporte y tornillos
o sujetadores. Vea la página 16.
Sensor de seguridad
de reversa
Pared delantera
El espacio entre la base
la puerta y el piso no debe de
exceder 6 mm (1/4 de pulg.).
Unidad de control de la puerta,
instalada en la pared
Riel
Unidad del motor
Pared
delantera
Ménsula
del cabezal
Trole
Brazo recto
de la puerta
Cuerda y manija
del sistema de
liberación de
emergencia
Ménsula
de la puerta
Brazo
de la
puerta
curvo
Puerta de
la cochera
Pestaña
del riel Banda
Riel
EN POSICIÓN CERRADA
Puerta de
acceso
Sensor de seguridad
de reversa
Sensor de
seguridad
de reversa
El espacio entre la base
de la puerta y el piso
no debe de exceder
6 mm (1/4 de pulg.).
Puerta de
la cochera
Pared
delantera
Ménsula
del cabezal
Ménsula de
la puerta Brazo recto
de la puerta
Brazo de
la puerta
curvo
Trole
Cuerda y
manija del
sistema de
liberación
de emergencia
Riel
Banda
Pestaña de riel
PUERTA DE UNA PIEZA CON CARRIL
EN POSICIÓN CERRADA
PUERTA DE UNA SOLA PIEZA SIN CARRIL
6
Controles remoto de 3 botones (2)
Unidad del motor con dos lente
Trole
Teclado inalámbrico
Polea Loca
(En la bolsa de accesorios)
Sección delantera
del riel (cabezal)
Secciones central
y posterior del riel
Ménsula en 'U'
Sección curva del
brazo de la puerta
Ménsulas para colgar
Ménsula del cabezal
Ménsula de la puerta
Cable de campana de 2 conductores
Blanco y blanco/rojo
Sección recta del brazo de la puerta
(Empacado dentro del riel delantero)
The Protector System®
Sensores de seguridad de reversa
(un ojo emisor y un ojo receptor)
conectados a un cable de campana
de dos conductores Blanco y blanco/negro (2)
Ménsulas para los sensores del
sistema de retroceso de seguridad (2)
Etiquetas de
seguridad y
literatura
Banda
Cubierta de la rueda
dentada con tornillos (3)
Batería
Smart Control Panel®
En la bolsa
de accesorio
Gateway de Internet AssureLinkTM
(Modelo 139.3043 solamente)
Su abridor viene empacado en una caja de cartón que contiene el motor y
las piezas que se muestran en la siguiente ilustración. Tome nota de que
los accesorios dependerán del modelo que haya comprado. Si falta
alguna pieza, revise con cuidado el material de empaque ya que en
ocasiones las piezas se atoran en el mismo.
Toda la tornillería y las piezas necesarias para el montaje e instalación de
su puerta se ilustran en la siguiente página. Conserve la caja y los
materiales de empaque hasta que la instalación y el ajuste se hayan
terminado.
Inventario de la caja de cartón
7
Tuerca de
3/8 de pulg.
Arandela de
3/8 de pulg.
Tuerca de
1/4 de pulg.-20
Perno de
1/4-20x1-3/4 de pulg.
Eje roscado del carro con
resorte/tuerca de carro
Perno loco
Eslabón
maestro
Tuerca de mariposa
1/4 de pulg.-20 (2)
Perno de coche
de 1/4 de pulg.-20x1/2
de pulg. (2)
Manija
Tuerca de
5/16 de pulg.-18 (6)
Anillo sujetador (3)
Tornillo de cabeza cuadrada
de 5/16 de pulg.-9x1-5/8 de pulg. (4)
Pasador de chaveta
de 5/16 de pulg.x1-1/2 de pulg.
Grapas con aislamiento
(No mostrado)
Taquete para muro falso (2)
Pasador de chaveta
de 5/16 de pulg.x1 de pulg.
Cuerda
Arandela de 5/16 de pulg. (5)
Perno hexagonal
de 5/16 de pulg.-18x7/8 de pulg. (4)
Pasador de chaveta
de 5/16 de pulg.x1-1/4 de pulg.
Tornillo 6ABx1 pulg. (2) Tornillo de 6-32x1 pulg. (2)
Tornillo autorroscante
de 1/4 de pulg.-14x5/8 de pulg. (2)
Inventario de piezas
Antes de la instalación, organice todas las piezas en grupos como se muestra en la siguiente ilustración.
TORNILLERÍA Y PIEZAS PARA EL MONTAJE
TORNILLERÍA Y PIEZAS PARA LA INSTALACIÓN
8
MONTAJE, PASO 1
Monte el riel e instale el trole
No encienda ni use el abridor hasta que llegue al paso de la
instalación correspondiente, de otra manera corre el riesgo de
complicar el proceso de instalación.
El riel delantero tiene una “ventana" en el extremo de puerta. El riel
delantero tiene un pestaña de riel. Esta pestaña DEBEN estar encima del
riel cuando están ensamblado.
1. Quite el brazo recto de la puerta, las ménsulas para colgar y el
pasador de chaveta que viene empacado dentro del riel delantero y
póngalos a un lado para usarlos en el Paso 5 y 9 de la Instalación.
NOTA: Para no sufrir una LESIÓN al desempacar el riel, mueva con
cuidado el brazo recto de la puerta que está almacenado dentro de la
sección de riel.
2. Alinee las secciones del riel sobre una superficie plana exactamente
como se indica y luego deslice los extremos más pequeños dentro de
los más grandes. Las pestañas que se encuentran a lo largo de los
lados del riel se van a ajustar en su lugar.
3. Coloque el motor sobre el material de empaque para proteger la
cubierta del mismo y apoye el extremo posterior del riel encima. Para
que le resulte más cómodo, ponga algún tipo de apoyo bajo el
extremo delantero del riel.
4. Ponga en el riel un destornillador como tope temporal del trole a
25 cm (10 pulg.) del centro del orificio de la polea loca, como se
indica en la ilustración.
5. Revise y cerciórese de que haya 4 cojinetes de desgaste dentro del
trole interno, estos cojinetes son de plástico. Si los cojinetes se han
soltado durante el transporte, revise todo el material de empaque.
Ponga los cojinetes de desgaste en su lugar como se indica.
6. Deslice el trole a lo largo del riel desde el extremo posterior hacia el
destornillador.
7. Deslice del riel en la ménsula en ‘U’, hasta los topes que sobresalen
en la parte superior y a los lados de la ménsula.
Para evitar QUE SE PELLIZQUE, conserve los manos y dedos lejos de
las juntas cuando monte el reil.
PRECAUCIÓN
Tuerca de
1/4 de pulg.-20
Perno de 1/4 de pulg.-20x1-3/4 de pulg.
ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO REAL
MONTAJE, PASO 2
Fije el riel a la unidad del motor
1. Coloque un perno de 1/4 de pulg.-20x1-3/4 de pulg. dentro del orificio
de la cubierta de protección que se encuentra en el extremo posterior
del riel, como se indica en la ilustración. Apriete bien el perno con
tuerca de 1/4 de pulg.-20. NO ajuste demasiado la tuerca.
2. Quite dos pernos de la parte superior del motor.
3. Uso el cartón para soporte el frente del riel.
4. Ponga la ménsula en 'U' sobre el motor con el lado plano hacia abajo
y alinee los orificios de la ménsula con los orificios de los pernos.
Ajustar la abrazadera en “U” con los pernos quitados anteriormente;
SIN usar herramientas eléctricas. El uso de herramientas eléctricas
podría dañar permanentemente el abre-puerta de garaje.
Use SÓLO el perno y la tuerca que vienen montados en la parte
superior del abridor para evitar que el abridor de la puerta de cochera
se dañe SERIAMENTE.
PRECAUCIÓN
Pernos
Ménsula en ‘U’
Perno de 1/4 de pulg.-
20x1-3/4 de pulg.
Tuerca de 1/4
de pulg.-20
Orificio para
el perno en
la cubierta
de protección
Trole externo
Trole interno
Cojinetes
de desgaste
Ventana
Pestaña
de riel
Orificio
de la
polea
loca
Trole
INSERTAR EL RIEL
HASTA LOS TOPES
SUPERIOR Y
LATERALES DE
LA MÉNSULA
Rieles
posteriores
(AL MOTOR)
Ménsula en ‘U’
Riel
delantero
(A LA PUERTA)
9
MONTAJE, PASO 3
Instale la polea loca
1. Ponga la banda a un lado del riel como se muestra en la ilustración.
Tome el extremo del cable y pase por la ventana aproximadamente 30
cm (12 pulg.) Déjelo que cuelgue hasta que lleque al Paso 4 de
Montaje.
2. Retire la cinta de la polea loca.
3. Coloque la polea loca dentro de la ventana como se muestra en la
ilustración.
4. Inserte el perno loco desde la parte superior y a través del riel y la
polea. Apriete con una arandela y una tuerca de 3/8 de pulg. por
debajo del riel hasta que la arandela quede comprimida.
5. Haga girar la polea para cerciorarse de que da vuelta libremente.
6. Ubicar la pestaña del riel. La pestaña del riel se encuentra entre el
perno de la polea loca y el trolley, en la parte delantera del riel. Utilizar
un destornillador de punta plana para levantar la pestaña hasta que
quede en posición vertical (a 90°).
Tuerca de 3/8 de pulg. Arandela de 3/8 de pulg.
Perno loco
ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO REAL
Perno
loco
Trole
Destornillador
Pestaña de riel
Pestaña
de riel
Engrase el interior de la polea
Polea loca
Conector del trole
Arendela de
3/8 de pulg.
Tuerca de
3/8 de pulg.
CORRECTO
INCORRECTO
10
MONTAJE, PASO 4
Instale la banda
1. Jale la banda alrededor de la polea loca hacia el trole. El lado
acanalado debe estar en contacto con la polea.
2. Enganche el conectador del trole en la ranura de retención que se
encuentra en el trole como se indica en la ilustración (Figura 1).
3. Ponga el trole contra las pinzas y alimente el resto de la banda a todo
lo largo del riel hacia la unidad del motor y alrededor de la rueda
dentada (Figura 2). Los dientes de la rueda dentada deben retener
la polea.
4. Compruebe que la correa no este torcida. Conecte el eje roscado del
carro al enlace maestro (Figura 3).
• Empuje las clavijas del enlace maestro por los orificios en el extremo
de la correa y el eje roscado del carro.
• Empuje la tapa del enlace maestro sobre los pernos y las muescas
de los pernos.
• Deslice el resorte de sujeción sobre la tapa y sobre las muescas de
los pernos hasta que los dos pernos estén bien colocados y seguros
en su lugar.
5. Quite la tuerca con resorte del carro del eje roscado.
6. Introduzca el eje roscado del carro por el orificio del carro.
MONTAJE, PASO 5
Ajuste de la correa
1. Con la mano, enrosque la tuerca del carro con resorte en el eje
roscado hasta que este ajustada firmemente contra elcarro. No utilice
ninguna herramienta. Quite el destornillador.
2. Introduzca la punta de un destornillador plano en una de las ranuras
del aro de la tuerca yfijelo firmemente contra el carro.
3. Ajuste la tuerca del carro con resorte con una llave regulable o con
una llave de boca ancha de 7/16 de pulg, aproximadamente un cuarto
de giro, hasta que se suelte el resorte yelaro de la tuerca quede
presionado contra el carro. En esta posición, se obtiene la tensión
óptima de la correa.
ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO REAL
Barra del
enlace
maestro
Indentación
del perno
Eje roscado
del trole
Tapa del enlace
maestro
Resorte de clip del
enlace maestro
Rueda dentada
Orificio
con ranura
Conector del trole
Figura 3
Figura 2
Figura 1
Eslabón maestro
Eje roscado del carro con
resorte/tuerca de carro
Ranuras
del aro
Resorte/tuerca
del trole
DESPUES
3.18 cm
(1-1/4 de pulg.)
ANTES
2.5 cm
(1 pulg.)
Anillo de la tuerca Anillo de la tuerca
11
INSTALACIÓN
INSTRUCCIONES IMPORTANTES PARA LA INSTALACIÓN
1. LEA Y SIGA AL PIE DE LA LETRA TODAS LAS INSTRUCCIONES
PARA LA INSTALACIÓN.
2. Instale el abridor de puerta de cochera SÓLO si la puerta de la
cochera está debidamente balanceada y lubricada. Si la puerta no
está debidamente balanceada es posible que NO retroceda cuando se
requiera, lo que podría ocasionar una LESIÓN GRAVE o INCLUSO LA
MUERTE.
3. TODAS las reparaciones de los cables, resortes y otras piezas las
DEBE llevar a cabo un técnico especializado en sistemas de puertas,
ANTES de instalar el abridor.
4. Quite TODOS los seguros y retire TODAS las cuerdas conectadas a la
puerta de la cochera ANTES de instalar el abridor para de evitar que
se enreden.
5. Instale el abridor de la puerta de cochera a una distancia de
2.1 m (7 pies) del piso.
6. Monte la manija de liberación de emergencia dentro alcance, pero
una altura mínima de 1.8 m (6 pies) sobre el y evitar contacto con
los vehículos para evitar liberación accidente.
7. NUNCA conecte el abridor de la puerta de cochera a una fuente de
energía eléctrica hasta que así se indique.
8. NUNCA lleve puestos relojes, anillos ni ropa muy floja mientras esté
instalando o dando servicio al abridor, pues podrían atorarse en la
puerta de la cochera o en los mecanismos del abridor.
9. Instale la consola de control de garaje de pared:
• de manera que quede a la vista desde la puerta de lacochera.
• fuera del alcance de los niños y a una altura mínima de
1.5 m (5 pies).
• lejos de TODAS las partes móviles de la puerta.
10. Coloque la calcomanía que advierte sobre el riesgo de atraparse
cerca del control de la puerta de la cochera, en la pared.
11. Coloque la calcomanía que contiene la prueba de retroceso de
seguridad y liberación de emergencia a plena vista en la parte
interior de la puerta de la cochera.
12. Al concluir la instalación, pruebe el sistema de retroceso de
seguridad. La puerta DEBE retroceder al entrar en contacto con un
objeto de 3.8 cm (1-1/2 de pulg.) o bien con un pedazo de madera
de 5x10 cm (2x4 pulg.) puesto plano sobre el piso.
13. Para evitar LESIONES PERSONALES GRAVES o MORTALES
debidas a electrocución, desconecte TODA la corriente eléctrica y
de la batería ANTES de realizar cualquier servicio o mantenimiento.
14. NO activar el temporizador de cierre en puertas de una sola pieza o
puertas abisagradas. Usar esta función ÚNICAMENTE con puertas
seccionales.
Para reducir el riesgo de una LESIÓN GRAVE o LA MUERTE:
ADVERTENCIA
Tornillo hexagonals
Rueda dentada
MONTAJE, PASO 6
Instalación de la cubierta de la rueda dentada
1. Coloque la cubierta de la rueda dentada sobre la rueda dentada del
abre-puertas del garaje y sujete con los tornillos hexagonales.
Ya terminó de armar su abridor de puerta de cochera. Lea les
siguientes advertencias antes de continuar a la sección de
instalación.
Para evitar posibles LESIONES GRAVES en los dedos causadas por las
partes móviles del abre-puertas de garaje:
• SIEMPRE tenga las manos lejos de la rueda dentada mientras el
abre-puertas este en funcionamiento.
• Ponga bien la cubierta de la rueda dentada ANTES de hacer funcionar
el abre-puertas.
PRECAUCIÓN ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
Tornillo hexagonal No 8x3/8 de pulg.
(Empacar con el
cuberita de portacadena)
ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO REAL
12
INSTALACIÓN, PASO 1
Determine dónde va a instalar la ménsula del cabezal
El proceso de instalación varía dependiendo de los diferentes tipos de
puerta de cochera. Siga las instrucciones que correspondan a su puerta.
1. Cierre la puerta y marque la línea central vertical del interior de la
puerta.
2. Continúe marcando esta línea hacia arriba hasta llegar a la pared
delantera, por encima de la puerta.
Es posible instalar la ménsula del cabezal hasta una distancia
máxima de 1.22 m (4 pies) a cada lado del centro de la puerta,
pero únicamente si un resorte de torsión o un placa central de
apoyo se encuentra en el recorrido. También cuando el espacio es
reducido, se puede instalar la ménsula en el cielo raso o plafón de
la cochera (vea la página 13). (Asimismo, se puede instalar
invertida sobre la pared si es necesario, esto le dará
aproximadamente 1 cm (1/2 pulg.) de espacio.)
Si necesita instalar la ménsula del cabezal en un pedazo de madera de
5x10 cm (2x4 pulg.) (ya sea en la pared o en el techo), use tornillos
de cabeza cuadrada o pijas (no se incluyen) para sujetar el pedazo de
madera a los soportes estructurales, como se indica aquí y en la
página 13.
3. Abra la puerta hasta el punto más alto de su recorrido como se
muestra. Marque una línea horizontal que intersecte en la pared
delantera y a del punto más alto del recorrido:
• 5 cm (2 pulg.) por encima del punto más alto en el caso de puertas
seccionales y puertas de una sola pieza con riel.
• 20 cm (8 pulg.) por encima del punto más alto en el caso de puertas
de una sola pieza sin riel.
A esta altura, el extremo superior de la puerta tendrá suficiente
espacio para su recorrido.
NOTA: Si el número total de centímetros excede la altura disponible
en su cochera, use la altura máxima posible o consulte la página 13
para la Instalación en el cielo raso o plafón.
Header Wall
Vertical Centerline
of Garage Door
Level
(optional)
2x4
2x4
Structural
Supports
Unfinished
Ceiling
Para evitar una posible LESIÓN GRAVE o INCLUSO LA MUERTE:
• La ménsula del cabezal DEBE quedar RÍGIDAMENTE sujeta al
soporte estructural en la pared delantera o en el cielo raso, de no ser
así es posible que la puerta de la cochera NO retroceda cuando se
requiera. NO instale la ménsula del cabezal en muros falsos.
• Se DEBEN usar sujetadores para concreto si el montaje de la
ménsula del cabezal o del pedazo de madera de 5x10 cm (2x4 pulg.)
se hace en mampostería.
• NUNCA trate de aflojar, mover ni ajustar la puerta de la cochera, los
resortes, los cables, las poleas, las ménsulas ni la tornillería, pues
TODAS estas piezas están bajo una tensión EXTREMA.
• SIEMPRE llame a un técnico especializado en sistemas de puertas si
la puerta de cochera se pandea, se atora o si está desbalanceada.
Una puerta de cochera que no esté balanceada puede NO retroceder
cuando se requiera.
ADVERTENCIA
Cielo raso sin
acabado
Pared delantera
Línea central vertical
de la puerta de garaje 5x10 cm
(2x4 pulg.)
(2x4 pulg.)
Soportes de
la estructura
Nivel de
carpintería
(opcional)
Punto más
alto de recorrido
Puerta
5 cm (2 pulg.)
Puerta
Guía
Pared de
cabecera
Pared de
cabecera
Punto más
alto de recorrido
5 cm (2 pulg.)
Guía
Puerta
Accesorios
de montaje
de la puerta
20 cm (8 pulg.)
Punto
más alto
de recorrido Puerta
Articulación
20 cm (8 pulg.)
Punto
más alto
de recorrido
Pared de cabecera
Pared de cabecera
Puerta de una pieza sin riel guía:
accesorios de montaje Puerta de una pieza sin riel guía:
accesorios de articulación
Puerta seccional con carril curvo Puerta de una sola pieza con carril horizontal
INSTALACIÓN
OPCIONAL DE
LA MÉNSULA DEL
CABEZAL EN EL
CIELO RASO
13
Tornillos de cabeza
cuadrada de
5/16 de pulg.-
9x1-5/8 de pulg.
Resorte de
la puerta
Máximo de 15 cm (6 pulg.)
Ménsula del
cabezal
Puerta de
la cochera Linea central
vertical de la
puerta de garaje
Linea central
vertical de la puerta de garaje
UP
Orificios para la
instalación en el cielo raso
INSTALACIÓN, PASO 2
Instale la ménsula del cabezal
La ménsula del cabezal se puede fijar a la pared justo por encima de la
puerta de la cochera o en el cielo raso. Siga las instrucciones que sean
más adecuadas para su cochera. Noinstale la ménsula del cabezal en
un muro falso. Si va a fijar la ménsula del cabezal a ladrillo o
mampostería, asegúrese de utilizar sujetadores de cemento
(no se incluyen).
INSTALACIÓN DE LA MÉNSULA DEL CABEZAL EN LA PARED
DELANTERA
1. Coloque la ménsula sobre la línea central vertical con el borde inferior
sobre la línea horizontal, como se muestra en la ilustración (con la
flecha de la ménsula apuntando hacia el techo) (Figura 1).
2. Marque los orificios de la ménsula que van en línea vertical. Taladre
los orificios con una broca de 3/16 de pulgada y sujete la ménsula al
soporte de la estructura con la tornillería que se incluye.
Tornillos de cabeza cuadrada
de 5/16 de pulg. 9x1-5/8 de pulg.
ESTAS PIEZAS SE MUESTRAN EN SU
TAMAÑO REAL
INSTALACIÓN DE LA MÉNSULA DEL CABEZAL EN EL CIELO RASO
1. Extienda la línea central vertical sobre el cielo raso como se muestra
en la ilustración (Figura 2).
2. Coloque la ménsula en el centro de la línea a no más de 15 cm
(6 pulg.) de la pared. Cerciórese de que la flecha de la ménsula apunte
hacia el lado opuesto de la pared. La ménsula puede ser instalada
pegada al cielo raso cuando el espacio es muy reducido.
3. Marque dónde va a taladrar los orificios laterales. Taladre los orificios
con una broca de 3/16 de pulgada y fije la ménsula firmemente al
soporte de la estructura con la tornillería que se incluye.
Tornillos de cabeza
cuadrada de
5/16 de pulg.-
9x1-5/8 de pulg.
Punto más alto del
recorrido de la puerta
de la garaje
Resorte de la puerta
Pedazo de
madera de
5x10 cm
(2x4 pulg.)
Ménsula
del cabezal
Línea
horizontales
Linea central
vertical de la
puerta de garaje
Linea central
vertical de la
puerta de garaje
UP
Montaje en
la pared
Orificios opcionales
para la instalación
Figura 1
Figura 2
14
INSTALACIÓN, PASO 3
Coloque el riel en la ménsula del cabezal
1. Coloque el abridor sobre el piso de la cochera debajo de la ménsula
del cabezal. Use el material de empaque como base para protegerlo.
NOTA: Si el resorte de la puerta está obstruyendo, va a necesitar
ayuda. Otra persona tendrá que sostener el abridor firmemente sobre
un soporte temporal para permitir que el riel pueda librar el resorte.
2. Coloque la ménsula del riel contra la ménsula del cabezal.
3. Proceda a alinear los agujeros de las ménsulas y únalas se muestra.
4. Introduzca un anillo de seguro para terminar la unión.
Soporte temporal
Ménsula del cabezal
Polea loca
Pared delantera
Puerta de la cochera
Orificio de
montaje
Ménsula
del cabezal
Pasador de
chaveta de
5/16 de pulg.
x1-1/2 de
pulg.
Anillo sujetador
ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO REAL
Pasador de chaveta de
5/16 de pulg.x1-1/2 de pulg. Anillo sujetador
15
PUERTA DE UNA SOLA PIEZA SIN CARRIL
Coloque un pedazo de madera de 5x10 cm (2x4 pulg.) sobre su lado de
ayuda al determinar la distancia ideal entre la puerta y el riel.
1. Ponga el abridor sobre la escalera; si la escalera no es lo
suficientemente alta, va a necesitar ayuda.
2. Abra completamente la puerta y coloque un pedazo de madera de 5x10
cm (2x4 pulg.) sobre su lado en la sección superior, de manera que
quede debajo del riel (Figura 2).
3. La parte superior de la puerta debe estar alineada con la parte superior
de la unidad del motor. No instale el abridor a más de 10 cm (4 pulg.)
por encima de este punto.
INSTALACIÓN, PASO 4
Coloque el abridor en posición
Siga las instrucciones correspondientes al tipo de puerta de su cochera,
como se muestra en la ilustración.
PUERTA SECCIONAL O PUERTA DE UNA SOLA PIEZA CON CARRIL
Un pedazo de madera de 5x10 cm (2x4 pulg.) le será de ayuda al
determinar la distancia ideal entre la puerta y el riel.
1. Ponga el abridor sobre la escalera; si la escalera no es lo
suficientemente alta, va a necesitar ayuda.
2. Abra completamente la puerta y coloque el pedazo de madera de
5x10 cm (2x4 pulg.) en la sección superior, de manera que quede
debajo del riel (Figura 1).
3. Si el panel superior golpea el trole al levantar la puerta, tire hacia
abajo el brazo de liberación del trole para desconectar las secciones
interna y externa del mismo. Deslice el trole externo hacia el motor. El
trole puede permanecer desconectado hasta el final del Paso 12 de la
sección de Instalación.
Para evitar que la puerta de cochera sufra daños, apoye el riel del
abridor de la misma sobre un pedazo de madera de 5x10 cm
(2x4 pulg.) colocado en la sección superior de la puerta.
PRECAUCIÓN
Header Bracket
Top of Door
2x4 is used to determine
the correct mounting height
from ceiling.
2x4 is used to determine
the correct mounting height
from ceiling.
Door
Rail
Riel
Puerta
Ménsula de cabezal
Parte superior
El pedazo de madera de 5x10 cm
(2x4 pulg.) se utiliza para determinar
la distancia correcta de instalación
desde el techo.
Figura 1
Figura 2
El pedazo de madera de 5x10 cm
(2x4 pulg.) se utiliza para determinar
la distancia correcta de instalación
desde el techo.
CONECTADO SUELTO
Brazo de
liberación
del trole
16
INSTALACIÓN, PASO 5
Cuelgue el abridor
Aquí se muestran tres ejemplos distintos para la instalación; sin
embargo, es posible que su cochera no concuerde con ninguno de ellos.
Las ménsulas de soporte deben estar en ángulo (Figura 1), para que
proporcionen un soporte rígido. En caso de tener un cielo raso acabado
(Figura 2 y Figura 3), instale una ménsula de metal resistente en algún
soporte de la estrucura antes de instalar el abridor. No se incluye esta
ménsula ni la tornillería.
1. Mida la distancia desde cada lado de la unidad del motor hasta el
soporte de la estructura.
2. Corte las dos partes de las ménsulas colgantes a la medida adecuada.
3. Taladre los orificios de 3/16 de pulgada en los soportes de la
estructura.
4. Fije un extremo de cada ménsula al soporte con tornillos de cabeza
cuadrada de 5/16 de pulg.-9x1-5/8 de pulg.
5. Fije el abridor a las ménsulas colgantes con pernos hexagonales de
5/16 de pulg.-18x7/8 de pulg., y sus tuercas y arandelas
correspondientes.
6. Verifique que el abridor esté centrado sobre la puerta (o alineado con
la ménsula del cabezal, si la ménsula no está centrada sobre la
puerta).
7. Quite el pedazo de madera de 5x10 cm (2x4 pulg.). Haga funcionar la
puerta manualmente. Si la puerta golpea el riel, suba la ménsula del
cabezal.
NOTA: NO conecte el abridor a la fuente de energía eléctrica en este
momento.
Tornillo de cabeza cuadrada
de 5/16 de pulg.-9x1-5/8 de pulg.
ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO REAL
Figura 1
Figura 2
Figura 3
Para evitar la posibilidad de una LESIÓN GRAVE si se cae el abridor de
la puerta de cochera, sujételo FIRMEMENTE a los soportes
estructurales de la cochera. Se DEBEN usar sujetadores para concreto
si alguna de las ménsulas se va a instalar en mampostería.
ADVERTENCIA
Measure
Distance Lag Screw
5/16"-9x1-5/8"
Structural
Supports
Bolt 5/16"-18x7/8"
Lock Washer 5/16"
Nut 5/16"-18
Bracket
(Not Provided)
Lag Screw
5/16"-9x1-5/8"
(Not Provided)
Bolt 5/16"-18x7/8"
Lock Washer 5/16"
Nut 5/16"-18
Hidden
Support
Bolt 5/16"-18x7/8"
Lock Washer 5/16"
Nut 5/16"-18
Bolt 5/16"-18x7/8"
Lock Washer 5/16"
Nut 5/16"-18
Lag Screw
5/16"-9x1-5/8"
(Not Provided)
Bolt 5/16"-18x7/8"
Lock Washer 5/16"
Nut 5/16"-18
Pernos de
5/16 de pulg.-18x7/8 de pulg.
Arandelas de 5/16 de pulg.
Tuercas de 5/16 de pulg.-18
Tornillos de cabeza cuadrada de
5/16 de pulg.-9x1-5/8 de pulg.
Soportes de
la estructura
Mida la
distancia
Pernos de
5/16 de pulg.-18x7/8 de pulg.
Arandelas de 5/16 de pulg.
Tuercas de 5/16 de pulg.-18
Pernos de
5/16 de pulg.-18x7/8 de pulg.
Arandelas de 5/16 de pulg.
Tuercas de 5/16 de pulg.-18
Tornillos de cabeza cuadrada de
5/16 de pulg.-9x1-5/8 de pulg.
Tornillos de cabeza cuadrada de
5/16 de pulg.-9x1-5/8 de pulg.
Soporte de
la estructura
no visible
Ménsula
(no se incluye)
(No se incluyen)
Pernos de 5/16 de pulg.-
18x7/8 de pulg.
Arandelas de 5/16 de pulg.
Tuercas de 5/16 de pulg.-18
(No se incluyen)
Pernos de 5/16 de pulg.-
18x7/8 de pulg.
Arandelas de 5/16 de pulg.
Tuercas de 5/16 de pulg.-18
Perno hexagonal
de 5/16 de pulg.-18x7/8
de pulg.
Tuerca de
5/16 de pulg.-18
Arandela de
5/16 de pulg.
CIELO RASO CON ACABADO
CIELO RASO CON ACABADO
17
INSTALACIÓN, PASO 6
Instale las luces
1. Oprima las lengüetas de liberación a ambos lados de la lente. Rote la
lente suavemente hacia atrás y hacia abajo hasta que la bisagra quede
en la posición totalmente abierta. No quite la lente.
2. Colocar una lámpara A19 incandescente o fluorescente compacta en el
portalámpara. En cuanto se conecte la electricidad, las luces se
ENCENDERÁN y permanecerán encendidas por aproximadamente
cuatro minutos y medio. Luego se APAGARÁN.
3 Invierta el procedimiento para cerrar la lente.
4. Si las bombillas se queman prematuramente debido a la vibración,
cambiarlas por las que se usan normalmente en abridor de puerta de
cochera. Usar bombillas normales A19.
NOTA: No use lámparas halogenadas, de cuello corto ni especiales y a
que podrían sobrecalentar el panelo el porta lámpara. No use lámparas
de LED ya que pueden reducir el alcance o incluso el funcionamiento del
control remoto.
Para evitar un posible SOBRECALENTAMIENTO del portabombillas:
• Usar ÚNICAMENTE lámparas incandescentes A19 o fluorescentes
compactas.
• NO utilice bombillas más grande que 100W.
• NO usar lámparas fluorescentes compactas de más de 26 W
(equivalente a 100 W).
• NO utilice bombillas halógenos.
• NO utilice bombillas de cuello corto ni de tipo especial.
INSTALACIÓN, PASO 7
Coloque la Manija y la Cuerda deEmergencia
1. Inserte un extremo de la cuerda de desenganche de emergencia a
travésde la manija. Verifique que la palabra “NOTICE” (aviso) este;
mirando hacia arriba. Asegurela con un nudo por lo menosa
2.5 cm (1 pulg.) del extremo de la cuerda de desenganche de
emergencia.
2. Inserte el otro extremo de la cuerda de desenganche de emergencia a
través del orificio delbrazo de desenganche del carro. Instale el abridor
de emergencia donde pueda ser alcanzado, almenosa 1.83 m (6 pies)
sobre el nivel piso, donde no esté en riesgo de entrar en contacto con
vehículos. Fíjelo con un nudo.
NOTA: Si es necesario cortar la cuerda de desenganche de emergencia,
queme el extremo cortado con un fósforo o con un encendedor para
evitar que elcordón se desate. Asegúrese de que la cuerda de
desenganche de emergencia y la manija esten encima de la parte superior
de los vehículos para que no se enreden.
Lengüeta de
libearación
Bombillo estándar
de 100 vatios
(máximo)
Bombillo estándar
de 100 vatios
(máximo)
lámpara fluorescente
compacta
lámpara
fluorescente
compacta
Bisagra
de la lente
o
o
PRECAUCIÓN
Para evitar la posibilidad de una LESIÓN GRAVE o INCLUSO LA
MUERTE si la puerta de la cochera se cae:
• De ser posible, use la manija de emergencia para soltar el trole
SÓLO cuando la puerta de la cochera esté CERRADA. Si los
resortes está débiles o rotos, o bien si la puerta está
desbalanceada, la puerta abierta podría caerse rápida y/o
inesperadamente.
• NUNCA use la manija de emergencia a menos que la entrada a la
cochera esté libre de obstrucciones y no haya ninguna persona
presente.
• NUNCA use la manija para tirar de la puerta para abrirla o cerrarla.
Si el nudo de la cuerda se suelta, usted podría caerse.
ADVERTENCIA
Nudo
Trole
Brazo
de liberación
Manija de
emergencia
18
En puertas de garaje de fibra de vidrio, aluminio o acero liviano ES
NECESARIO colocar los refuerzos ANTES de instalar la ménsula de la
puerta. Consulte con el fabricante de la puerta sobre juegos
prefabricados de refuerzo.
PRECAUCIÓN
INSTALACIÓN, PASO 8
Fije la ménsula de la puerta
Siga las instrucciones que correspondan al tipo de puerta que usted
tenga, según las ilustraciones siguientes o de la próxima página.
Si usa un refuerzo horizontal, debe ser lo suficientemente largo para
poder fijarlo a dos o tres soportes verticales. Si usa un refuerzo
vertical, debe cubrir la altura del panel superior de la puerta.
En la Figura 1 se muestra un tramo de hierro en ángulo como refuerzo
horizontal. Como refuerzo vertical, se usan dos hierros en ángulo para
formar un perfil en U. La mejor alternativa sería consultar con el
fabricante de la puerta para comprar directamente un juego de refuerzo
estructural para instalación del mecanismo de apertura.
NOTA: Hay juegos prefabricados de refuerzo que permiten la conexión
directa de la chaveta y del brazo de la puerta. En este caso, no necesitará
instalar la ménsula de la puerta; continúe con el Paso 9.
PUERTAS SECCIONALES
1. Centre la ménsula de la puerta en la línea vertical de centro marcada
anteriormente para la instalación de la ménsula de cabecera.
Asegúrese de que el lado marcado con la inscripción “UP” en el
interior de la ménsula quede hacia arriba.
2. El borde superior de la ménsula debe quedar a una distancia de
5 a 10 cm (2 a 4 pulgadas) por debajo del borde superior de la puerta,
o directamente bajo un soporte transversal en la parte superior de la
puerta.
3. Haga los agujeros y proceda con las siguientes instrucciones de
instalación, según el tipo de puerta:
Puertas metálicas o livianas con refuerzo vertical de hierro en ángulo
entre la nervadura de soporte del panel de la puerta y la ménsula de
la puerta:
• Haga los agujeros de 3/16 pulgadas para fijar la ménsula. Fije la
ménsula de la puerta con dos tornillos autorroscantes de 1/4 de pulg.-
14x5/8 de pulg (Figura 2A).
• Como alternativa puede usar dos pernos de 5/16 de pulg. con
arandelas de presión y tuercas (no incluidos) (Figura 2B).
Puertas metálicas, con aislación o livianas, reforzadas de fábrica:
• Haga los agujeros de 3/16 de pulg. para fijar la ménsula. Fije la
ménsula de la puerta con tornillos autorroscantes (Figura 3).
Puertas de madera:
• Puede usar los agujeros laterales o superior e inferior de la ménsula.
Haga los agujeros correspondientes de 5/16 de pulg. en la puerta y fije
la ménsula con tornillos de 5/16 de pulg.x2 de pulg., arandelas de
presión y tuercas (no incluidos) (Figura 4).
NOTA: Los tornillos autorroscantes de 1/4 de pulg.-14x5/8 de pulg. no
son aptos para puertas de madera.
Figura 1
Figura 2A
Figura 3
Figura 2B
Figura 4
Vertical
Centerline
of Garage
Door
Door
Bracket
Location
Header
Bracket
Ménsula
de la puerta
Ménsula
de la puerta
Línea vertical
del centro
de la puerta
Refuerzo vertical
Refuerzo vertical
Tornillo autorroscante de 1/4 de
pulg.-14x5/8 de pulg.
Perno de
5/16 de pulg.-
18x2 de pulg.
(No incluidos)
Tuerca de
5/16 de pulg.-18
Arandela de presión
de 5/16 de pulg.
UP
(ARRIBA)
UP
(ARRIBA)
Línea vertical
del centro
de la puerta
Línea vertical
del centro
de la puerta Línea
vertical del
centro de
la puerta
Tornillo
autorroscante de
1/4 de pulg.-14x5/8
de pulg.
Perno de 5/16 de pulg.-
18x2 de pulg. (No
incluidos)
UP
(ARRIBA)
UP
(ARRIBA)
Borde interno de la
puerta o panel de
refuezo
PARA PUERTAS LIVIANAS DE
GARAJE (DE FIBRA DE VIDRIO,
ACERO FINO, ALUMINIO, PUERTAS
CON PANELES DE VIDRIO, ETC.),
ES NECESARIO INSTALAR UN
REFUERZO HORIZONTAL Y UNO
VERTICAL (NO INCLUIDOS).
Ubicación de
la ménsula
de puerta
Ménsula del
cabezal
Línea vertical
del centro de
la puerta
ESTAS PIEZAS SE
MUESTRAN EN SU
TAMAÑO REAL
Tornillo autorroscante de
1/4 de pulg.-14x5/8 de
pulg.
19
PUERTAS DE UNA SOLA PIEZA
Lea y respete todas las advertencias e instrucciones respecto a los
refuerzos contenidas en la página anterior, ya que son válidas también
para puertas de una sola pieza.
• Centre la ménsula en la parte superior de la puerta, alineada con la
ménsula del cabezal, tal se muestra en la ilustración. Marque ya sea
los orificios derecho e izquierdo o superior e inferior.
• Puertas metálicas: Haga agujeros guía de 3/16 de pulg. y fije la
ménsula con los tornillos autorroscantes de 1/4 de pulg.-14x5/8 de
pulg. (incluidos).
• Puertas de madera: Haga los agujeros de 5/16 de pulg. y fije la
ménsula con tornillos de 5/16 de pulg.x2 de pulg., tuercas y arandelas
de presión (no incluidos), o con tirafondos de 5/16 de pulg.x1-1/2 de
pulg. (no incluidos), según las condiciones particulares de instalación.
NOTA: La ménsula para la puerta puede ser instalada sobre el borde
superior de la puerta si es necesario para su instalación en particular.
(Vea la ilustración de colocación opcional, señalada con la línea
punteada.)
Pared de
cabecera
Línea vertical
del centro
de la puerta
Ubicación
opcional del
a ménsula
de la puerta
Ménsula
del cabezal
Ménsula
de la puerta
Soporte de
3.8 cm
(2x4 pulg.)
En puertas sin marco expuesto o en la instalacíon
opcional, utilice tirafondos de 5/16 de pulg.x1-1/2 de pulg.
(No incluidos) para fijar la ménsula de la puerta.
Parte superior
de la puerta
(lado interno)
Ménsula
de la puerta
Ubicación
opcional
Borde
superior
de la puerta
Tornillos autorroscantes
de 1/4 de pulg.-14x5/8
de pulg.
Ménsula
de la puerta Parte superior
de la puerta
(lado interno)
Perno de
5/16 de pulg.x2
de pulg.(No incluidos)
Ubicación
opciona
Arandela de
presión de
5/16 de pulg.
Tuerca de
5/16 de pulg.-18
Borde
superior
de la puerta
ESTAS PIEZAS SE
MUESTRAN EN SU
TAMAÑO REAL
Tornillo autorroscante
de 1/4 de pulg.-14x5/8
de pulg.
PUERTA METÁLICA
PUERTA DE MADERA
- Techo terminado -
PARA PUERTAS LIVIANAS
DE COCHERA (DE FIBRA DE
VIDRIO, ACERO FINO,
ALUMINIO, PUERTAS CON
PANELES DE VIDRIO,
ETC.), ES NECESARIO
INSTALAR UN REFUERZO
HORIZONTAL Y UNO
VERTICAL. (NO INCLUIDOS)
Fije la ménsula de la puerta (continúa)
20
INSTALACIÓN, PASO 9
Conecte el brazo de la puerta al trole
Siga las instrucciones que correspondan al tipo de puerta de cochera que
usted tenga, como se muestra acontinuación y en la página siguiente.
IMPORTANTE: El ranura en el brazo recto de la puerta DEBE voltéese del
brazo curvado de la puerta (Figura 4).
SÓLO PARA PUERTAS SECCIONALES
1. Cerciórese de que la puerta de la cochera esté completamente cerrada.
Tire de la manija de emergencia para desconectar el trole exterior del
trole interior. Deslice el trole exterior hacia atrás (en dirección opuesta
a la polea) por lo menos 20 cm (8 pulg.) como se indica en las Figuras
1, 2 y 3.
2. Fije la sección recta del brazo de la puerta altrole exterior usando un
pasador de chaveta de 5/16 de pulg.x1 pulg. Asegure la conexión con
el anillo sujetador (Figura 1).
3. Fije la sección curva del brazo a la ménsula de lapuerta de la misma
manera, con un pasador de chaveta de 5/16 de pulg.x1-1/4 de pulg.
4. Junte las dos secciones del brazo, localizando dos pares de orificios
que se puedan alinear. Seleccione dos orificios que estén tan
separados como sea posible para aumentar la rigidez del brazo de la
puerta (Figura 2).
Opciones para alinear los orificios (Figura 3):
• En caso de que los orificios del brazo curvo no se puedan alinear con
los orificios del brazo recto, desconecte el brazo recto y corte
aproximadamente 15 cm (6 pulg.) del extremo que no tiene orificios.
Vuelva a conectarlo al trole, con el extremo cortado hacia abajo, como
se muestra.
• Junte las dos secciones de los brazos.
• Localice dos pares de orificios de ambas secciones que se puedan
alinear y únalos con tornillos, arandelas y tuercas.
Tire de la manija de emergencia hacia el abridor en un ángulo de 45
grados, de manera que el brazo de liberación del trole esté en posición
horizontal. El trole volverá a estar listo automáticamente, cuando se
opere el abridor.
Arandela de
5/16 de pulg.
Tuerca de
5/16 de pulg.-18
Anillo sujetador
Perno
hexagonal de
5/16 de pulg.
-18x7/8 de pulg.
Pasador de chaveta de
5/16 de pulg.x1 pulg.
(para el trole)
Pasador de chaveta de
5/16 de pulg.x1-1/4 de pulg.
(para la ménsula de la puerta)
ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO REAL
Figura 1
Figura 2
Figura 3
Lo menos
20 cm (8 pulg.)
Lo menos
20 cm (8 pulg.)
Lo menos
20 cm (8 pulg.)
Pernos de 5/16 de pulg.-
18x7/8 de pulg.
Corte este extremo
Tuercas
de 5/16
de pulg.-18
Polea
Ménsula de
la puerta
Pernos de 5/16 de
pulg.-18x7/8 de pulg.
Arandelas de
5/16 de pulg.
Tuercas
de 5/16
de pulg.-18
Polea
Polea
Arandelas de
5/16 de pulg.
Anillo
sujetador
Ménsula de
la puerta
Pasador de chaveta
de 5/16 de pulg.x1-1/4 de pulg.
Brazo curvo
Brazo recto
Manija de
emergencia
Trole
interior Trole exterior
Pasador de chaveta
de 5/16 de pulg.x1
de pulg.
Figura 4 CORRECTO INCORRECTO
Brazo
recto
Brazo
recto
Brazo
curvo Brazo
curvo
(Ranura
voltéese a
fuera)
21
TODAS LAS PUERTAS DE UNA SOLA PIEZA
IMPORTANTE: El ranura en el brazo recto de la puerta DEBE voltéese del
brazo curvado de la puerta (Figura 5).
1. Cerrar la puerta. Desconectar el carro tirando de la manija de
emergencia.
2. Unir las dos secciones del brazo de la puerta (recta y curva) con la
mayor longitud posible (una superposición de dos o tres orificios).
3. Acoplar el brazo de la puerta a la ménsula de montaje con la chaveta
de 5/16 de pulg.x1-1/4 de pulg. Asegurarlo con el aro de retención.
4. Acoplar el brazo curvo de la puerta al carro con la chaveta de
5/16 de pulg.x1 de pulg. Asegurarlo con el aro de retención.
5. Tirar de la manija de emergencia hacia el abridor hasta que el brazo
del carro quede horizontal.
Conecte el brazo de la puerta al trole (continúa)
INSTALACIÓN, PASO 10
Colocar las etiquetas de advertencia
1. Colocar con tachuelas o broches la etiqueta de advertencia de atrape
en la pared cerca del control.
2. Colocar la etiqueta de seguridad y apertura manual en un lugar a la
vista del lado interno de la puerta del garaje.
Arandela de
5/16 de pulg.
Tuerca de
5/16 de pulg.-18
Anillo sujetador
Perno
hexagonal de
5/16 de pulg.
-18x7/8 de pulg.
Pasador de chaveta de
5/16 de pulg.x1 pulg.
(para el trole)
Pasador de chaveta de
5/16 de pulg.x1-1/4 de pulg.
(para la ménsula de la puerta)
ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO REAL
Figura 5 CORRECTO INCORRECTO
Brazo
recto
Brazo
recto
Brazo
curvo Brazo
curvo
(Ranura
voltéese a
fuera)
Pasador de
chaveta
de 5/16 de
pulg.x1 de
pulg.
Pasador de chaveta
de 5/16 de pulg.x1-1/4
de pulg.
Pernos 5/16 de pulg.-
18x7/8 de pulg.
Anillo
sujetador
Anillo sujetador
Brazo curvo
Pestaña de riel
Ménsula
de la
puerta
la puerta
Trole exterior
Trole interior
Manija de
emergencia
Brazo
recto
Polea
Pasador
de chaveta
de 5/16 de
pulg.x1 de
pulg.
Pernos
5/16 de pulg.-
18x7/8 de pulg.
Arandelas de 5/16
de pulg.
Tuercas de 5/16
de pulg.-18
Anillo
sujetador
Anillo sujetador
Figura 7 Puerta de una sola pieza con carril
Arandelas de 5/16 de pulg.
Tuercas de 5/16
de pulg.-18
Figura 6 Puerta de una pieza sin riel guía
Pasador de chaveta
de 5/16 de pulg.x1-1/4
de pulg.
22
Para evitar la posibilidad de una LESIÓN GRAVE o INCLUSO LA
MUERTE por electrocución:
• Desconecte TODA la corriente eléctrica y de la batería ANTES de
realizar cualquier servicio o mantenimiento.
• Conecte el control SÓLO a cables de bajo voltaje de 12 VOLTIOS.
Para evitar la posibilidad de una LESIÓN GRAVE o INCLUSO
LAMUERTE cuando la puerta de la cochera se está cerrando:
• Instale el control de la puerta de manera que quede a la vista desde
la puerta de la cochera, fuera del alcance de los niños a una altura
mínima de 1.5 m (5 pies), y alejado de las partes móviles de la
puerta.
• NUNCA permita que los niños hagan funcionar o jueguen con los
botones de control de la puerta ni con los transmisores de control
remoto.
• Haga funcionar la puerta SÓLO si la puede ver claramente, si la
puerta está debidamente ajustada, y si no no hay ninguna
obstrucción en su recorrido.
• SIEMPRE tenga a la vista la puerta de la cochera hasta que esté
completamente cerrada. NUNCA permita que alguien se atraviese en
el recorrido de la puerta de la cochera cuando se está cerrando.
ADVERTENCIA
INSTALACIÓN, PASO 11
Instalar el control de la puerta
INTRODUCCIÓN
NOTA: Antiguos controles de la puerta de Craftsman o de terceras marcas
no son compatibles.
El abridor de puerta de cochera es compatible hasta con dos controles
AssureLinkTM.
Instalar el control donde la puerta quede a la vista, a una altura mínima
de 5 pies (1.5 m), donde los niños no puedan alcanzarlo y esté alejado de
las partes móviles de la puerta.
NOTA: Si se usa una caja para instalar el control, no es necesario hacer
agujeros ni colocar tarugos en la pared. Simplemente usar los agujeros
de la misma caja.
ALAMBRE DE CONTROL DE LA PUERTA (FIGURA 1)
1. Quitar 11 mm (7/16 de pulg.) de aislamiento de un extremo del cable y
separar los cables.
2. Conectar un cable a cada uno de los dos tornillos en la parte de atrás
del control. Los cables pueden conectarse indistintamente a cualquiera
de los tornillos.
Instalación con cableado existente: Elegir dos cables para conectar e
identificarlos para poder conectarlos al abridor más adelante.
MONTAR EL CONTROL DE LA PUERTA (FIGURA 2)
1. Marcar el lugar del agujero inferior y hacer un agujero de 4 mm (5/32
de pulg).
2. Colocar el tornillo inferior y dejarlo sobresalir 3 mm (1/8 de pulg.)
de la pared.
3. Hacer pasar el agujero inferior del control sobre la cabeza del tornillo
inferior y deslizarlo hacia abajo.
4. Levantar el pulsador de barra y marcar el agujero superior.
5. En el lugar marcado, hacer un agujero de 4 mm (5/32 de pulg.) para el
tornillo superior.
6. Hacer pasar el agujero inferior del control sobre la cabeza del tornillo
inferior y deslizarlo hacia abajo. Colocar ahora el tornillo superior.
TENDER LOS CABLES DESDE EL CONTROL HASTA EL ABRIDOR
(FIGURA 3)
Instalación con cableado existente: Asegurarse de usar los mismos
cables que ya están conectados al control de la puerta.
1. Instalar los conductores blanco y rojo entre el control y el abridor. Fijar
el cable a la pared y al techo con broches (a menos que se utilicen
cajas de conexión o sea una instalación existente). Tomar precauciones
para no perforar el cable con los broches ya que esto podría causar un
cortocircuito o interrumpir la continuidad de los conductores.
2. Quitar 11 mm (7/16 de pulg.) de aislamiento del extremo del cable
cercano al abridor.
3. Conectar los conductores a los terminales rojo y blanco del abridor.
Figura 1
Figura 3
Figura 2
Tornillo 6ABx1 pulg.
Tornillo 6ABx1 pulg.
Cable de campana
11 mm
(7/16 pulg.)
Pele el cable
Orificio superior
de montaje
Orificio inferior de montaje
ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO REAL
Tornillo de 6ABx1 pulg.
(instalación estándar)
Tornillo 6-32x1 pulg.
(instalación caja múltiple)
Grapas con aislamiento
(No mostrado)
Taquete para
muro falso
ROJO
BLANCO
BLANCO
GRIS
BL
BLA
RO
ROJ
Conexiones del
control de la
puerta
Pele el cable
11 mm (7/16
pulg.)
Para soltar o insertir el cable, empuje la lengüeta
hacia dentro con la punta de un destornillador
23
Cerciórese de que la energía eléctrica NO esté conectada al abridor de
la puerta de la cochera ANTES de instalar el sensor del sistema de
retroceso de seguridad.
Para evitar una LESIÓN GRAVE o INCLUSO LA MUERTE cuando la
puerta de la cochera se está cerrando:
• Conecte y alinee correctamente el sensor de seguridad de reversa.
Este dispositivo de seguridad es necesario y no se DEBE desactivar.
• Instale el sensor de seguridad de reversa de manera que el rayo NO
ESTÉ a más de 15 cm (6 pulg.) del piso.
ADVERTENCIA
INSTALACIÓN, PASO 12
Instale la Protector System®
INFORMACIÓN IMPORTANTE CON RESPECTO AL SENSOR DE
SEGURIDAD DE REVERSA
El sensor de seguridad de reversa debe estar instalado y alineado
correctamente, antes de que el abridor de la puerta de cochera mueva la
puerta hacia abajo.
El sensor emisor (LED ámbar) transmite un haz de luz invisible hacia el
sensor receptor (LED verde). Si una obstrucción interrumpe el haz de luz
mientras la puerta se está cerrando, la puerta se detendrá y regresará a la
posición totalmente abierta. Las luces destellarán diez veces.
NOTA: Para ahorrar energía, el abridor entrará a modo pasivo cuando la
puerta esté totalmente cerrada. En modo pasivo, el abridor permanece
apagado hasta que vuelva a activarse. En modo pasivo está en
sincronismo con la lámpara del abridor. Al apagarse la lámpara se
apagarán los LED de los sensores y cuando la lámpara se enciende, se
encienden los sensores. El abridor no pasará al modo pasivo antes de
que se hayan realizado cinco ciclos de operación con la unidad.
Al instalar los sensores de seguridad verificar lo siguiente:
• Que los sensores estén instalados dentro del garaje, uno de cada lado
de la puerta.
• Que los sensores estén enfrentados entre sí y correctamente alineados.
El sensor receptor no debe recibir luz solar directa.
• Que los sensores están montados a una altura máxima de seis
pulgadas (15 cm) sobre el piso y no haya obstrucciones en la
trayectoria del haz de luz.
Invisible Light Beam
Protection Area
Safety Reversing Sensor
6" (15 cm) max. above floor Safety Reversing Sensor
6" (15 cm) max. above floor
Vista de la puerta desde el interior de la cochera
Sensor de seguridad de reversa a una
distancia máxima de 15 cm (6 pulg.)
del piso
Sensor de seguridad de reversa a una
distancia máxima de 15 cm (6 pulg.)
del piso
Área de protección
del rayo electrónico
invisible
24
Tornillos de cabeza
cuadrada (No se incluyen)
Fije el bloque de madera a la pared con
tornillos de cabeza cuadrada (No se incluyen)
Luz
indicadora
Lente
Reborde
Ménsula
del sensor
Carril de
la puerta
Pared
del
interior
de la
cochera
Pared
del
interior
de la
cochera
Pared
del
interior
de la
cochera
Lente
Luz
indicadora Ménsula
del sensor
(Se incluye en
el paquete de
las ménsulas
de extensión) Lente
Luz
indicadora
Ménsula
del sensor
(Se incluye en el
paquete de las
ménsulas de extensión)
Ménsula de extensión
(Vea Accesorios)
Lente
Luz
indicadora
Ménsula
del sensor
Use sujetadores
o pernos para
concreto
(No se incluyen)
INSTALACIÓN EN EL CARRIL DE LA PUERTA (LADO DERECHO)
INSTALACIÓN EN LA PARED (LADO DERECHO)
INSTALACIÓN EN LA PARED (LADO DERECHO)
INSTALACIÓN EN EL PISO (LADO DERECHO)
INSTALACIÓN DE LAS MÉNSULAS
Asegúrese de que el abridor no esté conectado a la corriente eléctrica. Instale
y alinee las ménsulas de manera que los sensores estén uno frente al otro en los
lados opuestos de la puerta, a una distancia máxima de 15 cm (6 pulg.) del piso.
Instale las ménsulas de una de las tres maneras siguientes:
Instalación en el carril de la puerta de la cochera (recomendada):
1. Deslice los brazos curvos sobre la orilla redondeada de cada uno de
los carriles de la puerta, con los brazos curvos apuntando hacia la
puerta. Colóquelos en su posición contra el costado del carril. Debe
quedar ras, con el reborde pegado a la orilla posterior del carril, como
se ilustra en la Figura 1.
Si el carril de su puerta no soporta la ménsula firmemente, se
recomienda que la instale sobre la pared.
Instalación en la pared (Figuras 2 y 3):
1. Coloque la ménsula contra la pared con los brazos curvos apuntando
hacia la puerta. Cerciórese de que haya suficiente espacio para que el
rayo del sensor no esté obstruido.
2. Si es necesario tener más profundidad, puede usar ménsulas de
extensión (vea Accesorios) o bloques de madera.
3. Use los orificios de montaje de la ménsula para marcar y taladrar los
(2) orificios de 3/16 de pulgada de diámetro a cada lado de la puerta a
una distancia máxima de 15 cm (6 pulg.) del piso.
4. Fije la ménsula a la pared con tornillos de cabeza cuadrada (no se
incluyen).
5. Si está usando ménsulas de extensión o bloques de madera por la
falta de espacio, asegúrese de que las dos unidades queden a la
misma distancia de la superficie de montaje. Asimismo, asegúrese de
que no haya ninguna obstrucción.
Instalación en el piso (Figura 4):
1. Use bloques de madera o ménsulas de extensión (vea Accesorios)
para elevar las ménsulas de los sensores de manera que las lentes
queden a una distancia máxima de 15 cm (6 pulg.) del piso.
2. Cuidadosamente mida e instale las unidades derecha y izquierda a la
misma distancia con respecto a la pared. Asegúrese de que no haya
ninguna obstrucción.
3. Fije al piso las ménsulas para los sensores con los sujetadores para
cemento, como se muestra en lailustración.
Tuerca de mariposa
1/4 de pulg.-20
Grapas con aislamiento
(No mostrado)
Perno de coche de
1/4 de pulg.-20x1/2 de pulg.
ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO REAL
Figura 1
Figura 2
Figura 3
Figura 4
Instale la Protector System® (continúa)
INSTALACIÓN EN EL CARRIL DE LA PUERTA (LADO DERECHO)
INSTALACIÓN EN LA PARED (LADO DERECHO)
INSTALACIÓN EN LA PARED (LADO DERECHO)
INSTALACIÓN EN EL PISO (LADO DERECHO)
25
Cables de sensor de
seguridad de reversa Blanco
No incluida
Cables preinstalados
MONTAJE Y CABLEADO DE LOS SENSORES DES SISTEMA DE
SEGURIDAD DE REVERSA
Montaje:
1. Introduzca la cabeza de un perno de coche de 1/4 de pulg.-20x1/2
de pulg. en la ranura correspondiente de cada sensor. Ajuste los
sensores a las ménsulas con tuercas mariposa, con los lentes
enfrentados, uno de cada lado de la puerta. Asegúrese de el lente del
sensor no quede tapado por la ménsula (Figura 5).
2. Ajuste a mano las tuercas mariposa.
Opción A – Instalación sin cables preinstalados:
1. Instale los cables desde los sensores hasta el abridor. Fije los cables a
la pared y el techo con broches (Figura 6).
Opción B – Con cables preinstalados:
Instrucciones para el caso de que existan cables preinstalados para los
sensores de inversión:
1. Corte el extremo del cable del sensor de inversión dejando suficiente
largo de cable para que pueda empalmarse con los cables preinstalados
(Figura 7).
2. Separe los conductores del par y quite 11 mm (7/16 de pulg.) de
aislamiento en cada uno. En dos de los cables preinstalados quite
11 mm (7/16 de pulg.) de aislamiento en cada uno. Elija el mismo color
de cable preinstalado para cada sensor (Figura 8).
3. Conecte al sensor los cables preinstalados, usando capuchones de
empalme. Verifique que los colores sean los que correspondan a cada
sensor (Figura 9).
CONECTE AL ABRIDOR DE LA PUERTA DE COCHERA:
1. Pele 11 mm (7/16 de pulg.) de aislación en cada extremo de los cables.
Separa el cable blanco del blanco/negro para conectarlos a los
terminales de conexión rápida del abridor. Empalme entre sí los cables
del mismo color. Inserte los cables en los orificios de los terminales: el
blanco al blanco y el blanco/negro al gris (Figura 10).
Blanco/Negro
Figura 5
Figura 6
Figura 7
Figura 9
Figura 8
Cables de sensor de
seguridad de reversa
11 mm
(7/16 de pulg.)
11 mm
(7/16 de pulg.)
Cables preinstalados
Sensor de
seguridad de
reversa
Sensor de seguridad
de reversa
1. Pele el cable
11 mm (7/16 pulg.)
11 mm (7/16 pulg.)
2. Tuerza juntos los
cables del mismo color
3. Para soltar o insertir el
cable, empuje la lengüeta
hacia dentro con la punta
de un destornillador
Terminales de conexión rápida
Rojo Blanco Gris
Cable de campana
Cable de campana
Área de protección del
rayo electrónico invisible
Conecte el cable a las
terminales de conexión
rápida
Cielo raso
con acabado
Figura 10
Instale la Protector System® (continúa)
Perno de coche
de 1/4 de pulg.-
20x1/2 de pulg.
Tuerca de
mariposa
1/4 de
pulg.-20
26
Para evitar la posibilidad de una LESIÓN GRAVE o INCLUSO LA
MUERTE por electrocución o incendio:
• Cerciórese de que el abridor NO esté conectado a la energía
eléctrica, y desconecte la alimentación eléctrica al circuito ANTES de
quitar la cubierta para establecer la conexión del cableado
permanente.
• Tanto la instalación como el cableado de la puerta de cochera
DEBEN cumplir con TODOS los códigos locales de construcción y
eléctricos.
• NUNCA use una extensión ni un adaptador de dos hilos, tampoco
modifique la clavija para poder enchufarla. Asegúrese de que el
abridor esté puesto a tierra.
ADVERTENCIA
Lengüeta de la tierra
Tornillo verde de puesta a tierra
Cable a tierra
Cable negro
Cable blanco
Opción B Conexión permanente
(Modelos fabrica antes de 12 Abril 2013)
Opción B Conexión permanente
(Modelos fabrica despues de 12 Abril 2013)
Conexión típica
Capuchones de
empalme
INSTALACIÓN, PASO 13
Requisitos para la instalación eléctrica
Para evitar dificultades con la instalación, no encienda ni use el
abridor en este momento.
Para reducir el riesgo de choque eléctrico, su abridor para puerta de
cochera viene con una clavija de conexión a tierra de tres patas. Esta
clavija sólo se puede conectar a una toma de corriente puesta a tierra y
con tres entradas. Si la clavija no entra en la toma de corriente que usted
tiene, diríjase a un electricista profesional para que le instale la toma de
corriente correcta.
HAY DOS OPCIONES PARA CONECTAR LA ALIMENTACIÓN ELÉCTRICA:
OPCIÓN A CONEXIÓN TÍPICA
1. Enchufe el abre-puertas a un tomacorriente con puesta a tierra.
2. Por el momento, NO ponga en funcionamiento el abre-puertas.
OPCIÓN B CONEXIÓN PERMANENTE (Modelos fabrica ANTES de
12 Abril 2013)
Si la reglamentación local exige que su abre-puertas tenga cableado
permanente, siga los siguientes pasos. Para hacer una conexión
permanente a través de la entrada de 7/8 de pulg. en la parte superior del
motor (según las normas municipales vigentes):
1. Verifique que la energía NO este conectada al abre-puertas y
desconecte la energía eléctrica al circuito.
2. Quite la tapa del abre-puertas de garaje y coloquela a un costado.
3. Quite el terminal verde de puesta a tierra.
4. Corte los cables negro y blanco y pele los 1 cm (1/2 pulg.), 7.5 cm (3
pulg.) antes de los terminales bayoneta.
5. Quite el cordón eléctrico del abre-puertas.
6. Instale un conducto o adaptador de cable flexible en el orificio de
7/8 de pulg.
7. Pase los cables por el conducto, corte los a la medida
correspondiente y quite el aislamiento.
8. Conecte los capuchones de empalme suministrados. Conecte el cable
de puesta a tierra al tornillo verde de puesta a tierra.
El abre-puertas debe estar puesto a tierra.
9. Atar el cable con los lazos prensacables para que no entre en
contacto con las partes en movimiento.
10. Vuelva a colocar la tapa. Por el momento, NO ponga en
funcionamiento el abre-puertas.
OPCIÓN B CONEXIÓN PERMANENTE (Modelos fabrica DESPUES de
12 Abril 2013)
Si la reglamentación municipal exige que su abre-puertas tenga
cableado permanente, siga los siguientes pasos. Para efectuar una
conexión permanente usando la entrada superior de 7/8 de pulg. en la
parte superior del motor:
1. Quite los tornillos de la tapa del motor y desmonte la tapa.
2. Quite el cordón de 3 patas.
3. Conecte el cable negro de línea al tornillo del terminal de bronce; el
cable blanco (neutro) al tornillo del terminal plateado, y el cable de
tierra al tornillo verde. El abre-puertas debe tener conexión a tierra.
4. Vuelva a colocar la tapa.
CORRECTO INCORRECTO
Opción A
Terminal de
puesta a tierra
Tornillo verde
de puesta a tierra
Cable de
puesta a tierra
Cable
negro
Cable blanco
Cable
negro
CONEXIÓN PERMANENTE
27
INSTALACIÓN, PASO 14
Alineación de los sensores de reversa de seguridad
La puerta no se cerrará si los sensores de inversión no están
instalados y alineados.
Si el haz de luz está desalineado o hay una obstrucción cuando la puerta
se está cerrando, la misma invertirá su dirección y las luces se
encenderán y apagarán diez veces. Si la puerta estuviera abierta, no se
cerrará.
1. Verificar que los LED de los sensores estén encendidos. Si los
sensores están conectados y alineados correctamente, los LED
quedarán encendidos (Figura 1).
Para alinear los sensores, aflojar las tuercas mariposa, alinearlos y volver
a ajustar las tuercas.
LED verde
SENSOR EMISOR
Figura 1
SENSOR RECEPTOR
LED ámbar
Si el sensor receptor está expuesto directamente
a la luz solar, invertir la conexión con el sensor
del lado opuesto.
(haz de luz invisible)
SI EL LED ÁMBAR DEL SENSOR EMISOR NO SE ENCENDIERA:
1. Verificar que llegue energía eléctrica al abridor.
2. Verificar que no haya un cortocircuito ni el sensor esté roto.
3. Verificar que el sensor esté correctamente conectado: cables blancos
al terminal blanco y cables blanco/negro al terminal gris.
SI EL LED VERDE DEL SENSOR RECEPTOR NO SE ENCENDIERA:
1. Verificar que no haya un cortocircuito ni el sensor esté roto.
2. Verificar la alineación de los sensores.
ROJO
BLANCO
BLANCO
GRIS
28
Si el sistema de retroceso de seguridad no se ha instalado
debidamente, las personas (y los niños pequeños en particular)
podrían sufrir LESIONES GRAVES o INCLUSO LA MUERTE cuando se
cierra la puerta de la cochera.
• El ajuste incorrecto de los límites del recorrido de la puerta de la
cochera interferirá con la operación adecuada del sistema de
retroceso de seguridad.
• NUNCA use los ajustes de la fuerza para compensar si la puerta del
garaje se atasca o se atora.
• Después de llevar a cabo cualquier ajuste, se DEBE probar el
sistema de retroceso de seguridad. La puerta DEBE retroceder al
entrar en contacto con un objeto de 3.8 cm (1-1/2 de pulg.) de
altura (o bien un pedazo de madera de 5x10 cm (2x4 pulg.)
acostado) en el piso.
ADVERTENCIA
Para evitar que los vehículos sufran daños, cerciórese de que cuando
la puerta esté completamente abierta haya espacio suficiente.
PRECAUCIÓN
SÓLO PARA PUERTAS DE UNA SOLA PIEZA
Al calibrar los límites de una puerta de una sola pieza verificar que la
puerta no quede inclinada hacia atrás al llegar al límite SUPERIOR de
desplazamiento. Si la puerta quedara inclinada hacia atrás se deformará
y/o hará movimientos irregulares al abrir o al cerrar.
BOTONES DE PROGRAMACIÓN
Los botones de programación están en el panel a la izquierda del abridor
y se utilizan para programar el desplazamiento de la puerta.
Botón de
SUBIDA
Botón de
regulación
Botón de
BAJADA
BOTONES DE PROGRAMACIÓN
CORRECTO
INCORRECT0
AJUSTES
Introducción
El abridor tiene controles electrónicos que facilitan su instalación y
regulación. Puede regularse el punto de parada de la puerta en su
posición abierta (ARRIBA) y cerrada (ABAJO). Los controles electrónicos
detectan la fuerza que es necesaria para abrir y para cerrar la puerta.
Esta fuerza se regula automáticamente al programarse la unidad.
NOTA: La puerta se detendrá si encuentra una interferencia en su
movimiento hacia arriba. La puerta invertirá su dirección de movimiento
si encuentra una interferencia en su movimiento hacia abajo.
ARRIBA (Abierta)
ABAJO (Cerrada)
29
Si el sistema de retroceso de seguridad no se ha instalado
debidamente, las personas (y los niños pequeños en particular)
podrían sufrir LESIONES GRAVES o INCLUSO LA MUERTE cuando se
cierra la puerta de la cochera.
• El ajuste incorrecto de los límites del recorrido de la puerta del
garaje habrá de interferir con la operación adecuada del sistema de
auto-reversa de seguridad.
• Después de llevar a cabo cualquier ajuste, se DEBE probar el
sistema de retroceso de seguridad. La puerta DEBE retroceder al
entrar en contacto con un objeto de 3.8 cm (1-1/2 de pulg.) de
altura (o bien un pedazo de madera de 5x10 cm (2x4 pulg.)
acostado) en el piso.

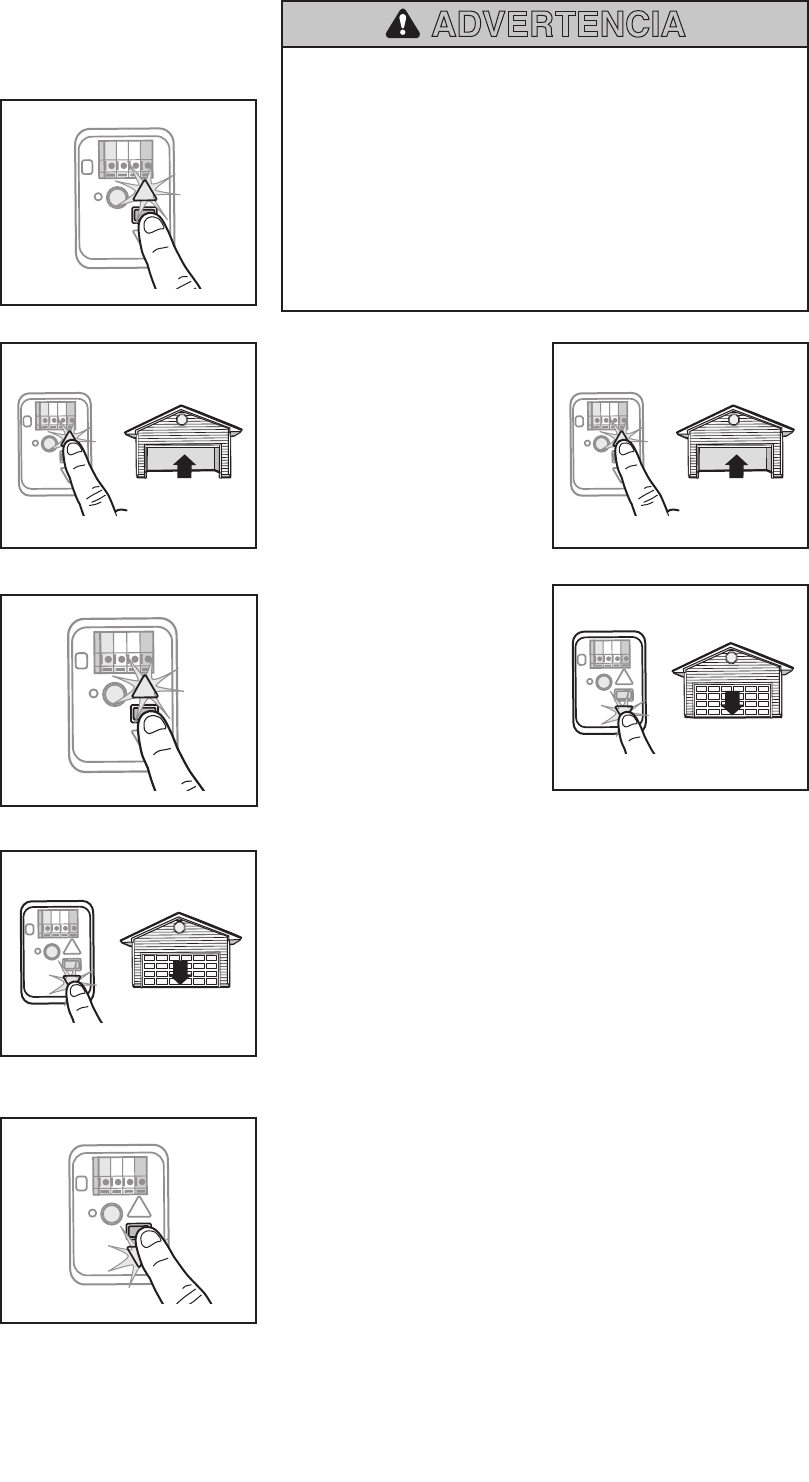

AJUSTES, PASO 1
Programación del desplazamiento
1. Mantener pulsado el botón de
regulación hasta que el botón de
subida se encienda
intermitentemente y/o se
escuche una señal sonora.
2. Mantener pulsado el botón de
subida hasta que la puerta
llegue a la posición deseada de
apertura.
NOTA: Los botones de subida y
bajada pueden utilizarse para
mover la puerta cuando sea
necesario.
4. Mantener pulsado el botón de
bajada hasta que la puerta
llegue a la posición deseada de
cierre.
NOTA: Los botones de subida y
bajada pueden utilizarse para
mover la puerta cuando sea
necesario.
3. Cuando la puerta se encuentre
en la posición deseada de
apertura, pulsar el botón de
regulación. Las luces destellarán
dos veces y el botón de BAJADA
se encenderá intermitentemente.
NOTA IMPORTANTE: Para
instalación de puertas de una
sola pieza véase la página 28.
5. Cuando la puerta se encuentre
en la posición deseada de cierre,
pulsar el botón de regulación.
Las luces destellarán dos veces
y el botón de SUBIDA se
encenderá intermitentemente.
6. Oprima y suelte y botón de
SUBIDA. Cuando la puerta se
desplace a la posición
programada de apertura, el
botón de BAJADA se encenderá
intermitentemente.
7. Oprima y suelte y botón de
BAJADA. La puerta se
desplazará hasta la posición
programada de cierre. La
programación ha finalizado.
* Si las luces del abridor se encendieran intermitentemente cinco veces
durante la programación, significa que ha pasado el tiempo asignado a
la programación. Si las luces del abridor se encendieran
intermitentemente diez veces durante la programación significa que
los sensores de seguridad están mal alineados u obstruidos (ver la
página 27). Cuando los sensores estén bien alineados y no haya
obstrucción, abrir y cerrar la puerta con el control remoto o con los
botones de subida y bajada. La programación ha finalizado. Si no fuera
posible hacer un ciclo de apertura y cierre de la puerta, repetir los
pasos de programación explicados anteriormente.
ADVERTENCIA
30
AJUSTES, PASO 2
Pruebe el sistema de seguridad de reversa
PRUEBA
1. Abra completamente la puerta, coloque un pedazo de madera de
3.8 cm (o un tablón de madera de 2x4 pulg.) acostado sobre el piso al
centro de la puerta del garaje.
2. Opere la puerta en la dirección hacia abajo. La puerta deberá entrar en
reversa automáticamente al hacer contacto con la obstrucción.
AJUSTE
• Si la puerta se detiene al toparse con la obstrucción, esto significa que
el recorrido HACIA ABAJO (cerrar) no es suficiente. Termine Ajustes,
Paso 1.
NOTA: Si su puerta es seccional, asegúrese de que los ajustes al
límite no hagan que el brazo de la puerta se mueva más allá de una
posición recta hacia arriba y hacia abajo. Vea Figura 3, de la
página 20.
• Repita la prueba.
• Si la puerta retrocede automáticamente al hacer contacto con el
pedazo de madera de 3.8 cm (1-1/2 de pulg.) (o un tablón de madera
de 2x4 pulg.), quite la obstrucción y abra y cierre la puerta
completamente por lo menos cuatro o cinco veces para verificar que
el ajuste sea adecuado.
• Si la unidad aún no pasa la prueba del sistema de reversa, llame a un
técnico especializado en sistemas de apertura de puertas.
VERIFICACIÓN IMPORTANTE DE SEGURIDAD:
Pruebe del sistema de seguridad de reversa después de que:
• Se hagan ajustes al largo del brazo de la puerta, los límites del
recorrido, o los controles de la fuerza.
• Se hagan reparaciones o ajustes a la puerta del garaje (incluyendo los
resortes y la pernería).
• Se hagan reparaciones al piso del garaje porque está desnivelado, etc.
• Se hagan reparaciones o ajustes al abridor.

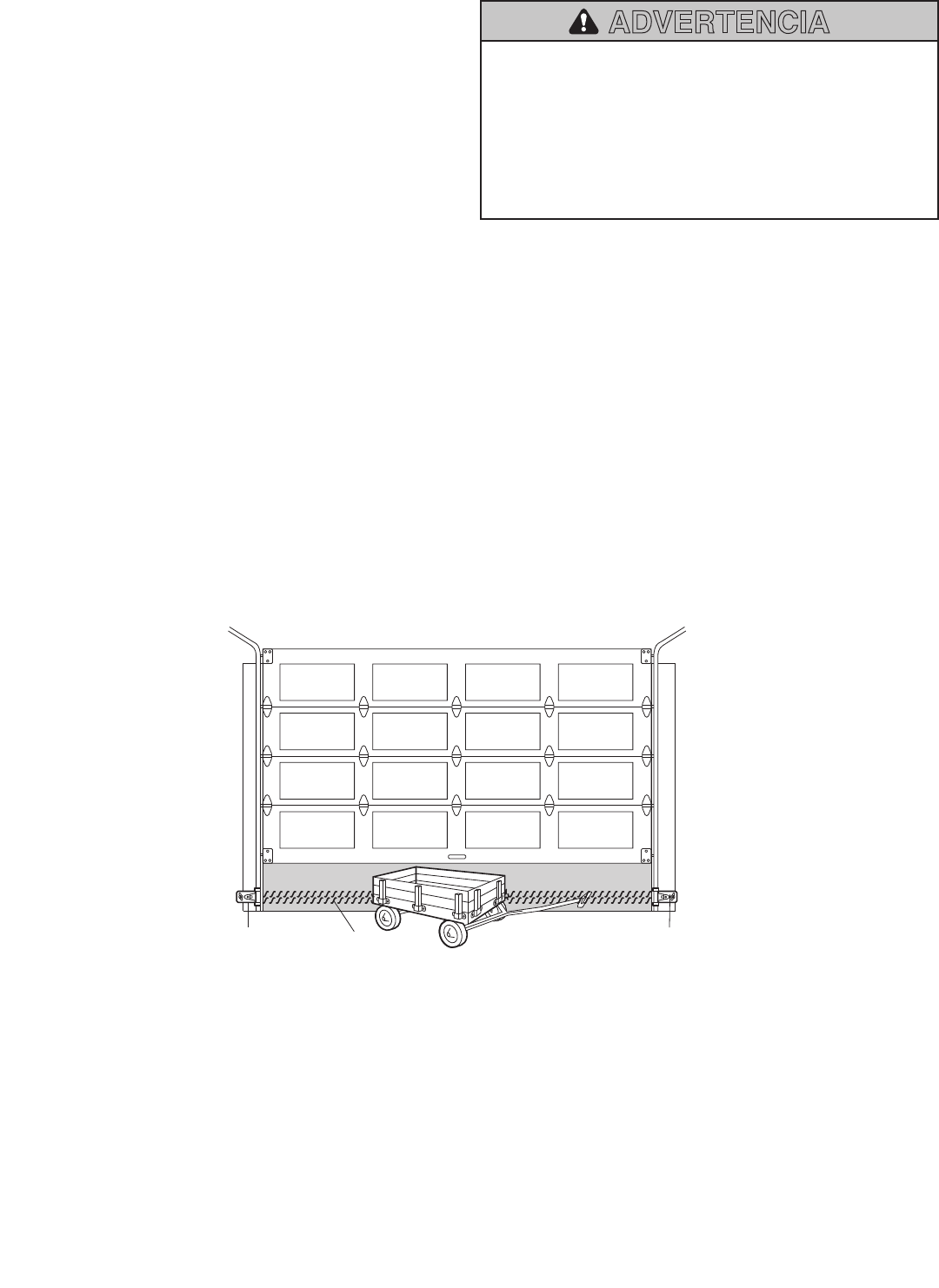

AJUSTES, PASO 3
Prueba la Protector System®
1. Abra la puerta con el control remoto.
2. Coloque en el piso la caja en la que vino embalado el abridor, adonde
interfiera con el recorrido de la puerta.
3. Comande el cierre de la puerta con el control remoto. La puerta no se
moverá más de 2.5 cm (1 pulgada) y la luz del abridor comenzará a
destellar.
El abridor no ejecutará el cierre con comando remoto si la luz indicadora
de cualquiera de los sensores de seguridad estuviera apagada
(adviertiendo al usuario que los sensores están desalineados o hay una
obstrucción).
Si el abridor comanda el cierre de la puerta con una obstrucción
presente (y los sensores de seguridad no están instalados a más de
15 cm (6 pulgadas) de altura sobre el piso), llame a un técnico
especializado para reparar este problema.
Si el sistema de reversa de seguridad no se ha instalado debidamente,
las personas (y los niños pequeños en particular) podrían sufrir
LESIONES GRAVES o INCLUSO LA MUERTE cuando se cierre la puerta
del garaje.
• El sistema de reversa de seguridad se DEBE probar cada mes.
• Después de llevar a cabo cualquier ajuste, se DEBE probar el
sistema de reversa de seguridad. La puerta DEBE retroceder al
entrar en contacto con un objeto de 3.8 cm (1-1/2 de pulg.) de
altura (o un tablón de madera de 2x4 pulg.) acostado en el piso.
PRECAUCIÓN
ADVERTENCIA
Si el sistema de auto-reversa de seguridad no se ha instalado
debidamente, las personas (y los niños pequeños en particular)
podrían sufrir ACCIDENTES GRAVES o FATALES cuando se cierre la
puerta del garaje.
PRECAUCIÓN
ADVERTENCIA
Pedazo de madera de 3.8 cm (1-1/2 de pulg.),
(o un tablón de madera de 3.8 cm (2x4 pulg.)
acostado sobre el piso)
Sensor de seguridad de reversa Sensor de seguridad de reversa
31
BATERÍA DE RESERVA
Instale la batería (Figura 1)
1. Desenchufar el abridor.
2. Abrir la tapa de la luz del lado derecho de la unidad. Con un
destornillador Phillips quitar la tapa de batería del abridor.
3. Colocar parcialmente la batería en su compartimiento, con los
terminales hacia afuera.
4. Conectar los conductores rojo (+) y negro (-) del abridor a los
terminales de la batería.
5. Volver a colocar la tapa del compartimiento.
6. Enchufar el abridor.
7. Esperar a que el LED verde de estado de batería se encienda
intermitentemente antes de probar la batería.
SIEMPRE uso los guantes protectores y protección ocular cuando
cambiar la batería o trabajando cerca el compartimiento de la batería.
PRECAUCIÓN
Prueba de la batería (Figura 2)
1. Desenchufar el abridor. El LED estará encendido de color anaranjado
indicando que el mecanismo está operando con batería o se encenderá
intermitentemente indicando que la batería tiene baja carga.
NOTA: Verificar que el abridor esté desenchufado.
2. Abrir y cerrar la puerta con el control remoto o el control de la puerta.
Si la batería no está totalmente cargada, el abridor podría funcionar a
menor velocidad. La batería se carga totalmente en 24 horas.
3. Enchufar el abridor. Verificar que el LED se encienda
intermitentemente de color verde indicando que la batería está
cargada.
Carga de la batería
La batería se carga cuando el abre-puertas de garaje esta conectado a un
tomacorriente electrico de 110 Vca que tiene energía y requiere 24 horas
para cargarse completamente. Una batería completamente cargada
suministra 12 Vcd a la unidad de motor durante uno o dos días de
operación normal durante una falla de energía eléctrica. Si el voltaje de la
batería cae a un nivel demasiado bajo, las baterías se desconectarán y la
unidad de motor ya no operará bajo el poder de la batería. Después de
que se ha restaurado la energía eléctrica, las baterías se recargarán en
las siguientes 24 horas. En uso normal, las baterías durarán de 1 a 2
años. La batería incluye las instrucciones de cambio. Para obtener
máxima vida útil y evitar dañar la batería desconéctela cuando el
abre-puerta esté desconectado por un largo período, por ejemplo, en una
casa de vacaciones.
NOTA: La operación de puertas puede ser limitada hasta que las baterías
estén completamente cargadas. Las luces de la unidad de motor no se
encenderán durante el modo batería.
LED DE ESTADO DE BATERÍA
NOTA: El indicador DEL es mas visible con el luz apagado. Las baterías
no deben estar totalmente cargadas para operar el abridor de puerta de
cochera.
INDICADOR DEL VERDE:
Todos los sistemas están normales.
• La luz sólida de un indicador DEL indica que las baterías están
totalmente cargadas.
• Un indicador DEL que parpadea indica que las baterías se están
cargando.
INDICADOR DEL NARANJA:
El abridor de puerta de cochera ha perdido energía y está operando fuera
de la batería.
• Un indicador DEL sólido con bip, que suena aproximadamente cada
2 segundos, indica que la unidad de motor está activando la puerta y
está operando fuera de la batería.
• Un indicador DEL que parpadea con bip, que suena cada 30 segundos,
indica que las baterías están bajas.
LED ROJO:
La batería de 12 V del abridor debe cambiarse.
• El LED rojo con una señal sonora cada 30 segundos indica que la
batería de 12 V no acepta carga y debe cambiarse. Pida una batería de
repuesto para que el abridor continúe funcionando durante un corte de
energía.
Para reducir el riesgo de INCENDIO o LESIONES a las personas:
• Desconecte TODA la corriente eléctrica y de la batería ANTES de
realizar cualquier servicio o mantenimiento.
• Use SOLAMENTE la pieza Craftsman N° 41B822 como batería
de repuesto.
• NO arroje la batería al fuego. La batería puede estallar. Compruebe
las instrucciones de desechado en los códigos locales.
ADVERTENCIA
Tapa de la batería
Batería Estado de
batería (DEL)
Figura 1 Figura 2
32
Funciones
El abridor tiene varias funciones que permiten tener más control sobre su
funcionamiento.
TEMPORIZADOR DE CIERRE
El temporizador de cierre comanda automáticamente el cierre de la puerta
después de un período preestablecido que puede regularse con el control.
Antes de que la puerta se cierre se escuchará una señal sonora y se verá
una alerta visual.
ASSURELINK™
AssureLink™ genera una señal de 900MHz para establecer
comunicaciones entre el abridor y los accesorios AssureLink™. El abridor
de puerta de cochera es compatible hasta con ocho accesorios
AssureLink™.
CONTROLES REMOTO Y CONTROLES DE LA PUERTA ASSURELINK™
Viene programado de fábrica para funcionar con el control remoto, que
cambia de código cada vez que se usa (puede operar hasta con cien mil
millones de código nuevos). El abridor es compatible hasta con ocho
controles remotos y una cerradura digital a teclado. Antíguos accesorios
Craftsman no son compatíbles.
THE PROTECTOR SYSTEM® (SENSORES DE INVERSIÓN)
Cuando están correctamente alineado e instalados, los sensores de
inversión detectarán toda obstrucción que interrumpa el haz infrarrojo.
Si una obstrucción interrumpe el haz infrarrojo mientras la puerta se está
cerrando, la puerta se detendrá y regresará a la posición totalmente
abierta. Las luces destellarán diez veces. Si los sensores no están
instalados o están desalineados, y la puerta se encuentra en posición
abierta, la misma no se cerrará con el control remoto. La puerta podrá
cerrarse con el botón del control de la puerta o la cerradura digital a
teclado. Los sensores de inversión no afectan la apertura de la puerta.
CONSERVACIÓN DE ENERGÍA
Para ahorrar energía, el abridor entrará a modo pasivo cuando la puerta
esté totalmente cerrada. En modo pasivo, el abridor permanece apagado
hasta que vuelva a activarse. En modo pasivo está en sincronismo con la
lámpara del abridor. Al apagarse la lámpara se apagarán los LED de los
sensores y cuando la lámpara se enciende, se encienden los sensores. El
abridor no pasará al modo pasivo antes de que se hayan realizado cinco
ciclos de operación con la unidad.
LUCES
Las luces del abridor se encenderán cuando el abridor se enchufa
inicialmente, después de un corte de energía o al activarse el abridor. Las
luces se apagarán automáticamente después de 4 y medio minutos.
Puede usarse una lámpara incandescente A19 de hasta 100 W o una
lámpara fluorescente de alto rendimiento (CFL) de hasta 26 W
(equivalente a 100 W).
OPERACIÓN
ACCESORIOS CAPACIDAD DE MEMORIA
Controles remotos Hasta 8
Contorles de la puerta Hasta 2 AssureLinkTM controles de la puerta.
Llave digital Hasta 1
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
Para reducir el riesgo de LESIONES GRAVES o LA MUERTE:
ADVERTENCIA
1. LEA Y SIGA TODAS LAS ADVERTENCIAS Y LAS INSTRUCCIONES DE
OPERACIÓN.
2. SIEMPRE conserve los controles remotos fuera del alcance de los
niños. NUNCA permita que los niños operen o jueguen con los
botones del control de la puerta de la cochera ni con los controles
remotos.
3. SÓLO active la puerta de la cochera SIEMPRE y cuando la pueda ver
con claridad, esté debidamente ajustada y no haya ninguna
obstrucción en el recorrido de la puerta al cerrarse.
4. Tenga SIEMPRE la puerta del garaje a la vista hasta que esté
completamente cerrada. NADIE DEBE ATRAVESAR EL RECORRIDO
DE LA PUERTA CUANDO ESTÁ EN MOVIMIENTO.
5. NADIE DEBE PASAR POR DEBAJO DE LA PUERTA SI ESTÁ
DETENIDA Y PARCIALMENTE ABIERTA.
6. De ser posible, use el desenganche de emergencia para soltar el
carro SÓLO cuando la puerta del garaje esté CERRADA. Si los
resortes están débiles o rotos, o bien si la puerta está desbalanceada
y se abre, podría caerse rápida y/o inesperadamente.
7. NUNCA use la manija de liberación de emergencia a menos que la
entrada a la cochera esté libre de obstrucciones y no haya ninguna
persona presente.
8. NUNCA use la manija para tirar de la puerta para abrirla o cerrarla. Si
el nudo de la cuerda se suelta, usted podría caerse.
9. Después de llevar a cabo cualquier ajuste, se DEBE probar el sistema
de reversa de seguridad.
10. El sistema de inversión de seguridad DEBE probarse cada mes. La
puerta DEBE invertir el movimiento al entrar en contacto con un
objeto de 1-1/2" (3.8 cm) de altura con respecto al piso (un tirante
de madera de 2x4 pulgadas apoyado horizontalmente). La
regulación incorrecta del abre-puerta incrementa el riesgo de
ACCIDENTES LESIVOS e incluso FATALES.
11. MANTENGA SIEMPRE LA PUERTA DEL GARAJE DEBIDAMENTE
BALANCEADA (véase la página 3). Si la puerta no está
debidamente balanceada es posible que NO retroceda cuando así
se requiera y podría ocasionar una LESIÓN ACCIDENTAL GRAVE o
INCLUSO LA MUERTE.
12. TODAS las reparaciones necesarias de cables, resortes y otras
piezas las DEBE llevar a cabo un técnico especializado en sistemas
de puertas, pues TODAS estas piezas están bajo una tensión
EXTREMA.
13. Para evitar lesiones personales GRAVES o LA MUERTE por
electrocución, desconectar TOTALMENTE la energía eléctrica
ANTES de realizar cualquier tipo de mantenimiento.
14. Este sistema tiene una función de activación por estado pasivo. La
puerta podría ponerse en movimiento repentinamente. NADIE DEBE
ATRAVESAR EL RECORRIDO DE LA PUERTA CUANDO ESTÁ EN
MOVIMIENTO.
15. NO activar el temporizador de cierre en puertas de una sola pieza o
puertas abisagradas. Usar esta función ÚNICAMENTE con puertas
seccionales.
16. CONSERVE ESTAS
INSTRUCCIONES.
33
USO DEL ABRIDOR DE LA PUERTA DE COCHERA
El abridor puede activarse con un control de la puerta, con un control
remoto, con una cerradura digital a teclado o con un accesorio
AssureLink™.
Si la puerta se está abriendo y se detecta una interrupción del haz
infrarrojo, la misma se detendrá. Con la puerta en cualquier posición que
no sea totalmente cerrada, al activarse el abridor, la puerta se cerrará. Si
se detecta una interrupción del haz mientras la puerta se está cerrando, la
SINCRONIZACIÓN DEL CONTROL DE LA PUERTA
Para sincronizar el control de la puerta con el abridor pulsar el control
hasta que se active el abridor (podría llevar hasta tres intentos). Cada
vez que se pulsa el control de la puerta se activará el mecanismo del
abridor.
En la pantalla del panel de control inteligente puede accederse a las
siguientes funciones con los botones de navegación:
DETECTAR DISPOSITIVO
Todo control remoto, cerradura digital a teclado o accesorio AssureLink™
compatible puede programarse para interactuar con el abridor mediante
el menú de programación y los botones de navegación del panel de
control inteligente.
Bloqueo
La función de bloqueo (LOCK) impide la activación del abridor con un
control remoto, pero el control de la puerta y el teclado digital de apertura
continúan funcionando normalmente. Esto es útil como medida extra de
seguridad cuando no hay nadie en la casa (por ejemplo, durante
vacaciones).
Temporizador de cierre
NO activar el temporizador de cierre con puertas enterizas (de una sola
pieza). Esta función puede utilizarse ÚNICAMENTE con puertas
seccionales.
Esta función viene desactivada de fábrica. Se utiliza para cerrar
automáticamente la puerta después de cierto tiempo, desde la posición
totalmente abierta (en intervalos de 1, 5 o 10 minutos). El panel de
control inteligente también permite programar tiempos de hasta 99
minutos. Antes de que se cierre la puerta, el abridor emitirá un sonido de
advertencia y las luces se encenderán intermitentemente. El control de la
puerta indicará el estado de la función de temporizador de cierre, tal
como cerrada, pausa o error. Si se encontrara una obstrucción al cerrar,
el abridor hará un segundo intento de cierre. Si la obstrucción continuara
después del segundo intento, la puerta se abrirá totalmente y NO volverá
a cerrar hasta que se elimine la obstrucción. Esta función NO se activará
si el abridor está funcionando con batería o los sensores de seguridad no
están alineados correctamente. Esta función NO debe ser el método
principal para cerrar la puerta del garaje. Si se usa esta función es
conveniente instalar un teclado digital de acceso para el caso de que
el usuario quede accidentalmente del lado de afuera después de que
se haya cerrado la puerta.
AUTOMATIZACIÓN DE LUCES
Detector de movimiento
Esta función viene activada de fábrica. El detector de movimiento
comandará automáticamente el encendido de las luces del abridor. Se
encenderán durante el período programado y luego se apagarán.
Si se desea usar la luz del abridor permanentemente es necesario
desactivar la función automática para evitar que se apague cuando usted
quede fuera del alcance del sensor de movimiento.
CARACTERÍSTICA DE LA LUZ
Las luces se encenderán si alguien entra por la puerta del garaje y se
interrumpe el haz infrarrojo de los sensores de seguridad.
Pulsador de barra
Para abrir o cerrar la puerta utilizar el pulsador de barra.
Botón de luz
Pulsar el botón de luz (LIGHT) para encender las luces del abridor. Las
luces continuarán encendidas hasta que se vuelva a pulsar el botón de luz
o hasta que se active el abridor. Después de activarse el abridor, las luces
permanecerán encendidas el tiempo programado de fábrica, que es 4 y
medio minutos). Con la puerta en movimiento, el botón de luz no
controlará las luces. Con el control también puede regularse el tiempo
que las luces permanecen encendidas.
Botones de navegación
Usar los botones de navegación para seleccionar y programar funciones.
Pantalla
En pantalla se mostrará la hora y la temperatura hasta que se pulse el
botón de menú para visualizar las opciones. Si hubiera algún problema
con el abridor, la pantalla mostrará el código de diagnóstico. Consultar la
sección de Diagnóstico de fallas
Pulsador
de barra
Botón
de luz
Pantalla
Detector de
movimiento
Botones de
navegación
CÓMO USAR EL CONTROL DE LA PUERTA
Control de la puerta
misma invertirá su dirección de desplazamiento. Cuando los sensores
detectan una obstrucción, las luces se encenderán intermitentemente diez
veces. La puerta podrá cerrarse con el botón del control de la puerta o la
cerradura digital a teclado. Los sensores de inversión no afectan la
apertura de la puerta.
Los sensores de seguridad deben estar instalados y alineados
correctamente para que la puerta se mueva hacia abajo.
Funciones (continúa)
34
PANTALLA Y NAVEGACIÓN DE MENÚS
En la pantalla principal se muestra la hora y temperatura, y si se usa una
batería, su estado de carga.
Las funciones del control pueden programarse a través de los menús y
botones de navegación. Véanse las siguientes descripciones.
FUNCIONES
Pulsar el botón de navegación debajo de "MENU" para ver el menú de
funciones.
Reloj: Puesta en hora, formato de 12 o 24 horas y opción de
mostrar/ocultar el reloj.
Calibración del temporizador de cierre (Sólo para puertas
seccionales): Activar o desactivar la función de temporizador de cierre y
el tiempo de espera hasta el cierre. NOTA: NO activar el temporizador de
cierre con puertas enterizas (de una sola pieza). Esta función puede
utilizarse ÚNICAMENTE con puertas seccionales.
Bloqueo: Activar o desactivar el bloqueo de control remoto.
Programación: Para integrar otro control remoto, dispositivos
AssureLink™, programar otro botón para las luces, o integrar un teclado
digital inalámbrico de acceso.
CALIBRACIONES
Para ver el menú de Parámetros, pulsar el botón bajo la flecha
descendente hasta ver TEMPERATURA.
Temperatura: Para mostrar la temperatura en grados Fahrenheit o
Celsius, y mostrar u ocultar la indicación de temperatura.
Idioma: Para elegir un idioma: inglés, francés, español.
Luces: Para programar la duración del encendido de las luces después de
activar el abridor. Programable de 1,5 a 4,5 minutos. Activa o desactiva el
detector de movimiento y la activación del encendido de luces al ingresar
al garaje.
CONTRASTE: Para regular el contraste de la pantalla.
Véase la página 35 para programar un control remoto o teclado digital
con un control de la puerta.
Configuración de la Smart Control Panel®
Pulsador de barra
Botón de luz
Pantalla
Detector de
movimiento
Botones de
navegación
35
Programación
1. Pulsar el botón de navegación debajo de
"MENU" para ver el menú de funciones.
2. Buscar con los botones de navegación la
función "PROGRAM" y pulsar el botón bajo
para continuar.
3. Seleccionar "REMOTE" o "KEYPAD" para
programar desde el menú de
programación. Pulsar para continuar.
4. Oprimir el botón del control remoto con el
cual desea comandar la puerta.
O
Escribir un número de cuatro dígitos (PIN)
como código personal de uso del teclado
digital de acceso. Pulsar el botón ENTER.
TO REMOTEREMOT
E
TO
1. Oprima y suelte el botón “Aprender” de la
unidad del motor. La DEL de este botón
estará encendida por 30 segundos.
2. En los 30 segundos, oprima y mantenga
oprimido el botón del control remoto
manual* que desee usar para su puerta de
cochera.
3. Suelte el botón cuando las luces de la
unidad del motor empiecen a parpadear. Ya
aprendió el código. Sino se han puesto
bombillos, se escucharán dos chasquidos.
Su abridor de puerta de cochera ya viene programado de fábrica para operar con su control remoto. Los accesorios más antiguos Craftsman® NO
son compatibles, véanse los accesorios compatibles bajo el título “Accesorios” en la página 41. La programación puede realizarse con el control de la
puerta o el botón Learn del abre-puerta. Para programar otros controles remotos consultar las instrucciones que vengan con dichos controles.
NOTA IMPORTANTE: Si su vehículo está equipado con un Homelink® podría ser necesario un adaptador externo, según la marca, el modelo y el año
del vehículo. En www.homelink.com hay más información.
CÓMO AGREGAR UN CONTROL REMOTO USAR EL BOTÓN LEARN
(APRENDER)
CÓMO AGREGAR, REPROGRAMAR O CAMBIAR CONTROL REMOTO/ UN
CÓDIGO DE ENTRADA SIN LLAVE USAR LA SMART CONTROL PANEL
PIN
?? ??
12
ABC
3
DEF
4
GHI
5
JKL
6
MNO
7
PRS
8
TUV
9
WXY
0
QZ
*
#
ENTER
0 QZ
*#
ENTER
O
Para borrar la memoria
BORRAR TODOS LOS DATOS DE CONTROL REMOTO Y CERRADURA
DIGITAL A TECLADO
1. Mantener oprimido el botón de aprendizaje en el abridor hasta que se
apague el LED (aproximadamente 6 segundos). Se borrarán todos los
datos almacenados en el control remoto y en la cerradura digital.
Volver a programar todo accesorio que desea usar.
BORRAR TODOS LOS DISPOSITIVOS
(INCLUYENDO LOS ACCESORIOS ASSURELINKTM)
1. Mantener oprimido el botón de aprendizaje en el abridor hasta que se
apague el LED (aproximadamente 6 segundos).
2. Inmediatamente pulsar el botón de aprendizaje hasta que el LED se
apague. Ahora todos los códigos estarán borrados.
Volver a programar todo accesorio que desea usar.
Al cambiar la tapa de las luces verificar que el conductor de antena quede
colgando hacia abajo.
36

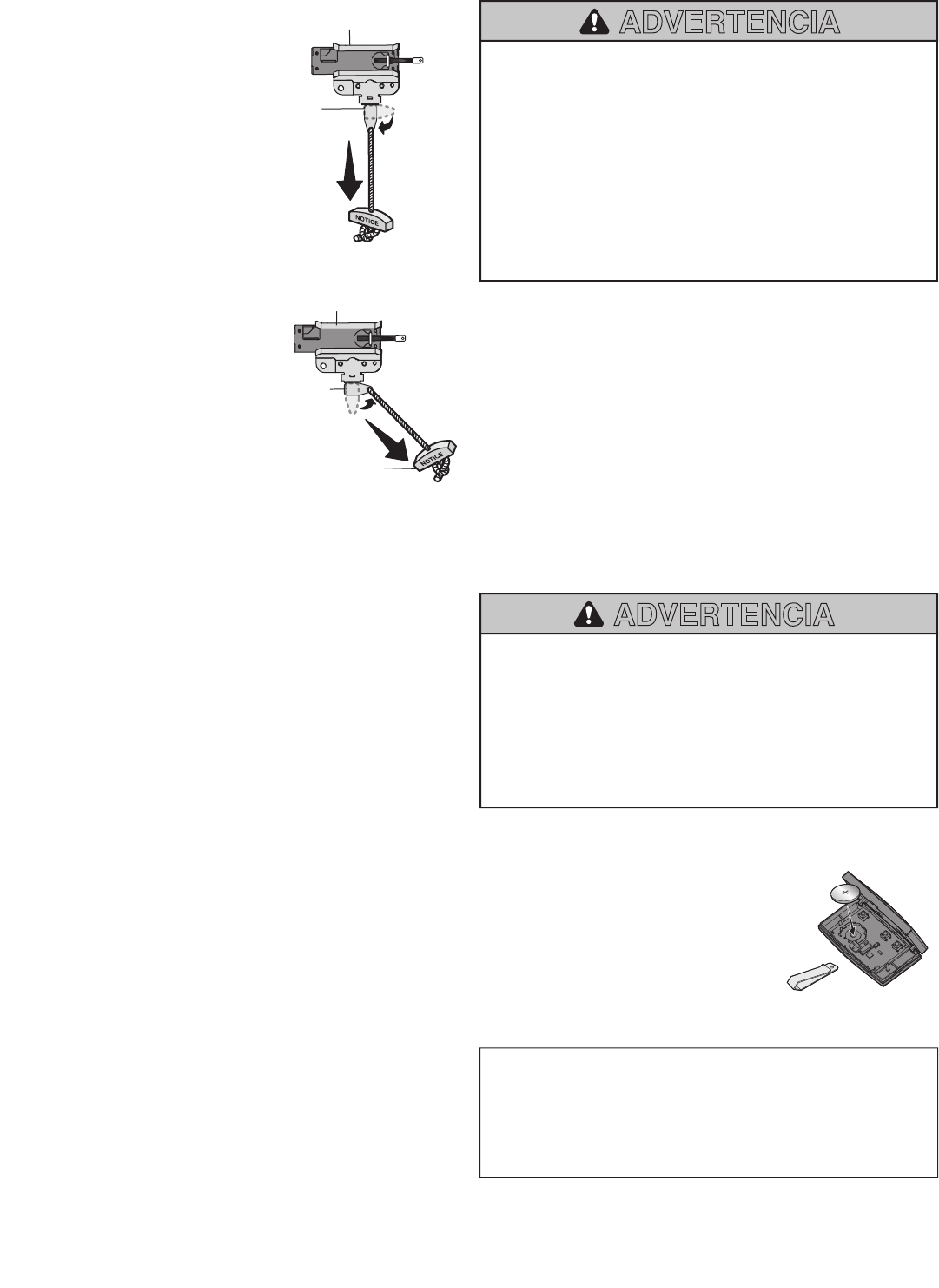

Para reconectar
Trole
Brazo de
liberación
(en la posición
de desconexión
manual)
Brazo de
liberación
del trole
Manija de liberación
de emergencia (por
debajo y por detrás)
Trole
Posición con el seguro
(desconexión manual)
Para evitar la posibilidad de LESIONES GRAVES o INCLUSO LA
MUERTE:
• NUNCA permita que los niños pequeños estén cerca de lasbaterías.
• Si alguien se traga una batería, llame al médico de inmediato.
Para reducir el riesgo de incendio, explosión o combustión química:
• Reemplace ÚNICAMENTE con baterías planas 3V2032.
• NO recargue, desarme, caliente por encima de 212° F (100° C) o
incinere.
ADVERTENCIA
La batería del control remoto
Para evitar la posibilidad de una LESIÓN GRAVE o INCLUSO
LA MUERTE si la puerta de la cochera se cae:
• De ser posible, use la manija de liberación de emergencia para soltar
el trole SÓLO cuando la puerta de la cochera esté CERRADA. Si los
resortes están débiles o rotos, o bien si la puerta está
desbalanceada, la puerta abierta podría caerse rápida y/o
inesperadamente.
• NUNCA use la manija de liberación de emergencia a menos que la
entrada a la cochera esté libre de obstrucciones y no haya ninguna
persona presente.
• NUNCA use la manija para tirar de la puerta para abrirla o cerrarla.
Si el nudo de la cuerda se suelta, usted podría caerse.
ADVERTENCIA
La batería de litio puede durar hasta 3
años.
Para cambiar la batería, use el broche del
visera o un destornillador para abrir la
tapa, tal como se indica en la ilustración.
Coloque la batería con el lado positivo
hacia arriba (+).
Reemplace las pilas solamente por pilas de
botón 3V2032. Elimine las baterías usadas
en forma adecuada.
Mantenimiento de su abridor de puerta de cochera
CALENDARIO DE MANTENIMIENTO
Una vez al mes
• Haga funcionar la puerta manualmente. Si está desbalanceada o se
pandea, llame a un técnico especializado en sistemas de puertas.
• Revise para cerciorarse de que la puerta se abra y se cierre
completamente. Ajuste los límites de ser necesario (vea Ajustes).
• Repita la prueba de la retroceso de seguridad. Haga los ajustes
necesarios (vea Ajustes).
Una vez al año
• Ponga aceite en los rodillos, los cojinetes y las bisagras de la puerta.
El abridor no necesita lubricación adicional. No lubrique los carriles de
la puerta.
• Pruebe la batería y decida si debe cambiarla para asegurarse de que le
abre-puerta funcione en caso de corte de energía. En la página 31 se
indica el procedimiento de prueba de la batería de reserva.
Cómo abrir la puerta manualmente
ADVERTENCIA: La modificación de este transceptor está prohibida por la FCC y/o las normas
canadienses IC. NO HAY COMPONENTES QUE NECESITEN INTERVENCIÓN DEL USUARIO. Todo
cambio o toda modificación no expresamente aprobada por la parte responsable del cumplimiento
podría anular el derecho de usar el equipo.
Este dispositivo cumple con la Parte 15 de las normas de la FCC y de las normas canadienses IC
RSS-210. El uso está condicionado a lo siguiente: (1) Este dispositivo no debe causar interferencia
y (2) este dispositivo debe se apto para recibir interferencia, aunque la misma pueda afectar su
funcionamiento.
Este aparato digital de la clase B cumple con ICES-003 de Canada.
Con el gancho del control ábralo
primero en el medio (1) y después
de cada lado (2 y 3).
CÓMO DESCONECTAR EL TROLE:
La puerta debe estar completamente
cerrada si es posible. Tire de la manija
de liberación de emergencia (de manera
que el brazo de liberación del trole
quede en una posición vertical) y levante
la puerta manualmente. La función de
seguro evita que el trole se vuelva a
conectar automáticamente, y la puerta
pueda subirse y bajarse manualmente
con la frecuencia que sea necesaria.
CÓMO RECONECTAR EL TROLE:
Tire de la manija de liberación de
emergencia hacia el abridor en un
ángulo que el brazo de liberación del
trole quede horizontal. El trole se
reconecta en la siguiente operación
HACIA ARRIBA o HACIA ABAJO, ya sea
manual o mediante el uso del control de
la puerta o del control remoto.
1
2
3
37
DIAGNÓSTICO DE PROBLEMAS
TABLA DE DIAGNÓSTICO
Su abridor de puerta de cochera viene programado con funciones de autodiagnóstico. Las flechas hacia ARRIBA y ABAJO se encienden para mostrar
los códigos de diagnóstico.
FLECHA HACIA
ARRIBA
FLECHA HACIA
ABAJO SÍNTOMA SOLUCIÓN
11
El abridor no se cierra y las
luces destellan. Los sensores de seguridad no están instalados, no están
conectados o los cables están cortados. Inspeccione los cables
de los sensores para ver si están desconectados o cortados.
12
El abridor no se cierra y las
luces destellan. Hay un cortocircuito o cable invertido en los sensores de
seguridad. Inspeccione los cables de los sensores en todos los
puntos de fijación y conexión. Cambie los cables o corríjalos
según sea necesario.
13
El control de la puerta no
funciona. Los cables del control de la puerta están cortocircuitados o el
control de la puerta es defectuoso. Inspeccione los cables del
control de la puerta en todos los puntos de fijación y conexión.
Cambie los cables o corríjalos según sea necesario.
14
El abridor no se cierra y las
luces destellan. Los sensores de seguridad están desalineados o temporalmente
obstruidos. Alinee ambos sensores para asegurarse de que los
LED queden encendidos sin fluctuar. Verifique que no haya
ningún objeto en la puerta que interrumpa el haz de los sensores
al cerrarse.
15
La puerta se mueve 6 u 8
pulgadas, se detiene o invierte el
sentido.
Abra y cierre la puerta manualmente. Verifique que no haya
atascos u obstrucciones, como un resorte o un cierre de puerta
rotos, corrija según sea necesario. Inspeccione los cables
eléctricos en el módulo de desplazamiento y en la tarjeta lógica.
Cambie el módulo si es necesario.
No hay movimiento. Se oye
simplemente un clic. Abra y cierre la puerta manualmente. Verifique que no haya
atascos u obstrucciones, como un resorte o un cierre de puerta
rotos, corrija según sea necesario. Cambie la tarjeta lógica si es
necesario.
El abridor produce un zumbido
durante 1 o 2 segundos, pero no
se mueve.
Abra y cierre la puerta manualmente. Verifique que no haya
atascos u obstrucciones, como un resorte o un cierre de puerta
rotos, corrija según sea necesario. Cambie el motor si es
necesario.
16
La puerta continúa por inercia
después de detenerse. Programe el desplazamiento a la posición de inercia o llame a un
técnico profesional para que equilibre la puerta.
2 1-5 No hay movimiento ni ruido. Cambie la tarjeta lógica.
32
Los límites no pueden
programarse ni conservarse. Revise el módulo de desplazamiento y cámbielo si es necesario.
38
Otros problemas que no aparecerán identificados en los códigos de
diagnóstico:
El abridor emite un sonido cada 30 segundos:
• Está funcionando con batería o la batería de 12 VCC debe cambiarse.
Véase la página 31.
• Una alerta visual y sonora de que una puerta se está cerrando
automáticamente con un monitor de puerta, AssureLinkTM Internet
Gateway o temporizador de cierre (TTC). Vea página 33.
El control remoto no activa la puerta:
• Verificar que la función de Bloqueo no esté activada.
• Volver a programar el control remoto.
• Si aún así el control remoto no funcionara, verificar los códigos de
diagnóstico para comprobar que la puerta esté funcionando
correctamente.
• Verificar que ambos cables de la antena estén hacia abajo en el
abridor.
Las luces no se apagan cuando la puerta está abierta:
El abridor tiene una función que enciende las luces cuando los sensores
de seguridad indican una obstrucción o cuando el sensor de movimiento
del control de la puerta detecta movimiento en el garaje. Estas funciones
pueden desactivarse con el control. Consultar la sección Control de la
puerta.
Mi puerta pude abrirse con el control remoto de mi vecino:
Borre la memoria de su abridor y vuelva a programar el control remoto.
FLECHA HACIA
ARRIBA
FLECHA HACIA
ABAJO SÍNTOMA SOLUCIÓN
4 1-4
La puerta se mueve, se detiene o
invierte el sentido. Abra y cierre la puerta manualmente. Verifique que no haya
obstrucciones, que los resortes estén en buen estado o la traba no
esté cerrada. Si la puerta se atasca, llame a un técnico profesional.
Si la puerta no se atasca, programe los límites de desplazamiento
nuevamente (vea la página 28).
45
El abridor se mueve 15 a 20 cm
(6 pulg. a 8 pulg.), se detiene o
invierte el sentido.
Error de comunicaciones con el módulo de desplazamiento.
Verifique las conexiones del módulo y cámbielo si es necesario.
46
El abridor no cierra y las luces
destellan. Los sensores de seguridad están desalineados o temporalmente
obstruidos. Alinee los sensores de ambos LED queden encendidos
sin fluctuar. Verifique que no haya ningún objeto en la puerta que
interrumpa el haz de los sensores al cerrarse.
DIAGNÓSTICO DE PROBLEMAS
39
139.3050
41A7563
139.21255
ACCESORIOS
139.53729
139.53702 Liberador de la llave de emergencia:
Se requiere en las cocheras que NO tienen puerta
de acceso. Permite al dueño de la casa abrir la
puerta de la cochera manualmente desde el exterior,
desconectando el trole.
Extensión del riel de 2.4 m (8pies):
Permite que una puerta de 2.4 m (8pies) se abra
completamente.
Extensión del riel de 3 m (10pies):
Permite que una puerta de 3 m (10pies) se abra
completamente.
139.53728
Ménsulas de extensión:
(Sólo están disponibles a través de Refacciones y
Servicio Sears)
(Opcionales) Para la instalación del sensor de
seguridad en la pared o en el piso.
041A5281-1
GARANTÍA
139.30498
Control remoto de llavero:
Compatible con todos los modelos Craftsman
desde 1993 hasta el presente. Con llavero.
Control remoto:
Compatible con todos los modelos Craftsman
desde 1993 hasta el presente. Con broche para
visera.
139.30499
Teclado inalámbrico:
Utilizado del lado de afuera para facilitar el ingreso
al garaje con un código de 4 dígitos. Compatible
con TODOS los modelos Craftsman desde 1993
hasta el presente.
Smart Control Panel:
Muestra la temperatura, la hora y diagnóstico del
sistema, tiene un pulsador para abrir y cerrar la
puerta y una función de bloqueo como medida de
seguridad.
Control de luz enchufable:
Controla automáticamente las luces a través del
abridor de la puerta de garaje, de un control
remoto AssureLink™ o de un Craftsman Internet
Gateway. Enchufe en cada toma de corriente
interior.
AssureLink™ Internet Gateway:
Accesorio para conexión a computadora e Internet
que permite monitorear y controlar abre-puertas
de garaje y artefactos de iluminación con
tecnología AssureLink™.
41A7665
Ménsulas de soporte:
Para cielos rasos sin acabados o en los casos en
que se necesite soporte adicional, basado en la
construcción de la cochera. Incluye las ménsulas
y los sujetadores.
139.53589
GARANTÍA DE CRAFTSMAN
GARANTÍA LIMITADA DE SERVICIO EN EL DOMICILIO DE 90 DÍAS
El presente producto está garantizado contra defectos de material o mano de obra DURANTE 90 DÍAS a partir de la fecha de venta. Un producto defectuoso será reparado sin cargo alguno
presentando el justificante de compra.
GARANTÍA LIMITADA DE REPUESTOS
El presente producto está garantizado contra piezas defectuosas DESDE EL DÍA 91 HASTA 3 AÑOS a partir le fecha de venta. Se proporcionará un repuesto nuevo para reemplazar la pieza
defectuosa sin cargo alguno presentando el justificante de compra. Se excluyen cualesquiera costes de instalación profesional.
GARANTÍA LIMITADA DEL MOTOR
EL motor de este producto está garantizado contra defectos de material o mano de obra DESDE EL DÍA 91 HASTA 10 AÑOS a partir de la fecha de venta. Se proporcionará un motor nuevo
para reemplazar el defectuoso sin cargo alguno presentando el justificante de compra. Se excluyen cualesquiera costes de instalación profesional.
SERVICIO DE GARANTÍA
Visite la página Web www.craftsman.com/warranty para consultar detalles de la cobertura de garantía para reparación de productos o piezas de repuesto.
RESTRICCIÓN APLICABLE A LA GARANTÍA
Esta Garantía Limitada para Dispositivo de Apertura de Puerta de Garaje de Craftsman no cubre bombillas, que son componentes fungibles, o piezas de repuesto necesarias debido a uso
indebido o negligencia del operario, incluyendo falta de instalación, ajuste y operación de este dispositivo de apertura de puerta de garaje conforme a las instrucciones contenidas en el
manual de instalación. La presente garantía limitada tampoco cubre ningún problema causado por interferencias.
LIMITACIÓN DE LA RESPONSABILIDAD
El vendedor no será responsable de pérdidas o daños materiales, o pérdidas o gastos resultantes de daños materiales relacionados directa o indirectamente con el uso de este producto.
Algunos estados no permiten la exclusión o limitación de daños incidentales o emergentes, de manera que puede que la limitación o exclusión anterior no sea aplicable en su caso.
DESCARGO DE RESPONSABILIDAD RESPECTO A GARANTÍAS IMPLÍCITAS
Con la excepción del motor, todas las garantías implícitas de este producto, incluyendo sin limitación cualesquiera garantías implícitas de comerciabilidad o idoneidad para un fin
particular, están limitadas en cuanto a su duración al período de garantía de 90 días y desde el 91º día hasta 3 años estipulado con anterioridad. Todas las garantías implícitas relacionadas
con el motor están limitadas en cuanto a su duración al período de garantía desde el 91º día hasta 10 años estipulado con anterioridad. No habrá ni resultará de aplicación ninguna garantía
implícita después de tales períodos. Algunos estados no permiten limitaciones en cuanto a la duración de las garantías implícitas, de manera que puede que las limitaciones anteriores no
sean aplicables en su caso.
La presente garantía se aplica exclusivamente mientras este producto se esté usando en Estados Unidos.
La presente garantía le otorga derechos específicos, y es posible que usted tenga asimismo otros derechos que varían de un estado a otro.
Sears Brands Management Corporation, Hoffman Estates, IL 60179
® Registered Trademark / TM Trademark of KCD IP, LLC in the United States, or Sears Brands, LLC in other countries
® Marca Registrada / TM Marca de Fábrica de KCD IP, LLC en Estados Unidos, o Sears Brands, LLC in otros países
MC Marque de commerce / MD Marque déposée de Sears Brands, LLC
114A4362I © 2013 KCD IP, LLC

Navigation menu
