R

990000780

12-4-13 (REV:01) Save this manual for future reference

Guarde este manual para futuras consulta

Customer Help Line: 1-800-932-3188

Teléfono de atención al consumidor: 1-800-932-3188

Sears Brands Management, 3333 Beverly Rd., Hoffman Estates, IL 60179 USA

Visit the Craftsman web page: www.sears.com/craftsman

Visite el sitio web de Craftsman: www.sears.com/craftsman

OPERATOR’S MANUAL

6-1/2 in. 19.2 VOLT

CIRCULAR SAW

SIERRA CIRCULAR

DE 6-1/2 pulg., 19,2 V

Model No.

315.CT2040

Número de modelo

315.CT2040

BATTERIES AND CHARGERS

SOLD SEPARATELY

LAS BATERÍAS Y LOS CARGADORES

SE VENDEN POR SEPARADO

WARNING: To reduce the risk

of injury, the user must read and

understand the operator’s manual

before using this product.

ADVERTENCIA: Para reducir el

riesgo de lesiones, el usuario debe leer

y comprender el manual del operador

antes de usar este producto.

50

45

30

22

2

1

2 – English

ENGLISH

 Warranty ...................................................................... 2

 Introduction ................................................................. 2

 General Power Tool Safety Warnings ..................... 3-4

 Circular Saw Safety Warnings ................................ 4-5

 Symbols ......................................................................6

 Features ......................................................................7

 Assembly ................................................................ 7-8

 Operation .............................................................. 9-12

 Adjustments ..............................................................13

 Maintenance .............................................................13

 Accessories...............................................................13

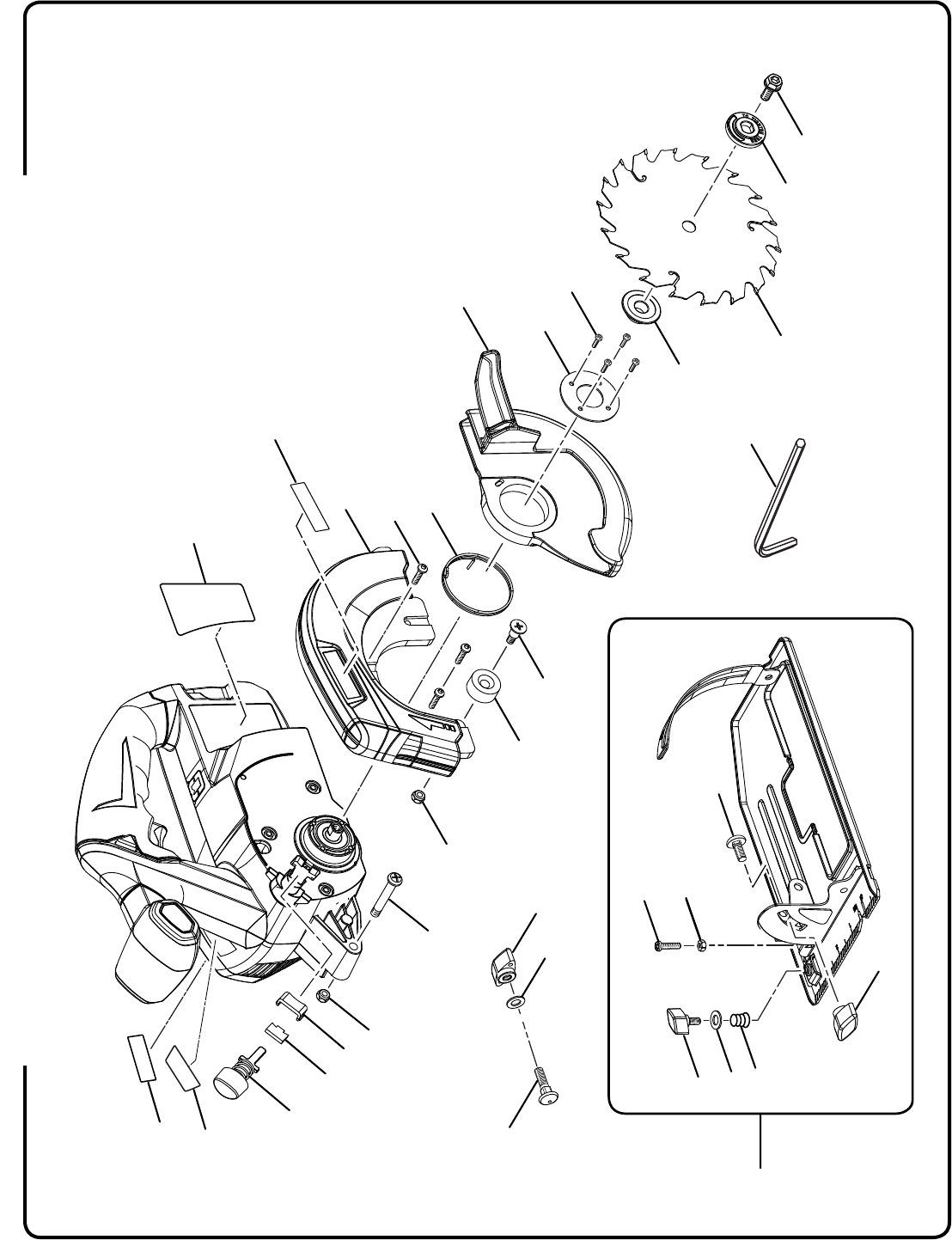

 Illustrated Parts List ............................................ 14-15

 Figure numbers (illustrations) ................................... i-iii

 Parts Ordering / Service.............................. Back Page

TABLE OF CONTENTS / ÍNDICE DE CONTENIDO

WARRANTY / GARANTÍA

INTRODUCTION / INTRODUCCIÓN

This tool has many features for making its use more pleasant and enjoyable. Safety, performance, and dependability

have been given top priority in the design of this product making it easy to maintain and operate.

* * *

Esta herramienta ofrece numerosas características para hacer más agradable y placentero su uso. En el diseño de

este producto se ha conferido prioridad a la seguridad, el desempeño y la fiabilidad, por lo cual se facilita su manejo y

mantenimiento.

CRAFTSMAN® ONE YEAR LIMITED WARRANTY

FOR ONE YEAR from the date of purchase, this product is warranted against any defects in material or workmanship.

With proof of purchase, defective product will be replaced free of charge.

For warranty coverage details to obtain free replacement, visit the web site: www.craftsman.com

This warranty does not cover bits which are expendable part(s) that can wear out from normal use within the warranty period.

This warranty is void if this product is ever used while providing commercial services or if rented to another person.

This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

Sears Brands Management Corporation, Hoffman Estates, IL 60179

* * *

GARANTÍA LIMITADA DE CRAFTSMAN® POR UN AÑO

Este producto tiene garantía por cualquier defecto en material o mano de obra DURANTE UN AÑO desde la fecha de

compra. Los productos defectuosos se remplazarán sin cargo si presenta un comprobante de pago.

Si desea conocer los detalles de la cobertura de la garantía para conseguir reparaciones o recambios, visite el

sitio Web: www.craftsman.com

Esta garantía no cubre la brocas, que es una pieza fungible que puede desgastarse por el uso normal durante el período

de garantía.

La garantía pierde validez si este producto se utiliza mientras se prestan servicios comerciales o si se alquila a otra persona.

Esta garantía le otorga derechos legales específicos y también puede gozar de otros derechos que varían según el

estado.

Sears Brands Management Corporation, Hoffman Estates, IL 60179

ESPAÑOL

 Garantía ......................................................................2

 Introducción ................................................................2

 Advertencias de seguridad para herramientas

eléctricas ................................................................. 3-4

 Advertencias de seguridad sierra circular .............. 4-5

 Símbolos .....................................................................6

 Características ............................................................7

 Armado ................................................................... 7-8

 Funcionamiento .................................................... 9-12

 Ajustes ......................................................................13

 Mantenimiento ..........................................................13

 Accesorios ................................................................13

 Figura numeras (ilustraciones) ................................. i-iii

 Pedidos de piezas / Servicio ................. Pág. posterior

3 – English

GENERAL POWER TOOL SAFETY WARNINGS

WARNING Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

serious injury.

Save all warnings and instructions for future

reference. The term “power tool” in the warnings refers

to your mains-operated (corded) power tool or battery-

operated (cordless) power tool.

WORK AREA SAFETY

 Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

 Do not operate power tools in explosive

atmospheres, such as in the presence of flammable

liquids, gases, or dust. Power tools create sparks

which may ignite the dust or fumes.

 Keep children and bystanders away while operating

a power tool. Distractions can cause you to lose

control.

ELECTRICAL SAFETY

 Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any adapter

plugs with earthed (grounded) power tools.

Unmodified plugs and matching outlets will reduce risk

of electric shock.

 Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

 Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electric shock.

 Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep

cord away from heat, oil, sharp edges, or moving

parts. Damaged or entangled cords increase the risk

of electric shock.

 When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

 If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of a GFCI reduces the

risk of electric shock.

 Use battery only with charger listed. For use with

19.2V nickel-cadmium and 19.2V lithium-ion battery

packs, see tool/appliance/battery pack/charger

correlation supplement 988000-272.

PERSONAL SAFETY



Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under the

influence of drugs, alcohol or medication. A moment

of inattention while operating power tools may result in

serious personal injury.



Use personal protective equipment. Always wear eye

protection. Protective equipment such as dust mask,

non-skid safety shoes, hard hat, or hearing protection

used for appropriate conditions will reduce personal

injuries.



Prevent unintentional starting. Ensure the switch

is in the off-position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your finger on the

switch or energising power tools that have the switch on

invites accidents.



Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to

a rotating part of the power tool may result in personal

injury.



Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power

tool in unexpected situations.



Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away

from moving parts. Loose clothes, jewellery or long

hair can be caught in moving parts.



If devices are provided for the connection of dust

extraction and collection facilities, ensure these are

connected and properly used. Use of dust collection

can reduce dust-related hazards.



Do not wear loose clothing or jewelry. Contain long

hair. Loose clothes, jewelry, or long hair can be drawn

into air vents.



Do not use on a ladder or unstable support. Stable

footing on a solid surface enables better control of the

power tool in unexpected situations.

POWER TOOL USE AND CARE



Do not force the power tool. Use the correct power

tool for your application. The correct power tool will

do the job better and safer at the rate for which it was

designed.



Do not use the power tool if the switch does not turn

it on and off. Any power tool that cannot be controlled

with the switch is dangerous and must be repaired.



Disconnect the plug from the power source and/or

the battery pack from the power tool before making

any adjustments, changing accessories, or storing

power tools. Such preventive safety measures reduce

the risk of starting the power tool accidentally.

4 – English



Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power

tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained

users.



Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and any

other condition that may affect the power tool’s

operation. If damaged, have the power tool repaired

before use. Many accidents are caused by poorly

maintained power tools.



Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier to control.



Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking into

account the working conditions and the work to

be performed. Use of the power tool for operations

different from those intended could result in a hazardous

situation.

BATTERY TOOL USE AND CARE

 Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used with

another battery pack.

DANGER: Keep hands away from cutting

area and the blade. Keep your second hand on

auxiliary handle, or motor housing. If both hands

are holding the saw, they cannot be cut by the blade.

 Do not reach underneath the workpiece. The

guard can not protect you from the blade below the

workpiece.

 Adjust the cutting depth to the thickness of the

workpiece. Less than a full tooth of the blade teeth

should be visible below the workpiece.

 Never hold piece being cut in your hands or across

your leg. Secure the workpiece to a stable platform.

It is important to support the work properly to minimize

body exposure, blade binding, or loss of control.

 Hold power tool by insulated gripping surfaces only,

when performing an operation where the cutting

tool may contact hidden wiring. Contact with a “live”

wire will also make exposed metal parts of the power

tool “live” and shock the operator.

 When ripping always use a rip fence or straight

edge guide. This improves the accuracy of cut and

reduces the chance of blade binding.

 Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury and fire.

 When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys,

nails, screws or other small metal objects, that can

make a connection from one terminal to another.

Shorting the battery terminals together may cause

burns or a fire.

 Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation or

burns.

SERVICE

 Have your power tool serviced by a qualified repair

person using only identical replacement parts.

This will ensure that the safety of the power tool is

maintained.

 When servicing a power tool, use only identical

replacement parts. Follow instructions in the

Maintenance section of this manual. Use of

unauthorized parts or failure to follow Maintenance

instructions may create a risk of shock or injury.

 Always use blades with correct size and shape

(diamond versus round) of arbour holes. Blades that

do not match the mounting hardware of the saw will

run eccentrically, causing loss of control.

 Never use damaged or incorrect blade washers

or bolt. The blade washers and bolt were specially

designed for your saw, for optimum performance and

safety of operation.

CAUSES AND OPERATOR PREVENTION OF

KICKBACK:

Kickback is a sudden reaction to a pinched, bound or

misaligned saw blade, causing an uncontrolled saw to lift

up and out of the workpiece toward the operator.

When the blade is pinched or bound tightly by the kerf

closing down, the blade stalls and the motor reaction

drives the unit rapidly back toward the operator.

If the blade becomes twisted or misaligned in the cut, the

teeth at the back edge of the blade can dig into the top

surface of the wood causing the blade to climb out of the

kerf and jump back toward the operator.

Kickback is the result of saw misuse and/or incorrect

operating procedures or conditions and can be avoided

by taking proper precautions as given below:

GENERAL POWER TOOL SAFETY WARNINGS

CIRCULAR SAW SAFETY WARNINGS

5 – English

CIRCULAR SAW SAFETY WARNINGS

 Maintain a firm grip with both hands on the saw

and position your arms to resist kickback forces.

Position your body to either side of the blade, but

not in line with the blade. Kickback could cause the

saw to jump backwards, but kickback forces can be

controlled by the operator, if proper precautions are

taken.

 When blade is binding, or when interrupting a cut

for any reason, release the trigger and hold the saw

motionless in the material until the blade comes

to a complete stop. Never attempt to remove the

saw from the work or pull the saw backward while

the blade is in motion or kickback may occur.

Investigate and take corrective actions to eliminate the

cause of blade binding.

 When restarting a saw in the workpiece, centre

the saw blade in the kerf and check that saw teeth

are not engaged into the material. If saw blade is

binding, it may walk up or kickback from the workpiece

as the saw is restarted.

 Support large panels to minimise the risk of blade

pinching and kickback. Large panels tend to sag

under their own weight. Supports must be placed

under the panel on both sides, near the line of cut and

near the edge of the panel.

 Do not use dull or damaged blades. Unsharpened

or improperly set blades produce narrow kerf causing

excessive friction, blade binding and kickback.

 Blade depth and bevel adjusting locking levers

must be tight and secure before making cut. If blade

adjustment shifts while cutting, it may cause binding

and kickback.

 Use extra caution when making a “plunge cut” into

existing walls or other blind areas. The protruding

blade may cut objects that can cause kickback.

 Check lower guard for proper closing before each

use. Do not operate the saw if lower guard does

not move freely and close instantly. Never clamp or

tie the lower guard into the open position. If saw is

accidentally dropped, lower guard may be bent. Raise

the lower guard with the retracting handle and make

sure it moves freely and does not touch the blade or

any other part, in all angles and depths of cut.

 Check the operation of the lower guard spring. If

the guard and the spring are not operating properly,

they must be serviced before use. Lower guard may

operate sluggishly due to damaged parts, gummy

deposits, or a build-up of debris.

 Lower guard should be retracted manually only for

special cuts such as “plunge cuts” and “compound

cuts.” Raise lower guard by retracting handle and

as soon as blade enters the material, the lower

guard must be released. For all other sawing, the

lower guard should operate automatically.

 Always observe that the lower guard is covering the

blade before placing saw down on bench or floor.

An unprotected, coasting blade will cause the saw to

walk backwards, cutting whatever is in its path. Be

aware of the time it takes for the blade to stop after

switch is released.

ADDITIONAL SAFETY RULES



Use clamps or other practical way to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body is unstable and

may lead to loss of control.

 Know your power tool. Read operator’s manual

carefully. Learn its applications and limitations, as

well as the specific potential hazards related to this

tool. Following this rule will reduce the risk of electric

shock, fire, or serious injury.

 Always wear eye protection with side shields

marked to comply with ANSI Z87.1. Failure to do so

could result in objects being thrown into your eyes,

resulting in possible serious injury.

 Protect your lungs. Wear a face or dust mask if the

operation is dusty. Following this rule will reduce the

risk of serious personal injury.

 Protect your hearing. Wear hearing protection

during extended periods of operation. Following this

rule will reduce the risk of serious personal injury.

 Check damaged parts. Before further use of the

tool, a guard or other part that is damaged should

be carefully checked to determine that it will

operate properly and perform its intended function.

Check for alignment of moving parts, binding of

moving parts, breakage of parts, mounting, and

any other conditions that may affect its operation.

A guard or other part that is damaged should be

properly repaired or replaced by an authorized

service center. Following this rule will reduce the risk

of shock, fire, or serious injury.

 Inspect for and remove all nails from lumber before

using this tool. Following this rule will reduce the risk

of serious personal injury.

 Save these instructions. Refer to them frequently

and use them to instruct others who may use this

tool. If you loan someone this tool, loan them these

instructions also.

6 – English

SYMBOLS

The following signal words and meanings are intended to explain the levels of risk associated with this product.

SYMBOL SIGNAL MEANING

DANGER: Indicates an imminently hazardous situation, which, if not avoided, will result

in death or serious injury.

WARNING: Indicates a potentially hazardous situation, which, if not avoided, could result

in death or serious injury.

CAUTION: Indicates a potentially hazardous situation, which, if not avoided, may result in

minor or moderate injury.

NOTICE:(Without Safety Alert Symbol) Indicates important information not related to an

injury hazard, such as a situation that may result in property damage.

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper

interpretation of these symbols will allow you to operate the product better and safer.

SYMBOL NAME DESIGNATION/EXPLANATION

Safety Alert Indicates a potential personal injury hazard.

Read Operator’s

Manual

To reduce the risk of injury, user must read and understand operator’s

manual before using this product.

Eye Protection Always wear eye protection with side shields marked to comply

with ANSI Z87.1.

Wet Conditions Alert Do not expose to rain or use in damp locations.

No Hands Symbol Failure to keep your hands away from the blade will result in serious

personal injury.

Recycle Symbols

This product uses nickel- cadmium (Ni-Cd) and lithium-ion (Li-ion)

batteries. Local, state, or federal laws may prohibit disposal of

batteries in ordinary trash. Consult your local waste authority for

information regarding available recycling and/or disposal options.

Direct Current Type or a characteristic of current

n

o

No Load Speed Rotational speed, at no load

.../min Per Minute Revolutions, strokes, surface speed, orbits etc., per minute

V Volts Voltage

A Amperes Current

Hz Hertz Frequency (cycles per second)

min Minutes Time

7 – English

FEATURES

PRODUCT SPECIFICATIONS

Motor ............................................................... 19.2 Volt DC

Blade Diameter ....................................................... 6-1/2 in.

Blade Arbor ............................................................... 5/8 in.

KNOW YOUR CIRCULAR SAW

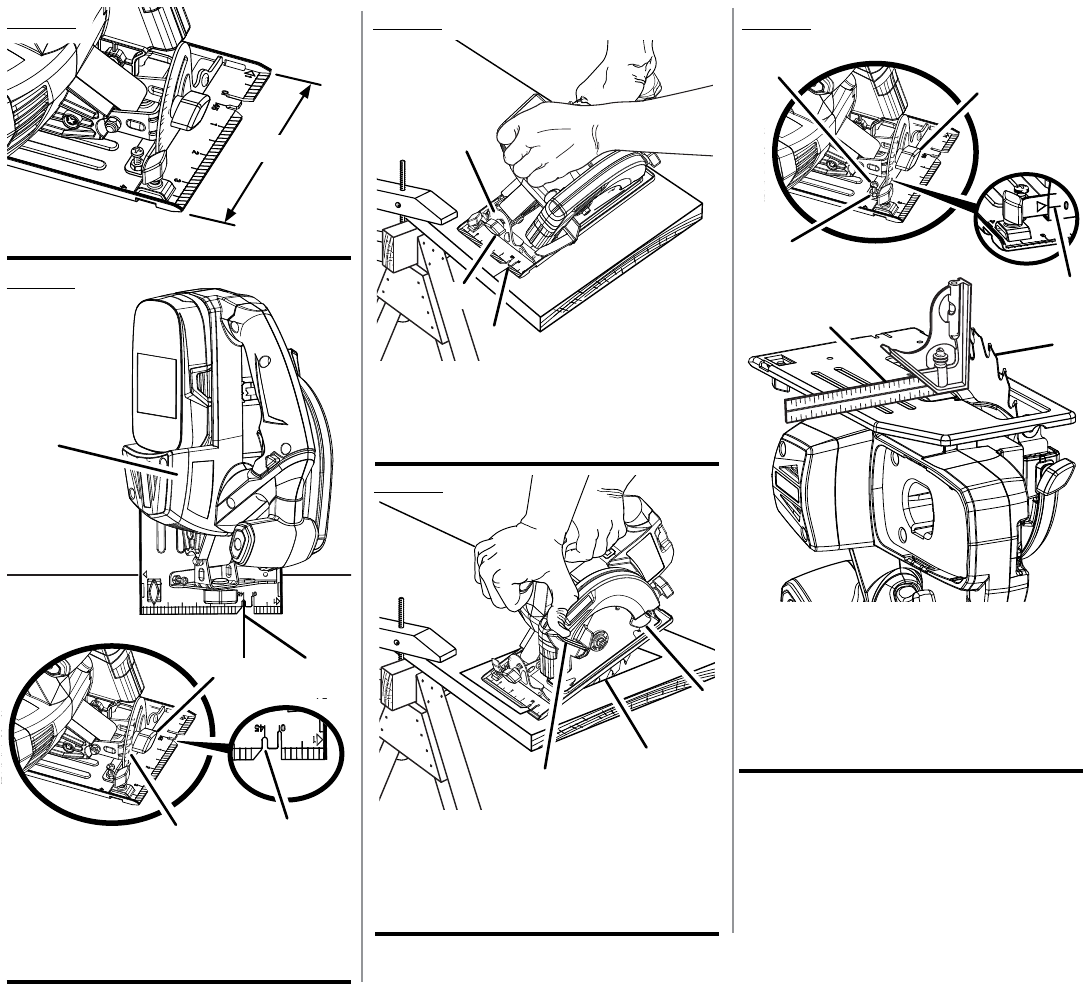

See Figure 1, page i.

The safe use of this product requires an understanding

of the information on the product and in this operator’s

manual as well as a knowledge of the project you are

attempting. Before use of this product, familiarize yourself

with all operating features and safety rules.

BEVEL ADJUSTMENT

The bevel adjustment allows you to set the circular saw for

bevel cuts from 0° to 50°.

BLADE WRENCH STORAGE

Convenient wrench storage for quick blade changes.

DEPTH LOCK KNOB

The depth lock knob adjusts the depth of cut from 0 in. to

2-1/16 in.

LOCK-OFF BUTTON

The lock-off button reduces the possibility of accidental

starting.

SPINDLE LOCK BUTTON

The spindle lock button allows you to secure the blade when

turning the blade screw.

WIDTH OF CUT SCALE

When making straight cross cuts or rip cuts, the scale can

be used to measure up to 4 in. on the right side of the blade,

and up to 1 in. on the left side of the blade.

ASSEMBLY

UNPACKING

This product requires assembly.

 Carefully remove the tool and any accessories from the

box. Make sure all items listed on the box are included.

WARNING: Do not use this product if any parts

on the Packing List are already assembled to your

product when you unpack it. Parts on this list are not

assembled to the product by the manufacturer and

require customer installation. Use of a product that

may have been improperly assembled could result in

serious personal injury.

 Inspect the tool carefully to make sure no breakage or

damage occurred during shipping.

 Do not discard the packing material until you have

carefully inspected and satisfactorily operated the tool.

 If any parts are damaged or missing, please call

1-800-932-3188 for assistance.

PACKING LIST

Circular Saw

6-1/2 in. Blade

Blade Wrench

Operator’s Manual

WARNING: If any parts are missing do not operate

the tool until the missing parts are replaced. Use of

this product with damaged or missing parts could

result in serious personal injury.

WARNING: Do not attempt to modify this tool

or create accessories not recommended for use

with this tool. Any such alteration or modification is

misuse and could result in a hazardous condition

leading to possible serious personal injury.

WARNING: To prevent accidental starting that

could cause serious personal injury, always remove

the battery pack from the tool when assembling

parts.

Cutting Depth at 0° ............................................... 2-1/16 in.

Cutting Depth at 45° ............................................. 1-7/16 in.

No Load Speed .................................................. 4,700/min.

8 – English

 Fit saw blade inside lower blade guard and onto

spindle.

NOTE: The saw teeth point upward at the front of saw

as shown in figure 2.

 Replace outer blade washer.

 Depress spindle lock button, then replace blade screw.

Tighten blade screw securely by turning counterclock-

wise.

 Return blade wrench to storage area.

NOTE: Never use a blade that is too thick to allow the

outer blade washer to engage with the flats on the

spindle.

REMOVING THE BLADE

See Figure 3, page i.

 Remove the battery pack from the saw.

 Remove blade wrench from storage area.

 Position the saw as shown, depress the spindle lock

button, and remove the blade screw by turning it

clockwise.

 Remove outer blade washer.

 Remove the blade.

ATTACHING THE BLADE

See Figure 2, page i.

WARNING: A 6-1/2 in. blade is the maximum blade

capacity of the saw. Never use a blade that is too

thick to allow outer blade washer to engage with the

flats on the spindle. Larger blades will come in con-

tact with the blade guard, while thicker blades will

prevent blade screw from securing blade on spindle.

Either of these situations could result in a serious

accident.

 Remove the battery pack from the saw.

 Remove blade wrench (5 mm hex key) from storage

area.

 Depress spindle lock button and remove blade screw

and outer blade washer.

NOTE: Turn blade screw clockwise to remove.

NOTICE: To prevent damage to the spindle or

spindle lock, always allow motor to come to a

complete stop before engaging spindle lock.

NOTE: Do not run the circular saw with spindle lock

engaged.

 Wipe a drop of oil onto inner blade washer and outer

blade washer where they contact blade.

WARNING: If inner blade washer has been

removed, replace it before placing blade on spindle.

The larger diameter of the inner blade washer should

be placed against the blade. Failure to do so could

cause an accident since blade will not tighten

properly.

ASSEMBLY

9 – English

OPERATION

KICKBACK

See Figures 5 - 8, pages i and ii.

Kickback occurs when the blade stalls rapidly and the

saw is driven back toward you. Blade stalling is caused by

any action which pinches the blade in the wood.

DANGER: Release switch immediately if blade

binds or saw stalls. Kickback could cause you to

lose control of the saw. Loss of control can lead to

serious injury.

To guard against kickback, avoid dangerous practices

such as the following:

 Setting blade depth incorrectly.

 Sawing into knots or nails in workpiece.

 Twisting the blade while making a cut.

 Making a cut with a dull, gummed up, or improperly set

blade.

 Supporting the workpiece incorrectly.

 Forcing a cut.

 Cutting warped or wet lumber.

 Operating the tool incorrectly or misusing the tool.

To lessen the chance of kickback, follow these safety

practices:

 Keep blade at the correct depth setting. The depth

setting should not exceed 1/4 in. below the material

being cut.

 Inspect the workpiece for knots or nails before cutting.

Never saw into a knot or nail.

 Make straight cuts. Always use a straight edge guide

when rip cutting. This helps prevent twisting the blade.

 Use clean, sharp, and properly set blades. Never make

cuts with dull blades.

 Support the workpiece properly before beginning a cut.

 Use steady, even pressure when making a cut. Never

force a cut.

 Do not cut warped or wet lumber.

 Hold the saw firmly with both hands and keep your

body in a balanced position so as to resist the forces if

kickback should occur.

WARNING: When using the saw, always stay alert

and exercise control. Do not remove the saw from

the workpiece while the blade is moving.

WARNING: Do not allow familiarity with products

to make you careless. Remember that a careless

fraction of a second is sufficient to inflict severe

injury.

WARNING: Always remove battery pack from

the tool when you are assembling parts, making

adjustments, cleaning, or when not in use. Removing

battery pack will prevent accidental starting that

could cause serious personal injury.

WARNING: Always wear eye protection with side

shields marked to comply with ANSI Z87.1. Failure to

do so could result in objects being thrown into your

eyes, resulting in possible serious injury.

APPLICATIONS

You may use this product for the purposes listed below:

 Cutting all types of wood products (lumber, plywood,

paneling)

 Cross Cutting/Rip Cutting

 Bevel Cutting

 Pocket Cutting

WARNING: Never use abrasive cut-off wheels of

any kind with this saw. Use of non wood cutting

blades can result in property damage or serious

personal injury.

This product will accept Craftsman® 19.2 V lithium-ion

battery packs and Craftsman® 19.2 V nickel-cadmium

battery packs.

For complete charging instructions, refer to the Operator’s

Manual for your battery pack and charger models.

WARNING: Battery tools are always in operating

condition. Lock the switch when not in use or

carrying at your side, when installing or removing the

battery pack, and when installing or removing blades.

INSTALLING/REMOVING BATTERY PACK

See Figure 4, page i.

 Place battery pack in the saw. Align raised rib on

battery pack with groove inside saw, then slide battery

pack in saw.

 Make sure the latches on each side of the battery pack

snap into place and battery pack is secured in saw

before beginning operation.

 Depress the latches to remove the battery pack.

10 – English

OPERATION

SAW BLADES

The best of saw blades will not cut efficiently if they are

not kept clean, sharp, and properly set. Using a dull blade

will place a heavy load on the saw and increase the dan-

ger of kickback. Keep extra blades on hand, so that sharp

blades are always available.

Gum and wood pitch hardened on blades will slow the

saw down. Remove saw blade from the saw and use gum

and pitch remover, hot water, or kerosene to remove these

accumulations. DO NOT USE GASOLINE.

BLADE GUARD SYSTEM

See Figure 9, page ii.

The lower blade guard attached to the circular saw is

there for your protection and safety. Do not alter it for any

reason. If it becomes damaged, do not operate the saw

until you have the guard repaired or replaced. Always

leave guard in operating position when using the saw.

DANGER: When sawing through work, lower blade

guard does not cover blade on the underside of

work. Since blade is exposed on underside of work,

keep hands and fingers away from cutting area. Any

part of your body coming in contact with moving

blade will result in serious injury.

CAUTION: Never use saw when guard is not oper-

ating correctly. Check the guard for correct opera-

tion before each use. The guard is operating cor-

rectly when it moves freely and readily returns to the

closed position. If you drop the saw, check the lower

blade guard and bumper for damage at all depth set-

tings before reuse.

If at any time the lower blade guard does not snap closed,

remove the battery from the saw. Exercise the lower guard

by moving it rapidly back and forth from the full open

position to the closed position several times. Normally this

will restore the guard to its normal operating condition.

If it does not correct a slow or sluggish closing lower

guard, do not use the saw. Take it to an authorized factory

service center for repair.

STARTING/STOPPING THE SAW

See Figure 10, page ii.

To start the saw:

 Depress the lock-off button.

 Squeeze the switch trigger.

Always let the blade reach full speed, then guide the saw

into the workpiece.

WARNING: The blade coming in contact with the

workpiece before it reaches full speed could cause

the saw to “kick back” toward you resulting in seri-

ous injury.

To stop the saw: Release the switch trigger.

After you release the switch trigger, allow the blade to

come to a complete stop. Do not remove the saw from

the workpiece while the blade is moving.

LOCK-OFF BUTTON

See Figure 10, page ii.

The lock-off button reduces the possibility of acciden-

tal starting. The lock-off button is located on the handle

above the switch trigger. The lock-off button must be de-

pressed before you pull the switch trigger. The lock resets

each time the trigger is released.

NOTE: You can depress the lock-off button from either the

left or right side.

ADJUSTING BLADE DEPTH

See Figure 11, page ii.

Always keep correct blade depth setting. The correct

blade depth setting for all cuts should not exceed 1/4 in.

below the material being cut. More blade depth will

increase the chance of kickback and cause the cut to be

rough. For more depth of cut accuracy, a scale is located

on the back of the upper blade guard.

 Remove battery pack from saw.

 Loosen depth lock knob.

 Determine the desired depth of cut.

 Locate depth of cut scale on back of upper blade

guard.

 Hold base flat against the workpiece and raise or lower

saw until the indicator mark on bracket aligns with

notch on blade guard.

 Tighten depth lock knob securely.

OPERATING THE SAW

See Figures 12 - 14, page ii.

It is important to understand the correct method for

operating the saw. Refer to the figures in this section to

learn the correct and incorrect ways for handling the saw.

DANGER: When lifting the saw from the workpiece,

the blade is exposed on the underside of the saw

until the lower blade guard closes. Make sure the

lower blade guard is closed before setting the saw

down.

11 – English

OPERATION

WARNING: To make sawing easier and safer,

always maintain proper control of the saw. Loss of

control could cause an accident resulting in possible

serious injury.

To make the best possible cut, follow these helpful hints:

 Hold the saw firmly with both hands.

 Avoid placing your hand on the workpiece while

making a cut.

 Support the workpiece so that the cut (kerf) is always

to your side.

 Support the workpiece near the cut.

 Clamp the workpiece securely so that the workpiece

will not move during the cut.

 Always place the saw on the workpiece that is

supported, not the “cut off” piece.

 Place the workpiece with the “good” side down.

 Draw a guideline along the desired line of cut before

beginning your cut.

CROSS CUTTING/RIP CUTTING

See Figure 15, page ii.

When making a cross cut or rip cut, align the line of cut

with the outer blade guide notch on the base.

Since blade thicknesses vary, always make a trial cut

in scrap material along a guideline to determine how

much, if any, you must offset the guideline to produce an

accurate cut.

NOTE: The distance from the line of cut to the guideline is

the amount you should offset the guide.

RIP CUTTING

See Figure 16, page ii.

Use a guide when making long or wide rip cuts with the

saw.

 Secure the workpiece.

 Clamp a straight edge to the workpiece using

C-clamps.

 Saw along the straight edge to achieve a straight rip

cut.

NOTE: Do not bind the blade in the cut.

WIDTH OF CUT SCALE

See Figure 17, page iii.

A width of cut scale has been provided on the base of

your saw. When making straight cross cuts or rip cuts,

the scale can be used to measure up to four inches to the

right side of the blade. It can be used to measure up to

one inch to the left side of the blade.

BEVEL CUTTING

See Figures 18 - 19, page iii.

 Align the line of cut with the inner blade guide notch on

the base when making 45° bevel cuts.

 Make a trial cut in scrap material along a guideline to

determine how much you should offset the guideline

on the cutting material.

 Adjust the angle of the cut to any desired setting

between 0º to 50º. Refer to Adjusting the Bevel

Setting next.

ADJUSTING THE BEVEL SETTING

See Figure 18, page iii.

 Remove battery pack from the saw.

 Loosen the bevel lock knob.

 Raise the motor housing end of the saw until you reach

the desired angle setting on the bevel scale.

 Tighten the bevel lock knob securely.

WARNING: Attempting a bevel cut without having

the bevel lock knob securely tightened can result in

serious injury.

MAKING A BEVEL CUT

See Figure 19, page iii.

 Hold the saw firmly with both hands as shown.

 Rest the front edge of the base on the workpiece.

 Start the saw and let the blade reach full speed.

 Guide the saw into the workpiece and make the cut.

 Release the trigger and allow the blade to come to a

complete stop.

 Lift the saw from the workpiece.

POCKET CUTTING

See Figure 20, page iii.

WARNING: Always adjust bevel setting to zero

before making a pocket cut. Attempting a pocket

cut at any other setting can result in loss of control

of the saw possibly causing serious injury.

 Remove battery pack from saw.

 Adjust the bevel setting to zero.

 Set the blade to the correct blade depth setting.

 Reinsert battery pack.

 Swing the lower blade guard up using the lower blade

guard handle.

NOTE: Always raise the lower blade guard with the

handle to avoid serious injury.

 Hold the lower blade guard by the handle while holding

the saw firmly with both hands as shown.

12 – English

OPERATION

CALIFORNIA PROPOSITION 65

WARNING: This product and some dust created by power sanding, sawing, grinding, drilling, and other

construction activities may contain chemicals, including lead, known to the State of California to cause cancer,

birth defects, or other reproductive harm. Wash hands after handling.

Some examples of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry products and,

• arsenic and chromium from chemically treated lumber.

Your risk from exposure to these chemicals varies, depending on how often you do this type of work. To reduce

your exposure, work in a well-ventilated area and with approved safety equipment, such as dust masks that are

specially designed to filter out microscopic particles.

WARNING: Never extend your fingers while

holding the lower blade guard handle. Extending

your fingers could result in contact with the blade,

causing serious injury.

 Rest the front of the base flat against the workpiece

with the rear of the handle raised so the blade does not

touch the workpiece.

 Start the saw and let the blade reach full speed.

 Guide the saw into the workpiece, release lower blade

guard handle, and make the cut.

WARNING: Always cut in a forward direction

when pocket cutting. Cutting in the reverse

direction could cause the saw to climb up on the

workpiece and back toward you.

 Release the trigger and allow the blade to come to a

complete stop.

 Lift the saw from the workpiece.

 Clear corners out with a hand saw or sabre saw.

WARNING: Never tie or retain the lower blade

guard in a raised position. Leaving the blade

exposed could lead to serious injury.

13 – English

 Check the squareness of the saw blade to the base of

the saw using a carpenter’s square.

To adjust positive 0° bevel stop:

 Remove the battery pack from the saw.

 Loosen bevel lock knob.

 Loosen hex nut securing adjusting screw.

 Turn adjusting screw and adjust base until square with

saw blade.

 Tighten hex nut and bevel lock knob securely.

WARNING: Attempting a bevel cut without having

the bevel lock knob securely tightened can result in

serious injury.

ADJUSTMENTS

WARNING: Before performing any adjustment,

make sure the battery pack is removed from tool.

Failure to heed this warning could result in serious

personal injury.

POSITIVE 0° BEVEL STOP

See Figure 21, page iii.

The saw has a positive 0° bevel stop that has been factory

adjusted to assure 0° angle of the saw blade when making

0º (right angle) cuts.

To check positive 0° bevel stop:

 Remove the battery pack from the saw.

 Place the saw in an upside down position on a work-

bench.

WARNING: When servicing, use only identical

replacement parts. Use of any other parts can create

a hazard or cause product damage.

WARNING: Always wear eye protection with side

shields marked to comply with ANSI Z87.1. Failure to

do so could result in objects being thrown into your

eyes resulting in possible serious injury.

WARNING: To avoid serious personal injury, always

remove the battery pack from the product when

cleaning or performing any maintenance.

MAINTENANCE

GENERAL MAINTENANCE

Avoid using solvents when cleaning plastic parts. Most

plastics are susceptible to damage from various types of

commercial solvents and can be damaged by their use.

Use clean cloths to remove dirt, dust, oil, grease, etc.

WARNING: Do not at any time let brake fluids,

gasoline, petroleum-based products, penetrating

oils, etc., come in contact with plastic parts.

Chemicals can damage, weaken or destroy

plastic which could result in serious personal

injury.

ACCESSORIES

Look for these accessories at Sears retail:

 5-1/2 in. Thin Kerf Blade

 Edge Guide

WARNING: Current attachments and accessories available for use with this product are listed above. Do not use

any attachments or accessories not recommended by the manufacturer of this product. The use of attachments or

accessories not recommended can result in serious personal injury.

14 – English

3

2

1

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

33

22

23

25

26

24

32

31

30

20

21

2

29

28

27

CRAFTSMAN 19.2 VOLT CORDLESS CIRCULAR SAW – MODEL NUMBER 315.CT2040

15 – English

The model number will be found on a label attached to the motor housing. Always mention the model number in all correspondence regarding the

CORDLESS CIRCULAR SAW or when ordering repair parts.

PARTS LIST

KEY PART

NO. NUMBER DESCRIPTION QTY.

KEY PART

NO. NUMBER DESCRIPTION QTY.

SEE BACK PAGE FOR PARTS ORDERING INSTRUCTIONS

CRAFTSMAN 19.2 VOLT CORDLESS CIRCULAR SAW – MODEL NUMBER 315.CT2040

1 660145003 Screw (M5 x 40 mm) ....................................1

2 670974003 Lock Nut (M5) ..............................................2

3 523287004 Shaft Lock Retainer .....................................1

4 9030308 Sealing Pad .................................................1

5 202629001 Spindle Lock Knob Assembly .....................1

6 941120030 Warning Label ..............................................1

7 941002088 Logo Label (Motor Housing) ........................1

8 941003168 Data Label ...................................................1

9 941002087 Logo Label (Upper Guard) ...........................1

10 351914001 Upper Guard ................................................1

11 660208052 Screw (M4 x 16 mm) ....................................3

12 6867201 Torsion Spring .............................................. 1

13 517804005 Lower Guard ................................................1

14 6850303 Cover Plate ..................................................1

15 6620104 Screw (M2.6 x 10 mm) .................................4

16 660144005 Screw (M6 x 16 mm) ....................................1

17 610121001 Outer Blade Washer ....................................1

18 670973046 Saw Blade ...................................................1

19 610276003 Inner Blade Washer .....................................1

20 660193006 Shoulder Screw (M5 x 18 mm) ....................1

21 560990003 Rubber Bumper ...........................................1

22 305836001 Depth Lock Knob.........................................1

23 691992001 Washer (OD12 x ID6.4 x 1t) .........................1

24 661067002 Bolt (M6 x 22 mm) .......................................1

25 304721005 Base Assembly (Inc. Key Nos. 26-32) .........1

26 305835001 Bevel Lock Knob .........................................1

27 681230001 Spring ..........................................................1

28 680027001 Washer (OD10 x ID5 x 1t) ............................1

29 305837001 Edge Guide Lock Knob ...............................1

30 660212053 Screw (M4 x 16 mm) ....................................1

31 680022003 Hex Nut (M4 x 3.2 mm) ................................ 1

32 660142008 Bolt (M6 x 12 mm) .......................................1

33 6800201 Hex Key (5 mm) ...........................................1

990000780 Operator's Manual

NOTE: The assembly shown represents an important part of the double insulated system. To avoid the possibility of alteration or damage

to the system, service should be performed by your nearest Sears repair center. Contact your nearest Sears retail store for service

center information.

i

50

45

30

B

A

E

C

D

Fig. 1

Fig. 2 Fig. 5

Fig. 6

A - Lock-off button (botón del seguro de

apagado)

B - Blade wrench storage area (área de guardar la

llave de la hoja)

A - Spindle lock button (botón del seguro del

husillo)

B - Lower blade guard (protección inferior de la

hoja)

C - Spindle (husillo)

D - Blade (hoja)

E - Blade screw (tornillo de la hoja)

F - Outer blade washer (arandela exterior de la

hoja)

G - Inner blade washer (arandela interior de la

hoja)

A - Spindle lock button (botón del seguro del

husillo)

B - Lower blade guard (protección inferior de la

hoja)

C - Blade screw (tornillo de hoja)

D - To tighten (para apretar)

E - To loosen (para aflojar)

A - Depress latches to remove battery pack (para

soltar el paquete de baterías, oprima los

pestillos)

B - Battery pack (paquete de baterias)

C - To install (para instalar)

C - Depth lock knob (perilla de fijación de

profundidad)

D - Bevel lock knob (perilla de fijación del bisel)

E - Width of cut scale (escala de anchura)

22

2

1

50

45

30

0

15

A

F

C

D

B

G

E

50

45

30

22

2

1

F - Switch trigger (gatillo del interruptor)

G - Spindle lock button (botón del seguro del

husillo)

50

45

30

22

2

1

GFE

C

B

A

D

Fig. 3

A

C

B

A

A

KICKBACK - BLADE SET TOO DEEP

(CONTRAGOLPE - LA HOJA

SE AJUSTO MUY PROFUNDA)

WRONG

(INCORRECTO)

INCORRECT SUPPORT

(SOPORTE INCORRECTO)

45

50

30

15

0

Fig. 4

ii

50

45

30

50

45

30

50

45

30

22

2

1

Fig. 8

Fig. 7

CORRECT BLADE DEPTH SETTING =

BLADE EXPOSED 1/4 in. (6.35 mm) OR

LESS ON UNDERSIDE OF WORKPIECE

(AJUSTE CORRECTO DE LA PROFUNDI-

DAD DE LA HOJA = HOJA EXPUESTA 1/4

PULG. (6,35 MM) O MENOS BAJO LA

PIEZA DE TRABAJO)

CORRECT SUPPORT

(SOPORTE CORRECTO)

Fig. 9

B

A

Fig. 11

A - Lock-off button (botón del seguro de apagado)

B - Switch trigger (gatillo del interruptor)

Fig. 10 Fig. 14

A - Depth lock knob (perilla de fijación de

profundidad)

B - Depth of cut scale (escala de profundidad de

corte)

C - Notch (muesca)

B

A

A

B

Fig. 12

WRONG

(INCORRECTO)

Fig. 13

WRONG

(INCORRECTO)

A - Blade guide notch (muesa guía de la hoja)

B - Guideline (línea guía)

C - Front of saw (parte frontal de la sierra)

Fig. 15

Fig. 16

TOP VIEW OF SAW

(VISTA SUPERIOR DE LA SIERRA)

A - Straight edge (recta de bordes)

B - Workpiece guideline (línea guía de pieza de

trabajo)

C - C-Clamp (prensa en C)

B

A

C

A

B

45

50

30

15

0

A

C

A - Lower blade guard is in up position when

making a cut (la protección inferior de la

hoja está en la posición elvada al efectuarse

cortes)

B - Blade exposed on underside of workpiece

(porción expuesta de la hoja bajo la pieza de

trabajo)

50

45

30

50

45

30

50

45

30

C

C

iii

22

2

1

50

45

30

0

15

23

4

45

50

30

15

30

45

22

50

12

15

30

45

22

50

12

50

45

30

A - Width of cut scale (escala de ancho de corte)

Fig. 18

A - Bevel lock knob (perilla de fijación del bisel)

B - Bevel scale (escala de bisel)

C - Blade guide notch (muesa guía de la hoja)

D - Guideline (línea guía)

E - Motor housing (alojamiento del motor)

A - Bevel scale (escala de bisel)

B - Blade guide notch (muesa guía de la hoja)

C - Bevel lock knob (perilla de fijación del bisel)

Fig. 21

Fig. 20

A - Lower blade guard handle (mango de la

protección inferior de la hoja)

B - Pocket cut (corte en cavidad)

C - Lower blade guard (protección inferior de la

hoja)

A - Adjustment screw (tornillo de ajuste)

B - Bevel lock knob (perilla de fijación del bisel)

C - Blade (hoja)

D - Carpenter’s square (escuadra de carpintero)

E - 0° bevel scale position (posición a 0° para

escala de bisel)

F - Hex nut (tuerca hexagonal)

B

A

C

B

A

C

D

D

E

C

F

B

E

A

C

A

B

Fig. 19

A

Fig. 17

3 – Español

ADVERTENCIAS DE SEGURIDAD PARA HERRAMIENTAS ELÉCTRICAS

ADVERTENCIA Lea las advertencias de seguridad

y todas las instrucciones. La inobservancia de las

advertencias e instrucciones puede causar descargas

eléctricas, incendios o lesiones graves.

Guarde todas las advertencias e instrucciones para

consultarlas en el futuro. El término “herramienta eléctrica”

en las advertencias se refiere a las herramientas eléctricas que

funcionan con corriente (con cordón) o las que funcionan con

batería (inalámbricas).

ÁREA DE TRABAJO

Mantenga limpia y bien iluminada el área de trabajo.

Un área de trabajo mal despejada o mal iluminada propicia

accidentes.

No utilice herramientas motorizadas en atmósferas

explosivas, como las existentes alrededor de líquidos,

gases y polvos inflamables. Las herramientas eléctricas

generan chispas que pueden encender el polvo y los vapores

inflamables.

Mantenga alejados a los niños y circunstantes al

maniobrar una herramienta eléctrica. Toda distracción

puede causar la pérdida del control de la herramienta.

SEGURIDAD ELÉCTRICA

Las clavijas de las herramientas eléctricas deben

corresponder a las tomas de corriente donde se conectan.

Nunca modifique la clavija de ninguna forma. No utilice

ninguna clavija adaptadora con herramientas eléctricas

dotadas de contacto a tierra. Conectando las clavijas

originales en las tomas de corriente donde corresponden se

disminuye el riesgo de una descarga eléctrica.

Evite el contacto del cuerpo con las superficies

de objetos conectados a tierra, como las tuberías,

radiadores, estufas y refrigeradores. Existe un mayor riesgo

de descargas eléctricas si el cuerpo está haciendo tierra.

No exponga las herramientas eléctricas a la lluvia ni a

condiciones de humedad. La introducción de agua en una

herramienta eléctrica aumenta el riesgo de descargas eléctricas.

No maltrate el cordón eléctrico. Nunca utilice el cordón

para trasladar, desconectar o tirar de la herramienta

eléctrica. Mantenga el cordón lejos del calor, aceite,

bordes afilados y piezas móviles. Los cordones eléctricos

dañados o enredados aumentan el riesgo de descargas

eléctricas.

Al utilizar una herramienta eléctrica a la intemperie,

use un cordón de extensión apropiado para el exterior.

Usando un cordón adecuado para el exterior se disminuye el

riesgo de descargas eléctricas.

Si inevitablemente debe utilizar una herramienta eléctrica

en un lugar húmedo, utilice un interruptor de circuito

con pérdida a tierra (GFCI) para tener un suministro

protegido. El uso de un GFCI disminuye el riesgo de

descarga eléctrica.

Cargue las baterías solamente con el cargador

indicado. Para utilizar con baterías de iones de litio y

baterías de níquel-cadmio de 19,2 V, consulte el folleto

de la herramienta/aparato/paquete de baterías/cargador

complementario 988000-272.

SEGURIDAD PERSONAL



Permanezca alerta, preste atención a lo que esté haciendo

y aplique el sentido común al utilizar herramientas

eléctricas. No utilice la herramienta eléctrica si está

cansado o se encuentra bajo los efectos de alguna droga,

alcohol o medicamento. Un momento de inatención al utilizar

una herramienta eléctrica puede causar lesiones corporales

serias.



Use equipo de seguridad. Siempre póngase protección

ocular. El uso de equipo de seguridad como mascarilla para

el polvo, calzado de seguridad, casco y protección para los

oídos en las circunstancias donde corresponda disminuye el

riesgo de lesiones.



Evite un arranque accidental de la unidad. Asegúrese de

que el interruptor esté en la posición de apagado antes de

conectar la herramienta. Portar las herramientas eléctricas

con el dedo en el interruptor, o conectarlas con el interruptor

puesto, propicia accidentes.



Retire toda llave o herramienta de ajuste antes de

encender la herramienta eléctrica. Toda llave o herramienta

de ajuste dejada en una pieza giratoria de la herramienta

eléctrica puede causar lesiones.



No estire el cuerpo para alcanzar mayor distancia.

Mantenga una postura firme y buen equilibrio en todo

momento. De esta manera se logra un mejor control de la

herramienta eléctrica en situaciones inesperadas.



Vístase adecuadamente. No vista ropas holgadas ni joyas.

Mantenga el cabello, la ropa y los guantes alejados de las

piezas móviles. Las ropas holgadas, las joyas y el cabello

largo pueden engancharse en las piezas móviles.



Si se suministran dispositivos para conectar mangueras

de extracción y captación de polvo, asegúrese de que

éstas estén bien conectadas y se usen correctamente. La

utilización de estos dispositivos puede disminuir los peligros

relacionados con el polvo.



No vista ropas holgadas ni joyas. Recójase el cabello

si está largo. Las ropas holgadas y las joyas, así como el

cabello largo, pueden resultar atraídas hacia el interior de las

aberturas de ventilación.



No utilice la unidad al estar en una escalera o en un

soporte inestable. Una postura estable sobre una superficie

sólida permite un mejor control de la herramienta eléctrica en

situaciones inesperadas.

EMPLEO Y CUIDADO DE LA HERRAMIENTA ELÉCTRICA



No fuerce la herramienta eléctrica. Utilice la herramienta

eléctrica adecuada para cada trabajo. La herramienta eléctrica

adecuada efectúa mejor y de manera más segura el trabajo, si

además se maneja a la velocodad para la que está diseñada.



No utilice la herramienta si el interruptorno enciende ni

se apaga. Cualquier herramienta eléctrica que no pueda

controlarse con el interruptor es peligrosa y debe repararse.



Desconecte la clavija del suministro de corriente o retire

el paquete de pilas de la herramienta eléctrica, según sea

el caso, antes de efectuarle cualquier ajuste, cambiarle

accesorios o guardarla. Tales medidas preventivas

de seguridad reducen el riesgo de poner en marcha

accidentalmente la herramienta eléctrica.

4 – Español



Guarde las herramientas eléctricas desocupadas fuera

del alcance de los niños y no permita que las utilicen

personas no familiarizadas con las mismas o con estas

instrucciones. Las herramientas eléctricas son peligrosas en

manos de personas no capacitadas en el uso de las mismas.



Preste servicio a las herramientas eléctricas. Revise para

ver si hay desalineación o atoramiento de piezas móviles,

ruptura de piezas o toda otra condición que pueda afectar

el funcionamiento de la herramienta. Si está dañada la

herramienta eléctrica, llévela a reparar antes de usarla.

Numerosos accidentes son causados por herramientas

eléctricas mal cuidadas.



Mantenga las herramientas de corte afiladas y limpias.

Las herramientas de corte bien cuidadas y con bordes bien

afilados, tienen menos probabilidad de atascarse en la pieza

de trabajo y son más fáciles de controlar.





Utilice la herramienta eléctrica, los accesorios y brocas,

hojas de corte, ruedas de esmeril, etc. de conformidad

con estas instrucciones, y de la forma apropiada para

cada una de dichas herramientas, tomando en cuenta las

condiciones de trabajo y la tarea por realizar. Si se utiliza

la herramienta eléctrica para operaciones diferentes de las

indicadas podría originar una situación peligrosa.

EMPLEO Y CUIDADO DE LA HERRAMIENTA DE

BATERIAS

Sólo cargue el paquete de baterias con el cargador

especificado por el fabricante. Un cargador adecuado para

un tipo paquete de baterias puede significar un riesgo de

incendio si se emplea con un paquete de baterias diferente.

PELIGRO: Mantenga las manos alejadas del área

de corte y de la hoja. Mantenga la otra mano en el

mango auxiliar o en el alojamiento del motor. Si ambas

manos están sujetando la sierra, la hoja de corte no puede

lesionarlas.

 No trate de alcanzar nada bajo la pieza de trabajo. La

protección no puede proteger al operador de la hoja bajo la

pieza de trabajo.

 Ajuste la profundidad de corte al espesor de la pieza de

trabajo. Por debajo de la pieza de trabajo, debe verse menos

de un diente completo de la hoja.

 Nunca sujete la pieza de trabajo con las manos ni

puesta en la pierna. Asegure la pieza de trabajo en una

plataforma estable. Es importante apoyar correctamente

la pieza para reducir al mínimo la exposición del cuerpo, el

atoramiento de la hoja y la pérdida de control.

 Sólo sostenga la herramienta eléctrica desde las

superficies de empuñadura aisladas cuando ejecute

una operación en la que la herramienta de corte pudiera

entrar en contacto con cables ocultos. El contacto con

un cable “vivo” también hará que las piezas metálicas

expuestas de la herramienta eléctrica “tomen corriente” y el

operador sufrirá una descarga eléctrica.

 Al cortar al hilo siempre utilice una guía de bordes o una

guía recta. Esto mejora la precisión del corte y reduce la

posibilidad de que la hoja se atasque.

Utilice las herramientas eléctricas sólo con los paquetes

de baterias específicamente indicados. El empleo de

paquetes de baterias diferentes puede presentar un riesgo

de incendio.

Cuando no esté utilizándose el paquete de baterias,

manténgalo lejos de otros objetos metálicos como

clips, monedas, llaves, clavos, tornillos y otros objetos

metálicos pequeños que puedan establecer conexión

entre ambas terminales. Establecer una conexión directa

entre las dos terminales de las baterias puede causar

quemaduras o incendios.

Si se maltratan las baterias, puede derramarse líquido

de las mismas; evite todo contacto con éste. En caso de

contacto, lávese con agua. Si el líquido llega a tocar los

ojos, además busque atención médica. El líquido de las

baterias puede causar irritación y quemaduras.

SERVICIO

Permita que un técnico de reparación calificado preste

servicio a la herramienta eléctrica, y sólo con piezas

de repuesto idénticas. De esta manera se mantiene la

seguridad de la herramienta eléctrica.

Al dar servicio a una herramienta eléctrica, sólo utilice

piezas de repuesto idénticas. Siga las instrucciones

señaladas en la sección Mantenimiento de este manual.

El empleo de piezas no autorizadas o el incumplimiento

de las instrucciones de mantenimiento puede significar un

riesgo de descarga eléctrica o de lesiones.

 Use siempre hojas con orificios del árbol del tamaño y

la forma correctos (con forma de diamante o redonda).

Las hojas que no coinciden con los elementos de montaje

de la sierra funcionarán de forma excéntrica, ocasionando la

pérdida de control.

 Nunca utilice un perno o arandelas de la hoja que estén

dañados o sean incorrectos. Las arandelas y el perno

de la hoja fueron diseñados especialmente para su sierra,

para ofrecer un rendimiento óptimo y seguridad en el

funcionamiento.

CAUSAS Y PREVENCIÓN DE CONTRAGOLPES:

El contragolpe es una reacción súbita a un pellizcamiento,

atoramiento o desalineación de la hoja de la sierra, lo cual causa

el descontrol, levantamiento y salida de la misma de la pieza de

trabajo, hacia el operador.

Cuando el corte al irse cerrando pellizca o atora ajustadamente

la hoja de corte, ésta tiende a detenerse y la reacción del motor

impulsa de forma rápida y violenta la unidad hacia el operador.

Si la hoja se tuerce o desalinea en el corte, los dientes situados

en el borde posteriro de la hoja pueden encajarse en la superficie

externa de la madera, causando de esta manera la salida de la

hoja fuera del corte y un salto de la misma hacia el operador.

El mal uso de la sierra ocasionará un contragolpe y/o de

procedimientos o condiciones de trabajo incorrectas, y puede

evitarse tomando las medidas de precaución adecuadas, como

las señalas abajo:

ADVERTENCIAS DE SEGURIDAD PARA HERRAMIENTAS ELÉCTRICAS

ADVERTENCIAS DE SEGURIDAD SIERRA CIRCULAR

5 – Español

ADVERTENCIAS DE SEGURIDAD SIERRA CIRCULAR

 Sujete firmemente la sierra con ambas manos y

coloque sus brazos de manera tal que resista la fuerza

del contragolpe. Coloque su cuerpo a un costado de

la hoja y no alineado con ésta. El contragolpe puede

ocasionar que la sierra salte hacia atrás. Sin embargo,

el operador puede controlar la fuerza del contragolpe si

toma las precauciones apropiadas.

 Cuando esté atorándose la hoja, o esté

interrumpiéndose el corte por alguna razón, suelte

el gatillo y mantenga inmóvil la sierra en el material

hasta que se detenga completamente la sierra. Nunca

intente retirar la sierra de la pieza de trabajo ni tirar de

la misma hacia atrás mientras esté en movimiento la

hoja de corte, ya que puede ocasionar un contragolpe.

Investigue y tome las medidas correctivas adecuadas

para eliminar la causa del atoramiento de la hoja.

 Al volver a arrancar la sierra en la pieza de trabajo,

centre la hoja en el corte y verifique que los dientes de

la misma no estén encajados en el material. Si la sierra

está atorándose, puede salirse de la pieza de trabajo o

dar un contragolpe al volverse a rearrancar.

 Apoye debidamente los paneles grandes para reducir

al mínimo el riesgo de un pellizcamiento de la hoja de

corte y de un contragolpe. Los paneles grandes tienden

a combarse bajo su propio peso. Deben colocarse

soportes bajo ambos lados del panel, cerca de la línea de

corte y de la orilla del mismo.

 No utilice hojas de corte desafiladas o dañadas. Las

hojas de corte desafiladas o triscadas de forma incorrecta

producen un corte angosto con la consiguiente fricción

excesiva, atoramiento de la hoja misma y contragolpe.

 Las palancas de bloqueo de ajuste de profundidad

y de biselado deben estar apretadas y aseguradas

antes de efectuarse el corte. Si cambia el ajuste de la

hoja durante el corte, puede causarse el atoramiento de la

misma y un contragolpe.

 Tenga precaución extra al efectuar cortes de

penetración en paredes o en otras partes ciegas (sin

vista por ambos lados). La parte sobresaliente de la hoja

puede cortar objetos que pueden causar un contragolpe.

 Cada vez antes de utilizar la unidad verifique que

cierre correctamente la protección inferior. No

utilice la sierra si la protección inferior no se mueve

libremente y no cierra instantáneamente. Nunca

asegure de ninguna forma la protección inferior en

la posición abierta. Si se deja caer accidentalmente la

sierra, la protección inferior puede sufrir un doblamiento.

Suba la protección inferior con el mango retractor y

asegúrese de que se mueve libremente y no toca la hoja

de corte ni ninguna otra parte, en todos los ángulos y

profundidades de corte.

 Verifique el funcionamiento del resorte de la

protección inferior. Si la protección y el resorte no

funcionan correctamente, debe proporcionárseles

servicio antes de utilizar la unidad. La protección

inferior puede moverse con lentitud debido a piezas

dañadas, depósitos gomosos o acumulación de

desechos.

 El protector inferior se deberá retraer manualmente

sólo en el caso de cortes especiales como “cortes

de penetración” y “cortes compuestos”. Levante el

protector inferior retrayendo el mango y, ni bien la

hoja ingrese en el material, libere el protector inferior.

Para todas las demás operaciones de aserrado, el

protector inferior se deberá operar automáticamente.

 Siempre asegúrese de que la protección inferior

esté cubriendo la hoja de corte antes de colocar la

sierra en un banco de trabajo o en el piso. Si la hoja

no está protegida y está aún en movimiento, la sierra

avanza hacia atrás y corta cualquier objeto situado en su

trayecto. Tenga presente el tiempo requerido por la hoja

para detenerse después de soltarse el interruptor.

REGLAS ADICIONALES DE SEGURIDAD



Utilice prensas o cualquier otro medio práctico

de asegurar y sostener la pieza de trabajo en una

plataforma segura. Sostener la pieza con la mano o

contra el cuerpo lo hace inestable y puede causar una

pérdida de control.

 Familiarícese con su herramienta eléctrica. Lea

cuidadosamente el manual del operador. Aprenda sus

usos y limitaciones, así como los posibles peligros

específicos de esta herramienta. Con el cumplimiento

de esta regla se reduce el riesgo de una descarga

eléctrica, incendio o lesión seria.

 Siempre póngase protección ocular con protectores

laterales con la marca de cumplimiento de la norma

ANSI Z87.1 junto con protección para los oídos. Con

el cumplimiento de esta regla se reduce el riesgo de

lesiones corporales serias.

 Protéjase los pulmones. Use una careta o mascarilla

contra el polvo si la operación genera mucho polvo.

Con el cumplimiento de esta regla se reduce el riesgo de

lesiones serias.

 Protéjase los oídos. Durante períodos prolongados

de utilización del producto, póngase protección para

los oídos. Con el cumplimiento de esta regla se reduce el

riesgo de lesiones corporales serias.

 No se necesita conectar a una toma de corriente las

herramientas de baterías; por lo tanto, siempre están

en condiciones de funcionamiento. Esté consciente

de los posibles peligros cuando no esté usando la

herramienta de baterías o cuando esté cambiando

los accesorios de la misma. Con el cumplimiento de

esta regla se reduce el riesgo de una descarga eléctrica,

incendio o lesión corporal seria.

 Inspeccione la madera y elimine todos los

clavos presentes en la misma antes de usar esta

herramienta. Con el cumplimiento de esta regla se

reduce el riesgo de lesiones serias.

 Guarde estas instrucciones. Consúltelas con frecuencia

y empléelas para instruir a otras personas que puedan

utilizar esta herramienta. Si presta a alguien esta

herramienta, facilítele también las instrucciones.

6 – Español

SÍMBOLOS

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados

con este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO: Indica una situación peligrosa inminente, la cual, si no se evita, causará la

muerte o lesiones serias.

ADVERTENCIA: Indica una situación peligrosa posible, la cual, si no se evita, podría causar la

muerte o lesiones serias.

PRECAUCIÓN: Indica una situación potencialmente peligrosa la cual, si no se evita, puede

causar lesiones leves o moderadas.

AVISO:

(Sin el símbolo de alerta de seguridad) Indica información importante no

relacionada con ningún peligro de lesiones, como una situación que puede

ocasionar daños físicos.

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su

significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.

SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN

Alerta de seguridad Indica un peligro posible de lesiones personales.

Lea el manual del

operador

Para reducir el riesgo de lesiones, el usuario debe leer y comprender

el manual del operador antes de usar este producto.

Protección ocular Siempre póngase protección ocular con protección lateral con la

marca de cumplimiento de la norma ANSI Z87.1.

Alerta de condiciones

húmedas No exponga la unidad a la lluvia ni la use en lugares húmedos.

Símbolo de no acercar

las manos

Si no mantiene las manos alejadas de la hoja de corte, se causará

serias lesiones corporales.

Símbolos reciclar

Este producto contiene baterías de níquel-cadmio (Ni-Cd) o iones

de litio (Li-ion). Es posible que algunas leyes municipales, estatales

o federales prohíban desechar las baterías de níquel-cadmio en la

basura normal. Consulte a las autoridades reguladoras de desechos

para obtener información en relación con las alternativas de reciclado

y desecho disponibles.

Corriente continua Tipo o característica de corriente

n

o

Velocidad en vacío Velocidad de rotación, en vacío

.../min Por minuto Revoluciones, carreras, velocidad superficial, órbitas, etc., por minuto

VVolts Voltaje

AAmperes Corriente

Hz Hertz Frecuencia (ciclos por segundo)

min Minutos Tiempo

7 – Español

CARACTERÍSTICAS

ESPECIFICACIONES DEL PRODUCTO

Motor .................................................................. 19,2 V c.c.

Diámetro de la hoja ............................165 mm (6-1/2 pulg.)

Árbol de la hoja de corte ......................... 16 mm (5/8 pulg.)

FAMILIARÍCESE CON LA SIERRA CIRCULAR

Vea la figura 1, página i.

Para usar este producto con la debida seguridad se debe

comprender la información indicada en la herramienta

misma y en este manual, y se debe comprender también

el trabajo que intenta realizar. Antes de usar este produc-

to, familiarícese con todas las características de funciona-

miento y normas de seguridad del mismo.

AJUSTE DE BISEL

El ajuste de bisel permite configurar la sierra circular para

efectuar cortes a bisel de 0° a 50º.

LUGAR GUARDAR LA LLAVE DE LA HOJA

Conveniente lugar para guardar la llave, para cambios

rápidos de hoja.

PERILLA DE AJUSTE DE PROFUNDIDAD

Sirve para fijar la profundidad de , 0 a 40 mm (0 pulg. a

2-1/16 pulg).

BOTÓN DEL SEGURO DE APAGADO

El botón del seguro de apagado reduce la posibilidad de

un arranque accidental.

BOTÓN DEL SEGURO DEL HUSILLO

El botón del seguro del husillo permite asegurar la hoja de

corte mientras se gira el perno de la misma.

ESCALA DE ANCHURA DE CORTE

Al efectuar cortes rectos transversales o al hilo, puede

utilizarse la escala para medir hasta 101,6 mm (4 pulg.)

al lado derecho de la hoja. Puede emplearse para medir

hasta 25 mm (1 pulg.) al lado izquierdo de la hoja.

ARMADO

DESEMPAQUETADO

Este producto requiere armarse.

 Extraiga cuidadosamente de la caja la herramienta

y los accesorios. Asegúrese de que estén presentes

todos los artículos enumerados en la lista de

empaquetado.

ADVERTENCIA: No utilice este producto si alguna

pieza incluida en la lista de piezas sueltas ya está

ensamblada al producto cuando lo desempaqueta.

El fabricante no ensambla las piezas de esta lista en

el producto. Éstas deben ser instaladas por el usu-

ario. El uso de un producto que puede haber sido

ensamblado de forma inadecuada podría causar

lesiones personales graves.

 Inspeccione cuidadosamente la herramienta para

asegurarse de que no haya sufrido ninguna rotura o

daño durante el transporte.

 No deseche el material de empaquetado hasta que

haya inspeccionado cuidadosamente la herramienta y

la haya utilizado satisfactoriamente.

 Si hay piezas dañadas o faltantes, le suplicamos llamar

al 1-800-932-3188, donde le brindaremos asistencia.

LISTA DE EMPAQUETADO

Sierra circular

Hoja de 6-1/2 pulg.

Llave de la hoja

Manual del operador

ADVERTENCIA: Si falta o está dañada alguna

pieza, no utilice este producto sin haber reem-

plazado la pieza. Usar este producto con falta o está

dañada alguna pieza podría tener como resultado

herida personal grave.

ADVERTENCIA: No intente modificar esta herra-

mienta ni hacer accesorios no recomendados para

la misma. Cualquier alteración o modificación con-

stituye maltrato el cual puede causar una condición

peligrosa, y como consecuencia posibles lesiones

corporales serias.

ADVERTENCIA: Para evitar un arranque acciden-

tal que podría causar lesiones corporales serias,

siempre desmonte de el producto el paquete de

baterías al montarle piezas a aquélla.

Profundidad de corte a 0° ..................52 mm (2-1/16 pulg.)

Profundidad de corte a 45° ................37 mm (1-7/16 pulg.)

Velocidad en vacío ..................................4 700 /min. (RPM)

8 – Español

 Acomode la hoja de la sierra dentro de la protección

inferior, y luego móntela en el husillo.

NOTA: The saw teeth point upward at the front of saw

as shown in figure 2.

 Vuelva a colocar la arandela exterior de la hoja.

 Oprima el botón del seguro del husillo y vuelva a colo-

car el tornillo de la hoja. Apriete firmemente el tornillo

de la hoja girándolo hacia la izquierda.

 Regrese la llave de la hoja al compartimiento.

NOTA: Nunca utilice una hoja tan gruesa que no pueda

acoplarse la rondana exterior de la hoja en las partes

planas del husillo.

DESMONTAJE DE LA HOJA

Vea la figura 3, página i.

Retire de la sierra el paquete de baterías.

Extraiga del compartimiento la llave de la hoja de

corte.

Coloque la sierra como se muestra, oprima el botón

del seguro del husillo, y retire el tornillo de la hoja

girándolo a la derecha.

Retire la arandela exterior de la hoja.

Retire la hoja.

MONTAJE DE LA HOJA

Vea la figura 2, página i.

ADVERTENCIA: La máxima capacidad de diá-

metro de hoja de la sierra es 165 mm (6-1/2 pulg.).

Nunca utilice una hoja tan gruesa que la arandela

exterior de la hoja no se enganche en las partes

planas del husillo. Las hojas más grandes tocan la

protección de la hoja, y las más gruesas impiden

asegurarlas con el perno correspondiente en el

husillo. Cualquiera de estas dos situaciones puede

causar un accidente serio.

Retire de la sierra el paquete de baterías.

Retire de su lugar de almacenamiento la llave de la

hoja de corte (la llave hexagonal de 5 mm).

Oprima el seguro del husillo y retire el tornillo y la aran-

dela exterior de la hoja.

NOTA: Gire el tornillo de la hoja hacia la derecha para

retirarlo.

AVISO: Para evitar dañar el husillo o el seguro

del mismo, siempre deje que el motor se detenga

completamente antes de enganchar el seguro.

NOTA: No ponga a funcionar la sierra circular con el

seguro del husillo puesto.

Unte una gota de aceite en las arandelas interior y

exterior de la hoja, donde tocan ésta.

ADVERTENCIA: Si retiró la arandela interior de la

hoja, vuelva a colocarla antes de instalar la hoja en el

husillo. El mayor diámetro del arandela interior de la

hoja debe ser colocado contra la hoja. Si no lo hace

podría producirse un accidente ya que la hoja no se

apretaría correctamente.

ARMADO

9 – Español

FUNCIONAMIENTO

 Asegúrese de que los pestillos situados en ambos la-

dos del paquete de baterías entren completamente en

su lugar con un chasquido y de que el paquete quede

bien fijo en la sierra antes de empezar a utilizar ésta.

 Oprima los pestillos para extraer el paquete de

baterías.

CONTRAGOLPE

Vea las figuras 5 a 8, página i y ii.

El contragolpe sucede cuando la hoja se detiene rápi-

damente y la sierra sale empujada hacia el operador. El

atoramiento de la hoja es causado por cualquier acción

que produzca el pellizcamiento de la hoja en la madera.

PELIGRO: Si la hoja se atora o se detiene la sierra,

suelte de inmediato el interruptor. El contragolpe

podría causar la pérdida de control de la sierra. La

pérdida de control puede originar lesiones serias.

Para protegerse y evitar contragolpes, evite prácticas

peligrosas como las siguientes:

Ajustar de forma incorrecta la profundidad de la hoja.

Cortar nudos o clavos contenidos en la pieza de tra-

bajo.

Torcer la hoja al efectuar un corte.

Cortar con una hoja desafilada, mal triscada o cubierta

de goma.

Apoyar de forma incorrecta la pieza de trabajo.

Efectuar cortes forzados.

Cortar madera combada o húmeda.

Utilizar la herramienta de forma incorrecta o para un

uso inadecuado.

Para disminuir el peligro de un contragolpe, siga estas

prácticas de seguridad:

Mantenga la hoja a un ajuste de profundidad correcto.

El ajuste de profundidad no debe sobrepasar 1/4 pulg.

(6,4 mm) por abajo de la pieza de trabajo.

Inspeccione la pieza de trabajo para ver si contiene nu-

dos o clavos antes de empezar a cortar. Nunca corte

nudos ni clavos.

Corte en línea recta. Siempre utilice una guía recta al

efectuar cortes al hilo. Esto ayuda a evitar el torcimien-

to de la hoja.

Use hojas limpias, afiladas y triscadas correctamente.

Nunca efectúe cortes con hojas sin filo.

Apoye adecuadamente la pieza de trabajo antes de

iniciar un corte.

Aplique una presión estable y uniforme al efectuar el

corte. Nunca efectúe cortes forzados.

No corte madera combada o húmeda.

ADVERTENCIA: No permita que su familarización

con los productos lo vuelva descuidado. Tenga pre-

sente que un descuido de un instante es suficiente

para causar una lesión grave.

ADVERTENCIA: Siempre retire el paquete de

baterías de la herramienta cuando esté ensamblando

partes, realizando ajustes, limpiando o cuando ésta

no esté en uso. Retirando el paquete de baterías

se evita arrancar accidentalmente la unidad, lo cual

puede causar lesiones serias.

ADVERTENCIA: Siempre póngase protección

ocular con protección lateral con la marca de

cumplimiento de la norma ANSI Z87.1. Si no cumple

esta advertencia, los objetos que salen despedidos

pueden producirle lesiones serias en los ojos.

APLICACIÓNS

Este producto puede emplearse para los fines siguientes:

Corte de todos tipos de productos de madera (tablas,

contrachapada y paneles)

Cortes transversales y al hilo

Cortes con bisel

Corte en cavidad

ADVERTENCIA: Nunca utilice discos de trocear

abrasivos de ninguna clase con esta sierra. De

usarse hojas de corte no diseñadas para madera

puede ocasionar daños físicos o graves lesiones

personales.

Este producto acepta los paquetes de baterías

Craftsman® de iones de litio de 19,2 V y los paquetes

de baterías Craftsman® de níquel-cadmio de 19,2 V.

Para conocer todas las instrucciones de carga, consulte

el Manual del operador correspondiente a su modelo de

paquete de baterías y cargador.

ADVERTENCIA: Las herramientas de baterías

siempre están en condiciones de funcionamiento.

Bloquee el interruptor cuando no esté en uso o lo

lleve a su lado, al instalar o extraer el paquete de

baterías y al instalar o extraer brocas.

INSTALACIÓN / DESMONTAR DEL PAQUETE DE

BATERÍAS

Vea la figura 4, página i.

 Coloque el paquete de baterías en la sierra. Alinee la

costilla realzada del paquete de baterías con la ranura

existente en el interior de la sierra, y después introduz-

ca el paquete en la sierra.

10 – Español

FUNCIONAMIENTO

Sujete firmemente la sierra con ambas manos y

mantenga el cuerpo en una postura bien equilibrada

de manera que pueda resistir las fuerzas de un con-

tragolpe si llegara a ocurrir.

ADVERTENCIA: Al utilizar la sierra siempre

permanezca alerta y en control de la herramienta.

No retire la sierra de la pieza de trabajo mientras

continúe en movimiento la hoja.

HOJAS DE SIERRA

Incluso las mejores hojas para sierra no cortan eficiente-

mente si no se mantienen, limpias, afiladas y debidamente

triscadas. Si se utiliza una hoja desafilada se le impone

una carga muy pesada a la sierra y se aumenta el peligro

de un contragolpe. Mantenga hojas extra a la mano, de

manera que siempre haya hojas afiladas disponibles.

La goma y la resina endurecidas en las hojas hacen más

lenta la sierra. Retire la hoja de la sierra y utilice limpiador

de goma y de resina, agua caliente o queroseno para lim-

piar la acumulación de aquéllas. NO UTILICE GASOLINA.

SISTEMA DE PROTECCIÓN DE LA HOJA

Vea la figura 9, página ii.

La protección inferior montada en la sierra circular es para

protegerlo a usted y para su seguridad. No la altere de

ninguna forma. Si se daña, no utilice la sierra hasta que

haya reparado o reemplazado la protección, según sea

necesario. Siempre deje la protección en la posición de

trabajo al utilizar la sierra.

PELIGRO: Al cortar de lado a lado, la protección

inferior no cubre la hoja por dicho lado de la pieza

de trabajo. Puesto que la hoja queda expuesta por

la parte inferior de la pieza de trabajo, mantenga las

manos y los dedos alejados del área de corte. Cu-

alquier parte del cuerpo que toque la hoja en mov-

imiento puede resultar lesionada seriamente.

PRECAUCIÓN: Nunca utilice la sierra cuando

no esté funcionando correctamente la protección.

Siempre verifique el funcionamiento de la protección

cada vez antes de utilizar la herramienta. La pro-

tección funciona correctamente cuando se mueve

librememente y regresa de inmediato a la posición

cerrada. Si deja caer la sierra, revise la protección

inferior de la hoja y el parachoques para ver si tienen

daños en todos los ajustes de la profundidad antes

de volver a usar la unidad.

Si la protección inferior de la hoja no se cierren automáti-

camente, retire el paquete de baterías de la sierra. Afloje

la protección inferior girándola rápidamente hacia adel-

ante desde la posición totalmente abierta a la posición

cerrada. Normalmente esto restaurará la guardia a su

condición de funcionamiento normal. Si no se soluciona

un guardia lento o perezoso , no utilice la sierra. Llévelo a

una persona del servicio autorizado.

ENCENDIDO Y APAGADO DE LA SIERRA

Vea la figura 10, página ii.

Para arrancar la sierra:

Oprima el botón del seguro de apagado.

Oprima el gatillo del interruptor.

Siempre permita que la hoja alcance su velocidad máxi-

ma, y hasta después introdúzcala en la pieza de trabajo.

ADVERTENCIA: Si la hoja toca la pieza de trabajo

antes de alcanzar la velocidad máxima, podría cau-

sar un contragolpe de la sierra hacia usted y podría

producirle lesiones graves.

Para apagar la sierra: Suelte el gatillo del interruptor.

Después de soltar el gatillo del interruptor permita que se

detenga completamente la hoja de corte. No retire la sierra

de la pieza de trabajo mientras continúe en movimiento

la hoja.

BOTÓN DEL SEGURO DE APAGADO

Vea la figura 10, página ii.

El botón del seguro de apagado reduce la posibilidad de

un arranque accidental. El botón del seguro de apagado

se encuentra en el mango, arriba del gatillo del interruptor.

Debe oprimir el botón del seguro de apagado antes de

oprimir el gatillo del interruptor. El seguro se autoengan-

cha cada vez que se suelta el gatillo.

NOTA: El botón del seguro de apagado puede oprimirse

desde cualquier lado, el izquierdo o el derecho.

AJUSTE DE LA PROFUNDIDAD DE LA HOJA

Vea la figura 11, página ii.

Siempre mantenga la hoja a un ajuste de profundidad cor-

recto. Para todo tipo de cortes, la hoja no debe sobrepas-

ar 1/4 pulg. (6,4 mm) por abajo de la pieza de trabajo.

Cuanto mayor es la profundidad de la hoja mayor es la

posibilidad de un contragolpe y de un corte áspero. Para

mayor precisión de la profundidad de corte se incluye una

escala en la parte posterior de la protección superior de la

hoja.

 Retire el paquete de baterías de la sierra.

 Afloje la perilla de ajuste de profundidad.

 Determine la profundidad de corte deseada.

 Localice la escala de profundidad de corte, en la parte

posterior de la protección superior de la hoja.

 Mantenga horizontal la base contra la pieza de trabajo

y suba o baje la sierra hasta que la marca indicadora

se alinee con la muesca de la protección de la hoja.

 Apriete firmemente la perilla de ajuste de profundidad.

11 – Español

FUNCIONAMIENTO

UTILIZACIÓN DE LA SIERRA

Vea las figuras 12 a 14, página ii.

Es importante comprender la forma correcta de utilizar la

sierra. Consulte las figuras de esta sección para ver las

formas correctas e incorrectas de manejar la sierra.

PELIGRO: Al levantar la sierra de la pieza de tra-

bajo, la hoja queda expuesta en la parte inferior de

la sierra hasta que cierra la protección inferior de la

hoja. Asegúrese de que la protección inferior cierre

antes de dejar en reposo la sierra.

ADVERTENCIA: Para efectuar los cortes de forma

más fácil y más segura, siempre mantenga un

control adecuado de la sierra. La pérdida de control

podría causar un accidente, y como consecuencia

posibles lesiones corporales serias.

Para efectuar el mejor corte que sea posible, siga estas

útiles sugerencias:

 Sujete la sierra firmemente con ambas manos.

 Evite colocar la mano sobre la pieza de trabajo al

efectuar un corte.

 Apoye la pieza de trabajo de manera que el corte (la

ranura) le quede siempre al lado de usted.

 Apoye la pieza dhe trabajo cerca del corte.

 Sujete firmemente la pieza de trabajo con prensas de

manera que no se mueva durante el trabajo.

 Siempre coloque la sierra en la sección apoyada de la

pieza de trabajo, no en la que va a desecharse.

 Coloque la pieza de trabajo con el lado “bueno” hacia

abajo.

 Trace una línea guía a lo largo de la línea de corte

antes de iniciar éste.

CORTES TRANSVERSALES Y AL HILO

Vea la figura 15, página ii.

Al efectuar un corte transversal o al hilo, alinee la línea de

corte con la muesca guía exterior de la base.

Puesto que el espesor de las hojas varía, siempre efectúe

un corte de prueba en material desechable a lo largo de

una línea guía para determinar qué tanto debe desplazar

la línea guía para producir un corte preciso.

NOTA: La distancia existente de la línea de corte a la línea

guía es la distancia que debe desplazar la guía.

CORTES AL HILO

Vea la figura 16, página ii.

Al efectuar cortes al hilo largos o anchos con la sierra

utilice una guía.

 Asegure la pieza de trabajo.

 Sujete una recta de bordes a la pieza de trabajo

mediante prensas de mano.

 Corte a lo largo de la pieza recta para lograr un corte

recto al hilo.

NOTA: No permita que se atore la hoja en el corte.

ESCALA DE ANCHURA DE CORTE

Vea la figura 17, página iii.

La base de la sierra dispone de una escala de anchura

de corte.Al efectuar cortes rectos transversales o al hilo,

puede utilizarse la escala para medir hasta 101,6 mm

(4 pulg.) al lado derecho de la hoja. Puede emplearse para

medir hasta 25 mm (1 pulg.) al lado izquierdo de la hoja.

CORTE A BISEL

Vea las figuras 18 y 19, página iii.

 Alinee la línea de corte con la muesca guía interior de

la base al efectuar cortes a bisel de 45º.

 Efectúe un corte de prueba en material desechable a lo

largo de una línea guía para determinar qué tanto debe

desplazar la línea guía en la pieza de trabajo.

 Ajuste el ángulo de corte a cualquier grado deseado

entre cero y 50°. Consulte el apartado Ajuste del

ángulo de bisel a continuación.

AJUSTE DEL ÁNGULO DE BISEL

Vea la figura 18, página iii.

 Retire el paquete de baterías de la sierra.

 Afloje la perilla de ajuste de bisel.

 Suba el alojamiento del motor hasta que alcance el

ángulo deseado en la escala de biseles.

 Apriete firmemente la perilla de ajuste de bisel.

ADVERTENCIA: Intentar efectuar un corte a bisel

sin tener la perilla de ajuste del mismo apretada

firmemente puede producir lesiones serias.

FORMA DE EFECTUAR CORTES A BISEL

Vea la figura 19, página iii.

 Sujete la sierra firmemente con ambas manos, como

se muestra.

 Deje descansar el borde frontal de la base en la pieza

de trabajo.

 Encienda la sierra y permita a la hoja alcanzar su velo-

cidad máxima.

 Guíe la sierra introduciéndola en la pieza de trabajo y

efectúe el corte.

12 – Español

FUNCIONAMIENTO

CALIFORNIA - PROPUESTA DE LEY NÚM. 65

ADVERTENCIA: Este producto y algunos polvos generados al efectuarse operaciones de lijado, aserrado,

esmerilado, taladrado y otras actividades de la construcción, contienen sustancias químicas reconocidas por el

estado de California como causantes de cáncer, defectos congénitos y otras afecciones del aparato reproductor.

Lávese las manos después de utilizar el aparato.

Algunos ejemplos de estas sustancias químicas son:

• plomo de las pinturas a base de plomo,

• sílice cristalino de los ladrillos, del cemento y de otros productos de albañilería, y

• arsénico y cromo de la madera químicamente tratada.

El riesgo de la exposición a estos compuestos varía, según la frecuencia con que se realice este tipo de trabajo.

Para reducir la exposición personal, trabaje en áreas bien ventiladas, y con equipo de seguridad aprobado, tal

como las caretas para el polvo especialmente diseñadas para filtrar partículas microscópicas.

 Suelte el gatillo y permita que se detenga completa-

mente la hoja de corte.

 Levante la sierra de la pieza de trabajo.

CORTE EN CAVIDAD

Vea la figura 20, página iii.

ADVERTENCIA: Siempre ajuste el ángulo de bise-

lado a cero antes de efectuar un corte en cavidad. Si

se intenta efectuar un corte en cavidad a cualquier

otro ángulo puede producirse una pérdida de control

de la sierra, y por consecuencia posibles lesiones

serias.

 Retire el paquete de baterías de la sierra.

 Ajuste el ángulo de bisel a cero.

 Ajuste la hoja a la profundidad correcta.

 Réinstaller el paquete de batería.

 Suba la protección inferior de la hoja con la manija cor-

respondiente.

NOTA: Siempre suba la protección inferior de la hoja

con la manija para evitar lesiones serias.

 Sostenga la protección inferior de la hoja con la manija

mientras sujeta firmemente la sierra con ambas manos,

como se muestra.

ADVERTENCIA: Nunca extienda los dedos al tener

el asidero más bajo de guardia de hoja. Extender los

dedos pueden tener como resultado el contacto con

la hoja, por consecuencia posibles lesiones serias.

 Deje descansar la parte frontal de la base contra la

pieza de trabajo, con la parte posterior del mango

elevada de manera que la hoja no toque la pieza de

trabajo.

 Encienda la sierra y permita a la hoja alcanzar su

velocidad máxima.

 Guíe la sierra introduciéndola en la pieza de trabajo,

suelte el mango de la protección inferior de la hoja, y

efectúe el corte.

ADVERTENCIA: Siempre corte avanzando

hacia adelante al efectuar cortes en cavidad. Si

corta retrocediendo la sierra podría subirse a la

pieza de trabajo y lanzarse contra usted.

 Suelte el gatillo y permita que se detenga completa-

mente la hoja de corte.

 Levante la sierra de la pieza de trabajo.

 Termine las esquinas con una sierra de mano o con

una de vaivén.

ADVERTENCIA: Nunca fije o reten la protección

inferior de la hoja en la posición elevada. Si se deja

expuesta la hoja pueden originarse lesiones serias.

13 – Español

 Con una escuadra de carpintero verifique la perpendic-

ularidad de la plato de la hoja con respecto a la base.

Ajuste del tope de bisel a 0°:

 Retire el paquete de baterías de la sierra.

 Afloje la perilla de ajuste de bisel.

 Afloje la tuerca hexagonal que sujeta el tornillo de

ajuste.

 Gire el tornillo fijador con la llave hexagonal y ajuste la

base hasta dejarla a escuadra con el plato de la hoja

de la sierra.

 Apriete firmemente la tuerca hexagonal y la perilla de

ajuste de bisel.

ADVERTENCIA: Intentar efectuar un corte a bisel

sin tener la perilla de ajuste del mismo apretada

firmemente puede producir lesiones serias.

AJUSTES

ADVERTENCIA: Antes de efectuar cualquier

ajuste, asegúrese de haber retirado de la herra-

mienta el paquete de baterías. La falta de atención a

esta advertencia podría causar lesiones corporales

graves.

TOPE DE BISEL A 0°

Vea la figura 21, página iii.

La sierra dispone de un tope de bisel a 0º ajustado en la

fábrica con el fin de asegurar un ángulo de 0º al efectuar

cortes a 0º (ángulo recto).

Revisión del tope de bisel a 0°:

 Retire el paquete de baterías de la sierra.

 Coloque la sierra en posición invertida sobre el banco

de trabajo.

ADVERTENCIA: Al dar servicio a la unidad, sólo

utilice piezas de repuesto idénticas. El empleo de

piezas diferentes puede causar un peligro o dañar el

producto.

ADVERTENCIA: Siempre póngase protección

ocular con protección lateral con la marca de

cumplimiento de la norma ANSI Z87.1. Si no cumple

esta advertencia, los objetos que salen despedidos

pueden producirle lesiones serias en los ojos.

ADVERTENCIA: Para evitar lesiones corporales

serias, siempre retire el paquete de baterías de la

herramienta al limpiarla o darle mantenimiento.

MANTENIMIENTO

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de plástico.

La mayoría de los plásticos son susceptibles a diferentes

tipos de solventes comerciales y pueden resultar daña-

dos. Utilice paños limpios para eliminar la suciedad, el

polvo, el aceite, la grasa, etc.

ADVERTENCIA: No permita en ningún momento

que fluidos para frenos, gasolina, productos a base

de petróleo, aceites penetrantes, etc., lleguen a

tocar las piezas de plástico. Las sustancias químicas

pueden dañar, debilitar o destruir el plástico, lo cual

a su vez puede producir lesiones corporales serias.

ACCESORIOS

Estos accesorios pueden encontrarse en el centro de servicio Sears:

Hoja de 5-1/2 pulg. de corte delgado

Guía de cantos

ADVERTENCIA: Arriba se señalan los aditamentos y accesorios disponibles para usarse con este producto. No

utilice ningún aditamento o accesorio no recomendado por el fabricante de este producto. El empleo de aditamen-

tos o accesorios no recomendandos podría causar lesiones serias.

14 – Español

NOTES/NOTAS

15 – Español

NOTES/NOTAS

® Registered Trademark / TM Trademark / SM Service Mark of Sears Brands, LLC

® Marca Registrada / TM Marca de Fábrica / SM Marca de Servicio de Sears Brands, LLC

MC Marque de commerce / MD Marque déposée de Sears Brands, LLC © Sears Brands, LLC

Get it fixed, at your home or ours!

Your Home

For expert troubleshooting and home solutions advice:

www.managemyhome.com

For repair – in your home – of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner’s manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME® (1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

www.sears.com www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparación

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR®

(1-888-784-6427)

Au Canada pour service en français:

1-800-LE-FOYER

MC

(1-800-533-6937)

www.sears.ca
