F1728
Please indicate the following information from the service part drawing provided.
Model Number: ____________________________
Model Description: _________________________

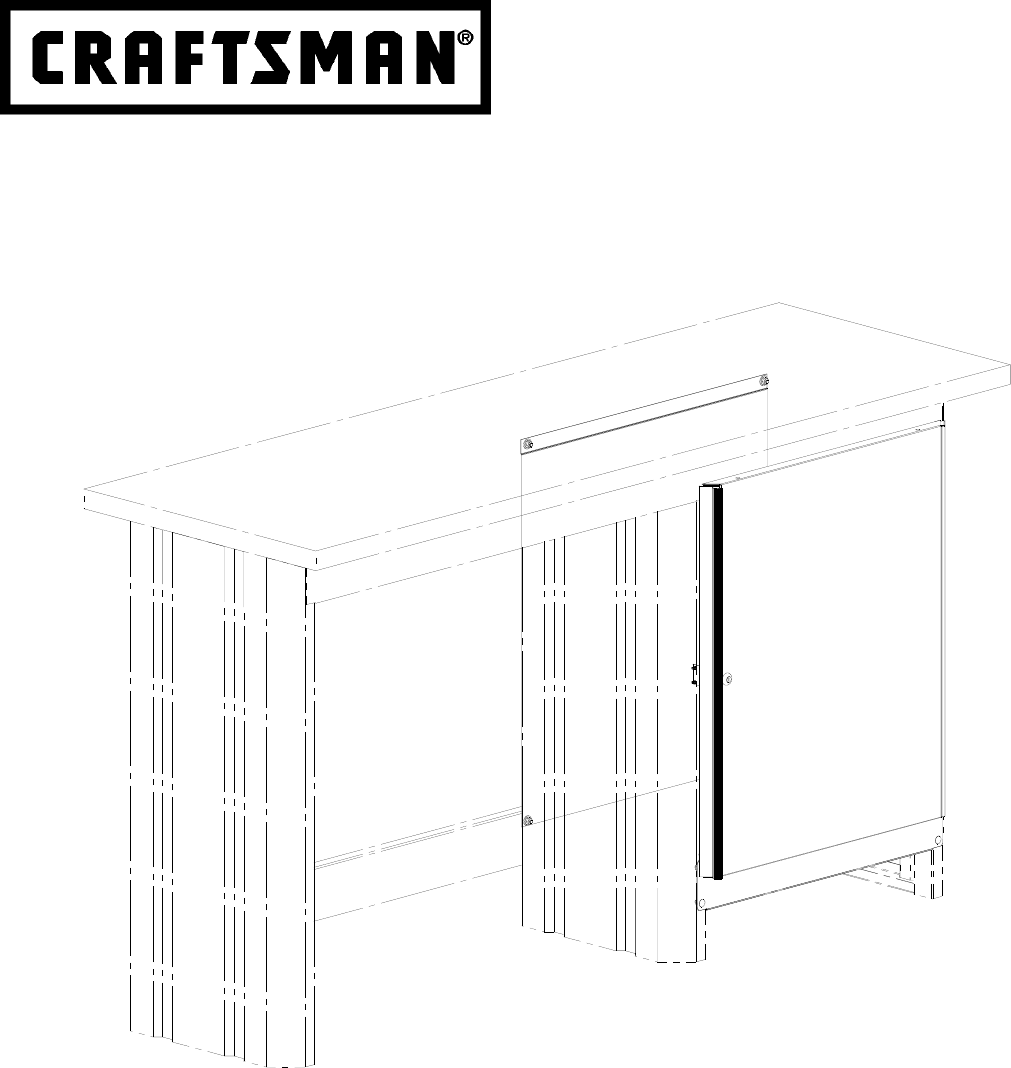

*Product you purchased may vary from picture shown.
Caution: Read and follow all Safety Rules and Operating Instructions before first
use of this product. Retain this document for future reference.
OPERATOR’S MANUAL
Door Kit
Distributed by Sears Brands Management Corporation., Hoffman Estates, IL 60179

2
SAFETY
SAFETY WARNINGS AND CAUTIONS:
• Use appropriate safety equipment when using power and hand tools. Failure to do so may cause personal injury or product
damage.
• Use adequate manpower when assembling and moving this unit. Failure to do so may cause personal injury or product
damage.
•DO NOT stand on this product. You may fall which may cause personal injury.
•DO NOT mount this product on a truck bed or any other moving object. This may cause personal injury or product damage.
• Appropriately secure this product before moving it with a forklift.
•DO NOT alter this product in any manner. For example, do not weld external lockbars or attach electrical equipment. This
may cause product damage or personal injury.
• Keep the product on level surfaces. The product may become unstable and tip if stored or moved on an un-level surface,
which may cause personal injury or product damage.
Hardware Included
Tools Required:
Socket wrench
7/16" socket
11/32" wrench
Screwdriver, crosstip
Screwdriver, flathead
Square
Call 1-800-4MY-HOME (1-800-469-4663) for Service Parts.
Refer to Service Parts Drawing for full listing of Service Parts.

3
BB
CC
B
AA

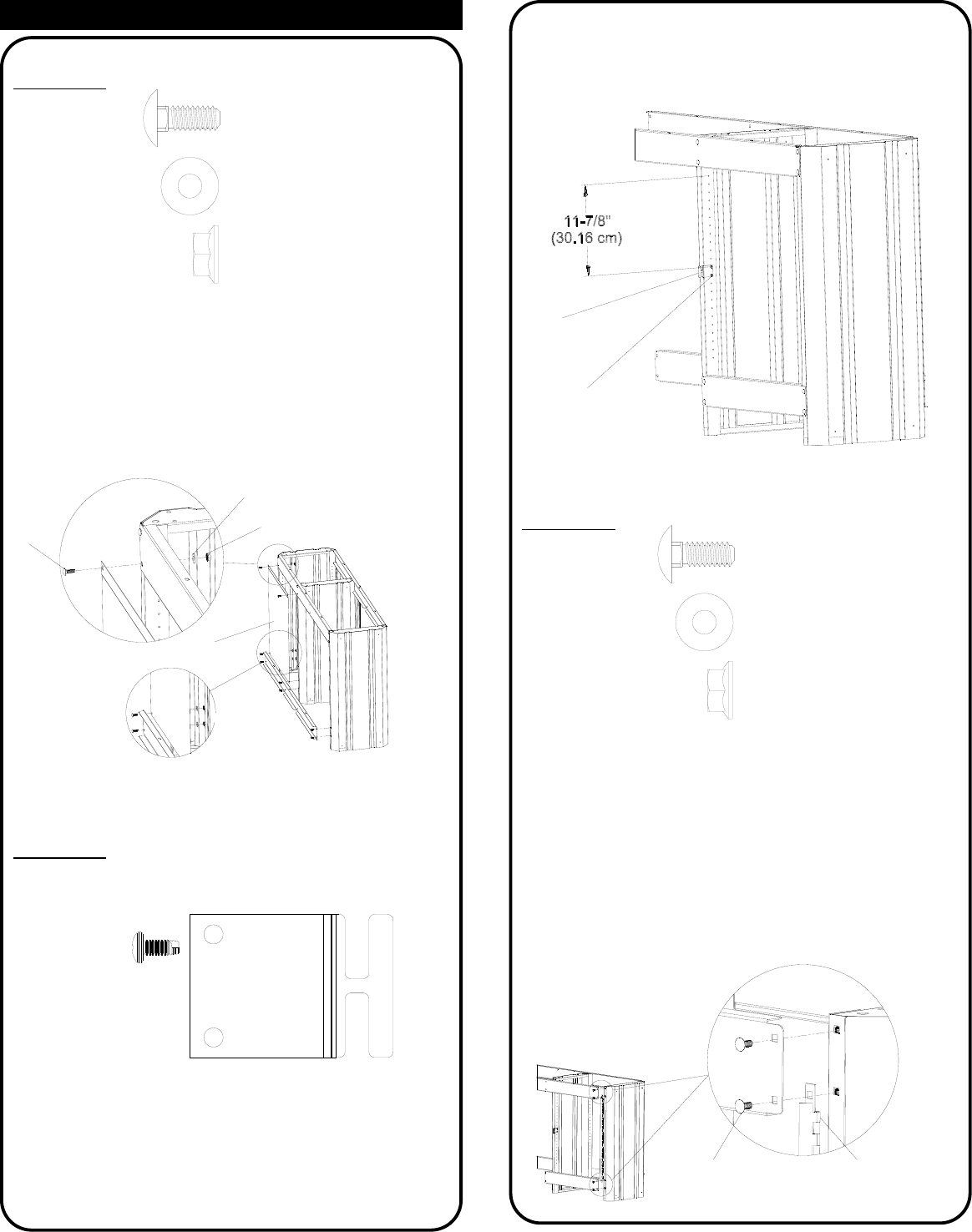

STEP (1):
Note: Door kit may be installed on left or right side. Installation
shown on right side.
• Move workbench away from any walls to gain access to the
back of the unit.
• Remove the necessary hardware securing the upper rail. The
top rail does NOT need to be removed completely, just the
lower hardware removed.
• The bottom rail needs to be removed completely so the back
panel B can be installed behind the lower rail.
• Secure Back panel B with (4) AA, (4) BB and (4) CC.
• Secure bottom rail with original fasteners.
STEP (2):
AA(4)
BB(4)
CC(4)
DD (2)
FF
A
Door removed for
clarity
AA
Workbench Top
removed for clarity
DD
F
• Attach F, as shown, using (2) DD.
STEP (3):
• Remove top front rail and bottom rail from workbench.
• Attach door A through hinge (which is welded to door) using
(2) AA, (2) BB and (2) CC.
• Be sure to use the lower mounting hole on top rail and upper
hole in bottom rail as shown below.
• Re-attach front rails using existing hardware.
AA(2)
BB(2)
CC(2)
ASSEMBLY

4

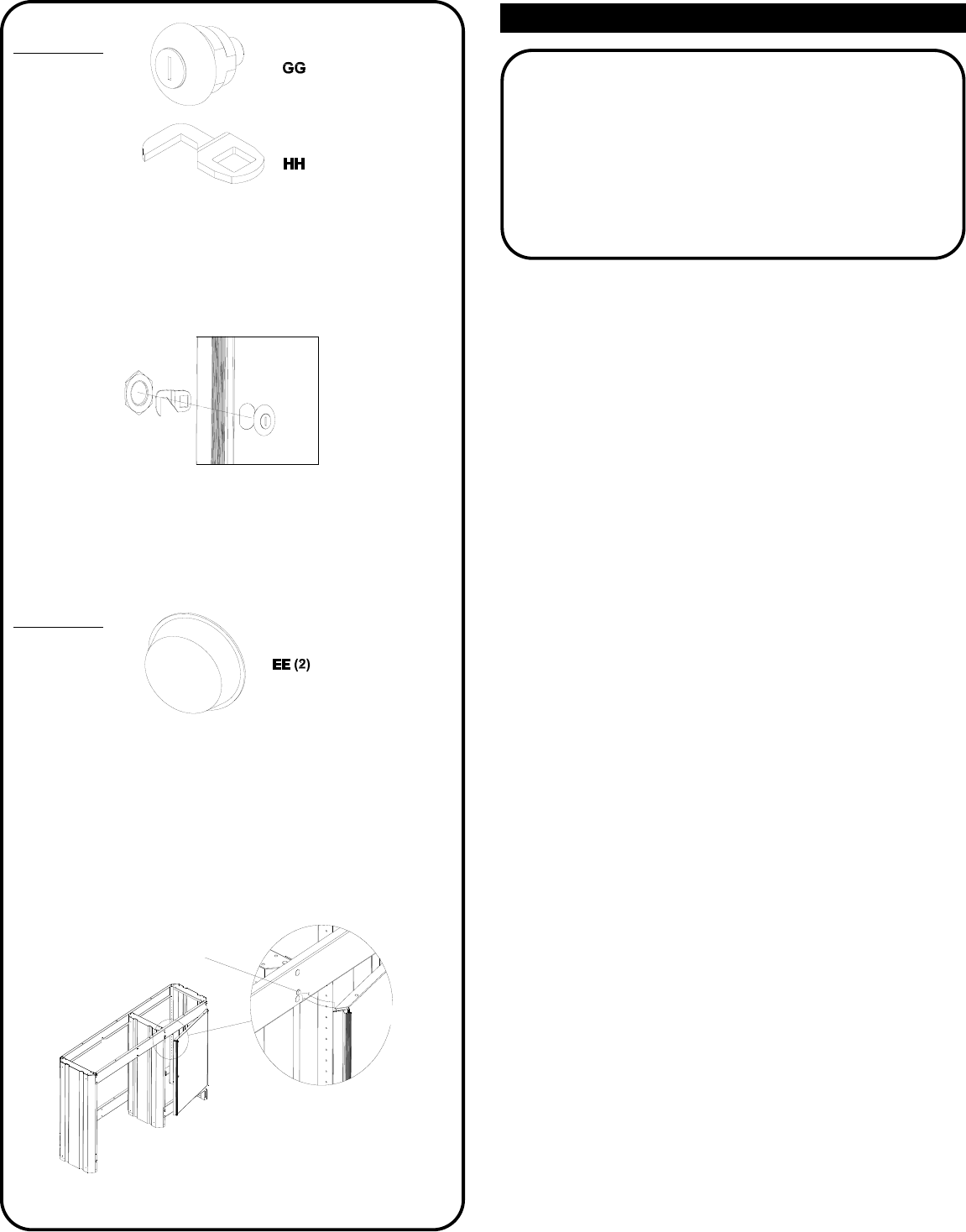

• Attach the lock to the door.
• Remove the lock nut from GG.
• Indert body of GG through hole in door, than attach HH onto
GG.
• Secure with lock nut and test to sure of smooth operation.
STEP (5):
• Attach bumpers to workbench frame.
• Peal off the adhesive protector on the back of EE.
• Using the door as a guide, place the bumper EE on the
workbench frame to protect the door from contacting the frame
rails.
• One bumper should be placed at the top of the door, and the
other at the bottom.
EE
STEP (4):
• Periodically surfaces should be cleaned with a mild detergent
and water.
• Auto wax will preserve the unit's luster finish. Apply the wax
as to a car. The wax will also help protect the unit against
scratches.
• Grease and oil can be removed with most standard cleaning
fluids. For safety, use a nonflammable cleaning fluid.
MAINTENANCE

F1728
Sírvase indicar la siguiente información que encontrará en el dibujo
suministrado de la pieza de servicio.
Número de modelo: ________________________
Descripción del modelo: _____________________
*La unidad que adquirió puede variar con respecto a la ilustración.
Precaución: Lea y siga todas las reglas de seguridad e instrucciones para el
manejo antes de usar la unidad por primera vez. Conserve este manual para
referencia futura.
MANUAL DE USUARIO
Kit de la puerta
Distribuido por Sears Brands Management Corporation, Hoffman Estates, IL 60179

2
SEGURIDAD
ADVERTENCIAS Y PRECAUCIONES DE SEGURIDAD:
• Utilice el equipo de seguridad adecuado cuando emplee herramientas eléctricas. De lo contrario, podría causarle lesiones personales u
ocasionar daños al producto.
• Utilice el personal adecuado para el montaje y el traslado de esta unidad. De lo contrario podría ocasionarse lesiones personales o
dañar el producto.
•NO se ponga de pie sobre la unidad. Podría caerse y lesionarse.
•NO monte esta unidad en la plataforma de carga de la camioneta ni en ningún otro objeto móvil. Podría causar lesiones personales o
daño a la unidad.
• Asegure adecuadamente la unidad antes de moverla con un montacargas.
•NO altere la unidad en modo alguno. Por ejemplo, no suelde las barras de sujeción externas ni le incorpore equipos eléctricos. Podría
causar daño a la unidad o lesiones personales.
• Mantenga el producto sobre superficies planas. El producto puede desestabilizarse y volcar si se almacena o se mueve en superficies
no llanas, lo cual podría causar lesiones personales o dañar el producto.
Herramientas necasarias:
Llave de tubo
Casquillo adaptador de 7/16 pulgadas
Llave Inglesa de 11/32”
Destornillador, punta de cruz
Destornillador de cabeza plana
Escuadra de carpintero
Llame al 1-800-659-7084 para las piezas de repuesto. Consulte el
dibujo de piezas de servicio si desea un listado completo de piezas de servicio.
Ferretería incluida

3
BB
CC
B
AA
PASO (1):
Nota: El kit de la puerta se puede instalar en derecho izquierdo o.
Instalación demostrada en derecho.
• Mueva el banco de trabajo lejos de cualquier pared para acceder a la
parte posterior de la unidad.
• Quite el hardware necesario que asegura el carril superior. El carril
superior no necesita ser quitado totalmente, apenas el hardware más
bajo quitado.
• El carril inferior necesita ser quitado totalmente así que el panel
trasero (B) se puede instalar detrás del carril más bajo.
• Asegure el panel trasero B con (4) AA, (4) BB y (4) CC.
• Asegure el carril inferior con los sujetadores originales.
PASO (2):
AA(4)
BB(4)
CC(4)
DD (2)
FF
A
Puerta quitada para
mayor clareza
AA
Banco de trabajo sin
la parte superior para
mayor claridad
DD
F
•Ate F, como se muestra, usando (2) DD.
PASO (3):
• Quite el carril delantero superior y el carril inferior del banco de trabajo.
• Ate la puerta A a través de la bisagra (que se suelda con autógena a
la puerta) usando (2) AA, (2) BB y (2) CC.
• Esté seguro de utilizar el agujero de montaje más bajo en el carril
superior y el agujero superior en el carril inferior como se muestra
abajo.
• Reate los carriles delanteros usando el hardware existente.
AA(2)
BB(2)
CC(2)
ENSAMBLAJE

4
• Ate la cerradura a la puerta.
• Quite la tuerca de fijación de GG.
• Cuerpo de Indert de GG a través del agujero en puerta, que la fijación
HH sobre GG.
• Asegure con la tuerca de fijación y la prueba a sure de la operación
lisa.
STEP (5):
• Ate los topes al marco del banco de trabajo.
• Peal del protector adhesivo en la parte posterior de EE.
• Usando la puerta como guía, coloque el tope EE en el marco del
banco de trabajo para proteger la puerta contra entrar en contacto con
los carriles del marco.
• Un tope se debe colocar en la tapa de la puerta, y la otra en la parte
inferior.
EE
STEP (4):
• Periódicamente las superficies deberán limpiarse con un detergente
suave y agua.
• La cera para automóviles preservará el acabado brilloso de la
unidad. Aplique la cera como lo haría al carro. La cera también
ayudará a proteger la unidad contra raspones.
• La grasa y el aceite pueden retirarse con la mayoría de los líquidos
estándar para limpieza. Por razones de seguridad, utilice un líquido
incombustible para limpieza.
MANTENIMIENTO
