Félicitations pour votre achat du modèle ZiiSound D5x, le
système de haut-parleurs sans fil modulaire qu’il vous fallait.
Découvrez une toute nouvelle définition du nirvana audio
en reliant un ou plusieurs haut-parleurs D5x au(x)caisson de
basses sans fil DSx, qui vous permettront de rivaliser avec les
meilleures configurations de home-audio.
Les modèles supplémentaires ZiiSound D5x et ZiiSound DSx présentés ici et dans le
manuel d’utilisateur sont à titre d’illustration uniquement. Non inclus.
Pour obtenir des informations et des instructions détaillées
sur les produits ou pour en savoir plus sur nos haut-parleurs,
consultez sur le site Web
www.creative.com/speakers
FR
Consignes de sécurité
Lisez ce qui suit avant d’utiliser les produits Creative :
• Pour mettre l’appareil complètement hors tension, débranchez le câble d’alimentation de la prise
secteur.
• Débranchez le câble d’alimentation de la prise secteur lorsque l’appareil risque de rester inutilisé
pendant plusieurs jours.
Lignes directrices supplémentaires pour les périphériques sans fil
• Les fréquences radio à ondes courtes émises par un périphérique sans fil peuvent perturber le
fonctionnement des autres appareils électroniques et médicaux.
• Arrêtez l’appareil si son utilisation est interdite. Ne l’utilisez pas dans les structures médicales, les
aéroports et les stations essence, ni à proximité des portes automatiques, des alarmes incendie et
des autres dispositifs à commande automatique.
• N’utilisez pas cet appareil à moins de 20 cm d’un simulateur cardiaque ou d’un autre appareil
médical. Il émet des ondes radio qui risquent de perturber leur fonctionnement.
6
5
2
1
3
4
28
29
Caractéristiques techniques
•
Version Bluetooth
:
Bluetooth 2.1 + EDR (Enhanced Data Rate)
•
Fréquence de fonctionnement Bluetooth
: 2 402 - 2 480 MHz
• Profils Bluetooth pris en charge* : A2DP (
Bluetooth
stéréo sans fil)
: AVRCP (télécommande
Bluetooth
)
• Portée de fonctionnement
Bluetooth
: jusqu’à 10 mètres (mesuré dans un espace ouvert.
les murs et les structures peuvent influer sur la
portée de fonctionnement.)
• Portée de fonctionnement de la liaison sans fil : jusqu’à 30 mètres (mesuré dans un espace ouvert.
les murs et les structures peuvent influer sur la
portée de fonctionnement.)
• Fréquence de fonctionnement sans fil Link : 5 725 - 5 850 MHz
Ces caractéristiques techniques s’appliquent au modèle ZiiSound D5x alimenté via l’adaptateur
secteur universel 15 V CC 3,5 A fourni. L’émetteur sans fil BT-D5 est alimenté directement à
partir de l’iPhone/iPod. (3,3 V CC 100 mA)
Remarque : les marques de conformité se trouvent au bas du produit
Déclaration de compatibilité :
• Les performances sans fil dépendent de la technologie sans fil
Bluetooth
de votre périphérique.
Reportez-vous à la documentation du fabricant de votre périphérique.
• Tout périphérique électronique est sujet à des interférences dues aux radiofréquences (RF) émises
par des sources extérieures. Cela inclut les connexions entre les haut-parleurs ZiiSound D5x et les
caisson de basses ZiiSound DSx.
• Creative ne pourra être tenu responsable des pertes de données ou des fuites résultant de
l’utilisation de cet appareil.
Remarques
* Pour connaître les profils pris en charge, reportez-vous à la documentation ou au site Web du
fabricant du périphérique
Bluetooth
(notebook1, PC1, périphérique mobile2)
1 Compatible avec les PC (Windows XP/Vista/7), les Apple Macintosh équipés d’un système stéréo sans fil
Bluetooth
2 Compatible avec les principales marques de téléphones mobiles compatibles
Bluetooth
A2DP.
(y compris iPhone 3, Windows Mobile)
3 iPhone de première génération non pris en charge
1.1 Présentation du produit / Diagramme de connectivité
Section 1 : Fonctionnement de base du modèle D5x
* Pour une configuration 1.1, le voyant du haut-parleur central du ZiiSound D5x s’allumera pour indiquer qu’il est connecté dans une
configuration 1.1.
Couplage
Voyant clignotant rapidement
Bluetooth connecté
Reste constant
Pour le couplage
Bluetooth
Pour établir la liaison avec les différents haut-parleurs
Haut-parleur gauche
(esclave)
Haut-parleur central
(esclave/maître*)
Haut-parleur droit
(maître)
1
2
3
4
6
5
Émetteur avec EZ-ChargeTM
Indicateur d’état CONNECT
(connexion)
Bouton / Pavé tactile CONNECT
(connexion)
Bouton / Pavé tactile LINK (liaison)
Indicateur d’état LINK (liaison)
Bouton / Pavé tactile du volume et indicateur d’état du volume
Mode de recherche de liaison
Voyant clignotant rapidement
30
31
B
C
A
11
10
9
7
8
1.2 Présentation de l’émetteur sans fil
A
B
C
Emetteur sans fil
Bluetooth
(BT-D5)
À utiliser avec un iPhone/iPod. Voir le tableau 1
indiquant les modèles iPhone et iPod compatibles.
Indicateur d’état de l’émetteur
Le voyant bleu clignote à différents intervalles pour
indiquer l’état de la liaison sans fil.
Bouton de couplage
Appuyez et maintenez ce bouton pour initier
le couplage.
7Dock du socle
8Tube de port de basses
9AUX-IN
10 Bouton Marche/Veille (On/Standby)
11 Entrée* CC
*Tous les voyants s’allumeront pendant quelques secondes une fois le D5x sous tension. C’est tout à fait normal.
1
2
3
4
5
6
7iPod classic
160GB (2007)
iPhone
4GB 8GB 16GB
iPod touch
2nd generation
8GB 16GB 32GB
iPhone 3GS
8 GB 16GB 32GB
iPhone 3G
8GB 16GB
iPod touch
1st generation
8GB 16GB 32GB
iPod nano
4th generation
(video)
8GB 16GB
iPod nano**
5th generation
(video)
8GB 16GB
iPod nano
3rd generation
(video)
4GB 8GB
iPod classic
80GB
iPhone 4
16GB 32GB
iPod nano
6th generation
(video)
8GB 16GB
iPod touch
3rd generation
32GB 64GB
iTouch
4th generation
8GB 32GB 64GB
iPod classic
160GB (2009)
1.3 Connecter et charger votre lecteur
Sélectionnez l’adaptateur de dossier correspondant le mieux à votre lecteur.
** Avis : la fonction radio FM de l’iPod de 5ème génération n’est pas prise en charge.
Tableau 1
32
33
Adaptateur de
dossier
Socle
Insérez entièrement l’adaptateur de dossier au socle et vérifiez qu’il est correctement fixé.
A
Insérez le socle dans le dock situé à l’arrière du haut-parleur.
B
Vous pouvez maintenant connecter et charger votre lecteur.
C
1.4 Apprécier le son de votre iPhone/iPod via l’émetteur sans fil
Bluetooth
BT-D5
L’émetteur sans fil Bluetooth BT-D5 est par défaut couplé au haut-parleur ZiiSound D5x. Insérez
simplement l’émetteur BT-D5 dans votre iPhone/iPod pour obtenir un son sans fil de haute qualité.
Action État du voyant État
Mettez le haut-parleur sous tension. Le bouton / pavé tactile du
volume s’allume
Le haut-parleur est sous
tension
Insérez l’émetteur BT-D5 à votre lecteur Le voyant de l’émetteur
clignote
Connexion en cours
Attendre que le processus de connexion
automatisé ne s’achève
Voyant CONNECT (connexion)
allumé et stable
Prêt à diffuser de la musique
en flux continu
34
35
A
B
Bluetooth
Network
Connections
Operator
Internet
USB
ON
ConnectivityConnectivity
Search results
ZiiSound D5x
ZiiSound D5x
PASSCODE
0000
CONNECTED
ii.i. iii. iv.
ZiiSound D5x
Couplage
Voyant clignotant rapidement
1.5 Apprécier le son des périphériques stéréo
Bluetooth
Pour avoir le plaisir d’écouter de la musique des autres périphériques
Bluetooth
, suivez ces étapes
pour établir la connexion.
Vérifiez que le haut-parleur est sous tension. Appuyez et maintenez le bouton / pavé tactile
« CONNECT » (connexion) pendant 4 secondes jusqu’à ce que le voyant CONNECT clignote
rapidement.
i) Activez la fonction
Bluetooth
sur votre périphérique.
ii) Recherchez ZiiSound D5x.
iii) Couplez et connectez-vous à ZiiSound D5x, en cas de demande de mot de passe, entrez 0000.
iv) Le couplage est réussi, le haut-parleur est prêt à diffuser votre musique.
Remarque: les opérations ci-dessus correspondent à la procédure générique de couplage d’un périphérique
Bluetooth
; pour des
instructions spécifiques à la connectivité
Bluetooth
en rapport à votre périphérique, consultez le manuel du fabricant.
Couplage
Voyant clignotant rapidement
Connecté
Reste constant
Couplage
Voyant clignotant rapidement
A
B
C
1.6 Recouplage avec votre iPhone/iPod via l’émetteur sans fil BT-D5
Veuillez suivre les étapes suivantes si vous devez recoupler votre iPhone/iPod via le BT-D5 au
haut-parleur ZiiSound D5x.
Vérifiez que le haut-parleur est sous tension. Appuyez et maintenez le bouton / pavé tactile
« CONNECT » (connexion) pendant 3 secondes jusqu’à ce que le voyant CONNECT (connexion)
clignote rapidement.
Insérez l’émetteur BT-D5 dans votre iPhone/iPod. Appuyez et maintenez le « bouton de couplage »
pendant 3 secondes jusqu’à ce que le voyant de l’émetteur clignote rapidement.
Attendre que le processus de connexion automatisé ne s’achève. Le voyant CONNECT (connexion)
devrait s’allumer et rester constant. Prêt à diffuser de la musique.
36
37
1.7 Basculer entre les périphériques couplés
Pour avoir le plaisir d’écouter de la musique d’un autre périphérique
Bluetooth
, suivez ces étapes
pour établir la connexion.
Action État du voyant État
_
Appuyez une fois sur le « bouton / pavé
tactile CONNECT » (connexion)
_
Le voyant CONNECT
(connexion) clignote et
reste allumé
Vérifiez que la fonction
Bluetooth
du périphérique
avec lequel vous allez tenter
de coupler le haut-parleur
est activée et qu’il est prêt à
recevoir la connexion.
La connexion Bluetooth
bascule. Prêt à diffuser de la
musique.
Caisson de basses sans fil relié
Voyant constant
Mode de recherche de liaison
Voyant clignotant rapidement
Mode de recherche de liaison
Voyant clignotant rapidement
2.1 Ajouter un caisson de basses au haut-parleur D5x
Section 2 : Liaison au caisson de basses ZiiSound DSx ou au haut-parleur D5x
Sélectionnez un haut-parleur ZiiSound D5x en tant que haut-parleur maître.
Appuyez et maintenez le bouton / Pavé tactile LINK (liaison) pendant 4 secondes et relâchez-le
quand les voyants LINK (liaison) clignotent rapidement pour entrer dans le mode de recherche de
liaison avec aucun autre haut-parleur dans ce mode.
Activez le mode de recherche de liaison sur le caisson de basses sans fil ZiiSound DSx. Pour de
plus amples détails, veuillez vous reporter au manuel du caisson de basses ZiiSound DSx.
Le(s) caisson(s) de basse ZiiSound DSx sont reliés lorsque l’indicateur d’état s’allume et reste contant.
A
B
C
38
39
Mode de recherche de liaison
Voyant clignotant rapidement
Mode relié au caisson de basses sans fil
Voyant constant
Dd) Établissement de la liaison terminé. Si le voyant LINK (liaison) du ZiiSound D5x clignote toujours
rapidement, appuyez sur le bouton / pavé tactile LINK (liaison) pour l’arrêter ou attendez qu’il
s’arrête de lui-même. Prêt à diffuser de la musique.
Remarque: Pour un seul haut-parleur ZiiSound D5x avec une configuration de caisson de basses sans fil unique ou multiple, le voyant
CENTRAL du D5x sous le voyant LINK (liaison) s’allumera. Cela indiquera une configuration 1.1 ou 1.x
Mode de recherche de liaison
Voyant clignotant rapidement
Haut-parleur droit
maître D5x
Mode de recherche de liaison
Clignote rapidement
Voyant éteint Affecté comme canal CENTRAL
Voyant constant
Mode de recherche de liaison
Clignote rapidement
Voyant éteint Affecté comme canal GAUCHE
Voyant constant
A
B
Sélectionnez un haut-parleur ZiiSound D5x en tant que haut-parleur maître.
Appuyez et maintenez le bouton / Pavé tactile LINK (liaison) pendant 4 secondes et relâchez-le
quand les voyants LINK (liaison) clignotent rapidement pour entrer dans le mode de recherche
de liaison avec aucun autre haut-parleur dans ce mode. Le haut-parleur devient lehaut-parleur
maître et votre haut-parleur de canal DROIT.

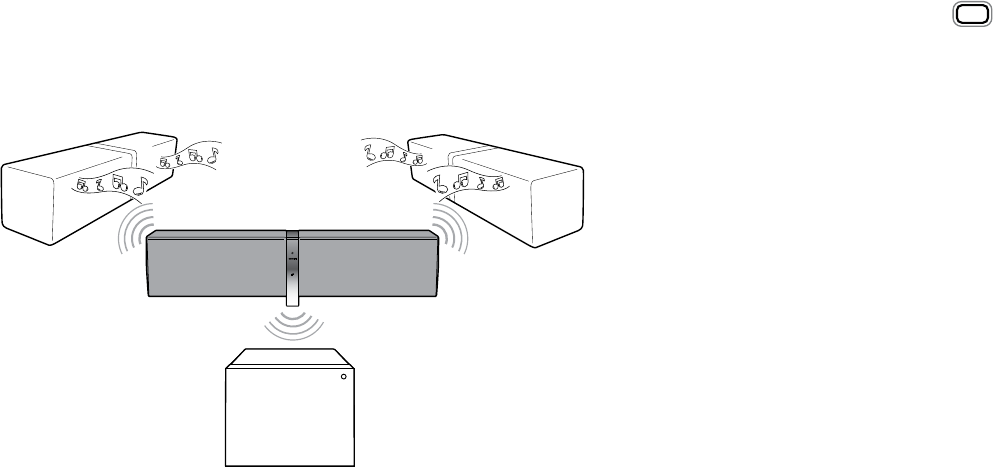

2.2 Ajouter un ou plusieurs haut-parleurs ZiiSound D5x et caisson de
basses DSx au D5x *
Appuyez et maintenez le bouton / pavé tactile LINK (liaison) pendant 4 secondes jusqu’à ce que
les voyants LINK (liaison) clignotent rapidement sur le(s) autre(s) haut-parleur(s) ZiiSound D5x un
après l’autre. Ils seront automatiquement affectés comme canal GAUCHE, puis CENTRAL par ordre
d’activation de leur mode de recherche de liaison. Par exemple, le second haut-parleur à activer la
recherche de liaison sera le canal GAUCHE et le troisième haut-parleur sera le canal CENTRAL.
Remarque: à chaque fois que vous ajoutez un nouveau haut-parleur au haut-parleur maître de canal DROIT, le mode de recherche de
liaison du haut-parleur maître reste activé une minute supplémentaire pour pouvoir établir une liaison avec d’autres haut-parleurs.
40
41
Liaison établie (canal central)
Voyant constant
Liaison établie (canal GAUCHE)
Voyant constant
Mode de recherche de liaison
Voyant clignotant rapidement
Haut-parleur droit
maître D5x
Mode de recherche de liaison
Voyant clignotant rapidement
D5x GAUCHE
haut-parleur affecté
D5x CENTRAL
haut-parleur affecté
C
D
Les haut-parleurs GAUCHE et CENTRAL seront reliés une fois que les indicateurs d’état GAUCHE
et CENTRAL des haut-parleurs de canal GAUCHE et CENTRAL s’allumeront respectivement sur le
voyant LINK (liaison).
Passez à l’étape F si vous ne devez pas relier de caissons de basses sans fil.
Mettez le caisson de basses sans fil ZiiSound DSx en mode de recherche de liaison. Pour obtenir
des instructions détaillées, veuillez vous reporter au manuel du caisson de basses ZiiSound DSx.
Le haut-parleur maître D5x se connectera automatiquement au caisson de basses sans fil DSx quand
son voyant LINK (liaison) clignotera rapidement.
Haut-parleur droit
maître D5x
Haut-parleur droit
maître D5x
Mode de recherche de liaison
Voyant clignotant rapidement
Haut-parleur droit maître relié
Voyant constant
Caisson de basses sans fil relié
Voyant constant
F
E
Établissement de la liaison terminé. Si le voyant LINK (liaison) du haut parleur maître (canal droit)
ZiiSound D5x clignote toujours rapidement, appuyez une fois sur le bouton / pavé tactile LINK
(liaison) pour l’arrêter ou attendez qu’il s’arrête de lui-même. Les haut-parleurs sont maintenant
en mode multi-canaux. Prêt à diffuser de la musique.
Remarque:
1) La fonction de liaison du D5x est uniquement compatible avec les autres haut-parleurs ZiiSound D5x et le caisson de basse
ZiiSound DSx.
2) Si la liaison est activée, vous ne pourrez pas utiliser les commandes du volume, l’entrée auxiliaire (AUX-IN), le pavé tactile
CONNECT (connexion) et le pavé tactile du volume des canaux GAUCHE et CENTRE.
Le caisson de basses ZiiSound DSx sera/seront relié une fois le indicateur d’état allumé et contant.
42
43
CC
ZiiSound D5x
Haut-parleur CENTRAL relié
(Mode multi-canaux)
LLRR
ZiiSound D5x
Haut-parleur GAUCHE relié
(Mode multi-canaux)
ZiiSound D5x
Haut-parleur DROIT relié
(Mode multi-canaux)
LR
LRLR
ZiiSound D5x
Haut-parleur CENTRAL relié
(Mode Party)
ZiiSound D5x
Haut-parleur GAUCHE relié
(Mode Party)
ZiiSound D5x
Haut-parleur DROIT relié
(Mode Party)
A
3.1 Pour passer en mode PARTY
Section 3 : Basculer entre le mode multi-canaux et le mode PARTY (fête)
En mode PARTY, chaque haut-parleur individuel diffusera ses informations de canaux GAUCHE et
DROIT à partir du haut-parleur maître DROIT. Cette fonctionnalité de basculement est uniquement
disponible sur le haut-parleur maître DROIT une fois en mode MULTI-CANAUX.
Appuyez et maintenez le bouton / pavé tactile LINK (liaison) du haut-parleur maître DROIT pendant
4 secondes et relâchez-le. Tous les voyants sur l’indicateur d’état LINK s’allumeront, indiquant
l’activation du mode PARTY.
LR
LR
ZiiSound D5x
Haut-parleur CENTRAL relié
(Mode Party)
LR
ZiiSound D5x
Haut-parleur GAUCHE relié
(Mode Party)
ZiiSound D5x
Haut-parleur DROIT relié
(Mode Party)
CC
ZiiSound D5x
Haut-parleur CENTRAL relié
(Mode multi-canaux)
LLRR
ZiiSound D5x
Haut-parleur GAUCHE relié
(Mode multi-canaux)
ZiiSound D5x
Haut-parleur DROIT relié
(Mode multi-canaux)
AAppuyez et maintenez le bouton / pavé tactile LINK (liaison) du haut-parleur maître DROIT pendant
4 secondes et relâchez-le. Tous les voyants de l’indicateur d’état LINK (liaison) s’éteindront, et
n’afficheront que l’indicateur du Canal respectif, pour indiquer l’activation du mode MULTI-CANAUX.
En mode MULTI-CANAUX, chaque haut-parleur individuel ne diffusera que ses informations de canal
propre (par exemple, GAUCHE, CENTRAL ou DROIT uniquement) à partir du haut-parleur maître
DROIT. Cette fonctionnalité de basculement est uniquement disponible sur le haut-parleur maître
DROIT une fois en mode PARTY.
3.2 Pour passer en mode MULTI-CANAUX
44
45
ZiiSound D5x
Haut-parleur CENTRAL
ZiiSound D5x
Haut-parleur GAUCHE
A
B
A
4.1 Revenir au mode veille et mise sous tension du D5x avec liaisons actives
Section 4 : Autres fonctionnalités du haut-parleur
Revenir au mode veille
Vous pouvez mettre les haut-parleurs reliés en mode veille en appuyant sur le bouton Marche/
Veille (ON/Standby) situé à l’arrière du haut-parleur maître DROIT.
Mise sous tension avec liaisons actives
Vous pouvez mettre sous tension les haut parleurs reliés avec liaisons actives les uns avec les
autres en appuyant sur le bouton Marche/Veille (ON/Standby) du haut-parleur maître DROIT avec
les autres haut-parleurs mis sous tension.*
*La mise sous tension avec liaisons actives n’est possible que sur le haut-parleur maître car les haut-parleurs esclaves
appliquent les instructions du haut-parleur Maître, même en mode veille.
Désactivation de la liaison pour le fonctionnement du haut-parleur D5x individuel
Vous pouvez désactiver la connexion LINK (liaison) de tous les haut-parleurs reliés en appuyant
sur le bouton / Pavé tactile LINK (liaison) du haut-parleur maître DROIT. La liaison sera inter-
rompue et les fonctions comme la commande du volume, l’entrée auxiliaire (AUX-IN), le pavé
tactile CONNECT (connexion) et le bouton / pavé tactile du volume, précédemment verrouillées en
mode liaison seront restaurées pour chaque D5x individuel. Une fois activé, il n’y a aucune indica-
tion sur le voyant d’état LINK (liaison) pour tous les D5x.
4.2 Désactivation / Restauration du système de liaison pour utiliser
un haut-parleur relié/individuel
(uniquement pour une configuration 2.0 et supérieure)
ZiiSound D5x
Haut-parleur Maître DROIT
B
**Pour le haut-parleur ZiiSound D5x, l’indicateur d’état du volume s’allume pour indiquer la mise sous tension.
Restauration de la liaison du haut-parleur relié
Pour restaurer la liaison des systèmes de haut-parleurs individuels, appuyez une fois sur le
bouton / pavé tactile LINK (liaison) une fois un des haut-parleurs D5x et les caisson de basses
sous tension**. Le voyant indiquera la restauration de l’état des haut-parleurs, soit en mode multi-
canaux soit en mode Party.
4.3 Restauration des paramètres par défaut usine
Pour restaurer les paramètres par défaut usine et effacer la mémoire du périphérique Bluetooth et les
configurations de liaison du ZiiSound D5x, procédez comme suit :
Remarque: Vous pouvez également appliquer la procédure ci-dessus au haut-parleur GAUCHE et CENTRAL pour effacer la mémoire
du périphérique Bluetooth et les configurations de liaison, le cas échéant.
Action Etat des voyants (DEL) Etat
Emetteur
Déconnectez l’émetteur
Appuyez sur le bouton d’appariement tout
en insérant l’émetteur dans l’iPhone/iPod et
maintenez-le enfoncé pendant 8 secondes
Le voyant (DEL) de l’émetteur
clignote rapidement
L’émetteur a été réinitialisé
et est en mode appariement
ZiiSound D5x
Mettez le haut-parleur en veille en appuyant
sur le bouton Marche/Veille (ON/Standby).
Appuyez et maintenez le bouton marche
(power) pendant 10 secondes.
Les voyants CONNECT
(connexion) et LINK (liaison)
clignotent deux fois et
s’éteignent. La réinitialisation
a été effectuée avec succès.
Activé. Vous pouvez
continuer.
46
47
Section 5 : Astuces et questions fréquentes (FAQ)
Exécutez les opérations de dépannage suivantes avant d’envoyer le produit en
réparation. Pour télécharger le guide de l’utilisateur et trouver de plus amples
informations sur nos produits, veuillez consulter support.creative.com
5.1 Questions fréquentes Haut-parleur
Quels sont les indicateurs indiquant que mon haut-parleur ZiiSound D5x est sous tension ?
Pour le haut-parleur maître, l’indicateur du volume s’allume pour vous indiquer que le ZiiSound
D5x est sous tension. C’est la meilleure indication.
Pour les autres haut-parleurs reliés, appuyez et maintenez le bouton Marche/veille (ON/Standby)
pendant 4 secondes pour initier le mode d’identification du haut-parleur. Cela indiquera le canal
du haut-parleur.
Y a-t-il un mode économie d’énergie sur le haut-parleur ZiiSound D5x ?
Oui, le haut-parleur maître DROIT passera automatiquement en mode veille 10 minutes après
l’arrêt d’activité des sources
Bluetooth
* comme des entrées auxiliaires (AUX-IN)**. Il commandera
également les haut-parleurs et caisson de basses reliés à passer en mode veille.
* Les modes économie d’énergie sont uniquement applicables si aucune connexion
Bluetooth
n’est détectée pendant 10 minutes.
** Le mode économie d’énergie n’est applicable qu’en cas d’absence de son sur l’entrée auxiliaire (AUX-IN).
5.2
Questions fréquentes Bluetooth
Il n’y a pas de liaison
Bluetooth
entre mon périphérique et le ZiiSound D5x. Que dois-je faire ?
- Supprimez l’entrée ZiiSound D5x de la liste des périphériques
Bluetooth
couplés en mémoire
et exécutez la procédure décrite dans la Section 1.5 (Apprécier le son des périphériques stéréo
Bluetooth
) pour recoupler votre périphérique avec le ZiiSound D5x.
- Placez les appareils à 1 mètre au maximum l’un de l’autre si vous rencontrez des difficultés
lors du couplage.
- Assurez-vous que votre périphérique
Bluetooth
et le ZiiSound D5x ne sont pas connectés
à d’autres appareils.
Une liaison
Bluetooth
est établie entre les périphériques et le couplage a été effectué, mais il n’y a pas
de musique. Que dois-je faire ?
Sur certains ordinateurs intégrant les fonctionnalités
Bluetooth
stéréo, certaines clés USB
Bluetooth
ou d’autres périphériques, vous devrez spécifier/configurer manuellement ZiiSound D5x, comme sortie
audio (dans la section Sons et périphériques audio de votre système d’exploitation, par exemple).
Pour plus d’informations, reportez-vous à la documentation du fabricant.
A
B
5.3 Astuces de liaison
Comment reconnaître le haut-parleur GAUCHE, CENTRAL et DROIT
• Appuyez et maintenez le bouton Marche/Veille (ON/Standby) situé à l’arrière du haut-par
leur pendant 4 secondes. Sur l’indicateur d’état Link, le voyant du canal respectif pour lequel il a
été configuré clignotera.
Mes haut-parleurs D5x de canal GAUCHE et CENTRAL ne répondent pas après avoir appuyé sur les
boutons ou une fois les connexions
Bluetooth
effectuées en mode liaison.
• C’est tout à fait normal. Le haut-parleur D5x esclave ne répond à aucune commande (sauf
le bouton Marche/Veille pour indiquer son identité via le voyant), puisqu’ils sont directement
commandés par le haut-parleur maître DROIT. Cela inclut la connexion
Bluetooth
, l’entrée
auxiliaire (AUX-IN) et le pavé tactile du volume.
Puis-je ajouter ou retirer des haut-parleurs d’une configuration 2.1 ?
C’est possible. Vous devriez néanmoins réinitialiser les paramètres de tous les haut-parleurs et
caisson de basses et les reconfigurer à nouveau. Veuillez consulter la section 4.3. Retour aux
paramètres par défaut usine et la section 2.1 ou 2.2. pour reconfigurer votre système. Pour le
fonctionnement du caisson de basses sans fil ZiiSound DSx, veuillez vous reporter au manuel pour de
plus amples informations.
Je ne peux pas reconnecter mes haut-parleurs. Les voyants clignotent tous ensemble et s’éteignent
après une minute. Que dois-je faire ?
Cette erreur indique qu’une des liaisons n’a pas été effectuée dans la configuration définie à l’étape
précédente. Vous pouvez résoudre ce problème de deux manières
a) Mettez tous les haut-parleurs sous tension et appuyez sur le bouton / pavé tactile LINK
(liaison) pour établir la liaison avec les haut-parleurs. Vérifiez que les caisson de basses sont
tous sous tension.
b) Réinitialisez tous les haut-parleurs et le caisson de basses sans fil aux paramètres par
défaut usine et rétablissez la liaison.
Haut-parleur gauche (esclave) Haut-parleur central (esclave) Haut-parleur droit (maître) Non configuré
Indicateur d’état
LINK (liaison)

Navigation menu
