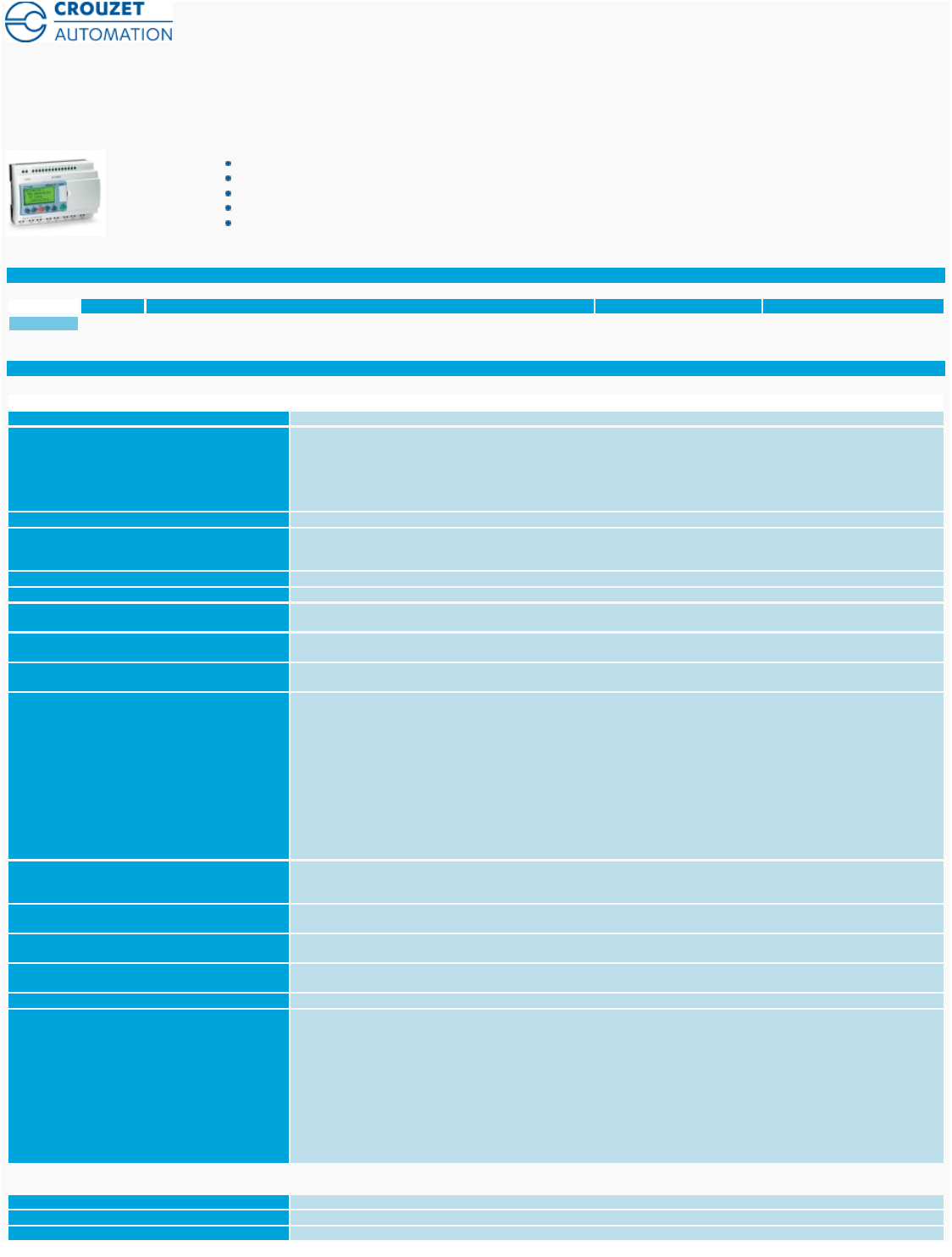

Gama "Compacta" con visualizador CD20 ref 88970055

Visualizador LCD verde con 4 líneas de 18 caracteres y retroiluminación controlable

Solución al mejor precio

Gama industrial de temperaturas (-20°C→+55°C)

Entradas analógicas 0-10 VDC, potenciómetro, (0-20 mA/Pt100 con convertidor)

Parametraje selectivo : posibilidad de elegir los parámetros regulables en el frontal

Referencia

Características

Tipo

Entradas

Salidas

Alimentación

88970055

CD20

12 digitales (6 pueden ser analógicas)

8 relés de 8 A

12 V DC

Características generales para los productos tipo CB, CD, XD, XB, XR y XE

Certificaciones

CE, UL, CSA, GL

Conforme a las normas (Directiva de Baja Tensión, de la

Directiva CEM)

CEI/EN 61131

-

2 (Open equipment)

CEI/EN 61131

-2 (Zona B)

CEI/EN 61000

-6-2

CEI/EN 61000

-6-3 (*)

CEI/EN 61000

-6-4

(*) Excepto la configuración (88 970 1.1 u 88 970 1.2) + (88 970 250 u 88 970 270) + 88 970 241 clase A (clase B en armario metálico)

Puesta a tierra

No

Grado de protección

Según CEI/EN 60529 :

IP40 en frontal

IP20 en el bornero

Categoría de sobretensión

3 según CEI/EN 60664

-1

Polución

Grado : 2 según CEI/EN 61131

-2

Altitud máxima de utilización

Para funcionamiento : 2000 m

Para transporte : 3.048 m

Comportamiento mecánico

Inmunidad a las vibraciones CEI/EN 60068

-2-6, ensayo Fc

Inmunidad a los choques CEI/EN 60068

-2-27, ensayo Ea

Comportamiento ante descargas electrostáticas

Inmunidad a las descargas electrostáticas

CEI/EN 61000

-4-

2, nivel 3

Comportamiento ante perturbaciones HF

Inmunidad a los campos electrostáticos radiados

CEI/EN 61000

-4-3

Inmunidad a los transitorios rápidos en ráfagas

CEI/EN 61000

-4-

4, nivel 3

Inmunidad a las ondas de choques

CEI/EN 61000

-4-5

Frecuencia de radio en modo común

CEI/EN 61000

-4-

6, nivel 3

Cruce y cortes de tensión (AC)

CEI/EN 61000

-4-11

Inmunidad a las ondas oscilatorias amortiguadas

CEI/EN 61000

-4-12

Emisión conducida y radiada

Clase B (*) según EN 55022, EN 55011 (CISPR22, CISPR11) grupo 1

(*) Excepto configuración (88 970 1.1 u 88 970 1.2) +

(88 970 250 u 88 970 270) + 88 970 241 clase A (clase B en armario metálico)

Temperatura de empleo

-

20→+55°C(+40°Cenarmarionoventilado)según

CEI/EN 60068

-2-

1 y CEI/EN 60068

-2-2

Temperatura de almacenamiento

-

40→+70°CsegúnCEI/EN60068

-2-1 y

CEI/EN 60068

-2-2

Humedad relativa

95% máx. (sin condensación ni goteo) según

CEI/EN 60068

-2-30

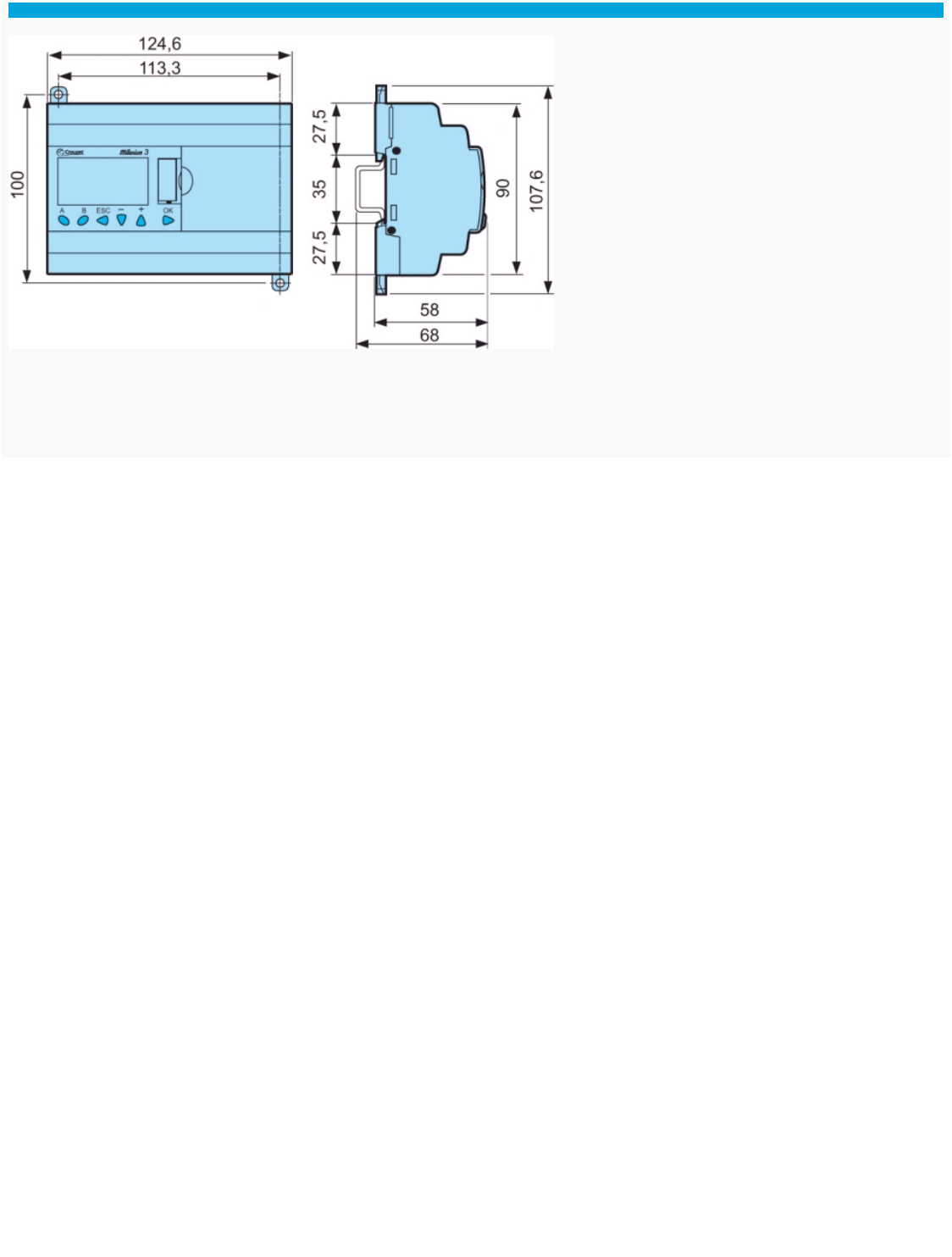

Montaje

En perfil DIN simétrico, 35 x 7,5 mm y 35 x 15 mm, o en panel (2 x Ø 4 mm)

Capacidad de conexión del borne de tornillo

Hilo flexible con puntera =

1 conductor : De 0,25 a 2,5 mm

2 (de AWG 24 a AWG 14)

2 conductores de 0,25 a 0,75 mm2 (de AWG 24 a AWG 18)

Hilo semirrígido =

1 conductor : De 0,2 a 2,5 mm

2 (de AWG 25 a AWG 14)

Hilo rígido =

1 conductor : De 0,2 a 2,5 mm

2 (de AWG 25 a AWG 14)

2 conductores de 0,2 a 1,5 mm2 (de AWG 25 a AWG 16)

Par de apriete =

0,5 N.m (4.5 lb

-in)

(apriete mediante destornillador de diám. 3,5 mm)

Características de los productos tipo CB, CD, XD y XB

Display LCD

CD, XD : Visualizador de 4 líneas de 18 caracteres

Método de programación

Bloces de funciones / SCF (Grafcet) o Ladder

Salvo excepciones, las características indicadas representan la totalidad o una parte de la gama de productos seleccionada

03/11/2015 www.crouzet.com

Tamaño programa

Para CB, CD :

4 Ko : 64 macros máximo

256 bloques máximo por macro

180 bloques estándar

Para XB, XD :

8 Ko : 64 macro máximo

256 bloques máximo por macro

350 bloques estándar

O para CB, CD, XB, XD : 120 líneas en Ladder

Memoria programa

Flash EEPROM

Memoria extraíble

EEPROM

Memoria datos

368 bit/200 palabras

Tiempo de salvaguarda en caso de corte de alimentación

Programa y ajustes en el controlador : 10 años

Programa y ajustes en la memoria móvil : 10 años

Memoria de datos : 10 años

Tiempo de ciclo

Bloquesdefunciones:6→90ms

Ladder : 20 ms estándar

Tiempo de respuesta

Tiempo de adquisición de las entradas + 1 a 2 tiempos de ciclo

Autonomía del reloj

10 años (batería de litio) a 25 °C

Deriva del reloj

Desviación < 12 min/año (a 25 °C)

6 s/mes (a 25 °C y calibración)

Precisión de los bloques temporizadores

1%

±

2 tiempos de ciclo

Disponibilidad a la puesta en tensión

< 1,2 s

Características de los productos alimentados en tensión alterna

Alimentación

24 V AC

(88970..4)

100→240VAC

(88970..3)

Tensión nominal

24 V AC

100→240VAC

Límites de servicio

-15% / +20%

esdecir,20,4VAC→28,8VAC

-15% / +10%

esdecir,85VAC→264VAC

Frecuencia de utilización

50/60 Hz (+4%/-6%)

esdecir,47→53Hz/57→63Hz

50/60 Hz (+4%/-6%),esdecir,47→53Hz/57→63Hz

Inmunidad a los microcortes

10 ms (repetición 20 veces)

10 ms (repetición 20 veces)

Potencia máxima absorbida

CB12

-

CD12

-

XD10

-XB10 : 4 VA

CB20

-CD20 : 6 VA

XD10

-XB10 con extensión : 7,5 VA

XD26

-XB26 : 7,5 VA

XD26

-XB26 con extensión : 10 VA

CB12

-

CD12

-

XD10

-XB10 : 7 VA

CB20

-CD20 : 11 VA

XD10

-XB10 con extensión : 12 VA

XD26

-XB26 : 12 VA

XD26

-XB26 con extensión : 17 VA

Tensión eficaz de aislamiento

1780 V AC

1780 V AC

Entradas

24 V AC

(88970..4)

100→240VAC

(88970..3)

Tensión de entrada

24 V AC (-15 % / +20 %)

100→240VAC(-15 % / +10 %)

Intensidad entrada

4,4 mA a 20,4 V AC

5,2 mA a 24,0 V AC

6,3 mA a 28,8 V AC

0,24 mA a 85 V AC

0,75 mA a 264 V AC

Impedancia de entrada

4,6 k

Ω

350 k

Ω

Tensión de conexión estado 1 lógico

≥14VAC

≥79VAC

Corriente de conexión estado 1 lógico

> 2 mA

> 0,17 mA

Tensión de desconexión estado 0 lógico

≤5VAC

≤20VAC(≤28VAC:XE10,XR06,XR10,XR14)

Corriente de desconexión estado 0 lógico

< 0,5 mA

< 0,5 mA

Tiempo de respuesta con lenguaje Ladder

50 ms

Estado0→1(50/60Hz)

50 ms

Estado0→1(50/60Hz)

Tiempo de respuesta con lenguaje Bloques de funciones

Configurable, por pasos de 10 ms

50 ms mínimo hasta los 255 ms

Estado0→1(50/60Hz)

Configurable, por pasos de 10 ms

50 ms mínimo hasta los 255 ms

Estado0→1(50/60Hz)

Frecuencia máx. de contaje

Según el tiempo de ciclo (Tc) y el tiempo de respuesta de la

entrada (Tr) :

1/ ( (2 x Tc) + Tr)

Según el tiempo de ciclo (Tc) y el tiempo de respuesta de la

entrada (Tr) :

1/ ( (2 x Tc) + Tr)

Tipo de sensor

Contacto o PNP de 3 hilos

Contacto o PNP de 3 hilos

Tipos de entrada

Resistiva

Resistiva

Aislamiento entre alimentación y entradas

No

No

Aislamiento entre entradas

No

No

Protección contra las inversiones de polaridad

Sí

Sí

Indicador de estado

En la pantalla LCD para CD y XD

En la pantalla LCD para CD y XD

Características de las salidas relé, comunes al conjunto de la gama

Tensión máxima de corte

5→30VDC

24→250VAC

Intensidad de corte

CB

-

CD

-

XD10

-

XB10

-

XR06

-

XR10 : 8 A

XD26

-XB26 : 8 relés de 8 A, 2 relés de 5 A

XE10 : 4 relés de 5 A

XR14 : 4 relés de 8 A, 2 relés de 5 A

Durabilidad eléctrica para 500 000 maniobras

Categoría de empleo DC

-12 : 24 V, 1,5 A

Categoría de empleo DC

-13 : 24 V (L/R = 10 ms), 0,6 A

Categoría de empleo AC

-12 : 230 V, 1,5 A

Categoría de empleo AC

-15 : 230 V, 0,9 A

Corriente máxima del Comun de salida

12 A para O8, O9, OA

Corriente de conmutación mínima

10 mA (bajo tensión mínima de 12 V)

Fiabilidad del contacto en nivel bajo

12 V, 10 mA

Frecuencia máxima

En vacío : 10 Hz

Con la corriente nominal : 0,1 Hz

Duración de vida mecánica

10 000 000 (ciclos de maniobras)

Tensión de resistencia a los choques

Según CEI/EN 60947

-

1 y CEI/EN 60664

-1 : 4 kV

Salvo excepciones, las características indicadas representan la totalidad o una parte de la gama de productos seleccionada

03/11/2015 www.crouzet.com

Tiempo de respuesta

Conexión 10 ms

Desconexión 5 ms

Protecciones incorporadas

Contra los cortocircuitos : No

Contra las sobretensiones y sobrecargas : No

Indicador de estado

En la pantalla LCD para CD y XD

Características de los productos alimentados en tensión continua

Alimentación

12 V DC

(88970..5 & 8970814 & 88970840)

24 V DC

(88970..1 et 88970..2)

Tensión nominal

12 V DC

24 V DC

Límites de servicio

-13% / +20%

esdecir,10,4VDC→14,4VDC(ondulaciónincluida)

-20% / +25%

esdecir,19,2VDC→30VDC(ondulaciónincluida)

Inmunidad a los microcortes

≤1ms(repetición20veces)

≤1ms(repetición20veces)

Potencia máxima absorbida

CB12 con salidas estáticas : 1,5 W

CD12 : 1,5 W

CD20 : 2,5 W

XD26

-

XB26 : 3 W

XD26

-XB26 con extensión : 5 W

XD26 con salidas estáticas : 2,5 W

CB12

-

CD12

-CD20 con salidas estáticas -

XD10

-XB10 con salidas estáticas : 3 W

XD10

-XB10 con salidas de relé : 4 W

XD26

-XB26 con salidas estáticas : 5 W

CB20

-

CD20 con salidas de relé : 6 W

XD26 con salidas de relé : 6 W

XD10

-XB10 con extensión : 8 W

XD26

-XB26 con extensión : 10 W

Protección contra las inversiones de polaridad

Sí

Sí

Entradas bit (I1 a IA y IH a IY)

12 V DC

(88970..5 & 8970814 & 88970840)

24 V DC

(88970..1 y 88970..2)

Tensión de entrada

12 V DC (

-13 % / +20 %)

24 V DC (

-20 % / +25 %)

Intensidad entrada

3,9 mA a 10,44 V DC

4,4 mA a 12,0 V DC

5,3 mA a 14,4 VDC

2,6 mA a 19,2 V DC

3,2 mA a 24 V DC

4,0 mA a 30,0 VDC

Impedancia de entrada

2,7 k

Ω

7,4 k

Ω

Tensión de conexión estado 1 lógico

≥7VDC

≥15VDC

Corriente de conexión estado 1 lógico

≥2mA

≥2,2mA

Tensión de desconexión estado 0 lógico

≤3VDC

≤5VDC

Corriente de desconexión estado 0 lógico

< 0,9 mA

< 0,75 mA

Tiempo de respuesta

1→2tiemposdeciclo+6ms

1→2tiemposdeciclo+6ms

Frecuencia máx. de contaje

Entradas I1 e I2 : FBD (hasta 6 kHz) y Ladder (1 kHz)

Entradas I3 a IA e IH a IY : Según el tiempo de ciclo (Tc) y el tiempo

de respuesta de la entrada (Tr) : 1/ ( (2 x Tc) + Tr)

Entradas I1 e I2 : FBD (hasta 6 kHz) y Ladder (1 kHz)

Entradas I3 a IA e IH a IY : Según el tiempo de ciclo (Tc) y el tiempo

de respuesta de la entrada (Tr) : 1/ ( (2 x Tc) + Tr)

Tipo de sensor

Contacto o PNP de 3 hilos

Contacto o PNP de 3 hilos

Conformidad IEC/EN 61131

-2

Tipo 1

Tipo 1

Tipos de entrada

Resistiva

Resistiva

Aislamiento entre alimentación y entradas

No

No

Aislamiento entre entradas

No

No

Protección contra las inversiones de polaridad

Sí

Sí

Indicador de estado

En la pantalla LCD para CD y XD

En la pantalla LCD para CD y XD

Entradas analógicas o "digitales" (IB a IG)

12 V DC

(88970..5 & 8970814 & 88970840)

24 V DC

(88970..1 y 88970..2)

CB12

-

CD12

-

XD10

-

XB10

4entradasdeIB→IE

4entradasdeIB→IE

CB20

-

CD20

-

XB26

-

XD26

6entradasdeIB→IG

6entradasdeIB→IG

Entradas utilizadas como analógicas solamente in FBD

Rango de medida

(0→10V)o(0→alimentaciónV)

(0→10V)o(0→alimentaciónV)

Impedancia de entrada

14 k

Ω

12 k

Ω

Tensión de entrada

14,4 V DC máx.

30 V DC máx.

Valor de LSB

14 mV

29 mV

Tipos de entrada

Modo común

Modo común

Resolución

10 bit a tensión de entrada máxima

10 bit a tensión de entrada máxima

Tiempo de conversión

Tiempo de ciclo controlador

Tiempo de ciclo controlador

Precisión a 25°

±

5%

±

5%

Precisión a 55°

±

6,2%

±

6,2%

Repetitividad a 55

º

C

±

2 %

±

2 %

Aislamiento entre alimentación y entradas analógicas

No

No

Longitud cable

10 m máximo con cable blindado (sensor no aislado)

10 m máximo con cable blindado (sensor no aislado)

Protección contra las inversiones de polaridad

Sí

Sí

Mando por potenciómetro

2,2 k

Ω

/0,5 W (recomendado)

10 k

Ω

máx.

2,2 k

Ω

/0,5 W (recomendado)

10 k

Ω

máx.

Entradas utilizadas como "todo o nada"

Tensión de entrada

12 V DC (

-13 % / +20 %)

24 V DC (

-20 % / +25 %)

Intensidad entrada

0,7 mA a 10,44 VDC

0,9 mA a 12,0 VDC

1,0 mA a 14,4VDC

1,6 mA a 19,2 VDC

2,0 mA a 24,0 V DC

2,5 mA a 30,0 VDC

Impedancia de entrada

14 k

Ω

12 k

Ω

Tensión de conexión estado 1 lógico

≥7VDC

≥15VDC

Corriente de conexión estado 1 lógico

≥0,5mA

≥1,2mA

Tensión de desconexión estado 0 lógico

≤3VDC

≤5VDC

Corriente de desconexión estado 0 lógico

≤0,2mA

≤0,5mA

Tiempo de respuesta

1→2tiemposdeciclo

1→2tiemposdeciclo

Frecuencia máx. de contaje en FBD

Según el tiempo de ciclo (Tc) y el tiempo de respuesta de la

entrada (Tr) :

1/ ( (2 x Tc) + Tr)

Según el tiempo de ciclo (Tc) y el tiempo de respuesta de la

entrada (Tr) :

1/ ( (2 x Tc) + Tr)

Tipo de sensor

Contacto o PNP de 3 hilos

Contacto o PNP de 3 hilos

Conformidad IEC/EN 61131

-2

Tipo 1

Tipo 1

Tipos de entrada

Resistiva

Resistiva

Aislamiento entre alimentación y entradas

No

No

Salvo excepciones, las características indicadas representan la totalidad o una parte de la gama de productos seleccionada

03/11/2015 www.crouzet.com

Accesorios

Aislamiento entre entradas

No

No

Protección contra las inversiones de polaridad

Sí

Sí

Indicador de estado

En la pantalla LCD para CD y XD

En la pantalla LCD para CD y XD

Características de las salidas relé, comunes al conjunto

de la gama

Tensión máxima de corte

5→30VDC

24→250VAC

Corriente máxima del Comun de salida

12A (10A UL) para O8, O9, OA

Intensidad de corte

CB

-

CD

-

XD10

-

XB10

-

XR06

-

XR10 : 8 A

XD26

-XB26 : 8 relés de 8 A, 2 relés de 5 A

XE10 : 4 relés de 5 A

XR14 : 4 relés de 8 A, 2 relés de 5 A

Durabilidad eléctrica para 500 000 maniobras

Categoría de empleo DC

-12 : 24 V, 1,5 A

Categoría de empleo DC

-13 : 24 V (L/R = 10 ms), 0,6 A

Categoría de empleo AC

-12 : 230 V, 1,5 A

Categoría de empleo AC

-15 : 230 V, 0,9 A

Corriente de conmutación mínima

10 mA (bajo tensión mínima de 12 V)

Fiabilidad del contacto en nivel bajo

12 V, 10 mA

Frecuencia máxima

En vacío : 10 Hz

Con la corriente nominal : 0,1 Hz

Duración de vida mecánica

10 000 000 (ciclos de maniobras)

Tensión de resistencia a los choques

Según CEI/EN 60947

-

1 y CEI/EN 60664

-1 : 4 kV

Tiempo de respuesta

Conexión 10 ms

Desconexión 5 ms

Protecciones incorporadas

Contra los cortocircuitos : No

Contra las sobretensiones y sobrecargas : No

Indicador de estado

En la pantalla LCD para CD y XD

Salidas estáticas Todo o Nada / PWM

12 V DC

(88970814 & 88970840)

24 V DC

(88970..2)

Salidas estáticas PWM*

CB12 : O4

XD26:O4→O7

CD12

-

XD10

-

XB10 : O4

CD20

-

XD26

-

XB26:O4→O7

*Disponible únicamente con lenguaje de programación

"Bloques de funciones".

*Disponible únicamente con lenguaje de programación "Bloques de

funciones".

Tensión de corte

10,4→30VDC

19,2→30VDC

Tensión nominal

12-

24 V DC

24 V DC

Intensidad nominal

0,5 A

0,5 A

Intensidad máxima de corte

0,625 A

0,625 A

Tensión residual

≤2VparaI=0,5A(enelestado1)

≤2VparaI=0,5A(enelestado1)

Tiempo de respuesta

Conexión≤1ms

Desconexión≤1ms

Conexión≤1ms

Desconexión≤1ms

Frecuencia

1 máximo con carga inductiva

1 máximo con carga inductiva

Protecciones incorporadas

Contra las sobrecargas y cortocircuitos : Sí

Contra las sobretensiones (*) : Sí

Contra las inversiones de alimentación : Sí

(*) Si no hay contacto seco entre la salida del controlador lógico y la

carga.

Contra las sobrecargas y cortocircuitos : Sí

Contra las sobretensiones (*) : Sí

Contra las inversiones de alimentación : Sí

(*) Si no hay contacto seco entre la salida del controlador lógico y

la carga.

Carga mín.

1 mA

1 mA

Carga incandescente máx.

0,2 A / 12

V DC

0,1 A / 24 V DC

0,1 A / 24 V DC

Aislamiento galvánico

No

No

Frecuencia PWM

14,11 Hz

56,45 Hz

112,90 Hz

225,80 Hz

451,59 Hz

1806,37 Hz

14,11 Hz

56,45 Hz

112,90 Hz

225,80 Hz

451,59 Hz

1806,37 Hz

Porcent. cíclico PWM

0→100%(256pasosparaCD,XDy1024pasosparaXA)

0→100%(256pasosparaCD,XDy1024pasosparaXA)

Precisión PWM a 120 Hz

<10%(de20%→80%)cargaa5mA

<10%(de20%→80%)cargaa5mA

Intensidad de corte máx. PWM

50 mA

50 mA

Longitud cable máx. PWM

20 m

20 m

Precisión PWM a 500 Hz

<10%(de20%→80%)cargaa10mA

<10%(de20%→80%)cargaa10mA

Indicador de estado

En la pantalla LCD para CD y XD

En la pantalla LCD para CD y XD

Tipo

Designación

Código

M3 Soft

Software de programación multilingüe que contiene la biblioteca de funciones específicas (CD-

ROM)

88970111

PA

Cartucho de memoria EEPROM

88970108

PA

Cabledeconexiónserie3m:PC→Millenium3

88970102

PA

CabledeconexiónUSB3m:PC→Millenium3

88970109

PA

InterfazMillenium3→Bluetooth

® (clase A 10 m)

88970104

Comentarios

*Comercialización el 1

er trimestre de 2006

Salvo excepciones, las características indicadas representan la totalidad o una parte de la gama de productos seleccionada

03/11/2015 www.crouzet.com

Dimensiones (mm)

CD20

Salvo excepciones, las características indicadas representan la totalidad o una parte de la gama de productos seleccionada

03/11/2015 www.crouzet.com
