80 et 100 W

-

50 Nm

-

Planétaire Ø 62 mm 801896 TNi20

-

0/10 V Ref Sur commande

Avec ou sans électronique de commande intégrée

Sortie dans l'axe du moteur

Idéal dans les rapports de réduction élevés

Idéal dans les applications à fort couple

Rendement élevé

Mouvement réversible

Références

Type

Avec commande électronique

intégrée

Sans commande intégrée, avec

capteurs à effet Hall

Nombre

d'étages

Rapports

(i)

Vitesse de sortie (tr/min)

à 24 V DC

Couple disponible

(Nm)

SUR

COMMANDE

801896 TNi20

-

0/10 V

TNi20

-

2

46

71

9

Caractéristiques

Caractéristiques générales

Moteur

80180002

Réducteur

800496

Puissance moteur nominale à 24 V (W)

80

Consigne vitesse

0-10V

Couple maximum (Nm)

8 / 25* / 50**

Charge axiale dynamique (N)

70 / 100* / 150**

Charge radiale dynamique (N)

200 / 320* / 450**

Echauffement boîtier (°C)

35

Masse (g)

2000 / *2300 / **2600

Indice de protection

IP54

Commentaires

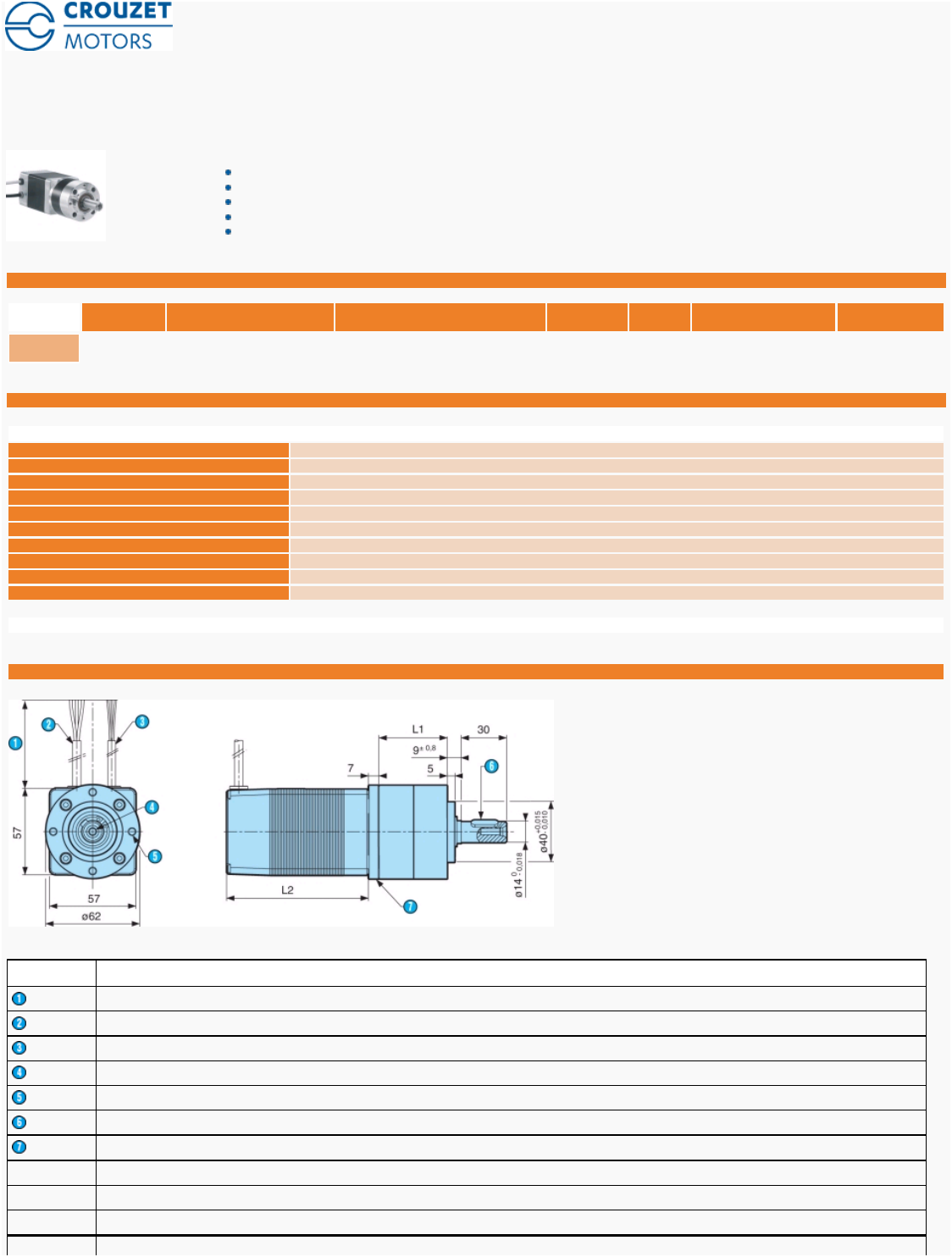

Encombrement (mm)

801896

N

o

Légende

Longueur câble puissance 500

±

10 mm

Câble 3 x AWG18

Câble 6 x AWG24

Trou de fixation M5, profondeur 12 mm

4 trous M5 à 90° sur Ø 52 profondeur 10 mm

Clavette parallèle (5x5x18 DIN 6885 A)

Plaque d'adaptation moteur

L1 1 étage : 45,7 mm max.

L1 2 étages : 61,5 mm max.

L1 3 étages : 77,4 mm max.

L2

avec TNi20 : 111,7 mm max.

Sauf exceptions, les caractéristiques indiquées font tout ou partie de la gamme de produit sélectionné

03/11/2015 www.crouzet.com

L2

avec effet Hall : 94,2 mm max.

Précautions d'emploi

Respecter les limites et précautions décrites dans la section moteur Brushless 80180.

Produits à la demande, nous consulter

Frein mécanique de maintien en position (voir moteurs 80180023 ou 80180025)

Sans câble mais avec connecteur intégré au moteur (voir moteurs 80180024 ou 80180026)

Autres puissances

Dimensions axe réducteur

Longueur câbles, avec ou sans connectique

Autres rapports de réduction

Codeur optique 2 voies 1000 points/tour
