Commutation

Produits pneumatiques

Logique pneumatique,

Capteurs / Détecteurs

Gammes électro-pneumatique

Automatisme

Distribution

www.crouzet.fr

2www.crouzet.fr

Reconnu depuis plus de 50 ans pour la qualité de ses produits

microcontrôle, micromoteurs et capteurs de position, Crouzet

vous propose de découvrir dans

ce document l’ensemble de son offre de produits Pneumatiques

en atmosphères industrielle et explosible.

Pour anticiper les évolutions du marché et de vos besoins,

Crouzet développe des composants et des solutions

d’automatismes, standards ou spéciﬁques, répondant à toutes

vos applications tertiaires ou industrielles ainsi qu’aux exigences

des constructeurs de machines et d’équipements automatisés.

Partout dans le monde, Crouzet, spécialiste de l’adaptation, met

à votre disposition, des savoir-faire techniques et industriels pour

garantir une intégration parfaite quelque soit l’environnement de

l’équipement ou les contraintes d’exploitation de la machine.

Custom Sensors & Technologies (CST) est un spécialiste des capteurs, des contrôleurs et des actionneurs.

Au travers de ses marques BEI Kimco, BEI Sensors, BEI PSSC, Crouzet, Crydom, Kavlico, Newall et Systron Donner

Inertial, CST offre des composants ﬁables, adaptables et performants pour répondre aux besoins des systèmes critiques

des marchés de l’aéronautique et de la défense, du transport, de l’énergie et des infrastructures, des constructeurs de

machines industrielles et tertiaires, du médical, de l’industrie agroalimentaire et de l’équipement technique des bâtiments.

L’éco-conception est une démarche du “Processus Création d’Offre” de Crouzet, dont l’objectif est de concevoir des produits

et des services satisfaisant au mieux les besoins des clients et d’en réduire l’impact environnemental sur l’ensemble de leur

cycle de vie.

La satisfaction Client est une exigence permanente.

Aﬁn de répondre à cette exigence, les processus de conception, industrialisation, fabrication et comme-

rilisation sont conformes aux exigences de nos clients au travers des normes ISO 9001et ISO 14001.

Tous les produits Crouzet

sont conformes à la Directive RoHS.

www.crouzet.fr

Le savoir-faire Pneumatique Crouzet

met à votre disposition une offre répondant à l'ensemble de vos besoins en automatismes y compris en

atmosphère explosible.

La qualité des composants Pneumatiques repose sur une organisation rigoureuse, conforme aux directives,

normes et homologation européennes et internationales en vigueur.

Tous nos produits sont en conformité avec la Directive RoHS et répondent à une démarche

d'éco-conception.

L'offre Pneumatique résulte de la mise en œuvre des métiers et du savoir-faire de Crouzet :

v écoute et analyse de votre besoin,

v expertises dans les métiers associés : mécanique, électronique, capteurs...

v prototypage et industrialisation,

v tests d'endurance électrique, mécanique et climatique,

v normalisation et certiﬁcation (CEI, EN, UL-CSA, ATEX, etc.)

v moyens de fabrication réactifs et performants,

v logistique internationale et support SAV.

Crouzet a développé un large savoir-faire dans la prise en compte de vos besoins spéciﬁques.

Ces compétences permettent une évolution permanente de nos produits standards vers des solutions dédiées

à vos exigences.

Des savoir-faire au service de vos applications

Quelques domaines concernés

Traitement de l’eau, usines chimiques, silos, stockage de gaz, ports, rafﬁneries, industrie du papier, usines de peintures,

véhicules (si utilisation en ATEX)…

4www.crouzet.fr

Offre pneumatique en atmosphère industrielle et explosible

Gamme industrielle

La gamme de composants pneumatiques standard est conçue

pour répondre aux exigences des applications en milieu industriel.

Les caractéristiques de fonctionnement (pression, débit, durée de

vie, etc.) ont été optimisées pour répondre au mieux à ces besoins.

Caractéristiques de nos composants ATEX

v Les produits ATEX sont spéciﬁquement marqués selon

les dernières mises à jour des normes harmonisées,

v Une notice est livrée avec chaque produit indiquant

les limites d'utilisation en atmosphère explosible,

v Une copie du certiﬁcat d'homologation peut être fourni

sur demande lors de la commande,

v La prise de commande doit spéciﬁer les conditions d'utilisation

Crouzet précise les limites d'utilisation sur les A/R de commande,

les bons de livraisons et les factures.

Crouzet a créé un catalogue spéciﬁque pour les produits

Pneumatiques en atmosphère explosible.

Cette brochure présente en détail la gamme de produits

pneumatiques ATEX Crouzet ainsi que les normes, certiﬁcations,

directives, marquages et conditions de commande associés.

Gamme pour atmosphère explosible

La gamme pour environnement explosibe est dédiée aux

applications exigeant une conformité avec la Directive Européenne

94/9/CE, qui vous est présentée en détail en pages 30 et 31

de ce guide.

L'utilisateur est responsable de la conformité de ses installations.

Toutes les nouvelles installations doivent être en conformité

et les remplacements en cas de panne ou de maintenance

doivent êtres conformes à cette directive.

Ce guide est conçu pour vous permettre une identiﬁcation rapide du produit répondant à votre besoin.

La plupart de nos composants pneumatiques sont déclinés en gamme standard et en gamme pour

environnement explosible (ATEX) : l'information est précisée en colonne de droite de chaque page.

www.crouzet.fr

Ports

Principes de la Directive 94/9/CE :

Elle a pour but de rapprocher les législations des états-

membres de l’Union Européenne pour garantir la libre

circulation des appareils destinés à être utilisés en atmosphères

explosives (gaz et poussières).

Depuis le 1er juillet 2003, cette directive s'applique aux produits

électriques, mécaniques, hydrauliques et pneumatiques.

Elle concerne aussi bien l’évaluation des appareils et systèmes

de protection (constructeurs) que la conception des installations

(BE), la réalisation de ces installations (installateurs, tableau-

tiers) et leur maintenance (Sces Entretiens).

Définition atmosphère explosive :

Une atmosphère explosive est définie comme le mélange

d’une substance inflammable (gaz, vapeurs, brouillards ou

poussières) avec l'air (conditions atmosphériques), dans lequel

après inflammation, la combustion se propage à l'ensemble du

mélange non brûlé.

Raffineries

Industrie du papier

Usines de peintures

Véhicules (si utilisation en ATEX)

Stockage de gaz

Application depuis le 30 juin 2003 :

Les constructeurs doivent proposer des produits conformes à

la Directive 94/9/CE et avoir un Système d’Assurance Qualité

agréé par un organisme notifié.

Les utilisateurs sont responsables de l’utilisation correcte du

matériel en fonction des zones qu'ils ont définies dans leurs

installations selon les risques encourus. Les installations

existantes doivent être mises en conformité vis-à-vis de la

Directive ATEX avant le 30 juin 2006. Tous les nouveaux

produits mis en service doivent être conformes à la Directive

94/9/CE. En cas de pannes, les matériels installés non

réparables doivent être remplacés par des matériels conformes à

la Directive 94/9/CE.

Classification :

Les environnements explosibles sont classés par zones

conformément à la Directive 1999/92/CE. Cette directive est à

l’usage des utilisateurs. Elle présente les exigences minimales

pour augmenter la protection de la sécurité et de la santé des

travailleurs exposés aux atmosphères explosives.

La Directive ATEX 94/9/CE définit des catégories d’équipements

et de systèmes de protection qui peuvent être utilisés dans les

zones correspondantes.

Les catégories M1 et M2 concernent les mines (groupe I)

Les catégories 1, 2 et 3 concernent les autres lieux

(groupe-II) souvent appelés «Industries de surface»

Documents et recommandations / produits :

Les produits certifiés ATEX doivent être livrés avec une

déclaration CE de conformité et une notice d’utilisation.

Au moment de la vente, les commerciaux doivent s’assurer de la

zone dans laquelle le produit sera utilisé. Sur sa commande, le

client doit indiquer les conditions d’utilisation au constructeur.

Les constructeurs et les distributeurs doivent assurer une

traçabilité de leurs ventes de produits ATEX (pouvoir retrouver

le client à qui a été vendu un produit ATEX par rapport à sa

date de fabrication).

En cas d’assemblage, le produit avec le niveau de certification

le plus faible implique le niveau de l’ensemble.

Traitement de l’eau

Quelques domaines concernés :

Etincelles

Source de chaleur

Carburant

Substances inflammables sous

forme de gaz, de vapeurs, de

brouillards, de poussières

Comburant

Oxygène (l’air contient

21 % d’oxygène)

Usines chimiques

Silos

Directive ATEX 94/9/CE : généralités

6www.crouzet.fr

Le marquage CE accompagné du numéro d’identification

de l’organisme notifié responsable de la surveillance du

SAQ (0081 = LCIE).

CE 0081

II 1 G

Le sigle indiquant que ce produit est utilisable en

atmosphère explosive (II : industries de surface), suivi

du groupe d’appareil de la catégorie (1 = présence

permanente ; 2 = présence intermittente ; 3 = présence

épisodique), du type d’atmosphère explosive G = Gaz,

D = poussières.

En apposant ce marquage CE, le constructeur déclare que

le produit a été fabriqué en conformité avec l’ensemble des

exigences de toutes les directives auxquelles il doit répondre.

Suite du marquage prévu par les normes harmonisées :

Ex ia II C T6 X

Produit soumis à des conditions spéciales

pour une utilisation sure

Classe de Température correspondant à une

température maxi de surface égale à 85°C

Subdivision IIC : incluant l’hydrogène, l’acétylène et

le bisulfure de carbone

Mode de Protection utilisé : sécurité intrinsèque

Symbole indiquant que le matériel répond à un ou plusieurs

modes de protection

La référence de l’attestation CE de type (si réalisée).

LCIE 02 ATEX 6121 X

T. amb maxi : +50°C

La plage de température ambiante d’utilisation.

En cas d’utilisation dans une atmosphère explosive due aux

poussières, s’ajoute au marquage les notions suivantes :

La température T° C limite de surface pour une

utilisation en atmosphère explosive due aux poussières.

L’IP (uniquement pour les poussières).

Appareils pour industrie de surface - Groupe II

Zone 0

Nature de l'atmosphère

G = Gaz, D = Poussière

Présence

Atmosphère explosive

Présence permanente

(ou pendant de longues périodes,

soit plus de 1000 heures par an)

Catégorie des appareils

pouvant être utilisés

selon 94/9/CE du 23/03/94

Présence intermittente

(ou occasionnelle, soit de

10 à 1000 heures par an)

Présence épisodique

(ou rare, soit de 1 à 10 heures

par an)

Exemple de marquage :

Les produits certifiés doivent présenter un marquage spécifique à la directive 94/9/CE du type :

Crouzet Automatismes SAS .

2 rue du Docteur Abel, 26902 Valence, FRANCE

Type: 81513530

N° de fabrication

Année de construction

CE 0081

II 1 G

Ex ia II C T6

LCIE 02 ATEX 6121 X

T. amb maxi : +50°C

Explication de l’exemple de marquage :

Détermination du matériel :

www.crouzet.fr

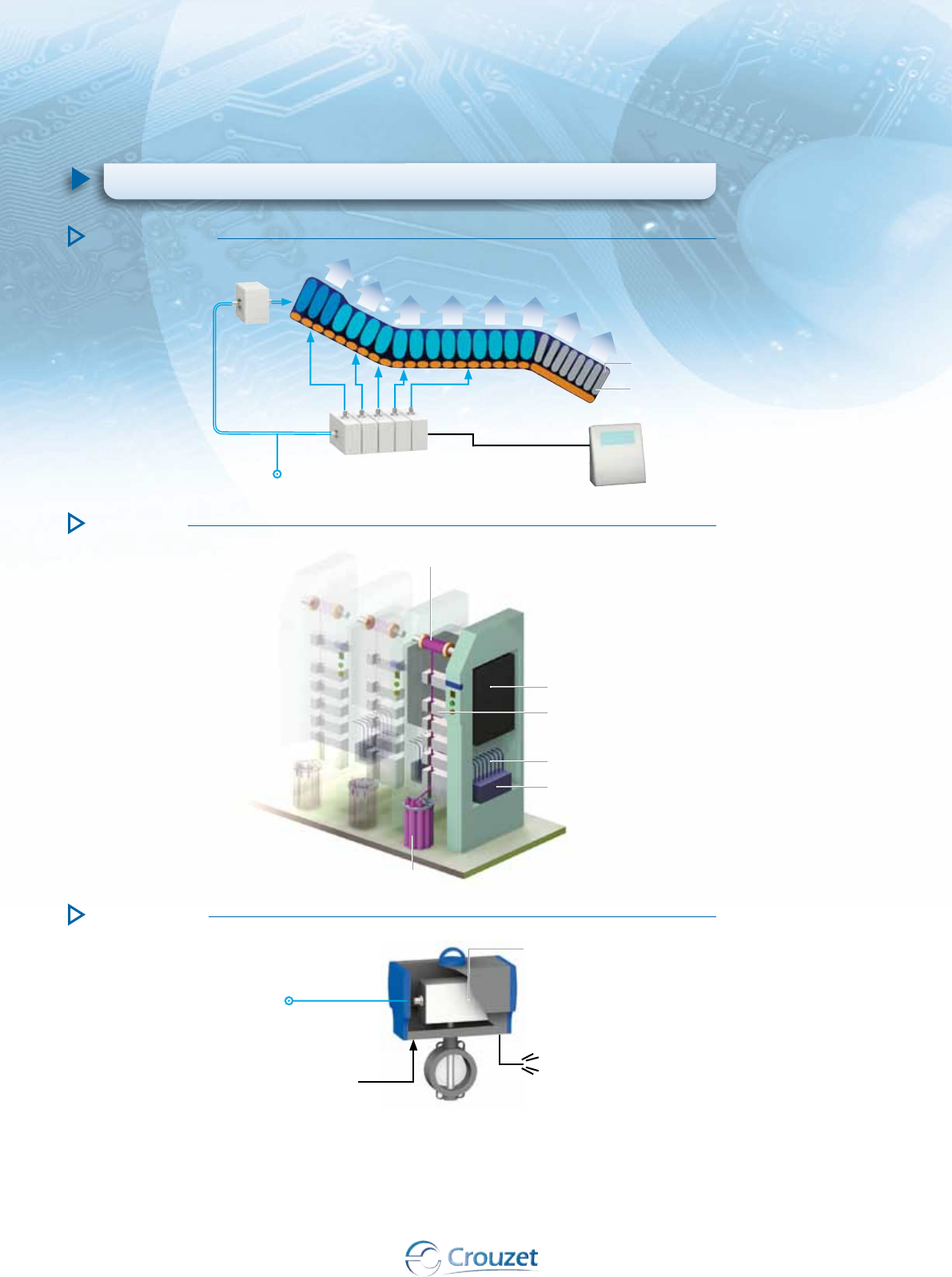

Exemples d'applications

Matelas médicalisé

Alimentation air

Electrovannes

Machine textile

Unité de tissage

Fil travaillé

Contrôle process

Vers module de traitement du ﬁl

Electrovannes pneumatiques

Fil brut

Modules traitement ﬁl

Vanne industrielle

Electro distributeur

Echappements

Commande débit

ouverture/fermeture

Les actionneurs pneumatiques pour robinets et vannes Quart de tour ou proportionnelles

permettent d'automatiser les commandes d'ouverture/fermeture et les variations de débit.

Le vérin d'actionnement pneumatique est mis en œuvre à travers un distributeur

d'air intégré dans le corps de vannes commandé par une électrovanne.

Textile

microporeux

Zones de

pression

Pupitre de commande

Commande électrique

Alimentation air

8www.crouzet.fr

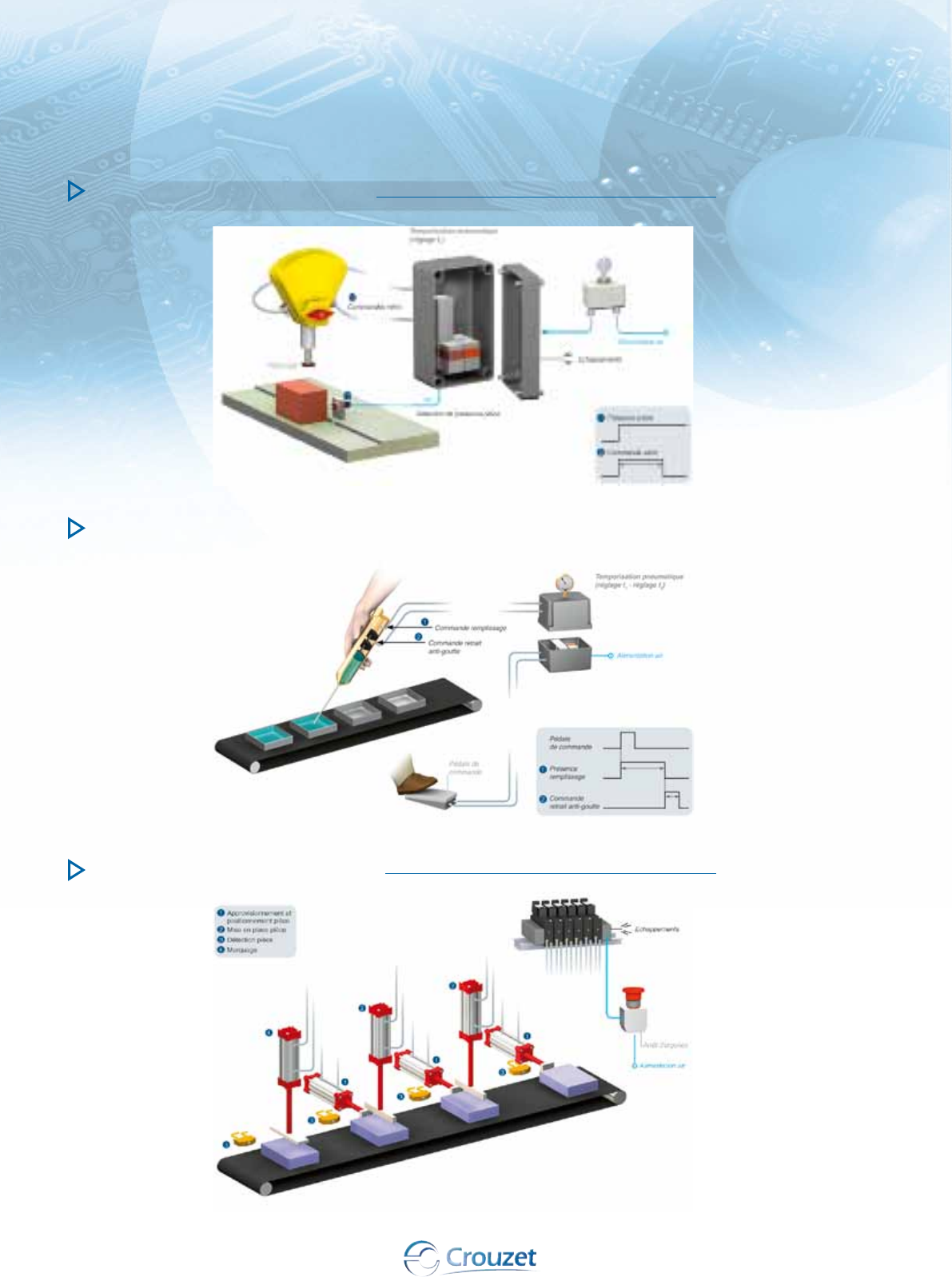

Système de commande de marquage

Système de remplissage semi-automatique de résine, avec commande anti-goutte

Système d'assemblage automatique

www.crouzet.fr

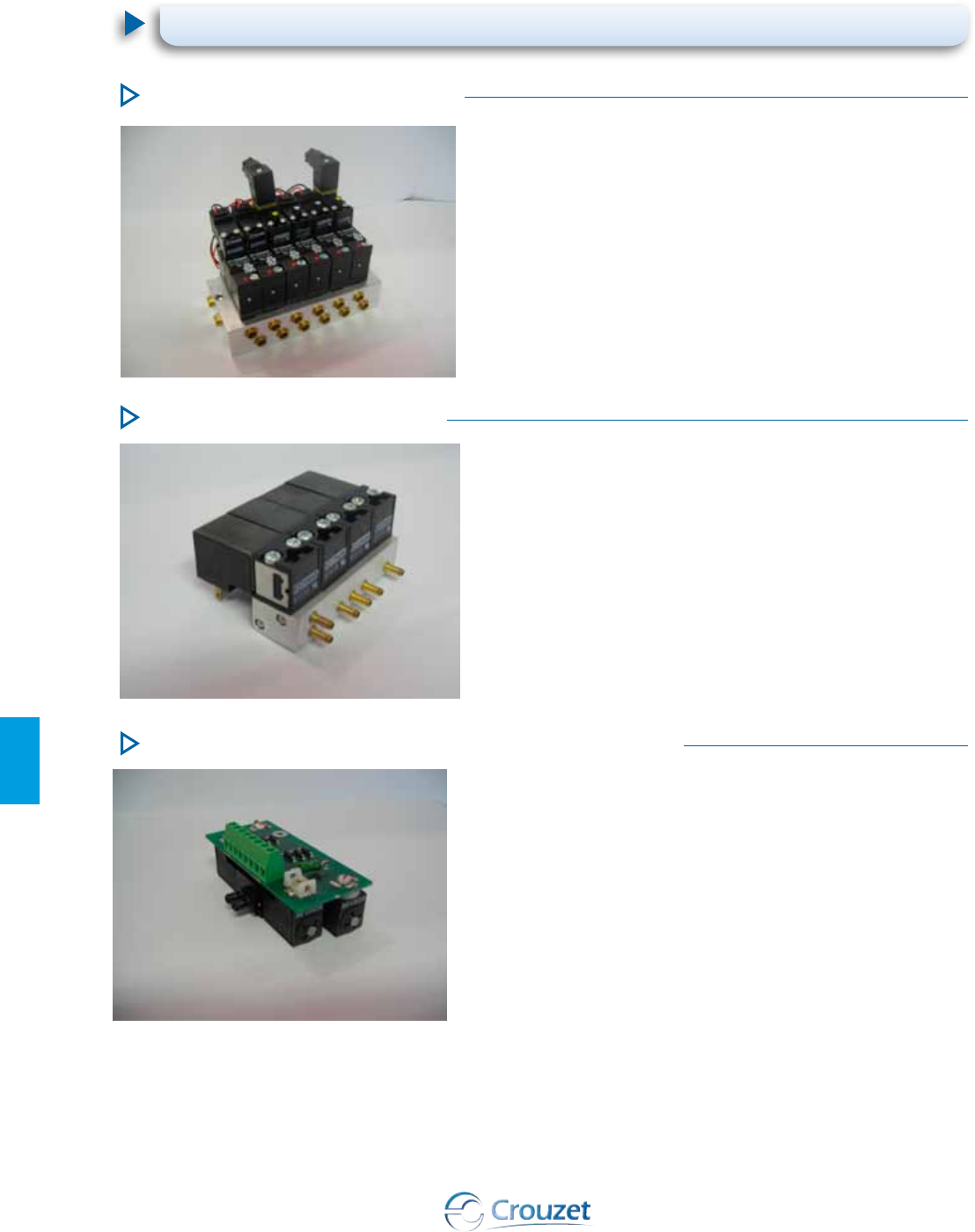

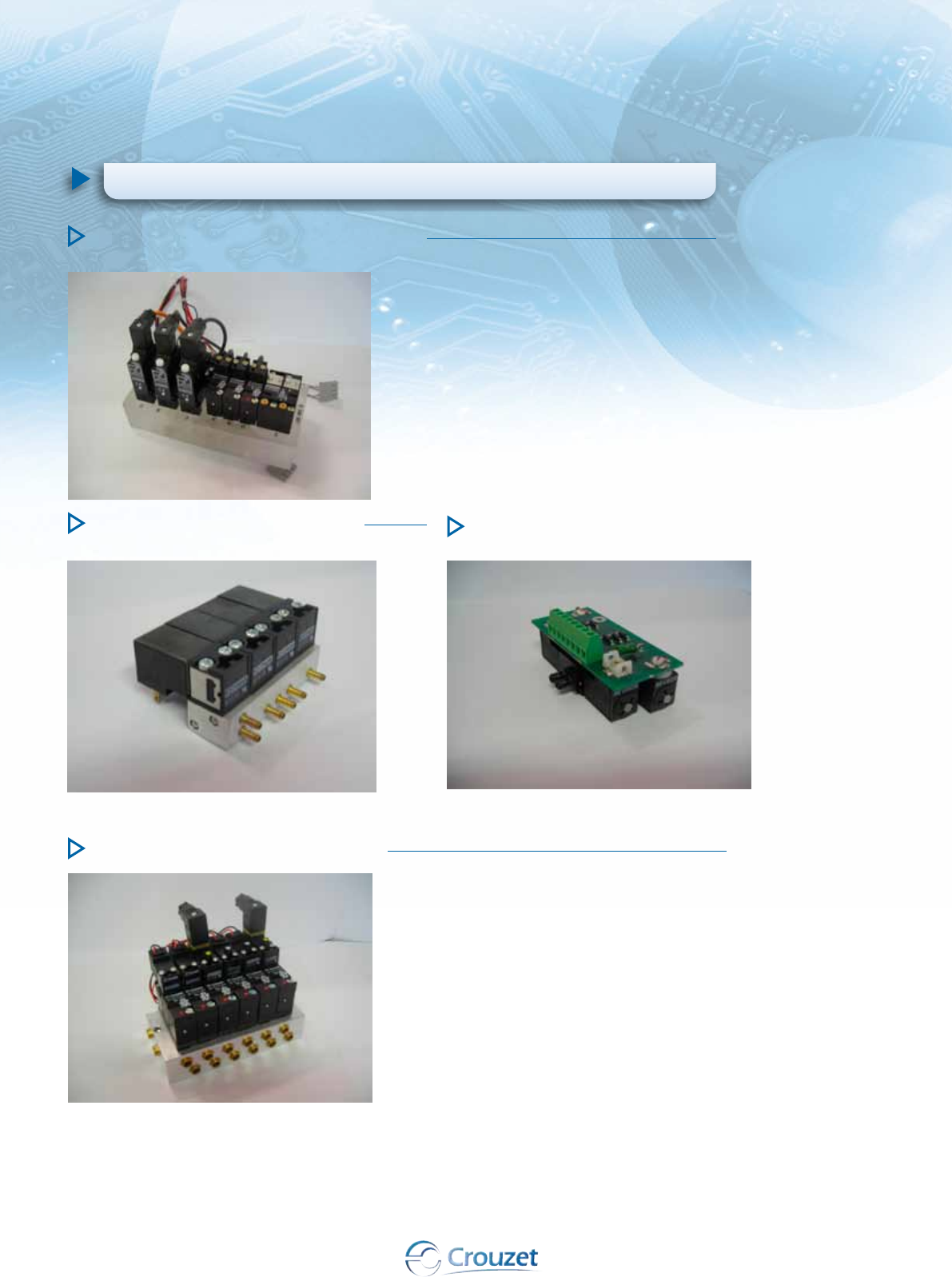

Réalisations particulières

Composants montés sur embases gravées

Electrovannes montées sur embase Ensemble pour gonﬂage/dégonﬂage

Mini-distributeurs montés sur embase

Conception de blocs spéciﬁques selon cahier des charges. Nous consulter

Composants dialogue Homme/Machine

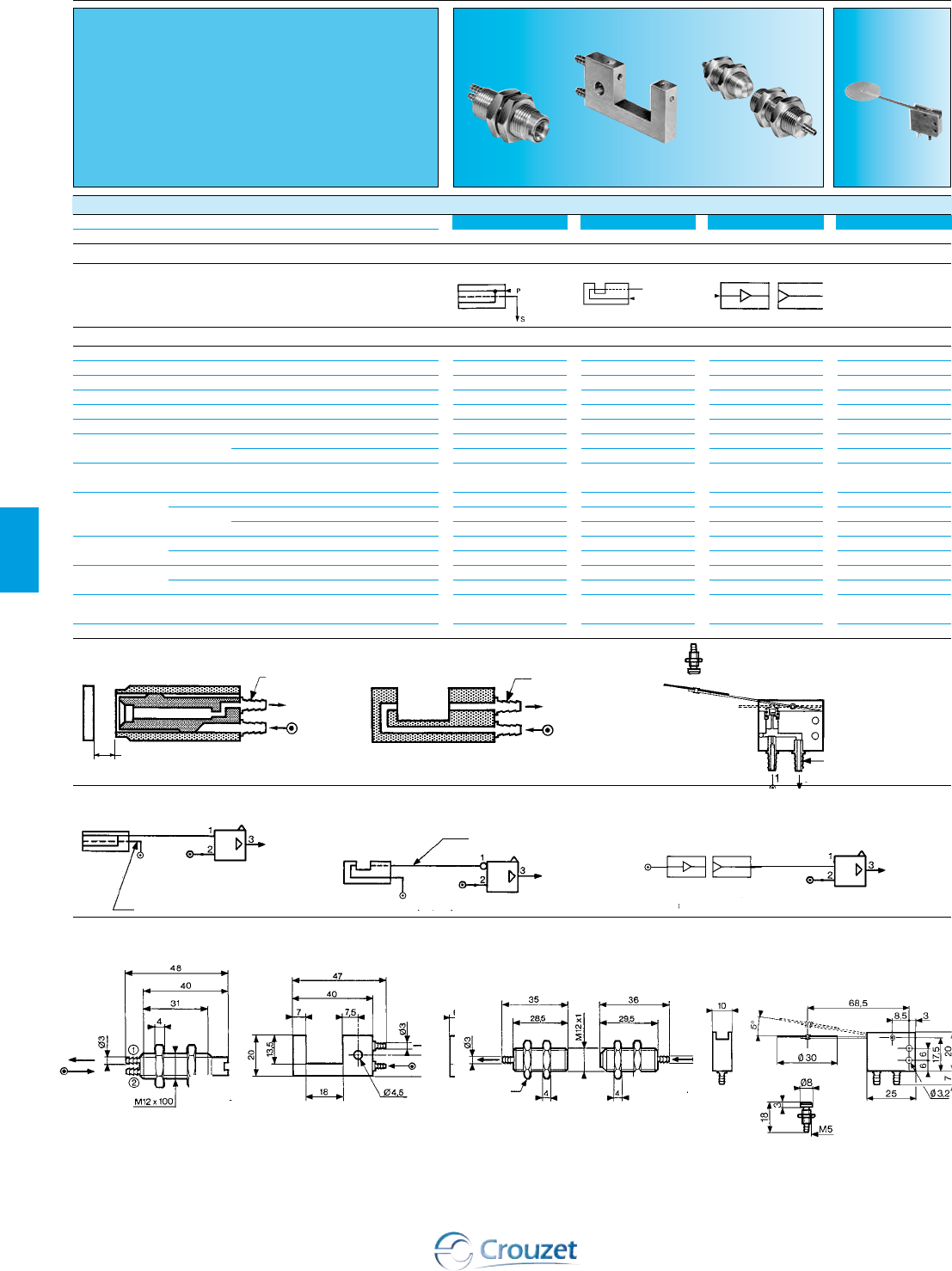

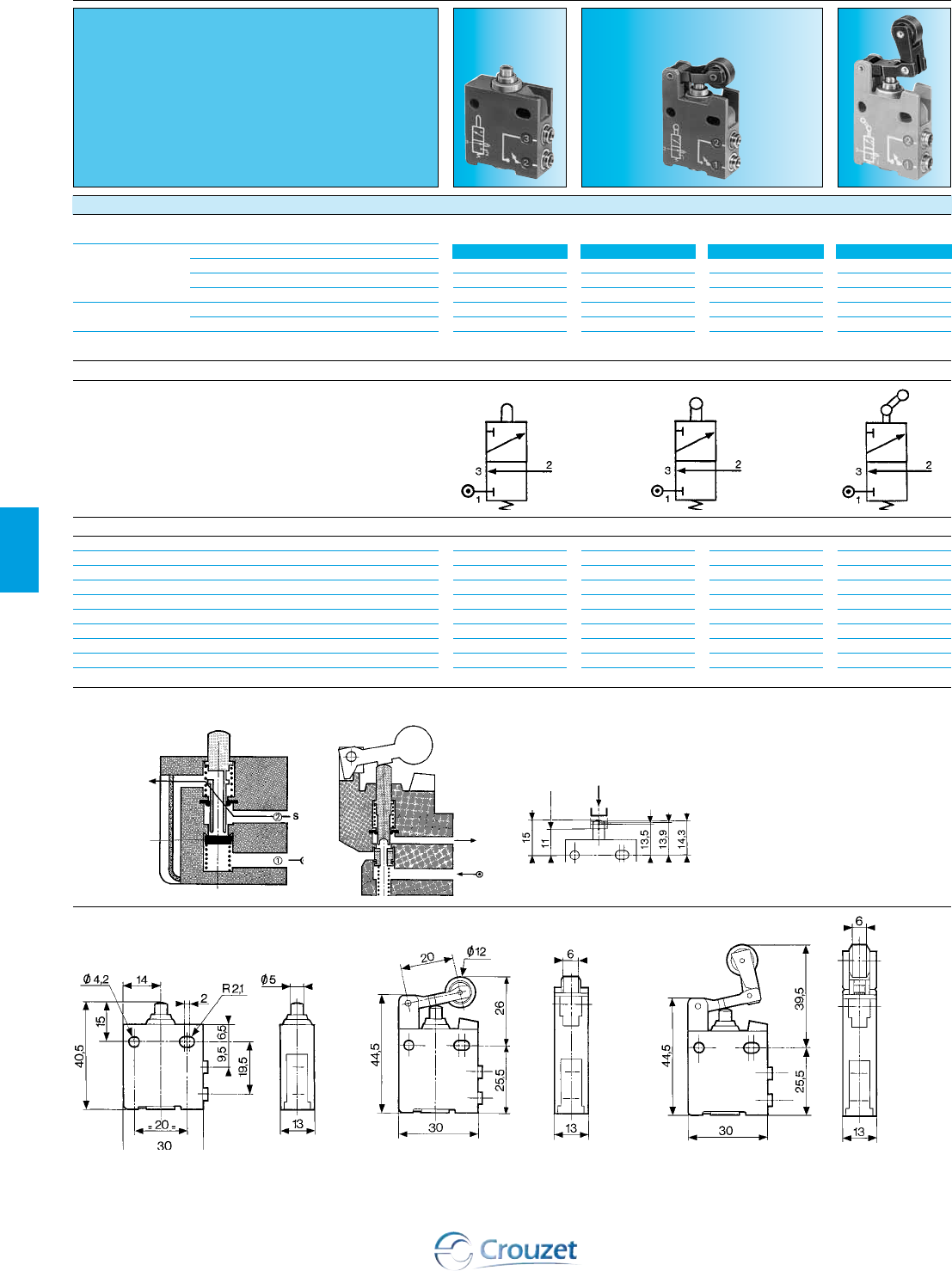

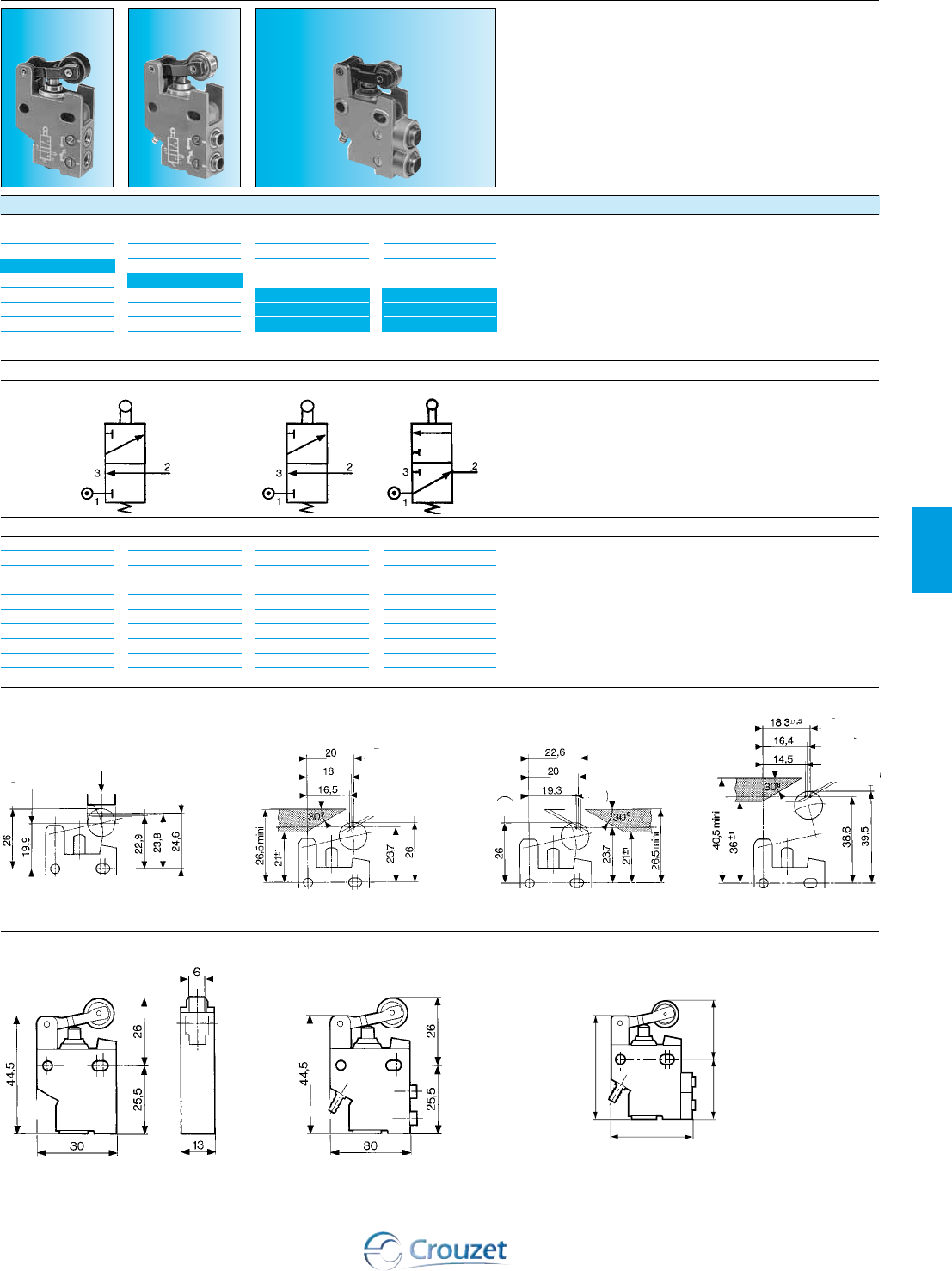

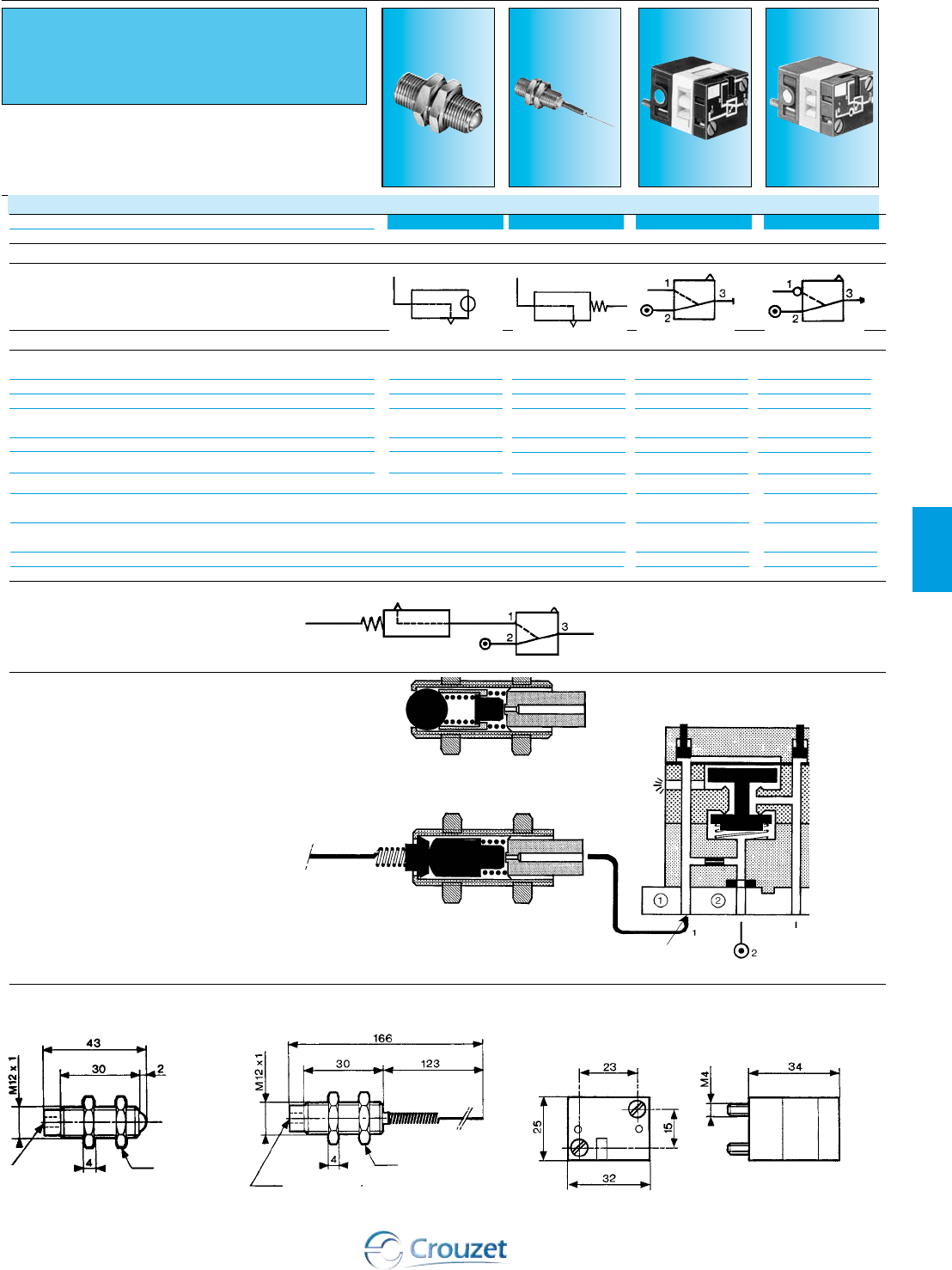

Détecteurs de position

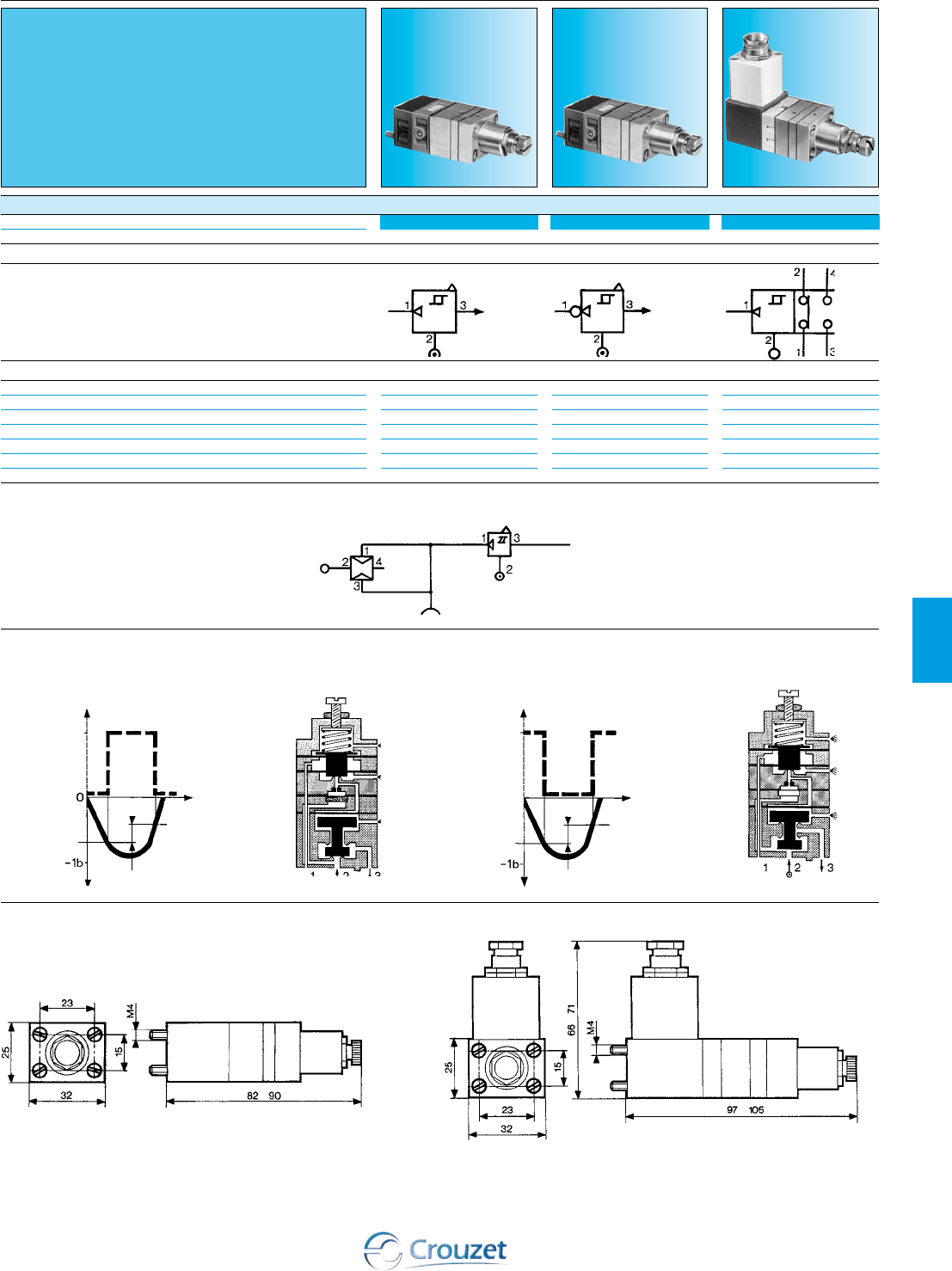

Détecteurs de pression - Vide

Logique de traitement de l’information

Sommaire général

Pages

Gamme électro-pneumatiques

Mini-électrovannes pour fluides et gaz neutres

Matériels didactiques

Pages

www.crouzet.fr

Composants dialogue

Homme/Machine

12 www.crouzet.fr

Bouton poussoir

rond

81 735 511

81 735 512

81 735 011

Bouton poussoir

double rond

81 733 511

Pression d'utilisation bar

Ø de passage mm

Débit à 6 bars Nl/mn.

Forces de commande (suivant actionneur) N

Course utile mm

Fluide air sec ou huilé

Raccords instantanés pour tubes semi-rigide

(NFE 49100)

Température d’utilisation °C

Endurance mécanique manœuvres

Masse g

Fonctions

Version

Couleur Couleur

actionneur vanne

noir noire

NF rouge noire

noir/rouge noire

noir grise

N0 rouge grise

noir/rouge grise

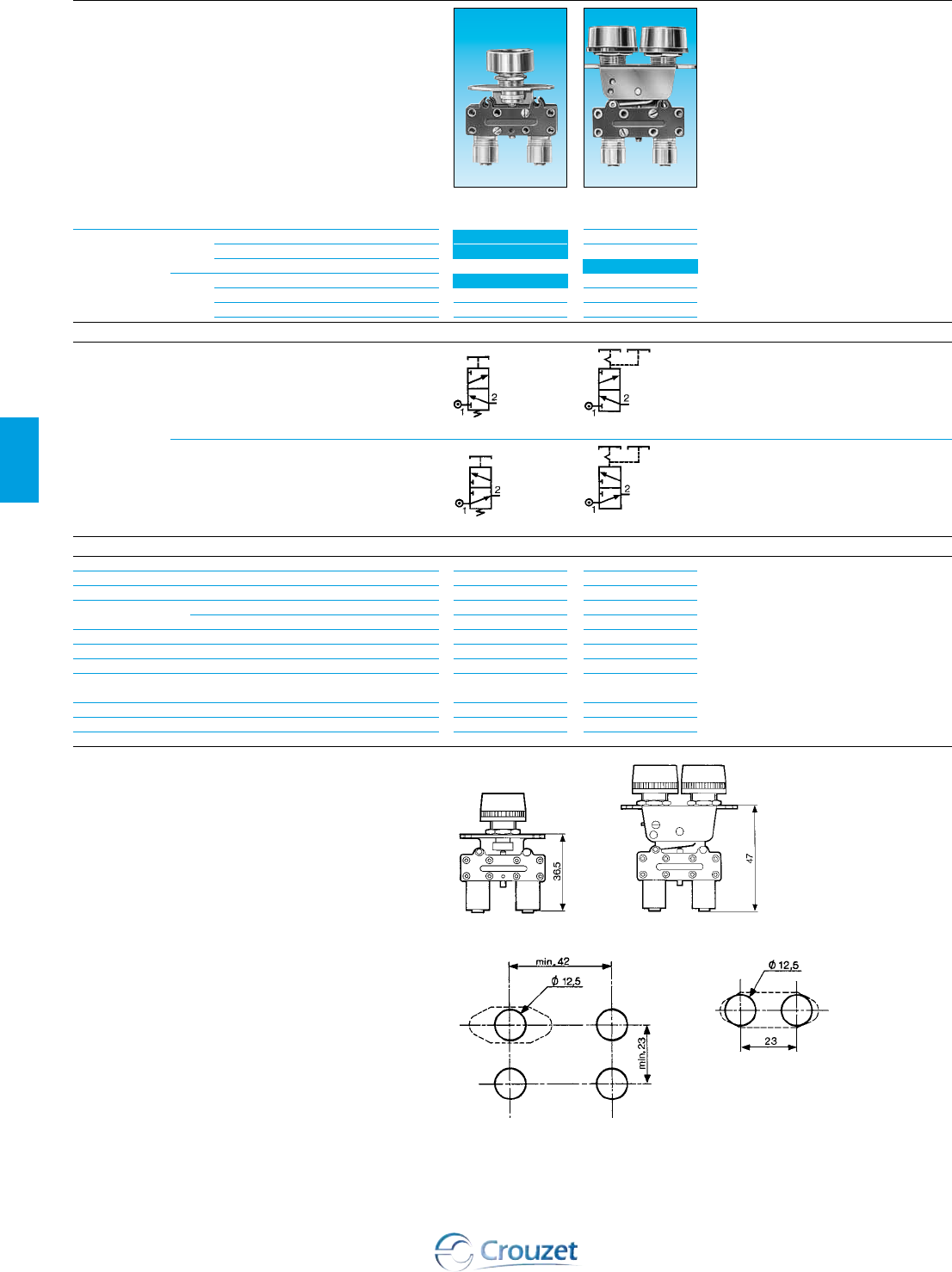

Boutons poussoirs et leviers pneumatiques Ø 12 mm

Symbole

NF : noire

Vannes

N0 : grise

2 ➞ 8

2,7

200

8 ➞ 18

Ø 4

-5 ➞ +50

1,5.106

2 ➞ 8

2,7

200

8 ➞ 18

Ø 4

-5 ➞ +50

1,5.106

Caractéristiques

A canon fileté 2 canons filetés

Encombrements

81 735 81 733

www.crouzet.fr

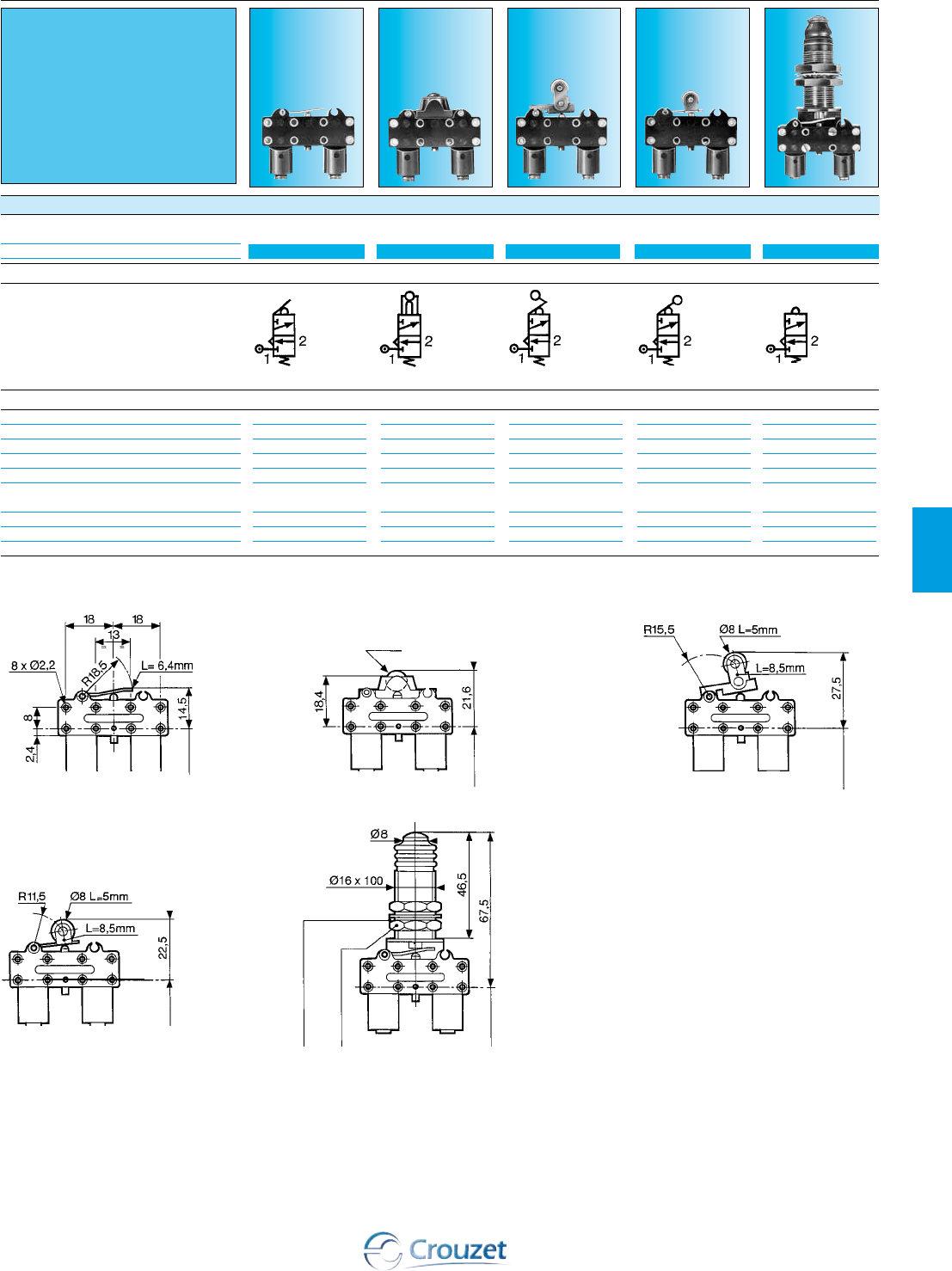

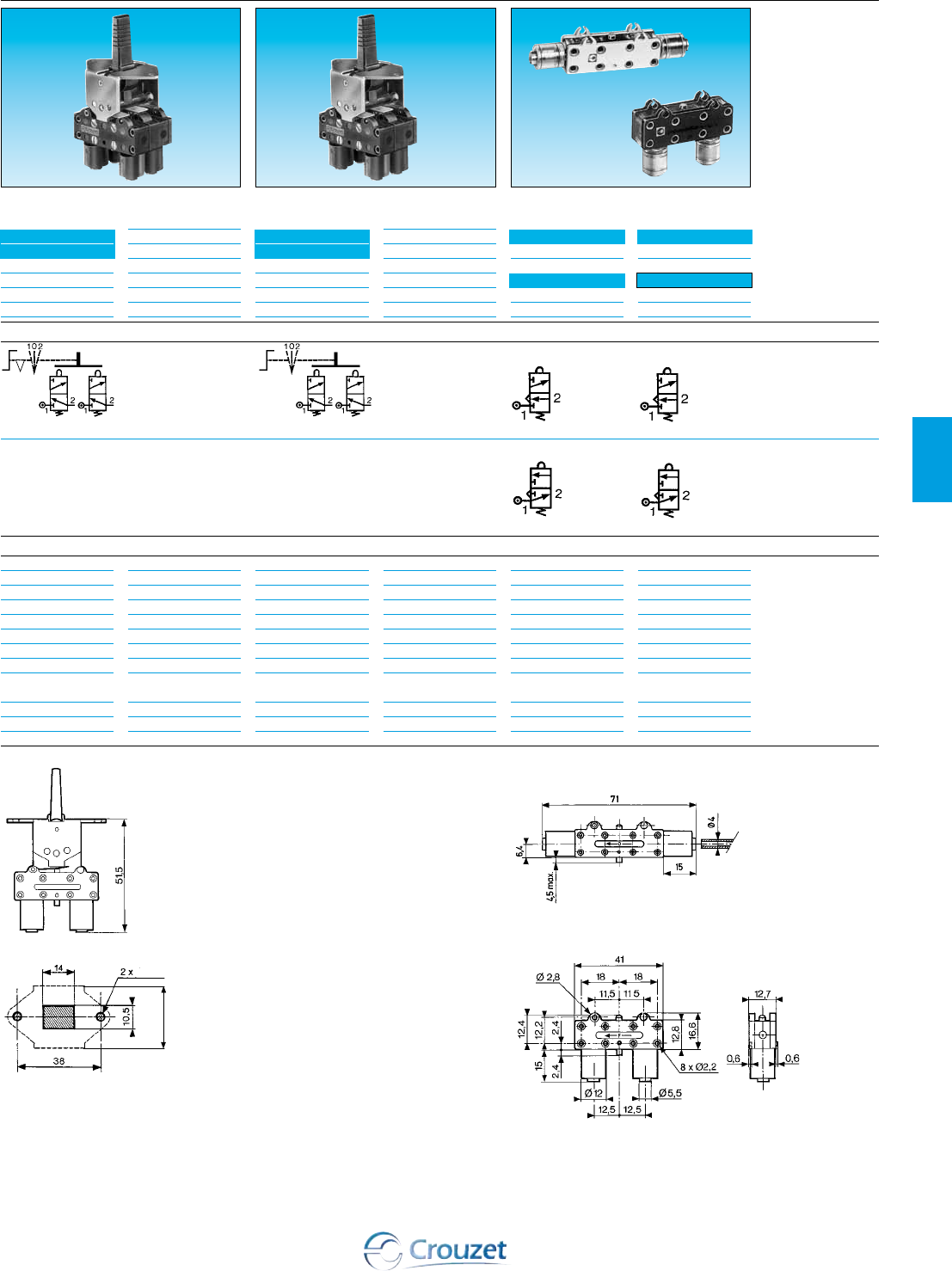

Levier 3 positions

retour manuel

81 716 511

81 716 512

Levier 3 positions

retour automatique

81 715 511

81 715 512

Sortie latérale

81 280 510

81 280 010

Sortie inférieure

81 281 510

81 281 010

2 ➞ 8

2,7

200

8 ➞ 18

Ø 4

-5 ➞ +50

1,5.106

2 ➞ 8

2,7

200

8 ➞ 18

Ø 4

-5 ➞ +50

1,5.106

2 ➞ 8

2,7

200

Ø 4

-5 ➞ +50

1,5.106

2 ➞ 8

2,7

200

Ø 4

-5 ➞ +50

1,5.106

28,5

Levier carré 81 281 010 - 81 281 510

81 715 - 81 716 81 280 010 - 81 280 510

14 www.crouzet.fr

89 543 305

NF + NO

89 543 205

NF + NF

24 679 702

Vanne 3/2 (livrée avec

vis de fixation de l’adaptateur)

Vanne(s) 3/2 montée(s) sur adaptateur

(livrées avec adaptateur non monté)

Adaptateur pour vanne 3/2 sur boutons Ø 22

Version

Raccord Ø 4

Gaz 1/8

Raccord Ø 4

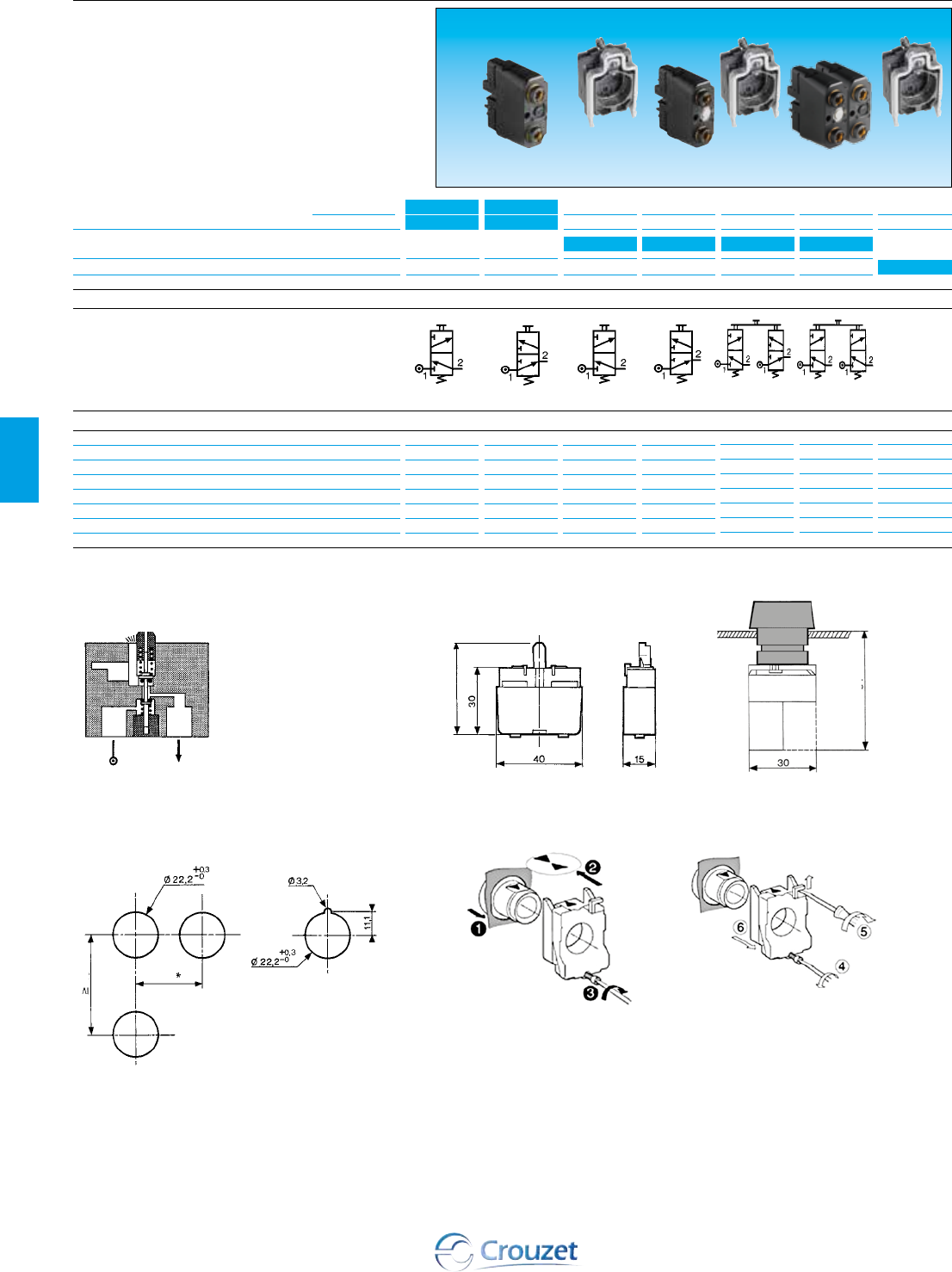

Vannes 3/2 à commande manuelle par boutons Ø 22 mm

89 543 501

89 543 701

89 543 101

89 543 201

89 543 105

89 543 005

Principe de fonctionnement Encombrement Série Ø 22

Version NF 89 543 001 - 89 543 201

89 543 501 - 89 543 701

Symbole

0 ➞ 8

112

12,6

-5 ➞ +60

1,5 x 106

110

0 ➞ 8

112

12,6

-5 ➞ +60

1,5 x 106

110

0 ➞ 8

112

12,6

-5 ➞ +60

1,5 x 106

0 ➞ 8

112

12,6

-5 ➞ +60

1,5 x 106

0 ➞ 8

112

12,6

-5 ➞ +60

1,5 x 106

0 ➞ 8

112

12,6

-5 ➞ +60

1,5 x 106

Pression d'utilisation bar

Ø de passage mm

Débit à 6 bars NI/min

Effort de commande N

Température d'utilisation, air sec °C

Endurance

manœuvres

Echappement non raccordable

Masse g

Caractéristiques

40,2

Alimentation

Utilisation

Echappement

Perçage du support pour boutons Ø 22 Mise en œuvre

EN 50007

46,5

Perçage pour utilisation

(facultative) d'une rondelle ergot

de positionnement.

* > 40 pour poussoirs Ø 40

* > 45 pour manettes à levier

www.crouzet.fr

Masse g 30 45 45 45 45

Encombrements

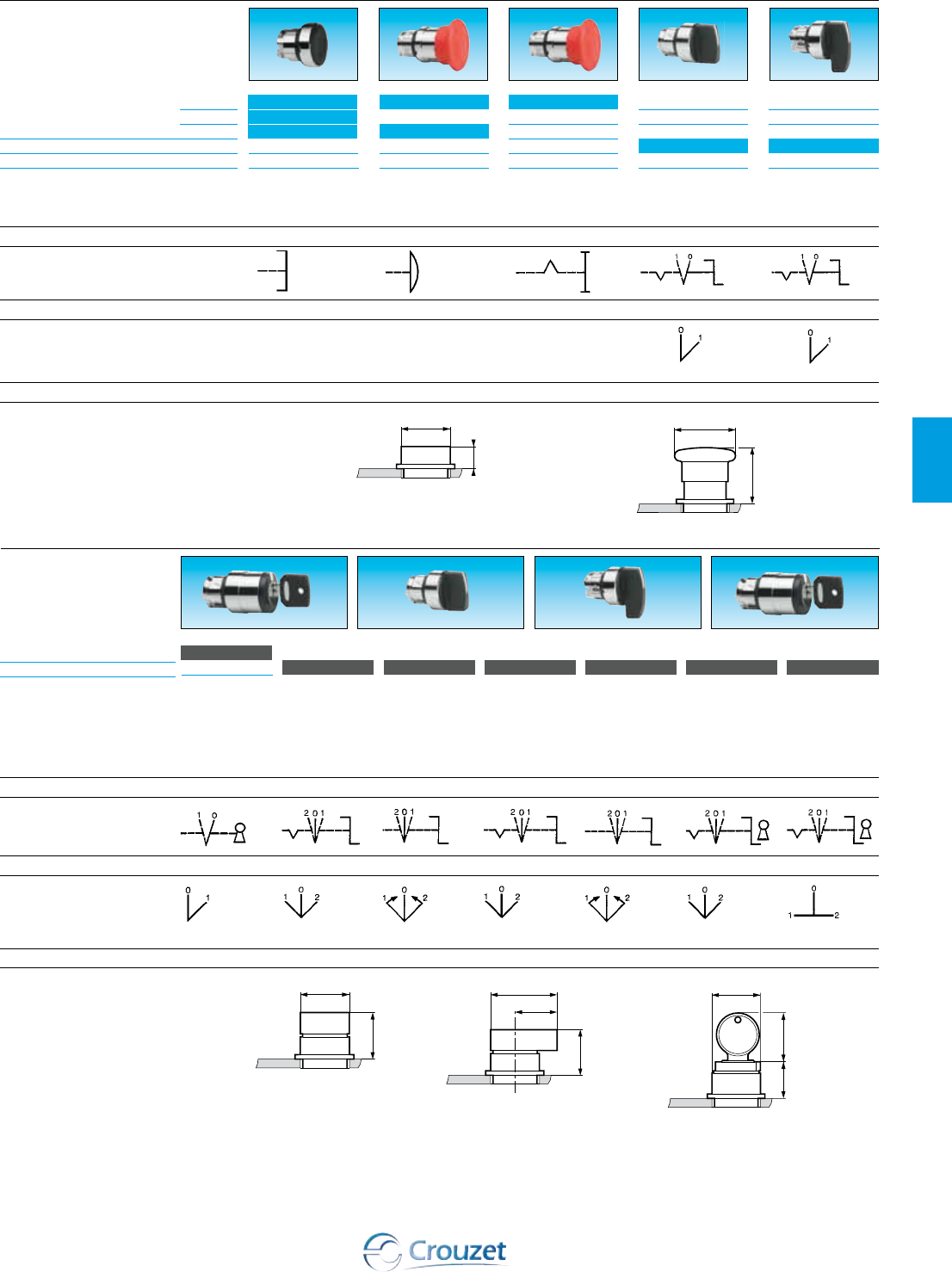

Boutons Ø 22 mm pour vannes à commande manuelle

24 678 129

24 678 128

24 678 127

Bouton poussoir

affleurant à impul-

sion

24 678 173

24 678 172

Bouton poussoir

"coup de poing"

Ø 40 plastique

24 678 171

Bouton poussoir

"coup de poing"

"pousser-tourner"

24 678 174

Manette symé-

trique noire

24 678 175

Manette à levier

noire

Symbole

Rouge

Boutons poussoirs Vert

Noir

Boutons tournants 2 positions

Boutons tournants 3 positions

Actionnement

Boutons tournants 2 posi-

tions

Boutons tournants 3 posi-

tions

Actionnement

Position

Symbole

Position

Masse

004 186 P2

Référence :

Désignation :

DESSINE PAR DPH

24 679 172 / 24 679 173

SODIPE

24 679 171 /

Ø 40

34,5

45° 45°

Ø 29

13,5

24 678 127 - 24 678 128

24 678 129

24 678 171 - 24 678 172

24 678 173

24 678 176

Manette symé-

trique noire

24 678 178

Manette symé-

trique noire

avec rappel

24 678 177

Manette à

levier noire

24 678 179

Manette à

levier noire

avec rappel

24 678 182

Clé RONIS 455

extraction en 0

3 positions rap-

pel au centre

24 678 181

Clé RONIS 455

extraction en 0

3 positions fixes

24 678 180

Clé RONIS 455

extraction

position 0

45° 2 x 45° 2 x 45° 2 x 45° 2 x 45° 2 x 45° 2 x 90°

70 45 45 16 45 70 70

Ø 30

24 678 174 - 24 678 176

24 678 178

27,3

38,3

24 678 175 - 24 678 177

24 678 179

Ø 29

29 23

24 678 180 - 24 678 181

24 678 182

16 www.crouzet.fr

Un dispositif de commande bimanuelle pneumatique requiert au moins l'action simultanée des deux mains pour

déclencher et entretenir, tant qu'il y a des risques, le fonctionnement d'une machine. Il se situe obligatoirement en

dehors de la zone dangereuse, afin que l'opérateur ne puisse pas atteindre cette zone avant l'arrêt complet de la

machine.

Un dispositif de commande bimanuelle pneumatique se compose de deux parties :

■ Un boîtier équipé de deux organes de commande conçus de façon à rendre indispensable l'utilisation

des deux mains.

■ Un bloc logique de sécurité.

Types de dispositif de commande bimanuelle

Action synchrone

Le déphasage entre le premier et le second signal des deux organes de commande doit être inférieur à 500 ms.

Catégorie 1 (EN ISO 13849) : le système utilise des composants et des principes de sécurité éprouvés.

Catégorie 3 (EN ISO 13849) : le système de commande doit être conçu de façon à ce qu'un défaut unique ne doit

pas mener à la perte de la fonction de sécurité.

Catégorie 4 (EN ISO 13849) : le système de commande doit être conçu de façon à ce qu'une accommodation de

défauts ne doit pas mener à une perte de la fonction de sécurité.

Réinitiation du signal de sortie

Le relâchement d'un seul organe de commande entraîne l'interruption du signal de sortie, la réinitiation n'est pos-

sible qu'après relâchement des deux organes de service.

Prescriptions

Type

I II III

A B C

Définition (d’après EN 574 + A1)

Usage des deux mains (manœuvre simultanée)

Relation entre signaux d’entrée et

signaux de sortie

Interruption du signal de sortie

Protection contre une manœuvre accidentelle

Protection contre la fraude

Réinitiation du signal de sortie

Manœuvre synchrone

Utilisation de la catégorie 1 (EN ISO 13849)

Utilisation de la catégorie 3 (EN ISO 13849)

Utilisation de la catégorie 4 (EN ISO 13849)

Conforme à la

Directive Machine

www.crouzet.fr

2 ➞ 8

2,5

0,2 max.

Tube semi-rigide Ø 4 (NFE 49100)

-5 ➞ +50

107

320

2 ➞ 8

2,5

0,2 max.

Embase 81 532 001

-5 ➞ +50

107

81 580 101

III A

81 580 202

III B

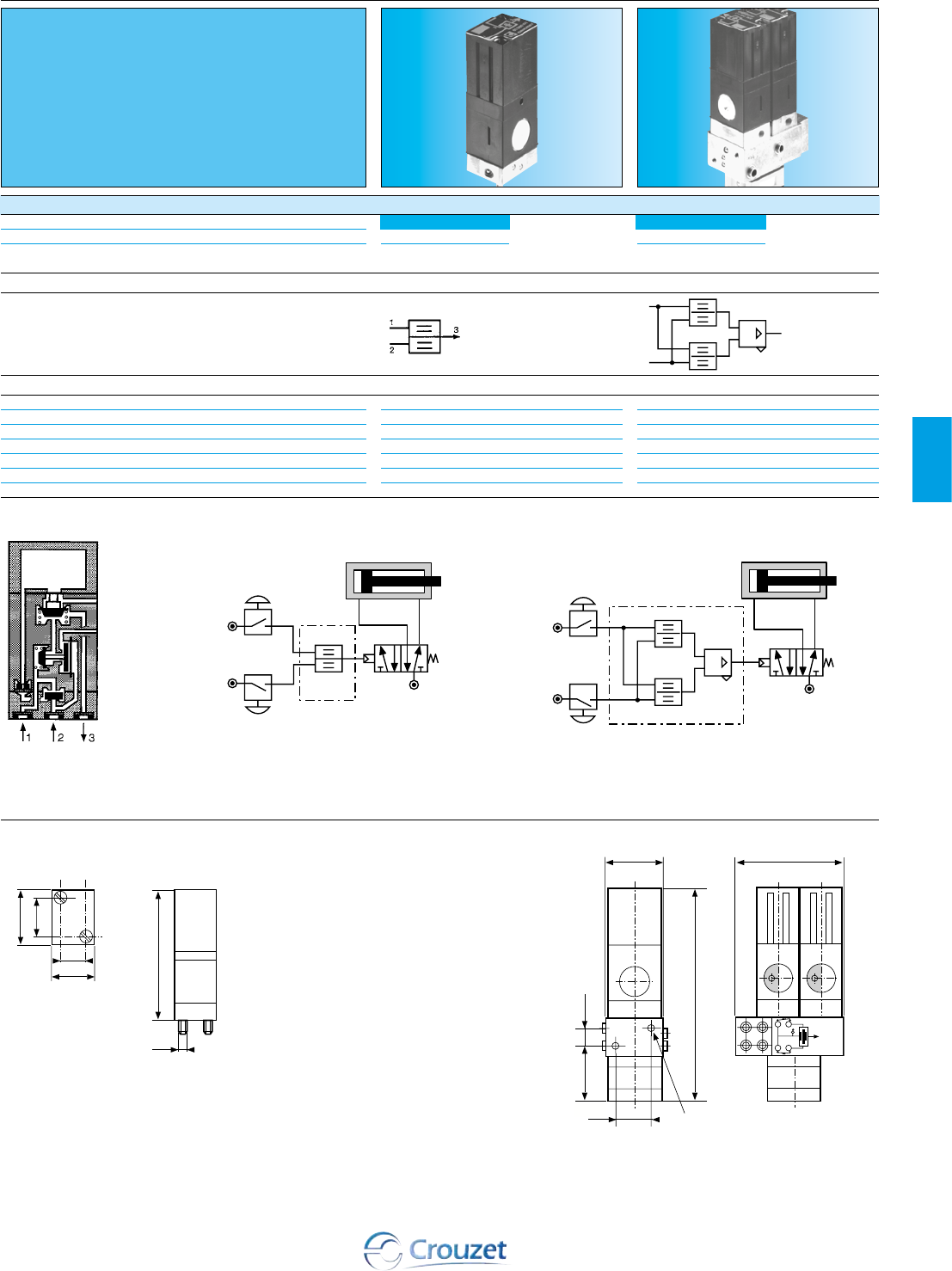

Bloc logique pour commande bimanuelle

Classification selon EN 574 + A1

Attestation d'Examen CE de Type

Pression d'utilisation bar

Diamètre de passage mm

Décalage admissible des signaux s

Raccordement

Température d’utilisation °C

Endurance mécanique manœuvres

Masse g

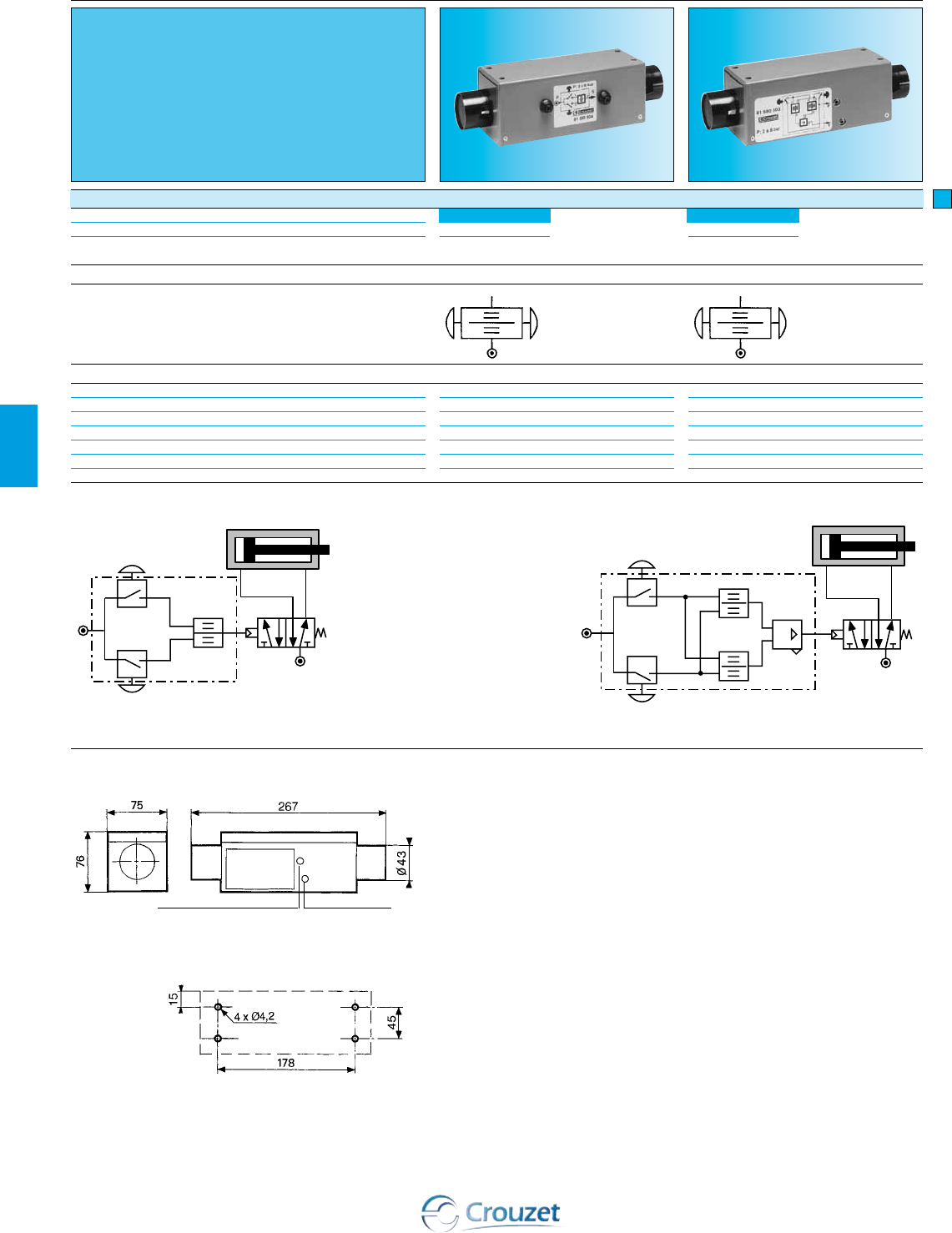

Bloc logique pour Commande Bimanuelle Pneumatique

Références

Symbole

Caractéristiques

Principe de fonctionnement Branchement (cas général de commande d'un vérin double-effet)

81 580 101

Composant à intégrer suivants les normes en vigueur

Encombrements

81 580 101

81 580 202

La présence simultanée des signaux

d'entrées (décalage maximum admissible

0,2 sec. pour obtenir un signal de sortie).

Le signal de sortie disparait si l'un ou les

deux signaux disparaissent.

Montage sur embase 81 532 001

Voir catalogue Pneumatique page 55.

■ 100 % pneumatique

■ Conforme à la Directive Machine et au projet

de norme EN 574 + A1

■

Attestation d'Examen CE de Type III A et III B

34,5

125,7

32 10,5

81 580 202

81 580 101

2 x M4

Prof. 10

81 580 202

21,25

18 www.crouzet.fr

2 ➞ 8

2,5

0,2 max.

Tube semi-rigide Ø 4 (NFE 49100)

-5 ➞ +50

1,5.106

1410

2 ➞ 8

2,5

0,2 max.

Tube semi-rigide Ø 4 (NFE 49100)

-5 ➞ +50

1,5.106

1000

81 580 504

Type III A

81 580 503

Type III B

Boîtier de commande bimanuelle pneumatique

Bloc logique (selon EN 574)

Pression d'utilisation bar

Diamètre de passage mm

Décalage admissible des signaux s

Raccordement

Température d’utilisation °C

Endurance mécanique manœuvres

Masse g

Boîtier de Commande Bimanuelle Pneumatique

Références

Symbole

Caractéristiques

Branchement (cas général de commande d'un vérin double-effet)

81 580 504 81 580 503

Boîtier à intégrer selon les normes en vigueur

P S

Encombrements

81 580 503 - 81 580 504

■ Conforme à la Directive Machine et au projet

de norme EN 574

■

Intègre un bloc logique III A ou III B selon la

version

Fixation vue de dessous

Alimentation en

pression raccord

instantané pour

tube Ø4

Sortie raccord

instantané pour

tube Ø4

81 580 504 81 580 503

www.crouzet.fr

2 ➞ 8

> 0,3

> 1,4

0 ➞ +60

150

2 ➞ 8

> 0,3

> 1,4

0 ➞ +60

150

2 ➞ 8

> 0,15

> 0,8

150

2 ➞ 8

0 ➞ +60

136

89 538 201

5 chiffres avec

remise à zéro

manuelle ou pneu-

matique

99 766 002

4 chiffres avec

remise à zéro

manuelle

Compteur totalisateur

Compteur à présélection

Version

Pression d'alimentation bar

Pression de déclenchement bar

Pression d'enclenchement bar

Réarmement : Pression minimale bar

Durée de réarmement ms

Pression réseau bar

Signal émis : lorsque la présélection est atteinte

Température d'utilisation °C

Masse - g

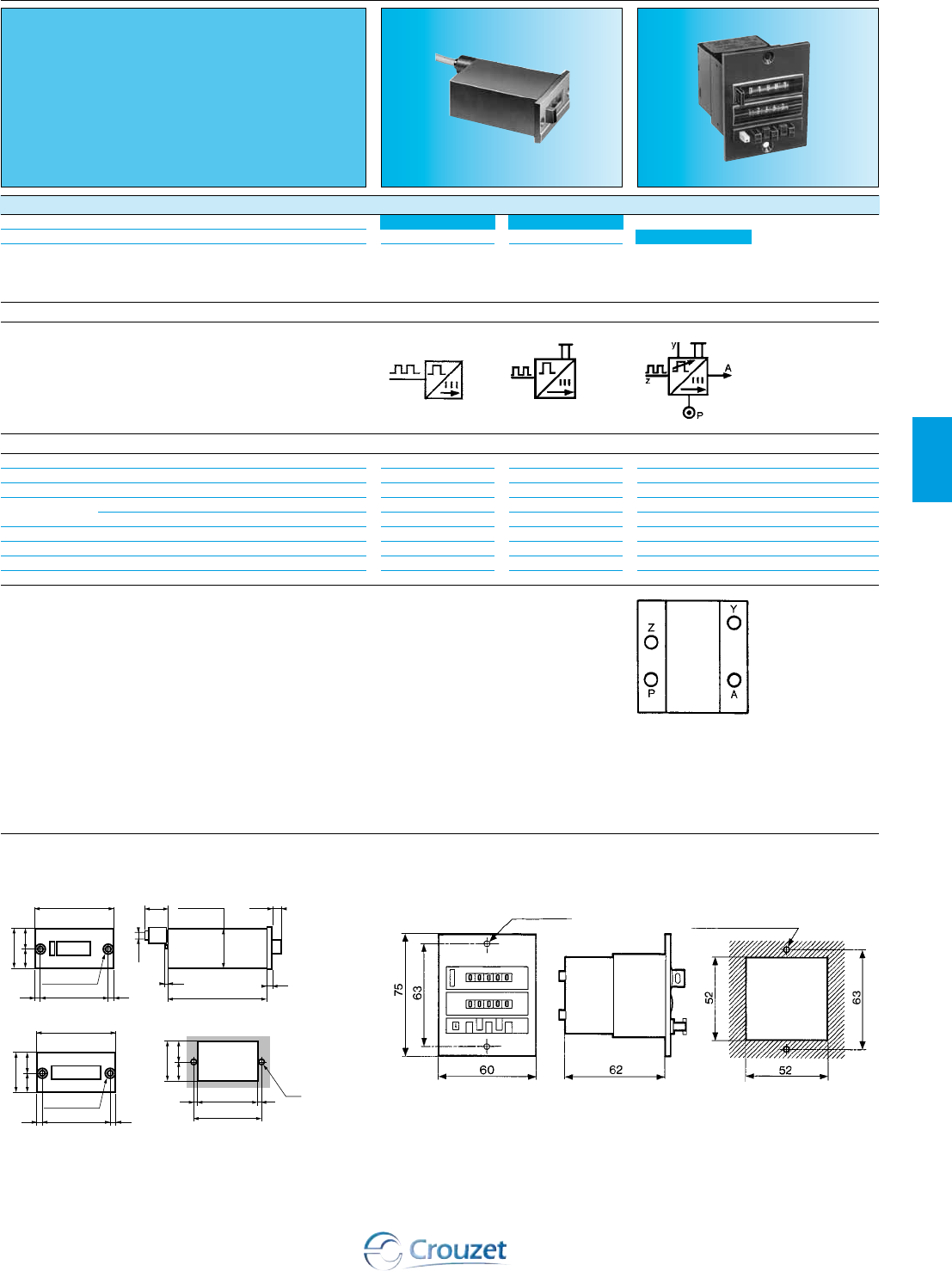

Compteurs d'impulsions pneumatiques

Références

Symbole

Caractéristiques

Branchement

Attention : il est nécessaire de rendre

incompatibles les impulsions de comptage

et de remise à zéro pour le présélecteur.

Il est possible de changer la valeur présé-

lectionnée pendant le fonctionnement sans

faire une remise à zéro.

A - Signal de sortie

P - Mise en pression

Y - Signal de remise

à zéro

Z - Signal d'entrée

Encombrements

Raccords pour tube semi-rigide Ø 4 (NFE 49100)

89 538 201

99 766 001

6 chiffres sans

remise à zéro

Ø 3,2 f/90° 2 trous pour vis M3

22 x 33,3

Ø 3,2 F/90°

41,5

= =

5,3

60,6

14,5

0000

41,5

= = M3

Ø 4

22 x 33,3

Ø 3,2 F/90°

41,5

= =

60,6

14,5

00 0000

41,5

= = M3

Ø 4

22 x 33,3

Ø 3,2 F/90°

41,5

= =

5,3

60,6

14,5

0000

41,5

= = M3

Ø 4

99 766 002

99 766 001

■ 4, 5, 6 chiffres avec ou sans remise à zéro

■ Avec ou sans prélection

20 www.crouzet.fr

■ Ergonomiques

2 ➞ 8

Ø4

-5 ➞ +50

107

84 150 201

84 150 202

84 150 203

84 150 204

81 999 501

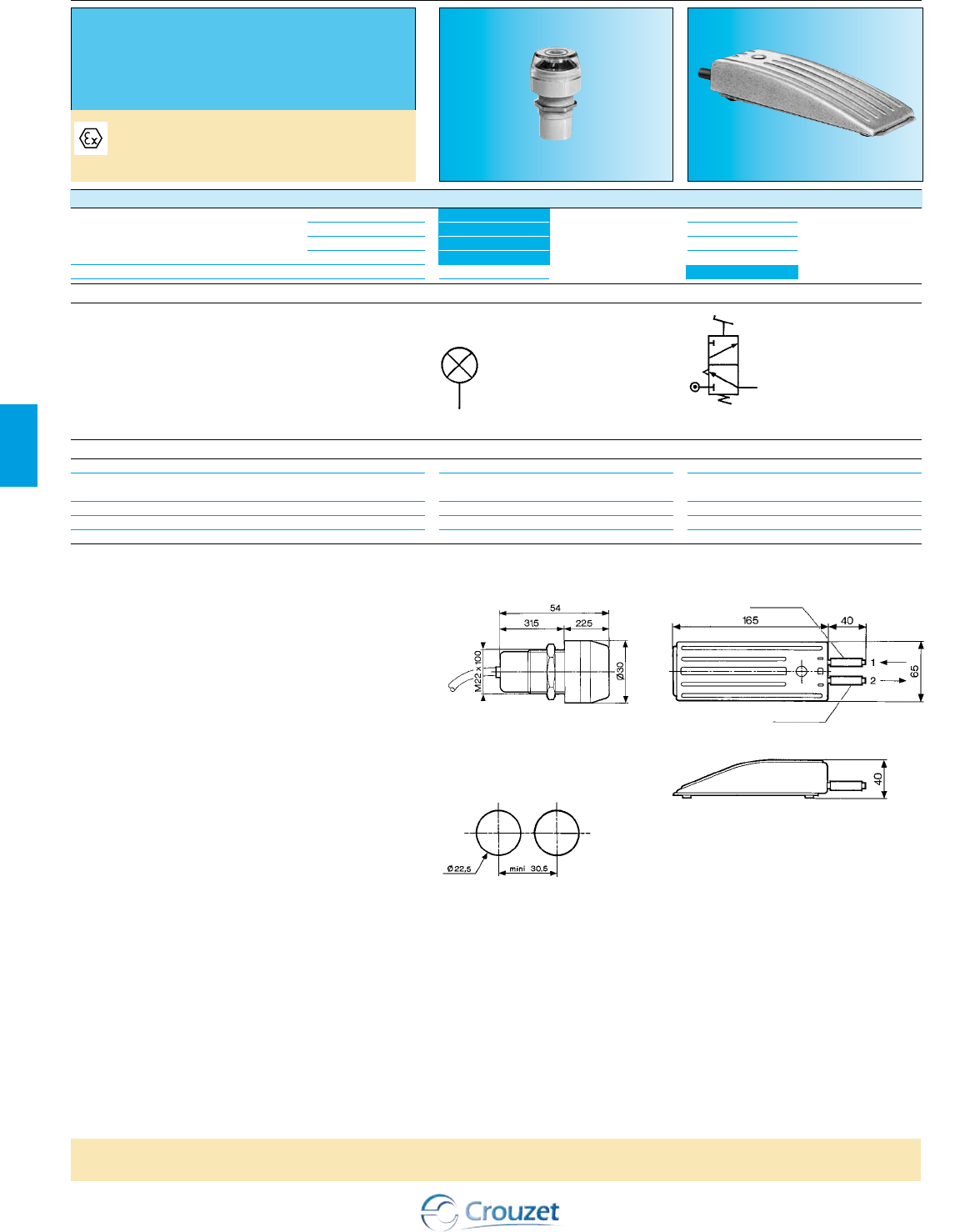

Voyants pneumatiques Ø 22 Rouge

Vert

Jaune

Bleu

Pédale pneumatique - Version NF

Pression d'utilisation

Raccordement instantané pour tube

semi-rigide (NFE 49100)

Température d’utilisation

Endurance mécanique

Masse

bar

°C

manœuvres

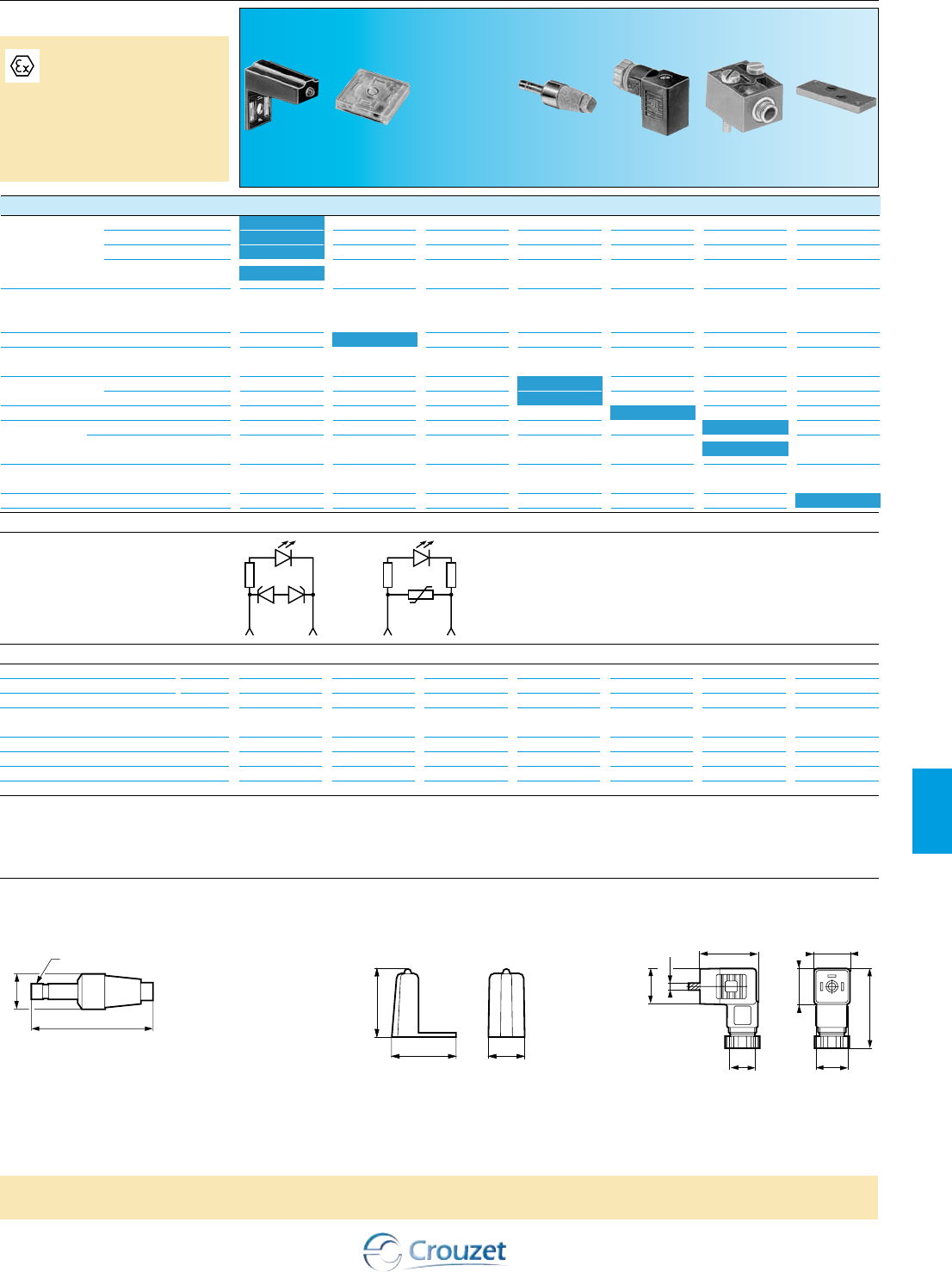

Voyants et pédales

Ø4

-5 ➞ +50

1,5.106

290

Références

Symbole

Caractéristiques

Encombrements

84 150 201 - 84 150 202

84 150 203 - 84 150 204

Perçage pour voyants

81 999 501

Entrée

Sortie

Tube rouge

Tube blanc

Existe également en Norme ATEX destiné à être

utilisé en atmosphère explosible conforme à la

Directive 94/9/CE

Les produits utilisant la norme ATEX sont disponibles sur catalogue : Produits Pneumatiques en atmosphères explosives, ou,

sur le site : www.crouzet.fr

www.crouzet.fr

Détecteurs de position

Les produits utilisant la norme ATEX sont disponibles sur catalogue : Produits Pneumatiques en atmosphères explosives, ou,

sur le site : www.crouzet.fr

22 www.crouzet.fr

Contrôle

tige sortie

Contrôle

tige

entrée

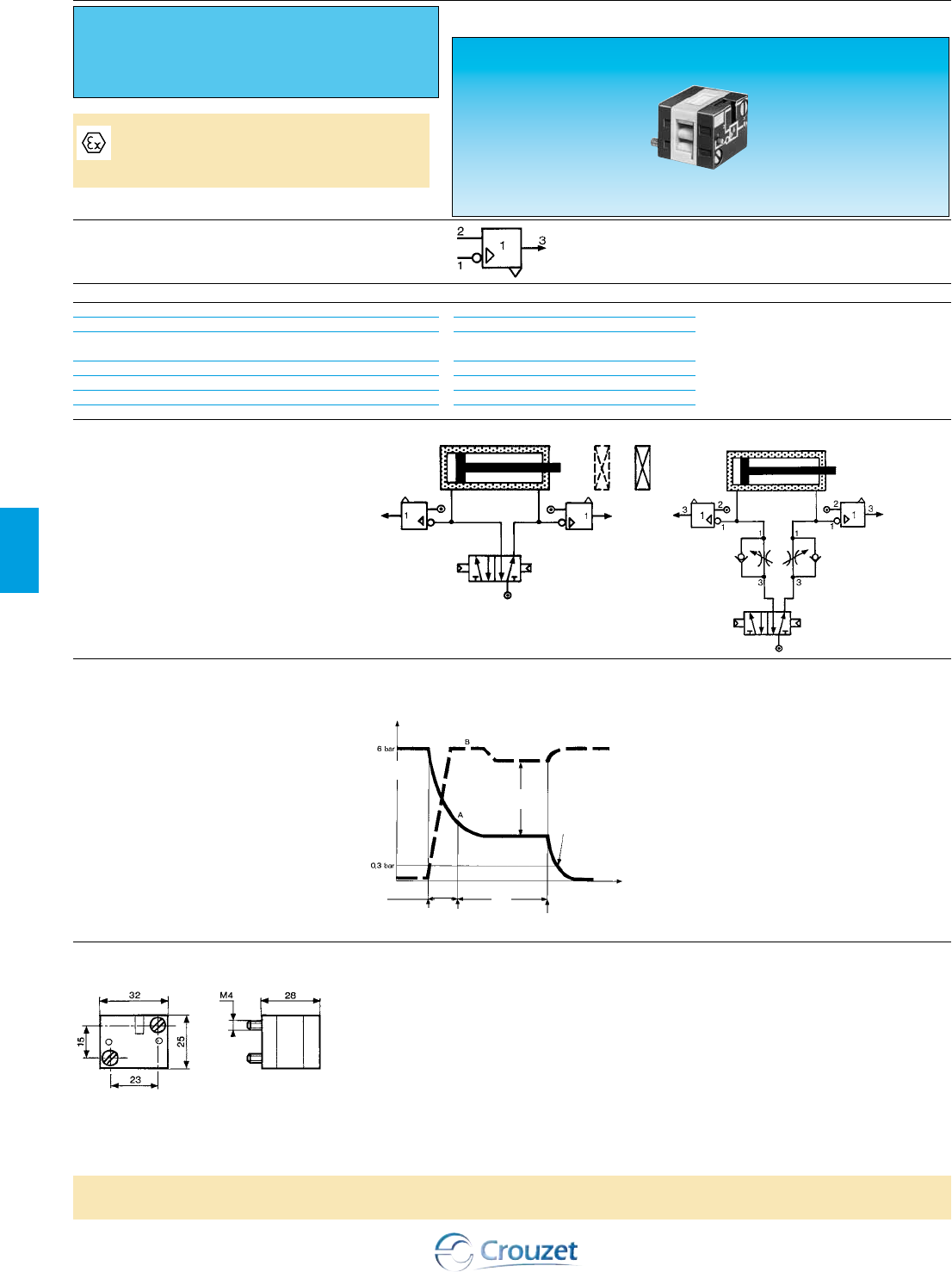

Capteur à chute de pression 81 504 025

Capteur à chute de pression

Symbole

Encombrements

81 504 025

Principe de fonctionnement

Branché en dérivation entre le verin et le

distributeur il délivre un signal lorsque la

pression chute dans les chambres des vérins

(fin de Course).

Pour l'emploi correct des capteurs à chute

de pression, il est recommandé de limiter la

charge pratique des vérins à 60 % de l'effort

théorique.

Evolution des pressions dans les chambres d'un vérin à double effet

Sans réducteur de débit Avec réducteur de débit

Pression d'utilisation bar

Débit à 6 bars NI/min

Raccordement

Température d’utilisation °C

Endurance mécanique manœuvres

Masse g

Seuil de déclenchement pour 6 bars à l'alimen-

tation b

2 ➞ 8

200

0,3

Embase page 54-55

-5 ➞ +50

≥107

Caractéristiques

Branchements

Temps

Pression dans les chambres

du vérin

Temps de

réponse

du vérin

Pression du

réseau

Pression

motrice

Différence de

pression

Pression

d'échappement

Déclenchement

du capteur à

chute de pres-

sion

Arrivée

du vérin

Temps de course

vérin

Départ

du vérin

Inversion du

distributeur

Existe également en Norme ATEX destiné à être

utilisé en atmosphère explosible conforme à la

Directive 94/9/CE

■ 100 % pneumatique

Les produits utilisant la norme ATEX sont disponibles sur catalogue : Produits Pneumatiques en atmosphères explosives, ou,

sur le site : www.crouzet.fr

www.crouzet.fr

S (2)

(1)

3 ➞ 8

100

< 0,5

-10 ➞ +50

-10 ➞ +60

-40 ➞ +70

107

≤ 15

2,7 x 4

8,5

3 ➞ 8

100

< 0,5

-10 ➞ +50

-10 ➞ +60

-40 ➞ +70

107

≤ 15

2,7 x 4

8,5

81 290 501

81 290 001

Fonction

Diamètre de passage mm

Pression d'utilisation bar

Débit à 6 bars NI/min

Effort d'actionnement à 6 bars

Fuides admissibles, air et gaz neutres

Températures du fluide °C

limites emploi °C

stockage °C

Endurance mécanique à 6 bars

(manœuvre)

Temps à l'actionnement ms

de réponse au relâchement ms

Raccordement par canule pour tube semi-rigide mm

Masse

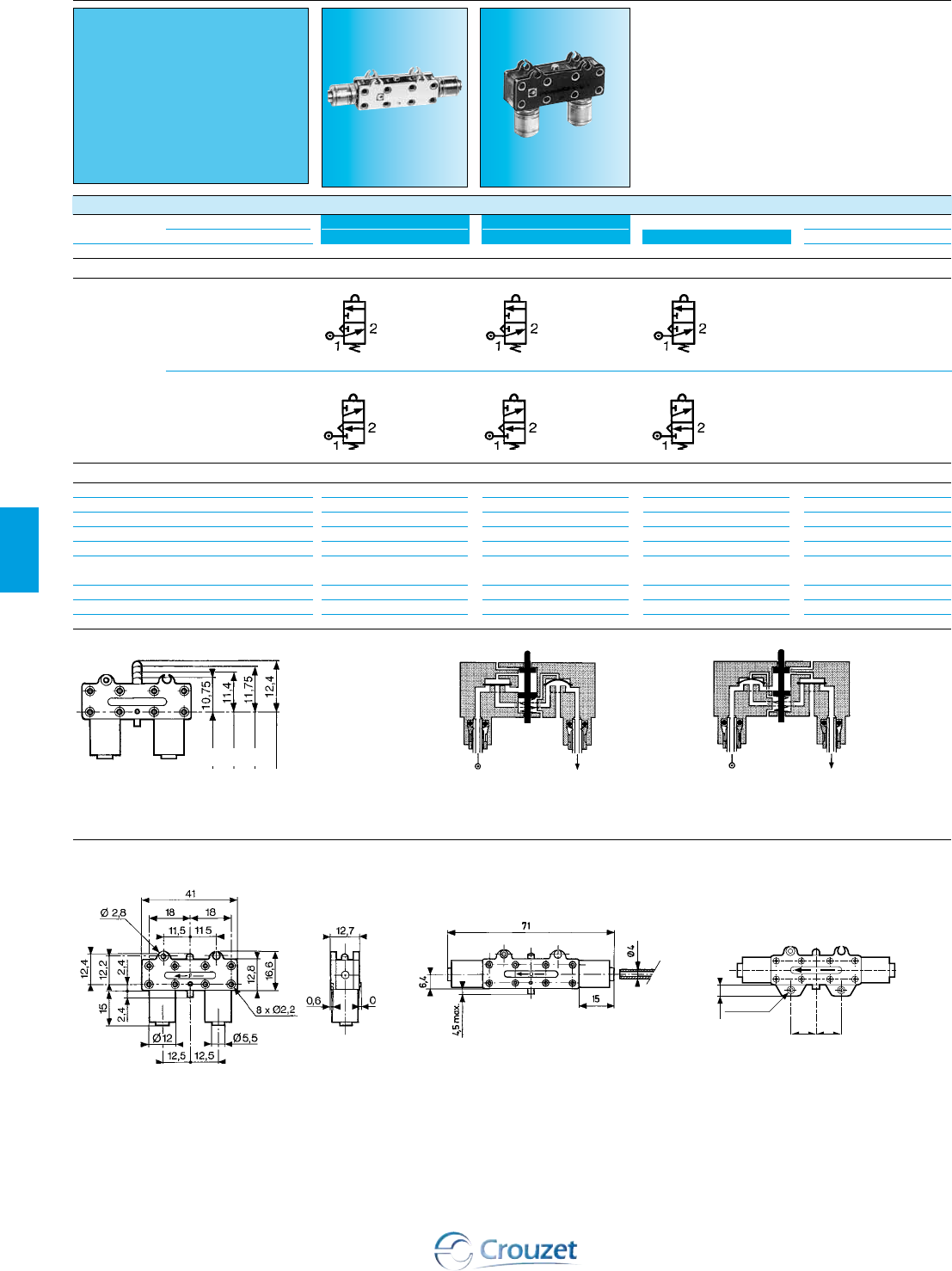

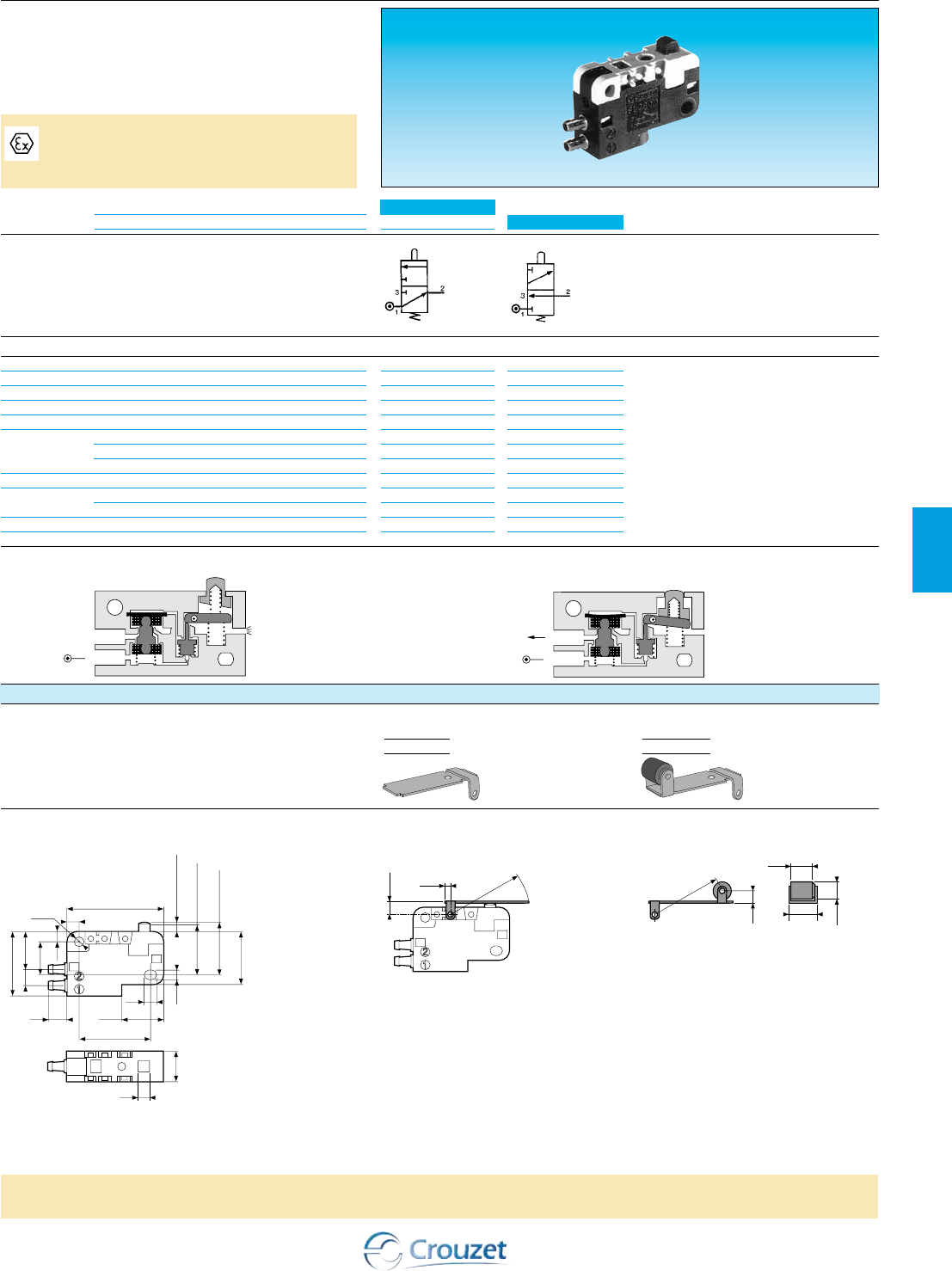

Détecteurs de position faible effort

Accessoires de manœuvre

Symbole

Caractéristiques

Principe de fonctionnement NF

Non actionné Actionné

Encombrements

Conforme à la norme DIN 41635 Forme A

Les leviers plats et à galets sont livrés non montés. 161 A

plat R 25,4

70 507 524

161 A

R 25,4 ±0,2

161 E

R 24,1 ±0,2

161 E

à galet R 24,1

70 507 529

3.8

3.2

11.8

16.5

12.95

10.7 3

+0.15

+0.05

14.7

±0.5

Position d'action

16 Position repos

2.5 Course totale

22.2

3.4

5.8

10.3

Ø3

+0.15

+0.05

3.9

4.3±0.2

3.4

2.4

Ø4.8

6.3

4.3±0.2

3.4

2.4

Ø4.8

6.3

3.8

3.2

11.8

16.5

12.95

10.7 3

+0.15

+0.05

14.7

±0.5

Position d'action

16 Position repos

2.5 Course totale

22.2

3.4

5.8

10.3

Ø3

+0.15

+0.05

3.9

Existe également en Norme ATEX destiné à être

utilisé en atmosphère explosible conforme à la

Directive 94/9/CE

■ Conforme à la norme DIN 41365 Forme A

■ 100 % pneumatique

■ Faible effort d'actionnement < 50 g à 6 bars

■ Pas de consommation permanente d'air com-

primé

24 www.crouzet.fr

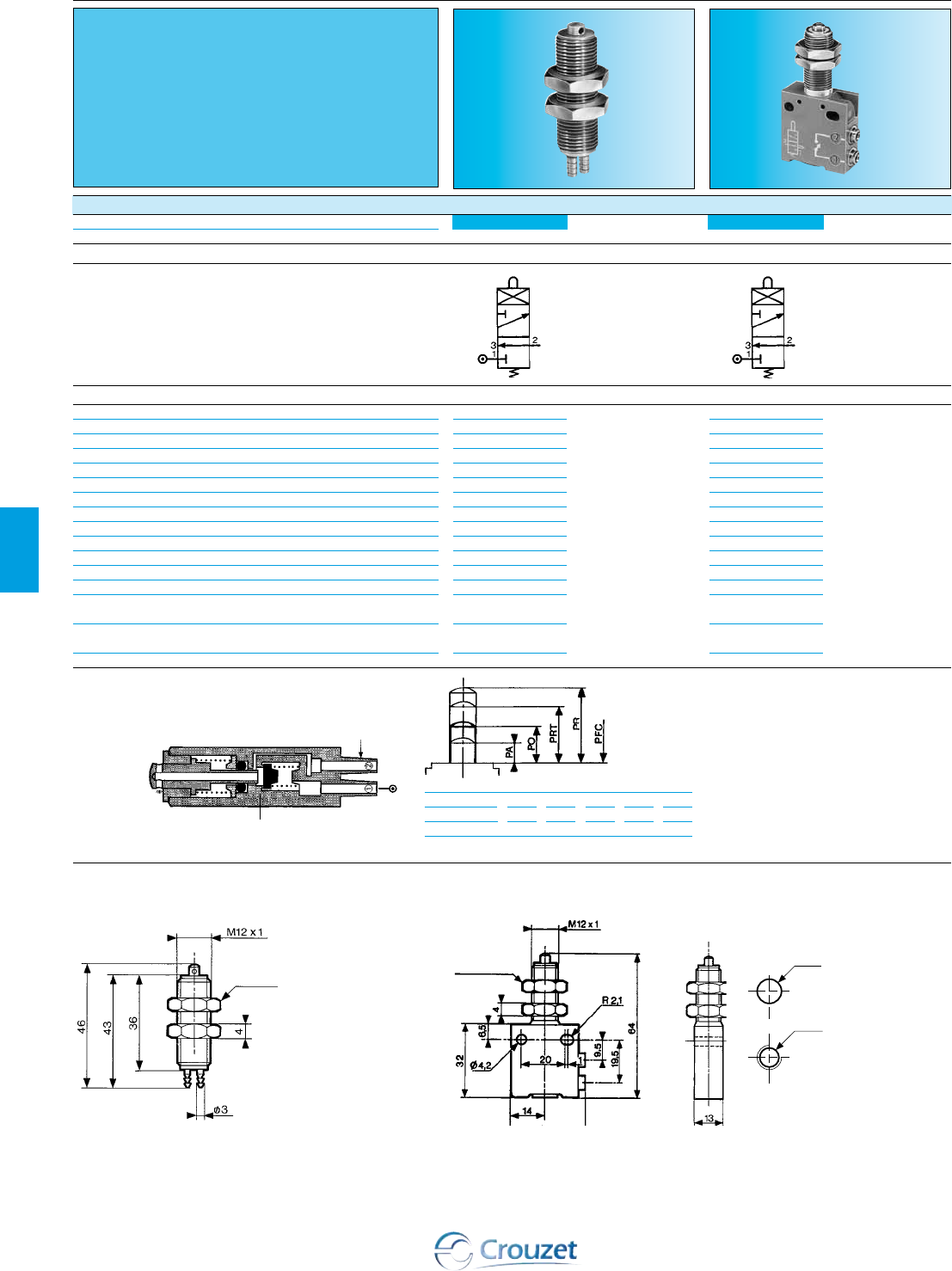

81 283 510

Fixation arrière écrou

81 280 010

81 280 510

Sortie latérale

Version

Particularité

Vanne série "minivanne"

81 281 010

81 281 510

Sortie inférieure

Références

Symbole

Pression d'utilisation bar

Ø de passage mm

Débit à 6 bars NI/min

Force de commande à 6 bars N

Course utile mm

Raccordement instantané pour

tube semi-rigide (NFE 49100) mm

Température d’utilisation °C

Endurance mécanique

manœuv.

Masse g

2 → 8

2,7

200

Ø 4

-5 ➞ +50

5.106

2 → 8

138

Ø 4

-5 ➞ +50

5.106

2 → 8

2,7

200

Ø 4

-5 ➞ +50

5.106

Caractéristiques

Principe de fonctionnement NF NO

PRT

PFC

Encombrements

81 281 010 - 81 281 510 81 280 010 - 81 280 510 81 283 510

11,5 11,5

002645P2

5,2

Points d’actionnement :

PFC : Position fin de course

PA : Position d’action (kV maxi, sortie)

PRT : Position relâchement (kV maxi, échappement)

PR : Position repos

■ 100 % pneumatique

www.crouzet.fr

Canon fileté Ø16

à grain

81 737 501

Levier droit court

81 281 502

Court à galet

81 281 509

A galet escamotable

81 281 508

A bille

81 281 504

2 écrous 21 plats

Capacité de serrage

max 18 mm

Particularité

Version NF Sortie inférieure

Détecteurs de position série "minivanne"

Références

Symbole

Pression d'utilisation bar

Ø de passage mm

Débit à 6 bars NI/min

Force de commande à 6 bars N

Course utile mm

Raccordement instantané pour

tube semi-rigide (NFE 49100) mm

Température d’utilisation °C

Endurance mécanique

manœuv.

Masse g

2 → 8

2,7

200

Ø 4

-5 ➞ +50

5.106

2 → 8

2,7

200

Ø 4

-5 ➞ +50

5.106

2 → 8

2,7

200

Ø 4

-5 ➞ +50

5.106

2 → 8

2,7

200

Ø 4

-5 ➞ +50

5.106

2 → 8

2,7

200

Ø 4

-5 ➞ +50

5.106

Caractéristiques

Encombrements

81 281 502 81 281 504 81 281 508

81 281 509 81 737 501

Bille Ø 9

Point d’actionnement :

PR : Position repos

■ 100 % pneumatique

26 www.crouzet.fr

Pression d'utilisation bar

Ø de passage mm

Débit à 6 bars NI/min

Effort de fonctionnement à 6 bars N

Fonction à établissement de circuit : NF

Fonction à coupure de circuit : N0

Echappement raccordable

Température d’utilisation °C

Endurance mécanique manœuvres

Masse g

Version Raccord instantané pour tube semi-rigide

(NFE 49100)

Ø 4 échappement silencieux

M5 échappement raccordable

Ø 4 échappement raccordable *

Ø 6 échappement raccordable *

Ø 4 échappement silencieux

Ø 6 échappement silencieux

Commande

81 921 501

Poussoir simple

Détecteurs de position série "miniature"

0,1 → 8

2,7

200

-5 ➞ +50

≥107

0,1 → 8

2,7

200

-5 ➞ +50

≥107

0,1 → 8

2,7

200

-5 ➞ +50

≥107

0,1 → 8

2,7

200

-5 ➞ +50

≥107

81 921 701

Levier galet plas-

tique

81 921 702

Levier galet rou-

lement

81 921 707

Levier galet plastique

escamotable

Références

Caractéristiques

Symbole

Echappement

Clapet

PR =

PFC =

PA =

PO =

PRT =

Encombrements

81 921 501 81 921 701 - 81 921 702 81 921 707

NF NF NF

Principe de fonctionnement Course d'actionnement

NF N0 Attaque frontale

Poussoir simple

Points d’actionnement :

PA : Position d’action (kV maxi, sortie)

PFC : Position fin de course

PO : Point milieu fermé (pas d’échappement,

pas de sortie)

PRT : Position relâchement

(kV maxi, échappement)

PR : Position repos

* Par canule pour tube Ø 2,7 x 4

Matière : corps Zamac

■ 100 % pneumatique

■ Tout métal

www.crouzet.fr

81 921 717

81 921 912

81 921 902

Levier galet rou-

lement

0,1 → 8

2,7

200

-5 +50

≥107

0,1 → 8

2,7

200

-5 ➞ +50

≥107

0,1 → 8

2,7

200

-5 ➞ +50

≥107

100

0,1 → 8

2,7

200

-5 ➞ +50

≥107

100

81 921 806

Levier galet plas-

tique

81 921 714

Levier galet rou-

lement

81 921 719

81 921 911

81 921 901

Levier galet plas-

tique

81 921 806 81 921 714 81 921 717 - 81 921 719

81 921 901 - 81 921 902

81 921 911 - 81 921 912

001 539 P2

Référence :

Désignation :

DESSINE PAR ST

81921714/81921717/81921719

SODIPE

Pneumatique

2625,5

44,5

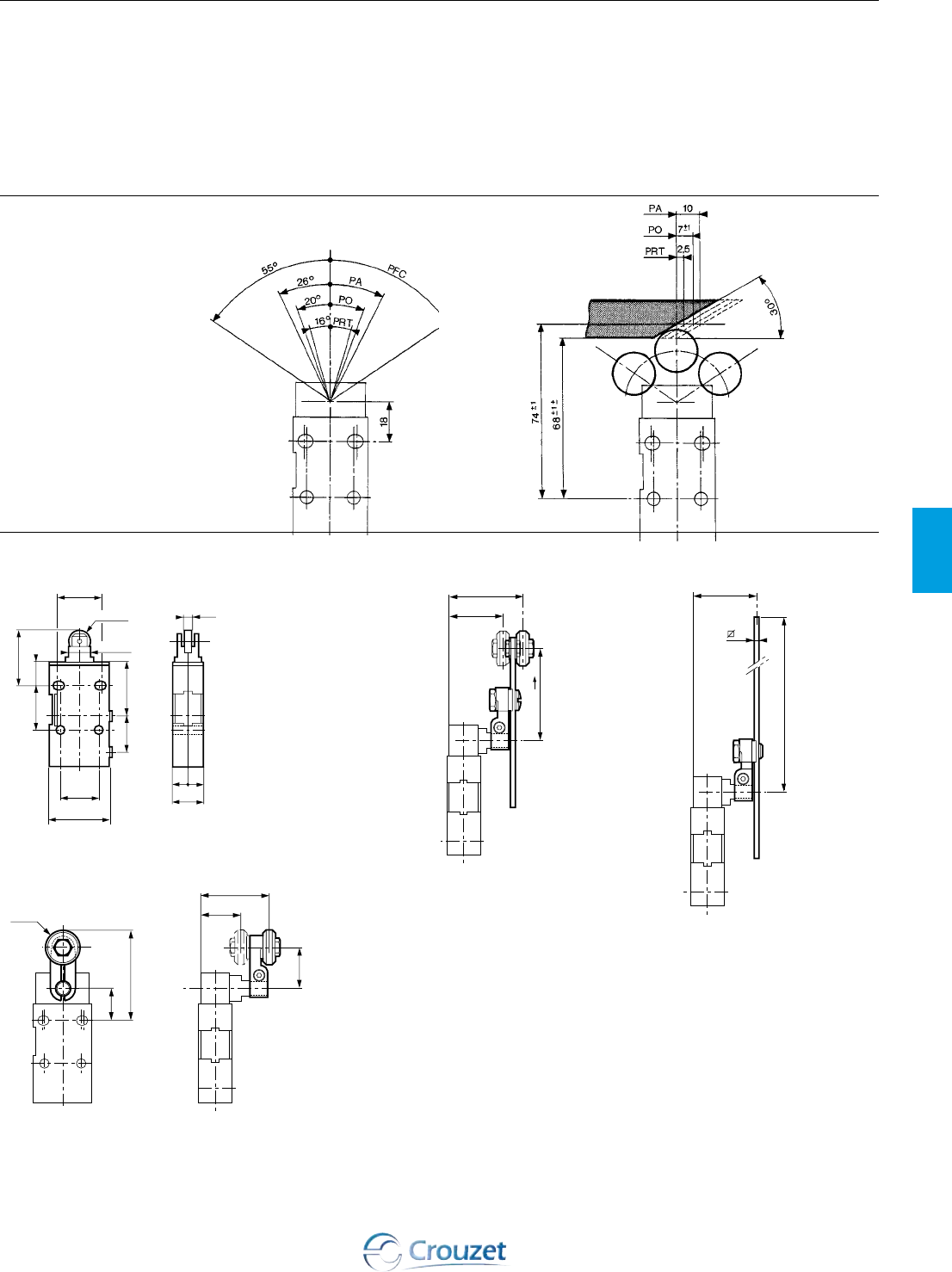

Attaque latérale

came à 30° (d'autres types d'attaques sont possibles, angle 45° et même 90°)

A levier A levier A levier A levier escamotable

PR =

PFC =

PA =

PO =

PRT =

PR =

PO =

PRT =

PR =

PRT =

PO =

PA =

PRT =

PO =

PA =

Attaques latérales came à 30° (d'autres types d'at-

taques sont possibles, angle 45° et même 90°)

NF NONF

Matière : corps Zamac

Sur demande tous types d'actionneurs peuvent étre étudiés

28 www.crouzet.fr

1/8

0,1 → 8

200

2,5

> 107

-5 ➞ +50

175

1/8

0,1 → 8

200

2,5

> 107

-5 ➞ +50

193

Ø 4

0,1 → 8

200

2,5

> 107

-5 ➞ +50

175

Ø 4

0,1 → 8

200

2,5

> 107

-5 ➞ +50

150

Particularité

Version Poussoir à galet

canon lisse

Détecteurs de position série "compact"

Attaque rotative

81 922 205

Tête rotative à

droite levier à

galet roulement

(CNOMO)

Attaque rotative

81 922 010

Tête rotative pro-

grammable sans

levier

Attaque rotative

81 922 210

Tête rotative pro-

grammable sans

levier

Références

Symbole

gaz

Raccordement

instantané pour tube

semi-rigide (NFE 49100)

plastique

Levier à galet

roulement

plastique

Levier à galet réglable

roulement

Levier à tige réglable

Pression d'utilisation bar

Ø de passage mm

Débit à 6 bars Nl/mn-1

Effort d'actionnement à 6 bars daN

Fonction à établissement de circuit : NF

Endurance mécanique manœuvres

Echappement silencieux ou raccordable 1/8

Température d’utilisation °C

Masse g

Caractéristiques

Accessoires

Principe de fonctionnement

001 642 P5

Référence :

Désignation :

DESSINE PAR DPH

SODIPE

Echappement

Clapet

Les détecteurs 81 922 010 et 81 922 210 sont livrés action à droite et à gauche

Matière : corps Zamac

Sur demande tous types d'actionneurs peuvent étre étudiés

79 452 103

79 452 104

79 452 123

79 452 124

79 452 133

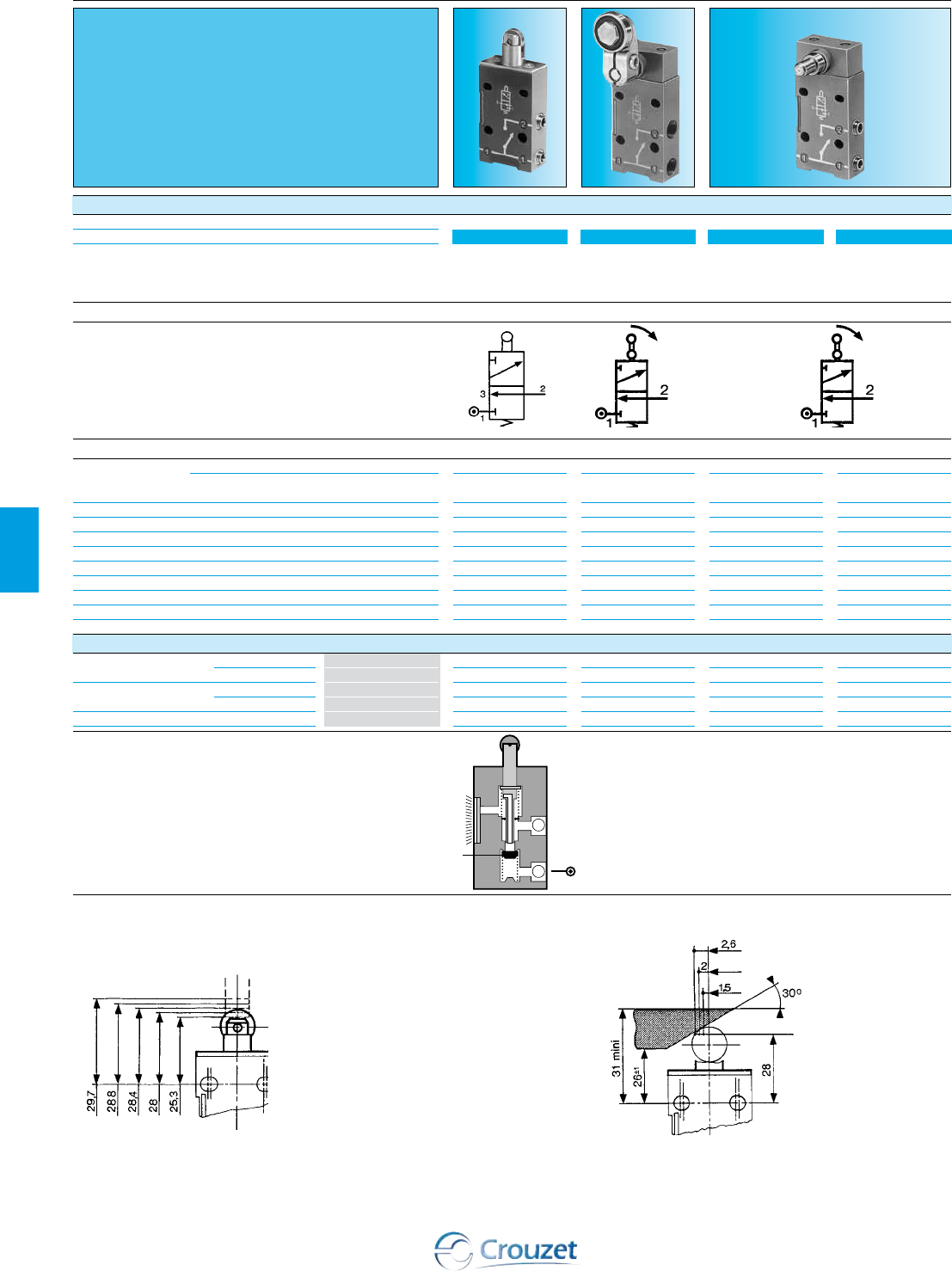

Attaque directe

81 922 401

Attaque en bout

Détecteurs à poussoir à galet et à canon lisse

PRT

PFC

Ligne d'action

PRT

Points d’actionnement :

PA : Position d’action (kV maxi, sortie)

PFC : Position fin de course

PO : Point milieu fermé (pas d’échappement, pas de sortie)

PRT : Position relâchement (kV maxi, échappement)

PR : Position repos

Attaque latérale

Détecteurs à poussoir à galet et à canon lisse

■ 100 % pneumatique

■ Tout métal

www.crouzet.fr

Attaque rotative

Détecteurs avec leviers

81 922 - 81 922 0 - 81 922 2

Encombrements

81 922 401 79 452 123 - 79 452 124 79 452 133

001 534 P2

Référence :

Désignation :

DESSINE PAR ST

81922401

SODIPE

Pneumatique

3,4

= =

Ø 11,6

Ø 11

29,7

23,5 12,5

28,519

-0,1

001 536 P2

Référence :

Désignation :

DESSINE PAR ST

79452123 / 79452124

SODIPE

Pneumatique

42,5*

32,5*

R = 47 96

001 537 P2

Référence :

Désignation :

DESSINE PAR ST

79 452 133

SODIPE

Pneumatique

R 120 max.

81 922 205 - 81 922 0 - 81 922 2

79 452 103 - 79 452 104

001 535 P2

Référence :

Désignation :

DESSINE PAR ST

81922103/81922210/81922104

SODIPE

81922010

Pneumatique

36*

25*

Ø 18

21,5

30 www.crouzet.fr

Principe de fonctionnement

Pression d'utilisation bar

Ø de passage mm

Débit à 6 bars NI/min

Effort d'actionnement à 6 bars N

Fonction à établissement de circuit : NF

Charge maxi : attaque sans choc daN

Arrêt d'un vérin Ø 63 alimenté sous 6 bars

Température d’utilisation °C

Endurance mécanique manœuvres

Masse g

Points d'actionnement

PA : Point d'action (kV maxi sortie) mm

PFC : Position fin de course mm

PR : Position de repos mm

Versions PO PA PFC PRT PR

A canules 0,9 0,4 0 1,5 3

Ø 4 1 0,7 0 1,5 3

Valeurs en mm

PO : Point milieu fermé

(pas d'échappement, pas de sortie)

PRT : Position de relâchement

(kV maxi échappement)

Raccordement pour tube semi-rigide (NFE 49100)

81 923 001

Canule pour tube 2,7 x 4

Détecteurs de position série "réglable"

81 921 505

Raccord instantané pour tube Ø 4

0,1 → 8

130

1000

-5 ➞ +50

≥107

0,4

0,9

1,5

0,1 → 8

2,7

200

1000

-5 ➞ +50

≥107

0,7

1,5

Références

Caractéristiques

Symbole

Encombrements

81 923 001 81 921 505 Fixation

ﬂ12,5

M12x1

002650P2

Echappement

17 Sur plat

Clapet

Canule noire

Celle-ci sera également

le plus près possible du

poussoir.

Points d’actionnement :

PA : Position d’action (kV maxi, sortie)

PFC : Position fin de course

PO : Point milieu fermé (pas d’échappement,

pas de sortie)

PRT : Position relâchement

(kV maxi, échappement)

PR : Position repos

■ 100 % pneumatique

■ Tout métal

Matière : corps Zamac

www.crouzet.fr

Détecteurs de position à utiliser avec un relais

■ 100 % pneumatique

■ Tout métal

■ Faible effort d'actionnement < 1 N

■ Version très faible effort 30 mN

Principe de fonctionnement

Alimenté à la pression industrielle, le relais

délivre une fuite permanente à son orifice d'en-

trée.

L'obturation de cette fuite par un capteur permet

l'inversion du relais.

Raccord instantané pour tube semi-rigide mm

(NFE 49100)

Endurance à 6 bars

manœuvres

Effort d'actionnement à 6 bars N

Température d’utilisation °C

Masse g

Fluide utilisé : celui délivré par le relais pour

capteur à fuite.

Version

81 512 201

à bille

81 512 401

à fil

Ø 4

107

0,8

-5 ➞ +50

24,5

Ø 4

107

0,025

-5 ➞ +50

23,5

-5 ➞ +50

Références

Caractéristiques

Branchement

Symbole

Encombrements

81 512 201 81 512 401 81 502 435 - 81 505 435

Raccord Ø 4

17 Sur plat

81 502 435 (voir page 3/6 )

Echappement

Embase voir page

4/14 - 4/15

Raccord Ø 4 17 Sur plat

Matière : laiton

81 502 435

Positive

81 505 435

Négative

2 → 8

Pression d'utilisation bar

Nl/min

Raccordement - Embase voir pages 54/55

Consommation du capteur pour

une alimentation relais 6 bars

La distance entre relais et capteur doit être infé-

rieure à 15 m pour un tube Ø 2,7 x 4 mm

32 www.crouzet.fr

Distance de détection mm

Version à fourche 18 mm

Pression d'alimentation bar

Pression de sortie minimum mbar

Endurance illimitée (composant statique)

Température d'emploi °C

Consommation à pression

d'alimentation

Raccordement par canule pour tube

semi-rigide

Pression

d'utilisation

Débit

Consommation du capteur pour une alimen-

tation relais 6 bars

Masse g

0,5 b NI/h

2,5 b NI/h

d. détection 200 mm bar

d. détection 100 mm bar

NI/h

busé

capteur

busé à 2 bars

capteur à 2 bars

à 2 bars

à 6 bars

NI/min

détecteur

81 371 401

de proximité

Détecteurs de position

81 372 201

de passage

81 372 401

de passage

81 372 901

à palette

6 ➞ 10

0,5 → 2,5

- 20 ➞ +70

800

2500

Ø 2,7 x 4

0,5 → 2,5

- 20 ➞ +70

2200

Ø 2,7 x 4

100

0,5 → 2,5

- 20 ➞ +70

100

700

Ø 2,7 x 4

2 → 8

1 → 4

320

0,03

0,09

Références

Caractéristiques

Symbole

17 Sur

plat

Sur plat

17 Sur plat

Branchement

Canule noireCanule noire

Alimentation Sortie

Canule noire

Encombrements

81 371 401 81 371 201 81 372 401 81 372 901

Principe de fonctionnement

81371401 81372201 81372901

10 maxi

■ 100 % pneumatique

■ Tout métal

■ Fourche, jet, palette

Canule noire

Les produits utilisant la norme ATEX sont disponibles sur catalogue : Produits Pneumatiques en atmosphères explosives, ou,

sur le site : www.crouzet.fr

www.crouzet.fr

Autres informations

81 505 320

négative

Symbole

81 502 320

positive

Pression d'enclenchement mb

Pression d'utilisation (air non huilé) bar

Ø de passage mm

Consommation moyenne à 4 bars Nl/min

Surcharge admissible pendant 1 heure mb

Température d’utilisation °C

Endurance mécanique manœuvres

Masse g

Utilisation pour des distances jusqu'à 25 mm.

Alimentation du détecteur par mini détendeur

page 53 ou par régulateur de débit unidirectionnel

(voir page 52).

Raccordement par embase.

10 → 20

2 → 8

2,5

800

-5 ➞ +50

3.106

150

10 → 20

2 → 8

2,5

800

-5 ➞ +50

3.106

150

1 → 4

2 → 6

2,5

800

-5 ➞ +50

3.106

185

1 → 4

2 → 6

2,5

800

-5 ➞ +50

3.106

185

Caractéristiques

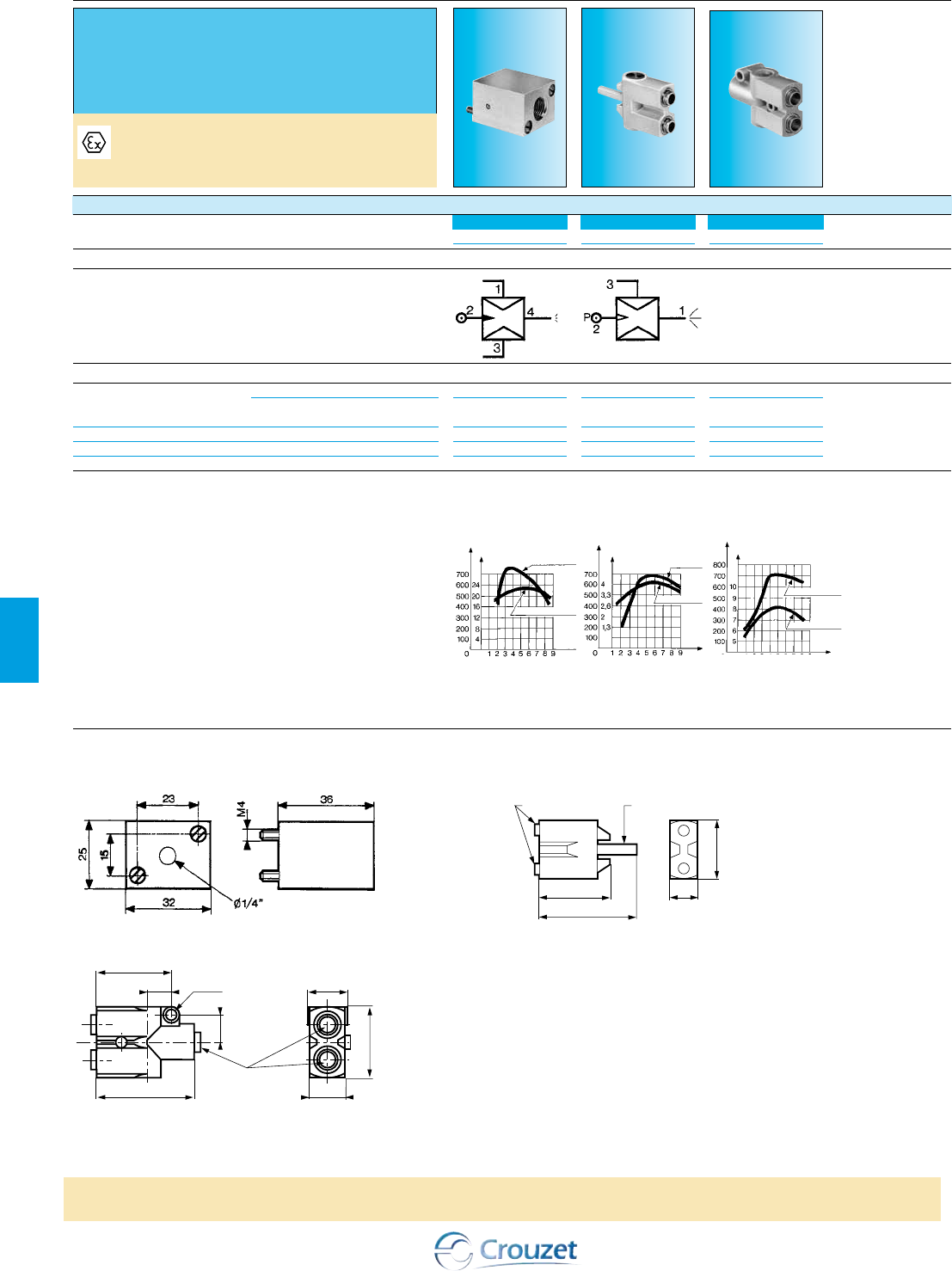

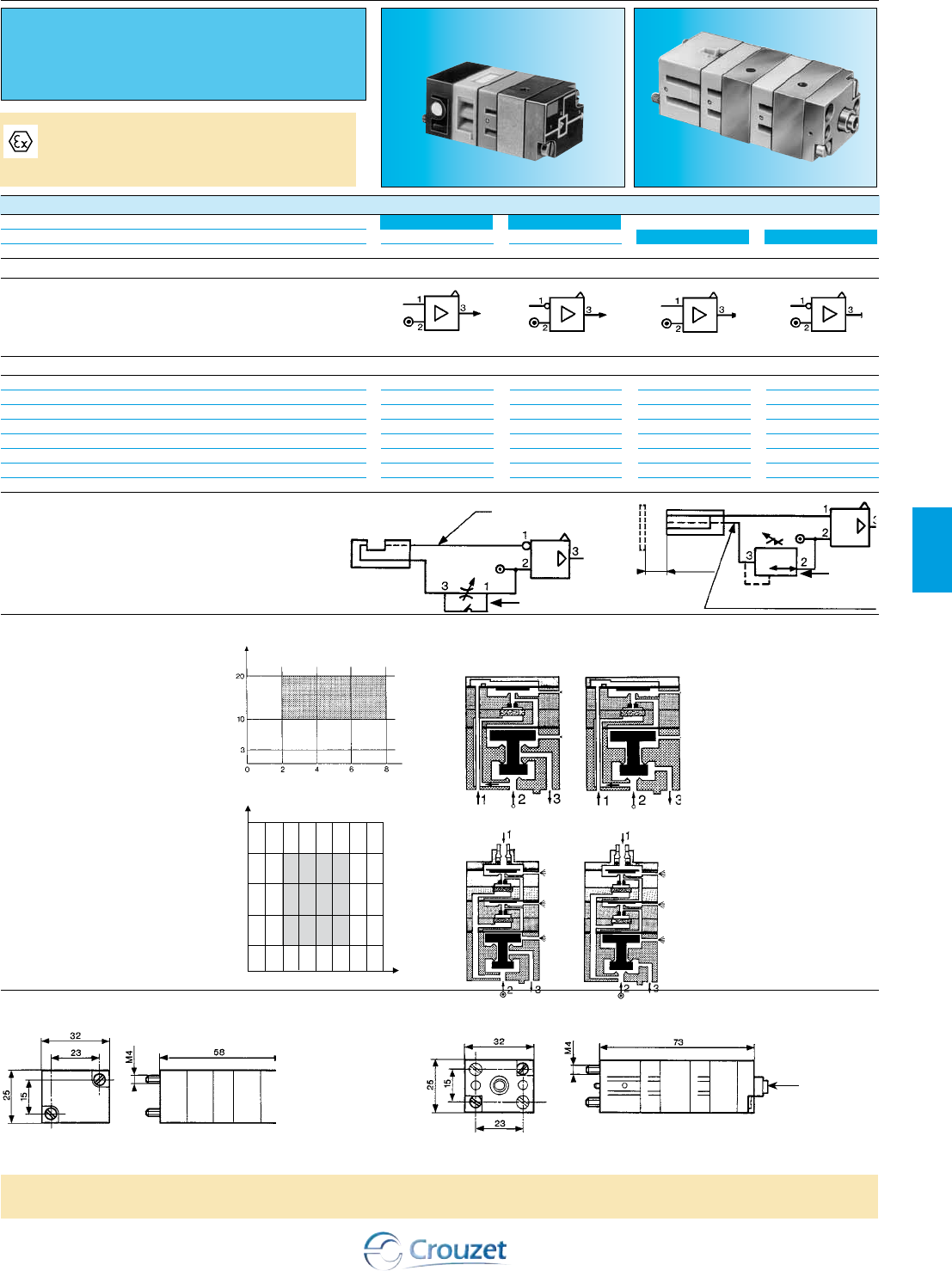

Amplificateurs simples (pour 81 372 201/401)

Amplificateurs sensibles (pour 81 371 401)

Fonction

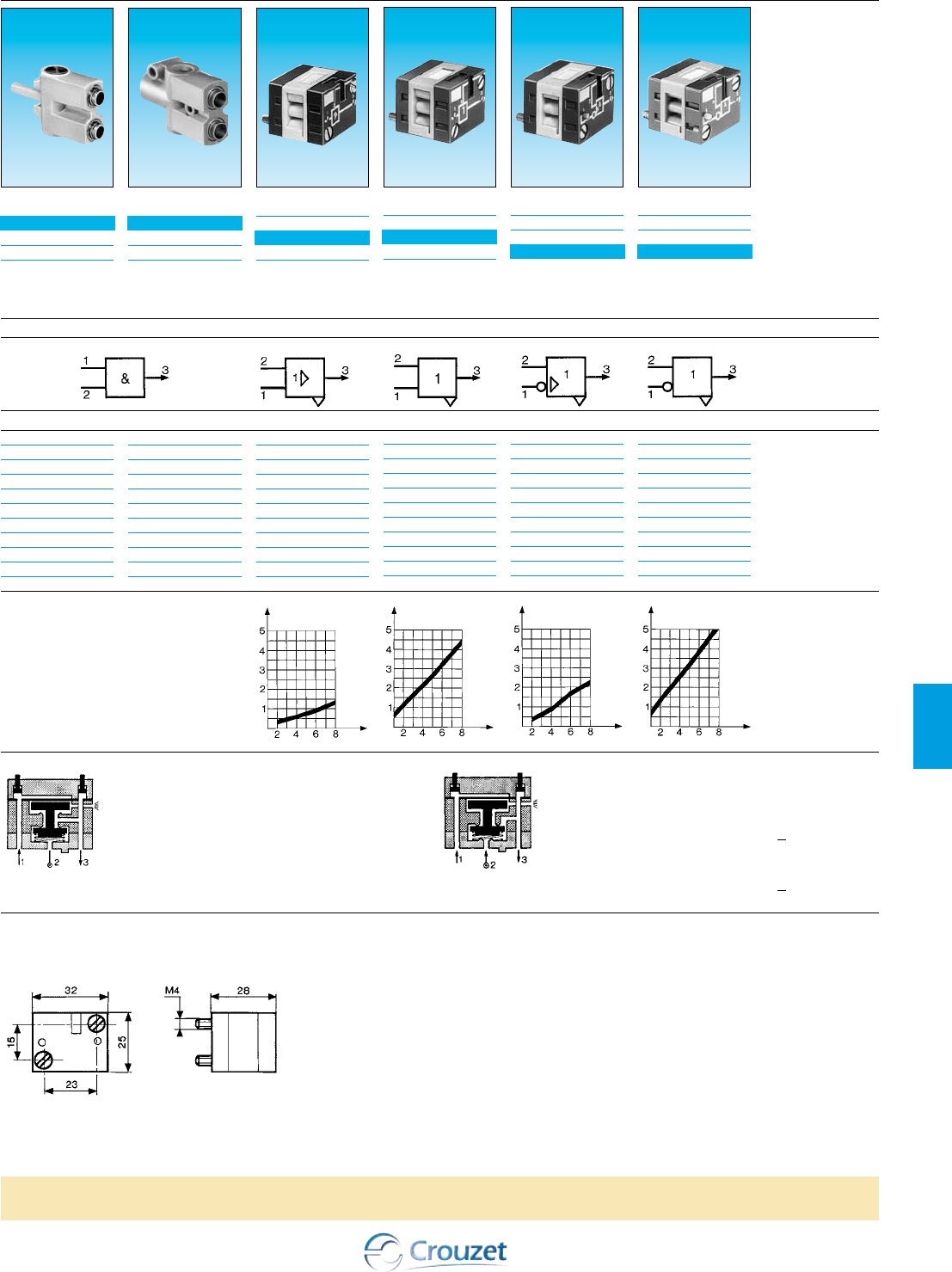

Relais amplificateurs sur embase

81 502 230

positive

81 505 230

négative

Références

Encombrements

81 502 238 - 81 505 231 81 502 322 - 81 505 321

Canule noire

0 1 5

243 678

Pression de pilotage (mb)

Pression d'ali-

mentation

Principe de fonctionnement

Amplifcateur simple

Un signal de sortie à la pression

industrielle est délivré pour un

signal d'entrée basse pression.

Nota : Hystérésis égale à 20 % de

la pression de pilotage.

Amplifcateur sensible

Un signal de sortie à la pression

industrielle est délivré pour un

signal très basse pression.

Les caractéristiques sont données

à pression d'alimentation 6 bars

et pour une détection au milieu de

passage.

Pression de pilotage (mb)

Pression d'ali-

mentation

81 502 320

Sortie positive

81 502 230

81 505 320

Avec les capteurs de passage, utiliser un amplificateur à sortie négative si vous souhaitez avoir un signal lors de l'interruption du jet.

Raccord instantané

pour tube semi-rigide

Ø 4 mm (NFE 49100)

1 - commande

2 - alimentation

3 - utilisation

Sortie négative

81 505 230

Existe également en Norme ATEX destiné à être

utilisé en atmosphère explosible conforme à la

Directive 94/9/CE

10 max.

■ Détecteur de passage

Branchements 81372201/81372401 81371401

81525101

81527001

34 www.crouzet.fr

Pression d'enclenchement mb

Pression détendue fournie à l'orifice 8 bar

Débit fourni à l'orifice 8 Nm3/h

Consommation amplificateur seul NI/h

Surcharge admissible pendant 1 heure mb

Température d’utilisation °C

Endurance mécanique manœuvres

Masse g

Détecteurs (voir page 28)

Portée nominale mm

Consommation totale mini pour détection

(0,5 b pression détendue)

Consommation totale maxi pour temps de

réponse court (2,5 b pression détendue)

Dimensions mini

détectables

Fréquence maxi d'utilisation

Force produite par le jet sur les pièces

à détecter

0,5 → 1,5

0,5 → 2,5

0,1 → 2,5

100 → 200

300

-5 ➞ +50

3.106

380

Proximité

Ø 12

81 371 401

880

2750

Ø 3

0,02 → 0,7

-5 ➞ +50

3.106

Proximité

Ø 12

81 372 401

100

920

Ø 7 - Ø 6,5

0,1

-5 ➞ +50

3.106

de passage

Ø 18

81 372 201

140

400

Ø 2 - Ø 1,5

0,01 → 0,03

à portée nominale

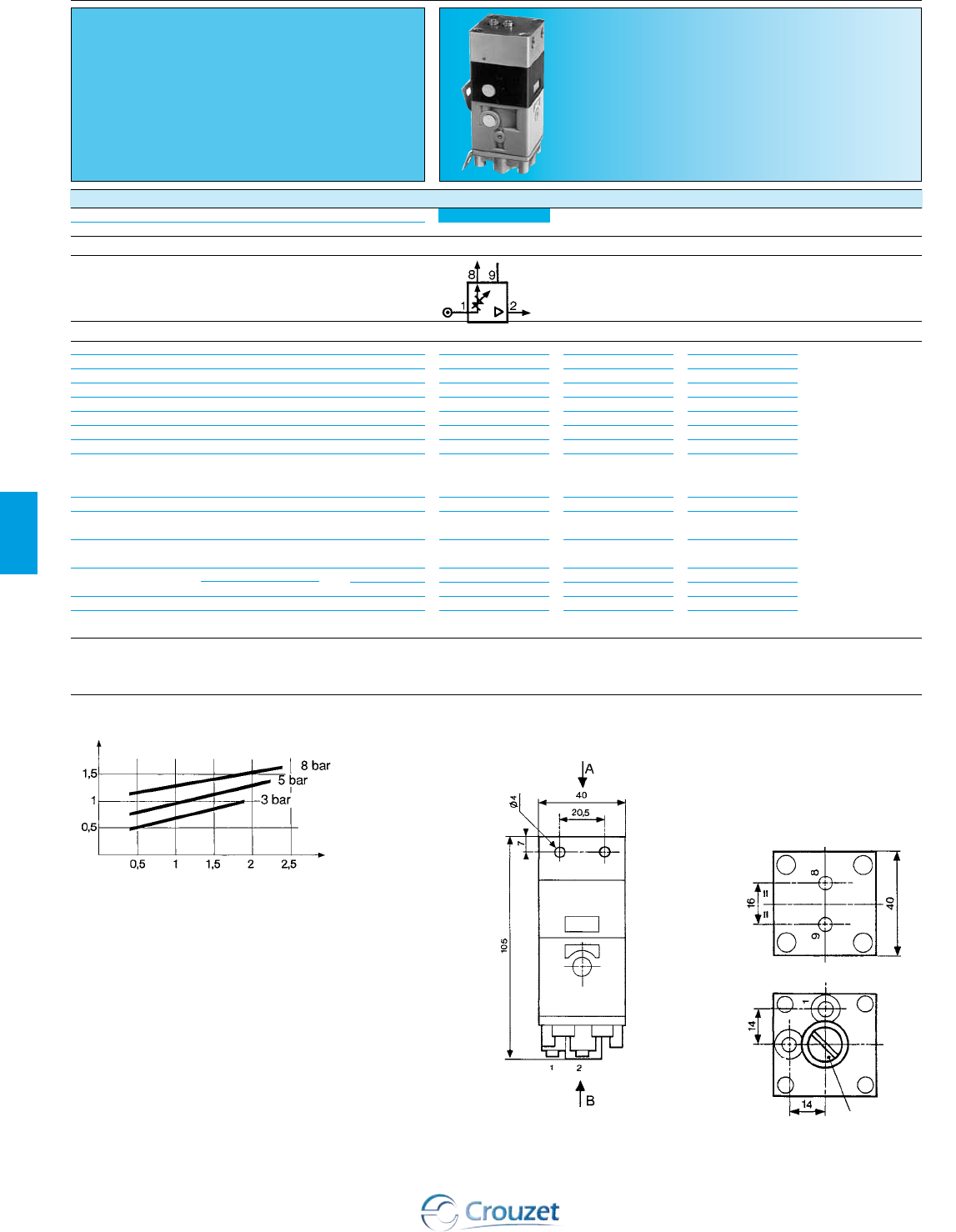

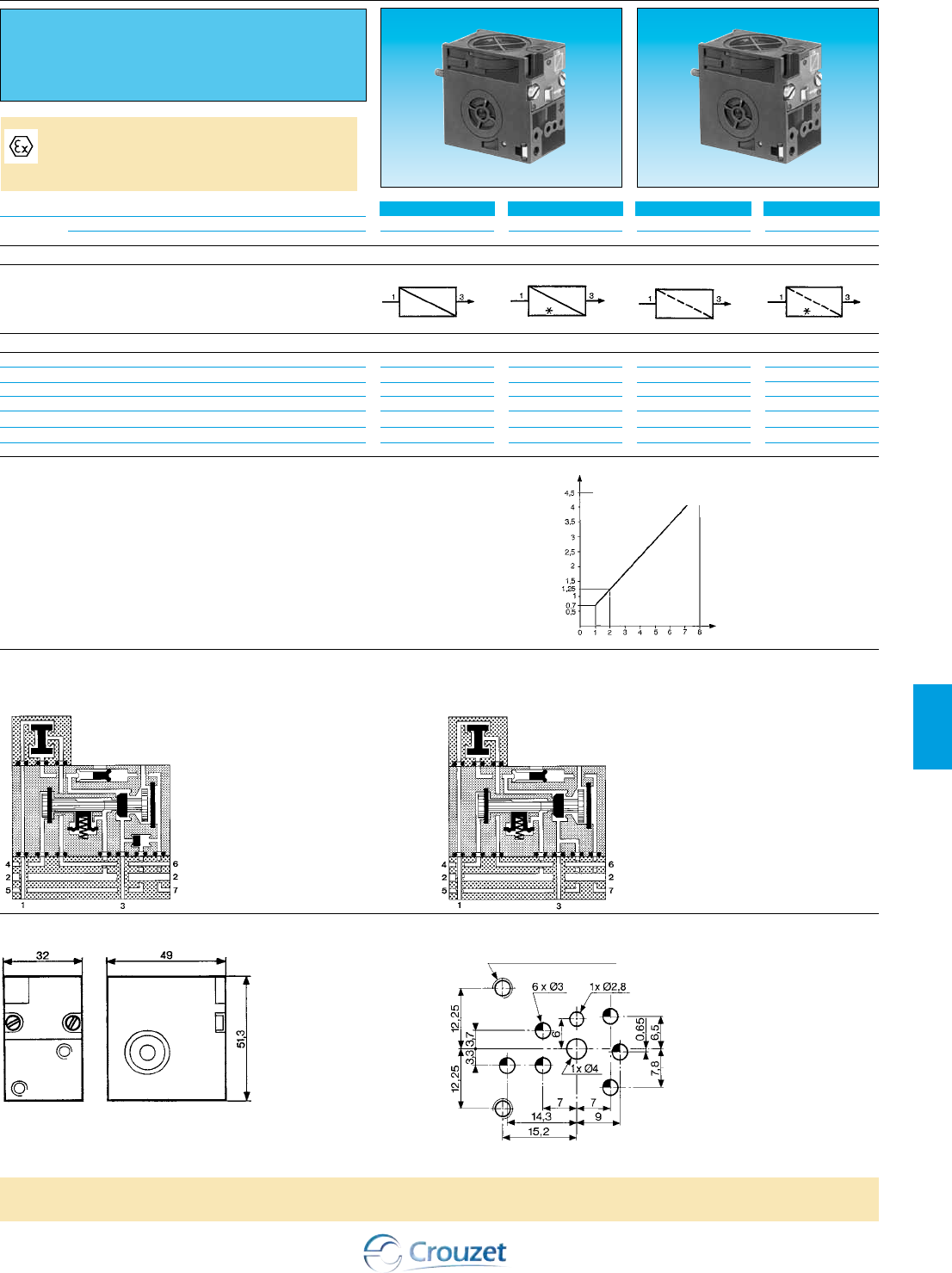

Amplificateurs avec détendeur intégré

Version

NI/h

81 510 001

Fonction positive

Relais amplificateur sensible avec détendeur intégré

Références

Symbole

Caractéristiques

Principe de fonctionnement Encombrements

Raccordements instantanés pour tube semi-rigide Ø 4 mm (NFE 49100)

Pression de pilotage (mb)

(sur orifice 9)

Pression détendue (bar)

(sur orifice 8)

Vue flèche A

Vue flèche B

Réglable détendeur

Cet amplificateur

permet également

l'alimentation des

capteurs qui lui

sont associés.

■ Débit réglable

■ Montage rail DIN

Branchement

A utiliser avec détecteurs page 32

www.crouzet.fr

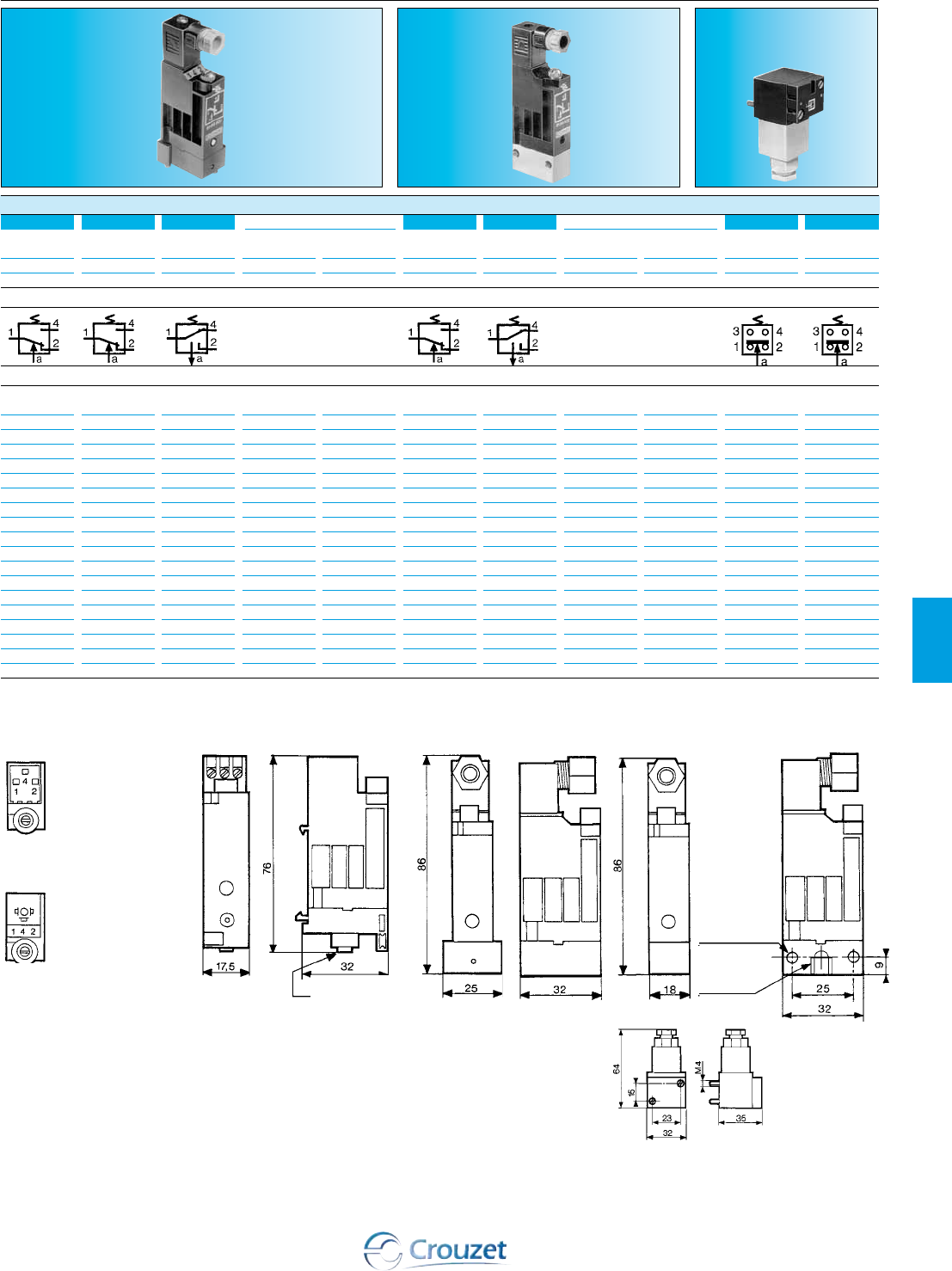

Détecteurs de pression - Vide

36 www.crouzet.fr

81 513 522

Rail 35 mm

Vide

sans

81 513 502

Rail 35 mm

Pression

sans

81 513 552

Rail 35 mm

Pression

avec

Contacts à pression

Fixation

Commande

Commande manuelle

Branchement Raccord instantané pour tube mm

pneumatique semi-rigide (NFE 49100)

Taraudage gaz par raccord

Protection CEI 529

Fluide admissible : air, gaz et liquides neutres

Pression d'enclenchement réglable (* réglé à 0,3) bar

Hystérésis à 1 bar bar

à 2 bars bar

à 4 bars bar

à 6 bars bar

maxi 200 mb

maxi 250 mb

Pression de déclenchement

Endurance mécanique (manœuvres)

Pouvoir de coupure (V résistif)

Section du fil mm2

Température d'emploi °C

Masse g

Contact électrique en standard

Homologation UL et cUL

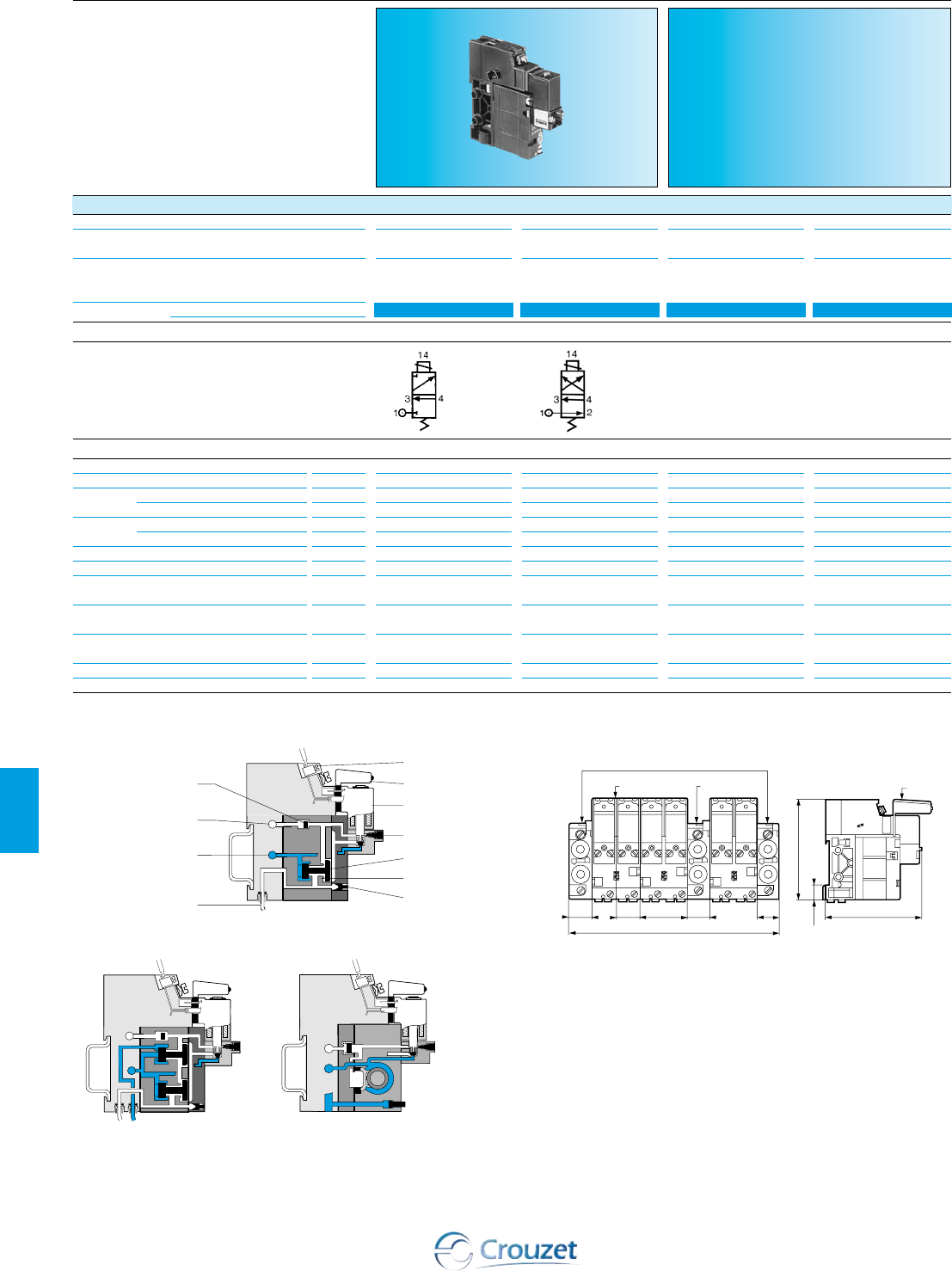

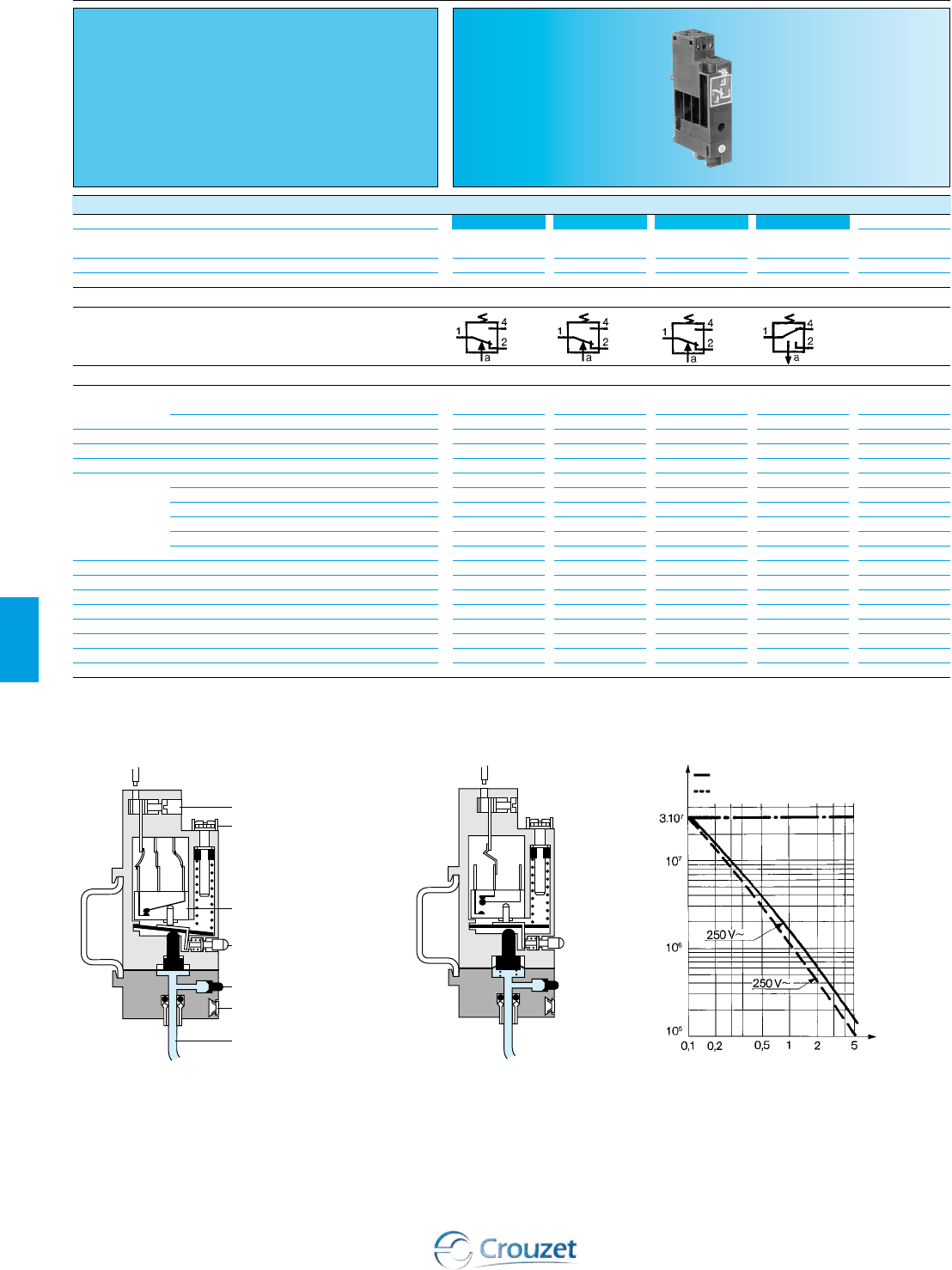

Pressostats - vacuostats (sortie électrique)

81 513 501

Rail 35 mm

Basse pression

sans

Références

Symbole

Caractéristiques

Fonctionnement Endurance électrique

par pression par le vide (dépression) (minirupteur "V4" Crouzet 83 170 4-I-W2)

Sortie électrique

- commun

- Contact normalement fermé

- Contact normalement ouvert

Réglage de la pression d'en-

clenchement 1 à 8 bars

Minirupteur standard

5A - 220 V

Commande manuelle

Visualisation pneumatique

Etiquette de repérage

Signal pneumatique

Autres informations

Sur demande :

Minirupteur V4 référence 83 170 0 I W2 haute densité

Minirupteur V4 référence 83 170 9 I W2 bas niveau

Pour application avec le vide

en continu, nous consulter.

Nombre de circuits

Circuit résistant

Circuit selffique

c __ = 5 ms

a cos q = 0,8

Limite d’endurance

mécanique

{

Intensité en

Ampère

■ Conformes à la Directive Basse Tension

■ Utilisation hors armoire possible selon

CEI 664-1 groupe de pollution III

Ø 4 ext.

IP 20

2 ➞ 8

0,5

0,6

0,8

106

5A - 220-230 V

0,75

-10 ➞ +70

V4 83 170 4 I W2

MH15213 (R)

Ø 4 ext.

IP 20

2 ➞ 8

0,5

0,6

0,8

106

5A - 220-230 V

0,75

-10 ➞ +70

V4 83 170 4 I W2

MH15213 (R)

Ø 4 ext.

IP 20

0,3 ➞ 1,2 *

106

5A - 220-230 V

0,75

-10 ➞ +70

V4 83 170 4 I W2

MH15213 (R)

Ø 4 ext.

IP 20

-0,3 ➞ -0,8

106

5A - 220-230 V

0,75

-10 ➞ +70

V4 83 170 4 I W2

MH15213 (R)

www.crouzet.fr

81 513 516

Sur embase

page 4/14

Pression

sans

Ø 4 ext.

IP 54

2 ➞ 8

0,5

0,6

0,8

106

5A - 220-230 V

0,75

-10 ➞ +70

V4 83 170 4 I W2

MH15213 (R)

81 513 510

Sur embase

page 4/14

Pression

avec

81 513 527

Sur embase

page 4/14

Vide

sans

81 513 533

vis M4

Pression

sans

81 513 523

2 vis M4

Vide

sans

81 509 080

Sur embase

page 4/14

Pression

sans

81 509 085

Sur embase

page 4/14

Pression

avec

Ø 4 ext.

IP 54

2 ➞ 8

0,5

0,6

0,8

106

5A - 220-230 V

0,75

-10 ➞ +70

V4 83 170 4 I W2

MH15213 (R)

Ø 4 ext.

IP 54

-0,3 ➞ -0,9

106

5A - 220-230 V

0,75

-10 ➞ +70

V4 83 170 4 I W2

MH15213 (R)

G 1/8

IP 54

2 ➞ 8

0,5

0,6

0,8

106

5A - 220-230 V

0,75

-10 ➞ +70

V4 83 170 4 I W2

MH15213 (R)

G 1/8

IP 54

-0,3 ➞ -0,8

106

5A - 220-230 V

0,75

-10 ➞ +70

V4 83 170 4 I W2

MH15213 (R)

Par embase

IP 54

1,4 ± 0,5

0,6 ± 0,2

106

5A - 220-230 V

1,5

-10 ➞ +70

83 133 004

Par embase

IP 54

1,4 ± 0,5

0,6 ± 0,2

106

5A - 220-230 V

1,5

-10 ➞ +70

83 133 004

Branchements électriques

81 513 501 - 81 513 502

81 513 522 - 81 513 552

Encombrements

81 513 552 - 81 513 502

81 513 501 - 81 513 522 81 513 516 - 81 513 510

81 513 527

Pressostats livrés avec connecteur 81 516 082

81513 533

81 513 523

1 - Commun

4 - Contact NO

ouvert

2 - Contact NF

fermé

81 513 510

81 513 516 - 81 513 527

81 513 533

81 513 523 - 81 513 533 Signal de commande

Pour vis M4

long 24 mm

Signal de

commande

81 509 080 - 81 509 085

38 www.crouzet.fr

2,5

170

60 mb

100 mb

320 mb

-5 ➞ +50

3.106

160

2,5

170

60 mb

100 mb

320 mb

-5 ➞ +50

3.106

160

Principe de fonctionnement

Les relais manostatiques permettent d'obtenir un signal de sortie "tout ou rien" lorsque le signal d'entrée atteint un seuil de pression préréglé.

Plage de réglage 50 → 500 mb

0,1 → 2,5 b

2 → 8 b

Version

Fidélité 50 → 500 mb

0,1 → 2,5 b

2 → 8 b

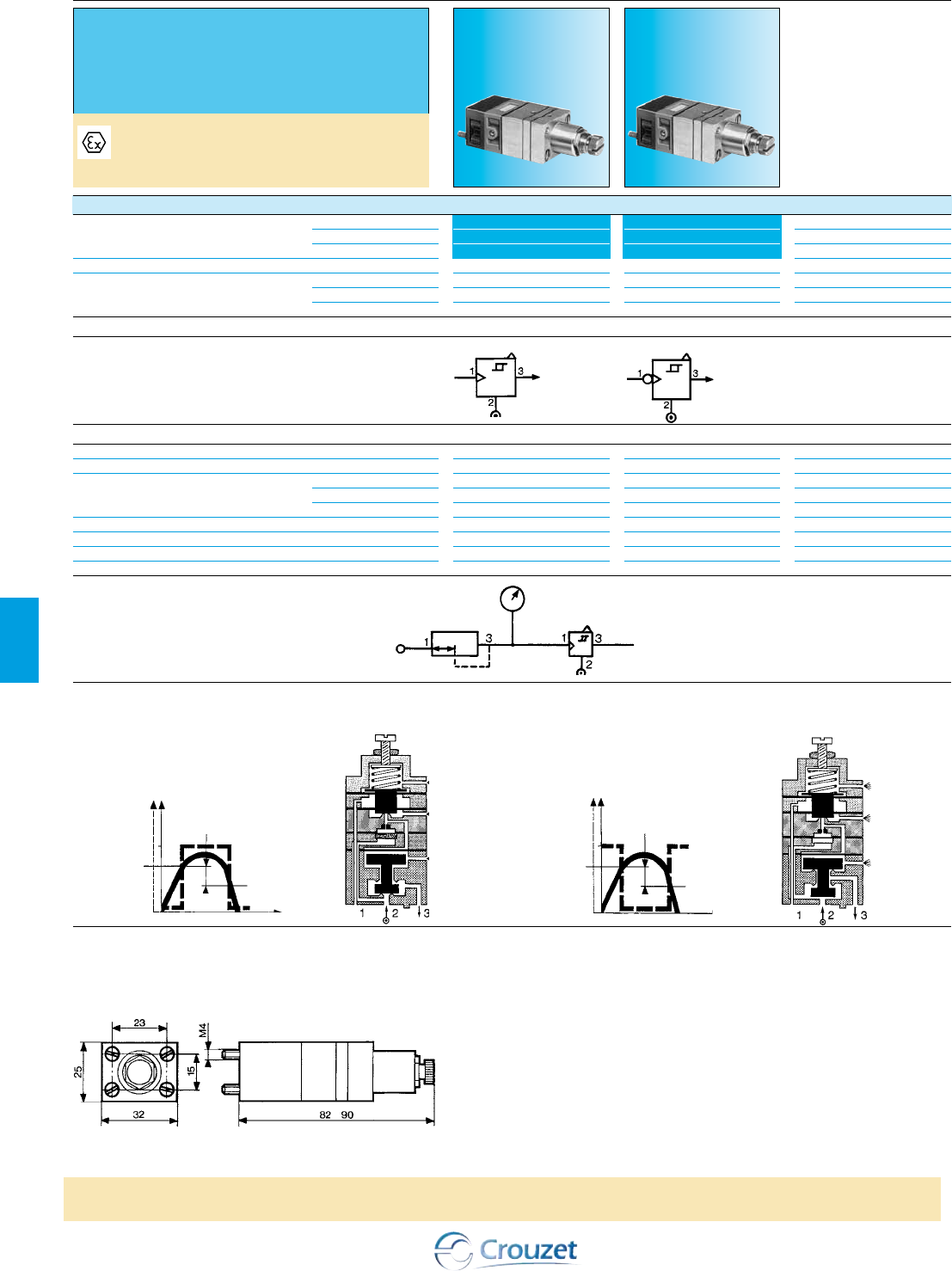

Manostats réglables (sortie pneumatique)

81 502 140

81 502 150

81 502 160

Fonction négative

10 %

4 %

81 505 140

81 505 150

81 505 160

Fonction positive

10 %

4 %

Références (et plages de réglages)

Symbole

Caractéristiques

Branchements

Exemple de réglage de seuil de pression

(mini-détenteurs, manostats).

Encombrements

81 502 140 - 81 502 150 - 81 502 160

81 505 140 - 81 505 150 - 81 505 160

Pilotage

Hystérésis

Déclenchement

Enclenchement Enclenchement

Signal de sortie Pilotage

Hystérésis

Déclenchement

Signal de sortie

Ø de passage mm

Débit à 4 bars Nl/min

Hystérésis 50 → 500 mb

0,1 → 2,5 b

2 → 8 b

Raccordement - Embase pages 54/55

Température d’utilisation °C

Endurance mécanique manœuvres

Masse g

Sortie positive Sortie négative

Autres informations Manostats à sortie électrique sur demande.

■ 100 % pneumatique

Les produits utilisant la norme ATEX sont disponibles sur catalogue : Produits Pneumatiques en atmosphères explosives, ou,

sur le site : www.crouzet.fr

Existe également en Norme ATEX destiné à être

utilisé en atmosphère explosible conforme à la

Directive 94/9/CE

www.crouzet.fr

- 0,1 • -0,9

170

-5 ➞ +50

3.106

160

- 0,1 • -0,9

170

-5 ➞ +50

3.106

160

- 0,1 • -0,9

170

-5 ➞ +50

3.106

180

Branchements

Exemple d'utilisation

Manipulation par le vide (générateur de vide,

ventouse, vacuostats).

81 508 110

Sortie électrique

Vacuostats réglables

81 502 110

Fonction négative

81 505 110

Fonction positive

Références

Symbole

Plage de réglage b

Débit à 6 bars Nl/min

Hystérésis mb

Raccordement - Embase pages 54/55

Température d’utilisation °C

Endurance mécanique manœuvres

Masse g

Caractéristiques

Encombrements

81 502 110 - 81 505 110 81 508 110

Dépression

Hystérésis

Déclenchement

Enclenchement

Signal de sortie

Dépression

Hystérésis

Déclenchement

Enclenchement

Signal de sortie

Sortie positive Sortie négative

Principe de fonctionnement

Les relais vacuostatiques permettent d'obtenir un signal de sortie "tout ou rien" lorsque le signal d'entrée atteint un seuil de pression préréglé.

Vide Vide

■ 100 % pneumatique

■ Pour vide -0,1 ➞ -0,9 Bar

40 www.crouzet.fr

000 638 P2

Référence :

Désignation :

DESSINE PAR ST

81540005 / 81541005

SODIPE

Pneumatique

10,7

30,7

Ø 4,5 15,5

14,5 ±0,1

29 ±0,1

Générateurs de vide

2 → 8

Ø 4 mm

2 → 8

Ø 6 mm

2 → 8

Raccordement instantané Male/Femelle/Femelle (MFF)

pour tube semi-rigide Femelle/Femelle/

(NFE 49100) Femelle (FFF)

Pression d'utilisation bars

Matière de la ventouse

Masse g

La détection de la dépression peut être réalisée par l'emploi

des vacuostats (voir pages 38/39)

81 535 301

Montage sur embase

81 545 001

Embrochable

81 545 005

Embrochable

Composants pour le vide

Références

Symbole

Caractéristiques

Encombrements

81 535 301 81 545 001

Montage sur embase 81 531… et 81 532…

81 545 005

Dépression (mb)

Débit Débit

Dépression

(mb)

Dépression

(mb)

Dépression

(mb)

Débit à l'aspiration

Pression

d'alimentation (bar)

Pression

d'alimentation (bar)

Pression

d'alimentation (bar)

Débit à l'aspiration Débit à l'aspiration

Dépression (mb) Dépression (mb)

Débit

000 637 P2

Référence :

Désignation :

DESSINE PAR ST

81540001 / 81541001

SODIPE

Pneumatique

Embout embrochable pour raccord ins-

tantané Ø 4 mm

3 raccords instanta-

nés Ø 6 mm

2 raccords instantanés Ø 4 mm

■ Sur le principe du Venturi

■ Facilement raccordable

Les produits utilisant la norme ATEX sont disponibles sur catalogue : Produits Pneumatiques en atmosphères explosives, ou,

sur le site : www.crouzet.fr

Existe également en Norme ATEX destiné à être

utilisé en atmosphère explosible conforme à la

Directive 94/9/CE

www.crouzet.fr

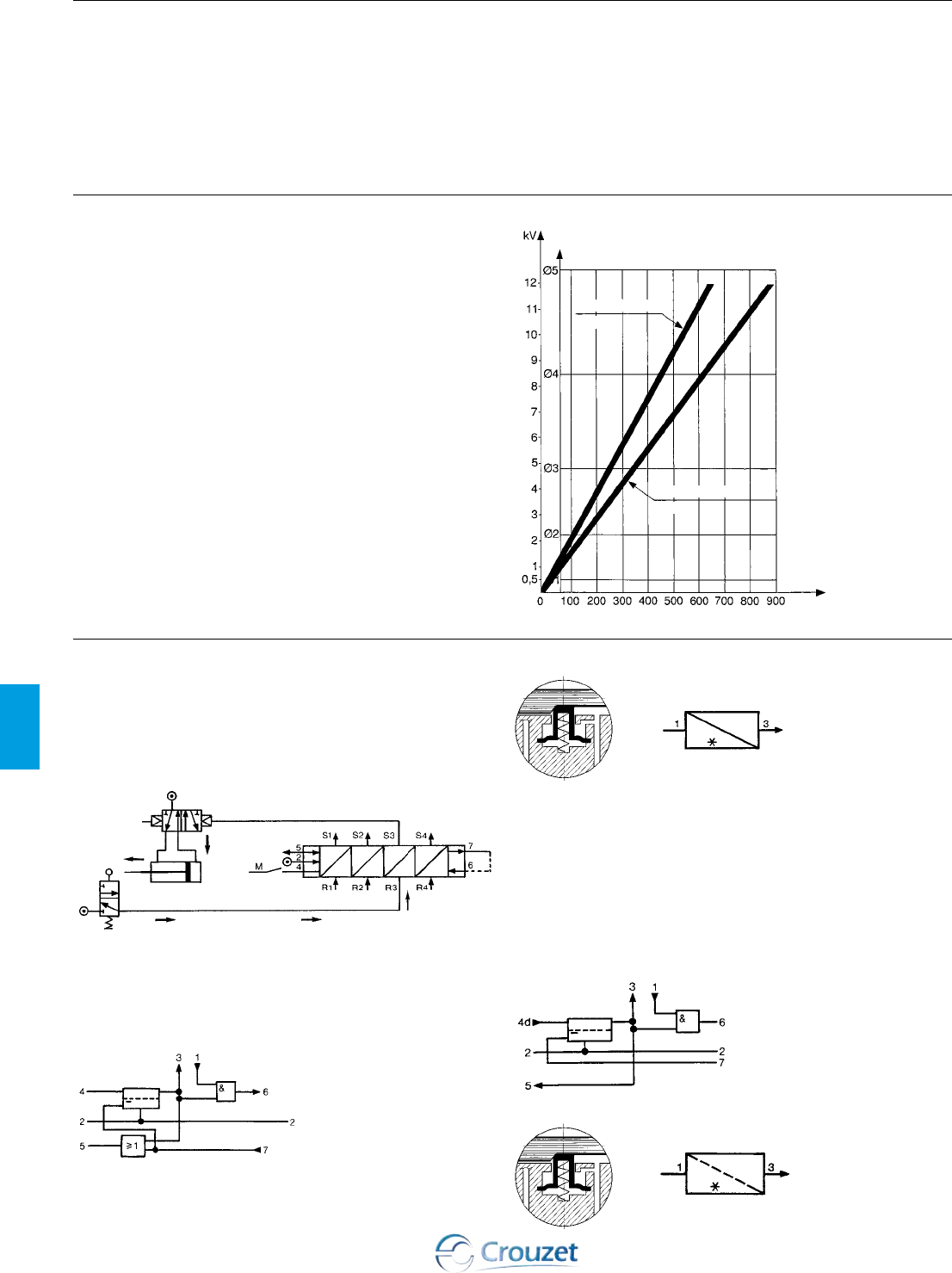

Logique de traitement de l'information

42 www.crouzet.fr

Généralités

Fluide d'utilisation

- Air comprimé ou gaz neutre.

Conditions d'utilisation

- Pression d'utilisation 2 à 8 bars (sauf spéci fications particulières).

- Fluide : air filtré à 50 µ non huilé.

- Température d'utilisation de - 5° C à + 50° C (en dessous de + 5° C

le point de rosée doit être inférieur de 10° C à l'utilisation).

- Pour un fonctionnement optimum, il est nécessaire d'alimenter les

cellules entre elles par des tubes d'un diamètre intérieur

≥ à 2,5 mm.

Conseils de montage

- Les cellules doivent être montées et câblées dans une ambiance

propre pour éviter toute pollution à l'intérieur du systè me.

- Couple de serrage minimum des vis de fixa tion des cellules :

5 cm/kg.

- Couple de serrage maximum des vis de fixation des cellules :

10 cm/kg.

Caractéristiques communes aux cellules du système modulaire.

- Caractéristiques données pour une pres sion de 6 bars.

- Le débit en NI/min. est le nombre de litres d'air ramenés à la pres-

sion atmosphérique, obtenus à l'air libre et à la sortie de cet appa-

reil alimenté en 4 bars.

- La consommation en NI/min. est le nombre de litres d'air ramenés

à la pression atmos phérique, nécessaire au fonctionnement de cet

appareil.

- kV = cœfficient de débit des appareils.

- Endurance mécanique > 107 manœuvres, à 4 bars (sauf indications

particulières).

Registres séquenceurs

Le principe est d'assurer pas à pas le déroulement d'un cycle

séquentiel.

Composé de modules de phases juxtaposés chaque module gère

une même action : commande (signal de sortie ) et contrôle (signaux

d'entrée) d'un travail.

Un voyant par module matérialise la progression du cycle et permet

la localisation immédiate d'une panne sur l'installation.

Le fonctionnement est assuré par la combinaison des trois fonctions

logiques (mémoire ET et OU) qui constituent chaque module.

La mémoire à effacement prioritaire donne l'état actif du module.

La cellule ET assure la bonne transition d'un module à l'autre.

La cellule OU assure l'effacement des modules précédent.

Schéma de principe

Patin

Fonctionne uniquement à la coupure d'alimentation pour ramener l'en-

semble axe clapet de la mémoire en position initiale.

Registres à décalage

Le principe général est de faire avancer pas à pas le registre par des

impulsions de commande aux entrées des pas pairs alternés, avec les

impulsions de commande aux entrées des pas impairs.

Utilisé par exemple sur une machine transfert pour décaler une infor-

mation "pièces mauvaises" acquise à un poste contrôle afin de l'utiliser

"n" pas plus loin au poste d'éjection pièces mauvaises.

Module registre à décalage à remise à zéro

Schéma de principe

Module registre programme à remise à zéro

Module registre programme à maintien

Patin

Fonctionne uniquement à la coupure d'alimentation pour maintenir l'en-

semble axe clapet de la mémoire dans sa position.

Courbes de débit

Ø de passage (mm)

Débit

(NL/mn)

P. alimentation :

4 bars

P. alimentation :

6 bars

www.crouzet.fr

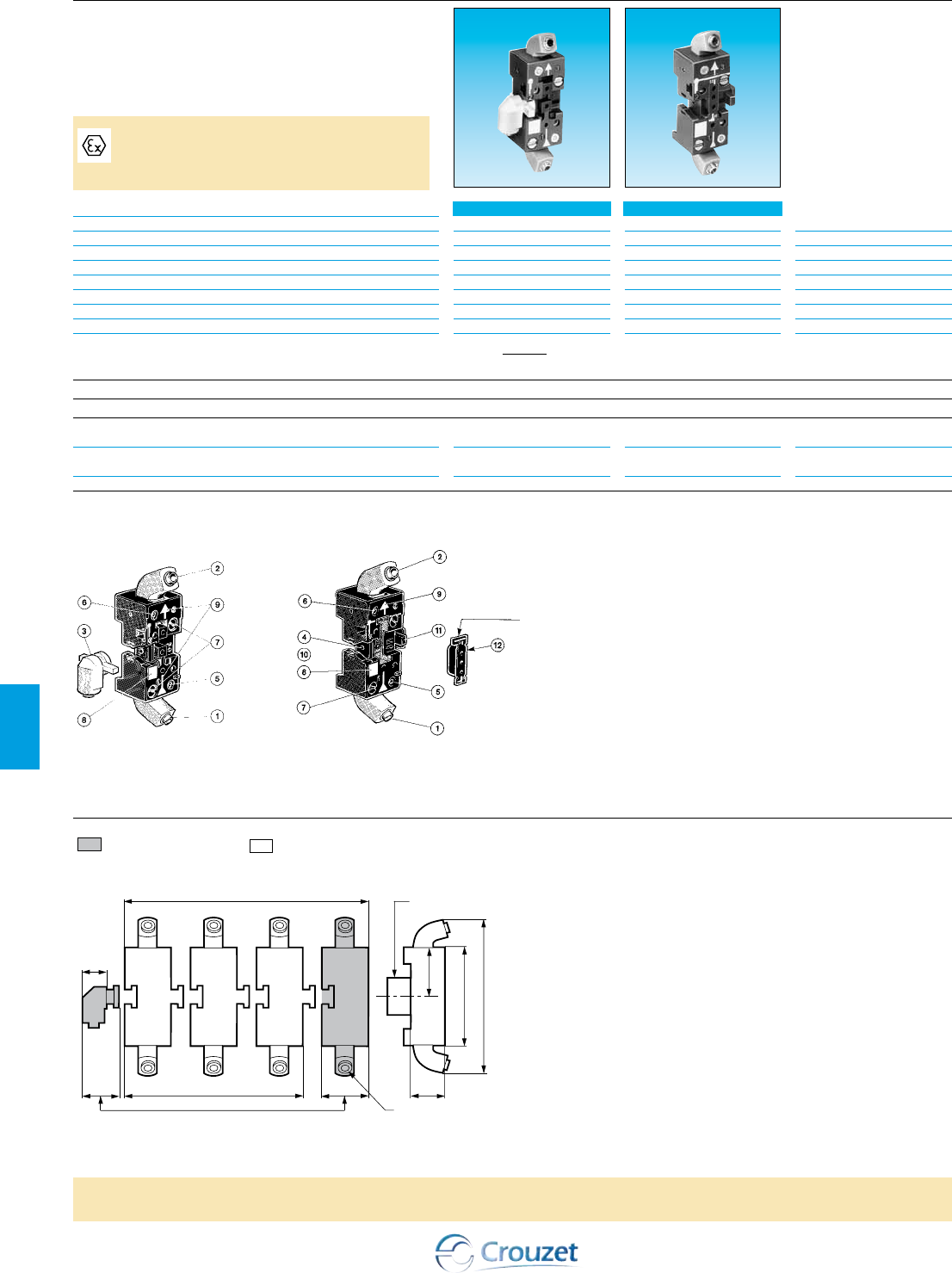

Séquenceurs pneumatiques

Principe de fonctionnement

(fournie sans cellule. Choix de cellules voir pages 46-47)

Pression d'utilisation bar

Ø de passage mm

Débit à 6 bars Nl/min

Température d’utilisation °C

Endurance mécanique 5 x 106 à 6 bars

Raccordement - Embase page 26

Masse g

81 550 601

à remise à zéro

81 550 401

à maintien

81 550 201

à remise à zéro

81 550 001

à maintien

Encombrement

1 - Signal d'entrée

2 - Alimentation

3 - Signal de sortie

4 - Signal du départ cycle

5 - Signal du cycle

6 - Signal fin de cycle

7 - Signal de R à Z

1 - Signal d'entrée

2 - Alimentation

3 - Orifice bouché

4 - Signal d'entrée

5 - Orifice bouché

6 - Signal de sortie

7 - Signal de R à Z

Plan de pose registre

2 trous M4 - profondeur tarau-

dée : 7 mm mini

2 ➞ 8

2,7

150

-5 ➞ +50

2 ➞ 8

2,7

150

-5 ➞ +50

2 ➞ 8

2,7

150

-5 ➞ +50

2 ➞ 8

2,7

150

-5 ➞ +50

séquenceur

Versions

à décalage

Symbole

Caractéristiques

Pression d'alimentation

(bar)

Pression minimum à appliquer aux orifices 1-4-7

pour commuter l'appareil

Module registre programme à maintien Module registre à décalage à maintien

Existe également en Norme ATEX destiné à être

utilisé en atmosphère explosible conforme à la

Directive 94/9/CE

Les produits utilisant la norme ATEX sont disponibles sur catalogue : Produits Pneumatiques en atmosphères explosives, ou,

sur le site : www.crouzet.fr

■ 100 % pneumatique

■ Idéal pour un automastisme pneumatique

simple

44 www.crouzet.fr

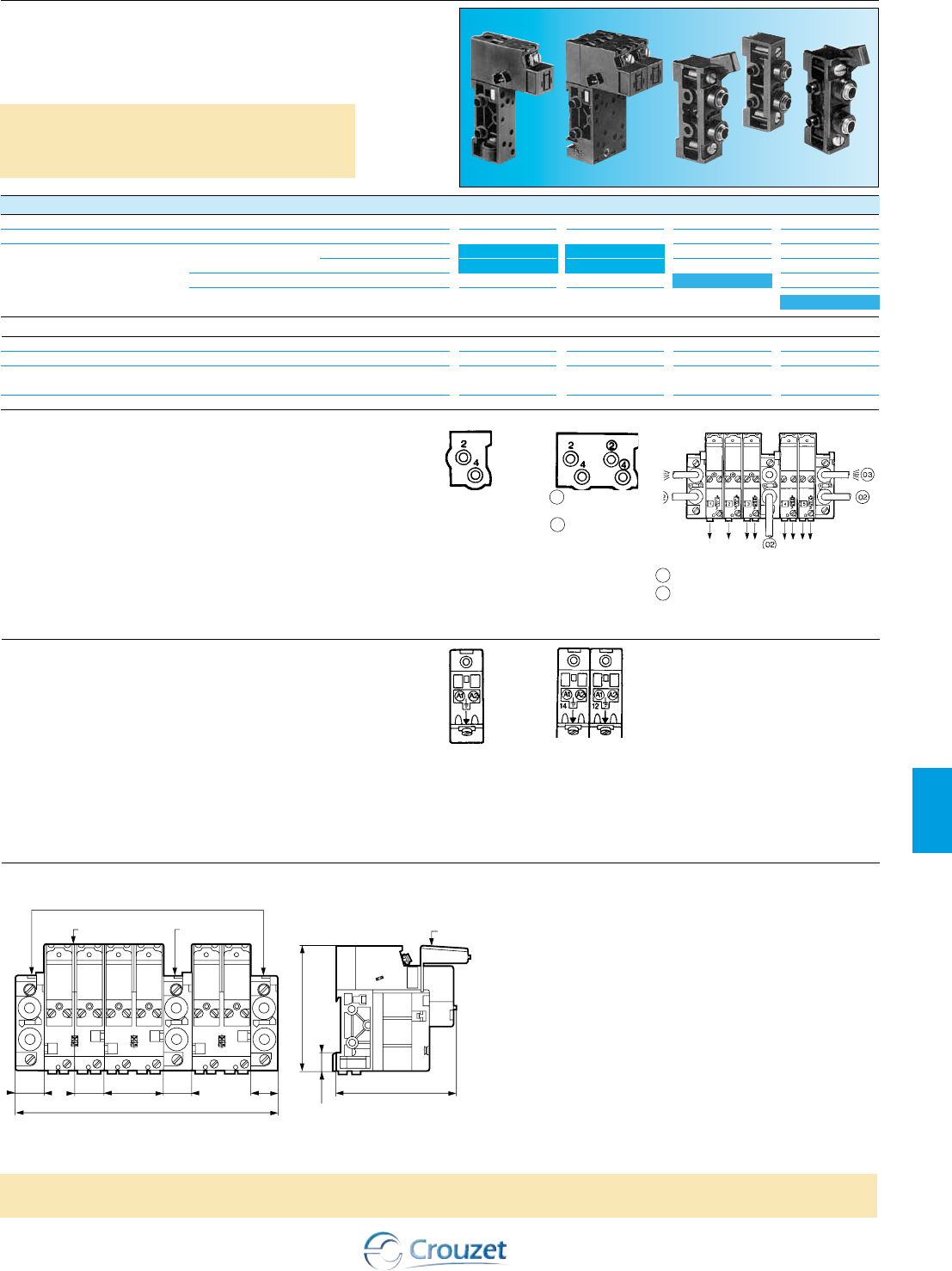

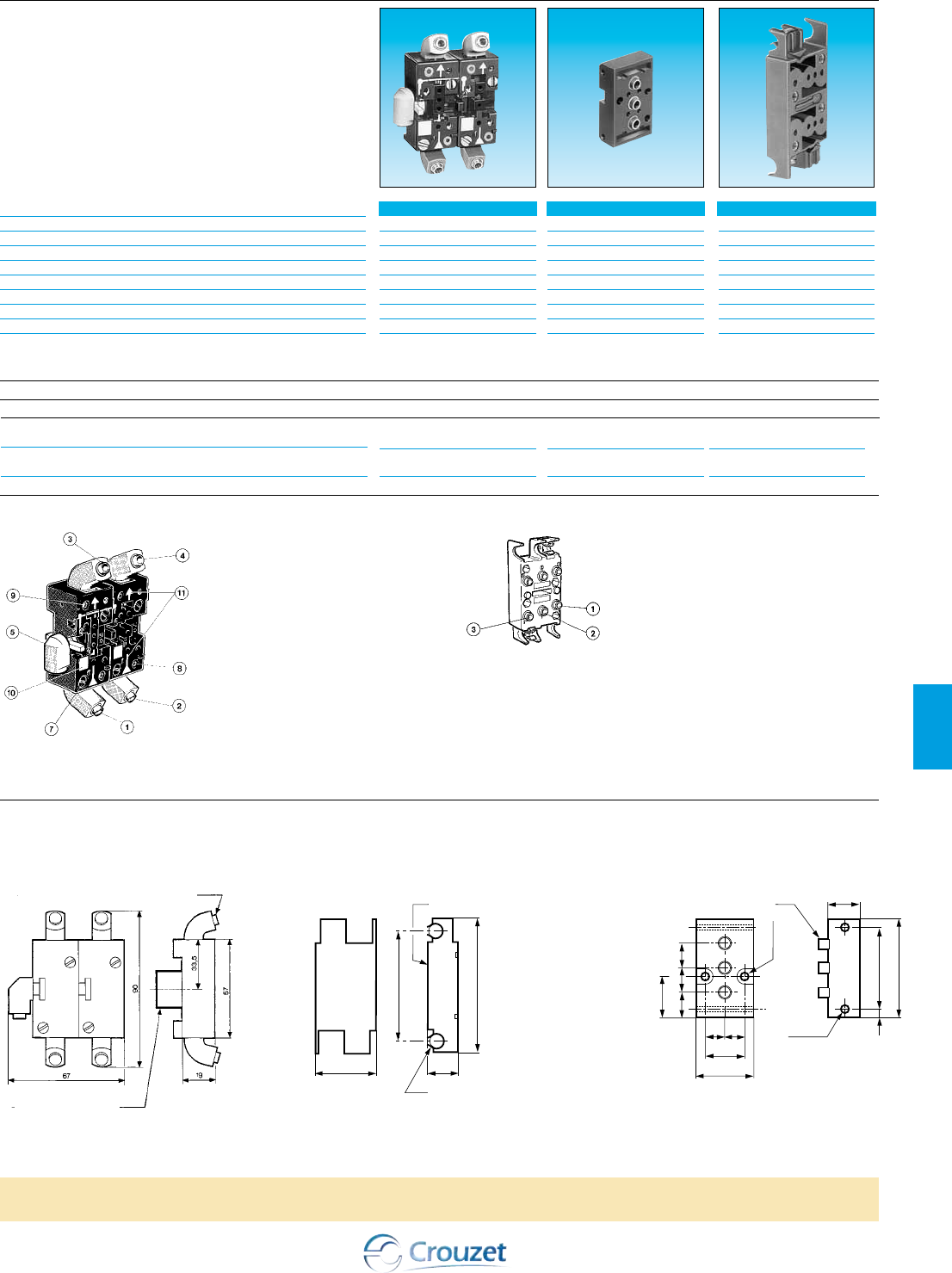

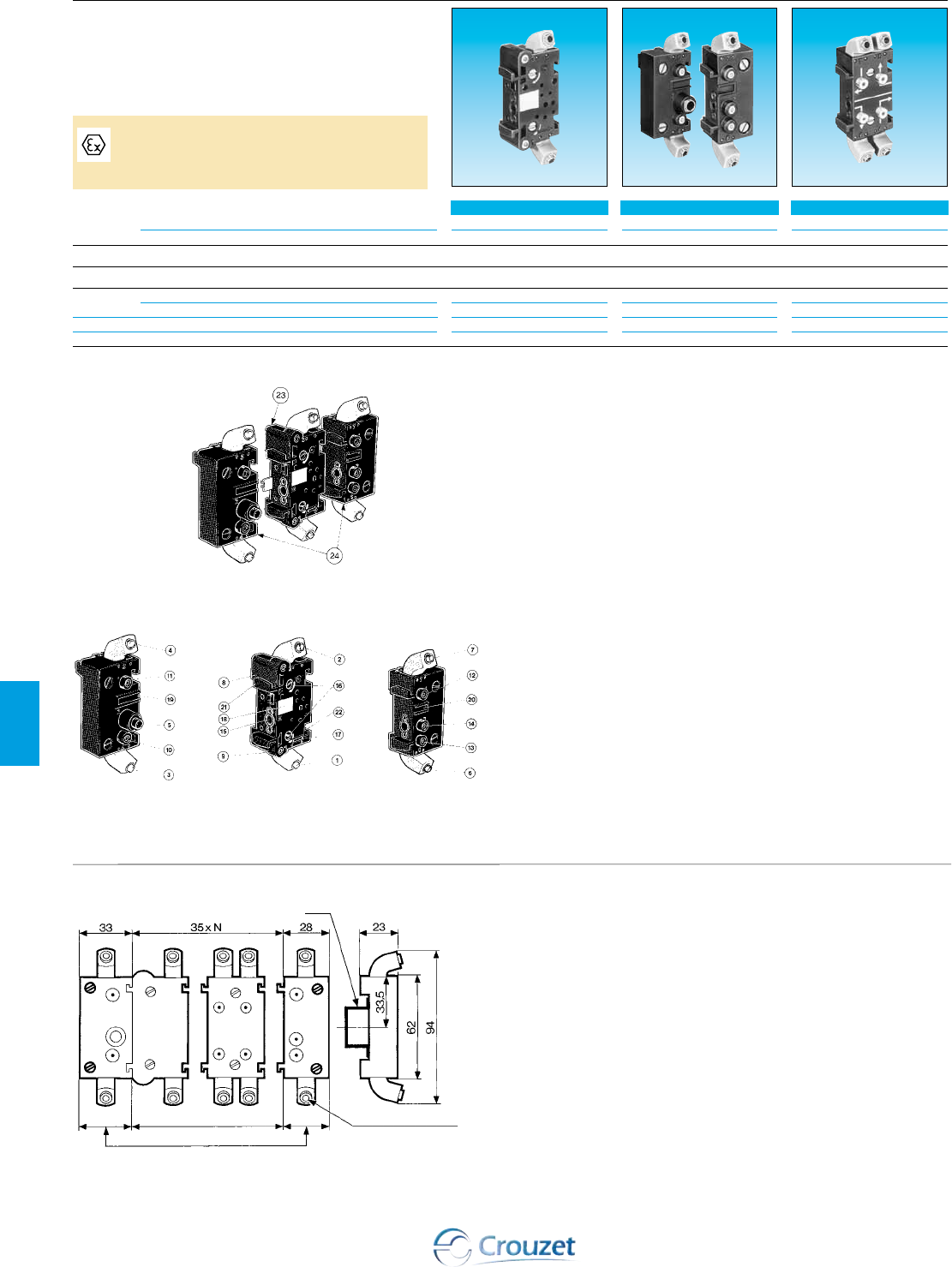

Embases pour séquenceurs

81 552 601

Bloc de dérivation

81 552 101

jeu d'extrémité

81 551 101

Embase (DIN oméga)

-5 ➞ +50

Embase

Raccord instantané pour tube semi-rigide

Ø 4 mm (NFE 49100)

Jeu d'extrémité

Embases

équipées

Température d’utilisation °C

Masse g

Câblage avant (DIN oméga)

Versions

Câblage arrière (à clips)

Raccords orientables

Témoins de pression

Caractéristiques

Raccordements registres

Câblage avant

1 - Orifice d'entrée (vert repère 1) Ø 4

2 - Orifice de sortie (rouge repère 1) Ø 4

3 - Orifice d'entrée (vert repère 1) départ de cycle Ø 4

4 - Orifice de sortie (rouge repère 1) signal en cycle Ø 4

5 - Orifice de sortie (rouge repère 6) fin de cycle Ø 4

6 - Orifice de sortie (rouge repère 6) fn de cycle Ø 4

7 - Orifice d'entrée (vert repère 7) RAZ Ø 4

8 - Témoin de pression de sortie (rouge)

9 - Témoin de pression d'entrée (vert)

10 - Témoin de pression du signal 4 (vert) départ de cycle

11 - Témoin de pression du signal 5 (rouge) en cycle

12 - Témoin de pression du signal repère 7 (vert)

13 - Témoin de pression du signal repère 6 (rouge)

14 - Témoin de pression d'alimentation (jaune repère 2)

15 - Orifice des liaisons inter embases

16 - Verrous de fixation

17 - Flèche gravée indiquant le sens de défilement

18 - Plage de marquage

19 - Rainure porte-étiquette

20 - Rainure porte-étiquette

21 - Tenon d'assemblage

22 - Mortaise d'assemblage

23 - Embase

24 - Jeu d'extrémités

Encombrement

Câblage avant

-5 ➞ +50

135

Montage sur profilé Ω

Existe également en Norme ATEX destiné à être

utilisé en atmosphère explosible conforme à la

Directive 94/9/CE

www.crouzet.fr

-5 ➞ +50

120

-5 ➞ +50

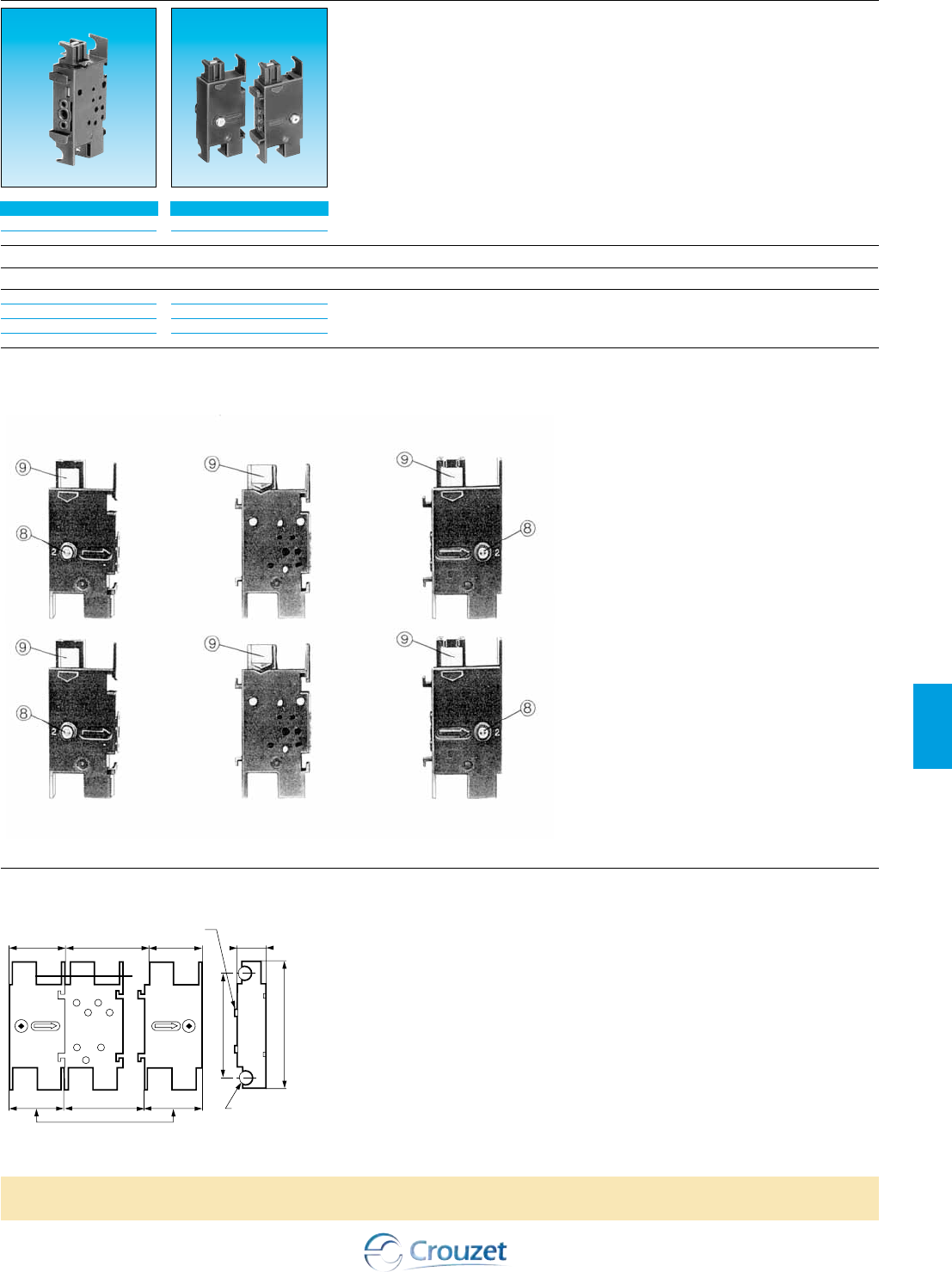

81 552 001

Jeu d'extrémité

81 551 001

Embase (à clips)

Câblage arrière

1 - Orifice d'entrée (Raccord repère 1)

2 - Orifice de mise en pression (Raccord repère 2)

3 - Orifice de sortie (Raccord repère 3)

4 - Orifice départ cycle (Raccord repère 4)

5 - Orifice signal en cycle (Raccord repère 5)

6 - Orifice signal fin de cycle (Raccord repère 6)

7 - Orifice signal de remise à zéro (Raccord repère 7)

8 - Témoin de pression de l'alimentation

9 - Zone de marquage

Câblage arrière

000 647 P2

Référence :

Désignation :

DESSINE PAR ST

81551001

SODIPE

Pneumatique

35 x N 35 17,835

81 551 001

Embase

Jeu d'extrémité Montage sur tige acier Ø 8 mm

Raccord instantané pour tube

semi-rigide Ø 4 mm (NFE 49100)

Les produits utilisant la norme ATEX sont disponibles sur catalogue : Produits Pneumatiques en atmosphères explosives, ou,

sur le site : www.crouzet.fr

46 www.crouzet.fr

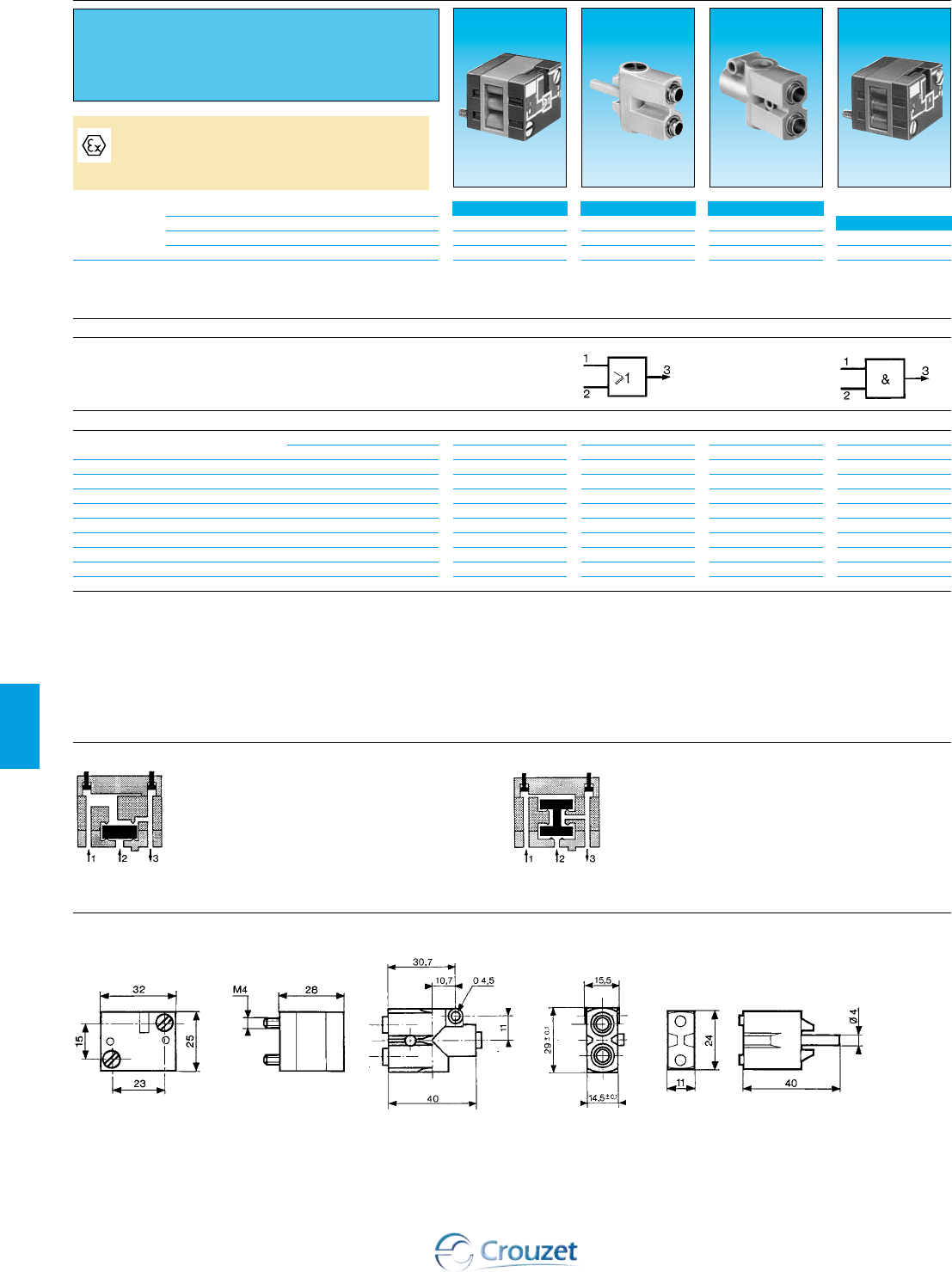

Cellules logiques

81 522 501

Sur embase

pages

81 540 005

Embrochable

Ø 6

81 540 001

Embrochable

Ø 4

81 521 501

Sur embases

Bleu

2 ➞ 8

2,7

170

-5 ➞ +50

>107

Ø 4 mm

Bleu

2 ➞ 8

2,7

170

-5 ➞ +50

>107

Ø 6 mm

Bleu

2 ➞ 8

200

-5 ➞ +50

>107

Vert

2 ➞ 8

2,7

170

-5 ➞ +50

>107

Fonctions ET

OUI

NON

Version

Raccordement instantané pour Mâle/Femelle/Femelle

tube semi-rigide (NFE 49100) Femelle/Femelle/Femelle

Couleur

Pression d'utilisation bar

Ø de passage mm

Débit à 6 bars Nl/min

Témoin de pression

Temps de commutation ms

Température d’utilisation °C

Endurance mécanique manœuvres

Masse g

Symbole

Caractéristiques

Encombrements

81 521 501 - 81 522 501 81 540 005 - 81 541 005 81 540 001 - 81 541 001

Seuils de pilotage

Principe de fonctionnement

P.p : Prression de pilotage

P.a : Pression d'alimentation

Cellule OU

Le signal de sortie "S" est présent dès qu'un

signal de pression "a" OU "b" est présent

S = a OU b S = a + b

Cellule ET

Le signal de sortie "S" ne peut être présent que si

les signaux de pression "a" ET "b" sont présents

simultanément :

S = a ET b S = a . b

Autres informations

Plan de pose cellules logiques voir pages 54/55

Existe également en Norme ATEX destiné à être

utilisé en atmosphère explosible conforme à la

Directive 94/9/CE

■ Réalise la combinatoire pneumatique

■ Simple d'utilisation

www.crouzet.fr

81 501 025

Sur embase

Jaune

2 ➞ 8

2,7

170

< 4

-5 ➞ +50

>107

Cellule OUI

Le signal de sortie "S" est présent si les signaux

de commande "a" est présent :

S = a OUI b S = a

Cellule NON

En l'absence du signal de commande "a" l'orifice de

sortie "S" est mis en pression. Le signal de sortie est

donc l'inverse du signal de commande :

S= NON a S = a

Si l'orifice central est alimenté par un signal de pression

"b", la fonction obtenue est appelée inhibition

S = NON a ET b S = a . b

81 503 025

à seuil

Sur embase

Orange

2 ➞ 8

2,7

170

< 4

-5 ➞ +50

>107

81 504 025

Simple

et inhibition

Sur embase

Gris clair

2 ➞ 8

2,7

170

< 4

-5 ➞ +50

>107

81 506 025

à seuil

Sur embase

Gris foncé

2 ➞ 8

2,7

170

< 4

-5 ➞ +50

>107

P.p (bars) P.p (bars) P.p (bars)P.p (bars)

P.a (bars) P.a (bars) P.a (bars)P.a (bars)

81 501 025 - 81 503 025

81 504 025 - 81 506 025

81 541 001

Embrochable

Ø 4

Ø 4 mm

Vert

2 ➞ 8

2,7

150

-5 ➞ +50

>107

81 541 005

Embrochable

Ø 6

Ø 6 mm

Vert

2 ➞ 8

200

-5 ➞ +50

>107

Les produits utilisant la norme ATEX sont disponibles sur catalogue : Produits Pneumatiques en atmosphères explosives, ou,

sur le site : www.crouzet.fr

48 www.crouzet.fr

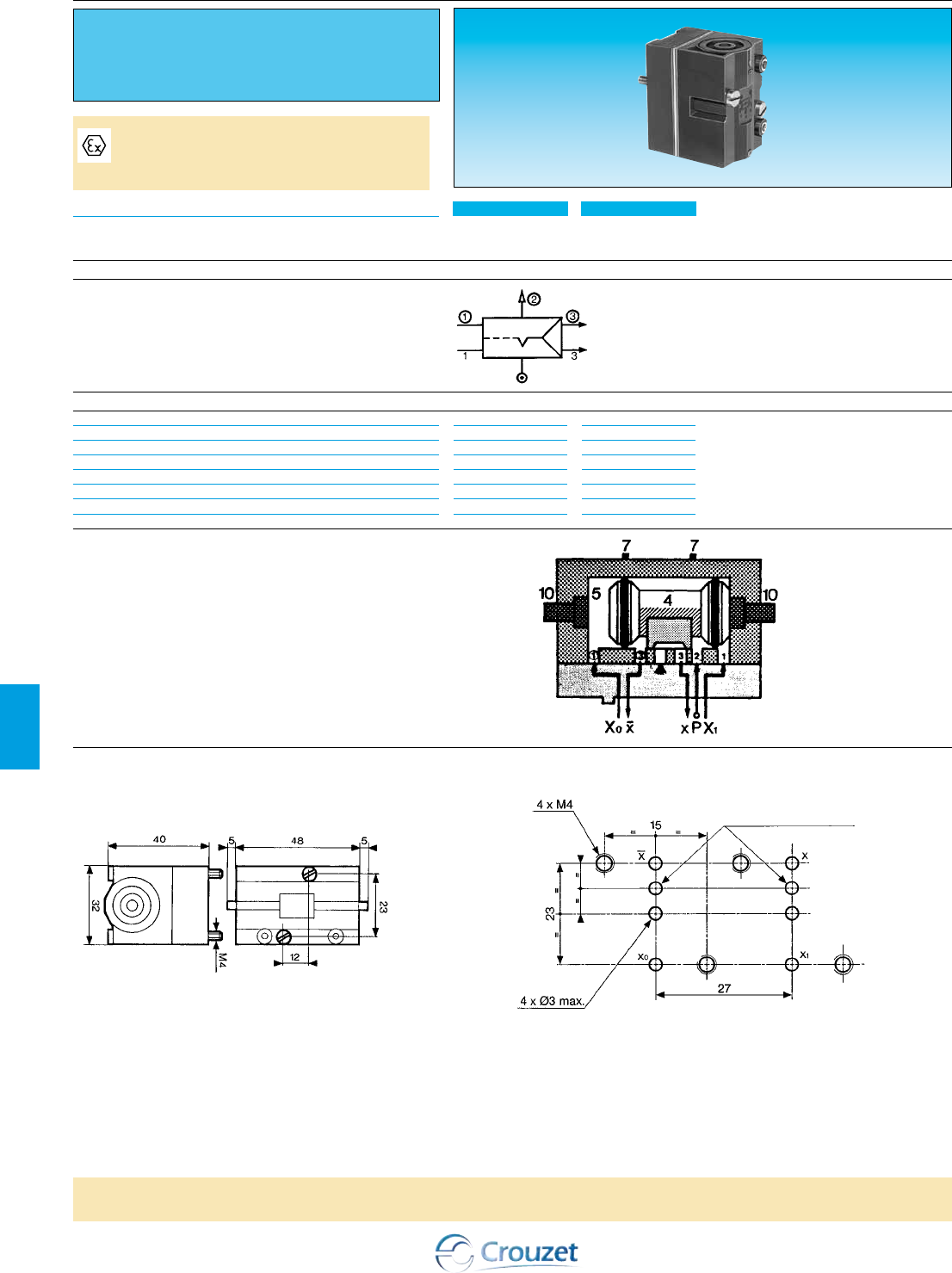

Relais mémoire

Encombrements

81 523 201 - 81 523 601

Couleur

Pression d'utilisation bar

Ø de passage mm

Pression de pilotage mémoire minimum bar

Température d’utilisation °C

Débit à 6 bars Nl/min

Raccordement - Sur embase Masse

L'apparition d'un signal de pression "X1" provoque le déplacement du

tiroir. L'orifice de sortie "x" est mis en pression. Cet état est pris en

MEMOIRE jusqu'à l'arrivée du signal de pression "X0". Ce signal de

pression provoque le déplacement inverse du tiroir. La sortie "x" est mis

en pression. Cet état est également pris en MEMOIRE.

- la sortie de pression "x" indique que l'information en mémoire est

"X1",

- la sortie de pression "x" indique que l'information en mémoire est

"X0".

Noir

2 ➞ 8

2,7

2,5

-5 ➞ +50

200

Noir

2 ➞ 8

2,7

2,5

-5 ➞ +50

200

81 523 601

A témoin de pres-

sion et commande

manuelle

81 523 201

A témoin de pres-

sion

Version

Symbole

Caractéristiques

Plan de pose des cellules et relais mémoire.

2 trous Ø 3,2 profondeur

mini 2,5 (détrompeur)

Vue de dessus

Principe de fonctionnement

Existe également en Norme ATEX destiné à être

utilisé en atmosphère explosible conforme à la

Directive 94/9/CE

Les produits utilisant la norme ATEX sont disponibles sur catalogue : Produits Pneumatiques en atmosphères explosives, ou,

sur le site : www.crouzet.fr

■ 100 % pneumatique

■ Bistable pneumatique

www.crouzet.fr

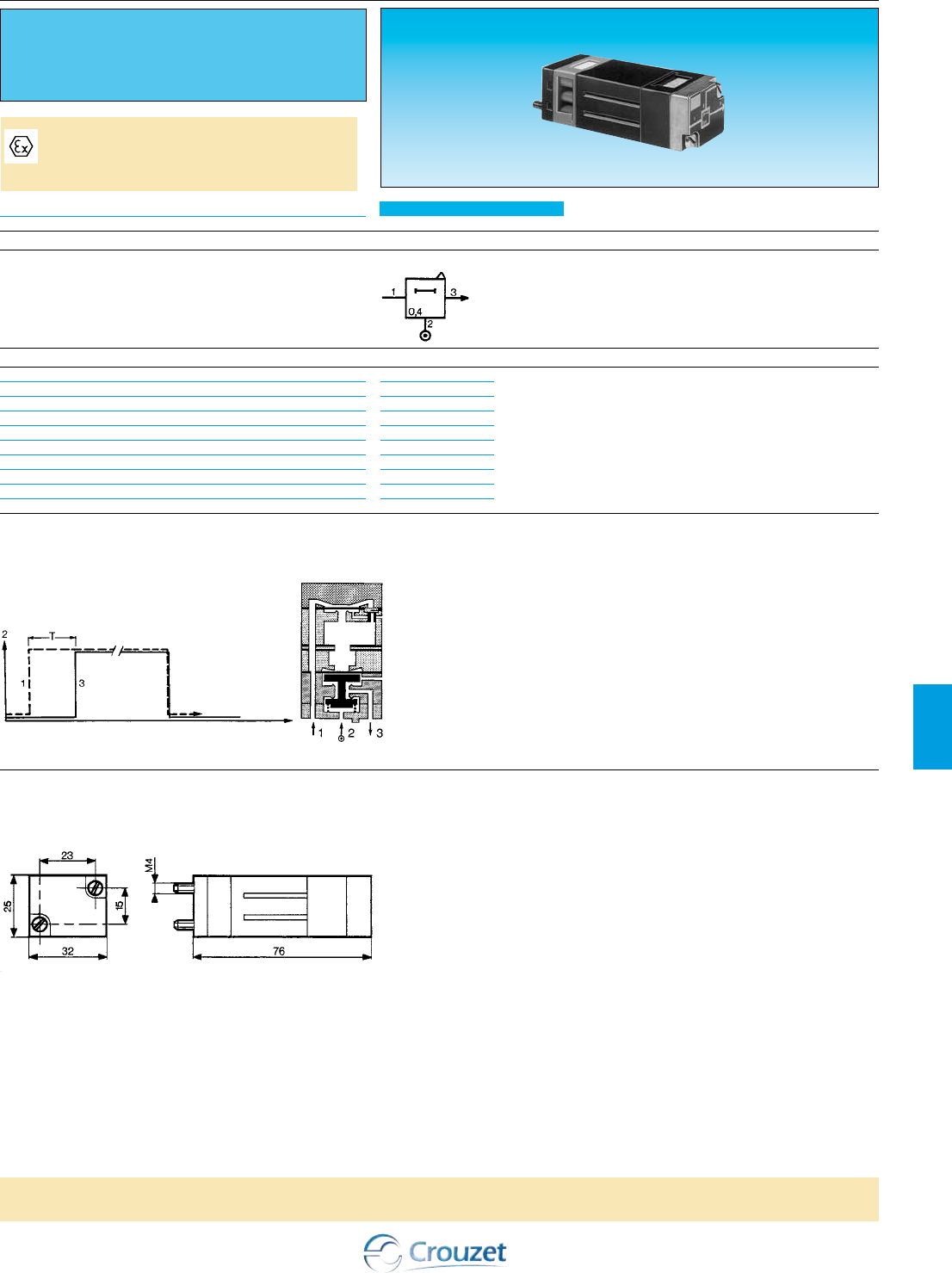

0,4

2 ➞ 8

170

2,7

± 5

<0,1

-5 ➞ +50

>107

106

Temporisation s

Pression d’utilisation bar

Débit à 6 bars Nl/min

Ø de passage mm

Fidélité %

Temps de réarmement mini S

Raccordement - Sur embase page 36-37

Température d’utilisation °C

Endurance mécanique manœuvres

Masse g

Principe de fonctionnement

à sortie positive

Version

81 503 540

Fonction positive

Retardateur

Symbole

Caractéristiques

Encombrements

81 503 540

Temps

Existe également en Norme ATEX destiné à être

utilisé en atmosphère explosible conforme à la

Directive 94/9/CE

Les produits utilisant la norme ATEX sont disponibles sur catalogue : Produits Pneumatiques en atmosphères explosives, ou,

sur le site : www.crouzet.fr

■ Fixe 0,4 s

50 www.crouzet.fr

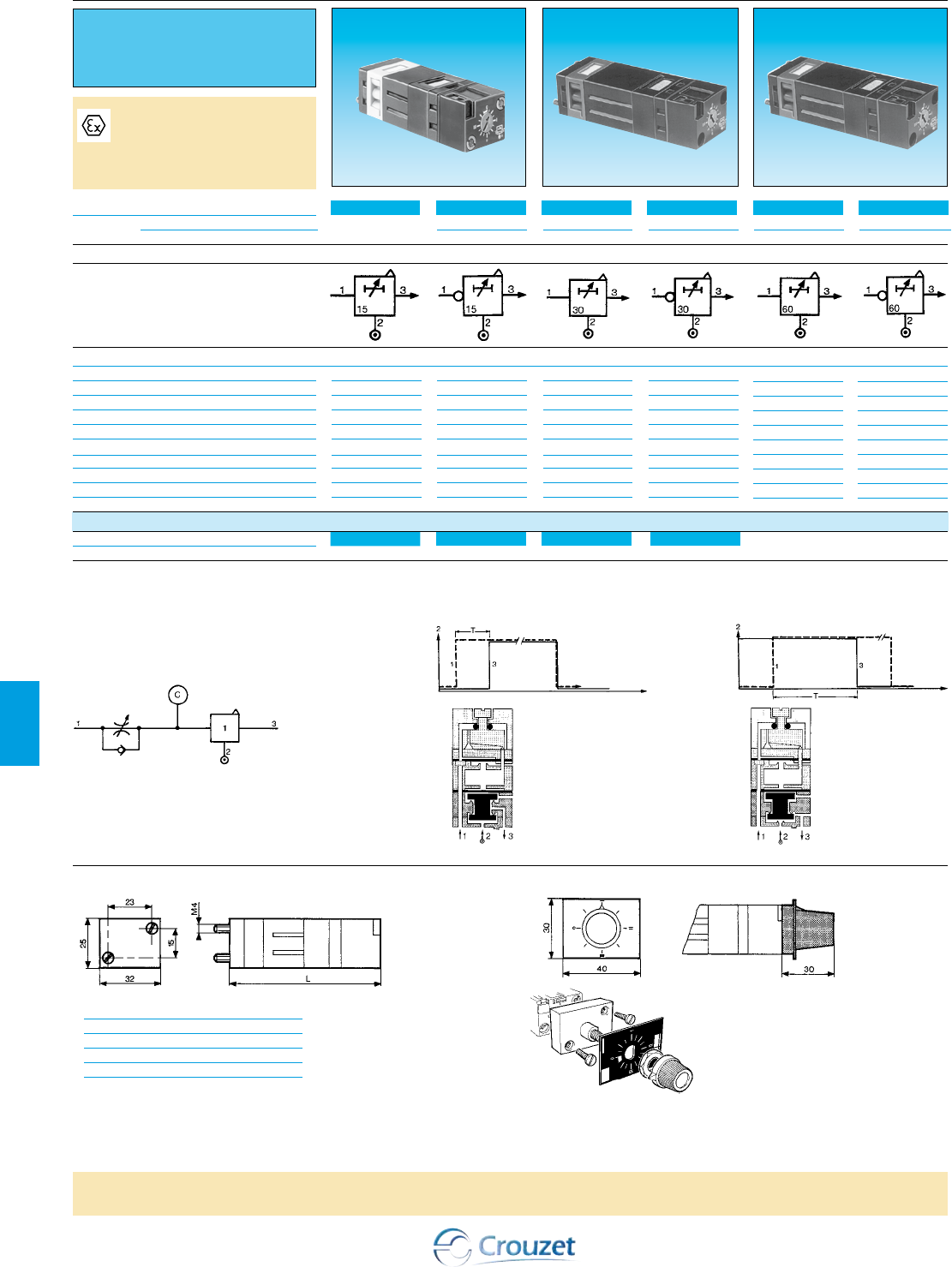

Relais temporisés

Principe

Le fonctionnement de ces relais pneumatiques

est similaire à celui des temporisations électroniques

(circuit résistance capacité).

Temporisation à remplissage

Remplissage de la capacité à travers le réducteur de débit

jusqu'au moment où l'on atteint le seuil de commutation du

relais de sortie (positif ou négatif).

L'anti retour permet de vidanger rapidement la capacité pour

réarmer la temporisation.

Encombrements Adaptateur 79 451 . . .

81 503 710

Temporisation s

Pression d’utilisation bar

Débit à 6 bars Nl/min

Ø de passage mm

Fidélité %

Temps de réarmement mini s

Raccordement - Sur embase

Température d’utilisation °C

Endurance mécanique manœuvres

Masse g

Adaptateur pour montage en façade

Masse g

Principe de fonctionnement

à sortie positive à sortie négative

positive

Fonction

négative

81 506 710

81 503 720

81 506 720

81 503 725

81 506 725

Symbole

Caractéristiques

Temps

L (mm)

81 503 710 - 81 506 710 78

81 503 720 - 81 506 720 92

81 503 725 - 81 506 725 125

0,1 ➞ 15

2 ➞ 8

170

2,7

± 5

<0,1

-5 ➞ +50

>107

79 451 698

0,1 ➞ 15

2 ➞ 8

170

2,7

± 5

<0,1

-5 ➞ +50

>107

79 451 698

0,1 ➞ 30

2 ➞ 8

170

2,7

± 5

<0,1

-5 ➞ +50

>107

100

79 451 903

0,1 ➞ 30

2 ➞ 8

170

2,7

± 5

<0,1

-5 ➞ +50

>107

100

79 451 903

0,1 ➞ 60

2 ➞ 8

170

2,7

± 5

<0,1

-5 ➞ +50

>107

120

Temps

Montage en façade :

Prévoir un perçage Ø 10,5 mm

0,1 ➞ 60

2 ➞ 8

170

2,7

± 5

<0,1

-5 ➞ +50

>107

120

Accessoires

Existe également en

Norme ATEX destiné à être

utilisé en atmosphère explo-

sible conforme à la

Directive 94/9/CE

Les produits utilisant la norme ATEX sont disponibles sur catalogue : Produits Pneumatiques en atmosphères explosives, ou,

sur le site : www.crouzet.fr

■ Réglable (60 s max.)

www.crouzet.fr

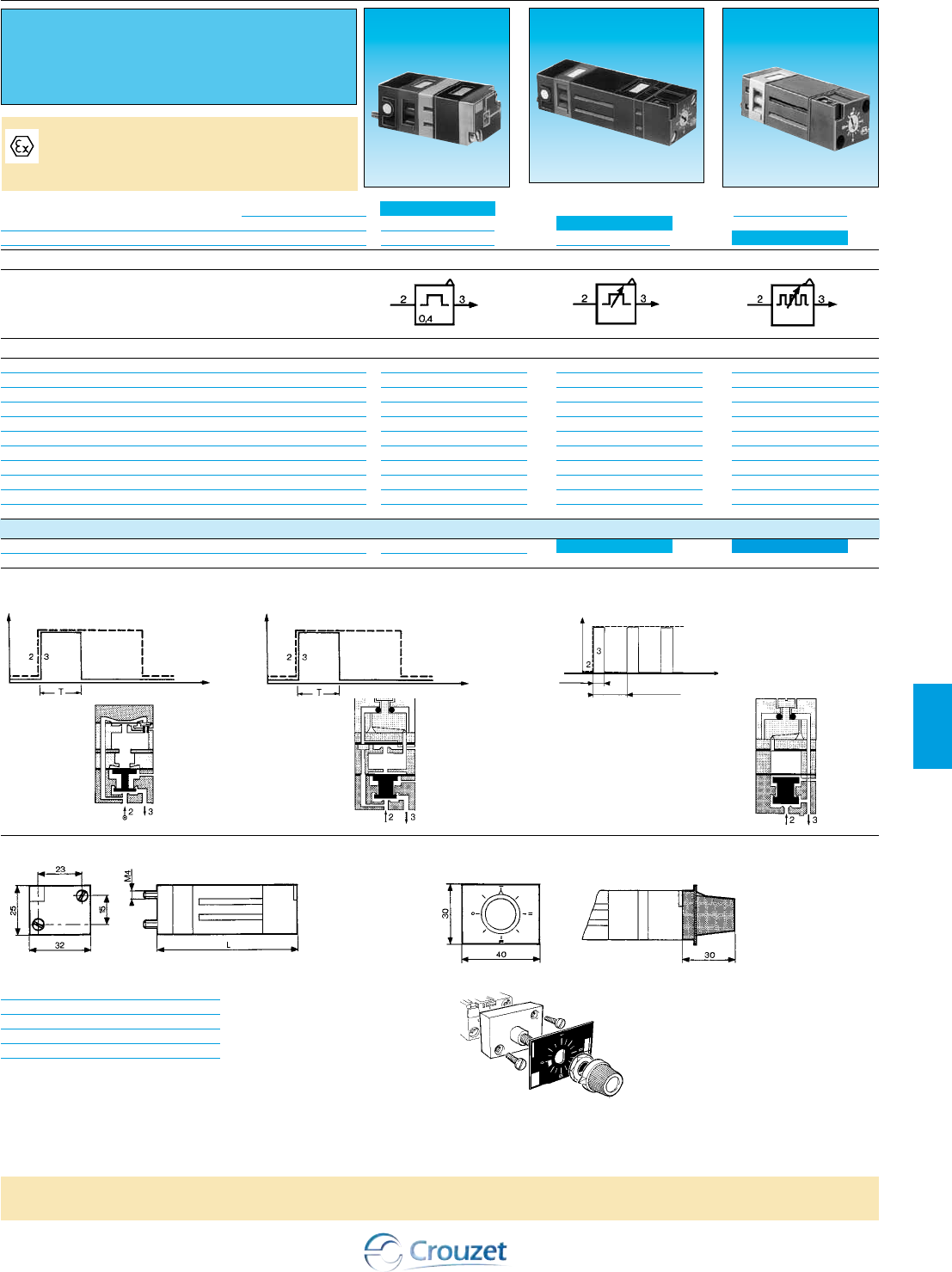

Générateur de fréquence

79 451 904

Temporisation s

Fréquence Hz

Pression d’utilisation bar

Débit à 6 bars Nl/min

Ø de passage mm

Fidélité %

Temps de réarmement mini s

Raccordement - Sur embase

Température d’utilisation °C

Endurance mécanique manœuvres

Masse g

Adaptateurs pour montage en façade

Masse (g)

Principe de fonctionnement

Générateur d'impulsion unique Générateur d'impulsion unique réglable

Générateurs d'impulsion unique Fixe

Réglable

Générateur de fréquence réglable

0,1 ➞ 30

2 ➞ 8

170

2,7

± 5

<0,1

-5 ➞ +50

>107

180

0,4

2 ➞ 8

170

2,7

± 5

<0,1

-5 ➞ +50

>107

106

Symbole

Caractéristiques

Encombrements

Montage en façade :

Prévoir un perçage Ø 10,5 mm

79 451

Temps

Références L (mm)

81 507 540 73

81 507 720 99

81 506 940 72

81 507 720

81 507 540

0,02 ➞ 8

2 ➞ 8

170

2,7

± 5

<0,1

-5 ➞ +50

>107

81 506 940

79 451 905

Générateur de fréquence

Periode time

Operating

time

Accessoires

Existe également en Norme ATEX destiné à être

utilisé en atmosphère explosible conforme à la

Directive 94/9/CE

Les produits utilisant la norme ATEX sont disponibles sur catalogue : Produits Pneumatiques en atmosphères explosives, ou,

sur le site : www.crouzet.fr

■ Fixe ou réglable

52 www.crouzet.fr

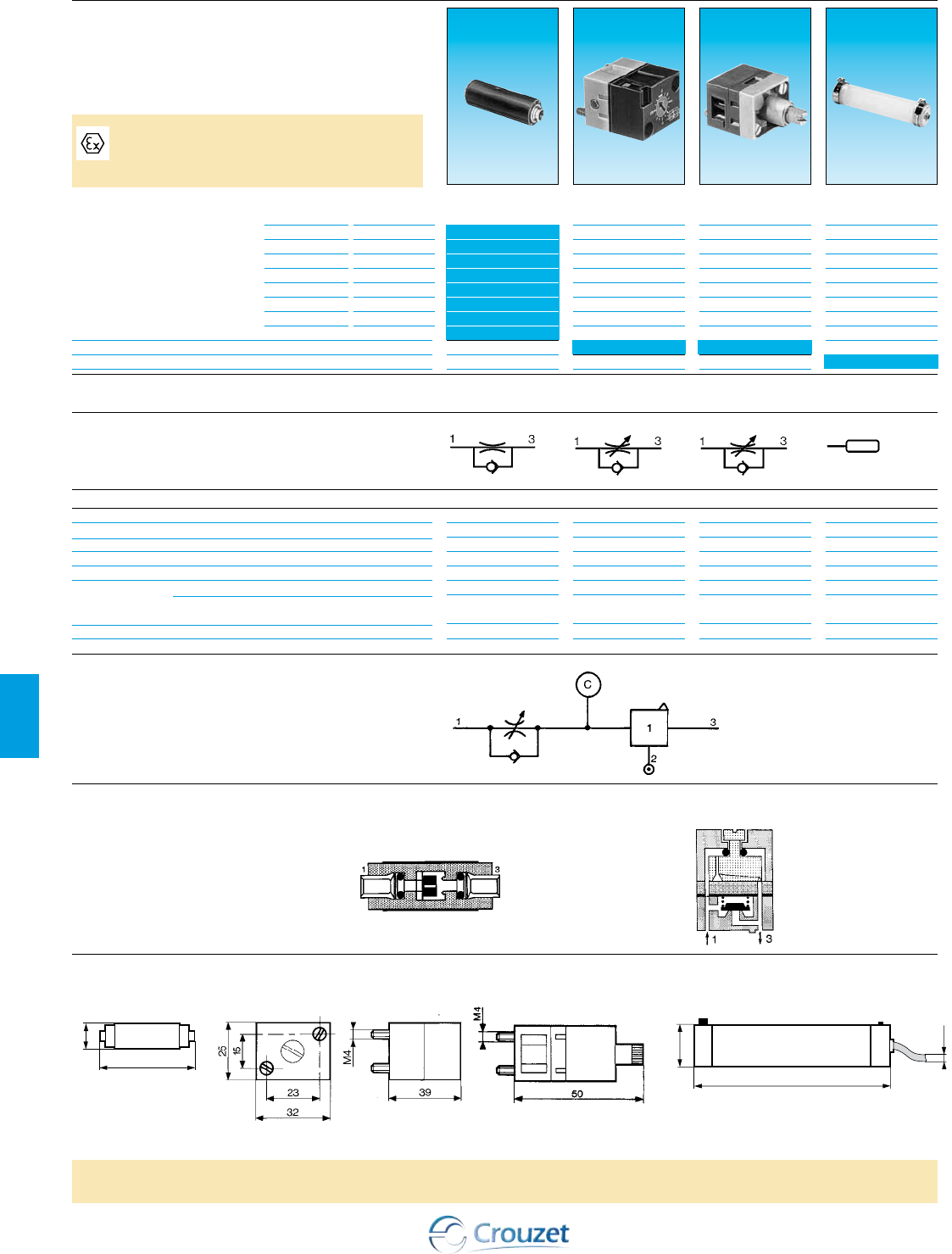

Accessoires de temporisation

Suivant gicleur

1 ➞ 8

Ø 4

-5 ➞ +50

0 ➞ 0,5

1 ➞ 8

-5 ➞ +50

200

0 ➞ 1,7

2 ➞ 8

-5 ➞ +50

81 529 003

81 529 004

81 529 005

81 529 006

81 529 007

81 529 008

81 529 010

81 529 025

81 525 101

81 526 001

79 452 808

Réducteurs de débit fixe uni-

directionnel en ligne

Réducteur de débit réglable unidirectionnel

Capacité pour temporisation

➞

Ø 4

Débit ouvert Nl/min

Ø de passage mm

Pression d'utilisation bars

Temporisation s

Capacité cm3

embase

Raccordement

instantané pour tube

semi-rigide (NFE 49100)

Température d’utilisation °C

Masse g

Débit à 4 bars

Nm3/h

0,18 ➞ 0,30

0,35 ➞ 0,50

0,58 ➞ 0,77

0,80 ➞ 1,06

1,10 ➞ 1,39

1,45 ➞ 1,65

2,30 ➞ 2,80

0,08 ➞ 0,12

10 • 60 s

Ø gicleurs (mm)

0,3 blanc

0,4 jaune

0,5 rouge

0,6 vert

0,7 bleu

0,8 gris

1 noir

0,25 blanc

Symbole

Caractéristiques

Branchements

Encombrements

81 529 81 525 101 81 526 001 79 452 808

Pour temporisation dégroupée

- réducteur de débit unidirectionnel

81 525 1 - 81 529 0 (1)

- Capacité 79 458 018 (2)

- Relais 81 503 0 - 81 506 0 (3)

Embase

000 701 P2

Référence :

Désignation :

DESSINE PAR ST

81 529 0

SODIPE

Pneumatique

Ø 11

000 700 P2

Référence :

Désignation :

DESSINE PAR ST

79452808

SODIPE

Pneumatique

115

Ø 25

Ø 4

(2)

(1) (3)

Principe de fonctionnement Unidirectionnel Unidirectionnel

à débit fixe à débit réglable

Existe également en Norme ATEX destiné à être

utilisé en atmosphère explosible conforme à la

Directive 94/9/CE

Les produits utilisant la norme ATEX sont disponibles sur catalogue : Produits Pneumatiques en atmosphères explosives, ou,

sur le site : www.crouzet.fr

www.crouzet.fr

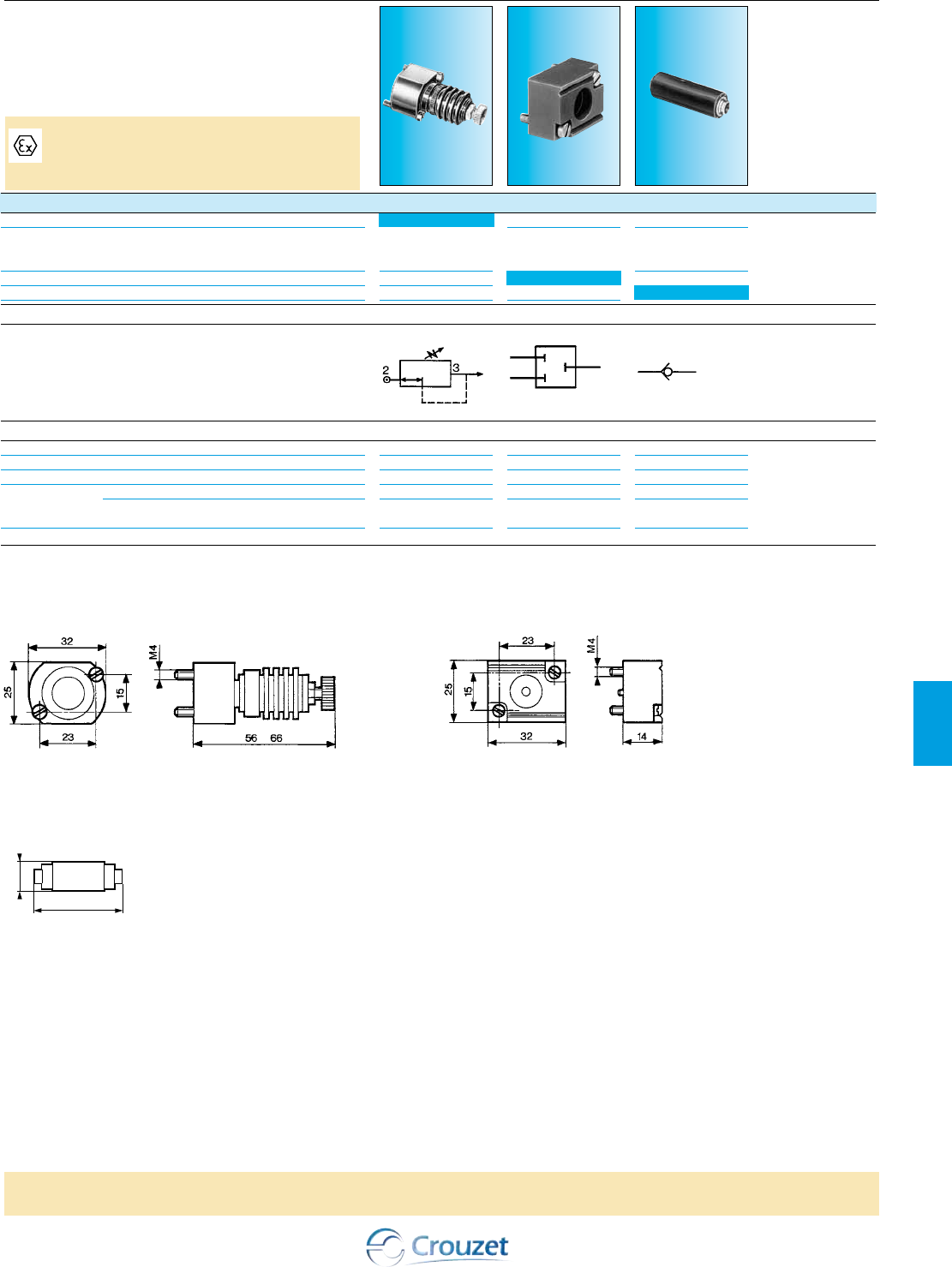

Accessoires de réglage

Existe également en Norme ATEX destiné à être

utilisé en atmosphère explosible conforme à la

Directive 94/9/CE

Les produits utilisant la norme ATEX sont disponibles sur catalogue : Produits Pneumatiques en atmosphères explosives, ou,

sur le site : www.crouzet.fr

81 527 001

81 529 901

81 520 601

Encombrements

81 530 ... 81 520 601

2 → 8

200

0,1 → 8

150

2 → 8

200

Ø 4

Pression d'utilisation bars

Débit à 6 bars Nl/min

Pression de sortie réglable bar

embase pages 54/55

Raccordement

instantané pour tube

semi-rigide (NFE 49100)

Masse g

Caractéristiques

Mini-détenteur

Cellule bouchon

Anti retour en ligne

Symbole

81 529 901

Références

000 721 P2

Référence :

Désignation :

DESSINE PAR ST

81 529 901

SODIPE

Pneumatique

38,5

Ø 11,5

54 www.crouzet.fr

Embases pour cellules

Encombrements

81 532 104 3 x 81532102

81 532 104

l 1

-5 ➞ +50

l 1

81 532 102

l 1

-5 ➞ +50

l 1

Capteur chutes de pression

Manostats - vacuostats

Relais pour détecteurs sensitifs et amplificateurs

Cellules logiques et relais temporisés

Accessoires de réglage

Relais mémoire

Température d’utilisation °C

Minidistributeurs électro-pneumatique

Nota : Le chiffre indique le nombre de composants montés sur l'embase

Raccords instantanés pour tube semi-rigide

Ø 4 mm (NFE 49100)

Fixation

Masse g

orientable

rail 35 mm

orientable

rail 35 mm

Caractéristiques

A - Embase simple ou d'extrémité

B - Embase associable

1 - Orifice d'entrée (vert repère 1)

2 - Orifice de sortie (rouge repère 3)

3 - Orifice d'entrée ou mise en pression (jaune repère 2) Ø 4

4 - Orifice d'entrée interne à l'embase

5 - Témoin de pression d'entrée (vert)

6 - Témoin de pression de sortie (rouge)

7 - Verrous 1/4 de tour

8 - Zone de marquage

9 - Flèche indiquant le sens de passage du fluide

10 - Mortaise d'assemblage

11 - Tenon d'assemblage

12 - Sélecteur

Raccordements cellules et relais

Câblage avant

A B

Sélecteur

Montage sur profilé Ω

Raccords instantanés pour tube

semi-rigide Ø 4 mm (NFE 49100)

Embases associables

➞

Existe également en Norme ATEX destiné à être

utilisé en atmosphère explosible conforme à la

Directive 94/9/CE

Les produits utilisant la norme ATEX sont disponibles sur catalogue : Produits Pneumatiques en atmosphères explosives, ou,

sur le site : www.crouzet.fr

000 476 P2

Référence :

Désignation :

DESSINE PAR ST

81 532 104 / 81 532 102

SODIPE

Pneumatique

A = 27 x N

33,5

Embase livrée avec son raccord d'entrée

81532104

www.crouzet.fr

81 532 001

l 1

-5 ➞ +50

l 1

81 542 002

l 1

-5 ➞ +50

81 531 001

l 2

l 1

-5 ➞ +50

l 2

Embase mémoire câblage avant et arrière Câblage arrière Câblage arrière

Capteur chutes de pression

Manostats - vacuostats

Relais pour détecteurs sensitifs et amplificateurs

Cellules logiques et relais temporisés

Accessoires de réglage

Relais mémoire

Température d’utilisation °C

Minidistributeurs électro-pneumatique

Raccords instantanés pour tube semi-rigide

Ø 4 mm (NFE 49100)

Fixation

Masse g

arrière

2 vis M4

orientable

rail 35 mm

arrière

Clips pour tige

Ø 8 mm

Caractéristiques

81 542 002 (pour mémoire 81523201/601) 81 531 001 81 532 001

1 - Signal d'entrée

2 - Signal d'entrée pour les cellules passives,

alimentation permanente pour les cellules

actives.

3 - Signal de sortie

Les cellules du système modulaire se mon-

tent à l'aide de deux vis sur l'embase .

Un détrompeur prévu sur chaque cellule évite

toute erreur de montage.

Le branchement de la cellule se fait par

l'intermédiaire de l'embase. Cette embase

comporte 3 connexions instantanées qui

permettent le raccordement avec des tubes

semi-rigides de Ø 4 extérieur.

000 665 P2

Référence :

Désignation :

DESSINE PAR ST

81531001

SODIPE

Pneumatique

1 - Orifice d'entrée X1 (vert repère 1)

2 - Orifice d'entrée X0 (vert repère 1)

3 - Orifice d'entrée (rouge repère 3)

4 - Orifice de sortie (rouge repère 3)

5 - Orifice d'alimentation (repère 2)

7 - Verrous 1/4 de tour

8 - Témoin de pression d'entrée

9 - Témoin de pression de sortie

10 - Zone de marquage

11 - Flèche indiquant le sens

de passage du fluide

001 976 P2

Référence :

Désignation :

DESSINE PAR ST

81532 001

SODIPE

Pneumatique

= =

11,511,511,5

2 Ø 4,5

4 38

Rail 35 mm

Montage sur tige acier Ø 8 mm

Raccords instantanés

pour tube semi-rigide

Ø 4 mm (NFE 49100)

Raccord instantané Ø 4 Raccords instantanés pour tube semi-

rigide Ø 4 mm (NFE 49100)

Les produits utilisant la norme ATEX sont disponibles sur catalogue : Produits Pneumatiques en atmosphères explosives, ou,

sur le site : www.crouzet.fr

56 www.crouzet.fr

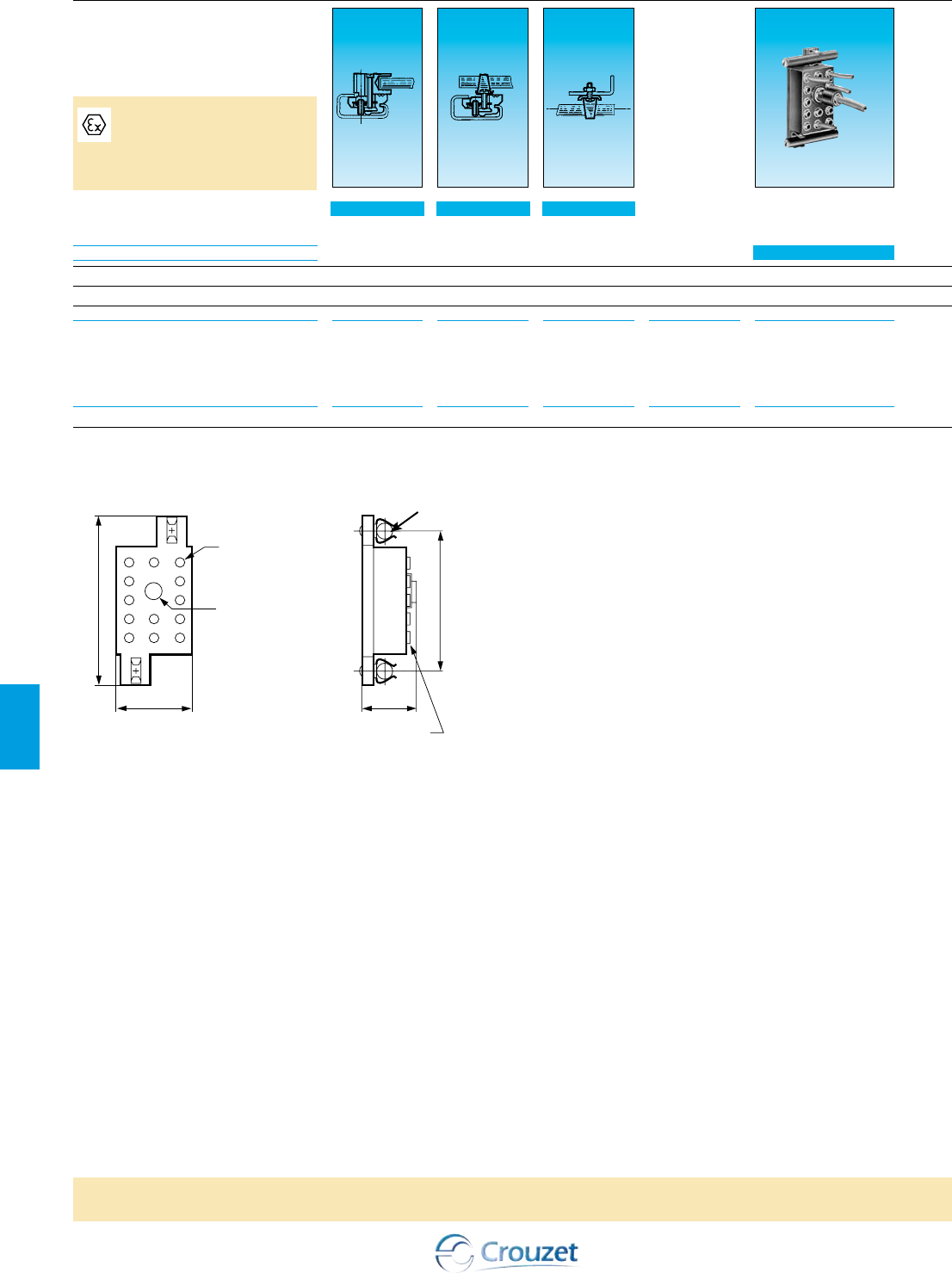

Accessoires de montage

Bloc d'alimentation 13 sorties

Encombrements

81 536 804

81 533 501

Domino à trou

81 533 001

Domino à clip

79 450 609

Clips barres

Ø 8

81 536 801

Matériels de fixation

Masse (g)

Température d’utilisation °C

Caractéristiques

Pour fixation

en bout tige

Ø 8 mm acier

doux zingué sur

rail asymétrique

-5 ➞ +50

Pour fixation

réglable tige

Ø 8 mm acier

doux zingué sur

rail asymétrique

-5 ➞ +50

Sachet de 100

pièces

-5 ➞ +50

Autres informations

Pour le répérage des composants utiliser des étiquettes plastiques WEIDMULLER référence FW 4734-6.

000 741 P2

Référence :

Désignation :

DESSINE PAR ST

81 536 801

SODIPE

Pneumatique

Ø 8

Ø 4

Alimentation

Raccord instantané

tube Ø 8 mm ext.

13 sorties

Raccords instantanés

Ø 4 ext.

000 741 P2

Référence :

Désignation :

DESSINE PAR ST

81 536 801

SODIPE

Pneumatique

Ø 8

Ø 4

Montage sur tige acier Ø 8 mm

Existe également en

Norme ATEX destiné à être

utilisé en atmosphère explo-

sible conforme à la Directive

94/9/CE

Les produits utilisant la norme ATEX sont disponibles sur catalogue : Produits Pneumatiques en atmosphères explosives, ou,

sur le site : www.crouzet.fr

Raccords instantanés pour tube

semi-rigide Ø 4 mm (NFE 49100)

www.crouzet.fr

Gamme électro-pneumatiques

58 www.crouzet.fr

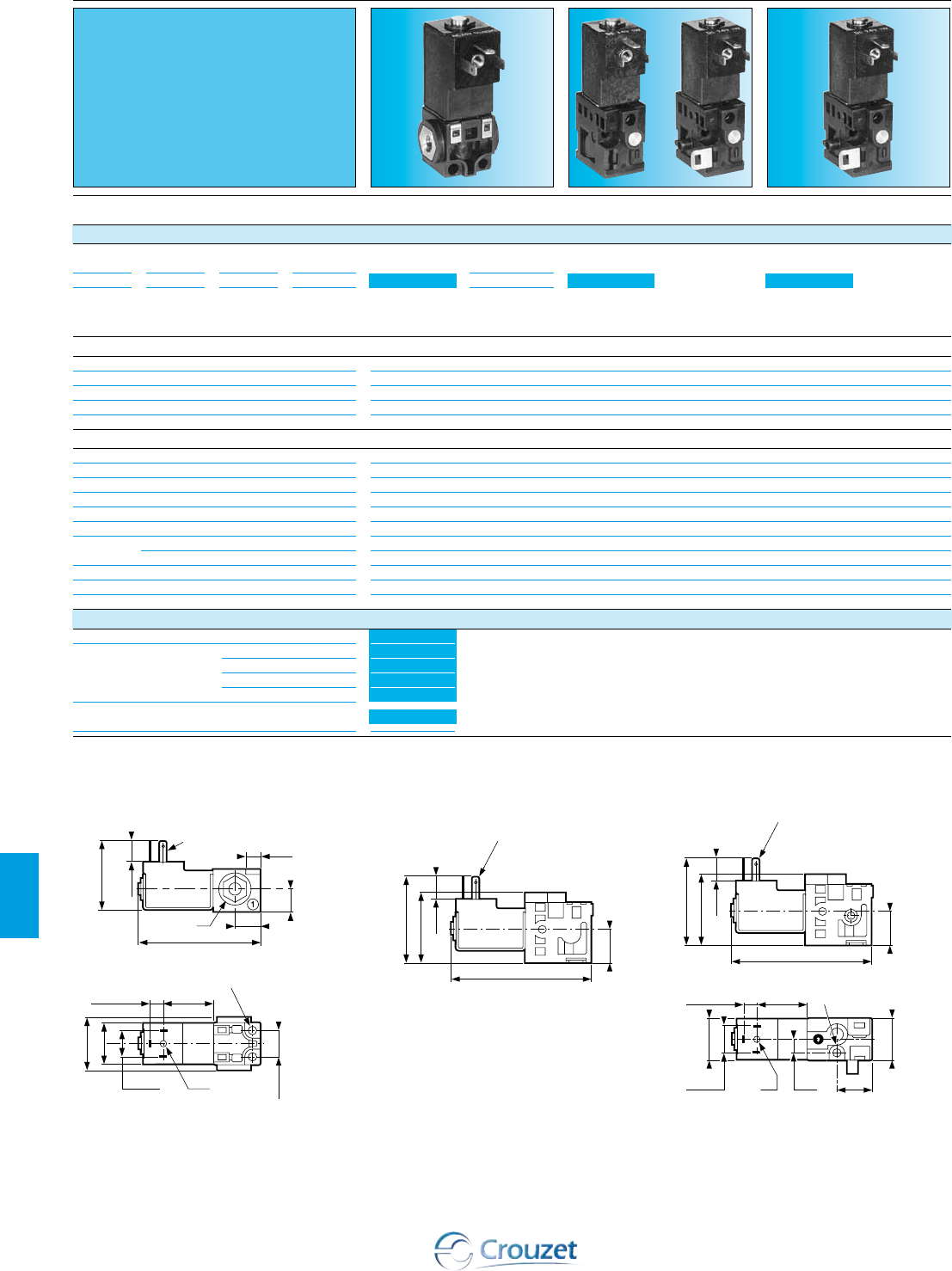

81 519 080

3/2 NF

Sans com-

mande

manuelle

81 519 680

81 519 678

81 519 679

3/2 NF

Avec commande

manuelle à ac-

crochage (1/4 tour)

81 519 380

81 519 381

81 519 378

81 519 379

3/2 NF

Avec commande

manuelle à

impulsion

1 ➞ 8

0,5

0,12

5 • 15

5 107

-10 ➞ +50

100 % ED

IP 20

IP 65

MH 15085

Fonction

Version

Plan de pose 15x15 mm

suivant CNOMO E 06.36.120.N

Encombrement

81 519 0 81 519 3

81 519 6

Bars

Nl/min

°C

CEI 85

CEI 529

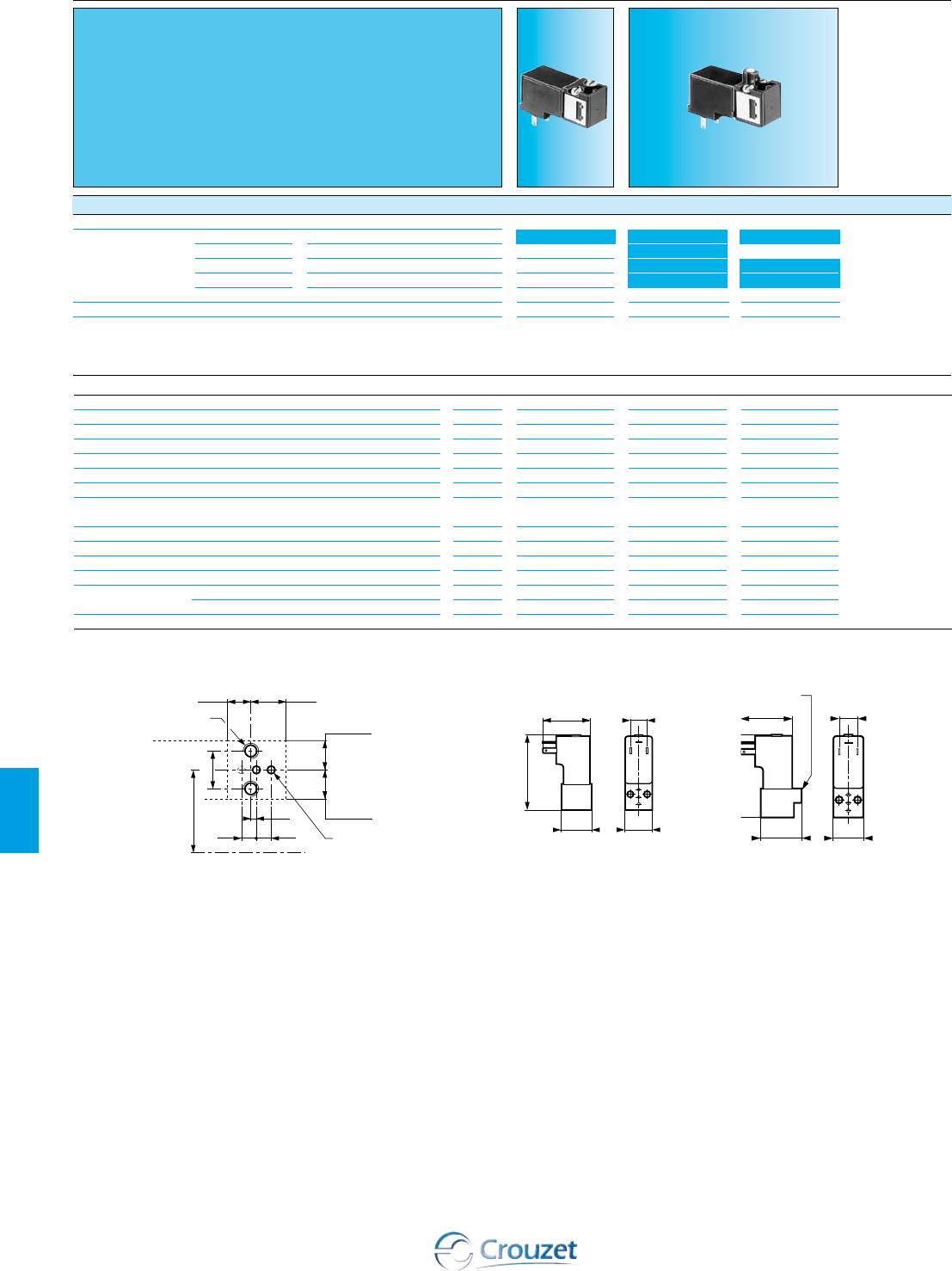

Mini-électrovannes pour courant alternatif

Tension

24 V a 50-60 Hz

48 V a 50-60 Hz*

110 V a 50-60 Hz

220 V- 230 V a 50-60 Hz

Consommation

2,5 VA

Références (et tensions)

1 ➞ 8

0,5

0,12

5 • 15

5 107

-10 ➞ +50

100 % ED

IP 20

IP 65

MH 15085

1 ➞ 8

0,5

0,12

5 • 15

5 107

-10 ➞ +50

100 % ED

IP 20

IP 65

MH 15085

Pression d'utilisation

Ø de passage

Débit à 6 bars

Temps de commutation

Endurance mécanique (manœuvres)

Température d'emploi

Fluides admissibles air comprimé ou gaz neutre -

air filtré à 50 µ non huilé

Facteur de marche

Classe d'isolation

Masse

Raccord électrique orientable 4 positions à 90°

Degré de avec embase (page 62)

protection avec connecteur 81 516 082 (page 65)

Homologations UL et cUL

Caractéristiques

9,4±0,1

42 max.

003 586 P2

Référence :

Désignation :

DESSINE PAR JML

81 519 3 -

SODIPE

81 519 6

9,4±0,1

42 max.

003 585 P2

Référence :

Désignation :

DESSINE PAR JML

81 519 01

SODIPE

Commande

manuelle

■ Conformes à la Directive Basse Tension

■ Pour montage sur embase ou plan de pose suivant

recommandation CNOMO E 06-36-120N

003 231 P2

Référence :

Désignation :

DESSINE PAR DPH

81 519 034/035/334/335

SODIPE

6 min. 9 min.

9,7

2 1

17 min.

1,4

3,83,8

7,5 min.

2 x M3 - 6 H prof. 6

2 ou 3 Ø 1,6 mini 2 maxi

1 - Alimentation

2 - Utilisation

3 - Echappement

Axe plan de pose éventuellement adjacent

pour montage juxtaposable

Côté de dépassement

de l’électrovanne

www.crouzet.fr

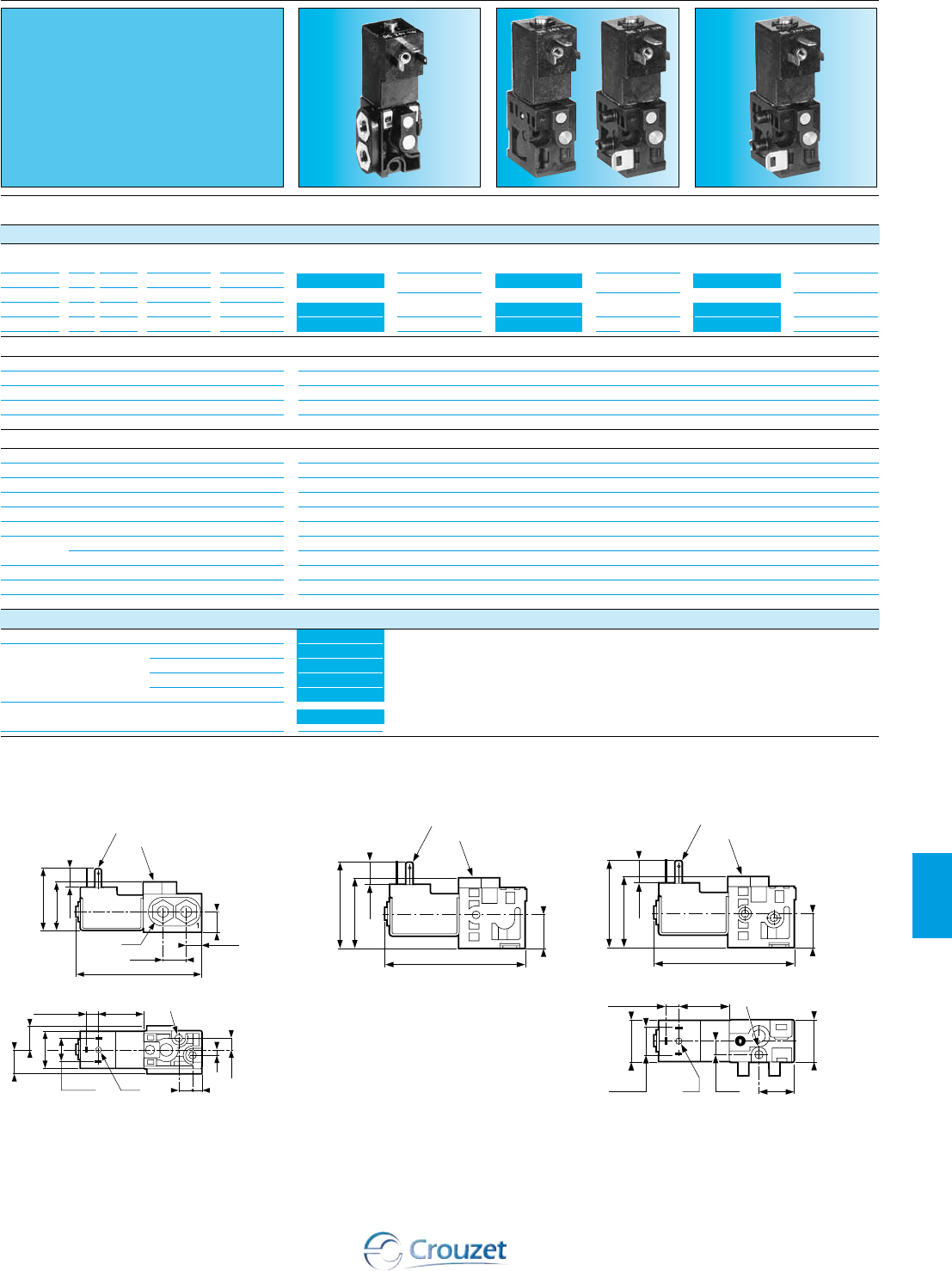

81 519 032

3/2 NF

Sans com-

mande

manuelle

81 519 632

3/2 NF

Avec commande

manuelle main-

tenue

81 519 340

3/2 NF

Avec commande

manuelle à

impulsion

81 519 332

3/2 NF

Avec commande

manuelle à

impulsion

1 ➞ 8

0,8

0,3

5 • 15

5 107

-10 ➞ +50

100 % ED

–

IP 65

MH 15085

Fonction

Version

Plan de pose 15x15 mm

suivant CNOMO E 06.36.120.N

Bars

Nl/min

°C

CEI 85

CEI 529

Mini-électrovannes pour courant continu

Tension

24 V c

Consommation

1 W

Références (et tensions)

1 ➞ 8

0,8

0,3

5 • 15

5 107

-10 ➞ +50

100 % ED

–

IP 65

MH 15085

1 ➞ 8

0,8

0,3

5 • 15

5 107

-10 ➞ +50

100 % ED

–

IP 65

MH 15085

1 ➞ 8

0,8

0,3

5 • 15

5 107

-10 ➞ +50

100 % ED

–

IP 65

MH 15085

Pression d'utilisation

Ø de passage

Débit à 6 bars

Temps de commutation

Endurance mécanique (manœuvres)

Température d'emploi

Fluides admissibles air comprimé ou gaz neutre -

air filtré à 50 µ non huilé

Facteur de marche

Classe d'isolation

Masse

Raccord électrique orientable 4 positions à 90°

Degré de avec connecteur M12 - 5 broches

protection avec connecteur 81 516 082

Homologations UL et cUL

Caractéristiques

Encombrement

81 519 0

9,4±0,1

42 max.

003 585 P2

Référence :

Désignation :

DESSINE PAR JML

81 519 01

SODIPE

003 231 P2

Référence :

Désignation :

DESSINE PAR DPH

81 519 034/035/334/335

SODIPE

6 min. 9 min.

9,7

2 1

17 min.

1,4

3,83,8

7,5 min.

81 519 3

81 519 6

9,4±0,1

42 max.

003 586 P2

Référence :

Désignation :

DESSINE PAR JML

81 519 3 -

SODIPE

81 519 6

Commande

manuelle

81 519 3

42 max.

003 586 P2

Référence :

Désignation :

DESSINE PAR JML

81 519 3 -

SODIPE

81 519 6

Commande

manuelle

2 x M3 - 6 H prof. 6

2 ou 3 Ø 1,6 mini 2 maxi

1 - Alimentation

2 - Utilisation

3 - Echappement

■ Conformes à la Directive Basse Tension

■ Pour montage sur embase ou plan de pose suivant

recommandation CNOMO E 06-36-120N

Axe plan de pose éventuellement adjacent

pour montage juxtaposable

Côté de dépassement

de l’électrovanne

Existe également en Norme ATEX destiné à être

utilisé en atmosphère explosible conforme à la

Directive 94/9/CE

Les produits utilisant la norme ATEX sont disponibles sur catalogue : Produits Pneumatiques en atmosphères explosives, ou,

sur le site : www.crouzet.fr

60 www.crouzet.fr

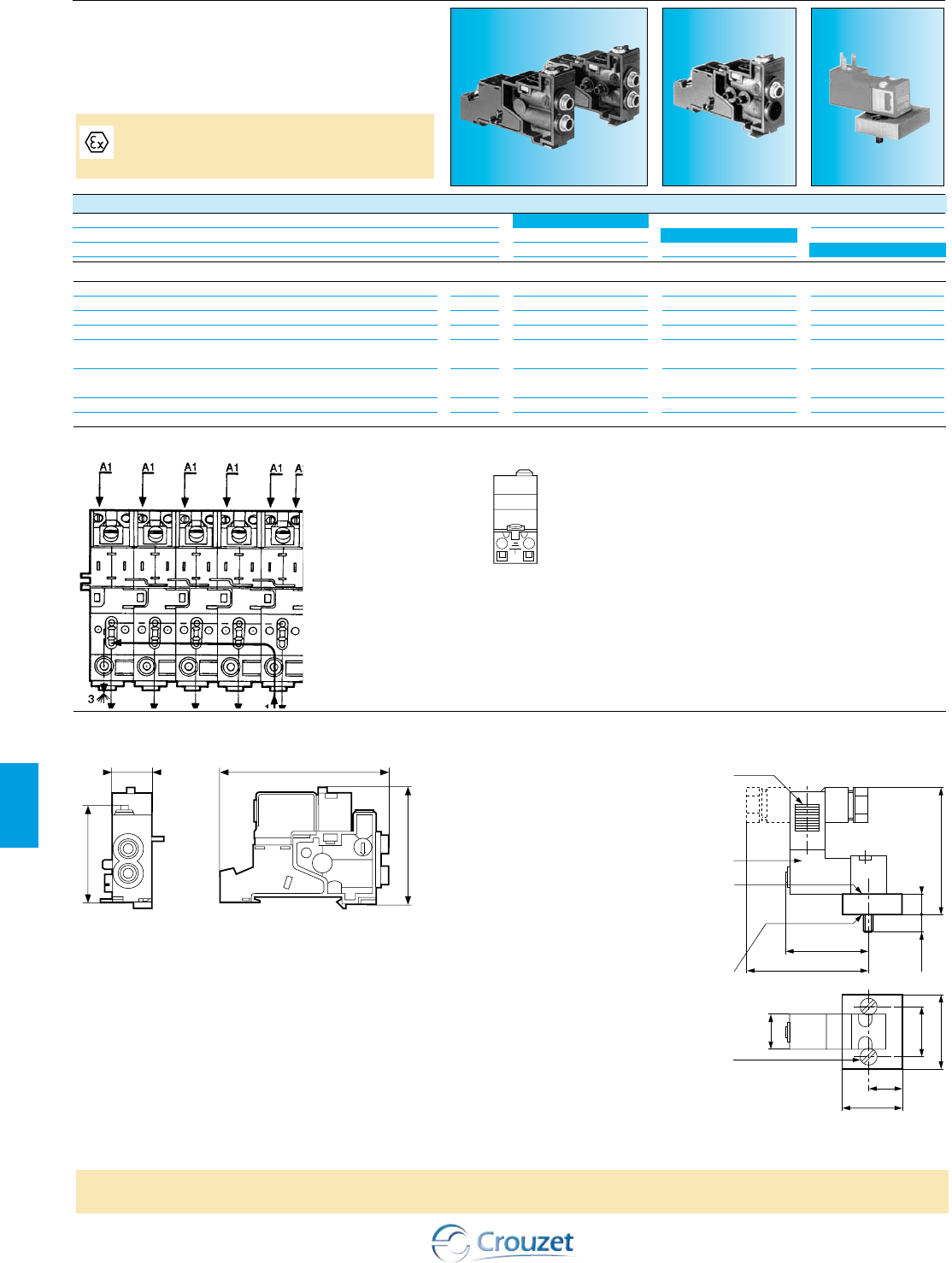

Electrique

A1 - Signal de commande

A2 - Commun

- Masse

79 453 569

81 514 161

81 514 101

Pneumatique

Témoin pneumatique de sortie

Commun de mise en pression

Commun d'échappement

Capacité de serrage

Raccordement instantané pour tube semi-rigide

Ø 4 mm (NFE 49100)

Fixation

Homologation UL et cUL

Masse

Branchement

Rail 35 mm

MH 15085

mm2

Embases pour mini-électrovannes

Rail 35 mm

MH 15085

2 vis

M4 x 10

Caractéristiques

9 0

6616

37,8

A2 A1

Encombrement avec mini-electrovannes (page 58)

81 514 101 - 81 514 161 79 453 569

004 193 P2

Référence :

Désignation :

DESSINE PAR DPH

79 453 569

SODIPE

34,7

52 max.

7 max.

52 max.

Connecteur réf 81 516 082

(orientable de 90° en 90°)

voir page 65

Mini-électrovanne 81 519 ...

voir page 58

Plan de pose CNOMO

E 06-36-120N pour montage

mini-électrovanne 81 519

Montage sur plan de pose

CNOMO 06-05-80

NFE 49066

Fixation sur plan de pose

CNOMO 06-05-80/NF E 49-066

par 2 vis TC M4x10

(NF E 25-127)

1 - Mise en pression

2 - Utilisation

3 - Echappement

Jeu d’embases d'extrémités

Embase intermédiaire

Embase d'adaptation pour plan de pose CNOMO 06-05-80 / NF E 49066

Références

Existe également en

Norme ATEX destiné à être utilisé en atmosphère

explosible conforme à la Directive 94/9/CE

Les produits utilisant la norme ATEX sont disponibles sur catalogue : Produits Pneumatiques en atmosphères explosives, ou,

sur le site : www.crouzet.fr

www.crouzet.fr

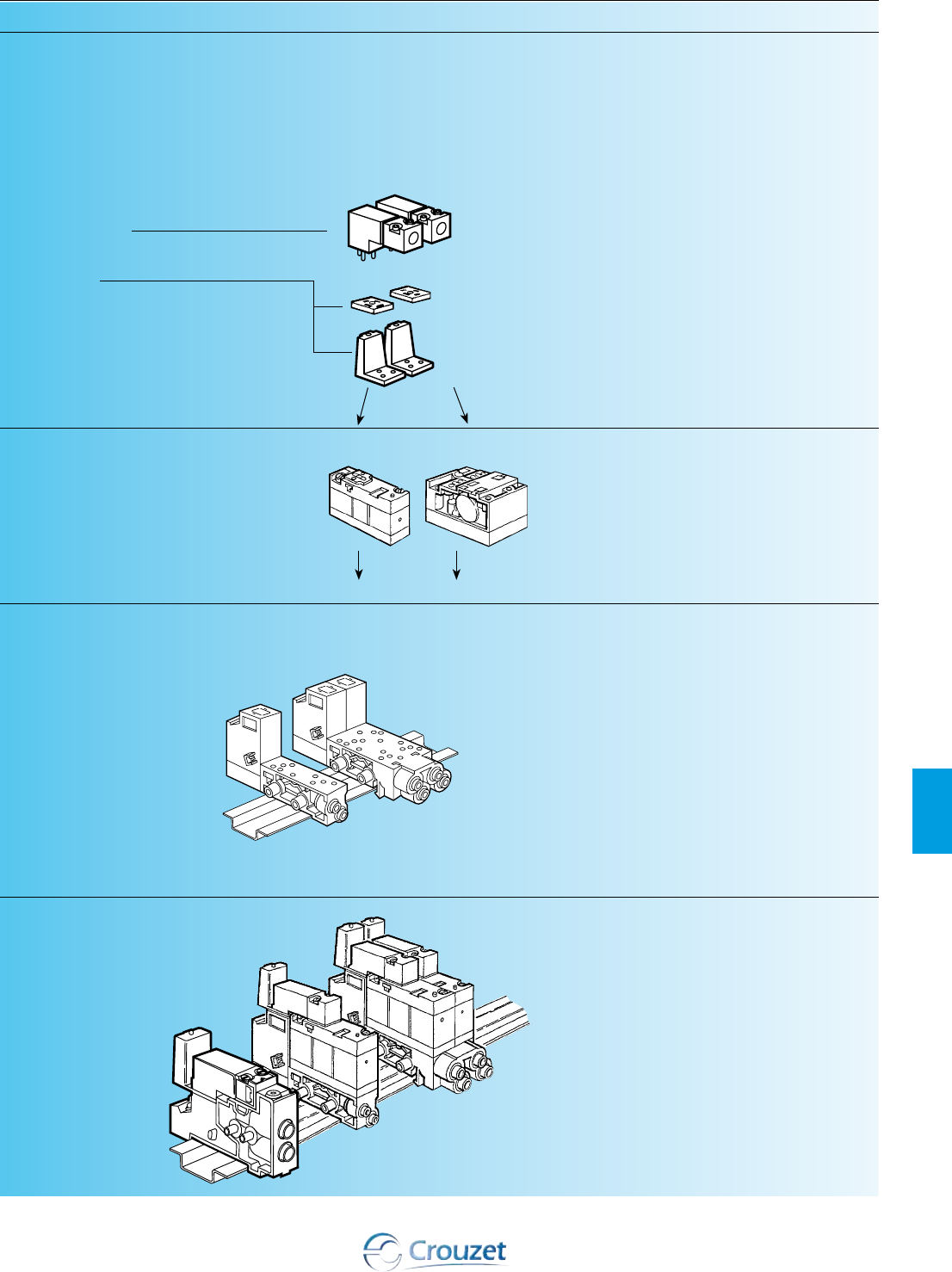

Montage

Mini-électrovannes

Visualisateurs

- Joints visualisateurs

- LED

Mini-distributeurs électro-pneumatiques

Pour mini-

distributeurs

Embases

Mini-distributeurs

- Clapet

3/2 monostable (17,5 mm)

4/2 monostable (17,5 mm)

- à tiroir plan

4/2 bistable (35 mm)

4/2 monostable ressort (35 mm)

003229P51

003241 P51

003234P5

Simple

Double

003233P5

Produit complet

Pour mini-

électrovannes

62 www.crouzet.fr

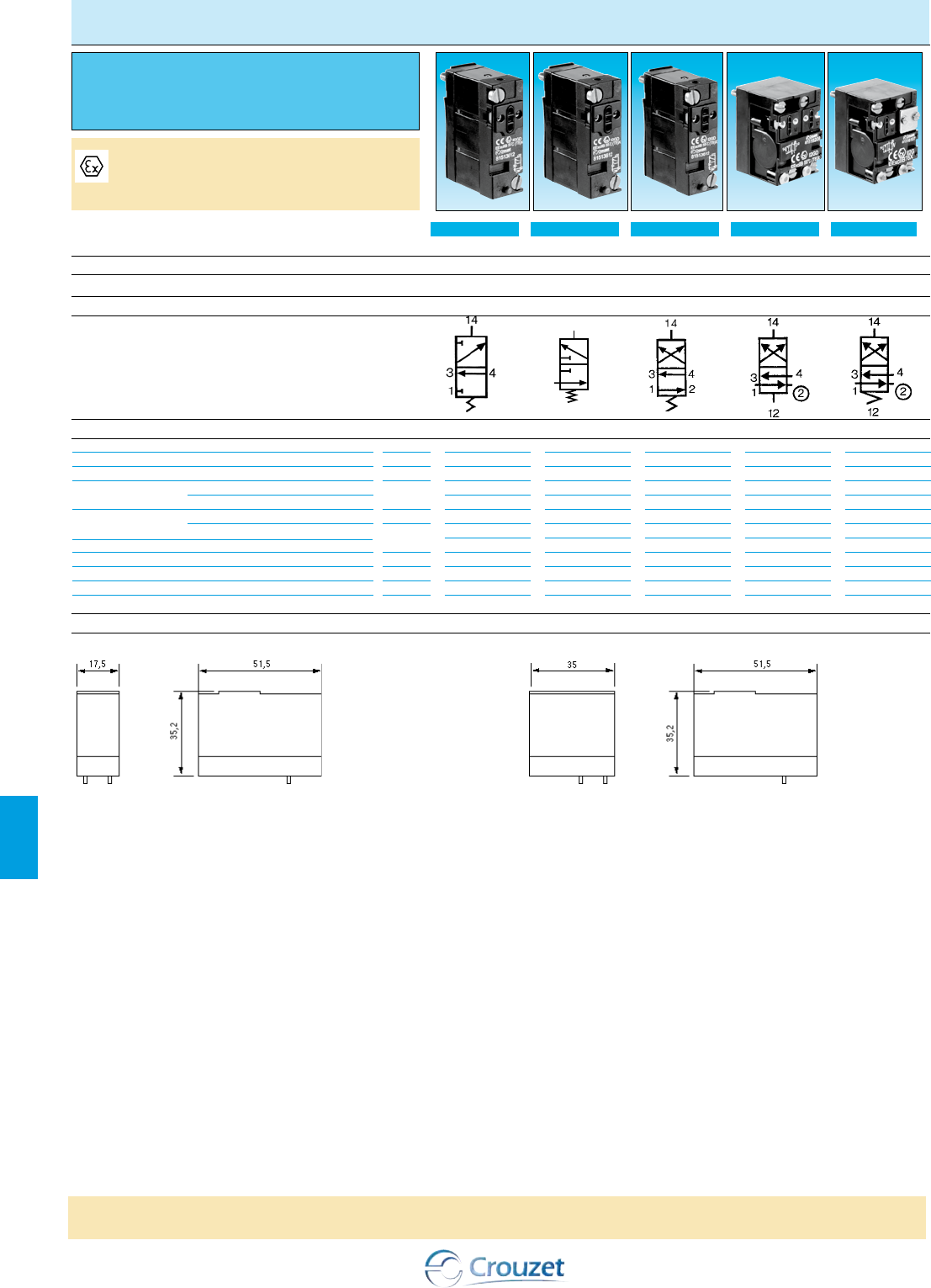

Fonction

3/2 NF monostable

3/2 NO monostable

4/2

monostable

4/2 bistable 4/2

monostable

Mini-distributeurs

81 513 100 81 513 600 81 516 200 81 516 10081 513 200

Largeur (mm)

Pression d'utilisation (bars)

Diamètre de passage (mm)

Débit à 6 bars avec embase Ø 4 mm (page 63)

avec embase Ø 6 mm (page 63) (Nl/min)

Coefficient de avec embase Ø 4 mm (page 63) (kV)

débit avec embase Ø 6 mm (page 63)

Température d'utilisation (° C)

Temps de commutation du relais seul (ms)

Endurance mécanique (manœuvres)

Masse

(g)

17,5

3 ➞ 8

200

300

2,2

2,5

-10 ➞ +50

1,5 x 107

17,5

3 ➞ 8

200

300

2,2

2,5

-10 ➞ +50

1,5 x 107

17,5

3 ➞ 8

200

300

2,2

-10 ➞ +50

1,5 x 107

3,5 ➞-8

300

400

-10 ➞ +50

107

106

2 ➞ 8

300

400

-10 ➞ +50

107

106

Symbole

Caractéristiques

Encombrement

81 513 81 516

Existe également en Norme ATEX destiné à être

utilisé en atmosphère explosible conforme à la

Directive 94/9/CE

■ Monostable, bistable

■ 3/2, 4/2

Les produits utilisant la norme ATEX sont disponibles sur catalogue : Produits Pneumatiques en atmosphères explosives, ou,

sur le site : www.crouzet.fr

www.crouzet.fr

En armoire

35 mm

81 517 101

81 517 201

En armoire

17,5 mm

81 513 060

81 513 065

En armoire

81 513 011

En armoire

81 513 001

Capacité de serrage

Homologation UL et cUL

Fixation

Masse

Branchements Pneumatique

Electrique

MM15085

Rail 35 mm

2 - Sortie pneumatique

4/2 (NO)

4 - Sortie pneumatique

3/2 ou 4/2 (NF)

Sortie repos (NO)

2 Sortie repos *

Sortie repos *

4 Sortie travail (NF)

2 orifices d'alimentation

2 orifices d'échappement

Raccords à connexion instantanée intégrés

81 513 011 - 81 513 001

mm2

Embases et jeux d'extrémités pour mini-distributeurs

Références

MM15085

Rail 35 mm

110

Rail 35 mm

Montage

Version

Raccordement instantané pour

tube semi-rigide (NFE 49100)

Embases

Jeu d’extrémité

Module intermédiaire

d’alimentation

Ø 4 mm

Ø 6 mm

Caractéristiques

Encombrements avec mini-distributeurs (page 62) + Mini-électrovannes (page 58) + Modules visualisateurs (page 65)

Nota :

Chaque embase peut recevoir :

- embase 81 513 060-065 : 1 relais 8/2 ou

un relais 4/2, largeur 17,5 mm.

- embase 81 517 101-201 : 1 relais 4/2

bistable (largeur 35 mm) ou 2 relais3/2 ou

4/2 largeur 17,5 mm.

A1 - Signal de com-

mande

A2 - Commun

Masse

A1 - Signal de com-

mande

travail (14)

A2 - Commun

A1 - Signal de com-

mande

repos (12)

A2 - Commun

Masse

Degré de protection :

IP20 après assemblage.

002 872 P2

Référence :

Désignation :

DESSINE PAR ST

81513 / 81516

SODIPE

Pneumatique

1313

12,5

Ø 6Ø 4

17,5 17,5 35 17,5 17,5 77 max.

Module inter-

médiaire

Module

Jeu d'extrémité

Module visualisateur

35 x (n module + 1)

Les produits utilisant la norme ATEX sont disponibles sur catalogue : Produits Pneumatiques en atmosphères explosives, ou,

sur le site : www.crouzet.fr

Existe également en Norme ATEX destiné à être uti-

lisé en atmosphère explosible conforme à la Directive

94/9/CE

64 www.crouzet.fr

3 ➞ 8

200

2,2

-10 ➞ +50

1,5 x 107

Rail 35 mm

130

MH15085

3 ➞ 8

200

2,2

-10 ➞ +50

1,5 x 107

Rail 35 mm

130

MH15085

Pression d'utilisation bars

Diamètre de passage mm

Débit à embase 81 513 060 NL/min

6 bars embase 81 517 101 NL/min

embase 81 513 060

embase 81 517 101

Température d'emploi °C

Temps de commutation de l'ensemble ms

Endurance mécanique à 4 bars

(manœuvres)

Maintien en position en cas de coupure

de pression et/ou de courant électrique

Fixation

Masse

Homologation UL et cUL

3/2 NF

Ø 4 ext.

Electrovanne avec com-

mande manuelle impul-

sionnelle

81 513 103

4/2 monostable

Ø 4 ext.

Electrovanne avec com-

mande manuelle impul-

sionnelle

81 513 203

Fonction

Embase avec raccordement instantané

pour tube semi-rigide (NFE 49100)

Version

Tension 24 VCC (+10% -15%)

Symbole

Caractéristiques

Principe de fonctionnement Emcombrement

Module 3/2 monostable NF

Module 4/2 monostable Module 4/2 bistable

Clapet anti-retour pour

les contre pressions intem-

péstives

Commun d'échappement

Commun de pression

Sortie pneumatique

Signal électrique

- Commun A2

- Signal de commande A1

- Masse

Visualisation du signal

électrique

Electrovanne embrochable

Commande manuelle

Clapet de commutation

Etiquette de repérage

Visualisation pneumatique

Jeu d'extrémité non fourni (page 63)

Jeu intermédiaire non fourni (page 63)

Module visualisateur (non fourni) (page 65)

002 872 P2

Référence :

Désignation :

DESSINE PAR ST

81513 / 81516

SODIPE

Pneumatique

1313

12,5

Ø 6Ø 4

17,5 17,5 35 17,5 17,5 77 max.

Module inter-

médiaire

Module

Jeu d'extrémité

Module

visualisateur

35 x (n module + 1)

Références

Mini-distributeurs montés

Autres versions

nous consulter

www.crouzet.fr

002 872 P2

Référence :

Désignation :

DESSINE PAR ST

81513 / 81516

SODIPE

Pneumatique

1313

12,5

Ø 6Ø 4

17,5 17,5 35 17,5 17,5 77 max.

0,24

- 10 ➞ +50

Instantané Ø 4 ext.

Consommation W

Température °C

Raccordement mm

Se monte entre l'électrovanne de pilo-

tage et le corps du module

Livré par quantité multiple de 5 pièces

Livré par quantité multiple de 10 pièces

Sachet de 10 pièces

Masse

000 938 P3

Référence :

Désignation :

DESSINE PAR DPH

81 513 052/055/058/059

SODIPE

81 513 052

81 513 055

81 513 058

81 513 059

Accessoires

Symbole

000 897 P2

Référence :

Désignation :

DESSINE PAR ST

81537001 / 81537201

SODIPE

Pneumatique

Ø 15

002 870 P2

Référence :

Désignation :

DESSINE PAR DPH

SODIPE

28 15

Branchement

Encombrements

81 537 001 - 81 537 201

Montage par embrochage dans raccord instantané

pour tube semi-rigide (NFE 49100)

81 513 052 - 81 513 055

81 513 058 - 81 513 059

Caractéristiques

001 351 P2

Référence :

Désignation :

DESSINE PAR ST

815 160 82

SODIPE

Pneumatique

Ø 14

Pg 7

15,5+ 0,1

26 - 0

15,5+ 0,1

- 0

81 516 082

Signal de

commande

Masse (4)

Références

81 513 052

81 513 055

81 513 058

81 513 059

(par 5)

81 513 064

(par 10)

81 516 081

81 516 091

81 516 082

81 537 001

81 537 201

81 516 085

Modules 24 V - 50-60 Hz c

visualisateurs 48 V - 50-60 Hz c

avec anti- 110 V - 50-60 Hz c

parasitage

230 V - 50-60 Hz

(-10% +6 %)

Joint visualisateur 12 à 24 V - DC - AC

Conditionnement

Silencieux Embrochable Ø 6

d'échappement Embrochable Ø 8

Connecteur pour électrovanne

Sans commande manuelle

Pilotes

Avec commande manuelle

pneumatiques

à impulsion

Raccordement instantané pour tube

semi-rigide Ø 4 mm (NFE 49100)

Plaque de fermeture

Existe également en Norme

ATEX destiné à être utilisé

en atmosphère explosible conforme

à la Directive 94/9/CE

Les produits utilisant la norme ATEX sont disponibles sur catalogue : Produits Pneumatiques en atmosphères explosives, ou,

sur le site : www.crouzet.fr

66 www.crouzet.fr

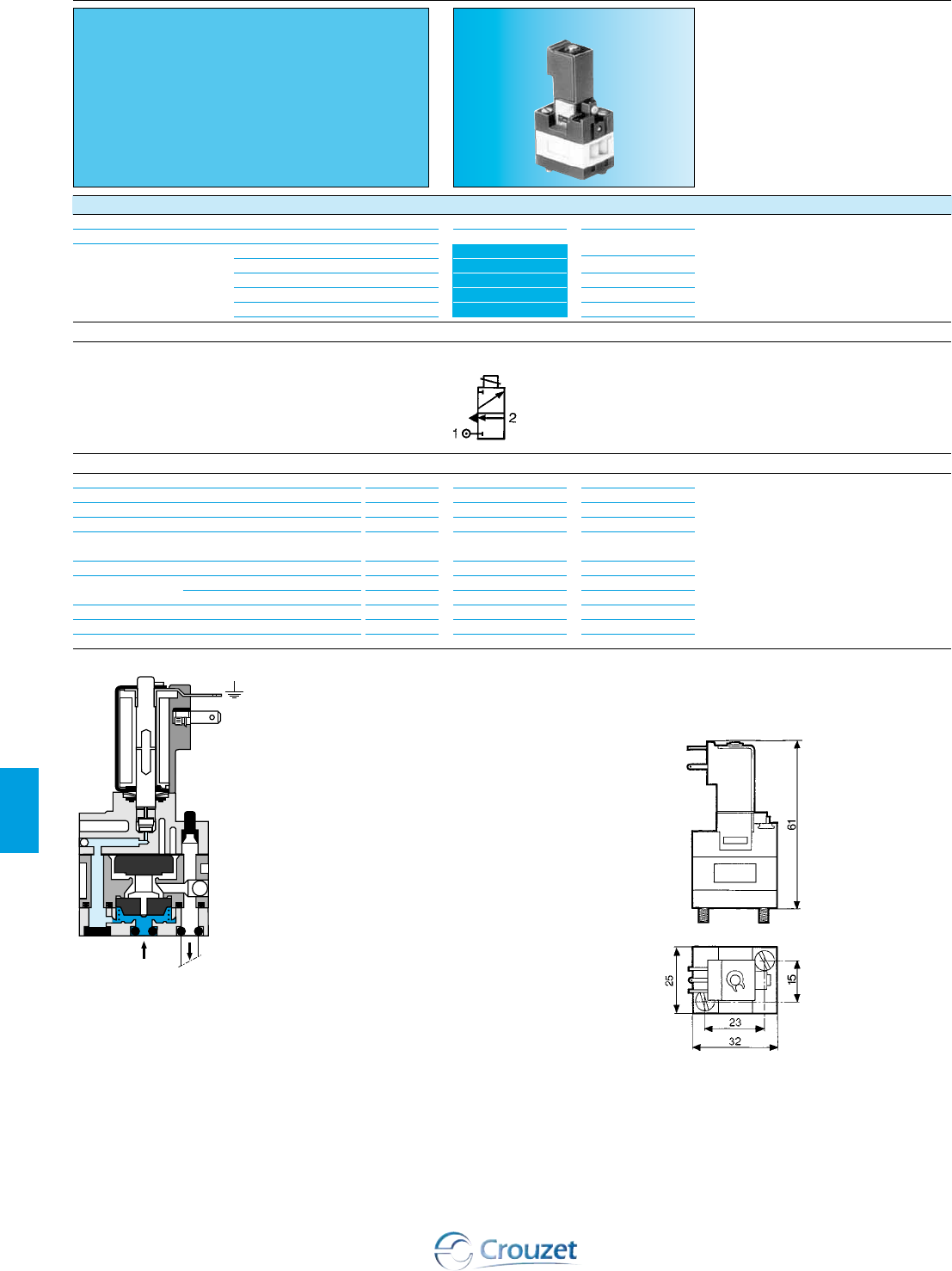

2 → 8

2,7

170

IP 65

1,5 x 107

2,5

-5 ➞ +50

MH15085

Pression d'utilisation bar

Ø de passage mm

Débit à 6 bars Nl/min

Raccord électrique orientable 4 positions à 90°

Degré de protection (avec connecteur

CEI 529

81 516 082 non fourni) (voir page 65)

Endurance mécanique

manœuvres

c W

Consommation

~ VA

Température d’utilisation °C

Masse g

Homologation UL et cUL

Principe de fonctionnement

Fonction

Montage

Mini-distributeurs à clapet 24 V c (+10% -15%)

avec commande 24 V - 50/60 Hz (+10% -15%)

manuelle 48V - 50/60 Hz (+10% -15%)

impulsionnelle 110 V - 50/60 Hz (+10% -15%)

220-230 V - 50/60 Hz (+10% -15%)

3/2 NF

Sur embase (p.54)

81 519 732

81 519 774

81 519 775

81 519 776

81 519 777

Mini-distributeurs à clapet

Symbole

Caractéristiques

Branchements

1 - Alimentation

Pneumatique

2 - Utilisation

1 - 2 - Signal de commande

Electrique

t Masse

1-2

Encombrements

81 519

Sur embase séparée

Raccordement électrique par connecteur

81 516 062 (voir page 65)

{

Références et tensions

■ Encombrement réduit

■ Se monte sur embase standard

www.crouzet.fr

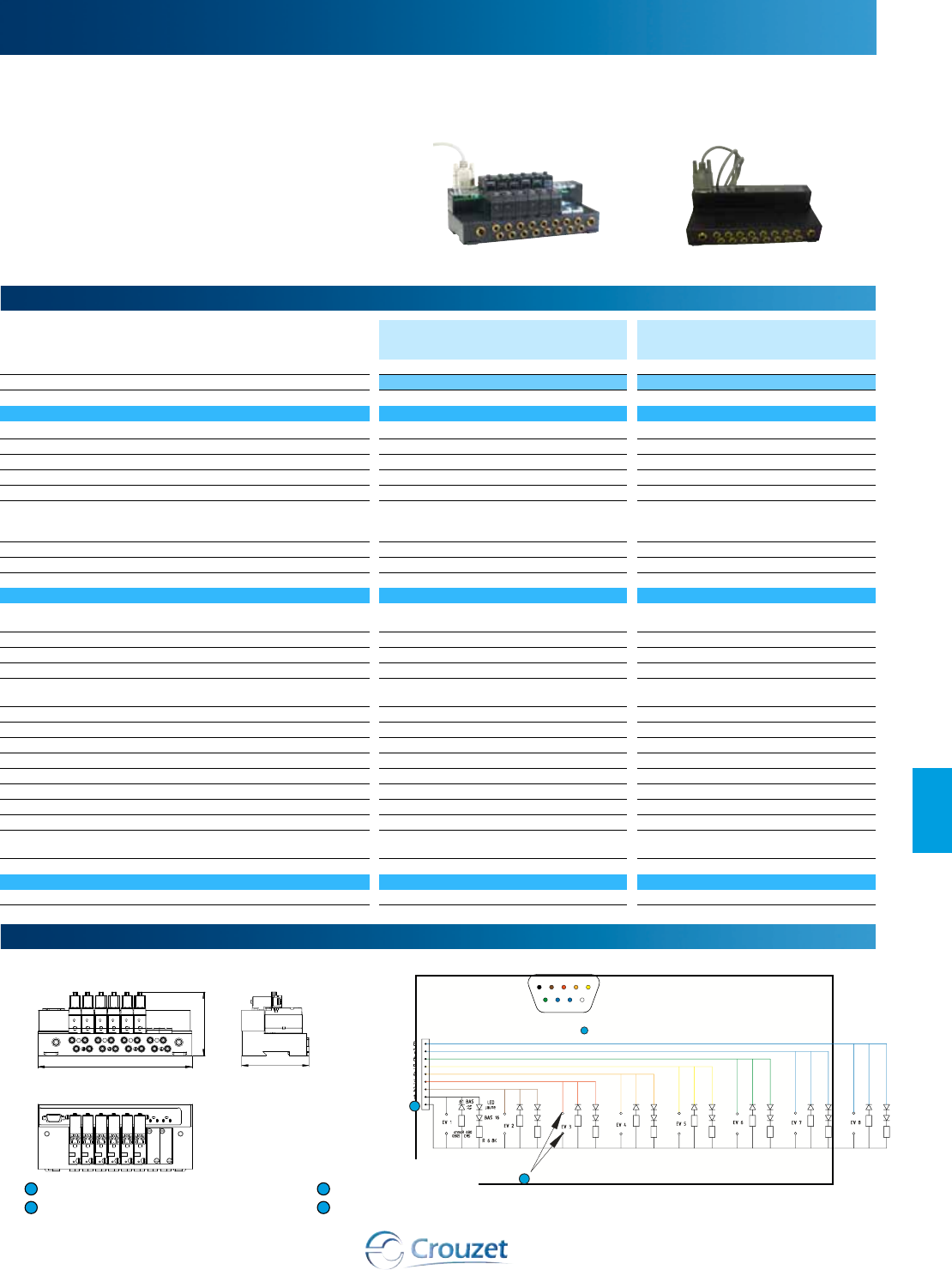

➜ Mini-distributeurs au pas de 17,5 mm

Ilôt complet prêt à installer, composé de :

■ Embase monobloc 8 places

■ 6 distributeurs 4/2 monostables avec pilotes 24 Vc

■ 2 plaques de fermeture (pour extention si nécessaire)

■ 1 câble de raccordement

16 sorties 16 sorties

Désignation Ilôt complet Embase + câble

Références 81513241 81513238

Caractéristiques électriques

Tension d’alimentation 24 Vc ± -10 % 24 Vc ± -10 %

Courant max. absorbé sur le 24 V de SUBD (mA) 500 500

Courant absorbé par chaque électrovanne 60 60

Temps de réponse (ms) 15 15

LED de visualisation Oui (intégré à l’embase) Oui (intégré à l’embase)

Protection contre les sur-tensions Oui par diodes de roue libre intégrées à

l’embase en face de protection contre les

sur-tensions

Oui par diodes de roue libre intégrées à

l’embase en face de protection contre

les sur-tensions

Raccordement électrique

Type de câble Sub D9 conducteurs AWG 24 Sub D9 conducteur AWG 24

Longueur câble 2 m 2 m

Caractéristiques pneumatiques

Fonction 6 distributeurs 4/2 monostable

(81513200) + 2 places disponibles

Sans

Pression d’utilisation bars 3 ➞8 b 3 ➞8 b

Débit à 6 bars NL/min 300 300

Endurance mécanique (manoeuvres) 1,5 x 1071,5 x 107

Fluide d’utilisation Air comprimé ou gaz neutre, air filtré à 50

µm non huilé

Air comprimé ou gaz neutre, ai filtré à 50

µm non huilé

Raccordements pneumatiques

Raccordement de l’alimentation Raccord rapide Ø 8 mm Raccord rapide Ø 8 mm

Raccordement des sorties Raccord rapide Ø 6 mm Raccord rapide Ø 6 mm

Raccordement de commun de mise à l’échappement Raccord rapide Ø 8 mm Raccord rapide Ø 8 mm

Caractéristiques générales

Température de fonctionnement CEI 68-2-14 (°C) -5 ➞+50 -5 ➞+50

Température de stockage CEI 68-2-14 (°C) -15 ➞+50 -15 ➞+50

Degré de protection (CEI/EN 60529) IP 20 IP20

Fixation Sur rail DIN ou par deux vis M5 (suivant

plan de pose)

Sur rail Din ou par deux vis M5 (suivant

plan de pose)

Masse (g) 1350

Commentaires

Autres configurations sur demande

81513241 Câblage connecteur

EV1

EV6

Commun 0 V

Clips femelle Cl

Ilôt d'interfaces électro-pneumatique

Références

Encombrements (mm) Branchement

22 2 2

A E

213

88,5

4 4 4

222

EV1 ...... EV6

1 2 3

6 7 8 9

4 5

960

22 2 2

213

EV1

Gemeinsam 0 V

Clips für Schienen Cl

… EV6

88,5

4 4 4

222

1 2 3

6 7 8 9

4 5

68 www.crouzet.fr

Ilôts spéciﬁques "pour intégrateurs" (livré par 20 pièces)

Versions avec interfaces 300 NL/mm

Versions avec interfaces 30 NL/mm

Versions personnalisées développées sur cahier des charges

Conﬁguration

1 - Choisissez le nombre et le type d'interfaces

(3/2 mono - 4/2 mono - 4/2 bistable) voir page : 62.

2 - Choisissez la tension, le type et le mode de raccordement

des électrovannes de pilotage, voir page : 58-59

(Ex. : 24 V CC, avec commande manuelle maintenue,

sortie ﬁls)

3 - Envoyez nous votre demande en précisant votre besoin

"quantitatif" (Q/an), nous vous répondrons au plus vite.

Conﬁguration

1 - Choisissez la tension, le type et le mode de raccordement

des électrovannes de pilotage, voir page : 58-59

(Ex. : 24 V CC, avec commande manuelle maintenue,

sortie ﬁls)

2 - Envoyez votre demande en précisant votre besoin

"quantitatif" (Q/an), nous vous répondrons au plus vite.

Crouzet analyse votre besoin et suggère une solution

personalisée.

www.crouzet.fr

Mini-électrovannes pour fluides et gaz neutres

70 www.crouzet.fr

81 547 501

81 547 001

81 546 001

81 516 082

24 V-50/60 Hz CC 81 513 052

48 V-50/60 Hz AC 81 513 055

110 V-50/60 Hz AC 81 513 058

220 V-50/60 Hz AC 81 513 059

12-24 V a c 81 513 064

Mini-électrovannes 2/2 pour fluides et gaz neutres

7.5/8

26.9 max

9.75

2.7

45 max

= 15 =

= 20 =

9.4–0.1

4.75–0.05

9.7–0.1

= =

30.2 max

24.75

7.5/8

11.25

9.4–0.1

15.5

= =

4.85

184.75–0.05

= =

50.5 max

30.2 max

24.75

7.5/8

11.25

50.5 max

3 cosses 2,8 x 0,5 W7D5 3 cosses 2,8 x 0,5 W7D5

3 cosses 2,8 x 0,5 W7D5

2 x Ø 3,2 (vis M3 x 18)

1 x Ø 3,2 (vis M3 x 20)

2 orifices

taraudés

Connecteur pour électrovanne (voir page 65)

Temps de réponse

Température de fonctionnement

Plage de viscosité

Tenue aux vibrations

Débit d'air (à 2 bars)

Cadence maximum

Montage individuel

Masse

Batterie extrémité/intermédiaire

Matière du corps

Endurance mécanique (manœuvres)

Homologations UL et cUL

Caractéristiques générales

Equipements des produits standards

Tension

Raccordement électrique

Raccordement fluide

Commande manuelle + témoin de pression

24V c

Cosses plates 2,8x0,5 entr'axe 9,4 mm (W7D5)

Orifices taraudés M5

sans

Références

Accessoires pour mini-électrovanne 2/2

IndividuelleUtilisation

■ Autonome

■ Montage individuel ou en batterie

■ Bobine orientable

■ Faible consommation : 1 W

■ Rapidité de mise en œuvre,

sans outil

■ Raccords M5 ou possibilité de

canule

En batterie

produits d’extrémités (1 jeu)

En batterie

produit intermédiaire

Encombrements

Utilisation individuelle

81 546 0

Utilisation en batterie

Produits d’extrémités (1 jeu)

81 547 0

Produit intermédiaire

81 547 5

Modules visualisateurs

(voir page 65)

Joint visualisateur

(voir page 65)

Ø de Plage de

passage KV pression Puissance

0,8 mm 0,3 1 • 8 b 1W

5 ➞ 15 ms

- 5 °C ➞ +50 °C

jusqu'à 30 cst

jusqu'à 5 g

15 ➞ 40 Nl/mn

30 Hz

32,5 g

35 g

Polyamide 6.6 chargé de billes de verre

1,5 x 107

MH 15085

www.crouzet.fr

81 516 082

24 V-50/60 Hz CC 81 513 052

48 V-50/60 Hz AC 81 513 055

110 V-50/60 Hz AC 81 513 058

220 V-50/60 Hz AC 81 513 059

12-24 V a c 81 513 064

Mini-électrovannes 3/2 pour fluides et gaz neutres

7.5/8

26.9 max

10.25

21.5

51.2 max

= 15 =

9.5

9.4–0.1

4.75–0.05

4.85

6.25

10.5

= =

9.4–0.1

15.5

= =

4.85

184.75–0.05

= =

30.2 max

24.75

7.5/8

11.25

50.5 max

30.2 max

24.75

7.5/8

11.25

50.5 max

2 x Ø 3,2 (vis M3 x 18) 1 x Ø 3,2 (vis M3 x 20)

3 cosses 2,8 x 0,5 W7D5 3 cosses 2,8 x 0,5 W7D5 3 cosses 2,8 x 0,5 W7D5

Commande manuelle Commande manuelle Commande manuelle

2 orifices

taraudés

Connecteur pour électrovanne (voir page 65)

Temps de réponse

Température de fonctionnement

Plage de viscosité

Tenue aux vibrations

Débit d'air (à 2 bars)

Cadence maximum

Montage individuel

Masse

Batterie extrémité/intermédiaire

Matière du corps

Endurance mécanique (manœuvres)

Homologations UL et cUL

Caractéristiques générales

Equipements des produits standards

Tension

Raccordement électrique

Raccordement fluide

Commande manuelle

Témoin de pression

24V c

Cosses plates 2,8x0,5 entr'axe 9,4 mm (W7D5)

Orifices taraudés M5

à impulsion

sans

Références

Accessoires pour mini-électrovanne 3/2

Modules visualisateurs

(voir page 65)

Joint visualisateur

(voir page 65)

Ø de Plage de

passage KV Débit pression Puissance

0,8 mm 0,3 25 1 • 8 b 1W

0,8 mm 0,3 1 • 8 b 2W

1,2 mm 0,6 40 - 0,9 • 3 b 2W

1,5 mm 0,8 60 0 • 2 b 2W

81 548 010

81 548 011

81 548 012

81 549 010

81 549 011

81 549 012

81 549 510

81 549 511

81 549 512

5 ➞ 15 ms

- 5 °C ➞ +50 °C

jusqu'à 30 cst

jusqu'à 5 g

15 ➞ 40 Nl/mn

30 Hz

32,5 g

35 g

Polyamide 6.6 chargé de billes de verre

1,5 x 107

MH 15085

IndividuelleUtilisation

■ Autonome

■ Montage individuel ou en batterie

■ Sortie des raccords sur une seule

face

■ Encombrement réduit

En batterie

produits d’extrémités (1 jeu)

En batterie

produit intermédiaire

Encombrements

Utilisation individuelle

81 548 0

Utilisation en batterie

Produits d’extrémités (1 jeu)

81 549 0

Produit intermédiaire

81 549 5

72 www.crouzet.fr

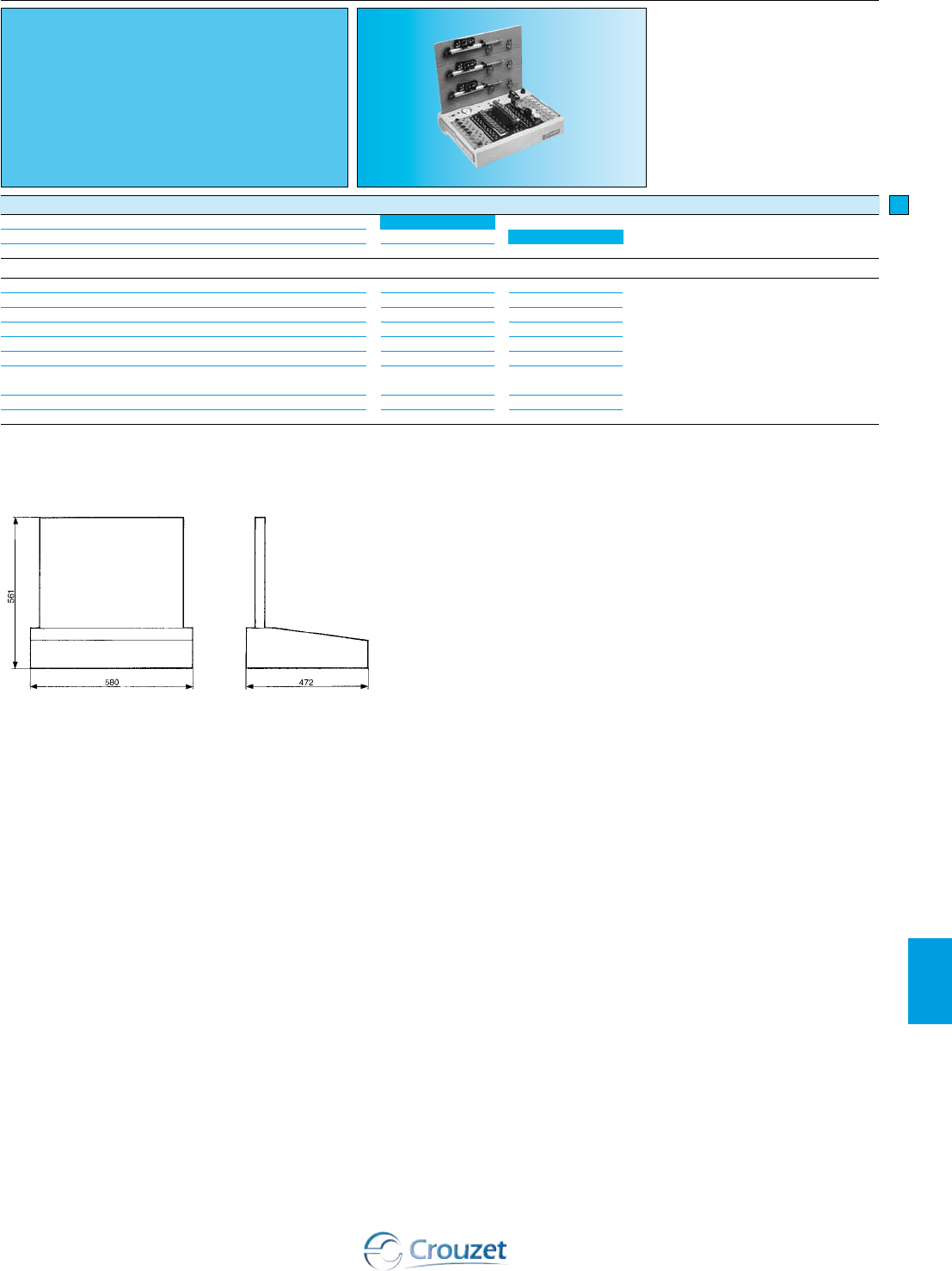

Matériels didactiques

www.crouzet.fr

81598941

81598940

Pupitre de manipulation PUMA 2000

Ensemble complémentaire

Masse (kg)

Matériels didactiques

Références

Bloc registre séquenceur à maintien

1 bloc cellules logiques

1 bloc cellules périphériques

1 bloc 8 boutons

1 bloc 8 voyants

1 pupitre nu

1 fronton puissance

(3 verins + distributeurs + détecteurs de position)

2 blocs interfaces électro-pneumatiques

1 bloc interfaces pneumo-électriques

Caractéristiques

Encombrements

81 598 940

■ Idéal pour l'apprentissage du pneumatique

■ Pour lycées, collèges et centres de forma-

tion

74 www.crouzet.fr

Répertoire des références

Réf. industrielles Réf. ATEX Désignation Pages

24 000 000

24 678 127 Bouton poussoir 15

24 678 128 Bouton poussoir 15

24 678 129 Bouton poussoir 15

24 678 171 Coup de poing 15

24 678 172 Coup de poing 15

24 678 173 Coup de poing 15

24 678 174 Manette symétrique 15

24 678 175 Manette à levier 15

24 678 176 Manette symétrique 15

24 678 177 Manette à levier 15

24 678 178 Manette symétrique 15

24 678 179 Manette à levier 15

24 678 180 Manette à clef 15

24 678 181 Manette à clef 15

24 678 182 Manette à clef 15

24 679 702 Adaptateur 14

79 000 000

79 451 698 79 451 698 Adaptateur 50

79 451 903 79 451 903 Adaptateur 50

79 451 904 79 451 904 Adaptateur 51

79 451 905 79 451 905 Adaptateur 51

79 452 103 Levier 28

79 452 104 Levier 28

79 452 123 Levier 28

79 452 124 Levier 28

79 452 133 Levier 28

79 452 808 79 458 018 Capacité 52

79 453 569 79 453 569 Embase CNOMO 60

81 000 000

81 280 010 Mini-vanne NO 13-24

81 280 510 Mini-vanne NF 13-24

81 281 010 Mini-vanne NO 13-24

81 281 502 Détecteur de position 25

81 281 504 Détecteur de position 25

81 281 508 Détecteur de position 25

81 281 509 Détecteur de position 25

81 281 510 Mini-vanne NF 13-24

81 283 510 Mini-vanne NF 24

81 290 001 81 290 006 Détecteur faible effort 23

81 290 501 81 290 506 Détecteur faible effort 23

81 371 401 Détecteur spécial 32

81 372 201 Détecteur spécial 32

81 372 401 Détecteur spécial 32

81 372 901 Détecteur spécial 32

81 501 025 81 501 031 Cellule OUI 47

81 502 110 81 502 111 Vacuostat 39

81 502 140 81 502 141 Manostat 38

81 502 150 81 502 151 Manostat 38

81 502 160 81 502162 Manostat 38

81 502 230 81 502 238 Ampliﬁcateur 33

81 502 320 81 502 322 Ampliﬁcateur 33

81 502 435 81 502 438 Relais pour capteur à fuite 31

81 503 025 81 503 028 Cellule OUI 47

81 503 540 81 503 543 Relais temporisé 49

81 503 710 81 503 728 Relais temporisé 50

81 503 720 81 503 729 Relais temporisé 50

81 503 725 81 503 731 Relais temporisé 50

81 504 025 81 504 035 Cellule NON 22-47

81 505 110 81 505 111 Vacuostat 39

81 505 140 81 505 141 Manostat 38

81 505 150 81 505 151 Manostat 38

81 505 160 81 505 164 Manostat 38

81 505 230 81 505 231 Ampliﬁcateur 33

81 505 320 81 505 321 Ampliﬁcateur 33

81 505 435 81 505 437 Relais pour capteur à fuite 31

81 506 025 81 506 027 Cellule NON 47

81 506 710 81 506 714 Relais temporisé 50

81 506 720 81 506 721 Relais temporisé 50

81 506 725 81 506 727 Relais temporisé 50

81 506 940 81 506 945 Générateur de fréquence 51

Réf. industrielles Réf. ATEX Désignation Pages

81 507 540 81 507 543 Générateur de fréquence 51

81 507 720 81 507 724 Générateur de fréquence 51

81 508 110 Vacuostat 39

81 509 080 Contact à pression 37

81 509 085 Contact à pression 37

81 510 001 Relais ampliﬁcateur 34

81 512 201 Détecteur spécial 31

81 512 401 Détecteur spécial 31

81 513 001 81 513 039 Module de réalimentation 63

81 513 011 81 513 040 Jeu d’extrémité 63

81 513 052 LED 65

81 513 055 LED 65

81 513 058 LED 65

81 513 059 LED 65

81 513 060 81 513 075 Embase 63

81 513 064 Joint visualisateur 65

81 513 065 81 513 076 Embase 63

81 513 100 81 513 196 Mini-distributeur 62

81 513 103 Mini-distributeur 64

81 513 200 81 513 234 Mini-distributeur 62

81 513 203 Mini-distributeur 64

81 513 241 Ilôt d'interfaces électro-pneu 67

81 513 238 Ilôt d'interfaces électro-pneu 67

81 513 501 Pressostat 36

81 513 502 Pressostat 36

81 513 509 Pressostat 37

81 513 510 Pressostat 37

81 513 516 Pressostat 37

81 513 522 Vacuostat 36

81 513 523 Vacuostat 37

81 513 527 Vacuostat 37

81 513 533 Pressostat 37

81 513 552 Pressostat 36

81 513 600 81 513 612 Mini-distributeur 62

81 514 101 Embase 60

81 514 161 Embase 60

81 516 081 81 516 093 Pilote pneumatique 65

81 516 082 Connecteur 65

81 516 085 81 516 085 Plaque de fermeture 65

81 516 091 Accessoire 65

81 516 100 81 516 107 Mini-distributeur 62

81 516 200 81 516 208 Mini-distributeur 62

81 517 101 81 517106 Embase 63

81 517 201 81 517 206 Embase 63

81 519 032 81 519 035 Mini-électrovanne 59

81 519 080 Mini-électrovanne 58

81 519 332 81519 335 Mini-électrovanne 59

81 519 340 Mini-électrovanne 59

81 519 378 Mini-électrovanne 58

81 519 379 Mini-électrovanne 58

81 519 380 Mini-électrovanne 58

81 519 381 Mini-électrovanne 58

81 519 632 81 519 635 Mini-électrovanne 59

81 519 678 Mini-électrovanne 58

81 519 679 Mini-électrovanne 58

81 519 680 Mini-électrovanne 58

81 519 732 Mini-distributeur 66

81 519 774 Mini-distributeur 66

81 519 775 Mini-distributeur 66

81 519 776 Mini-distributeur 66

81 519 777 Mini-distributeur 66

81 520 601 81 520 602 Cellule bouchon 53

81 521 501 81 521 508 Cellule OU 46

81 522 501 81 522 505 Cellule ET 46

81 523 201 81 523 205 Relais mémoire 48

81 523 601 81 523 608 Relais mémoire 48

81 525 101 81 525 106 Réducteur de débit 52

81 526 001 81 526 006 Réducteur de débit 52

81 527 001 Mini-détendeur 53

81 529 003 81 529 013 Réducteur de débit 52

81 529 004 81 529 014 Réducteur de débit 52

www.crouzet.fr

Réf. industrielles Réf. ATEX Désignation Pages

81 529 005 81 529 015 Réducteur de débit 52

81 529 006 81 529 016 Réducteur de débit 52

81 529 007 81 529 017 Réducteur de débit 52

81 529 008 81 529 018 Réducteur de débit 52

81 529 010 81 529 020 Réducteur de débit 52

81 529 025 81 529 026 Réducteur de débit 52

81 529 901 81 529 907 Anti-retour 53

81 531 001 81 531 008 Embase 55

81 532 001 81 532 009 Embase 55

81 532 102 81 532 109 Embase 54

81 532 104 81 532 111 Embase 54

81 533 001 81 533 001 Domino à clip 56

81 533 501 81 533 501 Domino à trou 56

81 535 301 81 535 303 Générateur de vide 40

81 536 801 81 536 804 Bloc d’alimentation 56

81 540 001 81 540 015 Cellule OU 46

81 540 005 81 540 017 Cellule OU 46

81 541 001 81 541 015 Cellule ET 47

81 541 005 81 541 017 Cellule ET 47

81 542 002 81 542 004 Embase 55

81 545 001 81 545 012 Générateur de vide 40

81 545 005 81 545 013 Générateur de vide 40-70

81 546 001 Mini-électrovanne 40-70

81 547 001 Mini-électrovanne 70

81 547 501 Mini-électrovanne 70

81 548 010 Mini-électrovanne 71

81 548 011 Mini-électrovanne 71

81 548 012 Mini-électrovanne 71

81 549 010 Mini-électrovanne 71

81 549 011 Mini-électrovanne 71

81 549 012 Mini-électrovanne 71

81 549 510 Mini-électrovanne 71

81 549 511 Mini-électrovanne 71

81 549 512 Mini-électrovanne 70

81 550 001 81 550 013 Module registre 43

81 550 201 81 550 213 Module registre 43

81 550 401 81 550 403 Module registre 43

81 550 601 81 550 603 Module registre 43

81 551 001 81 551 004 Embase 45

81 551 101 81 551 104 Embase 44

81 552 001 81 552 005 Embase 45

81 552 101 81 552 105 Embase 44

81 552 601 81 552 605 Bloc de dérivation 44

81 580 101 Bloc logique 17

81 580 202 Bloc logique 17

81 580 503 Boîtier de commande bimanuelle 18

81 580 504 Boîtier de commande bimanuelle 18

81 598 940 Matériels didactiques 73

81 598 941 Matériels didactiques 73

81 715 511 Boutons poussoirs et leviers 12

81 715 512 Boutons poussoirs et leviers 12

81 716 511 Boutons poussoirs et leviers 12

81 716 512 Boutons poussoirs et leviers 12

81 733 511 Boutons poussoirs et leviers 12

81 735 011 Boutons poussoirs et leviers 12

81 735 511 Boutons poussoirs et leviers 12

81 735 512 Boutons poussoirs et leviers 12

81 737 501 Détecteur de position 25

81 921 501 Détecteur miniature 26

81 921 505 Détecteur miniature 30

81 921 701 Détecteur miniature 26

81 921 702 Détecteur miniature 26

81 921 707 Détecteur miniature 26

81 921 714 Détecteur miniature 27

81 921 717 Détecteur miniature 27

81 921 719 Détecteur miniature 27

81 921 806 Détecteur miniature 27

81 921 901 Détecteur miniature 27

81 921 902 Détecteur miniature 27

Réf. industrielles Réf. ATEX Désignation Pages

81 921 911 Détecteur miniature 27

81 921 912 Détecteur miniature 27

81 922 010 Détecteur compact 28

81 922 205 Détecteur compact 28

81 922 210 Détecteur compact 28

81 922 401 Détecteur compact 28

81 923 001 Détecteur spécial 30

81 999 501 Pédale de commande 20

84 000 000

84 150 201 84 150 214 Voyant 20

84 150 202 84 150 215 Voyant 20

84 150 203 84 150 216 Voyant 20

84 150 204 84 150 217 Voyant 20

89 000 000

89 538 201 Compteur 19

89 543 101 Vanne 3/2 NO 14

89 543 201 Vanne 3/2 NO 14

89 543 501 Vanne 3/2 NF 14

89 543 701 Vanne 3/2 NF 14

89 543 005 Vanne 3/2 NO + adaptateur 14

89 543 105 Vanne 3/2 NF + adaptateur 14

89 543 205 Vanne 3/2 NF + NO + adaptateur 14

89 543 305 Vanne 3/2 NF + NF + adaptateur 14

99 000 000

99 766 001 Compteur 19

99 766 002 Compteur 19

Répertoire des références

BResiL

Custom Sensors &

Technologies

Crouzet Latinoamerica

Alameda Rio Negro

1030 - cj 1803 - Alphaville -

Barueri SP - CEP 06454-000

BRASIL

Tél. : +55 (11) 2505 7500

Fax : +55 (11) 2505 7507

E-mail : info@cst-latinoamerica.com

www.crouzet.fr.br

www.cst-latinoamerica.com

UsA/CANADA

Custom Sensors &

Technologies - Crouzet

7230 Hollister Avenue

Goleta, CA, 93117

USA

Tel. : +1 (800) 677 5311

Fax : +1 (800) 677 3865

E-mail : customer.service@us.crouzet.com

www.crouzet.fr

mexiQUe

Custom Sensors &

Technologies - Crouzet

Calzada Zavaleta 2505-

C- Santa Cruz Buenavista -

Puebla. 72150 MEXICO

Tel. : +1 (222) 409 7000

Fax : +1 (222) 409 7810

E-mail : mexico@cstsensors.com

www.crouzet.fr

AUtRes pAys

Custom Sensors &

Technologies

Crouzet Latinoamerica

Alameda Rio Negro

1030 - cj 1803 - Alphaville -

Barueri SP - CEP 06454-000

BRASIL

Tél. : +55 (11) 4195 1834

Fax : +55 (11) 4191 9136

E-mail : info@cst-latinoamerica.com

www.crouzet.fr.br

www.cst-latinoamerica.com

espAgNe/poRtUgAL

Crouzet Ibérica

Avda. Dels Vents, 9-13

Esc.A 3ª Planta Oficina 2B

08917 Badalona

ESPAÑA

Tél. : +34 (93) 484 39 70

Fax : +34 (93) 484 39 73

E-mail : es-consultas@crouzet.es

www.crouzet.es

FRANCe

Crouzet Automatismes SAS

2 rue du Docteur Abel - BP 59

26902 Valence CEDEX 9

FRANCE

Tél. : +33 (0) 4 75 44 88 44

Fax : +33 (0) 4 75 55 98 03

E-mail : com-fr@crouzet.com

www.crouzet.fr

Service Clients

itALie

Crouzet Componenti s.r.l.

Via Viganò De Vizzi, 93/95

20092 Cinisello Balsamo (Mi)

ITALIA

Tél. : +39 (02) 66 599 220

Fax : +39 (02) 66 599 228

E-mail : crz-it-microcontrol@crouzet.com

www.crouzet.it

pAys-BAs

Crouzet BV

Industrieweg 17

2382 NR Zoeterwoude

NEDERLAND

Tél. : +31 (0) 71-581 20 30

Fax : +31 (0) 71-541 35 74

E-mail : com-nl@crouzet.com

www.crouzet.nl

RoyAUme-UNi

Crouzet Ltd

8 Cedarwood

Chineham Business Park

Crockford Lane

Basingstoke, Hampshire

RG24 8WD

UNITED KINGDOM

Tél. : +44 (0)1256 318 900

Fax : +44 (0)1256 318 901

E-mail : info@crouzet.co.uk

www.crouzet.co.uk

sUisse

Crouzet AG

Gewerbepark - Postfach 56

5506 Mägenwil

SCHWEIZ

Tél. : +41(0) 62 887 30 30

Fax : +41(0) 62 887 30 40

E-mail : info-direkt@crouzet.com

www.crouzet.ch

AUtRes pAys

Crouzet Automatismes SAS

2 rue du Docteur Abel - BP 59

26902 Valence CEDEX 9

FRANCE

Tél. : +33 (0) 475 802 102

Fax : +33 (0) 475 448 126

E-mail : com-ex@crouzet.com

www.crouzet.fr

ChiNe & hoNg koNg

Custom Sensors &

Technologies Asia

(Shanghai) Limited -

Crouzet

13th floor, Chang Feng

International Tower, 89 Yunling

Road (East), Putuo District

Shanghai 200062

CHINA

Tél. : +86 (21) 6065 6699

Fax : +86 (21) 6065 7749

E-mail : china@cstsensors.com

www.crouzet.cn

www.cstsensors.com

iNDe

CST Sensors India Pvt Ltd

Trident Towers, No 23,

4th Floor,

100 Feet Road, Ashoka Pillar

Road,

2nd Block, Jayanagar

Bangalore 560 011

INDIA

Tél. : +91 (0) 80 4113 2204/05

Fax : +91 (0) 80 4113 2206

E-mail : crz_bangalore@crouzet.com

www.crouzet.co.in

www.cstsensors.com

tAïwAN & JApoN

Custom Sensors &

Technologies - Crouzet

2F, No. 39, Ji-Hu Road

Nei-Hu Dist. - Taipei 114

TAIWAN

Tél. : +886 (0) 287 516 388

Fax : +886 (0) 226 578 725

E-mail : taiwan@cstsensors.com

www.crouzet.fr

www.cstsensors.com

CoRee

Custom Sensors &

Technologies - Crouzet

2F, Jeil Bldg.

94-96 Youngdeungpo-dong 7-ga

Youngdeungpo-gu

Seoul 150-037

SOUTH KOREA

Tél. : +82 (0)2 2629 8312

Fax : +82 (0)2 2629 8310

E-mail : korea@

cstsensors.com

www.crouzet.fr

www.cstsensors.com

Asie sUD est &

pACiFiQUe

Custom Sensors &

Technologies - Crouzet

2F, No. 39, Ji-Hu Road

Nei-Hu Dist. - Taipei 114

TAIWAN

Tél. : +886 (0) 287 516 388

Fax : +886 (0) 226 578 725

E-mail : eap@cstsensors.com

www.crouzet.fr

www.cstsensors.com

0 825 333 350

0 810 610 102

Création - Conception : Communication Crouzet

Edition - Publication : Crouzet Automatismes

Photos - Illustrations : Daniel Lattard

Impression : Imprimerie des Deux Ponts

Avertissement :

Les informations techniques contenues

dans le présent document sont données

uniquement à titre d'information et ne

constituent pas un engagement contractuel.

CROUZET Automatismes et ses filiales se

réservent le droit d'effectuer sans préavis

toute modification. Il est impératif de nous

consulter pour toute utilisation/application

particulière de nos produits et il appartient à

l'acheteur de contrôler, notamment par tous

essais appropriés, que le produit employé

convient à l'utilisation. Notre garantie ne

pourra en aucun cas être mise en œuvre

ni notre responsabilité recherchée pour

toute application telle que notamment toute

modification, adjonction, utilisation combinée

à d'autres composants électriques ou

électroniques, circuits, systèmes de montage,

ou n'importe quel autre matériel ou substance

inadéquate, de nos produits, qui n'aura

pas été expressément agréée par nous

préalablement à la conclusion de la vente.

Distribué par :

ALLemAgNe/ AUtRiChe

Crouzet GmbH

Otto-Hahn-Str. 3, 40721 Hilden

Postfach 203, 40702 Hilden

DEUTSCHLAND

Tél. : +49 (0) 21 03 9 80-108

Fax : +49 (0) 21 03 9 80-250

E-mail : info-direkt@crouzet.com

www.crouzet.de

BeLgiQUe

Crouzet NV/SA

Dieweg 3 B

B - 1180 Uccle

BELGIUM

Tél. : +32 (0) 2 462 07 30

Fax : +32 (0) 2 461 00 23

E-mail : com-be@crouzet.com

www.crouzet.be

Custom Sensors & Technologies (CST) est un spécialiste

des capteurs, des contrôleurs et des actionneurs.

Au travers de ses marques BEI Kimco, BEI Sensors,

BEI PSSC, Crouzet, Crydom, Kavlico, Newall et Systron

Donner Inertial, CST offre des composants fiables,

adaptables et performants pour répondre aux besoins

des systèmes critiques des marchés de l’aéronautique

et de la défense, du transport, de l’énergie et des

infrastructures, des constructeurs de machines

industrielles et tertiaires, du médical, de l’industrie

agroalimentaire et de l’équipement technique des

bâtiments.

Résolument tourné vers l'excellence, le groupe CST,

avec plus de 4300 employés dans le monde et un

chiffre d’affaires de 571 M$ US en 2010, est le partenaire

de confiance capable de répondre aux enjeux des

clients les plus exigeants en s'appuyant sur une réelle

proposition de valeur premium.

www.cstsensors.com

AmeRiQUes

eURope

moyeN oRieNt

AFRiQUe

Asie

pACiFiQUe

Crouzet Automatismes SAS

2 rue du Docteur Abel - BP 59

26902 Valence CEDEX 9

FRANCE

www.crouzet.fr

Réf. 6760011

CRZ BR 54

11/2014

Produits Pneumatiques Pneumatique

Navigation menu

Versions of this User Manual:

Views

Navigation
