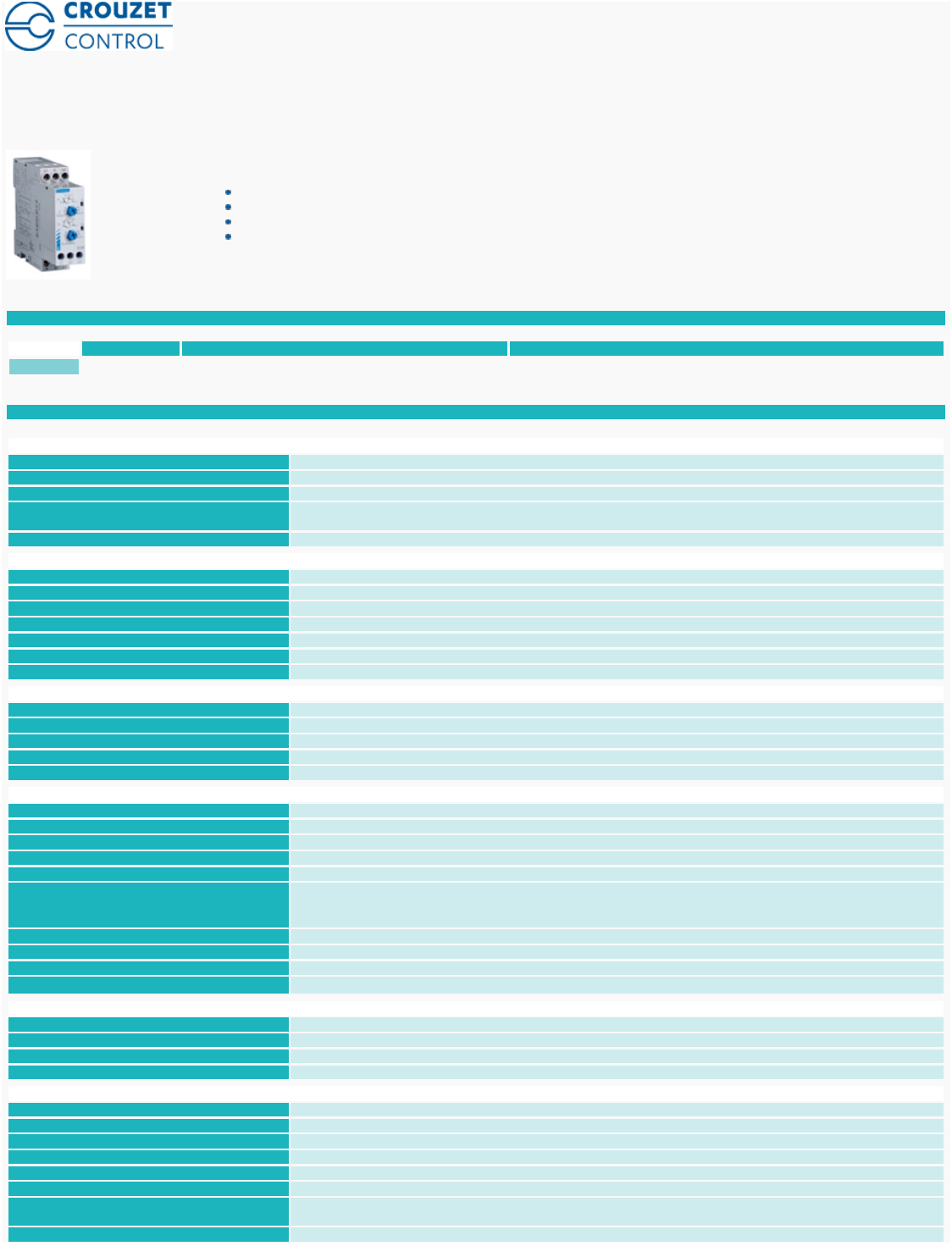

Montage Rail DIN 22,5 mm EIH Ref 84871034
Surveillance d'intensité
3 relais pour couvrir 7 gammes de mesures
Reconnaissance automatique CA/CC
Fréquence jusqu'à 500 Hz
Références
Caractéristiques
Type
Plage de mesure
Tension d'alimentation
84 871 034
EIH
0,1→10A
230 V AC
Tension d'alimentation Un
24 VDC / 24 VAC / 48 VAC / 120 VAC / 220 VAC
Tolérance de la tension d'alimentation
-
15 % / +15 % limitéà
-15 % / +10 % dans le cas ou d'autres produits sont montés accolés sur le même rail DIN
Plage d'utilisation
0,85→1,15Un
Puissance maximum absorbée à Un
3 VA en AC
1 W en DC
Immunité aux microcoupures
10 ms
Fréquence du signal mesuré
40→500Hz
Réglage du seuil
10→100%delagamme
Hystérésis réglable
5→50%duseuilaffiché
Précision d'affichage
±
10 %
Fidélité de répétition (à paramètres constants)
±
0,1 %
Erreur de mesure avec variation de la tension
±
0,1 % (
±
10 % Un)
Erreur de mesure avec variation de température
±
0,02 %
Temporisation à la mise sous tension Ti
1s→20s
±
10 %
Temporisation au franchissement du seuil Tt
0,1s→3s
±
10 %
Fidélité de répétition (à paramètres constants)
±
0,1 %
Temps de réarmement
500 ms
Retard à la disponibilité
500 ms
Type de sortie
1 inverseur AgNi, 8A AC max
Nature des contacts
Sans cadmium
Tension max. de coupure
250 V AC/DC
Courant de coupure maximum
8 AAC
max.
Courant de coupure minimum
100 mA AC/DC
Durée de vie électrique (manoeuvres)
AC 12 : 2000 VA - 105
AC 15 : Cos
φ
=
0,3 - 6 000
DC 13 : L/R = 300 ms
- 6 000
Pouvoir de coupure (V résistif)
2000 VA AC
Cadence max.
360 man
œ
uvres / heure à pleine charge
Catégories d'emploi selon CEI/EN 60947
-5-1
AC12, AC15,
DC13
Durée de vie mécanique (manoeuvres)
5 x 106
Coordination de l'isolement (CEI/EN 60664
-1)
Catégorie de surtension III : degré de pollution 2
Tenue à l'onde de choc (CEI/EN 60664
-1)
4 KV (1,2 / 50
μ
s)
Tenue diélectrique (CEI/EN 60664
-1)
2,5 KV AC 50 Hz 1 min.
Résistance d'isolement (CEI/EN 60664
-1)
> 100 M
Ω
/
500 VDC
Visualisation alimentation
LED verte
Visualisation relais
LED jaune
Boîtier
22,5 mm
Montage
Position de montage
Toutes positions
Matériau boîte plastique type V0 (selon UL 94)
Boitier plastique type V0 (selon UL94)
Degré de protection (CEI/EN 60529)
Bornier : IP20
Boitier : IP50
Masse
140 g
Sauf exceptions, les caractéristiques indiquées font tout ou partie de la gamme de produit sélectionné
03/11/2015 www.crouzet.com

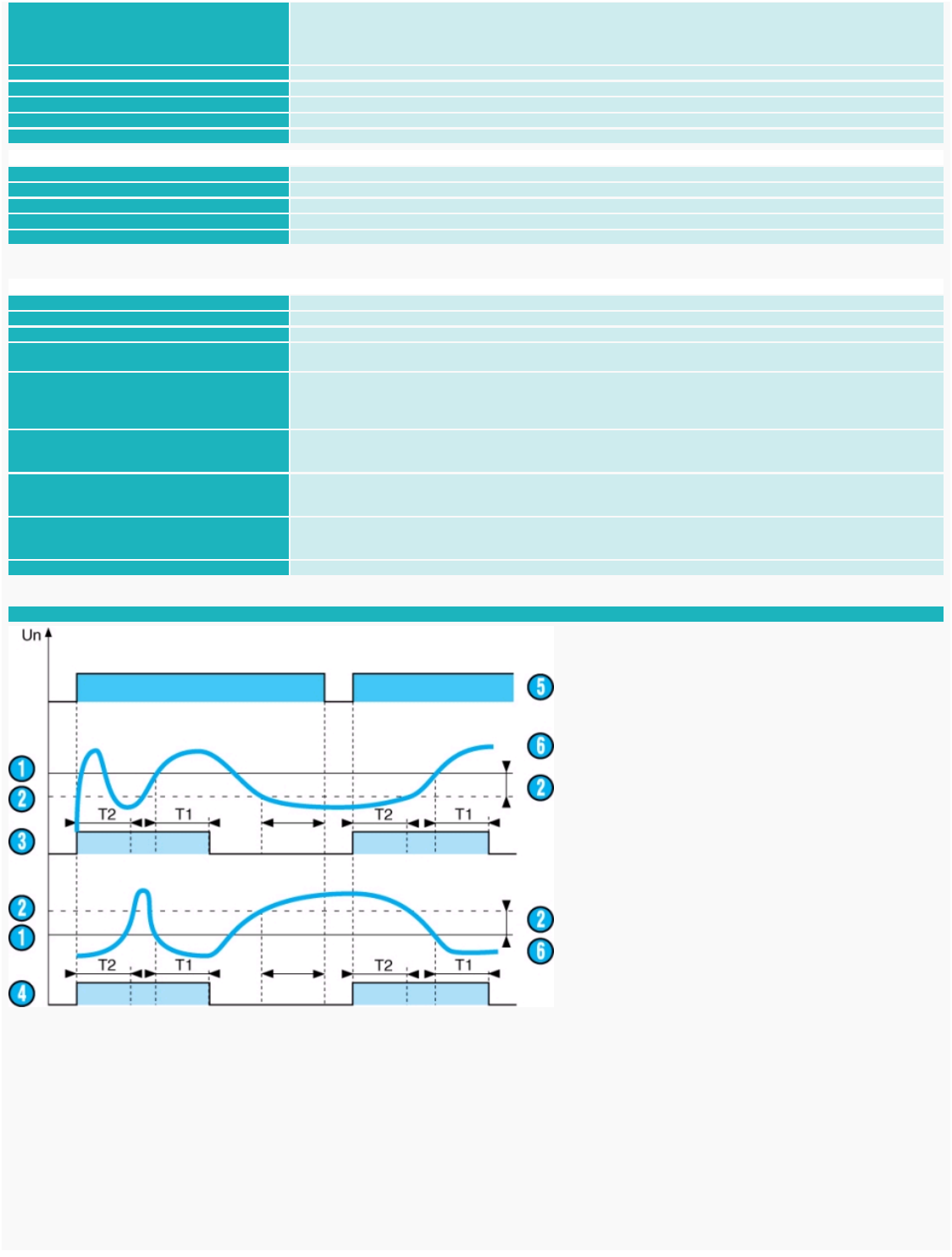

Principe de fonctionnement
Contrôle de courant alternatif / continu sans mémoire
Lorsque la valeur du courant contrôlé, alternatif ou continu, atteint le seuil affiché en face avant, le relais de sortie change d'état à la fin du temps T1.Il revient instantanément à l'état initial lorsque le
courant devient inférieur au seuil d'hystérésis, ou par coupure d'alimentation.
Contrôle de courant alternatif / continu avec mémoire
Le relais de sortie change d'état à la fin du temps T1 et reste verrouillé dans cette position. Pour le réarmer, il faut réactiver la fonction mémoire par coupure de l'alimentation auxiliaire.
Fonction sur-intensité (UPPER)
La temporisation à la mise sous tension T2 permet d'inhiber les pointes de courant dues au démarrage de moteurs.
La temporisation au franchissement croissant du seuil T1 assure une immunité aux transitoires et autres parasites, empéchant ainsi des battements intempestifs du relais de sortie.
Fonction sous-intensité (UNDER)
La temporisation à la mise sous tension T2 permet d'inhiber d'éventuels creux de courant.
Capacité de raccordement CEI/EN 60947
-1
Rigides : 1 x 4
2 - 2 x 2,52
mm
2
1 x 11 AWG - 2 x 14 AWG
Souples avec embouts : 1 x 2,52 - 2 x 1,52
mm
2
1 x 14 AWG - 2 x 16 AWG
Couple de serrage max. CEI/EN 60947
-1
0,6 mN
/ 5,3 Lbf.In
Température d'utilisation CEI/EN 60068
-2
-
20→+50
Température de stockage CEI/EN 60068
-2
-
30→+70
Humidité CEI/EN 60068
-2-30
93 % HR max. sans condensation
Vibrations selon CEI/EN60068
-2-6
10→55Hz,A=0,35mm
Norme produit
CEI/EN 60255
-1
Compatibilitéélectromagnétique (CEM)
CEI/EN 61000
-6-
1, CEI/EN 61000
-6-
1, CEI/EN 61000
-6-
3, CEI/EN 61000
-6-4
Certifications
UL, CSA
Marquage
CE (DBT) 2006/95/EC
-
EMC 2004/108/EC
Conformité aux directives environnementales
RoHS
Type
Shunt
Polarité en tension continue DC
Oui
Fréquence de la tension d'alimentation AC
50 / 60 Hz
Isolation galvanique alimentation / mesure
DC : pas d'isolation galvanique. Dans ce cas, les alimentations du produit et du circuit de mesure doivent être isolées galvaniquement.
AC : isolation galvanique par transformateur
Gamme de mesure
0,1→10A
E1
-M:0,1→1A
E2
-M:0,5→5A
E3
-M:1→10A
Résistance d'entrée
E1
-
M : 0,1
Ω
E2
-
M : 0,02
Ω
E3
-
M : 0,01
Ω
Surcharge continue à 25 °C
E1
-
M : 2 A
E2
-
M : 10 A
E3
-
M : 14 A
Surcharge non répétitive < 1 sec à 25 °C
E1
-
M : 17 A
E2
-
M : 20 A
E3
-
M : 50 A
Tension maximum
Network 277 V / 480 VAC
Sauf exceptions, les caractéristiques indiquées font tout ou partie de la gamme de produit sélectionné
03/11/2015 www.crouzet.com
La temporisation au franchissement décroissant du seuil T1 assure une immunité aux baisses aléatoires, empéchant ainsi des battements intempestifs du relais de sortie.
Nota : En fonction "sous charge", la valeur absolue de l'hystérésis ne pourra être supérieure au maximum de la gamme de mesure.
Principe de fonctionnement
Contrôle de courant alternatif / continu sans mémoire
Lorsque la valeur du courant contrôlé, alternatif ou continu, atteint le seuil affiché en face avant, le relais de sortie change d'état à la fin du temps T1.Il revient instantanément à l'état initial lorsque le
courant devient inférieur au seuil d'hystérésis, ou par coupure d'alimentation.
Contrôle de courant alternatif / continu avec mémoire
Le relais de sortie change d'état à la fin du temps T1 et reste verrouillé dans cette position. Pour le réarmer, il faut réactiver la fonction mémoire par coupure de l'alimentation auxiliaire.
Fonction sur-intensité (UPPER)
La temporisation à la mise sous tension T2 permet d'inhiber les pointes de courant dues au démarrage de moteurs.
La temporisation au franchissement croissant du seuil T1 assure une immunité aux transitoires et autres parasites, empéchant ainsi des battements intempestifs du relais de sortie.
Fonction sous-intensité (UNDER)
La temporisation à la mise sous tension T2 permet d'inhiber d'éventuels creux de courant.
La temporisation au franchissement décroissant du seuil T1 assure une immunité aux baisses aléatoires, empéchant ainsi des battements intempestifs du relais de sortie.
Nota : En fonction "sous charge", la valeur absolue de l'hystérésis ne pourra être supérieure au maximum de la gamme de mesure.

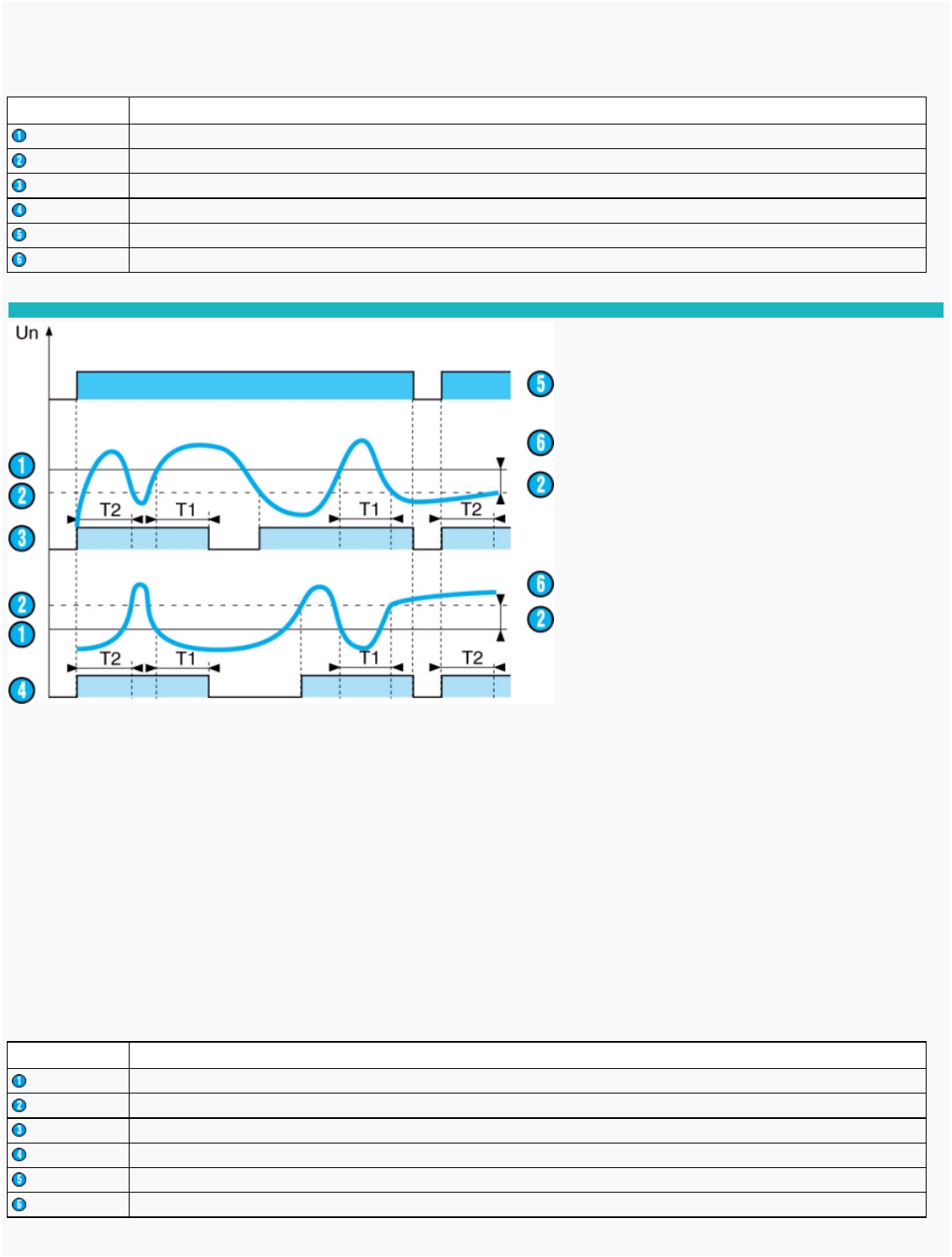

N
o
Légende
Seuil
Hystérésis
Fonction UPPER
Fonction UNDER
Mise sous tension de l'appareil
Courant contrôlé
N
o
Légende
Seuil
Hystérésis
Fonction UPPER
Fonction UNDER
Mise sous tension de l'appareil
Courant contrôlé
Sauf exceptions, les caractéristiques indiquées font tout ou partie de la gamme de produit sélectionné
03/11/2015 www.crouzet.com

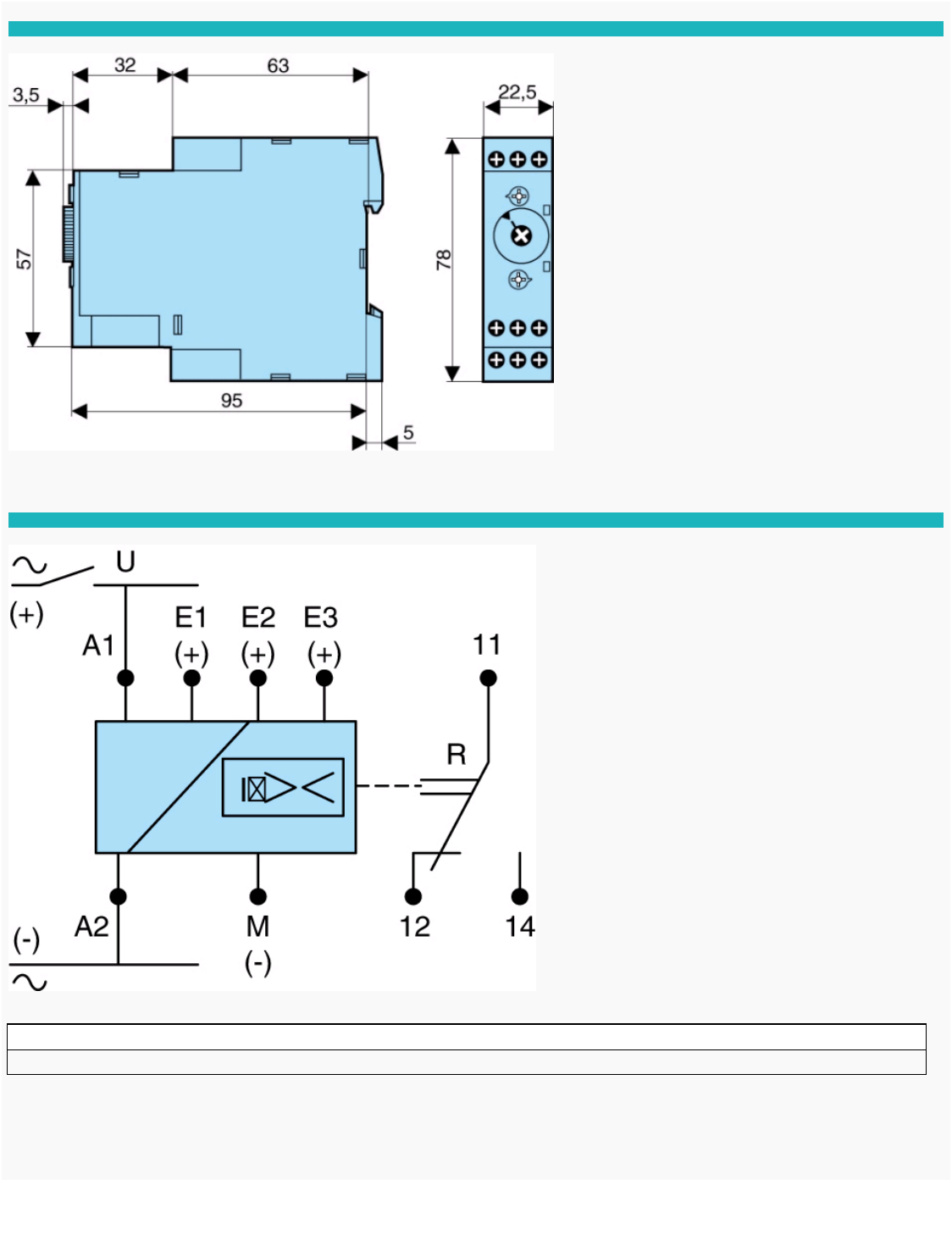

Légende
A1 -
A2 : Alimentation
