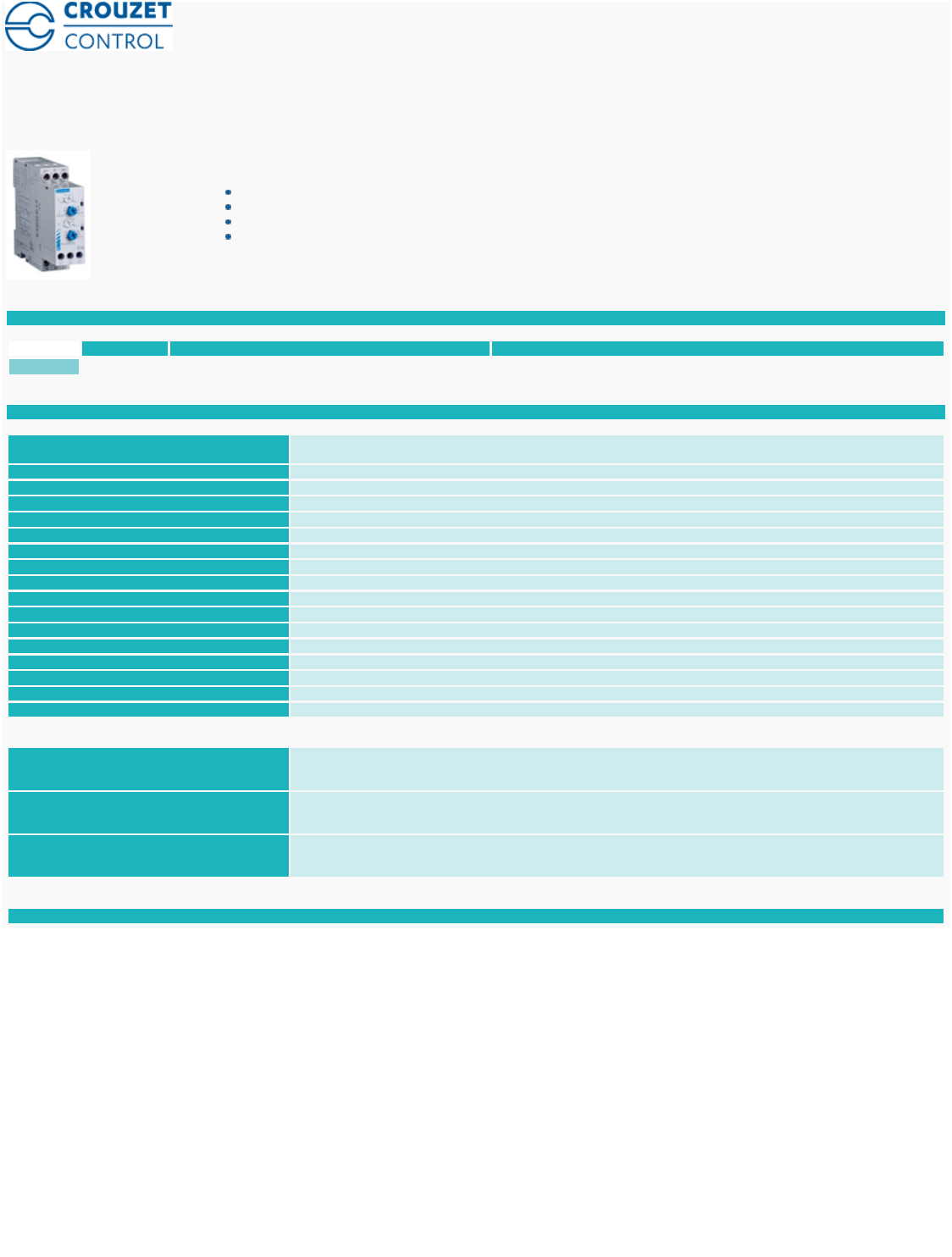

Modular Carril DIN 22,5 mm EIH ref 84871034
Control de intensidad
3 relés para cubrir 7 gamas de medida.
Reconocimiento automático CA/CC
Frecuencia hasta 500 Hz
Referencia
Características
Tipo
Rango de medida
Tensión de alimentación
84 871 034
EIH
0,1→10A
230 V AC
230 V, 110 V, 48 V, 24 Va 50 / 60 Hz (aislamiento galvánico por transformador) 24 V DC (sin aislamiento galvánico). En este caso, las
alimentaciones del
producto y del circuito de medida deben estar aisladas galvánicamente.
0,85→1,15Un
3 VA AC
1 W DC
40→500Hz
5→50%delumbralregulado
10→100%delagama
±
10 %
±
0,1 %
±
0,1 % (
±
10 % Un)
±
0,02 %
1s→20s
±
10 %
0,1s→3s
±
10 %
500 ms
1 inversor AgNi, 8A AC max
-
20→+50
-
30→+70
140
E1
-
M
E2
-
M
E3
-
M
E1
-M:0,1→1A
E2
-M:0,5→5A
E3
-M:1→10A
E1
-
M : 0,1
Ω
E2
-
M : 0,02
Ω
E3
-
M : 0,01
Ω
Función
Salvo excepciones, las características indicadas representan la totalidad o una parte de la gama de productos seleccionada
07/11/2014 www.crouzet.com

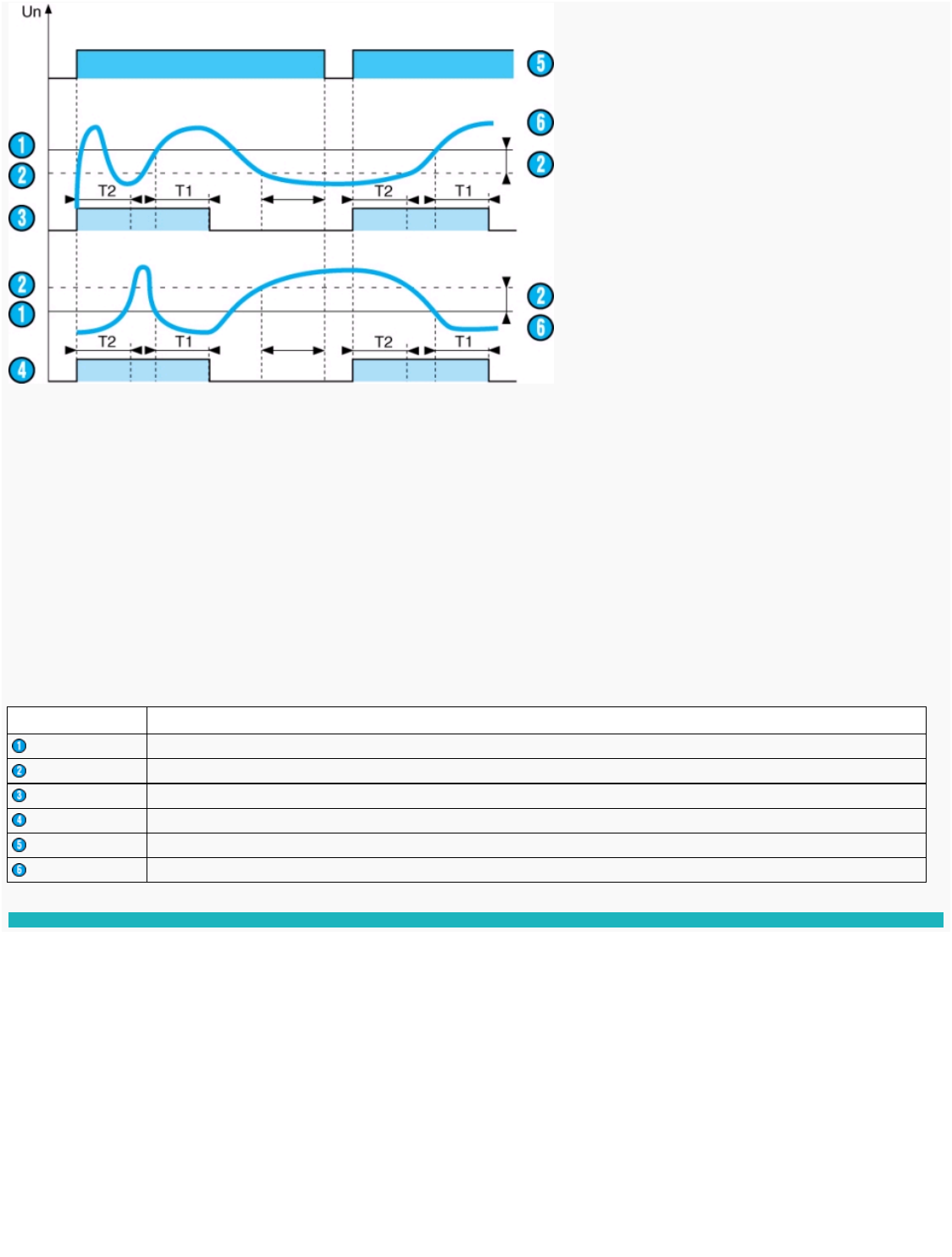

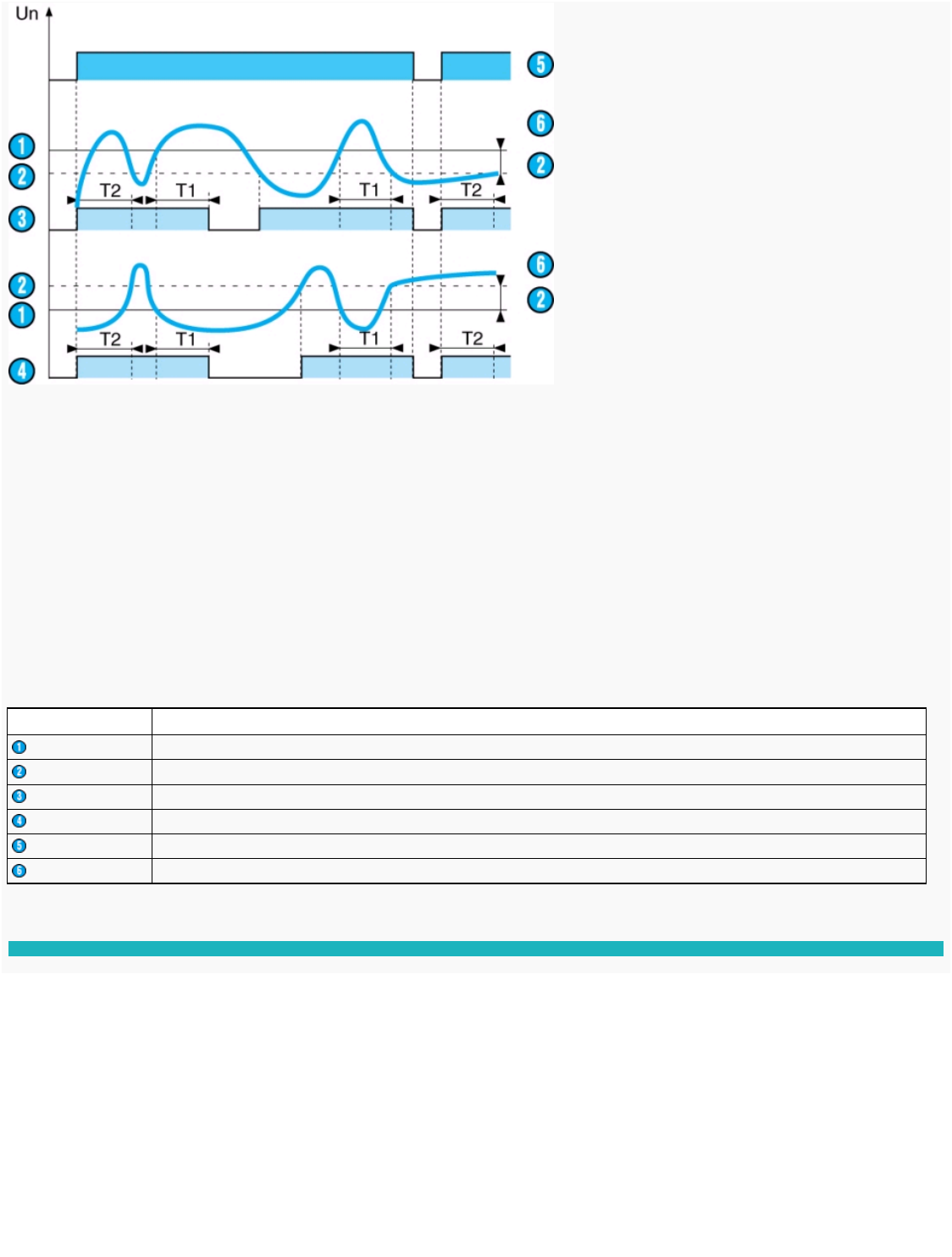

Principio de funcionamiento
Control de corriente alterna/continua sin memoria
Cuando el valor de la corriente controlada, alterna o continua, alcanza el umbral regulado en el frontal, el relé de salida cambia de estado al finalizar el tiempo T1. Vuelve instantáneamente al estado
inicial cuando la corriente llega al umbral de histéresis, o por corte de alimentación.
Control de corriente alterna/continua con memoria
El relé de salida cambia de estado al final del tiempo T1 y permanece bloqueado en esta posición. Para rearmar la función memoria, hay que cortar la alimentación auxiliar.
Función sobreintensidad (UPPER)
La temporización a la puesta en tensión T2 permite inhibir las puntas de corriente debidas al arranque de motores.
La temporización al franqueo ascendente del umbral T1 asegura una inmunidad a los transitorios y otros parásitos, impidiendo así vibraciones intempestivas del relé de salida.
Función subintensidad (UNDER)
La temporización a la puesta en tensión T2 permite inhibir eventuales cortocircuitos.
La temporización al franqueo decreciente del umbral T1 asegura una inmunidad a las bajadas intempestivas de corriente, impidiendo así vibraciones (rateo) del relé de salida.
Nota :
En la función subcarga, el valor absoluto de la histéresis no podrá ser superior al máximo de la gama de medida.
N
o
Referencia
Umbral
Histéresis
Función UPPER
Función UNDER
Alimentacióon del aparato
Corriente controlada
Función
Salvo excepciones, las características indicadas representan la totalidad o una parte de la gama de productos seleccionada
07/11/2014 www.crouzet.com
Principio de funcionamiento
Control de corriente alterna/continua sin memoria
Cuando el valor de la corriente controlada, alterna o continua, alcanza el umbral regulado en el frontal, el relé de salida cambia de estado al finalizar el tiempo T1. Vuelve instantáneamente al estado
inicial cuando la corriente llega al umbral de histéresis, o por corte de alimentación.
Control de corriente alterna/continua con memoria
El relé de salida cambia de estado al final del tiempo T1 y permanece bloqueado en esta posición. Para rearmar la función memoria, hay que cortar la alimentación auxiliar.
Función sobreintensidad (UPPER)
La temporización a la puesta en tensión T2 permite inhibir las puntas de corriente debidas al arranque de motores.
La temporización al franqueo ascendente del umbral T1 asegura una inmunidad a los transitorios y otros parásitos, impidiendo así vibraciones intempestivas del relé de salida.
Función subintensidad (UNDER)
La temporización a la puesta en tensión T2 permite inhibir eventuales cortocircuitos.
La temporización al franqueo decreciente del umbral T1 asegura una inmunidad a las bajadas intempestivas de corriente, impidiendo así vibraciones (rateo) del relé de salida.
Nota :
En la función subcarga, el valor absoluto de la histéresis no podrá ser superior al máximo de la gama de medida.
N
o
Referencia
Umbral
Histéresis
Función UPPER
Función UNDER
Alimentación del aparato
Corriente controlada

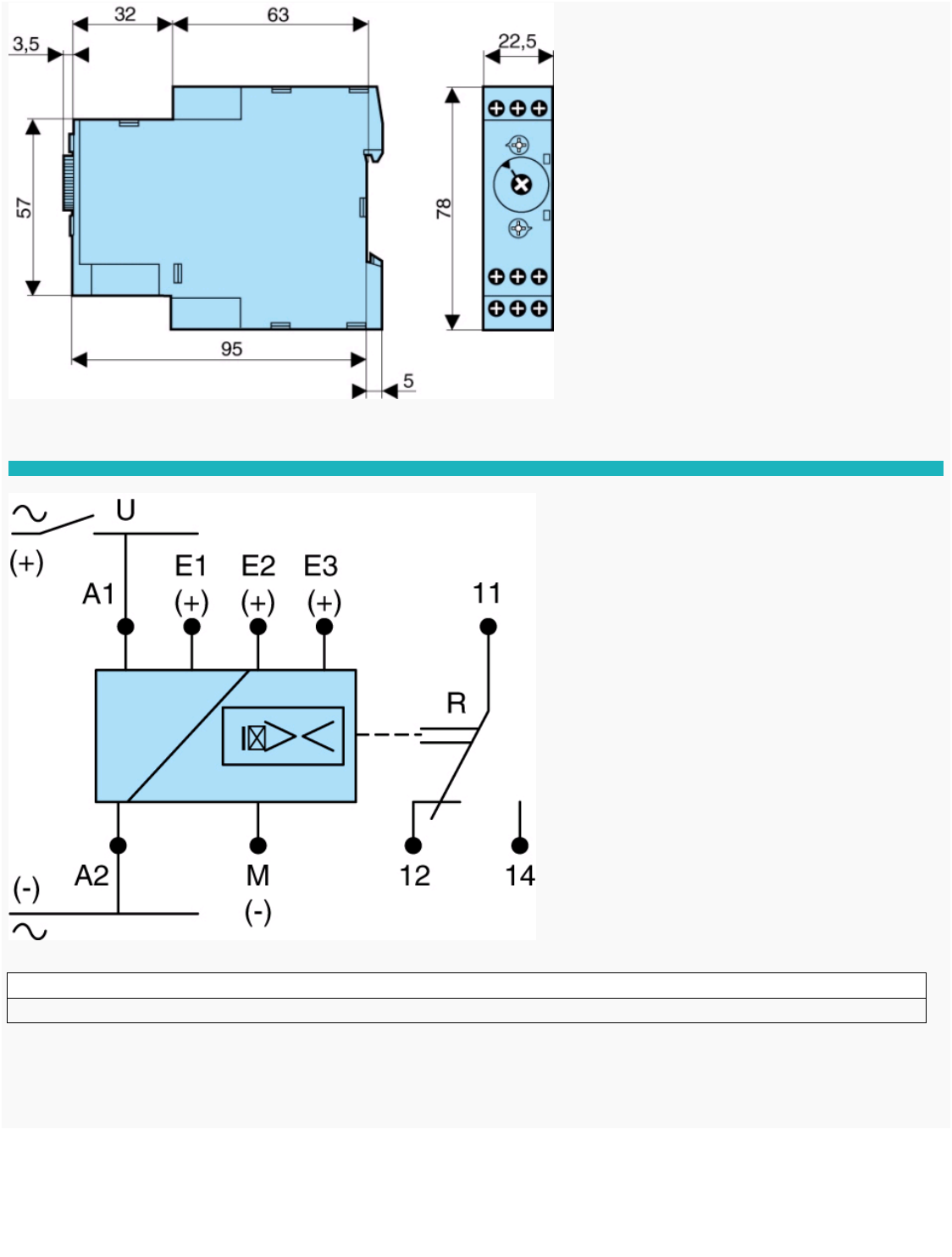

Dimensiones (mm)
EIL / EIH / EIT
Salvo excepciones, las características indicadas representan la totalidad o una parte de la gama de productos seleccionada
07/11/2014 www.crouzet.com
Esquemas y conexiones
EIL / EIH
Referencia
A1 - A2 : Alimentación
Salvo excepciones, las características indicadas representan la totalidad o una parte de la gama de productos seleccionada
07/11/2014 www.crouzet.com
