Amplificadores de potencia

page 2

Leistungsendstufen

Amplificateurs de puissance

XLS Series Power Amplifiers

Operation Manual Mode d'emploi Bedienungsanleitung Manual de Operación

1) Read these instructions.

2) Keep these instructions.

3) Heed all warnings.

4) Follow all instructions.

5) Do not use this apparatus near water.

6) Clean only with a dry cloth.

7) Do not block any ventilation openings. Install in accor-

dance with the manufacturer’s instructions.

8) Do not install near any heat sources such as radiators,

heat registers, stoves, or other apparatus (including

amplifiers) that produce heat.

9) Do not defeat the safety purpose of the polarized or

grounding-type plug. A polarized plug has two blades

with one wider than the other. A grounding-type plug has

two blades and a third grounding prong. The wide blade

or the third prong is provided for your safety. If the pro-

vided plug does not fit into your outlet, consult an electri-

cian for replacement of the obsolete outlet.

10) Protect the power cord from being walked on or pinched,

particularly at plugs, convenience receptacles, and the

point where they exit from the apparatus.

11) Only use attachments/accessories specified by the manu-

facturer.

12) Use only with a cart, stand, tripod, bracket, or table speci-

fied by the manufacturer, or sold with the apparatus.

When a cart is used, use caution when moving the cart/

apparatus combination to avoid injury from tip-over.

13) Unplug this apparatus during lightning storms or when

unused for long periods of time.

14) Refer all servicing to qualified service personnel. Servic-

ing is required when the apparatus has been damaged in

any way, such as power-supply cord or plug is damaged,

liquid has been spilled or objects have fallen into the

apparatus, the apparatus has been exposed to rain or

moisture, does not operate normally, or has been

dropped.

15) WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC

SHOCK, DO NOT EXPOSE THIS APPARATUS TO RAIN

OR MOISTURE.

16) DO NOT EXPOSE TO DRIPPING OR SPLASHING. DO

NOT PLACE OBJECTS FILLED WITH LIQUID, SUCH AS

VASES,ON THIS APPARATUS.

TO PREVENT ELECTRIC SHOCK DO NOT REMOVE TOP OR

BOTTOM COVERS. NO USER SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

À PRÉVENIR LE CHOC ÉLECTRIQUE N’ENLEVEZ PAS LES

COUVERCLES. IL N’Y A PAS DES PARTIES SERVICEABLE À

L’INTÉRIEUR. TOUS REPARATIONS DOIT ETRE FAIRE PAR

PERSONNEL QUALIFIÉ SEULMENT.

PARA PREVENIR UN CHOQUE ELÉCTRICO, NO RETIRE LAS

CUBIERTAS SUPERIOR O INFERIOR. NO EXISTEN PARTES

QUE PUEDAN SER REPARADAS POR EL USUARIO AL INTE-

RIOR. REMITA EL SERVICICO AL PERSONAL TÉCHNICAL

CALIFICADO.

TO COMPLETELY DISCONNECT THIS EQUIPMENT FROM

THE AC MAINS, DISCONNECT THE POWER SUPPLY CORD

PLUG FROM THE AC RECEPTACLE. THE MAINS PLUG OF

THE POWER SUPPLY CORD SHALL REMAIN READILY

OPERABLE.

POUR DÉMONTER COMPLÈTEMENT L'ÉQUIPEMENT DE

L'ALIMENTATION GÉNÉRALE, DÉMONTER LE CÂBLE D'ALI-

MENTATION DE SON RÉCEPTACLE. LA PRISE D'ALIMEN-

TATION RESTERA AISÉMENT FONCTIONNELLE.

PARA DESCONECTAR COMPLETAMENTE EL EQUIPO DEL

SUMINSTRO ELECTRICO, DESCONECTE EL CABLE DE ALI-

MENTACION DE LA TOMA DE CA. LAS PATAS DEL CONEC-

TOR DEL CABLE DE ALIMENTACIÓN DEBERAN

MANTENERSE EN BUEN ESTADO.

WATCH FOR THESE SYMBOLS:

The lightning bolt triangle is used to alert the user to the risk

of electric shock.

The exclamation point triangle is used to alert the user to

important operating or maintenance instructions.

REGARDEZ CES SYMBOLES

La triangle avec le sigle ‘’foudre’’ est employée pour alerter

l'utilisateur au risque de décharge électrique. Le triangle avec

un point d'exclamation est employée pour alerter l'utilisateur

d’instruction importantes pour lors opérations de mainte-

nance.

ATENCION CON ESTOS SÍMBOLOS

El triángulo con el símbolo de rayo eléctrico es usado para

alertar al usuario de el riesgo de un choque eléctrico.

El triángulo con el signo de admiración es usado para alertar

al usuario de instrucciones importantes de operación o man-

tenimiento.

Important Safety Instructions

FCC COMPLIANCE NOTICE

This device complies with part 15 of the FCC rules. Operation is subject to the following

two conditions: (1) This device may not cause harmful interference, and (2) this device

must accept any interference received, including interference that may cause undesired

operation.

CAUTION: Changes or modifications not expressly approved by the party responsible for

compliance could void the user’s authority to operate the equipment.

NOTE: This equipment has been tested and found to comply with the limits for a Class B

digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in a residential installation. This

equipment generates, uses, and can radiate radio frequency energy and, if not installed

and used in accordance with the instruction manual, may cause harmful interference to

radio communications. However, there is no guarantee that interference will not occur in a

particular installation. If this equipment does cause harmful interference to radio or televi-

sion reception, which can be determined by turning the equipment off and on, the user is

encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the

receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

Amplificadores de potencia

page 4

Leistungsendstufen

Amplificateurs de puissance

XLS Series Power Amplifiers

Operation Manual Mode d'emploi Bedienungsanleitung Manual de Operación

Important Safety Instructions .................................2

Declaration of Conformity ......................................3

1 Welcome .........................................................5

1.1 Features .....................................................6

1.2 How to Use This Manual ....................... ...6

2 Setup ................................................................7

2.1 Unpack Your Amplifier ..............................7

2.2 Install Your Amplifier ................................8

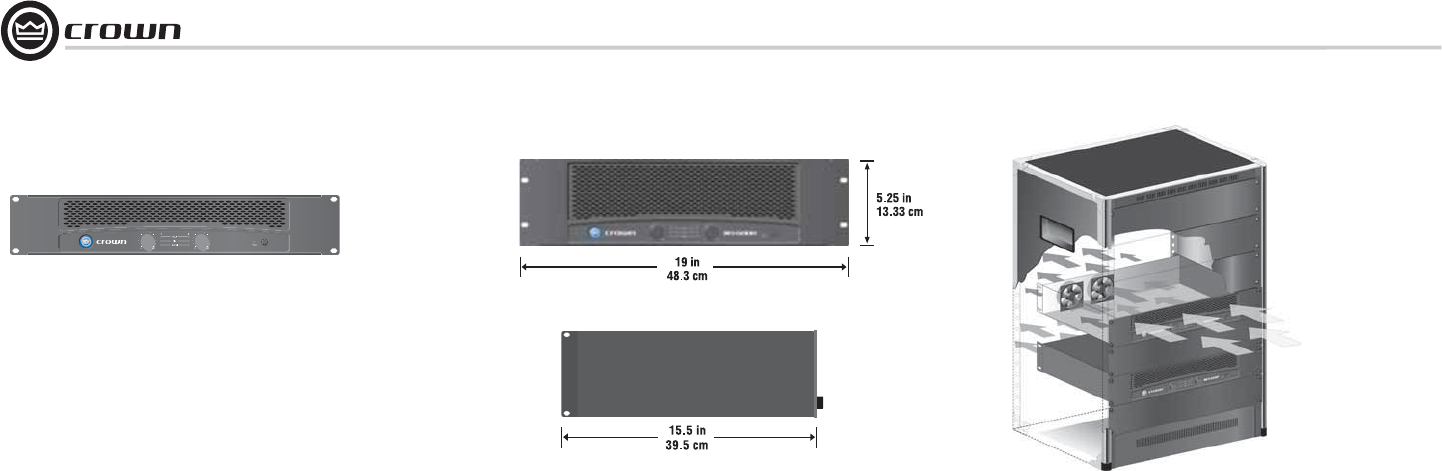

2.3 Ensure Proper Cooling .............................8

2.4 Choose Input Wire and Connectors ..........9

2.5 Choose Output Wire and Connectors .......10

2.6 Wire Your System .....................................11

2.6.1 Stereo Mode.....................................11

2.6.2 Bridge-Mono Mode .........................13

2.7 Connect to AC Mains ...............................15

2.8 Protecting Your Speakers .........................15

2.9 Startup Procedure .....................................16

3 Operation .......................................................17

3.1 Precautions ...............................................17

3.2 Front Panel Controls and Indicators ..........18

3.3 XLS 202, 402, 602, 802 Back Panel

Controls and Connectors............................19

3.4 XLS 5000 Back Panel Controls

and Connectors.........................................20

4 Advanced Features and Options .................21

4.1 Protection Systems ...................................21

4.1.1 Output Current Limiting....................21

4.1.2. DC Protection .................................21

4.1.3 Circuit Breaker..................................22

4.1.4 Thermal Protection ..........................22

5 Troubleshooting .............................................23

6 Specifications ................................................25

7 Service ..... ....................................................... 26

8 Warranty .. ....................................................... 28

Warranty Registration............................................. 35

Crown Audio Factory Service Information Form..... 37

Table of Contents Table des matières Inhalt Indice

Instructions de sécurité importantes ..............................2

Déclaration de conformité..............................................3

1 Bienvenue...........................................5

1.1 Fonctionnalités ..................................................6

1.2 Comment utiliser ce manuel .............................6

2 Installation .........................................7

2.1 Déballez votre amplificateur ..............................7

2.2 Installez votre amplificateur ...............................8

2.3 Assurez une bonne ventilation ..........................8

2.4 Choisissez le câble et les connecteurs d'entrée..9

2.5 Choisissez le câble et les connecteurs de sortie.10

2.6 Câblez votre système ........................................11

2.6.1 Mode stéréo..............................................11

2.6.2 Mode mono-bridgé...................................13

2.7 Connexion au secteur ......................................15

2.8 Protégez vos enceintes......................................15

2.9 Procédure de mise en route ..............................16

3 Utilisation...........................................17

3.1 Précautions........................................................17

3.2 Commandes et indicateurs de façade.................18

3.3 XLS 202, 402, 602, 802

Commandes et connecteurs de face arrière.........19

3.4 XLS 5000 Commandes et connecteurs

de face arrière .....................................................20

4 Fonctions avancées et options...................21

4.1 Systèmes de protection......................................21

4.1.1 Limiteur de courant en sortie ....................21

4.1.2. Protection CC ..........................................21

4.1.3 Disjoncteur ...............................................22

4.1.4 Protection thermique.................................22

5 Mauvais fonctionnement .........................23

6 Caractéristiques ...................................25

7 Maintenance........................................26

8 Garantie.............................................30

Dépôt de Garantie.....................................................35

Crown Audio Factory Service Information Form ............37

Wichtige Sicherheitshinweise ................................ 2

Herstellerbescheinigung ........................................ 3

1 Einleitung ..................................... 5

1.1 Ausstattungsmerkmale .............................. 6

1.2 Zu dieser Bedienungsanleitung ................. 6

2 Installation ................................... 7

2.1 Auspacken der Endstufe ........................... 7

2.2 Einbau der Endstufe .................................. 8

2.3 Kühlung .................................................... 8

2.4 Eingangsverbindungen ............................. 9

2.5 Ausgangsverbindungen ............................ 10

2.6 Verkabelung ............................................. 11

2.6.1 Stereo............................................... 11

2.6.2 Mono-Brückenbetrieb....................... 13

2.7 Netzanschluß ............................................ 15

2.8 Lautsprecherschutz ................................... 15

2.9 Inbetriebnahme ......................................... 16

3 Bedienung .................................... 17

3.1 Vorsichtsmaßnahmen ................................ 17

3.2 Vorderseitige Regler und Anzeigen ............ 18

3.3 XLS 202, 402, 602, 802

Rückseitige Regler und Anschlüsse............ 19

3.4 XLS 5000 Rückseitige Regler

und Anschlüsse.......................................... 20

4 Fortgeschrittene Ausstattungsmerkmale und

Optionen ......................................... 21

4.1 Schutzschaltungen ................................... 21

4.1.1 Ausgangsstrombegrenzung.............. 21

4.1.2 Gleichstromschutz ........................... 21

4.1.3 Unterbrecher..................................... 22

4.1.4 Thermischer Schutz.......................... 22

5 Fehlersuche .................................. 23

6 Technische Daten ............................ 25

7 Wartung ....................................... 26

8 Garantie ....................................... 31

Anmeldeformular ................................................35

Crown Audio Factory Service Information Form..... 37

Instrucciones de Seguridad Importantes .....................2

Declaración de Conformidad.......................................3

1 Bienvenida ....................................... 5

1.1 Características.................................................6

1.2 Como usar este manual...................................6

2 Instalación ....................................... 7

2.1 Desempaque su Amplificador.........................7

2.2 Instale su amplificador....................................8

2.3 Asegure una Ventilación Adecuada .................8

2.4 Seleccione el Cableado y Conectores

de Entrada........................................................9

2.5 Seleccione el Cableado y Conectores

de Salid............................................................10

2.6 Cablee Su Sistema..........................................11

2.6.1 Modo Stereo ..........................................11

2.6.2 Modo Bridge-Mono ...............................13

2.7 Conecte al suministro eléctrico.......................15

2.8 Protegiendo Sus Altavoces..............................15

2.9 Procedimiento de Encendido...........................16

3 Operación ........................................ 17

3.1 Precauciones...................................................17

3.2 Controles e Indicadores del Panel Frontal.......18

3.3 XLS 202, 402, 602, 802

Controles y conectores del Panel Trasero.......19

3.4 XLS 5000 Controles y conectores

del Panel Traser...............................................20

4 Opciones y Características Avanzadas...... 21

4.1 Sistemas de Protección...................................21

4.1.1 Limitación de la Corriente de Salida.......21

4.1.2 Protección Contra Corriente

Directa (DC)............................................21

4.1.3 Interruptor Termo Magnético..................22

4.1.4 Protección Térmica.................................22

5 Solución de Problemas ........................ 23

6 Especificaciones ................................ 25

7 Servicio........................................... 26

8 Garantía .......................................... 32

Garantia de Registro..................................................35

Crown Audio Factory Service Information Form .........37

XLS Series Power Amplifiers

Operation Manual Mode d'emploi page 5

Amplificateurs de puissance

Bedienungsanleitung

Leistungsendstufen

Manual de Operación

Amplificadores de potencia

1 Welcome

The XLS Series of power amplifiers from Crown

represents a new era in affordable, quality power

amplification. The line consists of five models in a

uniform, rugged chassis, incorporating the best of

tried-and-true design principles and innovative fea-

tures.

Modern power amplifiers are sophisticated pieces

of engineering capable of producing extremely high

power levels. They must be treated with respect and

correctly installed if they are to provide the many

years of reliable service for which they were

designed.

In addition, XLS Series amplifiers include a number

of features which require some explanation before

they can be used to their maximum advantage.

Please take the time to study this manual so that you

can obtain the best possible service from your

amplifier.

1 Bienvenue

La gamme XLS d'amplificateurs de puissance

Crown® représente une nouvelle ère dans l'amplifi-

cation abordable de qualité. La gamme est consti-

tuée de cinq modèles, chacun dans un même

châssis robuste. La gamme XLS intègre ce qui se

fait de mieux comme principes de conception

éprouvés et fonctions innovantes.

Les amplificateurs de puissance modernes sont des

pièces d'ingénierie sophistiquées capables de pro-

duire des niveaux de puissance extrêmement

élevés. Ils doivent être traités avec respect et cor-

rectement installés pour fournir les nombreuses

années de service fiable pour lesquelles ils ont été

conçus.

De plus, les amplificateurs de la gamme XLS com-

prennent un bon nombre de fonctions qui néces-

sitent quelques explications avant de pouvoir en

tirer le meilleur parti.

Veuillez prendre le temps d'étudier ce manuel pour

que vous puissiez obtenir le meilleur rendu possible

de votre amplificateur.

1 Einleitung

Crown XLS-Endstufen repräsentieren eine neue

Amplificadores de potencia

page 6

Leistungsendstufen

Amplificateurs de puissance

XLS Series Power Amplifiers

Operation Manual Mode d'emploi Bedienungsanleitung Manual de Operación

1.1 Features

• Simple, reliable design incorporates many popu-

lar features.

• Housed in a rugged, all-steel 2U chassis (3U in

the XLS 5000).

• Efficient forced-air fans prevent excessive thermal

buildup.

• Electronically balanced XLR inputs. Touch-proof

binding post and Speakon® outputs.

• Features precision detented level controls, power

switch, power LED, and six LEDs which indicate

signal, clip, and fault for each channel.

1.2 How to Use This Manual

This manual provides you with the necessary infor-

mation to safely and correctly setup and operate

your amplifier. It does not cover every aspect of

installation, setup or operation that might occur

under every condition. For additional information,

please consult Crown’s Amplifier Application Guide

(available online at www.crownaudio.com), Crown

Technical Support, your system installer or retailer.

We strongly recommend you read all instructions,

warnings and cautions contained in this manual.

Also, for your protection, please send in your war-

ranty registration card today. And save your bill of

sale — it’s your official proof of purchase.

1 Welcome 1 Bienvenue 1 Einleitung 1 Bienvenida

1.1 Fonctionnalites

• Conception simple et fiable incorporant de nom-

breuses fonctionnalités appreciées.

• Intégré dans un châssis 2U robuste, tout acier

(3U dans le XLS 5000).

• Des ventilateurs efficaces préviennent les

hausses de température excessives.

• Entrées XLR symétrisées électroniquement. Sor-

ties par borniers protégés et connecteurs Spea-

kon®.

• Intègre des commandes de niveau crantées de

précision, un interrupteur d’alimentation et six

diodes témoins d’écretage pour chaque canal, mise

sous tension et conditions anormales (défaut).

1.2 Comment utiliser ce manuel

Ce manuel vous donne les informations nécessaires

pour installer et faire fonctionner votre amplificateur

de façon sûre et correcte. Il ne couvre pas tous les

aspects de l'installation, de la configuration ou du

fonctionnement qui peuvent se produire dans

certaines conditions. Pour des informations

supplémentaires, veuillez consulter l'Amplifier

Application Guide de Crown (disponible en ligne

sur www.crownaudio.com), le service technique

Crown, votre installateur ou détaillant.

Nous vous recommandons fortement de lire toutes

les instructions, alertes et précautions contenues

dans ce manuel. De plus, pour votre protection,

veuillez envoyer votre carte d'enregistrement de

garantie aujourd'hui. Conservez votre facture

d'achat – c'est votre preuve d'achat officielle.

1.1 Ausstattungsmerkmale

• Zuverlässige Konstruktion mit umfangreicher

Ausstattung

• Robustes 2HE-Stahlgehäuse (3HE in der XLS

5000)

• Wirksame Zwangskühlung verhindert Überhit-

zung

• Elektronisch symmetrierte XLR-Eingänge,

berührungssichere Schraubklemmen und Spea-

kon®-Ausgänge

• Gerasterte Pegelsteller, Netzschalter, Power LED

und sechs LED-Anzeigen für Signal, Übersteuerung

und Fehlerzustände für jeden Kanal.

1.2 Zu dieser Bedienungsanleitung

Diese Bedienungsanleitung enthält alle nötigen

Informationen zur sicheren und korrekten Installa-

tion und Bedienung Ihrer Endstufe. Sie deckt jedoch

nicht alle Aspekte der Installation und Bedienung

ab, die unter sämtlichen möglichen Bedingungen

auftreten können. Für weitergehende Information-

enen lesen Sie bitte Crown's Endstufen-Ratgeber

(unter www.crownaudio.com online erhältlich) oder

wenden Sie sich an Ihren zuständigen Vertrieb,

Ihren Installateur oder Einzelhändler.

Wir empfehlen, diese Bedienungsanleitung und alle

Sicherheitshinweise darin sorgfältig zu lesen.

Senden Sie zu Ihrem Schutz die Garantieregistration

bitte umgehend ein. Und heben Sie Ihre Quittung

als offiziellen Kaufbeleg auf!

1.1 Características

• El diseño simple y eficiente incorpora muchas car-

acterísticas populares.

• Alojado en un chasis resistente de 2 Unidades, com-

pletamente de acero (3 Unidades en el XLS 5000).

• Ventilador eficiente de aire forzado que previene el

calentamiento excesivo.

• Entradas XLR electrónicamente balanceadas. Salidas

de postes de conexión a prueba de contacto accidental y

Speakon®.

·• Cuenta con controles de nivel dentados de precisión,

interruptor de encendido, LED de encendido y seis LED

que indican señal, saturación (clip) y falla para cada

canal.

1.2 Como usar este manual

Este manual le proporciona la información necesaria

para configurar y operar, segura y correctamente su

amplificador. No cubre todos los aspectos de la insta-

lación, configuración u operación que pudieran ocurrir

bajo todas las condiciones. Para información adicional,

favor de consultar La Guía de Aplicación de Amplifi-

cadores de Crown (disponible en línea en

www.crownaudio.com) o, contactar al soporte técnico de

Crown, a su instalador del sistema o a su tienda local.

Le exhortamos a que lea todas las instrucciones, adver-

tencias y precauciones contenidas en este manual. Tam-

bién, para su protección, envíenos su tarjeta de registro

de garantía hoy mismo. Conserve su nota de venta - es

su comprobante de compra oficial.

XLS Series Power Amplifiers

Operation Manual Mode d'emploi page 7

Amplificateurs de puissance

Bedienungsanleitung

Leistungsendstufen

Manual de Operación

Amplificadores de potencia

2 Setup

2 Installation

2 Instalación

2.1 Unpack Your Amplifier

Please unpack and inspect your amplifier for

any damage that may have occurred during

transit. If damage is found, notify the transpor-

tation company immediately. Only you can ini-

tiate a claim for shipping damage. Crown will

be happy to help as needed. Save the shipping

carton as evidence of damage for the shipper’s

inspection.

We also recommend that you save all packing

materials so you will have them if you ever

need to transport the unit. Never ship the

unit without the factory pack.

YOU WILL NEED (not supplied):

• Input wiring cables

• Output wiring cables

• Rack for mounting amplifier (or a stable

surface for stacking)

WARNING: Before you start to set up

your amplifier, make sure you read and

observe the Important Safety Instruc-

tions found at the beginning of this

manual.

2.1 Auspacken der Endstufe

Bitte untersuchen Sie Ihre Endstufe nach dem Aus-

packen auf mögliche Transportschäden. Benachrich-

tigen Sie den Transporteur im Falle eines Schadens

umgehend, denn nur Sie können den Schaden gel-

tend machen. Falls nötig wird Crown Sie dabei unter-

stützen. Bewahren Sie den Versandkarton zum

Schadensbeweis auf.

Wir empfehlen auch, das Verpackungsmaterial zum

eventuellen Transport des Geräts aufzube-

wahren. Bitte verschicken Sie das Gerät

immer in der Originalverpackung.

SIE BENÖTIGEN (im Lieferumfang nicht enthalten):

• Lautsprecherkabel

• ein Rack zum Einbau der Endstufe (oder eine sta-

bile Oberfläche zum Stapeln)

WARNUNG: Befolgen Sie in jedem Fall die

wichtigen Sicherheitshinweise am Anfang

dieser Bedienungsanleitung, bevor Sie mit

der Installation Ihrer Endstufe beginnen!

2.1 Desempaque Su Amplificador

Por favor desempaque e inspeccione su amplificador

por cualquier daño que pueda haber ocurrido durante

el transporte. Si encuentra algún daño, notifique

inmediatamente a la compañía transportista. Sola-

mente usted podrá iniciar una reclamación por daños

durante el envío. Crown se complacerá en brindar la

ayuda necesaria. Conserve el empaque de envío

como prueba del daño para la inspección del

remitente.

También le recomendamos conservar todos los mate-

riales de empaque para que cuente con ellos en caso

de necesitar transportar la unidad. Nunca envíe la

unidad sin el empaque de fábrica.

USTED NECESITARA (No provisto):

• Cables para la conexión de entrada

• Cables para la conexión de salida

• Gabinete para montar el amplificador (o una

superficie estable para ponerlo encima)

ADVERTENCIA: Antes de empezar a config-

urar el amplificador, asegúrese de leer y

observar las Instrucciones de Seguridad

Importantes que se encuentran al principio

de este manual.

2.1 Déballez votre amplificateur

Veuillez déballer et inspecter votre amplificateur à

la recherche de tout dommage pouvant s'être produit

durant le transport. Si vous constatez un dommage,

prévenez immédiatement la société de transport.

Vous êtes le seul à pouvoir déposer une réclamation

pour un dommage de transport. Crown sera ravi de

vous aider en cas de besoin. Conservez le carton

d'emballage comme preuve du dommage pour

l'inspection par le transporteur.

Nous vous recommandons aussi de conserver tous

les éléments d'emballage à disposition au cas où

vous devriez transporter l'unité. N'expédiez

jamais l'unité sans son emballage d'usine.

IL VOUS FAUDRA (non fournis):

• Des câbles pour l'entrée,

• Des câbles pour la sortie.

• Un rack pour monter l'amplificateur (ou une sur-

face stable pour le poser)

AVERTISSEMENT: Avant de commencer à

installer votre amplificateur, veillez à

lire et suivre les instructions de sécurité

importantes se trouvant au début de ce

manuel.

Amplificadores de potencia

page 8

Leistungsendstufen

Amplificateurs de puissance

XLS Series Power Amplifiers

Operation Manual Mode d'emploi Bedienungsanleitung Manual de Operación

Figure 2.2 Airflow

Figure 2.1

Dimensions

2.2 Install Your Amplifier

CAUTION: Before you begin, make

sure your amplifier is disconnected

from the power source, with the power

switch in the “off” position and all

level controls turned completely down

(counterclockwise).

Use a standard 19-inch (48.3 cm) equipment

rack (EIA RS-310B). See Figure 2.1 for ampli-

fier dimensions.

NOTE: When transporting, amplifiers should be

supported at both front and back.

2.3 Ensure Proper Cooling

For optimum cooling, rack Crown amps with-

out spaces between them. If amps are racked

with spaces between them, solid non-vented

rack panels are recommended between amps.

Crown K series, D series, and CCA convection-

cooled amps are the exception: they require at

least one rack space (1.75 inches) of open or

vented panel space between amplifiers.

DO NOT block front or rear air vents. The side

walls of the rack should be a minimum of two

inches (5.1 cm) away from the amplifier sides,

and the back of the rack should be open.

Figure 2.2 illustrates standard amplifier airflow.

Figure 2.1

Dimensions

Abb 2.1

Abmessungen

Figura 2.1

Dimensiones

Figure 2.2 Flux d’air

Abb 2.2 Luftstrom

Figura 2.2

Flujo de Aire

2.2 Einbau der Endstufe

ACHTUNG: Vergewissern Sie sich vor

dem Einbau, daß Ihre Endstufe vom Netz

getrennt ist, der Netzschalter in der

"OFF"-Position steht und alle Pegel-

steller auf Linksanschlag stehen.

Verwenden Sie ein Standard 19"-Rack (48,3

cm; EIA RS-310B). siehe Abbildung 2.1 Zu den

Endstufenabmessungen siehe Abbildung 2.1.

ACHTUNG: Zum Transport sollte die Endstufe

an Vorder- und Rückseite abgestützt sein.

2.3 Kühlung

Im rack: kein Abstand zwischen Verstärkern.

Oder keine gelüfteten rack Platten zwischen

Verstärkern.

Blockieren Sie UNTER KEINEN UMSTÄNDEN

die Belüftungsöffnungen. Die Seitenwände des

Racks sollten mindestens 5cm Abstand zu den

Seiten der Endstufe, die Rückseite der

Zahnstange sollte geöffnet sein.

Abbildung 2.2 zeigt den Luftstrom der End-

stufe.

2.2 Instale Su Amplificador

PRECAUCION: Antes de empezar, asegúrese

que su amplificador esté desconectado del

suministro eléctrico, con el interruptor de

encendido en la posición de "off " (apagado) y

todos los controles de nivel completamente

cerrados (en dirección contraria a las manecil-

las del reloj).

Use un gabinete estándar para equipo (EIA RS-310B)

de 19 pulgadas (48.3cm). Véase figura 2.1 para las

dimensiones del amplificador.

NOTA: Durante la transportación, los amplificadores

deberán estar soportados tanto por el frente como por

detrás.

2.3 Asegure una Ventilación Adecuada

En el rack, ningún espacio entre los amplificadores. O

paneles no ventilados entre los amplificadores.

NO bloquee la ventilación delantera o trasera. Las pare-

des laterales del gabinete deberán estar separadas de

los costados de los amplificadores por lo menos dos

pulgadas (5.1cm), y a parte posteriora del gabinete

debe estar abierta.

La figura 2.2 ilustra el flujo de aire normal del amplifi-

cador.

XLS Series Power Amplifiers

Operation Manual Mode d'emploi page 9

Amplificateurs de puissance

Bedienungsanleitung

Leistungsendstufen

Manual de Operación

Amplificadores de potencia

2 Setup

2 Installation

2 Instalación Figure 2.3 Balanced Input Connector Wiring Figure 2.4 Unbalanced Input Connector Wiring

2.4 Choose Input Wire

and Connectors

Crown recommends using pre-built or professionally wired

balanced line (two-conductor plus shield), 22-24 gauge

cables and connectors. You should use 3-pin male XLR

cable ends at the amplifier inputs. Unbalanced line may

also be used but may result in noise over long cable runs.

Figure 2.3 shows connector pin assignments for balanced

wiring, and Figure 2.4 shows connector pin assignments

for unbalanced wiring.

NOTE: Custom wiring should only be performed by

qualified personnel.

Abb 2.3 Symmetrischer Anschluß Abb 2.4 Unsymmetrischer Anschluß

Figura 2.4 Cableado Desbalanceado del Conector de Entrada

2.4 Choisissez le câble et les connecteurs

d'entrée

Crown recommande l'emploi de connecteurs et câbles de

section 0,2 à 0,35 mm2 préfabriqués ou professionnellement

câblés pour une ligne symétrique (2 conducteurs + blind-

age). Vous devez utiliser des connecteurs XLR mâles 3 bro-

ches pour le câble entrant dans l'amplificateur. Des lignes

asymétriques peuvent être utilisées mais peuvent entraîner

du bruit quand les câbles sont longs.

La Figure 2.3 représente l'affectation des broches du con-

necteur pour un câblage symétrique et la Figure 2.4 celle

pour un câblage asymétrique.

NOTE: Un câblage personnel ne doit être accompli

que par un personnel qualifié.

2.4 Eingangsverbindungen

Crown empfiehlt symmetrischen Anschluß (zwei Leiter mit

Schirm) über vorgefertigte oder professionell verdrahtete

Kabel mit einem Leiterquerschnitt von 0,2 - 0,35mm² und

einem 3-poligen männlichen XLR-Eingangsverbinder.

Unsymmetrischer Anschluß ist ebenfalls möglich, kann

aber bei langen Kabelwegen Störpegel verursachen.

Abbildung 2.3 zeigt die Steckerbelegung für symme-

trischen, Abbildung 2.4 für unsymmetrischen Anschluß.

ACHTUNG: Verwenden Sie nur hochwertige, pro-

fessionell verdrahtete Kabel.

2.4 Seleccione el Cableado y Conectores

de Entrada

Crown recomienda el uso de líneas balanceadas ( dos con-

ductores más blindaje) prefabricadas o profesionalmente

construidas con cables calibre 22 a 24 y conectores. Se le

sugiere usar conectores XLR machos de 3 terminales para

las entradas del amplificador. También se pueden usar

líneas desbalanceadas pero podrían generar ruido en tra-

mos largos de cable.

La figura 2.3 muestra las asignaciones de las terminales

del conector para un cableado balanceado, y la figura 2.4

muestra las asignaciones de las terminales del conector

para un cableado desbalanceado.

NOTA: El cableado especial deberá ser realizado

solamente por personal calificado.

ENTREE

MASSE

SOURCE

MASSE

GND

SCHALLQUELLE

EINGANG

TIERRA

FUENTE

ENTRADA ENTREE

SOURCE

SCHALLQUELLE

EINGANG

SHIELD

ENTREE

SCHIRM

BLINDAJE

ENTRADA FUENTE

Figura 2.3 Cableado Balanceado del Conector de Entrada

Figure 2.3 Câblage du connecteur pour entrée symétrique Figure 2.4 Câblage du connecteur pour entrée asymétrique

Amplificadores de potencia

page 10

Leistungsendstufen

Amplificateurs de puissance

XLS Series Power Amplifiers

Operation Manual Mode d'emploi Bedienungsanleitung Manual de Operación

2.5 Choose Output Wire and Connectors

Crown recommends using pre-built or professionally

wired, high-quality, two-conductor, heavy gauge

speaker wire and connectors. You may use 2-pole or 4-

pole Speakon® connectors (Figure 2.5 ), banana plugs,

or bare wire for your output connectors (Figure 2.6). To

prevent the possibility of short-circuits, wrap or other-

wise insulate exposed loudspeaker cable connectors.

Note: Binding post outputs on European models

come with safety plugs installed to prevent

European power-cord plugs from being

inserted. The side entry positions for these

connectors should therefore be used with Euro-

pean models.

Using the guidelines below, select the appropriate size

of wire based on the distance from amplifier to speaker.

CAUTION: Never use shielded cable for output

wiring.

Distance Wire Size

up to 25 ft. 16 AWG

25-40 ft. 14 AWG

41-60 ft. 12 AWG

61-100 ft. 10 AWG

101-150 ft. 8 AWG

151-250 ft. 6 AWG

Figure 2.5 Binding Post Output Wiring for 2-Channel Models

XLS Series Power Amplifiers

Operation Manual Mode d'emploi page 11

Amplificateurs de puissance

Bedienungsanleitung

Leistungsendstufen

Manual de Operación

Amplificadores de potencia

page 12

Leistungsendstufen

Amplificateurs de puissance

XLS Series Power Amplifiers

Operation Manual Mode d'emploi Bedienungsanleitung Manual de Operación

To wire stereo speakers to the Speakon® connectors, use

one of these methods:

Method 1 (Table 1 and Figure 2.8): Wire one Speakon®

cable connector to two speakers. Insert the Speakon cable

connector into the amplifier’s top Speakon® connector.

Method 2 (Table 2 and Figure 2.9): Plug the Channel 1

speaker into the Channel 1 (top) Speakon® connector, and

plug the Channel 2 speaker into the Channel 2 (bottom)

Speakon® connector.

Figure 2.9 Stereo Wiring Method 2:

Connect Each Speaker to a Different Speakon®

Connector

Figure 2.8 Stereo Wiring Method 1:

Wire Two Speakers to the Top

Speakon®Connector

Il y a deux façons de câbler deux enceintes en stéréo via le

connecteur Speakon® de l'amplificateur.

1) Connecter les deux enceintes au même connecteur Spea-

kon® comme montré en le Tableau 1 et Figure 2.8.

2) Voir le Tableau 2 et Figure 2.9: deux enceintes et deux

connecteurs Speakon®.

Zum Anschluß an die Speakon®-Buchsen haben Sie zwei

Möglichkeiten:

Methode 1 (Tabelle 1 und Abbildung 2.8): Verdrahten Sie

einen Speakon®-Stecker mit den Kabeln der beiden

Lautsprecher und verbinden Sie ihn mit der oberen Spea-

kon®-Ausgang Ihrer Endstufe.

Methode 2 (Tabelle 2 und Abbildung 2.9): Verbinden Sie

Lautsprecher 1 mit der oberen (Kanal 1) und Lautsprecher 2

mit der unteren Speakon®-Buchse ihrer Endstufe (Kanal 2).

Para cablear altoparlantes en Stereo a los conectores Spea-

kon®, use uno de estos métodos:

Método1 (Tabla 1 y Figura 2.8): Cablee un conector Spea-

kon® de cable a dos altoparlantes. Inserte el conector

Speakon® de cable en el conector Speakon® superior del

amplificador.

Método 2 (Tabla 2 Figura 2.9): Conecte el altoparlante 1 en

el conector Speakon® del Canal 1 (superior), y conecte el

altoparlante 2 en el conector Speakon® del Canal 2 (infe-

rior).

Figure 2.8 Option 1 de câblage stéréo par

Speakon®: câblez les deux enceintes à

un connecteur Speakon®

Figura 2.8 Método 1 para el Cableado en

Stereo: Cablear Dos Altoparlantes al

Conector Speakon® Superior.

Figure 2.9 Option 2 de câblage stéréo par Spea-

kon®: deux enceientes et deux connecteurs.

Stereo-Anschluß, Methode 2:

Verkabelung von zwei Lautsprechern mit individuellen

Speakon®-Buchsen

Figura 2.9 Método 2 para el Cableado en Stereo.

Conectar Cada Altoparlante a Un Conector Spea-

kon® Diferente

Channel 1

Loudspeaker

Enceinte du

Canal 1

Lautsprecher

Kanal 1

Altoparlante

del Canal 1

Channel 2

Loudspeaker

Enceinte du

Canal 2

Lautsprecher

Kanal 2

Altoparlante

del Canal 2

PIN, Terminal 1+ 1– 2+ 2–

CH, Canal

Kanal 1+ 1– 2+ 2–

XLS Series Power Amplifiers

Operation Manual Mode d'emploi page 13

Amplificateurs de puissance

Bedienungsanleitung

Leistungsendstufen

Manual de Operación

Amplificadores de potencia

2 Setup

2.6.2 Bridge-Mono Mode

Make sure the amplifier is turned off and the

level controls are turned down before you wire

the system.

Typical input and output wiring is shown in

Figure 2.10.

INPUTS: Connect input wiring to CH 1.

OUTPUTS: Connect the speaker across the

positive (+) output terminals. Do not use the

negative (-) terminals when the amplifier is

being operated in Bridge-Mono mode. Refer to

Section 2.5 for output connector pin assign-

ments. Make sure the Mode switch is set

to the "Bridge" position when operating

in Bridge-Mono mode.

2.6.2 Mode mono-bridgé

Assurez-vous que l'amplificateur est éteint et

que les commandes de niveau sont abaissées

avant de câbler le système.

Le câblage typique d'entrée et de sortie est

représenté sur la Figure 2.10.

ENTRÉES: Branchez le câble d'entrée sur le

Canal 1.

SORTIES: Branchez l'enceinte aux borniers

positifs (+) de sortie. N'utilisez pas les borniers

négatifs (-) lorsque l'amplificateur est utilisé en

mode mono-bridgé. Reportez-vous à la section

2.5 pour les affectations des broches du con-

necteur de sortie. Assurez-vous que le "

Mode Switch " est positionné sur "

Bridge " lorsque vous utilisez le mode

mono-bridgé.

Amplificadores de potencia

page 14

Leistungsendstufen

Amplificateurs de puissance

XLS Series Power Amplifiers

Operation Manual Mode d'emploi Bedienungsanleitung Manual de Operación

OUTPUTS: There are two ways to wire the amplifier

output connectors for Bridge-Mono mode:

1) Wire the speaker across the red binding post of

each channel (Figure 2.10). Do not use the black

binding posts when the amp is being operated in

Bridge-Mono mode.

2) Wire the speaker only to the top Speakon® con-

nector as shown in Table 3 and Figure 2.11.

NOTE: Turn down (full CCW) the Channel 2

level control when operating the channel

pair in Bridge-Mono mode, as the Channel 1

level control works both channels.

NOTE: Crown provides a reference of wiring pin

assignments for commonly used connector types in

the Crown Amplifier Application Guide available at

www.crownaudio.com.

Figure 2.11 Alternate Bridge-Mono Wiring:

Loudspeaker Wired to Amplifier’s Top

Speakon® Connector

PIN, Terminal 1+ 2+

Canal, Kanal

1+ 1–

Top Speakon® Wiring for Bridge-Mono

Table 3

2 Setup

2 Installation

2 Instalación

Figure 2.11 Autre câblage mono-bridgé:

enceinte branchée au connecteur Speakon®

Abb. 2.11 Alternativer Mono-Brücken-

betrieb: Lautsprecher-Anschluß an der

oberen Speakon®-Buchse

Figura 2.11 Cableado Alterno en Bridge-

Mono: Altoparlante Cableado al Conector

Speakonv® Superior del Amplificador

SORTIES: Il y a deux façons de câbler une enceinte

en mode mono-bridgé:

1) Branchez l'enceinte au bornier rouge de chaque

canal (Figure 2.10). N'utilisez pas les borniers noirs

quand l'ampli est utilisé en mode mono-bridgé.

2) Branchez l'enceinte aux terminaux 1+ et 2+ dans

le connecteur Speakon® (le Tableau 3 et Figure

2.11).

NOTE: Abaissez la commande de niveau du

Canal 2 (tournez le bouton au maximum

dans le sens anti-horaire) lorsque vous uti-

lisez la paire de canaux en mode mono-

bridgé, puisque la commande de niveau du

Canal 1 contrôle les deux canaux.

NOTE: Crown fournit une référence des affectations

des broches pour les types de connecteurs commu-

nément utilisés dans le "Crown Amplifier Applica-

tion Guide" disponible sur www.crownaudio.com.

AUSGÄNGE: Die Ausgänge der Endstufe können

zum Mono-Brückenbetrieb auf zwei Arten genutzt

werden:

1) Schließen Sie den Lautsprecher an die roten

Schraubklemmen von Kanal 1 und 2 an (Abbildung

2.10). Benutzen Sie im Mono-Brückenbetrieb

keinesfalls die schwarzen Schraubklemmen.

2) Schließen Sie den Lautsprecher nur an den

oberen Speakon®-Ausgang an (siehe Tabelle 3 und

Abbildung 2.11).

ACHTUNG: Regeln Sie (voll CCW) den Kanal

2-Pegelsteller der Endstufe zurück, wenn

das Kanalpaar im Mono-Brückenbetrieb

läuft, da der Kanal 1-Pegelsteller der End-

stufe beide Kanäle bedient.

ACHTUNG: Anschlußdiagramme für gängige Steck-

erverbinder finden Sie in Crowns Endstufen-Ratge-

ber unter www.crownaudio.com.

SALIDAS: Existen dos formas de de cablear los

conectores de salida del amplificador para el Modo

Bridge-Mono:

1) Cablear el altoparlante entre los postes rojos de

conexión de cada canal (Figura 2.10). No usar los

postes negros de conexión cuando el amplificador

está siendo operado en el Modo Bridge-Mono.

2) Cablear el altavoz solamente al conector Spea-

kon® superior como se muestra en la Tabla 3 y fig-

ura 2.11.

NOTA: Baje (gírelo todo en dirección con-

traria a las manecillas del reloj) el control

de nivel del Canal 2 cuando haga funcionar

el par de canales en modo Bridge-Mono, ya

que el control de nivel del Canal 1 funciona

en ambos canales.

NOTA: Crown brinda una referencia acerca de asig-

naciones de terminales de cableado para tipos de

conectores de uso común en la Guía de Aplicación

de Amplificadores Crown disponible en

www.crownaudio.com.

2 Installation

Le Tableau 3

Speakon® Haute Câblage mono-bridgé

Mono-Brückenbetrieb an der oberen Speakon®

Cableado en Bridge-Mono: Speakon® Superior

del Amplificador

Tabelle 3 Tabla 3

XLS Series Power Amplifiers

Operation Manual Mode d'emploi page 15

Amplificateurs de puissance

Bedienungsanleitung

Leistungsendstufen

Manual de Operación

Amplificadores de potencia

2.7 Connect to AC Mains

Connect your amplifier to the AC mains power source

(power outlet) with the supplied AC power cordset. First,

connect the IEC end of the cordset to the IEC connector

on the amplifier; then, plug the other end of the cordset

to the AC mains.

WARNING: The third prong of this connector

(ground) is an important safety feature. Do not

attempt to disable this ground connection by

using an adapter or other methods.

Amplifiers don’t create energy. The AC mains voltage and

current must be sufficient to deliver the power you

expect. You must operate your amplifier from an AC

mains power source with not more than a 10% variation

above or a 15% variation below the amplifier’s specified

line voltage and within the specfied frequency require-

ments (indicated on the amplifier’s back panel label). If

you are unsure of the output voltage of your AC mains,

please consult your electrician.

2.8 Protecting Your Speakers

It's wise to avoid clipping the amplifier signal. Not only

does clipping sound bad, it can damage high-frequency

drivers. To prevent clipping, insert a limiter between your

mixer output and amplifier input. That way, no matter

how strong a signal your mixer produces, the amplifier

will not clip. Set the limiter threshold so that mixer sig-

nals above 0 on the mixer meters do not quite drive the

amplifier into clipping.

Also, avoid sending strong subsonic signals to the

amplifier. High-level, low-frequency signals from breath

pops or dropped microphones can blow out drivers. To

prevent subsonic signals, insert a highpass filter

between mixer output and amplifier input (or between

mixer and limiter). Alternatively, switch in highpass fil-

ters at your mixer. Set the filter to as high a frequency as

possible that does not affect your program. For example,

try 35 Hz for music and 75 Hz for speech. On each mixer

input channel, set the filter frequency just below the low-

est fundamental frequency of that channel's instrument.

2 Setup

2.7 Connexion au secteur

Connectez votre amplificateur à la source électrique

(prise secteur) avec le cordon d'alimentation fourni.

D'abord, connectez l'extrémité CEI du cordon à l'embase

CEI de l'amplificateur; puis branchez l'autre extrémité du

cordon à la prise secteur. Le témoin AC Mains de la

façade doit s'allumer.

AVERTISSEMENT: La troisième fiche de ce con-

necteur (terre) est un dispositif de sécurité

important. N'essayez pas de le contourner en

utilisant un adaptateur ou une autre méthode.

Les amplificateurs ne créent pas d'énergie. La tension et

le courant du secteur doivent être suffisants pour pro-

duire la puissance que vous attendez. Vous devez faire

fonctionner votre amplificateur depuis une source élec-

trique n'ayant pas plus de 10% de variation supérieure

ou 15% de variation inférieure à la tension spécifiée de

l'amplificateur et en restant dans les besoins de

fréquence spécifiés (indiqués sur l'étiquette en face

arrière de l'amplificateur. Si vous n'êtes pas sûr de la ten-

sion produitepar votre alimentation électrique, veuillez

consulter votre électricien.

2.8 Protégez vos enceintes

Il est avisé d'éviter un écrêtage du signal de l'amplifica-

teur. Non seulement l'écrêtage donne un son

désagréable, mais il peut endommager vos haut-parleurs

de hautes fréquences. Pour empêcher l'écrêtage, insérez

un limiteur entre la sortie de votre table de mixage et

l'entrée de l'amplificateur. Ainsi, quelle que soit la force

du signal produit par votre table de mixage, l'amplifica-

teur n'écrêtera pas. Réglez le seuil du limiteur pour que

les signaux de la table de mixage dépassant 0 sur les

indicateurs de la table n'amènent pas l'amplificateur à

l'écrêtage.

Aussi, évitez d'envoyer de forts signaux subsoniques à

l'amplificateur. Des signaux de basse fréquence et de

haut niveau venant de plosives, de souffles ou de chutes

de microphones peuvent détruire les haut-parleurs. Pour

empêcher les signaux subsoniques, insérez un filtre

passe-haut entre la sortie de la table de mixage et l'entrée

de l'amplificateur (ou entre la table de mixage et le limit-

eur).

2.7 Netzanschluß

Verbinden Sie Ihre Endstufe über das mitgelieferte Netzk-

abel mit einer geeigneten Wechselstromquelle (Steck-

dose). Verbinden Sie zuerst den IEC-Stecker des Kabels

mit der IEC-Buchse der Endstufe, bevor Sie den

Netzstecker mit der Steckdose verbinden.

WARNUNG: Die Masseverbindung des

Netzsteckers dient zu Ihrer Sicherheit. Ver-

suchen Sie unter keinen Umständen, diese

Verbindung durch einen Adapter oder andere

Methoden zu trennen.

Endstufen erzeugen keine Energie. Es muß ausreichend

Netzspannung und -strom vorhanden sein, um die

gewünschte Leistung zu erzeugen. Die Netzspannung

darf innerhalb der angegebenen Netzfrequenz (siehe

Etikett auf der Rückseite der Endstufe) um maximal

+10%/-15% schwanken. Wenden Sie sich an einen

qualifizierten Elektriker, falls Sie sich der Ausgangsspan-

nung Ihres Netzes nicht sicher sind.

2.8 Lautsprecherschutz

Vermeiden Sie, das Endstufensignal zu übersteuern.

Übersteuern erzeugt nicht nur einen schlechten Klang, es

kann auch Hochtöner zerstören. Schalten Sie einen Lim-

iter zwischen den Ausgang Ihres Mischpults und den

Endstufeneingang. So vermeiden Sie ein Übersteuern

unabhängig von der Signalstärke Ihres Mischpults.

Stellen Sie den Schwellwert des Limiters so ein, daß Sig-

nale über 0 auf der Mischpultanzeige die Endstufe nicht

übersteuern.

Vermeiden Sie auch, starke ultratiefe Signale in die End-

stufe einzuspeisen. Extreme tieffrequente Signale, z.B.

Atemgeräusche oder Herunterfallen eines Mikrophons

können Lautsprecher zerstören. Schalten Sie einen

Hochpass-Filter zwischen den Ausgang Ihres Mischpults

und den Endstufeneingang (oder zwischen Mischpult

und Limiter), oder schalten Sie die Hochpass-Filter Ihres

Mischpults ein, um ultratiefe Signale zu vermeiden.

Stellen Sie den Filter auf die höchstmögliche Frequenz

ein, die Ihr Programmaterial nicht beeinträchtigt, z.B. 35

Hz für Musik und 75 Hz für Sprache. Stellen Sie die Fil-

terfrequenz der Mischpult-Eingangskanäle knapp unter

die tiefste Frequenz des jeweiligen Instruments.

2.7 Conexión al Suministro Eléctrico

Conecte su amplificador a la fuente de suministro eléc-

trico (toma de corriente) con el cable de AC provisto.

Primero, conecte el extremo IEC del cable al conector IEC

del amplificador; luego, conecte el otro extremo del cable

a la toma de corriente.

ADVERTENCIA: El tercer contacto de este conec-

tor (tierra) es una característica de seguridad

importante. No intente deshabilitar esta conex-

ión a tierra usando un adaptador o cualquier otro

método.

Los amplificadores no crean energía. El voltaje y corriente

del suministro eléctrico deben ser suficientes para entre-

gar la potencia esperada. Debe operar su amplificador

desde un suministro de energía con variaciones no may-

ores al 10% hacia arriba o 15% hacia abajo del voltaje de

línea especificado para el amplificador y dentro de los

requerimientos de frecuencia especificados (indicados en

la etiqueta que se encuentra en el panel trasero del ampli-

ficador). Si no está seguro del voltaje de su toma eléc-

trica, favor de consultarlo con un electricista.

2.8 Protegiendo Sus Altavoces

Es conveniente evitar saturar o recortar (clip) la señal del

amplificador. La saturación no solo suena mal, también

puede dañar los componentes de altas frecuencias. Para

prevenir esta distorsión, inserte un limitador entre la sal-

ida de la mezcladora y la entrada del amplificador. De esta

manera, no importa cuan alto sea el nivel de señal que la

mezcladora produzca, el amplificador no saturará. Fije el

umbral de limitación para que las señales de la mezcla-

dora arriba de 0 en los medidores de la misma no causen

que el amplificador llegue al punto de saturación (clip).

También, evite enviar señales subsónicas intensas a el

amplificador. Las señales de baja frecuencia de alta inten-

sidad generadas por exhalaciones de aire en los micró-

fonos (popeo) o impactos de los mismos pueden dañar

los componentes. Para prevenir señales subsónicas,

inserte un filtro pasa altos entre la salida de la mezcladora

y la entrada al amplificador (o entre la mezcladora y el

limitador).

2 Installation 2 Instalación

2 Installation

Amplificadores de potencia

XLS Series Power Amplifiers

Operation Manual Mode d'emploi page 17

Amplificateurs de puissance

Bedienungsanleitung

Leistungsendstufen

Manual de Operación

Amplificadores de potencia

3.1 Precautions

Your amplifier is protected from internal and external

faults, but you should still take the following precau-

tions for optimum performance and safety:

1. Before use, your amplifier first must be config-

ured for proper operation, including input and

output wiring hookup. Improper wiring can

result in serious operating difficulties. For infor-

mation on wiring and configuration, please con-

sult the Setup section of this manual or, for

advanced setup techniques, consult Crown’s

Amplifier Application Guide available online at

www.crownaudio.com.

2. Use care when making connections, selecting

signal sources and controlling the output level.

The load you save may be your own!

3. Do not short the ground lead of an output cable

to the input signal ground. This may form a

ground loop and cause oscillations.

4. WARNING: Never connect the output to a

power supply, battery or power main.

Electrical shock may result.

5. Tampering with the circuitry, or making unau-

thorized circuit changes may be hazardous and

invalidates all agency listings.

6. Do not operate the amplifier with the red Clip

LEDs constantly flashing.

7. Do not overdrive the mixer, which will cause

clipped signal to be sent to the amplifier. Such

signals will be reproduced with extreme accu-

racy, and loudspeaker damage may result.

8. Do not operate the amplifier with less than the

rated load impedance. Due to the amplifier’s

output protection, such a configuration may

result in premature clipping and speaker dam-

age. Operating with a 2-ohm load is not

recommended, as the amplifier is ther-

mally limited.

Remember: Crown is not liable for damage that

results from overdriving other system components.

3.1 Précautions

Votre amplificateur est protégé contre les défauts internes et

externes, mais vous devez toujours prendre les précautions

suivantes pour des performances et une sécurité optimales:

1. Avant utilisation, votre amplificateur doit d'abord être

configuré pour un bon fonctionnement, ce qui inclut le

câblage en entrée et en sortie. Un câblage incorrect peut

entraîner de sérieuses difficultés d'emploi. Pour des infor-

mations sur le câblage et la configuration, veuillez consulter

la section Installation de ce manuel ou, pour des techniques

d'installation plus pointues, consultez l'Amplifier Applica-

tion Guide de Crown, disponible en ligne sur www.

crownaudio.com.

2. Faites les connexions avec soin, en sélectionnant les

sources de signal et en contrôlant le niveau de sortie.

3. Ne court-circuitez pas la masse d'un câble de sortie vers

celle du signal d'entrée. Cela formerait une boucle de masse

et entraînerait des oscillations.

4. AVERTISSEMENT: Ne connectez jamais la sortie

à une alimentation électrique, batterie ou alimen-

tation secteur. Un choc électrique pourrait en

résulter.

5. Modifier le circuit ou apporter des changements non

autorisés au circuit peut être dangereux et invalide votre

droit d'utilisation.

6. N'utilisez pas l'amplificateur si les diodes Clip rouges cli-

gnotent constamment.

7. Ne saturez pas la table de mixage, ce qui entraînerait

l'envoi d'un signal écrêté à l'amplificateur. De tels signaux

seront reproduits avec une extrême fidélité, et il pourrait en

résulter des dommages pour les haut-parleurs.

8. Ne faites pas fonctionner l'amplificateur avec une

impédance inférieure à l'impédance nominale en charge. En

raison de la protection de sortie de l'amplificateur, une telle

configuration peut entraîner un écrêtage prématuré et des

dommages pour les haut-parleurs. Faire fonctionner

l'amplificateur sous 2W n'est pas recommandé, car

il peut se couper.

Rappelez-vous: Crown n'est pas responsable des dom-

mages résultant d'une saturation des autres composants du

système.

3.1 Vorsichtsmaßnahmen

Ihre Endstufe ist vor internen und externen Fehlern

geschützt, dennoch sollten Sie zur optimalen Leistungs-

fähigkeit und Sicherheit folgende Vorsichtsmaßnahmen

treffen:

1. Vor dem Einsatz muß Ihre Endstufe korrekt konfiguriert

und die Ein- und Ausgänge verkabelt werden. Unsach-

gemäße Vekabelung kann zu ernsthaften Funktionsprob-

lemen führen. For Informationen zu Verkabelung und

Konfiguration finden Sie im Abschnitt "Installation"

dieser Bedienungsanleitung, zu weiteren Installation-

stechniken sehen Sie bitte in Crown's Endstufen-Ratge-

ber unter www.crownaudio.com nach.

2. Gehen Sie sorgfältig vor, wenn Sie Verbindungen her-

stellen, Signalquellen wählen und den Ausgangspegel

einstellen. So können Sie unnötige Probleme vermeiden!

3. Schließen Sie die Masseführung eines Ausgangska-

bels nie mit der Masse des Eingangskabels kurz. Das

kann Erdschleifen und Oszillationen verursachen.

4. WARNUNG: Verbinden Sie den Ausgang nie

mit Netzteilen, Batterien oder dem Stromnetz,

um die Gefahr elektrischer Schläge zu ver-

meiden.

5. Unauthorisierte Eingriffe und Änderungen der Schal-

tung können lebensgefährlich sein und lassen alle

Gewährleistungsansprüche erlöschen.

6. Betreiben Sie die Endstufe nie, wenn die roten Über-

steuerungsanzeigen permanent blinken.

7. Übersteuern Sie nie das Mischpult. Übersteuerte Sig-

nale werden von der Endstufe äußerst genau reproduziert

und können Schäden an den Lautsprechern verursachen.

8. Betreiben Sie die Endstufe nie unter der angegebenen

Impedanz. Das kann aufgrund der Ausgangsschutzschal-

tung der Endstufe zu vorzeitigem Übersteuern und

Lautsprecherschäden führen. Der Betrieb an einer

Last von 2 Ohm wird nicht empfohlen, da die

Schutzschaltung ansprechen könnte.

Denken Sie daran: Crown ist für Schäden durch Über-

steuern anderer Systemkomponenten nicht haftbar.

3.1 Precauciones

Su amplificador está protegido contra fallas internas y

externas, sin embargo, usted debe tomar las siguientes

precauciones para un desempeño óptimo y seguro:

1. Antes del uso, su amplificador debe primero ser con-

figurado para una operación adecuada, incluyendo el

conexionado de entrada y salida. El cableado inade-

cuado puede provocar serias dificultades de operación.

Para información de cableado y configuración, por favor

consulte la sección de Configuración en este manual o,

para técnicas avanzadas de configuración, consulte la

Guía de Aplicación de Amplificadores Crown disponible

en línea en www.crownaudio.com .

2. Tenga cuidado al hacer conexiones, al seleccionar

fuentes de señal y al controlar el nivel de Salida. La

carga que proteja puede ser la suya propia.

3. No una el cable de tierra de salida con la tierra de

señal de entrada. Esto puede formar un circuito de tierra

y causar oscilaciones.

4. ADVERTENCIA: Nunca conecte la salida a un

suministro eléctrico, batería o toma corriente.

Se puede producir una descarga eléctrica.

5. El intervenir los circuitos, o realizar cambios no

autorizados en los mismos puede ser peligroso e inva-

lida todas las especificaciones del fabricante.

6. No opere el amplificador con los LEDs de CLIP rojos

destellando constantemente.

7. No sobre opere la mezcladora, lo cual causará el

envío de señales distorsionadas al amplificador. Tales

señales serán reproducidas con extrema precisión, y

resultará en daño a los altoparlantes.

8.No opere el amplificador con una impedancia de

carga menor a la indicada. Debido a la protección de

salida del amplificador, dicha configuración puede

resultar en saturación prematura y daño al altoparlante.

La operación del amplificador con una carga de

2 ohmios no es recomendada ya que el amplifi-

cador podría apagarse.

Recuerde: Crown no es responsable por el daño que

resulte de forzar otros componentes del sistema.

3 Operation 3 Bedienung

3 Utilisation 3 Operación

Amplificadores de potencia

page 18

Leistungsendstufen

Amplificateurs de puissance

XLS Series Power Amplifiers

Operation Manual Mode d'emploi Bedienungsanleitung Manual de Operación

3.2 Front Panel Controls and Indicators

A. Cooling Vents

Front-to-rear forced airflow.

B. Level Controls

Two black rotary level controls, one for each channel.

C. Fault Indicator

Two red LEDs illuminate when amplifier is in protect

mode. Also illuminates briefly during normal power-up

when amplifier is first switched on.

D. Signal Presence Indicators

Two green LEDs, one for each channel, illuminate when

the channel’s input signal exceeds –40 dBu.

E. Clip Indicators

Two red LEDs, one for each channel, illuminate when the

channel’s output is being overdriven.

F. Power Indicator

Blue LED indicates amplifier has been turned on and AC

power is available.

G. Power Button.

Turns amplifier power on or off.

3.2 Commandes et indicateurs de façade

A. Ventilation de refroidissement

Ventilation forcée d'avant en arrière.

B. Commande de niveau

Deux commandes de niveau rotatives noires, une pour

chaque canal.

C. Indicateur Fault

Deux LED rouges illuminent quand l'amplificateur est en

mode de protection. S'allume également brièvement

durant le processus normal de mise sous tension, quand

l'amplificateur est allumé la première fois.

D. Indicateur de présence d'un signal

Deux LEDs vertes, un pour chaque canal, illuminez quand

le signal d'entrée du canal excède –40 dBu.

E. Indicateurs Clip

Deux diodes rouges, une pour chaque canal, s'allument

quand le sortie du canal est saturé.

F. Indicateur Power

La LED bleue indique que l'amplificateur a été mis sous

tension et que l'alimentation électrique est disponible.

G. Interrupteur d'alimentation

L'amplificateur est allumé quand l'interrupteur est pressé

vers le haut.

3.2 Vorderseitige Regler und Anzeigen

A. Kühlöffnungen

Zwangskühlung Front - Rückseite

B. Pegelsteller

Zwei schwarze Drehregler (ein Regler pro Kanal)

C. Fehleranzeige (Fault)

Zwei rote LEDs leuchtet bei Ansprechen der Schutzschal-

tung auf. Sie leuchtet auch kurz beim Einschalten der

Endstufe auf.

D. Signalanzeige

Zwei grüne LEDs, ein für jede Führung, belichten Sie,

wenn das Eingangssignal der Führung –40 dBu über-

steigt.

E. Übersteuerungsanzeigen (Clip)

Zwei rote LEDs, ein für jede Führung, belichten Sie, wenn

der Ausgang der Führung Schnellgang.

F. Betriebsanzeige (Power)

Blaue LED zeigt an, daß die Endstufe eingeschaltet und

Netzstrom vorhanden ist.

G. Netzschalter (Power)

Die Endstufe ist in der oberen Schalterstellung einge-

schaltet.

3.2. Controles e Indicadores del Panel

Frontal

A. Rejillas de Ventilación

Flujo de aire forzado del frente hacia atrás

B. Controles de Nivel

Dos controles de Nivel negros rotatorios, uno para cada

canal.

C. Indicador de Falla (Fault)

Dos LED rojos iluminan cuando el amplificador esté en el

modo de protección. También se ilumina brevemente

durante el encendido normal cuando se prende por prim-

era vez el amplificador.

D. Indicador de presencia de señal

Dos LED verdes, uno para cada canal, ilumine cuando la

señal de entrada del canal excede –40 dBu.

E. Indicadores de Saturación (Clip)

Dos LEDs rojos, uno para cada canal, se encienden

cuando la salida del canal es excesiva.

F. Indicador de Encendido (Power)

El LED azul indica que el amplificador se ha encendido y

que hay suministro eléctrico disponible.

G. Interruptor de Encendido (Power)

El amplificador está encendido cuando el interruptor está

presionado de la parte superior.

3 Operation

Figure 3.1 Front Panel Controls

and Indicators Figure 3.1 Commandes et

indicateurs de façade

Abb. 3.1 Vorderseite: Regler und

Anschlüsse Figura 3.1 Controles e Indicado-

res del Panel Frontal

3 Utilisation 3 Bedienung 3 Operación

XLS Series Power Amplifiers

Operation Manual Mode d'emploi page 19

Amplificateurs de puissance

Bedienungsanleitung

Leistungsendstufen

Manual de Operación

Amplificadores de potencia

page 20

Leistungsendstufen

Amplificateurs de puissance

XLS Series Power Amplifiers

Operation Manual Mode d'emploi Bedienungsanleitung Manual de Operación

XLS Series Power Amplifiers

Operation Manual Mode d'emploi page 21

Amplificateurs de puissance

Bedienungsanleitung

Leistungsendstufen

Manual de Operación

Amplificadores de potencia

4 Advanced Features

and Options

Figure 4.1

Fault Indicator

Figure 4.1

Indicateur Fault

Abb. 4.1

Fehleranzeige

Figure 4.1

Indicador de Falla

NOTE: For detailed information about these

Crown amplifier features, please consult

the Crown Amplifier Application Guide,

available on the Crown website at

www.crownaudio.com.

4.1 Protection Systems

Your Crown amplifier provides extensive protection

and diagnostic capabilities, including output current

limiting, DC protection, circuit breaker, and thermal

protection.

4.1.1 Output Current Limiting

Output Current Limiting circuitry protects the ampli-

fier output stage from damage caused by short-cir-

cuit loads.

4.1.2 DC Protection

DC Protection disconnects the loudspeaker load in

the event of an output DC offset exceeding 2V. In

such an event the red Fault LEDs will illuminate (see

Figure 4.1) and both amplifier channels will be

muted. In the majority of cases, DC protection is

indicative of a faulty amplifier channel, and will be

accompanied by an illuminated Clip LED, even with

no input connected and level controls set at mini-

mum. If this is the case, contact your dealer or ser-

vice center.

ACHTUNG: Detaillierte Informationen zu

diesen Ausstattungsmerkmalen von Crown-

Endstufen finden Sie im Endstufen-Ratgeber

auf der Crown-Website unter www.crownau-

dio.com.

4.1 Schutzschaltungen

Ihre Crown-Endstufe verfügt über umfassende

Schutz- und Diagnosemechanismen, darunter Aus-

gangsstrombegrenzung, Gleichstromschutz, Unter-

brecher, und einen thermischen Schutz.

4.1.1 Ausgangsstrombegrenzung

Die Ausgangsstrombegrenzung schützt die Aus-

gangsstufe Ihrer Crown XLS vor Schäden durch

Lastkurzschluß.

4.1.2 Gleichstromschutz

Der Gleichstromschutz trennt die Lautsprecherlast,

wenn der Ausgangs-Gleichanteil 2V überschreitet.

In diesem Fall die rote Störung LED belichtet (sehen

Abb. 4.1) und beide Verstärkerführungen sind

gedämpft. Meistens weist der Gleichstromschutz auf

einen fehlerhaften Kanal der Endstufe hin und wird

vom Aufleuchten der Übersteuerungs-LED begleitet,

selbst wenn kein Eingang belegt ist und und die

Pegelregler in Minimumstellung sind. Wenden Sie

sich in diesem Fall an Ihren Händler oder einen

qualifizierten Techniker.

NOTA: Para información detallada acerca de

estas características de los amplificadores

Crown, consulte por favor la Guía de Apli-

cación de Amplificadores Crown, disponible

en la página de internet de Crown en

www.crownaudio.com.

4.1 Sistemas de Protección

Su amplificador Crown cuenta con una gran can-

tidad de capacidades de diagnóstico y protección,

incluyendo limitación de corriente de salida, protec-

ción contra DC, interruptor termo magnético y pro-

tección térmica para.

4.1.1 Limitación de Corriente de Sal-

ida

El circuito de Limitación de Corriente de Salida pro-

tege la etapa de salida del amplificador contra daño

causado por cargas en corto.

4.1.2 Protección Contra Corriente

Directa (DC)

La protección contra DC desconecta el altoparlante

de carga en el caso de una variación de DC que

exceda 2 Voltios. En tal caso, la roja LEDs de falla

iluminará (ver Figura 4.1) y ambos canales de

amplificación se silenciarán. En la mayoría de los

casos, la protección contra DC indica un canal de

amplificación defectuoso, y estará acompañada del

LED de Clip iluminado, aún cuando no haya carga

conectada y los controles de nivel se encuentren en

su posición mínima. Si este es el caso, contacte a

su distribuidor ó centro de Servicio.

NOTE: Pour des informations détaillées sur

ces fonctions de l'amplificateur Crown,

veuillez consulter l'Amplifier Application

Guide de Crown, disponible en ligne sur

www. crownaudio.com.

4.1 Systèmes de protection

Votre amplificateur Crown dispose de possibilités

étendues de protection et de diagnostic, incluant un

limiteur de courant en sortie, une protection CC

pilotée par le micro-processeur, un disjoncteur et

une protection thermique.

4.1.1 Limiteur de courant en sortie

Le circuit limiteur de courant en sortie protège

l'étage de sortie de l'amplificateur des dommages

causés par les courts-circuits.

4.1.2 Protection CC

La protection CC déconnecte la charge de l'enceinte

au cas où la tension de décalage CC de sortie

excède 2V. Dans un tel cas,les diodes rouge Fault

s'allume (voir Figure 4.1) et le canal de l'amplifica-

teur est coupé. Dans la majorité des cas, la protec-

tion CC indique un canal d'amplificateur défectueux

et s'accompagne d'une diode Clip allumée, même

sans qu'une entrée ne soit connectée et avec les

commandes de niveau au minimum. Si c'est le cas,

contactez votre revendeur ou un centre de

maintenance.

4 Fonctions avancées

et options

4 Fortgeschrittene

Ausstattungsmerkmale und

Optionen

4 Opciones y Caracte-

rísticas Avanzadas

Amplificadores de potencia

page 22

Leistungsendstufen

Amplificateurs de puissance

XLS Series Power Amplifiers

Operation Manual Mode d'emploi Bedienungsanleitung Manual de Operación

4.1.3 Circuit Breaker

The high-voltage power supplies of your Crown

amplifier are protected by a circuit breaker. The

breaker rating varies depending on model and sup-

ply voltage as follows:

4.1.4 Thermal Protection

The Thermal Protection circuit will activate if the

internal heatsink temperature exceeds proper oper-

ating temperatures (194 °F, 90 °C). When the heat-

sink temperature has fallen to a safe level, this

protection circuit will automatically be reset. Princi-

ple causes of thermal protection are:

1) Inadequate ventilation of the equipment rack

2) Incorrect load impedance

3) Output cable short circuit

4) Blocked air vent

5) Heatsinks in need of cleaning

6) Cooling fan failure.

The cause of your amplifier’s thermal protection

state should be determined and corrected as soon

as possible. Without correction, the Thermal Pro-

tection circuit will typically reactivate.

4 Advanced Features

and Options

4.1.3 Disjoncteur

Les alimentations à haute tension de votre

amplificateur Crown sont protégées par un

disjoncteur. Son ampérage varie selon le modèle et

la tension comme suit:

4.1.4 Protection thermique

Le circuit de protection thermique s'active si la

température du radiateur interne dépasse les

températures de fonctionnement adaptées (90°C).

Quand la température du radiateur est redescendue

à un niveau normal, ce circuit de protection se ré-

arme automatiquement. Les principales causes de

protection thermique sont:

1) Une ventilation inadéquate du rack d'équipement

2) Une impédance de charge incorrecte

3) Un court-circuit du câble de sortie

4) Des ventilations bloquées

5) Des radiateurs devant être nettoyés

6) Une panne du ventilateur de refroidissement.

La cause du passage en protection thermique de

votre amplificateur doit être déterminée et corrigée

dès que possible. Sans correction, le circuit de pro-

tection thermique se redéclenchera vraisemblable-

ment.

4 Fonctions avancées

et options

4.1.3 Unterbrecher

Die Hochspannungsnetzteile Ihrer Crown-Endstufe

werden von einem Unterbrecher geschützt. Sein

Wert ist modell- und spannungsabhängig:

4.1.4 Thermischer Schutz

Die thermische Schutzschaltung spricht an, wenn

die Temperatur der internen Kühlrippen die normale

Arbeitstemperatur (90 °C) überschreitet. Nachdem

die Kühlrippentemperatur auf ein sichere Höhe

gesunken ist, stellt sich die Schutzschaltung autom-

atisch zurück. Die hauptsächlichen Gründe für ein

Ansprechen sind:

1) unzureichende Belüftung des Racks

2) falsche Lastimpedanz

3) Kurzschluß der Ausgangskabel

4) blockierte Belüftungsöffnungen

5) verschmutzte Kühlrippen

6) Aussetzen der Ventilatoren

Die Ursachen des Ansprechens der Schutzschaltung

sollten schnellstmöglich festgestellt und behoben

werden, um ein fortgesetztes Ansprechen auszus-

chließen.

4 Fortgeschrittene

Ausstattungsmerkmale

und Optionen

4.1.3 Interruptor Termo Magnético

Las fuentes de alimentación de alto voltaje de su

amplificador Crown están protegidas por un inter-

ruptor termo magnético. La capacidad del interrup-

tor varía dependiendo del modelo y fuente de

alimentación como sigue:

4.1.4 Protección Térmica

El circuito de Protección Térmica se activará si la

temperatura del disipador de calor interno excede

las temperaturas de operación adecuadas (194 °F,

90 °C). Cuando la temperatura del disipador haya

bajado a un nivel seguro, este circuito de protección

se reestablecerá. Las principales causas de protec-

ción térmica son:

1) Ventilación inapropiada del gabinete donde se

encuentran los equipos.

2) Impedancia de carga inadecuada

3) Corto circuito en un cable de salida

4) Ventilaciones de aire bloqueadas

5) Falta de limpieza de los disipadores

6) Falla del ventilador de enfriamiento

La causa del estado de protección térmica de su

amplificador deberá ser determinada y corregida lo

más pronto posible. Si no se corrige, el circuito de

protección térmica generalmente se reactivará.

4 Opciones y Caracte-

rísticas Avanzadas

100V 120V 220V 230-240V

XLS 202 10A 10A 5A 5A

XLS 402 10A 10A 5A 5A

XLS 602 18A 18A 7A 7A

XLS 802 18A 18A 10A 10A

XLS Series Power Amplifiers

Operation Manual Mode d'emploi page 23

Amplificateurs de puissance

Bedienungsanleitung

Leistungsendstufen

Manual de Operación

Amplificadores de potencia

5 Troubleshooting 5 Mauvais fonctionnement 5 Fehlersuche 5 Solución de Problemas

CONDITION: Distorted

sound.

POSSIBLE REASON:

• Input signal level is too high.

Turn down your amplifier

Level controls. NOTE: Your

amplifier should never be

operated at a level which

caused the Clip LEDS to illu-

minate constantly.

CONDITION: No

power to the amplifier.

POSSIBLE REASON:

• The amplifier’s Power

switch is off.

• The amplifier is not

plugged into the power

receptacle.

• The amplifier’s high-volt-

age power supply circuit

breaker has tripped. Ver-

ify that the AC mains

voltage is correct, then

press the Circuit Breaker

button on the back panel.

KEY

CONDITION: pas d'alimen-

tation de l'amplificateur

RAISONS POSSIBLES:

• L'interrupteur d'alimentation de

l'ampli est coupé.

• Le cordon d'alimentation de

l'ampli est débranché.

• Le disjoncteur du circuit d'ali-

mentation à haute tension de

l'ampli est entré en action. Véri-

fiez que la tension du secteur

est correcte, puis pressez le

bouton du disjoncteur en face

arrière.

SYMPTOM: kein

Netzstrom

MÖGLICHE URSACHE:

• Der Netzschalter der Endstufe

ist nicht eingeschaltet.

• Das Netzkabel der Endstufe ist

nicht eingesteckt.

• Der Netzteilunterbrecher hat

angesprochen. Stellen Sie

sicher, daß die Netzspannung

korrekt ist, drücken Sie dann

den Rückstellknopf des Unter-

brechers auf der Rückseite der

Endstufe.

CONDICION: El amplifica-

dor no Enciende

CAUSA POSIBLE:

• El interruptor de encendido no

esta apagado.

• El amplificador no está

conectado a la toma eléctrica.

• El interruptor termo magnético

de la fuente de alimentación de

alto voltaje se ha deshabilitado.

Verifique que el voltaje de ali-

mentación de AC sea el correc-

to, después presione el botón

del interruptor termo mag-

nético, localizado en el panel

trasero.

CONDITION: Son avec

distorsion.

RAISON POSSIBLE:

• Le niveau du signal entrant est

trop élevé. Baissez les com-

mandes de niveau de votre

amplificateur. NOTE: Votre

amplificateur ne doit jamais

être employé à un niveau qui

fait s'allumer constamment les

diodes Clip.

SYMPTOM: verzerrter

Klang

MÖGLICHE URSACHE:

• Der Eingangssignalpegel ist zu

hoch. Regeln Sie die Pegel-

steller der Endstufe zurück.

ACHTUNG: Betreiben Sie Ihre

Endstufe nie mit Pegeln, bei

denen die Übersteuerungs-

LEDS permanent aufleuchten.

CONDICION: Sonido Dis-

torsionado

CAUSA POSIBLE:

• El nivel de la señal de entrada

es muy alto. Atenúe los con-

troles de nivel. NOTA: Su

amplificador nunca deberá ser

operado a un nivel que cause

que los LEDs de Clip se pren-

dan constantemente.

KEY

SIMBOLOS

OFF

Eteint

Apagado

Allume

Iluminado

LEGEND

Amplificadores de potencia

page 24

Leistungsendstufen

Amplificateurs de puissance

XLS Series Power Amplifiers

Operation Manual Mode d'emploi Bedienungsanleitung Manual de Operación

CONDITION: No sound.

POSSIBLE REASON:

• The amplifier has just turned on and is still in

the 4-second turn-on delay.

• The amplifier is in “fault” mode. A Fault status

can be triggered when one of the amplifier’s

protection circuits is activated. First discon-

nect your speakers from the affected chan-

nels(s) one by one to determine if one of the

loads is shorted. If the indicators return to

normal status, then try a different speaker or

cable to determine where the short is occur-

ring. If no short can be found, turn off the amp

and allow the amp to cool. If indicators do not

return to normal after restarting your amp,

check the breaker or return amp to Crown or

an authorized Crown Service Center for ser-

vicing.

• No input signal.

• Input signal level is very low.

• Level controls are turned down.

• Speakers not connected.

CONDITION: Normal operation.

POSSIBLE REASON:

• This is normal operation for your amp.

CONDITION: Pas de son.

RAISONS POSSIBLES:

• L'ampli vient d'être allumé et est toujours

dans la période de mise en route temporisée

de 4 sec.

• L'amplificateur est en mode "Fault". Un tel

statut de défaut peut être déclenché lorsqu'un

des circuits de protection de l'amplificateur

est activé. Déconnectez d'abord une à une vos

enceintes des canaux affectés pour repérer un

court-circuit. Si l'indicateur retourne à un

statut normal, alors essayez une enceinte ou

un câble différent pour déterminer où se pro-

duit le court-circuit. Si aucun court-circuit ne

peut être trouvé, éteignez l'ampli et laissez-le

refroidir. Si les indicateurs ne retournent pas à

la normale après redémarrage del'ampli, véri-

fiez le disjoncteur ou renvoyez l'ampli à

Crown ou à un centre technique Crown agréé

pour la maintenance.

SYMPTOM: keine Wiedergabe.

MÖGLICHE URSACHE:

• Die Endstufe wurde gerade eingeschaltet

und die 4sec. Einschaltverzögerung ist

noch aktiv.

• Die Endstufe befindet sich im Fehler-

Modus. Der Fehler-Modus spricht an,

wenn eine der Schutzschaltungen aktiviert

wird. Trennen Sie zuerst den/die Lautspre-

cher von dem/den betroffenen Kanal/

Kanälen, um festzustellen, ob eine Last

kurzgeschlossen ist. Wenn die Anzeige

erlöscht, wechseln Sie Lautsprecher oder

Lautsprecherkabel, um den Ort des

Kurzschlusses zu bestimmen. Kann kein

Kurzschluß gefunden werden, schalten Sie

die Endstufe zum Abkühlen aus. Erlöschen

die Anzeigen nach einem Neustart nicht,

überprüfen und ersetzen Sie die

Netzsicherung wenn nötig oder senden Sie

die Endstufe an Ihren Crown-Vertrieb oder

eine authorisierte Fachwerkstatt.

CONDICION: No hay sonido.

CAUSA POSIBLE:

• El amplificador acaba de encender y se

encuentra aún en el período de retardo de

encendido de 4 segundos.

• El amplificador se encuentra en modo de falla

(Fault). Un estado de falla se puede presentar

cuando uno de los circuitos de protección del

amplificador es activado. Primero, desconecte

sus altoparlantes del canal ó canales afectados

uno por uno para determinar si una de las car-

gas se encuentra en corto. Si los indicadores

regresan a su estado normal, pruebe un alto-

parlante o cable diferente para determinar

donde está ocurriendo el corto. Si no se puede

encontrar el corto, apague el amplificador y

espere a que se enfríe. Si los indicadores no

regresan a su estado normal después de rees-

tablecer su amplificador, cheque el interruptor

termo magnético, o envíe su amplificador a

Crown o a un Centro Autorizado de Servicio

Crown para su reparación..

• Pas de signal d'entrée.

• Le niveau du signal entrant est très faible.

• Les commandes de niveau sont abaissées.

• Les enceintes ne sont pas connectées.

• es liegt kein Eingangssignal an.

• der Eingangssignalpegel ist sehr niedrig.

• die Pegelregler sin in Minimumstellung.

• keine Lautsprecher angeschlossen.

• No hay señal de entrada.

• El nivel de señal de entrada es muy bajo.

• Los controles de nivel están cerrados.

• Los altoparlantes no están conectados.

CONDITION: Fonctionnement normal.

RAISON POSSIBLE:

• C'est le fonctionnement normal de

l'amplificateur.

SYMPTOM: normale Funktion

MÖGLICHE URSACHE:

• Das ist der normale Betrieb Ihrer End-

stufe.

CONDICION: Operación Normal

CAUSA POSIBLE:

• Es el modo de operación normal de su

amplificador.

5 Troubleshooting 5 Mauvais fonctionnement 5 Solución de Problemas

5 Fehlersuche

XLS Series Power Amplifiers

Operation Manual Mode d'emploi page 25

Amplificateurs de puissance

Bedienungsanleitung

Leistungsendstufen

Manual de Operación

Amplificadores de potencia

Minimum Guaranteed Power

Puissance minimum garantie

Garantierte Mindestleistung

Potencia Mínima garantizada

XLS 202 XLS 402 XLS 602 XLS 802 XLS 5000

per channel, both channels driven

par canal, les deux canaux pilotés

pro Kanal, beide Kanäle in Betrieb

por canal, ambos canales operando

1 kHz with 0.5% THD

Stereo, 2 ohms (per ch.)

Stereo, 4 ohms (per ch.)

Stereo, 8 ohms (per ch.)

Bridge-Mono, 8 ohms

Bridge-Mono, 4 ohms

300W

200W

600W

450W

300W

900W

600W

380W

1,200W

800W*

500W

1600W

*750W for

100V

models

2500W**

1800W*

1100W*

3,600W*

5,000W**

*with 0.1% THD

**with 1% THD

Sensitivity (volts RMS) for full rated power at

4 ohms

1.25

Frequency Response (at 1 watt, 22 Hz - 20 kHz) +0 dB, –1 dB

Signal to Noise Ratio below rated power (20 Hz to

20 kHz, inputs terminated)

A-weighted, below rated power

No weighting, below rated power

> 100 dB

> 95 dB

Total Harmonic Distortion (THD) at 1 full bandwidth

power, from 20 Hz to 1 kHz

< 0.5%

Intermodulation Distortion (IMD) 60 Hz and 7 kHz

at 4:1, from full rated output to –30 dB

< 0.3%

Damping Factor (8 ohm): 10 Hz to 400 Hz > 200

Crosstalk (below rated power)

at 1 kHz

at 20 kHz

–75 dB

–50 dB

Input Impedance (nominal) (balanced,

unbalanced)

20 kilohms, 10 kilohms

Load impedance

Stereo

Bridge mono

4-8 ohms

8 ohms

AC Line Voltage and Frequency Configu-

rations Available (± 10%)

120 VAC 60 Hz

100 VAC 50/60 Hz

220 VAC 50 Hz

230-240 VAC 50 Hz

Ventilation Flow-through ventilation from front to back

Luftstrom von Front zu Rückseite

Ventilación de circulación de flujo del frente hacia atrás

Cooling Internal heat sinks with forced-air cooling

Interne Kühlrippen mit Zwangskühlung

Disipadores de calor internos con enfriamiento de aire

forzado

Air Volume Requirements (per minute

per unit) 80.15 ft3 (2.27 m3)

Dimensions: Width, Height, Depth XLS 202, 402, 602, 802: EIA Standard19"W (EIA RS-310-B)

x 3.5” (8.9 cm) H x15.2" (38.6cm) D.

XLS 5000: EIA Standard19"W (EIA RS-310-B), 5.25” ( 13.3

cm) H x 15.5” (39.5 cm) D.

EIA Standard 19" Breite (EIA RS-310-B)

Estándar EIA 19"de ancho (EIA RS-310-B)

Net Weight, Shipping Weight XLS 202: 23.0 lb (10.4 kg), 28.0 lb (12.7 kg)

XLS 402: 25.7 lb (11.7 kg), 30.7 lb (13.9 kg)

XLS 602: 29.0 lb (13.2 kg), 34.0 lb (15.4 kg)

XLS 802: 35.5 lb (16.1 kg), 40.5 lb (18.4 kg)

XLS 5000: 62.0 lb (27.7 kg), 74.0 lb (33.6 kg)

6 Specifications 6 Caractéristiques 6 Technische Daten 6 Especificaciones

The following specifications apply to all models with 8-ohm loads unless otherwise specified.

Amplificadores de potencia

page 26

Leistungsendstufen

Amplificateurs de puissance

XLS Series Power Amplifiers

Operation Manual Mode d'emploi Bedienungsanleitung Manual de Operación

7 Service

On this page are French, German, and Spanish

service information. On the next page is English

(U.S.A.) service information.

7 Maintenance 7 Wartung 7 Servicio

Les amplificateurs Crown sont des unités de qualité

qui nécessitent rarement des réparations. Avant de

retourner votre unité pour réparation, veuillez con-

tacter le support technique Crown pour vérifier le

réel besoin de réparation.

La garantie est seulement valide dans le pays dans

lequel le produit est acheté.

L'unité a un circuit très sophistiqué qui ne doit être

réparé que par un technicien parfaitement formé.

C'est la raison pour laquelle chaque unité porte

l'étiquette suivante.

ATTENTION: Pour prévenir des chocs élec-

triques,ne retirez pas les capots. Aucune

partie réparable par l'utilisateur à

l'intérieur. Confiez toute réparation à un

technicien qualifié.

Une réparation peut être faite par un centre de main-

tenance agréé (contactez votre représentant Crown/

Amcron local ou notre bureau pour obtenir une liste

des centres de maintenance agréés. Pour obtenir

une réparation, présentez simplement à un service

de maintenance agréé la facture d'achat comme

preuve d'achat avec l'unité défectueuse. Il traitera

les tâches administratives nécessaires et la répara-

tion.

N'oubliez pas de transporter votre unité dans son

emballage d'usine d'origine.

Crown Endstufen sind hochwertige Geräte, die

selten gewartet werden müssen. Vergewissern Sie

sich, ob eine Wartung nötig ist, bevor Sie Ihr Gerät

einschicken.

Garantie ist innerhalb des Landes nur gültig, in dem

das Produkt gekauft wird.

Dieses Gerät besitzt eine technisch ausgereifte

Schaltung, die nur von einem qualifiziereten Techni-

ker gewartet werden sollte. Aus diesem Grund trägt

jedes Gerät das Etikett:

VORSICHT: Öffnen Sie nie das Gehäuse, um

elektrische Schläge zu vermeiden. Lassen

Sie Wartungsarbeiten ausschließlich von

einem qualifizierten Techniker ausführen.

Füllen Sie das Formular auf der Rückseite dieser

Bedienungsanleitung aus, wenn Sie ein Crown-

Produkt an Ihren Vertrieb oder eine authorisierte

Fachwerkstatt einsenden. Legen Sie das Formular

dem Produkt bei oder schicken Sie es in einem

Plastik-Lieferscheinumschlag mit, der fest am Ver-

sandkarton aufgeklebt ist. Senden Sie das Formular

keinesfalls separat ein.

7.1 Internationaler Service

Lassen Sie Wartungsarbeiten von einer authorisi-

erten Fachwerkstatt ausführen. (Fragen Sie Ihren

zuständigen Crown/Amcron-Vertrieb nach einer

Adressenliste authorisierter Werkstätten.) Legen Sie

mit dem defekten Gerät Ihre Originalrechnung als

Kaufbeleg vor, und die Fachwerkstatt erledigt das

Übrige.

Denken Sie daran, Ihr Gerät in der Originalverpack-

ung zu transportieren.

Los amplificadores Crown son unidades de calidad

que esporádicamente requieren de algún Servicio.

Antes de decidir enviar su equipo a Servicio, le

recomendamos verificar con su distribuidor local la

necesidad del mismo. De igual forma, solicite al

Centro de Servicio la autorización de envío del

equipo, en caso de ser requerida.

La garantía es solamente válida dentro del país en el

cual se compra el producto.

Esta unidad contiene circuitos muy sofisticados que

deberán ser inspeccionados y reparados única-

mente por personal técnico especializado y autor-

izado para tales efectos.

PRECAUCION: Para prevenir el riesgo de

choque eléctrico, no abra el equipo. No

existen partes destinadas al servicio del

usuario dentro de la unidad. Remita el Ser-

vicio al personal técnico calificado.

Usted puede obtener Servicio de un Centro de Ser-

vicio Autorizado. (Contacte al representante o distri-

buidor local de Crown). Para obtener Servicio,

simplemente lleve o envíe el equipo al Centro de

Servicio Autorizado, y presente la nota de venta

como prueba de su compra.

El Centro de Servicio se hará cargo de la reparación

y la documentación correspondiente.

Recuerde enviar su equipo en su empaque de

fábrica original.

XLS Series Power Amplifiers

Operation Manual Mode d'emploi page 27

Amplificateurs de puissance

Bedienungsanleitung

Leistungsendstufen

Manual de Operación

Amplificadores de potencia

Crown amplifiers are quality units that rarely require ser-

vicing. Before returning your unit for service, please con-

tact Crown Technical Support to verify the need for

servicing.

This unit has very sophisticated circuitry which should

only be serviced by a fully trained technician. This is one

reason why each unit bears the following label:

CAUTION: To prevent electric shock, do not

remove covers. No user serviceable parts

inside. Refer servicing to a qualified technician.

Complete the Crown Audio Factory Service Information

form, in the back of this manual, when returning a Crown

product to the factory or authorized service center. The

form must be included with your product inside the box

or in a packing slip envelope securely attached to the

outside of the shipping carton. Do not send this form

separately.

Warranty is only valid within the country in which the

product is purchased.

7.1 International and Canada Service

Service may be obtained from an authorized service cen-

ter. (Contact your local Crown/Amcron representative or

our office for a list of authorized service centers.) To

obtain service, simply present the bill of sale as proof of

purchase along with the defective unit to an authorized

service center. They will handle the necessary paperwork

and repair.

Remember to transport your unit in the original factory

pack.

7.2 US Service

Service may be obtained in one of two ways: from an

authorized service center or from the factory. You may

choose either. It is important that you have your copy of

the bill of sale as your proof of purchase.

7.2.1 Service at a US Service Center

This method usually saves the most time and effort. Sim-

ply present your bill of sale along with the defective unit

to an authorized service center to obtain service. They

will handle the necessary paperwork and repair. Remem-

ber to transport the unit in the original factory pack. A list

of authorized service centers in your area can be obtained

from Crown Factory Service, or online from

http://www.crownaudio.com/support/servcent.htm.

7.2.2 Factory Service

Crown accepts no responsibility for non-serviceable

product that is sent to us for factory repair. It is the

owner’s responsibility to ensure that their product is ser-

viceable prior to sending it to the factory. Serviceable

product list is available at

http://crownweb.crownintl.com/crownrma/.

For more information, please contact us direct.

A Service Return Authorization (SRA) is required for

product being sent to the factory for repair. An SRA can

be completed online at www.crownaudio.com/support/

factserv.htm. If you do not have access to the web, please

call Crown’s Customer Service at 574.294.8200 or

800.342.6939 extension 8205.

For warranty service, we will pay for ground shipping

both ways in the United States. Contact Crown Customer

Service to obtain prepaid shipping labels prior to send-

ing the unit. Or, if you prefer, you may prepay the cost of

shipping, and Crown will reimburse you. Send copies of

the shipping receipts to Crown to receive reimbursement.

Your repaired unit will be returned via UPS ground.

Please contact us if other arrangements are required.

7.2.3 Factory Service Shipping Instruc-

tions:

1. Service Return Authorization (SRA) is required for

product being sent to the factory for service. Please

complete the SRA by going to

www.crownaudio.com/support/factserv.htm. If you

do not have access to our website, call

1.800.342.6939, extension 8205 and we'll create the

SRA for you.

2. See packing instructions that follow.

3. Ship product to:

CROWN AUDIO FACTORY SERVICE

1718 W MISHAWKA RD.

ELKHART, IN 46517

4. Use a bold black marker and write the SRA number

on three sides of the box.

5. Record the SRA number for future reference. The

SRA number can be used to check the repair status.

7.2.4 Packing Instructions

Important: These instructions must be followed. If they

are not followed, Crown Audio, Inc. assumes no respon-

sibility for damaged goods and/or accessories that are

sent with your unit.

1. Fill out and include the Crown Audio Factory Ser-

vice Information sheet in the back of this manual.

2. Do not ship any accessories (manuals, cords, hard-

ware, etc.) with your unit. These items are not

needed to service your product. We will not be

responsibility for these items.

3. When shipping your Crown product, it is important

that it has adequate protection. We recommend you

use the original pack material when returning the

product for repair. If you do not have the original

box, please call Crown at 800.342.6939 or

574.294.8210 and order new pack material. See

instructions for “foam-in-place” shipping pack. (Do

not ship your unit in a wood or metal cabinet.)

4. If you provide your own shipping pack, the mini-

mum recommended requirements for materials are

as follows:

a. 275 P.S.I. burst test, Double-Wall carton that allows

for 2-inch solid Styrofoam on all six sides of unit or

3 inches of plastic bubble wrap on all six sides of

unit.

b. Securely seal the package with an adequate carton

sealing tape.

c. Do not use light boxes or “peanuts”. Damage caused

by poor packaging will not be covered under war-

ranty.

Using your 'foam-in-place' shipping pack

Note: The foam-in-place packing is molded so that there

is only one correct position for your product.

1. Open carton and lift center cushion leaving both

end-cushions in place.

7 Service (continued)

2. Carefully place your product with the product's front

panel facing the same direction as arrows indicate.

3. Reset center cushion down over top of product's

chassis. The foam-in-place packing was molded to

accommodate different chassis depth sizes. If your

product's chassis does not completely fill the foam-

in-place cavity, you may use a soft but solid packing

material (such as paper or bubble wrap) behind the

chassis.

4. Enclose the completed Crown Audio Factory Service

Information form (or securely attach it to the outside

of carton) and re-seal the shipping pack with a

sturdy carton sealing tape.

7.2.5 Estimate Approval

Approval of estimate must be given within 30 days after

being notified by Crown Audio Inc. Units still in the pos-

session of Crown after 30 days of the estimate will

become the property of Crown Audio Inc.

7.2.6 Payment of Non-Warranty Repairs

Payment on out-of-waranty repairs must be received

within 30 days of the repair date. Units unclaimed after

30 days become the property of Crown Audio Inc.

If you have any questions, please contact Crown Factory

Service.

Crown Factory Service

1718 W. Mishawaka Rd.,

Elkhart, Indiana 46517 U.S.A.

Telephone:

574.294.8200

800.342.6939 (North America,

Puerto Rico, and Virgin Islands only)

Facsimile:

574.294.8301 (Technical Support)

574.294.8124 (Factory Service)

Internet:

http://www.crownaudio.com

Amplificadores de potencia

page 28

Leistungsendstufen

Amplificateurs de puissance

XLS Series Power Amplifiers

Operation Manual Mode d'emploi Bedienungsanleitung Manual de Operación

UNITED STATES & CANADA

SUMMARY OF WARRANTY

Crown International, 1718 West Mishawaka Road,

Elkhart, Indiana 46517-4095 U.S.A. warrants to

you, the ORIGINAL PURCHASER and ANY SUB-

SEQUENT OWNER of each NEW Crown product,

for a period of three (3) years from the date of

purchase by the original purchaser (the “warranty

period”) that the new Crown product is free of

defects in materials and workmanship. We further

warrant the new Crown product regardless of the

reason for failure, except as excluded in this War-

ranty.

Warranty is only valid within the country in which

the product was purchased.

ITEMS EXCLUDED FROM THIS

CROWN WARRANTY

This Crown Warranty is in effect only for failure of

a new Crown product which occurred within the

Warranty Period. It does not cover any product

which has been damaged because of any inten-

tional misuse, accident, negligence, or loss which

is covered under any of your insurance contracts.

This Crown Warranty also does not extend to the

new Crown product if the serial number has been

defaced, altered, or removed.

WHAT THE WARRANTOR WILL DO

We will remedy any defect, regardless of the rea-

son for failure (except as excluded), by repair,

replacement, or refund. We may not elect refund

unless you agree, or unless we are unable to pro-

vide replacement, and repair is not practical or

cannot be timely made. If a refund is elected, then

you must make the defective or malfunctioning

product available to us free and clear of all liens

or other encumbrances. The refund will be equal

to the actual purchase price, not including inter-

est, insurance, closing costs, and other finance

charges less a reasonable depreciation on the

product from the date of original purchase. War-

ranty work can only be performed at our autho-

rized service centers or at the factory. Warranty

work for some products can only be performed at

our factory. We will remedy the defect and ship

the product from the service center or our factory

within a reasonable time after receipt of the defec-

tive product at our authorized service center or

our factory. All expenses in remedying the defect,

including surface shipping costs in the United

States, will be borne by us. (You must bear the

expense of shipping the product between any for-

eign country and the port of entry in the United

States including the return shipment, and all

taxes, duties, and other customs fees for such for-

eign shipments.)

HOW TO OBTAIN WARRANTY

SERVICE

You must notify us of your need for warranty ser-

vice within the warranty period. All components

must be shipped in a factory pack, which, if

needed, may be obtained from us free of charge.

Corrective action will be taken within a reason-

able time of the date of receipt of the defective

product by us or our authorized service center. If

the repairs made by us or our authorized service

center are not satisfactory, notify us or our autho-

rized service center immediately.

DISCLAIMER OF CONSEQUENTIAL

AND INCIDENTAL DAMAGES

YOU ARE NOT ENTITLED TO RECOVER FROM

US ANY INCIDENTAL DAMAGES RESULTING

FROM ANY DEFECT IN THE NEW CROWN

PRODUCT. THIS INCLUDES ANY DAMAGE TO

ANOTHER PRODUCT OR PRODUCTS RESULT-

ING FROM SUCH A DEFECT. SOME STATES DO

NOT ALLOW THE EXCLUSION OR LIMITATIONS

OF INCIDENTAL OR CONSEQUENTIAL DAM-

AGES, SO THE ABOVE LIMITATION OR EXCLU-

SION MAY NOT APPLY TO YOU.

WARRANTY ALTERATIONS

No person has the authority to enlarge, amend, or

modify this Crown Warranty. This Crown War-

ranty is not extended by the length of time which

you are deprived of the use of the new Crown

product. Repairs and replacement parts provided

under the terms of this Crown Warranty shall

carry only the unexpired portion of this Crown

Warranty.

DESIGN CHANGES

We reserve the right to change the design of any

product from time to time without notice and with

no obligation to make corresponding changes in

products previously manufactured.

LEGAL REMEDIES OF PURCHASER

THIS CROWN WARRANTY GIVES YOU SPECIFIC

LEGAL RIGHTS, YOU MAY ALSO HAVE OTHER

RIGHTS WHICH VARY FROM STATE TO STATE.

No action to enforce this Crown Warranty shall be

commenced after expiration of the warranty

period.

THIS STATEMENT OF WARRANTY SUPERSEDES

ANY OTHERS CONTAINED IN THIS MANUAL

FOR CROWN PRODUCTS. 9/07

8 Warranty

XLS Series Power Amplifiers

Operation Manual Mode d'emploi page 29

Amplificateurs de puissance

Bedienungsanleitung

Leistungsendstufen

Manual de Operación

Amplificadores de potencia

8 Warranty (continued) WORLDWIDE EXCEPT USA & CANADA

SUMMARY OF WARRANTY

Crown International, 1718 West Mishawaka Road,

Elkhart, Indiana 46517-4095 U.S.A. warrants to

you, the ORIGINAL PURCHASER and ANY SUB-

SEQUENT OWNER of each NEW Crown1 product,

for a period of three (3) years from the date of pur-

chase by the original purchaser (the “warranty

period”) that the new Crown product is free of

defects in materials and workmanship, and we

further warrant the new Crown product regardless

of the reason for failure, except as excluded in this

Warranty.

Warranty is only valid within the country in which

the product is purchased.

1 Note: If your unit bears the name “Amcron,” please substitute

it for the name “Crown” in this warranty.

ITEMS EXCLUDED FROM THIS CROWN-

WARRANTY

This Crown Warranty is in effect only for failure of

a new Crown product which occurred within the

Warranty Period. It does not cover any product

which has been damaged because of any inten-

tional misuse, accident, negligence, or loss which

is covered under any of your insurance contracts.

This Crown Warranty also does not extend to the

new Crown product if the serial number has been

defaced, altered, or removed.

WHAT THE WARRANTOR WILL DO

We will remedy any defect, regardless of the rea-

son for failure (except as excluded), by repair,

replacement, or refund. We may not elect refund

unless you agree, or unless we are unable to pro-

vide replacement, and repair is not practical or

cannot be timely made. If a refund is elected, then

you must make the defective or malfunctioning

product available to us free and clear of all liens

or other encumbrances. The refund will be equal

to the actual purchase price, not including inter-

est, insurance, closing costs, and other finance

charges less a reasonable depreciation on the

product from the date of original purchase. War-

ranty work can only be performed at our autho-

rized service centers. We will remedy the defect

and ship the product from the service center

within a reasonable time after receipt of the defec-

tive product at our authorized service center.

HOW TO OBTAIN WARRANTY SERVICE

You must notify your local Crown importer of

your need for warranty service within the warranty

period. All components must be shipped in the

original box. Corrective action will be taken within

a reasonable time of the date of receipt of the

defective product by our authorized service center.

If the repairs made by our authorized service cen-

ter are not satisfactory, notify our authorized ser-

vice center immediately.

DISCLAIMER OF CONSEQUENTIAL AND

INCIDENTAL DAMAGES

YOU ARE NOT ENTITLED TO RECOVER FROM US

ANY INCIDENTAL DAMAGES RESULTING FROM

ANY DEFECT IN THE NEW CROWN PRODUCT.

THIS INCLUDES ANY DAMAGE TO ANOTHER

PRODUCT OR PRODUCTS RESULTING FROM

SUCH A DEFECT.

WARRANTY ALTERATIONS

No person has the authority to enlarge, amend, or

modify this Crown Warranty. This Crown Warranty

is not extended by the length of time which you are

deprived of the use of the new Crown product.

Repairs and replacement parts provided under the

terms of this Crown Warranty shall carry only the

unexpired portion of this Crown Warranty.

DESIGN CHANGES

We reserve the right to change the design of any

product from time to time without notice and with

no obligation to make corresponding changes in

products previously manufactured.

LEGAL REMEDIES OF PURCHASER

No action to enforce this Crown Warranty shall be

commenced after expiration of the warranty

period.

THIS STATEMENT OF WARRANTY SUPERSEDES

ANY OTHERS CONTAINED IN THIS MANUAL FOR

CROWN PRODUCTS. 9/07

Amplificadores de potencia

page 30

Leistungsendstufen

Amplificateurs de puissance

XLS Series Power Amplifiers

Operation Manual Mode d'emploi Bedienungsanleitung Manual de Operación

RESUME DE GARANTIE

Crown International,1718 West Mishawaka Road,

Elkhart, Indiana 46517-4095 U.S.A. vous garantit

à vous, L’ACQUEREUR INITIAL et TOUT POSSES-

SEUR ULTERIEUR de chaque NOUVEAU produit

Crown1, pour une durée de trois (3) ans à partir de

la date d’achat par l’acquéreur initial (la "période

de garantie") que le nouveau produit Crown est

exempt de défaut de matériel et de main-d’œuvre

et nous garantissons de plus le nouveau produit

Crown quelle que soit la raison de la panne,

exceptées celles exclues dans cette garantie.

La garantie est seulement valide dans le pays dans

lequel le produit est acheté.

1 Note: Si votre unité porte le nom “Amcron”, veuillez

substituer ce nom au nom “Crown” dans cette garantie.

EXCLUSIONS DE CETTE GARANTIE CROWN

Cette garantie Crown n’est valide que pour une

panne d’un nouveau produit Crown survenant

durant la période de garantie. Elle ne couvre

aucun produit qui a été endommagé suite à tout

mauvais emploi intentionnel, accident, négligence

ou perte couverte par n’importe lequel de vos con-

trats d’assurance. Cette garantie Crown ne s’étend

pas non plus aux nouveaux produits Crown si le

numéro de série a été modi.é, altéré ou supprimé.

CE QUE NOUS FERONS

Nous remédierons à tout défaut, quelle que soit la

raison de la panne (exceptées celles exclues), par

réparation, remplacement ou remboursement.

Nous ne pouvons choisir le remboursement sans

votre accord à moins que nous ne puissions

fournir de remplacement et que la réparation ne

soit ni pratique ni faisable dans les temps. En cas

de remboursement, vous devez alors mettre à

notre disposition le produit défectueux ou fonc-

tionnant mal, libéré de tout gage ou hypothèque.

Le remboursement sera d’un montant correspon-

dant au prix d’achat réel, sans intérêt, assurance ni

autre charge .nancière, moins une dépréciation

raisonnable sur le produit depuis sa date d’achat

initiale. Le travail sous garantie ne peut être

accompli que dans nos services de maintenance

agréés. Nous remédierons au défaut et expédi-

erons le produit depuis le centre de maintenance

dans un délai raisonnable après réception du pro-

duit défectueux en notre centre de maintenance

agréé.

COMMENT OBTENIR UNE REPARATION

SOUS GARANTIE

Vous devez noti.er votre importateur local de votre

besoin d’une réparation sous garantie dans la

période de garantie. Tous les composants doivent

être expédiés dans l’emballage d’origine. L’action

corrective sera effectuée dans un délai raisonnable

à partir de la date de réception du produit défectu-

eux par notre centre de maintenance agréé. Si les

réparations faites par notre centre de maintenance

agréé ne sont pas satisfaisantes, noti.ant-en

immédiatement celui-ci.

RECUSATION DES DOMMAGES CONSECU-

TIFS ET INCIDENTS

VOUS N’ETES PAS AUTORISE A VOUS

RETOURNER VERS NOUS POUR TOUT DOM-

MAGE INCIDENT RESULTANT DE TOUT DEFAUT

DU NOUVEAU PRODUIT CROWN. CELA COM-

PREND TOUT DOMMAGE CAUSE A UN AUTRE

PRODUIT ET RESULTANT D’UN TEL DEFAUT.

MODIFICATIONS DE LA GARANTIE

Personne n’a l’autorité pour élargir, amender ou

modi.er cette garantie Crown. Cette garantie

Crown n’est pas rallongée de la période durant

laquelle vous êtes privé de l’emploi du nouveau

produit Crown. Les réparations et pièces de rem-

placement fournies selon les termes de cette

garantie Crown ne seront garanties que pour la

période encore non expirée de cette garantie

Crown.

CHANGEMENT DE CONCEPTION

Nous nous réservons le droit de changer la con-

ception de tout produit de temps à autre sans

préavis et sans obligation de faire les change-

ments correspondants dans des produits précé-

demment fabriqués.

RECOURS LEGAUX DE L’ACQUEREUR

Aucune action pour appliquer cette garantie

Crown ne pourra être lancée une fois la période de

garantie expirée.

CETTE DECLARATION DE GARANTIE REMPLACE

TOUTE AUTRE CONTENUE DANS CE MANUEL

POUR LES PRODUITS CROWN. 9/07

TOUS LES PAYS SAUF USA & CANADA

8 Garantie

XLS Series Power Amplifiers

Operation Manual Mode d'emploi page 31

Amplificateurs de puissance

Bedienungsanleitung

Leistungsendstufen

Manual de Operación

Amplificadores de potencia

8 Gewährleistung Gewährleistungsbedingungen WELTWEIT (ausgenommen U.S.A. und KANADA)

GEWÄHRLEISTUNGSDAUER

Crown International, 1718 West Mishawaka Road,

Elkhart, Indiana 46517-4095 U.S.A., gewähr-

leistet dem ERSTKÄUFER und JEDEM NACHFOL-

GENDEN EIGNER eines NEUEN Crown-Produkts

die Mängelfreiheit für einen Zeitraum von drei (3)

Jahren ab Kaufdatum.

Garantie ist innerhalb des Landes nur gültig, in

dem das Produkt gekauft wird.

1 ACHTUNG: Ersetzen Sie "Crown" in dieser Garantie

durch "Amcron", falls Ihr Gerät diesen Namen trägt.

GEWÄHRLEISTUNGSAUSSCHLÜSSE

Die Crown-Gewährleistung gilt nur in dem Fall,

dass an einem neuen Crown- Produkt innerhalb

der Gewährleistungszeit ein Mangel auftritt. Eine

Gewährleistungsreparatur ist ausgeschlossen,

wenn Mängel oder Schäden durch falsche Bedie-

nung, unsachgemäße Behandlung, Unglücksfälle,

Nachlässigkeit oder Ursachen entstanden sind,

die von Crown weder vorauszusehen noch zu

kontrollieren sind. Die Gewährleistung erlischt

endgültig falls die Seriennummer des neuen

Crown-Produkts geändert, entfernt oder zerstört

wurde, oder eine nicht durch Crown oder den

jeweiligen Crown-Vertrieb ausdrücklich dazu

autorisierte Reparaturwerkstatt, Reparaturver-

suche oder Modifikationen an dem Gerät vorn-

immt .

UMFANG DER GEWÄHRLEISTUNG

Eine Gewährleistungsreparatur wird gegen Vor-

lage der Originalrechnung, die von einem zum

Verkauf berechtigten Crown Vertrieb oder Crown

Händler ausgestellt wurde, durch eine von Crown

oder dem jeweiligen Crown-Vertrieb autorisierte

Reparaturwerkstatt ausgeführt. Crown wird nach

eigenem Ermessen jeden anerkannten Mangel

durch Reparatur innerhalb einer angemessenen

Zeitspanne ab Erhalt des Produkts in der autorisi-

erten Fachwerkstatt oder durch Lieferung eines

Austauschgerätes beheben. Sollte eine Reparatur

aus Zeit- oder Kostengründen impraktikabel oder

ein Umtausch unmöglich sein, bieten wir die

Rücknahme des Produkts bei Erstattung des Kauf-

preises an. Im Falle einer Rücknahme muss das

mangelhafte oder defekte Produkt frei von jegli-

chen Ansprüchen Dritter sein. Die Kostenerstat-

tung entspricht dem tatsächlichen Kaufpreis

abzüglich einer angemessenen Wertminderung ab

Kaufdatum und ausschließlich eventueller Ver-

sicherungs- und Finanzierungskosten.

INANSPRUCHNAHME DER GEWÄHRLEIS-

TUNG

Gewährleistungsansprüche innerhalb der

Gewährleistungsdauer müssen umgehend bei

Ihrem zuständigen Crown-Vertrieb geltend

gemacht werden. Alle Komponenten müssen in

der Originalverpackung verschickt werden.

Sämtliche Gewährleistungsarbeiten werden inner-

halb einer angemessenen Zeitspanne ab Erhalt

des defekten Produkts in einer autorisierten Fach-

werkstatt ausgeführt. Sollte die Reparatur nicht

zur Mängelbeseitigung geführt haben, benach-

richtigen Sie die Fachwerkstatt bitte umgehend.

MITTELBARE SCHÄDEN UND FOLGE-

SCHÄDEN

CROWN KANN FÜR KEINE MITTELBAREN

SCHÄDEN UND FOLGESCHÄDEN HAFTBAR

GEMACHT WERDEN, DIE DURCH EINEN DEFEKT

IHRES NEUEN CROWN- PRODUKTS ENTSTE-

HEN, ES SEI DENN DIESE BERUHEN AUF VOR-

SATZ ODER GROBER FAHFLÄSSIGKEIT. DARIN

SIND SÄMTLICHE SCHÄDEN AN EINEM ODER

MEHREREN ANDEREN PRODUKTEN EINGE-

SCHLOSSEN, DIE SOLCH EIN DEFEKT

VERURSACHT.

ÄNDERUNGEN

Diese Crown-Gewährleistungsbedingungen sind

bindend und dürfen in keiner Form verändert wer-

den. In keinem Fall verlängert sich die Gewähr-

leistungsdauer um den Zeitraum, in dem Sie Ihr

neues Crown-Produkt nicht nutzen können. Die

Garantiezeit auf Reparaturen und Austauschteile

erstreckt sich ausschließlich auf die Restzeit der

generellen Gewährleistungsdauer, soweit diese

über die gesetzlich zulässige Gewährleistungs-

dauer hinausgeht.

TECHNISCHE ÄNDERUNGEN

Crown behält sich jederzeit das Recht technischer

Änderungen ohne Vorankündigung vor. Crown ist

in keiner Weise verpflichtet, Ihr neues Produkt

zwischenzeitlich erfolgten Änderungen der tech-

nischen Daten anzupassen.

RECHTSMITTEL

Nach Ablauf der Gewährleistungszeit kann Crown

für keine weiteren Gewährleistungsansprüche

haftbar gemacht werden.

DIE OBENSTEHENDEN GEWÄHRLEISTUNGSBE-

DINGUNGEN FÜR CROWN-PRODUKTE

ERSETZEN SÄMTLICHE VORHERGE-

HENDEN. 9/07

Amplificadores de potencia

page 32

Leistungsendstufen

Amplificateurs de puissance

XLS Series Power Amplifiers

Operation Manual Mode d'emploi Bedienungsanleitung Manual de Operación

SUMARIO DE GARANTIA

Crown Internacional, 1718 West Mishawaka

Road, Indiana 46517-4095 U.S.A. le garantiza a

usted, el COMPRADOR ORIGINAL y a CUAL-

QUIER USUARIO SUBSECUENTE de cada pro-

ducto Crown NUEVO, por un período de tres (3)

años a partir de la fecha de compra por parte del

comprador original (el "período de garantía") que

el producto Crown nuevo está libre de defectos

en materiales y mano de obra.

Además, le garantizamos el producto Crown

nuevo sin importar la razón de la falla, con

excepción de las exclusiones de esta garantía.

La garantía es solamente válida dentro del país en

el cual se compra el producto.

EXCLUSIONES DE ESTA GARANTIA

CROWN

Esta garantía Crown aplica solamente por fallas

en un producto Crown nuevo que ocurran en el

Período de Garantía. No cubre ningún producto

que haya sido dañado a causa de cualquier mal

uso intencional, accidente, negligencia, o pérdida

que sea cubierta por cualquiera de sus contratos

de seguro. Esta garantía tampoco es válida para el

producto Crown si el número de serie ha sido

dañado, alterado o removido.

LO QUE HARA EL OTORGANTE DE LA

GARANTIA

Nosotros corregiremos cualquier defecto, sin

importar la razón de la falla (con excepción de las

exclusiones), reparando, reemplazando, o reem-

bolsando. Podremos no elegir el reembolso a

menos que usted esté de acuerdo, o a menos que

seamos incapaces de proveer un reemplazo, y

que la reparación no sea práctica o no pueda real-

izarse en tiempo. Si se elige un reembolso,

entonces usted debe hacernos llegar el producto

defectuoso o con mal funcionamiento, libre y

exento de cualquier gravamen o impedimento. El

reembolso será igual al precio real de compra,

sin incluir intereses, seguro, costos de termi-

nación, u otros cargos financieros menos una

depreciación razonable del producto desde la

fecha de compra original. El trabajo de garantía

solo puede ser realizado en nuestros centros de

servicio autorizados o en la fábrica. El trabajo de

garantía para algunos productos solo puede ser

realizado en nuestra fábrica. El defecto será cor-

regido y enviaremos el producto desde el centro

de servicio o desde nuestra fábrica en un tiempo

razonable después de haber recibido el producto

defectuoso en nuestro centro de servicio autor-

izado o en nuestra fábrica. Todos los gastos para

corregir el defecto, incluyendo la transportación

terre3( habe31.3(i)5.5(ca )7.1s)6Est5(o en )-7.6(n)7.s UnidT*0.0Amé(o en(ca. Elca0 -1.2TJTn2481 TD0.0009 Tc-0.0124 Tw[(me-6.2(a)6.cubfá)7(bid)-6(ertd)-6.85.1(e)52.4(-)cenegisotd)-6(r.6(prod(-)ces.d)-6( (Ustd)-6(be os )-absor(i)-ld)-6(r) )-7.6(financ56 TD0.0002 Tc0.00347 Tw[(entonces u)g0 -1.a7.6(d.6(t)50 -1.e7.6(d1(lige unvío0 -1.-6.8(c(oducto )]TJ0 -1.28(e)e.2(ted )5.5(1.5(aís0015 Tc0.0021 Tw[(ser)-13.7(vexión )]TJ0)-7iarem)6.6ro )]TJp(i)5.5u.5(r)ert]TJ0 .5(r)0.0st)5n(i)5.52(a)7( f-)cead3.3(5.6ld)-6.8(uEst5-5.6(81 TD0.0007 Tc-0.0047 Tw(ser).2(a)6.Un(ted )idT(ted )-7.6(d0.0Amér.3(o (b),aces)6.9(l.4((o (bn(ted )cto (o (b)5.6(r)ión )]TJe3(e)6.3( ha1.e7.6(d1(56 TD0.001 Tc0.0026 Tw[(d)-6.1(e)6.fec.3(7iarem)6.t6(s)6( gast6.1( )7. impgast6.uca. Ee.6(t,mpra )7.2.8h(t,mpra )y )-6.2(015 Tc06.c)6.4s adua)6.)6. -1.25m)6.t6.)6.)ige unvío*0.1( )7.5(fectuo)-6.1 )-6.2(015 TD0.0007 Tc-0.002 Tw[(1(e)6.pe)6.9.5(o 7(í-7..7.6(d)015 T/F2 TcfTD02.5153 T-0.0051 Tw[(entnces u)Cd)-7(O5.6(g)MO(fá)7.OBd)-7(T)8.9.Ef-)ceNE)8.9.R Sd)-7(Ef-)ceR(fá)7Vd)-7(Id)-6(Cd)-7(Id)-6(O5.6(g) D(fá)7Ef-)ce GAd)-7(R(fá)7Ad)-7(NTId)-6(A015 T/F3 TcfTD0.0015 Tc0.00214 Tw[(d)-5egir elUstbe o(i)57uo)-69.3(i)57uo)-69.t)5.3(roo )]TJ4s mc)-69.arno(i)57us)-69.t)5.3(rsu n(i)57uo)-69.cesidade

XLS Series Power Amplifiers

Operation Manual Mode d'emploi page 33

Amplificateurs de puissance

Bedienungsanleitung

Leistungsendstufen

Manual de Operación

Amplificadores de potencia

8 Garantía TODO EL MUNDO EXCEPTO USA Y CANADA

SUMMARIO DE GARANTIA

Crown Internacional, 1718 West Mishawaka

Road, Indiana 46517-4095 U.S.A. le garantiza a

usted, el COMPRADOR ORIGINAL y a CUAL-

QUIER USUARIO SUBSECUENTE de cada pro-

ducto Crown NUEVO, por un período de tres (3)

años a partir de la fecha de compra por parte del

comprador original (el "período de garantía") que

el producto Crown nuevo está libre de defectos

en materiales y mano de obra y, además, le

garantizamos el producto Crown nuevo sin

importar la razón de la falla, con excepción de las

exclusiones de esta garantía.

La garantía es solamente válida dentro del país en

el cual se compra el producto.

1 Nota: Si su unidad ostenta el nombre de

"Amcron", por favor substituyalo por el nombre

de "Crown" en esta garantía.

EXCLUSIONES DE ESTA GARANTIA

CROWN

Esta garantía Crown aplica solamente por fallas

en un producto Crown nuevo que ocurran en el

Período de Garantía. No cubre ningún producto

que haya sido dañado a causa de cualquier mal

uso intencional, accidente, negligencia, o pérdida

que sea cubierta por cualquiera de sus contratos

de seguro. Esta garantía tampoco es válida para el

producto Crown si el número de serie ha sido

dañado, alterado o removido.

LO QUE HARA EL OTORGANTE DE LA

GARANTIA

Nosotros corregiremos cualquier defecto, sin

importar la razón de la falla (con excepción de las

exclusiones), reparando, reemplazando, o reem-

bolsando. Podremos no elegir el reembolso a

menos que usted esté de acuerdo, o a menos que

seamos incapaces de proveer un reemplazo, y

que la reparación no sea práctica o no pueda real-

izarse en tiempo. Si se elige un reembolso,

entonces usted debe hacernos llegar el producto

defectuoso o con mal funcionamiento, libre y

exento de cualquier gravamen o impedimento. El

reembolso será igual al precio real de compra,

sin incluir intereses, seguro, costos de termi-

nación, u otros cargos financieros menos una

depreciación razonable del producto desde la

fecha de compra original. El trabajo de garantía

solo puede ser realizado en nuestros centros de

servicio autorizados. El defecto será corregido y

enviaremos el producto desde el centro de servi-

cio en un tiempo razonable después de haber

recibido el producto defectuoso en nuestro centro

de servicio autorizado.

COMO OBTENER SERVICIO DE GARANTIA

Usted debe notificar a su Importador Crown local

su necesidad de servicio de garantía dentro del

período de garantía. Todos los componentes

deberán ser enviados en su empaque original.Se

tomará la acción correctiva dentro de un tiempo

razonable a partir de la fecha de recepción del

producto defectuoso por nuestro centro de servi-

cio autorizado. Si las reparaciones hechas por

nuestro centro de servicio autorizado no son sat-

isfactorias, notifiquelo inmediatamente a nuestro

centro de servicio autorizado.

DESCONOCIMIENTO DE DAÑOS INCIDEN-

TALES O CONSECUENTES

USTED NO ESTA FACULTADO PARA RECLAMAR

DE NOSOTROS CUALQUIER DAÑO RESULTANTE

DE CUALQUIER DEFECTO EN EL PRODUCTO

CROWN NUEVO. ESTO INCLUYE CUALQUIER

DAÑO A OTRO PRODUCTO O PRODUCTOS

RESULTANTE DE TAL DEFECTO.

ALTERACIONES DE LA GARANTIA

Ninguna persona está autorizada para ampliar,

enmendar, ó modificar esta Garantía de Crown.

Esta garantía no se prolonga por el tiempo que

usted necesite usar el producto Crown nuevo. Las

partes de reparación y reemplazo provistas bajo

los términos de esta Garantía de Crown contarán

únicamente con la porción sin expirar de esta

Garantía de Crown.

CAMBIOS DE DISEÑO

Nos reservamos el derecho a cambiar el diseño de

cualquier producto de un momento a otro sin pre-

vio aviso y sin obligación para hacer los cambios

correspondientes a los productos previamente

fabricados.

RECURSOS LEGALES DEL COMPRADOR

Ninguna acción para hacer válida esta Garantía de

Crown podrá ser tomada después de haber expi-

rado el período de garantía.

ESTA DECLARACION DE GARANTIA INVALIDA

CUALQUIER OTRA CONTENIDA EN ESTE MAN-

UAL PARA PRODUCTOS CROWN. 9/07

Amplificadores de potencia

page 34

Leistungsendstufen

Amplificateurs de puissance

XLS Series Power Amplifiers

Operation Manual Mode d'emploi Bedienungsanleitung Manual de Operación

THIS PAGE INTENTIONALLY LEFT BLANK

XLS Series Power Amplifiers

Operation Manual Mode d'emploi page 35

Amplificateurs de puissance

Bedienungsanleitung

Leistungsendstufen

Manual de Operación

Amplificadores de potencia

Online registration is also available at http://crownweb.crownintl.com/webregistration.

Warranty is only valid within the country in which the product is purchased.

When this form is used to register your product, it may be mailed or faxed.

Crown Audio, Inc. Fax: 574-294-8329

1718 W Mishawaka Rd

Elkhart IN 46517

Please note that some information is required. Incomplete registrations will not be processed. * Indicates required information.

OWNER'S INFORMATION - PLEASE PRINT

* First name: ______________________ Middle initial: _____ * Last name: ________________________________

Company: _________________________________________________________________________________

* Mailing address: ____________________________________________________________________________

* City: ____________________________* State: ___________________________* Zip Code: ________________

* Country: __________________________ E-mail address: ___________________________________________

* Phone # (include area code): ___________________________ Fax #: __________________________________

* MODEL * SERIAL # * PURCHASE DATE

e.g. IT8000, CDi1000, PCC160 e.g. 8000000000 mo/day/yr

________________________________ ____________________ ______ /_____ /_____

Product purchased from: *(Business/Individual) ___________________________ Country: ________________________

Comments: ____________________________________________________________________________________

_____________________________________________________________________________________________

Amplificadores de potencia

page 36

Leistungsendstufen

Amplificateurs de puissance

XLS Series Power Amplifiers

Operation Manual Mode d'emploi Bedienungsanleitung Manual de Operación

THIS PAGE INTENTIONALLY LEFT BLANK

XLS Series Power Amplifiers

Operation Manual Mode d'emploi page 37

Amplificateurs de puissance

Bedienungsanleitung

Leistungsendstufen

Manual de Operación

Amplificadores de potencia

Crown Audio Factory Service Information

Shipping Address: Crown Audio Factory Service, 1718 W. Mishawaka Rd., Elkhart, IN 46517

PLEASE PRINT CLEARLY

SRA #: __________________(If sending product to Crown factory service.) Model: _________________________________ Serial Number: _____________________ Purchase Date: ________________

PRODUCT RETURN INFORMATION

Individual or Business Name:

___________________________________________________________________________________________________________________________________________________________________________

Phone #: __________________________________________________ Fax #: ________________________________________ E-Mail:

_________________________________________________________

Street Address (please, no P.O. Boxes):

___________________________________________________________________________________________________________________________________________________________________________

City: __________________________________________ State/Prov: ________________________________ Postal Code: _________________ Country: _____________________

Nature of problem:

___________________________________________________________________________________________________________________________________________________________________________

Other equipment in your system:

___________________________________________________________________________________________________________________________________________________________________________

If warranty is expired, please provide method of payment. Proof of purchase may be required to validate warranty.

PAYMENT OPTIONS

I have open account payment terms. Purchase order required. PO#____________________________________________________  COD

Credit Card (Information below is required; however if you do not want to provide this information at this time, we will contact you for the information when your unit is repaired).

Credit card information:

Type of credit card:  Master Card  Visa  American Express  Discover

Type of credit card account:  Personal/Consumer  Business/Corporate

Card # ______________________________________________ Exp. date: _____________ * Card ID #: __________________________

* Card ID # is located on the back of the card following the credit card #, in the signature area. On American Express, it may be located on the front of the card. This number is required to process the charge to your account. If you do not want

to provide it at this time, we will call you to obtain this number when the repair of your unit is complete.

Name on credit card: ____________________________________________________________________________

Billing address of credit card: __________________________________________________________________________

__________________________________________________________________________

Amplificadores de potencia

page 38

Leistungsendstufen

Amplificateurs de puissance

XLS Series Power Amplifiers

Operation Manual Mode d'emploi Bedienungsanleitung Manual de Operación

THIS PAGE INTENTIONALLY LEFT BLANK

XLS Series Power Amplifiers

Operation Manual Mode d'emploi page 39

Amplificateurs de puissance

Bedienungsanleitung

Leistungsendstufen

Manual de Operación

Amplificadores de potencia

THIS PAGE INTENTIONALLY LEFT BLANK

Crown Audio Xls 402 Users Manual

XLS 802 to the manual f8c9d5c8-c9ac-4b19-b6e1-2f3e6e787cf7

Navigation menu

Versions of this User Manual:

Views

Navigation
