DEI Sales Polk Audio PKOMNISB1IHTRX Sub-woofer User Manual P OMNISB1 QSG3139BRev indd
Polk Audio Sub-woofer P OMNISB1 QSG3139BRev indd
Contents
- 1. User Manual (Statements).pdf
- 2. User Manual.pdf
User Manual.pdf
Date
Drawing #
File Name
Scale
Drawn By
Color
Papper
Process
Notes
Artwork
27 May 2014
HBP3139
P_OMNISB1_QSG3139B.pdf
Full Size
DMB
Prints: Full Color
Tortilla smooth/80T (uncoated
stock) (98 opacity, 10.6 caliper,
150 smoothness)
Offset lithography
Titleblock does not print
Digital file
Approvals
Project Manager
Product Line Manager
Mechanical Designer
System Engineer
Electrical Engineer
Safety & Regulations
Quality Assurance
Creative Director
Comments
Signature Date
Revision Date Description
A
B7/31/14 1/8 to 1/8 cable changed to 1/8
to RCA
TITLE BLOCK
DOES NOT PRINT
Setup Guide
2

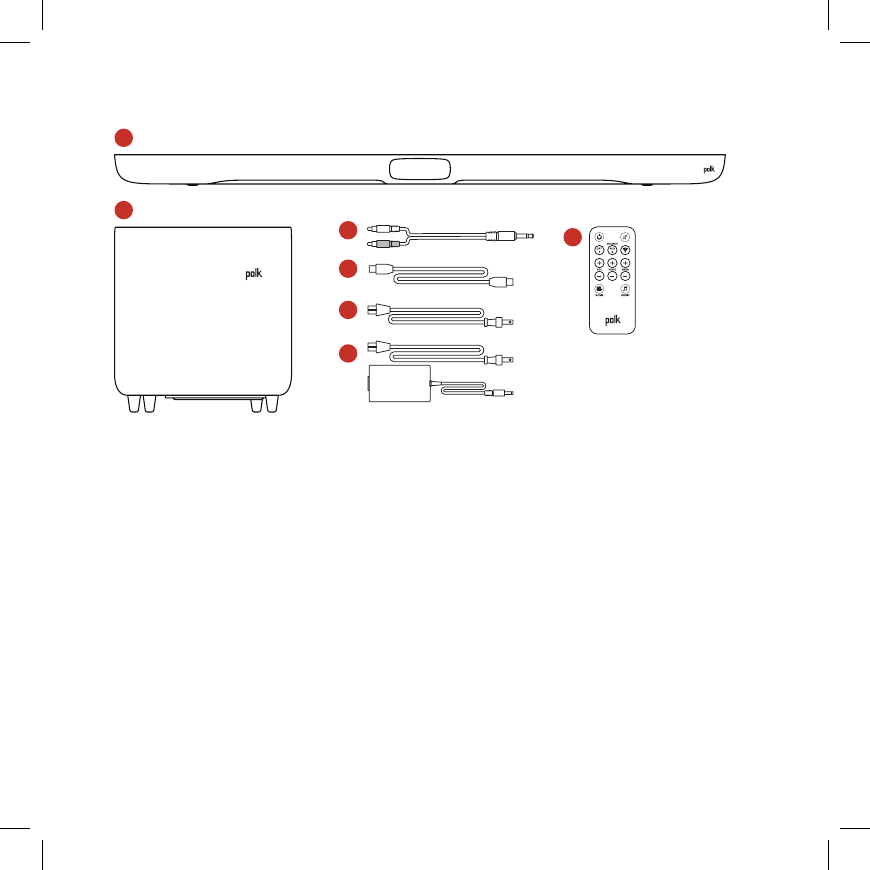

What’s in the box
1
2
3
4
5
6
7
1. Sound bar
2. Subwoofer
3. 5' 3.5mm analog to stereo RCA
4. 5' optical cable
5. Subwoofer power cable
6. Sound Bar power cables
(5' power supply; 5' power cable)
7. Remote control (battery included)
VoiceAdjust Technology
Your SB1 Sound bar has a dedicated center channel, which you control from either the bar
or the remote control. By controlling the volume of the center channel, you can fine tune
dialogue in movies, television, and games.
(Model:OMNI SB1 SOUNDBAR)
(Model:Polk Omni SB1 Sub)
for more information visit our website at www.polkaudio.com
3

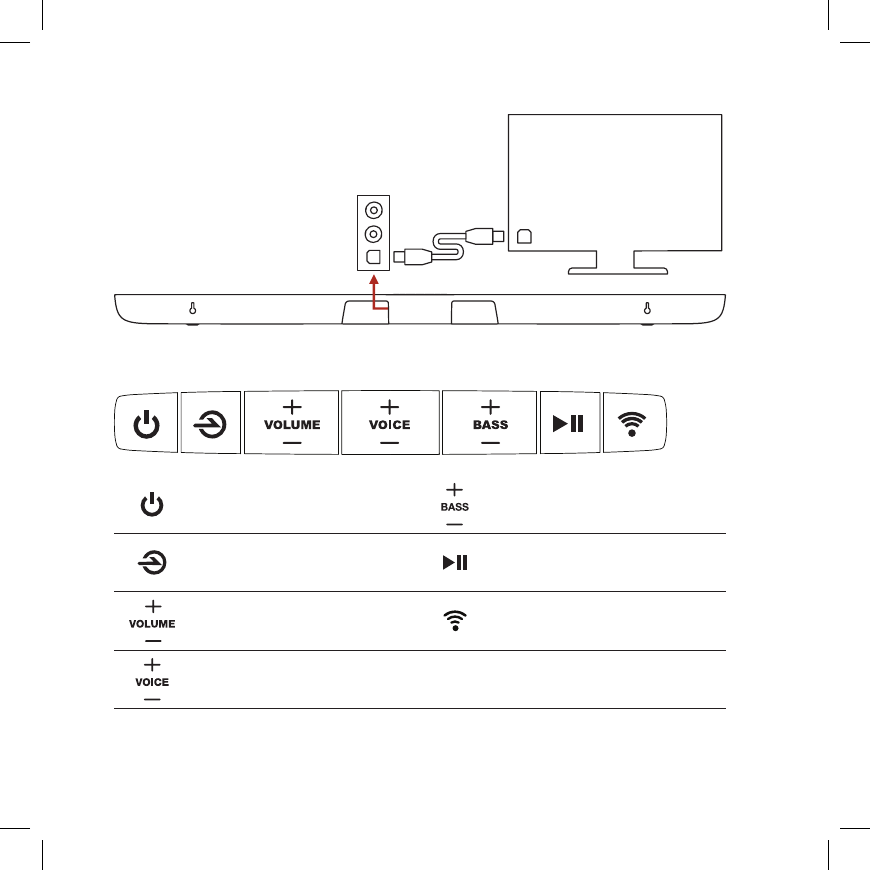

Connecting your Omni SB1 to your TV
SB1 Button Controls
Power On/Off Increase/Decrease
Bass
Source Select Play/Pause
Increase/Decrease
Volume Wi-Fi Setup
Increase/Decrease
Voice Volume
OPT IN
TV OPT OUT
4
Wireless Music Setup
By connecting your SB1 sound bar to your network, you can enjoy online
streaming services, internet radio and your personal digital music library.
System Requirements
To connect your Omni product to your Wi-Fi® network, you will need:
• A Wireless Network connected to the internet with an 802.11g
router or better*.
• An Android device with version 2.2 operating system or greater
or an iOS device with version 6.0 operating system or greater.
• The password for your wireless network (if required).
* For optimal streaming performance, or when streaming to multiple
speakers, we recommend using an 802.11n router or newer.

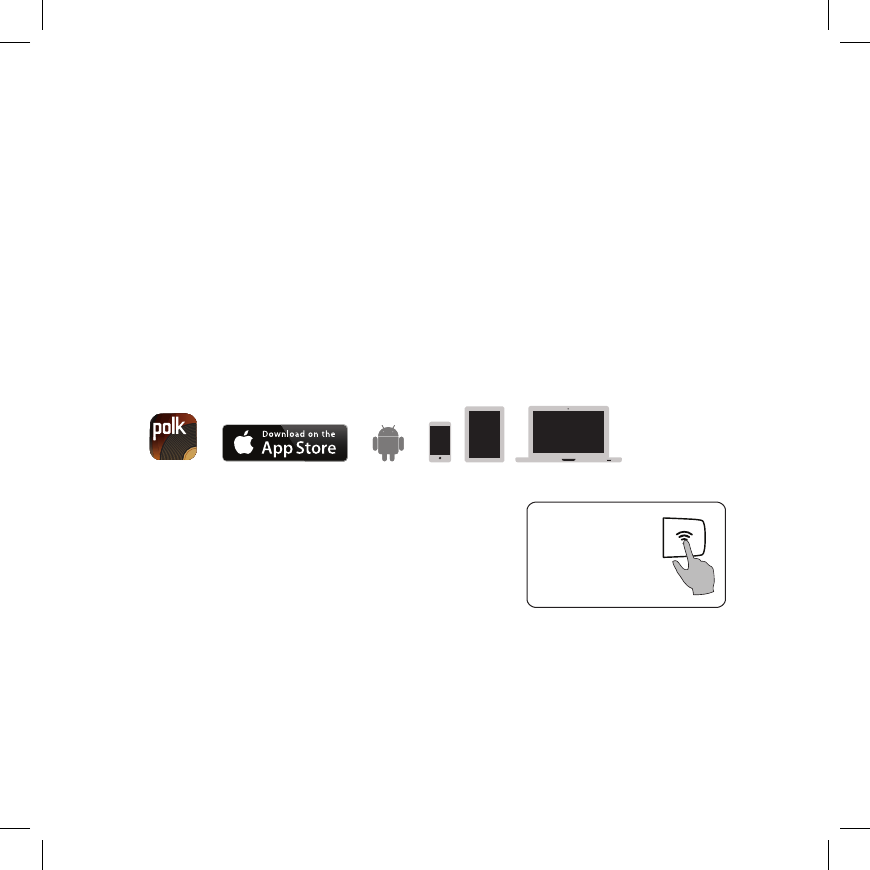

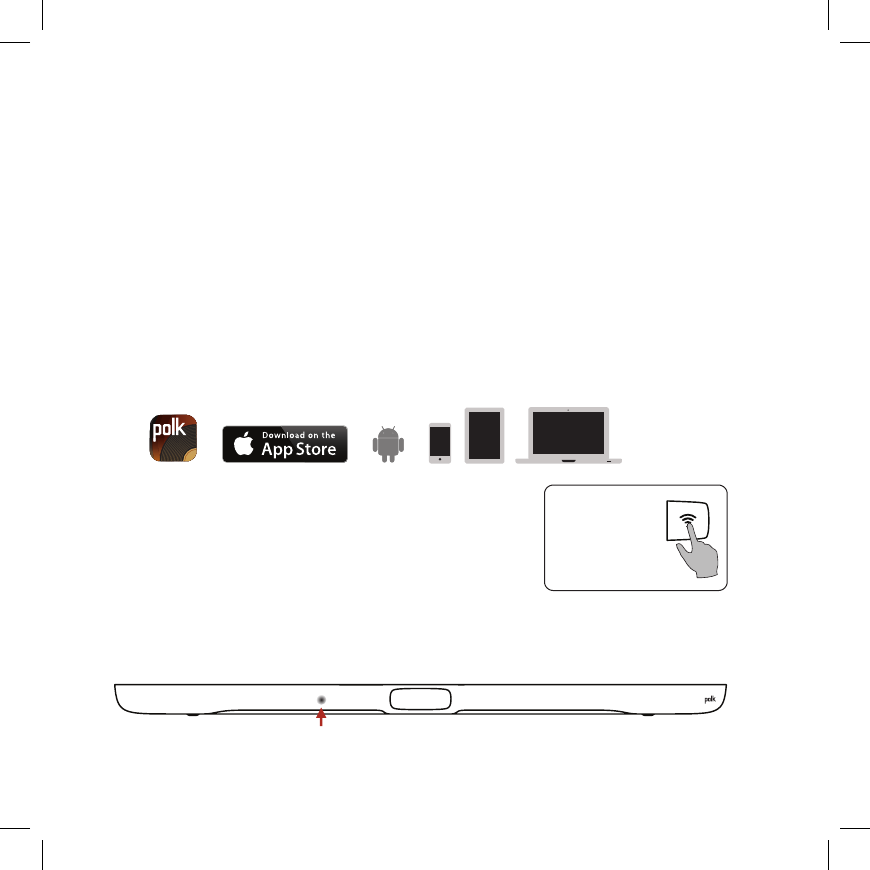

Wi-Fi Setup
1. Download the free Polk Omni App.
2. Ensure your Omni SB1 is plugged in and powered on.
• Press and hold the Wi-Fi SETUP Button (for eight
seconds), until you hear the second beep (Figure 1).
The WI-Fi LED on the bar will pulse slowly (Figure 2).
3. Launch the Polk Omni App.
• Follow the instructions in the app to connect
to your network.
• A solid Wi-Fi LED means your product has
successfully connected. Enjoy!
Press Wi-Fi
SETUP Button
for 8 seconds
Figure 1

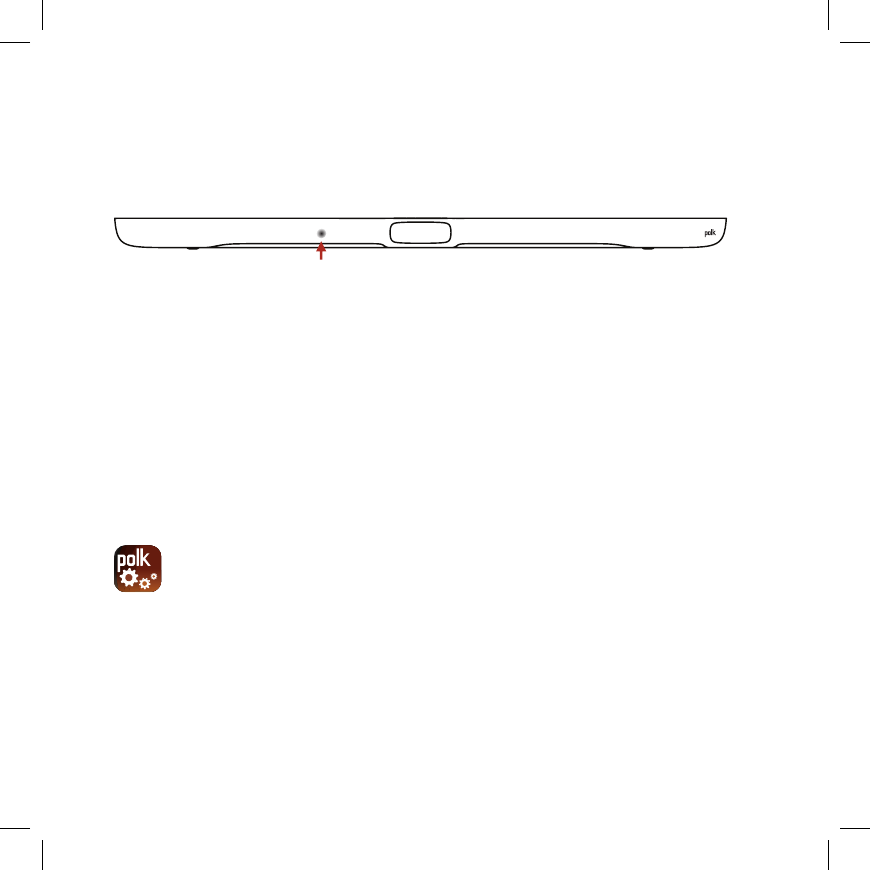

WiFi LED
Figure 2
for more information visit our website at www.polkaudio.com 5
Note: If you have trouble connecting to your network, move the
speaker near your router, then relocate it when setup is complete.
The complete owner’s manual can be found online at www.polkaudio.com
Play Your Music
From the main menu on the Polk Omni App, you can listen to:
• Online services – stream the most popular online music services.
• Internet Radio – enjoy free music from around the world in virtually any genre.
• Your personal music library – music on your phone, tablet or computer never sounded
better.
Polk Omni Utility App
For access to extended functionality, including Product Firmware
Updates, Source Selection and EQ settings (Polk Omni A1 Amp
and P1 Adapter only), download the free Polk Omni Utility App
from the App Store or Google Play Store.
Technical Assistance
Thank you for your Polk purchase. If you have a question or comment, please
feel free to call us or email us. In North America, call Polk Customer Service 800-377-
7655 (M-F, 9:00 AM-5:30 PM EST) or via email polkcs@polkaudio.com. Outside the US,
call +1-410-358-3600.
Contact Us Directly
Polk
5601 Metro Drive Baltimore, MD 21215
800-377-7655 | www.polkaudio.com
Google Play is a trademark of Google Inc.
Apple and the Apple logo are trademarks of Apple Inc., registered in
the U.S. and other countries. App Store is a service mark of Apple Inc.
All other trademarks are the property of their respective owners.
6
Contenu de la boîte
1
2
3
4
5
6
7
1. Barre de son
2. Caisson de graves
3. Câble analogique stéréo (3,5 mm) 8’
4. Câble optique 6’
5. Cordon d’alimentation
du caisson de graves
6. Cordons d’alimentation de la
barre de son (bloc 6’, secteur 8’)
7. Télécommande (pile incluse)
Technologie Voice Adjust
La barre de son SB1 est dotée d’un canal central dédié contrôlable depuis
la barre de son ou la télécommande. Ceci vous permet de régler avec
précision le dialogue des films, de la télévision et des jeux.
(Model:OMNI SB1 SOUNDBAR)
(Model:Polk Omni SB1 Sub)
for more information visit our website at www.polkaudio.com
7
Connexion de l’Omni SB1 à votre téléviseur
Boutons de contrôle de la SB1
Interrupteur Graves + / −
Sélection de la Source Lecture/Pause
Volume + / − Configuration Wi-Fi
Volume de la voix + / −
OPT IN
TV OPT OUT
8
La musique sans fil
En connectant votre barre de son SB1 à votre réseau, vous aurez accès aux services musi-
caux en ligne, à la radio Internet et à votre librairie de musique numérique.
Exigences système
Pour connecter votre produit Omni à votre réseau sans-fil, il vous faut:
• Un réseau sans fil connecté à l’Internet par un routeur
802.11g ou meilleur.*
• Un dispositif Android avec système d’exploitation
2.2 ou supérieur ou un dispositif iOS avec système
d’exploitation 6.0 ou supérieur.
• Le mot de passe de votre réseau sans fil (si requis).
* Pour une lecture en continu optimale, ou si vous diffusez à plusieurs
haut-parleurs, nous conseillons un routeur 802.11n ou plus récent.

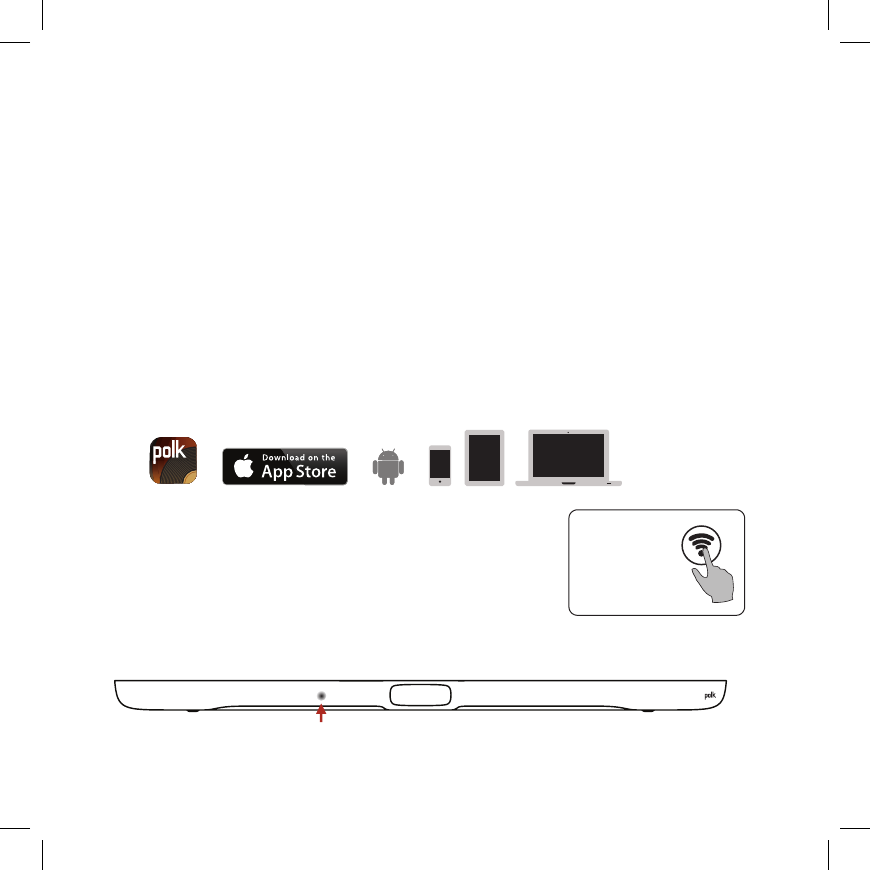

Configuration Wi-Fi
1. Téléchargez gratuitement la Polk Omni app.
2. Assurez-vous que votre Omni SB1 est branchée
et allumée.
• Appuyez sur le bouton Wi-Fi set-up pour 8 secondes
jusqu’à ce que vous entendiez un deuxième bip (fig.1).
La DEL Wi-Fi clignera, puis clignotera lentement (fig.2).
3. Launch the Polk Omni App.
• Suivez les instructions de l’app pour connecter le produit à votre réseau.
• Lorsque la DEL Wi-Fi est allumée, votre produit est connecté.

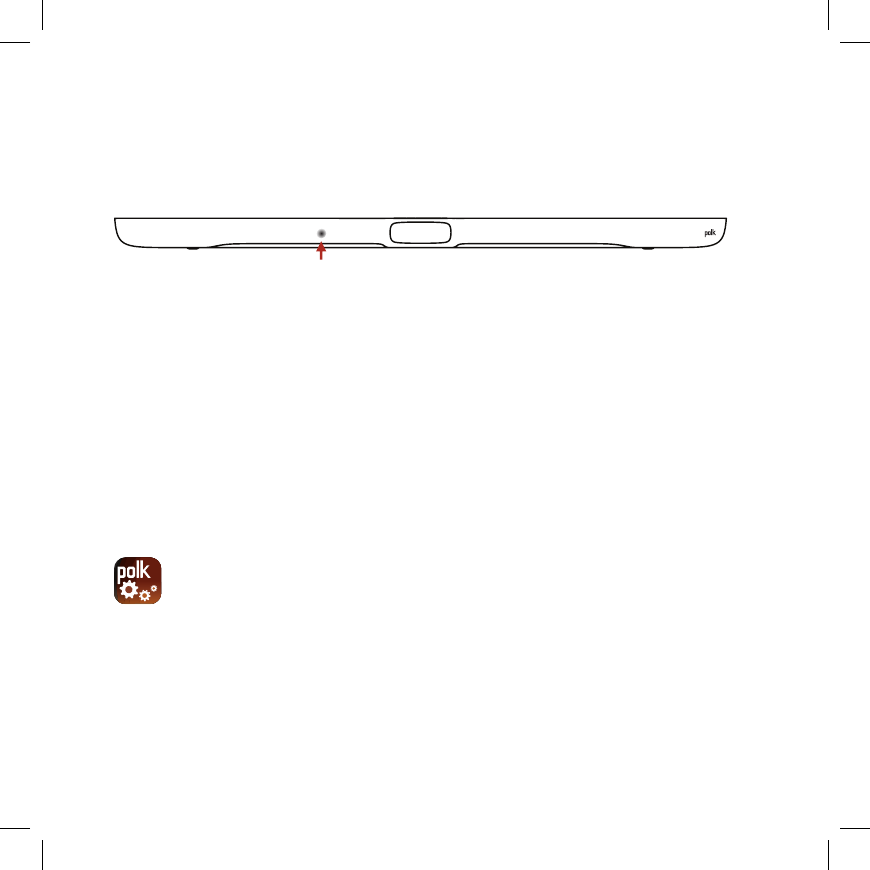

DEL Wi-Fi
Figure 2
Apputyez sur
le bouton
Wi-Fi SETUP
pour 8 secondes.
Figure 2
for more information visit our website at www.polkaudio.com 9
Note: Si vous avez de la diffi culté à connecter le haut-parleur au réseau,
rapprochez-le du routeur puis replacez-le lorsque la confi guration est terminée.
Pour le manuel d’utilisation complet en ligne, visitez : www.polkaudio.com
Faites jouer votre musique
Depuis le menu principal de la Polk Omni App, vous pouvez écouter:
• La plupart des services musicaux populaires en ligne.
• La radio Internet—de la musique gratuite de tout genre de partout au monde.
• La radio Internet—de la musique gratuite de tout genre de partout au monde.
Votre librairie de musique personnelle depuis votre téléphone, tablette ou ordinateur.
Polk Omni Utility App
Pour des fonctions additionnelles, comme des mises à jour du micrologiciel,
un sélecteur de source (s’il y a lieu), et un égalisateur (A1 Amp et adaptateur
P1 seulement), téléchargez gratuitement la Polk Omni Utility App de l’App Store
ou du Google Play Store.
Assistance technique
Merci d’avoir choisi Polk. Si vous avez des questions ou des commentaires, vous pouvez
nous contacter par téléphone ou par courriel. En Amérique du Nord, contactez le Service
à la clientèle Polk au 800-377-7655 (L-V, 9 h -17 h 30 HE); ailleurs au +1.410.358.3600,
ou par courriel à polkcs@polkaudio.com.
Contactez-nous
Polk
5601 Metro Drive Baltimore, MD 21215
800-377-7655 | www.polkaudio.com
Google Play est une marque de commerce de Google Inc.
Apple et le logo Apple sont des marques de commerce de Apple Inc. enregistrées aux É.-U.
et en d’autres pays. App Store est une marque de service de Apple Inc.. Toute autre marque
de commerce appartient aux sociétés qui en sont respectivement détentrices.
10
Contenido de la caja
1
2
3
4
5
6
7
1. Barra de sonido
2. Subwoofer
3. Cable estereofónico analógico
de 244 cm (8 pies) con conectores
de 3.5 mm (1/8 plg.)
4. Cable óptico de 183 cm (6 pies)
5. Cordón de alimentación del subwoofer
6. Cordones de alimentación de la barra de
sonido (de la fuente de alimentación, 183
cm (6 pies); para el enchufe de pared, 244
cm (8 pies))
7. Control remoto (con pila)
Tecnología de ajuste de voz (VoiceAdjust)
La barra de sonido SB1 tiene un canal central dedicado que se controla desde la barra o el
control remoto. Controlar el volumen del canal central permite hacer ajustes menores en el
diálogo de las películas, la televisión y los juegos.
(Model:OMNI SB1 SOUNDBAR)
(Model:Polk Omni SB1 Sub)
for more information visit our website at www.polkaudio.com
11
Conexión de la Omni SB1 al televisor
Botones de control de la SB1
Encendido/Apagado Subida/Bajada de bajos
Selector de fuente Reproducción/Pausa
Subida / Bajada de volumen Configuración de Wi-Fi
Subida / Bajada del
volumen de la voz
OPT IN
TV OPT OUT
12
Configuración inalámbrica de música
Conectar la barra de sonido SB1 a su red inalámbrica le permite disfrutar de la radio
por Internet, su biblioteca musical personal y los servicios de streaming en línea.
Requisitos de sistema1
Para conectar su producto Omni a su red Wi-Fi, va a necesitar lo siguiente:
• Una red inalámbrica conectada a la Internet a través de un enrutador
802.11g o más reciente.*
• Un dispositivo Android con sistema operativo versión 2.2 o más reciente
o un dispositivo iOS con sistema operativo versión 6.0 o más reciente.
• La contraseña de su red inalámbrica (si es necesario).
* Para lograr un rendimiento óptimo de streaming, o cuando vaya a hacer streaming
a varios altavoces, recomendamos un enrutador 802.11n o más reciente.

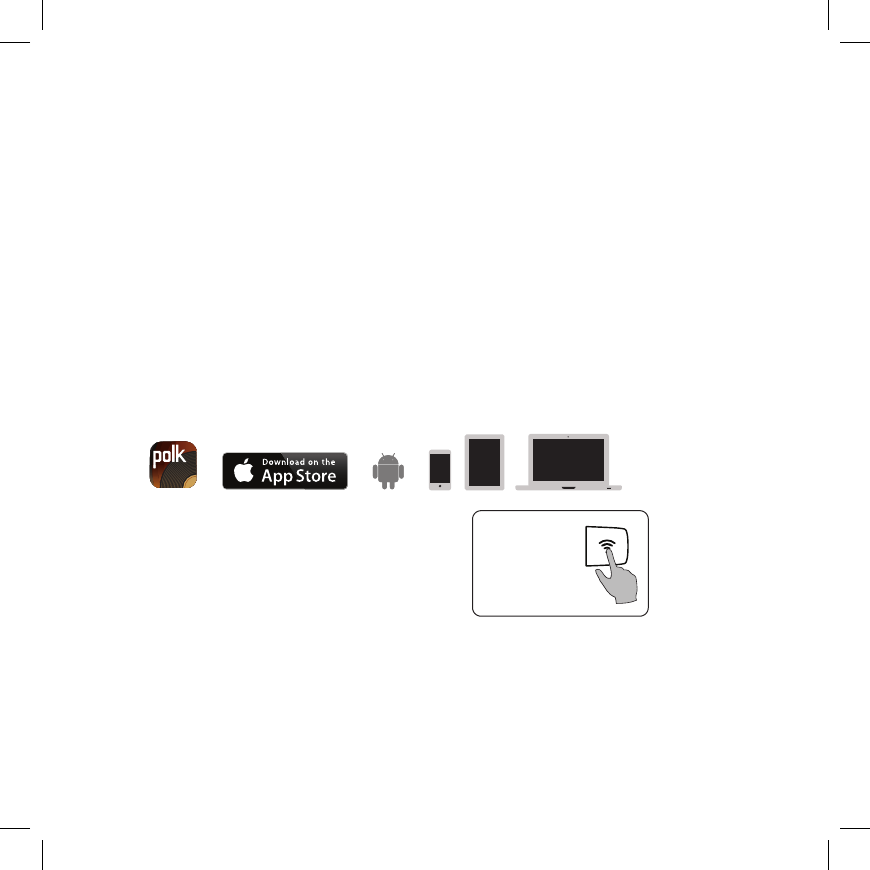

Configuración de Wi-Fi
1. Descargue la aplicación gratis Polk Omni.
2. Asegúrese de que la Omni SB1 esté enchufada
y encendida.
• Oprima y mantenga oprimido el botón de
configuración de Wi-Fi (SETUP) durante
8 segundos, hasta que se oiga el segundo
pitido (Figura 1). El indicador LED de Wi-Fi
de la barra late lentamente (Figura 2).
Oprima y mantenga
oprimido durante 8
segundos el botón
de configuración de
Wi-Fi (SETUP)
Figura 1
for more information visit our website at www.polkaudio.com 13
3. Inicie la aplicación Polk Omni.
• Siga las instrucciones que aparecen en
la aplicación para conectarse a su red.
• El indicador LED de Wi-Fi comienza a brillar fi jamente
una vez que el producto se ha conectado. Disfrute.
LED de Wi-Fi
Figura 2
Nota: si tiene problemas para conectarse a la red, acerque el altavoz al enrutador.
Una vez que haya completado la confi guración, vuelva a poner el altavoz en su lugar.
La versión completa del manual del usuario se encuentra en www.polkaudio.com
Toque su música
Desde el menú principal de la aplicación Omni, se puede escuchar lo siguiente:
• Servicios en línea – Streaming de los servicios de música más conocidos.
• Radio por Internet – Disfrute de música gratis de todo el mundo de
prácticamente cualquier género musical.
• Su biblioteca musical personal – La música nunca había
sonado tan bien en su teléfono, tableta o computadora.
Aplicación de servicios de Polk Omni
Para tener acceso a más funciones, tales como actualizaciones
de fi rmware del producto, selección de fuentes (si corresponde)
y confi guraciones de ecualización (solo amplifi cador A1 y adaptador
P1), descargue la aplicación de servicios gratuita de Polk Omni de las
tiendas en línea App Store o Google Play.
14
Asistencia técnica
Gracias por la compra de este producto Polk. Si tiene preguntas o comentarios,
no dude en comunicarse con nosotros por teléfono o correo electrónico, En América
del Norte, comuníquese con el servicio al cliente de Polk llamando al 800-377-7655
(lunes a viernes, de 9:00 AM a 5:30 PM, hora este) o escribiendo a polkcs@polkaudio.com.
Fuera de EE.UU., llame al +1-410-358-3600.
Comuníquese con nosotros directamente
Polk
5601 Metro Drive Baltimore, MD 21215
800-377-7655 | www.polkaudio.com
Google Play es una marca comercial de Google Inc. Apple y el logotipo Apple son marcas comerciales
de Apple Inc., registradas en EE.UU. y en otros países. App Store es una marca de servicio de Apple Inc.
Todas las otras marcas comerciales son propiedad de sus respectivos dueños.
for more information visit our website at www.polkaudio.com
15
Kartoninhalt
1
2
3
4
5
6
7
1. Soundbar
2. Subwoofer
3. Analoges 3,5-mm-Sterokabel (ca. 2,4 m)
4. Optisches Kabel (ca. 1,8 m)
5. Subwoofer-Netzkabel
6. Soundbar-Netzkabel (ca. 1,8 m
Netzteil, ca. 2,4 m Netzkabel)
7. Fernbedienung (inklusive Batterie)
VoiceAdjust-Technologie
Ihre SB1-Soundbar hat einen speziellen Center-Kanal, den Sie entweder an der Soundbar
oder über die Fernbedienung kontrollieren. Durch Regelung der Center-Kanal-Lautstärke
können Sie Dialoge in Filmen, Fernsehsendungen und Spielen präzise anpassen.
(Model:OMNI SB1 SOUNDBAR)
(Model:Polk Omni SB1 Sub)
16
Anschluss der Omni SB1 an den Fernseher
SB1-Kontrolltasten
Ein-/Ausschalten Bass Stärker/Schwächer
Quellenauswahl Wiedergabe/Pause
Lautstärke
Lauter/Leiser WLAN-Setup
Sprachlautstärke
Lauter/Leiser
OPT IN
TV OPT OUT
for more information visit our website at www.polkaudio.com
17
Setup für drahtlose Musikübertragung
Wenn Sie die SB1-Soundbar mit Ihrem Netzwerk verbinden, können Sie Online-
Streaming-Dienste, Internetradio und Ihre persönliche digitale Bibliothek genießen.
Systemanforderungen
Zum Anschluss Ihres Omni-Produkts an Ihr WLAN benötigen Sie Folgendes:
• Ein WLAN, das mindestens mit einem 802.11g-Router mit dem
Internet verbunden ist*
• Ein Android-Gerät mit Android 2.2 oder höher oder ein iOS-Gerät
mit iOS 6.0 oder höher.
• Das Passwort für Ihr WLAN (falls erforderlich).
* Für eine optimale Streaming-Leistung, oder beim Streaming an mehrere
Lautsprecher, empfehlen wird die Verwendung eines Routers nach der
Norm 802.11n oder neuer.
WLAN-Setup
1. Laden sie die kostenlose Polk Omni-App herunter.
2. Schließen Sie Ihr Omni-Produkt an.
• Halten Sie die WLAN-Setup-Taste
(8 Sekunden lang) gedrückt, bis
Sie das zweite Signalgeräusch
hören (Abb. 1). Die WLAN-LED
an blinkt langsam (Abb. 2).
Halten Sie die
WLAN-SETUP-
Taste 8 Seku-
nden lang
gedrückt
Abbildung 1
18
3. Starten Sie die Polk Omni-App.
• Folgen Sie den Anweisungen in der app, um
die Verbindung zu Ihrem Netzwerk herzustellen.
• Eine dauerhaft leuchtende WLAN-LED bedeutet, dass
Ihr Produkt eine Verbindung hergestellt hat. Viel Spaß!
WLAN LED
Abbildung 2
Hinweis: Wenn Sie Probleme dabei haben, die Verbindung zum Netzwerk
herzustellen, sollten sie den Lautsprecher näher am Router aufstellen und
dann nach dem Setup verschieben.
Sie fi nden das vollständige Benutzerhandbuch online unter www.polkaudio.com
Wiedergabe der Musik
Vom Hauptmenü der Polk Omni-App aus können Sie auf Folgendes zugreifen:
• Online services – streamen Sie die populärsten Online-Musikdienste.
• Internetradio – kostenlose Musik aus der ganzen Welt in praktisch jedem Genre.
• Ihre persönliche Musikbibliothek die Musik auf Ihrem Handy, Tablet oder
Computer hat noch nie so gut geklungen.
Aplicación de servicios de Polk Omni
Para tener acceso a más funciones, tales como actualizaciones de fi rmware del
producto, selección de fuentes (si corresponde) y confi guraciones de ecualización
(solo amplifi cador A1 y adaptador P1), descargue la aplicación de servicios gratuita
de Polk Omni de las tiendas en línea App Store o Google Play.
for more information visit our website at www.polkaudio.com
19
Assistenza tecnica
Grazie per avere acquistato un prodotto Polk. Per eventuali domande o commenti,
chiamare o inviare un’e-mail. Nel Nord America, chiamare Polk • Servizio clienti:
800-377-7655 (da lunedì a venerdì, dalle 09:00 alle 17:30 EST [ GMT – 5 ore]) o
tramite e-mail: polkcs@polkaudio.com. Fuori degli Stati Uniti, chiamare il numero
001-410-358-3600.
Per contattarci direttamente
Polk
5601 Metro Drive Baltimore, MD 21215
800-377-7655 | www.polkaudio.com
Google Play ist eine Marke von Google Inc.
Apple und das Apple-Logo sind in den USA und anderenLändern eingetragene
Marken von Apple Inc. App Store ist ein Dienstleistungszeichen von Apple Inc.
Alle anderen Marken sind das Eigentum der jeweiligen Inhaber.
20
Contenuto della scatola
1
2
3
4
5
6
7
1. SoundBar
2. Subwoofer
3. Cavo stereo analogico
da 2,4 metri (3,5 mm)
4. Cavo ottico da 1,8 metri
5. Cavo di alimentazione del subwoofer
6. Cavi di alimentazione del SoundBar (ali-
mentatore: 1,8 metri; cavo
di alimentazione: 2,4 metri)
7. Telecomando (pile incluse)
Tecnologia VoiceAdjust
Il SoundBar SB1 è dotato di un canale centrale dedicato, controllabile con il SoundBar stesso
o con il telecomando. Regolando il volume del canale centrale, si possono ottimizzare i dia-
loghi di film, televisivi e di giochi.
(Model:OMNI SB1 SOUNDBAR)
(Model:Polk Omni SB1 Sub)
for more information visit our website at www.polkaudio.com
21
Collegamento dell’Omni SB1 al televisore
Pulsanti dell’SB1
Acceso/Spento Aumento/riduzione bassi
Selezione sorgente audio Riproduzione/Pausa
Aumento/riduzione volume Configurazione Wi-Fi
Aumento/riduzione
volume vocale
OPT IN
TV OPT OUT
22
Impostazione musica wireless
Collegando l’SB1 alla rete, si può usufruire di servizi in streaming online, radio
Internet e ascoltare i brani di una collezione personale di musica digitale.
Requisiti dell’impianto
Per collegare il prodotto Omni a una rete Wi-Fi, sono necessari:
• una rete senza fili collegata a Internet mediante un router
802.11g o superiore.
• un dispositivo Android con versione 2.2 o successiva del sistema operativo
oppure un dispositivo iOS con versione 6.0 o successiva del sistema operativo.
• La password della rete senza fili (se necessaria).
* Per ottenere prestazioni ottimali di streaming, o quando si invia musica in streaming
a più altoparlanti, raccomandiamo l’uso di un router 802.11n o versione successiva.
Configurazione della rete Wi-Fi
1. Scaricare l’App Polk Omni gratuita.
2. Accertarsi che l’Omni SB1 sia collegato a una presa
di corrente e acceso.
• Tenere premuto il pulsante di configurazione Wi-Fi
(per 8 secondi), finché non si sente il secondo bip
(Figura 1). Il LED Wi-Fi LED sul SoundBar inizia
a lampeggiare lentamente (Figura 2).
3. Avviare l’App Polk Omni.
• Seguire le istruzioni dell’app per stabilire la connessione con la rete.
• Quando il LED Wi-Fi è acceso a luce fissa, significa che il prodotto
ha stabilito la connessione. Buon ascolto!
WiFi LED
Figura 2
Tenere premuto
per 8 secondi
il pulsante
CONFIGURAZIONE
Wi-Fi
Figura 1
for more information visit our website at www.polkaudio.com 23
Nota: in caso di problemi durante la connessione con la rete, avvicinare l’altoparlante
al router, quindi spostarlo nel punto desiderato una volta completata la confi gurazione.
Il manuale completo per l’uso è disponibileonline su www.polkaudio.com
Riproduzione della musica
Dal menu Music dell’App Polk Omni, si possono ascoltare:
• Servizi online – è possibile inviarli in streaming.
• Radio Internet – per ascoltare musica di praticamente qualsiasi genere
gratuitamente da ovunque nel mondo.
• Musica della propria collezione personale – si scoprirà che l’audio
della musica contenuta in un telefono, tablet o computer non è mai
stato di tale qualità.
App Polk Omni Utility
Per accedere a funzionalità avanzate – aggiornamenti sul fi rmware del prodotto,
selezione della sorgente audio (se pertinente) e impostazioni di equalizzazione
(solo adattatore P1 e A1 Amp) – scaricare l’App gratuita Polk Omni Utility da App
Store o da Google Play.
Assistenza tecnica
Grazie per avere acquistato un prodotto Polk. Per eventuali domande o commenti,
chiamare o inviare un’e-mail. Nel Nord America, chiamare Polk • Servizio clienti:
800-377-7655 (da lunedì a venerdì, dalle 09:00 alle 17:30 EST [ GMT – 5 ore]) o
tramite e-mail: polkcs@polkaudio.com. Fuori degli Stati Uniti, chiamare il numero
001-410-358-3600.
Per contattarci direttamente
Polk
5601 Metro Drive Baltimore, MD 21215
800-377-7655 | www.polkaudio.com
Google Play è un marchio di Google Inc. Apple e il logo Apple sono marchi di Apple Inc., registrati negli Stati Uniti e
in altri Paesi. App Store è un marchio di servizio di Apple Inc.Tutti gli altri marchi sono di proprietà dei rispettivi titolari.
5601 Metro Drive
Baltimore, MD 21215
800-377-7655
www.polkaudio.com HBP 3139
