Quick Start Guide
Maximum-Performance Home Theater Sound Bar System™
MAXSR
2
Thank you for your Polk purchase. If you have a question or comment,
please feel free to call or email us.
Technical Assistance
In North America, call Polk Customer Service at
800-377-POLK(7655) (M–F, 9 a.m.–5:30 p.m. EST)
Outside the US, call +1-410-358-3600
email polkcs@polkaudio.com
Polk Audio
1 Viper Way, Vista, CA 92081
The complete owner’s manual can be found online at
www.polkaudio.com/products/magnifimaxsr
Polk Audio is a DEI Holdings, Inc. Company. Polk Audio and Polk, are registered trademarks of Polk Audio, LLC.
Chromecast Built-in is a trademark of Google Inc.
All other trademarks, product names, logos, and brands referenced herein are the property of their respective owners.
3

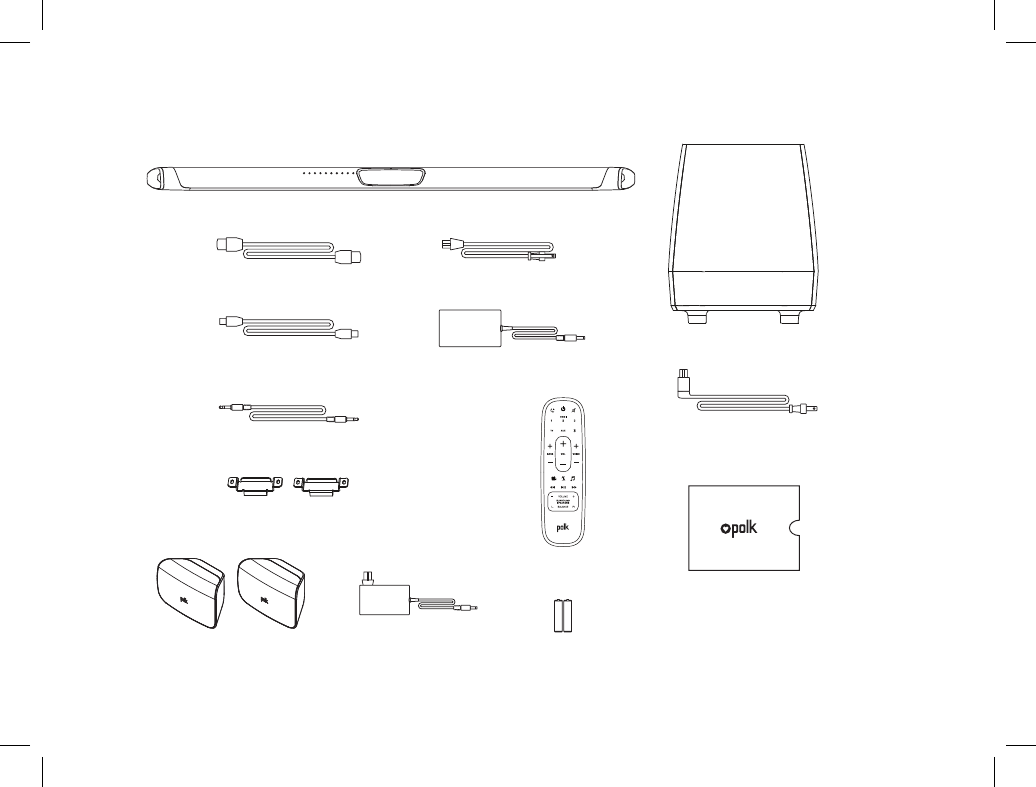

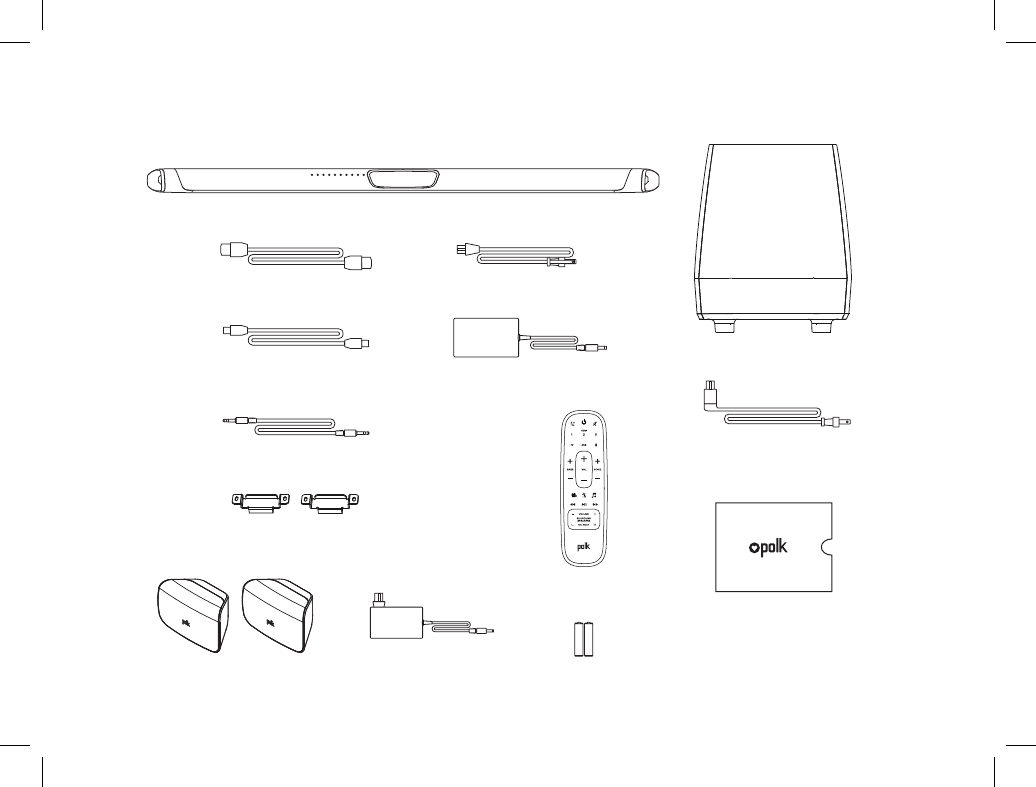

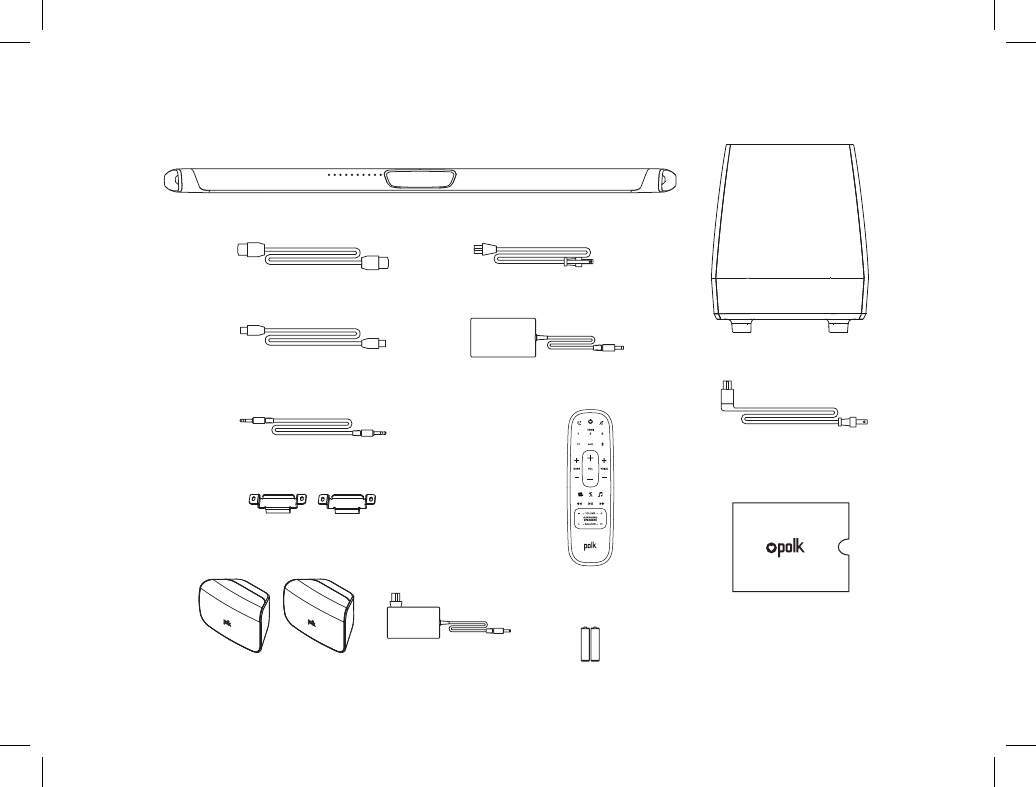

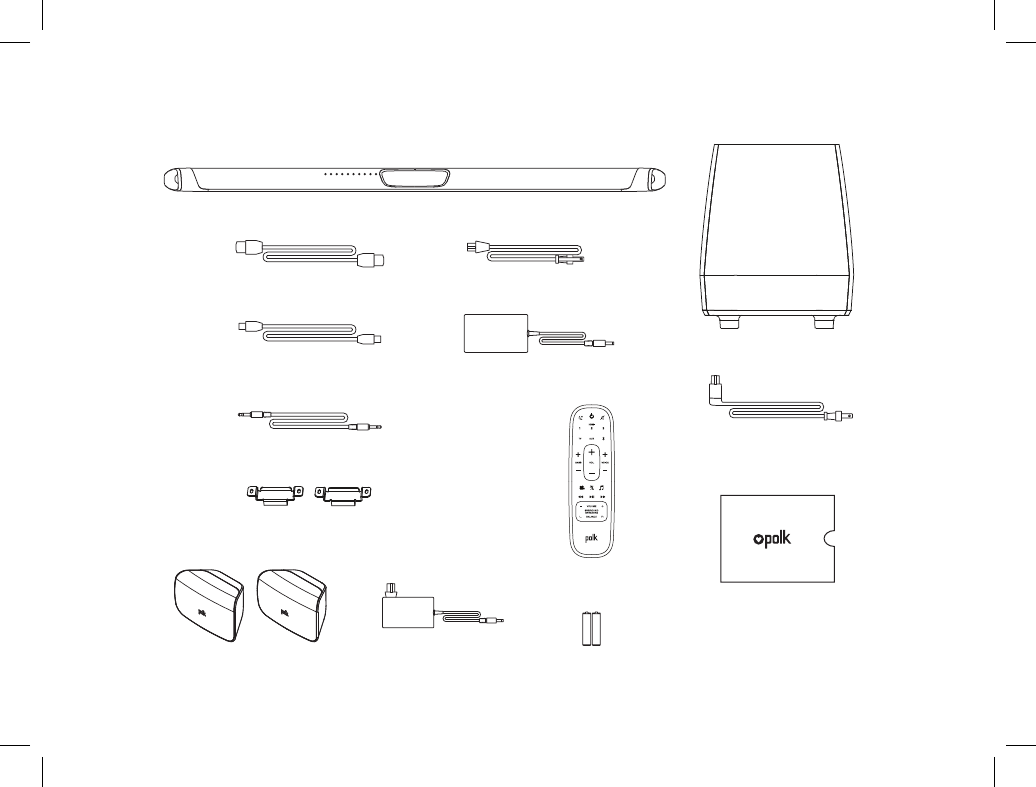

What’s in the Box
Sound bar
Subwoofer
Sound bar power cord
6’ (1.8m) Optical cable
6.5’ (2m) high-speed HDMI cable
6’ (1.8m) 3.5mm AUX cable
(2) SR1 Wireless Surrounds (2) Surrounds
Power Supply
Product Literature
Subwoofer power cord
Sound bar power supply
Remote
control
2(AAA) Batteries
(2) wall mounting brackets
(screws and fasteners not included)
AAA
AAA
4
Setup

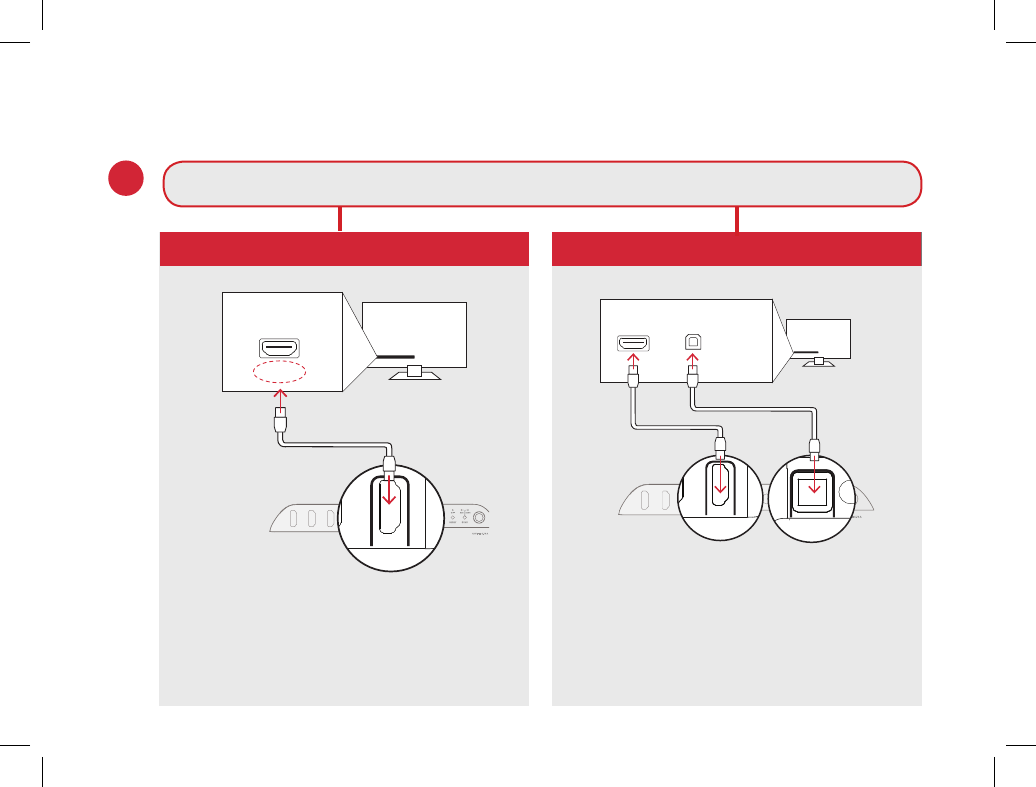

Connecting to Your TV
Connect the included HDMI cable to
the HDMI jacks labeled with “ARC”
on both the TV and the sound bar.
Connect the included Optical cable
between the TV and sound bar.
Connect the included HDMI cable
to any available HDMI jack on the
TV and to the “TV ARC” connector
on the sound bar.
YES NO
TV
ARC
HDMI
TV OPTICAL
TV (ARC)
HDMI 1
HDMI 2
HDMI 3
AUX
NETWORK
SERVICE
RESET
SYNC
POWER
TV
OPTICAL
HDMI
TV OPTICAL
TV (ARC)
HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
RESET SYNC POWER
TV OPTICAL
TV (ARC)
HDMI 1 HDMI 2 HDMI 3
AUX NETWORK
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK
TV
ARC
HDMI
TV
OPTICAL
HDMI
TV OPTICAL
TV (ARC)
HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
RESET SYNC POWER
TV OPTICAL
TV (ARC)
HDMI 1
HDMI 2
HDMI 3
AUX
NETWORK
SERVICE
ONLY
RESET
SYNC
POWER
TV OPTICAL
TV (ARC)
HDMI 1 HDMI 2 HDMI 3
AUX NETWORK
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK
1. Is an HDMI input jack on your TV labeled “ARC”?
5

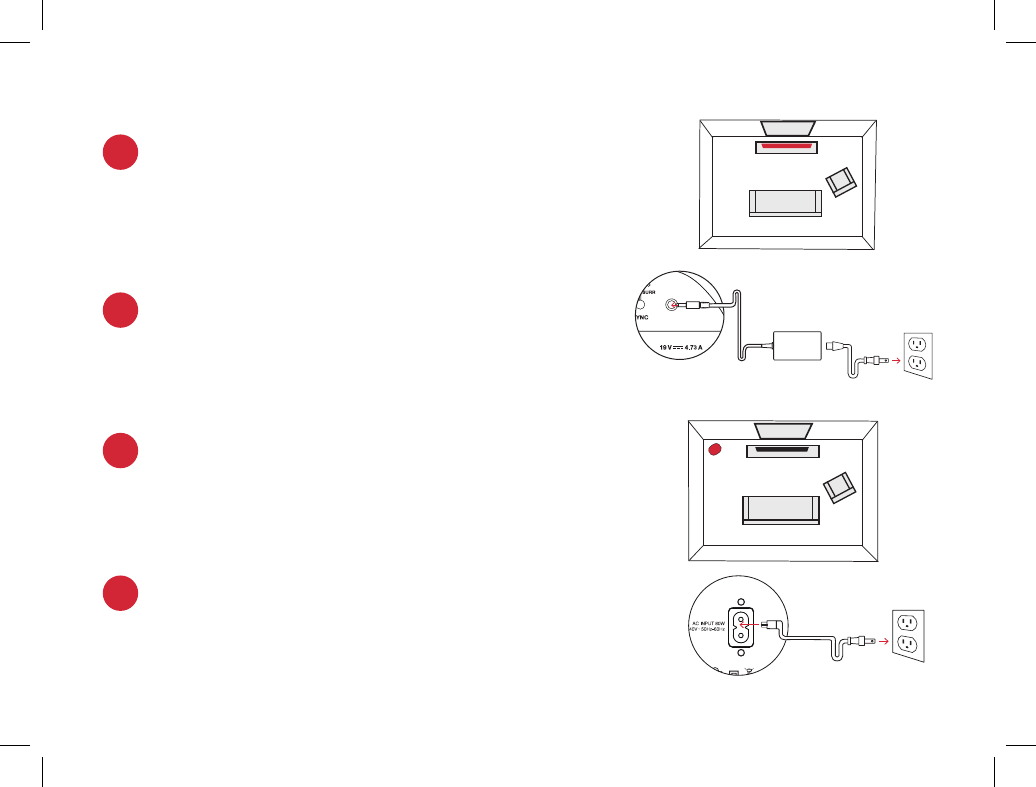

Connecting the sound bar to an AC outlet
During startup, you will see a blinking orange light
on the front. The sound bar is ready to go once the
light turns solid orange.
SYNC POWER
15V 1.2A
2.
3.
Placing the sound bar
For the best listening experience, position the sound
bar centered under your TV.

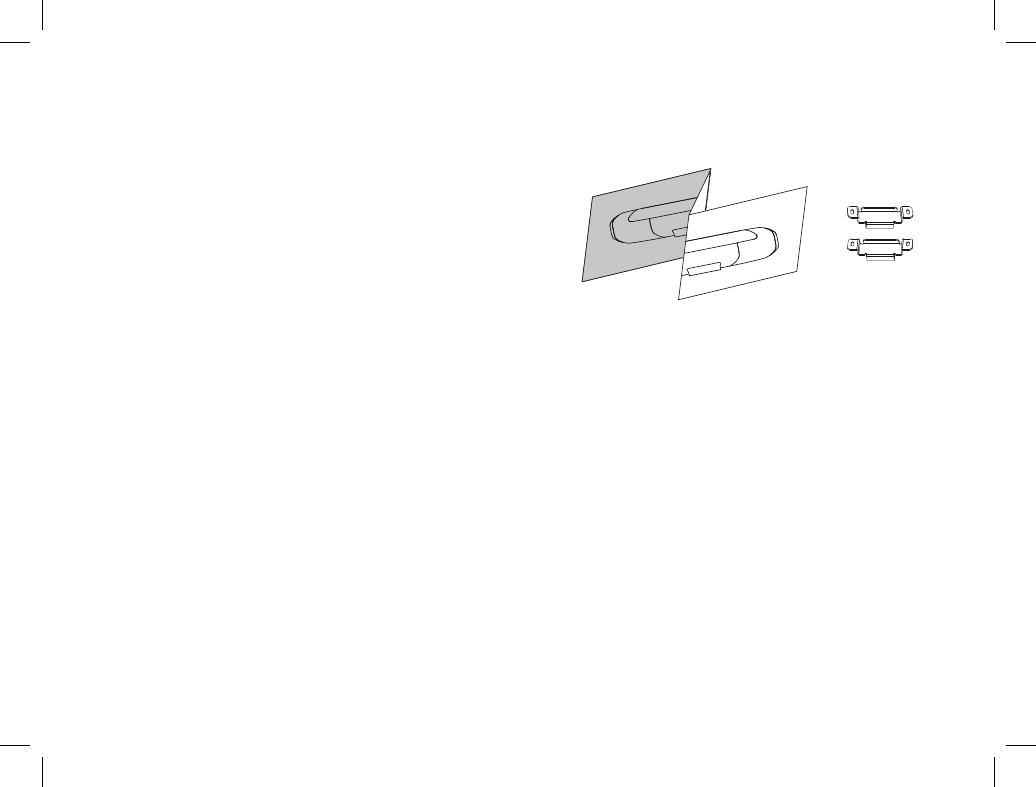

Note: For wall mounting instructions, see Advanced
Setup on p.17 and included wall mounting template
Sound Bar
TV
SYNC POWER
15V 1.2A
Subwoofer
TV
Placing the subwoofer
For best performance place on the same wall as the
TV, no more than 30ft (10m) from the bar.
4.
5. Connecting the subwoofer to an AC outlet
A solid green light will be visible on the back of the
subwoofer to indicate that it is paired to the sound bar.
6
Installing remote batteries
Insert the provided AAA batteries.
8.
SYNC POWER
15V 1.2A

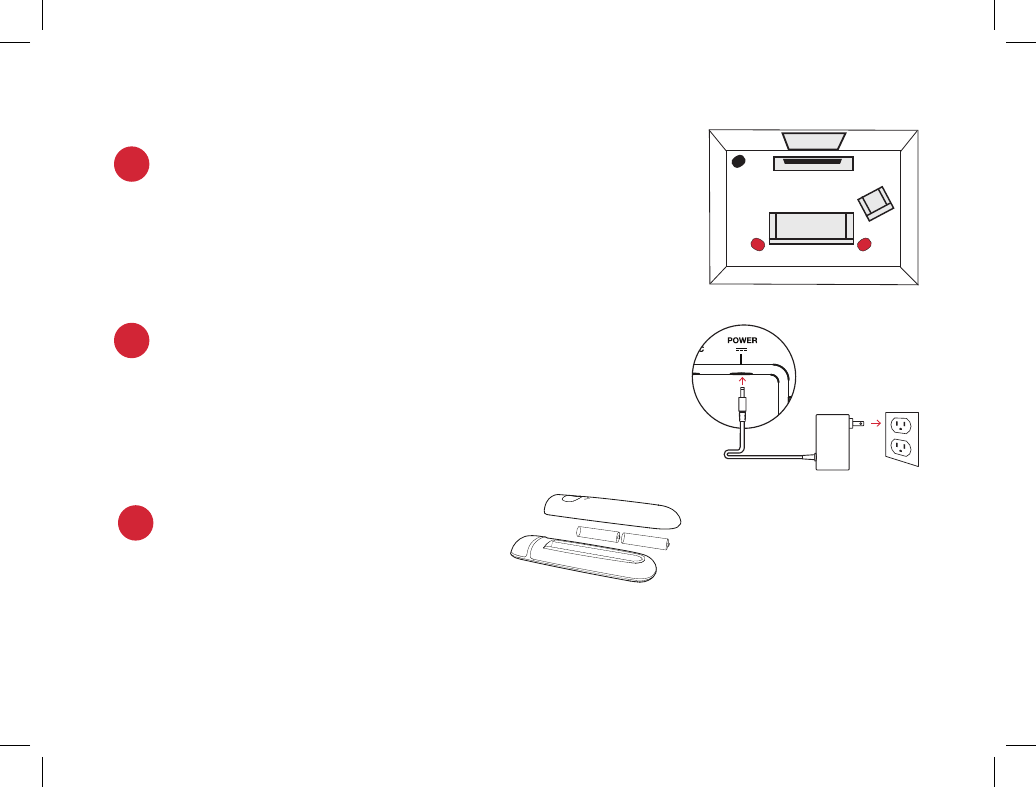

Placing the surrounds
Place the surround speakers on the left and right
sides and equidistant from the main listening
position. Make sure you place the speaker marked
“L” on the left and the speaker marked “R” on
the right.
6.
7. Connecting the surrounds to an AC outlet
A solid green light will be visible on the back of the
surrounds to indicate that it is properly connected to
the sound bar.
Surrounds
TV
L R
7

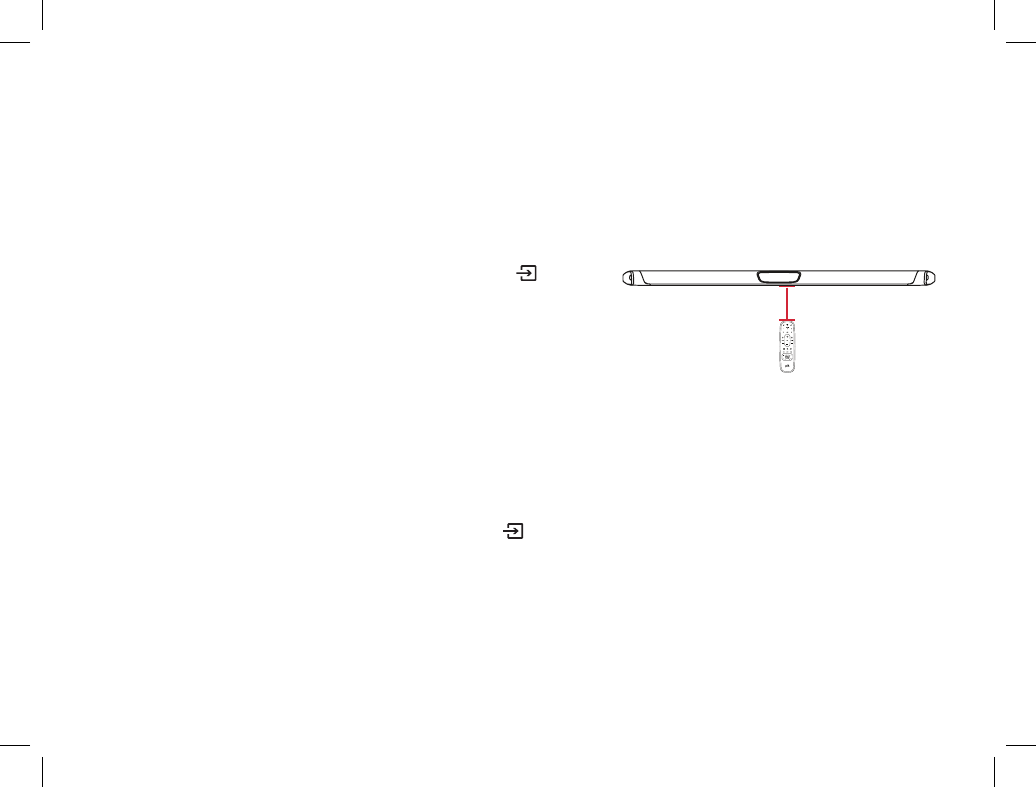

Using your TV remote to control the volume
The MagniFi MAX comes pre-confi gured to respond to volume and mute commands from the
most popular TV remotes including: Samsung, LG, Sony, Vizio.*
*All other trademarks, product names, logos, and brands referenced herein are the property of their respective owners
Turn on your TV and verify that you are seeing video and
hearing sound from the sound bar
Note: If you are hearing sound from both your TV and your
sound bar, you must manually turn o your TV speakers
using the Settings Menu on your TV. Please refer to your
TV’s owner’s manual for instructions.
9.
NOTE: If the MagniFi MAX remote does not work with your TV, follow the instructions on page 15 to get the MagniFi
MAX to learn your TV remote control commands.
8
Listening to Music
Chromecast Built-in Benefi ts
MagniFi MAX features Chromecast Built-in which lets you easily:
1. Stream music from your favorite apps over Wi-Fi or Ethernet.
2. Create a whole-home audio experience. Multi-room sync let’s you play the same song
across Chromecast built-in compatible speakers in your house at the same time.
3. Use Google Assistant on a Google Home speaker to control music playback on the
MagniFi MAX using voice commands.
Chromecast Built-in Setup

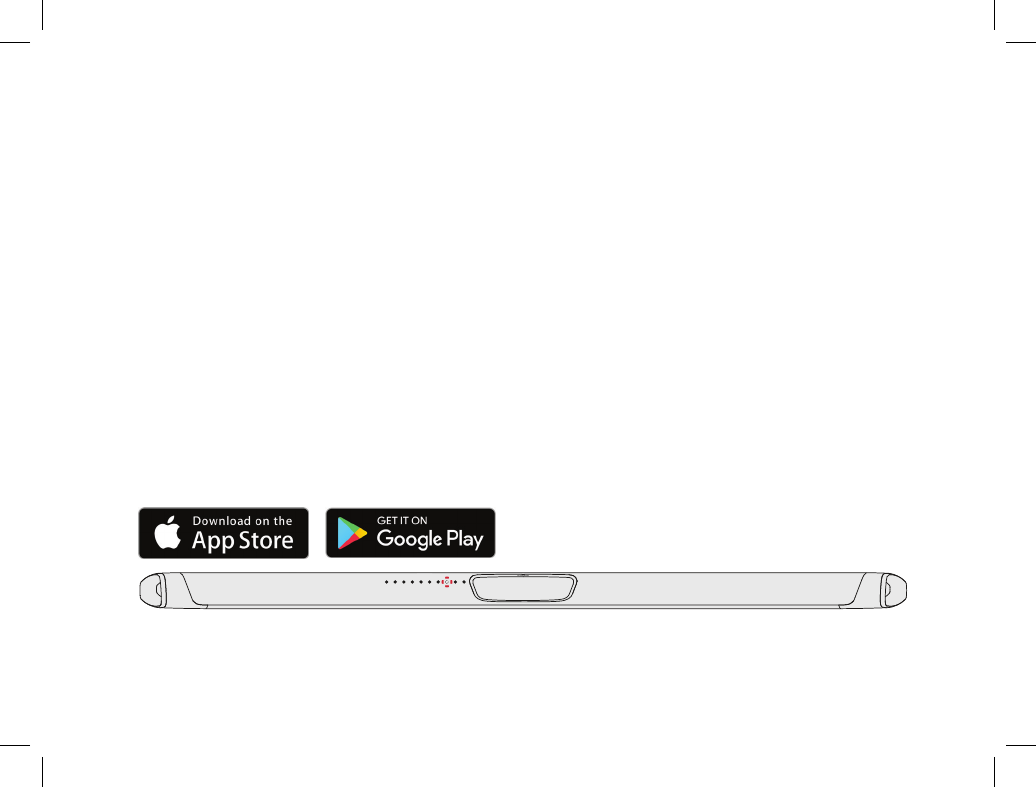

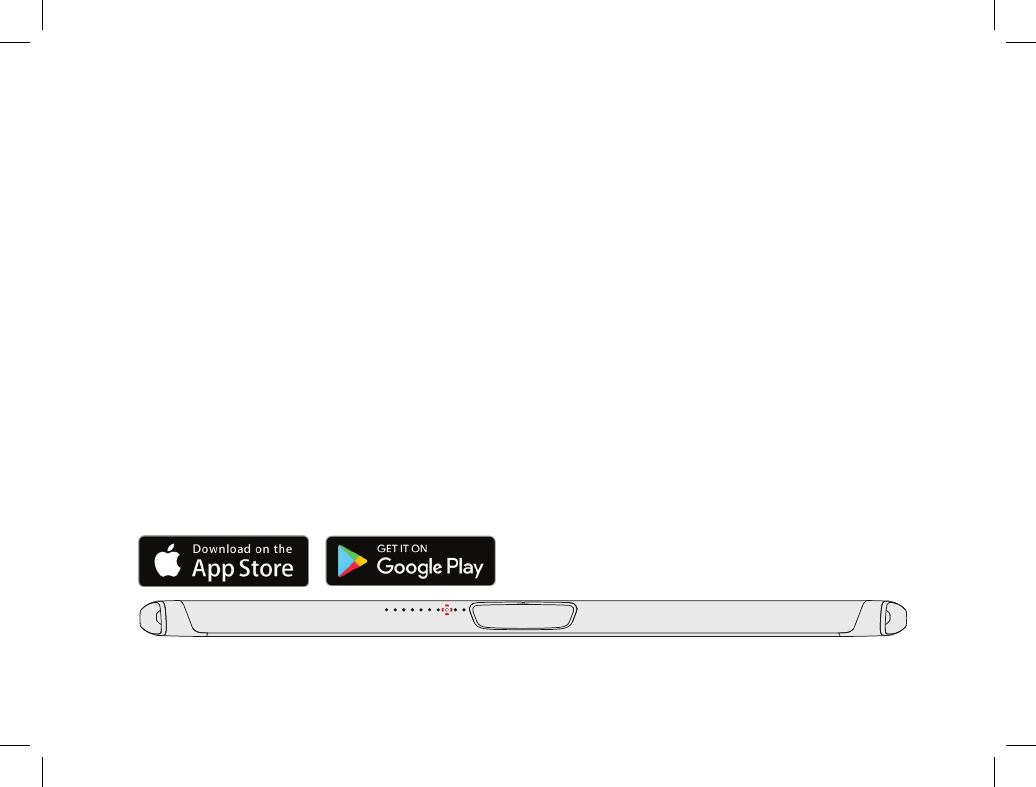

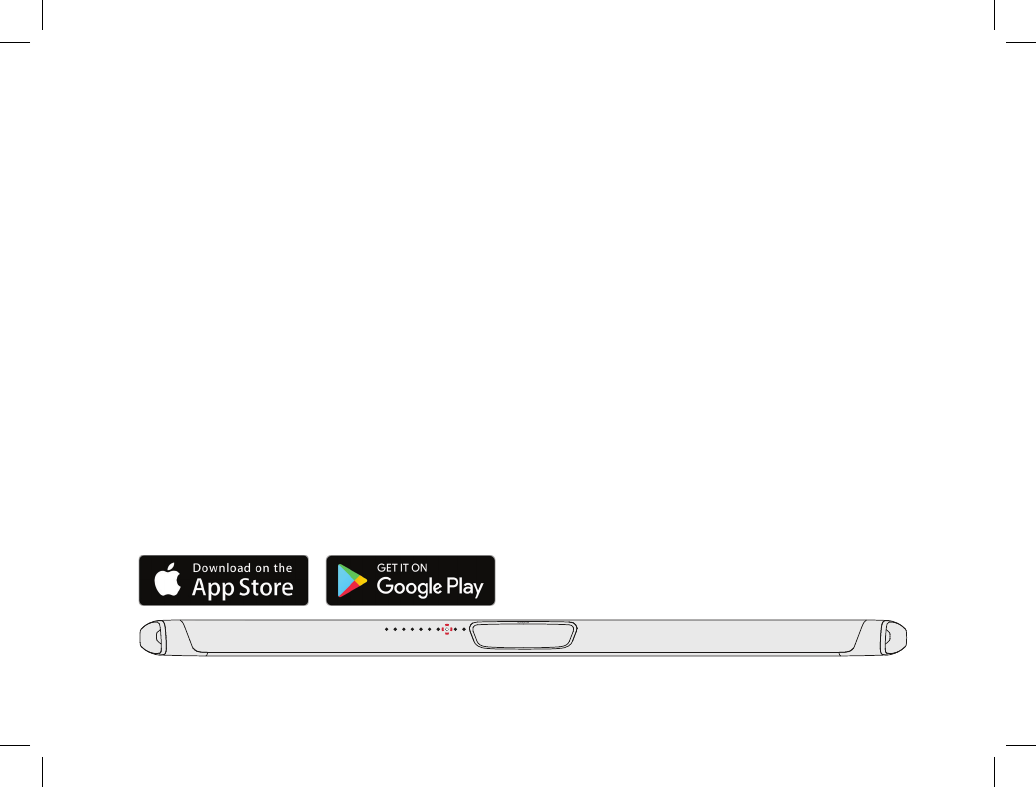

1. Download the free Google Home app and follow the in-app instructions to connect the
Polk MagniFi MAX to your Wi-Fi or Ethernet network.
2. For more detailed setup information about Google Home and Chromecast Built-in
for audio, visit: https://support.google.com/googlehome and https://support.google.
com/chromecastbuiltin
3. When streaming from a Chromecast-enabled app, a white LED will appear on the
sound bar.
9

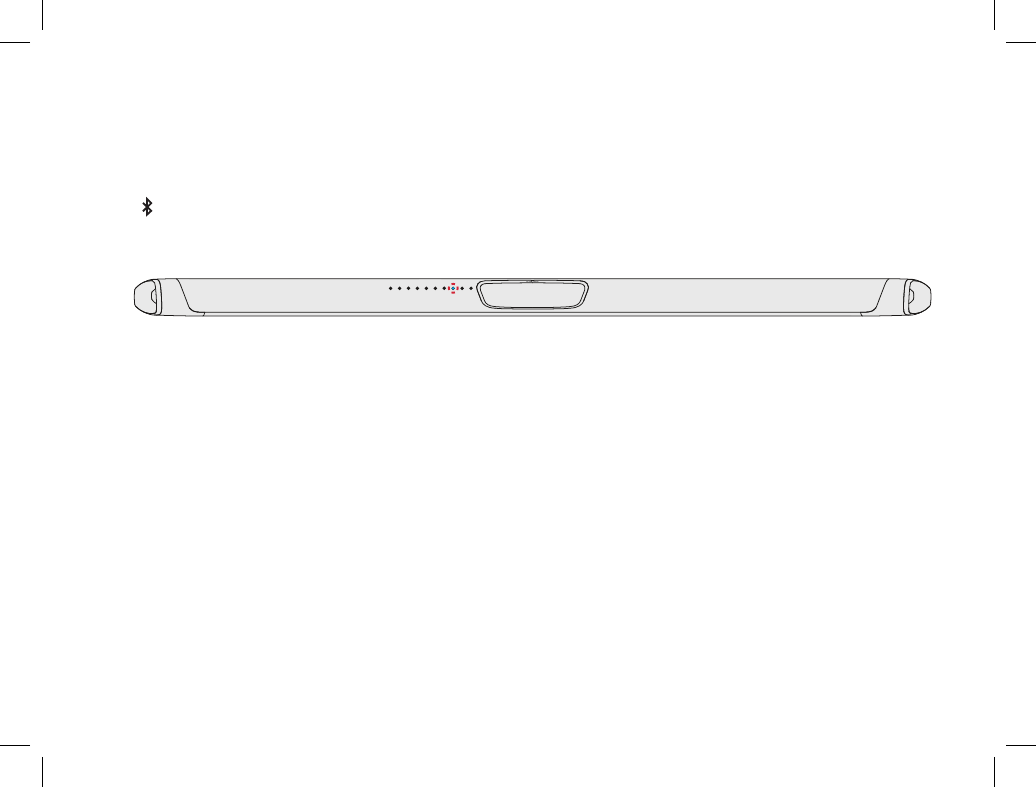

Bluetooth® Audio

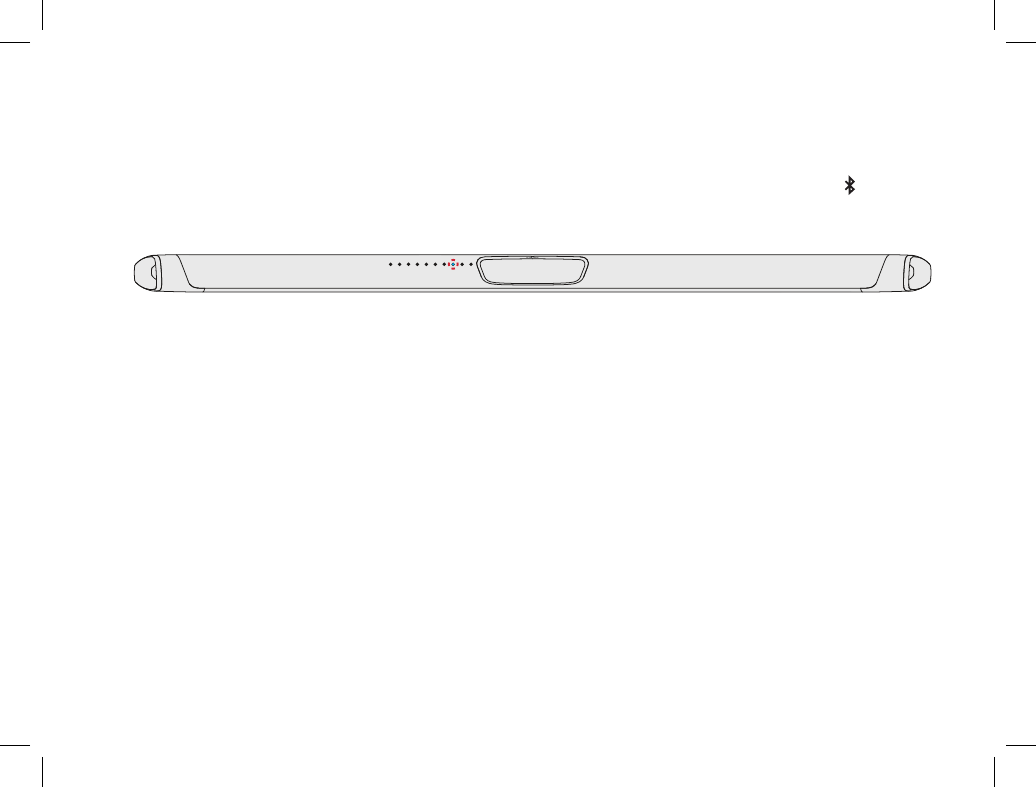

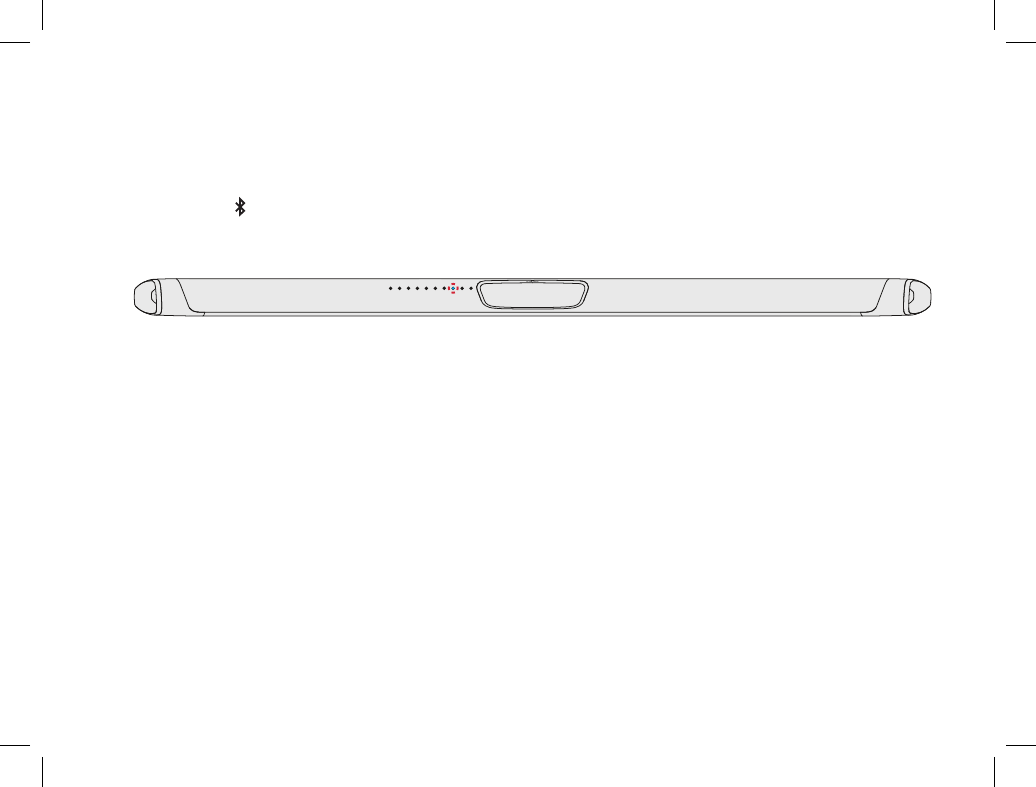

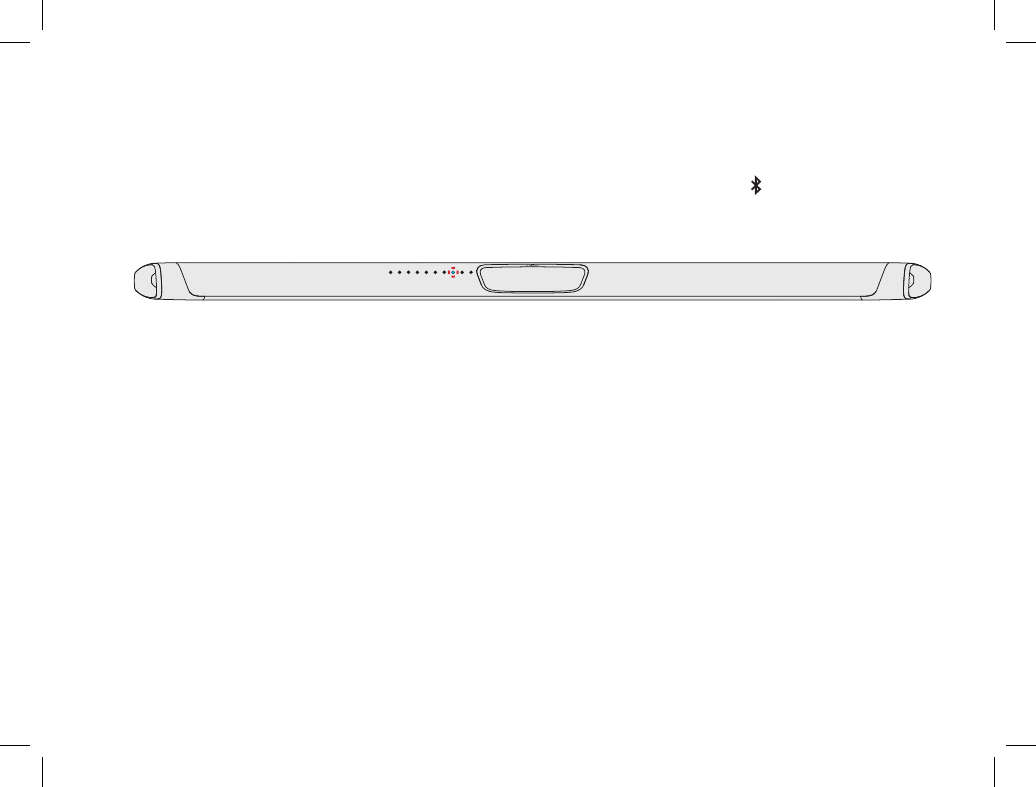

1. To connect your device using Bluetooth, press the Bluetooth button on the sound bar
or remote. A blue LED will slowly pulse on the sound bar as it waits to connect to your
bluetooth device.
2. Go to the Bluetooth settings section in your phone, tablet or computer and select
“Polk MagniFi MAX”. The LED will turn solid blue when your Bluetooth device is
connected.
Receiving Automatic Updates - Highly Recommended
Polk will provide periodic updates to the product to improve performance, and update
its database of supported TV remotes.
We highly recommend that you connect your sound bar to the Internet. To receive
automatic updates, you do not need to register your product or provide your email
address. Simply connect your sound bar to your network via Wi-Fi or Ethernet using the
free Google Home app (cable not included).
10

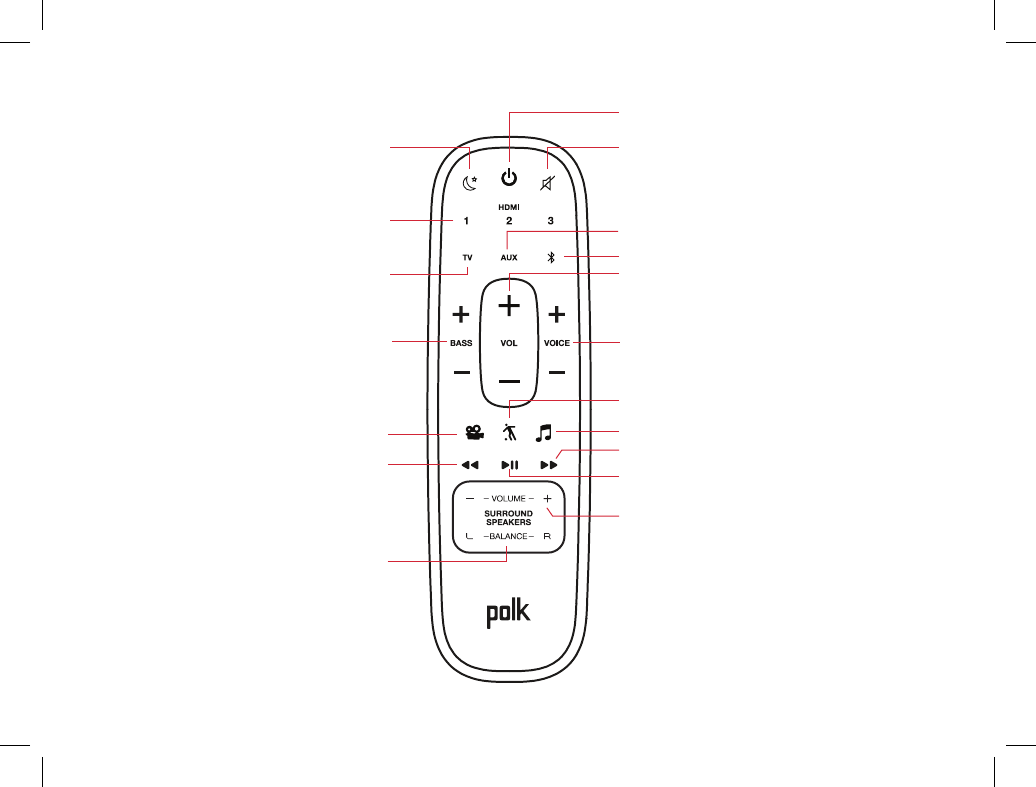

Remote Control Power On/O
Mute
Play/Pause
Sport Mode
Surround Volume
Up/Down
(available when wireless surrounds
are used)
Surround Balance
Left/Right
(available when wireless
surrounds are used)
AUX Input
Bluetooth®
VoiceAdjust
Up/Down
TV Input
Night Mode
HDMI Inputs
Back
Bass
Up/Down
Movie Mode Forward
Master Volume
Up/Down
Music Mode
11

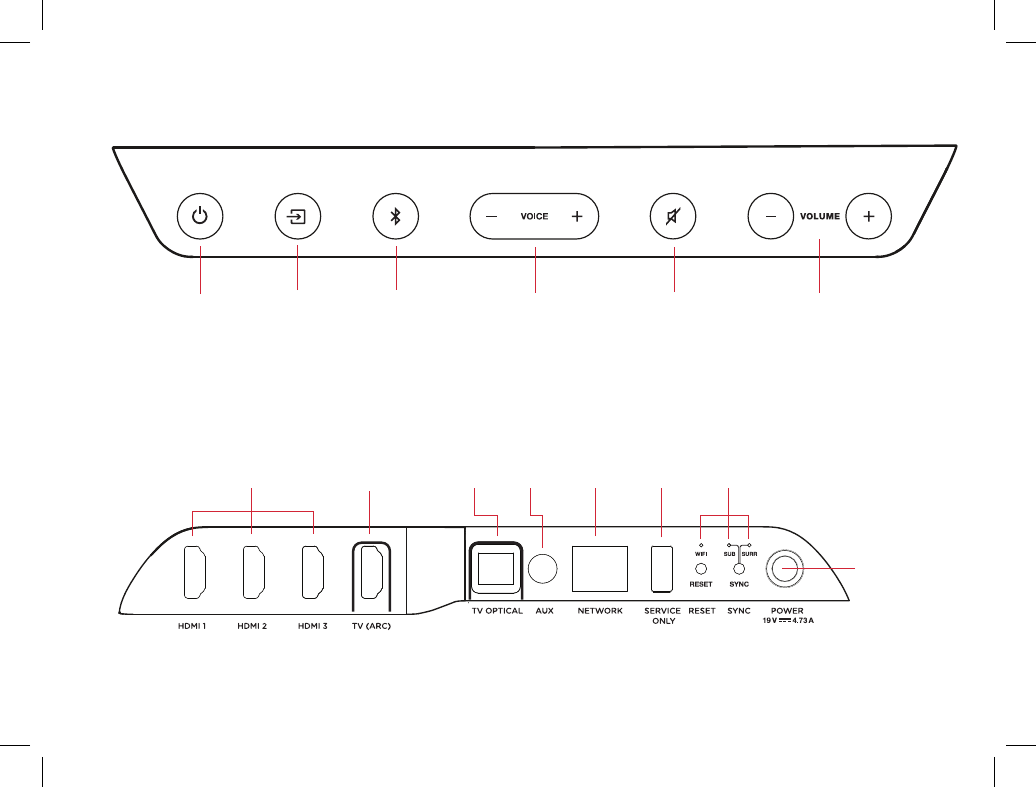

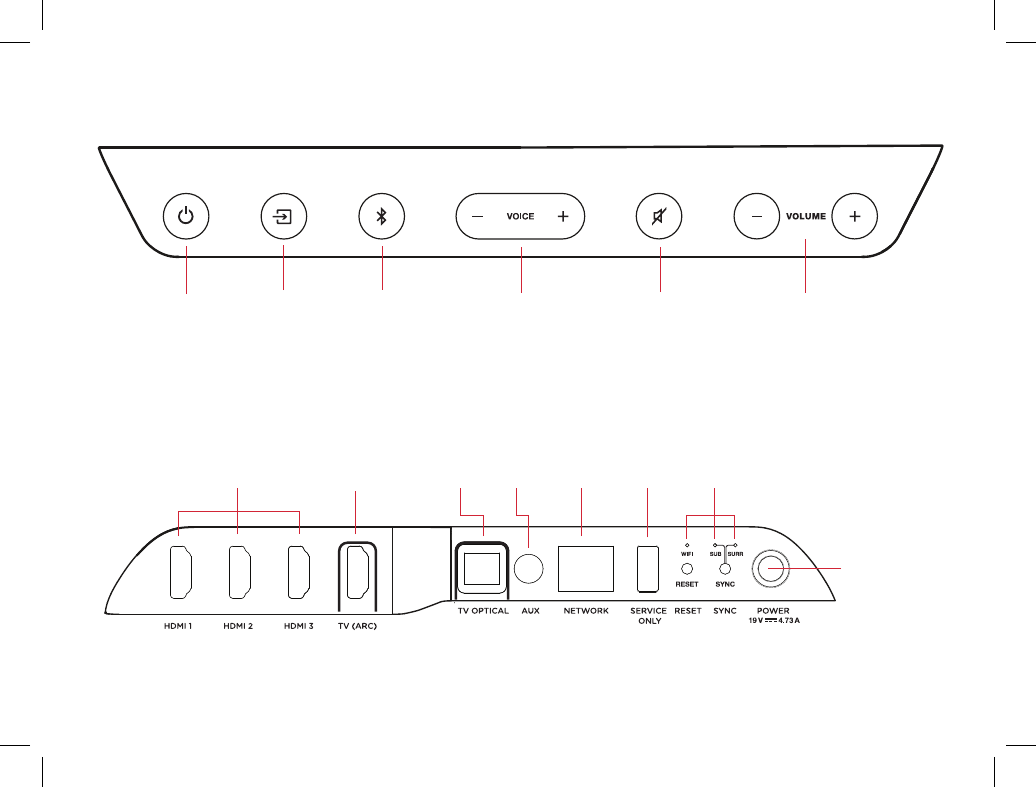

Sound Bar Top Panel
Sound Bar Back Panel
Power
On/O
Source Master Volume
Down/Up
Mute
VoiceAdjustBluetooth®
Power
Connector
Ethernet
LAN
*Factory use only
HDMI Out
(ARC)
HDMI
Inputs
AUX
In USB*
Optical
In Status
LEDs
12

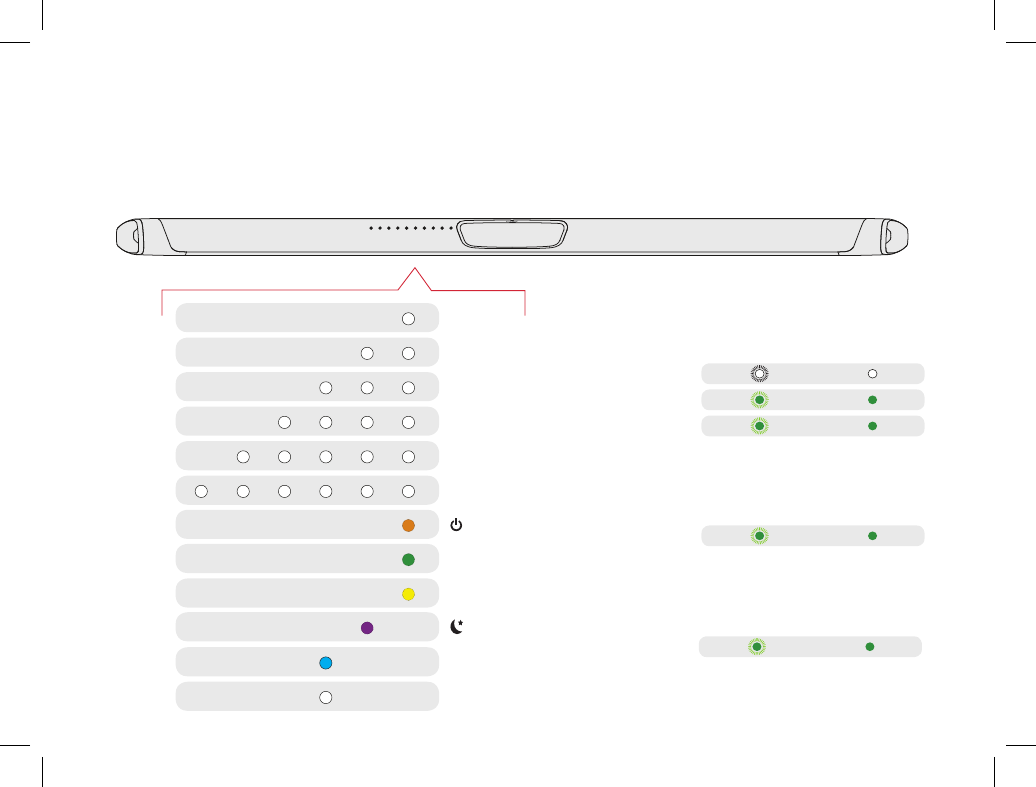

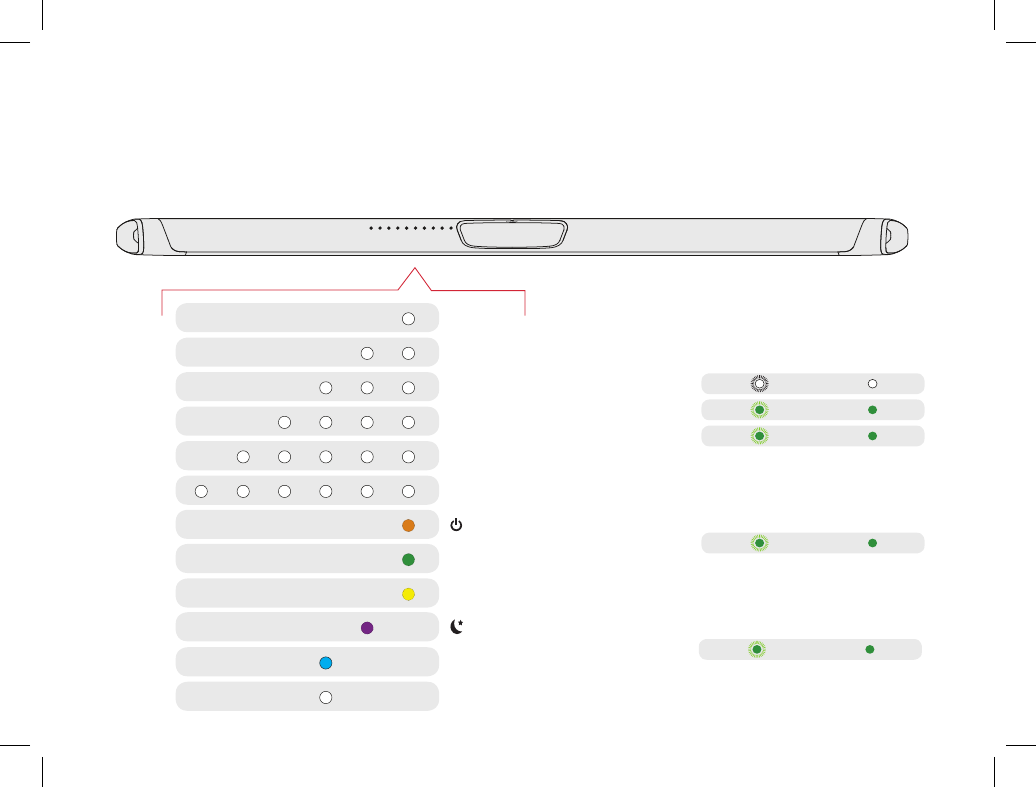

LED Indicators
The front of the sound bar contains a horizontal row of LED lights that provide status
indications, such as source, volume and listening modes.
HDMI 1
WI-FI
FLASHING
NOT CONNECTED
FLASHING
NOT CONNECTED
FLASHING
NOT CONNECTED
SOLID
CONNECTED
SOLID
CONNECTED
SOLID
CONNECTED
SUB
SUB
SURROUNDS
SURROUNDS
Back of Bar LEDs
Back of SUB LEDs
Back of Surround LEDs
HDMI 2
HDMI 3
HDMI (ARC)
OPTICAL
AUX
ON
NIGHT MODE
DOLBY CONTENT
DTS CONTENT
CHROMECAST BUILT-IN
BLUETOOTH
13

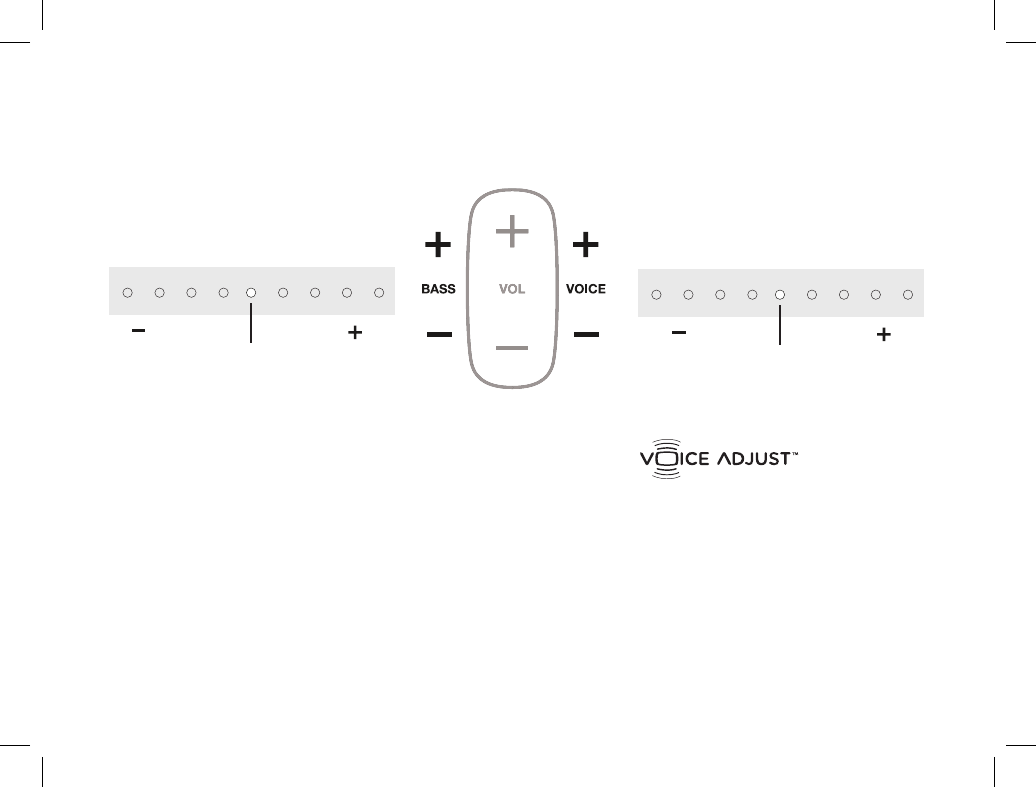

Optimizing Your Listening Experience
Easily adjust dialogue levels to
improve clarity when watching
TV shows, movies, and sports.
Bass Control
Easily adjust low-frequency volume
for more or less impact.
Louder VoiceMore Bass Quieter VoiceLess Bass DEFAULT
LEVEL
DEFAULT
LEVEL
Sound Bar LEDs
Sound Bar LEDs
14
Optimizing Your Listening Experience

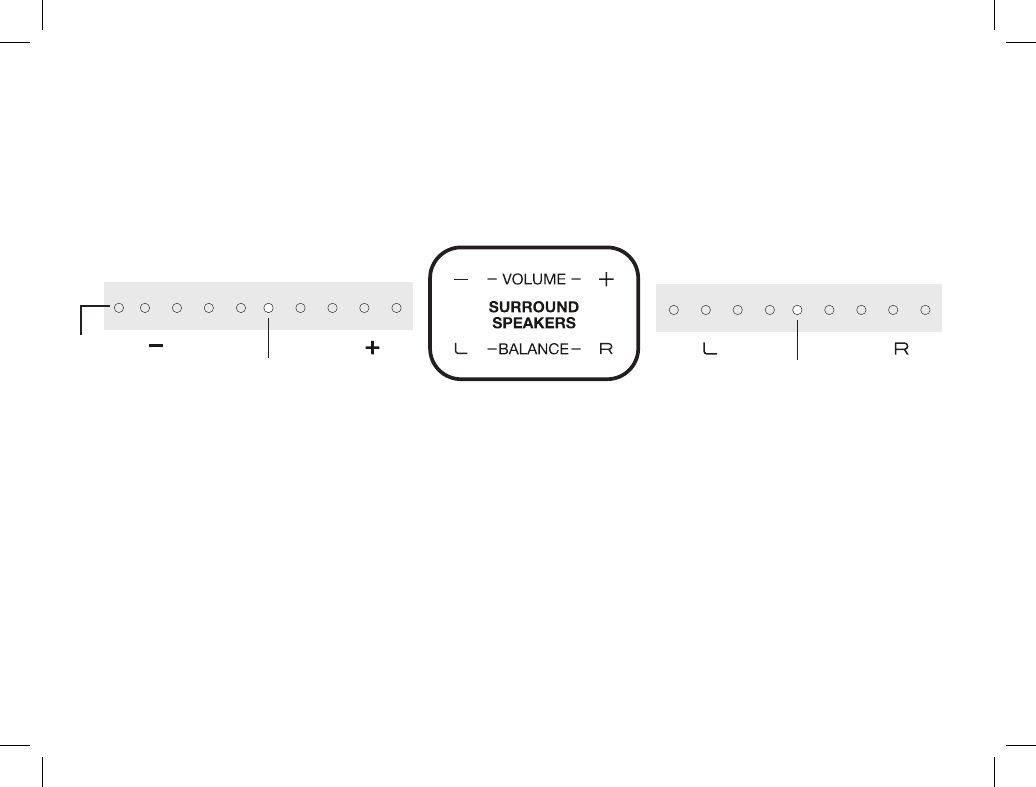

Volume Control
Easily adjust volume for more or
less impact.

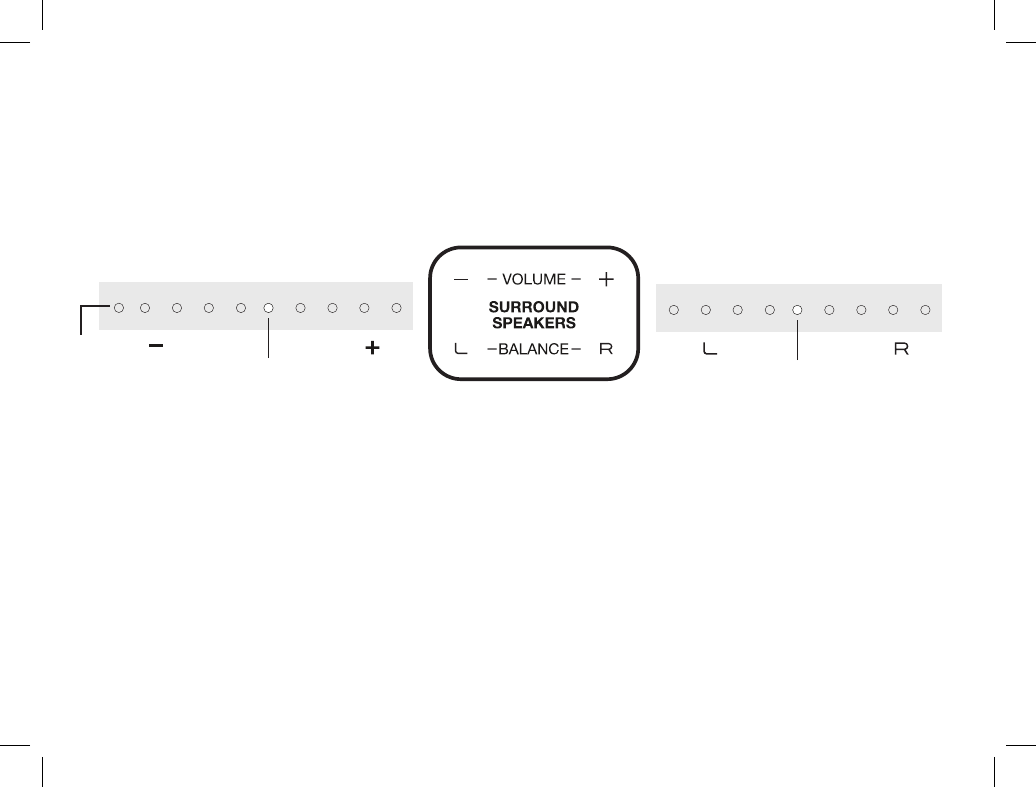

Balance Control
Easily adjust the balance for left
and right weighted sound.
More Volume Balance Left
Less Volume DEFAULT
LEVEL
DEFAULT
LEVEL
Sound Bar LEDs
Sound Bar LEDs
Surround
mute
15
Using Your TV or Cable/Satellite Remote (IR only)
to Control the MagniFi MAX

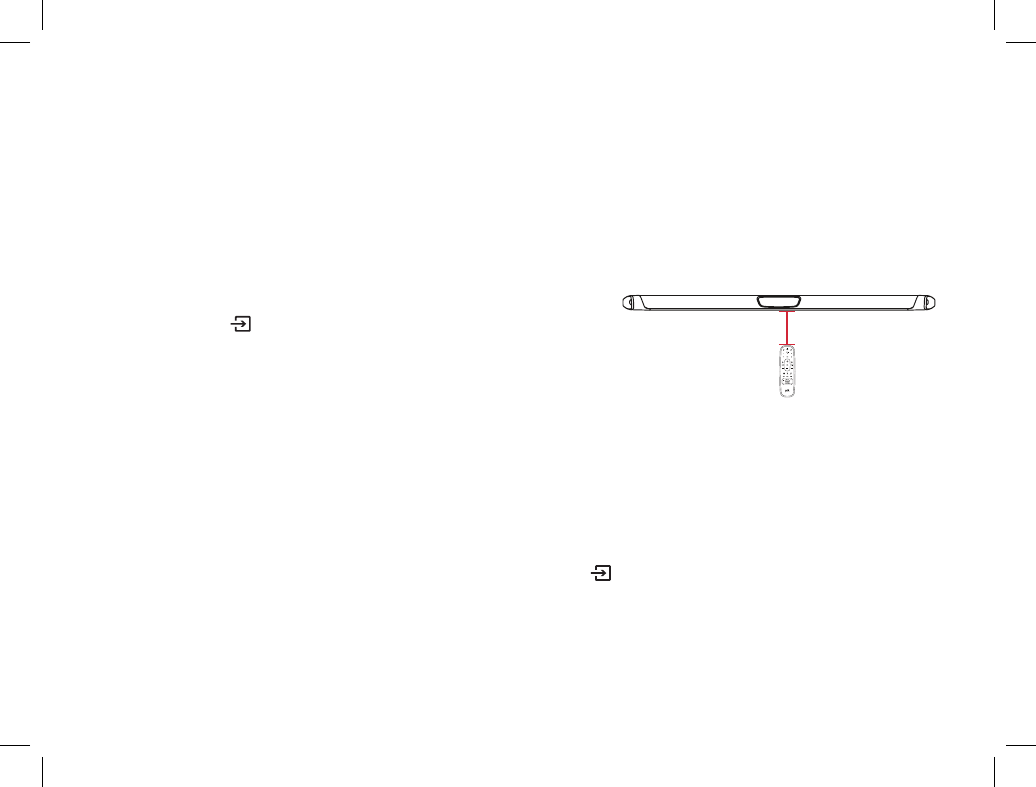

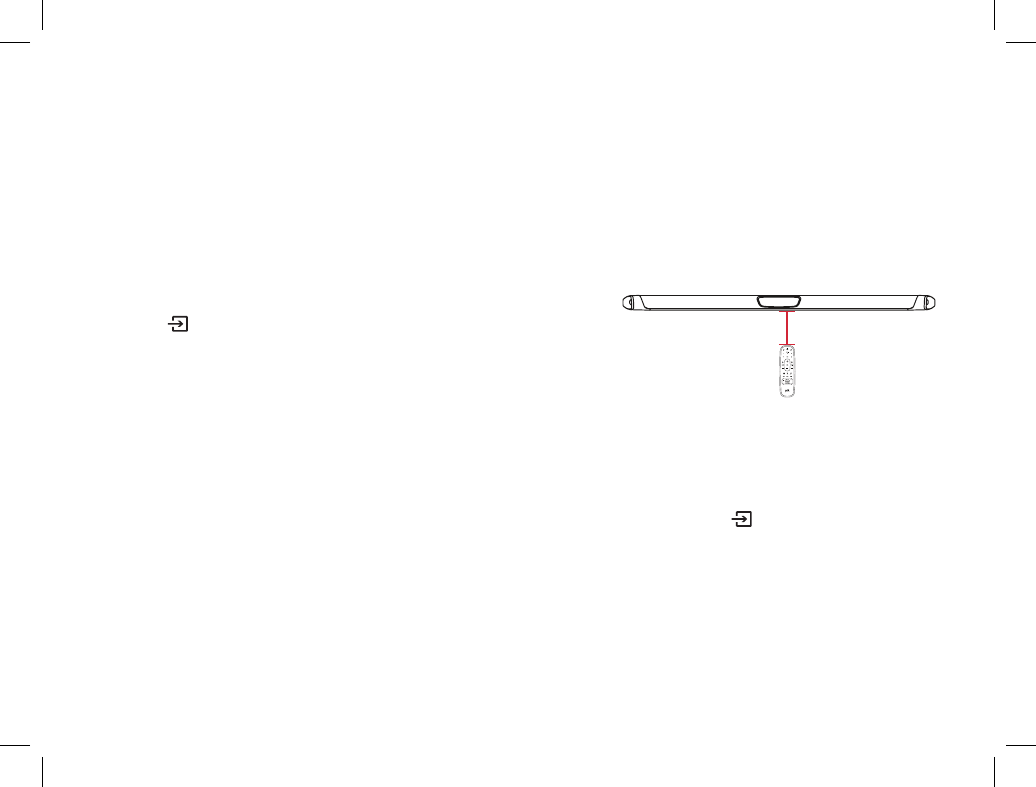

The MagniFi MAX is pre-configured to work with most TV remotes volume +/- and
mute function. To teach your remote other functions such as source selection or bass volume
please follow these steps:

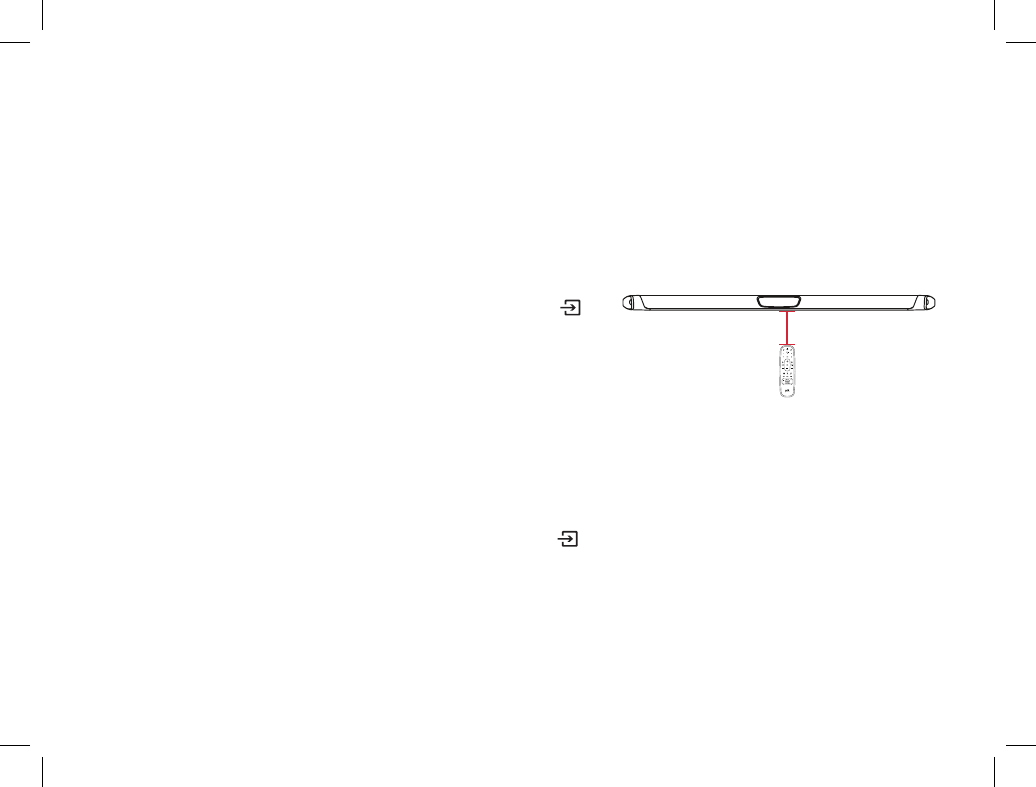

1. Enter learn mode by pressing and holding the Source
button on the sound bar until you hear a tone and the
lights on the front of the sound bar pulse left and right.
2. Press and release the button on the MagniFi MAX remote
that you want to learn (ex: Volume Up).
3. Press and release the corresponding button on YOUR remote repeatedly until you hear a two
note ascending tone or see a green LED (success) or a red LED (Fail).
NOTE: Make sure you wait at least 1 second between button presses!
4. Repeat steps 2 and 3 to learn Volume Down, Mute, and Power buttons from your remote.
5. Exit learn mode by pressing and holding the Source button on the sound bar again until you
hear a tone and the lights on the front of the sound bar stop pulsing.
6. Verify that your remote can control the buttons you programmed (ex: Volume up) on the
MagniFi MAX.
IMPORTANT: Hold both remotes about 12” (30cm) directly in front of the MagniFi MAX when pressing their respective
buttons. Make sure you wait at least 1 second between button presses. Make sure your remotes have fresh batteries.
12” (30cm)
NOTE:
•You will hear a dierent (descending) tone if the command failed to learn. Please try again.
•MagniFi MAX will exit Learn mode after 1 minute of inactivity, saving any learned codes.
16
Advanced Setup

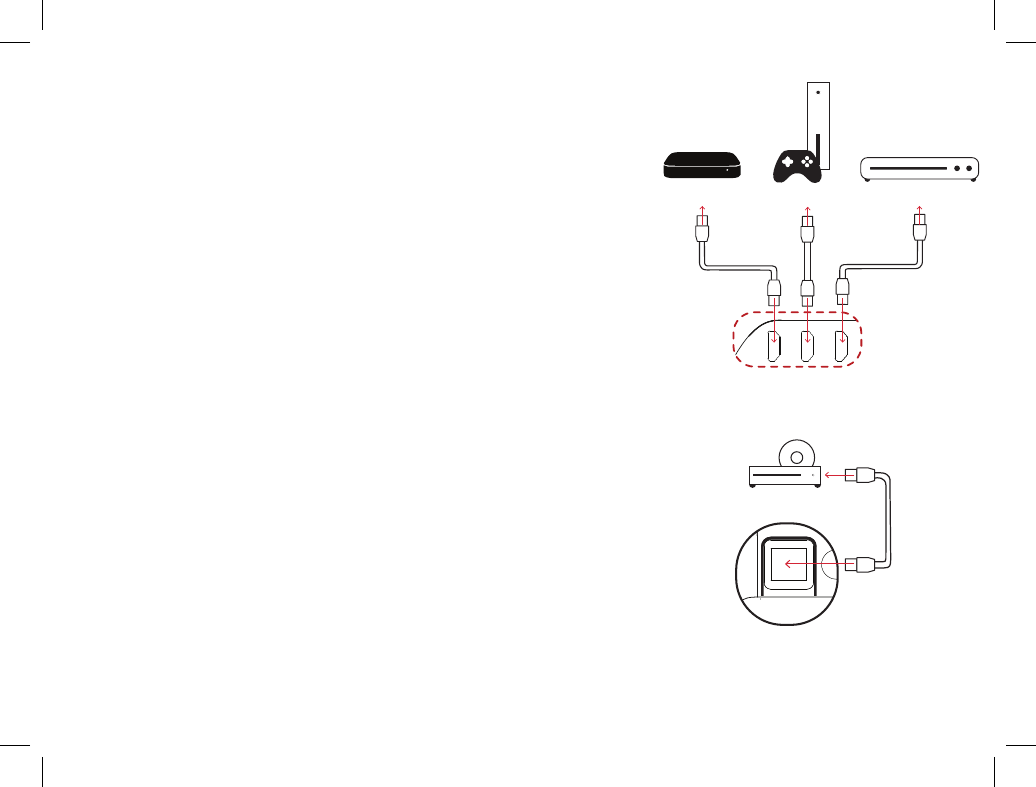

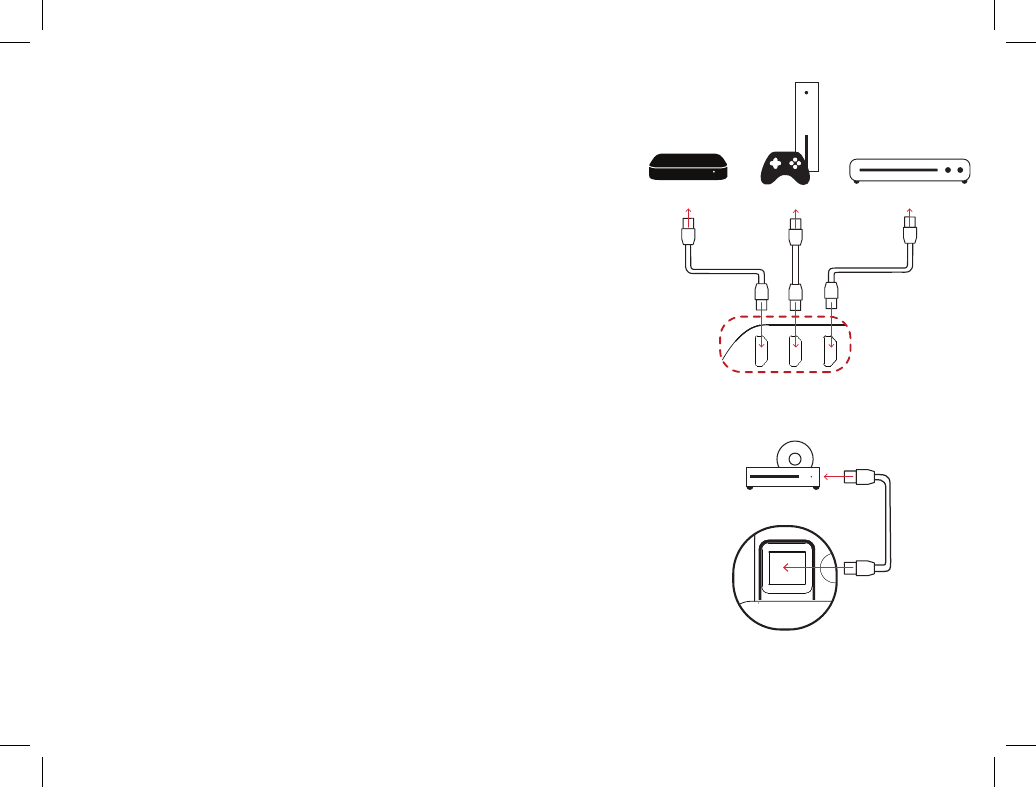

Connecting a cable box, game console or other
HDMI sources to your MagniFi MAX (figure 1)
Magnifi MAX supports up to three HDMI sources. It
will pass-through 4K and HDR signals to your TV if
you are using the HDMI-ARC connection between the
sound bar and TV. You will need to use High Speed
HDMI cables for 4K content.

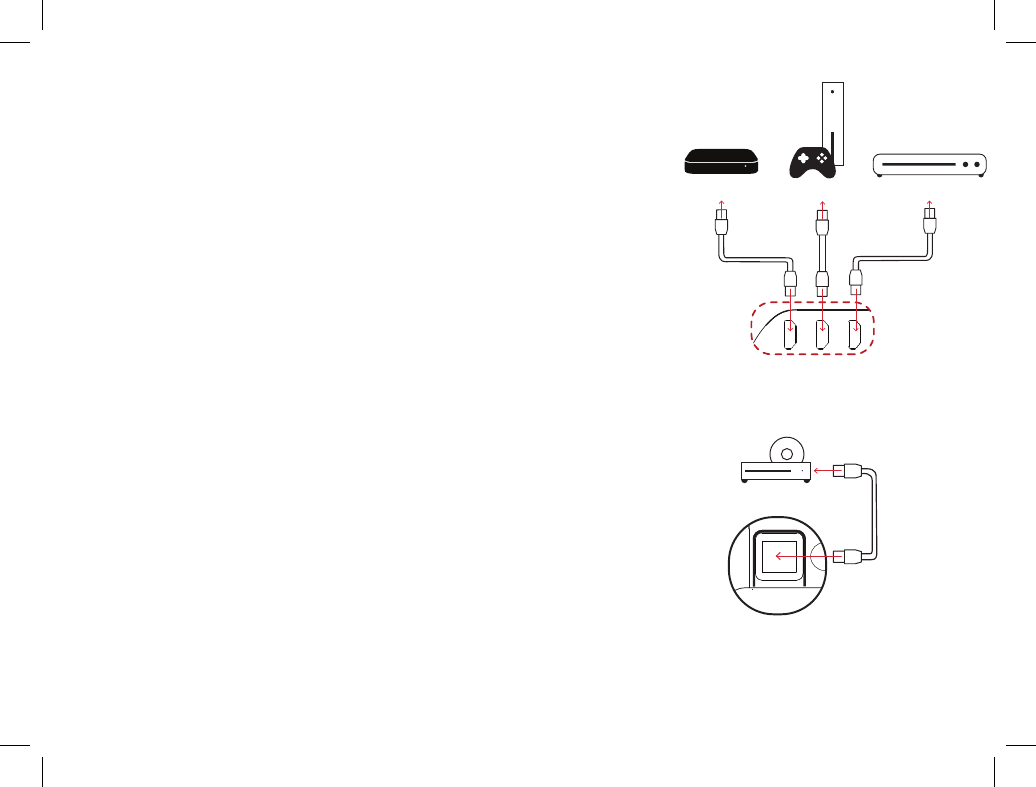

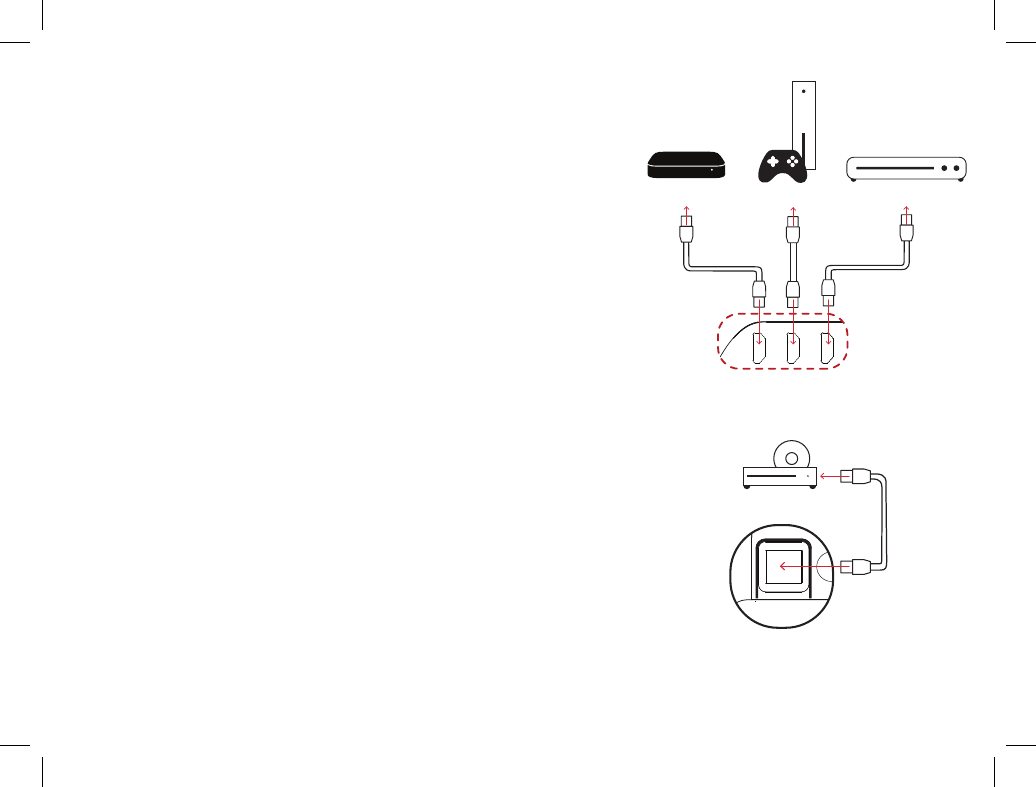

Using the optical input for an audio source (figure 2)
If you want to use the Optical input on the sound bar for
another audio source such as a CD player, follow these steps:
1) Connect your TV to MagniFi MAX using HDMI-ARC.
2) Connect the supplied Optical cable between the CD player
and sound bar.
3) The TV button on the remote will toggle between the
HDMI-ARC and Optical input sources as long as audio
is available. When selecting the Optical input you will see
5 white LEDs on the front panel.
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
RESET SYNC POWER
Sound Bar HDMI Inputs
Sound Bar Optical Input
Media Player Blu-ray
Gaming
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
RESET SYNC POWER
Sound Bar HDMI Inputs
Sound Bar Optical Input
Media Player Blu-ray
Gaming
FIGURE 1
FIGURE 2
17

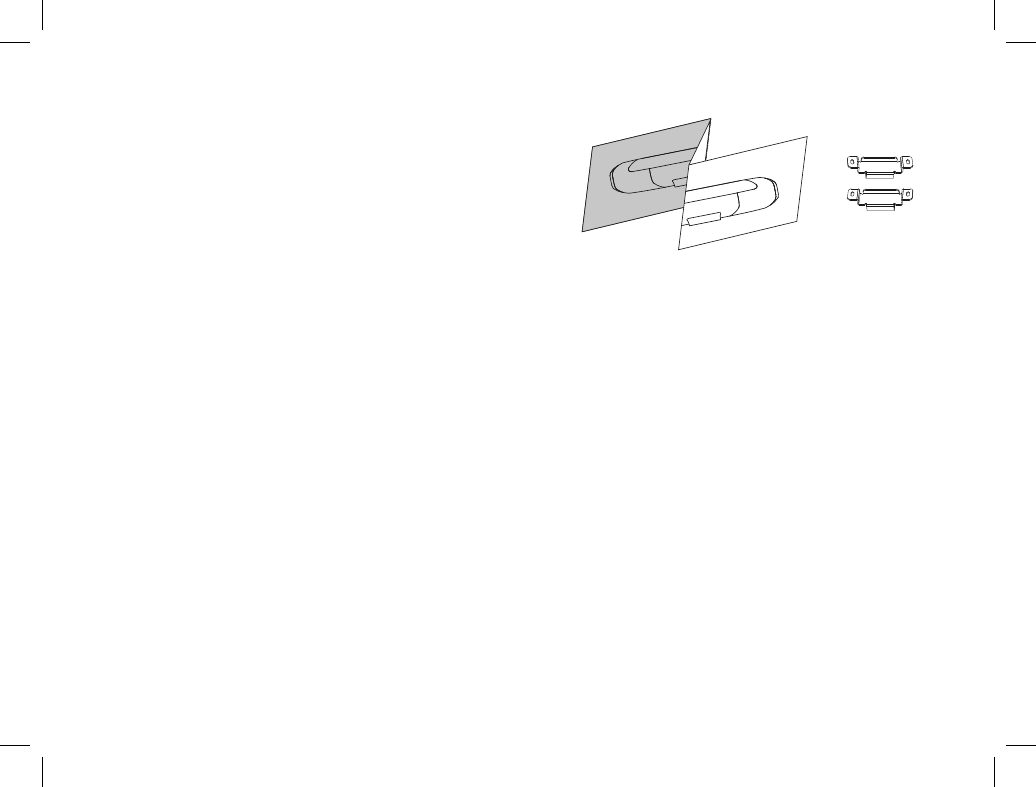

Wall mounting your MagniFi MAX & SR1 Wireless
Surrounds
Your sound bar includes a wall mounting template
and wall mounting brackets and a wall mounting
template for the surrounds. Please refer to the wall
mounting template for instructions. Screws for
attaching the brackets to the wall are not included.
Choose the screw type and length appropriate to your home’s construction.
If in doubt, consult a professional.
My TV doesn’t have an HDMI or Optical outputs
If your TV does not have an HDMI ARC or Optical output you can connect the sound
bar to your TV using the included 3.5mm analog AUX cable.
1) Connect the included AUX cable between your TV’s audio output and the AUX input on
the back of the sound bar.
2) Select AUX on the sound bar remote control.
3) Turn up the volume and make sure you hear sound from the sound bar.
4) Turn o the TV’s speakers using your TV’s Settings menu under “audio” or “speakers”.
Note: Dolby 5.1 and DTS audio decoding are not supported when using the AUX input.
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
RESET SYNC POWER
Sound Bar HDMI Inputs
Sound Bar Optical Input
Media Player Blu-ray
Gaming
18
Sport Mode
Enhances dialogue-rich content, like sporting
events, news casts and talk shows. Uses Voice
Adjust to boost dialogue clarity and optimizes
the subwoofer volume levels.
Night Mode
Reduces bass and volume dynamics
while improving voice intelligibility for
low-volume listening.
Movie Mode
The default sound mode and is designed to
enhance both movie and TV content. It also
provides a bass boost, increased spatialization
and enhances Voice Adjust levels for improved
dialogue clarity. It is the default sound mode
for HDMI and Optical input sources.
Music Mode
Gives you balanced sound and smoother
bass while minimizing spatialization eects
to ensure more natural sound reproduction.
It is the default mode for Bluetooth, Google
Chromecast built-in, and analog AUX inputs.
Sound Modes
19
About Polk SDA® Technology
The MagniFi MAX features patented Polk SDA Surround technology creating an
expansive multi-dimensional soundstage and detailed stereo image. SDA both
heightens and widens the sound stage providing an immersive room-filling sound
without sacrificing clarity. SDA also compliments Dolby and DTS encoded content
creating an incredible cinematic experience.
About Built-in Polk VoiceAdjust® Technology
The MagniFi MAX features customizable voice levels in the sound bar allowing you to
tailor your listening experience however you prefer, to reproduce clear, crisp dialogue
and never miss a single word of your favorite movie, TV show or sporting event.
20
Merci pour votre achat d’un produit Polk. Si vous avez des questions ou des commentaires,
n’hésitez pas à nous appeler ou à nous envoyer un courriel.
Assistance technique
En Amérique du Nord, contactez le service à la clientèle de Polk au
800-377-POLK(7655) (L–V, 9 h –17 h 30 HNE)
À l’extérieur des États-Unis, composez le +1-410-358-3600
Courriel polkcs@polkaudio.com
Polk Audio
1 Viper Way, Vista, CA 92081
Vous trouverez le manuel du propriétaire complet au
www.polkaudio.com/products/magnifimaxsr
Polk Audio est une entreprise DEI Holdings, Inc. Polk Audio et Polk sont des marques déposées de Polk Audio, LLC.
Chromecast Built-in est une marque déposée de Google Inc.
Toutes les autres marques déposées, nom de produits, marques et logos qui sont mentionnés dans ce document sont la
propriété de leurs détenteurs respectifs .
FR
21
Contenu de la boîte
Barre audio
Subwoofer
Câble d’alimentation de la barre audio
Câble optique 6 pi (1,8 m)
Câble HDMI haute vitesse 6,5 pi (2 m)
Câble aux 6 pi (1,8 m) 3,5 mm
(2) haut-parleurs
ambiophoniques
sans fil SR1
(2) blocs d’alimentation pour
haut-parleurs ambiophoniques
Documentation sur le produit
Subwoofer câble
d’alimentation
basse de la barre de son
Télécommande
2 piles (AAA)
(2) Supports de fixation murale
(vis et fixations non comprises)
AAA
AAA
22
Installation
Branchement au téléviseur
Connectez le câble HDMI inclus aux
prises HDMI étiquetées « ARC » sur
le téléviseur et la barre audio.
Connectez la barre audio et le
téléviseur avec le câble optique inclus.
Connectez le câble HDMI inclus
dans n’importe quelle prise HDMI du
téléviseur et à la prise « TV ARC » de
la barre audio.
OUI NON
TV
ARC
HDMI
TV OPTICAL
TV (ARC)
HDMI 1
HDMI 2
HDMI 3
AUX
NETWORK
SERVICE
RESET
SYNC
POWER
TV
OPTICAL
HDMI
TV OPTICAL
TV (ARC)
HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
RESET SYNC POWER
TV OPTICAL
TV (ARC)
HDMI 1 HDMI 2 HDMI 3
AUX NETWORK
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK
TV
ARC
HDMI
TV
OPTICAL
HDMI
TV OPTICAL
TV (ARC)
HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
RESET SYNC POWER
TV OPTICAL
TV (ARC)
HDMI 1
HDMI 2
HDMI 3
AUX
NETWORK
SERVICE
ONLY
RESET
SYNC
POWER
TV OPTICAL
TV (ARC)
HDMI 1 HDMI 2 HDMI 3
AUX NETWORK
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK
1. Y a-t-il une entrée HDMI étiquetée « ARC » sur votre éléviseur?
23
Connexion de la barre audio à une prise AC
Pendant le démarrage, vous verrez un clignotant
orange sur le panneau avant. La barre audio sera
prête lorsque le feu orange cessera de clignoter.
SYNC POWER
15V 1.2A
2.
3.
Positionnement de la barre audio
Pour profiter au maximum de votre expérience d’écoute,
centrez la barre audio sous le téléviseur.
Remarque : Pour des instructions de montage mural,
consultez la section Installation avancée à la page 15
et le diagramme d’installation compris.
Barre audio
TV
SYNC POWER
15V 1.2A
Extrême-grave
TV
Positionnement du caisson de basse
Pour les meilleurs résultats, appuyez le caisson contre le
même mur que le téléviseur à 10 m et moins de la barre
4.
5. Connexion du caisson de basse à une prise AC
Vous verrez un feu vert fixe à l’arrière du caisson
de basse lorsqu’il sera jumelé à la barre audio.
24
Installation des piles de la
télécommande
Insérez les piles AAA incluses.
8.
SYNC POWER
15V 1.2A
Positionnement des haut-parleurs ambiophoniques
Un feu vert fixe apparaîtra à l’arrière des haut-
parleurs ambiophoniques afin d’indiquer qu’ils sont
correctement branchés à la barre audio.
6.
7. Branchement des haut-parleurs à une sortie AC
Un feu vert fixe apparaîtra à l’arrière des haut-
parleurs ambiophoniques afin d’indiquer qu’ils sont
correctement branchés à la barre audio.
haut-parleurs
ambiophoniques
TV
L R
25
Utiliser la télécommande pour régler le volume
MagniFi MAX est préconfi guré pour répondre aux commandes de volume et du mode muet des
télécommandes de la plupart des téléviseurs populaires, y compris Samsung, LG, Sony, Vizio.* et
marques a liées.
*Tous les autres noms de produits, marques déposées, logos, et marques mentionnés dans ce document sont la propriété
de leurs détenteurs respectifs.
Allumez votre téléviseur et assurez-vous de voir des
images et d’entendre du son en provenance de
la barre audio
Remarque : Si vous entendez des sons en provenance
de votre téléviseur et de la barre audio, vous devez
manuellement désactiver les haut-parleurs du téléviseur à
partir du menu des réglages du téléviseur. Veuillez consulter
le manuel du propriétaire de votre téléviseur pour des
9.
Remarque: Si la télécommande MagniFi MAX ne fonctionne pas avec votre téléviseur, suivez les instructions à la page 15
afi n que MagniFi MAX puisse apprendre les commandes de la télécommande de votre téléviseur.
26
Écouter de la musique
Avantages de Chromecast Built-in
MagniFi MAX comprend Chromecast Built-in:
1. Écoutez de la musique en direct à partir de vos applications préférées
2. Créez une expérience audio partout dans la maison. La synchronisation dans des pièces
multiples vous permet de jouer la même chanson simultanément dans n’importe quel
haut-parleur compatible à Chromecast Built-in.
3. Utilisez l’assistant Google sur un haut-parleur Google Home pour contrôler la lecture de
la musique dans MagniFi MAX à l’aide de commandes vocales.
Confi guration de Chromecast Built-in
1. Téléchargez l’application Google Home gratuite et suivez les instructions fournies pour
connecter le Polk MagniFi MAX à votre réseau WiFi ou Ethernet.
2. Pour des renseignements plus détaillés au sujet Google Home et Chromecast Built-in
concernant l’audio, visitez: https://support.google.com/googlehome et https://support.
google.com/chromecastbuiltin
3. Lorsque vous écoutez de la musique en continu à partir d’une application compatible
avec Chromecast, un feu DEL apparaîtra sur la barre audio.
27
Audio Bluetooth®
1. Pour connecter votre appareil à l’aide de Bluetooth, appuyez sur le bouton Bluetooth
de la barre audio ou de la télécommande. Une DEL bleue commencera à clignoter
lentement sur la barre audio pendant qu’elle attend de se connecter à votre appareil
Bluetooth.
2. Rendez-vous à la section Bluetooth de votre téléphone, tablette ou ordinateur et
sélectionnez « Polk MagniFi MAX ». La DEL deviendra bleue fixe lorsque votre appareil
Bluetooth sera connecté.
Réception de mises à jour automatiques – Fortement recommandé
Polk fournira des mises à jour périodiques pour améliorer les performances et mettre à
jour la liste de télécommandes de téléviseur prises en charge.
Nous vous recommandons de connecter votre barre audio à votre réseau maison. Pour
recevoir des mises à jour automatiques, il n’est pas nécessaire d’enregistrer votre produit
ou de fournir une adresse courriel. Il sut de connecter votre barre audio avec WiFi ou
Ethernet à l’aide de l’application Google Home (câble non inclus).
28
Télécommande Marche/Arrêt
Muet
Lecture/Pause
Mode sport
Volume ambiophonique
En haut/Vers le bas
(disponible pour les systèmes
ambiophoniques sans fil)
Équilibre ambiophonique
Gauche/Droite
(disponible pour les systèmes
ambiophoniques sans fil)
Entrée AUX
Bluetooth®
VoiceAdjust
En haut/Vers le bas
Entrée TV
Mode nocturne
Entrées HDMI
Retour
Basse
En haut/Vers le bas
Mode cinéma Avance rapide
Volume principal
En haut/Vers le bas
Mode musique
29
Panneau supérieur de la barre audio
Panneau arrière de la barre audio
Power
Marche/Arrêt
Source Volume principal
En haut/Vers le bas
Muet
VoiceAdjustBluetooth®
Prise
d’alimentation
Ethernet
LAN
*Pour usage en usine seulement
Sortie
HDMI
Entrées
HDMI
AUX
In USB*
Optique
In DEL
d’état
30
Indicateurs DEL
Le devant de la barre contient une rangée de DEL qui indiquent l’état du système, comme la
source, le volume et les modes d’écoute.
HDMI 1
WI-FI
CLIGNOTANT
NON CONNECTÉ
CLIGNOTANT
NON CONNECTÉ
CLIGNOTANT
NON CONNECTÉ
SOLID
CONNECTED
SOLID
CONNECTED
FIXE
CONNECTÉ
BASSE
BASSE
AMBIOPHONIQUE
AMBIOPHONIQUE
DEL de l’arrière de la
DEL de l’arrière du
caisson de basse
Back of Surround LEDs
HDMI 2
HDMI 3
HDMI (ARC)
OPTIQUE
AUX
ACTIF
MODE NOCTURNE
CONTENU DOLBY
CONTENU DTS
CHROMECAST BUILT-IN
BLUETOOTH
31
Optimisation de votre expérience d’écoute
Réglez facilement le volume des
dialogues afi n d’améliorer leur
clarté lorsque vous regardez des
émissions sportives, des fi lms et
des émissions télévisées.
Contrôle de la basse
Réglez facilement le volume des
basses fréquences afi n d’avoir plus
ou moins d’impact.
Voix plus forte
Plus
de basse Voix calme
Moins de
basse
NIVEAU
PAR DÉFAUT
NIVEAU
PAR DÉFAUT
DEL de la barre audio
DEL de la barre audio
32
Optimisation de votre expérience d’écoute
Contrôle du volume
Réglez facilement le volume pour
accroître ou réduire l’impact.
Contrôle de l’équilibre
Réglez facilement l’équilibre sonore
gauche et droit.
Équilibre
droit
Plus de
volume Équilibre
gauche
Moins de
volume
NIVEAU
PAR DÉFAUT
NIVEAU
PAR DÉFAUT
DEL de la barre audio
DEL de la barre audio
Surround
mute
33
Utilisation de l’infrarouge (IR seulement) de la
télécommande du téléviseur ou du service câble/
MagniFi MAX est préconfiguré pour fonctionner avec les fonctions de commande de volume et
le mode muet des télécommandes de la plupart des téléviseurs. Pour que votre télécommande
puisse apprendre d’autres fonctions, comme la sélection de la source ou le volume de la basse,
veuillez suivre les instructions suivantes:
1. Passez en mode d’apprentissage en appuyant et
en maintenant le bouton Source de la barre audio, jusqu’à ce
que vous entendiez une tonalité et que le feu à l’avant de la barre
clignote de haut en bas
2. Appuyez et relâchez le bouton de la télécommande MagniFi MAX
que vous souhaitez apprendre (Volume +).
3. Appuyez et relâchez la touche correspondante sur VOTRE télécommande à plusieurs reprises, jusqu’à ce que
vous entendiez une tonalité ascendante à deux notes ou que vous voyiez une DEL verte (réussite) ou une DEL
rouge (échec).
REMARQUE : Assurez-vous d’attendre au moins 1 seconde entre les pressions de touches!
4. Répétez les étapes 2 et 3 pour permettre à votre télécommande d’apprendre les fonctions d’alimentation, de
volume - et le mode muet.
5. Quittez le mode d’apprentissage en appuyant et en maintenant le bouton Source sur la barre audio jusqu’à
ce que vous entendiez une tonalité et que les feux à l’avant de la barre audio cessent de clignoter.
6. Assurez-vous que la télécommande puisse contrôler les boutons que vous avez programmés (ex. : Volume +)
sur le MagniFi MAX.
IMPORTANT: Tenez les deux télécommandes à une distance de 30 cm directement en face de MagniFi MAX lorsque vous
appuyez sur leurs boutons respectifs. Assurez-vous d’attendre au moins une seconde entre les touches. Assurez-vous que
les piles des deux télécommandes soient neuves.
Remarque :
•Vous entendrez une diérente tonalité (descendante) si l’apprentissage de la commande échoue. Réessayez.
•MagniFi MAX quittera le mode d’apprentissage après 1 minute d’inactivité en sauvegardant les codes mémorisés.
12” (30cm)
34
Configuration avancée
Connexion d’un récepteur de câble, une console de jeux ou
d’autres sources HDMI à votre MagniFi MAX (figure 1)
Magnifi MAX peut prendre en charge trois sources HDMI. Il
acheminera les signaux 4K et HDR à votre téléviseur si vous
utilisez la connexion HDMI-ARC pour connecter la barre
audio et votre téléviseur. Vous devrez utiliser des câbles
HDMI haute vitesse pour le contenu 4K.
Utilisation d’un câble optique pour
une source audio (figure 2)
Si vous souhaitez utiliser l’entrée optique de la barre audio pour une
autre source audio comme un lecteur CD, suivez ces étapes:
1) Connectez votre téléviseur à MagniFi MAX avec HDMI-ARC.
2) Connectez le lecteur CD et la barre audio à l’aide du câble optique
fourni.
3) Le bouton TV de la télécommande vous permettra de basculer
entre les entrées HDMI-ARC et optique, tant qu’il y a de l’audio.
Lorsque Vous sélectionnez l’entrée optique, vous verrez 5 DEL
blanches sur le panneau avant.
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
RESET SYNC POWER
Barre audio Entrées HDMI
Barre audio Entrée optique
Lecteur de médias Blu-ray
Jeux
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
RESET SYNC POWER
Barre audio Entrées HDMI
Barre audio Entrée optique
Lecteur de médias Blu-ray
Jeux
FIGURE 1
FIGURE 2
35
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
RESET SYNC POWER
Barre audio Entrées HDMI
Barre audio Entrée optique
Lecteur de médias Blu-ray
Jeux
Fixation murale de MagniFi MAX
Votre barre audio comprend un diagramme de
montage mural et des supports de montage mural.
Consultez le diagramme de montage mural pour
des instructions. Les vis destinées à la fixation des
supports ne sont pas comprises. Choisissez des vis
du type et de la longueur qui conviennent à votre
maison. En cas de doute, consultez un professionnel.
Mon téléviseur n’est pas muni d’une sortie HDMI (ARC) ou optique
Si votre téléviseur ne comprend pas de sortie optique ou HDMI ARC, connectez la barre audio à
votre téléviseur à l’aide d’un câble AUX analogique de 3,5 mm.
1) Connectez le câble AUX inclus à la sortie audio de votre téléviseur et à l’entrée AUX à l’arrière
de la barre audio.
2) Sélectionnez AUX sur la barre audio de la télécommande.
3) Augmentez le volume et assurez-vous d’entendre un son émis par la barre audio.
4) Éteignez les haut-parleurs du téléviseur à partir du menu réglages de votre téléviseur, sous «
audio » ou « haut-parleurs ».
Remarque : Dolby 5.1 et le décodage DTS audio ne sont pas pris en charge lorsque vous utilisez
l’entrée AUX.
36
Mode sport
Rehausse le contenu riche en dialogues,
comme les événements sportifs, les bulletins
d’informations et les talk-shows. Fait appel à
Voice Adjust pour améliorer les dialogues.et
les basses.
Mode nocturne
Réduit les basses et les variations de volume,
tout en améliorant l’intelligibilité des dialogues
lors de l’écoute à volume réduit.
Mode Cinéma
Le mode sonore par défaut est conçu pour
améliorer le contenu télévisuel et les films. Il
permet aussi d’amplifier les basses, d’accroître
la spatialisation et d’optimiser les niveaux
de Voice Adjust afin d’améliorer la clarté des
dialogues. C’est le mode par défaut pour les
entrées HDMI et optique.
Mode Musique
Produit un son équilibré et une basse plus
harmonieuse ou en réduisant les eets de
spatialisation au minimum afin d’assurer une
reproduction sonore plus naturelle. C’est le
mode par défaut pour Bluetooth, Google
Chromecast Built-in et les entrées
AUX analogiques.
Modes sonores
37
Au sujet de la technologie Polk SDA®
MagniFi MAX est doté de la technologie brevetée Polk SDA Surround, qui créé une
vaste scène sonore multidimensionnelle et une image stéréo détaillée. SDA accroît
les dimensions verticales et horizontales de la scène sonore, produisant ainsi des
sonorités captivantes qui remplissent la pièce sans sacrifier la clarté. SDA rehausse
aussi le contenu Dolby et DTS, créant ainsi une expérience cinématique incroyable.
Au sujet de la technologie intégrée Polk VoiceAdjust®
MagniFi MAX permet aussi de personnaliser les niveaux de voix à partir de la
barre audio, vous permettant ainsi de définir votre expérience d’écoute selon vos
préférences, pour obtenir des dialogues clairs et précis, et de ne jamais rater un mot
lorsque vous regardez vos films, vos émissions télévisées et vos événements sportifs
préférés.
38
Gracias por su compra en Polk. Si tiene alguna pregunta o comentario, no dude en llamarnos
o enviarnos un correo electrónico.
Asistencia técnica
En Norteamérica, llame al Servicio al Cliente de Polk al
800-377-POLK(7655) (L-V, 9 a. m.-5:30 p. m. EST)
Fuera de los EE. UU., llame a +1-410-358-3600
Email polkcs@polkaudio.com
Polk Audio
1 Viper Way, Vista, CA 92081
El manual completo del propietario se puede encontrar en línea en
www.polkaudio.com/products/magnifimaxsr
Polk Audio es una empresa de DEI Holdings, Inc. Polk Audio y Polk son marcas registradas de Polk Audio, LLC. El
Chromecast incorporado es una marca comercial de Google Inc.
Todas las demás marcas comerciales, nombres de productos, logotipos y marcas mencionados en este documento son
propiedad de sus respectivos dueños.
ES
39
Qué contiene la caja
Barra de sonido
Subwoofer
Cable de alimentación de
la barra de sonido
Cable óptico de 6 ' (1,8 m)
Cable HDMI de alta velocidad de 6,5 ' (2m)
Cable de 3,5 mm AUX de 6 ' (1,8 m)
(2) altavoces surround
inalámbricos SR1
(2) fuente de alimentación
de altavoces surround
Literatura de producto
Cable de alimentación
del subwoofer
F. de alim. barra
sonido subwoofer
Mando a distancia
2 piles (AAA)
(2) soportes de montaje en pared
(tornillos y elementos de fijación no incluidos)
AAA
AAA
40
Confi guración
Conexión al televisor
Conecte el cable HDMI incluido a las
tomas HDMI marcadas con “ARC” en
el televisor y en la barra de sonido.
Conecte el cable optique incluido
entre.
Conecte el cable HDMI incluido a
cualquier toma HDMI disponible en el
televisor y al conector “TV ARC” en la
barra de sonido.
Sí NO
TV
ARC
HDMI
TV OPTICAL
TV (ARC)
HDMI 1
HDMI 2
HDMI 3
AUX
NETWORK
SERVICE
RESET
SYNC
POWER
TV
OPTICAL
HDMI
TV OPTICAL
TV (ARC)
HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
RESET SYNC POWER
TV OPTICAL
TV (ARC)
HDMI 1 HDMI 2 HDMI 3
AUX NETWORK
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK
TV
ARC
HDMI
TV
OPTICAL
HDMI
TV OPTICAL
TV (ARC)
HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
RESET SYNC POWER
TV OPTICAL
TV (ARC)
HDMI 1
HDMI 2
HDMI 3
AUX
NETWORK
SERVICE
ONLY
RESET
SYNC
POWER
TV OPTICAL
TV (ARC)
HDMI 1 HDMI 2 HDMI 3
AUX NETWORK
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK
1. ¿Tiene como nombre “ARC” una toma de entrada HDMI del televisor?
41
Conexión de la barra de sonido a una toma de CA
Durante el inicio, verá una luz naranja parpadeante
en la parte delantera. La barra de sonido está lista
una vez que se encienda la luz naranja sólida.
SYNC POWER
15V 1.2A
2.
3.
Colocación de la barra de sonido
Para obtener la mejor experiencia de sonido, posicione
la barra de sonido centrada bajo el televisor.
Nota: Para consultar las instrucciones de montaje en pared,
consulte la Configuración avanzada en la p. 15 y en la plantilla
de montaje en pared incluida.
Barra de sonido
TV
SYNC POWER
15V 1.2A
Subwoofer
TV
Colocación del subwoofer
Para obtener un mejor rendimiento, sitúelo en la
misma pared que el televisor, a no más de 30 pies
(10 m) de la barra. audio.
4.
5. Conexión del subwoofer a una toma de CA
La luz verde será visible en la parte posterior del
subwoofer para indicar que está sincronizado con
la barra de sonido.
42
Instalación de pilas del
mando a distancia
Inserte las pilas AAA proporcionadas.
8.
SYNC POWER
15V 1.2A
Colocación de los altavoces
Coloque los altavoces surround en los lados
izquierdo y derecho y a la misma distancia de
la posición de audición principal. Asegúrese de
colocar el altavoz marcado con “L” a la izquierda y
el altavoz marcado con “R” a la derecha.
6.
7. Conexión de los altavoces surround a una toma de CA
Una luz verde sólida será visible en la parte posterior
de los altavoces surround para indicar que se han
conectado correctamente a la barra de sonido.
altavoces surround
inalámbricos
TV
L R
43
Cómo utilizar el mando a distancia para controlar el volumen
El Magnifi MAX viene preconfi gurado para responder a los comandos de volumen y silencio de
los mandos a distancia más populares, incluyendo: Samsung, LG, Sony, Vizio*
Todas las demás marcas comerciales, nombres de productos, logotipos y marcas mencionados en este documento son
propiedad de sus respectivos dueños.
ncienda el televisor y compruebe que está viendo vídeo y
escuche el sonido de la barra de sonido
Nota: Si está escuchando sonido desde el televisor y la barra
de sonido, debe desactivar manualmente los altavoces del
televisor mediante el menú de confi guración del televisor.
Por favor, consulte el manual del propietario de su televisor
para obtener instrucciones.
9.
NOTA: Si el mando a distancia del Magnifi MAX no funciona con su televisor, siga las instrucciones de la página 15 para
consultar sus comandos del mando a distancia del televisor.
44
Escuchar música
Benefi cios del Chromecast incorporado
Magnifi MAX presenta Chromecast incorporado, que le permite de forma sencilla:
1. Reproducir música en streaming desde sus aplicaciones favoritas.
2. Crear una experiencia de audio para todo el hogar. La sincronización multihabitación
le permite reproducir la misma canción a través de altavoces compatibles con el
Chromecast integrado en su casa, al mismo tiempo.
3. Use Google Assistant en un altavoz de Google Home para controlar la reproducción de
música en el Magnifi MAX, mediante comandos de voz.
Confi guración del Chromecast incorporado
1. Descargue la app gratuita Google Home y siga las instrucciones de la aplicación para
conectar el Polk Magnifi MAX a la red Wi-Fi o Ethernet.
2. Para obtener información detallada sobre la confi guración de Google Home y el
Chromecast integrado para el audio, visite: https://support.google.com/googlehome
and https://support.google.com/chromecastbuiltin
3. Al transmitir desde una aplicación compatible con Chromecast, un LED blanco
aparecerá en la barra de sonido.
45
Bluetooth® Audio
1. Para conectar el dispositivo a través de Bluetooth, presione el botón Bluetooth
Bluetooth de la barra de sonido o el mando. Un LED azul parpadeará lentamente en
la barra de sonido, mientras espera a que se conecte con el dispositivo Bluetooth.
2. Acceda a la sección de Bluetooth de ajustes en el teléfono, tablet u ordenador y
seleccione “Polk Magnifi MAX”. El LED se iluminará de color azul cuando su dispositivo
Bluetooth esté conectado.
Recepción de actualizaciones automáticas. Muy recomendable
Polk proporcionará actualizaciones periódicas para mejorar el rendimiento y actualizará
la lista de mandos a distancia compatibles.
Es muy recomendable que conecte la barra de sonido a su red doméstica. Para recibir
actualizaciones automáticas, no es necesario registrar el producto o proporcionar su
dirección de correo electrónico. Solo tiene que conectar su barra de sonido a su red a
través de Wi-Fi o Ethernet utilizando la conexión principal de Google App (cable no
incluido).
46
Mando a distancia Encendido On/O
Silenciar
Reproducir/Pausar
Modo deportes
Volumen de surround
Izquierda/derecha (disponible
cuando se usen los altavoces
surround inalámbricos)surround
inalámbricos)
Equilibrio surround
Izquierda/derecha (disponible
cuando se usen los altavoces
surround inalámbricos)surround
inalámbricos)
Entrada Aux
Bluetooth®
VoiceAdjust
Arriba/abajo
Entrada TV
Modo nocturno
Entradas HDMI
Atrás
Bajo
Arriba/abajo
Modo película Adelante
Volumen principal
Arriba/abajo
Modo música
47
Panel superior de la barra de sonido
Panel posterior de la barra de sonido
Encendido
Encendido/Apagado
Fuente Volumen principal
Abajo/Arriba
Silenciar
VoiceAdjustBluetooth®
Conector
encendido
Ethernet
LAN
*Solo uso fábrica
Salida
HDMI
Entradas
HDMI
AUX
Ent USB*
Óptica
Ent LED
estado
48
Indicadores LED
La parte frontal de la barra de sonido contiene una fila horizontal de las luces LED que
proporcionan indicaciones de estado, tales como la fuente, el volumen y los modos de audio.
HDMI 1
WI-FI
PARPADEO
NO CONECTADO
PARPADEO
NO CONECTADO
CLIGNOTANT
NON CONNECTÉ
SÓLIDO
CONECTADO
SÓLIDO
CONECTADO
FIXE
CONNECTÉ
SUB
SUB
ALTAVOCES
ALTAVOCES
LED de atrás de la
LED de atrás del SUB
Back of Surround LEDs
HDMI 2
HDMI 3
HDMI (ARC)
ÓPTICO
AUX
ACTIF
MODO NOCTURNO
CONTENIDO DOLBY
CONTENIDO DTS
CHROMECAST INCORPORADO
BLUETOOTH
49
Optimización de su experiencia de audio
Ajuste fácilmente los niveles de
diálogo para mejorar la claridad
de programas de televisión,
películas y deportes.
Control de bajo
Facilidad para ajustar el volumen a
baja frecuencia con más o menos
impacto.
Voix plus forte
Más Bajo Voix calme
Menos Bajo NIVEL
POR DEFECTO
NIVEL
POR DEFECTO
LED de barra de sonido
LED de barra de sonido
50
Optimización de su experiencia de audio
Control de volumen
Facilidad para ajustar el volumen
con más o menos impacto.
Control de equilibrio
Ajuste fácilmente el equilibrio de
sonido a la izquierda y a la derecha.
Équilibre
droit
Plus de
volume Équilibre
gauche
Moins de
volume
NIVEAU
PAR DÉFAUT
NIVEAU
PAR DÉFAUT
DEL de la barre audio
DEL de la barre audio
Surround
mute
51
Uso del mando a distancia infrarrojo del televisor
o cable/satélite (IR solamente) para el control del
El Magnifi MAX está preconfigurado para funcionar con la mayoría de volúmenes +/- y la
función de silenciar. Para enseñar a su mando otras funciones como la selección de la fuente o el
volumen del bajo, siga los siguientes pasos:
1. Entre en el modo de aprendizaje pulsando y manteniendo el botón
de Fuente de la barra de sonido hasta que oiga un tono y las
luces en la parte delantera de la barra de sonido parpadeen hacia
arriba y hacia abajo.
2. Pulse y suelte el botón en el mando del Magnifi MAX en el que
introduzca una función (p. ej.: Subir volumen).
3. Presione y suelte el botón correspondiente en el mando a distancia repetidamente hasta que oiga un tono
ascendente de dos notas o vea un LED verde (correcto) o un LED rojo (fallo).
NOTA: Asegúrese de esperar al menos 1 segundo entre las pulsaciones de botón.
4. Repita los pasos 2 y 3 para aprender los botones de Bajar el volumen, Silenciar y Encendido del mando a
distancia.
5. Salga del modo de aprendizaje pulsando y manteniendo pulsado el botón Fuente en la barra de sonido de
nuevo hasta que oiga un tono y las luces en la parte frontal de la barra de sonido dejen de parpadear.
6. Compruebe que su mando puede controlar los botones que haya programado (por ejemplo: Subir el volumen)
en el Magnifi MAX.
IMPORTANTE: Sostenga ambos mandos a unas 12” (30 cm) frente al MagniFi MAX al presionar sus respectivos botones.
Asegúrese de esperar al menos 1 segundo entre las pulsaciones de botón. Asegúrese de que sus mandos a distancia
tienen pilas nuevas.
NOTA
• Escuchará un tono diferente (descendente) si el comando no se aprendió. Por favor, inténtelo de nuevo.
•Magnifi MAX saldrá del modo Aprendizaje después de 1 minuto de inactividad, guardando los códigos aprendidos.
12” (30cm)
52
Configuración avanzada
Conexión de un decodificador de cable, consola de juegos
u otras fuentes HDMI a su Magnifi MAX (figure 1)
Magnifi MAX admite hasta tres fuentes HDMI. Traspasará
las señales de 4K y HDR a su televisor si está utilizando la
conexión HDMI-ARC entre la barra de sonido y la TV.
Tendrá que utilizar cables HDMI de alta velocidad para el
contenido 4K.
Uso de la entrada óptica para una fuente de audio (figure
2)
Si desea utilizar la entrada óptica en la barra de sonido para
otra fuente de audio, como un reproductor de CD, siga estos pasos:
1) Conecte su televisor al Magnifi MAX mediante HDMI-ARC.
2) Conecte el cable óptico suministrado entre el reproductor de CD y
la barra de sonido.
3) El botón de TV en el mando a distancia cambiará entre las fuentes
HDMI-ARC y entrada óptica, siempre y cuando el audio esté
disponible. Cuando seleccione la entrada óptica verá 5 LED blancos
en el panel frontal.
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
RESET SYNC POWER
Entradas HDMI de la barra de sonido
Entrada óptica de la barra de sonido
Reproductor multimedia Blu-ray
Videojuegos
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
RESET SYNC POWER
Entradas HDMI de la barra de sonido
Entrada óptica de la barra de sonido
Reproductor multimedia Blu-ray
Videojuegos
FIGURE 1
FIGURE 2
53
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
RESET SYNC POWER
Entradas HDMI de la barra de sonido
Entrada óptica de la barra de sonido
Reproductor multimedia Blu-ray
Videojuegos
Montaje en la pared de su Magnifi MAX
Su barra de sonido incluye una plantilla de montaje
en pared y soportes de pared. Consulte la plantilla
de montaje en pared para obtener instrucciones. Los
tornillos para fijar los soportes a la pared no están
incluidos. Elija el tipo y longitud de tornillo apropiado
para la construcción de su casa. En caso de duda,
consulte a un profesional.
Mi TV no tiene una salida HDMI (ARC) ni salida óptica
Si el televisor no tiene ARC HDMI o una salida óptica, puede conectar la barra de sonido al
televisor mediante el cable analógico AUX de 3,5 mm incluido.
1) Conecte el cable AUX incluido entre la salida de audio del televisor y la entrada AUX en la parte
posterior de la barra de sonido.
2) Seleccione AUX en el mando a distancia de la barra de sonido.
3) Suba el volumen y asegúrese de que se oye el sonido de la barra de sonido.
4) Desactive los altavoces del televisor utilizando el menú de configuración del televisor en
“audio” o “altavoces”.
Nota: La decodificación de audio Dolby 5.1 y DTS no son compatibles cuando se utiliza la entrada
AUX.
54
Modo deportes
Mejora el contenido rico en diálogo, como
eventos deportivos, telenoticias y programas
de entrevistas. Utiliza Voice Adjust para
aumentar la claridad del diálogo y optimiza los
niveles de volumen del subwoofer.
Modo nocturno
Reduce la dinámica de graves y volumen al
tiempo que mejora la inteligibilidad de la voz
para sonido a bajo volumen.
Modo Película
El modo de sonido predeterminado está
diseñado para mejorar tanto el contenido
cinematográfico como el de televisión. También
proporciona un refuerzo de graves, aumento de
espacialización y mejora los niveles de Voice
Adjust para mejorar la claridad del diálogo. Es
el modo de sonido por defecto para las fuentes
HDMI y de entrada óptica.
Modo Música
Le da un sonido equilibrado y un bajo más
suave a la vez que reduce al mínimo los
efectos de espacialización para garantizar
una reproducción de sonido más natural.
Es el modo predeterminado de Bluetooth,
Google Chromecast incorporado, y entradas
AUX analógicas.
Modos de sonido
55
Acerca de la tecnología Polk SDA®
Magnifi MAX presenta la tecnología patentada de Polk SDA Surround que crea
un estudio de sonido multidimensional y expansivo, así como una imagen estéreo
detallada. SDA realza y ensancha la etapa de sonido proporcionando un sonido
inmersivo que llena la sala, sin sacrificar la claridad. SDA también complementa
contenido codificado de Dolby y DTS, creando una experiencia cinematográfica
increíble.
Sobre la tecnología Polk VoiceAdjust® incorporada
El Magnifi MAX presenta niveles de voz personalizables en la barra de sonido, que
le permite adaptar su experiencia auditiva, ya sea para reproducir un diálogo claro,
nítido y nunca perder una sola palabra de su película favorita, programa de televisión
o evento deportivo.
56
Grazie per aver acquistato un prodotto Polk. Per qualsiasi domanda o commento, cntattaci
via telefono o email.
Assistenza tecnica
In North America, chiama il Polk Customer Service al
800-377-POLK(7655) (lun.-ven., 9 a.m.–5:30 p.m. EST)
Fuori dagli Stati Uniti, chiama il +1-410-358-3600
Email polkcs@polkaudio.com
Polk Audio
1 Viper Way, Vista, CA 92081
Il manuale dell’utente completo è disponibile online all’indirizzo
www.polkaudio.com/products/magnifimaxsr
Polk Audio è una compagnia di DEI Holdings, Inc. Polk Audio e Polk, sono trademark registrati di Polk Audio, LLC.
Chromecast integrato è un trademark di Google Inc.
Tutti gli altri trademark, nomi dei prodotti, loghi e marchi qui riportati sono proprietà dei rispettivi proprietari.
IT
57
Contenuto della confezione
Barra del suono
Subwoofer
Cavo di alimentazione
audio a barre
Cavo ottico da 6 ' (1,8 m)
Cavo HDMI da 6,5 ' (2m)
Cavo di 3,5 mm AUX di 6 ' (1,8 m)
(2) SR1 casse
satellite wireless
(2) alimentatori per
casse satellite
La letteratura del prodotto
Cavo di alimentazione del subwoofer
Alimentazione
audio a barre
Telecomando
(2) batterie (AAA)
(2) Stae per montaggio a parete
AAA
AAA
58
Installazione
Collega alla tua TV
Collegail cavo HDMI incluso ai jack
di ingresso chiamato “ARC” sulla TV
e sulla sound bar
Collega il cavo ottico incluso alla TV
ed alla sound bar.
Collega il cavo HDMI incluso ad un
qualsiasi jack HDMI sulla TV ed al
connettore “TV Arc” sulla sound bar.
SÌ NO
TV
ARC
HDMI
TV OPTICAL
TV (ARC)
HDMI 1
HDMI 2
HDMI 3
AUX
NETWORK
SERVICE
RESET
SYNC
POWER
TV
OPTICAL
HDMI
TV OPTICAL
TV (ARC)
HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
RESET SYNC POWER
TV OPTICAL
TV (ARC)
HDMI 1 HDMI 2 HDMI 3
AUX NETWORK
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK
TV
ARC
HDMI
TV
OPTICAL
HDMI
TV OPTICAL
TV (ARC)
HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
RESET SYNC POWER
TV OPTICAL
TV (ARC)
HDMI 1
HDMI 2
HDMI 3
AUX
NETWORK
SERVICE
ONLY
RESET
SYNC
POWER
TV OPTICAL
TV (ARC)
HDMI 1 HDMI 2 HDMI 3
AUX NETWORK
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK
1. Sulla tua TV è presente un jack di ingresso HDMI denominato “ARC”?
59
Connettere la sound bar ad una presa elettrica.
Durante l’avvio, vedrai una luce arancione
lampeggiare nella parte frontale. La sound bar sarà
pronta per l’uso una volta che la luce arancione
diventerà fissa.
SYNC POWER
15V 1.2A
2.
3.
Posizionamento della sound bar
Per una migliore esperienza di ascolto, posiziona la
sound bar in basso al centro della TV.
Nota: per le istruzioni per il montaggio a muro, vedi le
istruzioni avanzate di installazione a pag.15 ed il
template per il montaggio a muro incluso
Della sound bar
TV
SYNC POWER
15V 1.2A
Subwoofer
TV
Posizionare il subwoofer
Per prestazioni migliori posizionare sulla stessa
parete della TV, non più lontano di 30ft (10m)
dalla sound bar.
4.
5. Connettere il subwoofer ad una presa elettrica
Una luce verde fissa sarà visibile sul retro del subwoofer
per indicare che è stato accoppiato alla sound bar.
60
Installare le batterie del
telecomando
Inserire le batterie AAA incluse.
8.
SYNC POWER
15V 1.2A
Posizionamento delle casse satellite
Posiziona le casse satelliti sui lati destro e sinistro
equidistanti dalla posizione principale di ascolto.
Assicurati di aver posizionato la cassa marchiata “L”
a sinistra e quella marchiata “R” a destra.
6.
7. Collega le casse satellite ad una presa elettrica
Sul retro delle casse apparirà una luce verde fissa che
indica una corretta connessione alla sound bar.
altavoces surround
inalámbricos
TV
L R
61
Usare il telecomando della tua TV per regolare il volume
MagniFi MAX è pre confi gurata a rispondere ai comandi volume e muto dei più di usi
telecomandi per TV inclusi: Samsung, LG, Sony, Vizio*
*Tutti gli altri trademark, nomi di prodotti, loghi, e marchi qui riportati sono di proprietà dei rispettivi proprietari.
Accendi la TV e verifi ca di vedere le immagini e che il
suono provenga dalla sound bar
Nota: se il suono proviene sia dalla TV che dalla sound bar
devi disattivare manualmente gli altoparlanti della tua TV
dal menù impostazioni della tua TV. Vedi le istruzioni sul
manuale utente della tua TV.
9.
NOTA: se il telecomando della MagniFi MAX non funziona con la tua TV, segui le istruzioni a pagina 15
per confi gurare la MagniFi MAX per rispondere ai comandi del telecomando della tua TV.
62
Ascoltare musica
Benefi ci del Chromecast integrato
MagniFi MAX presenta il Chromecast integrato che ti permetterà di:
1. Riprodurre musica dalle tue app preferite.
2. Creare un’esperienza audio in tutta la casa. La sincronizzazione multi stanza ti
permetterà di riprodurre la stessa canzone tramite tutti gli altoparlanti dei dispositivi
integrati Chromecast in contemporanea.
3. Usa Google Assistant su un altoparlante Google Home per controllare la riproduzione
della musica sulla MagniFi MAX usando i comandi vocali.
Impostazioni del Chromecast integrato
1. Scarica l’app gratuita Google Home e segui le istruzioni all’interno dell’app per
connettere la Polk MagniFi MAX al tuo Wi-Fi o alla tua rete Ethernet.
2. Per informazioni più dettagliate sull’impostazione audio di Google Home e del
Chromecast integrato, visita: https://support.google.com/googlehome and https://
support.google.com/chromecastbuiltin
3. Quando trasmetti da un app compatibile con Chromecast, si attiverà un LED bianco
sulla sound bar
63
Bluetooth® Audio
1. Per connettere il tuo dispositivo tramite Bluetooth, premi il pulsante Bluetooth sulla
sound bar o sul telecomando. Un LED blu lampeggerà lentamente sulla sound bar in
attesa della connessione al tuo dispositivo Bluetooth.
2. Vai alla sezione delle impostazioni Bluetooth sul tuo telefono, tablet o computer e
scegli “Polk MagniFi MAX”. Il LED resterà blu e fisso quando il tuo dispositivo Bluetooth
sarà connesso.
Ricezione automatica degli aggiornamenti – fortemente raccomandata
Polk fornirà aggiornamenti periodici per migliorare le prestazioni, ed aggiornare la lista
dei telecomandi TV supportati.
Consigliamo fortemente di connettere la tua sound bar alla tua rete domestica. Per
ricevere gli aggiornamenti automatici, non dovrai registrare il tuo prodotto o fornire il tuo
indirizzo email. Connetti la tua sound bar alla tua rete tramite Wi-Fi o Ethernet usando
l’app gratuita Google Home (cavo non incluso).
64
Telecomando Accensione/Spegnimento
Muto
Suonare/Pausa
Modalità sportiva
Volume surround
su/giù
(Disponibile quando vengono
utilizzati i surround wireless)
Equilibrio surround
a sinistra/a destra
(Disponibile quando vengono
utilizzati i surround wireless)
Ingresso Aux
Bluetooth®
VoiceAdjust
su/giù
Ingresso TV
Modalità Notturna
Ingresso HDMI
Indietro
Basso
su/giù
Modalità Filmato Inoltrare
Volume principale
su/giù
Modalità musicale
65
Pannello superiore della sound bar
Pannello posteriore della sound bar
Elettricità
Accensione/Spegnimento
Origine Volume principale
su/giù
Muto
VoiceAdjustBluetooth®
Connettore di
alimentazione
Ethernet
LAN
*Solo uso di fabbrica
HDMI
fuori
Entradas
HDMI
AUX
In USB*
Ottico
In LED di
stato
66
Indicatori LED
La parte frontale della sound bar contiene una striscia orizzontale di luci LED che forniscono
indicazioni di stato, quali fonte, volume e modalità d’ascolto.
HDMI 1
WI-FI
LAMPEGGIANTE
NON CONNESSO
LAMPEGGIANTE
NON CONNECTÉ
LAMPEGGIANTE
NON CONNECTÉ
FISSA
CONECTADO
FISSA
CONNESSO
FISSA
CONNESSO
SUB
SUB
BORDATURA
BORDATURA
LED sul retro
LED de atrás del SUB
LED sul retro del bordatura
HDMI 2
HDMI 3
HDMI (ARC)
Ottico
AUX
ENERGIA
MODO NOCTURNO
CONTENUTO DOLBY
CONTENUTO DTS
CHROMECAST INCORPORATO
BLUETOOTH
67
Ottimizzazione dell’esperienza di ascolto
Regola facilmente il livello
dei dialoghi per migliorare la
chiarezza durante la visione di
programmi TV, fi lm e sport.
Controllo bassi
Regola facilmente il volume della
bassa frequenza per un impatto
maggiore o minore.
Più forte voce
Più bassi Voce più
tranquilla
Meno bassi LIVELLO
PREDEFINITO
LIVELLO
PREDEFINITO
LED della sound bar
LED della sound bar
68
Optimización de su experiencia de audio
Controllo del volume
Regola facilmente il volume per un
impatto maggiore o minore.
Controlla il balance
Regola facilmente il balance per
regolare correttamente il suono a
destra e sinistra
Balance
sinistro
Più volume Balance
destro
Meno volume LIVELLO
PREDEFINITO
LIVELLO
PREDEFINITO
LED della sound bar
LED della sound bar
Surround
mute
69
Usare il telecomando a infrarossi (solo IR) della
tua tv o del to decoder per controllare MagniFi
MagniFi MAX è pre configurata per funzionare con le funzioni volume +/- e muto della maggior
parte dei telecomandi TV. Per impostare il telecomando per altre funzioni quali selezione della
fonte o regolazione dei bassi segui questi passi:
1. Entra nella modalità apprendimento tenendo premuto il pulsante
Fonte sulla sound bar finché senti un suono e le luci sulla parte
frontale della sound bar lampeggiano in alto ed in basso.
2. Premi e rilascia il pulsante sul telecomando della MagniFi MAX che
vuoi impostare (es: Volume Su).
3. Premi e rilascia ripetutamente il pulsante corrispondente sul TUO telecomando finché senti due suoni
ascendenti o vedi un LED verde (successo) o un LED rosso (fallimento).
NOTA: assicurati di attendere almeno 1 secondo tra una pressione e l’altra!
4. Ripeti i passi 2 e 3 per memorizzare volume giù, muto, e power dal tuo telecomando.
5. Esci dalla modalità apprendimento tenendo nuovamente premuto il pulsante fonte sulla sound bar finché
senti un suono e le luci sulla parte frontale della sound bar smettono di pulsare.
6. Verifica che il tuo telecomando risponda alle funzioni che hai programmato (es: volume su) sul MagniFi MAX.
IMPORTANTE: tieni entrambi i telecomandi a circa 12” (30cm) di distanza direttamente di fronte a MagniFi MAX mentre
premi i rispettivi pulsanti. Assicurati di attendere almeno 1 secondo tra una pressione e l’altra. Assicurati che le batterie
siano cariche.
NOTA
•Sentirai un suono diverso (discendente) se il comando non è stato memorizzato. Riprova.
•MagniFi MAX uscirà dalla modalità apprendimento dopo 1 minuto di inattività, salvando i codici memorizzati.
12” (30cm)
70
Impostazioni avanzate
Collegare un decoder, una console o altre fonti HDMI alla
tua MagniFi MAX (figura 1)
Magnifi MAX supporta fino a tre fonti HDMI. Trasmette
segnali 4K ed HDR alla tua TV se stai utilizzando la
connessione HDMI-ARC tra la sound bar e la TV. Per i
contenuti in 4K dovrai utilizzare cavi HDMI ad alta velocità.
Usare l’ingresso ottico per una fonte audio (figura 2)
Se vuoi usare l’ingresso ottico sulla sound bar per un’altra
fonte audio come ad esempio un lettore CD, segui questi
passi:
1) Collega la tua TV a MagniFi MAX usando l’HDMI-ARC.
2) Collega il cavo ottico in dotazione al lettore cd ed alla sound bar.
3) Il pulsante TV sul telecomando passerà dalle fonti con ingresso
HDMI-ARC a quelle ad ingresso ottico se l’audio è disponibile.
Selezionando l’ingresso ottico appariranno 5 LED bianchi sulla
parte frontale del pannello.
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
RESET SYNC POWER
Ingressi HDMI sound bar
Ingresso ottico sound bar
Sistema multimediale Blu-ray
Sistema di videogiochi
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
RESET SYNC POWER
Ingressi HDMI sound bar
Ingresso ottico sound bar
Sistema multimediale Blu-ray
Sistema di videogiochi
FIGURA 1
FIGURA 2
71
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
RESET SYNC POWER
Ingressi HDMI sound bar
Ingresso ottico sound bar
Sistema multimediale Blu-ray
Sistema di videogiochi
Montaggio a muro della tua MagniFi MAX & SR1
casse satellite wireless
La tua sound bar include una dima per il montaggio
a muro dei supporti ed una dima per il montaggio a
muro delle casse satellite. Fai riferimento alla dima
per il montaggio a muro per le istruzioni. Le viti per il
fissaggio dei supporti non sono incluse. Scegli viti di
lunghezza e tipo adatti alla tua costruzione. In caso di dubbi, consulta un professionista.
La mia TV non ha un’uscita HDMI (ARC) o ottica
Se la tua TV non ha un’uscita HDMI (ARC) o ottica puoi collegare la sound bar alla tua TV usando
il cavo analogico AUX da3.5mm incluso.
1) Collega il cavo AUX incluso all’uscita audio della tua TV e l’ingresso AUX sul retro della sound
bar.
2) Scegli AUX sul telecomando della sound bar.
3) Alza il volume ed accertati che il suono provenga dalla sound bar.
4) Disattiva gli altoparlanti della TV usando il menù impostazioni della tua TV sotto “audio” o
“altoparlanti”.
Nota: le decodifiche audio Dolby 5.1 e DTS non sono supportate durante l’utilizzo dell’ingresso
AUX.
72
Modalità sport
Esalta i contenuti ricchi di dialoghi, quali
eventi sportivi, notiziari e talk show. Usa
la regolazione della voce per migliorare la
chiarezza dei dialoghi ed ottimizza i livelli di
volume del subwoofer.
Modalità notte
Riduce i bassi e le dinamiche del volume
migliorando la comprensibilità delle voci per
ascolti a basso volume.
Modalità film
La modalità di suono predefinita è studiata
per esaltare i contenuti dei film quanto quelli
televisivi. Fornisce anche un potenziamento
dei bassi, maggior spazializzazione e
Migliora i livelli di regolazione della voce per
una migliore chiarezza dei dialoghi.
È la modalità predefinita per le fonti HDMI
ed ottiche.
Modalità musica
Da un suono bilanciato e dei bassi più chiari
minimizzando gli eetti di spazializzazione
per assicurare una riproduzione del suono
più naturale. È la modalità predefinita per le
fonti Bluetooth, Google Chromecast integrati
e ingressi analogici AUX.
Modalità di suono
73
Sulla tecnologia Polk SDA®
MagniFi MAX presenta la tecnologia brevettata Polk SDA Surround creando un
soundstage espansivo multidimensionale e immagini stereo dettagliate. L’SDA rende
il sound stage più ampio e profondo fornendo un suono pieno senza sacrificarne
la chiarezza. SDA completa anche i contenuti codificati Dolby e DTS creando
un’incredibile esperienza cinematografica.
Sulla tecnologia Polk VoiceAdjust® integrata
MagniFi MAX presenta livelli di voce personalizzabili nella sound bar permettendoti
di personalizzare l’esperienza di ascolto nel modo che preferisci, per riprodurre
dialoghi chiari e nitidi e non perdere neanche una parola dei tuo film, spettacoli TV
ed eventi sportivi preferiti.
74
Vielen Dank für Ihren Einkauf bei Polk. Sollten Sie Fragen oder Kommentare haben, zögern
Sie bitte nicht, uns anzurufen oder eine E-Mail zu schreiben.
Technischer Support
In Nordamerika den Polk-Kundenservice unter
800-377-POLK(7655) anrufen (M–F, 9:00–17:30 EST)
Außerhalb der USA rufen Sie bitte unter +1-410-358-3600
Email polkcs@polkaudio.com
Polk Audio
1 Viper Way, Vista, CA 92081
Das vollständige Handbuch finden Sie unter folgender Adresse:
www.polkaudio.com/products/magnifimaxsr
Polk Audio ist Teil der DEI Holdings, Inc. Company. Polk Audio und Polk sind registrierte Handelsmarken von Polk Audio,
LLC. Chromecast Built-in ist eine Handelsmarke von Google Inc.
Alle anderen hier aufgeführten Handelsmarken, Produktnamen, Logos und Marken gehören dem jeweiligen Eigentümer.
DE
75
Was ist im Paket
Sound Bar
Subwoofer
Netzkabel Sound Bar
6’ (1,8 m) Optisches Kabel
6.5’ (2 m) Hochgeschwindigkeits-HDMI-Kabel
6’ (1,8 m) 3,5 mm AUX-Kabel
(2) SR1 Wireless Surrounds (2) Surrounds Netzteil
Produktunterlagen
Netzkabel Subwoofer
Netzteil Sound Bar
Fernbedienun
2 (AAA)-Batterien
(2) Wandhalterungen
(Schrauben und Befestigungsmittel nicht inklusive)
AAA
AAA
76
Setup
Verbindung mit dem Fernseher
Das enthaltene HDMI-Kabel mit den
HDMI-Eingängen mit der Aufschrift
„ARC“ am Fernseher und der Sound
Bar verbinden.
Mit dem enthaltenen optischen Kabel den
Fernseher mit der Sound Bar verbinden.
Mit dem enthaltenen HDMI-Kabel einen
beliebigen verfügbaren HDMI-Anschluss
am Fernseher mit dem „TV ARC“-Anschluss
an der Sound Bar verbinden.
JA NIEN
TV
ARC
HDMI
TV OPTICAL
TV (ARC)
HDMI 1
HDMI 2
HDMI 3
AUX
NETWORK
SERVICE
RESET
SYNC
POWER
TV
OPTICAL
HDMI
TV OPTICAL
TV (ARC)
HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
RESET SYNC POWER
TV OPTICAL
TV (ARC)
HDMI 1 HDMI 2 HDMI 3
AUX NETWORK
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK
TV
ARC
HDMI
TV
OPTICAL
HDMI
TV OPTICAL
TV (ARC)
HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
RESET SYNC POWER
TV OPTICAL
TV (ARC)
HDMI 1
HDMI 2
HDMI 3
AUX
NETWORK
SERVICE
ONLY
RESET
SYNC
POWER
TV OPTICAL
TV (ARC)
HDMI 1 HDMI 2 HDMI 3
AUX NETWORK
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK
1. Verfügt Ihr Fernseher über einen HDMI-Eingang mit der Aufschrift „ARC“?
77
Verbindung der Sound Bar mit einer Steckdose
Beim Hochfahren blinkt ein orangefarbenes Licht
an der Vorderseite. Die Sound Bar ist einsatzbereit
sobald die Lampe aufhört zu blinken.
SYNC POWER
15V 1.2A
2.
3.
Die Sound Bar positionieren
Um das bestmögliche Sounderlebnis zu gewährleisten, die
Sound Bar mittig unter dem Fernseher positionieren.
Hinweis: Anleitungen für die Wandmontage finden Sie
unter Advanced Setup auf S. 15 und der enthaltenen
Wandbefestigungsschablone
Della sound bar
TV
SYNC POWER
15V 1.2A
Subwoofer
TV
Den Subwoofer positionieren
Um die höchstmögliche Leistung zu erhalten,
den Subwoofer an der selben Wand wie den
Fernseher aber nicht weiter als 30 ft (10 m)
von der Sound Bar entfernt positionieren.
4.
5. Verbindung des Subwoofers mit einer Steckdose
An der Rückseite schaltet sich eine grüne Lampe ein und
zeigt die korrekte Verbindung mit der Sound Bar an.
78
Batterien in die
Fernbedienung legen
Die mitgelieferten AAA-Batterien
einsetzen.
8.
SYNC POWER
15V 1.2A
Die Surrounds positionieren
Die Surround-Lautsprecher links und rechts
im gleichen Abstand zum Haupt-Hörbereich
positionieren. Dabei müssen die mit „L“ markierten
Lautsprecher auf der linken und die mit „R“
markierten Lautsprecher auf der rechten Seite
positioniert werden.
6.
7. Verbindung des Surrounds mit einer Steckdose
An der Rückseite schaltet sich eine grüne Lampe ein
und zeigt die korrekte Verbindung der Surrounds mit
der Sound Bar an.
altavoces surround
inalámbricos
TV
L R
79
Mit der TV-Fernbedienung die Lautstärke regeln
MagniFi MAX ist voreingestellt für Lautstärkereglungen von handelsüblichen TV-
Fernbedienungen, inklusive: Samsung, LG, Sony, Vizio*
*Alle anderen hier aufgeführten Handelsmarken, Produktnamen, Logos und Marken gehören dem jeweiligen Eigentümer.
Den Fernseher einschalten und prüfen, ob ein Bild
erscheint und der Sound von der Sound Bar zu hören ist
Hinweis: Ist der Sound sowohl vom Fernseher als auch von
der Sound Bar zu hören, müssen die TV-Lautsprecher über
das Einstellungsmenü am Fernseher ausgeschaltet werden.
Im Handbuch zum Fernseher fi nden Sie weitere Hinweise.
9.
HINWEIS: Ist die MagniFi MAX-Fernbedienung nicht mit Ihrem Fernseher kompatibel, folgen Sie bitte der
Anleitung auf S. 15, um die MagniFi MAX für Ihre TV-Fernbedienung zu programmieren.
80
Musik hören
Vorteile von Chromecast Built-in
MagniFi MAX bietet Chromecast Built-in, was folgende Vorteile bietet:
1. Musik aus Lieblings-Apps streamen.
2. Eine umfassende Audio-Erfahrung für das ganze Haus. Über Multi-Room Sync kann der selbe Song
über Chromecast built-in-kompatible Lautsprecher im Haus gleichzeitig abgespielt werden.
3. Über den Google Assistant auf einem Google Home Speaker Musik auf dem MagniFi MAX mit
Sprachbefehlen steuern.
Chromecast Built-in Setup
1. Laden Sie die kostenlose Google Home-App herunter und folgen Sie den in-app-Anweisungen, um
das Polk MagniFi MAX mit Ihrem Wi-Fi oder Ethernet-Netzwerk zu verbinden.
2. Weitere Daten zu detaillierteren Setup-Daten über Google Home und Chromecast Built-in für
Audio fi nden Sie unter: https://support.google.com/googlehome and https://support.google.com/
chromecastbuiltin
3. Beim Streaming von einer Chromecast-aktivierten App leuchtet eine weiße LED auf der Sound Bar
auf.
81
Bluetooth® Audio
1. Um Ihr Gerät mit Bluetooth zu nutzen, drücken Sie die Bluetooth-Schaltfläche auf
der Sound Bar oder Fernbedienung. Eine blaue LED blinkt langsam auf der Sound Bar
während die Verbindung mit dem Bluetooth-Gerät aufgebaut wird.
2. Im Bluetooth-Setup auf Ihrem Telefon, Tablet oder Computer „Polk MagniFi MAX“
auswählen. Die LED leuchtet ständig blau, wenn das Bluetooth-Gerät verbunden ist.
Automatische Updates - Sehr empfehlenswert
Polk bietet periodische Updates zur Leistungsverbesserung und aktualisiert die Liste
der unterstützten TV-Fernbedienungen.
Wir empfehlen, die Sound Bar mit Ihrem Home-Netzwerk zu verbinden. Um
automatische Updates zu erhalten, müssen Sie Ihr Produkt weder registrieren noch eine
E-Mail-Adresse angeben. Verbinden Sie einfach Ihre Sound Bar mit Ihrem Netzwerk über
Wi-Fi oder Ethernet mit der kostenlosen Google Home-App (Kabel nicht inklusive).
82
Fernbedienung Power On/O
Mute
Play/Pause
Sport Mode
Surround-Lautstärke
Up/Down
(verfügbar, wenn wireless Surrounds
verwendet werden
Surround Balance
Links/Rechts
(verfügbar, wenn wireless
Surrounds verwendet werden
AUX Input
Bluetooth®
VoiceAdjust
Up/Down
TV Input
Night Mode
HDMI Inputs
Back
Basso
Up/Down
Movie Mode Forward
VoiceAdjust
Up/Down
Music Mode
83
Pannello superiore della sound bar
Pannello posteriore della sound bar
Power
On/O Source Master Volume
Down/Up
Mute
VoiceAdjustBluetooth®
Power Connector
Ethernet
LAN
*Nur für Werkszwecke
HDMI Out
(ARC)
HDMI
Inputs
AUX
In USB*
Optical
In Status
LEDs
84
LED-Anzeigen
An der Vorderseite der Sound Bar befindet sich eine horizontale Linie von LED-Lampen, die
verschiedene Status anzeigen, wie Source, Lautstärke und Hörmodi.
HDMI 1
WI-FI
FLASHING
NOT CONNECTED
FLASHING
NOT CONNECTED
FLASHING
NOT CONNECTED
SOLID
CONNECTED
SOLID
CONNECTED
SOLID
CONNECTED
SUB
SUB
SURROUNDS
SURROUNDS
Hintere LED-Leiste
LEDs an der SUB-Rückseite
LEDs an der Surrounds-Rückseite
HDMI 2
HDMI 3
HDMI (ARC)
OPTICAL
AUX
ON
NIGHT MODE
DOLBY CONTENT
DTS CONTENT
CHROMECAST BUILT-IN
BLUETOOTH
85
Die Tonqualität optimieren
Benutzerfreundliche Regelung
von Dialoglautstärken zur
Verbesserung der Klarheit
bei TV-Shows, Filmen und
Sportübertragungen.
Bass-Steuerung
Benutzerfreundliche Einstellung von
Niederfrequenzlautstärken für mehr
oder weniger Bass.
Stimme lauter
Mehr Bass Stimme leiser
Weniger Bass LIVELLO
PREDEFINITO
LIVELLO
PREDEFINITO
Sound Bar LEDs
Sound Bar LEDs
86
Die Tonqualität optimieren
Lautstärkeregelung
Benutzerfreundliche Einstellung der
Lautstärke für mehr oder weniger
Ton.
Balance-Steuerung
Benutzerfreundliche Einstellung der
Balance zwischen den linken und
rechten Lautsprechern.
Balance
Rechts
Mehr
Lautstärke Balance
Links
Weniger
Lautstärke
STANDARDLEVEL
STANDARDLEVEL
Sound Bar LEDS
Sound Bar LEDS
Surround
mute
87
Mit der TV- oder Kabel-/Satelliten-
Infrarotfernbedienung (nur IR), das MagniFi MAX
Das MagniFi MAX ist mit den Lautstärke- und Mute-Funktionen der meisten TV-
Fernbedienungen kompatibel. Um der Fernbedienung für weitere Funktionen wie Source-
Auswahl oder Bass-Regelung zu programmieren, sind folgende Schritte zu beachten:
1. Der Programmiermodus wird aufgerufen, indem die Source
Taste auf der Sound Bar gedrückt gehalten wird, bis ein Ton erklingt
und die Lampen an der Vorderseite der Sound Bar blinken.
2. Die Taste auf der MagniFi MAX-Fernbedienung drücken und
loslassen, die programmiert werden soll (Bsp: Volume Up).
3. Die entsprechende Taste auf IHRER Fernbedienung wiederholt drücken, bis ein ansteigender Doppelton
erklingt oder eine grüne LED (Erfolg) oder eine rote LED (Fehler) aufleuchtet.
HINWEIS: Vor dem nächsten Tastendruck mindestens 1 Sekunde warten!
4. Die Schritte 2 und 3 wiederholen, um Volume Down, Mute und Power von ihrer Fernbedienung zu
programmieren.
5. Den Programmiermodus wird verlassen, indem die Source- Taste auf der Sound Bar gedrückt gehalten
wird, bis ein Ton erklingt und die Lampen an der Vorderseite der Sound Bar aufhören zu blinken
6. Prüfen, ob die programmierten Tasten der Fernbedienung (Bsp: Volume up) auf dem MagniFi MAX
funktionieren
WICHTIG: Beide Fernbedienung in ca. 12“ (30 cm) Abstand direkt vor dem MagniFi Max halten und die entsprechenden
Tasten drücken. Vor dem nächsten Tastendruck mindestens 1 Sekunde warten. Sicherstellen, dass alle Fernbedienungen mit
vollen Batterien ausgestattet sind.
HINWEIS:
• Es erklingt ein anderer (absteigender) Ton, wenn der Befehl nicht programmiert wurde. Bitte erneut versuchen.
• MagniFi MAX verlässt den Programmiermodus nach 1 Minute ohne Aktivität, wobei alle bis dahin vorgenommenen
Programmierungen gespeichert werden.
12” (30cm)
88
Advanced Setup
Eine Kabeldose, Spielkonsole oder andere HDMI-Sources mit
dem MagniFi MAX verbinden (Abbildung 1)
Magnifi MAX unterstützt bis zu drei HDMI-Sources. Dies
läuft über 4K- und HDR-Signale zum Fernseher, wenn
die verwendete HDMI-ARC-Verbindung zwischen der
Sound Bar und dem Fernseher verwendet wird. Es müssen
Hochgeschwindigkeits-HDMI-Kabel für 4K-Übertragungen
verwendet werden.
Verwendung des optischen Eingangs für eine Audio-Source
(Abbildung 2)
Soll der optische Eingang an der Sound Bar für eine andere Audio-
Source wie einen CD-Player verwendet werden, bitte folgende
Schritte beachten:
1) Ihren Fernseher über HDMI-ARC mit dem MagniFi MAX verbinden.
2) Mit dem mitgelieferten optische Kabel den CD Player mit der Sound
Bar verbinden.
3) Die TV-Taste auf der Fernbedienung schaltet zwischen HDMI-ARC-
und den optischen Eingangsquellen hin und her, solange Audio
verfügbar ist. Bei der Auswahl des optischen Eingangs leuchten 5
weiße LEDs auf der Frontleiste auf
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
RESET SYNC POWER
Sound Bar HDMI-Eingänge
Sound Bar optische Eingänge
Media Player Blu-ray
Gaming
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
RESET SYNC POWER
Sound Bar HDMI-Eingänge
Sound Bar optische Eingänge
Media Player Blu-ray
Gaming
ABBILDUNG 1
ABBILDUNG 2
89
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
TV OPTICAL
TV (ARC)HDMI 1 HDMI 2 HDMI 3
AUX NETWORK SERVICE
ONLY
RESET SYNC POWER
Sound Bar HDMI-Eingänge
Sound Bar optische Eingänge
Media Player Blu-ray
Gaming
Ihren MagniFi MAX & SR1 Wireless Surrounds an der Wand befestigen
Ihre Sound Bar umfasst eine Wandbefestigungsschablone
und Wandbefestigungen.sowie eine
Wandbefestigungsschablone für die Surrounds.
Auf der Wandbefestigungsschablone finden Sie die
entsprechenden Anweisungen. Die Schrauben für
die Wandbefestigungen sind nicht inklusive. Den
Schraubentyp und die Länge müssen entsprechend der
individuellen Umstände ausgewählt werden. Bei Fragen,
bitte einen Fachmann konsultieren.
Mein Fernseher hat keinen HDMI (ARC)- oder optischen Ausgang
Hat Ihr Fernseher keinen HDMI ARC- oder optischen Ausgang können Sie die Sound Bar mit Ihrem
Fernseher über das enthaltene analoge 3,5 mm-AUX-Kabel verbinden.
1) Mit dem mitgelieferten AUX-Kabel den Audio-Ausgang am TV mit dem AUX-Eingang an der
Rückseite der Sound Bar verbinden.
2) Über die Fernbedienung der Sound Bar AUX auswählen.
3) Die Lautstärke hoch regeln und prüfen, ob über die Sound Bar ein Ton zu hören ist.
4) Die TV-Lautsprecher über die TV-Einstellungen unter „Audio“ oder „Lautsprecher“ ausschalten.
Hinweis: Dolby 5.1- und DTS-Audio-Decoding wird über den AUX-Eingang nicht unterstützt.
90
Sport Mode
Verbessert dialogreiche Inhalte, wie
Sportveranstaltungen, Nachrichtensendungen
und Talk Shows. Über Voice Adjust wird die
Dialogklarheit verbessert und die Lautstärke
des Subwoofers optimiert.
Night Mode
Reduziert Bass- und Lautstärkedynamiken
und verbessert gleichzeitig die
Sprachverständlichkeit bei geringer Lautstärke.
Movie Mode
Der Standard-Sound-Modus gilt sowohl für
Film- und TV-Inhalte. Zudem bietet er Bass
Boost, erhöhten Raumklang und verbesserte
Voice Adjust-Level für mehr Dialogklarheit.
Dies ist der standardmässige Sound-Modus für
HDMI- und optische Eingänge.
Music Mode
Der Standard-Sound-Modus gilt sowohl für
Film- und TV-Inhalte. Zudem bietet er Bass
Boost, erhöhten Raumklang und verbesserte
Voice Adjust-Level für mehr Dialogklarheit.
Dies ist der standardmässige Sound-Modus
für HDMI- und optische Eingänge.
Modalità di suono
91
Über Polk SDA® Technology
Das MagniFi MAX bietet patentierte Polk SDA Surround-Technologie und einen
umfassenden multi-dimensionalen und detaillierten Stereo-Sound. SDA erhöht und
erweitert den Sound über einen immersiven raumerfüllenden Sound ohne dabei
an Klarheit zu verlieren. SDA umfasst zudem Dolby- und DTS-codierte Inhalte und
schat so ein unglaubliches Kinoerlebnis.
Über Built-in Polk VoiceAdjust® Technology
Das MagniFi MAX bietet verschiedene Sprachlevel, die in der Sound Bar eingestellt
werden können und den Klang den persönlichen Vorlieben anpassen, sodass klare
und eindeutige Dialoge möglich sind und Sie nie mehr ein Wort Ihres Lieblingsfilms,
Ihrer Lieblings-TV-Show oder Ihrer bevorzugten Sportveranstaltung verpassen
müssen.
1 Viper Way
Vista, CA 92081
800-377-7655
www.polkaudio.com
HBP3825B

Navigation menu
