2 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)
ENGLISH
IMPORTANT SAFETY INSTRUCTIONS
This product was designed and manufactured to meet strict quality and safety standards.
There are, however, some installation and operation precautions which you should
be particularly aware of.
1. Read Instructions. All the safety and operating instructions should
be read before the system is operated.
2. Retain Instructions. The safety and operating instructions should
be retained for future reference.
3. Heed Warnings. All warnings on the appliances and in the operating
instructions should be adhered to.
4. Follow Instructions. All operating and use instructions should be followed.
5. Cleaning. Unplug the appliance from wall outlet before cleaning. Do not
use liquid cleaners or aerosol cleaners. Use a damp cloth for cleaning.
6. Attachments. Do not use attachments not recommended by the product
manufacturer as they may cause hazards.
7. Water and Moisture. Do not use these appliances near water‹for example,
near a bath tub, washbowl, kitchen sink, or laundry tub, in a wet basement,
or near a swimming pool, and the like.
8. Accessories. Do not place these appliances on an unstable cart, stand, tripod, bracket,
or table. The audio/video products may fall, causing serious injury to a child or adult,
and serious damage to the products. Use only with a cart, stand, tripod, bracket,
or table recommended by the manufacturer, or sold with the appliances. Any mounting
of the appliances should follow the manufacturer’s instructions, and should use mounting
accessories recommended by the manufacturer.
9. Ventilation. Slots and openings in the cabinet are provided for ventilation and to ensure
reliable operation of the appliances and to protect them from overheating, and these openings
must not be blocked or covered. The openings should never be blocked by placing the products
on a bed, sofa, rug, or other similar surface. This product should never be placed near or over
a radiator or heat register. This product should not be placed in a built-in installation such
as a bookcase or rack unless proper ventilation is provided or the manufacturer’s instructions
have been adhered to.
10. Power Sources. This product should be operated only from the type of power source
indicated on the marking labels. If you are not sure of the type of power supply to your
home, consult your appliance dealer or local power company.
11. Grounding or Polarization. This product is equipped with polarized alternating-current
line plugs (plugs having one blade wider than the other). This plug will fit into the power
outlet only one way. This is a safety feature. If you are unable to insert the plug fully into
the outlet, try reversing the plug. If the plug should still fail to fit, contact your electrician
to replace your obsolete outlet. Do not defeat the safety purpose of the polarized plug.
12. Power Cord Protection. Power-supply cord should be routed so that it is not likely to be walked
on or pinched by items placed upon or against it, paying particular attention to cords at plugs,
convenience receptacles, and the point where they exit from the appliances.
13. Lightning. For added protection for this audio/video product during a lightning storm,
or when it is left un-attended and unused for long periods of time, unplug it from
the wall outlet and disconnect the antenna or cable system. This will prevent damage
to the product due to lightning and power-line surges.
14. Power Lines. An outside antenna system should not be located in the vicinity of overhead
power lines or other electric light or power circuits, or where it can fall into such power lines
or circuits. When installing an outside antenna system, extreme care should be taken to keep
from touching such power lines or circuits as contact with them might be fatal.
15. Overloading. Do not overload wall outlets and extension cords as this can result
in a risk of fire or electric shock.
16. Object and Liquid Entry. Never push objects of any kind into this product through openings,
as they may touch dangerous voltage points or short out parts that could result in a fire
or electric shock. Never spill liquid of any kind on this audio/video product.
17. Servicing. Do not attempt to service this product yourself, as opening or removing
covers may expose you to dangerous voltage or other hazards. Refer all servicing
to qualified service personnel.
18. Damage Requiring Service. Unplug this product from wall outlets and refer servicing
to qualified service personnel under the following conditions:
a.When the power supply cord or plug is damaged.
b.If liquid has been spilled, or objects have fallen into the product.
c.If the product has been exposed to rain or water.
d.If the product does not operate normally by following the operating
instructions. Adjust only those controls that are covered by the operating
instructions, as an improper adjustment of other controls may result
in damage and will often require extensive work by a qualified technician
to restore the product to its normal operation.
e.If the product has been dropped or the cabinet has been damaged.
f.When the product exhibits a distinct change in performance this indicates
a need for service.
19. Replacement Parts. When replacement parts are required, be sure the service
technician has used replacement parts specified by the manufacturer or that
the parts have the same characteristics as the original part. Unauthorized
substitutions may result in fire, electric shock or other hazards.
CAUTION: Danger of EXPLOSION if battery is incorrectly replaced.
Replace only with the same or equivalent type. (CR2025)
WARNING: Do not expose batteries or battery pack to excessive
heat such as sunshine, fire or the like.
20. Safety Check. Upon completion of any service or repairs to this product,
ask the service technician to perform safety checks to determine that
the products are in proper operating condition.
21. Carts and Stands. The appliances should be used only with a cart or stand
that is recommended by the manufacturer. An appliance and cart combina-
tion should be moved with care. Quick stops, excessive force, and uneven
surfaces may cause the appliance and cart combination to overturn.
Use caution when moving the cart/apparatus combination to avoid
injury from tip-over.
22. This product is not intended for use outdoors.
The CAUTION marks shown here are located on the back of your SurroundBar®Speaker System
CAUTION: To prevent electric shock, match
wide blade of plug to wide slot, insert fully.
CAUTION: No naked flame sources, such as
candles, should be placed on the apparatus.
Class B Emissions Limits
This Class B digital apparatus meets all requirements of the Canadian
Interference—Causing Equipment Regulations.
Operation
Operation is subject to the following two conditions:
1) This device may not cause interference, and
2) This device must accept any interference, including interference
that may cause undesired operation of the device.
Product Disposal
Certain international, national and/or local laws and/or regulations may
apply regarding the disposal of this product. For further detailed information,
please contact the retailer where you purchased this product or the Polk
Audio Importer/Distributor in your country. A listing of Polk Audio Importer/
Distributors can be found on the Polk Audio website www.polkaudio.com or
by contacting Polk Audio at: 5601 Metro Drive, Baltimore, Maryland 21215,
USA. Phone: +1-410-358-3600; in California: 1-800-377-7655.
NOTE:
This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This equipment generates, uses and can
radiate radio frequency energy, and, if not installed and used in accordance with the instructions,
may cause harmful interference to radio communications. However, there is no guarantee that inter-
ference will not occur in a particular installation. If this equipment does cause harmful interference
to radio or television reception, which can be determined by turning the equipment off and on,
the user is encouraged to try to correct the interference by one or more of the following measures:
Reorient or relocate the receiving antenna.
Increase the separation between the equipment and receiver.
Connect the equipment into an outlet on a circuit different
from that to which the receiver is connected.
Consult the dealer or an experienced radio/TV technician for help.
PLEASE TAKE INVENTORY
Please check to ensure you have everything in your
Polk®SurroundBar®5000 Instant Home Theater®(IHT)
carton. Inside, you should find:
SurroundBar
Subwoofer
Remote Control (Battery Included)
Subwoofer Power Cord
20V Power Supply
6' Digital (Optical) Cable
1/8" to 1/8" analog cable
1/8" to RCA adapter
Quick Start Guide
Owner’s Manual
Online Registration Card
Important Note: If anything is missing or damaged, or if your
Polk Audio SurroundBar 5000 IHT fails to operate, please notify
your dealer immediately. We recommend keeping your original
carton and packing materials in case you need to ship the unit
in the future.
ABOUT YOUR SURROUNDBAR 5000 IHT
Thank you for choosing the SurroundBar 5000 IHT from
Polk Audio. You’re about to discover how the legendary
Polk Audio sound makes watching TV and movies so much
more exciting. Using a single bar loudspeaker and a wireless
subwoofer, the SurroundBar 5000 IHT produces a wide
soundstage and rich, full sound. Polk®Digital Logic®offers
spectacular performance and convenience. And there’s
even more about the SurroundBar 5000 IHT you’ll enjoy:
Bluetooth®wireless technology with aptX®delivers
CD-quality sound from your smartphone, tablet
or other compatible device.
Sleek design, shallow 2 1/4" depth blends seamlessly
with today’s contemporary TVs.
SmartBar™ enables your SurroundBar to learn your
TV’s original IR remote control. (Backup remote included.)
Thrill to a rich, enveloping listening experience, far
beyond what any built-in TV speakers can produce,
thanks to Polk Audio’s proprietary SDA®Surround
and Polk Digital Logic technologies.
Dual tuned-port enclosure creates optimum blending of drivers
and subwoofer whether the bar is wall- or shelf-mounted.
Compact wireless subwoofer can be placed anywhere
in the room within 50' of the SurroundBar 5000.
Polk Audio’s signature sound, warm and full, with clarity
and detail, turns games, movies and TV into an exciting
viewing experience.
Dolby®Digital decoding.
Energy Star®certified.
INSIDE YOUR SURROUNDBAR 5000 IHT CARTON:
SOURCE MUTELEARN
Remote Control
(Battery Included)
1/8" to 1/8" Analog Cable
1/8" to RCA Adapter
20V Power Supply
Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 3
BAR CONTROLS
Front Panel:
1. Learn—Puts the bar into “learning mode” so
you can program it to respond to commands
from your existing remote control.
2. Source—Changes which input source
you are listening to.
Source 1: digital/optical
Source 2: analog
Source 3: analog

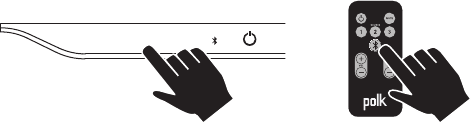

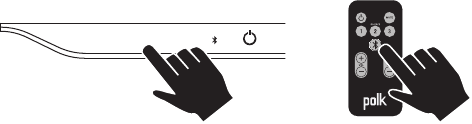

Source 4 Bluetooth ( ):Bluetooth®wireless
technology (See “PAIR AND CONNECT YOUR
BLUETOOTH DEVICE WITH THE SURROUNDBAR”
on page 8.)
LED—Blue light indicates which Source has
been selected (see Source LED Guide above).
Source 1 LED will light green if Dolby Digital
signal is being decoded.
3. Power ( )—Turns on the bar or puts
it in standby mode.
LED—A light that shines green, orange
or red to indicate operating status.
4. Mute—Mutes and unmutes the sound
coming from the SurroundBar 5000 IHT,
indicated by green slow flash.
5. Volume Up and Down ( / )—Adjusts
the volume of the SurroundBar 5000 IHT.
Back Panel:
6. Power Switch—Turns the bar on or off,
but you can leave it on all the time.
7. Power Connection—The bar power supply connects here.
8. Audio Inputs (Source 1, 2, or 3)—Where you connect
your TV (or other sources) to the SurroundBar 5000.
Use the 6' optical cable (Source 1) provided or 1/8"
analog cable (Source 2 or 3) provided.
9. SYNC—The SYNC button ensures the subwoofer
and bar are communicating. (See “SYNCING THE
BAR AND WIRELESS SUBWOOFER” on page 7.)
BAR POWER ( ) LED
Normal Operating Mode:
Green Steady—Power is on; all is well.
Red Steady—The bar is in standby mode.
Green Two Blinks—A remote control or keypad
operation signal is received successfully.
Green Slow Blinking—System is muted.
Green Fast Blinking (After pressing volume up
button)—You have reached the maximum volume.
Green Fast Blinking (At power up)—The bar and
subwoofer have established a wireless connection.
BAR POWER ( ) LED
Learning Mode: (See page 10 for instructions.)
Orange Blinking—The bar is in learning mode.
Orange Steady—The bar is in learning mode
and a function has been selected.
Green Blinking—The bar has successfully
learned a remote control command.
Red Blinking—The bar has failed to learn
a remote control command.
Red and Orange Blinking—Learned IR codes
have been successfully erased.
SOURCE LED
Green Blinking—Dolby Digital source
recognized (Source 1 only).
Green Steady—Dolby Digital source received
and is being decoded (Source 1 only).
Blue Steady—PCM or analog source received.
123
45
6789
SOURCE MUTELEARN
SOURCE LED GUIDE
FRONT
BACK
SOURCE 1
SOURCE 2
SOURCE 3
Bluetooth
2.2A
20V
132
SOURCE SYNC
POWER
OFF
ON
44W
4 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)
SUBWOOFER CONTROLS
1. Power Switch—Turns the wireless subwoofer on
or off, but you can leave it on all the time if you wish.
2. Power Connection—The subwoofer power
cord connects here.
THE STATUS LIGHT ON THE WIRELESS
SUBWOOFER INDICATES THE FOLLOWING:
When light shines green:
a. Green Steady—The bar and subwoofer are connected.
b. Green Slow Blinking—The subwoofer is searching
for the bar.
c. Green Fast Blinking—The subwoofer is in the
process of connecting with the bar.
When light shines red:
a. Red Steady—The subwoofer is in standby mode.
b. Red Blinking—The subwoofer is in protection mode.
REMOTE CONTROL
1. Power ( )—Turns on the bar or puts
it in standby mode.
2. Mute—Mutes and unmutes the sound
coming from the SurroundBar 5000 IHT.
3. Source 1, 2, 3 or —Changes which
input source you are listening to.
4. Volume Up and Down ( + / –)—Adjusts
the master volume of the SurroundBar
5000 IHT system.
5. SUB Volume Up and Down ( + / –)
Adjusts the volume of the subwoofer.
Specifications
Dimensions
SurroundBar 3 3/4" H x 31" W x 2 1/4" D
(9.53 cm x 78.74 cm x 5.72 cm)
Subwoofer 10" H x 10 1/4" W x 10 3/4" D
(25.4 cm x 26.04 cm x 27.31 cm)
Weight
SurroundBar 5 lbs (2.3 kg)
Subwoofer 7 lbs (3.2 kg)
Power Requirements
SurroundBar 20V, 2.2 A
Subwoofer 100V - 240V~50Hz - 60Hz, 50W
Model SurroundBar 5000 Instant Home Theater
Remote Battery CR2025
1
2
Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 5
12
3
45
WHERE TO LOCATE YOUR BAR
FOR THE BEST SOUND
It’s easy. The bar comes with rubber feet already attached,
so it will sit securely on any flat surface. Just center the bar
under your TV screen. If your TV is housed in a media center,
you can place the bar above the TV.
If your TV is wall mounted, the bar can mount right beneath
it. The bar has built-in keyhole slots that make it easy.
Note: The rubber feet are detachable and may be removed
entirely (for wall-mounting the bar) or moved along the bottom
surface of the bar, depending upon your installation.
WHERE TO LOCATE YOUR SUBWOOFER
FOR THE BEST SOUND
Your wireless subwoofer is really easy to place and can
go just about anywhere in the room. Plus you don’t have
to worry about connecting wires, because the only wire
you have to plug in is the power cord. And that’s it.
Here’s a little trick: If you place
your subwoofer in a corner of
your room, it will reinforce the
subwoofer’s output, making it
sound louder.
Overall Dimensions
1. 3 3/4" H (9.53 cm)
2. 31" (78.74 cm)
Keyhole Slots
3. 19 13/16" W (50.32 cm)
Top of Bar to Keyhole Slots
4. 1 5/8" (4.13 cm)
Note: If you wall mount your SurroundBar, ensure that your wall
anchors secure properly into the wall and that they can bear the
weight of the SurroundBar, which is 5 lbs (2.3 kg).
SOURCE
MUTE
LEARN
SOURCE
MUTE
LEARN
Shelf mounted bar sits in front of TV Wall mounted bar
6 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)
2
1
2
3
4
HOW TO CONNECT YOUR BAR
This is really easy too. You likely have many sources for your
audio signal: your TV, your DVD player, or a cable/satellite box.
The bar is able to accept audio from up to three different sources.
The simplest approach is to connect the optical audio output of
your TV to the optical input on the back of the bar. This method
will provide the highest quality audio regardless of whether you
are watching TV or watching your favorite DVD.
If your TV does not have an optical output, you can use the optical
output from your DVD player or your cable/satellite box to connect
to the optical input on the bar. Then simply use the other bar
inputs for your other audio sources.
SYNCING THE BAR AND WIRELESS SUBWOOFER
The SurroundBar 5000 bar and wireless subwoofer come
from the factory preset to work together. If the wireless
subwoofer stops receiving an audio signal, follow these
instructions to re-establish the connection.
1. Turn off the subwoofer’s AC Mains switch.
2. Press and hold the SYNC button on the back
of the bar for three (3) seconds.
3. The LED on the back of the bar will blink,
indicating that the bar and the subwoofer
are ready to be connected.
4. Turn on the subwoofer’s AC Mains switch. When
the subwoofer LED turns solid green the bar
and subwoofer are connected and ready to use.
HOW TO CONNECT YOUR SUBWOOFER
Your subwoofer receives a wireless audio signal from the bar,
so all you need to do is plug in the power cord and make
sure the main power switch is ON.
2.05A
20V
132
SOURCE SYNC
POWER
OFF
ON
35W
L
R
ANALOG
AUDIO OUTPUT
DIGITAL OPTICAL
AUDIO OUTPUT
TV or Cable/Sat Box
SurroundBar 5000
Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 7
Note: Remove the
protective cap prior
to inserting cable.
BLUETOOTH®WIRELESS TECHNOLOGY
To use your Bluetooth wireless technology device
with the SurroundBar 5000, you must first pair your
device with your SurroundBar.
Pairing creates the ability of your Bluetooth device to connect
with your SurroundBar wirelessly. Pairing is like a handshake
between your Bluetooth device and your SurroundBar 5000
in which they meet and exchange information.
You only have to pair your SurroundBar with your Bluetooth
device one time for this exchange of information to take place.
After that you simply select the “polk sb5000” from your
device list to make the connection to your SurroundBar.
The SurroundBar can hold 8 Bluetooth devices in its memory.
If enough devices pair after yours, your device could
be dropped from the memory list.
Pair and connect your Bluetooth device
with the SurroundBar:
1. Make sure your Bluetooth device and SurroundBar 5000
are both powered on.
2. Activate the Bluetooth function on your Bluetooth source
device. See your device’s manual for instructions.
3. Press the Bluetooth source button from the SurroundBar
remote or press the SOURCE button on the SurroundBar
until the Bluetooth source is selected.
The Bluetooth symbol will illuminate, then begin slowly
pulsing as it looks for the paired device.
4. Your SurroundBar will now be displayed on your source
device and available to pair and/or connect. Select the
“polk sb5000” on your device to initiate
the connection process.
5. After a short delay (5 seconds), the two devices should
now be connected. You should hear a short tone and
the Bluetooth source symbol will now be steady blue.
6. Play your music from your device!
Note: If your device asks for a passcode to pair to the
SurroundBar, enter “0000.”
How to disconnect with a Bluetooth device:
1. Press and release the Remote Control Bluetooth button, or
2. Press and release the Bluetooth Source button, or
3. Turn off or disconnect the Bluetooth feature
on your Bluetooth device.
The SurroundBar will emit a short tone and the
Bluetooth source symbol will begin slowly pulsing
when disconnected.
Automatic connection:
Any time you want to connect and play music through the
SurroundBar after the devices have been paired, do the following:
1. Turn your device’s Bluetooth function on.
2. Enter Bluetooth source by pressing the Bluetooth source
button from the remote or press the SOURCE button
on the SurroundBar until the Bluetooth source is selected.
3. After a short delay, the two devices will automatically
connect and you will hear a short tone and the
Bluetooth source symbol will now be steady blue.
Note: By default, the last connected Bluetooth device
will automatically connect if available.
Pair and/or connect to a device when in Bluetooth
source, but disconnected:
1. Engage the Bluetooth function on your Bluetooth source
device. See your device’s manual for instructions.
a. The SurroundBar will be displayed on your source
device as available to pair and connect. Select
the “polk sb5000” on your device to initiate
the pairing and connection process.
After a short delay, the two devices should now be paired
and connected. You should hear a short tone and the
Bluetooth source symbol will now be steady blue.
How to disconnect:
Note: Anytime The SurroundBar exits SLEEP mode and is in
Bluetooth source, the SurroundBar will automatically connect
to any paired Bluetooth device if the paired device’s Bluetooth
feature is on.
8 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)
SOURCELEARN
OR
Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 9
HOW TO OPTIMIZE THE SOUND
WHEN TV SPEAKERS ARE ON
You should hear sound from the bar. If you don’t, turn up
the volume on the bar using its volume control buttons.
If your bar is connected to your TV, there’s a very good chance
your TV speakers are also playing. It’s impossible to give specific
instructions on how to turn off the speakers for every TV, but
here’s a way to do it that covers many of the TVs out there.
1. On your TV remote control, find a “menu” or “setup” button.
2. Press this button. You should see an on-screen menu.
3. Next, look for an option to control audio functions
and select it.
The setting to turn off your TV’s internal speakers should be here.
If you can’t turn off your TV internal speakers, don’t worry.
Your SurroundBar 5000 IHT will make your TV sound much
better. To enjoy the best performance from your bar, you’ll
want it to play louder than your TV. Use the following steps
to adjust the volume balance between your TV and the bar:
1. If necessary, program your bar to respond to the volume
up and down control commands of your TV remote.
(See “HOW TO SETUP A REMOTE CONTROL FOR
YOUR SURROUNDBAR 5000 IHT” on page 10.)
2. Turn your TV volume all the way down using the control
buttons on your TV.
3. Then, using the volume keys on your bar, set the volume
to a normal listening level (do not use the remote control).
After you make these adjustments, your SurroundBar 5000 IHT
should always be louder than your TV speakers. Then use the
TV remote control to adjust the volume as you normally do.
FINE TUNING YOUR SUBWOOFER VOLUME LEVEL
The next thing you’ll want to do is adjust the subwoofer
to blend with your bar. This will ensure the system produces
the best sound.
To set the subwoofer’s volume, play a variety of source material—
some music, a movie sound track with great special effects,
a movie chapter or a part of a concert in which people are
speaking. Adjust the volume until what you hear sounds
natural to you in your normal viewing location.
2
LED
3
5
4
LED
VOL
SOURCELEARN
MUTE
LED
Press and hold “LEARN” for 2 seconds, or until LED
blinks orange, then release the “LEARN” button.
1
The SurroundBar is turned on and the LED is solid green.
And you have sound coming from the bar.
Hold TV remote 1' - 2' from SurroundBar.
Press and release Volume Up “ .”
LED turns solid orange.
Blinks orange
Solid orange
LED blinks with
each button press
LED
LED blinks green,
then turns solid green
Tap “Volume Up” button on your TV’s remote control
4- 8 times, once per second. Tap, do not hold.
6
VOL
When the LED blinks green quickly for 3 seconds,
the command has been learned. The LED will
become solid green.
SOURCE
MUTE
LEARN
1' - 2'
10 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)
HOW TO SET UP A REMOTE CONTROL
FOR YOUR SURROUNDBAR IHT
SMARTBAR™PROGRAMMING NOTE:
For your SurroundBar to respond to your remote control, you
MUST FIRST program the bar to respond to your television’s
original IR (Infra-Red) remote. An RF (Radio Frequency)
remote will not work. Other remotes (cable, satellite) will
work only after you have programmed the bar to respond
to the TV’s IR remote.
Programming Instructions: Your SurroundBar IHT is currently
programmed to respond to the remote control that is included
with the product. However, we strongly recommend program-
ming the SurroundBar to also respond to your existing remote
control using the steps illustrated below. This will enable
you to operate all of your components using a single remote
control. While programming the SurroundBar, ignore
anything that may be displayed on the TV screen.
Example: To teach your bar the “Volume Up”
command of your remote control:
Verify command works.
Repeat steps 1-6 to program “Volume Down” ( ), Source,
Mute and Power buttons ( ).
Note: If your bar fails to learn certain IR remote codes, the power
LED will blink red. Try erasing any previously programmed codes
(see below) and carefully repeat steps 1-6 above.
Code Erasing Procedure: If you have programmed your
SurroundBar IHT to respond to a remote control and you no
longer want it to do so, erase the codes by pressing the LEARN
key for about two seconds while the unit is in standby mode
(power LED
is red). You’ll know that previously learned codes have been
successfully erased when the power LED blinks orange twice.
Note: This procedure removes ALL of your bar’s remote control
programming. If you only need to change the programming for
some of the bar buttons, follow the six steps in the sequence
previously described to redo any previous programming.
The SurroundBar will continue to respond to the provided
credit card remote control.
SUB VOLUME CONTROL ON THE BAR
While unit is on and LED is solid green.
1. Tap LEARN once, LED ( ) turns orange.
2. To adjust sub volume, tap up ( ) or down ( ).
3. To return to master volume, tap LEARN again,
LED ( ) turns green.
NOTE: Bass can also be adjusted with included remote control.
Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 11
TROUBLESHOOTING
The bar does not power on.
Ensure you have plugged the power supply
into a live wall outlet.
Ensure that all components of the power
supply are connected properly.
Ensure the power supply is properly connected
to the bar power input.
Ensure the rear panel power switch is in the “ON” position.
The subwoofer does not power on.
Ensure the subwoofer is plugged into a live wall outlet.
Ensure the rear panel power switch is in the “ON” position.
No sound from the bar.
Check that the TV or cable box is providing a signal.
If necessary, check using an alternate source.
Check that the bar is receiving power and is turned on.
Turn up the volume of the bar.
Check the input cables to make sure they
are connected securely.
Turn up the volume of your television or cable box.
Check mute status: Is the bar status light slowly blinking
green? If so, press the MUTE button on the bar.
No sound from the subwoofer.
See section “Subwoofer does not power on.”
Turn up the subwoofer volume using the remote control.
Is the subwoofer status indicator blinking green? If so,
the bar and subwoofer’s wireless connection has been
lost. Turn off both the bar and subwoofer. Then turn them
back on to re-establish communication. If this does not
fix the issue, refer to the section “SYNCING THE
BAR AND WIRELESS SUBWOOFER,” on page 7.
The sound coming from the bar is distorted.
Try turning down the volume of your audio
source, if possible.
Audio processing (see FAQ’s on page 12)—
there may be audio processing occurring prior
to reaching the bar. Disable this processing.
The included remote control won’t work.
Ensure the battery’s protective plastic tab
has been removed.
Replace the battery (CR2025).
Bass output is not loud enough.
Turn up the subwoofer’s volume using the remote control.
Place the subwoofer closer to a corner of the room.
Move subwoofer closer to viewing location within the room.
The bar won’t learn my remote control commands.
Carefully follow the programming instructions
on the previous page of this manual.
Hold the remote steady and 1-2 feet
from the front of the bar.
Quickly “tap” the button on your existing
remote until the status LED blinks green.
Note: The bar learns almost all IR commands,
but some IR protocols cannot be programmed.
The volume of my television speakers gets louder
than my SurroundBar 5000 system over time.
Turn off your TV speakers per the instructions
on page 9 of this manual.
When the remote control volume button is held down,
your television may change volume levels faster than
the bar. Use the buttons on the bar to adjust the volume
of the bar to the correct balance with the TV speakers.
The subwoofer’s output is intermittent,
or sounds weak or is distorted.
The wireless subwoofer could be too far away
from the bar to receive a sufficiently strong signal.
Try moving the subwoofer closer.
My Bluetooth device and bar will not disconnect.
Some Bluetooth devices will constantly attempt
to connect to a paired device, so you must turn off
the Bluetooth function on your device to allow other
devices to connect to the bar.
12 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)
FAQ’S (FREQUENTLY ASKED QUESTIONS)
My TV does not have an optical output.
How do I connect my audio?
You have several options for connecting your audio:
Use the optical output of your source unit (cable/satellite box,
DVD player, etc.) and connect directly to the SurroundBar 5000
using the supplied optical cable.
Use the 1/8" (3.5mm) analog / headphone output of your TV
(if available) and connect directly to the SurroundBar 5000
using the supplied 1/8" (3.5mm) to 1/8" (3.5mm) analog cable.
Use the RCA audio outputs (white/red pair) on your TV
(if available) and connect directly to the SurroundBar 5000
using the supplied 1/8" (3.5mm) to 1/8" (3.5mm) analog
cable and 1/8" (3.5mm) to RCA adapter.
What if my provided optical cable is too short?
We did our best to provide a cable of adequate length;
however, there might be a few setup instances in which
the cable may be too short. If that is your situation,
your local electronics store will have cables that
meet your required length.
My audio sounds strange and distorted.
Your SurroundBar 5000 requires a clean, unaltered stereo
or Dolby Digital signal for proper audio performance. If the
sound from your SurroundBar 5000 is strange or distorted,
then check the audio menus of whatever source(s) are
connected to your SurroundBar 5000 and make sure
any audio processing is turned off.
Why can’t I successfully program the SurroundBar 5000
to respond to my remote control?
There are many remote control formats, and we have done
our best to make the SurroundBar 5000 compatible with the
most popular brands. However, there are likely some cases
in which the bar will not be able to learn your remote codes.
In this case, please use the remote control provided with
the SurroundBar 5000 product or try a different universal
remote control.
Note: RF only remotes will not work with this system.
How do I control the SurroundBar 5000?
There are three ways to control your SurroundBar 5000:
Use the touch-sensitive buttons on the front of the bar.
Use the provided remote control.
Program the SurroundBar 5000 to respond to your existing
remote (see included instructions).
My SurroundBar 5000 was responding to commands,
but now it isn’t. What should I do?
In this rare event, simply turn off the power (switch located
on the back of the bar), wait a few seconds, and then turn
the power back on. This should restore control.
How do I erase previously learned remote
control commands?
If you have programmed your SurroundBar 5000 to respond
to a remote control and you no longer want it to do so, then
you can erase the codes by pressing the LEARN key for about
two seconds while the unit is in standby mode (power LED
is red). The SurroundBar 5000 will continue to respond
to the provided credit card remote control.
Can I adjust the subwoofer level control from the bar
keypad if I cannot locate the provided remote control?
Yes. You can control the subwoofer volume from the
bar keypad by tapping the LEARN key prior to using the
volume buttons. When the power LED shines orange,
the volume keys ( / ) control the subwoofer volume.
Tap the LEARN key again when you are done with
the adjustment.
To contact Customer Service/Technical Support:
If you have a question or comment, please feel free to call
us or email us. In North America and Canada, call Polk Audio
Customer Service: 800-377-7655 (M-F 9-5:30 EST) or via email
polkcs@polkaudio.com. Outside the US, call 410-358-3600.
Like all wireless devices, your SurroundBar 5000 IHT may be susceptible
to RF interference from such sources as microwave ovens, WiFi computer
systems, video game systems, cordless telephones, blue tooth systems,
baby monitors and other devices. In particular, any devices operating in the
2.4GHz band may cause intermittent wireless connections between the
SurroundBar 5000 speaker and the subwoofer. It is also possible that your
SurroundBar 5000 IHT System may affect other wireless systems. For the
most part, you can avoid wireless performance problems by physically
separating these devices from your SurroundBar 5000 IHT System.
Maintaining a distance of several feet or more between your SurroundBar 5000
IHT speaker and any wireless device should prevent any mutual interference
effects. If you do notice any subwoofer signal dropouts take care to identify
the root cause (most commonly having other wireless devices too close)
and resolve accordingly. Any interference effects from a microwave oven
will cease once the oven stops operating and may be resolved on a long-term
basis by increasing the physical distance between your SurroundBar 5000 IHT
System and the microwave oven.
A Note Regarding Wireless Performance:
WARNING: LISTEN CAREFULLY
Polk Audio loudspeakers and subwoofers are capable of playing at extremely high volume levels,
which could cause serious or permanent hearing damage. Polk Audio, Inc. accepts no liability
for hearing loss, bodily injury or property damage resulting from the misuse of its products.
Keep these guidelines in mind and always use your own good judgment when controlling volume:
•You should limit prolonged exposure to volumes that exceed 85 decibels(dB).
Refer to the Occupational Health and Safety Administration (OSHA) guidelines at:
www.osha.gov/dts/osta/otm/noise/standards_more.html.
Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 13
Polk Audio is a DEI Holdings, Inc. Company. Polk Audio, Polk,
The Speaker Specialists, SDA, Polk Digital Logic and SurroundBar
are registered trademarks of Polk Audio, Inc.
Products that have earned the Energy Star®are designed to protect
the environment through superior energy efficiency.
Manufactured under licence from Dolby Laboratories. Dolby and the
double-D symbol are registered trademarks of Dolby Laboratories.
The Bluetooth®word mark and logos are registered trademarks owned by
Bluetooth SIG, Inc. and any use of such marks by Polk Audio is under license.
Other trademarks and trade names are those of their respective owners.
The “aptX®software is copyright CSR plc or its group companies. All rights
reserved. The aptX®mark and the aptX logo are trade marks of CSR plc or one
of its group companies and may be registered in one or more jurisdictions.”
The antenna(s) used for this transmitter must be installed to
provide a separation distance of at least 20cm from all persons
and must not be co-located or operating in conjunction with any
other antenna or transmitter.
Changes or modifications not expressly approved by the party
Responsible for compliance could void the user's authority to
operate the equipment.
FRANÇAIS
CONSIGNES DE SÉCURITÉ IMPORTANTES
Ce produit a été conçu et fabriqué pour répondre à de strictes normes de qualité
et de sécurité. Veuillez cependant porter attention aux consignes de sécurité suivantes
se rapportant à son installation et à son utilisation.
1. Lisez toutes les consignes de sécurité et d’utilisation avant d’utiliser cet appareil.
2. Conservez les instructions de sécurité et d’opération pour référence future.
3. Observez les consignes contenues dans ce manuel et affichées sur le produit.
4. Suivez toutes les instructions d’opération et d’utilisation.
5. Nettoyage. Débranchez l’appareil avant de le nettoyer. N’utilisez jamais
de nettoyant liquide ou en aérosol. Utilisez un chiffon humide.
6. Accessoires. N’utilisez jamais d’accessoires non recommandés par le fabricant.
Ils pourraient provoquer un danger.
7. Eau et humidité. N’utilisez jamais cet appareil près d’une source d’eau ou d’humidité—
par exemple près d’une baignoire, d’un évier, d’un lavabo ou dans un sous-sol humide
ou près d’une piscine ou autre source d’eau.
8. Accessoires. Ne placez jamais ce produit audio-visuel sur un charriot, socle, meuble
ou support instable. Le produit pourrait tomber, s’endommager et/ou blesser grièvement
un enfant ou un adulte. Utilisez uniquement un charriot, socle, meuble ou support spécifié
par le fabricant ou vendu avec le produit. Toute installation du produit doit se faire selon
les directives du fabricant et en utilisant des accessoires recommandés par le fabricant.
9. Aération. Les ouvertures et les fentes situées sur le boîtier préviennent la surchauffe
et assurent la fiabilité du produit et ne doivent jamais être couvertes ou obstruées.
Elles ne doivent jamais être obstruées en plaçant le produit sur un lit, un sofa, un tapis
ou autre surface similaire. Ce produit ne doit jamais être installé sur ou à proximité d’un
radiateur ou d’un registre de chaleur. Ce produit ne doit pas être installé dans un meuble,
une bibliothèque ou un bâti à moins d’assurer une aération adéquate ou d’observer
les directives du fabricant.
10. Alimentation CA. Ce produit ne doit être utilisé qu’avec le type d’alimentation CA spécifié
sur l’étiquette apposée au produit. Si vous ne connaissez pas le type d’alimentation utilisé
dans votre région, communiquez avec le revendeur du produit ou avec votre fournisseur
local d’électricité.
11. Mise à la terre et polarisation. Ce produit est muni d’une fiche d’alimentation CA polarisée
(une des deux broches étant plus large que l’autre). Cette fiche ne peut être in sérée dans la
prise de courant que d’une seule façon. C’est un dispositif de sécurité. Si vous ne parvenez pas
à bien insérer la fiche dans la prise de courant, renversezla. Si vous ne parvenez toujours pas
à insérer la fiche dans la prise de courant, faites remplacer la prise obsolète par un électricien.
Ne contournez jamais le dispositif de sécurité de mise à la terre de la fiche polarisée.
12. Protection du cordon d’alimentation CA. Les cordons d'alimentation CA doivent être disposés
hors des zones passantes où ils risquent d’être écrasés, pincés ou endom magées, particulière
ment à proximité des prises de courant, des blocs multiprises et à la sortie de l’appareil.
13. Foudre et surtension. Pour assurer la protection de ce produit contre la foudre ou la
surtension lorsqu’il n’est pas utilisé pour de longues périodes, débranchez son cordon
d’alimentation de la prise de courant CA et déconnectez le système de câble ou d’antenne.
14. Lignes électriques. Une antenne extérieure ne doit pas être installée à proximité de
lignes électriques aériennes ou autres dispositifs électriques ou d’éclairage sur lesquels
elle pourrait tomber. Lors de l’installation d’une antenne extérieure, il est impératif de
vousassurer que cette dernière ne pourra jamais entrer en contact avec de tels disposi
tifs ou lignes électriques. Il pourrait y avoir danger de mort.
15. Surcharge. Ne surchargez jamais les prises de courant, les rallonges ou les blocs
multiprises; cela pourrait constituer un risque d’incendie ou de choc électrique.
16. Objets et liquides. N’insérez jamais d’objets dans les ouvertures de ce produit. Ils pourraient
entrer en contact avec des points de voltage dangereux ou provoquer des courts-circuits;
cela pourrait provoquer un risque d’incendie ou de choc électrique. Ne renversez jamais
deliquides sur le produit.
17. Service. Ne tentez jamais de réparer ce produit vousmême car ouvrir son boîtier ou en retirer
le couvercle pourrait vous exposer à des voltages dangereux ou à d’autres dangers. Confiez
tout service à un technicien qualifié.
18. Dommages et service. Débranchez l’appareil de la prise CA et contactez
un réparateur qualifié lorsque:
a.Le cordon d’alimentation a été endommagé.
b.Un objet ou du liquide s’est introduit dans le produit.
c.Le produit a été exposé à la pluie ou à de l’eau.
d.Le produit ne fonctionne pas normalement selon les instructions du fabricant.
Réglez uniquement les contrôles spécifiés dans le manuel de l’utilisateur
car le réglage inapproprié de certains autres contrôles pourrait endommager
le produit et requérir l’intervention d’un réparateur qualifié pour le remettre
en ordree.
e.Le produit a subi une chute ou son boîtier a été endommagé.
f. Le produit ne semble pas fonctionner normalement—ce qui indique
la nécessité de service.
19. Pièces de rechange—Lorsque des pièces de rechange sont requises, assurez-vous que
le technicien de service utilise des pièces de rechange spécifiées par le fabricant ou des
pièces ayant les mêmes caractéristiques que les pièces d'origine. Des substitutions non
autoriséesrisquent de provoquer un incendie, des chocs électriques ou d’autres dangers.
AVERTISSEMENT: Danger D’EXPLOSION si la batterie est inexactement substituée.
Remplacez seulement par la même chose ou le type équivalent. (CR2025)
AVERTISSEMENT: N’exposez pas les piles ou le paquet de piles à la chaleur
excessive telle que le soleil, le feu ou une autre source de chaleur semblable.
20. Contrôle de sécurité—Après chaque contrôle technique ou réparation de cet appareil,
demandez au technicien d'effectuer un contrôle pour assurer que l’appareil est en bon
état de fonctionnement.
21. Chariots et socles. Les appareils doivent être utilisés uniquement avec
des chariots ou des socles recommandés par le fabricant. Un appareil
sur chariot doit être déplacé avec soin. Des arrêts soudains, une poussée
excessive ou une surface négale pourraient provoquer le renversement
du chariot avec risque de plessures.
22. Ce produit n’est pas conçu pour utilisation extérieur.
Les AVERTISSEMENTS ci-dessous sont situés à l’arrière de votre système
d’enceintes SurroundBar®.
AVERTISSEMENT: pour prévenir les chocs électriques, insérez la fiche
bien à fond en vous assurant que la lame large de la fiche s’insère dans
la fente large de la prise CA.
AVERTISSEMENT: aucune source de flamme, comme une chandelle,
ne doit être placée sur l’appareil.
Limites des émissions de classe B
Cet appareil numérique de la classe B respecte toutes les exigences
du Règlement sur le matériel brouilleur du Canada.
Fonctionnement
Le fonctionnement est sujet aux deux conditions suivantes:
1) Ce dispositif pourrait ne pas causer d’interférence.
2) Ce dispositif est susceptible à toute interférence, incluant de l’interférence
qui pourrait provoquer le fonctionnement fautif du dispositif.
Récupération Du Produit
Certaines lois ou certains règlements internationaux, nationaux et/ou
régionaux pourraient s’appliquer à la récupération de ce produit. Pour
plus d’information, communiquez avec le revendeur de ce produit ou avec
l’impor-tateur/distributeur de ce produit dans votre pays. Vous trouverez
la liste des importateurs/distributeurs des produits Polk Audio sur le site
www.polkaudio.com ou en communiquant avec Polk Audio: 5610 Metro
Drive, Baltimore, Maryland 21215, USA—Tél.: +1 410 358-3600.
NOTE:
Ce dispositif a été testé et déclaré conforme au chapitre 15 des règlements de la FCC en ce qui
attrait aux limites d’interférences générées par un appareil numérique de classe B. Ces limites ont
été établies pour assurer une protection raisonnable contre les interférences nuisibles dans une
installation résidentielle. Ce dispositif génère, utilise et peut irradier des radiofréquences et, s’il
n’est pas installé et utilisé conformément aux instructions, pourrait causer de l’interférence nuisible
aux radiocommunications. Toutefois, il n’y a aucune garantie que de l’interférence ne sera pas
présente en certains types d’installation. Si ce dispositif génère de l’interférence nuisible à la récep-
tion radio ou télévision—ce qui peut être déterminé en allumant et éteignant le dispositif—l’utilisa-
teur peut essayer d’éliminer l’interférence par un ou plusieurs des moyens suivants: réorienter ou
déplacer l’antenne de réception; accroître la distance entre le dispositif et le récepteur; brancher le
dispositif à une prise de courant reliée à un circuit distinct de celui sur lequel est branché le récep-
teur; consulter le détaillant ou un technicien radio/TV qualifié pour obtenir de l’aide.
14 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)
FAITES L’INVENTAIRE
Assurez-vous que la boîte de votre SurroundBar®5000 Instant
Home Theater™(IHT) contient tous les items listés ci-dessous:
SurroundBar
Subwoofer
Télécommande (pile comprise)
Cordon d’alimentation du subwoofer
Bloc d’alimentation 20V
Câble numérique (optique) 1,82 m
Câble analogique 1/8" à 1/8"
Adaptateur 1/8" à RCA
Guide de démarrage rapide
Guide de programmation de la télécommande
Manuel d’utilisation
Carte d’enregistrement en ligne
Note importante: S’il manque des pièces, si vous découvrez
des avaries ou si votre SurroundBar 5000 IHT Polk Audio ne
fonctionne pas, contactez immédiatement votre revendeur.
Conservez la boîte et l’emballage—ils assureront la protection
du produit en cas de transit éventuel.
VOTRE SURROUNDBAR 5000 IHT
Merci d’avoir choisi la SurroundBar 5000 IHT de Polk Audio.
Vous découvrirez bientôt à quel point le son légendaire Polk Audio
rend les films et la télévision autant plus excitants. N’utilisant
qu’une seule enceinte SurroundBar et un subwoofer sans fil,
la SurroundBar 5000 IHT reproduit une scène sonore vaste,
précise et enveloppante. La technologie brevetée Polk®Digital
Logic®assure à la fois performance et agrément. Voici d’autres
atouts de la SurroundBar 5000 IHT:
La technologie sans fil Bluetooth®avec aptX®assure
la qualité CD depuis votre téléphone intelligent,
tablette ou autre appareil compatible.
Le design ultramince (5,7 cm de profondeur) se marie
parfaitement aux télés modernes à écran plat.
La technologie SmartBar®permet à votre SurroundBar
d’apprendre les codes de la télécommande IR originale
de votre télé. (télécommande SB fournie)
Une ambiophonie hautement supérieure à celle que les
téléviseurs peuvent offrir grâce aux technologies exclusives
SDA®Surround et Polk Digital Logic de Polk Audio.
Les deux évents accordés de la SurroundBar assurent
un superbe équilibre sonore avec le subwoofer—que
la barre soit installée au mur ou sur une tablette.
Le subwoofer sans fil compact peut être installé
jusqu’à 15 m de la SurroundBar 5000.
Le son distinctif de Polk Audio—clair, fidèle et précis—
rend les films, les jeux et la télévision beaucoup
plus excitants.
Décodage Dolby®Digital
Certifiée Energy Star®
CONTENUS DE LA BOÎTE SURROUNDBAR 5000 IHT:
Cordon d’alimentation
du subwoofer
Télécommande
(pile comprise)
Câble numérique
(optique) 1,82 m
Bloc d’alimentation 20V
Guide de démarrage rapide
Câble analogique 1/8" à 1/8"
Adaptateur 1/8" à RCA
SOURCE MUTELEARN
Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 15
CONTRÔLES DE LA SURROUNDBAR
Panneau avant:
1. Learn—Met la SurroundBar en mode d’apprentissage,
vous permettant de la programmer pour qu’elle
réponde à votre télécommande.
2. Source—Détermine la source d’entrée audio.
Source 1: numérique/optique.
Source 2: analogique.
Source 3: analogique.
Source 4 Bluetooth ( ): technologie sans fil Bluetooth®
(Voir «APPARIEMENT ET CONNEXION DE VOTRE APPAREIL
BLUETOOTH À LA SURROUNDBAR» à la page 8.)
DEL—La DEL luit bleu pour indiquer la source
sélectionnée (voir SOURCE LED GUIDE ci-dessus).
La DEL Source 1 luit vert si un signal Dolby®Digital
est en décodage.
3. Interrupteur ( )—Allume la SurroundBar
ou la met en mode de veille.
DEL—Cette DEL luit vert, orange ou rouge
pour indiquer l’état d’activité.
4. Mute—Active ou désactive le mode «sourdine» de
la SurroundBar 5000 IHT. Clignote vert lorsqu’activé.
5. Volume ( / )—Règle le volume
de la SurroundBar 5000 IHT.
Panneau arrière:
6. Power—Ce commutateur allume (ON)/éteint (OFF)
la barre, mais vous pouvez le laisser à la position
ON en permanence.
7. 20V—Branchez le bloc d’alimentation de la Surroundbar ici.
8. Source 1, 2 ou 3 (Entrées audio)—Connectez ici la sortie
de votre télé (ou autres sources) à la SurroundBar 5000.
Utilisez le câble optique fourni (SOURCE 1) ou le câble
analogique 1/8" fourni ( SOURCE 2 ou SOURCE 3 ).
9. SYNC—Le bouton SYNC assure que le subwoofer
et la Surroundbar communiquent. (Voir «SYNCHRONISATION
DE LA BARRE AU SUBWOOFER SANS FIL» à la page 19.)
DEL DE TENSION ( ) DE LA SURROUNDBAR
Mode D’Opération Normal:
Vert continu—Sous tension — tout va bien.
Rouge continu—Sous tension et en mode de veille.
Vert - deux clignotements—Un signal du pavé numérique
ou de la télécommande a été reçu avec succès.
Vert clignotant - lent—Système en sourdine (mute).
Vert clignotant—rapide (après avoir appuyé sur la touche
volume ( )—Vous avez atteint le volume maximum.
Vert clignotant—rapide (à la mise sous tension)—La barre
et le subwoofer ont établi une connexion sans fil.
DEL DE TENSION ( ) DE LA SURROUNDBAR
Mode D’Apprentissage: (instructions à la page 22)
Orange clignotant—La barre est en mode d’apprentissage.
Orange continu—La barre est en mode d’apprentissage
et une fonction a été sélectionnée.
Vert clignotant—La barre a acquis un code
de la télécommande avec succès.
Rouge clignotant—La barre n’a pas réussi
à acquérir un code de la télécommande.
Rouge et orange clignotant—Les codes
IR acquis ont été effacés avec succès.
DEL—SOURCE
Vert clignotant —Source Dolby Digital repérée
(SOURCE 1 seulement).
Vert continu—Source Dolby Digital reçue et en
cours de décodage (SOURCE 1 seulement).
Bleu continu—Source PCM ou analogique reçue.
123
45
6789
SOURCE MUTELEARN
SOURCE 1
SOURCE 2
SOURCE 3
Bluetooth
GUIDE DEL
DES SOURCES
AVANT
ARRIÈRE
2.2A
20V
132
SOURCE SYNC
POWER
OFF
ON
44W
16 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)
CONTRÔLES DU SUBWOOFER
1. Power—Cet interrupteur allume/éteint le subwoofer,
mais vous pouvez le laisser à la position ON
(sous tension) en permanence.
2. AC Input—Branchez le cordon d’alimentation
du subwoofer ici.
DEL DU SUBWOOFER
Le voyant d’activité DEL du subwoofer sans
fil indique son état d’activité.
Lorsque le voyant luit vert:
a. Vert continu—La Surroundbar et le subwoofer
sont connectés.
b. Vert clignotant lent—Le subwoofer recherche
le signal de la SurroundBar.
c. Vert clignotant rapide—Le subwoofer est en cours
de connexion avec la SurroundBar.
Lorsque le voyant luit rouge:
a. Rouge continu: Le subwoofer est en mode d’attente.
b. Rouge clignotant: Le subwoofer est en mode de protection.
TÉLÉCOMMANDE
1. Interrupteur ( )—Allume la SurroundBar
ou la met en mode d’attente.
2. Mute—Active ou désactive le mode
sourdine de la SurroundBar.
3. Source 1, 2, 3 ou )—Sélectionne
la source d’entrée audio.
4. VOL ( + / – )—Règle le volume global
du système SurroundBar 5000 IHT.
5. SUB ( + / – )—Règle le volume du subwoofer.
Spécifications
Dimensions
SurroundBar 3 3/4" H x 31" L x 2 1/4" P
(9,53 cm x 78,74 cm x 5,72 cm)
Subwoofer 10" H x 10 1/4" L x 10 3/4" P
(25,4 cm x 26,04 cm x 27,31 cm)
Poids
SurroundBar 5 lb (2,3 kg)
Subwoofer 7 lb (3,2 kg)
Puissance requise
SurroundBar 20V, 2,2 A
Subwoofer 100V - 240V, 50Hz - 60Hz, 50W
Modèle SurroundBar 5000 Instant Home Theater
Pile de la télécomande CR2025
1
2
12
3
45
Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 17
OÙ INSTALLER VOTRE SURROUNDBAR
POUR MAXIMISER LE SON
C’est simple. La Surroundbar est livrée avec des coussinets
de caoutchouc lui permettant d’être installée sur n’importe
quelle surface plate. Vous n’avez qu’à centrer la SurroundBar
sous l’écran de votre télé. Si votre télé est installée dans
un meuble multimédia, vous pouvez placer la SurroundBar
au dessus de la télé.
Si votre télé est fixée au mur, installez la SurroundBar juste
en dessous. La SurroundBar est munie de fentes en trou
de serrure vous permettant de l’installer facilement au mur.
Note: Les coussinets de caoutchouc sont détachables
et peuvent être retirés (pour installation murale) ou
repositionnés le long de la surface inférieure de
la SurroundBar selon vos besoins d’installation.
OÙ PLACER VOTRE SUBWOOFER
POUR MAXIMISER SA PERFORMANCE
Vous pouvez placer le subwoofer
sans fil à peu près n’importe où
dans la pièce puisqu’il ne requiert
aucun fil audio. Vous n’avez qu’à
brancher son câble d’alimentation
dans une prise de courant et le
tour est joué.
Un petit conseil: Si vous placez le subwoofer dans un coin,
sa sortie acoustique sera accrue et il semblera jouer plus fort.
Dimensions hors-tout
1. 3 3/4" H (9.53 cm)
2. 31" (78.74 cm)
Fentes en trou de serrure
3. 19 13/16" W (50.32 cm)
Du dessus de la barre aux fentes en trou de serrure
4. 1 5/8" (4.13 cm)
Note: Si vous installez votre Surroundbar au mur, assurez-vous
que les chevilles d’ancrage sont bien fixées au mur et qu’elles
peuvent supporter le poids de la SurroundBar–2,3 kg (5 lb).
SOURCE
MUTE
LEARN
SOURCE
MUTE
LEARN
Surroundbar placée devant votre télé Surroundbar installée au mur
2
1
2
3
4
18 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)
COMMENT CONNECTER VOTRE SURROUNDBAR
C’est également très facile. Vous avez probablement plusieurs
sources de signal audio: télé, lecteur DVD ou boîtier câble/
satellite. Vous pouvez connecter jusqu’à trois sources
différentes à la Surroundbar. Nous vous recommandons
de connecter la sortie optique de votre télé à l’entré optique
située à l’arrière de la SurroundBar pour assurer la meilleure
qualité audio possible.
Si votre télé n’a pas de sortie optique, vous pouvez connecter
la sortie optique de votre lecteur DVD ou de votre boîtier câble/
satellite à l’entrée optique de la SurroundBar et connecter
vos autres sources audio à une des entrées analogiques
de la Surroundbar.
SYNCHRONISATION DE LA BARRE
AVEC LE SUBWOOFER
La Surroundbar 5000 et le subwoofer sans fil sont préréglés
à l’usine pour fonctionner ensemble. Si le subwoofer sans
fil cesse de recevoir un signal audio, suivez ces simples
instructions pour rétablir la connexion.
1. Éteignez le subwoofer (POWER–OFF).
2. Appuyez sur la touche SYNC (situé à l’arrière de la
Surroundbar) et tenez-la enfoncée pour trois (3) secondes.
3. Le voyant DEL situé à l’arrière du subwoofer clignotera
signalant que la Surroundbar et le subwoofer sont
prêts à se connecter.
4. Allumez le subwoofer (POWER—ON). Lorsque
la DEL du subwoofer luit vert continu, la Surroundbar
et le subwoofer sont connectés et prêts à être utilisés.
COMMENT CONNECTER VOTRE SUBWOOFER
Votre subwoofer reçoit un signal audio sans fil de la SurroundBar
alors vous n’avez qu’à le brancher dans une prise de courant CA
et vous assurer que l’interrupteur POWER est à la position ON.
2.05A
20V
132
SOURCE SYNC
POWER
OFF
ON
35W
L
R
ANALOG
AUDIO OUTPUT
DIGITAL OPTICAL
AUDIO OUTPUT
Télé ou Boîtier
Câble/Satellite
SurroundBar 5000
Note: Si nécessaire,
retirez le capuchon
avant d’insérer le câble.
Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 19
TECHNOLOGIE SANS FIL BLUETOOTH®
Pour utiliser un appareil sans fil à technologie Bluetooth
avec la SurroundBar 5000, vous devez d’abord apparier
l’appareil et la SurroundBar.
L’appariement permet à l’appareil Bluetooth de se connecter
sans fil à la SurroundBar et d’échanger des données.
Vous ne devrez apparier la SurroundBar et votre appareil
Bluetooth qu’une seule fois. Par la suite, vous n’aurez qu’à
sélectionner «polk sb5000» depuis la liste de dispositifs
de votre appareil pour établir la connexion avec la SurroundBar.
La SurroundBar peut mémoriser jusqu’à huit appareils Bluetooth.
Si plus de huit appareils sont appariés, certains pourraient
disparaitre de la liste en mémoire.
Appariement et connexion de votre appareil
Bluetooth et de la SurroundBar:
1. Assurez-vous que votre appareil Bluetooth
et la SurroundBar 5000 sont allumés.
2. Activez la fonction Bluetooth de votre appareil. Consultez
le manuel de votre appareil pour des instructions.
3. Appuyez sur le bouton Bluetooth de la télécommande
de la SurroundBar ou le bouton SOURCE situé
sur la Surroundbar jusqu’à ce que le symbole
Bluetooth apparaisse.
Le symbole Bluetooth luira, puis clignotera lentement tandis
que la barre recherche l’appareil avec lequel s’apparier.
4. Votre SurroundBar apparaitra maintenant sur la liste
de votre appareil de source et sera prête à s’apparier
ou à se connecter. Sélectionnez «polk sb5000»
pour lancer la connexion.
5. En quelques secondes les deux appareils devraient
s’être connectés. Vous entendrez une brève tonalité
et le symbole Bluetooth luira bleu continu.
6. La SurroundBar est prête à reproduire votre musique.
Note: Si votre appareil vous demande un code pour
s’apparier à la SurroundBar, entrez «0000.»
Déconnexion d’un appareil Bluetooth:
1. Enfoncez et relâchez le bouton Bluetooth
de la télécommande; ou
2. Enfoncez et relâchez le bouton de source
Bluetooth de la barre; ou
3. éteignez ou déconnectez la fonction Bluetooth
de votre appareil.
La SurroundBar émettra une brève tonalité et le symbole
Bluetooth clignotera lentement lors de la déconnexion.
Connexion automatique:
Lorsque vous désirez connecter votre appareil Bluetooth
à la SurroundBar lorsqu’ils sont déjà appariés, suivez
les instructions suivantes:
1. Activez la fonction Bluetooth de votre appareil.
2. Appuyez sur le bouton Bluetooth de la télécommande
de la SurroundBar ou le bouton SOURCE situé sur
la barre jusqu’à ce que le symbole de la source
Bluetooth apparaisse.
3. En quelques secondes, les deux appareils se connecteront
automatiquement; vous entendrez une brève tonalité
et le symbole Bluetooth luira bleu continu.
Note: Le dernier appareil Bluetooth connecté se connectera
automatiquement par défaut s’il est disponible.
Appariement ou connexion d’un appareil lorsque
la barre est en mode de source Bluetooth, mais
n'a pas établi de connexion:
1. Activez la fonction Bluetooth de votre appareil. Consultez
le manuel de votre appareil pour des instructions.
a. Votre SurroundBar apparaitra maintenant sur
votre appareil de source et sera prête à s’apparier
ou se connecter. Sélectionnez «polk sb5000»
pour lancer la connexion.
En quelques secondes, les deux appareils se seront appariés
et connectés; vous entendrez une brève tonalité et le symbole
Bluetooth luira bleu continu.
Déconnexion:
Note: Lorsque la SurroundBar quitte le mode SLEEP (veille)
et est en mode de source Bluetooth, elle se connectera
automatiquement à n’importe quel appareil Bluetooth
apparié dont la fonction Bluetooth est active.
20 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)
SOURCELEARN
OU
COMMENT OPTIMISER LE SON QUAND LES
HAUT-PARLEURS DE LA TÉLÉ SONT ACTIFS
Vous devriez entendre du son provenant de la SurroundBar.
S’il n’y a pas de son, montez le volume de la SurroundBar
à l’aide des touches de contrôle de volume.
Si votre SurroundBar est connectée à votre télé, les haut-
parleurs de la télé sont probablement actifs. Il est impossible
d’offrir des instructions spécifiques sur comment désactiver
les haut-parleurs de toutes les télés mais voici comment
désactiver les haut-parleurs de la plupart télés courantes:
1.Sélectionnez «menu» ou «setup»
sur la télécommande de la télé.
2. Appuyez sur ce bouton. Vous devriez
obtenir un menu à l’écran.
3. Du menu, sélectionnez «réglages des fonctions audio.»
Le réglage qui permet de désactiver les haut-parleurs
de la télé devrait s’y trouver.
Si vous ne pouvez pas désactiver les haut-parleurs de votre
télé, ne vous inquiétez pas. Votre SurroundBar 5000 IHT
améliorera quand même considérablement le son de votre
télé. Pour vous permettre d’apprécier sa performance, votre
SurroundBar devra jouer plus fort que votre télé. Suivez
les étapes suivantes pour ajuster l’équilibre entre le volume
de votre télé et celui de votre SurroundBar.
1. Si nécessaire, programmez votre SurroundBar pour qu’elle
réponde au contrôle de volume de la télécommande de votre
télé. (Consultez la section «COMMENT PROGRAMMER
UNE TÉLÉCOMMANDE POUR CONTRÔLER VOTRE
SURROUNDBAR 5000 IHT» page 22.)
2. Baissez le volume de votre télé au minimum utilisant
les boutons de contrôle de volume de votre télé.
3. Ensuite, utilisant les touches de contrôle de volume
de votre SurroundBar, réglez le volume à un niveau
d’écoute normal (n’utilisez pas la télécommande).
Suite à ces réglages, votre SurroundBar 5000 IHT devrait
toujours jouer plus fort que les haut-parleurs de votre télé.
Utilisez ensuite la télécommande de votre télé pour ajuster
le volume comme d’habitude.
RÉGLAGE PRÉCIS DU VOLUME DE VOTRE SUBWOOFER
Vous devez maintenant régler le volume du subwoofer sans
fil de façon à équilibrer sa sortie avec celle de la SurroundBar.
Vous harmoniserez ainsi le son global du système.
Pour ajuster le volume du subwoofer, faites jouer une variété
de contenus sonores—de la musique, un concert, un film
avec effets sonores abondants, un film plus intimiste avec
des conversations…puis réglez le volume du subwoofer
jusqu’à ce que le son soit naturel et bien équilibré depuis
votre position d’écoute habituelle.
Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 21
2
DEL
3
5
4
DEL
VOL
SOURCELEARN
MUTE
DEL
Appuyez sur la touche LEARN pour deux secondes—
ou jusqu’à ce que la DEL clignote orange - puis relâchez-la.
1
La SurroundBar est allumée, le voyant DEL luit vert continu
et du son provient de la barre.
Tenez la télécommande de la télé à 30-60cm
de la SurroundBar.
Appuyez brièvement sur la touche de volume “ .”
La DEL luit orange continu.
clignote orange
luit orange continu
La DEL clignote
à chaque pression
DEL
La DEL clignote vert
puis luit vert continu.
Pressez la touche de volume “ ” de la télécommande
de votre télé 4 à 8 fois en autant de secondes.
Ne la tenez pas enfoncée.
6
VOL
Lorsque la DEL clignote vert pour 3 secondes,
la commande a été programmée. La DEL luit
vert continu.
SOURCE
MUTE
LEARN
30-60cm
PROGRAMMATION D’UNE TÉLÉCOMMANDE
POUR CONTRÔLER VOTRE SURROUNDBAR IHT
NOTE SUR LA PROGRAMMATION SMARTBARMC:
Pour que la SurroundBar réponde à votre télécommande,
vous DEVEZ D’ABORD la programmer pour qu’elle réponde
à la télécommande IR (infrarouge) originale de votre télé.
Les télécommandes RF (radiofréquences) ne sont pas
compatibles. Les autres télécommandes IR (câble, satellite)
ne peuvent être programmées que lorsque vous aurez
programmé la barre pour qu’elle réponde à la télécommande
IR de votre télé.
Guide de programmation: La SurroundBar IHT est programmée
à l’usine pour répondre à la télécommande fournie. Mais il est
fortement recommandé de programmer votre SurroundBar pour
qu’elle réponde également à votre télécommande préférée
en suivant les étapes illustrées ci-dessous. Ceci vous permettra
de contrôler toutes vos composantes en utilisant une seule
télécommande. Au cours de la programmation de votre
SurroundBar, ignorez toute image qui pourrait apparaître
à l’écran de votre télé.
Exemple: pour programmer la barre à répondre au contrôle
de volume ( ) de votre télécommande:
Vérifiez si la commande fonctionne.
Répétez les étapes 1 à 6 pour programmer les touches
de volume ( ), Source, Mute et Tension ( ).
Note: si votre barre ne réussit pas à acquérir certains codes
IR de la télécommande, la DEL de tension ( ) clignotera rouge.
Tentez d’effacer les codes précédemment programmés (voir
ci-dessous) et répétez les étapes 1 à 6 précédentes.
Procédure pour effacer les codes: Si vous avez programmé
votre SurroundBar pour qu’elle réponde à une télécommande
et que vous désirez supprimer cette programmation, appuyez
sur la touche LEARN pour environ deux secondes lorsque
la SurroundBar est en mode d’attente (la DEL ( ) luit rouge
continu). Vous saurez que les codes précédemment programmés
ont été effacés lorsque la DEL clignote orange deux fois.
Note: Cette procédure efface toute votre programmation de la
SurroundBar. Si vous désirez modifier la programmation de seule-
ment certaines des touches de la barre, suivez les instructions
des six étapes précédentes pour reprogrammer la SurroundBar
selon vos besoins. Elle répondra quand même toujours à la petite
télécommande fournie.
RÉGLER LE VOLUME DU SUBWOOFER
DEPUIS LA SURROUNDBAR BAR
Lorsque la barre et le sub. sont allumés et que la DEL
luit vert continu.
1. Pressez LEARN une fois, la DEL ( ) de la barre luit orange.
2. Pour régler le volume du subwoofer, pressez
volume ( ) ou ( ).
3. Pour retourner au contrôle de volume principal, pressez
LEARN une autre fois - la DEL ( ) luit vert continu.
NOTE: Le volume du subwoofer peut également être réglé
à l’aide de la petite télécommande fournie.
22 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)
Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 23
GUIDE DE DÉPANNAGE
La SurroundBar ne s’allume pas.
Assurez-vous que le bloc d’alimentation est branché
dans une prise de courant active.
Assurez-vous que tous les composants du bloc
d’alimentation sont connectés correctement.
Assurez-vous que le bloc d’alimentation est branché correc-
tement à la prise d’alimentation 20V de la SurroundBar.
Assurez-vous que l’interrupteur «POWER» du panneau
arrière est à la position «ON.»
Le subwoofer ne s’allume pas.
Assurez-vous que le subwoofer est branché
dans une prise de courant active.
Assurez-vous que l’interrupteur «POWER»
du panneau arrière est à la position «ON.»
Pas de son de la SurroundBar
Assurez-vous qu’il y a un signal provenant de la télé
ou du boîtier câble/sat. Si nécessaire, utilisez une autre
source pour vérifier le fonctionnement.
Assurez-vous que la SurroundBar est bien branchée
et sous tension.
Montez le volume de la SurroundBar.
Vérifier la connexion des câbles d’entrée.
Montez le volume de la télé ou du boîtier câble/sat.
Vérifier l’état du mode MUTE: le voyant DEL
clignote-t-il vert lentement? Si oui, appuyez
sur la touche MUTE de la SurroundBar.
Pas de son du subwoofer.
Consultez la section «Le subwoofer ne s’allume pas.»
Montez le volume du subwoofer à l’aide de la télécommande.
Le voyant DEL du subwoofer clignote-il vert? Si oui,
la connexion sans fil entre la SurroundBar et le subwoofer
ne se fait plus. Éteignez la SurroundBar et le subwoofer
puis rallumez-les pour rétablir la communication.
Si ça ne règle pas le problème, consultez la section
«SYNCHRONISATION DE LA SURROUNDBAR
AU SUBWOOFER SANS FIL» à la page 19.
Le son provenant de la SurroundBar est distortionné.
Si possible, essayer de réduire le volume de la source d’entrée.
Traitement audio (voir FAQ à la page 24)—Il y a peut-être
un traitement audio actif entre la source et la SurroundBar.
Désactivez ce traitement.
La télécommande fournie ne fonctionne pas.
Assurez-vous que la languette de plastique
qui protège les piles a été retirée.
Remplacez la pile (CR2025).
Le volume des graves n’est pas suffisant.
Montez le contrôle de volume du subwoofer
à l’aide de la télécommande.
Placez le subwoofer plus proche d’un coin dans la pièce.
Placez le subwoofer plus proche de votre position
d’écoute dans la pièce.
La SurroundBar n’acquiert pas
les codes de ma télécommande.
Suivez attentivement les instructions de programmation
contenues à la page précédente de ce manuel.
Tenez fermement la télécommande à 30-60 cm
de l’avant de la SurroundBar.
Toquez rapidement le bouton de votre propre télécommande
jusqu’à ce que la DEL d’activité clignotte vert.
Note: La SurroundBar peut acquérir presque toutes
les commandes IR mais certains protocoles IR ne
peuvent pas être programmés.
Le volume des haut-parleurs de ma télé devient graduelle-
ment plus fort que celui de mon système SurroundBar 5000.
Désactivez les haut-parleurs de votre télé en suivant
les instructions contenues à la page 21 de ce manuel.
Lorsque vous tenez le bouton de volume de la télécommande
enfoncé, il se peut que le volume de votre télé change plus
rapidement que celui de la SurroundBar. Utilisez les touches
situées sur la SurroundBar pour régler le volume de
la SurroundBar en fonction du volume de votre télé.
La sortie du subwoofer est intermittente
ou le son est faible ou distortionné.
Le subwoofer sans fil est peut-être trop éloigné
de la SurroundBar pour recevoir un signal adéquat.
Essayez de le rapprocher.
Mon appareil Bluetooth et la barre ne se connectent pas.
Certains appareils Bluetooth tentent toujours de se
connecter à un appareil avec lequel ils sont appariés;
vous devez désactiver la fonction Bluetooth de ces
appareils pour permettre à d’autres appareils
de se connecter à la SurroundBar.
FAQ’S (FOIRE AUX QUESTIONS)
Ma télé n’est pas dotée d’une sortie optique.
Comment puis-je connecter mon audio ?
Il y plusieurs options de connexion audio:
Utilisez la sortie optique de votre composant de source
(récepteur câble/satellite, lecteur DVD, etc.) et connectez-la
directement à la SurroundBar 5000 en utilisant le câble
optique fourni.
Utilisez la sortie analogique/écouteurs 1/8" (3,5mm)
de votre télé (si disponible) et connectez-la directement
àla SurroundBar 5000 en utilisant le câble analogique
1/8" (3,5mm) à 1/8" (3,5mm) fourni.
Utilisez les sorties audio RCA (paire blanc/rouge) de votre
télé (si disponible) et connectez-les directement à la
SurroundBar 5000 en utilisant l’adaptateur 1/8" (3,5mm)
à RCA fourni et le câble analogique 1/8” (3,5mm) à 1/8"
(3,5mm) fourni.
Que faire si mon câble optique est trop court?
Le câble fourni est normalement assez long mais en certains
cas, il pourrait s’avéré trop court. Les magasins d’électronique
pourront vous en fournir un plus long.
Le son semble anormal et distortionné. Pourquoi?
Votre SurroundBar 5000 requiert une source stéréo
ou Dolby Digital pure et intégrale pour atteindre sa
performance maximale. Si le son vous semble anormal
ou distortionné, vérifiez les menus audio des sources
qui sont connectées à votre SurroundBar et assurez-
vous que tout traitement audio est désactivé.
Pourquoi est-ce que je n’arrive pas à programmer la
SurroundBar 5000 à répondre à ma télécommande?
Il existe plusieurs types de télécommandes et nous nous
sommes efforcés d’assurer la compatibilité de la SurroundBar
5000 avec la plupart des marques populaires. Cependant
il se peut que la SurroundBar ne soit pas compatible avec
certaines télécommandes. Dans ce cas utilisez la télécom-
mande fournie avec la SurroundBar 5000 ou essayez
une autre télécommande universelle.
Note: Les télécommandes RF seulement ne fonctionnent
pas avec ce système.
Comment puis-je contrôler la SurroundBar 5000?
Il y a trois façons de contrôler votre SurroundBar 5000:
Utilisez les touches tactiles situées à l’avant de la SurroundBar.
Utilisez la télécommande fournie.
Programmez la SurroundBar 5000 à répondre à votre
télécommande actuelle (voir les instructions contenues
dans ce manuel).
Ma SurroundBar 5000 répondait aux commandes
mais ne répond plus. Que dois-je faire?
Dans cette rare éventualité, éteignez la SurroundBar
(interrupteur situé à l’arrière), attendez quelques instants
puis rallumez-la. Ceci devrait rétablir la communication.
Comment effacer une programmation
antécédente de ma télécommande?
Si vous avez programmé votre SurroundBar 5000 pour
qu’elle réponde à une télécommande et que vous désirez
effacer cette programmation, enfoncez la touche «LEARN»
pour deux secondes lorsque la SurroundBar est en mode
d’attente (DEL rouge). La SurroundBar répondra toujours
à la petite télécommande fournie.
Est-ce que je peux contrôler le volume du subwoofer
à l’aide des touches tactiles de la SurroundBar
si j’ai égaré la télécommande fournie?
Oui. Vous pouvez contrôler le volume du subwoofer
à l’aide des touches tactiles de la SurroundBar en toquant
la touche «LEARN» avant d’utiliser les touches de volume.
Lorsque la DEL luit orange, les touches de volume ( / )
contrôlent le volume du subwoofer. Lorsque vous aurez
terminé le réglage, toquez «LEARN» une autre fois.
Pour contacter le Service à la
Clientèle/l’Assistance Technique:
Si vous avez des questions ou des commentaires, n’hésitez
pas à communiquer avec nous par courriel à l’adresse
polkcs@polkaudio.com – ou par téléphone au 800-377-7655
(L-V, 9h-17h30 HE, Canada et É.U. seul.); à l’extérieur des
É.-U. et du Canada, composez le (410)-358-3600.
24 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)
Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 25
Polk Audio est une compagnie de la DEI Holdings, Inc. Polk Audio, Polk,
The Speaker Specialists, SDA, Polk Digital Logic, Instant Home Theater
et Surroundbar sont des marques de commerce déposées de Polk Audio, Inc.
Les produits qui se sont mérité le symbole Energy Star®sont conçus
pour protéger l’environnement en réduisant la consommation d’énergie
par leur efficacité énergétique.
Fabriqué sous license de Dolby Laboratories. Dolby et le symbole double-D
sont des marques de commerce déposées de Dolby Laboratories.
La marque de mot Bluetooth®et ses logos sont des marques de commerce
déposées détenues par Bluetooth SIG, Inc. et tout usage des ces marques
par Polk Audio est sous licence. Les autres marques de commerce et appellations
commerciales appartiennent aux sociétés qui en sont respectivement détentrices.
Le logiciel aptX®est protégé par les droits d’auteur de la CSR plc ou d’une
de son groupe d’entreprises. Tous droits réservés. La marque aptX®
et le logo aptX sont des marques de commerce de la CSR plc ou d’une
de son groupe d’entreprises et pourraient être enregistrées dans
un ou plusieurs pays.
Comme tous les dispositifs sans fil, votre SurroundBar 5000 IHT pourrait être
susceptible à de l’interférence RF provenant de sources comme les fours à
micro-ondes, les systèmes WiFi, les systèmes de jeux vidéo, les téléphones
sans fil, les systèmes Bluetooth, les interphones de surveillance ou autres dis-
positifs sans fil. En particulier, tout dispositif utilisant la fréquence 2,4GHz pour-
rait causer des ruptures de signal entre le SurroundBar 5000 IHT et le subwoofer
sans fil. Il est aussi possible que votre système SurroundBar 5000 IHT affecte
d’autres systèmes sans fil. En général, vous pouvez éviter ces problèmes en
éloignant physiquement ces dispositifs de votre système SurroundBar 5000 IHT.
Si possible, gardez une distance de quelques mètres ou plus entre votre sys-
tème SurroundBar 5000 IHT et tout autre dispositif sans fil; ceci devrait éliminer
les problèmes d’interférence mutuelle. Si vous percevez des pertes de signal du
subwoofer, identifiez d’abord les causes probables (généralement la proximité
d’autres dispositifs sans fil) et tentez de les éliminer. Toute interférence
provenant d’un four à micro-ondes devrait cesser dès que le four est éteint
et peut être éliminée de façon permanente en éloignant le four du système
SurroundBar 5000 IHT.
A NOTE REGARDING WIRELESS PERFORMANCE:
WARNING: LISTEN CAREFULLY
Les haut-parleurs et subwoofers Polk Audio sont capables de générer des niveaux de pression sonore extrêmement élevés
pouvant causer des dommages auditifs graves ou permanents. Polk Audio Inc. ne peut être tenue responsable de perte d’ouïe,
de blessure corporelle ou de dommages matériaux résultant de l’usage abusif de ses produits.
Tenez compte du conseil suivant et faites preuve de discernement lorsque vous contrôlez le volume:
• Limitez l’exposition prolongée à des niveaux sonores excédant 85 décibels (dB).
Référez-vous aux normes de la OSHA (Occupational Health and Safety Administration)
àl’adresse web: http://www.osha.gov/dts/osta/otm/noise/standards_more.html
26 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)
ESPANOL
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
Este producto ha sido diseñado y fabricado para satisfacer estrictas normas de calidad
yseguridad. Sin embargo, hay ciertas precauciones de operación e instalación que usted
debe tener en cuenta en particular.
1. Lea las instrucciones. Todas las instrucciones de seguridad y operación
deben leerse antes de operar el sistema.
2. Guarde las instrucciones. Las instrucciones de seguridad y operación
deben guardarse para poder consultarlas en el futuro.
3. Respete las advertencias. Todas las advertencias escritas en los aparatos
y en las instrucciones de operación deben respetarse.
4. Siga las instrucciones. Todas las instrucciones de operación y uso deben seguirse.
5. Limpieza. Antes de limpiar el aparato, desenchúfelo del tomacorriente. No use
limpiadores líquidos ni en aerosol. Limpie el producto con un paño húmedo.
6. Agregados. No utilice agregados que el fabricante del producto
no haya recomendado, porque pueden causar peligros.
7. Agua y humedad. No use el aparato cerca del agua; por ejemplo, cerca de una bañera,
lavabo, fregadero de cocina o lavandería, en un subterráneo húmedo, ni cerca de una
piscina o lugares similares.
8. Accesorios. No coloque el aparato en carritos, pedestales, trípodes, soportes o mesas
inestables. El producto de audio/video puede caerse y causar lesiones graves a niños
o adultos y daños graves al producto. Use el aparato solamente con el carrito, pedestal,
trípode, soporte o mesa recomendado por el fabricante o vendido con el aparato. Todo
montaje del aparato se debe hacer siguiendo las instrucciones del fabricante y con
los accesorios de montaje recomendados por el fabricante.
9. Ventilación. Las ranuras y aberturas de la caja son para ventilar el aparato, asegurar
su funcionamiento confiable y evitar que se sobrecaliente; por lo tanto, no se deben
ni bloquear ni cubrir. Las aberturas no se deben bloquear nunca poniendo el aparato
en una cama, un sofá, una alfombra u otra superficie similar. Este producto no se debe
colocar nunca sobre un radiador o una rejilla de calefacción. Este producto no se debe
instalar en una estructura empotrada, tal como una estantería o un librero, a menos
que se le dé ventilación apropiada o se respeten las instrucciones del fabricante.
10. Fuentes de alimentación. Este producto debe funcionar conectado exclusivamente
a una fuente de alimentación del tipo indicado en sus etiquetas. Si no está seguro
del tipo de fuente de ali mentación de su casa, consulte al distribuidor de aparatos
o a la compañía local de electricidad.
11. (Sólo América del Norte) Conexión a tierra o polarización. Este producto viene equipado
con enchufes de línea de alimentación de corriente alterna polarizados (una pata más ancha
que la otra). Como medida de seguridad, este enchufe entra en el tomacorriente de una manera
solamente. Si no puede insertar completamente el enchufe, déle vuelta. Si aun así no entra,
consulte a un electricista para que cambie el tomacorriente obsoleto. No anule la seguridad
implícita en el enchufe polarizado.
12. Protección del cordón de alimentación. Encamine el cordón de alimentación de manera
que sea poco probable que sea pisado o aplastado por objetos que se le coloquen encima
o se le apoyen, en particular cerca del enchufe, cerca del tomacorriente y en el punto
en que el cordón sale del aparato.
13. Rayos. Para aumentar la protección de este producto de audio/video durante una tormenta
eléctrica, o cuando se deje solo o no se use durante largos períodos de tiempo, desenchúfelo
del tomacorriente y desconecte la antena o el sistema de cable. Esto evitará daños al producto
causados por rayos o subidas de voltaje.
14. Líneas de alta tensión. El sistema de antena exterior no debe colocarse cerca de líneas
de alta tensión suspendidas u otros circuitos de alimentación o luz eléctrica, ni donde al caer
pueda hacer contacto con tales líneas o circuitos de alimentación. Cuando instale un sistema
de antena externa, debe tener sumo cuidado de evitar tocar tales circuitos o líneas de alta
tensión, pues tal contacto puede ser mortal.
15. Sobrecarga. No sobrecargue los tomacorrientes ni las extensiones, pues esto puede
dar como resultado un peligro de incendio o descarga eléctrica.
16. Entrada de objetos y líquidos. Nunca meta objetos de ningún tipo en este producto
a través de las aberturas, pues pueden hacer contacto con puntos de voltajes peligrosos
o hacer corto-circuitos que podrían causar un incendio o una descarga eléctrica. Nunca
derrame líquidos de ningún tipo sobre este producto de audio/video.
17. Servicio. No intente hacerle servicio a este producto usted mismo, pues abrirlo o quitarle
las cubiertas puede exponerlo a usted a voltajes peligrosos u otros peligros. Encargue
todo servicio al personal de servicio calificado.
18. Daños que requieren servicio. Desenchufe el producto y encargue el servicio
al personal de servicio calificado cuando:
a. Se haya dañado el enchufe o el cordón de alimentación.
b. Hayan caído líquidos u objetos dentro del aparato.
c. El producto haya sido expuesto a la lluvia o a la humedad.
d. El producto haya dejado de funcionar normalmente a pesar de que se hayan seguido
las instrucciones. Ajuste sólo los controles mencionados en las instrucciones de
operación, pues ajustar incorrectamente otros controles puede causar daños y, a
menudo, restablecer el funcionamiento normal del producto requerirá un extenso
trabajo técnico calificado.
e. El producto se haya dejado caer o la caja haya sido dañada.
f. El producto manifieste un cambio notable de rendimiento;
esto indica la necesidad de servicio.
19. Piezas de repuesto. Cuando se requieran piezas de repuesto, asegúrese de que el técnico de
servicio haya utilizado las piezas de repuesto especificadas por el fabricante o que las piezas
tengan las mismas características que la pieza original. Las sustituciones no autorizadas
pueden dar como resultado un incendio, una descarga eléctrica u otros peligros.
CAUTION: Danger of EXPLOSION if battery is incorrectly replaced.
Replace only with the same or equivalent type. (CR2025)
WARNING: Do not expose batteries or battery pack to excessive
heat such as sunshine, fire or the like.
20. Revisión de seguridad. Al terminar cualquier servicio o reparación de este producto, pídale al
técnico de servicio que lleve a cabo verificaciones de seguridad para determinar que el producto
esté en buenas condiciones de funcionamiento.
21. Carritos y pedestales. El aparato se debe utilizar solamente con el carrito
o pedestal recomendado por el fabricante. Las combinaciones de aparato
y carrito deben moverse cuidadosamente. Parar repentinamente, ejercer
demasiada fuerza y pasar por superficies desniveladas puede hacer que
la combinación de aparato y carrito se vuelque. Tenga cuidado cuando
mueva la combinación de aparato y carrito para evitar lesiones
causadas por volcamiento.
22. Este producto no es para usar al aire libre.
Los avisos de PRECAUCIÓN que se muestran aquí se encuentran
en la parte de atrás del sistema de altavoz SurroundBar®.
PRECAUCIÓN: Para evitar descargas eléctricas, haga coincidir la pata ancha del
enchufe con la ranura ancha del receptáculo e inserte el enchufe completamente.
PRECAUCIÓN: No se deben colocar fuentes de llama expuesta, tales como velas,
encima de este producto.
Límites De Emisiones Clase B
Este aparato digital Clase B satisface todos los reglamentos canadienses
sobre equipo que causa interferencia.
Funcionamiento
El funcionamiento está sujeto a las siguientes dos condiciones:
1 Este dispositivo no debe causar interferencia
2 Este dispositivo debe aceptar toda interferencia,
incluso la que pueda causar funcionamiento no deseado.
Eliminación Del Producto
Es posible que haya leyes y/o reglamentos internacionales, nacionales y/o
locales sobre la eliminación de este producto. Para obtener información más
detallada, comuníquese con el distribuidor a quien le compró este producto
de Polk Audio o al importador o distribuidor en su país. Puede obtener una
lista de importadores y distri-buidores de Polk Audio en el sitio Web de Polk
Audio, www.polkaudio.com, o comuni-cándose con Polk Audio: 5601 Metro
Drive, Baltimore, Maryland 21215, USA. Teléfono: +1 410 358-3600.
NOTA:
Este equipo ha sido sometido a pruebas y se ha determinado que cumple con los límites establecidos
para un dispositivo digital Clase B, en conformidad con la Parte 15 del Reglamento de la FCC. Estos
límites se han fijado para ofrecer una protección razonable contra la interferencia perjudicial en una
instalación residencial. Este equipo genera, emplea y puede radiar energía de frecuencias de radio y,
si no se instala y emplea de acuerdo con las instrucciones, puede causar interferencia perjudicial en
las comunicaciones de radio. Sin embargo, no hay garantía de que no habrá interferencia en una
instalación en particular. Si este equipo causa interferencia perjudicial a la recepción de radio o de
televisión, lo cual puede determinarse apagando y encendiendo el equipo, el usuario puede tratar de
corregir la interferencia por medio de una o varias de las siguientes medidas:
Reorientar o reubicar la antena de recepción.
Alejar el receptor del equipo. Enchufar el equipo en un tomacorriente de un circuito
que no sea el circuito al cual está conectado el receptor. Consultar al distribuidor
o a un técnico experimentado de radio y televisión para que lo asista.
Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 27
HAGA INVENTARIO
Asegúrese de tenerlo todo en la caja de la SurroundBar®5000
para Cine en Casa Instantáneo (Instant Home Theater™, IHT)
de Polk Audio®.Dentro de la caja debe haber lo siguiente:
SurroundBar
Subwoofer
Control remoto (con pilas)
Cordón de alimentación del subwoofer
Fuente de alimentación de 20 V
Cable digital (óptico) de 6 pies de largo
Cable analógico de 1/8 de plg. a 1/8 de plg.
Adaptador de 1/8 de plg. a RCA
Guía de inicio rápido
Guía de programación del control remoto
Manual del propietario
Tarjeta de inscripción en línea
Nota importante: Si algo falta o ha llegado dañado,
o si la SurroundBar 5000 para IHT de Polk Audio no funciona,
avísele al distribuidor inmediatamente. Le recomendamos
que guarde la caja y los materiales de empaquetado
originales por si tiene que enviar la unidad.
ACERCA DE LA SURROUNDBAR 5000 PARA IHT
Gracias por escoger la SurroundBar 5000 para IHT de Polk Audio.
Está por descubrir la manera en que el legendario sonido de
Polk Audio vuelve mucho más emocionante ver televisión
y películas. Con sólo un altavoz de barra y un subwoofer
inalámbrico, la SurroundBar 5000 para IHT produce un amplio
escenario sónico y un sonido pleno y pronunciado. La tecnología
Polk®Digital Logic®ofrece un desempeño y una conveniencia
espectaculares. Y hay aún más aspectos de la SurroundBar
5000 para IHT que usted disfrutará:
La tecnología inalámbrica Bluetooth®con aptX®
produce sonido de CD desde un smartphone,
tableta o dispositivo compatible.
El diseño estilizado y delgado (sólo 5.7 cm (2 1/4 plg.)
de fondo) se combina uniformemente con los
televisores contemporáneos.
La programacion SmartBar™ permite al SurroundBar
aprender las funciones originales IR del control remoto
del televisor se incluye un control remoto de respaldo).
Emociónese con una experiencia de audición enriquecida
y envolvente, mucho mejor que la producida por cualquier
conjunto de altavoces de televisor integrados, gracias
a las tecnologías Surround SDA®y Polk Digital Logic
de propiedad de Polk Audio.
Los dos puertos sintonizados de la SurroundBar combinan
óptimamente las frecuencias de los transductores y las
del subwoofer, sea que la barra esté montada en la pared
o en una repisa.
El subwoofer compacto inalámbrico se puede ubicar
en cualquier lugar de la sala dentro de un radio
de 50 pies de la SurroundBar 5000.
El sonido característico de Polk Audio, cálido y sólido,
con claridad y detalle, convierte los juegos, las películas
y la televisión en experiencias de visión más emocionantes.
Descodificación Dolby®Digital.
Tiene certificación Energy Star.®
EN LA CAJA DE LA SURROUNDBAR 5000
PARA IHT ENCONTRARÁ LO SIGUIENTE:
Cordón de alimentación
del subwoofer
Control remoto
(con pilas)
Cable digital (óptico)
de 6 pies de largo
Fuente de alimentación de 20V
Guía de inicio rápido
Cable analógico de
1/8 de plg. a 1/8 de plg.
Adaptador de 1/8 de plg. a RCA
SOURCE MUTELEARN
28 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)
CONTROLES DE LA BARRA
Panel de adelante:
1. Aprendizaje (LEARN)—Pone la barra en “modalidad
de aprendizaje” para que usted pueda programarla
a fin de que responda a los comandos de su
control remoto actual.
2. Fuente (SOURCE)—Cambia la fuente de entrada
que se está escuchando.
Fuente 1: digital u óptica
Fuente 2: analógica
Fuente 3: analógica
Fuente 4 Bluetooth ( ): Tecnología inalámbrica
Bluetooth®(Vea “EMPAREJAMIENTO Y CONEXIÓN DEL
DISPOSITIVO BLUETOOTH CON LA SURROUNDBAR”
en la página 32.)
Indicador LED—La luz azul indica qué fuente se
ha seleccionado (vea arriba la guía del indicador LED
de la fuente). El indicador LED de la fuente 1 se
enciende de color verde si se está decodificando
una señal Dolby Digital®.
3. Alimentación ( )—Enciende la barra o la pone
en modalidad de espera.
Indicador LED—Se enciende de color verde, anaranjado
o rojo para indicar el estado de funcionamiento.
4. Silenciador (MUTE)—Elimina y restablece el sonido
de la SurroundBar 5000 para IHT. El indicador LED parpadea
lentamente de color verde cuando el sonido se ha eliminado
y se ilumina de color verde continuo cuando el sonido
se ha restablecido.
5. Subida y bajada de volumen ( / )—Ajusta
el volumen de la SurroundBar 5000 para IHT.
Panel trasero:
6. Interruptor de alimentación (POWER)—Enciende o apaga
la barra, pero se puede dejar encendida todo el tiempo.
7. Conexión de alimentación—La fuente de alimentación
de la barra se conecta aquí.
8. Entradas de sonido (SOURCE 1, 2 y 3)—Donde se conecta
el televisor (u otras fuentes) a la SurroundBar 5000. Utilice
el cable óptico de 1.82 m (6 pies) incluido (Fuente 1)
o el cable analógico de 3.5 mm (1/8 plg.) a 3.5 mm
(1/8 plg.) incluido (Fuente 2 ó 3).
9. Sincronización (SYNC)—El botón SYNC garantiza que
el subwoofer y la barra se están comunicando (Vea la
sección “SINCRONIZACIÓN DE LA BARRA Y EL
SUBWOOFER INALÁMBRICO” en la página 31).
INDICADOR LED DE ALIMENTACIÓN ( ) DE LA BARRA
Modalidad Normal de Funcionamiento:
Verde continuo—Encendida; todo bien.
Rojo continuo—La barra está en modalidad de espera.
Verde con dos parpadeo—Se ha recibido una señal
de control remoto o de teclado numérico.
Verde con parpadeo lento—Sistema silenciado.
Verde con parpadeo rápido (después de oprimir
el botón de subida de volumen)—Se ha llegado
al volumen máximo.
Verde con parpadeo rápido (al encender)—La barra y
el subwoofer han establecido una conexión inalámbrica.
INDICADOR LED DE ALIMENTACIÓN ( ) DE LA BARRA
Modalidad de Aprendizaje:
(Consulte las instrucciones que hay en la página 33.)
Anaranjado con parpadeo—La barra está
en modalidad de aprendizaje.
Anaranjado continuo—La barra está en modalidad de
aprendizaje y se ha seleccionado una de sus funciones.
Verde con parpadeo—La barra ha aprendido
un comando de control remoto.
Rojo con parpadeo—La barra no ha podido aprender
el comando de control remoto.
Rojo y anaranjado con parpadeo—Los códigos
de infrarrojo aprendidos han sido borrados.
INDICADOR LED DE LA FUENTE:
Verde parpadeando—Se ha reconocido
una fuente Dolby Digital (sólo Fuente 1).
Verde continuo—Se ha recibido la señal de una fuente
Dolby Digital y se está decodificando (sólo Fuente 1).
Azul continuo—Se ha recibido la señal de una fuente
PCM o analógica.
123
45
6789
SOURCE MUTELEARN
SOURCE 1
SOURCE 2
SOURCE 3
Bluetooth
GUÍA DEL INDICADOR
LED DE LA FUENTE
ADELANTE
ATRÁS
2.2A
20V
132
SOURCE SYNC
POWER
OFF
ON
44W
Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 29
CONTROLES DEL SUBWOOFER
1. Interruptor de alimentación (POWER)—Enciende o apaga
el subwoofer inalámbrico, pero se puede dejar encendido
todo el tiempo.
2. Conexión de alimentación (AC INPUT)—El cordón
de alimentación del subwoofer se conecta aquí.
INDICADOR LED DEL SUBWOOFER
La luz de estado del subwoofer inalámbrico indica lo siguiente:
Cuando la luz se pone verde:
a. Continua—La barra y el subwoofer están conectados.
b. Parpadeando lentamente—El subwoofer
está buscando a la barra.
c. Parpadeando rápidamente—El subwoofer
está conectándose con la barra.
Cuando la luz se pone roja:
a. Continua—El subwoofer está en modalidad de espera.
b. Parpadeando—El subwoofer está en modalidad
de protección.
CONTROL REMOTO
1. Alimentación ( )—Enciende la barra o la pone
en modalidad de espera.
2. Silenciador (MUTE)—Elimina el sonido
de la SurroundBar 5000 para IHT.
3. Fuente (SOURCE 1, 2, 3 y )—Cambia la fuente
de entrada que se está escuchando.
4. Subida y bajada de volumen (VOL, + / –)
Ajusta el volumen principal del sistema de
SurroundBar 5000 para IHT.
5. Subida y bajada de volumen del subwoofer
(SUB, + / –)—Ajusta el volumen del subwoofer.
Especificaciones
Dimensiones
SurroundBar 3 3/4 plg. de alto x 31 plg. de
ancho x 2 1/4 plg. de fondo
(9.53 cm x 78.74 cm x 5.72 cm)
Subwoofer 10 plg. de alto x 10 1/4 plg.
de ancho x 10 3/4 plg. de fondo
(25.4 cm x 26.04 cm x 27.31 cm)
Peso
SurroundBar 5 lbs (2.3 kg)
Subwoofer 7 lbs (3.2 kg)
Requisitos de alimentación
SurroundBar 20V, 2.2 A
Subwoofer 100V a 240V~50 Hz a 60 Hz, 50W
Modelo SurroundBar 5000 para Cine en Casa
Instantáneo (Instant Home Theater, IHT)
Pila del control CR2025
remoto
1
2
12
3
45
30 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)
UBICACIÓN DE LA SURROUNDBAR 5000
PARA LOGRAR EL MEJOR SONIDO
Es fácil. La barra viene con las patas de goma adheridas
de fábrica, de manera que se asienta firmemente en cualquier
superficie plana. Centre la barra debajo de la pantalla del televisor.
Si el televisor está alojado en un centro de medios, puede poner
la barra encima del televisor.
Si el televisor está montado en la pared, la barra se puede
montar directamente debajo. La barra tiene ranuras en forma
de ojo de cerradura para facilitar esto.
Nota: Las patas de goma son desprendibles y se pueden
quitar por completo (para montar la barra en la pared)
o pueden moverse a lo largo de la superficie inferior
de la barra, dependiendo de la instalación.
UBICACIÓN DEL SUBWOOFER
PARA LOGRAR EL MEJOR SONIDO
Es realmente fácil ubicar el sub-
woofer, que puede ir práctica-
mente en cualquier parte de
la sala. Además, no tiene que
preocuparse de conectar cables,
porque el único cable que hay
que enchufar es el cordón de
alimentación. Y eso es todo.
Este es un truquito: Si pone el subwoofer en una esquina
de la sala, se le refuerza la salida y suena más fuerte.
Dimensiones generales
1. 3 3/4 plg. de alto (9.53 cm)
2. 31 plg. de ancho (78.74 cm)
Ranuras en forma de ojo de cerradura
3. 19 13/16 plg. de ancho (50.32 cm)
Desde la parte de arriba de la barra hasta
las ranuras en forma de ojo de cerradura
4. 1 5/8 plg. (4.13 cm)
Nota: Si la SurroundBar se monta en la pared, las anclas
de pared se deben fijar correctamente en la pared y deben
soportar el peso de la SurroundBar, que es 5 lbs (2.3 kg).
SOURCE
MUTE
LEARN
SOURCE
MUTE
LEARN
Barra montada sobre una repisa frente al televisor Barra montada en la pared
2
1
2
3
4
Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 31
CONEXIÓN DE LA BARRA
Esto es realmente fácil también. Es probable que usted tenga
varias fuentes de audio: el televisor, el reproductor de DVD
o la caja de cable o satélite. La barra es capaz de aceptar audio
de hasta tres fuentes diferentes. Lo más fácil es conectar la salida
de audio óptica del televisor a la entrada óptica ubicada en la parte
de atrás de la barra. Este método da la mayor calidad de audio
independientemente de que se esté viendo televisión
osu DVD preferido.
Si el televisor no tiene salida óptica, puede conectar la salida
óptica del reproductor de DVD o de la caja de cable o satélite
a la entrada óptica de la barra. Luego puede conectar sus
otras fuentes de audio a las otras entradas de la barra.
SINCRONIZACIÓN DE LA BARRA
Y EL SUBWOOFER INALÁMBRICO
La SurroundBar 5000 y el subwoofer inalámbrico vienen
preestablecidos de fábrica para que funcionen juntos. Si
el subwoofer inalámbrico deja de recibir la señal de audio,
siga estas instrucciones para restablecer la conexión.
1. Pase el interruptor principal de corriente alterna
del subwoofer a la posición de apagado (OFF).
2. Oprima y mantenga oprimido el botón SYNC ubicado
en la parte de atrás de la barra durante tres (3) segundos.
3. El indicador LED ubicado en la parte de atrás de la barra
parpadea indicando que la barra y el subwoofer están
preparados para conectarse.
4. Pase el interruptor principal de corriente alterna del
subwoofer a la posición de encendido (ON). Cuando
el indicador LED del subwoofer se ponga verde continuo,
la barra y el subwoofer están conectados y listos para usar.
CONEXIÓN DEL SUBWOOFER
El subwoofer recibe una señal de audio inalámbrica de la barra;
lo único que usted tiene que hacer es enchufar el cordón de
alimentación y asegurarse de que el interruptor de alimentación
principal esté en la posición de encendido (ON).
2.05A
20V
132
SOURCE SYNC
POWER
OFF
ON
35W
L
R
ANALOG
AUDIO OUTPUT
DIGITAL OPTICAL
AUDIO OUTPUT
Televisión o Caja
de Cable/Satélite
SurroundBar 5000
Nota: Si es necesario
quite la tapa protectora
antes de insertar el cable.
32 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)
TECNOLOGÍA INALÁMBRICA BLUETOOTH®
Para usar su dispositivo de tecnología inalámbrica Bluetooth
con la SurroundBar 5000, lo primero que debe hacer
es emparejar el dispositivo con la SurroundBar.
El emparejamiento le permite a su dispositivo Bluetooth
conectarse con la SurroundBar inalámbricamente.
El emparejamiento es como un apretón de manos en
el cual el dispositivo Bluetooth y la SurroundBar 5000
se conocen e intercambien información.
Es necesario emparejar la SurroundBar con el dispositivo
Bluetooth sólo una vez para que se produzca este inter-
cambio de información. Después de eso, basta seleccionar
“polk sb5000” de la lista de su dispositivo para establecer
la conexión con la SurroundBar.
La SurroundBar puede memorizar ocho dispositivos Bluetooth.
Si se emparejan demasiados dispositivos después del suyo,
es posible que su dispositivo sea retirado de la memoria.
Emparejamiento y conexión del dispositivo
Bluetooth con la SurroundBar:
1. Asegúrese de que el dispositivo Bluetooth
y la SurroundBar 5000 estén encendidos.
2. Active la función Bluetooth del dispositivo fuente.
Consulte las instrucciones del manual del dispositivo.
3. Oprima el botón de fuente Bluetooth del control
remoto de la SurroundBar o el botón fuente (SOURCE)
de la SurroundBar hasta seleccionar la modalidad
de fuente Bluetooth.
El símbolo Bluetooth se ilumina y comienza a pulsar lentamente
a medida que busca el dispositivo emparejado.
4. La SurroundBar aparece en el dispositivo fuente lista
para emparejarse y/o conectarse. Seleccione “polk sb5000”
en su dispositivo para iniciar el proceso de conexión.
5. Después de un corto período de tiempo (5 segundos),
los dos dispositivos deben quedar conectados. Luego
se oye un tono corto y el símbolo de fuente Bluetooth
comienza a brillar de color azul continuo.
6. Reproduzca su música desde el dispositivo.
Nota: Si el dispositivo pide una contraseña para emparejarse
con la SurroundBar, introduzca “0000.”
Desconexión de un dispositivo Bluetooth:
1. Oprima y suelte el botón Bluetooth del control remoto, u
2. Oprima y suelte el botón fuente (SOURCE)
de la SurroundBar, o
3. Desactive o desconecte la función Bluetooth del dispositivo.
Cuando se desconecta, la SurroundBar emite un tono corto y el
símbolo de fuente Bluetooth comienza a pulsar lentamente.
Conexión automática:
Cuando desee conectar la SurroundBar y escuchar música
después de que los dispositivos se hayan emparejado,
haga lo siguiente.
1. Active la función Bluetooth de su dispositivo.
2. Oprima el botón de fuente Bluetooth del control remoto
o el botón fuente (SOURCE) de la SurroundBar hasta
seleccionar la modalidad de fuente Bluetooth.
3. Después de un corto período de tiempo, los dos
dispositivos se conectan automáticamente, se oye
un tono corto y el símbolo de fuente Bluetooth
pasa a brillar de color azul continuo.
Nota: Por omisión, el último dispositivo Bluetooth conectado
se conecta automáticamente, si está disponible.
Emparejamiento y/o conexión con un dispositivo
desconectado cuando la SurroundBar está
en modalidad de fuente Bluetooth:
1. Active la función Bluetooth del dispositivo fuente Bluetooth.
Consulte el manual de instrucciones del dispositivo.
a. La SurroundBar aparecerá en el dispositivo fuente
lista para emparejarse y conectarse. Seleccione
“polk sb5000” en su dispositivo para iniciar
el proceso de emparejamiento y conexión.
Después de un corto período de tiempo, los dos dispositivos
deben quedar emparejados y conectados. Se oye un tono
corto y el símbolo de fuente Bluetooth pasa a brillar
de color azul continuo.
Desconexión:
Nota: Cuando sale de la modalidad dormir (SLEEP) estando
en modalidad de fuente Bluetooth, la SurroundBar se conecta
automáticamente con todo dispositivo Bluetooth emparejado
que tenga activada su función Bluetooth.
SOURCELEARN
O
Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 33
OPTIMIZACIÓN DEL SONIDO CON LOS
ALTAVOCES DEL TELEVISOR ENCENDIDOS
El sonido debe salir por la barra. Si no lo oye, súbale el volumen
a la barra con los botones de control de volumen.
Si la barra está conectada al televisor, es muy probable que
los altavoces del televisor también estén sonando. Es imposible
dar instrucciones específicas para silenciar los altavoces de todos
los televisores, pero hay una manera de hacerlo que sirve para
muchos de los televisores que hay en el mercado.
1. Busque el botón “Menú” o “Configuración”
(Setup) en el control remoto del televisor.
2. Oprímalo. Deberá ver un menú en pantalla.
3. Busque la opción que controla las funciones
de audio y selecciónela.
La configuración para silenciar los altavoces internos
del televisor debe estar ahí.
Si no puede silenciar los altavoces internos del televisor, no se
preocupe. La SurroundBar 5000 para IHT hará que su televisor
suene mucho mejor. Para su desempeño óptimo, la barra debe
sonar más fuerte que el televisor. Siga estos pasos para ajustar
el balance de volumen entre el televisor y la barra:
1. Si es necesario, programe la barra para que responda
a los comandos de subida y bajada de volumen del control
remoto del televisor. (Vea la sección “CONFIGURACIÓN
DEL CONTROL REMOTO DE LA SURROUNDBAR 5000
PARA IHT” página 34.)
2. Baje al mínimo el volumen del televisor con los botones
de control del televisor.
3. Luego, con los botones de control de volumen de la barra,
fije el volumen a un nivel normal de audición (no lo haga
con el control remoto).
Después de hacer estos ajustes, la SurroundBar 5000 para IHT
debe sonar siempre más fuerte que los altavoces del televisor.
Luego, ajuste el volumen con el control remoto del televisor
como lo hace normalmente.
AJUSTES MENORES DEL
VOLUMEN DEL SUBWOOFER
Lo que hay que hacer a continuación es ajustar el subwoofer
para que se combine con la barra. Esto hace que el sistema
produzca el mejor sonido posible.
Para fijar el volumen del subwoofer, reproduzca una variedad
de materiales de sonido: un poco de música, la banda de sonido
de una película con grandes efectos especiales, un capítulo
de una película o la parte de un concierto en que haya gente
hablando. Ajuste el volumen hasta que lo que oiga le suene
natural desde la posición del espectador.
CONFIGURACIÓN DE UN CONTROL REMOTO PARA
LA SURROUNDBAR DE CINE EN CASA INSTANTÁNEO
(INSTANT HOME THEATER, IHT)
NOTA DE PROGRAMACIÓN SOBRE LA SMARTBAR™:
Para que la SurroundBar responda a su control remoto, es
INDISPENSABLE programarla PRIMERO para que responda
al control remoto IR (infrarrojo) original del televisor. Los
controles remotos de RF (radiofrecuencias) no funcionan.
Se pueden programar otros controles remotos (de cable o
de satélite) sólo después de haber programado la barra para
que responda al control remoto infrarrojo del televisor.
Instrucciones de programación: La SurroundBar IHT viene
programada para responder al control remoto que se incluye
con el producto. Sin embargo, le recomendamos encarecida-
mente que, siguiendo las instrucciones que se presentan
a continuación, programe la SurroundBar para que también
responda a su control remoto actual. Esto le permitirá hacer
funcionar todos los componentes con un solo control remoto.
Mientras esté programando la SurroundBar, ignore todo
lo que aparezca en la pantalla del televisor.
34 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)
2
Indicador LED
3
5
4
Indicador LED
VOL
SOURCELEARN
MUTE
Indicador LED
Oprima y mantenga oprimido el botón de aprendizaje
(LEARN) durante 2 segundos o hasta que el indicador
LED parpadee de color anaranjado, luego suelte
el botón de aprendizaje (LEARN).
1
La SurroundBar está encendida y el indicador LED es de
color verde constante. La barra está produciendo sonido.
Mantenga el control remoto del televisor de
30 a 60 cm de distancia de la SurroundBar.
Oprima y suelte el botón de subida de volumen “ .”
El indicador LED pasa a color anaranjado constante.
Parpadea de color
anaranjado
Anaranjado constante
Parpadea con cada golpecito
Indicador LED
Parpadea de color verde,
luego pasa a color
verde constante.
Dele de 4 a 8 apretoncitos al botón de subida
de volumen del control remoto del televisor,
un apretoncito por segundo. Dele apretoncitos,
no lo mantenga oprimido.
6
VOL
Cuando el indicador LED parpadee de color verde
durante 3 segundos, el comando ha sido aprendido.
El indicador LED pasa a color verde constante.
SOURCE
MUTE
LEARN
30 a 60 cm
Ejemplo: Para enseñarle a la barra el comando de subida
de volumen de su control remoto:
Verifique que el comando funcione.
Repita los pasos del 1 al 6 para programar los botones
de bajada de volumen ( ), fuente (Source), silenciador
(Mute) y alimentación ( ).
Nota: Si la barra no aprende ciertos códigos de control remoto
IR, el indicador LED de alimentación parpadeará de color rojo.
Borre los códigos programados anteriormente (vea lo que
aparece a continuación) y repita cuidadosamente los pasos
1 a 6 que se han indicado.
Procedimiento de borrado de códigos: Si ha programado la
SurroundBar IHT para que responda a un control remoto y ya
no desea que lo haga, borre los códigos oprimiendo el botón
de aprendizaje (LEARN) durante aproximadamente dos segundos
mientras la unidad se encuentre en modalidad de espera (el indi-
cador LED está de color rojo). Sabrá que los códigos previamente
aprendidos han sido borrados cuando el indicador LED de
alimentación parpadee de color anaranjado dos veces.
Nota: Este procedimiento elimina TODA la programación del
control remoto de la barra. Si sólo desea cambiar la programación
de algunos de los botones de la barra, siga los seis pasos
previamente descritos para restablecer cualquiera de las
programaciones anteriores.
La SurroundBar continuará respondiendo al control remoto
tipo tarjeta de crédito suministrado.
Control de volumen del subwoofer desde de la barra.
Mientras la unidad esté encendida y el indicador LED esté
de color verde constante.
1. Dele un apretoncito al botón de aprendizaje (LEARN), el
indicador LED de alimentación ( ) pasa a color anaranjado.
2. Para ajustar el volumen del subwoofer, dele apretoncitos
al botón de subida de volumen ( ) o bajada de volumen ( ).
3. Para volver al volumen principal, dele un apretoncito
al botón de aprendizaje (LEARN) nuevamente.
El indicador LED de alimentación ( ) pasa
a color verde.
Nota: Los bajos también se pueden ajustar con el control
remoto que se incluye.
DETECCIÓN Y REPARACIÓN DE AVERÍAS
La barra no se enciende.
Asegúrese de haber enchufado la fuente de alimentación
en un enchufe de pared con corriente.
Asegúrese de que todos los componentes de la fuente
de alimentación estén conectados correctamente.
Asegúrese de que la fuente de alimentación esté
correctamente conectada a la entrada de alimentación
de la barra.
Asegúrese de que el interruptor de alimentación del
panel trasero esté en la posición de encendido (ON).
El subwoofer no se enciende.
Asegúrese de que el subwoofer esté enchufado
en un enchufe de pared con corriente.
Asegúrese de que el interruptor de alimentación del
panel trasero esté en la posición de encendido (ON).
No sale sonido por la barra.
Vea si el televisor o la caja de televisión por cable está
produciendo señal. Si es necesario, pruebe con otra fuente.
Asegúrese de que a la barra le esté llegando corriente
y que esté encendida.
Súbale el volumen a la barra.
Revise los cables de entrada para asegurarse
de que están conectados firmemente.
Súbale el volumen al televisor o a la caja
de televisión por cable o satélite.
Revise el estado del silenciador: ¿Está la luz de estado
de la barra parpadeando lentamente en verde? De ser
así, oprima el botón MUTE de la barra.
No sale sonido por el subwoofer.
Vea la sección “El subwoofer no se enciende.”
Súbale el volumen al subwoofer con el control remoto.
¿Está la luz indicadora de estado del subwoofer parpadeando
de color verde? De ser así, se ha perdido la conexión inalám-
brica entre la barra y el subwoofer. Apague la SurroundBar
5000 y el subwoofer. Luego vuelva a encenderlos para
restablecer la comunicación. Si esto no resuelve el problema,
consulte la sección “SINCRONIZACIÓN DE LA BARRA Y EL
SUBWOOFER INALÁMBRICO,” que aparece en la página 31.
El sonido de la barra sale distorsionado.
Bájele el volumen a la fuente de audio, si es posible.
Procesamiento de audio (vea las preguntas frecuentes que
hay en la página 36). Es posible que la señal se haya procesado
antes de llegar a la barra. Desactive este procesamiento.
El control remoto incluido no funciona.
Asegúrese de que se le haya quitado la lengüeta
protectora de plástico.
Cámbiele la pila (CR2025)
La salida de bajos no es suficientemente alta.
Súbale el volumen al subwoofer con el control remoto.
Acerque el subwoofer a una esquina de la sala.
Acerque el subwoofer a la posición de audición.
La barra no aprende los comandos del control remoto.
Siga cuidadosamente las instrucciones de programación
de la página anterior de este manual.
Sostenga establemente el control remoto a una distancia
aproximada de 30 a 60 cm (1 a 2 pies) de la parte
de adelante de la barra.
Dele golpecitos rápidos al botón de su control remoto
actual hasta que el indicador LED de estado parpadee
de color verde.
Nota: La barra aprende casi todos los comandos infrarrojos,
pero algunos protocolos infrarrojos no se pueden programar.
El volumen de los altavoces del televisor sube paulatina-
mente hasta superar el del sistema SurroundBar 5000.
Apague los altavoces del televisor según las instrucciones
de la página 33 de este manual.
Es posible que, cuando el botón de volumen del control
remoto se mantiene oprimido, el televisor cambie de volumen
más rápido que la barra. Ajuste el volumen de la barra con
sus propios botones para equilibrarlo con el de los altavoces
del televisor.
La salida del subwoofer es intermitente o el sonido
que produce es débil o distorsionado.
Es posible que el subwoofer inalámbrico esté demasiado
lejos de la barra para que le llegue una señal lo suficien-
temente fuerte. Acérquelo.
El dispositivo Bluetooth y la SurroundBar no se desconectan.
Algunos dispositivos Bluetooth intentan continuamente
conectarse con el dispositivo emparejado, así es que
se debe desactivar la función Bluetooth del dispositivo
para que otros dispositivos se puedan conectar
a la SurroundBar.
Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 35
FAQ’S (PREGUNTAS FRECUENTES)
Mi televisor no tiene salida óptica.
¿Cómo conecto el audio?
Hay varias maneras de conectar el audio:
Conecte la salida óptica de la unidad fuente (caja de cable
o de satélite, reproductor de DVD, etc.) directamente a la
SurroundBar 5000 con el cable óptico que se suministra.
Conecte la salida analógica o de auriculares de 1/8 de plg.
(3.5 mm) del televisor (si tiene) directamente a la SurroundBar
5000 con el cable analógico de 1/8 de plg. (3.5 mm)
a1/8 de plg. (3.5 mm) que se suministra.
Conecte las salidas de audio RCA (par blanco y rojo) del
televisor (si tiene) directamente a la SurroundBar 5000
con el cable analógico de 1/8 de plg. (3.5 mm) a 1/8 de plg.
(3.5 mm) y el adaptador de 1/8 de plg. (3.5 mm) a RCA
que se suministran.
¿Qué pasa si el cable óptico que trae
la SurroundBar 5000 es demasiado corto?
Hicimos lo posible por suministrar un cable de longitud
adecuada; sin embargo, puede haber situaciones de con-
figuración en que el cable sea demasiado corto. Si esa
es su situación, en la tienda de aparatos electrónicos local
encontrará cables que satisfagan sus requisitos de longitud.
El sonido producido es extraño y está distorsionado.
La SurroundBar 5000 requiere una señal estereofónica
o Dolby Digital limpia y sin alteraciones para producir sonido
apropiado. Si la SurroundBar 5000 produce sonido extraño
o distorsionado, revise los menús de audio de las fuentes
conectadas a la SurroundBar 5000 y asegúrese de que
tengan desactivado el procesamiento de audio.
¿Por qué no puedo programar la SurroundBar 5000
para que responda a mi control remoto?
Hay muchos formatos de control remoto, y hemos hecho
lo posible para que la SurroundBar 5000 sea compatible
con los controles remotos de las marcas más populares.
Sin embargo, puede haber casos en que la SurroundBar
5000 no sea capaz de aprender los códigos de su control
remoto. En ese caso, utilice el control remoto que viene
con la SurroundBar 5000 o pruebe con otro control
remoto universal.
Nota: Los controles remotos de sólo RF (radiofrecuencias)
no funcionan con este sistema
¿Cómo controlo la SurroundBar 5000?
Hay tres maneras de controlar la SurroundBar 5000:
Con los botones sensibles al tacto que hay en
la parte de adelante de la barra.
Con el control remoto que viene con la SurroundBar 5000.
Por medio de programación para que la SurroundBar 5000
responda al control remoto que usted ya tiene (vea las
instrucciones incluidas).
La SurroundBar 5000 estaba respondiendo a los comandos
pero ahora no. ¿Qué debo hacer?
En esta situación poco común, simplemente apague
la SurroundBar 5000 (con el interruptor ubicado en la parte
de atrás), espere unos segundos y luego vuelva a encenderla.
Esto debe restaurar el control.
¿Cómo borro los comandos de control
remoto previamente aprendidos?
Si ha programado la SurroundBar 5000 para que responda
a un control remoto y ya no desea que sea así, puede borrar
los códigos oprimiendo la tecla de aprendizaje (LEARN) durante
aproximadamente dos segundos con la unidad en modalidad
de espera (el indicador LED de alimentación iluminado de
color rojo). La SurroundBar 5000 continua respondiendo a los
códigos del control remoto tamaño tarjeta de crédito incluido.
¿Puedo ajustar el control de nivel del subwoofer
desde el teclado de la barra si no puedo ubicar
el control remoto incluido?
Sí. Se puede controlar el volumen del subwoofer desde
el teclado de la barra dándole un golpecito al botón
de aprendizaje (LEARN) antes de presionar los botones
de volumen. Cuando el indicador LED de alimentación
brilla de color naranja, las teclas de volumen ( / )
controlan el volumen del subwoofer. Cuando termine
con el ajuste, dele un golpecito al botón de aprendizaje
nuevamente.
Para comunicarse con el servicio al cliente o el apoyo técnico:
Si tiene preguntas o comentarios, no dude en llamarnos
o enviarnos un mensaje de correo electrónico. En Estados
Unidos y Canadá, llame al servicio al cliente de Polk Audio:
800-377-7655 (lunes a viernes de 9 a 5:30, hora Este) o envíe
un mensaje de correo electrónico a polkcs@polkaudio.com.
Fuera de Estados Unidos, llame al 410-358-3600.
36 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)
Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 37
Polk Audio es una empresa de DEI Holdings, Inc. Polk Audio, Polk,
The Speaker Specialists, SDA, Polk Digital Logic, Instant Home Theater
y SurroundBar son marcas comerciales registradas de Polk Audio, Inc.
Los productos que han ganado la certificación Energy Star®han sido
diseñados para proteger el medio ambiente por medio de una mayor
eficiencia energética.
Fabricado bajo licencia de Dolby Laboratories. Dolby y el símbolo
de la doble D son marcas comerciales registradas de Dolby Laboratories.
La marca y los logotipos Bluetooth®son marcas comerciales propiedad
de Bluetooth SIG, Inc. y todo uso de tales marcas por parte de Polk Audio
se hace bajo licencia. Las otras marcas y nombres comerciales son
propiedad de sus respectivos dueños.
El software aptX®tiene derechos de autor de CSR plc o las empresas
de su grupo. Reservados todos los derechos. La marca aptX®y el logotipo
aptX son marcas comerciales de CSR plc o de una de las empresas
de su grupo y pueden estar registradas en una o varias jurisdicciones.
Como todos los dispositivos inalámbricos, la SurroundBar 5000 para IHT puede
ser susceptible a interferencia de radiofrecuencia de fuentes tales como hornos
de microondas, sistemas WiFi de computadora, sistemas de juegos de video,
teléfonos inalámbricos, sistemas Bluetooth, monitores de bebé y otros disposi-
tivos. En particular, los dispositivos que funcionan en la banda de 2.4 GHz
pueden causar intermitencia en la conexión inalámbrica entre el altavoz
SurroundBar 5000 y el subwoofer. También es posible que el sistema
SurroundBar 5000 para IHT afecte a otros sistemas inalámbricos. En la mayoría
de los casos, los problemas de funcionamiento inalámbrico se pueden resolver
separando físicamente los dispositivos del sistema de la SurroundBar 5000 para
IHT. Mantener una distancia de varios pies o más entre el altavoz del sistema
SurroundBar 5000 para IHT y cualquier otro dispositivo debe prevenir los efectos
de interferencia mutua. Si aún así usted nota que hay pérdidas de señal del sub-
woofer, determine la causa original (que la mayoría de las veces es la proximidad
de otros dispositivos inalámbricos) y resuelva el problema según eso. Los efec-
tos de interferencia de los hornos de microondas cesan cuando el horno se
apaga, y la solución permanente es alejar el horno de microondas del sistema
SurroundBar 5000 para IHT.
Nota sobre rendimiento inalámbrico:
ADVERTENCIA: ESCUCHE CUIDADOSAMENTE.
Los altavoces y subwoofers de Polk Audio son capaces de reproducir sonido a volúmenes extremadamente altos, lo cual puede
causar daños graves o permanentes al oído. Polk Audio, Inc. no acepta ninguna responsabilidad por pérdida del oído, lesiones
corporales o daños a la propiedad producidos por el uso inadecuado de sus productos.
Tenga en mente estas directrices y ponga siempre en práctica su sentido común al controlar el volumen:
• Limite la duración de la exposición prolongada a volúmenes de más de 85 decibles (dB).
O bien, consulte las directrices de la Administración de Seguridad y Salud Ocupacional (Occupational Health and
Safety Administration, OSHA) en http://www.osha.gov/dts/osta/otm/noise/standards_more.html.
38 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)
LIMITED WARRANTY
Polk Audio, Inc., warrants to the original retail purchaser only. This warranty will terminate
automatically prior to its stated expiration if the original retail purchaser sells or transfers the Product
to any other party. Polk Audio, Inc., warrants, to the original retail purchaser only, that the LOUD-
SPEAKER(S), PASSIVE CROSSOVER COMPONENT(S) and ENCLOSURE on this Polk Audio Loudspeaker
Product will be free from defects in material and workmanship for a period of three (3) years
from the date of original retail purchase from a Polk Audio Authorized Dealer. Furthermore, Polk
Audio, Inc., warrants, to the original retail purchaser only, that any AMPLIFIER OR OTHER ELECTRONIC
COMPONENT that may be included in this Polk Audio Loudspeaker Product will be free from defects
in material and workmanship for a period of one (1) year from the date of original retail purchase
from a Polk Audio Authorized Dealer. To allow Polk Audio to offer the best possible warranty service,
please fill out the Product Registration Card(s) and send it to the Factory at the address provided
on the Product Registration Card(s) within ten (10) days of the date of original purchase. Defective
Products must be shipped, together with proof of purchase, prepaid insured to the Polk Audio
Authorized Dealer from whom you purchased the Product, or to the Factory at 1 Viper Way, Vista,
California 92081. Products must be shipped in the original shipping container or its equivalent;
in any case the risk of loss or damage in transit is to be borne by you.
If upon examination at the Factory or Polk Audio Authorized Dealer it is determined that the unit
was defective in materials or workmanship at any time during this Warranty period, Polk Audio
or the Polk Audio Authorized Dealer will, at its option, repair or replace this Product at no additional
charge, except as set forth below. All replaced parts and Products become the property of Polk Audio.
Products replaced or repaired under this warranty will be returned to you, within a reasonable time,
freight prepaid. This warranty does not include service or parts to repair damage caused by accident,
disaster, misuse, abuse, negligence, inadequate packing or shipping procedures, commercial use,
voltage inputs in excess of the rated maximum of the unit, cosmetic appearance of cabinetry not
directly attributable to defect in materials or workmanship, or service, repair, or modification of the
Product which has not been authorized or approved by Polk Audio. This warranty shall terminate
if the serial number on the Product has been removed, tampered with or defaced.
This warranty is in lieu of all other expressed Warranties. If this Product is defective in materials or
workmanship as warranted above, your sole remedy shall be repair or replacement as provided above.
In no event will Polk Audio, Inc. be liable to you for any incidental or consequential damages arising
out of the use or inability to use the Product, even if Polk Audio, Inc., or a Polk Audio Authorized
Dealer, has been advised of the possibility of such damages, or for any claim by any other party. Some
states do not allow the exclusion or limitation of consequential damages, so the above limitation and
exclusion may not apply to you. All implied warranties on this Product are limited to the duration of
this expressed Warranty. Some states do not allow limitation on how long an implied Warranty lasts,
so the above limitations may not apply to you. This Warranty gives you specific legal rights, and you
also may have other rights which vary from state to state. This Warranty applies only to Products
purchased in the United States of America, its possessions, and U.S. and NATO armed forces
exchanges and audio clubs.The Warranty terms and conditions applicable to Products purchased
in other countries are available from the Polk Audio Authorized Distributors in such countries.
CUSTOMER SERVICE
Thank you for your Polk Audio purchase. If you have a question or comment, please feel free
to call us or email us. In North America and Canada, call Polk Audio Customer Service 800-377-7655
(M-F, 9-5:30 EST) or via email polkcs@polkaudio.com. Outside the US, call 410-358-3600.
GARANTIE LIMITÉE
La garantie de Polk Audio, Inc., n’est valide que pour l’acheteur au détail original. La garantie sera
automatiquement annulée avant sa date d’expiration spécifiée si l’acheteur original vend ou transfère
le produit à tout autre parti. Polk Audio, Inc., garantit—à l’acheteur au détail original seulement—
que le ou les HAUT-PARLEUR(S), COMPOSANTE(S) DE FILTRE PASSIF et CAISSON(S) de ce produit
Polk Audio seront exempts de tout défaut attribuable aux pièces d’origine et à la main d’oeuvre pour
une période de Trois (3) ans à partir de la date de l’achat au détail original chez un revendeur agréé
Polk Audio. En outre, Polk Audio, Inc., garantit—à l’acheteur au détail original seulement—que TOUT
AMPLIFICATEUR OU TOUT AUTRE COMPOSANTE ÉLECTRONIQUE qui pourrait faire partie ce produit
Polk Audio sera exempt de tout défaut attribuable aux pièces d’origine et à la main d’oeuvre pour
une période de un (1) ans à partir de la date de l’achat au détail original chez un revendeur agréé
Polk Audio. Pour permettre à Polk Audio de vous offrir le meilleur service de garantie possible,
veuillez enregistrer votre nouveau produit en ligne à l’adresse web: www.polkaudio.com/registration
ou contactez le Service à la Clientèle de Polk au 800-377-7655 aux États-Unis et au Canada
(à l’extérieur des. U.: 410-358-3600) dans les dix (10) jours suivant la date de l’achat original.
Assurez-vous de conserver votre reçu d’achat original. Les produits défectueux doivent être
expédiés, avec une preuve d’achat, francs de port et dûment assurés, au revendeur agréé
Polk Audio de qui vous avez acheté le produit, ou à l’usine Polk Audio, à l’adresse: 1 Viper Way,
Vista, California 92081. Les produits doivent être expédiés dans leur carton d’expédition original
ou dans un contenant équivalent. En tout cas le propriétaire doit assumer tout risque de perte
ou de dommage en transit.
Si, suite à l’examen du produit à l’usine Polk ou chez le marchand agréé Polk Audio, il est déter-
miné que la défectuosité est imputable aux matériaux d’origine ou à la main d’oeuvre au cours
de la période de la garantie spécifiée, Polk Audio ou le revendeur Polk Audio, à sa guise, réparera
ou remplacera le produit sans frais additionnels et selon les conditions décrites ci-dessous. Toute
pièce ou produit remplacé devient la propriété de Polk Audio. Les produits réparés ou remplacés
sous la garantie vous seront expédiés francs de port dans un délai raisonnable. Cette garantie
n’inclut pas le service ou les pièces nécessaires à la réparation des dommages provoqués par
accident, désastre, abus, négligence, mode d'expédition ou emballage inadéquat, utilisation
commerciale, tensions supérieures au maximum prescrit pour l’unité, aspect visuel du meuble
non directement attribuable à un défaut de pièces d’origine ou de main d’oeuvre, ou par le service,
la réparation, ou toute modification du produit qui n’a pas été autorisé ou approuvé par Polk Audio.
Cette garantie sera annulée si le numéro de série sur le produit a été enlevé, altéré ou falsifié. Cette
garantie prend préséance sur toutes autres garanties énoncées. Si la défectuosité de ce produit est
imputable aux pièces d’origine ou à la main d’oeuvre selon les conditions de la garantie exprimées
ci-dessus, votre seul recourt sera la réparation ou le remplacement selon les conditions décrites
ci-dessus. Dans aucun cas Polk Audio, Inc. pourra-t-elle être tenue responsable pour tout dommage
accessoire ou indirect causé par l’utilisation ou par l’incapacité d’utilisation du produit, même
si Polk Audio, Inc. ou un revendeur agréé Polk Audio, a été avisé de la possibilité de tel dommage,
ou pour toute réclamation par tout autre parti. Certains états ne permettant pas l’exclusion ou
la limitation des dommages indirects, les limitations et exclusions exprimées ci-dessus pourraient
ne pas s'appliquer dans votre cas. Toutes les garanties tacites sur ce produit sont limitées à la durée
de la garantie énoncée. Certains états ne permettant pas la limitation de la durée d’une garantie
tacite, les limitations ci-dessus pourraient ne pas s’appliquer dans votre cas. Cette garantie vous
accorde des droits légaux spécifiques; vous pourriez également avoir d’autres droits qui pourraient
varier d’état en état. Cette garantie s’applique seulement aux produits achetés au Canada, aux
États-Unis d’Amérique et ses possessions, et dans les clubs audio et d’échange des forces armées
des É.U. et de l’OTAN. Les modalités et les conditions de garantie applicables aux produits achetés
dans d’autres pays sont disponibles chez les distributeurs agréés Polk Audio établis dans ces pays.
SERVICE À LA CLIENTÈLE
Merci d’avoir choisi Polk Audio. Si vous avez des questions ou des commentaires, n’hésitez
pas à communiquer avec nous par courriel à l’adresse polkcs@polkaudio.com—ou par téléphone
au 800-377-7655 (L-V 9h-17h30 HE, Canada et É.U. seul.); à l’extérieur des É.-U. et du Canada,
composez le (410)-358-3600).
Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 39
HBP2503
5601 Metro Drive
Baltimore, MD 21215
ENGLISH
FRANÇAIS
ESPAÑOL
surroundbar®
5000
instant
home theater
