Alienware Area-51 Threadripper

Edition R6

Oppsett og spesikasjoner

Datamaskinmodell: Alienware Area-51 R6

Forskriftsmessig modell: D03X

Forskriftmessig type: D03X003

Merknader, forholdsregler og

advarsler

MERK: En merknad inneholder viktig informasjon som hjelper deg

med å bruke ditt produkt mer eektivt.

FORSIKTIG: En FORHOLDSREGEL angir enten potensiell fare for

maskinvaren eller for tap av data og forteller hvordan du kan unngå

problemet.

ADVARSEL: En ADVARSEL angir potensiell fare for skade på

eiendom, personskade eller død.

© 2018 Dell Inc. eller dets datterselskaper. Med enerett. Dell og EMC og andre

varemerker er varemerker for Dell Inc. eller dets datterselskaper. Andre varemerker kan

være varemerker for deres respektive eiere.

2018 - 01

Rev. A00

Innholdsfortegnelse

Sette opp datamaskinen................................................ 4

Visninger........................................................................7

Foran................................................................................................7

Bak.................................................................................................. 9

Bakpanel.........................................................................................11

Spesikasjoner.............................................................13

Datamaskinmodell...........................................................................13

Mål og vekt.....................................................................................13

Systeminformasjon...........................................................................13

Minne.............................................................................................13

Porter og kontakter.........................................................................14

Kommunikasjon...............................................................................15

Trådløsmodul.............................................................................15

Audio.............................................................................................15

Video.............................................................................................16

Lagring.......................................................................................... 16

Strømstyrke.....................................................................................17

Datamaskinens omgivelser............................................................... 17

Installeringsmatrise for PCI Express-grakkort........19

Få hjelp og kontakte Alienware..................................20

Ressurser for selvhjelp.....................................................................20

Kontakte Alienware........................................................................20

3

Sette opp datamaskinen

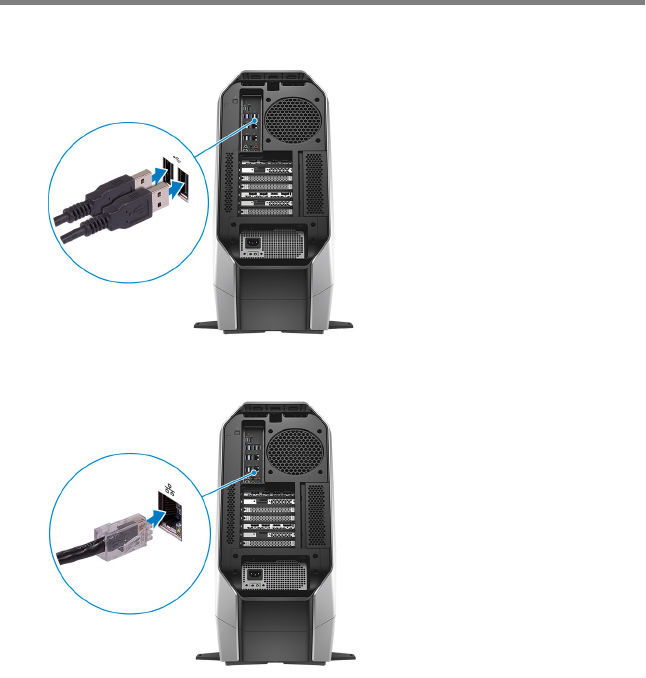

1 Koble til tastaturet og musen.

2 Koble til nettverkskabelen – tilleggsutstyr.

4

3 Koble til skjermen.

MERK: DisplayPort på bakpanelet på datamaskinen er tildekket.

Koble skjermen til det atskilte grakkortet på datamaskinen.

MERK: PCI-Express (grakk) spor 1 vil være det primære

grakkortet hvis du har to, tre eller re grakkort.

4 Koble til strømkabelen.

5

5 Trykk på av/på-knappen.

6

Visninger

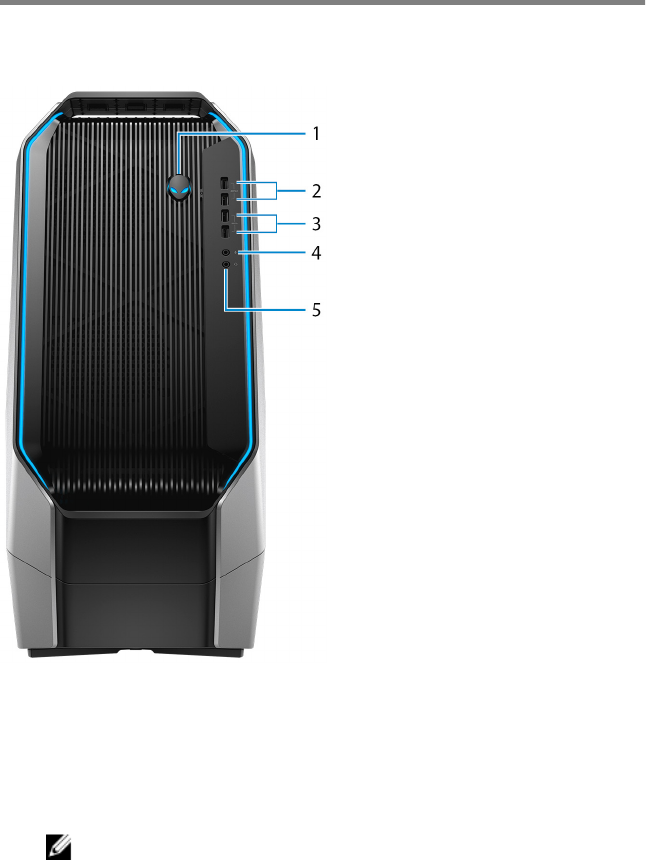

Foran

1Strømknapp (Alienhead)

Trykk for å slå på datamaskinen hvis den er slått av, i hvilemodus eller i

dvalemodus.

Trykk for å sette datamaskinen i hvilemodus hvis den er slått på.

Trykk og hold inne i 4 sekunder for å tvinge datamaskinen til å slå av.

MERK: Du kan tilpasse hvordan strømknappen oppfører seg i

strømalternativene.

7

2USB 3.1 Gen 1-port med PowerShare (2)

Koble til eksterne enheter som eksterne lagringsenheter og skrivere.

Gir dataoverføringshastigheter på opptil 5 Gb/s. Med PowerShare kan du

lade USB-enhetene selv når datamaskinen er slått av.

MERK: Hvis datamaskinen er slått av eller i dvalemodus, må du

koble til strømadapteren for å lade enhetene dine ved bruk av

PowerShare-porten. Du må aktivere denne funksjonen i BIOS-

oppsettprogrammet.

MERK: Enkelte USB-enheter lader ikke når datamaskinen er slått av

eller i hvilemodus. I slike tilfeller må du slå på datamaskinen for å

lade enheten.

3USB 3.1 Gen 1-porter (2)

Koble til eksterne enheter som eksterne lagringsenheter og skrivere. Gir

dataoverføringshastigheter på opptil 5 Gbps.

4Mikrofonport

Koble til en ekstern mikrofon for å gi lydinngang.

5Hodetelefonport

Koble til hodetelefoner eller høyttalere.

8

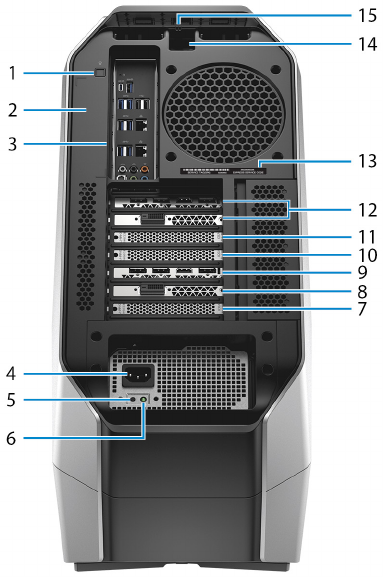

Bak

1Knapp for lys til I/O-tilgang bak

Trykk for å lyse opp panelportene bak.

2Forskriftsetikett

Inneholder informasjon om forskrifter som gjelder datamaskinen.

3Bakpanel

Koble USB, lyd, video og andre enheter.

4Strømkabelkontakt

Koble til en strømkabel for å gi strøm til datamaskinen.

5Strømforsyning diagnostikknappen

9

Trykk for å kontrollere strømforsyningstilstanden.

6Strømforsyning diagnostikklampe

Indikerer at strømforsyningen er slått på.

7PCI Express (grakkort) spor 7

Koble til et PCI Express X16-kort, for eksempel et grakkort, lydkort eller

nettverkskort, for å forbedre datamaskinens egenskaper.

8PCI Express spor 6

Koble til et PCI Express X4-kort, for eksempel et lydkort eller nettverkskort,

for å forbedre datamaskinens egenskaper.

9PCI Express (grakkort) spor 5

Koble til et PCI Express X16-kort, for eksempel et grakkort, lydkort eller

nettverkskort, for å forbedre datamaskinens egenskaper.

10 PCI Express (grakkort) spor 4

Koble til et PCI Express X16-kort, for eksempel et grakkort, lydkort eller

nettverkskort, for å forbedre datamaskinens egenskaper.

11 PCI Express (grakkort) spor 3

Koble til et PCI Express X16-kort, for eksempel et grakkort, lydkort eller

nettverkskort, for å forbedre datamaskinens egenskaper.

12 PCI Express (grakkort) spor 1

Koble til et PCI Express X16-kort, for eksempel et grakkort, lydkort eller

nettverkskort, for å forbedre datamaskinens egenskaper.

MERK: Du nner mer informasjon om installering av PCI Express-

grakkortet i installeringsmatrisen for PCI Express-grakkortet.

13 Etikett med servicemerke

Servicemerket er en unik alfanumerisk identikator som gjør at Dell-

teknikere kan nne maskinvarekomponentene i datamaskinen og nne

garantiinformasjon.

14 Spor for sikkerhetskabel (for Kensington-låser)

Koble til en sikkerhetskabelen for å forhindre uautorisert bevegelse av

datamaskinen.

15 Spor til sikkerhetskabellåsen

Slipp for å tillate åpning av sidepanelet.

10

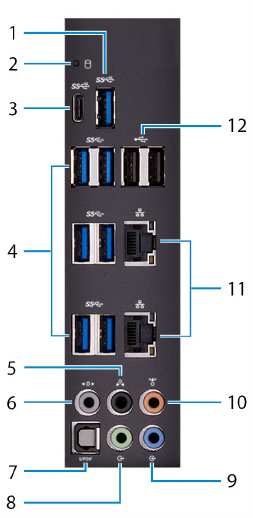

Bakpanel

1USB 3.1 Gen 2-port

Koble til eksterne enheter som lagringsenheter og skrivere. Gir

dataoverføringshastigheter på opptil 10 Gb/s.

2Aktivitetslampe for harddisk

Slår på når datamaskinen leser fra eller skriver til harddisken.

3USB 3.1 Gen 2 (Type-C)-port med PowerShare

Koble til eksterne enheter som lagringsenheter og skrivere.

Gir dataoverføringshastigheter på opptil 10 Gb/s. Støtter strømforsyning

som aktiverer toveis strømforsyning mellom enheter. Gir opptil 15 W

utgangseekt som muliggjør raskere lading av eksterne enheter.

Med PowerShare kan du lade USB-enhetene selv når datamaskinen er slått

av.

11

MERK: Type-C-porten gir kun USB-datafunksjonen, og det nnes

ikke støtte for alternative videofunksjoner eller funksjoner for

Thunderbolt-modus.

4USB 3.1 Gen 1-porter (6)

Koble til eksterne enheter som lagringsenheter og skrivere. Gir

dataoverføringshastigheter på opptil 5 Gb/s.

5Bakre V/H-surroundport

Koble til lydutgangsenheter, f.eks. høyttalere og forsterkere. I et 5.1-

høyttaler-kanaloppsett, skal du koble høyttalerne bak til venstre og bak til

høyre.

6Side V/H surroundport

Koble venstre og høyre side høyttalerne eller surround-høyttalere.

7Optisk S/PDIF-port

Koble til en forsterker, høyttalere eller en TV for digital lydoverføring

gjennom en optisk kabel.

8Linje-ut-port

Koble til høyttalerne.

9Linje inn-port

Koble opptaks- eller avspillingsenheter, for eksempel en mikrofon eller CD-

spiller.

10 Midtre port / subwoofer-port

Koble til subwooferen.

11 Nettverksporter (2)

Koble en Ethernet-kabel (RJ45) fra en ruter eller et bredbåndsmodem for

nettverks- eller Internett-tilgang.

12 USB 2.0-porter (2)

Koble til eksterne enheter som eksterne lagringsenheter og skrivere. Gir

dataoverføringshastigheter på opptil 480 Mb/s.

12

Spesikasjoner

Datamaskinmodell

Alienware Area-51 R6

Mål og vekt

Tabell 1. Mål og vekt

Høyde 569,25 mm (22,41 tommer)

Bredde 638,96 mm (25,15 tommer)

Dybde 272,71 mm (10,73 tommer)

Vekt (maksimum) 28 kg (61,73 pund)

MERK: Datamaskinens vekt kan

variere ut fra den bestilte

kongurasjonen og

produksjonsvariansen.

Systeminformasjon

Tabell 2. Systeminformasjon

Prosessor AMD Ryzen Threadripper

Brikkesett AMD X399

Minne

Tabell 3. Minnespesikasjoner

Spor Fire internt tilgjengelige DDR4

DIMM-kontakter

Type DDR4

13

Hastighet 2666 MHz opptil 3200 MHz (XMP-

minne)

Kongurasjoner som støttes

Per minnemodulspor 4 GB, 8 GB og 16 GB

Totalt minne 8 GB, 16 GB, 32 GB og 64 GB

Porter og kontakter

Tabell 4. Eksterne porter og kontakter

Ekstern

Nettverk To RJ-45-porter

USB • To USB 3.1 Gen 1-porter

• Én USB 3.1 Gen 2-port

• To USB 3.1 Gen 1-port med

PowerShare

• Én USB 3.1 Gen 2-port (Type-C)

med PowerShare

• Seks USB 3.1 Gen 1-porter

• To USB 2.0-porter

Lyd/video • Fire porter for lydutgang/

hodetelefoner

• Én port for lydinngang/mikrofon

• Én optisk S/PDIF-port

Tabell 5. Interne porter og kontakter

Intern

M2 • Ett M.2-kortspor til WLAN og

Bluetooth

• Étt M.2-spor for 2280 SSD-disk

Lagring Fire SATA-porter

14

Kommunikasjon

Tabell 6. Støttet kommunikasjon

Ethernet 10/100/1000 Mbps Ethernet-

kontrollenhet integrert på hovedkortet

Trådløs • Wi-Fi 802.11ac

• Bluetooth 4.1

Trådløsmodul

Tabell 7. Spesikasjoner for trådløsmodul

Overføringshastighet Opptil 867 Mbps

Frekvensbånd som støttes Tobånds 2,4 GHz / 5 GHz

Kryptering • 64-biters og 128-biters WEP

• TKIP

• AES-CCMP

Audio

Tabell 8. Lydspesikasjoner

Kontroller Realtek ALC3861

Type • Integrert 7.1-kanal

• HD-lyd med S/PDIF-støtte

15

Video

Tabell 9. Videospesikasjoner

Type Opptil re PCI Express, grakkort

med enkel/dobbel bredde, full

lengde

Kontroller • Ett AMD

• Ett NVIDIA

•To/tre/re AMD (CrossFire)

• To NVIDIA (SLI)

MERK: Kongurasjonen av

grakkort på den stasjonære

PC-en varierer avhengig av

hvilken strømforsyning og

grakkortkongurasjon som

ble bestilt.

MERK: Installer enten

NVIDIA- eller AMD-

grakkort når du har

kongurasjoner med to eller

tre grakkort.

MERK: Du nner mer

informasjon om installering av

PCI Express-grakkortet i

installeringsmatrisen for PCI

Express-grakkortet.

Lagring

Tabell 10. Lagringsspesikasjoner

Internt tilgjengelig • Tre 3,5-tommers diskbrønner for

SATA-harddisker

• To 2,5-tommers diskbrønner for

SATA SSD-disker eller U.2 SSD-

disker

16

• Maks. opptil totalt fem harddisker

støttes

Strømstyrke

Tabell 11. Strømstyrke

Type 850 W 1500 W 1500 W

Inngangsspen

ning 100–240 V AC 100–240 V AC 200–240 V AC

Inngangsfrekv

ens 50–60 Hz 50–60 Hz 50–60 Hz

Inngangsstrøm

(maks.) 10 A 16 A 10 A

Utgangsstrøm +3,3 V / 20 A,

+5 V / 20 A,

+12 VA / 32 A,

+12 VB / 48 A,

+12 VD / 16 A, –

12 V / 0,5 A, +5

Vaux / 4 A

+3,3 V / 20 A, +5 V / 25 A, +12 VA /

32 A, +12 VB / 48 A, +12 VC / 48 A, +12

VD / 16 A, –12 V / 0,5 A, +5 Vaux / 4 A

Nominell

utgangsspenni

ng

+3,3 V, +5 V, +12

VA, +12 VB, +12

VD, –12 V, +5

Vaux

+3,3 V, +5 V, +12 VA, +12 VB, +12 VC,

+12 VD, –12 V, +5 Vaux

Temperaturområde

Ved bruk 5 til 50 °C (41 til 122 °F)

Oppbevaring –40 til 70 °C (–40 til 158 °F)

Datamaskinens omgivelser

Luftforurensningsnivå: G2 eller lavere som denert i henhold til ISA-

S71.04-1985

17

Tabell 12. Datamaskinens omgivelser

Ved bruk Oppbevaring

Temperaturområde 5 °C til 35 °C (41 °F til

95 °F)

–40 °C til 65 °C (–40 °F

til 149 °F)

Relativ fuktighet (maks.) 10 % til 90 % (ikke-

kondenserende)

0 % til 95 % (ikke-

kondenserende)

Vibrasjon (maksimal)*0,26 GRMS 1,37 GRMS

Støt (maks.) 40 G i 2 ms med en

hastighetsendring på 51

cm/s (20 tommer/s)

†

105 G i 2 ms med en

hastighetsendring på 133

cm/s (52,5 tommer/s)

Høyde over havet

(maks.):

–15,24 m to 3048 m

(-50 fot til 10 000 fot)

–15,24 m to 10 668 m

(-50 fot til 35 000 fot)

* Måles med tilfeldig vibrasjonsspektrum som simulerer brukermiljøet.

† Måles med et 2 ms halvsinuspuls når harddisken er i bruk.

18

Installeringsmatrise for PCI

Express-grakkort

1500 W strømforsyningsenhet

Tabell 13. Installeringsmatrise for PCI Express-grakkort

Ett grakkort To grakkort Tre grakkort Fire

grakkort

Sporinstalleri

ng Spor 1 Spor 1 og spor

4

Ikke støttet Ikke støttet

Etikett til

strømkontakt PCIE1 PCIE1 og

PCIE3

Primærutgan

gSpor 1 Spor 1

1500 W strømforsyningsenhet

Tabell 14. Installeringsmatrise for PCI Express-grakkort

Ett grakkort To grakkort Tre grakkort Fire

grakkort

Sporinstallerin

g

Spor 1 Spor 1 og spor

4

Spor 1, spor 4

og spor 7

Spor 1, spor 3,

spor 5 og spor

7

Etikett til

strømkontakt

VGA1 VGA1 og

VGA2

VGA1 og

VGA2 og

VGA3

VGA1 og

VGA2 og

VGA3 og

VGA4

Primærutgang Spor 1 Spor 1 Spor 1 Spor 1

19

Få hjelp og kontakte Alienware

Ressurser for selvhjelp

Du kan nne informasjon og få hjelp om Alienwares produkter og tjenester ved

bruk av disse selvhjelpsressursene på Internett:

Tabell 15. Alienwares produkter og selvhjelpsressurser på Internett

Informasjon om Alienwares produkter

og tjenester

www.alienware.com

Dell Help & Support-app

Tips

Kontakt kundestøtte I Windows-søk skriver du inn Help and

Support og trykker på Enter.

Hjelp på Internett for operativsystem www.dell.com/support/windows

www.dell.com/support/linux

Feilsøkingsinformasjon,

brukerhåndbøker, instruksjoner om

kongurering, produktspesikasjoner,

tekniske hjelpeblogger, drivere,

programvareoppdateringer osv.

www.alienware.com/gamingservices

Videoer med trinnvise instruksjoner om

service på datamaskinen

www.youtube.com/alienwareservices

Kontakte Alienware

Se www.alienware.com for å kontakte Alienware om salg, teknisk støtte eller

problemer i forbindelse med kundeservice.

20

MERK: Tilgjengelighet varierer etter land og produkt, og noen tjenester

er kanskje ikke tilgjengelige i ditt land.

MERK: Hvis du ikke har en aktiv Internett-tilkobling, kan du nne

kontaktinformasjon på fakturaen, følgeseddelen, regningen eller i Dells

produktkatalog.

21
