Alienware Area-51 Threadripper

Edition R6

设置和规格

计算机型号： Alienware Area-51 R6

管制型号： D03X

管制类型： D03X003

注、小心和警告

注: “注”表示帮助您更好地使用该产品的重要信息。

小心: “小心”表示可能会损坏硬件或导致数据丢失，并说明如何避免此类

问题。

警告: “警告”表示可能会造成财产损失、人身伤害甚至死亡。

© 2018 Dell Inc. 或其子公司。保留所有权利 Dell、EMC 和其他商标为 Dell Inc. 或其子

公司的商标。其他商标均为其各自所有者的商标。

2018 - 01

Rev. A00

目录

设置您的计算机.............................................................. 4

视图.................................................................................7

正面................................................................................................. 7

背面.................................................................................................9

背面板.............................................................................................11

规格...............................................................................13

计算机型号..................................................................................... 13

尺寸和重量..................................................................................... 13

系统信息.........................................................................................13

内存................................................................................................13

端口和接口..................................................................................... 14

通信............................................................................................... 15

无线模块...................................................................................15

音频............................................................................................... 15

视频............................................................................................... 16

存储时............................................................................................16

额定功率.........................................................................................17

计算机环境..................................................................................... 17

PCI-Express 图形卡安装值表.......................................19

获取帮助和联系 Alienware.......................................... 20

自助资源........................................................................................20

联系 Alienware...............................................................................20

3

设置您的计算机

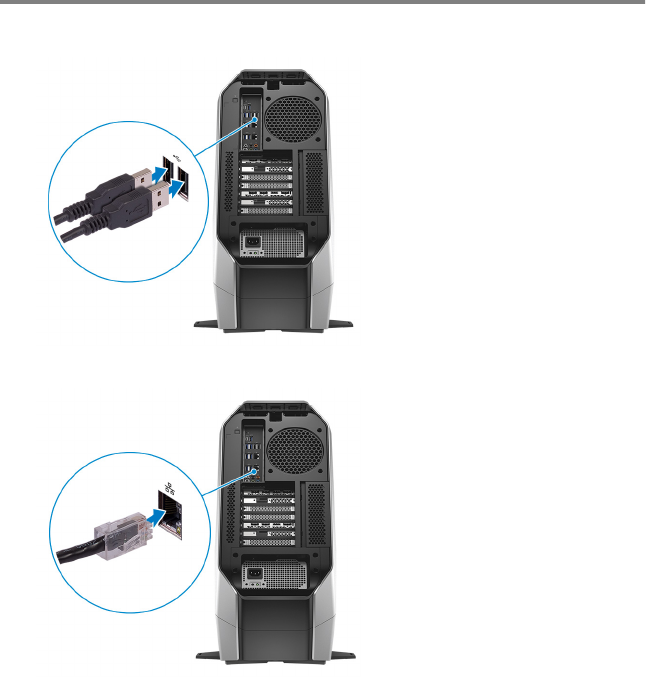

1 连接键盘和鼠标。

2 连接网络电缆—可选。

4

3 连接显示屏。

注: 您的计算机背面板上会包含 DisplayPort。将显示器连接到计算机的

独立显卡。

注: 如果您有两个、三个或四个图形卡，则 PCI-Express（图形卡）插

槽 1 将是主图形卡。

4 连接电源电缆。

5

5 按下电源按钮。

6

视图

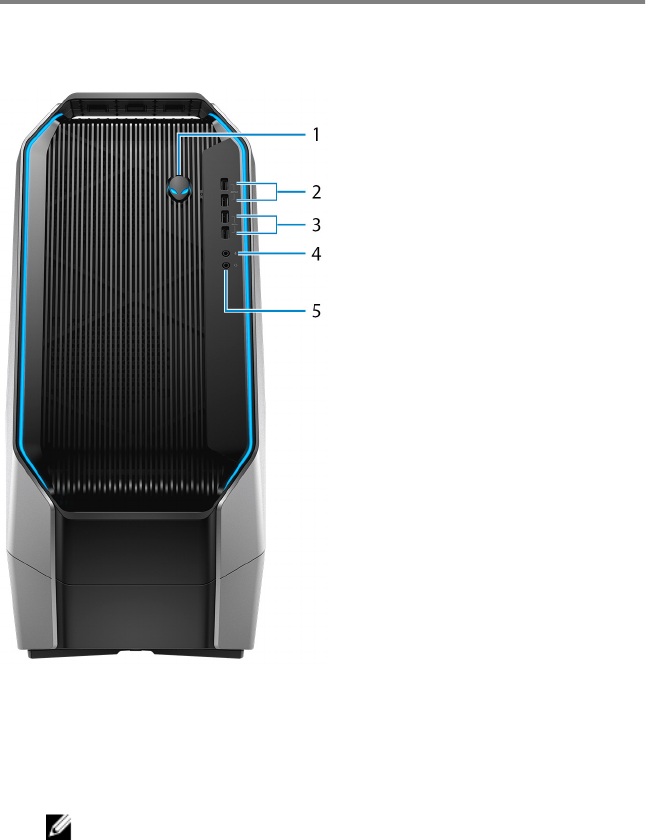

正面

1电源按钮 (Alienhead)

如果计算机关闭、处于睡眠状态或处于休眠状态，按下以打开计算机。

按下可使计算机进入睡眠状态（如果它处于开启状态）。

按住 4 秒以强制关闭计算机。

注: 您可以在 Power Options（电源选项）中自定义电源按钮行为。

2USB 3.1 Gen 1 端口（带 PowerShare）(2)

7

连接外围设备，例如外部存储设备和打印机。

提供的最高数据传输速度为 5 Gbps。当计算机关闭时，PowerShare 允许您

为 USB 设备充电。

注: 如果计算机已关闭或处于休眠状态，则必须连接电源适配器使用

PowerShare 端口为设备充电。您必须在 BIOS 设置程序中启用此功

能。

注: 计算机电源关闭或处于睡眠状态时无法对某些 USB 设备充电。在此

情况下，请打开计算机为设备充电。

3USB 3.1 Gen 1 端口 (2)

连接外围设备，例如外部存储设备和打印机。提供的最高数据传输速度为 5

Gbps。

4麦克风端口

连接外部麦克风以提供声音输入。

5耳机端口

连接耳机或扬声器。

8

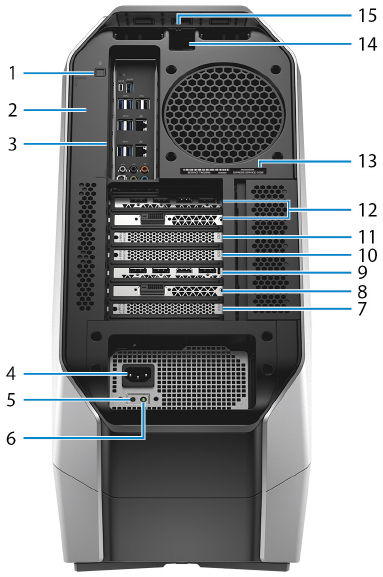

背面

1后部 I/O 入口灯按钮

按下可照亮背面板端口

2监管标签

包含关于计算机的监管信息。

3背面板

连接 USB、音频、视频和其他设备。

4电源电缆连接器

连接电源电缆，为计算机提供电源。

5电源设备诊断按钮

9

按下以检查电源设备状态。

6电源设备诊断指示灯

指示电源设备状态。

7PCI-Express（显卡）插槽 7

连接 PCI-Express X16 卡（例如图形卡、声卡或网卡）以增强计算机的功

能。

8PCI-Express 插槽 6

连接 PCI-Express X4 卡（例如声卡或网卡）以增强计算机的功能。

9PCI-Express（图形卡）插槽 5

连接 PCI-Express X16 卡（例如图形卡、声卡或网卡）以增强计算机的功

能。

10 PCI-Express（显卡）插槽 4

连接 PCI-Express X16 卡（例如图形卡、声卡或网卡）以增强计算机的功

能。

11 PCI-Express（显卡）插槽 3

连接 PCI-Express X16 卡（例如图形卡、声卡或网卡）以增强计算机的功

能。

12 PCI-Express（显卡）插槽 1

连接 PCI-Express X16 卡（例如图形卡、声卡或网卡）以增强计算机的功

能。

注: 有关安装 PCI-Express 图形卡的更多详细信息，请参阅 PCI-

Express 图形卡安装值表。

13 服务标签

服务标签是一个唯一的字母数字标识符，使 Dell 服务技术人员可以识别您计

算机的硬件组件和获取保修信息。

14 安全缆线插槽（用于 Kensington 锁）

连接安全缆线以防止他人擅自移动计算机。

15 安全电缆插槽闩锁

松开以允许打开侧面板。

10

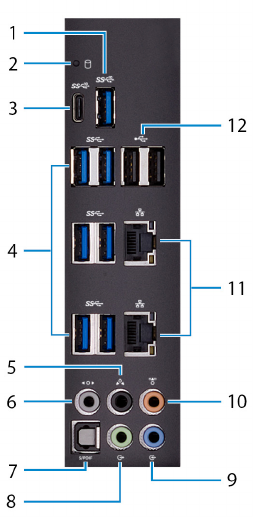

背面板

1USB 3.1 第 2 代端口

连接外围设备，例如存储设备和打印机。提供最高 10 Gbps 的数据传输速

率。

2硬盘驱动器活动指示灯

计算机从读取数据或写入数据到硬盘驱动器时亮起。

3USB 3.1 第 2 代 (Type-C) 端口，带 PowerShare

连接外围设备，例如存储设备和打印机。

提供最高 10 Gbps 的数据传输速率。支持设备之间双路供电的电力输送。提

供最多 15 W 电源输出，支持更快地为外围设备充电。

当计算机关闭时，PowerShare 允许您为 USB 设备充电。

11

注: Type-C 端口仅提供 USB 数据功能，不支持替代视频或

Thunderbolt 模式功能。

4USB 3.1 第 1 代端口 (6)

连接外围设备，例如存储设备和打印机。提供最高 5 Gbps 的数据传输速

率。

5背面 L/R 环绕立体声端口

连接音频输出设备，例如扬声器和放大器。在 5.1 扬声器通道设置中，连接

后侧的左右扬声器。

6侧面 L/R 环绕立体声端口

连接左侧和右侧扬声器或环绕立体声扬声器。

7光纤 S/PDIF 端口

通过光纤电缆连接放大器、扬声器或电视进行数字音频输出。

8信号输出端口

连接扬声器。

9输入端口

连接录音或播放设备，如麦克风或 CD 播放器。

10 中央/低音炮端头

连接次低音扬声器。

11 网络端口 (2)

连接路由器或宽带调制解调器的以太网 (RJ45) 电缆来进行网络或互联网访

问。

12 USB 2.0 端口（2 个）

连接外围设备，例如外部存储设备和打印机。提供的最高数据传输速度为

480 Mbps。

12

规格

计算机型号

Alienware Area-51 R6

尺寸和重量

表. 1: 尺寸和重量：

高度 569.25 毫米（22.41 英寸）

宽度 638.96 毫米（25.15 英寸）

深度 272.71 毫米（10.73 英寸）

重量（最大） 28 千克（61.73 磅）

注: 计算机的重量视订购配置和制

造差异而有所不同。

系统信息

表. 2: 系统信息

处理器 AMD Ryzen Threadripper

芯片组 AMD X399

内存

表. 3: 内存规格

插槽 四个内部可抽换 DDR4 DIMM 插槽

类型 DDR4

速度 2666 MHz，最高 3200 MHz（XMP

内存）

支持的配置

13

每个内存模块插槽 4 GB、8 GB 和 16 GB

内存总量 8 Gb、16 Gb、32 Gb 和 64 GB

端口和接口

表. 4: 外部端口和连接器

外部

网络 两个 RJ-45 端口

USB •两个 USB 3.1 Gen 1 端口

•一个 USB 3.1 Gen 2 端口

•两个 USB 3.1 Gen 1 端口（带

PowerShare）

•一个 USB 3.1 Gen 2 (Type-C) 端口

（带 PowerShare）

•六个 USB 3.1 Gen 1 端口

•两个 USB 2.0 端口

音频/视频 •四个音频输出/耳机端口

•一个音频输入/麦克风端口

•一个光纤 S/PDIF 端口

表. 5: 内部端口和连接器

内部

M2 •一个适用于 WLAN 和蓝牙的 M.2

卡插槽

•一个适用于 2280 固态驱动器的 M.

2 卡插槽

存储时 四个 SATA 端口

14

通信

表. 6: 支持的通信

以太网 10/100/1000 Mbps 以太网控制器集

成在系统板上

无线 •Wi-Fi 802.11ac

•蓝牙 4.1

无线模块

表. 7: 无线模块规格

传输速度 高达 867 Mbps

支持的频带 双频 2.4 GHz/5 GHz

Encryption（加密） •64 位和 128 位 WEP

•TKIP

•AES-CCMP

音频

表. 8: 音频规格

控制器 Realtek ALC3861

类型 •集成 7.1 声道

•高保真声卡，支持 S/PDIF

15

视频

表. 9: 视频规格

类型 最多四个 PCI-Express、单宽/双

宽、全长图形卡

控制器 •单个 AMD

•单个 NVIDIA

•双/三个/四个 AMD (CrossFire)

•双 NVIDIA (SLI)

注: 台式机的显卡配置视订购的

电源和显卡配置而有所不同

注: 当使用双图形卡和三个图形

卡配置时，安装 NVIDIA 或

AMD 图形卡。

注: 有关安装 PCI-Express 图形

卡的更多详细信息，请参阅

PCI-Express 图形卡安装值

表。

存储时

表. 10: 存储规格

内部可抽换 •三个 3.5 英寸驱动器托架，用于

SATA 硬盘驱动器

•两个用于 SATA 固态驱动器或 U.2

固态驱动器的 2.5 英寸驱动器托架

•最多支持总共五个硬盘驱动器

16

额定功率

表. 11: 电源额定值

类型 850W 1500 W 1500 W

输入电压 100 VAC-240

VAC

100 VAC-240 VAC 200 VAC-240

VAC

输入频率 50 Hz-60 Hz 50 Hz-60 Hz 50 Hz-60 Hz

输入电流（最

大值）

10 A 16 A 10 A

输出电流 +3.3 V/20 A、+5

V/20 A、+12

VA/32 A、+12

VB/48 A、+12

VD/16 A、–12

V/0.5 A、+5

Vaux/4 A

+3.3 V/20 A、+5 V/25 A、+12 VA/32

A、+12 VB/48 A、+12 VC/48 A、+12

VD/16 A、–12 V/0.5 A、+5 Vaux/4 A

额定输出电压 +3.3 V、+5 V、

+12 VA、+12

VB、+12 VD、–

12 V、+5 Vaux

+3.3 V、+5 V、+12 VA、+12 VB、+12

VC、+12 VD、–12 V、+5 Vaux

温度范围

操作 5°C 至50°C（41°F 至122°F）

存储 –40°C 至 70°C（–40°F 至 158°F）

计算机环境

气载污染物级别：G2 或更低，根据 ISA-S71.04-1985 定义

表. 12: 计算机环境

运行时 存储时

温度范围 5°C 至 35°C（41°F 至

95°F）

–40°C 至 65°C（–40°F

至 149°F）

相对湿度（最大值） 10% 至 90%（非冷凝） 0% 至 95%（无冷凝）

17

运行时 存储时

振动（最大值）*0.26 GRMS 1.37 GRMS

撞击（最大值） 40G 为 2 毫秒，速度变

化为 20 英寸/秒（51 厘

米/秒）

†

105G 为 2 毫秒，速度变

化为 52.5 英寸/秒（133

厘米/秒）

海拔高度（最大值）： –15.24 米至 3048 米

（–50 至 10,000 英尺）

–15.24 米至 10,668 米

（–50 至 35,000 英尺）

* 使用模拟用户环境的随机振动频谱测量

† 硬盘驱动器处于使用状态时使用一个 2 ms 半正弦波脉冲测量。

18

PCI-Express 图形卡安装值表

1500 W 电源装置

表. 13: PCI-Express 图形卡安装值表

单图形卡 双图形卡 三个图形卡 四个图形卡

插槽安装 插槽 1 插槽 1 和插槽

4

不支持 不支持电源连接器

标签 PCIE1 PCIE1 和

PCIE3

主输出 插槽 1 插槽 1

1500 W 电源装置

表. 14: PCI-Express 图形卡安装值表

单图形卡 双图形卡 三个图形卡 四个图形卡

插槽安装 插槽 1 插槽 1 和插槽

4

插槽 1、插槽

4 和插槽 7

插槽 1、插槽

3、插槽 5 和

插槽 7

电源连接器标

签

VGA1 VGA1 和

VGA2

VGA1、VGA2

和 VGA3

VGA1、

VGA2、

VGA3 和

VGA4

主输出 插槽 1 插槽 1 插槽 1 插槽 1

19

获取帮助和联系 Alienware

自助资源

使用这些在线自助资源，您可以获得有关 Alienware 产品和服务的信息和帮助：

表. 15: Alienware 产品和在线自助资源

有关 Alienware 产品和服务的信息 www.alienware.com

Dell 帮助和支持应用程序

提示

联系支持 在 Windows 搜索中，输入帮助和支

持，然后按 Enter 键。

操作系统的联机帮助 www.dell.com/support/windows

www.dell.com/support/linux

故障排除信息、用户手册、设置说明、

产品规格、技术帮助博客、驱动程序、

软件更新等等

www.alienware.com/gamingservices

视频中提供了维护计算机的步骤说明 www.youtube.com/alienwareservices

联系 Alienware

如果因为销售、技术支持或客户服务问题联系 Alienware，请访问

www.alienware.com。

注: 可用性会因国家和地区以及产品的不同而有所差异，某些服务可能在您

所在的国家/地区不可用。

注: 如果没有活动的 Internet 连接，您可以在购货发票、装箱单、帐单或

Dell 产品目录上查找联系信息。
