Alienware Area-51 R5

설치 및 사양

컴퓨터 모델: Alienware Area-51 R5

규정 모델: D03X

규정 유형: D03X002

참고, 주의 및 경고

노트: "참고"는 제품을 보다 효율적으로 사용하는 데 도움이 되는 중요 정

보를 제공합니다.

주의: "주의"는 하드웨어 손상이나 데이터 손실의 가능성을 설명하며, 이

러한 문제를 방지할 수 있는 방법을 알려줍니다.

경고: "경고"는 재산상의 피해나 심각한 부상 또는 사망을 유발할 수 있는

위험이 있음을 알려줍니다.

© 2018 Dell Inc. 또는 자회사. 저작권 본사 소유. Dell, EMC 및 기타 상표는 Dell Inc. 또는

자회사의 상표입니다. 기타 상표는 각 소유자의 상표일 수 있습니다.

2018 - 01

개정 A00

목차

컴퓨터 설정.....................................................................4

보기.................................................................................7

전면................................................................................................. 7

후면.................................................................................................9

후면 패널........................................................................................ 11

사양...............................................................................13

컴퓨터 모델.................................................................................... 13

치수 및 무게....................................................................................13

시스템 정보.................................................................................... 13

메모리............................................................................................ 13

포트 및 커넥터................................................................................14

통신............................................................................................... 15

무선 모듈.................................................................................. 15

오디오............................................................................................15

비디오............................................................................................16

보관 시........................................................................................... 16

전원 등급........................................................................................17

컴퓨터 환경.................................................................................... 17

PCI-Express 그래픽 카드 설치 매트릭스..................... 19

도움말 보기 및 Alienware에 문의하기.........................20

자체 도움말 리소스........................................................................ 20

Alienware 문의...............................................................................20

3

컴퓨터 설정

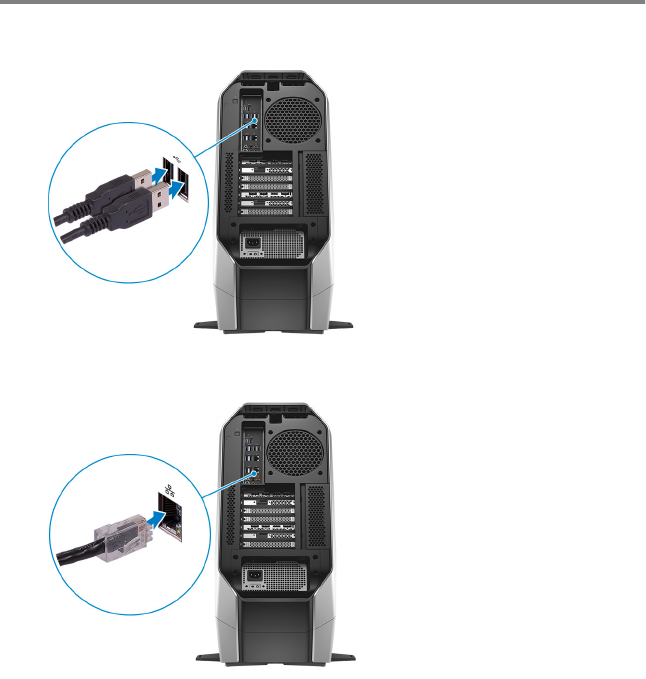

1 키보드와 마우스를 연결합니다.

2 네트워크 케이블을 연결합니다(선택 사항).

4

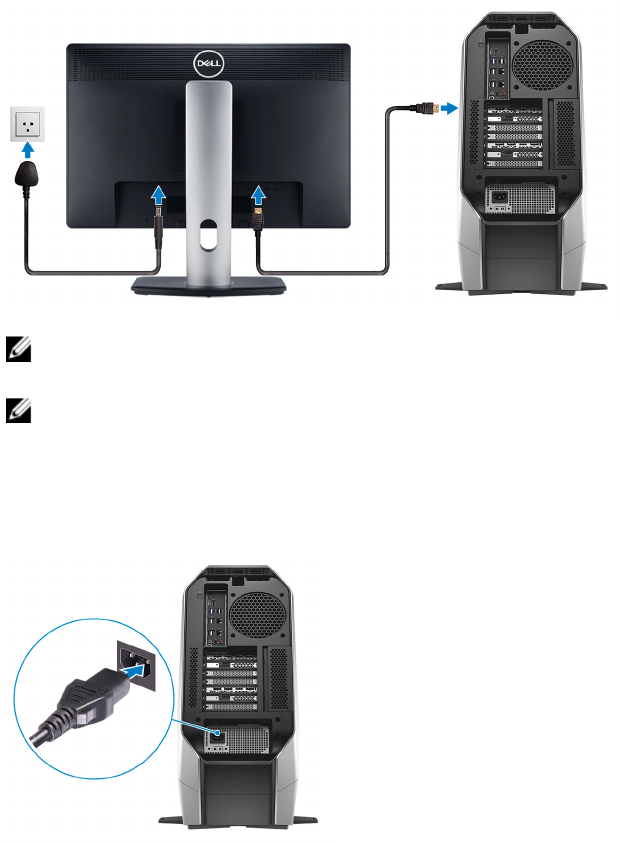

3 디스플레이를 연결합니다.

노트: 컴퓨터의 후면 패널에 있는 DisplayPort가 닫혀 있습니다 디스플

레이를 컴퓨터의 개별형 그래픽 카드에 연결합니다.

노트: 1개의 그래픽 카드를 사용하는 경우 PCI-Express(그래픽) 슬롯 1

이 기본 그래픽 카드로 사용됩니다. 2개 또는 3개의 그래픽 카드를 사용

하는 경우 PCI-Express X16(그래픽) 슬롯 4가 기본 그래픽 카드로 사용

됩니다. 4개의 그래픽 카드를 사용하는 경우 PCI-Express X16(그래픽)

슬롯 3이 기본 그래픽 카드로 사용됩니다.

4 전원 케이블을 연결합니다.

5

5 전원 버튼을 누릅니다.

6

보기

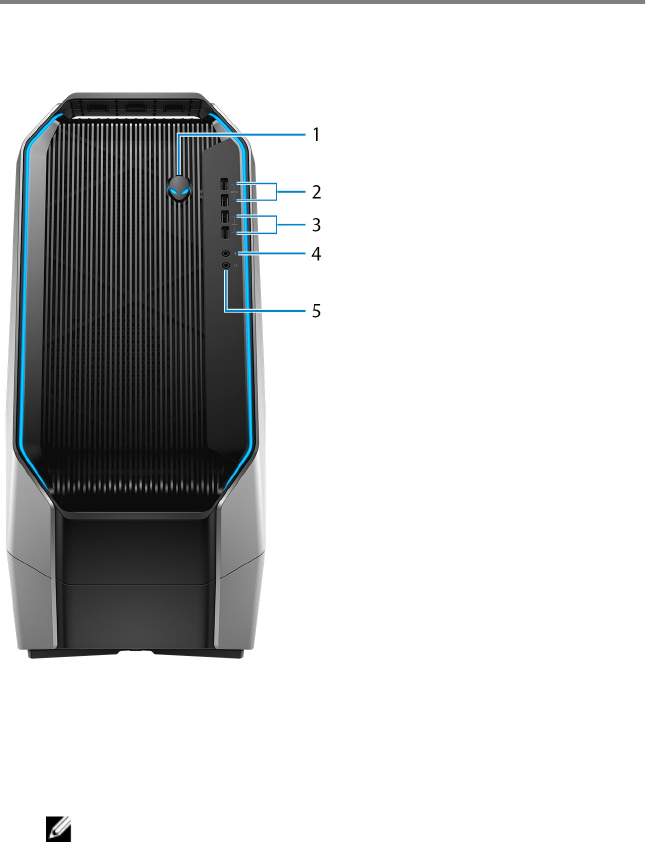

전면

1전원 버튼(Alien 머리)

꺼져 있거나, 대기 또는 최대 절전 모드에서 누르면 컴퓨터가 켜집니다.

컴퓨터가 켜져 있는 상태에서 누르면 대기 모드로 전환됩니다.

4초 동안 길게 눌러 컴퓨터를 강제 종료합니다.

노트: 전원 옵션에서 전원 버튼 동작을 사용자 지정할 수 있습니다.

22개의 USB 3.1 Gen 1 포트(PowerShare 포함)

7

외부 스토리지 장치 및 프린터와 같은 주변 장치를 연결합니다.

최대 5Gbsps의 데이터 전송 속도를 제공합니다. PowerShare를 사용하면 컴

퓨터가 꺼져 있는 경우에도 USB 장치를 충전할 수 있습니다.

노트: 컴퓨터가 꺼져 있거나 최대 절전 모드일 때, PowerShare 포트를

사용하여 해당 장치를 충전하려면 전원 어댑터를 연결해야 합니다.

BIOS 설치 프로그램에서 이 기능을 활성화해야 합니다.

노트: 특정 USB 장치는 컴퓨터가 꺼져 있거나 절전 모드일 때 충전되지

않을 수도 있습니다. 이러한 경우, 컴퓨터를 켜서 장치를 충전하십시오.

3USB 3.1 Gen 1 포트(2)

외부 스토리지 장치 및 프린터와 같은 주변 장치를 연결합니다. 최대 5Gbsps

의 데이터 전송 속도를 제공합니다.

4마이크 포트

사운드 입력을 제공하기 위해 외부 마이크를 연결합니다.

5헤드폰 포트

헤드폰 또는 스피커를 연결합니다.

8

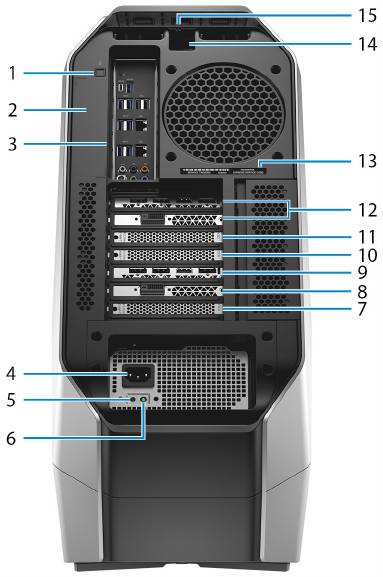

후면

1후면 I/O 접근성 표시등 버튼

누르면 후면 패널 포트 조명을 비춥니다.

2규정 레이블

컴퓨터에 대한 규정 정보가 포함되어 있습니다.

3후면 패널

USB, 오디오, 비디오 및 기타 장치를 연결합니다.

4전원 케이블 커넥터

컴퓨터에 전원을 공급하기 위해 전원 케이블을 연결합니다.

9

5전원 공급 장치 진단 버튼

전원 공급 장치 상태를 확인하려면 누릅니다.

6전원 공급 장치 진단 표시등

전원 공급 장치 상태를 나타냅니다.

7PCI-Express(그래픽) 슬롯 7

컴퓨터의 기능 향상을 위해 그래픽, 오디오 또는 네트워크 카드와 같은 PCI-

Express X16 카드를 연결합니다.

8PCI-Express 슬롯 6

컴퓨터의 기능 향상을 위해 오디오 또는 네트워크 카드와 같은 PCI-Express

X4 카드를 연결합니다.

9PCI-Express(그래픽) 슬롯 5

컴퓨터의 기능 향상을 위해 그래픽, 오디오 또는 네트워크 카드와 같은 PCI-

Express X16 카드를 연결합니다.

10 PCI-Express(그래픽) 슬롯 4

컴퓨터의 기능 향상을 위해 그래픽, 오디오 또는 네트워크 카드와 같은 PCI-

Express X16 카드를 연결합니다.

11 PCI-Express(그래픽) 슬롯 3

컴퓨터의 기능 향상을 위해 그래픽, 오디오 또는 네트워크 카드와 같은 PCI-

Express X16 카드를 연결합니다.

12 PCI-Express(그래픽) 슬롯 1

컴퓨터의 기능 향상을 위해 그래픽, 오디오 또는 네트워크 카드와 같은 PCI-

Express X16 카드를 연결합니다.

노트: PCI-Express 그래픽 카드 설치에 대한 자세한 내용은 PCI-

Express 그래픽 카드 설치 매트릭스를 참조하십시오.

13 서비스 태그 레이블

서비스 태그는 Dell 서비스 기술자가 컴퓨터에 있는 하드웨어 구성요소를 식

별하고 품질 보증 정보에 액세스할 수 있는 고유한 영숫자 식별자입니다.

14 보안 케이블 슬롯(Kensington 잠금 장치)

태블릿의 도난을 방지하는 보안 케이블을 연결합니다.

15 보안 케이블 슬롯 래치

잠금을 풀면 측면 패널을 열 수 있습니다.

10

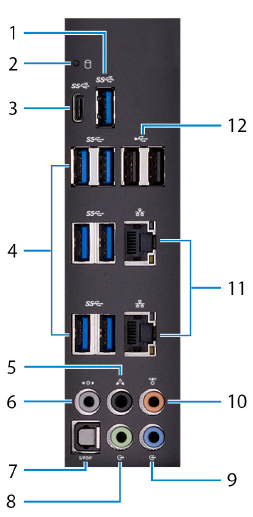

후면 패널

1USB 3.1 Gen 2 포트

스토리지 장치 및 프린터와 같은 주변 장치를 연결합니다. 최대 10Gbps 데이

터 전송 속도를 제공합니다.

2하드 드라이브 작동 표시등

컴퓨터에서 읽거나 하드 드라이브에 쓸 때 켜집니다.

3USB 3.1 Gen 2(Type-C) 포트(PowerShare 포함)

스토리지 장치 및 프린터와 같은 주변 장치를 연결합니다.

최대 10Gbps 데이터 전송 속도를 제공합니다. 장치 간 양방향 전원 공급이 가

능하도록 Power Delivery를 지원합니다. 주변 장치의 빠른 충전을 사용할 수

있는 최대 15W의 전원 출력을 제공합니다.

PowerShare에서는 컴퓨터가 꺼져 있는 경우에도 USB 장치를 충전할 수 있습

니다.

11

노트: Type-C 포트는 USB 데이터 기능만 제공하며 대체 비디오 또는

Thunderbolt 모드 기능은 지원되지 않습니다.

4USB 3.1 Gen 1 포트(6)

스토리지 장치 및 프린터와 같은 주변 장치를 연결합니다. 최대 5Gbps 데이

터 전송 속도를 제공합니다.

5후면 L/R 서라운드 포트

스피커 및 증폭기와 같은 오디오 출력 장치에 연결합니다. 5.1 스피커 채널 설

정에서 후면 왼쪽 및 후면 오른쪽 스피커를 연결합니다.

6측면 L/R 서라운드 포트

측면 왼쪽 및 측면 오른쪽 스피커 또는 서라운드 사운드 스피커를 연결합니

다.

7광학 S/PDIF 포트

광학 케이블을 통한 디지털 오디오 출력을 위해 증폭기, 스피커 또는 TV를 연

결합니다.

8라인 출력 포트

스피커를 연결합니다.

9라인 입력 포트

마이크 또는 CD 플레이어와 같은 녹음 또는 재생 장치를 연결합니다.

10 중앙/서브우퍼 포트

서브우퍼를 연결합니다.

11 네트워크 포트(2개)

네트워크 또는 인터넷 액세스를 위해 이더넷 케이블(RJ45)을 라우터 또는 광

대역 모뎀에 연결합니다.

12 USB 2.0 포트(2개)

외부 스토리지 장치 및 프린터와 같은 주변 장치를 연결합니다. 최대

480Mbps의 데이터 전송 속도를 제공합니다.

12

사양

컴퓨터 모델

Alienware Area-51 R5

치수 및 무게

표 1. 치수 및 무게

높이 569.25mm(22.41인치)

너비 638.96mm(25.15인치)

깊이 272.71mm(10.73인치)

무게(최대) 28kg(61.73파운드)

노트: 컴퓨터 무게는 주문한 구성

과 생산 조건 변화에 따라 다릅니

다.

시스템 정보

표 2. 시스템 정보

프로세서 Intel Core X 시리즈

칩셋 Intel X299 PCH

메모리

표 3. 메모리 사양

슬롯 4개의 내부 접근 가능한 DDR4 DIMM

소켓

유형 DDR4

13

속도 2666MHz, 최대 3200MHz(XMP 메모

리)

지원되는 구성

메모리 모듈 슬롯당 4GB, 8GB, 16GB

총 메모리 8GB, 16GB, 32GB 및 64GB

포트 및 커넥터

표 4. 외부 포트 및 커넥터

외장형

네트워크 2개의 RJ-45 포트

USB • 2개의 USB 3.1 Gen 1 포트

• 1개의 USB 3.1 Gen 2 포트

• 2개의 USB 3.1 Gen 1 포트

(PowerShare 포함)

• 1개의 USB 3.1 Gen 2(Type-C) 포트

(PowerShare 포함)

• 6개의 USB 3.1 Gen 1 포트

• 2개의 USB 2.0 포트

오디오/비디오 • 4개의 오디오 출력/헤드폰 포트

•오디오 입력/마이크 포트 1개

•광학 S/PDIF 포트 1개

표 5. 내부 포트 및 커넥터

내장

M2 • 1개의 WLAN 및 블루투스용 M.2 카

드 슬롯

• 1개의 2280 솔리드 스테이트 드라

이브용 M.2 카드 슬롯

보관 시4개의 SATA 포트

14

통신

표 6. 지원되는 통신

이더넷 10/100/1000Mbps 이더넷 컨트롤러

(시스템 보드에 내장)

무선 • Wi-Fi 802.11ac

• Bluetooth 4.1

무선 모듈

표 7. 무선 모듈 사양

전송 속도 최대 867Mbps

지원되는 주파수 대역 이중 대역 2.4GHz/5GHz

암호화 • 64비트 및 128비트 WEP

• TKIP

• AES-CCMP

오디오

표 8. 오디오 사양

컨트롤러 Realtek ALC3861

유형 •내장형 7.1 채널

• S/PDIF 지원 HD 오디오

15

비디오

표 9. 비디오 사양

유형 최대 4개의 PCI-Express, 단일/이중

폭, 전체 길이 그래픽 카드

컨트롤러 •싱글 AMD

•싱글 NVIDIA

•듀얼/트리플/쿼드

AMD(CrossFire)

•듀얼 NVIDIA(SLI)

노트: 데스크탑의 그래픽 구성

은 주문한 전원 공급 장치와 그

래픽 카드 구성에 따라 다릅니

다.

노트: 듀얼/트리플 그래픽 구성

을 사용하는 경우 NVIDIA 또

는 AMD 그래픽 카드를 설치합

니다.

노트: PCI-Express 그래픽 카드

설치에 대한 자세한 내용은

PCI-Express 그래픽 카드 설치

매트릭스를 참조하십시오.

보관 시

표 10. 스토리지 사양

내부 액세스 가능 • 3개의 SATA 하드 드라이브용 3.5인

치 드라이브 베이

• 2개의 SATA 솔리드 스테이트 드라

이브 또는 U.2 솔리드 스테이트 드라

이브용 2.5인치 드라이브 베이

•최대 총 5개의 하드 드라이브가 지

원됨

16

전원 등급

표 11. 정격 전원

유형 850W 1500W 1500W

입력 전압 100 VAC-240

VAC

100VAC-240VAC 200 VAC-240

VAC

입력 주파수 50 Hz-60 Hz 50 Hz-60 Hz 50 Hz-60 Hz

입력 전류(최

대)

10 A 16 A 10 A

출력 전류 +3.3 V/20 A, +5

V/20 A, +12

VA/32 A, +12

VB/48 A, +12

VD/16 A, -12

V/0.5 A, +5

Vaux/4 A

+3.3 V/20 A, +5 V/25 A, +12 VA/32 A,

+12 VB/48 A, +12 VC/48 A, +12 VD/16

A, -12 V/0.5 A, +5 Vaux/4 A

정격 출력 전압 +3.3 V, +5 V, +12

VA, +12 VB, +12

VD, -12 V, +5

Vaux

+3.3 V, +5 V, +12 VA, +12 VB, +12 VC,

+12 VD, -12 V, +5 Vaux

온도 범위

작동 5°C ~ 50°C(41°F ~ 122°F)

스토리지 -40°C~70°C(-40°F~158°F)

컴퓨터 환경

공기 오염 수준: ISA-S71.04-1985의 정의에 따라 G2 이하

표 12. 컴퓨터 환경

작동 시 보관 시

온도 범위 5 ~ 35°C(41 ~ 95°F) -40 ~ 65°C(-40 ~

149°F)

상대 습도(최대) 10% ~ 90%(비응축) 0% ~ 95%(비응축)

17

작동 시 보관 시

진동(최대)*0.26 GRMS 1.37GRMS

충격(최대)20in/s(51cm/s)의 속도

변화 시 2ms에서 40G

†

52.5in/s(133cm/s)의 속

도 변화 시 2ms에서

105G

고도(최대)–15.24m ~ 3,048m

(–50피트 ~ 10,000피트)

–15.24m ~ 10,668m

(–50피트 ~ 35,000피트)

* 사용자 환경을 시뮬레이션하는 임의 진동 스펙트럼을 사용하여 측정.

† 하드 드라이브가 사용되는 경우 2ms의 반파장 사인파 펄스를 사용하여 측정.

18

PCI-Express 그래픽 카드 설치 매트

릭스

850W 전원 공급 장치

표 13. PCI-Express 그래픽 카드 설치 매트릭스

싱글 그래픽 듀얼 그래픽 트리플 그래픽 쿼드 그래픽

슬롯 설치 슬롯 1 슬롯 1, 슬롯 4

지원되지 않음 지원되지 않음

전원 커넥터

레이블 PCIE1 PCIE1, PCIE3

기본 출력 슬롯 1 슬롯 4

1500W 전원 공급 장치

표 14. PCI-Express 그래픽 카드 설치 매트릭스

싱글 그래픽 듀얼 그래픽 트리플 그래픽 쿼드 그래픽

슬롯 설치 슬롯 1 슬롯 1, 슬롯 4 슬롯 1, 슬롯 4,

슬롯 7

슬롯 1, 슬롯 3,

슬롯 5, 슬롯 7

전원 커넥터 레

이블

VGA1 VGA1, VGA2 VGA1, VGA2,

VGA3

VGA1, VGA2,

VGA3, VGA4

기본 출력 슬롯 1 슬롯 4 슬롯 4 슬롯 3

850W 전원 공급 장치

19

도움말 보기 및 Alienware에 문의하

기

자체 도움말 리소스

다음과 같은 온라인 자체 도움말 리소스를 이용해 Alienware 제품 및 서비스에 관

한 정보 및 도움말을 얻을 수 있습니다.

표 15. Alienware 제품 및 온라인 자체 도움말 리소스

Alienware 제품 및 서비스 정보 www.alienware.com

Dell 도움말 및 지원 앱

추가 정보

지원 문의 Windows 검색에서 도움말 및 지원을

입력한 다음 Enter를 누릅니다.

운영 체제에 대한 온라인 도움말 www.dell.com/support/windows

www.dell.com/support/linux

문제 해결 정보, 사용자 설명서, 설치 지

침서, 제품 사양, 기술 지원 블로그, 드

라이버, 소프트웨어 업데이트 등

www.alienware.com/gamingservices

컴퓨터를 수리하는 단계별 지침을 제공

하는 비디오

www.youtube.com/alienwareservices

Alienware 문의

판매, 기술 지원 또는 고객 서비스 문제에 관하여 Alienware에 문의하려면

www.alienware.com을 참조하십시오.

노트: 제공 여부는 국가/지역 및 제품에 따라 다르며 일부 서비스는 소재 지

역에 제공되지 않을 수 있습니다.

20

노트: 인터넷 연결을 사용할 수 없는 경우에는 제품 구매서, 포장 명세서, 청

구서 또는 Dell 제품 카탈로그에서 연락처 정보를 찾을 수 있습니다.
