Aurora R5
設定和規格
電腦型號： Alienware Aurora R5
管制型號： D23M
管制類型： D23M001
註、警示與警告
註: 「註」表示可以幫助您更有效地使用電腦的重要資訊。
警示: 「警示」表示有可能會損壞硬體或導致資料遺失，並告訴您如何避免發生此
類問題。
警告: 「警告」表示有可能會導致財產損失、人身傷害甚至死亡。
© 2016 Dell Inc. 版權所有，翻印必究。本產品受到美國及國際著作權及智慧財產權法律的保護。
Dell 和 Dell 商標為 Dell Inc. 在美國和/或其他司法管轄區的商標。此處提及的所有其他標記和名稱
均為其各自公司的商標。
2016-04
修正版 A00
目錄
設定您的電腦..................................................................................4
設定虛擬實境 (VR) 耳麥 — 可選.................................................. 7
檢視..................................................................................................8
正面......................................................................................................................8
背面......................................................................................................................9
背面板................................................................................................................. 11
規格................................................................................................13
尺寸和重量......................................................................................................... 13
系統資訊.............................................................................................................13
記憶體.................................................................................................................13
連接埠和連接器..................................................................................................14
通訊.................................................................................................................... 15
影像.................................................................................................................... 15
音訊.................................................................................................................... 15
存放時.................................................................................................................16
電源功率.............................................................................................................16
運算環境............................................................................................................. 17
取得協助及聯絡 Alienware......................................................18
自助資源.............................................................................................................18
聯絡 Alienware...................................................................................................18
3
設定您的電腦

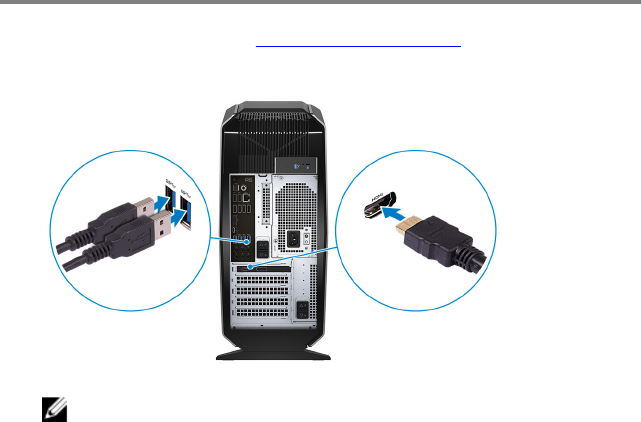

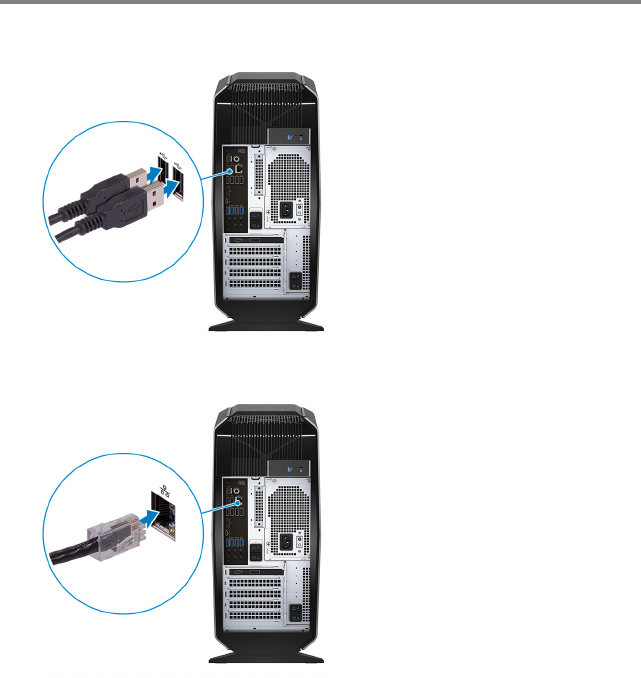

1 連接鍵盤與滑鼠。
2 連接網路纜線 — 可選。
4

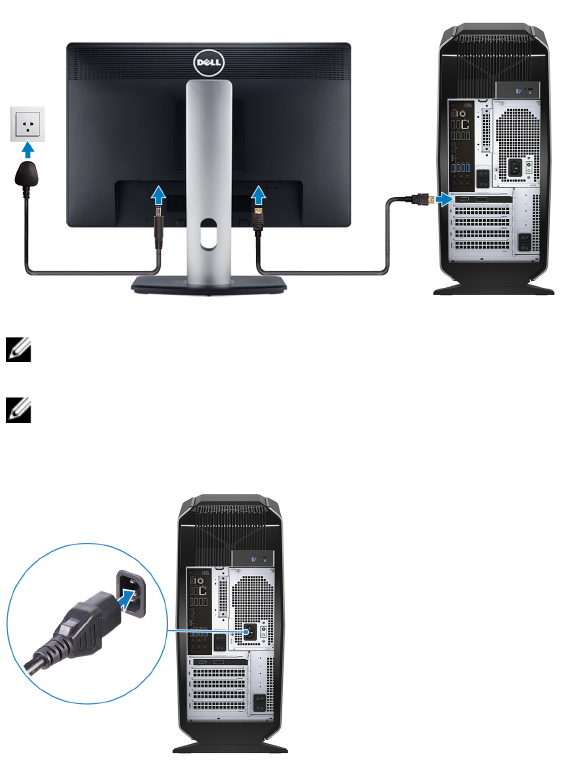

3 連接顯示器
註: 您電腦背面板上的 DisplayPort 是被蓋住的。請將顯示器連接至電
腦的分離式圖形卡上。
註: 如果您有兩張圖形卡，安裝在 PCI Express x16 (圖形插槽 1) 的是主
圖形卡。
4 連接電源線。
5

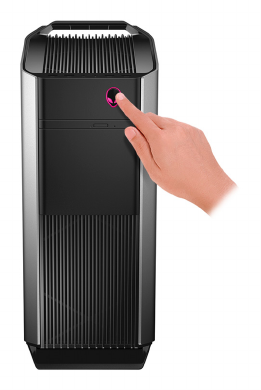

5 按下電源按鈕。
6
檢視

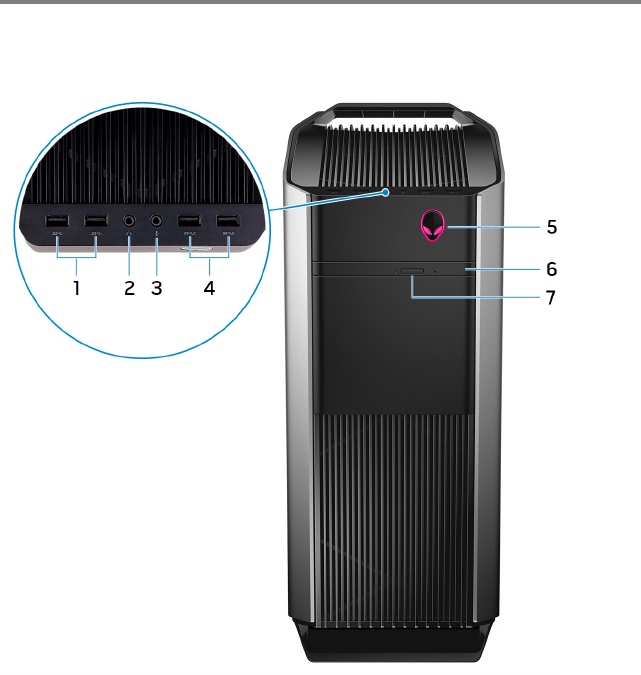

正面
1USB 3.0 連接埠 (2 個)
連接周邊裝置 (例如：儲存裝置、印表機等) 時，能提供最多 5 Gbps 的資料
傳輸速度。
2耳機連接埠
連接機或喇叭。
3麥克風連接埠
連接外接式麥克風以提供聲音輸入。
4附 PowerShare 的USB 3.0 連接埠 (2 個)
8
連接周邊裝置 (例如：儲存裝置、印表機等) 時，能提供最多 5 Gbps 的資料
傳輸速度。
PowerShare 可讓您即使在電腦關機時，也能為 USB 裝置充電。
5AlienHead/電源按鈕
如果電腦已關機或處於睡眠狀態，按下可啟動電腦。
如果電腦已開啟，按一下以將之關閉。
按住 4 秒以強制電腦關機。
6光碟機 (選配)
讀取和寫入 CD、DVD 和 Blu-ray 光碟。
7光碟機退出按鈕
按下以開啟或關閉光碟機承載器。

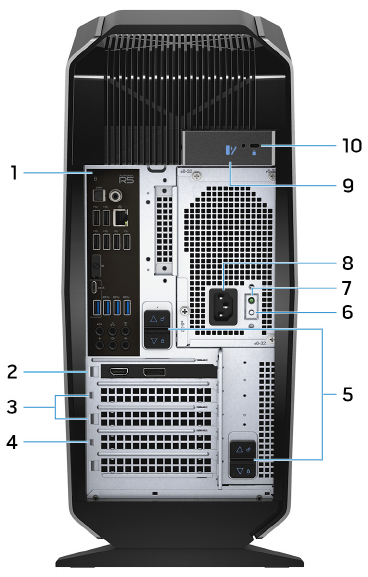

背面
9
1背面板
連接 USB、音效和其他裝置。
2PCI Express x16 (圖形插槽 1)
連接 PCI Express 卡 (例如圖形、音效或網路卡)，以增強電腦功能。
為獲得最佳效能，請使用 PCI Express x16 插槽連接圖形卡。
註: 如果您有兩張圖形卡，安裝在 PCI Express x16 (圖形插槽 1) 的是主
圖形卡。
3PCI-Express X4 插槽 (2 個)
連接 PCI Express 卡 (例如圖形、音效或網路卡)，以增強電腦功能。
4PCI Express x16 (圖形插槽 2)
連接 PCI Express 卡 (例如圖形、音效或網路卡)，以增強電腦功能。
為獲得最佳效能，請使用 PCI Express x16 插槽連接圖形卡。
5電源供應器釋放閂鎖 (2 個)
可讓您從電腦卸下電源供應器。
6電源供應器診斷按鈕
按壓以檢查電源供應器狀態。
7電源供應器診斷指示燈
表示電源供應器的狀態。
8電源連接埠
連接電源線以為您的電腦供電。
9側面板釋放閂鎖
可讓您從電腦卸下側面板。
10 防盜線插槽
連接安全纜線以防止他人未經授權即移動您的電腦，此可防止他人開啟您的
側面板釋放閂鎖。
10

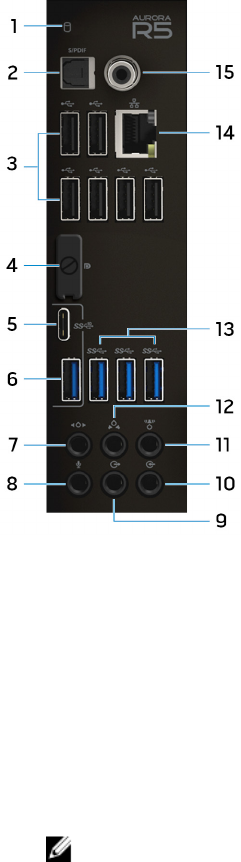

背面板
1硬碟活動指示燈
當電腦從硬碟讀取或寫入時亮起。
2光學 S/PDIF 連接埠
為進行數位音效輸出，透過光纖纜線連接放大器、喇叭或電視。
3USB 2.0 連接埠 (6 個)
連接周邊裝置 (例如：儲存裝置、印表機等) 時，能提供最多 480Mbps 的資
料傳輸速度。
4DisplayPort
連接外接式顯示器或投影機。
註: 您電腦背面板上的 DisplayPort 是被蓋住的。請將顯示器連接至電
腦的分離式圖形卡上。
5USB 3.1 Type-C 連接埠
11
連接周邊裝置 (例如：外部儲存裝置、印表機、外部顯示器等) 時，能提供最
多 10 Gbps 的資料傳輸速度。
6USB 3.1 連接埠
連接周邊裝置 (例如：儲存裝置、印表機等) 時，能提供最多 10 Gbps 的資料
傳輸速度。
7側 L/R 環繞立體聲連接埠
連接左側及右側喇叭或環繞立體聲喇叭。
8麥克風連接埠
連接外接式麥克風以提供聲音輸入。
9前 L/R 環繞輸出連接埠
連接音訊輸出裝置 (例如：喇叭和放大器)，若是設定 5.1 聲道喇叭通道，請
連接左前和右前方喇叭。
10 輸入連接埠
連接錄製或播放裝置 (例如麥克風或 CD 播放器)。
11 中心/超低音喇叭 LFE 環繞立體聲連接埠
連接超低音喇叭。
註: 如需更多有關喇叭設定的資訊，請參閱隨附於喇叭的文件。
12 後 L/R 環繞立體聲連接埠
連接音訊輸出裝置 (例如：喇叭和放大器)，若是設定 5.1 聲道喇叭通道，請
連接左後和右後方喇叭。
13 USB 3.0 連接埠 (3 個)
連接周邊裝置 (例如：儲存裝置、印表機等) 時，能提供最多 5 Gbps 的資料
傳輸速度。
14 網路連接埠
從路由器或寬頻數據機連接乙太網路 (RJ45) 纜線，以連上網路或取得網際
網路存取。
連接器旁的兩個指示燈表示連接器的連線狀態以及網路活動。
15 同軸 S/PDIF 連接埠
為進行數位音效輸出，透過同軸纜線連接放大器、喇叭或電視。
12
規格
尺寸和重量
高度 472.5 公釐 (18.60 吋)
寬度 212 公釐 (8.34 吋)
厚度 360.50 公釐 (14.19 吋)
重量 14.62 公斤 (32.23 磅)
註: 您電腦的重量依訂購的組態和製造廠商不
同而有所差異。
系統資訊
電腦型號 Alienware Aurora R5
處理器 •第 6 代 Intel Core i3
•第 6 代 Intel Core i5/i5k
•第 6 代 Intel Core i7/i7k
註: 如果您的電腦隨附 Intel Core i5 或 Intel
Core i7 k 處理器，您可以超過標準規格的處
理速度進行超頻。
晶片組 Intel Z170 晶片組
記憶體
插槽 四個 DIMM 插槽
類型 DDR4
速度 •2133 MHz
•最高達 2400 MHz XMP (可選)
支援的組態 4 GB、8 GB、16 GB、32 GB 和 64 GB
13
連接埠和連接器
背面板：
網路 一個 RJ45 連接埠
USB •六個 USB 2.0 連接埠
•一個 USB 3.1 Type-C 連接埠
•一個 USB 3.1 連接埠
•三個 USB 3.0 連接埠
音訊 •一個音訊輸入/麥克風連接埠
•一個光學 S/PDIF 連接埠
•一個同軸 S/PDIF 連接埠
•一個前 L/R 環繞輸出連接埠
•一個側 L/R 環繞立體聲連接埠
•一個後 L/R 環繞立體聲連接埠
•一個側中心/超低音喇叭 LFE 環繞立體聲連接
埠
•一個輸入連接埠
影像 一個 DisplayPort
註: 您電腦背面板上的 DisplayPort 是被蓋住
的。請將顯示器連接至電腦的分離式圖形卡
上。
前面板：
USB •兩個 USB 3.0 連接埠
•兩個附 PowerShare 的 USB 3.0 連接埠
音訊 •一個音訊輸出/耳機連接埠
•一個音訊輸入/麥克風連接埠
14
通訊
乙太網路 整合於主機板上的 10/100/1000 Mbps Killer
E2400 乙太網路控制器
Wireless (無線)•802.11b/g/n
•802.11ac
•藍牙 4.1/藍牙 4.2
影像
內建式：
控制器 Intel HD 圖形卡 530
記憶體 共用系統記憶體
分離式：
類型 高達兩個 PCI Express x16，單寬度/雙寬度，全長
(最大 10.5 吋)
註: 您筆電的圖形卡組態依訂購的圖形卡組態
而有所不同。
控制器 •AMD 或 NVIDIA
•此外，也支援雙 AMD 或 NVIDIA (SLI)
記憶體 最高 6 GB
音訊
控制器 Realtek ALC3861
類型 內建 7.1 聲道並有 S/PDIF 支援
15
存放時
介面 SATA 6 Gbps
外部可抽換式 兩個 5.25 吋磁碟機凹槽，可安裝 DVD RW 磁碟
機、Blu-ray 光碟複合機 (可選) 或 Blu-ray 光碟燒
錄機 (可選)
內部可抽換式
固態硬碟 (SSD) 一個 M.2 硬碟
註: 如果您購買了 M.2 磁碟機，其會被指定為
主磁碟機，而電腦中的所有其他 SATA 磁碟
機則會被指定為次磁碟機。
一個 3.5 吋磁碟機凹槽 可放入一個 3.5 吋 SATA 磁碟機或兩個 2.5 吋
SATA 磁碟機 (可選)
註: 如果您的電腦隨附一顆 3.5 吋 SATA 磁碟
機，其為主要磁碟機。如果您的電腦隨附兩
個 2.5 吋 SATA 磁碟機，其中一個會是主磁碟
機，而另一個則是次磁碟機。
兩個 2.5 吋磁碟機凹槽 可放入兩個 2.5 吋 SATA 磁碟機
註: 安裝在這些磁碟機凹槽的是次磁碟機。
電源功率
輸入電壓 100 VAC–240 VAC
輸入頻率 50 Hz–60 Hz
溫度範圍
運作時 5 °C 至 50 °C (41 °F 至 122 °F)
存放時 -40°C 至 70°C (-40°F 至 158°F)
類型 460 W 850 W
輸入電流 (最大值)：8 A 10 A
輸出電流： 3.3V/17A、5V/25A、
12VA/18A, 12VB/16A、
12VC/8A、5Vaux/3A
3.3V/20A、5V/20A、
12VA/32A、12VB/48A、
16
12VD/16A、-12V/0.5A、
5Vaux/4A
額定輸出電壓： 3.3V、5V、12VA、
12VB、12 VC、5Vaux
3.3V、5V、12VA、
12VB、12VD、-12V、
5Vaux
運算環境
空氣中懸浮污染物等級：G2 或更低 (ISA-S71.04-1985 定義)
運作時 存放時
溫度範圍 5°C 至 35°C (41°F 至 95°F) –40°C 至 65°C (–40°F 至
149°F)
相對濕度 (最大) 10% 至 90% (非冷凝) 0% 至 95% (非冷凝)
震動 (最大)0.26 GRMS 1.37 GRMS
撞擊 (最大)*40G 以 20 吋/秒 (51 公分/
秒) 的速率變更時為 2 ms†
105 G 以 52.5 吋/秒 (133 公
分/秒) 的速率變更時為 2
ms‡
海拔高度 (最大)–15.20 公尺至 3048 公尺 (–
50 呎至 10,000 呎)
–15.20 公尺至 10,668 公尺
(–50 呎至 35,000 呎)
* 震動是使用模擬使用者環境的隨機震動頻譜測量的。
† 當硬碟在使用中，使用 2 ms 半正弦波脈衝測量。
17
取得協助及聯絡 Alienware
自助資源
您可以透過下列線上自助資源取得 Alienware 產品和服務的資訊和協助。
有關 Alienware 產品和服務的資訊 www.alienware.com
故障排除資訊、使用手冊、設定指示、
產品規格、技術說明部落格、驅動程
式、軟體更新等資源
www.alienware.com/gamingservices
提供維修電腦的逐步指示的影片 www.youtube.com/alienwareservices
聯絡 Alienware
若有銷售、技術支援或客戶服務問題需要聯絡 Alienware，請參閱
www.alienware.com。
註: 服務的提供因國家/地區和產品而異，某些服務可能在您所在國家/地區
並未提供。
註: 如果無法連線網際網路，則可以在購買發票、包裝單、帳單或 Dell 產品
目錄中找到聯絡資訊。
