Aurora R5
Konfiguration og
specifikationer
Computermodel: Alienware Aurora R5
Forordningsmodel: D23M
Forordningstype: D23M001
Bemærk, forsigtig og advarsel
BEMÆRK: BEMÆRK! angiver vigtige oplysninger om, hvordan du bruger
computeren optimalt.
FORSIGTIG: FORSIGTIG angiver enten en mulig beskadigelse af
hardware eller tab af data og oplyser dig om, hvordan du kan
undgå dette problem.
ADVARSEL: ADVARSEL! angiver risiko for tingskade, personskade
eller død.
© 2016 Dell Inc. Alle rettigheder forbeholdes. Dette produkt er beskyttet af amerikansk
og international copyright og lovgivning om immateriel ejendom. Dell og Dell-logoet er
varemærker tilhørende Dell Inc. i USA og/eller andre jurisdiktioner. Alle andre mærker og navne
nævnt heri, kan være varemærker for deres respektive firmaer.
2016-04
rev. A00
Indholdsfortegnelse
Konfigurer din computer.................................................... 4
Opsætning af VR-headset (Virtual Reality) —
valgfrit tilbehør........................................................................7
Visninger.....................................................................................8
Forside.................................................................................................................8
Bagside.............................................................................................................. 10
Bagpanel............................................................................................................ 12
Specifikationer.......................................................................14
Mål og vægt....................................................................................................... 14
Systemoplysninger............................................................................................14
Hukommelse......................................................................................................14
Porte og stik.......................................................................................................15
Communications (Kommunikation)................................................................. 16
Video.................................................................................................................. 16
Audio.................................................................................................................. 16
Opbevaring.........................................................................................................17
Nominel effekt....................................................................................................17
Computermiljø...................................................................................................18
Rekvirere hjælp og kontakte Alienware.................... 19
Selv-hjælpsressourcer.......................................................................................19
Kontakt til Alienware.........................................................................................19
3
Konfigurer din computer

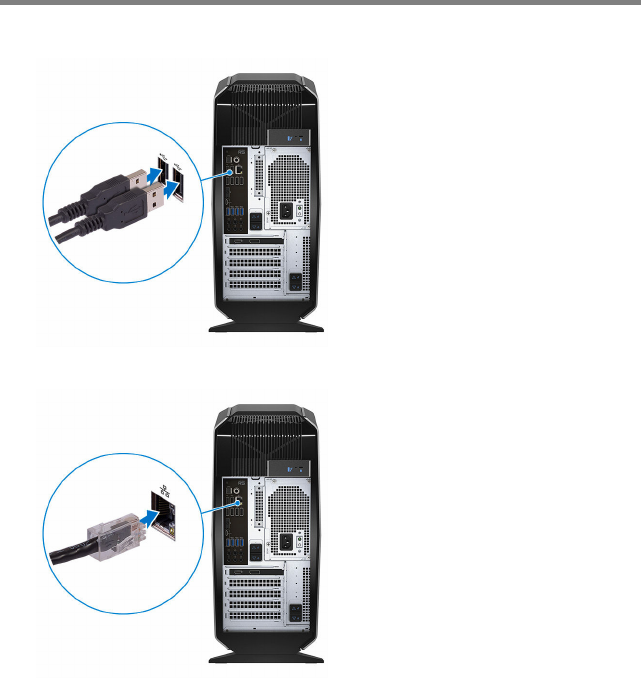

1 Tilslut tastaturet og mus.
2 Tilslut netværkskablet — valgfrit tilbehør.
4
3 Tilslut skærmen.
BEMÆRK: DisplayPort'en på din computers bagpanel er tildækket.
Tilslut skærmen til det diskrete grafikkort i din computer.
BEMÆRK: Hvis du har to grafikkort, er kortet installeret i PCI-Express
X16 (grafikslot 1) det primære grafikkort.
4 Tilslut strømkablet.
5

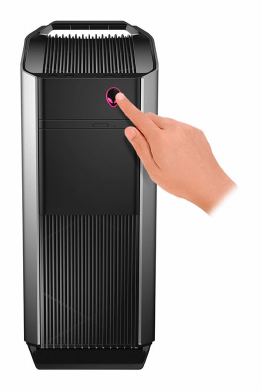

5 Tryk på Tænd/sluk-knappen.
6
Opsætning af VR-headset
(Virtual Reality) — valgfrit
tilbehør
1 Hent og kør opsætningsværktøjet til dit VR-headset på www.dell.com/
VRsupport.
2 Tilslut VR-headsettet til den angivne USB- og HDMI-port i din computer,
når du bliver bedt om det
BEMÆRK: Tilslut headsettet til HDMI-porten på det primære
grafikkort, og tilslut skærmen til en hver tilgængelig port på kortet.
3 Følg instruktionerne på skærmen for at færdiggøre opsætningen.
7
Visninger

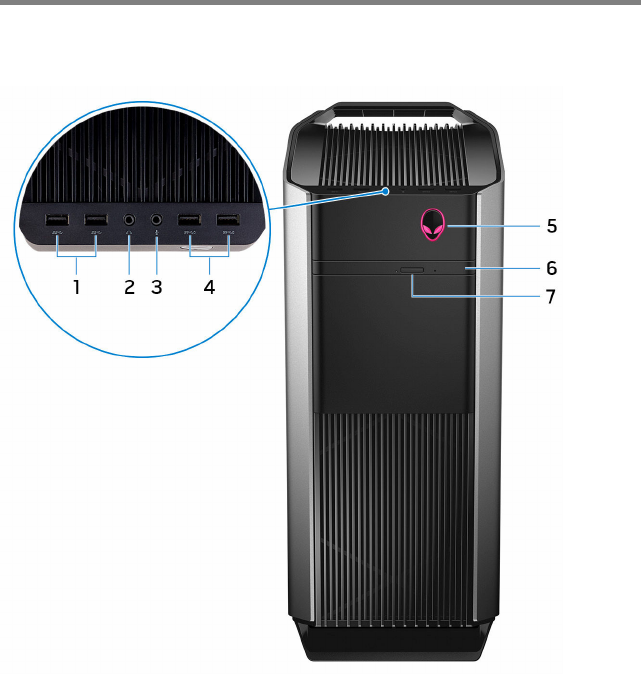

Forside
1USB 3.0-porte (2)
Tilslut perifert udstyr som lagerenheder og printere. Giver
dataoverførselshastigheder op til 5 Gbps.
2Hovedtelefonport
Tilslut en hovedtelefon eller højttalere.
3Mikrofonport
Tilslut en ekstern mikrofon for at få lyd-input.
4USB 3.0-porte med PowerShare (2)
8
Tilslut perifert udstyr som lagerenheder og printere. Giver
dataoverførselshastigheder op til 5 Gbps.
Med PowerShare kan du oplade USB-enhederne selv når computeren er
slukket.
5AlienHead/tænd/sluk-knap
Tryk på for at tænde computeren, hvis den er slukket eller i slumretilstand.
Tryk på, for at slukke for computeren hvis den er tændt.
Tryk på og hold i 4 sekunder for at tvinge computeren til at slukke.
6Optisk drev (valgfrit tilbehør)
Læser fra, og skriver til cd'er, dvd'er og Blu-ray-diske.
7Udskubningsknap til optisk drev
Tryk på for at åbne eller lukke den optiske drevbakke.
9
Bagside
1Bagpanel
Tilslut USB-enheder, audio-enheder og andre enheder.
2PCI-Express X16 (grafik-slot 1)
Tilslut et PCI-Express-kort så som grafik, audio eller netværkskort for at
forbedre din computers ydeevne.
For at opnå optimal grafikydelse, brug et PCI-Express X16-slot for
tilslutning af grafikkortet.
BEMÆRK: Hvis du har to grafikkort, er kortet installeret i PCI-Express
X16 (grafikslot 1) det primære grafikkort.
3PCI-Express X4 slot (2)
Tilslut et PCI-Express-kort så som grafik, audio eller netværkskort for at
forbedre din computers ydeevne.
10
4PCI-Express X16 (grafik-slot 2)
Tilslut et PCI-Express-kort så som grafik, audio eller netværkskort for at
forbedre din computers ydeevne.
For at opnå optimal grafikydelse, brug et PCI-Express X16-slot for
tilslutning af grafikkortet.
5Strømforsyningsenhedens udløserlåse (2)
Gør det muligt at fjerne strømforsyningsenheden fra din computer.
6Diagnosticeringsknap for strømforsyning
Tryk på, for at kontrollere strømforsyningsstatus.
7Diagnosticeringsindikator for strømforsyning
Viser strømforsyningsstatus.
8Strømforsyningsport
Tilslut et strømkabel for at strømforsyne computeren.
9Sidepanelets udløserlås
Gør det muligt at fjerne sidepanelet fra din computer.
10 Sikkerhedskabelslot
Tilslut et sikkerhedskabel for at forhindre uautoriseret flytning af din
computer. Dette forhindrer sidepanelets udløserlås i at åbne.
11
Bagpanel
1Indikator for harddiskaktivitet
Tændes, når computeren læser fra, eller skriver data til harddisken.
2Optisk S/PDIF-port
Tilslut en forstærker, højttalere eller et tv for digital lydsignal via optiske
kabler.
3USB 2.0-porte (6)
Tilslut perifert udstyr som lagerenheder og printere. Giver
dataoverførselshastigheder op til 480 Gbps.
4DisplayPort
Tilslut en ekstern skærm eller en projektor.
BEMÆRK: DisplayPort'en på din computers bagpanel er tildækket.
Tilslut skærmen til det diskrete grafikkort i din computer.
5USB 3.1 type C-port
12
Tilslut perifert udstyr som eksterne lagerenheder, printere og eksterne
skærme. Giver dataoverførselshastigheder op til 10 Gbps.
6USB 3.1-port
Tilslut perifert udstyr som lagerenheder og printere. Giver
dataoverførselshastigheder op til 10 Gbps.
7V/H-side surround-port
Tilslut venstre- og højre sidehøjttaler eller surround-højttalerne.
8Mikrofonport
Tilslut en ekstern mikrofon for at få lyd-input.
9Forreste V/H surround linje ud-port
Tilslut audio-output-enheder så som højttalere og forstærkere. I en 5.1
højttalerkanalopsætning, tilslut den forreste venstre og forreste højre
højttaler.
10 Line-in-port
Tilslut optage- eller afspilleenheder så som mikrofon eller CD-afspiller.
11 Center/subwoofer LFE-surround-port
Tilslut subwooferen.
BEMÆRK: For yderligere oplysninger om højttalerkonfigurationen
henvises til dokumentationen der fulgte med højttalerne.
12 Bagerste V/H surround-port
Tilslut audio-output-enheder så som højttalere og forstærkere. I en 5.1
højttalerkanalopsætning, tilslut den bagerste venstre og bagerste højre
højttaler.
13 USB 3.0-porte (3)
Tilslut perifert udstyr som lagerenheder og printere. Giver
dataoverførselshastigheder op til 5 Gbps.
14 Netværksport
Tilslut et Ethernet (RJ45)-kabel fra en router eller et bredbåndsmodem for
at få adgang til netværk eller internet.
De to lys ved siden af stikket viser status for tilslutning og
netværksaktivitet.
15 Koaksial S/PDIF-port
Tilslut en forstærker, højttalere eller et tv for digital lydsignal via
koaksialkabler.
13
Specifikationer
Mål og vægt
Højde 472,5 mm (18,60")
Bredde 212 mm (8,34")
Dybde 360,50 mm (14,19")
Vægt 14,62 kg (32,23 lb)
BEMÆRK: Computerens vægt afhænger af
den bestilte konfiguration og
produktionsvariationer.
Systemoplysninger
Computermodel Alienware Aurora R5
Processor • 6. generation af Intel Core i3
• 6. generation af Intel Core i5/i5k
• 6. generation af Intel Core i7/i7k
BEMÆRK: Hvis din computer er leveret med
en Intel Core i5k- eller Intel Core i7k-
processor, kan du overclocke
behandlingshastigheden ud over
standardspecifikationerne.
Chipsæt Intel Z170 chipset
Hukommelse
Slots Fire DIMM-sokler
Type DDR4
Hastighed • 2.133 MHz
• Op til 2.400 MHz med XMP (valgfrit tilbehør)
14
Understøttede
konfigurationer
4 GB, 8 GB, 16 GB, 32 GB, og 64 GB
Porte og stik
Bagpanel:
Netværk En RJ45-port
USB • Seks USB 2.0-porte
• En USB 3.1 type C-port
• En USB 3.1-port
• Tre USB 3.0-porte
Audio • En lydindgang/mikrofon-port
• En optisk S/PDIF-port
• En koaksial S/PDIF-port
• En front V/H surround linje-ud-port
• En side V/H surround-port
• En bagerste V/H surround-port
• En center/subwoofer LFE-surround-port
• En line-in-port
Video En DisplayPort
BEMÆRK: DisplayPort'en på din computers
bagpanel er tildækket. Tilslut skærmen til
det diskrete grafikkort i din computer.
Frontpanel:
USB • To USB 3.0-porte
• To USB 3.0-porte med PowerShare
Audio • En lydudgang-/hovedtelefonport
• En lydindgang/mikrofon-port
15
Communications (Kommunikation)
Ethernet 10/100/1.000 Mbps Killer E2400 Ethernet-
controller integreret i systemkort
Trådløst • 802.11b/g/n
• 802.11ac
• Bluetooth 4.1/Bluetooth 4.2
Video
Integreret:
Controller Intel HD Graphics 530
Hukommelse Delt systemhukommelse
Diskret:
Type Op til to PCI Express x16, enkelt-/dobbeltbredde,
fuld længde (maksimum 10,5")
BEMÆRK: Grafikkonfigurationen på din
stationære computer varierer afhængig af
den bestilte grafikkortkonfigurationen.
Controller • AMD eller NVIDIA
• Understøtter også Dual AMD og NVIDIA (SLI)
Hukommelse Op til 6 GB
Audio
Controller Realtek ALC3861
Type Integreret 7.1 kanal, High Definition-lyd med
understøttelse af S/PDIF
16
Opbevaring
Grænseflade SATA 6 Gbps
Eksternt tilgængelige En 5,25" drevbås til DVD+/-RW, Blu-ray
diskkombination (valgfrit tilbehør), eller Blu-ray
diskskriver (valgfrit tilbehør)
Internt tilgængelig
Solid-state-drev (SSD) Et M.2-drev
BEMÆRK: Hvis du har købt et M.2-drev, er
det tilknyttet som det primære drev, alle
andre SATA-drev i din computer er
tilknyttet som sekundære drev.
En 3,5" drevbås Til et 3,5" SATA-drev eller to 2,5" SATA-drev
(valgfrit tilbehør)
BEMÆRK: Hvis din computer er leveret med
et 3,5" SATA-drev, er det det primære drev.
Hvis din computer er leveret med to 2,5"
SATA-drev, er et det primære drev og det
andet det sekundære drev.
To 2,5" drevbåse Til to 2,5" SATA-drev
BEMÆRK: SATA-drevene monteret i disse
drevbåse er sekundære drev.
Nominel effekt
Indgangsspænding 100 VAC–240 VAC
Lysnetfrekvens 50 Hz–60 Hz
Temperaturområde
Drift 5°C til 50°C (41°F til 122°F)
Opbevaring –40°C til 70°C (–40°F til 158°F)
Type 460 W 850 W
Indgangsstrøm
(maksimum):
8 A 10 A
17
Udgangsstrøm: 3,3V/17A, 5V/25A, 12VA/
18A, 12VB/16A, 12VC/8A,
5Vaux/3A
3,3V/20A, 5V/20A,
12VA/32A, 12VB/48A,
12VD/16A, -12V/0,5A,
5Vaux/4A
Nominel
udgangsspænding:
3,3V, 5V, 12VA, 12VB,
12VC, 5Vaux
3,3V, 5V, 12VA, 12VB,
12VD, -12V, 5Vaux
Computermiljø
Luftbåret forureningsniveau: G2 eller lavere som defineret i ISA-
S71.04-1985
Drift Opbevaring
Temperaturområde 5°C til 35°C (41°F til 95°F) –40°C til 65°C (–40°F til
149°F)
Relativ luftfugtighed
(maksimum)
10% til 90% (ikke-
kondenserende)
0% til 95% (ikke-
kondenserende)
Vibration
(maksimum)
0,26 GRMS 1,37 GRMS
Stød (maksimum)*40 G ved 2 ms med en
hastighedsændring på 20
in/s (51 cm/s)†
105 G ved 2 ms med en
hastighedsændring på
52,5 in/s (133 cm/s)‡
Højde over havet
(maksimum)
–15,20 m til 3.048 m (–50
ft til 10.000 ft)
–15,20 m til 10.668 m (–50
ft til 35.000 ft)
* Målt ved brug af et vilkårligt vibrationsspektrum, der simulerer brugermiljøet.
† Målt ved brug af en 2 ms halvsinus-impuls når harddisken er i funktion.
18
Rekvirere hjælp og kontakte
Alienware
Selv-hjælpsressourcer
Du kan få oplysninger og hjælp til Alienware-produkter og services ved at bruge
disse online selv-hjælpsressourcer:
Information om Alienwares produkter
og services
www.alienware.com
Fejlfindingsinformation,
brugermanualer,
installationsvejledning,
produktspecifikationer, teknisk
hjælpe-blogs, drivere, software-
opdateringer, osv.
www.alienware.com/gamingservices
Videoer der giver dig instruktioner
trin for trin for servicering af din
computer.
www.youtube.com/alienwareservices
Kontakt til Alienware
For at kontakte Alienwares salg, tekniske support, eller kundeservice, se
www.alienware.com.
BEMÆRK: Tilgængeligheden varierer for de enkelte lande og produkter,
og nogle services findes muligvis ikke i dit land.
BEMÆRK: Hvis ikke du har en aktiv internetforbindelse, kan du finde
kontaktinformation på din faktura, pakkens mærkat eller Dells
produktkatalog.
19

Navigation menu
