Aurora R6
Setup und technische Daten
Computer-Modell: Alienware Aurora R6
Vorschriftenmodell: D23M
Vorschriftentyp: D23M001
Anmerkungen,
Vorsichtshinweise und
Warnungen
ANMERKUNG: Eine ANMERKUNG macht auf wichtige
Informationen aufmerksam, mit denen Sie Ihr Produkt besser
einsetzen können.
VORSICHT: Ein VORSICHTSHINWEIS macht darauf aufmerksam,
dass bei Nichtbefolgung von Anweisungen eine Beschädigung der
Hardware oder ein Verlust von Daten droht, und zeigt auf, wie
derartige Probleme vermieden werden können.
WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen
hingewiesen, die materielle Schäden, Verletzungen oder sogar den
Tod von Personen zur Folge haben können.
Copyright © 2017 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte
vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder deren
Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
2017 - 01
Rev. A00
Inhaltsverzeichnis
Einrichten des Computers.......................................... 4
Virtual Reality (VR)-Headset einrichten —
optional.........................................................................7
Anzeigen.......................................................................8
Vorderseite..................................................................................8
Rückseite..................................................................................10
Rückseite..................................................................................12
Technische Daten...................................................... 15
Abmessungen und Gewicht.........................................................15
Systeminformationen..................................................................15
Speicher................................................................................... 16
Anschlüsse und Stecker............................................................. 16
Kommunikation..........................................................................17
Video........................................................................................17
Audio........................................................................................18
Bei Lagerung.............................................................................18
Leistungsangaben......................................................................19
Computerumgebung...................................................................20
Wie Sie Hilfe bekommen und Kontaktaufnahme
mit Alienware............................................................. 21
Selbsthilfe-Ressourcen...............................................................21
Kontaktaufnahme mit Alienware.................................................. 21
3
Einrichten des Computers

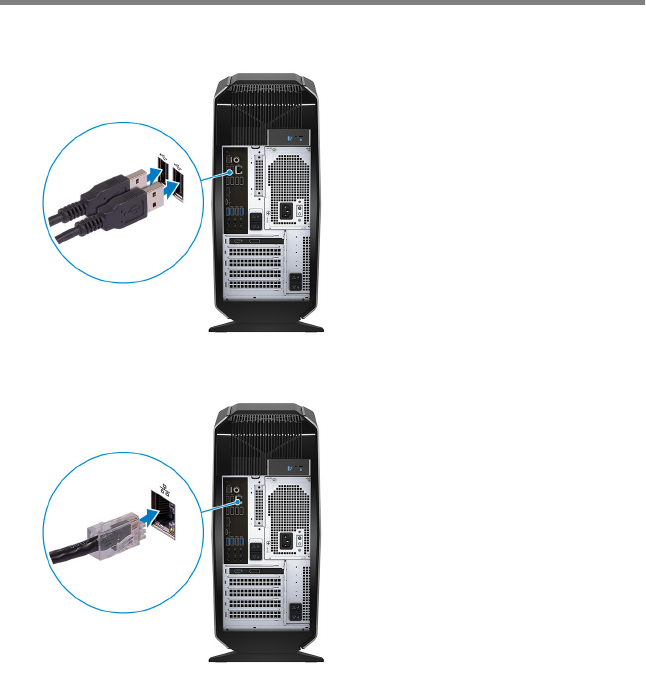

1 Schließen Sie die Tastatur und die Maus an.
2 Schließen Sie das Netzwerkkabel an — optional.
4

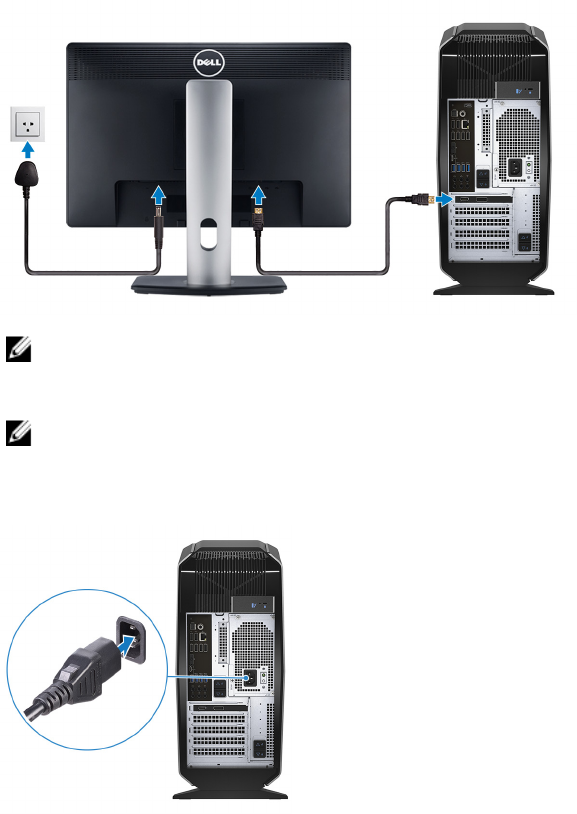

3 Schließen Sie den Bildschirm an.
ANMERKUNG: Der DisplayPort auf der Rückseite des Computers
verfügt über eine Abdeckung. Zum Anschluss des Bildschirms an
die separate Grafikkarte des Computers.
ANMERKUNG: Wenn Sie zwei Grafikkarten haben, ist die im PCI-
Express X16 (Grafikkarten-Steckplatz 1) installierte Karte, die
primäre Grafikkarte.
4 Schließen Sie das Stromkabel an.
5

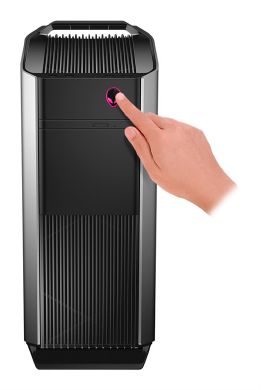

5 Drücken des Betriebsschalters.
6
Virtual Reality (VR)-Headset
einrichten — optional
ANMERKUNG: Das VR Headset ist separat erhältlich.
1 Sie können die Setup-Extras für Ihr VR-Headset auf www.dell.com/
VRsupport herunterladen und ausführen.

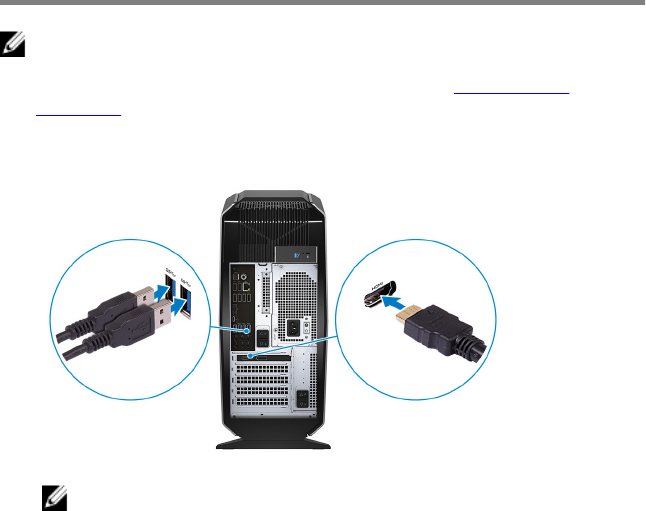

2 Verbinden Sie das VR-Headset mit dem vorgesehenen USB- und HDMI-
Port des Computers, wenn Sie dazu aufgefordert werden.
ANMERKUNG: Verbinden Sie Ihr Headset mit dem HDMI-
Anschluss an Ihrer primären Grafikkarte und die Anzeige mit
einem der verfügbaren Anschlüsse an Ihrer Karte.
3 Befolgen Sie die Anweisungen auf dem Bildschirm, um das Setup
abzuschließen.
7
Anzeigen

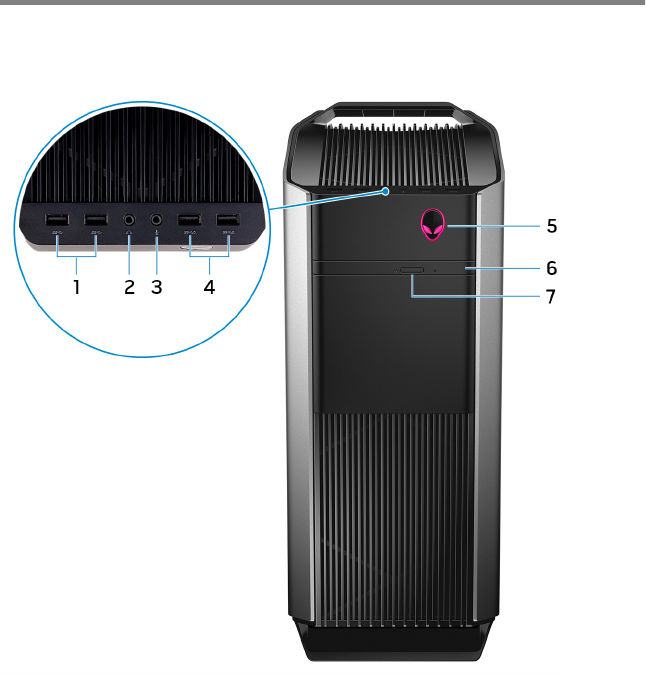

Vorderseite
1USB-3.0-Anschlüsse (2)
Zum Anschluss von Peripheriegeräten, wie z. B. Speichergeräte und
Drucker. Ermöglicht Datenübertragungsgeschwindigkeiten von bis zu
5 Gbit/s
2Kopfhöreranschluss
Zum Anschluss von Kopfhörern oder Lautsprechern.
8
3Mikrofonanschluss
Zum Anschluss eines externen Mikrofons für Tonaufnahmen.
4USB 3.0-Anschlüsse mit PowerShare (2)
Zum Anschluss von Peripheriegeräten, wie z. B. Speichergeräte und
Drucker. Bietet Datenübertragungsgeschwindigkeiten von bis zu 5 Gbp/s.
Mit PowerShare können Sie Ihr USB-Gerät sogar aufladen, wenn Ihr
Computer ausgeschaltet ist.
5AlienHead/ Betriebsschalter
Drücken Sie den Betriebsschalter, um den Computer einzuschalten, wenn
er ausgeschaltet oder im Standby-Modus ist.
Drücken Sie den Betriebsschalter, um den Computers herunterzufahren,
falls er eingeschaltet ist.
Drücken Sie den Betriebsschalter und halten Sie ihn für 4 Sekunden
gedrückt, um ein Herunterfahren des Computers zu erzwingen.
6Optisches Laufwerk (optional)
Liest und beschreibt CDs, DVDs und Blu-ray Discs verwendet werden.
7Auswurftaste für optisches Laufwerk
Zum Öffnen oder Schließen des optischen Laufwerkschachts drücken.
9

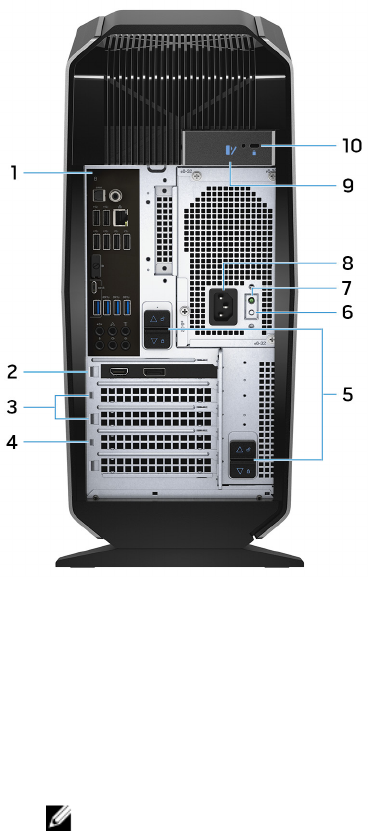

Rückseite
1Rückseite
Zum Anschluss von USB-, Audio- und anderen Geräten.
2PCI-Express X16 (Grafikkarten-Steckplatz 1)
Zum Anschluss einer PCI-Express-Karte, wie z. B. Grafik-, Audio- oder
Netzwerkkarte, zur Erweiterung der Computerfunktionen.
Verwenden Sie für eine optimale Grafikleistung beim Anschließen der
Grafikkarte einen PCI-Express-X16-Steckplatz.
ANMERKUNG: Wenn Sie zwei Grafikkarten haben, ist die im PCI-
Express X16 (Grafikkarten-Steckplatz 1) installierte Karte, die
primäre Grafikkarte.
10
3PCI-Express X4-Steckplätze (2)
Zum Anschluss einer PCI-Express-Karte, wie z. B. Grafik-, Audio- oder
Netzwerkkarte, zur Erweiterung der Computerfunktionen.
4PCI-Express X16 (Grafikkarten-Steckplatz 2)
Zum Anschluss einer PCI-Express-Karte, wie z. B. Grafik-, Audio- oder
Netzwerkkarte, zur Erweiterung der Computerfunktionen.
Verwenden Sie für eine optimale Grafikleistung beim Anschließen der
Grafikkarte einen PCI-Express-X16-Steckplatz.
5Entriegelungslaschen des Stromversorgungsgehäuses (2)
Ermöglicht das Entfernen des Netzteils vom Computer.
6Diagnosetaste der Stromversorgung
Drücken, um den Stromversorgungszustand zu überprüfen.
7Diagnoseanzeige der Stromversorgung
Zeigt den Stromversorgungszustand an.
8Stromversorgungsanschluss
Zum Anschluss eines Stromkabels für die Stromversorgung des
Computers.
9Entriegelungsriegel für Seitenabdeckung
Ermöglicht das Entfernen der Seitenabdeckung von Computer.
10 Sicherheitskabeleinschub
Anschluss eines Sicherheitskabels, um unbefugtes Bewegen des
Computers zu verhindern. Dadurch wird verhindert, dass sich die
Entriegelungslasche an der Seite öffnet.
11

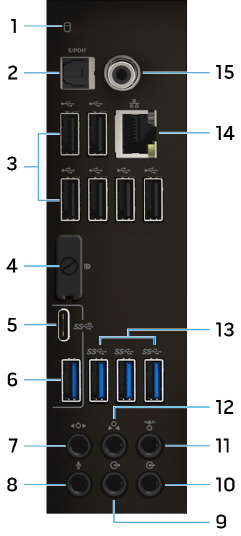

Rückseite
1Festplattenaktivitätsanzeige
Leuchtet, wenn der Computer auf das Festplattenlaufwerk zugreift.
2Optischer S/PDIF-Anschluss
Zum Anschluss von Verstärkern, Lautsprechern oder eines Fernsehers für
die digitale Audioausgabe über optische Kabel.
3USB-2.0-Anschlüsse (6)
Zum Anschluss von Peripheriegeräten, wie z. B. Speichergeräte und
Drucker. Bietet Datenübertragungsgeschwindigkeiten von bis zu 480 MBit/s.
4DisplayPort
Zum Anschluss einer externen Anzeige oder eines Projektors.
12
ANMERKUNG: Der DisplayPort auf der Rückseite des Computers
verfügt über eine Abdeckung. Zum Anschluss des Bildschirms
an die separate Grafikkarte des Computers.
5USB 3.1 Typ-C-Anschluss
Zum Anschluss von Peripheriegeräten, wie z. B. externen Speichergeräten
und Druckern. Bietet Datenübertragungsgeschwindigkeiten von bis zu
10 Gbp/s.
6USB 3.1-Port (Typ A)
Zum Anschluss von Peripheriegeräten, wie z. B. Speichergeräte und
Drucker. Bietet Datenübertragungsgeschwindigkeiten von bis zu 10 Gbp/s.
7Seitlicher L/R Surround-Anschluss
Zum Anschluss der seitlichen linken und rechten Lautsprecher oder der
Surround-Sound-Lautsprecher.
8Mikrofonanschluss
Zum Anschluss eines externen Mikrofons für Tonaufnahmen.
9Vorderer L/R Surround-Leitungsausgangsanschluss
Zum Anschluss von Audioausgabegeräten, wie z. B. Lautsprecher oder
Verstärker. Bei einer 5.1-Lautsprecherkanal-Einrichtung, verbinden Sie die
vorderen linken und vorderen rechten Lautsprecher.
10 Eingangsanschluss
Zum Anschluss von Aufzeichnungs- oder Wiedergabegeräten, wie z. B. ein
Mikrofon oder ein CD-Player.
11 Mittlerer/Subwoofer-LFE-Surround-Anschluss
Zum Anschluss des Subwoofers.
ANMERKUNG: Weitere Informationen zum Lautsprechersetup
können Sie der mit dem System gelieferten Dokumentation
entnehmen.
12 Hinterer L/R Surround-Anschluss
Zum Anschluss von Audioausgabegeräten, wie z. B. Lautsprecher oder
Verstärker. Bei einer 5.1-Lautsprecherkanal-Einrichtung verbinden Sie die
hinteren linken und hinteren rechten Lautsprecher.
13 USB-3.0-Anschlüsse (3)
Zum Anschluss von Peripheriegeräten, wie z. B. Speichergeräte und
Drucker. Bietet Datenübertragungsgeschwindigkeiten von bis zu 5 Gbp/s.
13
14 Netzwerkanschluss
Zum Anschluss eines Ethernetkabels (RJ45) von einem Router oder
Breitbandmodem für den Netzwerk- oder Internetzugang.
Die beiden Leuchtanzeigen neben dem Anschluss zeigen
Konnektivitätsstatus und Netzwerkaktivität an.
15 S/PDIF-Koaxialanschluss
Zum Anschluss von Verstärkern, Lautsprechern oder eines Fernsehers für
die digitale Audioausgabe über koaxiale Kabel.
14
Technische Daten
Abmessungen und Gewicht
Tabelle 1. Abmessungen und Gewicht
Höhe 472,5 mm (18,60 Zoll)
Breite 212 mm (8,34 Zoll)
Tiefe 360,50 mm (14,19 Zoll)
Gewicht 14,62 kg (32,23 Pfund)
ANMERKUNG: Das Gewicht des
Computers variiert je nach bestellter
Konfiguration und
Fertigungsunterschieden.
Systeminformationen
Tabelle 2. Systeminformationen
Computermodell Alienware Aurora R6
Prozessor • Intel Core i3 der 7. Generation
• Intel Core i5/i5k der 7. Generation
• Intel Core i7/i7k der 7. Generation
ANMERKUNG: Wenn Ihr Computer mit
einem Intel Core i5k- oder Intel Core i7k-
Prozessor geliefert wird, können Sie die
Verarbeitungsgeschwindigkeit über die
Standardangaben übertakten.
Chipsatz Intel Z270-Chipsatz
15
Speicher
Tabelle 3. Arbeitsspeicher
Steckplätze Vier DIMM-Sockel
Typ DDR4
Geschwindigkeit • 2400 MHz
• Bis zu 2 667 MHz mit XMP (optional)
Unterstützte
Konfigurationen
4 GB, 8 GB, 16 GB, 32 GB und 64 GB (nur 2 400
MHz)
Anschlüsse und Stecker
Tabelle 4. Ports und Anschlüsse auf der Rückseite
Rückseite:
Netzwerk Ein RJ45-Anschluss
USB • Sechs USB 2.0-Anschlüsse
• Ein USB 3.1 Typ-C-Anschluss
• Ein USB 3.1 Typ-A-Anschluss
• Drei USB 3.0-Anschlüsse
Audio • Ein Audioeingangs-/Mikrofonanschluss
• Ein optischer S/PDIF-Anschluss
• Ein koaxialer S/PDIF-Anschluss
• Ein vorderer L/R-Surround-
Leitungsausgangsanschluss
• Ein seitlicher L/R-Surround-Anschluss
• Ein hinterer L/R-Surround-Anschluss
• Ein mittlerer/Subwoofer-LFE-Surround-
Anschluss
• Ein Leitungseingangsanschluss (Line-in)
Video Ein DisplayPort – optional
16
Rückseite:
ANMERKUNG: Der DisplayPort auf der
Rückseite des Computers verfügt über
eine Abdeckung. Zum Anschluss des
Bildschirms an die separate Grafikkarte
des Computers.
Tabelle 5. Ports und Anschlüsse an der Vorderseite
Frontblende:
USB • Zwei USB 3.0-Anschlüsse
• Zwei USB 3.0-Anschlüsse mit PowerShare
Audio • Ein Audioausgangs-/Kopfhöreranschluss
• Ein Audioeingangs-/Mikrofonanschluss
Kommunikation
Tabelle 6. Unterstützte Kommunikationen
Ethernet 10/100/1000 MBit/s Killer E2400 Ethernet-
Controller in Systemplatine integriert
Wireless • 802.11b/g/n
• 802.11ac
• Bluetooth 4.1/Bluetooth 4.2
Video
Tabelle 7. Video
Integriert:
Controller Intel HD-Grafikkarte 630
Speicher Gemeinsam genutzter Systemspeicher
Separat:
17
Integriert:
Typ Bis zu zwei PCI-Express X16, einfache
Baubreite/doppelte Breite, volle Baulänge
(maximal 10,5 Zoll)
ANMERKUNG: Die Grafikkonfiguration
auf Ihrem Desktop variiert je nach
bestellter Grafikkartenkonfiguration.
Controller • AMD oder NVIDIA
• Unterstützt auch Dual AMD oder NVIDIA
(SLI)
Speicher Bis zu 12 GB
Audio
Tabelle 8. Audio
Controller Realtek ALC3861
Typ Integriertes 7.1-Kanal-Audio mit S/PDIF-
Unterstützung
Bei Lagerung
Tabelle 9. Speicherspezifikationen
Schnittstelle SATA 6 GBit/s
Extern zugänglich Ein 5,25-Zoll-Laufwerkschacht für DVD+/-RW-
Laufwerk, Blu-ray Disc-Kombi (optional) oder Blu-
ray Disc-Brenner (optional)
Intern zugänglich
SSD-Laufwerk (Solid State
Drive)
Eine M.2-Festplatte
18
ANMERKUNG: Wenn Sie ein M.2-
Laufwerk erworben haben, ist es als
primäres Festplattenlaufwerk zugewiesen
und alle anderen SATA-Laufwerke in
Ihrem Computer sind als sekundäre
Laufwerke zugewiesen.
ein 3,5-Zoll-
Laufwerkschacht
Für ein 3,5-Zoll-SATA-Laufwerk oder zwei 2,5-
Zoll-SATA-Laufwerke (optional)
ANMERKUNG: Wenn Ihr Computer mit
einem 3,5-Zoll-SATA-Laufwerk
ausgeliefert wird, handelt es sich dabei
um das primäre Laufwerk. Wenn Ihr
Computer mit zwei 2,5-Zoll-SATA-
Laufwerken ausgeliefert wird, fungiert
eins als primäres und das andere als
sekundäres Laufwerk.
Zwei 2,5-Zoll-
Laufwerkschächte
Für zwei 2,5-Zoll-SATA-Laufwerke
ANMERKUNG: Die in diese
Laufwerkschächte installierten SATA-
Laufwerke sind Sekundärlaufwerke.
Leistungsangaben
Tabelle 10. Netzadapter Technische Daten
Eingangsspannung 100–240 V Wechselspannung
Eingangsfrequenz 50 Hz–60 Hz
Temperaturbereich
Betrieb 5 °C bis 50°C (41 °F bis 122°F)
Bei Lagerung –40° C bis 70° C (–40° F bis 158° F)
Typ 460 W 850 W
Eingangsstrom (maximal): 8 A 10 A
Ausgangsstrom: 3,3 V/ 17 A, 5 V/ 25 A,
12 VA/ 18 A, 12 VB/
3,3 V/ 20 A, 5 V/ 20 A,
12 VA/ 32 A, 12 VB/
48 A, 12 VD/ 16 A,
19
16 A, 12 VC/ 8 A,
5 Vaux/ 3 A
-12 V/ 0,5 A, 5 Vaux/
4 A
Nennausgangsspannung: 3,3 V, 5 V, 12 VA,
12 VB, 12 VC, 5 Vaux
3,3 V, 5 V, 12 VA,
12 VB, 12 VD, -12 V,
5 Vaux
Computerumgebung
Luftverschmutzungsklasse: G2 oder niedriger gemäß ISA-S71.04-1985
Tabelle 11. Computerumgebung
Betrieb Bei Lagerung
Temperaturbereich 5 °C bis 35 °C (41 °F bis
95 °F)
-40 °C bis 65 °C (–40°F
bis 149°F)
Relative
Luftfeuchtigkeit
(maximal)
10 % bis 90 % (nicht-
kondensierend)
0 % bis 95 % (nicht-
kondensierend)
Vibration (Maximum) 0,26 G
Effektivbeschleunigung
(GRMS)
1,37 G
Effektivbeschleunigung
(GRMS)
Stoßeinwirkung
(maximal)*
40 G für 2 ms bei einer
Geschwindigkeitsänderung
von 20 Zoll/s (51 cm/s)†
105 G für 2 ms bei einer
Geschwindigkeitsänderun
g von 52,5 Zoll/s
(133 cm/s)‡
Höhe über NN
(maximal)
-15,20 m bis 3048 m (-50
Fuß bis 10.000 Fuß)
–15,20 m bis 10.668 m (–
50 Fuß bis 35.000 Fuß)
* Gemessen über ein Vibrationsspektrum, das eine Benutzerumgebung simuliert.
† Gemessen mit einem 2-ms-Halbsinus-Impuls mit in Betrieb befindlicher Festplatte.
20
Wie Sie Hilfe bekommen und
Kontaktaufnahme mit Alienware
Selbsthilfe-Ressourcen
Über diese Online-Selbsthilfe-Ressourcen erhalten Sie Informationen und Hilfe
zu Alienware-Produkten und -Services:
Tabelle 12. Alienware-Produkte und Online-Selbsthilfe-Ressourcen
Informationen zu Produkten und
Services von Alienware
www.alienware.com
Informationen zur Behebung von
Störungen, Benutzerhandbücher,
Installationsanweisungen, technische
Daten, Blogs für technische Hilfe,
Treiber, Software-Updates usw.
www.alienware.com/gamingservices
Videos mit Schritt-für-Schritt-
Anweisungen zur Wartung des
Computers
www.youtube.com/alienwareservices
Kontaktaufnahme mit Alienware
Informationen zur Kontaktaufnahme mit Alienware für den Verkauf, den
technischen Support und den Kundendienst erhalten Sie unter
www.alienware.com.
ANMERKUNG: Die Verfügbarkeit ist je nach Land und Produkt
unterschiedlich, und bestimmte Dienstleistungen sind in Ihrer Region
eventuell nicht verfügbar.
ANMERKUNG: Wenn Sie nicht über eine aktive Internetverbindung
verfügen, können Sie Kontaktinformationen auch auf Ihrer
Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-
Produktkatalog finden.
21

Navigation menu
